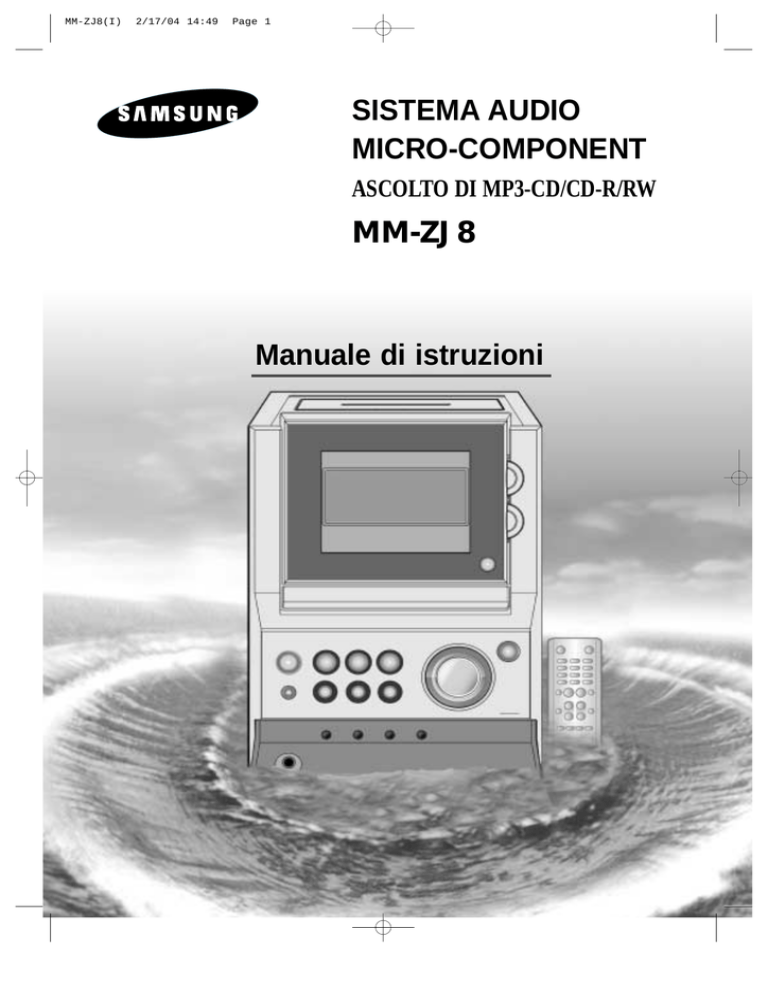

MM-ZJ8(I)
2/17/04 14:49
Page 1
SISTEMA AUDIO
MICRO-COMPONENT
ASCOLTO DI MP3-CD/CD-R/RW
MM-ZJ8
Manuale di istruzioni
MM-ZJ8(I)
2/17/04 14:49
Page 2
Norme per la sicurezza
I
PRODOTTO LASER CLASSE 1
CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
PRODUCTO LASER CLASE 1
ATTENZIONE
RISCHIO DI FOLGORAZIONE.
NON APRIRE.
ATTENZIONE:
PER RIDURRE I RISCHI DI FOLGORAZIONE, NON
APRIRE L‘UNITÀ . AL SUO INTERNO NON VI SONO
MICROCOMPONENTI SOSTITUIBILI PERSONALMENTE.
PER L’ASSISTENZA, TECNICA, FARE RIFERIMENTO A
PERSONALE QUALIFICATO.
Questo lettore di compact disc è
classificato come un prodotto Laser Classe 1.
L’impiego di controlli e regolazioni o di procedure differenti
rispetto a quanto specificato nella presente guida potrebbe
comportare, come conseguenza, la esposizione a radiazioni
pericolose.
ATTENZIONE -EMISSIONE DI RADIAZIONI LASER
INVISIBILI QUANDO VIENE APERTO O SE
SI MANOMETTONO LE CHIUSURE!
EVITARE L’ESPOSIZIONE AL RAGGIO
LASER.
AVVERTENZA: Per ridurre i rischi di incendi o di folgorazione, non esporre questo apparecchio alla pioggia od
alla umidità.
ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE LA SPINA FINO IN FONDO NELLA
FESSURA GRANDE.
Questo simbolo indica la presenza, all’interno di questa unità, di tensioni pericolose che costituiscono un
potenziale rischio di folgorazione.
Questo simbolo evidenzia istruzioni operative e di manutenzione di particolare importanza all’interno della
documentazione allegata all’unità.
“Questo apparecchio è fabbricato in conformità al D. M. 28. 08. 95 n. 548 ed in particolare a quanto specificato
nell’art. 2, comma 1”
2
MM-ZJ8(I)
2/17/04 14:49
Page 3
Grazie per aver acquistato un sistema
Micro-Component SAMSUNG.
Indice
Leggere attentamente le seguenti
istruzioni, appositamente redatte per
agevolare e semplificare l'installazione
del sistema e per consentire un utilizzo
ottimale delle funzioni dell'impianto.
I
Avvertenze di sicurezza .............................................................................................................................................................................. 2
INSTALLAZIONE DEL SISTEMA MICRO-COMPONENT
Vista del pannello anteriore ........................................................................................................................................................................................4
Telecomando ..............................................................................................................................................................................................5
Vista del pannello posteriore ......................................................................................................................................................................................6
Ubicazione del sistema Micro-Component ................................................................................................................................................7
Collegamento all’impianto elettrico ............................................................................................................................................................7
Inserimento delle batterie nel telecomando ..............................................................................................................................................7
Collegamento di una sorgente esterna ......................................................................................................................................................8
Presa uscita Digital Out per CD ...................................................................................................................................................................................... 8
Collegamento dei diffusori ..........................................................................................................................................................................8
Collegamento dell'antenna AM (MW)/LW ..................................................................................................................................................9
Collegamento dell'antenna FM ..................................................................................................................................................................9
Funzione DEMO ......................................................................................................................................................................................10
Funzione DIMMER ..................................................................................................................................................................................10
Impostazione dell'orologio ........................................................................................................................................................................10
LETTORE DI MP3-CD/CD
Per riascoltare il CD/MP3-CD ..................................................................................................................................................................................11
Selezione di un brano ..............................................................................................................................................................................................11
Per selezionare l'album e il brano dell'MP3-CD ......................................................................................................................................11
Ricerca di un passaggio musicale specifico su un CD ............................................................................................................................12
Funzione che permette di saltare 10 brani alla volta ..............................................................................................................................13
Ripetizione di uno o tutti i brani di un compact disc ................................................................................................................................13
Funzione Repeat A↔B ............................................................................................................................................................................13
Funzione Last Memory ............................................................................................................................................................................13
Programmazione dell'ordine di esecuzione..................................................................................................................................................................14
Controllo e modifica dell’ordine di ascolto................................................................................................................................................14
SINTONIZZATORE
Ricerca e memorizzazione delle stazioni radio........................................................................................................................................15
Ascolto di una stazione radio memorizzata..............................................................................................................................................15
Ottimizzazione della ricezione radio ........................................................................................................................................................15
Trasmissioni RDS......................................................................................................................................................................................................16
Funzione RDS DISPLAY ..........................................................................................................................................................................................16
Indicazione "PTY" (tipo di programma) e funzione "PTY-SEARCH"..........................................................................................................................17
Lettore di Cassette
Ascolto di una cassetta ............................................................................................................................................................................18
Selezione della modalità di riproduzione del nastro ................................................................................................................................18
Registrazione di un compact disc ............................................................................................................................................................19
Registrazione di un programma radiofonico ............................................................................................................................................19
Altre Funzioni
Funzione timer..........................................................................................................................................................................................20
Disattivazione del timer ............................................................................................................................................................................20
Funzione EQ/S.BASS ......................................................................................................................................................................................21
Funzione SRS WOW ..............................................................................................................................................................................21
Funzione di controllo del livello degli acuti (TREBLE) ....................................................................................................................................21
Funzione di controllo del livello dei bassi (BASS)....................................................................................................................................21
Disattivazione temporanea dell’audio ......................................................................................................................................................22
Spegnimento automatico del sistema ......................................................................................................................................................22
Connessione delle cuffie ..........................................................................................................................................................................22
RACCOMANDAZIONI PER L’USO
Norme di sicurezza ..................................................................................................................................................................................23
Pulizia del sistema Micro-Component......................................................................................................................................................23
Precauzioni per l’uso di compact disc......................................................................................................................................................24
Precauzioni per l’uso di cassette audio....................................................................................................................................................24
Prima di contattare il servizio post vendita ..............................................................................................................................................24
Specifiche tecniche ..................................................................................................................................................................................25
Simboli
Premere
Spingere
Importante
Nota
3
MM-ZJ8(I)
2/17/04 14:49
Page 4
Vista del pannello anteriore
I
16
15
14
13
12
1
11
2
10
3
4
5
6
7
9
8
1.
Funzione (TUNER/CD/TAPE)
2.
On/Standby
9.
Sincronizzazione CD/REC/Pause
3.
AUX
10. Volume
4.
Pulsanti funzione di ricerca/
11. SRS WOW
(Pausa/Registrazione)
Selezione modalità radio o Stop
12. Vano disco
5.
DEMO/DIMMER
13. Pulsante di apertura/chiusura sportellino
6.
SLEEP (sospensione)
14. LIVELLO BASSI
7.
Connettore cuffie mini jack
15. LIVELLO ACUTI
8.
Modalità REVERSE
16. Premi per espulsione
(Apertura/Chiusura sportellino cassetta)
4
MM-ZJ8(I)
2/17/04 14:49
Page 5
Telecomando
I
1
25
24
MUTE
23
2
TUNER
3
4
5
TIMER/CLOCK
TIMER ON/OFF
AUX
PROGRAM/SET
REP. A B
MO/ST
SLEEP
EQ/S.BASS
SRS WOW
TREBLE /BASS
DISPLAY
22
BAND
RDS
PTY
19
18
6
CD/MP3-CD
7
8
VOLUME
21
20
17
TUNING/
ALBUM
TUNING
MODE
REPEAT
9
10
+10
16
15
TA P E
14
11
12
13
1. PROGRAM/SET (Programma/Imposta)
14. Avanzamento rapido nastro
2. On/Standby
15. Pulsanti multi-funzione / ALBUM
3. Banda
16. Modo sintonia/+10
4. AUX
17. Ascolto / Pausa CD
5. SLEEP (sospensione)
18. DISPLAY (RDS)
6. LIVELLO BASSI/ACUTI
19. PTY (RDS)
7. Salto/Ricerca CD
20. SRS WOW
8. STOP CD
21. REP. A↔B / FM MONO/ST
9. Ripetizione
22. TIMER ON/OFF (accensione/spegnimento timer)
10. Regolazione volume
23. MUTE (disattivazione temporanea audio)
11. Riavvolgimento nastro
24. EQ/S.BASS
12. Arresto deck
25. TIMER/CLOCK (timer/orologio)
13. Riproduzione deck
5
MM-ZJ8(I)
2/17/04 14:49
Page 6
Vista del pannello posteriore
I
1
2
3
4
5
1. Terminale connettore antenna FM
2. Terminale connettore antenna AM
3. Presa jack uscita CD Digital Out
4. Ingresso AUX
5. Terminali connettore diffusori
6
MM-ZJ8(I)
2/17/04 14:49
Page 7
Ubicazione del sistema
Micro-Component
Inserimento delle batterie nel
telecomando
I
Per sfruttare al massimo il sistema Micro-Component, attenersi
alle seguenti istruzioni d'installazione prima di procedere al
collegamento dell'unità.
Inserire o sostituire le batterie del telecomando nei seguenti
casi:
Al momento dell'acquisto del sistema Micro-Component
Quando il telecomando non funziona più correttamente
Installare il sistema sopra una superficie piana e stabile.
Non collocare mai l'unità sulla moquette.
Non collocare l'unità in esterni.
Per garantire una corretta ventilazione, mantenere una zona libera
di circa 15 cm sui lati e sul retro del sistema.
Verificare che vi sia spazio sufficiente per aprire con facilità lo
scomparto dei compact disc.
Per assicurare un suono stereo di buona qualità, collocare i diffusori
a una giusta distanza sui due lati del sistema.
Orientare i diffusori verso il centro della zona di ascolto.
Per ottenere prestazioni ottimali, i due diffusori devono essere
collocati alla stessa altezza rispetto al pavimento.
Per la sostituzione, utilizzare esclusivamente batterie nuove dello
stesso tipo (non usare contemporaneamente batterie alcaline e
batterie al manganese).
1
Appoggiare il pollice sul simbolo
presente sul coperchio del
compartimento batterie, quindi spingere il coperchio nella direzione
della freccia.
2
Inserire due batterie AAA, LR03 o equivalenti, facendo attenzione alla
polarità:
il + della batteria deve corrispondere al + del vano batterie.
il - della batteria deve corrispondere al - del vano batterie.
3
Rimettere a posto il coperchio facendolo scorrere in direzione
opposta fino a quando non scatta in posizione.
Collegamento all’impianto
elettrico
Il cavo di alimentazione dev’essere inserito in una presa
elettrica compatibile.
Prima di effettuare il collegamento verificare la tensione di rete.
1
Inserire il cavo di alimentazione (contrassegnato dalla dicitura AC
Cord sul retro del sistema) nell'apposita presa.
2
Per accendere l’impianto Micro-Component premere il pulsante (
).
7
MM-ZJ8(I)
2/17/04 14:50
Page 8
Collegamento di una sorgente
esterna
I
L'ingresso ausiliario può essere utilizzato per sfruttare la
qualità acustica del sistema Micro-Component durante
l'ascolto di altre sorgenti sonore.
Esempio: un televisore
un lettore di video-dischi
un registratore di video-cassette Hi-Fi stereo
Per connettere la sorgente esterna, è necessario disporre di un'uscita
audio e di un cavo di connessione RCA.
1
2
Collegamento dei diffusori
Il sistema è dotato di prese jack per il diffusore principale e
per quello subwoofer.
Filo rosso al morsetto +
Filo nero al morsetto –.
(Diffusore sinistro)
(Diffusore destro)
Porre il sistema in modalità di attesa e disconnettere l'alimentazione
sia dal sistema sia dalla sorgente esterna.
Connettere il cavo audio sul retro dell'impianto Micro-Component.
Connettere la ...
Al connettore contrassegnato
dalla lettera ...
presa jack rossa
presa jack bianca
R (destra)
L (sinistra)
Per ottenere una qualità audio ottimale, non invertire i canali
sinistro e destro.
3
Ricollegare il sistema alla presa principale e premere
(
) per accenderlo.
4
Selezionare la sorgente ausiliaria premendo AUX.
Risultato: compare il simbolo AUX.
5
Accendere la sorgente esterna.
(+)
(-)
(+)
(-)
L
R
Esempio: è possibile guardare un file e trarre vantaggio dall'audio
stereo, a condizione che la colonna sonora originale sia
stata registrata in stereo (con effetto analogo a quello di
una sala cinematografica).
Istruzioni per il montaggio del diffusore
L'installazione del prodotto nelle vicinanze di un impianto di
riscaldamento, alla luce diretta del sole o in condizioni di elevata
umidità può provocare un degrado nelle prestazioni del diffusore.
Per impedire il verificarsi di incidenti causati dalla caduta di un
diffusore, non installare su un muro o in posizione elevata (ad
esempio un palo) o su un altro punto instabile.
Non smontare il diffusore dal televisore o monitor del computer.
Il diffusore vicino al televisore o al monitor del computer può
influenzare la qualità delle immagini visualizzate sullo schermo.
Presa uscita Digital Out per CD
L'unità è in grado di emettere i segnali acustici digitali CD
attraverso questa presa. Utilizzare un cavo ottico per collegare
l'impianto audio digitale (Modulo DAT, registratore MD ecc.).
Togliere la protezione antipolvere (1) dalla presa CD DIGITAL OUT.
Collegare quindi la spina del cavo ottico alla presa jack CD DIGITAL
OUT.
(1)
Quando non si utilizza la presa jack CD DIGITAL OUT.
Applicare la protezione antipolvere.
8
MM-ZJ8(I)
2/17/04 14:50
Page 9
Collegamento dell'antenna AM (MW)/LW
I
L'antenna AM (per onde medie e lunghe) può essere:
Collocata sopra una superficie stabile
Fissata a parete (avendo prima rimosso la base)
I terminali del connettore dell'antenna AM (contrassegnati dalla scritta AM ANT.) sono situati
sul retro dell'apparecchio.
Per evitare disturbi, accertarsi che i cavi dei diffusori non si trovino in prossimità dei cavi
dell'antenna.
Mantenere sempre una distanza minima di 5 cm.
Collegamento dell'antenna FM
Collegamento di un'antenna di tipo coassiale
Collegare l'antenna da 75Ω al terminale dell'antenna FM.
Introdurre il connettore dell'antenna FM in dotazione nella presa coassiale (75Ω) contrassegnata dalla dicitura FM sul retro dell'apparecchio.
Per sintonizzarsi su una stazione radio e determinare la posizione ottimale dell'antenna, seguire le istruzioni riportate a pagina 15.
In caso di ricezione scadente, occorre installare un'antenna esterna. A tal fine collegare un'antenna FM esterna alla presa FM sul retro
dell'apparecchio tramite un cavo coassiale da 75Ω (non in dotazione).
ANTENNA FM (in dotazione)
CAVO COASSIALE DA 75Ω (non in dotazione)
9
MM-ZJ8(I)
2/17/04 14:50
Page 10
Impostazione dell'orologio
Funzione DEMO
I
L'utente ha la possibilità di visualizzare le diverse funzioni del
sistema.
1
Premere e mantenere premuto DEMO/DIMMER.
Risultato: le diverse funzioni vengono visualizzate in sequenza sul
display.
Il sistema è dotato di un orologio per l'accensione e lo
spegnimento automatici dell'apparecchio.
L'impostazione dell'orologio va effettuata nei seguenti casi:
All'acquisto del sistema Micro-Component.
Dopo un guasto di corrente.
In caso di scollegamento dell'apparecchio dalla rete di
alimentazione.
Tutte le funzioni sono descritte dettagliatamente nel presente
manuale. Per informazioni sull'uso delle singole funzioni
consultare la sezione corrispondente.
2
Per uscire dalla modalità di visualizzazione delle funzione, premere
nuovamente DEMO/DIMMER.
Per ogni operazione sono disponibili pochi secondi per l'impostazione
delle opzioni necessarie. Se si supera il tempo massimo consentito,
sarà necessario ripetere la procedura dall'inizio.
1
2
Per accendere il sistema, premere il pulsante (
3
Premere PROGRAM/SET.
Risultato: le cifre dell'ora lampeggiano.
4
Per...
).
Premere due volte TIMER/CLOCK.
Risultato: viene visualizzata la scritta CLOCK.
Premere...
Incrementare le ore
Decrementare le ore
5
Quando l'ora visualizzata è corretta, premere PROGRAM/SET.
Risultato: le cifre dei minuti lampeggiano.
6
Per...
Premere...
Incrementare i minuti
Decrementare i minuti
7
Quando l'orario visualizzato è corretto, premere PROGRAM/SET.
Risultato:
Sul display appare la scritta "TIMER".
L'ora corrente è ora impostata.
Funzione DIMMER
È possibile regolare la luminosità del display LCD in base alle
condizioni di illuminazione dell'ambiente circostante.
1
L'utente può visualizzare l'orario anche quando è attiva un'altra
funzione, premendo una volta TIMER/CLOCK.
È possibile utilizzare i pulsanti
del pannello anteriore
/
/
del telecomando.
anziché i pulsanti
Premere il pulsante DEMO/DIMMER.
Ogni volta che si preme il pulsante, l'impostazione cambia in
questo ordine:
DIMMER ON(Fioco) ➞ DIMMER OFF(Luminosità).
1
2
3,5,7
4,6
4,6
10
MM-ZJ8(I)
2/17/04 14:50
Page 11
Selezione di un brano
Per riascoltare il CD/MP3-CD
I
Per l'ascolto di compact disc da 8 o 12 cm non è necessario
un adattatore.
È possibile selezionare i brani da ascoltare sia durante
l'esecuzione di un disco sia quando il lettore di compact disc
non è in funzione.
Questa unità è stata progettata per l'ascolto dei seguenti tipi
di CD: CD audio, CD di testo, CD-R e CD-RW.
Per avviare l'esecuzione all'inizio del...
1
2
3
4
Premere il pulsante Open/Close (
Risultato: il vano disco si apre.
) nel pannello anteriore.
Collocare il disco nell'apposito vano, con l'etichetta rivolta verso l'alto.
Per chiudere il vano disco, premere di nuovo il pulsante Open/Close
(
).
Premere il pulsante CD(√/»).
Il lettore CD impiegherà alcuni secondi a scorrere tutti i
brani registrati in un particolare MP3-CD.
Il nome inglese della canzone viene indicato sul display
solo se questa è stata scaricata direttamente dal PC,
oppure se l'MP3-CD è ordinato per titoli (directory) (i
titoli in lingue diverse dall'inglese potrebbero non
venire visualizzati).
A seconda delle caratteristiche dell'MP3-CD, il titolo
inglese del brano non sempre viene indicato.
6
Regolare il volume in base alle proprie esigenze eseguendo le
operazioni descritte di seguito.
Ruotare la manopola VOLUME dell'unità principale.
oppure
Premere il pulsante VOLUME + – del telecomando.
Per il livello del volume sono previste 31 diverse regolazioni
(VOL MIN, VOL 1- VOL 29 e VOL MAX).
8
una volta
una volta
due volte
oppure
, per un
numero adeguato di volte.
Selezionare la funzione CD premendo il pulsante CD(√/»).
5
7
Premere...
Brano successivo ..........................................
Brano corrente................................................
Brano precedente ..........................................
Brano prescelto ..............................................
L'uso prolungato di CD di forma irregolare (a cuore, a
ottagono ecc.) può provocare danni all'unità.
Per interrompere momentaneamente l'ascolto, premere il pulsante
CD(√/»).
Per riprendere l'ascolto, premere di nuovo il pulsante
CD(√/»).
Al termine dell'ascolto, premere il pulsante
Per selezionare l'album e il
brano dell'MP3-CD
Album e brano dell'MP3-CD da ascoltare possono essere
selezionati quando l'apparecchio non è in funzione oppure
durante il playback.
1
2
.
Per spostare l'album (directory), premere il pulsante
/
.
TUNING/ALBUM
Per spostare il brano, premere il pulsante
,
.
Il brano viene spostato all'interno dell'album.
Se si preme il pulsante
,
un numero di volte superiore a
quello dei brani presenti nel album, il sistema passa all'album
successivo.
Questa funzione è attiva solo con il telecomando.
2,4
2
2
1
1,5,7
6
1
8
11
MM-ZJ8(I)
2/17/04 14:50
Page 12
Ricerca di un passaggio musicale
specifico su un CD
I
Che cos'è un MP3?
Durante l'esecuzione di un compact disc, è possibile
effettuare una ricerca rapida di un passaggio specifico di un
brano musicale.
MP3 sta per MPEG1 Layer 3, lo standard globale per la tecnologia di
compressione dei segnali audio. L'MP3 impiega la tecnologia di
compressione digitale per comprimere i dati dei suoni originali fino a
un massimo di 12 volte senza che ciò comporti una riduzione della
qualità dell'audio.
Per cercare fra i vari brani...
Compatibilità dei file
Si consiglia di abbassare il volume prima di usare questa
funzione.
L'unità esegue il playback di file creati in formato MP3
(Mpeg1.Layer3) e aventi l'estensione *.mp3.
È inoltre possibile eseguire il playback di file creati in formato
MP2 (Mpeg1.Layer2) e aventi l'estensione *.mp2.
Quanti file MP3 possono essere registrati
su un disco CD-R o CD-RW?
La capacità massima di un disco CD-R o CD-RW è di 740 MB.
In generale, la dimensione di un file MP3 è di 4 MB, quindi su
un singolo disco è possibile registrare circa 180 file.
Playback di dischi CD-R/RW
Nel caso di CD-R (Registrabili) originali registrati in formato
CD audio, nonché di CD-RW (Riscrivibili) modificati dall'utente, il playback viene effettuato in base al rispettivo status
di completamento (non è possibile effettuare il playback in
base alle caratteristiche del CD o allo status registrato).
Dato che i CD-RW sono molto meno riflettenti degli altri CD,
l'avvio della lettura richiederà un tempo maggiore.
Sequenza di playback di album e brani
Display di Windows Explorer.
Le frecce indicano la sequenza di playback di album e
brani.
I brani con estensione jpg, wav o doc non sono file
audio e quindi verranno saltati.
(E) CD-ROM drive
Album 01
Skipped
Kevin01.mp3
Kevin02.mp3
Kevin03.mp3
Kevin04.mp3
Life.doc
Album 02
Album 04
Summer05.mp3
Summer06.mp3
Garden.mp3
Garden.mp3
Album 03
Album 05
Michael07.mp3
Michael08.mp3
Water.mp3
Water.mp3
Skipped
Album 06
Kenny01.wav
Kenny02.wav
12
In avanti
All'indietro
Premere e mantenere
premuto...
per almeno un secondo
per almeno un secondo
Album 07
Butterfly.mp3
Piano14.mp3
John15.mp3
MM-ZJ8(I)
2/17/04 14:50
Page 13
Funzione che permette di saltare
10 brani alla volta
Durante l'ascolto di un CD, premere brevemente il
pulsante +10. Verrà eseguito il brano in undicesima
posizione dopo quello corrente.
Esempio: per selezionare il brano numero 43 durante l'ascolto del
brano numero 15, premere tre volte il pulsante +10, quindi
premere tre volte il pulsante
.
Funzione Repeat A↔B
(Questa funzione non è disponibile durante il playback di MP3-CD)
Quando si seleziona la riproduzione CD(TAPE) Repeat (A↔B) i
brani appena ascoltati vengono ripetuti tre volte.
1
2
15 ➝ 20 ➝ 30 ➝ 40 ➝ 41 ➝ 42 ➝ 43
+10
+10
Premere il pulsante CD(√/») / TAPE(
).
Risultato: il lettore CD(TAPE) comincia a riprodurre.
Premere il pulsante REP. A↔B.
Risultato: Appare l’indicatore START
Viene memorizzata l’ora A.
3
Premere il pulsante REP. A↔B.
Risultato: Appaiono gli indicatori END
Viene memorizzata l’ora B.
I brani selezionati vengono ripetuti tre volte.
4
Quando la riproduzione Repeat è terminata, premere REP. A↔B.
+10
2,3,4
1
Ripetizione di uno o tutti i brani di
un compact disc
È possibile ripetere in continuo:
Un brano particolare di un compact disc.
Tutti i brani del compact disc selezionato.
1
2
1
Funzione Last Memory
(Questa funzione è disponibile solamente durante l’esecuzione di un MP3-CD)
Per ripetere...
Premere ...
Il brano corrente in continuo
Tutti i brani
Visualizzare la scritta REPEAT 1
Visualizzare la scritta REPEAT ALL
Per uscire dalla modalità di visualizzazione delle funzione, premere
nuovamente REPEAT.
Quando si seleziona nuovamente L'esecuzione del CD dopo
l’arresto o spegnimento del lettore CD, questa funzione permette di
avviare l’esecuzione della traccia ascoltata per ultima.
Premere il pulsante PROGRAM/SET durante l’esecuzione del MP3-CD.
L’opzione LAST ON e LAST può essere selezionata ripetutamente.
13
I
MM-ZJ8(I)
2/17/04 14:50
Page 14
Programmazione dell'ordine di esecuzione
(Questa funzione non è disponibile durante il playback di MP3-CD)
Controllo e modifica dell’ordine
di ascolto
I
L'utente può effettuare le seguenti operazioni:
Scegliere in quale ordine ascoltare il brano prescelto.
Scegliere quale brano non ascoltare.
Programmare fino a un massimo di 24 serie di brani per l'ascolto.
Prima di selezionare il brano, provvedere all'arresto del lettore CD.
Questa funzione può essere utilizzata contemporaneamente a
quella di CD Repeat.
Nel caso di un MP3-CD, il pulsante PROGRAM/SET può essere
usato come la funzione RESUME ON, OFF.
1
Se si seleziona la funzione CD, premere il pulsante
il lettore.
2
3
Inserire il CD selezionato.
In qualsiasi momento è possibile controllare e modificare la
selezione dei brani.
1
2
Premere
una volta se si sta ascoltando un brano della selezione.
Premere PROGRAM/SET.
Risultato: compaiono i seguenti indicatori:
per arrestare
(01 = numero programma, -- = numero brano del disco)
Premere PROGRAM/SET.
Risultato: compaiono i seguenti indicatori:
Se sono già stati programmati 24 brani, quando si preme il
pulsante PROGRAM/SET verrà visualizzata la scritta Check al
posto di CH.
3
Premere PROGRAM/SET una o più volte fino a selezionare il brano
da modificare.
4
Per selezionare un altro brano, premere
5
Per confermare la modifica, premere PROGRAM/SET.
6
Premere CD (√/») per dare inizio all'ascolto della selezione.
Risultato: viene eseguito il primo brano della selezione.
/
.
(01 = numero del programma, -- -- = numero del brano del disco)
4
Selezionare il brano richiesto premendo:
per scorrere i brani all’indietro
per scorrere i brani in avanti.
5
Premere PROGRAM/SET per confermare la selezione.
Risultato: la selezione viene memorizzata e viene visualizzata la
scritta
.
6
7
Per selezionare altri brani, ripetere i passaggi 3 e 5.
8
9
Per...
Premere...
Ascoltare nuovamente il brano corrente
Ascoltare il brano precedente
Ascoltare il brano successivo
Saltare uno o più brani in
avanti od indietro
una volta.
due volte.
una volta.
o
per il numero
di volte appropriato.
Per annullare la selezione, premere il pulsante .
Premere una volta se il lettore di compact disc è in posizione di arresto.
Risultato: la scritta PROG non verrà più visualizzata.
L'apertura del vano comporta la perdita delle impostazioni di
programmazione.
3,5
4,8
1, 9
4,8
7
14
2,3,5
Premere CD (√/») per ascoltare i brani nell'ordine specificato durante
la programmazione.
4
1
4
6
MM-ZJ8(I)
2/17/04 14:50
Page 15
Ricerca e memorizzazione delle
stazioni radio
Per ascoltare una stazione radio memorizzata, procedere come
segue:
È possibile memorizzare fino a:
15 stazioni FM
8 stazioni MW
7 stazioni MW
1
2
3
4
5
Ascolto di una stazione radio
memorizzata
Per accendere il sistema, premere il pulsante (
).
Selezionare la banda di frequenza desiderata premendo di nuovo
TUNER/BAND nel pannello anteriore oppure BAND nel telecomando.
Risultato: compare l'indicazione appropriata:
FM
Modulazione di frequenza
AM(MW)
Onde medie
LW
Onde lunghe
1
Accendere il sistema premendo il pulsante (
2
Selezionare la banda di frequenza desiderata premendo
TUNER/BAND nel pannello anteriore.
3
Selezionare la stazione radio come descritto di seguito.
Per ascoltare...
Premere...
Una stazione memorizzata
1. Premere il pulsante TUNING
MODE fino a visualizzare la
scritta PRESET.
2. Premere il pulsante
o
per selezionare il
programma desiderato.
Per ricercare
una frequenza...
Manualmente
Premere il pulsante
Tuning Mode
Una o più volte fino alla comparsa
della scritta MANUAL.
Automaticamente
Una o più volte fino alla comparsa
della scritta AUTO.
La funzione PRESET è descritta dettagliatamente nella
sezione “Ascolto di una stazione radio memorizzata”.
Selezionare la frequenza da memorizzare in uno dei seguenti modi:
Premendo
o
nel pannello anteriore o
o
nel
telecomando.
Per scorrere più rapidamente fra le frequenze durante la ricerca
manuale, tenere premuto il pulsante
o
.
La ricerca automatica potrebbe selezionare una frequenza che
non corrisponde ad una stazione radio.
In questo caso, utilizzare la ricerca manuale.
).
1
2
3
3
3
Se non si desidera memorizzare la stazione radio individuata,
ritornare al punto 4 e cercare un'altra stazione.
In caso contrario
a Premere PROGRAM/SET.
Risultato: la scritta PROG verrà visualizzata per alcuni secondi.
b Per assegnare a un programma un numero compreso fra 1 e 15,
premere
o
.
c Premere PROGRAM/SET per memorizzare la stazione radio.
Risultato: la scritta PROG scomparirà dal display e la stazione
verrà memorizzata.
6
Per memorizzare altre frequenze radio prescelte, ripetere i passaggi 3-5.
La funzione PROGRAM può essere utilizzata per
assegnare una nuova stazione a un numero di programma
esistente.
Ottimizzazione della ricezione radio
Per migliorare la qualità della ricezione radio:
Ruotare l'antenna FM o AM (MW)
Se la ricezione da una FM stazione radio specifica è debole, premere
MO/ST. per passare dalla modalità stereo a quella mono.
La qualità del suono ne risulterà migliorata.
2
3
45
45
2
5
45
45
3
15
I
MM-ZJ8(I)
2/17/04 14:50
Page 16
Trasmissioni RDS
I
Funzione RDS DISPLAY
Questa unità è dotata di una funzione RDS (Radio Data System, Sistema
dati radio), grazie alla quale informazioni varie come stazioni emittenti,
testo radio, ora e 30 tipi di programmi (notiziari, musica rock, musica
classica ecc.) possono essere ricevute dalla stazione FM RDS insieme
al segnale radio standard.
1
2
Premere il pulsante (
3
Premere il pulsante RDS DISPLAY per selezionare la modalità RDS
desiderata.
Ogni volta che si preme il pulsante, la modalità RDS cambia
nella seguente sequenza:
).
Ricevere la stazione radio FM.
Per il metodo di ricezione delle stazioni radio, fare riferimento a
pagina 15.
Sul display verranno visualizzati i valori FM e di frequenza.
Se la stazione ricevuta trasmette informazioni RDS, la scritta
"RDS" comparirà automaticamente sul display.
PS NAME
RT
CT
MODALITÀ "PS NAME"
Visualizza il nome della stazione emittente.
Per visualizzare il nome della stazione emittente, premere il pulsante RDS
DISPLAY.
Sul display comparirà la scritta "PS NAME".
Se le informazioni sulla stazione emittente vengono ricevute, sul display
comparirà il nome della stazione (BBC, AFO, NDR ecc.).
Se le informazioni sulla stazione emittente non vengono ricevute, sul
display comparirà la frequenza FM originale.
Anche se il pulsante RDS DISPLAY non viene premuto, la ricezione
di informazioni sulla stazione emittente provoca la visualizzazione
del nome della stazione emittente.
Frequenza FM corrente.
MODALITÀ "RT"
La funzione RDS è abilitata solo nella trasmissione FM.
Visualizza il carattere trasmesso dalla stazione emittente.
Descrizione della funzione RDS
1. PTY (Tipo di programma): visualizza il tipo di programma
trasmesso in quel momento.
2. PS NAME (Nome servizio programmi): indica il nome della
stazione emittente ed è composto da 8 caratteri.
3. RT (Testo radio): decodifica il testo trasmesso dalle stazioni
(se esiste) ed è composto da un massimo di 64 caratteri.
4. CT (Ora orologio): decodifica l'orologio in tempo reale in base
alla frequenza FM.
Alcune stazioni non trasmettono dati PTY, RT e CT, quindi
questo tipo di informazioni non sempre vengono
visualizzate.
5. TA (Annuncio traffico): il lampeggiamento di questo simbolo
sta a indicare l'avanzamento dell'annuncio relativo al traffico.
Premere il pulsante RDS DISPLAY per selezionare la modalità "RT".
Sul display comparirà la scritta "RT".
Se i dati RT vengono ricevuti, le informazioni verranno visualizzate sul
display.
Se le informazioni RT non vengono ricevute, sul display comparirà la
scritta "NO RT".
MODALITÀ "CT" (ora orologio)
Imposta l'ora dell'orologio RDS.
Per selezionare l'ora, impostare il pulsante RDS DISPLAY sulla modalità "CT".
La decodificazione delle informazioni CT richiede circa 2 minuti,
quindi l'orologio non viene visualizzato immediatamente.
1
Se non vengono ricevute informazioni CT, sul display comparirà
la scritta "NO CT".
3
16
MM-ZJ8(I)
2/17/04 14:50
Page 17
Indicazione "PTY" (tipo di programma) e
funzione "PTY-SEARCH"
I
Le informazioni PTY sono costituite da un simbolo di identificazione che
permette alla radio FM di riconoscere il tipo di programma di ciascuna
stazione FM.
Se si preme il pulsante "PTY", sul display compariranno le 30 voci
riportate di seguito.
Tipo di programma
Display
Modalità PTY-SEARCH.
1
Sintonizzarsi su una stazione FM che trasmette in PTY MODE.
Per informazioni sul metodo di ricezione, fare riferimento a
pagina 15.
Se la stazione ricevuta trasmette informazioni RDS, comparirà
la scritta “RDS”.
2
Premere il pulsante PTY.
Sul display comparirà la modalità PTY ("NEWS", "AFFAIRS"
ecc.).
NEWS
• Giornali radio, servizi ed editoriali.
AFFAIRS
• Argomenti diversi: incidenti, documentari, dibattiti e analisi.
INFO
• Informazioni su pesi e misure, rendiconti, argomenti di interesse
per il cliente, informazioni mediche ecc.
TUNING
SPORT
• Sport
EDUCATE
• Istruzione
Se la stazione non trasmette informazioni PTY, sul display
comparirà la scritta "NO PTY".
DRAMA
• Radiodrammi a puntate ecc.
CULTURE
• Cultura nazionale o locale: questioni religiose, scienze sociali, lingua, teatro ecc.
SCIENCE
• Scienze naturali e tecnologie
VARIED
• Discorsi, programmi di intrattenimento (quiz, giochi a premi),
interviste, commedie, satira ecc.
POP M
• Musica pop
ROCK M
• Musica rock
M.O.R.M
• Varietà musicale ("Music On the Road"), occasionalmente vocale
o strumentale
LIGHT M
• Musica classica di facile ascolto: musica classica, strumentale e
corale
CLASSIC
• Musica classica impegnata: musica orchestrale, sinfonica, operistica e da camera
OTHER M
• Altri generi musicali: jazz, rhythm & blues, country
WEATHER
• Condizioni del tempo
FINANCE
• Finanza
CHILDREN
• Programmi per bambini
SOCIAL
• Affari sociali
RELIGION
• Religione
PHONE IN
• Ingresso cuffia
TRAVEL
• Viaggi
LEISURE
• Intrattenimento
JAZZ
• Musica jazz
COUNTRY
• Musica country
NATION M
• Musica nazionale
OLDIES
• Vecchi motivi
FOLK M
• Musica etnica
DOCUMENT
• Documentari
TEST
• Test allarme
Per selezionare la modalità PTY desiderata, premere il pulsante
o
.
Quando si seleziona la modalità PTY (sul display compare la
scritta "PTY MODE"), premere di nuovo (una sola volta) il tasto
PTY per ritornare alla modalità PTY-SEARCH ed effettuare la
ricerca automatica della stazione in modo sequenziale.
Se viene rilevata una stazione che trasmette nella PTY MODE
desiderata, la stazione viene selezionata e la ricerca si
interrompe.
Se la PTY MODE non viene trovata, l'apparecchio ritorna sulla
frequenza della stazione originale all'inizio della PTY SEARCH; la
ricerca automatica e la PTY SEARCH vengono sospese.
2
2
2
17
MM-ZJ8(I)
2/17/04 14:50
Page 18
Selezione della modalità di
riproduzione del nastro
Ascolto di una cassetta
I
Trattare sempre le cassette con cura. Se necessario fare
riferimento alla sezione "Precauzioni per l'uso di cassette audio"
a pag. 24.
1
2
3
4
5
6
Per accendere il sistema, premere il pulsante (
Chiudere il vano spingendo lo sportello finché non scatta in posizione.
Per ascoltare il...
Premere...
Lato A Il
Il pulsante Tape
una volta.
Lato B Il
Il pulsante Tape
Risultato: si procede all'ascolto della cassetta.
due volte.
,
oppure
Per...
Premere...
Riavvolgere il nastro
Avvolgere rapidamente il nastro
il pulsante
il pulsante
Al termine dell'ascolto, premere il pulsante
.
4
1
6
5
18
Premere REV.MODE fino alla comparsa dell'indicatore
desiderato.
).
Aprire il registratore spingendo nell'angolo del coperchio
contrassegnato dalla scritta PUSH EJECT ( ) fino a quando non si
sente uno scatto, quindi rilasciare.
Inserire la cassetta preregistrata con il bordo aperto del nastro
rivolto verso il basso.
Se necessario, premere il pulsante
5
Il sistema Micro-Component dispone di tre modalità di
riproduzione che consentono di ascoltare automaticamente i
due lati di una cassetta.
,
/
/
.
.
.
Quando il display indica...
Il sistema Micro-Component effettua la
riproduzione di...
Un lato del nastro e si ferma.
Un lato del nastro
L’altro lato del nastro e si ferma
Entrambi i lati del nastro
indefinitamente (entrambi i lati vengono
riprodotti uno dopo l’altro fino a quando
non si spegne il registratore).
MM-ZJ8(I)
2/17/04 14:50
Page 19
Registrazione di un compact
disc
I
La registrazione di compact disc su cassetta può avvenire in due
modi:
3
Registrazione sincronizzata
Premere il tasto OPEN/CLOSE (
) per aprire l'unità CD.
Inserire un CD, quindi premere il tasto OPEN/CLOSE (
Registrazione diretta
Questa funzione consente di sincronizzare l'inizio della
registrazione con l'inizio del disco o del brano selezionato.
Accendere il sistema premendo il pulsante (
) per chiudere l'unità CD.
4
Premere il pulsante CD(√/»).
Per selezionare la canzone desiderata, usare i pulsanti per la
selezione CD(
o
).
5
Premere il pulsante REC/PAUSE.
La registrazione avrà inizio.
Risultato:
Per interrompere la registrazione, premere il pulsante
Registrazione sincronizzata
1
2
Inserire il compact disc.
).
.
Inserire una cassetta vuota nel lettore cassette.
Premere il tasto PUSH/EJECT ( ) per aprire l'unità cassette,
inserire una cassetta, quindi richiudere l'unità.
3
Inserire la cassetta con le linguette di sicurezza.
Inserire un compact disc.
3
Premere il tasto OPEN/CLOSE (
) per aprire l'unità CD.
Inserire un CD, quindi premere il tasto OPEN/CLOSE (
chiudere l'unità CD.
4
4
1
Premere il pulsante CD(√/»).
Usare i pulsanti di selezione CD (
canzone desiderata.
5
) per
o
) per selezionare la
4
6
Per interrompere la registrazione, premere il pulsante
4
5
Premere e mantenere premuto CD SYNCHRO.
Dopo l'interruzione, premere il pulsante per avviare la
registrazione dal primo brano musicale.
Dopo aver programmato i brani del CD, premere il tasto CD
SYNCHRO per registrare le canzoni nell'ordine di programmazione.
5
.
Registrazione di un programma
radiofonico
3
L'utente può registrare un programma radiofonico di sua scelta.
Non è necessario regolare il volume, in quanto questa
impostazione non influisce sulla registrazione.
1
4
1
2
3
4
4
6
4
5
5
6
Registrazione diretta
Accendere il sistema premendo (
Inserire una cassetta vuota nel lettore cassette.
Selezionare la funzione TUNER premendo TUNER/BAND.
Selezionare la stazione radio da registrare premendo il pulsante
o
.
Premere il pulsante REC/PAUSE.
Risultato: la scritta REC viene visualizzata in rosso e la registrazione
ha inizio.
Per interrompere la registrazione, premere il pulsante
La modalità diretta consente di avviare la registrazione a
partire da qualsiasi brano del compact disc.
Non è necessario regolare il volume, in quanto questa impostazione
non influisce sulla registrazione.
1
2
Accendere il sistema premendo (
).
).
.
3
1
6
4
4
Inserire una cassetta vuota nel lettore cassette.
Premere il tasto PUSH/EJECT ( ) per aprire l'unità cassette,
inserire una cassetta, quindi richiudere l'unità.
Inserire la cassetta con le linguette di sicurezza.
5
19
MM-ZJ8(I)
2/17/04 14:50
Page 20
Funzione timer
I
Il timer consente di accendere e/o spegnere il sistema in orari
predeterminati.
Esempio: per essere svegliati con la musica ogni mattina.
Per disattivare questa funzione, è necessario annullare il timer.
Prima di impostare il timer, verificare che l'orario corrente sia corretto.
Per ogni operazione si hanno a disposizione pochi secondi.
Se si supera il tempo massimo consentito, sarà necessario
ripetere la procedura dell'inizio.
1
2
3
4
5
Accendere il sistema premendo il pulsante (
2
3,4,5,6,7,8
).
Premere TIMER/CLOCK tre volte fino alla comparsa del TIMER.
Premere PROGRAM/SET.
Risultato: la scritta ON TIME (in luogo degli indicatori
dell'equalizzatore) viene visualizzata per alcuni secondi,
seguita dagli orari di accensione già impostati; procedere
all'impostazione dell'orario di accensione.
4,5,6,7
Impostare l'ora di accensione.
a Impostare l'ora premendo il pulsante
o
.
b Premere PROGRAM/SET.
Risultato: i minuti lampeggiano.
c Impostare i minuti premendo il pulsante
o
.
d Premere PROGRAM/SET.
Risultato: la scritta OFF TIME (in luogo degli indicatori dell'
equalizzatore) viene visualizzata per alcuni secondi,
seguita dagli orari di spegnimento già impostati;
procedere all'impostazione dell'orario di spegnimento.
Impostare l'ora di spegnimento.
a Impostare l'ora premendo il pulsante
o
.
b Premere PROGRAM/SET.
Risultato: i minuti lampeggiano.
c Impostare i minuti premendo il pulsante
o
.
d Premere PROGRAM/SET.
Risultato: viene visualizzata la scritta VOL 10, dove10
corrisponde al volume già impostato.
6
Premere
e
per regolare il volume e premere
PROGRAM/SET.
Risultato: viene visualizzata la sorgente da selezionare.
7
Premere
e
per selezionare la sorgente audio da riprodurre
all'accensione del sistema.
Se si seleziona...
È necessario selezionare anche...
TAPE (cassette)
Inserire una cassetta.
TUNER (radio)
a Premere PROGRAM/SET.
b Selezionare una stazione preim
o
.
postata premendo
CD (compact disc)
8
9
1,9
Caricare un compact disc.
Premere PROGRAM/SET per confermare l'impostazione del timer.
Premere il pulsante (
) per impostare il sistema sulla modalità
standby.
viene visualizzato in basso a sinistra dell'ora,
Risultato: il simbolo
ad indicare che il timer è stato impostato. Il sistema verrà
acceso e spento agli orari prefissati.
Se l'orario di accensione e di spegnimento sono uguali, comparirà
la scritta ERROR.
Nei passaggi 4, 5, 6 e 7, è possibile utilizzare i pulsanti
/
/
del pannello anteriore anziché i tasti
.
20
4,5,6,7
Disattivazione del timer
Dopo aver impostato il timer, questa funzione si attiverà
automaticamente, come specificato dall'indicatore TIMER.
Per non avvalersi della funzione timer, sarà necessario
disattivarla.
Il timer può essere disattivato in qualsiasi momento (sia a
sistema acceso che in modalità standby).
Per...
Premere TIMER ON/OFF.
Disattivare il timer
Una volta.
scompare.
Risultato: l'indicatore
Due volte.
Risultato: L'indicatore
viene
visualizzato nuovamente.
Riattivare il timer
MM-ZJ8(I)
2/17/04 14:50
Page 21
Funzione EQ/S.BASS
Funzione di controllo del livello
degli acuti (TREBLE)
I
Il sistema Micro-Component è provvisto di un equalizzatore
predefinito, che consente la selezione del bilanciamento
ottimale tra i toni acuti ed i bassi, in base al tipo di musica
che si sta ascoltando.La funzione Power Sound amplifica i
bassi e migliora i toni alti o bassi, creando effetti di grande
potenza e realismo.
Premere EQ/S.BASS nel pannello anteriore fino a selezionare l'opzione
desiderata.
La funzione di controllo del livello degli acuti sottolinea i toni
alti creando effetti sonori particolari.
1
2
Ruotare la manopola TREBLE del pannello anteriore per selezionare
un valore compreso fra TRE –7 e TRE +7, per un totale di 15 passi.
Se lo si desidera, è possibile selezionare il livello di toni alti.
Risultato: Premere ripetutamente il pulsante per selezionare “PASS ➞
POP ➞ ROCK ➞ CLASSISC ➞ JAZZ ➞ S.BASS ➞
P.SOUND”.
Funzione S.BASS : La funzione S.Bass accentua i suoni bassi per
produrre un effetto simile a un'esplosione.
Funzione P.SOUND : È possibile ottenere effetti audio potenti e
realistici, amplificando i bassi e migliorando la qualità delle alte e
basse frequenze.
Funzione SRS WOW
È possibile ottenere un audio surround di tipo realistico
utilizzando le funzioni relative al campo sonoro SRS e TruBass
nonché la funzione SRS WOW per aumentare la nitidezza dei
suoni.
Funzione di controllo del livello
dei bassi (BASS)
La funzione BASS sottolinea i toni bassi creando effetti
sonori particolari.
1
Ruotare la manopola BASS del pannello anteriore per selezionare
un valore compreso fra BASS –7 e BASS +7, per un totale di 15
passi.
2
Se lo si desidera, è possibile selezionare il livello di toni bassi.
Premere il tasto SRS WOW.
Risultato: Ogni volta che si preme il tasto, le modalità si alternano nel
seguente ordine: PASS ➞ TRU BASS ➞ SRS ➞ SRS WOW.
Funzione TruBASS : potenzia i toni bassi e le basse frequenze
per produrre un audio profondo e ricco di bassi.
Funzione SRS : crea un effetto surround che riempie l'ambiente.
Funzione SRS WOW : crea effetti di audio surround con un
potenziamento della profondità del campo acustico e dei bassi
attraverso diffusori e cuffie.
è un marchio registrato di SRS Labs, Inc.
La tecnologia WOW è registrata su licenza di SRS Labs, Inc.
21
MM-ZJ8(I)
2/17/04 14:50
Page 22
Disattivazione temporanea dell’audio
Connessione delle cuffie
I
È possibile disattivare temporaneamente l'audio.
Esempio: per rispondere ad una telefonata.
1
2
Premere MUTE (
).
Per ripristinare l'audio (al livello di volume precedente la
disattivazione), premere nuovamente MUTE o i pulsanti VOLUME.
È possibile collegare un set di cuffie al sistema MicroComponent per l'ascolto di musica o di programmi radiofonici
senza disturbare altre persone presenti nella stanza.
Le cuffie devono essere munite di presa jack da 3,5 mm o di
un apposito adattatore.
Connettere le cuffie alla presa jack PHONES sul pannello frontale.
Risultato: per l'emissione del suono non vengono più utilizzati gli altoparlanti.
L’uso prolungato delle cuffie a volumi elevati può danneggiare l’udito.
Spegnimento automatico del
sistema
Durante l'ascolto di un compact disc o di una cassetta è
possibile impostare il sistema in modo che si spenga
automaticamente.
Esempio: per addormentarsi con la musica.
1
Premere SLEEP.
Risultato: verrà visualizzata la seguente scritta:
90 MIN
2
Premere SLEEP una o più volte per specificare per quanto tempo il
sistema deve rimanere acceso prima di spegnersi automaticamente.
90 MIN
OFF
60 MIN
15 MIN
45 MIN
30 MIN
In qualsiasi momento è possibile:
Verificare il periodo residuo premendo SLEEP.
Modificare il periodo residuo ripetendo i punti 1 e 2.
3
Per disattivare la funzione Sleep, premere SLEP una o più volte fino
alla comparsa della scritta OFF.
22
MM-ZJ8(I)
2/17/04 14:50
Page 23
Pulizia del sistema
Micro-Component
Norme di sicurezza
I
I disegni seguenti illustrano le precauzioni a cui attenersi
durante l'uso o lo spostamento del sistema micro component.
Per ottenere il migliore risultato possibile dal sistema
Micro-Component, è necessario procedere alla pulizia
periodica dei seguenti componenti:
Il rivestimento esterno
Il lettore di compact disc
I lettori di cassette (testine, rulli e perni di trascinamento).
Disconnettere sempre il sistema dalla presa di corrente:
Prima di procedere alla pulizia
Se non viene utilizzato per lunghi periodi di tempo.
Condizioni operative ambientali:
Temperatura ambiente 5˚C-35˚C
Umidità
10 - 75%
Non esporre l'impianto a raggi solari
diretti o ad altre fonti di calore.
Ciò potrebbe portare al
surriscaldamento e al cattivo
funzionamento dell’apparecchio.
Rivestimento esterno
Pulire periodicamente il rivestimento esterno con un panno morbido ed un
detergente leggero. Non utilizzare polveri abrasive o liquidi nebulizzati.
Non versare liquidi all’interno del sistema.
Lettore di compact disc
1
2
Prima di utilizzare un compact disc, pulirlo con un prodotto specifico
per la pulizia dei CD. Non utilizzare prodotti per la pulizia di dischi LP
vinilici. Passare il panno dal centro del disco verso l’esterno.
Pulire periodicamente il lettore con un disco per la pulizia specifico
(reperibile presso il rivenditore).
Lettore di cassette
1
2
Non mettere contenitori pieni d’acqua sopra l’impianto. Se entrasse
dell’acqua nell’impianto potrebbe
provocare pericolose scosse
elettriche e causare danni all’apparecchio. In tale evento staccare
immediatamente la spina di alimentazione dalla presa a muro.
Nel corso di temporali, staccare la
spina di alimentazione dalla presa a
muro. Punte di alta tensione dovute
a fulmini potrebbero danneggiare
l’impianto.
Premere PUSH EJECT(
) per aprire il vano cassette.
Usare un bastoncino cotonato ed un liquido per la pulizia dei lettori di
cassette per pulire:
Le testine (1)
I rulli (2)
I perni di trascinamento (3)
3
VOLUME
UP
DOWN
1
Se non viene usato per un lungo
periodo, togliere le batterie dal
telecomando. Batterie che perdono
possono causare seri danni al
telecomando.
Quando si usano le cuffie, fate
attenzione a non ascoltare ad un
volume eccessivamente alto.
L’uso prolungato delle cuffie a volumi
alti pùò danneggiare l’udito.
Non mettere oggetti pesanti sul
cavo di alimentazione. I danni al
cavo di alimentazione possono
causare danni all'impianto
(pericolo di incendio) o provocare
scosse elettriche.
Non rimuovere nessun pannello
dell’apparecchio.
L’interno dell’impianto contiene dei
componenti sotto tensione, che
potrebbero provocare scosse
elettriche.
2
Se il telecomando non viene utilizzato per lunghi periodi di tempo,
estrarre le batterie per evitare problemi di corrosione.
Anche se il sistema è sufficientemente protetto, non utilizzarlo
in ambienti eccessivamente polverosi, in cui possa essere
soggetto a urti o a temperature troppo elevate (in prossimità
di fonti di calore o luce solare diretta ecc.).
Se dall’unità dovesse fuoriuscire un odore sgradevole, durante il
suo utilizzo, disconnettere l’alimentazione e contattare il servizio
post vendita.
23
MM-ZJ8(I)
2/17/04 14:50
Page 24
Prima di contattare il servizio
post vendita
Precauzioni per l’uso di compact
disc
I
Trattare i compact disc con cura. Tenerli sempre dai bordi per
evitare di lasciare impronte sulla superficie riflettente.
Terminato l’ascolto di un compact disc, riporlo sempre nella
custodia.
Non apporre etichette o nastro adesivo sui dischi e non scrivere
sull’etichetta.
Pulirli sempre con un panno specifico.
Conservare i compact disc in un luogo pulito, lontano dalla luce
solare diretta e non soggetto a temperature elevate.
Utilizzare solamente dischi marcati
.
COMPACT
DIGITAL AUDIO
Precauzioni per l’uso di cassette
audio
Verificare che il nastro nella cassetta sia sufficientemente teso.
Per evitare la cancellazione accidentale di una cassetta, rimuovere la
linguetta di protezione da scrittura nell’angolo superiore della
cassetta. Per registrare una cassetta protetta in scrittura, coprire il
foro con del nastro adesivo.
Terminato l’ascolto di una cassetta, riporla nella custodia.
Conservare le cassette in un luogo pulito, lontano dalla luce solare
diretta e non soggetto a temperature elevate.
Evitare l’impiego di cassette da 120 minuti, in quanto sono
estremamente fragili.
Per acquisire familiarità con un nuovo apparecchio, è necessario un breve periodo di sperimentazione. Se si riscontra uno
tra i problemi elencati di seguito, tentare di risolverlo attraverso la soluzione proposta, per evitare perdite di tempo e
chiamate non necessarie al supporto tecnico.
Problema
Il sistema non funziona
I
N
G
E
N Assenza di audio
E
R
A
L
E
• Il timer è stato arrestato premendo TIMER
ON/OFF.
Il problema persiste anche dopo i
controlli precedenti.
• Premere il pulsante SRS WOW per 5 secondi
con l'apparecchio in modalità "OFF" (Standby),
quindi ritornare alla posizione originale
(RESET).
Mancato avvio del lettore di compact
• Non è stata selezionata la funzione CD.
• Il disco è stato inserito al contrario oppure è
sporco o graffiato.
• Il sensore laser è sporco o impolverato.
• Il sistema non è stato collocato sopra una
superficie piana ed orizzontale.
• Si è formata della condensa all'interno del
lettore; lasciare l'apparecchio in un locale caldo
ed arieggiato per almeno un'ora.
Mancato avvio della cassetta
•
•
•
•
D disc
R
A
D
I
O
• I l volume è stato impostato al minimo.
• Non è stata selezionata la funzione corretta
(TUNER, CD, AUX, TAPE).
• All'apparecchio sono state collegate le cuffie.
• I cavi del diffusore non sono collegati.
• È stato premuto il pulsante MUTE.
Il timer non funziona
C
C
A
S
S
E
T
T
E
Controlli/Spiegazione/Soluzione
• Il cavo di alimentazione non è inserito correttamente in una presa di corrente o la presa non
è alimentata.
• Le batterie del telecomando devono essere
sostituite o la polarità non è stata rispettata.
• Non è stato premuto il pulsante
.
Il volume si abbassa
La cassetta non viene cancellata
correttamente
Eccessivi wow e flutter
La ricezione è debole oppure non
viene ricevuta nessuna stazione
radio
Non è stata selezionata la funzione TAPE.
La cassetta non è stata inserita correttamente.
Il lettore di cassette non è stato chiuso.
Il nastro è allentato oppure rotto.
• Le testine dell'audio sono sporche.
• I rulli o i perni di trascinamento sono sporchi.
• Il nastro è usurato.
• Non è stata selezionata la funzione TUNER.
• La frequenza radio non è stata selezionata
correttamente.
• L'antenna non è collegata o non è orientata
correttamente. Orientarla fino a trovare la
posizione ottimale.
• Le strutture murali oppongono eccessiva
resistenza alle onde radio; è necessario
utilizzare un'antenna esterna.
Se i suggerimenti non consentono la risoluzione del problema,
prendere nota delle seguenti informazioni:
numeri di modello e di serie, generalmente impressi sul retro
del sistema
dettagli della garanzia
chiara descrizione del problema.
Contattare il rivenditore od il servizio post vendita SAMSUNG.
24
MM-ZJ8(I)
2/17/04 14:50
Page 25
Specifiche tecniche
I
SAMSUNG è impegnata nel miglioramento costante dei propri prodotti. Pertanto, sia le specifiche di
prodotto, sia le istruzioni per l'uso sono soggette a modifiche senza preavviso.
RADIO
LW
Sensibilità
60 dB
AM (MW)
Rapporto segnale/rumore
40 dB
Sensibilità
56 dB
Distorsione armonica totale
2%
FM
Rapporto segnale/rumore
60 dB
Sensibilità
3 dB
Distorsione armonica totale
1.0 %
LETTORE COMPACT DISC
Gamma di frequenze
20 Hz - 20 KHz (±1 dB)
Rapporto segnale/rumore
90 dB (a 1 KHz) con filtro
con filtro Distorsione
0.05 % (a 1 KHz)
Separazione dei canali
80 dB
Dimensioni dischi
Diametro:120 o 80 mm. Spessore:1,2 mm
LETTORE CASSETTE
Gamma di frequenze
Da 125 Hz a 10 kHz
Rapporto segnale/rumore
40 dB
Separazione canali
35 dB
Cancellazione
60 dB
AMPLIFICATORE
Potenza di uscita (4Ω)
2 x 35 Watt RMS (distorsione armonica totale: 10 %)
Separazione canali
50 dB
Rapporto segnale/rumore
80 dB
GENERALI
Dimensioni
194 (L) x 172 (A) x 310 (P) mm.
25
MM-ZJ8(I)
2/17/04 14:50
Page 26
QUESTO APPARECCHIO È PRODOTTO DA:
ELECTRONICS
AH68-01406D
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
