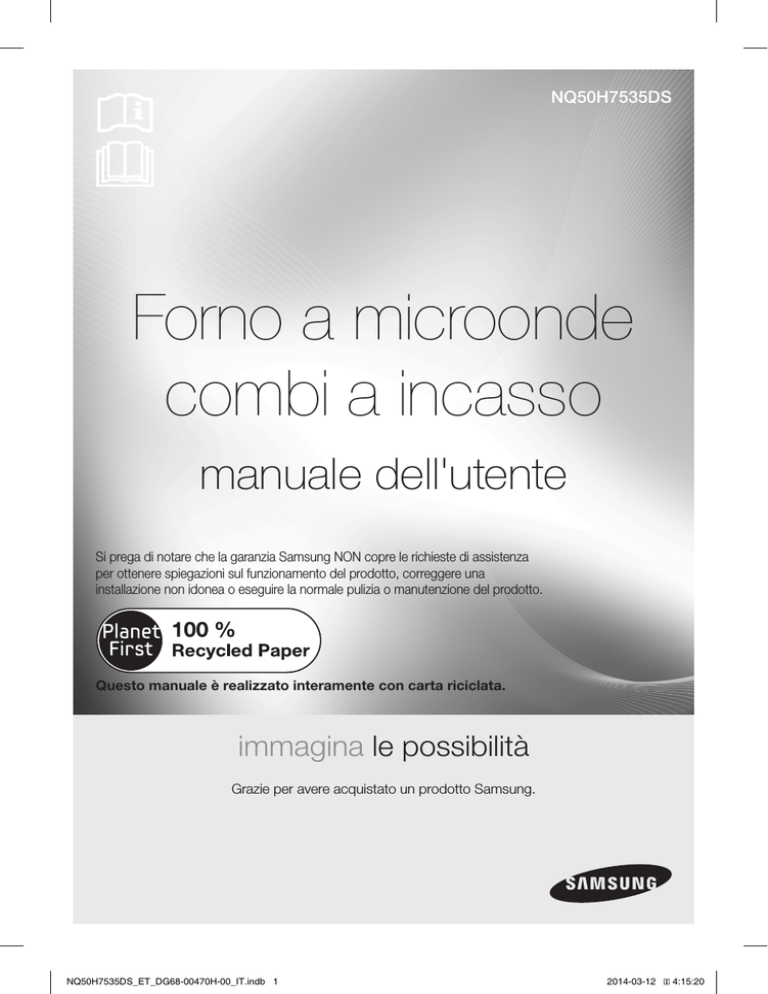

NQ50H7535DS

Forno a microonde combi a incasso

manuale dell'utente

Si prega di notare che la garanzia Samsung NON copre le richieste di assistenza per ottenere spiegazioni sul funzionamento del prodotto, correggere una installazione non idonea o eseguire la normale pulizia o manutenzione del prodotto.

Questo manuale è realizzato interamente con carta riciclata.

immagina le possibilità

Grazie per avere acquistato un prodotto Samsung.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 1 2014-03-12 �� 4:15:20

indice

INFORMAZIONI DI SICUREZZA

3

CARATTERISTICHE DEL FORNO

16

PRIMA DELL'USO

19

USO DEL FORNO

21

03 informazioni di sicurezza

16 Pannello di controllo

17 Forno

18 Accessori

19 Regolazione dell'orologio

20 Impostazione della modalità di risparmio energetico

21 Tipologie di riscaldamento dei cibi

23 Funzionamento del forno a microonde

24 Uso della modalità microonde

34 Uso della modalità forno

45 Uso della modalità cottura multilivello

47 Impostazione del tempo di cottura

48 Impostazione del tempo di fine cottura

49 Impostazione dell'avvio ritardato

50 Funzioni combi

56 Uso della modalità mantieni caldo

57 Uso della modalità menu automatico

63 Uso della modalità cottura rapida

65 Piatti di prova

PULIZIA E MANUTENZIONE

66

RISOLUZIONE DEI PROBLEMI E

CODICI INFORMATIVI

69

66 Uso della modalità pulizia a vapore

67 Disattivazione dei segnali acustici

68 Blocco di sicurezza per bambini

69 Conservazione e riparazione del forno a microonde

69 Risoluzione dei problemi

72 Codici informativi

DATI TECNICI

73

Italiano - 2

73 Specifiche tecniche

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 2 2014-03-12 �� 4:08:52

informazioni di sicurezza

USO DEL MANUALE DI ISTRUZIONI

Grazie per avere acquistato un forno a microonde SAMSUNG. Il Manuale dell’utente contiene informazioni utili sulla cottura degli alimenti nel forno a microonde:

• Precauzioni di sicurezza

• Accessori e materiali per cottura adeguati

• Suggerimenti utili alla cottura

• Consigli per la cottura

LEGENDA DEI SIMBOLI E DELLE ICONE

AVVERTENZA

ATTENZIONE

Pericoli o pratiche non sicure che possono causare lesioni personali gravi o

mortali.

Pericoli o pratiche non sicure che possono causare lesioni personali lievi o

danni alla proprietà.

Avvertenza; pericolo di incendio

Avvertenza; elettricità

NON tentare di.

NON disassemblare.

Estrarre la spina dalla presa di corrente.

Avvertenza; superficie calda

Avvertenza; materiale esplosivo

NON toccare.

Seguire le istruzioni fornite.

Verificare il collegamento a massa dell'apparecchio per evitare scariche elettriche.

Nota

Rivolgersi al centro assistenza in caso di problemi.

Importante

ISTRUZIONI DI SICUREZZA IMPORTANTI

LEGGERE ATTENTAMENTE QUESTA SEZIONE E CONSERVARLA

COME RIFERIMENTO FUTURO.

Rispettare sempre queste precauzioni di sicurezza.

Prima di utilizzare il forno, seguire attentamente queste istruzioni.

AVVERTENZA (Solo funzione microonde)

AVVERTENZA: Se lo sportello o le guarnizioni dello sportello

sono danneggiati, il forno non deve essere messo in funzione.

L'apparecchiatura potrà essere nuovamente utilizzata solo dopo che un tecnico specializzato avrà apportato le riparazioni necessarie.

Italiano - 3

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 3 2014-03-12 �� 4:08:54

AVVERTENZA: Ogni operazione o riparazione che implica la

rimozione del coperchio che protegge dall'esposizione all'energia a microonde è pericolosa e deve essere effettuata da personale specializzato.

AVVERTENZA: I liquidi e gli alimenti non devono essere

riscaldati all'interno di contenitori sigillati poiché potrebbero esplodere.

Questo apparecchio è destinato a un uso domestico.

AVVERTENZA: I bambini possono utilizzare il forno senza

la supervisione di un adulto solo dopo averli istruiti sulle procedure di sicurezza e i rischi connessi a un uso improprio dell’apparecchio.

AVVERTENZA: Questo apparecchio può essere utilizzato

da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini di età inferiore agli 8 anni e senza la supervisione di un adulto.

Utilizzare solo utensili e recipienti adatti al microonde.

In caso di cottura di cibi in contenitori di plastica o carta, controllare il forno per evitare possibili principi di incendio del contenitore.

Utilizzare il forno a microonde solo per la cottura e il riscaldamento di cibi e bevande. L'essiccazione di cibo o l'asciugatura di capi di abbigliamento, così come il riscaldamento di cuscinetti termici, pantofole, spugne, panni inumiditi od oggetti simili, può portare al rischio di lesioni o a un principio d'incendio.

In caso di fumo, spegnere o scollegare l’apparecchiatura dalla rete elettrica e tenere chiuso lo sportello del forno per evitare di far propagare eventuali fiamme.

Italiano - 4

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 4 2014-03-12 �� 4:08:54

AVVERTENZA: Il riscaldamento di bevande nel microonde può

causare una bollitura ritardata, prestare quindi attenzione durante la manipolazione del contenitore;

AVVERTENZA: Per evitare scottature, prima della

somministrazione il contenuto di biberon e vasetti di alimenti per bambini deve essere agitato o mescolato e la temperatura controllata.

Non cuocere mai le uova con il guscio e non scaldare mai le uova sode con il guscio; potrebbero esplodere, perfino al termine del riscaldamento nel microonde.

Pulire il forno regolarmente facendo attenzione a rimuovere ogni residuo di cibo.

Se il forno non viene mantenuto in condizioni di pulizia ottimali, la superficie potrebbe deteriorarsi danneggiando l’apparecchiatura e provocando eventuali situazioni pericolose.

L'apparecchio non è inteso per l'installazione su veicoli, caravan o simili.

Questo apparecchio non è inteso per l’uso da parte di persone

(bambini inclusi) che abbiano ridotte capacità fisiche, sensoriali o mentali, o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l’uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.

Controllare che i bambini non giochino con questo apparecchio.

Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al costruttore, al centro assistenza o a un tecnico qualificato per evitare di incorrere in eventuali pericoli.

AVVERTENZA: Liquidi e altri alimenti non devono essere

riscaldati all'interno di contenitori sigillati poiché potrebbero esplodere;

Non pulire l’apparecchiatura usando getti d’acqua.

Posizionare il forno in una direzione e a un'altezza tali da permettere un facile accesso alla cavità del forno e all'area di controllo.

Italiano - 5

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 5 2014-03-12 �� 4:08:54

Prima di utilizzare il forno per la prima volta, attivarlo per

10 minuti collocando all'interno un contenitore d'acqua.

Se l'apparecchio emette un rumore anomalo, odore di bruciato o fumo, scollegare immediatamente la spina di alimentazione e rivolgersi al più vicino centro assistenza.

Una volta terminata l'installazione, l'apparecchio deve poter essere facilmente scollegabile dalla presa di corrente. Per scollegare l'apparecchio, la spina deve essere accessibile oppure deve essere previsto un interruttore sul cablaggio fisso conforme alle norme vigenti in materia di cablaggi.

AVVERTENZA (Solo funzione forno) - Opzionale

AVVERTENZA: Quando l’apparecchio viene utilizzato in modalità

combinata, consentire ai bambini di utilizzare il forno solo in presenza di un adulto a causa delle alte temperature generate.

Durante l’uso l’apparecchiatura diventa calda. Prestare attenzione a non toccare gli elementi riscaldanti all’interno del forno.

AVVERTENZA: Durante l’uso le parti accessibili possono diventare

calde. Tenere i bambini lontano dall’apparecchio.

Non utilizzare un pulitore a vapore.

AVVERTENZA: Assicurarsi che l'apparecchio sia spento prima

di sostituire la lampadina in modo da evitare possibili scariche elettriche.

AVVERTENZA: L'apparecchio e le sue parti accessibili si

surriscaldano durante l'uso.

Prestare attenzione a non toccare gli elementi riscaldanti. Senza una costante supervisione da parte di un adulto, i bambini di età inferiore agli 8 anni devono essere tenuti lontani dall'apparecchio.

Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini senza la supervisione di un adulto.

Italiano - 6

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 6 2014-03-12 �� 4:08:54

Per pulire lo sportello del forno non utilizzare prodotti abrasivi o raschietti di metallo; potrebbero graffiare la superficie e ciò potrebbe mandare in frantumi il vetro.

La temperatura delle superfici accessibili potrebbe essere molto elevata mentre l'apparecchio è in funzione.

Lo sportello o le superfici esterne potrebbero diventare molto caldi mentre l'apparecchio è in funzione.

Tenere l'apparecchio e il cavo di alimentazione lontano dalla portata di bambini di età inferiore agli otto anni.

Questi apparecchi non sono intesi per l'uso con timer o telecomando esterni.

Fissare sul retro il telaio pieghevole in modo da poterlo ripiegare in caso di cottura di pietanze di grandi dimensioni.

Non utilizzare la griglia in modalità microonde.

Questo prodotto è un apparecchio Gruppo 2 Classe B

ISM. La definizione di Gruppo 2 include tutti gli apparecchi

ISM (industriali, scientifici e medicali) all'interno dei quali viene intenzionalmente generata o usata energia a radio frequenza in forma di radiazioni elettromagnetiche per il trattamento di materiali, apparecchi a elettroerosione EDM e apparecchi per saldatura ad arco.

Gli apparecchi di Classe B sono idonei per un uso domestico o direttamente connesso a una rete elettrica a basso voltaggio in edifici residenziali.

ISTRUZIONI PER L’INSTALLAZIONE

Generale

Informazioni tecniche

Alimentazione elettrica: 230 V ~ 50 Hz

Dimensioni (L×A×P)

Dimensioni apparecchio : L 595 x A 454,2 x P 570 mm

Dimensioni da incasso : L 555 x A 445 x P 548,8 mm

Questa apparecchiatura è conforme alle normative UE.

Italiano - 7

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 7 2014-03-12 �� 4:08:54

Smaltimento dell’imballaggio e dell’apparecchio

L’imballaggio è riciclabile.

L’imballaggio può essere costituito dai seguenti materiali:

- cartone;

- pellicola di polietilene (PE);

- polistirolo senza clorofluorocarburi/CFC

(espanso rigido di polistirolo/PS).

Lo smaltimento di questi materiali deve essere effettuato in modo responsabile e conformemente alle normative vigenti.

Le autorità competenti sono in grado di fornire informazioni sullo smaltimento consapevole delle apparecchiature domestiche.

Sicurezza

L’apparecchiatura deve essere collegata da un tecnico qualificato. Il forno NON è progettato per l’uso in un ambiente commerciale. Il suo impiego deve quindi essere limitato alla preparazione di cibi per uso domestico.

L’apparecchiatura si surriscalda durante e dopo l’utilizzo:

Prestare attenzione in presenza di bambini piccoli.

Collegamento elettrico

La rete di alimentazione cui l’apparecchiatura è collegata deve essere conforme alle normative locali e nazionali. Una volta terminata l'installazione, l'apparecchio deve poter essere facilmente scollegabile dalla presa di corrente. Per scollegare l'apparecchio, la spina deve essere accessibile oppure deve essere previsto un interruttore sul cablaggio fisso conforme alle norme vigenti in materia di cablaggi.

Installazione da incasso

Le parti dell'armadiatura della cucina a contatto con il forno devono essere resistenti al calore fino a 100 °C.

Samsung non potrà essere ritenuta responsabile per danni all'armadiatura della cucina causati dal calore.

Italiano - 8

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 8 2014-03-12 �� 4:08:54

Fig 1. Fare scorrere parzialmente il forno nel vano.

Portare il cavo di collegamento alla fonte di alimentazione.

Fig 2. Fare scorrere completamente il forno nel vano.

Fig 3. Fissare il forno con le due viti (4 x 25 mm) fornite.

Fig 4. Collegare elettricamente l'apparecchio.

Verificarne il corretto funzionamento.

Fig 1 Fig 3

Fig 2 Fig 4

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 9

Italiano - 9

2014-03-12 �� 4:09:14

Durante il disimballaggio del prodotto, sostenere l'apparecchio dalle 2 maniglie laterali e dalla maniglia dello sportello.

Maniglia laterale

Maniglia laterale

Dimensioni di ingombro

600 min 564 max 568

200 cm²

50 min 550 min 446 max 450

Maniglia sportello

Dimensioni da incasso

min 550 min 564 max 568 min 446 max 450 50

200 cm²

200 cm²

Italiano - 10

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 10 2014-03-12 �� 4:11:23

PULIZIA DEL FORNO A MICROONDE

I seguenti componenti del forno a microonde devono essere puliti con regolarità per evitare l’accumulo di grassi e particelle di cibo:

• Superfici interne ed esterne

• Sportelli e relative guarnizioni

• Piastra e anelli girevoli (solo modello con piastra girevole)

Assicurarsi SEMPRE che le guarnizioni dello sportello siano pulite e che lo sportello si chiuda correttamente.

Se il forno non viene mantenuto in condizioni di pulizia ottimali, la superficie potrebbe deteriorarsi danneggiando l’apparecchiatura e provocando eventuali situazioni pericolose.

1. Pulire le superfici esterne con un panno morbido e acqua

calda saponata. Sciacquare e asciugare.

2. Rimuovere eventuali residui o macchie dalle superfici interne

del forno con un panno insaponato. Sciacquare e asciugare.

3. Per rimuovere le particelle di cibo indurite ed eliminare gli

odori, collocare sulla piastra girevole del forno una tazza di succo di limone diluito e riscaldare per dieci minuti alla massima potenza.

4. Lavare la piastra girevole in lavastoviglie quando necessario.

NON versare acqua nelle aperture di ventilazione.

NON utilizzare prodotti abrasivi o solventi chimici.

Quando si puliscono le guarnizioni dello sportello, fare molta attenzione per evitare che le particelle:

• Si accumulino

• Impediscano allo sportello di chiudersi correttamente

Con una soluzione detergente non aggressiva pulire l'interno

del forno a microonde subito dopo l’uso, avendo cura di lasciarlo raffreddare prima della pulizia per evitare scottature.

Quando si pulisce la parte superiore della cavità del forno, si consiglia di ruotare verso il basso di 45° l'elemento riscaldante per pulirlo.

(Solo modello con riscaldatore oscillante)

Italiano - 11

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 11 2014-03-12 �� 4:11:24

CONSERVAZIONE E RIPARAZIONE DEL FORNO A

MICROONDE

Per la conservazione e la riparazione del forno a microonde,

è necessario adottare alcune semplici precauzioni.

Il forno non deve essere utilizzato se lo sportello o le relative guarnizioni sono danneggiati:

• Cardini rotti

• Guarnizioni usurate

• Telaio del forno piegato o deformato

Le riparazioni devono essere effettuate solo da un tecnico dell'assistenza.

Non rimuovere MAI il telaio esterno del forno. Se il forno

è guasto e necessita di riparazioni oppure non si è certi del suo corretto funzionamento:

• Scollegarlo dalla presa elettrica

• Contattare il più vicino centro di assistenza post vendita

Se dovesse essere necessario scollegare e conservare il forno per un certo periodo di tempo, riporlo in un luogo asciutto e privo di polvere.

Motivo: La polvere e l’umidità possono danneggiare

alcuni componenti del forno.

Questo forno a microonde non è concepito per uso commerciale.

Per motivi di sicurezza, si raccomanda di non sostituire autonomamente la lampadina interna.

Per la sostituzione della lampadina, rivolgersi al centro assistenza clienti di Samsung per richiedere l'uscita di un tecnico specializzato.

AVVERTENZA

Eventuali modifiche o riparazioni all'apparecchio devono essere eseguite solo da personale qualificato.

Non riscaldare liquidi o altri cibi in contenitori sigillati, anche se idonei all'uso nel microonde.

Per la sicurezza dell'utente si sconsiglia l'uso di sistemi di pulizia ad acqua ad alta pressione o a getto di vapore.

Italiano - 12

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 12 2014-03-12 �� 4:11:25

Non installare l'apparecchio vicino a fonti di calore o a materiali infiammabili; in un locale soggetto a umidità, fumi d'olio, polvere, luce solare diretta, pioggia o laddove può verificarsi una perdita di gas o un dislivello del terreno.

La messa a terra di questo apparecchio deve essere conforme a quanto previsto dalle normative locali e nazionali.

Pulire regolarmente con un panno asciutto i poli della presa elettrica rimuovendo polvere, acqua o altre sostanze estranee.

Non tirare o piegare eccessivamente il cavo di alimentazione e non collocare oggetti pesanti sopra di esso.

In caso di perdita di gas (come propano, GPL, ecc), ventilare immediatamente il locale senza toccare la spina elettrica.

Non toccare la spina elettrica con le mani bagnate.

Non spegnere l'apparecchio durante l'uso scollegando la spina.

Non inserire dita o corpi estranei; se sostanze estranee, per esempio acqua, penetrano all'interno dell'apparecchio, scollegare la spina di alimentazione e rivolgersi al più vicino centro di assistenza.

Non colpire o applicare una pressione eccessiva sull'apparecchio.

Non collocare il forno su superfici fragili, come un lavello o un oggetto in vetro.

Per la pulizia dell'apparecchio non utilizzare benzene, diluenti o alcol, né dispositivi a vapore o ad alta pressione.

Verificare che la tensione, la frequenza e la corrente corrispondano alle specifiche dell'apparecchio.

Inserire saldamente la spina nella presa di corrente. Non utilizzare un trasformatore, un adattatore multipresa né un cavo di prolunga.

Non agganciare il cavo elettrico a oggetti metallici, inserire il cavo elettrico tra gli oggetti o dietro il forno.

Non utilizzare spine, prese di corrente o cavi di alimentazione danneggiati. Se la spina o il cavo di alimentazione sono danneggiati, rivolgersi al più vicino centro di assistenza.

Non versare né spruzzare acqua direttamente sul forno.

Non collocare oggetti sopra il forno, al suo interno o sullo sportello.

Non spruzzare sostanze volatili come per esempio insetticida sulla superficie dell'apparecchio.

Non riporre materiali infiammabili all'interno del forno Prestare particolare attenzione durante il riscaldamento di cibi o bevande contenenti sostanze alcoliche poiché i vapori d'alcol potrebbero entrare in contatto con le pareti calde del forno.

Durante l'apertura e la chiusura del forno tenere i bambini lontani dall'apparecchio per evitare che possano farsi male urtando lo sportello o schiacciandosi le dita tra lo sportello e il bordo del forno.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 13

Italiano - 13

2014-03-12 �� 4:11:27

AVVERTENZA: Il riscaldamento di bevande nel microonde può causare una bollitura ritardata, prestare quindi attenzione quando si maneggia il contenitore; per evitare tale situazione, dopo lo spegnimento del forno attendere SEMPRE almeno

20 secondi per consentire alla temperatura di stabilizzarsi. Mescolare durante il riscaldamento, se necessario, e SEMPRE dopo il riscaldamento.

In caso di ustioni, seguire queste istruzioni di PRIMO SOCCORSO:

• Immergere la parte ustionata in acqua fredda per almeno 10 minuti.

• Coprire con un panno pulito e asciutto.

• Non applicare creme, oli o lozioni.

Non collocate il vassoio o la griglia sotto l’acqua subito dopo averli estratti dal forno caldo; in caso contrario potrebbero rompersi o danneggiarsi.

Poiché non è possibile controllare la temperatura dell’olio, evitare la frittura nel microonde. In caso contrario, ciò potrebbe causare una fuoriuscita improvvisa di olio caldo.

ATTENZIONE

Utilizzare solo utensili e recipienti adatti al microonde; NON utilizzare recipienti metallici, servizi da tavola con finiture in oro o argento, spiedi, forchette, ecc.

Rimuovere i lacci in carta o plastica dalle buste.

Motivo: Potrebbero generare scintille o archi elettrici in grado di danneggiare il forno.

Non utilizzare il forno a microonde per asciugare giornali o indumenti.

Utilizzare tempi di cottura più brevi per porzioni piccole per evitare un surriscaldamento o la bruciatura dei cibi.

Non immergere il cavo o la spina di alimentazione nell’acqua e tenerli lontani da fonti di calore.

Non cuocere mai le uova con il guscio e non scaldare mai le uova sode con il guscio; potrebbero esplodere, perfino al termine del riscaldamento nel microonde; inoltre, non riscaldare bottiglie, barattoli e contenitori sotto vuoto o sigillati, noci in guscio, pomodori ecc.

Non coprire le aperture di ventilazione con un panno o della carta. Questi materiali potrebbero incendiarsi a causa dell’aria calda che fuoriesce dal forno. Il forno potrebbe inoltre surriscaldarsi e di conseguenza spegnersi, rimanendo disattivo finché avrà raggiunto una temperatura sufficientemente bassa.

Per evitare scottature, utilizzare sempre i guanti da forno per estrarre i contenitori dal forno.

Mescolare i liquidi durante o al termine del riscaldamento, quindi lasciare riposare per almeno 20 secondi per evitare fuoriuscite causate dalla bollitura.

Quando si apre lo sportello del forno, tenersi alla distanza di un braccio per evitare di scottarsi a causa della fuoriuscita di aria calda o vapore.

Non accendere il forno a microonde quando è vuoto. Il forno a microonde si spegnerà automaticamente per 30 minuti a scopo di sicurezza. Lasciare sempre un bicchiere d'acqua all'interno del forno per assorbire l'energia a microonde nell'eventualità che venga acceso accidentalmente senza pietanze all'interno.

Installare il forno rispettando le distanze indicate in questo manuale. (Vedere

Installazione del forno a microonde.)

Fare attenzione quando si collegano altre apparecchiature elettriche alle prese vicino al forno.

Italiano - 14

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 14 2014-03-12 �� 4:11:28

PRECAUZIONI PER EVITARE L'EVENTUALE ESPOSIZIONE A UNA QUANTITÀ

ECCESSIVA DI ENERGIA A MICROONDE. (SOLO FUNZIONE A MICROONDE)

La mancata osservanza delle seguenti precauzioni può comportare un'esposizione dannosa all'energia a microonde.

(a) Non utilizzare mai il forno quando lo sportello è aperto. Non manomettere i circuiti di sicurezza (chiusure dello sportello) e non inserire alcun oggetto nei fori dei circuiti di sicurezza.

(b) NON collocare oggetti tra lo sportello e la parte frontale del forno. Evitare l’accumulo di residui di cibo o detersivo sulle superfici di tenuta. Assicurarsi che lo sportello e le relative superfici di tenuta siano puliti.

Dopo avere utilizzato l’apparecchiatura, pulire queste superfici con un panno umido, quindi asciugarle con un panno morbido e asciutto.

(c) Se il forno è danneggiato, NON utilizzarlo finché non sarà stato riparato da un tecnico specializzato. E' molto importante verificare che lo sportello del forno si chiuda correttamente e che i seguenti elementi non siano danneggiati:

(1) sportello (piegato)

(2) cardini dello sportello (rotti o allentati)

(3) guarnizioni dello sportello e superfici di tenuta

(d) Il forno deve essere regolato o riparato solo da personale specializzato e addestrato dal produttore.

Samsung applicherà una tariffa per la sostituzione di un accessorio o la riparazione di un difetto estetico se il danno all'unità e/o il danno o la perdita dell'accessorio è stato causato dal cliente. Questa garanzia copre i seguenti casi:

(a) Ammaccatura, graffiatura o rottura dello sportello, della maniglia, di un pannello esterno o del pannello di controllo.

(b) Rottura o mancanza del vassoio, dell'anello girevole, dell'accoppiatore o della griglia.

• Utilizzare l'apparecchio solo per lo scopo per il quale è stato prodotto, come descritto in questo manuale. Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che possono verificarsi. E' responsabilità dell'utente utilizzare l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento.

• Poiché le istruzioni operative qui descritte coprono i vari modelli disponibili, le caratteristiche del forno a microonde acquistato possono differire leggermente da quelle descritte in questo manuale e non tutti i simboli di avvertenza possono essere applicabili. In caso di domande o dubbi, rivolgersi al più vicino centro di assistenza o reperire le informazioni necessarie accedendo al sito www.samsung.com.

• Utilizzare questo forno a microonde solo per il riscaldamento e la cottura dei cibi. Questo apparecchio

è inteso solo per un uso domestico. Non riscaldare oggetti in materiale tessile o cuscini riempiti con cereali o erbe, poiché ciò potrebbe provocare scottature o un incendio. Il produttore non può essere ritenuto responsabile per danni causati da un uso improprio o scorretto dell'apparecchio.

• Se il forno non viene mantenuto in condizioni di pulizia ottimali, la superficie potrebbe deteriorarsi danneggiando l’apparecchiatura e provocando eventuali situazioni pericolose.

CORRETTO SMALTIMENTO DEL PRODOTTO

(RIFIUTI ELETTRICI ED ELETTRONICI)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’autorità competente per tutte le informazioni relative alla raccolta differenziata di questo tipo di materiali.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Italiano - 15

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 15 2014-03-12 �� 4:11:28

caratteristiche del forno

PANNELLO DI CONTROLLO

6

7

1

8 9

5 4 3 10 15 16 17 18 19

1.

OFF

2.

MANTIENI CALDO

3.

COTTURA MULTILIVELLO

4.

MODALITA' COTTURA RAPIDA

5.

MICROONDE + ARROSTITURA

6.

MICROONDE + CONVEZIONE

7.

MICROONDE + GRILL

8.

MODALITA' MICROONDE

9.

MODALITA' FORNO

10. MODALITA' MENU AUTOMATICO

11. PULIZIA A VAPORE

12. SELETTORE DELLA MODALITA'

13. DISPLAY

14. LUCE

15. OROLOGIO

16. +30s (avvio rapido)

17. TEMPO DI COTTURA

18. FINE COTTURA

19. SELEZIONARE:

20. SELETTORE MULTIFUNZIONE

21. AVVIA

22. ARRESTA/ANNULLA

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 16

Italiano - 16

2014-03-12 �� 4:11:28

FORNO

Pannello di controllo

Elementi riscaldanti superiori

Livello 5

Livello 4

Livelli del forno

Livello 3

Livello 2

Livello 1 del microonde

Chiusura di sicurezza dello sportello

Sportello

Maniglia dello sportello

• I livelli dei ripiani sono numerati a partire dal basso.

• I livelli 4 e 5 sono normalmente utilizzati per la funzione grill.

• Il livello 1 è usato principalmente per la funzione microonde con la teglia in ceramica.

• Consultare la Guida alla cottura fornita in dotazione per determinare la posizione appropriata dei piatti sui ripiani.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 17

Italiano - 17

2014-03-12 �� 4:11:29

ACCESSORI

In dotazione sono forniti i seguenti accessori:

1. Teglia in ceramica.

(Utile per la modalità microonde)

2. Teglie di cottura.

(NON utilizzare per la modalità microonde.)

3. Inserto grill per la teglia in ceramica.

(Utile per la modalità grill e il menu rapido)

4. Ripiano forno.

(NON utilizzare per la modalità microonde.)

Inserto grill

Teglia in ceramica

Consultare la Guida alla cottura fornita in dotazione per determinare gli accessori più appropriati per le pietanze da cucinare.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 18

Italiano - 18

2014-03-12 �� 4:11:29

prima dell'uso

Al primo collegamento dell'apparecchio alla rete elettrica, il DISPLAY si accende.

Dopo tre secondi, il simbolo dell'orologio inizia a lampeggiare insieme alla cifra “12:00” sul DISPLAY.

REGOLAZIONE DELL'OROLOGIO

1. Premere il pulsante OROLOGIO.

La cifra “12” inizia a lampeggiare.

2. Ruotare il SELETTORE MULTIFUNZIONE per impostare l'ora.

3. Premere nuovamente il tasto OROLOGIO.

La cifra “00” inizia a lampeggiare.

4. Ruotare il SELETTORE MULTIFUNZIONE per impostare i minuti.

5. Premere nuovamente il tasto OROLOGIO.

L'orologio si imposta entro 5 secondi.

Dopo aver premuto un tasto, è possibile modificare una impostazione quando questa inizia a lampeggiare. Solo quando l'impostazione lampeggia

è possibile apportare le modifiche desiderate. Se sul display l'impostazione diventa fissa, premere il tasto affinché ricominci a lampeggiare.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 19

Italiano - 19

2014-03-12 �� 4:11:30

IMPOSTAZIONE DELLA MODALITÀ DI RISPARMIO

ENERGETICO

Il forno dispone della modalità di risparmio energetico. Questa funzione consente di ridurre il consumo di energia quando il forno è inattivo.

Modalità Standby

Il forno entra automaticamente in modalità Standby dopo 10 minuti di inattività.

Modalità ECO

1. Premere il tasto FINE COTTURA per

3 secondi. In modalità ECO, il display è spento e il forno non è attivabile.

2. Per annullare la modalità ECO, aprire lo sportello o premere un tasto qualsiasi.

Il display si riaccende. Il forno è pronto per l'uso.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 20

Italiano - 20

2014-03-12 �� 4:11:30

uso del forno

TIPOLOGIE DI RISCALDAMENTO DEI CIBI

Il diagramma che segue riepiloga le varie modalità di riscaldamento e le impostazioni disponibili. Usare la Guida alla cottura riportata più avanti per determinare la modalità e le impostazioni appropriate per le vostre pietanze.

Modalità Microonde

L'energia a microonde viene utilizzata per cuocere e scongelare i cibi.

Permette una cottura rapida ed efficiente senza modificare il colore o la forma del cibo. I livelli di potenza e il tempo di cottura vengono impostati manualmente per la cottura di vari cibi.

Modalità Forno

Convezione

Il cibo viene riscaldato dall'aria calda proveniente dal pannello posteriore del forno. Questa impostazione consente un riscaldamento uniforme del cibo ed è ideale per la cottura.

Temperatura consigliata: 180 °C

Arrostitura (Convezione + Elemento superiore) Riscaldamento superiore

L'aria calda e il riscaldamento superiore vengono combinati insieme per ottenere una perfetta doratura e rosolatura. Particolarmente consigliato per piatti di carne.

Temperatura consigliata: 180 °C

Riscaldamento convenzionale

Il calore proviene dagli elementi superiori e inferiori. Questa impostazione

è particolarmente adatta per cuocere o arrostire.

Temperatura consigliata: 200 °C

Grill

Il cibo viene cotto dall'elemento superiore.

Temperatura consigliata: 220 °C

Ventola Grill

Il calore generato dagli elementi riscaldanti superiori viene distribuito dalle ventole. Questa modalità può essere utilizzata per la grigliatura di carne e pesce.

Temperatura consigliata: 220 °C

Pizza (Convezione + Elemento riscaldante inferiore)

L'aria calda e il calore proveniente dall'elemento inferiore consentono di preparare cibi croccanti e rosolati.

Temperatura consigliata: 180 °C

Intensiva (Elemento riscaldante superiore + Inferiore + Convezione)

Questa modalità attiva alternativamente tutti gli elementi riscaldanti superiori e inferiori e la convezione. Il calore viene distribuito uniformemente nel forno. Questa modalità è adatta per la cottura di grandi quantità di cibo che richiede calore intenso, come torte e gratin di grandi dimensioni.

Temperatura consigliata: 180 °C

Italiano - 21

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 21 2014-03-12 �� 4:11:32

Rosolatura perfetta

Questa modalità include un ciclo di riscaldamento automatico oltre i 200 °C.

L'elemento riscaldante superiore e la convezione sono attivi durante il processo di rosolatura della carne. Al termine di questa fase, il cibo risulta cotto delicatamente alla bassa temperatura impostata dalla preselezione.

Gli elementi riscaldanti superiori e inferiori completano il processo. Questa modalità è adatta per arrosti di carne, pollame e pesce.

Temperatura consigliata: 100 °C

Convezione ECO

Questa modalità utilizza un sistema di riscaldamento ottimizzato che consente di risparmiare energia durante la cottura. Il tempo di cottura aumenta leggermente ma i risultati sono ottimali e non c'è rischio di bruciare i cibi.

Temperatura consigliata: 180 °C

Nota: La modalità di riscaldamento Convezione ECO è usata per determinare la classe di efficienza energetica secondo EN 50304.

Funzioni combi

Microonde + Grill

Questa funzione è adatta per tutti i piatti già cotti da riscaldare o gratinare

(per esempio la pasta al forno) e per le pietanze che richiedono tempi di cottura rapidi per dorare la parte superiore. Inoltre, questa modalità può essere utilizzata per ottenere una doratura uniforme e croccante di alimenti di un certo spessore (per esempio per cucinare il pollo).

Microonde + Convezione

Questa funzione è adatta per tutti i tipi di carne e pollame, oltre alle pietanze in casseruola e gratinate, a dolci di pan di spagna e di frutta, torte e crostate, roast beef e pollo.

Microonde + Arrostitura

Questa funzione è adatta per carne, pesce, pollame e verdure sottili così come per piccoli arrosti che non devono essere girati per continuare la cottura.

Modalità Cottura multilivello

Il cibo viene riscaldato da un sistema ad aria calda che consente di cucinare su due livelli.

Modalità Mantieni caldo

Il cibo viene mantenuto caldo con l'aiuto del calore fornito dall'elemento riscaldante inferiore. (Non mantenere il cibo caldo per più di 2 ore. Il cibo caldo si degrada più velocemente.)

Temperatura: 70 °C

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 22

Italiano - 22

2014-03-12 �� 4:11:33

Funzioni automatiche

Modalità Menu automatico

Sono disponibili 36 preimpostazioni per la cottura automatica. Il tempo di cottura e la temperatura vengono impostati automaticamente.

Basta selezionare il programma e il peso della portata e avviare il processo di cottura automatica.

Modalità Cottura rapida

Sono disponibili 4 preimpostazioni per la cottura automatica. Il tempo di cottura e la temperatura vengono impostati automaticamente.

Basta selezionare il programma e il peso della portata e avviare il processo di cottura rapida.

Pulizia a vapore

Grazie al vapore, l'interno del forno verrà completamente inumidito, consentendo una facile pulizia delle pareti interne. Il programma di pulizia a vapore richiede solo 15 minuti.

FUNZIONAMENTO DEL FORNO A MICROONDE

Le microonde sono onde elettromagnetiche ad alta frequenza. L’energia da esse sviluppata consente di riscaldare o cuocere gli alimenti senza modificarne la forma o il colore.

E' possibile utilizzare il forno a microonde per:

Modalità Microonde

Funzioni combi

Principi di cottura

1. Le microonde generate dal magnetron vengono rilasciate uniformemente attraverso il sistema di distribuzione. Ciò permette di cuocere gli alimenti in modo uniforme.

2. Le microonde vengono assorbite dagli alimenti fino a una profondità di circa 2,5 cm.

La cottura continua man mano che il calore si disperde all’interno degli alimenti.

3. Il tempo di cottura varia a seconda del contenitore utilizzato e delle proprietà degli alimenti:

Quantità e densità

Contenuto di acqua

Temp. iniziale (Refrigerato o meno)

Poiché la parte centrale degli alimenti viene cotta per dispersione di calore, la cottura continua anche quando gli alimenti vengono estratti dal forno.

I tempi di riposo specificati nelle ricette e in questo manuale devono essere quindi osservati al fine di garantire:

• Una cottura uniforme degli alimenti, anche nella parte centrale

• Una temperatura uniforme in ogni parte dell’alimento

Italiano - 23

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 23 2014-03-12 �� 4:11:33

USO DELLA MODALITÀ MICROONDE

Le microonde sono onde elettromagnetiche ad alta frequenza. L'energia a microonde penetra negli alimenti attratta e assorbita dai liquidi, dal grasso e dagli zuccheri. Le microonde provocano un movimento rapido delle molecole degli alimenti. La frizione causata dal movimento rapido delle molecole produce calore, ed è questo calore che cuoce i cibi.

Utilizzare la teglia in ceramica e collocarla al livello 1.

Impostazione della modalità Microonde

1. Ruotare il SELETTORE DELLA MODALITA' sulla posizione microonde. Il tempo di cottura e il livello di potenza vengono visualizzati sul

DISPLAY.

2. Ruotare il SELETTORE MULTIFUNZIONE per impostare il tempo di cottura desiderato. Se non è necessario modificare il livello di potenza, premere AVVIA per iniziare la cottura.

Impostazione tempo di cottura:

Max. 90 minuti.

3. Per modificare il livello di potenza, premere

SELEZIONA e ruotare il

SELETTORE MULTIFUNZIONE sul livello desiderato. Consultare la Guida alla cottura

(pagg. 25 ~ 29) per i consigli sui tempi di cottura e i livelli di potenza appropriati.

4. Premere AVVIA per iniziare la cottura.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 24

Italiano - 24

2014-03-12 �� 4:11:34

Guida ai livelli di potenza per il forno a microonde

LIVELLO DI POTENZA

ALTO

ALTO BASSO

MEDIO ALTO

MEDIO

MEDIO BASSO

SCONGELAMENTO

BASSO

PERCENTUALE

(%)

100

83

67

50

33

20

11

POTENZA

(W)

900

750

600

450

300

180

100

NOTA

Per riscaldare liquidi.

Per riscaldare e cucinare alimenti.

Per riscaldare e cucinare alimenti.

Per cucinare piatti di carne e riscaldare alimenti delicati.

Per scongelare e cucinare.

Per scongelare alimenti delicati.

Guida ai materiali per il microonde

I materiali utilizzati nel microonde devono consentire alle microonde di attraversarli e penetrare nei cibi. Il metalli quale acciaio inossidabile, alluminio e rame riflettono le microonde. Non utilizzare quindi alcun oggetto contente tali metalli. L'uso di materiale marcato microwave-safe è sempre sicuro. Per ulteriori informazioni sul tipo di stoviglie da utilizzare, fare riferimento alla seguente guida; inoltre, quando si usa la modalità Microonde collocare sempre le stoviglie sulla teglia in ceramica.

Materiali per la cottura

Fogli di alluminio

Porcellana cinese e terracotta

Piatti monouso in cartone poliestere

Confezioni fast-food

• Tazze in polistirolo

Adatti per microonde



Commenti

Possono essere utilizzati in piccole quantità per impedire che determinate aree vengano cotte eccessivamente. Se il foglio è troppo vicino alla parete del forno, oppure se ne utilizza una quantità eccessiva, potrebbero generarsi archi elettrici.

Porcellana, terracotta, terracotta porcellanata e porcellana cinese sono materiali adatti, a meno che non siano decorati con finiture in metallo.

Alcuni alimenti surgelati sono confezionati in questi contenitori.

Da utilizzare per riscaldare gli alimenti. Un riscaldamento eccessivo potrebbe causare la fusione del polistirolo.

Possono prendere fuoco.

• Sacchetti di carta o carta di giornale

• Carta riciclata o finiture metalliche

Può generare archi elettrici.

Italiano - 25

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 25 2014-03-12 �� 4:11:34

Materiali per la cottura

Adatti per microonde

Materiali in vetro

• Pirofile da tavola

• Materiali in vetro fine

• Barattoli in vetro

Commenti

Possono essere utilizzate se prive di finiture metalliche.

Possono essere utilizzati per riscaldare alimenti o liquidi.

Il vetro fragile può rompersi o creparsi se riscaldato improvvisamente.

E' necessario rimuovere il coperchio. Adatti solo per riscaldare alimenti o liquidi.

Metallo

• Piatti

• Lacci per sacchetti da freezer

Carta

• Piatti, tazze, tovaglioli e carta da cucina

• Carta riciclata

Plastica

• Recipienti

Possono generare archi elettrici o incendio.

Da utilizzare solo per riscaldamento e tempi di cottura ridotti. Questo materiale può assorbire l'umidità in eccesso.

Può generare archi elettrici.

• Pellicola per forno a microonde

• Sacchetti freezer

Carta oleata o resistente ai grassi



Particolarmente se in termoplastica resistente al calore.

Alle alte temperature, altri tipi di plastica potrebbero deformarsi o scolorirsi. Non utilizzare plastica melamminica.

Può essere utilizzata per trattenere l'umidità. Non deve entrare in contatto con gli alimenti. Quando si rimuove la pellicola, prestare attenzione alla fuoriuscita di vapore caldo.

Solo se adatti alla bollitura o alla cottura in forno.

Non devono essere a tenuta stagna. Forare con una forchetta, se necessario.

Può essere utilizzata per trattenere l'umidità ed evitare schizzi.

Arcing (archi elettrici) è un termine riferito alla tecnologia a microonde e indica la formazione di scintille all'interno del forno.

: Consigliata



: Usare con attenzione

: Non sicura

Italiano - 26

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 26 2014-03-12 �� 4:11:35

Guida alla cottura a microonde

Linee guida generali

Alimenti adatti alla cottura a microonde

Molti alimenti sono idonei alla cottura a microonde, ad esempio le verdure fresche o surgelate, la frutta, la pasta, il riso, i cereali, i legumi, il pesce e la carne. Alle pietanze da cuocere al microonde si possono aggiungere salse, creme, zuppe, budini, conserve e chutney.

Copertura durante la cottura

Coprire il cibo durante la cottura poiché l'acqua evaporata si trasforma in vapore e contribuisce al processo di cottura. Il cibo può essere coperto in vari modi, per esempio mediante un piatto in ceramica, un coperchio in plastica o una pellicola idonea.

Tempi di riposo

Al termine della cottura, è importante lasciare riposare il cibo per il tempo consigliato per permettere alla temperatura di uniformarsi all'interno dell'alimento.

Guida alla cottura delle verdure surgelate

Utilizzare un recipiente in Pyrex con coperchio. Cuocere incoperchiato per il tempo minimo indicato (vedere tabella).

Continuare a cuocere per ottenere il risultato desiderato. Mescolare due volte durante la cottura e una volta dopo la cottura. Aggiungere sale, aromi o burro dopo la cottura. Lasciare incoperchiato durante il tempo di riposo.

Alimento

Spinaci

Broccoli

Piselli

Fagiolini

Verdure miste

(carote/piselli/ granturco)

Verdure miste

(alla cinese)

Porzione

(g)

Potenza

(W)

Tempo

(min.)

150

300

300

300

300

300

600

600

600

600

600

600

5-6

8-9

7-8

7½-8½

7-8

7½-8½

Tempo di riposo

(min.)

2-3

2-3

2-3

2-3

2-3

2-3

Istruzioni

Aggiungere 15 ml

(1 cucchiaio) di acqua fredda.

Aggiungere 30 ml

(2 cucchiai) di acqua fredda.

Aggiungere 15 ml

(1 cucchiaio) di acqua fredda.

Aggiungere 30 ml

(2 cucchiai) di acqua fredda.

Aggiungere 15 ml

(1 cucchiaio) di acqua fredda.

Aggiungere 15 ml

(1 cucchiaio) di acqua fredda.

Italiano - 27

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 27 2014-03-12 �� 4:11:35

Guida alla cottura delle verdure

Utilizzare un recipiente in Pyrex con coperchio. Aggiungere 30-45 ml di acqua fredda (2-3 cucchiai) per ogni 250 g, a meno che non sia consigliata un diversa quantità d’acqua (vedere tabella) Cuocere incoperchiato per il tempo minimo indicato (vedere tabella) Continuare a cuocere per ottenere il risultato desiderato.

Mescolare di tanto in tanto durante e dopo la cottura. Aggiungere sale, aromi o burro dopo la cottura. Coprire durante i 3 minuti di riposo.

Suggerimento: Tagliare le verdure in pezzi di uguale grandezza. Più piccoli sono, minore è il tempo di cottura.

Tutte le verdure devono essere cotte utilizzando la massima potenza del microonde (900 W).

Alimento

Broccoli

Cavolini di

Bruxelles

Carote

Cavolfiore

Zucchine

Melanzane

Porri

Funghi

Cipolle

Peperoni

Patate

Cavolo rapa

Porzione

(g)

250

500

250

250

250

500

250

250

250

125

250

250

250

250

500

250

Tempo

(min.)

Tempo di riposo

(min.)

3 4-5

5-6

5-6 3

5-6

5-6

7-8

3-4

3-4

3-4

1-2

2-3

4-5

4-5

4-5

7-8

5-6

3

3

3

3

3

3

3

3

3

3

Istruzioni

Suddividere in fiori di uguale grandezza. Disporre i gambi al centro.

Aggiungere 60-75 ml (5-6 cucchiai) di acqua.

Tagliare le carote a rondelle di uguali dimensioni.

Suddividere in fiori di uguale grandezza. Tagliare i pezzi più grandi a metà. Disporre i gambi al centro.

Tagliare a rondelle le zucchine.

Aggiungere 30 ml (2 cucchiai) di acqua oppure una noce di burro.

Cuocere fino a quando non saranno ammorbidite.

Tagliare le melanzane a fette e spruzzarle con 1 cucchiaio di succo di limone.

Tagliare i porri a fette spesse.

Lasciare interi i funghi piccoli e affettare quelli più grandi. Non aggiungere acqua. Spruzzarli con succo di limone. Aggiungere aromi, sale e pepe. Scolare prima di servire.

Tagliare le cipolle a fette o a metà.

Aggiungere solo 15 ml (1 cucchiaio) di acqua.

Tagliare i peperoni in falde.

Pesare le patate dopo averle pelate, quindi tagliarle a metà oppure in quattro.

Tagliare il cavolo rapa a cubetti.

Italiano - 28

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 28 2014-03-12 �� 4:11:35

Guida alla cottura di riso e pasta

Riso:

Utilizzare un recipiente largo in Pyrex con coperchio. (Da notare che il riso raddoppia in volume durante la cottura.) Cuocere incoperchiato.

Dopo la cottura, mescolare prima del tempo di riposo. Aggiungere sale o aromi e burro. Il riso potrebbe non avere assorbito tutta l'acqua al termine della cottura.

Pasta:

Utilizzare un recipiente in Pyrex grande. Aggiungere acqua bollente, un pizzico di sale e mescolare bene. Cuocere senza coperchio.

Mescolare di tanto in tanto durante e dopo la cottura. Coprire durante il tempo di riposo e successivamente scolare bene l'acqua.

Alimento

Riso bianco

(Parboiled)

Riso integrale

(Parboiled)

Riso misto

(Bianco e selvaggio)

Granturco misto

(Riso + Grani)

Pasta

Porzione

(g)

Potenza

(W)

Tempo

(min.)

250

375

250

375

250

250

250

900

900

900

900

900

17-18

18-20

20-22

22-24

17-19

18-20

10-11

Tempo di riposo

(min.)

5

5

5

5

5

Istruzioni

Aggiungere 500 ml di acqua fredda.

Aggiungere 750 ml di acqua fredda

Aggiungere 500 ml di acqua fredda.

Aggiungere 750 ml di acqua fredda

Aggiungere 500 ml di acqua fredda.

Aggiungere 400 ml di acqua fredda.

Aggiungere 1000 ml di acqua calda.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 29

Italiano - 29

2014-03-12 �� 4:11:35

Riscaldamento

Il forno a microonde consente di riscaldare gli alimenti in una frazione del tempo necessario nel forno convenzionale.

Disposizione e copertura

Evitare di riscaldare pezzi di dimensioni troppo grandi, ad esempio tranci di carne per arrosto. Potrebbero cuocersi eccessivamente e seccarsi prima ancora che la parte centrale si sia riscaldata. E' possibile ottenere un risultato migliore riscaldando parti più piccole. Mantenere il cibo coperto durante il riscaldamento per evitare che si asciughi.

Livelli di potenza

Per riscaldare le pietanze è possibile utilizzare diversi livelli di potenza.

In generale, per grandi quantità di cibi delicati o che si riscaldano rapidamente, come ad esempio il pasticcio di carne, è consigliabile utilizzare un livello di potenza inferiore.

Mescolatura

Per ottenere i migliori risultati, mescolare bene o girare gli alimenti durante il riscaldamento. Se possibile, mescolare ancora prima di servire. E' importante mescolare durante il riscaldamento di liquidi.

Tempi di riscaldamento e di riposo

Quando si riscalda il cibo per la prima volta, è utile annotare il tempo impiegato come riferimento futuro. Evitare di riscaldare eccessivamente i cibi. In caso di dubbio, è preferibile utilizzare un tempo di cottura inferiore. In base al risultato, è possibile aggiungere ulteriore tempo di riscaldamento. Assicurarsi sempre che gli alimenti riscaldati siano ben caldi in ogni loro parte. Fare riposare il cibo per un breve periodo dopo averlo riscaldato, in modo da consentire alla temperatura di stabilizzarsi. Il tempo di riposo consigliato al termine del riscaldamento è di circa

2-4 minuti

Riscaldamento di liquidi

Prestare particolare attenzione durante il riscaldamento di liquidi. Per prevenire una bollitura con fuoriuscita posizionare un cucchiaio o un bastoncino di plastica nella bevanda. Mescolare durante il riscaldamento, se necessario, e SEMPRE dopo il riscaldamento. Dopo lo spegnimento del forno, attendere sempre almeno

20 secondi per consentire alla temperatura di stabilizzarsi.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 30

Italiano - 30

2014-03-12 �� 4:11:35

Riscaldamento di alimenti per bambini

Alimenti per bambini

In caso di riscaldamento di alimenti per neonati, è necessario prestare la massima attenzione. Mettere l'alimento in una fondina di ceramica. Coprire con il coperchio di plastica. Mescolare bene dopo il riscaldamento. Lasciare riposare

2-3 minuti prima della somministrazione. Mescolare ancora e controllare la temperatura. La temperatura di somministrazione consigliata è 30-40 °C.

Latte per bambini

Versare il latte in una bottiglia di vetro sterilizzata. Scaldare senza coperchio. Non riscaldare mai il biberon con la tettarella inserita. La bottiglia potrebbe esplodere a causa del surriscaldamento. Agitare bene prima di lasciarlo riposare e nuovamente prima di somministrarlo! Verificare con cura la temperatura del latte o del cibo prima di somministrarlo. La temperatura di somministrazione consigliata è 37 °C.

Riscaldamento di alimenti per bambini e latte

Come riferimento per riscaldare i cibi, utilizzare i livelli di potenza e i tempi indicati in questa tabella.

Alimento Porzione Potenza

Alimenti per bambini

(verdure + carne)

Pappe per bambini

(cereali + latte + frutta)

Latte per neonati

190 g

190 g

100 ml

200 ml

Ora

600 W 30-40 sec.

600 W 20-30 sec.

300 W 30-40 sec.

Da 50 sec. a 1 min.

Tempo di riposo

(min.)

2-3

2-3

2-3

Istruzioni

Svuotare il contenuto della confezione in una fondina di ceramica. Cuocere incoperchiato. Mescolare dopo la cottura. Lasciare riposare per 2-3 minuti. Prima di servire, mescolare bene e controllare accuratamente la temperatura.

Svuotare il contenuto della confezione in una fondina di ceramica. Cuocere incoperchiato. Mescolare dopo la cottura. Lasciare riposare per 2-3 minuti. Prima di servire, mescolare bene e controllare accuratamente la temperatura.

Mescolare o agitare bene e versare in una bottiglia di vetro sterilizzata. Collocare al centro della teglia in ceramica. Cuocere senza coperchio. Agitare bene e lasciare riposare per almeno 3 minuti. Prima di servire, agitare bene e controllare accuratamente la temperatura.

Italiano - 31

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 31 2014-03-12 �� 4:11:35

Riscaldamento di liquidi e alimenti

Come riferimento per riscaldare i cibi, utilizzare i livelli di potenza e i tempi indicati in questa tabella.

Alimento Porzione Potenza Ora

Bevande

Zuppa

(congelata)

Stufato

(congelato)

Pasta al sugo

(congelata)

Piatti preconfezionati

(congelati)

250 ml

(1 scodella)

500 ml

(2 scodelle)

250 g

350 g

350 g

350 g

450 g

900 W 1½-2

2-3

900 W 3-4

600 W 5-6

600 W 5-6

600 W 5-6

6-7

Tempo di riposo

(min.)

1-2

2-3

2-3

2-3

3

Istruzioni

Versare in una tazza di ceramica e riscaldare senza coprire. Collocare la tazza al centro della teglia in ceramica.

Mescolare prima e dopo il tempo di riposo.

Versare in una fondina di ceramica.

Coprire con il coperchio di plastica.

Mescolare bene dopo il riscaldamento.

Mescolare di nuovo prima di servire.

Versare in una fondina di ceramica.

Coprire con il coperchio di plastica.

Mescolare bene dopo il riscaldamento.

Mescolare di nuovo prima di servire.

Versare in una fondina di ceramica.

Coprire con il coperchio di plastica.

Mescolare bene dopo il riscaldamento.

Mescolare di nuovo prima di servire.

Collocare il contenuto di una confezione composta da 2-3 ingredienti congelati su un piatto di ceramica. Coprire con pellicola per microonde.

Scongelamento

Le microonde sono un ottimo mezzo per scongelare cibi surgelati. Consentono infatti di scongelarli delicatamente e in breve tempo. Ciò può risultare molto utile, ad esempio in caso di ospiti inattesi.

Il pollame surgelato deve essere accuratamente scongelato prima della cottura. Rimuovere le eventuali fascette metalliche ed estrarre gli alimenti dalla confezione per consentire di eliminare il liquido prodotto dallo scongelamento.

Collocare il cibo surgelato su un piatto senza coperchio. Girare gli alimenti, eliminare il liquido e rimuovere le rigaglie non appena possibile. Controllare di tanto in tanto gli alimenti per assicurarsi che non siano caldi. Se le parti più piccole e sottili degli alimenti surgelati iniziano a riscaldarsi, proteggerle con piccole strisce di alluminio.

Se la superficie esterna del pollo inizia a riscaldarsi, premere ARRESTA/ANNULLA e attendere 20 minuti prima di continuare. Lasciare riposare pesce, carne e pollame per completare lo scongelamento. Il tempo di riposo per ottenere uno scongelamento completo varia a seconda della quantità. Fare riferimento alla tabella della pagina successiva.

Suggerimento:

Gli alimenti sottili si scongelano meglio di quelli spessi, così come quantità inferiori richiedono meno tempo rispetto a quantità superiori. Ricordare questo suggerimento quando si surgela e scongela il cibo.

Per scongelare cibi surgelati con una temperatura compresa tra -18 e -20 °C, utilizzare la seguente tabella come riferimento.

Italiano - 32

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 32 2014-03-12 �� 4:11:35

Tutti gli alimenti surgelati devono essere scongelati con un livello di potenza di 180 W.

Collocare il cibo sulla teglia in ceramica e posizionare quest'ultima al livello 1.

Alimento

Porzione

(g)

Tempo

(min.)

Tempo di riposo (min.)

Istruzioni

CARNE

Carne di manzo macinata

Braciole di maiale

250

500

250

6-7

8-12

7-8

15-30 Collocare gli alimenti sul piatto in ceramica. Proteggere i bordi più sottili con un foglio di alluminio. Girare a metà scongelamento.

POLLAME

Pezzi di pollo 12-14 15-60

Pollo intero

500

(2 pezzi)

1200 28-32

Collocare i pezzi di pollo con la pelle rivolta verso il basso e il pollo intero con il petto rivolto verso il basso su un piatto in ceramica. Proteggere le parti più sottili, come le ali e le estremità, con un foglio di alluminio. Girare a metà scongelamento.

PESCE

Filetti di pesce

Pesce intero

200

400

6-7

11-13

10-25 Collocare il pesce surgelato al centro del piatto in ceramica.

Disporre le parti più sottili sotto le parti più spesse. Proteggere le estremità più sottili e la coda del pesce intero con un foglio di alluminio. Girare a metà scongelamento.

FRUTTA

Frutti di bosco 300 6-7 5-10 Disporre la frutta su un piatto di vetro rotondo (con un diametro piuttosto grande).

PANE

Panini

(ognuno circa

50 g)

Toast/Sandwich

2 pezzi

4 pezzi

250

500

1-1½

2½-3

4-4½

7-9

5-20 Disporre i panini in cerchio oppure affiancati su carta da cucina al centro della piastra girevole. Girare a metà scongelamento.

Italiano - 33

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 33 2014-03-12 �� 4:11:35

USO DELLA MODALITÀ FORNO

In questa modalità sono disponibili 9 impostazioni. Consultare la Guida alla cottura alle pagine 36 ~ 44 per determinare le impostazioni appropriate.

Impostazione della modalità Forno

1. Ruotare il SELETTORE DELLA MODALITA' sulla posizione Modalità Forno.

2. Ruotare il SELETTORE MULTIFUNZIONE sulla modalità forno desiderata. Sul display compariranno la modalità e la temperatura impostate. (Predefinito: modalità Convezione)

Convezione

Arrostitura (Convezione + Elemento superiore)

Riscaldamento superiore

Riscaldamento convenzionale

Grill

Ventola Grill

Pizza (Convezione + Elemento riscaldante inferiore)

Intensiva

(Elemento riscaldante superiore + Inferiore + Convezione)

Rosolatura perfetta

Convezione ECO

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 34

Italiano - 34

2014-03-12 �� 4:11:37

3. Per modificare la temperatura, premere

SELEZIONA e ruotare il SELETTORE

MULTIFUNZIONE per impostare la temperatura desiderata.

4. Per impostare il tempo di cottura, premere

TEMPO DI COTTURA e ruotare il

SELETTORE MULTIFUNZIONE per impostare il tempo di cottura desiderato.

Impostazione tempo di cottura: Max. 10 ore.

5. Premere AVVIA.

1) Durante la cottura, è possibile modificare il TEMPO DI COTTURA e la

TEMPERATURA.

2) In Modalità Forno, il riscaldamento tramite convezione, l'elemento riscaldante inferiore e quello del grill si attivano e disattivano continuamente per regolare la temperatura.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 35

Italiano - 35

2014-03-12 �� 4:11:38

Impostazione della modalità Convezione

Il cibo è riscaldato dall'aria calda generata dall'elemento riscaldante e distribuita da due ventole posizionate sul pannello posteriore del forno. Questa impostazione consente un riscaldamento uniforme del cibo ed è ideale per la cottura.

Collocare le teglie al livello o .

* Impostazione temperatura: 40-250 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare temperature e tempi indicati in tabella come guida generica alla cottura.

In modalità Convezione si consiglia di preriscaldare il forno.

Alimento

Livello ripiano

Temp. (°C) Tempo (h) Accessori

Stampo quadrato per torta alle nocciole

Stampo ad anello o a cupola per torta al limone

Pan di spagna

Base per flan alla frutta

Torta bassa farcita alla frutta

(pasta lievitata)

Croissant

Panini

Biscotti

Patatine al forno

2

2

3

3

3

2

2

2

2

160-170 1:00 - 1:10 Ripiano forno

150-160 0:50 - 1:00 Ripiano forno

150-160 0:25 - 0:35 Ripiano forno

150-170 0:25 - 0:35 Ripiano forno

150-170 0:30 - 0:40 Teglia di cottura

170-180 0:10 - 0:15 Teglia di cottura

180-190 0:10 - 0:15 Teglia di cottura

160-180 0:10 - 0:20 Teglia di cottura

200-220 0:15 - 0:20 Teglia di cottura

Preriscaldamento consigliato.

Se si apre lo sportello del forno durante la cottura il forno si arresta. Per riavviare il forno, chiudere lo sportello e premere AVVIA.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 36

Italiano - 36

2014-03-12 �� 4:11:38

Impostazione Arrostitura (Convezione + Elemento superiore)

L'aria calda e il riscaldamento superiore vengono combinati insieme per ottenere una perfetta doratura e rosolatura. Questa impostazione è particolarmente indicata per i piatti di carne.

Quando si cucina la carne, posizionarla sulla griglia al livello e inserire la teglia di cottura al livello per raccogliere i liquidi.

* Impostazione temperatura: 40-250 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare temperature e tempi indicati in tabella come guida generica per arrostire i cibi.

Si consiglia di preriscaldare il forno in modalità Arrostitura (Convezione +

Riscaldamento superiore).

Collocare la carne sul ripiano al livello indicato in tabella e utilizzare la teglia di cottura al livello 2 per raccogliere i liquidi.

Alimento

Livello ripiano

Temp. (°C) Tempo (h) Accessori

Roast beef / 1 kg

(media cottura)

Rollé/Spalla di maiale 1 kg

Agnello arrosto/

Zampa di agnello 0,8 kg

Pollo intero 1,2 kg

Pesce intero, trote, 2 pesci /

0,5 kg

Petto d'anatra 0,3 kg

3 + 2

3 + 2

3 + 2

3 + 2

3 + 2

3 + 2

170-190

180-200

190-210

200-220

180-200

180-200

1:00 - 1:30

1:30 - 2:00

0:50 - 1:20

0:50 - 1:10

0:30 - 0:40

0:25 - 0:35

Ripiano forno +

Teglia di cottura

Ripiano forno +

Teglia di cottura

Ripiano forno +

Teglia di cottura

Ripiano forno +

Teglia di cottura

Ripiano forno +

Teglia di cottura

Ripiano forno +

Teglia di cottura

Preriscaldamento consigliato.

Se si apre lo sportello del forno durante la cottura il forno si arresta. Per riavviare il forno, chiudere lo sportello e premere AVVIA.

Italiano - 37

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 37 2014-03-12 �� 4:11:39

Impostazione Riscaldamento convenzionale

Il calore proviene dagli elementi superiori e inferiori. Questa impostazione è adatta per cuocere e arrostire in modo tradizionale.

La teglia di cottura e il ripiano del forno sono generalmente posizionati al livello o .

* Impostazione temperatura: 40-250 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare temperature e tempi indicati in tabella come guida generica alla cottura.

Si consiglia di preriscaldare il forno in modalità Riscaldamento convenzionale

Alimento

Lasagne

Gratin di verdure

Gratin di patate

Pizza/Baguette surgelate

Torta marmorizzata

Plumcake

Muffin

Biscotti

Livello ripiano Temp. (°C) Tempo (h)

3 200-220 0:20 - 0:25

Accessori

Ripiano forno

3

2

3

3

180-200

180-200

160-180

160-180

0:20 - 0:30

0:40 - 1:00

Ripiano forno

Ripiano forno

0:10 - 0:15 Teglia di cottura

0:50 - 1:10 Ripiano forno

2

2

3

150-170 0:50 - 1:00 Ripiano forno

180-200 0:20 - 0:30 Ripiano forno

180-200 0:10 - 0:20 Teglia di cottura

Preriscaldamento consigliato.

Se si apre lo sportello del forno durante la cottura il forno si arresta. Per riavviare il forno, chiudere lo sportello e premere AVVIA.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 38

Italiano - 38

2014-03-12 �� 4:11:39

Impostazione Grill

Il cibo viene cotto dall'elemento superiore.

Per grigliare, il ripiano del forno è generalmente posizionato al livello

5

oppure ripiano del forno e teglia di cottura sono posizionati al livello

* Impostazione temperatura: 150-250 °C

5

e .

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare temperature e tempi indicati in tabella come guida generica alla grigliatura.

Impostare la temperatura del grill a 220 °C; preriscaldare per 5 minuti.

Alimento

Livello ripiano

Tempo per il 1

° lato (ore)

Tempo per il 2

° lato (ore)

Accessori

Kebab

Braciole di maiale

Salsicce

Pezzi di pollo

Tranci di salmone

Verdure affettate

Toast

Toast al formaggio

5 + 2

5 + 2

5 + 2

5 + 2

5 + 2

5

5

5

0:08 - 0:10

0:07 - 0:09

0:06 - 0:08

0:20 - 0:25

0:08 - 0:12

0:15 - 0:20

0:02 - 0:03

0:03 - 0:05

0:06 - 0:08

0:05 - 0:07

0:06 - 0:08

0:15 - 0:20

0:06 - 0:10

-

0:01 - 0:02

-

Ripiano forno +

Teglia di cottura

Ripiano forno +

Teglia di cottura

Ripiano forno

Ripiano forno +

Teglia di cottura

Ripiano forno +

Teglia di cottura

Teglia di cottura

Ripiano forno

Ripiano forno

Preriscaldamento consigliato.

Se si apre lo sportello del forno durante la cottura il forno si arresta.

Per riavviare il forno, chiudere lo sportello e premere AVVIA.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 39

Italiano - 39

2014-03-12 �� 4:11:39

Impostazione Ventola Grill

Il calore generato dall'elemento riscaldante superiore viene distribuito dalla ventola. Questa modalità può essere utilizzata per grigliare carne, pesce, pollame e verdure. Non è necessario girare gli alimenti; questa modalità consente di ottenere cibi croccanti.

Per grigliare, il ripiano del forno o la teglia di cottura sono generalmente posizionati al livello .

* Impostazione temperatura: 40-250 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare temperature e tempi indicati in tabella come guida generica alla grigliatura.

Impostare la temperatura del grill a 220 °C; preriscaldare per 5 minuti.

Alimento

Salsicce

Patate a spicchi

Patatine al forno surgelate

Crocchette surgelate

Bocconcini surgelati

Trancio di salmone

Filetti di pesce

Pesce intero

Pezzi di pollo

Livello ripiano

4

4

4

4

4

4 + 2

4 + 2

4 + 2

4 + 2

Tempo (h) Accessori

0:08 - 0:10

0:20 - 0:25

0:15 - 0:20

Ripiano forno

Ripiano forno

Teglia di cottura

0:20 - 0:25

0:15 - 0:20

Teglia di cottura

Teglia di cottura

0:15 - 0:20 Ripiano forno + Teglia di cottura

0:12 - 0:17 Ripiano forno + Teglia di cottura

0:15 - 0:20 Ripiano forno + Teglia di cottura

0:30 - 0:40 Ripiano forno + Teglia di cottura

Preriscaldamento consigliato.

Se si apre lo sportello del forno durante la cottura il forno si arresta. Per riavviare il forno, chiudere lo sportello e premere AVVIA.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 40

Italiano - 40

2014-03-12 �� 4:11:40

Impostazione Pizza (Convezione + Elemento riscaldante inferiore)

L'aria calda e l'elemento inferiore vengono combinati insieme per riscaldare il cibo. Questa impostazione è ideale per ottenere cibi croccanti e ben rosolati.

La teglia di cottura e il ripiano del forno sono generalmente posizionati al livello .

* Impostazione temperatura: 40-250 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare temperature e tempi indicati in tabella come guida generica alla cottura.

Si consiglia di preriscaldare il forno in modalità Pizza (Convezione + Elemento riscaldante inferiore).

Livello ripiano Temp. (°C) Tempo (h)

2 180-200

Accessori

0:20 - 0:30 Teglia di cottura

Alimento

Pizza fatta in casa

Quiche/Torta salata precotta congelata

Pizza surgelata con farina autolievitante

Pizza surgelata

Pizza congelata

Torta di mele

Sfoglia con ripieno di mele

2

2

2

2

2

2

180-200 0:10 - 0:15 Ripiano forno

180-200 0:15 - 0:20 Teglia di cottura

180-200 0:15 - 0:25 Ripiano forno

180-200 0:08 - 0:15 Teglia di cottura

160-180 1:10 - 1:20 Ripiano forno

180-200 0:10 - 0:15 Teglia di cottura

Preriscaldamento consigliato.

Se si apre lo sportello del forno durante la cottura il forno si arresta. Per riavviare il forno, chiudere lo sportello e premere AVVIA.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 41

Italiano - 41

2014-03-12 �� 4:11:40

Impostazione Intensiva

(Elemento riscaldante superiore + Inferiore + Convezione)

Questa modalità attiva alternativamente tutti gli elementi riscaldanti superiori e inferiori e la convezione. Il calore viene distribuito uniformemente nel forno.

Questa modalità è adatta per la cottura di grandi quantità di cibo che richiede calore intenso, come torte e gratin di grandi dimensioni.

La teglia di cottura e il ripiano del forno sono generalmente posizionati al livello .

* Impostazione temperatura: 40-250 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare temperature e tempi indicati in tabella come guida generica alla cottura.

Si consiglia di preriscaldare il forno in modalità Intensiva (Convezione + Elemento riscaldante superiore + inferiore).

Alimento

Lasagne 2 kg

Gratin di verdure 2 kg

Gratin di patate 2 kg

Roast beef / 2 kg

(media cottura)

Anatra intera / 2 kg

2 polli interi / 1,2 kg cad

Livello ripiano

2

2

2

3 + 2

3 + 2

3 + 2

Temp. (°C)

180-200

160-180

160-180

160-180

180-200

200-220

Tempo (h)

0:20 - 0:30

0:40 - 0:60

1:00 - 1:30

1:00 - 1:30

1:00 - 1:30

1:00 - 1:30

Accessori

Ripiano forno

Ripiano forno

Ripiano forno

Ripiano forno +

Teglia di cottura

Ripiano forno +

Teglia di cottura

Ripiano forno +

Teglia di cottura

Preriscaldamento consigliato.

Se si apre lo sportello del forno durante la cottura il forno si arresta. Per riavviare il forno, chiudere lo sportello e premere AVVIA.

Non è necessario girare gli alimenti, tuttavia i risultati saranno migliori girando gli alimenti a metà cottura.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 42

Italiano - 42

2014-03-12 �� 4:11:40

Impostazione Arrostitura perfetta

Questa modalità include un ciclo di riscaldamento automatico oltre i 200 °C.

L'elemento riscaldante superiore e la convezione sono attivi durante il processo di rosolatura della carne. Al termine di questa fase, il cibo risulta cotto delicatamente alla bassa temperatura impostata dalla preselezione.

Gli elementi riscaldanti superiori e inferiori completano il processo.

Questa modalità è adatta per arrosti di carne, pollame e pesce.

Il ripiano del forno e la teglia di cottura sono spesso posizionati al livello e .

* Impostazione temperatura: 40-150 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare temperature e tempi indicati in tabella come guida generica alla cottura.

Alimento

Livello ripiano

3 + 2 Roast Beef

Arrosto di maiale

3 + 2

Petto d'anatra 3 + 2

Filetto di manzo 3 + 2

Filetto di maiale 3 + 2

Temp. (°C) Tempo (h)

60-80

70-90

60-80

70-90

70-90

3:30 - 4:30

3:30 - 4:00

1:30 - 2:00

1:30 - 2:00

1:30 - 2:00

Accessori

Ripiano forno + Teglia di cottura

Ripiano forno + Teglia di cottura

Ripiano forno + Teglia di cottura

Ripiano forno + Teglia di cottura

Ripiano forno + Teglia di cottura

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 43

Italiano - 43

2014-03-12 �� 4:11:40

Impostazione Convezione ECO

Questa modalità utilizza un sistema di riscaldamento ottimizzato che consente di risparmiare energia durante la cottura.

Il tempo di cottura aumenta leggermente ma la cottura è uniforme.

La teglia di cottura e il ripiano del forno sono generalmente posizionati al livello .

* Impostazione temperatura: 40-250 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare temperature e tempi indicati in tabella come linee guida alla cottura.

Nella modalità Convezione ECO si consiglia di preriscaldare il forno.

Alimento

Pan di spagna

Torta piccola

Muffin

Roast beef / 1 kg

(media cottura)

Gratin di patate

Livello ripiano

2

3

3

3 + 2

3

Temp.

(°C)

Tempo

(ore)

150-160 0:30 - 0:40

150-170 0:20 - 0:30

160-180 0:30 - 0:40

170-190 1:00 - 1:30 Ripiano forno + Teglia di cottura

160-180 1:00 - 1:30

Accessori

Ripiano forno

Teglia di cottura

Ripiano forno

Ripiano forno

Preriscaldamento consigliato.

Se si apre lo sportello del forno durante la cottura il forno si arresta. Per riavviare il forno, chiudere lo sportello e premere AVVIA.

Consigli per risparmiare energia

• Se il tempo di cottura supera i 30 minuti, è possibile spegnere il forno

5-10 minuti prima del tempo per risparmiare energia. Il calore residuo completerà la cottura.

• Durante la cottura si consiglia di non aprire con frequenza lo sportello al fine di mantenere la temperatura, risparmiare energia e tempo.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 44

Italiano - 44

2014-03-12 �� 4:11:40

USO DELLA MODALITÀ COTTURA MULTILIVELLO

Questa modalità è adatta per cuocere due pietanze contemporaneamente su due livelli diversi. Questa modalità utilizza la circolazione dell'aria calda. In questo modo viene utilizzato l'intero spazio all'interno del forno. Per esempio è possibile cuocere due teglie di biscotti.

Nonostante il tempo di cottura sia superiore rispetto alla cottura su un singolo livello, questa modalità consente di risparmiare tempo cuocendo due pietanze in una volta sola.

Impostazione Cottura multilivello

1. Ruotare il SELETTORE DELLA MODALITA' sulla posizione COTTURA MULTILIVELLO.

2. Per modificare la temperatura, premere

SELEZIONA e ruotare il

SELETTORE MULTIFUNZIONE per impostare la temperatura desiderata.

3. Per impostare il tempo di cottura, premere

TEMPO DI COTTURA e ruotare il

SELETTORE MULTIFUNZIONE per impostare il tempo di cottura desiderato.

Impostazione tempo di cottura: Max. 10 ore.

4. Premere AVVIA.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 45

Italiano - 45

2014-03-12 �� 4:11:41

Per la cottura multilivello, 2 teglie o 1 teglia di cottura e il ripiano del forno sono generalmente posizionati al livello e

5

.

* Impostazione temperatura: 40-250 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare temperature e tempi indicati in tabella come linee guida alla cottura.

Nella modalità Cottura multilivello si consiglia di preriscaldare il forno.

Alimento

Torte piccole

Tortine mignon

Croissant

Pasta sfoglia

Biscotti

Lasagne

Patatine al forno surgelate

Bocconcini surgelati

Pizza surgelata

Livello ripiano

Temp.

(°C)

Tempo

(ore)

2 + 5 150-160 0:20 - 0:30

Accessori

2 + 5 160-180 0:20 - 0:30

2 + 5

2 + 5

160-180

180-200

0:20 - 0:30

0:30 - 0:40

2 teglie di cottura

2 teglie di cottura

2 teglie di cottura

2 teglie di cottura

2 + 5 170-190 0:15 - 0:20 2 teglie di cottura

2 + 5 160-180 0:30 - 0:40 Ripiano forno + Teglia di cottura

2 + 5 180-200 0:30 - 0:50

2 + 5 180-200 0:20 - 0:30

2 teglie di cottura

2 teglie di cottura

2 + 5 200-220 0:20 - 0:30 Ripiano forno + Teglia di cottura

Preriscaldamento consigliato.

Se si apre lo sportello del forno durante la cottura il forno si arresta. Per riavviare il forno, chiudere lo sportello e premere AVVIA.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 46

Italiano - 46

2014-03-12 �� 4:11:41

IMPOSTAZIONE DEL TEMPO DI COTTURA

Dopo aver impostato la funzione di cottura desiderata è possibile impostare il tempo di cottura. Al termine del tempo impostato, gli elementi riscaldanti si disattivano automaticamente.

1. Selezionare modalità e funzione desiderate

(e impostare la temperatura preferita).

2. Premere TEMPO DI COTTURA

3. Ruotare il SELETTORE MULTIFUNZIONE per impostare il tempo di cottura desiderato.

Premere TEMPO DI COTTURA per terminare la regolazione del tempo di cottura.

Impostazione tempo di cottura: Max. 10:00

4. Premere il tasto AVVIA. Il forno si avvia immediatamente.

1) Il timer di cottura programmato può essere azzerato come descritto sopra.

2) Una volta trascorso il tempo impostato, il forno emetterà un segnale acustico e si spegnerà automaticamente.

3) Per annullare il tempo di cottura programmato premere

TEMPO DI COTTURA e impostare il valore a zero con il

SELETTORE MULTIFUNZIONE.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 47

Italiano - 47

2014-03-12 �� 4:11:41

IMPOSTAZIONE DEL TEMPO DI FINE COTTURA

Dopo aver impostato la funzione di cottura desiderata è possibile impostare il tempo di fine cottura. Al termine del tempo impostato, gli elementi riscaldanti si disattivano automaticamente.

1. Selezionare modalità e funzione desiderate

(e impostare la temperatura preferita).

2. Premere il tasto FINE COTTURA.

L'ora corrente lampeggia sul DISPLAY.

Esempio: Sono le 13:00.

La cifra “13:00” lampeggia sul display.

3. Ruotare il SELETTORE MULTIFUNZIONE per impostare ore e minuti. (14:00).

Esempio: Ora desiderata: 14:00.

4. Premere nuovamente il tasto FINE COTTURA.

Esempio: Sono le 13:00.

Fine cottura desiderata: 14:00.

5. Premere il tasto AVVIA per avviare il forno.

Viene visualizzato “1:00” come tempo di cottura. Il forno si avvia immediatamente.

1) Il tempo di cottura visualizzato sul display continuerà a decrescere.

Una volta trascorso il tempo impostato, il forno emette un segnale acustico, la cifra “0:00” lampeggia sul display e l'apparecchio si spegne automaticamente.

Sul display viene visualizzata l'ora corrente.

2) Durante la cottura è possibile regolare il tempo preimpostato per ottenere una cottura ottimale.

Premere il tasto TEMPO DI COTTURA e modificare l'ora mediante il

SELETTORE MULTIFUNZIONE.

3) Per annullare il tempo di fine cottura programmato premere

TEMPO DI COTTURA e impostare il valore a zero con il

SELETTORE MULTIFUNZIONE.

Italiano - 48

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 48 2014-03-12 �� 4:11:42

IMPOSTAZIONE DELL'AVVIO RITARDATO

Se il timer di fine cottura viene impostato dopo il timer di cottura, i due timer vengono ricalcolati e, se necessario, il forno imposta un punto di avvio ritardato.

Esempio: Ora corrente: 12:00

Tempo di cottura: 2 ore

Fine cottura: terminare la cottura alle ore 18:00

1. Selezionare modalità e funzione desiderate

(e impostare la temperatura preferita).

2. Premere il tasto TEMPO DI COTTURA e ruotare il SELETTORE MULTIFUNZIONE per impostare il tempo di cottura desiderato (2 ore).

3. Premere il tasto FINE COTTURA.

Il Tempo di cottura viene aggiunto all'orario corrente e la cifra “14:00” viene visualizzata a display.

Ruotare il SELETTORE MULTIFUNZIONE per impostare il tempo di Fine cottura

(18:00).

4. Premere il tasto FINE COTTURA.

Un simbolo a display indica che è stato impostato l'avvio ritardato.

Il forno si avvia automaticamente all'orario prenotato delle 16:00 e sul display viene visualizzato il Tempo di cottura.

1) I valori Tempo di cottura e Fine cottura possono essere modificati prima del tempo prenotato.

2) Una volta trascorso il tempo impostato, il forno emette un segnale acustico, la cifra "0:00" lampeggia sul display e l'apparecchio si spegne automaticamente.

AVVERTENZA

Non lasciare il cibo nel forno troppo a lungo perché potrebbe rovinarsi.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 49

Italiano - 49

2014-03-12 �� 4:11:43

FUNZIONI COMBI

Microonde + Grill

Questa modalità di cottura combina il calore irradiato dal grill con la velocità di cottura a microonde.

Il tempo di cottura è inferiore e i cibi risulteranno dorati al punto giusto.

Gli alimenti adatti alla modalità combi includono tutti i cibi che possono essere riscaldati e gratinati (come la pasta al forno), oltre a quelli che richiedono tempi di cottura rapidi per dorare la parte superiore. Inoltre, questa modalità può essere utilizzata con porzioni di cibo spesse, quando si desidera ottenere una rosolatura uniforme e croccante, per esempio per cucinare pezzi di pollo. Gli alimenti vanno girati a metà cottura.

Impostazione Microonde + Grill

1. Ruotare il SELETTORE DELLA MODALITA' sulla posizione Microonde + Grill.

2. Ruotare il SELETTORE MULTIFUNZIONE per impostare il tempo di cottura desiderato.

Impostazione tempo di cottura:

Max. 90 minuti.

3. Per modificare il livello di potenza, premere

SELEZIONA e ruotare il SELETTORE

MULTIFUNZIONE sul livello desiderato.

4. Per modificare la temperatura premere nuovamente il tasto SELEZIONA e ruotare il SELETTORE MULTIFUNZIONE sul livello desiderato.

5. Premere AVVIA per iniziare la cottura.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 50

Italiano - 50

2014-03-12 �� 4:11:43

Per la modalità Microonde + Grill, la teglia in ceramica con inserto griglia viene generalmente posizionata al livello .

* Impostazione potenza microonde: 100-600 W

* Impostazione temperatura: 40-200 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare livelli di potenza, temperature e tempi indicati in tabella come linee guida per la cottura.

Non è necessario preriscaldare il forno.

Alimento

Livello ripiano

Livello di potenza

(W)

Temp.

(°C)

Tempo per il

1

°

lato

(min.)

Tempo per il

2

°

lato

(min.)

Accessori

Patate al forno

Pomodori grigliati

Gratin di verdure

Pesce arrosto

Pezzi di pollo

4

4

4

4

4

600

300

450

300

300

180-200 10-15

160-180 05-10

180-200 10- 20

180-200 04-08

180-200 10-15

-

-

-

04-06

10-15

Teglia in ceramica

+

Inserto griglia

Teglia in ceramica

+

Inserto griglia

Teglia in ceramica

+

Inserto griglia

Teglia in ceramica

+

Inserto griglia

Teglia in ceramica

+

Inserto griglia

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 51

Italiano - 51

2014-03-12 �� 4:11:44

Microonde + Convezione

Questa modalità combina aria calda e microonde per ridurre il tempo di cottura e rendere croccante la superficie degli alimenti. Gli alimenti adatti alla modalità combi includono carne e pollame, piatti da gratinare e casseruole, pan di spagna e torte di frutta, dolci e crostate, verdure alla griglia, paste e pane.

Impostazione Microonde + Convezione

1. Ruotare il SELETTORE DELLA MODALITA' sulla posizione Microonde + Convezione.

2. Ruotare il SELETTORE MULTIFUNZIONE per impostare il tempo di cottura desiderato.

Impostazione tempo di cottura:

Max. 90 minuti.

3. Per modificare il livello di potenza, premere

SELEZIONA e ruotare il SELETTORE

MULTIFUNZIONE sul livello desiderato.

4. Per modificare la temperatura premere nuovamente il tasto SELEZIONA e ruotare il SELETTORE MULTIFUNZIONE sul livello desiderato.

5. Premere AVVIA per iniziare la cottura.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 52

Italiano - 52

2014-03-12 �� 4:11:44

Per la modalità Microonde + Convezione, la teglia in ceramica con inserto griglia viene generalmente posizionata al livello .

* Impostazione potenza microonde: 100-600 W

* Impostazione temperatura: 40-230 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare livelli di potenza, temperature e tempi indicati in tabella come linee guida per la cottura.

Non è necessario preriscaldare il forno.

Alimento

Livello ripiano

Livello di potenza

(W)

Temp.

(°C)

Tempo per il

1

°

lato

(min.)

Tempo per il

2

°

lato

(min.)

Accessori

Pollo intero

1,2 kg

Roast beef/

Arrosto di agnello

(cottura media)

Lasagne/

Gratin di pasta surgelati

Gratin di patate

Flan di frutta

3

3

3

3

3

450

300

450

450

100

180-200 25-30 15 - 25 Teglia in ceramica

180-200 15-20 15-20

180-200 20-25

180-200 10-15

160-180 40-50 -

-

-

Teglia in ceramica

+ Inserto griglia

Teglia in ceramica

+ Inserto griglia

Teglia in ceramica

+ Inserto griglia

Teglia in ceramica

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 53

Italiano - 53

2014-03-12 �� 4:11:44

Microonde + Arrostitura

Questa modalità combina grill e microonde per ridurre il tempo di cottura e rendere croccante la superficie degli alimenti. Gli alimenti idonei per questa modalità sono carne, pesce, pollame e verdure sottili, così come piccoli arrosti che non devono essere girati per continuare la cottura.

Impostazione Microonde + Arrostitura

1. Ruotare il SELETTORE DELLA MODALITA' sulla posizione Microonde + Arrostitura.

2. Ruotare il SELETTORE MULTIFUNZIONE per impostare il tempo di cottura desiderato.

Impostazione tempo di cottura:

Max. 90 minuti.

3. Per modificare il livello di potenza, premere

SELEZIONA e ruotare il SELETTORE

MULTIFUNZIONE sul livello desiderato.

4. Per modificare la temperatura premere nuovamente il tasto SELEZIONA e ruotare il SELETTORE MULTIFUNZIONE sul livello desiderato.

5. Premere AVVIA per iniziare la cottura.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 54

Italiano - 54

2014-03-12 �� 4:11:45

Per la modalità Microonde + Arrostitura, la teglia in ceramica con inserto griglia viene generalmente posizionata al livello .

* Impostazione potenza microonde: 100-600 W

* Impostazione temperatura: 40-200 °C

* Verificare che i piatti di cottura in vetro possano resistere a temperature comprese tra i 40 e i 250 °C.

Guida alla cottura

Utilizzare livelli di potenza, temperature e tempi indicati in tabella come linee guida per la cottura.

Non è necessario preriscaldare il forno.

Alimento

Livello ripiano

Livello di potenza (W)

Temp.

(°C)

Tempo

(min.)

Accessori

Pezzi di pollo

Patate a spicchi

Pesce intero

Filetti di pesce

Bocconcini surgelati

Involtini primavera surgelati

Bastoncini di pesce surgelati

4

4

4

4

4

4

4

300

300

300

300

450

300

300

180-200 20-30

180-200 15-20

180-200 15-20

180-200 10-15

180-200 10-15

180-200 05-10

180-200 15-20

Teglia in ceramica

+ Inserto griglia

Teglia in ceramica

+ Inserto griglia

Teglia in ceramica

+ Inserto griglia

Teglia in ceramica

+ Inserto griglia

Teglia in ceramica

+ Inserto griglia

Teglia in ceramica

+ Inserto griglia

Teglia in ceramica

+ Inserto griglia

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 55

Italiano - 55

2014-03-12 �� 4:11:45

USO DELLA MODALITÀ MANTIENI CALDO

Nell'impostazione Mantieni caldo, i cibi cotti vengono tenuti al caldo.

Impostazione Modalità Mantieni caldo

1. Ruotare il SELETTORE DELLA MODALITA' sulla posizione Mantieni caldo.

2 Premere il tasto SELEZIONA.

La temperatura lampeggia (Predefinita: 70 °C).

3 Mentre lampeggia, ruotare il SELETTORE

MULTIFUNZIONE e impostare la temperatura desiderata.

Impostazione temperatura: 60-100 °C

4 Premere TEMPO DI COTTURA.

Il tempo impostato lampeggia.

Impostazione tempo di cottura: Max. 10 ore.

5 Mentre lampeggia, ruotare il SELETTORE

MULTIFUNZIONE e impostare il tempo di cottura desiderato.

6 Premere AVVIA.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 56

Italiano - 56

2014-03-12 �� 4:11:46

USO DELLA MODALITÀ MENU AUTOMATICO

La modalità Menu automatico permette di scegliere fra 36 programmi predefiniti (31 di Cottura automatica e 5 di Scongelamento automatico) per cuocere o arrostire i cibi preferiti. Il tempo di cottura e il livello di potenza vengono impostati automaticamente.

Basta selezionare uno dei 36 programmi e impostare il peso per avviare la cottura.

Impostazione modalità Menu automatico

1. Ruotare il SELETTORE DELLA MODALITA' sulla posizione Menu automatico.

2. Ruotare il SELETTORE MULTIFUNZIONE per selezionare l'impostazione del Menu automatico desiderata. Vedere la tabella a pagg

58~62 per una descrizione delle

36 impostazioni del Menu automatico.

3. Premere SELEZIONA per modificare il peso.

4. Ruotare il SELETTORE MULTIFUNZIONE per selezionare il peso desiderato.

5. Premere AVVIA.

• Alcuni dei Menu automatici non prevedono interruzioni. Altri richiedono di girare il cibo a metà cottura. Il forno emette un segnale acustico quando

è il momento di girare il cibo.

• Sul display viene visualizzata la temperatura del forno impostata durante l'attivazione del Menu automatico.

• La temperatura e il tempo di cottura non possono essere modificati una volta iniziata la cottura.

Italiano - 57

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 57 2014-03-12 �� 4:11:46

Guida all'impostazione dei menu automatici

La tabella seguente illustra 31 programmi automatici per riscaldare, cuocere, arrostire e preparare dolci.

La tabella fornisce quantità, tempi di riposo e consigli. Questi programmi automatici contengono speciali modalità di cottura che rendono ancora più semplice l’uso del forno.

N.

Alimento

A:01 Bevande

A:02 Piatti preconfezionati

A:03 Piatti preconfezionati surgelati

0,3 - 0,4

0,4 - 0,5

A:04 Zuppa

Peso

(kg)

0,25

0,5

0,3 - 0,4

0,4 - 0,5

0,2 - 0,3

0,4 - 0,5

Accessori

Teglia in ceramica

Teglia in ceramica

Teglia in ceramica

Teglia in ceramica

Livello ripiano

1

1

1

1

Consiglio

Versare il liquido in una scodella in ceramica e riscaldare senza coprire.

Collocare una scodella al centro, oppure 2 una di fianco all'altra sulla teglia in ceramica. Lasciare riposare nel forno a microonde. Mescolare bene dopo 1-2 minuti di riposo. Fare attenzione quando si estraggono le tazze dal forno (vedere le istruzioni di sicurezza per i liquidi).

Collocare su un piatto di ceramica e coprire con pellicola per forno a microonde. Questo programma è adatto per portate composte da

3 alimenti (ad esempio carne con salsa, verdure e contorno con patate, riso o pasta). Dopo la cottura lasciare riposare per 3 minuti.

Prendere l’alimento precotto e verificare se il piatto è adatto al microonde. Forare la pellicola della confezione. Posizionare l’alimento precotto surgelato al centro della piastra girevole. Questo programma

è adatto per cibi precotti surgelati composti da tre alimenti (ad esempio carne con salsa e contorno con verdure, patate, riso o pasta). Dopo la cottura lasciare riposare per 3 minuti.

Versare in una fondina o una scodella in ceramica e coprire con un coperchio di plastica durante il riscaldamento. Collocare la zuppa al centro della teglia in ceramica.

Mescolare bene prima e dopo 2-3 min di riposo.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 58

Italiano - 58

2014-03-12 �� 4:11:46

N.

Alimento

A:05 Stufato

A:07 Lasagne surgelate

A:08 Patatine al forno surgelate

A:10 Crocchette surgelate

A:11 Verdure surgelate

A:12 Torta di mele

A:13 Base per torta di frutta

A:14 Brownies

A:15 Croissant

Peso

(kg)

0,2 - 0,3

0,4 - 0,5

0,4 - 0,5

A:09 Pizza surgelata 0,3 - 0,4

0,4 - 0,5

0,4 - 0,6

0,3 - 0,4

0,4 - 0,5

Accessori

A:06 Gratin di pesce surgelato

0,4 - 0,6 Inserto griglia

+ Teglia in ceramica

Teglia di cottura

Ripiano forno

1,2 - 1,4 Ripiano forno

0,3 - 0,5 Ripiano forno

0,5 - 0,7 Ripiano forno

0,2 - 0,4

Teglia in ceramica

0,4 - 0,6 Inserto griglia

+ Teglia in ceramica

Teglia di cottura

Teglia in ceramica

Teglia di cottura

Livello ripiano

1

3

3

3

3

3

1

2

3

3

3

Consiglio

Versare in una fondina o una scodella in ceramica e coprire con un coperchio di plastica durante il riscaldamento. Collocare la zuppa al centro della teglia in ceramica.

Mescolare bene prima e dopo 2-3 min di riposo.

Collocare il gratin di pesce surgelato in un recipiente in Pyrex o su un piatto in ceramica. Dopo la cottura, lasciare riposare per 2-3 minuti. Questo programma è adatto per piatti pronti surgelati come filetti di pesce con salsa e verdure.

Collocare le lasagne surgelate in un recipiente in Pyrex o su un piatto in ceramica. Dopo il riscaldamento lasciare riposare per 2-3 minuti.

Distribuire le patatine surgelate sulla teglia metallica.

Collocare la pizza surgelata sul ripiano del forno.

Collocare uniformemente le crocchette di patate surgelate sulla teglia metallica.

Collocare le verdure surgelate quali broccoli, carote a rondelle, fiori di cavolfiori e piselli in recipiente in vetro con coperchio. Aggiungere

1-2 cucchiai d'acqua. Collocare il recipiente al centro della teglia in ceramica. Cuocere incoperchiato.

Lasciare riposare per 2-3 minuti e mescolare dopo la cottura.

Collocare la torta di mele su una teglia tonda metallica. Posizionare sul ripiano del forno. Il peso include le mele e tutti gli altri ingredienti.

Versare l'impasto in una teglia metallica da collocare sul ripiano del forno.

Versare l'impasto in un recipiente rotondo in pyrex da collocare sulla teglia in ceramica sul ripiano del forno.

Utilizzare carta da forno. Collocare i croissant uno affianco all'altro sulla teglia di cottura.

Italiano - 59

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 59 2014-03-12 �� 4:11:47

N.

Alimento

A:16 Torta al burro olandese

A:17 Plumcake olandese

A:18 Muffin

A:19 Lievitazione impasto

A:20 Pan di spagna

A:21 Pane bianco

A:22 Mele farcite in pasta sfoglia

A:24 Filetti/Tranci di salmone

Peso

(kg)

Accessori

0,5 - 0,7 Ripiano forno

0,7 - 0,8 Ripiano forno

0,5 - 0,6 Ripiano forno

0,3 - 0,6 Ripiano forno

0,3 - 0,6 Ripiano forno

0,7 - 0,8 Ripiano forno

0,3 - 0,5 Teglia di cottura

A:23 Filetti di pesce 0,3 - 0,6 Ripiano forno

+ Teglia di cottura

0,3 - 0,6 Ripiano forno

+ Teglia di cottura

Livello ripiano

2

Consiglio

3

3

3

2

3

2

Versare l'impasto fresco in una teglia metallica rotonda di 22 cm di diametro. Collocare sulla griglia.

Versare l'impasto fresco in uno stampo metallico rettangolare

(lungo 25 cm). Collocare lo stampo per il lungo (dallo sportello al retro del forno).

Versare l'impasto per muffin nell'apposito stampo in metallo da

12 dolci. Collocare lo stampo al centro del ripiano del forno.

Preparare un impasto lievitato per pizza, torta o pane. Collocare l'impasto in un grande recipiente rotondo resistente al calore e coprire con pellicola per forno a microonde.

Preriscaldare il forno a 180 °C in modalità Riscaldamento convenzionale. In una teglia rotonda metallica di 18 cm di diametro versare

300 g di impasto (per 400 g o

500 g di impasto usare teglie di 24 cm e 26 cm di diametro, rispettivamente).

Collocare lo stampo al centro del ripiano del forno.

Versare l'impasto fresco in uno stampo metallico rettangolare

(lungo 25 cm). Collocare lo stampo per il lungo (dallo sportello al retro del forno).

Utilizzare carta da forno. Collocare

4 dolci uno affianco all'altro sulla teglia di cottura.

5 + 2 Marinare i filetti di pesce (2 cm) e collocarli uno affianco all'altro sul ripiano del forno e sulla teglia di cottura. Girare non appena il forno emette un segnale acustico. Premere

Avvia per continuare la cottura.

5 + 2 Marinare il salmone e collocare i tranci/filetti uno affianco all'altro sul ripiano del forno e sulla teglia di cottura. Girare non appena il forno emette un segnale acustico. Premere

Avvia per continuare la cottura.

Italiano - 60

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 60 2014-03-12 �� 4:11:47

N.

Alimento

A:25 Gamberetti

A:26 Bistecche, sottili

A:27 Costolette di agnello

A:28 Verdure

A:29 Patate pelate

A:30 Riso bianco

A:31 Pizza fatta in casa

Peso

(kg)

Accessori

0,2 - 0,5 Ripiano forno

+ Teglia di cottura

0,3 - 0,6 Ripiano forno

+ Teglia di cottura

0,3 - 0,6 Ripiano forno

+ Teglia di cottura

0,3 - 0,4

0,5 - 0,6

0,5 - 0,6

0,7 - 0,8

0,3 - 0,4

0,6 - 1,0

Teglia in ceramica

Teglia in ceramica

Teglia in ceramica

Teglia di cottura

Livello ripiano

Consiglio

5 + 2 Disporre uniformemente i gamberetti sulla teglia di cottura sul ripiano del forno.

5 + 2 Si consiglia di preriscaldare il forno a 250˚C in modalità Grill per 5 min.

Disporre le bistecche una di fianco all'altra sulla teglia di cottura al centro del ripiano del forno. Girare non appena il forno emette un segnale acustico. Premere Avvia per continuare la cottura.

5 + 2 Costolette di agnello marinate.

Collocare le costolette di agnello sulla teglia di cottura sul ripiano del forno.

Girare non appena il forno emette un segnale acustico e premere Avvia per continuare la cottura.

1 Pesare le verdure dopo averle lavate, mondate e tagliate in pezzi di uguali dimensioni. Collocarle in un recipiente di vetro con coperchio. Aggiungere

45 ml d'acqua (3 cucchiai). Collocare il recipiente al centro della teglia in ceramica. Cuocere incoperchiato.

Lasciare riposare per 2-3 minuti e mescolare dopo la cottura.

1 Pesare le patate dopo averle pelate, lavate e tagliate a pezzi di uguali dimensioni. Collocarle in un recipiente di vetro con coperchio. Aggiungere

45-60 ml (3-4 cucchiai) d'acqua.

Collocare il recipiente al centro della teglia in ceramica. Lasciare riposare per 2-3 minuti e mescolare dopo la cottura.

1

2

Pesare il riso parboiled e aggiungere una quantità d'acqua fredda pari al doppio del suo peso. Esempio: se si cuoce 0,3 kg di riso, aggiungere

600 ml d'acqua fredda. Utilizzare un recipiente in pyrex con coperchio.

Collocare il recipiente al centro della teglia in ceramica. Cuocere incoperchiato. Lasciare riposare per

5 minuti e mescolare dopo la cottura.

Collocare la pizza sulla teglia. Il peso riportato comprende la salsa, le verdure, il prosciutto e il formaggio.

Italiano - 61

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 61 2014-03-12 �� 4:11:47

Guida alle impostazioni della modalità Scongelamento rapido automatico

La tabella seguente illustra i vari programmi di scongelamento automatico, con quantità, tempo di riposo e consigli vari. Questi programmi utilizzano solo l'energia a microonde.

Prima dello scongelamento, rimuovere tutti i materiali della confezione. Collocare la carne, il pollame e il pesce sulla teglia in ceramica.

N. Alimento

d:01 Carne

Peso

(kg)

0,2 - 2,0 Teglia in ceramica d:02 Pollame 0,2 - 2,0 Teglia in ceramica d:03 Pesce d:04 Pane/

Dolci d:05 Frutta

0,2 - 2,0 Teglia in ceramica

0,1 - 1,0 Teglia in ceramica

0,1 - 0,8 Teglia in ceramica

1

1

1

1

1

Tempo di riposo

(min.)

Consiglio

20-90 Proteggere i bordi con un foglio di alluminio. Girare la carne quando il forno emette un segnale acustico.

Questo programma è adatto a manzo, agnello, maiale, bistecche, costolette e carne tritata.

20-90 Proteggere le zampe e la punta delle ali con un foglio di alluminio.

Girare il pollame quando il forno emette un segnale acustico.

Questo programma è adatto per polli interi o in porzioni.

20-60 Proteggere la coda del pesce con un foglio di alluminio. Girare il pesce quando il forno emette un segnale acustico. Questo programma è adatto per pesci interi o filetti di pesce.

10-30 Posizionare il pane su carta da cucina e girarlo appena il forno emette il segnale acustico.

Collocare il dolce sulla teglia in ceramica e girarlo appena il forno emette il segnale acustico. (Il forno continua a funzionare e si arresta quando si apre lo sportello.)

Questo programma è adatto per ogni tipo di pane, affettato o intero, oltre che per panini e baguette.

Disporre i panini in cerchio. Questo programma è adatto per ogni tipo di dolce, biscotti, torte al formaggio e pasta sfoglia. Non è adatto per crostate, torte di frutta e crema né per dolci ricoperti al cioccolato.

5-15 Distribuire in modo uniforme la frutta surgelata sulla teglia in ceramica. Questo programma è adatto per lamponi, bacche e frutti tropicali.

La modalità Scongelamento rapido utilizza l'energia a microonde per scaldare gli alimenti. E' quindi necessario seguire attentamente le linee guida e le precauzioni di sicurezza per la cottura a microonde.

Italiano - 62

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 62 2014-03-12 �� 4:11:47

USO DELLA MODALITÀ COTTURA RAPIDA

La modalità Cottura rapida permette di scegliere fra 4 programmi predefiniti per cuocere o arrostire i cibi preferiti (usando l'energia a microonde). Il tempo di cottura e il livello di potenza vengono impostati automaticamente. Basta selezionare uno dei 4 programmi e impostare il peso per avviare la cottura.

Impostazioni modalità Cottura rapida

1. Ruotare il SELETTORE DELLA MODALITA' nella posizione Cottura rapida.

2 Ruotare il SELETTORE MULTIFUNZIONE per selezionare l'impostazione della Cottura

rapida desiderata. Vedere la tabella a pag 64 per una descrizione delle 4 impostazioni di Cottura rapida.

3 Premere SELEZIONA per modificare il peso.

4 Ruotare il SELETTORE MULTIFUNZIONE per selezionare il peso desiderato.

5 Premere AVVIA.

• Alcuni dei menu della Cottura rapida non prevedono interruzioni. Altri richiedono di girare il cibo a metà cottura. Il forno emette un segnale acustico quando è il momento di girare il cibo.

• Sul display viene visualizzata la temperatura del forno impostata durante l'attivazione della Cottura rapida.

• La temperatura e il tempo di cottura non possono essere modificati una volta iniziata la cottura.

Italiano - 63

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 63 2014-03-12 �� 4:11:47

Guida all'impostazione dei menu di cottura rapida

La tabella seguente illustra i 4 programmi automatici per la cottura e arrostitura rapida dei cibi.

La tabella fornisce quantità, tempi di riposo e consigli. Questi programmi automatici contengono speciali modalità di cottura che rendono ancora più semplice l’uso del forno.

N.

Alimento

S:01 Mezze patate al forno

Peso

(kg)

0,4 - 0,6

0,6 - 0,8

S:02 Maiale arrosto

S:03 Pezzi di pollo

S:04 Pollo intero

0,8 - 1,0

0,5 - 0,7

1,0 - 1,2

1,0 - 1,1

1,2 - 1,3

Accessori

Teglia in ceramica +

Inserto griglia

Teglia in ceramica +

Inserto griglia

Teglia in ceramica +

Inserto griglia

Teglia in ceramica +

Inserto griglia

Livello ripiano

4

Consiglio

Tagliare le patate a metà. Collocarle in cerchio sulla griglia con il lato tagliato rivolto verso il grill. Al termine della cottura lasciare riposare per 2-3 minuti.

3 Collocare il maiale arrosto marinato sulla griglia della teglia in ceramica.

Quando il forno emette un segnale acustico, girare e riavviare la cottura.

5

3

Ungere i pezzi di pollo congelati con olio e aggiungere gli aromi.

Collocare i pezzi di pollo con la pelle rivolta verso il basso sulla griglia della teglia in ceramica.

Girare non appena il forno emette un segnale acustico. Al termine della cottura lasciare riposare per

2-3 minuti.

Ungere il pollo congelato con olio e aggiungere gli aromi. Collocare il pollo con il petto rivolto verso il basso al centro della griglia della teglia in ceramica posizionata al livello 2. Girare non appena il forno emette un segnale acustico.

Premere Avvia per continuare la cottura. Dopo la cottura, lasciare riposare per 5 minuti.

La modalità Cottura rapida utilizza l’energia a microonde per scaldare gli alimenti. E' quindi necessario seguire attentamente le linee guida e le precauzioni di sicurezza per la cottura a microonde.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 64

Italiano - 64

2014-03-12 �� 4:11:47

PIATTI DI PROVA

In base allo standard EN 60350

1. Cottura

I consigli per la cottura si riferiscono al forno preriscaldato.

Inserire la teglia di cottura con la parte inclinata rivolta verso lo sportello del forno.

Tipo di alimento

Torte piccole

Pan di spagna senza grassi

Pasta frolla

Torta lievitata alle mele

Torta di mele

Recipiente e note

Teglia di cottura

Livello ripiano

3

3

Teglia di cottura +

Teglia di cottura

Teglia apribile su griglia grande

(antiaderente,

ø 26 cm)

Teglia di cottura

2 + 5

2

2

3

3

2

Teglia di cottura

2

Griglia grande

+

2 teglie apribili *

(antiaderenti,

ø 20 cm)

2 posizionate in diagonale

Modalità di cottura

Temp.

(°C)

Tradizionale 150-170

Convezione 150-170

Cottura multilivello

Tradizionale

Convezione

Tradizionale

150-160

160-180

150-160

150-160

Convezione 150-160

Tradizionale 150-160

Convezione 150-160

Pizza

(Convezione

+ Elemento riscaldante inferiore)

170-190

Tempo di cottura (min.)

20-30

20-25

20-30

20-30

30-35

20-30

20-30

40-50

45-55

70-90

* Posizionare le due torte una in fondo a sinistra e l’altra davanti a destra.

2. Grigliatura

Preriscaldare il forno per 5 minuti con la funzione Grill.

Tipo di alimento

Toast di pane bianco

Hamburger di manzo *

(12 ea)

Recipiente e note

Ripiano forno

Ripiano del forno +

Teglia di cottura

(per raccogliere i liquidi)

Livello ripiano

5

5

Modalità di cottura

Grill

Grill

Temp.

(°C)

250 °C

250 °C

Tempo di cottura (min.)

1

°

1-2

2

°

1-2

1 ° 10-15

2

°

10-15

Italiano - 65

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 65 2014-03-12 �� 4:11:48

pulizia e manutenzione

USO DELLA MODALITÀ PULIZIA A VAPORE

La Pulizia a vapore permette di igienizzare il forno in soli 15 minuti.

1. Ruotare il SELETTORE DELLA MODALITA' su Pulizia a vapore.

Versare circa 100 ml di acqua sul fondo del forno vuoto.

2. Premere AVVIA. Il forno si avvia automaticamente.

Dopo circa 15 minuti il forno si arresta automaticamente. Asciugarlo con un panno asciutto.

• Usare questa funzione solo con il forno a temperatura ambiente.

• NON utilizzare acqua distillata.

• Per la pulizia del forno a microonde NON utilizzare apparecchi ad acqua ad alta pressione o a getto di vapore.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 66

Italiano - 66

2014-03-12 �� 4:11:49

DISATTIVAZIONE DEI SEGNALI ACUSTICI

Questa funzione consente di attivare/disattivare i segnali acustici emessi dal forno.

1. Ruotare il SELETTORE DELLA MODALITA' su “OFF”.

2. Per disattivare i segnali acustici, premere contemporaneamente i tasti TEMPO DI

COTTURA e FINE COTTURA per 3 secondi.

3. Per riattivare i segnali acustici, premere di nuovo contemporaneamente i tasti TEMPO DI

COTTURA e FINE COTTURA per 3 secondi.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 67

Italiano - 67

2014-03-12 �� 4:11:49

BLOCCO DI SICUREZZA PER BAMBINI

Il blocco di sicurezza per bambini consente di bloccare il pannello di controllo per impedire di avviare inavvertitamente il forno.

Per bloccare il forno

1. Ruotare il SELETTORE DELLA MODALITA' su “OFF”.

2. Premere contemporaneamente i tasti

+30s (avvio rapido) e TEMPO DI COTTURA per 3 secondi.

3. Sul DISPLAY viene visualizzata una icona a forma di lucchetto a indicare che tutte le funzioni sono bloccate.

Per sbloccare il forno

1. Premere contemporaneamente i tasti

+30s (avvio rapido) e TEMPO DI COTTURA per 3 secondi.

2. L'icona a forma di lucchetto scompare dal display a indicare che tutte le funzioni sono sbloccate.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 68

Italiano - 68

2014-03-12 �� 4:11:50

risoluzione dei problemi e codici informativi

CONSERVAZIONE E RIPARAZIONE DEL FORNO A

MICROONDE

Le operazioni di riparazione devono essere eseguite solo da personale qualificato.

Se il forno necessita di assistenza, scollegarlo dalla presa elettrica e rivolgersi al Centro assistenza clienti SAMSUNG.

In caso di chiamata telefonica, è necessario disporre delle seguenti informazioni:

Numero del modello e Numero di serie (reperibili sul lato interno dello sportello)

Informazioni sulla garanzia

Descrizione chiara del problema

Se è necessario conservare temporaneamente il forno, si consiglia di riporlo in un luogo privo di polvere e umidità in quanto tali condizioni potrebbero danneggiarlo.

RISOLUZIONE DEI PROBLEMI

Se il forno presenta un malfunzionamento, provare le azioni suggerite di seguito. La consultazione di questa sezione consente di risparmiare tempo ed evitare inutili chiamate al centro assistenza.

Non funziona né il display né il forno.

• Verificare che la spina sia correttamente collegata a una presa elettrica con messa a terra.

• Se la presa a parete dispone di interruttore, verificare se questo è in posizione

On.

• Rimuovere la spina dalla presa, attendere dieci secondi quindi ricollegarla.

• Resettare il salvavita o sostituire il fusibile bruciato

• Collegare elettricamente il forno utilizzando una presa diversa.

• Collegare un altro apparecchio alla presa precedente. Se anche l'altro l'apparecchio non funziona, rivolgersi a un elettricista qualificato per richiedere la riparazione della presa elettrica.

Il display funziona ma il forno non si accende.

• Verificare se lo sportello è completamente chiuso.

• Verificare se sulla guarnizione dello sportello è rimasto materiale di imballaggio o altro.

• Verificare se lo sportello è danneggiato.

• Premere due volte il tasto Annulla e aggiungere tutte le istruzioni di cottura.

Italiano - 69

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 69 2014-03-12 �� 4:11:50

Il forno non si accende quando si preme il tasto Avvia.

• Verificare se lo sportello è completamente chiuso.

All'avvio, il forno emette fumo e cattivo odore.

• Si tratta di una condizione iniziale causata dal riscaldamento dei nuovi componenti. Fumo e cattivi odori spariscono completamente dopo 10 minuti di funzionamento.

Per eliminare l'odore più rapidamente, attivare il microonde collocando scorza o succo di limone all'interno del forno.

Il forno si spegne prima del tempo impostato.

• Potrebbe essersi verificata una interruzione di corrente. In caso di interruzione di corrente, l'indicatore orario visualizzerà la cifra: 88:88.

• Azzerare l'orologio e tutte le istruzioni di cottura.

• Resettare il salvavita o sostituire il fusibile bruciato

• Verificare che il forno sia installato correttamente e in modo conforme alle istruzioni di installazione.

Il cibo è cotto troppo o troppo poco.

• Verificare se il tempo di cottura è impostato in modo appropriato per il tipo di alimento.

• Verificare se il livello di potenza è impostato in modo appropriato.

Il cibo non si cuoce.

• Verificare se lo sportello è completamente chiuso.

• Verificare se il timer è impostato correttamente e/o premere il tasto Avvia.

• Resettare il salvavita o sostituire il fusibile bruciato

Scintille e crepitii all’interno del forno (archi elettrici).

• Rimuovere eventuali utensili metallici, accessori da cucina o fascette metalliche.

• Se si usa pellicola di alluminio, applicare solo strisce sottili lasciando uno spazio di almeno 2,5 cm tra l'alluminio e le pareti interne del forno.

Durante il funzionamento il forno emette un rumore molto forte.

• Il forno genera rumore durante il funzionamento. Ciò è normale.

Se si avverte un anomalo rumore continuo, rivolgersi al Centro assistenza clienti Samsung.

Il forno causa interferenze alla ricezione radiotelevisiva.

• Quando il forno è in funzione, possono verificarsi lievi interferenze nella ricezione delle apparecchiature radio e tv. Ciò è normale. Per risolvere questo problema, installare il forno lontano da apparecchi televisivi, radio e antenne.

• Se l’interferenza è rilevata dal microprocessore del forno, è necessario reimpostare il display. Per risolvere il problema, scollegare e ricollegare la spina alla presa elettrica. Reimpostare l'ora.

Italiano - 70

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 70 2014-03-12 �� 4:11:50

La luce interna non funziona.

• Per motivi di sicurezza si raccomanda di non sostituire autonomamente la lampadina interna.

Per la sostituzione della lampadina, rivolgersi al Centro assistenza clienti

Samsung per richiedere l'uscita di un tecnico specializzato.

La ventola continua a funzionare una volta spento il forno.

• Ciò è normale. La ventola di raffreddamento può continuare a funzionare anche dopo lo spegnimento del forno.

All'interno del forno si forma condensa.

• Ciò è normale. Asciugare la condensa dopo l'uso.

Flussi d’aria intorno allo sportello e al telaio esterno.

• Ciò è normale.

Riflessi luminosi intorno allo sportello e al telaio esterno.

• Ciò è normale.

Fuoriuscita di vapore intorno allo sportello o dalle aperture di ventilazione.

• Ciò è normale.

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 71

Italiano - 71

2014-03-12 �� 4:11:50

CODICI INFORMATIVI

Codice Simbolo Problema

ERRORE TASTO

Si verifica quando un tasto viene premuto per oltre 60 secondi.

ERRORE RILEVAZIONE

TEMPERATURA ANOMALA

MODALITA' MICROONDE

Si verifica quando la temperatura interna del forno supera i 210 °C in Modalità microonde.

ERRORE TEMPERATURA TARGET

SENSORE DI TEMPERATURA

Si verifica quando il preriscaldamento non è stato completato e la temperatura interna del forno è inferiore a 120 °C per

30 minuti.

ERRORE GENERICO SENSORE

TEMPERATURA

Si verifica a causa di un guasto al sensore o alla scheda PCB, oppure per un posizionamento errato dei cavi.

ERRORE SENSORE TEMPERATURA

Si verifica a causa di un guasto al sensore o alla scheda PCB, oppure per un posizionamento errato dei cavi.

ERRORE RILEVAZIONE

TEMPERATURA ANOMALA

Si verifica quando la temperatura interna del forno supera i 250 °C per 10 minuti.

Soluzione

Premere ARRESTA/ANNULLA per arrestare il funzionamento del forno. Dopo il raffreddamento, riavviare il forno.

Se il forno presenta lo stesso problema anche dopo avere eseguito l'azione consigliata, rivolgersi al Centro assistenza clienti SAMSUNG.

Se si verifica uno di questi errori, rivolgersi al Centro assistenza clienti SAMSUNG.

ERRORE DI COMUNICAZIONE

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 72

Italiano - 72

2014-03-12 �� 4:11:52

dati tecnici

SAMSUNG è impegnata nel continuo miglioramento dei suoi prodotti. Le specifiche di progettazione e le istruzioni fornite in questo manuale sono soggette a modifiche senza preavviso.

SPECIFICHE TECNICHE

Modello

Alimentazione

Consumo di energia

Potenza massima

Modalità microonde

NQ50H7535DS

230 V / 50 Hz

3200 W

1650 W

2500 W

Potenza in uscita

Modalità grill

Modalità convezione 2400 W

100 W / 900 W (IEC-705)

Frequenza operativa

Magnetron

Metodo di raffreddamento

Dimensioni

Dimensioni apparecchio

Dimensioni da incasso

2450 MHz

OM75P (21)

Ventola di raffreddamento

L 595 x A 454,2 x P 570 mm

L 555 x A 445 x P 548,8 mm

Volume

Peso

Netto

Spedizione

50 litri

43,0 Kg

47,0 Kg

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 73

Italiano - 73

2014-03-12 �� 4:11:52

memo

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 74 2014-03-12 �� 4:11:52

memo

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 75 2014-03-12 �� 4:11:52

AUSTRIA 0800 - SAMSUNG (0800 - 7267864)

BELGIUM 02-201-24-18

DENMARK

FINLAND

FRANCE

GERMANY

70 70 19 70

030-6227 515

01 48 63 00 00

0180 6 SAMSUNG bzw.

0180 6 7267864*

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)

ITALIA

CYPRUS

GREECE

800-SAMSUNG (800.7267864)

8009 4000 only from landline, toll free

80111-SAMSUNG (80111 726 7864) only from land line

(+30) 210 6897691 from mobile and land line

LUXEMBURG 261 03 710

NETHERLANDS 0900-SAMSUNG (0900-7267864) (€ 0,10/Min)

NORWAY

PORTUGAL

SPAIN

815 56480

808 20 7267

0034902172678

SWEDEN 0771 726 7864 (SAMSUNG)

SWITZERLAND 0848 726 78 64 (0848-SAMSUNG)

U.K 0330 SAMSUNG (7267864)

EIRE 0818 717100 www.samsung.com/at/support www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French) www.samsung.com/dk/support www.samsung.com/fi/support www.samsung.com/fr/support www.samsung.com/de/support www.samsung.com/it/support www.samsung.com/gr/support www.samsung.com/support www.samsung.com/nl/support www.samsung.com/no/support www.samsung.com/pt/support www.samsung.com/es/support www.samsung.com/se/support www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French) www.samsung.com/uk/support www.samsung.com/ie/support

DG68-00470H-00

NQ50H7535DS_ET_DG68-00470H-00_IT.indb 76 2014-03-12 �� 4:11:52

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
