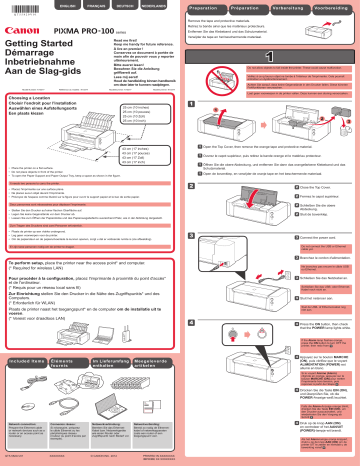

Aan de Slag-gids Inbetriebnahme Démarrage Getting Started

Aan de Slag-gids Inbetriebnahme Démarrage Getting Started
ENGLISH
FRANÇAIS
DEUTSCH
NEDERLANDS
Preparation
Préparation
Vo r b e r e i t u n g
Vo o r b e r e i d i n g
Remove the tape and protective materials.
Retirez la bande ainsi que les matériaux protecteurs.
Entfernen Sie das Klebeband und das Schutzmaterial.
series
Getting Started
Démarrage
Inbetriebnahme
Aan de Slag-gids
Model Number: K10377
Référence du modèle : K10377
Read me first!
Keep me handy for future reference.
À lire en premier !
Conservez ce document à portée de
main afin de pouvoir vous y reporter
ultérieurement.
Bitte zuerst lesen!
Bewahren Sie die Anleitung
griffbereit auf.
Lees mij eerst!
Houd de handleiding binnen handbereik
om deze later te kunnen raadplegen.
Modellnummer: K10377
Verwijder de tape en het beschermende materiaal.
1
Do not allow objects to fall inside the printer. These could cause malfunction.
Veillez à ce qu'aucun objet ne tombe à l'intérieur de l'imprimante. Cela pourrait
entraîner un dysfonctionnement.
Achten Sie darauf, dass keine Gegenstände in den Drucker fallen. Diese könnten
Fehlfunktionen verursachen.
Modelnummer: K10377
Laat geen voorwerpen in de printer vallen. Deze kunnen een storing veroorzaken.
Choosing a Location
Choisir l'endroit pour l'installation
Auswählen eines Aufstellungsorts
Een plaats kiezen
25 cm (10 inches)
25 cm (10 pouces)
25 cm (10 Zoll)
25 cm (10 inch)
1
1
2
3
1 Open the Top Cover, then remove the orange tape and protective material.
43 cm (17 inches)
43 cm (17 pouces)
43 cm (17 Zoll)
43 cm (17 inch)
1 Ouvrez le capot supérieur, puis retirez la bande orange et le matériau protecteur.
1 Öffnen Sie die obere Abdeckung, und entfernen Sie dann das orangefarbene Klebeband und das
Schutzmaterial.
• Place the printer on a flat surface.
• Do not place objects in front of the printer.
• To open the Paper Support and Paper Output Tray, keep a space as shown in the figure.
1 Open de bovenklep, en verwijder de oranje tape en het beschermende materiaal.
It needs two persons to carry the printer.
2
• Placez l'imprimante sur une surface plane.
• Ne placez aucun objet devant l'imprimante.
• Prévoyez de l'espace comme illustré sur la figure pour ouvrir le support papier et le bac de sortie papier.
2 Close the Top Cover.
2 Fermez le capot supérieur.
Deux personnes sont nécessaires pour déplacer l'imprimante.
2 Schließen Sie die obere
Abdeckung.
• Stellen Sie den Drucker auf einer flachen Oberfläche auf.
• Legen Sie keine Gegenstände vor dem Drucker ab.
• Lassen Sie zum Öffnen der Papierstütze und des Papierausgabefachs ausreichend Platz, wie in der Abbildung dargestellt.
2 Sluit de bovenklep.
Zum Tragen des Druckers sind zwei Personen erforderlich.
• Plaats de printer op een vlakke ondergrond.
• Leg geen voorwerpen voor de printer.
• Om de papiersteun en de papieruitvoerlade te kunnen openen, zorgt u dat er voldoende ruimte is (zie afbeelding).
3
3 Connect the power cord.
Do not connect the USB or Ethernet
cable yet.
Er zijn twee personen nodig om de printer te dragen.
3 Branchez le cordon d'alimentation.
To perform setup, place the printer near the access point* and computer.
(* Required for wireless LAN)
Ne branchez pas encore le câble USB
ou Ethernet.
3 Schließen Sie das Netzkabel an.
Pour procéder à la configuration, placez l'imprimante à proximité du point d'accès*
et de l'ordinateur.
(* Requis pour un réseau local sans fil)
Schließen Sie das USB- oder EthernetKabel noch nicht an.
Zur Einrichtung stellen Sie den Drucker in die Nähe des Zugriffspunkts* und des
Computers.
(* Erforderlich für WLAN)
Plaats de printer naast het toegangspunt* en de computer om de installatie uit te
voeren.
(* Vereist voor draadloos LAN)
3 Sluit het netsnoer aan.
Sluit de USB- of Ethernet-kabel nog
niet aan.
4
4 Press the ON button, then check
that the POWER lamp lights white.
If the Alarm lamp flashes orange,
press the ON button to turn OFF the
printer, then redo from .
In c l u d e d I t e m s
Éléments
fournis
Im Lieferumfang
enthalten
Meegeleverde
artikelen
4 Appuyez sur le bouton MARCHE
(ON), puis vérifiez que le voyant
ALIMENTATION (POWER) est
allumé en blanc.
Si le voyant Alarme (Alarm)
clignote en orange, appuyez sur le
bouton MARCHE (ON) pour mettre
l'imprimante hors tension, puis
reprenez à partir de l'étape .
4 Drücken Sie die Taste EIN (ON),
und überprüfen Sie, ob die
POWER-Anzeige weiß leuchtet.
Falls die Alarm-Anzeige orange blinkt,
drücken Sie die Taste EIN (ON), um
den Drucker auszuschalten, und
wiederholen Sie den Vorgang ab
Schritt .
Network connection:
Prepare the Ethernet cable
or network devices such as a
router or an access point as
necessary.
QT5-5820-V01
Connexion réseau :
Si nécessaire, préparez
le câble Ethernet ou les
périphériques réseau
(routeur ou point d'accès par
exemple).
XXXXXXXX
Netzwerkverbindung:
Bereiten Sie das EthernetKabel bzw. Netzwerkgeräte
wie einen Router oder
Zugriffspunkt nach Bedarf vor.
© CANON INC. 2012
Netwerkverbinding:
Bereid zo nodig de Ethernetkabel of netwerkapparaten
zoals een router of een
toegangspunt voor.
PRINTED IN XXXXXXXX
IMPRIME XX XXXXXXXX
4 Druk op de knop AAN (ON)
en controleer of het AAN/UIT
(POWER)-lampje wit brandt.
Als het Alarm-lampje oranje knippert,
drukt u op de knop AAN (ON) om de
printer UIT te zetten en herhaalt u de
bewerking vanaf .
2
1
5
1 Open the Paper Output Tray.
1 Ouvrez le bac de sortie papier.
1 Öffnen Sie das Papierausgabefach.
1 Open de papieruitvoerlade.
5 Set the Print Head in place.
Do not knock the Print Head against the sides of the holder!
2
2 Open the Top Cover.
5 Mettez la tête d’impression en place.
Ne heurtez pas la tête d'impression contre les côtés du support !
2 Ouvrez le capot supérieur.
5 Setzen Sie den Druckkopf ein.
2 Öffnen Sie die obere Abdeckung.
Achten Sie darauf, dass der Druckkopf nicht gegen die Seiten des Halters stößt!
2 Open de bovenklep.
5 Plaats de printkop.
Stoot de printkop niet tegen de zijkanten van de houder!
Print Head Holder
6
Do not touch inside until the movement stops.
Support de tête d'impression
Évitez tout contact à l'intérieur tant que le
mouvement ne s'est pas arrêté.
Druckkopfhalter
Greifen Sie erst in das Gerät, wenn die Halterung
sich nicht mehr bewegt.
6 Lower the Print Head Lock Lever completely.
Printkophouder
Once you have installed the Print Head, do not remove it unnecessarily.
Raak de binnenkant niet aan voordat de beweging
is gestopt.
6 Abaissez complètement le levier de verrouillage de tête d'impression.
Une fois la tête d'impression installée, ne la retirez que lorsque c'est absolument nécessaire.
3
6 Stellen Sie den Sperrhebel für den Druckkopf ganz nach unten.
Nach dem Einsetzen sollte der Druckkopf nicht unnötig wieder herausgenommen werden.
6 Duw de printkopvergrendeling helemaal naar beneden.
Als u de printkop eenmaal hebt geïnstalleerd, verwijder deze dan alleen als het echt nodig is.
3
1
2
3 Firmly raise the Print Head Lock Lever until it stops.
1
2
Do not touch!
3 Relevez fermement le levier de verrouillage de tête d'impression jusqu’à ce qu'il s’arrête.
Ne pas toucher !
3 Stellen Sie den Sperrhebel für den Druckkopf ganz bis zum Anschlag nach oben.
Nicht berühren!
1 Remove the protective wrap.
3 Trek de printkopvergrendeling stevig omhoog totdat deze niet verder kan.
Remove the orange tape completely.
Niet aanraken!
1 Retirez l'emballage de protection.
4
Retirez complètement la bande orange.
1 Entfernen Sie die Schutzhülle.
Entfernen Sie das orangefarbene Klebeband vollständig.
1 Verwijder de beschermende verpakking.
Verwijder de oranje tape volledig.
2
1
2
4 Take out the Print Head from the silver package, then remove the orange protective cap.
Do not touch!
There may be some transparent or light color ink on the inside of the silver package and protective cap. It does not
affect the print quality. Be careful not to get ink on yourself.
(A)
(B)
4 Retirez la tête d'impression de l'emballage argenté, puis ôtez la capsule de protection orange.
Ne pas toucher !
Il peut y avoir de l’encre transparente ou claire à l’intérieur de l'emballage argenté et de la capsule de protection. Ceci
n'a aucun impact sur la qualité d'impression. Veillez à ne pas mettre d'encre sur vous.
4 Nehmen Sie den Druckkopf aus der silbernen Verpackung, und entfernen Sie dann die
orangefarbene Schutzkappe.
Nicht berühren!
Auf der Innenseite der silbernen Verpackung und der Schutzkappe ist unter Umständen ein Tintenfilm in transparenter
oder heller Farbe zu sehen. Dies hat keinen Einfluss auf die Druckqualität. Achten Sie darauf, dass keine Tinte auf
Ihre Kleidung oder Haut gelangt.
4 Haal de printkop uit de zilveren verpakking en verwijder vervolgens het oranje beschermkapje.
Niet aanraken!
Aan de binnenzijde van de zilveren verpakking en het beschermkapje kan wat transparante of licht gekleurde inkt
zitten. Deze heeft geen invloed op de afdrukkwaliteit. Pas op dat u niet vuil wordt van de inkt.
2 Twist and remove the orange cap.
(A) Do not press the sides when the L-shaped groove is blocked.
(B) Do not touch!
2 Faites pivoter la capsule orange et retirez-la.
(A) N'appuyez pas sur les côtés lorsque la rainure en forme de L est bloquée.
(B) Ne pas toucher !
2 Drehen und entfernen Sie die orangefarbene Kappe.
(A) Üben Sie keinen Druck auf die Seiten aus, wenn die L-förmige Öffnung blockiert ist.
(B) Nicht berühren!
2 Draai het oranje kapje open en verwijder dit.
(A) Druk niet op de zijkanten wanneer de L-vormige gleuf is geblokkeerd.
(B) Niet aanraken!
4
3
2
1
1
1 Insert the CD-ROM into the
computer.
1 Insérez le CD-ROM dans
l'ordinateur.
1 Legen Sie die CD-ROM in den
Computer ein.
1 Plaats de cd-rom in de computer.
3 Insert and push down the ink tank into the matching color slot.
If the USB cable is already
connected, unplug it. If a
message appears on the
computer, click Cancel.
Check that the ink lamp is lit, then install the next ink tank.
3 Insérez et enfoncez la cartouche d'encre dans l'emplacement de couleur correspondante.
Vérifiez que le voyant d'encre est allumé, puis installez la cartouche d'encre suivante.
3 Setzen Sie die Tintenpatrone in den Schacht für die entsprechende Farbe ein, und drücken Sie sie
nach unten.
Vergewissern Sie sich, dass die Anzeige für Tintenbehälter leuchtet. Setzen Sie dann die nächste Tintenpatrone ein.
Si le câble USB est déjà
branché, débranchez-le.
Si un message apparaît
sur l'écran de l'ordinateur,
cliquez sur Annuler.
Wenn das USB-Kabel
bereits angeschlossen ist,
ziehen Sie es ab. Falls auf
dem Computerbildschirm
eine Meldung angezeigt
wird, klicken Sie auf
Abbrechen (Cancel).
Als de USB-kabel al is
aangesloten, verwijdert u
deze. Klik op Annuleren
(Cancel) wanneer er een
bericht op de computer
wordt weergegeven.
2
3 Plaats de inkttank en druk deze omlaag in de sleuf met dezelfde kleur.
Controleer of het inktlampje brandt en plaats vervolgens de volgende inkttank.
4
4 Check that all lamps are lit.
4 Vérifiez que tous les voyants sont
allumés.
4 Stellen Sie sicher, dass alle
Anzeigen leuchten.
4 Controleer of alle lampjes branden.
5
5 Check that the Inner Cover is
closed, then close the Top Cover.
Wait for about 2 minutes until the
POWER lamp flashes and stays lit white,
then proceed.
2 Follow the on-screen instructions to proceed.
To select a language, click Language.
If the CD-ROM does not autorun:
Double-click (My) Computer > CD-ROM icon > MSETUP4.EXE.
Double-click the CD-ROM icon on the desktop.
2 Suivez les instructions à l'écran pour continuer.
5 Vérifiez que le panneau interne
est fermé, puis fermez le capot
supérieur.
Patientez environ 2 minutes jusqu'à ce
que le voyant ALIMENTATION (POWER)
clignote et reste allumé en blanc, puis
passez à l'étape suivante.
Inner Cover
Panneau interne
Innenabdeckung
Binnenklep
5 Vergewissern Sie sich, dass die
Innenabdeckung geschlossen ist,
und schließen Sie dann die obere
Abdeckung.
Warten Sie etwa 2 Minuten, bis die
POWER-Anzeige zunächst blinkt und
dann weiß leuchtet, bevor Sie fortfahren.
Pour sélectionner une langue, cliquez sur Langue.
Si le CD-ROM ne s'exécute pas automatiquement :
Double-cliquez sur Poste de travail / Ordinateur > icône CD-ROM > MSETUP4.EXE.
Double-cliquez sur l'icône CD-ROM située sur le bureau.
2 Befolgen Sie die Anweisungen auf dem Bildschirm, um fortzufahren.
Um eine Sprache auszuwählen, klicken Sie auf Sprache (Language).
Falls die CD-ROM nicht automatisch gestartet wird:
Doppelklicken Sie auf Computer bzw. Arbeitsplatz ((My) Computer) > CD-ROM-Symbol > MSETUP4.EXE.
Doppelklicken Sie auf das CD-ROM-Symbol auf dem Desktop.
2 Volg de instructies op het scherm om door te gaan.
Als u een taal wilt selecteren, klikt u op Taal (Language).
Als de cd-rom niet automatisch wordt afgespeeld:
Dubbelklik op (Deze) Computer ((My) Computer) > cd-rom-pictogram > MSETUP4.EXE.
Dubbelklik op het bureaublad op het cd-rom-pictogram.
5 Controleer of de binnenklep is
gesloten en sluit vervolgens de
bovenklep.
Wacht ongeveer 2 minuten totdat het
AAN/UIT (POWER)-lampje knippert en
wit blijft branden, en ga verder.
If the Alarm lamp flashes
orange, check that the
ink tanks are installed
correctly.
Si le voyant Alarme
(Alarm) clignote en
orange, vérifiez que les
cartouches d'encre sont
correctement installées.
Wenn die Alarm-Anzeige
orange blinkt, überprüfen
Sie, ob die Tintenpatronen
ordnungsgemäß
eingesetzt sind.
I m p o r t a n t :
Alignement
tête
d'impression
Important:
Print Head
Alignment
Wichtig:
Druckkopfausrichtung
(Print Head Alignment)
Belangrijk:
Uitlijning
printkop
(Print Head
Alignment)
1
Als het Alarm-lampje
oranje knippert, controleert
u of de inkttanks correct
zijn geïnstalleerd.
2
2
When this screen appears, load 2 sheets of A4 or Letter-sized plain paper in the Rear Tray and click
Execute.
If you want to print from a non-PC device, continue the setup process by referring to
another sheet: Setup for Non-PC Device Printing.
If you want to print from a computer, proceed to .
Proceed by following the on-screen instructions on the
computer screen.
For details on how to load paper, refer to
.
Lorsque cet écran s'affiche, chargez 2 feuilles de papier ordinaire A4 ou Lettre dans le réceptacle arrière et
cliquez sur Exécuter.
Pour imprimer depuis un périphérique autre qu'un ordinateur, poursuivez la
procédure de configuration en consultant le manuel suivant : Configuration pour une
impression depuis un périphérique autre qu'un ordinateur.
Pour imprimer à partir d'un ordinateur, passez à l'étape .
Wenn Sie über ein anderes Gerät als einen Computer drucken möchten, setzen
Sie die Einrichtung unter Berücksichtigung der folgenden Anleitung fort: Einrichtung
für den Druck ohne PC.
Wenn Sie über einen Computer drucken möchten, fahren Sie mit
fort.
Als u wilt afdrukken van een ander apparaat dan een pc, zet u de installatie voort
met de instructies van een ander blad: Installatie voor het afdrukken van andere
apparaten dan computers.
Als u wilt afdrukken vanaf een computer, gaat u verder met .
Continuez en suivant les instructions sur l'écran de l'ordinateur.
Pour plus d'informations sur le chargement du papier, reportez-vous à l'étape
.
Wenn dieser Bildschirm angezeigt wird, legen Sie 2 Blatt Normalpapier des Formats A4 oder Letter in das
hintere Fach ein, und klicken Sie auf Ausführen (Execute).
Befolgen Sie die Anweisungen auf dem Computerbildschirm,
um fortzufahren.
Informationen zum Einlegen von Papier finden Sie unter
.
Wanneer dit scherm wordt weergegeven, plaatst u 2 vellen van het formaat A4 of Letter in de achterste
lade en klikt u op Uitvoeren (Execute).
Ga verder en volg de instructies die worden weergegeven op het
computerscherm.
Raadpleeg
voor meer informatie over het plaatsen van papier.
4
4 Close the Feed Slot Cover, then
pull out the Output Tray Extension.
1
If the Feed Slot Cover is not closed,
error will occur at the start of printing.
4 Fermez le couvercle de la fente
d'alimentation, puis déployez
l'extension du bac de sortie papier.
Si le couvercle de la fente
d'alimentation n'est pas fermé, une
erreur survient au lancement de
l'impression.
When the second page of the pattern is printed, Print Head Alignment is complete.
Some parts of patterns printed on the first page are faint.
4 Schließen Sie die Abdeckung
2
If the Alarm lamp flashes orange, press the RESUME/CANCEL button, then click Next. After installation is complete, refer to
the On-screen Manual to redo Print Head Alignment.
für Einzugsschacht, und ziehen
Sie die Verlängerung des
Ausgabefachs heraus.
Falls die Abdeckung für
Einzugsschacht nicht geschlossen ist,
tritt beim Starten des Druckvorgangs
ein Fehler auf.
Une fois que la seconde page du motif est imprimée, l'Alignement tête d'impression est terminé.
Certaines zones des motifs imprimés sur la première page sont pâles.
4 Sluit het klepje over de invoersleuf
Si le voyant Alarme (Alarm) clignote en orange, appuyez sur le bouton REPRENDRE/ANNULER (RESUME/CANCEL),
puis cliquez sur Suivant. Lorsque l'installation est terminée, reportez-vous au Manuel en ligne pour effectuer à nouveau
l'Alignement tête d'impression.
en trek het verlengstuk van de
uitvoerlade uit.
Nachdem die zweite Seite des Musters gedruckt wurde, ist die Druckkopfausrichtung (Print Head
Alignment) abgeschlossen.
Als het klepje over de invoersleuf niet
is gesloten, doet zich een fout voor
wanneer het afdrukken wordt gestart.
Einige Teile der gedruckten Muster auf der ersten Seite sind blass.
Wenn die Alarm-Anzeige orange blinkt, drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL),
und klicken Sie auf Weiter (Next). Lesen Sie nach dem Abschluss der Installation die Anweisungen im Online-Handbuch,
um die Druckkopfausrichtung (Print Head Alignment) erneut durchzuführen.
Nadat de tweede pagina van het raster is afgedrukt, is Uitlijning printkop (Print Head Alignment) voltooid.
Sommige rasterdelen op de eerste pagina zien er vaag uit.
Als het Alarm-lampje oranje knippert, drukt u op de knop HERVATTEN/ANNULEREN (RESUME/CANCEL) en klikt u op
Volgende (Next). Nadat de installatie is voltooid, raadpleegt u de Online handleiding om Uitlijning printkop (Print Head
Alignment) opnieuw uit te voeren.
5
Read the On-screen Manual on
the Computer
Consultez le Manuel en ligne sur
l'ordinateur
Lesen Sie das Online-Handbuch
auf dem Computer
Lees de Online handleiding op
de computer
1
1
2
1 Open the Paper Support.
1 Ouvrez le support papier.
1 Öffnen Sie die Papierstütze.
1 Open de papiersteun.
2
Compatible Ink
Ta n k s
1
Cartouches
d'encre
compatibles
Kompatible
Ti n t e n p a t r o n e n
Compatibele
inkttanks
2
2 Open the Feed Slot Cover, then move the Paper Guide to both edges.
2 Ouvrez le couvercle de la fente d'alimentation, puis réglez le guide papier le long des deux bords.
2 Öffnen Sie die Abdeckung für Einzugsschacht, und schieben Sie die Papierführung an beiden Seiten
nach außen.
2 Open het klepje over de invoersleuf en schuif de papiergeleider helemaal naar buiten.
3
M: CLI-42M
PC: CLI-42PC
Y: CLI-42Y
BK: CLI-42BK
GY: CLI-42GY
PM: CLI-42PM
LGY: CLI-42LGY
C: CLI-42C
1
• Windows is a trademark or registered trademark of Microsoft Corporation in the U.S. and/or other countries.
• Windows Vista is a trademark or registered trademark of Microsoft Corporation in the U.S. and/or other countries.
• Mac, Mac OS, AirPort and Bonjour are trademarks of Apple Inc., registered in the U.S. and other countries.
2
• Windows est une marque ou une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• Windows Vista est une marque ou une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• Mac, Mac OS, AirPort et Bonjour sont des marques d’Apple Inc., déposées aux États-Unis et dans d’autres pays.
3 Load paper with the printing side facing up, then adjust the Paper Guide to fit the paper width.
3 Chargez le papier face à imprimer vers le haut, puis réglez le guide papier en fonction de la largeur
du papier.
3 Legen Sie das Papier mit der Druckseite nach oben ein. Passen Sie dann die Papierführung an die
Papierbreite an.
3 Plaats papier met de afdrukzijde omhoog en pas vervolgens de papiergeleider aan het papierformaat aan.
• Windows ist eine Marke oder eingetragene Marke der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
• Windows Vista ist eine Marke oder eingetragene Marke der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
• Mac, Mac OS, AirPort und Bonjour sind Marken von Apple Inc., eingetragen in den Vereinigten Staaten und anderen Ländern.
• Windows is een handelsmerk of een gedeponeerd handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Windows Vista is een handelsmerk of een gedeponeerd handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Mac, Mac OS, AirPort en Bonjour zijn handelsmerken van Apple Inc., gedeponeerd in de Verenigde Staten en andere landen.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
