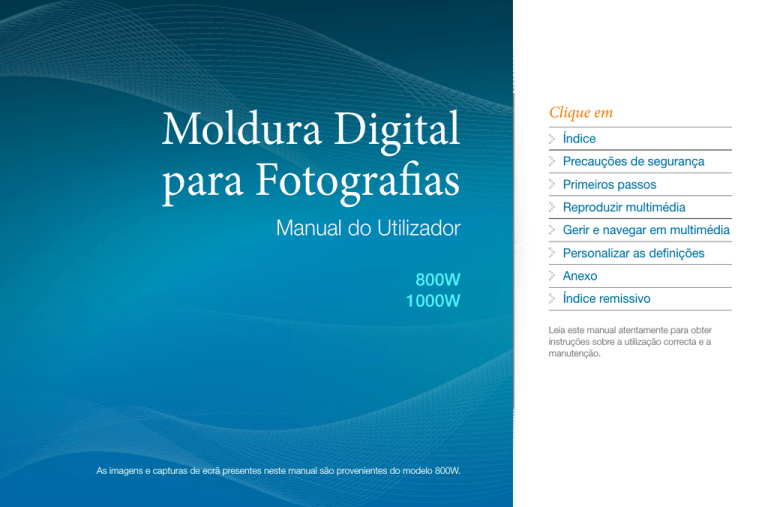

Moldura Digital para Fotografias

Manual do Utilizador

800W

1000W

Clique em

Índice

Precauções de segurança

Primeiros passos

Reproduzir multimédia

Gerir e navegar em multimédia

Personalizar as definições

Anexo

Índice remissivo

Leia este manual atentamente para obter instruções sobre a utilização correcta e a manutenção.

As imagens e capturas de ecrã presentes neste manual são provenientes do modelo 800W.

Ícones de instruções

Antes de começar, familiarize-se com os ícones utilizados neste manual:

Aviso - situações que poderão causar danos no seu dispositivo ou outros equipamentos

Nota - notas, sugestões de utilização ou informação adicional

©2010 SAMSUNG ELECTRONICS CO., LTD.

• É estritamente proibida a cópia ou distribuição do conteúdo deste manual sem permissão da SAMSUNG

ELECTRONICS CO., LTD

As especificações do produto e o conteúdo deste manual estão sujeitos a alterações sem aviso prévio devido a actualizações das funções do produto.

Índice

Precauções de segurança ................. 3

Primeiros passos ................................ 6

Conteúdo da embalagem .........................6

Conheça a sua moldura ...........................7

Configurar a sua moldura .......................10

Ligar o transformador e a moldura .........10

Personalizar as definições básicas .........11

Conheça o menu Principal .....................12

Ver a hora e a data .................................13

Ligar dispositivos de memória externos ..14

Seleccionar uma localização de memória .................................................15

Ligar a um PC ........................................16

Transferir ficheiros a partir de um PC ......17

Reproduzir multimédia ..................... 19

Reproduzir uma apresentação de diapositivos ............................................19

Reproduzir vídeos ..................................24

Reproduzir música .................................27

Gerir e navegar em multimédia ........ 29

Navegar em ficheiros ..............................29

Gerir ficheiros .........................................30

Personalizar as definições ............... 33

Ajustar efeitos para a apresentação de diapositivos .......................................33

Definir a hora e a data ............................33

Definir e utilizar alarmes ..........................34

Personalizar as definições gerais ............36

Actualizar ou repor a moldura ................38

Anexo ................................................ 39

Utilizar como minimonitor de PC ............39

Actualizar o Firmware .............................40

Resolução de problemas .......................41

Especificações .......................................43

Informações de contacto da

Samsung Worldwide ..............................45

Licença de Software ..............................46

Índice remissivo .....................................47

Precauções de segurança

AVISO:

PARA PREVENIR CHOQUES ELÉCTRICOS, NÃO ABRA NEM REMOVA A COBERTURA OU O PAINEL DE TRÁS DA MOLDURA. NO INTERIOR

NÃO EXISTEM COMPONENTES SUSCEPTÍVEIS À MANUTENÇÃO PELO UTILIZADOR. APENAS TÉCNICOS DEVIDAMENTE QUALIFICADOS

PODEM EFECTUAR A MANUTENÇÃO DESTA MOLDURA.

PARA PREVENIR A OCORRÊNCIA DE CHAMAS, MANTENHA ESTA MOLDURA SEMPRE AFASTADA DE QUALQUER TIPO DE CHAMA VIVA,

TAIS COMO VELAS.

• As ranhuras e aberturas na moldura necessitam de ventilação. Para assegurar um funcionamento correcto e prevenir o sobreaquecimento, estas aberturas não devem ser tapadas nem bloqueadas:

Não tape as ranhuras ou aberturas.

Não bloqueie as ranhuras ou aberturas ao colocar a moldura sobre superfícies macias, tais como camas, sofás ou tapetes.

Não coloque a moldura em espaços fechados, tais como uma estante ou um armário, sem ventilação adequada.

• Não coloque a moldura perto ou em cima de fontes de calor, tais como radiadores, nem a exponha à luz solar directa.

• Impeça que a moldura entre em contacto com água.

Não coloque a moldura perto de fontes de água, tais como banheiras ou lavatórios, ou locais em que exista a possibilidade de haver queda ou salpicos de água ou de outros líquidos na moldura. Se a moldura ficar molhada, desligue imediatamente a ficha da moldura e contacte um representante ou um centro de assistência autorizado.

• Não sobrecarregue as tomadas de parede, cabos de extensão ou adaptadores para além da sua respectiva capacidade, dado que tal poderá resultar na ocorrência de chamas ou choques eléctricos.

• Afaste todos os cabos de alimentação de energia das

áreas de passagem e outros objectos para impedir que sejam pisados ou danificados por objectos que sejam colocados ou encostados neles. Certifique-se de que os cabos não estão torcidos ou danificados nas pontas das fichas dos cabos ou nas ligações do transformador.

• Durante as trovoadas ou quando a moldura não supervisionada e não utilizada durante períodos prolongados, desligue a ficha da moldura da parede.

Tal irá prevenir danos à moldura devido a picos de corrente.

• Antes de ligar o cabo de alimentação, certifique-se de que a especificação da tensão para a moldura corresponde à energia eléctrica no local.

3

Precauções de segurança

• Nunca insira quaisquer objectos metálicos nas partes abertas desta moldura, dado que tal poderá resultar em choques eléctricos. Certifique-se de que o cabo de alimentação está completamente encaixado quando utilizar esta moldura. Pegue na ficha com firmeza quando retirar o cabo de alimentação e nunca toque no cabo de alimentação com as mãos molhadas.

• Se notar qualquer tipo de funcionamento invulgar, tais como sons estranhos ou um cheiro a queimado vindo da moldura, desligue a ficha imediatamente e contacte um representante ou um centro de assistência autorizado.

• Não se recomenda a instalação da moldura num local em que esteja exposta a muito pó, temperaturas extremas, humidade elevada ou substâncias químicas, ou em que esteja a funcionar de um modo contínuo.

• Utilize apenas fichas correctas com ligações de terra e tomadas quando ligar esta moldura. Uma ligação incorrecta à terra pode provocar choques eléctricos ou danos ao equipamento.

• Mantenha esta moldura e todos os acessórios fora do alcance das crianças.

• Não instale a moldura em locais instáveis, tais como prateleiras montadas incorrectamente, superfícies inclinadas ou locais em que a moldura possa ser exposta a vibrações.

• Não deixe cair a moldura nem sujeite a moldura a qualquer impacto forte. Se a moldura estiver danificada, desligue o cabo de alimentação e contacte um representante ou um centro de assistência autorizado.

• Desligue sempre o cabo de alimentação quando limpar a moldura. Utilize apenas um pano seco e macio para limpar a moldura. Não exponha a moldura a quaisquer substâncias químicas, tais como cera, benzina, álcool, diluentes, insecticidas, ambientadores, lubrificantes ou detergentes, dado que poderão danificar o acabamento da moldura e anular a garantia.

• Limpe o produto com um pano seco e macio.

Evite limpar o produto com uma substância inflamável, por exemplo, benzina ou diluente, ou com um pano húmido. Tal poderá provocar danos ao produto.

Evite riscar o ecrã com as unhas ou um objecto cortante.

Evite limpar o produto ao borrifá-lo com água. Se a água penetrar o produto, poderão ocorrer chamas, choques eléctricos ou avarias.

Evite utilizar um humidificador supersónico perto do produto, tal poderá resultar numa mancha branca na superfície do produto.

4

Precauções de segurança

Eliminação Correcta Deste Produto

(Resíduos de Equipamentos Eléctricos e

Electrónicos)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida

útil.

Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Eliminação correcta das baterias existentes neste produto

(Aplicável na União Europeia e noutros países europeus com sistemas de recolha de baterias separados)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66. Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

5

Primeiros passos

Conteúdo da embalagem

Moldura digital Apoio da moldura Cabo de alimentação* Transformador Cabo USB

Manual de Iniciação

Rápida e Garantia**

CD-ROM

(Manual do Utilizador)

Controlo remoto/

Bateria (CR2032)***

* O formato da ficha poderá variar consoante a sua região.

** A Garantia poderá estar indisponível consoante a sua região.

*** A bateria pode não estar incluída conforme a sua região.

Pano

6

Primeiros passos

Conheça a sua moldura

A frente da sua moldura

Sensor do controlo remoto

Ecrã

Botão táctil* Descrição u / p m d e b s

/ l / r

Ligar a moldura; Desligar a moldura (tocar sem soltar)

Aceder aos menus

Bloquear e desbloquear o botões tácteis (tocar sem soltar)

Deslocar-se pelos menus ou itens (para cima/para baixo/para a esquerda/para a direita)

Seleccionar menus ou itens; Efectuar as funções seleccionadas

Voltar ao nível anterior

Ver uma apresentação de diapositivos em qualquer ecrã;

Alterar o modo de visualização durante uma apresentação de diapositivos

* As descrições neste manual baseiam-se no botão táctil. Leia este manual atentamente e utilize o produto correctamente.

Quando utilizar os botões tácteis

• Toque nos botões tácteis apenas com os dedos. Certifique-se de que tem as mãos limpas e secas quando utilizar os botões tácteis.

Toque suavemente no botão correspondente à função pretendida.

O sensor táctil poderá não funcionar correctamente se estiver molhado ou em locais húmidos.

Quando os botões tácteis desaparecerem, toque suavemente no painel táctil para tornar os botões visíveis.

Não tape o sensor do controlo remoto. Ao tapá-lo, impede que o controlo remoto possa detectar o sinal.

Se os botões tácteis estiverem bloqueados, só poderá utilizar o dispositivo através do controlo remoto. Depois de desligar e ligar novamente o dispositivo, o mesmo continuará a estar bloqueado. Para desbloquear o dispositivo, toque sem soltar em m durante mais de 5 segundos.

7

Primeiros passos

Conheça a sua moldura (continuação)

A parte de trás da sua moldura

Orifício para montagem na parede

Altifalante

Ranhura para cartões de memória SD

Local de armazenamento do apoio da moldura

Apoio da moldura

Orifício para montagem na parede

Altifalante

Ranhura para cartões de memória SD

Entrada do cabo USB

Saída para auscultadores

Entrada do cabo de alimentação

8

Primeiros passos

Conheça a sua moldura (continuação)

Controlo remoto

Certifique-se de que o controlo remoto aponte para o sensor do controlo remoto da moldura (p.7).

Botão Descrição

Ligar e desligar a moldura

Aceder ao menu Principal

Aceder aos menus

Voltar ao nível anterior

Para mudar a pilha do controlo remoto

Deslocar-se pelos menus ou itens (para cima/para baixo/para a esquerda/para a direita)

Seleccionar menus ou itens

Ver uma apresentação de diapositivos em qualquer ecrã;

Alterar o modo de visualização durante uma apresentação de diapositivos

Ver a hora e a data

Rodar uma fotografia durante uma apresentação de diapositivos

Aceder ao ecrã com a lista das fotografias

Aceder ao ecrã com a lista das músicas

Aceder ao ecrã com a lista dos vídeos

9

Primeiros passos

Configurar a sua moldura

Pode utilizar a moldura digital tanto na vista horizontal como vertical.

Quando não necessitar de utilizar o apoio, guarde-o no orifício de armazenamento.

Não faça força excessiva sobre a moldura nem no apoio da moldura pois pode danificar o apoio da moldura.

Ligar o transformador e a moldura

O formato da ficha poderá variar consoante a sua região.

Para ligar a moldura, toque em p depois de ligar o transformador à moldura. A luz acende para p e o menu Principal desaparece. Para desligar a moldura, toque sem soltar em p.

• A luz em p

desliga-se automaticamente após algum tempo.

10

Primeiros passos

Personalizar as definições básicas

Quando ligar a moldura pela primeira vez, verá o ecrã Configuração rápida.

Seleccione um idioma e personalize as definições básicas da sua moldura.

Iniciar a Configuração rápida

A Configuração rápida ajuda-o a configurar várias definições para utilizar o photo frame. Tal inclui as definições Modo de visualização, Transição de apresentação de diapositivos, Definir o Relógio e Modo de arranque. Pretende iniciar?

Sim Não

Enter RETRO-CEDER SAIR

1

2

Desloque-se para o seu idioma e toque em e

.

Seleccione Sim para iniciar o assistente de configuração.

3

Siga as instruções no ecrã to personalizar a sua moldura de acordo com as suas preferências.

Definição

Modo de visualização

Transição de apresentação de diapositivos

Descrição

Seleccione um modo de visualização para uma

apresentação de diapositivos (p. 20)

Seleccione um efeito de transição para uma

apresentação de diapositivos (p.22)

Definir o Relógio

Ajustar a hora e a data actual (p.13)

Modo de arranque

Seleccione o modo a activar quando a moldura se ligar

(p. 36)

4

Quando terminar a configuração, seleccione Sim para ver o manual do produto.

5

Leia as instruções de utilização básicas para a sua moldura e, em seguida, seleccione Conc.

.

11

Primeiros passos

Conheça o menu Principal

No ecrã do menu Principal, pode aceder aos outros menos.

Mem. de quadro

Fotografias

Música

Vídeos

Relógio

Mini Monitor

Definições

Menu

Fotografias

Música

Vídeos

Relógio

Mini Monitor

Descrição

Navegar nas fotografias guardadas na memória interna ou

num dispositivo de memória externo e alterar opções (p. 29)

Ouvir músicas guardadas na memória interna ou num

dispositivo de memória externo e alterar opções (p. 27)

Ver vídeos guardados na memória interna ou num dispositivo

de memória externo e alterar opções (p. 24)

Ver a hora e a data actual (p. 13)

Utilizar a moldura como monitor complementar para o seu

PC (p. 39)

Personalizar as definições (p. 33)

Definições

Pode definir que sejam activadas outras funções sem ser o menu

Principal quando ligar a moldura (Modo de arranque p. 36).

Prima s

na lista de menus para iniciar uma apresentação de diapositivos.

12

Primeiros passos

Ver a hora e a data

Ver a hora e a data actual ou personalizar as definições do relógio.

▲ Relógio 1

▲ Relógio 3

▲ Relógio 2

▲ Relógio 4

1

No ecrã do menu Principal, desloque-se para Relógio e toque em e.

Serão apresentadas a hora e a data actual.

2

Toque em m

e seleccione

Definições

.

3

4

Desloque-se para Relógio e toque em e.

Desloque-se para uma das seguintes opções e toque em e

.

Para

Definir o Relógio, toque em l ou r para seleccionar a opção pretendida e toque em u ou d para definir o valor.

Opção Descrição

Definir o Relógio

Ajustar a hora e a data actual

Formato Data

Seleccione a forma como é apresentada a data

(YYYY.MM.DD, MM.DD.YYYY, DD.MM.YYYY)

Tipo de Relógio

Seleccione o tipo de relógio

(Relógio 1~4, Relógio e Calendário 1~2)

Pode também alterar o tipo de relógio premindo o botão no controlo remoto.

▲ Relógio e Calendário 1 ▲ Relógio e Calendário 2

13

Primeiros passos

Ligar dispositivos de memória externos

Pode ligar dispositivos de memória USB ou cartões de memória SD à moldura. A moldura suporta os sistemas de formatos de ficheiros FAT16 e FAT32 em dispositivos de memória externos.

Insira um cartão de memória SD com os contactos metálicos virados para a moldura. Insira o cartão até que encaixe correctamente.

Para remover o cartão de memória SD, faça sumamente pressão sobre o mesmo até que desencaixe da moldura.

• Alguns dispositivos de memória USB podem não ser compatíveis com a moldura devido ao seu tamanho e forma.

Se ligar um dispositivo de memória externo enquanto a alimentação estiver ligada, aparecerá uma janela. Para iniciar uma apresentação de diapositivos com fotografias guardadas no dispositivo de memória externo, seleccione Apres. diapositivos.

Capacidades máximas dos cartões memória**

SD microSD* miniSD*

SDHC microSDHC* miniSDHC*

USB

Até 2 GB

Até 2 GB

Até 2 GB

Até 32 GB

Até 8 GB

Até 4 GB

Até 32 GB

* Um adaptador requer a utilização de um cartão SD do tipo micro ou mini.

** A capacidade de um dispositivo de memória externa poderá variar consoante o fabricante, dado que se baseia no resultado dos ensaios da SAMSUNG na altura do lançamento do dispositivo.

14

Primeiros passos

Seleccionar uma localização de memória

Se estiver ligado um dispositivo de memória externo (cartão de memória SD ou dispositivo de memória USB), pode seleccionar a origem dos ficheiros.

Mem. de quadro

Fotografias

Música

Vídeos

Relógio

Mini Monitor

Definições

1

No ecrã do menu Principal, desloque-se para a lista das localizações de memória.

2

Desloque-se para uma das seguintes localizações de memória e toque em e.

Localização de memória

Descrição

Mem. de quadro Memória interna

Cartão SD

Cartão de memória SD (externo)

USB Dispositivo de memória USB (externo)

Pode também alterar a localização da memória ao visualizar fotografias, ficheiros de música ou vídeos tocando em m e seleccionando Seleccionar dispositivo de armazenamento

(p. 30).

15

Primeiros passos

Ligar a um PC

Pode transferir ficheiros (p. 17) ou utilizar a moldura como minimonitor ligando-a a um PC (p. 39).

Ligue a ponta mais pequena do cabo USB à moldura e a ponta maior à porta USB de um PC.

Ficha USB

16

Primeiros passos

Transferir ficheiros a partir de um PC

Armaz. em massa

Ligado à porta USB do PC.

Não introduza ou retire disp. de armazenamento no/do Photo frame enquanto estiverem ligados ao PC.

Pode mudar para o modo Mini Monitor, utilizando o Frame Manager.

Alguns ficheiros já estão incorporados na moldura por predefinição. Se não houver memória suficiente, elimine estes ficheiros.

Se as suas fotografias forem grandes, irão consumir mais memória e a pré-visualização funcionará mais lentamente. Altere a resolução das fotografias para 800 X 600 (para “800W”) ou

1024 X 768 (para “1000W”). Ou, então, defina que a moldura deve copiar as suas fotografias e redimensioná-las automaticamente (Cópia de

Memória Frame p. 36).

Para transferir ficheiros a partir de um PC

1

Ligue a moldura a um PC com o cabo USB fornecido

(p. 16).

Se a moldura estiver desligada, ligue-a ao PC antes de ligá-la.

2

Seleccione Armaz. em massa .

Quando estiver ligada, aparecerá no ecrã “

Armaz. em massa” e, no PC, aparecerá uma janela.

Se ligar a moldura a um PC enquanto utilizá-la como minimonitor

(p. 39), terá de mudar para modo de Armazenamento em Massa

utilizando o programa Frame Manager. Para mais informações, consulte o Manual do Utilizador do Frame Manager.

A unidade de disco amovível aparece no PC como “ 800W” ou

1000W”. Abra a unidade para o modelo correspondente em O

Meu Computador e copie as suas fotografias.

17

Primeiros passos

Transferir ficheiros a partir de um PC (continuação)

Para desligar a moldura do PC

Certifique-se de que termina a ligação correctamente para prevenir danos na moldura ou nos seus dados.

1

Clique em na Barra de Tarefas do Windows.

2

Clique na mensagem que aparece.

Remover com segurança Dispositivo de Armazenamento em Massa USB - Unidade(G:)

3

Desligue o cabo USB apenas quando a mensagem disser que é seguro remover o hardware.

Não desligue o cabo USB enquanto os ficheiros estão a ser copiados, porque poderá dados ou danificar a moldura.

A ligação não será terminada se houver ficheiros da moldura abertos no PC. Feche todos os ficheiros da moldura e tente novamente.

18

Reproduzir multimédia

Reproduzir uma apresentação de diapositivos

1

No ecrã do menu Principal, seleccione uma localização de memória ( Mem. de quadro , Cartão SD ou USB ).

2

3

Desloque-se para

Fotografias

e toque em e.

Desloque-se para um ficheiro e toque em e

ou s para ver uma apresentação de diapositivos.

Para ver uma apresentação de diapositivos com fotografias específicas, toque em m e seleccione Seleccionar vários

ficheiros (p. 30).

4

Pode controlar a reprodução utilizando os seguintes botões:

Botões tácteis Descrição m d

/u l

/r e b s

Aceder ao menu de apresentação de diapositivos

Ajustar o volume da música de fundo

Ver a fotografia anterior ou seguinte

Interromper ou retomar a apresentação de diapositivos

Voltar ao nível anterior

Alterar o modo de visualização

19

Reproduzir multimédia

Reproduzir uma apresentação de diapositivos (continuação)

▲ Apenas fotografias

▲ Foto. e Calendário

▲ Fotografia e Relógio

▲ Visualiz. múltipla 1

Alterar o modo de visualização

Ver um relógio ou calendário durante uma apresentação de diapositivos ou várias fotografias num único ecrã durante uma apresentação de diapositivos.

Toque repetidamente em s durante uma apresentação de diapositivos para alterar o modo de visualização.

De cada vez que tocar em s

, o modo de visualização muda

(Apenas fotografias

→ Fotografia e Relógio → Foto. e

Calendário

→ Visualiz. múltipla 1 → Visualiz. múltipla 2 →

Visualiz. múltipla 3).

Ajustar a hora e a data actual antes de apresentar o relógio ou

calendário (p. 33).

Para ver a fotografia anterior ou seguinte tocando em l

ou r durante uma apresentação de diapositivos.

Com o Visualiz. múltipla 1-3, as fotografias apresentadas no ecrã mudarão instantaneamente quando alterar o modo de visualização.

▲ Visualiz. múltipla 2

▲ Visualiz. múltipla 3

20

Reproduzir multimédia

Reproduzir uma apresentação de diapositivos (continuação)

Home

Rodar

Zoom

Música de fundo

Definições

Lig.

Deslig.

Seleccionar música

Utilizar os menus de apresentação de diapositivos

Controlar uma apresentação de diapositivos e ajustar as definições da apresentação de diapositivos.

1

Toque em m

durante uma apresentação de diapositivos.

2

Desloque-se para uma das seguintes opções e toque em e

.

Opção Descrição

Home

Rodar

Permite ver o menu principal

Rodar uma fotografia (Original, 90°, -90°, 180°)

Zoom Ampliar uma fotografia (x1, x2, x4)

Música de fundo

Ligar e desligar a música de fundo

Definições

Aceder ao menu Definições (p. 22)

Só pode rodar ou aplicar zoom a uma fotografia no modo Apenas fotografias e Fotografia e Relógio.

Quando aplica zoom uma fotografia, pode deslocar a mesma tocando em u, d, l ou r. Para sair do modo de zoom, toque em b.

Seleccione a música de fundo para ter música e fotografias ao mesmo tempo.

Todos os ficheiros de música na pasta de música seleccionada serão reproduzidos automaticamente quando seleccionar a apresentação de diapositivos.

3

Quando terminar, toque em e

.

Se tocar em b

no menu

Definições, aparecerá o menu

Principal. Para ver a apresentação de diapositivos, toque em s.

21

Reproduzir multimédia

Reproduzir uma apresentação de diapositivos (continuação)

Definições

Categoria

Fotografias

Relógio

Alarme

Geral

Assistência

Opção

Transição de apresentação de diapositivos

Velocidade da apresentação de diapositivos

Modo apresentação de diapositivos

Ordem da apresentação de diapositivos

Modo de visualização

Rácio apresent. diap.

Rotação automática

Visualizar Informação da Fotografia : Lig.

Rápida

Normal

Lenta

Seleccionar efeitos para a apresentação de diapositivos

Ajustar o efeito de transição, velocidade, modo de reprodução ou ordem das fotografias para uma apresentação de diapositivos.

1

Toque em m

durante uma apresentação de diapositivos.

2

3

Seleccione

Definições

.

Desloque-se para Fotografias e toque em e.

Pode também seleccionar efeitos para a apresentação de diapositivos acedendo a Fotografias em Definições.

4

Desloque-se para uma das seguintes opções e toque em e.

Opção Descrição

Transição de apresentação de diapositivos

Seleccionar um efeito de transição (Sem Efeito, Fade,

Persianas, Comb. Cruzada, Xadrez, Diapositivo,

Limpar, Seda, Roda, Círculo, Caixa Maior/Menor,

Diamante, Mais, Desvendar, Empurrar, Escada,

Aleatório)

Velocidade da apresentação de diapositivos

Seleccione uma velocidade para a apresentação de diapositivos (Rápida, Normal, Lenta)

Modo apresentação de diapositivos

Todas as fotografias : Reproduzir todas as fotografias pela ordem dos nomes dos ficheiros

Fotografia na Pasta : Reproduzir todas as fotografias na pasta seleccionada pela ordem dos nomes dos ficheiros

Uma fotografia : Repetir a fotografia seleccionada

22

Reproduzir multimédia

Reproduzir uma apresentação de diapositivos (continuação)

Definições

Categoria

Fotografias

Relógio

Alarme

Geral

Assistência

Opção

Transição de apresentação de diapositivos

Velocidade da apresentação de diapositivos

Modo apresentação de diapositivos

Ordem da apresentação de diapositivos

Modo de visualização

Rácio apresent. diap.

Rotação automática

Visualizar Informação da Fotografia

Tam. original

Ajuste aut.

Ajust. à larg

Ajust. a ecrã

Slide Fit

Opção

Ordem da apresentação de diapositivos

Modo de visualização

Descrição

Normal : Reproduzir fotografias pela ordem dos nomes dos ficheiros

Aleatório : Reproduzir fotografias por ordem aleatória

Alterar o modo de visualização (p. 20)

Rácio apresent. diap.

Rotação automática

Tam. original : Apresentar as fotografias com os tamanhos originais. Se uma fotografia for maior do que o ecrã, será ajustada para preencher o ecrã com mesma proporção

Ajuste aut.

: Redimensionar fotografias para preencherem o ecrã com mesma proporção (algumas partes da fotografia poderão não aparecer)

Ajust. à larg : Redimensionar fotografias para preencherem a largura do ecrã

Ajust. a ecrã : Redimensionar fotografias para preencherem o ecrã

Slide Fit

*: Permite redimensionar as fotografias para que se ajustem à margem mais longa do ecrã. A moldura desloca automaticamente pelas restantes fotografias da esquerda para a direita ou de cima para baixo (por exemplo, fotografias panorâmicas ou retratos)

Roda automaticamente as fotografias para que estas se ajustem ao ecrã durante uma apresentação de diapositivos

(por exemplo, uma fotografia panorâmica reduz de tamanho para caber na vista vertical)

Visualizar

Informação da

Fotografia

Definir a apresentação de diapositivos de forma a apresentar os detalhes de cada fotografia

* No modo

Slide Fit, se tentar visualizar fotografias com resoluções inferiores a 184 ppp, larguras superiores a 2600 pixéis ou alturas superiores a 2000 pixéis, as fotografias poderão ficar distorcidas.

5

Toque em s

para ver a apresentação de diapositivos.

23

Reproduzir multimédia

Reproduzir vídeos

Pausa Volume Anterior/Seguinte

Melhor resolução de vídeo ou codec

Video

Audio

Codec MPEG4 (*.avi)

Bit rate

Resolution

2000 Kbps

800W : 720 X 540

1000W : 720 X 540

Frame rate 30fps, CBR

Codec

Bit rate

MP3 (MPEG1-layer3)

320kbps

Sample rate 48 KHz

Channel 2

A/V Sync

Basic

1

No ecrã do menu Principal, seleccione uma localização de memória ( Mem. de quadro , Cartão SD ou USB ).

2

3

Desloque-se para Vídeos e toque em e.

Desloque-se para um ficheiro e toque em e

para reproduzir um vídeo.

4

Pode controlar a reprodução utilizando os seguintes botões:

Botão táctil Descrição m d

/u l

/r e b

Aceder ao menu de vídeo

Ajustar o volume

Retroceder ou avançar; Retroceder ou avançar num ficheiro (tocar sem soltar)

Interromper ou retomar a reprodução

Voltar ao nível anterior

Se a moldura não for utilizada durante algum tempo enquanto um vídeo estiver parado, aparecerá a protecção de ecrã. Para voltar ao ecrã do leitor de vídeo, toque em qualquer botão excepto p.

24

Reproduzir multimédia

Reproduzir vídeos (continuação)

Home

Modo de Reprodução

Ordem de reprodução

Repetir

Rácio form. vídeo

Codif. legendas

Sincron. legenda

Repor sincr. legenda

Definições

: Todos os vídeos

: Normal

: Lig.

Tam. original

Predef.

Utilizar os menus de vídeo

1

2

Toque em m

durante a reprodução.

Desloque-se para uma das seguintes opções e toque em e

.

Opção

Home

Modo de

Reprodução

Ordem de reprodução

Repetir

Rácio form. vídeo

Descrição

Permite ver o menu principal

Todos os vídeos : Reproduzir todos os vídeos pela ordem dos nomes dos ficheiros

Vídeos na pasta : Reproduzir todos os vídeos na pasta seleccionada pela ordem dos nomes dos ficheiros

Um vídeo : Repetir o vídeo seleccionado

Normal

: Reproduzir vídeos pela ordem dos nomes dos ficheiros

Aleatório : Reproduzir vídeos por ordem aleatória

Definir para reproduzir repetidamente

Tam. original : Apresentar as fotografias com os tamanhos originais. Se uma fotografia for maior do que o ecrã, será ajustada para preencher o ecrã com mesma proporção

Ajust. à larg : Redimensionar fotografias para preencherem a largura do ecrã

Ajust. a ecrã ecrã

: Redimensionar fotografias para preencherem o

25

Reproduzir multimédia

Reproduzir vídeos (continuação)

Home

Modo de Reprodução

Ordem de reprodução

Repetir

Rácio form. vídeo

Codif. legendas

Sincron. legenda

Repor sincr. legenda

Definições

: Todos os vídeos

: Normal

: Lig.

Tam. original

Predef.

Opção

Codif. legendas*

Sincron. legenda*

Descrição

Seleccione a opção de codificação

Predef.

: Codifica as legendas com o mesmo idioma que o idioma definido nas Definições Gerais da moldura

Vários Idiomas: Codifica as legendas para o idioma de um ficheiro

UTF-8 : Codifica as legendas para o formato Unicode (UTF-8)

Se um ficheiro de legendas suportar mais de um idioma, a moldura apresenta apenas o primeiro idioma listado no ecrã.

As legendas poderão ser apresentadas incorrectamente se a definições do idioma for incorrecta.

Definir a taxa de sincronização das legendas

• Seleccionar : Guarda a taxa de sincronização seleccionada (A velocidade de sincronização seleccionada aplicar-se-á aos outros vídeos. Reponha a velocidade de sincronização seleccionando

Subtitle Sync Reset antes de reproduzir outro vídeo)

Retroc.

: Volta ao menu vídeo

Volume : Ajusta o volume

±0,5 seg : Ajusta a taxa de sincronização

Repõe a taxa de sincronização para o valor padrão

Repor sincr. legenda*

Definições

Aceder ao menu Definições

* Este menu aparece apenas quando se encontra disponível um ficheiro de legendas.

O nome do ficheiro de legendas e do ficheiro de vídeo devem ser idênticos e a moldura suporta apenas ficheiros no formato *.smi ou *.srt. A moldura suporta até 18 tamanhos do tipo de letra.

Um ficheiro de legendas danificado pode causar problemas na reprodução de vídeo.

A taxa de sincronização também é reposta ao desligar e ligar a energia.

3

Quando terminar, toque em b

.

Se tocar em b

no menu Definições, aparecerá o menu Principal.

Para reproduzir o vídeo, consulte os passos 1 a 3 em “Reproduzir vídeos.”

26

Reproduzir multimédia

Reproduzir música

Pausa Volume Anterior/Seguinte

1

No ecrã do menu Principal, seleccione uma localização de memória ( Mem. de quadro , Cartão SD ou USB ).

2

3

Desloque-se para Música e toque em e.

Desloque-se para um ficheiro e toque em e

para reproduzir música.

4

Pode controlar a reprodução utilizando os seguintes botões:

Botão táctil Descrição m d

/u l

/r e b

Aceder ao menu de música

Ajustar o volume

Retroceder ou avançar; Retroceder ou avançar num ficheiro (tocar sem soltar)

Interromper ou retomar a reprodução

Voltar ao nível anterior

Se a moldura não for utilizada durante algum tempo enquanto não estiver a reproduzir música, aparecerá como protecção de ecrã um relógio. Para voltar ao ecrã do leitor de música, toque em qualquer botão excepto p.

Ao reproduzir ficheiros de música codificados com uma taxa de bits variável (VBR), o tempo de reprodução apresentado no ecrã pode diferir do tempo de reprodução real.

Seleccione a música de fundo no modo de apresentação de diapositivos para ter música e fotografias ao mesmo tempo.

27

Reproduzir multimédia

Reproduzir música (continuação)

Home

Modo de Reprodução

Ordem de reprodução

Repetir

Definições

: Todas as músicas

: Normal

: Lig.

Pausa Volume Anterior/Seguinte

Utilizar os menus de música

1

2

Toque em m

durante a reprodução.

Desloque-se para uma das seguintes opções e toque em e

.

Opção

Home

Modo de

Reprodução

Ordem de reprodução

Repetir

Definições

Descrição

Permite ver o menu principal

Todas as músicas : Reproduzir todos os ficheiros de música pela ordem dos nomes dos ficheiros

Música na Pasta música na pasta seleccionada pela ordem dos nomes dos ficheiros

Uma música

: Reproduzir todos os ficheiros de

: Repetir o ficheiro de música seleccionado

Normal : Reproduzir ficheiros de música pela ordem dos nomes dos ficheiros

Aleatório : Reproduzir ficheiros de música por ordem aleatória

Definir para reproduzir repetidamente

Aceder ao menu Definições

3

Quando terminar, toque em b

.

Se tocar em b

no menu Definições, aparecerá o menu

Principal. Para ouvir a música, consulte os passos 1 a 3 em

“Reproduzir música.”

28

Gerir e navegar em multimédia

Navegar em ficheiros

Aceder aos menus Fotografias , Vídeos ou Música e navegar nos ficheiros.

Localização de memória/

Nome da pasta/Nome do ficheiro

Fotografias

Mem. de quadro • 2009 • Summer.jpg

Música

Mem. de quadro • 2009 • Música

Título

Número de ficheiros actual/ número de ficheiros total

1

No ecrã do menu Principal, seleccione uma localização de memória ( Mem. de quadro , Cartão SD ou USB ).

2

Desloque-se para

Fotografias

,

Vídeos

ou

Música

e toque em e.

Artista

3

Toque em d

, u, l ou r para navegar nos ficheiros.

Para ver ficheiros numa pasta, desloque-se para a pasta e toque em e.

Se a moldura não for utilizada durante algum tempo, aparecerá a protecção de ecrã. No modo de reprodução de música e vídeo, aparece apenas o modo de Relógio como protecção. Para reactivar a moldura, toque em qualquer botão excepto o botão de ligar/desligar. (Definições da protecção de ecrã

→ p. 37)

29

Gerir e navegar em multimédia

Gerir ficheiros

Copiar ou eliminar ficheiros guardados na memória interna ou em dispositivos de memória externos.

Fotografias

Mem. de quadro • 2009 • Summer.jpg

Formato imagem

Tam. ficheiro

Data

Home

Copiar

Apagar

Seleccionar vários ficheiros

Seleccionar dispositivo de armazenamento

Definições

1

2

Enquanto navegar nos ficheiros, toque em m

.

Desloque-se para uma das seguintes opções e toque em e

.

Opção

Home

Copiar

Apagar

Seleccionar vários ficheiros

Seleccionar dispositivo de armazenamento

Definições

Descrição

Permite ver o menu principal

Copiar a pasta ou o ficheiro seleccionado para uma

outra localização de memória (p. 31)

Eliminar a pasta ou o ficheiro seleccionado (p. 32)

Seleccionar várias ficheiros para vê-las como apresentação de diapositivos, copiar ou eliminar

Alterar a localização de memória (p. 15)

Aceder ao menu Definições (p. 33)

30

Gerir e navegar em multimédia

Gerir ficheiros (continuação)

Fotografias

Mem. de quadro • 2009 • Summer.jpg

Copiar

Sel. dispos. p .copiar fotografia.

Cartão SD

USB

As fotografias copiadas para a moldura mantém os tamanhos originais. Para copiar as fotografias nos tamanhos ideais, no ecrã do menu Principal, seleccione Definições

→ Geral → Cópia de

Memória Frame

→ Redimensionado (p. 36).

Se copiar fotografias de alta resolução com a opção Redimensionado, as fotografias serão redimensionadas para a resolução mais baixa resultando em dimensões menores. Assim poderá guardar mais fotografias na moldura.

Copiar ficheiros

Ligar um dispositivo de memória externo (cartão de memória SD ou dispositivo de memória USB) à moldura e copiar ficheiros do dispositivo de memória externo para a moldura ou vice-versa.

1

No ecrã do menu Principal, seleccione uma localização de memória ( Mem. de quadro , Cartão SD ou USB ).

2

Desloque-se para Fotografias , Vídeos ou Música e toque em e.

3

Desloque-se para o ficheiro que pretende copiar e toque em m.

Para copiar todos os ficheiros na pasta seleccionada, seleccione a pasta.

4

Desloque-se para Copiar e toque em e.

Para copiar várias ficheiros, seleccione Seleccionar vários ficheiros.

5

Seleccione um destino para os ficheiros.

Os ficheiros seleccionados serão copiados.

31

Gerir e navegar em multimédia

Gerir ficheiros (continuação)

Fotografias

Mem. de quadro • 2009 • Summer.jpg

Apagar

Pretende eliminar a fotografia?

Sim

Não

Eliminar ficheiros

1

No ecrã do menu Principal, seleccione uma localização de memória (

Mem. de quadro

,

Cartão SD

ou

USB

).

2

Desloque-se para Fotografias , Vídeos ou Música e toque em e.

3

Desloque-se para o ficheiro que pretende eliminar e toque em m.

Para eliminar todos os ficheiros na pasta seleccionada, seleccione a pasta.

4

Desloque-se para

Apagar

e toque em e.

Para eliminar várias ficheiros, seleccione Seleccionar vários ficheiros.

5

Seleccione

Sim

para confirmar.

O ficheiro seleccionado será eliminado.

32

Personalizar as definições

Definir as definições da moldura de acordo com as suas preferências.

Ajustar efeitos para a apresentação de diapositivos

Definições

1

No ecrã do menu Principal, desloque-se para

Definições

e toque em e.

Categoria

Fotografias

Relógio

Alarme

Geral

Assistência

Opção

Transição de apresentação de diapositivos

Velocidade da apresentação de diapositivos

Modo apresentação de diapositivos

Ordem da apresentação de diapositivos

Modo de visualização

Rácio apresent. diap.

Rotação automática

Visualizar Informação da Fotografia

: Fade

: Rápida

: Todas as fotografias

: Normal

: Apenas fotografias

: Ajuste aut.

: Lig.

: Lig.

2

3

Desloque-se para Fotografias e toque em e.

Seleccionar e ajustar efeitos para a apresentação de

diapositivos (p. 22).

Definir a hora e a data

Definições

Categoria

Fotografias

Relógio

Alarme

Geral

Assistência

Opção

Definir o Relógio

Formato Data

Formato de hora

Tipo de Relógio

: DD.MM.YYYY

: 12 horas

: Relógio 1

1

No ecrã do menu Principal, desloque-se para Definições e toque em e.

2

3

Desloque-se para Relógio e toque eme.

Definir a hora e a data e personalizar definições do relógio

(p. 13).

33

Personalizar as definições

Definir e utilizar alarmes

Definir e controlar alarmes para eventos importantes.

Definições

Categoria

Fotografias

Relógio

Alarme

Geral

Assistência

Opção

Alarme1

Alarme2

Alarme3

Alarme4

Alarme5

: Desactivado

: Desactivado

: Desactivado

: Desactivado

: Desactivado

Definir um novo alarme

1

No ecrã do menu Principal, desloque-se para

Definições

e toque em e.

2

3

Desloque-se para Alarme o toque e e.

Desloque-se para um alarme vazio e toque em e

.

4

Toque em d

, u, l ou r para definir os detalhes do alarme.

Ativar

Lig.

AM/PM

AM

Definir hora

Manual

Repetir

Uma vez

OK

Hora

12

Som

Som 1

Cancelar

Minuto

00

Volume

70

5

Quando terminar, seleccione OK .

aparecerá no canto superior direito do ecrã.

Só pode haver um único alarme para a hora especificada. Quaisquer alarmes duplicados serão ignorados.

34

Personalizar as definições

Definir e utilizar alarmes (continuação)

Definições

Categoria

Fotografias

Relógio

Alarme

Geral

Assistência

Opção

Alarme1

Alarme1

Actual

Alarme

OK

PM

PM

PM

Parar um alarme

Quando o alarme tocar, toque em qualquer botão excepto p para parar o alarme. Se não parar o alarme, ele tocará durante 1 minuto.

Desactivar um alarme

1

No ecrã do menu Principal, desloque-se para Definições e toque em e.

2

3

Desloque-se para Alarme o toque e e.

Desloque-se para o alarme que pretende desactivado e toque em e.

4

Desloque-se para Deslig.

e seleccione e.

35

Personalizar as definições

Personalizar as definições gerais

Definições

Categoria

Fotografias

Relógio

Alarme

Geral

Assistência

Opção

Configuração rápida

Idioma

Brilho

Botão Sound

Imagem aut. Lig./Deslig.

Modo de arranque

Cópia de Memória Frame

Protecção de ecrã

Logótipo

: Português

: 70

: Deslig.

: Home

: Tamanho Original

: Apres. diapositivos

: Lig.

1

No ecrã do menu Principal, desloque-se para Definições e toque em e.

2

3

Desloque-se para

Geral

e toque em e.

Desloque-se para uma das seguintes opções e toque em e.

Opção

Configuração rápida

Idioma

Descrição

Configurar definições básicas, incluindo o idioma para a

sua moldura (p. 11)

Seleccionar o idioma a ser apresentado

Brilho Ajustar o brilho do ecrã

Botão Sound Definir o som dos botões

Definir a hora para o ecrã se ligar e desligar automaticamente (por exemplo, pode definir que o ecrã deve desligar-se quando for dormir ou ligar-se quando acordar de manhã)

Imagem aut.

Lig./Deslig.

Se tiver definido estas opções e o ecrã estiver desligado, toque em qualquer botão excepto p para voltar a ligá-lo.

Se desligar a moldura premindo o botão p

, a moldura não é desligada automaticamente.

A funcionalidade Auto Picture funciona apenas quando a moldura está desligada por agendamento.

36

Personalizar as definições

Personalizar as definições gerais (continuação)

Definições

Categoria

Fotografias

Relógio

Alarme

Geral

Assistência

Opção

Configuração rápida

Idioma

Brilho

Botão Sound

Imagem aut. Lig./Deslig.

Modo de arranque

Cópia de Memória Frame

Protecção de ecrã

Logótipo

: Português

: 70

: Deslig.

: Lig.

Home

Último modo

Apres. diapositivos

Opção

Modo de arranque

Cópia de

Memória

Frame

Protecção de ecrã

Logótipo

Descrição

Seleccionar o modo a activar quando a moldura se ligar

Home : Iniciar com o menu Principal

Último modo

. Iniciar com uma apresentação de diapositivos

: Iniciar com o último modo que utilizou

Apres. diapositivos

Tamanho Original

: Copiar fotografias com o seu tamanho original

Redimensionado : Copiar fotografias com tamanhos reduzidos para a melhor resolução no ecrã

Seleccionar uma protecção de ecrã (Apres. diapositivos ou Relógio)

No modo de reprodução de música e vídeo, aparece apenas o modo de Relógio como protecção.

Defina a luz de fundo do logótipo da Samsung para ficar desligada ou ligada (A Luz de fundo não acende na vista horizontal)

37

Personalizar as definições

Actualizar ou repor a moldura

Definições

Categoria

Fotografias

Relógio

Alarme

Geral

Assistência

Opção

Actualizar software

Reiniciar

Manual do Produto

Informações do produto

Open Source License

1

No ecrã do menu Principal, desloque-se para Definições e toque em e.

2

3

Desloque-se para Assistência e toque em e.

Desloque-se para uma das seguintes opções e toque em e

.

Opção

Actualizar software

Descrição

Actualizar a moldura com o firmware mais recente (p. 40)

Reiniciar

Repor os valores de fábrica para todas as definições e opções (excepto definições de hora e idioma)

Manual do

Produto

Open Source

License

Ver instruções básicas para utilizar a sua moldura

Informações do produto

Ver informações sobre o produto, tais como o nome do modelo, versão do firmware, utilização da memória ou direitos de autor

Ver a informação de Licença Open Source

38

Anexo

Utilizar como minimonitor de PC

Pode utilizar a moldura como minimonitor (monitor complementar) para um PC. Instale o programa Frame Manager no seu PC e ligue a moldura ao PC com o cabo USB. Para mais informações, visite a página Web da Samsung Electronics

(http://www.samsung.com) e procure “800W” ou “1000W”.

Requisitos de sistema para utilizar a moldura como minimonitor

Sistema operativo: Windows XP (SP2/SP3), Vista (32 bits/64 bits)

USB: Extended Host Controller (EHCT) para USB 2.0

RAM: 512 MB ou mais

CPU: 2,4 GHz ou mais

Antes de utilizar

Leia o Manual do Utilizador do Frame Manager para instalar o programa correctamente.

Utilize o cabo USB fornecido com a moldura.

Não utilize a moldura como monitor principal. O ecrã poderá não funcionar correctamente.

Toque em d

ou u para ajustar o brilho quando utilizar a moldura como minimonitor.

O ecrã pisca quando não existe memória suficiente disponível.

Se tiver deslocado o ícone ou a ou janela de um programa para o monitor secundário, desloque-a de volta para o monitor principal depois de a utilizar.

A moldura poderá não funcionar correctamente com algumas placas gráficas.

Neste caso, tente definir a aceleração por hardware como

Nenhum.

Para definir a aceleração por hardware como Nenhum, (para Windows XP)

1. Clique com o botão direito do rato no ambiente de trabalho do Windows e seleccione Propriedades.

2. Quando aparecer janela Propriedades de Visualização, seleccione

Definições

→ Avançadas → Resolução de Problemas → Aceleração do hardware e arraste o indicador para Nenhum.

No caso do Windows Vista, o efeito Aero 3D poderá não funcionar enquanto utilizar a moldura como minimonitor e alguns vídeos poderão não ser reproduzidos na moldura.

A moldura não funciona como uma aplicação Windows Presentation

Foundation.

Se tiver algum problema após a instalação, desinstale o programa. Após a desinstalação, reinicie o computador e reinstale o programa. Durante a instalação, a moldura deve manter-se desligada do computador.

39

Anexo

Actualizar o Firmware

Transfira e instale o firmware mais recente a partir da página Web da Samsung Electronics (http://www.samsung.com).

Definições

Categoria

Fotografias

Relógio

Alarme

Geral

Assistência

Opção

Actualizar software

Reiniciar

Actualizar software

Obter ficheiros de actualização agora.

Não desligue o disp. de armazenamento.

A actualizar...

Crie cópias de segurança dos ficheiros

(fotografias, vídeos ou música) antes de actualizar o firmware para impedir que os perca.

-

-

-

-

Enquanto a actualização estiver em curso,

Não desligue o dispositivo externo (cartão de memória SD ou dispositivo de memória USB) da moldura.

Não toque em quaisquer botões.

Não insira quaisquer outros cartões de memória.

Não desligue a moldura.

Pode certificar-se de que o firmware foi actualizado para a versão mais recente acedendo a Informações do produto em Definições

Actualizar software.

1

Ligue o dispositivo de memória externo (cartão de memória

SD ou dispositivo de memória USB) ao PC (p.14).

2

Copie o firmware mais recente que transferiu para o dispositivo de memória externo.

Copie o firmware para a pasta raiz do dispositivo de memória.

3

Desligue o dispositivo de memória externo do PC e, em seguida, ligue-o à moldura.

4

No ecrã do menu Principal, desloque-se para

Definições e toque em e.

5

6

Desloque-se para Assistência e toque em e.

Desloque-se para Actualizar software e toque em e.

7

Seleccione o dispositivo de memória externo e toque em e.

O firmware será actualizado.

8

Quando a actualização estiver concluída, a moldura reiniciar-se-á automaticamente.

Retire o dispositivo de memória externo.

40

Anexo

Resolução de problemas

Tente o seguinte se tiver dificuldades em utilizar a moldura.

Problema Resolução

Certifique-se de que o cabo de alimentação está ligado correctamente.

A moldura não liga.

Quando ligar a moldura a um PC com a ficha USB, o ecrã pisca e a moldura desliga-se automaticamente.

Vejo luz a sair ao longo da beira do ecrã do relógio.

A definição da hora não está correcta.

Leva muito tempo para uma fotografia ser apresentada quando a moldura é ligada ou durante uma apresentação de diapositivos.

Ainda há espaço livre na memória interna, mas não consigo para lá as fotografias.

Há dispositivo externos (dispositivo de memória USB ou cartão de memória SD) que não funcionam correctamente.

As fotografias JPEG não são apresentadas.

Algumas fotografias não serão apresentados numa apresentação de diapositivos.

Poderá haver um problema com a porta USB do PC.

Se o ecrã estiver preto, poderá haver alguma passagem de luz devido às características do painel LCD. É um fenómeno normal.

Quando o transformador for desligado durante um período prolongado, as definições de hora actuais poderão perder-se. Deixe o transformador sempre ligado.

Se a resolução de uma fotografia for muito elevada ou se o tamanho do ficheiro for grandes, a sua apresentação poderá demorar algum tempo.

Se a secção FAT da memória interna estiver danificada, não será possível copiar as fotografias para a memória interna.

Crie uma pasta dentro da memória interna para copiar as fotografias.

Certifique-se de que os dispositivos estão ligados correctamente.

Certifique-se de que as fotografias guardadas no dispositivos de memória externos tem o formato JPEG. Quaisquer ficheiros danificados não serão apresentados.

O dispositivo poderá não ser suportado pela moldura. Experimente outro dispositivo.

As fotografias JPEG guardadas em modos CMYK não serão apresentadas.

Fotografias JPEG editadas em editores de imagens (por ex., Photoshop ou Paintshop) poderão não ser apresentadas correctamente. Guarde as fotografias em formato JPEG depois de as editar num PC e execute a apresentação de diapositivos novamente.

A sua moldura consegue ler até 10.000 fotografias. Fotografias que excedam este limite não serão apresentados numa apresentação de diapositivos.

41

Anexo

Resolução de problemas (continuação)

Problema

A proporção duma fotografia não está correcta.

A pré-visualização é apresentada muito lentamente.

Mesmo quando há apenas uma única fotografia no cartão de memória ou quando o Modo apresentação de diapositivos está definido como Uma fotografia, o efeito da apresentação de diapositivos é aplicado à fotografia.

As fotografias num cartão de memória são apresentadas em que ordem?

A apresentação de diapositivos não começa automaticamente.

Não consigo ver um ficheiro de vídeo.

Activei a função Imagem aut. Lig./Deslig., mas o ecrã não se liga automaticamente.

Quero repor o estado inicial da moldura.

Resolução

No ecrã do menu Principal, seleccione Definições

→ Fotografias → Rácio apresent. diap. →

Tam. original.

Quando existem muitas fotografias ou ficheiros com tamanhos grandes, a pré-visualização poderão ficar lenta.

O efeito é aplicado para proteger o painel.

As fotografias estão organizadas pelos nomes dos ficheiros, por ordem de número – letra maiúscula – letra minúscula .

Certifique-se de que o Modo de arranque está definido como Apres. diapositivos em

Definições

→ Geral (p. 36).

Verifique se a moldura suporta o codec de vídeo (p.

Se o codec não for suportado, converta-o com um conversor de codec de vídeo (Melhor resolução de vídeo ou codec

→ p. 44).

41).

Certifique-se de que a hora actual está definida correctamente.

Se tocou em p

para desligar a moldura com a função Imagem aut. Lig./Deslig. activada, o ecrã não se liga automaticamente. O ecrã liga-se automaticamente apenas se o ecrã foi desligado automaticamente através da definição H. desl..

Seleccione Reiniciar em Definições

→ Assistência para os valores de fábrica, mas as definições de hora e idioma não serão repostas.

42

Anexo

Especificações

Moldura digital

Nome do modelo

Painel

Tipo

Resolução

Fotografia

Música

Formatos de ficheiro

Vídeo

Memória incorporada

USB

800W 1000W

LCD TFT de 8” LCD TFT de 10”

800 X 600 1024 X 768

BMP

JPEG (formatos CMYK não suportados)

Suporta resolução máxima de 16.000 X 16.000

Suporta proporção máxima de 1:6 a 6:1

MP3 (Frequência: 8 - 48 Khz, Velocidades de transmissão : 8 - 320 Kbps)

Codec de vídeo

M-JPEG (*.MOV, *.AVI)

MPEG-1 (*.MPG)

Combinação de Formato

Contentor

MOV

AVI

Vídeo

JPEG

MJPG

Áudio

PCM

PCM

* PCM : PCM, ADPCM, ALAW, MULAW

Contentor

MPG

Vídeo

MPEG-1

Áudio

MP2

* MP2 : MPEG-1 Layer II

MPEG-4 (*.AVI, *.MP4)

Contentor Vídeo

AVI

MP4

MPEG-4 mp4v

* MPEG-4 : MPEG-4 ASP

* AAC: AAC-LC

1 GB

Host (USB 2.0) / Dispositivo (USB 2.0)

Áudio

MP3/PCM/AC-3

AAC

Capacidade

VGA (640 X 480),

30 Fps, 15000 Kbps

D1 (720 X 480), 30 Fps,

2000 Kbps CBR

D1 (720 X 540), 30 Fps,

2000 Kbps CBR

43

Anexo

Especificações (continuação)

Alimentação

Geral

Classificação

Consumo

Dimensões (L X A X P)

C.c. 12 V Externa

Ligado: 10 W / Desligado: inferior a 1 W

Com o apoio de moldura: 8,9 X 6,9 X 4,6 inches

(225,4 mm X 175,4 mm X 116,1 mm)

Sem o apoio de moldura: 8,9 X 6,9 X 1 inches

(225,4 mm X 175,4 mm X 27,0 mm)

20,1 oz (570 g)

Ligado: 11 W / Desligado: inferior a 1 W

Com o apoio de moldura: 10,5 X 8,5 X 4,6 inches (266,9 mm X 217,0 mm X 116,1 mm)

Sem o apoio de moldura: 10,5 X 8,5 X 1 inches

(266,9 mm X 217,0 mm X 27,0 mm)

26,3 oz (745 g)

Peso

* O design do produto poderá variar consoante o modelo. As especificações estão sujeitas a alterações sem aviso prévio.

* O dispositivo é um aparelho digital da classe B.

Melhor resolução de vídeo ou codec

Video options

Codec

Bit rate

Resolution

Frame Rate

MPEG4 (*.avi)

2000kbps

800W(720x540), 1000W(720x540)

30fps, CBR

Audio options

Codec

Bit Rate

Sample Rate

Channel

A/V Sync

* Os codecs de vídeo indicados acima baseiam-se no ficheiro AVI Movie.

* Os valores acima são baseados em AVC (Any Video Converter), e os valores podem diferir em outros conversores de vídeo.

MP3 (MPEG1-layer3)

320kbps

48kHz

2

Basic

Eliminação correcta da moldura

Elimine o produto de acordo com os regulamentos locais e as leis aplicáveis.

44

Anexo

Informações de contacto da Samsung Worldwide

Se tiver dúvidas ou comentários relacionados com produtos Samsung, contacte.

Região Região

CANADA

América do Norte MEXICO

U.S.A

ARGENTINE

América Latina

BRAZIL

CHILE

COLOMBIA

COSTA RICA

ECUADOR

EL SALVADOR

GUATEMALA

HONDURAS

JAMAICA

NICARAGUA

PANAMA

PUERTO RICO

REP. DOMINICA

TRINIDAD &

TOBAGO

VENEZUELA

AUSTRIA

Europa

BELGIUM

CZECH

DENMARK

EIRE

ESTONIA

FINLAND

Centro de Atendimento Web Site

1-800-SAMSUNG (726-7864) www.samsung.com

01-800-SAMSUNG (726-7864) www.samsung.com

1-800-SAMSUNG (726-7864) www.samsung.com

0800-333-3733

0800-124-421

4004-0000

800-SAMSUNG (726-7864) www.samsung.com

www.samsung.com

www.samsung.com

01-8000112112

0-800-507-7267

1-800-10-7267 www.samsung.com

www.samsung.com

www.samsung.com

800-6225

1-800-299-0013

800-7919267

1-800-234-7267

00-1800-5077267

800-7267

1-800-682-3180

1-800-751-2676 www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

1-800-SAMSUNG (726-7864) www.samsung.com

0-800-100-5303 www.samsung.com

0810 - SAMSUNG

(7267864, € 0.07/min) www.samsung.com

02-201-24-18 www.samsung.com/be

(Dutch) www.samsung.com/be_fr

(French)

800 - SAMSUNG

(800-726786) www.samsung.com

Samsung Zrt., česká organizační složka, Oasis Florenc,

Sokolovská394/17, 180 00, Praha 8

70 70 19 70 www.samsung.com

0818 717100 www.samsung.com

800-7267

030 - 6227 515 www.samsung.com

www.samsung.com

Europa

(continuação)

CIS

FRANCE

GERMANY

HUNGARY

ITALIA

LATVIA

LITHUANIA

LUXEMBURG

NETHERLANDS

NORWAY

POLAND

PORTUGAL

SLOVAKIA

SPAIN

SWEDEN

SWITZERLAND

U.K

RUSSIA

ARMENIA

AZERBAIJAN

BELARUS

GEORGIA

KAZAKHSTAN

KYRGYZSTAN

MOLDOVA

TADJIKISTAN

UKRAINE

UZBEKISTAN

Centro de Atendimento Web Site

01 48 63 00 00 www.samsung.com

01805 - SAMSUNG

(726-7864 € 0,14/Min) www.samsung.com

06-80-SAMSUNG (726-7864) www.samsung.com

800-SAMSUNG (726-7864)

8000-7267

8-800-77777 www.samsung.com

www.samsung.com

www.samsung.com

261 03 710

0900-SAMSUNG

(0900-7267864) (€ 0,10/Min) www.samsung.com

www.samsung.com

815-56 480

0 801 1SAMSUNG (172678)

022-607-93-33 www.samsung.com

www.samsung.com

80820-SAMSUNG (726-7864) www.samsung.com

0800-SAMSUNG (726-7864)

902 - 1 - SAMSUNG

(902 172 678)

0771 726 7864 (SAMSUNG) www.samsung.com

www.samsung.com

0848 - SAMSUNG

(7267864, CHF 0.08/min)

0845 SAMSUNG (7267864)

8-800-555-55-55 www.samsung.com

www.samsung.com/ch www.samsung.com/ch_fr/

(French) www.samsung.com

www.samsung.com

0-800-05-555

088-55-55-555

810-800-500-55-500

8-800-555-555

8-10-800-500-55-500

00-800-500-55-500

00-800-500-55-500

8-10-800-500-55-500 www.samsung.com

0-800-502-000

8-10-800-500-55-500 www.samsung.com

www.samsung.ua

www.samsung.com/ua_ru www.samsung.com

45

Anexo

Informações de contacto da Samsung Worldwide (continuação)

Região

AUSTRALIA

CHINA

HONG KONG

INDIA

Ásia e Pacífico

INDONESIA

JAPAN

MALAYSIA

NEW ZEALAND

PHILIPPINES

SINGAPORE

Centro de Atendimento Web Site

1300 362 603

400-810-5858

010-6475 1880 www.samsung.com

www.samsung.com

(852) 3698-4698 www.samsung.com/hk www.samsung.com/ hk_en/

3030 8282

1800 110011

1800 3000 8282

1800 266 8282

0800-112-8888

021-5699-7777

0120-327-527

1800-88-9999

0800 SAMSUNG (0800 726

786)

1-800-10-SAMSUNG

(726-7864)

1-800-3-SAMSUNG

(726-7864)

1-800-8-SAMSUNG

(726-7864)

02-5805777

1800-SAMSUNG (726-7864) www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

Região

TAIWAN

Ásia e Pacífico

(continuação)

THAILAND

VIETNAM

BAHRAIN

Médio Oriente e

África

JORDAN

SOUTH AFRICA

TURKEY

U.A.E

Centro de Atendimento Web Site

0800-329-999

1800-29-3232

02-689-3232

1 800 588 889

8000-4726 www.samsung.com

www.samsung.com

www.samsung.com

800-22273

0860-SAMSUNG (726-7864 ) www.samsung.com

444 77 11

800-SAMSUNG (726-7864) www.samsung.com

www.samsung.com

Licença de Software

Se tiver dúvidas ou questões relativamente a software Open Source, contacte a Samsung por e-mail ([email protected]).

Este produto utiliza alguns programas de software que são distribuídos ao abrigo do Independent JPEG Group.

Este produto utiliza alguns programas de software que são distribuídos ao abrigo do Freetype Project.

Este produto utiliza alguns programas de software que são distribuídos ao abrigo do OpenSSL Project.

Este produto utiliza alguns programas de software que são distribuídos ao abrigo do MPL.

Este produto utiliza alguns programas de software que são distribuídos ao abrigo da licença GPL/LGPL.

Software GPL: Linux Kernel, Busybox, Binutils, U-boot, wireless_tools, pump / Software GPL: Glibc, ffmpeg, smpeg, libgphoto2, libusb, libptp, SDL, libiconv

Para informações mais detalhadas, clique em Licença de Software no ecrã principal do CD-ROM.

46

Anexo

Índice remissivo

A

actualizar o firmware, 40

alarme

criar, 34

parar, 35

apresentação de diapositivos

definições, 21

modo, 22

modo de visualização, 20, 23

música de fundo, 21

ordem, 23 rácio tamanho, 23

rodar, 21

transição, 22 velocidade, 22

ver apresentação de diapositivos, 19

ver informações das fotografias, 23

zoom, 21

armazenamento em massa, 17

B

botões tácteis, 7

brilho, 36

C comunicar

dispositivos de memória externos, 14

PC, 16

configuração rápida, 11

controlo remoto, 9

D

definições básicas, 11

E

eliminação do produto, 44

especificações, 43

F

Ficha USB, 16

ficheiro

copiar ficheiros, 31

eliminar ficheiros, 32

gerir ficheiros, 30

navegar em ficheiros, 29

transferir ficheiros, 17

Frame Manager, 39

I

idioma, 11, 36

L legenda

codif. legendas, 26 repor sincr. legenda, 26 sincron. legenda, 26

localização de memória, 15

47

Anexo

Índice remissivo (continuação)

M

menu principal, 12

minimonitor, 39

modo de arranque, 37

modo de visualização, 20

monitor complementar, 39

música

definições, 28 modo, 28 ordem, 28

reproduzir música, 27

P

protecção de ecrã, 37

R

rácio tamanho, 23

relógio

formato da data, 13 formato da hora, 13 hora e data, 13 tipo de relógio, 13

repor as definições, 38

Requisitos de PC, 39

resolução de problemas, 41

rodar, 21

V vídeo

definições, 26

modo, 25 ordem, 25

reproduzir vídeo, 24

Z

zoom, 21

48

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
