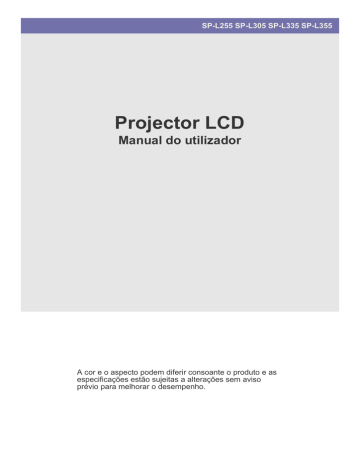

SP-L255 SP-L305 SP-L335 SP-L355

Projector LCD

Manual do utilizador

A cor e o aspecto podem diferir consoante o produto e as especificações estão sujeitas a alterações sem aviso prévio para melhorar o desempenho.

Índice

PRINCIPAIS PRECAUÇÕES DE SEGURANÇA

Antes de começar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Conservação e manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Precauções de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

INSTALAÇÃO E LIGAÇÃO

Conteúdo da embalagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Instalar o projector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Nivelamento com pés ajustáveis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Ajuste do zoom e da focagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Tamanho do ecrã e distância de projecção . . . . . . . . . . . . . . . . . . . . 2-5

Substituição da lâmpada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Parte de trás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Configurar o ambiente de PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Modos de visualização suportados . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Ligar a alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

Ligar a um PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Ligar um PC utilizando um cabo HDMI/DVI . . . . . . . . . . . . . . . . . . . . 2-12

Ligar um monitor externo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Ligar um dispositivo compatível com HDMI . . . . . . . . . . . . . . . . . . . 2-14

Ligar um dispositivo AV utilizando um cabo D-Sub . . . . . . . . . . . . . 2-15

Ligar um dispositivo AV com saída de componente . . . . . . . . . . . . 2-16

Ligar através de um cabo de vídeo/S-Vídeo . . . . . . . . . . . . . . . . . . . 2-17

Ligar um altifalante externo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

Ligar a uma rede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

Dispositivo de bloqueio Kensington . . . . . . . . . . . . . . . . . . . . . . . . . 2-20

UTILIZAR

Características do produto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Frente, parte superior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Telecomando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Indicações do LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Utilizar o menu de ajuste do ecrã

(OSD: On Screen Display (Menu digital)) . . . . . . . . . . . . . . . . . . . . 3-5

Gestão de rede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

FUNÇÃO MEDIA PLAY

Ligar um dispositivo USB de armazenamento e precauções . . . . . . 4-1

Documentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Fotografia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Música . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

Filme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Definições . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Formatos de ficheiros suportados . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

MAIS INFORMAÇÕES

Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

RS-232C Tabela de comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Contactar a SAMSUNG WORLDWIDE . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Eliminação correcta - Europa apenas . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

1 Principais precauções de segurança

1-1 Antes de começar

Ícones utilizados neste manual

ÍCONE NOME

Atenção

SIGNIFICADO

Indica casos em que a função pode não funcionar ou a definição pode ser cancelada.

Nota Indica uma sugestão para utilizar uma função.

Utilizar este manual

• Informe-se completamente das precauções de segurança antes de utilizar este produto.

• Se ocorrer um problema, consulte a secção "Resolução de problemas".

Declaração de direitos de autor

O conteúdo deste manual está sujeito a alterações sem aviso prévio para melhoria do desempenho.

Copyright © 2010 Samsung Electronics Co., Ltd. Todos os direitos reservados.

Os direitos de autor deste manual estão reservados pela Samsung Electronics, Co., Ltd.

O conteúdo deste manual não pode ser reproduzido ou distribuído, completamente ou em parte, nem pode ser utilizado de qualquer forma sem a permissão escrita da Samsung Electronics, Co., Ltd.

Licença de software

Para consultas e questões relacionadas com «open sources», contacte a Samsung por e-mail ([email protected]).

• Este produto utiliza software distribuído sob a licença da Independent JPEG Group.

• Este produto utiliza software distribuído sob a licença da Freetype Project.

• Este produto utiliza software distribuído sob a licença da OpenSSL Project.

• Este produto utiliza software distribuído sob a licença da MPL.

• Este produto utiliza software distribuído sob a licença da GPL/LGPL.

Software GPL: Linux Kernel, Busybox, Binutils, wireless_tools, fuse, djmount, faad2, MPEG Audio Decoder, libmpeg2, libiconv.

Software LGPL: Glibc, ffmpeg, libmms.

Para mais informações, clique em Licença de software, no ecrã principal do CD-ROM.

1-1 Principais precauções de segurança

1-2 Conservação e manutenção

Limpar a superfície e a lente

Limpe o projector utilizando um pano seco e macio.

• Evite limpar o produto com uma substância inflamável como benzina ou diluente.

• Evite arranhar a lente com as unhas ou com um objecto afiado.

Caso contrário, pode danificar ou arranhar o produto.

• Evite limpar o produto com um pano húmido ou pulverizando

água directamente sobre o mesmo.

A entrada de água no produto pode causar um incêndio, choque eléctrico ou um problema no produto.

• Pode surgir uma mancha branca na superfície do projector caso se dê a entrada de água no mesmo.

O aspecto e a cor podem ser diferentes dependendo dos modelos.

Limpar dentro do projector

Para limpar o interior do projector, contacte um Centro de assistência autorizado da Samsung.

• Contacte um Centro de assistência se existir pó ou outras substâncias dentro do projector.

Principais precauções de segurança 1-2

1-3 Precauções de segurança

Ícones utilizados para precauções de segurança

ÍCONE NOME

Aviso

Atenção

SIGNIFICADO

Caso não siga as precauções marcadas com este símbolo, pode causar ferimentos graves ou até mesmo acidentes mortais.

Caso não siga as precauções marcadas com este símbolo, pode causar ferimentos ou danos materiais.

Significado dos símbolos

Não executar.

Não desmontar.

Não tocar.

Deve ser respeitado.

A ficha de alimentação deve estar desligada da tomada de parede.

Deve ter ligação à terra para evitar choques eléctricos.

Precauções relacionadas com a alimentação

As imagens seguintes são para referência do utilizador e podem diferir consoante os modelos e países.

Aviso

Ligue a ficha de alimentação com firmeza.

• Caso contrário, poderá ocorrer um incêndio.

Evite utilizar um cabo ou ficha de alimenta-

ção danificados ou uma tomada de parede solta.

• Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Evite ligar vários aparelhos eléctricos a uma

única tomada de parede.

• Caso contrário, pode causar um incêndio devido ao sobreaquecimento da tomada de parede.

Evite dobrar ou torcer o cabo de alimenta-

ção excessivamente e evite colocar objectos pesados sobre o cabo.

• Caso contrário, pode causar um choque eléctrico ou incêndio devido a um cabo de alimentação danificado.

1-3 Principais precauções de segurança

Evitar ligar ou desligar a fonte de alimenta-

ção com mãos molhadas.

• Caso contrário, poderá ocorrer um choque eléctrico.

Ligue o cabo de alimentação a uma tomada de parede com ligação à terra (apenas para equipamento de isolamento de classe 1).

• Caso contrário, poderá provocar um choque eléctrico ou ferimentos.

Atenção

Ao desligar a ficha de alimentação da tomada de parede, certifique-se de que segura a ficha de alimentação pela ficha e não pelo cabo.

• Caso contrário, poderá provocar um incêndio ou choque eléctrico.

Desligue a ficha de alimentação antes de limpar o produto.

• Existe o risco de choque eléctrico ou incêndio.

Ligue a ficha de alimentação a uma tomada de parede de fácil acesso.

• Caso ocorra um problema com o produto, deve desligar a ficha de alimentação de forma a cortar a alimentação completamente. Não pode cortar a alimentação completamente utilizando apenas o botão de alimentação do produto.

Para mover o produto, desligue a alimenta-

ção, bem como o cabo de alimentação e quaisquer outros cabos ligados ao produto.

• Caso contrário, pode causar um choque eléctrico ou incêndio devido ao cabo de alimentação danificado.

Não ligue nem desligue o produto, ligando ou desligando a ficha de alimentação. (Não utilize a ficha de alimentação como um botão de alimentação.)

Mantenha o cabo de alimentação afastado de fontes de calor.

Principais precauções de segurança 1-3

Precauções relacionadas com instalação

Aviso

Evite instalar o produto num local exposto a luz solar directa, bem como instalar o produto próximo de uma fonte de calor, tal como uma fogueira ou aquecedor.

• Tal pode reduzir o ciclo de vida do produto ou causar um incêndio.

Se instalar o produto num armário ou prateleira, certifique-se de que a parte da frente do produto fica completamente apoiada pelo armário ou prateleira.

• Caso contrário, o produto poderá cair, causando danos ao produto ou ferimentos.

• Utilize um armário ou prateleira adequados ao tamanho do produto.

Mantenha o cabo de alimentação afastado de aquecedores.

• O revestimento do cabo de alimentação pode derreter e causar um choque eléctrico ou incêndio.

Não instale o produto num local exposto ao pó, humidade (sauna), óleo, fumo ou água

(gotas de chuva) e não o instale dentro de um veículo.

• Caso contrário, poderá provocar um choque eléctrico ou um incêndio.

Atenção

Não bloqueie a ventilação com uma toalha de mesa ou com uma cortina.

• Caso contrário, pode causar um incêndio devido a um sobreaquecimento interno.

Ao pousar o produto, pouse-o devagar.

• Caso contrário, pode causar um problema ao produto ou ferimentos.

Evite instalar o produto num local mal ventilado, tal como dentro de uma estante ou armário.

• Caso contrário, pode causar um incêndio devido a um sobreaquecimento interno.

Se instalar o produto numa consola ou prateleira, certifique-se de que a parte da frente do produto não excede as dimensões da consola ou prateleira.

• Caso contrário, o produto poderá cair, causando assim avarias ou ferimentos.

Se ocorrerem relâmpagos ou trovoadas, desligue o cabo de alimentação.

• Caso contrário, poderá provocar um incêndio ou choque eléctrico.

Não instale o produto em áreas com muito pó.

Não deixe o produto cair enquanto o estiver a transportar.

• Caso contrário, pode causar um problema ao produto ou ferimentos.

Não instale o produto a uma altura de fácil acesso para crianças.

• Se uma criança tocar no produto, este poderá cair e causar ferimentos.

1-3 Principais precauções de segurança

Precauções relacionadas com a utilização

Evite introduzir objectos metálicos, tais como pauzinhos, moedas ou ganhos de cabelo, bem como objectos inflamáveis dentro do produto (aberturas de ventilação, portas, etc.).

• Se água ou uma substância estranha entrar no produto, desligue a alimentação e o cabo de alimentação, e contacte um centro de assistência.

• Caso contrário, poderá provocar um problema ao produto, um choque eléctrico ou um incêndio.

Não desmonte, nem tente reparar ou modificar o produto.

• Quando o produto necessitar de reparação, contacte um Centro de assistência.

Evite utilizar ou colocar spray ou objectos inflamáveis próximos do produto.

• Caso contrário, poderá provocar uma explosão ou um incêndio.

Evite colocar um recipiente com líquidos, como um vaso, jarro com flores, bebidas, cosméticos ou medicamentos, ou um objecto metálico sobre o produto.

• Se água ou uma substância estranha entrar no produto, desligue a alimentação e o cabo de alimentação, e contacte um centro de assistência.

• Caso contrário, poderá provocar um problema ao produto, um choque eléctrico ou um incêndio.

Atenção

Se o produto gerar ruídos estranhos, cheiro a queimado ou fumo, desligue o cabo de alimentação imediatamente e contacte um centro de assistência.

• Caso contrário, poderá provocar um incêndio ou choque eléctrico.

Se os pinos da ficha de alimentação forem expostos a pó, água ou substâncias estranhas, limpe-os cuidadosamente.

• Existe o risco de choque eléctrico ou incêndio.

Principais precauções de segurança

Não deixe que crianças coloquem objectos como brinquedos ou bolachas sobre o produto.

• Se uma criança tentar alcançar qualquer um destes objectos, o produto pode cair e causar ferimentos.

Não olhe directamente para a luz da lâmpada nem projecte a imagem para os olhos de alguém.

• Tal é perigoso, especialmente para as crianças.

Quando retirar pilhas do telecomando, tenha cuidado para que não sejam engolidas por crianças. Mantenha as pilhas fora do alcance das crianças.

• Se ocorrer ingestão de pilhas, consulte um médico imediatamente.

Se água ou substâncias estranhas entrarem no produto, desligue o produto e o cabo de alimentação da tomada de parede, e contacte um Centro de assistência.

Não utilize o produto quando este indicar uma avaria, tal como ausência de som ou imagem.

• Desligue o produto imediatamente, desligue o cabo de alimentação da tomada de parede e contacte um Centro de assistência.

1-3

1-3

Quando limpar o produto, desligue o cabo de alimentação e limpe o produto com um pano seco e macio.

• Evite utilizar químicos tais como cera, benzina, álcool, diluente, repelente de mosquitos, perfume, lubrificante ou produto de limpeza durante a limpeza do produto.

Caso contrário, pode causar a deformação do exterior ou a remoção da impressão.

Se não utilizar o produto durante longos períodos de tempo, como quando deixa a sua casa, desligue o cabo de alimentação da tomada de parede.

• Caso contrário, tal poderá causar a acumulação de pó e resultar num incêndio por sobreaquecimento ou curto-circuito, ou causar um choque eléctrico.

Se o produto for instalado num local onde as condições de funcionamento variem consideravelmente, poderá ocorrer um grave problema de qualidade devido ao ambiente envolvente. Nesse caso, instale o produto apenas após consultar o nosso centro de atendimento.

• Locais expostos a pó microscópico, químicos, temperaturas demasiado elevadas ou baixas, humidade elevada, tais como aeroportos ou estações onde o produto seja utilizado continuadamente durante um longo período de tempo, etc.

Se deixar cair o produto ou se a caixa ficar danificada, desligue a alimentação e o cabo de alimentação. Contacte um centro de assistência.

• Caso contrário, poderá provocar um incêndio ou choque eléctrico.

Coloque o telecomando numa mesa ou secretária.

• Se pisar o telecomando, pode cair e magoar-se ou o produto pode ficar danificado.

Não toque nos ventiladores ou na tampa da lâmpada, durante o funcionamento ou imediatamente após desligar o produto, de forma a evitar queimaduras.

Não abra qualquer tampa do produto.

• Tal seria perigoso devido à corrente de alta tensão dentro do produto.

Em caso de fuga de gás, não toque no produto nem na ficha de alimentação e ventile imediatamente o local.

• Uma faísca poderá provocar uma explosão ou um incêndio.

• Durante uma trovoada ou relâmpagos, não toque no cabo de alimentação, nem no cabo da antena

Não toque na lente do produto.

• Tal poderá causar danos à lente.

Não toque em qualquer parte exterior do produto com ferramentas tais como uma faca ou um martelo.

Para limpar sujidade ou manchas da lente de projecção frontal, utilize spray ou um pano humedecido com detergente neutro e

água.

Solicite a um Centro de assistência a limpeza do interior do projector, no mínimo, uma vez por ano.

Não limpe o produto com água em spray ou um pano húmido. Evite utilizar quaisquer químicos como detergentes, polimento industrial ou automóvel, abrasivos, cera, benzina, álcool em qualquer parte plástica do produto tal como a caixa do projector, uma vez que pode causar danos.

Não utilize baterias sem designação.

Principais precauções de segurança

Tenha o cuidado de não tocar no orifício de ventilação enquanto o projector estiver ligado e sair ar quente.

Não coloque objectos sensíveis ao calor junto ao projector.

O orifício de ventilação permanece quente durante algum tempo, apesar de o projector já estar desligado. Afaste as mãos ou o corpo do orifício de ventilação.

Mantenha o seu corpo afastado da lâmpada do projector. A lâmpada está quente.

(As crianças e as pessoas com pele sensível devem ter ainda mais cuidado.)

Principais precauções de segurança 1-3

2 Instalação e ligação

2-1 Conteúdo da embalagem

• Tire o produto da embalagem e verifique se todos os conteúdos listados abaixo foram incluídos.

• Guarde a embalagem caso necessite de transportar o produto mais tarde.

Projector

ÍNDICE

Guia rápido Garantia do produto

(Não disponível em todos os locais)

Manual do utilizador Cabo de alimentação

Telecomando / 2 pilhas (Não disponível em todos os locais)

Pano de limpeza Cabo D-Sub 4 Parafusos

(Para suporte de montagem no tecto.)

O suporte para montagem no tecto não está incluído, tendo de ser adquirido separadamente. Utilize os parafusos incluídos para fixar o projector ao suporte de montagem no tecto.

2-1 Instalação e ligação

2-2 Instalar o projector

Instale o projector de maneira a que o respectivo feixe fique perpendicular ao ecrã.

• Coloque o projector de forma a que a lente aponte para o centro do ecrã. Se o ecrã não estiver na vertical, a imagem no ecrã pode não aparecer rectangular.

• Não instale o ecrã em locais com muita luminosidade. Se a área circundante tiver muito brilho, a imagem no ecrã fica desvanecida e não será apresentada com nitidez.

• Quando utilizar o projector em locais com muita luminosidade, use cortinas para bloquear a luz.

• Relativamente ao ecrã, pode instalar o projector nos seguintes locais: Frente-Chão / Frente-Tecto / Atrás-Chão / Atrás-

Tecto. Para ver as definições da posição de instalação, consulte abaixo.

Ajustar a imagem quando se instala o projector atrás do ecrã

Instalar atrás de um ecrã semi-transparente.

Quando instalar o projector atrás de um ecrã semitransparente, pode utilizar o menu para ajustar a imagem de modo a que seja apresentada correctamente, dependendo do local onde colocou o projector, atrás-chão (ou baixo), ou atrás-tecto.

1.

Para atrás-chão, carregue em:

Seleccione Menu > Configurar > Instalar > Traseira-Chão

2.

Para atrás-tecto, carregue em:

Seleccione Menu > Configurar > Instalar > Post.-Tecto

Para ajustar a imagem quando instalar o projector à frente do ecrã

Instalar o projector em frente do ecrã.

Quando instalar o projector à frente de um ecrã, pode utilizar o menu para ajustar a imagem de modo a que esta seja apresentada correctamente, dependendo do local onde colocou o projector, frente-chão (ou baixo) ou frente-tecto.

1.

Para frente-chão, carregue em:

Seleccione Menu > Configurar > Instalar > Frontal-Chão

2.

Para frente-tecto, carregue em:

Seleccione Menu > Configurar > Instalar > Frontal-Tecto

Instalação e ligação 2-2

2-3 Nivelamento com pés ajustáveis

Para nivelar o projector, rode os respectivos pés ajustáveis.

O projector pode ser ajustado até uma altura de 30 mm (cerca de 12 ˚) a partir do ponto de referência.

Consoante a posição do projector, pode aparecer distorção (Keystone) da imagem.

Se a função <Keystone Autom.> estiver definida para <Lig.> todas as keystones serão automaticamente ajustadas. Se, após o ajuste automático, for necessário proceder a um ajuste fino, faça-o utilizando <Keystone v.>.

2-3 Instalação e ligação

2-4 Ajuste do zoom e da focagem

Botão de zoom : Pode ajustar o tamanho da imagem dentro do intervalo de zoom, ao manipular o Botão de zoom.

Anel de focagem : Faça a focagem da imagem no ecrã utilizando o anel de focagem.

O tamanho do ecrã determina a distância a que coloca o projector do ecrã.

Se não instalar o projector de acordo com os valores de distância de projecção indicados na tabela Tamanho do ecrã e distância de projecção, na secção 2-5, não vai conseguir focar correctamente.

Instalação e ligação 2-4

2-5 Tamanho do ecrã e distância de projecção

A. Ecrã / Z. Distância de projecção / Y’. Distância do centro da lente ao fundo da imagem

Instale o projector numa superfície plana e regular e nivele o projector utilizando os pés ajustáveis para obter a melhor qualidade de imagem. Se as imagens não forem nítidas, ajuste-as utilizando o Botão de zoom ou o Anel de focagem, ou mova o projector para a frente e para trás.

POLEG

ADAS

120

130

140

150

160

170

180

190

80

90

100

110

40

50

60

70

200

210

220

230

240

M (DIAGONAL)

CM

304,8

330,2

355,6

381,0

406,4

431,8

457,2

482,6

101,6

127,0

152,4

177,8

203,2

228,6

254,0

279,4

508,0

533,4

558,8

584,2

609,6

TAMANHO DO ECRÃ

X (HORIZONTAL) Y (VERTICAL)

POLEG

ADAS

72

78

84

90

96

102

108

114

48

54

60

66

24

30

36

42

120

126

132

138

144

POLEG

ADAS

CM

64

72

80

88

32

40

48

56

96 243,8

104 264,2

112 284,5

120 304,8

128 325,1

136 345,4

144 365,8

152 386,1

81,3

101,6

121,9

142,2

162,6

182,9

203,2

223,5

160 406,4

168 426,7

176 447,0

184 467,4

192 487,7

CM

182,9

198,1

213,4

228,6

243,8

259,1

274,3

289,6

61,0

76,2

91,4

106,7

121,9

137,2

152,4

167,6

304,8

320,0

335,3

350,5

365,8

DISTÂNCIA DE PROJECÇÃO

Z (TELE)

Z

(PANORÂMICO)

POLEG

ADAS

164,8

178,7

192,5

206,3

220,2

234,0

247,8

261,7

109,5

123,4

137,2

151,0

54,2

68,0

81,8

95,7

275,5

289,3

303,2

317,0

330,8

CM

POLEG

ADAS

137,2

148,7

160,3

171,8

183,4

194,9

206,4

218,0

44,9

56,4

68,0

79,5

91,1

102,6

114,1

125,7

229,5

241,0

252,6

264,1

275,6

CM

418,7

453,8

488,9

524,1

559,2

594,4

629,5

664,6

137,6

172,7

207,8

243,0

278,1

313,3

348,4

383,5

699,8

734,9

770,1

805,2

840,3

348,5

377,8

407,1

436,4

465,7

495,0

524,3

553,6

114,0

143,3

172,6

202,0

231,3

260,6

289,9

319,2

582,9

612,2

641,5

670,8

700,1

OFFSET

Y'

POLEG

ADAS

12,0

13,0

14,0

15,0

16,0

17,0

18,0

19,0

8,0

9,0

10,0

11,0

4,0

5,0

6,0

7,0

20,0

21,0

22,0

23,0

24,0

CM

30,5

33,0

35,6

38,1

40,6

43,2

45,7

48,3

20,3

22,9

25,4

27,9

10,2

12,7

15,2

17,8

50,8

53,3

55,9

58,4

61,0

2-5 Instalação e ligação

M (DIAGONAL)

TAMANHO DO ECRÃ

X (HORIZONTAL) Y (VERTICAL)

DISTÂNCIA DE PROJECÇÃO

Z (TELE)

Z

(PANORÂMICO)

POLEG

ADAS

250

260

270

280

290

300

CM

635,0

660,4

685,8

711,2

736,6

762,0

POLEG

ADAS

200 508,0

208 528,3

216

224

232

240

CM

548,6

569,0

589,3

609,6

POLEG

ADAS

150

156

162

168

174

180

CM

381,0

396,2

411,5

426,7

442,0

457,2

POLEG

ADAS

344,7

358,5

372,3

386,2

400,0

413,9

CM

875,5

910,6

945,7

980,9

1016,0

1051,2

POLEG

ADAS

287,2

298,7

310,2

321,8

333,3

344,9

CM

729,4

758,7

788,0

817,3

846,6

875,9

Este projector está concebido para a exibição perfeita de imagens em ecrãs de 80 ~ 120 polegadas.

OFFSET

Y'

POLEG

ADAS

25,0

26,0

27,0

28,0

29,0

30,0

CM

63,5

66,0

68,6

71,1

73,7

76,2

Instalação e ligação 2-5

2-6 Substituição da lâmpada

Precauções com a substituição da lâmpada

• A lâmpada do projector é um item substituível. Para obter o melhor desempenho, substitua a lâmpada de acordo com o tempo de utilização. Pode ver o tempo de utilização da lâmpada na Visualização de informações (botão INFO).

• Quando proceder à substituição, utilize a lâmpada recomendada. Substitua a lâmpada com a lâmpada especificada abaixo.

MODELO L255 L305 L335 L355

Nome do modelo da lâmpada

230W UHP

NSHA230SS

220W UHP E19,5

Fabricante da lâmpada:

Ushio Philips

- Para saber como adquirir uma lâmpada, consulte 'Contactar a SAMSUNG WORLDWIDE', na secção 6-3..

• Confirme se o cabo de alimentação está desligado antes de substituir a lâmpada.

• Como a lâmpada é um produto de temperatura e tensão elevadas aguarde, pelo menos, uma hora depois de desligar a alimentação antes de a substituir.

• A lâmpada é localizada do lado esquerdo do projector (quando visto de frente).

• Não deixe a lâmpada usada perto de substâncias inflamáveis ou ao alcance de crianças. Pode provocar incêndios, queimaduras ou ferimentos.

• Limpe quaisquer detritos ou materiais estranhos existentes em redor ou no interior da lâmpada, utilizando um dispositivo de aspiração próprio.

• Quando manusear a lâmpada, evite tocar em qualquer outra parte que não seja as pegas. Se não manusear a lâmpada correctamente, pode reduzir o seu ciclo de vida e influenciar a qualidade da imagem.

• Quando virar o projector ao contrário para substituir a lâmpada, coloque o projector sobre um pano macio e pouse-o numa superfície plana.

• O projector foi concebido para não funcionar, caso a tampa da lâmpada não fique bem montada depois de a lâmpada ter sido substituída. Se o projector não funcionar correctamente, verifique o estado de funcionamento do indicador LED.

A lâmpada contém mercúrio. Deitar fora de acordo com a legislação local, estatal ou federal.

Procedimento para a substituição da lâmpada

Como a lâmpada é um produto de temperatura e tensão elevadas aguarde, pelo menos, uma hora depois de desligar a alimentação antes de a substituir.

A lâmpada é localizada do lado esquerdo do projector (quando visto de frente).

1.

Retire o parafuso apresentado na figura abaixo e, em seguida, abra a tampa.

2-6 Instalação e ligação

2.

Retire os dois (2) parafusos apresentados na figura abaixo.

3.

Para retirar a lâmpada, segure e puxe a pega da lâmpada para fora, tal como mostra a figura abaixo.

Coloque uma nova lâmpada pela ordem inversa à da desmontagem.

Substituir e limpar o filtro

Precauções ao substituir o filtro do projector

• O filtro está situado na parte de baixo do projector.

• Desligue o projector e, em seguida, desligue o cabo de alimentação depois de o projector arrefecer suficientemente.

De outro modo, as suas peças podem ficar danificadas devido ao aquecimento interno.

• Ao substituir o filtro, pode libertar poeiras.

• Para saber como substituir um filtro, consulte 'Contactar a SAMSUNG WORLDWIDE', no Capítulo 6.

Para substituir ou limpar o filtro, siga estes passos:

1.

Desligue o projector e, em seguida, desligue o cabo de alimentação depois de o projector arrefecer suficientemente.

2.

Vire o projector de modo a que a parte inferior fique virada para cima e, em seguida, empurre e retire a tampa do filtro na direcção indicada pela seta, na ilustração abaixo.

* Quando virar o projector ao contrário, coloque-o sobre um pano macio para evitar que fique riscado.

Instalação e ligação 2-6

3.

Substitua ou limpe o filtro.

• Quando limpar o filtro, utilize um pequeno aspirador para computadores e pequenos produtos electrónicos ou lave-o debaixo de água corrente.

• Depois de lavar o filtro debaixo de água corrente, certifique-se de que o seca completamente. A humidade pode corroer o filtro.

• Se não conseguir limpar a sujidade do filtro ou se o filtro estiver rasgado, deve ser substituído.

• Depois de limpar ou substituir o filtro, execute as funções <Reiniciar>→<Predefinições de fábrica>, no menu <Configurar>.

Aberturas de ventilação

Localização das aberturas de ventilação

• As aberturas de ventilação situam-se dos lados direito e esquerdo e na parte inferior do projector.

2-6 Instalação e ligação

2-7 Parte de trás

Instalação e ligação

1.Porta PC IN

2.Porta PC/DVI AUDIO IN

3.Porta USB

4.Porta HDMI/DVI IN

5.Porta LAN

8.Porta PC OUT

9.Porta AUDIO OUT

10.Porta [AV IN] R-AUDIO-L

11.Porta [AV IN] VIDEO

12.Porta [AV IN] S-VIDEO

6. Receptor do sinal do telecomando 13. Dispositivo de bloqueio Kensington

7.Porta RS-232C

14. Porta Power

2-7

2-8 Configurar o ambiente de PC

Verifique os itens seguintes antes de ligar o seu PC ao seu projector.

1.

Clique com o botão direito do rato no ambiente de trabalho do Windows e clique em [Propriedades]. Aparece a caixa de diálogo <Propriedades de visualização>.

2.

Clique no separador [Definições] e, em seguida, defina a <Resolução do ecrã>. A resolução ideal do projector é 1024 x 768.

Para saber outras resoluções suportadas pelo projector, consulte a tabela Modo de visualização sincronização com PC, na secção 2-9.

Não tem de alterar a configuração de <Qualidade da cor>.

3.

Carregue no botão [Avançadas]. Aparece outra janela de propriedades.

4.

Clique no separador [Monitor] e defina a <Frequência de actualização do ecrã>. Para saber a frequência de actualização que corresponde à resolução que escolheu, consulte a frequência de actualização (60 Hz, 70 Hz, etc.) junto à resolução seleccionada na tabela Modo de visualização sincronização com PC, na secção 2-9.

2-8 Instalação e ligação

Definir a frequência de actualização, define as frequências vertical e horizontal.

5.

Clique no botão [OK] para fechar a janela e, em seguida, no botão [OK] da janela <Propriedades de visualização> para a fechar também. O computador pode reiniciar automaticamente.

6.

Desligue o PC e ligue-o ao projector.

• O processo de configuração pode variar consoante o tipo de computador ou versão do Windows.

(Por exemplo, no passo 1 a opção [Propriedades] aparece como [Propriedades (R)].)

• Este projector suporta 32 bits de qualidade da cor (por pixel), quando é utilizado como um monitor de PC.

• As imagens projectadas podem ser diferentes das do monitor consoante o fabricante do monitor ou a versão do

Windows.

• Quando ligar o projector a um PC, certifique-se de que a configuração do PC está em conformidade com as definições de visualização suportadas por este projector. Caso contrário, podem existir problemas com o sinal.

Instalação e ligação 2-8

2-9

FORMATO

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

MAC

VESA

VESA

IBM

IBM

IBM

VESA

MAC

VESA

VESA

2-9 Modos de visualização suportados

Sincronização com PC (D-Sub/HDMI)

RESOLUÇÃO

1024 x 768

1024 x 768

1152 x 864

1152 x 864

1152 x 864

1152 x 864

1280 x 720

1280 x 720

1280 x 720

1280 x 720

1280 x 768

1280 x 768

640 x 350

640 x 480

720 x 400

640 x 480

640 x 480

640 x 480

640 x 480

640 x 480

720 x 576

800 x 600

800 x 600

800 x 600

800 x 600

800 x 600

832 x 624

1024 x 768

1024 x 768

1280 x 800

1280 x 800

1280 x 960

1280 x 960

1280 x 960

60Hz

70Hz

72Hz

75Hz

60Hz

75Hz

72Hz

75Hz

60Hz

70Hz

72Hz

75Hz

60Hz

75Hz

60Hz

70Hz

72Hz

75Hz

60Hz

56Hz

60Hz

70Hz

72Hz

75Hz

75Hz

60Hz

70Hz

70Hz

60Hz

70Hz

60Hz

67Hz

70Hz

72Hz

FREQUÊNCIA

HORIZONTAL

(KHZ)

44,772

52,500

54,072

56,456

47,776

60,289

57,672

60,023

53,783

63,000

64,872

67,500

37,500

35,910

35,156

37,879

43,750

48,077

46,875

49,726

48,363

56,476

31,469

31,469

31,469

31,469

35,000

35,000

37,861

49,702

62,795

60,000

69,930

72,072

FREQUÊNCIA

DE PIXELS

(MHZ)

78,434

78,750

81,750

96,768

99,643

108,000

74,500

89,040

91,706

95,750

79,500

102,250

31,500

32,750

36,000

40,000

45,500

50,000

49,500

57,284

65,000

75,000

25,175

25,175

28,322

25,175

30,240

28,560

31,500

83,500

106,500

108,000

120,839

124,540

Instalação e ligação

FREQUÊNCIA

VERTICAL (HZ)

59,855

70,000

72,000

74,777

59,870

74,893

72,000

75,029

59,959

70,000

72,000

75,000

75,000

59,950

56,250

60,317

70,000

72,188

75,000

74,551

60,004

70,069

70,086

59,940

70,087

59,940

66,667

70,000

72,809

59,810

74,934

60,000

70,000

72,000

FORMATO

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

RESOLUÇÃO

1280 x 960

1280 x 1024

1280 x 1024

1280 x 1024

1280 x 1024

1400 x 1050

1440 x 900

1440 x 900

1600 x 1200

75Hz

60Hz

70Hz

72Hz

75Hz

60Hz

60Hz

75Hz

60Hz

FREQUÊNCIA

HORIZONTAL

(KHZ)

75,231

63,981

74,620

76,824

79,976

65,317

55,935

70,635

75,000

FREQUÊNCIA

VERTICAL (HZ)

74,857

60,020

70,000

72,000

75,025

59,978

59,887

74,984

60,000

FREQUÊNCIA

DE PIXELS

(MHZ)

130,000

108,000

128,943

132,752

135,000

121,750

106,500

136,750

162,000

Todas as imagens com resolução diferente de 1024 x 768 são convertidas para esta resolução pelo chip Scaler dentro do projector.

Quando a resolução do sinal de saída do PC for igual à do projector (1024 x 768), a qualidade do ecrã é a ideal.

Sincronização com AV (D-Sub)

FORMATO

BT.601 SMPTE 267M

BT.1358 SMPTE 293M

BT.601

BT.1358

SMPTE 296M

BT.709 SMPTE 274M

480i

480p

576i

576p

720p

720p

1080i

1080i

RESOLUÇÃO

59,94Hz

59,94Hz

50Hz

50Hz

59,94Hz/60 Hz

50Hz

59,94Hz/60 Hz

50Hz

PESQUISAR

Entrelaçado

Progressivo

Entrelaçado

Progressivo

Progressivo

Progressivo

Entrelaçado

Entrelaçado

Sincronização com AV (HDMI)

FORMATO

EIA-861

EIA-861

EIA-861

EIA-861

EIA-861

EIA-861

EIA-861

EIA-861

Format1

Format1

Format2,3

Format2,3

Format4

Format4

Format5

Format5

RESOLUÇÃO

640 x 480

640 x 480

720 x 480

720 x 480

1280 x 720

1280 x 720

1920 x 1080

1920 x 1080

PESQUISAR

Progressivo

Progressivo

Progressivo

Progressivo

Progressivo

Progressivo

Entrelaçado

Entrelaçado

FREQUÊNCIA

HORIZONTAL

(KHZ)

59,940

60,000

59,940

60,000

59,939

60,000

59,939

60,000

FREQUÊNCIA

VERTICAL

(HZ)

31,469

31,500

31,469

31,500

44,955

45,000

33,716

33,750

FREQUÊNCIA

DE PIXELS

(MHZ)

25,175

25,200

27,000

27,027

74,175

74,250

74,175

74,250

Instalação e ligação 2-9

FORMATO

EIA-861

EIA-861

EIA-861

Format17,18

Format19

Format20

RESOLUÇÃO

720 x 576

1280 x 720

1920 x 1080

PESQUISAR

Progressivo

Progressivo

Entrelaçado

FREQUÊNCIA

HORIZONTAL

(KHZ)

50,000

50,000

50,000

FREQUÊNCIA

VERTICAL

(HZ)

31,250

37,500

28,125

FREQUÊNCIA

DE PIXELS

(MHZ)

27,000

74,250

74,250

Sincronização com AV (VÍDEO/S-VÍDEO)

NTSC, NTSC 4.43, PAL, PAL60, PAL-N, PAL-M, SECAM

Este projector suporta os formatos de vídeo standard acima listados, através das entradas Video e S-video. Não são necessárias quaisquer regulações.

2-9 Instalação e ligação

2-10 Ligar a alimentação

1.

Ligue o cabo de alimentação ao terminal de alimentação na parte de trás do projector.

Instalação e ligação 2-10

2-11 Ligar a um PC

1.

Ligue a porta [PC IN] existente na parte de trás do projector à porta de saída do monitor do PC com um cabo de vídeo para

PC.

2.

Ligue os cabos de alimentação do projector e do PC.

3.

Ligue a porta de entrada [PC/DVI AUDIO IN] do projector às portas de saída dos altifalantes no PC utilizando um cabo de

áudio.

Este produto suporta Plug and Play. Se utilizar o Windows XP, não precisa de configurar o controlador no PC.

Utilizar o projector

1.

Ligue o projector e carregue no botão [SOURCE] para seleccionar <PC>.

Se o modo <PC> não estiver disponível, certifique-se de que o cabo de vídeo para PC está ligado correctamente.

2.

Ligue o PC e configure o Ambiente do PC (resolução do ecrã, etc.), se necessário.

3.

Ajuste o ecrã. (<Ajuste auto. >).

2-11 Instalação e ligação

2-12 Ligar um PC utilizando um cabo HDMI/DVI

Certifique-se de que o seu PC e o projector estão desligados.

1.

Ligue o terminal [HDMI/DVI IN] do projector ao terminal HDMI ou DVI do PC, através de um cabo HDMI/HDMI ou HDMI/DVI

(não fornecido).

Para saber as resoluções e as frequências de actualização suportadas, consulte "Sincronização com PC (D-Sub/

HDMI)", na secção 2-9, "Modos de visualização suportados".

2.

Se ligou utilizando um cabo HDMI/DVI, ligue o terminal [PC/DVI AUDIO IN] do projector ao terminal de saída de áudio do PC, utilizando um cabo de áudio (não fornecido).

- Se ligou através de um cabo HDMI/HDMI, não precisa de um cabo de áudio.

Instalação e ligação 2-12

2-13 Ligar um monitor externo

Pode visualizar uma imagem no seu projector e num monitor separado em simultâneo.

Certifique-se de que o seu PC e o projector estão desligados.

1.

Ligue o terminal [PC IN], na parte de trás do projector, ao terminal D-Sub (PC, VGA) do PC, utilizando um cabo D-Sub.

2.

Ligue o terminal [PC OUT] do projector ao terminal D-Sub de um monitor através de um cabo D-Sub.

Quando ligar um monitor utilizando a função [PC OUT], certifique-se de que liga o seu PC ao terminal [PC IN].

- Mesmo que veja um ecrã em branco no projector, o vídeo no monitor ligado ao terminal [PC OUT] está normal.

A função [PC OUT] não funciona no modo de espera.

2-13 Instalação e ligação

2-14 Ligar um dispositivo compatível com HDMI

Certifique-se de que o dispositivo AV e o seu projector estão desligados.

1.

Ligue o terminal [HDMI/DVI IN] na parte de trás do projector ao terminal de saída HDMI ou HDMI/DVI do dispositivo de saída digital, utilizando um cabo HDMI/DVI ou HDMI/HDMI.

- Se estiver a ligar ao terminal de saída HDMI do dispositivo de saída digital, utilize um cabo HDMI/HDMI.

- Para saber os formatos de sinal de entrada, as resoluções e as frequências suportados, consulte Sincronização com AV

(HDMI), na secção 2-9, “Modos de visualização suportados ”.

2.

Se ligou utilizando um cabo HDMI/DVI, ligue o terminal [PC/DVI AUDIO IN] do projector ao terminal de saída de áudio do dispositivo de saída digital, utilizando um cabo de áudio (não fornecido).

- Se ligou através de um cabo HDMI/HDMI, não precisa de um cabo de áudio.

Instalação e ligação 2-14

2-15 Ligar um dispositivo AV utilizando um cabo D-Sub

Certifique-se de que o dispositivo AV e o seu projector estão desligados.

1.

Ligue o terminal [PC IN] na parte de trás do projector ao terminal D-Sub do dispositivo AV, através de um cabo D-Sub.

- Para saber os formatos de sinal de entrada, as resoluções e as frequências suportados, consulte Sincronização com AV (D-

Sub), na secção 2-9, “Modos de visualização suportados”.

2.

Ligue o terminal [PC/DVI AUDIO IN] na parte de trás do projector ao terminal de saída de áudio do dispositivo AV, utilizando um cabo de áudio (não fornecido).

2-15 Instalação e ligação

2-16 Ligar um dispositivo AV com saída de componente

Certifique-se de que o dispositivo AV e o seu projector estão desligados.

1.

Ligue o terminal [PC IN] na parte de trás do projector ao terminal de componente do dispositivo AV, utilizando um cabo D-

Sub para componente (não fornecido). Este cabo possui um conector D-Sub numa extremidade e três tomadas RCA na outra.

- Para saber os formatos de sinal de entrada, as resoluções e as frequências suportados, consulte Sincronização com AV (D-

Sub), na secção 2-9, “Modos de visualização suportados”.

2.

Ligue o terminal [PC/DVI AUDIO IN] na parte de trás do projector ao terminal de saída de áudio do dispositivo AV, utilizando um cabo de áudio (não fornecido).

Instalação e ligação 2-16

2-17 Ligar através de um cabo de vídeo/S-Vídeo

Certifique-se de que o dispositivo AV e o seu projector estão desligados.

1.

Ligue o terminal [VIDEO] ou [S-VIDEO] e o dispositivo AV através de um cabo de vídeo (vendido separadamente) ou de um cabo S-Vídeo (vendido separadamente).

- Para saber os formatos de sinal de entrada suportados, consulte Sincronização com AV (VIDEO/S-VIDEO), na secção 2-9,

“Modos de visualização suportados”.

2.

Ligue o terminal [AV IN R-AUDIO-L] na parte de trás do projector ao terminal de saída de áudio do dispositivo AV, utilizando um cabo de áudio (não fornecido).

2-17 Instalação e ligação

2-18 Ligar um altifalante externo

Pode ouvir som através de um altifalante externo, em vez do altifalante interno integrado no projector.

1.

Obtenha um cabo de áudio (não fornecido) adequado ao seu altifalante externo.

2.

Ligue o terminal [AUDIO OUT] do projector ao altifalante externo através de um cabo de áudio.

- Quando utilizar um altifalante externo, o altifalante interno não funciona, mas pode regular o volume do altifalante externo com o telecomando ou com o botão de volume do projector.

O terminal [AUDIO OUT] pode transmitir todos os sinais de áudio.

Instalação e ligação 2-18

2-19 Ligar a uma rede

Este produto pode utilizar a função de rede. Consulte o método de ligação à rede seguinte.

2-19-1. Ligar a uma rede de IP dinâmico (DHCP)

Pode anexar o projector à sua rede ligando-o à rede através de um modem que utilize DHCP (Dynamic Host Configuration

Protocol). Se utilizar um modem DHCP, este disponibiliza automaticamente os valores de endereço IP, máscara de sub-rede, gateway e servidor DNS de que o projector necessita para aceder à rede.

Para se ligar a uma rede DHCP, siga estes passos:

1.

Utilize o cabo do modem para ligar a porta do modem na parede ao modem externo.

2.

Utilize um cabo LAN para ligar o modem externo ao router IP com ou sem fios.

3.

Utilize um cabo LAN para ligar a porta [LAN] na parte de trás do projector ao router IP com ou sem fios.

4.

Ligue o projector e prima o botão [MENU].

5.

Seleccione <Configurar> → <Rede> → <Definição de IP> → <Automático>.

6.

O projector obtém automaticamente o IP address, a Subnet mask e o Gateway.

Para poder utilizar a função de rede, a opção <Rede> tem de estar definida para <Lig.>.

Se ocorrer uma falha na atribuição do endereço IP a partir do servidor DHCP, desligue o modem externo durante mais de

10 segundos, reinicie o modem e volte a tentar a ligação.

Para obter instruções sobre a configuração e a ligação do modem externo e do router, consulte o manual do utilizador de cada um dos produtos.

Pode ligar o cabo LAN directamente do modem ao projector. Não precisa de um router.

Não é possível utilizar um modem ADSL de ligação manual pois não é um dispositivo do tipo DHCP. Certifique-se de que utiliza um modem ADSL DHCP de ligação automática.

2-19 Instalação e ligação

2-19-2. Ligar a uma rede de IP estático

Pode anexar o projector a uma rede que utilize um endereço IP estático, o que corresponde a utilizar uma linha dedicada. Se a sua rede utilizar endereços IP estáticos, tem de obter os valores de endereço IP, máscara de sub-rede, gateway e servidor DNS através do seu Fornecedor de serviços Internet (ISP), ligar a função de rede no Menu do projector e, em seguida, introduzir os valores na função de rede manualmente.

Para se ligar a uma rede de endereço IP estático, siga estes passos:

1.

Utilize um cabo LAN para ligar a porta LAN na parede ao router IP com ou sem fios.

2.

Utilize um cabo LAN para ligar a porta [LAN] na parte de trás do projector ao router IP com ou sem fios.

3.

Ligue o projector e carregue no botão [MENU].

4.

Seleccione <Configurar> → <Rede> → <Definição de IP> → <Manual>.

5.

Seleccione <Endereço IP> e prima o botão [ ]. Utilize os botões / , para percorrer os diversos campos de Endereço IP, e os botões / , para introduzir valores.

6.

Quando terminar de introduzir todos os valores de Endereço IP, prima o botão e repita os passos para a Máscara de subrede e para o Gateway.

7.

Quando todos os valores estiverem preenchidos, prima o botão [MENU] ou [RETURN], para sair do menu de configuração.

Para poder utilizar a função de rede, a opção <Rede> tem de estar definida para <Lig.>.

Se utilizar um IP estático, o seu ISP vai indicar-lhe os valores relativos a Endereço IP, Máscara sub-rede, gateway e DNS.

Tem de introduzir estes valores para concluir a configuração da sua rede. Se não souber o seu endereço IP estático, consulte o administrador de rede.

Para obter instruções sobre a configuração e ligação do router, consulte o manual do utilizador do router.

Pode ligar o cabo LAN directamente ao projector sem utilizar um router.

Se utilizar um router IP que suporte a função DHCP, pode definir o router para DHCP ou IP estático.

Para obter instruções sobre a utilização de um IP estático, consulte o seu fornecedor de serviços Internet.

Instalação e ligação 2-19

2-20 Dispositivo de bloqueio Kensington

O dispositivo de bloqueio Kensington permite bloquear o projector, o que confere uma certa segurança quando é utilizado em locais públicos. Uma vez que o formato e utilização do dispositivo de bloqueio podem variar consoante o modelo e o fabricante, consulte o Manual do utilizador fornecido com o dispositivo de bloqueio para obter mais informações.

Bloquear o produto

1.

Passe o cabo do dispositivo de bloqueio Kensington em redor de uma parte fixa da secretária ou de um objecto pesado, conforme indicado no manual do utilizador do dispositivo de bloqueio Kensington.

2.

Introduza a parte do bloqueio do dispositivo de bloqueio no orifício do dispositivo de bloqueio Kensington do projector.

3.

Introduza a chave do dispositivo de bloqueio Kensington no mecanismo de bloqueio e rode-a para fechar.

Pode adquirir o dispositivo de bloqueio numa loja de electrónica ou numa loja online.

2-20 Instalação e ligação

3 Utilizar

3-1 Características do produto

1.

Um motor óptico que adopta a nova tecnologia LCD

• Resolução 1024 x 768.

• Painel 3P-LCD.

• SP-L255 : Fornece um ecrã claro de 2500 ANSI lúmenes.

SP-L305 : Fornece um ecrã claro de 3000 ANSI lúmenes.

SP-L335 : Fornece um ecrã claro de 3300 ANSI lúmenes.

SP-L355 : Fornece um ecrã claro de 3500 ANSI lúmenes.

2.

Ruído da ventoinha reduzido

• Minimiza o ruído da ventoinha através da optimização do fluxo de ar interno e da estrutura de instalação da ventoinha.

3.

Vários terminais de entrada

• Aumenta a conectividade com os dispositivos periféricos tais como D-Sub 15 Pinos (suportando o sinal DTV), S-Video,

Video, HDMI, etc.

4.

Saída de Áudio

• Inclui altifalantes estéreo de ambos os lados e um equalizador de 5 bandas.

5.

Ajustes do utilizador

• Permite o ajuste de cada porta de entrada.

• Inclui um padrão de teste para ajudar a posicionar e ajustar.

• Compacto, leve e portátil.

6.

Prática função de rede

• É possível monitorizar e controlar o projector a partir do PC utilizando a função de rede.

7.

Função Multimédia

• Pode ver vídeos, fotografias, documentos e ouvir músicas guardados num dispositivo USB, sem ter de o ligar a um PC.

8.

Função de segurança

• A palavra-passe de segurança pode ser definida para prevenir ajustes não autorizados e aceder ao projector.

Utilizar 3-1

3-2 Frente, parte superior

NOME

1.Indicadores

2. Botão Mover /

DESCRIÇÃO

- STAND BY (LED azul)

- LAMP (LED Azul)

- TEMP (LED vermelho)

Consulte a secção Indicações do LED.

/ : Utilizado para mover ou seleccionar um item dentro de um menu.

: Utilize para ajustar o volume.

3. Botão MENU

4. Botão SOURCE

-

-

Utilize para visualizar o ecrã do Menu.

Utilize para seleccionar o sinal do dispositivo externo.

Utilize para ligar ou desligar o projector.

5. Botão

6. Lente

7. Receptor do sinal do telecomando

8. Botão de zoom

9. Anel de focagem

10. Tampa da lente

Utilize para aumentar ou reduzir o tamanho da imagem.

-

Utilize para Ajuste da focagem.

3-2 Utilizar

3-3 Telecomando

A utilização do projector com outro dispositivo de controlo remoto (telecomando) perto, pode causar problemas de funcionamento devido a interferências da frequência de emissão.

Botão POWER (

Botão REWIND

Para rebobinar o vídeo no modo

<Media Play>.

Botão de reprodução

Para reproduzir o vídeo no modo

<Media Play>.

Botão KEYSTONE

Utilizado para endireitar uma imagem inclinada.

)

Utilize este botão para ligar e desligar o produto.

Botão P.MODE

Utilizado para seleccionar o modo Imagem.

Botão P.SIZE

Utilizado para ajustar o tamanho do ecrã da imagem.

Botão QUICK

Utilizado para voltar rapidamente ao

último menu acedido.

Botão AUTO

Ajusta automaticamente o ecrã. (Activado apenas no modo <PC>)

Botão BLANK

Utilizado para desligar temporariamente o ecrã e o som.

O vídeo e o áudio voltam a ser ligados quando carregar em qualquer botão, excepto no botão [POWER].

Botão de avanço rápido

Para avançar rapidamente o vídeo no modo <Media Play>.

Botão STOP

Para parar o vídeo no modo <Media

Play>.

Botão DOCU. ZOOM

Utilizado para ampliar ou reduzir um documento no menu de documento, no modo <Media Play>.

Botão de pausa

Para pausar o vídeo no modo <Media

Play>.

Botão VOL (

)

Utilizado para controlar o volume.

Botão MENU (

)

Utilize para visualizar o ecrã do Menu.

Botão MEDIA.P

Para ir directamente para o modo

<Media Play>.

Apresenta os itens de menu no modo

<Media Play>.

Botão HELP

Apresenta, na parte inferior do ecrã, o menu de informações do botão, quando se está a visualizar um documento no modo <Media Play>.

Botão MUTE (

)

Carregue neste botão para cortar o som temporariamente. Carregue novamente no botão MUTE ou [VOL]

( ) quando o som está cortado para voltar a ouvir som.

Botão PAGE ( )

Utilizado para retroceder ou avançar uma página de cada vez.

Botão SOURCE

Utilizado para passar para um sinal de entrada externo.

Botão USB SAFELY REMOVE

Utilizado para remover um dispositivo

[USB] com segurança.

Botão RETURN ( )

Volta ao menu anterior.

Utilizar 3-3

Botão Mover (( ) / ( ) )

Utilizado para ir para ou seleccionar cada item do menu.

Botão INFO

Utilizado para verificar os sinais da fonte, a configuração da imagem, o ajuste do ecrã do PC e a vida útil da lâmpada.

Botões coloridos (disponíveis apenas em <Media Play>)

Vermelho: Utilizado para configurar as legendas durante a reprodução de um vídeo.

Verde: Utilizado para definir a <Ajustes apres. slides> durante a reprodução de uma apresentação de fotografias.

Amarelo: Utilizado para definir o

<Zoom> durante a visualização de um documento.

Azul: Utilizado para percorrer as páginas no menu <Navegação na página>, durante a visualização de um documento.

Coloque o telecomando numa mesa ou secretária.

Se pisar o telecomando, pode cair e magoar-se ou danificar o telecomando.

Pode utilizar o telecomando até, aproximadamente, 10 m de distância do produto.

Botão EXIT (

)

Utilize para fazer desaparecer o ecrã do Menu.

Botão STILL

Utilizado para ver imagens fixas.

Botão INSTALL

Utilizado para ajustar a imagem consoante o local de instalação do projector: em frente do ecrã e pendurado do tecto, por detrás do ecrã e pendurado do tecto, etc.

Colocar as pilhas no telecomando

1.

Levante a tampa na parte posterior do telecomando, tal como mostra a figura.

2.

Coloque duas pilhas AAA.

3.

Feche a tampa.

3-3 Utilizar

3-4 Indicações do LED

Indicações do LED

: luz ligada : luz a piscar : luz desligada

STAND BY LAMP TEMP ESTADO

Se carregar no botão [POWER] do telecomando ou do projector, o ecrã aparece num prazo de 30 segundos.

O projector está a funcionar normalmente.

O projector prepara uma operação após carregar no botão [POWER] do projector ou do telecomando.

Carregando no botão [POWER] o projector desliga-se e o sistema de arrefecimento entra em funcionamento para arrefecer o interior do projector. (Funciona durante cerca de 3 segundos.)

A ventoinha de arrefecimento no interior do projector não está a funcionar normalmente. Consulte a Acção 1 na tabela Resolver problemas do indicador, abaixo.

A tampa que protege a lâmpada não está fechada correctamente. Consulte a

Acção 2 na tabela Resolver problemas do indicador, abaixo.

A tampa da lente não abriu completamente. Consulte a Acção 3 na tabela

Resolver problemas do indicador, abaixo.

O projector mudou para o modo de arrefecimento porque a temperatura interna aumentou para além do limite de manutenção.

Consulte a Acção 4 na tabela Resolver problemas do indicador, abaixo.

O projector desligou-se automaticamente porque a temperatura interna aumentou para além do limite de manutenção. Consulte a Acção 5 na tabela

Resolver problemas do indicador, abaixo.

Ocorreu um problema com o funcionamento da lâmpada. Consulte a Acção 6 abaixo.

O tempo de vida útil da lâmpada terminou. Consulte a Acção 7.

A alimentação do produto não está a funcionar normalmente. Contacte um centro de assistência.

Resolver problemas do indicador

Utilizar 3-4

CLASSIFICA

ÇÃO

Acção 1

Acção 2

Acção 3

Acção 4

Acção 5

Acção 6

Acção 7

ESTADO MEDIDAS

O sistema da ventoinha de arrefecimento não está a funcionar correctamente.

A tampa que protege a lâmpada não está correctamente fechada ou o sistema de sensor não está a funcionar normalmente.

A tampa da lente não abriu completamente.

Se o sintoma persistir mesmo após desligar e voltar a ligar o cabo de alimentação e ligar novamente o projector, contacte o fornecedor do produto ou o nosso centro de assistência.

Verifique se os parafusos na parte lateral do projector estão bem apertados. Se estiverem e se os indicadores se mantiverem acesos, contacte o distribuidor do produto ou um centro de assistência.

O projector mudou para o modo de arrefecimento porque a temperatura interna deste aumentou para além do limite de manutenção.

A temperatura interna do projector ultrapassou o limite máximo e o projector desligou-se automaticamente.

A lâmpada avariou-se depois de o projector se desligar indevidamente ou depois de o ligar imediatamente após tê-lo desligado.

O ecrã fica escuro

Abra a tampa da lente completamente.

Se a tampa da lente não abrir completamente durante o funcionamento do projector, o vídeo e o áudio desligam-se automaticamente.

Se este estado continuar durante dez minutos, o projector desliga-se automaticamente.

Se a temperatura interna do projector aumentar, excedendo o limite de manutenção, o projector muda para o modo de arrefecimento antes de se desligar automaticamente.

No modo de arrefecimento, a velocidade da ventoinha aumenta e a lâmpada do projector muda para o modo <ECO>.

Verifique se o orifício de ventilação do projector está bloqueado.

Verifique o filtro do ar e limpe-o se estiver bloqueado.

Verifique se a temperatura à volta do projector é superior à amplitude da temperatura normal do projector.

Arrefeça o projector suficientemente e volte a ligá-lo.

Verifique se o orifício de ventilação do projector está bloqueado.

Verifique o filtro do ar e limpe-o se estiver bloqueado.

Verifique se a temperatura à volta do projector é superior à amplitude da temperatura normal do projector.

Arrefeça o projector suficientemente e volte a ligá-lo.

Caso o mesmo problema ocorra continuamente, contacte o fornecedor do produto ou o centro de assistência.

Desligue o projector, aguarde o tempo suficiente para que este arrefeça e depois volte a ligá-lo para o utilizar. Caso o mesmo problema ocorra continuamente, contacte o fornecedor do produto ou o centro de assistência.

Verifique o tempo de utilização da lâmpada, consultando o ecrã Visualiza-

ção de Informações. Caso seja necessário substituir a lâmpada, entre em contacto com o distribuidor do produto ou o Centro de assistência.

O projector utiliza um sistema de ventoinha de refrigeração para impedir que a unidade sobreaqueça. O funcionamento da ventoinha de arrefecimento pode causar ruídos que não afectam o desempenho do produto e são típicos de um funcionamento normal.

3-4 Utilizar

3-5 Utilizar o menu de ajuste do ecrã (OSD: On Screen Display (Menu digital))

A estrutura do menu de ajuste do ecrã (OSD: On Screen Display)

Para aceder ao Menu, carregue no botão do Menu no produto ou no telecomando. Para se deslocar no menu, carregue nos botões com as setas. As selecções de menu que tiverem uma seta na extremidade do lado direito possuem sub-menus.

Carregue no botão com a seta para a direita para aceder ao sub-menu. As direcções para navegar e seleccionar itens num menu estão na parte inferior de cada ecrã do menu.

MENU SUBMENU

Entrada

Imagem

Configurar

Opção

Lista de fontes

Modo

Sobreexplora-

ção

Instalar

Padrão teste

Idioma

Temporizador

Editar nome

Tamanho

Modo Filme

Modo da Lâmpada

Tipo de vídeo

Opção menu

Segurança

Posição

PC

Keystone

Autom.

Legenda

Som

Bloqueio do Painel

NR Digital

Zoom

Keystone v.

Rede

2º plano

Reiniciar

Def. h. ver. filtro Ligar auto.

Informação

Nível de preto

3-5-1. Entrada

MENU

Lista de fontes

Editar nome

DESCRIÇÃO

Pode seleccionar um dispositivo ligado ao projector para visualizar.

• <PC> - <AV> - <S-Vídeo> - <HDMI> - <Media Play>

Pode editar os nomes dos dispositivos ligados ao projector.

• <VCR> - <DVD> - <STB Cabo> - <Satélite STB> - <STB PVR> - <Receptor AV> - <Jogos> -

<Câmara de Vídeo> - <PC> - <Dispositivos DVI> - <TV> - <IPTV> - <Blu-Ray> - <HD DVD> -

<DMA>

Utilizar 3-5

3-5-2. Imagem

Modo

MENU DESCRIÇÃO

Selecciona um modo de ecrã adequado ao ambiente, ao tipo de imagens que estão a ser projectadas, ou selecciona um modo personalizado que tenha sido criado com base nos seus requisitos.

<Modo>

• <Dinâmico> : Aumenta a definição da imagem numa sala bem iluminada.

• <Standard> : Ajusta a imagem para uma visualização óptima num ambiente normal.

• <Apresentação> : Este modo é adequado para apresentações.

• <Texto> : Este modo é adequado para trabalhos de texto.

• <Filme> : Este modo é adequado para visualizar um filme.

• <Jogos> : Este modo de imagem é optimizado para jogos.

No modo <Jogos>, o texto em imagens fixas aparece de forma pouco natural.

• <Utilizador> : Este é um modo personalizado que é criado através da função <Modo>→<Salvar>.

- Os modos Presentation (Apresentação) e Text (Texto) só estão activos se o sinal de entrada for um sinal de Sincronização com PC (D-Sub/HDMI).

<Contraste> : utilizado para ajustar o contraste entre o objecto e o fundo.

<Brilho> : utilizado para ajustar o brilho de toda a imagem.

<Nitidez> : utilizado para ajustar a nitidez da imagem.

Quando o sinal de entrada for Sincronização com PC (D-Sub/HDMI), a função <Nitidez> não pode ser ajustada.

<Cor> : utilizado para ajustar a cor como mais clara ou mais escura.

Quando o sinal de entrada for Sincronização com PC (D-Sub/HDMI), a função <Cor> não pode ser ajustada.

<Matiz> : Utilizado para obter uma cor mais natural, realçando a cor verde ou vermelha das imagens.

Quando o sinal de entrada for Sincronização com PC (D-Sub/HDMI) ou PAL e SECAM nos modos [S-Video] ou [AV], a função <Matiz> não pode ser ajustada.

<Tonalidade> : Pode seleccionar a temperatura de cor conforme a sua preferência.

• Definições de fábrica: <CoresFr2> - <CoresFr1> - <C. quentes1> - <C. quentes2>

• Pode seleccionar a temperatura de cor para os itens abaixo, conforme a sua preferência.

<Vermelho-Gain>, <Verde-Gain>, <Azul-Gain> : Ajusta a temperatura de cor do nível Branco.

<Vermelho-Offset>, <Verde-Offset>, <Azul-Offset> : Ajusta a temperatura de cor do nível Preto.

• <Temperatura da Cor> - <Vermelho-Gain> - <Verde-Gain> - <Azul-Gain> - <Vermelho-Offset> -

<Verde-Offset> - <Azul-Offset>

<Gama> : Muda a característica de brilho para cada cor de uma imagem.

• Quanto maior (+) o valor, maior o contraste entre as partes claras e escuras.

Quanto menor (-) o valor, mais escuras ficam as partes escuras.

• Amplitude de ajuste: -3 a +3

<Salvar> : Pode guardar o estado de um ecrã que tenha ajustado de acordo com as suas preferências através da função <Modo>→<Utilizador>.

<Reiniciar > : repõe as definições do modo para os valores predefinidos.

3-5 Utilizar

MENU

Tamanho

Posição

NR Digital

Nível de preto

Sobreexploração

Modo Filme

DESCRIÇÃO

Esta função permite seleccionar o tamanho do ecrã.

Quando o sinal de entrada for Sincronização com PC (D-Sub/HDMI), a função <Zoom1>/

<Zoom2> não é suportada.

• <Normal> - <Zoom1> - <Zoom2> - <16 : 9>

Esta função permite ajustar a posição do ecrã quando este não estiver alinhado.

Se aparecerem linhas pontilhadas na imagem ou se esta estiver tremida, pode ver a imagem com melhor qualidade visual activando o NR Digital (Redução de ruído).

Quando o sinal de entrada for Sincronização com PC (D-Sub/HDMI), a função <NR Digital> não funciona.

Se o nível de preto não for adequado ao sinal de entrada, as partes escuras de uma imagem podem ficar pouco nítidas ou esbatidas.

Com esta função, pode seleccionar um nível de preto que melhore a visibilidade das partes escuras da imagem.

O <Nível de preto> só pode ser regulado para os sinais RGB 480i e 576i dos modos [AV], [S-

Video] e Sincronização com AV (D-Sub).

Para [AV], [S-Video] e para os sinais 480i e 576i de Sincronização com AV (D-Sub).

• <0 IRE> : Define o nível de preto para <0 IRE>.

• <7.5 IRE> : Define o nível de preto para <7.5 IRE>.

Para o sinal RGB do modo <HDMI>

• <Normal > : Utilizado num ambiente normal.

• <Baixa> : Utilizado quando as partes escuras de uma imagem aparecem com demasiado brilho.

Esta função permite cortar a extremidade de uma imagem que contenha informações ou imagens desnecessárias junto à borda.

A sobreexploração não é suportada nos modos [AV] e [S-Video].

Esta função só é suportada quando o sinal de entrada for Sincronização com AV (D-Sub) ou

Sincronização com AV (HDMI).

Se a opção <Sobreexploração> estiver desligada, as partes adicionais desnecessárias nas margens de uma imagem podem ser apresentadas.

Neste caso, ligue a função <Sobreexploração> (visualização alargada).

Se utilizar esta função, pode definir o modo de visualização de forma a que seja optimizado para reproduzir filmes.

• <Deslig. >-<Automático>

<O Modo Filme> só é suportado para os sinais [AV], [S-Video], 480i e 576i de Sincronização com AV (D-Sub).

Utilizar 3-5

PC

MENU

Zoom

DESCRIÇÃO

Para os sinais do PC, as quatro funções PC eliminam ou reduzem o ruído que causa a instabilidade na qualidade da imagem, como, por exemplo, a imagem tremida. Se o ruído não for removido utilizando o Ajuste fino, ajuste a frequência para o máximo e execute novamente o Ajuste fino.

Estas funções apenas estão activas para a entrada Sincronização com PC (D-Sub/HDMI) do terminal D-Sub.

Consulte a secção "Sincronização com PC (D-Sub/HDMI)".

• <Ajuste auto. > : utilizado para ajustar a frequência e fase do ecrã do PC automaticamente.

• <Grosso > : utilizado para ajustar a frequência quando surgem linhas verticais no ecrã do PC.

• <Fino> : utilizado para executar o ajuste fino do ecrã do PC.

• <Reiniciar > : utilizando esta função, pode repor as definições do menu do PC para os valores predefinidos.

Pode aumentar a imagem para o tamanho pretendido.

• <1X> - <2X> - <4X> - <8X>

Esta função só está activa se o sinal de entrada for Sincronização com PC (D-Sub/HDMI).

3-5-3. Configurar

Instalar

MENU

Modo da Lâmpada

DESCRIÇÃO

Utilizado para ajustar a imagem consoante o local de instalação do projector: em frente do ecrã e pendurado do tecto, por detrás do ecrã e pendurado do tecto, etc. A imagem projectada pode ser invertida, quer na horizontal como na vertical.

• <Frontal-Chão >: imagem normal

• <Frontal-Tecto >: imagem invertida na horizontal/vertical

• <Traseira-Chão>: imagem invertida na horizontal

• <Post.-Tecto> : imagem invertida na vertical

Esta função permite definir o brilho da imagem ao ajustar a quantidade de luz gerada pela lâmpada.

• <Eco> : Este modo é optimizado para ecrãs com dimensões inferiores a 100 polegadas.

Este modo diminui o brilho da lâmpada e o consumo de energia, para assim prolongar a vida útil da lâmpada e reduzir o ruído e o consumo de energia.

• <Normal>: este é um modo geral e funciona bem na maioria dos casos.

• <Brilho >: Este modo maximiza o brilho da lâmpada em situações de grande luminosidade. À medida que o brilho da lâmpada aumenta, o ciclo de vida da mesma pode diminuir e o ruído e o consumo de energia podem aumentar.

3-5 Utilizar

MENU

Keystone Autom.

Keystone v.

2º plano

Padrão teste

Tipo de vídeo

DESCRIÇÃO

Se as cenas de vídeo estiverem distorcidas ou inclinadas, pode compensar este facto definindo a função <Keystone Autom.> para <Lig.> para que a função <V-Keystone> seja automaticamente iniciada.

• <Deslig. >-<Lig. >

Se as cenas de vídeo estiverem distorcidas ou inclinadas, pode compensar este facto utilizando a função Keystone vertical/horizontal.

A saída de som do seu projector está temporariamente cortada, enquanto a definição keystone

(Correcção do ângulo) está a ser alterada.

<No menu digital (OSD), Keystone> não compensa a distorção.

Pode seleccionar a imagem que deve ser apresentada quando não existe sinal do dispositivo externo ligado ao projector.

• <Logótipo > -<Azul > -<Preto >

Um padrão de teste predefinido, integrado no projector. Pode ser utilizado como uma imagem de referência para optimizar a instalação do projector e as imagens projectadas.

• <Sombreado> : Pode verificar se a imagem está distorcida ou não.

• <Tamanho ecrã> : Pode referenciar e apresentar tamanhos de formato de imagem, tais como

1,33: 1 ou 1,78 : 1.

Se a qualidade da imagem projectada não for normal devido ao facto de o projector não identificar automaticamente o tipo do sinal de entrada nos modos <PC> ou <HDMI>, esta função permite definir manualmente o sinal de entrada.

• No modo <PC>, o menu só está activo para sinais Sincronização com AV (D-Sub). Para uma sincronização H/V separada, esta função só está activa para um sinal de 1280 x 720p 59,94 Hz/

60 Hz.

• <Auto >-<RGB(PC)>-<RGB(AV)>-<YPbPr(AV)>

• No modo <HDMI>, o menu só está activo para sinais Sincronização com AV (HDMI) de 640 x 480 p 59,94 Hz/60 Hz e 1280 x 720 p 59,94 Hz/60 Hz.

• <Automático> - <PC> - <AV>

Utilização

RGB(PC)

RGB(AV)

YPbPr(AV)

Quando liga a saída RGB de um PC ao terminal D-Sub

Quando liga a saída RGB de um dispositivo AV (STB, DVD, etc…) ao terminal D-Sub

Quando liga a saída YPbPr de um dispositivo AV (STB, DVD, etc…) ao terminal D-Sub

Desactivar

Activar

Activar

PC menu

Activar

zoom

Activar

Desactivar Desactivar

Desactivar Desactivar

PC

Quando liga um PC ao terminal HDMI Desactivar Desactivar Activar

AV

Quando liga um dispositivo AV (STB,

DVD, etc…) ao terminal HDMI

Automático

Definições automáticas

Activar Desactivar Desactivar

-

Utilizar 3-5

Legenda

MENU

Rede

Reiniciar

3-5

DESCRIÇÃO

A função <Legenda> é suportada se o sinal analógico externo (do terminal Video ou S-Video) contiver legendas.

• <Legenda> : <Deslig. >-<Lig. >

• <Modo> : <Legenda> - <Texto>

• <Canal> : <1> - <2>

• <Campo> : <1> - <2>

A função <Legenda> não funciona no modo <PC> (incluindo componentes) ou <HDMI>.

Consoante o sinal externo, pode ser necessário efectuar alterações nas definições do <Canal> ou <Campo>.

Cada <Canal> e <Campo> contém informações diferentes. <Campo><2> tem informações adicionais que complementam a informação contida no <Campo><1>.

(por exemplo se forem utilizadas legendas em inglês no <Canal><1>, as legendas em espanhol serão utilizadas no <Canal><2>)

Ao utilizar um cabo LAN para ligar o PC e o projector, pode utilizar as seguintes funções suplementares no PC. No PC, pode verificar as condições do projector (ciclo de vida da lâmpada, erro de funcionamento, temperatura) e controlar remotamente as opções de ligar/desligar o projector, brilho e ligar/ desligar o som.

<Rede> : <Deslig. >-<Lig. >

<Definição de IP>

• <Automático> : Atribui automaticamente o Endereço IP, a Máscara sub-rede e o Gateway.

• <Manual> : Permite-lhe introduzir manualmente oEndereço IP, a Máscara sub-rede e o Gateway.

Depois de premir o botão [ ] para introduzir valores, altere os valores com os botões / e percorra os campos de dados com os botões / . Uma vez introduzidos os valores, prima o botão [ ].

<Definição IP do Servidor> : Permite-lhe introduzir o endereço IP do PC servidor.

Para poder utilizar a função de rede, a opção <Rede> tem de estar definida para <Lig.>.

Se a ligação à rede falhar, introduza o endereço IP do PC servidor em <Definição IP do

Servidor>.

Esta função permite repor várias definições para os valores originais, de fábrica, ou recuperar de uma falha no modo Media Play.

• <Predefinições de fábrica> : Retoma as definições de fábrica.

• <Repor hora de verificação do filtro> : Reinicia o tempo de filtro.

• <Media Play> : As seguintes funções só estão activas quando o projector não consegue entrar no modo <Media Play> devido a um erro nesse modo.

Activado apenas no modo <Media Play>.

• <Modo Recuper.> : Esta função é utilizada para continuar a actualização nos casos em que o projector é desligado durante uma actualização do firmware.

• <OK>-<Cancelar>

Em condições normais, seleccione <Configurar>→<Actualizar/Repor>→<Actualização do firmware> no menu <Media Play>, para fazer a actualização.

• <Repos. Sistema>: Esta função é utilizada para reiniciar o <Media Play> quando este, de repente, deixa de responder.

• <OK>-<Cancelar>

Utilizar

3-5-4. Opção

Idioma

MENU

Opção menu

Som

Def. h. ver. filtro

Ligar auto.

Temporizador

Segurança

DESCRIÇÃO

Esta função permite seleccionar o idioma utilizado no ecrã da menu.

• <Posição> : pode mover a posição do menu para cima/baixo/esquerda/direita.

• <Transparênc. > : pode definir a transparência do menu.

• < Alto>-<Médio >-<Baixa>-<Opaco>

• <Tempo Menu > : pode definir a hora mostrada no menu.

• <5 seg>-<10 seg>-<30 seg>-<60 seg>-<90 seg>-<120 seg>-<Ficar ligado>

Regula o equilíbrio de áudio direito e esquerdo e o equalizador do altifalante estéreo 3W incorporado no projector.

• <Balanço> - <100Hz> - <300Hz> - <1kHz> - <3kHz> - <10kHz>

Define o período de verificação para o filtro. (Unidade: hora)

• <Deslig.> - <100> - <200> - <400> - <800>

Se o tempo de utilização do filtro for superior ao período de verificação do filtro, a mensagem de verificação do filtro é apresentada durante um minuto sempre que o projector for ligado. Mensagem de verificação do filtro: <Verifique o filtro e, se necessário, limpe-o ou substitua-o>.

Com a opção Ligar automaticamente activada, se for fornecida energia ao projector, este liga-se automaticamente sem que tenha de carregar no botão de alimentação.

• <Deslig. >-<Lig. >

Com a opção Temporizador activada, se não existir qualquer sinal de entrada para a hora determinada, o projector desliga-se automaticamente.

(Não deve haver qualquer informação através de botões do telecomando ou da parte superior do projector para a hora determinada)

• <Deslig. > - <10 Min> - <20 Min> - <30 Min>

Esta função não funciona no modo <Media Play> .

Para desencorajar o roubo, é necessário introduzir uma palavra-passe logo ao ligar o projector. O projector não ficará activo sem essa palavra-passe.

• <Ligar Protecção>

• <Deslig. > : Introduzir a palavra-passe actual e desactivar a função de protecção.

• <Lig. > : Introduzir uma palavra-passe nova e activar a função de protecção.

• <Altr. palavra-passe> : Alterar a palavra-passe actual.

Utilize as teclas numéricas para introduzir ou alterar a palavra-passe.

Utilizar 3-5

MENU

Bloqueio do Painel

Informação

DESCRIÇÃO

Pode desactivar os botões no projector para que este funcione apenas com o telecomando.

• <Deslig. >-<Lig. >

Permite verificar sinais de fontes externas, a configuração de imagem, o ajuste da imagem do PC.

3-5 Utilizar

3-6 Gestão de rede

3-6-1. Gestão utilizando o web browser

O web browser permite-lhe monitorizar e controlar um projector a partir de um PC sem instalar qualquer software. Antes de utilizar o web browser, tem de ligar o projector à sua rede local. Para obter indicações sobre como se ligar a uma rede, consulte a secção 2-19, Ligar a uma rede.

Para controlar vários projectores a partir de um único PC, instale e execute o Gestor do projector da Samsung.

Para obter informações sobre o Samsung Projector Manager, consulte 3-6-2.

Antes de ligar o web browser, verifique a ligação de rede entre o PC e o projector. Se tiver ocorrido uma falha na ligação de rede, a janela do web browser pode não estar disponível para utilização.

• Para utilizar o web browser, o seu PC tem de cumprir os seguintes requisitos de sistema mínimos:

• RAM: Mais de 10 MB

• Capacidade do disco rígido: Mais de 10 MB

• Resolução do ecrã: Superior a 640 x 480

• SO suportado: Microsoft Windows XP, Windows Vista

• Web browser : Microsoft Internet Explorer 6 ou versão posterior, Netscape Navigator 9 ou versão posterior, Mozilla

FireFox 3.0.x ou versão posterior, Google Chrome.

1.

Ligar

• Introduza o endereço IP do projector na barra de endereços do web browser.

Pode ver o endereço IP do projector premindo o botão [MENU] e seleccionando <Configurar> -> <Rede> ->

<Definição de IP>.

• Aparece a janela Network Projector. Para obter informações sobre itens de controlo na janela Network Projector, consulte os itens da Secção 3-, Utilizar o menu de ajuste do ecrã.

• Algumas funções listadas em 'Utilizar o menu de ajuste do ecrã' não podem ser utilizadas no web browser devido às limitações do controlo remoto através da rede.

Utilizar 3-6

3-6-2. Gestão do projector utilizando o software do PC

É possível monitorizar e controlar mais do que um projector utilizando o Samsung Projector Manager.

• Para utilizar o Samsung Projector Manager, o seu PC tem de cumprir os seguintes requisitos de sistema mínimos:

• RAM: Mais de 10 MB

• Capacidade do disco rígido: Mais de 10 MB

• Resolução do ecrã: Superior a 640 x 480

• SO suportado: Microsoft Windows XP, Windows Vista

1.

Instalar o Samsung Projector Manager

• Clique em 'Samsung Projector Manager' no CD fornecido.

• Instale de acordo com as instruções apresentadas no ecrã do PC.

2.

Executar o Samsung Projector Manager

Depois de concluir a instalação do Samsung Projector Manager e o configuração de rede para o projector, o Samsung

Projector Manager passa a estar disponível para utilização.

• Clique em Start > Samsung Projector > Samsung Projector Manager

• Aparece a janela <Projector Remote Controller>.

3.

Utilizar o Samsung Projector Manager

• Agrupar e registar o projector

• Para pesquisar projectores ligados ao PC automaticamente, carregue em Tool > Auto Search

• Para agrupar ou registar directamente os projectores, seleccione List>Projector, clique com o botão direito do rato em

3-6 Utilizar

Network Projector, em Projector List e seleccione Add Projector.

• Especifique o Projector Name, IP Address e o Group Name para registar e, em seguida, carregue em ADD.

A qualquer grupo cujo nome não esteja especificado, será automaticamente atribuído o nome 'Default Group'.

Para remover e/ou mudar o nome a um projector registado, clique com o botão direito do rato e seleccione

Delete e/ou Rename, respectivamente.

Se, após o registo, não aparecer um projector na Lista de projectores, verifique se a ligação de rede e as definições de rede estão correctamente configuradas. Consulte a secção 2-19, Ligar a uma rede e a secção 3-5-

3, Configurar >rede, para mais informações e instruções.

Para guardar ou carregar as informações do projector registado, seleccione File → Export Config.

• Gestão do projector

Utilizar 3-6

• Pode verificar o estado da lâmpada, a temperatura, o funcionamento, os erros, etc., do projector em tempo real.

3-6

: Pode ver o Name do projector, IP Address, Group, estado de Power On/Off, LAMP lifespan, erros de funcionamento (representados por ícones), etc. em tempo real.

O Samsung Projector Manager Pro apresenta ícones que indicam o estado de um projector. Os ícones estão listados nas tabelas abaixo. Se os ícones indicarem um problema no projector, consulte Resolver problemas do indicador, na secção 3-4, Indicações do LED.

Ícones de aviso e de erro

ÍCONES ESTADO

Aviso

Erro

Erro

ESTADO

A tampa da lente não abriu completamente.

A tampa que protege a lâmpada não está correctamente fechada.

ACÇÃO

Consulte a Acção 3 em Resolver problemas do indicador.

Consulte a Acção 2 em Resolver problemas do indicador.

A lâmpada não está a funcionar normalmente.

Consulte a Acção 6 em Resolver problemas do indicador.

Erro A lâmpada chegou ao fim do seu ciclo de vida.

A lâmpada precisa de ser substituída.

Utilizar

ÍCONES ESTADO

Erro

Erro

Erro

Erro

Erro

Erro

Aviso

Erro

Erro

Aviso

Aviso

Erro

ESTADO

A ventoinha de arrefecimento 1 não está a funcionar normalmente.

A ventoinha de arrefecimento 2 não está a funcionar normalmente.

ACÇÃO

A ventoinha de arrefecimento 3 não está a funcionar normalmente.

Consulte a Acção 1 em Resolver problemas do indicador.

A ventoinha de arrefecimento 4 não está a funcionar normalmente.

A ventoinha de arrefecimento 5 não está a funcionar normalmente.

A ventoinha de arrefecimento 6 não está a funcionar normalmente.

A temperatura interna do projector ultrapassou o limite máximo

Consulte a Acção 5 em Resolver problemas do indicador.

A temperatura interna do projector ultrapassou o limite máximo

Consulte a Acção 5 em Resolver problemas do indicador.

A temperatura interna do projector ultrapassou o limite máximo

Consulte a Acção 5 em Resolver problemas do indicador.

O filtro do ar chegou ao fim do seu ciclo de vida.

O filtro do ar precisa de ser substituído.

O filtro do ar foi bloqueado pela acumulação de pó.

O filtro do ar precisa de ser limpo.

O filtro do ar foi bloqueado pela acumulação de pó.

O filtro do ar precisa de ser limpo.

Ícones de estado do nível da temperatura

ÍCONES ESTADO ESTADO

Estado da temperatura

Estado da temperatura

Estado da temperatura

Estado da temperatura

Estado da temperatura

Estado da temperatura

A temperatura interna do projector está normal. (modo de espera)

A temperatura interna do projector está normal. (baixa)

A temperatura interna do projector está normal. (média)

A temperatura interna do projector está normal. (um pouco alta)

A temperatura interna do projector está acima do limite máximo

A temperatura interna do projector está demasiado alta. O projector desligou-se automaticamente.

ACÇÃO

Nenhuma Normal.

Nenhuma Normal.

Nenhuma Normal.

Nenhuma Normal.

Consulte a Acção 4 em Resolver problemas do indicador.

Consulte a Acção 5 em Resolver problemas do indicador.

Utilizar 3-6

• Gerir os projectores

: Utilizar os ícones na Projector List (aplicável apenas a projectores marcados na janela de monitorização)

(Refresh): Actualiza o estado de um projector.

(Power On): Liga um projector.

(Power Off): Liga um projector.

(Switch Source): Selecciona a fonte de entre HDMI, S-VIDEO, AV, PC, MP.

Contudo, no caso de os produtos não possuírem um Media Play, a fonte MP não está disponível.

(Blank On/Off): Liga um projector.

(Mute On/Off): Silencia/activa o som de um projector.

(Adjust Aspect Ratio): Ajusta o formato de um projector para 16:9 ou 4:3.

3-6

: Ligar o Web browser a partir do Samsung Projector Manager

Ao ligar o web browser no Samsung Projector Manager, pode utilizar mais funções. Para estabelecer ligação ao web browser, seleccione um projector onde ligar e clique com o botão direito do rato para seleccionar "Web browser."

Se a ligação ao web browser falhar, verifique se a ligação de rede (consulte a secção 2-19, Ligar a uma rede ) e as definições de rede (consulte 3-5-3, Configurar > Rede) estão correctamente configuradas.

Utilizar um projector através do Samsung Projector Manager e do Web browser simultaneamente pode tornar o funcionamento do PC mais lento ou provocar um erro.

• Utilizar a função Horário

Se utilizar a função Schedule, pode gerir os seus projectores de forma mais eficiente.

Utilizar

Se seleccionar List>Schedule, aparece a janela a seguir.

O ecrã possui quatro botões:

• New : Adiciona um projector para criar um Schedule.

• Delete : Elimina o Horário de um projector seleccionado.

• Delete All : Elimina o Horário de todos os projectores.

• Edit : Edita o Horário de um projector seleccionado.

• Registar um New Schedule

Para registar um novo horário, siga estes passos:

1. Prima o botão New. Aparece o ecrã New Schedule.

Utilizar

2. No campo Select Select Projectors, seleccione os projectores a que pretende aplicar o novo horário. Quando selecciona um projector, aparece uma marca de verificação na caixa de verificação à sua esquerda.

3. Defina o Title, Repeat, Time e Work e introduza uma Description do novo horário. Seguem-se as explicações sobre cada um destes termos.

-Title : Define o nome de um Horário

-Repeat : Define a repetição do horário (Once - Executa apenas uma vez, Every - Especifica uma data de repetição)

-Time : Determina a hora a que um horário é executado

-Work : Define o Source switch ou o Power On/Off

-Description : Apresenta uma descrição detalhada de um Horário

4. Depois de introduzir todas as informações, carregue em ADD.

É possível ver o histórico de registos de um Horário. Pode também ver o estado de um Horário. Os códigos de estado encontram-se abaixo:

-Complete: Horário concluído.

-Waiting: Horário ainda a aguardar execução.

-Running: Está a ser executado um horário com repetição.

3-6

3-6

• Para guardar ou carregar um horário registado, seleccione File → Export Config.

• Se quiser utilizar um Horário carregado através da função Importar configuração, carregue as informações do projector previamente.

• Outras definições

A selecção Ferramentas na Barra de menu contém dois itens de menu. São eles: Configurar itens de monitorização e

Opção.

- Configurar itens de monitorização

Configurar itens de monitorização permite-lhe seleccionar um item a ser apresentado na janela de monitorização. Depois de seleccionar o item, define a respectiva prioridade de visualização movendo o item para cima ou para baixo na lista de itens que seleccionou para serem apresentados.

- Opções

Executar automaticamente– Quando um PC é ligado, o Samsung Projector Manager liga-se automaticamente.

Minimizar para tabuleiro do sistema – o Samsung Projector Manager será minimizado para tabuleiro do sistema.

O ficheiro contém duas selecções.

- File> Export Config : Guarda todas as definições configuradas no Samsung Projector Manager com os nomes de ficheiro pretendidos nas pastas correspondentes.

- File> Import Config :Importa um ficheiro de configuração guardado. Especifica o Samsung Projector Manager Pro para as definições guardadas.

Utilizar

4 Função Media Play

4-1 Ligar um dispositivo USB de armazenamento e precauções

4-1-1. Ligar um dispositivo USB

1.

Ligue o dispositivo USB de armazenamento à porta USB na parte de trás do projector.

- Aparece a página principal do menu <Media Play>.

A página principal do <Media Play> também pode ser aberta através do botão [MENU] e seleccionando

<Entrada>→<Lista de fontes>→<Media Play>

• Sistemas de ficheiros suportados: FAT, FAT32(NTFS não é suportado.)

• A partição não é suportada.

• Este projector não é compatível com um leitor de vários cartões nem com um hub de USB.

[Seleccionar um dispositivo]

2.

Com os botões ▲/▼, vá até ao ficheiro de multimédia que pretende ver e prima o botão [ ].

3.

Prima os botões ▲/▼ para ir até à <Memória Interna> ou <USB> e, em seguida, prima o botão [ ].

[Seleccionar um ficheiro]

4.

Com os botões ▲/▼, vá até ao ficheiro ou pasta que pretende ver ou abrir e, em seguida, prima o botão [ ].

No caso de pastas de documentos, música e filmes, aparece um número junto de cada pasta que indica o número de documentos, músicas ou filmes existentes nessa pasta. No caso de pastas de fotografias, o ecrã mostra o número de fotografias quando acede a essa pasta.

5.

Com os botões ▲/▼, vá até ao ficheiro ou pasta que pretende ver e, em seguida, prima o botão [ ].

4-1-2. Precauções relativas à utilização de um dispositivo de armazenamento USB

• Este produto não suporta leitores de vários cartões.

• Este produto não funciona caso o dispositivo de armazenamento USB esteja ligado através de um hub para USB.

• Alguns produtos que não cumpram as especificações USB padrão podem não funcionar normalmente.

Função Media Play 4-1

4-1

• Um dispositivo de armazenamento USB com aplicação de reconhecimento automático ou com controlador próprio pode não funcionar normalmente.

• Um dispositivo de armazenamento USB que utilize apenas um controlador designado pode não ser reconhecido.

• A velocidade de reconhecimento do dispositivo de armazenamento USB pode variar consoante o dispositivo.

• Não desligue o produto ou retire um dispositivo de armazenamento USB ligado enquanto um dispositivo de armazenamento USB estiver a ser utilizado. Se o fizer, pode danificar o dispositivo de armazenamento USB ou o ficheiro armazenado.

• Utilize um dispositivo de armazenamento USB com ficheiros normais. Os ficheiros danificados podem causar uma avaria ou não serem reproduzidos.

• Os dispositivos de armazenamento USB têm de ser formatados com o sistema de ficheiros FAT ou FAT32

(recomendado) suportado pelo Windows. <O Media Play> pode não funcionar normalmente se o dispositivo de armazenamento USB tiver sido formatado com outro sistema de ficheiros.

• Se o dispositivo de armazenamento USB utilizar uma fonte de energia externa, ligue-o à alimentação externa.

• Utilize o cabo USB fornecido com o dispositivo USB ao ligar ao projector. (Para mais informações sobre a aquisição do cabo e dispositivos externos, contacte o respectivo fabricante.)

• Não garantimos o funcionamento do <Media Play> no caso de ocorrer uma avaria num dispositivo externo causada pela utilização de um cabo que não esteja em conformidade com as normas especificadas.

• Uma vez que os dados do dispositivo de armazenamento USB podem ficar danificados, faça a cópia de segurança de dados importantes para evitar a sua perda.

• Quando utiliza um dispositivo de armazenamento USB com o projector, apenas são suportadas subpastas com uma profundidade máxima de 4 a partir da pasta principal. Além disso, se o número de ficheiros (incluindo pastas) contidos numa pasta for superior a 2900, este não será reconhecido. Adicionalmente, se um dispositivo USB contiver um número elevado de ficheiros, cada ficheiro poderá demorar muito tempo a ser apresentado.

• A partição não é suportada.

• Se um dispositivo de memória externo não funcionar depois de o ter ligado ao projector, tente ligá-lo a um PC. Se continuar a não funcionar normalmente, contacte o centro de assistência do fabricante da memória do dispositivo ou o respectivo centro de atendimento ao cliente.

Função Media Play

4-2 Documentos

Pode ver ficheiros de documentos de diversos formatos, guardados num dispositivo USB ou na memória interna do projector.

Menu apresentado no ecrã Documentos

O ecrã Documentos.

O Menu abaixo aparece quando prime o botão [MEDIA.P], enquanto visualiza o ecrã Documentos.

• Se estiver a ver um ecrã ou um item e premir o botão [MEDIA.P], aparece o menu correspondente ao item seleccionado.

• Dependendo do idioma que esteja configurado, os nomes de pastas, de ficheiros ou texto poderão aparecer corrompidos.

Se tal ocorrer, prima o botão [MENU] e altere a definição de idioma em <Idioma>, sob <Opções>.

ITEM DE MENU DESCRIÇÃO

Ver

Copiar

Ver um documento.

Se estiver ligado um dispositivo USB externo, os ficheiros nele contidos podem ser copiados para a memória interna do projector, e vice-versa.

Copiar todos ficheiros Copia todos os ficheiros para a memória externa e interna.

Apagar Elimina um ficheiro seleccionado.

Elim. todos os fic.

Elimina todos os ficheiros de uma pasta.

Menu apresentado quando se está a visualizar um documento

Utilize os botões ▲/▼ no projector ou no telecomando, para seleccionar o ficheiro pretendido.

Utilizar o telecomando enquanto visualiza um documento

MEDIA.P

: Abre o menu de documento

PAGE : Passa para a página anterior ou seguinte

Mude para a folha anterior ou seguinte num ficheiro

Excel

• ▲/▼/ / : Botões de direcção

: Amplia um documento

: Volta à fase anterior

• : Apresenta informações sobre os botões disponíveis

Se premir o botão [MEDIA.P] quando visualiza um documento, aparece o seguinte menu.

Função Media Play 4-2

ITEM DE MENU DESCRIÇÃO

Zoom Amplia ou reduz um documento.

• <Ampliar> : Amplia um documento (incrementos de 25% no intervalo de 100% a 500%).

• <Reduzir> : Reduz um documento.

• <Personal.> : Amplia ou reduz a imagem projectada por uma determinada percentagem.

• <100%> - <200%> - <300%> - <400%> - <500%>

Amplia ou reduz a imagem de um documento utilizando o botão ou no telecomando.

Navegação na página Vai directamente para uma determinada página.

Mapa da página

• Especifique o número da página com os botões / e / , confirme o número da página na janela de pré-visualização, no canto superior direito do ecrã, e em seguida, seleccione <Go> para ir para essa página.

Apresenta a área de zoom.

• <Deslig. >-<Lig. >

Rácio tamanho

Rodar codificado

• Se uma página for ampliada, a área respectiva é apresentada na janela <Mapa da página>, no canto superior direito.

• Se a página não for ampliada, a janela <Mapa da página> não é apresentada.

• <Ajust. a ecrã> : Ajusta o documento ao tamanho do ecrã.

• <Tam. original> : Apresenta o documento no seu tamanho original.

• <Ajust. à larg> : Ajusta o documento à largura do ecrã.

• <Ajust. à Alt.> : Ajusta o documento à altura do ecrã.

Roda um documento num ângulo especificado.

Utilize os botões / para especificar o ângulo que pretende aplicar e, em seguida, prima o botão

[ ].

• <0˚> - <90˚> - <180˚> - <270˚>

Para ver um ficheiro de texto (.TXT) sem apresentar caracteres corrompidos, tem de seleccionar o idioma em que o ficheiro foi criado.

Seleccione o idioma utilizando as teclas de direcção.

• <Korean> - <Central Europe> - <Cyrillic> - <Baltic> - <Greek> - <Turkish> - <Hebrew> - <Arabic>

- <Latin> - <Vietnam> - <Germany> - <Français> - <Norway> - <Thai> - <Japanese> -

<Simplified Chinese GBK> - <Traditional Chinese Big5>

(e.g.: por exemplo, para ver um ficheiro de texto escrito em alemão, seleccione o idioma alemão)

Para os países europeus cujos idiomas não aparecem na lista, seleccione <Central Europe>.

Os ficheiros criados em inglês não requerem qualquer codificação.

• Os ficheiros grandes podem demorar mais tempo a carregar.

• Este produto pode não funcionar correctamente se o ficheiro não estiver em conformidade com os padrões ou estiver danificado.

• Este produto pode não funcionar no caso de um ficheiro conter demasiada informação para apresentar num ecrã

Por exemplo, demasiada informação numa folha de um ficheiro Excel.

• Este produto é um visualizador que suporta apenas um tipo de letra. O ecrã através do Media Play pode ser apresentado de maneira diferente, quando comparado com o original.

• Este produto não suporta algumas funções do ficheiro original. Por exemplo, a função de animação num ficheiro PowerPoint, 3D,

Smart Art, Hyper Link, transparência, Gradação (profundidade da cor : até 16 bits), etc.

• Este produto não suporta ficheiros encriptados (DRM).

4-2 Função Media Play

4-3 Fotografia

Veja uma apresentação de fotografias guardadas num dispositivo USB ou na memória interna do projector.

Menu apresentado no ecrã Miniaturas de fotografias

O ecrã Miniaturas de fotografias.

O Menu abaixo aparece quando prime [MEDIA.P] enquanto visualiza o ecrã Miniaturas de fotografias.

• Se estiver a ver um ecrã ou um item e premir o botão [MEDIA.P], aparece o menu correspondente a esse ecrã ou item.

• Consoante o idioma que está definido, os nomes das pastas ou ficheiros podem aparecer corrompidos.

Se tal ocorrer, prima o botão [MENU] e altere a definição de idioma em <Idioma>, sob <Opções>.

ITEM DE MENU DESCRIÇÃO

Iniciar apres. Slides Inicia uma apresentação.

Modo de Reprodução • <Todas as fotografias> : Mostra as fotografias ordenadas pelo nome do respectivo ficheiro.

• <Fotografia na Pasta > : Mostra as fotografias de uma determinada pasta, ordenadas pelo nome do respectivo ficheiro.

• <Foto. md. aleatório> : Mostra aleatoriamente as fotografias guardadas num determinado dispositivo de armazenamento.

• <Foto. p. md. aleatório.> : Mostra aleatoriamente as fotografias guardadas numa determinada pasta.

• <Repetir uma fotografia> : Mostra repetidamente uma determinada fotografia.

Copiar Se tiver um dispositivo USB ligado ao projector, pode copiar ficheiros desse dispositivo para a memória interna do projector e desta para o dispositivo.

Copiar todos ficheiros Copiar todos os ficheiros para a memória interna ou para o dispositivo USB.

Apagar

Elim. todos os fic.

Definir como fundo

Elimina uma imagem seleccionada.

Elimina todos os ficheiros de imagem num dispositivo de armazenamento USB.

Define uma determinada imagem como imagem de fundo para a página principal do <Media Play>.

Para utilizar esta função na sua apresentação, converta os ficheiros de texto gerais para imagens antes de os guardar num dispositivo de armazenamento USB.

Por exemplo, converte ficheiros .ppt (Microsoft Powerpoint) para ficheiros de formato .jpg /.bmp /.gif

Converte ficheiros .pdf (Adobe Acrobat) para .jpg

Atenção: Certifique-se de que guarda os ficheiros de imagem no dispositivo de armazenamento USB pela ordem de apresentação.

Apresentação de diapositivos

Utilize os botões ▲/▼ no projector ou no telecomando, para seleccionar o ficheiro pretendido.

Função Media Play 4-3

Utilizar o telecomando durante uma apresentação:

MEDIA.P

: Abre o menu de fotografias.

• / : Mostra a fotografia anterior ou a seguinte.

• : Pausa ou continua a projectar uma apresentação.

• : Volta à fase anterior.

• : Activo apenas no menu de documento.

Se premir o botão [MEDIA.P] quando visualiza uma apresentação, aparece o seguinte menu.

ITEM DE MENU DESCRIÇÃO

Parar apres. de slides

/ Iniciar apres. Slides

Ajustes apres. slides

Pára ou inicia uma apresentação.

<Transição> : Selecciona o modo de apresentação.

• <Sem Efeito> - <Limpar> - <Cortina> - <Caixa Maior/Menor> - <Seda> - <Círculo> - <Mais> -

<Aleatório>

<Velocidade> : Regula a velocidade de reprodução da apresentação.

• <Rápida> - <Normal> - <Lenta>

<Modo> : Selecciona a forma de reprodução: manual (uma a uma) ou automático (apresentação).

• <Automático> - <Manual>

Se seleccionar <Manual>, percorra as fotografias premindo os botões </> no projector ou os botões / no telecomando.

Modo de Reprodução • <Todas as fotografias > : Reproduz todos os ficheiros de imagem disponíveis.

• <Fotografia na Pasta > : Reproduz todos os ficheiros de imagem numa pasta seleccionada.

• <Foto. md. aleatório > : Reproduz de forma aleatória todos os ficheiros de imagem disponíveis num dispositivo de armazenamento USB.

• <Foto. p. md. aleatório. > : Reproduz de forma aleatória todos os ficheiros de imagem numa pasta seleccionada.

• <Repetir uma fotografia > : Apresenta um ficheiro de imagem repetidamente.

Rodar Roda uma fotografia num ângulo especificado.

Utilize o botão [ ] para especificar o ângulo pretendido.

• <90º> - <180º> - <270º> - <Original>

Rácio tamanho

Apagar

Definir como fundo

Música de fundo

• <Tam. original> : Apresenta uma fotografia, mais pequena do que o ecrã, no seu tamanho original ou reduz a fotografia, maior do que o ecrã, para um tamanho proporcional ao tamanho do ecrã.

• <Ajuste aut. > : Redimensiona uma fotografia de forma a ajustá-la ao tamanho do ecrã, mantendo o formato original da fotografia (a imagem pode ser cortada na horizontal ou na vertical).

• <Ajust. à larg> : Ajusta a fotografia à largura do ecrã.

• <Ajust. a ecrã> : Amplia ou reduz o tamanho de uma fotografia, independentemente da sua proporção, de forma a ajustá-la ao ecrã inteiro.

Elimina um ficheiro seleccionado.

Define uma determinada imagem como imagem de fundo para a página principal do <Media Play>.

• <Lig. > : Reproduz as músicas definidas como música de fundo, ordenadas pelo nome dos respectivos ficheiros.

• <Deslig. > : Pára a música de fundo que está a ser reproduzida.

• <Definição de Música> : Define a música de fundo para uma apresentação.

4-3 Função Media Play

4-4 Música

Oiça os ficheiros de música guardados num dispositivo USB ou na memória interna do projector.

Menu apresentado no ecrã Lista de músicas.

O ecrã Lista de músicas.

O Menu abaixo aparece quando prime o botão [MEDIA.P], enquanto visualiza o ecrã Lista de músicas.

• Se estiver a ver um ecrã ou um item e premir o botão [MEDIA.P], aparece o menu correspondente a esse ecrã ou item.

• Consoante o idioma que está definido, os nomes das pastas ou ficheiros podem aparecer corrompidos.

Se tal ocorrer, prima o botão [MENU] e altere a definição de idioma em <Idioma>, sob <Opções>.

ITEM DE MENU DESCRIÇÃO

Reproduzir música Reproduz ficheiros de música.

Modo de Reprodução • <Todas as músicas> : Reproduz as músicas ordenadas pelos nomes dos respectivos ficheiros.

• <Música na Pasta> : Reproduz as músicas de uma determinada pasta, ordenadas pelo nome dos respectivos ficheiros.

• <Td. Músicas md. aleat. > : Reproduz aleatoriamente as músicas guardadas num determinado dispositivo de armazenamento.

• <Músicas p. md. aleat. > : Reproduz aleatoriamente as músicas guardadas numa determinada pasta.

• <Repetir uma música. > : Reproduz repetidamente uma determinada música.

Copiar Se estiver ligado um dispositivo USB externo ao projector, os ficheiros nele contidos podem ser copiados para a memória interna do projector, e vice-versa.

Copiar todos ficheiros Copia todos os ficheiros para a memória externa ou interna.

Apagar

Elim. todos os fic.

Elimina um ficheiro de música seleccionado.

Elimina todos os ficheiros de música num dispositivo de armazenamento USB.

Menu apresentado ao reproduzir música.

Utilize os botões ▲/▼ no projector ou no telecomando, para seleccionar o ficheiro pretendido.

Função Media Play 4-4

Utilizar o telecomando durante a reprodução de música

:

MEDIA.P

: Abre o menu de música.

• / : Reproduz o ficheiro de música anterior ou seguinte.

• : Pausa ou continua a reprodução da musica.

• : Volta à fase anterior.

• : Activo apenas no menu de documento.

Se premir o botão [MEDIA.P] durante a reprodução de música, aparece o seguinte menu.

Consoante o idioma que está definido, as informações relativas ao ficheiro de música [ ] podem aparecer corrompidas. Se tal ocorrer, prima o botão [[MENU] e altere a definição de idioma em <Language> sob <Option>.

ITEM DE MENU DESCRIÇÃO

Modo de Reprodução • <Todas as músicas> : Reproduz todos os ficheiros de música disponíveis.

• <Música na Pasta> : Reproduz todos os ficheiros de música numa pasta seleccionada.

• <Td. Músicas md. aleat. > : Reproduz de forma aleatória todos os ficheiros de música disponíveis.

• <Músicas p. md. aleat. > : Reproduz de forma aleatória todos os ficheiros de música numa pasta seleccionada.

• <Repetir uma música. > : Reproduz um ficheiro de música seleccionado repetidamente.

4-4 Função Media Play

4-5 Filme

Desfrute dos ficheiros de vídeo guardados num dispositivo USB ou na memória interna do projector.

Menu apresentado no ecrã Lista de filmes.

O ecrã Ficheiro de filmes.

O Menu abaixo aparece quando prime o botão [MEDIA.P], enquanto visualiza o ecrã Lista de filmes.

• Se estiver a ver um ecrã ou um item e premir o botão [MEDIA.P], aparece o menu correspondente a esse ecrã ou item.

• Consoante o idioma que está definido, os nomes das pastas ou ficheiros podem aparecer corrompidos.

Se tal ocorrer, prima o botão [MENU] e altere a definição de idioma em <Idioma>, sob <Opções>.

ITEM DE MENU DESCRIÇÃO

Reproduzir Filme Reproduz ficheiros de vídeo.

Modo de Reprodução • <Todos os filmes> : Reproduz os ficheiros de vídeos ordenados pelo nome do respectivo ficheiro.

• <Filme na Pasta> : Reproduz os ficheiros de vídeos de uma determinada pasta, ordenados pelo nome do respectivo ficheiro.

• <Filmes modo aleatório> : Reproduz aleatoriamente os ficheiros de vídeos guardados num determinado dispositivo de armazenamento.

• <Filmes pasta md. aleat. > : Reproduz aleatoriamente os ficheiros de vídeos guardados numa determinada pasta.

• <Repetir um filme> : Reproduz repetidamente um determinado ficheiro de vídeo.

Copiar Se estiver ligado um dispositivo USB externo ao projector, os ficheiros nele contidos podem ser copiados para a memória interna do projector, e vice-versa.

Copiar todos ficheiros Copia todos os ficheiros para a memória externa ou interna.

Apagar

Elim. todos os fic.

Elimina um ficheiro seleccionado.

Elimina todos os ficheiros de uma pasta.

Menu apresentado ao reproduzir um filme

Utilize os botões ▲/▼ no projector ou no telecomando, para seleccionar o ficheiro pretendido.

Função Media Play 4-5

Utilizar o telecomando durante a reprodução de vídeo:

MEDIA.P

:Abre o menu de vídeo

• / : Reproduz o ficheiro de vídeo anterior ou seguinte

• : Pausa ou continua a reprodução do vídeo

• : Volta à fase anterior

• : Activo apenas no menu de documento.

Se premir o botão [MEDIA.P] durante a reprodução de um filme, aparece o seguinte menu.

ITEM DE MENU DESCRIÇÃO

Modo de Reprodução • <Todos os filmes> : Reproduz todos os ficheiros de vídeo disponíveis.

• <Filme na Pasta> : Reproduz todos os ficheiros de vídeo numa pasta seleccionada.

• <Filmes modo aleatório> : Reproduz de forma aleatória todos os ficheiros de vídeo disponíveis.

• <Filmes pasta md. aleat. > : Reproduz de forma aleatória todos os ficheiros de vídeo numa pasta seleccionada.

• <Repetir um filme> : Reproduz um ficheiro de vídeo seleccionado repetidamente.

Definição da

Legenda>

• <Definição da Legenda>: activa <Lig.> ou desactiva <Deslig.>, a função de legendas

• <Idioma> : selecciona o idioma para as legendas.

• <2º plano> : muda as definições do fundo das legendas.

• <Deslig. >-<Lig. >

• <Posição> : muda as definições da localização das legendas.

• <Para baixo> - <Para cima> - <Reiniciar>

Rácio tamanho

• O vídeo tem de ter legendas externas para as poder ver com a função Legenda ligada.

• Consulte a tabela para obter informações sobre os tipos de ficheiros de legendas suportados. Consulte a secção "4-7 Formatos de ficheiros suportados".

• Os ficheiros de legendas devem estar situados no mesmo directório do ficheiro de vídeo.

• <Tipo letra> : muda as definições de <tamanho de letra>, <Cor Tipo letra> e <Efeito Sombra> para as legendas.

• <tamanho de letra> : <Pequeno> - < Médio> - <Grande>

• <Cor Tipo letra> : <Branco> - <Preto> - <Vermelho> - <Verde> - <Azul> - <Amarelo>

• <Efeito Sombra> : <Deslig. >-<Lig. >

• <sincronização> : utilizado quando ocorre uma discrepância entre o vídeo e as legendas.

• <- 0,5seg.> - <Reiniciar> - <+0,5seg.>

Não suportado em ficheiros de vídeo com legendas internas.

Altera as definições relativas ao aspecto da imagem projectada.

• <4:3> - <16:9> - <Rácio Original>

4-5 Função Media Play

4-6 Definições

Utilize os botões ▲/▼/ para mover e aceder ao menu Definições abaixo descrito.

ITEM DE MENU

Opção

Preferência

Actualizar/Repor

Rem. USB c/ Seg.

DESCRIÇÃO

<Botão Sound> : Altera as definições de som de controlo do botão para o menu <Media Play>.

• <Deslig. >-<Lig. >

<Cópia Memória Int.> : Altera o tamanho das fotografias que pretende copiar para a memória interna.

• <Tamanho Original> : Copia as fotografias com o tamanho original para a memória interna.

• <Redimensionado> : Reduz o tamanho das fotografias de modo a ajustá-las o melhor possível à resolução do ecrã e, depois, copia-as.

<Fundo do ecrã principal> : Selecciona a imagem que será apresentada na página principal do menu

<Media Play>.

• <Predefin.> : Apresenta a imagem predefinida fornecida pelo projector.

• <Personal.> : Apresenta a imagem seleccionada pelo utilizador como imagem de fundo.

• <Actualização do firmware > : Actualiza o firmware.

Consulte a secção '4-6-1 Actualização do firmware'.

• <Redefinir predefinições> : Inicializa as definições personalizadas pelo utilizador

• <Informações do produto> : Mostra a versão do firmware e as informações de copyright do projector.

Permite remover o dispositivo USB com segurança.

Quando a mensagem <Pode remover o USB> aparecer, o dispositivo USB pode ser removido.

4-6-1. Actualização do firmware

Transfira a versão mais recente do firmware do website da Samsung Electronics (http://www.samsung.com) e instale-o.

Função Media Play 4-6

• Como os dados guardados na memória interna podem ser eliminados durante uma actualização, é aconselhável fazer sempre cópias de segurança desses dados.

• Não remova o dispositivo de memória externa (USB) durante uma actualização.

• Não prima nenhum botão durante uma actualização.

• Não desligue o projector durante uma actualização.

• Uma vez concluída a actualização, desligue o projector, remova o dispositivo de memória externa (USB) e volte a ligar o projector.

• Seleccione <Definições>→<Actualizar/Repor>→<Informações do produto> e verifique se a versão do software foi actualizada.

Antes da actualização do software!

1.

Prepare um dispositivo USB.

2.

Transfira a versão mais recente do firmware do website da Samsung Electronics para o seu PC.

3.

Ligue o dispositivo USB ao PC.

4.

Copie o software transferido para o dispositivo USB.

Para actualizar o software

1.

Ligue o dispositivo USB ao projector.

2.

Abra a página principal do <Media Play>.

3.

Vá até <Definições> utilizando os botões [▲/▼] e, em seguida, prima o botão [ ].

4.

Vá até <Actualizar/Repor> utilizando os botões [▲/▼] e, em seguida, prima o botão [ ].

5.

Seleccione <Actualização do firmware> com o botão [ ].

• A actualização deve começar automaticamente.

4-6 Função Media Play

4-7 Formatos de ficheiros suportados

Formatos de ficheiros suportados

ITEM

Documento

Fotografia

Música

EXTENSÃO DO FICHEIRO

Adobe PDF 1,2 ~1,7 (pdf )

MS PowerPoint 97 ~ 2007 (ppt, pptx)

MS Excel 95 ~2007 (xls, xlsx)

Texto (txt)

JPEG

• Resolução : até 6 M pixels

• O formato Progressive não é suportado.

• O formato CMYK é apresentado a preto e branco.

• cortar (as imagens com resolução superior a 1024 x 768 não podem ser visualizadas no tamanho original)

MP3 (frequência de amostragem: 8~320 Khz)

WMA (frequência de amostragem: 8~384 Khz)

Filme

ITEM

Legenda

AVI

EXTENSÃO DO

FICHEIRO

ASF(WMV)

MP4

(MPEG, MPG)

.smi (SAMI)

.srt (SubRip)

.sub (Visualizador SUB)

.sub ou .txt (Micro DVD)

CODEC

XviD

MPEG-4 SP

MPEG-4 ASP

Windows Media Video 9

MPEG1

OBSERVAÇÕES

(RESOLUÇÃO

MÁXIMA/

VELOCIDADE DE

TRANSMISSÃO, ETC.)

Resolução: 720 x 480

Fotogramas/seg: 30

Mbps: 2

Resolução: 720 x 480

Fotogramas/seg: 30

Mbps: 8

CODEC DE ÁUDIO

MP3

AC3

ADPCM

(MULAW, ALAW)

HE_AAC(AAC+)

WMA

Frequência de amostragem:

8000

11025

12000

16000

22050

32000

44100

48000

HTML

Baseado em cadeia

Baseado em cadeia

Baseado em cadeia

Função Media Play 4-7

5 Resolução de problemas

5-1 Antes de solicitar assistência

Verifique o seguinte antes de solicitar a assistência pós-venda. Se o problema persistir, contacte o seu Centro de assistência da Samsung Electronics mais próximo.

Instalação e ligação

Menu e telecomando

Sintomas Resolução de problemas

Não há alimentação.

Quero instalar o projector no tecto.

Verifique as ligações dos cabos de alimentação.

O suporte para instalação no tecto é vendido em separado.

Contacte o distribuidor local deste produto.

Impossível seleccionar uma Origem externa.

Certifique-se de que o(s) cabo(s) de ligação vídeo está(ão) correctamente ligado(s) à porta adequada. Se o dispositivo não estiver ligado de forma correcta, não é possível seleccioná-lo.

O telecomando não funciona.

Certifique-se de que é seleccionada a fonte externa adequada.

Verifique as pilhas do telecomando. Se existir algum problema com as mesmas, substitua-as por novas pilhas com o tamanho recomendado.

Certifique-se de que aponta o telecomando na direcção do sensor, localizado na parte de trás do aparelho, a uma distância não superior a, aproximadamente, 10 m. Retire todos os obstáculos existentes entre o telecomando e o produto.

A iluminação directa através de lâmpadas de 3 vias ou outros dispositivos de iluminação no sensor remoto do projector pode afectar a sensibilidade e provocar uma avaria do telecomando.

Verifique se o compartimento das pilhas do telecomando está vazio.

Verifique se o indicador LED na parte superior do projector está aceso.

Não consigo seleccionar um menu.

Verifique se o menu é apresentado a cinzento. Os menus apresentados a cinzento não estão disponíveis.

5-1 Resolução de problemas

Ecrã e fonte externa

Sintomas

Não é possível ver imagens.

Cor fraca.

As imagens não são nítidas.

Ruído estranho.

Um LED de funcionamento está aceso.

Aparecem linhas no ecrã.

Não é apresentado qualquer ecrã de dispositivo externo.

Aparece apenas um ecrã azul.

O ecrã aparece a preto e branco ou com cores estranhas ou está demasiado escuro ou demasiado brilhante.

Resolução de problemas

Certifique-se que o cabo de alimentação do projector está ligado.

Certifique-se de que a fonte de entrada adequada está seleccionada.

Verifique se os conectores estão correctamente ligados às portas na parte de trás do projector.

Verifique as pilhas do telecomando.

Certifique-se de que as definições de <Cor> e<Brilho> não se encontram no limite inferior.

Ajuste as opções <Matiz> e <Contraste>.

Ajuste a focagem.

Verifique se o projector está demasiado longe ou demasiado perto do ecrã.

Se um ruído estranho persistir, contacte o nosso centro de assistência.

Consulte a secção Acções de correcção de acordo com as indicações do LED(3-4).

Pode ocorrer ruído no ecrã ao utilizar o PC. Ajuste a frequência de actualização do ecrã.

Verifique o estado de funcionamento do dispositivo externo e certifique-se de que os itens de ajuste, tais como o <Brilho> e

<Contraste>, foram correctamente alterados no ecrã de comando <Modo> do menu Projector.

Ligue os dispositivos externos correctamente. Volte a verificar as ligações dos cabos.

Tal como mencionado acima, verifique os itens de ajuste, tais como o <Brilho>, o <Contraste> ou a <Cor>, no menu.

Se pretender repor várias definições para os valores predefinidos, execute <Predefinição fábrica> a partir do menu.

Resolução de problemas 5-1

Rede

Sintomas Resolução de problemas

O web browser não inicia.

O web browser não se liga ao projector.

A instalação do Samsung Projector Manager falhou.

O projector não se liga ao Samsung Projector

Manager.

Pretendo desinstalar o Samsung Projector

Manager.

Verifique os requisitos do sistema do PC a que pretende ligar o Web browser.

1. Verifique se o cabo de alimentação está ligado ao projector

(Consulte a secção 2-10, Ligar a alimentação)

2. Verifique se os ambientes de rede do PC e do projector estão correctos (Consulte a secção 2-19 Ligar a uma rede )

3. Caso o PC (servidor) tenha mais de duas placas de rede, verifique se foi seleccionada a placa de rede correcta no PC.

Verifique os requisitos do sistema do Samsung Projector

Manager para PC.

1. Verifique se as <Definição de IP> e a ligação de rede entre o PC e o projector estão correctas.

2. Se as <Definição de IP> para o projector estiverem definidas para <Automático>, verifique se o PC e o projector partilham a mesma rede. Se a rede não for a mesma, configure o

IP do PC servidor utilizando a opção <Definição IP do Servidor>.

3. Verifique se o acesso à rede por parte do projector está bloqueado pela firewall do Windows do PC.

4. Se a falha na ligação ao Samsung Projector Manager continuar, desinstale e volte a instalar.

O Samsung Projector Manager pode ser removido utilizando a opção [Add or Remove Programs]. Para remover o Samsung

Projector Manager no Windows XP, siga estes passos:

1. Seleccione [Control Panel], no menu [Start]. (Windows XP)

2. Execute [Add or Remove Programs].

3. Seleccione Samsung Projector Manager em [Add or

Remove Programs] e, em seguida, clique em [Change/

Remove].

4. Seleccione "Yes" para iniciar a desinstalação.

5. Siga as instruções adicionais à medida que aparecem no ecrã.

Nas outras versões do Windows o processo é idêntico.

5-1 Resolução de problemas

Função

Media Play

Sintomas Resolução de problemas

Não ouço som ao reproduzir um ficheiro de vídeo a partir do meu dispositivo de armazenamento USB.

As legendas do vídeo que está a ser reproduzido não são apresentadas.

A função <Media Play> não funciona.

Verifique o formato de áudio do ficheiro de vídeo.

O som não está disponível para formatos não suportados, tais como o AC3, etc.

Converta o formato de áudio para uma formato suportado utilizando um conversor de vídeo.

Prima o botão [MEDIA.P] no ecrã onde o vídeo está a ser reproduzido e verifique se <Definição da Legenda> está definido para <Lig.>.

Para ver o vídeo com a função de legendas activada, o ficheiro de vídeo tem de estar associado a um ficheiro externo de legendas.

Para saber quais os formatos de ficheiros de legendas suportados, consulte a secção "4-7 Formatos de ficheiros suportados".

O ficheiro de legendas tem de estar guardado na mesma pasta do ficheiro de vídeo.

Reponha o modo <Media Play> premindo o botão [MENU] e seleccionando <Configurar>→<Reiniciar>→<Media

Play>→<Modo Recuper.>.

Se o problema persistir, transfira a versão mais recente do firmware para o dispositivo USB, ligue esse dispositivo ao projector e execute <Configurar>→<Reiniciar>→<Media

Play>→<Repos. Sistema>.

O nome de uma pasta, ficheiro ou documento está corrompido.

Não é possível abrir um ficheiro.

O tipo de letra dos documentos é diferente do original.

O USB ligado não funciona.

Os ficheiros não são copiados mesmo quando existe espaço suficiente na memória interna.

A versão mais recente do firmware pode ser transferida do site "http://www.samsung.com/".

Isto pode acontecer quando o idioma da pasta ou do ficheiro é diferente do idioma que definiu para a apresentação do produto.

Mude para o idioma apropriado em <Opções>→<Idioma>, no menu Ajuste do ecrã, premindo o botão [MENU].

Os ficheiros de formato não suportado pelo produto ou os que têm definições de segurança, poderão não ser abertos. Verifique o formato do ficheiro na secção "4-7. Formatos de ficheiros suportados" ou desactive as definições de segurança.

Este produto suporta um tipo de letra. Os outros tipos de letras utilizados nos documentos são convertidos para o tipo suportado e o texto é apresentado.

Verifique se o dispositivo USB está bem ligado na porta USB.

Se a ligação estiver correcta, o ícone USB aparece na parte superior direita do ecrã <Media Play>.

Os dispositivos USB danificados não podem ser ligados e não funcionam. Tente novamente o dispositivo USB depois de o formatar ou utilize outro dispositivo USB.

Consulte a secção "4-1. Ligar um Dispositivo USB de armazenamento e precauções" antes de utilizar o dispositivo.

O espaço disponível pode ser inferior ao exigido pelos ficheiros que pretende copiar. Elimine outros ficheiros e tente copiar. (A capacidade de armazenamento disponível é de

59MB)

Resolução de problemas 5-1

6 Mais informações

6-1 Características técnicas

MODELO SP-L255 SP-L305 SP-L335 SP-L355

Painel Tamanho 0,63" 3P LCD 0,63" 3P LCD 0,63" 3P LCD com MLA

Relação de aspecto

Alimentação

Lâmp

Resolução

Consumo de energia

Tensão

Consumo de energia

XGA (1024 x 768)

4:3

265W

(Espera: menos de 1 W)

290W

(Espera: menos de 1 W)

100~240 V CA, 50/60 Hz

202W

(Eco :172 W)

220W

(Eco : 152 W)

290W

(Espera: menos de 1 W)

220W

(Eco : 152 W)

Tempo de vida útil 3.000 Horas

(Eco: 5.000

Horas)

2.000 Horas (Eco: 2.500 Horas)

291 mm x 289 mm x 127 mm Dimensões (Largura x Altura x Profundidade)

Peso

Brilho

3,8 Kg

2500 ANSI 3000 ANSI 3300 ANSI

Contraste 500:1 500:1 400:1

Tamanho do ecrã (na diagonal) Diagonal 40 polegadas ~ 300 polegadas

Principais características

Alcance de projecção

Keystone

Rede

Regulação do zoom

Regulação da focagem

Lente

Relação de zoom

Sinal de entrada D-Sub 15p

Altifalante

Ambiente de utilização

Ruído

HDMI

Mini DIN x 1

RCA x 1

Media Play

Temperatura e humidade

1 ~ 10 m

Auto: Vertical (±20˚) / Manual: Vertical (±20˚)

RJ 45, 10 Mbps

Manual

Manual

F=1,65~1,93, f=18,5 mm~22,5 mm

1:1,2

RGB analógico, YPbPr analógico

RGB digital, YCbCr digital

S-Vídeo

Vídeo composto

Suportes USB

0,63" 3P LCD com MLA

290W

(Espera: menos de 1 W)

220W

(Eco : 152 W)

3500 ANSI

400:1

3 W x 2 (estéreo)

Funcionamento: Temperatura 5 ˚C ~ 35 ˚C (41 ˚F ~ 95 ˚F), Humidade 20

% ~ 80 % (Sem condensação)

Armazenamento : Temperatura -10 ˚C ~ 60 ˚C (14 ˚F ~ 140 ˚F), Humidade 10 % ~ 90 % (Sem condensação)

Eco: 30 dB, Normal: 32 dB, Brilho: 35 dB

6-1 Mais informações

Este equipamento de classe B foi concebido para utilização em casa e no escritório. O equipamento foi registado no que diz respeito a EMI para utilização residencial. Pode ser utilizado em todas as áreas. A classe A destina-se a utilização no escritório. A classe A é para ambientes comerciais enquanto que a classe B emite menos ondas electromagnéticas do que a classe A.

O painel LCD utilizado no projector LCD é composto por centenas de milhares de pixels finos. Tal como outros dispositivos de visualização de vídeo, o painel LCD pode conter pixels anómalos que não funcionam. Quando um produto é enviado, as condições para identificar os pixels anómalos e o número de pixels anómalos que um painel LCD pode conter são geridas rigorosamente, de acordo com os padrões específicos relevantes, pelo fabricante do painel LCD e pela nossa empresa.

Embora um ecrã possa ter alguns pixels avariados, isto não afecta a qualidade global do ecrã nem a vida útil do produto.

Mais informações 6-1

6-2 RS-232C Tabela de comando

Formato de comunicação (em conformidade com a norma RS232C)

• Taxa de baud: 9.600 bps

• paridade: Nenhuma

• Bits de dados: 8, bits de paragem: 1

• Controlo de fluxo: Nenhuma

Protocolo de comunicação série

1.

Estrutura de pacote de comando [7bytes]

0x08 0x22 cmd1 cmd2 cmd3 valor

• Um pacote de comando consiste num total de 7 bytes.

• Os dois bytes, 0x08 e 0x22, significam que o pacote é para comunicação série.

• Os 4 bytes seguintes representam um comando predefinido que pode ser definido pelo utilizador.

• O último byte é a soma de verificação, que verifica a validade do pacote actual.

CS

• Header [2 Byte]: Valores predefinidos, fixos em 0x08 e 0x22.

• Cmd1 [1 Byte]: O primeiro valor do código definido na lista de comando (Hexadecimal)

• Cmd2 [1 Byte]: O segundo valor do código definido na lista de comando (Hexadecimal)

• Cmd3 [1 Byte]: O terceiro valor do código definido na lista de comando (Hexadecimal)

• Valor [1 Byte]: Parâmetro de entrada para o comando (Predefinição: 0) (Decimal)

• CS [1 Byte]: Soma de verificação (os 2 complementam a soma de todos os valores, excepto o valor CS).

2.

Estrutura de pacote de resposta [3 Bytes]

1.

Sucesso

0x03

2.

Erro

0x0C 0xF1

0x03 0x0C 0xFF

• Se o pacote recebido de um dispositivo externo tiver um valor válido, é enviado um pacote Sucesso. Caso contrário,

é enviado um pacote Erro.

• É enviado um pacote Erro, se:

• O comprimento do pacote recebido não for igual a 7 bytes.

• O valor header do pacote de 2 bytes não for igual a 0x08, 0x22.

• A soma de verificação estiver incorrecta.

• Detecção de erro por um dispositivo externo

• Um dispositivo externo classifica o pacote como Erro, se não receber um pacote Sucesso num período de 100 ms.

6-2 Mais informações

Tabela de comando

Geral

Entrada

ITEM DE CONTROLO CMD1 CMD2 CMD3 VALOR

Alimentação Alimentação Visualização

OSD / Power

On

OK

Cancelar

Direct Power

Off

Volume Direct

Continuous Cima

Baixo

Sem som

Blank

0x00

0x01

0x00

0x00

0x00

0x00

0x01

0x02

0

Lig.

0x02 0x00 0x00 0

Deslig. 1

Lig.

0x03 0x00 0x00 0

Deslig. 1

1

2

3

(0~100)

0

0

Still

Ligar Protec-

ção

Lista de fontes

AV

S-Vídeo

PC

HDMI

Media Play

Lig.

0x04 0x00 0x00 0

Deslig. 1

0x05 0x00 0x00 (0-9) (0~9)

Keypad

AV 0x0A 0x00 0x01 0

S-Vídeo

PC

HDMI

Media Play

0x02

0x03

0x04

0x05

0

0

0

0

Mais informações 6-2

Imagem

ITEM DE CONTROLO

Modo

Contraste

Brilho

Nitidez

Cor

Matiz (Vr/

Vm)

Tonalidade

Dinâmico

Standard

Apresenta-

ção

Texto

Filme

Jogos

Utilizador

0~100

0~100

0~100

0~100

Vr50 / Vm50

CoresFr2

CoresFr1

C. quentes1

C. quentes2

CMD1

0x0B

CMD2

0X00

CMD3

0x00

0X02

0X03

0X04

0X05

0x06

0x0A

0x00

0x00

0x00

0x00

0x00

0x00

3

4

1

2

0

1

2

VALOR

3

4

5

6

(0~100)

(0~100)

(0~100)

(0~100)

(0~100)

6-2 Mais informações

Imagem WB

ITEM DE CONTROLO

Gama

Salvar

Reiniciar

Tamanho

NR Digital

Nível de preto

Sobreexploração

Modo Filme

PC

Vrm-Offset

Verde-Offset

Azul-Offset

Verm.-Gain

Verde-Gain

Azul-Gain

-3~3

Visualização

OSD

CMD1

0x0B

CMD2

0x0B

0x0C

0x0D

OK

Cancelar

Guardado directamente

0x0E

Normal 0x0F

Zoom1

Zoom2

16:9

Deslig.

Lig.

0 IRE/Normal

7.5 IRE/

Baixa

0x10

0x11

Deslig. 0x12

Lig.

Deslig.

Auto.

0x13

Ajuste auto.

0x14

0x00

0x00

0x00

0x00

0x00

0x00

0x00

CMD3

0x04

0x05

0x00

0x00

0x00

0x01

0x02

0x03

0

1

2

3

0

1

0

0

1

1

2

3

0

1

0

1

0

VALOR

(0~100)

(0~100)

(0~100)

(0~100)

(0~100)

(0~100)

(0~6)

0

Grosso

Fino

Reiniciar

Cima

Baixo

Cima

Baixo

Visualização

OSD

OK

Cancelar

Reposição directa

0x15

0x16

0x17

0x00

0x00

0x00

0

1

0

1

0

1

2

3

Mais informações 6-2

Imagem

Configurar

ITEM DE CONTROLO CMD1 CMD2 CMD3 VALOR

Zoom

Posição Horizontal

Vertical Posi-

ção

Instalar

Modo da

Lâmpada x1 x2 x4 x8

Esquerda

Direita

Cima

Baixo

Continuous

0x0B 0x18

0x19

0x00

0x00

Continuous

Esquerda

Direita

Baixo

Cima

0x1A

0x1B

0x00

0x00

Frontal-Chão

Frontal-Tecto

0x0C 0x00 0x00

Traseira-

Chão

Post.-Tecto 3

ECO 0x01 0x00 0

Normal 1

0

1

2

0

1

0

1

2

3

0

1

2

3

0

1

Keystone

Brilho

Keystone v. -50~50

Keystone

Autom.

0x02 0x00

Deslig. 0x02

Lig.

0x03 0x00 2º plano Logótipo

Azul

Preto

Padrão teste Sombreado 0x04 0x00

2

0

0

1

1

0

1

2

(0~100)

Tipo de vídeo

Tamanho ecrã

Pattern Off

Auto.

RGB(PC)

RGB(AV)

YPbPr(AV)

PC

AV

0x05 0x00

4

5

2

3

2

0

1

6-2 Mais informações

Configurar

ITEM DE CONTROLO

Reiniciar

Legenda

Predefinição fábrica

Repor hora de verifica-

ção do filtro

Modo Recuper.

Repos. Sistema

Legenda

Modo

Canal

Campo

CMD1 CMD2

Visualização

OSD

OK

Cancelar

Reposição directa dos valores predefinidos

Visualização

OSD

OK

Cancelar

Reposição directa do tempo do filtro

Visualização

OSD

OK

0x0C 0x06

1

2

1

2

Cancelar

Direct Reset

Recovery

Mode

Visualização

OSD

OK

Cancelar

Direct Reset

System

Reset

Deslig. 0x07

Lig.

Legenda

Texto

0x01

0x02

0x03

0x00

0x01

0x02

0x03

CMD3

0x00

1

2

3

0

VALOR

0

1

0

1

0

1

0

1

0

1

2

3

0

1

2

3

0

1

2

3

Mais informações 6-2

Configurar

ITEM DE CONTROLO

Rede Rede

Definição de

IP

CMD1

Deslig. 0x0E

Lig.

Automático

Manual

Endereço IP

Definição IP do Servidor

Máscara sub-rede

Gateway

IP Servidor 0x00

0x01

0x02

0x03

0x00

0x01

0x02

0x03

0x00

0x01

0x02

0x03

0x00

0x01

0x02

0x03

CMD2

0x01

CMD3

0x00

0x02

0x03

0x04

0x05

0x06

0x00

VALOR

0~255

0~255

0~255

0~255

0~255

0~255

0~255

0~255

0

1

0

1

0~255

0~255

0~255

0~255

0~255

0~255

0~255

0~255

6-2 Mais informações

Opção

ITEM DE CONTROLO

Idioma English

Deutsch

Nederlands

Español

Français

Italiano

Svenska

Português

Русский

中国语

한국어

Türkçe

ไทย

Opção menu Posição Esquerda

Direita

Cima

Baixo

Transparênc. Alta

Médio

Baixa

Opaco

Tempo Menu 5 seg

10 seg

30 seg

60 seg

90 seg

120 seg

Ficar ligado

CMD1

0x0D

CMD2

0x00

CMD3

0x00

0x01

0x02

0x03

0x00

0x00

0x00

6

7

4

5

8

9

2

3

0

1

10

4

5

2

3

6

0

1

2

3

0

1

2

3

0

1

11

12

VALOR

Mais informações 6-2

Opção

ITEM DE CONTROLO

Som

Def. h. ver. filtro

Ligar auto.

Temporizador

Informação

Bloqueio do

Painel

Botão

100Hz

300Hz

1KHz

Cima

Baixo

Cima

Baixo

Cima

Baixo

Cima

Baixo

CMD1

0x0D

CMD2

0x04

3KHz

10KHz

Cima

Baixo

Cima

Baixo

Deslig. 0x05

100

200

400

800

Deslig. 0x06

Lig.

Deslig. 0x07

10 Min

20 Min

30 Min

0x08

Deslig. 0x0A

Lig.

CMD3

0x00

0x01

0x02

0x03

0x04

0x05

0x00

0x00

0x00

0x00

0x00

2

3

0

1

0

1

0

1

0

1

0

1

0

1

0

1

3

0

1

2

0

1

1

0

4

0

VALOR

6-2 Mais informações

6-3 Contactar a SAMSUNG WORLDWIDE

• Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung.

U.S.A

CANADA

MEXICO

NORTH AMERICA

1-800-SAMSUNG(726-7864)

1-800-SAMSUNG(726-7864)

01-800-SAMSUNG(726-7864) http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

ARGENTINA

BRAZIL

CHILE

COLOMBIA

COSTA RICA

ECUADOR

EL SALVADOR

GUATEMALA

HONDURAS

JAMAICA

NICARAGUA

PANAMA

PUERTO RICO

REP. DOMINICA

TRINIDAD & TOBAGO

VENEZUELA

AUSTRIA

BELGIUM

CZECH

LATIN AMERICA

0800-333-3733

0800-124-421

4004-0000 http://www.samsung.com

http://www.samsung.com

800-SAMSUNG(726-7864) http://www.samsung.com

01-8000112112 http://www.samsung.com

0-800-507-7267

1-800-10-7267 http://www.samsung.com

http://www.samsung.com

800-6225

1-800-299-0013 http://www.samsung.com

http://www.samsung.com

800-7919267 http://www.samsung.com

1-800-234-7267 http://www.samsung.com

00-1800-5077267

800-7267

1-800-682-3180

1-800-751-2676

1-800-SAMSUNG(726-7864)

0-800-100-5303 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

EUROPE

0810 - SAMSUNG(7267864,€ 0.07/min) http://www.samsung.com

02-201-24-18

800 - SAMSUNG (800-726786) http://www.samsung.com/be (Dutch) http://www.samsung.com/be_fr

(French) http://www.samsung.com

DENMARK

EIRE

ESTONIA

FINLAND

FRANCE

Mais informações

70 70 19 70

0818 717100

800-7267

030 - 6227 515

01 48 63 00 00 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

6-3

U.K

ARMENIA

AZERBAIJAN

BELARUS

GEORGIA

KAZAKHSTAN

KYRGYZSTAN

MOLDOVA

RUSSIA

TADJIKISTAN

UKRAINE

UZBEKISTAN

AUSTRALIA

CHINA

HONG KONG

GERMANY

HUNGARY

ITALIA

LATVIA

LITHUANIA

LUXEMBURG

NETHERLANDS

NORWAY

POLAND

PORTUGAL

SLOVAKIA

SPAIN

SWEDEN

SWITZERLAND

6-3

EUROPE

01805 - SAMSUNG (726-7864,€ 0,14/

Min)

06-80-SAMSUNG(726-7864) http://www.samsung.com

800-SAMSUNG(726-7864)

8000-7267

8-800-77777

261 03 710 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

0900 - SAMSUNG (0900-7267864) (€

0,10/Min)

815-56 480

0 801 1SAMSUNG (172678)

022 - 607 - 93 - 33

80820 - SAMSUNG (726-7864) http://www.samsung.com

http://www.samsung.com

0800-SAMSUNG(726-7864)

902 - 1 - SAMSUNG (902 172 678)

0771 726 7864 (SAMSUNG)

0848-SAMSUNG(7267864, CHF 0.08/ min) http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/ch http://www.samsung.com/ ch_fr

(French)

0845 SAMSUNG (7267864) http://www.samsung.com

CIS

0-800-05-555

088-55-55-555

810-800-500-55-500

8-800-555-555

8-10-800-500-55-500

00-800-500-55-500

00-800-500-55-500

8-800-555-55-55

8-10-800-500-55-500

0-800-502-000

8-10-800-500-55-500 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/ua http://www.samsung.com/ua_ru http://www.samsung.com

ASIA PACIFIC

1300 362 603

400-810-5858

010-6475 1880

(852) 3698 - 4698 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/hk http://www.samsung.com/hk_en/

Mais informações

INDIA

INDONESIA

JAPAN

MALAYSIA

NEW ZEALAND

PHILIPPINES

SINGAPORE

TAIWAN

THAILAND

VIETNAM

BAHRAIN

EGYPT

JORDAN

KSA

QATAR

SOUTH AFRICA

SYRIA

TURKEY

U.A.E

ASIA PACIFIC

3030 8282

1800 110011

1800 3000 8282

1800 266 8282

0800-112-8888

021-5699-7777

0120-327-527

1800-88-9999

0800 SAMSUNG (0800 726 786)

1-800-10-SAMSUNG(726-7864)

1-800-3-SAMSUNG(726-7864)

1-800-8-SAMSUNG(726-7864)

02-5805777

1800-SAMSUNG(726-7864)

0800-329-999

1800-29-3232

02-689-3232

1 800 588 889

MIDDLE EAST & AFRICA

8000-4726

0800-726786

800-22273

9200-21230

800-2255

0860-SAMSUNG(726-7864)

1825-22-73

444 77 11

800-SAMSUNG(726-7864) http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

Mais informações 6-3

6-4 Eliminação correcta - Europa apenas

Eliminação Correcta Deste Produto (Resíduo de Equipamentos Eléctricos e Electrónicos)

- Europa apenas

(Aplicável na União Europeia e noutros países da Europa, com sistemas de recolha separada)

Esta marca, quando presente no produto, acessórios ou literatura, indica que o produto e os respectivos acessórios electrónicos (por exemplo, carregador, auscultadores, cabo USB) não devem ser eliminados juntamente com os resíduos domésticos no fim da sua vida útil. Para impedir possíveis danos ao ambiente e à saúde humana causados pela eliminação não controlada de resíduos, deverá separar estes itens de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos devem entrar em contacto com o retalhista onde adquiriram o produto, ou com as entidades governamentais locais, para se informarem sobre onde e como podem entregar estes itens para uma reciclagem segura.

Os utilizadores empresariais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os respectivos acessórios electrónicos não devem ser eliminados juntamente com outros resíduos comerciais.

Eliminação correcta das baterias existentes neste produto - Europa apenas

(Aplicável na União Europeia e noutros países da Europa, com sistemas de devolução de pilhas separados.)

Esta marca, quando presente numa pilha, manual ou embalagem, indica que as pilhas deste produto não devem ser eliminadas juntamente com outros resíduos domésticos no final da sua vida útil. Quando assinalados, os símbolos químicos Hg, Cd ou Pb indicam que a pilha contém mercúrio, cádmio ou chumbo acima dos níveis de referência na Directiva CE 2006/66. Se as pilhas não forem eliminadas de modo adequado, estas substâncias podem prejudicar a saúde humana ou o ambiente.

Separe as pilhas de outros tipos de resíduos e recicle-as através do seu sistema de devolução de pilhas gratuito local, de modo a proteger os recursos naturais e promover a reutilização dos materiais.

6-4 Mais informações

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
