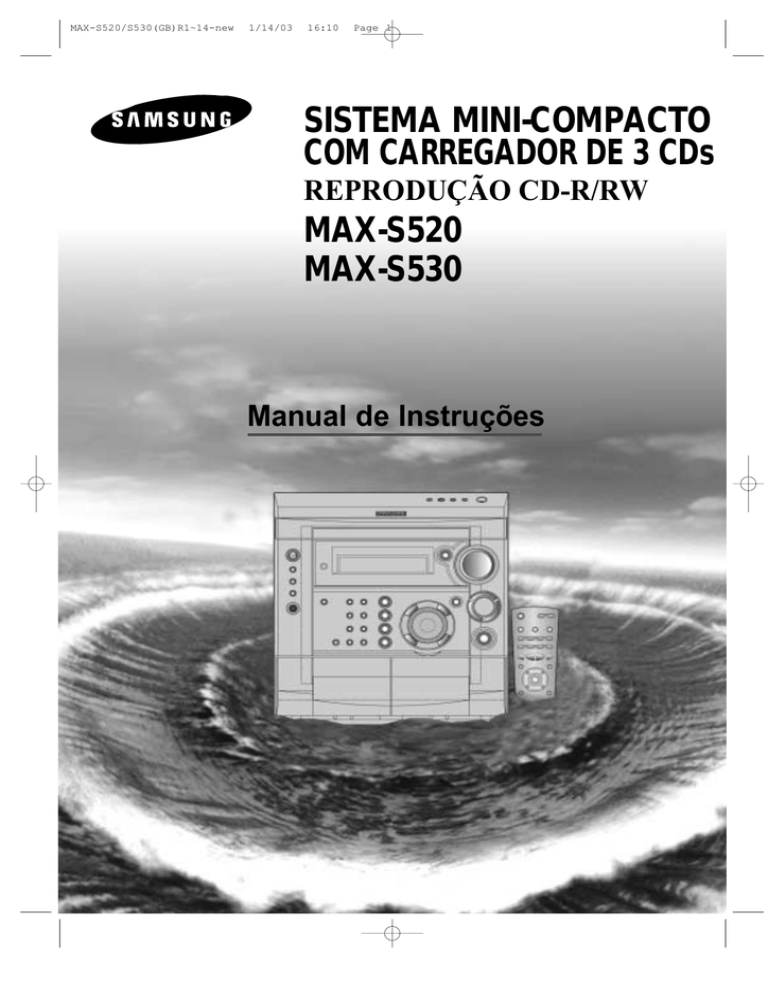

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 1

SISTEMA MINI-COMPACTO

COM CARREGADOR DE 3 CDs

REPRODUÇÃO CD-R/RW

MAX-S520

MAX-S530

Manual de Instruções

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 2

PT

Avisos de segurança

PRODUTO LASER DE CLASSE 1

KLASSE 1 LASER PRODUKT

LUOKAN 1 LASER LAITE

KLASS 1 LASER APPARAT

PRODUCTO LASER CLASE 1

A utilização de controlos, regulações ou a execução de ajustes para além dos aqui especificados poderão resultar na exposição perigosa ao raio.

CAUTION

RISCO DE CHOQUE ELÉCTRICO

NÃO ABRIR

ATENÇÃO:

PARA REDUZIR O RISCO DE CHOQUE ELÉCTRICO,

RETIRE A TAMPA POSTERIOR. NÃO CONTÉM NO INTE-

INTERIOR PEÇAS QUE POSSAM SER REPARADAS PELO

UTILIZADOR. CONSULTE UM TÉCNICO QUALIFICADO.

CUIDADO - RADIAÇÃO LASER INVISÍVEL QUANDO ABERTO

E EM CASO DE VIOLAÇÃO DOS BLOQUEIOS.

EVITE A EXPOSIÇÃO AO FEIXE.

Este símbolo indica a presença de tensões perigosas que podem causar choque eléctrico, no interior do aparelho.

Este símbolo alerta-o para instruções importantes de operação e manutenção que acompanham o aparelho.

AVISO:

De forma a reduzir o risco de choque eléctrico, não exponha este aparelho à chuva ou à humidade.

PRODUTO LASER DE CLASSE 1

Este leitor de Discos Compactos está classificado como PRODUTO LASER DE CLASSE 1.

CUIDADO:

PARA EVITAR O CHOQUE ELÉCTRICO, INTRODUZA

BEM A PARTE MAIS LARGA DA FICHA NA TOMADA.

Wiring the Main Power Supply Plug(UK Only)

IMPORTANT NOTICE

The main lead on this equipment is supplied with a moulded plug incorporating a fuse. The value of the fuse is indicated on the pin face of the plug and if it requires replacing, a fuse approved to BS1362 of the same rating must be used.

Never use the plug with the fuse cover removed. If the cover is detachable and a replacement is required, it must be of the same colour as the fuse fitted in the plug. Replacement covers are available from your dealer.

If the fitted plug is not suitable for the power points in your house or the cable is not long enough to reach a power point, you should obtain a suitable safety approved extension lead or consult your dealer for assistance.

However, if there is no alternative to cutting off the plug, remove the fuse and then safely dispose of the plug. Do not connect the plug to a main socket as there is a risk of shock hazard from the bared flexible cord.

Never attempt to insert bare wires directly into a main socket. A plug and fuse must be used at all times.

IMPORTANT

The wires in the main lead are coloured in accordance with the following code:–

BLUE = NEUTRAL BROWN = LIVE

As these colours may not correspond to the coloured markings identifying the terminals in your plug, proceed as follows:–

The wire coloured BLUE must be connected to the terminal marked with the letter N or coloured BLUE or BLACK.

The wire coloured BROWN must be connected to the terminal marked with the letter L or coloured BROWN or RED.

WARNING: DO NOT CONNECT EITHER WIRE TO THE EARTH TERMINAL WHICH IS MARKED WITH

THE LETTER E OR BY THE EARTH SYMBOL , OR COLOURED GREEN OR GREEN

AND YELLOW.

2

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 3

Índice

Obrigado por ter adquirido este sistema mini-compacto da SAMSUNG.

Disponha de algum tempo para ler as instruções, dado que poderão ajudá-lo a utilizar este sistema com facilidade e a aproveitar ao máximo as suas funções.

AVISOS DE SEGURANÇA............................................................................................................................................... 2

INSTALAR O SISTEMA MINI-COMPACTO

Vista do painel frontal.............................................................................................................................................................................. 4

Controlo remoto ...................................................................................................................................................................................... 5

Vista do painel posterior ......................................................................................................................................................................... 6

Onde instalar o sistema mini-compacto ................................................................................................................................................. 7

Ligar o sistema à alimentação ............................................................................................................................................................... 7

Ligar as colunas ..................................................................................................................................................................................... 7

Ligar a antena de AM (MW)/LW ............................................................................................................................................................. 8

Ligar a antena de FM .............................................................................................................................................................................. 8

Introduzir as pilhas no controlo remoto ................................................................................................................................................... 9

Função de demonstração/redução de intensidade .................................................................................................................................. 9

Acertar o relógio ....................................................................................................................................................................................... 9

LEITOR DE CDs

Introduzir e mudar discos compactos ..................................................................................................................................................... 10

Ouvir CDs ............................................................................................................................................................................................... 10

Seleccionar um CD no carregador ......................................................................................................................................................... 11

Seleccionar uma faixa ............................................................................................................................................................................ 11

Procurar uma passagem de música num CD ....................................................................................................................................... 11

Função de reprodução aleatória ........................................................................................................................................................... 11

Repetir uma ou todas as faixas dos CDs .............................................................................................................................................. 12

Programar a sequência de reprodução ................................................................................................................................................. 12

Verificar ou alterar faixas programadas ................................................................................................................................................ 13

SINTONIZADOR

Procurar e memorizar estações de rádio ............................................................................................................................................. 13

Seleccionar uma estação memorizada ................................................................................................................................................. 14

Melhorar a recepção do rádio ............................................................................................................................................................... 14

Acerca da transmissão RDS ................................................................................................................................................................. 15

Acerca da função RDS DISPLAY ........................................................................................................................................................... 15

Indicação PTY (tipo de programa) e função PTY-SEARCH ................................................................................................................... 16

DECK DE CASSETES

Ouvir cassetes ....................................................................................................................................................................................... 17

Gravação com sincronização de CD ..................................................................................................................................................... 17

Gravar CDs ............................................................................................................................................................................................ 17

Gravar um programa de rádio ............................................................................................................................................................... 18

Copiar uma cassete (duplicação) .......................................................................................................................................................... 18

Contador da cassete .............................................................................................................................................................................. 18

OUTRAS FUNÇÕES

Função de temporizador .......................................................................................................................................................................... 19

Cancelar o temporizador ........................................................................................................................................................................ 20

Função de silenciamento ........................................................................................................................................................................ 20

Seleccionar uma predefinição do equalizador ....................................................................................................................................... 20

Função de som potente ......................................................................................................................................................................... 20

Programar o sistema para desligar automaticamente ........................................................................................................................... 21

Som Super Bass .................................................................................................................................................................................... 21

Ligar os auscultadores ........................................................................................................................................................................... 21

Ligar a uma fonte externa ..................................................................................................................................................................... 22

RECOMENDAÇÕES DE UTILIZAÇÃO

Precauções de segurança ...................................................................................................................................................................... 22

Limpar o sistema mini-compacto ............................................................................................................................................................. 23

Precauções na utilização de CDs ............................................................................................................................................................ 23

Precauções na utilização de cassetes de áudio ...................................................................................................................................... 23

Antes de contactar a assistência técnica ................................................................................................................................................ 23

Especificações técnicas ......................................................................................................................................................................... 24

Símbolos

Premir Empurrar Importante Nota

3

PT

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 4

PT

Vista do painel frontal

32

31 30 29

28 27

26

1

4

5

2

3

6

7

8

9

25

24

23

22

21

20

19

18

17

16

10 11 12

13 14

15

1. Demonstração/Redução de intensidade do visor 17.

S.Bass (Super Bass)

2. Standby/On

3. Temporizador/Relógio

18. Botões das funções de busca

19. EQ Predefinido - Clássica

4. Visualização (RDS)

5. PTY (RDS)

20. EQ Predefinido - Rock

21. EQ Predefinido - Pop

6. Auscultadores

7. Repetição de CD

8. Reiniciar o contador

9.

Deck 1/2

10. Deck de cassetes 1

11. REC/Pause (Gravar/Pausa)

12. Duplicação normal da cassete

13. Gravação sincronizada de CD

14. Botões de selecção de funções

15. Deck de cassetes 2

16. Botões da função de omissão

22. Aceitar

23.

Volume

24. Som Potente

25. Gaveta do CD

26. Abrir/Fechar gaveta do CD

27. Mudar de disco

28. Botões de selecção de disco

29. Visor

30. Botão de memória

31. Mono/ST.(FM Mono/Estéreo)

32. Programa

4

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 5

Controlo remoto

8

9

6

7

10

11

1

2

3

4

5

12

26

25

24

23

22

21

20

19

18

17

16

15

14

13

PT

1. Standby/On

2. Super Bass

3. Modo Sonoro

4. Avanço rápido da cassete

5. Rebobinagem da cassete

6. Demonstração

7. Deck 1/2

8. Repetição de CD

9. Parar CD

10. Programar/Definir

11. Busca de faixa de CD ou estação de rádio

12. FM Mono/Stereo

13. Banda de sintonização

14. Redução do volume

15. Modo de sintonização (MANUAL,PRESET)

16. Aumento do volume

17. Omissão de disco

18. Reprodução/Pausa de CD

19. Reprodução aleatória de CD

20. Reiniciar o contador

21. Modo AI Sleep

22. Reprodução de cassete

23. Parar cassete

24. AUX

25. Temporizador On/Off

26. Silenciar

5

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 6

PT

Vista do painel posterior

1

2

3

4

1. Terminal de ligação da antena de FM

2. Terminal de ligação da antena de AM

3. Entrada AUX

4. Terminais de ligação das colunas

6

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 7

Onde instalar o sistema mini-compacto

Para aproveitar todas as funções do seu sistema mini-compacto, siga estas instruções de instalação antes de ligar o aparelho.

Instale o sistema numa superfície plana e estável.

Nunca coloque o aparelho em cima da alcatifa.

Nunca instale este aparelho numa área exterior.

Mantenha um espaço de cerca de 15 cm nos lados e na parte de trás do aparelho, para ventilação.

Certifique-se de que tem espaço suficiente para abrir a gaveta dos CDs sem problemas.

Instale as colunas a uma distância razoável e de ambos os lados do aparelho de forma a garantir um som estéreo correcto.

Direccione as colunas para a área de audição.

Para obter o melhor desempenho, certifique-se de que ambas as colunas estão à mesma distância do solo.

Ligar as colunas

Os terminais de ligação das colunas estão localizados no painel posterior do aparelho.

O sistema dispõe de 4 terminais:

Dois para a coluna esquerda (com a marca L)

Dois para a coluna direita (com a marca R)

Para obter uma qualidade sonora perfeita, ligue:

O fio vermelho aos terminais com o sinal +

O fio preto aos terminais com o sinal –

1

Para ligar o fio a um terminal, empurre a patilha o máximo possível:

Para a direita, no aparelho

2

3

Introduza o fio até ao revestimento plástico no orifício.

Empure a patilha:

Para a esquerda no aparelho, até encaixar no lugar.

Para cima, na coluna.

Resultado: O fio fica preso e fixado no local.

4

Repita a operação para cada fio.

PT

L

R

Ligar o sistema

à alimentação

O cabo de alimentação deve ser ligado a uma tomada adequada.

Antes de ligar o sistema à tomada de corrente, verifique a tensão.

1

Ligue o cabo de alimentação (com a indicação AC Cord na parte de trás do aparelho) a uma tomada de corrente adequada.

2

Prima o botão Standby/on para ligar o sistema mini-compacto.

7

MAX-S520/S530(GB)R1~14 1/15/03 10:30 Page 8

PT

Ligar a antena de AM (MW)/LW

A antena de AM (para ondas longas e médias) pode ser:

Colocada sobre uma superfície estável

Fixada à parede (primeiro, deve remover a base)

Os terminais de ligação da antena de AM estão localizados na parte de trás do sistema e estão identificados com AM .

De modo a evitar interferências, certifique-se de que os fios das colunas não estão próximos dos fios da antena.

Mantenha sempre uma distância de 5 cm entre os fios.

Ligar a antena de FM

Como ligar a antena de Tipo Coaxial

Ligue a antena de 75 ohms ao terminal da antena de FM.

Ligue o conector fornecido da antena de FM à tomada coaxial

(75 ohms) identificada com FM na parte de trás do aparelho.

Siga as instruções da Pág. 13 para sintonizar uma estação de rádio e determine a melhor posição para a antena.

Se a recepção for fraca, poderá ter de instalar uma antena exterior.

Para isso, ligue uma antena exterior de FM à ficha FM na parte de trás do aparelho utilizando um cabo coaxial de 75 ohms (não fornecido).

Ligar a uma fonte externa

A entrada auxiliar pode ser utilizada para aproveitar a qualidade sonora do sistema mini-compacto quando ouve outras fontes.

Um leitor de discos de vídeo

Um leitor de DAT ou DCC

Um videogravador Hi-Fi estéreo

Para ligar a fonte externa, esta deve dispôr de uma saída de

áudio. Adicionalmente, necessita de um cabo de ligação RCA.

4

5

6

1

2

3

Coloque o sistema no modo Standby e desligue o sistema e a fonte externa da corrente.

Ligue o cabo de áudio na parte de trás do sistema mini-compacto.

Ligue a ficha... à tomada com o sinal...

vermelha R (Direita) branca L (Esquerda)

Para uma boa qualidade sonora, não inverta os canais direito e esquerdo.

Ligue novamente o sistema à corrente e prima Standby/On para o ligar..

Seleccione a fonte AUX premindo AUX no painel frontal.

Resultado : A indicação

AUX

surge no visor.

Ligue a fonte externa.

Regule o volume e o balanço conforme necessário.

Volume Equalizador

Exemplo : Pode ver um filme e aproveitar as vantagens do som estéreo, desde que a banda sonora original seja em estéreo (tal como se estivesse numa sala de cinema).

8

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 9

Introduzir as pilhas no controlo remoto

Acertar o relógio

Deve introduzir ou substituir as pilhas do controlo remoto quando:

Adquire o sistema mini-compacto

Detecta que o controlo remoto não funciona correctamente

Quando substitui as pilhas, utilize um novo conjunto de pilhas e nunca misture pilhas alcalinas e pilhas de manganês.

1

Coloque o polegar na posição com o sinal na tampa do compartimento das pilhas (parte de trás do controlo remoto) e empurre a tampa na direcção da seta.

2

Introduza duas pilhas AAA, LR03 ou equivalentes, tendo em atenção as polaridades:

+ na pilha com + no controlo remoto

– na pilha com - no controlo remoto

3

Reinstale a tampa fazendo-a deslizar até encaixar na posição.

Este sistema está equipado com um relógio que lhe permite ligar e desligar o sistema automaticamente. Deve acertar o relógio:

Quando adquire o sistema mini-compacto

Após uma falha de energia

Depois de desligar o aparelho da corrente

Para cada passo dispõe de alguns segundos para definir as opções. Se exceder esse tempo, deve voltar ao início.

1

2

Ligue o sistema premindo o botão Standby/on.

Prima Timer/Clock duas vezes.

Resultado: A indicação CLOCK surge no visor.

3

Prima Enter.

Resultado: A hora pisca.

4

Para... Prima...

Aumentar as horas Seta para cima

Diminuir as horas Seta para baixo

5

Quando visualizar a hora correcta, prima Enter.

Resultado: Os minutos piscam.

6

Para... Prima...

Aumentar os minutos Seta para cima

Diminuir os minutos Seta para baixo

7

Quando visualizar a hora correcta, prima Enter.

Resultado: O relógio é iniciado e surge no visor, mesmo quando o sistema está em modo standby.

Pode visualizar as horas mesmo quando está a utilizar outra função premindo o botão Timer/Clock uma vez.

Pode também utilizar o botão Program/Set no controlo remoto em vez do botão Enter nos passos 3,5,7.

Função de demonstração/Redução de intensidade

Todas as funções disponíveis no sistema podem ser visualizadas no visor e a luminosidade do visor pode ser alternada entre

"on" (ligada) e "off" (desligada).

1

2

Prima novamente o botão Demo/Dimmer.

Resultado: A função Dimmer é seleccionada e o visor escurece.

3

Prima o botão Demo/Dimmer.

Resultado: Todas as funções disponíveis do sistema surgem no visor do painel frontal.

Cada função é explicada em pormenor neste manual. Consulte a secção respectiva.

Prima o botão Demo/Dimmer uma vez mais para iluminar o visor do painel frontal.

Só pode efectuar o controlo de luminosidade do visor quando o sistema está ligado.

2

1

4,6

3,5,7

4,6

PT

9

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 10

PT

Introduzir e mudar discos compactos

Ouvir CDs

O carregador de CDs pode conter até três CDs de 12 cm ou 8 cm sem necessidade de utilizar um adaptador.

Nunca force o carregador de CDs quando abre ou fecha o compartimento.

Nunca exerça força nem coloque objectos sobre o carregador de CDs.

Manuseie sempre os seus CDs com cuidado; se necessário, consulte a secção “Precauções ao Utilizar Discos Compactos” na página 23.

Este aparelho foi concebido para reproduzir os seguintes CDs:

CD de áudio, CD de texto, CD-R e CD-RW.

Depois de colocar pelo menos um CD no carregador, pode começar a ouvi-lo.

A utilização continuada de CDs com uma forma irregular

(coração, octagonal, etc.) pode danificar o aparelho.

1

Ligue o sistema premindo o botão Standby/on.

2

Prima Open/Close ( ) no painel frontal.

Resultado: O compartimento abre.

3

Coloque um ou dois discos nas aberturas frontais do carregador, com a etiqueta dos discos virada para cima.

Certifique-se de que o disco foi correctamente introduzido no suporte antes de fechar o compartimento.

4

5

Se quiser introduzir um terceiro disco, prima o botão Disc Change no painel frontal (ou Disc Skip no controlo remoto).

Resultado: O carregador roda 120°.

Feche o compartimento, premindo Open/Close ( ) mais uma vez.

Se quiser começar a reproduzir o disco directamente, proceda da seguinte forma:

Para reproduzir... Prima...

Disco1 CD( ) ou Disco 1

Disco2 Disco 2

Disco3 Disco 3

Resultado: O compartimento fecha-se automaticamente e começa a reprodução do disco seleccionado.

6

Para mudar ou retirar os CDs do carregador, repita os Passos 2 a 5.

1

2

3

4

Ligue o sistema, premindo

Standby/on.

Seleccione a função CD, premindo

CD

( ) .

Coloque um ou mais discos.

Prima

CD

( ) no painel frontal ou no controlo remoto.

Se tiver colocado mais do que um CD, cada CD será reproduzido à vez.

5

Regule o volume consoante o necessário

Rodando o botão do

Volume

no painel frontal ou

Premindo os botões

VOL. +

ou - no controlo remoto.

6

Para parar temporariamente a reprodução, prima ( )

Prima

CD

( ) novamente para continuar a reprodução do disco.

7

Prima quando concluir.

Ao reproduzir um disco, pode introduzir outros discos sem interromper o actual. Para isso, abra o compartimento dos CDs premindo

Disc

Change e introduza os novos discos nas duas ranhuras vazias

(e não na que já contém o disco que está a reproduzir).

Não pode rodar o carregador durante a reprodução.

Quando não tem discos introduzidos, surge a indicação

“NO DISC”.

Quando o leitor de CDs pára automaticamente depois de reproduzir os

3 discos, a função CD REPEAT não foi selecionada.

Mantenha o compartimento fechado sempre que não estiver a ser utilizado, para impedir a entrada de pó.

Pode colocar ou retirar CDs quando estiver seleccionada a função de rádio, cassete ou fonte auxiliar.

1

5

5

4

2,5

2,4,6

7

1

5

Reprodução de CD-R ou CD-RW

Os CD-Rs (graváveis) e CD-RWs (regraváveis) editados pelo utilizador só podem ser reproduzidos se já tiverem sido “finalizados”.

Pode reproduzir CD-Rs ou CD-RWs originais gravados no formato de CD de música. (No entanto, poderão não ser reproduzidos, consoante as suas características ou condições de gravação.)

Antes de reproduzir CD-Rs ou CD-RWs, leia atentamente as respectivas instruções.

Alguns CD-R ou CD-RW podem não ser reproduzidos neste aparelho devido às suas características, a danos ou sujidade, ou se a lente do leitor estiver suja.

Os CD-RW podem necessitar de um tempo de leitura superior.

(Devido ao facto de a reflectância dos CD-RW ser inferior à dos

CDs normais.)

10

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 11

Seleccionar um CD no carregador

Procurar uma passagem de música específica num CD

A função CD é automaticamente seleccionada ao premir

Disc Skip.

Quando estiver a ouvir um CD, pode procurar rapidamente uma passagem de música específica numa faixa.

Para seleccionar um disco específico, prima o botão Disc (1, 2, 3) correspondente no painel frontal ou Disc Skip no controlo remoto, até começar a piscar o indicador do disco pretendido.

Resultado: Os discos são reproduzidos à vez, começando pelo seleccionado.

Recomenda-se que reduza o volume antes de utilizar esta função.

Para procurar nas faixas... Prima e mantenha...

Se quiser ouvir apenas o disco actual, prima CD Repeat no painel frontal uma ou mais vezes, até aparecer 1 CD.

P/ frente pelo menos um segundo

P/ trás pelo menos um segundo

Também pode premir e manter / no painel frontal para pesquisar automaticamente pelas faixas.

Se utilizar a função Disc (1, 2, 3) quando estiver a ouvir rádio ou uma cassete, o sistema passa automaticamente para o modo

CD.

Se o disco seleccionado não tiver sido colocado, o disco seguinte

é reproduzido automaticamente.

PT

Seleccionar uma faixa

Pode seleccionar a faixa que pretende ouvir com o leitor de CDs parado ou durante a reprodução de um disco.

Para iniciar a reprodução no início da... Prima e ...

Faixa seguinte uma vez

Faixa actual uma vez

Faixa anterior duas vezes

Faixa à sua escolha O número de vezes necessário premindo e

.

Função de reprodução aleatória

Pode ouvir as faixas de um CD sempre numa sequência diferente, dado que as faixas serão seleccionadas automaticamente numa sequência aleatória.

1

Prima o botão

Shuffle

.

Resultado: Aparece no visor a indicação Shuffle e todas as faixas são reproduzidas numa sequência aleatória. Aparecem no visor o número da faixa e o tempo de reprodução.

2

Quando reproduzir as faixas numa sequência aleatória, pode:

Avançar para a faixa seguinte (selecção aleatória), premindo

.

Procurar rapidamente um ponto específico na faixa actual, premindo

.

3

Quando a reprodução aleatória chegar ao fim, prima ou prima novamente o botão

Shuffle .

As funções de repetição e sincronização de CD não estão disponíveis no modo de reprodução Shuffle.

3

1,3

2

2

11

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 12

GB

Repetir uma ou todas as faixas dos CDs

Pode repetir infinitamente:

Uma faixa específica de um CD.

Todas as faixas no CD seleccionado.

Todos os discos colocados no carregador

1

Para repetir... Prima Repeat no Painel

Frontal uma ou mais vezes até...

A faixa actual infinitamente REPEAT 1 aparece no visor

O disco seleccionado REPEAT 1 CD aparece no visor

Todos os discos REPEAT ALL CD aparece no visor

2

Quando quiser parar a função de repetição, prima

Repeat

até

ALL CD

ou

1 CD

aparecer, ou prima .

7

8

Para seleccionar outras faixas, repita os Passos 4a 6.

Prima CD ( ) para ouvir a selecção de faixas na sequência programada.

9

Para... Prima e ...

Ouvir de novo a faixa actual uma vez

Ouvir a faixa anterior duas vezes

Ouvir a faixa seguinte uma vez

Passar para a frente ou para trás O número de vezes necessário uma ou mais faixas premindo e

10

Para cancelar a selecção, prima .

Uma vez, se o leitor de CDs estiver parado

Resultado: PRGM desaparece do visor.

Pode utilizar o botão

Program/Set

no controlo remoto em vez do botão

Program

nos passos 3, 6

Se abrir o compartimento, a selecção é cancelada.

Se seleccionar o número de um disco que não esteja colocado ou de uma faixa que não exista no CD, a selecção passa para a faixa programada seguinte.

4

Programar a sequência de reprodução

Pode decidir:

A sequência de audição das faixas dos discos colocados.

Que faixas não pretende ouvir

Pode programar até 24 faixas.

Tem de parar o leitor de CDs antes de seleccionar as faixas.

Esta função pode ser combinada com a função de repetição.

1

2

3

Caso seja seleccionada a função CD, páre o leitor, premindo .

Coloque os CDs seleccionados.

Prima

Program

.

Resultado: Aparecem no visor as seguintes indicações

5

(01 = N.º programa, DI = N.º disco, – – = N.º de faixa no disco)

4

Se necessário, seleccione o disco que contém a faixa pretendida, premindo o botão

Disc (1, 2, 3)

correspondente.

Seleccione a faixa pretendida, premindo o botão

Up

e

Down

:

Prima para recuar ao longo das faixas

Prima para avançar ao longo das faixas

6

Prima

Program

para confirmar a selecção.

Resultado: A selecção é guardada e aparece no visor.

12

3,6

8

1,10

5,9

5,9

MAX-S520/S530(GB)R1~14-new 1/14/03 16:10 Page 13

Verificar ou alterar faixas programadas

Pode verificar ou alterar a selecção de faixas em qualquer altura.

1

2

Prima uma vez se já tiver começado a ouvir a selecção.

Prima

Program.

Resultado: Aparece no visor o seguinte:

(CH = Verificar, 01=N.º programa, DI = n.º disco, – – = N.º faixa no disco)

Se já tiver programado 24 faixas,

CH

aparece no visor em vez de

PR

quando premir

Program

.

3

Prima

Program

novamente.

Resultado: Aparece a primeira faixa seleccionada, bem como as letras

CH

(alterar).

4

Prima

Program

uma ou mais vezes até aparecer a faixa que pretende alterar.

5

Se necessário, prima o botão

Disc (1, 2, 3)

correspondente para mudar os discos.

6

7

8

Prima / para seleccionar uma faixa diferente.

Prima

Program

para confirmar a alteração.

Prima

CD

( ) para começar a ouvir a selecção.

Resultado: É reproduzida a primeira faixa seleccionada.

2,3,4,7

1

8

6

1

5

8

6

Procurar e memorizar estações de rádio

PT

Pode memorizar até:

15 estações FM ou 15 estações FM

8 estações MW 15 estações AM

7 estações LW

1

2

3

Ligue o sistema, premindo

Standby/on

.

Seleccione a função do sintonizador, premindo

TUNER

.

Seleccione a banda de frequência pretendida, premindo

TUNER

(Band) novamente no painel frontal ou

TUNER

(Band) no controlo remoto.

Resultado: Aparece no visor a indicação correspondente:

FM Modulação de frequência

AM(MW) Onda média

LW (OPTION) Onda longa

4

Sintonize a estação pretendida.

Sintonização Manual

Prima Tuning Mode para que o indicador "

MANUAL

" acenda no visor do painel frontal.

Prima / no aparelho para sintonizar manualmente a estação pretendida ou

Prima Tuning ou no controlo remoto para fazer o mesmo.

Sintonização Automática

Prima e mantenha / no aparelho por mais de um segundo para que o indicador "

AUTO

" acenda no visor do painel frontal.

Prima e mantenha / no aparelho para iniciar a sintonização automática.

ou

Prima e mantenha Tuning ou no controlo remoto para fazer o mesmo.

Use o método de sintonização manual caso a sintonização automática não páre na estação pretendida porque o sinal é fraco.

Para mais informações sobre a função de predefinição, consulte a secção

"

Seleccionar uma Estação Memorizada” na página 14.

5

6

Regule o volume:

Rodando o botão

Volume

no painel frontal ou

Premindo os botões

VOL. +

ou

no controlo remoto

Seleccione o modo FM estéreo ou mono, premindo

Mono/ST

. no controlo remoto.

5

1

2,3

6

4

2,3,4,7

6

6

4

5

6

4

5

4

3

13

MAX-S520/S530(GB)R1~14-new 1/14/03 16:11 Page 14

PT

Procurar e memorizar estações de rádio (continuação)

Seleccionar uma estação memorizada

7

Caso não pretenda memorizar a estação de rádio encontrada, volte ao passo 4 e procure outra estação.

Caso contrário:

a Prima Memory.

Resultado:

PRGM

aparece no visor durante alguns segundos.

b Prima as setas para cima e para baixo para atribuir um número de programa entre 1 e 15.

c Prima Memory para memorizar a estação de rádio.

Resultado:

PRGM

deixa de piscar e a estação é memorizada.

8

Para memorizar outras frequências de rádio, repita os Passos 3 a 7.

A função PROGRAM pode ser utilizada para atribuir uma nova estação a um número de programa existente.

Pode ouvir uma estação de rádio memorizada, da seguinte forma:

1

2

3

Ligue o sistema, premindo

Standby/on

.

Seleccione a função TUNER, premindo

Tuner

.

Seleccione a banda de frequência, premindo

Tuner

(Band) no controlo remoto ou novamente

TUNER

(Band) no painel frontal.

4

Prima / no painel frontal do aparelho ou o botão

Tuning

Mode

no controlo remoto até aparecer “PRESET” no visor.

5

Prima

/ no painel frontal do aparelho para seleccionar a estação pretendida.

ou

Seleccione a estação pretendida premindo o número de estação memorizado, usando

Tuning

Resultado: Começa a receber a estação pretendida.

7

1

7 7

5 4

5

2,3

No modo de sintonizador (Tuner)

Na sintonização manual, pode usar / / para procurar manualmente uma estação de rádio.

Durante a busca automática, prima para parar a busca automática.

Na sintonização predefinida, use / para procurar uma estação de rádio memorizada.

Pode usar o botão Program /Set no cotnrolo remoto em vez do botão Memory no passo 7.

Melhorar a recepção do rádio

Pode melhorar a qualidade da recepção de rádio:

Rodando a antena FM ou AM (MW)

Testando as posições das antenas FM e AM(MW) antes de as fixar de forma permanente.

Se a recepção de uma estação FM específica for má, prima Mono/ST.

no controlo remoto para passar do modo estéreo para mono.

A qualidade do som será então melhor.

14

MAX-S520/S530(GB)-R15~25.q 1/14/03 18:15 Page 15

Acerca da transmissão RDS Acerca da função RDS DISPLAY

Este aparelho inclui a função RDS (Radio Data System), que permite receber diversas informações, como a estação transmissora, texto de rádio, a hora e 30 tipos de programa (notícias, rock, clássica, etc.) a partir da estação FM RDS, juntamente com o sinal normal de rádio.

1

2

3

Prima o botão

Standby/On

.

Receber rádio em FM.

Veja o método de recepção de rádio na página 13.

FM e a frequência são apresentados no visor

Se a estação recebida transmitir informações RDS, aparece 'RDS' aumtomaticamente no visor.

Prima o botão

RDS Display

Sempre que premir o botão, o modo RDS muda da seguinte forma:

PS NAME RT CT Current FM frequency

Acerca do MODO "PS NAME"

Apresenta o nome da estação transmissora.

Prima o botão RDS Display para seleccionar PS NAME.

"PS NAME" aparece no visor.

Se estiver a receber a informação PS, o nome PS (BBC, AFO,

NDR, etc.) aparece no visor.

Se não receber a informação PS, é apresentada a frequência

FM original.

Mesmo que não prima no botão RDS Display, a recepção das informações PS garante a apresentação do nome PS.

PT

A função RDS só está disponível nas transmissões em FM.

Descrição das funções RDS

1. PTY (Program Type) : Apresenta o tipo de programa transmitido no momento.

2. PS NAME (Program Service Name) : Indica o nome da estação transmissora e é composto por 8 caracteres.

3. RT (Radio Text) : Descodifica o texto transmitido por uma estação

(se houver) e é composto por um máximo de 64 caracteres.

4. CT (Clock Time) : Descodifica o relógio de tempo real da frequência FM.

Algumas estações podem não transmitir as informações PTY, RT ou CT, pelo que podem não aparecer em todos os casos.

5. TP (Traffic Program) : Indica que a estação sintonizada pode transmitir informações de trânsito.

6. TA (Traffic Announcement) : Quando este símbolo começa a piscar, isso significa que estão a ser apresentadas informações sobre trânsito.

Acerca do MODO 'RT'

Apresenta os caracteres transmitidos pela estação emissora.

Prima o botão RDS Display para seleccionar RT MODE.

"RT" aparece no visor.

Se estiver a receber informações RT, essas informações são apresentadas no visor.

Se não estiver a receber a informação RT, aparece "NO RT" no visor.

3

1

Acerca de CT (hora de relógio)

Acerta a hora do relógio RDS.

Para seleccionar a hora CT, regule o botão RDS Display para CT MODE.

A informação CT demora até 2 minutos a ser descodificada, por isso o relógio não é apresentado de imediato.

Se não receber informações CT, "NO CT" aparece no visor.

15

MAX-S520_S530(GB)-R15~25 1/14/03 3:48 PM Page 16

PT

Indicação PTY (tipo de programa) e função PTY-SEARCH

INFO

SPORT

EDUCATE

DRAMA

CULTURE

SCIENCE

VARIED

POP M

ROCK M

M.O.R.M

LIGHT M

CLASSICS

OTHER M

WEATHER

FINANCE

CHILDREN

SOCIAL

RELIGION

PHONE IN

TRAVEL

LEISURE

JAZZ

COUNTRY

NATION M

OLDIES

FOLK M

DOCUMENT

TEST

A informação PTY é composta por um símbolo de identificação, que ajuda o rádio FM a reconhecer o tipo de programa de cada estação FM.

Os 30 modos PTY são apresentados no visor, premindo o botão

PTY.

NEWS

Visor

AFFAIRS

Tipo de programa

• Notícias, incluindo opiniões e relatórios divulgados

• Assuntos diversos, incluindo incidentes actuais, documentários, debates e análises.

• Informações incluindo pesos e medidas, resultados e previsões, assuntos de interesse para o consumidor, informação médica, etc.

• Desporto

• Educação

• Teatro radiofónico, etc.

• Cultura Nacional ou cultura local, incluindo problemáticas religiosas, ciências sociais, idiomas, teatro, etc.

• Ciências naturais e tecnologia

• Outros talk shows, programas de diversão (concursos, jogos), entrevistas, comédias e peças satíricas, etc.

• Música pop

• Música rock

• M.O.R- Música ligeira, vocal ou instrumental

• Música clássica ligeira - Música clássica instrumental e música coral

• Música clássica - Música de orquestra, sinfonias, música de câmara e ópera

• Outras músicas - Jazz, R&B, música country

• Boletim meteorológico

• Finanças

• Programas infantis

• Assuntos sociais

• Religião

• Programas com participação dos ouvintes

• Viagens

• Lazer

• Música Jazz

• Música Country

• Música Nacional

• Antigos êxitos

• Música Folk

• Documentários

• Testes de Alarme

Acerca de PTY-SEARCH

1

2

Sintonizado numa estação FM que emita um MODO PTY.

Veja o método de recepção FM na página 13.

Se a estação recebida estiver a transmitir a informação RDS,

"RDS" acende-se no visor.

Prima o botão

PTY

.

O MODO PTY (NEWS, AFFAIRS, etc.) aparece no visor.

Prima o botão

Tuning Mode UP

ou

DOWN

para seleccionar o MODO PTY pretendido.

Se a estação não estiver a transmitir informações PTY, 'NO PTY' aparece no visor.

Com o MODO PTY seleccionado (o MODO PTY aparece no visor), prima

PTY

novamente para passar ao MODO PTY-SEARCH e procurar sequencialmente a estação de forma automática.

Se se encontrar uma estação a emitir o MODO PTY, então é seleccionada essa estação e a busca pára.

Se não se encontrar o MODO PTY, regressa à frequência da estação original no início de PTY SEARCH e a busca automática e PTY SEARCH são suspensos.

2

2 2

16

MAX-S520_S530(GB)-R15~25 1/14/03 3:48 PM Page 17

Ouvir cassetes Gravação com sincronização de CD

Pode gravar um CD numa cassete, de duas formas diferentes:

Gravação sincronizada

Gravação directa

Esta função permite sincronizar o início da gravação com o início do disco ou faixa da sua preferência.

4

5

6

1

2

3

Ligue o sistema, premindo

Standby/On.

Insira uma cassete virgem no Deck 2.

Seleccione a função CD, premindo

CD

no painel frontal.

Coloque um CD.

Seleccione o disco pretendido.

Seleccione a faixa pretendida e prima CD Synchro ou prima CD

Synchro directamente para começar a gravar no início do disco.

Resultado:

“REC” e “CD-SYNC”

surgem e a gravação começa.

7

Para parar... Prima ...

A gravação e a reprodução do CD

PT

Manuseie sempre as cassetes com cuidado; se necessário, consulte a secção com o título "Precauções na utilização de

cassetes áudio", na página 24.

1

2

3

Ligue o sistema, premindo o botão

Standby/On

.

Seleccione a função de cassete, premindo

TAPE

.

Abra o deck 1 ou 2, empurrando e soltando a tampa do deck, onde está escrito Push Eject ( ).

4

Insira a cassete previamente gravada com a abertura da fita virada para baixo.

5

Feche o deck, empurrando-o até ouvir um clique.

Resultado: Consoante o deck seleccionado, aparece a indicação

1 ou 2 à frente do número do contador.

Se inserir uma cassete nos dois decks, o sistema selecciona o deck em que inseriu a segunda cassete.

6

Se tiver inserido duas cassetes, prima Deck 1/2 no painel frontal ou directamente o botão Deck 1/2 no controlo remoto para seleccionar a cassete que pretende reproduzir.

Resultado: Consoante o deck seleccionado, aparece no visor a indicação TAPE 1 (TAPE A) ou TAPE 2(TAPE B).

7

Para ouvir o... Prima ...

Lado A,B TAPE ( )

Resultado: A cassete começa a tocar.

8

Quando a cassete parar, seleccione uma das seguintes funções, consoante o pretendido.

Para... Prima ...

Rebobinar a cassete

Avançar rapidamente

1

6

2,7

8

8

1

6

3

7

Gravar CDs

O modo de gravação directa permite começar a gravação em qualquer faixa do CD.

Só pode gravar em cassetes no Deck 2.

Não é necessário regular o volume. Não tem qualquer efeito sobre a gravação.

1

2

3

4

5

6

Ligue o sistema, premindo

Standby/On

Insira uma cassete virgem no Deck 2.

Seleccione a função CD, premindo

CD

no painel frontal.

Coloque o CD.

Seleccione o CD pretendido.

7

8

Seleccione a faixa pretendida do CD e prima no painel frontal ou no controlo remoto, para definir o leitor de CDs para o modo de pausa.

Prima

REC/Pause

.

Resultado:

REC

aparece no visor.

Prima para começar a reprodução da faixa

Resultado: A faixa é gravada na cassete.

9

Quando a gravação estiver concluída, prima TAPE no controlo remoto ou no painel frontal para parar.

1

3,6,8

9

7

17

MAX-S520_S530(GB)-R15~25 1/14/03 3:48 PM Page 18

Gravar um programa de rádio

PT

Pode gravar um programa de rádio da sua preferência.

Só pode gravar em cassetes no Deck 2.

Não é necessário regular o volume, já que não tem qualquer efeito sobre a gravação.

1

2

3

4

Ligue o sistema, premindo

Standby/On.

Insira uma cassete virgem no Deck 2.

Seleccione a função TUNER, premindo

TUNER.

Seleccione a estação de rádio que pretende, premindo Tuning ou no controlo remoto ou premindo Tuning Down ou

Up no painel frontal.

5

Prima

REC/Pause.

Resultado: REC aparece a vermelho e a gravação inicia.

6

Quando a gravação estiver concluída, prima TAPE no controlo remoto ou no painel frontal para parar.

5

Prima no painel frontal ou TAPE no controlo remoto quando a gravação estiver concluída.

1

4

5

1

3

6

4

Contador da cassete

Ao reproduzir uma cassete, aparece no visor um contador que lhe permite registar o valor do início de cada faixa e assim começar a reprodução no início da faixa que pretende ouvir.

listen.

O contador só surge quando é reproduzida uma cassete.

Antes de iniciar a gravação de uma cassete para a qual pretende registar os valores do contador no início de cada faixa, reinicie o contador, premindo Counter Reset.

5

4

Copiar uma cassete (duplicação)

Pode copiar uma cassete do Deck 1 para o Deck 2.

Duplicação normal quando selecciona o modo Tape Function.

Não é necessário regular o volume, dado que não tem qualquer efeito sobre a gravação.

Tenha atenção para não inserir a cassete a copiar no Deck 2, dado que será apagada quando começar a gravação.

1

2

3

4

Ligue o sistema, premindo

Standby/On.

Insira uma cassete virgem no Deck 2.

Insira a cassete a copiar no Deck 1.

Para copiar uma cassete com... Prima...

Velocidade normal Dubbing

Resultado: Surgem as indicações correctas e a cassete do Deck 1

é copiada para a cassete no Deck 2..

18

MAX-S520_S530(GB)-R15~25 1/14/03 3:48 PM Page 19

Função de temporizador

O temporizador permite ligar ou desligar o sistema a horas específicas.

Exemplo: Pretende acordar com música todas as manhãs.

Se já não quiser que o sistema se ligue ou desligue automaticamente, tem de cancelar o temporizador.

Antes de regular o temporizador, confirme se a hora actual está correcta.

Dispõe de alguns segundos em cada passo para definir as opções pretendidas. Se exceder este tempo, tem de começar de novo.

1

2

3

Ligue o sistema, premindo Standby/On.

Prima Timer/Clock até TIMER aparecer no visor.

Prima Enter.

Resultado:

ON TIME

aparece no visor (em vez dos símbolos do equalizador) por alguns segundos, seguido de uma hora de início já definida; pode definir esta hora de início do temporizador.

4

Defina a hora de início do temporizador.

a Defina a hora, premindo

/ .

b Prima Enter.

Resultado: Os minutos começam a piscar.

5

c Defina os minutos, premindo

/ .

d Prima Enter.

Resultado:

OFF TIME

aparece no visor (em vez dos símbolos do equalizador) por alguns segundos, seguido de uma hora de fim já definida; pode definir esta hora de fim do temporizador.

Defina a hora de fim do temporizador.

a Defina a hora, premindo

/ .

b Prima

Enter

.

Resultado: Os minutos começam a piscar.

c Defina os minutos, premindo

/ .

d Prima Enter.

Resultado:

VOLXX

aparece no visor, sendo que XX corresponde ao volume já definido.

6

Prima Tuning Down e Up para regular o nível de volume e prima Enter.

Resultado: É apresentada a fonte que se pretende seleccionar.

7

Prima

/ para seleccionar a fonte a reproduzir quando o sistema ligar.

Se seleccionar... Tem também de...

TAPE (cassete) Inserir uma cassete gravada num dos decks antes de definir o sistema para standby.

TUNER (rádio) a Prima Enter.

b Seleccionar a frequência com

/ .

CD (disco compacto) Colocar um ou mais CDs.

8

9

Prima Enter para confirmar o temporizador.

Prima

Standby/On

para definir o sistema para o modo standby.

Result: aparece por baixo e à esquerda da hora, indicando que o temporizador está configurado. O sistema liga e desliga automaticamente às horas pretendidas.

1,9

Se as horas de ligar e desligar do temporizador forem idênticas, aparece a palavra ERROR no visor.

2

4,5,6,7

3,4,5,6,7,8

4,5,6,7

Para configurar a função de temporizador

Pode também utilizar o botão Program/Set no controlo remoto, em vez do botão Enter nos passos 3,4,5,6,7,8.

PT

19

MAX-S520_S530(GB)-R15~25 1/14/03 3:49 PM Page 20

PT

Cancelar o temporizador Seleccionar uma predefinição do equalizador

Depois de configurar o temporizador, este entra automaticamente em funcionamento, com a indicação TIMER no visor. Se já não quiser utilizar o temporizador, terá de cancelá-lo.

Este sistema mini-compacto está equipado com um equalizador predefinido que lhe permite escolher o balanço mais adequado entre as frequências agudas e graves, consoante o tipo de música que estiver a ouvir.

Pode parar o temporizador em qualquer altura (sistema ligado ou em modo standby).

Para... Prima Timer-On/Off...

Cancelar o temporizador Uma vez.

Result: já não aparece no visor.

Reiniciar o temporizador Duas vezes.

Result: aparece novamente no visor.

Prima EQ Preset (Pop/Rock/Classic) no painel frontal ou Sound Mode no controlo remoto até seleccionar a opção pretendida.

Para obter um... Seleccione...

Balanço normal (linear) PASS

Balanço adequado a música pop POP

Balanço adequado a música rock ROCK

Balanço adequado a música clássica CLASSIC

Função de silenciamento

Pode desactivar temporariamente o som do sistema.

Exemplo: Necessita atender uma chamada telefónica.

1

2

Prima Mute.

Para voltar a ligar o som (no volume anterior), prima novamente

Mute ou os botões de Volume.

Função de som potente

Este sistema mini-compacto está equipado com a função de Som Potente.

A função de Som Potente amplifica e melhora duas vezes mais as notas agudas ou graves, para que possa apreciar um som real e potente.

1

Prima o botão

P.Sound

no painel frontal

Resultado: Prima P.Sound no painel frontal, “P

,

SOUND” surge no visor.

2

Para cancelar esta função, prima novamente o botão

P.Sound.

20

MAX-S520_S530(GB)-R15~25 1/14/03 3:49 PM Page 21

Definir o sistema para desligar automaticamente

Quando estiver a ouvir um CD ou uma cassete, pode definir o sistema para desligar automaticamente.

Exemplo: Quer adormecer a ouvir música.

1

2

Prima

AI Sleep

.

Resultado : A reprodução começa e aparecem as seguintes indicações:

90 MIN

Prima

AI Sleep

uma ou mais vezes para indicar o tempo que o sistema deverá continuar a funcionar até se desligar:

Som Super Bass

Este sistema mini-compacto tem uma função de amplificação de baixos com o nome de SBS (som Super Bass). Esta função torna o som mais potente e real.

1

Prima o botão

SBS

no painel frontal.

Resultado:

S. BASS (ou BASS)

aparece no visor e “SBS ON” permanece durante alguns segundos.

2

Para cancelar esta função, prima novamente SBS, “OFF” aparece no visor durante alguns segundos.

PT

Em qualquer altura, pode:

Verificar o tempo restante, premindo AI Sleep

Alterar o tempo restante, repetindo os Passos 1 e 2

3

Prima

AI Sleep

uma ou mais vezes até aparecer AI SLEEP no visor.

Resultado : O sistema desliga automaticamente no final do disco ou cassete.

4

Para cancelar as funções SLEEP ou AI OFF, prima

AI Sleep

uma ou mais vezes, até aparecer OFF no visor.

Ligar os auscultadores

Pode ligar auscultadores ao sistema mini-compacto, de modo a poder ouvir música ou programas de rádio sem incomodar outras pessoas presentes na sala. Os auscultadores têm de ter uma ficha de 3,5 mm ou um adaptador adequado.

Ligue os auscultadores à ficha Phones no painel frontal.

Resultado : As colunas deixam de ser utilizadas para a saída de som.

A utilização prolongada de auscultadores com um volume elevado pode danificar a audição.

21

MAX-S520/S530(GB)-R15~25 1/15/03 10:21 Page 22

PT

Precauções de segurança

Limpar o sistema mini-compacto

As imagens que se seguem ilustram as precauções a tomar ao utilizar ou deslocar o sistema mini-compacto.

Condições de funcionamento:

Temperatura ambiente 5°C-35°C

Humidade 10-75%

Não exponha o aparelho à radiação solar ou a outras fontes de calor.

Isto pode provocar sobreaquecimento ou avaria do aparelho.

Não coloque jarras ou vasos com plantas sobre o aparelho. A humidade que entra no aparelho pode provocar choques eléctricos e danificar o equipamento. Nesse caso, desligue imediatamente o cabo de alimentação da tomada.

Durante as trovoadas, desligue o cabo de alimentação da tomada.

Pode ocorrer um pico de tensão que danifique o aparelho.

Para obter os melhores resultados possível do sistema minicompacto, é preciso limpar regularmente os seguintes elementos:

A estrutura exterior

O leitor de CDs

Os leitores de cassetes (cabeças, roletes e cabrestantes)

Desligue sempre o sistema da tomada da parede:

Antes de o limpar

Se não o utilizar durante muito tempo

Estrutura exterior

Limpe regularmente a estrutura exterior, utilizando um pano macio e um detergente ligeiro. Não utilize pós abrasivos, líquidos ou produtos de limpeza com aerossóis. Nunca permita a entrada de líquidos no sistema.

Leitor de CDs

1

Antes de reproduzir um CD, limpe-o com um produto especial de limpeza.

Não utilize os mesmos produtos de limpeza dos discos LP de vinil.

Limpe cuidadosamente o disco, do centro para as extremidades.

2

Limpe regularmente o leitor com um disco especial de limpeza

(disponível no seu fornecedor local).

Decks de cassetes

1

Prima PUSH EJECT() para abrir o deck de cassetes.

2

Utilize uma cotonete e um produto especial de limpeza de cassetes para limpar:

A cabeça (1)

Os roletes (2)

Os cabrestantes (3)

Se não pretender utilizar o controlo remoto durante muito tempo, retire as pilhas para evitar a corrosão.

Embora o sistema seja muito resistente a condições extremas, não deve ser utilizado num ambiente com demasiado pó nem ser submetido a choques eléctricos ou calor extremo (perto de aquecedores ou sob luz solar directa, etc.).

Se o aparelho exalar um odor desagradável durante a utilização, desligue-o da tomada e contacte a assistência técnica.

3

UP

VOLUME

DOWN

Retire as pilhas do controlo remoto, se não o usar durante períodos de tempo prolongados.

A fuga de ácido das pilhas pode danificar gravemente o controlo remoto.

Quando utilizar auscultadores, tenha o cuidado de não pôr o volume alto.

A utilização continuada de auscultadores com um volume elevado pode prejudicar a audição.

1 2

Precauções na utilização de CDs

Manuseie os CDs com cuidado. Segure-os sempre pelas extremidades, de modo a evitar colocar impressões digitais na superfície brilhante.

Quando acabar de ouvir um CD, coloque-o sempre novamente na respectiva caixa.

Não cole papel ou fita adesiva nos discos, nem escreva na etiqueta.

Limpe-os com um pano especialmente concebido para o efeito.

Guarde os CDs num local limpo, sem estarem expostos à luz solar directa nem a temperaturas elevadas.

COMPACT

Utilize sempre CDs marcados com .

DIGITAL AUDIO

Não coloque objectos pesados sobre o cabo de alimentação. Os danos no cabo podem causar danos no equipamento (risco de incêndio) ou causar um choque eléctrico.

Não retire os painéis do equipamento.

O interior do aparelho contém componentes eléctricos que podem causar choque eléctrico.

22

MAX-S520/S530(GB)-R15~25 1/15/03 10:21 Page 23

Precauções na utilização de cassetes áudio

Verifique se a fita da cassete está suficientemente esticada.

Para evitar apagar uma cassete que pretende guardar, retire a patilha de segurança no canto superior da cassete. Para voltar a gravar uma cassete com a patilha de segurança partida, tape a abertura com fita adesiva.

Quando terminar a audição de uma cassete, coloque-a sempre novamente na caixa.

Guarde as cassetes num local limpo, sem estarem expostas à luz solar directa nem a temperaturas elevadas.

Evite utilizar cassetes de 120 minutos, dado que esforçam desnecessariamente o mecanismo da cassete.

Antes de contactar a assistência técnica

Demora sempre algum tempo até se familiarizar com um novo aparelho. Se se deparar com algum dos problemas apresentados, tente as soluções fornecidas. Pode poupar tempo e os inconvenientes de uma chamada desnecessária para a assistência.

PT

Problema

O sistema não funciona

O temporizador não funciona

O sistema continua sem funcionar, mesmo depois da acção acima

Verificações/Explicações

• O cabo de alimentação não está bem ligado à tomada ou a tomada não tem corrente.

• As pilhas do controlo remoto têm de ser substituídas ou não foi respeitada a polaridade.

• Não premiu o botão On/Standby.

G

E

R

A

L

Sem som

C

D

O leitor de CDs não inicia a reprodução

• O volume está no nível mínimo.

• A função correcta (TUNER, CD, TAPE,

AUX) não foi seleccionada.

• Tem os auscultadores ligados.

• Os cabos das colunas foram desligados.

• Premiu o botão MUTE.

• Parou o temporizador premindo

TIMER ON/OFF.

Prima o botão SBS durante 5 segundos com o sistema desligado (standby), para regressar à situação original (RESET)

• A função CD não está seleccionada.

• O disco foi colocado ao contrário, ou está sujo ou riscado.

• O sensor do laser está sujo ou tem pó.

• O sistema foi instalado numa superfície

horizontal e plana.

• Formou-se condensação no leitor; deixe o sistema numa sala quente e arejada durante pelo menos 1 hora.

E

S

E

T

C

A

S

S

A cassete não começa a tocar

O volume diminui

• A função TAPE não está seleccionada.

• A cassete não foi correctamente inserida.

• O leitor das cassetes não está fechado.

• A fita da cassete está solta ou partida.

• As cabeças de áudio estão sujas.

• Os roletes ou os cabrestantes estão sujos.

• A fita está gasta.

R

Á

D

I

O

A cassete não está bem apagada

Há vibração e flutuação excessivas

A recepção é fraca ou não recebe qualquer emissão

• A função TUNER não está seleccionada.

• A frequência de rádio não foi correctamente seleccionada.

• A antena está desligada ou não está bem orientada. Rode-a até encontrar a melhor orientação.

• Está dentro de um edifício que bloqueia as ondas de rádio; terá de usar uma antena exterior.

Se os conselhos acima não resolverem o problema, tome nota de:

Números de modelo e de série, normalmente impressos na parte trás do sistema.

Detalhes da garantia

Uma descrição clara do problema

Em seguida, contacte o seu fornecedor local ou a assistência técnica da SAMSUNG.

23

MAX-S520_S530(GB)-R15~25 1/14/03 3:49 PM Page 24

Especificações técnicas

PT

A SAMSUNG tenta melhorar constantemente os seus produtos. Tanto as especificações de concepção como este manual de instruções estão, assim, sujeitos a alterações sem aviso prévio.

RÁDIO

LW (opção)

Sensibilidade utilizável 60 dB

AM (MW)

Relação sinal/ruído 40 dB

Sensibilidade utilizável 54 dB

Distorção harmónica total 2 %

FM

Relação sinal/ruído 62 dB

Sensibilidade utilizável 10 dB

Distorção harmónica total 0.3 %

LEITOR DE CDs

Capacidade 3 discos

Gama de frequências 20 Hz - 20 KHz (± 1 dB)

Relação sinal/ruído 90 dB (a 1 KHz) com filtro

Distorção 0,05 % (a 1 KHz)

Separação de canais 74 dB

Tamanhos dos discos Diâmetro: 120 ou 80 mm. Espessura: 1,2 mm

DECK DE CASSETES

Gama de frequências 125 Hz ~ 8 KHz

Relação sinal/ruído 40 dB

Separação de canais 35 dB

Efeito de apagamento 50 dB

AMPLIFICADOR

Potência de saída (6

) 2 x15 Watts RMS,IEC (distorção harmónica total: 10 %)

(MAX-S520)

Potência de saída (6

) 2 x 30 Watts RMS,IEC (distorção harmónica total: 10 %)

(MAX-S530)

Separação de canais 45 dB

Relação sinal/ruído 75 dB

GERAL

Dimensões 270 (L) x 317 (A) x 370 (P) mm

24

MAX-S520_S530(GB)-R15~25 1/14/03 3:49 PM Page 25

THIS APPLIANCE IS MANUFACTURED BY:

ELECTRONICS

AH68-01228B

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
