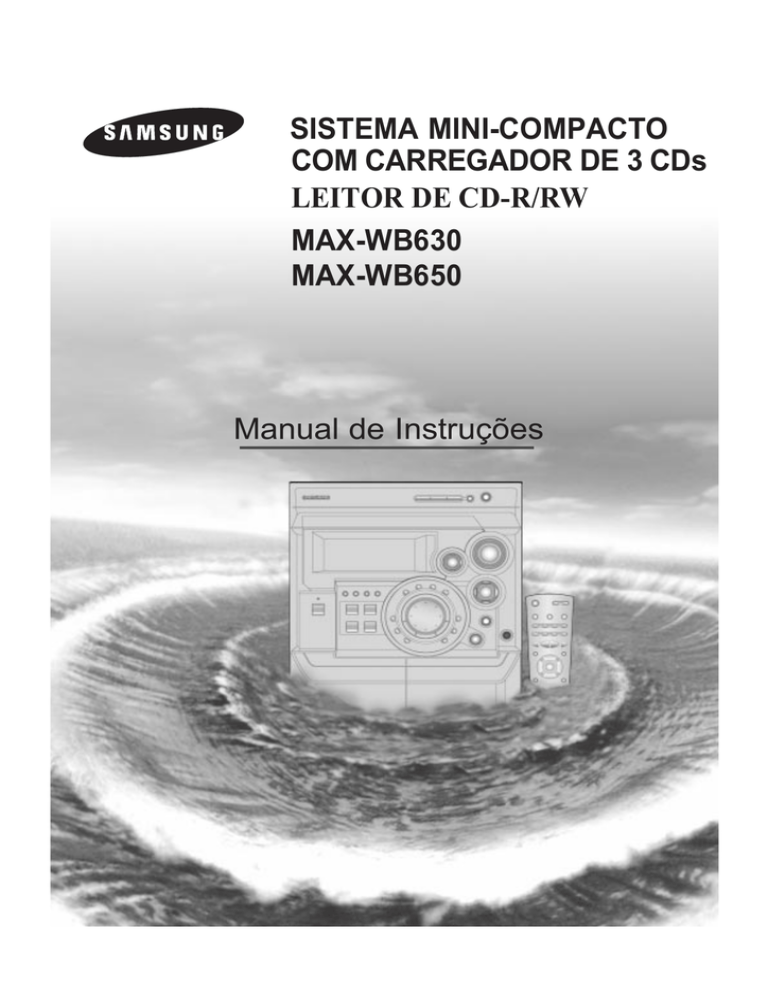

SISTEMA MINI-COMPACTO

COM CARREGADOR DE 3 CDs

LEITOR DE CD-R/RW

MAX-WB630

MAX-WB650

Manual de Instruções

Avisos de Segurança

PT

PRODUTO LASER DE CLASSE 1

KLASSE 1 LASER PRODUKT

LUOKAN 1 LASER LAITE

KLASS 1 LASER APPARAT

PRODUCTO LASER CLASE 1

CUIDADO

RISCO DE CHOQUE ELÖCTRICO.

NÃO ABRIR.

ATENÇÃO:

PARA REDUZIR O RISCO DE CHOQUE ELÉCTRICO,

NÃO RETIRE A TAMPA POSTERIOR. AS PEÇAS INTERNAS

NÃO DEVEM SER REPARADAS PELO UTILIZADOR. PARA

ASSISTÊNCIA, CONSULTE PESSOAL ESPECIALIZADO.

PRODUTO LASER DE CLASSE 1

Este Leitor de CDs foi classificado como um produto LASER DE CLASSE 1.

A utilização de comandos, regulações ou a realização de procedimentos diferentes dos especificados neste manual pode resultar numa exposição perigosa à radiação.

CUIDADO - RADIAÇÃO LASER INVISÍVEL QUANDO ABERTO

E COM AS PROTECÇÕES DESACTIVADAS, EVITE

A EXPOSIÇÃO AO RAIO.

Este símbolo indica a presença de voltagem perigosa, o que pode causar choque eléctrico.

Este símbolo alerta-o para intruções de funcionamento e manutenção importantes referentes a este aparelho.

AVISO:

Para reduzir o risco de incêndio ou choque eléctrico, não exponha este aparelho à chuva ou à humidade.

CUIDADO:

PARA PREVENIR CONTRA CHOQUES ELÉCTRICOS,

ENCAIXE A SUPERFÍCIE LARGA DA FICHA NA RANHURA

LARGA E INSIRA COMPLETAMENTE.

Wiring the Main Power Supply Plug(UK Only)

IMPORTANT NOTICE

The main lead on this equipment is supplied with a moulded plug incorporating a fuse. The value of the fuse is indicated on the pin face of the plug and if it requires replacing, a fuse approved to BS1362 of the same rating must be used.

Never use the plug with the fuse cover removed. If the cover is detachable and a replacement is required, it must be of the same colour as the fuse fitted in the plug. Replacement covers are available from your dealer.

If the fitted plug is not suitable for the power points in your house or the cable is not long enough to reach a power point, you should obtain a suitable safety approved extension lead or consult your dealer for assistance.

However, if there is no alternative to cutting off the plug, remove the fuse and then safely dispose of the plug. Do not connect the plug to a main socket as there is a risk of shock hazard from the bared flexible cord.

Never attempt to insert bare wires directly into a main socket. A plug and fuse must be used at all times.

IMPORTANT

The wires in the main lead are coloured in accordance with the following code:–

BLUE = NEUTRAL BROWN = LIVE

As these colours may not correspond to the coloured markings identifying the terminals in your plug, proceed as follows:–

The wire coloured BLUE must be connected to the terminal marked with the letter N or coloured BLUE or BLACK.

The wire coloured BROWN must be connected to the terminal marked with the letter L or coloured BROWN or RED.

WARNING: DO NOT CONNECT EITHER WIRE TO THE EARTH TERMINAL WHICH IS MARKED WITH

THE LETTER E OR BY THE EARTH SYMBOL , OR COLOURED GREEN OR GREEN

AND YELLOW.

2

Índice

Obrigado por ter adquirido este sistema mini-compacto SAMSUNG.

Leia atentamente este manual de instruções.

Permitir-lhe-á utilizar o sistema com toda a facilidade e tirar partido de todas as vantagens das suas funções.

AVISOS DE SEGURANÇA

................................................................................................................................................................. 2

INSTALAR O SISTEMA MINI-COMPACTO

Vista do painel frontal............................................................................................................................................................................... 4

Janela do Visor......................................................................................................................................................................................... 5

Controlo Remoto....................................................................................................................................................................................... 5

Vista do Painel Posterior ......................................................................................................................................................................... 6

Onde Instalar o Sistema Mini-Compacto.................................................................................................................................................. 6

Ligar o Sistema à Alimentação ............................................................................................................................................................... 6

Instroduzir as Pilhas no Controlo Remoto .............................................................................................................................................. 7

Ligar as Colunas ..................................................................................................................................................................................... 7

Ligar uma Fonte Externa.......................................................................................................................................................................... 8

Saída CD Digital ...................................................................................................................................................................................... 8

Ligar a Antena de AM ............................................................................................................................................................................. 8

Ligar a Antena de FM ............................................................................................................................................................................. 8

Visualizar as Várias Funções do Sistema e Reduzir a Intensidade do Visor................................................................................................ 9

Acertar o Relógio...................................................................................................................................................................................... 9

Leitor de CDs

Colocar e Mudar os CDs.......................................................................................................................................................................... 10

Ouvir um CD............................................................................................................................................................................................. 10

Seleccionar um CD no Carregador de CDs............................................................................................................................................. 11

Seleccionar uma Faixa ............................................................................................................................................................................ 11

Procurar uma Passagem Específica num CD.......................................................................................................................................... 11

Função de Reprodução Aleatória............................................................................................................................................................. 11

Repetir Uma ou Todas as faixas do CD.................................................................................................................................................. 12

Programar a Ordem de Reprodução ....................................................................................................................................................... 12

Verificar ou Alterar as Faixas Programadas ........................................................................................................................................... 13

Sintonizador

Procurar e Memorizar Estações de Rádio .............................................................................................................................................. 13

Seleccionar uma Estação Memorizada ................................................................................................................................................... 14

Melhorar a Recepção de Rádio ............................................................................................................................................................... 14

Sobre a Emissão RDS ............................................................................................................................................................................. 15

Sobre a Função RDS DISPLAY .............................................................................................................................................................. 15

Indicação PTY (Tipo de Programa) e Função PTY-SEARCH ................................................................................................................. 16

Deck de Cassetes

Ouvir uma Cassete................................................................................................................................................................................... 17

Função de Gravação de CD Sincronizada .............................................................................................................................................. 17

Gravar um CD .......................................................................................................................................................................................... 17

Gravar um Programa de Rádio ............................................................................................................................................................... 18

Copiar uma Cassete (Dobragem) ........................................................................................................................................................... 18

Seleccionar o Modo de Reprodução da Cassete ................................................................................................................................... 18

Contador da Cassete............................................................................................................................................................................... 18

Outras Funções

Função do Temporizador............................................................................................................................................................................ 19

Cancelar o temporizador ......................................................................................................................................................................... 19

Função de Silenciamento......................................................................................................................................................................... 20

Surround potente ..................................................................................................................................................................................... 20

Função de Nível do Subwoofer................................................................................................................................................................ 20

Seleccionar um Modo de Som ................................................................................................................................................................ 20

Ligar os Auscultadores............................................................................................................................................................................. 20

Recomendações

Precauções de Segurança....................................................................................................................................................................... 21

Limpar o Sistema Mini-Compacto............................................................................................................................................................ 21

Precauções ao utilizar CDs..................................................................................................................................................................... 22

Precauções ao Utilizar Cassetes de Áudio.............................................................................................................................................. 22

Antes de Contactar a Assistência Técnica.............................................................................................................................................. 22

Especificações Técnicas.......................................................................................................................................................................... 23

Símbolos

PT

Premir Carregar Importante Nota

3

PT

Vista do Painel Frontal

1

31 30 29 28

27

9

10

11

7

8

2

3

4

5

6

12

13

14

1.

Compartimento do CD

2.

Janela do Visor

3.

Demonstração/Redução de intensidade

4.

Visor (RDS)

5.

PTY (RDS)

6.

Temporizador/Relógio

7.

Standby/Ligar

8.

Botões de Selecção das Funções

18.

19.

20.

21.

22.

23.

24.

25.

Enter

Tomada da ficha dos auscultadores

Surround potente

Botão Rotativo

Nível de Subwoofer

Dobragem a velocidade normal da cassete

Modo de Som

Volume

9.

Mono/Estéreo

10.

Memória

11.

Deck de Cassete 1

26.

27.

Modo de inversão

Abrir/Fechar

12.

Gravação/Pausa

13.

Botões de sintonização/paragem/busca de função

14.

Gravação com sincronização de CD

15.

Deck de Cassete 2

28.

Mudança de CD

29.

Botões de selecção do disco

30.

Reiniciação do Contador

31.

Deck 1/2

16.

Programa

17.

Repetição de CD

4

26

25

24

23

22

21

20

19

18

17

16

15

Vista do Painel Posterior

3

4

5

1

2

6

1. Terminal do conector da antena FM

2. Terminal do conector da antena AM

3. Terminais dos conectores da coluna principal

4. Tomada de saída digital de CD

5. Terminais dos conectores do subwoofer

6. Entrada AUX

PT

Controlo Remoto

1

2

10

11

6

7

8

3

4

5

9

25

24

17

16

15

14

23

22

21

20

19

18

13

12

1.

Standby/Ligado

2.

Modo de Som

3.

Rebobinagem e Avanço Rápido da Cassete

4.

Deck 1/2

5.

Modo de Inversão da Cassete

6.

Repetir o CD

7.

Parar o CD

8.

Programar/Definir

9.

Busca de faixas do CD ou estações de rádio

10. Modo de sintonização

11. Selecção Mono/Estéreo

12. Redução do volume

13. Banda de sintonização

14. Aumento de volume

15. Saltar número de disco

16. Reprodução/Pausa no CD

17. Reprodução Aleatória do CD

18. Reiniciação do Contador de Cassete

19. AI Temporizador de Sono

20. Parar a cassete

21. Reproduzir a cassete

22. Nível do subwoofer

23. AUX

24. Ligar/desligar temporizador

25. Silêncio

5

PT

Janela do Visor

21 20

19

18

17 16 15

14 13

12

11

10

9

1

2

3 4

5 6 7 8

1. Programa

2. Predefinição do Sintonizador e nº de Programa do CD

3. Visor Principal (Função, Frequência, Hora, etc.)

4. Cassete 1/2

5. A Gravar

6. Unidade de Frequência do Sintonizador

7. Surround Potente

8. Modo de Reprodução do CD ou de Repetição do CD

9. Gravação com sincronização de CD

10. Número do Disco a Reproduzir

11. Modo de Som

12. Relógio

13. Temporizador AI Sono ou Sono

14. Modo de Inversão da cassete

15. Modo DSP

16. Modo FM RDS

17. Modo de Sintonização (AUTO)

18. Modo FM (MONO)

19. Modo FM (STEREO)

20. SINTONIZADO

21. Predefinição do Sintonizador

Onde instalar o sistema mini-compacto

Para tirar o máximo partido do seu novo sistema mini-compacto, siga estas instruções de instalação antes de ligar o aparelho.

Instale o sistema numa superfície plana e estável.

Nunca coloque este aparelho sobre uma carpete.

Nunca coloque este aparelho no exterior.

Mantenha uma ∑área envolvente de aproximadamente 15 cm para os lados e para trás do sistema, para fins de ventilação.

Certifique-se de que existe espaço suficiente para abrir facilmente o compartimento do CD.

Coloque as colunas a uma distância razoável, de cada um dos lados do sistema, para garantir um bom som estéreo.

Oriente as colunas na direcção da área de audição.

Para obter o melhor desempenho, certifique-se de que as duas colunas se encontram a uma distância idêntica, relativamente ao chão.

6

Inserir as pilhas no controlo remoto

Ligar as colunas

Insira ou substitua as pilhas do controlo remoto quando:

Adquirir o sistema mini-compacto

Considerar que o controlo remoto deixou de funcionar correctamente

Quando substituir as pilhas, utilize um novo conjunto de pilhas e nunca misture pilhas alcalinas com pilhas de manganésio.

1

Coloque o polegar na posição marcada com na tampa do compartimento das pilhas (parte de trás do controlo remoto) e empurre a tampa na direcção da seta.

2

Insira duas pilhas AAA, LR03 ou equivalentes, tendo em atenção as polaridades:

+ na pilha com + no compartimento das pilhas

- na pilha com - no compartimento das pilhas

3

Coloque a tampa novamente, deslizando-a até ouvir um clique.

Os terminais dos conectores das colunas encontram-se na parte de trás do sistema.

1

2

3

Prima e mantenha a mola do terminal da coluna na parte de trás do sistema.

Introduza a extremidade do cabo da coluna no terminal.

Faça corresponder as polaridades (cores): Vermelho (+) com vermelho

(+) e preto (–) com preto (–).

Liberte a mola.

Utilize sempre colunas com a mesma impedância indicada pelos terminais das colunas, na parte de trás do aparelho.

Se não pretender utilizar o controlo remoto durante um longo período de tempo, retire as pilhas para evitar a corrosão.

PT

PRESS

Cabo das Colunas

(Vermelho/Preto)

Cabo das Colunas

(Azul/Preto)

Faça corresponder a polaridade (cores): Azul (+) c/ azul (+) e preto (–) c/ preto (–);Vermelho (+) c/ vermelho (+) e preto (–) c/ preto (–).

O cabo principal tem de ser ligado a uma tomada adequada.

Antes de ligar o sistema à tomada, deve verificar a tensão.

1

Ligue o cabo de alimentação (com o sinal AC Cord na parte de trás do sistema) a uma tomada adequada.

2

Prima o botão Standby/On para ligar o sistema mini-compacto.

Indicações para Instalar as Colunas

A instalação num local próximo de aquecedores, sob luz solar directa ou com humidade elevada poderá causar um mau funcionamento das colunas.

Não instale numa parede ou num local elevado ou outro local instável de forma a evitar quaisquer acidentes causados pela queda das colunas.

Mantenha as colunas afastadas da TV ou do monitor do computador.

A proximidade entre as colunas e a TV ou o monitor do computador pode influenciar a qualidade das imagens.

7

PT

Ligar a uma fonte externa

Ligar a Antena de AM

A entrada auxiliar pode ser utilizada para tirar partido da qualidade de som do sistema mini-compacto ao ouvir a partir de outras fontes.

Exemplos: Uma televisão

Um leitor de discos de vídeo

Um videogravador estéreo de alta fidelidade

Para ligar a fonte externa, a fonte tem de ter uma saída de áudio.

Adicionalmente, é necessário um cabo de ligação RCA.

1

Defina o sistema para o modo standby e desligue-o da tomada, bem como a fonte externa.

2

Ligue o cabo de áudio à parte de trás do sistema mini-compacto.

Ligar a...

Ao connector marcado com...

Ficha vermelha R (direita)

Ficha branca L (esquerda)

Para obter a melhor qualidade de som, não inverta os canais direito e esquerdo.

3

Ligue novamente o sistema à tomada de corrente e prima Standby/On para ligar o aparelho.

4

Seleccione a fonte AUX premindo AUX.

Resultado: Aparece AUX no ecrã.

5

6

Ligue a fonte externa.

Regule o volume e o balanço consoante o necessário:

Volume Equalizador

Exemplo: Pode ver um filme e tirar partido do som em estéreo, desde que a banda sonora original esteja em estéreo (como se estivesse no cinema).

A antena AM (para ondas médias e longas) pode ser:

Colocada numa superfície estável

Fixada à parede (primeiro tem de remover a base)

Os terminais dos conectores da antena AM encontram-se na parte de trás do sistema e estão marcados com AM.

Para evitar a interferência de ruído, confirme que os cabos das colunas não passam perto dos fios das antenas.

Mantenha sempre uma distância de pelo menos 5 cm.

AM

Ligar a Antena de FM

Ficha de saída digital de CD

Este aparelho emite sinais de saída de som digital de CD através desta ficha. Utilize um cabo óptico para ligar equipamento áudio digital (deck DAT, gravador MD, etc.).

Remova a capa de protecção (1) da ficha CD DIGITAL OUT. Em seguida, ligue um cabo óptico à ficha CD DIGITAL OUT.

Como ligar uma antena de TIPO COAXIAL.

Ligue uma antena de 75

Ω ao terminal de antena FM.

Ligue o conector da antena FM fornecida à tomada coaxial

(75

) marcada com FM na parte de trás do sistema.

Siga as instruções da

Página 13 para sintonizar uma estação de rádio e determinar a melhor posição para a antena.

Se a recepção for má, poderá ter de instalar uma antena exterior.

Para fazê-lo, ligue uma antena FM exterior à tomada FM na parte de trás do sistema, utilizando um cabo coaxial de 75

(não fornecido).

(1)

Quando a ficha CD DIGITAL OUT não estiver a ser utilizada

Coloque a tampa de protecção fornecida.

8

Visualizar as várias funções do Sistema

Reduzir a intensidade do visor

Pode visualizar as diversas funções disponíveis no sistema e pode também reduzir a intensidade do visor.

1

Prima o botão Demo/Dimmer.

Resultado: As diversas funções disponíveis são apresentadas no ecrã, uma de cada vez.

Todas estas funções são descritas em pormenor nesta brochura.

Para obter instruções sobre a sua utilização, consulte as secções correspondentes.

2

Prima o botão Demo/Dimmer novamente.

Resultado: A janela do visor reduz a intensidade.

A janela do visor pode ser utilizada por um período maior de tempo com a intensidade reduzida.

3

APENAS no modo Ligado

Prima o botão Demo/Dimmer novamente.

Resultado: A janela do visor retoma a intensidade normal.

Acertar o relógio

Este sistema está equipado com um relógio que permite ligá-lo e desligá-lo automaticamente. Deve acertar o relógio:

Quando adquirir o sistema mini-compacto

Ap¤ós uma falha de energia

Depois de desligar o aparelho da tomada

Dispõe de alguns segundos em cada passo para definir as opções pretendidas. Se exceder este tempo, terá de começar novamente.

PT

1

2

Ligue o sistema, premindo Standby/On.

Prima duas vezes Timer/Clock .

Resultado:

CLOCK

surge no visor

3

Prima Enter.

Resultado: A hora começa a piscar

4

Para...

Rode o botão Multi Jog para a...

Avançar as horas Direita

Recuar as horas Esquerda

5

Quando aparecer a hora correcta, prima Enter.

Resultado: Os minutos começam a piscar

6

Para... Rode o botão Multi Jog para a...

Avançar os minutos Direita

Recuar os minutos Esquerda

7

Quando aparecer a hora correcta, prima Enter.

Resultado: O relógio começa a funcionar e aparece no visor, mesmo quando o sistema estiver em modo standby.

Pode visualizar a hora mesmo quando estiver a utilizar outra função, premindo uma vez Timer/Clock .

Também pode utilizar o botão Program/Set do controlo remoto, em vez do botão Enter nos passos 3, 5, 7.

Também pode usar nos passos 4, 6.

/ em vez do botão Multi Jog

1

2

3,5,7

4,6

9

PT

Colocar e mudar os CDs

Ouvir CDs

O carregador de CDs tem capacidade para CDs com um máximo de 12 cm ou 8 cm sem utilizar um adaptador.

Nunca force o carrossel de CDs ao abrir e fechar o compartimento.

Nunca empurre para baixo nem coloque objectos no carrossel.

Manuseie sempre os CDs com cuidado; se necessário, consulte a secção com o nome "Precauções na utilização de CDs" na página 22.

1

Ligue o sistema, premindo Standby/On.

2

Prima Open/Close ( ) no painel frontal.

Resultado: O compartimento abre.

3

Coloque um ou dois discos nas ranhuras frontais do carrossel, com as etiquetas dos discos viradas para cima.

Verifique se o CD foi colocado correctamente no suporte antes de fechar o compartimento.

4

Se quiser colocar um terceiro CD, prima o botão Disc Change no painel frontal (ou Disc Skip no controlo remoto).

Resultado: O carrossel roda 120°.

5

Feche o compartimento, premindo o botão Open/Close ( ) novamente.

Se pretender reproduzir um CD directamente, também pode proceder da seguinte forma.

Para ouvir...

Prima...

Disco1

Disco2

) ou Disc 1

Disco3 Disc 3

Resultado: O compartimento fecha-se automaticamente e começa a reprodução do disco seleccionado.

CD (

Disc 2

6

Para mudar ou retirar os CDs do carregador, repita os Passos 2 a 5.

Mantenha o compartimento fechado sempre que não estiver a ser utilizado, para impedir a entrada de pó.

Pode colocar ou retirar CDs quando estiver seleccionada a função de rádio, cassete ou fonte auxiliar.

Este aparelho foi concebido para reproduzir os seguintes CDs:

CD de áudio, CD de texto, CD-R e CD-RW.

Depois de colocar pelo menos um CD no carregador, pode começar a ouvi-lo.

A utilização continuada de CDs com uma forma irregular

(coração, octagonal, etc.) pode danificar o aparelho.

3

4

1

2

Ligue o sistema, premindo Standby/On.

Seleccione a função CD, premindo CD (

Coloque um ou mais discos.

Prima CD ( ) no painel frontal ou

) no painel frontal.

no controlo remoto.

Se tiver colocado mais do que um CD, cada CD será reproduzido à vez.

5

Regule o volume consoante o necessário

Rodando o botão do Volume no painel frontal ou

Premindo os botões VOL. + ou - no controlo remoto.

6

Para parar temporariamente a reprodução, prima ( ).

Prima CD ( ) novamente para continuar a reprodução do disco.

7

Prima quando concluir.

Ao reproduzir um disco, pode introduzir outros discos sem interromper o actual. Para isso, abra o compartimento dos CDs premindo

Disc

Change e introduza os novos discos nas duas ranhuras vazias

(e não na que já contém o disco que está a reproduzir).

Não pode rodar o carrossel durante a reprodução.

Quando não tem discos introduzidos, surge a indicação "NO DISC".

Quando o leitor de CDs pára automaticamente depois de reproduzir os

3 discos, a função CD REPEAT não foi selecionada.

5

2,4,6

5

4

2,5

1

7

1

5

Ao reproduzir um CD-R ou CD-RW

Os CD-Rs (graváveis) e CD-RWs (reutilizáveis) editados pelo utilizador só podem ser reproduzidos se já tiverem sido “finalizados”.

Pode reproduzir CD-Rs ou CD-RWs originais gravados no formato de CD de música. (No entanto, poderão não ser reproduzidos, consoante as suas características ou condições de gravação.)

Alguns CD-R ou CD-RW podem não ser reproduzidos neste aparelho devido às suas características, a danos ou sujidade, ou se a lente do leitor estiver suja.

Os CD-RW podem necessitar de um tempo de leitura superior.

(Devido ao facto de a reflectância dos CD-RW ser inferior à dos

CDs normais.)

10

Seleccionar um CD no carregador

Procurar uma passagem de música específica num CD

A função CD é automaticamente seleccionada ao premir

Disc Skip.

Para seleccionar um disco específico, prima o botão

Disc (1, 2, 3) correspondente no painel frontal ou

Disc Skip no controlo remoto, até começar a piscar o indicador do disco pretendido.

Resultado: Todos os discos são reproduzidos, começando pelo seleccionado.

Se quiser ouvir apenas o disco actual, prima

CD Repeat no painel frontal uma ou mais vezes, até aparecer

1 CD.

Quando estiver a ouvir um CD, pode procurar rapidamente uma passagem de música específica numa faixa.

Recomenda-se que reduza o volume antes de utilizar esta função.

Para procurar nas faixas... Prima e mantenha...

Para a frente durante pelo menos 1 seg.

Para trás durante pelo menos 1 seg.

Também pode premir e manter / no painel frontal para procurar automaticamente pelas faixas.

Se utilizar a função Disc (1, 2, 3) quando estiver a ouvir rádio ou uma cassete, o sistema passa automaticamente para o modo

CD.

Se o disco seleccionado não tiver sido colocado, o disco seguinte

é reproduzido automaticamente.

PT

Seleccionar uma faixa

Pode seleccionar a faixa que pretende ouvir com o leitor de CDs parado ou durante a reprodução de um disco.

Para iniciar a reprodução no início da... Rode o botão Multi Jog...

Faixa seguinte Uma vez para a direita

Faixa actual Uma vez para a esquerda

Faixa anterior Duas vezes para a esquerda

Faixa que preferir A quantidade de vezes adequada para a esquerda ou a direita

Também pode usar e

e no painel frontal, ou os botões no controlo remoto para seleccionar uma faixa.

Função de reprodução aleatória

Pode ouvir as faixas de um CD sempre numa sequência diferente, dado que as faixas serão seleccionadas automaticamente numa sequência aleatória.

1

Prima o botão Shuffle .

Resultado: A indicação Shuffle aparece no visor e todas as faixas são reproduzidas numa sequência aleatória. Aparecem no visor o número da faixa e o tempo de reprodução.

2

Quando reproduzir as faixas numa sequência aleatória, pode:

Avançar para a faixa seguinte (selecção aleatória), premindo

/ ou rodando o botão Multi Jog uma vez para a direita

Procurar rapidamente um ponto específico na faixa actual, premindo

/ ou rodando o botão Multi Jog uma vez para a esquerda

3

Quando a reprodução aleatória chegar ao fim, prima ou prima novamente o botão Shuffle .

As funções de repetição e sincronização de CD não estão disponíveis no modo de reprodução aleatória.

1,3

11

PT

Repetir uma ou todas as faixas dos CDs

Pode repetir infinitamente:

Uma faixa específica de um CD.

Todas as faixas do CD seleccionado.

Todos os discos colocados no carrossel.

1

Para repetir... Prima CD Repeat no Painel

Frontal uma ou mais vezes até...

A faixa actual infinitamente REPEAT 1 aparece no visor

O disco seleccionado REPEAT 1 CD aparece no visor

Todos os discos REPEAT ALL CD aparece no visor

2

Quando quiser parar a função de repetição, prima CD Repeat até

ALL

CD

ou

1 CD

aparecer, ou prima .

7

8

Para seleccionar outras faixas, repita os Passos 4 a 6.

Prima CD ( programada.

) para ouvir a selecção de faixas na sequência

9

Para... Rode o botão Multi Jog...

Ouvir de novo a faixa actual Uma vez para a direita

Ouvir a faixa anterior Duas vezes para a esquerda

Ouvir a faixa seguinte Uma vez para a direita

Passar para a frente e para trás O número adequado de uma ou mais faixas vezes para a direita ou a esquerda

10

Para cancelar a selecção, prima .

Uma vez, se o leitor de CDs estiver parado

Resultado:

PRGM

desaparece do visor.

Se abrir o compartimento, a selecção é cancelada.

Se seleccionar o número de um disco que não esteja colocado ou de uma faixa que não exista no CD, a selecção passa para a faixa programada seguinte.

Também pode utilizar / bu / para seleccionar as faixas pretendidas no passo 5, 9.

4

8

5,9

1,10

3,6

Programar a sequência de reprodução

Pode decidir:

A sequência de audição das faixas dos discos colocados

Que faixas não pretende ouvir

Pode programar até 24 faixas.

Tem de parar o leitor de CDs antes de seleccionar as faixas.

Esta função pode ser combinada com a função de repetição.

1

2

3

Caso seja seleccionada a função CD, páre o leitor, premindo .

Coloque os CDs seleccionados.

Prima Program.

Resultado:Aparecem no visor as seguintes indicações

(01 = N.º programa, DI = N.º disco, – – = N.º de faixa no disco)

4

Se necessário, seleccione o disco que contém a faixa pretendida, premindo o botão Disc (1, 2, 3) correspondente.

5

Seleccione a faixa pretendida, rodando o botão Multi Jog :

Para a esquerda para recuar ao longo das faixas

Para a direita para avançar ao longo das faixas

6

Prima Program para confirmar a selecção.

Resultado: A selecção é guardada e aparece no visor.

12

4

5

6

7

8

Verificar ou alterar faixas programadas

Pode verificar ou alterar a selecção de faixas em qualquer altura.

1

2

Prima uma vez se já tiver começado a ouvir a selecção.

Prima Program.

Resultado: Aparecem no visor as seguintes indicações:

(CH = Verificar, 01=N.º programa, DI = n.º disco, – – = N.º faixa no disco)

Se já tiver programado 24 faixas, CH aparece no visor em vez de PR quando premir Program.

3

Prima Program novamente.

Resultado: A 1ª faixa seleccionada surge juntamente com as letras

CH

(Change).

Prima Program uma vez ou mais até surgir a faixa a alterar.

Se necessário, prima o botão Disc (1, 2, 3) para mudar o disco.

Prima e

8

ou rode o Multi Jog para seleccionar outra faixa.

Prima Program para confirmar a alteração.

Prima CD ( ) para iniciar a audição da selecção.

Resultado: A 1ª faixa seleccionada é reproduzida.

6

1

6

5

2,3,4,7

Procurar e memorizar as estações de rádio

Pode memorizar até:

15 estações FM

8 estações MW

7 estações LW

1

2

3

Ligue o sistema, premindo Standby/On.

Seleccione a função do sintonizador, premindo TUNER.

4

Seleccione a banda de frequência pretendida, premindo TUNER (Band) novamente no painel frontal ou TUNER (Band) no controlo remoto.

Resultado: Aparece no visor a indicação correspondente:

FM

Modulação de frequência

AM(MW)

LW

Onda média

Onda longa

Para procurar Prima Tuning Mode no painel frontal uma estação... no controlo remoto

Manualmente Uma ou mais vezes até aparecer

MANUAL.

Automaticamente Uma ou mais vezes até aparecer

AUTO.

5

Seleccione a estação que pretende memorizar:

Rodando o botão Multi Jog para a direita ou para a esquerda para aumentar ou reduzir a frequência, respectivamente. ou

Premindo Tunin ou no controlo remoto.

Para percorrer as frequências mais rapidamente quando procura manualmente, prima e mantenha os botões Tuning Mode Down ou Up

O procedimento de busca automática pode parar numa frequência que não corresponde a uma estação de rádio. Nesse caso, utilize o modo de busca manual.

6

Regule o volume:

Rodando o botão Volume no painel frontal ou

Premindo os botões VOL. + ou – no controlo remoto

7

Seleccione o modo FM estéreo ou mono, premindo Mono/ST.

PT

6

1

8

1

2,3

5

7

4

5

2,3,4,7

6

6

4

5

5

13

PT

Procurar e memorizar as estações de rádio (continuação)

Seleccionar uma estação memorizada

8

Caso não pretenda memorizar a estação de rádio encontrada, volte ao passo 4 e procure outra estação.

Caso contrário:

a Prima Memory.

Resultado: PRGM aparece no visor durante alguns segundos.

b Prima Tuning Mode Down e Up para atribuir um número de programa entre 1 e 15.

c Prima Memory para memorizar a estação de rádio.

Resultado:

PRGM

deixa de piscar e a estação é memorizada.

9

Para memorizar outras frequências de rádio, repita os Passos 3 a 8.

A função PROGRAM pode ser utilizada para atribuir uma nova estação a um n mero de programa existente.

Pode também utilizar o botão Program/Se t n o controlo remoto em vez de Memory no passo 8.

Pode ouvir uma estação de rádio memorizada, da seguinte forma:

1

2

3

Ligue o sistema, premindo Standby/On.

Seleccione a função TUNER, premindo TUNER (Band) no controlo remoto

Seleccione a banda de frequência, premindo TUNER (Band) no controlo remoto ou novamente TUNER (Band) no painel frontal.

4

.

Prima o botão Tuning Mode no painel frontal ou o botão

Tuning Mode no controlo remoto até aparecer “PRESET” no visor.

5

Rode o Multi Jog no painel frontal para a direita ou esquerda até encontrar a estação ou ou para seleccionar a estação

Seleccione a estação pretendida premindo o número de estação memorizado, usando Tuning ou no controlo remoto.

Resultado: Começa a receber a estação pretendida.

1

8

8

5

4

5

2,3

No modo de sintonizador (Tuner)

Na sintonização manual, pode usar o Multi Jog ou / para procurar manualmente uma estação de rádio.

Na sintonização automática prima para parar a busca automática

Na sintonização predefinida, pode usar Multi Jog ou / para procurar uma estação de rádio memorizada.

Melhorar a recepção do rádio

Pode melhorar a qualidade da recepção de rádio:

Rodando a antena FM ou AM(MW)

Testando as posições das antenas FM e AM(MW) antes de as fixar de forma permanente.

Se a recepção de uma estação FM específica for má, prima Mono/ST.

no controlo remoto para passar do modo estéreo para mono.

A qualidade do som será então melhor.

14

Acerca da transmissão RDS Acerca da função RDS DISPLAY

Este aparelho inclui a função RDS (Radio Data System), que permite receber diversas informações, como a estação transmissora, texto de rádio, a hora e 30 tipos de programa (notícias, rock, clássica, etc.) a partir da estação FM RDS, juntamente com o sinal normal de rádio.

Acerca do MODO "PS NAME"

Apresenta o nome da estação transmissora.

1

2

Prima o botão Standby/On.

Sintonize o rádio FM.

Veja o método de recepção de rádio na página 14.

FM

e a frequência são apresentados no visor.

Se a estação recebida transmitir informações RDS, aparece 'RDS' automaticamente no visor.

3

Prima o botão RDS Display para seleccionar o modo RDS pretendido.

Sempre que premir o botão, o modo RDS muda da seguinte forma:

PS NAME RT CT Frequência FM actual

Prima o botão RDS Display para seleccionar PS NAME.

"PS NAME" aparece no visor.

Se estiver a receber a informação PS, o nome PS (BBC, AFO,

NDR, etc.) aparece no visor.

Se não receber a informação PS, é apresentada a frequência FM original.

Mesmo que não prima no botão

RDS Display, a recepção das informações PS garante a apresentação do nome PS.

Acerca do MODO 'RT'

Apresenta o caracter transmitido pela estação transmissora.

A função RDS só¤ está disponível nas transmissões em FM.

Descrição das funções RDS

1. PTY

(Program Type) : Apresenta o tipo de programa transmitido no momento.

2. PS NAME (Program Service Name) : Indica o nome da estação transmissora e é composto por 8 caracteres.

3. RT (Radio Text) : Descodifica o texto transmitido por uma estação

(se houver) e é composto por um máximo de 64 caracteres.

4. CT (Clock Time) : Descodifica o reló¤gio de tempo real da frequência FM.

Prima o botão

" RT" aparece no visor.

Se estiver a receber informações RT, essas informações são apresentadas no visor.

Se não estiver a receber a informação RT, aparece "NO RT" no visor.

RDS Display para seleccionar o MODO RT.

Acerca de CT (hora de relógio)

Acerta a hora do rel¤ógio RDS.

Algumas estações podem não transmitir as informações PTY, RT ou CT, pelo que podem não aparecer em todos os casos.

Para seleccionar a hora CT, regule o botão RDS Display para CT MODE.

5. TA (Traffic Announcement) : Quando este símbolo começa a piscar, isso significa que estão a ser apresentadas informações sobre trânsito.

6. EON (Enhanced Other Networks Information) : Fornece informações

RDS noutras redes.

A informação CT demora até 2 minutos a ser descodificada, por isso o reló¤gio não é apresentado de imediato.

Se não receber informações CT, "NO CT" aparece no visor.

PT

1

15

PT

Indicação PTY (tipo de programa) e função PTY-SEARCH

A informação PTY é composta por um símbolo de identificação, que ajuda o rádio FM a reconhecer o tipo de programa de cada estação FM.

Os 30 modos PTY são apresentados no visor, premindo o botão

PTY.

NEWS

Visor

AFFAIRS

CLASSIC

OTHER M

WEATHER

FINANCE

CHILDREN

SOCIAL A

RELIGION

PHONE IN

TRAVEL

LEISURE

JAZZ

COUNTRY

NATIONAL M

OLDIES

FOLK M

DOCUMENT

TEST

INFO

SPORT

EDUCATE

DRAMA

CULTURE

SCIENCE

VARIED

POP M

ROCK M

M.O.R.M

LIGHT M

Tipo de programa

• Notícias, incluindo opiniões e relatórios divulgados

• Assuntos diversos, incluindo incidentes actuais, documentários, debates e análises.

• Informações incluindo pesos e medidas, resultados e previsões, assuntos de interesse para o consumidor, informação médica, etc.

• Desporto

• Educação

• Teatro radiofónico, etc.

• Cultura Nacional ou cultura local, incluindo problemáticas religiosas, ciências sociais, idiomas, teatro, etc.

• Ciências naturais e tecnologia

• Outros talk shows, programas de diversão (concursos, jogos), entrevistas, comédias e peças satíricas, etc.

• Música pop

• Música rock

• M.O.R- Easy listening, vocal ou instrumental

• Música clássica ligeira - Música clássica e instrumental e música coral

• Música clássica - Música de orquestra, sinfonias, música de câmara e ópera

• Outras músicas - Jazz, R&B, música country

• Boletim meteorológico

• Finanças

• Programas infantis

• Assuntos sociais

• Religião

• Programas com participação dos ouvintes

• Viagens

• Lazer

• Música Jazz

• Música Country

• Música Nacional

• Antigos êxitos

• Música Folk

• Documentários

• Testes de Alarme

Acerca de PTY-SEARCH

1

2

Sintonizado numa estação FM que emita um MODO PTY.

Veja o método de recepção FM na página 13.

Se a estação recebida estiver a transmitir a informação RDS,

"RDS" acende-se no visor.

Prima o botão PTY.

O MODO PTY (NEWS, AFFAIRS, etc) aparece no visor.

Prima o botão Preset/Manual Down ou Up para seleccionar o MODO PTY pretendido.

Se a estação não estiver a transmitir informações PTY, 'NO PTY' aparece no visor.

Com o MODO PTY seleccionado (o MODO PTY aparece no visor), prima PTY KEY novamente para passar ao MODO PTY-

-SEARCH e procurar sequencialmente a estação de forma automática.

Se se encontrar uma estação a emitir o MODO PTY, então é seleccionada essa estação e a busca pára.

Se não se encontrar o MODO PTY, regressa-se à frequência da estação original no início de PTY SEARCH e a busca automática e PTY SEARCH são suspensos.

2

2

2

16

Ouvir cassetes

Manuseie sempre as cassetes com cuidado; se necessário, consulte a secção com o título "Precauções na utilização de cassetes

áudio, na página 23.

1

2

3

Ligue o sistema, premindo o botão On/Standby.

Seleccione a função TAPE, premindo TAPE no painel frontal.

Abra o deck 1 ou 2, empurrando e soltando a tampa do deck, onde está escrito PUSH EJECT ( ).

4

Insira a cassete previamente gravada com a abertura da fita virada para baixo.

5

Feche o deck, empurrando-o até ouvir um clique.

Resultado: Consoante o deck seleccionado, aparece a indicação

1 ou 2 à frente do número do contador.

6

Se tiver inserido duas cassetes, prima Deck 1/2 no painel frontal ou directamente o botão Deck 1/2 no controlo remoto para seleccionar a cassete que pretende reproduzir.

Resultado: Consoante o deck seleccionado, aparece no visor a

indicação TAPE 1 ou TAPE 2.

7

Para ouvir o... Prima ...

Lado A TAPE ( ) uma vez

Lado B TAPE ( ) duas vezes

Resultado: A cassete começa a tocar.

8

Para...

Prima...

Ouvir a faixa que or ou o número de escolheu vezes adequadas

Para a reprodução ou a busca

Se existirem passagens muito silenciosas numa faixa, a função poderá parar antes do final da faixa. De igual forma, um espaço muito curto entre duas faixas poderá não ser detectado.

9

Com a cassete parada, seleccione uma das seguintes funções, consoante o necessário.

Prima ...

Para...

Rebobinar a cassete

Avançar rapidamente a cassete

Função de gravação com sincronização de CD

Pode gravar um CD numa cassete, de duas formas diferentes:

Gravação sincronizada

Gravação directa

Esta função permite sincronizar o início da gravação com o início do disco ou faixa da sua preferência.

1

2

3

4

5

6

Ligue o sistema, premindo Standby/On.

Insira uma cassete virgem no Deck 2.

Seleccione a função CD, premindo CD no painel frontal.

Coloque um CD.

Seleccione o disco pretendido.

Seleccione a faixa pretendida e prima CD Synchro ou prima CD

Synchro directamente para começar a gravar no início do disco.

Resultado:

REC

e CD-SYNC aparecem no visor e a gravação tem início.

7

Para parar a gravação, prima .

PT

1

Gravar CDs

3

7

6

1

2,7 6

8,9

8

8,9

4

5

6

1

2

3

O modo de gravação directa permite começar a gravação em qualquer faixa do CD.

Só pode gravar em cassetes no Deck 2.

Não é necessário regular o volume, dado que não tem qualquer efeito sobre a gravação.

Ligue o sistema, premindo Standby/On.

Insira uma cassete virgem no Deck 2.

Seleccione a função CD, premindo CD no painel frontal.

Coloque o CD.

Seleccione o CD pretendido.

7

8

9

Seleccione a faixa pretendida do CD e prima no painel frontal ou no controlo remoto, para definir o leitor de CDs para o modo de pausa.

REC

Prima REC/Pause.

Resultado: Aparece no visor e a gravação começa.

Prima para começar a reprodução da faixa.

Resultado: A faixa é gravada na cassete.

To stop recording, press .

1

3,6,8

7

9

17

PT

Gravar um programa de rádio

Pode gravar um programa de rádio da sua preferência.

Pode gravar um programa de rádio da sua preferência.

Não é necessário regular o volume, já que não tem qualquer efeito sobre a gravação.

1

2

3

4

Ligue o sistema, premindo Standby/On.

Insira uma cassete virgem no Deck 2.

Seleccione a função TUNER, premindo TUNER.

Seleccione a estação de rádio que pretende, premindo Tuning ou no controlo remoto ou premindo Tuning Mode

Down ou Up no painel frontal.

5

Prima REC/Pause.

Resultado:

REC

aparece a vermelho e a gravação inicia.

6

Para parar a gravação, prima .

Copiar uma cassete (dobragem)

Pode copiar uma cassete do Deck 1 para o Deck 2. Existe uma opção possível:

Dobragem a velocidade normal

Não é necessário regular o volume, dado que não tem qualquer efeito sobre a gravação.

Tenha atenção para não inserir a cassete a copiar no Deck 2, dado que será apagada quando começar a gravação.

1

2

3

4

Ligue o sistema, premindo Standby/On.

Insira uma cassete virgem no Deck 2.

Insira a cassete a copiar no Deck 1.

Para copiar uma cassete a...

Prima...

Velocidade normal Dubbing

Resultado: As indicações correspondentes são apresentadas no visor e a cassete no Deck 1 é copiada para a cassete no Deck 2.

5

Para parar a dobragem, prima .

5

4

1

3

5

4

6

4

1

Seleccionar o modo de reprodução de cassetes

Contador da Cassete

Este sistema mini-compacto tem três modos de reprodução de cassetes que lhe permitem ouvir ambos os lados de uma cassete automaticamente.

Prima REV.Mode até aparecer o símbolo correspondente.

Ao reproduzir uma cassete num dos decks, aparece no visor um contador que lhe permite registar o valor do início de cada faixa e assim começar a reprodução no início da faixa que pretende ouvir.

Quando o visor apresenta...

O sistema mini-compacto reproduz...

Um lado da cassete seleccionada e, em seguida, pára.

Um lado da cassete.

O outro lado da cassete e, em seguida, pára.

Ambos os lados da cassete infinitamente até premir o botão de paragem.

Antes de iniciar a gravação de uma cassete para a qual pretende registar os valores do contador no início de cada faixa, reinicie o contador, pr emindo Counter Reset.

Cada deck de cassetes tem um contador separado

18

Função de temporizador

O temporizador permite ligar ou desligar o sistema a horas específicas.

Exemplo:

Pretende acordar com música todas as manhãs.

Se já não quiser que o sistema se ligue ou desligue automaticamente, tem de cancelar o temporizador.

Se as horas de ligar e desligar do temporizador forem idênticas, aparece a palavra ERROR no visor.

PT

Antes de regular o temporizador, confirme se a hora actual está certa.

Dispõe de alguns segundos em cada passo para definir as opções pretendidas. Se exceder este tempo, tem de começar de novo.

1

2

3

Ligue o sistema, premindo Standby/On.

Prima Timer/Clock até

TIMER

aparecer no visor.

Prima Enter.

Resultado:

ON TIME

aparece no visor (em vez dos símbolos do equalizador) por alguns segundos, seguido de uma hora de início já definida; pode definir esta hora de início do temporizador.

4

Defina a hora de início do temporizador.

a

Defina a hora rodando o botão Multi Jog para a direita ou a esquerda.

b Prima Enter.

Resultado: Os minutos começam a piscar.

c Defina os minutos rodando o botão Multi Jog para a direita ou a esquerda.

d

Prima Enter.

Resultado:

OFF TIME

aparece no visor (em vez dos símbolos do equalizador) por alguns segundos, seguido de uma hora de fim já definida; pode definir esta hora de fim do temporizador.

5

Defina a hora de fim do temporizador.

a

Defina a hora rodando o botão Multi Jog para a direita ou a esquerda.

b

Prima Enter.

Resultado: Os minutos começam a piscar.

c

Defina os minutos rodando o botão Multi Jog para a direita ou a esquerda.

d

Prima Enter.

Resultado:

VOL XX

aparece no visor, sendo que XX corresponde ao volume já definido.

6

Prima Tuning Mode Down e Up para regular o nível de volume e prima Enter.

Resultado: É apresentada a fonte que se pretende seleccionar.

7

Rode o botão Multi Jog para seleccionar a fonte a reproduzir quando o sistema ligar.

Se seleccionar....

Tem também de...

TAPE (cassete) Inserir uma cassete gravada num dos decks antes de definir o sistema para standby.

TUNER (rádio) a Prima Enter.

b Seleccione a frequência

FM

ou

AM

rodando o botão Multi Jog para a direita ou esquerda

c Prima Enter.

d Seleccione uma estação predefinida rodando o botão Multi Jog para a direita ou a esquerda.

CD (disco compacto) a Colocar um ou mais CDs.

b Seleccionar o disco pretendido.

8

9

Prima Enter para confirmar o temporizador.

Prima Standby/On para definir o sistema para o modo standby.

Result: aparece por baixo e à esquerda da hora, indicando que o temporizador está configurado. O sistema liga e desliga automaticamente às horas pretendidas.

1,9

2

4,5,7

6

6

3,4,5,6,7,8

Para configurar a função do temporizador

Pode usar o botão Multi Jog o/ / para regular no passo 4,

5, 6, 7.

Pode também utilizar o botão Program/Set no controlo remoto, em vez do botão Enter nos passos 3,4,5,6,7,8.

Cancelar o temporizador

Depois de configurar o temporizador, este entra automaticamente em funcionamento, com a indicação TIMER no visor. Se já não quiser utilizar o temporizador, terá de cancelá-lo.

Pode parar o temporizador em qualquer altura (sistema ligado ou em modo standby).

Para....

Prima Timer-On/Off...

Cancelar o temporizador Uma vez.

Resultado : já não aparece no visor.

Reiniciar o temporizador Duas vezes.

Resultado: aparece novamente no visor.

19

PT

Função de silenciamento

Pode desactivar temporariamente o som do sistema.

Exemplo:

Necessita de atender uma chamada telefónica.

1

2

Prima Mute.

Para voltar a ligar o som (no volume anterior), prima novamente

Mute ou os botões de Volume.

Seleccionar o Modo de Som

Este sistema mini-compacto está equipado com com um equalizador predefinido que lhe permite seleccionar o balanço mais adequado entre as frequências graves e agudas, de acordo com o tipo de música que está a ouvir.

Este modelo integra modos D.S.P para que possa usufruir de som realmente original.

Rode Sound Mode no painel frontal ou prima Sound Mode no controlo remoto até a opção pretendida ser seleccionada.

Para obter...

Seleccionar...

Balanço Normal (linear) PASS

Balanço para música pop POP

Balanço para música rock ROCK balanço para música clássica CLASSIC

Balanço para sala de espectáculos HALL

Balanço para espectáculos ao vivo LIVE

Balanço para cinema CINEMA

Função de som potente

Este sistema mini-compacto está equipado com a função de Som Potente.

O Som Potente substitui o som estéreo convencional por um som mais potente e mais real. Cria a sensação de estar no centro da música e de estar envolvido pelo som.

Prima o botão P.Surround no painel frontal até seleccionar a opção pretendida. Sempre que prime o botão P. Surround

“P,SURR, ” é seleccionado ou cancelado nesta ordem.

Ligar auscultadores

Função do Nível do Subwoofer

A função do Subwoofer reforça os tons graves proporcionando efeitos sonoros poderosos.

1

Rode o botão Subwoofer Level no painel frontal ou prima Sub-

woofer Level no controlo remoto.

Prima repetidamente o botão no controlo remoto para seleccionar

OFF S, BASS1 S, BASS 2 S, BASS3 S, BASS4”

. ou rode o botão no painel frontal para seleccionar

OFF S, BASS1 S, BASS 2 S, BASS3 S, BASS4” .

2

Pode seleccionar o nível de tons graves que pretender.

Pode ligar auscultadores ao sistema mini-compacto, de modo a poder ouvir música ou programas de rádio sem incomodar outras pessoas presentes na sala. Os auscultadores têm de ter uma ficha de 3,5 mm ou um adaptador adequado.

Ligue os auscultadores à ficha Phones no painel frontal.

Resultado : As colunas deixam de ser utilizadas para a saída de som.

A utilização prolongada de auscultadores com um volume elevado pode danificar a audição.

20

Precauções de segurança

As imagens que se seguem ilustram as precauções a tomar ao utilizar ou deslocar o sistema mini-compacto.

Condições de funcionamento:

Temperatura ambiente 5°C-35°C

Humidade 10-75%

Não exponha o aparelho à radiação solar ou a outras fontes de calor.

Isto pode provocar sobreaquecimento ou avaria do aparelho.

PT

Para obter os melhores resultados possível do sistema minicompacto, é preciso limpar os seguintes elementos:

A estrutura exterior

O leitor de CDs

Os leitores de cassetes (cabeças, roletes e cabrestantes)

Desligue sempre o sistema da tomada da parede:

Antes de o limpar

Se não o utilizar durante muito tempo

Estrutura exterior

Limpe regularmente a estrutura exterior, utilizando um pano macio e um detergente ligeiro. Não utilize pós abrasivos, líquidos ou produtos de limpeza com aerossóis.

Nunca permita a entrada de líquidos no sistema.

Leitor de CDs

1

Antes de reproduzir um CD, limpe-o com um produto especial de limpeza.

Não utilize os mesmos produtos de limpeza dos discos LP de vinil.

Limpe cuidadosamente o disco, do centro para as extremidades.

2

Limpe regularmente o leitor com um disco especial de limpeza (disponível no seu fornecedor local).

Decks de cassetes

1

2

Prima Push Eject( ) para abrir o deck de cassetes.

Utilize uma cotonete e um agente especial de limpeza de cassetes para limpar:

A cabeça (1)

Os roletes (2)

Os cabrestantes (3)

Não coloque jarras ou vasos com plantas sobre o aparelho. A humidade que entra no aparelho pode provocar choques eléctricos e danificar o equipamento. Nesse caso, desligue imediatamente o cabo de alimentação da tomada.

Durante as trovoadas, desligue o cabo de alimentação da tomada.

Pode ocorrer um pico de voltagem que danifique o aparelho.

3

UP

VOLUME

DOWN

Retire as pilhas do controlo remoto, se não o usar durante períodos de tempo prolongados.

A fuga de ácido das pilhas pode danificar gravemente o controlo remoto.

Quando usar auscultadores, tenha o cuidado de não pôr o volume alto.

A utilização continuada de auscultadores com um volume elevado pode prejudicar a audição.

1 2

Se não pretender utilizar o controlo remoto durante muito tempo, retire as pilhas para evitar a corrosão.

Embora o sistema seja muito resistente a condições extremas, não deve ser utilizado num ambiente com demasiado pó nem ser submetido a choques eléctricos ou calor extremo (perto de aquecedores ou sob luz solar directa, etc.).

Se o aparelho exalar um odor desagradável durante a utilização, desligue-o da tomada e contacte a assistência técnica.

Não coloque objectos pesados sobre o cabo de alimentação. Os danos no cabo podem causar danos no equipamento (risco de incêndio) ou causar um choque eléctrico.

Não retire os painéis do equipamento.

O interior do aparelho contém componentes eléctricos que podem causar choque eléctrico.

21

PT

Precauções na utilização de CDs

Manuseie os CDs com cuidado. Segure-os sempre pelas extremidades, de modo a evitar colocar impressões digitais na superfície brilhante.

Quando acabar de ouvir um CD, coloque-o sempre novamente na respectiva caixa.

Não cole papel ou fita adesiva nos discos, nem escreva na etiqueta.

Limpe-os com um pano especialmente concebido para o efeito.

Guarde os CDs num local limpo, sem estarem expostos à luz solar directa nem a temperaturas elevadas.

COMPACT

Utilize sempre CDs marcados com .

DIGITAL AUDIO

Precauções na utilização de cassetes áudio

Verifique se a fita da cassete está suficientemente esticada.

Para evitar apagar uma cassete que pretende guardar, retire a patilha de segurança no canto superior da cassete. Para voltar a gravar uma cassete com a patilha de segurança partida, tape a abertura com fita adesiva.

Quando terminar a audição de uma cassete, coloque-a sempre novamente na respectiva caixa.

Guarde as cassetes num local limpo, sem estarem expostas à luz solar directa nem a temperaturas elevadas.

Evite utilizar cassetes de 120 minutos, dado que esforçam desnecessariamente o mecanismo da cassete.

Antes de contactar a assistência técnica

Demora sempre algum tempo até se familiarizar com um novo aparelho. Se se deparar com algum dos problemas apresentados, tente as soluções fornecidas.

Pode poupar tempo e os inconvenientes de uma chamada desnecessária para a assistência.

Problema

O sistema não funciona

Verificações/Explicações

• O cabo de alimentação não está bem ligado à tomada ou a tomada não tem corrente.

• As pilhas do controlo remoto têm de ser substituídas ou não foi respeitada a polaridade.

• Não premiu o botão On/Standby.

G

E

R

A

L

C

D

Sem som

O Temporizador não funciona

Se continuar a não funcionar, mesmo depois da acção acima

O leitor de CDs não inicia a reprodução

E

S

E

T

S

S

C

A

A cassete não começa a tocar

O volume diminui

A cassete não está bem apagada

Há vibração e flutuação excessivas

R

Á

D

I

O

A recepção é fraca ou não recebe qualquer emissão

• O volume está no nível mínimo.

• A função correcta (TUNER, CD, TAPE,

AUX) não foi seleccionada.

• Tem os auscultadores ligados.

• Os cabos das colunas foram desligados.

• Não premiu o botão MUTE.

• Parou o temporizador premindo Timer

On/Off.

• Prima o botão S.BASS durante 5 segundos com o sistema desligado (standby), e depois regressa a posição original (RESET)

• A função CD não está seleccionada.

• O disco foi colocado ao contrário, ou está sujo ou riscado.

• O sensor do laser está sujo ou tem pó.

• O sistema foi instalado numa superfície

horizontal e plana.

• Formou-se condensação no leitor; deixe o sistema numa sala quente e arejada durante pelo menos1 hora.

• A função TAPE não está seleccionada.

• A cassete não foi correctamente inserida.

• O leitor das cassetes não está fechado.

• A fita da cassete está solta ou partida.

• As cabeças de áudio estão sujas.

• Os roletes ou os cabrestantes estão sujos.

• A fita está gasta.

• A função TUNER não está seleccionada.

• A frequência de rádio não foi correctamente seleccionada.

• A antena está desligada ou não está bem orientada. Rode-a até encontrar a melhor orientação.

• Está dentro de um edifício que bloqueia as ondas de rádio; terá de usar uma antena exterior.

Se os conselhos acima não resolverem o problema, tome nota de:

Números de modelo e de série, normalmente impressos na parte de trás do sistema

Detalhes da garantia

Uma descrição clara do problema

Em seguida, contacte o seu fornecedor local ou a assistência técnica da SAMSUNG.

22

Especificações técnicas

A SAMSUNG tenta melhorar constantemente os seus produtos. Tanto as especificações de concepção como este manual de instruções estão, assim, sujeitos a alterações sem aviso prévio.

RÁDIO

LW

Gama de Sintonização 144 - 290 KHz

Sensibilidade utilizável 60 dB

AM (MW)

Gama de Sintonização 522 - 1611 KHz

Relação Sinal/Ruído 40 dB

Sensibilidade utilizável 54 dB

Distorção Harmónica Total 2 %

FM

Gama de Sintonização 87.5 - 108.0 MHz

Relação Sinal/Ruído 62 dB

Sensibilidade Utilizável 10 dB

Distorção Harmónica Total 0.3 %

LEITOR DE CDs

Capacidade 3 discos

Gama de frequência 20 Hz - 20 KHz (± 1 dB)

Relação Sinal/Ruído 90 dB (a 1 KHz) com filtro

Distorção 0,05 % (a 1 KHz)

Separação de Canais 74 dB

Dimensão dos Discos Diâmetro: 120 ou 80 mm. Espessura: 1,2 mm

DECK DE CASSETES

Gama de Frequência 125 Hz ~ 10 KHz

Relação Sinal/Ruído 40 dB

Separação de Canais 35 dB

Efeito de Apagamento 60 dB

AMPLIFICADOR

Potência de Saída

Alimentação (6

Ω)

2 x 30 Watts RMS,IEC (distorção harmónica total: 10 %) .........

MAX-WB630

2 x 40 Watts RMS,IEC (distorção harmónica total: 10 %) .........

MAX-WB650

Subwoofer (6

) 2 x 60 Watts RMS,IEC (distorção harmónica total: 10 %) .........

MAX-WB630

2 x 80 Watts RMS,IEC (distorção harmónica total: 10 %) .........

MAX-WB650

Separação de Canais 50 dB

Relação Sinal/Ruído 75 dB

GERAL

Dimensões 270 (L) x 317 (A) x 370 (P) mm

PT

23

ESTE APARELHO É FABRICADO POR:

AH68-01034B

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
