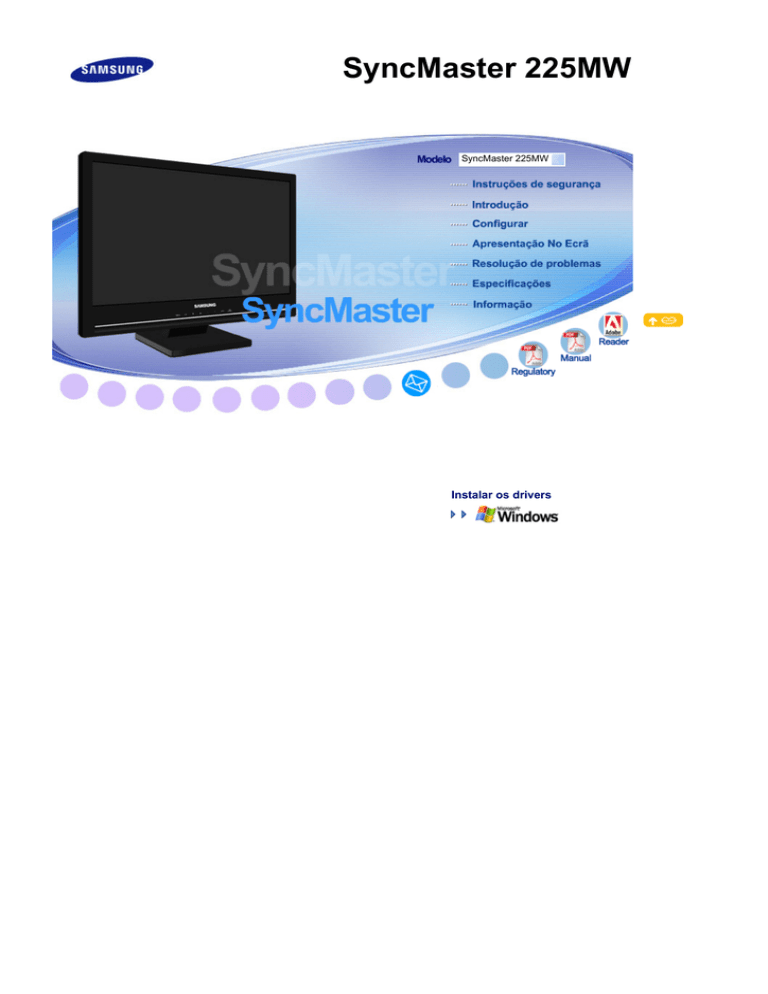

SyncMaster 225MW

SyncMaster 225MW

Instalar os drivers

Modelo

SyncMaster 225MW

Símbolos

O não cumprimento das indicações que acompanham este símbolo pode resultar em danos corporais ou a o equipamento.

Proibido

Não desmontar

Não tocar

É importante ler e compreender

Desligar o plugue da tomada

Aterrar para evitar choque eléctrico

Energia

Caso o PC não vá ser utilizado durante períodos longos, defini-lo para DPMS. Se for utilizada uma proteção de tela, defini-la com o modo de tela ativo.

As imagens aqui apresentadas são apenas para referência e não se aplicam em todos os casos (ou países).

Instalação

Não utilizar plugues danificados ou soltos.

z

Isto pode provocar choque elétrico ou incêndio.

Não puxar o plugue pelo cabo nem tocá-lo com as mãos molhadas z

Isto pode provocar choque elétrico ou incêndio.

Utilizar plugues e tomadas devidamente aterrados.

z

Um aterramento deficiente pode causar choque elétrico ou danos ao equipamento.

Encaixe o plugue de alimentação com firmeza para que não saia da tomada.

z

Uma conexão mal feita pode provocar incêndio.

Não dobrar excessivamente o plugue ou o cabo nem colocar objetos pesados

sobre eles, pois isto pode resultar em danos. z

O não cumprimento desta instrução pode causar choque elétrico ou incêndio.

Não ligar demasiadas extensões ou plugues a uma tomada.

z

Isto pode provocar um incêndio.

Não desconecte o cabo de alimentação ao usar o monitor. z

Um pico de tensão pode ser causado pela separação e danificar o monitor.

Não use o cabo de alimentação quando o conector ou plugue estiver

empoeirado. z z

Se o conector ou plugue do cabo de alimentação estiver empoeirado, limpe-o com um pano seco.

Usar o cabo de alimentação com um plugue ou conector empoeirado pode causar choque elétrico ou incêndio.

Entre em contato com um centro de atendimento autorizado quando instalar seu monitor em locais com excesso de poeira, locais expostos a temperaturas altas ou baixas, locais com umidade muito elevada, locais onde substâncias químicas são usadas e locais onde o monitor funciona 24 horas por dia como aeroportos, estações de combóio, etc. Senão, pode danificar seriamente seu monitor.

Posicionar o monitor em um local com pouca umidade e o mínimo de pó.

z

A umidade e a poeira podem provocar choque elétrico ou um incêndio no interior do monitor.

Não deixar cair o monitor ao mudá-lo de local.

z

Isto pode causar danos materiais ou corporais.

Não coloque o produto sobre uma superfície instável ou sobre uma área pequena.

z

Coloque o produto sobre uma superfície regular, estável, pois o produto poderá cair e ferir alguém de passagem, principalmente crianças.

Não coloque o produto sobre o chão.

z

Alguém, principalmente crianças, poderiam tropeçar nele.

Mantenha longe do produto todos os objetos inflamáveis como velas,

inseticidas ou cigarros. z

Do contrário, poderá provocar incêndio.

Mantenha todos os dispositivos de aquecimento longe do cabo de

alimentação. z

Uma revestimento fundido pode provocar choque elétrico ou incêndio.

Não instale o produto em locais com pouca ventilação; por exemplo, sobre

uma estante, armário, etc. z

Qualquer aumento na temperatura interna pode provocar incêndio.

Pousar o monitor com cuidado.

z

Pode ser danificado ou quebrado.

Não colocar o monitor com a tela virada para baixo.

z

A superfície do tubo de raios catódicos (TFT-LCD) pode ser danificada.

A instalação levada a cabo por pessoal não qualificado pode resultar em

lesões. z

A instalação levada a cabo por pessoal não qualificado pode resultar em lesões. z

Utilize sempre o dispositivo de montagem especificado no manual do proprietário.

Ao instalar o produto, mantenha-o afastado da parede (mais de 10 cm/ 4

polegadas) para fins de ventilação. z

Uma ventilação fraca pode causar aumento da temperatura interna do produto, resultando em menor vida de componentes e prejuízo no desempenho.

Para impedir que água de chuva escorra pelo cabo da antena e entre na casa, a

parte externa do cabo deve ser pendurada abaixo do ponto de entrada. z

A entrada de água de chuva no produto pode causar danos corporais ou choque elétrico.

Se uma antena externa estiver sendo utilizada, deixar espaço suficiente entre a antena e os fios elétricos próximos, para que estes não entrem em contato com a antena caso ela seja derrubada por um vento forte.

z

Uma antena derrubada pode causar danos corporais ou choque elétrico.

Mantenha a embalagem plástica (bolsa) fora do alcance das crianças. z

A embalagem plástica (bolsa) pode sufocar a criança ao brincar.

Limpeza

Ao limpar o monitor ou a superfície do tubo de raios catódicos (TFT-LCD), utilizar um pano macio ligeiramente úmido.

Não pulverizar detergente diretamente no monitor.

Utilizar o detergente recomendado com um pano macio.

Se o conector entre o plugue e o pino estiver empoeirado ou sujo, limpá-lo corretamente com um pano seco.

z

Um conector sujo pode causar choque elétrico ou incêndio.

Verifique se desconectou o cabo de alimentação antes de limpar o produto. z

Do contrário, poderá provocar choque elétrico ou incêndio.

Desconecte o cabo de alimentação da tomada e limpe o produto com um pano seco e

macio. z

Não use quaisquer produtos químicos como cera, benzeno, álcool, dissolventes, inseticidas, resfriadores de ar, lubrificantes ou detergentes.

Desconecte o cabo de alimentação da tomada e limpe o produto com um pano seco e

macio. z

Não use quaisquer produtos químicos como cera, benzeno, álcool, dissolventes, inseticidas, resfriadores de ar, lubrificantes ou detergentes.

Outros

Não remova a tampa (ou a parte traseira) z z

Pode provocar choque eléctrico ou incêndio.

As reparações devem ser realizadas por técnicos qualificados.

Se o monitor não estiver funcionando normalmente - em particular, se emitir sons ou odores estranhos - deve-se desligá-lo imediatamente e procurar um representante ou um centro de assistência autorizado .

z

Esta situação pode causar choque elétrico ou incêndio.

Mantenha o produto longe de locais expostos a óleo, fumaça ou umidade; não instale

dentro de um veículo. z z

Isso poderá provocar um mau funcionamento, choque eléctrico ou um incêndio.

De modo especial, evite utilizar o monitor perto de água ou no exterior, onde poderá estar exposto a neve ou chuva.

Se o monitor cair ou se a caixa ficar danificada, desligue o monitor e o fio de alimentação. Em seguida, contacte o Centro de assistência

. z

O monitor poderá funcionar incorrectamente, provocando um choque eléctrico ou um incêndio.

Desligar o plugue da tomada durante a ocorrência de tempestades ou trovoada ou se não for utilizado durante um longo período.

z

O não cumprimento desta instrução pode causar choque elétrico ou incêndio.

Não tentar mover o monitor puxando-o pelo cabo.

z

Isto pode causar avaria, choque elétrico ou incêndio devido a danos resultantes no cabo.

Não virar o monitor para os lados puxando apenas o cabo.

z

Isto pode causar avaria, choque elétrico ou incêndio devido a danos resultantes no cabo.

Não tampar as aberturas de ventilação do monitor. z

Uma ventilação deficiente pode causar uma avaria ou incêndio.

Não coloque recipientes com água, produtos químicos ou pequenos objectos de

metal no monitor. z z

Isso poderá provocar um mau funcionamento, choque eléctrico ou um incêndio.

Se uma substância estranha entrar no monitor, desconecte o cabo de força e entre em contato com o Centro de atendimento ao cliente .

Mantenha o produto longe de sprays químicos combustíveis ou de substâncias inflamáveis.

z

Isto pode causar explosão ou incêndio.

Nunca inserir um objeto metálico nas aberturas do monitor. z

Isto oode causar choque elétrico, incêndio ou lesão.

Não coloque objetos metálicos como bastonetes, arames e verrumas ou objetos inflamáveis como papel e fósforos na abertura de ventilação, porta de fone de ouvido

ou portas AV. z

Isso pode provocar incêndio ou choque elétrico. Se substâncias estranhas ou água atingirem o produto, desligue-o, retire o conector da tomada de parede e Contate a assistência técnica.

Deixar a mesma imagem fixa na tela por muito tempo pode causar o aparecimento de imagens residuais ou manchas.

z

Alterar o modo para poupança de energia ou definir uma proteção de tela com uma imagem em movimento quando for preciso afastar-se do monitor por muito tempo.

Ajusta a resolução e frequência para os níveis adequados ao modelo. z

Níveis de resolução e de frequência inadequados podem danificar a visão do utilizador. largura de 22 polegadas (55 cm) - 1680 x 1050

Mantenha o volume num nível adequado quando utilizar os auscultadores. z

Níveis de volume demasiado altos podem danificar a audição.

Ver o monitor continuamente de um local muito próximo pode prejudicar a vista.

De modo a não esforçar demasiado os olhos, faça uma pausa, de pelo menos cinco minutos, de hora a hora quando utilizar o monitor.

Não instale o produto sobre uma superfície instável, irregular, ou em local com

vibrações. z

A queda do produto pode danificá-lo ou causar ferimentos pessoais. Usar o produto em local com vibrações pode encurtar sua vida útil ou incendiá-lo.

Quando mover o monitor, desligue e retire da tomada o cabo de alimentação.

Verificar se todos os cabos, inclusive os da antena e os de conexão a outros

dispositivos, estejam desconectados antes de mover o monitor. z

Deixar de desligar um cabo pode danificá-lo e causar um incêndio ou choque elétrico.

Coloque o produto fora do alcance das crianças, pois elas podem danificá-lo se

dependurando nele. z

Um produto que caia pode provocar ferimentos ou até mesmo a morte.

Quando não usar o produto por muito tempo, mantenha-o desconectado. z

Do contrário, poderá provocar emissão de calor da poeira acumulada ou prejudicar o isolamento, com choque elétrico ou incêndio.

Não coloque objetos preferidos das crianças (ou qualquer objeto atrativo) sobre o

produto. z

As crianças podem se dependurar no produto para pegar um objeto. O produto pode cair, provocando ferimentos ou até a morte.

Ao remover as baterias do controle remoto, ter cuidado para não serem engolidas por crianças. Manter as baterias fora do alcance de crianças.

z

Se forem engolidas, procurar assistência médica imediatamente.

Ao trocar as baterias, coloque-as com a polaridade +/- correta, indicada no compartimento de baterias.

z

A polaridade incorreta pode causar o rompimento ou vazamento da bateria, causando incêndios, ferimentos ou contaminação (danos).

Utilizar apenas as baterias padrão recomendadas. Não utiliza baterias novas e usadas ao mesmo tempo.

z pode causar o rompimento ou vazamento da bateria, causando incêndios, ferimentos ou contaminação (danos).

A bateria (e a bateria recarregável) não são lixo comum e devem ser devolvidas para fins de reciclagem.

O cliente é responsável pela devolução da bateria usada ou recarregável para fins de reciclagem como consumidor da bateria.

z

O cliente pode devolver a bateria usada ou recarregável a um centro público de reciclagem próximo ou a uma loja que venda o mesmo tipo de bateria ou de bateria recarregável.

Quando levantar ou deslocar o monitor, não o vire ao contrário segurando apenas na base.

z

Pode fazer com que o monitor caia e fique danificado ou provoque ferimentos.

Posturas correctas ao utilizar o monitor z

Tente manter uma postura correcta ao utilizar o monitor. z z

Mantenha as costas direitas.

Os seus olhos devem ficar a uma distância de cerca 45 ~ 50 cm do monitor. O monitor deve ficar mesmo à sua frente e o ângulo de visão deve ser ligeiramente superior em relação ao ecrã.

Incline o monitor para cima num ângulo de 10 ~20 graus.

Regule a altura do monitor de maneira a que a parte superior z z z z fique ligeiramente abaixo do nível dos olhos.

Regule o ângulo do monitor para que não haja reflexão de luz no ecrã.

Tente manter os braços perpendiculares às axilas. Mantenha os braços ao nível das palmas das mãos.

Os cotovelos devem ficar num ângulo perpendicular.

Os joelhos devem ficar num ângulo superior a 90 graus. Os pés nunca devem levantar do chão. Os braços devem ficar posicionados abaixo do coração.

Modelo

SyncMaster 225MW

Certifique-se de que os seguintes artigos estão incluídos com o monitor. Se faltar um artigo ontacte o seu representante

.

Contacte um representante local para comprar itens opcionais.

Desembalar

Sem base Com base

Manual

Cabo

Guia de Instalação

Rápida

Cartão de garantia

(não está disponível em todos os locais)

Manual do Utilizador, Controlador do Monitor

Outros

Cabo de sinal (D-Sub de 15

pinos)

Cabo de alimentação

Cabo de áudio

Controlo remoto

Vendido em separado

Pilhas (AAA X 2) Pano de limpeza

Cabo de antena do televisor Cabo RCA

Cabo Componente

Cabo S-Video

Auriculares/Auscultadores

Tomada SCART

Cabo DVI cabo DVI a HDMI Cabo HDMI cabo RCA a estéreo (para

PC)

Parte frontal

1. AUTO

2. PIP

3.

4. - +

5. MENU

6.

7. Sensor de controlo remoto

8. [ ] Botão Ligação

9. Indicador de energia

10. Coluna

1. AUTO

( Disponível só no modo PC )

Quando o botão 'AUTO' é premido, é apresentado o ecrã Auto Adjustment [Ajuste

Automático] tal como mostrado no ecrã animado ao centro. Prima para ajustar automaticamente o sinal PC de entrada. Os valores do ajuste fino, básico e da posição são ajustados automaticamente.

2. PIP - Disponibil doar în modul PC/DVI

No modo PC, liga o vídeo ou ecrãs de TV num modo de ajuda.

3.

Move-se de um item de menu para outro na vertical ou ajusta valores de menu seleccionados. No modo TV, selecciona canais de TV.

4. - +

Move de um item de menu para outro na horizontal ou ajusta os valores de menu seleccionados. Também ajusta o volume de áudio.

5. MENU

Abre o menu OSD. Também utilizado para sair do menu OSD ou regressar ao menu anterior.

6.

Utilizado para seleccionar o menu OSD [Sair].

Passa do modo de PC para o modo Vídeo.

O botão SOURCE executa a mesma função que o botão Enter no controlo remoto enquanto o OSD estiver activo. Para alternar entres os modos de ecrã:

[PC] → [DVI] → [TV] → [Ext.] → [AV] → [S-Video] → [Componente] → [HDMI]

>>Clique aqui para visualizar um clip de animação.

7. Sensor de controlo remoto

Direccione o controlo remoto para este ponto no monitor.

8. [ ] Botão Ligação

Utilize este botão para ligar e desligar o monitor.

9. Indicador de energia

Isto permite ver o estado de alimentação geral do sistema. Para obter mais informações, consulte a secção PowerSaver .

10. Coluna

É possível ouvir som ligando a placa de som do PC ao monitor.

Consulte a secção PowerSaver do manual para obter mais informação sobre as funções de poupança de energia. Para poupar energia, desligue o monitor quando não necessita dele ou quando o abandona durante longos períodos de tempo.

Parte traseira

(A configuração da parte de trás do monitor pode variar de produto para produto.)

1.

POWER

z

Ligue o cabo de alimentação à porta POWER na parte de trás do monitor.

Este produto pode ser utilizado com 100 ~ 240V CA

(+/- 10%).

2.

DVI/PC IN / HDMI/PC/DVI-D AUDIO IN

1. PC

: Conecte o cabo de sinal na porta PC atrás do monitor.

2. DVI-D

: Conecte o cabo DVI na porta DVI-D atrás do monitor.

3. HDMI/PC/DVI-D AUDIO IN

: Conecte a porta HDMI / PC / DVI-D AUDIO IN no lado traseiro do monitor à placa de som do computador.

3.

COMPONENT IN

1. R - AUDIO - L

: Conecte a porta do DVD, VCR (decodificador DVD /

4.

5.

ANT IN

HDMI IN

DTV) à porta R-AUDIO-L do monitor.

2. P

R

, P

B

,Y

: Ligue a porta VIDEO OUT do DVD / DTV Set-Top

Box às portas de entrada P

R

, P

B

,Y utilizando um cabo de vídeo de componentes (P

R

, P

B

,Y). z

Ligue o cabo CATV ou o cabo coaxial da antena ao terminal Antenna [Antena] na parte traseira do monitor.

É necessário um cabo da antena coaxial. z

Utilize um cabo HDMI para ligar o terminal HDMI na parte de trás do monitor ao terminal HDMI do dispositivo de saída digital.

6.

EXT(RGB)

7.

z

Ligue a porta EXT (RGB) do monitor ao leitor de DVD utilizando uma tomada SCART.

No que se refere à porta EXT(RGB) do Monitor, faz a entrada e a saída do sinal de TV ou Video. z

Conectar os fones de ouvido à porta de saída

Headphone [Fones de ouvido].

8.

z

O dispositivo de bloqueio Kensington serve para 'fixar' fisicamente o sistema quando o utilizar num local público.

(O dispositivo de bloqueio tem que ser adquirido separadamente. )

Para saber como utilizar um dispositivo de

bloqueio, contacte o vendedor a quem o adquiriu.

9.

S-VIDEO / VIDEO / R - AUDIO -L

1. S-VIDEO

: Os dispositivos de entrada como DVD, VCR ou câmeras são ligados ao terminal Video ou S-Video do monitor por meio do cabo RCA ou S-Video.

2. R - AUDIO -L

: Conecte a porta do DVD, VCR (decodificador DVD /

DTV) à porta R-AUDIO-L do monitor.

Para obter informações detalhadas relativamente às ligações de cabos, consulte Ligação do monitor em Configuração.

Controlo remoto

O desempenho do controlo remoto pode ser afectado por um aparelho de TV ou outros dispositivos electrónicos a funcionar junto do monitor, provocando um funcionamento incorrecto devido à interferência com a frequência.

1.

POWER

2.

Botão numérico

3.

-/--

4.

5.

6.

MENU

7.

8.

9.

MUTE

Haut - Bas et Gauche -

Droite

ENTER

INFO

10.

SOURCE

11.

PRE-CH

12.

P

13.

EXIT

14. P.MODE, M/B (MagicBright™)

15. S.MODE

16. STILL

17. P.SIZE

18.

SOURCE

19. TTX/MIX

20. DUAL I-II

21. SLEEP

22.

PIP

23. AUTO

1.

POWER

Utilize este botão para ligar e desligar o monitor.

2. Botão numérico

Selecciona canais de TV no modo TV. Utiliza-se para mudar de canal quando a opção PIP está seleccionada e a opção PIP SOURCE (Fonte PIP) estiver programada para TV.

3. -/--

4.

(Selecção de canais de um/dois dígitos)

Utilizado para seleccionar um canal com o número dez ou superior.

Prima este botão e o símbolo "--" é apresentado.

Introduza o número de canal composto por dois dígitos.

Também ajusta o volume de áudio.

5.

MENU

Também utilizado para sair do menu OSD ou regressar ao menu anterior.

6.

MUTE

Carregue para cortar o som temporariamente.

Apresentado na parte inferior esquerda do ecrã.

Volte a carregar no botão MUTE para cancelar a função Mute (Sem som). Ou então

para cancelar a função Mute (Sem som). carregue nos botões

7.

Botões Para Cima-Para Baixo, Esquerdo-Direito

Desloca-se de um item de menu para outro na horizontal, na vertical ou ajusta os valores de menu seleccionados.

8.

ENTER

Utilizado para seleccionar o menu OSD [Sair].

9.

INFO

As informações sobre a imagem actual são apresentadas no canto superior esquerdo.

10.

SOURCE

Passa do modo de PC para o modo Vídeo.

11.

PRE-CH

Move-se de um item de menu para outro na vertical ou ajusta valores de menu seleccionados.

12.

P

No modo TV, selecciona canais de TV.

13.

EXIT

Sai ou fecha o ecrã de menu.

14. P.MODE, M/B (MagicBright™)

Quando prime este botão, é apresentado o modo de áudio actual no canto inferior esquerdo do ecrã.

TV / AV / Ext. / S-Video /Komp. / HDMI : P.MODE

O monitor tem quatro definições de imagem automáticas ("Dynamisch" , "Standard", "Film" e "Benutzerdef") que vêm ajustadas de fábrica. Pode activar Dynamisch, Standard, Film ou

Benutzerdef. Pode seleccionar "Pessoal" para voltar a chamar automaticamente as definições de imagem personalizadas.

( Dynamisch → Standard → Film → Benutzerdef. )

PC / DVI : M/B ( MagicBright™ )

MagicBright refere-se a uma nova funcionalidade do monitor que proporciona uma qualidade de apresentação no ecrã duas vezes melhor em termos de brilho e de nitidez do que a dos monitores existentes. Estão actualmente disponíveis seis modos diferentes. Cada modo tem o respectivo valor de brilho pré-configurado. Pode seleccionar facilmente uma de seis definições, bastando premir o botão de controlo MagicBright.

( Unterhalt. → Internet → Text → Benutzerdef. )

15. S.MODE

Quando prime este botão, é apresentado o modo de áudio actual no canto inferior esquerdo do ecrã.

O monitor tem um amplificador estéreo de alta fidelidade incorporado.

( Standard → Musik → Film → Sprache → Benutzerdef. )

16. STILL- Só funciona para as fontes de sinal CVBS, S-Video e RF.

Prima o botão uma vez para fixar o ecrã. Prima-o novamente para remover essa definição.

17. P.SIZE - Nu este disponibil în modul PC/DVI

Prima para alterar o tamanho do ecrã.

- PC/ DVI mode : Wide / 4:3

- TV / Ext. / AV / S-Video mode : Auto Wide / Wide / 16:9 / Zoom1 / Zoom2 / 4:3

- Component / HDMI mode : Wide / 16:9 / Zoom1 / Zoom2 / 4:3

18.

SOURCE - Regulável se a função PIP estiver activada

Sempre que premir o botão, selecciona a origem Vídeo.(PIP)

19. TTX/MIX

Os canais de TV fornecem serviços de informações escritas através do Teletexto. z

Botões do teletexto

Para mais informações > TTX / MIX

20. DUAL I-II

STEREO (Estéreo)/MONO, DUAL l / DUAL ll e MONO/NICAM MONO/NICAM STEREO

(Estéreo) podem ser utilizados dependendo do tipo de difusão, utilizando o botão DUAL no controlo remoto quando assiste ao jogo.

21. SLEEP

O monitor desliga-se depois de um período de tempo pré-determinado.

22.

PIP - Disponibil doar în modul PC/DVI

Prima este botão para controlar a janela PIP.

23. AUTO - Disponibil doar în modul PC

Ajusta a apresentação do ecrã automaticamente.(PC)

Ligar o Monitor

1. Como se conectar a um Computador

Modelo

SyncMaster 225MW

3.

4.

1.

2.

Conectar o cabo de alimentação ao adaptador CC e o plugue do adaptador à porta de alimentação

DC14V na parte posterior do monitor.

Utilize uma ligação adequada ao seu computador.

2-1.

Utilizar o conector D-sub (analógico) na placa de vídeo.

Conecte o cabo de sinal na porta PC atrás do monitor.

[PC]

2-2.

Utilizar o conector DVI (digital) na placa de vídeo.

Conecte o cabo DVI na porta DVI-D atrás do monitor.

[DVI-D]

Conecte a porta HDMI / PC / DVI-D AUDIO IN no lado traseiro do monitor à placa de som do computador.

Ligar o computador e o monitor.

2. Conectar a um Macintosh

1. Utilizar o conector D-sub (analógico) na placa de vídeo.

Conecte o cabo de sinal na porta D-SUB atrás do monitor.

[D-SUB]

2. Conectar o monitor ao Macintosh.

Como se conectar a outros dispositivos

Este monitor permite ao usuário ligá-lo a dispositivos de entrada como um leitor de DVD, um

VCR [gravador de vídeo], câmera de vídeo ou um DTV ou TV sem desligar o PC.

A configuração na parte traseira do monitor pode variar de um produto para outro.

1-1. Conectar dispositivos AV

O monitor tem terminais de conexão AV para conectar dispositivos de entrada AV como DVDs, gravadores ou câmeras de vídeo. É possível obter sinais AV contanto que o monitor esteja ligado.

1. Os dispositivos de entrada como DVD, VCR ou câmeras são ligados ao terminal Video ou S-Video do monitor por meio do cabo RCA ou S-Video.

2. Conecte a porta do DVD, VCR (decodificador DVD / DTV) à porta R-AUDIO-L do monitor.

3. Em seguida, iniciar o DVD, gravador ou câmera de vídeo com um disco ou fita DVD inserido.

4. Use o botão SOURCE para selecionar AV ou S-Video.

1-2. Conectar EXT.(RGB) - Esta função aplica-se apenas ao aparelho AV que suporta SCART.

Conecte a porta EXT (RGB) do monitor ao DVD Player usando uma tomada SCART. Você pode assistir o DVD simplesmente conectando o DVD ao monitor, desde que esteja ligado.

1. Conecte a porta EXT (RGB) do monitor ao DVD Player usando uma tomada SCART.

2. Use o botão SOURCE para selecionar Ext..

2. Conectar a TV

Pode ver programas de televisão no monitor se este estiver ligado a uma antena ou cabo CATV sem ter de instalar hardware ou software de recepção de TV em separado no computador.

1. Ligue o cabo CATV ou o cabo coaxial da antena ao terminal Antenna [Antena] na parte traseira do monitor. É necessário um cabo da antena coaxial.

Ao utilizar um terminal de antena interior:

Verificar o terminal da antena na parede antes de conectar o cabo.

Ao utilizar uma antena externa:

Se for possível, utilizar os serviços de um profissional para instalá-la.

Para ligar o cabo RF ao terminal de entrada da antena:

Manter reta a parte de cobre do cabo RF.

2. Ligar o monitor.

3. Selecionar TV por meio do botão SOURCE na parte frontal do monitor.

4. Selecionar o canal de TV desejado.

Um sinal fraco está causando uma recepção deficiente?

Comprar e instalar um amplificador de sinal para melhorar a recepção.

3. Conectar DVD/DTV

Conectar a uma entrada DVD/dispositivo de decodificação e conversão de sinal DTV/DVD se o dispositivo tiver um conector DTV/DVD. É possível ver DTV, bastando conectar o DTV/DVD ao monitor, desde que a alimentação esteja ativada.

1. Conecte a porta do DVD, VCR (decodificador DVD / DTV) à porta R-AUDIO-L do monitor.

2. Conecte a porta VÍDEO OUT do decodificador DVD / DTV às portas de entrada P

R

, P

B

,Yusando um cabo de vídeo component (P

R

, P

B

,Y).

3. Selecionar Comp por meio do botão SOURCE na parte frontal do monitor.

4-1. Ligar HDMI

Não pode ligar um PC ao terminal HDMI IN.

1. Os dispositivos de entrada como DVDs digitais ligam-se ao terminal HDMI IN do monitor com o cabo HDMI.

2. Depois, basta introduzir um DVD e ligar o leitor de DVD.

3. Utilize o botão SOURCE para seleccionar HDMI.

4-2. Ligar utilizando um cabo DVI a HDMI

1. Utilize um cabo DVI a HDMI para ligar o terminal de saída DVI de um dispositivo de saída digital ao terminal HDMI IN do monitor.

2. Ligue as tomadas vermelha e branca de um cabo RCA a estéreo (para PC) aos terminais de saída de áudio com as mesmas cores do dispositivo de saída digital e depois ligue a extremidade oposta da tomada ao terminal HDMI / PC / DVI-D AUDIO IN do monitor.

3. Depois, basta introduzir um DVD e ligar o leitor de DVD.

4. Utilize o botão SOURCE para seleccionar HDMI.

5. Conectar os fones de ouvido

É possível conectar fones de ouvido ao monitor.

1. Conectar os fones de ouvido à porta de saída Headphone [Fones de ouvido].

Utilizar a base

Este monitor suporta vários tipos de bases padrão VESA. Tem de dobrar ou remover a base que está a ser utilizada para poder instalar uma base VESA.

1. Dobrar a base

O monitor pode estar reclinado entre -1 a 23 graus.

2. Remover a base

Este monitor aceita uma base da interface de montagem em conformidade com a norma VESA, de 100 mm x 100 mm.

A. Monitor

B. Placa da instalação interface (Vendido separadamente)

1. Desligue seu monitor e desconecte sua tomada de potência (força).

2. Posicione o monitor LCD virado para baixo sobre uma superfície plana com um amortecedor debaixo dele para proteger a tela.

3. Gire o cabo de fixação de parafuso no suporte no sentido anti-horário para soltá-lo e em seguida separe-o do suporte.

4. Alinhe a Placa de Instalação Interface nos furos na Placa de Instalação da Tampa Traseira e fixe-a com os quatro parafusos fornecidos com a base do tipo com braço, gancho instalado na parede e outras bases.

Para montar o monitor em uma parede, é necessário adquirir o kit de montagem que permite montar o monitor aproximadamente 10 cm distante da superfície da parede. Entre em contato com a assistência técnica Samsung mais próxima para obter mais informações.

A Samsung Electronics não se responsabiliza por danos provocados pela utilização de uma base que não a especificada.

Faça a montagem na parede de acordo com as normas internacionais.

Instalar o controlador do monitor (automática)

Quando o sistema operacional solicitar o driver do monitor, inserir o CD-ROM fornecido com este monitor. A instalação do driver varia ligeiramente segundo o o sistema operacional

utilizado. Seguir as instruções apropriadas a cada sistema operacional.

Preparar um disquete vazio e descarregar o arquivo do driver de um dos Web sites apresentados abaixo. z

Web site : http://www.samsung.com/ (todo o mundo) http://www.samsung.com/monitor (EUA) http://www.sec.co.kr/monitor (Coréia) http://www.samsungmonitor.com.cn/ (China)

1. Insira o CD na unidade do CD-ROM.

2. Clique em "

Windows

".

3. Na lista de modelos, escolha o modelo do seu monitor e, em seguida, clique no botão "OK".

4. Se aparecer a janela "Mensagem" seguinte, clique no botão "Continuar" Em seguida, clique no botão "OK". Este controlador de monitor está certificado para o MS Logo e esta instalação não caU.S.A danos no seu sistema.

(Sistema Operativo Microsoft

®

Windows

®

XP)

O controlador certificado será disponibilizado na homepage de monitores da

Samsung. http://www.samsung.com/

5. A instalação do Controlador de Monitor está concluída.

Instalar o controlador do monitor (manual)

z

Windows Vista | Windows XP | Windows 2000 | Windows ME | Windows NT | Linux

Quando o sistema operativo solicitar o controlador do monitor, insira o CD-ROM fornecido com este monitor. A instalação do controlador é ligeiramente diferente de acordo com o sistema operativo utilizado. Siga as instruções apropriadas para o sistema operativo de

que dispõe.

Prepare uma disquete vazia e transfira o ficheiro do controlador a partir do Web site apresentado a seguir.

Web site da Internet : http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Sistema Operativo Microsoft

®

Windows Vista™

1. Introduza o CD do manual na unidade de CD-ROM.

2. Clique em (Iniciar) e "Painel de controlo". Depois, clique duas vezes em "Aspecto e

Personalização".

3. Clique em "Personalização" e depois em "Definições de visualização".

4. Clique em "Definições avançadas…".

5. Clique em "Propriedades" no separador "Monitor". Se o botão "Propriedades" estiver desactivado é porque a configuração para o seu monitor foi concluída. O monitor pode ser utilizado tal como está.

Se aparecer a mensagem “O Windows necessita…”~, como se mostra na figura abaixo, clique em "Continuar".

Este controlador de monitor está certificado para o MS Logo e esta instalação não causa danos no seu sistema.

O controlador certificado será disponibilizado na homepage de monitores da

Samsung http://www.samsung.com/

6. Clique em "Actualizar controlador…" no separador "Controlador".

7. Seleccione a caixa de verificação "Browse my computer for driver software"(Procurar software de controlador no meu computador) e clique em "Let me pick from a list of device

drivers on my computer"(Escolher a partir de uma lista de controladores de dispositivo no meu computador).

8. Clique em "Disco…", seleccione a pasta (por exemplo, D:\Drive) onde o ficheiro de configuração do controlador se encontra e clique em "OK".

9. Seleccione o modelo que corresponde ao seu monitor a partir da lista de modelos de monitor no

ecrã e depois clique em "Seguinte".

10. Clique em "Fechar"→ "Fechar" → "OK" → "OK" nos seguintes ecrãs que aparecem em sequência.

Sistema Operacional Microsoft

®

Windows

®

XP

1. Inserir o CD na unidade do CD-ROM.

2. Clicar em "Iniciar" —> "Painel de controle", e depois clicar no ícone "Aspecto e temas".

3. Clicar no ícone "Monitor" e selecionar a guia "Definições". Depois, clicar em "Avançadas.".

4. Clicar no botão "Propriedades" da guia "Monitor" e selecionar a guia "Driver".

5. Clicar em "Atualizar driver." e selecionar "Instalar de uma lista ou.". Depois, clicar no botão

"Avançar".

6. Selecionar "Não localizar, vou. " e depois em "Avançar" e em "Disco...".

7. Clicar no botão "Localizar" e selecionar A:(D:\Driver). Selecionar o modelo de monitor na lista de modelos. Clicar no botão "Avançar".

8. Caso apareça a janela de "Mensagem" abaixo, clicar em "Continuar assim mesmo". Em seguida, clicar no botão "Concluir".

Este driver de monitor tem o selo de certificação da MS e esta instalação não causa danos ao

9. Clicar no botão "Fechar" e, depois, clicar no botão "OK" várias vezes. sistema. O driver certificado estará disponível na página de monitores da Samsung. http://www.samsung.com/

10. A instalação do Driver de Monitor está concluída.

Sistema Operacional Microsoft

®

Windows

®

2000

Quando surgir no monitor a mensagem "Assinatura digital não localizada", seguir os procedimentos abaixo.

1. Selecionar o botão "OK" na janela "Inserir disco".

2. Clicar no botão "Procurar" na janela "Arquivo necessário".

3. Selecionar "A:(D:\Driver)", clicar no botão "Abrir" e depois em "OK".

Como instalar

1. Clicar em "Iniciar", "Definições" e "Painel de controle".

2. Clicar duas vezes no ícone "Monitor".

3. Selecionar a guia "Definições" e clicar em "Avançadas".

4. Selecionar "Monitor".

Hipótese

1:

Se o botão "Propriedades" não estiver disponível, significa que o monitor está devidamente configurado. Parar a instalação.

Hipótese

2:

Se o botão "Propriedades" estiver disponível, clicar no botão "Propriedades". Prosseguir para a etapa seguinte.

5. Clicar em "Driver", em "Atualizar driver" e, finalmente, em "Avançar".

6. Selecionar "Criar uma lista de todos os drivers em um local específico, para poder selecionar o desejado", clicar em "Avançar" e, depois, em "Disco".

7. Clicar no botão "Procurar" e selecionar A:(D:\Driver).

8. Clicar no botão "Abrir" e, em seguida, no botão "OK".

9. Selecionar o modelo do monitor, clicar no botão "Avançar" e, finalmente, no outro botão "Avançar".

10. Clicar no botão "Concluir" e, em seguida, no botão "Fechar".

Caso apareça a janela "Assinatura digital não localizada", clicar no botão "Sim". Depois, clicar no botão "Concluir" e, finalmente, no botão "Fechar".

Sistema Operacional Microsoft

®

Windows

®

Millennium

1. Clicar em "Iniciar", "Definições" e "Painel de controle".

2. Clicar duas vezes no ícone "Monitor".

3. Selecionar a guia "Definições" e clicar no botão "Propriedades avançadas".

4. Selecionar a guia "Monitor".

5. Clicar no botão "Alterar" na área "Tipo de monitor".

6. Selecionar "Especificar a localização do driver".

7. Selecionar "Apresentar uma lista de todos os drivers em um determinado local." e, em seguida, clicar no botão "Avançar".

8. Clicar no botão "Disco".

9. Especificar A:(D:\Driver) e, em seguida, clicar no botão "OK".

10. Selecionar "Mostrar todos os dispositivos", selecionar o monitor correspondente ao que está conectado ao computador e clicar em "Avançar". Clicar novamente em "Avançar" e em "Concluir" para concluir a instalação.

11. Continuar clicando nos botões "Fechar" e "OK" até fechar a caixa de diálogo Propriedades de monitor.

(Pode aparecer uma tela com um aviso ou outra mensagem; basta clicar na opção adequada para o monitor.)

Sistema Operacional Microsoft

®

Windows

®

NT 4.0

1. Clicar em "Start", "Settings", "Control Panel" e clicar duas vezes em "Display".

2. Na janela "Display Registration Information", clicar na guia "Settings" e, em seguida, em "All

Display Modes".

3. Selecionar o modo desejado ("Resolution", "Number of colors" e "Vertical frequency") e, em seguida, clicar em "OK".

4. Clicar no botão "Apply" se a tela funcionar normalmente depois de selecionar "Test". Se não estiver normal, mudar para outro modo (um modo de resolução mais baixa, outras cores ou freqüência).

Se não houver opções de modo em "All Display Modes", selecionar o nível de resolução e de freqüência vertical consultando a seção Modos de apresentação predefinidos deste manual.

Sistema Operacional Linux

Para executar o X-Window, é necessário ter o arquivo X86Config de configuração do sistema.

1. Pressionar "Enter" na primeira e na segunda tela após a execução do arquivo "X86Config".

2. A terceira tela é para "configurar o seu mouse".

3. Configurar um mouse para o computador.

4. A tela seguinte é para "selecionar um teclado".

5. Configurar um teclado para o computador.

6. A tela seguinte é para "configurar o monitor".

7. Primeiro, definir uma "freqüência horizontal" para o monitor. (Pode-se introduzir a freqüência diretamente.)

8. Definir uma "freqüência vertical" para o monitor. (Pode-se introduzir a freqüência diretamente.)

9. Introduzir o "nome do modelo do monitor". Esta informação não afeta a execução do X-Window.

10. "Concluiu" a configuração do seu monitor.

"Executar" o X-Window depois de configurar outro hardware necessário.

Entrada

Modelo

SyncMaster 225MW

Modos disponíveis

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

OSD

Lista de fontes

A predefinição pode ser diferente consoante o modo de entrada seleccionado (fonte do sinal de entrada seleccionada na lista de entradas externas) e a resolução seleccionada.

Play/Stop Índice

Acende o indicador para indicar o sinal de entrada actualmente apresentado. Wählen Sie hiermit den gewünschten Bildschirm aus. Utilizar para seleccionar o seu ecrã preferido.

O botão directo no controlo remoto é o botão 'SOURCE'.

1) PC

2) DVI

3) TV

4) Ext.

5) AV

6) S-Vídeo

7) Componente

PIP

Editar nome

8) HDMI

Quando dispositivos A/V externos, tais como um videogravador ou leitor de

DVD, estão ligados ao monitor, a função PIP permite-lhe visualizar vídeo a partir desses dispositivos numa pequena janela sobreposta no sinal de vídeo do PC.

- Disponível no modo PC/DVI

1) PIP : Ligar ou desligar o ecrã PIP

O botão directo no controlo remoto é o botão ' PIP

'.

Deslig. / Lig.

2) Fonte : Seleccionar a origem de entrada para PIP.

O botão directo no controlo remoto é o botão ' SOURCE

'.

PC / DVI : TV / AV / S-Video

3) Tamanho : Permite ao utilizador desactivar ou ajustar o tamanho do ecrã

PIP.

/ /

Se seleccionar em Tamanho, Posição não é activada.

4) Posição: Altera a posição da janela PIP.

/ / /

Atribua um nome ao dispositivo de entrada ligado às tomadas de entrada para facilitar a selecção da origem de entrada.

1) PC

2) DVI

3) Ext.

4) AV

5) S-Vídeo

6) Componente

7) HDMI

PIP

Fonte

Tamanho

Posição

Imagem

PC / DVI Modo

Modos disponíveis

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

A predefinição pode ser diferente consoante o modo de entrada seleccionado (fonte do sinal de entrada seleccionada na lista de entradas externas) e a resolução seleccionada.

Play/Stop OSD Índice

MagicBright™ MagicBrightT é uma nova função que possibilita o ambiente de visualização ideal dependendo do conteúdo da imagem que está a ver. Actualmente, estão disponíveis 4 modos diferentes: Text, Internet, Entertain e Custom.

Cada modo tem o seu próprio valor de brilho pré-configurado. Pode seleccionar facilmente uma das 4 definições, carregando simplesmente no botão 'M/B'.

O botão directo no controlo remoto é o botão 'M/B'.

1) Divertimento

:Quando Divertimento estiver seleccionado, o monitor muda para o nível de brilho máximo, idêntico ao brilho da televisão, optimizado para visualizar programas de entretenimento (animação, DVDs, televisão ou jogos online).

2) Internet

: Quando Internet estiver seleccionado, o monitor activa um nível de brilho avançado para navegação na Internet (texto e gráficos), mantendo, ao mesmo tempo, a legibilidade dos caracteres de texto.

3) Texto

: Quando Texto estiver seleccionado, o monitor activa o nível de brilho normal, idêntico ao dos monitores existentes, adequado para ler ou trabalhar com texto.

4) Pessoal

Apesar de os valores serem cuidadosamente seleccionados pelos técnicos, os valores pré-configurados podem não ser adequados aos olhos do utilizador, consoante a respectiva preferência. Se for esse o caso, ajuste o brilho e o contraste através do menu OSD.

Personalizar

Pode utilizar os menus no ecrã para alterar o contraste e brilho de acordo com as suas preferências pessoais.

1) Contraste

: Ajustar o contraste.

2) Brilho

:: Ajustar o brilho.

Se ajustar a imagem utilizando a função Personalzar, MagicBright passará para o modo Pessoal.

Tonalidade

A tonalidade da cor pode ser alterada. Os componentes de cor individuais também podem ser personalizados pelo utilizador.

1) PC : Cores frias / Normal / Cores quentes / Pessoal

2) DVI : Cores frias / Normal / Cores quentes

Controlo de cor

Ajuste os controlos de cor R, G, B individuais.

- Disponível no modo PC

1) Vermelho

2) Verde

3) Azul

Se ajustar a imagem utilizando a função Controlo de cor, Tonalidade passará para o modo

Pessoal.

Bloq. imagem A função Fixar imagem é utilizada para regular e obter um nível de imagem da mais alta qualidade através da remoção de interferências que criam imagens instáveis com saltos e sombras. Se não conseguir obter resultados satisfatórios utilizando o Ajuste fino, utilize o Ajuste básico e, em seguida, o

Ajuste fino novamente.

- Disponível no modo PC

1) Grosso

: Remove interferências como riscas verticais. O ajuste da definição

Coarse (Grosso) pode mover a área de imagem do ecrã. Pode voltar a colocá-la no centro utilizando o menu Horizontal Control (Controlo horizontal).

2) Fino

: Remove interferências tais como riscas horizontais. Se as interferências continuarem após a Sintonia fina, repita-a depois de ajustar a frequência (velocidade).

3) Nitidez

- Se programar Fonte para DVI, só funciona esta função.

: Regule a nitidez da imagem.

4) Posição

: Ajusta a localização do ecrã na horizontal e na vertical.

1) Grosso

2) Fino

3) Nitidez

4) Posição

Ajuste auto.

Os valores do ajuste fino, básico e da posição são ajustados automaticamente.

Se alterar a resolução no painel de controlo, a função Ajuste auto. vai ser executada.

O botão directo no controlo remoto é o botão 'AUTO'.

- Disponível no modo PC

Tamanho

É possível mudar o Picture Size (Tamanho da Imagem).

1) Wide

2) 4:3

Imagem PIP

Pode ajustar a definições de ecrã PIP.

- Disponível no modo PC / DVI

1) Contraste

: Ajusta o Contrast [Contraste] da janela PIP no ecrã

2) Brilho

: Ajusta o Brightness [Brilho] da janela PIP no ecrã

3) Nitidez

: Utilize para ajustar a diferença entre as áreas mais claras e mais escuras da janela PIP

4) Cor

: Utilize para ajustar a claridade/escuridão na janela PIP

5) Matiz

: Dá um tom natural à janela PIP.

Modos disponíveis : PIP Lig.

A opção Tint (Matiz) é activada mudando do sistema de transmissão NTSC para PAL e aparece no menu enquanto se está a ver televisão. Mas esta opção não aparece no ecrã quando se está a ver uma transmissão PAL normal.

Para obter mais informações, consulte Broadcasting System by

Country (Sistema de transmissão por país).

TV / Ext. / AV / S-Vídeo / Componente / HDMI Mode

Modos disponíveis

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

OSD

Modo

A predefinição pode ser diferente consoante o modo de entrada seleccionado (fonte do sinal de entrada seleccionada na lista de entradas externas) e a resolução seleccionada.

Play/Stop Índice

O monitor tem quatro definições de imagem automáticas cujos valores vêm ajustados de fábrica. Depois, volte a carregar no botão para percorrer os modos pré-configurados disponíveis.

O botão directo no controlo remoto é o botão 'P.MODE'.

1) Dinâmico

2) Standard

3) Filme

4) Pessoal

Personalizar Pode utilizar os menus no ecrã para alterar o contraste e brilho de acordo com as suas preferências pessoais.

1) Contraste

: Ajuste o Contraste.

2) Brilho

: Ajuste o Brilho.

3) Nitidez

: Regule a nitidez da imagem.

4) Cor

: Utilize para ajustar a claridade/escuridão na janela PIP.

5) Matiz

: Dá um tom natural ao ecrã.

A opção Tint (Matiz) é activada mudando do sistema de transmissão NTSC para PAL e aparece no menu enquanto se está a ver televisão. Mas esta opção não aparece no ecrã quando se está a ver uma transmissão PAL normal.

Para obter mais informações, consulte Broadcasting System by Country (Sistema de transmissão por país).

Tonalidade

A tonalidade da cor pode ser alterada. Os componentes de cor individuais também podem ser personalizados pelo utilizador.

1) Cores frias2(CoresFr2)

2) Cores frias1(CoresFr1)

3) Normal

4) Cores quentes1(C. quentes1)

5) Cores quentes2(C. quentes2)

Tamanho

Permite escolher entre diferentes tamanhos de imagem. z

O botão directo no controlo remoto é o botão 'P.SIZE'.

TV / Ext. / AV / S-Vídeo modo : Wide Automático(Pan. auto.) / Wide /

16:9 / Zoom1 / Zoom2 / 4:3

Som

z

Componente / HDMI modo : Wide / 16:9 / Zoom1 / Zoom2 / 4:3

Modos disponíveis

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

OSD

Modo

A predefinição pode ser diferente consoante o modo de entrada seleccionado (fonte do sinal de entrada seleccionada na lista de entradas externas) e a resolução seleccionada.

Play/Stop Índice

O monitor tem quatro definições de imagem automáticas ("Dinâmico" ,

"Standard", "Filme" e "Pessoal") que vêm ajustadas de fábrica. Pode activar

Dinâmico, Standard, Filme ou Pessoal. Pode seleccionar "Pessoal" para voltar a chamar automaticamente as definições de imagem personalizadas.

1) Standard

: Seleccione Padrão para obter as definições de fábrica padrão.

2) Música

: Seleccione Música quando estiver a ver vídeos de música ou concertos.

3) Filme

: Seleccione Filme quando estiver a ver filmes.

4) Discurso

: Seleccione Diálogo quando estiver a ver um programa que seja principalmente constituído por diálogo (por exemplo, notícias).

5) Pessoal

: Seleccione Pessoal para repor as definições personalizadas.

Personalizar Os ajustes sadios podem ser ajustados para servir sua preferência pessoal.

1) Grave

: Realça o áudio de baixa frequência.

2) Agudo

: Realça o áudio de alta frequência.

3) Balanço

: Equilíbrio de som ==> Permite-lhe ajustar o equilíbrio de som entre o altifalante esquerdo e o altifalante direito.

Pode ouvir o som mesmo com o valor respectivo regulado para 0.

Volume auto. Reduz as diferenças no nível de volume entre os difusores.

Deslig.

Lig.

Seleção do

Som

Pode seleccionar Main ou Sub quando o PIP estiver activado.

1)Principal

2) Sub

Modos disponíveis : PIP Lig.

Canal

Modos disponíveis

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

A predefinição pode ser diferente consoante o modo de entrada seleccionado (fonte do sinal de entrada seleccionada na lista de entradas externas) e a resolução seleccionada.

Play/Stop OSD

País

Índice

Seleccione o país no qual o produto está a ser utilizado antes de utilizar a funcionalidade "Memor. auto." . Se o seu país não constar da lista, seleccione "Outros".

1) Bélgica

2) França

3) Alemanha

4) Italia

5) Holanda

6) Espanha

7) Suécia

8) Suíça

9) Reino Unido

10) Outros

11) CEI

12) Eur. Lst

Memor. auto.

Pode pesquisar os intervalos de frequência disponíveis no seu aparelho de televisão na sua área e guardar todos os canais localizados automaticamente.

Memor.

Pode pesquisar os intervalos de frequência disponíveis no seu aparelho de

manual

televisão na sua área e guardar todos os canais localizados automaticamente.

1) Programa: Colocação do número de programa adequado no ecrã.

2) Sistema cores: Ajuste repetidamente até a cor ser da melhor qualidade possível.

(Auto. <-> PAL <-> SECAM <-> NTSC4.43)

3) Sistema som: Ajuste repetidamente até o som ser da melhor qualidade possível.

(BG <-> DK <-> I <-> L)

4) Canal: A selecção do canal de ar através do ajuste para cima/para baixo na frequência actual.

5) Busca : O sintonizador pesquisa os intervalos de frequência até o primeiro canal ou o canal que seleccionou ser recebido no ecrã.

6) Memorizar : Utilizado para restaurar os números introduzidos pelo utilizador.

Gestor

Canais

1) Canal : Pode adicionar ou apagar um canal, para poder ver apenas os canais desejados.

2) Bloqueio crianças : Impede as crianças de verem programas inadequados bloqueando certas transmissões ou programas de vídeo. A função Bloqueio crianças só pode ser seleccionada com o telecomando.

Ordenar

Utilizado para trocar os números de dois canais.

Nome

Sintonia fina

Se as informações de nome do canal foram difundidas quando guardar os canais de forma manual ou automática, os nomes serão directamente atribuídos aos canais. No entanto, poderá alterar estes nomes ou atribuir novos consoante for necessário.

Devido a sinais fracos ou a uma configuração incorrecta da antena, alguns dos canais podem não estar correctamente sintonizados.

Configurar

Modos disponíveis

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

A predefinição pode ser diferente consoante o modo de entrada seleccionado (fonte do sinal de

entrada seleccionada na lista de entradas externas) e a resolução seleccionada.

OSD

Language

Índice

Pode escolher um de entre 8 idiomas.

Temporizador O monitor desliga-se depois de um período de tempo pré-determinado.

1) Deslig. 2) 30 3) 60 4) 90 5) 120 6) 150 7) 180

- O botão directo no controlo remoto é o botão 'SLEEP'.

Transparênc. era o nível opaco do fundo do OSD.

1) Alta

2) Médio

3) Baixa

4) Opaco

Ecrã azul

Nota:O idioma escolhido influi somente no idioma de OSD. Não exerce nenhum efeito em qualquer software executado pelo computador.

Repor

Se não estiver a ser recebido nenhum sinal ou se o sinal for muito fraco, um ecrã azul substitui automaticamente o fundo de imagem com ruído. Se pretender continuar a visualizar a imagem com problemas, terá de definir o modo "Ecrã azul" para "Deslig.".

Deslig.

Lig.

Os parâmetros de cor são substituídos pelas predefinições de fábrica.

1) Repor imagem

2) Repor cor

Play/Stop

1) Repor imagem

2) Repor cor

Nv.pr.HDMI

Ligar um DVD ou uma set top box ao televisor através de HDMI, pode levar a alguma degradação na qualidade do ecrã, como por exemplo, um aumento no nível de preto, um contraste baixo e esbatimento, etc., dependendo do dispositivo externo ligado. Caso isso aconteça, ajuste a qualidade do ecrã do televisor configurando o Nv.pr.HDMI.

Normal

Baixa

Modelo

SyncMaster 225MW

Verificação através da função do teste automático

Verifique os seguintes itens antes de contactar a assistência. Contacte o centro de serviços relativamente a problemas que não consiga resolver sozinho.

Verificação através da função do teste automático | Modo inadequado

Controlador da placa gráfica | Manutenção e limpeza | Sintomas & acções recomendadas

1. Verificação através da função do teste automático

Existe a função de teste automático que lhe permite verificar o correcto funcionamento do monitor. Se o monitor e o computador estiverem devidamente ligados mas o ecrã do monitor permanece escuro e o indicador de energia estiver intermitente, execute o teste automático do monitor executando os seguintes passos.

1. Desligue o computador e o monitor.

2. Retire o cabo de vídeo da parte de trás do computador.

3. Ligue o monitor.

A figura abaixo ("Verifique Ligação") é apresentada num fundo preto quando o monitor se encontra na condição de funcionamento normal, apesar de não detectar qualquer sinal de vídeo: Quando no modo de teste automático, o indicador de alimentação LED permanece verde e a figura move-se pelo ecrã.

Se nenhuma das caixas aparecer, significa que há um problema com o monitor. Esta caixa também aparece durante o funcionamento normal, se o cabo de vídeo se desligar ou ficar danificado.

4. Desligue o monitor e volte a ligar o cabo de vídeo. Depois, ligue o computador e o monitor.

Se o ecrã do monitor permanecer em branco depois de utilizar o procedimento anterior, verifique o controlador de vídeo e o sistema do computador; o monitor está a funcionar correctamente.

2. Modo inadequado

Se a resolução vertical não estiver no modo ideal, é possível verificar a exibição porém a mensagem de aviso abaixo aparecerá e desaparecerá depois de um minuto. O usuário deve ajustar a freqüência dentro de um minuto.

Significa que a definição actual não é a definição mais adequada e a funcionalidade Auto Adjustment

(Ajuste automático) poderá não funcionar correctamente.

Consulte > Modos de apresentação predefinidos para obter as resoluções ou frequências suportadas pelo monitor.

3. Controlador da placa gráfica

Placa gráfica refere-se ao controlador da placa de vídeo do computador. Se a placa não estiver correctamente definida, não poderá ajustar a resolução, frequência ou cor, não podendo instalar o controlador de monitor.

1. Verificar o controlador da placa

Clique em Iniciar -- > Definições -- > Painel de controlo -- > Monitor -- > Definições -- > Avançadas -

- > Placa gráfica.

Se o sistema indicar o modelo de produto "predefinido" ou um modelo errado, significa que o controlador do adaptador não está instalado correctamente. Volte a instalar o controlador do adaptador de acordo com a informação fornecida pelos fabricantes do computador ou da placa de vídeo.

2. Instalar o controlador da placa

As instruções abaixo apresentadas destinam-se a circunstâncias gerais. Relativamente a problemas específicos, contacte os respectivos fabricantes do computador ou da placa de vídeo.

1) Clique em Iniciar --> Definições --> Painel de controlo --> Monitor --> Definições --> Avançadas

--> Placa gráfica --> Actualizar controlador --> Seguinte --> Mostrar uma lista de controladores conhecidos para este dispositivo, para que eu possa seleccionar um controlador específico -->

Seguinte -> Disco (Insira disquete do controlador da placa de vídeo) -> OK -> Seguinte ->

Seguinte -> Concluir.

2) No caso de ter o ficheiro de configuração do controlador da placa::

Execute Setup.exe ou Install.exe, localizado no ficheiro de configuração do controlador da placa.

4. Manutenção e limpeza

1. Manter a caixa do monitor

Limpe com um pano macio depois de desligar o fio de alimentação. z z

Não utilize benzina, diluente ou outras substâncias inflamáveis, ou um pano húmido.

Recomendamos a utilização de um agente de limpeza Samsung para impedir danos no ecrã.

2. Manter o ecrã do monitor plano

Limpe com um pano macio (flanela de algodão) suavemente. z z

Nunca utilize acetona, benzina ou diluente. (Podem provocar falhas ou deformação na superfície do ecrã.)

O utilizador será responsável pelos custos e despesas relacionadas com a reparação de danos por si provocados.

5. Sintomas e acções recomendadas

Um monitor recria sinais visuais recebidos do PC. Por isso, se o PC ou a placa de vídeo apresentam problemas, podem fazer com que o monitor fique em branco, tenha má coloração, ruído, esteja Video mode not supported, etc. Nesse caso, verifique primeiro a origem do problema e, em seguida, contacte um centro de assistência ou o seu representante .

1. Verifique se o cabo de alimentação e o cabo estão correctamente ligados ao computador.

2. Verifique se, ao reiniciar, o computador emite um sinal sonoro mais de 3 vezes. (Se o fizer, solicite uma operação pós-assistência para a motherboard do computador.)

3. Se instalou uma nova placa de vídeo ou se montou o PC, verifique se instalou o controlador do adaptador (de vídeo) e o controlador do monitor.

4. Verifique se o rácio de leitura do ecrã de vídeo está definido para 56 Hz ~ 75 Hz. (Ao utilizar a máxima resolução, não exceda os 60 Hz.)

5. Se tiver problemas com a instalação do controlador do adaptador (de vídeo), inicie o computador no modo de segurança, remova o adaptador de vídeo em "Painel de controlo", "Sistema", "Gestor de dispositivos" e, em seguida, reinicie o computador para reinstalar o controlador do adaptador (de vídeo).

A tabela seguinte lista possíveis problemas e as respectivas soluções. Antes de contactar a assistência, consulte as informações nesta secção de modo a verificar se pode resolver quaisquer problemas sozinho. Se necessitar de assistência, contacte o número de telefone indicado no cartão da garantia, o número de telefone na secção de informações ou contacte o fornecedor .

Instalação | Ecrã | Áudio | Controlo remoto

1. Problemas relacionados com a instalação

Estão listados problemas relacionados com a instalação do monitor e respectivas soluções.

PC

TV

Problemas

O PC parece não estar a funcionar normalmente.

O ecrã do monitor fica intermitente.

TV screen is blurred or shows noise signals.

O ecrã da TV está escurecido ou apresenta sinais de interferência.

Soluçãos

z

Verifique se o controlador da placa gráfica

(controlador VGA) está bem instalado. (Consulte

Instalação do controlador de monitor ) z

Verifique se o cabo de sinal entre o computador e o monitor está correctamente ligado.

(Consulte Ligar a um computador ) z

Verifique se o cabo de sinal entre o computador e o monitor estão bem ligados e apertados. (Consulte

Ligar a um computador ) z

Verifique "Sistema do canal" e certifique-se de que selecciona o sistema de canais correcto.

(Consulte o Memor. auto.

)

2. Problemas relacionados com o ecr

Estão listados problemas relacionados com o ecrã do monitor e respectivas soluções.

Problemas

O ecrã está em branco e o indicador de alimentação está desligado

Mensagem "Verifique Ligação"

Mensagem "Video mode not supported"

A imagem rola na vertical.

A imagem não está nítida. A imagem está manchada.

z

Soluçãos

Certifique-se de que o cabo de alimentação está correctamente ligado e que o monitor LCD está ligado.

(Consulte Ligação do monitor ) z z

Certifique-se de que o cabo de sinal está correctamente ligado às entradas do PC ou de vídeo. (Consulte Ligação do monitor )

Certifique-se de que as entradas do PC ou de vídeo estão ligadas. z z

Verifique a resolução e frequência máximas da placa de vídeo.

Compare estes valores com os dados no gráfico Modos de apresentação predefinidos . z

Verifique se o cabo de sinal está correctamente ligado.

Ligue-o novamente de forma correcta. (Consulte Ligar a um computador ) z z z

Execute o Grosso e a Fino da frequência.

Ligue-o novamente depois de ter removido todos os acessórios (cabo de extensão do vídeo, etc.)

Defina a resolução e a frequência para os valores recomendados.

A imagem está instável e treme.

Aparecem imagens "fantasma" na imagem.

A imagem está demasiado clara ou demasiado escura

A cor do ecrã está inconsistente.

z

Verifique se a resolução e a frequência definidas para a placa de vídeo do computador estão dentro dos valores suportados pelo monitor. Se não estiverem, defina-as novamente consultando Informação no menu Monitor e

Modos de apresentação predefinidos . z

Ajuste os valores de Brilho e Contraste.

(Consulte Brilho , Contraste ) z

Ajuste a cor utilizando Personalizar no menu Ajuste de cor

OSD.

A cor da imagem está distorcida com sombras escuras.

A cor branca tem uma qualidade fraca.

O indicador de alimentação está verde intermitente.

O ecrã está em branco e a luz do indicador de alimentação está verde ou pisca a cada 0,5 ou 1 segundos

O ecrã está em branco e intermitente.

z z z

O monitor está actualmente a guardar as alterações efectuadas nas definições da memória OSD.

O monitor está a utilizar o respectivo sistema de gestão de energia.

Mova o rato do computador ou prima uma tecla no teclado z

Se for apresentada a mensagem "TEST GOOD" no ecrã quando premir o botão MENU, verifique a ligação do cabo entre o monitor e o computador para assegurar que o conector está correctamente ligado.

3. Problemas relacionados com o áudio

Estão listados problemas relacionados com sinais de áudio e respectivas soluções.

Sem som

Problemas Soluçãos

z z

Certifique-se de que o cabo de áudio está correctamente ligado à porta de entrada de áudio no monitor e à porta de saída de áudio na placa de som. (Consulte Ligação do monitor )

Verifique o nível do volume. (Consulte Volume )

O nível de som está demasiado baixo.

z z

Verifique o nível do volume. (Consulte Volume )

Se o volume ainda estiver demasiado baixo depois de girar o controlo para a posição máxima, verifique o controlo de volume na placa de som do computador ou o programa de software.

O som tem os agudos demasiado altos ou demasiado baixos

z

Ajuste os Agudo e os Grave para o nível adequado.

4. Problemas relacionados com o controlo remoto

Estão listados problemas relacionados com o controlo remoto e respectivas soluções.

Problemas

Os botões do controlo remoto não respondem.

Itens a verificar

z z z z z

Verifique as polaridades das pilhas (+/-).

Verifique se as pilhas estão gastas.

Verifique se o monitor está ligado.

Verifique se o cabo de alimentação está correctamente ligado.

Verifique se existe uma lâmpada fluorescente especial ou de néon ligada nas proximidades.

P & R

Pergunat

Como posso alterar a

frequência?

Como posso ajustar a resolução?

Como posso definir a função de poupança de energia?

Como posso limpar a caixa exterior/Painel LCD?

Resposta

z z

Pode alterar a frequência reconfigurando a placa de vídeo.

Repare que o suporte da placa de vídeo pode variar, consoante a versão do controlador utilizado. (Para mais detalhes, consulte os manuais do computador ou da placa de vídeo.) z z

Windows ME/XP/2000 : Defina a resolução em Painel de controlo --> Monitor --> Definições.

Para mais detalhes, contacte o fabricante da placa de vídeo. z

Windows ME/XP/2000 : Defina a função na configuração do

BIOS do computador ou da protecção de ecrã. (Consulte o

Manual do Windows/Computador.) z z

Desligue o cabo de alimentação e limpe o monitor com um pano macio, utilizando uma solução de limpeza ou simplesmente água.

Não deixe resíduos do detergente nem risque a caixa. Não deixe que a água penetre no monitor.

Modelo

SyncMaster 225MW

Especificações Gerais

Generalidades

Modelo SyncMaster 225MW

Painel LCD

Tamanho

Área de visualização

Pixel Pitch

Sincronização

Horizontal

Vertical

22,0 polegadas na diagonal (55 cm)

473,76 mm (H) x 296,1 mm (V)

0,282 mm (H) x 0,282 mm (V)

30 ~ 81 kHz

56 ~ 75 Hz

Cor de apresentação

16,7 M cores

Resolução

Resolução óptima

Resolução máxima

1680 x 1050 @ 60 Hz < Analógico/Digital >

1680 x 1050 @ 60 Hz < Analógico/Digital >

Sinal de Entrada, Terminado

RGB Analógico

Nível TTL (V alta ≥ 2,0V, V baixa ≤ 0,8V)

0,7 Vp-p ± 5%

Relógio de pixel máximo

146,250 MHz

Corrente de alimentação

100 - 240 V CA (+/- 10 %) , 50/60 Hz

Cabo de Sinal

Cabo D-sub de 15 pinos a 15 pinos, amovível

Conector DVI-D-para-DVI-D, amovível (Vendido separadamente)

Conector de sinal

Conector D-sub de 15 pinos e 3 filas, Conector DVI-D de 24 pinos e 3 filas

Conector HDMI tipo A de 19 pinos, Composto, S-Vídeo, Componente, SCART, RF

Dimensões (LxAxP) / Peso

520,0 X 439,0 X 201,9 mm / 20,5 X 17,3 X 7,9 inch / 7,3 kg / 16,09 lbs (Depois de dobrar o apoio)

520,0 X 386,0 X 65,5 mm / 20,5 X 15,2 X 2,6 inch (Depois de instalar o apoio)

Interface VESA

100 mm X 100 mm

Considerações Ambientais

Operação

Armazenamento

Temperatura: 10 °C ~ 40 °C(50 °F ~ 104 °F)

Humidade: 10% ~ 80%, sem condensação

Temperatura: -20 °C ~ 45 °C(-4 °F ~113 °F)

Humidade: 5% ~ 95%, sem condensação

Capacidade Plug and Play

Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play. A interacção entre o monitor e os sistemas de computador proporcionará as melhores condições de funcionamento e definições do monitor. Na maioria dos casos, a instalação do monitor prossegue automaticamente, a menos que o utilizador queira seleccionar definições alternativas.

Aceitável por pontos

O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1 ppm

(milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas apresentam-se mais brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da qualidade precária da imagem e é possível utilizá-lo sem reservas. z

Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 5.292.000.

Nota: O projeto e as especificações estão sujeitos a mudança sem prévio aviso.

Equipamento de classe B (equipamento de comunicação de informação para uso doméstico)

Este produto está em conformidade com as Directivas de Compatibilidade Electromagnética para uso doméstico e pode ser utilizado em todas as zonas, incluindo áreas residenciais comuns.

(O equipamento de classe B emite menos ondas electromagnéticas do que o equipamento de classe A.)

Poupança de energia

Este monitor dispõe de um sistema de gestão de energia incorporado designado por PowerSaver. Esse sistema poupa energia, colocando o monitor num modo de baixo consumo energético quando não é utilizado durante um determinado período de tempo. O monitor retoma automaticamente o funcionamento normal quando o utilizador move o rato do computador ou prime uma tecla do teclado. Para poupar energia, desligue o monitor quando não está a ser utilizado ou quando o abandona durante longos períodos de tempo. O sistema

PowerSaver funciona com uma placa de vídeo compatível com VESA DPMS instalada no computador. Utilize um utilitário instalado no computador para configurar esta função.

Estado Funcionamento normal

Modo de poupança de energia

Desligar a Potência

(Força)

Indicador de energia Azul Azul intermitente Preto

Consumo de energia Menos de 58 W Menos de 1 W Menos de 2 W

Modos de apresentação predefinidos

Se o sinal transferido a partir do computador corresponder aos seguintes "Modos de apresentação predefinidos", o ecrã é automaticamente ajustado. No entanto, se o sinal for diferente, o ecrã pode ficar em branco, enquanto o LED do indicador de energia continua aceso. Consulte o manual da placa de vídeo e ajuste o ecrã de acordo com o seguinte.

Table 1. Modos de apresentação predefinidos

Modo de Apresentação

IBM, 640 x 350

IBM, 640 x 480

IBM, 720 x 400

MAC, 640 x 480

MAC, 832 x 624

MAC,1152 x 870

VESA, 640 x 480

VESA, 640 x 480

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

VESA 1280 x 960

VESA, 1280 x 1024

Frequência

Horizontal (kHz)

31,469

31,469

31,469

35,000

49,726

68,681

37,861

37,500

35,156

37,879

48,077

46,875

48,363

56,476

60,023

67,500

60,000

63,981

Frequência

Vertical (Hz)

70,086

59,940

70,087

66,667

74,551

75,062

72,809

75,000

56,250

60,317

72,188

75,000

60,004

70,069

75,029

75,000

60,000

60,020

Relógio de Pixel

(MHz)

25,175

25,175

28,322

30,240

57,284

100,000

31,500

31,500

36,000

40,000

50,000

49,500

65,000

75,000

78,750

108,00

108,00

108,00

Polaridade de

Sincronização

(H/V)

+/-

-/-

-/+

-/-

-/-

-/-

-/-

-/-

+/+

+/+

+/+

+/+

-/-

-/-

+/+

+/+

+/+

+/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1680 x 1050 65,290 59,954 146,250 +/-

Frequência Horizontal

O tempo de varredura de uma linha, ligando a extremidade direita à extremidade esquerda do ecrã na horizontal, é designado por Ciclo

Horizontal e o número inverso do Ciclo Horizontal é designado por

Frequência Horizontal. Unidade: kHz

Frequência Vertical

Tal como uma lâmpada fluorescente, o ecrã tem de repetir a mesma imagem várias vezes por segundo para apresentar uma imagem ao utilizador. A frequência dessa repetição é designada por Frequência

Vertical ou Taxa de Actualização. Unidade: Hz

Modelo

SyncMaster 225MW

Contacte SAMSUNG GLOBAL

Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por

favor a nossa linha de apoio a clientes Samsung.

North America

U.S.A

CANADA

1-800-SAMSUNG (7267864)

1-800-SAMSUNG (7267864) http://www.samsung.com

http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

ARGENTINE

BRAZIL

CHILE

COLOMBIA

COSTA RICA

ECUADOR

EL SALVADOR

GUATEMALA

JAMAICA

PANAMA

PUERTO RICO

REP. DOMINICA

TRINIDAD & TOBAGO

VENEZUELA

Latin America

0800-333-3733

4004-0000

800-726-7864 (SAMSUNG)

01-8000112112

0-800-507-7267

1-800-10-7267

800-6225

1-800-299-0013

1-800-234-7267

800-7267

1-800-682-3180

1-800-751-2676

1-800-7267-864

0-800-100-5303 http://www.samsung.com/ar http://www.samsung.com/br http://www.samsung.com/cl http://www.samsung.com.co

http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK

FINLAND

FRANCE

GERMANY

HUNGARY

ITALIA

LUXEMBURG

NETHERLANDS

NORWAY

POLAND

PORTUGAL

REPUBLIC OF IRELAND

SLOVAKIA

SPAIN

SWEDEN

SWITZERLAND

U.K

ESTONIA

LATVIA

LITHUANIA

KAZAKHSTAN

RUSSIA

UKRAINE

UZBEKISTAN

AUSTRALIA

CHINA

HONG KONG

INDIA

INDONESIA

JAPAN

MALAYSIA

PHILIPPINES

SINGAPORE

THAILAND

70 70 19 70

030-6227 515 http://www.samsung.com/dk http://www.samsung.com/fi

3260 SAMSUNG(7267864) (€ 0,15/min) http://www.samsung.com/fr

01805-121213 (€ 0,14/Min)

06-80-SAMSUNG (7267864)

800 SAMSUNG (7267864)

0032 (0)2 201 24 18

0900 20 200 88 (€ 0,10/Min)

815-56 480

0 801 801 881

80 8 200 128

0818 717 100

0800-SAMSUNG (7267864)

902 10 11 30

0771-400 200

0800-7267864

0870 SAMSUNG (7267864)

800-7267

800-7267

8-800-77777

8 800 080 1188

8-800-200-0400

8-800-502-0000

140-1234

CIS

Asia Pacific

1300 362 603

800-810-5858, 010- 6475 1880

3698-4698

3030 8282, 1800 1100 11

0800-112-8888

0120-327-527

1800-88-9999

1800-10-SAMSUNG (7267864)

1800-SAMSUNG (7267864)

1800-29-3232, 02-689-3232 http://www.samsung.de

http://www.samsung.com/hu http://www.samsung.com/it http://www.samsung.lu

http://www.samsung.com/nl http://www.samsung.com/no http://www.samsung.com/pl http://www.samsung.com/pt http://www.samsung.com/uk http://www.samsung.com/sk http://www.samsung.com/es http://www.samsung.com/se http://www.samsung.com/ch http://www.samsung.com/uk http://www.samsung.ee

http://www.samsung.com/lv http://www.samsung.lt

http://www.samsung.kz

http://www.samsung.ru

http://www.samsung.com/ur http://www.samsung.uz

http://www.samsung.com/au http://www.samsung.com.cn

http://www.samsung.com/hk http://www.samsung.com/in http://www.samsung.com/id http://www.samsung.com/jp http://www.samsung.com/my http://www.samsung.com/ph http://www.samsung.com/sg http://www.samsung.com/th

TAIWAN

VIETNAM

SOUTH AFRICA

U.A.E

0800-329-999

1 800 588 889

Middle East & Africa

0860 7267864 (SAMSUNG)

800SAMSUNG (7267864)

8000-4726 http://www.samsung.com/tw http://www.samsung.com/vn http://www.samsung.com/za http://www.samsung.com/mea

Terminologia

Sinal de sincronização

Os sinais de sincronização (Sincronizado) referem-se aos sinais padrão necessários para apresentar as cores pretendidas no monitor. Dividem-se em sinais de sincronização verticais e horizontais. Estes sinais apresentam imagens de cor normal por meio da resolução e da freqüência definidas.

Tipos de sinais de sincronização

Separado Este é um esquema da transmissão de sinais síncronos verticais e horizontais distintos ao monitor.

Composto Este é um esquema da combinação de sinais síncronos verticais e horizontais num sinal composto e da sua transmissão ao monitor. O monitor exibe os sinais de cor dividindo o sinal composto em sinais de cor originais.

Distância entre pontos

Num monitor, as imagens são compostas por pontos vermelhos, verdes e azuis. Quanto mais próximos os pontos, mais elevada a resolução. A distância entre dois pontos da mesma cor é designada por

'Distância entre pontos'. Unidade: mm

Frequência Vertical

O ecrã tem de ser redesenhado várias vezes por segundo, por forma a criar e apresentar uma imagem para o utilizador. A frequência desta repetição por segundo é designada por Frequência Vertical ou

Taxa de Actualização. Unidade: Hz

Exemplo: Se a mesma luz se repetir 60 vezes por segundo, isto corresponde a 60 Hz.

Frequência Horizontal

O tempo de varredura de uma linha, ligando a extremidade direita à extremidade esquerda do ecrã na horizontal, é designado por Ciclo Horizontal. O número inverso do Ciclo Horizontal é designado por

Frequência Horizontal. Unidade: kHz

Métodos Entrelaçado e Não Entrelaçado

O método Não Entrelaçado apresenta as linhas horizontais do ecrã de cima a baixo, enquanto que o método Entrelaçado apresenta primeiro as linhas ímpares e depois as linhas pares. O método Não

Entrelaçado é utilizado para a maioria dos monitores para garantir uma imagem clara. O método

Entrelaçado é o método utilizado nos televisores.

Plug & Play

Trata-se de uma função que proporciona um ecrã da melhor qualidade pelo facto de permitir que o computador e o monitor troquem informação automaticamente. Este monitor segue a norma internacional VESA DDC para a função Plug & Play.

Resolução

O número de pontos horizontais e verticais utilizado para compor a imagem do ecrã é designado por

'resolução'. Esse número mostra a exactidão da apresentação. Uma resolução elevada é apropriada para a execução de várias tarefas, dado que possibilita a apresentação de mais informação de imagem no ecrã.

Exemplo: Se a resolução for 1680 x 1050, significa que o ecrã é composto por 1680 pontos horizontais

(resolução horizontal) e 1050 linhas verticais (resolução vertical).

Cabo RF

Cabo de sinal redondo que costuma ser utilizado em antenas de TV.

Transmissão por satélite

Serviço de transmissão fornecido via satélite. Permite uma imagem de alta qualidade e som claro em todo o país, independentemente da localização do espectador.

Balanço

Equilibra os níveis de som em cada alto-falante nos televisores com dois alto-falantes.

TV a cabo

Whereas the terrestrial broadcasting is delivered via frequency signals through the air, cable broadcasting is transmitted via a cable network. In order to view cable TV, one must purchase a cable receiver and hook it up to the cable network.

CATV

A "CATV" é o serviço de transmissão oferecido em hotéis, escolas e outros edifícios por meio de um sistema próprio, independente das transmissões em VHF ou UHF das transmissoras terrestres. Entre os programas de CATV pode haver filmes, variedades e programas educacionais. (Diferente da TV a cabo.)

A CATV só pode ser assistida nos locais onde o serviço é oferecido.

S-Vídeo

Abreviatura de "Super Vídeo". O S-Vídeo permite até 800 linhas de resolução horizontal, possibilitando vídeo de alta qualidade.

VHF/UHF

VHF indica os canais de TV de 2 a 13, e UHF os canais de 14 a 69.

Sintonia fina

Isto permite ao utilizador obter o serviço de transmissão em coreano e num idioma estrangeiro (original), bem como em modo estéreo.

Transmissão Multiplex

A entrada de dispositivo externo é a entrada de vídeo de dispositivos como VCRs, câmeras de vídeo e reprodutores de DVD, independentemente de transmissões de TV.

DVD

Um tipo de tecnologia de disco digital que utiliza todos os benefícios do CD e do LD, para implementar uma elevada resolução/qualidade, a qual permite ao utilizador usufruir de imagens mais nítidas.

Transmissão DTV (Digital TV Broadcasting)

Uma tecnologia de transmissão melhorada que processa os sinais de vídeo digitais, utilizando uma caixa adequada para o efeito, e que permite implementar uma elevada resolução e apresentar imagens digitais mais nítidas no ecrã.

LNA (Low Noise Amplifier)

Este termo deriva da tecnologia inerente aos satélites artificiais que permite amplificar os sinais mais fracos de modo a obter imagens mais nítidas, mesmo em zonas de fraca recepção.

Conversor para antena

Uma peça de ligação que é utilizada para ligar um cabo de antena (cabo de entrada) ao televisor

Legenda em inglês (= Definição da legenda)

Um tipo de funcionalidade de selecção de idioma que permite utilizar legendas em inglês (legendas) ou serviços de informação por teletexto a partir de serviços de transmissão (ex: AFKN) ou cassetes de vídeo (marcadas com CC), e que são especialmente úteis na aprendizagem do Inglês.

Multiplex Broadcasting

This enables the user to enjoy the broadcasting service in both Korean and foreign (original) language as well as in stereo mode.

A2

Este sistema usa duas portadoras para transmitir dados de voz. Países como a Coreia do Sul e a

Alemanha utilizam este sistema.

BTSC

Broadcast Television System Committee

O sistema de transmissão estéreo utilizado na maioria dos países que adoptaram o sistema NTSC, incluindo os Estados Unidos, Canadá, Chile, Venezuela e Taiwan. Também se refere à organização criada para promover o desenvolvimento e a gestão do sistema.

EIAJ

EIAJ (Electronic Industries Association of Japan).

Para melhor apresentação

1. Defina a frequência de atualização e resolução do computador no painel de controle do computador de acordo com os itens descritos abaixo para obter uma alta qualidade de imagem. A imagem da tela pode se tornar precária se o TFT (Thin Film Transistor) -LCD não garantir uma imagem superior.

{

Resolução: 1680 x 1050

Frequência Vertical (taxa de atualização): 60 Hz

{

2. O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1 ppm (milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas apresentamse mais brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da qualidade precária da imagem e é possível utilizá-lo sem reservas.

{

Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 5.292.000.

3. Ao limpar a caixa do monitor, favor aplicar a quantidade recomendada de produto de limpeza e usar um pano seco e macio para polimento. Limpe suavemente a superfície do LCD para não deixar nenhuma marca através de pressão excessiva.

4. Caso não esteja satisfeito com a qualidade da imagem, configure a "função ajuste automático" na tela do vídeo que aparece ao pressionar o botão de fechamento da janela. Se ainda aparecer ruído após o ajuste automático, utilize a função configuração NÍTIDA/INFERIOR.

5. Se olhar para um ecrã fixo durante um longo período de tempo, poderão aparecer imagens residuais ou manchas.

Altere o modo para poupança de energia ou defina uma protecção de ecrã para uma imagem em movimento quando tem de se afastar do monitor durante um longo período de tempo.

6. A exibição de imagens fixas( como num jogo de vídeo ou quando se liga um DVD a este LCD_TV ) durante muito tempo no painel TFT-LCD ( Thin Film Transister Liquid Crystal Display) pode provocar retenção da imagem no ecrã. Este efeito de retenção da imagem também é conhecido como

"imagem queimada no ecrã". Para evitar a retenção da imagem, reduza o grau do brilho e do contraste no ecrã quando surgir uma imagem fixa.

Autoridade

As informações contidas neste documento estão sujeitas a modificação sem aviso prévio.

© 2007 Samsung Electronics Co., Ltd. Todos os direitos reservados.

A reprodução deste material por qualquer meio sem o consentimento por escrito da Samsung Electronics

Co., Ltd. É estritamente proibida.

A Samsung Electronics Co., Ltd. não será responsabilizada por erros contidos aqui nem por danos incidentais ou conseqüentes relativos ao fornecimento, desempenho ou utilização deste material.

Samsung é marca registrada da Samsung Electronics Co., Ltd.; Microsoft, Windows e Windows NT são

marcas registradas da Microsoft Corporation; VESA, DPMS e DDC são marcas registradas da Video

Electronics Standard Association; o nome e o logotipo ENERGY STAR® são marcas registradas da

Agência de Proteção Ambiental dos EUA (U.S. Environmental Protection Agency - EPA). Todos os demais nomes de produtos mencionados neste documento podem ser marcas comerciais ou marcas registradas de seus respectivos proprietários.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,

Suwon City, Gyeonggi-do Korea

INFORMAÇÃO DO PRODUTO (Sem Retenção de Imagem)

Os monitores e aparelhos de televisão de LCD poderão ficar com retenção de imagem quando mudam de uma imagem para outra, em especial, depois de apresentarem uma imagem fixa durante muito tempo.

Este guia serve para demonstrar a utilização correcta de produtos de LCD, como forma de os proteger contra a retenção de imagem.

Garantia

A garantia não cobre quaisquer danos causados por retenção da imagem.

A garantia não cobre o efeito de ‘imagem queimada’.

O que é a Retenção de imagem?

Durante o funcionamento normal de um painel LCD, a retenção de imagem em pixels não ocorre. No entanto, se a mesma imagem for apresentada durante muito tempo, uma ligeira diferença na carga eléctrica acumula-se entre os dois eléctrodos que contêm o cristal líquido.Isto pode provocar a formação de cristal líquido em determinadas áreas do ecrã. Assim, a imagem anterior é retida quando muda para uma nova imagem de vídeo. Todos os produtos que apresentam imagens, incluindo

LCD, estão sujeitos a retenção de imagem. Não se trata de um defeito do produto.

Siga as sugestões abaixo para proteger o seu LCD da retenção de imagem

Modo de Alimentação Desligada, de Protecção de Ecrã ou de Poupança de

Energia

Exemplo) z z

Desligar a alimentação quando utiliza um padrão fixo.

- Desligar a alimentação durante 4 horas após um período de utilização de 2

0 horas

- Desligar a alimentação durante 2 horas após um período de utilização de 12 horas

Se possível, utilizar uma protecção de ecrã

- Recomenda-se uma protecção de ecrã numa cor ou uma imagem em movimento. z

Defina o Monitor para o estado de alimentação desligada através do esquema de alimentação de propriedades do ecrã de computador.

Sugestões para aplicações específicas

Exemplo) Aeroportos, Estações de Trânsito, Bolsas de Valores, Bancos e

Sistemas de Controlo

Recomendamos que siga as instruções de instalação do programa de sistema de apresentação, tal como abaixo indicado:

Apresentar Informações em conjunto com o Logótipo ou ciclo de Imagem

em movimento.

Exemplo) Ciclo : Apresentar Informações durante 1 hora a seguir a apresentação do logótipo ou imagem em movimento durante 1 minuto.

Alterar periodicamente as informações de cor (Utilize 2 cores diferentes).

Exemplo) Efectue a rotação das informações da cor com 2 cores, a cada 30 minutos.

Evite a utilização de uma combinação de caracteres e de uma cor de fundo com uma grande diferença em termos de luminosidade.

Evite utilizar cores cinzentas, que poderão provocar facilmente a retenção de imagens. z

Evite: Cores com uma grande diferença em termos de luminosidade (Branco

& Preto, Cinzento)

Exemplo)

z

Definições recomendadas: Cores brilhantes com uma pequena diferença em termos de luminosidade

- Altere a cor dos caracteres e a cor de fundo a cada 30 minutos

Exemplo)

- A cada 30 minutos, altere os caracteres com movimento.

Exemplo)

A melhor forma de proteger o monitor da Retenção de imagem consiste em definir o computador ou o sistema para utilizar um programa de protecção do ecrã quando não o está a utilizar.

A Retenção de imagem pode não ocorrer quando um painel LCD é utilizado em circunstâncias normais.

Como circunstâncias normais entenda-se a alteração constante de padrões de vídeo.

Quando o painel de LCD é utilizado durante um longo período de tempo com um padrão fixo (mais de 12 horas), poderá ocorrer uma ligeira diferença de tensão nos eléctrodos que utilizam o cristal líquido (LC) num pixel.A diferença de tensão entre os eléctrodos aumenta com o tempo, forçando o cristal líquido a ficar menor. Quando isto ocorre, a imagem anterior pode ser visualizada quando o padrão é alterado.

Para impedir isto, a diferença de tensão acumulada tem de ser diminuída.

O Monitor de LCD está em conformidade com a norma ISO13406-2, de falha de pixels,

Classe II.

Eliminação Correcta Deste Produto

(Resíduo de Equipamentos Eléctricos e Electrónicos)

- Apenas na Europa

Esta marca, apresentada no produto ou na sua literatura indica que ele não deverá ser eliminado juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Para impedir danos ao ambiente e à saúde humana causados pela eliminação incontrolada de resíduos deverá separar este equipamento de outros tipos de resíduos e reciclá-lo de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar ou o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem levar este produto para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto não deverá ser misturado com outros resíduos comerciais para eliminação.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
