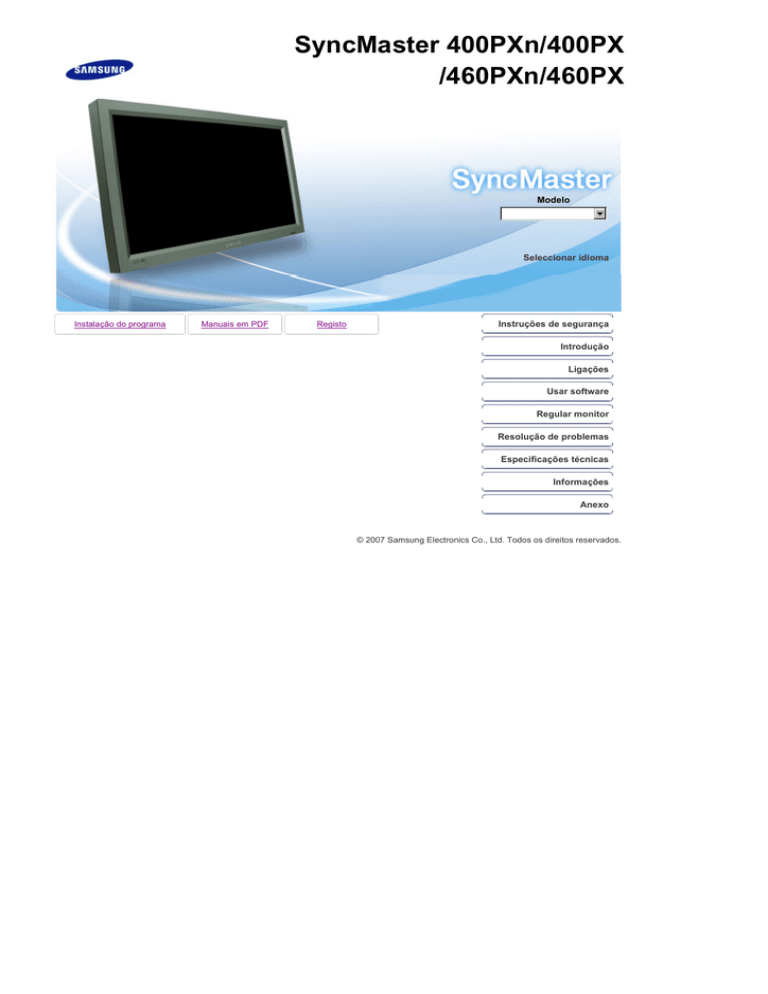

SyncMaster 400PXn/400PX
/460PXn/460PX
Modelo
Seleccionar idioma
Instalação do programa
Manuais em PDF
Registo
Instruções de segurança
Introdução
Ligações
Usar software
Regular monitor
Resolução de problemas
Especificações técnicas
Informações
Anexo
© 2007 Samsung Electronics Co., Ltd. Todos os direitos reservados.
Seleccionar idioma
Página principal
Modelo
Precauções de segurança
Notacional
Alimentação
Instalação
Limpeza
Outros
Introdução
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
Ligações
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Usar software
Regular monitor
Precauções de segurança
Resolução de problemas
Notacional
Especificações técnicas
Informações
Anexo
Leia as seguintes instruções de segurança que foram concebidas para evitar danos materiais e para
proteger o utilizador.
Aviso / Atenção
O não cumprimento das indicações que acompanham este símbolo pode resultar em danos
corporais ou danos no equipamento.
Convenções notacionais
Proibido
É importante ler e compreender
Não desmonte
Desligue a ficha da tomada
Não toque
Ligação de terra para evitar choque eléctrico
Power [Alimentação]
Quando não for utilizado durante largos períodos de tempo, defina o seu PC para DPM.
Se utiliza uma protecção de ecrã, defina-o com o modo de ecrã activo.
As imagens aqui apresentadas são apenas para referência e não se aplicam em todos os casos (ou países).
Não utilize uma ficha danificada ou solta.
z
Esta situação pode causar choque eléctrico ou incêndio.
Não retire a ficha pelo cabo nem toque na mesma com as mãos
molhadas.
z
Esta situação pode causar choque eléctrico ou incêndio.
Utilize uma ficha e uma tomada devidamente ligadas à terra.
z
Uma ligação de terra deficiente pode causar choque eléctrico ou danos no
equipamento. (Só equipamento de classe 1.)
Introduza bem a ficha para que não se desligue.
z
Uma má ligação pode provocar um incêndio.
Não dobre excessivamente a ficha ou o cabo nem coloque objectos
pesados sobre os mesmos, pois poderá resultar em danos.
z
Esta situação pode causar choque eléctrico ou incêndio.
Não ligue demasiadas extensões ou fichas a uma tomada.
z
Pode provocar um incêndio.
Não desligue o cabo de alimentação com o monitor ligado.
z
Pode ocorrer um pico de tensão e danificar o monitor.
Não utilize o cabo de alimentação se o respectivo conector ou a
ficha estiver sujo de pó.
z
Se o conector ou a ficha do cabo de alimentação estiver sujo de pó, limpeo com um pano seco.
z
Se utilizar o cabo de alimentação com a ficha ou conector sujo de pó, pode
apanhar um choque eléctrico ou provocar um incêndio.
Deve puxar a ficha da tomada para desligar o aparelho da corrente,
de forma a deixar a ficha pronta a ser utilizada.
z
O não cumprimento desta instrução pode causar choque eléctrico ou
incêndio.
Instalação
Contacte o centro autorizado de assistência técnica quando instalar o monitor em locais sujeitos a
poeiras excessivas, locais sujeitos a temperaturas altas ou baixas, locais onde se utilizem
substâncias químicas e locais onde o monitor esteja a funcionar 24 horas por dia como em
aeroportos, estações de comboio, etc.
Se não o fizer, pode provocar sérios danos no monitor.
Coloque o monitor num local com pouca humidade e o mínimo de
pó.
Caso contrário, pode provocar choque eléctrico ou incêndio no interior do
z
monitor.
Não deixe cair o monitor ao mudá-lo de local.
Pode causar danos materiais ou corporais.
z
Instale a base do monitor numa estante ou prateleira de maneira a
que a respectiva extremidade não fique avançada relativamente à
estante ou à prateleira.
Se deixar cair o produto pode danificá-lo ou magoar-se.
z
Não coloque o produto numa superfície instável ou de pequenas
dimensões.
z
Coloque o produto numa superfície uniforme e estável; se não o fizer, o
produto pode cair e ferir alguém de passagem, especialmente crianças.
Não deixe o produto no chão.
Alguém, especialmente uma criança, pode tropeçar nele.
z
PARA EVITAR O ALASTRAR DE UM INCÊNDIO, MANTENHA
SEMPRE AS VELAS OU OUTRO TIPO DE CHAMA LONGE DESTE
PRODUTO.
z
Caso contrário, pode ocorrer um incêndio.
Afaste o cabo de alimentação de qualquer aparelho de aquecimento.
z
Se o revestimento do cabo de alimentação derreter, pode apanhar um
choque eléctrico ou provocar um incêndio.
Não instale o produto em locais com condições de ventilação
inadequadas como, por exemplo, uma estante, um armário, etc.
z
Qualquer aumento de temperatura no interior do produto pode provocar um
incêndio.
Pouse o monitor com cuidado.
z
Pode estar danificado ou partido.
Não coloque o monitor com o ecrã virado para baixo.
z
A superfície do tubo de raios catódicos (TFT-LCD) pode estar danificada.
A instalação de um suporte de parede tem de ser efectuada por um
profissional qualificado.
z
A instalação levada a cabo por pessoal não qualificado pode resultar em
lesões.
z
Utilize sempre o dispositivo de montagem especificado no manual do
proprietário.
Quando instalar o produto, mantenha-o afastado da parede (mais de
10 cm) para que a ventilação se faça de forma adequada.
z
Uma ventilação inadequada pode provocar o sobreaquecimento do
produto, reduzindo a vida útil dos respectivos componentes e prejudicando
o seu desempenho.
Mantenha os materiais de protecção de plástico da embalagem fora
do alcance de crianças.
z
Os materiais de protecção de plástico da embalagem podem causar asfixia
se forem engolidos por crianças.
Limpeza
Quando limpar a caixa do monitor ou a superfície do tubo de raios catódicos (TFT-LCD), utilize um
pano macio ligeiramente húmido.
Não pulverize o detergente directamente no monitor.
z
Pode causar danos, choque eléctrico ou incêndio.
Utilize o detergente recomendado com um pano macio.
Se o conector entre a ficha e o pino estiver com poeira ou sujo,
limpe-o correctamente com um pano seco.
z
Um conector sujo pode causar choque eléctrico ou incêndio.
Desligue o cabo de alimentação da tomada antes de limpar o
produto.
z
Caso contrário, pode apanhar um choque eléctrico ou provocar um
incêndio.
Desligue o cabo de alimentação da tomada e utilize um pano seco e
macio para limpar o produto.
z
Não utilize quaisquer produtos químicos como cera, benzina, álcool,
diluentes, insecticida, ambientador, lubrificante ou detergente.
Outros
Não retire a tampa frontal (ou posterior).
z
Esta situação pode causar choque eléctrico ou incêndio.
z
As reparações devem ser realizadas por técnicos qualificados.
Se o monitor não estiver a funcionar normalmente - em particular,
se emitir sons ou odores estranhos - desligue-o imediatamente e
contacte um representante autorizado ou centro de assistência.
z
Esta situação pode causar choque eléctrico ou incêndio.
Afaste o produto de locais expostos a óleo, fumo ou humidade; não
instale o produto no interior de um automóvel.
z
Isso poderá provocar um mau funcionamento, choque eléctrico ou um
incêndio.
z
De modo especial, evite utilizar o monitor perto de água ou no exterior,
onde poderá estar exposto a neve ou chuva.
Se o monitor cair ou se a caixa ficar danificada, desligue o monitor e
o fio de alimentação. Em seguida, contacte o centro de assistência.
z
O monitor poderá funcionar incorrectamente, provocando um choque
eléctrico ou um incêndio.
Mantenha a alimentação desligada quando ocorrerem trovoadas e
relâmpagos ou quando o monitor não for utilizado durante um longo
período de tempo.
z
Caso contrário, pode provocar choque eléctrico ou incêndio.
Não tente mover o monitor puxando apenas pelo fio ou pelo cabo de
sinal.
z
Pode causar avaria, choque eléctrico ou incêndio devido a danos
resultantes no cabo.
Não tente mover o monitor puxando o respectivo cabo.
z
Pode causar avaria, choque eléctrico ou incêndio devido a danos
resultantes no cabo.
Não tape as aberturas de ventilação da caixa do monitor.
z
Uma ventilação deficiente pode causar uma avaria ou incêndio.
Não coloque recipientes com água, produtos químicos ou pequenos
objectos de metal no monitor.
z
Isso poderá provocar um mau funcionamento, choque eléctrico ou um
incêndio.
z
Se uma substância estranha entrar no monitor, desligue o fio de
alimentação e contacte o centro de assistência.
Afaste o produto de sprays químicos de combustão ou de
substâncias inflamáveis.
z
Pode causar explosão ou incêndio.
Nunca insira um objecto metálico nas aberturas do monitor.
z
Pode causar choque eléctrico, incêndio ou lesão.
Não introduza objectos metálicos como bastonetes, arame e
verrumas nem objectos inflamáveis como papel e fósforos nas
aberturas de ventilação, portas para auscultadores ou portas AV.
z
Pode provocar um incêndio ou choque eléctrico. Se entrar água ou alguma
substância estranha para dentro do produto, desligue-o, retire a ficha da
tomada de parede e contacto o centro de assistência.
Se olhar para um ecrã fixo durante um longo período de tempo,
poderão aparecer imagens residuais ou manchas.
z
Altere o modo para poupança de energia ou defina uma protecção de ecrã
para uma imagem em movimento quando tem de se afastar do monitor
durante um longo período de tempo.
Ajusta a resolução e frequência para os níveis adequados ao
modelo.
z
Níveis de resolução e de frequência inadequados podem danificar a visão
do utilizador.
Ecrã 40 (101 cm) - 1360 X 768
Ecrã 46 (116 cm) - 1360 X 768
Olhar continuamente para o monitor de muito perto pode provocar
lesões ópticas.
De modo a não esforçar demasiado os olhos, faça uma pausa, de
pelo menos cinco minutos, de hora a hora quando utilizar o monitor.
Não instale o produto numa superfície instável, desnivelada ou num
local sujeito a vibrações.
z
Se deixar cair o produto pode danificá-lo ou magoar-se. A utilização do
produto num local sujeito a vibrações pode reduzir a sua vida útil ou
incendiá-lo.
Quando transportar o monitor, desligue o cabo de alimentação e
retire-o da tomada. Certifique-se de que todos os cabos, incluindo o
cabo da antena e cabos que ligam a outros dispositivos, são
desligados antes de mover o monitor.
z
Falha em desligar um cabo pode danificá-lo e provocar um incêndio ou
choque eléctrico.
Este produto tem que ser transportado por mais de duas pessoas.
z
Se o produto cair pode ficar danificado ou ferir as pessoas que o
transportam.
Mantenha o produto longe do alcance de crianças para não o
danificar.
z
A queda do produto pode provocar ferimentos e mesmo a morte.
Desligue o produto da tomada se não o for utilizar durante muito
tempo.
z
Se não o fizer, a possível emissão de calor provocada pela sujidade
acumulada ou por um mau isolamento pode originar um choque eléctrico
ou um incêndio.
Não ponha os brinquedos preferidos das crianças (ou qualquer
outro objecto irresistível) em cima do produto.
z
As crianças podem tentar subir para cima do produto para agarrar um
objecto. E nesse caso, o produto pode cair e provocar ferimentos ou
mesmo a morte.
Quando remover as pilhas do controlo remoto, certifique-se de que
estas não são engolidas por crianças. Mantenha as pilhas fora do
alcance de crianças.
z
Se forem engolidas, contacte um médico imediatamente.
Quando substituir as pilhas, coloque-as na posição de polaridade
+/- correcta, tal como indicado no suporte das pilhas.
z
Polaridade incorrecta pode fazer com que uma pilha parta ou tenha fugas,
podendo provocar um incêndio, lesões ou contaminação (danos).
Utilize apenas pilhas do padrão especificado. Não utilize pilhas
novas e usadas em conjunto.
z
Pode fazer com que uma pilha parta ou tenha fugas, podendo provocar um
incêndio, lesões ou contaminação (danos).
A pilha (e a pilha recarregável) não são lixo comum e têm que ser
devolvidas por motivos de reciclagem. Como consumidor da pilha,
o cliente é responsável pela devolução da pilha usada ou
recarregável para que seja reciclada.
z
O cliente pode devolver a pilha usada ou recarregável a um centro de
reciclagem próximo ou a uma loja que venda o mesmo tipo de pilhas ou de
pilhas recarregáveis.
© 1995~2007 SAMSUNG. ALL Rights Reserved
Seleccionar idioma
Página principal
SyncMaster 400PXn / 460PXn
Modelo
Precauções de segurança
Introdução
Conteúdo da embalagem
Monitor
Esquema mecânico
Ligações
Usar software
Regular monitor
Resolução de problemas
Especificações técnicas
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Introdução
Informações
Conteúdo da
embalagem
Anexo
Nota
• Certifique-se de que os seguintes artigos estão incluídos com o monitor.
Se faltar um artigo ontacte o seu representante.
Contacte um representante local para comprar itens opcionais.
Nota
• Não deixe o produto no chão.
Monitor
Manual
Guia de Instalação
Rápida
Cartão de garantia
Manual do utilizador, software
(não está disponível em todos os
MDC
locais)
software MagicNet
Cabo
Cabo de sinal (D-Sub de 15 pinos)
Outros
Cabo de alimentação
Pilhas (AAA X 2)
Controlo remoto
(não está disponível em todos os
Cobertura do orifício
locais)
Ficha do adaptador
BNC
Suporte temporário
-RCA
suporte USB & Parafuso
(1EA)
Vendido em separado
Kit de montagem na parede
Conjunto de altifalantes
Kit de suporte
Cabo DVI
Cabo LAN
Cabo BNC
Monitor
Parte frontal
1)
MENU
Abre o menu OSD. Também utilizado para sair do menu OSD ou regressar ao menu anterior.
2)
Botão Para cima-para baixo
Move de um item de menu para outro na vertical ou ajusta os valores de menu seleccionados.
3)
Botão esquerda-direita / Botão Volume
Move de um item de menu para outro na horizontal ou ajusta os valores de menu seleccionados.
Também ajusta o volume de áudio.
4)
ENTER
Utilizado para seleccionar o menu OSD [Sair].
5)
SOURCE
Passa do modo de PC para o modo Vídeo.
[PC] → [BNC] → [DVI] → [AV] → [S-Video] → [Komp.] → [MagicNet]
>> Clique aqui para visualizar um clip de animação.
6)
PIP
Prima este botão para controlar a janela PIP.
Não é possível sobrepor mais do que uma imagem PIP no ecrã porque o BNC e o componente utilizam o
mesmo terminal.
>> Clique aqui para visualizar um clip de animação.
• PC / DVI
AV / S-Video / Componente Modo
• BNC
AV / S-Video Modo
• DVI
AV / S-Video / Componente
• AV / S-Vídeo
PC / BNC / DVI Modo
• Component
PC / DVI Modo
7)
Botão de ligar e desliga
Utilize este botão para ligar e desligar o monitor.
8)
Indicador Alimentação
Acende-se quando desliga a alimentação.
9)
Sensor de controlo remoto
Direccione o controlo remoto para este ponto no monitor.
Nota
• Consulte a secção PowerSaver do manual para obter mais informação sobre as funções de poupança de
energia. Para poupar energia, desligue o monitor quando não necessita dele ou quando o abandona
durante longos períodos de tempo.
Parte traseira
Nota
• Para obter informações detalhadas relativamente às ligações de cabos, consulte Ligação do monitor em
Configuração. O aspecto posterior do monitor pode variar ligeiramente dependendo do modelo do monitor.
1)
POWER SW (Interruptor de alimentação
ligada/desligada) ON/OFF:
liga e desliga o monitor.
2)
POWER IN (Porta de alimentação):
cabo de alimentação; para ligar ao monitor e a uma
tomada de parede.
3)
RS232C OUT/IN (Porta série RS232C)
Porta de programa MDC (Controlo de dispositivo
múltiplo)
4)
DVI / PC IN [RGB] (Terminal de ligação de vídeo
PC)
Modo PC - Utilizar o conector D-Sub com 15 pinos (PC
analógico)
5)
DVI / PC IN [DVI(HDCP)] (Terminal de ligação de
vídeo PC)
Modo DVI - Utilizar o conector DVI-D para DVI-D (PC
digital)
6)
DVI / PC IN [PC/DVI/BNC AUDIO IN] (Terminal
de ligação áudio PC/DVI/BNC (Entrada))
7)
COMPONENT AUDIO IN [L-AUDIO-R] (Terminal
de ligação áudio componentes (Entrada))
8)
BNC/COMPONENT OUT [R/PR, G/Y, B/PB, H, V]
(Terminal de ligação de vídeo BNC / Terminal de
ligação de componentes(Saída))
BNC (PC analógico) Ligação: a ligar porta R, G, B, H, V
Ligação de componentes: a ligar porta PR, Y, PB
9)
BNC/COMPONENT IN [R/PR, G/Y, B/PB, H, V]
(Terminal de ligação de vídeo BNC / Terminal de
ligação de componentes(Entrada))
10) AV AUDIO IN [L-AUDIO-R](Terminal de ligação
de áudio de MONITOR (Entrada))
11) AV OUT [VIDEO](Terminal de ligação de
vídeo) : Modo de AV (Saída)
12) AV IN [VIDEO](Terminal de ligação de vídeo)
(Entrada)
13) AV OUT [S-VIDEO] (Terminal de ligação de Svídeo) : Modo de S-vídeo (Saída)
14) AV IN [S-VIDEO] (Terminal de ligação de Svídeo) (Entrada)
15) EXT SPEAKER(8 Ω ) [- - L - +, - - R - +] (Terminal
de ligação áudio Digital (8 Ω))
16) AUDIO OUT [L-AUDIO-R] (Terminal de ligação
de áudio de MONITOR (Saída))
AUDIO OUT : para ligação com PC, DVI, BNC
Nota
• O número do monitor que pode ser ligado ao 'loopout' pode ser diferente consoante o cabo, fonte de sinal,
etc. É possível ligar dez monitores se se utilizar um cabo em que não há degradação nem fonte de sinal.
17) LAN (Terminal de ligação LAN)
MS Internet Explorer
18) USB (Terminal de ligação USB)
Teclado / Rato, Dispositivo de armazenamento em
massa compativel.
19) Bloqueio Kensington
O dispositivo de bloqueio Kensington serve para 'fixar'
fisicamente o sistema quando o utilizar num local
público. (O dispositivo de bloqueio tem que ser adquirido
separadamente. )
Para saber como utilizar um dispositivo de bloqueio,
contacte o vendedor a quem o adquiriu.
Nota
• Para obter informações detalhadas relativamente às ligações de cabos, consulte Ligação do monitorem
Configuração.
Controlo remoto
Nota
• O desempenho do controlo remoto pode ser afectado por um aparelho de TV ou outros dispositivos
electrónicos a funcionar junto do monitor, provocando um funcionamento incorrecto devido à interferência
com a frequência.
1. ON / OFF
2. MAGICNET
3. MDC
4. LOCK
5. Botões de MagicNet
6.+100 -/-7. VOL
8.
MUTE
9.
TTX/MIX
10.
MENU
11.
ENTER
12.
P.MODE
13. AUTO
14.
PRE-CH
15 . CH/P
16.
SOURCE
17.
INFO
18.
EXIT
19. Botões Para Cima-Para Baixo,
Esquerdo-Direito
20.
S.MODE
21. STILL
22. FM RADIO
23. P.SIZE
24.
25.
SRS
DUAL/MTS
26.
PIP
27.
SOURCE
28. SWAP
29.
SIZE
30.
31.
REW
STOP
32.
33.
1)
PLAY/PAUSE
FF
ON / OFF
Utilize este botão para ligar e desligar o monitor.
2)
MagicNet
Botão de iniciação rápida do MagicNet.
3)
MDC
Botão de iniciação rápida do MDC.
4)
LOCK
Este botão activa ou desactiva todas as teclas de função do telecomando e do monitor à excepção de
POWER e LOCK.
5)
Botões de MagicNet
Utilize estes botões para MagicNet.
• Alfabeto/Número: Utilize os botões quando introduzir um endereço de website.
• DEL: Utilize para Back Space (Retrocesso).
• SYMBOL: Utilize para introduzir sinais. (.O_-)
• ENTER: Utilize para introduzir.
6)
+100 -/-Premir para seleccionar canais superiores a 100.
Por exemplo, para seleccionar 121, prima "+100", em seguida, prima "2" e "1".
- A funcionalidade não está disponível para este monitor.
7)
- VOL +
Também ajusta o volume de áudio.
8)
MUTE
Efectua uma pausa (silencia) a saída de áudio temporariamente.
O áudio recomeça se o botão Sem som ou - VOL + for premido no modo Sem som.
9)
TTX/MIX
Os canais de TV fornecem serviços de informações escritas através do Teletexto.
[TTX / MIX é principalmente utilizado na Europa. ]
10)
MENU
Também utilizado para sair do menu OSD ou regressar ao menu anterior.
11)
ENTER
Utilizado para seleccionar o menu OSD [Sair].
12)
P.MODE
Quando prime este botão, é apresentado o modo de áudio actual no canto inferior esquerdo do ecrã.
AV / Ext. / S-Video /Komp. Mode : P.MODE
The Monitor has four automatic picture settings that are preset at the factory.
( Dynamisch
Standard
Film
Benutzerdef. )
PC / DVI : M/B ( MagicBright™ )
MagicBright refere-se a uma nova funcionalidade do monitor que proporciona uma qualidade de
apresentação no ecrã duas vezes melhor em termos de brilho e de nitidez do que a dos monitores
existentes. Estão actualmente disponíveis seis modos diferentes. Cada modo tem o respectivo valor de
brilho pré-configurado. Pode seleccionar facilmente uma de seis definições, bastando premir o botão de
controlo MagicBright™.
( Unterhalt.
Internet
Text
Benutzerdef. )
13) AUTO
Ajusta a apresentação do ecrã automaticamente.(PC)
14)
PRE-CH
Move-se de um item de menu para outro na vertical ou ajusta valores de menu seleccionados.
- A funcionalidade não está disponível para este monitor.
15)
CH/P
No modo TV, selecciona canais de TV.
- A funcionalidade não está disponível para este monitor.
16)
SOURCE
Passa do modo de PC para o modo Vídeo.
17)
INFO
As informações sobre a imagem actual são apresentadas no canto superior esquerdo.
EXIT
18)
Sai ou fecha o ecrã de menu.
19) Botões Para Cima-Para Baixo, Esquerdo-Direito
Desloca-se de um item de menu para outro na horizontal, na vertical ou ajusta os valores de menu
seleccionados.
20)
S.MODE
Quando prime este botão, é apresentado o modo de áudio actual no canto inferior esquerdo do ecrã.
( Standard → Musik → Film → Sprache → Benutzerdef. )
21) STILL
Prima o botão uma vez para fixar o ecrã. Prima-o novamente para remover essa definição.
22) FM RADIO
Liga/desliga FM Radio (Rádio FM).
No modo PC/DVI, define apenas SOUND para FM Radio (Rádio FM).
Em áreas onde o sinal seja fraco, a difusão de FM RADIO poderá ser feita com ruído.
No modo geral Video SOURCE , define com FM RADIO (Rádio FM), desligando o ecrã.
- A funcionalidade não está disponível para este monitor.
23) P.SIZE
Prima para alterar o tamanho do ecrã.
SRS
24)
SRS
25)
DUAL/MTS
DUALSTEREO (Estéreo)/MONO, DUAL l / DUAL ll e MONO/NICAM MONO/NICAM STEREO (Estéreo) podem
ser utilizados dependendo do tipo de difusão, utilizando o botão DUAL no controlo remoto quando assiste
ao jogo.
MTSAlterna entre MONO/STEREO (Estéreo), DUAL 1/DUAL 2 e MONO/NICAM MONO/NICAM STEREO
(Estéreo).
Audio Type MTS/S_Mode
FM Stereo
Mono
Mono
Stereo
Mono ↔ Stereo
SAP
Mono ↔ SAP
Default
Manual Change
Mono
- A funcionalidade não está disponível para este monitor.
26)
PIP (Imagem na imagem)
Prima este botão para controlar a janela PIP.
27)
SOURCE
Sempre que premir o botão, selecciona a origem Vídeo.(PIP)
28) SWAP
Trocar o conteúdo de PIP e da imagem principal.
A imagem da janela PIP aparece no ecrã principal e a imagem do ecrã principal aparece na janela PIP.
29)
SIZE
Prima para alterar o tamanho do ecrã.
30)
REW
Rebobinar
31)
STOP
Parar
32)
PLAY / PAUSE
Reproduzir/Pausa
33)
FF
Avanço rápido
© 1995~2007 SAMSUNG. ALL Right Reserved
Seleccionar idioma
Página principal
SyncMaster 400PX / 460PX
Modelo
Precauções de segurança
Introdução
Conteúdo da embalagem
Monitor
Esquema mecânico
Ligações
Usar software
Regular monitor
Resolução de problemas
Especificações técnicas
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Introdução
Informações
Conteúdo da
embalagem
Anexo
Nota
• Certifique-se de que os seguintes artigos estão incluídos com o monitor.
Se faltar um artigo ontacte o seu representante.
Contacte um representante local para comprar itens opcionais.
Nota
• Não deixe o produto no chão.
Monitor
Manual
Guia de Instalação
Rápida
Cartão de garantia
(não está disponível em todos os
locais)
Manual do utilizador, software
MDC
Cabo
Cabo de sinal (D-Sub de 15 pinos)
Outros
Cabo de alimentação
Controlo remoto
Pilhas (AAA X 2)
(não está disponível em todos os locais)
Ficha do adaptador BNC
-RCA
Cobertura do orifício
Suporte temporário
Vendido em separado
Kit de montagem na parede
Conjunto de altifalantes
Kit de suporte
Cabo DVI
Cabo LAN
Cabo BNC
Monitor
Parte frontal
1)
MENU
Abre o menu OSD. Também utilizado para sair do menu OSD ou regressar ao menu anterior.
2)
Botão Para cima-para baixo
Move de um item de menu para outro na vertical ou ajusta os valores de menu seleccionados.
3)
Botão esquerda-direita / Botão Volume
Move de um item de menu para outro na horizontal ou ajusta os valores de menu seleccionados.
Também ajusta o volume de áudio.
4)
ENTER
Utilizado para seleccionar o menu OSD [Sair].
5)
SOURCE
Passa do modo de PC para o modo Vídeo.
[PC] → [BNC] → [DVI] → [AV] → [S-Video] → [Komp.]
>> Clique aqui para visualizar um clip de animação.
6)
PIP
Prima este botão para controlar a janela PIP.
Não é possível sobrepor mais do que uma imagem PIP no ecrã porque o BNC e o componente utilizam o
mesmo terminal.
>> Clique aqui para visualizar um clip de animação.
• PC / DVI
AV / S-Video / Componente Modo
• BNC
AV / S-Video Modo
• DVI
AV / S-Video / Componente
• AV / S-Vídeo
PC / BNC / DVI Modo
• Component
PC / DVI Modo
7)
Botão de ligar e desliga
Utilize este botão para ligar e desligar o monitor.
8)
Indicador Alimentação
Acende-se quando desliga a alimentação.
9)
Sensor de controlo remoto
Direccione o controlo remoto para este ponto no monitor.
Nota
• Consulte a secção PowerSaver do manual para obter mais informação sobre as funções de poupança de
energia. Para poupar energia, desligue o monitor quando não necessita dele ou quando o abandona
durante longos períodos de tempo.
Parte traseira
Nota
• Para obter informações detalhadas relativamente às ligações de cabos, consulte Ligação do monitor em
Configuração. O aspecto posterior do monitor pode variar ligeiramente dependendo do modelo do monitor.
1)
POWER SW (Interruptor de alimentação
ligada/desligada) ON/OFF:
liga e desliga o monitor.
2)
POWER IN (Porta de alimentação):
cabo de alimentação; para ligar ao monitor e a uma
tomada de parede.
3)
RS232C OUT/IN (Porta série RS232C)
Porta de programa MDC (Controlo de dispositivo
múltiplo)
4)
DVI / PC IN [RGB] (Terminal de ligação de vídeo
PC)
Modo PC - Utilizar o conector D-Sub com 15 pinos (PC
analógico)
5)
DVI / PC IN [DVI(HDCP)] (Terminal de ligação de
vídeo PC)
Modo DVI - Utilizar o conector DVI-D para DVI-D (PC
digital)
6)
DVI / PC IN [PC/DVI/BNC AUDIO IN] (Terminal
de ligação áudio PC/DVI/BNC (Entrada))
7)
COMPONENT AUDIO IN [L-AUDIO-R] (Terminal
de ligação áudio componentes (Entrada))
8)
BNC/COMPONENT OUT [R/PR, G/Y, B/PB, H, V]
(Terminal de ligação de vídeo BNC / Terminal de
ligação de componentes(Saída))
BNC (PC analógico) Ligação: a ligar porta R, G, B, H, V
Ligação de componentes: a ligar porta PR, Y, PB
9)
BNC/COMPONENT IN [R/PR, G/Y, B/PB, H, V]
(Terminal de ligação de vídeo BNC / Terminal de
ligação de componentes(Entrada))
10) AV AUDIO IN [L-AUDIO-R](Terminal de ligação
de áudio de MONITOR (Entrada))
11) AV OUT [VIDEO](Terminal de ligação de
vídeo) : Modo de AV (Saída)
12) AV IN [VIDEO](Terminal de ligação de vídeo)
(Entrada)
13) AV OUT [S-VIDEO] (Terminal de ligação de Svídeo) : Modo de S-vídeo (Saída)
14) AV IN [S-VIDEO] (Terminal de ligação de Svídeo) (Entrada)
15) EXT SPEAKER(8 Ω ) [- - L - +, - - R - +] (Terminal
de ligação áudio Digital (8 Ω))
16) AUDIO OUT [L-AUDIO-R] (Terminal de ligação
de áudio de MONITOR (Saída))
AUDIO OUT : para ligação com PC, DVI, BNC
Nota
• O número do monitor que pode ser ligado ao 'loopout' pode ser diferente consoante o cabo, fonte de sinal,
etc. É possível ligar dez monitores se se utilizar um cabo em que não há degradação nem fonte de sinal.
17) Bloqueio Kensington
O dispositivo de bloqueio Kensington serve para 'fixar'
fisicamente o sistema quando o utilizar num local
público. (O dispositivo de bloqueio tem que ser adquirido
separadamente. )
Para saber como utilizar um dispositivo de bloqueio,
contacte o vendedor a quem o adquiriu.
Nota
• Para obter informações detalhadas relativamente às ligações de cabos, consulte Ligação do monitorem
Configuração.
Controlo remoto
Nota
• O desempenho do controlo remoto pode ser afectado por um aparelho de TV ou outros dispositivos
electrónicos a funcionar junto do monitor, provocando um funcionamento incorrecto devido à interferência
com a frequência.
1. ON / OFF
2. MAGICNET
3. MDC
4. LOCK
5. Botões de MagicNet
6.+100 -/-7. VOL
8.
MUTE
9.
TTX/MIX
10.
MENU
11.
ENTER
12.
P.MODE
13. AUTO
14.
PRE-CH
15 . CH/P
16.
SOURCE
17.
INFO
18.
EXIT
19. Botões Para Cima-Para Baixo,
Esquerdo-Direito
20.
S.MODE
21. STILL
22. FM RADIO
23. P.SIZE
24.
25.
SRS
DUAL/MTS
26.
PIP
27.
SOURCE
28. SWAP
29.
30.
31.
32.
33.
1)
SIZE
REW
STOP
PLAY/PAUSE
FF
ON / OFF
Utilize este botão para ligar e desligar o monitor.
2)
MagicNet
Botão de iniciação rápida do MagicNet.
- A funcionalidade não está disponível para este monitor.
3)
MDC
Botão de iniciação rápida do MDC.
4)
LOCK
Este botão activa ou desactiva todas as teclas de função do telecomando e do monitor à excepção de
POWER e LOCK.
5)
Botões de MagicNet
Utilize estes botões para MagicNet.
• Alfabeto/Número: Utilize os botões quando introduzir um endereço de website.
• DEL: Utilize para Back Space (Retrocesso).
• SYMBOL: Utilize para introduzir sinais. (.O_-)
• ENTER: Utilize para introduzir.
- A funcionalidade não está disponível para este monitor.
6)
+100 -/-Premir para seleccionar canais superiores a 100.
Por exemplo, para seleccionar 121, prima "+100", em seguida, prima "2" e "1".
- A funcionalidade não está disponível para este monitor.
7)
- VOL +
Também ajusta o volume de áudio.
8)
MUTE
Efectua uma pausa (silencia) a saída de áudio temporariamente.
O áudio recomeça se o botão Sem som ou - VOL + for premido no modo Sem som.
TTX/MIX
9)
Os canais de TV fornecem serviços de informações escritas através do Teletexto.
[TTX / MIX é principalmente utilizado na Europa. ]
10)
MENU
Também utilizado para sair do menu OSD ou regressar ao menu anterior.
11)
ENTER
Utilizado para seleccionar o menu OSD [Sair].
12)
P.MODE
Quando prime este botão, é apresentado o modo de áudio actual no canto inferior esquerdo do ecrã.
AV / S-Video /Komp. Mode : P.MODE
The Monitor has four automatic picture settings that are preset at the factory.
( Dynamisch
Standard
Film
Benutzerdef. )
PC / DVI : M/B ( MagicBright™ )
MagicBright refere-se a uma nova funcionalidade do monitor que proporciona uma qualidade de
apresentação no ecrã duas vezes melhor em termos de brilho e de nitidez do que a dos monitores
existentes. Estão actualmente disponíveis seis modos diferentes. Cada modo tem o respectivo valor de
brilho pré-configurado. Pode seleccionar facilmente uma de seis definições, bastando premir o botão de
controlo MagicBright™.
( Unterhalt.
Internet
Text
Benutzerdef. )
13) AUTO
Ajusta a apresentação do ecrã automaticamente.(PC)
14)
PRE-CH
Move-se de um item de menu para outro na vertical ou ajusta valores de menu seleccionados.
- A funcionalidade não está disponível para este monitor.
15)
CH/P
No modo TV, selecciona canais de TV.
- A funcionalidade não está disponível para este monitor.
16)
SOURCE
Passa do modo de PC para o modo Vídeo.
17)
INFO
As informações sobre a imagem actual são apresentadas no canto superior esquerdo.
18)
EXIT
Sai ou fecha o ecrã de menu.
19) Botões Para Cima-Para Baixo, Esquerdo-Direito
Desloca-se de um item de menu para outro na horizontal, na vertical ou ajusta os valores de menu
seleccionados.
20)
S.MODE
Quando prime este botão, é apresentado o modo de áudio actual no canto inferior esquerdo do ecrã.
( Standard → Musik → Film → Sprache → Benutzerdef. )
21) STILL
Prima o botão uma vez para fixar o ecrã. Prima-o novamente para remover essa definição.
22) FM RADIO
Liga/desliga FM Radio (Rádio FM).
No modo PC/DVI, define apenas SOUND para FM Radio (Rádio FM).
Em áreas onde o sinal seja fraco, a difusão de FM RADIO poderá ser feita com ruído.
No modo geral Video SOURCE , define com FM RADIO (Rádio FM), desligando o ecrã.
- A funcionalidade não está disponível para este monitor.
23) P.SIZE
Prima para alterar o tamanho do ecrã.
SRS
24)
SRS
DUAL/MTS
25)
DUALSTEREO (Estéreo)/MONO, DUAL l / DUAL ll e MONO/NICAM MONO/NICAM STEREO (Estéreo) podem
ser utilizados dependendo do tipo de difusão, utilizando o botão DUAL no controlo remoto quando assiste
ao jogo.
MTSAlterna entre MONO/STEREO (Estéreo), DUAL 1/DUAL 2 e MONO/NICAM MONO/NICAM STEREO
(Estéreo).
Audio Type MTS/S_Mode
FM Stereo
Mono
Mono
Stereo
Mono ↔ Stereo
SAP
Mono ↔ SAP
Default
Manual Change
Mono
- A funcionalidade não está disponível para este monitor.
26)
PIP (Imagem na imagem)
Prima este botão para controlar a janela PIP.
27)
SOURCE
Sempre que premir o botão, selecciona a origem Vídeo.(PIP)
28) SWAP
Trocar o conteúdo de PIP e da imagem principal.
A imagem da janela PIP aparece no ecrã principal e a imagem do ecrã principal aparece na janela PIP.
29)
SIZE
Prima para alterar o tamanho do ecrã.
30)
REW
Rebobinar
31)
STOP
Parar
32)
PLAY / PAUSE
Reproduzir/Pausa
33)
FF
Avanço rápido
© 1995~2007 SAMSUNG. ALL Right Reserved
SyncMaster 400PXn/400PX
Esquema mecânico | Frente do monitor | Base | Altifalante | Como instalar o suporte VESA | Instalação do suporte para
montagem na parede
1. Esquema mecânico
Dodatak
ǷȘȐȓȖȎȍȕȐȍ
2. Frente do monitor
3. Base
4. Altifalante
5. Como instalar o suporte VESA
z
z
z
z
Quando instalar VESA, não se esqueça de respeitar as normas VESA internacionais.
Como adquirir o suporte VESA e o manual de instalação : Para fazer uma encomenda, contacte o distribuidor
Samsung mais próximo da sua zona. Depois de encomendar, receberá uma visita dos nossos profissionais de
assistência que lhe instalarão o suporte.
São precisas pelo menos 2 pessoas para transportar o monitor LCD.
A Samsung não se responsabiliza por quaisquer danos no produto ou ferimentos provocados por uma instalação
feita pelo próprio cliente.
Dimensões
Para fixar o suporte à parede, utilize somente parafusos com 6 mm de diâmetro e 8 a 12 mm de
comprimento.
6. Instalação do suporte para montagem na parede
z
z
z
A instalação do suporte para montagem na parede tem de ser feita por um técnico.
A Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por quaisquer ferimentos
provocados por uma instalação feita pelo próprio cliente.
Este produto só pode ser instalado em paredes de cimento. As paredes de gesso ou de madeira não aguentam o
peso do produto.
Componentes
Utilize apenas os componentes e acessórios enviados com o produto.
`
Suporte para montagem
Dobradiça
Fixador de plástico Parafuso (A) Parafuso (B)
na parede
(Esquerda : 1, Direita : 1)
(4)
(11)
(4)
(1)
Bucha
(11)
Montagem do suporte na parede
Introduza e aperte o parafuso de fixação na
direcção da seta.
Quando terminar, fixe o suporte na parede.
A. Parafuso de fixação
B. Suporte para montagem na parede
C. Dobradiça (esquerda)
D. Dobradiça (direita)
Há duas dobradiças (esquerda e direita). Utilize a correcta.
Antes de furar a parede, verifique se a distância
entre os dois orifícios de fixação na parte de trás
do produto está correcta.
Se a distância não for a ideal, desaperte todos
ou alguns dos 4 parafusos no suporte para
rectificar a distância.
A. Distância entre os dois orifícios de fixação
Consulte o diagrama da instalação e marque os
locais na parede onde vai fazer os furos.
Use uma broca de 5,0 mm para fazer furos mais
profundos do que 35 mm.
Introduza cada uma das buchas no respectivo
orifício.
Alinhe cada um dos orifícios dos suportes e
dobradiças com os orifícios das buchas
correspondentes e depois introduza e aperte os
11 parafusos A.
Como colocar o produto no suporte para montagem na parede
A forma do produto pode variar consoante o modelo. (A estrutura do fixador de plástico e do parafuso é
idêntica)
Retire os 4 parafusos da parte de trás do
produto.
Introduza o parafuso B no fixador de plástico.
1. Coloque o produto no suporte para montagem
na parede, certificando-se de que fica bem
encaixado nos fixadores de plástico da
esquerda e da direita.
2. Quando colocar o produto no suporte, tenha
cuidado para não entalar os dedos nos
orifícios.
3. Se não estiver bem fixo na parede, o suporte
pode não aguentar o peso do produto após a
instalação.
Introduza e aperte os 4 conjuntos no passo 2
(fixador de plástico + parafuso (B) nos orifícios
na parte de trás do produto.
Retire o pino de segurança (3) e introduza os 4
suportes do produto nos respectivos orifícios (1).
Depois, coloque o produto(2) de maneira a ficar
bem fixo no suporte. Volte a introduzir e a
apertar o pino de segurança (3) para que o
produto fique bem fixo no suporte.
A. Monitor e Suporte
B. Suporte para montagem na parede
C. Parede
Ajuste do ângulo do suporte para montagem na parede
Ajuste o ângulo do suporte para -2° antes de o montar na parede.
1. Coloque o produto no suporte para montagem na parede.
2. Segure no produto pela parte central superior e puxe-o para a
frente (na direcção da seta) para ajustar o ângulo. (Consulte a
figura à direita)
3. Pode ajustar o ângulo do suporte entre -2° e 15 °.
Para ajustar o ângulo, segure sempre no
produto pela parte central superior e nunca do
lado esquerdo ou direito.
SyncMaster 460PXn/460PX
Esquema mecânico | Frente do monitor | Base | Altifalante | Como instalar o suporte VESA | Instalação do suporte para
montagem na parede
1. Esquema mecânico
Dodatak
ǷȘȐȓȖȎȍȕȐȍ
2. Frente do monitor
3. Base
4. Altifalante
5. Como instalar o suporte VESA
z
z
z
z
Quando instalar VESA, não se esqueça de respeitar as normas VESA internacionais.
Como adquirir o suporte VESA e o manual de instalação : Para fazer uma encomenda, contacte o distribuidor
Samsung mais próximo da sua zona. Depois de encomendar, receberá uma visita dos nossos profissionais de
assistência que lhe instalarão o suporte.
São precisas pelo menos 2 pessoas para transportar o monitor LCD.
A Samsung não se responsabiliza por quaisquer danos no produto ou ferimentos provocados por uma instalação
feita pelo próprio cliente.
Dimensões
Para fixar o suporte à parede, utilize somente parafusos com 6 mm de diâmetro e 8 a 12 mm de
comprimento.
6. Instalação do suporte para montagem na parede
z
z
z
A instalação do suporte para montagem na parede tem de ser feita por um técnico.
A Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por quaisquer ferimentos
provocados por uma instalação feita pelo próprio cliente.
Este produto só pode ser instalado em paredes de cimento. As paredes de gesso ou de madeira não aguentam o
peso do produto.
Componentes
Utilize apenas os componentes e acessórios enviados com o produto.
`
Suporte para montagem
Dobradiça
Fixador de plástico Parafuso (A) Parafuso (B)
na parede
(Esquerda : 1, Direita : 1)
(4)
(11)
(4)
(1)
Bucha
(11)
Montagem do suporte na parede
Introduza e aperte o parafuso de fixação na
direcção da seta.
Quando terminar, fixe o suporte na parede.
A. Parafuso de fixação
B. Suporte para montagem na parede
C. Dobradiça (esquerda)
D. Dobradiça (direita)
Há duas dobradiças (esquerda e direita). Utilize a correcta.
Antes de furar a parede, verifique se a distância
entre os dois orifícios de fixação na parte de trás
do produto está correcta.
Se a distância não for a ideal, desaperte todos
ou alguns dos 4 parafusos no suporte para
rectificar a distância.
A. Distância entre os dois orifícios de fixação
Consulte o diagrama da instalação e marque os
locais na parede onde vai fazer os furos.
Use uma broca de 5,0 mm para fazer furos mais
profundos do que 35 mm.
Introduza cada uma das buchas no respectivo
orifício.
Alinhe cada um dos orifícios dos suportes e
dobradiças com os orifícios das buchas
correspondentes e depois introduza e aperte os
11 parafusos A.
Como colocar o produto no suporte para montagem na parede
A forma do produto pode variar consoante o modelo. (A estrutura do fixador de plástico e do parafuso é
idêntica)
Retire os 4 parafusos da parte de trás do
produto.
Introduza o parafuso B no fixador de plástico.
1. Coloque o produto no suporte para montagem
na parede, certificando-se de que fica bem
encaixado nos fixadores de plástico da
esquerda e da direita.
2. Quando colocar o produto no suporte, tenha
cuidado para não entalar os dedos nos
orifícios.
3. Se não estiver bem fixo na parede, o suporte
pode não aguentar o peso do produto após a
instalação.
Introduza e aperte os 4 conjuntos no passo 2
(fixador de plástico + parafuso (B) nos orifícios
na parte de trás do produto.
Retire o pino de segurança (3) e introduza os 4
suportes do produto nos respectivos orifícios (1).
Depois, coloque o produto(2) de maneira a ficar
bem fixo no suporte. Volte a introduzir e a
apertar o pino de segurança (3) para que o
produto fique bem fixo no suporte.
A. Monitor e Suporte
B. Suporte para montagem na parede
C. Parede
Ajuste do ângulo do suporte para montagem na parede
Ajuste o ângulo do suporte para -2° antes de o montar na parede.
1. Coloque o produto no suporte para montagem na parede.
2. Segure no produto pela parte central superior e puxe-o para a
frente (na direcção da seta) para ajustar o ângulo. (Consulte a
figura à direita)
3. Pode ajustar o ângulo do suporte entre -2° e 15 °.
Para ajustar o ângulo, segure sempre no
produto pela parte central superior e nunca do
lado esquerdo ou direito.
SyncMaster 400PXn/460PXn
Seleccionar idioma
Página principal
Modelo
Precauções de segurança
Introdução
Ligações
Instalar kit de suporte
Ligar o monitor
Usar software
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
Regular monitor
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Resolução de problemas
Ligações
Especificações técnicas
Informações
Instalar kit de suporte
Anexo
Dodatak
Nota
• Só deverão ser utilizados os parafusos fornecidos.
ǷȘȐȓȖȎȍȕȐȍ
Atenção
A Samsung Electronics não se responsabiliza por danos provocados pela utilização de uma base que não a
especificada.
Instalar o Semi-suporte
Suporte
Suporte
esquerdo
direito
Atenção
Vire a etiqueta “CAUTION”.
1)
Uma 'Protecção-cobertura' é utilizada para proteger o orifício na parte inferior do monitor, onde osuporte é
inserido. Certifique-se de que remove a 'Protecção-cobertura' quando fixar o semi-suporte fornecido ou o
kit de suporte (vendido em separado) e tape o orifício utilizando a cobertura do orifício quando fixar o kit de
montagem à parede.
2)
Monte os suportes esquerdo e direito respectivamente.
3)
Coloque o suporte no orifício na parte inferior do monitor
嘅
Insert screw into the hole indicated and tighten. (M4 × L15)
Atenção
Este suporte foi originalmente concebido para ajustar o ângulo do ecrã. E a empresa não é responsável por
qualquer problema causado pela utilização do suporte. Nunca utilize o produto como suporte de outro
objecto.
Instalar kit de suporte (vendido em separado) )
1)
Uma 'Protecção-cobertura' é utilizada para proteger o orifício na parte inferior do monitor, onde osuporte é
inserido. Certifique-se de que remove a 'Protecção-cobertura' quando fixar o semi-suporte fornecido ou o
kit de suporte (vendido em separado) e tape o orifício utilizando a cobertura do orifício quando fixar o kit de
montagem à parede.
2)
Certifique-se de que coloca as peças na direcção correcta e no local correcto. (M4 × L15)
3)
Coloque o suporte no orifício na parte inferior do monitor
4)
Insert screw into the hole indicated and tighten. (M4 × L15)
Ligar o monitor
Em caso de cabo de alimentação com ligação à terra
Em caso de falha, o cabo com ligação à terra pode causar um choque eléctrico. Antes de ligar uma
alimentação de CA à tomada, ligue correctamente o cabo com ligação à terra. Quando desligar o
cabo com ligação à terra, retire previamente a alimentação de CA da tomada.
Nota
• Dispositivos de entrada AV, tais como DVDs, videogravadores ou cãmaras, assim como o computador,
podem estar ligados ao monitor. Para obter informações detalhadas sobre como ligar dispositivos de
entrada AV, consulte Controlos do utilizador em Ajustar o monitor.
Ligar a um computador
1)
Ligue o cabo de alimentação do monitor à porta de alimentação situada na parte de trás do monitor.
Turn on power switch.
2)
Existem 3 formas de ligar o cabo de sinal ao monitor.
Seleccione uma das seguintes :
2-1)
Utilizar o conector D-sub (analógico) na placa de vídeo.
Ligue o D-sub à porta RGB de 15-pinos, na parte de trás do monitor, e à porta D-sub de 15
pinos, no computador.
2-2)
Utilizar o conector DVI (digital) na placa de vídeo.
Ligue o cabo DVI à porta DVI(HDCP), na parte de trás do monitor, e à porta DVI, no computador.
2-3)
Utilizar o conector BNC (analógico) na placa de vídeo.
Ligue o cabo BNC à porta BNC/ENTRADA DE COMPONENTE - R, G, B, H, V, na parte de trás
do monitor, e à porta D-sub de 15 pinos, no computador.
3)
4)
Ligue aqui um cabo para a entrada do som da placa de som do computador.
Ligue o computador e o monitor.
Nota
• O cabo DVI ou BNC é opcional.
Contacte um centro de serviços to buy optional items.
Ligar DVD digital
Nota
• Os dispositivos de entrada como DVDs digitais ligam-se ao terminal DVI IN do monitor com o cabo DVI.
• Depois, basta introduzir um DVD e ligar o leitor de DVD.
• Seleccione Digital utilizando o botão SOURCE.
Nota
• O monitor tem terminais de ligação DVI IN que permitem ligar dispositivos de entrada DVI a DVD digital.
1)
Dispositivos de entrada AV, tais como videogravadores ou cãmaras são ligados ao terminal AV IN [VIDEO]
ou AV IN [S-VIDEO] do monitor utilizando o cabo S-VHS ou BNC.
2)
Ligue os terminais Audio (L) (Áudio (E)) e Audio (R) (Áudio (D)) de um videogravador ou câmara de vídeo
à entrada AV AUDIO IN [L-AUDIO-R] do monitor, utilizando cabos de áudio.
3)
Seleccione AV ou S-Video que esteja ligado a um videogravador ou cãmaras utilizando o botão Source
[Fonte] na parte frontal do monitor.
4)
Em seguida, inicie o videogravador ou câmara com um cassete inserida.
Nota
• O cabo S-VHS ou BNC é opcional.
Ligar a um leitor de DVD
1)
Ligue um conjunto de cabos de áudio entre as fichas COMPONENT AUDIO IN [L-AUDIO-R] no monitor e
2)
Ligue um cabo de vídeo entre as fichas BNC/COMPONENT IN - a ligar porta PR, Y, PB no monitor e as
as fichas AUDIO OUT no leitor de DVD.
fichas PR, Y, PB no leitor de DVD.
3)
Seleccione Component que esteja ligado a um DVD utilizando o botão Source [Fonte] na parte frontal do
monitor.
4)
Em seguida, inicie o DVDa com um cassete inserida.
Nota
• Component cable is optional.
Para obter uma explicação sobre o vídeo Component, consulte o manual do proprietário do leitor de DVD.
Ligar uma câmara
1)
Localize as fichas de saída A/V na câmara. Encontram-se normalmente na parte lateral ou posterior da
câmara.
Ligue um conjunto de cabos de áudio entre as tomadas AUDIO OUTPUT na câmara e as tomadas AV
AUDIO IN [L-AUDIO-R] no monitor.
2)
Ligue um cabo de vídeo entre a tomadas AV IN [VIDEO] na câmara e a tomada VIDEO no monitor.
3)
Seleccione AV que esteja ligado a uma câmara o botão Source [Fonte] na parte frontal do monitor.
4)
Em seguida, inicie câmara com um cassete inserida.
Nota
• Os cabos de áudio-vídeo aqui apresentados são normalmente incluídos com uma câmara.
(Se isso não se verificar, contacte uma loja de equipamento electrónico local.)
Se a sua câmara for estéreo, vai necessitar de um conjunto de dois cabos.
Ligar um dispositivo de descodificação e conversão de sinal (set top box) DTV
Nota
• Seguem-se as ligações de um dispositivo de descodificação e conversão de sinal (set top box).
1)
Ligue um cabo de vídeo entre as tomadas BNC/COMPONENT IN - a ligar porta PR, Y, PB no monitor e as
tomadas PR, Y, PB no dispositivo de descodificação e conversão de sinal (set top box).
2)
Ligue um conjunto de cabos de áudio entre as tomadas COMPONENT AUDIO IN [L-AUDIO-R] no monitor
e as tomadas AUDIO OUT no dispositivo de descodificação e conversão de sinal (set top box).
3)
Seleccione Component que esteja ligado a um dispositivo de descodificação e conversão de sinal (set top
box) DTV o botão Source [Fonte] na parte frontal do monitor.
Nota
• Para obter uma explicação sobre o vídeo Component, consulte o manual de proprietário do dispositivo de
descodificação e conversão de sinal (set top box).
Ligar os altifalantes
1)
Fixe o SET [Aparelho] e o altifalante utilizando os parafusos.
* Monte o conjunto do altifalante sem o respectivo suporte.
2)
Ligue o cabo de ligação do altifalante entre a tomada de ligação do altifalante na parte de trás do SET
[Aparelho] e a tomada de ligação do altifalante na parte de trás do mesmo.
Nota
• Não mova o SET [Aparelho] segurando o altifalante quando o SET [Aparelho] estiver ligado ao altifalante.
O suporte do altifalante para ligar este ao SET [Aparelho] pode estar danificado.
Ligar a um Sistema de Áudio
1)
Ligue um conjunto de cabos de áudio entre as tomadas AUX L, R no AUDIO SYSTEM e as tomadas
AUDIO OUT [L-AUDIO-R] no monitor.
Ligação do cabo LAN
1)
Ligue o cabo LAN.
Ligação USB
1)
É possível ligar-se a dispositivos USB como rato ou teclado.
Utilizar um suporte USB
Se utilizar um pequeno dispositivo externo como um Memory Stick portátil e o ligar ao terminal USB na parte
de trás do monitor, este pode ser roubado ou perdido. Se instalar um suporte USB após a colocação de um
dispositivo externo, pode evitar que este seja roubado ou perdido.
1)
Introduza a parte
do suporte USB na ranhura da parte
, na parte de trás do monitor.
2)
Alinhe a parte
do suporte USB com a ranhura na parte de baixo de
, na parte de trás do
monitor.
Alinhe a parte
3)
do suporte USB com a parte de baixo de
, na parte de baixo do monitor.
Introduza um parafuso na ranhura que foi alinhada no passo [2] e aperte.
Alinhe
com
e use um parafuso para fixá-las.
© 1995~2007 SAMSUNG. ALL Right Reserved
SyncMaster 400PX/460PX
Seleccionar idioma
Página principal
Modelo
Precauções de segurança
Introdução
Ligações
Instalar kit de suporte
Ligar o monitor
Usar software
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
Regular monitor
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Resolução de problemas
Ligações
Especificações técnicas
Informações
Instalar kit de suporte
Anexo
Dodatak
Nota
• Só deverão ser utilizados os parafusos fornecidos.
ǷȘȐȓȖȎȍȕȐȍ
Atenção
A Samsung Electronics não se responsabiliza por danos provocados pela utilização de uma base que não a
especificada.
Instalar o Semi-suporte
Suporte
Suporte
esquerdo
direito
Atenção
Vire a etiqueta “CAUTION”.
1)
Uma 'Protecção-cobertura' é utilizada para proteger o orifício na parte inferior do monitor, onde osuporte é
inserido. Certifique-se de que remove a 'Protecção-cobertura' quando fixar o semi-suporte fornecido ou o
kit de suporte (vendido em separado) e tape o orifício utilizando a cobertura do orifício quando fixar o kit de
montagem à parede.
2)
Monte os suportes esquerdo e direito respectivamente.
3)
Coloque o suporte no orifício na parte inferior do monitor
嘅
Insert screw into the hole indicated and tighten. (M4 × L15)
Atenção
Este suporte foi originalmente concebido para ajustar o ângulo do ecrã. E a empresa não é responsável por
qualquer problema causado pela utilização do suporte. Nunca utilize o produto como suporte de outro
objecto.
Instalar kit de suporte (vendido em separado) )
1)
Uma 'Protecção-cobertura' é utilizada para proteger o orifício na parte inferior do monitor, onde osuporte é
inserido. Certifique-se de que remove a 'Protecção-cobertura' quando fixar o semi-suporte fornecido ou o
kit de suporte (vendido em separado) e tape o orifício utilizando a cobertura do orifício quando fixar o kit de
montagem à parede.
2)
Certifique-se de que coloca as peças na direcção correcta e no local correcto. (M4 × L15)
3)
Coloque o suporte no orifício na parte inferior do monitor
4)
Insert screw into the hole indicated and tighten. (M4 × L15)
Ligar o monitor
Em caso de cabo de alimentação com ligação à terra
Em caso de falha, o cabo com ligação à terra pode causar um choque eléctrico. Antes de ligar uma
alimentação de CA à tomada, ligue correctamente o cabo com ligação à terra. Quando desligar o
cabo com ligação à terra, retire previamente a alimentação de CA da tomada.
Nota
• Dispositivos de entrada AV, tais como DVDs, videogravadores ou cãmaras, assim como o computador,
podem estar ligados ao monitor. Para obter informações detalhadas sobre como ligar dispositivos de
entrada AV, consulte Controlos do utilizador em Ajustar o monitor.
Ligar a um computador
1)
Ligue o cabo de alimentação do monitor à porta de alimentação situada na parte de trás do monitor.
Turn on power switch.
2)
Existem 3 formas de ligar o cabo de sinal ao monitor.
Seleccione uma das seguintes :
2-1)
Utilizar o conector D-sub (analógico) na placa de vídeo.
Ligue o D-sub à porta RGB de 15-pinos, na parte de trás do monitor, e à porta D-sub de 15
pinos, no computador.
2-2)
Utilizar o conector DVI (digital) na placa de vídeo.
Ligue o cabo DVI à porta DVI(HDCP), na parte de trás do monitor, e à porta DVI, no computador.
2-3)
Utilizar o conector BNC (analógico) na placa de vídeo.
Ligue o cabo BNC à porta BNC/ENTRADA DE COMPONENTE - R, G, B, H, V, na parte de trás
do monitor, e à porta D-sub de 15 pinos, no computador.
3)
4)
Ligue aqui um cabo para a entrada do som da placa de som do computador.
Ligue o computador e o monitor.
Nota
• O cabo DVI ou BNC é opcional.
Contacte um centro de serviços to buy optional items.
Ligar DVD digital
Nota
• Os dispositivos de entrada como DVDs digitais ligam-se ao terminal DVI IN do monitor com o cabo DVI.
• Depois, basta introduzir um DVD e ligar o leitor de DVD.
• Seleccione Digital utilizando o botão SOURCE.
Nota
• O monitor tem terminais de ligação DVI IN que permitem ligar dispositivos de entrada DVI a DVD digital.
1)
Dispositivos de entrada AV, tais como videogravadores ou cãmaras são ligados ao terminal AV IN [VIDEO]
ou AV IN [S-VIDEO] do monitor utilizando o cabo S-VHS ou BNC.
2)
Ligue os terminais Audio (L) (Áudio (E)) e Audio (R) (Áudio (D)) de um videogravador ou câmara de vídeo
à entrada AV AUDIO IN [L-AUDIO-R] do monitor, utilizando cabos de áudio.
3)
Seleccione AV ou S-Video que esteja ligado a um videogravador ou cãmaras utilizando o botão Source
[Fonte] na parte frontal do monitor.
4)
Em seguida, inicie o videogravador ou câmara com um cassete inserida.
Nota
• O cabo S-VHS ou BNC é opcional.
Ligar a um leitor de DVD
1)
Ligue um conjunto de cabos de áudio entre as fichas COMPONENT AUDIO IN [L-AUDIO-R] no monitor e
2)
Ligue um cabo de vídeo entre as fichas BNC/COMPONENT IN - a ligar porta PR, Y, PB no monitor e as
as fichas AUDIO OUT no leitor de DVD.
fichas PR, Y, PB no leitor de DVD.
3)
Seleccione Component que esteja ligado a um DVD utilizando o botão Source [Fonte] na parte frontal do
monitor.
4)
Em seguida, inicie o DVDa com um cassete inserida.
Nota
• Component cable is optional.
Para obter uma explicação sobre o vídeo Component, consulte o manual do proprietário do leitor de DVD.
Ligar uma câmara
1)
Localize as fichas de saída A/V na câmara. Encontram-se normalmente na parte lateral ou posterior da
câmara.
Ligue um conjunto de cabos de áudio entre as tomadas AUDIO OUTPUT na câmara e as tomadas AV
AUDIO IN [L-AUDIO-R] no monitor.
2)
Ligue um cabo de vídeo entre a tomadas AV IN [VIDEO] na câmara e a tomada VIDEO no monitor.
3)
Seleccione AV que esteja ligado a uma câmara o botão Source [Fonte] na parte frontal do monitor.
4)
Em seguida, inicie câmara com um cassete inserida.
Nota
• Os cabos de áudio-vídeo aqui apresentados são normalmente incluídos com uma câmara.
(Se isso não se verificar, contacte uma loja de equipamento electrónico local.)
Se a sua câmara for estéreo, vai necessitar de um conjunto de dois cabos.
Ligar um dispositivo de descodificação e conversão de sinal (set top box) DTV
Nota
• Seguem-se as ligações de um dispositivo de descodificação e conversão de sinal (set top box).
1)
Ligue um cabo de vídeo entre as tomadas BNC/COMPONENT IN - a ligar porta PR, Y, PB no monitor e as
tomadas PR, Y, PB no dispositivo de descodificação e conversão de sinal (set top box).
2)
Ligue um conjunto de cabos de áudio entre as tomadas COMPONENT AUDIO IN [L-AUDIO-R] no monitor
e as tomadas AUDIO OUT no dispositivo de descodificação e conversão de sinal (set top box).
3)
Seleccione Component que esteja ligado a um dispositivo de descodificação e conversão de sinal (set top
box) DTV o botão Source [Fonte] na parte frontal do monitor.
Nota
• Para obter uma explicação sobre o vídeo Component, consulte o manual de proprietário do dispositivo de
descodificação e conversão de sinal (set top box).
Ligar os altifalantes
1)
Fixe o SET [Aparelho] e o altifalante utilizando os parafusos.
* Monte o conjunto do altifalante sem o respectivo suporte.
2)
Ligue o cabo de ligação do altifalante entre a tomada de ligação do altifalante na parte de trás do SET
[Aparelho] e a tomada de ligação do altifalante na parte de trás do mesmo.
Nota
• Não mova o SET [Aparelho] segurando o altifalante quando o SET [Aparelho] estiver ligado ao altifalante.
O suporte do altifalante para ligar este ao SET [Aparelho] pode estar danificado.
Ligar a um Sistema de Áudio
1)
Ligue um conjunto de cabos de áudio entre as tomadas AUX L, R no AUDIO SYSTEM e as tomadas
AUDIO OUT [L-AUDIO-R] no monitor.
© 1995~2007 SAMSUNG. ALL Right Reserved
Seleccionar idioma
Página principal
Modelo
Precauções de segurança
Introdução
Ligações
Usar software
Instalação do MagicNet
MDC
MagicNet
Regular monitor
Resolução de problemas
Especificações técnicas
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Usar software
Informações
Anexo
Instalação do MagicNet
Instalação
1.
Insira o CD de instalação na unidade de CD-ROM.
2.
Clique no ficheiro de instalação MagicNet.
3.
Quando a janela InstallShield Wizard for apresentada, clique em "Next".
4.
Seleccione "I accept the terms of the license agreement" para aceitar os termos de utilização do contrato
de licença.
5.
É necessário abrir uma sessão no programa MagicNet Server. Introduza a palavra-passe para abrir a
sessão. A palavra-passe não pode ser alterada enquanto tem a sessão aberta.
6.
Seleccione uma pasta para instalar o programa MagicNet.
7.
Clique em "Install".
8.
É apresentada a caixa de diálogo "Installation Status".
9.
Recomendamos que reinicie o sistema para que o programa MagicNet Server funcione normalmente.
Clique em "Finish".
10.
Quando a instalação estiver concluída, o ícone executável MagicNet é apresentado no ambiente de
trabalho.
11.
Faça duplo clique no ícone para iniciar o programa.
Requisitos do sistema de servidor
CPU
RAM
Mínimo
P1.8GHz
256M
Recomendados
P3.0Ghz
512M
Ethernet
SO
Aplicação
Windows XP
100M/1G
Windows 2000
WMP 9 ou superior
(Service Pack 4)
© 1995~2007 SAMSUNG. ALL Right Reserved
Introdução
Um Multiple Display Control(MDC) [Controlo de Apresentação Múltipla ] é uma aplicação que permite a utilização
de vários monitores com um computador de forma fácil e em simultâneo. RS-232C, uma norma de comunicação
série, é utilizada para a comunicação entre um computador e um monitor. Deste modo, deve ser ligado um cabo
série entre a porta série num computador e a porta série num monitor.
Main Screen
Clique em Start > Program > Samsung > MDC System para iniciar o programa.
Seleccione um conjunto para ver o volume do conjunto seleccionado no controlo de regulação.
Ícones principais
Botão de selecção
Remocon
Grelha de informações
Safety Lock
Selecção de monitor
Port Selection
Ferramentas de controlo
1. Utilize os ecrãs principais para alternar entre cada ecrã.
2. Permite-lhe activar ou desactivar a função de recepção do sinal de controlo remoto da unidade de monitor.
3. Defina a função Safety Lock (Bloqueio de segurança).
Se definir a função Lock (Bloquear), só pode utilizar os botões power (alimentação) e lock (bloqueio) no
telecomando e no monitor.
4. Define a função Lock (Bloqueio). O valor original é COM1.
5. Clique em Select All [Seleccionar tudo] ou Clear [Limpar] para eliminar todos os monitores seleccionados.
6. Utilize Grid [Grelha] para visualizar informações breves sobre o monitor seleccionado.
7. Seleccione um ecrã em Display Selection (Selecção de ecrãs).
8. Utilize Control Tools [Ferramentas de controlo] para controlar os monitores.
<Nota> A função Enable/Disable [Activar/Desactivar] do controlo remoto funciona independentemente da
alimentação estar On/Off [Ligada/Desligada], e isto aplica-se a todos os monitores ligados ao MDC No
entanto, independentemente do estado no momento em que o MDC é encerrado, a função de recepção
do sinal de controlo remoto de todos os monitores é definida para Enable [Activar] quando o MDC é
encerrado.
Port Selection
1. O controlo de apresentação múltipla está originalmente definido como COM1.
2. Se outra porta que não a COM1 estiver a ser utilizada, poderá seleccionar da COM1 até à COM4 no menu de selecção
de portas.
3. Se o nome exacto da porta que está ligada ao monitor utilizando um cabo série não for seleccionado, a comunicação
não estará disponível.
4. A porta seleccionada é memorizada no programa e também se utiliza para o programa seguinte.
Power Control
1. Clique em Power Control [Controlo de alimentação], um dos ícones principais, sendo apresentado o respectivo ecrã.
Info Grid [Grelha de informações] mostra algumas informações básicas necessárias ao Power Control [Controlo de
alimentação].
1)
(Power Status(Estado de alimentação))
2) Input
3) Image Size
4) T. ligado
5) T desligado
2. Utilize o botão Select All [Seleccionar tudo] ou Check Box [Marcar caixa] para seleccionar um monitor a controlar.
Power Control [Controlo de alimentação] permite controlar algumas das funções do monitor seleccionado.
1) Power On/Off
- Liga/desliga a alimentação do monitor seleccionado.
2) Volume
- Controla o nível de volume do monitor seleccionado.
Recebe o valor de volume do monitor seleccionado a partir das definições e apresenta-o no controlo de regulação.
(Quando cancela a selecção ou escolhe Select All [Seleccionar tudo], o valor regressa à predefinição, 10)
3)
Mute On/Off [Activar/desactivar Sem som]
- Activa/desactiva o som do monitor seleccionado.
Quando seleccionar um monitor de cada vez, se o monitor seleccionado já estiver definido como MUTE, terá de
marcar o monitor MUTE.
(Se optar por cancelar as seleccões ou seleccionar o botão Select All [Seleccionar tudo], o valor regressa à
predefinição.)
Power Control aplica-se a todos os monitores.
As funções Volume e Mute [Sem som] estão apenas disponíveis para os monitores com o estado de
alimentação ON [Activo].
Input Source
1. Clique em Input Source [Origem de entrada], um dos controlos principais, para visualizar o respectivo ecrã.
Clique em Select All [Seleccionar tudo] ou utilize Check Box [Seleccionar caixa] para seleccionar um monitor a
apresentar.
• TV Mode
• MagicNet Mode
Info Grid [Grelha de informações] mostra algumas informações básicas necessárias para o controlo de origem de
entrada.
1) PC
- Altera a origem de entrada do monitor seleccionado para PC.
2) BNC
- Altera a origem de entrada do monitor seleccionado para BNC.
3) DVI
- Altera a origem de entrada do monitor seleccionado para DVI.
4) TV
- Altera a origem de entrada do monitor seleccionado para TV.
5) AV
- Altera a origem de entrada do monitor seleccionado para AV.
6) S-Video
- Altera a origem de entrada do monitor seleccionado para S-Video.
7) Component
- Altera a origem de entrada do monitor seleccionado para Component.
8) MagicNet
- A fonte de entrada de MagicNet só funciona no modelo MagicNet.
9) Channel
- A seta Channel (Canal) aparece quando Input Source (Fonte de entrada) estiver definida para TV.
TV Source (Fonte TV) só pode ser seleccionada em modelos com televisor, e os canais de controlo só
são permitidos se Input Source (Fonte de entrada) estiver definida para TV.
Input Source Control aplica-se apenas disponível para os monitores cujo estado de alimentação seja
ON [ligado].
Image Size
PC, BNC, DVI
1. Clique em Image Size [Tamanho da imagem] dos ícones principais e o ecrã de controlo Image Size é apresentado.
Info Grid [Grelha de informações] mostra algumas informações básicas necessárias ao Image Size Control [Controlo
de tamanho de imagem].
1)
(Power Status(Estado de alimentação))
- Mostra o estado de alimentação do monitor actual.
2) Image Size
- Mostra o tamanho da imagem actual do ecrã seleccionado.
3) Input
- Mostra a origem de entrada actual do monitor que está a ser utilizado.
4) Info Grid [Grelha de informações] apresenta apenas os ecrãs cuja origem de entrada é PC,BNC,DVI .
5) PC Source - Quando clica em Image Size [Tamanho de imagem], os separadores PC, BNC, DVI são apresentados.
- O botão Image Size Control [Controlo de tamanho de imagem] controla o tamanho de imagem disponível para PC,
BNC, DVI.
6) Video Source
- Clique em Video Source no separador Component [Componente] para controlar o tamanho de imagem da origem
de entrada respectiva.
A fonte de entrada de MagicNet só funciona no modelo MagicNet.
O controlo de tamanho de imagem está apenas disponível para os monitores cujo estado de
alimentação seja ON [ligado].
Image Size
TV, AV, S-Video, Component, DVI(HDCP)
1. Clique em Image Size [Tamanho da imagem] dos ícones principais e o ecrã de controlo Image Size é apresentado.
Info Grid [Grelha de informações] mostra algumas informações básicas necessárias ao Image Size Control [Controlo
de tamanho de imagem].
1) Clique em AV, S-Video, no separador Component [Componente] para ajustar o tamanho de imagem para AV, SVideo, Component.
Clique em Select All [Seleccionar tudo] ou utilize Check Box [Seleccionar caixa] para seleccionar um monitor a
controlar.
2) Info Grid [Grelha de informações] apresenta apenas o monitor com TV, PC, 2, Component como a origem de
entrada.
3) Mudar o tamanho de imagem do ecrã seleccionado de forma aleatória.
Nota: Auto Wide, Zoom1 e Zoom2 não estão disponíveis para selecção quando o tipo de sinal de
entrada do Componente e DVI (HDCP) é 720p ou 1080i.
A fonte de entrada de MagicNet só funciona no modelo MagicNet.
O controlo de tamanho de imagem está apenas disponível para os monitores cujo estado de
alimentação seja ON [ligado].
Time
1. Clique em Time [Hora], um dos ecrã principais, para visualizar o respectivo ecrã.
Info Grid [Grelha de informações] mostra algumas informações básicas necessárias para o controlo de hora.
1) Current Time
- Define a hora actual do monitor seleccionado (hora do computador)
- Para alterar a hora actual, altere primeiro a hora do computador.
2) On Time Setup
- Define a hora, minuto e AM/PM para o temporizador activo do monitor seleccionado.
3) Off Time Setup
- Define a hora, minuto e AM/PM para o temporizador desactivado do monitor seleccionado.
4) Mostra as definições de On Timer [Temporizador activado].
5) Mostra as definições de On Timer [Temporizador desactivado].
A fonte de entrada de MagicNet só funciona no modelo MagicNet.
Time Control está apenas disponível para os monitores cujo estado de alimentação é ON [Ligado].
Nas funções On Time Setup, TV Source (Programação do tempo de utilização, Fonte TV) apenas para
modelos com televisor.
PIP
PIP Size
1. Clique em PIP, nos ícones principais e o ecrã de controlo PIP é apresentado.
Clique em Select All [Seleccionar tudo] ou utilize Check Box [Seleccionar caixa] para seleccionar um monitor a
controlar.
Info Grid [Grelha de informações] mostra algumas informações básicas necessárias ao PIP Size Control [Controlo de
tamanho PIP].
1) PIP Size
- Mostra o tamanho PIP actual do monitor que está a ser utilizado.
2) OFF
- Desactiva o PIP do monitor seleccionado.
3) Large
- Activa o PIP do monitor seleccionado e altera o tamanho do Large.
4) Small
- Activa o PIP do monitor seleccionado e altera o tamanho do Small.
5) Double1
- Activa o PIP do monitor seleccionado e altera o tamanho do Double 1.
6) Double 2
- Activa o PIP do monitor seleccionado e altera o tamanho do Double 2.
7) Double3 (Picture By Picture)
- Activa o PIP do monitor seleccionado e altera o tamanho do Double Double 3.
A fonte de entrada de MagicNet só funciona no modelo MagicNet.
O tamanho do PIP pode ser controlado quando ligar o monitor.
PIP
PIP Source
1. Clique em PIP, nos ícones principais e o ecrã de controlo PIP é apresentado.
• PIP TV Mode
• PIP S-Video Mode
Info Grid [Grelha de informações] mostra algumas informações básicas necessárias ao PIP Source Control [Controlo
de Origem PIP].
1) PIP Source
- A origem do PIP pode ser controlada quando ligar o monitor.
2) PC
- Altera a origem do PIP do monitor seleccionado para PC.
3) BNC
- Altera a origem do PIP do monitor seleccionado para BNC.
4) DVI
- Altera a origem do PIP do monitor seleccionado para DVI.
5) TV
- Altera a origem do PIP do monitor seleccionado para TV.
6) AV
- Altera a origem do PIP do monitor seleccionado para AV.
7) S-Video
- Altera a origem do PIP do monitor seleccionado para S-Video.
8) Component
- Altera a origem do PIP do monitor seleccionado para Component.
9) Channel
- a seta Channel (Canal) aparece se PIP Source (Fonte de imagem na imagem) estiver definida para TV.
Nota: Algumas das origens PIP poderão não estar disponíveis para selecção, dependendo do tipo de
origem de entrada no ecrã principal.
A fonte de entrada de MagicNet só funciona no modelo MagicNet.
TV Source (Fonte TV) só pode ser seleccionada em modelos com televisor, e os canais de controlo só
são permitidos se PIP Source (Fonte de imagem na imagem) estiver definida para TV.
A função PIP Control [Controlo de PIP] está apenas disponível para as apresentações onde o estado de
alimentação sejas ON [Ligado] e a função PIP esteja definida como ON [Ligada].
Settings
1. Clique em Settings [Definições], um dos ícones principais, para visualizar o respectivo ecrã.
Info Grid [Grelha de informações] mostra algumas informações básicas necessárias para o controlo de definições.
Quando escolhe uma função, o valor definido da função seleccionada aparece no diapositivo. Quando escolhe uma
função, esta vai buscar o seu valor e mostra-o na barra de deslocamento. Se seleccionar "Select All" (Seleccionar
tudo), aparece o valor predefinido. A alteração de um valor neste ecrã vai alterar automaticamente o modo para
"CUSTOM".
1) Picture
- Disponível apenas para TV, AV, S-Video, Component, DVI(HDCP).
2) Contrast
- Ajusta o Contrast [Contraste] do monitor seleccionado.
3) Brightness
- Ajusta o brilho do monitor seleccionado.
4) Sharpness
- Ajusta a nitidez do monitor seleccionado.
5) Color
- Ajusta a cor do monitor seleccionado.
6) Tint
- Ajusta o tom do monitor seleccionado.
7) Color Tone
- Ajusta o tom da cor para a apresentação seleccionada.
A fonte de entrada de MagicNet só funciona no modelo MagicNet.
Esta função só pode ser utilizada em visores activados (ON); se nenhuma selecção for feita, aparece a
predefinição de fábrica no ecrã.
Settings
Picture PC
1. Clique em Settings [Definições], um dos ícones principais, para visualizar o respectivo ecrã.
Info Grid [Grelha de informações] mostra algumas informações básicas necessárias para o controlo de definições.
Quando cada função é seleccionada, o valor definido da função seleccionada é apresentado no controlo de regulação.
Quando escolhe uma função, esta vai buscar o seu valor e mostra-o na barra de deslocamento. Se seleccionar
"Select All" (Seleccionar tudo), aparece o valor predefinido. A alteração de um valor neste ecrã vai alterar
automaticamente o modo para "CUSTOM".
1) Picture PC
- Disponível apenas para PC, BNC, DVI.
2) Contrast
- Ajusta o Contrast [Contraste] do monitor seleccionado.
3) Brightness
- Ajusta o brilho do monitor seleccionado.
4) Red
- Ajusta a temperatura da cor do monitor seleccionado.
5) Green
- Ajusta a temperatura da cor do monitor seleccionado.
6) Blue
- Ajusta a temperatura da cor do monitor seleccionado.
A fonte de entrada de MagicNet só funciona no modelo MagicNet.
Esta função só pode ser utilizada em visores activados (ON); se nenhuma selecção for feita, aparece a
predefinição de fábrica no ecrã.
Settings
Audio
1. Clique em Settings [Definições], um dos ícones principais, para visualizar o respectivo ecrã.
Info Grid [Grelha de informações] mostra algumas informações básicas necessárias para o controlo de definições.
Quando cada função é seleccionada, o valor definido da função seleccionada é apresentado no controlo de regulação.
Quando escolhe uma função, esta vai buscar o seu valor e mostra-o na barra de deslocamento. Se seleccionar
"Select All" (Seleccionar tudo), aparece o valor predefinido. A alteração de um valor neste ecrã vai alterar
automaticamente o modo para "CUSTOM".
1) Audio
- Controla as definições de áudio para todas as origens de entrada.
2) Bass
- Ajusta os graves do monitor seleccionado.
3) Treble
- Ajusta os agudos do monitor seleccionado.
4) Balance
- Ajusta o equilíbrio do monitor seleccionado .
5) SRS TSXT
- Som SRS TSXT ligado/desligado.
6) Sound Select
- Pode seleccionar Main ou Sub quando o PIP estiver activado.
A fonte de entrada de MagicNet só funciona no modelo MagicNet.
Esta função só pode ser utilizada em visores activados (ON); se nenhuma selecção for feita, aparece a
predefinição de fábrica no ecrã.
Settings
Image Lock
1. Clique em Settings [Definições], um dos ícones principais, para visualizar o respectivo ecrã.
Info Grid [Grelha de informações] mostra algumas informações básicas necessárias para o controlo de definições.
1) Bloq. imagem
- Disponível apenas para PC, BNC.
2) Grosso
- Ajusta a Coarse do monitor seleccionado.
3) Fino
- Ajusta a Fine do monitor seleccionado.
4) Posição
- Ajusta a posição do monitor seleccionado.
5) Ajuste auto.
- Prima para ajustar automaticamente o sinal PC de entrada.
A fonte de entrada de MagicNet só funciona no modelo MagicNet.
Settings Control está apenas disponível para os monitores cujo estado de alimentação é ON [Ligado].
Maintenance
Lamp Control
1. Clique no ícone "Maintenance" [Manutenção] na coluna Main Icon [Ícone principal] para visualizar ecrã Maintenance
[Manutenção].
É apresentada uma "Info Grid" [Grelha de informações] mostrando vários itens de dados básicos.
1) Maintenance
- Permite utilizar a função Maintenance Control (Controlo da manutenção) em todas as fontes de entrada.
2) Auto Lamp Control
- Ajusta automaticamente a luz traseira da apresentação seleccionada a uma hora especificada.
Se efectuar a regulação utilizando o Auto Lamp Control (Controlo automático de lâmpada), o Manual Lamp Control
(Controlo manual de lâmpada) desliga-se automaticamente.
3) Manual Lamp Control
- Permite-lhe ajustar a luz traseira da apresentação seleccionada independentemente da hora.
A função Auto Lamp Control [Controlo de lâmpada automático] desliga-se automaticamente se efectuar o ajuste
utilizando a função Manual Lamp Control [Controlo de lâmpada manual].
A função Maintenance Control [Controlo de manutenção] está apenas disponível para as apresentações
em que o estado da alimentação seja ON [Ligado].
A fonte de entrada de MagicNet só funciona no modelo MagicNet.
Maintenance
Scroll
1. Clique no ícone "Maintenance" [Manutenção] na coluna Main Icon [Ícone principal] para visualizar ecrã Maintenance
[Manutenção].
1) Screen Scroll
- Elimina as imagens fixas que podem resultar quando a apresentação seleccionada permanece no modo Pause
[Pausa] durante um longo período de tempo. Pode definir o temporizador do ciclo de repetição ao seleccionar o
"Interval" por hora e "Second" por segundo.
Pode definir para Scroll, Pixel, Bar e Eraser (Percorrer, Pixel, Barra e Apagador) por Screen Type (Tipo de ecrã).
A fonte de entrada de MagicNet só funciona no modelo MagicNet.
Definir os segundos - 1, 2, 3, 4, 5 para o tipo Scroll (Deslocar) e 10, 20, 30, 40, 50 para os tipos Pixel,
Bar e Eraser (Pixel, Barra e Apagador).
A função Maintenance Control [Controlo de manutenção] está apenas disponível para as apresentações
em que o estado da alimentação seja ON [Ligado].
Maintenance
Video Wall
1. Clique no ícone "Maintenance" [Manutenção] na coluna Main Icon [Ícone principal] para visualizar ecrã Maintenance
[Manutenção].
1) Video Wall
- Um ‘video wall’ é um conjunto de ecrãs de vídeo ligados entre si, de maneira a que cada ecrã mostre uma parte da
imagem inteira ou que a mesma imagem se repita em cada ecrã.
2) Video Wall (Screen divider)
- O ecrã pode dividir-se.
Ao dividir, pode seleccionar vários ecrãs com uma disposição diferente.
z Seleccione um modo em Screen Divider (Divisor do ecrã).
z Seleccione um ecrã em Display Selection (Selecção de ecrãs).
z O local é configurado se carregar num número no modo seleccionado.
z O programa MDC fornecido pela Samsung suporta LCD até 4x4.
z
2*2
z
3*3
z
4*4
z
1*2
z
2*1
z
1*5
z
5*1
3) On / Off
- Activa/desactiva a função Video Wall do ecrã seleccionado.
4) Format
- Pode seleccionar o formato em que pretende ver um ecrã dividido.
z
Full
z
Natural
Não pode utilizar esta função com o programa MagicNet.
A função Maintenance Control [Controlo de manutenção] está apenas disponível para as apresentações
em que o estado da alimentação seja ON [Ligado].
Resolução de problemas
1. O monitor que pretende controlar não aparece na grelha de informações de Power Control [Controlo de alimentação]
- Verifique a ligação de RS232C. (Verifique se está correctamente ligado à porta Com1)
- Verifique se qualquer um dos outros monitores ligados tem o mesmo ID. Se mais do que um monitor tiver o
mesmo ID, esses monitores não são correctamente detectados pelo programa devido a um conflito de dados.
- Verifique se o ID definido do monitor é um número entre 0 e 10. (Ajuste utilizando o menu Display [Monitor])
Nota:
Um ID definido do monitor tem de ser um valor entre 1 e 10.
Se o valor estiver fora do intervalo, o sistema MDC não consegue controlar o monitor.
2. O monitor que pretende controlar não é apresentado nas outras grelhas de informação de controlo.
Verifique se a alimentação do monitor está ligada. (Pode verificar isto na grelha de informação de Power Control
[Controlo de alimentação])
- Verifique se consegue alterar a origem de entrada do monitor.
3. A caixa de diálogo aparece repetidamente.
- Verifique se o monitor que pretende controlar está seleccionado.
4. On Timer [Temporizador activado] e Off Timer [Temporizador desactivado] foram definidos, mas é apresentada uma
hora diferente.
- Aplique a hora actual para sincronizar os relógios dos monitores.
5. O remoto pode não funcionar correctamente quando desactiva a função remota, desligue o cabo RS-232C ou feche o
programa de forma irregular. Execute novamente o programa e active de novo a função remota para restaurar as
funções normais.
<Nota> Este programa pode funcionar incorrectamente devido a problemas em circuitos de comunicação •ou
interferência de aparelhos eléctricos próximos.
Valor de definições apresentado no modo de apresentação múltipla
Quando existe mais do que um monitor ligado, os valores das definições são apresentados da seguinte forma.
1. Sem selecção: Apresenta o valor predefinido de fábrica.
2. Um monitor seleccionado: Obtém e apresenta os valores das definições do monitor seleccionado.
3. Um monitor seleccionado (ID1) e outro monitor (ID3) adicionado: O programa, que apresentava os valores das
definições de ID 1, obtém e apresenta os valores referentes a ID3.
4. Todos os monitores seleccionados utilizando Select All [Seleccionar tudo]: Regressa ao valor predefinido de fábrica.
Introdução
ao MagicNet
|
Definições do
plano de
reprodução
|
Definições do
plano de
reprodução
|
Definições do
plano de
reprodução
|
Regulação
do comando à
distância
|
Resolução de
problemas
|
Especificações
técnicas
Introdução ao MagicNet
Introdução ao MagicNet
Adicionar funções no MagicNet
Introdução ao MagicNet
MagicNet transmite ficheiros multimédia (fotografias, áudio e filmes) e ficheiros do Office
(PowerPoint, Excel, Word, HTML e PDF) existentes num servidor a monitores que utilizem a rede
Ethernet com uma arquitectura servidor/cliente.
Diversos monitores podem estar ligados a um servidor e qualquer ficheiro pode ser transmitido a
qualquer monitor da rede.
Existem duas formas de transmitir ficheiros: o servidor envia ficheiros para os monitores depois de
registar no plano de reprodução; ou o monitor procura os ficheiros registados na biblioteca do
servidor, envia-os para os monitores e reproduz esses ficheiros depois de os receber através da rede.
Quando mais de um servidor se encontra ligado, pode seleccionar um servidor a partir do monitor e
receber o plano de reprodução.
Cada monitor é capaz de aceder por si próprio à Internet.
Os servidores e os monitores estão ligados através da rede e cada um deles tem o seu próprio nome
para se poderem confirmar.
Deste modo, o nome do servidor tem de ser idêntico entre o servidor e os clientes para que possa
haver uma ligação normal.
Ou seja, se um servidor tiver o nome de "MagicNet", apenas os monitores definidos para "MagicNet"
podem ser ligados a este servidor.
Quando o nome de um servidor não existir com o nome definido no monitor, ficará à espera que
apareça o servidor com o nome idêntico.
No entanto, quando a função de ligação automática se encontra ligada, tentará ligar a outros
servidores, ligando-se ao servidor que responder primeiro.
Introdução ao MagicNet
Adicionar funções no MagicNet
Adicionar funções no MagicNet
1. Multiple Display Control (MDC - Controlo de vários ecrãs)
O Multiple Display Control (MDC) é uma função recentemente adicionada ao MagicNet,
permitindo controlar facilmente em simultâneo vários monitores a partir de um PC.
O MDC verifica e controla o estado dos monitores que normalmente se ligam através da rede.
2. Gestão de contas
Esta função impede que um utilizador qualquer utilize livremente a MagicNet, colocando limites na utilização
das funções, consoante o privilégio da conta.
3. Actualizar
Pode actualizar a MagicNet de um monitor a partir do servidor.
No entanto, esta função só pode ser utilizada quando está ligada a um servidor/monitor com MagicNet Ver
2.0 ou superior.
Para SyncMaster 320PXn/400P(T)Xn/460PXn, consulte Adicionar/remover programas.
4. Controlar dispositivos de armazenamento local/Controlo USB de ficheiros de monitores
Pode copiar ou apagar ficheiros num dispositivo de armazenamento local de um monitor ou através de um
USB ligado ao monitor.
5. Pausa no plano de reprodução
Esta função faz uma pausa no plano de reprodução em curso do monitor e é útil no caso de haver
necessidade urgente de realizar outro trabalho.
Prima os botões pela ordem [+100]-[8]-[2]-[4]-[ENTER] no monitor com o comando à distância, fazendo
com que o programa faça uma pausa temporária.
Para retomar o plano de reprodução interrompido provisoriamente, prima os botões pela ordem [PRE-CH][8]-[2]-[4]-[ENTER]no comando à distância.
͑͑
Introdução
ao MagicNet
|
Definições do
plano de
|
reprodução
Definições do
plano de
reprodução
|
Definições do
plano de
reprodução
|
Regulação
do comando à
distância
|
Resolução de
problemas
|
Especificações
técnicas
Definições do plano de reprodução
Reg.bibliot
Registar/Editar o plano de reprodução
Exportar plano/Importar plano
Reg.bibliot
A opção Power-On do programa do servidor só funciona se o monitor estiver
completamente desligado. Não utilize a opção Power-On quando o monitor se estiver a
desligar porque pode ocorrer um erro sistemático no monitor.
Reg.bibliot
O que é a Reg.bibliot?
A biblioteca é composta por um conjunto de ficheiros que podem ser reproduzidos a partir de um
monitor ligado ao programa MagicNet. O monitor só pode reproduzir ficheiros com formatos
suportados registados na biblioteca. A biblioteca só aceita ficheiros dos formatos suportados.
z
z
z
z
Carregue no botão Reg. bibliot para seleccionar os ficheiros que podem ser registados na
biblioteca.
Foi concebida de tal forma, que apenas os ficheiros que podem ser reproduzidos por um
monitor podem ser registados. Os ficheiros seleccionados são analisados e o resultado é
apresentado.
Antes de os ficheiros serem adicionados à biblioteca são primeiro classificados automaticamente
na lista ( ) como sendo do tipo filmes, áudio, fotografias e ficheiros do Office, sendo depois
classificados mais profundamente, de acordo com o tipo de ficheiro.
A janela Fields (Campos) ( ) apresenta os ficheiros registados e as suas informações.
O meu computador
URL
NFS
FTP
Socket
Série
1. O meu computador
z
2. URL
Pode registar ficheiros no O meu computador (O meu computador).
Suporta apenas o 320PXn/400P(T)Xn/460PXn
URL
Nome
alternativo
Pode escolher um nickname (nome alternativo) de um URL que
pretende registar, para que possa utilizá-lo em operações de
carregamento e de edição. (Se registar o mesmo nickname (nome
alternativo), o URL existente com esse nickname (nome alternativo) é
substituído pelo novo.)
Endereço
Seleccione um endereço URL que pretenda registar.
Ligar
Ligue a um URL utilizando o nickname (nome alternativo) registado e o
endereço URL. Se a ligação for bem sucedida, é lançado o Internet
Explorer e o botão Add (Adicionar) ( ) é activado.
Adic.
Se a ligação for bem sucedida, guarde as respectivas informações na
base de dados.
Intervalo de
visualização
3. NFS
Pode registar URLs através da Internet.
Actualize o ecrã com o URL especificado em cada Display interval.
Suporta apenas o 320PXn/400P(T)Xn/460PXn
NFS
Pode registar dados personalizados através do NFS.
Nome alternativo Pode escolher o nome alternativo dos dados personalizados que
pretende registar, para que possa utilizá-lo em operações de
carregamento e de edição. (Se efectuar o registo com o mesmo
nome alternativo, os dados existentes com o nome alternativo são
substituídos pelos novos.)
Endereço
Defina o endereço que pretende registar.
(Tem de seleccionar o IP partilhado e o nome da pasta.)
Ligar
Ligue ao NFS utilizando o nickname (nome alternativo) registado e
o endereço. Se a ligação for bem sucedida, os botões Open (Abrir)
e Add (Adicionar) ( , ) são activados.
Caminho
Mostra um caminho NFS ligado com sucesso.
Abrir
Aparece a janela File Navigation (Navegação de ficheiros) onde
pode seleccionar um ficheiro (dados personalizados) utilizando as
informações da ligação bem sucedida.
Adic.
Carregue os dados personalizados do caminho definido em File
Navigation (Navegação de ficheiros), copie os dados para o PC
servidor e guarde-os na base de dados.
=> Num ficheiros de dados de texto (.txt) original, "," e "LineFeed"
utilizam-se como delimitadores entre células que são determinados
durante a operação de edição Multi Screen.
Lista de ficheiros
registados
4. FTP
Uma janela que mostra as informações da base de dados.
Editar
Aparece uma janela onde pode configurar o tempo de
actualização/intervalo de Row data para os dados personalizados.
Se seleccionar vários itens de dados personalizados, apenas o
primeiro item da lista é modificado.
=> Actualização de Raw data: O tempo para carregar o ficheiro
TXT original para a memória intermédia.
Intervalo : O tempo para criar um ficheiro com os dados
carregados na memória temporária, separando-os pelo número de
colunas e linhas definido durante a operação de edição Multi
Screen.
Intervalo de visualização(Interv. visual.) : O tempo para actualizar
o ecrã do monitor.
Eliminar
Apague o item de dados de texto (.txt) seleccionado entre os itens
de dados de texto (.txt) registados.
(Pode apagar várias selecções através da tecla Shift ou Ctrl)
Suporta apenas o 320PXn/400P(T)Xn/460PXn
FTP
Pode registar dados personalizados através do NFS.
Nome alternativo Pode escolher o nickname (nome alternativo) dos dados
personalizados que pretende registar, para que possa utilizá-lo em
operações de carregamento e de edição. (Se efectuar o registo
com o mesmo nickname (nome alternativo), os dados existentes
com o nickname (nome alternativo) são substituídos pelos novos.)
Endereço
Seleccione o endereço que pretende registar.
Ligar
Ligue ao FTP utilizando o nickname (nome alternativo) e o
endereço registados. Aparece uma janela de contexto onde pode
introduzir o ID e a palavra-passe para a ligação FTP. Se a ligação
for bem sucedida, os botões Open (Abrir) e Add (Adicionar) ( ,
são activados. ( ) Path : Mostra o caminho do FTP ligado com
sucesso.
Caminho
Mostra o caminho do FTP ligado com sucesso.
Abrir
Aparece a janela File Navigation (Navegação de ficheiros) onde
pode seleccionar um ficheiro (dados personalizados) utilizando as
informações da ligação bem sucedida.
Adic.
Carregue os dados personalizados do caminho definido em File
Navigation (Navegação de ficheiros), copie os dados para o PC
servidor e guarde-os na base de dados.
=>Num ficheiros de dados de texto (.txt) original, "," e "LineFeed"
utilizam-se como delimitadores entre células que são determinados
durante a operação de edição Multi Screen.
Lista de ficheiros
registados
5. Socket
)
Uma janela que mostra as informações da base de dados.
Suporta apenas o 320PXn/400P(T)Xn/460PXn
Socket
Pode registar dados personalizados através do NFS.
Nome alternativo Pode escolher o nickname (nome alternativo) dos dados
personalizados que pretende registar, para que possa utilizá-lo em
operações de carregamento e de edição. (Se efectuar o registo
com o mesmo nickname (nome alternativo), os dados existentes
com o nickname (nome alternativo) são substituídos pelos novos.)
Endereço
Seleccione o endereço IP que pretende registar.
Porta
Seleccione a porta que pretende registar.
Ligar
Estabeleça uma ligação de Socket (Tomada) utilizando o nickname
(nome alternativo) e o endereço registados. Se a ligação for bem
sucedida, o botão Add (Adicionar) ( ) ao lado é activado.
Adic.
Copie os dados personalizados transmitidos através de Socket
(Tomada) para o PC servidor e guarde-os na base de dados.
=> Os dados são transferidos através de Socket como conjuntos
separados pelo esquema de prefixo limite.
ex) CX12abcdefghabcd
Tamanho
em bytes
Nome
Valor
predefinido
Protocol
1
C
Op code
1
X
Tamanho 16
Comentário
O tamanho da mensagem
em bytes excluindo o
campo de cabeçalho.
Escrito em código de
caracteres ASCII.
Dados
Depende
=>Num ficheiros de dados de texto (.txt) original, "," e "LineFeed"
utilizam-se como delimitadores entre células que são determinados
durante a operação de edição Multi Screen.
Lista de ficheiros
registados
6. Série
Uma janela que mostra as informações da base de dados.
Suporta apenas o 320PXn/400P(T)Xn/460PXn
Série
Pode registar dados personalizados através do Série.
Nome alternativo Pode escolher o nickname (nome alternativo) dos dados
personalizados que pretende registar, para que possa utilizá-lo em
operações de carregamento e de edição. (Se efectuar o registo
com o mesmo nickname (nome alternativo), os dados existentes
com o nickname (nome alternativo) são substituídos pelos novos.)
Adic.
Pode abrir uma ligação através de Série, utilizando a informação de
ligação dada abaixo, e guardar dados numa base de dados.
=>Os dados são transferidos através de Série como conjuntos
separados por EOF.
ex) 12345EOFcjojzpoEOF
=>Num ficheiros de dados de texto (.txt) original, "," e "LineFeed"
utilizam-se como delimitadores entre células que são determinados
durante a operação de edição Multi Screen.
Porta
Seleccione a porta que pretende registar.
Lista de ficheiros
registados
Uma janela que mostra as informações da base de dados.
Reg.bibliot
Registar/Editar o plano de reprodução
Exportar plano/Importar plano
Registar/Editar o plano de reprodução
A opção Power-On do programa do servidor só funciona se o monitor estiver
completamente desligado. Não utilize a opção Power-On quando o monitor se estiver a
desligar porque pode ocorrer um erro sistemático no monitor.
Registar/Editar o plano de reprodução
Permite registar antecipadamente os ficheiros que pretende correr no monitor.
1. Biblioteca
Registar o plano de reprodução através da biblioteca
De entre os ficheiros no PC do servidor, os ficheiros que são adicionados através de
procedimentos de registo na biblioteca podem ser registados com o plano de reprodução.
1. Quando selecciona um ficheiro de entre os ficheiros já registados, ou selecciona um
ficheiro ao acaso a partir da janela de registo do plano de reprodução, o ficheiro é
seleccionado como ficheiro do plano de reprodução através dos procedimentos de registo
da biblioteca.
2. Quando selecciona um ficheiro de imagem para o ficheiro do plano de reprodução, pode
adicionar música de fundo a partir de um dos seguintes ficheiros de música. Se um
ficheiro do plano de reprodução não for um ficheiro de imagem, o botão
adicionar/eliminar para a música de fundo não será activado.
1. Lista de monitores
Pode seleccionar todos os monitores ou um monitor específico, ao qual pretende que o plano de
reprodução seja adicionado, a partir dos monitores ligados através da rede.
2. Programar Adicionar/Eliminar um ficheiro
Pode seleccionar, adicionar ou eliminar o ficheiro que pretende acrescentar ao plano de
reprodução.
3. Adicionar/Eliminar música de fundo
Disponível apenas quando se utilizam ficheiros de imagens.
Selecciona antecipadamente um ficheiro de áudio a utilizar como música de fundo quando da
reprodução de um ficheiro de imagem registado no plano de reprodução.
4. Plano de reprodução
{ Hora de início
Significa a hora de início de um plano de reprodução, que pode ser introduzida em
anos/meses/dias/horas/minutos.
É possível definir a hora de início de um plano de reprodução para daí a 7 dias do dia em
questão, não sendo, no entanto, possível definir um tempo mais afastado do que os 7
dias.
{
{
Tempo total de execução
O período total de tempo reservado no plano de reprodução
Opções
„
„
Ao repetir o plano de reprodução com um intervalo de um dia/semana/mês,
seleccione o intervalo a repetir e a data em que a repetição ficará concluída.
A data em que termina tal repetição pode ser definida para daí a um ano da data
actual.
Se não seleccionar a opção de repetição ou não seleccionar a data em que esta
termina, o plano de reprodução será acresentado uma vez por defeito.
5. Opções
{ Inserir entre Planos de reprodução existentes
Isto significa que um novo plano de reprodução será inserido sem afectar o tempo total
de reprodução dos planos de reprodução existentes. Se um novo plano de reprodução
que vai introduzir interferir com a hora de fim do plano de reprodução já existente, a
hora de início seleccionada pelo utilizador é ignorada, sendo a hora de início alterada
para depois da hora de fim do plano de reprodução já existente. Quando o novo plano de
reprodução que vai acrescentar interferir com a hora de início de um plano de
reprodução já existente, a hora de início do plano de reprodução já existente é alterada
para depois da hora de fim do novo plano de reprodução.
{
Ignorar/Substituir Planos de reprodução existentes
Os planos de reprodução existentes são ignorados e um novo plano de reprodução do
utilizador substitui o anterior na devida hora.
Se o novo plano de reprodução se sobrepuser a outro já existente, a hora do plano de
reprodução existente pode ser alterada ou mesmo eliminada, uma vez que é substituída
pelo novo plano de reprodução.
6. Opções : Suporta apenas o 320PXn/400P(T)Xn/460PXn
Permite-lhe configurar as definições de vídeo e som enquanto faz o plano de conteúdo.
{
Pode configurar MagicBright, contrast e Brilho.
{
Pode configurar as definições de Tonalidade, Vermelho, Verde e Azul.
{
Pode configurar as definições de Grave, Agudo, Balanço e SRS TSXT.
7. Slide : Suporta apenas o 320PXn/400P(T)Xn/460PXn
Determina o intervalo de transição do diapositivo para Slide.
2.Armazenamento (Local/USB)
Registar o plano de reprodução de armazenamento de ficheiro (Local/USB)
Pode seleccionar um ficheiro do armazenamento local do monitor, ou do USB ligado ao monitor
para registar o ficheiro seleccionado com o plano de reprodução.
1. A partir da lista de monitores, seleccione um monitor onde pretende que o plano de
reprodução seja registado. O botão adicionar/eliminar do ficheiro do plano de reprodução
só é activado quando seleccionar um monitor que se encontra actualmente ligado ao
servidor.
2. Pode adicionar um ficheiro a partir do dispositivo de armazenamento local do monitor, ou
a partir do USB ligado ao monitor, premindo o botão adicionar. Neste caso, passará
através dos procedimentos de registo de biblioteca no servidor.
3. Quando selecciona um ficheiro de imagem para o ficheiro do plano de reprodução, pode
adicionar música de fundo. Quando um ficheiro do plano de reprodução não é um ficheiro
de imagem, o botão adicionar/eliminar para a música de fundo não será activado.
͑
3. Entrada/Alimentação
Registar o plano de reprodução de Entrada/Alimentação
: TV - Suporta apenas o SyncMaster 400TXn
Pode registar a fonte de entrada ou de Desligar para o monitor com o plano de reprodução.
1. Pode programar um alteração da fonte de saída ou a alimentação para o monitor.
2. Depois de seleccionar um monitor em que pretende que o plano de reprodução seja
registado na lista de monitores, seleccione uma fonte de entrada ou Desligar a partir da
Selecção de Entrada/Alimentação.
3. Defina a hora do plano de reprodução e prima o botão de confirmação.
Mudará para a fonte de saída registada no início do plano de reprodução, e voltará
correctamente ao ecrã do Menu do MagicNet quando o plano de reprodução tiver
terminado.
4. Multi-ecrã
Suporta apenas o 320PXn/400P(T)Xn/460PXn
Pode dividir o ecrã do monitor para que mostre vários conteúdos ao mesmo tempo.
Partição de
ecrã
Aparece uma janela de contexto no local onde pode seleccionar o
número de ecrãs cuja apresentação pretende dividir. (Estão disponíveis
1x1, 2x1,1x2 e 2x2)
Lista de
monitores
Aparece uma janela de contexto no local onde pode seleccionar um
monitor que pretenda programar. Pode alterar a ordem do monitor
seleccionado ou remover um monitor.
Ficheiro
seleccionado
Aparece uma janela de contexto no local onde pode seleccionar o
conteúdo que pretende ver no ecrã dividido. Pode seleccionar
Movie,Music,Image,URL,NFS,FTP,Socket,Série e dados personalizados.
Para registar conteúdo num ecrã dividido, registe um conteúdo
temporariamente. Para seleccionar outro ecrã, carregue no botão
ou seleccione um ecrã vazio em Preview (Pré-visualização), e registe
o conteúdo. Se fizer duplo clique num item da lista, o respectivo
conteúdo aparece na janela Preview (Pré-visualização). Não pode
seleccionar Movie (Filme) e Music (Música) simultaneamente para ecrãs
divididos diferentes. A opção BGM (Música de fundo) só é activada se o
conteúdo seleccionado for all Image (Todas as imagens) e
URL/NFS/FTP/Socket/Série.
Música de
fundo
Aparece uma janela de contexto no local onde pode seleccionar uma
BGM (Música de fundo) que pretenda reproduzir.
Plano
Seleccione uma hora para o plano de reprodução.
Pré-visualizar Aparece uma janela onde pode pré-visualizar ecrãs programados.
TEXT(.txt)
Pode seleccionar os formatos dos dados personalizados que pretende
ver. (Tipo de letra / Tamanho / Largura / Itálico / Sublinhado /
Ordenação / Cor / Cor de fundo / Cor de limite)
File
Pode guardar o plano de reprodução actual e carregar um plano
guardado.
Slide
Determina o intervalo de transição do diapositivo para Slide.
4. Multi-ecrã - Editar
: Suporta apenas o 320PXn/400P(T)Xn/460PXn
Faça uma pré-visualização do item de dados de texto (.txt) registado em NFS/FTP/Socket/Série para
editar cada dado de célula.
(Tipo de letra/Tamanho/Largura/Itálico/Sublinhado/Ordenação/Cor/Cor de fundo/Cor de
limite)
Clique com o botão direito do rato na janela Preview para ver Edit List.
z
z
z
z
z
z
z
z
z
Anular : Pode restaurar as definições Eliminar coluna, Eliminar linha, Largura da
coluna e Altura da linha
Eliminar coluna : Apague a coluna.
Eliminar linha : Apague a linha.
Inserir coluna : Inserir a coluna.
Inserir linha : Inserir a linha.
Largura da coluna : Altere a largura da coluna.
Altura da linha : Altura a altura da linha.
Copiar ecrã/Colar : Pode dividir o ecrã em vários ecrãs e colar a informação de
edição de um para outro.
Intervalo de visualização : Permite alterar a definição Intervalo de visualização.
4. Multi-ecrã - Pré-visualizar
: Suporta apenas o 320PXn/400P(T)Xn/460PXn
Editar som, canal e dimensão do ecrã para Multi-ecrã.
Se o áudio para ecrã seleccionado não estiver disponível, o botão Sound é desactivado.
O botão Sound quando o áudio para o ecrã seleccionado não está seleccionado.
O botão Sound quando o áudio para o ecrã seleccionado está seleccionado.
Pode definir o canal quando o ecrã seleccionado está na posição TV.
Quando o ponteiro do rato estiver entre os ecrãs seleccionados, muda para um ponteiro
em forma de seta. Clique no limite e mova-o para ajustar o tamanho, carregando sem
soltar o botão esquerdo.
5. Video Wall
Suporta apenas o 320PXn/400P(T)Xn/460PXn
Pode ver um único item de conteúdo ampliado em vários monitores.
Só é possível registar um plano de reprodução se o número de Screen Divider for igual ao número de
monitores seleccionados.
O plano de reprodução do Video Wall só começa a funcionar se todos os monitores registados para o
mesmo plano estiverem prontos a utilizar. Se mais de metade dos monitores registados no plano de
reprodução não estiverem prontos, esse plano de reprodução é automaticamente cancelado e fechado.
Se definir vídeo em Video Wall, as imagens podem ser reproduzidos
intermitentemente consoante as condições da rede.
Divisor do
ecrã
Aparece uma janela de contexto no local onde pode seleccionar o
número de ecrãs, de forma a ver o conteúdo ampliado em vários ecrãs.
(Estão disponíveis 1x1, 2x2, 3x3, 4x4,1x5 e 5x1)
Reg.bibliot
Exportar plano/Importar plano
Registar/Editar o plano de reprodução
Exportar plano/Importar plano
Permite-lhe importar/exportar os planos de reprodução registados no LCD de/para um computador
servidor.
z
z
Uma função para gravar o plano registado no monitor para o servidor como ficheiro e carregar
o ficheiro.
Guarde o plano entre as datas de início e fim especificadas e carregue-o a partir da data de
início especificada.
A lista para definir o nome e caminho de um ficheiro a exportar.
,
Uma caixa de combinação para seleccionar as datas de início e fim para o plano
a exportar.
(Só são guardados os planos de reprodução nos períodos especificados.)
Uma caixa de combinação para seleccionar a data para o plano a importar.
(Os planos de reprodução passam a ter a data de referência.)
͑
͑
Introdução
ao MagicNet
|
Definições do
plano de
reprodução
|
Definições do
plano de
|
reprodução
Definições do
plano de
reprodução
|
Regulação
do comando à
distância
|
Resolução de
problemas
|
Especificações
técnicas
Definições do plano de reprodução
OSD Plano de reprodução
MDC OSD
Mensagem OSD
OSD Plano de reprodução
A opção Power-On do programa do servidor só funciona se o monitor estiver
completamente desligado. Não utilize a opção Power-On quando o monitor se estiver a
desligar porque pode ocorrer um erro sistemático no monitor.
Reg.bibliot
Registar/Editar o plano de reprodução
Janela Monitor Preview (Pré-visualizar monitor)
Rede
Informações sobre o ficheiro
Estado de alimentação/rede desligada/ligada ou Menu Image Selection (Selecção de imagem)
Ferramenta de controlo da reprodução
Lista da Biblioteca
Data
Monitores ligados através da rede
Janela Fields (Campos)
Janela Monitor Preview (Pré-visualizar monitor)
Esta janela é utilizada para pré-visualizar um ficheiro (um filme ou uma fotografia) registado na lista
da biblioteca (
) e seleccionado na janela Fields (Campos)(
)ou para monitorizar um monitor.
1. Reproduzir um ficheiro registado na biblioteca
Clique numa classificação na lista da biblioteca ( ) para que os ficheiros na classificação
seleccionada sejam apresentados na janela dos Fields (Campos) (
). Em seguida, faça duplo
clique sobre um ficheiro na janela Fields (Campos) para o reproduzir. Enquanto está a ser
reproduzido, as informações sobre o ficheiro são apresentadas em
. Só é possível reproduzir
ficheiros de áudio, filmes e imagens. No que se refere aos ficheiros do Office, apenas são
apresentadas as informações sobre o ficheiro em
. No entanto, se estiver a decorrer a
monitorização de um monitor, as informações apresentadas são as que estão a ser
monitorizadas.
2. Monitorizar o monitor seleccionado (Previsualização)
Com o monitor em questão seleccionado por um número
(o nome do monitor será
visualizado no campo
), o ecrã reproduzido pelo monitor actualmente seleccionado será
visualizado.
É possível reproduzir ficheiros de áudio, vídeo e imagens, ao passo que apenas a informação do
ficheiro aparece no caso de ficheiros Office.
(Neste caso, apenas os ficheiros registados na biblioteca do servidor serão reproduzidos, e os
ficheiros USB/locais no monitor visualizarão apenas as informações básicas. Além disso, quando
a fonte de saída de um monitor não pertence ao MagicNet, serão visualizadas as informações
sobre a fonte de saída em questão.)
No caso de Multi Screen e Video Wall, o nome de ficheiro do projecto que está a ser reproduzido
aparece no ecrã.
Rede
A barra de estado junto do nome do monitor mostra o estado geral da rede (tráfego) de todos os
monitores ligados ao servidor. Por exemplo, imagine que a capacidade do sistema de rede é 100Mbs e
que tem instalada no servidor uma placa de rede de 100Mbs. Se o tráfego de rede não estiver a ser
utilizado para outros fins, com três monitores ligados utilizando, cada um deles, 10Mbs de tráfego, a
progressão indicada será de cerca de 30%.
Ambiente de PC servidor: Recomendado (CPU: 3GHz, RAM:512M, ethernet:
100M/1G)
Ambiente de rede: Rede local sem ligação externa
Normal: Largura de banda de rede de PC servidor: 50% ~ 60%
Máx: Largura de banda de rede de PC servidor: 90% ou mais (não
recomendados)
Para ambientes ligados com LAN, o número de dispositivos ligáveis pode ser
reduzido, dependendo da disponibilidade das redes vizinhas.
Informações sobre o ficheiro
Mostra o nome, data, tamanho e resolução do ficheiro actual.
Estado de alimentação/rede desligada/ligada ou Menu Image Selection (Selecção de imagem)
Apresenta o estado de ligada/desligada da alimentação e da rede.
A selecção de um ficheiro com imagens altera o menu de imagens adequado.
Menu de imagens alargado
z
Slide
z
z
z
z
Ant (Anterior)
z
z
z
Seg (Seguinte)
z
z
Parar
z
z
Quando os ficheiros estão seleccionados na lista da biblioteca:
apresenta em sequência os ficheiros de imagem registados na
biblioteca.
Quando as informações de monitorização estão a ser reproduzidas a
partir de um plano de reprodução: apresenta os ficheiros de imagem
registados no plano de reprodução.
Quando está a monitorizar as informações que o utilizador do monitor
está a seleccionar e a reproduzir: esta função está desactivada.
Quando os ficheiros estão seleccionados na lista da biblioteca:
apresenta o ficheiro anterior.
Quando as informações de monitorização estão a ser reproduzidas a
partir de um plano de reprodução: apresenta o ficheiro anterior. Se
estiver a decorrer uma apresentação de diapositivos, essa apresentação
pára.
Quando está a monitorizar as informações que o utilizador do monitor
está a seleccionar e a reproduzir: esta função está desactivada.
Quando os ficheiros estão seleccionados na lista da biblioteca: apresenta
o ficheiro seguinte.
Quando as informações de monitorização estão a ser reproduzidas a
partir de um plano de reprodução: apresenta o ficheiro seguinte. Se
estiver a decorrer uma apresentação de diapositivos, essa apresentação
pára.
Quando está a monitorizar as informações que o utilizador do monitor
está a seleccionar e a reproduzir: esta função está desactivada.
Quando os ficheiros estão seleccionados na lista da biblioteca:
apresentação de diapositivos.
Quando as informações de monitorização estão a ser reproduzidas a
partir de um plano de reprodução: pára a apresentação de diapositivos.
Quando está a monitorizar as informações que o utilizador do monitor
está a seleccionar e a reproduzir: esta função está desactivada.
Aumenta/reduz um ficheiro de imagem para caber no ecrã inteiro.
Faça duplo-clique no ecrã para que a imagem volte ao tamanho original.
Ecrã total
Ferramenta de controlo da reprodução
Controla as funções de reprodução, paragem, ficheiro seguinte, ficheiro anterior e volume quando se
reproduz um filme ou um ficheiro de música.
z
z
Reproduzir/Pausa
z
z
Parar
z
Quando os ficheiros estão seleccionados na lista da biblioteca:
reproduz os ficheiros de áudio/filme registados na lista da biblioteca.
Quando as informações de monitorização estão a ser reproduzidas a partir
de um plano de reprodução:
reproduz os ficheiros de áudio/filme registados no plano de reprodução.
Quando está a monitorizar as informações que o utilizador do monitor está a
seleccionar e a reproduzir: esta função está desactivada.
Quando os ficheiros estão seleccionados na lista da biblioteca: pára a
reprodução de um ficheiro de áudio/filme.
Quando as informações de monitorização estão a ser reproduzidas a partir
de um plano de reprodução:
esta função está desactivada.
z
Quando está a monitorizar as informações que o utilizador do monitor está a
seleccionar e a reproduzir: esta função está desactivada.
z
Quando os ficheiros estão seleccionados na lista da biblioteca:
reproduz o ficheiro anterior/seguinte na lista da biblioteca.
Quando as informações de monitorização estão a ser reproduzidas a partir
de um plano de reprodução:
reproduz o ficheiro anterior/seguinte na lista do plano de reprodução.
Quando está a monitorizar as informações que o utilizador do monitor está a
seleccionar e a reproduzir: esta função está desactivada.
z
Anterior/Seguinte
z
z
z
Primeiros/últimos
5 segundos
z
Quando os ficheiros estão seleccionados na lista da biblioteca:
reproduz os primeiros/últimos 5 segundos do ficheiro.
Quando as informações de monitorização estão a ser reproduzidas a partir
de um plano de reprodução:
reproduz os primeiros/últimos 5 segundos do ficheiro.
Quando está a monitorizar as informações que o utilizador do monitor está a
seleccionar e a reproduzir: esta função está desactivada.
Lista da Biblioteca
Antes de os ficheiros serem adicionados à biblioteca são primeiro classificados automaticamente na
lista como sendo do tipo filmes, áudio, fotografias e ficheiros do Office, sendo depois classificados
mais profundamente, de acordo com as suas propriedades.
z
z
z
z
z
Todos fisheiros : Apresenta todos os Ficheiros registados na biblioteca.
Ficheiro vídeo : classificados por actor (actriz)
Ficheiro música : classificados por músico e álbum
Ficheiro imagem
Ficheiro Office : classificados por tipo de ficheiro (PDF, HTML)
* Instale o programa de visualização (freeware) adequado para ver o MS Office (Word, Excel,
Power Point) ou documentos em PDF.
Data
Apresenta os planos de reprodução registados na janela Fields (Campos) (
posteriores à data actual ( ).
), cujas datas são
Monitores ligados através da rede
Apresenta as listas dos nomes dos monitores registados através da rede.
Se tiver um monitor ligado à rede, a sua cor de fundo muda para amarelo-verde.
z
Voltar a ligar automaticamente a outro servidor
1. Quando seleccionar um monitor que está actualmente ligado a um servidor na lista de
monitores e clicar com o botão direito do rato sobre o mesmo, pode ver um item
intitulado 'Reconnect to another server automatically' (Voltar a ligar automaticamente a
outro servidor).
2. Quando seleccionar 'Reconnect to another server automatically', o campo em frente do
item do menu fica assinalado, ficando também assinalada a opção Setup Network Setup
(Configuração - Configuração da rede) 'Reconnect to another server automatically' no
monitor.
3. Seleccionar este menu permite que um monitor procure outro servidor e se ligue a um
servidor encontrado quando a ligação ao servidor com nome definido na Configuração
não estiver disponível.
Imaginemos que existem dois servidores designados S1 e S2, respectivamente, e um
monitor designado C, que se encontra actualmente ligado ao servidor S1. Quando a
ligação a S1 falha ou é interrompida, C ligar-se-á automaticamente ao servidor S2.
z
Actualizar
1. Quando seleccionar um monitor que está actualmente ligado a um servidor na lista de
monitores e clicar com o botão direito do rato sobre o mesmo, pode ver um item
intitulado 'Update' (Actualizar) no menu.
Este item permite actualizar o MagicNet (Nome de ficheiro: NK.bin) no monitor.
2. Este item estará desactivado nos monitores que não se encontram ligados a um servidor.
3. Se seleccionar o item Update (Actualizar), aparece uma janela. Procure um caminho para
NK.bin, seleccione-o e clique no botão Update.
A actualização prosseguirá em duas etapas: Transferir (Guarde o ficheiro de actualização
no monitor) → Actualizar (instalação do MagicNet)
4. Pode cancelar esta função durante a fase de transferência mas não durante a fase de
actualização.
5. Quando a instalação estiver concluída, o monitor reinicia automaticamente.
6. Se tentar actualizar com um ficheiro anormal, aparece uma mensagem de aviso, e a
actualização não prosseguirá.
7. Certifique-se de que a alimentação do monitor não é desligada durante a actualização,
uma vez concluída a fase de transferência.
Além disso, se a fonte de saída for um PC, desligue a função 'monitor off' (monitor
desligado) nas opções de alimentação do PC ligado durante a realização da actualização.
O MagicNet não está a funcionar normalmente.
Se a alimentação for cortada durante a actualização, contacte o nosso Centro de
Assistência Pós-Venda.
8. Para SyncMaster 320PXn/400P(T)Xn/460PXn, consulte Adicionar/remover programas.
z
Verificação do plano de reprodução
1. Seleccionar todos os monitores:
Verifica todos os planos de reprodução dos monitores registados que estão disponíveis no
campo ( ). Clicar com o botão direito do rato pode ligar ou desligar a alimentação além
de eliminar o campo. Além disso, pode alterar os nomes dos monitores.
A opção Power-On do programa do servidor só funciona se o
monitor estiver completamente desligado. Não utilize a opção
Power-On quando o monitor se estiver a desligar porque pode
ocorrer um erro sistemático no monitor.
2. Seleccionar o monitor:
Os planos de reprodução do monitor em questão estão dispostos em fila.
z
Renomear
Digite um novo nome e clique em confirmar. O novo nome será guardado.
Janela Fields (Campos)
Apresenta o estado de um ficheiro.
z
z
z
Quando se selecciona Todos monitores em Schedule (Plano de reprodução), pode ver todos os
planos de reprodução registados para cada monitor
Controlar a hora fazendo duplo clique sobre um plano de reprodução.
Quando é seleccionado um monitor na lista de monitores. Apresenta o nome do ficheiro
incluindo o caminho, a categoria, a hora de início, a hora de fim e o tempo de reprodução.
1. Quando se clica em Todos monitores na lista de monitores ( ), os planos de reprodução não
são apresentados numa lista, mas com imagens de um tipo de caixa. É aqui que são
apresentados os planos de reprodução para todos os monitores na lista de monitores. Pode
controlar a hora fazendo duplo clique na caixa do tipo de plano de reprodução, arrastando e
largando um plano de reprodução para o mover para uma posição diferente, e cortando,
eliminado e colando um plano de reprodução utilizando os menus apresentados quando se clica
no botão direito do rato.
No caso de Video Wall, só é possível mover um plano de reprodução para cima ou para baixo.
2. Quando se clica num monitor na lista de monitores ( ), são apresentados na lista os planos de
reprodução para esse monitor. Se clicar com o botão direito do rato sobre uma lista de planos
de reprodução, aparecerá um menu de contexto que lhe permite copiar, eliminar ou editar o
plano de reprodução. Se utilizar o menu Edit (Editar), pode alterar o ficheiro seleccionado e a
hora. Se utilizar o menu Copy (Copiar), pode seleccionar um monitor que pretenda copiar.
No caso de Multi Screen, quando editar um plano de reprodução em funcionamento, só pode
mudar a informação para a parte editada.
3. Os ficheiros registados na biblioteca são apresentados numa lista. Se clicar com o botão direito
do rato sobre uma lista aparece um menu que lhe permite ver as propriedades de um plano de
reprodução e eliminar um plano de reprodução, dependendo do tipo de menu. Pode igualmente
introduzir directamente o ficheiro seleccionado num plano de reprodução.
OSD Plano de reprodução
MDC OSD
MDC OSD
O Multiple Display Control (MDC) é uma função que permite controlar facilmente vários monitores
a partir de um PC.
O MDC verifica e controla o estado dos monitores que normalmente se ligam através da rede.
Como controlar
1. Quando selecciona MDC da janela de lista do monitor, a janela de controlo e a janela do plano
de reprodução mudam, respectivamente, para uma janela que apresenta o estado do monitor e
para a janela de controlo.
2. Em primeiro lugar, seleccione o monitor a aplicar na janela de lista de cliente.
3. Se escolher All Monitors (Todos os monitores), todos os monitores serão seleccionados.
4. Se tentar executar as funções pormenorizadas de cada separador sem primeiro seleccionar um
monitor, aparecerá uma mensagem de aviso.
5. Depois de seleccionar um monitor, clique em cada separador do MDC para executar as funções
pormenorizadas.
Neste caso, quando executar menus que não podem ser regulados na fonte de saída, o aviso
'Adjustment unavailable' (Regulação impossível) aparecerá. Além disso, quando executar
menus reguláveis, os valores seleccionados serão aplicados ao monitor e os resultados serão
aplicados à janela de estado do MDC.
Se não for aplicado ao monitor, também não será aplicado à janela de estado do MDC.
As funções do MDC satisfazem as especificações para utilização do monitor.
Mensagem OSD
Alimentação
Fonte
Imagem
Tempo
Imagem na imagem
Definições
Manutenção
Alimentação
Seleccione Alim. Ligar/Desligar.
z
z
LIGAR
DESLIGAR
Canal - Canal - / +
z
z
+
Volume - Quando alterar o volume, os dados alterados aparecerão numa OSD no ecrã do monitor.
z
0 ~ 100
Fonte
No separador de fonte, é possível alterar a fonte de saída do monitor.
Quando seleccionar a seguinte fonte de saída, mudará para a fonte de saída em questão.
Quando o dispositivo em questão não se encontra ligado, aparecerá um ecrã indicando 'Connection
required' (Ligação necessária).
z
z
z
z
z
z
z
z
PC
BNC
DVI
AV
S-Video
Component
MagicNet
TV: Suporta apenas o SyncMaster 400TXn
Imagem
Tamanho imagem
Pode ajustar o tamanho da imagem que se vê em fontes TV/AV que não a partir do PC.
z
Modo de imagem Dinâmico, Standard, Filme, Pessoal
z
Pessoal
Contraste, Brilho, Nitidez, Cor, Matiz
z
Tom da cor
Cores frias2, Cores frias1, Normal, Cores quentes1, Cores quentes2
z
Tamanho
Pan. auto., 16:9, Zoom1, Zoom2, 4:3
z
The others
NR Digital Lig./Deslig., Modo Filme Lig./Deslig.
Tamanho imagem PC
Ajusta o tamanho de uma imagem no PC.
z
MagicBright : Entertain, Internet, Text, Custom, Contrast, Brightness
z
Tom da cor
Cool, Normal, Warm, Custom, Red, Green, Blue
z
Tamanho:
16:9, 4:3
Tempo
Hora actual
Estabelece a hora padrão do monitor.
Em Hours (Horas), Minutes (Minutos) e AM/PM, seleccione a hora e clique no botão Apply (Aplicar).
Ficará definida a hora padrão actual do monitor.
Para activar o Temporizador Ligado/Desligado na hora definida, é preciso definir a hora actual com
Current Time.
z
z
z
Hours (Horas)
Minutes (Minutos)
AM/PM
Temporizador Ligado
Seleccione a hora, a fonte de saída e o volume e clique no botão Apply (Aplicar). O monitor ligar-se-á
com a fonte e o volume estabelecidos à hora estabelecida.
Quando Activated (Activado) estiver OFF (Desligado), a função Temporizador ligado não funcionará.
z
z
z
z
z
z
Hours (Horas)
Minutes (Minutos)
AM/PM
Activated (Activado)
Fonte
Volume
Temporizador Desligado
Seleccione a hora e clique no botão Apply (Aplicar). O monitor desligar-se-á à hora definida.
Quando Activated (Activado) estiver OFF (Desligado), a função Temporizador desligado não
funcionará.
z
z
z
z
Hours (Horas)
Minutes (Minutos)
AM/PM
Activated (Activado)
Imagem na imagem
Tamanho
Seleccione um tamanho. (A selecção de tamanho tem uma função 'ON' (de ligar))
z
z
z
z
z
z
OFF (DESLIGAR)
Large
Small
Double1
Double2
Double3
Fonte
Quando seleccionar fontes a reproduzir em PIP, a fonte em questão será aplicada na imagem na
imagem.
Quando procura alterar uma fonte em que não é possível aplicar PIP ou em que a combinação
Main/Sub (principal/secundária) é incompatível, aparecerá uma mensagem de aviso no monitor.
z
z
z
z
z
z
z
PC
BNC
DVI
AV
S-Video
Component
TV: Suporta apenas o SyncMaster 400TXn
Posição
Seleccione um position.
z
z
z
z
z
Alternar
Definições
1. Modo de som
z
z
z
z
z
z
Standard
Música
Filme
Discurso
Pessoal
Grave, Agudo, Balanço
2. Opções
z
z
SRS TSXT Lig./Deslig.
Seleção do Som Principal/Sub
3. Bloqueio de imagem
z
z
z
z
Grosso -/+
Fino -/+
Posição
Ajuste automático
4. Equilíbrio do sinal
z
z
z
z
z
z
Equilíbrio do sinal Lig./Deslig.
Fase R : 0 ~ 100
Fase G : 0 ~ 100
Fase B : 0 ~ 100
Ganho : 0 ~ 100
Nitidez 0 ~ 100
Manutenção
Controlo de lâmpada
Pode controlar a intensidade da lâmpada.
(Pode optar por Auto/Manual. Quando Auto estiver a funcionar, a opção Manual estará desligada; e
quando Manual estiver a funcionar, a opção Auto estará desligada.) No modo Auto (automático), a
lâmpada é regulada de acordo com o valor definido anteriormente na hora definida. No modo Manual,
o valor anterior mantém-se.
z
z
Automático(Auto.) - Horas, Minutos, AM/PM, Valor
Manual - 0 ~ 100
Ecrã de segurança
A função Ecrã de segurança utiliza-se para impedir imagens residuais que possam surgir quando uma
imagem fixa permanece no ecrã durante muito tempo.
- A função Screen Scroll (Deslocamento do ecrã) faz com que o ecrã se desloque durante o período de
tempo especificado.
- Esta função não está disponível se o monitor estiver desligado.
z
z
z
Intervalo
Segundo
Tipo
Parede de vídeo
Proporciona uma função que permite utilizar vários monitores como um único ecrã.
Em primeiro lugar, seleccione o botão que define o número de monitores a utilizar e a sua atribuição.
O valor atribuído aparecerá como um botão seleccionável ao lado.
Por exemplo, quando escolher 2*2, aparecerão botões seleccionáveis sob a forma de 2 filas e de 2
linhas, e se seleccionar o número 3 nesta matriz, o terceiro ecrã do ecrã de saída dividido em 4
aparecerá no monitor.
- O programa MDC fornecido pela Samsung suporta LCD até 4x4.
z
z
z
z
z
z
z
z
z
1*2
2*1
2*2
3*3
4*4
1*5
5*1
OFF
Format (Formato) - Full, Natural
Bloq. Segurança
z
Bloq. Segurança Lig./Deslig.
OSD Plano de reprodução
MDC OSD
Mensagem OSD
Quando introduzir uma mensagem no servidor e definir as opções necessárias antes de a enviar, a
mensagem aparece no monitor cliente seleccionado.
Não está disponível enquanto a fonte estiver a ser exibida no ecrã.
A opção Transparent Ticker só está disponível no modo Landscape.
Opções
visualização
z
Normal: Apresenta frases fixas, uma a uma.
Desl : O texto desfila.
z
z
Transparênc. : Define o fundo do texto para transparente.
Opaco : Define o fundo do texto para opaco.
Scroll e transparency só se aplicam a SyncMaster 320PXn/400P(T)
Xn/460PXn.
Período
visualização
indicação em horas e minutos.
Iniciar
mostra uma mensagem no monitor seleccionado.
Parar
a mensagem desaparece do monitor seleccionado.
Clear
permite alterar o texto na caixa de edição de mensagens.
Tipo letra
permite especificar o tamanho do ponto, a cor do texto e a cor de
fundo.
Posição
mostra o texto na parte superior ou inferior.
Mensagem OSD
Introdução
ao MagicNet
|
Definições do
plano de
reprodução
|
Definições do
plano de
reprodução
|
Definições do
plano de
|
reprodução
Regulação
do comando à
distância
|
Resolução de
problemas
|
Especificações
técnicas
Definições do plano de reprodução
Abrir/Fechar sessão
Alterar a palavra-passe
Opções
Ajuda
Abrir/Fechar sessão
Antes de utilizar o MagicNet, primeiro precisa de abrir uma sessão.
Após uma abertura de sessão bem sucedida, o botão Login (Abrir sessão) muda para o botão Logout (Fechar
sessão). É necessária uma abertura de sessão bem sucedida para poder utilizar a maioria das funções.
Quando instalar o MagicNet pela primeira vez, a conta do Administrator é fornecida com base na palavrapasse introduzida pelo utilizador.
Quando adicionar uma conta, pode escolher de entre três tipos de conta, e o tipo de conta seleccionado
define as limitações na utilização do MagicNet. Pode modificar e eliminar as contas de utilizadores existentes
e adicionar novos utilizadores.
Tipo de conta
Administrator
Power User
Operator
z
Limitações
Tem autoridade para utilizar todas as funções do MagicNet.
Não está autorizado a utilizar o menu Options (Opções) e a função Update
(Actualizar) do MagicNet.
De entre as funções do MagicNet, não está autorizado a utilizar o botão direito do
rato para clicar
no Registo da biblioteca, no menu de Options, no MDC e na Lista de Monitores.
Nome do utilizador
z
Palavra-passe
Alterar a palavra-passe
Pode alterar a sua palavra-passe no estado de abertura de sessão.
Introduza correctamente a sua palavra-passe antes de abrir uma sessão.
Ser-lhe-á solicitada a palavra-passe para instalar o MagicNet, passando esta a ser a palavra-passe
predefinida da conta do Administrator. Caso se esqueça da palavra-passe, remova o programa e volte
a instalá-lo.
z
z
z
Palavra-passe antiga
Palavra-passe nova
Confirmar palavra-passe
Opções
1. Nome do servidor
No menu Options (Opções), pode especificar o nome do servidor para a informação de ligação. Os
servidores e os monitores estão ligados através da rede e têm nomes próprios para se identificarem.
Para uma ligação normal, tem de haver correspondência de nome do servidor entre um servidor e um
monitor. Por outras palavras, quando um servidor tiver o nome de MagicNet, apenas os monitores
cujos nomes de servidor estão definidos para "MagicNet" poderão ser ligados ao servidor e receber o
plano de reprodução. Quando não existir um servidor com esse nome definido no monitor, ficará à
espera que apareça um servidor cujo nome corresponda a este. No entanto, quando a função de
ligação automática se encontra ligada, tentará ligar a um outro servidor qualquer, ligando-se ao
servidor que responder primeiro.
z
Nome de servidor
2. Conta de utilizador
Quando instalar o MagicNet pela primeira vez, a conta do Administrator é fornecida com base na
palavra-passe introduzida pelo utilizador.
Quando adicionar uma conta, seleccione entre três tipos de conta, e o tipo de conta seleccionado
define as limitações na utilização do MagicNet. Pode modificar e eliminar as contas de utilizadores
existentes e adicionar novos utilizadores.
Tipo de conta
Administrator
Power User
Operator
z
z
z
Limitações
Tem autoridade para utilizar todas as funções do MagicNet.
Não está autorizado a utilizar o menu Options (Opções) e a função Update
(Actualizar) do MagicNet.
De entre as funções do MagicNet, não está autorizado a utilizar o botão direito do
rato para clicar
no Registo da biblioteca, no menu de Options, no MDC e na Lista de Monitores.
Criar
Modificar
Eliminar
3. Transferência de ficheiros
Se se desligar o monitor à hora de transferência planeada, o sistema tenta ligar o monitor e inicia a
transferência se o monitor se ligar no período de 3 minutos. Caso contrário, a transferência é
cancelada.
1) Mostra uma lista das definições que permitem transferir ficheiros para o monitor ou apagar
ficheiros.
(Mostra a lista para o monitor actualmente ligado.)
2) Permite-lhe definir a altura de transferir ficheiros para o monitor ou apagar ficheiros.
3) Permite-lhe especificar o dispositivo e a pasta em que os ficheiros transferidos serão guardados.
4) Permite-lhe seleccionar quais os ficheiros de um computador servidor que pretende transferir para
o seu monitor.
5) Permite-lhe seleccionar os ficheiros que pretende apagar do seu monitor.
6) Permite-lhe confirmar e alterar os ficheiros que foram seleccionados para serem transferidos e
apagados.
4. Seleccionar dispositivo de rede
Pode seleccionar um dispositivo de rede ligado ao monitor. Esta opção é prática, especialmente se
houver vários dispositivos a funcionar no PC.
z
Pode seleccionar um dispositivo de rede ligado ao monitor.
5. Actualizar
Pode actualizar vários monitores ao mesmo tempo. Esta opção é prática quando é preciso actualizar
vários monitores ao mesmo tempo.
Quando seleccionar um ficheiro para actualizar, o utilitário de actualização (NK.bin) e clicar em Update
(Actualizar), o processo de actualização é executado em dois passos. Transferir (guarda o ficheiro de
actualização no monitor) -> Actualizar (instala o programa MagicNet)
Quando terminar, o monitor reinicia-se automaticamente. Se for detectado um erro (ficheiro errado)
durante este processo, aparece uma mensagem de aviso e o processo de actualização é interrompido.
Concluída a transferência, certifique-se de que o monitor fica ligado durante a actualização. E, se a
fonte de saída for um PC, certifique-se de que a função de monitor desligado (se existir) do PC está
desactivada.
Caso contrário, o programa MagicNet pode não funcionar devidamente. Se o monitor se desligar
durante o processo de actualização, contacte o nosso serviço de assistência ao cliente.
Para SyncMaster 320PXn/400P(T)Xn/460PXn, consulte Adicionar/remover programas.
z
Actualizar
6. Modelo monitor
Seleccionar o modelo do monitor Se substituir o monitor do servidor por um SyncMaster
460Pn/400Pn, SyncMaster Magic CX711ND, SyncMaster 320PXn/400P(T)Xn/460PXn ou um modelo
integral (tipo misto), o servidor será ajustado de acordo com o modelo.
Os formatos de ficheiro suportados, as funções do MDC e as funções relacionadas com mensagens
variam consoante o modelo de monitor seleccionado.
z
z
z
z
z
SyncMaster 400Pn/460Pn
SyncMaster Magic CX711ND
SyncMaster 400TXn
SyncMaster 320PXn/400PXn/460PXn
Combination
7. Guardar plano
Permite-lhe guardar todos os planos de reprodução registados em todos os monitores para uma base
de dados servidor.
Se encerrar e reiniciar o servidor, os planos de reprodução guardados serão importados.
Ajuda
1. Ajuda
(Ajuda) Executa a ajuda do programa.
2. Sobre MagicNet
(Acerca do MagicNet) Indica a versão do programa e as informações relativas aos direitos de
autor.
Introdução
ao MagicNet
Definições do
plano de
reprodução
|
|
Definições do
plano de
reprodução
|
Definições do
plano de
reprodução
Regulação
| do comando à |
distância
Resolução de
problemas
|
Especificações
técnicas
Regulação do comando à distância
MUSIC
MOVIE
OFFICE
Formatos suportados de ficheiros
PHOTO : JPG, BMP
Telecomando MagicNet
z
Quando os ficheiros estão seleccionados na lista da biblioteca
Ficheiro anterior
Parar a apresentação de diapositivos/ver a barra de menu
inferior
Apresentação de diapositivos
Ficheiro seguinte
z
Quando não se vê nenhum menu numa imagem ampliada
Mover até ao topo da imagem
Mover até ao fundo da imagem
Mover para a esquerda da imagem
Mover para a direita da imagem
MUSIC
MOVIE
MUSIC
Formatos suportados de ficheiros
MUSIC : MP3
Telecomando MagicNet
z
Quando os ficheiros estão seleccionados na lista da biblioteca
Ver o ficheiro que se encontra na posição do
OFFICE
cursor /
Reproduzir / Colocar em pausa durante a
reprodução
Parar de jogar
Reproduzir 5 segundos mais cedo
Reproduzir dentro de 5 segundos
Mover até ao topo (quando o cursor está colocado
no topo, volta para o último ficheiro da página
anterior)
Mover até ao fundo (quando o cursor está colocado
no fundo, passa para o primeiro ficheiro da página
seguinte)
Vá para a página seguinte (quando a página actual
é a primeira, passa para a última página)
Vá para a página anterior (quando a página actual
é a última, passa para a primeira página)
Ver o ficheiro que se encontra na posição do cursor
Play
MUSIC
MOVIE
OFFICE
MOVIE
Formatos suportados de ficheiros
MOVIE : MPEG1, WMV
Telecomando MagicNet
z
Quando os ficheiros estão seleccionados na lista da biblioteca
Mover até ao topo (quando o cursor está colocado
no topo, volta para o último ficheiro da página
anterior)
Mover até ao fundo (quando o cursor está colocado
no fundo, passa para o primeiro ficheiro da página
seguinte)
Vá para a página seguinte (quando a página actual
é a primeira, passa para a última página)
Vá para a página anterior (quando a página actual
é a última, passa para a primeira página)
Ver o ficheiro que se encontra na posição do cursor
Play
z
Play
Reproduzir / Colocar em pausa durante a
reprodução
Parar de jogar
Reproduzir dentro de 5 segundos
Reproduzir 5 segundos mais cedo
MUSIC
MOVIE
OFFICE
OFFICE
Formatos suportados de ficheiros
OFFICE : MS Office(Word, Excel, Power Point), HTML, PDF
* Instale o programa de visualização (freeware) adequado para ver o MS Office (Word, Excel, Power Point) ou
documentos em PDF.
Telecomando MagicNet
z
Quando os ficheiros estão seleccionados na lista da biblioteca
Mover até ao topo (quando o cursor está colocado
no topo, volta para o último ficheiro da página
anterior)
Mover até ao fundo (quando o cursor está colocado
no fundo, passa para o primeiro ficheiro da página
seguinte)
Vá para a página seguinte (quando a página actual
é a primeira, passa para a última página)
Vá para a página anterior (quando a página actual
é a última, passa para a primeira página)
Ver o ficheiro que se encontra na posição do cursor
z
PDF
Mover até ao topo
Mover até ao fundo
Vá para a página seguinte
Vá para a página anterior
Sair do PDF
z
Excel
Mover para a célula de cima
Mover para a célula de baixo
Mover para a célula da esquerda
Mover para a célula da direita
Vá para a página seguinte
Vá para a página anterior
Mover para a folha da esquerda
Mover para a folha da direita
Sair do Excel
z
Power point Normal
Mover até ao topo
Vá para a página anterior
Vá para a página seguinte
Vá para a página anterior
Apresentação de diapositivos
Sair do Power point
z
Power point Apresentação de diapositivos
Parar de jogar
Mover até ao topo
Mover até ao fundo
Vá para a página seguinte
Vá para a página anterior
Sair do Power point
z
Word
Mover até ao topo
Mover até ao fundo
Vá para a página seguinte
Vá para a página anterior
Sair do Word
z
HTML
Mover até ao topo
Mover até ao fundo
Vá para a página seguinte
Vá para a página anterior
Sair do Html
z
Internet
Move o cursor do rato para cima
Move o cursor do rato para baixo
Move o cursor do rato para a esquerda
Move o cursor do rato para a direita
Clique sobre o cursor quando estiver sobre uma
hiperligação (mover para a hiperligação)
Sair do the Internet
Introdução
ao MagicNet
|
Definições do
plano de
reprodução
|
Definições do
plano de
reprodução
|
Definições do
plano de
reprodução
|
Regulação
do comando à
distância
|
Resolução de
|
problemas
Especificações
técnicas
Resolução de problemas
Resolução de problemas
Remover o programa
Resolução de problemas
Na função Preview (Pré-visualizar), é possível ver as informações do ficheiro mas não a
imagem.
Os ficheiros do Office não são apresentados. Verifique o formato do ficheiro.
Quando não existe codec disponível para o servidor, o ficheiro não é apresentado.
Verifique primeiro o codec.
MPEG2, AC3 só são reproduzidos normalmente quando o servidor tem disponível o codec
correspondente. Instale o codec correspondente.
podem ocorrer conflitos entre codecs quando estão instalados vários tipos de codecs num
PC, o que pode resultar em erro do programa. E a instalação incompleta do codec pode
resultar numa avaria do programa e em erro de reprodução do ficheiro.
Durante a execução de Preview (Pré-visualizar), o programa não funciona:
Quando se reproduz um filme ou um ficheiro de música em modo Preview (Prévisualizar), o leitor não funciona e pára. Verifique o ficheiro para ver se tem disponível o
codec. Lembre-se que podem ocorrer conflitos entre codecs quando estão instalados
vários tipos de codecs num PC, o que pode resultar em erro do programa. E a instalação
incompleta do codec pode resultar numa avaria do programa e em erro de reprodução
do ficheiro.
Quando um plano de reprodução não é executado correctamente na altura designada:
Verifique o estado do MagicNet no que se refere ao monitor bem como o estado da rede.
Além disso, confirme se a função de pausa do plano de reprodução está activada para o
monitor.
Os planos de reprodução só serão executados quando o estado do MagicNet e a Rede
estiverem ligados, e não serão executados quando o plano de reprodução do monitor
estiver em modo pausa.
Quando se desliga e volta a ligar o monitor ou se se desligar e voltar a ligar-se à rede, o
programa actual regressa ao início.
Quando o ícone do monitor é apresentado a azul claro, e não a verde (funcionamento
normal):
Isto pode ocorrer quando a configuração da rede é normal mas a ligação entre o servidor
e o monitor não é adequada. Isto pode ocorrer quando o monitor está ligado a outro
servidor, e não ao servidor correspondente, ou quando o estado da rede não é normal.
Verifique o monitor quanto à ligação de rede.
Palavra-passe/Abertura de sessão
A palavra-passe introduzida pelo utilizador quando da instalação do MagicNet tornar-seá a palavra-passe predefinida da conta do Administrator.
Caso se esqueça da palavra-passe, remova o programa e volte a instalá-lo.
Resolução de problemas
Remover o programa
Pode remover o MagicNet utilizando as Opções Adicionar/Remover nos Programas do Windows
ou utilizando o menu eliminar fornecido quando da instalação deste programa.
Remover o programa
Para remover o MagicNet, faça o
1. Seleccione [Iniciar]->[Definições]->[Painel de controlo].
2. No Windows XP, seleccione [Iniciar]->[Painel de controlo].
3. Faça duplo clique sobre o ícone [Adicionar/remover programas] no painel de controlo.
4. Clique no MagicNet na janela [Adicionar/remover programas] para o realçar.
5. Clique em [Alterar/remover] para o remover.
6. Clique em OK para iniciar a remoção do MagicNet.
7. Espere até aparecer a janela que indica que a remoção do programa está concluída.
A actualização de programas através de RDP só se aplica a 320PXn/400P(T)Xn/460PXn.
1. Prima as teclas ALT + F12 para ir para o ambiente de trabalho.
2. Para obter uma ligação remota (através do protocolo de ambiente de trabalho remoto), utilize o ID e a
palavra-passe indicada abaixo.
ID de início de sessão no Windows: Administrador
Palavra-passe de início de sessão no Windows: 000000
Introdução
ao MagicNet
|
Definições do
plano de
reprodução
|
Definições do
plano de
reprodução
|
Definições do
plano de
reprodução
|
Regulação
do comando à
distância
|
Resolução de
problemas
|
Especificações
técnicas
Especificações técnicas
Formato de ficheiro suportado
MPEG1
WMV
Audio
[Áudio]
Fotografias
Resolução
CBR
1280x720 ou
menos
Vídeo
Audio [Áudio]
Velocidade de transmissã
Formato do
ficheiro
Frequência de
amostragem
VBR
12 Mbps ou menos
Velocidade de
transmissão de pico
12 Mbps ou menos
-
MP3
-
Disponível
Indisponível
16kHz ou mais
JPEG
2274 x 1704
ou menos
-
-
-
-
-
-
BMP
Para JPEG, o formato EXIF (Câmara digital) não é suportado.
(No entanto, são suportadas as câmaras digitais da Samsung)
Um ficheiro do Office pode demorar algum tempo a aparecer no monitor; tudo depende do tamanho do
ficheiro.
No caso dos filmes, só os codecs WMV e MPEG1 é que são fornecidos por defeito.
Pode instalar e utilizar outros codecs necessários à excepção de WMV e MPEG1. (Opcional)
No entanto, o codec pode não ser compatível.
Configuração da rede (número do dispositivo)
Vídeo
Velocidade de
transmissã
Normal
Máx.
4Mbps
10
20
6Mbps
8
16
12Mbps
5
9
-
20 ou mais
-
Áudio,
fotografias
Ambiente de PC servidor: Recomendado (CPU: 3GHz, RAM:512M, ethernet: 100M)
Ambiente de rede: Rede local sem ligação externa
Normal: Largura de banda de rede de PC servidor: 50% ~ 60%
Máx: Largura de banda de rede de PC servidor: 90% ou mais (não recomendados)
Para ambientes ligados com LAN, o número de dispositivos ligáveis pode ser reduzido, dependendo da
disponibilidade das redes vizinhas.
Requisitos do sistema de servidor
CPU
RAM
Mínimo
P1,8GHz
256M
Recomendados
P3,0Ghz
512M
Ethernet
SO
Aplicação
100M/1G
Windows XP
Windows 2000
(Service Pack 4)
WMP 9 ou
superior
Velocidade de ligação do dispositivo local (USB)
Para um dispositivo de armazenamento em massa, como um disco rígido USB, demora aproximadamente 3 a 4
segundos a carregar 1 GB.
Quando o utilizador usa o MagicNet durante o carregamento de um ficheiro, é apresentada uma mensagem de
aviso.
Compatibilidade do dispositivo local (USB)
HID (Human Interface Devices)
: Teclado, Rato
MSC(Mass Storage Class)
: Dispositivos que utilizam o conjunto de comandos SCSI (Small Computer System Interface)
:
Excepção
: Alguns fabricantes não especificaram correctamente os respectivos dispositivos como sendo compatíveis com a
norma USB.
O nosso produto tem procedimentos de manuseamento únicos. No entanto, é muito possível que alguns
dispositivos não funcionem correctamente.
: Alguns fabricantes não especificaram correctamente os respectivos dispositivos como sendo compatíveis com a
norma SCSI.
Esses dispositivos não devem funcionar correctamente.
: Recomenda-se a compra de dispositivos USB depois de testada e confirmada a sua compatibilidade.
Para os monitores que giram à volta de um eixo, o vídeo é suportado até ao nível SD.
SyncMaster 400PXn/460PXn
Seleccionar idioma
Página principal
Modelo
Precauções de segurança
Introdução
Ligações
Usar software
Regular monitor
Entrada
[PC / BNC /DVI]
[AV / S-Video /
Componente / DVI-Video]
Som
Configurar
Dodatak
Multi-controlo
Funcionalidades de
controlo directo
MagicNet
ǷȘȐȓȖȎȍȕȐȍ
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Regular monitor
Entrada
Resolução de problemas
Especificações técnicas
Informações
Anexo
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
MagicNet
Lista de fontes
[MENU] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Acende o indicador para indicar o sinal de entrada actualmente apresentado.
1) PC
2) BNC
3) DVI
4) AV
5) S-Video
6) Componente
7) MagicNet
[O botão directo no controlo remoto é o botão 'SOURCE'.]
嘅
Nota
• PIP desaparece quando se liga o monitor a uma fonte externa.
PIP
Quando dispositivos A/V externos, tais como um videogravador ou leitor de DVD, estão ligados ao monitor, a
função PIP permite-lhe visualizar vídeo a partir desses dispositivos numa pequena janela sobreposta no sinal
de vídeo do PC. (Deslig./Lig.)
Nota
• Não é possível sobrepor mais do que uma imagem PIP no ecrã porque o BNC e o Componente utilizam o
mesmo terminal.
1) PIP (Imagem na imagem)
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Liga ou desliga a tela PIP.
- Deslig.
- Lig.
[O botão directo no controlo remoto é o botão 'PIP'.]
2) Source (Fonte)
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Seleccionar a origem de entrada para PIP
- PC / DVI: AV / S-Video / Componente Modo
- BNC: AV / S-Video Modo
- DVI: AV / S-Video / Componente Modo
- AV / S-Vídeo : PC / BNC / DVI Modo
- Componente : PC / DVI Modo
[O botão directo no controlo remoto é o botão 'SOURCE'.]
3) Alternar
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Trocar o conteúdo de PIP e da imagem principal.
A imagem da janela PIP aparece no ecrã principal e a imagem do ecrã principal aparece na janela PIP.
[O botão directo no controlo remoto é o botão 'SWAP'.]
4) Tamanho
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Permite ao utilizador desactivar ou ajustar o tamanho do ecrã PIP.
[O botão directo no controlo remoto é o botão 'SIZE'.]
5) Position (Posição)
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Altera a posição da janela PIP.
6) Transparênc.
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Modifica o nível opaco do fundo do PIP.
- Alta
- Média
- Baixa
- Opaco
Nota
• Se seleccionar
,
,
em Tamanho, Posição e Transparência não serão activados.
Modos disponíveis : PIP (Imagem na imagem)
Editar nome
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Atribua um nome ao dispositivo de entrada ligado às tomadas de entrada para facilitar a selecção da origem
de entrada.
1) PC
2) BNC
3) DVI
4) AV
5) S-Video
6) Componente
Nota
• Não foi possível dar outro nome a MagicNet.
Picture [PC / BNC /DVI Modo]
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
MagicNet
MagicBright™
[MENU] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
MagicBright™ é uma nova função que possibilita o ambiente de visualização ideal dependendo do conteúdo
da imagem que está a ver.
Actualmente, estão disponíveis 4 modos diferentes: Entertain, Internet, Text e Custom.
Cada modo tem o seu próprio valor de brilho pré-configurado. Pode seleccionar facilmente uma das 4
definições, carregando simplesmente no botão 'MagicBright™.
1) Divertimento
Quando Divertimento estiver seleccionado, o monitor muda para o nível de brilho máximo, idêntico ao
brilho da televisão, optimizado para visualizar programas de entretenimento (animação, DVDs, televisão ou
jogos online).
2) Internet
Quando Internet estiver seleccionado, o monitor activa um nível de brilho avançado para navegação na
Internet (texto e gráficos), mantendo, ao mesmo tempo, a legibilidade dos caracteres de texto.
3) Texto
Quando Texto estiver seleccionado, o monitor activa o nível de brilho normal, idêntico ao dos monitores
existentes, adequado para ler ou trabalhar com texto.
4) Pessoal
Apesar de os valores serem cuidadosamente seleccionados pelos técnicos, os valores pré-configurados
podem não ser adequados aos olhos do utilizador, consoante a respectiva preferência.
Se for esse o caso, ajuste o brilho e o contraste através do menu OSD.
[O botão directo no controlo remoto é o botão 'M/B'.]
Custom
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] / [< / >] → [ENTER]
Pode utilizar os menus no ecrã para alterar o contraste e brilho de acordo com as suas preferências pessoais.
1) Contraste
Ajustar o contraste.
2) Brilho
Ajustar o brilho.
Nota
• Se ajustar a imagem utilizando a função Personalzar, MagicBright passará para o modo Pessoal.
Tonalidade
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
A tonalidade da cor pode ser alterada.
1) Cores frias
2) Normal
3) Cores quentes
4) Pessoal
(Disponível só no modo PC/BNC.)
Controlo de cor
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]
Ajuste os controlos de cor R, G, B individuais.
(Disponível só no modo PC/BNC.)
1) Red
2) Green
3) Blue
Nota
• Se ajustar a imagem utilizando a função Controlo de cor, Tonalidade passará para o modo Pessoal.
Bloq. imagem
Image Lock is used to fine-tune and get the best image by removing noise that creates unstable images with
jitter and shimmer. If satisfactory results are not obtained using the Fine adjustment, use the Coarse
adjustment and then use Fine again.
(Disponível só no modo PC/BNC.)
1) Grosso
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]
Remove interferências como riscas verticais. O ajuste da definição Coarse (Grosso) pode mover a área de
imagem do ecrã. Pode voltar a colocá-la no centro utilizando o menu Horizontal Control (Controlo
horizontal).
2) Fino
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >]→ [ENTER]
Remove interferências tais como riscas horizontais. Se as interferências continuarem após a Sintonia fina,
repita-a depois de ajustar a frequência (velocidade).
3) Posição
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] →[ENTER] → [< / >] / [∧ / ∨]→
[ENTER]
Ajusta a localização do ecrã na horizontal e na vertical.
Ajuste auto.
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
1)Os valores do ajuste fino, básico e da posição são ajustados automaticamente.
Se alterar a resolução no painel de controlo, a função Ajuste auto. vai ser executada.
(Disponível só no modo PC/BNC.)
[O botão directo no controlo remoto é o botão 'AUTO'.]
Equilíbrio do sinal
Permite compensar o fraco sinal RGB transmitido por um cabo de sinal longo.
(Disponível só no modo PC/BNC.)
1) Equilíbrio do sinal
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Pode seleccionar Controlo do sinal para Lig. ou Deslig.
2) Controlo do sinal
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] →
[∧ / ∨] → [< / >] → [ENTER]
Pode ajustar Fase R, Fase G, Fase B, Ganho e Nitidez manualmente.
Tamanho
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Permite escolher entre diferentes tamanhos de imagem.
1) 16:9
2) 4:3
Imagem PIP
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ /
∨] → [ENTER] → [< / >] → [ENTER]
Pode ajustar as definições de ecrã PIP.
1) Contraste
Ajusta a opção Contrast (Contraste) da janela PIP no ecrã.
2) Brilho
Ajusta a opção Brightness (Brilho) da janela PIP no ecrã.
3) Nitidez
Utilize para ajustar a diferença entre as áreas mais claras e mais escuras da janela PIP
4) Cor
Utilize para ajustar a claridade/escuridão na janela PIP
5) Matiz
Dá um tom natural à janela PIP.
Pode ver uma imagem a partir de AV, S-Vídeo no ecrã PIP, no modo PC, BNC. Só funciona se o
sinal de vídeo for NTSC.
Modos disponíveis : PIP (Imagem na imagem)
Picture [AV / S-Video / Componente / DVI-Video Mode]
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
MagicNet
Modo
[MENU] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
O monitor tem quatro definições automáticas de imagem: Dinâmico, Padrá, Filme, Pessoal Pode-se ativar
Pessoal, Dinâmico, Padráo ou Filme. Selecionar Pessoal” ativa automaticamente as definições do próprio
usuário.
1) Dinâmico
2) Standard
3) Filme
4) Pessoal
[O botão directo no controlo remoto é o botão 'P.MODE'.]
Pessoal
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >]→ [ENTER]
Pode utilizar os menus no ecrã para alterar o contraste e brilho de acordo com as suas preferências pessoais.
1) Contraste
Adiciona um tom natural ao ecrã.
2) Brilho
Ajuste o Brilho.
3) Nitidez
Regule a nitidez da imagem.
4) Cor
Regule a cor da imagem.
5) Matiz
Dá um tom natural ao ecrã.
Só funciona nos modos AV e S-Vídeo. Só funciona se o sinal de vídeo for NTSC.
Tonalidade
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
A tonalidade da cor pode ser alterada.
1) Cores frias 2
2) Cores frias 1
3) Normal
4) C. quentes 1
5) C. quentes 2
Tamanho
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Permite escolher entre diferentes tamanhos de imagem.
1)16:9
2)Zoom 1
3)Zoom 2
4)4:3
[ZOOM1, ZOOM2, Panorâmica não estão disponíveis em 1080i (ou em 720p) de DTV. ]
NR Digital (Digital Noise Reduction. (Redução de ruído digital.))
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Pode activar/desactivar a funcionalidade Noise Elimination [Eliminação de ruído].
A funcionalidade Digital Noise Elimination [Eliminação de ruído digital] permite-lhe desfrutar de imagens mais
claras e nítidas.
1) DESLIGAR
2) LIGAR
Modo Filme
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Pode activar/desactivar Film Mode [Modo de filme].
A funcionalidade Film Mode [Modo de filme] oferece-lhe uma experiência de visualização semelhante à das
salas de espectáculos.
(Não está disponível no modo DVI-Video.)
1) DESLIGAR
2) LIGAR
Imagem PIP
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] →[< / >]
→ [ENTER]
Pode ajustar as definições de ecrã PIP.
1) Contraste
Ajusta a opção Contrast (Contraste) da janela PIP no ecrã.
2) Brilho
Ajusta a opção Brightness (Brilho) da janela PIP no ecrã.
Modos disponíveis : PIP (Imagem na imagem)
Som
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
MagicNet
Modo
[MENU] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
O monitor tem um amplificador de áudio em estéreo de alta fidelidade incorporado.
1) Standard
Seleccione Padrão para obter as definições de fábrica padrão.
2) Música
Seleccione Música quando estiver a ver vídeos de música ou concertos.
3) Filme
Seleccione Filme quando estiver a ver filmes.
4) Discurso
Seleccione Diálogo quando estiver a ver um programa que seja principalmente constituído por diálogo (por
exemplo, notícias).
5) Pessoal
Seleccione Pessoal para repor as definições personalizadas.
Custom
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >]→ [ENTER]
Os ajustes sadios podem ser ajustados para servir sua preferência pessoal.
1) Graves
Realça o áudio de baixa frequência.
2) Agudos
Realça o áudio de alta frequência.
3) Equilíbrio
Equilíbrio de som ==> Permite-lhe ajustar o equilíbrio de som entre o altifalante esquerdo e o altifalante
direito.
[Pode ouvir o som mesmo com o valor respectivo regulado para 0.]
Nota
• Se regular a imagem com a função Sound Custom (Som personalizado), Sound Mode (Modo Som) passa
para Custom Mode (Modo personalizado).
Volume auto.
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Reduz as diferenças no nível de volume entre os difusores.
1) DESLIGAR
2) LIGAR
SRS TSXT
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
SRS TSXT (TEXTO SRS) é uma tecnologia SRS (SRS) patenteada que resolve o problema da reprodução de
conteúdos multi-canais 5.1 através de dois altifalantes. A tecnologia TruSurround (TruSurround) oferece uma
experiência de som surround virtual envolvente através de qualquer sistema de reprodução de duas colunas,
incluindo as colunas internas do televisor.
É totalmente compatível com todos os formatos multi-canais.
1) DESLIGAR
2) LIGAR
[O botão directo no controlo remoto é o botão 'SRS'.]
Sound Select
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Pode seleccionar Main ou Sub quando o PIP estiver activado.
1) Principal
2) Sub
[Modos disponíveis : PIP]
Setup
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
MagicNet
Idioma
[MENU] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Pode escolher um de entre 11 idiomas.
Nota
• O idioma escolhido influi somente no idioma de OSD.
Não exerce nenhum efeito em qualquer software executado pelo computador.
Tempo
Permite seleccionar uma de 4 definições de hora: Acertar relógio, Temporizador, T. ligado e T desligado.
1) Acertar relógio
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]
Definição de hora actual.
2) Temporizador
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] →[< / >] → [∧ / ∨] →
[ENTER] →[< / >] → [∧ / ∨] → [ENTER]
Permite regular o monitor para se desligar automaticamente passado um determinado número de minutos.
(Deslig. , 30, 60, 90, 120, 150, 180)
3) T. ligado
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >] → [∧ / ∨] →
[ENTER]
Permite regular o monitor para se ligar automaticamente a uma hora predefinida.
Permite regular o monitor para se ligar automaticamente a uma hora predefinida.
4) T desligado
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >] → [∧ / ∨] →
[ENTER]
Permite regular o monitor para se desligar automaticamente a uma hora predefinida, controlar o nível de
volume e o modo.
Nota
• Se seleccionar Yes em On Timer, Off Timer sem Clock Set, aparece "Set the clock first.".
Transparência de menu
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
era o nível opaco do fundo do OSD.
1) Alta
2) Média
3) Baixa
4) Opaco
PIN bloq. segurança
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [0~9] → [0~9] → [0~9] → [0~9]
Pode mudar a palavra-passe.
Poupança energ.
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [MENU]
Esta função ajusta o consumo de energia da unidade para poupar energia.
1) LIGAR
2) DESLIGAR
Video Wall
Um ‘video wall’ é um conjunto de ecrãs de vídeo ligados entre si, de maneira a que cada ecrã mostre uma
parte da imagem inteira ou que a mesma imagem se repita em cada ecrã.
Se Video Wall estiver activado, é possível ajustar as definições do ecrã Video Wall.
1) Video Wall
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Activa/desactiva a função Video Wall do ecrã seleccionado.
- DESLIGAR
- LIGAR
2) Format
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Pode seleccionar o formato em que pretende ver um ecrã dividido.
- Full
1) Video Wall :
- Natural
Mostra uma imagem natural com a relação altura/largura original intacta.
3) Screen Divider
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
O ecrã pode dividir-se.
Ao dividir, pode seleccionar vários ecrãs com uma disposição diferente.
• Seleccione um modo em Screen Divider (Divisor do ecrã).
• Seleccione um ecrã em Display Selection (Selecção de ecrãs).
• O local é configurado se carregar num número no modo seleccionado.
- 2x2
- 3x3
- 4x4
- 5x5
- 1x2
- 2x1
- 1x5
- 5x1
Nota
• Se Video Wall estiver a funcionar, não pode utilizar as funções PIP, Ajuste auto., Bloq. imagem e
Tamanho. 3) Divisor de ecrãs Video Wall não funciona no modo MagicNet.
Ecrã de segurança
A função Ecrã de segurança utiliza-se para impedir imagens residuais que possam surgir quando uma imagem
fixa permanece no ecrã durante muito tempo.
- A função Deslocamento do ecrã faz com que o ecrã se desloque durante o período de tempo especificado.
- Esta função não está disponível se o monitor estiver desligado.
1) Ecrã de segurança
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Determina se é colocar Screen Scroll (Deslocamento do ecrã) na posição Lig. ou Deslig.
-
DESLIGAR
- LIGAR
2) Interval
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Determina o intervalo de tempo necessário para executar Screen Scroll (Deslocamento do ecrã). (1~10
horas)
O tempo é calculado com base na duração de execução.
Por defeito, o tempo é programado para 10 horas.
- 1~10 horas
3) Segundo
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Determina o período de tempo necessário para executar Screen Scroll (Deslocamento do ecrã). (1~5
segundos)
Por defeito, o tempo é programado para 5 segundos.
- Tipo-Desl. : 1~5 segundos
- Tipo-Pixel, Barra, Eliminador : 10~50 segundos
4) Tipo
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Pode mudar o Safety Screen Type (Tipo de ecrã de segurança).
- Desl.
- Pixel
- Barra
- Eliminador
Selec. resolução
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Se definir a resolução da placa gráfica do computador para 1024 x 768 @ 60Hz, 1280 x 768 @ 60Hz, 1360 x
768 @ 60Hz ou 1366 x 768 @ 60Hz e a imagem não aparecer correctamente no ecrã, utilize esta função
(Selec. resolução) para que a imagem apareça no ecrã com a resolução especificada.
(Disponível só no modo PC/BNC.)
1) DESLIGAR
2) 1024 X 768
3) 1280 X 768
4) 1360 X 768
5) 1366 X 768
Nota
• Só pode seleccionar o menu se a resolução dos gráficos estiver definida para 1024 x 768 @ 60Hz, 1280 x
768 @ 60Hz, 1360 x 768 @ 60Hz ou 1366 x768 @ 60Hz.
Controlo da luz
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]
Permite regular a retroiluminação para poupar energia.
Ajuste do arranque
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Regula a opção Power On time (Tempo de utilização) do ecrã.
*Atenção Para evitar sobretensão, defina Power On time (Tempo de utilização) para um valor superior.
era o nível opaco do fundo do OSD.
Os parâmetros de cor são substituídos pelas predefinições de fábrica.
1) Repor imagem
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]
(Disponível só no modo PC/BNC.)
2) Repor cor
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >]→ [ENTER]
Multi-controlo
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
MagicNet
Multi-controlo
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [0~9]
Atribui ID individual ao MONITOR.
1) Config. ID
Atribuir IDs distintos ao MONITOR.
2) Introd. ID
Permite seleccionar as funções do transmissor do MONITOR individual. Só é activado o MONITOR cuja ID
corresponde à definição do transmissor.
Funcionalidades de controlo
directo
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
MagicNet
MagicNet
Vá para o ecrã MagicNet OSD.
MDC
Vá para o ecrã Multi Control OSD.
LOCK
Defina a função Safety Lock (Bloqueio de segurança).
1) Bloqueio activado
Fica bloqueado.
2) Bloqueio desactiv.
Fica desbloqueado.
Nota
• Quando definir a função Lock, só pode utilizar os botões Lock no telecomando e no televisor.
A password (palavra-passe) predefinida do monitor é "0000".
Nota
• Redefinir palavra-passe para bloquear teclas de função.
Carregue em MUTE → 1 → 8 → 6 → On. A palavra-passe será redefinida para ‘0000.
É preciso utilizar o telecomando para redefinir a palavra-passe.
MagicNet
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
MagicNet
Nota
• Como o sistema operativo para este monitor só suporta inglês, os outros idiomas podem não aparecer
correctamente no ecrã.
• Pode utilizar o telecomando para operações com MagicNet. No entanto, deve utilizar um teclado USB
separado.
• Pode ocorrer um erro quando se desliga qualquer um dos periféricos durante a reinicialização em modo
Device (Dispositivo). Certifique-se de que só desliga qualquer um dos periféricos quando a alimentação
está desligada ou quando o leitor funciona em condições normais.
• Não desligue o cabo LAN utilizado para a rede (por exemplo, ecrã de vídeo). Caso contrário, o programa
(MagicNet) pode ser interrompido. Se desligar o cabo, reinicie o sistema.
• Se carregar no botão SOURCE em MagicNet, sai do programa e acede a outras fontes.
• A password (palavra-passe) predefinida do monitor é "000000".
• A opção Power-On do programa do servidor só funciona se o monitor estiver completamente desligado.
Não utilize a opção Power-On quando o monitor se estiver a desligar porque pode ocorrer um erro
sistemático no monitor.
• O ecrã OSD do MagicNet é o mesmo para Network(Rede) e para Device(Dispositivo).
• Quando se utiliza o MagicNet com o programa MagicNet Server: A opção Power-On do programa do
servidor só funciona se o monitor estiver completamente desligado.
• Quando se utiliza o MagicNet com um dispositivo directamente ligado ao monitor: disponível em modo
Device(Dispositivo)
O formato de ficheiro em JPEG, BMP é suportado.
1) Auto
Ajusta automaticamente a imagem à janela.
Original
O formato de ficheiro em JPEG, BMP é suportado.
2) Slide Show
Mostra os ficheiros de imagem registados na biblioteca, um por um.
3) Interval
Controla os intervalos de tempo entre os ficheiros de imagens para uma apresentação de diapositivos.
(5 Sec, 10 Sec, 20 Sec, 30 Sec, 60 Sec)
4) Rotation
Mostra um ficheiro de imagem, rodando-o 90° para a direita.
5) Zoom
Mostra uma imagem ampliada.
6) Close
Fecha a janela Image File View (Vista de ficheiros de imagem) e sai da aplicação.
Music
O formato de ficheiro em MP3 é suportado.
Filme
O formato de ficheiro em MPEG1, WMV é suportado.
1) Play
Ajusta automaticamente a imagem à janela.
2) Full Size
O formato de ficheiro em MPEG1, WMV é suportado.
OFFICE/HTML
O formato de ficheiro em PPT(Power Point), DOC(MS Word), XLS(MS Excel), PDF, HTML, HTM é suportado.
* Instale o programa de visualização (freeware) adequado para ver o MS Office (Word, Excel, Power Point) ou
documentos em PDF.
Internet
Estabelece ligação com a Internet.
Setup
Pode definir várias funções no modo MagicNet.
É preciso introduzir a palavra-passe para aceder ao modo Setup.
1) Schedule View
Mostra uma agenda.
2) TCP/IP
Permite alterar as definições TCP/IP.
3) Connection
Permite modificar as definições de rede.
4) Palavra-passe
Pode mudar a palavra-passe.
• Estabelece ligação com a Internet.
(Deve introduzir uma palavra-passe com 6 a 12 caracteres em formato numérico)
• Se introduzir três vezes a palavra-passe errada, o programa de configuração reinicia-se e aparece uma
mensagem de aviso do servidor.
• É preciso introduzir a palavra-passe para aceder ao modo Setup. Deste modo, repõe as definições
anteriores do modo Setup.
5) File
Local : Pode apagar ou copiar ficheiros em discos locais e amovíveis.
6) Play Option
Pode especificar as definições da reprodução repetitiva e do ecrã.
Repeat : Determina a opção de repetição para ver filmes e ouvir música.
• None - Seleccione No Repeat para ver um filme ou ouvir uma música da lista, apenas uma vez.
• File Repeat - Seleccione Repeat File para ver um filme ou ouvir uma música da lista, repetidamente.
• List Repeat - Seleccione Repeat List para ver filmes ou ouvir música da lista, repetidamente em
sequência.
Rotation - Define a orientação da imagem.
• Landscape - Define a resolução do ecrã para 1366x768 pixels.
• Portrait - Define a resolução do ecrã para 768x1366 pixels.
EWF(Enhanced Write Filter) : Impede alterações e perda dos dados guardados no disco.
• Disable - Desactiva EWF (EWF) para que os dados guardados possam ser alterados no disco protegido
(unidade C:). Quando mudar de Enable (Activar) para Disable (Desactivar), pode seleccionar Commit
(Transferir).
• Enable - Activa EWF (EWF) para impedir que os dados guardados possam ser alterados no disco
protegido (unidade C:).
• Commit - Commit (Transferir) os dados guardados para o disco protegido (unidade C:) quando EWF
(EWF) estiver em Enable (Activar). Commit (Transferir) não está disponível se EWF (EWF) estiver em
Enable (Activar).
Notice
• Não desligue o adaptador de CA durante uma operação.
Nota
• Para o modo Portrait, a opção Transparent Ticker não é suportada.
• Para os monitores que giram à volta de um eixo, a resolução de ecrã para filmes é de 720*480(SD).
Nota
• EWF (EWF) não se aplica à unidade D:.
• Se o conteúdo de Setup (Configurar) for alterado quando EWF (EWF) estiver em Enable (Activar), é
preciso Commit (Transferir) as alterações para o disco para as guardar.
• Se seleccionar Disable (Desactivar), Enable (Activar) ou Commit (Transferir), o sistema reinicia-se.
© 1995~2007 SAMSUNG. ALL Right Reserved
SyncMaster 400PX/460PX
Seleccionar idioma
Página principal
Modelo
Precauções de segurança
Introdução
Ligações
Usar software
Regular monitor
Entrada
[PC / BNC /DVI]
[AV / S-Video /
Componente / DVI-Video]
Som
Configurar
Dodatak
Multi-controlo
Funcionalidades de
controlo directo
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Regular monitor
Entrada
ǷȘȐȓȖȎȍȕȐȍ
Resolução de problemas
Especificações técnicas
Informações
Anexo
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
Lista de fontes
[MENU] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Acende o indicador para indicar o sinal de entrada actualmente apresentado.
1) PC
2) BNC
3) DVI
4) AV
5) S-Video
6) Componente
[O botão directo no controlo remoto é o botão 'SOURCE'.]
Nota
嘅 • PIP desaparece quando se liga o monitor a uma fonte externa.
PIP
Quando dispositivos A/V externos, tais como um videogravador ou leitor de DVD, estão ligados ao monitor, a
função PIP permite-lhe visualizar vídeo a partir desses dispositivos numa pequena janela sobreposta no sinal
de vídeo do PC. (Deslig./Lig.)
Nota
• Não é possível sobrepor mais do que uma imagem PIP no ecrã porque o BNC e o Componente utilizam o
mesmo terminal.
1) PIP (Imagem na imagem)
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Liga ou desliga a tela PIP.
- Deslig.
- Lig.
[O botão directo no controlo remoto é o botão 'PIP'.]
2) Fonte
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Seleccionar a origem de entrada para PIP
- PC / DVI: AV / S-Video / Componente Modo
- BNC: AV / S-Video Modo
- DVI: AV / S-Video / Componente Modo
- AV / S-Vídeo : PC / BNC / DVI Modo
- Componente : PC / DVI Modo
[O botão directo no controlo remoto é o botão 'SOURCE'.]
3) Alternar
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Trocar o conteúdo de PIP e da imagem principal.
A imagem da janela PIP aparece no ecrã principal e a imagem do ecrã principal aparece na janela PIP.
[O botão directo no controlo remoto é o botão 'SWAP'.]
4) Tamanho
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Permite ao utilizador desactivar ou ajustar o tamanho do ecrã PIP.
[O botão directo no controlo remoto é o botão 'SIZE'.]
5) Position (Posição)
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Altera a posição da janela PIP.
6) Transparênc.
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Modifica o nível opaco do fundo do PIP.
- Alta
- Média
- Baixa
- Opaco
Nota
• Se seleccionar
,
,
em Tamanho, Posição e Transparência não serão activados.
Modos disponíveis : PIP (Imagem na imagem)
Editar nome
[MENU] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Atribua um nome ao dispositivo de entrada ligado às tomadas de entrada para facilitar a selecção da origem
de entrada.
1) PC
2) BNC
3) DVI
4) AV
5) S-Video
6) Componente
Picture [PC / BNC /DVI Modo]
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
MagicBright™
[MENU] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
MagicBright™ é uma nova função que possibilita o ambiente de visualização ideal dependendo do conteúdo
da imagem que está a ver.
Actualmente, estão disponíveis 4 modos diferentes: Entertain, Internet, Text e Custom.
Cada modo tem o seu próprio valor de brilho pré-configurado. Pode seleccionar facilmente uma das 4
definições, carregando simplesmente no botão 'MagicBright™.
1) Divertimento
Quando Divertimento estiver seleccionado, o monitor muda para o nível de brilho máximo, idêntico ao
brilho da televisão, optimizado para visualizar programas de entretenimento (animação, DVDs, televisão ou
jogos online).
2) Internet
Quando Internet estiver seleccionado, o monitor activa um nível de brilho avançado para navegação na
Internet (texto e gráficos), mantendo, ao mesmo tempo, a legibilidade dos caracteres de texto.
3) Texto
Quando Texto estiver seleccionado, o monitor activa o nível de brilho normal, idêntico ao dos monitores
existentes, adequado para ler ou trabalhar com texto.
4) Pessoal
Apesar de os valores serem cuidadosamente seleccionados pelos técnicos, os valores pré-configurados
podem não ser adequados aos olhos do utilizador, consoante a respectiva preferência.
Se for esse o caso, ajuste o brilho e o contraste através do menu OSD.
[O botão directo no controlo remoto é o botão 'M/B'.]
Custom
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] / [< / >] → [ENTER]
Pode utilizar os menus no ecrã para alterar o contraste e brilho de acordo com as suas preferências pessoais.
1) Contraste
Ajustar o contraste.
2) Brilho
Ajustar o brilho.
Nota
• Se ajustar a imagem utilizando a função Personalzar, MagicBright passará para o modo Pessoal.
Tonalidade
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
A tonalidade da cor pode ser alterada.
1) Cores frias
2) Normal
3) Cores quentes
4) Pessoal
(Disponível só no modo PC/BNC)
Controlo de cor
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]
Ajuste os controlos de cor R, G, B individuais.
(Disponível só no modo PC/BNC)
1) Vermelho
2) Verde
3) Azul
Nota
• Se ajustar a imagem utilizando a função Controlo de cor, Tonalidade passará para o modo Pessoal.
Bloq. imagem
Image Lock (Bloqueio de imagem) utiliza-se para fine-tune (fazer uma sintonia fina) e obter a melhor imagem,
retirando as interferências que surgem em imagens instáveis com distorções ou oscilações. Se não conseguir
obter resultados satisfatórios com a regulação Fine (Fino), utilize a regulação Coarse (Grosso) e depois volte a
utilizar Fine (Fino).
(Disponível só no modo PC/BNC)
1) Grosso
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]
Remove interferências como riscas verticais. O ajuste da definição Coarse (Grosso) pode mover a área de
imagem do ecrã. Pode voltar a colocá-la no centro utilizando o menu Horizontal Control (Controlo
horizontal).
2) Fino
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >]→ [ENTER]
Remove interferências tais como riscas horizontais. Se as interferências continuarem após a Sintonia fina,
repita-a depois de ajustar a frequência (velocidade).
3) Posição
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] →[ENTER] → [< / >] / [∧ / ∨]→
[ENTER]
Ajusta a localização do ecrã na horizontal e na vertical.
Ajuste auto.
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Os valores do ajuste fino, básico e da posição são ajustados automaticamente.
Se alterar a resolução no painel de controlo, a função Ajuste auto. vai ser executada.
(Disponível só no modo PC/BNC)
[O botão directo no controlo remoto é o botão 'AUTO'.]
Equilíbrio do sinal
Permite compensar o fraco sinal RGB transmitido por um cabo de sinal longo.
(Disponível só no modo PC/BNC)
1) Equilíbrio do sinal
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Pode seleccionar Controlo do sinal para Lig. ou Deslig.
2) Controlo do sinal
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] →
[∧ / ∨] → [< / >] → [ENTER]
Pode ajustar Fase R, Fase G, Fase B, Ganho e Nitidez manualmente.
Tamanho
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Permite escolher entre diferentes tamanhos de imagem.
1) 16:9
2) 4:3
Imagem PIP
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ /
∨] → [ENTER] → [< / >] → [ENTER]
Pode ajustar as definições de ecrã PIP.
1) Contraste
Ajusta a opção Contrast (Contraste) da janela PIP no ecrã.
2) Brilho
Ajusta a opção Brightness (Brilho) da janela PIP no ecrã.
3) Nitidez
Utilize para ajustar a diferença entre as áreas mais claras e mais escuras da janela PIP.
4) Cor
Utilize para ajustar a claridade/escuridão na janela PIP.
5) Matiz
Dá um tom natural à janela PIP.
Pode ver uma imagem a partir de AV, S-Vídeo no ecrã PIP, no modo PC, BNC. Só funciona se o
sinal de vídeo for NTSC.
Modos disponíveis : PIP (Imagem na imagem)
Picture [AV / S-Video / Componente / DVI-Video Mode]
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
Modo
[MENU] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
O monitor tem quatro definições automáticas de imagem: Dinâmico, Padrá, Filme, Pessoal Pode-se ativar
Pessoal, Dinâmico, Padráo ou Filme. Selecionar Pessoal” ativa automaticamente as definições do próprio
usuário.
1) Dinâmico
2) Standard
3) Filme
4) Pessoal
[O botão directo no controlo remoto é o botão 'P.MODE'.]
Pessoal
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >]→ [ENTER]
Pode utilizar os menus no ecrã para alterar o contraste e brilho de acordo com as suas preferências pessoais.
1) Contraste
Adiciona um tom natural ao ecrã.
2) Brilho
Ajuste o Brilho.
3) Sharpness [Nitidez]
Regule a nitidez da imagem.
4) Cor
Regule a cor da imagem.
5) Matiz
Dá um tom natural ao ecrã.
Só funciona nos modos AV e S-Vídeo. Só funciona se o sinal de vídeo for NTSC.
Tonalidade
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
A tonalidade da cor pode ser alterada.
1) Cores frias 2
2) Cores frias 1
3) Normal
4) C. quentes 1
5) C. quentes 2
Tamanho
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Permite escolher entre diferentes tamanhos de imagem.
1) 16:9
2) Zoom 1
3) Zoom 2
4) 4:3
[ZOOM1, ZOOM2, Panorâmica não estão disponíveis em 1080i (ou em 720p) de DTV. ]
NR Digital (Digital Noise Reduction. (Redução de ruído digital.))
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Pode activar/desactivar a funcionalidade Noise Elimination [Eliminação de ruído].
A funcionalidade Digital Noise Elimination [Eliminação de ruído digital] permite-lhe desfrutar de imagens mais
claras e nítidas.
1) OFF (DESLIGAR)
2) ON (LIGAR)
Modo Filme
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Pode activar/desactivar Film Mode [Modo de filme].
A funcionalidade Film Mode [Modo de filme] oferece-lhe uma experiência de visualização semelhante à das
salas de espectáculos.
( Não está disponível no modo DVI-Video)
1) OFF (DESLIGAR)
2) ON (LIGAR)
Imagem PIP
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] →[< / >]
→ [ENTER]
Pode ajustar as definições de ecrã PIP.
1) Contraste
Ajusta a opção Contrast (Contraste) da janela PIP no ecrã.
2) Brilho
Ajusta a opção Brightness (Brilho) da janela PIP no ecrã.
Modos disponíveis : PIP (Imagem na imagem)
Som
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
Modo
[MENU] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
O monitor tem um amplificador de áudio em estéreo de alta fidelidade incorporado.
1) Standard
Seleccione Padrão para obter as definições de fábrica padrão.
2) Music
Seleccione Música quando estiver a ver vídeos de música ou concertos.
3) Filme
Seleccione Filme quando estiver a ver filmes.
4) Discurso
Seleccione Diálogo quando estiver a ver um programa que seja principalmente constituído por diálogo (por
exemplo, notícias).
5) Pessoal
Seleccione Pessoal para repor as definições personalizadas.
Personalizar
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >]→ [ENTER]
Os ajustes sadios podem ser ajustados para servir sua preferência pessoal.
1) Graves
Realça o áudio de baixa frequência.
2) Agudos
Realça o áudio de alta frequência.
3) Equilíbrio
Equilíbrio de som ==> Permite-lhe ajustar o equilíbrio de som entre o altifalante esquerdo e o altifalante
direito.
[Pode ouvir o som mesmo com o valor respectivo regulado para 0.]
Nota
• Se regular a imagem com a função Sound Custom (Som personalizado), Sound Mode (Modo Som) passa
para Custom Mode (Modo personalizado).
Volume auto.
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Reduz as diferenças no nível de volume entre os difusores.
1) DESLIGAR
2) LIGAR
SRS TSXT
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
SRS TSXT (TEXTO SRS) é uma tecnologia SRS (SRS) patenteada que resolve o problema da reprodução de
conteúdos multi-canais 5.1 através de dois altifalantes. A tecnologia TruSurround (TruSurround) oferece uma
experiência de som surround virtual envolvente através de qualquer sistema de reprodução de duas colunas,
incluindo as colunas internas do televisor.
É totalmente compatível com todos os formatos multi-canais.
1) DESLIGAR
2) LIGAR
[O botão directo no controlo remoto é o botão 'SRS'.]
Sound Select
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Pode seleccionar Main ou Sub quando o PIP estiver activado.
1) Principal
2) Sub
[Modos disponíveis : PIP]
Setup
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
Idioma
[MENU] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Pode escolher um de entre 11 idiomas.
Nota
• O idioma escolhido influi somente no idioma de OSD.
Não exerce nenhum efeito em qualquer software executado pelo computador.
Tempo
Permite seleccionar uma de 4 definições de hora: Acertar relógio, Temporizador, T. ligado e T desligado.
1) Acertar relógio
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]
Definição de hora actual.
2) Temporizador
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] →[< / >] → [∧ / ∨] →
[ENTER] →[< / >] → [∧ / ∨] → [ENTER]
Permite regular o monitor para se desligar automaticamente passado um determinado número de minutos.
(Deslig. , 30, 60, 90, 120, 150, 180)
3) T. ligado
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >] → [∧ / ∨] →
[ENTER]
Permite regular o monitor para se ligar automaticamente a uma hora predefinida.
Permite regular o monitor para se ligar automaticamente a uma hora predefinida.
4) T desligado
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >] → [∧ / ∨] →
[ENTER]
Permite regular o monitor para se desligar automaticamente a uma hora predefinida, controlar o nível de
volume e o modo.
Nota
• Se seleccionar Yes em On Timer, Off Timer sem Clock Set, aparece "Set the clock first.".
Transparência de menu
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
era o nível opaco do fundo do OSD.
1) Alta
2) Média
3) Baixa
4) Opaco
PIN bloq. segurança
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [0~9] → [0~9] → [0~9]
Pode mudar a palavra-passe.
Poupança energ.
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [MENU]
Esta função ajusta o consumo de energia da unidade para poupar energia.
1) LIGAR
2) DESLIGAR
Video Wall
Um ‘video wall’ é um conjunto de ecrãs de vídeo ligados entre si, de maneira a que cada ecrã mostre uma
parte da imagem inteira ou que a mesma imagem se repita em cada ecrã.
Se Video Wall estiver activado, é possível ajustar as definições do ecrã Video Wall.
1) Video Wall
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Activa/desactiva a função Video Wall do ecrã seleccionado.
- DESLIGAR
- LIGAR
2) Format
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Pode seleccionar o formato em que pretende ver um ecrã dividido.
- Full
1) Video Wall :
- Natural
Mostra uma imagem natural com a relação altura/largura original intacta.
3) Screen Divider
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
O ecrã pode dividir-se.
Ao dividir, pode seleccionar vários ecrãs com uma disposição diferente.
• Seleccione um modo em Screen Divider (Divisor do ecrã).
• Seleccione um ecrã em Display Selection (Selecção de ecrãs).
• O local é configurado se carregar num número no modo seleccionado.
- 2x2
- 3x3
- 4x4
- 5x5
- 1x2
- 2x1
- 1x5
- 5x1
Nota
• Se Video Wall estiver a funcionar, não pode utilizar as funções PIP, Ajuste auto., Bloq. imagem e
Tamanho. 3) Divisor de ecrãs Video Wall não funciona no modo MagicNet.
Ecrã de segurança
A função Ecrã de segurança utiliza-se para impedir imagens residuais que possam surgir quando uma imagem
fixa permanece no ecrã durante muito tempo.
- A função Deslocamento do ecrã faz com que o ecrã se desloque durante o período de tempo especificado.
- Esta função não está disponível se o monitor estiver desligado.
1) Ecrã de segurança
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Determina se é colocar Screen Scroll (Deslocamento do ecrã) na posição Lig. ou Deslig.
- DESLIGAR
- LIGAR
2) Interval
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Determina o intervalo de tempo necessário para executar Screen Scroll (Deslocamento do ecrã). (1~10
horas)
O tempo é calculado com base na duração de execução.
Por defeito, o tempo é programado para 10 horas.
- 1~10 horas
3) Segundo
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Determina o período de tempo necessário para executar Screen Scroll (Deslocamento do ecrã). (1~5
segundos)
Por defeito, o tempo é programado para 5 segundos.
- Tipo-Desl. : 1~5 segundos
- Tipo-Pixel, Barra, Eliminador : 10~50 segundos
4) Tipo
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]
Pode mudar o Safety Screen Type (Tipo de ecrã de segurança).
- Desl.
- Pixel
- Barra
- Eliminador
Selec. resolução
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨]→ [ENTER]
Se definir a resolução da placa gráfica do computador para 1024 x 768 @ 60Hz, 1280 x 768 @ 60Hz, 1360 x
768 @ 60Hz ou 1366 x 768 @ 60Hz e a imagem não aparecer correctamente no ecrã, utilize esta função
(Selec. resolução) para que a imagem apareça no ecrã com a resolução especificada.
(Disponível só no modo PC/BNC.)
1) DESLIGAR
2) 1024 X 768
3) 1280 X 768
4) 1360 X 768
5) 1366 X 768
Nota
• Só pode seleccionar o menu se a resolução dos gráficos estiver definida para 1024 x 768 @ 60Hz, 1280 x
768 @ 60Hz, 1360 x 768 @ 60Hz ou 1366 x768 @ 60Hz.
Controlo da luz
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]
Permite regular a retroiluminação para poupar energia.
Ajuste do arranque
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]
Regula a opção Power On time (Tempo de utilização) do ecrã.
*Atenção Para evitar sobretensão, defina Power On time (Tempo de utilização) para um valor superior.
Repor
Os parâmetros de cor são substituídos pelas predefinições de fábrica.
1) Repor imagem
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]
(Disponível só no modo PC/BNC)
2) Repor cor
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >]→ [ENTER]
Multi-controlo
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
Multi-controlo
[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [0~9]
Atribui ID individual ao MONITOR.
1) Config. ID
Atribuir IDs distintos ao MONITOR.
2) Introd. ID
Permite seleccionar as funções do transmissor do MONITOR individual. Só é activado o MONITOR cuja ID
corresponde à definição do transmissor.
Funcionalidades de controlo
directo
Modos disponíveis
PC / BNC / DVI
AV
S-Video
Componente
DVI-Video
MDC
Vá para o ecrã Multi Control OSD.
LOCK
Defina a função Safety Lock (Bloqueio de segurança).
1) Bloqueio activado
Fica bloqueado.
2) Bloqueio desactiv.
Fica desbloqueado.
Nota
• Quando definir a função Lock, só pode utilizar os botões Lock no telecomando e no televisor.
A password (palavra-passe) predefinida do monitor é "0000".
Nota
• Redefinir palavra-passe para bloquear teclas de função.
Carregue em MUTE → 1 → 8 → 6 → On. A palavra-passe será redefinida para ‘0000.
É preciso utilizar o telecomando para redefinir a palavra-passe.
© 1995~2007 SAMSUNG. ALL Rights Reserved
SyncMaster 400PXn/460PXn
Seleccionar idioma
Página principal
Modelo
Precauções de segurança
Introdução
Ligações
Usar software
Regular monitor
Resolução de problemas
Verificação através da
função do teste automático
Lista de verifição
P&R
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Resolução de problemas
Especificações técnicas
Verificação através da função do teste automático
Informações
Anexo
Nota
• Verifique os seguintes itens antes de contactar a assistência. Contacte ocentro de serviços relativamente
a problemas que não consiga resolver sozinho.
Verificação através da função do teste automático
Existe a função de teste automático que lhe permite verificar o correcto funcionamento do monitor.
1)
Desligue o computador e o monitor.
2)
Retire o cabo de vídeo da parte de trás do computador.
3)
Ligue o monitor.
A figura abaixo ("Verifique Ligação") é apresentada num fundo preto quando o monitor se encontra na
condição de funcionamento normal, apesar de não detectar qualquer sinal de vídeo: Quando no modo de
teste automático, o indicador de alimentação LED permanece verde e a figura move-se pelo ecrã.
4)
Desligue o monitor e volte a ligar o cabo de vídeo. Depois, ligue o computador e o monitor.
Se o ecrã do monitor permanecer em branco depois de utilizar o procedimento anterior, verifique o controlador
de vídeo e o sistema do computador; o monitor está a funcionar correctamente.
Check Cooling System
Se a mensagem “Check Cooling System” aparece no ecrã, isso acontece porque a ventoinha de refrigeração
tem um problema. Contacte o centro de assistência para reparar ou substituir a ventoinha.
Modo inadequado
Pode ver o ecrã numa resolução superior a 1360x768. No entanto, a mensagem a seguir aparece durante um
minuto; pode optar por mudar a resolução do ecrã ou permanecer no modo actual durante esse período de
tempo. E se a taxa de actualização for superior a 85Hz, aparece o ecrã preto porque o monitor não suporta uma
resolução acima dos 85Hz.
Nota
• Consulte > Modos de apresentação predefinidos para obter as resoluções ou frequências suportadas pelo
monitor.
Manutenção e limpeza
1)
Manter a caixa do monitor
Manter a caixa do monitor Limpe com um pano macio depois de desligar o fio de alimentação.
•
Não utilize benzina, diluente ou outras substâncias inflamáveis, ou
um pano húmido.
•
Recomendamos a utilização de um agente de limpeza Samsung
para impedir danos no ecrã.
2)
Manter o ecrã do monitor plano.
Manter o ecrã do monitor plano Limpe com um pano macio (flanela de algodão) suavemente.
•
Nunca utilize acetona, benzina ou diluente.
(Podem provocar falhas ou deformação na superfície do ecrã.)
•
O utilizador será responsável pelos custos e despesas relacionadas
com a reparação de danos por si provocados.
Sintomas e acções recomendadas
Nota
• Um monitor recria sinais visuais recebidos do PC. Por isso, se o PC ou a placa de vídeo apresentam
problemas, podem fazer com que o monitor fique em branco, tenha má coloração, ruído, esteja Video
mode not supported, etc. Nesse caso, verifique primeiro a origem do problema e, em seguida, contacte um
centro de assistência ou o seu representante.
1)
2)
Verifique se o cabo de alimentação e o cabo estão correctamente ligados ao computador.
Verifique se, ao reiniciar, o computador emite um sinal sonoro mais de 3 vezes.
(Se o fizer, solicite uma operação pós-assistência para a motherboard do computador.)
3)
Se instalou uma nova placa de vídeo ou se montou o PC, verifique se instalou o controlador do adaptador
(de vídeo) e o controlador do monitor.
4)
Verifique se o rácio de leitura do ecrã de vídeo está definido para 50 Hz ~ 85 Hz.
(Ao utilizar a máxima resolução, não exceda os 60Hz.)
5)
Se tiver problemas com a instalação do controlador do adaptador (de vídeo), inicie o computador no modo
de segurança, remova o adaptador de vídeo em "Painel de controlo", "Sistema", "Gestor de
dispositivos" e, em seguida, reinicie o computador para reinstalar o controlador do adaptador (de vídeo).
Lista de verifição
Nota
• A tabela seguinte lista possíveis problemas e as respectivas soluções. Antes de contactar a assistência,
consulte as informações nesta secção de modo a verificar se pode resolver quaisquer problemas sozinho.
Se necessitar de assistência, contacte o número de telefone indicado no cartão da garantia, o número de
telefone na secção de informações ou contacte o fornecedor.
• Para obter mais informações relacionadas com redes, consulte a secção Resolução de problemas
MagicNet.
Problemas relacionados com a instalação (PC Modo)
Nota
• Estão listados problemas relacionados com a instalação do monitor e respectivas soluções.
Problemas
O ecrã do monitor fica
intermitente.
Soluçãos
z Verifique se o cabo de sinal está correctamente ligado. Ligue-o
novamente de forma correcta.
(Consulte Ligar a um computador)
Problemas relacionados com o ecr
Nota
• Estão listados problemas relacionados com o ecrã do monitor e respectivas soluções.
Problemas
O ecrã está em branco e o
Soluçãos
z Certifique-se de que o cabo de alimentação está correctamente
indicador de alimentação está
ligado e que o monitor LCD está ligado.
desligado
(Consulte Ligação do monitor)
Mensagem "Verifique Ligação"
z Certifique-se de que o cabo de sinal está correctamente ligado
às entradas do PC ou de vídeo.
(Consulte Ligação do monitor)
z Certifique-se de que as entradas do PC ou de vídeo estão
ligadas.
Mensagem "Modo inadequado"
z Verifique a resolução e frequência máximas da placa de vídeo.
z Compare estes valores com os dados no gráfico Modos de
apresentação predefinidos.
A imagem rola na vertical.
z Verifique se o cabo de sinal está correctamente ligado.
Consulte Ligar a um computador
(Consulte Ligar a um computador)
A imagem não está nítida. A
z Execute o Grosso e a Fino da frequência.
imagem está manchada.
z Ligue-o novamente depois de ter removido todos os acessórios
(cabo de extensão do vídeo, etc.)
z Defina a resolução e a frequência para os valores
recomendados.
z Verifique se a resolução e a frequência definidas para a placa
A imagem está instável e treme.
de vídeo do computador estão dentro dos valores suportados
pelo monitor.
Aparecem imagens “fantasma” na
Se não estiverem, defina-as novamente consultando
imagem.
Informação no menu Monitor e Modos de apresentação
predefinidos.
A imagem está demasiado clara ou
demasiado escura
z Ajuste os valores de Brilho e Contraste.
(Consulte Brilho, Contraste)
A cor do ecrã está inconsistente.
A cor da imagem está distorcida
com sombras escuras.
z Ajuste a cor utilizando Modo usuário no menu Ajuste de cor
OSD.
A cor branca tem uma qualidade
fraca.
O indicador de alimentação está
verde intermitente.
z O monitor está actualmente a guardar as alterações efectuadas
nas definições da memória OSD.
O ecrã está em branco e a luz do
indicador de alimentação está
verde ou pisca a cada 0,5 ou 1
z O monitor está a utilizar o respectivo sistema de gestão de
energia.
segundos.
z Mova o rato do computador ou prima uma tecla no teclado
O ecrã está em branco e
z Se for apresentada a mensagem “TEST GOOD” no ecrã
quando premir o botão MENU, verifique a ligação do cabo entre
intermitente.
o monitor e o computador para assegurar que o conector está
correctamente ligado.
Problemas relacionados com o áudio
Nota
• Estão listados problemas relacionados com sinais de áudio e respectivas soluções.
Problemas
Soluçãos
z Certifique-se de que o cabo de áudio está correctamente ligado
Sem som
à porta de entrada de áudio no monitor e à porta de saída de
áudio na placa de som.
(Consulte Ligação do monitor)
z Verifique o nível do volume.
O nível de som está demasiado
z Verifique o nível do volume.
baixo.
z Se o volume ainda estiver demasiado baixo depois de girar o
controlo para a posição máxima, verifique o controlo de volume
na placa de som do computador ou o programa de software.
O som tem os agudos demasiado
altos ou demasiado baixos.
z Ajuste os Agudos e os Graves para o nível adequado.
Problemas relacionados com o controlo remoto
Nota
• Estão listados problemas relacionados com o controlo remoto e respectivas soluções.
Problemas
Soluçãos
Os botões do controlo remoto não
z Verifique as polaridades das pilhas (+/-).
respondem.
z Verifique se as pilhas estão gastas.
z Verifique se o monitor está ligado.
z Verifique se o cabo de alimentação está correctamente ligado.
z Verifique se existe uma lâmpada fluorescente especial ou de
néon ligada nas proximidades.
Problemas relacionados com MagicNet
Nota
• Criar um disco USB Flash de arranque
Problemas
Criar um disco USB Flash de
Soluçãos
1.
arranque
Pode transformar um suporte de armazenamento USB de 512
MB ou maior num disco de arranque utilizando uma ferramenta
de criação de discos de arranque USB. (Por exemplo, a
ferramenta HP USB Disk Storage Format)
2.
Copia a imagem fantasma do SO e os executáveis para o seu
disco USB.
3.
Aceda ao menu BIOS do monitor carregando na tecla F2, no
ecrã de início de sessão da BIOS. Depois, active a opção USB
Boot First seleccionando-a e carregando na tecla no menu Boot.
4.
Ligue o monitor com o disco USB ligado, arrancando no modo
DOS.
5.
Execute C:\ghost.exe ae seleccione Local ˧ Partition ˧ From
Image no menu. Seleccione a imagem fantasma com que quer
actualizar o disco USB e escolha o disco de destino.
6.
Quando terminar a actualização da imagem fantasma, o monitor
é automaticamente reiniciado.
P&R
Pergunat
Como posso alterar a frequência?
Resposta
Pode alterar a frequência reconfigurando a placa de vídeo.
Repare que o suporte da placa de vídeo pode variar, consoante a
versão do controlador utilizado. (Para mais detalhes, consulte os
manuais do computador ou da placa de vídeo.)
Como posso ajustar a resolução?
z Windows XP :
Defina a resolução em Painel de controlo ˧ Aspecto e temas ˧
Ecrã ˧ Definições.
z Windows ME/2000 :
Defina a resolução em Painel de controlo ˧ Ecrã ˧ Definições.
* Para mais detalhes, contacte o fabricante da placa de vídeo.
Como posso definir a função de
poupança de energia?
z Windows XP :
Set the resolution at the Control Panel ˧ Appearance and
Themes ˧ Display ˧ Screen Saver.
Defina a função na configuração do BIOS do computador ou da
protecção de ecrã. (Consulte o Manual do
Windows/Computador.)
z Windows ME/2000 :
Set the resolution at the Control Panel ˧ Display ˧ Screen
Saver.
Defina a função na configuração do BIOS do computador ou da
protecção de ecrã. (Consulte o Manual do
Windows/Computador.)
Como posso limpar a caixa
Desligue o cabo de alimentação e limpe o monitor com um pano
exterior/Painel LCD?
macio, utilizando uma solução de limpeza ou simplesmente água.
Não deixe resíduos do detergente nem risque a caixa. Não deixe que
a água penetre no monitor.
Como posso reproduzir uma
A imagem de vídeo só é compatível com codecs MPEG1 e WMV.
imagem de vídeo?
Instale o codec correspondente para reproduzir a imagem de vídeo.
Alguns dos codecs podem ser incompatíveis.
© 1995~2007 SAMSUNG. ALL Right Reserved
SyncMaster 400PX/460PX
Seleccionar idioma
Página principal
Modelo
Precauções de segurança
Introdução
Ligações
Usar software
Regular monitor
Resolução de problemas
Verificação através da
função do teste automático
Lista de verifição
P&R
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Resolução de problemas
IEspecificações técnicas
Informações
Verificação através da função do teste automático
Anexo
Nota
• Verifique os seguintes itens antes de contactar a assistência. Contacte ocentro de serviços relativamente
a problemas que não consiga resolver sozinho.
Verificação através da função do teste automático
Existe a função de teste automático que lhe permite verificar o correcto funcionamento do monitor.
1)
Desligue o computador e o monitor.
2)
Retire o cabo de vídeo da parte de trás do computador.
3)
Ligue o monitor.
A figura abaixo ("Verifique Ligação") é apresentada num fundo preto quando o monitor se encontra na
condição de funcionamento normal, apesar de não detectar qualquer sinal de vídeo: Quando no modo de
teste automático, o indicador de alimentação LED permanece verde e a figura move-se pelo ecrã.
4)
Desligue o monitor e volte a ligar o cabo de vídeo. Depois, ligue o computador e o monitor.
Se o ecrã do monitor permanecer em branco depois de utilizar o procedimento anterior, verifique o controlador
de vídeo e o sistema do computador; o monitor está a funcionar correctamente.
Check Cooling System
Se a mensagem “Check Cooling System” aparece no ecrã, isso acontece porque a ventoinha de refrigeração
tem um problema. Contacte o centro de assistência para reparar ou substituir a ventoinha.
Modo inadequado
Pode ver o ecrã numa resolução superior a 1360x768. No entanto, a mensagem a seguir aparece durante um
minuto; pode optar por mudar a resolução do ecrã ou permanecer no modo actual durante esse período de
tempo. E se a taxa de actualização for superior a 85Hz, aparece o ecrã preto porque o monitor não suporta uma
resolução acima dos 85Hz.
Nota
• Consulte > Modos de apresentação predefinidos para obter as resoluções ou frequências suportadas pelo
monitor.
Manutenção e limpeza
1)
Manter a caixa do monitor
Manter a caixa do monitor Limpe com um pano macio depois de desligar o fio de alimentação.
•
Não utilize benzina, diluente ou outras substâncias inflamáveis, ou
um pano húmido.
•
Recomendamos a utilização de um agente de limpeza Samsung
para impedir danos no ecrã.
2)
Manter o ecrã do monitor plano.
Manter o ecrã do monitor plano Limpe com um pano macio (flanela de algodão) suavemente.
•
Nunca utilize acetona, benzina ou diluente.
(Podem provocar falhas ou deformação na superfície do ecrã.)
•
O utilizador será responsável pelos custos e despesas relacionadas
com a reparação de danos por si provocados.
Sintomas e acções recomendadas
Nota
• Um monitor recria sinais visuais recebidos do PC. Por isso, se o PC ou a placa de vídeo apresentam
problemas, podem fazer com que o monitor fique em branco, tenha má coloração, ruído, esteja Video
mode not supported, etc. Nesse caso, verifique primeiro a origem do problema e, em seguida, contacte um
centro de assistência ou o seu representante.
1)
2)
Verifique se o cabo de alimentação e o cabo estão correctamente ligados ao computador.
Verifique se, ao reiniciar, o computador emite um sinal sonoro mais de 3 vezes.
(Se o fizer, solicite uma operação pós-assistência para a motherboard do computador.)
3)
Se instalou uma nova placa de vídeo ou se montou o PC, verifique se instalou o controlador do adaptador
(de vídeo) e o controlador do monitor.
4)
Verifique se o rácio de leitura do ecrã de vídeo está definido para 50 Hz ~ 85 Hz.
(Ao utilizar a máxima resolução, não exceda os 60Hz.)
5)
Se tiver problemas com a instalação do controlador do adaptador (de vídeo), inicie o computador no modo
de segurança, remova o adaptador de vídeo em "Painel de controlo", "Sistema", "Gestor de
dispositivos" e, em seguida, reinicie o computador para reinstalar o controlador do adaptador (de vídeo).
Lista de verifição
Nota
• A tabela seguinte lista possíveis problemas e as respectivas soluções. Antes de contactar a assistência,
consulte as informações nesta secção de modo a verificar se pode resolver quaisquer problemas sozinho.
Se necessitar de assistência, contacte o número de telefone indicado no cartão da garantia, o número de
telefone na secção de informações ou contacte o fornecedor.
Problemas relacionados com a instalação (PC Modo)
Nota
• Estão listados problemas relacionados com a instalação do monitor e respectivas soluções.
Problemas
O ecrã do monitor fica
intermitente.
Soluçãos
z Verifique se o cabo de sinal está correctamente ligado. Ligue-o
novamente de forma correcta.
(Consulte Ligar a um computador)
Problemas relacionados com o ecr
Nota
• Estão listados problemas relacionados com o ecrã do monitor e respectivas soluções.
Problemas
O ecrã está em branco e o
Soluçãos
z Certifique-se de que o cabo de alimentação está correctamente
indicador de alimentação está
ligado e que o monitor LCD está ligado.
desligado
(Consulte Ligação do monitor)
Mensagem "Verifique Ligação"
z Certifique-se de que o cabo de sinal está correctamente ligado
às entradas do PC ou de vídeo.
(Consulte Ligação do monitor)
z Certifique-se de que as entradas do PC ou de vídeo estão
ligadas.
Mensagem "Modo inadequado"
z Verifique a resolução e frequência máximas da placa de vídeo.
z Compare estes valores com os dados no gráfico Modos de
apresentação predefinidos.
A imagem rola na vertical.
z Verifique se o cabo de sinal está correctamente ligado.
Consulte Ligar a um computador
(Consulte Ligar a um computador)
A imagem não está nítida. A
z Execute o Grosso e a Fino da frequência.
imagem está manchada.
z Ligue-o novamente depois de ter removido todos os acessórios
(cabo de extensão do vídeo, etc.)
z Defina a resolução e a frequência para os valores
recomendados.
z Verifique se a resolução e a frequência definidas para a placa
A imagem está instável e treme.
de vídeo do computador estão dentro dos valores suportados
pelo monitor.
Aparecem imagens “fantasma” na
Se não estiverem, defina-as novamente consultando
imagem.
Informação no menu Monitor e Modos de apresentação
predefinidos.
A imagem está demasiado clara ou
demasiado escura
z Ajuste os valores de Brilho e Contraste.
(Consulte Brilho, Contraste)
A cor do ecrã está inconsistente.
A cor da imagem está distorcida
com sombras escuras.
z Ajuste a cor utilizando Modo usuário no menu Ajuste de cor
OSD.
A cor branca tem uma qualidade
fraca.
O indicador de alimentação está
verde intermitente.
O ecrã está em branco e a luz do
indicador de alimentação está
verde ou pisca a cada 0,5 ou 1
segundos.
z O monitor está actualmente a guardar as alterações efectuadas
nas definições da memória OSD.
z O monitor está a utilizar o respectivo sistema de gestão de
energia.
z Mova o rato do computador ou prima uma tecla no teclado
O ecrã está em branco e
z Se for apresentada a mensagem “TEST GOOD” no ecrã
quando premir o botão MENU, verifique a ligação do cabo entre
intermitente.
o monitor e o computador para assegurar que o conector está
correctamente ligado.
Problemas relacionados com o áudio
Nota
• Estão listados problemas relacionados com sinais de áudio e respectivas soluções.
Problemas
Soluçãos
z Certifique-se de que o cabo de áudio está correctamente ligado
Sem som
à porta de entrada de áudio no monitor e à porta de saída de
áudio na placa de som.
(Consulte Ligação do monitor)
z Verifique o nível do volume.
O nível de som está demasiado
z Verifique o nível do volume.
baixo.
z Se o volume ainda estiver demasiado baixo depois de girar o
controlo para a posição máxima, verifique o controlo de volume
na placa de som do computador ou o programa de software.
O som tem os agudos demasiado
altos ou demasiado baixos.
z Ajuste os Agudos e os Graves para o nível adequado.
Problemas relacionados com o controlo remoto
Nota
• Estão listados problemas relacionados com o controlo remoto e respectivas soluções.
Problemas
Soluçãos
Os botões do controlo remoto não
z Verifique as polaridades das pilhas (+/-).
respondem.
z Verifique se as pilhas estão gastas.
z Verifique se o monitor está ligado.
z Verifique se o cabo de alimentação está correctamente ligado.
z Verifique se existe uma lâmpada fluorescente especial ou de
néon ligada nas proximidades.
P&R
Pergunat
Como posso alterar a frequência?
Resposta
Pode alterar a frequência reconfigurando a placa de vídeo.
Repare que o suporte da placa de vídeo pode variar, consoante a
versão do controlador utilizado. (Para mais detalhes, consulte os
manuais do computador ou da placa de vídeo.)
Como posso ajustar a resolução?
z Windows XP :
Defina a resolução em Painel de controlo ˧ Aspecto e temas ˧
Ecrã ˧ Definições.
z Windows ME/2000 :
Defina a resolução em Painel de controlo ˧ Ecrã ˧ Definições.
* Para mais detalhes, contacte o fabricante da placa de vídeo.
Como posso definir a função de
poupança de energia?
z Windows XP :
Set the resolution at the Control Panel ˧ Appearance and
Themes ˧ Display ˧ Screen Saver.
Defina a função na configuração do BIOS do computador ou da
protecção de ecrã. (Consulte o Manual do
Windows/Computador.)
z Windows ME/2000 :
Set the resolution at the Control Panel ˧ Display ˧ Screen
Saver.
Defina a função na configuração do BIOS do computador ou da
protecção de ecrã. (Consulte o Manual do
Windows/Computador.)
Como posso limpar a caixa
Desligue o cabo de alimentação e limpe o monitor com um pano
exterior/Painel LCD?
macio, utilizando uma solução de limpeza ou simplesmente água.
Não deixe resíduos do detergente nem risque a caixa. Não deixe que
a água penetre no monitor.
© 1995~2007 SAMSUNG. ALL Right Reserved
Seleccionar idioma
Página principal
Modelo
SyncMaster 400PXn
Instruções de segurança
Introdução
Ligações
Usar software
Regular monitor
Resolução de problemas
Especificações técnicas
Generalidades
PowerSaver
Modos de apresentação
predefinidos
Informações
Anexo
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Especificações técnicas
Generalidades
Generalidades
Generalidades
Modelo
SyncMaster 400PXn
Painel LCD
Tamanho
40,0 polegadas na diagonal (101,6 cm)
Área de visualização
885,168 mm (H) x 497,664 mm (V)
Pixel Pitch
0,648 mm (H) x 0,216 mm (V)
Sincronização
Horizontal
30 ~ 81 kHz
Vertical
56 ~ 75 Hz
Cor de apresentação
Cor de apresentação
16,7 M Cores
Resolução
Resolução óptima
1360 x 768 / 1366 x 768 @ 60 Hz consoante a placa gráfica utilizada
Resolução máxima
1360 x 768 @ 60 Hz
Sinal de entrada, Sincronização
RGB analógico , RGB digital compatível com DVI (Digital Visual Interface).
0,7 Vp-p positivo a 75 Ω ±10 %, sincronização H/V separada, sincronização composta, SOG, nível TTL,
positiva ou negativa.
Relógio de pixel máximo
100 MHz
Corrente de alimentação
100 - 240 V CA (+/- 10 %) , 50/60 Hz
Cabo de Sinal
Cabo D-sub de 15pinos-para-15pinos, destacável
Cabo DVI-D-para-DVI-D, destacável (opcional)
Conector de sinal
D-sub, BNC, DVI-D, YPbPr, S-VHS, VCR
Dimensões (LxAxP) / Peso
971 x 582 x 118 mm / 38,2 x 22,9 x 4,6 inch (Sem base)
971 x 629,5 x 223 mm / 38,2 x 24,8 x 8,8 inch (Com base), 23 kg/50,7lbs
971 x 629,5 x 228 mm / 38,2 x 24,8 x 9,0 inch (com base e com vidro) , 27,7 kg/61,0 lbs
Interface VESA
200 mm x 200 mm (para uso com hardware de montagem especial (braço))
Considerações Ambientais
Operação
Armazenamento
Características do som
Temperatura: 10 °C ~ 40 °C (50 °F ~ 104 °F)
Humidade: 10% ~ 80%, sem condensação
Temperatura: -20 °C ~ 45 °C (-4 °F ~ 113 °F)
Humidade: 5% ~ 95%, sem condensação
Entrada áudio 1
Tomada RCA Vermelha(R) Branca(L), 0,5 Vrms (-9 dB)
Entrada áudio 2
Tomada RCA Vermelha(R) Branca(L), 0,5 Vrms (-9 dB)
Entrada áudio para PC
Tomada estéreo 3,5 Ø 0,5 Vrms (-9 dB)
Frequência
RF: 80 Hz ~ 15 kHz (a -3 dB)
Resposta
A/V: 80 Hz ~ 20 kHz (a -3 dB)
Capacidade Plug and Play
Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play. A interacção entre o
monitor e os sistemas de computador proporcionará as melhores condições de funcionamento e definições
do monitor. Na maioria dos casos, a instalação do monitor prossegue automaticamente, a menos que o
utilizador queira seleccionar definições alternativas.
Aceitável por pontos
O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1 ppm
(milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas apresentam-se mais
brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da qualidade precária da imagem
e é possível utilizá-lo sem reservas.
• Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 3.133.440.
Nota
• O projeto e as especificações estão sujeitos a mudança sem prévio aviso.
Equipamento de classe B (equipamento de comunicação de informação para uso doméstico)
• Este produto está em conformidade com as Directivas de Compatibilidade Electromagnética para uso
doméstico e pode ser utilizado em todas as zonas, incluindo áreas residenciais comuns.
(O equipamento de classe B emite menos ondas electromagnéticas do que o equipamento de classe A.)
MagicNet – CLIENT
Item
LAN
Especificações
Observações
1 Gbps
USB
Music
Filme
Teclado/rato, dispositivo de
Pode utilizar qualquer dispositivo de
armazenamento em massa compativel
gravação portátil que suporte USB.
Formato de ficheiro suportado : BMP /
JPEG
Formato de ficheiro suportado : MP3
z
MPEG1, WMV
z
Máx. 1280 x 720 30 fps
2274 x 1704 ou menos
Largura de banda do som : 50 Hz a 15
kHz
z
Conteúdo
Alguns ficheiros podem não ser
suportados dependendo do
formato ou da versão.
Ficheiro
Word, Excel, Power Point, HTML, PDF
z
Instale o programa de
visualização (freeware)
adequado para ver o MS Office
(Word, Excel, Power Point) ou
documentos em PDF.
Não suporta Flash, aplicações Java, sites
Internet Browser
MS Internet Explorer
Idioma
Inglês
SO
Windows XP incorporado
sobre segurança
MagicNet – Requisitos do sistema de servidor
CPU
RAM
Ethernet
SO
Aplicação
Mínimo
P1,8 Ghz
256 M
100 M / 1 G
Windows XP
WMP 9 ou superior
Recomendados
P3,0 Ghz
512 M
100 M / 1 G
Windows XP
WMP 9 ou superior
PowerSaver
Este monitor dispõe de um sistema de gestão de energia incorporado designado por PowerSaver. Esse sistema
poupa energia, colocando o monitor num modo de baixo consumo energético quando não é utilizado durante um
determinado período de tempo. O monitor retoma automaticamente o funcionamento normal quando o utilizador
move o rato do computador ou prime uma tecla do teclado. Para poupar energia, desligue o monitor quando não
está a ser utilizado ou quando o abandona durante longos períodos de tempo. O sistema PowerSaver funciona
com uma placa de vídeo compatível com VESA DPM instalada no computador. Utilize um utilitário instalado no
computador para configurar esta função.
Estado
Modo de
Funcionamento
normal
Indicador de energia
Consumo de energia
Desligar a Potência
poupança de
Potência
energia
Verde
Verde intermitente
Âmbar
Menos de 1 W
Menos de 1 W
(Modo Off
(Botão de ligar e
[desligado] )
desliga)
Menos de 230 W
Desligar a
Preto
0W
(Força)
Modos de apresentação
predefinidos
Modos de apresentação predefinidos
Se o sinal transferido a partir do computador corresponder aos seguintes "Modos de apresentação
predefinidos", o ecrã é automaticamente ajustado. No entanto, se o sinal for diferente, o ecrã pode ficar em
branco, enquanto o LED do indicador de energia continua aceso. Consulte o manual da placa de vídeo e ajuste
o ecrã de acordo com o seguinte.
Modo de Apresentação
Frequência
Frequência
Horizontal
Vertical
Relógio de Pixel
Polaridade de
(MHz)
Sincronização (H/V)
(kHz)
(Hz)
IBM, 640 x 350
31,469
70,086
25,175
+/-
IBM, 640 x 480
31,469
59,940
25,175
-/-
IBM, 720 x 400
31,469
70,087
28,322
-/+
MAC, 640 x 480
35,000
66,667
30,240
-/-
MAC, 832 x 624
49,726
74,551
57,284
-/-
VESA, 640 x 480
37,861
72,809
31,500
-/-
VESA, 640 x 480
37,500
75,000
31,500
-/-
VESA, 640 x 480
43,269
85,008
36,000
-/-
VESA, 800 x 600
35,156
56,250
36,000
+/+
VESA, 800 x 600
37,879
60,317
40,000
+/+
VESA, 800 x 600
48,077
72,188
50,000
+/+
VESA, 800 x600
46,875
75,000
49,500
+/+
VESA, 800 x600
53,674
85,000
56,250
+/+
VESA, 1024 x 768
48,363
60,004
65,000
-/-
VESA, 1024 x 768
56,476
70,069
75,000
-/-
VESA, 1024 x 768
60,023
75,029
78,750
+/+
VESA, 1024 x 768
68,677
85,997
94,500
+/+
VESA, 1360 x 768
47,712
60,000
85,500
+/+
Frequência Horizontal
O tempo de varredura de uma linha, ligando a extremidade direita à
extremidade esquerda do ecrã na horizontal, é designado por Ciclo
Horizontal e o número inverso do Ciclo Horizontal é designado por
Frequência Horizontal. Unidade: kHz
Frequência Vertical
Tal como uma lâmpada fluorescente, o ecrã tem de repetir a mesma
imagem várias vezes por segundo para apresentar uma imagem ao
utilizador. A frequência dessa repetição é designada por Frequência
Vertical ou Taxa de Actualização. Unidade: Hz
© 1995~2007 SAMSUNG. ALL Right Reserved
Seleccionar idioma
Página principal
Modelo
SyncMaster 400PX
Instruções de segurança
Introdução
Ligações
Usar software
Regular monitor
Resolução de problemas
Especificações técnicas
Generalidades
PowerSaver
Modos de apresentação
predefinidos
Informações
Anexo
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Especificações técnicas
Generalidades
Generalidades
Generalidades
Modelo
SyncMaster 400PX
Painel LCD
Tamanho
40,0 polegadas na diagonal (101,6 cm)
Área de visualização
885,168 mm (H) x 497,664 mm (V)
Pixel Pitch
0,648 mm (H) x 0,216 mm (V)
Sincronização
Horizontal
30 ~ 81 kHz
Vertical
56 ~ 75 Hz
Cor de apresentação
Cor de apresentação
16,7 M Cores
Resolução
Resolução óptima
1360 x 768 / 1366 x 768 @ 60 Hz consoante a placa gráfica utilizada
Resolução máxima
1360 x 768 @ 60 Hz
Sinal de entrada, Sincronização
RGB analógico , RGB digital compatível com DVI (Digital Visual Interface).
0,7 Vp-p positivo a 75 Ω ±10 %, sincronização H/V separada, sincronização composta, SOG, nível TTL,
positiva ou negativa.
Relógio de pixel máximo
100 MHz
Corrente de alimentação
100 - 240 V CA (+/- 10 %) , 50/60 Hz
Cabo de Sinal
Cabo D-sub de 15pinos-para-15pinos, destacável
Cabo DVI-D-para-DVI-D, destacável (opcional)
Conector de sinal
D-sub, BNC, DVI-D, YPbPr, S-VHS, VCR
Dimensões (LxAxP) / Peso
971 x 582 x 118 mm / 38,2 x 22,9 x 4,6 inch (Sem base)
971 x 629,5 x 223 mm / 38,2 x 24,8 x 8,8 inch (Com base), 23 kg/50,7lbs
971 x 629,5 x 228 mm / 38,2 x 24,8 x 9,0 inch (com base e com vidro) , 27,7 kg/61,0 lbs
Interface VESA
200 mm x 200 mm (para uso com hardware de montagem especial (braço))
Considerações Ambientais
Operação
Armazenamento
Características do som
Temperatura: 10 °C ~ 40 °C (50 °F ~ 104 °F)
Humidade: 10% ~ 80%, sem condensação
Temperatura: -20 °C ~ 45 °C (-4 °F ~ 113 °F)
Humidade: 5% ~ 95%, sem condensação
Entrada áudio 1
Tomada RCA Vermelha(R) Branca(L), 0,5 Vrms (-9 dB)
Entrada áudio 2
Tomada RCA Vermelha(R) Branca(L), 0,5 Vrms (-9 dB)
Entrada áudio para PC
Tomada estéreo 3,5 Ø 0,5 Vrms (-9 dB)
Frequência
RF: 80 Hz ~ 15 kHz (a -3 dB)
Resposta
A/V: 80 Hz ~ 20 kHz (a -3 dB)
Capacidade Plug and Play
Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play. A interacção entre o
monitor e os sistemas de computador proporcionará as melhores condições de funcionamento e definições
do monitor. Na maioria dos casos, a instalação do monitor prossegue automaticamente, a menos que o
utilizador queira seleccionar definições alternativas.
Aceitável por pontos
O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1 ppm
(milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas apresentam-se mais
brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da qualidade precária da imagem
e é possível utilizá-lo sem reservas.
• Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 3.133.440.
Nota
• O projeto e as especificações estão sujeitos a mudança sem prévio aviso.
Equipamento de classe B (equipamento de comunicação de informação para uso doméstico)
• Este produto está em conformidade com as Directivas de Compatibilidade Electromagnética para uso
doméstico e pode ser utilizado em todas as zonas, incluindo áreas residenciais comuns.
(O equipamento de classe B emite menos ondas electromagnéticas do que o equipamento de classe A.)
PowerSaver
Este monitor dispõe de um sistema de gestão de energia incorporado designado por PowerSaver. Esse sistema
poupa energia, colocando o monitor num modo de baixo consumo energético quando não é utilizado durante um
determinado período de tempo. O monitor retoma automaticamente o funcionamento normal quando o utilizador
move o rato do computador ou prime uma tecla do teclado. Para poupar energia, desligue o monitor quando não
está a ser utilizado ou quando o abandona durante longos períodos de tempo. O sistema PowerSaver funciona
com uma placa de vídeo compatível com VESA DPM instalada no computador. Utilize um utilitário instalado no
computador para configurar esta função.
Estado
Indicador de energia
Consumo de energia
Modo de
Funcionamento
normal
Verde
Desligar a Potência
poupança de
Potência
energia
Verde intermitente
Âmbar
Menos de 1 W
Menos de 1 W
(Modo Off
(Botão de ligar e
[desligado] )
desliga)
Menos de 210 W
Desligar a
Preto
0W
(Força)
Modos de apresentação
predefinidos
Modos de apresentação predefinidos
Se o sinal transferido a partir do computador corresponder aos seguintes "Modos de apresentação
predefinidos", o ecrã é automaticamente ajustado. No entanto, se o sinal for diferente, o ecrã pode ficar em
branco, enquanto o LED do indicador de energia continua aceso. Consulte o manual da placa de vídeo e ajuste
o ecrã de acordo com o seguinte.
Frequência
Frequência
Horizontal
Vertical
(kHz)
(Hz)
IBM, 640 x 350
31,469
IBM, 640 x 480
31,469
IBM, 720 x 400
Relógio de Pixel
Polaridade de
(MHz)
Sincronização (H/V)
70,086
25,175
+/-
59,940
25,175
-/-
31,469
70,087
28,322
-/+
MAC, 640 x 480
35,000
66,667
30,240
-/-
MAC, 832 x 624
49,726
74,551
57,284
-/-
VESA, 640 x 480
37,861
72,809
31,500
-/-
VESA, 640 x 480
37,500
75,000
31,500
-/-
VESA, 640 x 480
43,269
85,008
36,000
-/-
VESA, 800 x 600
35,156
56,250
36,000
+/+
VESA, 800 x 600
37,879
60,317
40,000
+/+
VESA, 800 x 600
48,077
72,188
50,000
+/+
VESA, 800 x600
46,875
75,000
49,500
+/+
Modo de Apresentação
VESA, 800 x600
53,674
85,000
56,250
+/+
VESA, 1024 x 768
48,363
60,004
65,000
-/-
VESA, 1024 x 768
56,476
70,069
75,000
-/-
VESA, 1024 x 768
60,023
75,029
78,750
+/+
VESA, 1024 x 768
68,677
85,997
94,500
+/+
VESA, 1360 x 768
47,712
60,000
85,500
+/+
Frequência Horizontal
O tempo de varredura de uma linha, ligando a extremidade direita à
extremidade esquerda do ecrã na horizontal, é designado por Ciclo
Horizontal e o número inverso do Ciclo Horizontal é designado por
Frequência Horizontal. Unidade: kHz
Frequência Vertical
Tal como uma lâmpada fluorescente, o ecrã tem de repetir a mesma
imagem várias vezes por segundo para apresentar uma imagem ao
utilizador. A frequência dessa repetição é designada por Frequência
Vertical ou Taxa de Actualização. Unidade: Hz
© 1995~2007 SAMSUNG. ALL Right Reserved
Seleccionar idioma
Página principal
Modelo
SyncMaster 460PXn
Instruções de segurança
Introdução
Ligações
Usar software
Regular monitor
Resolução de problemas
Especificações técnicas
Generalidades
PowerSaver
Modos de apresentação
predefinidos
Informações
Anexo
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Especificações técnicas
Generalidades
Generalidades
Generalidades
Modelo
SyncMaster 460PXn
Painel LCD
Tamanho
46,0 polegadas na diagonal (125,1cm)
Área de visualização
1018,353 mm (H) x 572,544 mm (V)
Pixel Pitch
0,7455 mm (H) x 0,2485 mm (V)
Sincronização
Horizontal
30 ~ 81 kHz
Vertical
56 ~ 75 Hz
Cor de apresentação
Cor de apresentação
16,7 M Cores
Resolução
Resolução óptima
1360 x 768 / 1366 x 768 @ 60 Hz consoante a placa gráfica utilizada
Resolução máxima
1360 x 768 @ 60 Hz
Sinal de entrada, Sincronização
RGB analógico , RGB digital compatível com DVI (Digital Visual Interface).
0,7 Vp-p positivo a 75 Ω ±10 %, sincronização H/V separada, sincronização composta, SOG, nível TTL,
positiva ou negativa.
Relógio de pixel máximo
100 MHz
Corrente de alimentação
100 - 240 V CA (+/- 10 %) , 50/60 Hz
Cabo de Sinal
Cabo D-sub de 15pinos-para-15pinos, destacável
Cabo DVI-D-para-DVI-D, destacável (opcional)
Conector de sinal
D-sub, BNC, DVI-D, YPbPr, S-VHS, VCR
Dimensões (LxPxA) / Peso
1.102 x 658 x 126,5 mm / 43,4 x 25,9 x 5,0 inch / 28 Kg / 61,6 lbs (Sem base)
1.102 x 715 x 293 mm / 43,4 x 28,1 x 11,5 inch / 30 Kg / 66 lbs (Com base)
1.102 x 715 x 298 mm / 43,4 x 28,1 x 11,7 inch / 35 Kg / 77,2 lbs (com base e com vidro)
Interface VESA
200 mm x 200 mm (para uso com hardware de montagem especial (braço))
Considerações Ambientais
Operação
Armazenamento
Características do som
Temperatura: 10 °C ~ 40 °C (50 °F ~ 104 °F)
Humidade: 10% ~ 80%, sem condensação
Temperatura: -20 °C ~ 45 °C (-4 °F ~ 113 °F)
Humidade: 5% ~ 95%, sem condensação
Entrada áudio 1
Tomada RCA Vermelha(R) Branca(L), 0,5 Vrms (-9 dB)
Entrada áudio 2
Tomada RCA Vermelha(R) Branca(L), 0,5 Vrms (-9 dB)
Entrada áudio para PC
Tomada estéreo 3,5 Ø 0,5 Vrms (-9 dB)
Frequência
RF: 80 Hz ~ 15 kHz (a -3 dB)
Resposta
A/V: 80 Hz ~ 20 kHz (a -3 dB)
Capacidade Plug and Play
Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play. A interacção entre o
monitor e os sistemas de computador proporcionará as melhores condições de funcionamento e definições
do monitor. Na maioria dos casos, a instalação do monitor prossegue automaticamente, a menos que o
utilizador queira seleccionar definições alternativas.
Aceitável por pontos
O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1 ppm
(milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas apresentam-se mais
brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da qualidade precária da imagem
e é possível utilizá-lo sem reservas.
• Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 3.133.440.
Nota
• O projeto e as especificações estão sujeitos a mudança sem prévio aviso.
Equipamento de classe B (equipamento de comunicação de informação para uso doméstico)
• Este produto está em conformidade com as Directivas de Compatibilidade Electromagnética para uso
doméstico e pode ser utilizado em todas as zonas, incluindo áreas residenciais comuns.
(O equipamento de classe B emite menos ondas electromagnéticas do que o equipamento de classe A.)
MagicNet – CLIENT
Item
LAN
Especificações
Observações
1 Gbps
USB
Music
Filme
Teclado/rato, dispositivo de
Pode utilizar qualquer dispositivo de
armazenamento em massa compativel
gravação portátil que suporte USB.
Formato de ficheiro suportado : BMP /
JPEG
Formato de ficheiro suportado : MP3
z
MPEG1, WMV
z
Máx. 1280 x 720 30 fps
2274 x 1704 ou menos
Largura de banda do som : 50 Hz a 15
kHz
z
Conteúdo
Alguns ficheiros podem não ser
suportados dependendo do
formato ou da versão.
Ficheiro
Word, Excel, Power Point, HTML, PDF
z
Instale o programa de
visualização (freeware)
adequado para ver o MS Office
(Word, Excel, Power Point) ou
documentos em PDF.
Não suporta Flash, aplicações Java, sites
Internet Browser
MS Internet Explorer
Idioma
Inglês
SO
Windows XP incorporado
sobre segurança
MagicNet – Requisitos do sistema de servidor
CPU
RAM
Ethernet
SO
Aplicação
Mínimo
P1,8 Ghz
256 M
100 M / 1 G
Windows XP
WMP 9 ou superior
Recomendados
P3,0 Ghz
512 M
100 M / 1 G
Windows XP
WMP 9 ou superior
PowerSaver
Este monitor dispõe de um sistema de gestão de energia incorporado designado por PowerSaver. Esse sistema
poupa energia, colocando o monitor num modo de baixo consumo energético quando não é utilizado durante um
determinado período de tempo. O monitor retoma automaticamente o funcionamento normal quando o utilizador
move o rato do computador ou prime uma tecla do teclado. Para poupar energia, desligue o monitor quando não
está a ser utilizado ou quando o abandona durante longos períodos de tempo. O sistema PowerSaver funciona
com uma placa de vídeo compatível com VESA DPM instalada no computador. Utilize um utilitário instalado no
computador para configurar esta função.
Estado
Modo de
Funcionamento
normal
Indicador de energia
Consumo de energia
Desligar a Potência
poupança de
Potência
energia
Verde
Verde intermitente
Âmbar
Menos de 1 W
Menos de 1 W
(Modo Off
(Botão de ligar e
[desligado] )
desliga)
Menos de 310 W
Desligar a
Preto
0W
(Força)
Modos de apresentação
predefinidos
Modos de apresentação predefinidos
Se o sinal transferido a partir do computador corresponder aos seguintes "Modos de apresentação
predefinidos", o ecrã é automaticamente ajustado. No entanto, se o sinal for diferente, o ecrã pode ficar em
branco, enquanto o LED do indicador de energia continua aceso. Consulte o manual da placa de vídeo e ajuste
o ecrã de acordo com o seguinte.
Modo de Apresentação
Frequência
Frequência
Horizontal
Vertical
Relógio de Pixel
Polaridade de
(MHz)
Sincronização (H/V)
(kHz)
(Hz)
IBM, 640 x 350
31,469
70,086
25,175
+/-
IBM, 640 x 480
31,469
59,940
25,175
-/-
IBM, 720 x 400
31,469
70,087
28,322
-/+
MAC, 640 x 480
35,000
66,667
30,240
-/-
MAC, 832 x 624
49,726
74,551
57,284
-/-
VESA, 640 x 480
37,861
72,809
31,500
-/-
VESA, 640 x 480
37,500
75,000
31,500
-/-
VESA, 640 x 480
43,269
85,008
36,000
-/-
VESA, 800 x 600
35,156
56,250
36,000
+/+
VESA, 800 x 600
37,879
60,317
40,000
+/+
VESA, 800 x 600
48,077
72,188
50,000
+/+
VESA, 800 x600
46,875
75,000
49,500
+/+
VESA, 800 x600
53,674
85,000
56,250
+/+
VESA, 1024 x 768
48,363
60,004
65,000
-/-
VESA, 1024 x 768
56,476
70,069
75,000
-/-
VESA, 1024 x 768
60,023
75,029
78,750
+/+
VESA, 1024 x 768
68,677
85,997
94,500
+/+
VESA, 1360 x 768
47,712
60,000
85,500
+/+
Frequência Horizontal
O tempo de varredura de uma linha, ligando a extremidade direita à
extremidade esquerda do ecrã na horizontal, é designado por Ciclo
Horizontal e o número inverso do Ciclo Horizontal é designado por
Frequência Horizontal. Unidade: kHz
Frequência Vertical
Tal como uma lâmpada fluorescente, o ecrã tem de repetir a mesma
imagem várias vezes por segundo para apresentar uma imagem ao
utilizador. A frequência dessa repetição é designada por Frequência
Vertical ou Taxa de Actualização. Unidade: Hz
© 1995~2007 SAMSUNG. ALL Right Reserved
Seleccionar idioma
Página principal
Modelo
SyncMaster 460PX
Instruções de segurança
Introdução
Ligações
Usar software
Regular monitor
Resolução de problemas
Especificações técnicas
Generalidades
PowerSaver
Modos de apresentação
predefinidos
Informações
Anexo
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Especificações técnicas
Generalidades
Generalidades
Generalidades
Modelo
SyncMaster 460PX
Painel LCD
Tamanho
46,0 polegadas na diagonal (125,1cm)
Área de visualização
1018,353 mm (H) x 572,544 mm (V)
Pixel Pitch
0,7455 mm (H) x 0,2485 mm (V)
Sincronização
Horizontal
30 ~ 81 kHz
Vertical
56 ~ 75 Hz
Cor de apresentação
Cor de apresentação
16,7 M Cores
Resolução
Resolução óptima
1360 x 768 / 1366 x 768 @ 60 Hz consoante a placa gráfica utilizada
Resolução máxima
1360 x 768 @ 60 Hz
Sinal de entrada, Sincronização
RGB analógico , RGB digital compatível com DVI (Digital Visual Interface).
0,7 Vp-p positivo a 75 Ω ±10 %, sincronização H/V separada, sincronização composta, SOG, nível TTL,
positiva ou negativa.
Relógio de pixel máximo
100 MHz
Corrente de alimentação
100 - 240 V CA (+/- 10 %) , 50/60 Hz
Cabo de Sinal
Cabo D-sub de 15pinos-para-15pinos, destacável
Cabo DVI-D-para-DVI-D, destacável (opcional)
Conector de sinal
D-sub, BNC, DVI-D, YPbPr, S-VHS, VCR
Dimensões (LxPxA) / Peso
1.102 x 658 x 126,5 mm / 43,4 x 25,9 x 5,0 inch / 28 Kg / 61,6 lbs (Sem base)
1.102 x 715 x 293 mm / 43,4 x 28,1 x 11,5 inch / 30 Kg / 66 lbs (Com base)
1.102 x 715 x 298 mm / 43,4 x 28,1 x 11,7 inch / 35 Kg / 77,2 lbs (com base e com vidro)
Interface VESA
200 mm x 200 mm (para uso com hardware de montagem especial (braço))
Considerações Ambientais
Operação
Armazenamento
Características do som
Temperatura: 10 °C ~ 40 °C (50 °F ~ 104 °F)
Humidade: 10% ~ 80%, sem condensação
Temperatura: -20 °C ~ 45 °C (-4 °F ~ 113 °F)
Humidade: 5% ~ 95%, sem condensação
Entrada áudio 1
Tomada RCA Vermelha(R) Branca(L), 0,5 Vrms (-9 dB)
Entrada áudio 2
Tomada RCA Vermelha(R) Branca(L), 0,5 Vrms (-9 dB)
Entrada áudio para PC
Tomada estéreo 3,5 Ø 0,5 Vrms (-9 dB)
Frequência
RF: 80 Hz ~ 15 kHz (a -3 dB)
Resposta
A/V: 80 Hz ~ 20 kHz (a -3 dB)
Capacidade Plug and Play
Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play. A interacção entre o
monitor e os sistemas de computador proporcionará as melhores condições de funcionamento e definições
do monitor. Na maioria dos casos, a instalação do monitor prossegue automaticamente, a menos que o
utilizador queira seleccionar definições alternativas.
Aceitável por pontos
O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1 ppm
(milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas apresentam-se mais
brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da qualidade precária da imagem
e é possível utilizá-lo sem reservas.
• Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 3.133.440.
Nota
• O projeto e as especificações estão sujeitos a mudança sem prévio aviso.
Equipamento de classe B (equipamento de comunicação de informação para uso doméstico)
• Este produto está em conformidade com as Directivas de Compatibilidade Electromagnética para uso
doméstico e pode ser utilizado em todas as zonas, incluindo áreas residenciais comuns.
(O equipamento de classe B emite menos ondas electromagnéticas do que o equipamento de classe A.)
PowerSaver
Este monitor dispõe de um sistema de gestão de energia incorporado designado por PowerSaver. Esse sistema
poupa energia, colocando o monitor num modo de baixo consumo energético quando não é utilizado durante um
determinado período de tempo. O monitor retoma automaticamente o funcionamento normal quando o utilizador
move o rato do computador ou prime uma tecla do teclado. Para poupar energia, desligue o monitor quando não
está a ser utilizado ou quando o abandona durante longos períodos de tempo. O sistema PowerSaver funciona
com uma placa de vídeo compatível com VESA DPM instalada no computador. Utilize um utilitário instalado no
computador para configurar esta função.
Estado
Indicador de energia
Consumo de energia
Modo de
Funcionamento
normal
Verde
Desligar a Potência
poupança de
Potência
energia
Verde intermitente
Âmbar
Menos de 1 W
Menos de 1 W
(Modo Off
(Botão de ligar e
[desligado] )
desliga)
Menos de 290 W
Desligar a
Preto
0W
(Força)
Modos de apresentação
predefinidos
Modos de apresentação predefinidos
Se o sinal transferido a partir do computador corresponder aos seguintes "Modos de apresentação
predefinidos", o ecrã é automaticamente ajustado. No entanto, se o sinal for diferente, o ecrã pode ficar em
branco, enquanto o LED do indicador de energia continua aceso. Consulte o manual da placa de vídeo e ajuste
o ecrã de acordo com o seguinte.
Frequência
Frequência
Horizontal
Vertical
(kHz)
(Hz)
IBM, 640 x 350
31,469
IBM, 640 x 480
31,469
IBM, 720 x 400
Relógio de Pixel
Polaridade de
(MHz)
Sincronização (H/V)
70,086
25,175
+/-
59,940
25,175
-/-
31,469
70,087
28,322
-/+
MAC, 640 x 480
35,000
66,667
30,240
-/-
MAC, 832 x 624
49,726
74,551
57,284
-/-
VESA, 640 x 480
37,861
72,809
31,500
-/-
VESA, 640 x 480
37,500
75,000
31,500
-/-
VESA, 640 x 480
43,269
85,008
36,000
-/-
VESA, 800 x 600
35,156
56,250
36,000
+/+
VESA, 800 x 600
37,879
60,317
40,000
+/+
VESA, 800 x 600
48,077
72,188
50,000
+/+
VESA, 800 x600
46,875
75,000
49,500
+/+
Modo de Apresentação
VESA, 800 x600
53,674
85,000
56,250
+/+
VESA, 1024 x 768
48,363
60,004
65,000
-/-
VESA, 1024 x 768
56,476
70,069
75,000
-/-
VESA, 1024 x 768
60,023
75,029
78,750
+/+
VESA, 1024 x 768
68,677
85,997
94,500
+/+
VESA, 1360 x 768
47,712
60,000
85,500
+/+
Frequência Horizontal
O tempo de varredura de uma linha, ligando a extremidade direita à
extremidade esquerda do ecrã na horizontal, é designado por Ciclo
Horizontal e o número inverso do Ciclo Horizontal é designado por
Frequência Horizontal. Unidade: kHz
Frequência Vertical
Tal como uma lâmpada fluorescente, o ecrã tem de repetir a mesma
imagem várias vezes por segundo para apresentar uma imagem ao
utilizador. A frequência dessa repetição é designada por Frequência
Vertical ou Taxa de Actualização. Unidade: Hz
© 1995~2007 SAMSUNG. ALL Right Reserved
Seleccionar idioma
Página principal
Modelo
Precauções de segurança
Introdução
Ligações
Usar software
Regular monitor
Resolução de problemas
Especificações técnicas
Informações
Para melhor apresentação
INFORMAÇÃO DO
PRODUTO
(Sem Retenção de
Imagem)
Anexo
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Informações
Para melhor apresentação
Defina a frequência de atualização e resolução do computador no painel de controle do computador de
acordo com os itens descritos abaixo para obter uma alta qualidade de imagem. A imagem da tela pode
se tornar precária se o TFT (Thin Film Transistor) -LCD não garantir uma imagem superior.
• Resolução: 1360 x 768
• Frequência Vertical (taxa de atualização): 60 Hz
O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1 ppm
(milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas apresentam-se mais
brilhantes ou é possível ver os pixels escuros.
Isso não acontece por causa da qualidade precária da imagem e é possível utilizá-lo sem reservas.
•
Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 3.133.440.
Ao limpar a caixa do monitor, favor aplicar a quantidade recomendada de produto de limpeza e usar um
pano seco e macio para polimento. L impe suavemente a superfície do LCD para não deixar nenhuma
marca através de pressão excessiva.
Caso não esteja satisfeito com a qualidade da imagem, configure a "função ajuste automático" na tela do
vídeo que aparece ao pressionar o botão de fechamento da janela.
Se ainda aparecer ruído após o ajuste automático, utilize a função configuração NÍTIDA/INFERIOR.
Se olhar para um ecrã fixo durante um longo período de tempo, poderão aparecer imagens residuais ou
manchas.
Altere o modo para poupança de energia ou defina uma protecção de ecrã para uma imagem em
movimento quando tem de se afastar do monitor durante um longo período de tempo.
INFORMAÇÃO DO PRODUTO (Sem Retenção de Imagem)
O que é a retenção da imagem?
Pode não ocorrer retenção da imagem se o painel do LCD estiver a funcionar em condições normais. As
condições normais definem-se como padrões de vídeo que mudam constantemente. Quando se utiliza o
painel do LCD com um padrão fixo durante muito tempo (mais de 12 horas), pode haver uma ligeira
diferença de tensão entre eléctrodos que integram o cristal líquido (CL) num pixel. A diferença de tensão
entre eléctrodos aumenta com o tempo, forçando o cristal líquido a 'curvar-se'. Quando isto ocorre, a
imagem anterior pode ser vista quando muda o padrão. Para evitar que isto aconteça, é preciso que
diferença de tensão acumulada diminua.
Power Off (Desligar), Screen Saver (Protecção de ecrã) ou Power Save Mode (Modo de poupança de
energia)
z
Depois de utilizar o equipamento durante um período de 20 horas, desligue-o 4 horas
z
Depois de utilizar o equipamento durante um período de 12 horas, desligue-o 2 horas
z
Regule o monitor para Power Off (Desligar) em Propriedades de visualização do PC - Esquema de
energia.
z
Se possível, utilize uma protecção de ecrã - Recomenda-se um protecção de ecrã monocromática
ou uma imagem em movimento.
Mudar a informação sobre cor periodicamente
Note
• Utilize duas cores diferentes
Rode a informação sobre cor para 2 cores diferentes a cada 30 minutos.
z
Evite usar uma combinação de caracteres e cores de fundo com luminâncias muito diferentes.
Evite usar cinzentos porque podem provocar facilmente retenção da imagem.
Evite: Cores com luminâncias muito diferentes (Preto e branco, cinzento)
Mudar periodicamente a cor dos caracteres
z
Utilize cores vivas com pouca diferença de luminância
- Ciclo: Mude a cor dos caracteres e a cor de fundo a cada 30 minutos
z
Mude os caracteres que se movimentam a cada 30 minutos.
z
Área total - Mostre periodicamente imagem em movimento e logótipo.
- Ciclo: Mostre imagem em movimento e logótipo durante 60 segundos após 4 horas em utilização.
z
A melhor maneira de proteger o monitor da retenção da imagem é desligá-lo, ou configurar o PC ou
o sistema para activarem uma protecção de ecrã quando não está a utilizá-lo. Além disso, a
assistência contemplada na garantia também será limitada com base no manual de instruções.
Aplicar a função Screen Scroll (Percorrer ecrã) ao produto
z
Aplicar a função Screen Scroll (Percorrer ecrã)
- Sintoma: Barra horizontal preta - Mover para cima/baixo.
- Seleccione método
. Manual de instruções: OSD Menu (Menu de OSD) -> Set Up (Configurar) -> Safety Screen (Ecrã
de segurança) -> Screen Scroll (Percorrer ecrã)
. Intervalo de tempo: 1 ~ 10 horas ( Recomenda-se: 1 )
. Período de tempo : 1 ~ 5 segundos ( Recomenda-se: 5 )
Note
• (Consulte “Função OSD”no manual de instruções do CD; alguns modelos não estão disponíveis)
Aplicar a função Screen Pixel (Pixel no ecrã) ao produto
z
Aplicar a função Screen Pixel (Pixel no ecrã)
- Sintoma: Ponto preto - Mover para cima/baixo.
- Seleccione método
. Manual de instruções: OSD Menu (Menu de OSD) -> Set Up (Configurar) -> Safety Screen (Ecrã
de segurança) -> Pixel (Pixel)
. Intervalo de tempo: 1 ~ 10 horas ( Recomenda-se: 1 )
. Período de tempo : 10 ~ 50 segundos ( Recomenda-se: 50 )
z
Aplicar a função Screen Bar (Barra no ecrã)
- Sintoma: Barra horizontal/vertical preta - Mover para cima/baixo.
- Seleccione método
. Manual de instruções: OSD Menu (Menu de OSD) -> Set Up (Configurar) -> Safety Screen (Ecrã
de segurança) -> Bar (Barra)
. Intervalo de tempo: 1 ~ 10 horas ( Recomenda-se: 1 )
. Período de tempo : 10 ~ 50 segundos ( Recomenda-se: 50 )
Note
• (Consulte “Função OSD”no manual de instruções do CD; alguns modelos não estão disponíveis)
Aplicar a função Screen Erasing (Apagar no ecrã) ao produto
z
Aplicar a função Screen Erasing (Apagar no ecrã)
- Sintoma: 2 blocos verticais movem-se quando se apaga o que está no ecrã
- Seleccione método
. Manual de instruções: OSD Menu (Menu de OSD) -> Set Up (Configurar) -> Safety Screen (Ecrã
de segurança) -> Eraser (Apagador)
. Intervalo de tempo: 1 ~ 10 horas ( Recomenda-se: 1 )
. Período de tempo : 10 ~ 50 segundos ( Recomenda-se: 50 )
Note
• (Consulte “Função OSD”no manual de instruções do CD; alguns modelos não estão disponíveis)
© 1995~2007 SAMSUNG. ALL Right Reserved
Seleccionar idioma
Página principal
Modelo
Precauções de segurança
Introdução
Ligações
Usar software
Regular monitor
Resolução de problemas
Especificações técnicas
Informações
Anexo
Contacte SAMSUNG
GLOBAL
Terminologia
Maneira correcta de se
desfazer do monitor
Autoridade
A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão
sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.
Anexo
Contacte SAMSUNG GLOBAL
Nota
• Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de
apoio a clientes Samsung.
North America
U.S.A
1-800-SAMSUNG(726-7864)
http://www.samsung.com/us
CANADA
1-800-SAMSUNG(726-7864)
http://www.samsung.com/ca
MEXICO
01-800-SAMSUNG(726-7864)
http://www.samsung.com/mx
Latin America
ARGENTINE
BRAZIL
0800-333-3733
http://www.samsung.com/ar
0800-124-421
http://www.samsung.com/br
4004-0000
CHILE
800-SAMSUNG(726-7864)
http://www.samsung.com/cl
COLOMBIA
01-8000112112
http://www.samsung.com.co
COSTA RICA
0-800-507-7267
http://www.samsung.com/latin
ECUADOR
1-800-10-7267
http://www.samsung.com/latin
EL SALVADOR
800-6225
http://www.samsung.com/latin
GUATEMALA
1-800-299-0013
http://www.samsung.com/latin
JAMAICA
1-800-234-7267
http://www.samsung.com/latin
PANAMA
800-7267
http://www.samsung.com/latin
PUERTO RICO
1-800-682-3180
http://www.samsung.com/latin
REP. DOMINICA
1-800-751-2676
http://www.samsung.com/latin
TRINIDAD & TOBAGO
1-800-SAMSUNG(726-7864)
http://www.samsung.com/latin
VENEZUELA
0-800-100-5303
http://www.samsung.com/latin
Europe
AUSTRIA
0800-SAMSUNG(726-7864)
http://www.samsung.com/at
BELGIUM
0032 (0)2 201 24 18
http://www.samsung.com/be
844 000 844
http://www.samsung.com/cz
CZECH REPUBLIC
DENMARK
70 70 19 70
http://www.samsung.com/dk
FINLAND
030-6227 515
http://www.samsung.com/fi
FRANCE
GERMANY
3260 SAMSUNG(726-7864)
08 25 08 65 65 (€ 0,15/min)
01805-SAMSUNG(726-7864)
(€ 0,14/Min)
http://www.samsung.com/fr
http://www.samsung.de
HUNGARY
06-80-SAMSUNG(726-7864)
http://www.samsung.com/hu
ITALIA
800-SAMSUNG(726-7864)
http://www.samsung.com/it
LUXEMBURG
0035 (0)2 261 03 710
http://www.samsung.com/be
NETHERLANDS
NORWAY
POLAND
0900 SAMSUNG(726-7864)
(€ 0,10/Min)
815-56 480
http://www.samsung.com/nl
http://www.samsung.com/no
0 801 801 881
http://www.samsung.com/pl
022-607-93-33
PORTUGAL
80 8 200 128
http://www.samsung.com/pt
REPUBLIC OF IRELAND
0818 717 100
http://www.samsung.com/ie
SLOVAKIA
0800-SAMSUNG(726-7864)
http://www.samsung.com/sk
SPAIN
902 10 11 30
http://www.samsung.com/es
SWEDEN
0771-400 200
http://www.samsung.com/se
SWITZERLAND
0800-SAMSUNG(726-7864)
http://www.samsung.com/ch
U.K
0870-SAMSUNG(726-7864)
http://www.samsung.com/uk
CIS
ESTONIA
800-7267
http://www.samsung.ee
LATVIA
800-7267
http://www.samsung.com/lv
LITHUANIA
8-800-77777
http://www.samsung.lt
KAZAKHSTAN
8-10-800-500-55-500
http://www.samsung.kz
KYRGYZSTAN
00-800-500-55-500
RUSSIA
8-800-555-55-55
http://www.samsung.ru
UKRAINE
8-800-502-0000
http://www.samsung.ua
UZBEKISTAN
8-800-120-0-400
http://www.samsung.uz
Asia Pacific
AUSTRALIA
1300 362 603
http://www.samsung.com/au
CHINA
800-810-5858, 010- 6475 1880
http://www.samsung.com.cn
HONG KONG
3698-4698
http://www.samsung.com/hk
INDIA
3030 8282, 1800 110011
http://www.samsung.com/in/
INDONESIA
0800-112-8888
http://www.samsung.com/id
JAPAN
0120-327-527
http://www.samsung.com/jp
MALAYSIA
1800-88-9999
http://www.samsung.com/my
NEW ZEALAND
0800SAMSUNG(726-7864)
http://www.samsung.com/nz
PHILIPPINES
1800-10-SAMSUNG(726-7864)
http://www.samsung.com/ph
SINGAPORE
1800-SAMSUNG(726-7864)
http://www.samsung.com/sg
THAILAND
1800-29-3232, 02-689-3232
http://www.samsung.com/th
TAIWAN
0800-329-999
http://www.samsung.com/tw
VIETNAM
1 800 588 889
http://www.samsung.com/vn
Middle East & Africa
SOUTH AFRICA
0860-SAMSUNG(726-7864 )
http://www.samsung.com/za
TURKEY
444 77 11
http://www.samsung.com.tr
800-SAMSUNG (726-7864)
U.A.E
8000-4726
http://www.samsung.com/mea
Terminologia
Sinal de sincronização
Os sinais de sincronização (Sincronizado) referem-se aos sinais padrão necessários para apresentar as
cores pretendidas no monitor. Dividem-se em sinais de sincronização verticais e horizontais. Estes sinais
apresentam imagens de cor normal por meio da resolução e da freqüência definidas.
Tipos de sinais de sincronização
Separado
Esquema de transmissão de sinais de sincronização verticais individuais para o monitor.
Composto
Esquema de combinação de sinais de sincronização verticais em um sinal composto
transmitido ao monitor. O monitor apresenta os sinais de cor separando o sinal composto
nos sinais de cor originais.
Distância entre pontos
Num monitor, as imagens são compostas por pontos vermelhos, verdes e azuis. Quanto mais próximos os
pontos, mais elevada a resolução. A distância entre dois pontos da mesma cor é designada por 'Distância
entre pontos'. Unidade: mm
Frequência Vertical
O ecrã tem de ser redesenhado várias vezes por segundo, por forma a criar e apresentar uma imagem para o
utilizador. A frequência desta repetição por segundo é designada por Frequência Vertical ou Taxa de
Actualização. Unidade: Hz
Exemplo:
Se a mesma luz se repetir 60 vezes por segundo, isto corresponde a 60 Hz.
Frequência Horizontal
O tempo de varredura de uma linha, ligando a extremidade direita à extremidade esquerda do ecrã na
horizontal, é designado por Ciclo Horizontal. O número inverso do Ciclo Horizontal é designado por
Frequência Horizontal. Unidade: kHz
Métodos Entrelaçado e Não Entrelaçado
O método Não Entrelaçado apresenta as linhas horizontais do ecrã de cima a baixo, enquanto que o método
Entrelaçado apresenta primeiro as linhas ímpares e depois as linhas pares. O método Não Entrelaçado é
utilizado para a maioria dos monitores para garantir uma imagem clara. O método Entrelaçado é o método
utilizado nos televisores.
Plug & Play
Trata-se de uma função que proporciona um ecrã da melhor qualidade pelo facto de permitir que o
computador e o monitor troquem informação automaticamente. Este monitor segue a norma internacional
VESA DDC para a função Plug & Play.
Resolução
O número de pontos horizontais e verticais utilizado para compor a imagem do ecrã é designado por
'resolução'. Esse número mostra a exactidão da apresentação. Uma resolução elevada é apropriada para a
execução de várias tarefas, dado que possibilita a apresentação de mais informação de imagem no ecrã.
Exemplo:
Se a resolução for 1360 x 768, significa que o ecrã é composto por 1920 pontos horizontais
(resolução horizontal) e 1080 linhas verticais (resolução vertical).
Um Multiple Display Control(MDC)
Um Multiple Display Control(MDC) [Controlo de Apresentação Múltipla ] é uma aplicação que permite a
utilização de vários monitores com um computador de forma fácil e em simultâneo. RS-232C, uma norma de
comunicação série, é utilizada para a comunicação entre um computador e um monitor.
Maneira correcta de se
desfazer do monitor
