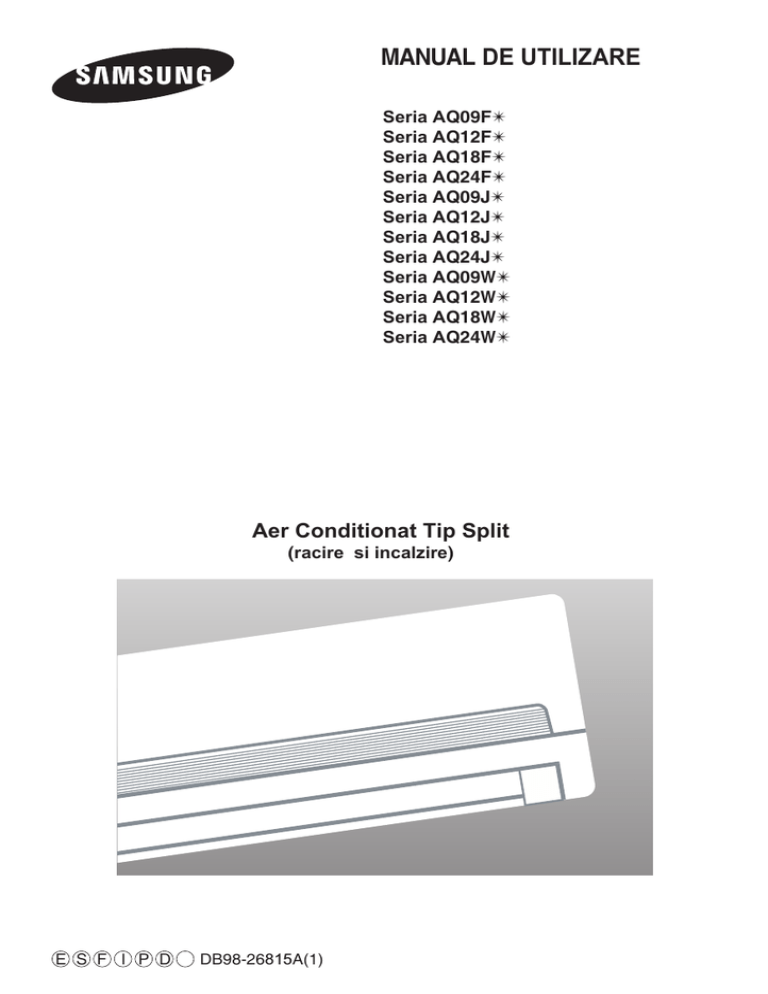

MANUAL DE UTILIZARE

Seria A

Q09F

Seria A

Q12F

Seria A

Q18F

Seria A

Q24F

Seria A

Q09J

Seria A

Q12J

Seria A

Q18J

Seria A

Q24J

Seria A

Q09W

Seria A

Q12W

Seria A

Q18W

Seria A

Q24W

Aer Conditionat Tip Split

(racire si incalzire)

E S F I P D DB98-26815A(1)

DB98-26492A(1)-E-2.indd 23 2006-11-11 11:23:10

Inregistrati-va produsul la:

www.samsung.com/global/register

Masuri de siguranta

Cititi urmatoarele instructiuni inainte de a utiliza aparatul

.

AVERTIZARE

Risc de socuri electrice. • Risc de raniri sau moarte. • Deconectati de la alimentare inainte de reparatii, instalare sau curatare.

• Acestea trebuie realizate de producator, un agent de service sau alte persoane specializate pentru a evita riscurile.

IN TIMPUL OPERARII

Utilizatorii nu vor incerca sa repare singuri acest aparat.

Se recomanda sa contactati un service autorizat sau magazinul de unde s-a achizitionat produsul.

Nu varsati lichide in aparat. Daca totusi se intampla, deconectati aparatul de la

priza si apelati la un centru service autorizat.

Nu introduceti nimic intre lamelele de iesire a aerului pentru ca

ventilatorul intern poate fi defectat si poate

cauza raniri. Tineti copii la distanta de aparat.

Nu plasati obiecte in fata aparatului de aer conditionat.

Nu pulverizati lichide in unitatea interioara. Daca totusi se intampla asa, opriti intrerupatorul folosit pentru aerul conditionat si contactati un specialist.

Asigurati-va ca aparatul este bine ventilat tot timpul.

Nu asezati paturi sau alte materiale pe aparat.

IDaca telecomanda wireless nu este utilizata o perioada lunga de timp, scoateti-i bateriile (daca este cazul).

Cand utilizati o telecomanda wireless, distanta nu trebuie sa fie mai mare de 7 metri

fata de aerul conditionat.

ARUNCAREA APARATULUI

Inainte de a arunca aparatul,

este necesar sa scoateti bateriile si sa le

ALTELE

Cand trebuie sa aruncati aparatul,

consultati distribuitorul. In cazul in care conductele

sunt indepartate incorect, agentul de racire poate tasni si veni in contact cu pielea, provocand rani

. Eliberarea refrigerantului in atmosfera poate dauna mediului inconjurator

.

Va rugam sa reciclati sau sa

aruncati in mod corespunzator ambalajul acestui produs

.

Nu depozitati si nu transportati aparatul asezat invers sau intr-o parte pentru a evita defectarea compresorului.

Aparatul nu trebuie operat de copii sau persoane infirme fara supraveghere.

Copii trebuie supravegheati pentru a nu se juca cu aparatul.

Energia si curentul maxim sunt masurate conform standardelor IEC si conform standardelor

ISO.

R

2

DB98-26492A(1)-E-2.indd 2 2006-11-11 11:22:21

Cuprins

 

P

REGATIREA AERULUI CONDITIONAT

Masuri de siguranta

............................................................... 2



Vizualizarea aparatului .......................................................... 4

Telecomanda – Butoane si afisaj

.......................................... 6



Introducerea bateriilor in telecomanda .................................. 6

Pornirea

................................................................................. 7

O

PERAREA APARATULUI DE AER CONDITIONAT



Selectarea modului de operare automata .............................. 8

Racirea camerei

..................................................................... 9

Incalzirea camerei

................................................................ 10

Indepartarea umiditatii excesive

.......................................... 11



Aerisirea camerei ................................................................. 12

Schimbarea rapida a temperaturii camerei

.......................... 13

Reglarea verticala a directiei fluxului de aer

........................ 14

P

ROGRAMAREA AERULUI CONDITIONAT



Setarea timer-ului de pornire ............................................... 15



Setarea timer-ului de oprire ................................................. 16



Selectarea modului Buna Dimineata ................................... 17

R

ECOMANDARI PENTRU UTILIZARE



Recomandari de operare .................................................... 18

Intervale de temperatura si umiditate

.................................. 19

Utilizarea aerului conditionat fara telecomanda

.......................... 19

Rezolvarea problemelor obisnuite

....................................... 20



Curatarea aerului conditionat ............................................... 21



Curatarea filtrului de dezodorizare si filtrului Bio (optional) . 21

Aruncarea corecta a acestui produs

(deseuri electrice si electronice

)

(Norme aplicabile in Uniunea Europeana si alte tari europene cu sisteme separate de colectare a deseurilor

)

Acest marcaj care apare aici indica faptul ca aparatele nu trebuie aruncate cu alte deseuri menajere atunci cand nu mai functioneaza. Pentru prevenirea efectelor negative asupra mediului sau sanatatii datorita aruncarii necontrolate a deseurilor, separati-le de alte tipuri de deseuri si reciclati-le in mod responsabil pentru a promova reutilizarea sustinuta a resurselor materiale

.

Utilizatorii casnici trebuie sa contacteze fie vanzatorul de unde au achizitionat produsul, fie biroul guvernamental local, pentru a afla unde trebuie duse aceste produse.

Utilizatorii industriali trebuie sa contacteze furnizorul si sa verifice termenii si conditiile contractului de cumparare. Acest produs nu trebuie amestecat cu alte deseuri comerciale atunci cand este aruncat.

DB98-26492A(1)-E-2.indd 3

R

3

2006-11-11 11:22:21

Vizualizarea aparatului

Design-ul si forma pot diferi in functie de model.

Unitatea interioara

Intrarea pentru aer

Senzor temperatura

Buton (Pornit/Oprit)

Filtru de aer

(sub panou

)

In dicator operare

(Verde

)

I ndicator Timer

(Verde

)

I ndicator Turbo

(Rosu)

Buton (Pornit/Oprit)

Lamele flux de aer

(iesire)

R

4

DB98-26492A(1)-E-2.indd 4

Seria A

QF Seria AQJSeries Seria AQW

2006-11-11 11:22:22

View of the Unit

Unitatea ext.

Seria A

Q09

Intrarea pentru aer (spate)

Iesire aer

Supapa de conexiune

Unitatea ext.

Seria A

Q12

Intrarea pentru aer (spate)

Iesire aer

Supapa de conexiune

Unitatea ext.

Seria A

Q18

Intrarea pentru aer (spate)

Iesire aer

Supapa de conexiune

Unitatea ext.

Seria A

Q24

Intrarea pentru aer (spate)

Iesire aer

DB98-26492A(1)-E-2.indd 5

Supapa de conexiune

R

5

2006-11-11 11:22:26

Telecomanda - butoane si afisaj

Indicator transmisie telecomanda

Mod de operare

( AUTO, COOL, DRY,

FAN, HEAT)

Setare temperatura

Buton selectare mod

(AUTO, COOL, DRY,

FAN, HEAT)

Butoane reglare temperatura

Modul Turbo

Buton Turbo

Modul G ood Morning

Viteza ventilator

D irectie flux de aer

Buton reglare viteza ventilator

Buton S wing

Setare timer pornire

Buton timer pornire

Setare timer oprire

Buton timer oprire

Indicator baterie

Buton G ood Morning

Buton pornire/oprire si setare / anulare

R

6

DB98-26492A(1)-E-2.indd 6

Introducerea bateriilor in telecomanda

Trebuie sa introduceti sau sa schimbati bateriile telecomenzii, cand

:

ati achizitionat aparatul de aer conditionat

telecomanda nu functioneaza corect

Note

Introduceti doua baterii tip

AAA, LR03 1.5V.

Nu amestecati baterii vechi cu noi sau baterii de diverse tipuri.



Bateriile se pot descarca complet dupa 12 luni, chiar daca

de fapt nu au fost utilizate.

1 Apasati capacul compartimentului pentru baterii din spatele teleco- menzii cu degetul mare si indepartati-l

.

2

Introduceti doua baterii, respectand polaritatile indicate:



+ de pe baterie cu + de pe telecomanda



- de pe baterie cu - de pe telecomanda

3 Inchideti capacul glisandu-l la loc pana face clic.

2006-11-11 11:22:32

DB98-26492A(1)-E-2.indd 7

Pornirea

Ati achizitionat aparatul de aer conditionat tip split, iar un specialist vi l-a instalat.

Manualul de utilizare va furnizeaza informatii importante referitoare la aparat.

Va rugam sa cititi acest manual, pentru a va putea bucura de toate avantajele acestui aparat.

Manualul este organizat dupa cum urmeaza

urmatoarele figuri apar la paginile 4 - 6 :

- unitatea interioara si cea exterioara

- telecomanda (butoane si afisaj)

Acestea va vor ajuta sa gasiti butonale si sa intelegeti simbolurile afisate.

In manual veti gasi o serie de proceduri de urmat pas cu pas, pentru

toate functiile disponibile.

llustratiile din cadrul procedurilor utilizeaza trei simboluri diferite:

APASATI IMPINGETI TINETI APASAT

R

7

2006-11-11 11:22:34

R

8

DB98-26492A(1)-E-2.indd 8

Selectarea modului de operare automata

Puteti porni aerul conditionat in modul Auto din telecomanda.

In modul Auto, racirea si incalzirea se selecteaza automat.

Se poate mari sau micsora temperatura si se

poate regla viteza ventilatorului in modul Auto.

1 Daca este cazul apasati

.

Rezultat indicatorul de operare de pe unitatea interioara se aprinde;

aerul conditionat porneste in modul selectat ultima

data cand a fost utilizat;

unitatea interioara emite un sunet.

IM

PORTANT Aparatul este prevazut cu un mecanism de protectie pentru a preveni defectarea lui cand este pornit imediat dupa ce a fost:

conectat

oprit.

Va porni in mod normal dupa trei minute.

2 Daca nu este afisat in partea de sus a telecomenzii,

apasati

din telecomanda o data sau de mai multe ori pana cand apare.

Rezultat: Unitatea emite un sunet cand se apasa :

.

Aparatul de aer conditionat functioneaza in modul Auto

.

Modul Auto raceste sau incalzeste camera in conditii

optime regland temperatura ambientala in functie de

temperatura setata.

Aparatul poate trece automat pe modul de racire din

modul de incalzire, in functie de temperatura curenta

din timpul operarii.

Nota

Puteti schimba modurile in orice moment.

3 Pentru a regla temperatura apasati

o data sau de mai multe ori pana cand temperatura dorita este afisata.

Intervalul de temperatura este intre

16°C si 30°C inclusiv.

Rezultat:

de cate ori apasati pe

:

- Temperatura se regleaza cu cate 1°C

- Unitatea interioara emite un sunet

2006-11-11 11:22:36

Racirea camerei

Trebuie sa selectati modul Cool daca doriti sa reglati

:

 temperatura de racire

 viteza ventilatorului in timpul racirii.

1 Daca este cazul apasati

.

Rezultat: indicatorul de operare de pe unitatea interioara se aprinde;

aerul conditionat porneste in modul selectat ultima

data cand a fost utilizat;

unitatea interioara emite un sunet.

IM

PORTANT Aparatul este prevazut cu un mecanism de protectie pentru a preveni defectarea lui cand este pornit imediat dupa ce a fost:

 conectat

 oprit.

Va porni in mod normal dupa trei minute.

2 Daca nu este afisat in partea de sus a telecomenzii, apasati

butonul

din telecomanda o data sau de mai multe ori pana cand apare

.

Rezultat: Unitatea interioara emite un sunet la apasare

.

Aparatul de aer conditionat functioneaza in modul

Cool.

Nota

Puteti schimba modurile in orice moment.

3 Pentru a regla temperatura apasati

o data sau de mai multe ori pana cand temperatura dorita este afisata.

Intervalul de temperatura este intre

16°C si 30°C inclusiv.

Rezultat:

 De cate ori apasati pe

:

- Temperatura se regleaza cu cate 1°C

- Unitatea interioara emite un sunet

Daca temperatura din camera este mai ridicata decat cea

selectata, aparatul incepe sa raceasca.



Daca temperatura din camera atinge temperatura setata,

aparatul inceteaza racirea, dar ventilatorul opereaza inca.

4

Selectati viteza ventilatorului apasand ori pana cand setarea dorita este afisata

:

o data sau de mai multe

Automat (rotit:

Scazut

Mediu

Ridicat

Maxim

  )

Rezultat: De cate ori apasati pe , unitatea interioara emite un sunet.

5 Petru a controla directia fluxului de aer cititi pagina 14.

DB98-26492A(1)-E-2.indd 9

R

9

2006-11-11 11:22:40

R

10

DB98-26492A(1)-E-2.indd 10

Incalzirea camerei

Trebuie sa selectati modul Heat daca doriti sa reglati

:

 temperatura de incalzire

 viteza ventilatorului in timpul incalzirii.

1 Daca este cazul apasati

.

Rezultat: indicatorul de operare al unitatii interioare se aprinde;

aparatul porneste in modul selectat cand a fost

utilizat ultima data;

unitatea interioara incepe sa emita un sunet.

IM

PORTANT Aparatul de aer conditionat este prevazut cu un sistem de protectie ce previne defectarea lui cand este pornit imediat dupa ce a fost

:

 conectat

 oprit.

Va porni normal dupa trei minute.

2 Daca

nu este afisat in partea de sus a telecomenzii, apasati

butonul

din telecomanda odata sau de mai multe ori pana

cand setarea dorita apare.

Rezultat: unitatea interioara suna de cate ori apasati

.

aparatul de aer conditionat functioneaza in modul

Heat.

Nota

Puteti schimba modurile in orice moment.

3 Pentru a regla temepratura apasati o data sau de mai multe ori pana cand temperatura dorita apare.

Intervalul de temperatura este intre

16°C si 30°C inclusiv.

Rezultat:

 De cate ori apasati pe

:

- temperatura se ajusteaza cu cate 1°C

- unitatea interioara emite un sunet.

Daca temperatura ambientala atinge temperatura setata

(temperatura selectata +5°C), aparatul intrerupe incalzirea

dar ventilatorul inca functioneaza.

Daca temperatura ambientala este mai mica decat tempe-

ratura dorita, aparatul incepe sa incalzeasca

(temperatura selectata +3°C).

4

Selectati viteza ventilatorului apasand ori pana cand setarea dorita este afisata:

o data sau de mai multe

Automat (rotit: 

Scazut

Mediu

Ridicat

Maxim

 )

Rezultat: De cate ori apasati pe , unitatea interioara emite un sunet.

In primele trei - cinci minute, ventilatorul functioneaza incet, pana cand

aerul a fost suficient incalzit. Cand temperatura corecta a fost atinsa, ventilatorul este setat automat pe viteza necesara.

5 Pentru a controla directia fluxului de aer cititi pagina 14.

2006-11-11 11:22:45

Indepartarea umiditatii excesive

Daca atmosfera din spatiul dumneavoastra este foarte umeda, indepartati umiditatea excesiva fara a reduce prea mult temperatura

.

1 Daca este cazul apasati

.

Rezultat: indicatorul de operare al unitatii interioare se aprinde;

aparatul porneste in modul selectat cand a fost

utilizat ultima data;

unitatea interioara incepe sa emita un sunet.

IM

PORTANT Aparatul de aer conditionat este prevazut cu un sistem de protectie ce previne defectarea lui cand este pornit imediat dupa ce a fost:

 conectat

 oprit.

Va porni normal dupa trei minute.

2 Daca nu este afisat in partea de sus a telecomenzii, apasati pe

din telecomanda odata sau de mai multe ori pana apare.

Rezultat: unitatea interioara suna de cate ori apasati .

aparatul de aer conditionat functioneaza in modul

Dry.

Nota

Puteti schimba modurile in orice moment.

3 Pentru a regla temepratura apasati o data sau de mai multe ori pana cand temperatura dorita apare.

Intervalul de temperatura este intre

16°C si 30°C inclusiv.

Rezultat:

 De cate ori apasati pe

:

- temperatura se ajusteaza cu cate 1°C

- unitatea interioara emite un sunet.

aparatul incepe sa indepartezez umiditatea in exces;

cantitatea de aer este reglata in mod automat.

Ventilatorul functioneaza in modul Auto.

4 Pentru a controla directia fluxului de aer cititi pagina 14.

DB98-26492A(1)-E-2.indd 11

R

11

2006-11-11 11:22:48

R

12

DB98-26492A(1)-E-2.indd 12

Aerisirea camerei

Daca atmosfera din camera este statuta, o puteti aerisi utilizand functia Fan (ventilare).

1 Daca este cazul apasati .

Rezultat: indicatorul de operare al unitatii interioare se aprinde;

aparatul porneste in modul selectat cand a fost

utilizat ultima data;

unitatea interioara incepe sa emita un sunet.

2 Daca nu este afisat in partea de sus a telecomenzii, apasati pe

din telecomanda o data sau de mai multe ori pana apare.

Rezultat: unitatea interioara emite un sunet apasand

.

aparatul de aer conditionat functioneaza in modul

Fan.

 temperatura este setata automat.

Nota

Puteti schimba modurile in orice moment.

3

Selectati viteza ventilatorului apasand ori pana cand setarea dorita apare

:

Rezultat:

Scazut

Mediu

Ridicat

o data sau de mai multe

De cate ori apasati , unitatea interioara emite un sunet.

4 Pentru a controla directia fluxului de aer cititi pagina 14.

2006-11-11 11:22:52

Schimbarea rapida a temperaturii camerei

Functia de racire/incalzire

Turbo este utilizata pentru a raci sau incalzi camera cat mai repede posibil.

Exemplu :

abia ati ajuns acasa si observati ca este prea cald in camera

. Doriti sa raciti camera rapid.

Functia

Turbo opereaza pentru 30 de minute pe setarea maxima iar apoi revine automat la modul si temperatura setate anterior.

1 Daca este cazul apasati

.

Rezultat: indicatorul de operare al unitatii interioare se aprinde;

aparatul porneste in modul selectat cand a fost

utilizat ultima data;

unitatea interioara incepe sa emita un sunet.

2 Apasati

.

Rezultat: Temperatura si setarile ventilatorului sunt reglate automat.

Aparatul raceste sau incalzeste camera rapid.

Dupa 30 de minute aparatul de aer conditionat revine auto-

mat la setarile anterioare.

Puteti selecta functia Turbo in modul Auto, Cool si Heat.

Daca selectati aceasta functie in modul Dry sau Fan, modul

trece pe Auto.

3 Daca doriti sa opriti functia Turbo inainte de trecerea celor 30 de minute

apasati

1 data sau mai mult pana ce dispare.

Rezultat: Aparatul de aer conditionat revine automat la setarile anterioare.

4 Pentru a controla directia fluxului de aer cititi pagina 14.

DB98-26492A(1)-E-2.indd 13

R

13

2006-11-11 11:22:54

R

14

DB98-26492A(1)-E-2.indd 14

Reglarea verticala a directiei fluxului de aer

In functie de pozitia unitatii interioare pe peretele camerei, puteti regla pozitia lamelei

exterioare, crescand astfel eficienta aerului conditionat.

1 Apasati o data sau de mai multe ori.

Rezultat: lamela exterioara este reglata pe verticala.

2 Daca doriti sa miscati lamela in sus sau in jos automat cand aerul conditionat functioneaza

, apasati .

Rezultat: lamelele se misca in jurul pozitiei setate.

3 Opriti miscarea verticala a lamelelor, apasand din nou.

Note daca aparatul este... atunci lamela...

oprit este inchisa complet; pornit este asezata in pozitia presetata.

Reglarea orizontala a fluxului de aer

Exista doua seturi de lamele. Asa cum lamelele exterioare pot fi reglate pe verticala, lamelele interioare

pot fi reglate pe orizontala.

1 Reglati lamelele interioare in pozitia dorita impingand sau tragand de ele in lateral.

2006-11-11 11:22:55

Setarea Timer-ului de pornire

Time r-ul de pornire va permite sa porniti aerul conditionat in mod automat dupa o anumita perioada de timp . Puteti stabili aceasta perioada intre 30 de minute si 24 de ore .

1

Pentru a stabili perioada apasati pe o data sau de mai multe ori pana cand durata dorita este afisata . Intervalul disponibil este intre 30 de minute si 24 de ore inclusiv.

2

Apasati pentru a finaliza setarea.

Rezultat: Timpul ramas este afisat;

 indicatorul timer-ului nu mai licareste;

 modul selectat si temperatura din afisaj dispar dupa 10

secunde;

 aerul conditionat porneste autormat la momentul setat iar

setarea On Timer dispare.

3

Pentru a alege un mod de operare in avans apasati , dorit este afisat in partea de sus a telecomenzii .

pana cand modul

Rezultat: Aerul conditionat va functiona in modul selectat cand este pornit.

Nota

Daca nu utilizati telecomanda dupa setarea timer-ului de pornire, aparatul se va opri dupa 25 de ore.

Pentru anula timer-ul de pornire

Daca nu mai doriti sa utilizati timer-ul de pornire setat, puteti sa-l anulati in orice moment.

1

Anulati Timer-ul de pornire apasand ori pana cand setarea dispare.

o data sau de mai multe

2

Apasati

Note

.

Daca doriti sa porniti aerul conditionat inainte de momentul setat, apasati butonul .

DB98-26492A(1)-E-2.indd 15

R

15

2006-11-11 11:22:58

R

16

DB98-26492A(1)-E-2.indd 16

Setarea timer-ului de oprire

Timer -ul de oprire va permite sa inchideti aerul conditionat automat dupa o anumita perioada de timp. Puteti seta perioada de timp intre

0,5 si 24 ore.

1

Setati pana cand timpul dorit este afisat. Intervalul disponibil este intre 0.5 si 24 de ore.

Re zultat: Timpul ramas este afisat;



Indicatorul timer-ului nu mai licareste;.



Aerul conditionat se opreste automat cand se atinge momentul setat din telecomanda si setarea Off Timer

dis pare.

Exemplu

Daca doriti sa porniti aerul conditionat dupa 2 ore si sa-l utilizati pentru 2 ore:

1. Apasati pana cand apare afisat ‘2 Hr’ .

2.

Apasati .

3. Apasati pana cand apare afisat ‘4 Hr’ .

4. Apasati .

Nota

Puteti verifica sau schimba modul si/sau temperatura apasand pe ului de oprire;

sau pe dupa setarea timer-

Pentru a anula timer-ul de oprire

Daca doriti sa nu mai folositi

timer-ul de oprire stabilit, il puteti anula in orice moment

.

1 Pentru a anula timer-ul apasati pe o data sau de mai multe ori pana cand setarea dispare.

Nota

Daca doriti sa opriti aerul conditionat inainte de scurgerea timpului setat, apasati .

2006-11-11 11:23:03

Selectarea modului Good Morning (buna dimineata)

Pentru modurile racire si incalzire: Puteti seta modul Good Morning dupa ce ati pornit aerul conditionat. Good Morning poate fi selectat in ambele moduri.

Asigurati-va ca ati selectat fie modul Cool fie modul Heat. Din fabrica, timerul de oprire va inchide aerul conditionat dupa 8 ore automat, sau puteti sa apa sati pe butonul

12 ore, apoi apasati pe pentru a confirma selectia; In modul Good

Morning

, temperatura este aceea selectata pentru modurile Heat sau Cool.

Intervalul de temperatura este 16 °C - 30°C inclusiv.

1

Apasati

o data sau de mai multe ori, si este afisata pe telecomanda.

Re zultat:

Este

emis un sunet

Aerul conditionat porneste in modul selectat anterior.

Daca modul Good Morning este selectat pentru modul Cool nu

mai puteti regla viteza ventilatorului si directia fluxului, in timp

ce ventilatorul functioneaza in modul automat; daca Good

Morning este selectat pentru modul Heat, puteti regla viteza

ventilatorului si directia fluxuliui de aer dupa cum doriti.

Pentru a anula modul Good Morning

Daca nu mai doriti sa utilizati modul Good Morning , puteti sa-l anulati in orice moment.

1

Apasati pentru a opri aparatul de aer conditionat.

2

Pentru a anula modul Good Morning selectat, puteti apasa si pe

, , ori

DB98-26492A(1)-E-2.indd 17

R

17

2006-11-11 11:23:06

R

18

DB98-26492A(1)-E-2.indd 18

Recomandari privind operarea

Iata cateva recomandari pe care sa le urmati inainte de a utiliza aparatul de aer conditionat.

T ema

Recom andare

Puterea de incalzire Pompa de caldura din interiorul aparatului absoarbe caldura din exterior si o aduce in interior. Daca temperatura de afara scade aparatul incalzeste mai putin. Daca in camera nu este suficient de cald folositi un alt aparat de incalzire.

Circulatia aerului cald Aparatul de aer conditionat circula aerul cald pentru a incalzi camera; de aceea dureaza un timp, dupa ce ati pornit aparatul, pana cand se incalzeste camera. Daca este necesar porniti aparatul de aer conditionat inainte de a folosi camera.

Inghetarea Cand temperatura exterioara este scazuta si umiditatea este mare, se poate forma gheata in unitatea exterioara cand este selectata incalzirea.

Daca acest lucru se intampla:



Functia de incalzire se opreste.



Dezghetarea se declanseaza automat pentru aproximativ sapte minute.

N u trebuie sa interveniti; dupa aproximativ s apte minute, aparatul de aer conditionat incepe sa functioneze normal din nou.

Temperaturi exterioare si interioare ridicate

Daca ambele temperaturi, cea interioara si cea exterioara, sunt ridicate cand selectati modul

Heat, ventilatorul si compresorul unitatii exterioa- re se pot opri periodic. Acest lucru este normal; asteptati pana cand aparatul porneste din nou.

Cadere de curent Daca se produce o cadere de curent atunci cand aparatul functioneaza, acesta se va opri.

Cand revine curentul, aparatul de aer conditionat va porni automat.

2006-11-11 11:23:07

Intervale de temperatura si umiditate

Urmatoarele tabele indica intervalele de temperatura si umiditate in care puteti folosi aerul conditionat.

Daca aparatul este folosit la... Atunci...

Temperaturi ridicate Aparatul de aer conditionat se poate opri din motive de protectie.

Temperaturi scazute Se poate scurge apa si apar defectiuni daca schimbatorul de caldura ingheata.

Nivel ridicat de umiditate Poate aparea condens daca aparatul de aer conditionat nu este folosit mult timp.

Mod Temperatura exterioara Temperatura interioara Umiditatea interioara

Incalzire intre 0°C si 24°C aprox. 7°C sau mai putin -

Racire intre 19°C si 43°C aprox. intre 16°C si 32°C aprox. 80% sau mai putin

Uscare intre 19°C si 43°C aprox. intre 16°C si 32°C aprox. -

Daca temperatura exterioara este mai mica de 0°C, capacitatea de incalzire scade la 70~80% in functie de

conditiile de utilizare.

Daca utilizati aparatul la temperaturi mai mari de 32°C (temperatura interioara), capacitatea de racirea scade.

Operarea aerului conditionat fara telecomanda

Aparatul de aer conditionat poate fi operat direct de la unitatea interioara daca telecomanda este stricata sau s-a pierdut

1 Pentru a porni aerul conditionat, apasati butonul ON/OFF de pe partea dreapta a unitatii interioare.

Re zultat Indicatorul de operare al unitatii interioare se aprinde;



Unitatea interioara emite un sunet;



Aerul conditionat porneste in modul corespunzator pentru temperatura ambientala. Aparatul schimba automat modul

Cool cu Heat, in functie de temperatura curenta din timpul operarii:

Temperatura ambientala Modul de operare

Sub 24°C

24°C sau peste

Heat (Incalzire)

Cool (racire)

2 Pentru a opri aerul conditionat, apasati butonul On/Off din nou.

Nota

Chiar daca porniti aerul conditionat de la butonul On/Off, functiile pot fi operate si utilizand telecomanda ca de obicei.

DB98-26492A(1)-E-2.indd 19

R

19

2006-11-11 11:23:07

Rezolvarea problemelor obisnuite

Inainte de a contacta service-ul post-vanzare, realizati urmatoarele verificari simple.

Va pot scuti de timpul pierdut si cheltuiala unui telefon inutil.

Problem a

Aparatul de aer conditionat nu functioneaza.

Expl icatie/Solutie



Verificati daca intrerupatorul aerului de conditionat este deschis.



Verificati daca indicatorul de pe unitatea interioara este aprins;

Daca este necesar apasati butonul din telecomanda.



Verificati daca indicatorul Timer de pe unitatea interioara este activat

Daca este activat:

-

Asteptati pana cand este atins timpul setat si aparatul de aer conditionat porneste automat.

-

Anulati timer-ul (cititi paginile 15 si 16 pentru alte detalii)

Aparatul de aer conditionat nu poate fi operat cu telecomanda.



Verificati daca exista obstacole intre dvs. si unitatea interioara.



Verificati bateriile telecomenzii



Verificati daca va aflati destul de aproape de unitatea interioara

( cel mult sapte metri).

Nu se aude nici un sunet cand

este apasat din telecomanda.



Verificati daca ati indreptat telecomanda spre senzorul aflat in partea dreapta a unitatii interioare.



Inlocuiti bateriile telecomenzii daca este necesar.

Aparatul nu raceste sau nu incalzeste.



Verificati daca ati selectat modul corect de operare

(Auto, Cool, Heat).

- Auto, Racire, Incalzire



T emperatura din camera poate fi prea scazuta sau prea ridicata.



Praful poate bloca filtrul de aer; cititi pagina 21 pentru instructiunile curatare.



Verificati daca nu exista vreun obstacol in fata unitatii exterioare.

Cand incalzeste, temperatura dorita nu este niciodata obtinuta, aparatul se opreste frecvent



Verificati daca temperatura dorita a fost fixata corect.



Mariti viteza ventilatorului.



Daca fluxul de aer este directionat in sus, utilizati telecomanda pentru a-l directiona in jos

Viteza ventilatorului nu se modifica cand apasati



Verificati daca modul de operare este setat pe Auto, Cool, Heat ori

Fan; in modul Dry, viteza ventilatorului se schimba automat.

Directia fluxului de aer nu se modifica atunci cand este apasat



Verificati daca aparatul de aer conditionat a fost pornit; Apasati pe butonul din telecomanda, daca este necesar.

T imer-ul nu este corect activat Verificati daca timer-ul a fost programat corect; cititi paginile 15 si 16.

Mirosuri neplacute patrund in camera in timpul functionarii



A erisiti camera.

R

20

DB98-26492A(1)-E-2.indd 20 2006-11-11 11:23:08

Curatarea filtrului de aer al aparatului

Pentru ca aparatul de aer conditionat sa functioneze bine, trebuie sa curatati filtrul, pentru a indeparta praful acumulat.

IM

PORTANT Inainte de curatarea aerului conditionat, asigurati-va ca ati oprit intrerupatorul folosit pentru aparat.

1 Deschideti panoul frontal tragand de piedicile din partea de jos stanga si dreapta ale grilajului.

2 Eliberati filtrul din fiecare piedica a grilei si trageti-l afara.

3 Indepartati praful din filtru cu un aspirator sau o perie.

4 Cand ati terminat, introduceti filtrele de aer fixandu-le in fiecare piedica.

5 Pentru a inchide grila din fata, fixati-l in agatatori si impingeti in jos sigurantele din dreapta si stanga grilei.

6

C uratati grila frontala cu o carpa umeda si un detergent usor

( nu utilizati benzen, solventi sau alte produse chimice).

Nota

Daca nu ati folosit aparatul pentru o perioada mai lunga selectati modul Fan

timp de 3 - 4 ore, pentru a usca interiorul aparatului de aer conditionat.

Grila frontala

Canelura

Carcasa

Filtru aer

Grila frontala

Carlig

Carcasa

Curatarea

Filtrului de deodorizare si a celui BIO (Optional)

Pentru a elimina particulele de praf si mirosurile

, sunt folosite filtrul pentru deodorizare si filtrul Bio

. Filtrele trebuie curatate la fiecare

3 luni

.

1 Deschideti grila frontala superioara apasand piedicile aflate in partea inferioara din stanga si dreapta grilei

.

2 Indepartati filtrul Bio si cel pentru dezodorizare.

3 Spalati filtrele cu apa curata, apoi uscati-le la umbra.

4 Introduceti filtrele in pozitia initiala.

Nota

Puteti inlocui filtrele intre ele

.

5 Inchideti grila frontala.

Filtrul dezodorizant

FiltrulBio

DB98-26492A(1)-RO-2.indd 21

R

21

2006-11-11 11:23:09

Tip racitor

Sursa de curent

Cod model

V/Hz/

Φ

Performante

Capacitate

Eficienta Energie

Indepartare umezeala

Circulare aer (Max)

Nivel de zgomot

Racire

Incalzire

Racire

Btu/hr.

Cal/hr.

kW

Btu/hr.

Cal/hr.

kW

EER(Btu/W)

EER(W/W)

Grade

Incalzire

COP(W/W)

Grade ℓ /hr.

m

3

/min

Interior Ridicat/ScadB

Exterior ridicat dB

Date electrice

Consum de curent

Curent de operare

Racire

Incalzire

Racire

Incalzire

Dimensiuni & Cantitate de incarcare

Dimensiune neta (lxhxad.)

Interior

Dimensiune bruta ((lxhxad.)

Greutate neta

Exterior

Interior

Exterior

Interior

Greutate bruta

Exterior

Interior

Exterior

Cantitate de incarcare cu conducta fara conducta

Functii

MPI

Buna Dimineata

Sistem Nano Silver Health

Aer pur si curat

Modul de operare

Comoditate

Etc.

Ambient scazut

W

W

A

A mm mm mm mm kg kg kg kg

20/40ft/Jumbo

20/40ft/Jumbo

Filtru Nano Silver

Vaporizator Nano Silver

Filtru dezodorizant

Filtru Pure (filtru HAF)

Filtru Catechin

Filtru anti-alergii

Digital i Plus

Dezumidificare

Modul Turbo

Modul Sleep

Timer

Modul de economisire a energiei

Auto Restart

Auto schimbare

Controlul aerului ambiant

Auto Wind (vant)

Pasi pentru controlul fluxului de aer

Controlul directiei aerului (sus/jos)

Controlul directiei aerului (stanga/d

Auto Grila

Telecomanda

Auto curatare (auto curatare)

Tip compresor

Racire

Incalzire

R410a

220~240/50/1

AQ09FA

980

900

4,5

4,5

825x285x189

660x475x242

900*349*252

778*331*557

7,8

26

12

28

116/240/273

136/280/303

9.384

2.365

2,75

9.896

2.494

2,9

9,6

2,81

C

3,22

C

1,0

7,5

32 / 24

46

4/3

Auto

Manual

● rotativ

16~43

0~27

4/3

Auto

Manual

● rotativ

16~43

0~27

R410a

220~240/50/1

AQ12FA

1240

1180

5,7

5,3

825x285x189

720x548x265

900*349*252

849*355*594

8,4

33,8

12

35,8

96/205/233

106/231/259

11.944

3.010

3,5

12.968

3.268

3,8

9,6

2,82

C

3,22

C

1,5

8,0

36 / 26

47

Contactati SAMSUNG WORLD WIDE (IN INTREAGA LUME)

Daca aveti orice comentariu sau intrebari referitoare la produsele Samsung

, contactati Serviciul Samsung

.

pentru

Clienti

Tara Serviciul Clienti Site WEB

BELGI

A

02 201 2418 www.samsung.com/be

CEHIA 844 000 844 www.samsung.com/cz

DANEMARCA 8 322 88 www.samsung.com/dk

FINLANDA 9 693 79 554 www.samsung.com/fi

FRANTA

GERMAN

IA

08 25 08 65 65 ( 0,15/min)

01805 - 121213 ( 0,12/min) www.samsung.com/fr www.samsung.de

UNGARIA

ITALIA

LUXEMBURG

OLANDA

06 40 985 985

199 153 153

02 261 03 710

0900 20 200 88 ( 0.10/min) www.samsung.com/hu www.samsung.com/it www.samsung.lu

www.samsung.com/nl

NORVEGIA

POLONIA

231 627 22

0 801 801 881

PORTUGALIA 80 8 200 128

SLOVACIA 0850 123 989 www.samsung.com/no www.samsung.com/pl www.samsung.com/pt www.samsung.com/sk

SPANIA 902 10 11 30 www.samsung.com/es

SUEDIA 08 585 367 87 www.samsung.com/se

MAREA BRITANIE 870 242 0303 www.samsung.com/uk

DB98-26492A(1)-E-2.indd 22 2006-11-11 11:23:10

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
