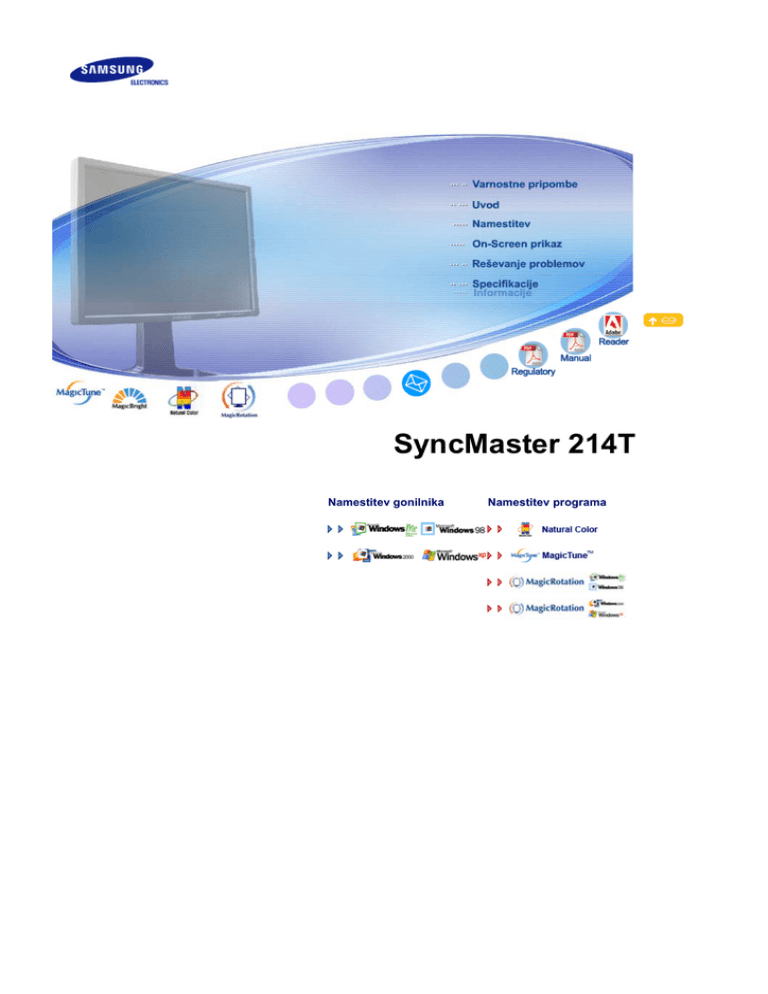

SyncMaster 214T
Namestitev gonilnika
Namestitev programa
Simboli
Če ne upoštevate opozoril označenih s tem simbolom, - lahko pride do poškodb ali
škode na napravi
Prepovedano
Obvezno preberite in dobro razumite
Ne ločevati
Izvlecite vtikač iz vtičnice
Ne se dotikati
Ozemljitev za preprečitev električnega šoka
Napajanje
Nastavite računalnik na DPMS-način, če ga dalj časa ne boste uporabljali. Če
uporabljate ohranjevalec zaslona, ga aktivirajte.
Ne uporabljajte poškodovan ali razmajan vtikač,
z
To lahko povzroči poškodovanje, električni šok ali požar..
Ne izvlecite vtikač s potegom za priključni kabel in ne prijemljite ga z
mokrimi rokami,
z
To lahko povzroči poškodovanje, električni šok ali požar..
Uporabljajte samo ustrezno ozemljeno vtičnico in vtikač,
z
neustrezna ozemljitev lahko povzroči električni šok ali požar.
Čvrsto vstavite vtič napajalnega kabla, da se ne more sneti.
z
Slab priklop lahko zaneti požar.
Ne zvijajte vtikača ali priključni kabel in ne postavljajte težkih predmetov
na njiju,
z
To lahko povzroči poškodovanje, električni šok ali požar..
Ne povezujte skupaj več priključnih kablov ali vtikačev,
z
to lahko povzroči požar.
Namestitev
Ker ima lahko izdelek, nameščen na lokaciji, ki ni idealna (npr. prekomerno
zaprašene lokacije (drobni delci), lokacije, kjer se uporabljajo kemične
raztopine, lokacije, izpostavljene izjemno visokim ali nizkim temperaturam,
prevlažne lokacije in lokacije, kakršna so letališča in postaje, kjer se izdelek
uporablja neprekinjeno daljša obdobja), zaradi okoljskih dejavnikov težave s
kakovostjo, se pred namestitvijo posvetujete s servisnim inženirjem.
Monitor postavite v prostor z nizko vlažnostjo in minimalno količino
prahu,
z
v nasprotnem lahko pride do električnega šoka ali požara znotraj
monitorja.
Pazite,da vam monitor ne pade na tla, ko ga premikate,
z
lahko povzroči škodo na njem in lahko poškoduje vas.
Podstavek monitorja namestite v omarico ali na polico tako, da konec
podstavka ne štrli čez rob.
z
Ob padcu izdelka na tla lahko pride do poškodovanja izdelka ali osebnih
poškodb.
Izdelka ne položite na nestabilno ali majhno površino.
z
Izdelek položite na ravno in stabilno površino, saj lahko sicer pade in
poškoduje mimoidoče, še posebej otroke.
Izdelka ne postavljajte na tla.
z
Mimoidoči (predvsem otroci) bi se lahko na njem spotaknili.
Vnetljivih predmetov, kot so sveče, insekticidi ali cigareti, izdelku ne
približujte.
z
V nasprotnem primeru lahko zanetite požar.
Napajalnemu kablu ne približujte grelnih naprav.
z
Stopljena zaščita kabla lahko povzroči električni udar ali zaneti požar.
Izdelka ne namestite v prostorih s slabim prezračevanjem, na primer na
knjižni polici, v omari, itd.
z
Vsako morebitno povišanje notranje temperature lahko zaneti požar.
Pazljivo odložite monitor,
z
lahko se namreč poškoduje ali razbije.
Nikoli ne polagajte monitorja s sprednjo stranjo navzdol,
z
lahko se poškoduje TFT-LCD površina.
Ne uporabljate monitorja brez podstavka
z
z
lahko se pokvari ali povzroči požar zaradi slabe ventilacije,
če že morate uporabljati monitor brez priloženega podstavka ,
zagotovite potrebno ventilacijo
Pri namestitvi izdelka pustite med izdelkom in steno nekaj prostora (več
kot 10 cm/4 palce), da omogočite prezračevanje.
z
Slabo prezračevanje lahko povzroči povečanje notranje temperature
izdelka, posledica česar je krajša življenjska doba komponente in slabše
delovanje.
Čiščenje
Ohišje monitorja ali TFT-LCD površino brišite z rahlo navlaženo , mehko krpo
Ne nanašajte detergent direktno na monitor
z
To lahko povzroči poškodovanje, električni šok ali požar.
Čistite z mehko krpo natopljeno s priporočenim detergentom
Če je konektor med vtikačem in pinom prašen ali umazan, ga očistite s
suho krpo
z
Umazan konektor lahko povzroči električni šok ali požar
Pred čiščenje izdelka poskrbite, da je napajalni kabel izklopljen.
z
V nasprotnem primeru lahko pride do električnega udara ali požara.
Napajalni kabel izvlecite iz vtičnice in izdelek obrišite z mehko in suho
krpo.
z
Za čiščenje ne uporabljajte kemičnih preparatov, kot so vosek, benzen,
alkohol, razredčilo, insekticid, osvežilec zraka, mazivo ali detergent.
Pokličite servis ali službo za uporabnike za čiščenje notranjosti enkrat
letno
z
Ohranjajte čisto notranjost proizvoda. Prah, ki se nabere v notranjosti
čez nekaj časa lahko povzroči okvare ali požar.
Ostalo
Ne odstranjujte pokrova (ali hrbtne strani).
z
z
To lahko povzroči poškodovanje, električni šok ali požar.,
prepustite servis pooblaščenim serviserjem
Če vaš monitor ne deluje pravilno – še zlasti če slišite čudne zvoke ali
zavohate čuden vonj – ga takoj izklopite iz vtičnice in pokličite
pooblaščenega zastopnika oziroma serviserja.
z
To lahko povzroči poškodovanje, električni šok ali požar..
Izdelek naj ne bo v prostorih, ki so izpostavljeni olju, dimu ali vlagi; ne
namestite ga v vozilo.
z
z
to lahko povzroči okvaro, električni šok ali požar,
ne uporabljajte monitor blizu vode ali na odprtem prostoru kjer bi bil
izpostavljen dežju ali snegu
Če vaš monitor pade ali se ohišje poškoduje, izklopite monitor in
izvlecite kabel iz vtičnice pokličite pooblaščeni servis .
z
monitor se je lahko pokvaril in lahko povzroči električni šok ali požar,
Izvlecite vtikač iz vtičnice med neurjem ali grmenjem ali če monitor dalj
časa ne uporabljate
z
lahko pride do električnega šoka ali požara
Ne poskušajte premakniti monitorja tako, da vlečete samo žico ali
signalni kabel.
z
to lahko povzroči okvaro, električni šok ali požar kot posledico
poškodovanega kabla.
Ne premikajte monitor levo ali desno tako, da vlečete samo za priključni
ali signalni kabel
z
to lahko povzroči okvaro, električni šok ali požar kot posledico
poškodovanega kabla.
Ne pokrivajte odprtine na ohišju monitorja
z
slaba ventilacija lahko povzroči okvaro ali požar.
Ne odlagajte težkih predmetov na monitor
z
z
to lahko povzroči eksplozijo ali požar.
Če v monitor pride tuja snov, izklopite napajalni kabel in se obrnite na
servisni center.
Izdelka ne približujte vnetljivim kemičnim sprejem ali vnetljivim snovem.
z
to lahko povzroči eksplozijo ali požar.
Monitor naj ne bo blizu magnetnih predmetov
z
le ti lahko povzročijo izgubo barve ali iskrivljeno sliko
V zračnik, vrata za slušalke ali AV vrata ne vstavljajte kovinskih
predmetov, kot so paličice, žice in svedri oziroma vnetljivih predmetov,
kot so papir in vžigalice.
z
To lahko povzroči električni šok. Če v izdelek pridejo tuje snovi ali voda,
ga takoj izklopite, napajalni konektor izključite iz stenske vtičnice in se
obrnite na servisni center.
Če dalj časa gledate določen ekran lahko postane slika nejasna
z
prestavite na način varčevanja energije ali aktivirajte ohranjevalec
zaslona (screen saver), ko dalj čas ne uporabljate računalnika.
Prilagodite resolucijo in frekvenco nivojem, ki odgovarjajo modelu
z
neodgovarjajoča resolucija povzroči neželeno kvaliteto slike.
21 inčev (54 cm) - 1600 X 1200 @ 60 Hz
Neprekinjeno gledanje v monitor s premajhne oddaljenosti lahko
povzroči poškodovanje vida.
Vsako uro naredite 5 minutni odmor, da si odpočijete oči..
Izdelka ne nameščajte na nestabilno in neravno površino ali mesto, ki je
podvrženo tresljajem.
z
Ob padcu izdelka na tla lahko pride do poškodovanja izdelka ali osebnih
poškodb. Uporaba izdelka na mestih, ki so podvržena tresljajem, lahko
skrajša življenjsko dobo izdelka ali povzroči požar.
Ko monitor premikate, ga izklopite in izvlecite napajalni kabel.
Preverite ali so vsi kabli vključno z antenskim in kabli za druge naprave
izklopljeni predno premikate monitor.
z
to lahko povzroči okvari ali električni šok.
Izdelek postavite izven dosega otrok, saj bi ga lahko ti z opiranjem nanj
lahko poškodovali.
z
Padec izdelka lahko povzroči fizične poškodbe in celo smrt.
Ko izdelka dalj časa ne uporabljajte, naj bo ta izklopljen.
z
V nasprotnem primeru lahko nabrana umazanija ali stanjšana zaščitna
plast povzročita oddajanje toplote, kar lahko privede do električnega
udara ali požara.
Na izdelek ne položite otrokovih najljubših igrač oz. karkoli otrokom
vabljivega.
z
Otroci bodo morda na izdelek skušali splezati, da bi se dokopali igrače.
Izdelek lahko pade, kar lahko povzroči poškodbo ali celo smrt.
SyncMaster 214T
Stojalo HAS : Stojalo na tečajih in s prilagodljivo višino (214T: 100 mm)
PIP/PBP : Za najboljši položaj gledanja s funkcijo MagicTune prilagodi PIP.
Pri napredni uporabi s pomočjo MagicColor Pro prilagaja med različnimi barvami.
Color Weakness : Slabovidnim omogoči, da sliko vidijo enako kot tisti z normalnim vidom.
Uporabljeno samodejno sukanje (izvršeno preko funkcije MagicRotation)
Prosimo preverite ali se naslednje komponente nahajajo v kompletu z monitorjem.
Če katera komponenta manjka se obrnite na vašega dobavitelja.
Za nakup izbirnih elementov se obrnite na lokalnega prodajalca.
Pakiranje
Monitor
Priročnik
Kratka navodila za
montažo
Garancijski list
(Ni na voljo povsod)
Navodila za uporabnike
Pogonski sklop monitorja,
Natural Color,
MagicTune™,MagicRotation
D-sub kabel
Priključni kabel
DVI kabel
Kabel
opcija
Kabel S-Video
Nosilec zaslona
Sprednja stran
Kabel Video
Vijak (4EA)
Gumb MENU[ ]
Odpre meni na zaslonu. Tudi za zapiranje menija na zaslonu ali
vrnitev na prejšnji meni.
Gumb Prilagodi
[
]
Omogočajo poudarjanje in namestitev postavk v izbirniku.
Analog/Digital(PC) :
Gumb MagicBright
[ ]
MagicBright je nova značilnost, ki omogoča optimalno gledanje
okolice odvisno od vsebine slike, ki jo gledate. Na razpolago so
naslednji delovni načini: tekst (Text), Internet in zabava
(Entertain). Vsak od naštetih načinov ima svojo prednastavljeno
jakost svetlobe. Enostavno lahko izberete eno od treh s pritiskom
na MagicBright kontrolne tipke:
1) Custom
čeprav so prednastavljene vrednosti pazljivo izbrane, se
lahko zgodi, da vam ne odgovarjajo.
V takem primeru si nastavite želeno vrednost z Brightness
(svetloba) in Contract (kontrast) gumbi.
2) Entertain
Fizrazita svetloba za gledanje filmov z medijev kot so DVD ali
VCD.
3) Internet
srednje močna svetloba: za delo z materiali kjer se sta
kombinirana slika in tekst.
4) Text
normalna svetloba za delo z dokumentacijo ali večjimi
količinami teksta.
>>Kliknite tukaj, če želite videti animacijo.
Digital(DVD)/Video
/S-Video :
Gumb Mode
Monitor ima štiri samodejne slikovne nastavitve
("Dynamic" (Dinamično), "Standard" (Standardno), "Movie" (Film)
in "Custom" (Po meri)), ki so prednastavljene v tovarni. Vklopite
lahko "Dynamic" (Dinamično), "Standard" (Standardno), Movie
(Film) ali Custom (Po meri). Izberete lahko "Custom" (Po meri),
ki samodejno prikliče vaše lastne slikovne nastavitve.
1) Dynamic
Ta način izberite za ostrejšo sliko kot v načinu
"Standard" (Standardno).
2) Standard
Ta način izberite, ko je okolica svetla. Tudi v tem načinu je
slika ostra.
3) Movie
Ta način izberite, ko je okolica temna. Tako boste varčevali z
energijo in zmanjšali utrujenost oči.
4) Custom
Ta način izberite, ko želite izbrati lastne nastavitve za sliko.
>>Kliknite tukaj, če želite videti animacijo.
Gumb Svetlost [ ]
ko na zaslonu ni OSD-ja, pritisnite tipko za uskladitev jakosti
svetlobe.
>>Kliknite tukaj, če želite videti animacijo.
Gumb enter [ ] /
Gumb SOURCE
Uporablja se za izbiro OSD izbirnika /
S pritiskom 'SOURCE' tipke, video izbere signal, ko je OSD
vključen.( Ko pritisnete gumb za izbiro vira signala, se pojavi
sporoeilo v zgornjem levem kotu zaslona, ki prikazuje trenutno
izbran vhodni signal -- Analog, Digital, Video in S-Video.)
Opomba: Spreminjanje vira je dovoljeno samo pri zunanjih
napravah, trenutno povezanih z monitorjem.
Gumb AUTO
ko je v izbirniku pritisnjena 'AUTO'tipka , se v sredi animiranega
zaslona pojavi zaslon za namestitve.
(na razpolago samo v analognem načinu)
>>Kliknite tukaj, če želite videti animacijo.
Gumb PIP
( Na voljo samo v naeinu Analog/Digital(PC))
V načinu Analog (Analogno) ali Digital (Digitalno) vklopi video
zaslone v načinu PIP.
Gumb Napajanje [ ]
S tem gumbom vklapljajte in izklapljate monitor.
Ndikator vključenosti
To vam bo omogočilo ogled celotnega stanja napajanja sistema.
Za dodatne informacije si oglejte razdelek PowerSaver
(Varčevanje energije).
Poglejte funkcijo Power opisano v priročniku v zvezi s funkcijami varčevanja energije. Če
želite varčevati z energijo, izklopite monitor, ko ga ne uporablajte ali će ga dalj časa ne
boste uporabljali.
Zadnja stran
(Konfiguracija zadnje strani se lahko razlikuje od modela do modela)
POWER S/W : Vklop in izklop monitorja
POWER IN
: Napajalni kabel monitorja vključite v vtičnico POWER IN na
hrbtni strani monitorja.
DVI IN (Source List : Digital)
: Kabel DVI vključite v vrata DVI IN na hrbtni strani monitorja.
RGB IN (Source List : Analog)
: Signalni kabel vključite v 15-pinski spojnik RGB IN na hrbtni
strani monitorja.
VIDEO (Source List : Video)
: Vhodni priključek za zunanjo napravo (video)
S-VIDEO (Source List : S-Video)
: Vhodni priključek za zunanjo napravo (S-video)
Ključavnica Kensington : Ključavnica Kensington je naprava,
ki se uporablja za fizično pritrditev sistema pri uporabi na
javnem mestu. (Napravo za zaklep je treba kupiti posebej. )
Za dodatne informacije o uporabi naprave za zaklep se
obrnite na prodajalca.
Regulacija višine stojala
- Pritisnite zgornjo stran stojala, nato pritisnite gumb na
zadnjem spodnjem delu stojala.
- Stem gumbom lahko nastavite višino stojala.
Ko nastavite višino stojala v najvišjo lego, se bo
stojalo malo spustilo zaradi raztegljivosti vzmeti.
Poglejte Povezava monitorja za ostale detajle v zvezi z povezavo kablov.
Povezava monitorja
1.
Napajalni kabel monitorja vključite v vtičnico POWER IN na hrbtni strani monitorja.
Priključni kabel vtaknite v najbližjo vtičnico.
2-1.
Uporaba konektorja D-sub (Analog) na video kartici.
Signalni kabel vključite v 15-pinski spojnik RGB IN na hrbtni strani monitorja.
2-2.
Uporabite DVI (digitalni) priključek na video kartici.
Kabel DVI vključite v vrata DVI IN na hrbtni strani monitorja.
2-3.
Povezano z McIntosh
Priključite monitor na McIntosh računalnik s D-sub priključnim kablom.
2-4.
Pri starejših McIntosh modelih je potrebno za povezavo monitorja uporabiti poseben Mac
adapter.
3.
Vključite računalnik in monitor. Če je na monitorju slika, je namestitev končana.
Obroček za pritrditev kabla
Kabel po končani priključitvi
pritrdite z obročkom za pritrditev
kabla.
Povezovanje z drugimi napravami
Na ta monitor lahko prikljueite DVD predvajalnik, videorekorder, kamero in ostale vhodne
naprave, ne da bi izklopili raeunalnik.
Konfiguracija zadnje strani se lahko razlikuje od modela do modela.
1. Priključevanje AV
Monitor ima priključke AV za priključitev AV vhodnih naprav, npr. DVD-jev, VCR-jev ali
digitalnih kamer. AV signali so vam na voljo, ko je monitor vklopljen.
1. Vhodne naprave, kot je DVD predvajalnik, videorekorder ali kamera, priklopite na VIDEO ali
S-VIDEO prikljueek monitorja s Video ali S-Video kablom.
Video, S-Video kabli so izbirni.
2. Nato vključite DVD predvajalnik, videorekorder ali videokamero z vstavljeno DVD ploščo ali
kaseto.
3. Z gumbom SOURCE izberite Video ali S-Video.
2. Prikljueitev DVD predvajalnikov z digitalnim izhodom
Monitor ima terminale DVI IN za priključitev digitalnih DVD naprav preko vhoda DVI.
1. Vhodne naprave, na primer digitalni DVD predvajalnik, priključite na terminal DVI IN
monitorja s kablom DVI.
2. Nato zaženite DVD predvajalnik z vstavljenim DVD medijem.
3. Z gumbom SOURCE izberite Digital.
Namestitev podstavka
Uhol sklonu
Pomocou (a) môžete otočiť obrazovku v rámci rozsahu 0 – 90 stupňov tak, že ju môžete
použiť po dĺžke.
Pomocou (b) môžete nastaviť výšku.
Pritisnite zgornjo stran stojala, nato pritisnite gumb na zadnjem spodnjem delu stojala. S tem
gumbom lahko nastavite višino stojala. Ko nastavite višino stojala v najvišjo lego, se bo
stojalo malo spustilo zaradi raztegljivosti vzmeti.
Ak obrazovku otočíte bez toho, aby ste ju nadvihli do maximálnej výšky, tak
sa môže poškodiť, pretože roh obrazovky by narazil do zeme.
Kot nagiba
Pomocou (c) môžete nastaviť naklonenie v rámci rozsahu 0 – 25 stupňov.
Pomocou (d) ju môžete horizontálne otočiť v rámci rozsahu -45 – 45 stupňov.
Odstranjevanje spodnjega dela
1. Izklopite monitor in izključite napajalni kabel.
2. Položite LCD monitor z zaslonom naprej na ravno površino in ga podložite z blazino, da
zaščitite zaslon.
3. Odstranite štiri vijake ( A ) in odstranite stojalo z LCD monitorja.
Postavitev podloge
S tem monitorjem uporabite 100 mm x 100 mm VESA odgovarjajočo prirobnico konzolnega
nosilca.
A. Monitor
B. Prirobnica konzolnega nosilca (opcija)
1. Izklopite monitor in izvlecite priključni kabel
2. Položite LCD z licem navzdol na ravno površino ter podložite z blazino ali kakšnim drugim
mehkim materialom, da ga zaščitite
3. Snemite dva vijaka in odmaknite podstavke z LCD monitorja
4. Poravnajte prirobnico konzolnega nosilca z luknjami za pritrditev na zadnji strani ohišje ter jo
privijte s štirimi vijaki, ki so dobavljeni skupaj s konzolnim nosilcem, zidnim nosilce ali drugimi
nosilci.
Če želite monitor montirati na steno, kupite komplet za stensko montažo, ki vam
omogoča montiranje monitorja vsaj 10 cm stran od stene. Za več informacij se obrnite na
najbližji Samsungov servisni center. Samsung Electronics ne odgovarja za škodo, ki
lahko nastane pri uporabi drugih podstavkov.
Uporabite stenski nosilec v skladu z mednarodnimi standardi.
Namestitev vodilnega programa monitorja (avtomatska)
Ko operacijski sistem zahteva vodilni program za monitor, vstavite CD-ROM, ki je
priložen monitorju. Namestitev vodilnega programa se malenkostno razlikuje od
enega do drugega operacijskega sistema. Vsekakor sledite navodilom vašega
operacijskega sistema.
Pripravite prazen CD in prevzemite datoteko z vodilnim programom s spodaj navedenih
z
internetnih strani :
http://www.samsung.com/ (za cel svet)
http://www.samsung.com/monitor (ZDA)
http://www.sec.co.kr/monitor (Koreja)
http://www.samsungmonitor.com.cn/ (Kitajska)
Windows ME
1. Vstavite CD v CD-ROM
2. Pritisnite "Windows ME Driver".
3. S popisa monitorjev izberite želeni model monitorja in pritisnite "OK" (v redu).
4. Pritisnite gumb "Install" (instalirati/namestiti) v okencu "Warning" (Opozorilo)
5. Namestitev vodilnega programa monitorja je zaključena.
Windows XP/2000
1. Vstavite CD v CD-ROM
2. Pritisnite "Windows XP/2000 Driver" (Windows XP/2000 vodilni program).
3. S popisa monitorjev izberite želeni model monitorja in pritisnite "OK"(v redu).
4. Ko vidite naslednje okno "Message" (Sporočilo), pritisnite gumb "Continue Anyway"
Nato pritisnite gumb "OK" (v redu).
Ta gonilnik ima overjeni MS logotip in namestitev ne bo poškodovala
operacijskega sistema. Nahaja se na domači internetni strani
http://www.samsung.com/.
5. Namestitev vodilnega programa monitorja je zaključena.
Namestitev vodilnega programa monitorja (ročna)
Windows XP | Windows 2000 |Windows Me |Windows NT | Linux
Ko operacijski sistem zahteva vodilni program za monitor, vstavite CD-ROM, ki je
priložen monitorju. Namestitev gonilnikov se malenkostno razlikuje od enega do
drugega operacijskega sistema. Vsekakor sledite navodilom vašega operacijskega
sistema.
Pripravite prazen CD in prevzemite datoteko z vodilnim programom s spodaj navedenih
z
internetnih strani:
http://www.samsung.com/ (za cel svet)
http://www.samsung.com/monitor (ZDA)
http://www.sec.co.kr/monitor (Koreja)
http://www.samsungmonitor.com.cn/ (Kitajska)
Microsoft® Windows® XP operacijski sistem
1. Vstavite CD v CD-ROM
2. Pritisnite "Start" —> "Control Panel" nato kliknite na ikono "Appearance and
Themes" (Prikaz in teme)
3. Kliknite ikono "Display" (prikaz) in nato izberite predlogo "Settings" (postavke) za njo pa
"Advanced.." (napredni).
4. Pritisnite gumb "Properties" (lastnosti) na predlogi "Monitor" ter izberite "Driver" (gonilnik).
5. Pritisnite "Update Driver.." (ažurirati gonilnik) in izberite "Install from a list or.." (inštalirati s
popisa ali..) nato kliknite gumb "Next" (naprej).
6. Izberite "Don't search ,I will.." (Neišči, jaz bom..), nato kliknite "Next" (naprej) in na koncu
še "Have disk" (imam CD).
7. Kliknite gumb "Browse" (pregledati) in izberite A:(D\WDriver) ter model monitorja na spisku
modelov . kliknite "Next" (naprej).
8. Če se prikaže naslednje okno "Message" (sporočilo) , kliknite v njem "Continue
Anyway" (vseeno nadaljuj), ter nato gumb "OK" (v redu).
Ta gonilnik ima overjeni MS logotip in namestitev ne bo poškodovala operacijskega sistema.
Nahaja se na domači internetni strani :
http://www.samsung.com/
9. Kliknite gumb "Close" (zapreti) in nato klikajte gumb "OK" (u redu).
10. S tem je namestitev zaključena.
Microsoft® Windows® 2000 operacijski sistem
Če se na monitorju prikaže sporočilo "Digital Signature Not Found" (ni najden
digitalen podpis), postopajte po naslednjih navodilih.
1. Izberite gumb "OK" (v redu) na oknu "Insert disk" (vstavi CD)
2. Kliknite "Browse" (Pregledati) na oknu "File Needed" (potrebna je datoteka)
3. Kliknite A:(D:\Driver) in nato "Open" (odpreti) ter na koncu "OK" (v redu)
Namestitev
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Pritisnite "Start" , "Setting" (namestitve), "Control Panel".
Z dvoklikom pritisnite na ikono "Display" (prikaz)
Izberite predlogo "Settings" (namestitve) in pritisnite "Advanced.." (napredni).
Izberite "Monitor".
Primer1:Če gumb "Properties" (lastnosti) ni aktiven to pomeni, da je monitor pravilno
konfiguriran. Prosimo prekinite namestitev.
Primer2:Če je gumb "Properties" (lastnosti) aktiven, kliknite gumb "Properties" (lastnosti) in
nadaljujte z naslednjimi koraki.
Pritisnite "Driver" (gonilnik) in nato kliknite "Update Driver.." (ažurirati gonilnik) ter nato
kliknite gumb "Next" (naprej)
Izberite "Display a list of the known drivers for this device so that I can choose a
specific driver" (prikazati spisek znanih gonilnikov za to napravo tako, da lahko izberem
odgovarjajoči gonilnik). Za tem kliknite "Next" (narej) in nato "Have disk" (Imam disketo/CD).
Kliknite "Browse" (pregledati) ter izberite A:(D:\Driver).
Pritinite gumb "Open" (odpreti) in nato "OK" (v redu)
Izberite model vašega monitorja in pritisnite gumb "Next" (naprej) ter nato spet
"Next" (naprej)
Kliknite gumb "Finish" (končati ) in nato gumb "Close" (zapreti).
Če se prikaže okno s sporočilom "Digitalnega podpisa ni bilo mogoče najti", kliknite
gumb "Da". Kliknite gumb "Dokončaj" in nato gumb "Zapri".
Microsoft® Windows® NT operacijski sistem
1. Kliknite Start, Settings(namestitve), Control Panel, in nato z dvoklikom ikono Display
(prikaz)
2. V oknu Display Registration Inforamtion (informacije o registraciji prikaza), pritisnite predlogo
Settings (namestitve) in nato pritisnite All Display Modes(vsi načini prikaza).
3. Izberite želeni način (ločljivost, število barv in vertikalna frekvenca) ter kliknite OK(v redu).
4. Pritisnite gumb Apply (uporabiti) če želite, da zaslon dobro deluje po pritisku na Test. Če
zaslon ne deluje dobro, uporabite drug način (način z nižjo ločljivostjo, manj barv ali nižjo
frekvenco).
Če ne najdete načina pod All Display Modes(vsi načini prikaza), izberite ločljivost in
vertikalno frekvenco z predprogramirani načini prikaza v navodilih za uporabnike.
Linux operacijski sistem
Za X-Window potrebujete sistemsko datoteko X86Config.
1.
2.
3.
4.
5.
6.
7.
8.
9.
Pritisnite Enter na prvem in drugem prikazu potem, ko ste končali datoteko X86Config.
Tretji prikaz je namestitev miške.
Namestite računalniško miško.
Naslednji prikaz je izbor tipkovnice.
Namestite računalniško tipkovnico.
Naslednji prikaz je za namestitev monitorja.
Prvo namestite horizontalno frekvenco monitorja (lahko jo direktno vnesete)
Namestite vertikalno frekvenco monitorja (lahko jo vnesete direktno)
Vnesite naziv modela vašega monitorja. Ti podatki ne bodo vplivali na stvarno izvršitev XWindow datoteke.
10. Končali ste z namestitvijo monitorja.
Končajte še X-Window potem, ko ste namestili še ostali potreben hardware.
Natural Color
Softwerski program Natural Color
En novejših problemov pri uporabi računalnika je ta, da barva slike ispisane pisalnikom,
skeniranih ali snemanih z digitalno kamero ni enaka barvi prikazani na monitorju.
oftware Natural Color je prava rešitev za ta problem. Razvila ga je firma Samsung Electronics
skupaj s korejskim inštitutom Electronics&Telecommunications Research Institute (ETRI).
Ta program je dosegljiv samo za monitorje firme Samsung in omogoča, da je barva slike na
monitorju enaka barvam tiskanih ali skeniranih slik.
Za več pojasnil preberite Pomoč (F1) v softwerskem programu.
Namestitev programa Natural Color
Vstavite Cd, ki je priložen Samsung monitorju v CD-ROM. Pojavil se bo inicialni zaslon
namestitve programa. Pritisnite na Natural Color na inicialnem zaslonu za namestitev
programa Natural Color.
Za ročno namestitev programa, vstavite CD, ki je priložen Samsung monitorju, pritisnite Start
sestava Windows in nato izberite Execute ( izvršiti).
Vpišite: D:WcolorWengWsetup.exe in pritinite tipko <Enter>.
( Če CD, ki je vstavljen ni D:W vnesite odgovarjajoči disk).
Brisanje programa Natural Color
Izberite Setting (namestitve)/Control Panel v izbirniku Start ter z dvoklikom pritisnite
Add/Delete a program ( dodati/izbrisati program).
Izberite Natural Color na spisku in pritisnite Add/Delete (dodati/izbrisati).
MENU
Odpre meni na zaslonu. Tudi za zapiranje menija na zaslonu ali vrnitev na
prejšnji meni.
Analog/Digital(PC) : MagicBright™
MagicBright je nova značilnost, ki omogoča optimalno gledanje okolice
odvisno od vsebine slike, ki jo gledate.
Nato znova pritisnite gumb, da se lahko sprehodite po v naprej
konfiguriranih načinih, ki so na voljo.
( Custom → Entertain → Internet → Text )
Digital(DVD)/Video/S-Video: Mode
Monitor ima štiri samodejne tovarniško določene slikovne nastavitve. Nato
znova pritisnite gumb, da se lahko sprehodite po v naprej konfiguriranih
načinih, ki so na voljo.
( Dynamic → Standard → Movie → Custom )
Uskladi postavke v izbirniku.
Uskladi postavke v izbirniku.
ko na zaslonu ni OSD-ja, pritisnite tipko za uskladitev jakosti svetlobe.
Aktivirajte označeno postavko v izbirniku.
SOURCE Za izbiro video signala, če je prikaz na zaslonu izključen.
AUTO
Pritisnite ta gumb za samodejno nastavitev na dohodni signal Analog.
Vrednosti fine (fino), coarse (grobo) in position (položaj) so naravnane
samodejno.
PIP
Za vklop/izklop PIP pritisnite gumb PIP.
AUTO : Na voljo samo v naeinu Analog
Meni
Opis
ko je v izbirniku pritisnjena 'AUTO'tipka , se v sredi animiranega zaslona
pojavi zaslon za namestitve. (na razpolago samo v analognem načinu)
Za avtomatsko izostritev uporabite funkcijo AUTO, medtem ko je vključen
AUTO PATTERN.
AUTO
- Če samodejna nastavitev ne deluje ustrezno, ponovno pritisnite gumb
Auto, da bolj natančno prilagodite sliko.
- Če spremenite ločljivost na nadzorni plošči, se funkcija Auto izvede
samodejno.
Locked
Meni
Opis
Locked
Ko je gumb "MENU" pritisnjen dlje kot 5 sekund, se funkcija
OSD zaklene (odklene). Tudi če uporabljate funkcijo zaklepa
nastavitve na zaslonu, lahko nastavite MagicBright/Mode,
Brightness (svetlost) in Contrast (kontrast) monitorja.
Meni
Opis
Analog/Digital(PC) : MagicBright™
MagicBright je nova značilnost, ki omogoča optimalno
Predvajaj
/Ustavi
MENU
AUTO/PIP
Predvajaj
/Ustavi
gledanje okolice odvisno od vsebine slike, ki jo gledate.
Nato znova pritisnite gumb, da se lahko sprehodite po v
naprej konfiguriranih načinih, ki so na voljo.
( Custom → Entertain → Internet → Text )
MagicBright™
/ Mode
Digital(DVD)/Video/S-Video : Mode
Monitor ima štiri samodejne tovarniško določene slikovne
nastavitve. Nato znova pritisnite gumb, da se lahko
sprehodite po v naprej konfiguriranih načinih, ki so na voljo.
( Dynamic → Standard → Movie → Custom )
MagicBright™
Mode
Brightness : Na voljo samo v naeinu Analog/Digital(PC)
Meni
Brightness
SOURCE
Opis
ko na zaslonu ni OSD-ja, pritisnite tipko za uskladitev jakosti svetlobe.
Meni
Opis
SOURCE
S pritiskom Source tipke, video izbere signal, ko je OSD vključen.( Ko
pritisnete gumb za izbiro vira signala, se pojavi sporoeilo v zgornjem levem
kotu zaslona, ki prikazuje trenutno izbran vhodni signal -- Analog, Digital,
Video in S-Video.). Opomba: Spreminjanje vira je dovoljeno samo pri
zunanjih napravah, trenutno povezanih z monitorjem.
PIP : Na voljo samo v naeinu Analog/Digital(PC)
Meni
PIP
Opis
Za vklop/izklop PIP pritisnite gumb PIP.
Input
Privzeta nastavitev je lahko drugačna glede na izbrani način vhoda (vir vhodnega
signala, izbranega v seznamu zunanjih vhodov) in izbrano ločljivost.
Meni
Opis
Source List
Uporabite za izbiro PC-ja (Analog/Digital)
(Analogno/Digitalno) ali drugih virov zunanjega vhoda,
povezanih z monitorjem.
Za izbiro želenega zaslona.
1) Analog
2) Digital
3) Video
4) S-Video
Edit Name
Poimenujte vhodno napravo, povezano z vtičnicami, tako
da laže izberete vhodni vir.
1) Analog
2) Digital
3) Video
4) S-Video
Picture (Analog / Digital : PC)
Predvajaj
/Ustavi
Privzeta nastavitev je lahko drugačna glede na izbrani način vhoda (vir vhodnega
signala, izbranega v seznamu zunanjih vhodov) in izbrano ločljivost.
Meni
Opis
MagicBright™
MagicBright je nova značilnost, ki omogoča optimalno
gledanje okolice odvisno od vsebine slike, ki jo gledate. Na
razpolago so naslednji delovni načini: tekst (Text), Internet
in zabava (Entertain). Vsak od naštetih načinov ima svojo
prednastavljeno jakost svetlobe. Enostavno lahko izberete
eno od treh s pritiskom na MagicBright kontrolne tipke:
1) Entertain : Visoka svetlost
Fizrazita svetloba za gledanje filmov z medijev kot so
DVD ali VCD.
2) Internet : Srednja svetlost
Srednje močna svetloba: za delo z materiali kjer se sta
kombinirana slika in tekst.
3) Text : Normalna svetlost
Normalna svetloba za delo z dokumentacijo ali večjimi
količinami teksta.
4) Custom
čeprav so prednastavljene vrednosti pazljivo izbrane,
se lahko zgodi, da vam ne odgovarjajo.
V takem primeru si nastavite želeno vrednost z
Brightness (svetloba) in Contract (kontrast) gumbi.
Custom
Uporabite lahko menije na zaslonu, da prilagodite kontrast
in svetlost lastnim željam.
1) Contrast
: Nastavite kontrast.
2) Brightness
: Namestite svetlobo
Predvajaj
/Ustavi
Contrast
Brightness
Image Lock se uporablja za natančno uglaševanje in
izboljševanje slike, tako da odstranite šume, ki ustvarjajo
nestabilne migljajoče slike. .
- Na voljo samo v naeinu Analog
1) Coarse
: Odstrani motnje navpičnih vijug. Grobo
nastavljanje lahko vpliva na položaj prikaza na
zaslonu. Prikaz lahko vrnete v sredo zaslona s
pomočjo izbirnika Horizontal Control (na razpolago
Coarse
Image Lock
samo v analognem načinu)
2) Fine
: Odstrani motnje vodorvnih črt. Če motnje ostanejo
tudi po namestitvi preko izbirnika Fine, ponovite
nastavitve potem, ko ste spremenili frekvenco
(delovni takt na razpolago samo v analognem
načinu)
3) Sharpness
: Sledite tem navodilom za spremembo jasnosti
slike.
4) H-Position
: Sledite tem navodilom za spremembo horizontalne
pozicije prikaza na monitorju (na razpolago samo v
analognem načinu)
5) V-Position
: Sledite navodilom za spremembo vertikalne
pozicije prikaza na monitorju ( na razpolago samo v
analognem načinu)..
Auto Adjustment
Vrednosti za Fine, Coarse, position se določijo samodejno.
Če spremenite ločljivost na nadzorni plošči, se izvede
funkcija AUTO.
- Na voljo samo v naeinu Analog
PIP Picture
Ko je PIP vklopljen, je mogoče prilagoditi nastavitve
zaslona PIP.
1) Contrast
: Nastavi kontrast okna PIP na zaslonu.
2) Brightness
: Nastavi svetlost okna PIP na zaslonu.
3) Sharpness
: Nastavitev ostrine slike okna PIP na zaslonu.
4) Color
: Nastavitev barve slike okna PIP na zaslonu.
5) Tint
: Okno PIP obarva z naravnimi toni.
Ta funkcija je na voljo samo za DVD naslove, ki
podpirajo NTSC. (Sistem oddajanja je označen z
"NTSC" ali "PAL" nad DVD naslovom)
Picture (Digital : Digital DVD)
Fine
Sharpness
H-Position
V-Position
Contrast
Bightness
Sharpness
Color
Tint
Privzeta nastavitev je lahko drugačna glede na izbrani način vhoda (vir vhodnega
signala, izbranega v seznamu zunanjih vhodov) in izbrano ločljivost.
Meni
Mode
Custom
Size
Opis
Predvajaj
/Ustavi
Monitor ima štiri samodejne slikovne nastavitve
("Dynamic" (Dinamično), "Standard" (Standardno),
"Movie" (Film) in "Custom" (Po meri)), ki so
prednastavljene v tovarni. Vklopite lahko
"Dynamic" (Dinamično), "Standard" (Standardno), Movie
(Film) ali Custom (Po meri). Izberete lahko "Custom" (Po
meri), ki samodejno prikliče vaše lastne slikovne
nastavitve.
1) Dynamic
Ta način izberite za ostrejšo sliko kot v načinu
"Standard" (Standardno).
2) Standard
Ta način izberite, ko je okolica svetla. Tudi v tem
načinu je slika ostra.
3) Movie
Ta način izberite, ko je okolica temna. Tako boste
varčevali z energijo in zmanjšali utrujenost oči.
4) Custom
Ta način izberite, ko želite izbrati lastne nastavitve za
sliko.
Uporabite lahko menije na zaslonu, da prilagodite kontrast
in svetlost lastnim željam.
1) Contrast
: Nastavite kontrast.
2) Brightness
: Namestite svetlobo
3) Sharpness
: Nastavitev ostrine slike.
4) Color
: Nastavitev barve slike.
Lahko spreminjate velikost slike.
1) Normal
2) Zoom1
3) Zoom2
Contrast
Brightness
Sharpness
Color
4) Wide
Picture (Video/S-Video)
Privzeta nastavitev je lahko drugačna glede na izbrani način vhoda (vir vhodnega
signala, izbranega v seznamu zunanjih vhodov) in izbrano ločljivost.
Meni
Mode
Opis
Predvajaj
/Ustavi
Monitor ima štiri samodejne slikovne nastavitve
("Dynamic" (Dinamično), "Standard" (Standardno),
"Movie" (Film) in "Custom" (Po meri)), ki so
prednastavljene v tovarni. Vklopite lahko
"Dynamic" (Dinamično), "Standard" (Standardno), Movie
(Film) ali Custom (Po meri). Izberete lahko "Custom" (Po
meri), ki samodejno prikliče vaše lastne slikovne
nastavitve.
1) Dynamic
Ta način izberite za ostrejšo sliko kot v načinu
"Standard" (Standardno).
2) Standard
Ta način izberite, ko je okolica svetla. Tudi v tem
načinu je slika ostra.
3) Movie
Ta način izberite, ko je okolica temna. Tako boste
varčevali z energijo in zmanjšali utrujenost oči.
4) Custom
Ta način izberite, ko želite izbrati lastne nastavitve za
sliko.
Uporabite lahko menije na zaslonu, da prilagodite kontrast
in svetlost lastnim željam.
1) Contrast
: Nastavite kontrast.
2) Brightness
: Namestite svetlobo
Contrast
Brightness
Custom
3) Sharpness
: Nastavitev ostrine slike.
4) Color
: Nastavitev barve slike.
5) Tint
: Zaslon obarva z naravnimi toni.
Ta funkcija je na voljo samo za DVD naslove, ki
podpirajo NTSC. (Sistem oddajanja je označen z
"NTSC" ali "PAL" nad DVD naslovom)
Sharpness
Color
Tint
Lahko spreminjate velikost slike.
1) Normal
2) Zoom1
3) Zoom2
4) Wide
Size
Film Mode
Vklopite lahko funkcijo Film Mode On/Off.
Funkcija filmskega načina omogoča kinematografsko
kakovost ogledovanja slik.
MagicColor Pro
Privzeta nastavitev je lahko drugačna glede na izbrani način vhoda (vir vhodnega
signala, izbranega v seznamu zunanjih vhodov) in izbrano ločljivost.
Meni
MagicColor
Opis
Prikaže naravne barve, skladno z zaslonom. Samodejna
prilagoditev z zaslonom. Lahko izboljša barvne tone.
1) Off
2) Intelligent
Izboljšajte naravno barvo, razen kožnega tona.
3) Full
Prikaže naravne kožne tone in izboljšane barve.
4) Demo
Predvajaj
/Ustavi
Prikaže izboljšano sliko na levi in izvirnik na desni.
Color Tone
Gamma
Barvne tone prilagodi željam uporabnika.
Analog/Digital(PC)
: Cool4 / Cool3 / Cool2 / Cool1 / Normal / Warm1 / Warm2
Digital(Digital DVD)/Video/S-Video
: Cool2 / Cool1 / Normal / Warm1 / Warm2
Prilagoditev Gama spreminja svetilnost barv z vmesno
svetilnostjo.
Povečano število – celoten zaslon prikaže na naravnejši,
mehkejši način ter izostri temne barve.
Pomanjšano število – celoten zaslon prikaže ostrejše ter
izboljša svetle barve.
- Na voljo samo v naeinu Analog/Digital(PC)
6-Color
6 types: Red,Green,Blue,Cyan,Magenta and Yellow –
Prilagoditev teh nastavitev željam uporabnika.
1) Saturation
Prilagodi nasičenje barv.
2) Hue
Prilagodi barvne tone.
3) Reset
Vrnitev na prvoten zaslonski način.
- Funkcija 6-Color (6 barv) je na voljo samo, ko je
funkcija Color Weakness (Slika za slabovidne)
nastavljena na Off (Izklopljeno).
Color Weakness
Slabovidnim omogoči, da sliko vidijo enako kot tisti z
normalnim vidom.
1) Off
2) Custom1
3) Custom2
PIP (Analog / Digital : PC)
Saturation
Hue
Reset
Privzeta nastavitev je lahko drugačna glede na izbrani način vhoda (vir vhodnega
signala, izbranega v seznamu zunanjih vhodov) in izbrano ločljivost.
Meni
Predvajaj
/Ustavi
Opis
Vklopi ali izklopi zaslon PIP.
1) Off
2) On
PIP
Source
Izberite vhodni vir za PIP. .
Analog / Digital(PC) : Način Video/S-Video
Spremenite velikost okna PIP.
/
/
/
Če v meniju Size (Velikost) izberete
(Položaj) ne bo aktiviran.
Size
Position
in
, Position
Spremenite položaj okna PIP.
/
/
/
Setup
Privzeta nastavitev je lahko drugačna glede na izbrani način vhoda (vir vhodnega
signala, izbranega v seznamu zunanjih vhodov) in izbrano ločljivost.
Meni
Opis
Izberete lahko enega izmed 11 jezikov.
Language
Spreminja neprepustnost ozadja za OSD.
1) High
Predvajaj
/Ustavi
Transparency
Blue Screen
2) Medium
3) Low
4) Opaque
Če ni signala ali če je slab, modri zaslon samodejno
zamenja šumeče ozadje slike.Če želite še naprej gledati
slabo sliko, morate nastaviti možnost »Blue screen« na
»Off«.
Parametri slike se zamenjajo s privzetimi tovarniškimi
vrednostmi.
Reset
1) Image Reset
: Zamenjava tovarniško prednastavljenih
parametrov slike.
- Na voljo samo v naeinu Analog
2) Color Reset
: Zamenjava tovarniško prednastavljenih
parametrov barve.
- Na voljo samo v naeinu Analog/Digital(PC)
Analog
- Image Reset
Analog
- Color Reset
Digital : PC
- Color Reset
Pregled
| Namestitev
| Način OSD
|
Umerjanje
barv
| Odstranitev
| Odpravljanje težav
Pregled
Kaj je MagicTune™?
Učinkovitost monitorja je lahko odvisna od grafične kartice, osvetljenosti računalnika in drugih dejavnikov okolja.
Za najboljšo sliko na monitorju ga prilagodite s svojo lastno nastavitvijo. Žal se pogosto izkaže, da je lahko ročno
nastavljanje slike kar zahtevno opravilo. Za pravilno prilagajanje (nastavljanje) potrebujete preprost program, ki
postopno pridobi podatke, potrebne za najboljšo splošno kakovost slike.
V večini primerov preprostega nastavljanja svetlosti ali kontrasta morate uporabiti večnivojske menije
zaslonskega prikazovalnika (OSD), ki jih ni lahko razumeti. Poleg tega nimate nobenih povratnih informacij, ki bi
vam pomagale pri pravilnem nastavljanju možnosti monitorja. MagicTune™ je programsko orodje, ki vas s
preprostimi navodili in vzorci ozadja vodi skozi postopek naravnavanja posamezne možnosti monitorja.
Osnovna funkcionalnost
MagicTune™ je programsko orodje, ki omogoča prilagajanje monitorja in naravnavanje barv z uporabo protokola
DDC/CI (Display Data Channel Command Interface) (Ukazni vmesnik za podatkovni kanal zaslona).
Vsako prilagajanje prikaza se nadzira prek programske opreme – tako nam ni treba uporabiti monitorjevega
zaslonskega prikazovalnika (OSD). MagicTune™ podpira operacijske sisteme Windows™98SE, Me, 2000, XP
Home in XP Professional.
Priporočamo uporabo MagicTune™ z Windows™ 2000 ali novejšimi.
MagicTune™ deluje v ozadju, do njega pa pridete prek opravilne vrstice, menija Start ali da z desno miškino
tipko kliknete na namizje. MagicTune™ omogoča hitro in natančno naravnavanje prikaza ter vam daje možnost,
da shranite in uporabite konfiguracije nastavitve monitorja, ki vam najbolj ustrezajo.
Način OSD
Način OSD omogoča preprosto prilagajanje nastavitev monitorja, ne da bi vam bilo treba slediti vnaprej
določenim korakom. Izberete lahko poljubni element v meniju in ga zlahka nastavite.
Pregled
| Namestitev
| Način OSD
|
Umerjanje
barv
| Odstranitev
| Odpravljanje težav
Namestitev
1.
Vstavite namestitveni CD v pogon CD-ROM.
2.
Kliknite namestitveno datoteko programa MagicTune™.
3.
Izberite jezik namestitve in kliknite "Naprej".
4.
Ko se prikaže okno čarovnika InstallShield, kliknite "Naprej".
5.
Izberite "Sprejmem pogoje licenčne pogodbe", če se strinjate s pogoji uporabe.
6.
Izberite mapo, kamor želite namestiti MagicTune™.
7.
Kliknite "Namesti".
8.
Odpre se pogovorno okno "Stanje namestitve".
9.
10.
Kliknite "Dokončaj".
Ko bo namestitev končana, se bo na vašem namizju pojavila ikona programa MagicTune™ .
Dvokliknite ikono in tako zaženite program.
Lahko se zgodi, da se npr. ikona MagicTune™ ne prikaže, ker je odvisna od specifikacij
računalniškega sistema ali monitorja. Če se to zgodi, pritisnite tipko F5.
Težave pri namestitvi
Na namestitev orodja MagicTune™ lahko vplivajo dejavniki, kot so video kartica, matična plošča in omrežno
okolje.
Če ste med nameščanjem naleteli na težave, poglejte v odsek "Odpravljanje težav" .
Sistemske zahteve
Operacijski sistem
z
z
z
z
z
Windows™
Windows™
Windows™
Windows™
Windows™
98 SE
Me
2000
XP Home Edition
XP Professional
Priporočamo uporabo MagicTune™ z Windows™ 2000 ali
novejšimi.
Strojna oprema
z
z
Vsaj 32 MB pomnilnika
Vsaj 25 MB prostora na trdem disku.
* Če želite več informacij, obiščite spletno stran programa MagicTune™.
Pregled
| Namestitev
| Način OSD
|
Umerjanje
barv
| Odstranitev
| Odpravljanje težav
MagicTune™ deluje v ozadju, do njega pa pridete prek opravilne vrstice, menija
Start ali da z desno miškino tipko kliknete na namizje. MagicTune™ omogoča hitro
in natančno naravnavanje prikaza ter vam daje možnost, da shranite in uporabite
konfiguracije nastavitve monitorja, ki vam najbolj ustrezajo.
z
z
z
Način OSD je v resnici lahko drugačen od navodil v priročniku, ker
je odvisen od specifikacij posameznega monitorja.
Ko deluje Pivot, del programa MagicTune™ morda ne deluje
pravilno.
Upravljalni način MagicTune™ se pri različnih monitorjih razlikuje.
Način OSD
Način OSD olajša prilagajanje nastavitev na vseh monitorjih. Ko je ta način izbran, vam vsak jeziček na vrhu
nadzornega okna prikaže splošen opis elementov podmenija za prilagajanje. Ko so kartice izbrane, vam posamezni
jezički prikazujejo seznam vseh menijev. Če želite hitro prilagoditi nastavitve monitorja, vam način OSD omogoča
preprost in priročen dostop do vseh kartic in elementov podmenijev.
Definicija gumbov
OK
Uveljavitev vseh sprememb in izhod iz programa MagicTune™.
Reset
Povrne vrednosti, ki so prikazane v dejavnem nadzornem oknu na vrednosti, ki jih je
priporočil proizvajalec.
Cancel
Izhod iz programa MagicTune™ brez uveljavljanja sprememb.
Če v nadzornem oknu niste spremenili ničesar, se ne bo ob kliku na gumb »Cancel«
zgodilo nič.
Definicija kartice Picture
Uporabniku omogoča prilagajanje nastavitev zaslona na želene vrednosti.
Brightness
Potemni ali posvetli celoten zaslon. Podrobne informacije na slikah v temnejših področjih
se lahko izgubijo, če svetlost ni nastavljena na ustrezno raven. Prilagodi svetlost in tako
dobite najboljše pogoje za ogled.
Contrast
Prilagodi razliko v svetlosti med svetlimi in temnimi področji zaslona. Določa jasnost slik.
Resolution
Izpiše seznam ločljivosti prikaza, ki jih podpira program.
MagicBright™ je nova značilnost, ki omogoča optimalno gledanje okolice odvisno od
vsebine slike, ki jo gledate. Na razpolago so naslednji delovni načini: tekst (Text), Internet
in zabava (Entertain). Vsak od naštetih načinov ima svojo prednastavljeno jakost svetlobe.
Enostavno lahko izberete eno od treh s pritiskom na MagicBright™ kontrolne tipke:1) Text
normalna svetloba za delo z dokumentacijo ali večjimi količinami teksta.
1.
2.
MagicBright™
3.
4.
Text (Besedilo): Za dokumentacijo in delo, ki vključuje veliko besedila.
Internet : srednje močna svetloba: za delo z materiali kjer se sta kombinirana slika
in tekst.
Entertain : Za ogledovanje filmov, npr. DVD-jev in VCD-jev.
Custom : čeprav so prednastavljene vrednosti pazljivo izbrane, se lahko zgodi, da
vam ne odgovarjajo. V takem primeru si nastavite želeno vrednost z Brightness
(svetloba) in Contract (kontrast) gumbi.
Definicija kartice Color
Določa "toplino" ozadja monitorja ali barvo slike.
MagicColor in Gamma bo prikazano samo na monitorju, ki ti funkciji podpira.
Spremenite lahko ton barve.
z
z
Warm2 - Warm1 - Normal - Cool 1 - Cool 2 - Cool 3 - Cool 4
Off
Color Tone
Način Color Tone se pri različnih monitorjih razlikuje. Nekateri monitorji podpirajo le
štiri načine.( Warm, Normal, Cool, Custom)
Color
Control
Prilagajanje barv slike monitorja.
Barve monitorja lahko spremenite po lastnem okusu.
z
Not Available
Postopek, s katerim optimirate in vzdržujete izbrane barve.
Calibration Program MagicTune™ vam bo v veliko pomoč, če želite videti vse odrobnosti slik kar najbolj natančno vključno s slikami s spleta in slikami, ki so nastale z digitalno kamero ali skenerjem.
MagicColor je nova tehnologija, ki jo je Samsung razvil izključno za boljšo digitalno sliko in jasnejši
prikaz naravne barve, ne da bi to zmanjšalo kakovost slike.
MagicColor
1.
2.
3.
4.
OFF : Vrne vas v izvorni način.
DEMO : Zaslon pred uporabo MagicColor se prikaže na desni strani, zaslon po uporabi MagicColor
pa na levi.
Full : Žive naravne barve prikaže zelo jasno.
Intelligent : Ne prikaže le živih naravnih barv, temveč zelo jasno tudi naravno barvo kože.
Prilagoditev Gama spreminja svetilnost barv z vmesno svetilnostjo.
Gamma
Način Gamma se pri različnih monitorjih razlikuje. Nekateri monitorji bodo podpirali le
tri načine (Mode 1, Mode 2, Mode 3)
6-Color
To se nanaša na postopek, ki optimira barvo v skladu s potrebami uporabnika in ohranja optimirano
barvo. Magictune bo koristen za uporabnike, ki si slike, tudi spletne slike in fotografije, posnete z
digitalnim fotoaparatom, ali slike, izdelane s skenerjem, želijo ogledovati v operacijskem sistemu
Windows.
z
Saturation - Za regulacijo ojačitve barv.
z
z
Hue - Za regulacijo barvnega tona.
Reset - Za ponastavitev nastavitev monitorja na tovarniške nastavitve.
Definicija kartice Image
Nastavitev vrednosti Fine (Fino), Coarse (Grobo) in Position (Položaj).
z
z
Image Setup
z
Fine : Odstrani motnje, na primer vodoravne pasove.
Če bodo motnje ostale kljub podrobnemu nastavljanju, ga ponovite, potem ko
prilagodite frekvenco (hitrost ure).
Coarse : Odstrani motnje, na primer navpične pasove.
Pri grobi nastavitvi se lahko premakne slika na ekranu.
Na sredino jo lahko postavite z menijem za vodoravno krmiljenje.
Auto Setup : Samodejno prilagajanje omogoča, da se monitor sam prilagodi
vhodnemu video signalu. Vrednosti za točno in grobo nastavitev ter položaj se
nastavijo samodejno.
Position
Nastavi vodoravni in navpični položaj zaslona.
Sharpness
Sledite tem navodilom za spremembo jasnosti slike.
Definicija kartice Option
MagicTune™ lahko konfigurirate s temi možnostmi.
Naloži pogovorno okno Preferences Nastavitve, ki jih uporabljate, bodo imele v
potrditvenem polju znak "V". Če želite vklopiti ali izklopiti katero od možnosti, postavite
kazalec na polje in ga kliknite.
Preferences
Source Select
z
Omogočanje menija opravilne vrstice.
Za dostop do menijev MagicTune™ kliknite ikono v [task tray menu] (meni vrstice
za opravilo. Meniji se ne prikažejo, če je izbrano [Enable System Tray ] (Omogoči
sistemsko vrstico) v [Options] (Možnosti) -> [Basic Settings] (Osnovne nastavitve).
z
Izbira jezika – Izbrani jezik vpliva samo na jezik OSD-ja.
z
Analog
Digital
z
To se nanaša na postopek, ki optimira bravo in ohranja optimirano barvo s Partial Color
Blindness Test (Test delne barvne slepote).
Color Weakness
z
z
z
PIP
Off - Za preklic Partial Color Blindness Mode (Način delne barvne slepote).
Custom - Partial Color Blindness Test (Test delne barvne slepote)
Reset - Za ponastavitev nastavitev monitorja na tovarniške nastavitve.
Ko so na monitor priključene zunanje naprave A/V, npr. VCR-ji ali DVD-ji, PIP omogoča
gledanje videa v teh napravah v majhnem oknu, postavljenem na PC Video signal.
PIP
Vklopi ali izklopi zaslon PIP.
Source
Izberite vhodni vir za PIP.
Size
Spremenite velikost okna PIP.
Position
Spremenite položaj okna PIP.
Definicija kartice Podpora
Prikaže ID sredstva in številko različice programa ter omogoča uporabo funkcije Pomoč.
Help
Če potrebujete pomoč pri nameščanju ali zagonu programa MagicTune™, obiščite spletno
mesto MagicTune™ ali pa kliknite in odprite datoteke pomoči (Uporabniški priročnik).
Uporabniški priročnik se odpre znotraj osnovnega okna brskalnika.
Asset ID
Za nadziranje monitorja odjemalca lahko uporabite strežnik.
(Strežniški program je treba namestiti tako, da ta program uporablja kot Odjemalec)
Version
User Name
Prikaže na računalniku registrirano uporabniško ime.
User ID
Prikaže na računalniku registrirano uporabniško geslo.
Server IP
Zapišite si IP strežnika.
Department
Zapišite si oddelek.
Location
Zapišite si lokacijo.
Prikaže številko različice programa MagicTune™ in metodo za komunikacijo z monitorjem.
Pregled
| Namestitev
| Način OSD
|
Umerjanje
barv
| Odstranitev
| Odpravljanje težav
Umerjanje barv
1. Umerjanje barv
V odseku »Umerjanje barv« boste izvedeli, kako na svojem monitorju nastavite najboljše barve.
Sledite tem petim korakom in na monitorju nastavite optimalne barvne pogoje.
1.
2.
3.
4.
5.
Nastavite »Vrstico za nadzor svetlosti« tako, da se bo svetlost nadzorne površine ujemala s svetlostjo vzorca
ozadja.
Ko boste na "Nadzorni površini" zaznali določen barvni ton , premaknite nadzorni kazalec v smeri proti barvnemu
tonu na "Referenčnem barvnem krogu".
=> Ko bo prilagoditev ustrezno opravljena, na Nadzorni površini ne boste videli nobenega barvnega tona več.
Ko boste končali prilagajanje za prvi korak, kliknite gumb "Naprej".
Ponovite postopke1), 2), 3) za preostale korake 2~5.
Učinek umerjanja lahko hitro preverite, če kliknete gumb "Predogled".
Kako lahko več uporabnikov uporablja prilagojene barvne vrednosti
Definicija
Če uporablja monitor več uporabnikov, si lahko shranijo svoje barvne vrednosti, ki so jih prilagodili z umerjanjem barv.
Svoje barvne vrednosti lahko shrani do 5 uporabnikov.
1.
2.
Kako shranite prilagojene barvne vrednosti:
Pritisnite Next (Naprej), da se bo gumb spremenil v Apply (Uporabi), nato lahko shranite prilagojene barvne
vrednosti. Shranite lahko do 5 vrednosti.
Kako uporabite shranjene barvne vrednosti:
PPritisnite gumb Multi User (Več uporabnikov) na glavnem zaslonu in tako izberite in uporabite eno od shranjenih
barvnih vrednosti.
2. Predogled
Pritisnite "Predogled" v oknu "Umerjanje barv".
Prikazala se bo zgornja slika.
1.
2.
Pritisnite gumb "Prikaži umerjeno", če želite videti učinek umerjanja, ki ste ga pravkar prilagodili.
Pritisnite gumb "Prikaži neumerjeno", če želite videti izvorno sliko.
Pregled
| Namestitev
| Način OSD
|
Umerjanje
barv
| Odstranitev
| Odpravljanje težav
Odstranitev
Program MagicTune™ lahko odstranite samo z ukazom »Dodaj ali odstrani programe« v nadzorni plošči
programa Windows™.
Če želite odstraniti MagicTune™, naredite tole.
1.
Pojdite v [Sistemsko vrstico] ' [Start] ' [Nastavitve] in v meniju izberite [Nadzorna plošča]. Če je
program nameščen v operacijskem sistemu Windows™ XP, v meniju [Start] kliknite [Nadzorna
plošča].
2.
Na Nadzorni plošči kliknite "Dodaj ali odstrani programe".
3.
V oknu "Dodaj ali odstrani programe" poiščite "MagicTune". Kliknite ga, da ga označite.
4.
Nato kliknite gumb "Spremeni/Odstrani", da program odstranite.
5.
Kliknite "Da", če želite začeti odstranjevanje.
6.
Počakajte, da se pokaže okno "Odstranitev dokončana".
Obiščite spletno stran MagicTune™, če želite tehnično podporo za MagicTune™, če imate kakšno
vprašanje ali če želite nadgraditi svojo programsko opremo.
Pregled
| Namestitev
| Način OSD
|
Umerjanje
barv
| Odstranitev
| Odpravljanje težav
Odpravljanje težav
Trenutni računalniški sistem ni kompatibilen z MagicTune. Pritisnite OK (V redu) in
kliknite na "Shortcut to the MagicTune site" (Bližnjica do spletne strani MagicTune) za
ogled dodatnih informacij na spletni strani.
Če vaše video/grafične kartice ni na seznamu 'Available' (Podprte), lahko pride do
napake. (Najnoveše ali najstarejše video kartice morda niso kompatibilne.)
Obiščite našo domačo stran in si oglejte razdelek Odpravljanje težav.
Če je izdelovalec spremenil gonilnik video kartice ali grafični čip, lahko pride do
napake, čeprav je video kartica na seznamu.
Obiščite našo domačo stran in si oglejte razdelek Odpravljanje težav.
Preverite, ali je vaš monitor proizvedel Samsung. Izdelki ostalih proizvajalcev lahko
povzročijo napake.
To funkcijo podpirajo samo izdelki podjetja Samsung.
Napaka se lahko pojavi tudi, ko imate monitor Samsung, ki je zastarel. Preverite,
ali vaš monitor podpira MagicTune.
To funkcijo podpirajo samo monitorji, ki so registrirani na naši spletni strani. Preverite
monitor pred nakupom, saj zastareli modeli niso podprti.
Če za trenutni monitor ni podatkov o EDID (Extended Display Identification Data),
se pojavi napaka. To se zgodi, ko z namizja izberete: Start > Nastavitve >
Nadzorna plošča> Sistem > Strojna oprema > Upravitelj naprav> Monitor, nato
odstranite trenutni "Plug-and-play monitor" (Monitor Vstavi in poženi) in iščete
novo strojno opremo, ampak sistem ne najde "Plug-and-play monitor".
Obiščite našo domačo stran in si oglejte razdelek Odpravljanje težav.
Napaka se pojavi, ko pri izklopljenem sistemu zamenjate monitor z novim, nato pa
sistema ne zaženete ponovno.
Ponovno zaženite sistem ob vsaki menjavi monitorja, preden uporabite MagicTune.
Če gonilnik za video kartico ni pravilno nameščen, se pojavi napaka. To se zgodi
ko trenutni seznam video kartic ni pravilno prikazan. To lahko preverite preko Start
> Nastavitve > Sistem > Strojna oprema > Upravitelj naprav > Grafična kartica.
Obiščite spletno stran proizvajalca video kartice ter prenesite in namestite najnovejši
gonilnik. Za dodatne podatke o video kartici se obrnite na proizvajalca kartice.
Znova zaženite sistem, da zagotovite normalno delovanje.
Če sistema po namestitvi MagicTune ne zaženete ponovno, se pojavi napaka.
(Velja samo za Win98SE in WinMe.)
Pred uporabo ponovno zaženite sistem.
Za najbolj učinkovito delovanje MagicTune, nastavite optimalno ločljivost. Za
optimalno ločljivost si oglejte Navodila za uporabo.
Če ne nastavite optimalne ločljivosti in ne izvedete Color Calibration (Umerjanje
barv), ne morete zagotoviti najboljših pogojev delovanja monitorja.
Za optimalno ločljivost monitorja si oglejte priročnik.
Ta video kartica ne podpira MagicTune. Namestite nov gonilnik za video kartico.
Če gonilnik za video kartico ni pravilno nameščen, se pojavi napaka. To se zgodi,
ko trenutni seznam video kartic ni pravilno prikazan. To lahko preverite preko Start
> Nastavitve > Sistem > Strojna oprema > Upravitelj naprav > Grafična kartica.
Obiščite spletno stran proizvajalca video kartice ter prenesite in namestite najnovejši
gonilnik. Za dodatne podatke o video kartici se obrnite na proizvajalca kartice.
Ker program Highlight (Označi) uporablja komunikacijske povezave, zapustite
program Highlight pred dostopom do MagicTune.
Nekateri Samsungovi CDT monitorji podpirajo funkcijo Highlight. Ko hkrati
uporabljate funkcijo Highlight in MagicTune , se pojavijo spori, ki povzročajo
napake.
Pred uporabo MagicTune IZKLOPITE Highlight.
Odpravljanje težav
z
MagicTune morda ne bo deloval, če zamenjate monitor ali če posodobite gonilnik grafične kartice,
medtem ko se izvaja MagicTune. Če pride do tega, ponovno zaženite sistem.
Napaka
Preverite, ko
MagicTune ne deluje
pravilno.
Preverite
Funkcija MagicTune™ se
nahaja le na osebnih
računalnikih (VGA) z OS
Windows, ki podpira Plug
and Play.
Rešitve
Da bi preverili, ali je osebni računalnik na voljo
za funkcijo MagicTune™, sledite spodnjim
korakom (če je OS Windows™ XP);
Nadzorna plošča › Učinkovitost delovanja in
vzdrževanje -> Sistem -> Strojna oprema ->
Upravitelj naprav › Monitorji › Ko ste izbrisali
Plug and Play monitor, poiščite 'Plug and Play
monitor' z iskanjem nove strojne opreme.
MagicTune je dodatna programska oprema za
monitor. Nekatere grafične kartice morda ne
podpirajo vašega monitorja. Če imate težave z
grafično kartico, obiščite našo spletno stran in si
oglejte seznam združljivih grafičnih kartic.
http://www.samsung.com/monitor/magictune
MagicTune™ ne
deluje pravilno.
z
z
Ste zamenjali osebni
računalnik ali grafično
kartico?
Prenesite najnovejši program Program lahko
prenesete s spletne strani
http://www.samsung.com/monitor/magictune.
Obiščite našo spletno stran in prenesite programsko opremo za namestitev MagicTune MAC.
Obiščite spletno stran MagicTune, če želite tehnično podporo za MagicTune, če imate kakšno
vprašanje ali če želite nadgraditi svojo programsko opremo.
Pregled
|
Namestitev
|
Vmesnik
|
Odstranitev
|
Odpravljanje težav
Pregled
Kaj je MagicRotation?
V preteklosti so računalniški zasloni omogočali uporabnikom ogled vsebine samo v ležečem načinu.
V današnji dobi informacijske tehnologije mora vse več uporabnikov v vsakdanjem življenju prebirati
dokumente, spletne strani, e-pošto itd. Ogled tovrstn e vsebine je optimalen v pokončnem načinu, kjer je na
zaslonu omogočen prikaz celotne vsebine. Na ta način se občutno poveča storilnost uporabnikov, saj so
zaradi zmožnosti preklopa med ležečim in pokončnim načinom bolj prilagodljivi.
Programska oprema MagicRotation proizvajalca Samsung Electronics, Inc. uporabnikom omogoča sukanje
prikaza (usmerjenost 0, 90, 180, 270), kar prispeva k optimalni uporabi računalniškega zaslona, izboljša
gledanje in poveča storilnost.
Osnovno delovanje
MagicRotation podpira sisteme Windows™ 98 SE, Me, NT 4.0, 2000, XP Home in XP Professional.
* Windows™ je registrirana blagovna znamka družbe Microsoft Corporation, Inc.
Pregled
|
Namestitev
|
Vmesnik
|
Odstranitev
|
Odpravljanje težav
Namestitev
1.
V CD-ROM pogon vstavite namestitveni CD.
2.
Kliknite namestitveno datoteko MagicRotation.
3.
Izberite jezik za namestitev in kliknite "Next" (Naprej).
4.
Ko se pojavi okno InstallationShield Wizard, kliknite "Next" (Naprej).
5.
Izberite "I agree to the terms of the license agreement" (Strinjam se s pogoji licenčne pogodbe), da
sprejmete pogoje uporabe.
6.
Izberite mapo za namestitev programa MagicRotation.
7.
Kliknite "Install" (Namesti).
8.
Prikaže se okno "Installationation Status" (Status namestitve).
9.
Click "Finish" (Končaj).
Za pravilno delovanje programa MagicRotation morate ponovno zagnati sistem.
10.
Po končani namestitvi se na namizju pojavi ikona izvršenega programa MagicRotation.
Težave pri namestitvi
Na namestitev programa MagicRotation lahko vplivajo številni dejavniki, npr. grafična kartica, matična plošča
in omrežno okolje.
Če med namestitvijo naletite na težave, si oglejte "Odpravljanje težav" .
Omejitve
1.
Za pravilno delovanje programa MagicRotation mora biti nameščen ustrezen gonilnik za grafično
kartico.
Nameščena mora biti najnovejša različica gonilnika, ki je na voljo pri dobavitelju.
2.
Če določene aplikacije, npr. Windows™ Media Player, Real Player itd., ne prikazujejo pravilno filmskih
datotek v usmerjenostih 90, 180 in 270, naredite naslednje:
{ Zaprite aplikacijo.
{ Izberite usmerjenost pogleda (90, 180, 270) za aplikacijo.
{ Ponovno zaženite aplikacijo.
V večini primerov je s tem težava odpravljena.
3.
Uporabniške aplikacije, ki uporabljajo OpenGL in DirectDraw (3D risanje), ne delujejo skladno z
izbranim načinom usmerjenosti (90, 180, 270),
npr. 3D igre
4.
Aplikacije, ki temeljijo na sistemu DOS, v celozaslonskem načinu ne bodo delovale skladno z izbranim
načinom usmerjenosti (90, 180, 270).
5.
Sistemi Windows™ 98, ME, NT 4.0 ne podpirajo dvojnega načina.
6.
MagicRotation ne zagotavlja podpore za 24 bitov na slikovno piko (bitna globina/barvna kakovost).
7.
Priporočamo, da pred zamenjavo grafične kartice odstranite programsko opremo MagicRotation.
Sistemske zahteve
OS
z
z
z
z
z
z
Windows™
Windows™
Windows™
Windows™
Windows™
Windows™
98 SE
Me
NT 4.0
2000
XP Home Edition
XP Professional
Strojna oprema
z
z
128 MB pomnilnika ali več (priporočeno)
Vsaj 25 MB prostora na trdem disku
Servisni paketi
z
z
Priporočamo, da namestite najnovejši servisni paket.
Za Windows™ NT 4.0 priporočamo namestitev brskalnika Internet Explorer 5.0 (ali novejše različice) s
komponento Active Desktop.
* Za dodatne informacije obiščite spletno stran MagicRotation.
* Windows™ je registrirana blagovna znamka družbe Microsoft Corporation, Inc.
Pregled
z
z
|
Namestitev
|
Vmesnik
|
Odstranitev
|
Odpravljanje težav
Ko je v teku sukanje, deli programa MagicTune™ ne bodo delovali kot
običajno.
Samodejno sukanje: Med sukanjem monitorja se bo samodejno sukal tudi
zaslon.
z
z
z
z
z
Za zagon AutoRotation sledite spodnjim navodilom.
Na računalnik namestite programa MagicRotation™ in MagicTune™ 3.6.
Zaženite MagicTune™ 3.6
Option → Preference → Kliknite na manjše polje v enable task tray
menu (omogoči meni orodne vrstice).
Programa MagicRotation™ ni mogoče nuditi, saj preprosto stojalo
ne podpira funkcionalnosti tečajev.
Dovoljeni kot obračanja monitorja je odvisen od modela monitorja.
Vmesnik
Meni orodne vrstice
Meni se pojavi, ko kliknete na desni
miškin gumb.
Rotate (Zasuk): Prikaz se zasuče za 90 stopinj
Rotate to 0 (Zasuk za 0): Zaslon bo zasukan za 0 stopinj s trenutnega položaja.
Rotate to 90 (Zasuk za 90) : Zaslon bo zasukan za 90 stopinj s trenutnega
položaja.
Rotate to 180 (Zasuk za 180) : Zaslon bo zasukan za 180 stopinj s trenutnega
položaja.
Rotate to 270 (Zasuk za 270) : Zaslon bo zasukan za 270 stopinj s trenutnega
položaja.
Hot key (Bližnjična tipka) : Bližnjične tipke so nastavljene po privzetem načinu,
uporabnik jih lahko spremeni.
Novo nastavitev lahko določi uporabnik neposredno prek tipkovnice. Uporabnik lahko
bližnjično tipko ustvari s kombinacijo tipk Shift, Ctrl, Alt in drugih splošnih tipk. Če
pritisnete samo splošno tipko, bo bližnjica določena v obliki Alt+splošna tipka.
Help (Pomoč) : Prikaže HELP (Pomoč) programa MagicRotation™.
About (Vizitka) : Prikaže različico in avtorske pravice za program MagicRotation™.
Exit (Izhod) : Izhod iz programa MagicRotation™.
Pregled
|
Namestitev
|
Vmesnik
|
Odstranitev
|
Odpravljanje težav
Odstranitev
Program MagicRotation lahko odstranite samo z uporabo možnosti "Add/Remove Programs" (Dodaj/odstrani
programe) na nadzorni plošči v OS Windows™.
Za odstranitev programa MagicRotation izvedite naslednje korake.
1.
Pojdite na [Task Tray (Opravilna vrstica)] ' [Start] ' [Settings (Nastavitve)] in v meniju izberite
[Control Panel (Nadzorna plošča)].
Če uporabljate Windows™ XP, pojdite na [Control Panel (Nadzorna plošča)] v meniju [Start].
2.
Kliknite ikono "Add/Remove Programs" (Dodaj/odstrani programe) na nadzorni plošči.
3.
Na zaslonu "Add/Remove Programs" (Dodaj/odstrani programe) se pomaknite navzdol do
"MagicRotation"
Kliknite, da označite program.
4.
Kliknite gumb "Change/Remove" (Spremeni/odstrani), da odstranite program.
5.
Za začetek postopka odstranjevanja kliknite "Yes" (Da).
6.
Počakajte, dokler se ne pojavi pogovorno okno "Uninstall Complete" (Odstranjevanje končano).
7.
Po odstranitvi ponovno zaženite sistem, da zaključite odstranitev.
Obiščite spletno stran MagicRotation, kjer imate dostop do tehnične podpore za MagicRotation,
odgovorov na pogosta vprašanja in nadgradenj programske opreme.
* Windows™ je registrirana blagovna znamka družbe Microsoft Corporation,Inc.
Pregled
|
Namestitev
|
Vmesnik
|
Odstranitev
|
Odpravljanje težav
Odpravljanje težav
Preden kličete tehnično podporo
z
Programska oprema MagicRotation deluje pravilno skupaj z gonilnikom grafične kartice, ki ga je
zagotovil dobavitelj grafične kartice, in omogoča sukanje prikaza na zaslonu. Če nameščeni gonilnik
grafične kartice ne deluje pravilno ali če vsebuje programske napake, so te napake prisotne tudi po
namestitvi programske opreme MagicRotation.
Vzroki za nepravilno delovanje zaradi težav z nameščenim gonilnikom grafične kartice ne izhajajo iz
programske opreme MagicRotation.
Če želite preveriti, ali obstajajo težave z nameščenim gonilnikom grafične kartice, lahko izvedete
naslednje diagnostične korake:
1.
2.
3.
Preverite, ali se težave pojavljajo tako pri usmerjenosti 0 (ležeči način) kot 90 (pokončni
način).
Preverite, ali se težave pojavljajo pri različnih barvnih globinah (8/16/32 bitov na slikovno
piko) in različnih ločljivostih (800 x 600, 1024 x 768).
Preverite, ali se težave pojavljajo tudi brez namestitve programske opreme MagicRotation.
Če se težave ponavljajo v naslednjih scenarijih, težave verjetno povzroča nameščeni gonilnik grafične
kartice:
Za odpravo težave izvedite naslednje korake:
1.
2.
3.
4.
z
z
Odstranite programsko opremo MagicRotation.
Pri dobavitelju grafične kartice pridobite najnovejši gonilnik grafične kartice.
Najnovejši gonilniki grafičnih kartic (ATI, NVIDIA, MATROX, INTEL itd.) so na voljo za prenos
na spletnih straneh proizvajalcev.
Namestite najnovejši gonilnik grafične kartice
Namestite programsko opremo MagicRotation. V večini primerov je s tem težava odpravljena.
Programska oprema MagicRotation morda ne bo delovala, če zamenjate monitor ali posodobite
gonilnik grafične kartice in je hkrati zagnana programska oprema MagicRotation.
V tem primeru ponovno zaženite sistem.
Obiščite spletno stran MagicRotation, kjer imate dostop do tehnične podpore za MagicRotation,
odgovorov na pogosta vprašanja in nadgradenj programske opreme.
Predno pokličete servis, prečitajte to poglavje in ugotovite ali lahko samostojno rešite
problem. Če potrebujete pomoč, pokličite telefonsko številko na garancijskem listu številko,
ki je v poglavju Informacije ali se obrnite na vašega zastopnika.
Napaka
Na zaslonu ni slike. Ne
morem vključiti
monitor.
Preverite
Rešitev
Ali je priključni kabel
pravilno zvezan?
Preverite stik priključnega in napajalnega kabla.
Ali na zaslonu lahko
vidite "Check Signal
Cable"
(Priključeno s D-sub kablom)
Preverite stik signalnega kabla.
(Povezano s DVI kablom)
Če še vedno vidite sporočilo o napaki (error
message) na zaslonu, ko je monitor pravilno
priključen , preverite ali je monitor nastavljen na
analogni status. Pritisnite gumb 'SOURCE' za
dvojno kontrolo vhodnega signala.
Če je monitor vklopljen,
ponovno zaženite
računalnik, da se
prikaže začetni
(inicialni) zaslon (login).
Če se pojavi inicialni zaslon (login zaslon),
zaženite računalnik v odgovarjajočem načinu
(varnostni način za Windows ME/XP/2000) in
nato spremenite frekvenco video kartice.
(Prečitajte Predprogramirane nastavitve)
Opomba: Če se ne prikaže inicialni (login)
zaslon, poiščite servis ali svojega dobavitelja.
Ali lahko vidite na
zaslonu "Not
Optimum Mode",
"Recommended
Mode 1600 x 1200
60Hz"?
To sporočilo vidite če je signal z video kartice
večji od maksimalne ločljivosti in frekvence na
katerima lahko monitor pravilno deluje.
Nastavite maksimalno ločljivost in frekvenco
tako, da lahko monitor normalno deluje.
Če zaslon preseže UXGA ali 75Hz (pri UXGA,
60Hz), se prikaže sporočilo "Not Optimum
Mode" (Ni optimalni način), "Recommended
mode" (Priporočeni način): 1600 X 1200
60Hz". Če zaslon preseže 85Hz, bo ta deloval
pravilno, vendar se bo za eno minuto prikazalo in
nato izginilo sporočilo "Not Optimum Mode" (Ni
optimalni način), "Recommended
mode" (Priporočeni način): 1600 X 1200
60Hz".
V tej eni minuti spremenite način v priporočeni.
(Če ponovno zaženete sistem, se sporočilo
ponovno pojavi.)
Na zaslonu ni slike.
Ali utripa indikator
vklopa na monitorju v
eno sekundnih
intervalih?
Monitor je v varčevalnem načinu.
Pritisnite tipko na tipkovnici ali premaknite miško,
da bi aktivirali monitor in vrnili sliko na zaslon.
Če še vedno ni slike, pritisnite gumb 'SOURCE'.
Nato znova pritisnite katerokoli tipko na
tipkovnici, da aktivirate monitor in obnovite sliko
na zaslonu.
Je monitor povezan z
DVI kablom?
Če zaženete sistem, preden priključite DVI kabel,
ali izključite in nato ponovno priključite DVI kabel,
ko je sistem zagnan, bo zaslon morda prazen,
saj nekateri modeli grafičnih kartic ne oddajajo
video signalov. Priključite DVI kabel in nato
znova zaženite sistem.
Ne vidite OSD
izbirnika.
Ste mogoče blokirali
OSD, da bi preprečili
neželjene spremembe
nastavitev?
Deblokirajte OSD s pritiskanjem gumba MENU
vsaj 5 sekund.
Zaslon ima čudne
barve ali je črno-bel.
Ali prikazuje zaslon
samo eno barvo kot,da
gledate zaslon čez
celofan?
Preverite stik signalnega kabla. Preverite ali je
video kartica trdno vklopljena v svoj priključek.
Ali so barve zaslona
postale čudne potek,
ko je program že nekaj
časa deloval ali zaradi
Ponovno zaženite računalnik.
Ali je video kartica
pravilno nameščena?
Namestite video kartico v skladu z navodili.
Ali ste spremenili video
kartico ali gonilnik?
Namestite položaj in velikost slike na zaslonu s
pomočjo OSD-ja.
Ali ste nastavili
ločljivost ali frekvenco
monitorja?
Nastavite resolucijo in frekvenco video kartice.
(Prečitajte Predprogramirane nastavitve).
Zaslon je naenkrat
izgubil uravnoteženost.
Zaslon lahko postane neuravnotežen zaradi ciklusa signala video kartice.
Ponovno namestite položaj s pomočjo OSD-ja.
Zaslon je defokusiran
ali OSD ne morete
nastaviti.
Ste nastavili ločljivost
ali frekvenco
monitorja?
Nastavite resolucijo in frekvenco video kartice.
(Prečitajte Predprogramirane nastavitve).
LED-indikator utripa ali
na zaslonu ni slike.
Ali je frekvenca
pravilno nastavljena
potem ko ste preverili
Programirane postavke
prikaza na izbirniku
(menuju)?
Nastavite pravilno frekvenco skladno z navodili
za namestitev video kartice in
Predprogramiranimi nastavitvami..
Na zaslonu se
prikazuje samo 16
barv.
Barve so se
spremenile po
zamenjavi video
kartice.
Ali so barve v sistemu
Windows pravilno
nastavljene?
Za Windows ME/XP/2000:
Pravilno nastavite barve na Control Panel,
Display(prikaz), Settings(nastavitve).
Ali je video kartica
pravilno nameščena?
Namestite video kartico skladno z navodili.
Pojavilo se je sporočilo
"Unrecognized
monitor,Plug˛Play
(Vesa DDC) monitor
found" (Neznan
monitor, najden ….)
Ali ste namestili
gonilnik monitorja?
Namestite gonilnik monitorja v skladu z navodili
za instalacijo gonilnikov.
Poglejte v navodilih, ki
ste jih prejeli z video
kartico, ali podpira
funkcijo Plug&Play
(VESA DDC).
Namestite gonilnik monitorja v skladu z navodili
za instalacijo gonilnikov.
Preverite, ko
MagicTune ne deluje
Funkcija MagicTune™
Da bi preverili, ali je osebni računalnik na
(Maksimalna frekvenca se lahko po ločljivosti
razlikuje od proizvoda do proizvoda.)
pravilno.
se nahaja le na
osebnih računalnikih
(VGA) z OS Windows,
ki podpira Plug and
Play.
voljo za funkcijo MagicTune™, sledite
spodnjim korakom (če je OS Windows™ XP);
Nadzorna plošča → Učinkovitost delovanja in
vzdrževanje → Sistem → Strojna oprema →
Upravitelj naprav → Monitorji → Ko ste izbrisali
Plug and Play monitor, poiščite 'Plug and Play
monitor' z iskanjem nove strojne opreme.
MagicTune je dodatna programska oprema za
monitor. Nekatere grafične kartice morda ne
podpirajo vašega monitorja. Če imate težave z
grafično kartico, obiščite našo spletno stran in si
oglejte seznam združljivih grafičnih kartic.
http://www.samsung.com/monitor/magictune
MagicTune™ ne deluje
pravilno.
Ste zamenjali osebni
računalnik ali grafično
kartico?
Prenesite najnovejši program Program lahko
prenesete s spletne strani
http://www.samsung.com/monitor/magictune.
Obiščite našo spletno stran in prenesite programsko opremo za namestitev MagicTune
MAC.
Preverite naslednje navedbe, da bi ugotovili ali obstaja problem v zvezi z monitorjem.
1. Preverite ali sta priključni in napajalni kabel pravilno zvezana z računalnikom.
2. Preverite ali računalnik igra več kot 3 krat ob zagonu.
(Če je odgovor pritrdilen, pokličite servis za matično ploščo računalnika.)
3. Če ste namestili novo video kartico ali ste zapirali računalnik, preverite ali je nameščen gonilnik
za video adapter in monitor.
4. Preverite, ali je razmerje pregledovanja video zaslona nastavljeno na 56 Hz~75 Hz.
(Če uporabljate maksimalno ločljivost, hitrost ne sme biti višja od 60Hz.)
5. Če omate problem z instalacijo gonilnika za video adapter, zaženite računalnik v varnostni način,
deinstalirajte adapter prikaza na "Control Panel→System→Device
Administrator" (Administrator naprave) in ponovno zaženite računalnik ter ponovno instalirajte
gonilnik za video adapter.
Če se problem ponavlja, poiščite pooblaščeni servis..
Vprašanja in odgovori
Vprašanje
Kako lahko spremenim
frekvenco?
Odgovor
Frekvenco lahko spremenite s ponovnim konfiguriranjem video
kartice.
Ne pozabite, da podpora video kartice lahko varira odvisno od
verzije uporabljanega gonilnika. (Prečitajte priročnik za računalnik
ali video kartico).
Kako lahko nastavim ločljivost?
Windows ME/XP/2000: Nastavite ločljivost na Control Panel,
Display (prikaz), Settings (nastavitve).
* Za podrobnosti se obrnite na proizvajalca video kartice.
Kako lahko namestim funkcijo
za varčevanje energije (Power
Saving)?
Windows ME/XP/2000: Funkcijo namestite na BIOS-SETUP ali
ohranjevalniku zaslona (Prečitajte priročnik za sistem
Windows/računalnik).
Kako lahko čistim ohišje/LCD
ekran?
Izklopite mrežni priključek in očistite monitor z mehko krpo
natopljeno z raztopino za čiščenje ali čisto vodo.
Dobro očistite ves detergent in ne praskajte po ohišju. Pazite –
voda ne sme priti v notranjost monitorja.
Lastni test (selftest)
Lastni-test | Opozorilna sporočila | Delovni pogoji | Koristni nasveti
Monitor lahko napravi lastni test s katerim ugotovite ali monitor pravilno deluje
Lastni test
1. Izključite računalnik in monitor.
2. Izvlecite video kabel na zadnji strani računalnika.
3. Vključite monitor
Če monitor deluje pravilno, boste videli okno s spodnje slike.
To okno se pojavi tudi med običajno uporabo, če je video kabel izklopljen ali
poškodovan.To okno se pokaže tudi medtem ko monitor normalno deluje in je
odklopljen ali poškodovan video kabel.
4. Izklopite monitor in ponovno priključite video kabel, nato vklopite računalnik in monitor.
Če je zaslon monitorja po izvedbi omenjenega postopka še vedno prazen, preverite
video krmilnik in računalniški sistem; monitor deluje pravilno.
Opozorilna sporočila
Če nekaj ni v redu z vstopnim signalom se na zaslonu pojavi sporočilo ali pa se zgublja
slika čeprav je LED-indikator vklopa še vedno prižgan. To sporočilo lahko pomeni, da je
video signal izven meja možnosti monitorja ali , da morate preveriti signalni kabel.
Delovni pogoji
Lokacija in položaj monitorja lahko vplivata na kvaliteto in druge funkcije
monitorja.
1. Če se poleg monitorja nahajajo zvočniki za basovske tone, odklopite zvočnike in
jih preselite v drug prostor.
2. Umaknite vse elektronske naprave kot so radijski aparati, ventilatorji, ure, telefoni,
ki so bližje od enega metra.
Koristni nasveti
z
z
Monitor uporablja vizualne signale, ki jih sprejema iz računalnika. Zato lahko v primeru, da
nastane problem z računalnikom ali video kartico, to lahko povzroči izgubo slike, slabo barvo,
hrup ali sinhronizacijo izven razpona itd.
Ocena monitorjevega stanja pripravljenosti
Če na zaslonu ni slike ali se pojavi sporočilo "Not Optimum Mode","Recommended mode
1600 x 1200 60Hz" odklopite kabel iz računalnika, ko je monitor še pod napetostjo:
{ Če se na zaslonu pojavi sporočilo ali zaslon pobeli, pomeni, da monitor dela,
{
V takem primeru iščite problem na računalniku.
Splošno
Splošno
Naziv modela
SyncMaster 214T
LCD-plošča
Velikost
21,3" diagonalno (54 cm)
Področje prikaza
432 mm (H) x 324 mm (V)
Razmak pikslov
0,270 mm (H) x 0,270 mm (V)
Vrsta
a-si TFT/SPVA
Aktivni prikaz
Horizontalni
30 ~ 81 kHz
Vertikalni
56 ~ 75 Hz
Barva prikaza
16,7M barve
Resolucija
Optimalna resolucija
1600 x 1200 @ 60 Hz
Maksimalna resolucija
1600 x 1200 @ 60 Hz (Analogno)
1600 x 1200 @ 60 Hz (Digitalno)
Vhodni signal, prekinjen
Analognoni RGB, z DVI skladen digitalni RGB, CVBS, S-Video
Kompozitna sinhronizacija, SOG, 0,7 Vp-p Pozitivno pri 75 Ω
Ločena sinhronizacija H/V, pozitivna ali negativna stopnja TTL
Video
Format video posnetka
CVBS , S-Video
Maksimalno pikslov / ura
162 MHz (Analogno / Digitalno)
Napajanje
AC 100 ~ 240 VAC(± 10%) , 60/50 Hz ± 3 Hz
Signalni kabel
15pin-to-15pin D-sub kabel, ločljiv , 1,8 m
Spojnik DVI-D do DVI-D, odstranljiv, 2,0 m
Poraba elektrike
Manj od 63W (Analogno / Digitalno)
Dimenzije (širina x dolžina x višina) / Teža
469,0 x 228,5 x 466,2mm (18,5 x 9,0 x 18,4 inch) / 8,8 kg (nameščeno stojalo)
VESA prirobnica konzolnega nosilca
100 mm x 100 mm (za uporabo s posebnim konzolnim nosilcem)
Delovni pogoji
Delovna temperatura
0°C ~ 50°C(32°F ~ 122°F)
Vlaga: 20% ~ 90%, brez kondenzacije Temperatura
Temperatura skladiščenja
-20°C ~65°C(-4°F ~ 149°F)
Vlaga: 5% ~ 90%, brez kondenzacije
Funkcija Plug and Play
Ta monitor lahko instalirate na vsak sistem, ki je kompatibilen s funkcijo Plug&Play. Interakcija
monitorja in sistema na računalniku bo ustvarila najboljše delovne pogoje in nastavitve monitorja.
Sprejemljive točke
Za ta proizvod se uporablja TFT LCD plošča narejena na podlagi razvite tehnologije polprevodnikov
s 1 ppm (ena milijoninka) in večjo preciznostjo.Toda piksli RDEČE, ZELENE, MODRE in BELE
barve so ponekod bolj svetli in lahko so vidni nekateri črni piksli. To ne pomeni slabe kvalitete in
lahko se uporablja brez neugodnih učinkov.
z Število podslikovnih pik TFT LCD v tem izdelku je 5.760.000.
Opomba: Oblika in specifikacije so predmet spremembe brez predhodne najave.
Monitor ima vgrajen sistem upravljanja z energijo imenovan PowerSaver. Ta sistem varčuje z energijo
z preklopom monitorja v način nizke porabe če se ga ne uporablja dalj časa. Monitor se avtomatsko
vrne v normalen delovni način če premaknete miško ali pritisnete katero od tipk na tipkovnici. Če želite
varčevati z energijo, izklopite monitor, ko ga ne uporabljate ali ga ne boste uporabljali dalj časa. Sistem
PowerSaver dela s VESA DPMS kompatibilno video kartico instalirano na vašem računalniku. To
funkcijo lahko nameščate s pomočjo softwerskih orodij instaliranih na računalniku.
Sistem ohranjevalnika zaslona (PowerSaver)
Status
Normalno delo
Power-off način
EPA/ENERGY 2000
Izklop
(Izklop POWER S/W)
Indikator vklopa
Zelen
Zelen, utripajoči
Črn
Poraba elektrike
Analogno / Digitalno
Manj kot 63W
Analogno / Digitalno
Manj od 2 W
(Naein izklopa)
Manj kot 0 W
(120Vac/220 Vac)
Monitor je EPA ENERGY STAR® kompatibilen in ENERGY2000
kompatibilen če se uporablja z računalnikom, ki ima funkcijo VESA
DPMS.
Kot partner agencije ENERGY STAR®, SAMSUNG je ugotovil, da ta
monitor zadovoljuje smernice agencije ENERGY STAR® za učinkovito
porabo energije.
Predprogramirane nastavitve
Če je signal računalnika isti kot naslednje predprogramirane nastavitve, se bo zaslon avtomatsko
namestil. Toda, če je signal drugačen, se bo slika na zaslonu zgubila, LED-indikator pa bo svetil.
Preberite priročnik za video kartico in namestite prikaz na naslednji način.
Tabela 1. Predprogramirane nastavitve
Horizontalna
frekvenca
(kHz)
Vertikalna
frekvenca
( Hz)
Frekvenca
pikslov
(MHz)
Polariteta sink.
(H/V)
IBM, 640 x 350
31,469
70,086
25,175
+/-
IBM, 720 x 400
31,469
70,087
28,322
-/+
IBM, 640 x 480
31,469
59,940
25,175
-/-
VESA, 640 x 480
37,861
72,809
31,500
-/-
VESA, 640 x 480
37,500
75,000
31,500
-/-
MAC, 640 x 480
35,000
66,667
30,240
-/-
MAC, 832 x 624
49,726
74,551
57,284
-/-
VESA, 800 x 600
35,156
56,250
36,000
+/-, +/-
VESA, 800 x 600
37,879
60,317
40,000
+/+
VESA, 800 x 600
48,077
72,188
50,000
+/+
VESA, 800 x 600
46,875
75,000
49,500
+/+
VESA, 1024 x 768
48,363
60,004
65,000
-/-
VESA,1024 x 768
56,476
70,069
75,000
-/-
VESA, 1024 x 768
60,023
75,029
78,700
+/+
VESA, 1280 x 1024
63,981
60,020
108,00
+/+
VESA, 1280 x 1024
79,976
75,025
135,00
+/+
VESA, 1600 x 1200
75,000
60,000
162,00
+/+
Način prikaza
Horizontalna frekvenca
Čas potreben, da se prikaže ena horizontalna črta, ki povezuje
desni in levi rob, se imenuje horizontalni ciklus in inverzna
številka horizontalnega ciklusa se imenuje horizontalna
frekvenca. Enota: kHZ
Vertikalna frekvenca
Kot fluorescentna svetilka mora zaslon velikokrat ponavljati isto
sliko v eni sekundi, da bi se uporabniku sploh prikazala slika.
Frekvenca tega ponavljanja se imenuje vertikalna frekvenca ali
hitrost osvežitve. Enota: Hz.
Obrnite se na SAMSUNG WORLD-WIDE (GLOBALNI SAMSUNG)
V primeru vprašanj ali pripomb v zvezi z izdelki Samsung se obrnite na center za
pomoč strankam SAMSUNG.
North America
CANADA
1-800-SAMSUNG (7267864)
http://www.samsung.com/ca
MEXICO
01-800-SAMSUNG (7267864)
http://www.samsung.com/mx
U.S.A
1-800-SAMSUNG (7267864)
http://www.samsung.com
Latin America
ARGENTINE
0800-333-3733
http://www.samsung.com/ar
BRAZIL
0800-124-421
http://www.samsung.com/br
CHILE
800-726-7864 (SAMSUNG)
http://www.samsung.com/cl
COSTA RICA
0-800-507-7267
http://www.samsung.com/latin
ECUADOR
1-800-10-7267
http://www.samsung.com/latin
EL SALVADOR
800-6225
http://www.samsung.com/latin
GUATEMALA
1-800-299-0013
http://www.samsung.com/latin
JAMAICA
1-800-234-7267
http://www.samsung.com/latin
PANAMA
800-7267
http://www.samsung.com/latin
PUERTO RICO
1-800-682-3180
http://www.samsung.com/latin
REP. DOMINICA
1-800-751-2676
http://www.samsung.com/latin
TRINIDAD & TOBAGO
1-800-7267-864
http://www.samsung.com/latin
VENEZUELA
1-800-100-5303
http://www.samsung.com/latin
Europe
BELGIUM
02 201 2418
http://www.samsung.com/be
CZECH REPUBLIC
844 000 844
http://www.samsung.com/cz
DENMARK
38 322 887
http://www.samsung.com/dk
FINLAND
09 693 79 554
http://www.samsung.com/fi
FRANCE
08 25 08 65 65 (€ 0,15/min)
http://www.samsung.com/fr
GERMANY
01805 - 121213 (€ 0,12/Min)
http://www.samsung.de
HUNGARY
06 40 985 985
http://www.samsung.com/hu
ITALIA
199 153 153
http://www.samsung.com/it
LUXEMBURG
02 261 03 710
http://www.samsung.lu
NETHERLANDS
0900 20 200 88 (€ 0.10/Min)
http://www.samsung.com/nl
NORWAY
231 627 22
http://www.samsung.com/no
POLAND
0 801 801 881
http://www.samsung.com/pl
PORTUGAL
80 8 200 128
http://www.samsung.com/pt
SLOVAKIA
0850 123 989
http://www.samsung.com/sk
SPAIN
902 10 11 30
http://www.samsung.com/es
SWEDEN
08 585 367 87
http://www.samsung.com/se
U.K
0870 242 0303
http://www.samsung.com/uk
CIS
RUSSIA
8-800-200-0400
http://www.samsung.ru
UKRAINE
8-800-502-0000
http://www.samsung.com/ur
Asia Pacific
AUSTRALIA
1300 362 603
http://www.samsung.com/au
CHINA
800-810-5858, 010- 6475 1880
http://www.samsung.com.cn
HONG KONG
2862 6001
http://www.samsung.com/hk
INDIA
3030 8282, 1600 1100 11
http://www.samsung.com/in
INDONESIA
0800-112-8888
http://www.samsung.com/id
JAPAN
0120-327-527
http://www.samsung.com/jp
MALAYSIA
1800-88-9999
http://www.samsung.com/my
PHILIPPINES
1800-10-SAMSUNG (7267864)
http://www.samsung.com/ph
SINGAPORE
1800-SAMSUNG (7267864)
http://www.samsung.com/sg
THAILAND
1800-29-3232, 02-689-3232
http://www.samsung.com/th
TAIWAN
0800-329-999
http://www.samsung.com/tw
VIETNAM
1 800 588 889
http://www.samsung.com/vn
Middle East & Africa
SOUTH AFRICA
0860 7267864 (SAMSUNG)
http://www.samsung.com/za
U.A.E
800SAMSUNG (7267864)
http://www.samsung.com/mea
Strokovni izrazi
Velikost pikslov
Slika na monitorju je sestavljena iz rdečih, zelenih in modrih pikic-pikslov. Bolj so si pikice
blizu, večja je ločljivost. Razmak med dvema pikicama enake barve se imenuje "velikost
pikslov (pikic". Enota: mm
Vertikalna frekvenca
Ekran se mora revidirati nekajkrat v sekundi, da bi se ustvarila in prikazala slika za
uporabnika. Frekvenca tega ponavljanja v sekundi se imenuje vertikalna frekvenca ali hitrost
osvežitve. Enota: Hz
Primer:
Če se ista svetloba ponovi 60-krat na sekundo, se to smatra za 60 Hz.
Horizontalna frekvenca
Čas prikaza ene črte, ki horizontalno povezuje desni in levi rob zaslona se imenuje
horizontalni ciklus. Inverzna številka horizontalnega ciklusa se imenuje horizontalna frekvenca.
Enota: kHz
Interlace in Non-Interlace metode (prepletanje in neprepletanje)
Prikaz horizontalnih črt na zaslonu odzgoraj navzdol se imenuje Non-Interlace metoda
(neprepletanje) medtem ko se prikaz nepranih in nato parnih črt izmenično imenuje Interlace
metoda (prepletanje) Non-Interlace metoda se uporablja za večino monitorjev, da bi se
zagotovila jasnja slika. Interlace metoda pa je enaka metodi, ki se uporablja za TV-naprave.
Plug & Play
Ta funkcija omogoča najboljšo kakovost slike za uporabnika in omogoča avtomatsko
izmenjavo informacij med računalnikom in monitorjem. Ta monitor odgovarja mednarodnim
standardom VESA DDC za funkcijo Plug&Play
Ločljivost
Število horizontalnih in vertikalnih pikic (pikslov), ki sestavljajo sliko na zaslonu se imenuje
"ločljivost". Številka določa preciznost prikaza. Visoka ločljivost je dobra za izvajanje večih
nalog, ker je na ekranu možno prikazati več slikovnih podatkov.
Primer: Ločljivost 1600 X 1200 pomeni, da je zaslon sestavlja 1600 horizontalnih pikic
(horizontalna ločljivost9 in 1200 vertikalnih črt (vertikalna ločljivost).
S-Video
Okrajšava za "Super Video." S-Video omogoča do 800 vrstic horizontalne resolucije, kar
omogoča visokokakovostni video.
Vhod za zunanje naprave
Vhod za zunanje naprave je vhod za video za zunanje video naprave, npr. za videorekorderje,
videokamere, DVD predvajalnike, ter ločeno za televizijsko oddajanje.
DVD
Tip tehnologije digitalnega diska s prednostmi CD in LD za visoko ločljivost/kakovost, ki
uporabniku omogoča čistejše slike.
Za boljši prikaz
1. Prilagodite resolucijo računalnika in zaslona na kontrolni plošči računalnika na spodaj opisan
način, da bi dobili kar najboljšo kakovost slike. Lahko je namreč slika neenakomerne
kakovosti če TFT-LCD ne vsebuje najbolj kakovostne slike.
{
{
Resolucija: 1600 X 1200
Vertikalna frekvenca ( osvežitev) : 60 Hz
2. Za ta proizvod je uporabljena TFT LCD plošča izdelana na podlagi razvite tehnologije
polprevodnikov s preciznostjo 1 ppm (ena milijoninka) ali večjo. Toda včasih se piksli
RDEČE, ZELENE, MODRE ali BELE barve zdijo svetlejši in možno je videti tudi posamezne
črne piksle. To ne pomeni slabe kakovosti in se lahko uporablja brez škode za uporabnika.
{
Število podslikovnih pik TFT LCD v tem izdelku je 5.760.000
3. Za čiščenje ohišja in zaslona monitorja uporabljajte majhne količine priporočenega sredstva
za čiščenje ter mehko in suho tkanino. LCD področje pažljivo brišite. Če boste ob tem preveč
pritiskali, sezna zgoditi, da bodo na monitorju ostali madeži.
4. Če niste zadovoljni s kakovostjo slike, lahko le-to popravite s funkcijo "auto adjustment
function" (funkcija avtomatske nastavitve). Ta funkcija se pojavlja ob pritisku na tipko za
izklop monitorja. Če se po zaključku funkcije še vedno sliši zvok, uporabite FINE/COARSE
(fino/grobo) funkcijo nastavitve.
5. Če dalj časa gledate določen zaslon, lahko slika postane nejasna. Spremenite v način
varčevanja energije ali aktivirajte ohranjevalec zaslona (screensaver), če ste odsotni dalj
časa od računalnika.
Odgovornost
nformacije v tem dokumentu so predmet sprememb brez predhodne najave.
© 2006 Samsung Electronics Co.,Ltd. Vse pravice pridržane.
Strogo je prepovedana vsaka reprodukcija brez predhodnega pisnega dovoljenja firme Samsung
Electronics Co.,Ltd.
Firma Samsung Electronics Co.,Ltd. ne odgovarja za napake vsebovane v tem tekstu ter za
slučajne ali namerne škode v zvezi z nabavo, delom ali uporabo tega materiala.
Samsung je registrirani zaščitni znak firme Samsung Electronics Co., Ltd.; Microsoft, Windows and
Windows NT so registrirani zaščitni znaki firme Microsoft Corporation; VESA, DPMS in DDC so
registrirani zaščitni znaki združenja Video Electronics Standard Association; Ime in logotip
ENERGY STAR® so registrirani zaščitni zanki agencije U.S. Environmental Protection Agency
(EPA). Kot partner agencije ENERGY STAR® je firma Samsung Electronics Co., Ltd. ugotovila, da
ta proizvod odgovarja smernicam agencije ENERGY STAR® v smislu učinkovitosti porabe
energije. Vsi drugi nazivi proizvoda iz tega dokumenta so lahko zaščitni znaki ali registrirani
zaščitni znaki svojih lastnikov.
Razred B
Ta naprava je digitalna naprava razreda B. Za Priročnik o varnosti in skladnosti s pravilnikom EMC
si lahko ogledate "Regulativni" priročnik.
MÉXICO
IMPORTADO POR:
SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.
Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tultitlán, Estado de México, C.P. 54940
Tel: 01-55-5747-5100 / 01-800-726-7864
EXPORTADO POR:
Samsung Electronics CO.,LTD.
416, Mae tan-3dong, Yeongtong - gu,
Suwon City, Gyeonggi-do Korea
INFORMACIJE O IZDELKU (brez ohranjanja slike)
Pri monitorjih LCD in televizorjih lahko pride pri preklapljanju s slike na sliko do ohranjanja slik
(image retention), zlasti ko je bila prej dlje časa prikazana statična slika.
V tem vodniku je prikazano, kako se pravilno uporablja izdelke LCD, da ne pride do pojava
ohranjanja slike.
Garancija
Garancija ne poriva škode zaradi zadrževanja slike.
Garancija tudi ne pokriva škode zaradi vžiga slike.
Kaj je ohranjanje slike (image retention)?
Med običajnim delovanjem plošče LCD ne prihaja do ohranjanja slikovnih pik slike. Če
pa je ista slika prikazana dlje časa, se med dvema elektrodama, ki zapirata tekoči
kristal, nakopiči razlika v električni napetosti. Zaradi tega se tekoči kristal nabere na
določenih področjih zaslona. Tako se pri preklopu na novo video sliko ohrani prejšnja
slika. Pri vseh zaslonih, tudi pri zaslonih LCD, prihaja do pojava ohranjanja slike. To ni
napaka v delovanju izdelka.
Z upoštevanjem spodnjih navodil lahko preprečite ohranjanje slike na vašem zaslonu
LCD
Izklop, ohranjevalnik zaslona ali način varčevanja porabe
Primer)
z Izklopite napajanje, ko uporabljate statični vzorec.
- Izklopite napajanje za 4 ure po 24 urah uporabe.
- Izklopite napajanje za 2 uri po 12 urah uporabe.
z Če je mogoče, uporabljajte ohranjevalnik zaslona.
- Priporočamo enobarvni ohranjevalnik ali premikajočo se sliko.
z V lastnostih zaslona, ki jih določite v računalniku, nastavite monitor tako, da
se izklopi.
Predlogi za posamezne aplikacije
Primer) Letališča, tranzitne postaje, borze, banke in nadzorni sistemi
Priporočamo, da upoštevate nastavitve sistemskega programa zaslona:
Izmenoma prikazujte informacije skupaj z logotipom ali premikajočo se
sliko.
Primer) Ciklus: Prikazujte informacije 1 uro in temu naj sledi enominutni prikaz
logotipa ali premikajoče se slike.
Občasno spreminjajte barve (uporabljajte 2 različni barvi).
Primer) Zamenjujte pare barv vsakih 30 minut.
Ne uporabljajte kombinacije znakov in ozadja, katerih barve se preveč
razlikujejo po svetlosti.
Ohranjanje slike največkrat povzroča uporaba sivih barv.
Ne uporabljajte barv, ki se po svetlosti zelo razlikujejo (črna in bela, siva)
Primer)
z
Priporočene nastavitve: svetle barve z majhno razliko v svetlosti.
- Spreminjajte barvo znakov in ozadja vsakih 30 minut.
Primer)
z
- Vsakih 30 minut spremenite znake s premikanjem.
Primer)
Najboljši način, da preprečite ohranjanje slike v svojem monitorju je, da
računalnik oz. sistem nastavite tako, da deluje v njem ohranjevalnik zaslona, ko
monitorja ne uporabljate.
Pojav ohranjanja slike se ne pojavi, ko plošča LCD deluje v normalnih okoliščinah.
O normalnih okoliščinah govorimo, ko se video vzorci neprenehoma spreminjajo. Ko
plošča LCD dlje časa prikazuje fiksen vzorec (več kot 12 ur), utegne priti do razlike v
napetosti med elektrodama s tekočim kristalom (LC) v slikovni piki.Sčasoma se razlika
v napetosti med elektrodama povečuje in tekoči kristal se nagne. Ko pride do tega
pojava in se vzorec spremeni, se prikaže prejšnja slika.
Pojav preprečimo, če nakopičeno razliko v napetosti zmanjšamo.
Naš monitor LCD ustreza standardu ISO13406-2 Pixel fault Class II.
Ustrezno odstranjevanje tega izdelka
(odpadna električna in elektronska oprema) - Samo Evropa
Oznaka na izdelku ali spremljevalni dokumentaciji pomeni, da ga na koncu
uporabne dobe ne smemo odstranjevati skupaj z drugimi gospodinjskimi
odpadki. Da bi preprečili morebitno tveganje za okolje ali zdravje človeka
zaradi nenadzorovanega odstranjevanja odpadkov, izdelek ločite od drugih
vrst odpadkov in ga odgovorno reciklirajte ter tako spodbudite trajnostno
ponovno uporabo materialnih virov.
Uporabniki v gospodinjstvih naj za podrobnosti o tem, kam in kako lahko
odnesejo ta izdelek na okolju varno recikliranje, pokličejo trgovino, kjer so
izdelek kupili, ali lokalni vladni urad.
Podjetja naj pokličejo dobavitelja in preverijo pogoje nabavne pogodbe. Tega
izdelka pri odstranjevanju ne smete mešati z drugimi gospodarskimi odpadki.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
