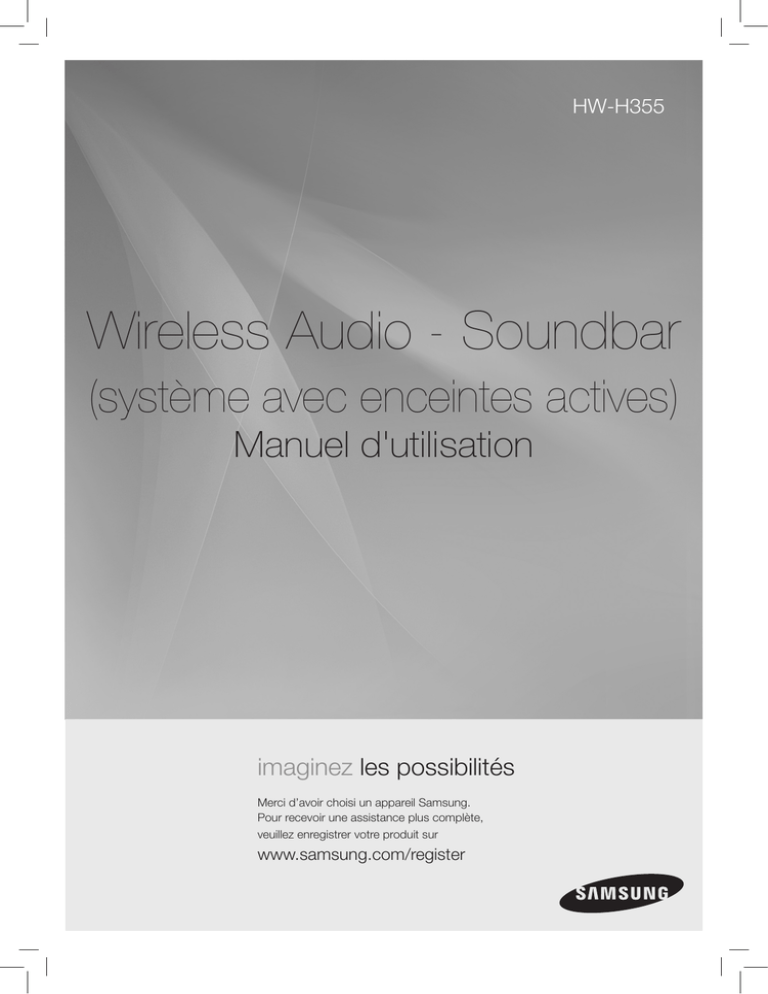

HW-H355

Wireless Audio - Soundbar

(système avec enceintes actives)

Manuel d'utilisation imaginez les possibilités

Merci d’avoir choisi un appareil Samsung.

Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur

www.samsung.com/register

2

caractéristiques

SoundConnect

SoundConnect vous permet de lire le son d’un téléviseur Samsung compatible avec le Bluetooth sur votre barre de son sans fil via une connexion Bluetooth et de contrôler le son.

3D SOUND PLUS

La fonctionnalité 3D SOUND PLUS ajoute de la profondeur et de la grandeur au son.

Mode sonore spécial

Vous avez le choix entre cinq modes de sons différents : MUSIC, VOICE, SPORTS, CINEMA et STANDARD, selon le type de contenu dont vous souhaitez profiter.

Télécommande multifonction

Vous pouvez utiliser la télécommande fournie avec votre barre de son pour contrôler le téléviseur connecté à cette unité.

(Fonctionne uniquement avec les téléviseurs Samsung)

Elle est pourvue d'une touche d'accès rapide au téléviseur permettant d'activer plusieurs options d'une simple pression sur les touches.

Système avec enceintes actives

Cet ensemble est doté d'un système avec enceintes actives qui offre une haute qualité sonore dans une seule unité peu encombrante.

Cet ensemble ne nécessite aucun haut-parleur satellite ni câbles, généralement présents dans les systèmes ambiophoniques classiques.

Prise en charge de la fonction Hôte USB

Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, clés USB, etc.) afin d’en lire les fichiers musicaux à l’aide de la fonction USB HOST de la barre audio.

Fonction Bluetooth

Vous pouvez connecter un périphérique Bluetooth à la barre audio pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil !

LICENCE

2.0 Channel

Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de commerce de

Dolby Laboratories.

2.0 Channel

Pour les brevets DTS, consultez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, et DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés.

informations relatives à la sécurité

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE

PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

ATTENTION

Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil.

RISQUE DE CHOC ÉLECTRIQUE.

NE PAS OUVRIR

Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

AVERTISSEMENT : Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’

humidité.

MISE EN GARDE : POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN

D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.

• Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.

ATTENTION

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.

• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

3

PRÉCAUTIONS

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit.

Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale.

Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Phones

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement.

Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut

être utilisé qu'à des fins personnelles.

Une condensation peut se former si le produit ou un disque a été stocké

à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

Les piles utilisées dans ce produit peuvent contenir des produits chmiques dangereux pour l'environnement.

Ne jetez pas les piles dans votre poubelle habituelle.

Ne vous débarrassez pas des piles en les faisant brûler.

Les piles ne doivent pas être court-circuitées, démontées ou subir de surchauffe.

Le remplacement incorrect de la batterie entraîne un risque d'explosion.

Ne la remplacez que par une batterie du même type.

4

sommaire

CARACTÉRISTIQUES

2

INFORMATIONS RELATIVES À LA

SÉCURITÉ

3

DÉMARRAGE

6

DESCRIPTIONS

7

TÉLÉCOMMANDE

9

BRANCHEMENTS

11

2 Caractéristiques

2 Licence

3 Avertissements

4 Précautions

6 Avant de lire le manuel d'utilisation

6 Contenu

7 Façade

8 Panneau arrière

8 Installation du noyau torique en ferrite sur le câble des enceintes du caisson de graves

9 Présentation de la télécommande

11 Installation de la fixation murale

12 Connexion d'un périphérique externe à l'aide d'un câble audio (analogique) ou optique (numérique)

FONCTIONS

13

13 Mode d’entrée

13 Bluetooth

15 SoundConnect

16 USB

17 Utilisation de la télécommande

20 Mise à jour du logiciel

21 Dépannage

DÉPANNAGE

21

ANNEXE

22

22 Spécifications

5

démarrage

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

Icônes utilisées dans le présent manuel

Icône Terme

Attention

Définition

Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.

Remarque

Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Consignes de sécurité et dépannage

1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3)

2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 21)

Copyright

©2014 Samsung Electronics Co.,Ltd.

Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans son intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.

CONTENU

Vérifiez la présence des accessoires fournis présentés ci-dessous.

POWER TV POWER

OPTICAL AUX USB TV SOURCE

REPEAT

AUTO POWER

DIMMER

TV VOL TV CH AUDIO SYNC

TV MUTE TV INFO TV PRE-CH TV EXIT

SOUND EFFECT

VOL

SMART VOLUME

MUTE

VOL

DRC

AH59-02548A

(Fixation rurale Gauche : 1EA)

(Vis du support : 2)

(Vis : 2)

Télécommande/ Piles

(type AAA)

Manuel d'utilisation

(Fixation rurale Droite : 1EA)

Fixation de support mural Vis Câble USB

(          )

6

Cordon d'alimentation Adaptateur Câble auxiliaire Noyau torique en ferrite

Guide du système de fixation murale

L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité.

descriptions

FAÇADE

1 2 3

4

BOUTON POWER Permet d'allumer et d'éteindre la barre audio sans fil.

BOUTON DE

FONCTIONS

Permet de sélectionner les entrées D.IN, AUX, BT, TV, USB.

- Lorsque la barre de son est sous tension, si vous appuyez sur le bouton ( ) pendant plus de 3 secondes, le bouton fonctionne en

MUTE (SILENCIEUX). Pour annuler la configuration du bouton

MUTE (SILENCIEUX), appuyez à nouveau sur le bouton ( ) pendant plus de 3 secondes.

VOLUME +/Permet de régler le volume.

AFFICHAGE Affiche le mode actuellement sélectionné.

Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.

7

descriptions

PANNEAU ARRIÈRE

1

2

OPTICAL IN

OPTICAL

OUT

5

AUX IN

OPTICAL IN

3

4

AUX IN OPTICAL IN

BORNE DU

CONNECTEUR DU

CAISSON DE

GRAVES

Permet de connecter la prise du connecteur au caisson de graves.

ENTRÉE DE

L

PORT USB d’alimentation secteur.

2. Branchez la prise la plus petite de l’adaptateur CA à l’entrée de l’alimentation de l’unité.

3. Branchez le cordon d'alimentation de l’adaptateur CA à une prise murale.

Connectez ici des périphériques USB comme des lecteurs MP3 pour lire des fichiers sur les périphériques.

-

Utilisez le Câble USB fourni lorsque vous avez installé l'appareil sur le mur.

ENTRÉE OPTIQUE Permet la connexion à la sortie (optique) numérique d’un appareil externe.

5

ENTRÉE AUX

Permet la connexion à la sortie analogique d’un périphérique externe.

Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble.

Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants soient terminés.

INSTALLATION DU NOYAU TORIQUE EN FERRITE SUR LE CÂBLE DES ENCEINTES DU

CAISSON DE GRAVES

8

Soulevez pour déverrouiller et ouvrir le noyau en ferrite.

White

AUDIO

OUT

L

R

Red

Placez le câble des enceintes du caisson de graves sur le noyau ouvert.

Verrouillez à nouveau le noyau.

Red

AUDIO

OUT

L

R

White

OPTICAL

OUT

White

AUDIO

OUT

L

R

Red

AUX IN

télécommande

PRÉSENTATION DE LA TÉLÉCOMMANDE

BOUTON POWER

Permet d'allumer et d'éteindre la barre audio sans fil.

AUX

Appuyez sur le mode AUX.

OPTICAL

Appuyez sur le mode optique.

REPEAT

Sélectionnez Répéter le fichier, Tout, Aléatoire.

VOLUME SONORE DU TÉLÉVISEUR

Règle le niveau de volume du téléviseur.

CHAÎNE DE TÉLÉVISION

Permet de commuter entre les chaînes TV disponibles.

TV MUTE

Permet de couper le son du téléviseur.

Appuyez à nouveau pour rétablir le son

à son niveau de volume précédent.

BOUTON DE COMMANDE

Permet de lire, mettre en pause ou arrêter la lecture d'un fichier musical, ou de rechercher le fichier musical suivant ou précédent.

SOUND EFFECT

Permet de sélectionner les Effets sonores :

(MUSIC (MUSIQUE), VOICE (VOIX),

SPORTS (SPORTS), CINEMA (CINEMA) et

STANDARD (STANDARD))

S/W LEVEL, VOLUME

Règle le niveau du caisson de basses.

Règle le niveau de volume de l’unité.

3D SOUND PLUS

Cette fonction ajoute de la profondeur et de l’espace au son.

POWER

TV POWER

OPTICAL AUX

USB/

TV SOURCE

REPEAT

AUTO POWER SoundConnect

TV VOL TV CH AUDIO SYNC

TV MUTE TV INFO TV PRE-CH DIMMER

SOUND EFFECT

VOL

SMART VOLUME

MUTE

VOL

TONE

BOUTON TV POWER

Permet d'allumer/d'éteindre le téléviseur

Samsung.

USB, Bluetooth

Appuyez sur le mode USB/Bluetooth.

TV SOURCE

Appuyez ici pour connecter une source vidéo du téléviseur.

SoundConnect

Le son du téléviseur est émis sur votre barre audio via une connexion Bluetooth et le son est contrôlé.

AUTO POWER

Permet de synchroniser la barre audio à une source optique via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision.

AUDIO SYNC

Permet de synchroniser les signaux vidéo et audio lors de la connexion de l’appareil à un téléviseur numérique.

DIMMER

Vous pouvez régler la luminosité de l'affichage.

TV INFO, TV PRE-CH

Permet de visionner les informations relatives aux chaînes de télévision. Permet de revenir

à la chaîne de télévision précédente.

SMART VOLUME

Contrôle et stabilise le niveau du volume pour éviter toute variation sonore spectaculaire.

TONE

Réglage individuel des graves et des aigus.

Permet d'utiliser les touches de réglage du volume.

MUTE

Permet de mettre l'appareil en sourdine. Appuyez de nouveau sur cette touche pour restaurer le volume initial.

9

10

télécommande

Installation des piles dans la télécommande

1.

Soulevez le couvercle situé à l'arrière de la télécommande comme indiqué.

2.

Insérez deux piles de type AAA.

Vérifiez bien que les pôles + et - des piles sont placés comme indiqué sur le diagramme représenté à l'intérieur du compartiment.

3.

Repositionnez le couvercle.

Dans un schéma d'utilisation classique, les piles durent environ un an.

Portée de la Télécommande

La portée de la télécommande en ligne droite est d'environ 7 mètres. Elle fonctionne également inclinée selon un angle horizontal de 30° maximum par rapport au capteur de la télécommande.

La technologie d’extension du son surround a été développée par Sonic Emotion.

La télécommande n'est opérationnelle que sur les téléviseurs Samsung.

Cette télécommande risque de ne pas fonctionner sur tous les téléviseurs. Si vous ne pouvez pas, utilisez le téléviseur via sa télécommande.

branchements

INSTALLATION DE LA FIXATION MURALE

Vous pouvez utiliser le support de fixation mural pour fixer l’unité au mur.

Précautions d’installation

• Procédez à l'installation sur un mur vertical uniquement.

• Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil.

• Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids.

• Achetez et utilisez les vis de fixation ou l’ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.).

Si possible, fixez les vis de fixation dans les poteaux du mur.

• Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar.

• Diamètre : M5

• Longueur : L 35 mm ou plus recommandée

• Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.

• Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.

5 cm minimum

1. Placez le guide d'installation contre la surface murale.

Le guide d'installation doit être de niveau.

Installez à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur.

( )

2. Indiquez la position sur laquelle les vis vont traverser le mur à l'aide d'un stylo, puis retirez le guide d'installation.

3. Serrez les fixations murales et les vis sur les positions indiquées.

Les fixations de gauche et de droite ont une forme différente.

4. Serrez les deux vis du support sur les trous des vis à l'arrière du corps principal de la Soundbar, une sur la gauche et une sur la droite.

5. Insérez un Câble USB sur l'appareil avant de l'installer sur le mur.

6. Placez les vis des supports à l'arrière de la Soundbar dans les rainures de la fixation murale. Pour une installation en toute sécurité, assurez-vous de pousser les vis des supports jusqu'au dessous des rainures.

Démontage de la fixation murale

1 .

Tirez la Soundbar vers le haut comme indiqué sur l’illustration pour la détacher de la fixation murale.

Utilisation de la Soundbar avec le système de fixation murale

[Fixation murale de la Soundbar]

Utilisation de la Soundbar avec le système de fixation murale

[Démontage de la Soundbar du système de fixation murale]

● Ne vous appuyez pas sur l’unité montée et évitez de la soumettre à des chocs ou des chutes.

● Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des blessures ou endommager le produit.

● Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l’appareil.

● Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur.

● Pour votre sécurité, dans le cas où vous ne l’utilisez pas en montage mural, veuillez installer l’unité sur une surface plane sécurisée où elle ne risque pas de tomber.

11

OPTICAL IN

OPTICAL

OUT

12

branchements

CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN CÂBLE

AUDIO (ANALOGIQUE) OU OPTIQUE (NUMÉRIQUE)

Cette section présente les deux méthodes (numérique et analogique) de connexion de l’unité au téléviseur.

Cet appareil est équipé d'une prise numérique optique et d'une prise analogique audio pour la connexion à un téléviseur.

AUX IN

OPTICAL IN

Câble Audio

Câble Optique

(non fourni)

AUDIO

OUT

L

R ou

OPTICAL

OUT

Lecteur BD/

DVD/Décodeur/

Console de jeux

AUX IN (ENTRÉE AUX)

Connectez la prise AUX IN (ENTRÉE AUX) (Audio) de l’unité principale à la prise AUDIO OUT (SORTIE AUDIO) du téléviseur ou du périphérique source.

Veillez à respecter les codes couleur.

ou,

OPTICAL IN (ENTRÉE OPTIQUE)

Branchez la prise d’entrée numérique de l’unité principale sur la sortie OPTICAL OUT du téléviseur ou de l’appareil source.

White

AUDIO

OUT

Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la

L prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées.

Avant de déplacer ou d'installer ce produit, éteignez-le et débranchez le cordon d'alimentation.

R

Red

Red

AUDIO

OUT

L

R

White

AUX IN

White

AUDIO

OUT

L

R

Red

fonctions

MODE D’ENTRÉE

Vous pouvez sélectionner l'entrée D.IN, AUX, BT, TV ou bien l'entrée USB.

Actionnez le bouton approprié sur la télécommande pour sélectionner le mode souhaité ou appuyez sur ( ) pour sélectionner l'un des modes suivants :

Mode D.IN, AUX, BT, TV ou USB.

Mode d'entrée Affichage

Entrée Optique numérique

Entrée AUX

Mode BLUETOOTH

Mode TV

D.IN

AUX

BT

TV

POWER TV POWER

Mode USB USB

OPTICAL AUX

L'appareil s'éteint automatiquement sous les conditions suivantes:

• MODE BT/TV/USB/D.IN

- Si la prise n’est pas branchée pendant environ 25 minutes.

• Mode AUX

- Lorsque le câble AUX est branché et qu'aucune touche de la télécommande ou de l’appareil n’est pressée pendant 8 heures.

- Si le câble AUX est débranché pendant environ 25 minutes.

S/W S/W

Utilisez le câble fourni si la mémoire flash USB ne peut pas être connectée directement à l'appareil.

3D SOUND

PLUS

BLUETOOTH

Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil!

Qu'est-ce que le système Bluetooth ?

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:

- Une partie de votre corps est en contact avec le système de réception/transmission du périphérique

Bluetooth ou de la barre audio.

- Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.

- Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

• Associez la barre audio et le périphérique Bluetooth en les maintenant à une faible distance.

• Plus la distance est grande entre la barre audio et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la portée du périphérique Bluetooth, la connexion est perdue.

• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

• Ce périphérique sans fil peut provoquer des interférences électriques durant son fonctionnement.

13

fonctions

Pour connecter la barre audio à un périphérique Bluetooth

Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.

Connexion

Périphérique Bluetooth

14

1. Appuyez sur le bouton USB/Bluetooth de la télécommande de la barre audio pour afficher le message BT (Bluetooth).

• Le message BT READY apparaît sur la façade de la barre de son.

2. Sur le périphérique Bluetooth que vous désirez connecter, ouvrez le menu Bluetooth. (Reportez-vous pour cela au manuel d'utilisation de ce périphérique.)

3. Sélectionnez le menu des écouteurs stéréo sur le périphérique Bluetooth.

• Vous afficherez la liste des périphériques connectés.

4. Sélectionnez "[Samsung] Soundbar" dans la liste.

• Lorsque la barre audio est connectée au périphérique Bluetooth, Device name (Nom du périphérique)

BT (Bluetooth) s'affiche sur la façade.

• Si l'association du périphérique Bluetooth et de la barre audio a échoué, supprimez le précédent «

[Samsung] Soundbar » identifié par le périphérique Bluetooth et faites-lui rechercher la barre audio à nouveau.

• Si la barre de son est sur un autre mode (sauf le mode TV), vous pouvez la faire basculer vers le mode

Bluetooth à l’aide de votre périphérique intelligent.

5. Lisez de la musique sur le périphérique connecté.

• Vous pouvez maintenant écouter la musique enregistrée sur le périphérique Bluetooth connecté depuis votre barre audio.

• En mode BT (Bluetooth), la fonction Repeat (Répétition) n'est pas disponible. Les fonctions PLAY/

STOP/NEXT/PREV (LECTURE/ARRET/SUIV./PREC.) ne sont pas disponibles pour certains périphériques Bluetooth.

Il peut vous être demandé de saisir un code PIN (mot de passe) lors de la connexion du périphérique Bluetooth à la barre audio. Si la fenêtre de saisie du code PIN apparaît, entrez

<0000>.

La barre audio prend en charge les données SBC (44,1 kHz, 48 kHz).

La fonctionnalité AVRCP est prise en charge.

Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction

A2DP (AV).

Vous ne pouvez pas effectuer une connexion à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).

Un seul périphérique Bluetooth peut être associé à la fois.

Une fois la barre audio éteinte et le périphérique associé déconnecté, l'association ne sera pas restaurée automatiquement. Pour les reconnecter, vous devez associer le périphérique à nouveau.

La barre audio peut ne pas exécuter les fonctions Bluetooth Search ou Connection correctement dans les cas suivants :

-

En présence d'un champ électrique puissant autour de la barre audio.

-

Si plusieurs périphériques Bluetooth sont associés simultanément à la barre audio.

-

Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements.

-

Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques.

Pour déconnecter le périphérique Bluetooth de la barre audio

Vous pouvez déconnecter le périphérique Bluetooth de la barre audio. (Pour les instructions, reportezvous au manuel d'utilisation de ce périphérique.)

• La barre audio sera déconnectée.

• Lorsque la barre de son est déconnectée du périphérique Bluetooth, le message « BT

DISCONNECTED» (BT DÉCONNECTÉ) s’affiche en façade.

Pour déconnecter la barre audio du périphérique Bluetooth

Appuyez sur le bouton ( ) en façade de la barre audio pour passer du mode BT (Bluetooth) à un autre mode ou éteindre la barre audio.

• Le périphérique Bluetooth attend un certain temps la réponse de la barre audio avant de mettre fin à la connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.)

• Le périphérique actuellement connecté est déconnecté.

En mode Bluetooth, la connexion sera perdue si la distance entre la barre audio et le périphérique

Bluetooth dépasse 5 m (16,25 pieds).

Si le périphérique Bluetooth est replacé dans la portée conseillée après sa déconnexion, vous pouvez redémarrer la barre de son pour rétablir la liaison avec le périphérique Bluetooth.

Utiliser la mise en marche par Bluetooth

Lorsque la barre de son est hors tension, connectez votre dispositif intelligent à la barre de son à l’aide d’une connexion Bluetooth pour la mettre en marche.

• Associez votre périphérique intelligent avec la barre de son via Bluetooth. (Pour plus d’informations sur la connexion Bluetooth, reportez-vous au manuel de votre dispositif intelligent.) de son jusqu’à ce que la mise sous tension Bluetooth soit indiquée.

• Maintenant, lorsque la barre de son est éteinte, et vous pouvez démarrer une connexion Bluetooth avec votre périphérique intelligent, la barre de son s'allume elle-même automatiquement en mode Bluetooth.

Sélectionnez la musique que vous souhaitez lire à partir de votre dispositif intelligent.

SOUNDCONNECT

SoundConnect vous permet de lire le son d’un téléviseur SAMSUNG compatible avec le Bluetooth sur votre barre de son sans fil via une connexion Bluetooth.

• Afin que le son du téléviseur soit émis sur la barre de son via une connexion Bluetooth, vous devez commencer par apparier votre barre de son avec le téléviseur compatible avec le Bluetooth. Une fois cette association établie, les informations d’association sont enregistrées et conservées. Aucun autre message sur la connexion Bluetooth n’apparaît.

• Maintenez la barre de son et le téléviseur à proximité avant l’appariement.

• L’appareil lit le son du téléviseur lorsqu’il est en mode SoundConnect et apparié à celui-ci.

• Si vous passez à un autre mode, sauf le mode TV, ou si vous désactivez la barre de son, le son est à nouveau émis par les enceintes du téléviseur.

Connexion de la barre de son à un téléviseur Samsung compatible avec le Bluetooth

1. Allumez le téléviseur Samsung et la barre audio.

2. Réglez Add New Device sur On dans le menu Paramètres TV SoundConnect du téléviseur.

• En fonction de votre téléviseur, le menu de réglage du téléviseur peut comporter l’élément de menu SoundShare au lieu de l’élément de menu SoundConnect.

3. Appuyez sur le bouton (F.) pour passer du mode de barre de son vers le mode de téléviseur. Un message vous demandant si vous souhaitez procéder à l’appariement Bluetooth et « [Samsung] Soundbar » (Barre de son [Samsung]) apparaît sur l’écran du téléviseur.

4. Sélectionnez <Yes> (Oui) sur l’écran du téléviseur. Le téléviseur est apparié avec la barre de son.

Connexion

15

fonctions

• Une fois que l'appariement est établi, lorsque vous remplacez le mode de la barre de son (ou un autre mode d’entrée) par le mode TV, la connexion au téléviseur est établie automatiquement.

• La barre de son lit le son du téléviseur lorsqu’il est connecté à celui-ci.

• Le remplacement d'une autre mode par le mode TV de la barre de son annule la connexion SoundConnect.

• Si vous souhaitez annuler l’association existante entre la barre de son et un téléviseur et apparier votre barre de son à un autre téléviseur :

- Appuyez sur le bouton PLAY/PAUSE (LECTURE/PAUSE) de la barre audio pendant 5 secondes en mode d'entrée TV pour annuler l'association existante. Vous pouvez maintenant l'associer à un autre téléviseur.

- En mode SoundConnect, vous pouvez contrôler le volume et le mode silencieux en utilisant soit la télécommande du téléviseur soit la télécommande de la barre de son.

Portée de fonctionnement SoundConnect du téléviseur

- portée de l'appariement recommandée : 50 cm maxi.

- portée de fonctionnement recommandée : 5 m maxi.

Si la distance entre la barre de son et le téléviseur Samsung est supérieure à 5 m (16,25 pieds), la connexion ou le son peut être coupé(e). Le cas échéant, connectez à nouveau au téléviseur Samsung dans la plage opérationnelle.

Assurez-vous que le mode SoundConnect du téléviseur est activé avant d'utiliser cette fonction.

Les boutons PLAY (LECTURE), NEXT (SUIVANT), PREV (PRÉCÉDENT), STOP (ARRÊT) ne fonctionnent pas en mode SoundConnect.

Fonction de mise en marche par Bluetooth

- La barre de son est mise sous tension automatiquement dès que vous allumez le téléviseur si vous avez connecté le téléviseur et la barre de son avec la fonction SoundConnect.

- Vous pouvez alterner l'activation/la désactivation de cette fonction en appuyant sur le bouton ( ) situé en façade pendant plus de 5 secondes lorsque la barre audio est hors tension. Si elle est désactivée, l'appareil s'éteint automatiquement lorsque le téléviseur s'éteint, mais il ne s'allume pas automatiquement.

- Cette fonctionnalité est prise en charge par les téléviseurs créés à partir de l’année 2013.

La fonction SoundConnect est prise en charge par les modèles sélectionnés sortis depuis 2012.

Vérifiez si votre téléviseur prend en charge la fonction SoundConnect (SoundShare) avant de commencer. (Pour plus d'informations, reportez-vous au manuel d'utilisation de votre téléviseur.)

USB

1. Branchez le périphérique USB sur le port USB situé sur le côté de l'appareil.

2. Appuyez plusieurs fois sur le bouton ( )situé en façade de la barre audio jusqu’à ce que le message « USB » s’affiche.

3. La mention USB apparaît brièvement à l’écran.

• La connexion à la barre audio sans fil est terminée.

Avant de connecter un périphérique USB

L'utilisateur doit connaître les points suivants :

• Si le nom de fichier d’un dossier sur un périphérique USB dépasse

10 caractères, il ne s'affiche pas sur l’écran de la barre de son.

• Ce produit peut ne pas être compatible avec certains types de support de stockage USB.

• La barre de son prend en charge les systèmes de fichiers FAT16 et FAT32.

- Le système de fichiers NTFS n’est pas pris en charge.

16

• Connectez un périphérique USB directement au port USB du produit.

Dans le cas contraire, vous pouvez rencontrer un problème de compatibilité USB.

• Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples Il peut ne pas fonctionner correctement.

• Les protocoles PTP des caméras numériques ne sont pas pris en charge.

• Ne retirez pas le périphérique USB lorsqu'il est en cours de lecture.

• Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne seront pas lus.

• Les disques durs externes ne sont pas pris en charge.

• Les téléphones mobiles ne sont pas pris en charge.

• Liste de compatibilités

Format

*.mp3

*.wma

*.aac

*.wav

*.Ogg

*.Flac

Codec

MPEG 1 Couche 2

MPEG 1 Couche 3

MPEG 2 Couche 3

Wave_Format_MSAudio1

Wave_Format_MSAudio2

AAC

AAC-LC

HE-AAC

-

OGG 1.1.0

FLAC 1.1.0, FLAC 1.2.1

※ Prend en charge un débit d'échantillonnage supérieur à 16 KHz

UTILISATION DE LA TÉLÉCOMMANDE

Lecture/Pause/Arrêt

Pendant la lecture, appuyez sur les boutons +#,@.

• Appuyez sur le bouton +# pour mettre en pause la lecture du fichier.

Appuyez à nouveau sur le bouton +# pour lire le fichier.

• Pour interrompre la lecture, appuyez sur le bouton Arrêt (@) durant la lecture.

Saut en Avant/en Arrière

Pendant la lecture, appuyez sur les boutons [,].

• Lorsqu'il y a plusieurs fichiers et si vous appuyez sur le bouton ], le fichier suivant est sélectionné.

• Lorsqu'il y a plusieurs fichiers et si vous appuyez sur le bouton [, le fichier précédent est sélectionné.

Utilisation de la fonction REPEAT

Répéter la lecture vous permet de lire un fichier de manière répétée, de répéter tout, de lire les fichiers de manière aléatoire ou de désactiver la fonction Repeat.

Appuyez sur le bouton REPEAT.

• REPEAT OFF : permet d'annuler la lecture répétée.

• REPEAT FILE : permet de répéter la lecture d'une plage.

• REPEAT ALL : permet de répéter la lecture de toutes les plages.

• REPEAT RANDOM : permet de lire les plages dans un ordre aléatoire.

(Une plage qui a déjà été lue peut être lue à nouveau.)

Vous pouvez régler la fonction REPEAT durant la lecture de la musique d'un périphérique USB.

3D SOUND

PLUS

S/W

LEVEL

3D SOUND

PLUS

REPEAT

3D SOUND

PLUS

S/W

LEVEL

17

18

fonctions

Mise en sourdine

Cette fonction se révèle particulièrement utile lorsqu’il vous faut aller ouvrir votre porte d’entrée ou répondre à un appel téléphonique.

1. Pour couper le son de cet appareil, appuyez sur le bouton MUTE de la télécommande.

2. Pour couper le son du téléviseur, appuyez sur le bouton TV MUTE

( ) de la télécommande.

3. Appuyez sur MUTE / TV MUTE ( ) de la télécommande à nouveau

(ou appuyez sur VOLUME +/–) pour rétablir le son.

Utilisation de la fonction 3D SOUND PLUS

La fonctionnalité 3D Sound Plus permet d'ajouter de la profondeur et de la grandeur au son.

Appuyez sur le bouton 3D SOUND PLUS de la télécommande.

• Chaque fois que vous appuyez sur cette touche, vous modifiez la sélection comme suit : 3D SOUND PLUS OFF ➡ 3D SOUND PLUS

MUSIC ➡ 3D SOUND PLUS MOVIE

Lorsque vous activez la fonction 3D Sound Plus, les fonctions

Sound Effect et Smart Volume sont automatiquement désactivées.

Utilisation de la fonction SMART VOLUME

Cette fonction contrôle et stabilise le volume en cas de fortes variations sonores lors d'un changement de canal ou d’une transition de scène.

Appuyez sur le bouton SMART VOLUME de la télécommande.

• Chaque fois que vous appuyez sur cette touche, vous modifiez la sélection comme suit : SMART VOLUME ON ➡ SMART VOLUME OFF

Lorsque vous activez la fonction Smart Volume, les fonctions Sound

Effect et 3D SOUND PLUS sont automatiquement désactivées.

Utilisation des SOUND EFFECT

Vous avez le choix entre cinq modes de sons différents : MUSIC

(MUSIQUE), VOICE (VOIX), SPORTS (SPORTS), CINEMA (CINEMA) et

STANDARD –STANDARD), selon le type de source dont vous souhaitez profiter.

Appuyez sur le bouton SOUND EFFECT de la télécommande.

• Sélectionnez le mode STANDARD si vous souhaitez bénéficier du son original.

Nous vous recommandons de sélectionner un Effet sonore basé sur l'équipement source et votre goût personnel.

Lorsque vous choisissez un mode Sound Effect (autre que

STANDARD), les fonctions 3D SOUND PLUS et Smart Volume sont automatiquement désactivées.

Utilisation de la fonction S/W LEVEL

Vous pouvez contrôler le volume de base à l’aide de la touche S/W Level de la télécommande.

1. Appuyez sur la touche S/W LEVEL de la télécommande.

2. La mention “SW 0” s’affiche.

3. Appuyez sur le bouton ou de la touche LEVEL pour augmenter ou baisser le volume du caisson de graves. Vous pouvez effectuer le réglage sur une valeur comprise entre SW -6 et SW +6.

S/W

LEVEL

TV PRE-CH TV EXIT

MUTE

LEVEL

3

PLUS

3D SOUND

PLUS

S/W

LEVEL

3 33D SOUND

SMART VOLUME

S/W

LEVEL

SOUND EFFECT

S/W

LEVEL

3D SOUND

PLUS

S/W

LEVEL

S/W

LEVEL

3D SOUND

PLUS

S/W

LEVEL

Utilisation de la fonction AUTO POWER LINK

La barre audio sans fil est automatiquement activée lorsque vous mettez sous tension le téléviseur ou tout autre périphérique connecté à la barre audio à l'aide du câble optique.

Appuyez sur la touche AUTO POWER de la télécommande de cet ensemble.

• La fonction Auto Power Link s’active ou se désactive à chaque fois que vous appuyez sur

AUTO POWER.

AUTO POWER LINK

ACTIVÉ

DÉSACTIVÉ

Affichage

POWER LINK ON

POWER LINK OFF

Utilisation de la fonction DIMMER

Appuyez sur la touche Dimmer pour régler la luminosité de l'affichage.

Appuyez sur la touche DIMMER de la télécommande de l’unité.

• Chaque fois que vous appuyez sur cette touche, vous modifiez la sélection comme suit : DIMMER ON ➡ DIMMER OFF

Utilisation de la fonction AUDIO SYNC

La vidéo et le son peuvent être désynchronisés si la barre audio est branchée à un téléviseur numérique. Si cela se produit, ajustez le temps de retard audio en fonction de la vidéo.

Appuyez sur la touche AUDIO SYNC +/–. de la télécommande de l’unité.

• Vous pouvez utiliser le bouton + , - pour régler le retard audio sur une valeur comprise entre 0 ms et 300 ms.

En mode USB, en mode TV ou en mode BT, la fonction Audio

Sync (Synchr. Audio) peut ne pas fonctionner.

Utilisation de la fonction TONE

Appuyez sur la touche TONE de la télécommande de l’unité.

• Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l’ordre suivant : TREBLE ➡ BASS. Appuyez sur le bouton VOL + ou VOL - pour augmenter ou baisser le volume des basses ou des aigus. Vous pouvez régler le paramètre Tone (Ton) de chaque élément sur une valeur comprise entre -3 et +3.

S/W

LEVEL

3

PLUS

S/W

LEVEL

DIMMER

S/W

LEVEL

3

PLUS

S/W

LEVEL

AUX

AUDIO SYNC

S/W

LEVEL

3 33D SOUND

S/W

LEVEL

3D SOUND

PLUS

S/W

LEVEL

SMART VOLUME

S/W

LEVEL

TONE

19

20

fonctions

Utilisation de la fonction TV (uniquement avec les téléviseurs Samsung)

• Appuyez sur le bouton

TV SOURCE situé sur la télécommande pour changer la source d’entrée du téléviseur.

• Appuyez sur le bouton TV INFO de la télécommande pour afficher les informations concernant les chaînes de télévision.

• Appuyez sur le bouton

TV CH de la télécommande pour sélectionner la chaîne de télévision.

• Appuyez sur le bouton TV VOL de la télécommande pour augmenter ou réduire le volume sonore.

• Utilisez le bouton TV PRE-CH pour revenir à la chaîne de télévision précédente en mode TV.

Lorsque vous appuyez sur le bouton SoundConnect, le son du téléviseur est transmis à travers le système de la barre audio via une connexion Bluetooth. La barre audio contrôle également le volume du son, la qualité du son, etc.

La télécommande n'est opérationnelle que sur les téléviseurs

SAMSUNG.

TV VOL TV CH

TV INFO

TV PRE-CH

S/W

LEVEL

3D SOUND

PLUS

TV SOURCE

S/W

LEVEL

MISE À JOUR DU LOGICIEL

Samsung peut proposer à l’avenir des mises à niveau pour le micrologiciel du système de la barre audio sans fil.

Si une mise à niveau est proposée, vous pouvez mettre le micrologiciel à niveau en connectant un périphérique USB, contenant la mise à niveau du micrologiciel, au port USB de votre barre audio.

Notez qu'en présence de plusieurs fichiers de mise à niveau, vous devez simplement les charger sur le périphérique USB et les utiliser pour mettre à niveau le micrologiciel l'un après l'autre.

Veuillez visiter le site Web Samsung.com ou contacter le centre d’assistance téléphonique de Samsung pour recevoir de plus amples informations concernant le téléchargement des fichiers de mise à niveau.

Insérez un périphérique USB contenant la mise à niveau du micrologiciel dans le port USB situé sur l’unité principale.

Veillez à ne pas débrancher l'alimentation ni à retirer le lecteur USB lorsque les mises à niveau sont en cours d'exécution. L’unité principale s’éteint automatiquement une fois que la mise à niveau du micrologiciel est terminée. Une fois le logiciel mis à niveau, les paramètres sont réinitialisés sur leur valeur par défaut. Nous vous conseillons de consigner vos réglages par écrit afin de pouvoir facilement les spécifier à nouveau après la mise à niveau.

Une fois que la mise à niveau de l’appareil est terminée, éteignez-le puis appuyez sur le bouton (@) et maintenez-le enfoncé pendant un moment pour réinitialiser l'appareil.

En cas d’échec de la mise à niveau du micrologiciel, nous vous recommandons de convertir le périphérique USB au format FAT16 et de réessayer la mise à niveau.

Pour les besoins de la mise à niveau, ne convertissez jamais les données USB au format NTFS car ce système de fichiers n'est pas pris en charge sur l'appareil.

Tout dépendant du fabricant, le périphérique USB pourrait ne pas être compatible.

dépannage

Avant de contacter l'assistance, veuillez lire ce qui suit.

Problème Vérification

L'ensemble ne s'allume pas.

Solution

• Le cordon d'alimentation est-il branché dans la prise?

• Branchez la fiche d'alimentation

électrique dans la prise murale.

La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.

• L'air est-il chargé en électricité statique?

• Débranchez la fiche d'alimentation électrique et rebranchez-la.

Aucun son n'est émis.

• L’unité est-elle correctement reliée au téléviseur?

• La fonction Mute est-elle activée?

• Le volume est-il réglé au minimum?

• Branchez-les correctement.

• Appuyez sur la touche Mute pour annuler cette fonction.

• Réglez le volume.

Aucune image n'apparaît sur le téléviseur lorsque la fonction est sélectionnée.

Le son provenant des canaux gauche/droit est inversé.

• Le téléviseur est-il correctement branché?

La télécommande ne fonctionne pas.

• Les piles sont-elles usées?

• La distance entre la télécommande et l'unité principale est-elle trop importante?

• Remplacez-les.

• Rapprochez-vous de l’appareil.

• L’émission se fait-elle correctement sur les câbles audio de sortie gauche/droit en provenance du téléviseur?

• Branchez-le correctement.

• Vérifiez le canal gauche/droit et connectez-le correctement.

La fonction SoundConnect

(association du téléviseur) a échoué.

• Votre téléviseur prend-il en

charge le SoundConnect ?

• La version du micrologiciel du téléviseur est-elle la plus récente?

• Une erreur s’est-elle produite lors de la connexion?

• Réinitialisez le MODE TV et connectez à nouveau.

• SoundConnect est pris en

charge par certains téléviseurs

Samsung commercialisés après

2012. Vérifiez si votre téléviseur

prend en charge SoundConnect.

• Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente.

• Contactez le centre d'appels.

• Appuyez sur le bouton pendant 5 secondes pour réinitialiser le produit.

21

annexe

SPÉCIFICATIONS

GÉNÉRAL

USB

Poids

Unité principale

5 V/0,5 A

1,75 kg

Caisson de basses 3,0 kg

Dimensions

(L x H x P)

Unité principale 943 x 49 x 59,9 mm

Caisson de basses 152 x 300 x 284 mm

Plage de températures en fonctionnement de + 5 à + 35°C

Plage d'humidité en fonctionnement de 10 à 75 %

Puissance de sortie nominale

Unité principale 30W/CH, 8O

HM,

THD = 10%, 1kHz

Caisson de basses 60W, 3OHM, THD = 10%, 100Hz

AMPLIFICATEUR

Rapport signal/bruit (entrée analogique) 60 dB

Séparation (1 kHz) 50 dB

* Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées à l'aide des directives AES (Audio Engineering Society).

*: Caractéristiques nominales

- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.

- Le poids et les dimensions sont approximatifs.

- Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil.

Par la présente, Samsung Electronics déclare que ce Crystal Surround Air Track est conforme avec les exigences essentielles et autres dispositions relatives de la Directive 1999/5/EC.

Vous pouvez visualiser la Déclaration de Conformité via le site Web http://www.samsung.com, allez sur Support (Assistance) > Search Product Support (Recherche de l'assistance de l'appareil) puis entrez le nom de modèle.

Cet équipement peut être utilisé dans tous les pays de l'Union Européenne.

22

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le

Service Consommateurs Samsung.

Zone Centre de contact

Site Internet

AUSTRIA

BELGIUM

BOSNIA

BULGARIA

CROATIA

CZECH

DENMARK

FINLAND

FRANCE

GERMANY

0800 - SAMSUNG (0800 -

7267864)

02-201-24-18

051 331 999

07001 33 11 , sharing cost

062 726 786 www.samsung.com/at/support www.samsung.com/be/support

(Dutch) www.samsung.com/be_fr/ support (French) www.samsung.com/support www.samsung.com/bg/support www.samsung.com/hr/support

800 - SAMSUNG (800-726786) www.samsung.com/cz/support

70 70 19 70

030-6227 515

01 48 63 00 00

0180 6 SAMSUNG bzw.

0180 6 7267864*

(*0,20 €/Anruf aus dem dt.

Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)

8009 4000 only from landline, toll www.samsung.com/dk/support www.samsung.com/fi/support www.samsung.com/fr/support www.samsung.com/de/support

CYPRUS

GREECE free

80111-SAMSUNG (80111 726

7864) only from land line

(+30) 210 6897691 from mobile www.samsung.com/gr/support and land line

0680SAMSUNG (0680-726-786) http://www.samsung.com/hu/

HUNGARY

ITALIA

0680PREMIUM (0680-773-648)

800-SAMSUNG (800.7267864)

LUXEMBURG 261 03 710 support www.samsung.com/it/support www.samsung.com/support

Zone Centre de contact

Site Internet

MONTENEGRO 020 405 888

080 697 267

SLOVENIA

090 726 786

NETHERLANDS

0900-SAMSUNG (0900-7267864)

(€ 0,10/Min)

NORWAY

POLAND

PORTUGAL

ROMANIA

SERBIA

SLOVAKIA

SPAIN

SWEDEN www.samsung.com/support www.samsung.com/si/support www.samsung.com/nl/support

815 56480

0 801-172-678* lub +48 22

607-93-33 **

* (całkowity koszt połączenia jak za www.samsung.com/no/support

1 impuls według taryfy operatora)

** (koszt połączenia według taryfy operatora)

808 20 7267

08008 SAMSUNG (08008 726 www.samsung.com/pl/support www.samsung.com/pt/support www.samsung.com/ro/support

7864) TOLL FREE No.

011 321 6899 www.samsung.com/rs/support

0800 - SAMSUNG(0800-726 786) www.samsung.com/sk/support

0034902172678 www.samsung.com/es/support

0771 726 7864 (SAMSUNG) www.samsung.com/se/support

SWITZERLAND

U.K

EIRE

LITHUANIA

LATVIA

ESTONIA

0848 726 78 64

(0848-SAMSUNG)

0330 SAMSUNG (7267864)

0818 717100

8-800-77777

8000-7267

800-7267 www.samsung.com/ch/support

(German) www.samsung.com/ch_fr/ support (French) www.samsung.com/uk/support www.samsung.com/ie/support www.samsung.com/lt/support www.samsung.com/lv/support www.samsung.com/ee/support

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit

(Déchets d’équipements électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble

USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets.

Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

HW-H355

Wireless Audio - Soundbar

(sistema di diffusori attivi)

manuale utente immagina le possibilità

Grazie per aver acquistato un prodotto Samsung.

Per ricevere un servizio più completo, registrare il prodotto all'indirizzo

www.samsung.com/register

2

caratteristiche

SoundConnect

SoundConnect permette di riprodurre e regolare l'audio di una TV Samsung compatibile con Bluetooth dalla soundbar audio wireless attraverso una connessione Bluetooth.

3D SOUND PLUS

La funzione 3D SOUND PLUS aggiunge profondità e il senso dello spazio durante l'ascolto dei brani.

Tipi speciali di campo sonoro

È possibile scegliere tra 5 diversi modi audio (MUSIC (MUSICA), VOICE (VOCE), SPORTS (SPORT), CINEMA (CINEMA) e

STANDARD (STANDARD)) a seconda del tipo di contenuto che si intende ascoltare.

Telecomando multifunzione

È possibile utilizzare il telecomando fornito con la soundbar per comandare la TV collegata all'unità. (Funziona solo per i televisori

Samsung)

Il telecomando dispone di un tasto di scelta rapida TV ed è possibile eseguire diverse operazioni semplicemente premendolo.

Sistema di diffusori attivi

Questa unità comprende il sistema di diffusori attivi che fornisce una qualità del suono elevata in una singola unità sottile.

Questa unità non richiede altoparlanti e cablaggio satellitari, generalmente previsti per i sistemi audio surround convenzionali.

Supporto host USB

Utilizzando la funzione USB HOST (HOST USB) della soundbar è possibile collegare e riprodurre file musicali da dispositivi di memorizzazione USB esterni come lettori MP3, unità Thumb USB ecc.

Funzione Bluetooth

È possibile collegare un dispositivo Bluetooth alla soundbar per ascoltare musica con audio stereo di alta qualità, tutto senza fili!

LICENZA

2.0 Channel

Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il simbolo e DTS e il simbolo insieme sono marchi registrati e DTS 2.0 Channel è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

informazioni sulla sicurezza

NORME PER LA SICUREZZA

Per ridurre i rischi di folgorazione, non rimuovere il coperchio (o il retro), all'interno vi sono componenti non riparabili dall'utente Per l'assistenza tecnica fare riferimento a personale qualificato.

ATTENZIONE

RISCHIO DIFOLGORAZIONE .

NON APRIRE .

Questo simbolo indica la presenza, all'interno del prodotto, di tensioni pericolose che costituiscono un potenziale rischio di scosse elettriche.

Questo simbolo indica istruzioni di particolare importanza per il prodotto.

AVVERTENZA : PER RIDURRE I RISCHI D’INCENDIO E DI SCOSSE ELETTRICHE NON ESPORRE L’ APPARECCHIO

A PIOGGIA O UMIDITÀ.

ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

ATTENZIONE

• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.

• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

3

PRECAUZIONI

Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione (7 - 10 cm). Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

Durante i temporali, scollegare la spina di alimentazione dalla presa.

I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore.

Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

Phones

Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale.

Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente.

Non smaltirle con i comuni rifiuti domestici.

Non gettare le batterie nel fuoco.

Non disassemblare, surriscaldare o far entrare le batterie in cortocircuito.

Una installazione scorretta delle batterie può causarne l'esplosione.

Sostituire solo con batterie dello stesso tipo o equivalenti.

4

sommario

CARATTERISTICHE

2

INFORMAZIONI SULLA SICUREZZA

3

PER COMINCIARE

6

DESCRIZIONI

7

TELECOMANDO

9

COLLEGAMENTI

11

2 Caratteristiche

2 Licenza

3 Norme per la sicurezza

4 Precauzioni

6 Prima di leggere il manuale utente

6 Accessori forniti

7 Pannello anteriore

8 Lato Posteriore

8 Installazione del nucleo in ferrite sul cavo del diffusore subwoofer

9 Informazioni generali sul telecomando

11 Installazione del supporto per montaggio a parete

12 Connessione di un dispositivo esterno con un cavo audio (analogico) o ottico (digitale)

FUNZIONI

13

13 Modo di ingresso

13 Bluetooth

15 SoundConnect

16 USB

17 Utilizzo del telecomando

20 Aggiornamento software

RISOLUZIONE DEI PROBLEMI

21

APPENDICE

22

21 Risoluzione dei problemi

22 Specifiche

5

per cominciare

PRIMA DI LEGGERE IL MANUALE UTENTE

Osservare le seguenti indicazioni prima di leggere il manuale utente.

Icone utilizzate nel manuale

Icona Indicazione

Attenzione

Definizione

Indica una situazione in cui una funzione non è attiva o in cui è possibile che le impostazioni vengano cancellate.

Nota

Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere il funzionamento dell'unità.

Istruzioni di sicurezza e risoluzione dei problemi

1) Leggere attentamente le istruzioni relative alla sicurezza prima di utilizzare questo prodotto. (Vedere pagina 3)

2) Se si verifica un problema, consultare la sezione relativa alla risoluzione dei problemi. (Vedere pagina 21)

Copyright

©2014 Samsung Electronics Co.,Ltd.

Tutti i diritti riservati; è vietata la riproduzione di una parte o dell'intero manuale utente senza l'autorizzazione scritta di Samsung Electronics Co., Ltd

ACCESSORI FORNITI

Controllare gli accessori forniti indicati di seguito.

POWER

TV POWER

OPTICAL AUX USB TV SOURCE

REPEAT

AUTO POWER

DIMMER

TV VOL TV CH AUDIO SYNC

TV MUTE TV INFO TV PRE-CH TV EXIT

SOUND EFFECT

VOL

SMART VOLUME

MUTE

3D SOUND

PLUS

VOL

AH59-02548A

DRC

(Staffa per montaggio a parete sinistra: 1EA)

Telecomando / batterie (formato aaa)

Manuale Utente

(Staffa per montaggio a parete destra: 1EA)

Staffa per montaggio a parete

(Rondelle di fissaggio:2X)

(Viti:2X)

Viti Cavo USB

(          )

6

Cavo di alimentazione Cavo di alimentazione Cavo Aux

Nucleo toroidale in ferrite

Guida per il montaggio a parete

L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.

Utilizzare il cavo USB dedicato per collegare i dispositivi USB esterni all'unità.

descrizioni

PANNELLO ANTERIORE

1 2 3

4

TASTO DI

ALIMENTAZIONE

TASTO FUNZIONI

VOLUME +/-

Accende e spegne la soundbar audio wireless.

Seleziona l'ingresso D.IN, AUX, BT, TV, USB.

- Quando la soundbar è accesa, se si tiene premuto il tasto ( ) per più di 3 secondi, questo viene impostato per funzionare come tasto

MUTE (MUTO). Per annullare l'impostazione del tasto come MUTE

(MUTO), tenere nuovamente premuto il tasto ( ) per più di 3 secondi.

Regola il volume.

DISPLAY

Visualizza il modo corrente.

Quando si accende l'unità vi è un ritardo di 4, 5 secondi prima che venga riprodotto il suono.

7

descrizioni

LATO POSTERIORE

1

2

OPTICAL IN

OPTICAL

OUT

5

AUX IN OPTICAL IN

3

4

AUX IN OPTICAL IN

TERMINALE PER

LA CONNESSIONE

DEL SUBWOOFER

OUT

Collega il jack di connessione del subwoofer.

INGRESSO

L

ALIMENTAZIONE

PORTA USB

1. Collegare il cavo di alimentazione all'alimentatore CA.

2. Collegare lo spinotto dell'alimentatore CA all'ingresso dell'alimentazione dell'unità.

3. Collegare il cavo di alimentazione dell'alimentatore CA a una presa di rete.

Collegare qui i dispositivi USB (per esempio il lettore MP3) per riprodurre i file in essi presenti.

- Utilizzare il Cavo USB fornito quando si monta il prodotto a parete.

INGRESSO

OTTICO

Collegare all'uscita digitale (ottica) di un dispositivo esterno.

5

INGRESSO AUX Per il collegamento all'uscita analogica di un dispositivo esterno.

Tenere l'alimentatore CA dalla spina quando lo si scollega dalla presa di rete. Non tirare il cavo.

Non collegare questa unità o altri componenti all'uscita CA finché non sono stati collegati tutti i componenti.

OUT

INSTALLAZIONE DEL NUCLEO IN FERRITE SUL CAVO DEL DIFFUSORE SUBWOOFER

Red

AUDIO

OUT

L

R

White

OPTICAL

OUT

AUX IN

8

Sollevare i fermi per sbloccare il nucleo ed aprirlo.

White

AUDIO

OUT

L

R

Red

Collocare il cavo del diffusore subwoofer nel nucleo aperto.

Richiudere i fermi.

White

Red

L

R

telecomando

INFORMAZIONI GENERALI SUL TELECOMANDO

TASTO DI ACCENSIONE

Accende e spegne la soundbar audio wireless.

AUX (AUX)

Premere per selezionare il modo AUX

(AUX).

OPTICAL (OTTICO)

Premere per selezionare il modo

Optical (Ottico).

REPEAT

Selezionare Repeat File (Ripeti file),

All (Tutti), Random (Casuale).

VOLUME TV

Scorre i canali televisivi disponibili.

Regola il livello del volume TV.

CHANNEL TV

Scorre i canali televisivi disponibili.

TV MUTE

Disattiva l'audio del televisore. Premerlo di nuovo per riportare l'audio al livello precedente.

TASTO DI COMANDO

Riprodurre, sospendere o arrestare la riproduzione di un file musicale, oppure cercare il file musicale in avanti o indietro.

SOUND EFFECT

Seleziona l'effetto audio: (MUSIC

(MUSICA), VOICE (VOCE), SPORTS

(SPORT), CINEMA (CINEMA) e

STANDARD (STANDARD))

S/W LEVEL, VOLUME

Regola il livello del subwoofer.

Regola il volume dell'unità.

3D SOUND PLUS

Questa funzione aggiunge profondità e il senso dello spazio al suono.

POWER

TV POWER

OPTICAL AUX

USB/

TV SOURCE

REPEAT

AUTO POWER SoundConnect

TV VOL TV CH AUDIO SYNC

TV MUTE TV INFO TV PRE-CH DIMMER

SOUND EFFECT

VOL

SMART VOLUME

MUTE

VOL

TONE

TASTO TV POWER

Accende e spegne il televisore Samsung.

USB, BLUETOOTH (USB,BLUETOOTH)

Premere per selezionare il modo USB/

BLUETOOTH (USB/BLUETOOTH).

TV SOURCE

Premere per selezionare una sorgente video collegata del televisore.

SoundConnect

Questa funzione fa sì che l'audio della TV venga emesso dalla soundbar attraverso una connessione Bluetooth e controlla l'audio.

AUTO POWER

Sincronizza la soundbar a una sorgente ottica collegata attraverso il jack ottico in modo che si attivi automaticamente all'accensione della TV.

AUDIO SYNC

Questa funzione contribuisce a sincronizzare il video con l'audio quando si è collegati ad un televisore digitale.

DIMMER

È possibile regolare la luminosità del display.

TV INFO, TV PRE-CH (CAN-PREC TV)

Visualizza lo stato attuale del televisore.

Passa al canale TV precedente.

SMART VOLUME

Regola e stabilizza il volume in modo che non possa cambiare improvvisamente.

TONE

Regolazione individuale di BASSI e

ALTI. Utilizzare i tasti di regolazione

VOL.

MUTE

Disattiva l'audio dell'unità. Premerlo di nuovo per riportare l'audio al livello precedente.

9

10

telecomando

Inserimento delle batterie nel telecomando

1.

Sollevare il coperchio sul retro del telecomando tirandolo verso l'alto come indicato.

2.

Inserire due batterie di tipo AAA.

Assicurarsi che la batteria venga posta con i poli positivo e negativo in corrispondenza dei simboli "+" e "-" riportati nell'apposito vano.

3.

Rimettere il coperchio.

Se impiegate per la TV in modo standard, le batterie durano circa un anno.

Portata del telecomando

Il telecomando ha una portata di circa 7 metri in linea d'aria. Funziona anche con un angolo orizzontale fino a 30° rispetto al sensore del telecomando.

La tecnologia di espansione audio surround è implementata da Sonic Emotion.

Il telecomando può comandare soltanto televisori Samsung.

A seconda del televisore che si sta utilizzando, potrebbe non essere possibile comandare il televisore con questo telecomando. Se non si riesce, comandare il televisore con il relativo telecomando.

collegamenti

INSTALAZIONE DEL SUPORTO PER MONTAGGIO A PARETE

È possibile utilizzare la staffa per montaggio a parete per montare questa unità sulla parete.

Precauzioni per l'installazione

• Installare esclusivamente su una parete verticale.

• Per l'installazione, evitare luoghi con temperature o tassi di umidità elevati; in caso contrario la parete non può sostenere il peso dell'unità.

• Verificare la resistenza della parete. Se la parete non è sufficientemente robusta per sostenere l'unità, rinforzarla o installare l'unità su un'altra parete in grado di sopportarne il peso.

• Acquistare e utilizzare viti di fissaggio o sistemi di ancoraggio adeguati al tipo di parete (cartongesso, acciaio, legno, ecc.).

Se possibile, fissare le viti di supporto al telaio della parete.

• Acquistare le viti di fissaggio a parete in base al tipo e allo spessore della parete su cui si intende installare la Soundbar.

• Diametro : M5

• Lunghezza : L 35 mm o superiore

• Collegare i cavi tra l'unità e i dispositivi esterni prima di installarla a parete.

• Assicurarsi che l'unità sia spenta e scollegata prima di effettuare l'installazione. Vi è il rischio di scosse elettriche.

5 cm o più

1. Posizionare la guida per l'installazione contro la superficie della parete.

La guida per l'installazione deve essere parallela alla parete.

Installare almeno 5 cm sotto la TV , se la TV è montata sulla parete.

2. Contrassegnare con un pennarello sulla parete la posizione in cui verranno inserite le viti, quindi rimuovere la guida per l'installazione.

( )

3. Fissare i supporti per montaggio a parete e le viti nelle posizioni contrassegnate.

I supporti sinistri e destri hanno diverse forme.

4. Fissare le due viti del supporto in corrispondenza dei fori sulla parte posteriore del corpo principale della Soundbar, una a sinistra e una a destra.

5. Inserire il Cavo USB nell'unità prima di installarla a muro.

6. Posizionare le viti del supporto sulla parte posteriore della Soundbar nelle scanalature del supporto per montaggio a parete. Per un'installazione sicura, accertarsi di spingere le viti del supporto lungo tutto il percorso fino in fondo alle scanalature.

Utilizzo della soundbar con la staffa per il montaggio a parete

[Montaggio a parete della Soundbar]

Smontaggio del supporto per montaggio a parete

1 . Tirare la soundbar verso l'alto come mostrato nella figura per staccarla dal supporto per montaggio a parete.

Utilizzo della soundbar con la staffa per il montaggio a parete

[Distacco della Soundbar dalla staffa per il montaggio a parete]

Non aggrapparsi all'unità installata ed evitare di sottoporla ad urti o di farla cadere.

Fissare saldamente l'unità alla parete in modo che non cada. Cadendo, potrebbe provocare lesioni o danneggiarsi.

Quando l'unità viene installata su una parete, assicurarsi che i cavi di connessione non possano essere tirati da bambini, rischiando di farla cadere.

Per garantire prestazioni ottimali nell'installazione a parete, installare il sistema di diffusori almeno 5 cm sotto la TV , se la TV è montato sulla parete.

Per motivi di sicurezza, se si non monta l'unità a parete, installarla su una superficie stabile e in piano da cui sia improbabile che cada.

11

OPTICAL IN

OPTICAL

OUT

12

collegamenti

CONNESSIONE DI UN DISPOSITIVO ESTERNO CON UN CAVO

AUDIO (ANALOGICO) O OTTICO (DIGITALE)

Questa sezione spiega due modi (digitale e analogico) per collegare l'unità al televisore.

Questa unità è dotata di jack digitale ottico e di jack analogico audio per il collegamento ad un televisore.

AUX IN

OPTICAL IN

Cavo audio

AUDIO

OUT

L

R o

Cavo ottico

(non fornito)

Lettore BD/DVD/ set-top box/ console giochi

OPTICAL

OUT

INGRESSO AUX

Collegare l'ingresso AUX (audio) dell'unità principale all'USCITA AUDIO del televisore o del dispositivo sorgente.

Prestare attenzione ai diversi colori.

o,

INGRESSO OTTICO

Collegare l'ingresso digitale sull'unità principale a OPTICAL OUT sul televisore o sul dispositivo sorgente.

OPTICAL

OUT

AUDIO

OUT

Non collegare il cavo di alimentazione di questo prodotto o del televisore alla presa di corrente finché non sono stati collegati tutti i componenti.

Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.

White

L

R

Red

Red

AUDIO

OUT

L

R

White

AUX IN

OPTICAL

OUT

White

AUDIO

OUT

L

R

Red

funzioni

MODO DI INGRESSO

È possibile selezionare l'ingresso D.IN, AUX, BT, TV o USB.

Premere il tasto appropriato del telecomando per selezionare il modo desiderato, oppure premere il tasto ( ) per selezionare una delle seguenti opzioni:

Modo D.IN, AUX, BT, TV o USB.

Tipo di ingresso

Ingresso ottico digitale

Ingresso AUX

Modo BLUETOOTH

Modo TV

Modo USB

Display

D.IN

AUX

BT

TV

USB

POWER

TV POWER

L'unità si spegne automaticamente nei seguenti casi:

• MODO BT/TV/USB/D.IN

- Se non vi sono dispositivi collegati per circa 25 minuti.

• Modo Aux

- Se, con cavo AUX collegato, non viene premuto alcun tasto sul telecomando o sul pannello dell'unità per circa 8 ore.

OPTICAL AUX

- Se il cavo AUX rimane scollegato per circa 25 minuti.

Se la memoria flash USB non può essere collegata direttamente all'unità, utilizzare il cavo fornito in dotazione.

S/W

LEVEL

S/W

LEVEL

BLUETOOTH

3

PLUS

Con i dispositivi Bluetooth è possibile ascoltare musica con elevata qualità del suono stereo, tutto senza fili!

Che cos'è il Bluetooth?

Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con

Bluetooth attraverso una connessione wireless a breve raggio.

• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:

- Una parte del corpo è a contatto con il sistema di ricezione/di trasmissione del dispositivo Bluetooth o della soundbar.

- È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio.

- È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

• Collegare la soundbar al dispositivo Bluetooth quando sono ravvicinati.

• Maggiore è la distanza tra la soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.

• In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

• Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

• Questo dispositivo wireless può provocare interferenze elettriche durante il funzionamento.

13

funzioni

Come collegare la soundbar a un dispositivo Bluetooth

Verificare che il dispositivo Bluetooth supporti la funzione di auricolare stereo compatibile con Bluetooth.

Collegare

14

Dispositivo Bluetooth

1. Premere il tasto USB/Bluetooth (USB/Bluetooth) del telecomando della soundbar per visualizzare il messaggio BT (BT).

• Sul display anteriore della soundbar viene visualizzato BT READY (BT ATTIVATO).

2. Aprire il menu Bluetooth del dispositivo che si vuole collegare. (Vedere il manuale utente del dispositivo

Bluetooth)

3. Selezionare il menu dell'auricolare stereo sul dispositivo Bluetooth.

• Viene visualizzato un elenco dei dispositivi scanditi.

4. Selezionare "[Samsung] Soundbar" dall'elenco.

• Quando la soundbar è collegata al dispositivo Bluetooth, sul display frontale viene visualizzato Device name (Nome dispositivo) ➡ BT (BT) .

• Se il dispositivo Bluetooth non è riuscito a stabilire il collegamento con la soundbar, eliminare la precedente "[Samsung] Soundbar ([Samsung] Soundbar)" trovata dal dispositivo Bluetooth e cercare nuovamente la soundbar.

• Se la soundbar è in un altro modo (tranne il modo TV), è possibile passare al modo Bluetooth utilizzando il dispositivo smart.

5. Riprodurre la musica sul dispositivo collegato.

• Attraverso il sistema soundbar audio wireless è possibile ascoltare la musica riprodotta sul dispositivo

Bluetooth collegato.

• In modo BT (BT), le funzioni di ripetizione non sono disponibili. Per alcuni dispositivi Bluetooth, le funzioni PLAY/STOP/NEXT/PREV (RIPROD/ARRESTO/SUCC/PREC) non sono disponibili.

Per collegare il dispositivo Bluetooth alla soundbar può essere richiesto l'inserimento di un codice

PIN (password). Se viene visualizzata la finestra di inserimento del codice PIN, inserire <0000>.

La soundbar supporta i dati SBC (44,1kHz, 48kHz).

La funzione AVRCP (AVRCP) è supportata.

Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione

A2DP (AV).

Non è possibile effettuare il collegamento a un dispositivo Bluetooth che supporti soltanto la funzione HF (Hands Free).

È possibile collegare un solo dispositivo Bluetooth per volta.

Dopo aver disattivato la soundbar e interrotto il collegamento, il collegamento non viene ripristinato automaticamente. Per ristabilire la connessione si deve collegare nuovamente il dispositivo.

La soundbar può non eseguire correttamente le funzioni di ricerca o connessione Bluetooth nei seguenti casi:

-

In presenza di un forte campo elettrico intorno alla soundbar.

-

Se vi sono più dispositivi Bluetooth collegati contemporaneamente alla soundbar.

-

Se il dispositivo Bluetooth è spento, non è presente o è difettoso.

-

Tenere presente che tutti i dispositivi come forni a microonde, adattatori LAN wireless, luci a fluorescenza e fornelli a gas utilizzano la stessa gamma di frequenza del dispositivo Bluetooth, con possibili interferenze elettriche.

Per scollegare il dispositivo Bluetooth dalla soundbar

È possibile scollegare il dispositivo Bluetooth dalla soundbar , vedere il manuale utente del dispositivo

Bluetooth.

• La soundbar viene scollegata.

• Quando la soundbar è scollegata dal dispositivo Bluetooth, sul display anteriore della soundbar viene visualizzato BT DISCONNECTED (BT SCOLLEGATO).

Per scollegare la soundbar dal dispositivo Bluetooth

Premere il tasto ( ) sul pannello anteriore della soundbar per passare dal modo BT (BT) a un altro modo o spegnere la soundbar.

• Il dispositivo Bluetooth collegato resterà per un certo tempo in attesa di una risposta dalla soundbar prima di interrompere la connessione. (Il tempo di disconnessione può differire a seconda del dispositivo

Bluetooth)

• Il dispositivo attualmente collegato viene scollegato.

Nel modo di connessione Bluetooth, la connessione Bluetooth si interrompe se la distanza tra la soundbar e il dispositivo Bluetooth è superiore a 5m.

Se, dopo essersi scollegato, il dispositivo Bluetooth torna nel campo di ricezione effettivo, è possibile riavviare la soundbar per ripristinare il collegamento al dispositivo Bluetooth.

Utilizzo della funzione di accensione Bluetooth

Quando la soundbar è spenta, collegare il dispositivo smart alla soundbar tramite Bluetooth per accenderla.

• Collegare il dispositivo smart alla soundbar tramite Bluetooth (per informazioni sulla connessione Bluetooth, vedere il manuale del dispositivo smart).

• Spegnere la soundbar, quindi tenere premuto il tasto F. sul pannello anteriore della soundbar finché non viene visualizzato Bluetooth Power On (Accensione Bluetooth).

• A questo punto, ogni volta che la soundbar è spenta e si stabilisce una connessione Bluetooth con il dispositivo smart, la soundbar si avvia automaticamente in modo Bluetooth.

Selezionare la musica desiderata da riprodurre dal dispositivo smart.

SOUNDCONNECT

SoundConnect permette di riprodurre l'audio di una TV Samsung compatibile con Bluetooth dalla soundbar audio wireless attraverso una connessione Bluetooth.

• Per riprodurre l'audio della TV dalla soundbar attraverso una connessione Bluetooth, è necessario collegare la soundbar a una TV compatibile con Bluetooth. Una volta stabilita la connessione, vengono registrate e conservate le relative informazioni. Non verranno più visualizzati messaggi sulla connessione Bluetooth.

• Avvicinare la soundbar alla TV prima di stabilire la connessione.

• Se impostata sul modo SoundConnect e collegata alla TV, l'unità riproduce l'audio della TV.

• Se si passa a un altro modo (tranne il modo TV) o se si spegne la soundbar, l'audio verrà nuovamente riprodotto dai diffusori della TV.

Collegamento della soundbar a una TV Samsung compatibile con Bluetooth

1. Accendere la TV Samsung e la soundbar.

2. Impostare Add New Device nel menu SoundConnect Setting della TV su On.

• A seconda della TV, nel menu delle impostazioni potrebbe essere visualizzata la voce di menu SoundShare al posto di SoundConnect.

3. Premere il tasto (F.) per impostare la soundbar sul modo TV. Sullo schermo della TV vengono visualizzati un messaggio che richiede se si desidera procedere con la connessione Bluetooth e la scritta "[Samsung] Soundbar".

4. Selezionare <Yes (Sì)> sullo schermo della TV. La TV si collega alla soundbar.

Collegare

15

funzioni

• Se, dopo aver stabilito la connessione, la soundbar passa da altri modi di ingresso al modo TV, viene automaticamente collegata alla TV.

• Se collegata alla TV, la soundbar riproduce l'audio dalla TV.

• Se la soundbar passa dal modo TV a un altro modo, la connessione SoundConnect viene annullata.

• Per annullare la connessione esistente tra soundbar e TV e collegare la soundbar a un'altra TV:

- Premere per 5 secondi il tasto di riproduzione/pausa sulla soundbar nel modo di ingresso TV per annullare la connessione esistente. A questo punto è possibile stabilire una connessione a una TV diversa.

- In modo SoundConnect, è possibile regolare il volume e disattivare l'audio utilizzando il telecomando della

TV o della soundbar..

Portata della funzione SoundConnect della TV

- campo di connessione raccomandato: entro 50cm

- raggio d'azione raccomandato: entro 5m

Se la distanza tra la soundbar e la TV Samsung è superiore a 5 m, la connessione o l'audio possono subire interruzioni. In questo caso, collegarsi nuovamente alla TV Samsung entro il raggio d'azione.

Assicurarsi che il modo SoundConnect della TV Samsung sia attivato prima di utilizzare questa funzione.

I tasti PLAY, NEXT, PREV, STOP non funzionano nel modo SoundConnect.

Funzione Bluetooth Power On (Accensione Bluetooth)

- Se la TV e la soundbar sono collegate con la funzione SoundConnect, la soundbar si accende automaticamente quando si accende la TV.

- È possibile attivare/disattivare questa funzione tenendo premuto per più di 5 secondi il tasto ( ) sul pannello anteriore quando la soundbar è spenta. Se disattivata, il prodotto si spegne automaticamente quando si spegne la TV, ma non si riaccende automaticamente.

- Questa funzione è supportata dalle TV commercializzate a partire dal 2013.

La funzione SoundConnect è supportata da determinati modelli commercializzati dopo il 2012. Prima di cominciare, verificare che la TV supporti la funzione SoundConnect (SoundShare) (per ulteriori informazioni, vedere la guida utente della TV).

USB

1. Collegare il dispositivo USB alla porta USB a lato dell'unità.

2. Premere il tasto ( ) sul pannello anteriore della soundbar finché appare la scritta USB (USB).

3. USB appare sulla schermata di visualizzazione e poi scompare.

• La connessione della soundbar audio wireless è completata.

Prima di collegare un dispositivo USB

Tenere presente quanto segue:

• Se il nome di una cartella sul dispositivo USB supera i 10 caratteri, non viene visualizzato sul display della soundbar.

• Questo prodotto può non essere compatibile con alcuni tipi di supporto di memorizzazione USB.

• La soundbar supporta i file system FAT16 e FAT32.

- Il file system NTFS non è supportato.

16

• Collegare un dispositivo USB direttamente alla porta USB del prodotto. In caso contrario può verificarsi un problema di compatibilità USB.

• Non collegare più dispositivi di memorizzazione al prodotto attraverso un lettore multischede.

Potrebbe non funzionare correttamente.

• I protocolli PTP per videocamere digitali non sono supportati.

• Non rimuovere il dispositivo USB mentre viene letto.

• I file musicali protetti da DRM (MP3, WMA) provenienti da un sito Web commerciale non vengono riprodotti.

• Gli HDD esterni non sono supportati.

• I telefoni cellulari non sono supportati.

• Elenco della compatibilità

Formato

*.mp3

*.wma

*.aac

*.wav

*.Ogg

*.Flac

Codec

MPEG 1 Layer2

MPEG 1 Layer3

MPEG 2 Layer3

Wave_Format_MSAudio1

Wave_Format_MSAudio2

AAC

AAC-LC

HE-AAC

-

OGG 1.1.0

FLAC 1.1.0, FLAC 1.2.1

※ Supporta frequenze di campionamento oltre i 16 kHz

UTILIZZO DEL TELECOMANDO

Riproduzione/pausa/stop

Durante la riproduzione, premere il tasto +#,@.

• Premere il tasto +# per mettere in pausa la riproduzione del file.

Premere di nuovo il tasto +# per riprodurre il file.

• Per interrompere la riproduzione, premere il tasto Stop (@) durante la riproduzione.

Riproduzione a salti avanti/indietro

Durante la riproduzione, premere il tasto [,].

• Sono presenti più file, premendo il tasto ] viene selezionato il file successivo.

• Se sono presenti più file, premendo il tasto [ viene selezionato il file precedente.

Utilizzo della funzione REPEAT

La ripetizione della riproduzione consente di riprodurre ripetutamente un file, di ripetere tutti i file, di ripetere i file in modo casuale o di disattivare la funzione di ripetizione.

Premere il tasto REPEAT.

• REPEAT OFF : Annulla la riproduzione ripetuta.

• REPEAT FILE : Ripete la riproduzione di una traccia.

• REPEAT ALL : Ripete la riproduzione di tutte le tracce.

• REPEAT RANDOM : Riproduce le tracce in ordine casuale. (Una traccia già riprodotta può essere riprodotta nuovamente).

È possibile impostare la funzione REPEAT durante la riproduzione della musica dall'unità USB.

S/W

LEVEL

3

TV VOL

S/W

LEVEL

3D SOUND

PLUS

REPEAT

PLUS

S/W

LEVEL

AUDIO SYNC

S/W

LEVEL

17

18

funzioni

Disattivazione dell'audio

Questa funzione è utile se si deve rispondere al campanello o a una telefonata.

1. Per disattivare l'audio dell'unità, premere il tasto MUTE del telecomando.

2. Per disattivare l'audio del televisore, premere il tasto TV MUTE ( ) del telecomando.

3. Premere nuovamente il tasto MUTE / TV MUTE ( ) del telecomando

(oppure premere il tasto VOLUME +/–) per riattivare l'audio.

Utilizzo della funzione 3D SOUND PLUS

La funzione 3D Sound Plus aggiunge profondità e il senso dello spazio al suono.

Premere

3D SOUND PLUS sul telecomando.

• Ogni volta che si preme questo tasto, la selezione cambia nella sequenza indicata di seguito : 3D SOUND PLUS OFF ➡ 3D SOUND PLUS MUSIC

3D SOUND PLUS MOVIE

Quando si attiva la funzione 3D Sound Plus (3D Sound Plus), le funzioni Sound Effect (Effetti Audio) e Smart Volume (Volume intelligente) commutano automaticamente su OFF (OFF)

Utilizzo della funzione SMART VOLUME

Questa funzione regola e stabilizza il livello del volume in modo che non possa cambiare improvvisamente in caso di cambio di canale o di passaggio di scena.

Premere SMART VOLUME sul telecomando.

• Ogni volta che si preme questo tasto, la selezione cambia nella sequenza indicata di seguito : SMART VOLUME ON ➡ SMART VOLUME OFF

Quando si attiva Smart Volume (Volume intelligente), le funzioni

Sound Effect (Effetti Audio) e 3D SOUND PLUS (3D SOUND PLUS) commutano automaticamente su OFF (OFF).

Utilizzo della funzione SOUND EFFECT

È possibile scegliere tra 5 diversi modi audio -MUSIC (MUSICA), VOICE

(VOCE), SPORTS (SPORT), CINEMA (CINEMA) e STANDARD

(STANDARD) - a seconda del tipo di sorgenti audio che si intende ascoltare.

Premere SOUND EFFECT sul telecomando.

• Selezionare il modo STANDARD per ascoltare il suono originale.

Raccomandiamo di selezionare un effetto audio a seconda del materiale sorgente e del proprio gusto personale.

Selezionando un effetto audio (tranne STANDARD (STANDARD)), le funzioni 3D SOUND PLUS (3D SOUND PLUS) e Smart Volume

(Volume intelligente) sono impostate automaticamente su OFF

(OFF).

Utilizzo della funzione S/W LEVEL

È possibile regolare il volume di base con il tasto S/W Level sul telecomando.

1. Premere il tasto S/W LEVEL sul telecomando.

2. Sul display appare “SW 0”

3. Premere il pulsante o sul tasto LEVEL (LIVELLO) per aumentare o ridurre il volume del subwoofer. È possibile impostarlo tra SW -6 e SW +6.

3 33D SOUND

PLUS

SOUND EFFECT

3D SOUND

POWER

S/W

LEVEL

MUTE

S/W

LEVEL

3

PLUS

3D SOUND

PLUS

SMART VOLUME

S/W

LEVEL

3D SOUND

PLUS

S/W

LEVEL

Utilizzo della funzione AUTO POWER LINK

La soundbar audio wireless si accende automaticamente quando si accende la TV o un altro dispositivo collegato alla soundbar con il cavo ottico.

Premere il tasto AUTO POWER sul telecomando dell'unità.

• La funzione di collegamento in spegnimento automatico si attiva e si disattiva ogni volta che si preme

AUTO POWER.

AUTO POWER LINK

ATTIVATA

DISATTIVATA

Display

POWER LINK ON

POWER LINK OFF

Utilizzo della funzione DIMMER

Premere Dimmer per regolare la luminosità del display.

Premere DIMMER sul telecomando di questa unità.

• Ogni volta che si preme questo tasto, la selezione cambia nella sequenza indicata di seguito : DIMMER ON ➡ DIMMER OFF

Utilizzo della funzione AUDIO SYNC

Se la soundbar viene collegata a una TV digitale, è possibile che le immagini non siano sincronizzate con l'audio. Se si verifica questo inconveniente, regolare il ritardo dell'audio per sincronizzarlo con il video.

Premere

AUDIO SYNC +/–. sul telecomando di questa unità.

• È possibile impostare un ritardo dell'audio compreso tra 0 ms e 300 ms premendo i tasti +, -.

Nei modi USB, TV o BT, la funzione Audio Sync (Sincronia audio) può non funzionare.

Utilizzo della funzione TONE

Premere TONE sul telecomando di questa unità.

• Ogni volta che si preme questo tasto, la selezione cambia nella sequenza indicata di seguito : ALTI ➡ BASSI. Premere il tasto VOL + o VOL - per regolare gli alti e i bassi. Per ogni opzione è possibile impostare un valore compreso tra -3 e +3.

3D SOUND

PLUS

DIMMER

S/W

LEVEL

3

PLUS

S/W

LEVEL

AUX

AUDIO SYNC

S/W

LEVEL

3D SOUND

SOUND EFFECT

S/W

LEVEL

3D SOUND

PLUS

S/W

LEVEL

S/W

LEVEL

TONE

19

20

funzioni

Utilizzo della funzione TV (Solo con TV Samsung)

• Premere TV SOURCE sul telecomando per cambiare la sorgente di ingresso della TV.

• Premere il tasto TV INFO sul telecomando per visualizzare le informazioni sul canale TV.

• Pmere il tasto TV CH sul telecomando per selezionare il canale televisivo.

• Premere il tasto TV VOL sul telecomando per aumentare o ridurre il volume.

• Usare il tasto TV PRE-CH per passare al canale TV precedente nel modo TV.

Quando si preme il tasto SoundConnect (SoundConnect), l'audio della TV viene trasmesso attraverso il sistema soundbar mediante una connessione Bluetooth. La soundbar controlla anche il volume dell'audio, la qualità del suono, ecc.

Il telecomando può comandare soltanto televisori SAMSUNG.

3D SOUND

PLUS

TV VOL TV CH

TV INFO TV PRE-CH

TV SOURCE

AGGIORNAMENTO SOFTWARE

È possibile che Samsung offra gli aggiornamenti per la versione del firmware del sistema soundbar audio wireless.

Se è disponibile un aggiornamento, è possibile aggiornare il firmware collegando un'unità USB contenente l'aggiornamento del firmware alla porta USB della soundbar.

Se sono presenti diversi file di aggiornamento, questi devono essere caricati singolarmente sull'unità USB e utilizzati uno alla volta per aggiornare il firmware.

Visitare il sito Samsung.com oppure contattare il call center Samsung per ulteriori informazioni sullo scaricamento dei file di aggiornamento.

Inserire un'unità USB con l'aggiornamento firmware nella porta USB dell'unità principale.

Attenzione a non scollegare l'alimentazione o rimuovere l'unità USB durante l'applicazione degli aggiornamenti. L'unità principale si spegne automaticamente al termine dell'aggiornamento del firmware. Al termine dell'aggiornamento del software, vengono ripristinate le impostazioni predefinite.

Si consiglia di prendere nota delle impostazioni effettuate in modo da poterle reimpostare facilmente dopo l'aggiornamento.

Una volta terminato l'aggiornamento del software del prodotto, spegnerlo e tenere premuto il tasto

(@) per un istante per resettare il prodotto.

Se non si riesce ad effettuare l'aggiornamento del firmware, si raccomanda di formattare il dispositivo

USB in FAT16 e riprovare.

Ai fini dell'aggiornamento non formattare i dati USB in NTFS perché non è un file system supportato.

A seconda del costruttore, alcuni dispositivi memorizzazione USB potrebbero non essere supportati.

risoluzione dei problemi

Prima di rivolgersi all'assistenza, eseguire i controlli indicati di seguito.

Sintomo Controllo Rimedio

• Collegare la spina alla presa.

L'unità non si accende.

• Il cavo di alimentazione è collegato alla presa?

Una funzione non si attiva quando viene premuto il tasto.

• Nell'aria è presente elettricità statica?

• Scollegare e ricollegare la spina.

L’audio non viene riprodotto.

• L'unità è collegata correttamente al televisore?

• La funzione di disattivazione dell'audio è attivata?

• Il volume è regolato sul minimo?

• Collegarli correttamente.

• Premere il tasto di disattivazione dell'audio per ripristinarlo.

• Regolare il volume.

Quando viene selezionata la funzione, l'immagine non viene visualizzata sul televisore.

• Il televisore è collegato correttamente?

• Collegarlo correttamente.

Il telecomando non funziona.

• Le batterie sono scariche?

• La distanza tra il telecomando e l'unità principale è troppo elevata?

• Sostituire le batterie.

• Avvicinarsi all'unità.

L'audio dei canali sinistro/ destro è invertito.

• I cavi di uscita audio sinistro/ destro del televisore sono collegati correttamente?

• Controllare il canale sinistro/ destro e collegarlo/i correttamente.

La connessione SoundConnect

(connessione TV) non è riuscita.

• La TV supporta

SoundConnect?

• Il firmware della TV è aggiornato?

• Si è verificato un errore durante la connessione?

• Ripristinare il MODO TV ed effettuare di nuovo il collegamento.

• SoundConnect è supportato da alcune TV Samsung commercializzate dopo il 2012.

Verificare che la TV supporti

SoundConnect.

• Aggiornare la TV all'ultimo firmware.

• Contattare il call center.

• Premere il tasto per 5 secondi per resettare il prodotto.

21

appendice

SPECIFICHE

GENERALE

USB 5V/0,5A

Unità principale 1,75 kg

Peso

Subwoofer 3,0 kg

Unità principale 943 x 49 x 59,9 mm

Dimensioni

(L x A x P)

Subwoofer

Temperatura di esercizio

152 x 300 x 284 mm

Da +5°C a +35°C

Umidità di esercizio 10 % e 75 %

Potenza di uscita nominale

Unità principale 30W/CH, 8O

HM,

THD = 10%, 1kHz

Subwoofer 60W, 3OHM, THD = 10%, 100Hz

AMPLIFICATORE

Rapporto S/N (ingresso analogico) 60dB

Separazione (1kHz) 50dB

* I valori rapporto S/N, distorsione, separazione e sensibilità utile si basano sulla misurazione secondo gli standard AES (Audio Engineering Society).

*: Specifica nominale

- Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.

- Peso e dimensioni sono approssimativi.

- Per l'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto.

Samsung Electronics dichiara che questo Crystal Surround Air Track è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttiva 1999/5/EC.

La dichiarazione di conformità ufficiale è reperibile al sito http://www.samsung.com, andare su

Support (Supporto) > Search Product Support (Cerca supporto prodotto) e inserire il nome del modello.

Questo apparecchio può essere utilizzato in tutti i Paesi dell'UE.

22

Contatta SAMSUNG WORLD WIDE

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Area Centro di contatto

Sito Web

AUSTRIA

BELGIUM

BOSNIA

BULGARIA

CROATIA

CZECH

DENMARK

FINLAND

FRANCE

0800 - SAMSUNG (0800 -

7267864) www.samsung.com/at/support

02-201-24-18 www.samsung.com/be/support

(Dutch) www.samsung.com/be_fr/ support (French) www.samsung.com/support 051 331 999

07001 33 11 , sharing cost

062 726 786

01 48 63 00 00

0180 6 SAMSUNG bzw. www.samsung.com/bg/support www.samsung.com/hr/support

800 - SAMSUNG (800-726786) www.samsung.com/cz/support

70 70 19 70 www.samsung.com/dk/support

030-6227 515 www.samsung.com/fi/support www.samsung.com/fr/support

GERMANY

0180 6 7267864*

(*0,20 €/Anruf aus dem dt.

Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf) www.samsung.com/de/support

CYPRUS

8009 4000 only from landline, toll free

80111-SAMSUNG (80111 726

GREECE www.samsung.com/gr/support

7864) only from land line

(+30) 210 6897691 from mobile and land line

0680SAMSUNG (0680-726-786) http://www.samsung.com/hu/

HUNGARY

ITALIA

0680PREMIUM (0680-773-648)

800-SAMSUNG (800.7267864)

LUXEMBURG 261 03 710 support www.samsung.com/it/support www.samsung.com/support

Area Centro di contatto

Sito Web

MONTENEGRO 020 405 888

080 697 267

SLOVENIA

090 726 786

0900-SAMSUNG (0900-7267864)

NETHERLANDS

(€ 0,10/Min)

NORWAY 815 56480

0 801-172-678* lub +48 22

607-93-33 **

* (całkowity koszt połączenia jak za

POLAND

PORTUGAL

1 impuls według taryfy operatora)

** (koszt połączenia według taryfy operatora)

808 20 7267

ROMANIA

SERBIA

SLOVAKIA

SPAIN

SWEDEN www.samsung.com/support www.samsung.com/si/support www.samsung.com/nl/support www.samsung.com/no/support www.samsung.com/pl/support www.samsung.com/pt/support

08008 SAMSUNG (08008 726

7864) TOLL FREE No.

011 321 6899 www.samsung.com/ro/support www.samsung.com/rs/support

0800 - SAMSUNG(0800-726 786) www.samsung.com/sk/support

0034902172678 www.samsung.com/es/support

0771 726 7864 (SAMSUNG) www.samsung.com/se/support

SWITZERLAND

U.K

EIRE

LITHUANIA

LATVIA

ESTONIA

0848 726 78 64

(0848-SAMSUNG)

0330 SAMSUNG (7267864)

0818 717100

8-800-77777

8000-7267

800-7267 www.samsung.com/ch/support

(German) www.samsung.com/ch_fr/ support (French) www.samsung.com/uk/support www.samsung.com/ie/support www.samsung.com/lt/support www.samsung.com/lv/support www.samsung.com/ee/support

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’autorità competente per tutte le informazioni relative alla raccolta differenziata di questo tipo di materiali.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

HW-H355

Wireless Audio - Soundbar

(Sistema de altavoces activo)

manual del usuario imagine las posibilidades

Gracias por adquirir este producto Samsung.

Para recibir un servicio más completo, registre su producto en

www.samsung.com/register

2

características

SoundConnect

SoundConnect permite reproducir audio de TV desde un TV Samsung compatible con Bluetooth en su Barra de sonido de audio inalámbrico a través de una conexión Bluetooth y controlar el sonido.

3D Sound Plus

La función 3D SOUND PLUS añade profundidad y sensación de espacio a su experiencia auditiva.

Modo de sonido especial

Puede seleccionar entre 5 modos de sonido de campo diferentes: MUSIC (MÚSICA), VOICE (VOZ), SPORTS (DEPORTES),

CINEMA (CINE) y STANDARD (ESTÁNDAR), según el tipo de contenido que desee escuchar.

Mando a distancia multifuncional

Puede utilizar el mando a distancia suministrado con su Barra de sonido para controlar el TV conectado a esta unidad. (Sólo funciona con TV Samsung)

El mando a distancia tiene una tecla directa de TV que permite realizar diversas operaciones con una sola pulsación del botón.

Sistema de altavoces activo

Esta unidad incorpora el Sistema de altavoces activo que proporciona una gran calidad de sonido en una sola unidad compacta.

Esta unidad no requiere ningún altavoz satélite ni cableado, el cual normalmente viene asociado a los sistemas de sonido envolvente convencionales.

Soporte de USB Host

Puede conectar y reproducir archivos desde dispositivos de almacenamiento externo USB como reproductores MP3, unidades de memoria USB, etc. utilizando la función USB HOST de la Barra de sonido.

Función Bluetooth

Se puede utilizar para conectar el dispositivo Bluetooth a la Barra de sonido para poder disfrutar de la música con estéreo de gran calidad, sin necesidad de cables.

LICENCIA

2.0 Channel

Para patentes de DTS, consulte http://patents.dts.com. Fabricado con licencia de DTS Licensing Limited. DTS, el símbolo, y DTS y el símbolo juntos son marcas comerciales registradas, y DTS 2.0 Channel es una marca comercial de DTS, Inc.

© DTS, Inc. Reservados todos los derechos.

Información de seguridad

ADVERTENCIAS

PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD.

NO CONTIENE ELEMENTOS QUE DEBA REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA, SOLICITE LA AYUDA DE

PERSONAL ESPECIALIZADO.

PRECAUCIÓN

RIESGO DE ELECTROCU-

CION. NO ABRIR.

Este símbolo indica que existe un voltaje peligroso dentro de esta unidad que puede producir una descarga eléctrica.

Este símbolo indica que existen instrucciones importantes de funcionamiento y mantenimiento en la documentación que se suministra con esta unidad.

ADVERTENCIA : Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad.

PRECAUCIÓN : PARA EVITAR DESCARGAS ELÉCTRICAS, INTRODUZCA TOTALMENTE EL ENCHUFE.

• Este aparato deberá conectarse siempre a una toma de alimentación principal con una conexión a tierra de protección.

• Para desconectar el aparato de la fuente de alimentación, el enchufe deberá ser desconectado de la toma principal, lo que significa que deberá disponer de fácil acceso al enchufe principal.

PRECAUCIÓN

• No debe exponer este aparato a gotas ni salpicaduras de agua. No coloque en el aparato objetos con líquido, como jarrones.

• Para apagar completamente este aparato, debe desconectar su enchufe de la toma de corriente. Por tanto, el enchufe debe estar accesible en todo momento.

3

PRECAUCIONES

Asegúrese de que la toma de CA de su casa cumpla con los requisitos indicados en la pegatina de identificación de la parte posterior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio suficiente a su alrededor para ventilación (7~10 cm). Asegúrese de que los orificios de ventilación no queden tapados. No coloque la unidad sobre amplificadores o cualquier otro equipo que pueda generar calor. Esta unidad se ha diseñado para utilizarse de forma continua. Para apagar completamente la unidad, desconecte el enchufe de CA de la toma de corriente. Desenchufe la unidad si no va utilizarla durante un tiempo prolongado.

Durante tormentas, desconecte el enchufe principal de CA de la toma de corriente. Los picos de tensión debidos a rayos podrían dañar la unidad.

No exponga la unidad a la luz directa del sol ni a otras fuentes de calor.

Podrían sobrecalentarla y provocar una avería en la unidad.

Phones

Proteja el reproductor contra la humedad (por ejemplo, jarrones) y calor excesivo (p. ej.: chimeneas) o equipos que creen campos magnéticos o eléctricos potentes. Desconecte el cable de alimentación de la fuente de

CA si la unidad no funciona correctamente.

El producto no ha sido creado para uso industrial. Este producto es sólo para uso personal.

Es posible que se produzca condensación en el producto o en el disco en situaciones de temperaturas bajas. Si tiene que transportar el producto durante el invierno, espere 2 horas aproximadamente antes de usarlo hasta que la unidad haya alcanzado la temperatura de la sala.

Las pilas utilizadas en este producto contienen productos químicos que son peligrosos para el medio ambiente.

No tire las pilas con el resto de la basura doméstica.

No tire las pilas al fuego.

No cortocircuite, desmonte ni sobrecaliente las pilas.

Si la pila no se reemplaza correctamente se corre el riesgo de una explosión. Reemplace la pila solo por una igual o de especificaciones equivalentes.

4

Índice

CARACTERÍSTICAS

2

INFORMACIÓN DE SEGURIDAD

3

INTRODUCCIÓN

6

DESCRIPCIÓN

7

MANDO A DISTANCIA

9

CONEXIONES

11

2 Características

2 Licencia

3 Advertencias

4 Precauciones

6 Antes de leer el manual del usuario

6 Componentes

7 Panel frontal

8 Panel posterior

8 Instalación del núcleo de ferrita en el cable del altavoz del subwoofer

9 Descripción del mando a distancia

11 Instalación del soporte para montaje en pared

12 Conexión de un dispositivo externo utilizando un cable de audio (analógico) o un cable

óptico (digital)

FUNCIONES

13

13 Modo de entrada

13 Bluetooth

15 SoundConnect

16 USB

17 Utilización de mando a distancia

20 Actualización de software

SOLUCIÓN DE PROBLEMAS

21

APÉNDICE

22

21 Solución de problemas

22 Especificaciones

5

introducción

ANTES DE LEER EL MANUAL DEL USUARIO

Tenga en cuenta lo siguiente antes de leer el manual del usuario.

Iconos que se utilizarán en el manual

Icono Término

Precaución

Definición

Indica una situación en la que la función no está operativa o pueden cancelarse los ajustes.

Nota

Esto implica sugerencias o instrucciones en la página que ayudan a utilizar cada función.

Instrucciones de seguridad y solución de problemas

1) Asegúrese de conocer las instrucciones de seguridad antes de utilizar este producto.

(Consulte la página 3)

2) Si se produce un problema, compruebe Solución de problemas. (Consulte las páginas 21)

Copyright

©2014 Samsung Electronics Co.,Ltd.

Todos los derechos reservados. Ninguna parte o la totalidad de este manual del usuario pueden reproducirse o copiarse sin la autorización previa por escrito de Samsung Electronics Co., Ltd.

COMPONENTES

Compruebe los accesorios suministrados que se incluyen a continuación.

POWER TV POWER

OPTICAL AUX USB TV SOURCE

REPEAT

AUTO POWER

DIMMER

TV VOL TV CH AUDIO SYNC

TV MUTE TV INFO TV PRE-CH TV EXIT

SOUND EFFECT

VOL

SMART VOLUME

MUTE

VOL

DRC

AH59-02548A

(Soporte para pared I: 1EA)

(Soporte-tornillo: 2)

(Tornillo: 2)

Mando a distancia / Pilas

(tamaño AAA)

Manual del usuario

(Soporte para pared D: 1EA)

Soporte de montaje en pared

Tornillo Cable USB

(          )

6

Cable de alimentación Adaptador Cable Aux Núcleo de ferrita toroidal

Guía de montaje en pared

El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.

Indica una situación en la que la función no está operativa o pueden cancelarse los ajustes.

descripción

PANEL FRONTAL

1 2 3

4

BOTÓN POWER

BOTÓN DE

FUNCIONES

VOLUMEN +/-

PANTALLA

Enciende o apaga la Barra de sonido con audio inalámbrico.

Selecciona la entrada D.IN, AUX, BT, TV, USB.

- Mientras la Barra de sonido está encendida, si se pulsa el botón

( ) durante más de 3 segundos, el botón actúa como el botón

MUTE. Para cancelar la configuración del botón MUTE, pulse de nuevo el botón ( ) durante más de 3 segundos.

Controla el nivel del volumen.

Muestra el modo actual.

Cuando encienda la unidad, pasarán entre 4 y 5 segundos antes de poder reproducir sonido.

7

descripción

PANEL POSTERIOR

1

2

OPTICAL IN

OPTICAL

OUT

5

AUX IN OPTICAL IN

3

4

AUX IN OPTICAL IN

TERMINAL DEL

CONECTOR DEL

SUBWOOFER

OUT

White

ENTR. ALIM.

L

ELÉCTRICA R

PUERTO USB

Conecta la clavija del conector del Subwoofer.

1. Conecte el cable de alimentación del adaptador de CA a la fuente de alimentación de CA.

2. Conecte el minienchufe del adaptador de alimentación de CA a la entrada de la fuente de alimentación de la unidad.

3. Conecte el cable de alimentación del adaptador de CA a la toma de corriente.

Conecte aquí los dispositivos USB como reproductores MP3 para reproducir archivos en los dispositivos.

- Utilice el Cable USB suministrado cuando instale el producto en la pared.

Se conecta a la salida digital (óptico) de un dispositivo externo.

ENTR. ÓPTICA

5

ENTR. AUX.

Se conecta a la salida analógica de un dispositivo externo.

Al desconectar el cable de alimentación del adaptador de alimentación de CA, sujete el enchufe. No tire del cable.

No conecte esta unidad u otros componentes a la toma de CA hasta haber realizado todas

INSTALACIÓN DEL NÚCLEO DE FERRITA EN EL CABLE DEL ALTAVOZ DEL SUBWOOFER

Red

AUDIO

OUT

L

R

White

OPTICAL

OUT

AUX IN

8

Levántelo para quitar el cierre y abrir el núcleo.

White

AUDIO

OUT

L

R

Red

Coloque el cable del altavoz del Subwoofer en el núcleo abierto.

Vuelva a cerrarlo.

White

Red

L

R

mando a distancia

DESCRIPCIÓN DEL MANDO A DISTANCIA

BOTÓN POWER

Enciende o apaga la Barra de sonido con audio inalámbrico.

AUX

Se pulsa para activar el modo AUX.

OPTICAL

Se pulsa para activar el modo Óptico.

REPEAT

Selecciona Repetir todo, Todo, Aleatorio.

VOLUMEN DEL TV

Ajusta el nivel de volumen del TV.

CANAL DE TV

Cambia entre los canales de TV disponibles.

TV MUTE

Silencia el sonido del TV. Se pulsa de nuevo para recuperar el sonido con el nivel de volumen anterior.

BOTÓN DE CONTROL

Reproduce, hace una pausa o detiene la reproducción de un archivo de música, o permite buscar el archivo de música siguiente o anterior.

SOUND EFFECT

Selecciona el efecto de sonido: (MUSIC

(MÚSICA), VOICE (VOZ), SPORTS

(DEPORTES), CINEMA (CINE) y

STANDARD (ESTÁNDAR))

S/W LEVEL, VOLUME

Ajusta el nivel del Subwoofer.

Ajusta el nivel de volumen de la unidad.

3D SOUND PLUS

Con esta opción se genera el sonido del

TV en su SAT a través de la conexión de

Bluetooth y controla el sonido.

POWER

TV POWER

OPTICAL AUX

USB/

TV SOURCE

REPEAT

AUTO POWER SoundConnect

TV VOL TV CH AUDIO SYNC

TV MUTE TV INFO TV PRE-CH DIMMER

SOUND EFFECT

VOL

SMART VOLUME

MUTE

VOL

TONE

BOTÓN TV POWER

Enciende y apaga el TV Samsung.

USB, Bluetooth

Se pulsa para activar el modo USB/

Bluetooth.

TV SOURCE

Se pulsa para seleccionar una fuente de vídeo del TV.

SoundConnect

Con esta opción se genera el sonido del TV en la Barra de sonido a través de la conexión de Bluetooth y controla el sonido.

AUTO POWER

Sincroniza la Barra de sonido a la fuente óptica conectada a través de la toma óptica para que se encienda automáticamente al encender el TV.

AUDIO SYNC

Se utiliza para ayudar a sincronizar el vídeo con el audio al conectarse a un TV digital.

DIMMER

Puede controlar el brillo de la pantalla.

TV INFO, TV PRE-CH

Muestra el estado actual del TV.

Va al canal de TV anterior.

SMART VOLUME

Regula y estabiliza el nivel de volumen frente a un cambio drástico de volumen.

TONE

Ajuste individual de GRAVES, AGUDOS.

Utilice las teclas de ajuste de VOL.

MUTE

Silencia el sonido de la unidad. Se pulsa de nuevo para recuperar el sonido con el nivel de volumen anterior.

9

10

mando a distancia

Instalación de las pilas en el mando a distancia

1.

Levante la tapa de la parte trasera del mando a distancia como se muestra.

2.

Instale dos pilas de tamaño AAA.

Asegúrese de respetar los extremos “+” y "–" de las pilas que se indican en el diagrama del interior del compartimento.

3.

Vuelva a colocar la tapa.

Basado en el uso normal del TV, las pilas duran aproximadamente un año.

Alcance de funcionamiento del mando a distancia

El mando a distancia se puede utilizar a una distancia de unos 7 metros (23 pies) en línea recta. También se puede utilizar en un ángulo horizontal de hasta 30° en relación con el sensor del mando a distancia.

La tecnología Surround Sound Expansion Technology está impulsada por Sonic Emotion.

El mando a distancia sólo está operativo en modo TV de Samsung.

Dependiendo del TV que utilice, es posible que no pueda controlar el TV con este mando a distancia.

Si no puede, controle el TV con el mando a distancia del TV.

conexiones

INSTALACIÓN DEL SOPORTE PARA MONTAJE EN PARED

Puede utilizar el soporte de montaje en pared para montar esta unidad en la pared.

Precauciones en la instalación

• Se instala sólo en una pared.

• Para la instalación, evite altas temperaturas o humedad, y también paredes que no soporten el peso del equipo.

• Compruebe la solidez de la pared. Si la pared no es lo suficientemente sólida para soportar la unidad, refuerce la pared o instale la unidad en otra pared que pueda soportar su peso.

• Compre y utilice los tornillos de fijación o los tacos apropiados para el tipo de pared (pladur, hierro, madera, etc.).

Si es posible, fije los tornillos del soporte con tacos.

• Compre los tornillos de montaje en pared según el tipo y el grosor de la pared en la que va a montar la Soundbar.

• Diámetro : M5

• Longitud : Se recomienda L 35 mm o superior

• Conecte los cables desde la unidad a los dispositivos externos antes de instalarlo en la pared.

• Asegúrese de tener apagada y desenchufada la unidad antes de realizar la instalación.

De lo contrario, podría provocar una descarga eléctrica.

5 cm o más

1. Coloque la guía de instalación contra la superficie de la pared.

La guía de instalación debe estar nivelada.

Instálela al menos 5 cm por debajo del TV, si el TV está montado en la pared.

( )

2. Marque los puntos en los que se colocarán los tornillos en la pared utilizando un lápiz y retire la guía de instalación.

3. Fije los soportes de pared y los tornillos en los puntos marcados.

Los soportes izquierdo y derecho tienen formas diferentes.

4. Fije los dos tornillos del soporte en los orificios de la parte trasera del cuerpo principal de la Soundbar, uno a la izquierda y otro a la derecha.

5. Inserte el Cable USB en la unidad antes de instalarlo en la pared.

6. Coloque los tornillos del soporte en la parte trasera de la Soundbar en las ranuras del soporte de pared. Para una instalación segura, asegúrese de insertar los tornillos del soporte completamente en el interior de las ranuras.

Separación del soporte de montaje en pared

1 . Tire de la Soundbar hacia arriba como se muestra en la figura para separarla del soporte de montaje en pared.

Utilización de la Soundbar con soporte de pared

[Montaje en pared de la Soundbar]

Utilización de la Soundbar con soporte de pared

[Separación de la Soundbar del soporte de pared]

No cuelgue nada de la unidad instalada y evite golpes y caídas de la unidad.

Fije bien la unidad a la pared para que no se caiga. Si la unidad se cae, puede provocar lesiones personales o daños en el producto.

Una vez instalada la unidad en la pared, evite que los niños tiren de los cables de conexión.

Para un rendimiento óptimo de la instalación del soporte de pared, instale el sistema de altavoces al menos 5 cm debajo del TV, si el TV está montado en la pared.

Por su seguridad, si no monta la unidad en la pared, instálela en una superficie plana segura donde no pueda caerse.

11

OPTICAL IN

OPTICAL

OUT

12

conexiones

CONEXIÓN DE UN DISPOSITIVO EXTERNO UTILIZANDO UN CABLE

DE AUDIO (ANALÓGICO) O UN CABLE ÓPTICO (DIGITAL)

En esta sección se explican dos formas (digital y analógica) de conectar la unidad al TV.

Esta unidad está equipada con una toma digital óptica y una toma analógica de audio para conectar un TV.

AUX IN

Cable de audio

OPTICAL IN

AUDIO

OUT

L

R o

Cable óptico

(no suministrados)

Reproductor de

BD/DVD/

Descodificador/

Consola de juegos

OPTICAL

OUT

ENTR. AUX.

Conecte AUDIO IN (AUDIO) de la unidad principal a AUDIO OUT del TV o del dispositivo de fuente.

Be sure to match connector colors.

o bien,

ENTR. ÓPTICA

Conecte la entrada digital de la unidad principal a OPTICAL OUT del TV o dispositivo de fuente.

White

AUDIO

OUT

No conecte el cable de alimentación de este producto del TV a la toma de corriente hasta realizar todas las conexiones entre componentes.

Antes de trasladar o instalar este producto, asegúrese de apagar y desconectar el cable de alimentación.

L

R

Red

Red

AUDIO

OUT

L

R

White

AUX IN

OPTICAL

OUT

White

AUDIO

OUT

L

R

Red

funciones

MODO DE ENTRADA

Puede seleccionar la entrada D.IN, AUX, BT, TV o USB. Pulse el botón apropiado del mando a distancia para seleccionar el modo que desee, o pulse ( ) para seleccionar uno entre:

Modo D.IN, AUX, BT, TV o USB.

Modo de entrada

Entrada digital óptica

Entrada AUX

Modo BLUETOOTH

Modo TV

Modo USB

Pantalla

D.IN

AUX

BT

TV

USB

La unidad se apaga automáticamente en los siguientes casos:

• MODO BT/TV/USB/D.IN

- Si no se conecta durante 25 minutos aproximadamente.

• Modo AUX

- Cuando se conecta el cable AUX, si no se pulsa ninguna tecla del mando a distancia o del panel de la unidad durante aproximadamente 8 horas.

- Si el cable AUX está desconectado durante aproximadamente 25 minutos.

POWER TV POWER

OPTICAL AUX

Utilice el cable suministrado si la memoria Flash USB no está conectada directamente en la unidad.

BLUETOOTH

3D SOUND

PLUS

Puede utilizar el dispositivo Bluetooth para poder disfrutar de la música con un sonido estéreo de gran calidad, sin necesidad de cables.

¿Qué es Bluetooth?

Bluetooth es una tecnología que permite que los dispositivos externos compatibles con Bluetooth puedan fácilmente interconectarse entre sí utilizando una conexión inalámbrica corta.

• Un dispositivo Bluetooth puede causar ruidos o un funcionamiento defectuoso, dependiendo del uso, cuando:

- Una parte del cuerpo esté en contacto con el sistema de recepción/transmisión del dispositivo

Bluetooth o la Barra de sonido.

- Exista variación eléctrica por obstrucciones causadas por una pared, un rincón o paneles de división de la oficina.

- Esté expuesto a interferencias eléctricas de dispositivos con la misma banda de frecuencia incluido equipo médico, hornos microondas y LAN inalámbrica.

• Empareje la Barra de sonido con el dispositivo Bluetooth a una distancia corta.

• Cuando mayor sea la distancia entre la Barra de sonido y el dispositivo Bluetooth, peor será la calidad. Si la distancia sobrepasa el alcance de funcionamiento de Bluetooth, se pierde la conexión.

• En áreas con sensibilidad/recepción pobre es posible que la conexión Bluetooth no funcione correctamente.

• La conexión Bluetooth sólo funciona cuando está cerca del equipo. La conexión se corta automáticamente si la distancia es superior a la indicada. Incluso dentro de esta distancia, es posible que la calidad del sonido se degrade debido a obstáculos como muros o puertas.

• El dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento.

13

funciones

Para conectar la Barra de sonido a un dispositivo Bluetooth

Compruebe si el dispositivo Bluetooth admite la función de cascos con auriculares estéreo compatibles con

Bluetooth.

Conectar

14

Dispositivo Bluetooth

1. Pulse el botón USB/Bluetooth de la unidad principal para ver el mensaje BT.

• Verá BT READY en la pantalla frontal de la Barra de sonido.

2. En el dispositivo Bluetooth que desee conectar, abra el menú Bluetooth. (Consulte el manual del usuario del dispositivo Bluetooth.)

3. Seleccione el menú de los cascos estéreo en un dispositivo Bluetooth.

• Podrá ver la lista de dispositivos rastreados.

4. Seleccione "[Samsung] Soundbar" en la lista.

• Cuando se conecte el Componente al dispositivo Bluetooth, aparecerá Device name (Nombre de dispositivo) ➡ BT en la pantalla frontal.

• Si el dispositivo Bluetooth no se empareja con la Barra de sonido, borre la “Barra de sonido [Samsung]” anteriormente encontrado por el dispositivo Bluetooth y realice una búsqueda de la Barra de sonido de nuevo.

• Si la Barra de sonido está en otro modo (salvo el modo TV), puede cambiarlo al modo Bluetooth utilizando un dispositivo inteligente.

5. Reproduzca música en el dispositivo conectado.

• Puede escuchar la música que se esté reproduciendo en el dispositivo Bluetooth conectado desde la

Barra de sonido con audio inalámbrico.

• En modo BT, las funciones de repetición no están disponibles. En algunos dispositivos Bluetooth, la función REPR/PARAR/SIG/ANT NO ESTÁ DISPONIBLE.

Es posible que se le pida que introduzca un código PIN (contraseña) al conectar el dispositivo

Bluetooth a la Barra de sonido. Si aparece la ventana de introducción del código PIN, introduzca

<0000>.

La Barra de sonido admite datos SBC (44,1 kHz, 48 kHz).

La función AVRCP es compatible.

Conecte sólo a un dispositivo Bluetooth que admita la función A2DP (AV).

No puede conectar a un dispositivo Bluetooth que admita sólo la función HF (manos libres).

Sólo es posible emparejar un dispositivo Bluetooth al mismo tiempo.

Una vez que se haya desactivado la Barra de sonido y se haya desconectado el emparejamiento, no se recuperará automáticamente. Para volver a conectar, debe emparejar de nuevo el dispositivo.

La Barra de sonido puede ejecutar correctamente las funciones de búsqueda o conexión Bluetooth en los siguientes casos:

-

Si hay un campo eléctrico potente alrededor de la Barra de sonido.

-

Si varios dispositivos Bluetooth están simultáneamente emparejados con la Barra de sonido.

-

Si el dispositivo Bluetooth está desactivado, no está en su sitio o sufre una avería.

-

Tenga en cuenta que dispositivos como hornos microondas, adaptadores de LAN inalámbrica, luces fluorescentes y hornos de gas utilizan el mismo rango de frecuencias que el dispositivo

Bluetooth, que puede causar interferencias eléctricas.

Para desconectar el dispositivo Bluetooth de la Barra de sonido

Puede desconectar el dispositivo Bluetooth de la Barra de sonido, consulte el manual del usuario del dispositivo Bluetooth.

• Se desconectará el producto.

• Cuando se desconecte la Barra de sonido del dispositivo Bluetooth, la Barra de sonido mostrará BT

DISCONNECTED (BT DESCONECTADO) en la pantalla frontal.

Para desconectar la Barra de sonido del dispositivo Bluetooth

Pulse el botón ( ) del panel frontal de la Barra de sonido para cambiar de BT a otro modo o para apagar la

Barra de sonido.

• El dispositivo Bluetooth conectado esperará una respuesta de la Barra de sonido durante cierto tiempo antes de terminar la conexión. (El tiempo de desconexión puede diferir dependiendo del dispositivo

Bluetooth.)

• Se desconectará el dispositivo actualmente conectado.

En el modo de conexión Bluetooth, la conexión Bluetooth se perderá si la distancia entre la Barra de sonido y el dispositivo Bluetooth supera los 5 m (16,25 pies).

Si el dispositivo Bluetooth vuelve a recuperar la distancia efectiva después de desconectar, puede volver a intentar que la Barra de sonido recupere el emparejamiento con el dispositivo Bluetooth.

Encendido con Bluetooth

Cuando la Barra de sonido está apagada, puede conectar su dispositivo inteligente a la Barra de sonido a través de Bluetooth para encenderla.

• Empareje el dispositivo inteligente con la Barra de sonido a través de Bluetooth. (Para obtener información sobre la conexión Bluetooth, consulte el manual del dispositivo inteligente.)

• Apague la Barra de sonido y mantenga pulsado el botón F. del panel frontal de la Barra de sonido hasta que muestre Bluetooth Power On (Encendido con Bluetooth).

• Ahora, siempre que la Barra de sonido esté apagada e inicie una conexión Bluetooth con su dispositivo inteligente, la Barra de sonido se encenderá por sí misma automáticamente en modo Bluetooth.

En el dispositivo inteligente, seleccione la música que desee reproducir.

SOUNDCONNECT

SoundConnect permite reproducir audio de TV desde un TV SAMSUNG compatible con Bluetooth en su

Barra de sonido de audio inalámbrico a través de una conexión Bluetooth.

• Para reproducir sonido del TV en la Barra de sonido a través de la conexión Bluetooth, primero tiene que emparejar la Barra de sonido al

TV compatible con Bluetooth. Una vez establecido el emparejamiento, se registra y se guarda la información de emparejamiento. No aparecerá ningún otro mensaje de conexión Bluetooth.

• Coloque la Barra de sonido y el TV juntos al realizar el emparejamiento.

• La unidad reproducirá el audio del TV cuando esté definido en modo SoundConnect y emparejado con el TV.

• Si cambia a otro modo, salvo el modo TV o apaga la Barra de sonido, oirá de nuevo el audio en los altavoces del TV.

Conexión de la Barra de sonido a un TV Samsung compatible con Bluetooth

1. Encienda el TV Samsung y la Barra de sonido.

2. Active "Add New Device" en el menú "SoundConnect Setting" del TV.

• Según el TV, es posible que el menú de configuración del TV tenga la opción de menú SoundShare en vez de la opción de menú

SoundConnect.

3. Pulse el botón (F.) para cambiar el modo de la Barra de sonido al TV. Aparece un mensaje preguntando su continuar con el emparejamiento Bluetooth y “[Samsung] Soundbar (Barra de sonido [Samsung])” en la pantalla del TV.

4. Seleccione <Yes (Sí)> en la pantalla del TV. El TV se empareja con la Barra de sonido.

Conexión

15

funciones

• Una vez establecido el emparejamiento, cuando cambie la Barra de sonido al modo TV desde otros modos de entrada, se conectará automáticamente al TV.

• La Barra de sonido reproducirá el audio del TV cuando esté conectado al TV.

• Si se cambia la Barra de sonido desde el modo TV a otro modo, se cancelará la conexión SoundConnect.

• Si desea cancelar el emparejamiento existente de la Barra de sonido a un TV y empareja la Barra de sonido con un TV diferente:

- Pulse el botón REPRODUCIR/PAUSA de la Barra de sonido durante 5 segundos en el modo de entrada de

TV para cancelar el emparejamiento existente. Ahora puede emparejarlo con un TV diferente.

- En el modo SoundConnect, puedo controlar el volumen y el silencio utilizando el mando a distancia del TV o de la Barra de sonido.

Alcance de funcionamiento de TV SoundConnect

- Rango de emparejamiento recomendado: no más de 50 cm

- Rango de funcionamiento recomendado: no más de 5 m

Si la distancia entre la Barra de sonido y el TV Samsung es superior a 5 m (16,25 pies), puede cortarse la conexión o el sonido. Si esto sucede, conecte de nuevo al TV Samsung dentro del campo de funcionamiento.

Asegúrese de que esté activo el modo SoundConnect del TV Samsung antes de utilizar esta función.

Los botones REPR, SIG, ANT, PARAR no funcionarán en el modo SoundConnect.

Función Encendido con Bluetooth

- La Barra de sonido se encenderá automáticamente cuando encienda el TV si ha conectado el TV y la

Barra de sonido con la función SoundConnect.

- Puede activar/desactivar esta función pulsando el botón ( ) del panel frontal más de 5 segundos con la

Barra de sonido apagada. Si se define en Off (Desactivado), el producto se apaga automáticamente cuando se apaga el TV, pero no se enciende automáticamente.

- Esta función es compatible en TV comercializadas a partir de principios de 2013.

La función SoundConnect está disponible en algunos TV Samsung comercializados desde 2012.

Compruebe si el TV admite SoundConnect(SoundShare) antes de iniciar sesión. (Para más información, consulte la guía del usuario de su TV.)

USB

1. Conecte el dispositivo USB al puerto USB del lateral de la unidad.

2. Pulse de forma repetida el botón ( ) del panel frontal de de la Barra de sonido hasta que aparezca USB.

3. Aparece en pantalla USB y, a continuación, desaparece.

• Con esto se completa la conexión de la Barra de sonido con audio inalámbrico con base de acoplamiento.

Antes de conectar un dispositivo USB

Tenga en cuenta lo siguiente:

• Si una carpeta o un nombre de archivo en un dispositivo USB supera los 10 caracteres, no aparece en la la pantalla de la Barra de sonido.

• Es posible que este producto no sea compatible con ciertos tipos de soportes de almacenamiento USB.

• La Barra de sonido admite los sistemas de archivos FAT16 y

FAT32.

- No se admite el sistema de archivos NTFS.

16

• Conecte el dispositivo USB directamente al puerto USB de este producto. De lo contrario, es posible que detecte un problema de compatibilidad de USB.

• No conecte varios dispositivos de almacenamiento al producto a través del lector de varias tarjetas.

Puede que no funcione correctamente.

• No se admiten los protocolos PTP de cámaras digitales.

• No retire el dispositivo USB mientras se lee.

• No se reproducirán los archivos de música con protección DRM (MP3, WMA) de un sitio web comercial.

• No se admiten HDD externos.

• No se admiten los dispositivos de teléfonos móviles.

• Lista de compatibilidad

Formato

*.mp3

*.wma

*.aac

*.wav

*.Ogg

*.Flac

Códec

MPEG 1 Layer2

MPEG 1 Layer3

MPEG 2 Layer3

Wave_Format_MSAudio1

Wave_Format_MSAudio2

AAC

AAC-LC

HE-AAC

-

OGG 1.1.0

FLAC 1.1.0, FLAC 1.2.1

※Admite una velocidad de muestreo superior a 16 KHz

UTILIZACIÓN DEL MANDO A DISTANCIA

Reproducir / Pausa / Detener

Durante la reproducción, pulse el botón +#,@.

• Pulse el botón +# para hacer una pausa en la reproducción del archivo seleccionado.

Pulse de nuevo el botón +# para reproducir el archivo.

• Para detener la reproducción, pulse el botón Parar (@) durante la reproducción.

Salto adelante/atrás

Durante la reproducción, pulse el botón [,].

• Cuando hay más de un archivo y pulsa el botón ], se selecciona el archivo siguiente.

• Cuando hay más de un archivo y pulsa el botón [, se selecciona el archivo anterior.

Utilización de la función REPEAT

Repetir reproducción le permite reproducir de forma repetida un archivo, repetir todo, reproducir archivos de forma aleatoria o desactivar la repetición.

Pulse el botón REPEAT.

• REPETIR DES.: Cancela la repetición de reproducción.

• REPETIR ARCHIVO: Repite la reproducción de una pista.

• REPETIR TODO: Repite la reproducción de todas las pistas.

• REPETICIÓN ALEATORIA: Reproduce las pistas en forma aleatoria.

(Una pista ya reproducida puede reproducirse de nuevo.)

Puede definir la función REPETIR durante la reproducción de música desde una unidad USB.

S/W

LEVEL

3

PLUS

S/W

LEVEL

3

PLUS

S/W

LEVEL

REPEAT

3D SOUND

PLUS

S/W

LEVEL

S/W

LEVEL

S/W

LEVEL

17

18

funciones

Silenciamiento del sonido

Esta función resulta de utilidad para contestar a un timbre o a una llamada de teléfono.

1. Para silenciar la unidad, pulse el botón MUTE del mando a distancia.

2. Para silenciar el TV, pulse el botón TV MUTE ( ) del mando a distancia.

3. Pulse MUTE / TV MUTE ( ) en el mando a distancia de nuevo

(o pulse VOLUME +/–) para recuperar el sonido.

Utilización de la función 3D SOUND PLUS

La función 3D Sound Plus añade profundidad y sensación de espacio al sonido.

Pulse 3D SOUND PLUS en el mando a distancia.

• Cada vez que pulse el botón, la selección cambiará como se muestra a continuación : 3D SOUND PLUS OFF ➡ 3D SOUND PLUS MUSIC ➡ 3D

SOUND PLUS MOVIE

Cuando active 3D Sound Plus, las funciones de efecto de sonido y volumen inteligente cambiará automáticamente a OFF.

Utilización de la función SMART VOLUME

Este botón regulará y estabilizará el nivel de volumen frente a un cambio drástico de volumen en caso de que se produzca un cambio de canal o una transición de escenas.

Pulse SMART VOLUME del mando a distancia.

• Cada vez que pulse el botón, la selección cambiará como se muestra a continuación : SMART VOLUME ON ➡ SMART VOLUME OFF

Cuando se activa Smart Volume (Volumen inteligente), las funciones

Sound Effect (Efecto de sonido) y 3D SOUND PLUS se desactivan automáticamente.

Utilización de la función SOUND EFFECT

Puede seleccionar entre 5 modos de sonido diferentes: MUSIC (MÚSICA),

VOICE (VOZ), SPORTS (DEPORTES), CINEMA (CINE) y STANDARD

(ESTÁNDAR), según el tipo de fuentes que desee disfrutar.

Pulse SOUND EFFECT en el mando a distancia.

• Seleccione el modo STANDARD si desea disfrutar del sonido original.

Se recomienda seleccionar un efecto de sonido basándose en el material de origen y en sus preferencias personales.

Cuando se selecciona el modo Sound Effect (Efecto de sonido)

(salvo ESTÁNDAR), las funciones 3D SOUND PLUS y Smart

Volume (Volumen inteligente) se desactivan automáticamente.

Utilización de la función S/W LEVEL

Puede controlar el volumen básico con la tecla S/W Level del mando a distancia.

1. Pulse el botón S/W LEVEL del mando a distancia.

2. “SW 0” aparece en pantalla.

3. Pulse el botón o en la tecla LEVEL si desea subir o bajar el volumen del subwoofer. Puede definirlo de SW-6 a SW+6.

S/W

LEVEL

3 33D SOUND

S/W

LEVEL

3D SOUND

PLUS

S/W

LEVEL

S/W

LEVEL

3

OPTICAL USB TV SOURCE

SOUND EFFECT

S/W

LEVEL

3

PLUS

SMART VOLUME

3D SOUND

PLUS

USB TV SOURCE

DRC

S/W

LEVEL

Utilización de la función AUTO POWER LINK

La Barra de sonido con audio inalámbrico se enciende automáticamente al encender el TV o cualquier dispositivo conectado a la Barra de sonido con el cable óptico.

Pulse AUTO POWER en el mando a distancia de esta unidad.

• La función de enlace potente automático se activa y se desactiva cada vez que pulse

AUTO POWER.

AUTO POWER LINK

ON

OFF

Pantalla

POWER LINK ON

POWER LINK OFF

Utilización de la función DIMMER

Puede Dimmer para controlar el brillo de la pantalla.

Pulse DIMMER en el mando a distancia de esta unidad.

• Cada vez que pulse el botón, la selección cambiará como se muestra a continuación : DIMMER ON ➡ DIMMER OFF

Utilización de la función AUDIO SYNC

Es posible que el vídeo aparezca desincronizado con al audio cuando la

Barra de sonido esté conectada a un TV digital. Si esto ocurre, ajuste el tiempo de demora de audio para que coincida con el vídeo.

Pulse AUDIO SYNC +/–. en el mando a distancia de esta unidad.

• Puede utilizar el botón para definir el tiempo de demora de audio entre 0 ms y 300 ms.

En modo USB, TV o BT, es posible que la función de sincronización de audio no esté operativa.

Utilización de la función TONE

Pulse TONE en el mando a distancia de esta unidad.

• Cada vez que pulse el botón, la selección cambiará como se muestra a continuación : TREBLE ➡ BASS. Pulse el botón VOL + o VOL - para subir o bajar el volumen de los agudos o los bajos. Puede definir el ajuste de tono de cada uno entre -3 y +3.

S/W

LEVEL

3

TV MUTE

PLUS

S/W

LEVEL

DIMMER

3D SOUND

PLUS

AUDIO SYNC

3D SOUND

PLUS

TV CH

S/W

LEVEL

3

PLUS

S/W

LEVEL

TONE

19

20

funciones

Utilización de la función TV (Solo con TV Samsung)

• Pulse TV SOURCE en el mando a distancia para cambiar la fuente de entrada del TV.

• Pulse TV INFO en el mando a distancia para ver la información del canal de TV.

• Pulse

TV CH en el mando a distancia para seleccionar el canal de TV.

• Pulse TV VOL en el mando a distancia para subir o bajar el nivel de volumen.

• Utilice el botón

TV PRE-CH para ir al canal de TV anterior en modo TV.

Cuando pulse el botón SoundConnect, el sonido del TV se transmite a través del sistema de la Barra de sonido a través de la conexión Bluetooth. La Barra de sonido también controla el volumen del sonido, la calidad del sonido, etc.

El mando a distancia sólo está operativo en modo TV de SAMSUNG.

3D SOUND

PLUS

TV VOL TV CH

TV INFO TV PRE-CH

TV SOURCE

ACTUALIZACIÓN DE SOFTWARE

Samsung puede ofrecer en el futuro actualizaciones para el firmware de la Barra de sonido con audio inalámbrico.

Si existe una actualización, puede actualizar el firmware conectando una unidad USB con la actualización de firmware al puerto USB de la

Barra de sonido.

Tenga en cuenta que si hay varios archivos de actualización, debe cargarlos en la unidad USB por separado y usarlos para actualizar el firmware de uno en uno.

Visite Samsung.com o póngase en contacto con el centro de atención al cliente de Samsung para recibir información sobre la descarga de archivos de actualizaciones.

Inserte en el puerto USB de la unidad principal una unidad USB que contenga la actualización del firmware.

Tenga cuidado de no desconectar la alimentación o retirar la unidad USB mientras se realizan las actualizaciones. La unidad principal se apagará automáticamente tras completar la actualización del firmware. Una vez actualizado el software, los ajustes realizados volverán a sus valores predeterminados

(de fábrica). Recomendamos tomar nota de los ajustes para poder reinicializarlos tras la actualización.

Una vez completada la actualización del producto del producto, apague el producto y, a continuación, mantenga pulsado el botón (@) durante un momento para reiniciar el producto.

Si no se actualiza el firmware, se recomienda formatear el dispositivo USB en FAT16 e intentarlo de nuevo.

Para actualizaciones, no formatee los datos USB en NTFS ya que no es un sistema de archivos admitido.

Dependiendo del fabricante, es posible que no se admitan algunos dispositivos de almacenamiento USB.

solución de problemas

Antes de solicitar servicio técnico, compruebe lo siguiente:

Síntoma Comprobación

La unidad no se encenderá.

• ¿Está enchufado el cable de alimentación en la toma de corriente?

Remedio

• Conecte el enchufe de alimentación en la toma de corriente.

Una función no está operativa cuando se pulsa el botón.

No se produce sonido.

La imagen no aparece en un TV cuando se selecciona la función.

• ¿Existe electricidad estática en el ambiente?

• Desconecte la toma de alimentación y conéctela de nuevo.

• ¿Está la unidad debidamente conectada al TV?

• ¿Está la función de silencio activada?

• ¿Tiene el volumen al mínimo?

• Conéctelo correctamente.

• Pulse el botón Mute para cancelar la función.

• Ajuste el volumen.

• ¿Está el TV correctamente conectado?

• Conéctelo correctamente.

El mando a distancia no funciona.

• ¿Se han agotado las pilas?

• ¿Está el mando a distancia situado a demasiada distancia con respecto a la unidad principal?

• Cambie las pilas.

• Acérquelo más a la unidad principal.

Se invierte el sonido de los canales izquierdo/derecho.

• ¿Están debidamente conectados desde el TV los cables de salida de audio izquierdo/derecho?

Fallo de SoundConnect

(emparejamiento del TV).

• Compruebe el canal izquierdo/ derecho y conéctelo(s) correctamente.

• ¿Admite el TV SoundConnect?

• ¿Tiene la última versión del firmware del TV?

• ¿Se produce un error al conectar?

• Reinicie el MODO TV y conecte de nuevo.

• SoundConnect es compatible en algunos TV Samsung comercializados a partir de

2012. Compruebe su TV para ver si es compatible con

SoundConnect.

• Actualice el TV con la versión más reciente.

• Póngase en contacto con el centro de atención telefónica.

• Pulse el botón durante 5 segundos para reiniciar el producto.

21

apéndice

ESPECIFICACIONES

GENERAL

AMPLIFICADOR

USB 5V / 0,5 A

Unidad principal 1,75 kg

Peso

Dimensiones

(Al x An x Pr)

Subwoofer 3,0 kg

Unidad principal 943 x 49 x 59,9 mm

Subwoofer

152 x 300 x 284 mm

Rango de temperatura de servicio de +5 ºC a +35 ºC

Rango de humedad de servicio

Potencia nominal de salida

Unidad principal 30 W/can, 8 OHM, THD = 10%, 1 kHz

Subwoofer

10 % a 75 %

60 W, 3 OHM, THD = 10%, 100 Hz

Índice S/N (entrada analógica)

Separación (1 kHz)

60dB

50dB

* El índice S/N, la distorsión, la separación y la sensibilidad utilizable se basan en la medición utilizando las instrucciones de AES (Audio Engineering Society).

*: Especificación nominal

- Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especificaciones sin previo aviso.

- Los pesos y dimensiones son aproximados.

- Para la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada en el producto.

En el presente documento, Samsung Electronics, declara que este Crystal Surround Air Track está en conformidad con los requisitos esenciales y otras provisiones relevantes de la Directiva 1999/5/EC.

La Declaración de conformidad oficial puede encontrarse en http://www.samsung.com, vaya a Asistencia al cliente > Búsqueda de productos e introduzca el nombre del modelo.

Este equipo puede utilizarse en todos los países de la UE.

22

Contacte con SAMSUNG WORLD WIDE

Si tiene alguna pregunta o comentario acerca de productos Samsung, por favor contacte con el servicio de atención al cliente de SAMSUNG.

Área Centro de Contacto

Sítio da Web

AUSTRIA

BELGIUM

BOSNIA

BULGARIA

CROATIA

CZECH

DENMARK

FINLAND

FRANCE

GERMANY

0800 - SAMSUNG (0800 -

7267864)

02-201-24-18 www.samsung.com/be/support

(Dutch) www.samsung.com/be_fr/

051 331 999

07001 33 11 , sharing cost

062 726 786 support (French) www.samsung.com/support www.samsung.com/bg/support www.samsung.com/hr/support

800 - SAMSUNG (800-726786) www.samsung.com/cz/support

70 70 19 70

030-6227 515

01 48 63 00 00

0180 6 SAMSUNG bzw.

0180 6 7267864*

(*0,20 €/Anruf aus dem dt.

Festnetz, aus dem Mobilfunk www.samsung.com/at/support www.samsung.com/dk/support www.samsung.com/fi/support www.samsung.com/fr/support www.samsung.com/de/support

CYPRUS max. 0,60 €/Anruf)

8009 4000 only from landline, toll free

80111-SAMSUNG (80111 726

GREECE www.samsung.com/gr/support

HUNGARY

7864) only from land line

(+30) 210 6897691 from mobile and land line

0680SAMSUNG (0680-726-786)

0680PREMIUM (0680-773-648) http://www.samsung.com/hu/ support

ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support

LUXEMBURG 261 03 710 www.samsung.com/support

Área Centro de Contacto

Sítio da Web

MONTENEGRO 020 405 888

SLOVENIA

080 697 267

090 726 786

NETHERLANDS

NORWAY

0900-SAMSUNG (0900-7267864)

(€ 0,10/Min)

815 56480

0 801-172-678* lub +48 22

POLAND

PORTUGAL

ROMANIA

SERBIA

SLOVAKIA

SPAIN

SWEDEN

SWITZERLAND

U.K

EIRE

LITHUANIA

LATVIA

ESTONIA www.samsung.com/support www.samsung.com/si/support www.samsung.com/nl/support www.samsung.com/no/support

607-93-33 **

* (całkowity koszt połączenia jak za

1 impuls według taryfy operatora)

** (koszt połączenia według taryfy operatora) www.samsung.com/pl/support

808 20 7267

08008 SAMSUNG (08008 726 www.samsung.com/pt/support www.samsung.com/ro/support

7864) TOLL FREE No.

011 321 6899 www.samsung.com/rs/support

0800 - SAMSUNG(0800-726 786) www.samsung.com/sk/support

0034902172678

0771 726 7864 (SAMSUNG)

0848 726 78 64

(0848-SAMSUNG) www.samsung.com/es/support www.samsung.com/se/support www.samsung.com/ch/support

(German) www.samsung.com/ch_fr/ support (French) www.samsung.com/uk/support 0330 SAMSUNG (7267864)

0818 717100

8-800-77777

8000-7267

800-7267 www.samsung.com/ie/support www.samsung.com/lt/support www.samsung.com/lv/support www.samsung.com/ee/support

[Eliminación correcta de las baterías de este producto]

(Se aplica en países con sistemas de recolección por separado)

La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medioambiente.

Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas mediante el sistema de recogida gratuito de su localidad.

Eliminación correcta de este producto

(Residuos de aparatos eléctricos y electrónicos)

(Se aplica en países con sistemas de recolección por separado)

La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.

HW-H355

Wireless Audio - Soundbar

(Sistema de colunas activas)

manual do utilizador imagine as possibilidades

Obrigado por ter adquirido um produto Samsung.

Para receber assistência completa, registe o produto em

www.samsung.com/register

2

funcionalidades

SoundConnect

O modo SoundConnect permite reproduzir o áudio de um televisor Samsung compatível com Bluetooth no sistema Áudio sem Fios - Soundbar através de uma ligação Bluetooth e controlar o som.

3D SOUND PLUS (Som 3D Plus)

A função 3D SOUND PLUS (SOM 3D PLUS) confere maior profundidade e amplitude à experiência auditiva.

Modo de som especial

Pode seleccionar cinco modos acústicos diferentes [MUSIC (MÚSICA), VOICE (VOZ), SPORTS (DESPORTO), CINEMA e

STANDARD (PADRÃO)], consoante o tipo de conteúdo que pretender utilizar.

Controlo remoto multi-funções

Pode utilizar o controlo remoto fornecido com o Soundbar para controlar o televisor que estiver ligado a esta unidade.

(Funciona apenas com televisores da Samsung)

O controlo remoto inclui uma tecla activa de TV que permite executar várias operações através de um único botão.

Sistema de colunas activas

Esta unidade inclui o sistema de colunas activas que proporciona som de elevada qualidade numa unidade de dimensões reduzidas. Esta unidade não requer qualquer coluna satélite nem cabos, elementos normalmente necessários em sistemas de som surround convencionais.

Suporte de Anfitrião USB

Pode ligar e reproduzir ficheiros de música a partir de dispositivos de armazenamento USB externos, tais como leitores de

MP3, unidades USB, etc., utilizando a função USB HOST do Soundbar.

Função Bluetooth

Pode ligar um dispositivo Bluetooth ao Soundbar e ouvir música com som estéreo de alta qualidade, sem fios!

LICENÇAS

2.0 Channel

Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado ao abrigo da licença da DTS

Licensing Limited. DTS, o símbolo, e DTS e o respectivo símbolo em conjunto são marcas comerciais registadas e DTS 2.0

Channel é uma marca comercial da DTS, Inc. O produto inclui software.

informações de segurança

COMPONENTES INCLUÍDOSAVISOS DE SEGURANÇA

PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR.

O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFECTUADA

POR PESSOAL TÉCNICO QUALIFICADO.

ATENÇÃO

Este símbolo indica a existência de "tensão perigosa" no interior do aparelho, o que representa risco de choque eléctrico ou ferimentos.

RISCO DE CHOQUE

ELÉCTRICO.NÃO ABRIR.

Este símbolo identifica informações importantes que acompanham o produto

AVISO : Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.

CUIDADO : Para evitar choques eléctricos, insira totalmente a parte larga da ficha na ranhura larga.

• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.

• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar facilmente acessível.

CUIDADO

• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.

• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede.

Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.

3

PRECAUÇÕES

Certifique-se de que a fonte de alimentação de CA em sua casa está em conformidade com o indicado no autocolante de identificação, situado na parte de trás do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação (7~10 cm). Certifique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.

Durante trovoadas, desligue a ficha de corrente da rede eléctrica.

Os picos de tensão durante uma trovoada podem danificar a unidade.

Não exponha a unidade à luz solar directa nem a outras fontes de calor.

A unidade poderá sobreaquecer e ficar danificada.

Phones

Proteja o produto da humidade (por exemplo, vasos) e de calor

(por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eléctricos fortes. Desligue o cabo de alimentação da tomada eléctrica se a unidade não funcionar correctamente.

O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais.

Pode ocorrer condensação se o produto ou o disco tiverem sido arm zenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade fique à temper tura ambiente, antes de utilizar.

As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente.

Não deite as pilhas no lixo doméstico.

Não elimine as pilhas através de fogo.

Não provoque um curto-circuito, não desmonte nem sobreaqueça as pilhas.

Pode provocar uma explosão, se substituir as pilhas incorrectamente.

Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.

4

conteúdos

FUNCIONALIDADES

2

INFORMAÇÕES DE SEGURANÇA

3

ANTES DE UTILIZAR

6

DESCRIÇÕES

7

CONTROLO REMOTO

9

LIGAÇÕES

11

FUNÇÕES

13

2 Funcionalidades

2 Licenças

3 Componentes incluídosavisos de segurança

4 Precauções

6 Antes de ler o manual do utilizador

6 Componentes incluídos

7 Painel anterior

8 Painel posterior

8 Instalar o núcleo de ferrite no cabo da coluna do subwoofer

9 Apresentação do controlo remoto

11 Instalar a fixação de parede

12 Ligar um dispositivo externo utilizando um cabo de áudio (analógico) ou um cabo

óptico (digital)

13 Modo de entrada

13 Bluetooth

15 SoundConnect

16 USB

17 Utilizar o controlo remoto

20 Actualização do software

RESOLUÇÃO DE PROBLEMAS

21

APÊNDICE

22

21 Resolução de problemas

22 Especificações

5

antes de utilizar

ANTES DE LER O MANUAL DO UTILIZADOR

Antes de proceder à leitura deste manual, tenha em atenção os seguintes termos.

Ícones utilizados no manual

Ícone Termo

Cuidado

Nota

Definição

Indica uma situação em que uma função não pode ser utilizada ou em que as definições possam ter sido canceladas.

Refere-se a sugestões ou instruções na página, que ajudam na utilização de cada função.

Instruções de segurança e resolução de problemas

1) Antes de utilizar este produto, certifique-se de que está familiarizado com as instruções de segurança. (Consulte a página 3)

2) Se surgir um problema, consulte a secção de Resolução de problemas. (Consulte a página 21)

Copyright

©2014 Samsung Electronics Co.,Ltd.

Todos os direitos reservados. Não é permitido reproduzir ou copiar partes ou a totalidade deste manual do utilizador sem autorização prévia, por escrito, da Samsung Electronics Co., Ltd.

COMPONENTES INCLUÍDOS

Verifique, abaixo, os acessórios fornecidos.

POWER

TV POWER

OPTICAL AUX USB TV SOURCE

REPEAT

AUTO POWER

DIMMER

TV VOL TV CH AUDIO SYNC

TV MUTE TV INFO TV PRE-CH TV EXIT

SOUND EFFECT

VOL

SMART VOLUME

MUTE

3D SOUND

PLUS

VOL

AH59-02548A

DRC

(Fixação na parede E: 1EA)

Controlo remoto / Pilhas

(tamanho AAA)

Manual do utilizador

(Fixação na parede D: 1EA)

Suporte de fixação na parede

(Suporte-parafuso: 2 CD.)

(Parafuso: 2 CD.)

Parafuso Cabo USB

(          )

6

Cabo de alimentação Adaptador Cabo auxiliar Núcleo de ferrite toroidal

Guia de fixação na parede

O aspecto real dos acessórios poderá ser ligeiramente diferente das seguintes ilustrações.

Utilize o cabo USB dedicado para ligar dispositivos USB externos à unidade.

descrições

PAINEL ANTERIOR

1 2 3

4

BOTÃO DE

ALIMENTAÇÃO

BOTÃO DE

FUNÇÕES

VOLUME + / -

VISOR

Liga ou desliga o Áudio sem fios - Soundbar.

Selecciona a entrada D.IN, AUX, BT, TV, USB.

- Enquanto o Soundbar está ligado, premir o botão ( ) durante mais de 3 segundos configura o botão para funcionar como botão MUTE (SEM SOM). Para cancelar a configuração do botão MUTE (SEM SOM), prima novamente o botão ( ) durante mais de 3 segundos.

Controlo o nível do volume.

Apresenta o modo actual.

Sempre que liga esta unidade, terá de aguardar 4 a 5 segundos até que seja possível reproduzir som.

7

descrições

PAINEL POSTERIOR

1

2

OPTICAL IN

OPTICAL

OUT

5

AUX IN OPTICAL IN

3

4

AUX IN OPTICAL IN

TERMINAL DO

CONECTOR DO

SUBWOOFER

OUT

FONTE DE

ALIMENTAÇÃO

LIGADA

L

R

USB PORT

Permite ligar a ficha do Subwoofer.

1. Ligue o cabo de alimentação do transformador de CA à fonte de alimentação de CA.

OPTICAL

OUT

2. Ligue a ficha mini do transformador de CA à entrada da fonte de alimentação na unidade.

3. Ligue o cabo de alimentação do transformador de CA a uma tomada.

Pode ligar dispositivos USB, tais como leitores MP3, para reproduzir ficheiros nos dispositivos.

- Utilize o Cabo USB fornecido ao instalar o produto na parede.

Liga à saída digital (óptica) de um dispositivo externo.

OPTICAL IN

5

AUX IN Ligue à saída analógica de um dispositivo externo.

Ao desligar o cabo de alimentação do transformador de CA da tomada de parede, segure a ficha. Não puxe o cabo.

Não ligue esta unidade ou outros componentes a uma tomada CA até que todas as ligações entre componentes estejam concluídas.

INSTALAR O NÚCLEO DE FERRITE NO CABO DA COLUNA DO SUBWOOFER

Red

L

R

White

OPTICAL

OUT

AUX IN

8

Levante para desbloquear e abrir o núcleo.

Red

White

AUDIO

OUT

L

R

Coloque o cabo da coluna do Subwoofer no núcleo aberto.

Volte a fechar o núcleo.

White

AUDIO

OUT

L

R

Red

controlo remoto

APRESENTAÇÃO DO CONTROLO REMOTO

BOTÃO POWER LIGADO

Liga ou desliga o Áudio sem fios

- Soundbar.

AUX

Prima para utilizar o modo AUX.

OPTICAL

Prima para utilizar o modo

Optical (Óptico).

REPEAT

Selecciona o modo de repetição:

Ficheiro, Todos, Aleatório.

TV VOLUME

Regula o nível do volume do televisor.

TV CHANNEL

Alterna entre os canais do televisor disponíveis.

TV MUTE

Corta o som do televisor. Prima novamente para repor o som ao

último nível de volume utilizado.

BOTÕES DE CONTROLO

Reproduzir, pausar ou parar a reprodução de um ficheiro de música ou procurar o ficheiro de música seguinte ou anterior.

SOUND EFFECT

Selecciona o efeito de som: (MUSIC

(MÚSICA), VOICE (VOZ), SPORTS

(DESPORTO), CINEMA e STANDARD

(PADRÃO))

S/W LEVEL, VOLUME

Regula o nível do volume do Subwoofer.

Ajusta o nível de volume da unidade.

3D SOUND PLUS

Esta função adiciona profundidade e amplitude ao som.

POWER

TV POWER

OPTICAL AUX

USB/

TV SOURCE

REPEAT

AUTO POWER SoundConnect

TV VOL TV CH AUDIO SYNC

TV MUTE TV INFO TV PRE-CH DIMMER

SOUND EFFECT

VOL

SMART VOLUME

MUTE

VOL

TONE

BOTÃO TV POWER LIGADO

Liga e desliga o televisor

Samsung.

USB, Bluetooth

Prima para utilizar o modo USB/

Bluetooth.

TV SOURCE

Prima para seleccionar a origem de vídeo de um televisor ligado.

SoundConnect

Reproduz o som do televisor no Soundbar por ligação Bluetooth e controla o som.

AUTO POWER

Sincroniza o Soundbar a uma origem

óptica ligada através da ficha Óptica, o que faz com que ligue automaticamente quando ligar o televisor.

AUDIO SYNC

Utilizado para ajudar a sincronizar o vídeo com o áudio, quando ligado a um televisor digital.

DIMMER

Pode controlar a luminosidade do visor.

TV INFO,TV PRE-CH

Apresenta o estado actual da TV.

Permite aceder ao canal de TV anterior.

SMART VOLUME

Ajusta e estabiliza o nível do volume em relação a uma alteração súbita do volume.

TONE

Regulação individual de BASS,

TREBLE. Utilize as teclas de regulação VOL.

MUTE

Corta o som da unidade. Prima novamente para repor o som com o último nível de volume utilizado.

9

10

controlo remoto

Colocar pilhas no controlo remoto

1.

Levante a tampa na parte posterior do controlo remoto, como mostra a imagem.

2.

Introduza duas pilhas de tamanho AAA.

Certifique-se de que faz corresponder as extremidades “+” e “-” das pilhas com o diagrama no interior do compartimento.

3.

Coloque novamente a tampa.

Tendo como referência a utilização típica de um televisor, as pilhas duram cerca de um ano.

Alcance do controlo remoto

O controlo remoto pode ser utilizado até uma distância de aproximadamente 7 metros em linha recta. Também pode ser utilizado num ângulo horizontal máximo de 30º em relação ao sensor do controlo remoto.

A tecnologia Surround Sound Expansion é Powered by Sonic Emotion.

O controlo remoto pode controlar apenas televisores Samsung.

Consoante o televisor, poderá não ser possível comandar a televisão com este controlo remoto.

Se não conseguir, utilize o televisor através do controlo remoto do próprio televisor.

ligações

INSTALAR A FIXAÇÃO DE PAREDE

Pode utilizar o suporte de fixação na parede desta unidade.

Precauções de instalação

• Instale apenas numa parede vertical.

• No que diz respeito à instalação, evite paredes sujeitas a temperaturas elevadas ou humidade, caso contrário a parede pode não aguentar o peso do aparelho.

• Verifique a solidez da parede. Se a parede não for suficientemente resistente para suportar a unidade, reforce a parede ou instale a unidade noutro local que suporte o peso da unidade.

• Pode adquirir e utilizar os parafusos de fixação ou as buchas adequadas ao tipo de parede (placas de estuque, placas de ferro, madeira, etc.).

Se possível, fixe os parafusos de suporte em rebites na parede.

• Adquira parafusos para fixar na parede de acordo com o tipo e espessura da parede em que o Soundbar será instalado.

• Diâmetro: M5

5 cm ou mais • Comprimento: recomendado L 35 mm ou superior

• Ligue os cabos a partir da unidade aos dispositivos externos antes de o instalar na parede.

• Certifique-se de que desliga a unidade antes da instalação.

Caso contrário, poderá provocar um choque eléctrico.

1. Coloque a guia de instalação contra a superfície da parede.

guia de instalação tem de estar nivelada.

Instale pelo menos 5 cm abaixo do televisor se o televisor estiver instalado na parede.

( )

2. Assinale com uma caneta o local em que os parafusos serão aplicados na parede e, em seguida, remova a guia de instalação.

3. Fixe os suportes de parede e os parafusos nos locais assinalados.

Os suportes esquerdo e direito têm formas diferentes.

4. Fixe os dois suportes nos orifícios dos parafusos no painel anterior da unidade principal do Soundbar, um à esquerda e outro à direita.

5. Insira o Cabo USB na unidade antes de proceder à instalação na parede.

Utilizar o Soundbar com o Suporte de Fixação na Parede

6. Encaixe os suportes no painel anterior do Soundbar nas ranhuras do suporte de parede. Para uma instalação segura, certifique-se de que o suportes ficam correctamente encaixados nas ranhuras.

Retirar do suporte de parede

1 . Puxe o Soundbar no sentido ascendente conforme demonstrado na imagem para o retirar do suporte de parede.

[Instalar o Soundbar na parede]

Utilizar o Soundbar com o Suporte de Fixação na Parede

[Retirar o Soundbar do Suporte de Fixação na Parede]

Não exerça pressão sobre a unidade instalada e não sujeite a unidade a impactos ou quedas.

Fixe bem a unidade à parede para que não caia. Se a unidade cair, poderá provocar danos pessoais ou danificar o produto.

Se a unidade estiver instalada numa parede, não deixe crianças puxarem os cabos de ligação, de modo a evitar a queda do produto.

Para o desempenho ideal de uma instalação na parede, instale o sistema de colunas pelo menos 5 cm abaixo do televisor, se o televisor estiver montado na parede.

Para sua segurança, se não instalar a unidade na parede, proceda à instalação numa superfície segura e plana em que a unidade não esteja sujeita a quedas.

11

OPTICAL IN

OPTICAL

OUT

ligações

LIGAR UM DISPOSITIVO EXTERNO UTILIZANDO UM CABO DE ÁUDIO

(ANALÓGICO) OU UM CABO ÓPTICO (DIGITAL)

Esta secção apresenta duas formas (digital e analógica) de ligar a unidade a um televisor.

Esta unidade está equipada com um ficha digital óptica e uma ficha analógica para ligar a um televisor.

AUX IN

OPTICAL IN

Cabo de áudio

Cabo óptico

(não fornecidos)

AUDIO

OUT

L

R ou

Leitor BD/DVD, descodificador de

TV por satélite, consola de jogos

OPTICAL

OUT

AUX IN

Ligue a AUX IN (Áudio) da unidade principal à AUDIO OUT do televisor ou dispositivo fonte.

Certifique-se de que faz corresponder as cores dos conectores.

ou,

OPTICAL IN

Ligue a Entrada Digital na unidade principal à SAÍDA ÓPTICA do televisor ou dispositivo fonte.

White

Não ligue o cabo de alimentação deste produto ou o televisor à rede eléctrica até que todas as ligações entre componentes estejam concluídas.

Antes de deslocar ou instalar o produto, certifique-se de que desliga o aparelho e o cabo de alimentação.

L

R

Red

12

Red

AUDIO

OUT

L

R

White

AUX IN

White

Red

L

R

funções

MODO DE ENTRADA

Pode seleccionar a entrada D.IN, AUX, BT, TV ou USB.

Prima o botão adequado no controlo remoto para seleccionar o modo pretendido ou prima ( ) para seleccionar um dos seguintes modos: Modo D.IN, AUX, BT, TV ou USB.

Modo de entrada

Entrada Digital óptica

Entrada AUX

Modo BLUETOOTH

TV mode (Modo TV)

Modo USB

Visor

D.IN

AUX

BT

TV

USB

A unidade desliga-se automaticamente nas seguintes condições:

• MODO BT/TV/USB/D.IN

- Se não existir ligação durante 25 minutos.

• Modo AUX

- Quando o cabo AUX está ligado, se não for premida qualquer tecla no controlo remoto ou no painel da unidade durante cerca de 8 horas.

- Se o cabo AUX estiver desligado durante 25 minutos.

POWER TV POWER

OPTICAL AUX

Utilize o cabo fornecido, se não for possível ligar a memória USB directamente à unidade.

BLUETOOTH

3D SOUND

PLUS

Pode utilizar um dispositivo Bluetooth para ouvir música com som estéreo de alta qualidade, sem fios!

O que é o Bluetooth?

O Bluetooth é uma tecnologia que permite aos dispositivos compatíveis com Bluetooth serem facilmente interligados, através de uma ligação sem fios de curta distância.

• Um dispositivo Bluetooth pode emitir ruído ou apresentar um funcionamento incorrecto, conforme a respectiva utilização, quando:

- Uma parte do seu corpo está em contacto com o sistema receptor/transmissor do dispositivo

Bluetooth ou do Soundbar.

- Sujeito a variações de corrente resultantes de obstruções provocadas por paredes, esquinas ou divisórias.

- Exposto a interferências eléctricas de dispositivos com a mesma banda de frequência, incluindo equipamento médico, fornos micro-ondas e redes sem fios.

• Sincroniza o Soundbar com o dispositivo Bluetooth enquanto os dois estão próximos.

• Quanto maior for a distância entre o Soundbar e o dispositivo Bluetooth, pior é a qualidade. Se a distância ultrapassar o limite de funcionamento do Bluetooth, a ligação perde-se.

• Em áreas de fraca receptividade, a ligação Bluetooth poderá não funcionar correctamente.

• A ligação Bluetooth funciona apenas quando está próxima do dispositivo. A ligação será automaticamente cortada se a distância for superior a este limite. Mesmo respeitando este limite, a qualidade de som poderá ser inferior na presença de obstáculos como paredes ou portas.

• Este dispositivo sem fios poderá provocar interferências durante o respectivo funcionamento.

13

funções

Para ligar o Soundbar a um dispositivo Bluetooth

Verifique se o dispositivo Bluetooth suporta a função de auscultadores estéreo compatíves com Bluetooth.

Ligar

14

Dispositivo Bluetooth

1. Prima o botão USB/Bluetooth no controlo remoto do Soundbar para apresentar a mensagem BT.

• A indicação BT READY (BT PRONTO) será apresentada no visor do painel anterior do Soundbar.

2. No dispositivo Bluetooth que pretende ligar, abra o menu Bluetooth. (consulte o manual do utilizador do dispositivo Bluetooth)

3. Seleccione o menu auscultadores estéreo no dispositivo Bluetooth.

• Será apresentada uma lista dos dispositivos encontrados.

4. Seleccione "[Samsung] Soundbar" da lista.

• Quando o Soundbar está ligado ao dispositivo Bluetooth, é apresentada a indicação Device name ➡

BT no ecrã anterior.

• Se a sincronização do dispositivo Bluetooth com o Soundbar falhar, elimine a entrada anterior

“[Samsung] Soundbar” encontrada pelo dispositivo Bluetooth e procure o Soundbar novamente.

• Se o Soundbar estiver noutro modo (excepto o modo TV), pode mudá-lo para o modo Bluetooth utilizando o seu dispositivo inteligente.

5. Reproduza música no dispositivo ligado.

• Pode ouvir a música em reprodução no dispositivo Bluetooth ligado através do sistema Áudio sem Fios

– Soundbar.

• No modo BT, as funções de repetição não estão disponíveis. Em alguns dispositivos Bluetooth, as funções PLAY/STOP/NEXT/PREV não estão disponíveis.

Poderá ser necessário introduzir um código PIN (palavra-passe) ao ligar o dispositivo Bluetooth ao Soundbar. Se aparecer a janela de introdução do código PIN, introduza <0000>.

O Soundbar suporta dados SBC (44,1kHz, 48kHz).

A funcionalidade AVRCP é suportada.

Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).

Não é possível estabelecer ligação a um dispositivo Bluetooth que apenas suporte a função HF

(Mãos-livres).

Apenas é possível emparelhar um dispositivo Bluetooth de cada vez.

Quando desligar o Soundbar e o emparelhamento for desligado, o emparelhamento não será restaurado automaticamente. Para restabelecer a ligação, tem de emparelhar o dispositivo novamente.

O Soundbar pode não executar as funções Procura de Bluetooth ou Ligação correctamente nos casos seguintes:

-

Se existir um campo eléctrico forte à volta do Soundbar.

-

Se vários dispositivos Bluetooth estiverem sincronizados com o Soundbar em simultâneo.

-

Se o dispositivo Bluetooth estiver desligado, mal colocado ou avariado.

-

Tenha em atenção que dispositivos como fornos micro-ondas, adaptadores de redes sem fios, luzes florescentes e fogões a gás utilizam o mesmo intervalo de frequência que o dispositivo

Bluetooth, o que pode provocar interferências eléctricas.

Para desligar o dispositivo Bluetooth do Soundbar

Pode desligar o dispositivo Bluetooth do Soundbar, consulte o manual do utilizador do dispositivo

Bluetooth.

• O sistema Soundbar será desligado.

• Quando o Soundbar é desligado do dispositivo Bluetooth, irá apresentar a indicação BT

DISCONNECTED (BT DESLIGADO) no visor do painel anterior.

Para desligar o Soundbar do dispositivo Bluetooth

Prima o botão ( ) no painel anterior do Soundbar para mudar de BT para outro modo ou para desligar o

Soundbar.

• O dispositivo Bluetooth ligado irá aguardar algum tempo até que o Soundbar responda, antes de interromper a ligação. (O tempo até desligar pode variar conforme o dispositivo Bluetooth)

• É desligado o dispositivo actualmente ligado.

No modo de ligação Bluetooth, a ligação Bluetooth será desactivada se a distância entre o

Soundbar e o dispositivo Bluetooth for superior a 5 metros.

Se o dispositivo Bluetooth entrar novamente no raio de alcance do sistema depois de o desligar, poderá reiniciar o Soundbar para restaurar o emparelhamento com o dispositivo Bluetooth.

Utilizar a ligação por Bluetooth

Quando o Soundbar está desligado, ligue o seu dispositivo inteligente ao Soundbar através de uma ligação

Bluetooth para ligar o mesmo.

• Sincronize o dispositivo inteligente com o Soundbar através de Bluetooth. (Para obter informações sobre a ligação Bluetooth, consulte o manual do seu dispositivo inteligente.)

• Desligue o Soundbar e, em seguida, prima sem soltar o botão F. no painel anterior do Soundbar até este apresentar a indicação Bluetooth Power On (Ligação por Bluetooth).

• Sempre que o Soundbar estiver desligado e o utilizador iniciar uma ligação Bluetooth com o seu dispositivo inteligente, o Soundbar irá ligar-se automaticamente no modo Bluetooth.

Seleccione a música pretendida para reproduzir a partir do seu dispositivo inteligente.

SOUNDCONNECT

O modo SoundConnect permite reproduzir o áudio de um televisor SAMSUNG compatível com Bluetooth no sistema Áudio sem Fios - Soundbar através de uma ligação Bluetooth.

• Para emitir o som do televisor no Soundbar através de uma ligação Bluetooth, é necessário emparelhar o Soundbar com um televisor compatível com Bluetooth. Após efectuar o emparelhamento, as informações de emparelhamento são gravadas e mantidas. Não serão apresentadas mais mensagens de ligação Bluetooth.

• Aproxime o Soundbar e o televisor antes de efectuar o emparelhamento.

• A unidade irá reproduzir o áudio do televisor quando estiver no modo SoundConnect e emparelhada com o televisor.

• Se mudar para outro modo, que não o modo TV, ou desligar o Soundbar, voltará a ser emitido o áudio das colunas do televisor.

Ligar o Soundbar a um televisor Samsung compatível com Bluetooth

1. Ligue o televisor Samsung e o Soundbar.

2. Defina a opção Add New Device do menu SoundConnect Setting do televisor como On.

• Dependendo do televisor, o menu Setting (Configuração) do televisor pode ter uma opção de menu SoundShare em vez de uma opção de menu SoundConnect.

3. Prima o botão (F.) para alterar o modo do Soundbar para TV. É apresentada uma mensagem para confirmar se pretende continuar com o emparelhamento Bluetooth e a indicação “[Samsung] Soundbar” é apresentada no ecrã do televisor.

4. Seleccione <Yes> (Sim) no ecrã do televisor. O televisor é emparelhado com o Soundbar.

Ligar

15

funções

• Após efectuar o emparelhamento, ao alterar o Soundbar de outro modo de entrada para o modo TV, este será automaticamente ligado ao televisor.

• O Soundbar irá reproduzir o áudio do televisor quando estiver ligado ao mesmo.

• Alterar o Soundbar do modo TV para qualquer outro modo irá cancelar a ligação SoundConnect.

• Se pretender cancelar o emparelhamento existente do Soundbar com um televisor e emparelhar o Soundbar com um televisor diferente:

- Prima o botão PLAY/PAUSE (REPRODUZIR/PAUSA) no Soundbar durante 5 segundos, no modo de entrada de TV para cancelar a sincronização existente. Poderá agora efectuar o emparelhamento com outro televisor.

- No modo SoundConnect, pode controlar o volume e silenciar utilizando o controlo remoto do televisor ou o controlo remoto do Soundbar.

Distância de funcionamento do TV SoundConnect

- distância de emparelhamento recomendada: até 50 cm

- distância de funcionamento recomendada: até 5 m

Se a distância entre o Soundbar e o televisor Samsung for superior a 5 m, a ligação ou o som podem ser interrompidos. Neste caso, ligue ao televisor Samsung novamente respeitando o limite de funcionamento.

Certifique-se de que o modo SounConnect do televisor Samsung está ligado antes de utilizar esta função.

Os botões PLAY (REPRODUZIR), NEXT (SEGUINTE), PREV (ANTERIOR), STOP (PARAR) não funcionam no modo SoundConnect.

Função Bluetooth Power On (Ligação por Bluetooth)

- O Soundbar será ligado automaticamente quando o televisor é ligado, caso tenha ligado o televisor e o

Soundbar com a função SoundConnect.

- Pode activar ou desactivar esta função premindo o botão ( ) no painel anterior durante 5 segundos quando o Soundbar está desligado. Se a função estiver desactivada, o produto desliga-se automaticamente quando o televisor é desligado, mas não liga automaticamente.

- Esta função é suportada por televisores comercializados a partir de 2013.

A função SoundConnect é suportada por modelos seleccionados comercializados a partir de 2012.

Verifique se o seu televisor é compatível com SoundConnect(SoundShare) antes de começar. (Para obter mais informações, consulte o manual de utilizador do seu televisor.)

USB

1. Ligue o dispositivo USB à porta USB existente na parte lateral da unidade.

2. Prima repetidamente o botão ( ) no painel anterior do Soundbar até a indicação USB ser apresentada.

3. A indicação USB é apresentada no ecrã e em seguida desaparece.

• A ligação do sistema Áudio sem Fios – Soundbar está concluída.

Antes de ligar um dispositivo USB

Tenha em atenção o seguinte:

• Se o nome do ficheiro de uma pasta num dispositivo USB exceder os 10 caracteres, este não será apresentado no visor do

Soundbar.

• Este produto poderá não ser compatível com determinados tipos de suporte de armazenamento USB.

• O Soundbar suporta os sistemas de ficheiros FAT16 e FAT32.

- O sistema de ficheiros NTFS não é suportado.

16

• Ligue o dispositivo USB directamente à porta USB do produto. Caso contrário, poderá deparar-se com um problema de compatibilidade USB.

• Não ligue vários dispositivos de armazenamento ao produto através de um leitor de vários cartões. O mesmo poderá não funcionar correctamente.

• Não são suportados protocolos PTP para câmaras digitais.

• Não retire o dispositivo USB enquanto a leitura do mesmo está a ser processada.

• Ficheiros de música (MP3, WMA) de um sítio da Web comercial com protecção DRM não serão reproduzidos.

• Não são suportados HDDs externos.

• Não são suportados dispositivos móveis.

• Lista de compatibilidade

Formato

*.mp3

*.wma

*.aac

*.wav

*.Ogg

*.Flac

Tenha em atenção o seguinte:

MPEG 1 Layer2

MPEG 1 Layer3

MPEG 2 Layer3

Wave_Format_MSAudio1

Wave_Format_MSAudio2

AAC

AAC-LC

HE-AAC

-

OGG 1.1.0

FLAC 1.1.0, FLAC 1.2.1

※ Suporta frequência de amostragem acima de 16 KHz

UTILIZAR O CONTROLO REMOTO

Reproduzir/Pausar/Parar

Durante a reprodução, prima os botões +#,@.

• Prima o botão +# para colocar em pausa a reprodução do ficheiro.

Prima o botão +# novamente para reproduzir o ficheiro.

• Para parar a reprodução, prima o botão Parar (@) durante a reprodução.

Avançar/Retroceder

Durante a reprodução, prima os botões [,].

• Quando existe mais do que um ficheiro, se premir o botão ], o ficheiro seguinte é seleccionado.

• Quando existe mais do que um ficheiro, se premir o botão [, o ficheiro anterior é seleccionado.

Utilizar a função REPEAT

A função de repetição da reprodução permite repetir a reprodução de um só ficheiro ou de todos os ficheiros, reproduzir ficheiros aleatoriamente ou desligar a função Repeat.

Prima o botão REPEAT.

• REPEAT OFF : Cancela a reprodução repetitiva.

• REPEAT FILE : Repete a reprodução de uma faixa.

• REPEAT ALL : Repete a reprodução de todas as faixas.

• REPEAT RANDOM : Reproduz as faixas em ordem aleatória.

(É possível que uma faixa que já tenha sido reproduzida seja reproduzida novamente.)

Pode definir a função REPEAT durante a reprodução de música localizada numa unidade USB.

S/W

LEVEL

3

PLUS

3D SOUND

PLUS

S/W

LEVEL

REPEAT

3D SOUND

PLUS

S/W

LEVEL

S/W

LEVEL

17

18

funções

Cortar o som

Esta função é útil quanto atender uma chamada telefónica ou a porta.

1. Para cortar o som desta unidade, prima o botão MUTE do controlo remoto.

2. Para cortar o som do televisor, prima o botão TV MUTE ( ) do controlo remoto.

3. Prima novamente MUTE / TV MUTE ( ) no controlo remoto (ou prima

VOLUME +/–) para repor o som.

Utilizar a função 3D SOUND PLUS

Funkcja 3D Sound Plus dodaje dźwiękowi głębi i przestrzeni.

Prima o botão 3D SOUND PLUS no controlo remoto.

• Sempre que premir o botão, a selecção muda da seguinte forma :

3D SOUND PLUS OFF ➡ 3D SOUND PLUS MUSIC ➡ 3D SOUND

PLUS MOVIE

Ao activar a função 3D Sound Plus (Som 3D Plus), a função Sound

Effect (Efeito de som) e Smart Volume (Volume inteligente) será automaticamente alterada para OFF (DESLIGADO).

Utilizar a função SMART VOLUME

Esta função regula e estabiliza o nível de volume sempre que ocorre uma mudança de volume drástica ao mudar de canal ou durante uma transição de cenas.

Prima o botão SMART VOLUME no controlo remoto.

• Sempre que premir o botão, a selecção muda da seguinte forma :

SMART VOLUME ON ➡ SMART VOLUME OFF

Ao activar a função Smart Volume (Volume inteligente), a função

Sound Effect (Efeito de som) e 3D SOUND PLUS (Som 3D Plus), será automaticamente alterada para OFF (DESLIGADO).

Utilizar a função SOUND EFFECT

Pode seleccionar 5 modos acústicos diferentes - MUSIC, VOICE,

DRAMA, CINEMA e STANDARD consoante o tipo de conteúdo que pretender utilizar.

• Seleccione o modo

STANDARD se pretender desfrutar do som original.

É recomendado que seleccione um Efeito de som com base no material de origem e no seu gosto pessoal.

Ao escolher um modo de efeito de som (excepto STANDARD), as funções 3D SOUND PLUS (Som 3D Plus) e Smart Volume (Volume inteligente) são automaticamente definida para OFF (DESLIGADO)

Utilizar a função S/W LEVEL

Pode controlar o volume de base com a tecla S/W Level no Controlo

Remoto.

1. Prima o botão S/W LEVEL no Controlo Remoto.

2. “SW 0” é apresentado no visor.

3. Prima os botões ou na tecla LEVEL se pretender aumentar ou diminuir o volume do subwoofer. Pode defini-lo de SW -6 até SW +6.

S/W

LEVEL

MUTE

S/W

LEVEL

3

PLUS

S/W

LEVEL

3 33D SOUND

S/W

LEVEL

S/W

LEVEL

3 3D SOUND

PLUS

OPTICAL

SMART VOLUME

S/W

LEVEL

SOUND EFFECT

S/W

LEVEL

S/W

LEVEL

3 33D SOUND

USB TV SOURCE

S/W

LEVEL

3D SOUND

PLUS

S/W

LEVEL

Utilizar a função AUTO POWER LINK

O Áudio sem Fios – Soundbar é activado automaticamente quando liga um televisor ou qualquer dispositivo ligado ao Soundbar com o cabo

óptico.

Prima AUTO POWER no controlo remoto desta unidade.

• A função de ligar/desligar automático é activada e desactivada sempre que premir

AUTO POWER.

AUTO POWER LINK

LIGADO

DESLIGADO

POWER LINK ON

Visor

POWER LINK OFF

Utilizar a função DIMMER

Prima Dimmer para controlar a luminosidade do visor.

Prima DIMMER no controlo remoto desta unidade.

• Sempre que premir o botão, a selecção muda da seguinte forma :

DIMMER ON ➡ DIMMER OFF

Utilizar a função AUDIO SYNC

O vídeo pode ficar dessincronizado em relação ao som quando o

Soundbar está ligado a um televisor digital. Se tal acontecer, regule o tempo de atraso do som de modo a coincidir com o vídeo.

Prima AUDIO SYNC +/–. no controlo remoto desta unidade.

• Pode utilizar o botão + , - para definir o tempo de atraso de áudio entre

0 e 300 ms.

No modo USB ou no modo TV ou BT, a função Audio Sync

(Sinc. Áudio) poderá não funcionar.

Utilizar a função TONE

Prima TONE no controlo remoto desta unidade.

• Sempre que premir o botão, a selecção muda da seguinte forma :

TREBLE (AGUDOS) ➡ BASS (GRAVES). Prima o botão VOL + ou

VOL - para aumentar ou diminuir o volume de agudos e graves. Pode configurar a definição de tom para cada de -3 a +3.

S/W

LEVEL

REPEAT

3

PLUS

S/W

LEVEL

DIMMER

S/W

LEVEL

3D SOUND

PLUS

S/W

LEVEL

AUX

AUDIO SYNC

S/W

LEVEL

MUTE

S/W

LEVEL

S/W

LEVEL

3D SOUND

PLUS

S/W

LEVEL

TONE

19

20

funções

Utilizar a função TV (apenas com televisores

Samsung)

• Prima TV SOURCE no controlo remoto para alterar a origem da entrada do televisor.

• Prima

TV INFO no controlo remoto para que as informações dos canais da televisão sejam apresentadas.

• Prima TV CH no controlo remoto para seleccionar o canal da televisão.

• Prima TV VOL no controlo remoto para aumentar ou reduzir o nível de volume.

• Utilize o botão TV PRE-CH para retroceder para o canal de televisão anterior no modo TV.

Ao premir o botão SoundConnect, o som do televisor é transmitido pelo Soundbar através de ligação Bluetooth. O

Soundbar controla também o volume do som, a qualidade do som, etc.

O controlo remoto pode controlar apenas televisores Samsung.

3D SOUND

PLUS

TV VOL TV CH

TV INFO TV PRE-CH

TV SOURCE

ACTUALIZAÇÃO DO SOFTWARE

A Samsung poderá vir a disponibilizar actualizações para o firmware do sistema Áudio sem Fios - Soundbar.

Se for disponibilizada uma actualização, actualize o firmware ligando uma unidade USB com a actualização do firmware armazenada à porta USB do Soundbar.

Tenha em atenção que se existirem vários ficheiros de actualização, tem de os carregar na unidade USB individualmente e utilizá-los para actualizar o firmware, um de cada vez.

Visite o sítio da Web Samsung.com ou contacte o centro de assistência da Samsung para obter mais informações acerca da transferência de ficheiros de actualização.

Insira uma unidade USB com a actualização de firmware na porta USB da unidade principal.

Tenha especial cuidado para não desligar a alimentação ou remover a unidade USB enquanto as actualizações estão a ser aplicadas. A unidade principal será automaticamente desligada após a conclusão da actualização do firmware. Quando o software for actualizado, as definições definidas por si voltarão às definições predefinidas

(de fábrica). Recomenda-se que escreva as suas definições para que as possa repor facilmente após a actualização.

Uma vez concluída a actualização do software do produto, desligue o produto e prima sem soltar o botão (@) durante alguns instantes para repor as definições do produto.

Se não for possível actualizar o firmware, é recomendável formatar os dados na unidade USB no formato FAT16 e tentar novamente.

Para efeitos de actualização, não formate os dados na unidade USB em formato NTFS, uma vez que este sistema de ficheiros não é suportado.

Consoante o fabricante, alguns dispositivos de armazenamento USB poderão não ser suportados.

resolução de problemas

Antes de solicitar assistência, verifique o seguinte.

Sintoma Verificação Solução

A unidade não liga.

• O cabo de alimentação está ligado à tomada?

• Ligue a ficha à tomada.

Um função não é executada quando se carrega no botão.

• Há electricidade estática no ar?

• Desligue a ficha e volte a ligá-la.

Não é emitido som.

• A unidade está correctamente ligada ao televisor?

• A função Mute está ligada?

• O volume está no mínimo?

• Ligue-os correctamente.

• Carregue no botão Mute para cancelar a função.

• Regule o volume.

A imagem não aparece na televisão quando se selecciona a função.

• O televisor está correctamente ligado?

• Ligue-o correctamente.

O controlo remoto não funciona.

• As pilhas estão gastas?

• A distância entre o controlo remoto e a unidade principal é demasiado grande?

• Substitua-as por pilhas novas.

• Aproxime-se da unidade

O som dos canais esquerda/ direita está invertido.

• Os cabos de entrada de áudio esquerdo/directo do televisor estão ligados correctamente?

• Verifique o canal esquerdo/ direito e ligue-os correctamente.

O SoundConnect (sincronização com TV) falhou.

• O seu televisor é compatível com SoundConnect?

• O televisor tem a versão de firmware mais recente?

• Ocorre um erro ao ligar?

• Reponha o modo TV e liguenovamente.

• O modo SoundConnect é suportado por alguns televisores Samsung comercializados a partir de

2012. Verifique o seu televisor para determinar se é compatível com

SoundConnect.

• Actualize o televisor com a versão mais recente de firmware.

• Contacte o centro de assistência.

• Prima o botão durante 5 segundo para repor as definições do produto.

21

apêndice

ESPECIFICAÇÕES

USB 5V/0,5A

GERAL

Unidade principal 1,75 kg

Peso

Subwoofer 3,0 kg

Dimensões (L x A x P)

Unidade principal 943 x 49 x 59,9 mm

Subwoofer 152 x 300 x 284 mm

Limites da temperatura de funcionamento +5 °C a +35 °C

Limites de humidade de funcionamento 10 % a 75 %

Potência nominal de saída

Unidade principal 30 W/CH, 8 OHM, THD = 10%, 1 kHz

Subwoofer

AMPLIFICADOR

Taxa S/N (entrada analógica)

60 W, 3 OHM, THD = 10%, 100 Hz

60dB

Separação (1kHz)

50dB

* A relação S/R, a distorção, a separação e a sensibilidade útil baseiam-se numa medição através das linhas de orientação da AES (Audio Engineering Society).

*:

Especificação nominal

- A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.

- O peso e as dimensões indicados são aproximados.

- Para obter informações sobre alimentação e consumo de energia, consulte a etiqueta no produto.

Firma Samsung Electronics niniejszym oświadcza, że Crystal Surround Air Track jest zgodne z istotnymi wymogami i innymi, odpowiednimi postanowieniami Dyrektywy 1999/5/WE.

Oficjalną Deklarację zgodności można znaleźć na stronie http://www.samsung.com: przejdź do: Pomoc techniczna > Wyszukaj pomoc techniczną dla produktu i wpisz nazwę modelu.

To urządzenie można użytkować we wszystkich krajach EU.

22

Contacte a Samsung Internacional

Se tem algumas dúvidas ou comentários sobre os nossos produtos, por favor contacte a linha de apoio a

Clientes Samsung.

Área

AUSTRIA

Centro de Contacto

0800 - SAMSUNG (0800 -

7267864)

Sítio da Web www.samsung.com/at/support

BELGIUM 02-201-24-18 www.samsung.com/be/support

(Dutch) www.samsung.com/be_fr/

BOSNIA

BULGARIA

CROATIA

CZECH

DENMARK

FINLAND

FRANCE

051 331 999

07001 33 11 , sharing cost

062 726 786 support (French) www.samsung.com/support www.samsung.com/bg/support www.samsung.com/hr/support

800 - SAMSUNG (800-726786) www.samsung.com/cz/support

70 70 19 70

030-6227 515

01 48 63 00 00

0180 6 SAMSUNG bzw. 0180 6 www.samsung.com/dk/support www.samsung.com/fi/support www.samsung.com/fr/support

7267864*

(*0,20 €/Anruf aus dem dt.

www.samsung.com/de/support GERMANY

Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)

8009 4000 only from landline, toll

CYPRUS free

80111-SAMSUNG (80111 726

7864) only from land line www.samsung.com/gr/support

GREECE

(+30) 210 6897691 from mobile and land line

0680SAMSUNG (0680-726-

HUNGARY

ITALIA

786)

0680PREMIUM (0680-773-648)

800-SAMSUNG (800.7267864) www.samsung.com/it/support

LUXEMBURG 261 03 710

MONTENEGRO 020 405 888 http://www.samsung.com/hu/ support www.samsung.com/support www.samsung.com/support

Área Centro de Contacto  Sítio da Web

SLOVENIA

NETHER-

LANDS

NORWAY

080 697 267

090 726 786

0900-SAMSUNG (0900-

7267864)(€ 0,10/Min)

815 56480

0 801-172-678* lub +48 22

607-93-33 **

* (całkowity koszt połączenia

POLAND jak za 1 impuls według taryfy operatora)

** (koszt połączenia według taryfy operatora)

PORTUGAL 808 20 7267

ROMANIA

08008 SAMSUNG (08008 726

SERBIA

SLOVAKIA

SPAIN

SWEDEN www.samsung.com/si/support www.samsung.com/nl/support www.samsung.com/no/support www.samsung.com/pl/support www.samsung.com/pt/support

7864) TOLL FREE No.

011 321 6899

0800 - SAMSUNG(0800-726

786) www.samsung.com/ro/support www.samsung.com/rs/support www.samsung.com/sk/support

0034902172678 www.samsung.com/es/support

0771 726 7864 (SAMSUNG) www.samsung.com/se/support

0848 726 78 64

(0848-SAMSUNG) www.samsung.com/ch/support

(German) SWITZER-

LAND

U.K

EIRE

LITHUANIA

LATVIA

ESTONIA www.samsung.com/ch_fr/ support (French)

0330 SAMSUNG (7267864) www.samsung.com/uk/support

0818 717100

8-800-77777

8000-7267

800-7267 www.samsung.com/ie/support www.samsung.com/lt/support www.samsung.com/lv/support www.samsung.com/ee/support

Eliminação Correcta Deste Produto

(Resíduos de Equipamentos Eléctricos e Electrónicos)

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE

2006/66. Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

AH68-02676C-02

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
