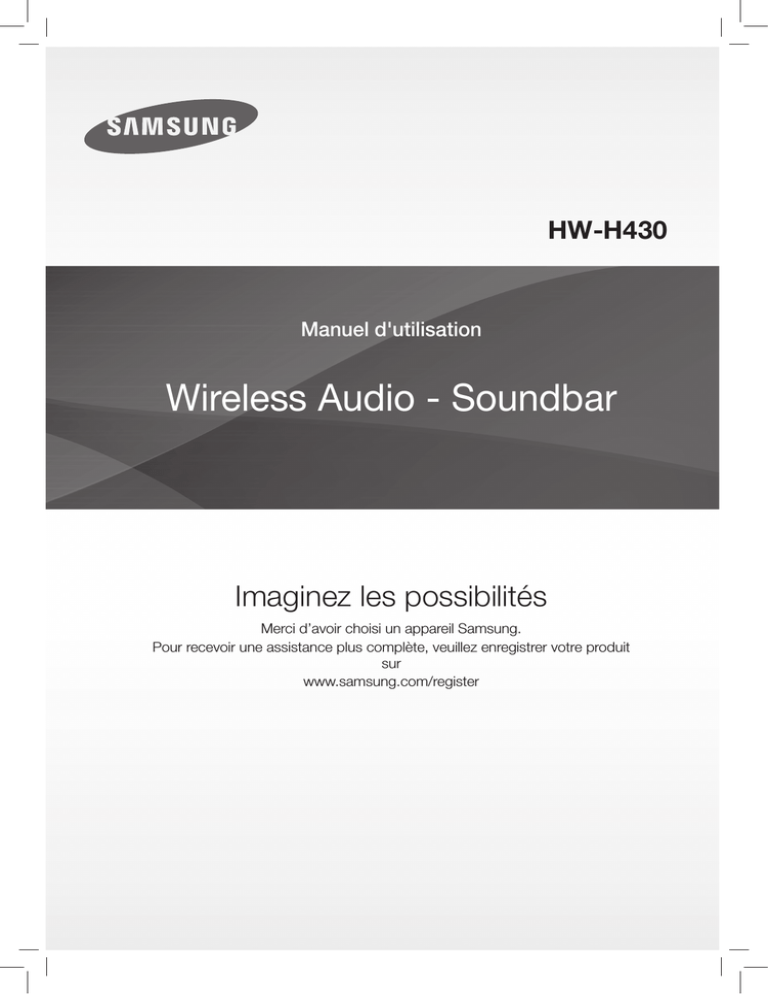

HW-H430
Manuel d'utilisation
Wireless Audio - Soundbar
Imaginez les possibilités
Merci d’avoir choisi un appareil Samsung.
Pour recevoir une assistance plus complète, veuillez enregistrer votre produit
sur
www.samsung.com/register
caractéristiques
TV SoundConnect
TV SoundConnect vous permet d’écouter le son depuis votre téléviseur sur votre barre audio via une connexion
Bluetooth et vous permet de contrôler le son.
3D SOUND (SON 3D)
La fonctionnalité 3D SOUND ajoute de la profondeur et de la grandeur au son.
Caisson de basses sans fil
Le module sans fil de Samsung élimine la nécessité de recourir à des câbles pour relier l'unité principale et le caisson de
basses.
Au lieu de cela, le caisson de basses se connecte à un module sans fil compact qui communique avec l’unité principale.
Mode de sons spéciaux
Vous avez le choix entre cinq modes de sons différents : MUSIC (MUSIQUE), VOICE (VOIX), SPORTS (SPORTS),
CINEMA (CINÉMA) et STANDARD (STANDARD) (Son d’origine), selon le type de source dont vous souhaitez profiter.
Télécommande multifonction
Vous pouvez utiliser la télécommande fournie pour contrôler diverses opérations en appuyant sur un simple bouton.
Enceintes actives
Cette unité se caractérise par des enceintes actives qui délivrent un son de grande qualité dans une unité unique et
mince.
Cette unité ne nécessite pas de haut-parleurs satellites ni de câblage des enceintes, qui sont normalement associés
aux systèmes sonores Surround.
Prise en charge de la fonction USB Host
Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en
lire les fichiers musicaux à l’aide de la fonction USB HOST de la barre audio.
Fonction Bluetooth
Vous pouvez connecter un périphérique Bluetooth à la barre audio pour écouter de la musique avec un son stéréo de
haute qualité, tout cela sans fil !
LICENCE
2.0 Channel
Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de commerce de
Dolby Laboratories.
2.0 Channel
Fabriqué sous licence sous les brevets américains suivants : 5,956,674; 5,974,380; 6,487,535 et autres brevets déposés
ou en attente aux États-Unis ou dans d'autres pays. DTS, le Symbole, ainsi que DTS et le Symbole ensemble sont des
marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc.
Tous droits réservés.
- Pour toute requête et demande concernant les questions sur les sources ouvertes, contactez Samsung via e-mail
(oss.request@ samsung.com).
2
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE
PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.
ATTENTION
RISQUE DE CHOC ÉLECTRIQUE.
NE PAS OUVRIR
Ce symbole avertit l’utilisateur de la
présence d’une tension dangereuse à
l’intérieur de l’appareil.
Ce symbole avertit l’utilisateur de la
présence de directives importantes dans la
documentation accompagnant cet appareil.
AVERTISSEMENT : Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’
humidité.
MISE EN GARDE : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la
fente large.
• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait
nécessaire que la prise principale soit facile d'accès.
ATTENTION
• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent,
le cordon d'alimentation doit être facilement accessible à tout moment.
●● Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et
peuvent différer de l'apparence du produit réel.
●● Des frais supplémentaires pourront vous être facturés dans les cas suivants :
(a)Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie
(par ex. vous n'avez pas lu ce Manuel d'utilisation).
(b)Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance
(par ex. vous n'avez pas lu ce Manuel d'utilisation).
●● Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile
ne soit effectuée).
3
FRA
informations relatives à la sécurité
PRÉCAUTIONS
68.6 mm
99.1mm
99.1mm
99.1mm
Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au
dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10
cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les
orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer.
Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche
CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
En cas d'orage, débranchez la fiche de l'appareil de
la prise murale. Les surtensions occasionnées par
l'orage pourraient endommager votre appareil.
N'exposez pas l'ensemble aux rayons directs du soleil
ou à toute autre source de chaleur.
Ceci pourrait entraîner une surchauffe et un
dysfonctionnement de l’appareil.
Protégez le produit de l'humidité (comme les vases)
et d'une chaleur excessive (comme une cheminée)
ou de tout équipement capable de créer des champs
magnétiques ou électriques. Débranchez le câble
d'alimentation en cas de dysfonctionnement. Votre
produit n'est pas prévu pour un usage industriel. Ce
produit ne peut être utilisé qu'à des fins personnelles.
Une condensation peut se former si le produit ou
un disque a été stocké à basse température. Si
vous devez transporter l'ensemble pendant l'hiver,
attendez environ 2 heures que l'appareil ait atteint la
température de la pièce avant de l'utiliser.
Les piles utilisées dans ce produit peuvent
contenir des produits ch miques dangereux pour
l'environnement.
Ne jetez pas les piles dans votre poubelle habituelle.
Ne vous débarrassez pas des piles en les faisant
brûler.
Ne court-circuitez pas, ne désassemblez pas ni ne
faites pas surchauffer les batteries.
Le remplacement incorrect de la batterie entraîne un
risque d'explosion.
Ne la remplacez que par une batterie du même type.
4
FRA
sommaire
CARACTÉRISTIQUES
2
2
Caractéristiques
Licence
INFORMATIONS RELATIVES À LA
SÉCURITÉ
3
4
Avertissements
Précautions
DÉMARRAGE
6
6
Avant de lire le manuel d'utilisation
Contenu
DESCRIPTIONS
7
Façade/panneau arrière
TÉLÉCOMMANDE
8
Boutons et fonctions de la télécommande
BRANCHEMENTS
10 Installation de la fixation murale
11 Branchement d’un caisson de graves sans fil
12 Relier le noyau torique en ferrite au cordon
d'alimentation du caisson de basse
12 Installation du noyau torique en ferrite sur le
caisson de basse
13 Connexion d'un périphérique externe à
l'aide d'un câble audio (analogique) ou
optique (numérique)
2
3
6
7
8
10
FONCTIONS
14
DÉPANNAGE
19
20
ANNEXE
14
14
16
17
18
Mode d’entrée
Bluetooth
Soundconnect
USB
Mise à jour du logiciel
19 Dépannage
20 Spécifications
5
démarrage
AVANT DE LIRE LE MANUEL D'UTILISATION
Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.
Icônes utilisées dans le présent manuel
Icône
Terme
Définition
Attention
Indique une situation pour laquelle une fonction ne fonctionne pas ou que des
paramètres peuvent être annulés.
Remarque
Donne des conseils ou des instructions permettant d'améliorer l'utilisation de
chaque fonction.
Consignes de sécurité et dépannage
1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit (Reportez-vous à la page 3)
2) En cas de problème, consultez la section Dépannage (Reportez-vous à la page 19)
Copyright
©2014 Samsung Electronics Co.,Ltd.
Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans
son intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.
CONTENU
Vérifiez la présence des accessoires fournis présentés ci-dessous.
Télécommande / Batterie Lithium
(3V : CR2032)
Fixation de support mural
Manuel d'utilisation
(Pour le câble d’alimentation du
caisson de basse - 1EA)
Câble auxiliaire
Câble USB
Noyau torique en ferrite
▪▪ L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
▪▪ Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité.
6
FRA
descriptions
FAÇADE/PANNEAU ARRIÈRE
1
2
7
AUX IN
8
● DESCRIPTION
OPTICAL IN
3
5v 500mA
4
5
6
9
CAPTEUR DE LA
TÉLÉCOMMANDE
AFFICHAGE
BOUTON
POWER
BOUTON DE
FONCTIONS
5
VOLUME +/-
La télécommande n'est
opérationnelle que sur les
barres audio SAMSUNG.
6
PORT USB
Affiche le mode actuellement
sélectionné.
Permet d’allumer et
d’éteindre la barre audio.
7
ENTRÉE
OPTIQUE
Permet de sélectionner les entrées
D.IN, AUX, BT, TV, USB.
8
- Lorsque l’appareil est sous tension,
si vous appuyez sur le bouton ( )
pendant plus de 3 secondes, le
bouton fonctionne en MUTE
(SILENCIEUX). Pour annuler la
configuration du bouton MUTE
(SILENCIEUX, appuyez à nouveau
sur le bouton ( ) pendant plus
de 3 secondes.
9
Effectuez la connexion des
périphériques USB tels que les
lecteurs MP3.
Permet la connexion à la sortie
(optique) numérique d’un appareil
externe.
Permet la connexion à la sortie
ENTRÉE
analogique d’un périphérique
AUX
externe.
CABLE
Branchez le câble d'alimentation
D'ALIMENTATION dans la prise murale.
Permet de régler le volume.
▪▪ Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le
déclenchement du son.
▪▪ Lorsque vous voulez débrancher le câble d'alimentation de la prise murale, saisissez bien la fiche.
Ne tirez pas sur le câble.
▪▪ Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces
branchements entre les composants soient terminés.
7
TÉLÉCOMMANDE
BOUTONS ET FONCTIONS DE LA TÉLÉCOMMANDE
SOURCE
Permet de sélectionner une source connectée au Soundbar.
MUTE
Vous pouvez baisser le volume sur 0 en appuyant sur un bouton.
Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.
REPEAT
Appuyez sur ce bouton pour régler la fonction REPEAT lorsque vous
écoutez de la musique à partir d'un périphérique USB.
REPEAT OFF : Permet d'annuler la lecture répétée.
REPEAT FILE : Permet de répéter la lecture d'une piste.
REPEAT ALL : Permet de répéter la lecture de toutes les pistes.
REPEAT RANDOM : Permet de lire les plages dans un ordre aléatoire.
(Une plage qui a déjà été lue peut être lue à nouveau.)
Saut en avant
Lorsque le périphérique que vous êtes en train de lire contient deux
fichiers ou plus et lorsque vous appuyez sur le bouton ], le fichier
suivant est sélectionné.
AUDIO SYNC
Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et
l'audio ne sont pas synchronisés, appuyez sur les boutons AUDIO
SYNC pour corriger le problème. Utilisez les boutons [,] pour régler
le temps de retard audio entre 0 ms et 300 ms. En mode USB, en mode
TV et en mode BT, la fonction Audio Sync peut ne pas fonctionner.
DIMMER
DIMMER : Appuyez sur le bouton DIMMER de la télécommande pour
contrôler la luminosité de l'écran.
Auto Power Link (Lien pour mise sous tension automatique) :
Maintenez appuyé le bouton DIMMER pendant plus de 3 secondes
pour activer ou désactiver la fonction Auto Power Link.
(Auto Power Link : par défaut désactivé)
* Auto Power Link
Permet de synchroniser la barre audio à une source optique connectée
via la prise optique pour que l’appareil s'allume automatiquement
lorsque vous allumez votre téléviseur.
EQUALIZER WOOFER
Permet de sélectionner Treble (Aigu) ou Bass (Basse). Puis, utilisez le
bouton [,] pour régler le volume sur Treble (Aigu) ou Bass (Basse) de
-3 à +3.
Vous pouvez contrôler le volume du caisson de graves. Appuyez sur le
bouton [,] pour augmenter ou réduire le volume du caisson de graves.
Vous pouvez effectuer le réglage sur une valeur comprise entre SW -6 et SW
+6.
●● Soundbar est un nom dont Samsung est le propriétaire.
●● Faire fonctionner le téléviseur en utilisant sa télécommande.
8
FRA
POWER
Permet d’allumer et d’éteindre l’alimentation.
VOLUME
Règle le niveau de volume de l’unité.
Lecture/Pause
● BRANCHEMENTS
Appuyez sur le bouton +# pour mettre en pause la lecture du fichier
temporairement.
Appuyez à nouveau sur le bouton +# pour lire le fichier sélectionné.
Saut en arrière
Si le périphérique que vous êtes en train de lire contient plus d'un fichier et
que vous appuyez sur le bouton [, le fichier précédent est sélectionné.
SOUND EFFECT
Vous avez le choix entre cinq modes de sons différents : MUSIC, VOICE,
SPORTS, CINEMA, et STANDARD selon le type de source dont vous
souhaitez profiter.
Appuyez sur le bouton SOUND EFFECT de la télécommande.
Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine.
Maintenez le bouton SOUND EFFECT appuyé pendant plus de
5 secondes pour activer ou désactiver la fonction Smart Volume.
* Smart Volume
Cette fonction contrôle et stabilise le volume en cas de fortes variations
sonores lors d'un changement de canal ou d’une transition de scène.
Bluetooth POWER
Maintenez enfoncé le bouton Bluetooth POWER de la télécommande
pour activer et désactiver la fonction Bluetooth POWER on.
Pour plus de détails, reportez-vous aux pages 16 et 17.
3D SOUND (3D Sound Plus)
Appuyez sur le bouton 3D SOUND de la télécommande pour ajouter de
la profondeur et de la grandeur au son.
Appuyez sur le bouton 3D SOUND de la télécommande.
Chaque fois que vous appuyez sur cette touche, vous modifiez la
sélection comme suit : 3D SOUND PLUS OFF  3D SOUND PLUS
MUSIC 
3D SOUND PLUS MOVIE
++Installation des piles dans la télécommande
1. Utilisez une pièce de monnaie
adaptée pour tourner le couvercle
de la batterie de la télécommande
dans le sens inverse des aiguilles
d’une montre pour le retirer
comme indiqué sur la figure
ci-dessus.
2. Insérez une pile au lithium de 3V.
Veillez à ce que le pôle positif (+) soit
orienté vers le haut lors de l’insertion
de la pile dans son logement Mettez le
couvercle sur la batterie et alignez le
repère '' l’un en face de l’autre
comme indiqué sur la figure
ci-dessus.
3. Utilisez une pièce de monnaie
adaptée pour tourner le
couvercle de la batterie de la
télécommande dans le sens
des aiguilles d’une montre
jusqu’en butée pour le
remettre en place.
9
BRANCHEMENTS
INSTALLATION DE LA FIXATION MURALE
Vous pouvez utiliser le support de fixation mural pour fixer l’unité au mur.
Précautions d’installation
• Procédez à l'installation sur un mur vertical uniquement.
• Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour
supporter le poids de l’appareil.
• Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou
installez l'appareil sur un autre mur pouvant supporter son poids.
• Achetez et utilisez les vis de fixation ou les boulons appropriés au type de mur dont vous disposez
(plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur.
• Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.
• Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de
décharge électrique.
1. Disposez le support de fixation murale sur la surface du
mur puis fixez-le à l’aide de deux vis (non fournies). Si
vous suspendez l'appareil en dessous d'un téléviseur,
assurez-vous d'installer le support mural de telle sorte
que la flèche ( ) soit placée au centre du téléviseur.
Assurez-vous également que l'appareil est placé à au
moins 5 cm en dessous du téléviseur.
2. Introduisez l’unité dans les fentes correspondantes
du support de fixation mural. - Pour une sécurité
d’ installation optimale, veillez à ce que les goujons
descendent jusqu’en butée à l’intérieur des fentes.
1
2
3.L'installation est terminée.
5 cm minimum
▪▪ Ne vous appuyez pas sur l'unité montée et protégez celle-ci de tout risque d’impact.
▪▪ Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut
provoquer des blessures ou endommager le produit.
▪▪ Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de
connexion au risque de faire tomber l’appareil.
▪▪ Pour qu'une installation avec fixation murale fonctionne de manière optimale, veillez à ce
que le système d'enceintes et le téléviseur soient séparés d'au moins 5 cm.
10
FRA
BRANCHEMENT D’UN CAISSON DE GRAVES SANS FIL
L'ID de lien du caisson de graves est préréglé en usine et l’unité principale et le caisson doivent se connecter
automatiquement (connexion sans fil) à la mise sous tension. Si le témoin ( ) de lien ne s’allume pas à la mise
sous tension de l'unité principale et du caisson de graves, vous devrez régler l'ID tel qu'indiqué dans la
procédure suivante.
STANDBY
LINK
1. Branchez les cordons d’alimentation de l’unité principale et du caisson de graves dans une prise murale CA.
• Le témoin STANDBY s’éteint et le témoin LINK (DEL Bleue) clignote rapidement.
3. Alors que l’unité principale est hors tension (mode VEILLE),
appuyez sur la touche MUTE de la télécommande pendant 5
secondes.
4. Le message ID SET apparaît sur le VFD de l'unité principale.
5. Pour finaliser le lien, mettez l'unité principale sous tension lorsque
la DEL bleue du caisson de graves clignote.
• L’unité principale et le caisson de graves sont à présent liés
(connectés).
• Le témoin de liaison (DEL Bleue) du caisson de braves est allumé.
• Vous pouvez mieux profiter du son du caisson de graves sans fil en
sélectionnant les effets sonores.
• Si le témoin Link (Lien) ne s’affiche pas en bleu, la liaison a échoué.
Éteignez l’unité principale et recommencez à partir de l’étape 2.
▪▪ Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez son cordon d'alimentation.
▪▪ Si l'unité principale est mise hors tension, le caisson de basses sans fil basculera en mode veille
et le témoin STANDBY s'affichera sur l'écran supérieur. Le témoin bleu LINK commencera à
clignoter 30 secondes après cela.
▪▪ Si un appareil de même fréquence (2.4GHz) se trouve à proximité du système, des
interruptions de son pourront se produire en raison des interférences induites.
▪▪ La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut
varier en fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi
métallique se trouve entre l’unité principale et le module de réception sans fil, le système risque
de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal.
▪▪ Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 ci-dessus pour
réessayer la connexion entre l'unité principale et le caisson de graves sans fil.
▪▪ L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil
à l’abri de l’eau et de l’humidité.
▪▪ Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves
sans fil est bien dégagée.
11
● BRANCHEMENTS
2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un
petit objet pointu.
BRANCHEMENTS
RELIER LE NOYAU TORIQUE EN FERRITE AU CORDON
D'ALIMENTATION DU CAISSON DE BASSE
Fixez un noyau torique en ferrite au cordon d’alimentation du
caisson de basse afin d’empêcher la génération d’interférences
RF à partir de signaux radio.
1. Tirez sur la languette de fixation du noyau torique en ferrite pour
l’ouvrir.
2. Faites faire deux boucles au câble d’alimentation du caisson de
basse.
3. Reliez le noyau torique en ferrite au cordon d'alimentation tel qu’indiqué
sur la figure puis appuyez dessus jusqu’à ce qu’il s’enclenche.
INSTALLATION DU NOYAU TORIQUE EN FERRITE SUR LE CAISSON
DE BASSE
Soulevez pour déverrouiller et ouvrir le noyau.
Verrouillez à nouveau.
12
Faites faire deux boucles au câble d’alimentation.
(Commencez l'enroulement à 5-10 cm du commutateur).
FRA
CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN CÂBLE
AUDIO (ANALOGIQUE) OU OPTIQUE (NUMÉRIQUE)
Cette section présente les deux méthodes (numérique et analogique) de connexion de l’unité au téléviseur.
Cet appareil est équipé d'une prise numérique optique et d'une prise analogique audio pour la connexion à un
téléviseur.
● BRANCHEMENTS
OPTICAL IN
OPTICAL IN
Câble Optique (non fourni)
OPTICAL
OUT
AUX IN
AUX IN
Lecteur BD/
DVD/Décodeur/
Console de jeux
ou
ou
AUDIO
OUT
Câble Audio
OPTICAL IN (ENTRÉE OPTIQUE)
Branchez la prise d’entrée numérique de l’unité principale sur la sortie OPTICAL OUT du téléviseur ou de
l’appareil source.
ou,
AUX IN (ENTRÉE AUX)
Connectez la prise AUX IN (ENTRÉE AUX) (Audio) de l’unité principale à la prise AUDIO OUT (SORTIE AUDIO)
du téléviseur ou du périphérique source.
Veillez à respecter les codes couleur.
▪▪ Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la
prise murale avant que toutes les connexions entre les différents composants n’aient été
effectuées.
▪▪ Avant de déplacer ou d'installer ce produit, éteignez-le et débranchez le cordon
d'alimentation.
13
fonctions
MODE D’ENTRÉE
Vous pouvez sélectionner l'entrée D.IN, AUX, BT, TV ou bien l'entrée USB.
Mode d'entrée
Affichage
Entrée Optique numérique
D.IN
Entrée AUX
AUX
Mode BLUETOOTH
BT
Mode TV
TV
Mode USB
USB
L'appareil s'éteint automatiquement sous les conditions suivantes:
• MODE BT/TV/USB/D.IN
-- S'il n'y a aucun signal audio pendant 25 minutes.
• Mode AUX
-- Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché. Pour activer
ou désactiver cette fonction, maintenez appuyé le bouton
pendant 5 secondes en mode AUX. AUTO
POWER DOWN ON / OFF (MISE HORS TENSION AUTOMATIQUE ACT/DÉSACT) s'affiche à l'écran.
-- Si le câble AUX n'est pas connecté pendant 25 minutes.
▪▪ Utilisez le câble fourni si la mémoire flash USB ne peut pas être connectée directement à l'appareil.
BLUETOOTH
Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique avec un son stéréo de haute qualité, tout
cela sans fil!
Qu'est-ce que le système Bluetooth ?
Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques
compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.
• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des
conditions d'utilisation lorsque:
-- Une partie de votre corps est en contact avec le système de réception/transmission du périphérique
Bluetooth ou de la barre audio.
-- Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des
cloisonnements de bureaux.
-- Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences
(exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).
• Appariez la barre audio et le périphérique Bluetooth en les maintenant à une faible distance.
• Plus la distance est grande entre la barre audio et le périphérique Bluetooth, plus la qualité de la
transmission se dégrade. Si la distance excède la portée du périphérique Bluetooth, la connexion est
perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s’interrompt
automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la
qualité sonore soit détériorée par des obstacles (ex. : murs, portes).
• Ce périphérique sans fil peut provoquer des interférences électriques durant son fonctionnement.
14
FRA
Pour connecter la barre audio à un périphérique Bluetooth
Vérifiez que le périphérique Bluetooth prend en charge la fonction Écouteurs stéréo compatible Bluetooth.
Connexion
● FONCTIONS
Périphérique Bluetooth
1.Appuyez sur le bouton (
) situé sur le panneau latéral de l’unité principale ou sur le bouton
(SOURCE) de la télécommande pour sélectionner le mode BT.
• Le message BT READY apparaît sur la façade de la Soundbar.
2.Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous au manuel d’utilisation du périphérique Bluetooth.)
3.Sélectionnez le menu des Écouteurs stéréo sur le périphérique Bluetooth.
• La liste des appareils détectés s’affiche.
4. Sélectionnez « [Samsung] Soundbar » ([Samsung] Barre audio) dans la liste.
• Lorsque la barre audio est connectée au périphérique Bluetooth, Device Name (Nom du périphérique) ➡
BT (Bluetooth) s'affiche sur la façade.
• Si l'appariement du périphérique Bluetooth et de la barre audio a échoué, supprimez le précédent «
[Samsung] Soundbar » identifié par le périphérique Bluetooth et faites-lui rechercher la barre audio à
nouveau.
5. Lisez de la musique sur le périphérique connecté.
• Vous pouvez maintenant écouter la musique enregistrée sur le périphérique Bluetooth connecté sur la barre
audio.
• En mode BT, les fonctions Play/Pause/Next/Prev ne sont pas disponibles.
Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la
fonctionnalité AVRCP.
▪▪ Si le code PIN de sécurité est demandé lors de la connexion d’un périphérique Bluetooth, entrez
<0000>.
▪▪ Un seul périphérique Bluetooth peut être associé à la fois.
▪▪ La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint.
▪▪ Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les
cas suivants:
-- En présence d'un champ électrique puissant autour du système Soundbar.
-- Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar.
-- Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements.
-- Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des
lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de
fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques.
▪▪ Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
▪▪ Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction
A2DP (AV).
▪▪ Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge
uniquement la fonction HF (Mains libres).
▪▪ Une fois le périphérique apparié, en mode D.IN/AUX/USB, le fait de sélectionner "[Samsung]
Soundbar" dans la liste change automatiquement en mode BT.
15
fonctions
Mise en marche par Bluetooth (Alimentation par Bluetooth)
Lorsque la fonction Bluetooth Power On (Mise en marche par Bluetooth) est activée et que la barre audio est désactivée, si un
périphérique Bluetooth précédemment apparié essaye de se connecter à la barre audio, la barre audio s'active
automatiquement.
• Appuyez sur le bouton Bluetooth POWER (Alimentation par Bluetooth) de la télécommande de la barre audio.
• BLUETOOTH POWER ON (MISE EN MARCHE PAR BLUETOOTH) s’affiche sur l’écran de la barre audio.
Pour déconnecter le périphérique Bluetooth de la barre audio
Vous pouvez déconnecter le périphérique Bluetooth de la barre audio. Pour les instructions, reportez-vous au manuel
d’utilisation de ce périphérique.
• La barre audio sera déconnectée.
• Lorsque la barre audio est déconnectée du périphérique Bluetooth, la barre audio affiche BT DISCONNECTED
(BLUETOOTH DÉCONNECTÉ) sur la façade.
Pour déconnecter la barre audio du périphérique Bluetooth
Appuyez sur le bouton
(SOURCE) de la télécommande ou sur le bouton (
pour passer du mode BT à un autre mode ou éteindre la barre audio.
) situé sur le panneau latéral de l’appareil
• Le périphérique Bluetooth connecté attend un certain temps la réponse de la barre audio avant de mettre fin à la
connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.)
• Le périphérique actuellement connecté est déconnecté.
▪▪ En mode Bluetooth, la connexion sera perdue si la distance entre la barre audio et le périphérique Bluetooth
dépasse 5 m.
▪▪ Si le périphérique Bluetooth est replacé dans la portée conseillée après déconnexion, vous pouvez redémarrer la
barre audio pour rétablir la liaison avec ce périphérique.
▪▪ La barre audio s'éteint après 25 minutes en état Prêt.
SOUNDCONNECT
Cette section explique comment connecter la barre audio à un téléviseur SAMSUNG compatible Bluetooth.
Pour connecter la barre audio à un téléviseur Samsung compatible
Bluetooth
Connexion
16
Appuyez sur le bouton
pour sélectionner le mode TV (Téléviseur), puis connectez le téléviseur à la barre
audio.
• L’appareil lit le son du téléviseur lorsqu’il est connecté à celui-ci.
• Si vous passez à un autre mode, à l’exception du mode TV SoundConnect, ou si vous désactivez la barre
audio, le son est à nouveau émis par le téléviseur.
▪▪ Portée de fonctionnement SoundConnect du téléviseur
USB
-- portée de l'appariement recommandée : inférieure à 50 cm.
-- portée de fonctionnement recommandée : 5 m
▪▪ Si la distance entre la barre audio et le téléviseur Samsung est supérieure à 5 m, la connexion ou le son peut
être coupé(e). Le cas échéant, connectez à nouveau au périphérique Bluetooth dans la plage opérationnelle.
▪▪ Assurez-vous que le mode SoundConnect du téléviseur Samsung est activé avant d'utiliser cette fonction.
▪▪ Les boutons PLAY (LECTURE), NEXT (SUIVANT), PREV (PRÉCÉDENT), PAUSE ne fonctionnent pas en
mode SoundConnect.
▪▪ Utiliser la fonction Bluetooth POWER On
-- La fonction Bluetooth POWER On est disponible une fois la Soundbar connectée avec succès à un téléviseur
compatible Bluetooth à l’aide de TV SoundConnect. Lorsque la fonction Bluetooth POWER On est activée, si
vous allumez ou éteignez le téléviseur connecté, la Soundbar s’allume ou s’éteint également.
-- Connectez votre téléviseur à la Soundbar à l’aide de la fonction TV SoundConnect.
-- Appuyez sur les boutons Bluetooth POWER du Soundbar et de la télécommande. "BLUETOOTH POWER
ON" s’affiche sur l’écran du Soundbar.
-- BLUETOOTH POWER ON : Le Soundbar s’active et se désactive lorsque vous allumez ou éteignez le
téléviseur.
-- BLUETOOTH POWER OFF : Le Soundbar s’éteint uniquement lorsque vous éteignez le téléviseur.
-- Cette fonction est prise en charge uniquement par les téléviseurs Samsung sortis à partir de 2013.
-- Si le Soundbar est connecté à un téléviseur via TV SoundConnect et que vous désactivez le Soundbar en
éteignant le téléviseur, la fonction Bluetooth POWER On n'activera pas le Soundbar, même si vous connectez un
autre périphérique Bluetooth.
▪▪ La fonctionnalité SoundConnect est prise en charge par les modèles sélectionnés commercialisés depuis 2012.
Vérifiez si votre téléviseur prend en charge SoundConnect avant de commencer. (Pour plus d'informations,
reportez-vous au manuel d'utilisation de votre téléviseur.)
1.Branchez le périphérique USB sur le port USB situé sur le côté de l'appareil.
2.Appuyez plusieurs fois sur le bouton (
) situé sur le panneau latéral de la barre audio jusqu’à ce que le message USB
s’affiche.
3.La mention USB apparaît brièvement à l’écran.
• La connexion de la barre audio est terminée.
• La barre audio s’éteint automatiquement (Auto Power Off) si aucun périphérique USB n'a été connecté après plus de 25
minutes.
Avant de connecter un périphérique USB
L'utilisateur doit connaître les points suivants :
• Si le nom de fichier d'un dossier sur un périphérique USB dépasse 10 caractères, il
ne s'affiche pas sur le VFD.
• Cet appareil peut ne pas être compatible avec certains types de support de
stockage USB.
• La barre audio prend en charge les systèmes de fichiers FAT16 et FAT32.
-- Le système de fichiers NTFS n’est pas pris en charge.
17
● FONCTIONS
Afin que le son du téléviseur soit émis sur la barre audio via une connexion Bluetooth, vous devez commencer par apparier
votre système avec le téléviseur compatible avec le Bluetooth. Une fois l’appariement terminé, les informations
correspondantes sont enregistrées et conservées, et plus aucun message de connexion Bluetooth ne s’affiche. Maintenez la
barre audio et le téléviseur à proximité avant l’appariement.
1.Allumez le téléviseur Samsung et la barre audio.
• Réglez Add New Device (Ajouter un nouveau périphérique) sur On dans le menu Paramètres TV SoundConnect du
téléviseur.
2.Lorsque vous remplacez le mode de la barre audio par TV (Téléviseur), un message vous demandant si vous souhaitez
poursuivre l’appariement Bluetooth s'affiche. « [Samsung] Soundbar » ([Samsung] Barre audio) apparaît sur l’écran du
téléviseur.
3.Sélectionnez <Yes> (Oui) sur l’écran du téléviseur. L'appariement avec la barre audio est alors terminé.
• Une fois que l'appariement est établi, lorsque vous remplacez d’autres modes d’entrée par le mode Barre audio vers le téléviseur, la connexion au téléviseur est établie automatiquement.
• Le remplacement du mode TV vers un autre mode de la barre audio annule la connexion SoundConnect.
• Si vous souhaitez annuler l’appariement existant de la barre audio vers un téléviseur et apparier votre barre audio
à un téléviseur différent.
-- Appuyez sur le bouton PLAY/PAUSE (LECTURE/PAUSE) de la barre audio pendant 5 secondes en mode d'entrée
TV pour annuler l'appariement existant. Vous pouvez maintenant l'apparier à un autre téléviseur.
• En mode SoundConnect, vous pouvez contrôler le volume et le mode silencieux en utilisant soit la télécommande du téléviseur soit la télécommande de la barre audio.
FRA
<Appariement avec votre téléviseur>
fonctions
• Connectez un périphérique USB directement au port USB du produit.
Dans le cas contraire, vous pouvez rencontrer un problème de compatibilité USB.
• Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples Il
peut ne pas fonctionner correctement.
• Les protocoles PTP des caméras numériques ne sont pas pris en charge.
• Ne retirez pas le périphérique USB lorsqu'il est en cours de lecture.
• Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne
seront pas lus.
• Les disques durs externes ne sont pas pris en charge.
• Les téléphones mobiles ne sont pas pris en charge.
• Liste de compatibilités
Format
*.mp3
*.wma
*.aac
*.wav
*.Ogg
*.Flac
Codec
MPEG 1 Couche 2
MPEG 1 Couche 3
MPEG 2 Couche 3
MPEG 2,5 Couche 3
Wave_Format_MSAudio1
Wave_Format_MSAudio2
AAC
AAC-LC
HE-AAC
OGG 1.1.0
FLAC 1.1.0, FLAC 1.2.1
Débit d'échantillonnage
16KHz ~ 48KHz
16KHz ~ 96KHz
24KHz ~ 96KHz
16KHz ~ 48KHz
16KHz ~ 96KHz
▪▪ S'il y a trop de dossiers et de fichiers stockés sur la clé USB, la lecture peut prendre un certain temps.
MISE À NIVEAU DU LOGICIEL
5v 500mA
5v 500mA
Samsung peut proposer à l’avenir des mises à
niveau pour le micrologiciel du système de la barre
audio.
Si une mise à niveau est proposée, vous pouvez
mettre le micrologiciel à niveau en connectant un
périphérique USB, contenant la mise à niveau du
micrologiciel, au port USB de votre barre audio.
Notez qu'en présence de plusieurs fichiers de
mise à niveau, vous devez simplement les charger
sur le périphérique USB et les utiliser pour mettre à
niveau le micrologiciel l'un après l'autre.
Veuillez visiter le site Web Samsung.com ou
contacter le centre d’assistance téléphonique de
Samsung pour recevoir de plus amples
informations concernant le téléchargement des fichiers de mise à niveau.
▪▪ Insérez un lecteur USB contenant la mise à niveau du micrologiciel dans le port USB situé à l’arrière de l’unité
principale.
▪▪ Veillez à ne pas débrancher l'alimentation ni à retirer le lecteur USB lorsque les mises à niveau sont en cours
▪▪
▪▪
▪▪
▪▪
18
d'exécution. L’unité principale s’éteint automatiquement une fois que la mise à niveau du micrologiciel est terminée.
Une fois le logiciel mis à niveau, les paramètres sont réinitialisés sur leur valeur par défaut. Nous vous conseillons de
consigner vos réglages par écrit afin de pouvoir facilement les spécifier à nouveau après la mise à niveau.
Une fois que la mise à niveau de l’appareil est terminée, éteignez-le puis appuyez sur le bouton (
) et maintenez-le
enfoncé pendant un moment pour réinitialiser l'appareil.
En cas d’échec de la mise à niveau du micrologiciel, nous vous recommandons de convertir le périphérique USB au
format FAT16 et de réessayer la mise à niveau.
Pour les besoins de la mise à niveau, ne convertissez jamais les données USB au format NTFS car ce système de
fichiers n'est pas pris en charge sur l'appareil.
Tout dépendant du fabricant, le périphérique USB pourrait ne pas être compatible.
FRA
dépannage
Avant de contacter l'assistance, veuillez lire ce qui suit.
Problème
Vérification
Solution
L'ensemble ne s'allume pas.
• Le cordon d'alimentation est-il
branché dans la prise?
• Branchez la fiche d'alimentation
électrique dans la prise murale.
La fonction ne s'active pas lorsque
vous appuyez sur le bouton
correspondant.
• L'air est-il chargé en électricité
statique?
• Débranchez la fiche
d'alimentation électrique et
rebranchez-la.
Aucun son n'est émis.
• L’unité est-elle correctement
reliée au téléviseur?
• La fonction Mute est-elle
activée?
• Le volume est-il réglé au
minimum?
• Branchez-les correctement.
• Appuyez sur la touche Mute
pour annuler cette fonction.
• Réglez le volume.
La télécommande ne fonctionne pas.
• Les piles sont-elles usées?
• La distance entre la télécommande et
l'unité principale est-elle trop
importante?
• Remplacez-les.
• Rapprochez-vous de l’appareil.
Le son provenant des canaux
gauche/droit est inversé.
• L’émission se fait-elle
correctement sur les câbles audio
de sortie gauche/droit en
provenance du téléviseur?
• Vérifiez le canal gauche/droit et
connectez-le correctement.
La fonction SoundConnect
(appariement au téléviseur) a
échoué.
• Votre téléviseur prend-il en
charge la fonction
SoundConnect ?
• SoundConnect est pris en
charge par certains téléviseurs
Samsung commercialisés après
2012. Vérifiez si votre téléviseur
prend en charge
SoundConnect.
• La version du micrologiciel du
téléviseur est-elle la plus
récente?
• Une erreur s’est-elle produite
lors de la connexion?
• Réinitialisez le MODE TV et
connectez à nouveau.
• Mettez votre téléviseur à jour
avec la version du micrologiciel
la plus récente.
• Contactez le centre d'appels.
• Appuyez sur le bouton
pendant 5 secondes pour
réinitialiser le produit.
19
annexe
SPÉCIFICATIONS
Nom du modèle HW-H430
5 V/0,5 A
USB
Unité principale
Poids
Caisson de basses
(PS-WH450)
GÉNÉRAL
Dimensions
(L x H x P)
Unité principale
Caisson de basses
(PS-WH450)
1,92 kg
5,1 kg
906 x 70 x 45 mm
179 x 361 x 299,5 mm
Plage de températures en fonctionnement de + 5 à + 35°C
Plage d'humidité en fonctionnement
AMPLIFICATEUR
de 10 à 75 %
Unité principale
80 W/CH, 4 OHM, THD = 10%, 1kHz
Puissance de
sortie nominale Caisson de basses 130 W, 4 OHM, THD = 10%, 100Hz
(PS-WH450)
Rapport signal/bruit (entrée analogique) 65 dB
Séparation (1 kHz)
65 dB
* Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures
effectuées à l'aide des directives AES (Audio Engineering Society).
*: Caractéristiques nominales
- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
- Le poids et les dimensions sont approximatifs.
- Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil.
※ Avis de licence libre
- Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse
(oss.request@samsung.com).
Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences
principales et autres dispositions relatives à la Directive 1999/5/EC.
La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Support
(Assistance) > Search Product Support (Recherche assistance produit) et saisissez le nom du modèle.
Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.
20
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le
Service Consommateurs Samsung.
Zone
AUSTRIA
Centre de contact 
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Site Internet
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
Zone
Centre de contact 
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora)
** (koszt połączenia według
taryfy operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
SERBIA
011 321 6899
SLOVAKIA
0800 - SAMSUNG(0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
www.samsung.com/gr/support
SWITZERLAND
0848 726 78 64
(0848-SAMSUNG)
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
U.K
EIRE
LITHUANIA
LATVIA
ESTONIA
0330 SAMSUNG (7267864)
0818 717100
8-800-77777
8000-7267
800-7267
[Elimination des batteries de ce produit]
(Applicable aux pays disposant de systèmes de collecte
séparés)
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries
de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets
ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie
que la batterie contient des quantités de mercure, de cadmium ou de plomb
supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si
les batteries ne sont pas correctement éliminées, ces substances peuvent porter
préjudice à la santé humaine ou à l'environnement.
Afin de protéger les ressources naturelles et d'encourager la réutilisation du
matériel, veillez à séparer les batteries des autres types de déchets et à les
recycler via votre système local de collecte gratuite des batteries.
Site Internet
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
www.samsung.com/ch_fr/
support (French)
www.samsung.com/uk/support
www.samsung.com/ie/support
www.samsung.com/lt/support
www.samsung.com/lv/support
www.samsung.com/ee/support
Les bons gestes de mise au rebut de ce produit
(Déchets d’équipements électriques et électroniques)
(Applicable aux pays disposant de systèmes de collecte séparés)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le
produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble
USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au
rebut incontrôlée des déchets présentant des risques environnementaux et de santé
publique, veuillez séparer vos produits et accessoires usagés des autres déchets.
Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un
développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se
renseigner auprès des autorités locales pour connaître les procédures et les points de
collecte de ces produits en vue de leur recyclage.
Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter
les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être
jetés avec les autres déchets.
HW-H430
Manuale utente
Wireless Audio - Soundbar
Immagina le possibilità
Grazie per aver acquistato un prodotto Samsung.
Per ricevere un servizio più completo, registrare il prodotto all'indirizzo
www.samsung.com/register
caratteristiche
TV SoundConnect (TV SoundConnect)
TV SoundConnect consente di ascoltare l'audio della TV sulla soundbar attraverso una connessione Bluetooth e di
controllare il suono.
3D SOUND (AUDIO 3D)
La funzione 3D SOUND (Audio 3D) aggiunge profondità e senso dello spazio durante l'ascolto dei brani.
Wireless Subwoofer (Subwoofer wireless)
Il modulo wireless di Samsung elimina i cavi tra l'unità principale e il subwoofer.
Invece, il subwoofer si collega a un modulo wireless compatto che comunica con l'unità principale.
Modo Special Sound (Audio speciale)
È possibile scegliere tra 5 diversi modi audio - MUSIC (MUSICA), VOICE (VOCE), SPORTS (SPORT), CINEMA (CINEMA)
e STANDARD (STANDARD) (Suono originale) – a seconda del tipo di contenuto che si intende ascoltare.
Telecomando multifunzione
È possibile utilizzare il telecomando fornito per controllare varie operazioni premendo semplicemente un tasto.
Sistema di diffusori attivi
Questa unità è dotata di un sistema di diffusori attivi che fornisce una qualità del suono elevata in una singola unità
sottile.
Questa unità non richiede altoparlanti o cablaggio satellitari, generalmente previsti per i sistemi audio surround
convenzionali.
Supporto host USB
Utilizzando la funzione host USB della soundbar è possibile collegare e riprodurre file musicali da dispositivi di
memorizzazione USB esterni come lettori MP3, memorie flash USB ecc.
Funzione Bluetooth
È possibile collegare un dispositivo Bluetooth alla soundbar e ascoltare musica con elevata qualità del suono stereo,
tutto senza fili!
LICENZA
2.0 Channel
Prodotto su licenza di 2.0Dolby
Channel Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.
Prodotto su licenza, brevetti U.S.A. n.: 5,956,674; 5,974,380; 6,487,535 e altri brevetti U.S.A. e mondiali
registrati e in attesa di registrazione. DTS, il simbolo, e DTS e il simbolo insieme sono marchi registrati e DTS 2.0 Channel è
un marchio di DTS, Inc. Software incluso nel prodotto. © DTS, Inc. Tutti i diritti riservati.
- Per inviare domande riguardanti le open source, contattare Samsung via email (oss.request@samsung.com).
2
ITA
informazioni sulla sicurezza
NORME PER LA SICUREZZA
Per ridurre i rischi di folgorazione, non rimuovere il coperchio (o il retro), all'interno vi sono componenti non
riparabili dall'utente Per l'assistenza tecnica fare riferimento a personale qualificato.
ATTENZIONE
RISCHIO DIFOLGORAZIONE .
NON APRIRE .
Questo simbolo indica la presenza,
all'interno del prodotto, di tensioni
pericolose che costituiscono un potenziale
rischio di scosse elettriche.
Questo simbolo indica istruzioni di
particolare importanza per il prodotto.
AVVERTENZA : PER RIDURRE I RISCHI D’INCENDIO E DI SCOSSE ELETTRICHE NON ESPORRE L’ APPARECCHIO A
PIOGGIA O UMIDITÀ.
ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere
facilmente raggiungibile.
ATTENZIONE
• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi,
sull'apparecchio.
• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la
spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.
●● Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono
differire rispetto all'aspetto effettivo del prodotto.
●● È possibile che vengano addebitate delle spese amministrative nei seguenti casi:
(a)l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia
omesso di leggere questo manuale utente).
(b)utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso
l'utente abbia omesso di leggere questo manuale utente).
●● L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un
eventuale intervento di manutenzione.
3
PRECAUZIONI
68.6 mm
99.1mm
99.1mm
99.1mm
Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione
posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile),
verificando che vi sia spazio sufficiente per una corretta ventilazione (7 - 10 cm). Assicurarsi che le aperture
di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono
diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità,
scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla
per un periodo prolungato.
Durante i temporali, scollegare la spina di alimentazione
dalla presa.
I picchi di alta tensione provocati dai fulmini potrebbero
danneggiare l'unità.
Non esporre l'unità alla luce diretta del sole o ad altre fonti
di calore.
Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.
Tenere il prodotto lontano da fonti di umidità (ad es.
vasi) e calore eccessivo (ad es. fuoco) o da apparecchi
che generano un forte campo magnetico o elettrico. In
caso di malfunzionamento dell'unità, scollegare il cavo
di alimentazione dalla presa di corrente. Il prodotto non
è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il
disco vengono conservati a basse temperature, potrebbe
formarsi della condensa. Trasportando l'unità in inverno,
attendere circa 2 ore prima di utilizzarla, in modo che
ritorni a temperatura ambiente.
Le batterie utilizzate con questo prodotto contengono
sostanze chimiche dannose per l'ambiente.
Non smaltirle con i comuni rifiuti domestici.
Non gettare le batterie nel fuoco.
Non disassemblare, surriscaldare o far entrare le batterie
in cortocircuito.
Una installazione scorretta delle batterie può causarne
l'esplosione. Sostituire solo con batterie dello stesso tipo
o equivalenti.
4
ITA
sommario
CARATTERISTICHE
2
2
Caratteristiche
Licenza
INFORMAZIONI SULLA SICUREZZA
3
4
Norme per la sicurezza
Precauzioni
PER COMINCIARE
6
6
Prima di leggere il manuale utente
Accessori forniti
DESCRIZIONI
7
Pannello anteriore/LATO POSTERIORE
TELECOMANDO
8
Pulsanti e funzioni del telecomando
COLLEGAMENTI
10 Installazione del supporto per montaggio a
parete
11 Collegamento del subwoofer wireless
12 Collegamento del nucleo toroidale in ferrite
al cavo di alimentazione del subwoofer
12 Installazione del nucleo toroidale in ferrite
nel subwoofer
13 Connessione di un dispositivo esterno con
un cavo audio (analogico) o ottico (digitale)
2
3
6
7
8
10
FUNZIONI
14
RISOLUZIONE DEI PROBLEMI
19
APPENDICE
20
14
14
16
17
18
Modo di ingresso
Bluetooth
Soundconnect
USB
Aggiornamento software
19 Risoluzione dei problemi
20 Specifiche
5
per cominciare
PRIMA DI LEGGERE IL MANUALE UTENTE
Osservare le seguenti indicazioni prima di leggere il manuale utente.
Icone utilizzate nel manuale
Icona
Indicazione
Definizione
Attenzione
Indica una situazione in cui una funzione non è attiva o in cui è possibile che le
impostazioni vengano cancellate.
Nota
Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere
il funzionamento dell'unità.
Istruzioni di sicurezza e risoluzione dei problemi
1) Leggere attentamente le istruzioni relative alla sicurezza prima di utilizzare questo prodotto. (Vedere pagina 3)
2) Se si verifica un problema, consultare la sezione relativa alla risoluzione dei problemi. (Vedere pagina 19)
Copyright
©2014 Samsung Electronics Co.,Ltd.
Tutti i diritti riservati; è vietata la riproduzione di una parte o dell'intero manuale utente senza
l'autorizzazione scritta di Samsung Electronics Co., Ltd
ACCESSORI FORNITI
Controllare gli accessori forniti indicati di seguito.
Telecomando / Batteria al litio (3V
: CR2032)
Staffa per montaggio a parete
Manuale Utente
(Per il cavo di alimentazione del
subwoofer)
Cavo Aux
Cavo USB
Nucleo toroidale in ferrite
▪▪ L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.
▪▪ Utilizzare il cavo USB dedicato per collegare i dispositivi USB esterni all'unità.
6
ITA
descrizioni
PANNELLO ANTERIORE/LATO POSTERIORE
1
2
7
AUX IN
8
● DESCRIZIONI
OPTICAL IN
3
5v 500mA
4
5
6
9
SENSORE
TELECOMANDO
Il telecomando può comandare
solo le soundbar prodotte da
SAMSUNG.
6
PORTA
USB
DISPLAY
Visualizza il modo corrente.
7
INGRESSO
OTTICO
TASTO DI
Accende e spegne la
ALIMENTAZIONE soundbar.
Seleziona l'ingresso D.IN,
AUX, BT, TV, USB.
TASTO
FUNZIONI
5
VOLUME +/-
- Con l'unità accesa, premendo il
tasto (
) per più di 3 secondi,
questo viene impostato per
funzionare come tasto MUTE
(MUTO). Per annullare
l'impostazione del tasto come
MUTE (MUTO), premere di
nuovo il tasto (
) per più di 3
secondi.
8
9
Collegare i dispositivi USB
come i lettori MP3.
Collegare all'uscita digitale
(ottica) di un dispositivo
esterno.
Per il collegamento all'uscita
INGRESSO
analogica di un dispositivo
AUX
esterno.
CAVO DI
Inserire il cavo di alimentazione
ALIMENTAZIONE nella presa di rete.
Regola il volume.
▪▪ Quando si accende l'unità vi è un ritardo di 4, 5 secondi prima che venga riprodotto il suono.
▪▪ Tenere la spina quando si scollega il cavo di alimentazione dalla presa di rete.
Non tirare il cavo.
▪▪ Non collegare questa unità o altri componenti all'uscita CA finché non sono stati collegati tutti i
componenti.
7
TELECOMANDO
PULSANTI E FUNZIONI DEL TELECOMANDO
SOURCE
Per selezionare una sorgente collegata al Soundbar.
MUTE
Premendo questo tasto è possibile azzerare il volume.
Premerlo di nuovo per riportare l'audio al livello precedente.
REPEAT
Premere per impostare la funzione REPEAT (RIPETI) durante la
riproduzione musicale da un dispositivo USB.
REPEAT OFF : Annulla la riproduzione ripetuta.
REPEAT FILE : Per riprodurre ripetutamente una traccia.
REPEAT ALL : Per riprodurre ripetutamente tutte le tracce.
REPEAT RANDOM : Riproduce le tracce in ordine casuale.
(Una traccia già riprodotta può essere riprodotta nuovamente).
Avanzamento:
Se sul dispositivo che si sta riproducendo sono presenti più file,
premendo il tasto ] viene selezionato il file successivo.
AUDIO SYNC
Se il Soundbar viene collegato a una TV digitale e le immagini non sono
sincronizzate con l'audio, premere i tasti di AUDIO SYNC per
sincronizzare l'audio con le immagini. Utilizzare i tasti [,] per
impostare il ritardo audio tra 0 ms e 300 ms. In modo USB, modo TV e
modo BT, la funzione Audio Sync potrebbe non funzionare.
DIMMER+
DIMMER : Premere il tasto DIMMER+ sul telecomando per regolare la
luminosità del display.
Auto Power Link (Auto Power Link): Tenere premuto il tasto
DIMMER (DIMMER) per più di 3 secondi per accendere o spegnere la
funzione Auto Power Link.
(Auto Power Link: Predef. OFF)
* Auto Power Link
Sincronizza la soundbar a una sorgente ottica collegata attraverso il jack
ottico in modo che si accenda automaticamente quando si accende la
TV.
EQUALIZER WOOFER
Premere per selezionare gli alti o i bassi. Quindi, utilizzare il tasto [,]
per regolare il volume degli alti o dei bassi da -3 a +3.
È possibile regolare il volume del subwoofer. Premere il tasto [,] per
aumentare o diminuire il volume del subwoofer. È possibile impostarlo tra
SW -6 e SW +6.
●● Soundbar è un nome proprietario di Samsung.
●● Accendere la TV utilizzando il telecomando.
8
ITA
POWER
Accende e spegne l'unità Soundbar.
VOLUME
Regola il volume dell'unità.
Riproduzione/Pausa
● COLLEGAMENTI
Premere il tasto +# per mettere in pausa temporaneamente la
riproduzione del file. Premere nuovamente il tasto +# per riprodurre il file
selezionato.
Riavvolgimento
Se sul dispositivo che si sta riproducendo sono presenti più file,
premendo il tasto [ viene selezionato il file precedente.
SOUND EFFECT
È possibile scegliere tra 5 diversi modi audio MUSIC, VOICE, SPORTS,
CINEMA e STANDARD a seconda del tipo di sorgente da riprodurre.
Premere SOUND EFFECT sul telecomando.
Selezionare il modo STANDARD per ascoltare l'audio originale.
Tenere premuto il tasto SOUND EFFECT per più di 5 secondi per
attivare o disattivare il volume intelligente.
* Volume intelligente
Questa funzione regola e stabilizza il livello del volume per evitare un
cambio improvviso quando si cambia canale o si passa a un'altra
scena.
Bluetooth POWER
Premere il tasto Bluetooth POWER sul telecomando per attivare e
disattivare la funzione Bluetooth POWER on
Per i dettagli, vedere le pagine 16 e 17.
3D SOUND (3D Sound Plus)
Premere il tasto 3D SOUND del telecomando per aggiungere profondità
e ampiezza al suono.
Premere 3D SOUND sul telecomando.
Ogni volta che si preme questo tasto, la selezione cambia nella
sequenza indicata di seguito : 3D SOUND PLUS OFF  3D SOUND
PLUS MUSIC 
3D SOUND PLUS MOVIE
++Inserimento delle batterie nel telecomando
1. Utilizzare una moneta
adatta per girare il
coperchio della batteria del
telecomando in senso
antiorario e rimuoverlo
come indicato nella figura in
alto.
2. Inserire una batteria al litio da 3V.
Inserire la batteria tenendo il polo
positivo (+) rivolto verso l'alto
Rimettere il coperchio alla batteria e
allineare i segni '' l'uno accanto
all'altro come indicato nella figura in
alto.
3. Utilizzare una moneta adatta
per girare il coperchio della
batteria del telecomando in
senso orario fino a battuta e
fissarlo in sede.
9
collegamenti
INSTALLAZIONE DEL SUPPORTO PER MONTAGGIO A PARETE
È possibile utilizzare la staffa per montaggio a parete per montare questa unità sulla parete.
Precauzioni per l'installazione
• Installare esclusivamente su una parete verticale.
• Per l'installazione, evitare luoghi con temperature o tassi di umidità elevati; in caso contrario la parete non
può sostenere il peso dell'unità.
• Verificare la resistenza della parete. Se la parete non è sufficientemente robusta per sostenere l'unità,
rinforzarla o installare l'unità su un'altra parete in grado di sopportarne il peso.
• Acquistare e utilizzare viti di fissaggio o tasselli adeguati al tipo di parete (cartongesso, acciaio, legno,
ecc.). Se possibile, fissare le viti di supporto al telaio della parete.
• Collegare i cavi tra l'unità e i dispositivi esterni prima di installarla a parete.
• Assicurarsi che l'unità sia spenta e scollegata prima di effettuare l'installazione. Vi è il rischio di scosse
elettriche.
1. Posizionare la staffa per montaggio a parete su un muro,
quindi fissarla con due viti (non fornite).
Se l'unità viene installata sotto un televisore, assicurarsi di
installare la staffa per montaggio a parete in modo che la
freccia ( ) si trovi al centro del televisore.
Assicurarsi inoltre che l'unità sia ad almeno 5 cm sotto il
televisore.
2. Quindi inserire l'unità nelle corrispondenti fessure della
staffa per montaggio a parete. Per un'installazione sicura,
accertarsi che i perni di fissaggio arrivino saldamente fino
in fondo alla fessura.
2
1
3.L'installazione è terminata.
5 cm o più
▪▪ Non aggrapparsi all’unità installata ed evitare di sottoporla ad urti.
▪▪ Fissare saldamente l'unità alla parete in modo che non cada. Cadendo, potrebbe
provocare lesioni o danneggiarsi.
▪▪ Quando l'unità viene installata su una parete, assicurarsi che i cavi di connessione non
possano essere tirati da bambini, rischiando di farla cadere.
▪▪ Per garantire prestazioni ottimali nelle installazioni a parete, tenere il sistema di diffusori a
una distanza di almeno 5 cm dal televisore.
10
ITA
COLLEGAMENTO DEL SUBWOOFER WIRELESS
L'ID di collegamento del subwoofer è preimpostato dal costruttore e l'unità principale e il subwoofer devono
collegarsi automaticamente (wireless) al momento dell'accensione. Se la spia di collegamento ( ) non è attiva
quando l'unità principale e il subwoofer vengono attivati, impostare l'ID seguendo la procedura indicata di seguito.
1. Inserire i cavi di alimentazione dell'unità principale e del subwoofer in una presa di corrente.
● COLLEGAMENTI
2. Premere il tasto ID SET sul retro del subwoofer con un piccolo oggetto appuntito per 5 secondi.
• La spia STANDBY si spegne e la spia LINK (LED blu) lampeggia rapidamente.
3. Quando l'unità principale è spenta (modo STANDBY), premere
MUTE sul telecomando per 5 secondi.
4. Sul VFD dell'unità principale appare il messaggio ID SET.
5. Per finalizzare il collegamento, scollegare l'alimentazione dell'unità
principale mentre il LED blu del subwoofer lampeggia.
• L'unità principale e il subwoofer ora sono collegati.
• La spia di collegamento Link (LED blu) sul subwoofer è accesa.
• È possibile ottenere un suono migliore dal subwoofer wireless
selezionando l'effetto sonoro.
• Se la spia Link blu non è fissa, il processo di collegamento non è
riuscito. Spegnere l'unità principale e ripetere la procedura dal
passo 2.
▪▪ Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di
alimentazione.
▪▪ Se l'unità principale viene spenta, il subwoofer wireless commuta in modo standby
visualizzando l'indicatore di STANDBY sulla schermata superiore. 30 secondi dopo, l'indicatore
LINK blu inizia a lampeggiare.
▪▪ Se si utilizza un dispositivo che si serve della stessa frequenza (2.4 GHz) vicino al sistema, è
possibile che si sentano alcune interruzioni nel suono a causa delle interferenze.
▪▪ La distanza di trasmissione delle onde radio è di circa 10m, ma può variare a seconda
dell'ambiente di utilizzo. In presenza di una parete in cemento armato oppure metallica fra
l’unità principale e il modulo ricevitore wireless, il sistema potrebbe non funzionare in quanto
l’onda radio non è in grado di penetrare il metallo.
▪▪ Se l'unità principale non riesce a stabilire il collegamento wireless, seguire i passi 1-5 sopra per
riprovare il collegamento tra l'unità principale e il subwoofer wireless.
▪▪ L'antenna ricevente wireless è integrata nel subwoofer wireless. Tenere l'unità lontana da
acqua o umidità.
▪▪ Per garantire prestazioni di ascolto ottimali, assicurarsi che l'area attorno al subwoofer
wireless sia libera da ostruzioni.
11
collegamenti
COLLEGAMENTO DEL NUCLEO TOROIDALE IN FERRITE AL CAVO
DI ALIMENTAZIONE DEL SUBWOOFER
Se si collega un nucleo toroidale in ferrite al cavo di alimentazione
del Subwoofer, si può contribuire ad evitare le interferenze RF
provenienti dai segnali radio.
1. Tirare la linguetta di fissaggio del nucleo toroidale in ferrite per
aprirlo.
2. Fare due giri con il cavo di alimentazione del subwoofer.
3. Collegare il nucleo toroidale in ferrite al cavo di alimentazione del
Subwoofer come mostrato nella figura e premerlo finché non si aggancia.
INSTALLAZIONE DEL NUCLEO TOROIDALE IN FERRITE NEL SUBWOOFER
Sollevare i fermi per sbloccare il nucleo ed
aprirlo.
Richiudere i fermi.
12
Fare due giri con il cavo di alimentazione sul nucleo.
(Avvolgere a 5-10 cm di distanza dallo switch).
ITA
CONNESSIONE DI UN DISPOSITIVO ESTERNO CON UN CAVO
AUDIO (ANALOGICO) O OTTICO (DIGITALE)
Questa sezione spiega due modi (digitale e analogico) per collegare l'unità al televisore.
Questa unità è dotata di jack digitale ottico e di jack analogico audio per il collegamento ad un televisore.
● COLLEGAMENTI
OPTICAL IN
OPTICAL IN
Cavo ottico (non fornito)
OPTICAL
OUT
AUX IN
AUX IN
Lettore BD/DVD/
set-top box/
console giochi
o
AUDIO
OUT
o
Cavo audio
INGRESSO OTTICO
Collegare l'ingresso digitale sull'unità principale a OPTICAL OUT sul televisore o sul dispositivo sorgente.
o,
INGRESSO AUX
Collegare l'ingresso AUX (audio) dell'unità principale all'USCITA AUDIO del televisore o del dispositivo sorgente.
Prestare attenzione ai diversi colori.
▪▪ Non collegare il cavo di alimentazione di questo prodotto o del televisore alla presa di
corrente finché non sono stati collegati tutti i componenti.
▪▪ Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di
alimentazione.
13
funzioni
MODO DI INGRESSO
È possibile selezionare l'ingresso D.IN, AUX, BT, TV o USB.
Tipo di ingresso
Display
Ingresso ottico digitale
D.IN
Ingresso AUX
AUX
Modo BLUETOOTH
BT
Modo TV
TV
Modo USB
USB
L'unità si spegne automaticamente nei seguenti casi:
• Modo BT/TV/USB/D.IN
-- In assenza di segnale audio per 25 minuti.
• Modo Aux
-- Se non vengono azionati dei TASTI per 8 ore con cavo AUX collegato. Per attivare o disattivare questa
funzione, tenere premuto il tasto
per 5 secondi in modo AUX. Sul display viene visualizzato AUTO
POWER DOWN ON / OFF (SPEGNIMENTO AUTOMATICO ON/OFF).
-- Se il cavo Aux non è collegato per 25 minuti.
▪▪ Se la memoria flash USB non può essere collegata direttamente all'unità, utilizzare il cavo fornito in
dotazione.
BLUETOOTH
Con i dispositivi Bluetooth è possibile ascoltare musica con elevata qualità del suono stereo, tutto senza fili!
Che cos'è il Bluetooth?
Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth
attraverso una connessione wireless a breve raggio.
• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:
-- Una parte del corpo è a contatto con il sistema di ricezione/trasmissione del dispositivo Bluetooth o della
soundbar.
-- È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o
tramezzature d'ufficio.
-- È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse
apparecchiature mediche, forni a microonde e LAN wireless.
• Collegare la soundbar al dispositivo Bluetooth quando sono vicini.
• Maggiore è la distanza tra la soundbar e il dispositivo Bluetooth, peggiore è la qualità.Se la distanza supera il
raggio d'azione del Bluetooth, la connessione si interrompe.
• In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.
• Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente
interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali
pareti o porte, anche entro il limite indicato.
• Questo dispositivo wireless può provocare interferenze elettriche durante il funzionamento.
14
ITA
Per collegare la soundbar a un dispositivo Bluetooth
Verificare che il dispositivo Bluetooth supporti la funzione auricolari stereo compatibili con Bluetooth.
Connect (Connetti)
● FUNZIONI
Dispositivo Bluetooth
1.Premere il tasto (
) sul pannello di lato dell'unità principale o premere il tasto
telecomando per selezionare il modo BT.
(SOURCE) sul
• Sul display anteriore della Soundbar viene visualizzato BT READY.
2.Selezionare il menu Bluetooth del dispositivo Bluetooth da collegare (vedere il manuale utente del
dispositivo Bluetooth).
3.Selezionare il menu delle cuffie stereo sul dispositivo Bluetooth.
• Viene visualizzato un elenco dei dispositivi trovati.
4. Selezionare "[Samsung] Soundbar ([Samsung] Soundbar)" dall'elenco.
• Quando la soundbar è collegata al dispositivo Bluetooth, sul display anteriore viene visualizzato Device
Name (Nome dispositivo) ➡ BT .
• Se il dispositivo Bluetooth non è riuscito a collegarsi alla soundbar, eliminare il precedente messaggio
"[Samsung] Soundbar ([Samsung] Soundbar)" trovato dal dispositivo Bluetooth e ripetere la ricerca della
soundbar.
5. Riprodurre la musica sul dispositivo collegato.
• Attraverso il sistema soundbar è possibile ascoltare la musica riprodotta sul dispositivo Bluetooth collegato.
• Nel modo BT, le funzioni Play/Pause/Next/Prev non sono disponibili. Queste funzioni sono tuttavia
disponibili nei dispositivi Bluetooth che supportano AVRCP.
▪▪ Se, al collegamento di un dispositivo Bluetooth, viene richiesto il codice PIN, inserire <0000>.
▪▪ È possibile collegare un solo dispositivo Bluetooth per volta.
▪▪ La connessione Bluetooth viene terminata quando il Soundbar viene disattivato.
▪▪ È possibile che il Soundbar non sia in grado di eseguire la ricerca Bluetooth o di effettuare la
connessione correttamente nei seguenti casi:
-- In presenza di un forte campo elettrico attorno all'Soundbar.
-- Se vi sono più dispositivi Bluetooth collegati contemporaneamente all'Soundbar.
-- Se il dispositivo Bluetooth è spento, non è presente o è difettoso.
-- Tenere presente che tutti i dispositivi come forni a microonde, adattatori LAN wireless, luci a
fluorescenza e fornelli a gas utilizzano la stessa gamma di frequenza del dispositivo Bluetooth,
con possibili interferenze elettriche.
▪▪ Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).
▪▪ Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione
A2DP (AV).
▪▪ Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione
HF (Hands Free).
▪▪ Una volta collegato il dispositivo, selezionando nell'elenco "[Samsung] Soundbar" in modo
D.IN/AUX/USB, si passa automaticamente al modo BT.
15
funzioni
Accensione Bluetooth (Bluetooth POWER (Bluetooth POWER))
Quando la funzione Bluetooth Power On (Accensione Bluetooth) è attivata e la soundbar è spenta, se un dispositivo Bluetooth
collegato in precedenza prova a collegarsi alla soundbar, la soundbar si accende automaticamente.
• Premere il tasto Bluetooth POWER (Bluetooth POWER) sul telecomando soundbar.
• Sul display della soundbar viene visualizzato BLUETOOTH POWER ON (ACCENSIONE BLUETOOTH).
Per scollegare il dispositivo Bluetooth dalla soundbar
È possibile scollegare il dispositivo Bluetooth dalla soundbar. Per istruzioni, vedere il manuale utente del dispositivo Bluetooth.
• La soundbar viene scollegata.
• Quando la soundbar è scollegata dal dispositivo Bluetooth, sul display anteriore della soundbar viene visualizzato BT
DISCONNECTED (BT SCOLLEGATO).
Per scollegare la soundbar dal dispositivo Bluetooth
Premere il tasto
(SOURCE) sul telecomando o il tasto (
un altro modo oppure spegnere la soundbar.
) sul pannello laterale del prodotto per commutare da BT a
• Il dispositivo Bluetooth collegato resterà per un certo tempo in attesa di una risposta dalla soundbar prima di interrompere
la connessione. (Il tempo di disconnessione può variare a seconda del dispositivo Bluetooth)
• Il dispositivo attualmente collegato viene scollegato.
▪▪ Nel modo di connessione Bluetooth, la connessione Bluetooth si interrompe se la distanza tra la soundbar e il
dispositivo Bluetooth supera 5m.
▪▪ Se, dopo essersi scollegato, il dispositivo Bluetooth torna nel campo di ricezione effettivo, è possibile riavviare la
soundbar per ripristinare il collegamento al dispositivo Bluetooth.
▪▪ La soundbar si spegne automaticamente dopo 25 minuti in modo Ready.
SOUNDCONNECT
Questa sezione spiega come collegare la soundbar a una TV SAMSUNG compatibile Bluetooth.
Per collegare la soundbar a una TV Samsung compatibile Bluetooth
Connect (Connetti)
Premere il tasto
per selezionare il modo TV , quindi collegare la TV alla soundbar.
• Se collegata alla TV, l'unità riproduce l'audio dalla TV.
• Se si passa ad un modo diverso, tranne il modo TV SoundConnect, o si spegne la soundbar, l'audio torna a
essere emesso dalla TV.
16
▪▪ Raggio di azione di SoundConnect TV
-- raggio di connessione raccomandato: entro 50cm.
-- raggio d'azione raccomandato: 5m
▪▪ Se la distanza tra la soundbar e la TV Samsung è superiore a 5m, la connessione o l'audio possono subire
interruzioni. In questo caso, collegarsi nuovamente al dispositivo Bluetooth entro il raggio d'azione.
▪▪ Assicurarsi che il modo SoundConnect della TV Samsung sia attivato prima di utilizzare questa funzione.
▪▪ I tasti PLAY (RIPROD.), NEXT (SUCCESSIVO), PREV (PREC), PAUSE non funzionano in modo
Soundconnect.
▪▪ Utilizzo della funzione Bluetooth POWER On
-- La funzione Bluetooth POWER On è disponibile dopo aver collegato correttamente la soundbar a una TV
compatibile con Bluetooth tramite TV SoundConnect. Quando la funzione Bluetooth POWER On è attivata,
accendendo o spegnendo la TV collegata, si accende o si spegne anche la soundbar.
-- Collegare la TV alla soundbar utilizzando la funzione TV SoundConnect.
-- Premere i tasti Bluetooth POWER del Soundbar e del telecomando. Sul display del Soundbar viene visualizzato
"BLUETOOTH POWER ON".
-- BLUETOOTH POWER ON (ACCENSIONE BLUETOOTH): Il Soundbar si accende e si spegne quando si accende
o si spegne la TV.
-- BLUETOOTH POWER OFF : Il Soundbar si spegne soltanto quando si spegne la TV.
-- Questa funzione è supportata solo da alcune TV Samsung commercializzate a partire dal 2013.
-- Se il Soundbar è collegato a una TV attraverso TV SoundConnect e il Soundbar viene spento spegnendo la TV,
la funzione Bluetooth POWER On non accende il Soundbar anche se vi si collega un altro dispositivo Bluetooth.
▪▪ Il modo SoundConnect è supportato da determinati modelli commercializzati dopo il 2012. Prima di cominciare,
verificare che la TV supporti la funzione SoundConnect. (Per ulteriori informazioni, vedere la Guida utente della TV)
USB
1.Collegare il dispositivo USB alla porta USB sul fianco dell'unità.
2.Premere ripetutamente il tasto (
) sul pannello laterale della soundbar finché appare USB.
3.USB appare sulla schermata di visualizzazione e poi scompare.
• La connessione della soundbar è completata.
• La soundbar si spegne automaticamente (spegnimento automatico) se non vengono collegati dispositivi USB per oltre 25
minuti.
Prima di collegare un dispositivo USB
Tenere presente quanto segue:
• Se il nome di una cartella sul dispositivo USB supera i 10 caratteri, non viene
visualizzato sul VFD.
• Il prodotto potrebbe non essere compatibile con alcuni tipi di supporti USB.
• La soundbar supporta i file system FAT16 e FAT32.
-- Il file system NTFS non è supportato.
17
● FUNZIONI
Per riprodurre l'audio della TV dalla soundbar attraverso una connessione Bluetooth, è necessario collegare innanzitutto il
sistema ad una TV compatibile con Bluetooth. Una volta stabilita la connessione, le relative informazioni vengono registrate e
conservate e in seguito non vengono più visualizzati messaggi sulla connessione Bluetooth. Avvicinare la soundbar alla TV
prima di stabilire la connessione.
1.Accendere la TV Samsung e la soundbar.
• Impostare Add New Device (Aggiungi Nuovo dispositivo) nel menu SoundConnect Setting della TV su On.
2.Quando si cambia il modo della soundbar su TV viene visualizzato un messaggio che richiede se si desidera procedere con
la connessione Bluetooth. Sulla TV appare "[Samsung] Soundbar ([Samsung] Soundbar)".
3.Selezionare <Yes (Sì)> nella schermata TV. La connessione con la soundbar è completata.
• Se, dopo aver stabilito la connessione, la soundbar passa da altri modi di ingresso al modo TV, viene automaticamente collegata alla TV.
• Se la soundbar passa dal modo TV a un altro modo, la connessione SoundConnect viene annullata.
• Per annullare la connessione esistente tra soundbar e la TV e collegare la soundbar a un'altra TV.
-- Tenere premuto il tasto della soundbar PLAY/PAUSE (RIPRODUZIONE/PAUSA) per 5 secondi nel modo di
inserimento TV per annullare l'accoppiamento esistente. A questo punto è possibile stabilire una connessione a una
TV diversa.
• Nel modo SoundConnect, è possibile regolare il volume e disattivare l'audio utilizzando il telecomando della TV o della soundbar.
ITA
<Per collegarsi alla TV>
funzioni
• Collegare un dispositivo USB direttamente alla porta USB del prodotto. In caso contrario può verificarsi un problema
di compatibilità USB.
• Non collegare più dispositivi di memorizzazione al prodotto attraverso un lettore multischede.
Potrebbe non funzionare correttamente.
• I protocolli PTP per videocamere digitali non sono supportati.
• Non rimuovere il dispositivo USB mentre viene letto.
• I file musicali protetti da DRM (MP3, WMA) provenienti da un sito Web commerciale non vengono
riprodotti.
• Gli HDD esterni non sono supportati.
• I telefoni cellulari non sono supportati.
• Elenco della compatibilità
Formato
*.mp3
*.wma
*.aac
*.wav
*.Ogg
*.Flac
Codec
MPEG 1 Layer2
MPEG 1 Layer3
MPEG 2 Layer3
MPEG 2.5 Layer3
Wave_Format_MSAudio1
Wave_Format_MSAudio2
AAC
AAC-LC
HE-AAC
OGG 1.1.0
FLAC 1.1.0, FLAC 1.2.1
Frequenza di campionamento
16KHz ~ 48KHz
16KHz ~ 96KHz
24KHz ~ 96KHz
16KHz ~ 48KHz
16KHz ~ 96KHz
▪▪ Se il dispositivo USB contiene troppi file e cartelle, la lettura potrebbe richiedere un po' di tempo.
AGGIORNAMENTO SOFTWARE
5v 500mA
5v 500mA
In futuro Samsung potrebbe offrire gli
aggiornamenti per il firmware di sistema della
soundbar.
Se è disponibile un aggiornamento, è possibile
aggiornare il firmware collegando un'unità USB
contenente l'aggiornamento del firmware alla porta
USB della soundbar.
Se sono presenti diversi file di aggiornamento,
questi devono essere caricati singolarmente
sull'unità USB e utilizzati uno alla volta per
aggiornare il firmware.
Per ulteriori informazioni sullo scaricamento dei file
di aggiornamento, visitare il sito Samsung.com o
contattare il call center Samsung.
▪▪ Inserire un'unità USB con l'aggiornamento firmware nella porta USB dell'unità principale.
▪▪ Attenzione a non scollegare l'alimentazione o rimuovere l'unità USB durante l'applicazione degli
aggiornamenti. L'unità principale si spegne automaticamente al termine dell'aggiornamento del firmware.
Al termine dell'aggiornamento del software, vengono ripristinate le impostazioni predefinite. Si consiglia di
prendere nota delle impostazioni effettuate in modo da poterle reimpostare facilmente dopo
l'aggiornamento.
▪▪ Una volta terminato l'aggiornamento del software del prodotto, spegnerlo e tenere premuto il tasto ( )
per un istante per resettare il prodotto.
▪▪ Se non si riesce ad effettuare l'aggiornamento del firmware, si raccomanda di formattare il dispositivo USB
in FAT16 e riprovare.
▪▪ Ai fini dell'aggiornamento non formattare i dati USB in NTFS perché non è un file system supportato.
▪▪ A seconda del costruttore, alcuni dispositivi memorizzazione USB potrebbero non essere supportati.
18
ITA
risoluzione dei problemi
Prima di rivolgersi all'assistenza, eseguire i controlli indicati di seguito.
Sintomo
Controllo
Rimedio
L'unità non si accende.
• Il cavo di alimentazione è
collegato alla presa?
• Collegare la spina alla presa.
Una funzione non si attiva quando
viene premuto il tasto.
• Nell'aria è presente elettricità
statica?
• Scollegare e ricollegare la spina.
L’audio non viene riprodotto.
• L'unità è collegata
correttamente al televisore?
• Collegarli correttamente.
• La funzione di disattivazione
dell'audio è attivata?
• Premere il tasto di disattivazione
dell'audio per ripristinarlo.
• Regolare il volume.
• Il volume è regolato sul minimo?
• Le batterie sono scariche?
• Sostituire le batterie.
• La distanza tra il telecomando e
l'unità principale è troppo
elevata?
• Avvicinarsi all'unità.
L'audio dei canali sinistro/ destro è
invertito.
• I cavi di uscita audio sinistro/
destro del televisore sono
collegati correttamente?
• Controllare il canale sinistro/
destro e collegarlo/i
correttamente.
Il SoundConnect (accoppiamento
TV) non funziona.
• La TV supporta
SoundConnect?
• SoundConnect è supportato da
alcune TV Samsung
commercializzate dopo il 2012.
Controllare se la TV supporta
TV SoundConnect.
Il telecomando non funziona.
• Il firmware della TV è
aggiornato?
• Si è verificato un errore durante
la connessione?
• Ripristinare il MODO TV ed
effettuare di nuovo il
collegamento.
• Aggiornare la TV all'ultimo
firmware.
• Contattare il call center.
• Premere il tasto
per 5
secondi per resettare il
prodotto.
19
appendice
SPECIFICHE
Nome del modello HW-H430
5V/0,5A
USB
Unità principale 1,92 kg
Peso
GENERALE
Dimensioni
(L x A x P)
Subwoofer
(PS-WH450)
5,1 kg
Unità principale 906 x 70 x 45 mm
Subwoofer
(PS-WH450)
179 x 361 x 299,5 mm
Temperatura di esercizio
Da +5°C a +35°C
Umidità di esercizio
10 % e 75 %
Unità principale 80 W/CH, 4 OHM, THD = 10%, 1kHz
Potenza di
uscita nominale Subwoofer
130 W, 4 OHM, THD = 10%, 100Hz
(PS-WH450)
AMPLIFICATORE
Rapporto S/N (ingresso analogico) 65 dB
Separazione (1 kHz)
65 dB
* I valori rapporto S/N, distorsione, separazione e sensibilità utile si basano sulla misurazione secondo gli
standard AES (Audio Engineering Society).
*: Specifica nominale
- Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
- Peso e dimensioni sono approssimativi.
- Per l'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto.
※ Avviso di licenza Open Source
- Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail
(oss.request@samsung.com).
Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre
disposizioni rilevanti della direttiva 1999/5/CE.
La dichiarazione di conformità originale è reperibile sul sito http://www.samsung.com, selezionando
Supporto > Seleziona il tuo prodotto e inserendo il nome del modello.
Questo dispositivo può essere utilizzato in tutti i Paesi dell'UE.
20
Contatta SAMSUNG WORLD WIDE
Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.
Area
AUSTRIA
Centro di contatto 
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Sito Web
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
Area
Centro di contatto 
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora)
** (koszt połączenia według
taryfy operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
011 321 6899
SERBIA
SLOVAKIA
0800 - SAMSUNG(0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
www.samsung.com/gr/support
SWITZERLAND
0848 726 78 64
(0848-SAMSUNG)
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
U.K
EIRE
LITHUANIA
LATVIA
ESTONIA
0330 SAMSUNG (7267864)
0818 717100
8-800-77777
8000-7267
800-7267
[Corretto smaltimento delle batterie del prodotto]
(Applicabile nei Paesi con sistemi di raccolta differenziata)
Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica
che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al
termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano
che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli
di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite
correttamente, queste sostanze possono causare danni alla salute umana o
all'ambiente.
Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le
batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto
nella propria area di residenza.
Sito Web
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
www.samsung.com/ch_fr/
support (French)
www.samsung.com/uk/support
www.samsung.com/ie/support
www.samsung.com/lt/support
www.samsung.com/lv/support
www.samsung.com/ee/support
Corretto smaltimento del prodotto
(rifiuti elettrici ed elettronici)
(Applicabile nei Paesi con sistemi di raccolta differenziata)
Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il
prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non
devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali
danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto,
si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti,
conferendoli ai soggetti autorizzati secondo le normative locali.
Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato
acquistato il prodotto o l’autorità competente per tutte le informazioni relative alla
raccolta differenziata di questo tipo di materiali.
Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio
fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto
e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti
commerciali.
HW-H430
Manual del usuario
Wireless Audio - Soundbar
Imagine las posibilidades
Gracias por adquirir este producto Samsung.
Para recibir un servicio más completo, registre su producto en
www.samsung.com/register
características
TV SoundConnect
TV SoundConnect permite escuchar audio procedente del TV en su Barra de sonido a través de una conexión Bluetooth y le
permite controlar el sonido.
3D SOUND
La función 3D SOUND añade profundidad y sensación de espacio a su experiencia auditiva.
Subwoofer inalámbrico
El módulo inalámbrico de Samsung carece de cables entre la unidad principal y el subwoofer.
En su lugar, el subwoofer se conecta a un módulo compacto inalámbrico que comunica con la unidad principal.
Modo de sonido especial
Puede seleccionar entre 5 modos de sonido de campo diferentes: MUSIC (MÚSICA), VOICE (VOZ), SPORTS (DEPORTES), CINEMA
(CINE) y STANDARD (ESTÁNDAR) (sonido original), según el tipo de contenido que desee escuchar.
Mando a distancia multifuncional
Puede utilizar el mando a distancia suministrado para controlar diversas operaciones con la simple pulsación de un botón.
Sistema de altavoces activo
Esta unidad incorpora un Sistema de altavoces activo que proporciona una gran calidad de sonido en una sola unidad compacta.
Esta unidad no requiere ningún altavoz satélite ni cableado de altavoz, el cual normalmente está asociado con los sistemas de
sonido envolvente convencionales.
Soporte de USB Host
Puede conectar y reproducir archivos desde dispositivos de almacenamiento externo USB como reproductores MP3, memoria
flash USB, etc. utilizando la función USB HOST de la Barra de sonido.
Función Bluetooth
Se puede utilizar para conectar el dispositivo Bluetooth a la Barra de sonido para poder disfrutar de la música con sonido estéreo
de gran calidad, sin necesidad de cables.
LICENCIA
2.0 Channel
Fabricado con licencia2.0de
Dolby Laboratories. Dolby y el símbolo de la doble D marcas comerciales de Dolby Laboratories.
Channel
Fabricado bajo licencia bajo números de patente de EE.UU.: 5.956.674, 5.974.380, 6.487.535 u otras patentes de EE.UU. y de
todo el mundo presentadas y pendientes. DTS, el símbolo, y DTS y el símbolo juntos son marcas comerciales registradas y DTS
2.0 Channel es una marca comercial de DTS, Inc. El producto incluye el software. © DTS, Inc. Todos los derechos reservados.
- Para enviar consultas y solicitudes sobre fuentes abiertas, póngase en contacto con Samsung a través del correo
electrónico (oss.request@samsung.com).
2
SPA
Información de seguridad
ADVERTENCIAS
PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD.
NO CONTIENE ELEMENTOS QUE DEBA REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA, SOLICITE LA AYUDA DE PERSONAL
ESPECIALIZADO.
PRECAUCIÓN
RIESGO DE ELECTROCUCION. NO ABRIR.
Este símbolo indica que existe un voltaje
peligroso dentro de esta unidad que puede
producir una descarga eléctrica.
Este símbolo indica que existen instrucciones
importantes de funcionamiento y
mantenimiento en la documentación que se
suministra con esta unidad.
ADVERTENCIA : Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia
ni a la humedad.
PRECAUCIÓN : PARA EVITAR DESCARGAS ELÉCTRICAS, INTRODUZCA TOTALMENTE EL ENCHUFE.
• Este aparato deberá conectarse siempre a una toma de alimentación principal con una conexión a tierra de
protección.
• Para desconectar el aparato de la fuente de alimentación, el enchufe deberá ser desconectado de la toma
principal, lo que significa que deberá disponer de fácil acceso al enchufe principal.
PRECAUCIÓN
• No debe exponer este aparato a gotas ni salpicaduras de agua. No coloque en el aparato objetos con líquido,
como jarrones.
• Para apagar completamente este aparato, debe desconectar su enchufe de la toma de corriente. Por tanto, el
enchufe debe estar accesible en todo momento.
●● Las figuras e ilustraciones de este Manual del usuario se facilitan solo para referencia y pueden diferir del
aspecto real del producto.
●● Podría aplicársele una tarifa de administración si:
(a)se requiere la asistencia de un ingeniero y el producto no tiene ningún defecto (es decir, no se ha leído el
manual del usuario).
(b)se lleva la unidad a un centro de reparación y el producto no tiene ningún defecto (es decir, no se ha leído
el manual del usuario).
●● El importe de dicha tarifa le será notificada antes de realizar el trabajo o de acudir a su domicilio.
3
PRECAUCIONES
68.6 mm
99.1mm
99.1mm
99.1mm
Asegúrese de que la toma de CA de su casa cumpla con los requisitos indicados en la pegatina de
identificación de la parte posterior del producto. Instale el producto horizontalmente, sobre una base
adecuada (mueble), con espacio suficiente a su alrededor para ventilación (7~10 cm). Asegúrese de que
los orificios de ventilación no queden tapados. No coloque la unidad sobre amplificadores o cualquier
otro equipo que pueda generar calor. Esta unidad se ha diseñado para utilizarse de forma continua. Para
apagar completamente la unidad, desconecte el enchufe de CA de la toma de corriente. Desenchufe la
unidad si no va utilizarla durante un tiempo prolongado.
Durante tormentas, desconecte el enchufe principal
de CA de la toma de corriente. Los picos de tensión
debidos a rayos podrían dañar la unidad.
No exponga la unidad a la luz directa del sol ni a otras
fuentes de calor.
Podrían sobrecalentarla y provocar una avería en la
unidad.
Proteja el reproductor contra la humedad (por ejemplo,
jarrones) y calor excesivo (p. ej.: chimeneas) o equipos
que creen campos magnéticos o eléctricos potentes.
Desconecte el cable de alimentación de la fuente de CA
si la unidad no funciona correctamente.
El producto no ha sido creado para uso industrial. Este
producto es sólo para uso personal.
Es posible que se produzca condensación en el
producto o en el disco en situaciones de temperaturas
bajas. Si tiene que transportar el producto durante
el invierno, espere 2 horas aproximadamente antes
de usarlo hasta que la unidad haya alcanzado la
temperatura de la sala.
Las pilas utilizadas en este producto contienen
productos químicos que son peligrosos para el medio
ambiente.
No tire las pilas con el resto de la basura doméstica.
No tire las pilas al fuego.
No cortocircuite, desmonte ni sobrecaliente las pilas.
Si la pila no se reemplaza correctamente se corre el
riesgo de una explosión. Reemplace la pila solo por una
igual o de especificaciones equivalentes.
4
SPA
Índice
CARACTERÍSTICAS
2
2
Características
Licencia
INFORMACIÓN DE SEGURIDAD
3
4
Advertencias
Precauciones
INTRODUCCIÓN
6
6
Antes de leer el manual del usuario
Componentes
DESCRIPCIÓN
7
Panel frontal/Panel posterior
MANDO A DISTANCIA
8
Botones y funciones del mando a distancia
2
3
6
7
8
10
CONEXIONES
FUNCIONES
14
SOLUCIÓN DE PROBLEMAS
19
20
APÉNDICE
10 Instalación del soporte para montaje en
pared
11 Conexión del subwoofer inalámbrico
12 Colocación del núcleo de ferrita toroidal en
el cable de alimentaci ón del subwoofer
12 Instalaci ón del núcleo de ferrita toroidal en
el subwoofer
13 Conexión de un dispositivo externo
utilizando un cable de audio (analógico) o
un cable óptico (digital)
14
14
16
17
18
Modo de entrada
Bluetooth
Soundconnect
USB
Actualización de software
19 Solución de problemas
20 Especificaciones
5
introducción
ANTES DE LEER EL MANUAL DEL USUARIO
Tenga en cuenta lo siguiente antes de leer el manual del usuario.
Iconos que se utilizarán en el manual
Icono
Término
Precaución
Nota
Definición
Indica una situación en la que la función no está operativa o pueden
cancelarse los ajustes.
Esto implica sugerencias o instrucciones en la página que ayudan a utilizar
cada función.
Instrucciones de seguridad y solución de problemas
1) Asegúrese de conocer las instrucciones de seguridad antes de utilizar este producto.
(Consulte la página 3)
2) Si se produce un problema, compruebe Solución de problemas. (Consulte las páginas 19)
Copyright
©2014 Samsung Electronics Co.,Ltd.
Todos los derechos reservados. Ninguna parte o la totalidad de este manual del usuario pueden
reproducirse o copiarse sin la autorización previa por escrito de Samsung Electronics Co., Ltd.
COMPONENTES
Compruebe los accesorios suministrados que se incluyen a continuación.
Mando a distancia / Pila de litio
(3V: CR2032)
Soporte de montaje en pared
Manual del usuario
(Para cable de alimentación de
Subwoofer 1EA)
Cable Aux
Cable USB
Núcleo de ferrita toroidal
▪▪ El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.
▪▪ Indica una situación en la que la función no está operativa o pueden cancelarse los ajustes.
6
SPA
descripción
PANEL FRONTAL/PANEL POSTERIOR
1
2
7
AUX IN
8
● DESCRIPCIÓN
OPTICAL IN
3
5v 500mA
4
5
6
9
SENSOR DE
MANDO A
DISTANCIA
El mando a distancia solo está
operativo en Barras de sonido
fabricadas por SAMSUNG.
5
VOLUMEN +/-
Controla el nivel del volumen.
PANTALLA
Muestra el modo actual.
6
PUERTO
USB
Permite conectar dispositivos
USB como reproductores MP3.
BOTÓN
POWER
Enciende y apaga la Barra de
sonido.
7
ENTR.
ÓPTICA
Selecciona la entrada D.IN,
AUX, BT, TV, USB.
BOTÓN DE
FUNCIONES
- Con la unidad encendida, si
pulsa el botón (
) durante
más de 3 segundos el botón
se define para que actúe como
el botón de SILENCIO.
Para cancelar la configuración
del botón SILENCIO, pulse de
nuevo el botón (
) durante
más de 3 segundos.
8
9
Se conecta a la salida digital
(óptico) de un dispositivo
externo.
Se conecta a la salida analógica
ENTR. AUX.
de un dispositivo externo.
CABLE DE
Enchufe el cable de suministro
SUMINISTRO
eléctrico a la toma de CA.
ELÉCTRICO
▪▪ Cuando encienda la unidad, pasarán entre 4 y 5 segundos antes de poder reproducir sonido.
▪▪ Al desconectar el cable de alimentación de la toma de corriente, hágalo sujetando el enchufe. No
tire del cable.
▪▪ No conecte esta unidad u otros componentes a la toma de CA hasta haber realizado todas las
conexiones entre componentes.
7
MANDO A DISTANCIA
BOTONES Y FUNCIONES DEL MANDO A DISTANCIA
SOURCE
Se pulsa para seleccionar una fuente Soundbar conectada.
MUTE
Puede bajar el volumen a 0 con la pulsación de un botón. Se pulsa de
nuevo para recuperar el sonido con el nivel de volumen anterior.
REPEAT
Se pulsa para definir la función REPEAT durante la reproducción de
música desde un dispositivos USB.
REPEAT OFF : Cancela la repetición de reproducción.
REPEAT FILE : Reproduce de forma repetida una pista.
REPEAT ALL : Reproduce todas las pistas de forma repetida.
REPEAT RANDOM : Reproduce las pistas en forma aleatoria.
(Una pista ya reproducida puede reproducirse de nuevo.)
Salto Adelante
Cuando hay dos o más archivos en el dispositivo que está
reproduciendo y pulsa el botón ], se selecciona el archivo siguiente.
AUDIO SYNC
Si la Soundbar está conectada a un TV digital y el vídeo aparece
desincronizado con el audio, pulse los botones de AUDIO SYNC para
sincronizar el audio con el vídeo. Utilice los botones [,] para
establecer la demora de audio entre 0 ms y 300 ms. En modo USB, el
modo TV y el modo BT, es posible que la función de sincronización de
audio no esté operativa.
DIMMER
DIMMER : Pulse el botón DIMMER del mando a distancia para
controlar el brillo de la pantalla.
Auto Power Link: Mantenga pulsado el botón DIMMER durante más
de 3 segundos para activar o desactivar la función Auto Power Link.
(Auto Power Link: predet. desactivado)
* Auto Power Link
Sincroniza la Barra de sonido a la fuente óptica conectada a través de la
toma óptica para que se encienda automáticamente al encender el TV.
EQUALIZER WOOFER
Se pulsa para seleccionar Agudos o Graves. A continuación, utilice el
botón [,] para ajustar el volumen de agudos o graves de -3 a +3.
Puede controlar el volumen del subwoofer. Pulse el botón de control
[,] para subir o bajar el volumen del subwoofer. Puede definirlo de
SW-6 a SW+6.
●● La Soundbar es una denominación común de Samsung.
●● Controle el TV utilizando el mando a distancia del TV.
8
SPA
POWER
Enciende y apaga la alimentación.
VOLUME
Ajusta el nivel de volumen de la unidad.
Reproducir/Pausa
● CONEXIONES
Pulse el botón +# para detener temporalmente la reproducción del
archivo.
Pulse de nuevo el botón +# para reproducir el archivo seleccionado.
Salto Atrás
Si hay más de un archivo en un dispositivo que esté reproduciendo y
pulsa el botón [, se selecciona el archivo anterior.
SOUND EFFECT
Puede seleccionar entre 5 modos de sonido diferentes: MUSIC,
VOICE, SPORTS, CINEMA y STANDARD, según el tipo de fuentes
que desee disfrutar.
Pulse SOUND EFFECT del mando a distancia.
Seleccione el modo STANDARD si desea disfrutar del sonido original.
Pulse el botón SOUND EFFECT durante más de 5 segundos para
activar o desactivar el volumen inteligente.
* Volumen inteligente
Este botón regulará y estabilizará el nivel de volumen frente a un
cambio drástico de volumen en caso de que se produzca un cambio
de canal o una transición de escenas.
Bluetooth POWER
Pulse el botón Bluetooth POWER del mando a distancia para activar y
desactivar la función Bluetooth POWER on.
Consulte de la página 16 a la 17 para más detalles.
3D SOUND (3D Sound Plus)
Pulse el botón 3D SOUND del mando a distancia para añadir
profundidad y espacio al sonido.
Pulse 3D SOUND en el mando a distancia.
Cada vez que pulse el botón, la selección cambiará como se muestra a
continuación : 3D SOUND PLUS OFF  3D SOUND PLUS MUSIC 
3D SOUND PLUS MOVIE
++Instalación de las pilas en el mando a distancia
1. Utilice una moneda
adecuada para girar la
tapa de la pila del mando
a distancia hacia la
izquierda para extraerla
como se muestra en la
figura.
2. Inserte una pila de litio de 3V. 3. Utilice una moneda
Mantenga el polo positivo (+)
adecuada para girar la
hacia arriba al insertar la pila.
tapa de la pila del mando
Coloque la tapa de la pila y
a distancia a la derecha
alinee las marcas '' como
lo máximo posible hasta
se muestra en la figura.
colocarla en su sitio.
9
conexiones
INSTALACIÓN DEL SOPORTE PARA MONTAJE EN PARED
Puede utilizar el soporte de montaje en pared para montar esta unidad en la pared.
Precauciones en la instalación
• Se instala sólo en una pared.
• Para la instalación, evite altas temperaturas o humedad, y también paredes que no soporten el peso del
equipo.
• Compruebe la solidez de la pared. Si la pared no es lo suficientemente sólida para soportar la unidad,
refuerce la pared o instale la unidad en otra pared que pueda soportar su peso.
• Compre y utilice los tornillos de fijación o colgadores apropiados para el tipo de pared (pladur, hierro,
madera, etc.). Si es posible, fije los tornillos del soporte con tacos.
• Conecte los cables desde la unidad a los dispositivos externos antes de instalarlo en la pared.
• Asegúrese de tener apagada y desenchufada la unidad antes de realizar la instalación. De lo contrario,
podría provocar una descarga eléctrica.
1. Coloque el soporte de montaje en pared en una
superficie de la pared y fíjelo con dos tornillos (no
suministrados). Si va a colocar la unidad debajo de un
TV, asegúrese de instalar el soporte de montaje en pared
con la flecha ( ) colocada en el centro del TV. Asegúrese
también de que la unidad esté al menos 5 cm por debajo
del TV.
2. A continuación, coloque la unidad en las ranuras
correspondientes del soporte de montaje en la pared.
Para una instalación segura, asegúrese de que los
espárragos de montaje se deslicen de forma firme por
debajo de la parte inferior de las ranuras.
2
1
3.La instalación queda completada.
5 cm o más
▪▪ No cuelgue nada de la unidad instalada y evite cualquier impacto en la unidad.
▪▪ Fije bien la unidad a la pared para que no se caiga. Si la unidad se cae, puede provocar
lesiones personales o daños en el producto.
▪▪ Una vez instalada la unidad en la pared, evite que los niños tiren de los cables de
conexión.
▪▪ Para un rendimiento óptimo en la instalación de montaje, instale el sistema de altavoces al
menos a 5 cm por debajo del TV.
10
SPA
CONEXIÓN DEL SUBWOOFER INALÁMBRICO
El ID de enlace del Subwoofer viene predefinido de fábrica y la unidad principal y el subwoofer deben
enlazarse automáticamente (conexión inalámbrica) al encenderse. Si el indicador ( ) de enlace no se
enciende al encender la unidad principal y el subwoofer, defina el ID siguiendo el siguiente proceso.
STANDBY
LINK
1. Enchufe los cables de alimentación de la unidad principal y del subwoofer a la toma de CA.
● CONEXIONES
2. Pulse el botón ID SET de la parte trasera del subwoofer con un objeto punzante pequeño durante 5
segundos.
• El indicador STANDBY se apaga y el indicador LINK (LED azul) parpadea de forma rápida.
3. Con la unidad apagada (modo ESPERA), pulse MUTE en el
mando a distancia durante 5 segundos.
4. Aparece el mensaje ID SET en la VFD de la unidad principal.
5. Para finalizar la conexión, encienda la unidad principal mientras
parpadea el LED azul del subwoofer.
• Se enlazan la unidad principal y el subwoofer (se conectan).
• Se enciende el indicador de enlace (LED azul) del subwoofer.
• Puede disfrutar de un mejor sonido en el subwoofer inalámbrico
seleccionando el efecto de sonido.
• Si el indicador Link no se ilumina de forma permanente en azul, el
proceso de enlace ha fallado. Apague la unidad y empiece de
nuevo a partir del Paso 2.
▪▪ Antes de trasladar o instalar el producto, asegúrese de apagar y desconectar el cable de
alimentación.
▪▪ Si está apagada la unidad principal, el subwoofer inalámbrico cambiará a modo de espera con
el indicador STANDBY en la pantalla superior. 30 segúndos después, empezará a parpadear el
indicador LINK.
▪▪ Si utiliza un dispositivo que utilice la misma frecuencia (2,4 GHz) cerca del sistema, es posible
que se produzcan interrupciones en el sonido debido a las interferencias.
▪▪ La distancia de transmisión de la señal inalámbrica entre la unidad principal y el subwoofer es
de 10 m pero puede variar según el entorno de funcionamiento. Si entre la unidad principal y el
subwoofer inalámbrico se encuentra una pared de acero-hormigón o una pared metálica, es
posible que el sistema no funcione en absoluto, porque la señal inalámbrica no puede
traspasar el metal.
▪▪ Si la unidad principal no realiza la conexión inalámbrica, siga los pasos del 1 al 5 anteriores
para volver a intentar la conexión entre la unidad principal y el subwoofer inalámbrico.
▪▪ La antena de recepción inalámbrica está incorporada en el subwoofer inalámbrico. Mantenga
la unidad alejada del agua y de la humedad.
▪▪ Para un rendimiento óptimo de la audición, asegúrese de que el área situada alrededor de la
localización del subwoofer inalámbrico no tenga ninguna obstrucción.
11
conexiones
COLOCACIÓN DEL NÚCLEO DE FERRITA TOROIDAL EN EL CABLE
DE ALIMENTACI ÓN DEL SUBWOOFER
Si coloca el núcleo de ferrita toroidal en el cable de alimentación
del subwoofer, le ayudará a evitar interferencias de RF de las
señales de radio.
1. Tire de la lengüeta de fijación del núcleo de ferrita toroidal para
abrirlo.
2. Dé dos vueltas con el cable de alimentación del subwoofer.
3. Coloque el núcleo de ferrita toroidal en el cable de alimentación del
subwoofer como se muestra en la figura y presiónelo hasta que emita un
chasquido.
INSTALACI ÓN DEL NÚCLEO DE FERRITA TOROIDAL EN EL SUBWOOFER
Se levanta para quitar el cierre y abrir el
núcleo.
Vuelva a cerrarlo.
12
Dé dos vueltas con el cable de alimentación sobre el
núcleo. (Comience la vuelta a 5 – 10 cm del núcleo).
SPA
CONEXIÓN DE UN DISPOSITIVO EXTERNO UTILIZANDO UN CABLE
DE AUDIO (ANALÓGICO) O UN CABLE ÓPTICO (DIGITAL)
En esta sección se explican dos formas (digital y analógica) de conectar la unidad al TV.
Esta unidad está equipada con una toma digital óptica y una toma analógica de audio para conectar un TV.
● CONEXIONES
OPTICAL IN
OPTICAL IN
Cable óptico (no suministrados)
OPTICAL
OUT
AUX IN
AUX IN
Reproductor de
BD/DVD/
Descodificador/
Consola de juegos
o bien
AUDIO
OUT
o bien
Cable de audio
ENTR. ÓPTICA
Conecte la entrada digital de la unidad principal a OPTICAL OUT del TV o dispositivo de fuente.
o bien,
ENTR. AUX.
Conecte AUDIO IN (AUDIO) de la unidad principal a AUDIO OUT del TV o del dispositivo de fuente.
Be sure to match connector colors.
▪▪ No conecte el cable de alimentación de este producto del TV a la toma de corriente hasta
realizar todas las conexiones entre componentes.
▪▪ Antes de trasladar o instalar este producto, asegúrese de apagar y desconectar el cable de
alimentación.
13
funciones
MODO DE ENTRADA
Puede seleccionar la entrada D.IN, AUX, BT, TV o USB.
Modo de entrada
Pantalla
Entrada digital óptica
D.IN
Entrada AUX
AUX
Modo BLUETOOTH
BT
Modo TV
TV
Modo USB
USB
La unidad se apaga automáticamente en los siguientes casos:
• MODO BT/TV/USB/D.IN
-- Si no hay señal de audio durante 25 minutos.
• Modo AUX
-- Si no se introduce la CLAVE durante 8 horas con el cable AUX conectado. Para activar o desactivar esta
función, mantenga pulsado el botón
durante 5 segundos en modo AUX. Aparece AUTO POWER
DOWN ON / OFF en pantalla. -- Si el cable AUX no se conecta antes de 25 minutos.
▪▪ Utilice el cable suministrado si la memoria Flash USB no está conectada directamente en la unidad.
BLUETOOTH
Puede utilizar el dispositivo Bluetooth para poder disfrutar de la música con un sonido estéreo de gran calidad, sin
necesidad de cables.
¿Qué es Bluetooth?
Bluetooth es una tecnología que permite que los dispositivos externos compatibles con Bluetooth puedan
fácilmente interconectarse entre sí utilizando una conexión inalámbrica corta.
• Un dispositivo Bluetooth puede causar ruidos o un funcionamiento defectuoso, dependiendo del uso,
cuando:
-- Una parte del cuerpo esté en contacto con el sistema de recepción/transmisión del dispositivo Bluetooth
o la Barra de sonido.
-- Exista variación eléctrica por obstrucciones causadas por una pared, un rincón o paneles de división de
la oficina.
-- Esté expuesto a interferencias eléctricas de dispositivos con la misma banda de frecuencia incluido
equipo médico, hornos microondas y LAN inalámbrica.
• Empareje la Barra de sonido con el dispositivo Bluetooth a una distancia corta.
• Cuando mayor sea la distancia entre la Barra de sonido y el dispositivo Bluetooth, peor será la calidad.Si la
distancia sobrepasa el alcance de funcionamiento de Bluetooth, se pierde la conexión.
• En áreas con sensibilidad/recepción pobre es posible que la conexión Bluetooth no funcione correctamente.
• La conexión Bluetooth sólo funciona cuando está cerca del equipo. La conexión se corta automáticamente
si la distancia es superior a la indicada. Incluso dentro de esta distancia, es posible que la calidad del sonido
se degrade debido a obstáculos como muros o puertas.
• El dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento.
14
SPA
Para conectar la Barra de sonido a un dispositivo Bluetooth
Compruebe si el dispositivo Bluetooth admite la función de cascos con auriculares estéreo compatibles con
Bluetooth.
Conexión
● FUNCIONES
Dispositivo Bluetooth
1.Pulse el botón (
) del panel lateral de la unidad principal o el botón
distancia para seleccionar el modo BT.
(SOURCE) del mando a
• Verá BT READY en la pantalla frontal de la Soundbar.
2.Seleccione el menú de Bluetooth o el dispositivo Bluetooth que desea conectar. (Consulte el manual
del usuario del dispositivo Bluetooth.)
3.Seleccione el menú de los auriculares estéreo en un dispositivo Bluetooth.
• Podrá ver la lista de dispositivos rastreados.
4. Seleccione "[Samsung] Soundbar (Barra de sonido [Samsung])" en la lista.
• Cuando se conecte el Componente al dispositivo Bluetooth, aparecerá Device Name (Nombre de
dispositivo) ➡ BT en la pantalla frontal.
• Si el dispositivo Bluetooth no se empareja con la Barra de sonido, borre la “Barra de sonido [Samsung]”
anteriormente encontrado por el dispositivo Bluetooth y realice una búsqueda de la Barra de sonido de
nuevo.
5. Reproduzca música en el dispositivo conectado.
• Puede escuchar la música que se esté reproduciendo en el dispositivo Bluetooth conectado desde la Barra
de sonido.
• El modo BT, las funciones Play (Reproducir)/Pause (Pausa)/Next (Siguiente)/Prev (Anterior) no están
disponibles. No obstante, estas funciones están disponibles en dispositivos Bluetooth compatibles con
AVRCP.
▪▪ Si se solicita un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.
▪▪ Sólo es posible emparejar un dispositivo Bluetooth al mismo tiempo.
▪▪ La conexión Bluetooth terminará cuando se apague la Soundbar.
▪▪ Es posible que la Soundbar no pueda realizar correctamente una búsqueda o una conexión
mediante Bluetooth en las siguientes circunstancias:
-- Si hay un campo eléctrico potente alrededor Soundbar.
-- Si varios dispositivos Bluetooth están simultáneamente emparejados con el Soundbar.
-- Si el dispositivo Bluetooth está desactivado, no está en su sitio o sufre una avería.
-- Tenga en cuenta que dispositivos como hornos microondas, adaptadores de LAN inalámbrica,
luces fluorescentes y hornos de gas utilizan el mismo rango de frecuencias que el dispositivo
Bluetooth, que puede causar interferencias eléctricas.
▪▪ La Soundbar admite datos SBC (44,1 kHz, 48 kHz).
▪▪ Conecte sólo a un dispositivo Bluetooth que admita la función A2DP (AV).
▪▪ No puede conectar la Soundbar a un dispositivo Bluetooth que admita solo la función HF (manos
libres).
▪▪ Una vez emparejado el dispositivo, en el modo D.IN/AUX/USB, seleccione "[Samsung]
Soundbar" en la lista; cambiará automáticamente al modo BT.
15
funciones
ENCENDIDO mediante Bluetooth (Bluetooth POWER)
Cuando esté activada la función de encendido mediante Bluetooth Power y la Barra de sonido este apagada, si un dispositivo
Bluetooth previamente emparejado intenta emparejarse con la Barra de sonido, la Barra de sonido se enciende
automáticamente.
• Pulse el botón Bluetooth POWER del mando a distancia de la Barra de sonido.
• BLUETOOTH POWER ON (Bluetooth POWER activado) aparece en la pantalla de la Barra de sonido.
Para desconectar el dispositivo Bluetooth de la Barra de sonido
Puede desconectar el dispositivo Bluetooth de la Barra de sonido. Para obtener instrucciones, consulte el manual del usuario
del dispositivo Bluetooth.
• Se desconectará la Barra de sonido.
• Cuando se desconecte la Barra de sonido del dispositivo Bluetooth, la Barra de sonido mostrará "BT DISCONNECTED"
(BT DESCONECTADO) en la pantalla frontal.
Para desconectar la Barra de sonido del dispositivo Bluetooth
Pulse el botón
(SOURCE) del mando a distancia o el botón (
otro modo o apagar la Barra de sonido.
) del panel lateral del producto para cambiar de BT a
• El dispositivo Bluetooth conectado esperará una respuesta de la Barra de sonido durante cierto tiempo antes de terminar
la conexión. (El tiempo de desconexión puede diferir dependiendo del dispositivo Bluetooth.)
• Se desconectará el dispositivo actualmente conectado.
▪▪ En el modo de conexión Bluetooth, la conexión Bluetooth se perderá si la distancia entre la Barra de sonido y el
dispositivo Bluetooth supera los 5 m.
▪▪ Si el dispositivo Bluetooth vuelve a recuperar la distancia efectiva después de desconectar, puede volver a intentar
que la Barra de sonido recupere el emparejamiento con el dispositivo Bluetooth.
▪▪ La Barra de sonido se apaga automáticamente después de 25 minutos en modo Listo.
SOUNDCONNECT
En esta sección se explica la forma de conectar la Barra de sonido a TV SAMSUNG compatibles con Bluetooth.
Para conectar la Barra de sonido a un TV Samsung compatible con
Bluetooth
Conexión
Pulse el botón
para seleccionar el modo TV y, a continuación, conectar el TV a la Barra de sonido.
• La unidad reproducirá el audio del TV cuando esté conectado al TV.
• Si cambia a otro modo, excepto el modo TV SoundConnect o apaga la Barra de sonido, oirá el audio de
nuevo desde el TV.
16
▪▪ Alcance de funcionamiento de TV SoundConnect
-- Campo de emparejamiento recomendado: no más de 50 cm.
-- Rango de funcionamiento recomendado: 5 m
▪▪ Si la distancia entre la Barra de sonido y el TV Samsung es superior a 5 m, puede cortarse la conexión o el
sonido. Si esto sucede, conecte de nuevo al dispositivo Bluetooth dentro del alcance de funcionamiento.
▪▪ Asegúrese de que esté activo el modo SoundConnect del TV Samsung antes de utilizar esta función.
▪▪ Los botones REPR., SIG, ANT, PAUSA no funcionarán en el modo SoundConnect.
▪▪ Utilización de la función Bluetooth POWER On
-- La función Bluetooth POWER On está disponible después de haber conectado correctamente la Soundbar a
un TV compatible con Bluetooth utilizando TV SoundConnect. Cuando esté activada la función Bluetooth
POWER On, encender o apagar el TV conectado, encenderá y apagará también la Soundbar.
-- Conecte el TV a la Soundbar utilizando la función TV SoundConnect.
-- Pulse los botones Bluetooth POWER del mando a distancia de la Soundbar. "BLUETOOTH POWER ON"
aparece en la pantalla de la Soundbar.
-- BLUETOOTH POWER ON : La Soundbar se enciende y se apaga cuando se enciende o se apaga el TV.
-- BLUETOOTH POWER OFF : La Soundbar solo se apaga cuando se apaga el TV.
-- Esta función solo es compatible con algunos TVs Samsung comercializados a partir de 2013.
-- Si la Soundbar está conectada a un TV a través de TV SoundConnect y apaga la Soundbar apagando el TV, la
función Bluetooth POWER On no encenderá la Soundbar, incluso si le conecta otro dispositivo Bluetooth.
▪▪ La función SoundConnect está disponible en algunos TV Samsung comercializados desde 2012. Compruebe si el
TV admite SoundConnect antes de comenzar. (Para más información, consulte la guía del usuario de su TV.)
USB
1.Conecte el dispositivo USB al puerto USB situado en el lateral de la unidad.
2.Pulse de forma repetida el botón (
) del panel lateral de la Barra de sonido hasta que aparezca USB.
3.Aparece en pantalla USB y, a continuación, desaparece.
• La conexión de la Barra de sonido ya está realizada.
• La Barra de sonido se apaga automáticamente (Auto Power Off) si no se ha conectado ningún dispositivo USB
en un espacio de más de 25 minutos.
Antes de conectar un dispositivo USB
Tenga en cuenta lo siguiente:
• Si una carpeta o un nombre de archivo en un dispositivo USB supera
los 10 caracteres, no aparece en la VFD.
• Es posible que este producto no sea compatible con ciertos tipos de
soportes de almacenamiento USB.
• La Barra de sonido admite los sistemas de archivos FAT16 y FAT32.
-- No se admite el sistema de archivos NTFS.
17
● FUNCIONES
Para reproducir sonido del TV en la Barra de sonido a través de la conexión Bluetooth, primero tiene que emparejar el sistema
al TV compatible con Bluetooth. Una vez establecido el emparejamiento, la información de emparejamiento se registra y se
guarda, y no aparecerá más el mensaje de conexión Bluetooth. Coloque la Barra de sonido y el TV juntos al realizar el
emparejamiento.
1.Encienda el TV Samsung y la Barra de sonido.
• Active "Add New Device" (Añadir nuevo dispositivo) en el menú "SoundConnect Setting" (Configuración de
SoundConnect) del TV.
2.Cuando cambie el modo de la Barra de sonido a TV, aparecerá un mensaje preguntando si desea continuar con el
emparejamiento Bluetooth. “[Samsung] Soundbar (Barra de sonido [Samsung])” en la pantalla del TV.
3.Seleccione <Yes(Sí)> en la pantalla del TV. El emparejamiento con la Barra de sonido queda realizado.
• Una vez establecido el emparejamiento, cuando cambie la Barra de sonido al modo TV desde otros modos de
entrada, se conectará automáticamente al TV.
• Si se cambia la Barra de sonido desde el modo TV a otro modo, se cancelará la conexión SoundConnect.
• Si desea cancelar el emparejamiento existente de la Barra de sonido a un TV y empareja la Barra de sonido con un TV diferente.
-- Pulse el botón REPRODUCIR/PAUSA de la Barra de sonido durante 5 segundos en el modo de entrada de TV
para cancelar el emparejamiento existente. Ahora puede emparejarlo con un TV diferente.
• En el modo SoundConnect, puedo controlar el volumen y el silencio utilizando el mando a distancia del TV o de la Barra de sonido.
SPA
<Para emparejar el TV>
funciones
• Conecte el dispositivo USB directamente al puerto USB de este producto. De lo contrario, es posible
que detecte un problema de compatibilidad de USB.
• No conecte varios dispositivos de almacenamiento al producto a través del lector de varias tarjetas.
Puede que no funcione correctamente.
• No se admiten los protocolos PTP de cámaras digitales.
• No retire el dispositivo USB mientras se lee.
• No se reproducirán los archivos de música con protección DRM (MP3, WMA) de un sitio web
comercial.
• No se admiten HDD externos.
• No se admiten los dispositivos de teléfonos móviles.
• Lista de compatibilidad
Formato
*.mp3
*.wma
*.aac
*.wav
*.Ogg
*.Flac
Códec
MPEG 1 Layer2
MPEG 1 Layer3
MPEG 2 Layer3
MPEG 2.5 Layer3
Wave_Format_MSAudio1
Wave_Format_MSAudio2
AAC
AAC-LC
HE-AAC
OGG 1.1.0
FLAC 1.1.0, FLAC 1.2.1
Velocidad de muestreo
16KHz ~ 48KHz
16KHz ~ 96KHz
24KHz ~ 96KHz
16KHz ~ 48KHz
16KHz ~ 96KHz
▪▪ Si hay demasiadas carpetas y archivos almacenados en el dispositivo USB, la lectura puede llevar tiempo.
ACTUALIZACIÓN DE SOFTWARE
5v 500mA
5v 500mA
Samsung puede ofrecer en el futuro
actualizaciones para el firmware del sistema de la
Barra de sonido.
Si existe una actualización, puede actualizar el
firmware conectando una unidad USB con la
actualización de firmware al puerto USB de la
Barra de sonido.
Tenga en cuenta que si hay varios archivos de
actualización, debe cargarlos en la unidad USB
por separado y usarlos para actualizar el firmware
de uno en uno.
Visite Samsung.com o póngase en contacto con
el centro de atención al cliente de Samsung para
recibir información sobre la descarga de archivos
de actualizaciones.
▪▪ Inserte en el puerto USB de la unidad principal una unidad USB que contenga la actualización del firmware.
▪▪ Tenga cuidado de no desconectar la alimentación o retirar la unidad USB mientras se realizan las
actualizaciones. La unidad principal se apagará automáticamente tras completar la actualización del
firmware.Una vez actualizado el software, los ajustes realizados volverán a sus valores predeterminados
(de fábrica). Recomendamos tomar nota de los ajustes para poder reinicializarlos tras la actualización.
▪▪ Una vez completada la actualización del producto del producto, apague el producto y, a continuación,
mantenga pulsado el botón (
) durante un momento para reiniciar el producto.
▪▪ Si no se actualiza el firmware, se recomienda formatear el dispositivo USB en FAT16 e intentarlo de nuevo.
▪▪ Para actualizaciones, no formatee los datos USB en NTFS ya que no es un sistema de archivos admitido.
▪▪ Dependiendo del fabricante, es posible que no se admitan algunos dispositivos de almacenamiento USB.
18
SPA
solución de problemas
Antes de solicitar servicio técnico, compruebe lo siguiente:
Síntoma
Comprobación
Remedio
La unidad no se encenderá.
• ¿Está enchufado el cable de
alimentación en la toma de
corriente?
• Conecte el enchufe de
alimentación en la toma de
corriente.
Una función no está operativa
cuando se pulsa el botón.
• ¿Existe electricidad estática en
el ambiente?
• Desconecte la toma de
alimentación y conéctela de
nuevo.
No se produce sonido.
• ¿Está la unidad debidamente
conectada al TV?
• Conéctelo correctamente.
• ¿Está la función de silencio
activada?
• Pulse el botón Mute para
cancelar la función.
• Ajuste el volumen.
• ¿Tiene el volumen al mínimo?
• ¿Se han agotado las pilas?
• Cambie las pilas.
• ¿Está el mando a distancia
situado a demasiada distancia
con respecto a la unidad
principal?
• Acérquelo más a la unidad
principal.
Se invierte el sonido de los canales
izquierdo/derecho.
• ¿Están debidamente
conectados desde el TV los
cables de salida de audio
izquierdo/derecho?
• Compruebe el canal izquierdo/
derecho y conéctelo(s)
correctamente.
Fallo de SoundConnect
(emparejamiento del TV).
• ¿Admite el TV SoundConnect?
• SoundConnect es compatible
en algunos TV Samsung
comercializados a partir de
2012. Compruebe su TV para
ver si es compatible con
SoundConnect.
El mando a distancia no funciona.
• ¿Tiene la última versión del
firmware del TV?
• ¿Se produce un error al
conectar?
• Reinicie el MODO TV y conecte
de nuevo.
• Actualice el TV con la versión
más reciente.
• Póngase en contacto con el
centro de atención telefónica.
• Pulse el botón
durante 5
segundos para reiniciar el
producto.
19
apéndice
ESPECIFICACIONES
Nombre del modelo HW-H430
5V / 0,5 A
USB
Peso
GENERAL
AMPLIFICADOR
Dimensiones
(Al x An x Pr)
Unidad principal
1,92 kg
Subwoofer
(PS-WH450)
5,1 kg
Unidad principal
906 x 70 x 45 mm
Subwoofer
(PS-WH450)
179 x 361 x 299,5 mm
Rango de temperatura de servicio
de +5 ºC a +35 ºC
Rango de humedad de servicio
10 % a 75 %
Potencia
nominal de
salida
Unidad principal
80 W/can, 4 OHM, THD = 10%, 1 kHz
Subwoofer
(PS-WH450)
130 W, 4 OHM, THD = 10%, 100 Hz
Índice S/N (entrada analógica)
65 dB
Separación (1 kHz)
65 dB
* El índice S/N, la distorsión, la separación y la sensibilidad utilizable se basan en la medición utilizando las
instrucciones de AES (Audio Engineering Society).
*: Especificación nominal
- Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especificaciones sin previo aviso.
- Los pesos y dimensiones son aproximados.
- Para la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada en el producto.
※ Aviso sobre licencia de código abierto
- Para enviar consultas sobre fuentes abiertas, póngase en contacto con Samsung a través del correo
electrónico (oss.request@samsung.com).
En el presente documento, Samsung Electronics, declara que este equipo está en conformidad con los
requisitos esenciales y otras provisiones relevantes de la Directiva 1999/5/EC.
La Declaración de conformidad original puede encontrarse en http://www.samsung.com, vaya a
Asistencia al cliente > Búsqueda de productos e introduzca el nombre del modelo.
Este equipo puede utilizarse en todos los países de la UE.
20
Contacte con SAMSUNG WORLD WIDE
Si tiene alguna pregunta o comentario acerca de productos Samsung, por favor contacte con el servicio de
atención al cliente de SAMSUNG.
Área
AUSTRIA
Centro de Contacto 
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Sítio da Web
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
Área
Centro de Contacto 
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora)
** (koszt połączenia według
taryfy operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
SERBIA
011 321 6899
SLOVAKIA
0800 - SAMSUNG(0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
www.samsung.com/gr/support
SWITZERLAND
0848 726 78 64
(0848-SAMSUNG)
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
U.K
EIRE
LITHUANIA
LATVIA
ESTONIA
0330 SAMSUNG (7267864)
0818 717100
8-800-77777
8000-7267
800-7267
[Eliminación correcta de las baterías de este
producto]
(Se aplica en países con sistemas de recolección por
separado)
La presencia de esta marca en las baterías, el manual o el paquete del producto
indica que cuando haya finalizado la vida útil de las baterías no deberán
eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd
o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en
niveles superiores a los valores de referencia admitidos por la Directiva 2006/66
de la Unión Europea. Si las baterías no se desechan convenientemente, estas
sustancias podrían provocar lesiones personales o dañar el medioambiente.
Para proteger los recursos naturales y promover el reciclaje, separe las baterías
de los demás residuos y recíclelas mediante el sistema de recogida gratuito de
su localidad.
Sítio da Web
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
www.samsung.com/ch_fr/
support (French)
www.samsung.com/uk/support
www.samsung.com/ie/support
www.samsung.com/lt/support
www.samsung.com/lv/support
www.samsung.com/ee/support
Eliminación correcta de este producto
(Residuos de aparatos eléctricos y electrónicos)
(Se aplica en países con sistemas de recolección por separado)
La presencia de este símbolo en el producto, accesorios o material informativo que
lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios
electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con
otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la
salud humana que representa la eliminación incontrolada de residuos, separe estos
productos de otros tipos de residuos y recíclelos correctamente. De esta forma se
promueve la reutilización sostenible de recursos materiales.
Los usuarios particulares pueden contactar con el establecimiento donde adquirieron
el producto o con las autoridades locales pertinentes para informarse sobre cómo y
dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.
Los usuarios comerciales pueden contactar con su proveedor y consultar las
condiciones del contrato de compra. Este producto y sus accesorios electrónicos no
deben eliminarse junto a otros residuos comerciales.
HW-H430
Manual do utilizador
Wireless Audio - Soundbar
Imagine as possibilidades
Obrigado por ter adquirido um produto Samsung.
Para receber assistência completa, registe o produto em
www.samsung.com/register
funcionalidades
TV SoundConnect
A função TV SoundConnect permite ouvir o áudio do televisor no Soundbar por ligação Bluetooth e permite controlar o
som.
3D SOUND
A função 3D SOUND adiciona profundidade e amplitude à experiência de audição.
Subwoofer sem fios
O módulo sem fios Samsung suprime a necessidade de cabos entre a unidade principal e o subwoofer.
Em alternativa, o subwoofer liga a um módulo compacto sem fios que comunica com a unidade principal.
Modo de som especial
Pode seleccionar 5 modos acústicos diferentes - MUSIC, VOICE, SPORTS, CINEMA e STANDARD (Som Original)
consoante o tipo de conteúdo que pretender utilizar.
Controlo remoto multi-funções
Pode utilizar o controlo remoto fornecido para controlar várias operações premindo apenas um botão.
Sistema de colunas activas
Esta unidade inclui um sistema de colunas activas que proporciona som de elevada qualidade numa unidade de
dimensões reduzidas.
Esta unidade não requer qualquer coluna satélite nem cabos de colunas, elementos normalmente necessários em
sistemas de som surround convencionais.
Suporte de Anfitrião USB
Pode ligar e reproduzir ficheiros de música a partir de dispositivos de armazenamento USB externos, tais como leitores
de MP3, memória flash USB, etc., utilizando a função ANFITRIÃO USB do Soundbar.
Função Bluetooth
Pode ligar um dispositivo Bluetooth ao Soundbar e ouvir música com som estéreo de alta qualidade, sem fios!
LICENÇAS
2.0 Channel
Fabricado sob licença2.0da
Dolby Laboratories. Dolby e o símbolo de duplo-D são marcas comerciais da Dolby Laboratories.
Channel
Fabricado ao abrigo das licenças de patentes americanas nºs: 5,956,674; 5,974,380; 6,487,535 & outras
patentes americanas e mundiais emitidas e pendentes. DTS, o símbolo, e DTS e o respectivo símbolo em
conjunto são marcas comerciais registadas e DTS 2.0 Channel é uma marca comercial da DTS, Inc. O produto
inclui software. © DTS, Inc. Todos os direitos reservados.
- Para enviar dúvidas ou questões relativamente a software “open source”, contacte a Samsung por e-mail (oss.
request@samsung.com).
2
POR
informações de segurança
COMPONENTES INCLUÍDOSAVISOS DE SEGURANÇA
PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR.
O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER
EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.
ATENÇÃO
RISCO DE CHOQUE
ELÉCTRICO.NÃO ABRIR.
Este símbolo indica a existência de "tensão
perigosa" no interior do aparelho, o que
representa risco de choque eléctrico ou
ferimentos.
Este símbolo identifica informações
importantes que acompanham o produto.
AVISO : Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.
CUIDADO : Para evitar choques eléctricos, insira totalmente a parte larga da ficha na ranhura larga.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar
facilmente acessível.
CUIDADO
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima
do aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por
este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.
●● As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, podendo ser
diferentes do produto real.
●● Poderá ser cobrada uma taxa administrativa se
(a)for enviado um técnico a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produto
(ou seja, o utilizador não consultou devidamente o manual do utilizador).
(b)levar a unidade a um centro de reparação e não existir qualquer avaria no produto (ou seja, o utilizador
não consultou devidamente o manual do utilizador).
●● O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita
ao domicílio.
3
PRECAUÇÕES
68.6 mm
99.1mm
99.1mm
99.1mm
Certifique-se de que a fonte de alimentação de CA em sua casa está em conformidade com o indicado
no autocolante de identificação, situado na parte de trás do produto. Instale o produto na horizontal, sobre
uma base adequada (móvel), com espaço suficiente para permitir a ventilação (7~10 cm). Certifique-se de
que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre
outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua.
Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade
quando não tencionar utilizá-la durante muito tempo.
Durante trovoadas, desligue a ficha de corrente da rede
eléctrica.
Os picos de tensão durante uma trovoada podem
danificar a unidade.
Não exponha a unidade à luz solar directa nem a outras
fontes de calor. A unidade poderá sobreaquecer e ficar
danificada.
Proteja o produto da humidade (por exemplo,
vasos) e de calor (por exemplo, uma lareira) ou
de equipamento que crie campos magnéticos ou
eléctricos fortes. Desligue o cabo de alimentação
da tomada eléctrica se a unidade não funcionar
correctamente.
O produto não se destina a utilização industrial.
Utilize este produto apenas para fins pessoais.
Pode ocorrer condensação se o produto ou o
disco tiverem sido arm zenados em temperaturas
baixas. Se transportar a unidade no Inverno,
aguarde aproximadamente 2 horas para que a
unidade fique à temper tura ambiente, antes de
utilizar.
As pilhas utilizadas neste produto contêm químicos
nocivos para o ambiente.
Não deite as pilhas no lixo doméstico.
Não elimine as pilhas através de fogo.
Não provoque um curto-circuito, não desmonte nem
sobreaqueça as pilhas.
Pode provocar uma explosão, se substituir as pilhas
incorrectamente. Substitua-as apenas pelo mesmo tipo
de pilhas ou por um tipo equivalente.
4
POR
conteúdos
FUNCIONALIDADES
2
2
Funcionalidades
Licenças
INFORMAÇÕES DE SEGURANÇA
3
4
Componentes incluídosavisos de segurança
Precauções
ANTES DE UTILIZAR
6
6
Antes de ler o manual do utilizador
Componentes incluídos
DESCRIÇÕES
7
Painel frontal/posterior
CONTROLO REMOTO
8
Botões e funções do controlo remoto
2
3
6
7
8
10
LIGAÇÕES
FUNÇÕES
14
RESOLUÇÃO DE PROBLEMAS
19
20
APÊNDICE
10 Instalar a fixação de parede
11 Ligar o subwoofer sem fios
12 Ligar o núcleo de ferrite toroidal ao cabo de
alimentação do subwoofer
12 Instalar o núcleo de ferrite toroidal no
subwoofer
13 Ligar um dispositivo externo utilizando
um cabo de áudio (analógico) ou um cabo
óptico (digital)
14
14
16
17
18
Modo de entrada
Bluetooth
Soundconnect
USB
Actualização do software
19 Resolução de problemas
20 Especificações
5
antes de utilizar
ANTES DE LER O MANUAL DO UTILIZADOR
Antes de proceder à leitura deste manual, tenha em atenção os seguintes termos.
Ícones utilizados no manual
Ícone
Termo
Definição
Cuidado
Indica uma situação em que uma função não pode ser utilizada ou em que as
definições possam ter sido canceladas.
Nota
Refere-se a sugestões ou instruções na página, que ajudam na utilização de
cada função.
Instruções de segurança e resolução de problemas
1) Antes de utilizar este produto, certifique-se de que está familiarizado com as instruções de segurança.
(Consulte a página 3)
2) Se surgir um problema, consulte a secção de Resolução de problemas. (Consulte a página 19)
Copyright
©2014 Samsung Electronics Co.,Ltd.
Todos os direitos reservados. Não é permitido reproduzir ou copiar partes ou a totalidade deste manual
do utilizador sem autorização prévia, por escrito, da Samsung Electronics Co., Ltd.
COMPONENTES INCLUÍDOS
Verifique, abaixo, os acessórios fornecidos.
Controlo remoto / Pilha de lítio
(3V: CR2032)
Suporte de fixação na parede
Manual do utilizador
(Para cabo de alimentação 1EA
do Subwoofer)
Cabo auxiliar
Cabo USB
Núcleo de ferrite toroidal
▪▪ O aspecto real dos acessórios poderá ser ligeiramente diferente das seguintes ilustrações.
▪▪ Utilize o cabo USB dedicado para ligar dispositivos USB externos à unidade.
6
POR
descrições
PAINEL FRONTAL/POSTERIOR
1
2
7
AUX IN
8
● DESCRIÇÕES
OPTICAL IN
3
5v 500mA
4
5
6
9
SENSOR DO
CONTROLO
REMOTO
O controlo remoto pode
controlar apenas Soundbars da
Samsung.
5
VOLUME + / -
Controlo o nível do volume.
VISOR
Apresenta o modo actual.
6
USB PORT
Ligue dispositivos USB, tais como
leitores MP3.
BOTÃO DE
ALIMENTAÇÃO
Liga e desliga o Soundbar.
7
Selecciona a entrada D.IN,
AUX, BT, TV, USB.
OPTICAL
IN
8
AUX IN
9
CABO DE
ALIMENTAÇÃO
BOTÃO DE
FUNÇÕES
-E
nquanto a unidade está ligada,
premir o botão ( ) durante
mais de 3 segundos configura o
botão para funcionar como o
botão MUTE (SILENCIAR).
Para cancelar a configuração do
botão MUTE (SILENCIAR),
prima novamente o botão ( )
durante mais de 3 segundos.
Liga à saída digital (óptica) de
um dispositivo externo.
Ligue à saída analógica de
um dispositivo externo.
Ligue o cabo de alimentação
à rede eléctrica.
▪▪ Sempre que liga esta unidade, terá de aguardar 4 a 5 segundos até que seja possível reproduzir som.
▪▪ Ao desligar o cabo de alimentação da tomada eléctrica, segure a ficha.
Não puxe o cabo.
▪▪ Não ligue esta unidade ou outros componentes a uma tomada CA até que todas as ligações entre
componentes estejam concluídas.
7
CONTROLO REMOTO
BOTÕES E FUNÇÕES DO CONTROLO REMOTO
SOURCE
Prima para seleccionar uma origem ligada ao Soundbar.
MUTE
Pode reduzir o volume para 0 premindo um botão.
Prima novamente para repor o som ao último nível de volume utilizado.
REPEAT
Prima para definir a função REPEAT (REPETIR) durante a reprodução de
música localizada numa unidade USB.
REPEAT OFF : Cancela a reprodução repetitiva.
REPEAT FILE : Reproduz uma faixa repetidamente.
REPEAT ALL : Reproduz repetidamente todas as faixas.
REPEAT RANDOM : Reproduz as faixas em ordem aleatória. (É
possível que uma faixa que já tenha sido reproduzida seja reproduzida
novamente.)
Avançar
Se o dispositivo que está a reproduzir incluir dois ou mais ficheiros e
premir o botão ] o ficheiro seguinte é seleccionado.
AUDIO SYNC
Se o Soundbar estiver ligado a um televisor digital e o vídeo parecer
dessincronizado do áudio, prima os botões de AUDIO SYNC para
sincronizar o áudio com o vídeo. Utilize os botões [,] para definir o
atraso de áudio entre 0 ms e 300 ms. No modo USB ou no modo TV e
BT, a função Audio Sync (Sinc. Áudio) poderá não funcionar.
DIMMER
DIMMER : Prima o botão DIMMER no controlo remoto para controlar a
luminosidade do ecrã.
Ligar/desligar automático: Prima sem soltar o botão DIMMER
durante mais de 3 segundos para ligar ou desligar a função Ligar/
desligar automático.
(Ligar/desligar automático: Predefinição DESLIGADO)
* Ligar/desligar automático
Sincroniza o Soundbar a uma origem óptica ligada através da ficha
Óptica, o que faz com que ligue automaticamente quando ligar o
televisor.
EQUALIZER WOOFER
Prima para seleccionar Nível de Agudos ou Baixo. Em seguida, utilize o
botão [,] para ajustar o Nível de Agudos ou de Baixos de -3 a +3.
Pode controlar o volume do subwoofer. Prima o botão [,] para
aumentar ou reduzir o volume do subwoofer. Pode defini-lo de SW -6
até SW +6.
●● Soundbar é um nome de marca propriedade da Samsung.
●● Opere o televisor utilizando o controlo remoto do televisor.
8
POR
POWER
Liga ou desliga o produto.
VOLUME
Ajusta o nível de volume da unidade.
Reproduzir/Pausa
● LIGAÇÕES
Prima o botão +# para colocar temporariamente em pausa a
reprodução do ficheiro.
Prima o botão +# novamente para reproduzir o ficheiro seleccionado.
Retroceder
Se existir mais de um ficheiro no dispositivo que está a reproduzir e
premir o botão [, o ficheiro anterior é seleccionado.
SOUND EFFECT
Pode seleccionar sete modos acústicos diferentes MUSIC, VOICE,
SPORTS, CINEMA e STANDARD, consoante o tipo de conteúdo que
pretender ouvir.
Prima SOUND EFFECT no controlo remoto.
Seleccione o modo STANDARD se pretender desfrutar do som original.
Prima o botão SOUND EFFECT durante mais de 5 segundos para
activar ou desactivar o Volume inteligente.
* Volume inteligente
Esta função regula e estabiliza o nível de volume sempre que ocorre
uma mudança de volume drástica ao mudar de canal ou durante
uma transição de cenas.
Bluetooth POWER
Prima o botão Bluetooth POWER no controlo remoto para activar ou
desactivar a função Bluetooth POWER on.
Para obter mais informações, consulte as páginas 16 e 17.
3D SOUND (3D Sound Plus)
Prima o botão 3D SOUND no controlo remoto para aumentar a
intensidade e a amplitude do som.
Prima o botão 3D SOUND no controlo remoto.
Sempre que premir o botão, a selecção muda da seguinte forma :
3D SOUND PLUS OFF  3D SOUND PLUS MUSIC 
3D SOUND PLUS MOVIE
++Colocar pilhas no controlo remoto
1. Utilize uma moeda de
2. Insira uma pilha de lítio de 3V.
3. Utilize uma moeda
tamanho adequado para
Mantenha o pólo positive (+)
de tamanho
rodar a tampa da pilha
virado para cima quando
adequado para
do controlo remoto para
introduzir a bateria Volte a coloque
rodar a tampa da
a esquerda para a retirar,
a tampa da pilha e alinhe as
pilha do controlo
tal como mostrado na
marcas '' lado a lado, conforme
remoto para a direita
figura acima.
mostrado na figura acima.
até prender, para
fechar.
9
ligações
INSTALAR A FIXAÇÃO DE PAREDE
Pode utilizar o suporte de fixação na parede desta unidade.
Precauções de instalação
• Instale apenas numa parede vertical.
• No que diz respeito à instalação, evite paredes sujeitas a temperaturas elevadas ou humidade, caso
contrário a parede pode não aguentar o peso do aparelho.
• Verifique a solidez da parede. Se a parede não for suficientemente resistente para suportar a unidade,
reforce a parede ou instale a unidade noutro local que suporte o peso da unidade.
• Pode adquirir e utilizar os parafusos de fixação ou as buchas adequadas ao tipo de parede (placas de
estuque, placas de ferro, madeira, etc.). Se possível, fixe os parafusos de suporte em rebites na parede.
• Ligue os cabos a partir da unidade aos dispositivos externos antes de o instalar na parede.
• Certifique-se de que desliga a unidade antes da instalação. Caso contrário, poderá provocar um choque
eléctrico.
1. Posicione o suporte de fixação numa parede e, em
seguida, fixe-o com dois parafusos (não fornecidos).Se
pendurar a unidade sob um televisor, certifique-se de
que instala o suporte de parede de forma a que a seta
( ) fique colocada a meio do televisor. Certifique-se
também de que a unidade se encontra a, pelo menos, 5
cm abaixo do televisor.
2. Em seguida, encaixe a unidade nas ranhuras
correspondentes do suporte de parede. Para uma
instalação segura, certifique-se de os rebites de fixação
ficam completamente inseridos nas ranhuras.
2
1
3.A instalação está concluída.
5 cm ou mais
▪▪ Não exerça força sobre a unidade instalada e tenha o cuidado de evitar impactos.
▪▪ Fixe bem a unidade à parede para que não caia. Se a unidade cair, poderá provocar
danos pessoais ou danificar o produto.
▪▪ Se a unidade estiver instalada numa parede, não deixe crianças puxarem os cabos de
ligação, de modo a evitar a queda do produto.
▪▪ Para obter o melhor desempenho de uma instalação do suporte de parede, instale o
sistema de colunas, pelo menos, 5 cm abaixo do televisor.
10
POR
LIGAR O SUBWOOFER SEM FIOS
O ID de ligação do Subwoofer é predefinido em fábrica e a unidade principal e o subwoofer devem
estabelecer ligação (ligação sem fios) automaticamente quando são ligados. Se o indicador ( ) de ligação
não se acender quando a unidade principal e o subwoofer se ligam, defina o ID da seguinte forma.
1. Ligue os cabos de alimentação da unidade principal e do subwoofer a uma tomada.
● LIGAÇÕES
2. Prima o botão ID SET no painel posterior do subwoofer com um objecto pontiagudo durante 5
segundos.
• O indicador STANDBY está desligado e o indicador LINK (o LED azul) fica intermitente rápido.
3. Com a unidade principal desligada (em modo STANDBY), prima
MUTE no controlo remoto durante 5 segundos.
4. A mensagem ID SET é apresentada no VFD da unidade
principal.
5. Para finalizar a ligação, ligue a unidade principal enquanto o LED
azul do subwoofer pisca.
• A unidade principal e o subwoofer estão agora ligados entre si.
• O indicador LINK (LED azul) no subwoofer acende-se.
• Pode desfrutar de um som de qualidade superior do subwoofer
sem fios, seleccionando o efeito de som.
• Se o indicador Link não apresentar a cor azul fixo, o processo de
ligação falhou. Desligue a unidade principal e repita os passos a
partir do Passo 2.
▪▪ Antes de deslocar ou instalar o produto, desligue o aparelho e retire o cabo de alimentação.
▪▪ Se a unidade principal for desligada, o subwoofer sem fios ficará no modo de espera, com o
indicador STANDBY apresentado no ecrã superior. Após 30 segundos, o indicador LINK azul
fica intermitente.
▪▪ Se utilizar um dispositivo que utilize a mesma frequência (2,4 GHz) perto do sistema, poderão
ser audíveis algumas interrupções devido à interferência.
▪▪ A distância de transmissão das ondas de rádio é de, aproximadamente, 10 m, mas pode variar
conforme o ambiente operativo. Se uma parede de cimento ou uma parede metálica estiver
entre a unidade principal e o módulo de recepção sem fios, o sistema pode não funcionar
porque a onda de rádio pode não conseguir atravessar o metal.
▪▪ Se a unidade principal não estabelecer a ligação sem fios, repita os passos de 1-5 para tentar
novamente a ligação entre a unidade principal e o subwoofer sem fios.
▪▪ A antena de recepção sem fios está incorporada no subwoofer sem fios. Mantenha a unidade
afastada de água e humidade.
▪▪ Para obter um desempenho óptimo do som, certifique-se de que a área em torno da
localização do subwoofer sem fios não se encontra obstruída.
11
ligações
LIGAR O NÚCLEO DE FERRITE TOROIDAL AO CABO DE
ALIMENTAÇÃO DO SUBWOOFER
Ligar o núcleo de ferrite toroidal ao cabo de alimentação do
Subwoofer ajuda a evitar interferências RF provenientes de sinais
de rádio.
1. Puxe a patilha de fixação do núcleo de ferrite toroidal para o abrir.
2. Enrole o cabo de alimentação com duas voltas na coluna
subwoofer.
3. Ligue o núcleo de ferrite toroidal ao cabo de alimentação do Subwoofer,
conforme ilustrado na figura e carregue até ouvir um estalido.
INSTALAR O NÚCLEO DE FERRITE TOROIDAL NO SUBWOOFER
Levante para desbloquear e abrir o núcleo.
Volte a fechar o núcleo.
12
Enrole o cabo de alimentação no núcleo, com
duas voltas. (Comece a enrolar a uma distância
de 5 a 10 cm do núcleo).
POR
LIGAR UM DISPOSITIVO EXTERNO UTILIZANDO UM CABO DE ÁUDIO
(ANALÓGICO) OU UM CABO ÓPTICO (DIGITAL)
Esta secção apresenta duas formas (digital e analógica) de ligar a unidade a um televisor.
Esta unidade está equipada com um ficha digital óptica e uma ficha analógica para ligar a um televisor.
● LIGAÇÕES
OPTICAL IN
OPTICAL IN
Cabo óptico (não fornecidos)
OPTICAL
OUT
AUX IN
AUX IN
ou
AUDIO
OUT
Leitor BD/DVD,
descodificador de
TV por satélite,
consola de jogos
ou
Cabo de áudio
OPTICAL IN
Ligue a Entrada Digital na unidade principal à SAÍDA ÓPTICA do televisor ou dispositivo fonte.
ou,
AUX IN
Ligue a AUX IN (Áudio) da unidade principal à AUDIO OUT do televisor ou dispositivo fonte.
Certifique-se de que faz corresponder as cores dos conectores.
▪▪ Não ligue o cabo de alimentação deste produto ou o televisor à rede eléctrica até que
todas as ligações entre componentes estejam concluídas.
▪▪ Antes de deslocar ou instalar o produto, certifique-se de que desliga o aparelho e o cabo
de alimentação.
13
funções
MODO DE ENTRADA
Pode seleccionar a entrada D.IN, AUX, BT, TV ou USB.
Modo de entrada
Visor
Entrada Digital óptica
D.IN
Entrada AUX
AUX
Modo BLUETOOTH
BT
TV mode (Modo TV)
TV
Modo USB
USB
A unidade desliga-se automaticamente nas seguintes condições:
• MODO BT/TV/USB/D.IN
-- Caso não exista qualquer sinal de áudio durante 25 minutos.
• Modo AUX
-- Se durante 8 horas não for premida qualquer TECLA quando o cabo AUX está ligado. Para activar ou
desactivar esta função, prima sem soltar o botão
durante 5 segundos, no modo AUX. É apresentada
a indicação “AUTO POWER DOWN ON / OFF” (LIGAR AUTOMÁTICO LIGADO/DESLIGADO) no ecrã.
-- Se o cabo AUX não for ligadodurante 25 minutos.
▪▪ Utilize o cabo fornecido, se não for possível ligar a memória USB directamente à unidade.
BLUETOOTH
Pode utilizar um dispositivo Bluetooth para ouvir música com som estéreo de alta qualidade, sem fios!
O que é o Bluetooth?
O Bluetooth é uma tecnologia que permite aos dispositivos compatíveis com Bluetooth serem facilmente
interligados, através de uma ligação sem fios de curta distância.
• Um dispositivo Bluetooth pode emitir ruído ou apresentar um funcionamento incorrecto, conforme a
respectiva utilização, quando:
-- Uma parte do seu corpo está em contacto com o sistema receptor/transmissor do dispositivo Bluetooth
ou do Soundbar.
-- Sujeito a variações de corrente resultantes de obstruções provocadas por paredes, esquinas ou
divisórias.
-- Exposto a interferências eléctricas de dispositivos com a mesma banda de frequência, incluindo
equipamento médico, fornos micro-ondas e redes sem fios.
• Efectua o emparelhamento do Soundbar com o dispositivo Bluetooth enquanto os dois estão próximos.
• Quanto maior for a distância entre o Soundbar e o dispositivo Bluetooth, pior é a qualidade. Se a distância
ultrapassar o limite de funcionamento do Bluetooth, a ligação perde-se.
• Em áreas de fraca receptividade, a ligação Bluetooth poderá não funcionar correctamente.
• A ligação Bluetooth funciona apenas quando está próxima do dispositivo. A ligação será automaticamente
cortada se a distância for superior a este limite. Mesmo respeitando este limite, a qualidade de som poderá
ser inferior na presença de obstáculos como paredes ou portas.
• Este dispositivo sem fios poderá provocar interferências durante o respectivo funcionamento.
14
POR
Para ligar o Soundbar a um dispositivo Bluetooth
Verifique se o dispositivo Bluetooth suporta a função de auscultadores estéreo compatíveis com Bluetooth.
Ligar
● FUNÇÕES
dispositivo Bluetooth
1.Prima o botão (
) no painel lateral da unidade principal ou o botão
remoto para seleccionar o modo BT.
(SOURCE) no controlo
• A indicação BT READY é apresentada no painel anterior do Soundbar.
2.Seleccione o menu Bluetooth no dispositivo Bluetooth que pretende ligar. (Consulte o manual do
utilizador do dispositivo Bluetooth.)
3.Seleccione o menu de auscultadores estéreo no dispositivo Bluetooth.
• É apresentada uma lista dos dispositivos encontrados.
4. Seleccione "[Samsung] Soundbar" da lista.
• Quando o Soundbar está ligado ao dispositivo Bluetooth, é apresentada a indicação Device Name ➡ BT
(Nome do dispositivo ➡ BT) no ecrã anterior.
• Se o emparelhamento do dispositivo Bluetooth com o Soundbar falhar, elimine a entrada anterior
“[Samsung] Soundbar” encontrada pelo dispositivo Bluetooth e procure o Soundbar novamente.
5. Reproduza música no dispositivo ligado.
• Pode ouvir a música em reprodução no dispositivo Bluetooth ligado através do sistema Soundbar.
• No modo BT, as funções para Play/Pause/Next/Prev não estão disponíveis. Contudo, estas funções
estão disponíveis nos dispositivos Bluetooth com suporte de AVRCP.
▪▪ Se for solicitado um código PIN ao ligar ao dispositivo Bluetooth, introduza <0000>.
▪▪ Apenas é possível emparelhar um dispositivo Bluetooth de cada vez.
▪▪ A ligação Bluetooth será terminada quando o Soundbar é desligado.
▪▪ O Soundbar pode não efectuar a procura e ligação de Bluetooth correctamente nas
circunstâncias seguintes:
-- Se existir um campo eléctrico forte à volta do Soundbar.
-- Se vários dispositivos Bluetooth estiverem emparelhados com o Soundbar em simultâneo.
-- Se o dispositivo Bluetooth estiver desligado, mal colocado ou avariado.
-- Tenha em atenção que dispositivos como fornos micro-ondas, adaptadores de redes sem fios,
luzes florescentes e fogões a gás utilizam o mesmo intervalo de frequência que o dispositivo
Bluetooth, o que pode provocar interferências eléctricas.
▪▪ O Soundbar suporta dados SBC (44,1kHz, 48kHz).
▪▪ Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
▪▪ Não é possível ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função mãoslivres.
▪▪ Após sincronizar o dispositivo, no modo D.IN/AUX/USB, seleccionar "[Samsung] Soundbar"
na lista muda automaticamente para o modo BT.
15
funções
Activar o Bluetooth (Bluetooth POWER)
Quando a função de ligar Bluetooth está activada e o Soundbar está desligado, se um dispositivo Bluetooth emparelhado
anteriormente tentar emparelhar com o Soundbar, o Soundbar liga automaticamente.
• Prima o botão Bluetooth POWER no controlo remoto do Soundbar.
• É apresentada a indicação BLUETOOTH POWER ON (BLUETOOTH LIGADO) no visor do Soundbar.
Para desligar o dispositivo Bluetooth do Soundbar
Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo
Bluetooth.
• O sistema Soundbar será desligado.
• QQuando o Soundbar estiver desligado do dispositivo Bluetooth, o Soundbar irá apresentar a indicação BT
DISCONNECTED (BT DESLIGADO) no painel anterior.
Para desligar o Soundbar do dispositivo Bluetooth
Prima o botão
(SOURCE) no controlo remoto ou o botão (
para outro modo ou para desligar o Soundbar.
) no painel lateral do produto para mudar o modo BT
• O dispositivo Bluetooth ligado irá aguardar algum tempo até que o Soundbar responda, antes de interromper a ligação. (O
tempo até desligar pode variar conforme o dispositivo Bluetooth)
• É desligado o dispositivo actualmente ligado.
▪▪ No modo de ligação Bluetooth, a ligação Bluetooth será desactivada se a distância entre o Soundbar e o
dispositivo Bluetooth for superior a 5 metros.
▪▪ Se o dispositivo Bluetooth entrar novamente no raio de alcance do sistema após ter sido desligado, poderá
reiniciar o Soundbar para restaurar o emparelhamento com o dispositivo Bluetooth.
▪▪ O Soundbar desliga-se automaticamente após 25 minutos no estado Ready.
SOUNDCONNECT
Esta secção indica como ligar o Soundbar a um televisor SAMSUNG compatível com Bluetooth.
Para ligar o Soundbar a um televisor Samsung compatível com
Bluetooth
Ligar
Prima o botão
para seleccionar o modo TV e, em seguida, ligue o televisor ao Soundbar.
• A unidade irá reproduzir o som do televisor, uma vez ligada ao mesmo.
• Se mudar para outro modo, excepto para o modo TV Soundconnect, ou se desligar o Soundbar, o som volta
a ser emitido pelo televisor.
16
▪▪ Distância de funcionamento do TV Soundconnect
USB
-- distância de emparelhamento recomendada: até 50 cm
-- distância de funcionamento recomendada: 5m
▪▪ Se a distância entre o Soundbar e o televisor Samsung for superior a 5 m, a ligação ou o som podem ser
interrompidos. Neste caso, ligue ao dispositivo Bluetooth novamente respeitando o limite de funcionamento.
▪▪ Certifique-se de que o modo Soundconnect do televisor está ligado antes de utilizar esta função.
▪▪ Os botões PLAY, NEXT, PREV, PAUSE não funcionam no modo Soundconnect.
▪▪ Utilizar a função Bluetooth POWER On
-- A função Bluetooth POWER On está disponível se tiver ligado com êxito o Soundbar a um televisor
compatível com Bluetooth utilizando o TV SoundConnect. Quando a função Bluetooth POWER On está
activada, ligar ou desligar o televisor associado irá também ligar ou desligar o Soundbar.
-- Ligue o televisor ao seu Soundbar utilizando a função TV SoundConnect.
-- Prima o botão Bluetooth POWER no controlo remoto do Soundbar. É apresentada a indicação
"BLUETOOTH POWER ON" no visor do Soundbar.
-- BLUETOOTH POWER ON : O Soundbar irá ligar e desligar quando ligar ou desligar o televisor.
-- BLUETOOTH POWER OFF : O Soundbar desliga-se apenas quando desligar o televisor.
-- Esta função é suportada apenas por alguns televisores Samsung comercializados a partir de 2013.
-- Se o Soundbar estiver ligado a um televisor através de TV SoundConnect, e desligar o Soundbar desligando o
televisor, a função Bluetooth POWER On não irá ligar o Soundbar, mesmo que ligue outro dispositivo Bluetooth.
▪▪ A função Soundconnect é suportada por modelos seleccionados comercializados a partir de 2012. Verifique se o
seu televisor é compatível com o Soundconnect antes de começar. (Para obter mais informações, consulte o
manual de utilizador do seu televisor)
1.Ligue o dispositivo USB à porta USB existente na parte lateral da unidade.
2.Prima repetidamente o botão (
) no painel lateral do Soundbar até a indicação USB ser apresentada.
3.A indicação USB é apresentada no ecrã e em seguida desaparece.
• A ligação ao Soundbar está concluída.
• O Soundbar desliga-se automaticamente (Desligar automático) se nenhum dispositivo USB for ligado durante mais de 25
minutos.
Antes de ligar um dispositivo USB
Tenha em atenção o seguinte:
• Se a pasta ou o nome do ficheiro no dispositivo USB exceder os 10 caracteres,
não será apresentada no VFD.
• Este produto poderá não ser compatível com determinados tipos de suporte de
armazenamento USB.
• O Soundbar suporta os sistemas de ficheiros FAT16 e FAT32.
-- O sistema de ficheiros NTFS não é suportado.
17
● FUNÇÕES
Para emitir o som do televisor no Soundbar por ligação Bluetooth, é necessário começar por emparelhar o sistema com o
televisor compatível com Bluetooth. Após efectuar o emparelhamento, as informações de emparelhamento são gravadas e
mantidas, não sendo apresentada qualquer mensagem de ligação Bluetooth. Mantenha o Soundbar e o televisor próximos
antes de emparelhar.
1.Ligue o televisor Samsung e o Soundbar.
• Defina a opção Add New Device (Adicionar novo dispositivo) no menu Soundconnect Setting (Definição do Soundconnect) do televisor como On (Ligado).
2.Quando alterar o modo do Soundbar para TV, é apresentada uma mensagem para confirmar ao emparelhamento
Bluetooth A mensagem "[Samsung] Soundbar" é apresentada no ecrã do televisor.
3.Seleccione <Yes> (Sim) no ecrã do televisor. O emparelhamento com o Soundbar estará concluído.
• Após efectuar o emparelhamento, ao alterar o Soundbar para o modo TV a partir de outros modos de entrada, será automaticamente ligado ao televisor.
• Alterar o Soundbar do modo TV para qualquer outro modo irá cancelar a ligação Soundconnect.
• Se pretender cancelar o emparelhamento existente do Soundbar para um televisor e sincronizar o Soundbar com um televisor diferente.
-- Prima o botão PLAY/PAUSE (REPRODUZIR/PAUSA) no Soundbar durante 5 segundos, no modo de entrada de TV
para cancelar o emparelhamento existente. Poderá agora efectuar o emparelhamento com outro televisor.
• No modo Soundconnect, pode controlar o volume e silenciar utilizando o controlo remoto do televisor ou do Soundbar.
POR
<Para emparelhar o televisor >
funções
• Ligue o dispositivo USB directamente à porta USB do produto. Caso contrário, poderá deparar-se
com um problema de compatibilidade USB.
• Não ligue vários dispositivos de armazenamento ao produto através de um leitor de vários cartões. O
mesmo poderá não funcionar correctamente.
• Não são suportados protocolos PTP para câmaras digitais.
• Não retire o dispositivo USB enquanto a leitura do mesmo está a ser processada.
• Ficheiros de música (MP3, WMA) de um sítio da Web comercial com protecção DRM não serão
reproduzidos.
• Não são suportados HDDs externos.
• Não são suportados dispositivos móveis.
• Lista de compatibilidade
Formato
*.mp3
*.wma
*.aac
*.wav
*.Ogg
*.Flac
Codec
MPEG 1 Layer2
MPEG 1 Layer3
MPEG 2 Layer3
MPEG 2.5 Layer3
Wave_Format_MSAudio1
Wave_Format_MSAudio2
AAC
AAC-LC
HE-AAC
OGG 1.1.0
FLAC 1.1.0, FLAC 1.2.1
Frequência de amostragem
16KHz ~ 48KHz
16KHz ~ 96KHz
24KHz ~ 96KHz
16KHz ~ 48KHz
16KHz ~ 96KHz
▪▪ Se o dispositivo USB tiver demasiadas pastas e ficheiros, a leitura do dispositivo poderá demorar algum tempo.
ACTUALIZAÇÃO DO SOFTWARE
5v 500mA
5v 500mA
A Samsung poderá vir a disponibilizar
actualizações para o firmware do sistema
Soundbar.
Se for disponibilizada uma actualização, actualize
o firmware ligando uma unidade USB com a
actualização do firmware armazenada à porta
USB do Soundbar.
Tenha em atenção que se existirem vários ficheiros
de actualização, tem de os carregar na unidade
USB individualmente e utilizá-los para actualizar o
firmware, um de cada vez.
Visite o sítio da Web Samsung.com ou contacte o
centro de assistência da Samsung para obter
mais informações acerca da transferência de
ficheiros de actualização.
▪▪ Insira uma unidade USB com a actualização de firmware na porta USB da unidade principal.
▪▪ Tenha especial cuidado para não desligar a alimentação ou remover a unidade USB enquanto as
actualizações estão a ser aplicadas. A unidade principal será automaticamente desligada após a
conclusão da actualização do firmware. Quando o software for actualizado, as definições definidas por si
voltarão às definições predefinidas (de fábrica). Recomenda-se que escreva as suas definições para que
as possa repor facilmente após a actualização.
▪▪ Uma vez concluída a actualização do software do produto, desligue o produto e prima sem soltar o botão
(
) durante alguns instantes para repor as definições do produto.
▪▪ Se não for possível actualizar o firmware, é recomendável formatar os dados na unidade USB no formato
FAT16 e tentar novamente.
▪▪ Para efeitos de actualização, não formate os dados na unidade USB em formato NTFS, uma vez que este
sistema de ficheiros não é suportado.
▪▪ Consoante o fabricante, alguns dispositivos de armazenamento USB poderão não ser suportados.
18
POR
resolução de problemas
Antes de solicitar assistência, verifique o seguinte.
Sintoma
Verificação
Solução
A unidade não liga.
• O cabo de alimentação está
ligado à tomada?
• Ligue a ficha à tomada.
Um função não é executada quando
se carrega no botão.
• Há electricidade estática no ar?
• Desligue a ficha e volte a ligá-la.
Não é emitido som.
• A unidade está correctamente
ligada ao televisor?
• Ligue-os correctamente.
• A função Mute está ligada?
• Carregue no botão Mute para
cancelar a função.
• O volume está no mínimo?
• Regule o volume.
• As pilhas estão gastas?
• Substitua-as por pilhas novas.
• A distância entre o controlo
remoto e a unidade principal é
demasiado grande?
• Aproxime-se da unidade.
O som dos canais esquerda/ direita
está invertido.
• Os cabos de entrada de áudio
esquerdo/directo do televisor
estão ligados correctamente?
• Verifique o canal esquerdo/
direito e ligue-os correctamente.
O Soundconnect (emparelhamento
com o televisor) falhou.
• O seu televisor é compatível
com Soundconnect?
• O modo Soundconnect é
suportado por alguns
televisores Samsung
comercializados a partir de
2012. Verifique o seu televisor
para determinar se é
compatível com Soundconnect.
O controlo remoto não funciona.
• O televisor tem a versão de
firmware mais recente?
• Ocorre um erro ao ligar?
• Reponha o modo TV e
liguenovamente.
• Actualize o televisor com a
versão mais recente de
firmware.
• Contacte o centro de
assistência.
• Prima o botão
durante 5
segundo para repor as
definições do produto.
19
apêndice
ESPECIFICAÇÕES
Nome do
modelo
HW-H430
5V / 0,5 A
USB
Unidade principal 1,92 kg
Peso
Subwoofer
(PS-WH450)
5,1 kg
Unidade principal 906 x 70 x 45 mm
GERAL
Dimensões (L x A x P) Subwoofer
(PS-WH450)
179 x 361 x 299,5 mm
Limites da temperatura de funcionamento +5 °C a +35 °C
Limites de humidade de funcionamento
Potência nominal de
saída
AMPLIFICADOR
10 % a 75 %
Unidade principal 80 W/CH, 4 OHM, THD = 10%, 1 kHz
Subwoofer
(PS-WH450)
130 W, 4 OHM, THD = 10%, 100 Hz
Taxa S/N (entrada analógica)
65 dB
Separação (1 kHz)
65 dB
* A relação S/R, a distorção, a separação e a sensibilidade útil baseiam-se numa medição através das linhas
de orientação da AES (Audio Engineering Society).
*: Especificação nominal
- A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.
- O peso e as dimensões indicados são aproximados.
- Para obter informações sobre alimentação e consumo de energia, consulte a etiqueta no produto.
※ Aviso de Licença de Open Source
- Para enviar pedidos e perguntas sobre software open source, contacte a Samsung por e-mail
(oss.request@samsung.com).
A Samsung Electronics declara que este equipamento está em conformidade com os requisitos
essenciais e com outras provisões relevantes da Directiva 1999/5/EC.
Pode obter a Declaração de Conformidade original no endereço http://www.samsung.com, acedendo a
Suporte > Encontre Assistência Técnica e introduzindo o nome do modelo.
Este equipamento pode ser utilizado em todos os países da UE.
20
Contacte a Samsung Internacional
Se tem algumas dúvidas ou comentários sobre os nossos produtos, por favor contacte a linha de apoio a
Clientes Samsung.
Country
AUSTRIA
Contact Centre 
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Web Site
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
Country
Contact Centre 
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora)
** (koszt połączenia według
taryfy operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
SERBIA
011 321 6899
SLOVAKIA
0800 - SAMSUNG(0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
www.samsung.com/gr/support
SWITZERLAND
0848 726 78 64
(0848-SAMSUNG)
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
U.K
EIRE
LITHUANIA
LATVIA
ESTONIA
0330 SAMSUNG (7267864)
0818 717100
8-800-77777
8000-7267
800-7267
[Eliminação correcta das baterias existentes
neste produto]
(Aplicável a países cujos sistemas de recolha sejam
separados)
Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias
existentes neste produto não devem ser eliminadas juntamente com os resíduos
domésticos indiferenciados no final do seu período de vida útil. Onde existentes,
os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio,
cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE
2006/66. Se as baterias não forem correctamente eliminadas, estas substâncias
poderão ser prejudiciais para a saúde humana ou para o meio ambiente.
Para proteger os recursos naturais e promover a reutilização dos materiais, separe
as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de
recolha local de baterias.
Web Site
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
www.samsung.com/ch_fr/
support (French)
www.samsung.com/uk/support
www.samsung.com/ie/support
www.samsung.com/lt/support
www.samsung.com/lv/support
www.samsung.com/ee/support
Eliminação Correcta Deste Produto
(Resíduos de Equipamentos Eléctricos e Electrónicos)
(Aplicável a países cujos sistemas de recolha sejam separados)
Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o
produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular,
o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos
no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde
humana causados pela eliminação incontrolada de resíduos, deverá separar estes
equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para
promover uma reutilização sustentável dos recursos materiais.
Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram
este produto ou as entidades oficiais locais para obterem informações sobre onde
e de que forma podem entregar estes equipamentos para permitir efectuar uma
reciclagem segura em termos ambientais.
Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os
termos e condições do contrato de compra. Este produto e os seus acessórios
electrónicos não deverão ser misturados com outros resíduos comerciais para
eliminação.
AH68-02755H-01
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
