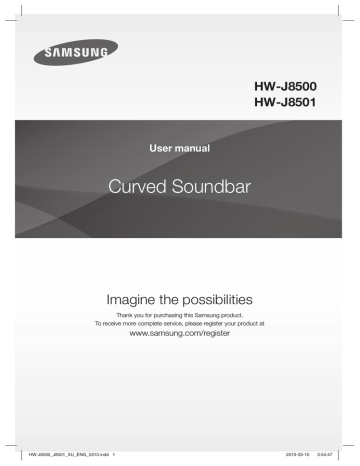

HW-J8500
HW-J8501
User manual
Curved Soundbar
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register your product at
www.samsung.com/register
HW-J8500_J8501_XU_ENG_0310.indd 1
2015-03-10
3:54:47
GETTING STARTED
GETTING STARTED
FEATURES
Immersive Surround Sound from 9.1Ch
USB Host Support
Great TVs require great sound. The Curved Soundbar
gives your curved TV an even more powerful sound
experience with 350 watts of amazing 9.1Ch surround
sound. Speakers on both sides expand the optimal
listening area, enhancing the surround sound effect to
provide you with a more layered and immersive listening
experience.
You can connect and play music files from external USB
storage devices such as MP3 players, USB flash
memory, etc. using the Soundbar's USB HOST function.
Streaming Music Services
The Curved Soundbar makes diving into all your favourite
music easier than ever before, thanks to its Wi-Fi
capabilities. Simply access the Samsung Multiroom App
to experience the best of the internet’s subscription
streaming music services.
TV SoundConnect
Connect your TV and Soundbar easily through Bluetooth
with TV Sound Connect. The absence of trailing wires
between the Soundbar and TV allows you to showcase
the slim and sleek design of both systems, while
maintaining a clean look in your living environment. Easily
control the Soundbar and TV from a single TV remote.
Music Source Sharing (= Multiroom Play)
Controlling and sharing one music source across multiple
audio devices in various locations is made easy with
Multiroom Link. The mobile app remotely controls volume
and music on your system across different devices,
including your TV, Soundbar, Home Entertainment
System and Blu-ray Disc Player. Enjoy the audio you
want, where you want.
Bluetooth Function
You can connect a Bluetooth device to the Soundbar
and enjoy music with high quality stereo sound, all
without wires!
LICENCES
Manufactured under Licence from Dolby Laboratories.
Dolby and the double-D symbol are trademarks of Dolby
Laboratories.
For DTS patents, see http://patents.dts.com.
Manufactured under licence from DTS Licensing Limited.
DTS, the Symbol, & DTS and the Symbol together are
registered trademarks, and DTS 2.0 Channel is a
trademark of DTS, Inc. © DTS, Inc. All Rights Reserved.
The terms HDMI and HDMI High-Definition Multimedia
Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing LLC in the
United States and other countries.
HDMI
HDMI transmits video and audio signals simultaneously,
and provides a clearer picture.
The unit is also equipped with the ARC function which
lets you listen to sound from your TV through the
Soundbar via an HDMI cable. This function is only
available if you connect the unit to an ARC compliant TV.
2
HW-J8500_J8501_XU_ENG_0310.indd 2
2015-03-10
3:54:55
GETTING STARTED
SAFETY INFORMATION
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
ENG
SAFETY WARNINGS
This symbol indicates “dangerous voltage”
inside the product that presents a risk of electric
shock or personal injury.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This symbol indicates important instructions
accompanying the product.
WARNING : To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a AC outlet with a protective grounding connection.
• To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the
mains plug shall be readily operable.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on the
apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the power
plug must be easily and readily accessible at all times.
Wiring the Main Power Supply Plug (UK Only)
IMPORTANT NOTICE
The mains lead on this equipment is supplied with a moulded plug incorporating a fuse. The value of the fuse is
indicated on the pin face of the plug and if it requires replacing, a fuse approved to BS1362 of the same rating must
be used. Never use the plug with the fuse cover removed. If the cover is detachable and a replacement is required,
it must be of the same colour as the fuse fitted in the plug. Replacement covers are available from your dealer. If the
fitted plug is not suitable for the power points in your house or the cable is not long enough to reach a power point,
you should obtain a suitable safety approved extension lead or consult your dealer for assistance. However, if there is
no alternative to cutting off the plug, remove the fuse and then safely dispose of the plug. Do not connect the plug to a
mains socket as there is a risk of shock hazard from the bared flexible cord. Never attempt to insert bare wires directly
into a mains socket. A plug and fuse must be used at all times.
IMPORTANT
The wires in the mains lead are coloured in accordance with the following code:– BLUE = NEUTRAL BROWN = LIVE
As these colours may not correspond to the coloured markings identifying the terminals in your plug, proceed as
follows:– The wire coloured BLUE must be connected to the terminal marked with the letter N or coloured BLUE or
BLACK. The wire coloured BROWN must be connected to the terminal marked with the letter L or coloured BROWN
or RED.
WARNING : DO NOT CONNECT EITHER WIRE TO THE EARTH TERMINAL WHICH IS MARKED WITH THE
, OR COLOURED GREEN OR GREEN AND YELLOW.
LETTER E OR BY THE EARTH SYMBOL
3
HW-J8500_J8501_XU_ENG_0310.indd 3
2015-03-10
3:54:55
GETTING STARTED
PRECAUTIONS
68.6 mm
99.1mm
99.1mm
99.1mm
Ensure that the AC power supply in your house complies with the power requirements listed on the identification
sticker located on the back of your product. Install your product horizontally, on a suitable base (furniture), with enough
space around it for ventilation (7~10 cm). Make sure the ventilation slots are not covered. Do not place the unit on
amplifiers or other equipment which may become hot. This unit is designed for continuous use. To fully turn off the
unit, disconnect the AC plug from the wall outlet. Unplug the unit if you intend to leave it unused for a long period of
time.
During thunderstorms
thunderstorms, disconnect the AC plug from the
wall outlet. Voltage peaks due to lightning could damage
the unit.
Do not expose the unit to direct sunlight or oth
other heat
sources. This could lead to overheating and cause the
unit to malfunction.
Protect the product from moisture (i.e. vases), and
excess heat (e.g. a fireplace) or equipment creating
strong magnetic or electric fields. Disconnect the power
cable from the AC supply if the unit malfunctions. Your
product is not intended for industrial use. It is for
personal use only. Condensation may occur if your
product has been stored in cold temperatures. If
transporting the unit during the winter, wait approximately
2 hours until the unit has reached room temperature
before using.
The batteries used with this product contain chemicals
that are harmful to the environment. Do not dispose of
batteries in the general household trash. Do not dispose
of batteries in a fire. Do not short circuit, disassemble, or
overheat the batteries. There is a danger of explosion if
the battery is incorrectly replaced. Replace only with the
same or equivalent type.
WARNING, DO NOT INGEST BATTERY, CHEMICAL BURN HAZARD, The remote control supplied with
this product contains a coin/button cell battery. If the coin/button cell battery is swallowed, it can cause
severe internal burns in just 2 hours and can lead to death. Keep new and used batteries away from
children. If the battery compartment does not close securely, stop using the product and keep it away
from children. If you think batteries might have been swallowed or placed inside any part of the body, seek immediate
medical attention.
4
HW-J8500_J8501_XU_ENG_0310.indd 4
2015-03-10
3:54:55
GETTING STARTED
CONTENTS
ENG
2
GETTING STARTED
24 FUNCTIONS
2
Features
24
Input Mode
3
Safety Information
25
Bluetooth
6
What’s Included
27
Using the Network Standby On
Function
7
DESCRIPTIONS
27
Using the Multiroom Link
7
Top / Front Panel
29
Software Update
8
Rear / Bottom Panel
9
Remote Control
31 TROUBLESHOOTING
31
Troubleshooting
11 INSTALLATION
11
Installing Soundbar
11
Installing both Soundbar and TV to the Wall
Mount Type
13
Installing Soundbar to TV Stand
14
Installing Soundbar to Free-Standing
15
Assembling the Clamp-Wire
15
Mounting the Cover-Foot onto
Subwoofer
32 APPENDIX
32
● Figures and illustrations in this User Manual are
provided for reference only and may differ from
actual product appearance.
● An administration fee may be charged if either
(a) an engineer is called out at your request and
there is no defect with the product (i.e. where
the user manual has not been read).
(b) you bring the unit to a repair centre and there is
no defect with the product (i.e. where the user
manual has not been read).
16 CONNECTIONS
16
Connecting the Subwoofer
18
Connecting to a TV
18
TV SoundConnect
19
Connections with TV Using HDMI (Digital)
Cable
20
Connections with TV Using Optical (Digital)
Cable
21
Connections with External Device
21
HDMI Cable
21
Optical or AUX Cable
22
USB
Specifications
● You will be informed of the administration fee
amount before a technician visits.
5
HW-J8500_J8501_XU_ENG_0310.indd 5
2015-03-10
3:54:56
GETTING STARTED
WHAT’S INCLUDED
BEFORE READING THE USER’S MANUAL
Note the following terms before reading the user manual.
+ Icons used in this manual
Icon
Term
Caution
Note
Definition
Indicates a situation where a function does not operate or settings may be cancelled.
Indicates tips or instructions on the page that help you operate a function.
Check for the supplied accessories shown below.
Main Unit
Remote Control /
Lithium Battery
(3V : CR2032)
Power Cord
DC Adapter
USB Cable
USB Converter
Clamp-Wire
User Manual
Holder-Fix Mount
(For Power Cord)
Holder-Screw 1 :
4EA
TV-Mount
Holder-Screw 2 :
8EA
Toroidal Ferrite Core
Subwoofer
Power Cord
Cover-Foot : 4EA
Screw-Taptite : 4EA
Foot Rubber : 4EA
● The appearance of the accessories may differ slightly from the illustrations above.
● Use the dedicated USB cable to connect external USB devices to the unit.
6
HW-J8500_J8501_XU_ENG_0310.indd 6
2015-03-10
3:54:56
DESCRIPTIONS
DESCRIPTIONS
TOP / FRONT PANEL
Controls the volume level.
The numeric value of the volume level
appears in the front panel display.
(Power) Button
Turns the power on and off.
ENG
VOL. - / +
(Source) Button
Display
Selects the D.IN, AUX, HDMI, BT, TV, or
USB input.
Displays the current mode.
● While the unit is powered on, pressing
(Source) button for more than
the
3 seconds sets the button to act as
(Mute) button. To cancel the
the
(Mute) button setup, press the
(Source) button for more than 3
seconds again.
● To clean this apparatus, unplug the power cord from the wall outlet and wipe the product using a soft, dry
cloth. Due to aluminum being a positive electrostatic material, static discharge may occur.
● When you plug in the AC cord, the power key will work in 4 to 6 seconds.
● When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
● If you want to enjoy the sound only from the Soundbar, you must turn off the TV's speakers in the Audio
Setup menu of your TV. Refer to the owner's manual supplied with your TV.
7
HW-J8500_J8501_XU_ENG_0310.indd 7
2015-03-10
3:54:59
DESCRIPTIONS
REAR / BOTTOM PANEL
OPTICAL IN (D.IN)
Connect to the digital (optical) output of an external device.
HDMI OUT (TV-ARC)
Outputs digital video and audio signals simultaneously using an
HDMI cable.
HDMI IN
Inputs digital video and audio signals simultaneously using an HDMI
cable. Use when connecting a supported external device.
LAN
Lets you connect to a network using a LAN cable.
AUX IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
Connect to the Analogue output of an external device.
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
LABEL
5V 0.5A
Wi-Fi SETUP
SPK ADD
DC 24V
Wi-Fi SETUP
Press this button to
connect your Soundbar
to your network using
Wi-Fi setup.
SPK ADD
Press the button to
connect Soundbar to
the HUB.
(not supplied)
DC 24V
(Power Supply In)
Connect the DC power adaptor
to the power supply jack, and
then connect the AC power
adaptor plug to a wall outlet.
(USB Port)
Connect USB devices
here to play files on the
devices.
● When disconnecting the power cable of the AC power adaptor from a wall outlet, pull the plug.
Do not pull the cable.
● Do not connect this unit or other components to an AC outlet until all connections between components
are complete.
8
HW-J8500_J8501_XU_ENG_0310.indd 8
2015-03-10
3:55:02
DESCRIPTIONS
REMOTE CONTROL
ENG
SOURCE
Press to select a source connected to the Soundbar.
Mute
You can turn the volume down to 0 with the push of a button.
Press again to restore the sound to the previous volume level.
Repeat
Press to set the Repeat function during music playback from a USB device.
OFF - REPEAT : Cancells Repeat Playback.
TRACK - REPEAT : Repeatedly play a track.
ALL - REPEAT : Repeatedly play all tracks.
RANDOM - REPEAT : Plays tracks in random order.
(A track that has already been played may be played again.)
Skip Forward
If there is more than one file on the device you are playing, and you press
the $ button, the next file is selected.
SOUND CONTROL (* Use the #,$ buttons to adjust level.)
Press to select TREBLE, BASS, or AUDIO SYNC. Then, use the #,$
buttons to adjust the Treble, Bass volume from -3 to +3.
Press and hold the SOUND CONTROL button for about 5 seconds to adjust
the sound for each frequency band. 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz,
5KHz, and 10KHz are selectable and each can be adjusted to a setting between
-6 and +6.
If the Soundbar is connected to a digital TV and the video appears out of sync
with the audio, press the SOUND CONTROL button to sync the audio with the
video. Use the #,$ buttons to set the audio delay between
0 ms and 300 ms. In USB mode, TV mode, and BT mode, the Audio Sync
function may not available.
Anynet+
Press the Anynet+ button to turn the Anynet+ function on or off.
(Default : Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK or OFF
- ANYNET+ / ON - POWER LINK). The Anynet+ function lets you control the
Soundbar with the remote from an Anynet+ compatible Samsung TV. The
Soundbar must be connected to the TV via an HDMI cable.
* Auto Power Link
Synchronizes the Soundbar to a connected Optical source via the Optical
jack so it turns on automatically when you turn on your TV. (See page 20)
You can also activate Wi-Fi SETUP function by pressing and holding Anynet+
button on the remote for over 7 seconds.
● Soundbar is a Samsung proprietary name.
● Operate the TV using the TV's remote control.
9
HW-J8500_J8501_XU_ENG_0310.indd 9
2015-03-10
3:55:04
DESCRIPTIONS
Power
Turns the Soundbar on and off.
Volume
Adjusts the volume level of the unit.
Play / Pause
Press the & button to pause the playing of a file temporarily.
Press the & button again to play the selected file.
Skip Back
If there is more than one file on the device you are playing, and you press the #
button, the previous file is selected.
SOUND EFFECT
You can select the sound modes - STANDARD (Original Sound), MUSIC,
VOICE, SPORTS, CINEMA, and NIGHT MODE - depending on the content
you want to listen to.
Select the STANDARD mode if you want to enjoy the original sound.
SOUND
Surr.Sound adds depth and spaciousness to the sound. Pressing the
SOUND button repeatedly cycles through the Surr.Sound settings :
ON - SURROUND SOUND, OFF - SURROUND SOUND
STREAMING MUSIC
Press STREAMING MUSIC button to listen to an Internet radio station. Each
time you press this button, the Soundbar switches to the next default station,
cycling through the 3 default stations.
To use the STREAMING MUSIC function, the soundbar must be connected to
the network. (See page 27)
DRC (Dynamic Range Control) *
Lets you apply dynamic range control to Dolby Digital, Dolby Digital Plus, and
Dolby TrueHD audio.
Press and hold the STREAMING MUSIC button, then the DRC (Dynamic
Range Control) function toggles between ON and OFF.
WOOFER (* Use the #,$ buttons to adjust woofer volume.)
Press the WOOFER button. Then, use the #,$ buttons to adjust Subwoofer
volume from -12, -6 to +6.
You can also activate SPK ADD function of the soundbar by pressing and
holding WOOFER button of the remote for over 5 seconds.
INSTALLING THE BATTERY IN THE REMOTE CONTROL
1. Use a suitable coin to turn the
remote control's battery cover
counterclockwise to remove it
as shown in the figure above.
2. Insert a 3V lithium battery. Keep the
positive (+) pole facing up when inserting
the battery. Put the battery cover on and
align the '●' marks side by side as
shown in the figure above.
3. Use a suitable coin to
turn the remote control
battery cover clockwise
as far as it will go to fix it
in place.
10
HW-J8500_J8501_XU_ENG_0310.indd 10
2015-03-10
3:55:05
INSTALLATION
INSTALLATION
INSTALLING SOUNDBAR
ENG
INSTALLING BOTH SOUNDBAR AND TV TO THE WALL
MOUNT TYPE
● This model corresponds to the 2015 Samsung curved TV S9000/S9500 - 65"/78". Please refer to the
home page of Samsung Electronics to see the detail list of corresponding models.
● To mount both of a soundbar and the TV using the wall mount, make sure to mount the soundbar onto the
TV first, then mount the TV.
● To mount the TV on the wall, refer to the user’s manual enclosed with the TV you purchased.
● This model is shipped while Holder-Foot and Holder-Support are attached to the Soundbar.
● This Soundbar cannot be installed to a non-compatible TV, in either form of TV mount or TV stand.
Check for the supplied accessories shown below.
Holder-Screw 1 : 4EA
Holder-Screw 2 : 8EA
TV-Mount
Holder-Fix Mount
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
2
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Place the Soundbar as shown in the illustration, ensuring that none of the buttons touch the surface it is lying on.
2. If the Holder-Foot/Holder-Support is attached, remove it first to install the TV-Mount.
11
HW-J8500_J8501_XU_ENG_0310.indd 11
2015-03-10
3:55:06
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
INSTALLATION
DC 24V
Wi-Fi SETUP
SPK ADD
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
5V 0.5A
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
3. Fasten the four Holder-Screws 1 and four of the Holder-Screws 2 to the four holes in the Soundbar, as shown
in the illustration.
TV
TV
4. If you mount the Soundbar on a matched Samsung TV, use the Guide on TV to put the TV-Mount on TV securely.
TV
TV
5. Fasten the TV-Mount to the TV using the remaining 4 Holder-Screws 2.
6. After attaching the TV-Mount, mount the TV on the wall.
12
HW-J8500_J8501_XU_ENG_0310.indd 12
2015-03-10
3:55:09
INSTALLATION
Soundbar base
ENG
TV base, with TV-Mount attached
7. Push the Soundbar onto the TV-Mount as far as it will go, as shown in the illustration.
8. Fasten the Holder-Fix Mount to the Soundbar to fix the Soundbar to the TV-Mount.
INSTALLING SOUNDBAR TO TV STAND
You can install Soundbar to TV stand if you have Soundbar matching TV with this model.
● If the Holder-Foot/Holder-Support is not attached, perform the following steps 1~3. If attached,
perform step 4.
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
2 3
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Place the Soundbar as shown in the illustration, ensuring that none of the buttons touch the surface it is lying on.
2. Fix Holder-Foot (3EA) and Holder-Screw 2 (3EA) to the Soundbar as shown in the illustration.
3. In the same manner, fix Holder-Support (2EA) and Holder-Screw 2 (2EA) to the Soundbar.
13
HW-J8500_J8501_XU_ENG_0310.indd 13
2015-03-10
3:55:13
INSTALLATION
4. Align the Soundbar’s centre with the centre of the base of the TV, and then carefully push it onto the stand as far
as it will go, as shown in the illustration. Be careful not to unbalance the TV.
● Do not place a heavy thing or step on the main unit.
INSTALLING SOUNDBAR TO FREE-STANDING
2 3
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
4
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. If Holder-Foot/Holder-Support attached, lay the Soundbar so that the buttons on the Soundbar do not
physically contact the floor.
2. Remove Holder-Foot (3EA) and Holder-Screw 2 (3EA) from the Soundbar as shown in the illustration.
3. In the same manner, remove Holder-Support (2EA) and Holder-Screw 2 (2EA) from the Soundbar.
4. Place Soundbar anywhere you want.
14
HW-J8500_J8501_XU_ENG_0310.indd 14
2015-03-10
3:55:16
INSTALLATION
ASSEMBLING THE CLAMP-WIRE
HDMI IN
LAN
AUX IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
HDMI OUT
(TV-ARC)
OPTICAL IN
OPTICAL IN
ENG
Clamp-Wire
Attach the clamp-wire to the unit as shown, and then run the cables through the clamp-wire to keep them neat.
MOUNTING THE COVER-FOOT ONTO
SUBWOOFER
PO
WE
R
1
2
3
1. Place each Cover-Foot on the 4 holes correspondingly as shown in the illustration.
2. Insert Screw-Taptite (4EA) into corresponding hole of Cover-Foot.
3. Block up the holes with Foot Rubber (4EA) to complete.
15
HW-J8500_J8501_XU_ENG_0310.indd 15
2015-03-10
3:55:18
CONNECTIONS
CONNECTIONS
● Do not connect the power cord of this product or your TV to a wall outlet until all connections between
components are complete.
● Before moving or installing this product, be sure to turn off the power and disconnect the power cord.
CONNECTING THE SUBWOOFER
CONNECTING TO THE SUBWOOFER AUTOMATICALLY
The main unit and subwoofer should link (connect wirelessly) automatically when the main unit and subwoofer are
turned on.
• If it is completely connected, the blue LED in the subwoofer stops blinking.
CONNECTING TO THE SUBWOOFER MANUALLY
The Subwoofer's linking ID is preset at the factory and the main unit and subwoofer should link (connect wirelessly)
automatically when the main unit and subwoofer are turned on. If the Link indicator does not light when the main unit
and subwoofer are turned on, please set the ID by following the procedure below.
POWER
1. Plug the power cords of the main unit and subwoofer into an AC wall outlet.
2. Press the ID SET button on the back of the subwoofer with a small, pointed object for 5 seconds.
• The STANDBY indicator is turned off and the LINK indicator (Blue LED) blinks quickly.
3. While the main unit is powered off (in STANDBY mode), press and hold the
seconds.
(Mute) on the remote control for 5
4. The ID SET message appears on the Soundbar's display.
5. To finalise the link, turn the main unit’s power on while the subwoofer’s Blue LED blinks.
• The main unit and the subwoofer should now be linked (connected).
• The Link indicator (Blue LED) on the subwoofer should be on.
• If the Link indicator is not solid blue, the linking process has failed. Turn off the main unit and start again from
Step 2.
• You can enjoy better sound from the wireless subwoofer by selecting a Sound Effect.
(See page 10)
16
HW-J8500_J8501_XU_ENG_0310.indd 16
2015-03-10
3:55:19
CONNECTIONS
ENG
● Before moving or installing the product, be sure to turn off the power and disconnect the power cord.
● If the main unit is powered off, the wireless subwoofer will be in standby mode and the STANDBY LED on
the upper side will come on after the Link indicator (Blue LED) blinks for 30 seconds.
● If you use a device that uses the same frequency (2.4GHz) as the Soundbar near the Soundbar,
interference may cause some sound interruption.
● The transmission distance of the wireless signal between the main unit and subwoofer is about 10 meters,
but may vary depending on your operating environment. If a steel-concrete or metallic wall is between the
main unit and the wireless subwoofer, the system may not operate at all, because the wireless signal
cannot penetrate metal.
● If the main unit doesn't make a wireless connection, follow steps 1-5 on the previous page to re-set the
connection between the main unit and wireless subwoofer.
● The wireless receiving antenna is built into the wireless subwoofer. Keep the unit away from water and
moisture.
● For optimal listening performance, make sure that the area around the wireless subwoofer location is clear
of any obstructions.
ATTACHING THE TOROIDAL FERRITE CORE SOUNDBAR
POWER CORD
You can reduce noise caused by electromagnetic radiation by fitting the ferrite core to the your Soundbar power cord.
1. Unlock and open the ferrite core.
<Soundbar Power Cable>
2. Wind the Soundbar power cable around the ferrite
core twice.
(Start winding 5 to 10 cm away from the core).
3. Close the ferrite core by pressing it until it clicks.
DC 24V
Wi-Fi SETUP
SPK ADD
17
HW-J8500_J8501_XU_ENG_0310.indd 17
2015-03-10
3:55:20
CONNECTIONS
CONNECTING TO A TV
TV SOUNDCONNECT
You can enjoy TV sound through your Soundbar when it is connected to a Samsung TV that supports the TV
SoundConnect function.
Connect
1. Turn on the TV and Soundbar.
•
Turn on the menu of the TV.
•
Move to Speaker Settings on "Sound" tab.
•
Set the "Add New Device" menu to "On".
2. Press the
(Source) button on the main unit’s top panel or the SOURCE button on the remote control to
select the TV mode.
3. On the TV, a message asking whether to enable the TV SoundConnect function appears.
4. Select <Yes> to finish connecting the TV and Soundbar using the TV's remote control.
● Switching the Soundbar’s mode from TV to another mode automatically terminates TV SoundConnect.
● To connect the Soundbar to another TV, the existing connection must be terminated.
● Terminate the connection to the existing TV, and then press the & button on the remote control for 5
seconds to connect to another TV.
● The TV SoundConnect (SoundShare) function is supported by some Samsung TVs released from 2012 on.
Check whether your TV supports the TV SoundConnect (SoundShare) function before you begin. (For
further information, refer to the TV’s user manual.).
● If your Samsung TV was released before 2014, check the SoundShare setting menu.
● If the distance between the TV and Soundbar exceeds 10 meters, the connection may not be stable or the
audio may stutter. If this occurs, relocate the TV or Soundbar so that they are within operational range, and
then re-establish the TV SoundConnect connection.
● TV SoundConnect Operational Ranges:
- Recommended pairing range: within 2 meters.
- Recommended operational range: within 10 meters.
● The Play/Pause, Next, and Prev buttons on the Soundbar or Soundbar's remote do not control the TV.
18
HW-J8500_J8501_XU_ENG_0310.indd 18
2015-03-10
3:55:21
CONNECTIONS
CONNECTIONS WITH TV USING HDMI (DIGITAL) CABLE
ENG
HDMI Cable
(not supplied)
HDMI IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
HDMI OUT
(TV-ARC)
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Connect an HDMI cable (not supplied) from the HDMI OUT (TV-ARC) jack on the back of the product to the
HDMI IN jack on your TV.
(Source) button on the top panel of Soundbar or the SOURCE button on remote control to select
2. Press the
the D.IN mode.
● HDMI is an interface that enables the digital transmission of video and audio data with just a single
connector.
● If the TV provides an ARC port, connect the HDMI cable to the HDMI IN (ARC) port.
● We recommend you use a coreless HDMI cable if possible. If you use a cored HDMI cable, use one whose
diameter is less than 14 mm.
● Anynet+ must be turned on.
● This function is not available if the HDMI cable does not support ARC.
19
HW-J8500_J8501_XU_ENG_0310.indd 19
2015-03-10
3:55:21
CONNECTIONS
CONNECTIONS WITH TV USING OPTICAL (DIGITAL) CABLE
Optical Cable
(not supplied)
OPTICAL OUT
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
OPTICAL IN
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Connect OPTICAL IN (Audio) on the Soundbar to the OPTICAL OUT jack of the TV.
2. Press the
(Source) button on the top panel of Soundbar or the SOURCE button on remote control to select
the D.IN mode.
+ Auto Power Link
If you have connected the main unit to a TV with a digital optical cable, set the Auto Power function ON to have
the Soundbar turn on automatically when you turn the TV on.
AUTO POWER LINK
Display
ON
OFF - ANYNET+ / ON - POWER LINK
OFF
ON - ANYNET+ / OFF - POWER LINK
1. Connect the Soundbar and a TV with an Optical cable (not supplied).
2. Press the
(Source) button on the main unit’s top panel or the SOURCE button on the remote control to
select the D.IN mode.
3. Press the Anynet+ button on the remote control to toggle the Auto Power Link function on and off.
● Depending on the connected device, Auto Power Link may not function.
20
HW-J8500_J8501_XU_ENG_0310.indd 20
2015-03-10
3:55:22
CONNECTIONS
ENG
CONNECTIONS WITH EXTERNAL
DEVICE
HDMI CABLE
HDMI is the standard digital interface for connecting to TVs, projectors, DVD players, Blu-ray players, set top boxes,
and more.
HDMI prevents any degradation to the signal due to conversion to analogue and maintains the video and audio
quality of the original digital source.
HDMI Cable
(not supplied)
HDMI OUT
HDMI IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
Digital Devices
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Connect an HDMI cable (not supplied) from the HDMI IN jack on the back of the product to the HDMI OUT jack
on your digital device.
(Source) button on the top panel of Soundbar or the SOURCE button on remote control to select
2. Press the
the HDMI mode.
OPTICAL OR AUX CABLE
This unit comes equipped with one optical in digital jack and one audio analogue in jack, giving you two ways to
connect it to an External Devices.
Audio Cable
(not supplied)
AUX OUT
OPTICAL IN
OPTICAL OUT
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
BD / DVD player /
Set-top box /
Game console
AUX IN
Optical Cable
(not supplied)
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
21
HW-J8500_J8501_XU_ENG_0310.indd 21
2015-03-10
3:55:24
CONNECTIONS
+ AUX Cable
1. Connect AUX IN (Audio) on the main unit to the AUDIO OUT jack of the Source Device.
2. Press the
(Source) button on the top panel of Soundbar or the SOURCE button on remote control to select
the AUX mode.
+ Optical Cable
1. Connect OPTICAL IN (Audio) on the main unit to the OPTICAL OUT jack of the Source Device.
2. Press the
(Source) button on the top panel of Soundbar or the SOURCE button on remote control to select
the D.IN mode.
USB
You can play music files located on USB storage devices through the Soundbar.
Display
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
USB port
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
5V 0.5A
1. Connect the USB device to the USB port on the back of the product.
2. Press the
(Source) button on the main unit’s top panel or the SOURCE button on the remote control to
select the USB mode.
3. USB appears on the display screen.
•
The Soundbar connection to the USB device is complete.
•
The Soundbar automatically turns off (Auto Power Off) if no USB device has been connected for more than 15
minutes.
+ Before you connect a USB device
Be aware of the following:
● If the file name of a file or folder on a USB device exceeds 10 characters, it is not displayed on the Soundbar's
display.
● This product may not be compatible with certain types of USB storage media.
● The Soundbar supports the FAT16 and FAT32 file systems.
-
The NTFS file system is not supported.
● Connect USB devices directly to the USB port of the product. Otherwise, you may encounter a USB compatibility
problem.
● Do not connect multiple storage devices to the product via a multi-card reader. It may not operate properly.
22
HW-J8500_J8501_XU_ENG_0310.indd 22
2015-03-10
3:55:25
CONNECTIONS
● Digital camera PTP protocols are not supported.
● Do not remove the USB device while it is transferring files.
ENG
● DRM-protected music files (MP3, WMA) from commercial web sites cannot be played.
● External HDDs are not supported.
● Mobile phone devices are not supported.
● File Format Type Compatibility list:
Extension
*.mp3
*.wma
Codec
Sampling Rate
Bit rate
MPEG 1 Layer1
32/44.1/48
32 ~ 448kbps
MPEG 1 Layer2
32/44.1/48
32 ~ 384kbps
MPEG 1 Layer3
32/44.1/48
32 ~ 320kbps
MPEG 2 Layer3
16/22.05/24/32/44.1/48
8 ~ 160kbps
MPEG 2.5 Layer3
8/11.025/12/16/22.05/24/32/44.1/48
8 ~ 160kbps
Wave_Format_MSAudio1
-
-
Wave_Format_MSAudio2
-
-
WMA Professional
Not Support
-
*.wav
-
8 KHz ~ 192KHz
~ 8.8Mbps
*.ogg
-
8 KHz ~ 48KHz
-
*.flac
-
8 KHz ~ 192KHz
~ 5.6Mbps
*.m4a
Alac
(Apple lossless Audo codec)
8 KHz ~ 192KHz
~ 1Mbps
*.ape
MON-KEY Audio
8 KHz ~ 48KHz
~ 1Mbps
*.aif
Audio Interchange File Format
8 KHz ~ 192KHz
~ 4.4Mbps
● If there are too many folders and files stored in the USB device, reading may take some time.
23
HW-J8500_J8501_XU_ENG_0310.indd 23
2015-03-10
3:55:26
FUNCTIONS
FUNCTIONS
INPUT MODE
Press the
(Source) button on the main unit’s top panel or the SOURCE button on the remote control to select
the mode you want.
Input mode
Display
Optical Digital input
D.IN
ARC (HDMI OUT) input
AUX input
AUX
HDMI input
HDMI
BLUETOOTH mode
BT
TV SoundConnect
TV
USB mode
USB
The unit turns off automatically in the following situations.
● D.IN / HDMI / BT / TV / USB / ARC Mode
-
If there is no audio signal for 15 minutes.
● AUX Mode
To turn the Auto Power Down function ON or OFF, press and hold the & button for 5 seconds.
ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN appears on the display.
-
If the AUX cable is disconnected for 15 minutes.
-
If there is no KEY input for 8 hours when the AUX cable is connected.
24
HW-J8500_J8501_XU_ENG_0310.indd 24
2015-03-10
3:55:27
FUNCTIONS
BLUETOOTH
TO CONNECT THE SOUNDBAR TO A BLUETOOTH DEVICE
ENG
You can connect a Bluetooth device to the Soundbar and enjoy music with high quality stereo sound, all without wires!
Check if the Bluetooth device supports the Bluetooth compliant stereo headset function.
Connect
Bluetooth device
(Source) button on the main unit’s top panel or the SOURCE button on the remote control to
1. Press the
select the BT mode.
•
You will see BT READY on the front display of the Soundbar.
2. Select the Bluetooth menu on the Bluetooth device you want to connect. (Refer to the Bluetooth device's user
manual.)
3. Select "[Samsung] Soundbar" from the list.
•
When the Soundbar is connected to the Bluetooth device, it will display [Bluetooth device name]  BT on
the front display.
•
The device name can only be displayed in English. An underline " _ " will be displayed if the name is not in
English.
•
If the Bluetooth device has failed to pair with the Soundbar, delete the previous "[Samsung] Soundbar" found
by the Bluetooth device and have it search for the Soundbar again.
4. Play music on the connected device.
•
You can listen to the music playing on the connected Bluetooth device over the Soundbar.
•
In BT mode, the Play / Pause / Next / Prev functions are not available. However, these functions are available
in Bluetooth devices supporting AVRCP.
●
●
●
●
If asked for PIN code when connecting a Bluetooth device, enter <0000>.
Only one Bluetooth device can be paired at a time.
The Bluetooth connection will be terminated when you turn the Soundbar off.
The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
- If there is a strong electrical field around the Soundbar.
- If several Bluetooth devices are simultaneously paired with the Soundbar.
- If the Bluetooth device is turned off, not in place, or malfunctions.
- Note that such devices as microwave ovens, wireless LAN adaptors, fluorescent lights, and gas stoves
use the same frequency range as the Bluetooth device, which can cause electric interference.
25
HW-J8500_J8501_XU_ENG_0310.indd 25
2015-03-10
3:55:27
FUNCTIONS
●
●
●
●
The Soundbar supports SBC data (44.1kHz, 48kHz).
Connect only to a Bluetooth device that supports the A2DP (AV) function.
You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function.
Once you have paired the Soundbar to a Bluetooth device, selecting "[Samsung] Soundbar" from the
device's scanned devices list will automatically change the Soundbar to BT mode.
● Available only if the Soundbar is listed among the Bluetooth device’s paired devices. (The Bluetooth device
and the Soundbar must have been previously paired at least once.)
● Soundbar will appear in the Bluetooth device’s searched devices list only when the Soundbar is displaying
BT READY.
● In the TV SoundConnect mode, the Soundbar cannot be paired to another Bluetooth device.
TO DISCONNECT THE BLUETOOTH DEVICE FROM THE
SOUNDBAR
You can disconnect the Bluetooth device from the Soundbar. For instructions, see the Bluetooth device's user manual.
● The Soundbar will be disconnected.
● When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display BT DISCONNECTED
on the front display.
TO DISCONNECT THE SOUNDBAR FROM THE BLUETOOTH
DEVICE
Press the SOURCE button on the remote control or the
from BT to another mode or turn off the Soundbar.
(Source) button on the product's top panel to switch
● The connected Bluetooth device will wait a certain amount of time for a response from the Soundbar before
terminating the connection. (Disconnection time may differ, depending on the Bluetooth device)
● In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the Soundbar
and the Bluetooth device exceeds 10 meters.
● The Soundbar automatically turns off after 15 minutes in the Ready state.
+ More About Bluetooth
Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each other using a
short wireless connection.
● A Bluetooth device may cause noise or malfunction, depending on usage, when:
- A part of your body is in contact with the receiving/transmitting system of the Bluetooth device or the
Soundbar.
- It is subject to electrical variation from obstructions caused by a wall, corner, or office partition.
- It is exposed to electrical interference from same frequency-band devices including medical equipment,
microwave ovens, and wireless LANs.
● Pair the Soundbar with the Bluetooth device while they are close together.
● The further the distance between the Soundbar and Bluetooth device, the worse the quality is.
If the distance exceeds the Bluetooth operational range, the connection is lost.
● In poor reception areas, the Bluetooth connection may not work properly.
● The Bluetooth connection only works when it is close to the unit. The connection will be automatically cut off if the
Bluetooth device is out of range. Even within range, the sound quality may be degraded by obstacles such as
walls or doors.
26
HW-J8500_J8501_XU_ENG_0310.indd 26
2015-03-10
3:55:28
FUNCTIONS
ENG
USING THE NETWORK STANDBY ON
FUNCTION
The Network Standby On function becomes available if wireless connection was properly established between the
smart device and Soundbar. This function turns on the Soundbar automatically when a smart device attempts to
connect to the Soundbar via Bluetooth or Wi-Fi. If the Soundbar was turned on via Bluetooth connection, its input
mode is set to BT automatically. Turning on the Soundbar via Wi-Fi is available only by using the App. For further
information, refer to the Web manual.
1. Connect the Smart device to your Soundbar.
2. Turn the Network Standby On function on by pressing the $ button on the Soundbar remote for more than 5
seconds. You can turn the function off by pressing the $ button again for more than 5 seconds.
● Available only if the Soundbar is listed among the Smart device’s paired devices. (The Smart device and the
Soundbar must have been previously paired at least once.)
● Soundbar will appear in the Smart device’s searched devices list only when the Soundbar is displaying [BT
READY] or [WiFi READY].
● In the TV SoundConnect mode, the Soundbar cannot be paired to another Smart device.
● If Network Standby On function did not work
- The Network Standby On is set to Off.
● Wi-Fi connection to the Soundbar will be terminated if its power cord was disconnected or the power was
cut off. Turn on the Soundbar and reconnect.
USING THE MULTIROOM LINK
Once the Soundbar is connected to a smart device with Multiroom App, you can connect multiple Samsung Multiroom
devices together wirelessly.
BEFORE YOU BEGIN
+ Communication Basics
Smart Device:
Android or iOS
(App Control)
Internet
Wireless Router
1. Requirements: Wireless Router, Smart Device
2. The wireless router should be connected to the Internet.
3. The smart device should be connected to the router via a Wi-Fi connection.
27
HW-J8500_J8501_XU_ENG_0310.indd 27
2015-03-10
3:55:28
FUNCTIONS
INSTALLING THE SAMSUNG MULTIROOM APP
To use the Soundbar, you must download and then install the Samsung Multiroom App by accessing the app through
Google play or the App Store. With the Samsung Multiroom App installed, you can play music stored in your smart
device, from connected devices and other content providers, and from Internet radio stations.
+ Android or iOS
Download the Samsung Multiroom app from Google Play or the App Store of your smart device.
*
Market search : Samsung Multiroom
ANDROID APP ON
or
+ Accessing the Samsung Multiroom App
To access the Samsung Multiroom app, press the Multiroom app icon on your smart device.
CONNECTING THE SOUNDBAR TO YOUR NETWORK
On your Smart device, select the Samsung Multiroom app.
Follow the directions on your smart device’s screen.
● For further information, refer to the Web Manual.
- Web manual : www.Samsung.com  Support  Product name search  HW-J8500 or
HW-J8501 PDF file download.
● When connected to a wired network, try to use the CAT 7 cable to connect.
28
HW-J8500_J8501_XU_ENG_0310.indd 28
2015-03-10
3:55:28
FUNCTIONS
SOFTWARE UPDATE
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
ENG
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
5V 0.5A
UPDATING WITH USB
Samsung may offer updates for the Soundbar's system firmware in the future.
If an update is offered, you can update the firmware by connecting a USB device with the firmware update stored on it
to the USB port on your Soundbar.
Note that if there are multiple update files, you must load them onto the USB device singly and use them to update the
firmware one file at a time.
Please visit samsung.com or contact the Samsung call centre to receive more information about downloading updates
files.
1. While the Soundbar is turned off, connect the USB storage device that contains the updating firmware to the
Soundbar’s USB port.
2. Turn on the Soundbar UPDATE appears on the display and updating begins within 3 minutes.
•
Upon completion of updating, the Soundbar turns off and on automatically.
+ If UPDATE was not displayed
1. Turn off the Soundbar, connect the USB storage device that contains update files to the Soundbar’s USB port.
2. Disconnect the power cord, reconnect it and turn it on.
● Insert a USB device containing the firmware update into the USB port on the main unit.
● Updating firmware may not work properly if audio files supported by the Soundbar are stored in the USB
storage device.
● Do not disconnect the power or remove the USB device while updates are being applied. The main unit will
turn off automatically after completing the firmware update.
29
HW-J8500_J8501_XU_ENG_0310.indd 29
2015-03-10
3:55:29
FUNCTIONS
● After the update, all settings are reset to their factory default settings. We recommend you write down your
settings so that you can easily reset them after the update. Note that updating firmware resets the
subwoofer connection too.
If connection to the subwoofer is not re-established automatically after the update, refer to page 16.
If the firmware fails to update, we recommend formatting the USB device in FAT16 and trying again.
● Do not format the USB device in the NTFS format. The Soundbar does not support the NTFS file system.
● Depending on the manufacturer, some USB devices may not be supported.
AUTO UPDATE
Even when the Soundbar is turned off, the Soundbar will automatically check latest software version and continue to
update if it was connected to the Internet.
● The Soundbar is configured to run auto update by default.
● To use auto update function, the Soundbar must be connected to the Internet.
● Wi-Fi connection to the Soundbar will be terminated if its power cord was disconnected or the power was
cut off. Turn on the Soundbar and reconnect.
30
HW-J8500_J8501_XU_ENG_0310.indd 30
2015-03-10
3:55:29
TROUBLESHOOTING
TROUBLESHOOTING
TROUBLESHOOTING
ENG
Before requesting service, please check the following.
The unit will not turn on.
 Connect the power plug to the outlet.
• Is the power cord plugged into the outlet?
A function does not work when the button is pressed.
 Disconnect the power plug and connect it again.
• Is there static electricity in the air?
Sound is not produced.
• Is the Mute function on?
 Press the
• Is the volume set to minimum?
 Adjust the Volume.
(Mute) button to cancel the function.
The remote control does not work.
• Are the batteries drained?
 Replace with new batteries.
• Is the distance between the remote control and main
unit too far?
 Move closer to the unit.
The TV SoundConnect (TV pairing) failed.
• Does your TV support TV SoundConnect?
 TV SoundConnect is supported by some Samsung
TVs released from 2012 on. Check your TV to see if it
supports TV SoundConnect.
• Is your TV firmware the latest version?
 Update your TV with the latest firmware.
• Does an error occur when connecting?
 Contact the Samsung call centre.
• Reset the TV mode and connect again.
 Press and hold the & button for 5 seconds to reset
the TV SoundConnect connection.
The red LED on the subwoofer blinks and the subwoofer is not producing sound.
 Try to connect your subwoofer again.
(See Page 16)
• Your subwoofer may not be connected to the
main body of the product.
The subwoofer drones and vibrates noticeably.
 Press the WOOFER button on your remote control to
adjust its value (between -12, -6 to +6).
• Try to adjust the vibration of your subwoofer.
31
HW-J8500_J8501_XU_ENG_0310.indd 31
2015-03-10
3:55:29
APPENDIX
APPENDIX
SPECIFICATIONS
Model name
HW-J8500 / HW-J8501
USB
5V / 0.5A
Weight
GENERAL
Dimensions
(W x H x D)
Main Unit
5 kg
Subwoofer
(PS-WJ8500 / PS-WJ8501)
10.6 kg
Main Unit
1450 x 60 x 185 mm
Subwoofer
(PS-WJ8500 / PS-WJ8501)
500 x 332 x 181 mm
Operating Temperature Range
+5°C to +35°C
Operating Humidity Range
10 % to 75 %
Main Unit
AMPLIFIER
21W/CH x 9, 8ohm, THD=10%, 1KHz
Rated Output
Subwoofer
Power
(PS-WJ8500 / PS-WJ8501)
161W, 3ohm, THD=10%, 100Hz
S/N Ratio (Analogue Input)
65 dB
Separation (1kHz)
65 dB
*
S/N ratio, distortion, separation, and usable sensitivity are based on measurements using AES (Audio Engineering
Society) guidelines.
*
Nominal specification
-
Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
-
Weight and dimensions are approximate.
For the power supply and Power Consumption, refer to the label attached to the product.
a Precaution : The product will restart automatically if you turn on/off Wi-Fi/Ethernet.
Overall Standby Power Consumption (W)
(All the network ports are “ON” condition)
Wi-Fi/Ethernet
Port deactivation method
Bluetooth
Port deactivation method
7.1W
Press Wi-Fi SETUP button on the product for
30 seconds to turn Wi-Fi/Ethernet On / Off.
Press SPK ADD button on the product for 30 seconds to
turn Bluetooth On / Off.
a Open Source Licence Notice
-
To send inquiries and requests regarding open sources, contact Samsung via Email
([email protected]).
Hereby, Samsung Electronics, declares that this equipment is in compliance with the essential requirements and other
relevant provisions of Directive 1999/5/EC.
The original Declaration of Conformity may be found at http://www.samsung.com, go to Support >
Search Product Support and enter the model name.
This equipment may be operated in all EU countries.
This equipment may only be used indoors.
32
HW-J8500_J8501_XU_ENG_0310.indd 32
2015-03-10
3:55:29
©2015 Samsung Electronics Co.,Ltd. All rights reserved
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care
Centre.
Area
` Europe
Contact Centre 
U.K
EIRE
0330 SAMSUNG (7267864)
0818 717100
0180 6 SAMSUNG bzw.
0180 6 7267864*
GERMANY
(*0,20 €/Anruf aus dem dt. Festnetz, aus
dem Mobilfunk max. 0,60 €/Anruf)
FRANCE
01 48 63 00 00
ITALIA
800-SAMSUNG (800.7267864)
SPAIN
0034902172678
PORTUGAL 808 20 7267
LUXEMBURG 261 03 710
NETHER0900-SAMSUNG (0900-7267864) (€ 0,10/
LANDS
Min)
BELGIUM
02-201-24-18
NORWAY
DENMARK
FINLAND
SWEDEN
815 56480
70 70 19 70
030-6227 515
0771 726 7864 (0771-SAMSUNG)
801-172-678* lub +48 22 607-93-33 *
* (koszt połączenia według taryfy operatora)
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
0800 - SAMSUNG (0800-726 786)
0800-SAMSUNG (0800-7267864)
[Only for Premium HA] 0800-366661
[Only for Dealers] 0810-112233
POLAND
HUNGARY
SLOVAKIA
AUSTRIA
Web Site
Area
www.samsung.com/uk/support
www.samsung.com/ie/support
SWITZERLAND
www.samsung.com/de/support
CZECH
www.samsung.com/fr/support
www.samsung.com/it/support
www.samsung.com/es/support
www.samsung.com/pt/support
www.samsung.com/support
CROATIA
BOSNIA
MONTENEGRO
www.samsung.com/nl/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/no/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/se/support
SLOVENIA
SERBIA
BULGARIA
ROMANIA
CYPRUS
GREECE
www.samsung.com/pl/support
www.samsung.com/hu/support
www.samsung.com/sk/support
LITHUANIA
LATVIA
ESTONIA
Contact Centre 
Web Site
www.samsung.com/ch/support
(German)
0800 726 78 64 (0800-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
800 - SAMSUNG (800-726786)
www.samsung.com/cz/support
Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 Praha 4
072 726 786
www.samsung.com/hr/support
055 233 999
www.samsung.com/support
020 405 888
www.samsung.com/support
080 697 267 (brezplačna številka)
090 726 786 (0,39 EUR/min)
klicni center vam je na voljo od ponedeljka
do petka od 9. do 18. ure.
011 321 6899
800 111 31 , Безплатна телефонна линия
08008 726 78 64 (08008 SAMSUNG )
Apel GRATUIT
8009 4000 only from landline, toll free
80111-SAMSUNG (80111 726 7864) only
from land line
(+30) 210 6897691 from mobile and land
line
8-800-77777
8000-7267
800-7267
www.samsung.com/si
www.samsung.com/rs/support
www.samsung.com/bg/support
www.samsung.com/ro/support
www.samsung.com/gr/support
www.samsung.com/lt/support
www.samsung.com/lv/support
www.samsung.com/ee/support
www.samsung.com/at/support
[Correct disposal of batteries in this product]
Correct Disposal of This Product
(Waste Electrical & Electronic Equipment)
(Applicable in countries with separate collection systems)
(Applicable in countries with separate collection systems)
This marking on the battery, manual or packaging indicates that the
batteries in this product should not be disposed of with other household
waste at the end of their working life. Where marked, the chemical
symbols Hg, Cd or Pb indicate that the battery contains mercury,
cadmium or lead above the reference levels in EC Directive 2006/66.
If batteries are not properly disposed of, these substances can cause
harm to human health or the environment.
This marking on the product, accessories or literature indicates that
the product and its electronic accessories (e.g. charger, headset,
USB cable) should not be disposed of with other household waste at
the end of their working life. To prevent possible harm to the
environment or human health from uncontrolled waste disposal,
please separate these items from other types of waste and recycle
them responsibly to promote the sustainable reuse of material
resources.
To protect natural resources and to promote material reuse, please
separate batteries from other types of waste and recycle them through
your local, free battery return system.
Household users should contact either the retailer where they
purchased this product, or their local government office, for details of
where and how they can take these items for environmentally safe
recycling.
Business users should contact their supplier and check the terms and
conditions of the purchase contract. This product and its electronic
accessories should not be mixed with other commercial wastes for
disposal.
HW-J8500_J8501_XU_ENG_0310.indd 33
2015-03-10
3:55:30
HW-J8500
HW-J8501
Manuel d'utilisation
Curved Soundbar
Imaginez les possibilités
Merci d’avoir choisi un appareil Samsung.
Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur
www.samsung.com/register
HW-J8500_J8501_FRA_0310.indd 1
2015-03-10
4:00:25
DÉMARRAGE
démarrage
CARACTÉRISTIQUES
Son ambiophonique immersif de 9,1 canaux
Prise en charge de la fonction Hôte USB
Des excellents téléviseurs nécessitent un excellent son.
La Curved Soundbar fournit à votre téléviseur courbé un
son sonore encore plus puissant avec 350 watts de son
ambiophonique 9,1 canaux époustouflant. Des
haut-parleurs sur les deux côtés élargissent la zone
d'écoute optimale améliorant l'effet sonore
ambiophonique afin de vous offrir une expérience
d'écoute immersive et plus complexe.
Vous pouvez connecter des périphériques de stockage
USB externes (lecteur MP3, mémoire flash USB, etc.) afin
d’en lire les fichiers musicaux à l’aide de la fonction USB
HOST du système Soundbar.
Fonction Bluetooth
Vous pouvez connecter un périphérique Bluetooth à
l'Ensemble Soundbar pour écouter de la musique avec
un son stéréo de haute qualité, tout cela sans fil!
Services de musique en streaming
La Curved Soundbar vous permet d'accéder encore plus
facilement à votre musique préférée, grâce à ses
fonctionnalités Wi-Fi. Accès facile à l'application
Samsung Multiroom pour profiter au maximum des
services de musique en streaming disponibles avec votre
abonnement Internet.
LICENCE
Fabriqué sous licence par Dolby Laboratories. Dolby et le
symbole représentant deux D sont des marques de
commerce de Dolby Laboratories.
TV SoundConnect
Connectez facilement votre téléviseur à la Soundbar via
Bluetooth avec TV SoundConnect. L'absence des
câbles qui trainent entre la Soundbar et le téléviseur vous
permet de mettre en valeur le design plat et sobre de
deux systèmes tout en conservant une apparence
soignée de votre salon. Vous contrôlez facilement la
Soundbar et le téléviseur depuis une seule
télécommande.
Partage des sources de musique (= lecture
Multiroom)
Grâce à Multiroom Link, il est facile de contrôler et de
partager une seule source de musique à travers plusieurs
périphériques audio à différents emplacements.
L'application mobile contrôle le volume et la musique sur
votre système à travers différents périphériques, y
compris votre téléviseur, la Soundbar, le système
audiovisuel et le lecteur de disque Blu-ray. Bénéficiez du
son de votre choix, où vous voulez.
Pour les brevets DTS, consultez le site http://patents.dts.
com. Fabriqué sous licence de DTS Licensing Limited.
DTS, le symbole, & DTS et le symbole qui lui est associé
sont des marques déposées, et DTS 2.0 Channel est
une marque déposée de DTS, Inc. © DTS, Inc. Tous
droits réservés.
Les termes HDMI et HDMI High-Definition Multimedia
Interface, et le logo HDMI sont des marques de
commerce ou des marques déposées de HDMI
Licensing LLC aux États-Unis et dans d'autres pays.
HDMI
L'interface HDMI permet la transmission simultanée des
signaux audio et vidéo pour vous offrir une image plus
nette.
L'appareil est également équipé de la fonction ARC qui
vous permet d'écouter le son de votre téléviseur sur le
Soundbar via un câble HDMI. Cette fonction est
uniquement disponible si vous connectez l'appareil à un
téléviseur compatible ARC.
2
HW-J8500_J8501_FRA_0310.indd 2
2015-03-10
4:00:28
DÉMARRAGE
FRA
INFORMATIONS RELATIVES À LA
SÉCURITÉ
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.
L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE
APRÈS-VENTE QUALIFIÉ.
Ce symbole avertit l’utilisateur de la présence
d’une tension dangereuse à l’intérieur de
l’appareil.
ATTENTION
RISQUE DE CHOC
ÉLECTRIQUE. NE PAS
OUVRIR
Ce symbole avertit l’utilisateur de la présence de
directives importantes dans la documentation
accompagnant cet appareil.
AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la
pluie ou à l’ humidité.
ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large
dans la fente large.
• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait
nécessaire que la prise principale soit facile d'accès.
ATTENTION
• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par
conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.
3
HW-J8500_J8501_FRA_0310.indd 3
2015-03-10
4:00:28
DÉMARRAGE
PRÉCAUTIONS
68.6 mm
99.1mm
99.1mm
99.1mm
Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos
de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm
autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices
de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet
ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA
de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
En cas d'orage, débranchez la fiche de l'appareil de la
prise murale. Les surtensions occasionnées par l'orage
pourraient endommager votre appareil.
N'exposez pas l'ensemble aux rayons directs du soleil ou
à toute autre source de chaleur. Ceci pourrait entraîner une
surchauffe et un dysfonctionnement de l’appareil.
Protégez le produit de l'humidité (comme les vases) et
d'une chaleur excessive (comme une cheminée) ou de
tout équipement capable de créer des champs
magnétiques ou électriques. Débranchez le câble
d'alimentation en cas de dysfonctionnement. Votre
produit n'est pas prévu pour un usage industriel. Ce
produit ne peut être utilisé qu'à des fins personnelles.
Une condensation peut se former si le produit ou un
disque a été stocké à basse température. Si vous devez
transporter l'ensemble pendant l'hiver, attendez environ
2 heures que l'appareil ait atteint la température de la
pièce avant de l'utiliser.
Les piles utilisées dans ce produit peuvent contenir des
produits ch miques dangereux pour l'environnement. Ne
jetez pas les piles dans votre poubelle habituelle. Ne
vous débarrassez pas des piles en les faisant brûler. Ne
court-circuitez pas, ne désassemblez pas ni ne faites pas
surchauffer les batteries. Le remplacement incorrect de
la batterie entraîne un risque d'explosion. Ne la
remplacez que par une batterie du même type.
ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE,
[Télécommande fournie avec] Ce produit contient une pile par pièce/bouton.
Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement
2 heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants. Si
le compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée
des enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du
corps, consultez immédiatement un médecin.
4
HW-J8500_J8501_FRA_0310.indd 4
2015-03-10
4:00:29
DÉMARRAGE
SOMMAIRE
FRA
2
DÉMARRAGE
24 FONCTIONS
2
Caractéristiques
24
Mode D’entrée
3
Informations relatives à la sécurité
25
Bluetooth
6
Contenu
27
Utilisation de la fonction Network
Standby On
7
DESCRIPTIONS
27
Utilisation du Multiroom Link
7
Panneau supérieur/Façade
29
Mise à jour logicielle
8
Panneau arrière/Inférieur
9
Télécommande
31 TÉPANNAGE
31
Tépannage
11 INSTALLATION
11
Installation de la Soundbar
11
Installation de la Soundbar et du téléviseur sur
le montage mural
13
Installation de la Soundbar sur le socle du
téléviseur
14
Installation de la Soundbar sans socle
15
Montage de l'attache-câble
15
Montage du cache du pied sur le
caisson de graves
32 ANNEXE
32
● Les figures et les illustrations du présent Manuel
d'utilisation sont fournies à titre de référence
uniquement et peuvent différer de l'apparence du
produit réel.
● Des frais supplémentaires pourront vous être
facturés dans les cas suivants :
(a) Vous demandez l'intervention d'un ingénieur,
mais il s'avère que l'appareil ne présente
aucune anomalie (par ex. vous n'avez pas lu ce
Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation,
mais il s'avère que celle-ci ne présente aucune
défaillance (par ex. vous n'avez pas lu ce
Manuel d'utilisation).
16 BRANCHEMENTS
16
Connexion du caisson de graves
18
Connexion de l'appareil à un téléviseur
18
TV SoundConnect
19
Connexions avec le téléviseur à l'aide d'un
câble HDMI (numérique)
20
Connexions avec le téléviseur à l'aide d'un
câble optique (numérique)
21
Connexions avec le périphérique
externe
21
Câble HDMI
21
Câble optique ou AUX
22
USB
Spécifications
● Le montant de ces frais administratifs vous sera
notifié avant que tout travail ou toute visite à votre
domicile ne soit effectuée).
5
HW-J8500_J8501_FRA_0310.indd 5
2015-03-10
4:00:30
DÉMARRAGE
CONTENU
AVANT DE LIRE LE MANUEL D'UTILISATION
Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.
+ Icônes utilisées dans le présent manuel
Icône
Terme
Définition
Attention
Indique une situation pour laquelle une fonction ne fonctionne pas ou que des
paramètres peuvent être annulés.
Remarque
Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque
fonction.
Vérifiez la présence des accessoires fournis présentés ci-dessous.
Unité principale
Télécommande /
Batterie Lithium
(3V : CR2032)
Cordon d'alimentation
Adaptateur CC
Câble USB
Convertisseur USB
Attache-câble
Manuel d'utilisation
Support-fixation
(Pour le câble d’alimentation)
Montage sur
téléviseur
Vis du support 1 :
4 pièces
Vis du support 2 :
8 pièces
Noyau torique en ferrite
Caisson de basses
Cordon d'alimentation Cache du pied : 4 pièces Vis taptite : 4 pièces Pied en caoutchouc : 4 pièces
● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
● Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité.
6
HW-J8500_J8501_FRA_0310.indd 6
2015-03-10
4:00:30
DESCRIPTIONS
DESCRIPTIONS
PANNEAU SUPÉRIEUR/FAÇADE
Permet de régler le volume.
La valeur numérique du niveau du
volume apparaît à l'écran de la façade.
Permet d’allumer et d’éteindre l’alimentation.
FRA
VOL. - / +
Bouton (Alimentation)
Bouton (Source)
Affichage
Permet de sélectionner les entrées D.IN,
AUX, HDMI, BT, TV, USB.
● Lorsque l’appareil est sous tension, si
vous appuyez sur le bouton
(Source) pendant plus de 3 secondes,
le bouton fonctionne en
(Silencieux). Pour annuler la
configuration du bouton
(Silencieux), appuyez à nouveau sur le
(Source) pendant plus de
bouton
3 secondes.
Affiche le mode actuellement
sélectionné.
● Pour nettoyer l'appareil, débranchez d'abord le câble d'alimentation de la prise murale, puis essuyez-le
avec un chiffon doux et sec. Étant donné que l'aluminium est un matériau électrostatique positif, vous
pouvez avoir une décharge statique.
● Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le
déclenchement du son.
● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du
téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre
téléviseur.
7
HW-J8500_J8501_FRA_0310.indd 7
2015-03-10
4:00:33
DESCRIPTIONS
PANNEAU ARRIÈRE/INFÉRIEUR
OPTICAL IN (D.IN)
Permet la connexion à la sortie (optique) numérique d’un appareil
externe.
HDMI OUT (TV-ARC)
Transmet les signaux vidéo et audio numériques simultanément au
moyen d’un câble HDMI.
HDMI IN
Permet de recevoir simultanément les signaux numériques audio et
vidéo à l’aide d’un câble HDMI. Utilisez-le lorsque vous connectez
un périphérique externe pris en charge.
LAN
Permet la connexion à un réseau à l’aide d’un câble LAN.
AUX IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
Permet la connexion à la sortie analogique d’un périphérique externe.
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
ÉTIQUETTE
5V 0.5A
Wi-Fi SETUP
SPK ADD
DC 24V
Wi-Fi SETUP
SPK ADD
Appuyez sur ce bouton
Appuyez sur le
pour connecter votre
bouton pour
Soundbar à votre réseau
connecter la
en utilisant la configuration Soundbar au HUB.
Wi-Fi.
(non fourni)
DC 24V
(Entrée de
l'alimentation)
Branchez la prise de
l'adaptateur CC à la prise
d’alimentation (jack), puis
branchez la fiche de
l'adaptateur CA dans une
prise murale.
(Port USB)
Connectez les périphériques
USB à ce port pour lire les
fichiers sur les périphériques.
● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir
la fiche. Ne tirez pas sur le câble.
● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces
branchements entre les composants sont terminés.
8
HW-J8500_J8501_FRA_0310.indd 8
2015-03-10
4:00:36
DESCRIPTIONS
TÉLÉCOMMANDE
FRA
SOURCE
Permet de sélectionner une source connectée au Soundbar.
Silencieux
Vous pouvez baisser le volume sur 0 en appuyant sur un bouton.
Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.
Répéter
Vous pouvez régler la fonction Répéter lorsque vous écoutez de la musique à
partir d'une clé USB.
OFF - REPEAT : Permet d'annuler la lecture répétée.
TRACK - REPEAT : Permet de répéter la lecture d'une piste.
ALL - REPEAT : Permet de répéter la lecture de toutes les pistes.
RANDOM - REPEAT : Permet de lire les plages dans un ordre aléatoire. (Une
plage qui a déjà été lue peut être lue à nouveau.)
Saut en avant
Lorsque le périphérique que vous êtes en train de lire contient deux fichiers
ou plus et lorsque vous appuyez sur le bouton $, le fichier suivant est
sélectionné.
SOUND CONTROL (*Utilisez les boutons #, $ pour régler le niveau.)
Permet de sélectionner TREBLE, BASS ou AUDIO SYNC. Puis, utilisez les
boutons #, $ pour régler le volume sur Aigu ou Basse de -3 à +3.
Appuyez sur le bouton SOUND CONTROL pendant environ 5 secondes pour
régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150
Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de
ces options de -6 à +6.
Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio
ne sont pas synchronisés, appuyez sur les boutons SOUND CONTROL pour
corriger le problème. Utilisez les boutons #,$ pour régler le temps de retard
audio entre 0 ms et 300 ms. En mode USB, en mode TV et en mode BT, la
fonction Audio Sync peut ne pas fonctionner.
Anynet+
Appuyez sur le bouton Anynet+ pour activer ou désactiver la fonction Anynet+.
(Par défaut : Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK ou
OFF - ANYNET+ / ON - POWER LINK). La fonction Anynet+ vous permet de
contrôler la Soundbar avec la télécommande à partir d'un téléviseur Samsung
compatible avec Anynet+. La Soundbar doit être connectée au téléviseur via un
câble HDMI.
* Auto Power Link
Permet de synchroniser la Soundbar à une source optique connectée via la
prise optique pour que le produit s'allume automatiquement lorsque vous
allumez votre télévision. (Reportez-vous à la page 20)
Vous pouvez également activer la fonction Wi-Fi SETUP en appuyant
longuement sur le bouton Anynet+ de la télécommande pendant plus de 7
secondes.
● Soundbar est un nom dont Samsung est le propriétaire.
● Faire fonctionner le téléviseur en utilisant sa télécommande.
9
HW-J8500_J8501_FRA_0310.indd 9
2015-03-10
4:00:38
DESCRIPTIONS
Marche/Arrêt
Permet d’allumer et d’éteindre l’alimentation.
Volume
Règle le niveau de volume de l’unité.
Lecture/Pause
Appuyez sur le bouton & pour mettre en pause la lecture du fichier
temporairement. Appuyez à nouveau sur le bouton & pour lire le fichier sélectionné.
Saut en arrière
Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que
vous appuyez sur le bouton #, le fichier précédent est sélectionné.
SOUND EFFECT
Vous pouvez sélectionner les modes sonores : STANDARD
(Son Original), MUSIC, VOICE, SPORTS, CINEMA et NIGHT MODE selon le
type de source dont vous souhaitez profiter.
Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine.
SOUND
La fonction du son ambiophonique permet d'ajouter de la profondeur et de la
SOUND pour faire
grandeur au son. Appuyez plusieurs fois sur le bouton
défiler les réglages Surr.Sound :
ON - SURROUND SOUND, OFF - SURROUND SOUND
STREAMING MUSIC
Appuyez sur le bouton STREAMING MUSIC pour écouter une station de radio
Internet. Chaque fois que vous appuyez sur ce bouton, le Soundbar passe sur la
station par défaut suivante, il fonctionne en boucle sur les 3 stations par défaut.
Pour utiliser la fonction STREAMING MUSIC, la Soundbar doit être connectée
au réseau. (Reportez-vous à la page 27)
DRC (Dynamic Range Control) *
Cette option vous permet d'appliquer un contrôle de plage dynamique de
l'audio Dolby Digital, Dolby Digital Plus et Dolby TrueHD.
Appuyez sur le bouton STREAMING MUSIC et maintenez-le enfoncé, puis la
fonction DRC (Dynamic Range Control) bascule de ON à OFF et inversement.
WOOFER
(* Utilisez les boutons #, $ pour régler le volume du caisson de graves.)
Appuyez sur le bouton WOOFER. Puis, utilisez les boutons #, $ pour régler
le volume du caisson de graves de -12, -6 à +6.
Vous pouvez également activer la fonction SPK ADD de la Soundbar en
appuyant longuement sur le bouton WOOFER de la télécommande pendant
plus de 5 secondes.
INSTALLATION DES PILES DANS LA TÉLÉCOMMANDE
1. Utilisez une pièce de monnaie
adaptée pour tourner le couvercle
de la batterie de la télécommande
dans le sens inverse des aiguilles
d’une montre pour le retirer comme
indiqué sur la figure ci-dessus.
2. Insérez une pile au lithium de 3V. Veillez à ce
que le pôle positif (+) soit orienté vers le haut
lors de l’insertion de la pile dans son
logement Mettez le couvercle sur la batterie
et alignez le repère '●' l’un en face de l’autre
comme indiqué sur la figure ci-dessus.
3. Utilisez une pièce de monnaie
adaptée pour tourner le
couvercle de la batterie de la
télécommande dans le sens des
aiguilles d’une montre jusqu’en
butée pour le remettre en place.
10
HW-J8500_J8501_FRA_0310.indd 10
2015-03-10
4:00:39
INSTALLATION
INSTALLATION
INSTALLATION DE LA SOUNDBAR
FRA
INSTALLATION DE LA SOUNDBAR ET DU TÉLÉVISEUR SUR
LE MONTAGE MURAL
● Ce modèle correspond au modèle de téléviseur courbé Samsung 2015 S9000/S9500 - 65"/78".
Reportez-vous à la page d'accueil de Samsung Electronics pour consulter la liste détaillée des modèles
correspondants.
● Pour monter la Soundbar et le téléviseur à l'aide de la fixation murale, veillez à monter tout d'abord la
Soundbar sur le téléviseur, puis montez le téléviseur.
● Pour monter le téléviseur sur le mur, reportez-vous au manuel d'utilisation joint avec le téléviseur que vous
avez acheté.
● Ce modèle est fourni avec un Support de pied et un Support montés sur la Soundbar.
● Cette Soundbar ne peut pas être fixée sur un téléviseur non compatible, que ce soit sous la forme d'un
support ou d'un socle.
Vérifiez la présence des accessoires fournis présentés ci-dessous.
Vis du support 1 :
4 pièces
Vis du support 2 :
8 pièces
Montage sur téléviseur
Support-fixation
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
2
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Placez la barre audio comme indiqué sur le schéma, en vous assurant qu'aucun des boutons ne soit en contact
avec la surface sur laquelle elle se trouve.
2. Si le Support de pied ou le Support a déjà été monté, retirez-le pour installer le support mural du téléviseur.
11
HW-J8500_J8501_FRA_0310.indd 11
2015-03-10
4:00:40
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
INSTALLATION
DC 24V
Wi-Fi SETUP
SPK ADD
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
5V 0.5A
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
3. Serrez les quatre Vis du support 1 et quatre des Vis du support 2 dans les quatre trous de la Soundbar, comme
indiqué sur l’illustration.
TV
TV
4. Si vous montez le Soundbar sur un téléviseur Samsung compatible, utilisez le guide du téléviseur pour placer
correctement le Montage sur téléviseur sur le téléviseur.
TV
TV
5. Serrez le Montage sur téléviseur sur le téléviseur à l'aide des 4 Vis du support 2 restantes.
6. Après avoir monté le Montage sur téléviseur, montez le téléviseur sur le mur.
12
HW-J8500_J8501_FRA_0310.indd 12
2015-03-10
4:00:43
INSTALLATION
Base de la barre audio
FRA
Base du téléviseur, avec Montage sur téléviseur fixé
7. Poussez la Soundbar sur le Montage sur téléviseur aussi loin que possible, comme indiqué sur l'illustration.
8. Serrez le Support-fixation sur la Soundbar pour fixer la Soundbar sur le Montage sur téléviseur.
INSTALLATION DE LA SOUNDBAR SUR LE SOCLE DU
TÉLÉVISEUR
Vous pouvez installer la Soundbar sur le socle du téléviseur si vous avez un téléviseur compatible avec la Soundbar
avec ce modèle.
● Si le Support de pied ou le Support n'est pas monté, suivez les étapes 1~3. S'il est monté, passez à
l'étape 4.
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
2 3
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Placez la barre audio comme indiqué sur le schéma, en vous assurant qu'aucun des boutons ne soit en contact
avec la surface sur laquelle elle se trouve.
2. Fixez le Support de pied (3 pièces) et la Vis du support 2 (3 pièces) sur la Soundbar comme indiqué sur l'illustration.
3. De la même manière, fixez le Support (2 pièces) et la Vis du support 2 (2 pièces) à la Soundbar.
13
HW-J8500_J8501_FRA_0310.indd 13
2015-03-10
4:00:47
INSTALLATION
4. Alignez le centre de la barre audio avec le centre de la base du téléviseur, et poussez-le jusqu'au socle aussi loin
que possible, comme indiqué sur le schéma. Veillez à ne pas déséquilibrer le téléviseur.
● Ne posez pas d'objets lourds et ne montez pas sur l'appareil.
INSTALLATION DE LA SOUNDBAR SANS SOCLE
2 3
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
4
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Si le Support de pied ou le Support est monté, placez la Soundbar de sorte que les boutons de la Soundbar ne
soient pas en contact avec le sol.
2. Retirez le Support de pied (3 pièces) et la Vis du support 2 (3 pièces) de la Soundbar comme indiqué sur
l'illustration.
3. De la même manière, retirez le Support (2 pièces) et la Vis du support 2 (2 pièces) de la Soundbar.
4. Placez la Soundbar où vous voulez.
14
HW-J8500_J8501_FRA_0310.indd 14
2015-03-10
4:00:51
INSTALLATION
MONTAGE DE L'ATTACHE-CÂBLE
HDMI OUT
(TV-ARC)
HDMI IN
LAN
AUX IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
OPTICAL IN
FRA
Attachecâble
Fixez l’attache-câble à l’unité comme indiqué, puis passez les câbles via l’attache-câble pour une installation soignée.
MONTAGE DU CACHE DU PIED SUR LE
CAISSON DE GRAVES
PO
WE
R
1
2
3
1. Placez chaque Cache du pied sur les 4 trous correspondants comme indiqué sur l'illustration.
2. Insérez la Vis taptite (4 pièces) dans le trou correspondant du Cache du pied.
3. Bouchez les trous avec du Pied en caoutchouc (4 pièces) pour terminer.
15
HW-J8500_J8501_FRA_0310.indd 15
2015-03-10
4:00:53
BRANCHEMENTS
branchements
● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant
que toutes les connexions entre les différents composants n’aient été effectuées.
● Avant de déplacer ou d’installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation.
CONNEXION DU CAISSON DE GRAVES
CONNEXION AUTOMATIQUE AU CAISSON DE GRAVES
L'unité principale et le caisson de graves doivent être reliés automatiquement (connexion sans fil) lorsque l'unité
principale et le caisson de graves sont allumés.
• Si elle est complètement connectée, la DEL bleue dans le caisson de graves arrête de clignoter.
CONNEXION MANUELLE AU CAISSON DE GRAVES
L'ID de lien du caisson de basses est préréglé en usine, et l’unité principale et le caisson doivent se connecter
automatiquement (connexion sans fil) à la mise sous tension des deux. Si le témoin Link ne s’allume pas à la mise sous
tension de l'unité principale et du caisson de basses, vous devrez régler l'ID tel qu'indiqué dans la procédure suivante.
POWER
1. Branchez les cordons d’alimentation de l’unité principale et du caisson de graves dans une prise murale CA.
2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un petit objet
pointu.
•
Le témoin de veille s’éteint et le témoin de liaison (LED bleue) clignote rapidement.
3. Alors que l’unité principale est hors tension (en mode STANDBY), appuyez sur la touche
télécommande pendant 5 secondes.
(Silencieux) de la
4. Le message ID SET apparaît sur l'écran de la Soundbar.
5. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la LED bleue du caisson de graves clignote.
•
L’unité principale et le caisson de basses sont à présent liés (connectés).
•
Le témoin de liaison (LED bleue) situé sur le caisson de graves doit être allumé.
•
Si le témoin Link (Lien) ne s’affiche pas en bleu, la liaison a échoué. Éteignez l’unité principale et recommencez
à partir de l’étape 2.
•
Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores.
(Reportez-vous à la page 10)
16
HW-J8500_J8501_FRA_0310.indd 16
2015-03-10
4:00:54
BRANCHEMENTS
FRA
● Avant de déplacer ou d'installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation.
● Si l’unité principale est hors tension, le caisson de graves sans fil sera en mode veille et la LED de veille
située sur la partie supérieure s’allumera 30 secondes après le clignotement du témoin de liaison (LED
bleue).
● Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre
audio, l'interférence peut entraîner quelques interruptions de son.
● La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut varier en
fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre
l’unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes
radio ne peuvent pas traverser le métal.
● Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 de la page précédente
pour rétablir la connexion entre l'unité principale et le caisson de graves sans fil.
● L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de
l’eau et de l’humidité.
● Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien
dégagée.
POSE DU NOYAU TORIQUE EN FERRITE SUR LE CORDON
D’ALIMENTATION DE LA SOUNDBAR
Vous pouvez réduire le bruit provoqué par radiation électromagnétique en fixant le noyau en ferrite au cordon
d’alimentation de votre Soundbar.
1. Déverrouillez et ouvrez le noyau en ferrite.
<Câble d’alimentation de la Soundbar>
2. Enroulez deux fois le câble d’alimentation celui de la
Soundbar autour du noyau en ferrite.
(Commencez l’enroulement à 5 à 10 cm du noyau).
3. Fermez le noyau en ferrite en appuyant dessus
jusqu'à ce qu'il émette un clic.
DC 24V
Wi-Fi SETUP
SPK ADD
17
HW-J8500_J8501_FRA_0310.indd 17
2015-03-10
4:00:55
BRANCHEMENTS
CONNEXION DE L'APPAREIL À UN
TÉLÉVISEUR
TV SOUNDCONNECT
Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en
charge la fonction TV SoundConnect.
Connexion
1. Allumez le téléviseur et le Soundbar.
•
Activez le menu du téléviseur.
•
Accédez aux Réglages des enceintes à partir de l'onglet "Son".
•
Réglez le menu "Ajouter un nouveau périphérique" sur "Activé"
2. Appuyez sur le bouton
(Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton
SOURCE de la télécommande pour sélectionner le mode TV.
3. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparaît.
4. Sélectionnez <Oui> pour terminer la connexion du téléviseur à la Soundbar via la télécommande du téléviseur.
● Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV
SoundConnect.
● Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée.
● Fermez la connexion au téléviseur existant, puis appuyez sur le bouton & de la télécommande pendant
5 secondes pour établir la connexion à un autre téléviseur.
● La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung
disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect
(SoundShare) avant de commencer. (Pour plus d’informations, reportez-vous au manuel d’utilisation du
téléviseur.)
● Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare.
● Si la distance entre le téléviseur et le Soundbar dépasse 10 m, la connexion peut ne pas être stable ou
l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu’il soit dans la
plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect.
● Portée pour la plage de fonctionnement de TV SoundConnect:
- Portée recommandée pour l'appariement : 2 m maxi.
- Portée de fonctionnement recommandée : 10 m maxi.
● Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre
audio ne commandent pas le téléviseur.
18
HW-J8500_J8501_FRA_0310.indd 18
2015-03-10
4:00:55
BRANCHEMENTS
CONNEXIONS AVEC LE TÉLÉVISEUR À L'AIDE D'UN CÂBLE
HDMI (NUMÉRIQUE)
FRA
Câble HDMI
(non fourni)
HDMI IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
HDMI OUT
(TV-ARC)
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI OUT (TV-ARC) située à l'arrière de l'appareil à la
prise HDMI IN de votre téléviseur.
(Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton
2. Appuyez sur le bouton
SOURCE de la télécommande pour sélectionner le mode D.IN.
● Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à
l'aide d'un simple connecteur.
● Si le téléviseur fournit un port ARC, connectez le câble HDMI sur le port HDMI IN (ARC).
● Il est recommandé d'utiliser un câble HDMI sans noyau si possible. Si vous utilisez un câble HDMI avec
noyau, utilisez-en un dont le diamètre est inférieur à 14 mm.
● La fonction Anynet+ doit être activée.
● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.
19
HW-J8500_J8501_FRA_0310.indd 19
2015-03-10
4:00:56
BRANCHEMENTS
CONNEXIONS AVEC LE TÉLÉVISEUR À L'AIDE D'UN CÂBLE
OPTIQUE (NUMÉRIQUE)
Câble Optique
(non fourni)
OPTICAL OUT
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
OPTICAL IN
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Branchez l'entrée OPTICAL IN (Audio) sur le Soundbar de la prise OPTICAL OUT du téléviseur.
(Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton
2. Appuyez sur le bouton
SOURCE de la télécommande pour sélectionner le mode D.IN.
+ Auto Power Link
Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique numérique, activez la fonction
Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur.
AUTO POWER LINK
Affichage
ACTIVÉ
OFF - ANYNET+ / ON - POWER LINK
DÉSACTIVÉ
ON - ANYNET+ / OFF - POWER LINK
1. Connectez le Soundbar et un téléviseur avec un câble optique (non fourni).
2. Appuyez sur le bouton
(Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton
SOURCE de la télécommande pour sélectionner le mode D.IN.
3. Appuyez sur le bouton Anynet+ de la télécommande pour activer et désactiver la fonction Auto Power Link.
● Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner.
20
HW-J8500_J8501_FRA_0310.indd 20
2015-03-10
4:00:57
BRANCHEMENTS
FRA
CONNEXIONS AVEC LE PÉRIPHÉRIQUE
EXTERNE
CÂBLE HDMI
HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un
projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc.
Comme l’interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une
qualité vidéo et audio supérieure à la source numérique initialement créée.
Câble HDMI
(non fourni)
HDMI OUT
HDMI IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
Appareils
Numériques
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI IN située à l'arrière de l'appareil à la prise HDMI
OUT de vos périphériques numériques.
(Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton
2. Appuyez sur le bouton
SOURCE de la télécommande pour sélectionner le mode HDMI.
CÂBLE OPTIQUE OU AUX
Cet appareil est équipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogique audio, ce qui
vous permet de disposer de deux méthodes de connexion à un périphérique externe.
Câble Audio
(non fourni)
AUX OUT
OPTICAL IN
OPTICAL OUT
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
Lecteur BD/ DVD/
Décodeur/
Console de jeux
AUX IN
Câble Optique
(non fourni)
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
21
HW-J8500_J8501_FRA_0310.indd 21
2015-03-10
4:00:58
BRANCHEMENTS
+ Câble AUX
1. Connectez la prise AUX IN (Audio) de l’unité principale à la prise AUDIO OUT du téléviseur ou du périphérique
source.
(Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton
2. Appuyez sur le bouton
SOURCE de la télécommande pour sélectionner le mode AUX.
+ Câble Optique
1. Connectez la prise OPTICAL IN (Audio) de l’unité principale à la prise OPTICAL OUT du téléviseur ou du
périphérique source.
(Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton
2. Appuyez sur le bouton
SOURCE de la télécommande pour sélectionner le mode D.IN.
USB
Vous pouvez lire des fichiers musicaux sur les périphériques de stockage USB via la barre audio.
Affichage
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
Port USB
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
5V 0.5A
1. Connectez le périphérique USB au port USB de l'appareil.
2. Appuyez sur le bouton
(Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton
SOURCE de la télécommande pour sélectionner le mode USB.
3. USB apparaît sur l’écran d’affichage.
•
La connexion Soundbar au périphérique USB est terminée.
•
Il s'éteint automatiquement (Auto Power Off) si aucun périphérique USB n'a été connecté après plus de 15
minutes.
+ Avant de connecter un périphérique USB
L'utilisateur doit connaître les points suivants :
● Si le nom de fichier d'un fichier ou d'un dossier sur un périphérique USB dépasse 10 caractères, il ne s'affiche pas
sur l’écran du Soundbar.
● Ce produit peut ne pas être compatible avec certains types de support de stockage USB.
● Les systèmes de fichiers FAT16 et FAT32 sont pris en charge.
-
Le système de fichiers NTFS n’est pas pris en charge.
● Connectez un périphérique USB directement au port USB du produit. Dans le cas contraire, vous pouvez
rencontrer un problème de compatibilité USB.
● Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples. Il peut ne pas
fonctionner correctement.
22
HW-J8500_J8501_FRA_0310.indd 22
2015-03-10
4:01:00
BRANCHEMENTS
● Les protocoles PTP des caméras numériques ne sont pas pris en charge.
● Ne retirez pas le périphérique USB lorsque les fichiers sont en cours de transfert.
● Les disques durs externes ne sont pas pris en charge.
FRA
● Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne peuvent pas
être lus.
● Les téléphones mobiles ne sont pas pris en charge.
● Liste de compatibilités:
Extension
Codec
Débit d'échantillonnage
Débit binaire
MPEG 1 Layer1
32/44,1/48
32 ~ 448 kbps
MPEG 1 Layer2
32/44,1/48
32 ~ 384 kbps
MPEG 1 Layer3
32/44,1/48
32 ~ 320 kbps
MPEG 2 Layer3
16/22,05/24/32/44,1/48
8 ~ 160 kbps
MPEG 2,5 Layer3
8/11,025/12/16/22,05/24/32/44,1/48
8 ~ 160 kbps
Wave_Format_MSAudio1
-
-
Wave_Format_MSAudio2
-
-
WMA Professional
Non pris en charge
-
*.wav
-
8 KHz ~ 192 KHz
~ 8,8 Mbps
*.ogg
-
8 KHz ~ 48 KHz
-
*.flac
-
8 KHz ~ 192 KHz
~ 5,6 Mbps
*.m4a
Alac
(Apple lossless Audo codec)
8 KHz ~ 192 KHz
~ 1 Mbps
*.ape
MON-KEY Audio
8 KHz ~ 48 KHz
~ 1 Mbps
*.aif
Format de fichier
interchangeable Audio
8 KHz ~ 192 KHz
~ 4,4 Mbps
*.mp3
*.wma
● S'il y a trop de dossiers et de fichiers stockés sur la clé USB, la lecture peut prendre un certain temps.
23
HW-J8500_J8501_FRA_0310.indd 23
2015-03-10
4:01:00
FONCTIONS
fonctions
MODE D’ENTRÉE
Appuyez sur le bouton
(Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE
de la télécommande pour sélectionner le mode que vous souhaitez.
Mode d'entrée
Affichage
Entrée Optique numérique
D.IN
Entrée ARC (SORTIE HDMI)
Entrée AUX
AUX
Entrée HDMI
HDMI
Mode BLUETOOTH
BT
TV SoundConnect
TV
Mode USB
USB
L'appareil s'éteint automatiquement sous les conditions suivantes:
● Mode D.IN/HDMI/BT/TV/USB/ARC
-
S'il n'y a aucun signal audio pendant 15 minutes.
● Mode AUX
Pour ON ou OFF la fonction d'allumage/extinction automatique Appuyez sur le bouton & pendant 5 secondes.
ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN apparaît sur l’écran.
-
Si le câble AUX n'est pas connecté pendant 15 minutes.
-
Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché.
24
HW-J8500_J8501_FRA_0310.indd 24
2015-03-10
4:01:00
FONCTIONS
BLUETOOTH
FRA
Vous pouvez connecter un périphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son
stéréo de haute qualité, tout cela sans fil!
POUR CONNECTER LE SYSTÈME SOUNDBAR À UN
PÉRIPHÉRIQUE BLUETOOTH
Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.
Connexion
Périphérique Bluetooth
(Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton
1. Appuyez sur le bouton
SOURCE de la télécommande pour sélectionner le mode BT.
• Le message BT READY apparaît sur la façade de la Soundbar.
2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour
cela au manuel d'utilisation de ce périphérique.)
3. Sélectionnez « [Samsung] Soundbar » dans la liste.
• Lorsque le Soundbar est connecté à l’appareil Bluetooth, [Nom du périphérique Bluetooth]  BT s'affiche
à l’écran.
• Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom
n’est pas en anglais.
• Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent
« [Samsung] Soundbar » identifié par le périphérique Bluetooth et faites-lui rechercher le système Soundbar à
nouveau.
4. Lisez de la musique sur le périphérique connecté.
• Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar.
• En mode BT, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles.
Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la
fonctionnalité AVRCP.
●
●
●
●
Si le code PIN de sécurité est demandé lors de la connexion d’un périphérique Bluetooth, entrez <0000>.
Un seul périphérique Bluetooth peut être associé à la fois.
La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint.
Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas
suivants:
- En présence d'un champ électrique puissant autour du système Soundbar.
- Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar.
- Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements.
- Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes
fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le
périphérique Bluetooth, ce qui peut provoquer des interférences électriques.
25
HW-J8500_J8501_FRA_0310.indd 25
2015-03-10
4:01:01
FONCTIONS
● Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
● Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
● Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement
la fonction HF (Mains libres).
● Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner « [Samsung]
Soundbar » parmi la liste des périphériques connectés à ce périphérique placera automatiquement la
barre audio en mode BT.
● Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth.
(Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)
● Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement
lorsque le Soundbar affiche BT READY.
● En mode TV SoundConnect, le Soundbar ne peut pas être apparié à un autre périphérique Bluetooth.
POUR DÉCONNECTER LE PÉRIPHÉRIQUE BLUETOOTH DU
SYSTÈME SOUNDBAR
Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au
manuel d'utilisation de ce périphérique.
● Le système Soundbar sera déconnecté.
● Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche
BT DISCONNECTED en façade.
POUR DÉCONNECTER LE SYSTÈME SOUNDBAR DU
PÉRIPHÉRIQUE BLUETOOTH
Appuyez sur le bouton SOURCE de la télécommande ou sur le bouton
(Source) sur le panneau supérieur de
l’appareil pour passer du mode BT à un autre mode ou éteindre le Soundbar.
● Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant de mettre fin à la
connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.)
● En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique
Bluetooth dépasse 10 m.
● Le système Soundbar s'éteint après 15 minutes en état Prêt.
+ À propos du Bluetooth
Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques
compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.
● Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions
d'utilisation lorsque:
-
Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique
Bluetooth ou du système Soundbar.
-
Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des
cloisonnements de bureaux.
-
Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences
(exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).
● Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.
● Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se
dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
● Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
● La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s’interrompt
automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la
qualité sonore soit détériorée par des obstacles (ex. : murs, portes).
26
HW-J8500_J8501_FRA_0310.indd 26
2015-03-10
4:01:02
FONCTIONS
FRA
UTILISATION DE LA FONCTION
NETWORK STANDBY ON
La fonction Network Standby On si la connexion sans fil a été correctement établie entre le périphérique intelligent et la
Soundbar. Cette fonction active la Soundbar automatiquement lorsque le périphérique intelligent essaie de se
connecter à la Soundbar via Bluetooth ou Wi-Fi. Si la Soundbar a été activée via une connexion Bluetooth, son mode
d’entrée est automatiquement défini sur BT. L’activation de la Soundbar via Wi-Fi n’est disponible qu’en utilisant
l’application. Pour obtenir plus d’informations à ce sujet, reportez-vous au manuel en ligne.
1. Connectez le périphérique intelligent à votre Soundbar.
2. Activez la fonction Network Standby On en appuyant sur le bouton $ situé sur la télécommande de la Soundbar
pendant plus de 5 secondes. Vous pouvez désactiver la fonction en appuyant à nouveau sur le bouton $
pendant plus de 5 secondes.
● Disponible uniquement si la Soundbar est listée parmi les périphériques associés du périphérique
intelligent. (Le périphérique intelligent et la Soundbar doivent avoir été préalablement associés au moins
une fois.)
● La Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique intelligent uniquement
lorsque la Soundbar affiche [BT READY] ou [WiFi READY].
● Dans le mode TV SoundConnect, la Soundbar peut ne pas être associée à un périphérique intelligent.
● Si la fonction Network Standby On ne marche pas
- La fonction Network Standby On est désactivée.
● La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d’alimentation est débranché ou si
l’alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.
UTILISATION DU MULTIROOM LINK
Une fois que la Soundbar est connectée à un périphérique intelligent avec Multiroom App, vous pouvez connecter des
périphériques Samsung Multiroom sans fil ensemble.
AVANT DE DÉMARRER
+ Bases de communication
Périphérique
Intelligent :
Android ou iOS
(Contrôle de
l'application)
Internet
Routeur Sans Fil
1. Exigences: Routeur sans fil, périphérique intelligent
2. Le routeur sans fil doit être connecté à Internet.
3. Le périphérique intelligent doit être relié au routeur via une connexion Wi-Fi.
27
HW-J8500_J8501_FRA_0310.indd 27
2015-03-10
4:01:02
FONCTIONS
INSTALLATION DE L'APPLICATION SAMSUNG MULTIROOM
Pour utiliser la Soundbar, vous devez télécharger et installer l'application Samsung Multiroom en accédant à
l'application via Google play ou App Store. Une fois l'application Samsung Multiroom installée, vous pouvez lire les
fichiers musicaux enregistrés dans votre périphérique intelligent, et écouter de la musique depuis les périphériques
connectés, depuis d'autres fournisseurs de contenu, et depuis des stations de radio Internet.
+ Android ou iOS
Téléchargez l'application Samsung Multiroom depuis l'application Google Play ou App Store de votre périphérique
intelligent.
*
Recherche de marché : Samsung Multiroom
ANDROID APP ON
ou
+ Accéder à l'application Samsung Multiroom
Pour accéder à l'application Samsung Multiroom, appuyez sur l'icône de l'application Multiroom sur votre périphérique
intelligent.
CONNEXION DE LA SOUNDBAR À VOTRE RÉSEAU
Sélectionnez ensuite l'application Samsung Multiroom sur votre périphérique intelligent.
Suivez les directives sur l'écran de votre périphérique intelligent.
● Pour obtenir plus d’informations à ce sujet, reportez-vous au manuel en ligne.
- Manuel en ligne : www.Samsung.com  Assistance  Recherche du nom de produit 
Téléchargement du fichier PDF HW-J8500 ou HW-J8501
● Lorsque vous êtes connecté à un réseau câblé, essayez d'utiliser le câble CAT 7 pour vous connecter.
28
HW-J8500_J8501_FRA_0310.indd 28
2015-03-10
4:01:02
FONCTIONS
MISE À JOUR LOGICIELLE
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
FRA
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
5V 0.5A
MISE À JOUR VIA USB
Samsung peut proposer à l’avenir des mises à jour pour le micrologiciel du système de la Soundbar.
Si une mise à jour est proposée, vous pouvez mettre le micrologiciel à jour en connectant un périphérique USB,
contenant la mise à jour du micrologiciel, au port USB de votre Soundbar.
Notez qu'en présence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périphérique USB
et les utiliser pour mettre à jour le micrologiciel l'un après l'autre.
Veuillez visiter le site Web Samsung.com ou contacter le centre d’assistance téléphonique de Samsung pour recevoir
de plus amples informations concernant le téléchargement des fichiers de mise à jour.
1. Lorsque la Soundbar est désactivée, connectez le périphérique de stockage USB contenant le micrologiciel de
mise à jour sur le port USB de la Soundbar.
2. Activez la Soundbar. UPDATE apparaît à l'écran et la mise à jour commence d'ici 3 minutes.
•
Une fois que la mise à jour est terminée, la Soundbar se désactive et s'active automatiquement.
+ Si UPDATE n’est pas affiché
1. Éteignez la Soundbar, branchez le périphérique de stockage USB contenant les fichiers de mise à jour sur le port
USB de la Soundbar.
2. Débranchez le cordon d’alimentation, puis branchez-le à nouveau et allumez l’appareil.
● Insérez un périphérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l’unité
principale.
● La mise à jour du micrologiciel peut ne pas fonctionner correctement si les fichiers audio pris en charge par
la barre audio dans le périphérique de stockage USB.
● Ne débranchez pas l’alimentation ni ne retirez pas le périphérique USB alors que les mises à jour sont en
cours d’application. L’unité principale s’éteint automatiquement une fois que la mise à jour du micrologiciel
est terminée.
29
HW-J8500_J8501_FRA_0310.indd 29
2015-03-10
4:01:02
FONCTIONS
● Après la mise à jour, tous les paramètres sont réinitialisés sur leurs valeurs par défaut. Nous vous
recommandons de noter vos réglages, vous pourrez ainsi aisément les réinitialiser après la mise à jour.
Notez que la mise à jour du micrologiciel réinitialise également la connexion du caisson de graves. Si la
connexion au caisson de graves n'est pas ré-établie automatiquement après la mise à jour, reportez-vous
à la page 16. En cas d’échec de la mise à jour du micrologiciel, nous vous recommandons de convertir le
périphérique USB au format FAT16 et de réessayer la mise à jour.
● Ne formatez pas la clé USB au format NTFS. Le Soundbar ne prend pas en charge le système de fichiers
NTFS.
● Tout dépendant du fabricant, le USB pourrait ne pas être compatible.
MISE À JOUR AUTOMATIQUE
Même si la Soundbar est éteinte, elle recherche la dernière version logicielle et se met à jour automatiquement si elle
est connectée à Internet.
● La Soundbar est configurée pour se mettre à jour automatiquement par défaut.
● Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet.
● La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d’alimentation est débranché ou si
l’alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.
30
HW-J8500_J8501_FRA_0310.indd 30
2015-03-10
4:01:03
TÉPANNAGE
Tépannage
TÉPANNAGE
FRA
Avant de contacter l'assistance, veuillez lire ce qui suit.
L'ensemble ne s'allume pas.
 Branchez la fiche d'alimentation électrique dans la
prise murale.
• Le cordon d'alimentation est-il branché dans la
prise?
La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.
 Débranchez la fiche d'alimentation électrique et
rebranchez-la.
• L'air est-il chargé en électricité statique?
Aucun son n'est émis.
• La fonction Silencieux est-elle activée?
 Appuyez sur le bouton
la fonction.
• Le volume est-il réglé au minimum?
 Permet de régler le Volume.
(Silencieux) pour annuler
La télécommande ne fonctionne pas.
• Les piles sont-elles usées?
 Remplacez-les.
• La distance entre la télécommande et l'unité
principale est-elle trop importante ?
 Rapprochez-vous de l’appareil.
La fonction TV SoundConnect (appariement du téléviseur) a échoué.
• Votre téléviseur prend-il en charge TV
SoundConnect?
 TV SoundConnect est pris en charge par certains
téléviseurs Samsung commercialisés après 2012.
Vérifiez si votre téléviseur prend en charge TV
SoundConnect.
• La version du micrologiciel du téléviseur est-elle la
plus récente?
 Mettez votre téléviseur à jour avec la version du
micrologiciel la plus récente.
• Une erreur s’est-elle produite lors de la connexion?
 Contactez le centre d'appels Samsung.
• Réinitialisez le mode TV et connectez à nouveau.
 Appuyez et maintenez le bouton & pendant 5
secondes pour réinitialiser la connexion TV
SoundConnect.
La LED rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.
 Essayez de reconnecter votre caisson de graves.
(Reportez-vous en page 16)
• Votre caisson de graves peut ne pas être connecté
au corps principal de l'appareil.
Le caisson de graves bourdonne et vibre sensiblement.
 Appuyez sur le bouton WOOFER de votre
télécommande pour ajuster sa valeur (entre -12, -6 à
+6).
• Essayez d'ajuster les vibrations de votre caisson de
graves.
31
HW-J8500_J8501_FRA_0310.indd 31
2015-03-10
4:01:03
ANNEXE
annexe
SPÉCIFICATIONS
Nom du modèle
HW-J8500 / HW-J8501
USB
Poids
GÉNÉRAL
Dimensions
(L x H x P)
5V / 0,5A
Unité principale
5 kg
Caisson de basses
(PS-WJ8500 / PS-WJ8501)
10,6 kg
Unité principale
1450 x 60 x 185 mm
Caisson de basses
(PS-WJ8500 / PS-WJ8501)
500 x 332 x 181 mm
Plage de températures en fonctionnement de +5 à +35 °C
Plage d'humidité en fonctionnement
AMPLIFICATEUR
Puissance
de sortie
nominale
de 10 à 75 %
Unité principale
21W/CH x 9, 8 OHM, THD=10%, 1KHz
Caisson de basses
(PS-WJ8500 / PS-WJ8501)
161W, 3 OHM, THD=10%, 100Hz
Rapport signal/bruit (entrée analogique)
65 dB
Séparation (1 kHz)
65 dB
*
Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées
à l'aide des directives AES (Audio Engineering Society).
*
Caractéristiques nominales
-
Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
-
Le poids et les dimensions sont approximatifs.
-
Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil.
a Attention : le produit redémarre automatiquement si vous activez/désactivez le Wi-Fi/Ethernet.
Consommation globale d’énergie en
veille (W) (Tous les ports du réseau sont
en état activé “ON”)
Méthode de
Wi-Fi/Ethernet
désactivation du port
Méthode de
Bluetooth
désactivation du port
7,1W
Appuyez sur le bouton Wi-Fi SETUP sur le produit pendant 30
secondes pour activer/désactiver le Wi-Fi/Ethernet.
Appuyez sur le bouton SPK ADD sur le produit pendant 30
secondes pour activer/désactiver le Bluetooth.
a Avis de licence libre
-
Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse
([email protected]).
Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres
dispositions relatives à la Directive 1999/5/EC.
La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Support (Assistance) >
Search Product Support (Recherche assistance produit) et saisissez le nom du modèle.
Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.
Cet appareil ne peut être utilisé qu'en intérieur.
32
HW-J8500_J8501_FRA_0310.indd 32
2015-03-10
4:01:03
© 2015 Samsung Electronics Co., Ltd. Tous droits réservés.
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service
Consommateurs Samsung.
Area
` Europe
Contact Centre 
U.K
EIRE
0330 SAMSUNG (7267864)
0818 717100
0180 6 SAMSUNG bzw.
0180 6 7267864*
GERMANY
(*0,20 €/Anruf aus dem dt. Festnetz, aus
dem Mobilfunk max. 0,60 €/Anruf)
FRANCE
01 48 63 00 00
ITALIA
800-SAMSUNG (800.7267864)
SPAIN
0034902172678
PORTUGAL 808 20 7267
LUXEMBURG 261 03 710
NETHER0900-SAMSUNG (0900-7267864) (€ 0,10/
LANDS
Min)
BELGIUM
02-201-24-18
NORWAY
DENMARK
FINLAND
SWEDEN
815 56480
70 70 19 70
030-6227 515
0771 726 7864 (0771-SAMSUNG)
801-172-678* lub +48 22 607-93-33 *
* (koszt połączenia według taryfy operatora)
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
0800 - SAMSUNG (0800-726 786)
0800-SAMSUNG (0800-7267864)
[Only for Premium HA] 0800-366661
[Only for Dealers] 0810-112233
POLAND
HUNGARY
SLOVAKIA
AUSTRIA
Web Site
Area
www.samsung.com/uk/support
www.samsung.com/ie/support
SWITZERLAND
www.samsung.com/de/support
CZECH
www.samsung.com/fr/support
www.samsung.com/it/support
www.samsung.com/es/support
www.samsung.com/pt/support
www.samsung.com/support
CROATIA
BOSNIA
MONTENEGRO
www.samsung.com/nl/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/no/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/se/support
SLOVENIA
SERBIA
BULGARIA
ROMANIA
CYPRUS
GREECE
www.samsung.com/pl/support
www.samsung.com/hu/support
www.samsung.com/sk/support
LITHUANIA
LATVIA
ESTONIA
Contact Centre 
Web Site
www.samsung.com/ch/support
(German)
0800 726 78 64 (0800-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
800 - SAMSUNG (800-726786)
www.samsung.com/cz/support
Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 Praha 4
072 726 786
www.samsung.com/hr/support
055 233 999
www.samsung.com/support
020 405 888
www.samsung.com/support
080 697 267 (brezplačna številka)
090 726 786 (0,39 EUR/min)
klicni center vam je na voljo od ponedeljka
do petka od 9. do 18. ure.
011 321 6899
800 111 31 , Безплатна телефонна линия
08008 726 78 64 (08008 SAMSUNG )
Apel GRATUIT
8009 4000 only from landline, toll free
80111-SAMSUNG (80111 726 7864) only
from land line
(+30) 210 6897691 from mobile and land
line
8-800-77777
8000-7267
800-7267
www.samsung.com/si
www.samsung.com/rs/support
www.samsung.com/bg/support
www.samsung.com/ro/support
www.samsung.com/gr/support
www.samsung.com/lt/support
www.samsung.com/lv/support
www.samsung.com/ee/support
www.samsung.com/at/support
[Elimination des batteries de ce produit]
Les bons gestes de mise au rebut de ce produit
(Déchets d’équipements électriques &
électroniques)
(Applicable aux pays disposant de systèmes de collecte séparés)
Le symbole sur la batterie, le manuel ou l'emballage indique que les
batteries de ce produit ne doivent pas être éliminées en fin de vie avec
les autres déchets ménagers. L'indication éventuelle des symboles
chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de
mercure, de cadmium ou de plomb supérieures aux niveaux de référence
stipulés dans la directive CE 2006/66.
Si les batteries ne sont pas correctement éliminées, ces substances
peuvent porter préjudice à la santé humaine ou à l'environnement.
Afin de protéger les ressources naturelles et d'encourager la réutilisation
du matériel, veillez à séparer les batteries des autres types de déchets et
à les recycler via votre système local de collecte gratuite des batteries.
(Applicable aux pays disposant de systèmes de collecte
séparés)
Ce symbole sur le produit, ses accessoires ou sa documentation
indique que ni le produit, ni ses accessoires électroniques usagés
(chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec
les autres déchets ménagers. La mise au rebut incontrôlée des
déchets présentant des risques environnementaux et de santé
publique, veuillez séparer vos produits et accessoires usagés des
autres déchets. Vous favoriserez ainsi le recyclage de la matière qui
les compose dans le cadre d’un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le
produit ou à se renseigner auprès des autorités locales pour connaître
les procédures et les points de collecte de ces produits en vue de leur
recyclage.
Les entreprises et particuliers sont invités à contacter leurs
fournisseurs et à consulter les conditions de leur contrat de vente. Ce
produit et ses accessoires ne peuvent être jetés avec les autres
déchets.
HW-J8500_J8501_FRA_0310.indd 33
2015-03-10
4:01:03
HW-J8500
HW-J8501
Gebruikershandleiding
Curved Soundbar
Ongekende mogelijkheden
Bedankt voor het aanschaffen van dit Samsung-product.
Registreer uw product op
www.samsung.com/register
HW-J8500_J8501_NL_0310.indd 1
2015-03-10
4:19:58
AAN DE SLAG
aan de slag
PROGRAMMAONDERDELEN
Meeslepend 9.1-kanaals surroundgeluid
Ondersteuning voor USB-host
Bij geweldige tv's hoort geweldig geluid. Dankzij de 350
watt aan verbluffend 9.1-kanaals surroundgeluid biedt
uw gebogen tv met de Curved Soundbar een nog
krachtigere geluidservaring. De luidsprekers aan beide
kanten vergroten het optimale luistergebied, waardoor u
dankzij het surroundgeluideffect geniet van een
gelaagdere, meeslepende luisterervaring.
Met behulp van de USB HOST-functie van de Soundbar
kunt u externe USB-opslagapparaten, zoals een
MP3-speler of een USB-pendrive, aansluiten en de
muziekbestanden die daarop zijn opgeslagen afspelen.
Muziekstreamdiensten
Met de Curved Soundbar is het dankzij de Wi-Fimogelijkheden nu eenvoudiger dan ooit om al uw
favoriete muziek te verkennen. Open de app Samsung
Multiroom om de abonnementen bij de beste
muziekstreamdiensten op internet optimaal optimaal te
benutten.
TV SoundConnect
Met TV SoundConnect sluit u uw tv en Soundbar
eenvoudig aan via Bluetooth. Er bevinden zich geen
kabels tussen de Soundbar en de tv, waardoor u de
slanke systemen rustig in het zicht kunt zetten, zonder
dat dit afbreuk doet aan uw nette interieur. De Soundbar
en tv bedient u eenvoudig vanaf één afstandsbediening.
Muziekbronnen delen (Multiroom-functie)
Het bedienen en delen van één muziekbron via meerdere
audioapparaten in verschillende ruimten is eenvoudig
met Multiroom Link. Met de mobiele app bedient u het
volume en de muziek die via uw systeem wordt
afgespeeld via verschillende apparaten, waaronder uw tv,
Soundbar, Home Entertainment System en Blu-ray
Disc-speler. Geniet waar u maar wilt van uw muziek.
HDMI
Bluetooth-functie
U kunt een Bluetooth-apparaat verbinden met de
Soundbar en genieten van muziek met hoogwaardig
stereogeluid, en dat allemaal draadloos!
LICENTIE
Vervaardigd onder licentie van Dolby Laboratories. Dolby
en de dubbele D zijn handelsmerken van Dolby
Laboratories.
Raadpleeg http://patents.dts.com voor DTS-patenten.
Vervaardigd onder licentie van DTS Licensing Limited.
DTS, het symbool en DTS en het symbool samen zijn
gedeponeerde handelsmerken, en DTS 2.0 Channel is
een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten
voorbehouden.
De termen HDMI en High-Definition Multimedia Interface
en het HDMI-logo zijn handelsmerken of gedeponeerde
handelsmerken van HDMI Licensing LLC in de Verenigde
Staten en andere landen.
HDMI verzendt de beeld- en geluidssignalen gelijktijdig
en biedt een helderder beeld.
Dit toestel is ook uitgerust met de ARC-functie, waarmee
u met behulp van een HDMI-kabel het geluid van uw
televisie kunt beluisteren via de Soundbar. Deze functie is
alleen beschikbaar als u het toestel aansluit op een TV
die compatibel is met ARC.
2
HW-J8500_J8501_NL_0310.indd 2
2015-03-10
4:20:02
AAN DE SLAG
VEILIGHEIDSINFORMATIE
OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT, WANT DAN LOOPT U HET GEVAAR EEN ELEKTRISCHE SCHOK
TE KRIJGEN. DE BEHUIZING BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN. LAAT ONDERHOUD
OVER AAN DE VAKHANDEL.
NL
VEILIGHEIDSINSTRUCTIES
Dit symbool geeft aan dat onderdelen in het
apparaat onder levensgevaarlijke spanning
staan, waardoor u een elektrische schok kunt
krijgen.
LET OP
GEVAAR OP ELEKTRISCHE
SCHOKKEN NIET OPENEN
Dit symbool geeft aan dat de bijgeleverde
documentatie belangrijke aanwijzingen voor de
bediening en het onderhoud bevat.
WAARSCHUWING : Om het gevaar voor een elektrische schok te vermijden dient u dit apparaat niet aan regen of
vocht bloot te stellen.
LET OP : OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN, ZORGT U DAT HET BREDE UITEINDE VAN DE
STEKKER IN DE BREDE OPENING ZIT EN VOLLEDIG IS INGESTOKEN.
• Dit apparaat moet altijd aangesloten worden op een stroomingang met een geaard stopcontact.
• Om het apparaat los te koppelen van de stroomtoevoer, moet de stekker uit de stopcontact getrokken worden,
daarom moet de stroomstekker gemakkelijk bereikbaar zijn.
LET OP
• Stel dit apparaat niet bloot aan druppels of spatten. Plaats geen objecten op het apparaat die gevuld zijn met water
(zoals een vaas).
• Als u dit apparaat volledig wilt uitschakelen, moet u de stekker uit het stopcontact trekken. Vervolgens moet de
stekker altijd onder handbereik zijn.
3
HW-J8500_J8501_NL_0310.indd 3
2015-03-10
4:20:02
AAN DE SLAG
VOORZORGSMAATREGELEN
68.6 mm
99.1mm
99.1mm
99.1mm
Controleer of de stroomvoorziening in uw huis overeenkomt met die op de identificatiesticker aan de achterkant van
het product. Plaats de speler horizontaal op een geschikte ondergrond (meubelstuk) met genoeg ruimte er omheen
voor ventilatie 7 -10 cm. Zorg dat de ventilatieopeningen niet worden geblokkeerd. Plaats het apparaat niet op
versterkers of andere apparaten die warm kunnen worden. Dit apparaat is bedoeld voor continu gebruik. Om het
toestel volledig uit te schakelen, trekt u de stekker uit het stopcontact. Haal de stekker van het toestel uit het
stopcontact als u het een lange tijd niet gaat gebruiken.
stopcontact. Bliksem
Haal bij onweer de stekker uit het stopcontact
kan spanningspieken veroorzaken waardoor het
apparaat beschadigd kan raken.
Stel het apparaat niet bloot aan direct zonlicht of andere
warmtebronnen. Dit kan oververhitting veroorzaken en
ertoe leiden dat het apparaat niet goed functioneert.
Bescherm het product tegen vocht (bijv. vazen) en
overmatige warmte (bijv. een open haard) of tegen
apparatuur die sterke magnetische of elektrische velden
veroorzaakt. Haal de stekker uit het stopcontact wanneer
het apparaat niet goed functioneert. Dit product is niet
bedoeld voor industrieel gebruik. Dit product is uitsluitend
bestemd voor particulier gebruik. Wanneer het product of
een schijf bij een lage temperatuur wordt bewaard, kan
condensatie optreden. Als u het apparaat in de winter
verplaatst, wacht u ongeveer 2 uur totdat het apparaat weer
op kamertemperatuur is voordat u deze gaat gebruiken.
De batterijen die in dit product worden gebruikt, bevatten
chemicaliën die schadelijk zijn voor het milieu. Gooi
batterijen niet met het gewone huisvuil weg. Werp de
batterijen niet in het vuur. De batterijen mogen niet
worden kortgesloten, gedemonteerd of oververhit. Bij
incorrecte plaatsing van de batterijen bestaat
ontploffingsgevaar. Vervang batterijen alleen door andere
van hetzelfde type.
WAARSCHUWING, BATTERIJ NIET INSLIKKEN. GEVAAR VAN CHEMISCHE BRANDWONDEN
[De afstandsbediening die wordt meegeleverd met] dit product bevat een knoopcelbatterij.
Als deze knoopcelbatterij wordt ingeslikt kan deze in niet meer 2 uur ernstige inwendige brandwonden
veroorzaken en tot de dood leiden. Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het
batterijvakje niet goed dichtgaat, stopt u met het gebruik van het product en houdt u het uit de buurt van kinderen. Als u
denkt dat de batterijen mogelijk zijn ingeslikt of in enig lichaamsdeel geplaatst, roept u onmiddellijk de hulp van een arts in.
4
HW-J8500_J8501_NL_0310.indd 4
2015-03-10
4:20:02
AAN DE SLAG
INHOUD
AAN DE SLAG
24 FUNCTIES
2
Programmaonderdelen
24
Invoermodus
3
Veiligheidsinformatie
25
Bluetooth
6
Meegeleverde onderdelen
27
De functie Network Standby On
gebruiken
7
BESCHRIJVINGEN
27
De Multiroom Link gebruiken
7
Boven-/Voorpaneel
29
Software-update
8
Achter-/Onderpaneel
9
Afstandsbediening
NL
2
31 PROBLEMEN OPLOSSEN
31
Problemen oplossen
11 INSTALLATIE
32 BIJLAGE
11
Soundbar installeren
11
Soundbar en tv installeren op de
wandbevestiging
13
Soundbar installeren op tv-voet
14
Soundbar vrij installeren
15
De kabelklem bevestigen
15
Voetafdekking installeren op subwoofer
32
16 AANSLUITINGEN
16
De subwoofer aansluiten
18
Aansluiten op een tv
18
TV SoundConnect
19
TV aansluiten met een HDMI (digitale) kabel
20
TV aansluiten met een optische (digitale) kabel
21
Aansluiten op een extern apparaat
21
HDMI-kabel
21
Optische kabel of AUX-kabel
22
USB
Specificaties
● De afbeeldingen en illustraties in deze
gebruiksaanwijzing dienen slechts te referentie en
kunnen afwijken van hoe het apparaat er in
werkelijkheid uitziet.
● In de volgende gevallen kunnen
administratiekosten in rekening worden gebracht:
(a) een technicus komt bij u langs maar de speler
vertoont geen gebreken (u hebt blijkbaar deze
gebruiksaanwijzing niet gelezen).
(b) u brengt het product naar een
reparatiecentrum maar het product vertoont
geen gebreken (u hebt blijkbaar deze
gebruiksaanwijzing niet gelezen).
● U wordt op de hoogte gesteld van deze
administratiekosten voordat een dergelijke
reparatie of bezoek wordt uitgevoerd.
5
HW-J8500_J8501_NL_0310.indd 5
2015-03-10
4:20:03
AAN DE SLAG
MEEGELEVERDE ONDERDELEN
VORDAT U DE GEBRUIKERSHANDLEIDING LEEST
Let op de volgende voorwaarden voordat u de gebruikershandleiding leest.
+ Pictogrammen die in de handleiding worden gebruiktl
Pictogram
Term
Let op
Opmerking
Definitie
Geeft een situatie aan waarin een functie niet werkt of waarin instellingen mogelijk
worden geannuleerd.
Het betreft hier tips of instructies op de pagina voor de werking van de functies.
Controleer de meegeleverde accessoires die hieronder weergegeven staan.
Hoofdapparaat
Afstandbediening /
Lithiumbatterij
(3V : CR2032)
Stroomsnoer
DC-adapter
USB-kabel
USB-converter
Kabelklem
Gebruikershandleiding
Houder-Bevestiging
(Voor stroomkabel)
Tv-montage
Houder-Schroef 1 :
4 st.
Houder-Schroef 2 :
8 st.
Toroïdale ferrietkern
Subwoofer
Stroomsnoer
Voetafdekking : 4 st.
Taptische schroef : 4 st.
Voetrubber : 4 st.
● De accessoires kunnen er lichtjes anders uitzien dan de bovenstaande illustraties.
● Gebruik de speciale USB-kabel om externe USB-apparaten op het apparaat aan te sluiten.
6
HW-J8500_J8501_NL_0310.indd 6
2015-03-10
4:20:03
BESCHRIJVINGEN
beschrijvingen
BOVEN-/VOORPANEEL
Hiermee kunt u het volumeniveau
bedienen.
Het volumeniveau wordt in cijfers in het
display op het voorpaneel weergegeven.
Aan/uit-knop
Hiermee schakelt u de voeding in en uit.
NL
VOL. - / +
(Bron)Toets
Beeldscherm
Hiermee wordt de D.IN-, AUX-, HDMI-,
BT-, TV- of USB-ingang geselecteerd.
● Als het apparaat is ingeschakeld en u
langer dan 3 seconden op de toets
(Bron) drukt, fungeert deze knop
(Dempen). U kunt de
als de toets
(Dempen)
instelling van de toets
(Bron)
annuleren, door de toets
nogmaals langer dan 3 seconden
ingedrukt te houden.
Hiermee wordt de huidige modus
aangegeven.
● Als u het apparaat wilt schoonmaken, haalt u de stekker uit het stopcontact en neemt u het product af met
een zachte, droge doek. Aluminium is positief elektrostatisch materiaal. Hierdoor kan er statische ontlading
optreden.
● Wanneer u de stekker in het stopcontact steekt, zal de aan/uit-toets binnen 4 tot 6 seconden werken.
● Wanneer u dit apparaat inschakelt, is er een vertraging van 4 tot 5 seconden voordat er geluid wordt
weergegeven.
● Als u alleen het geluid van de Soundbar wilt horen, moet u de luidsprekers van de televisie uitschakelen in
het audio-instellingsmenu van uw televisie. Raadpleeg de handleiding voor de TV die met uw televisie is
meegeleverd.
7
HW-J8500_J8501_NL_0310.indd 7
2015-03-10
4:20:06
BESCHRIJVINGEN
ACHTER-/ONDERPANEEL
OPTICAL IN (D.IN)
Aansluiten op de digitale uitvoer (optisch) van een extern apparaat.
HDMI OUT (TV-ARC)
Voert digitale video- en audiosignalen tegelijkertijd uit via een
HDMI-kabel.
HDMI IN
Voert tegelijkertijd digitale video- en audiosignalen in via een
HDMI-kabel. Gebruik deze functie wanneer u een ondersteund
extern apparaat aansluit.
LAN
Hiermee kunt u middels een LAN-kabel verbinding maken met een netwerk.
AUX IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
Sluit aan op de analoge uitvoer van een extern apparaat.
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
LABEL
5V 0.5A
Wi-Fi SETUP
SPK ADD
DC 24V
Wi-Fi SETUP
SPK ADD
Druk op deze toets om Druk op de toets om
uw Soundbar te
de Soundbar te
verbinden met uw verbinden met de HUB.
netwerk door middel van
(niet meegeleverd)
Wi-Fi-setup.
DC 24V
(Voedingsingang)
Sluit de gelijkstroomadapter aan
op de netvoedingsaansluiting en
sluit de netvoedingsadapter
vervolgens aan op een
stopcontact.
(USB-Poort)
Sluit USB-apparaten hier
aan om bestanden op de
apparaten af te spelen.
● Houd de voedingsadapter bij het verwijderen uit het stopcontact vast aan de stekker. Trek de kabel niet los.
● Sluit dit apparaat of andere componenten niet aan op een stopcontact totdat alle verbindingen met de
componenten gereed zijn.
8
HW-J8500_J8501_NL_0310.indd 8
2015-03-10
4:20:09
BESCHRIJVINGEN
AFSTANDSBEDIENING
NL
SOURCE
Druk hierop om een bron te selecteren die is aangesloten op de Soundbar.
Dempen
U kunt het volume met één druk op de knop verlagen naar 0.
Opnieuw drukken om het geluid terug te zetten naar het vorige volumeniveau.
Herhalen
U kunt de functie Herhalen instellen tijdens het afspelen van muziek vanaf een
USB-apparaat.
OFF - REPEAT : Afspelen herhalen uitschakelen.
TRACK - REPEAT : Een nummer herhaaldelijk afspelen.
ALL - REPEAT : Alle nummers herhaaldelijk afspelen.
RANDOM - REPEAT : Alle tracks worden in willekeurige volgorde afgespeeld.
(Het is mogelijk dat een nummer dat al werd afgespeeld, opnieuw wordt
afgespeeld.)
Vooruit Springen
Wanneer het apparaat dat u afspeelt meerdere bestanden bevat en u op de
toets $ drukt, wordt het volgende bestand geselecteerd.
SOUND CONTROL (*Gebruik de toetsen #,$ om het niveau aan te passen.)
Druk om TREBLE, BASS of AUDIO SYNC te selecteren. Gebruik de toetsen
#,$ om het volume voor de hoge tonen of bas van -3 tot +3 aan te passen.
Houd de toets SOUND CONTROL ongeveer 5 seconden ingedrukt om het
geluid voor elke frequentieband aan te passen. U kunt 150 Hz, 300 Hz, 600 Hz,
1,2 KHz, 2,5 KHz, 5 KHz en 10 KHz selecteren en waarde tussen -6 en +6
instellen.
Als de Soundbar is verbonden met een digitale televisie en de video lijkt niet
synchroon te lopen met de audio, drukt u op de toetsen SOUND CONTROL
om de audio te synchroniseren met de video. Gebruik de toetsen #,$ om
een audiovertraging tussen de 0 ms en 300 ms in te stellen. Het is mogelijk dat
de functie Audio Sync (Audio synchroniseren) niet werkt in de USB-, TV- en
BT-modus.
Anynet+
Druk op de toets Anynet+ om de functie Anynet+ in of uit te schakelen.
(Standaard : Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK of
OFF - ANYNET+ / ON - POWER LINK). Met de functie Anynet+ kunt u de
Soundbar bedienen met de afstandsbediening van een Samsung-TV met
Anynet+. De Soundbar moet via een HDMI-kabel zijn aangesloten op de TV.
* Auto Power Link
Synchroniseert de Soundbar die verbonden is met een optische bron via de
optische aansluiting, zodat deze automatisch wordt ingeschakeld wanneer u
uw TV aanzet. (Zie pagina 20)
U kunt de functie Wi-Fi SETUP ook activeren door de knop Anynet+ op de
afstandsbediening langer dan 7 seconden ingedrukt te houden.
● Soundbar is een eigen naam van Samsung.
● Bedien de TV met de afstandsbediening.
9
HW-J8500_J8501_NL_0310.indd 9
2015-03-10
4:20:11
BESCHRIJVINGEN
Aan/Uit
Hiermee schakelt u de voeding in en uit.
Volume
Hiermee past u het volumeniveau van het apparaat aan.
Afspelen/Onderbreken
Druk op de toets & om het afspelen van het bestand tijdelijk te onderbreken.
Druk nogmaals op de toets & om het geselecteerde bestand af te spelen.
Achteruit Springen
Wanneer het apparaat dat u afspeelt meerdere bestanden bevat en u op de
toets # drukt, wordt het vorige bestand geselecteerd.
SOUND EFFECT
U kunt de geluidsmodi selecteren - STANDARD (Oorspronkelijk Geluid),
MUSIC, VOICE, SPORTS, CINEMA, en NIGHT MODE - afhankelijk van het
type bron dat u wilt afspelen.
Selecteer de modus STANDARD als u naar het oorspronkelijke geluid wilt luisteren.
SOUND
Surr. Sound voegt diepte en ruimtelijkheid aan het geluid toe.
Als u op de toets
SOUND drukt, bladert u door de
Surr.Sound-instellingen : ON - SURROUND SOUND, OFF - SURROUND SOUND
STREAMING MUSIC
Druk op de toets STREAMING MUSIC om naar een internetradiostation te
luisteren. Telkens wanneer u op deze toets drukt, schakelt de Soundbar over
naar het volgende standaardstation, waarbij één voor één de 3
standaardstations worden doorlopen.
Om de functie STREAMING MUSIC te gebruiken, moet de Soundbar zijn
verbonden met het netwerk. (Zie pagina 27)
DRC (Dynamic Range Control) *
Hiermee kunt u het dynamisch bereik voor het geluid instellen op Dolby Digital,
Dolby Digital Plus en Dolby TrueHD.
Houd de toets STREAMING MUSIC ingedrukt. De DRC-functie (Dynamic
Range Control) schakelt vervolgens tussen ON en OFF.
WOOFER (* Gebruik de toetsen #,$ om het woofervolume aan te passen.)
Druk op de toets WOOFER. Gebruik de toetsen #,$ om het
subwoofervolume van -12, -6 tot +6 aan te passen.
U kunt de functie SPK ADD van de Soundbar ook activeren door de knop
WOOFER op de afstandsbediening langer dan 5 seconden ingedrukt te houden.
BATTERIJEN IN DE AFSTANDSBEDIENING PLAATSEN
1. Gebruik een geschikte munt om
het klepje van het batterijvak van
de afstandsbediening linksom te
draaien om deze te verwijderen
zoals weergegeven in de
bovenstaande afbeelding.
2. Plaats een lithiumbatterij van 3V. Houd
de pluspool (+) omhoog gericht bij het
plaatsen van de batterij. Plaats de
batterijklep en lijn de '●' markeringen
uit op elkaar zoals weergegeven in de
bovenstaande afbeelding.
3. Gebruik een geschikte munt om
het klepje van het batterijvak
van de afstandsbediening zo ver
mogelijk rechtsom te draaien
om het weer op zijn plaats te
bevestigen.
10
HW-J8500_J8501_NL_0310.indd 10
2015-03-10
4:20:12
INSTALLATIE
INSTALLATIE
SOUNDBAR INSTALLEREN
NL
SOUNDBAR EN TV INSTALLEREN OP DE WANDBEVESTIGING
● Dit model komt overeen met de 2015 Samsung curved-tv S9000/S9500 - 65"/78". Raadpleeg de
startpagina van Samsung Electronics voor een gedetailleerde lijst met overeenkomstige modellen.
● Als u zowel een Soundbar als de tv met de wandbevestiging wilt monteren, zorg er dan voor dat u eerst de
Soundbar op de tv installeert, en daarna de tv monteert.
● Raadpleeg de gebruikershandleiding van de tv die u hebt gekocht om de tv aan de wand te monteren.
● Dit model wordt verzonden met de Houder-voet en Houder-steun bevestigd aan de Soundbar.
● Deze Soundbar kan niet worden bevestigd aan een niet-compatibele tv, hoe de tv ook is gemonteerd (aan
de wand of op een voet).
Controleer de meegeleverde accessoires die hieronder weergegeven staan.
Houder-Schroef 1 :
4 st.
Houder-Schroef 2 :
8 st.
Tv-montage
Houder-Bevestiging
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
2
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Plaats de Soundbar zoals in de afbeelding en zorg dat geen van de toetsen in contact komen met het oppervlak
waarop de Soundbar is geplaatst.
2. Als de Houder-voet/Houder-steun is bevestigd, moet u deze eerst verwijderen om de tv-houder te installeren.
11
HW-J8500_J8501_NL_0310.indd 11
2015-03-10
4:20:13
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
INSTALLATIE
DC 24V
Wi-Fi SETUP
SPK ADD
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
5V 0.5A
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
3. Draai de vier Houder-Schroef 1 en vier van de Houder-Schroef 2 in de vier openingen in de Soundbar vast,
zoals aangegeven in de illustratie.
TV
TV
4. Als u de Soundbar monteert op een overeenkomstige Samsung-tv, gebruik dan de richtlijnen op de tv om de
Tv-montage op de tv veilig te bevestigen.
TV
TV
5. Bevestig de Tv-montage aan de tv met behulp van de 4 resterende Houder-Schroef 2.
6. Nadat u de Tv-montage hebt bevestigd, monteert u de tv aan de wand.
12
HW-J8500_J8501_NL_0310.indd 12
2015-03-10
4:20:16
INSTALLATIE
Bevestigingspunt Soundbar
NL
Tv-voet met bevestigde Tv-montage
7. Druk de Soundbar zo ver als mogelijk op de Tv-montage, zoals aangegeven in de illustratie.
8. Bevestig de Houder-Bevestiging aan de Soundbar om de Soundbar aan de Tv-montage te bevestigen.
SOUNDBAR INSTALLEREN OP TV-VOET
U kunt de Soundbar op de tv installeren als u een Soundbar hebt die overeenkomt met dit tv-model.
● Als de Houder-voet/Houder-steun niet is bevestigd, voert u stap 1~3 uit. Als deze is bevestigd, voert
u stap 4 uit.
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
2 3
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Plaats de Soundbar zoals in de afbeelding en zorg dat geen van de toetsen in contact komen met het oppervlak
waarop de Soundbar is geplaatst.
2. Bevestig de Houder-voet (3 st.) en Houder-Schroef 2 (3 st.) aan de Soundbar, zoals aangegeven in de illustratie.
3. Bevestig de Houder-steun (2 st.) en Houder-Schroef 2 (2 st.) op dezelfde manier aan de Soundbar.
13
HW-J8500_J8501_NL_0310.indd 13
2015-03-10
4:20:21
INSTALLATIE
4. Lijn het midden van de Soundbar uit met het midden van de voet van de tv en duw de Soundbar vervolgens
voorzichtig zo ver mogelijk aan (zie afbeelding). Zorg ervoor dat u de tv niet uit balans brengt.
● Niets zwaars op de hoofunit plaatsen en niet op de hoofdunit gaan staan.
SOUNDBAR VRIJ INSTALLEREN
2 3
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
4
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Als de Houder-voet/Houder-steun is bevestigd, plaatst u de Soundbar op zo'n manier dat de knoppen op de
Soundbar de grond niet raken.
2. Verwijder de Houder-voet (3 st.) en Houder-Schroef 2 (3 st.) van de Soundbar, zoals aangegeven in de illustratie.
3. Verwijder de Houder-steun (2 st.) en Houder-Schroef 2 (2 st.) op dezelfde manier van de Soundbar.
4. Plaats de Soundbar waar u maar wilt.
14
HW-J8500_J8501_NL_0310.indd 14
2015-03-10
4:20:25
INSTALLATIE
DE KABELKLEM BEVESTIGEN
HDMI IN
LAN
AUX IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
HDMI OUT
(TV-ARC)
OPTICAL IN
OPTICAL IN
NL
Kabelklem
Bevestig de kabelklem aan de eenheid zoals wordt weergegeven en voer de kabels vervolgens door de kabelklem om
ze netjes te houden.
VOETAFDEKKING INSTALLEREN OP
SUBWOOFER
PO
WE
R
1
2
3
1. Plaats elke Voetafdekking op de 4 overeenkomende gaten, zoals aangegeven in de illustratie.
2. Plaats Taptische schroef (4 st.) in het overeenkomende gat van de Voetafdekking.
3. Maak tot slot de gaten dicht met Voetrubber (4 st.).
15
HW-J8500_J8501_NL_0310.indd 15
2015-03-10
4:20:27
AANSLUITINGEN
aansluitingen
● Sluit dit apparaat of uw tv niet op de stroom aan tot alle verbindingen tussen de apparaten gereed zijn.
● Voordat u dit product verplaatst of installeert, moet u het product uitschakelen en de stekker uit het
stopcontact trekken.
DE SUBWOOFER AANSLUITEN
AUTOMATISCH VERBINDING MET DE SUBWOOFER MAKEN
De hoofdeenheid en subwoofer maken automatisch (draadloos) verbinding wanneer de hoofdeenheid en subwoofer
worden ingeschakeld.
• Indien volledig verbonden, stopt het blauwe ledlampje op de subwoofer met knipperen.
HANDMATIG VERBINDING MET DE SUBWOOFER MAKEN
De verbindings-id van de subwoofer is vooraf ingesteld in de fabriek en er zou automatisch verbinding moeten worden
gemaakt tussen het apparaat en de subwoofer (bij een draadloze verbinding) wanneer de hoofdeenheid en de
subwoofer worden ingeschakeld. Als het Link-lampje niet brandt wanneer het apparaat en de subwoofer zijn
ingeschakeld, stelt u de ID in aan de hand van de volgende instructies.
POWER
1. Steek de stekker van het apparaat en de subwoofer in een stopcontact.
2. Houd de toets ID SET op de achterkant van de subwoofer gedurende 5 seconden ingedrukt met behulp van een
klein puntig voorwerp.
•
Het indicatielampje STANDBY gaat uit en het indicatielampje LINK (blauwe LED) knippert snel.
3. Houd, terwijl het apparaat is uitgeschakeld (modus STANDBY), vijf seconden de toets
afstandsbediening ingedrukt.
(Dempen) op de
4. Het bericht ID SET verschijnt op het display van de Soundbar.
5. Om de koppeling te voltooien, schakelt u de stroom van het hoofdtoestel in terwijl het blauwe LED-lampje van de
subwoofer knippert.
•
De hoofdeenheid en de subwoofer moeten nu aan elkaar zijn gekoppeld (verbonden).
•
Het verbindingslampje (blauwe LED) op de subwoofer zou aan moeten zijn.
•
Als het blauwe verbindingslampje niet continu brandt, is er geen verbinding gemaakt. Schakel de hoofdeenheid
uit en begin opnieuw bij Step 2.
•
U kunt door het geluidseffect te selecteren beter geluid krijgen van de draadloze subwoofer.
(Zie pagina 10)
16
HW-J8500_J8501_NL_0310.indd 16
2015-03-10
4:20:28
AANSLUITINGEN
NL
● Schakel het product uit en haal de stekker uit het stopcontact voordat u het product gaat verplaatsen of
installeren.
● Als het hoofdapparaat wordt uitgeschakeld, wordt de draadloze subwoofer stand-by gezet, gaat de LED
STANDBY op de bovenkant aan nadat verbindingslampje (blauwe LED) gedurende 30 seconden heeft
geknipperd.
● Als u een apparaat in de buurt van de Soundbar gebruikt met dezelfde frequentie (2,4 GHz) als de
Soundbar, kan het geluid door storing worden onderbroken.
● Het zendbereik van radiogolven is ongeveer 10 m, maar dit kan variëren, afhankelijk van uw werkomgeving.
Als zich een muur van gewapend beton of metaal tussen het hoofdsysteem en de draadloze ontvanger
bevindt, werkt het systeem mogelijk helemaal niet omdat de radiogolven niet door metaal heen kunnen
dringen.
● Als er geen draadloze verbinding tussen de hoofdeenheid en de draadloze subwoofer tot stand kan
worden gebracht, volgt u stap 1 t/m 5 op de vorige pagina om de verbinding tussen de hoofdeenheid en
de draadloze subwoofer opnieuw in te stellen.
● De draadloze ontvangstantenne is ingebouwd in de draadloze subwoofer. Bescherm de eenheid tegen
water en vocht.
● Voor een optimaal luistercomfort zorgt u ervoor dat het gebied rond de draadloze subwoofer geen
obstakels bevat.
DE TOROÏDALE FERRIETKERN AANSLUITEN OP DE
STROOMKABEL VAN DE SOUNDBAR
U kunt ruis als gevolg van elektromagnetische straling reduceren door de ferrietkern op de stroomkabel van de
Soundbar en deze aan te sluiten.
1. Ontgrendel en open de ferrietkern.
<Stroomkabel Soundbar>
2. Wikkel de stroomkabel van de Soundbar twee keer
rond de ferrietkern. (Begin op een afstand van 5 tot 10
cm van de kern met wikkelen).
3. Sluit de ferrietkern door hierop te drukken totdat u een
klikgeluid hoort.
DC 24V
Wi-Fi SETUP
SPK ADD
17
HW-J8500_J8501_NL_0310.indd 17
2015-03-10
4:20:29
AANSLUITINGEN
AANSLUITEN OP EEN TV
TV SOUNDCONNECT
U kunt genieten van TV-geluid via uw Soundbar die is aangesloten op een Samsung-TV die de functie
TV SoundConnect ondersteunt.
Aansluiten
1. Schakel de TV en de Soundbar in.
•
Schakel het menu op de tv in.
•
Ga naar de luidsprekerinstellingen op het tabblad "Geluid".
•
Stel het menu "Nieuw apparaat toevoegen" op "Aan".
(Bron) op het bovenpaneel van de hoofdeenheid of op de SOURCE-knop op de
2. Druk op de knop
afstandsbediening om de TV-modus te selecteren.
3. Er verschijnt een bericht op de tv met de vraag of u de functie TV SoundConnect wilt inschakelen.
4. Selecteer <Ja> om het verbinden van de TV en Soundbar via de afstandsbediening van de TV te voltooien.
● Als u de modus van de Soundbar van de TV wijzigt naar een andere modus, wordt TV SoundConnect
automatisch beëindigd.
● Als u de Soundbar met een andere televisie wilt verbinden, moet de bestaande verbinding worden
verbroken.
● Beëindig de verbinding met de bestaande TV, druk dan gedurende 5 seconden op de afstandsbediening
op de knop & om een verbinding te maken met een andere TV.
● De functie TV SoundConnect (SoundShare) wordt ondersteund door sommige Samsung-TV’s die zijn
uitgegeven sinds 2012. Controleer of uw televisie de functie TV SoundConnect (SoundShare) ondersteunt
voordat u aan de slag gaat. (Zie de gebruiksaanwijzing van de TV voor meer informatie.)
● Als uw Samsung-TV werd uitgebracht vóór 2014, moet u het SoundShare-instelmenu controleren.
● Als de afstand tussen de televisie en de Soundbar groter is dan 10 m, is de verbinding mogelijk niet stabiel
of hapert de audio. Als dat gebeurt, verplaatst u de televisie of de Soundbar zodat deze zich binnen het
werkbereik bevinden en brengt u vervolgens de verbinding met TV SoundConnect opnieuw tot stand.
● Gebruiksbereik TV SoundConnect:
- Aanbevolen koppelingsbereik : binnen 2 m
- Aanbevolen werkbereik : binnen 10 m
● Met de toetsen Afspelen/Onderbreken, Volgende en Vorige op de Soundbar of de afstandsbediening van
de Soundbar kunt u de tv niet bedienen.
18
HW-J8500_J8501_NL_0310.indd 18
2015-03-10
4:20:29
AANSLUITINGEN
TV AANSLUITEN MET EEN HDMI (DIGITALE) KABEL
NL
HDMI-kabel
(niet meegeleverd)
HDMI IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
HDMI OUT
(TV-ARC)
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Sluit de HDMI-kabel (niet meegeleverd) aan op de HDMI OUT (TV-ARC)-aansluiting aan de achterzijde van de
speler en op de HDMI-IN-aansluiting van uw TV.
(Bron) op het bovenpaneel van de hoofdeenheid of op de SOURCE-knop op de
2. Druk op de knop
afstandsbediening om de D.IN-modus te selecteren.
● HDMI is een interface die digitale overdracht van video- en audiogegevens mogelijk maakt met slechts één
aansluiting.
● Als de tv een ARC-poort heeft, sluit de HDMI-kabel dan aan op de HDMI IN (ARC)-poort.
● U kunt indien mogelijk het beste een kernloze HDMI-kabel gebruiken. Als u een HDMI-kabel met kern
gebruikt, moet u een kabel gebruiken met een diameter van minder dan 14 mm.
● Anynet+ moet zijn ingeschakeld.
● Deze functie is niet beschikbaar als de HDMI-kabel geen ARC ondersteunt.
19
HW-J8500_J8501_NL_0310.indd 19
2015-03-10
4:20:30
AANSLUITINGEN
TV AANSLUITEN MET EEN OPTISCHE (DIGITALE) KABEL
Optische Kabel
(niet meegeleverd)
OPTICAL OUT
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
OPTICAL IN
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Sluit OPTICAL IN (Audio) op de Soundbar aan op de uitgang OPTICAL OUT van de tv.
2. Druk op de knop
(Bron) op het bovenpaneel van de hoofdeenheid of op de SOURCE-knop op de
afstandsbediening om de D.IN-modus te selecteren.
+ Auto Power Link
Als u de hoofdeenheid via een digitale optische kabel hebt aangesloten op een tv, stelt u de functie Auto Power
(Autom. inschakelen) in op ON (AAN), zodat de Soundbar automatisch wordt ingeschakeld wanneer u de tv
inschakelt.
AUTO POWER LINK
Weergave
AAN
OFF - ANYNET+ / ON - POWER LINK
UIT
ON - ANYNET+ / OFF - POWER LINK
1. De Soundbar en een tv met een optische kabel (niet meegeleverd) verbinden.
2. Druk op de knop
(Bron) op het bovenpaneel van de hoofdeenheid of op de SOURCE-knop op de
afstandsbediening om de D.IN-modus te selecteren.
3. Druk op de toets Anynet+ op de afstandsbediening om de functie Auto Power Link in en uit te schakelen.
● Het is mogelijk dat de functie Auto Power Link niet werkt. Dit is afhankelijk van het aangesloten apparaat.
20
HW-J8500_J8501_NL_0310.indd 20
2015-03-10
4:20:31
AANSLUITINGEN
NL
AANSLUITEN OP EEN EXTERN
APPARAAT
HDMI-KABEL
HDMI is de standaard digitale interface voor aansluiting op apparaten zoals een televisie, projector, DVD-speler,
Blu-ray-speler, settopbox, enzovoort.
Aangezien met HDMI een digitaal signaal wordt overgedragen van de hoogste kwaliteit, kunt u genieten van superieure
audio en video, zoals deze oorspronkelijk in de digitale bron is gemaakt.
HDMI-kabel
(niet meegeleverd)
HDMI OUT
HDMI IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
Digitale
Apparaten
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Sluit de HDMI-kabel (niet meegeleverd) aan tussen de HDMI IN-ingang aan de achterzijde van het product en de
HDMI-OUT-uitgang op uw digitale apparaten.
(Bron) op het bovenpaneel van de hoofdeenheid of op de SOURCE-knop op de
2. Druk op de knop
afstandsbediening om de HDMI-modus te selecteren.
OPTISCHE KABEL OF AUX-KABEL
Dit apparaat is voorzien van een optische digitale ingang en een analoge audio-ingang, waardoor u het apparaat
op twee manieren kunt aansluiten op een extern apparaat.
Audio Kabel
(niet meegeleverd)
AUX OUT
OPTICAL IN
OPTICAL OUT
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
BD/ DVD-speler/
Set-top box/
Spelcomputer
AUX IN
Optische Kabel
(niet meegeleverd)
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
21
HW-J8500_J8501_NL_0310.indd 21
2015-03-10
4:20:32
AANSLUITINGEN
+ AUX Kabel
1. Sluit AUX IN (Audio) op de hoofdeenheid aan op de uitgang AUDIO OUT op het geluidsapparaat.
2. Druk op de knop
(Bron) op het bovenpaneel van de hoofdeenheid of op de SOURCE-knop op de
afstandsbediening om de AUX-modus te selecteren.
+ Optische Kabel
1. Sluit OPTICAL IN (Audio) op de hoofdeenheid aan op de uitgang OPTICAL OUT op het geluidsapparaat.
2. Druk op de knop
(Bron) op het bovenpaneel van de hoofdeenheid of op de SOURCE-knop op de
afstandsbediening om de D.IN-modus te selecteren.
USB
U kunt via de Soundbar muziekbestanden afspelen die zich op USB-opslagapparaten bevinden.
Beeldscherm
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
USB-poort
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
5V 0.5A
1. Sluit het USB-apparaat aan op de USB-poort van het product.
2. Druk op de knop
(Bron) op het bovenpaneel van de hoofdeenheid of op de SOURCE-knop op de
afstandsbediening om de USB-modus te selecteren.
3. USB verschijnt op het display.
•
De verbinding van de Soundbar met het USB-apparaat is voltooid.
•
Ze wordt automatisch uitgeschakeld (Autom. uitschakelen) indien meer dan 15 minuten lang geen
USBapparaat wordt aangesloten.
+ Voordat u een USB-apparaat aansluit
Let op het volgende:
● Als de naam van een map of bestand op een USB-apparaat langer is dan 10 tekens, wordt die niet op de
Soundbar weergegeven.
● Het is mogelijk dat dit product niet compatibel is met bepaalde types USB-opslagmedia.
● De bestandssystemen FAT16 en FAT32 worden ondersteund.
-
Het NTFS-systeem wordt niet ondersteund.
● Sluit het USB-apparaat rechtstreeks aan op de USB-poort van het toestel. Als u dat niet doet, kan er een
probleem zijn met de USB-compatibiliteit.
● Sluit niet meerdere opslagapparaten op het product aan via een multikaartlezer. Het is mogelijk dat dat niet goed
werkt.
22
HW-J8500_J8501_NL_0310.indd 22
2015-03-10
4:20:34
AANSLUITINGEN
● PTP-protocollen van digitale camera's worden niet ondersteund.
● Verwijder het USB-apparaat niet tijdens de bestandsoverdracht.
● Externe vaste schijven worden niet ondersteund.
NL
● Muziekbestanden met DRM-beveiliging (MP3, WMA) van een commerciële website kunnen niet worden
afgespeeld.
● Mobiele telefoons worden niet ondersteund.
● Compatibiliteitslijst:
Extensie
Codec
Samplingfrequentie
Bitrate
MPEG 1 Layer1
32/44,1/48
32 ~ 448 kbps
MPEG 1 Layer2
32/44,1/48
32 ~ 384 kbps
MPEG 1 Layer3
32/44,1/48
32 ~ 320 kbps
MPEG 2 Layer3
16/22,05/24/32/44,1/48
8 ~ 160 kbps
MPEG 2.5 Layer3
8/11,025/12/16/22.05/24/32/44,1/48
8 ~ 160 kbps
Wave_Format_MSAudio1
-
-
Wave_Format_MSAudio2
-
-
WMA Professional
Niet ondersteund
-
*.wav
-
8 KHz ~ 192 KHz
~ 8,8 Mbps
*.ogg
-
8 KHz ~ 48 KHz
-
*.flac
-
8 KHz ~ 192 KHz
~ 5,6 Mbps
*.m4a
Alac
(Apple lossless Audo codec)
8 KHz ~ 192 KHz
~ 1 Mbps
*.ape
MON-KEY-audio
8 KHz ~ 48 KHz
~ 1 Mbps
*.aif
Audio Interchange File Format
8 KHz ~ 192 KHz
~ 4,4 Mbps
*.mp3
*.wma
● Als het USB-apparaat veel mappen en bestanden bevat, kan het enige tijd duren voordat alle items zijn
gelezen.
23
HW-J8500_J8501_NL_0310.indd 23
2015-03-10
4:20:35
FUNCTIES
functies
INVOERMODUS
Druk op de knop
(Bron) op het bovenpaneel van het hoofdapparaat of op de knop SOURCE op de
afstandsbediening om de gewenste modus te selecteren.
Invoermodus
Beeldscherm
Optisch Digitale invoer
D.IN
ARC-ingang (HDMI OUT)
AUX-invoer
AUX
HDMI-ingang
HDMI
BLUETOOTH-modus
BT
TV SoundConnect
TV
USB-modus
USB
Het toestel wordt automatisch uitgeschakeld in de volgende omstandigheden:
● De modus D.IN/HDMI/BT/TV/USB/ARC
-
Indien 15 minuten geen audiosignaal wordt gedetecteerd.
● AUX-modus
U kunt de functie voor automatisch uitschakelen op ON of OFF, zetten door 5 seconden lang de toets &
ingedrukt te houden.
ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN wordt weergegeven op het display.
-
Indien 15 minuten lang geen AUX-kabel is aangesloten.
-
Indien 8 uur lang geen toetsen worden ingedrukt wanneer de AUX-kabel is aangesloten.
24
HW-J8500_J8501_NL_0310.indd 24
2015-03-10
4:20:35
FUNCTIES
BLUETOOTH
NL
U kunt een Bluetooth-apparaat verbinden met de Soundbar en genieten van muziek met hoogwaardig stereogeluid,
en dat allemaal draadloos!
SOUNDBAR VERBINDEN MET EEN BLUETOOTH-APPARAAT
Controleer of het Bluetooth-apparaat de Bluetooth-compatibele stereo-hoofdtelefoonfunctie ondersteunt.
Aansluiten
Bluetooth-apparaat
1. Druk op de knop
(Bron) op het bovenpaneel van de hoofdeenheid of op de SOURCE-knop op de
afstandsbediening om de BT-modus te selecteren.
• U ziet BT READY op het display aan de voorzijde van de Soundbar.
2. Selecteer het Bluetooth-menu op het Bluetooth-apparaat waarmee u verbinding wilt maken. (Raadpleeg de
gebruiksaanwijzing van het Bluetooth-apparaat.)
3. Selecteer "[Samsung] Soundbar" in de lijst.
• Wanneer de Soundbar is verbonden met het Bluetooth-apparaat, verschijnt [Bluetooth-apparaatnaam] 
BT op het voorste display.
• De apparaatnaam kan alleen worden weergegeven in het Engels. Als de naam niet in het Engels is wordt een
onderstreping " _ " weergegeven.
• Indien het Bluetooth-apparaat niet met Soundbar kan worden gekoppeld, verwijdert u de vorige "[Samsung]
Soundbar" gevonden door het Bluetooth-apparaat en laat u het opnieuw zoeken naar Soundbar.
4. Muziek afspelen op het aangesloten apparaat.
• U kunt luisteren naar muziek die op het aangesloten Bluetooth-apparaat wordt afgespeeld via het Soundbarsysteem.
• In de BT-modus zijn de functies Afspelen/Onderbreken/Volgende/Vorige niet beschikbaar. Deze functies zijn
echter wel beschikbaar bij Bluetooth-apparaten die AVRCP ondersteunen.
●
●
●
●
Voer <0000> als u bij het aansluiten van een Bluetooth-apparaat naar een pincode wordt gevraagd.
U kunt slechts één Bluetooth-apparaat tezelfdertijd koppelen.
De Bluetooth-verbinding wordt beëindigd wanneer u de Soundbar wordt uitgeschakeld.
Onder de volgende omstandigheden voert de Soundbar mogelijk geen correcte Bluetooth-zoek- of
verbindingsactie uit:
- Indien er zich een sterk elektrisch veld rond Soundbar bevindt.
- Indien verschillende Bluetooth-apparaten tegelijkertijd met Soundbar worden gekoppeld.
- Indien het Bluetooth-apparaat is uitgeschakeld, niet is geplaatst of defect is.
- Let op, apparaten zoals magnetrons, draadloos-LAN-adapters, tl-lampen en gasfornuizen gebruiken
hetzelfde frequentiebereik als het Bluetooth-apparaat. Dat kan tot elektrische interferentie leiden.
25
HW-J8500_J8501_NL_0310.indd 25
2015-03-10
4:20:36
FUNCTIES
● De Soundbar ondersteunt SBC-data (44,1 kHz, 48 kHz).
● Sluit alleen aan op een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.
● U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree)
ondersteunt.
● Zodra u de Soundbar aan een Bluetooth-apparaat hebt gekoppeld en u "[Samsung] Soundbar"
selecteert in de lijst met apparaten die door het Bluetooth-apparaat zijn gescand, schakelt de Soundbar
automatisch naar de BT-modus.
● Alleen beschikbaar als de Soundbar wordt weergegeven in de gekoppelde apparaten van het Bluetoothapparaat. (Het Bluetooth-apparaat en de Soundbar moeten minstens een keer vooraf gekoppeld zijn.)
● Soundbar verschijnt alleen in de lijst van gezochte apparaten in het Bluetooth-apparaat wanneer de
Soundbar BT READY weergeeft.
● In de modus TV SoundConnect, kan de Soundbar niet worden gekoppeld met een ander Bluetooth-apparaat.
DE VERBINDING TUSSEN HET BLUETOOTH-APPARAAT EN
SOUNDBAR VERBREKEN
U kunt de verbinding tussen het Bluetooth-apparaat en Soundbar verbreken. Raadpleeg de gebruiksaanwijzing van
het Bluetooth-apparaat voor instructies.
● De verbinding met Soundbar wordt verbroken.
● Wanneer de verbinding tussen Soundbar en het Bluetooth-apparaat wordt verbroken, verschijnt
BT DISCONNECTED op het voorste display van de Soundbar.
DE VERBINDING TUSSEN SOUNDBAR EN HET BLUETOOTHAPPARAAT VERBREKEN
Druk op de SOURCE-knop op de afstandsbediening of de knop
(Bron) op het bovenpaneel van het product om
te schakelen van BT naar een andere modus of om de Soundbar uit te schakelen.
● Het verbonden Bluetooth-apparaat wacht enige tijd op een reactie van de Soundbar alvorens de verbinding te
verbreken. (Hoe lang het duurt voordat de verbinding wordt verbroken, kan per Bluetooth-apparaat verschillen.)
● De Bluetooth-verbinding kan worden verbroken als in de Bluetooth-verbindingsmodus de afstand tussen
de Soundbar en het Bluetooth-apparaat meer dan 10 m.
● Soundbar wordt na 15 minuten in de stand Gereed automatisch uitgeschakeld.
+ Meer informatie over Bluetooth
Bluetooth is een technologie waardoor compatibele apparaten eenvoudig op elkaar aangesloten kunnen worden via
een korte, draadloze verbinding.
● Een Bluetooth-apparaat kan, afhankelijk van gebruik, lawaai of storingen veroorzaken, wanneer:
-
Een deel van het lichaam in contact is met het zend-/ontvangstsysteem van het Bluetooth-apparaat of de
Soundbar.
-
Er spanningsvariatie is als gevolg van belemmering door muren, hoeken of scheidingswanden.
-
Het wordt blootgesteld aan elektrische interferentie door apparatuur die dezelfde frequentie gebruikt,
bijvoorbeeld medische apparatuur, magnetrons en draadloze LAN’s.
● Koppel de Soundbar aan het Bluetooth-apparaat terwijl u de afstand klein houdt.
● Hoe groter de afstand tussen de Soundbar en het Bluetooth-apparaat, des te minder de kwaliteit.
Als de afstand groter is dan het maximale bereik van het Bluetooth-apparaat, gaat de verbinding verloren.
● In gebieden met slechte ontvangst werkt de Bluetooth-verbinding mogelijk niet naar behoren.
● De Bluetooth-verbinding werkt alleen als hij zich dicht bij het televisietoestel bevindt. Als de afstand groter wordt,
wordt de verbinding automatisch verbroken. Zelfs binnen dit bereik kan de geluidskwaliteit verslechteren door
obstakels zoals muren of deuren.
26
HW-J8500_J8501_NL_0310.indd 26
2015-03-10
4:20:36
FUNCTIES
NL
DE FUNCTIE NETWORK STANDBY ON
GEBRUIKEN
De functie Network Standby On wordt beschikbaar wanneer er een verbinding tussen het smartapparaat en de
Soundbar tot stand is gebracht. Deze functie schakelt de Soundbar automatisch in wanneer het smart-apparaat
verbinding met de Soundbar probeert te maken via Bluetooth of Wi-Fi. Als de Soundbar is ingeschakeld via een
Bluetooth-verbinding, wordt de invoermodus automatisch ingesteld op BT. Het inschakelen van de Soundbar via Wi-Fi
is alleen beschikbaar met behulp van de App. Raadpleeg de handleiding op het web voor meer informatie.
1. Verbind het smartapparaat met uw Soundbar.
2. Schakel de functie Network Standby On in door op de toets $ op de afstandsbediening van de Soundbar
minimaal 5 seconden ingedrukt te houden. U kunt de functie weer uitschakelen door de toets $ nogmaals
minimaal 5 seconden ingedrukt te houden.
● Alleen beschikbaar als de Soundbar voorkomt in de lijst met gekoppelde apparaten van het smartapparaat.
(Het smartapparaat en de Soundbar moeten minimaal één keer eerder zijn gekoppeld.)
● De Soundbar wordt alleen weergegeven in de lijst met apparaten die door het smartapparaat zijn gevonden
als op de Soundbar [BT READY] of [WiFi READY] wordt weergegeven.
● In de modus TV SoundConnect kan de Soundbar niet aan een ander smartapparaat worden gekoppeld.
● Als de functie Network Standby On niet werkte
- De functie Network Standby On is ingesteld op Uit.
● De Wi-Fi-verbinding met de Soundbar wordt verbroken als het netsnoer van het apparaat wordt
losgekoppeld of als de stroomtoevoer wordt onderbroken. Schakel de Soundbar in en breng opnieuw de
verbinding tot stand.
DE MULTIROOM LINK GEBRUIKEN
Zodra de Soundbar via de Multiroom App met een smart-apparaat is verbonden, kunt u meerdere Multiroomapparaten samen draadloos aansluiten.
VOORDAT U BEGINT
+ Beginselen van communicatie
Smart-apparaat:
Android of iOS
(App-bediening)
Internet
Draadloze Router
1. Vereisten: Draadloze Router, Smart-apparaat
2. De draadloze router moet zijn verbonden met internet.
3. Het smart-apparaat moet met de router verbonden zijn via een Wi-Fi-verbinding.
27
HW-J8500_J8501_NL_0310.indd 27
2015-03-10
4:20:36
FUNCTIES
DE SAMSUNG MULTIROOM-APP INSTALLEREN
Voordat u de Soundbar kunt gebruiken, moet u de Samsung Multiroom-app downloaden en installeren vanuit Google
Play of de App Store. Nadat u de Samsung Multiroom-app hebt geïnstalleerd, kunt u muziek die is opgeslagen op uw
smart-apparaat, van verbonden apparaten, van andere leveranciers van inhoud en van internetradiostations afspelen.
+ Android of iOS
Download de Samsung Multiroom-app vanuit Google Play of de App Store van uw smart-apparaat.
*
Zoeken in Markt: Samsung Multiroom
ANDROID APP ON
of
+ De Samsung Multiroom-app openen
U kunt de Samsung Multiroom-app openen door op het pictogram van de Multiroom-app op uw smart-apparaat te
drukken.
DE SOUNDBAR VERBINDEN MET UW NETWERK
Selecteer op uw smartapparaat de app Samsung Multiroom.
Volg de aanwijzingen op het scherm van uw smartapparaat.
● Raadpleeg de handleiding op het web voor meer informatie
- Webhandleiding: www.Samsung.com  Ondersteuning  Zoeken naar productnaam  HW-J8500 of
HW-J8501 PDF-bestand downloaden.
● Bij verbinding met een bedraad netwerk gebruikt u de CAT 7-kabel om verbinding te maken.
28
HW-J8500_J8501_NL_0310.indd 28
2015-03-10
4:20:37
FUNCTIES
SOFTWARE-UPDATE
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
NL
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
5V 0.5A
BIJWERKEN MET USB
Samsung kan in de toekomst updates voor de firmware van de Soundbar aanbieden.
Indien een update wordt aangeboden, kunt u de firmware bijwerken door een USB-apparaat waarop de firmwareupdate is opgeslagen aan te sluiten op de USB-poort van uw Soundbar.
Let op, als er meerdere updatebestanden zijn, moet u telkens één ervan op het USB-station zetten en ze één voor één
gebruiken om de firmware bij te werken.
Ga naar Samsung.com of neem contact op met het callcenter van Samsung voor meer informatie over het
downloaden van updatebestanden.
1. Zorg dat de Soundbar is uitgeschakeld en sluit het USB-opslagapparaat met de update van de firmware aan op
de USB-poort van de Soundbar.
2. Schakel de Soundbar in. Op het display verschijnt UPDATE en de update wordt binnen 3 minuten gestart.
•
Zodra de firmware is bijgewerkt, wordt de Soundbar automatisch uitgeschakeld en weer ingeschakeld.
+ Als niet UPDATE werd weergegeven
1. Schakel de Soundbar uit en sluit het USB-opslagapparaat dat updatebestanden bevat aan op de USB-poort van
de Soundbar.
2. Koppel het netsnoer los, sluit het opnieuw aan en schakel het apparaat in.
● Plaats een USB-apparaat met de firmware-upgrade in de USB-poort op de hoofdeenheid.
● Het bijwerken van de firmware verloopt mogelijk niet naar behoren wanneer er zich audiobestanden op het
USB-opslagapparaat bevinden die door de Soundbar worden ondersteund.
● Schakel de stroom niet uit en verwijder het USB-apparaat niet terwijl updates worden uitgevoerd. Het
hoofdapparaat wordt automatisch uitgeschakeld nadat de firmware-update is voltooid.
29
HW-J8500_J8501_NL_0310.indd 29
2015-03-10
4:20:37
FUNCTIES
● Na de update worden alle instellingen teruggezet naar de fabrieksinstellingen. We raden u aan uw
instellingen ergens te noteren, zodat u deze na de update eenvoudig opnieuw kunt instellen. Houd er
rekening mee dat wanneer u de firmware bijwerkt, de verbinding met de subwoofer ook wordt gereset. Als
de verbinding met de subwoofer na de update niet automatisch wordt hersteld, raadpleegt u pagina 16.
Als de firmware niet kan worden bijgewerkt, raden we u aan het USB-apparaat te formatteren in FAT16 en
het nogmaals te proberen.
● Formatteer het USB-station niet in NTFS-indeling. De Soundbar biedt geen ondersteuning voor het
NTFS-bestandssysteem.
● Afhankelijk van de fabrikant worden sommige USB-opslagapparaten mogelijk niet ondersteund.
AUTOMATISCH BIJWERKEN
Zelfs als de Soundbar is uitgeschakeld, controleert de Soundbar automatisch de meest recente softwareversie en gaat
het door met bijwerken als het apparaat is verbonden met het internet.
● De Soundbar is zodanig geconfigureerd dat standaard automatisch bijwerken wordt uitgevoerd.
● Als u de functie voor automatisch bijwerken wilt gebruiken, moet de Soundbar verbinding hebben met het
internet.
● De Wi-Fi-verbinding met de Soundbar wordt verbroken als het netsnoer van het apparaat wordt
losgekoppeld of als de stroomtoevoer wordt onderbroken. Schakel de Soundbar in en breng opnieuw de
verbinding tot stand.
30
HW-J8500_J8501_NL_0310.indd 30
2015-03-10
4:20:37
PROBLEMEN OPLOSSEN
Problemen oplossen
PROBLEMEN OPLOSSEN
NL
Controleer het volgende voordat u contact met ons opneemt.
Het apparaat wordt niet ingeschakeld.
 Sluit de stekker aan op het stopcontact.
• Is de stekker aangesloten op het stopcontact?
Een functie werkt niet als de knop wordt ingedrukt.
 Haal de stekker uit het stopcontact en sluit deze
opnieuw aan.
• Is er statische elektriciteit in de lucht?
Ik hoor geen geluid.
• Is de functie voor geluid dempen aan?
 Druk op de toets
annuleren.
• Is het volume minimaal?
 Het Volume aanpassen.
(Dempen) om de functie te
Afstandsbediening werkt niet.
• Zijn de batterijen leeg?
 Plaats nieuwe batterijen.
• Is de afstand tussen de afstandsbediening en de
speler niet te groot?
 Ga dichter naar de eenheid.
De TV SoundConnect (TV-koppeling) werkt niet.
• Ondersteunt uw TV de functie TV SoundConnect?
 TV SoundConnect wordt ondersteund op bepaalde
Samsung-TV’s die na 2012 op de markt zijn
gekomen. Controleer of uw televisie TV
SoundConnect ondersteunt.
• Gebruikt u de laatste versie van uw TV-firmware?
 Update uw TV met de nieuwste firmware.
• Is er een fout opgetreden tijdens de koppeling?
 Neem contact op met de klantenservice van
Samsung.
• Reset de TV-modus en maak opnieuw een
verbinding.
 Houd de knop & gedurende 5 seconden ingedrukt
om de verbinding TV SoundConnect te resetten.
De rode LED op de subwoofer knippert en de subwoofer produceert geen geluid.
 Probeer uw subwoofer opnieuw te verbinden.
(Zie pagina 16)
• Uw subwoofer heeft mogelijk geen verbinding met
het hoofdapparaat van het product.
De subwoofer dreunt en trilt waarneembaar.
• Probeer de vibratie van uw subwoofer aan te passen.
 Druk op de toets WOOFER op de afstandsbediening
om de waarde aan te passen (tussen -12, -6 tot +6).
31
HW-J8500_J8501_NL_0310.indd 31
2015-03-10
4:20:37
BIJLAGE
bijlage
SPECIFICATIES
Modelnaam
HW-J8500 / HW-J8501
USB
5V / 0,5A
Gewicht
ALG EMEEN
Afmetingen
(b x h x d)
Hoofdapparaat
5 kg
Subwoofer
PS-WJ8500 / PS-WJ8501
10,6 kg
Hoofdapparaat
1450 x 60 x 185 mm
Subwoofer
PS-WJ8500 / PS-WJ8501
500 x 332 x 181
Temperatuurbereik voor gebruik
+5 °C - +35 °C
Vochtigheidspercentage voor gebruik
10 % - 75 %
Uitvoervermogen
VERSTERKER
Hoofdapparaat
21W/CH x 9, 8 OHM, THD=10%, 1KHz
Subwoofer
PS-WJ8500 / PS-WJ8501
161W, 3 OHM, THD=10%, 100Hz
S/N-ratio (analoge invoer)
65 dB
Verschil (1kHz)
65 dB
*
S/N (signaal-ruis)-ratio, vervorming, verschil en bruikbare gevoeligheid zijn gebaseerd op metingen uitgevoerd
volgens de AES (Audio Engineering Society)-richtlijnen.
*
Nominale specificatie
-
Samsung Electronics Co., Ltd behoudt zich het recht voor de specificaties zonder voorafgaande
waarschuwing te wijzigen.
-
Gewicht en afmetingen zijn bij benadering.
-
Voor de stroomtoevoer en het energieverbruik raadpleegt u het aan het product bevestigde label.
a Voorzorgsmaatregel : Het product wordt automatisch opnieuw gestart als u Wi-Fi/Ethernet in-/uitschakelt.
Algeheel stroomverbruik bij stand-by (W)
(Alle netwerkpoorten in de toestand “AAN”)
7,1W
Wi-Fi/Ethernet
Methode voor deactivering
van poorten
Houd de Wi-Fi SETUP-knop op het product 30
seconden lang ingedrukt om Wi-Fi/Ethernet op Aan/Uit te
zetten.
Bluetooth
Methode voor deactivering
van poorten
Houd de SPK ADD-knop op het product 30 seconden
lang ingedrukt om Bluetooth op Aan/Uit te zetten.
a Kennisgeving Open Source-licentie
-
Neem voor vragen en verzoeken met betrekking tot open source contact op met Samsung via e-mail
([email protected]).
Hierbij verklaart Samsung Electronics dat deze apparatuur compatibel is met de essentiële vereisten en andere
relevante bepalingen van Richtlijn 1999/5/EG.
U vindt de originele Conformiteitsverklaring op http://www.samsung.com. Ga naar Support (Ondersteuning) > Search
Product Support (Productondersteuning zoeken) en voer de modelnaam in.
Dit apparaat mag in alle Europese landen worden gebruikt.
Dit apparaat is uitsluitend geschikt voor binnengebruik.
32
HW-J8500_J8501_NL_0310.indd 32
2015-03-10
4:20:38
© 2015 Samsung Electronics Co., Ltd. Alle rechten voorbehouden.
Contact SAMSUNG Wereldwijd
Wanneer u suggesties of vragen heeft met betrekking tot Samsung producten, verzoeken wij u contact op te nemen met
de consumenten service- en informatie dienst van Samsung.
Area
` Europe
Contact Centre 
U.K
EIRE
0330 SAMSUNG (7267864)
0818 717100
0180 6 SAMSUNG bzw.
0180 6 7267864*
GERMANY
(*0,20 €/Anruf aus dem dt. Festnetz, aus
dem Mobilfunk max. 0,60 €/Anruf)
FRANCE
01 48 63 00 00
ITALIA
800-SAMSUNG (800.7267864)
SPAIN
0034902172678
PORTUGAL 808 20 7267
LUXEMBURG 261 03 710
NETHER0900-SAMSUNG (0900-7267864) (€ 0,10/
LANDS
Min)
BELGIUM
02-201-24-18
NORWAY
DENMARK
FINLAND
SWEDEN
815 56480
70 70 19 70
030-6227 515
0771 726 7864 (0771-SAMSUNG)
801-172-678* lub +48 22 607-93-33 *
* (koszt połączenia według taryfy operatora)
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
0800 - SAMSUNG (0800-726 786)
0800-SAMSUNG (0800-7267864)
[Only for Premium HA] 0800-366661
[Only for Dealers] 0810-112233
POLAND
HUNGARY
SLOVAKIA
AUSTRIA
Web Site
Area
www.samsung.com/uk/support
www.samsung.com/ie/support
SWITZERLAND
www.samsung.com/de/support
CZECH
www.samsung.com/fr/support
www.samsung.com/it/support
www.samsung.com/es/support
www.samsung.com/pt/support
www.samsung.com/support
CROATIA
BOSNIA
MONTENEGRO
www.samsung.com/nl/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/no/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/se/support
SLOVENIA
SERBIA
BULGARIA
ROMANIA
CYPRUS
GREECE
www.samsung.com/pl/support
www.samsung.com/hu/support
www.samsung.com/sk/support
LITHUANIA
LATVIA
ESTONIA
Contact Centre 
Web Site
www.samsung.com/ch/support
(German)
0800 726 78 64 (0800-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
800 - SAMSUNG (800-726786)
www.samsung.com/cz/support
Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 Praha 4
072 726 786
www.samsung.com/hr/support
055 233 999
www.samsung.com/support
020 405 888
www.samsung.com/support
080 697 267 (brezplačna številka)
090 726 786 (0,39 EUR/min)
klicni center vam je na voljo od ponedeljka
do petka od 9. do 18. ure.
011 321 6899
800 111 31 , Безплатна телефонна линия
08008 726 78 64 (08008 SAMSUNG )
Apel GRATUIT
8009 4000 only from landline, toll free
80111-SAMSUNG (80111 726 7864) only
from land line
(+30) 210 6897691 from mobile and land
line
8-800-77777
8000-7267
800-7267
www.samsung.com/si
www.samsung.com/rs/support
www.samsung.com/bg/support
www.samsung.com/ro/support
www.samsung.com/gr/support
www.samsung.com/lt/support
www.samsung.com/lv/support
www.samsung.com/ee/support
www.samsung.com/at/support
[Correcte behandeling van een gebruikte accu uit
dit product]
Correcte verwijdering van dit product
(elektrische & elektronische afvalapparatuur)
(Van toepassing in landen waar afval gescheiden wordt
ingezameld)
(Van toepassing in landen waar afval gescheiden wordt
ingezameld)
Dit merkteken op de accu, handleiding of verpakking geeft aan dat de
accu in dit product aan het einde van de levensduur niet samen met
ander huishoudelijk afval mag worden weggegooid. De chemische
symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of
loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn
2006/66/EC.
Indien de gebruikte accu niet op de juiste wijze wordt behandeld,
kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of
het milieu.
Dit merkteken op het product, de accessoires of het informatiemateriaal
duidt erop dat het product en zijn elektronische accessoires (bv. lader,
headset, USB-kabel) niet met ander huishoudelijk afval verwijderd
mogen worden aan het einde van hun gebruiksduur. Om mogelijke
schade aan het milieu of de menselijke gezondheid door
ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen
van andere soorten afval scheiden en op een verantwoorde manier
recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt
bevorderd.
Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van
het hergebruik van materialen, verzoeken wij u afgedankte accu’s en
batterijen te scheiden van andere soorten afval en voor recycling aan te
bieden bij het gratis inzamelingssysteem voor accu’s en batterijen in uw
omgeving.
Huishoudelijke gebruikers moeten contact opnemen met de winkel waar
ze dit product hebben gekocht of met de gemeente waar ze wonen om
te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen
laten recyclen.
HW-J8500_J8501_NL_0310.indd 33
Zakelijke gebruikers moeten contact opnemen met hun leverancier en
de algemene voorwaarden van de koopovereenkomst nalezen. Dit
product en zijn elektronische accessoires mogen niet met ander
bedrijfsafval voor verwijdering worden gemengd.
2015-03-10
4:20:38
HW-J8500
HW-J8501
Bedienungsanleitung
Curved Soundbar
Erleben Sie die Möglichkeiten
Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben.
Registrieren Sie Ihr Produkt unter
www.samsung.com/register
HW-J8500_J8501_GER_0310.indd 1
2015-03-10
4:13:08
ERSTE SCHRITTE
erste schritte
MERKMALE
Durchdringender 9.1 Kanal Surround Sound
Unterstützung der USB-Host-Funktion
Große Fernsehgeräte benötigen großartigen Klang. Die
Curved Soundbar verleiht Ihrem Curved TV einen noch
kräftigeren Klang mit 350 Watt und fantastischem 9.1
Kanal Surround Sound. Die Lautsprecher auf beiden
Seiten erweitern den optimalen Hörbereich und
verbessern den Surround Sound Effekt, um Ihnen ein
vielschichtigeres und durchdringenderes Klangerlebnis zu
bescheren.
Mit der USB-Host-Funktion können Sie externe
USB-Speichergeräte wie MP3-Player oder USB-FlashSpeicher anschließen und darauf enthaltene Dateien
wiedergeben.
Bluetooth Funktion
Sie können ein Bluetooth-Gerät an den Soundbar
anschließen und Musik in hoher Stereo-Klangqualität
genießen - ganz ohne störende Kabel!
Musik-Streaming-Dienste
Die Curved Soundbar macht das Eintauchen in Ihre
Lieblingsmusik, Dank ihrer W-Fi-Fähigkeit einfacher als je
zuvor. Verwenden Sie einfach die Samsung Multiroom
App, um in den Genuss der besten Abo-MusikStreaming-Dienste im Internet zu kommen.
LIZENZ
Hergestellt unter Lizenz von Dolby Laboratories. Dolby
sowie das Doppel-D-Symbol sind Warenzeichen der
Dolby® Laboratories.
TV SoundConnect
Verbinden Sie ihr Fernsehgerät mit der Soundbar einfach
über Bluetooth mit TV SoundConnect. Durch die
Abwesenheit der Verbindungskabel zwischen der
Soundbar und dem Fernsehgerät können Sie das
schlanke und elegante Design beider Systeme richtig zur
Geltung bringen, ohne Ihre Wohnumgebung mit Kabeln
zu verunstalten. Bedienen Sie die Soundbar und das
Fernsehgerät einfach mit einer einzigen TVFernbedienung.
Teilen von Musikquellen (= Multiroom Play)
Die Bedienung und Bereitstellung einer Musikquelle auf
mehreren Audiogeräten an verschiedenen Standorten ist
mit Multiroom Link ein Kinderspiel. Mit der mobilen App
können Sie die Lautstärke und Musiktitel auf Ihrem
System auf verschiedenen Geräten, wie Ihrem
Fernsehgerät, Soundbar, Heimunterhaltungssystem und
Blu-ray Disk-Player fernsteuern. Genießen Sie Audio wo
immer Sie wollen.
Pour les brevets DTS, voir http://patents.dts.com.
Fabriqué sous licence de DTS Licensing Limited. DTS, le
symbole & DTS et le symbole ensemble sont des
marques déposées et DTS 2.0 Channel est une marque
de commerce de DTS, Inc. © DTS, Inc. Tous droits
réservés.
Die Begriffe HDMI und HDMI High-Definition Multimedia
Interface sowie das HDMI-Logo sind in den USA und
anderen Ländern Warenzeichen oder eingetragene
Warenzeichen der HDMI Licensing LLC.
HDMI
HDMI überträgt gleichzeitig Video- und Audiosignale und
sorgt so für eine besonders gute Bildqualität.
Dieses Gerät verfügt ebenfalls über die ARC Funktion,
mit der Sie den Ton Ihres Fernsehgeräts über ein
HDMI-Kabel über den Soundbar hören können. Diese
Funktion ist nur dann verfügbar, wenn Sie das Gerät an
ein für ARC geeignetes Fernsehgerät anschließen.
2
HW-J8500_J8501_GER_0310.indd 2
2015-03-10
4:13:13
ERSTE SCHRITTE
SICHERHEITSINFORMATIONEN
ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN.
ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN.
WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.
GER
HINWEISE ZUR SICHERHEIT
Im Gerät befinden sich Hochspannung führende
Teile, die elektrische Schläge verursachen
können.
ACHTUNG
GEFAHR ELEKTRISCHER
SCHLÄGE! GERÄT NICHT
ÖFFNEN!
Die Dokumentation zu diesem Gerät enthält
wichtige Hinweise zu Betrieb und Wartung.
WARNUNG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines
elektrischen Schlags zu vermeiden.
ACHTUNG : UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES
STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.
• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb
sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
ACHTUNG
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das
Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss
der Netzstecker immer bequem erreichbar sein.
3
HW-J8500_J8501_GER_0310.indd 3
2015-03-10
4:13:13
ERSTE SCHRITTE
HINWEISE
68.6 mm
99.1mm
99.1mm
99.1mm
Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen
Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass
rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht
abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät
ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen.
Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.
Ziehen Sie bei Gewittern das Stromkabel aus der
Steckdose. Durch Blitze verursachte Spannungsspitzen
können zur Beschädigung des Geräts führen.
Halten Sie das Gerät von direkter Sonneneinstrahlung oder
anderen Wärmequellen fern. Dies kann zu einer Überhitzung
führen und zu einer Fehlfunktion des Geräts führen.
Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen),
übermäßiger Hitze (z. B. Kamine) oder Geräten, die
starke magnetische oder ele trische Felder erzeugen.
Trennen Sie das Netzkabel bei Fehlfunktionen des
Geräts von der Stromversorgung. Ihr Produkt ist nicht
für den gewerblichen Einsatz vorgesehen. Verwenden
Sie dieses Produkt nur für den privaten Bereich. Wenn
Ihr Produkt oder die CD bei kalten Temperaturen
aufbewahrt wurden, kann Kondensation auftreten. Wenn
Sie das Gerät bei kaltenTemperaturen transportiert
haben, warten Sie mit der Inbetriebnahme circa 2
Stunden, bis das Gerät Raumtemperatur erreicht hat.
Die in diesem Produkt verwendeten Batterien enthalten
umweltschädliche Chemikalien. Entsorgen Sie die
Batterien nicht im Hausmüll. Entsorgen Sie Batterien
niemals in einem Feuer. Schließen Sie die Batterien
nicht kurz, zerlegen und überhitzen Sie sie nicht.
Bei unsachgemäßem Austausch von Batterien besteht
Explosionsgefahr. Setzen Sie nur Batterien des gleichen
oder eines gleichwertigen Typs ein.
WARNUNG, DIE BATTERIE NICHT VERSCHLUCKEN, VERÄTZUNGSGEFAHR,
[Die mitgelieferte Fernbedienung] Dieses Gerät verfügt über eine Knopfzellen-Batterie.
Bei Verschlucken der Knopfzellen-Batterie kann es innerhalb von nur 2 Stunden zu ernsthaften inneren
Verätzungen kommen, die zum Tod führen können. Halten Sie neue und verbrauchte Batterien von
Kindern fern. Wenn das Batteriefach nicht sicher geschlossen werden kann, stellen Sie die Verwendung des Produkts
ein und bewahren Sie es fern von Kindern auf. Wenn Sie den Verdacht haben, dass die Batterien verschluckt oder in
irgendeine Körperöffnung eingeführt wurden, sofort ärztliche Hilfe aufsuchen.
4
HW-J8500_J8501_GER_0310.indd 4
2015-03-10
4:13:13
ERSTE SCHRITTE
INHALT
GER
2
ERSTE SCHRITTE
24 FUNKTIONEN
2
Merkmale
24
Eingangsmodus
3
Sicherheitsinformationen
25
Bluetooth
6
Lieferumfang
27
Verwenden der Network Standby On
funktion
7
BESCHREIBUNGEN
27
Verwenden von Multiroom Link
7
Oberes / Vorderes bedienfeld
29
Software aktualisierung
8
Hinteres / Unteres Anschlussfeld
9
Fernbedienung
31 FEHLERSUCHE
31
Fehlersuche
11 MONTAGE
11
Installieren der Soundbar
11
Installieren der Soundbar und des
Fernsehgeräts an der Wandhalterung
13
Installieren der Soundbar am Ständer des
Fernsehgeräts
14
Freie Aufstellung der Soundbar
15
Anbringen der kabelklemme
15
Befestigung des Schutzfußes am
Subwoofer
32 ANHANG
32
● Die Abbildungen in dieser Anleitung dienen nur
als Referenz und können sich vom aktuellen
Produkt unterscheiden.
● Es kann eine Gebühr erhoben werden, wenn:
(a) Ein Techniker auf Ihre Anfrage bestellt wird
und am Gerät kein Defekt vorliegt (z. B.
weil Sie diese Bedienungsanleitung nicht
gelesen haben).
(b) Sie das Gerät in einer Reparaturwerkstatt
abgegeben haben und am Gerät kein
Defekt vorliegt (z. B. weil Sie diese
Bedienungsanleitung nicht gelesen haben).
16 ANSCHLÜSSE
16
Anschließen des Subwoofers
18
Anschluss an ein Fernsehgerät
18
TV SoundConnect
19
Anschluss an ein Fernsehgerät mithilfe eines
HDMI (Digital) Kabels
20
Anschluss an ein Fernsehgerät mithilfe eines
Optischen (Digital) Kabels
21
Anschluss an ein externes Gerät
21
HDMI-Kabel
21
Optisches oder AUX-Kabel
22
USB
Technische daten
● Die Höhe dieser Gebühr wird Ihnen mitgeteilt,
bevor irgendwelche Arbeiten durchgeführt
werden oder der Hausbesuch erfolgt.
5
HW-J8500_J8501_GER_0310.indd 5
2015-03-10
4:13:14
ERSTE SCHRITTE
LIEFERUMFANG
WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER
BEDIENUNGSANLEITUNG
Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.
+ Symbole in dieser Bedienungsanleitung
Symbol
Begriff
Definition
Achtung
Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen
abgebrochen werden können.
Hinweis
Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.
Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.
Haupteinheit
Fernbedienung /
Lithium Batterie
(3V : CR2032)
Netzkabel
Gleichstrom Adapter
USB-Kabel
USB-Adapter
Kabelklemme
Benutzerhandbuch
Befestigungsschraube
(Für das Netzkabel)
TV-Halterung
Halteschraube 1 :
4 Stck.
Halteschraube 2 :
8 Stck.
Ringkernferrit
Subwoofer
Netzkabel
Schutzfuß: 4 Stck.
Taptite-Schraube: 4 Stck.
Gummifuß: 4 Stck.
● Das mitgelieferte USB-Kabel dient für den Anschluss eines externen USB-Geräts.
● Verwenden Sie das zugehörige USB-Kabel, um externe USB-Geräte an die Einheit anzuschließen.
6
HW-J8500_J8501_GER_0310.indd 6
2015-03-10
4:13:15
BESCHREIBUNGEN
beschreibungen
OBERES / VORDERES BEDIENFELD
Zum Einstellen der Lautstärke.
Auf dem vorderen anzeige erscheint der
numerische Wert der Lautstärkestufe.
Schaltet das Gerät ein und aus.
GER
VOL. - / +
(Ein-/Aus) Schalter
(Quelle) Taste
Anzeige
Des D.IN, AUX, HDMI, BT, TV, USB
Eingangs.
Aktuellen Modus anzeigen.
● Wenn das Gerät eingeschaltet ist und
(Quelle) Taste länger als 3
die
Sekunden gedrückt wird, wird die
Funktion dieser Taste auf
(Stummschalten) umgestellt. Um die
(Stummschalten) Funktion dieser
Taste wieder aufzuheben, die
(Quelle) Taste erneut für mehr als 3
Sekunden gedrückt halten.
● Um das Gerät zu reinigen, das Netzkabel aus der Steckdose ziehen und das Gerät mit einem weichen,
trockenen Tuch abwischen. Da es sich bei Aluminium um ein elektrostatisch aufladbares Material handelt,
können statische Entladungen auftreten.
● Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter
bedient werden kann.
● Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine
Tonausgabe erfolgt.
● Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts
im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden
Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.
7
HW-J8500_J8501_GER_0310.indd 7
2015-03-10
4:13:18
BESCHREIBUNGEN
HINTERES / UNTERES ANSCHLUSSFELD
OPTICAL IN (D.IN)
Zum Anschließen des digitalen (optischen) Ausgangs eines externen
Geräts.
HDMI OUT (TV-ARC)
Für die gleichzeitige Ausgabe von Video- und Audiosignalen über ein
HDMI-Kabel.
HDMI IN
Eingang für die gleichzeitige Übertragung von Video- und
Audiosignalen über ein HDMI-Kabel. Verwenden Sie diesen
Anschluss, um ein unterstütztes externes Gerät anzuschließen.
LAN
Dient zum Anschluss an ein Netzwerk mit Hilfe eines LAN-Kabels.
AUX IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
Für den Anschluss an den Analogausgang eines externen Geräts.
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
BESCHRIFTUNG
5V 0.5A
Wi-Fi SETUP
SPK ADD
DC 24V
Wi-Fi SETUP
SPK ADD
Drücken Sie diese Taste, Diese Taste drücken,
um Ihre Soundbar über um eine Verbindung
Wi-Fi mit dem Netzwerk
zwischen Soundbar
zu verbinden. und HUB herzustellen.
(Nicht enthalten)
(USB-Eingang)
Schließen Sie hier USBGeräte an, um Dateien auf
diesen Geräten
wiederzugeben.
DC 24V
(Stromversorgungsanschluss)
Schließen Sie das Netzteil an die
Anschlussbuchse des Geräts an und
stecken Sie anschließend den Stecker
des Netzteils in die Steckdose.
● Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen.
Ziehen Sie nicht am Kabel.
● Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle
Verbindungen zwischen den Komponenten hergestellt wurden.
8
HW-J8500_J8501_GER_0310.indd 8
2015-03-10
4:13:21
BESCHREIBUNGEN
FERNBEDIENUNG
GER
SOURCE
Zum Auswählen einer am Soundbar angeschlossenen Klangquelle.
Stummschalten
Sie können die Lautstärke mit nur einem Knopfdruck auf 0 herunterregeln.
Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese
Taste erneut.
Wiederholen
Sie können die Wiederholen Funktion während der Musikwiedergabe von einem
USB-Gerät einstellen.
OFF - REPEAT : Bricht die wiederholte Wiedergabe ab.
TRACK - REPEAT : Wiederholte Wiedergabe eines Titels.
ALL - REPEAT : Alle Titel werden ständig wiederholt.
RANDOM - REPEAT : Gibt die Titel in zufälliger Reihenfolge wieder.
(Ein Titel der bereits wiedergegeben wurde, kann erneut abgespielt werden.)
Springen Vorwärts
Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe
erfolgt und Sie die $ Taste drücken, wird die nächste Datei ausgewählt.
SOUND CONTROL
(*Verwenden Sie die #, $ Tasten, um den Pegel einzustellen.)
Drücken, um TREBLE, BASS oder AUDIO SYNC auszuwählen. Verwenden
Sie anschließend die #, $ Tasten, um den Höhen- und/oder Basspegel
zwischen -3 bis +3 einzustellen.
Halten Sie die SOUND CONTROL Taste für ungefähr 5 Sekunden gedrückt,
um den Klang für jedes Frequenzband einzustellen. Es können die Frequenzen
150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz ausgewählt und
jeweils zwischen -6 und +6 eingestellt werden.
Wenn der Soundbar an ein digitales Fernsehgerät angeschlossen ist und das
Bild nicht mit dem Ton synchron wiedergeben wird, müssen Sie die SOUND
CONTROL Tasten drücken, um den Ton mit dem Bild zu synchronisieren.
Stellen Sie mithilfe der #, $ Tasten die Tonverzögerung zwischen 0 ms und
300 ms ein. Im USB-Modus, TV-Modus und BT-Modus steht die Audio Sync
Funktion nicht zur Verfügung.
Anynet+
Drücken Sie die Anynet+ Taste, um die Anynet+ Funktion ein- oder
auszuschalten. (Voreinstellung: Auto Power Link OFF, ON - ANYNET+ / OFF
- POWER LINK oder OFF - ANYNET+ / ON - POWER LINK). Mit der Anynet+
Funktion können Sie die Soundbar mit der Fernbedienung eines Anynet+
kompatiblen Samsung Fernsehgeräts bedienen. Die Soundbar muss über ein
HDMI-Kabel mit dem Fernsehgerät verbunden sein.
* Auto Power Link
Synchronisiert die Soundbar über den Optical Anschluss mit einer optischen
Quelle, sodass die Soundbar automatisch eingeschaltet wird, wenn Sie Ihr
Fernsehgerät einschalten. (Siehe Seite 20)
Sie können ebenfalls die Wi-Fi SETUP Funktion aktivieren, indem Sie die
Anynet+ Taste für mehr als 7 Sekunden gedrückt halten.
● Soundbar ist ein von Samsung geschützter Name.
● Bedienen Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.
9
HW-J8500_J8501_GER_0310.indd 9
2015-03-10
4:13:22
BESCHREIBUNGEN
Ein-/Aus
Schaltet das Gerät ein und aus.
Lautstärke
Stellt die Lautstärke des Gerätes ein.
Wiedergabe / Pause
Drücken Sie die & Taste, um die Wiedergabe der Datei vorübergehend zu
unterbrechen.
Drücken Sie die & Taste erneut, um die ausgewählte Datei abzuspielen.
Rückwärts Springen
Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe
erfolgt und Sie die # Taste drücken, wird die vorherige Datei ausgewählt.
SOUND EFFECT
Sie können je nach Art des Inhalts, den Sie wiedergeben möchten, unter den
folgenden Klangeinstellungen wählen - STANDARD (Original Ton), MUSIC,
VOICE, SPORTS, CINEMA und NIGHT MODE.
Stellen Sie den STANDARD Modus ein, wenn Sie den Originalklang
wiedergeben möchten.
SOUND
Surr.Sound fügt dem Klang Tiefe und Räumlichkeit hinzu. Durch wiederholtes
Drücken der
SOUND Taste wird durch die Surr.Sound-Einstellungen
geschaltet: ON - SURROUND SOUND, OFF - SURROUND SOUND
STREAMING MUSIC
Drücken Sie STREAMING MUSIC Taste, um einen Internet-Radiosender zu
hören. Jedes Mal, wenn Sie die Taste drücken, schaltet die Soundbar auf den
nächsten voreingestellten Sender um, wobei die 3 voreingestellten Sender
periodisch durchlaufen werden.
Um die STREAMING MUSIC Funktion nutzen zu können, muss die Soundbar
mit dem Netzwerk verbunden sein. (Siehe Seite 27)
DRC (Dynamic Range Control) *
Mit dieser Funktion können Sie die Dynamikumfangsteuerung auf Dolby Digital,
Dolby Digital Plus, und Dolby TrueHD Audio anwenden.
Wenn Sie die STREAMING MUSIC Taste gedrückt halten, können Sie
anschließend mit der DRC (Dynamic Range Control) Funktion zwischen ON und
OFF umschalten.
WOOFER
(* Verwenden Sie die #, $ Tasten, um die Lautstärke des Subwoofers
einzustellen.
Drücken Sie die WOOFER Taste. Stellen Sie anschließend mit den #, $
Tasten die Lautstärke des Subwoofers zwischen -12, -6 bis + 6 ein.
Sie können ebenfalls die SPK ADD Funktion an der Soundbar aktivieren, indem
Sie die WOOFER Taste für mehr als 5 Sekunden gedrückt halten.
BATTERIEN IN DIE FERNBEDIENUNG EINSETZEN
1. Verwenden Sie eine passende
Münze, um die
Batterieabdeckung wie in der
Abbildung oben dargestellt im
entgegengesetzten Uhrzeigersinn
zu drehen und zu entfernen.
2. Legen Sie eine 3V Lithium-Batterie ein.
Beim Einlegen der Batterie muss der
Pluspol (+) nach oben zeigen. Setzen Sie
den Verschluss wieder ein und richten Sie
die '●' Markierungen wie in der obigen
Abbildung dargestellt aufeinander aus.
3. Verwenden Sie eine passende
Münze, um die Batterieabdeckung
der Fernbedienung soweit wie
möglich im Uhrzeigersinn zu
drehen, um den Verschluss zu
schließen.
10
HW-J8500_J8501_GER_0310.indd 10
2015-03-10
4:13:23
MONTAGE
MONTAGE
INSTALLIEREN DER SOUNDBAR
GER
INSTALLIEREN DER SOUNDBAR UND DES FERNSEHGERÄTS
AN DER WANDHALTERUNG
● Dieses Modell passt zu den Samsung Curved TV Modellen S9000/S9500 - 65"/78" aus dem Jahr 2015.
Besuchen Sie bitte die Homepage von Samsung Electronics, um sich eine ausführliche Liste der
passenden Modelle anzeigen zu lassen.
● Wenn Sie die Soundbar zusammen mit dem Fernsehgerät mithilfe der Wandhalterung befestigen, müssen
Sie zuerst die Soundbar am Fernsehgerät montieren und anschließend das Fernsehgerät befestigen.
● Um das Fernsehgerät an der Wand zu befestigen, schlagen Sie bitte in der mit dem Fernsehgerät
mitgelieferten Bedienungsanleitung nach.
● Dieses Modell wird mit an der Soundbar befestigtem Befestigungsfuß und Befestigungsstütze geliefert.
● Diese Soundbar kann nur an passende Fernsehgeräte mit entsprechender Form der TV-Halterung oder
des TV-Ständers befestigt werden.
Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.
Halteschraube 1 :
4 Stck.
Halteschraube 2 :
8 Stck.
TV-Halterung
Befestigungsschraube
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
2
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Stellen Sie die Soundbar wie in der Abbildung dargestellt auf und stellen Sie sicher, dass keine der Tasten die
Fläche berührt, auf dem das Gerät steht.
2. Wenn Befestigungsfuß/Befestigungsstütze befestigt sind, müssen diese zuerst entfernt werden, um die
TV-Halterung befestigen zu können.
11
HW-J8500_J8501_GER_0310.indd 11
2015-03-10
4:13:24
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
MONTAGE
DC 24V
Wi-Fi SETUP
SPK ADD
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
5V 0.5A
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
3. Befestigen Sie die Halteschraube 1 und die Halteschraube 2 wie in der Abbildung dargestellt in den vier
Öffnungen der Soundbar.
TV
TV
4. Wenn Sie die Soundbar an einem passenden Samsung Fernsehgerät befestigen, verwenden Sie die Führung am
Fernsehgerät, um den TV-Halterung sicher am Fernsehgerät zu befestigen.
TV
TV
5. Befestigen Sie den TV-Halterung mit den übrigen 4 Halteschraube 2 am Fernsehgerät.
6. Nachdem Sie den TV-Halterung befestigt haben, das Fernsehgerät an der Wand befestigen.
12
HW-J8500_J8501_GER_0310.indd 12
2015-03-10
4:13:27
MONTAGE
Soundbar-Ständer
GER
TV-Ständer mit montierter TV-Halterung
7. Schieben Sie die Soundbar, wie auf der Abbildung dargestellt, so weit wie möglich auf den TV-Halterung.
8. Schrauben Sie die Befestigungsschraube an der Soundbar, um die Soundbar am TV-Halterung zu befestigen.
INSTALLIEREN DER SOUNDBAR AM STÄNDER DES
FERNSEHGERÄTS
Sie können die Soundbar an einem TV-Ständer befestigen, wenn Sie über zu der Soundbar passendes Fernsehgerät
verfügen.
● Wenn der Befestigungsfuß/Befestigungsstütze nicht befestigt ist, die nachfolgend beschriebenen
Schritte 1 - 3 ausführen. Falls diese befestigt sind, Schritt 4 ausführen.
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
2 3
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Stellen Sie die Soundbar wie in der Abbildung dargestellt auf und stellen Sie sicher, dass keine der Tasten die
Fläche berührt, auf dem das Gerät steht.
2. Befestigen Sie wie in der Abbildung gezeigt den Befestigungsfuß (3 Stck.) und die Halteschraube 2 (3 Stck.) an
der Soundbar.
3. Auf die gleiche Weise die Befestigungsstütze (2 Stck.) und die Halteschraube 2 (2 Stck.) an der Soundbar
befestigen.
13
HW-J8500_J8501_GER_0310.indd 13
2015-03-10
4:13:32
MONTAGE
4. Richten Sie die Mitte der Soundbar auf die Mitte der Unterseite des Fernsehgeräts aus und schieben Sie die
Soundbar wie in der Abbildung dargestellt so weit wie möglich auf den Ständer. Achten Sie darauf, dass das
Fernsehgerät nicht umkippt.
● Keine Schweren Gegenstände auf das Hauptgerät stellen oder drauftreten.
FREIE AUFSTELLUNG DER SOUNDBAR
2 3
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
4
Wi-Fi SETUP
SPK ADD
5V 0.5A
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
1
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Wenn der Befestigungsfuß/Befestigungsstütze befestigt ist, die Soundbar so hinlegen, dass die Tasten der
Soundbar den Boden nicht berühren.
2. Den Befestigungsfuß (3 Stck.) und die Halteschraube 2 (3 Stck.) wie in der Abbildung dargestellt von der
Soundbar entfernen.
3. Auf die gleiche Weise die Befestigungsstütze (2 Stck.) und die Halteschraube 2 (2 Stck.) von der Soundbar
entfernen.
4. Stellen Sie die Soundbar an der gewünschten Stelle auf.
14
HW-J8500_J8501_GER_0310.indd 14
2015-03-10
4:13:35
MONTAGE
ANBRINGEN DER KABELKLEMME
HDMI IN
LAN
AUX IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
HDMI OUT
(TV-ARC)
OPTICAL IN
OPTICAL IN
GER
Kabelklemme
Bringen Sie die Kabelklemme wie dargestellt an und führen Sie die Kabel durch die Klemme, damit sie nicht
verheddern.
BEFESTIGUNG DES SCHUTZFUSSES
AM SUBWOOFER
PO
WE
R
1
2
3
1. Setzen Sie wie in der Abbildung gezeigt jeweils einen Schutzfuß auf die 4 entsprechenden Öffnungen.
2. Setzen Sie die Taptite-Schraube (4 Stck.) in die entsprechenden Öffnungen des Schutzfuß ein.
3. Verschließen Sie die Öffnungen mit den Gummifuß (4 Stck.), um die Befestigung abzuschließen.
15
HW-J8500_J8501_GER_0310.indd 15
2015-03-10
4:13:37
ANSCHLÜSSE
anschlüsse
● Schließen Sie das Stromkabel dieses Geräts erst dann an die Steckdose an, wenn alle Verbindungen
zwischen den Komponenten hergestellt sind.
● Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und
den Netzstecker ziehen.
ANSCHLIESSEN DES SUBWOOFERS
AUTOMATISCHER VERBINDUNGSAUFBAU MIT DEM
SUBWOOFER
Die Soundbar und der Subwoofer sollten automatisch eine (kabellose) Verbindung zueinander aufbauen, wenn die
Soundbar und der Subwoofer eingeschaltet sind.
• Wenn der Verbindungsaufbau abgeschlossen ist, hört die blaue LED des Subwoofers auf zu blinken.
MANUELLER VERBINDUNGSAUFBAU MIT DEM SUBWOOFER
Die ID zur Verbindung des Subwoofers wurde im Werk voreingestellt, weshalb zwischen Haupteinheit und Subwoofer
nach dem Einschalten der beiden Geräte automatisch eine (drahtlose) Verbindung hergestellt wird. Wenn die Link
Anzeige bei eingeschaltetem Hauptgerät und Subwoofer nicht aufleuchtet, befolgen Sie zur Festlegung der ID die
nachstehende Vorgehensweise.
POWER
1. Stecken Sie die Netzkabel des Hauptgeräts und des Subwoofers in die Steckdose.
2. Halten Sie dann die Taste ID SET auf der Rückseite des Subwoofers mit einem kleinen spitzen Gegenstand 5
Sekunden lang gedrückt.
• Die STANDBY-Anzeige schaltet sich aus und die LINK-Anzeige (Blaue LED) blinkt schnell.
(Stummschalten)
3. Halten Sie bei ausgeschaltetem Hauptgerät (STANDBY-Modus) auf der Fernbedienung die
Taste 5 Sekunden lang gedrückt.
4. Die Meldung ID SET wird auf der Anzeige der Soundbar angezeigt.
5. Schalten Sie die Stromversorgung des Hauptgeräts ein, während die Blaue LED des Subwoofers blinkt, um den
Anschluss abzuschließen.
• Das Hauptgerät und der Subwoofer sollten nun miteinander verbunden sein.
• Die Link-Anzeige (Blaue LED) auf dem Subwoofer sollte leuchten.
• Wenn die Link Anzeige nicht steig blau aufleuchtet, ist der Verbindungsaufbau fehlgeschlagen. Schalte Sie das
Hauptgerät aus und beginnen Sie noch einmal von Schritt 2.
• Durch Auswahl eines Klangeffekts können Sie über den kabellosen Subwoofer eine bessere Klangqualität
genießen. (Siehe Seite 10)
16
HW-J8500_J8501_GER_0310.indd 16
2015-03-10
4:13:38
ANSCHLÜSSE
GER
● Bevor Sie das Gerät installieren oder an einem anderen Ort aufstellen, müssen Sie es ausschalten und den
Netzstecker ziehen.
● Wenn das Hauptgerät ausgeschaltet ist, wird der kabellose Subwoofer in den Standby-Modus gesetzt und
auf der Geräteoberseite leuchtet die STANDBY-LED auf nachdem die LINK-Anzeige (Blaue LED) 30
Sekunden lang geblinkt hat.
● Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, dass die gleiche Frequenz wie die Soundbar
nutzt (2.4GHz), kann es durch Interferenzen zu Tonunterbrechungen kommen.
● Die maximal mögliche Funkreichweite beträgt etwa 10 m, ist aber von der Einsatzumgebung abhängig.
Befi ndet sich zwischen Hauptgerät und drahtlosem Empfänger eine Wand aus Stahlbeton oder Metall, so
funktioniert das Gerät evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können.
● Wenn keine drahtlose Verbindung zum Hauptgerät hergestellt werden kann, folgen Sie den Schritten 1 - 5
auf der vorherigen Seite und versuchen Sie erneut eine Verbindung zwischen Hauptgerät und Subwoofer
herzustellen.
● Der kabellose Subwoofer verfügt über eine eingebaute Empfangsantenne. Schützen Sie das Gerät vor
Wasser und Feuchtigkeit.
● Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Subwoofer keine
Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.
BEFESTIGEN DES FERRIT-RINGKERNS AM NETZKABEL DER
SOUNDBAR
Sie können durch elektromagnetische Felder verursachte Störungen verringern, indem Sie einen Ferrit-Ringkern am
Netzkabel Ihres der Soundbar befestigen.
<Soundbar Netzkabel>
1. Öffnen Sie den Verschluss und anschließend den
Ferritkern.
2. Wickeln Siedas Netzkabel der Soundbar zwei Mal um
den Ferrit-Rinkern.
(Wicklungsstart bei 5-10 cm entfernt vom Schalter).
3. Schließen Sie den Ferritkern, indem Sie ihn
zusammendrücken, bis er einrastet.
DC 24V
Wi-Fi SETUP
SPK ADD
17
HW-J8500_J8501_GER_0310.indd 17
2015-03-10
4:13:39
ANSCHLÜSSE
ANSCHLUSS AN EIN FERNSEHGERÄT
TV SOUNDCONNECT
Sie können den Ton Ihres Fernsehgeräts über den Soundbar wiedergeben, wenn der Soundbar an ein Samsung
Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt.
Verbinden
1. Schalten Sie das Fernsehgerät und den Soundbar ein.
•
Rufe Sie das Menü des Fernsehgeräts auf.
•
Gehen Sie in der Registerkarte "Klang" zu Lautsprechereinstellungen.
•
Stellen Sie "Neues Gerät hinzufügen" im Menü auf "Ein".
2. Drücken Sie die
(Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der
Fernbedienung, um den TV-Modus auszuwählen.
3. Auf dem Fernsehgerät erscheint die Meldung mit der Frage, ob die TV SoundConnect Funktion aktiviert werden
soll.
4. Wählen Sie mit der Fernbedienung des Fernsehgeräts <Ja>, um den Verbindungsaufbau zwischen der Soundbar
und dem Fernsehgerät abzuschließen.
● Wenn der Betriebsmodus des Soundbar von TV auf einen anderen Modus umgeschaltet wird, wird TV
SoundConnect unterbrochen.
● Um den Soundbar mit einem anderen Fernsehgerät zu verbinden, muss die bestehende Verbindung
getrennt werden.
● Trennen Sie die Verbindung zum vorhandenen Fernsehgerät und drücken Sie dann die & Taste auf der
Fernbedienung für 5 Sekunden, um eine Verbindung zu einem anderen Fernsehgerät herzustellen.
● Die TV SoundConnect (SoundShare) Funktion wird von einigen Samsung Fernsehgeräten unterstützt, die
ab 2012 erschienen sind. Prüfen Sie, bevor Sie beginnen, ob die TV SoundConnect (SoundShare) Funktion
von Ihrem Fernsehgerät unterstützt wird. (Weitere Informationen finden Sie in der Bedienungsanleitung des
Fernsehgerätes.)
● Wenn Ihr Fernsehgerät vor dem Jahr 2014 erschienen ist, prüfen Sie das SoundShare Einstellungen Menü.
● Wenn der Abstand zwischen dem Fernsehgerät und dem Soundbar 10 m überschreitet, kann die
Verbindung instabil werden und es kann zu Tonaussetzern kommen. Wenn diese Situation eintritt, das
Fernsehgerät oder den Soundbar so aufstellen, dass sich die Geräte wieder in Reichweite befinden, und
stellen Sie die TV SoundConnect Verbindung erneut her.
● TV SoundConnect Reichweite
- Empfohlener Abstand für den Verbindungsaufbau: max. 2 m
- Empfohlener Abstand beim Betrieb: max. 10 m
● Die Tasten Wiedergabe / Pause, Weiter und Zurück an der Soundbar oder der Fernbedienung der
Soundbar haben keine Bedienungsfunktion für das Fernsehgerät.
18
HW-J8500_J8501_GER_0310.indd 18
2015-03-10
4:13:40
ANSCHLÜSSE
ANSCHLUSS AN EIN FERNSEHGERÄT MITHILFE EINES HDMI
(DIGITAL) KABELS
GER
HDMI-Kabel
(Nicht enthalten)
HDMI IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
HDMI OUT
(TV-ARC)
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Schließen Sie ein HDMI-Kabel (Nicht enthalten) an den HDMI OUT (TV-ARC) Ausgang auf der Rückseite des
Geräts und an den HDMI IN Eingang an Ihrem Fernsehgerät an.
(Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der
2. Drücken Sie die
Fernbedienung, um den D.IN-Modus auszuwählen.
● HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen
Anschluss.
● Wenn das Fernsehgerät über einen ARC-Anschluss verfügt, schließen Sie das HDMI-Kabel an den HDMI
IN (ARC) Anschluss an.
● Es wird empfohlen, falls möglich, ein HDMI-Kabel ohne Kabelseele zu verwenden. Falls Sie ein HDMI-Kabel
mit Seele verwenden, verwenden Sie ein Kabel mit einem Durchmesser von mindestens 14 mm.
● Anynet+ eingeschaltet sein.
● Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.
19
HW-J8500_J8501_GER_0310.indd 19
2015-03-10
4:13:40
ANSCHLÜSSE
ANSCHLUSS AN EIN FERNSEHGERÄT MITHILFE EINES
OPTISCHEN (DIGITAL) KABELS
Optisches Kabel
(Nicht enthalten)
OPTICAL OUT
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
OPTICAL IN
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Schließen Sie OPTICAL IN (Audio) an der Soundbar an den OPTICAL OUT Anschluss des Fernsehgeräts an.
2. Drücken Sie die
(Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der
Fernbedienung, um den D.IN-Modus auszuwählen.
+ Auto Power Link
Wenn Sie das Hauptgerät über ein optisches Kabel an ein Fernsehgerät angeschlossen haben, die Auto Power
Funktion einschalten, damit die Soundbar automatisch eingeschaltet wird, wenn Sie das Fernsehgerät
einschalten.
AUTO POWER LINK
Anzeige
EIN
OFF - ANYNET+ / ON - POWER LINK
AUS
ON - ANYNET+ / OFF - POWER LINK
1. Verbinden der Soundbar und des Fernsehgeräts mit einem optischen Kabel (nicht im Lieferumfang enthalten).
2. Drücken Sie die
(Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der
Fernbedienung, um den D.IN-Modus auszuwählen.
3. Drücken Sie die Anynet+ Taste auf der Fernbedienung, um die Auto Power Link Funktion ein- oder
auszuschalten.
● Je nach angeschlossenem Gerät kann die Auto Power Link Funktion nicht funktionieren.
20
HW-J8500_J8501_GER_0310.indd 20
2015-03-10
4:13:42
ANSCHLÜSSE
GER
ANSCHLUSS AN EIN EXTERNES
GERÄT
HDMI-KABEL
Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern,
Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen.
Da HDMI Digitalsignale höchster Qualität überträgt, können Sie Video und Audio in erstklassiger Qualität genießen, so
wie ursprünglich auf der digitalen Quelle erstellt.
HDMI-Kabel
(Nicht enthalten)
HDMI OUT
HDMI IN
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
Digitalgeräte
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
1. Verbinden Sie ein HDMI-Kabel (Nicht enthalten) über die HDMI IN Buchse an der Rückseite des Soundbar mit der
HDMI OUT Ausgangsbuchse Ihres Geräts.
(Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der
2. Drücken Sie die
Fernbedienung, um den HDMI-Modus auszuwählen.
OPTISCHES ODER AUX-KABEL
Das Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang, womit Ihnen zwei
Wege zur Verfügung stehen, das Gerät an externe Geräte anzuschließen.
Audio Kabel
(Nicht enthalten)
AUX OUT
OPTICAL IN
OPTICAL OUT
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
BD /
DVD-Spieler /
Set-Top- Box /
Game konsole
AUX IN
Optisches Kabel
(Nicht enthalten)
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
21
HW-J8500_J8501_GER_0310.indd 21
2015-03-10
4:13:43
ANSCHLÜSSE
+ AUX-Kabel
1. Verbinden Sie den AUX IN Eingang (Audio) am Hauptgerät mit dem AUDIO OUT Ausgang des Quellgeräts.
2. Drücken Sie die
(Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der
Fernbedienung, um den AUX-Modus auszuwählen.
+ Optisches Kabel
1. Verbinden Sie den OPTICAL IN Eingang (Audio) am Hauptgerät mit dem OPTICAL OUT Ausgang des
Quellgeräts.
(Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der
2. Drücken Sie die
Fernbedienung, um den D.IN-Modus auszuwählen.
USB
Sie können Musikdateien von USB-Geräten über die Soundbar wiedergeben.
Anzeige
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
USB-eingang
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
5V 0.5A
1. Schließen Sie das USB-Gerät an den USB-Anschluss des Geräts an.
2. Drücken Sie die
(Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der
Fernbedienung, um den USB-Modus auszuwählen.
3. Auf dem Bildschirm wird USB angezeigt.
•
Der Aufbau der Verbindung zwischen dem Soundbar und dem USB-Gerät ist abgeschlossen.
•
Das Gerät schaltet sich automatisch ab (Automatische Abschaltung), wenn für mehr als 15 Minuten kein
USB-Gerät angeschlossen wurde.
+ Bevor Sie ein USB-Gerät anschließen
Beachten Sie das Folgende:
● Wenn die Länge eines Ordnernamens auf dem USB-Gerät 10 Zeichen überschreitet, wird er nicht auf dem anzeige
des Soundbar angezeigt.
● Dieses Gerät kann unter Umständen nicht mit allen USB-Speichergeräten kompatibel sein.
● Die Dateisysteme FAT16 und FAT32 werden unterstützt.
-
Das NTFS-Dateisystem wird nicht unterstützt.
● Schließen Sie das USB-Gerät direkt an den USB-Anschluss des Geräts an. Anderenfalls können
Kompatibilitätsprobleme mit dem USB-Gerät auftreten.
● Schließen Sie nicht mehrere Speichergeräte über einen Mehrfach-Kartenleser an das Gerät an. Dies kann zu
Fehlfunktionen führen.
22
HW-J8500_J8501_GER_0310.indd 22
2015-03-10
4:13:45
ANSCHLÜSSE
● PTP-Protokolle für Digitalkameras werden nicht unterstützt.
● Das USB-Gerät nicht während der Dateiübertragung abtrennen.
● Externe Festplatten werden nicht unterstützt.
● Mobiltelefone werden nicht unterstützt.
GER
● DRM-geschützte Musikdateien (MP3, WMA) von kommerziellen Webseiten können nicht wiedergegeben werden.
● Kompatibilitätsliste:
Verlängerung Codec
*.mp3
*.wma
Samplingrate
Bitrate
MPEG 1 Layer1
32/44,1/48
32 ~ 448kbps
MPEG 1 Layer2
32/44,1/48
32 ~ 384kbps
MPEG 1 Layer3
32/44,1/48
32 ~ 320kbps
MPEG 2 Layer3
16/22,05/24/32/44,1/48
8 ~ 160kbps
MPEG 2,5 Layer3
8/11,025/12/16/22,05/24/32/44,1/48
8 ~ 160kbps
Wave_Format_MSAudio1
-
-
Wave_Format_MSAudio2
-
-
WMA Professional
Wird nicht unterstützt
-
*.wav
-
8 KHz ~ 192KHz
~ 8,8Mbps
*.ogg
-
8 KHz ~ 48KHz
-
*.flac
-
8 KHz ~ 192KHz
~ 5,6Mbps
*.m4a
Alac
(Apple lossless Audo codec)
8 KHz ~ 192KHz
~ 1Mbps
*.ape
MON-KEY Audio
8 KHz ~ 48KHz
~ 1Mbps
*.aif
Audio Interchange Dateiformat
8 KHz ~ 192KHz
~ 4,4Mbps
● Wenn auf dem USB-Gerät viele Ordner und Dateien gespeichert sind, kann das Lesen einige Zeit dauern.
23
HW-J8500_J8501_GER_0310.indd 23
2015-03-10
4:13:46
FUNKTIONEN
funktionen
EINGANGSMODUS
Drücken Sie die
(Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf
der Fernbedienung, um den gewünschten Modus auszuwählen.
Eingangsmodus
Anzeige
Optischer Digital Eingang
D.IN
ARC (HDMI OUT) Eingang
AUX-Eingang
AUX
HDMI-Eingang
HDMI
BLUETOOTH Modus
BT
TV SoundConnect
TV
USB-Modus
USB
Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab:
● D.IN / HDMI / BT / TV / USB / ARC Modus
-
Wenn seit 15 Minuten kein Audiosignal empfangen wurde.
● AUX Modus
Um die Auto Power Down Funktion ON oder OFF, die & Taste 5 Sekunden lang gedrückt halten. Auf dem
anzeige erscheint ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.
-
Wenn seit 15 Minuten kein AUX-Kabel angeschlossen ist.
-
Wenn bei angeschlossenem AUX-Kabel für 8 Stunden keine Taste betätigt wird.
24
HW-J8500_J8501_GER_0310.indd 24
2015-03-10
4:13:46
FUNKTIONEN
BLUETOOTH
GER
Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen ganz ohne störende Kabel!
ANSCHLIESSEN VON SOUNDBAR AN EIN BLUETOOTHGERÄT
Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt.
Verbinden
Bluetooth-Gerät
(Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der
1. Drücken Sie die
Fernbedienung, um den BT-Modus auszuwählen.
•
Auf dem Frontdisplay der Soundbar wird BT READY angezeigt.
2. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus.
(Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth- Geräts.)
3. Wählen Sie "[Samsung] Soundbar" aus der Liste.
•
Wenn der Soundbar an das Bluetooth-Gerät angeschlossen ist, wird [Bluetooth Gerätename]  BT auf dem
Frontdisplay angezeigt.
•
Der Gerätename kann nur auf Englisch angezeigt werden. Ein Unterstrich " _ " wird angezeigt, wenn der Name
nicht auf Englisch ist.
•
Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Soundbar fehlgeschlagen ist, entfernen Sie
das vom Bluetooth-Gerät gefundene "[Samsung] Soundbar" und führen Sie die Suche erneut durch.
4. Starten sie auf dem verbundenen Gerät die Musikwiedergabe.
•
Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Soundbar System hören.
•
Im BT-Modus sind die Funktionen Wiedergabe / Pause / Weiter / Zurück nicht verfügbar. Diese Funktionen
stehen jedoch auf Bluetooth-Geräten zur Verfügung, die AVRCP unterstützen.
● Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie
<0000> ein.
● Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.
● Die Bluetooth-Verbindung wird unterbrochen, wenn der Soundbar ausgeschaltet wird.
● Der Soundbar führt unter den folgenden Umständen eventuell die Suche nach Bluetooth-Geräten oder den
Verbindungsaufbau nicht fehlerfrei durch:
- Wenn sich Soundbar in einem starken elektrischen Feld befindet.
- Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Soundbar hergestellt wurde.
- Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert.
- Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen
denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen kann.
25
HW-J8500_J8501_GER_0310.indd 25
2015-03-10
4:13:47
FUNKTIONEN
● Der Soundbar unterstützt SBC data (44,1kHz, 48kHz).
● Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.
● Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur
die HF (Freisprech) Funktion unterstützen.
● Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird
durch Auswahl von "[Samsung] Soundbar" aus der Liste der gefundenen Geräte die Soundbar
automatisch in den BT-Modus umgeschaltet.
● Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet
ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät
hergestellt worden sein.)
● Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar
BT READY anzeigt.
● Im TV SoundConnect Modus kann der Soundbar keine Verbindung zu einem anderen Bluetooth-Gerät
aufbauen.
ABTRENNEN DES BLUETOOTH-GERÄTS VOM SOUNDBAR
Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in
der Bedienungsanleitung des Bluetooth-Geräts.
● Verbindung zum Soundbar wird getrennt.
● Wenn Soundbar vom Bluetooth-Gerät getrennt ist, wird auf der Soundbar Anzeige BT DISCONNECTED
angezeigt.
ABTRENNEN DES SOUNDBAR VOM BLUETOOTH-GERÄT
Drücken Sie die SOURCE Taste auf der Fernbedienung oder die
(Quelle) Taste auf dem oberen Bedienfeld des
Geräts, um von BT auf einen anderen Modus umzuschalten oder den Soundbar auszuschalten.
● Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die
Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren)
● Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem
Soundbar und dem Bluetooth Gerät 10 m überschreitet.
● Wenn sich der Soundbar für mehr als 15 Minuten im Bereitschaftszustand befindet, schaltet er sich
automatisch aus.
+ Mehr über Bluetooth
Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung
miteinander zu verbinden.
● Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:
-
Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.
-
Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.
-
Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte,
Mikrowellenherde oder Funknetzwerke.
● Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz
gehalten wird.
● Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der BluetoothVerbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.
● In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise
eingeschränkt.
● Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch
unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch
Hindernisse wie Mauern oder Türen beeinträchtigt werden.
26
HW-J8500_J8501_GER_0310.indd 26
2015-03-10
4:13:47
FUNKTIONEN
GER
VERWENDEN DER NETWORK
STANDBY ON FUNKTION
Die Network Standby On Funktion ist verfügbar, wenn eine fehlerfreie kabellose Verbindung zwischen dem Smart
Device und der Soundbar hergestellt werden konnte. Durch diese Funktion wird die Soundbar automatisch
eingeschaltet, wenn ein Smart Device versucht, eine Bluetooth oder Wi-Fi-Verbindung mit der Soundbar herzustellen.
Wenn die Soundbar über eine Bluetooth-Verbindung eingeschaltet wurde, wird der Eingang automatisch auf BT
geschaltet. Das Einschalten der Soundbar über Wi-Fi ist nur mithilfe der Anwendung möglich. Weitere Informationen
finden Sie in der Web-Bedienungsanleitung.
1. Verbinden Sie das Smart Device mit Ihrer Soundbar.
2. Schalten Sie die Network Standby On Funktion ein, indem Sie die $ Taste auf der Fernbedienung der Soundbar
für mehr als 5 Sekunden gedrückt halten. Sie könne die Funktion ausschalten, indem Sie die $ Taste erneut für
mehr als 5 Sekunden gedrückt halten.
● Ist nur verfügbar, wenn die Soundbar in der Liste der verbundenen Smart Devices aufgelistet ist.
(Es muss zuvor mindestens einmal eine Verbindung zwischen der Soundbar und dem Smart Device
hergestellt worden sein.)
● Die Soundbar erscheint nur in der Liste der vom Smart Device gefundenen Geräte, wenn die Soundbar
[BT READY] oder [WiFi READY] anzeigt.
● Im TV SoundConnect Modus kann keine Verbindung zwischen der Soundbar und einem anderen Smart
Device hergestellt werden.
● Wenn die Network Standby On Funktion nicht funktioniert
- Die Network Standby On ist ausgeschaltet.
● Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die
Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung
erneut her.
VERWENDEN VON MULTIROOM LINK
Nachdem die Soundbar mithilfe der Multiroom Anwendung mit einem Smart Device verbunden ist, können mehrere
Samsung Multiroom Geräte kabellos miteinander verbunden werden.
BEVOR SIE BEGINNEN
+ Grundlagen der Datenübertragung
Smart Device:
Android oder
iOS (App
Steuerung)
Internet
Wi-Fi-Router
1. Anforderungen: Funk-Router, Smart Device
2. Der Wi-Fi-Router muss mit dem Internet verbunden sein.
3. Das Smart Device muss über eine Wi-Fi-Verbindung mit dem Router verbunden sein.
27
HW-J8500_J8501_GER_0310.indd 27
2015-03-10
4:13:47
FUNKTIONEN
INSTALLIEREN DER SAMSUNG MULTIROOM ANWENDUNG
Um die Soundbar nutzen zu können, müssen Sie die Samsung Multiroom Anwendung über Google Play oder den
App Store herunterladen und installieren. Wenn Sie die Samsung Multiroom Anwendung installiert haben, können Sie
Musiktitel wiedergeben, die auf Ihrem Smart Device gespeichert sind, von angeschlossenen Geräten und anderen
Inhaltsanbietern stammen und Internetradiostationen hören.
+ Android oder iOS
Laden Sie die Samsung Multiroom Anwendung von Google Play oder App Store auf Ihr Smart Device herunter.
*
Google Play Suche : Samsung Multiroom
ANDROID APP ON
oder
+ Starten der Samsung Multiroom Anwendung
Um die Samsung Multiroom Anwendung zu starten, das Symbol der Multiroom Anwendung auf Ihrem Smart Device
antippen.
ANSCHLIESSEN DER SOUNDBAR AN IHR NETZWERK
Wählen Sie auf Ihrem Smart Device die Samsung Multiroom Anwendung aus.
Folgen Sie den Anweisungen auf dem Bildschirm Ihres Smart Device.
● Weitere Informationen finden Sie in der Web-Bedienungsanleitung.
- Web Anleitung : www.Samsung.com  Support  Produktbezeichnung und Modellnummer 
HW-J8500 oder HW-J8501 PDF-Datei herunterladen.
● Wenn Sie eine Verbindung mit einem Kabelnetzwerk herstellen möchten, versuchen Sie das CAT 7 Kabel
für den Anschluss zu verwenden.
28
HW-J8500_J8501_GER_0310.indd 28
2015-03-10
4:13:48
FUNKTIONEN
SOFTWARE AKTUALISIERUNG
AUX IN
LAN
HDMI IN
HDMI OUT
(TV-ARC)
OPTICAL IN
GER
DC 24V
Wi-Fi SETUP
SPK ADD
5V 0.5A
5V 0.5A
AKTUALISIERUNG ÜBER USB
Es ist möglich, dass Samsung in der Zukunft Firmware-Updates für die Soundbar anbietet.
Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines USB-Laufwerks mit dem Firmware Update
an den USB-Anschluss Ihrer Soundbar aktualisiert werden.
Beachten Sie, dass wenn mehrere Update Dateien zur Verfügung stehen, diese einzeln auf das USB-Gerät kopiert und
nacheinander verwendet werden müssen, um die Firmware zu aktualisieren.
Besuchen Sie bitte Samsung.com oder setzen Sie sich mit Samsung Kundendienst in Verbindung, um weitere
Informationen über das Herunterladen von Aktualisierungen zu erhalten.
1. Bei ausgeschalteter Soundbar das USB-Speichergerät mit der Firmware Aktualisierung an den USB-Anschluss der
Soundbar anschließen.
2. Wenn Sie die Soundbar einschalten, erscheint UPDATE auf dem Display und die Aktualisierung beginnt innerhalb
von 3 Minuten.
•
Wenn die Aktualisierung abgeschlossen ist, schaltet sich die Soundbar automatisch aus und wieder ein.
+ Wenn das UPDATE nicht angezeigt wird
1. Schalten Sie die Soundbar aus und schließen Sie das USB Speichergerät mit den Update-Dateien an den
USB-Anschluss der Soundbar an.
2. Ziehen Sie den Netzstecker und stecken Sie ihn wieder in die Steckdose.
● Schließen Sie ein USB-Gerät mit dem Firmware-Update an den USB-Anschluss des Hauptgeräts an.
● Die Firmware Aktualisierung funktioniert eventuell nicht fehlerfrei, wenn von der Soundbar unterstützte
Audio-Dateien auf dem USB-Gerät gespeichert sind.
● Während des Updates darf die Netzspannung nicht ausgeschaltet oder das USB-Gerät abgetrennt
werden. Nach Abschluss des Firmware-Updates schaltet sich das Gerät automatisch ab.
29
HW-J8500_J8501_GER_0310.indd 29
2015-03-10
4:13:48
FUNKTIONEN
● Nach der Aktualisierung werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie sollten
sich Ihre Einstellungen notieren, um sie nach dem Update wieder herstellen zu können. Beachten Sie, dass
bei einer Firmware- Aktualisierung ebenfalls die Subwoofer- Verbindung zurückgesetzt wird. Wenn die
Verbindung mit dem Subwoofer nach der Aktualisierung nicht automatisch wieder hergestellt wird,
schlagen Sie bitte auf Seite 16 nach. Falls das Update der Firmware fehlschlägt, empfehlen wir, das
USB-Gerät im FAT16 Format zu formatieren und das Update erneut zu versuchen.
● Formatieren Sie das USB-Gerät nicht im NTFS Format. Das NTFS Dateisystem wird vom Soundbar nicht
unterstützt.
● Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt.
AUTO UPDATE
Auch wenn die Soundbar ausgeschaltet ist, sucht die Soundbar automatisch nach der neuesten Software-Version und
fährt mit dem Update fort, wenn es mit dem Internet verbunden wurde.
● Die Nutzung der Auto Update Funktion der Soundbar ist standardmäßig voreingestellt.
● Um die Auto Update Funktion nutzen zu können, muss die Soundbar mit dem Internet verbunden sein.
● Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die
Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung
erneut her.
30
HW-J8500_J8501_GER_0310.indd 30
2015-03-10
4:13:48
FEHLERSUCHE
Fehlersuche
FEHLERSUCHE
GER
Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.
Das Gerät lässt sich nicht einschalten.
 Schließen Sie den Netzstecker an die Steckdose an.
• Ist der Netzstecker an eine Steckdose
angeschlossen?
Das Gerät reagiert nicht auf das Drücken von Tasten.
 Ziehen Sie den Netzstecker, und schließen Sie ihn
wieder an die Steckdose an.
• Ist die Luft elektrostatisch aufgeladen?
Es wird kein Ton wiedergegeben.
• Wurde das Gerät auf stumm geschalten?
 Drücken Sie die
(Stummschalten) Taste, um die
Funktion zu deaktivieren.
• Ist die Lautstärke auf minimal eingestellt?
 Erhöhen Sie die Lautstärke.
Die Fernbedienung funktioniert nicht.
• Sind die Batterien leer?
 Legen Sie neue Batterien ein.
• Ist die Entfernung zwischen Fernbedienung und
Gerät zu groß?
 Näher an das Gerät heranrücken.
Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.
• Wird TV SoundConnect von Ihrem Fernsehgerät
unterstützt?
 TV SoundConnect wird von bestimmten Samsung
Fernsehgeräten unterstützt, die nach 2012 auf den
Markt gekommen sind. Prüfen Sie, ob Ihr
Fernsehgerät TV SoundConnect unterstützt.
• Verfügen Sie über die neueste Firmware Version?
 Aktualisieren Sie die Firmware Ihres Fernsehgeräts
auf die neueste Version.
• Tritt ein Fehler beim Verbindungsaufbau auf?
 Setzen Sie sich mit dem Samsung Kundendienst in
Verbindung.
• Setzen Sie den TV modus zurück und stellen Sie
erneut eine Verbindung her.
 Drücken Sie die & Taste für 5 Sekunden, um die TV
SoundConnect Verbindung zurückzusetzen.
Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.
 Versuchen Sie, den Subwoofer erneut anzuschließen.
(Siehe Seite 16)
• Ihr Subwoofer ist eventuell nicht an das Hauptgerät
angeschlossenen.
Der Subwoofer dröhnt und vibriert merklich.
 Drücken Sie die WOOFER Taste auf Ihrer
Fernbedienung, um den Wert (zwischen -12, -6 bis
+6) einzustellen.
• Versuchen Sie die Vibrationen des Subwoofers
einzustellen.
31
HW-J8500_J8501_GER_0310.indd 31
2015-03-10
4:13:48
ANHANG
anhang
TECHNISCHE DATEN
Modellbezeichnung
HW-J8500 / HW-J8501
USB
5V / 0.5A
Haupteinheit
Gewicht
ALLGEMEIN
Abmessungen
(B × H × T)
5 kg
Subwoofer
10,6 kg
(PS-WJ8500 / PS-WJ8501)
Haupteinheit
1450 x 60 x 185 mm
Subwoofer
500 x 332 x 181 mm
(PS-WJ8500 / PS-WJ8501)
Betriebstemperatur
+5 °C bis +35 °C
Zulässige Luftfeuchtigkeit
10 % bis 75 %
Haupteinheit
Nennausgangsleistung
VERSTÄRKER
21W/CH x 9, 8 OHM, THD = 10%,
1kHz
Subwoofer
161W, 3 OHM, THD = 10%, 100Hz
(PS-WJ8500 / PS-WJ8501)
Signal-Rausch-Verhältnis (analoger Eingang)
65 dB
Kanaltrennung (1kHz)
65 dB
*
Signal-Rausch-Verhältnis, Kanaltrennung, Signalstörungen und verwendbare Empfindlichkeit basieren auf den
Richtwerten der AES (Audio Engineering Society).
*
Nominelle Spezifikation
-
Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
-
Gewicht und Abmessungen können von den Angaben abweichen.
-
Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät
entnehmen.
a Achtung : Das Gerät startet automatisch neu, wenn Sie Wi-Fi/Ethernet ein- oder ausschalten.
Leistungsaufnahme im Standby-Betrieb (W)
(Bei alle Netzwerk-Ports auf „ON“)
Wi-Fi/Ethernet
Port Deaktivierungsmethode
Bluetooth
Port Deaktivierungsmethode
7,1W
Halten Sie die Wi-Fi SETUP Taste am Gerät 30
Sekunden lang gedrückt, um Wi-Fi/Ethernet ein- oder
auszuschalten.
Halten Sie die SPK ADD Taste am Gerät 30 Sekunden
lang gedrückt, um Bluetooth ein- oder auszuschalten.
a Bekanntmachung zu Open Source Lizenzen
-
Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der
Adresse an Samsung. ([email protected]).
Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten
Bestimmungen der Richtlinie 1999/5/EC übereinstimmt.
Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche und
geben Sie den Produktnamen oder die Artikelnummer ein.
Dieses Gerät darf in allen EU-Ländern betrieben werden.
Dieses Gerät darf nur in Innenräumen verwendet werden.
32
HW-J8500_J8501_GER_0310.indd 32
2015-03-10
4:13:48
© 2015 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.
Kontakt zu SAMSUNG WORLD WIDE
Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der
Samsung-Kundenbetreuung.
Area
` Europe
Contact Centre 
U.K
EIRE
0330 SAMSUNG (7267864)
0818 717100
0180 6 SAMSUNG bzw.
0180 6 7267864*
GERMANY
(*0,20 €/Anruf aus dem dt. Festnetz, aus
dem Mobilfunk max. 0,60 €/Anruf)
FRANCE
01 48 63 00 00
ITALIA
800-SAMSUNG (800.7267864)
SPAIN
0034902172678
PORTUGAL 808 20 7267
LUXEMBURG 261 03 710
NETHER0900-SAMSUNG (0900-7267864) (€ 0,10/
LANDS
Min)
BELGIUM
02-201-24-18
NORWAY
DENMARK
FINLAND
SWEDEN
815 56480
70 70 19 70
030-6227 515
0771 726 7864 (0771-SAMSUNG)
801-172-678* lub +48 22 607-93-33 *
* (koszt połączenia według taryfy operatora)
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
0800 - SAMSUNG (0800-726 786)
0800-SAMSUNG (0800-7267864)
[Only for Premium HA] 0800-366661
[Only for Dealers] 0810-112233
POLAND
HUNGARY
SLOVAKIA
AUSTRIA
Web Site
Area
www.samsung.com/uk/support
www.samsung.com/ie/support
SWITZERLAND
www.samsung.com/de/support
CZECH
www.samsung.com/fr/support
www.samsung.com/it/support
www.samsung.com/es/support
www.samsung.com/pt/support
www.samsung.com/support
CROATIA
BOSNIA
MONTENEGRO
www.samsung.com/nl/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/no/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/se/support
SLOVENIA
SERBIA
BULGARIA
ROMANIA
CYPRUS
GREECE
www.samsung.com/pl/support
www.samsung.com/hu/support
www.samsung.com/sk/support
LITHUANIA
LATVIA
ESTONIA
Contact Centre 
Web Site
www.samsung.com/ch/support
(German)
0800 726 78 64 (0800-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
800 - SAMSUNG (800-726786)
www.samsung.com/cz/support
Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 Praha 4
072 726 786
www.samsung.com/hr/support
055 233 999
www.samsung.com/support
020 405 888
www.samsung.com/support
080 697 267 (brezplačna številka)
090 726 786 (0,39 EUR/min)
klicni center vam je na voljo od ponedeljka
do petka od 9. do 18. ure.
011 321 6899
800 111 31 , Безплатна телефонна линия
08008 726 78 64 (08008 SAMSUNG )
Apel GRATUIT
8009 4000 only from landline, toll free
80111-SAMSUNG (80111 726 7864) only
from land line
(+30) 210 6897691 from mobile and land
line
8-800-77777
8000-7267
800-7267
www.samsung.com/si
www.samsung.com/rs/support
www.samsung.com/bg/support
www.samsung.com/ro/support
www.samsung.com/gr/support
www.samsung.com/lt/support
www.samsung.com/lv/support
www.samsung.com/ee/support
www.samsung.com/at/support
[Korrekte Entsorgung der Batterien dieses
Produkts]
Korrekte Entsorgung von Altgeräten
(Elektroschrott)
(Gilt für Länder mit Abfalltrennsystemen)
(Gilt für Länder mit Abfalltrennsystemen)
Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen
Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem
Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen
Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den
chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der
Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der
EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien
nicht ordnungsgemäß entsorgt werden, können sie der menschlichen
Gesundheit bzw. der Umwelt schaden.
Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der
dazugehörigen Dokumentation gibt an, dass das Produkt und
Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer
Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt
werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte
getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen
Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.
Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen,
um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu
fördern.
Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die
nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern,
indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches
kostenloses Altbatterie- Rücknahmesystem entsorgen.
Private Nutzer wenden sich an den Händler, bei dem das Produkt
gekauft wurde, oder kontaktieren die zuständigen Behörden, um in
Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine
umweltfreundliche Entsorgung abgeben können.
Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach
den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und
elektronische Zubehörteile dürfen nicht zusammen mit anderem
Gewerbemüll entsorgt werden.
AH68-02819G-01
HW-J8500_J8501_GER_0310.indd 33
AH68-02819G-01
2015-03-10
4:13:49
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
