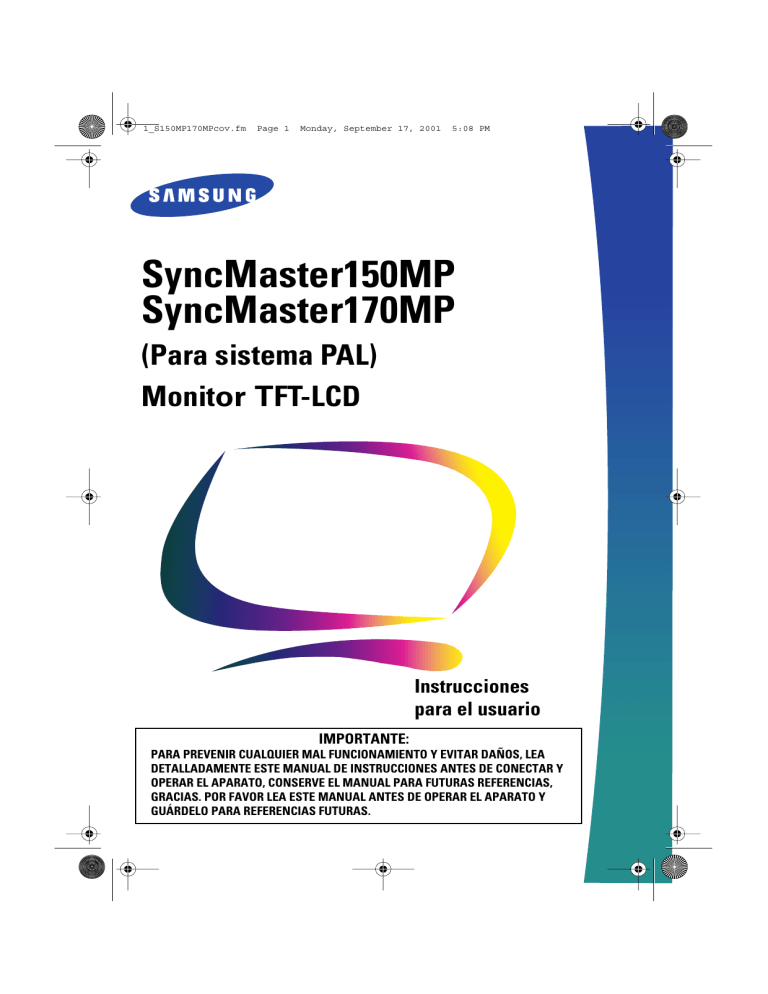

SyncMaster150MP
SyncMaster170MP
(Para sistema PAL)
Monitor TFT-LCD
Instrucciones
para el usuario
IMPORTANTE:
PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA
DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y
OPERAR EL APARATO, CONSERVE EL MANUAL PARA FUTURAS REFERENCIAS,
GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE OPERAR EL APARATO Y
GUÁRDELO PARA REFERENCIAS FUTURAS.
1_S150MP170MPcov.fm
Page 2
Monday, September 17, 2001
5:08 PM
Para Obtener una Mejor Presentación
1. Ajuste la resolución de la computadora y la velocidad de inyección de la pantalla
(intervalo de actualización) del panel de control de la computadora, como se indica a
continuación, para que disfrute de la mejor calidad de imagen. Usted puede tener una
calidad irregular de imagen en la pantalla si la mejor calidad de imagen no se provee en
TFT-LCD.
• Resolución: 15” 1024 x 768
• Frecuencia Vertical (actualización): 60 Hz
17” 1280 x 1024
2. Para este producto se usa la pantalla TFT LCD fabricada con tecnología avanzada de
semiconductores con una precisión de 99,999%. Pero a veces, los píxeles de color ROJO,
VERDE, AZUL y BLANCO parecen estar brillantes o se pueden ver algunos píxeles negros.
Esto no es debido a una mala calidad y usted puede usarlo con confianza.
• Por ejemplo, el numero de píxeles de TFT LCD que hay en este producto es
2.359.296 (15”), 3.932.160 (17”).
3. Cuando limpie el monitor y el panel exterior, por favor aplique con un paño suave y seco
la pequeña cantidad de limpiador que se recomienda, y púlalo. No aplique fuerza al área
del LCD sino estregue suavemente. Si se aplica mucha fuerza, puede mancharse.
4. Si no está satisfecho con la calidad de la imagen, puede lograr mejor calidad de imagen
al llevar a cabo la "función de ajuste automático" en la pantalla que aparece cuando se
presiona el botón de cierre de ventana. Si hay todavía ruido después del ajuste
automático, use la función de ajuste FINO / GRUESO.
Portu-
Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Desempaquetar el monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Montaje del Monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Instalación de una estación de trabajo ergonómica . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ubicación del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Altura de la estación de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ángulo de visión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ranura de seguridad Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Conectar el Monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Conectar y Listo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Instalar el controlador de vídeo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Autocomprobación de funcionamiento (STFC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Acceso a la Ayuda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tiempo de calentamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Ajuste del Monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Controles del usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Guardado automático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Funciones de acceso directo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Bloqueo/Desbloqueo del OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
La muestra de pantalla (OSD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Acceso al sistema de menús . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Funciones y ajustes del OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Apéndice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Por mando a distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
PowerSaver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Asignación de los conectores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Modos de pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Instalación de dispositivos de montaje VESA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Soporte retractable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Mantenimiento del monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Montaje de un dispositivo de pared o brazo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Français
Contenido
English
3:06 PM
Deutsch
Wednesday, September 19, 2001
Español
Page 1
Italiano
2_S150MP170MPtoc.fm
Español
1
3_S150MP170MPsaf.fm
Page 2
Wednesday, September 19, 2001
3:05 PM
Instrucciones de seguridad
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Antes de conectar el cable de alimentación de c.a. al adaptador de c.c., asegúrese de que el
voltaje del adaptador de c.c. se corresponde con el voltaje de la energía eléctrica de su zona.
Nunca inserte objetos metálicos en las aberturas del mueble del monitor de Liquid cristal
display (LCD). Esto podría crear riesgos de sacudidas eléctricas.
Para evitar una sacudida eléctrica, nunca toque el interior de la LCD Monitor. Solamente un
técnico cualificado deberá abrir el compartimento de la LCD Monitor.
Nunca use la LCD Monitor si el cable de alimentación eléctrica está dañado. No debe permitir
que se apoyen objetos sobre dicho cable y manténgalo alejado de áreas en las que se pueda
tropezar con él.
Al desenchufar la LCD Monitor, asegúrese de tirar del enchufe, no del cable.
Las aberturas en el mueble de la LCD Monitor tienen la finalidad de ventilar su interior. Para
prevenir el recalentamiento, estas aberturas no deben ser bloqueadas o cubiertas. Evite
colocar la LCD Monitor sobre una superficie blanda tal como una cama, un sofá o alfombra ya
que esto podría obstruir la ventilación a través de las aberturas del fondo del mueble. Si la
LCD Monitor está colocada en una librería o cualquier otro espacio cerrado, asegúrese de que
exista una ventilación adecuada.
Coloque la LCD Monitor en un lugar que tenga el mínimo de humedad y de polvo.
No exponga la LCD Monitor a la lluvia y no la utilice cerca del agua (en cocinas, cerca de
piscinas, etc.). Si la LCD Monitor se mojara accidentalmente, desconéctela inmediatamente y
llame a un distribuidor autorizado. La LCD Monitor se puede limpiar con un paño húmedo, pero
asegúrese de desconectarla antes.
Coloque la LCD Monitor sobre una superficie sólida y trátela con cuidado. La pantalla está
compuesta por un vidrio muy fino cubierto por una capa frontal de plástico que se puede dañar
si se cae, se la golpea o se somete a presiones. No limpie el panel frontal con materiales de
tipo acético (como la acetona), alcohol etílico, tolueno, ácido etílico, metilo ni cloruros, ya que
podrían dañar el panel.
Coloque la LCD Monitor lo más cerca posible de un enchufe de c.a.
Si la LCD Monitor no funciona normalmente – (particularmente si se perciben ruidos u olores
anormales) – desconéctela inmediatamente y contacte con un distribuidor autorizado o un
centro de asistencia técnica.
Las temperaturas altas pueden causar problemas. No trate de usar la LCD Monitor bajo la
acción directa del sol y manténgala alejado de calentadores, estufas, chimeneas y otras
fuentes de calor.
Desenchufe la LCD Monitor si no va a utilizarla durante un período prolongado de tiempo.
Desenchufe la LCD Monitor de la alimentación c.a. antes de realizar cualquier mantenimiento.
PRECAUCIÓN
RIESGO DE SACUDIDA ELÉCTRICA
NO ABRIR
PRECAUCIÓN: PARA REDUCIR EL RIESGO DE SACUDIDAS ELÉCTRICAS, NO
DESMONTE LAS TAPAS DEL EQUIPO. EN EL INTERIOR NO HAY PIEZAS
MANTENIBLES POR EL USUARIO. EL SERVICIO DEBE SER HECHO POR
PERSONAL DE SERVICIO CUALIFICADO.
Español 2
4_S150MP170MPbody.fm
Page 3
Wednesday, September 19, 2001
3:03 PM
Desempaquetar el monitor
Asegúrese de que los siguientes elementos se incluyen con el monitor. Si faltara alguno de
ellos, póngase en contacto con su proveedor.
CD de instalación
(No sisponible en todas las zonas)
Cable de alimentación
Tarjeta de garantía
(No sisponible en todas las zonas)
Cable de señal con conector
D-Sub de 15 patillas
Adaptador de c.c
SyncMaster 150MP
PC V1 V2 TV
Source
PIP
Exit
Menu
CH
VOL
Monitor
Esteréreo-RCA Cable
(opcional)
Manual
1
4
2
5
3
6
7
8
9
Display
0
Pre.CH
Cable estéreo-estéreo
Jack Scart
Mando a distancia
Bateríes
(AAA x 2)
Español
3
Conector PAL-NTSC
(opcional)
4_S150MP170MPbody.fm
Page 4
Wednesday, September 19, 2001
3:03 PM
Montaje del Monitor LCD
Instalación de una estación de trabajo ergonómica
Antes de instalar el monitor, tenga en cuenta los siguientes consejos.
Ubicación del monitor
Elija una posición que exponga el monitor a la mínima reflexión de luces o ventanas,
normalmente formando ángulo recto con las ventanas.
Altura de la estación de trabajo
Coloque el monitor de liquid cristal display (LCD) de forma que la parte superior de la pantalla
quede ligeramente por debajo de su línea de visión cuando se encuentre sentado.
Ángulo de visión
Incline el monitor hasta que obtenga una posición de trabajo cómoda.
Figura 1. Girar la pantalla
Ranura de seguridad Kensington
Este monitor le ofrece la oportunidad de insertar un dispositivo de seguridad de tipo
Kensington. La llave Kensington no está incluida. Consulte la documentación de su dispositivo
de bloqueo para conocer las instrucciones de instalación.
Figura 2. Ubicación de la ranura de seguridad de tipo Kensington
Español
4
4_S150MP170MPbody.fm
Page 5
Wednesday, September 19, 2001
3:03 PM
Montaje del Monitor LCD
Conectar el monitor LCD
IN
1
2
3
4
OUT
5
6
7
DVD or VCR
Figura 3. Conexión de los cables
1
Conecte el cable al adaptador DC y conecte el jack del adaptador a la toma de DC12V
de la parte trasera del monitor.
2
3
4
Conecte el cable de señal al puerto de video del ordenador.
Conecte el cable RCA o el cable S-VHS al DVD, VCR o cámara de vídeo.
(Cable RCA & cable S-VHS no está incluido)
Conecte las fuentes de audio (ordenador, DVD, VCR o cámara de vídeo) a los puertos
de entrada de audio adecuados (Ain(Izda.), Ain(Dcha.) o Ain(estéreo)).
5
6
7
8
9
Conecte la antena o el cable CATV al puerto "Antenna".
10
Tras haber instalado correctamente el monitor, ejecute Auto Ajuste.
(consulte al página 12)
Conecte el sistema de audio externo y el puerto Line-out.
Conecte los auriculares al puerto 6- Headphone-out.
Encienda el ordenador y el monitor.
Si es necesario, instale el controlador de vídeo para el monitor. (consulte "Instalar del
controlador de vídeo", en la página 6)
Español
5
4_S150MP170MPbody.fm
Page 6
Wednesday, September 19, 2001
3:03 PM
Montaje del Monitor LCD
Conectar y Listo
La adopción de la nueva solución Conectar y listo VESA® elimina los largos y complejos
procesos de instalación. Le permite instalar el monitor en sistemas compatibles con Conectar
y Listo sin las dificultades y la confusión que suelen ser habituales. Su PC puede identificar el
monitor y configurarse fácilmente para utilizarlo. Este monitor transmite automáticamente al
PC sus datos Extended Display Identification (EDID) mediante protocolos Display Data Channel
(DDC), de forma que su PC pueda configurarse automáticamente para utilizar la pantalla de
panel plano. Si la computadora necesitara un controlador de vídeo, siga las siguientes
instrucciones de acuerdo con el sistema operativo que utilice.
Instalar el controlador de vídeo
El CD que acompaña a este producto contiene los controladores necesarios para la instalación
del monitor. Para más información, lea las instrucciones de instalación de controladores que
se incluyen en el paquete del CD.
Autocomprobación de funcionamiento
(Self-Test Feature Check)
El monitor proporciona una función de autocomprobación que le permite comprobar si el
monitor funciona correctamente. Asegúrese de que el PC se selecciona como fuente primaria
comprobando si el indicador LED de fuente etiquetado con "PC" está encendido. Si ha conectado correctamente el monitor y el ordenador pero la pantalla del monitor sigue en blanco y el
indicador de energia parpadea, ejecute el autochequeo del monitor siguiendo estos pasos:
Indicador de alimentación
Figura 4. Indicador de alimentación
1
2
3
Apague el equipo y el monitor.
Desconecte el cable de vídeo del PC o de la tarjeta de vídeo.
Encienda el monitor.
Español
6
4_S150MP170MPbody.fm
Page 7
Wednesday, September 19, 2001
3:03 PM
Montaje del Monitor LCD
Si el monitor funciona correctamente, verá un recuadro blanco con un logo Samsung azul y un
mensaje de error "Comprobar Cable de Señal" de color rojo.
Comprobar Cable de Señal
Figura 5. Pantalla de autocomprobación del monitor
Este recuadro aparece durante el funcionamiento normal si se desconecta el cable del vídeo
o si está dañado.
4
Apague el monitor y vuelva a conectar el cable de vídeo; después encienda la computadora y el monitor.
Si la LCD sigue en blanco después de ejecutar el procedimiento anterior, compruebe el
controlador de vídeo y el PC; la LCD funciona correctamente.
Acceso a la Ayuda
Si el monitor no presenta ninguna imagen, compruebe las conexiones de los cables y consulte
"Solución de problemas" en la página 23. Si encuentra dificultades en la calidad de al imagen
presentada, ejecute el Ajuste automático (vea la pagina 12) y consulte "Ajuste del Monitor
LCD" en la página 8, o "Solución de problemas", en la página 23.
Tiempo de calentamiento
Todos los monitores LCD necesitan cierto tiempo para llegar a su estabilidad térmica la primera vez que se encienden, todos los días. Por tanto, para conseguir el más preciso ajuste de
sus parámetros, deje que el monitor LCD se caliente (esté encendido) durante al menos 20
minutos antes de hacer cualquier ajuste.
Español
7
4_S150MP170MPbody.fm
Page 8
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
Controles del usuario
El monitor de panel plano le permite ajustar fácilmente las características de la imagen que
presenta. Todos estos ajustes se efectúan utilizando los botones de control de la parte
delantera de la LCD. A medida que use los botones para realizar los ajustes deseados, el
sistema de menú en pantalla le indicará los valores numéricos de loscambios efectuados.
PC V1 V2 TV
PIP
Source
Exit
Menu
CH
VOL
* 17" : SyncMaster 170MP
Figura 6. Ubicación de los controles del usuario
No.
Nombre
Descripción
■
1
Fuente
■
■
2
PIP
■
■
4
Exit
Menú
■
■
Abre el OSD y selecciona la función destacada.
■
Enciende y apaga el monitor.
Indica el estado del monitor.
-Verde : Funcionamiento normal.
-Ambar: modo de ahorro de energía o cable de señal
desconectado.
■
■
5
Potencia
Activa directamente la ventana PIP(Picture-in-Picture).
PIP para vídeo de pantalla completa.
PIP off.
Sale de los menús y submenús.
Sale del sistema OSD .
Apague el PIP.
■
3
Selecciona fuente de vídeo.
Los cuatro LED indicadores de fuente en el lado
izquierdo del botón de control indican la fuente de
vídeo activa en ese momento.
Español
8
4_S150MP170MPbody.fm
Page 9
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
No.
Nombre
Descripción
■
Mueve el selector arriba o abajo en el OSD.
■
Incrementa o reduce el número de canal.
■
■
Mueve el selector a derecha o izquierda en el OSD.
Incrementa o reduce los valores de la función
seleccionada.
■
Incrementa o reduce el nivel de volumen de audio.
6
- CH +
7
- VOL +
Guardado automático
Cada vez que abra el sistema de menú en pantalla y deje una ventana de ajuste activada durante más de tres segundos sin presionar un botón, el monitor almacenará automáticamente
los ajustes elegidos. Estos cambios se almacenarán en la zona del usuario del monitor.
El monitor puede ahorrar los ajustes hasta 5 modos de usuario. Tiene 9 para 150MP (11 para
170MP ) modos preconfigurados en fábrica o de precarga, uno para cada frecuencia de señal
según se muestra en la tabla 7 de la página 29. Si no ha realizado ajustes, desaparece el menú
en pantalla y el monitor no guarda nada.
Español
9
4_S150MP170MPbody.fm
Page 10
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
Funciones de acceso directo
Mientras ve la televisión en pantalla completa o en modo PIP
Válido sólo después de realizar "Channel auto program". Cuando no disponga del OSD en pantalla,
pulse el botón "
" o " " para seleccionar el
número de canal del programa.
P_
Programa
1
Pulse el botón "
de canal.
2
Pulse el botón " " para incrementar el
número de canal.
" para reducir el número
Cuando el OSD no esté presente en la pantalla,
pulse el botón "
" o " " para ajustar el volumen.
50
Volumen
1
2
Pulse el botón "
volumen.
Pulse el botón "
volumen.
" para bajar el
" para subir el
Bloqueo/Desbloqueo del OSD
Esta función le permite fijar los valores actuales para que no puedan cambiarse de forma
inadvertida, al tiempo que le permite ajustar el brillo, contraste, canal y volumen. Se pueden
desbloquear los controles OSD en cualquier momento usando el mismo procedimiento.
Con la pantalla OSD desactivada, mantenga pulsado el botón Menú al menos durante 5 segundos para bloquear o desbloquear los botones. Cuando estén bloqueados, se mostrará el
mensaje 'LOCKED!' en la parte inferior de cada menú OSD, con las excepciones de las pantallas siguientes:
• Luminosidad
• Contraste
• Canal
• Volumen
Español
10
4_S150MP170MPbody.fm
Page 11
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
La muestra de pantalla (OSD)
Iconos de las funciones
AUTO
AUTO ADJUSTMENT
Nombre de la función
Barra del valor
Consejo para
Auto Adjustment
Press Menu Key
Figura 7. La muestra de pantalla (OSD)
Acceso al sistema de menús
1
Con el OSD desactivado, pulse el botón Menú para abrirlo y visualizar el menú OSD
principal.
2
Use los botones "
" para pasar de una función a otra. Según cambia de
un icono a otro, cambian los nombres de función para reflejar la función o grupo de
funciones representados por ese icono. Vea en la Tabla 1 el inicio de la página de
texto para ver una lista completa de todas las funciones de que se dispone en el
monitor.
Pulse el botón Menú una vez para activar la función destacada, y siga los Consejos
para seleccionar la función y ajustar el valor.
Utilice los botones " " y " " para seleccionar el submenú y pulse el botón Menú
para activar el submenú seleccionado.
Tras seleccionar una función, utilice los botones "
"y"
" para realizar los
ajustes necesarios. La barra de configuración se mueve y el indicador de valores
numéricos cambia para reflejar los ajustes.
3
4
5
NOTA: El indicador de valor numérico sirve sólo como punto de referencia y no tiene
nada que ver con la medida.
6
Pulse el botón Exit un par de veces para volver al menú principal y seleccionar otra
función o salir del OSD.
Español
11
4_S150MP170MPbody.fm
Page 12
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
Funciones y ajustes del OSD
Tabla 1. Controles de pantalla
Icono
Descripción de la función
Menús y
submenús
Ajuste Automat.
AUTO
"Ajuste Automat." permite al monitor autoajustarse
para la señal de video entrante. Se ajustan
automáticamente los valores de fino, grueso y de
posición.
Contraste
SyncMaster 150MP
PC V1 V2 TV
Source
PIP
Exit
Menu
CH
SyncMaster 150MP
VOL
PC V1 V2 TV
Source
PIP
Exit
Menu
CH
VOL
Luminosidad
SyncMaster 150MP
PC V1 V2 TV
Source
PIP
Exit
Menu
CH
SyncMaster 150MP
VOL
PC V1 V2 TV
Fijar le Imagen
Source
PIP
Exit
Menu
CH
VOL
Se utiliza lmage Lock (Bloqueo de Imagen) para el
ajuste fino y obtención de la mejor imagen eliminando
los ruidos de las imágenes inestables que tiemblan y
brillan en exceso.
Español
12
4_S150MP170MPbody.fm
Page 13
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
Tabla 1. Controles de pantalla (Continuación)
Icono
■
■
Menús y
submenús
Descripción de la función
Ajuste Fino
Ajuste Grueso
Los ajustes Fino y Aproximado le permiten el ajuste
fino de la calidad de imagen de su monitor según sus
preferencias. Utilice los botones "
" y " " para
evitar cualquier ruido. Si no consigue resultados
satisfactorios con el ajuste Fino, utilice el ajuste
Sintonía Gruesa y después vuelva a utilizar el ajuste
Sintonía Fina.
Esta función puede modificar la anchura de la imagen
de la pantalla. Utilice el menú Posición H para centrar
la imagen en la pantalla.
Cuando el valor Fino es
incorrecto.
Cuando el valor Grueso
es incorrecto.
■
Información
Modo de visualización actual de la pantalla.
■
Reset
El bloqueo de imagen y los parámetros de posición se
sustituyen con los valores por defecto de fábrica.
Español
13
4_S150MP170MPbody.fm
Page 14
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
Tabla 1. Controles de pantalla (Continuación)
Descripción de la función
Menús y
submenús
Icono
Posición Horiz.
SyncMaster 150MP
SyncMaster 150MP
PC V1 V2 TV
PC V1 V2 TV
Source
PIP
Exit
Menu
CH
Source
PIP
Exit
Menu
CH
VOL
Source
PIP
Exit
Menu
CH
VOL
VOL
Posición Vert.
SyncMaster 150MP
PC V1 V2 TV
Source
PIP
Exit
Menu
CH
SyncMaster 150MP
VOL
PC V1 V2 TV
Color
Se puede cambiar el tono del color de rojizo a blanco
azulado. También se pueden personalizar los componentes de color individuales.
■
Modo1
Blanco rojizo.
■
Modo2
Blanco liso.
■
Modo3
Blanco azulado.
■
Modo de Usuario
Personalizable por el usuario.
■
Reset
Los parámetros de color se sustituyen con los valores
por defecto de fábrica.
PIP(Picture-inPicture)
Cuando se conectan dispositivos A/V externos del tipo
de VCR, DVD o RF(TV) al monitor, PIP le permite visualizar vídeo desde tales dispositivos en una pequeña pantalla superpuestas en la señal de video del PC.
■
Tamaño
Cambia el tamaño de la ventana PIP.
■
Posición
Cambia la posición de la ventana PIP.
Español
14
4_S150MP170MPbody.fm
Page 15
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
Tabla 1. Controles de pantalla (Continuación)
Descripción de la función
Menús y
submenús
Icono
Configuración TV
■
* Sistema del
Canal
El sistema de canal se puede configurar en varios
modos.
Seleccione un sistema de canal que se esté use en su
región. (Ver "Sistemas de emisión PAL" en la página 30)
CCIR
AUSTRALIA
Tras seleccionar un sistema de canal, se le pedirá que
ejecute un "Programa automático de canal". Seleccione
"OK " para ejecutar "Programa automático de canal" o
seleccione "Cancelar" para seleccionar un sistema de
canal diferente.
* De acuerdo con los resultados de las pruebas realizadas en nuestros laboratorios de
R&D, el "Programa automático de canal" realiza generalmente en 8 minutos la exploración
de 70 canales. El tiempo de exploración puede ser más o menos prolongado dependiendo
del número de canales.
Español
15
4_S150MP170MPbody.fm
Page 16
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
Tabla 1. Controles de pantalla (Continuación)
Menús y
submenús
Descripción de la función
■
Sintonización
Manual
Debido a señales débiles o una configuración incorrecta de la antena, algunos canales pueden no sintonizarse correctamente o podria producirse un desajuste
del numero de canal entre un canal real y un canal de
programa. Utilice este menú para realizar una sintonización fina y las acciones correctivas necesarias.
• Programa: Se muestran los números de programa
en un modo secuencial en base al orden de
búsqueda de Programa automático de canal.
• Chnal: Se muestran los números de canal de
acuerdo con la tabla de canales estándar CCIR o
Australia.
• Guardar
- Utilice los botones
para realizar la sintonización fina de la calidad de imagen y seleccione el
menu "Guardar". Pulse el botón "Menu" para
guardar el canal sintonizado.
• Añadir
- Utilice esta función para añadir un canal real.
- Utilice los botones
para seleccionar un canal
deseado y seleccione el menú "Añadir". Pulse el
botón "Menu" para añadir el canal.
• Cancelar
- Utilice este menú para deshacer el trabajo en curso.
■
Sistema Estereo
• En la mayor parte de los casos el sistema estéreo se
detecta automáticamente. Pero, si se producen
problemas de audio, utilice este menú para
seleccionar manualmente el sistema estéreo. Se
destaca el sistema estéreo seleccionado y se puede
cambiar el sistema estéreo manualmente. Utilice los
botones
para seleccionar un sistema estéreo.
Icono
B/G
B/G
I
D/K
Español
16
A2
NICAM
NICAM
NICAM
4_S150MP170MPbody.fm
Page 17
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
Tabla 1. Controles de pantalla (Continuación)
Descripción de la función
Menús y
submenús
Icono
■
Clasificar
Canales
En este menú se puede reoganizar el orden de los
canales. Si desea poner P5 antes de P2, siga el ejemplo siguiente.
Ejemplo: de : P5
a : P2
Antes: P1
P2
Nuevo:
[P1
P1
P5
P2
P3
P4
P5
P2
P3
P3
P4
P4 ]
P5
■
Memorizar
Selecciones el menú "memorizar" para guardar el ajuste.
■
Borrar Canal
Seleccione un canal que desee borrar usando el menu "
De" , y seleccione "Borrar Canal" para borrar el canal deseado.
Control de Vídeo
Esta función se activa si se selecciona una fuente de entrada diferente a PC.(DVD,VCR,TV)
■
Contraste
Ajuste el contraste del vídeo o TV sin que afecte al contraste del RVA del PC.
■
Luminosidad
Ajuste el brillo del video o TV sin que afecte al brillo
del RVA del PC.
■
Definición
Ajuste la nitidez de la imagen de TV o vídeo.
■
Color
Cambie la riqueza del color.
Español
17
4_S150MP170MPbody.fm
Page 18
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
Tabla 1. Controles de pantalla (Continuación)
Descripción de la función
Menús y
submenús
Icono
Control Audio
El monitor incluye un amplificador estéreo de alta
fidelidad integrado. El circuito de audio procesa la
señal de audio de varias fuentes de entrada externas
del tipo de DVD, VCR, TV o PC.
■
Seleccionar
Fuente
Selecciona una fuente de sonido de PC, DVD, VCR o TV.
■
Agudo
Agudo: destaca el audio de frecuencia baja.
■
Grave
Grave: destaca el audio de frecuencia alta.
■
Altavoz Mudo
Silencia el sonido temporalmente.
NOTA: Mute se desactiva cuando se cambia de canal, se
ajusta el volumen, se activa PIP o se accede al menú
MTS a través del monitor o el mando a distancia.
Tamaño de
Imagen
Se puede manejar de diferentes formas el tamaño de la
imagen que se está visualizando.
■
Ampliac.1
Cambio del tamaño de la imágen a pantalla completa.
(aplicable sólo a PC RVA : 150MP)
(aplicable a PC RVA y vídeo : 170MP)
■
Ampliac.2
Expansión de las imágenes manteniendo la proporción
de aspecto original.
(aplicable sólo a PC RVA : 150MP)
(aplicable a PC RVA y vídeo : 170MP)
■
Normal
La visualizacion de la imagen se muestra en su tamaño
real.
(aplicable sólo a PC RVA : 150MP)
(aplicable a PC RVA y vídeo : 170MP)
■
Zoom
La imagen se puede ampliar hasta 64 veces con
respecto al tamaño original. También se puede dividir
la imagen ampliada.
■
Encuadrar
Mueve en dirección vertical u horizontal la imagen a la
que se ha aplicado el zoom.
Español
18
4_S150MP170MPbody.fm
Page 19
Wednesday, September 19, 2001
3:03 PM
Ajuste del Monitor LCD
Tabla 1. Controles de pantalla (Continuación)
Descripción de la función
Menús y
submenús
Icono
Efecto Imagen
Se puede hacer más intensa o más suave la imagen
que se está visualizando.
• Más Definido
• Definido
• Medio
• Borrose
• Más Borroso
Temporizador
El sistema del monitor se apagará automáticamente si
se selecciona uno de los intervalos de tres veces.
30 min.
60 min.
120 min.
Control OSD
Se puede cambiar el idìoma y aspecto del OSD.
■
Idioma
English
Deutsch
Español
Français
Italiano
Svenska
■
Posición
Mueve la ventana OSD en direccion vertical u horizontal.
■
Tono Medio
Cambia la opacidad del fondo del OSD.
■
Duración
El número de segundos que el OSD permanece visible
antes de desaparecer.
■
Beep
Activa o desactiva el sonido generado cuando se tocan
los botones de control.
Español
19
4_S150MP170MPbody.fm
Page 20
Wednesday, September 19, 2001
3:03 PM
Apéndice
Por mando a distancia
Fuente
• PC
• V1
• V2
• TV
Potencia
On/Off
PIP
• PIP on
• Pantalla completo
PIP Off
• PIP
PC
• Completo(PIP)
Encendido de OSD
Apagado de OSD, PIP
PC
PIP Posición
Información de configuración de pantalla
(Canal, estereo/mono/dual)
1
2
3
4
5
6
7
8
9
Teclas numéricas para
acceso directo a los
canales.
Display
0
Pre.CH
Captura de canal previo
Busqueda de canales
Caption
Modo MTS (USA)
o modo S (Europa)
Volumen
Canal
Mute de sonido
Español
20
4_S150MP170MPbody.fm
Page 21
Wednesday, September 19, 2001
3:03 PM
Apéndice
■
Funciones a las que sólo se puede acceder con el mando a distancia
Pantalla
Muestra un número de canal actual y un tipo de audio en el ángulo superior derecho de la pantalla.
P12
Estereo
Modo-MTS/S
Se puede seleccionar el modo audio usando este botón. Al pulsarlo, se
muestra el modo de audio actual en el ángulo inferior izquierdo de la pantalla.
Estereo
Nota) SyncMaster150/170MP dispone de una función de detección automatica de estéreo. Por ello, dependiendo de los tipos de audio, el monitor
cambia automaticamente su modo de audio de Mono a Estéreo o viceversa.
Tipo de
Audio
FM Estereo
MTS/S-Mode
Mono
Mono
Stereo
Mono
Stereo
Dual
Dual1
Dual2
Mono
Mono
Stereo
Mono
Dual
Mono Dual1 Dual2
Incumplimiento
Cambio automático
NICAM
Dual1
Cambio automático
Español
21
Stereo
Dual1
4_S150MP170MPbody.fm
Page 22
Wednesday, September 19, 2001
3:03 PM
Apéndice
PowerSaver
Este monitor posee un sistema de gestión de energía incorporado llamado PowerSaver. Este
sistema ahorra energía conmutando el monitor a un modo de bajo consumo cuando el
monitor no ha sido utilizado en un periodo establecido de tiempo. Los modos disponibles son
"On", "Espera", "Dormido" y "Muy dormido". El sistema PowerSaver funciona con una tarjeta
de vídeo instalada en el ordenador que cumple las normas VESA DPMS. Use una utilidad de
software instalada en el ordenador para configurar esta función. Para obtener detalles,
consulte la tabla 2.
Tabla 2. Modos de ahorro de energía
Power-Saving Function mode (EPA/NUTEK)
Estado de
Operación
Operación
Normal
Standby Mode
Modo Dormido
Posición A 1
Modo Muy
dormido
Posición A 2
Sinc. Horizontal
Sinc. Vertical
Vídeo
Activa
Activa
Activa
Inactiva
Activa
Blanco
Activa
Inactiva
Blanco
Alimentación
Indicador
Verde
Ámbar
ÁmbarIntermiten Ámbar
te (Intervalo de Intermitente
0,5 segundos
(Intervalo de 1
segundo)
Alimentación
Consumo de
energía
150MP :
33W (máximo)
Menos de 3W
170MP :
52W (máximo)
Menos de 3W
Inactiva
Inactiva
Blanco
Menos de 3W
NOTA: Esta LCD vuelve automáticamente a la operación normal cuando se restablece el
sincronismo vertical u horizontal. Esto ocurre cuando se mueve el ratón o se presiona
una tecla del teclado.
Este monitor es de conformidad con EPA ENERGY STAR® y NUTEK cuando se utiliza con un
ordenador equipado con la funcionalidad VESA DPMS.
Si desea ahorrar energía, APAGUE el monitor cuando no lo necesite, o cuando no vaya a
utilizarlo durante periodos de tiempo prolongados.
Español
22
4_S150MP170MPbody.fm
Page 23
Wednesday, September 19, 2001
3:03 PM
Apéndice
Solución de problemas
Si tiene algún problema al configurar o utilizar el monitor LCD, puede que pueda resolverlo
usted mismo. Antes de contactar con el servicio al cliente, intente las soluciones sugeridas
apropiadas para cada problema.
Tabla 3. Solución de problemas - imagen
Lo que se ve...
Sugerencia
Referencia
La pantalla está vacía y
el indicador de
alimentación está
apagado
■
Asegúrese de que el cable de
alimentación está bien
conectado y que el monitor LCD
está encendido.
Conexión del monitor
LCD, página 5.
Mensaje "Comprobar
Cable de Señal"
■
Asegúrese de que el cable de
señal está correctamente
conectado a las fuentes de PC o
video.
Asegúrese de que están encendidas las fuentes de PC o video.
Conexión del monitor
LCD, página 5.
Compruebe la resolución
máxima y la frecuencia del
adaptador de video.
Compare estos valores con los
datos el Diagrama de Modos de
pantalla.
Modos de pantalla,
página 29.
■
Mensaje "Sincro. Fuera
de Límites"
■
■
La imagen está
demasiado clara u
oscura
■
Ajuste la Luminosidad y el
Contraste.
Luminosidad, página 12.
Contraste, página 12.
Barras horizontales
parecen parpadear,
temblar o relucir en la
imagen
■
Adjuste la función Sintonía fina.
Fijar le lmagen, Ajuste Fino,
página 12~13.
Barras verticales
parecen parpadear,
temblar o relucir en la
imagen.
■
Adjuste la función Sintonía
gruesa y después vuelva a
ajustar la función Sintonía fina.
Fijar le lmagen, Ajuste
Grueso, página 12~13.
Fijar le lmagen, Ajuste Fino,
página 12~13.
Español
23
4_S150MP170MPbody.fm
Page 24
Wednesday, September 19, 2001
3:03 PM
Apéndice
Tabla 3. Solución de problemas - imagen (Continuación)
Lo que se ve...
Sugerencia
Power Saver, página 22.
La inagen está vacía y el
indicador de
alimentación está ámbar
o ámbar intermitente
cada 0.5 o 1 segundo
■
La imagen no es
estable y parece que
vibra
■
Compruebe que la resolución de la Modos de pantalla,
página 29.
pasntalla y la frecuencia de la
computadora o la tarjeta de vídeo
están en uno de los modos
disponibles para el monitor. En la
computadora, compruebe en:Panel
de control, Pantalla, Configuración.
■
Si la configuración no es correcta,
utilice los programas de la
comprtadora para modificarla.
■
El monitor está utilizando el
sistema de administración de
energía.
Mueva el ratón de la computadora
o presione una tacla del teclado.
Referencia
Instalar el controlador de
vídeo, página 6.
NOTA: El monitor acepta funciones de barrido automático dentro
del siguiente intervalo de frecuencias:
■
Frecuencia horizontal:
■
Frecuencia vertical:
150MP : 30 kHz – 69 kHz
170MP : 30 kHz – 81kHz
56 Hz – 85 Hz
■
Frecuencia máxima de
actualización:
150MP : 1024 x 768 @ 85 Hz
170MP : 1280 x 1024 @ 76Hz
La imagen no está
centrada en la pantalla.
■
Ajuste la posición horizontal y
vertical.
Posición-H, página 14.
Posición-V, página 14.
Necesita el software
del controlador del
monitor
■
Descargar el driver de las páginas
WWW:
http://samsungelectronics.com/
support/downloads/monitor/
index.html
Español
24
4_S150MP170MPbody.fm
Page 25
Wednesday, September 19, 2001
3:03 PM
Apéndice
Tabla 4. Solución de problemas – Audio y TV
Problema
No hay sonido
Sugerencia
Referencia
■
Asegúrese de que el cable de audio
está correctamente conectado al
puerto audio-in del monitor y al
puerto audio-out de su tarjeta de
sonido.
Conexion del monitor LCD,
página 5.
■
Compruebe el nivel de volumen.
Control Audio, página 18.
El nivel de sonido
es demasiado
bajo
■
Compruebe el nivel de volumen.
Control Audio, página 18.
■
Si el volumen sigue siendo
demasiado bajo después de subir el
control de volumen al máximo,
compruebe el control de volumen de
la tarjeta de la sonido de la
comprtadora, o del programa de
dicha tarjeta.
Consulte la documentación
de la comprtadora, la
tarjeta de sonido o del
software.
El tono del
sonido es
demasiado bajo
o de demasiado
alto
■
Ajuste los graves y agudos a su nivel
adecuado.
Control Audio, página 18.
No se recibe la
señal de TV
■
Compruebe el "Sistema de canales" y
asegúrese de elegir el sistema de
canal correcto.
Seleccione "Programa automático de
canal" para configurar automáticamente el sistema de canal.
Consulte "Sistemas de emision PAL" en la página 30.
■
Español
25
4_S150MP170MPbody.fm
Page 26
Wednesday, September 19, 2001
3:03 PM
Apéndice
Especificaciones
Tabla 5. Especificaciones técnicas y ambientales
150MP
Panel
170MP
Tamaño
Tamaño de la
pantalla
Tipo
Tamaño de
poxel
Ángulo de
visión
15,0” Diagonal
304,1 (H) x 228,1 (V) mm
17,0” Diagonal
338 (H) x 270 (V) mm
a-si TFT activa a-si
0,297 (H) x 0,297 (V) mm
a-si TFT activa a-si
0,264 (H) x 0,264 (V) mm
70/70/60/60 (Izquierda/
Derecha/Arroba/Abajo)
(Dependiendo del fabricante
del panel, el ángulo de
visualización puede ser
diferente de la presente
especificación.)
80/80/80/80 (Izquierda/
Derecha/Arroba/Abajo)
(Dependiendo del fabricante
del panel, el ángulo de
visualización puede ser
diferente de la presente
especificación.)
Horizontal
Vertical
30 – 69 kHz
56 – 85 Hz
Colores de la
pantalla
16,777,216 colores
30 – 81 kHz
56 – 85 Hz (~XGA)
60 – 76 Hz (SXGA)
16,777,216 colores
Resolución de
la pantalla
Modo óptimo
Modo máximo
1024 x 768 @ 60 Hz
1024 x 768 @ 85 Hz
1280 x 1024 @ 60 Hz
1280 x 1024 @ 76 Hz
Señal de
entrada
Sincronismo
* Frecuencia
Señal de Vídeo
Vídeo separado H/V, TTL, Positivo o negativo.
Vídeo compuesto H/V, TTL, Positivo o negativo.
Sinc. en verde 0,3 Vp-p, Negativo.
0,7 Vp-p @ 75 ohm
TV, Vídeo
Sistema color
Sistema sonido
forma vídeo
PAL
B/G, D/K, I
CVBS, S-VHS
Vídeo
Sistema color
PAL/NTSC
Fuente de
alimentación
Entrada
Salida
100-240 V c.a. (60/50Hz)
DC 12V/3A
* En referencia a los modos de señal estándar, página 29.
Español
26
100-240 V c.a. (60/50Hz)
DC 12V/4,5A
4_S150MP170MPbody.fm
Page 27
Wednesday, September 19, 2001
3:03 PM
Apéndice
Tabla 5. Especificaciones técnicas y ambientales
150MP
170MP
Consumo de
Energía
Ahorro máximo
de energia
Dimensiones/
Peso
Unidad (AxAxF) :
Cuerpo del
15,0 x 15,0 x 2,2 inch / 9,7 lbs
monitor
(382 x 380 x 57 mm / 4,4 kg )
17,6 x 17,2 x 2,48 inch / 14,3 lbs
(448 x 438 x 63 mm / 6,5 kg)
Con soporte
15,0 x 15,0 x 6,0 inch / 9,7 lbs
(382 x 380 x 153 mm / 4,4 kg)
17,6 x 17,2 x 8,15 inch / 14,3 lbs
(448 x 438 x 207 mm / 6,5 kg)
Plegado
15,0 x 17,7 x 2,4 inch / 9,7 lbs
(382 x 450 x 61 mm / 4,4 kg)
17,6 x 20,5 x 2,75 inch / 14,3 lbs
(448 x 522x 70 mm / 6,5 kg)
Cartón
19,1 x 20,5 x 8,0 inch / 15,4 lbs 22,5 x 24,8 x 7,95 inch / 20,9 lbs
(486 x 522 x 203 mm / 7,0 kg) (572 x 632 x 202 mm / 9,5 kg)
Consideraciones
ambientales
Característica
de audio
33 W
<3 W
52 W
<3W
Temperatura de
funcionamiento
Humedad de
funcionamiento
Temperatura de
almacenaje
Humedad de
almacenaje
Entrada de
audio 1
Entrada de
audio 2
Line-out
(Audio out)
Auricular out
Frecuencia
Respuesta
Entre 50 ˚F y 104 ˚F (10 ˚C y 40 ˚C)
Entre 10% y 80%
Entre 13 ˚F y 113 ˚F (-25 ˚C y 45 ˚C)
Entre 5% y 95%
Jack RCA Rojo(R) Blanco(L), 0,5Vrms (-9dB)
3,5ø Jack estéreo, 0,5Vrms (-9dB)
3,5ø Jack estéreo, 0,7Vrms (-7dB)
Máx. 10mW Auricular (3,5ø Jack estéreo 32Ω)
RF: 80Hz - 15kHz (a - 3dB)
A/V: 80Hz - 20kHz (a - 3dB)
Español
27
4_S150MP170MPbody.fm
Page 28
Wednesday, September 19, 2001
3:03 PM
Apéndice
Asignación de los conectores
Tabla 6. Conector D de 15 líneas
Línea
Vídeo Separado H/V
Vídeo Compuesto H/V
Sinc. en el verde
1
Rojo
Rojo
Rojo
2
Verde
Verde
Verde + Sinc. H/V
3
Azul
Azul
Azul
4
TIERRA
TIERRA
TIERRA
5
TIERRA (Retorno DDC)
TIERRA (Retorno DDC)
TIERRA (Retorno DDC)
6
TIERRA-Rojo
TIERRA-Rojo
TIERRA-Rojo
7
TIERRA-Verde
TIERRA-Verde
TIERRA-Verde
8
TIERRA-Azul
TIERRA-Azul
TIERRA-Azul
9
No se Puede Conectar
No se Puede Conectar
No se utiliza
10
TIERRA-Sincronusmo/
Autocomprobación
TIERRA-Sincronusmo/
Autocomprobación
TIERRA-Sincronusmo/
Autocomprobación
11
TIERRA
TIERRA
TIERRA
12
DDC _SDA
DDC _SDA
DDC _SDA
13
Sinc. Vertical
Sinc. H/V
No se utiliza
14
Sinc. Vertical
No se utiliza
No se utiliza
15
DDC _SCL
DDC _SCL
DDC _SCL
Español
28
4_S150MP170MPbody.fm
Page 29
Wednesday, September 19, 2001
3:03 PM
Apéndice
Modos de pantalla
Si la senal del sistema es igual al modo de señal estándar, la pantalla se ajusta
automáticamente. Si la señal del sistema no es igual al modo de señal estándar, ajuste el
modo consultando la guía de usuario Videocard porque la pantalla podría no visualizarse o
podría activarse sólo el LED de encendido. En el proceso de fabricación, la imagen de la
pantalla ha sido optimizada para los modos de pantalla que se muestran a continuación.
Tabla 7. Modos de pantalla prestablecidos
Modo
VGA
SVGA
XGA
SXGA
(Sólo170MP)
Frecuencia Polaridad de
los
Reloj de
sincronismos
Pixel
(H/V)
(MHz)
Resolución
Frecuencia
Horizontal
(kHz)
Frecuencia
Vertical
(Hz)
720 x 400
31,469
70,087
28,322
–/+
640 x 480
31,469
59,940
25,175
–/–
640 x 480
37,500
75,000
31,500
–/–
640 x 480
43,269
85,008
36,000
–/–
800 x 600
46,875
75,000
49,500
+/+
800 x 600
53,674
85,061
56,250
+/+
1024 x 768
48,363
60,004
65,000
–/–
1024 x 768
60,023
75,029
78,750
+/+
1024 x 768
68,677
84,997
94,500
+/+
1280 x 1024
63,981
60,020
108,000
+,–/+,–
1280 x 1024
79,976
75,025
135,000
+/+
Español
29
4_S150MP170MPbody.fm
Page 30
Wednesday, September 19, 2001
3:03 PM
Apéndice
Tabla 8. Sistemas de emisión PAL
Modelo Sistema Sistema
Nombre Color Sonido
Sistema
Estéreo
Sistema
del
Canales
CCIR
A2
Países
Alemania, Austria, Suiza,
Holanda
AUSTRALIA Australia
150MP
170MP
PAL
B/G
I
NICAM
CCIR
Suecia, España, Dinamarca,
Noruega, Finlandia, Belgica,
Islandia, Portugal, Malasia, Singapur, Tailandia
Desconocido
CCIR
India, Israel, Kuwait, Jordania,
Yugoslavia
NICAM
CCIR
Reino Unido, Hongkong
Español
30
4_S150MP170MPbody.fm
Page 31
Wednesday, September 19, 2001
3:03 PM
Apéndice
Instalación de dispositivos de montaje VESA
Consulte el plegado de la base en la página 33.
Refuerzo de
montaje de
parte trasera
Montaje
Alinee la base de montaje con los agujeros de la base de la tapa trasera y asegúrela con los
cuatro tornillos que vienen con el brazo articulado, la repisa de pared o cualquier otra base.
Español
31
4_S150MP170MPbody.fm
Page 32
Wednesday, September 19, 2001
3:03 PM
Apéndice
Soporte retractable
15
NOTA: *Tire de la parte replegable del soporte cuando incline el monitor hacia atrás
para lograr más estabilidad. El ángulo máximo de inclinación es de 15 grados
en la dirección hacia atrás. No incline el monitor en ángulos no especificados.
Una fuerza excesiva de inclinación puede producir daños permanentes en las partes mecánicas del soporte.
Mantenimiento del monitor LCD
PRECAUCIÓN: Para evitar el riesgo de descargas eléctricas, no desmonte el armario del
monitor (exceso para acceder a los conectores de los cables según se describe en la página
5). El mantenimiento que puede realizar el usuario queda restringido a la limpieza: desenchufe
el monitor de la red antes de proceder a su limpieza:
Unplug the monitor from the power outlet before cleaning.
Para limpiar el monitor de pantalla plana, utilice un paño ligeramente humedecido
■
con agua o un detergente suave. Si es posible, utilice un tejido especial de limpieza de pantalla antiestático o una solución adecuada para el revestimiento
antiestático.
■
Para limpiar la caja del monitor, utilice un paño ligeramente humedecido con un
detergente suave.
No utilice materiales de limpieza inflamabes para el monitor LCD o cualquier otro
■
aparato eléctrico.
Español
32
4_S150MP170MPbody.fm
Page 33
Wednesday, September 19, 2001
3:03 PM
Apéndice
Montaje de un dispositivo de pared o brazo
El monitor soporte la norma de montaje VESA para su uso con los diferentes dispositivos de
montaje VESA. Para instalar cualquier dispositivo VESA, siga las instrucciones que se i indican.
1
2
4
5
3
6
1
Coloque el monitor LCD boca abajo sobre una superficie plana sobre algún material
de protección para evitar daños a la pantalla.
2
3
4
Suelte la tapa del conector.
5
6
7
Suelte cualquier cable conectado al monitor.
Pulse el botón "FOLD" del soporte e incline el monitor hacia atrás hasta que el soporte
quede en posición vertical.
Conecte cualquier cable que haya soltado en el paso 3.
Vuelva a colocar la tapa que se ha soltado en el paso 2.
Ya puede instalar el dispositivo de montaje en pared/brazo dependiendo de las
aplicaciones.
Español
33
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
