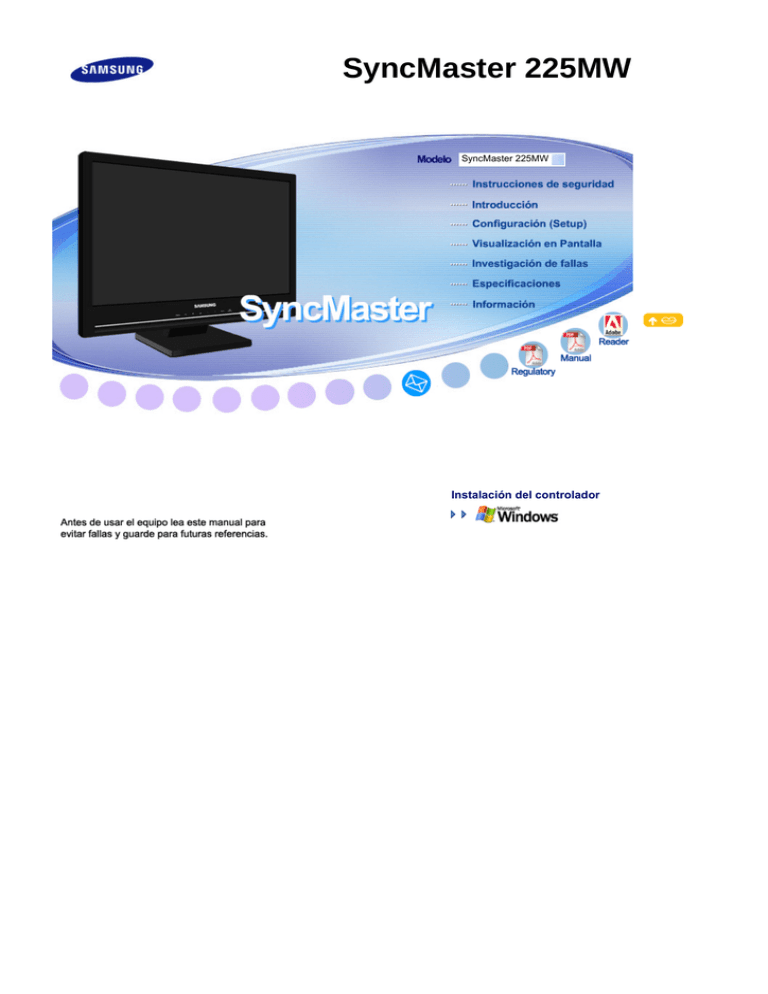

SyncMaster 225MW

SyncMaster 225MW

Instalación del controlador

Modelo

SyncMaster 225MW

Simbología

Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar daños físicos o perjuicios al equipo.

Prohibido

No desensamblar

No tocar

Es importante leer y entender en todo momento

Desconectar la clavija del tomacorriente

Conectar a tierra para prevenir una descarga eléctrica

Fuente de alimentación

Cuando no use el PC durante largos periodos de tiempo, ajústelo a DPMS. Si usa un protector de pantalla, póngalo al modo de pantalla activa.

La imágenes que se muestran son sólo de referencia y no se pueden aplicar en todos los casos (o países).

No use un tomacorriente estropeado o flojo. z

Esto podría originar una descarga eléctrica o fuego.

No jale el cordón ni toque el tomacorriente con las manos mojadas.

z

Esto podría ocasionar una descarga eléctrica o fuego.

Use sólamente conectores y receptáculos apropiados para hacer la conexión a tierra.

z

Una conexión a tierra inapropiada podría causar una descarga eléctrica o una avería en el equipo.

Apriete firmemente la clavija del cable de alimentación de manera que no se

afloje. z

Una conexión incorrecta podría provocar un incendio.

No doble excesivamente la clavija ni el cordón, tampoco coloque objetos

pesados sobre él, esto podría ocasionar daños. z

El incumplimiento de esta recomendación podría causar una descarga eléctrica o fuego.

No conecte muchas extensiones o clavijas a un tomacorriente. z

Esto podría ocasionar fuego.

No desconecte el cable de alimentación mientras esté usando el monitor. z

Debido a la desconexión se puede producir un sobrevoltaje que dañe el monitor.

No utilice el cable de alimentación si el conector o el enchufe están sucios. z z

Si el conector o el enchufe están sucios, límpielos con un paño seco.

Si conecta el cable de alimentación con el conector o el enchufe sucios se puede causar un cortocircuito o un incendio.

Instalación

Póngase en contacto con un centro de servicio técnico autorizado cuando instale el

monitor en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel de humedad y productos químicos, y en lugares donde el producto se vaya a utilizar las 24 del día, como aeropuertos, estaciones, etc.

El incumplimiento de estas indicaciones puede causar serios desperfectos en el monitor.

Ponga el monitor en un lugar con poca humedad y un mínimo de polvo.

z

Podría producirse un corto circuito o fuego en el interior del monitor.

No deje caer el monitor cuando lo mueva.

z

Esto podría causar daño al producto o al cuerpo humano.

Instale la base del monitor en una vitrina o un estante de tal manera que la

base no sobresalga. z

Una caída del producto podría dañar éste o causar lesiones físicas.

No coloque el aparato en una superficie pequeña o inestable.

z

Coloque el aparato en una superficie lisa y estable, ya que el aparato puede caer y producir lesiones a alguien que pase junto a él, especialmente a los niños.

No deje el aparato en el suelo. z

Una persona (especialmente un niño) podría tropezar con él.

Mantenga alejados del aparato todos los objetos inflamables como velas,

insecticidas o cigarrillos. z

Podría provocar un incendio.

Mantenga el cable de alimentación alejado de las fuentes de calor. z

Un aislamiento fundido Podría provocar un incendio o una descarga eléctrica.

No instale el aparato en lugares mal ventilados, como por ejemplo unas

estanterías, un armario, etc. z

Un aumento de la temperatura interna puede causar un incendio.

Coloque el monitor cuidadosamente.

z

Podría dañarse o romperse.

No asiente el monitor sobre la pantalla.

z

Se podría dañar la superficie TFT-LCD.

La instalación de un soporte de pared debe hacerse por un instalador profesional cualificado.

z z

La instalación por parte de personal incompetente puede dar lugar a lesiones.

Use siempre el dispositivo de montaje especificado en el manual del propietario.

Cuando instale el equipo, procure guardar una distancia de más de 10 cm desde la pared para facilitar la ventilación.

z

Una ventilación inadecuada puede causar un aumento de la temperatura interna del producto que da como resultado que los componentes tengan una vida útil más corta y el rendimiento sea menor.

Para evitar que el agua de lluvia se deslice a lo largo del cable al aire libre de la antena y entre en la casa, asegúrese de que la porción al aire libre del cable cuelga por debajo del punto de entrada.

z

Si el agua de lluvia entra en el aparato, puede provocar una descarga eléctrica o un incendio.

Si está usando una antena al aire libre, asegúrese de dejar la suficiente distancia entre la antena y el cableado cercano, con el fin de evitar el contacto en caso de que la antena se desplace repentinamente por una ráfaga de viento.

z

Si una antena cae de manera descontrolada, puede causar lesiones o una descarga eléctrica.

Mantenga el embalaje de plástico (bolsa) lejos del alcance de los niños. z

Si juegan con el embalaje de plástico (bolsa) los niños pueden asfixiarse.

Limpieza

Cuando limpie la caja del monitor o la superficie del TFT-LCD, limpie con una tela suave, ligeramente mojada.

No rocíe detergente directamente sobre el monitor.

z

Puede causar daños, una descarga eléctrica o un incendio.

Use el detergente recomendado con una tela suave.

Si el conector entre el enchufe y el pin está oxidado o sucio, límpielo apropiadamente con una tela seca.

z

Un conector sucio puede causar una descarga eléctrica o fuego.

No olvide desconectar el cable de alimentación antes de limpiar el producto. z

Podría provocar un incendio o una descarga eléctrica.

Desconecte el cable de alimentación de la toma de corriente y seque el aparato

con un paño suave y seco. z

No utilice ningún producto químico como cera, benzol, alcohol, disolventes, insecticida, ambientador de aire, lubricante o detergente.

Póngase en contacto con un Centro de servicios o de Atención al cliente para realizar la limpieza del interior una vez al año.

z

Mantenga limpio el interior del aparato. El polvo acumulado en el interior durante un período de tiempo prolongado puede provocar un funcionamiento incorrecto o un incendio.

Otros

IMPORTANTE:

PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA

DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y

OPERAR EL APARATO, CONSERVE EL MANUAL PARA FUTURAS REFERENCIAS,

GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE OPERAR EL APARATO Y

GUÁRDELO PARA REFERENCIAS FUTURAS.

No retire la cubierta (o la tapa posterior).

z z

Esto podría causar una descarga eléctrica o fuego.

Solicite la revisión al personal calificado de reparaciones y mantenimiento.

Si su monitor no funciona normalmente- en particular, si hay algunos sonidos

inusuales o sale algún olor del interior- desconéctelo inmediatamente y contáctese con un centro de venta autorizado o un centro de servicios

. z

Esto podría causar una descarga eléctrica o fuego.

Mantenga el aparato alejado de lugares expuestos a petróleo, humo o humedad; no lo instale en el interior de un vehículo.

z z

Esto podría causar un funcionamiento incorrecto, una descarga eléctrica o fuego.

Evite especialmente la utilización del monitor cerca del agua o al aire libre donde podría estar expuesto a la nieve o a la lluvia.

Si se cae el monitor o se daña la cubierta, apáguelo y desconecte el cordón de suministro eléctrico. A continuación, consulte al Centro de Servicio .

z

El monitor puede funcionar incorrectamente, provocando una descarga eléctrica o un fuego.

Mantenga la unidad apagada cuando haya truenos y relámpagos en el exterior, y no permita que el monitor deje de utilizarse durante un período de tiempo prolongado.

z

El monitor puede funcionar incorrectamente, provocando una descarga eléctrica o un fuego.

No intente mover el monitor tirando solamente del cable o del cable de señal.

z

Esto podría causar averías, descarga eléctrica o fuego debido al daño del cable.

No mueva el monitor a la izquierda o a la derecha jalando sólamente el cordón

o el cable de señal. z

Esto podría causar una avería, descarga eléctrica o fuego debido al daño del cable.

No cubrir las rejillas de ventilación del gabinete del monitor.

z

Una mala ventilación podría causar averías o fuego.

No coloque objetos contenedores de agua, productos químicos o pequeños objetos de metal sobre el monitor.

z z

Esto podría causar un funcionamiento incorrecto, una descarga eléctrica o fuego.

Si un cuerpo extraño entra en el monitor, desconecte el cable de alimentación y póngase en contacto con el Centro de servicio técnico .

Mantenga el aparato alejado de aerosoles químicos combustibles y sustancias inflamables.

z

Esto podría causar una explosión o fuego.

Nunca meta algo metálico en las aberturas del monitor. z

Esto podría causar una descarga eléctrica, fuego o lesiones.

No introduzca objetos de metal como la punta de un destornillador, un cable o un taladro, ni objetos inflamables como papel o cerillas en los orificios de ventilación, conectores de altavoces o puertos AV.

z

Podría provocar un incendio o una descarga eléctrica. Si se introducen sustancias extrañas o se vierte agua en el aparato ,apague éste, desconectelo y póngase en contacto con un Centro de Servicio técnico.

Si el aparato muestra una imagen fija durante un largo período de tiempo, puede quedar una imagen residual o cierta indefinición.

z

Establezca el modo de ahorro de energía o configure un protector de pantalla con una imagen en movimiento, cuando sea necesario dejar desatendido el monitor durante un largo período de tiempo.

Ajuste la resolución y la frecuencia a los niveles apropiados para el modelo.

z

Los niveles inadecuados de resolución y de frecuencia pueden dañar la vista del usuario.

22 pulgadas de ancho (55 cm) - 1680 x 1050

Mantenga el volumen en un nivel apropiado cuando utilice los auriculares.

z

Un nivel de volumen excesivamente ruidoso puede dañar la capacidad auditiva.

Mirar el monitor continuamente desde una corta distancia puede causar

daños en la vista.

Para evitar la tensión del ojo, tome un descanso de al menos cinco minutos

después de cada hora de uso del monitor.

No instale el producto en una superficie inestable, desigual o que pueda

experimentar vibraciones. z

Una caída del producto podría dañar éste o causar lesiones físicas. El uso del producto en una ubicación que experimente vibraciones puede acortar la vida

útil del aparato o provocar un incendio.

Cuando quiera desplazar el monitor, apáguelo y desconectelo de la toma de corriente.

Cerciórese de que todos los cables, incluyendo el cable de la antena y los cables de conexión con otros dispositivos, estén desconectados antes de mover el monitor.

z

No desconectar correctamente un cable puede dañarlo y provocar un incendio o una descarga eléctrica.

Coloque el aparato fuera del alcance de los niños ya que podrían z

La caída del aparato puede causar daños físicos o incluso la muerte.

Si no va a utilizar el producto durante un período de tiempo prolongado,

desconecte el cable de alimentación. z

Podría producir emisiones de calor por la acumulación de polvo o la disminución del aislamiento que causaran descargas eléctricas o un incendio.

No deposite los objetos favoritos de los niños (o cualquier otro objeto que

pueda resultarles atractivo) encima del aparato. z

Los niños pueden intentar subirse al aparato para coger el objeto. El aparato puede caer y causar lesiones físicas o incluso la muerte.

Cuando quite las pilas del mando a distancia, tenga cuidado de no dejarlas al alcance de los niños, ya que podrían tragarlas. Mantenga las pilas fuera del alcance de los niños.

z

En caso de intoxicación, consulte a un médico inmediatamente.

reemplazar las pilas, colóquelas en la polaridad correcta (+/-) según lo indicado en el compartimiento de las pilas.

z

La polaridad incorrecta puede hacer que una pila se rompa o sufra un derrame del líquido interior, con riesgo de incendio, lesiones, o contaminación

(daños).

Use sólo pilas estándar según lo especificado. No use pilas nuevas y usadas juntas.

z puede hacer que una pila se rompa o sufra un derrame del líquido interior, con riesgo de incendio, lesiones, o contaminación (daños).

Las baterías (y las baterías recargables) no son residuos normales y deben devolverse al lugar adecuado para su reciclaje. El usuario es responsable de devolver las baterías usadas o recargables al lugar adecuado para que se proceda a su reciclaje.

z

El usuario puede devolver las baterías usadas o recargables al centro municipal de reciclaje más próximo o a un establecimiento que venda el mismo tipo de baterías o de baterías recargables.

Cuando levante o mueva el monitor, no lo sujete sólo por el soporte.

z

El monitor podría caerse y estropearse o causar lesiones a alguien.

Postura correcta para utilizar el monitor

Intente mantener la postura correcta cuando utilice el monitor.

z z z

Mantenga la espalda recta.

Mantenga una distancia de 45~50 cm entre los ojos y la pantalla del monitor. Mire la pantalla desde una altura ligeramente superior y tenga el monitor directamente en frente de usted.

Incline el monitor hacia delante de 10 a 20 grados. Ajuste la altura del monitor de tal manera que la parte superior esté z z z z ligeramente por debajo del nivel de los ojos.

Ajuste el ángulo del monitor de tal manera que no se refleje la luz en la pantalla.

Intente mantener los brazos pegados al cuerpo. Mantenga los brazos al mismo nivel que el dorso de las manos.

Los codos deben formar un ángulo recto.

El ángulo formado por las rodillas debe ser superior a los 90 grados. Los pies deben estar apoyados en el suelo, nunca colgando. La posición de los brazos debe estar por debajo de la altura del corazón.

Modelo

SyncMaster 225MW

Compruebe que los siguientes elementos se incluyan con el monitor. Si falta algún elemento, contáctese con su proveedor

.

Consulte a un proveedor local para la comprar de elementos opcionales.

Desempaque

Without Stand With Stand

Manual

Cable

Guía de Instalación

Rápida

Documento de garantía

(no esta disponible en todas las localidades)

Manual del usuario,

CD de instalación del controlador del monitor

Otros

Cable de señal Cordón eléctrico

Cable de audio

Control remoto

Se vende por separado

Cable de antena de TV Cable RCA

Cable Componentee

Cable de S-Vídeo

Auriculares

Conector SCART

Cable de DVI

cables DVI a HDMI Cable HDMI

Cable RCA a estéreo (para

PC)

Parte Delantera

1. AUTO

2. PIP

3.

4. - +

5. MENU

6.

7. Sensor de control remoto

8. [ ] Energía

9. Indicador Alimentação

10. Altavoz

1. AUTO

(Disponible en modo PC solamente)

Cuando se pulsa el botón 'AUTO', aparece la pantalla Ajuste automático, según se muestra en la pantalla animada del centro. Púlselo para que se ajuste automáticamente a la señal proveniente del PC. Los valores de fino, grueso y posición se ajustan automáticamente.

2. PIP - Disponible solamente en el modo PC/DVI

Cada vez que pulse el botón, se cambia el origen de la señal de la ventana PIP.

3.

Mueve verticalmente desde un elemento de menú a otro o ajusta los valores del menú seleccionados. En el modo TV, selecciona los canales de TV.

4. - +

Mueve horizontalmente desde un elemento de menú a otro o ajusta los valores del menú seleccionados. También ajusta el volumen del audio.

5. MENU

Abre el menú OSD. También se usa para salir del menú OSD o volver al menú anterior.

6.

Botón (Origen) Se usa para seleccionar el menú OSD.

Cambia desde modo de pantalla PC a modo de pantalla Video.

El cambio de fuente sólo se permite en dispositivos externos conectados en este momento al monitor. Para cambiar los Modos de pantalla:

[PC] → [DVI] → [TV] → [Ext.] → [AV] → [S-Vídeo] → [Componente] → [HDMI]

>>Haga clic aquí para ver una secuencia de animación.

7. Sensor de control remoto

Oriente el control remoto hacia esta zona del monitor.

]

Use este botón para encender y apagar el monitor.

9. Indicador Alimentação

Le permite ver el estado general del suministro del sistema. Si desea más información, consulte la sección Ahorrador de Energía .

10. Altavoz

Puede escuchar el sonido conectando la tarjeta de sonido del PC al monitor.

Vea Ahorrador de Energía , descrito en el manual, para mayor información en lo referente a las funciones de ahorro de energía. Para ahorrar energía, apague el monitor cuando no lo necesite o cuando no lo use por periodos largos de tiempo.

Parte Posterior

(La disposición en la parte posterior del monitor podría variar de producto a producto)

1.

POWER

z

Conecte el cable de alimentación del monitor a la toma

POWER de la parte posterior del monitor.

Este producto se puede utilizar con 100 ~ 240 V CA

(+/- 10%).

2.

DVI/PC IN / HDMI/PC/DVI-D AUDIO IN

1. PC

: Conecte el cable de señal al puerto PC de la parte posterior del monitor.

2. DVI-D

: Conecte el cable DVI al puerto DVI-D de la parte posterior del monitor.

3. HDMI/PC/DVI-D AUDIO IN

: Conecte el puerto HDMI / PC / DVI-D AUDIO IN de la parte posterior del monitor a la tarjeta de sonido del

PC.

3.

COMPONENT IN

1. R - AUDIO - L

: Conecte el puerto de DVD, VCR (DVD / decodificador

DTV) al puerto R-AUDIO-L del monitor.

2. P

R

, P

B

,Y

: Conecte el puerto VIDEO OUT del DVD/decodificador

DTV a los puertos de entrada PR, PB,Y mediante el cable de vídeo del componente (P

R

, P

B

,Y).

4.

5.

ANT IN

HDMI IN z

Conecte el cable coaxial de antena o de CATV con el terminal Antenna (Antena) en la parte posterior del monitor.

Es necesario usar un cable de antena coaxial. z

Mediante un cable HDMI conecte el terminal HDMI de la parte posterior del monitor con el terminal HDMI del dispositivo de salida digital.

6.

EXT(RGB)

7.

z

Conecte el puerto EXT (RGB) del monitor al reproductor DVD a través del conector SCART

(euroconector).

En el caso del puerto EXT(RGB) del monitor, hace que la señal de TV o Video pueda entrar y salir. z

Conecte sus auriculares con el puerto Headphone-out

(Salida de auricular).

8.

z

El bloqueo Kensington es un dispositivo que se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público. (El dispositivo de bloqueo debe adquirirse por separado.)

Si necesita información sobre el uso del dispositivo de bloqueo, póngase en contacto con

el establecimiento donde lo haya adquirido.

9.

S-VIDEO / VIDEO / R - AUDIO -L

1. S-VIDEO / VIDEO

: Los dispositivos de entrada tales como DVD, VCR o cámaras de vídeo se conectan al terminal Video o S-

Video del monitor mediante el cable RCA o S-Video.

2. R - AUDIO -L

: Conecte el puerto de DVD, VCR (DVD / decodificador

DTV) al puerto R-AUDIO-L del monitor.

Vea Conexión del Monitor para mayor información en lo referente a las conexiones de cable.

Control remoto

El funcionamiento del mando a distancia puede verse entorpecido por un televisor o algún otro dispositivo electrónico utilizado cerca del monitor, provocando un funcionamiento incorrecto debido a las interferencias con la frecuencia.

1.

POWER

2.

Botón numérico

3.

-/--

4.

5.

6.

MENU

7.

MUTE tones Arriba-Abajo

Izquierda-Derecha

8.

9.

ENTER

INFO

10.

SOURCE

11.

PRE-CH

12.

P

13.

EXIT

14. P.MODE, M/B (MagicBright™)

15. S.MODE

16. STILL

17. P.SIZE

18.

SOURCE

19. TTX/MIX

20. DUAL I-II

21. SLEEP

22.

PIP

23. AUTO

1.

POWER

Enciende y apaga el monitor.

2. Botón numérico

Selecciona los canales de TV en el modo TV. Se usa para cambiar los canales cuando PIP está seleccionado y cuando Fuente PIP está configurada como TV.

3. -/--

4.

(Selección de canal de uno o dos dígitos)

Se usa para seleccionar un canal numerado desde el diez en adelante.

Pulse este botón, y se visualiza el símbolo "--".

Registre el número de canal de dos dígitos.

También ajusta el volumen del audio.

5.

MENU

Abre el OSD y activa un elemento del menú resaltado.

6.

MUTE

Se usa para desactivar el sonido temporalmente.

Se muestra en la parte inferior izquierda de la pantalla.

Vuelva a pulsar el botón MUTE para cancelar la función Mudo. También puede pulsar los

para cancelar la función Mudo. botones

7.

Botones Arriba-Abajo Izquierda-Derecha

Mueve horizontalmente, verticalmente desde un elemento de menú a otro o ajusta los valores del menú seleccionados.

8.

ENTER

Activa un elemento del menú resaltado.

9.

INFO

La información actual de la imagen se visualiza en la esquina superior izquierda de la pantalla.

10.

SOURCE

Cambia desde modo de pantalla PC a modo de pantalla Video.

El cambio de fuente sólo se permite en dispositivos externos conectados en este momento al monitor.

11.

PRE-CH

Este botón se usa para volver al canal utilizado anteriormente.

12.

P

En el modo TV, selecciona los canales de TV.

13.

EXIT

Sale de o cierra la pantalla del menú.

14. P.MODE, M/B (MagicBright™)

Cuando se pulsa este botón, el modo actual se visualiza en la parte inferior central de la pantalla.

TV / AV / Ext. / S-Vídeo /Componente / HDMI : P.MODE

El monitor tiene cuatro configuraciones automáticas de imagen que vienen predefinidas desde fábrica.

Pulse el botón otra vez para cambiar entre los modos configurados previamente disponibles. ( Dinámico → Normal → Cine → Favorito )

PC / DVI : M/B ( MagicBright™ )

MagicBright™ es una función nueva que proporciona un entorno de visualización óptimo en función del contenido de la imagen que está mirando.

Pulse el botón otra vez para cambiar entre los modos configurados previamente disponibles. ( Diversión → Internet → Texto → Favorito )

15. S.MODE

Cuando se pulsa este botón, el modo actual se visualiza en la parte inferior central de la pantalla.

Cuando pulse este botón, el modo de audio actual se muestra en la esquina inferior izquierda de la pantalla.

Pulse el botón otra vez para cambiar entre los modos configurados previamente disponibles. ( Normal → Música → Cine → Diálogo → Favorito )

16. STILL- Funciona sólo con las fuentes CVBS, S-Vídeo y RF Signal.

Pulse una vez el botón para congelar la pantalla. Púlselo otra vez para descongelar.

17. P.SIZE - No disponible en el modo PC/DVI

Púlselo para cambiar el tamaño de pantalla.

- PC/ DVI mode : Wide / 4:3

- TV / Ext. / AV / S-Video mode : Auto Wide / Wide / 16:9 / Zoom1 / Zoom2 / 4:3

- Component / HDMI mode : Wide / 16:9 / Zoom1 / Zoom2 / 4:3

18.

SOURCE - Es ajustable cuando la función PIP está configurada como Act.

Cada vez que pulse el botón, se cambia el origen de la señal de la ventana PIP.

19. TTX/MIX

Los canales de TV proporcionan servicios informativos escritos vía teletexto. z

Botones del teletexto

Para mas información > TTX / MIX

20. DUAL I-II

Utilice el botón DUAL en el mando a distancia para seleccionar Estéreo o Mono cuando el monitor está en el modo TV.

21. SLEEP

Gire el monitor después de un periodo predeterminado de tiempo.

22.

PIP - Disponible solamente en el modo PC/DVI

Pulse este botón para controlar la ventana PIP.

23. AUTO - Disponible solamente en el modo PC

Ajusta la visualización de la pantalla automáticamente. (PC)

Conexión del monitor

1.Conexión a un equipo informático

Modelo

SyncMaster 225MW

3.

4.

1.

2.

Conecte el adaptador de CD del monitor a la toma de corriente de la parte trasera del monitor.

Conecte el cordón de suministro eléctrico del monitor en una toma de corriente próxima.

Use una conexión apropiada para el ordenador.

2-1.

Usando el conector D-Sub (analógico) en la tarjeta de vídeo.

Conecte el cable de señal al puerto PC de la parte posterior del monitor.

[PC]

2-2.

Usando el conector DVI (digital) en la tarjeta de vídeo.

Conecte el cable DVI al puerto DVI-D de la parte posterior del monitor.

[DVI-D]

Conecte el puerto HDMI / PC / DVI-D AUDIO IN de la parte posterior del monitor a la tarjeta de sonido del PC.

Encienda la PCa y el monitor.

2. Conexión con un Macintosh

1. Usando el conector D-Sub (analógico) en la tarjeta de vídeo.

Conecte el cable de señal al puerto D-SUB de la parte posterior del monitor.

[D-SUB]

2. Encienda el monitor y el Macintosh.

Conexión a otros dispositivos

Este monitor permite que el usuario lo conecte con dispositivos de entrada tales como un reproductor DVD, un VCR o una cámara de vídeo, o un DTV o una TV sin desconectar el PC.

Para más información sobre cómo conectar los dispositivos de entrada de audio y vídeo (AV), véase Controles de usuario en Ajuste del monitor.

La configuración de la parte posterior del monitor puede variar en función del producto.

1-1. Conexión de dispositivos de audio y vídeo

El monitor tiene terminales de conexión de audio y vídeo para conectar dispositivos de entrada de audio y vídeo como DVD, VCR o Cámaras de vídeo. Puede disfrutar de señales de audio y vídeo mientras esté encendido el monitor.

1. Los dispositivos de entrada tales como DVD, VCR o cámaras de vídeo se conectan al terminal

Video o S-Video del monitor mediante el cable RCA o S-Video.

2. Conecte el puerto de DVD, VCR (DVD / decodificador DTV) al puerto R-AUDIO-L del monitor.

3. Entonces, inicie el DVD, el VCR o la cámara de vídeo con un disco de DVD o una cinta en su

interior.

4. Utilice el botón SOURCE para seleccionar AV o S-Video.

1-2. Conexion de EXT (RGB) - Sólo se aplica al dispositivo de AV que admita SCART.

Conecte el puerto EXT (RGB) del monitor al reproductor DVD a través del conector SCART

(euroconector). Puede ver un DVD simplemente conectando el DVD con un monitor encendido.

1. Conecte el puerto EXT (RGB) del monitor al reproductor DVD a través del conector SCART

(euroconector).

2. Utilice el botón SOURCE para seleccionarExt..

2. Conexión de TV

Puede ver programas de televisión con el monitor si está conectado con un cable de antena o de CATV

(Community Antenna Television, Televisión de antena comunitaria) sin instalación de ningún hardware o software adicional de recepción de TV en su PCa.

1. Conecte el cable coaxial de antena o de CATV con el terminal Antenna (Antena) en la parte posterior del monitor.

Es necesario usar un cable de antena coaxial.

Al usar un terminal de antena interior:

Compruebe primero el terminal de la antena en la pared y, entonces, conecte el cable de la antena.

Al usar una antena al aire libre:

Si está usando una antena al aire libre, haga que un profesional realice la instalación, si es posible.

Para conectar el cable de RF al terminal de entrada de la antena:

Mantenga erguida la porción de cobre del alambre del cable de RF.

2. Encienda el monitor.

3. Seleccione TV usando el botón SOURCE en la parte delantera del monitor.

4. Seleccione un canal de TV deseado.

¿Puede una señal débil ser el motivo de una mala recepción?

Adquiera e instale un amplificador de señal para mejorar la recepción.

3. Conexión de DVD / DTV

Conecte a una entrada de DVD / Decodificador DTV si el dispositivo tiene un conector DTV / DVD. Puede ver un DTV / DVD simplemente conectando el DTV / DVD al monitor mientras esté encendido.

1. Conecte el puerto de DVD, VCR (DVD / decodificador DTV) al puerto R-AUDIO-L del monitor.

2. Conecte el puerto VIDEO OUT del DVD/decodificador DTV a los puertos de entradaP

R

, P

B

,Y mediante el cable de vídeo del componente (P

R

, P

B

,Y)

3. Utilice el botón SOURCE para seleccionar Component.

4-1. Conexión de HDMI

No se puede conectar un ordenador al terminal HDMI IN.

1. Los dispositivos de entrada como el DVD digital están conectados al terminal de HDMI IN del monitor mediante el cable HDMI.

2. Después, inicie el DVD con un disco DVD insertado.

3. tilice el botón SOURCE para seleccionar HDMI.

4-2. Conexión mediante un cable DVI a HDMI

1. Conecte el terminal de salida DVI de un dispositivo con salida digital al terminal HDMI IN del monitor mediante el cable DVI a HDMI

2. Conecte los terminales rojo y blanco de un cable RCA a estéreo (sólo PC) a los terminales de salida de audio del mismo color del dispositivo con salida digital y conecte el terminal opuesto al terminal HDMI / PC / DVI-D AUDIO IN del monitor.

3. Después, inicie el DVD con un disco DVD insertado.

4. tilice el botón SOURCE para seleccionar HDMI.

5. Conexión de auriculares

Puede conectar sus auriculares con el monitor.

1. Conecte sus auriculares con el puerto Headphone-out (Salida de auricular).

Utilización de la base

Este monitor admite los distintos tipos de bases estándar VESA. Es necesario plegar o quitar la base que se utiliza para instalar una base VESA.

1. Plegado de la base

El monitor se puede reclinar desde -1 hasta 23 grados.

2. Cómo montar una base

Este monitor admite la base de montaje de 100 mm x 100 mm compatible con VESA.

A. Monitor

B. Base para montaje (Se vende por separado)

1. Apague el monitor y desconecte el cable de alimentación eléctrica.

2. Ponga el monitor LCD con la pantalla hacia abajo sobre una superficie plana protegiendo la pantalla con un cojín.

3. Gire el tornillo de manivela de sujeción del soporte en sentido contrario a las agujas del reloj para aflojarlo y retírelo del soporte.

4. Alinee la base de montaje con los agujeros de la base de la tapa trasera y asegúrela con los cuatro tornillos que vienen con el brazo articulado, la repisa de pared o cualquier otra base.

Para montar el monitor en la pared, es necesario adquirir el kit de montaje en la pared que permite el montaje del monitor alejado al menos 10 cm desde la superficie de la pared. Para más información, póngase en contacto con el Centro de Reparaciones de Samsung más cercano.

Samsung Electronics no será responsable de los daños causados por la utilización de una base distinta de las especificadas.

Utilice un dispositivo de montaje en pared que cumpla las normas internacionales.

Instalación del controlador de monitor (Automático)

Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador), inserte el

CD-ROM incluido con este monitor. La instalación de la unidad de disco es ligeramente diferente de un sistema operativo a otro. Siga las indicaciones apropiadas para el sistema

operativo que usted tiene.

Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se menciona a continuación. z

Sitio web de Internet : http://www.samsung.com/ (WorldWide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en "

Windows

".

3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón "OK".

4. Si ve la ventana "Mensaje", haga clic en el botón "Continúe". Luego haga clic en el botón

"OK". Este driver del monitor está bajo el logotipo certificado MS, y esta instalación no dañará su sistema.

(Sistema Operativo Microsoft Microsoft

®

Windows

®

XP)

*El controlador certificado será colocado en la Página Web del Monitor Samsu http://www.samsung.com/

5. La instalación del Controlador del Monitor está terminada.

Instalación del controlador de monitor (Manual)

Windows Vista | Windows XP | Windows 2000 | Windows ME | Windows NT | Linux z

Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador), inserte el CD-ROM incluido con este monitor. La instalación de la unidad de disco es ligeramente diferente de un sistema operativo a otro. Siga las indicaciones apropiadas para el sistema

operativo que usted tiene.

Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se menciona a continuación.

Sitio web de Internet : http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Sistema Operativo Microsoft

®

Windows Vista™

1. Inserte el CD del manual en la unidad de CD-ROM.

2. Haga clic en (Inicio) y "Panel de control". A continuación, haga doble clic en "Apariencia y

personalización".

3. Haga clic en "Personalización" y, a continuación, en "Configuración de pantalla".

4. Haga clic en "Configuración avanzada...".

5. Haga clic en "Propiedades" en la pestaña "Monitor". El hecho de que el botón "Propiedades" esté desactivado significa que la configuración del monitor se ha completado. El monitor ya está preparado.

Si aparece el mensaje “Windows necesita…” como se muestra en la ilustración siguiente, haga clic en "Continuar".

Este controlador del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a su sistema.

El controlador certificado será puesto en la Página Web del Monitor Samsung. http://www.samsung.com/

6. Haga clic en "Actualizar controlador…" en la pestaña "Controlador".

7. Compruebe la casilla de verificación "Buscar el software del controlador en mi ordenador" y haga clic en "Elegir de la lista de controladores de dispositivos de mi ordenador".

8.

Haga clic en "Utilizar disco…" y seleccione la carpeta (por ejemplo, D:\Unidad) donde se encuentra el archivo de configuración y haga clic en "Aceptar".

9. Seleccione el modelo que coincida con su monitor en la lista de modelos de la pantalla y haga clic en "Siguiente".

10. Haga clic en "Cerrar" → "Cerrar" → "Aceptar" → "Aceptar" en las siguientes pantallas que se muestran secuencialmente.

Sistema Operativo Microsoft Microsoft

®

Windows

®

XP

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en "Inicio" - "Panel de Control" luego pulse el icono "Appearence".

3. Haga clic en el icono "Visualización" y escoja la ficha "Configuración" luego haga clic en

"Avanzado".

4. Pulse el botón "Propiedades" en la ficha "Monitor" y seleccione la ficha "Driver".

5. Pulse "Actualizar Driver" y seleccione "Instalar de una lista o ." luego haga clic en el botón

"Siguiente".

6. Seleccione "No busque, yo voy a ..." luego haga clic en "Siguiente" y luego pulse "Retire el

disco".

7. Pulse el botón "Examinar" luego escoja el A:\(D:\driver) y seleccione el modelo de su monitor de la lista de modelos y haga clic en el botón "Siguiente".

8. Si ve la ventana "Mensaje", haga clic en el botón "Continúe". Luego haga click en el botón

"terminar".

Este driver del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a su sistema.

*El driver certificado será puesto en la Página Web del Monitor Samsung. http://www.samsung.com/

.

9. Pulse el botón "Cerrar" luego haga clic continuamente en el botón "OK".

10. La instalación del Driver del Monitor está terminada.

Sistema Operativo Microsoft

®

Windows

®

2000

Cuando no vea en su monitor "Firma Digital No Encontrada", siga los siguientes pasos.

1. Escoja el botón "Aceptar" en la ventana de "Inserte Disco".

2. Haga clic en el botón "Buscador" en la ventana de "Buscar: todos los archivos"

3. Escoja "A:\(D:\driver)" luego haga clic en el botón de "Abrir" y luego haga clic en el botón

"Aceptar"

Guía de Instalación Manual del Monitor

1. Haga clic en "Iniciar", "Configuración", "Panel de control".

2. Haga doble clic en el icono "Pantalla".

3. Escoja el icono "Configuración" luego haga clic en "Avanzada".

4. Escoja "Monitor".

Caso1: Si el botón "Propiedades de Pantalla" está inactivo, esto significa que el monitor está propiamente configurado. Pare la instalación.

Caso2: Si el botón "Propiedades de Pantalla" está activo, haga clic en el botón "Propiedades

de Pantalla". Luego continúe con el siguiente paso.

5. Haga clic en "Unidad de Disco (Controlador)" y luego haga clic en "Actualizar Unidad ." después haga clic en el botón "Siguiente".

6. Escoja "Mostrar lista de unidades conocidas para este dispositivo para ser escogido como una unidad específica" luego Hacer clic en "Siguiente" y luego en "Tomar disco".

7. Haga clic en el botón "Buscador" luego escoja A:\(D:\driver).

8. Haga clic en el botón "Abrir", luego haga clic en el botón "Aceptar".

9. Escoja el modelo del monitor y haga clic en el botón "Siguiente" y luego haga clic en el botón

"Siguiente".

10. Haga clic en el botón "Finalizar" luego en el botón "Cerrar".

Si ve la ventana "Firma Digital no Encontrada", haga clic en el botón "Si".

Haga clic en el botón "Terminar" luego en el botón "Cerrar".

Sistema Operativo Microsoft

®

Windows

®

Millennium

1. Haga clic en "Iniciar", "Configuración", "Panel de control".

2. Haga doble clic en el icono "Pantalla".

3. Seleccione la ficha "Configuraciones" y luego pulse el botón "Propiedades Avanzadas".

4. Escoja la ficha "Monitor".

5. Haga clic en el botón "Cambiar", en el cuadro de diálogo "Tipo de Monitor".

6. Escoja "Especificar la ubicación del driver".

7. Seleccione "Visualizar una lista con todos los drivers, en una ubicación específica.." Luego haga clic en el botón "Siguiente".

8. Pulse el botón "Utilizar Disco"

9. Especifique A:\(D:\driver), luego pulse el botón "Aceptar"

10. Escoja "Muestre todos los dispositivos" y escoja el monitor que corresponda al que usted conectó a su PC y pulse "Aceptar".

11. Continúe pulsando el botón "Cerrar" y el botón "Aceptar" de la ventana de diálogo Opciones de

Visualización.

(Usted podrá observar otras pantallas con algún mensaje de advertencia, luego pulse la opción apreciada para su monitor.)

Microsoft

®

Windows

®

NT Operating System

1. Haga clic en "Iniciar", "Configuración", "Panel de Control" y luego haga doble clic en

"Pantalla".

2. En la ventana "Información de Registro de Pantalla", pulse la ficha "Configuración" y luego haga clic en "Modos de Pantalla".

3. Seleccione el modo que quiere usar ("Resolución", "Número de Colores" y "Frecuencia

Vertical") y luego haga clic en "Aceptar".

4. Si la pantalla funciona normalmente después de hacer clic en "Prueba", haga clic en el botón

"Aplicar". Si la pantalla no funciona normalmente, cambie a otro modo (baje el modo de la resolución, colores, frecuencia).

Note: Si no hay Modo en "Modos de Pantalla", seleccione el nivel de resolución y frecuencia vertical fijándose en modos de pantalla prefijados que aparece en este manual.

Sistema Operativo Linux

Para ejecutar X-Window, necesita hacer el archivo X86 Config, el cual es una clase de archivo de configuración del sistema.

1. Presione "Intro(Enter)" en la primera y en la segunda pantalla después de ejecutar el archivo

"X86Config".

2. La tercera pantalla es para "Configuración de Mouse"

3. Configure el mouse de la PCa.

4. La pantalla siguiente es para "Seleccionar Teclado".

5. Configure el teclado de la PCa.

6. La pantalla siguiente es para "Configuración del Monitor"

7. Primero, coloque una "Frecuencia Horizontal" para el monitor. (Puede ingresar la frecuencia directamente).

8. Coloque una "Frecuencia Vertical" para el monitor. (Puede ingresar la frecuencia directamente).

9. Ingrese el "nombre del modelo del monitor". Esta información no afectará la ejecución actual de X-Window.

10. "Ha terminado" la configuración del monitor

"Ejecute" X-Window después de configurar otro hardware requerido.

Entrada

Modelo

SyncMaster 225MW

Modos disponibles

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

OSD

Fuentes

La configuración predeterminada puede variar dependiendo del modo de entrada seleccionado

(fuente de entrada de señal seleccionada en la lista de entradas externas) y de la resolución elegida.

Contenido Reproducir

/Detener

Activa el indicador para reflejar la señal de entrada que se muestra actualmente.

- El botóntón directo en el mando a distancia es el botón 'SOURCE'.

1) PC

2) DVI

3) TV

4) Ext.

5) AV

6) S-Vídeo

7) Componente

PIP

Editar nombre

8) HDMI

Cuando los dispositivos externos de A/V (audio y video), tales como VCR o

DVD, están conectados con el monitor, PIP permite ver el vídeo de dichos dispositivos en una ventana pequeña superpuesta sobre la señal de video del

PC. ( Des. / Act.)

- Disponible en modo PC / DVI

1) PIP : Activa o desactiva la pantalla PIP.

El botón directo en el mando a distancia es el botón ' PIP

'.

Des. / Act.

2) Fuente : Selecciona la fuente de entrada para el modo PIP.

El botón directo en el mando a distancia es el botón ' SOURCE

'.

PC / DVI : TV / AV / S-Vídeo

3) Tamaño : Permite que el usuario desactive o ajuste al tamaño de la

Pantalla PIP.

Si selecciona en Tamaño, no se activará la Posición.

4) Posición : Cambia la posición de la ventana PIP.

/ / /

Da nombre al dispositivo de entrada de información conectado con los conectores de entrada para hacer la selección de fuente de entrada más fácil.

1) PC

2) DVI

3) Ext.

4) AV

5) S-Vídeo

6) Componente

7) HDMI

PIP

Fuente

Tamaño

Posición

Imagen

PC / DVI Modo

Modos disponibles

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

OSD

La configuración predeterminada puede variar dependiendo del modo de entrada seleccionado

(fuente de entrada de señal seleccionada en la lista de entradas externas) y de la resolución elegida.

Contenido Reproducir

/Detener

MagicBright™ MagicBrightT es una nueva función que proporciona un entorno de visualización óptimo, de acuerdo con el contenido de la imagen que esté viendo. En la actualidad hay 4 modos diferentes disponibles: Text, Internet,

Entertain y Custom. Cada modo tiene su propio valor de brillo configurado previamente. Puede seleccionar fácilmente una de las 4 configuraciones pulsando el botón 'M/B'.

El botón directo en el mando a distancia es el botón 'M/B'.

1) Ocio

: Luminosidad Alta

Para visualización de imágenes en movimiento, como un DVD o un

VCD.

2) Internet

: Luminosidad Media

Para trabajar con una mezcla visual de texto y gráficos.

3) Texto

: Luminosidad Normal

Apropiado para documentos o trabajos que requieren la visualización de gran cantidad de texto.

4) Personal

Aunque los valores se han elegido con minuciosidad por nuestros ingenieros, los valores preconfigurados pueden no resultar cómodos a sus ojos dependiendo de su gusto.

Personal

You can use the on-screen menus to change the contrast and brightness according to personal preference.

1) Contraste

: Calibre el Contraste.

2) Brillo

: Calibre el Luminosidad.

Si se ajusta la imagen usando la función Personal, entonces MagicBright cambia al modo

Personal.

Tono color

El tono del color se puede cambiar. Los Componentes individuales del color son también personalizables.

1) Frío

2) Normal

3) Cálido

4) Personal

Control de color

utilice esta función para ajustar ligeramente el color.

- Disponible en modo PC

1) Rojo

2) Verde

3) Azul

Si se ajusta la imagen usando la función Control de color, entonces Tono color cambia al modo

Personal.

Bloqueo de

Imagen

Fijar la imagen se usa para ajustar y obtener la mejor imagen quitando las perturbaciones que provocan imágenes inestables con agitaciones y resplandores débiles. Si no se obtienen resultados satisfactorios usando el

Ajuste fino, use la configuración Ajuste grueso y, después, use Ajuste fino otra vez.

- Disponible en modo PC

1) Grueso

: Suprime las interferencias como las bandas verticales. El ajuste grueso puede mover el área de imagen de la pantalla. Puede volver a ubicarla en el centro mediante el menú Horizontal Control (Control horizontal).

2) Fino

: Quita perturbaciones tales como rayas horizontales. Si persiste la perturbación incluso después de Ajuste fino, repítalo después de ajustar la frecuencia (velocidad del reloj).

3) Nitidez

- Cuando Fuente está configurada en DVI, sólo funciona está opción.

: Ajusta la nitidez de la imagen.

4) Posición

: Esto ajusta la ubicación de la pantalla horizontalmente y verticalmente.

1) Grueso

2) Fino

3) Nitidez

4) Posición

Ajuste automático

Tamaño

Imagen PIP

Los valores de fino, grueso y posición se ajustan automáticamente.

Si se cambia la resolución en el Panel de control, se ejecuta la función

AUTO.

El botón directo en el mando a distancia es el botón 'AUTO'

Permite seleccionar entre distintos tamaños de imagen.

1) Wide

2) 4:3

Puede ajustar la configuración de Pantalla PIP

- Disponible en modo PC/DVI

1) Contraste

: Ajusta el Contraste de la ventana PIP en la pantalla

2) Brillo

: Ajusta la Luminosidad (Brightness) de la ventana PIP en la pantalla.

3) Nitidez

: Se usa para ajustar la diferencia entre las áreas más claras y más oscuras de la ventana PIP.

4) Color

: Se usa para ajustar la luminosidad y la oscuridad de la pantalla.

5) Matiz

: Oknu PIP dodá prirodzený odtien.

Modos disponibles : PIP Act.

El Tint (Matiz) se conecta al conmutar de la emisión PAL a la

NTSC y se muestra en el menú mientras se ve la televisión.

Pero no se muestra mientras se ve una emisora general

PAL.

Para obtener más información, consulte Sistema de emisión por países.

TV / Ext. / AV / S-Vídeo / Componente / HDMI Modo

Modos disponibles

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

OSD

Mode

La configuración predeterminada puede variar dependiendo del modo de entrada seleccionado

(fuente de entrada de señal seleccionada en la lista de entradas externas) y de la resolución elegida.

Contenido Reproducir

/Detener

El monitor tiene cuatro configuraciones automáticas de imagen ("Dinámico",

"Estándar", "Película", y "Personal") que están establecidas previamente en la fábrica.

Puede activar Dinámico, Estándar, Película, o Personal. Puede seleccionar

"Personal" que automáticamente establece su configuración de imagen personalizada.

1) Dinámico

2) Estándar

3) Película

4) Personal

Personal

Puede usar los menús en pantalla para cambiar el contraste y la luminosidad según sus preferencias personales.

1) Contraste

: Ajusta el Contraste.

2) Brillo

: Ajusta el Luminosidad.

3) Nitidez

: Ajusta la nitidez de la imagen.

4) Color

: Se usa para ajustar la luminosidad y la oscuridad de la pantalla.

5) Matiz

: Añade un tono natural a la pantalla.

El Tint (Matiz) se conecta al conmutar de la emisión PAL a la

NTSC y se muestra en el menú mientras se ve la televisión.

Pero no se muestra mientras se ve una emisora general

PAL.

Para obtener más información, consulte Sistema de emisión por países.

Tono color El tono del color se puede cambiar. Los Componentes individuales del color son también personalizables.

1) Frío2

2) Frío1

3) Normal

4) Cálido1

5) Cálido2

Tamaño

Puede cambiar el tamaño de imagen.

Sonido

z

El botón directo en el mando a distancia es el botón 'P.SIZE'.

TV / Ext. / AV / S-Vídeo mode : An. aut. / Wide / Zoom1 / Zoom2 / 4:3 /

16:9 z

Componente / HDMI mode : Wide / 16:9 / Zoom1 / Zoom2 / 4:3

Modos disponibles

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

OSD

Modo

La configuración predeterminada puede variar dependiendo del modo de entrada seleccionado

(fuente de entrada de señal seleccionada en la lista de entradas externas) y de la resolución elegida.

Contenido Reproducir

/Detener

El monitor tiene un amplificador integrado de audio estéreo de alta fidelidad.

1) Estándar

: Seleccione Normal para volver a la configuración estándar de fábrica.

2) Música

: Seleccione Música cuando esté visualizando vídeos musicales o conciertos.

3) Película

: Seleccione Cine cuando esté visualizando largometrajes.

4) Diálogo

: Seleccione Diálogo cuando esté visualizando contenidos ricos en diálogos (por ejemplo, noticias).

5) Personal

: Seleccione Favorito para volver a la configuración personalizada.

Personal

La configuración del sonido se puede ajustar para satisfacer sus preferencias personales.

1) Graves

: Intensifica el audio de baja frecuencia.

2) Agudos

: Intensifica el audio de alta frecuencia.

Volumen autom.

3) Balance

: Balance de sonido ==> Permite ajustar el balance de sonido entre los altavoces izquierdo y derecho.

Puede oír sonido aunque el valor del sonido sea 0.

Reduce las diferencias en el nivel del volumen para las distintas fuentes de emisión.

Des.

Act.

Selección de sonido

Puede seleccionar entre Principal o Sub cuando PIP esté activado (On).

1) Principal

2) Sub

Modos disponibles : PIP Act.

Canal

Modos disponibles

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

OSD

País

La configuración predeterminada puede variar dependiendo del modo de entrada seleccionado

(fuente de entrada de señal seleccionada en la lista de entradas externas) y de la resolución elegida.

Contenido Reproducir

/Detener

Seleccione el país donde se está usando el producto antes de usar la característica "Auto Store (Guardado automático)". Si no ve ese país en la lista, seleccione "Other (Otro)"

1) Bélgica

2) Francia

3) Alemania

4) Italia

5) Holanda

6) España

7) Suecia

8) Suiza

9) Reino Unido

10) Otros

11) CEI

12) EurEste

Guardado

Puede explorar los rangos de frecuencia que permite la televisión en ese

automático

área y guardar todos los canales encontrados automáticamente.

Guardado manual

Gestor de canales

Ordenar

Puede explorar los rangos de frecuencia que permite la televisión en ese

área y guardar todos los canales encontrados manualmente.

1) Programa: Entrada del número apropiado de programa en la pantalla.

2) Color: Continúe ajustando hasta que el color sea de la mejor calidad.

(Auto <-> PAL <-> SECAM <-> NTSC4.43)

3) Sonido: Continúe ajustando hasta que el sonido sea de la mejor calidad.

(BG <-> DK <-> I <-> L)

4) Canal : Selección del canal de antena con el ajuste arriba/abajo bajo la frecuencia actual.

5) Buscar : El sintonizador explora el rango de frecuencia hasta el primer canal o hasta que se recibe en la pantalla el canal que se ha seleccionado.

6) Guardar : Se usa para restaurar los valores introducidos por el usuario.

1) Gestor de canales : Puede agregar o suprimir sólo los canales que desea que se muestren.

2) Segur. niños: Impide que los niños vean programas inapropiados, ya que bloquea algunas emisiones o programas de vídeo. La función Segur. niños sólo se puede seleccionar desde el mando a distancia.

Se utiliza para intercambiar los números de dos canales.

Nombre

Si la información de nombre del canal está contenida en la señal en el momento de guardar los canales manualmente o automáticamente, los nombres se asignan a los canales directamente. Sin embargo, es posible cambiar estos nombres, o asignar nuevos nombres, seg ú n sea necesario.

Sintonización fina

Debido a señales débiles o a una configuración incorrecta de la antena, algunos canales pueden no estar sintonizados correctamente.

Configuración

Modos disponibles

: PC / DVI : TV : Ext.

: AV : S-Vídeo : Componente : HDMI

OSD

Idioma

La configuración predeterminada puede variar dependiendo del modo de entrada seleccionado

(fuente de entrada de señal seleccionada en la lista de entradas externas) y de la resolución elegida.

Contenido Reproducir

/Detener

Puede escoger uno de los 8 idiomas siguientes.

Nota : El idioma elegido afecta sólo al idioma del OSD.

No afecta en absoluto al software que se ejecuta en el equipo.

Temp. de desc.

Gire el monitor después de un periodo predeterminado de tiempo.

1) Des. 2) 30 3) 60 4) 90 5) 120 6) 150 7) 180

- El botón directo en el mando a distancia es el botón 'SLEEP'.

Transparenc. Cambia la opacidad del fondo del OSD.

1) Alto

2) Medio

3) Bajo

4) Opaco

Pantalla azul Si no se está recibiendo ninguna señal, o la señal es muy débil, una pantalla azul reemplaza automáticamente el fondo ruidoso de la imagen. Si desea continuar viendo la imagen de mala calidad, debe desactivar (Off) el modo

"Pantalla Azul (Blue Screen)".

Des.

Act.

Restablecer

Los parámetros de color se sustituyen con los valores predeterminados de fábrica.

1) Restablecer imagen

2) Restablecer color

1) Restablecer imagen

2) Restablecer color

N.neg HDMI

Cuando se conecta un DVD o un decodificador al televisor a través de

HDMI, se puede provocar una degradación de la calidad de la pantalla, como un incremento del nivel de negro, un menor contraste, una decoloración, etc., según el tipo de dispositivo externo conectado. En tales casos, ajuste la calidad de la pantalla del televisor configurando el N.neg

HDMI.

Normal

Bajo

Modelo

SyncMaster 225MW

Investigación del dispositivo de Autoprueba

Compruebe lo siguiente antes de llamar al servicio técnico. Consulte con el centro de servicio acerca de problemas que no pueda solucionar por sí mismo.

Investigación del dispositivo de Autoprueba | Modo no óptimo

Controlador del Adaptador de Pantalla | Mantenimiento y Limpieza | Síntomas y Acciones recomendadas

1. Investigación del dispositivo de Autoprueba

Se provee un dispositivo de autoprueba que permite inspeccionar la función apropiada del monitor. Si el monitor y el PC están conectados apropiadamente pero la pantalla del monitor permanece obscura y el indicador de abastecimiento de energía está intermitente, ejecute la autoprueba del monitor, siguiendo los siguientes pasos:

1. Apague el PC y el monitor.

2. Desconecte el cable de video de la parte posterior del PC.

3. Prenda el monitor.

La figura que aparece debajo ("Comprobar cable de señal") aparece sobre un segundo plano negro cuando el monitor está en situación de funcionamiento normal pero no detecta ninguna señal de video: Mientras está en el modo Autoprueba, el indicador de suministro de energía LED sigue verde y la figura se mueve por la pantalla.

4. Apague el monitor y vuelva a conectar el cable del vídeo; a continuación encienda el ordenador y el monitor.

Si la pantalla del monitor sigue en blanco después de seguir el procedimiento anterior, compruebe el controlador de vídeo y el sistema de la PCa; el monitor está funcionando correctamente.

2. Modo no óptimo

Si la resolución vertical no está en el modo óptimo, la pantalla del monitor se muestra sólo durante 1 minuto y aparece un mensaje de advertencia; pasado el minuto la pantalla se queda en blanco. El usuario debe ajustar la frecuencia dentro de este minuto.

Véase Especificaciones > Modos de Pantalla Prefijados acerca de las resoluciones o frecuencias compatibles con el monitor.

3. Controlador del Adaptador de Pantalla

El adaptador de pantalla es el controlador de la tarjeta video de la PCa.

Si el adaptador no está configurado correctamente, no se puede ajustar la resolución, la frecuencia o el color y no se puede instalar el controlador del monitor.

1. Comprobación del Controlador del adaptador

Haga clic en Inicio

Avanzada

Configuración

Adaptador.

Panel de control Pantalla Configuración

Si se indica "Default" (Predeterminado) o un modelo incorrecto, significa que el controlador del adaptador no está correctamente instalado. Instale de nuevo el controlador del adaptador de acuerdo con la información suministrada por los fabricantes del ordenador o la tarjeta de vídeo.

2. Instalación del Controlador del adaptador

Las instrucciones siguientes son apropiadas para casos en general.

Para problemas específicos, consulte con los fabricantes correspondientes de la PCa o de la tarjeta de video.

1) Haga clic en Inicio

Avanzada

Configuración

Adaptador

Panel de control

Actualizar controlador

Pantalla Configuración

Verá una lista de controladores conocidos para este dispositivo para que pueda seleccionar un controlador específico Siguiente

Siguiente

Usar disco (inserte el disco del controlador de la tarjeta video)

Aceptar Siguiente Siguiente Finalizar.

2) En caso de que tenga el archivo del Programa de instalación del controlador del adaptador en su PCa:

Ejecute Setup.exe o Install.exe, que se encuentran en el archivo del Programa de instalación del controlador del adaptador.

4. Mantenimiento y Limpieza

1. Mantenimiento de la Caja del monitor

Limpie con un paño suave después de desconectar el cordón de suministro eléctrico. z z

No use benceno, disolvente u otras sustancias inflamables, o un paño mojado.

Se recomienda un producto de limpieza de Samsung para prevenir daños en la pantalla.

2. Mantenimiento de la Pantalla de panel plano

Limpie con un paño blando (una bayeta de algodón) suavemente. z z

Nunca use acetona, benceno o disolvente. (Pueden causar defectos o deformaciones en la superficie de la pantalla).

El usuario tendrá que pagar los costes y los gastos relacionados por la reparación de los daños causados por el o ella.

5. Síntomas y Acciones recomendadas

Un monitor reconstruye señales visuales que recibe del PC. Por lo tanto, si hay algún problema con el PC o la tarjeta de video, esto podría causar que el monitor se ponga en blanco, o tenga malos colores, sonido, Sincronización Fuera de Rango, etc. En este caso , primero inspeccione la fuente del problema y luego póngase en contacto con el centro de servicio o el distribuidor .

1. Inspeccione si el cordón de suministro de energía está conectado apropiadamente al PC.

2. Inspeccione si el PC emite el sonido "beep" más de 3 veces cuando se inicie.

(Si es afirmativo, solicite un servicio de mantenimiento para la placa base del PC).

3. Si instala una nueva tarjeta de video o si ensambla el PC, inspeccione si la unidad del adaptador

(video) o el controlador del monitor está instalado.

4. Compruebe si la frecuencia de exploración de la pantalla de vídeo está configurada en 56 Hz ~75 Hz.

(Cuando use la máxima resolución no exceda 60 Hz ).

5. Si tiene problemas en la instalación del controlador del adaptador (video), inicie el PC en el Modo

Seguro, remueva el Adaptador de Pantalla en "Panel de Control , Sistema, Dispositivo de

Administración" y luego reiniciar el PC para reinstalar el controlador del adaptador (video).

La tabla siguiente enumera los posibles problemas y sus soluciones. Antes de llamar al servicio técnico, compruebe la información de esta sección para ver si puede remediar el problema usted mismo. Si necesite ayuda, llame al número del teléfono de la tarjeta de garantía, el número de teléfono en la sección Información o consulte con su distribuidor .

Instalación | Pantalla | Audio | Control Remoto

1. Problemas relacionados con la instalación

Los problemas relacionados con la instalación del monitor y sus soluciones están en la lista.

PC

TV

La pantalla del monitor parpadea.

Problemas

Parece que el PC no funciona normalmente.

La pantalla de TV se vuelve borrosa o muestra señales de perturbación.

La señal de TV no se recibe

Soluciones

z

Compruebe si el Controlador del adaptador de pantalla (Controlador VGA) está instalado correctamente.

(Véase Instalación del Controlador del Monitor ) z

Compruebe si el cable de señal entre el equipo y el monitor está conectado y acoplado con firmeza.

(Véase Conexión con una PCa ) z

Compruebe si el conector de la antena de TV está conectado con firmeza con la antena externa.

(Véase Conexión de TV ) z

Seleccione " Channel auto program (Programación de canales automática)" para configurar el sistema del canal automáticamente. (Véase Prog. Auto )

2. blemas relacionados con la pantalla

Los problemas relacionados con la pantalla del monitor y sus soluciones están en la lista.

Problemas

La pantalla está en blanco y el indicador de suministro de energía está apagado

Mensaje "Check Cable Señal"

Mensaje "Video incompatible"

La imagen rueda verticalmente.

La imagen no está clara. La imagen está borrosa.

Soluciones

z

Asegúrese de que el cordón de suministro eléctrico esté conectado firmemente y el monitor LCD está encendido.

(Véase Conexión del Monitor ) z z

Asegúrese de que el cable de señal esté conectado firmemente con las fuentes de PC o de vídeo.

(Véase Conexión del Monitor )

Asegúrese de que las fuentes de PC o de vídeo estén activadas. z z

Compruebe la resolución y la frecuencia máximas del adaptador de video.

Compare estos valores con los datos del Gráfico Modos de

Pantalla Prefijados . z

Compruebe si el cable de señal está conectado con seguridad.

Conéctelo otra vez firmemente.

(Véase Conexión con una PCa ) z z z

Ejecute el Ajuste de frecuencia Ajuste Grueso y Ajuste Fino .

Enciéndalo otra vez después de quitar todos los accesorios

(cable de extensión de video, etc)

Establezca la resolución y la frecuencia dentro de los rangos

La imagen es inestable y vibra.

Aparecen imágenes fantasma en la imagen.

recomendados. z

Compruebe si la resolución y la frecuencia definidos para la tarjeta de video del equipo están dentro del rango admitido por el monitor.

Si no, vuelva a establecerlos según Información en el menú del monitor y Modos de Pantalla Prefijados . z

Ajuste la Luminosidad y el Contraste.

(Véase Luminosidad , Contraste )

La imagen es demasiado clara o demasiado oscura

El color de la pantalla es inconsistente.

El color de la imagen está distorsionado con sombras oscuras.

z

Ajuste el color usando Personal en el menú OSD Color

Adjustment (Ajuste del color OSD).

El color blanco es pobre.

El indicador de suministro de energía parpadea en verde.

La pantalla está en blanco y la luz del indicador de suministro de energía es verde constante o parpadea cada 0,5 o 1 segundos

z

El monitor está guardando los cambios realizados en la configuración en la memoria de OSD. z z

El monitor está usando su sistema de administración de energía.

Mueva el ratón del equipo o pulse una tecla del teclado.

La pantalla está oscura y parpadea.

z

Si aparece el mensaje "TEST GOOD" en pantalla al pulsar el botón MENÚ, compruebe la conexión del cable entre el monitor y el equipo informático para asegurar que el conector está conectado correctamente.

3. Problemas relacionados con el audio

Los problemas relacionados con las señales de audio y sus soluciones se enumeran a continuación.

Problemas

No hay sonido

El nivel del sonido es demasiado bajo

Soluciones

z z

Asegúrese de que el cable de audio esté correctamente conectado al puerto de entrada de audio del monitor y el puerto de salida de audio de su tarjeta de sonido.

(Véase Conexión con una computadora )

Compruebe el nivel del volumen.

(Véase Volumen ) z z

Compruebe el nivel del volumen.

(Véase Volumen )

Si el volumen sigue siendo demasiado bajo después ajustar el control al máximo, compruebe el control del volumen en la tarjeta de sonido del equipo o en el programa de software.

El sonido está demasiado alto o demasiado bajo

z

Ajuste Agudo y Grave al nivel apropiado.

4. Problemas relacionados con el Control remoto

Los problemas relacionados con el control remoto y sus soluciones se enumeran a continuación.

Problemas

Los botones del control remoto no responden.

Elementos a comprobar

z z z z z

Compruebe las polaridades de las baterías (+/-).

Compruebe si se han agotado las baterías.

Compruebe si está encendido

Compruebe si el cordón de suministro eléctrico está conectado con seguridad.

Compruebe si hay encendida una lámpara fluorescente o de neón en su cercanía.

Q & A

Pregunta

Cómo se puede cambiar la frecuencia?

Cómo se puede regular la resolución?

Cómo se puede poner la función

Ahorro de Energía?

Cómo se puede limpiar el Tubo de imagen/Panel LCD?

Respuesta

z z

Se puede cambiar la frecuencia reconfigurando la tarjeta de video.

Note que el soporte de la tarjeta de video puede variar, dependiendo de la versión del controlador usado. (Busque detalles en el manual del PC o de la tarjeta de video). z z

Windows XP/ME/2000: Restablezca la resolución haciendo clic en Panel de control →Pantalla →Configuración.

Contáctese con el fabricante de la tarjeta de video para obtener más detalles. z

Windows ME/XP/2000: Poner la función en Programa de

Instalación-BIOS(sistema básico de entrada -salida) del PC o del protector de pantalla. (Consulte el Manual del PC /

Windows) z z

Desconecte el cordón de suministro de energía y luego limpie el monitor con una tela suave, usando una solución limpiadora o simplemente agua.

No deje restos de detergente ni raye la caja. No permita que entre agua en el PC.

Modelo

SyncMaster 225MW

Especificaciones generales

Generales

Nombre del Modelo SyncMaster 225MW

Panel LCD

Tamaño

Area de Presentación

Distancia entre Pixels

Sincronización

Horizontal

Vertical

22,0" pulgadas de diagonal (55 cm)

473,76 mm(H) x 296,1 mm(V)

0,282 mm(H) x 0,282 mm(V)

30 ~ 81 kHz

56 ~ 75 Hz

Color de Pantalla

16,7 M colores

Resolución

Resolución óptima

Máxima resolución

1680 x 1050 @ 60 Hz < Analógica/Digital >

1680 x 1050 @ 60 Hz < Analógica/Digital >

Señal de Entrada, Terminada

RGB analógica

Nivel TTL (alto V ≥ 2.0 V, bajo V ≤ 0,8 V)

0,7 Vp-p ± 5%

Ancho de Banda Máximo

146,250 MHz

Fuente de poder

CA 100 - 240 V~ (+/- 10%), 50/60 Hz

Cable de Señal

cable D-sub de 15 patillas a 15 patillas, separable

Conector DVI-D-a-DVI-D, separable (Se vende por separado)

Conector de señal

Conector D-sub de 3 filas de 15 patillas, Conector DVI-D de 3 filas de 24 patillas

Conector HDMI Tipo A de 19 patillas, Compuesto, S-Vídeo, Componente, SCART, RF

Dimensiones (P x A x D) / Peso

520,0 X 439,0 X 201,9 mm / 20,5 X 17,3 X 7,9 inch / 7,3 kg / 16,09 lbs (Después de plegar la base)

520,0 X 386,0 X 65,5 mm / 20,5 X 15,2 X 2,6 inch (Después de instalar la base)

Interfase de Montaje VESA

100 mm X 100 mm

Consideraciones medioambientales

Operación

Almacenamiento

Temperatura : 10 °C ~ 40 °C(50 °F ~ 104 °F)

Humedad : 10% ~ 80%, no-condensación

Temperatura : -20 °C ~ 45 °C(-4 °F ~113 °F)

Humedad : 5% ~ 95%, no-condensación

acidad Plug y Play

Este monitor puede instalarse en cualquier sistema con Plug & Play compatible. Las interacciones de los sistemas del monitor y PC proveen las mejores condiciones operativas y configuración del sistema. En la mayoría de los casos, la instalación del monitor se hará automáticamente, a menos que el usuario desee seleccionar configuraciones alternas.

Punto aceptable

Para este producto se usa la pantalla TFT LCD fabricada con tecnología avanzada de semiconductores con una precisión de 1 PPM (una millonésima). Pero a veces, los píxeles de color ROJO, VERDE, AZUL y

BLANCO parecen estar brillantes o se pueden ver algunos píxeles negros. Esto no es debido a una mala calidad y usted puede usarlo con confianza. . z

Por ejemplo, el número de píxeles secundarios de TFT LCD contenidos en este producto es 5.292.000

Nota : El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Equipo de Clase B (equipo de comunicación de información para uso doméstico)

Este equipo cumple con las directrices de Compatibilidad electromagnética para uso doméstico y se puede utilizar en todas las áreas incluso las zonas residenciales comunes.

(El equipo de Clase B irradia menos ondas electromagnéticas que el equipo de Clase A.)

PowerSaver

Este monitor tiene un sistema incorporado de manejo de energía llamado Ahorrador de Energía . Este sistema ahorra energía cambiando el monitor a un modo de bajo consumo de energía cuando no es usado por cierto periodo de tiempo. El monitor regresa automaticamente a una operación normal cuando se mueve el mouse del

PC o se presiona una tecla del teclado. Para ahorrar energía, apague el monitor cuando no lo necesite, o cuando no lo use durante largos periodos de tiempo. El sistema del Ahorrador de Energía funciona con un VESA

DPMS de acuerdo a la tarjeta de video instalada en el PC. Use un programa de herramientas instalado en el PC para instalar esta característica.

Estado Operación normal

Modo de ahorro energético

Apagado de la Fuente de Alimentación

(Botón de suministro de energia)

Indicador de Suministro de Energía

Azul Azul, intermitente Negro

Consumo de Energía Menos de 58 W Menos de 1 W Menos de 2 W

Modos de pantalla predefinidos

Si la señal transferida del PC es la misma a la de los Modos de Pantalla Prefijados siguientes, la pantalla se regula automáticamente. Sin embargo, si la señal difiere, la pantalla podría ponerse en blanco mientras el indicador de suministro de energía LED está prendido. Consulte el manual de la tarjeta de video y regule la pantalla de la siguiente manera.

Tabla 1. Modos de temporización predefinidos

Modo Pantalla

IBM, 640 x 350

IBM, 640 x 480

IBM, 720 x 400

MAC, 640 x 480

MAC, 832 x 624

MAC,1152 x 870

VESA, 640 x 480

VESA, 640 x 480

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 1024 x 768

Frecuencia H

(kHz)

31,469

31,469

31,469

35,000

49,726

68,681

37,861

37,500

35,156

37,879

48,077

46,875

48,363

Frecuencia V

(Hz)

70,086

59,940

70,087

66,667

74,551

75,062

72,809

75,000

56,250

60,317

72,188

75,000

60,004

Ancho de Banda

(MHz)

25,175

25,175

28,322

30,240

57,284

100,000

31,500

31,500

36,000

40,000

50,000

49,500

65,000

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

VESA 1280 x 960

56,476

60,023

67,500

60,000

70,069

75,029

75,000

60,000

75,000

78,750

108,00

108,00

-/-

+/+

+/+

+/+

VESA, 1280 x 1024

VESA, 1280 x 1024

63,981

79,976

60,020

75,025

108,00

135,00

+/+

+/+

VESA, 1680 x 1050 65,290 59,954 146,250 +/-

Frecuencia H

El tiempo para escanear una línea que conecta horizontalmente el lado derecho de la pantalla al lado izquierdo es llamado Ciclo Horizontal y el número inverso del Ciclo Horizontal es llamado Frecuencia H. Unidad kHz

Frecuencia V

A semejanza de una lámpara fluorescente, la pantalla tiene que repetir la misma imagen muchas veces por segundo para mostrar una imagen al usuario. La frecuencia de esta repetición es llamada Frecuencia V o

Frecuencia de Escaneo. Unidad Hz

Polaridad Sync

(H/V)

+/-

-/-

-/+

-/-

-/-

-/-

-/-

-/-

+/+

+/+

+/+

+/+

-/-

Modelo

SyncMaster 225MW

Contacte con SAMSUNG WORLDWIDE

Si tiene alguna pregunta o comentario referente a nuestros productos, por favor

contacte con nuestro Servicio de Atención al Cliente

U.S.A

North America

1-800-SAMSUNG (7267864) http://www.samsung.com

CANADA

MEXICO

1-800-SAMSUNG (7267864)

01-800-SAMSUNG (7267864) http://www.samsung.com/ca http://www.samsung.com/mx

ARGENTINE

BRAZIL

CHILE

COLOMBIA

COSTA RICA

ECUADOR

EL SALVADOR

GUATEMALA

JAMAICA

PANAMA

PUERTO RICO

REP. DOMINICA

TRINIDAD & TOBAGO

VENEZUELA

Latin America

0800-333-3733

4004-0000

800-726-7864 (SAMSUNG)

01-8000112112

0-800-507-7267

1-800-10-7267

800-6225

1-800-299-0013

1-800-234-7267

800-7267

1-800-682-3180

1-800-751-2676

1-800-7267-864

0-800-100-5303 http://www.samsung.com/ar http://www.samsung.com/br http://www.samsung.com/cl http://www.samsung.com.co

http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK

FINLAND

FRANCE

GERMANY

HUNGARY

ITALIA

LUXEMBURG

NETHERLANDS

NORWAY

POLAND

PORTUGAL

REPUBLIC OF IRELAND

SLOVAKIA

SPAIN

SWEDEN

SWITZERLAND

U.K

ESTONIA

LATVIA

LITHUANIA

KAZAKHSTAN

RUSSIA

UKRAINE

UZBEKISTAN

AUSTRALIA

CHINA

HONG KONG

INDIA

INDONESIA

JAPAN

MALAYSIA

PHILIPPINES

SINGAPORE

THAILAND

70 70 19 70

030-6227 515 http://www.samsung.com/dk http://www.samsung.com/fi

3260 SAMSUNG(7267864) (€ 0,15/min) http://www.samsung.com/fr

01805-121213 (€ 0,14/Min)

06-80-SAMSUNG (7267864)

800 SAMSUNG (7267864)

0032 (0)2 201 24 18

0900 20 200 88 (€ 0,10/Min)

815-56 480

0 801 801 881

80 8 200 128

0818 717 100

0800-SAMSUNG (7267864)

902 10 11 30

0771-400 200

0800-7267864

0870 SAMSUNG (7267864)

800-7267

800-7267

8-800-77777

8 800 080 1188

8-800-200-0400

8-800-502-0000

140-1234

CIS

Asia Pacific

1300 362 603

800-810-5858, 010- 6475 1880

3698-4698

3030 8282, 1800 1100 11

0800-112-8888

0120-327-527

1800-88-9999

1800-10-SAMSUNG (7267864)

1800-SAMSUNG (7267864)

1800-29-3232, 02-689-3232 http://www.samsung.de

http://www.samsung.com/hu http://www.samsung.com/it http://www.samsung.lu

http://www.samsung.com/nl http://www.samsung.com/no http://www.samsung.com/pl http://www.samsung.com/pt http://www.samsung.com/uk http://www.samsung.com/sk http://www.samsung.com/es http://www.samsung.com/se http://www.samsung.com/ch http://www.samsung.com/uk http://www.samsung.ee

http://www.samsung.com/lv http://www.samsung.lt

http://www.samsung.kz

http://www.samsung.ru

http://www.samsung.com/ur http://www.samsung.uz

http://www.samsung.com/au http://www.samsung.com.cn

http://www.samsung.com/hk http://www.samsung.com/in http://www.samsung.com/id http://www.samsung.com/jp http://www.samsung.com/my http://www.samsung.com/ph http://www.samsung.com/sg http://www.samsung.com/th

TAIWAN

VIETNAM

SOUTH AFRICA

U.A.E

0800-329-999

1 800 588 889

Middle East & Africa

0860 7267864 (SAMSUNG)

800SAMSUNG (7267864)

8000-4726 http://www.samsung.com/tw http://www.samsung.com/vn http://www.samsung.com/za http://www.samsung.com/mea

Téminos

Señal de Sincronización (Sync.)

Las señales de sync (sincronizado) son las señales estándar necesarias para mostrar los colores deseados en el monitor. Se dividen en Señales de sincronización Vertical y Horizontal. Estas señales muestran las imágenes de color normales mediante la resolución y la frecuencia establecidas.

Tipos de señales de sincronización

Separada

Compuesta

Es un esquema de la transmisión de señales de sincronización individuales verticales y horizontales al monitor.

Es un esquema de la combinación de señales de sincronización verticales y horizontales en una señal compuesta y de su transmisión al monitor. El monitor muestra las señales de color descomponiendo la señal compuesta en señales de color originales.

Dot Pitch (Ancho de Punto)

La imagen en el monitor está compuesta de puntos de color rojo, verde y azul. Mientras más cercanos estén, mejor será la nitidez. La distancia entre dos puntos del mismo color es llamada "dot pitch".

Unidad: mm

Frecuencia Vertical

La pantalla debe ser dibujada varias veces en un intervalo de un segundo a fin de crear y mostrar una imagen al usuario. La frecuencia de esta repetición es llamada Frecuencia Vertical o Tasa de

Refresco. Unidad: Hz

Ejemplo: Si la misma luz se repite 60 veces por segundo, se considera como de 60 Hz.

Frecuencia Horizontal

El tiempo que toma para escanear una línea que conecta horizontalmente el extremo derecho con el extremo izquierdo de la pantalla es llamado Ciclo Horizontal . Al número inverso del Ciclo Horizontal se le llama Frecuencia Horizontal. Unidad: kHz

Métodos de Entrelazamiento y No-Entrelazamiento

A la muestra de las líneas horizontales en la pantalla, desde el tope hasta la base, se le llama método de No-Entrelazamiento, mientras que a la muestra de líneas impares y luego líneas pares alternativamente se le llama método de Enlazamiento. El método de No-Entrelazamiento es usado por la mayoría de monitores para asegurar una imagen clara. El método de Entrelazamiento es el mismo que se usa en la TV.

Plug & Play (Conectar y Operar)

Esta es una función que otorga al usuario la mejor calidad de pantalla, permitiendo al monitor y al PC intercambiar información automáticamente. Este monitor cumple con el estándar internacional VESA

DDC para la función Plug & Play.

Resolución

Al número de puntos que se alínean vertical y horizontalmente para formar la imagen se le llama

"resolución". Este número muestra la precisión de la pantalla. Es bueno tener una resolución alta para realizar tareas múltiples ya que se puede mostrar más información en la pantalla.

Ejemplo : Si la resolución es 1680 x 1050, esto significa que la pantalla está compuesta de 1680 puntos horizontales (resolución horizontal) y 1050 líneas verticales (resolución vertical).

Cable RF

Un cable de señal de sección circular utilizado generalmente para las antenas de TV.

Difusión vía satélite

Servicio de difusión servido mediante satélite. Permite una calidad de la imagen alta y sonido fiel a nivel nacional, sin importar la ubicación del espectador.

Balance de sonido

Equilibra los niveles del sonido que viene de cada altavoz en las televisiones con dos altavoces.

TV por cable

Mientras que la difusión terrestre se realiza mediante señales de radio-frecuencia a través de la atmósfera terrestre, la difusión por cable se transmite mediante una red de cable. Para visualizar el sistema de TV por cable, debe adquirir un receptor de cable y conectarlo a la red de cable.

CATV

"CATV" es el servicio de difusión ofrecido en los hoteles, las escuelas y otros edificios con su propio sistema de difusión, aparte del VHF o la frecuencia UHF difundida por los repetidores terrestres. Los programas de CATV pueden incluir películas, ocio y programas educativos. (Es diferente de la TV por cable.)

CATV se puede ver sólo dentro del área en la cual se ofrece el servicio de CATV.

S-Video

Forma abreviada para "Super Video". S-Video permite hasta 800 líneas de resolución horizontal, permitiendo con ello un vídeo de alta calidad.

VHF/UHF

VHF contiene los canales de TV desde el 2 al 13, y UHF los canales desde el 14 al 69.

Ajuste fino de canales

Esta función permite al espectador ajustar con precisión el canal de TV para obtener las mejores condiciones de visualización. El TV de Samsung tiene funciones de ajuste fino de canales, automático y manual, para que el espectador pueda conseguir su configuración deseada.

Entrada de dispositivo externo

La entrada de información de dispositivos externos hace referencia a la señal de vídeo proveniente de dispositivos externos como, por ejemplo, VCR, cámaras de vídeo y reproductores de DVD, al margen de la difusión del TV.

DVD

Un tipo de tecnología de disco digital que toma sólo las mejoras de los CD y LD para implementar una resolución y calidad altas que permite el usuario disfrutar de unas imágenes más nítidas.

Emisión DTV (Emisión de televisión digital)

Una tecnología de emisión mejorada para procesar las señales digitales de vídeo mediante un receptor de TV digital que implementan una alta resolución e imágenes más nítidas en la pantalla.

LNA (Low Noise Amplifier - Amplificador de ruido bajo)

Tiene su origen en la tecnología de los satélites artificiales que se utiliza para amplificar señales débiles incluso en áreas de mala recepción para obtener imágenes más nítidas.

Convertidor de antena

Una pieza de conexión que se usa para conectar un cable de antena (cable de alimentación) al televisor.

Subtítulos en inglés (=Configuración de los subtítulos)

Un tipo de función de selección de idioma que proporciona subtítulos en inglés o servicios de información de teletexto desde un servicio de emisión (por ejemplo: AFKN) o cintas de vídeo (marcadas

CC) y que es especialmente útil en el estudio del idioma inglés.

Redifusión en multiplexador

Permite al usuario utilizar el servicio de radiodifusión en coreano y en el idioma extranjero (original) y también en modo estéreo.

A2

Este sistema usa dos portadores para transmitir los datos de voz. Países como Corea del sur y

Alemania usan este sistema.

BTSC

Broadcast Television System Committee (Comisión del Sistema de Transmisiones por Televisión)

El sistema de difusión en estéreo que se usa en la mayoría de países que han adoptado el sistema

NTSC, incluyendo los Estados Unidos, Canadá, Chile, Venezuela y Taiwán. También es la organización que se ha constituido para promover su desarrollo y administración.

EIAJ

Electronic Industries Association of Japan (Asociación de industrias electrónicas de Japón)

Para Obtener una Mejor Presentación

1. Ajuste la resolución de la PCa y la velocidad de inyección de la pantalla (intervalo de actualización) del panel de control de la PCa, como se indica a continuación, para que disfrute de la mejor calidad de imagen. Usted puede tener una calidad irregular de imagen en la pantalla si la mejor calidad de imagen no se provee en TFT-LCD.

{

{

Resolución : 1680 x 1050

Frecuencia Vertical (actualización) : 60 Hz

2. Para este producto se usa la pantalla TFT LCD fabricada con tecnología avanzada de semiconductores con una precisión de 1 PPM (una millonésima). Pero a veces, los píxeles de color

ROJO, VERDE, AZUL y BLANCO parecen estar brillantes o se pueden ver algunos píxeles negros.

Esto no es debido a una mala calidad y usted puede usarlo con confianza.

{

Por ejemplo, el número de píxeles secundarios de LCD contenidos en este producto es

5.292.000.

3. Cuando limpie el monitor y el panel exterior, por favor aplique con un paño suave y seco la pequeña cantidad de limpiador que se recomienda, y púlalo. No aplique fuerza al área del LCD sino estregue suavemente.

Si se aplica mucha fuerza, puede mancharse.

4. Si no está satisfecho con la calidad de la imagen, puede lograr mejor calidad de imagen al llevar a cabo la "función de ajuste automático" en la pantalla que aparece cuando se presiona el botón de cierre de ventana.

Si hay todavía ruido después del ajuste automático, use la función de ajuste FINO / GRUESO.

5. Si el aparato muestra una imagen fija durante un largo período de tiempo, puede quedar una imagen residual o cierta indefinición.

Establezca el modo de ahorro de energía o configure un protector de pantalla con una imagen en movimiento, cuando sea necesario dejar desatendido el monitor durante un largo período de tiempo.

6. No deje imágenes fijas visibles (como las de los videojuegos o al conectar un DVD a esta LCD_TV) en el panel de la pantalla Color TFT-LCD (Thin Film Transister Liquid Crystal Display) por un periodo largo de tiempo, ya que se podría producir la retención de la imagen en la pantalla. Esta retención de imagen también se denomina "pantalla quemada". Para evitar la retención de imagen, cuando visualice una imagen fija reduzca el brillo y el contraste de la pantalla.

Autoridad

La información de este manual está sujeta a cambios sin previo aviso.

© 2007 Samsung Electronics Co., Ltd. Todos los derechos reservados.

Está estrictamente prohibida la reproducción de este manual, por cualquier medio, sin el permiso escrito de

Samsung electronics Co., Ltd .

Samsung electronics Co., Ltd. no será responsable de los errores incurridos aquí o de los daños consiguientes o incidentales relacionados con el suministro, interpretación o uso de este material

El logotipo "Samsung" son marcas registradas de Samsung Electronics Co., Ltd.; "Microsoft", "Windows" y

"Windows NT" son marcas registradas de Microsoft Corporation; "VESA", "DPMS" y "DDC" son marcas registradas de Video Electronics Standard Association; el nombre y logotipo "ENERGY STAR" son marcas registradas de la Agencia de Protección Ambiental de EE.UU. (APA). Todos los demás nombres mencionados aquí podrían ser marcas comerciales o marcas registradas de sus respectivos dueños.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,

Suwon City, Gyeonggi-do Korea

INFORMACIÓN de PRODUCTO (Libre de retención de imágenes)

Los monitores de LCD y las TV pueden tener retención de la imagen al cambiar desde una imagen a otra, especialmente después de visualizar una imagen inmóvil durante mucho tiempo.

Esta guía describe el uso correcto de los productos LCD para protegerlos contra la retención de imágenes.

Garantía

La garantía no cubre ningún daño causado por la retención de imágenes.

La garantía no cubre el desgaste de la pantalla.

Qué es la Retención de imágenes?

Durante el funcionamiento normal de un panel LCD, no se produce la retención de imágenes de píxeles. Sin embargo, si se visualiza la misma imagen durante mucho tiempo, se acumula una leve diferencia en carga eléctrica entre los dos electrodos que contienen el cristal líquido. Esto puede provocar la acumulación del cristal líquido en ciertas áreas de la pantalla. Como resultado, se conserva la imagen anterior al cambiar a una nueva imagen de video. Todos los productos de imagen, incluyendo las LCD, son vulnerables a la retención de imágenes. No es un defecto del producto.

Siga las sugerencias a continuación para proteger su LCD frente a la retención de imágenes

Power Off (Apagado), Screen Saver (Protector de pantalla), o Modo Power

Save (Ahorro de energía)

Ejemplo) z z

Apague la alimentación cuando se visualice una imagen estática.

- Apague la alimentación durante 4 horas después de 2

0 horas de uso

- Apague la alimentación durante 2 horas después de 12 horas de uso

Utilice un Protector de pantalla si es posible

- Se recomienda un protector de pantalla de un color o una imagen en movimiento. z

Configure el monitor para que se apague con el esquema de alimentación de

Propiedades de Pantalla del equipo informático.

Sugerencias para aplicaciones específicas

Ejemplo) Aeropuertos, estaciones de tránsito, mercados bursátiles, bancos, y sistemas de control

Se recomienda configurar el subprograma Pantalla del sistema como se indica a continuación:

Visualizar la información junto con la imagen de un Logotipo o en

movimiento.

Ciclo: Visualizar la información durante 1 hora seguida por la visualización del

Logotipo o la imagen móvil durante 1 minuto.

Cambiar la información del color periódicamente (Usar 2 colores

distintos).

Ejemplo) Rotar la información del color con 2 colores cada 30 minutos.

Evitar el uso de una combinación de caracteres y de color del fondo con gran diferencia de luminiscencia.

Evitar el uso de los colores grises, que pueden causar fácilmente la retención de imágenes. z

Evitar: Colores con gran diferencia en la luminiscencia (blanco y negro, gris)

Ejemplo)

z

Configuración recomendada: Colores brillantes con poca diferencia en luminiscencia

- Cambiar el color de los caracteres y el color del fondo cada 30 minutos

Ejemplo)

- Cada 30 minutos, cambiar los caracteres con el movimiento.

Ejemplo)

La mejor manera de proteger el monitor frente a la retención de imágenes es configurar el PC o el sistema para usar un programa protector de pantalla cuando no se está utilizando.

La retención de imágenes puede no ocurrir cuando un panel LCD se utiliza bajo condiciones normales.

Las condiciones normales se definen como modelos de video que cambian continuamente. Cuando el panel LCD se utiliza durante mucho tiempo con un modelo fijo (más de 12 horas), puede haber una pequeña diferencia en voltaje entre los electrodos que usan el cristal líquido (LC) en un píxel.La diferencia de voltaje entre los electrodos aumenta con el tiempo, forzando al cristal líquido. Cuando ocurre esto, la imagen anterior puede verse cuando se cambia el modelo.

Para prevenir esto, debe disminuirse la diferencia del voltaje acumulado.

Este monitor LCD cumple con la norma ISO13406-2, Sin píxeles defectuosos, de

Clase II.

Eliminación correcta de este producto

(material eléctrico y electrónico de descarte) - Europa solamente

(Aplicable en la Unión Europea y en países europeos con sistenmas de

recogida selectiva de residuos)

La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y recíclelo correctamente para promover la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto no debe eliminarse mezclado con otros residuos comerciales.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
