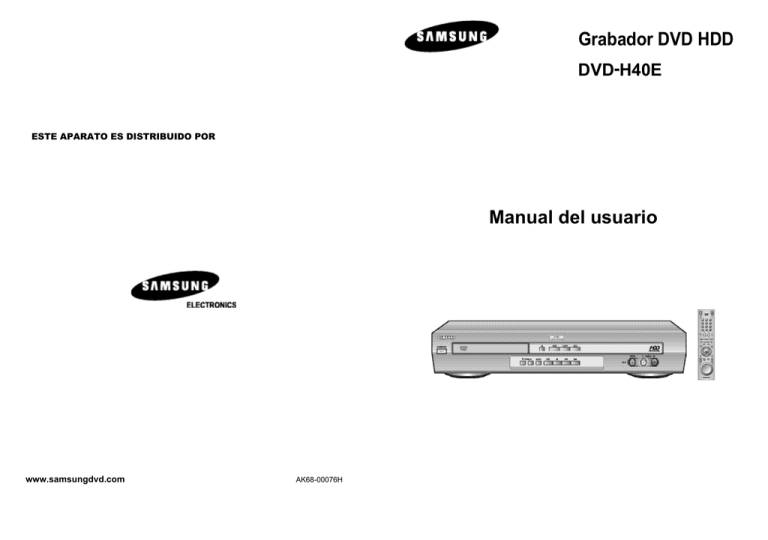

ESTE APARATO ES DISTRIBUIDO POR

Grabador DVD HDD

DVD-H40E

Manual del usuario

www.samsungdvd.com

AK68-00076H

E

Instrucciones de seguridad

Las figuras siguientes representan señales de precaución.

TEl rayo es un signo de advertencia para alertarle de la existencia de voltaje peligroso dentro del producto.

NO ABRA EL REPRODUCTOR DHR. Refiérase al personal de servicios de mantenimiento.

E

C U I D A D O

RIESGO DE SACUDIDA

ELÉCTRICA NO ABRA

CUIDADO. PARA EVITAR EL RIESGO DE UNA

SACUDIDA ELÉCTRICA, NO QUITE LA

CUBIERTA TRASERA. NO HAY PIEZAS DE

RECAMBIO INTERNAS REMÍTASE A

PERSONAL DE SERVICIO CALIFICADO.

PELIGRO

Este símbolo representa un alerta debido a la existencia de voltaje peligroso en el equipo.

CUIDADO

Este símbolo representa un aviso de existencia de instrucciones importantes que acompañan el producto.

El símbolo del rayo con una punta de flecha, dentro de un triángulo equilátero, representa un aviso de alerta para el usuario debido a la existencia de “voltaje peligroso” sin aislamiento dentro de la cubierta de la unidad que puede alcanzar una magnitud tal que constituya un riesgo de sacudida eléctrica.

Advertencia

Para prevenir incendios o peligros de sacudidas eléctricas, no exponga las unidades, que no están específicamente diseñadas para uso en exteriores, a la lluvia o la humedad.

El signo de exclamación dentro de un triángulo equilátero representa un alerta al usuario por la existencia de instrucciones importantes de operación y mantenimiento (servicio) en la literatura que se adjunta con el aparato.

Atención : La instalación debe ser realizada por personal calificado y en cumplimiento con el National Electrical Code o los códigos locales correspondientes.

Desconexión de energía. Las unidades con conmutadores ON-OFF tienen suministro de energía cada vez que el cordón de electricidad se enchufa en la fuente de energía; sin embargo, la unidad está en condiciones de funcionar sólo cuando el conmutador ON-OFF está en la posición On. El cable eléctrico es la fuente de electricidad principal que desconecta todas las unidades.

No exponga el D H R a condiciones de temperaturas extremas

(por debajo de 5°C y por encima de 40°C) o a condiciones de humedad extremas

(menos de 10% o más de 75%).

No exponga el D H R a los rayos s o l a r e s .

No exponga el D H R a los rayos s o l a r e s .

Durante una tormenta y/o si hay relámpagos, desenchufe el D H R del enchufe de la red eléctrica y de la antena.

No deje que el DHR se ponga en contacto con ningún líquido.

Si no va a usar el control remoto por un período de tiempo prolongado, saque las pilas y guárdelas en un lugar fresco y s e c o .

ESTE APARATO NO ESTÁ DISEÑADO PARA SER

USADO EN AMBIENTES INDUSTRIALES.

2 3

E

Características principales del DVD-H40E

1. Grabación de video digital

2. Lista de programas grabados

3. Reproducción de avance

4. Edición de programa de video grabado

5. Reproducción de DVD, CD, VCD, MP3, Photo CD

6. Rockola digital de audio

7. Álbum de foto familiar

8. Conexión de DVC o DSC

1. Grabación de video digital

“ Grabación instantánea” de programas de TV al presionar un botón. A diferencia del VCR, ofrece al usuario la posibilidad de grabar en forma instantánea un programa de TV al tocar el botón de grabación del control remoto.

“ Pausa de TV en vivo” garantiza al usuario la posibilidad de no perderse ni una sola escena del programa de TV. Esta función permite que la persona que está viendo el programa de TV pueda hacer otras cosas sin perderse ni una sola escena.

“ Alta calidad de grabación de video” del TV DVD (VCD), DVC y STB al HDD.

Tiene 3 modos de grabación de video a diferentes velocidades de bits, a saber:

SQ (2Mbps / 40 h), HQ (4Mbps / 20 h) y SHQ (6Mbps / 13 h).

Se pueden almacenar hasta 500 video clips.

Control de TV en vivo” le permite retroceder en el eje del tiempo y ver lo que dejó de ver en la transmisión en vivo. Basta con presionar el botón Pause ( II ) cuando salga y cuando regrese, y el DVD-H40 volverá a reproducir inmedi atamente lo que dejó de ver cuando estaba ausente.

Operativo del HDD

Pausa

Tiempo

Estado

El usuario regresa a ver la TV

Período de tiempo

Comienza a ver la TV otravez

4

Características principales del DVD-H40E

(cont.)

2. Lista de programas grabados

• Si el usuario graba un programa de video, se generará una “Lista de programas” automáticamente para tener un mejor registro del programa grabado.

• Esta lista de programas comprende:“Nombre del título”, “Fecha” y “Duración”. El nombre del título se puede introducir mediante la “Función de inserción del título”. La información de fecha y duración se generan automáticamente.

Aparecerá una imagen en miniatura del primer video.

En esta área inferior, se dispone también de cada una de las teclas necesarias para la operación de la pantalla del menú, iconos e i n s t r u c c i o n e s .

3. Reproducción de avance

• En la lista de programas, si usted presiona el botón “P – List” del control remoto, usted puede tener un avance del programa de video seleccionado al igual que al comienzo de una película para anunciar la próxima película que se va a presentar.

Reproducción de 5 segundos

Salto

Repetición de la reproducción de avance

4. Edición de programa de video grabado

• Samsung DVD-H40 le da la oportunidad de divertirse generando su programa de video usted mismo.

• El usuario puede agrupar 2 o más programas de video en uno sólo.

Muestra la información del archivo seleccionado

5

E

E

Características principales del DVD-H40E

(cont.)

4. Edición de programa de video grabado

• El DVD-H40 puede dividir un programa de video seleccionado en 2 o más programas.

< posición inicial >

1. Al presionar el botón Enter, comenzará la división.

2. Cambiará el color (Blanco -> Azul)

1. película en reproducción

( I cuadro )

2. Se pueden usar las teclas

"FPS", "RPS" y "Pause".

< posición final >

1. Al presionar el botón Enter, comenzará la división.

2. Cambiará el color (Azul->Blanco)

3. Crea una película secundaria

Archivo dividido

Posició n actual

Barra blanca

Longitud del archivo

• El DVD-H40 puede eliminar programas de video innecesarios.

• Incluso es posible eliminar solo una parte del programa de video seleccionado.

Se selecciona el archivo, se oprime la tecla Enter y entonces aparecerá el menú desplegable para la opción de eliminación.

5. Reproducción de DVD, CD, VCD, MP3, Photo CD

• El DVD-H40 puede reproducir muchos tipos de discos: DVD, Audio CD, Video CD, MP3 (CD-R/RW),

Photo CD (Kodak), CD-G, etc.

Características principales del DVD-H40E

(cont.)

6. Rockola digital de audio

• La función “Juke box” le permite al usuario disfrutar miles de canciones en el HDD sin tener que cambiar el

CD de audio cada vez. El DVD-H40 permite descargar al HDD toda la música MP3 del CD que el usuario quiera.(Máx. capacidad del HDD para MP3: 10 GB)

Indica el archivo seleccionado

E

• Si el usuario incluye sus fotos favoritas en la misma carpeta de música, entonces podrá disfrutar también de una presentación de diapositivas para la música.

• En modo edición, el usuario puede generar su propia carpeta de música como

“CLASSIC”, “JAZZ”, “POP SONG”, etc.

6 7

E

Características principales del DVD-H40E

(cont.)

7. Álbum de foto familiar

Disfrute imágenes JPEG del CD o el HDD con una Interfaz de usuario gráfica de fácil uso.

Hasta 10.000 imágenes JPEG (tamaño estándar de archivo: 100 Kbyte) pueden guardarse y editarse en el

HDD.

Indica el número de páginas de imágenes en miniatura.

8 Imágenes en miniatura por página

Circule a través de las imágenes en miniatura mediante el uso de los botones direccionales del control remoto.

La foto seleccionada para ampliación se resalta.

El botón “Enter” del control remoto amplia la foto a tamaño de pantalla completa.

Limitado a 20 Muestra la fecha y la hora en que se tomó la foto seleccionada.

“Visualización de foto individual”

Características principales del DVD-H40E

(cont.)

La función de edición le permite seleccionar, eliminar, mover o cambiar el nombre de sus imágenes

o fotos favoritas y hacer su propio directorio.

Indica el archivo seleccionado

El usuario puede seleccionar fácilmente las fotos que desea copiar del CD al HDD en la siguiente

pantalla GUI.

Indica el archivo seleccionado

E

“Presentación de diapositivas”

Al oprimir la tecla “enter”, aparecerá el menú desplegable.

Después del tiempo de retardo establecido, comienza la presentación de diapositivas.

Gama del ajuste del tiempo

3 seg. ~ 10 seg.

8

8. Conexión de DVC o DSC

• La conexión del DSC o DVC a través de un puerto de entrada A/V le permite disfrutar y modificar esos programas de video fácilmente en la pantalla de su TV.

Guardar/Editar en HDD

Imagen de

DVC o DSC

Disfrute de esos programas en su TV

9

E

Contenido

Este producto incluye tecnología de protección de derechos de autor que está protegida por las estipulaciones metodológicas de determinadas patentes y otros derechos sobre la propiedad intelectual de EE.UU, propiedad de Macrovision Corporation y otros propietarios legales. El uso de dicha tecnología de protección de derechos de autor debe ser autorizado por Macrovision Corporation y se ha desarrollado con fines exclusivos de visionado doméstico y limitado, a no ser que Macrovision Corporation lo disponga de otro modo. Se prohíbe el desmontaje y la aplicación de la técnica retroactiva.

INTRODUCCIÓN

Tipos y características de los discos

Reproducción de archivos MP3 (Requisitos para disco CD-R MP3)

Vista frontal del DHR (Grabador DVD HDD)

Vista posterior del DHR (Grabador DVD HDD)

Indicadores de la pantalla

Accesorios

Control remoto infrarrojo

Inserción de las pilas en el Control remoto

Conexiones de su DHR (Grabador DVD HDD)

Conexión del DHR (Grabador DVD HDD) a la TV por medio del Cable coaxial

Conexión del DHR (Grabador DVD HDD) a la TV por medio del Cable SCART

Conexión del DHR (Grabador DVD HDD) a un receptor de satélite o a otro equipo

Utilización del botón TV en el Control remoto

Conexiones básicas/Configuración automática

Vista de DVD/HDD

Reproducción básica de DVD

Operaciones básicas del Sintonizador de TV

Reproducción de un disco

CONFIGURACIÓN

Cambio de idioma del menú principal

Ajuste del canal de TV

Ajuste del reloj

Tiempo de la memoria intermedia (Transmisión diferida)

Ajuste de la opción de salida de audio

Ajuste de la opción de la pantalla

Formato del HDD

19

20

21

22

16

17

18

19

23

23

24

25

12

13

14

14

15

15

29

30

31

32

27

28

29

10

Contenido

(cont.)

CONFIGURACIÓN DEL DHR (Grabador DVD HDD)

Grabador Digital

Ver el programa grabado en el disco duro

Establecer el bloqueo del control paterno

Cambia la contraseña del bloqueo

Edita el programa grabado en HDD (Combine)

Edita el programa grabado en HDD (Divide)

Edita el programa grabado en HDD (Delete)

Editar el programa grabado en el disco duro (Eliminar parcialmente)

Grabación de programa de TV (Sincronización de programas)

Graba programas de TV (Showview)

Grabación de programas transmitidos por televisión

Graba programas de TV (One Touch Recording)

Reproductor de DVD

Copia de disco

Programa el idioma del DVD

Establece el bloqueo de control de padres

Cambiar la contraseña del bloqueo

Uso del menú del disco/título

Función de sonido 3D

Selección de idioma del audio

Selección de idioma para los subtítulos

Uso de la función de visualización en pantalla

Funciones especiales de reproducción

Repetición A-B

Uso del Zoom (DVD/VCD)

Cambio del ángulo de la cámara

Uso de la función Marcador (DVD/VCD)

Rockola

Ver la lista de archivos MP3 del HDD/CD

Editar el archivo MP3 del HDD

Copiar archivo MP3 del CD al HDD

Álbum de fotos

Ver la lista de archivos JPEG del HDD/CD

Editar el archivo JPEG del HDD

Copiar archivo JPEG del CD al HDD

OTROS

Especificaciones técnicas

Problemas y soluciones

50

50

51

51

52

46

47

48

49

53

54

55

55

56

34

35

36

37

38

39

40

41

42

43

44

58

59

60

62

63

64

65

66

E

11

E

Tipos y características de los discos

Este reproductor DHR puede reproducir los siguientes tipos de discos de los logos correspondientes:

Tipos de discos

( L o g o s )

DVD

Tipos de g r a b a c i ó n

Audio

+

Video

Tamaño del d i s c o

12 Cm

8 Cm

Máx. tiempo de reproducción

( a r c h i v o s )

De un sólo lado 240 min.

De dos lados

480 min.

De un sólo lado 80 min.

De dos lados

160 min.

Características

• El DVD tiene una excelente calidad de sonido y video gracias a los sistemas Dolby Digital y MPEG-2.

• Se pueden seleccionar fácilmente varias pantallas y funciones de audio a través del menú enpantalla.

CD de VIDEO

12 Cm

74 min.

Audio

+

Video

• Video con sonido de CD, calidad de VHS y tecnología de compresión MPEG-1 .

8 Cm

20 min.

CD de AUDIO

CD-R

CD-RW

Audio

Audio

+

Video

Audio

+

Video

12 Cm

8 Cm

12 Cm

8 Cm

12 Cm

8 Cm

* Discos que no se pueden oir en este reproductor:

DVD-ROM DVD-RAM

CD-ROM

CDI

CDV

Capa HD del super Audio CD

Los CDG reproducen audio solamente, no graficas.

74 min.

20 min.

• Un LP se graba como una señal análoga presentando cierta distorsión.

El CD se graba como una señal digital de mejor calidad de audio, menor distorsión y menor deterioro de calidad del audio a través del tiempo.

W A V : 74 min.

M P 3 : aprox. 150 min

J P G : según el tamaño del archivo

W A V : 20 min.

M P 3 : aprox. 60 min.

J P G : según el tamaño del archivo

• Almacenamiento permanente de d a t o s

- no se puede borrar ni grabar e n c i m a .

• Se puede guardar música, imágenes, fotos.

W A V : 74 min.

M P 3 : aprox. 150 min.

J P G : según el tamaño del archivo

• Graba y regraba hasta 1000 veces y se puede reproducir indefinidamente.

W A V : 20 min.

M P 3 : aprox. 60 min.

J P G : según el tamaño del archivo

* La habilidad de reproduccion puede depender de las condiciones de grabacion:

DVD-R, +R CD-RW

DVD+RW, -RW Photo CD: archivo JPG

12

Rep roducción de arch ivos MP3 (Requisitos para disco CD-R MP3)

Al reproducir discos CD-R/RW, sírvase seguir las recomendaciones siguientes:

• Sus archivos MP3 deben ser formato ISO 9660 o JOLIET.

Los archivos MP3 de formato ISO 9660 y Joliet son compatibles con el sistema DOS de

Microsoft y Windows, y el Mac de Apple. Estos dos formatos son los más usados.

• Cuando de nombre a sus archivos MP3, no se exceda de 15 caracteres, y defina ".mp3" como la extensión del archivo.

El formato general del nombre es: Título.mp3. Cuando escriba su título, asegúrese de usar 15 caracteres o menos.

• Al grabar archivos MP3, utilice una velocidad de transferencia para descompresión de por lo menos 128 Kbps.

La calidad del sonido de los archivos MP3 depende básicamente de la velocidad de compresión / descompresión que elija. Para obtener un CD de audio con buena calidad de sonido se requiere una velocidad de muestreo análogo/digital (conversión a formato MP3) mínima de 128 Kbps y de hasta 160

Kbps. Sin embargo, el elegir velocidades superiores, como 192 Kbps o más, pocas veces resulta en una mejor calidad de sonido. Por el contrario, los archivos con velocidades de muestreo por debajo de 128

Kbps no se podrán reproducir bien.

• No intente grabar archivos MP3 protegidos por derechos de autor.

Ciertos archivos "asegurados" están codificados y protegidos por medio de códigos para prevenir que se realicen copias ilegales. Estos archivos son de los tipos siguientes: Windows Media™ (marca registrada de

Microsoft Inc) y SDMI™ (marca registrada de SDMI Foundation). Usted no puede copiar esos archivos.

Marcas de los discos

~

• Número regional de reproducción

Tanto el reproductor DHR como los discos están codificados por región.

Estos códigos regionales deben coincidir para poder reproducir el disco. Si los códigos no coinciden, el disco no se podrá reproducir.

El Número regional de este reproductor se indica en el panel trasero de la unidad.

PAL

• PAL: Sistema de colores utilizado en el Reino Unido, Francia, Alemania, Australia, etc.

N T S C

• Sistema de transmisión utilizado en EE.UU.,

Canadá, Japón, Corea del sur, etc.

• Disco Dolby Digital

STEREO

• Disco estéreo

DIGITAL

SOUND

• Disco de audio digital

• Disco DTS

E

13

E

Vista frontal del DHR (Grabador DVD HDD) Indicadores de la pantalla

1 2 3 4 5 6 7 8

BOTÓN STANDBY/ON

(DE ENCENDIDO/EN

ESPERA)

PLATINA

DEL DVD

BOTÓN

OPEN/CLOSE

BOTÓN COPY (COPIAR)

(ABRIR/CERRAR) BOTÓN

SELECTOR DE

DVD

PANTALLA DEL

PANEL FRONTAL

BOTÓN SELECTOR

DE HDD

(DISCO DURO)

BOTONES DE LOS CANALES

BOTÓN REC

(DE GRABACION)

BOTÓN

STOP

F.F /SKIP NEXT

BUTTON

CONECTOR DE ENTRADA

DE AUDIO AUX I,D

BOTÓN PLAY/PAUSE

(REPRODUCCION/ PAUSA)

BOTÓN REW/SKIP BACK

(DE RETROCESO/SALTO

HACIA ATRAS)

CONECTOR DE ENTRADA

DE VIDEO AUX

Vista posterior del DHR (Grabador DVD HDD)

CONECTOR DE

ENTRADA PARA

ANTENA

CONECTOR AV2

(DEC./EXT.) SCART

(EURO-21)

CONECTORES DE

AUDIO I, D ENTRADA

CONECTOR

DE SALIDA

DE S-VIDEO

CONECTOR DE SALIDA DE

AUDIO DIGITAL (ÓPTICA)

CONECTOR DE SALIDA DE

AUDIO DIGITAL (COAXIAL)

9 11 13 14

10 12

14 15 17

16

1

Indicador de platina del DVD

2

Indicador del tipo de disco

3

Indicador del archivo JPEG

4

Indicador del archivo MP3

5

Presentación de la hora, posición, tiempo restante y estado

6

Grabación sincronizada (programada o en curso)

7

Indicador de ESTÉREO

8

Indicador del modo HDD (Disco duro)

9

Disco DVD activo

10 Sonido 3D activo

11 DVD con pista sonora DTS

12 Indicador del modo LPCM

13 Indicador Dolby digital

14 NICAM activo

15 Indicador de la calidad de grabación

16 Indicador de VPS/PDC

17 HDD (Disco duro) activo

Accesorios

Usted acaba de adquirir un SAMSUNG DHR.

Junto con su DHR, encontrará en la caja los siguientes accesorios.

CONTROL REMOTO

Y PILAS

CABLE DE AUDIO Y

VIDEO

MANUAL DEL

USUARIO

CABLE DE

CONEXIÓN SCART

CABLE DE

CONEXIÓN S-VIDEO

CABLE COAXIAL

CONECTOR DE

SALIDA A TV

CONECTOR DE

ENTRADA S-VIDEO

CONECTOR AV1

(EURO AV)

ENTRADA/SALIDA SCART

(EURO-21)

CONECTOR DE SALIDA

DE VIDEO SALIDA2

CONECTORES DE

AUDIO I, D SALIDA2

E

14 15

E

Control remoto infrarrojo

1

Botón STANDBY/ON

(De encendido/en espera)

2

Botón ZOOM/TV MUTE

(Zoom /Silenciador de TV)

3

Botón 0~9

4

Botón 3D

5

Botón VOLUME +/ - (Volumen)

6

Botón INPUT SELECT

(Selección de entrada)

7

Botón DVD

8

Botón REVERSE PICTURE

SEARCH/SKIP PREVIOUS

(Búsqueda en reverso/Salto a anterior)

9

Botón STOP

10 Botón MENU (Menú)

11 Botón CLEAR (Borrar)

12 Botón ENTER/DIRECTION

(Entrar/Dirección)

13 Botón RECORD (Grabación)

14 Botón TITLE/SPEED

(Título/velocidad)

15 Botón DISC MENU

(Menú del disco)

16 Botón SUBTITLE/TIMER

(Subtítulos/Temporizador)

17 BOTÓN OPEN/CLOSE

(Abrir/Cerrar)

18 Botón TV/DHR

19 Botón REPEAT A-B (Repetición)

20 Botón PROGRAM (Programa)

21 Botón TEXT (Texto)

22 Botón TV

23 Botón HDD

24 Botón FORWARD PICTURE

SEARCH/SKIP NEXT

(Búsqueda hacia adelante/Salto al siguiente)

25 Botón PLAY/PAUSE

(Reproducción/ pausa)

26 Botón DISPLAY (Pantalla)

27 Botón PLAY LIST

(Lista para reproducción)

28 Botón RETURN (Regresar)

29 Botón MARK (Marcador)

30 Botón ANGLE (Ángulo)

31 Botón AUDIO

32 JOG/SHUTTLE

3

13

14

15

16

7

8

9

10

11

12

4

5

6

1

2

16

28

29

30

31

32

19

20

21

22

23

24

25

26

27

17

18

Inserción de las pilas en el Control remoto

Debe insertar o cambiar las pilas del control remoto:

Al comprar el DHR

Al notar que el control remoto no está funcionando

correctamente.

1

Presione la lengüeta en la dirección de la flecha para liberar la tapa del compartimiento las pilas situada en la parte trasera del control remoto.

2

Inserte dos pilas AA, R6 o equivalentes, teniendo cuidado de respetar las polaridades:

+ de la pila con + del control remoto

– de la pila con – del control remoto

3

Vuelva a colocar la tapa alineándola con la base del control remoto y presionándola nuevamente hasta que calce en su lugar.

No mezcle diferentes tipos de pilas

(manganeso y alcalinas, por ejemplo).

17

E

E

Conexiones de su DHR (Grabador DVD HDD)

Debe tomar en cuenta varios factores cuando conecte sistemas de audio o de video:

Tipos de conectores disponibles en sus sistemas;

Los sistemas conectados permanentemente al DHR (por ejemplo, el receptor de satélite) o

temporalmente (por ejemplo, la videocámara).

Su DHR está provisto de los siguientes conectores.

Conector

AV1 (EURO AV)

Ubicación

Posterior

Tipo

SCART

Dirección

Entrada/Salida

Uso recomendado

Televisión

AV2

Entrada de

Audio

Entrada de

S-VIDEO

Salida de

Audio

Salida de

VIDEO

Salida de

S-VIDEO

Posterior

Posterior

SCART

RCA Audio

Entrada/Salida

Entrada

Receptor de satélite

CANAL/DECODIFICADOR

Otro VCR/DVD

Entrada de Audio para S-VIDEO

Posterior S-JACK

Posterior RCA Audio

Posterior RCA

Entrada

Salida

Salida

Posterior CONECTOR

S-VIDEO

Salida

Entrada de S-Video

LÍNEA de salida de Audio

LÍNEA de salida de Video

Salida S-Video

Salida digital de AUDIO

Posterior Óptico Salida

Salida de Audio digital

Posterior

Coaxial

Coaxial Salida

Televisión

CONECTOR

DE SALIDA

A LA TV

ENTRADA

DE ANT.

Posterior 75 ohm

Coaxial

Entrada

Antena

Red de televisión por cable

Receptor de satélite

Cada vez que conecte un sistema de audio o de video a su DHR, cerciórese de que todos los elementos estén apagados.

Refiérase a la documentación suministrada con este equipo para leer las instrucciones detalladas sobre las conexiones y las precauciones de seguridad correspondientes.

18

C o n exión del DHR (Grabador DVD HDD) a la TV por medio del Cable coaxial

Para recibir programas de televisión, debe haber una señal de entrada desde una de las siguientes fuentes:

Antena exterior

Antena interior

Televisión por cable

Receptor de satélite

Asegúrese de que tanto la televisión como el DHR estén estén apagados antes de conectar los cables.

1

Retire de la televisión el cable de entrada de la antena o de la red de transmisión.

2

Conecte este cable al enchufe coaxial 75 señalado en la parte posterior de su DHR.

TV

2

3

E n c h u f e el cable coaxial suministrado en el conector de su D H R .

4

Enchufe el otro extremo del cable coaxial en el conector usado anteriormente para la antena de la televisión.

4

5

Para obtener una mejor calidad de la imagen y el sonido de su televisión, usted puede conectar también su DHR a la televisión por medio del cable SCART (ver la sección siguiente) siempre que su televisión esté provista de este tipo de conexión.

C o n exión del DHR (Grabador DVD HDD) a la TV por medio del Cable SCART

3

Antena

TV

2

3

Cable SCART

Cable RF coaxial

Usted puede conectar su DHR a la televisión por medio del cable SCART siempre que se disponga de la entrada apropiada en la televisión. Así, usted:

Obtendrá una mejor calidad de sonido y de imagen

Simplificará el procedimiento de instalación de su DHR

◆ Independientemente del tipo de conexión elegida, usted debe conectar siempre el cable coaxial que se suministra. De lo contrario, no se verá ninguna imagen en pantalla cuando el DHR esté apagado.

◆ Asegúrese de que tanto la televisión como el DHR estén apagados antes de conectar los c a b l e s .

1

Conecte el cable coaxial como se indicó en la sección anterior.

2

Conecte un extremo del cable SCART al conector AV1 (EURO AV) situado en la parte posterior del DHR.

3

Enchufe el otro extremo al conector correspondiente en la televisión.

19

E

E

C o n exión del DHR (Grabador DVD HDD) a un re c eptor de satélite o a otro equipo

Usted puede conectar su DHR a un receptor de satélite o a otro DHR mediante el cable SCART si el equipo elegido dispone de las salidas apropiadas. Los siguientes diagramas muestran algunos ejemplos de conexiones posibles.

1. Entrada AV2: Por medio del Cable Scart de 21-agujas

Conecte un extremo del Cable SCART al receptor de satélite u otro equipo y el otro extremo al conector AV2

(DEC./EXT.) situado en la parte posterior del D H R .

Después de realizar esta conexión, presione el botón INPUT SEL. para seleccionar la fuente de entrada AV2.

2. Por medio del Cable coaxial RF

Después de realizar esta conexión, debe programar la estación recibida a través del sintonizador de satélite.

El canal de salida RF del receptor de satélite debe ser ajustado en otro canal diferente al 36, ya que éste se usa para el DHR, p.ej., reajuste al canal 39.

Receptor de satélite u otro equipo

Antena

Conector de la antena

1

2

Cable RF coaxial

Cable SCART

Utilización del botón TV en el Control remoto

El control remoto de su DHR funcionará con los televisores

Samsung y otras marcas compatibles.

Para determinar si su televisor es compatible, siga las instrucciones siguientes.

1

Prenda su televisión.

2

Apunte el control remoto hacia la televisión.

3

Mantenga presionado el botón TV e introduzca el código de dos cifras correspondiente a la marca de su televisor, presionando los botones numéricos apropiados.

Brand Codes

SAMSUNG

AKAI

GRUNDIG

LOEWE

01 to 06

09, 23

09, 17, 21

02

PANASONIC 08, 23 to 27

Brand Codes

PHILIPS

SABA

02, 20, 22

13, 14, 22 to 24

SONY 15, 16

THOMSON 13, 14, 24

TOSHIBA 07, 16 to 19, 21

• Si su televisor es compatible con el control remoto, se apagará.

Ahora está programado para funcionar con el control remoto.

Si la marca de su televisor tiene asignado varios códigos,

trate con cada uno hasta que consiga el que funciona.

Cuando cambie las pilas del control remoto, debe

reprogramar el código siguiendo el mismo procedimiento.

Puede controlar la televisión utilizando los siguientes botones.

Botón

STANDBY/ON

INPUT SEL.

VOL. + / –

Función

Sirve para prender y apagar la televisor.

Sirve para seleccionar una fuente externa.

Sirve para ajustar el volumen de la televisión.

PROG. (botones direccionales) Sirve para seleccionar el canal requerido.

TV MUTE Sirve para activar y desactivar el audio.

Puede que algunas funciones no sirvan en algunos televisores. Si tiene algún problema,opere el televisor directamente.

3

E

20 21

E

Conexiones básicas/Configuración automática

1

de la antena o del cable

2

A la entrada de la antena de TV

3

Esta sección explica como conectar el DHR a su televisión y ejecutar la

Configuración automática, la cual busca automáticamente los canales y ajusta el reloj interno del reproductor.

1

Conecte el cable RF de antena que viene de su antena interior/exterior o de una toma de pared para cable al conector de ENTRADA (De antena) situado en el panel posterior del DHR.

De la antena o del cable

2

Elija uno de los siguientes métodos para conectar el DHR a su

TV:

Conexión RF:

Conecte el cable de antena RF suministrado del conector de

SALIDA A TV situado en el panel posterior del DHR a la Entrada de antena de su televisión.

Conexión de línea:

Conecte el cable de audio/video tipo RCA (rojo, blanco y amarillo) desde los conectores de SALIDA DE LÍNEA situados en la parte posterior del DHR a los conectores de ENTRADA DE LÍNEA de su televisión. Utilice el rojo para el audio derecho, blanco para el audio izquierdo y amarillo para el video.

Se recomienda que use la Conexión de línea si su TV está rovista de conectores tipo RCA.

A la Entrada de antena de la TV

3

Conecte el cable de alimentación del DHR a toma de corriente estándar de pared de 220~240 V/50 Hz.

Luego, el aparato se prende automáticamente.

• No presione ningún botón del D H R o del control remoto durante la configuración automática. Parpadea la mención “AUTO” mientras el

D H R ejecuta un procedimiento de configuración automática en el cual busca automáticamente todos los canales activos y ajusta el r e l o j .

• Cuando se haya completado la Configuración automática, aparecerá la hora en el panel frontal .

• Si el ajuste automático del reloj no puede determinar la hora correcta, usted puede ajustar el reloj manualmente. Ver página 29.

4

Presione el botón STANDBY/ON de su TV.

5

Ajuste la TV en un canal entre 21~69 o en AV.

Asegúrese de usar el mismo canal que seleccionó.

Aun cuando piense usar la Salida de S-Video, usted

DEBE conectar el DHR a su televisión ya sea con la conexión estándar RF o la conexión de Salida de AV.

Esto le permite operar el menú de configuración del

DHR.

Vista de DVD/HDD

El DHR tiene un grupo de controles para operar el DVD y el HDD

(Disco duro). Los siguientes botones sirven para el control de cada uno.

1

Presione el botón STANDBY/ON en el control remoto o en el panel frontal para prender el DHR.

2

Presione el botón DVD del control remoto o del panel frontal cuando desee controlar la platina del DVD.

• Se encenderá el indicador DVD en la Pantalla del panel frontal para señalar que está seleccionada la platina de DVD.

3

Vuelva a presionar el botón HDD del control remoto o del panel frontal cuando desee controlar el HDD.

• Se encenderá el indicador HDD en la Pantalla del panel frontal para señalar que está seleccionado el disco duro.

PANTALLA INICIAL DEL DVD

LOADING

PANTALLA INICIAL DEL HDD

AVI

1

2

3

Reproducción básica de DVD

Siga estas instrucciones para reproducir un DVD.

1

Abra el compartimiento del disco.

• Presione el botón Open/Close del control remoto o del panel f r o n t a l .

2

Introduzca el disco.

• Coloque el disco en la platina con el lado de la etiqueta hacia arriba. Si el disco tiene dos lados grabados, oriente el disco con la etiqueta del lado deseado hacia arriba.

3

Cierre el compartimiento del disco.

• Presione el botón Open/Close del control remoto o del panel frontal para cerrarlo.

4

Presione el botón II (Play/Pause) del control remoto o del panel frontal.

• Muchos discos comenzarán la reproducción automáticamente cuando el compartimiento del disco se cierra.

• Si el DVD tiene un menú o más de un título, puede que aparezca el menú en la pantalla.

5

Opciones adicionales del DVD.

• Ver página 45~56.

4

3

1

22 23

E

E

Operaciones básicas del Sintonizador de TV

1

1

Presione los botones PROG.

• Permite cambiar al canal siguiente o al anterior.

2

Presione los botones 0~9.

• Permite seleccionar los canales directamente.

3

Presione el botón DISPLAY.

• Presenta la información del canal que está viendo.

Información acerca del uso del botón V2 Link.

Cuando presione el botón TV/DHR, será llevado directamente a la pantalla del dispositivo AV que está conectado al terminal AV2.

2

3

Reproducción de un disco

1

Presione el botón OPEN/CLOSE.

• El indicador STANDBY se enciende y sale la bandeja.

2

Coloque el disco suavemente en la bandeja con la etiqueta hacia arriba.

3

Presione el botón PLAY/PAUSE para comenzar la reproducción.

• Cuando se introduce un CD convencional de audio (CDDA),

éste se reproduce automáticame nte y la Lista de archivos aparece en la pantalla.

Para los archivos MP3 o los Photo CD, se debe seleccionar un archivo a reproducir de la Lista de archivos que aparece en la pantalla.

4

Presione el botón STOP para detener la reproducción.

Cuando usted detiene la reproducción de un disco,

el reproductor recuerda donde se detuvo, de tal manera que cuando vuelva a presionar PLAY, recomenzará donde lo dejó (a menos que se saque el disco, se presione el botón STOP dos veces o se desenchufe el reproductor.).

Esta función se aplica solamente a los discos de video

DVD.

Para escuchar la próxima canción, presione y

mantenga presionado brevemente el botón For ward ( ).

Si hay más de 8 archivos en el disco, presione el botón

Previous o el botón Next para ver las páginas adicionales en grupos de 8 archivos contiguos.

4

1

3

E

24 25

E

C o n f i g u ra c i ó n

Usted puede configurar funciones especiales del DHR.

Cambio de idioma del menú principal

Puede seleccionar el idioma del menú.

Vea la página 27

Ajuste del canal de TV

Puede configurar los canales de TV por aire/por cable en forma manual o automática.

Vea la página 28

Ajuste del reloj

Puede ajustar el reloj en la pantalla de panel frontal.

Vea la página 29

Ajuste del cambio de tiempo de la memoria intermedia

Puede seleccionar el tiempo de la memoria intermedia para la función de transmisión en diferido.

Vea la página 29

Ajuste de la opción de salida de audio

Puede seleccionar opciones de audio dependiendo del sistema de audio que tenga.

Vea la página 30

Ajuste de la opción de la pantalla

Puede seleccionar una de las opciones de pantalla que se ajuste a su preferencia.

Vea la página 31

Formato del HDD

Usted puede borrar todos los datos o cambiar el formato del sistema en el HDD.

Vea la página 32

Apague y vuelva a prender el DHR cuando no funcione normalmente debido a un apagado o desconexión repentina, o si no admite o están dañados los archivos en el HDD.

– Caso de funcionamiento anormal: no responde a ninguna tecla excepto al botón Standby/On, la pantalla titila.

– Archivos admitidos en el DHR: MP3, JPG.

Cambio de idioma del menú principal

Configuración

Puede seleccionar el idioma del menú.

1

Presione el botón MENU.

2

Seleccione Set-Up usando los botones y luego presione los botones ENTER o .

3

Seleccione Language usando los botones y luego presione los botones ENTER o .

4

Seleccione el idioma que desea usando los botones y luego presione los botones ENTER o .

• Se cambiará el idioma del menú principal al idioma seleccionado.

26 27

E

E

Ajuste del canal de TV

Configuración

Puede configurar los canales de TV por aire/por cable en forma manual o automática.

También, puede agregar o quitar canales.

1

Presione el botón MENU.

2

Seleccione Set-Up usando los botones y luego presione los botones ENTER o .

3

Seleccione Channel usando los botones y luego presione los botones ENTER o .

4

Vea abajo los submenús de configuración.

Seleccione el modo que desea usando los botones luego presione los botones ENTER o .

y

Autoconfig.

•El DHR buscará automáticamente todos los canales disponibles en la Banda de sintonización seleccionada.

Este procedimiento puede tomar algunos minutos en ompletarse.

• Una vez terminado, se presentará el número de canal más bajo e n c o n t r a d o .

28

Config. manual

•Busca y configura los canales individuales en forma manual.

• Configure los canales usando los botones y luego presione el botón ENTER para guardar.

o los del 0~9

Salida canal

•Selecciona el canal de salida al sintonizador de la TV.

(Canales 21 ~ 69)

• Establezca los canales de TV usando los botones , y luego presione el botón ENTER.

• Para mayor seguridad, conecte el cable coaxial RF entre el DHR y la TV.

Sistema TV

•Selecciona el sistema para la salida de TV

• Establezca el sistema de TV usando los botones , y luego presione el botón ENTER.

Ajuste del reloj

Configuración

Usted puede ajustar la hora y verla en la pantalla del panel frontal.

Para usar la grabación sincronizada, tiene que poner el reloj en hora.

1

Presione el botón MENU.

2

Seleccione Set-Up usando los botones y luego presione los botones ENTER o .

3

Seleccione Clock Setting usando los botones y luego presione los botones ENTER o .

4

Seleccione Manual Clock usando los botones presione el botón ENTER.

y luego

5

Seleccione Manual Clock usando los botones presione el botón ENTER.

y luego

Siga esta información si ha elegido el reloj manual.

El reloj automático es una función que toma la información de hora de la señal de TV y sincroniza automáticamente el reloj basado en esa información.

Esta función puede que no funcione dependiendo de la región de la transmisión. Esta función no se puede usar si no hay una señal de transmisión recibida por la antena.

Tiempo de la memoria intermedia (Transmisión dif

Configuración

Usted nunca se perderá los programas de TV en vivo. El DHR memoriza los programas de TV en vivo de una duración entre

30 min a 2 horas.

1

Presione el botón MENU.

2

Seleccione Set-Up usando los botones y luego presione los botones ENTER o .

3

Seleccione Buffer Time usando los botones y luego presione los botones ENTER o .

4

Seleccione el número de horas usando los botones y luego presione los botones ENTER o .

• Durante el tiempo seleccionado de memoria intermedia, la parte inicial grabada en la memoria intermedia se borrará.

•Se aconseja usar el tiempo mínimo de memoria intermedia para ahorrar espacio de grabación en el disco duro.

•El tiempo de la memoria intermedia es de 1 hora.

Presione el botón Return para moverse a la posición

de inicio de la memoria intermedia.

Puede tomarse algunos segundos en cambiar el tiempo de la memoria intermedia.

29

E

E

Ajuste de la opción de salida de audio

Configuración

Puede optimizar el sonido dependiendo de su sistema de audio.

1

Presione el botón MENU.

2

Seleccione Set-Up usando los botones y luego presione los botones ENTER o .

3

Seleccione Audio Options usando los botones y luego presione los botones ENTER o

4

Vea abajo la configuración de salida del audio. Seleccione la opción deseada usando los botones y luego presione los botones ENTER o .

Dolby D-out (Salida Dolby D)

• PCM: Convierte al formato de audio PCM (2CH).

Seleccione PCM cuando use las salidas de audio análogas.

• Dolby Digital: Convierte a Dolby Digital Bitstream (5.1CH).

Seleccione Bitstream cuando use la salida de audio digital.

• Asegúrese de seleccionar la salida digital correcta o de lo contrario, no habrá sonido.

Dolby D-out (Salida MPEG2)

• Esta característica es compatible sólo con discos codificados en audio MPEG.

• PCM: Convierte al formato de audio PCM (2CH).

Seleccione PCM cuando use las salidas de audio análogas.

• MPEG2: Convierte a Dolby Digital Bitstream (5.1CH).

Seleccione Bitstream cuando use la salida de audio digital.

DTS

• Off: No hay salida de señal digital.

• On: Hay salida de flujo de bit DTS a través de salida digital solamente.

Seleccione DTS cuando conecte a un decodificador DTS.

D-Compression (Compr. Dinamica)

• Esta característica comprime la gama dinámica

(del volumen de sonido más bajo al más alto) de la banda sonora de un disco. Por ejemplo, escenas de acción podrían tener un volumen alto, mientras diálogos podrían tener un volumen bajo. La función de Compresión dinámica permite nivelar la gama de volumen bajando los sonidos altos y subiendo los sonidos bajos.

• Off: Para seleccionar la gama dinámica normal.

• On: Para seleccionar la gama dinámica comprimida.

Ajuste de la opción de la pantalla

Configuración

Puede ajustar el formato de pantalla para la TV.

1

Presione el botón MENU.

2

Seleccione Set-Up usando los botones y luego presione los botones ENTER o .

3

Seleccione Display Options usando los botones y luego presione los botones ENTER o .

4

Seleccione la opción a cambiar usando los botones o y luego presione ENTER.

Aspect Ratio (Configurar TV)

• Pan-Scan (4:3): Seleccione esta opción para TV de tamaño convencional cuando desee ver la parte central de la pantalla de formato 16:9 .(Los extremos izquierdo y derecho de la imagen se cortarán.) 16:9 en que viene un DVD, aun cuando tenga una TV con una pantalla de formato 4:3. Aparecerán franjas negras en las partes superior e inferior de la pantalla.

• Letter Box (4:3): Seleccione esta opción cuando desee ver la pantalla completa del formato

• Wide (16:9): Puede ver la imagen de formato 16:9 en su TV de pantalla ancha.

OSD Message (Mensaje OSD)

• On:Aparecen iconos de estado o de mensajes en pantalla.

• O f f : No aparecen iconos de estado o de mensajes en pantalla.

Front Display (Brillo FLT)

•On: Prende el panel de visualización en forma iluminada todo el tiempo.

•Off: El panel de visualización se mantiene apagado todo el tiempo.

Video Out

• RGB

• Video

• S-Video

Systema Color

• PAL : Asegúrese de seleccionar PAL cuando vaya a ver un programa de formato PAL.

• SECAM : Asegúrese de seleccionar SECAM cuando vaya a ver un programa de formato

SECAM.

30 31

E

E

Formato del HDD

Configuración

Puede borrar todos los datos del disco duro.

1

Presione el botón MENU.

2

Seleccione Set-Up usando los botones y luego presione los botones ENTER o .

3

Seleccione HDD Format usando los botones y luego presione los botones ENTER o .

4

Seleccione la opción de Formato usando los botones y luego presione el botón ENTER.

• Opción 1: 40 horas de grabación (SQ Calidad estándar)

Almacena 250 archivos MP3 de canciones

(128 Kbps, 4 min estándar)

Almacena 10.000 archivos de imágenes JPG

• Opción 2: 30 horas de grabación (SQ Calidad estándar)

Almacena 2500 archivos MP3 de canciones

(128 Kbps, 4 min estándar)

Almacena 10.000 archivos de imágenes JPG

5

Seleccione Yes y luego presione el botón ENTER.

• Después de que termine de dar formato al disco duro, el DHR se apaga automáticamente.

(dura aproximadamente 10 segundos)

• Algunas de las opciones que ya ha configurado se pueden activar.

6

La unidad se apagará automáticamente después de haber dado formato al disco duro.

Grabador Digital

Tiene un HDD (Disco duro) de una capacidad de 40 Giga Bytes de almacenamiento. Así que usted puede editar programas guardados y grabar en formato digital (MPEG2).

Ver el programa grabado en el HDD

Muestra la lista de sus programas grabados.

Ver página 34

Establecer el bloqueo de control de padres

Usted puede bloquear programas violentos o de contenido adulto.

Ver página 35~36

Editar el programa grabado en HDD

Usted puede combinar, dividir, y eliminar en forma parcial o total los programas guardados.

Ver las páginas 37~40

Grabar el programa de TV

Usted puede grabar programas de TV por medio de la función de grabación sincronizada o Showview.

Ver las páginas 41~44

Apague y vuelva a prender el DHR cuando no funcione normalmente debido a un apagado o desconexión repentina, o si no admite o están dañados los archivos en el HDD.

– Caso de funcionamiento anormal: no responde a ninguna tecla excepto al botón Standby/On, la pantalla titila.

– Archivos admitidos en el DHR: MP3, JPG.

E

32 33

E

Ver el programa grabado en el disco duro

Grabador Digital

Muestra el material grabado y puede reproducirlo.

1

Presione el botón MENU.

2

Seleccione Digital Recorder, luego presione los botones

ENTER o

3

Seleccione Program List, luego presione los botones

ENTER o

4

Seleccione el programa que desea ver usando los botones

, luego presione el botón ENTER

.

• Comienza la reproducción del programa seleccionado, luego vuelva a la Lista de programas una vez que haya terminado la reproducción.

• Presione el botón Stop durante la reproducción y luego vuelva a la Lista de programas.

Destacar una reproducción

Seleccione el programa y luego presione el botón P-LIST.

Se reproducirán 5 segundos del programa seleccionado por cada 5 minutos de la grabación.

5

Presione el botón Text para cambiar el título.

Presione el botón RETURN para volver al menú anterior.

Presione el botón MENU para salir del modo menú.

Presione el botón P-List para ver la lista de programas en modo

compendio directo. (Véase el párrafo relativo a las funciones de las teclas que se encuentra en la pág 5)

Teclado virtual

• Seleccione el caracter usando los botones presione el botón ENTER.

y luego

• Mueva el cursor a la esquina inferior derecha, luego seleccione OK y presione el botón ENTER o RETURN para guardar.

Establecer el bloqueo del control paterno

Grabador Digital

Para evitar que los niños accedan a programas adultos o violentos.

1

Presione el botón MENU.

2

Seleccione Digital Recorder, luego presione los botones

ENTER o .

3

Seleccione Parental Lock usando los botones y luego presione los botones ENTER o .

4

Introduzca una contraseña de 4 dígitos usando los botones

0-9 del control remoto.

• Escriba su contraseña, y guárdela en un lugar seguro en caso de que necesite cambiar su configuración más tarde.

5

Seleccione Lock Setting y luego presione el botón ENTER.

6

Seleccione los programas que desea bloquear usando los botones y luego presione el botón o .

• Aparece el icono de Bloqueo.

• El programa bloqueado no aparece en la Lista de programas.

• Para volver a verlo, debe primero desbloquearlo.

7

Presione el botón Return o Menu para guardar el ajuste de bloqueo.

Presione el botón RETURN para volver al menú anterior.

Presione el botón MENU para salir del modo menú.

Esta contraseña se aplica solamente para el disco duro y es

diferente al ajuste de contraseña para DVD.

Véase la página 66 en caso de olvidar la contraseña.

E

• Esta es la imagen que aparece en la lista de programas cuando se presiona la tecla TEXT.

34 35

E

36

Cambia la contraseña del bloqueo

Grabador Digital

Usted puede cambiar la contraseña en el menú de Bloqueo de control paterno.

1

Presione el botón MENU.

2

Seleccione Digital Recorder, luego presione los botones

ENTER o

3

Seleccione Parental Lock usando los botones y luego presione los botones ENTER o .

4

Introduzca una contraseña de 4 dígitos usando los botones

0-9 del control remoto.

• Escriba su contraseña, y guárdela en un lugar seguro en caso de que necesite cambiar su configuración más tarde.

5

Seleccione Change Password usando los botones luego presione los botones ENTER .

6

Introduzca una contraseña de 4 dígitos usando los botones

0-9 del control remoto.

y

7

Vuelva a introducir la nueva contraseña para confirmar.

Si usted presiona el botón RETURN, el procedimiento de cambio de contraseña se cancela.

Edita el programa grabado en HDD (Combine)

Grabador Digital

Usted puede agrupar varios programas en uno, de tal forma de poder reproducir varios programas continuamente.

1

Presione el botón MENU.

2

Seleccione Digital Recorder y luego presione los botones

ENTER o .

3

Seleccione Edit usando los botones y luego presione los botones ENTER o .

4

Seleccione Combine, luego presione los botones ENTER o .

5

Seleccione el programa que desea combinar usando los botones luego presione el botón ENTER .

• Los programas seleccionados se presentan en el recuadro inferior.

• Se pueden seleccionar hasta 6 programas.

• No se puede seleccionar el mismo programa.

6

Seleccione Execute usando el botón .

7

Presione el botón ENTER.

• Si usted desea agrupar los programas seleccionados, seleccione Yes y presione el botón ENTER.

• Los programas seleccionados se agrupan en un sólo programa.

• El nombre inicial del programa combinado es “Nuevo”.

Si desea cancelar la función Combine, seleccione No

usando los botones y presione el botón ENTER.

Si desea borrar la escena seleccionada, presione el botón

Clear y la última escena seleccionada se borrará.

Archivo original

Después de agrupar

A

A

B

B

C

C

Los comandos de control de las transmisiones de

TV en vivo se desactivarán en el modo Edit.

No se puede efectuar la operación de combinar programas

entre archivos cuyas cualidades de gra bación

(SQ, HQ, o SHQ) no sean las mismas.

El programa puede arruinarse o borrarse en caso de un

apagado o desconexión repentina durante el uso del modo

Edición (Combine, divide, delete, partial delete).

E

37

E

Edita el programa grabado en HDD (Divide)

Grabador Digital

Blanco: Parte no seleccionada

Azul: Parte seleccionada

Rojo: Posición actual de la reproducción

Usted puede dividir un programa en varias partes y guardarlas.

1

Presione el botón MENU.

2

Seleccione Digital Recorder, luego presione los botones

ENTER o .

3

Seleccione Edit usando los botones y luego presione los botones ENTER o .

4

Seleccione Divide usando los botones los botones ENTER o .

y luego presione

5

Seleccione el programa que desea dividir usando los botones luego presione el botón ENTER .

• Comienza la reproducción del programa seleccionado y se muestra la barra de progreso de la reproducción

(ver ilustración en la parte de abajo).

6

Busque las partes que desea dividir usando los botones

(REW), (FF), ll (Play/Pause).

7

Presione el botón ENTER en la posición inicial y final de la división.

• Presione el botón ll (Play/Pause) para realizar la búsqueda a velocidad normal.

• Presione los botones (REW), (FF) para realizar una búsqueda rápida.

• Presione el botón ll (Play/Pause) en la posición inicial y final, luego presione el botón ENTER en modo pausa.

• La sección seleccionada cambiará de color blanco a azul, y aparecerá la primera escena (ver figura en la parte de abajo).

8

Usted puede dividir un programa en varias partes al repetir el paso 7.

• Se pueden seleccionar hasta 6 partes.

• El nombre inicial del programa dividido es “Nuevo”.

Después de la división, los archivos A’. B. y C se guardarán y

mostrarán en la Lista de programas.

A’ significa el programa que queda sin las partes

seleccionadas del archivo original.

Al nuevo archivo A’ se le asigna al nombre original del

archivo ( el nombre del programa A), y a los archivos B y C se les antepone el nombre de “Nuevo”, respectivamente.

Archivo original

A

Dividido en partes

A

B A

C A

Después de la división, se tendrán los nuevos archivos A’, B, C.

Los comandos de control de las transmisiones de TV en vivo

se desactivarán en el modo Edit.

El programa puede arruinarse o borrarse en caso de un

apagado o desconexión repentina durante el uso del modo

Edición (Combine, divide, delete, partial delete).

Asegúrese de seleccionar el punto END (final) antes de seguir

a Execute.

38

Edita el programa grabado en HDD (Delete)

Grabador Digital

Usted puede eliminar programas grabados.

Esta función sirve para eliminar archivos indeseados y así, liberar más espacio.

1

Presione el botón MENU.

2

Seleccione Digital Recorder, luego presione los botones

ENTER o .

3

Seleccione Edit usando los botones y luego presione los botones ENTER o .

4

Seleccione Delete usando los botones y luego presione los botones ENTER o .

5

Seleccione el programa a eliminar usando los botones y luego presione los botones ENTER o .

6

Seleccione Yes para eliminar el programa usando los botones

.

7

El programa seleccionado se borrará.

Presione el botón RETURN para volver al menú anterior..

Presione el botón MENU para salir del menú

Los comandos de control de las transmisiones de TV

en vivo se desactivarán en el modo Edit.

El programa puede arruinarse o borrarse en caso de un

apagado o desconexión repentina durante el uso del modo

Edición (Combine, divide, delete, partial delete).

39

E

E

Grabador Digital

Blanco: Parte no seleccionada

Azul : Parte seleccionada

Rojo : Posición actual de la reproducción

Usted puede eliminar partes que desea saltar, como por ejemplo los comerciales.

1

Presione el botón MENU.

2

Seleccione Digital Recorder, luego presione los botones ENTER o .

3

Seleccione Edit usando los botones y luego resione los botones ENTER o .

4

Seleccione Partial delete usando los botones y uego presione los botones ENTER o .

5

Seleccione el programa a eliminar usando los botones y luego presione los botones ENTER o .

6

Busque las partes que desea eliminar usando los botones (REW), (FF), ll ( P l a y / P a u s e ) .

7

Presione el botón ENTER en la posición inicial y final de la parte a eliminar.

• La sección seleccionada cambiará de color blanco a azul, y aparecerá la primera escena de la sección azul

(ver figura en la parte de abajo).

8

Usted puede eliminar otra parte del programa repitiendo el paso 7.

• Se pueden seleccionar hasta 6 partes.

Archivo original

A

Partes eliminadas

Después de la eliminación

A

B

A

A

C A

Los comandos de control de las transmisiones de TV en

vivo se desactivarán en el modo Edit.

El programa puede arruinarse o borrarse en caso de un

apagado o desconexión repentina durante el uso del modo

Edición (Combine, divide, delete, partial delete).

Asegúrese de seleccionar el punto END (final) antes de

seguir a Execute.

G rabación de programa de TV (Sincronización de progra m a s )

Grabador Digital

Usted puede grabar programas de TV en el disco duro.

Asegúrese de que esté puesta la hora correcta.

1

Presione el botón MENU.

2

Seleccione Digital Recorder, luego presione los botones ENTER o .

3

Seleccione Recoding usando los botones y luego presione los botones ENTER o .

4

Seleccione Timer Recording y luego presione el botón ENTER.

• Si el reloj no se puso en hora, aparecerá entonces el menú

, desplegable. Ponga la hora correcta usando los botones y luego se regresará al menú Timer recording [Duración progr.] automáticamente.

5

Introduzca los datos específicos de la grabación usando los botones .

• Presione el botón ENTER para cambiar o introducir los datos.

• Presione el botón Clear para el eliminar el plan programado.

6

Apague la unidad después de haber finalizado la grabación sincronizada.

Vea la página 43 para seleccionar la calidad de grabación

(velocidad).

Sólo los archivos agrupados finales aparecen en la lista de

programas. Los archivos originales se eliminarán.

E

40 41

E

Graba programas de TV (Showview)

Grabador Digital

Usted puede grabar programas de TV usando la función Showview.

1

Presione el botón MENU.

2

Seleccione Digital Recorder y luego presione los botones ENTER o .

3

Seleccione Recoding usando los botones y luego presione los botones ENTER o .

4

Seleccione Showview y luego presione los botones ENTER o .

5

Introduzca el código Showview del programa a grabar y luego presione el botón ENTER.

• Refiérase a la guía de programación de la TV para buscar

Showview.

• Asegúrese de establecer el programa cuando utilice el menú

Showview por primera vez.

6

Apague la unidad después de haber finalizado la grabación sincronizada.

Presione el botón RETURN para volver al menú anterior.

Presione el botón MENU para salir del modo menú

Presione el botón Clear para eliminar el plan programado

en el menú Timer Recording.

Sólo los archivos agrupados finales aparecen en la lista de

programas. Los archivos originales se eliminarán.

Grabación de programas transmitidos por televisión

Grabador Digital

Usted puede guardar en el disco duro un programa de TV o un título de DVD que esté viendo.

1

Presione el botón REC para guardar el programa de TV o el título de DVD que esté viendo en ese momento.

2

El icono REC aparece en la pantalla.

• El material grabado se guardará automáticamente.

Usted puede revisar los programas guardados en la lista de programas.

3

Presione el botón

(STOP) para finalizar la grabación.

4

Presione el botón Speed para ajustar la calidad de grabación.

Mientras mayor sea la calidad, mayor espacio se necesitará en el HDD.

• Ajuste la calidad de grabación antes de grabar.

Después de comenzar la grabación, no podrá cambiar la calidad.

SQ: Calidad estándar (2Mbps/40Hr)

HQ : Calidad alta (4Mbps/20Hr)

SHQ : Calidad superior (6Mbps/13Hr)

4

1

3

E

42 43

E

3

G raba programas de TV (One To u ch Re c o rding)

Grabador Digital

4

3

3

Su DHR para automáticamente al terminar de grabar el tiempo requerido.

1

Prenda la televisión.

2

Para ver el programa que está grabando, seleccione el canal de televisión reservado para usar con su DHR

(o la entrada AV si se está usando).

3

Seleccione:

• La estación a grabar usando los botones PROG ( o ), o

• La fuente AV1, AV2 o AUX mediante el uso del botón INPUT

SEL para un sintonizador de sat élite o una fuente de video externa.

Resultado: Aparece el número del canal y se podrá ver el programa en la televisión.

4

Mantenga presionado el botón REC (

) por un instante para comenzar a grabar.

Resultado: El indicador de grabación aparece en la pantalla de t e l e v i s i ó n .

5

Presione varias veces el botón REC (

) para aumentar el tiempo de grabación en:

• Desde 30 min. hasta 8 horas

6

Si desea cancelar la grabación antes de que haya terminado, presione STANDBY/ON.

Rep roductor de DVD

Usted puede configurar el idioma y la censura para un DVD.

Idioma del disco

Usted puede seleccionar el idioma del menú para el DVD.

Vea la página 47

Idioma del audio

Usted puede seleccionar el idioma del audio para el DVD.

Vea la página 47

Subtítulos

Usted puede seleccionar el idioma de los subtítulos para el DVD.

Vea la página 47

Bloqueo de control paterno

Usted puede bloquear títulos de DVD violentos o de contenido adulto para evitar que los niños puedan verlos.

Vea la página 48~49

La función de cambio de idioma está disponible

únicamente en los títulos de DVD que ofrecen otros idiomas en el menú.

Apague y vuelva a prender el DHR cuando no funcione normalmente debido a un apagado o desconexión repentina, o si no admite o están dañados los archivos en el HDD.

– Caso de funcionamiento anormal: no responde a ninguna tecla excepto al botón Standby/On, la pantalla titila.

– Archivos admitidos en el DHR: MP3, JPG.

E

44 45

E

2

Copia de disco

2

Rep roductor de DVD

Usted puede copiar títulos de DVD en el disco duro.

Los títulos de DVD con protección para copia no se podrán copiar.

1

Introduzca el DVD que desea copiar y cambie a modo DVD usando el botón DVD en el control remoto o el botón DVD en el panel frontal.

2

Presione el botón Copy del panel frontal o el botón REC del control remoto.

3

Presione el botón

(STOP) para finalizar la copia.

Después de finalizar la copia, se crea automáticamente

un archivo “program”(nombre del archivo).

Los títulos con protección para copia no se podrán

copiar.

Después de 2 horas y 30 minutos copiando, para automáticamente.

P rograma el idioma del DV D

Usted puede seleccionar el idioma del menú, del audio y de los subtítulos de un DVD.

1

Presione el botón MENU.

2

Seleccione DVD Player usando los botones y luego presione los botones ENTER o .

3

Seleccione el submenú correspondiente a lo que desea cambiar usando los botones y luego presione los botones ENTER o .

Rep roductor de DVD

Idioma del disco

Selección de idioma del menú para el DVD.

Idioma del audio

Selección de idioma del audio para el DVD.

Subtítulos

Selección de idioma de los subtítulos para el DVD.

4

Seleccione el idioma usando los botones y luego presione el botón ENTER .

Presione el botón RETURN para volver al menú anterior.

Presione el botón MENU para salir del modo menú.

E

46 47

E

Establece el bloqueo de control de padres

Rep roductor de DVD

Usted puede ajustar la clasificación de censura para DVD.

1

Presione el botón MENU.

2

Seleccione DVD Player usando los botones y luego presione los botones ENTER o .

3

Seleccione Parental Lock usando los botones y luego presione los botones ENTER o .

4

Introduzca una contraseña de 4 dígitos usando los botones 0-9 del control remoto; luego presione el botón ENTER.

• Escriba su contraseña, y guárdela en un lugar seguro en caso de que necesite cambiar su configuración más tarde.

5

Seleccione Lock Setting usando los botones y luego presione los botones ENTER o .

6

Ajuste la clasificación usando los botones y luego presione el botón ENTER.

• Si usted ajusta la clasificación hasta el nivel 6, los niveles superiores

7 y 8 no se podránreproducir.

• El nivel más alto es el de mayor contenido adulto o violento.

Cambiar la contraseña del bloqueo

Rep roductor de DVD

Usted puede cambiar la contraseña en el menú de Bloqueo de control paterno.

1

Presione el botón MENU.

2

Seleccione DVD Player y luego presione los botones

ENTER o .

3

Seleccione Parental Lock usando los botones y luego presione el botón ENTER .

4

Introduzca una contraseña de 4 dígitos usando los botones 0-9 del control remoto.

• Escriba su contraseña, y guárdela en un lugar seguro en caso de que necesite cambiar su configuración más tarde.

5

Seleccione Change Password usando los botones buttons, then press the y luego presione los botones

ENTER o .

6

Introduzca una contraseña de 4 dígitos usando los botones

0-9 del control remoto.

7

Vuelva a introducir la nueva contraseña para confirmar.

Si usted presiona el botón RETURN, el cambio de

contraseña se anula.

Esta contraseña se aplica solamente para los discos

DVD y es diferente a la contraseña del HDD.

Esta función se aplica sólo para los DVD que incluyan

la clasificación de censura.

Esta contraseña se aplica solamente para los discos

DVD y es diferente a la contraseña del HDD.

Véase la página 66 en caso de olvidar la contraseña.

E

48 49

E

50

Uso del menú del disco/título

2

1

Rep roductor de DVD

Muchos discos DVD ofrecen sus propios sistemas de menú, en donde usted puede seleccionar Títulos, Capítulos, Pistas de audio,

Subtítulos y algunas características especiales del disco, tales como los avances de la película o la información del elenco. Use estos botones para hacer selecciones en los menús del disco.

1

Presione el botón DISC MENU para acceder al menú del disco DVD.

• Va al menú del disco DVD.

2

Presione el botón TITLE para acceder al menú de títulos del DVD.

• Va al menú de títulos del DVD.

Selección de idioma del audio

Rep roductor de DVD

Usted puede seleccionar rápidamente el idioma que desee con la facilidad del botón AUDIO .

1

Presione el botón AUDIO.

2

Seleccione el idioma deseado para la reproducción del DVD usando los botones .

3

Seleccione el modo de salida del audio (Estéreo, Derecha,

Izquierda) en el VCD/CD usando los botones .

• Esta función depende de los idiomas que estén codificados en el disco y podría no funcionar con todos los discos DVD.

• Para ver el procedimiento de configuración de idioma para cada vez que reproduzca los discos DVD, vea “Idioma del disco/Idioma del audio/Subtítulos” en la página 47.

DVD

VCD/CD

1

Función de sonido 3D

1

Rep roductor de DVD

El sonido 3D es un modo de audio mejorado que crea la ilusión del

Sonido Surround con sólo dos altavoces.

1

Durante la reproducción de un disco, presione el botón 3D del control remoto.

2

Presione el botón 3D para activar/desactivar de la función

3D SOUND.

Selección de idioma para los subtítulos

Rep roductor de DVD

Usted puede seleccionar rápidamente el idioma que desee para los subtítulos con la facilidad del botón AUDIO.

1

Presione el botón SUBTITLE.

2

Seleccione el idioma deseado para los subtítulos usando los botones .

3

Active (On) o desactive (Off) los subtítulos usando los botones .

• Esta función depende de los idiomas que estén codificados en el disco y podría no funcionar con todos los discos DVD.

• Para ver el procedimiento de configuración de idioma para cada vez que reproduzca los discos DVD, vea “Idioma del disco/Idioma del audio/Subtítulos” en la página 47.

* Si los títulos de un DVD tienen sus propios idiomas, aparecerá el idioma predeterminado del disco.

1

E

51

E

52

Uso de la función de visualización en pantalla

Rep roductor de DVD

1

2

Puede revisar los datos de la reproducción del DVD o seleccionar opciones.

1

Presione el botón Display durante la reproducción de un disco DVD.

2

Seleccione un submenú usando los botones y luego cambie la opción usando los botones .

• Si desea guardar los cambios o salir del menú, presione los botones Return o Display.

• Cuando se reproducen discos VCD, pueden cambiarse los submenús de la pantalla.

Titulo

Presenta el título actual que está en reproducción y puede mover a otro título

Capitulo

Presenta el capítulo actual que está en reproducción y puede mover a otro c a p í t u l o .

Tiempo

Presenta el tiempo actual de la reproducción.

El submenú en pantalla puede cambiarse si está usando VCD.

Audio

Presenta el idioma actual del audio y se puede cambiar a otro idioma.

Subtitulos

Presenta el idioma actual de los subtítulos y se puede cambiar a otro idioma.

Angulo

Cambia los ángulos de las escenas.

Esta función es sólo compatible con los discos

DVD que ofrezcan escenas en múltiples

á n g u l o s .

Repetir

Repite el título o el capítulo.

Funciones especiales de reproducción

Rep roductor de DVD

Durante la reproducción del DVD/CD, usted puede seleccionar una de las siguientes opciones especiales de reproducción. Para reanudar la reproducción normal, presione el botón

ll

(PLAY/PAUSE).

Pa u s a

Presione el botón ll (PLAY/PAUSE) en el control remoto durante la r e p r o d u c c i ó n .

• La reproducción de la película se detendrá y el audio se silenciará.

• Para reanudar la reproducción, presione el botón ll ( P L A Y / P A U S E ) .

• Si el reproductor se deja en modo Pausa por 5 minutos, la reproducción se reanudará automáticamente.

Búsqueda por cuadro (por pasos)

Mientras está en modo Pausa, gire el botón Jog del control remoto hacia la derecha o hacia la izquierda de cuadro en cuadro.

• El audio se silencia durante el modo de Búsqueda por cuadro.

• Presione ll (PLAY/PAUSE) para reanudar la reproducción normal.

Búsqueda de capítulo hacia adelante/en reverso

Mientras un disco CD o DVD está en reproducción, presione y mantenga presionado los botones Skip Forward/Backward ( / ) en el control remoto o el panel frontal para saltar hacia adelante o hacia atrás a través de los capítulos/pistas del disco.

• La función Skip Forward hará que salte hacia el siguiente capítulo/pista.

• La función Skip Back hará que salte hacia el inicio del capítulo/pista que está en reproducción.

• Vuelva a presionar el botón Skip Back para que vaya al inicio del capítulo/pista anterior.

Búsqueda de imagen hacia adelante/en reverso

Mientras un disco está en reproducción, presione y mantenga presionado los botones Forward/Backward ( / ) en el control remoto o el panel frontal para buscar visualmente haciaadelante/hacia atrás a velocidades de 2X - 4X -

8X - 16X - 32X - 64X - 128X.

Presione el botón ll (PLAY/PAUSE) para reanudar la velocidad normal.

Cámara lenta

Durante la reproducción, presione el botón ll (PLAY/PAUSE) para detener la película. Después presione Search Forward ( ) para reproducir en cámara lenta a velocidades variables.

• Cada vez que se presiona, se incrementa la velocidad de la cámara lenta de 1/8, a 1/4, a 1/2 de la velocidad normal.

• El audio se silencia durante la reproducción en cámara lenta.

• Presione el botón ll (PLAY/PAUSE) para reanudar la reproducción n o r m a l .

Pa r a r / R e a nu d a r

• Presione el botón

UNA VEZ para parar la reproducción. Presione el botón

l l (PLAY/PAUSE) para reanudar desde la posición actual de parada.

• Presione el botón

(Stop) DOS VECES para parar completamente la reproducción.

La próxima vez que presione el botón l l (PLAY/PAUSE), el disco se iniciará desde el principio.

53

E

E

Repetición A-B

Rep roductor de DVD

A to B SET A

1

La función de Repetición A-B le permite repetir cualquier segmento de un DVD o CD. Basta con marcar el punto inicial (A) y el punto final (B) del segmento que desea repetir.

1

Presione el botón REPEAT A-B en la posición de inicio.

• Se seleccionará “A” cuando se seleccione la función de repetición

A-B.

Se seleccionará “B” después de presionar el botón REPEAT A-B.

2

Repite desde "A" hasta "B".

3

Vuelva a presionar el botón REPEAT A-B para cancelar la repetición A-B.

A to B SET B

A to B SET CANCELLED

Uso del Zoom (DVD/VCD)

Realiza un acercamiento de la escena para una visualización específica.

1

Presione el botón Zoom durante el modo de reproducción o de pausa.

2

Seleccione la parte de la pantalla que desea acercar usando los botones y luego presione el botón ENTER.

• DVD: Normal/1,5X/2X/4X

• VCD: Normal/1,5X/2X/4X

3

Presione el botón ENTER.

• Durante la reproducción de un DVD: presione ENTER para realizar un acercamiento de 1,5X/2X/4X/2X/1,5X/Normal en ese orden.

• Durante la reproducción de un VCD: presione ENTER para realizar un acercamiento de 1,5X/2X/1,5X/Normal en ese orden.

Rep roductor de DVD

1

Cambio del ángulo de la cámara

Cuando un DVD tiene múltiples ángulos de una escena en particular, usted puede usar la función Ángulo.

Presione el botón ANGLE para ver si hay un signo de

Ángulo ( ) presente en la esquina superior derecha de la pantalla.

1

Presione el botón ANGLE cuando aparezca un icono de ángulo en la esquina superior derecha, entonces aparecerá el icono de selección de ángulo en la esquina superior izquierda.

2

Seleccione el ángulo deseado usando los botones .

3

Para apagar, vuelva a presionar el botón ANGLE.

Rep roductor de DVD

1

E

54 55

E

Uso de la función Marcador (DVD/VCD)

Rep roductor de DVD

1

La función Marcador le permite seleccionar partes de un DVD o

VCD (en modo MENU desactivado) de tal forma que pueda encontrar rápidamente esa parte después.

1

Presione el botón Mark durante la reproducción.

2

Marque la escena deseada usando el botón Enter.

• Puede marcar hasta 3 escenas.

3

Vuelva a presionar el botón Mark para desactivar el menú.

4

Presione el botón Mark para volver a las escenas marcadas, luego seleccione una escena (1, 2, o 3) usando los botones ll .

• La escena marcada que seleccionó se reproducirá.

5

Para eliminar una marca, seleccione el número de marca que desea eliminar usando los botones y luego presione el botón Clear.

Si está en modo VCD 2.0 (Modo menú activado),

esta función no está habilitada.

La función Marcador puede que no sea compatible

con algunos discos.

Rockola

Usted puede reproducir archivos MP3 grabados en un CD o en el disco duro.

También hace su propia lista para reproducción o edita archivos

MP3 con gran facilidad.

Visualiza la lista de archivos MP3 del HDD

Usted puede visualizar la lista de archivos MP3 del disco duro y reproducirla.

Vea la página 58

Edita el archivo MP3 en el HDD

Usted puede mover, copiar, guardar o eliminar archivos, así como también cambiar el nombre de un archivo grabado en el disco duro.

Vea la página 59

Visualiza la lista de archivos MP3 en el CD

Usted puede visualizar la lista de archivos MP3 del CD y reproducirla.

Vea la página 58

Copia el archivo MP3 del CD al HDD

Usted puede copiar los archivos MP3 del CD al disco duro.

Vea la página 60

Apague y vuelva a prender el DHR cuando no funcione normalmente debido a un apagado o desconexión repentina, o si no admite o están dañados los archivos en el HDD.

– Caso de funcionamiento anormal: no responde a ninguna tecla excepto al botón Standby/On, la pantalla titila.

– Archivos admitidos en el DHR: MP3, JPG.

56 57

E

E

58

Ver la lista de arch ivos MP3 del HDD/CD

Rockola

Usted puede visualizar los archivos en pantalla y reproducirlos.

• La operación del menú de la Lista HDD para reproducción es exactamente la misma que la de la Lista CD para reproducción. Los pasos siguientes corresponden a un ejemplo de la

Lista HDD para reproducción.

1

Presione el botón MENU.

2

Seleccione Juke Box usando los botones y luego presione los botones ENTER o .

3

Seleccione HDD Playlist usando los botones y luego presione los botones ENTER o .

4

Seleccione la Carpeta o el archivo usando los botones y luego presione el botón ENTER .

• Vuelva a presionar el botón ENTER para cancelar la selección del archivo.

Si seleccionó carpeta, entonces se mostrarán los archivos incluidos en esa carpeta.

5

Presione el botón P-LIST.

• Aparecen los archivos seleccionados en el orden seleccionado y comenzará la reproducción del primer archivo.

• Si usted presiona P-LIST después de haber seleccionado una carpeta, se seleccionarán todos los archivos de esa carpeta.

6

Seleccione Repeat All usando los botones y luego presione el botón ENTER.

• Se reproducirán continuamente los archivos MP3 seleccionados.

Seleccione Slide Show usando los botones y luego presione el botón ENTER.

• Los archivos JPEG se mostrarán como una presentación de diapositivas durante la reproducción MP3 si los archivos JPEG están en la misma carpeta.

• Presione el botón DISPLAY para que aparezca una presentación de diapositivas en pantalla completa.

Presione el botón para parar o seleccionar otro

a r c h i v o .

Editar el archivo MP3 del HDD

Rockola

Usted puede mover, guardar, eliminar o cambiar el nombre de un archivo del disco duro.

1

Presione el botón MENU.

2

Seleccione Juke Box usando los botones y luego presione los botones ENTER o .

3

Seleccione HDD Edit usando los botones y luego presione los botones ENTER o .

4

Seleccione la carpeta o el archivo usando los botones y luego presione el botón ENTER .

• Al seleccionar un archivo, aparecerá la marca de Activado.

• Presione el botón ENTER para cancelar la selección del archivo.

• Si selecciona una carpeta, entonces se mostrarán los archivos incluidos en esa carpeta.

5

Pase al menú de edición que se encuentra en el lado derecho usando los botones y luego edite los archivos seleccionados usando los botones , o ENTER.

6

Si desea mover un archivo a otra carpeta, seleccione Move

File :

Seleccione la carpeta que desea mover usando los botones luego presione el botón ENTER .

Seleccione Execute usando los botones y luego presione el botón ENTER.

y

Si desea crear una nueva carpeta:

1. Seleccione Make new Folder usando los botones y luego presione el botón ENTER .

2. Introduzca un nuevo nombre de carpeta usando los botones , oENTER .

3. Presione el botón RETURN para cancelar.

4. Seleccione OK para guardar el nombre de la carpeta en el teclado virtual y luego presione el botón ENTER o el botón

RETURN.

5. Presione el botón CLEAR para eliminar el caracter anterior.

Puede crear una nueva carpeta en el directorio

raíz solamente.

Select All

Para seleccionar todos los a r c h i v o s

Clear All

Para desactivar todos los archivos

Move file

Para mover archivos a otra carpeta

Una vez movido, el archivo que existía en esa carpeta se eliminará.

Delete file

Para eliminar archivos

Make Folder

Para crear una nueva carpeta

R e n a m e

Para cambiar el nombre de un archivo o de una carpeta.

Introduzca el nuevo nombre del archivo o de la carpeta usando los b o t o n e s , y ENTER.

Delete Folder

Para eliminar una carpeta

59

E

E

Copiar archivo MP3 del CD al HDD

Rockola

Usted puede copiar los archivos MP3 del CD al disco duro.

1

Presione el botón MENU.

2

Seleccione Juke Box usando los botones y luego presione los botones ENTER o .

3

Seleccione Copia MP3 CD a HDD usando los botones y luego presione los botones ENTER o .

4

Seleccione las carpetas o los archivos a copiar del CD a la unidad HDD usando los botones y luego presione el botón ENTER.

• Vuelva a presionar el botón ENTER para cancelar la selección del archivo.

Si desea copiar todos los archivos de la carpeta, seleccione Select

All usando los botones y luego presione el botón ENTER.

Si usted presiona P-LIST después de haber seleccionado una carpeta, se seleccionarán todos los archivos de esa carpeta.

5

Seleccione Copy to HDD usando los botones y luego presione el botón ENTER .

Se pueden copiar hasta 200 archivos de una vez.

Álbum de fotos

Puede visualizar los archivos JPEG del CD o del disco duro y hacer su propio Álbum de fotos o editar los archivos JPEG fácilmente.

Visualización de la lista de archivos JPEG en el HDD

Puede visualizar en pantalla hasta 8 archivos JPEG en tamaño miniatura o un archivo JPEG en tamaño completo. También puede visualizar en forma continua los archivos JPEG mediante la función de presentación de diapositivas.

Vea la página 62

Edita el archivo JPEG en el HDD

Usted puede mover, copiar, guardar o eliminar archivos y también cambiar el nombre de un archivo en el disco duro.

Vea la página 63

Visualización de la lista de archivos JPEG en el CD

Usted puede presentar la lista de archivos JPEG del CD y verla en pantalla.

Vea la página 62

Copia el archivo JPEG del CD al HDD

Usted puede copiar los archivos JPEG del CD al disco duro.

Vea la página 64

Apague y vuelva a prender el DHR cuando no funcione normalmente debido a un apagado o desconexión repentina, o si no admite o están dañados los archivos en el HDD.

– Caso de funcionamiento anormal: no responde a ninguna tecla excepto al botón Standby/On, la pantalla titila.

– Archivos admitidos en el DHR: MP3, JPG.

60 61

E

E

62

Ver la lista de arch ivos JPEG del HDD/CD

Álbum de fotos

Usted puede visualizar los archivos en pantalla y reproducirlos.

• La operación del menú de la lista HDD para reproducción es exactamente la misma que la de la lista CD para reproducción. Los pasos siguientes corresponden a un ejemplo de la Lista HDD para reproducción.

1

Presione el botón MENU.

2

Seleccione Photo Album usando los botones y luego presione los botones ENTER o .

3

Seleccione HDD Playlist usando los botones y luego presione los botones ENTER o .

4

Seleccione la Carpeta o el archivo usando los botones y luego presione el botón ENTER .

• Puede revisar el archivo seleccionado en el recuadro derecho.

• Vuelva a presionar el botón ENTER para cancelar la selección del archivo.

Si seleccionó una carpeta, entonces se mostrarán los archivos incluidos en esa carpeta.

5

Presione el botón P-LIST.

• Aparecen 8 archivos.

Seleccione Next usando los botones

botón Enter para ver los 8 archivos siguientes.

y luego presione el

Seleccione Previous usando los botones

el botón Enter para ver los8 archivos anteriores.

y luego presione

6

Seleccione el archivo a ver usando los botones y luego presione el botón ENTER.

• Usted lo puede ampliar a pantalla de tamaño completo.

7 Seleccione Slide Show usando los botones presione el botón ENTER.

y luego

8 Seleccione el intervalo usando los botones y luego presione el botón ENTER.

• El intervalo es de 3 a 10 seg.

9 La presentación de diapositivas comenzará en pantalla tamaño completo para todos los archivos JPEG de la Lista para reproducción.

Presione los botones

para rotar las imágenes.

Presione el botón ZOOM para cambiar la escala de la

imagen. (Escala : 25%, 50%, 100%, 150%, 200%)

Presione el botón ENTER para cambiar la escala.

Editar el archivo JPEG del HDD

Usted puede editar los archivos JPEG guardados en el disco duro.

1

Presione el botón MENU.

2

Seleccione Photo Album usando los botones y luego presione los botones ENTER o .

3

Seleccione HDD Edit usando los botones y luego presione los botones ENTER o .

4

Seleccione la Carpeta o el archivo usando los botones y luego presione el botón ENTER .

• Al seleccionar un archivo, aparecerá la marca de Activado.

• Presione el botón ENTER para cancelar la selección del archivo.

Si selecciona una carpeta, entonces se mostrarán los archivos incluidos en esa carpeta.

5

Pase al menú de edición que se encuentra en el lado derecho usando los botones y luego edite los archivos seleccionados usando los botones , o ENTER.

6

Si desea mover un archivo a otra carpeta, seleccione Move

File :

Seleccione Execute usando los botones botón ENTER.

y luego presione el

Álbum de fotos

Si desea crear una nueva carpeta:

1. Seleccione Make Folder usando los botones y luego presione el botón ENTER.

2. Introduzca un nuevo nombre de carpeta usando los botones , o ENTER.

3. Presione el botón RETURN para cancelar.

4. Seleccione OK para guardar el nombre de la carpeta en el teclado virtual y luego presione el botón ENTER o el botón

RETURN.

5. Presione el botón CLEAR para eliminar el caracter anterior.

Puede crear una nueva carpeta en el directorio

raíz solamente.

Select All

Para seleccionar todos los a r c h i v o s

Clear All

Para desactivar todos los archivos

Move file

Para mover archivos a otra carpeta

Una vez movido, el archivo que existía en esa carpeta se eliminará.

Delete file

Para eliminar archivos

Make Folder

Para crear una nueva carpeta

R e n a m e

Para cambiar el nombre de un archivo o de una carpeta.

Introduzca el nuevo nombre del archivo o de la carpeta usando los b o t o n e s

Delete Folder

, y ENTER.

Para eliminar una carpeta

63

E

E

Copiar archivo JPEG del CD al HDD

Álbum de fotos

Usted puede copiar los archivos JPEG del CD al disco duro.

1

Presione el botón MENU.

2

Seleccione Photo Album usando los botones y luego presione los botones ENTER o .

3

Seleccione Copia Foto CD a HDD usando los botones y luego presione los botones ENTER o .

4

Seleccione las carpetas o los archivos a copiar del CD a la unidad HDD usando los botones y luego presione el botón ENTER.

• Presione el botón ENTER para cancelar la selección del archivo.

Si desea copiar todos los archivos de la carpeta, seleccione

Select All usando los botones y luego presione el botón

E N T E R .

Si usted presiona P-LIST después de haber seleccionado una carpeta, se seleccionarán todos los archivos de esa carpeta.

5

Seleccione Copy to HDD usando los botones y luego presione el botón ENTER .

Se pueden copiar hasta 200 archivos de una vez.

Especificaciones técnicas

Tensión nominal 220 – 240 V~, 50 Hz

Consumo

Peso

33 Watts

4.5 Kg

Generales

Tamaño 430 mm X 360 mm X 70 mm

Temperatura ambiental de funcionamiento +5°C ~ +35°C

Condiciones de instalación

Entradas

Salidas

HDD

DVD

Video (Posterior)

Audio (Posterior)

Video (Posterior)

Audio (Posterior)

Video (Posterior)

Audio (Posterior)

Video (Frontal)

Audio (Frontal)

Salida de RF

Audio

Audio

Video

Video

Formato CODEC

Velocidad de grabación

Sistema de color

Sistema de sintonización

Video S/N

Resolución

Audio S/N

Características de frecuencia de audio

Disco

Audio S/N

Gama dinámica de audio

Posición de funcionamiento: Horizontal,

Humedad relativa: Inferior a 75%

Conector 1 Euro Scart: 1,0 Vp-p (desequilibrado) 75

Conector 1 Euro Scart: -8dBm, 47K desequilibrado

Conector 2 Euro Scart: 1.0Vp-p (desequilibrado) 75

Conector 2 Euro Scart: -8dBm, 47K desequilibrado

S-Video

Para uso de S-Video

Conector RCA

Conector RCA

UHF 21-69 (Inicial en Canal 36)

Conector RCA, Conector Euro Scart

Salida de audio digital (Óptica, Coaxial)

Conector RCA, Conector Euro Scart

S-Video

RGB: Conector Euro Scart

MPEG II

SQ (2 Mbps), HQ (4 Mbps), SHQ (6 Mbps)

PAL, SECAM para la salida de la señal de video

B/G, D/K, I

Superior a 43 dB (grabación estándar)

Superior a 350 líneas (grabación estándar)

Superior a 70 dB (grabación estándar)

20Hz - 20KHz

DVD, CD (12 cm), CD (8 cm), VIDEO-CD (12 cm)

CD-R (12cm), CD-RW (12cm)

95dB

105dB

E

64 65

E

Problemas y soluciones

1. No hay corriente.

- Verifique que el enchufe eléctrico esté conectado al tomacorriente de la pared.

- Ha presionado el botón STANDBY/ON?

2. Al prender el aparato, se muestra el logo durante unos instantes antes de que aparezca la imagen.

- El DHR tiene una unidad de disco duro incorporada (HDD). Debido a que se requiere un tiempo para iniciar la unidad del disco duro, se mostrará el logo en la pantalla durante unos 15 segundos después de encender el aparato.

3. El programa de televisión no se grabó.

- Verifique las conexiones de la antena del DHR.

- Está correctamente establecido el sintonizador del DHR?

- Compruebe si hay espacio libre en el disco duro.

4. La grabación temporizada no fue exitosa.

- Se presionó el botón STANDBY/ON para activar el temporizador?

- Revise el ajuste de la hora de inicio/parada de la grabación.

- Si hubo un apagón o interrupción de energía durante la grabación temporizada, la grabación se habrá cancelado.

5. La imagen se detiene brevemente o aparece una teledifusión anterior a la de la hora actual.

- El DHR tiene la función Time Shift (véase la página 29) para que usted pueda detener brevemente la señal de teledifusión entrante y continúe viendo el programa más tarde.

- Presione el botón PLAY/PAUSE (

ll

) mientras ve un programa de TV para detener brevemente la imagen. Para continuar viendo el programa, vuelva a presionar el botón

ll

.

- Si presiona el botón ara ver el programa en tiempo real, el programa se adelantará rápidamente hasta que se alcanza la señal entrante de la teledifusión en vivo y luego se comenzará a reproducir a velocidad normal.

6. Mientras se está viendo un programa transmitido por televisión, las imágenes se reproducen a una velocidad de 2X en la dirección inversa.

- El DHR tiene la función Time-Shift que le permite volver a reproducir instantáneamente ciertas escenas de la programación actual de la televisión. Usted puede empezar a ver el programa retrocediendo la grabación hasta la hora establecida en la Configuración.

- Presione el botón para reproducir a una velocidad de 2X en dirección inversa durante la recepción de un programa de TV.

7. La tecla Copy se presiona pero no responde.

- La función de copiado funcionará solamente con los discos DVD, pero si el disco tiene una señal de protección contra copias, no podrá efectuarse la operación de copiado.

- No se pueden copiar otros discos que no sean DVD, tales como los discos VCD y CD.

8. Las señales de video grabadas no se pueden combinar.

- La operación Combine funciona sólo con los archivos que tienen la misma velocidad de grabación. Es decir, no funciona si uno de los archivos fue grabado en modo SHQ y el otro en modo HQ.

9. Olvidé la contraseña.

- En modo DVD, mientras se muestra el mensaje "NO DISC", mantenga presionado simultáneamente los botones ■ y

ll

en el panel frontal durante más de 5 segundos para inicializar la contraseña en "1111".

- Se inicializará la contraseña a la predeterminada, pero la configuración de usuario permanecerá siendo la misma.

66

Problemas y soluciones

(cont.)

10. El disco no se reproduce.

- Cerciórese de que el disco se haya instalado con la etiqueta hacia arriba.

- Revise el número de la región del DVD.

- Este reproductor no puede reproducir algunos tipos de discos. (Véase la página 12)

11. Aparece el icono en la pantalla.

- Las funciones o la acción no se puede completar en este momento porque;

(1) El software del DVD lo restringe.

(2) El software del DVD no es compatible con la función (por ejemplo, la función de ángulo).

(3) La función no está disponible en este momento.

(4) Se pidió un número de título o de capítulo, o un tiempo de búsqueda que está fuera del límite.

12. El modo de reproducción difiere del seleccionado en el Menú de configuración.

- Algunas funciones seleccionadas en el Menú de configuración podrían no funcionar correctamente si el disco no está codificado con la función correspondiente.

13. La relación de aspecto no se puede cambiar.

- La relación de aspecto es fija en sus discos DVD. (Véase la página 31)

14. No hay sonido.

- Cerciórese de que haya seleccionado la Salida digital correcta en el Menú de opciones del audio.

(Véase la página 30)

15. Si se presentan otros problemas.

- Vaya al índice y busque la sección del manual de instrucciones que contenga las explicaciones concernientes al problema, y siga el procedimiento otra vez.

- Apague el aparato y vuélvalo a prender.

- Si el problema persiste, sírvase ponerse en contacto con su centro de servicios autorizado más cercano.

E

67

SAMSUNG EUROPEAN BLOC WARRANTY

ESPA A (SPAIN)

Este producto SAMSUNG est garantizado por un per odo de doce (12) meses a partir de la fecha de compra, contra cualqu er defecto de f brica, cubriendo la totalidad de sus componentes y la mando de obra neceseria para su reparaci n.

Distribuidores autorizados de SAMSUNG y Centros de Servicios Autorizados en otros pa ses de

Europa del Oeste cumplir n con los t rminos de la garant a emitidos en la compra del pa s concermiente. En caso necesario, la lista de nuestros Servicios Oficiales est disponible en:

SAMSUNG ELECTR NICS CONERCIAL IB RIA, S.A.

Ciencies, 55-65 (Pol gono Pedrosa)

08908 HOSPITALET DE LLOBREGAT (Barcelona)

TEL. (93) 261 67 00 / FAX (93) 261 67 55

CONDICIONES DE LA GARANTIA

1. Para la validez de la presente garant a ser indispensable que est correctamente rellenada y acompa ada con la factura que acredite la fecha de compra. En el caso de estar manipulada, perder la validez de la misma.

2. Las obligaciones de SAMSUNG se limitan a la reparaci n del aparato, cambiar la parte defectuosa o cambio del aparato seg n su criterio.

3. Las reparaciones en garant a deben ser efectuadas por Servicios Oficiales SAMSUNG o

Distribuidores Autorizados. No ser n cubiertas por esta garant a, las reparaciones efectuadas por

Servicios T cnicos o Distribuidores no Autorizados por SAMSUNG.

4. Este producto no se considerar defectuoso cuando se requiera la adaptaci n para cumplir las normas de sequridad o t cnicas locales o nacionales de otro pa s diferente para el cual fue originalmente dise ado y producido. Esta garant a no cubre los trabajos para estas adaptaciones ni cualquier da o que pueda ocasionar.

5. Esta garant a no cubre ninguno de los siguientes casos: a) Revisiones peri dicas, mantenimientos, sustituci n de piezas debidas a desgastes y roturas.

b) El coste relacionado con la instalaci n del producto.

c) Mala utilizaci n, incluyendo el fallo debido a la no utilizaci n de este producto para su uso normal o correcta instalaci n.

d) Da os causados por ca da de rayos, agua, fuego, fuerza mayor, guerras, disturbios p blicos, voltaje incorrecto, ventilaci n incorrecta o cualquier otra causa lejos del control de SAMSUNG.

6. Esta garant a es v lida para cualquier persona que legalmente adquiera la posesi n del producto durante el per odo de garant a.

7. Los derechos estaturarios del consumidor en cualquier legislaci n nacional aplicable ya sea contra el vendedor originados en el contrato de compra o de otra forma no est n afectados por esta garant a. A menos que haya una legislaci n nacional que exprese lo contrario, los derechos bajo esta garant a son los derechos de compra del consumidor y SAMSUNG, sus subsidiarias y distribuidores no est n sujetos por indirecta o consecuente p rdida o cualquier da o de discos, o cualquier otro equipo o material relacionado.

GARANTŒA EUROPEA

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
