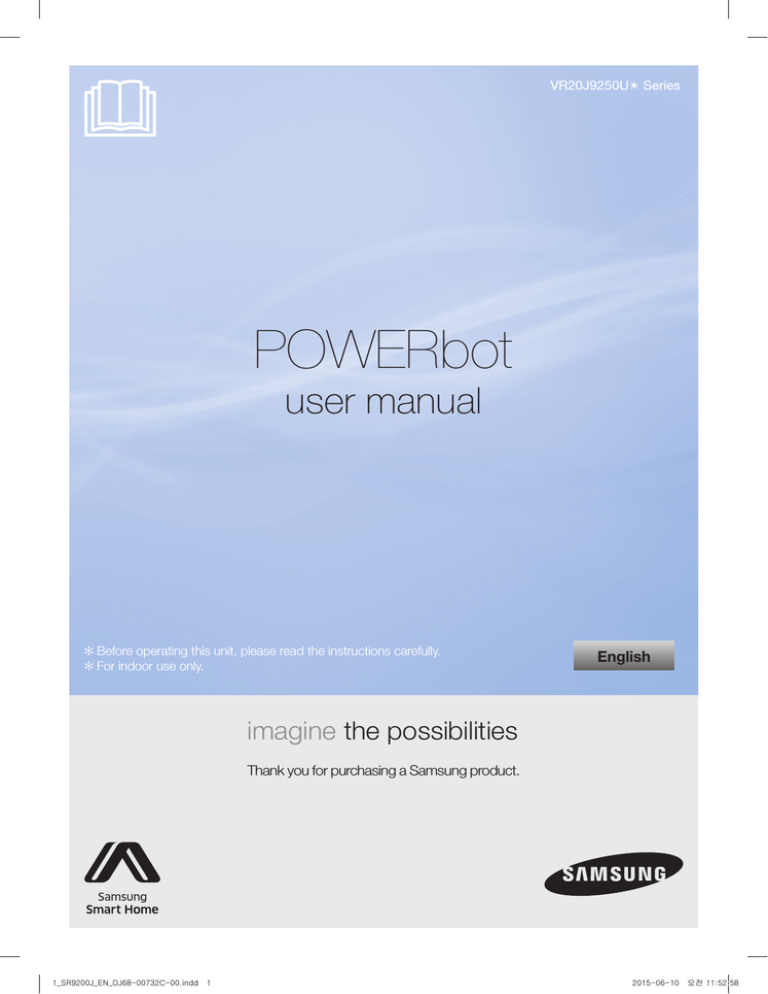

VR20J9250U✴ Series
POWERbot
user manual
✻ Before operating this unit, please read the instructions carefully.
✻ For indoor use only.
English
imagine the possibilities
Thank you for purchasing a Samsung product.
1_SR9200J_EN_DJ68-00732C-00.indd 1
2015-06-10 오전 11:52:58
Contents
03 Safety information
08 Installation
Accessories / Installation note
10 Charging
Automatic charging / Recharging /
Low battery (Lo)
the Virtual guard
12 Installing
Part name of the Virtual guard /
Inserting batteries
POWERbot
14 Using
Selecting cleaning mode
the remote control
16 Using
Power / Recharging / Start/Stop / Suction
power / Additional function / Manual clean
mode & Direction control / Point cleaning
18 Name of each part
Top / Bottom / Display panel
19 Setting time/schedule
Setting the time / Setting the schedule
20 Cleaning and maintaining
Cleaning the dustbin / Cleaning the sensors and the
camera / Cleaning the Power brush / Cleaning the
Driving wheel
22 Samsung Smart Home App
Preparing the network / Using the Samsung Smart
Home app
28 Notes and cautions
Charging / In use / Cleaning and maintenance /
About battery / About the IrDA sensor
30 Information codes
31 Troubleshooting
33 Open Source Announcement
34 Specifications
ENGLISH-02
1_SR9200J_EN_DJ68-00732C-00.indd 2
2015-06-10 오전 11:52:58
Safety information
Safety information
• Before
WARNING
operating the appliance, please read this manual thoroughly and retain it
for your reference.
• Because
WARNING
these following operating instructions cover various models, the
characteristics of your vacuum cleaner may differ slightly from those described in
this manual.
CAUTION/WARNING SYMBOLS USED
WARNING
caution
Indicates that a danger of death or serious injury exists.
Indicates that a risk of personal injury or material damage exists.
OTHER SYMBOLS USED
note
Indicates that the following text contains additional important
information.
This Smart Robot vacuum supports from Samsung Smart Home.
More detailed information, please visit Samsung.com/Smarthome.
ENGLISH-03
1_SR9200J_EN_DJ68-00732C-00.indd 3
2015-06-10 오전 11:52:58
Safety information
Important safety instructions
When using an electrical appliance, basic precautions should be observed, including the
following:
READ ALL INSTRUCTIONS BEFORE USING YOUR POWERbot.
Unplug from outlet when not in use and before conducting maintenance.
WARNING: to reduce the risk of fire, electric shock, or injury:
GENERAL
•Use only as described in this manual.
•Do not operate POWERbot or charger (station) if it has been damaged in any way.
•If the vacuum cleaner is not working as it should, has been dropped, damaged, left
outdoors, or dropped in water, return it to a customer care center.
•Do not handle the charger (station) or POWERbot with wet hands.
•Use only on dry, indoor surfaces.
•This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge
if they have been given supervision or instruction concerning use of the appliance in a
safe way and understand the hazards involved.
•Children shall not play with the appliance. Cleaning and user maintenance shall not be
made by children without supervision.
BATTERY Charger (station)
•Do not modify the polarized plug to fit a non-polarized outlet or extension cord.
•Do not use outdoors or on wet surfaces.
•Unplug the charger (station) from the outlet when not in use and before servicing.
•Use only the charger (station) supplied by the manufacturer to recharge.
•Do not use with a damaged cord or plug or a loose power outlet.
•Do not pull or carry by the cord, use the cord as a handle, close the door on the cord,
or pull the cord around sharp edges or corners. Keep the cord away from heated
surfaces.
•Do not use extension cords or outlets with inadequate current carrying capacity.
•Do not unplug by pulling on the cord. To unplug, grasp the plug, not the cord.
•Do not mutilate or incinerate batteries as they will explode at high temperatures.
•Do not attempt to open the charger (station). Repairs should only be carried out by a
qualified customer care center.
•Do not expose the charger (station) to high temperatures or allow moisture or humidity
of any kind to come into contact with the charger (station).
ENGLISH-04
1_SR9200J_EN_DJ68-00732C-00.indd 4
2015-06-10 오전 11:52:58
POWERbot
•Do not pick up hard or sharp objects such as glass, nails, screws, coins, and etc.
•Do not use without a filter in place. When servicing the unit, never put fingers or other
objects into the fan chamber in case the unit accidentally turns on.
•Do not put any objects into openings. Do not use with any openings blocked; keep
openings free of dust, lint, hair, and anything that may reduce air flow.
•Do not pick up toxic materials (chlorine bleach, ammonia, drain cleaner, etc.).
•Do not pick up anything that is burning or smoke, such as cigarettes, matches, or hot
ashes.
•Do not use to pick up flammable or combustible liquids such as gasoline, nor use on
areas where they may be present.
•Locations with candles or desk lamps on the floor.
•Locations with unattended fires (fire or embers).
•Locations with distilled alcohol, thinner, ashtrays with burning cigarettes, etc.
•Do not use POWERbot in an enclosed space filled with vapours given off by oil based
paint, paint thinner, moth proofing substances, flammable dust, or other explosive or
toxic vapours.
•Leaks from battery cells can occur under extreme usage or temperature conditions.
If the liquid gets on skin, wash quickly with water. If the liquid gets into the eyes,
flush them immediately with clean water for a minimum of 10 minutes. Seek medical
attention.
ENGLISH-05
1_SR9200J_EN_DJ68-00732C-00.indd 5
2015-06-10 오전 11:52:59
Safety information
WARNING
ffDo not spill any liquids on the charger.
Power related
–– There is a risk of fire or electric shock.
ffPlease prevent any risk of electric shock or
fire.
–– Do not damage the power cord.
–– Do not pull the power cord too hard or touch
the power plug with wet hands.
–– Do not use a power source other than
100 - 240 V~ and also do not use a multi outlet
to supply power to number of devices at the
same time. (Do not leave the cord carelessly on
the floor.)
–– Do not use a damaged power plug, power cord
or loose power outlet.
ffClean dust or any foreign matters on the pin
and contact part of the power plug.
ffDo not use the charger for anything other
than its intended purpose.
–– There is a risk of fire or severe damage to the
charger.
ffAlways keep the cliff sensor clean for your
safety.
WARNING
In use
ffIf any abnormal sounds, smells or smoke
come from POWERbot, immediately shut
off the emergency switch at the bottom of
POWERbot and contact a service center.
–– There is a risk of electric shock or malfunction.
WARNING
WARNING
Before use
ffDo not use POWERbot near combustible
materials.
–– Place near candle, desktop lamps, fireplace or
near combustible materials such as gasoline,
alcohol, thinners etc.
ffThe POWERbot is intended for household
use therefore do not use it in an attic,
basement, storage, industrial building, out of
indoor space, places with moisture (such as
bathroom, laundry), on the table or shelves.
Cleaning and
maintenance
ffWhen power cord is damaged, contact a
service center to get it replaced by certified
repairman.
–– There is a risk of fire or electric shock.
ffPlease check with a Samsung Electronics
service center when exchanging batteries.
–– Using batteries from other products can cause
malfunction.
–– The POWERbot can be damaged or
malfunction.
ffInstall the Virtual guard in front of dangerous
areas (such as stairs or railings) to prevent
damaging the product or getting injured.
–– For your safety, always keep the cliff sensor
clean.
ffBe sure POWERbot does not pass through or
touch any kind of liquids.
–– The POWERbot can be severely damaged and
it may contaminate other areas if the wheels
pass through liquid.
ENGLISH-06
1_SR9200J_EN_DJ68-00732C-00.indd 6
2015-06-10 오전 11:52:59
CAUTION
Before use
CAUTION
ffInsert the dustbin before using POWERbot.
ffOpen room doors before cleaning in order
to have all rooms cleaned and install a
Virtual guard in front of entryway, balconies,
bathrooms, or other areas where POWERbot
may fall.
ffBe careful with the followings for proper
automatic recharging.
–– Always turn on the power of the charger.
–– Install the charger where POWERbot can easily
find.
–– Do not leave any object in front of the charger.
ffWhen installing the charger, do not leave the
cord carelessly on the floor since POWERbot
may get tangled by it.
ffDo not use POWERbot on black colored
floors.
–– The POWERbot may not be able to operate
normally.
ffDo not pick up POWERbot by the dustbin
holder.
ffDo not place any objects within 0.5 m to both
sides and 1 m to the front of the charger.
ffMake sure the charger's charging contact is
not damaged or have any foreign matters on
it.
ffDo not install the charger in an area with a
dark floor.
–– If the floor around the charger is dark,
recharging is hindered.
ffMove any obstacles that may disturb
POWERbot's movement (such as children's
indoor swing or slides) before cleaning.
In use
ffUsing POWERbot on thick carpet may
damage both POWERbot and the carpet.
–– The POWERbot cannot pass over carpet that is
thicker than 1 cm.
ffDo not use POWERbot on tables or other
high surfaces.
–– There is a risk of damage if it falls.
ffThe POWERbot may bump into chair, desk
legs therefore move them away for faster and
efficient cleaning.
ffWhen POWERbot is operating, do not lift it up
or carry it to another area.
ffDo not hold by driving wheels of POWERbot
when carrying it to another area.
ffDo not put any objects on top of POWERbot
since it may cause malfunction.
ffRemove any large papers or plastic bags
immediately when using POWERbot since
they may block the intake.
ffDo not aim the red pointer directly at people
or animals.
CAUTION
Cleaning and
maintenance
ffPrevent any damage to POWERbot by
complying the followings.
–– Do not clean POWERbot by spraying water
directly onto it or use benzene, thinner, acetone
or alcohol to clean it.
ffDo not disassemble or repair POWERbot.
This should only be done by a certified
repairman.
ffAlways keep the obstacle sensor and cliff
sensor clean.
–– If foreign matter accumulates, sensors may
malfunction.
ENGLISH-07
1_SR9200J_EN_DJ68-00732C-00.indd 7
2015-06-10 오전 11:52:59
Installation
Power of the charger must be on at all times.
Do not install the charger in a narrow
passage or near a door.
Install it in a place without obstacles
and danger of falling.
Power lamp (Red)
t1
u
bo
m
A
Abo
ut 0.
5m
DC-IN
Abou
t 0.5
m
DC-IN
1
Connect the
adapter jack to
the charger
2
Connect the
power cord to
the adapter
When using the adapter,
the side with the sticker
attached must face down.
3
Connect the
power plug to
the outlet
Power lamp (Red) will turn
on.
ENGLISH-08
1_SR9200J_EN_DJ68-00732C-00.indd 8
2015-06-10 오전 11:52:59
Accessories
Remote control
Batteries (AAA type)
User manual
Spare filter
Cleaning brush
Power cord
Adapter
Virtual guard
Installation note
Note
ffInstall charger in a place where the floor and wall are level.
ffIt is best to install the charger along the grain of wooden floors.
ffIf the emergency switch is off, POWERbot will not charge even if it is docked on the charger.
ffAlways turn on the power of the charger.
–– If power is not supplied to the charger, POWERbot cannot find it and cannot automatically recharge.
–– If POWERbot is left detached from the charger, the battery will drain naturally.
ffIf POWERbot is in energy-saving mode, power will not come on even if the emergency switch is
turned off and then on. Press and hold the [Start/Stop] button on POWERbot.
ENGLISH-09
1_SR9200J_EN_DJ68-00732C-00.indd 9
2015-06-10 오전 11:52:59
Charging
It takes approximately 160 minutes to
completely charge when charging for the
first time after purchase and can be used for
approximately 30 minutes in Max mode.
WARNING
• Rated input voltage of this product
is 100 - 240 V~.
Charging lamp during charging (green)
1
Turn on the
emergency switch
on the bottom
You must turn on the
emergency switch to turn on
POWERbot.
2
Manually charge
POWERbot by
placing it on the
charger
Make sure charge pins of
POWERbot and the charger is
aligned.
3
Check the
charging status
“
” will turn on
according to charging
progress and "FULL" will
turn on when charging is
complete.
ENGLISH-10
1_SR9200J_EN_DJ68-00732C-00.indd 10
2015-06-10 오전 11:53:00
Automatic charging
When the battery indicator blinks
during cleaning, POWERbot will
return to the charger to charge itself
automatically.
Recharging
You may command POWERbot to
recharge at the charger while it is in
cleaning process.
Low battery (Lo)
Manually charge POWERbot by
placing it on the charger.
Steps to take if recharging is not being executed
Check the installation status of the
charger when:
Manually charge POWERbot when:
fcharger
f
is located in a place where POWERbot
cannot easily access
fdistance
f
of the charger and POWERbot is over 5 m
apart
–– It may take a long time for POWERbot to return to
the charger for recharging
fcharger
f
is located in a corner
fbattery
f
is fully exhausted
fPOWERbot
f
is stuck by obstacles (furniture etc.)
fPOWERbot
f
can't climb threshold near charger
(Height of the threshold that POWERbot can climb:
about 1.5 cm and below)
fBattery
f
indicator blinks and "Lo" is displayed
fPOWERbot
f
is set on Spot clean or Manual clean
mode
ENGLISH-11
1_SR9200J_EN_DJ68-00732C-00.indd 11
2015-06-10 오전 11:53:00
Installing the Virtual guard
Infrared ray from the Virtual guard will restrict POWERbot from approaching certain
area.
The distance of virtual wall is 2.5 m at minimum and may differ
depending on surroundings and movement status of POWERbot.
Virtual guard
.5 m
2
um
im
Min
1
Press the Power
button to turn it on
Power lamp (Red) will blink.
2
Install the Virtual guard
where you want to restrict
POWERbot's entrance
Make sure that distance sensor is facing
at the desired direction you want to
create a invisible barrier (which will restrict
POWERbot's approach).
ENGLISH-12
1_SR9200J_EN_DJ68-00732C-00.indd 12
2015-06-10 오전 11:53:00
Part name of the Virtual guard
Power button
POWERbot detection sensor
Power lamp
Power on: Red lamp blinks
Power off: Lamp is off
Distance detection sensor
(Infrared ray sensor)
Battery cover
Inserting batteries
Batteries for Virtual guard must be purchased separately.
the battery cover 2 Insert the alkaline
1 Open
of the Virtual guard by
batteries (D type)
pressing the locking
tab and lift it up.
as shown in the
illustration (check the
+, - polarity).
the tip of the
3 Insert
cover into the slot and
push the other end to
close the battery cover.
✻✻Specification: type D (LR20) batteries
ENGLISH-13
1_SR9200J_EN_DJ68-00732C-00.indd 13
2015-06-10 오전 11:53:01
Using POWERbot
You must turn on the emergency switch before using POWERbot.
Turning the power on/off
Press the
1 second
button for more than
WARNING
• When POWERbot is not used for
30 minutes, it will return to the charger
to charge itself automatically.
Using Auto clean mode
The POWERbot moves and cleans
automatically until it cleans entire space once.
✻✻Stop cleaning: Press the
button
Using Spot clean mode
The POWERbot cleans a localized area
intensely.
Recharging
You may command POWERbot to recharge at
the charger automatically while it is in cleaning
process.
ENGLISH-14
1_SR9200J_EN_DJ68-00732C-00.indd 14
2015-06-10 오전 11:53:01
Selecting cleaning mode
Cleaning mode
How to select
Displayed icon
Auto clean
Spot clean
✻✻Spot clean mode can be selected only
by pressing this button on the main
body of the POWERbot.
Manual clean
✻✻Manual clean mode can be selected
by the direction control buttons of the
remote control.
✻✻When cleaning is done within 15 minutes in Auto clean mode, the POWERbot will repeat cleaning
one more time.
✻✻When dust intake is detected in Spot/Manual clean mode, suction of the POWERbot will become
stronger.
✻✻If the POWERbot fails to return to the charger, it will be turned into the energy-saving mode. Then
the display panel of the main body will be turned off. Press [Start/Stop] or [Power] button to cancel
the energy-saving mode.
✻✻Charging and cleaning times can differ according to conditions of use.
Cleaning method for each modes
About 1.5 m
About 1.5 m
Auto clean
Spot clean
Cleans automatically until entire Cleans a localized area
space is cleaned once.
intensely. It can be used to
clean bread or cookie crumbs.
Manual clean
You can move POWERbot with
the remote control to clean the
desired spot.
ENGLISH-15
1_SR9200J_EN_DJ68-00732C-00.indd 15
2015-06-10 오전 11:53:01
Using the remote control
1 Power / Recharging / Start/Stop
Power
Recharging
Start/Stop
Turn POWERbot's power on/off
Select to recharge POWERbot at the charger automatically
Select to start or stop cleaning process
2 Suction power
Max mode
Normal mode
Quiet mode
Select to clean with the strongest suction power
Select to clean with moderate suction power
Select to clean with lower operation noise
3 Additional function
Sound
Remote control
Select to set the desired sound
fMan
f
→ Woman → Sound Effects → Mute
Select to turn on or off the remote control
✻✻Press [Sound] button for 3 seconds..
✻✻Wi-Fi connection should be done to control the
POWERbot using Samsung Smart Home app.
✻✻The previously selected setting will not change even if the emergency switch is turned off and then on.
Inserting batteries
Open the battery cover by lifting it up
while pressing the locking tab and
insert the batteries as shown in the
illustration. Then, close the cover until
it clicks into place.
ENGLISH-16
1_SR9200J_EN_DJ68-00732C-00.indd 16
2015-06-10 오전 11:53:02
1
4 Manual clean mode & Direction
control
Select to move forward
2
1
4
5
3
Refer to
page 19
Select to turn left
Select to turn right
✻✻Moving backward is not available.
5 Point cleaning
You can use the remote control to point and clean
the desired spot while the POWERbot is in cleaning
process.
Point the red light on the floor within 1 m around POWERbot's
location.
Press and hold the Point cleaning button to move the red light to
the desired spot. The POWERbot will follow the light while cleaning.
1m
Operating distance of the remote control
Height of the remote
control
Operating distance
Height of the remote
control
1m
1.5 m
Operating distance
About 2 m
About 2.5 m
ENGLISH-17
1_SR9200J_EN_DJ68-00732C-00.indd 17
2015-06-10 오전 11:53:02
Name of each part
Top
1
3
2
3
6
4
7
8
4
3
5
9
1
4
2
7
3
4
4
5
8
6
9
1.
2.
3.
4.
5.
6.
7.
8.
9.
Display panel
Dustbin holder
Remote control signal receiver
Virtual guard sensor
Obstacle sensor
Dustbin
Camera
Dustbin handle
Bumper sensor
Bottom
1.
2.
3.
4.
5.
6.
7.
8.
9.
Charge pins
Power brush
Power brush cover
Cliff sensor
Roller
Battery cover
Power brush cover button
Driving wheel
Emergency switch
5
3
4
1
5
2
6
8
7
9
10
15
11
12
13
14
16
17
Display panel
1. Mute
2. Information Indicator
3. Filter inspection
4. Remote lock
5. Wi-Fi
6. Battery indicator
7. One-time/Daily schedule
8. Number display
9. Spot clean mode
10. Manual clean mode
11. Quiet mode
12. Normal mode
13. Max mode
14. Dust sensor
15. Spot cleaning button
16. Start/Stop button
17. Recharging button
ENGLISH-18
1_SR9200J_EN_DJ68-00732C-00.indd 18
2015-06-10 오전 11:53:03
Setting time/schedule
Only Auto clean mode can be scheduled.
Setting the time
You must set the current time before using the One-time/daily schedule.
Start setting
Select "Hour"
Select "Minute"
Setting complete
Select "AM/PM"
Skip to previous, next setting
Setting the schedule
Setting/cancelling the schedule can only be done while POWERbot is docked on the charger.
Start setting Select "One-time" or
"Daily" schedule
Setting complete
Select "Hour"
Select "AM/PM"
Select "Minute"
Skip to previous, next setting
Cancelling during setup
fSetting
f
will be canceled automatically when there's no input
for 7 seconds
Cancelling One-time/Daily schedule
When both One-time/
Daily schedule is set
Press for 3 sec.
When either one of
One-time or Daily
schedule is set
or
or
Select the schedule
Cancel complete
Press for 3 sec.
ENGLISH-19
1_SR9200J_EN_DJ68-00732C-00.indd 19
2015-06-10 오전 11:53:03
Cleaning and maintaining
You must turn off the emergency switch before cleaning POWERbot.
Cleaning the dustbin
Clean the dustbin when filter inspection indicator (
1 Remove the dustbin
) turns on or if there's too much dust in the dustbin.
the dustbin
2 Remove
cover
dust in the
3 Remove
dustbin and cyclone
unit
"Click"
the cyclone unit 5 Reassemble the
4 Detach
from the dustbin cover
dustbin
then wash the dustbin
and the filter
the dustbin
6 Reinsert
into the main body until
it clicks
Cleaning the sensors and the camera
Lightly wipe with soft cloth.
Camera
Front sensor
window
Cliff sensors
Rear sensor
window
ENGLISH-20
1_SR9200J_EN_DJ68-00732C-00.indd 20
2015-06-10 오전 11:53:05
Cleaning the Power brush
the Power
2 Remove
brush
3 Clean the Power brush
ON
OFF
the Power
1 Remove
brush cover
ON
OFF
the Power 5 Reassemble the Power
4 Reassemble
brush
brush cover
Cleaning the Driving wheel
a soft cloth on the floor and place
1 Put
POWERbot upside-down.
a blunt rod or tweezers to remove the
2 Use
foreign matters.
ENGLISH-21
1_SR9200J_EN_DJ68-00732C-00.indd 21
2015-06-10 오전 11:53:06
Samsung Smart Home App
Preparing the network
Setting up the wireless router
fThis
f
product supports only DHCP(Dynamic Host Configuration Protocol). Please check if the DHCP server
option function of a wireless router is activated.
fThe
f
supported types of authorization/encryption of the wireless router are WEP-OPEN, WPA-PSK/TKIP and
WPA2-PSK/AES 801.11n.
–– WPA2-PSK/AES is recommended to be used.
fThe
f
quality of connection of the wireless network may be influenced by the surrounding wireless environment.
fWhen
f
your Internet service provider has permanently registered an MAC address (a unique identification
number) of your PC or modem, your POWERbot may be unavailable to be connected to the Internet. Ask your
Internet service provider about the procedure to connect an apparatus other than a PC to the Internet.
fIff your internet service provider requires your ID or password to connect to the internet, your POWERbot may
not be able to connect to the internet. In this case, you must enter your ID or password when connecting to
the internet.
fThe
f
connection to the Internet may be impossible because of issues of firewall. Ask your Internet service
provider for resolving the issue.
fSome
f
wireless routers may convey an abnormal Domain Name Server (DNS) address even if the Internet is not
connected. In this case, inquire the provider of the pertinent wireless router and your Internet service provider.
fIff you still cannot connect to the Internet even after trying the procedure informed by your Internet service
provider, please ask an agency or service center of Samsung Electronics.
Note
ffPlease refer to the user manual of the pertinent wireless router without access problems.
ffSamsung POWERbots support only Wi-Fi 2.4 Ghz.
ffSamsung POWERbots support the communication protocol of the methods of IEEE 802.11b/g/n
and Wi-Fi Direct. (Samsung Electronics recommends to use IEEE 802.11n.)
ffA wireless router with no authorization of Wi-Fi may be unavailable to be connected to the
POWERbot.
ffWhen the power is supplied and the POWERbot is docked on the charger, the POWERbot will be
connected to the server and then check if there is software updates. If there is the latest software, it
will be automatically downloaded and updated.
ffIf “UPAM” is displayed on the display panel while the POWERbot is charging, it means that the
update is in progress. Please wait for completing the rebooting.
ffIf the product registration is not done, please follow the following instructions:
––
––
––
––
––
Refer to the popup message and retry the registraion procedure.
Check if the UPnP option of the wireless router is available and retry the registration procedure.
Check if the operating mode of the wireless router is a router mode and retry the registration procedure.
Samsung Smart Home Service does not guarantee a normal operation under firewall environment.
If the POWERbot and smart phone are not connected to the same wireless router, response delay may
occur according to network environment.
–– If you have more than two POWERbot, turn off the others to register the one. The connection must be one
to one.
ENGLISH-22
1_SR9200J_EN_DJ68-00732C-00.indd 22
2015-06-10 오전 11:53:06
ffRemote lock and Wi-Fi indicator
––
On : Remote control is locked.
––
Off : Remote control is allowed.
––
Off : The POWERbot is connecting to the wireless router.
––
On : The POWERbot is connected to the wireless router.
Using the Samsung Smart Home app
Creating your Samsung account
If you want to use the Samsung Smart Home app, please register your
Samsung account in Samsung account app.
Note
ffIf you do not set auto-login to the Samsung Smart Home app and run
the app, the screen of Samsung account appears one time at first.
ffIf you are a user of a Samsung smart phone, register your Samsung
account in the settings of the smart phone, and then the automatic
login gets set without any other login processes, and you can use the
Samsung smart home app immediately.
Downloading Samsung Smart Home app
You can download the Samsung Smart Home app by searching for “Samsung Smart Home App” at the Google
Play Store, Samsung Galaxy Apps and Apple App store.
Note
ffSamsung Smart Home apps are compatible with selected Samsung Galaxy S and Samsung Note
series devices.
–– support Android™(2) 4.0 (since Galaxy S2) or higher and iOS7 or higher
–– Application must be downloaded. Internet connection required. Data changes may apply.
–– Android is a trademark of Google Inc
ENGLISH-23
1_SR9200J_EN_DJ68-00732C-00.indd 23
2015-06-10 오전 11:53:07
Samsung Smart Home App
Registering the product (Easy-Setup)
Register the product to the Samsung Smart Home Service before using the Samsung Smart Home app.
1.Press the Add new icon on the device list screen of the Samsung Smart Home app to start the registration of
the product.
2.Select the Robot vacuum icon.
3.Enter the information of the wireless router to be connected.
4.Set the POWERbot according to the guidance on the screen.
–– To turn on the AP mode immediately, press [Clock] button for more than 5 seconds.
5.Then, the registration will proceed automatically.
6.When the product registration is complete, the main screen of the Samsung Smart Home app will appear.
✻✻If the product registration is failed, refer to page 14.
ENGLISH-24
1_SR9200J_EN_DJ68-00732C-00.indd 24
2015-06-10 오전 11:53:08
Downloading Samsung Smart Robot vacuum app
You can use more diverse functions through the Samsung Smart Robot vacuum App, which is exclusively for the
POWERbot.
1.Select the Robot vacuum icon on the device list screen of the Samsung Smart Home app. If the Samsung
Smart Robot vacuum app is not installed, you will be moved to the Google Play Store automatically.
2.Install the Samsung Smart Robot vacuum app.
3.If the installation is complete, select the Robot vacuum icon again on the device list screen of the Samsung
Smart Home app.
Screen description and major functions
Device list screen
fYou
f
can register smart home appliances made by Samsung Electronics on
the Smart Home Service to control them altogether remotely.
ENGLISH-25
1_SR9200J_EN_DJ68-00732C-00.indd 25
2015-06-10 오전 11:53:08
Samsung Smart Home App
Main screen
fSelect
f
the Robot vacuum icon on the main screen, and you can move to the
POWERbot control screen.
fYou
f
can control your smart home appliances made by Samsung Electronics
by Going out, Coming home, Good night, and Good morning icons.
fHome
f
view function is not supported for a POWERbot.
User menu screen
fYou
f
can control the smart home appliances made by Samsung Electronics
with Chat control and Master key functions.
Chat control
Master key
Customer service
fYou
f
can control the smart home appliances or check about the
status of them conveniently.
fYou
f
can control several home appliances at once using the
master keys(Going out, Coming home, Good night, Good
morning).
fYou
f
can see the manual of the product.
fWhen
f
a product is out of order, you can consult with our
customer center and request for an after-sales service.
ENGLISH-26
1_SR9200J_EN_DJ68-00732C-00.indd 26
2015-06-10 오전 11:53:08
Controlling POWERbot
When accessing the Samsung Smart Robot vacuum app, the control screen will appear.
1.
2.
3.
4.
5.
6.
Power on/off
Option (Settings, Customer Service)
Current status indicator
Suction power
Recharging
Manual clean mode and Direction control (forward movement, left turn,
right turn)
7. Auto clean mode start/stop
8. Spot clean mode
9. Sound (Man, Woman, Sound Effect, Mute)
10. Schedule (One-time/Daily schedule)
Note
ffA scheduled cleaning runs only when the POWERbot is docked on
the charger.
ENGLISH-27
1_SR9200J_EN_DJ68-00732C-00.indd 27
2015-06-10 오전 11:53:09
Notes and cautions
ffThe POWERbot cannot vacuum clumps of
dirt, so some may remain on the floor after
cleaning.
Charging
Note
ffIf the battery overheats during charging, it
may take longer to charge.
ffWhen automatic charging is not working,
please check the followings.
–– Turn the emergency switch (on the bottom of
POWERbot) off and on again.
–– Unplug the charger's power plug and then plug
it back on.
–– Check whether there is any foreign matter in
the charge pins and clean POWERbot and the
charge pins of the charger with a dry cloth or
rag.
–– Check for any obstacles such as reflective
objects, chairs, etc. near the charger.
ffIf POWERbot is left detached from the
charger, the battery will drain naturally.
–– Try to keep POWERbot being charged on the
charger. (Turn off the emergency switch and
leave the charger unplugged when planning
to leave the house for long periods of time by
going on a business trip or vacation, etc., )
–– Please use another cleaning tool to clean them
regularly.
ffIf the battery becomes low during Auto clean
mode, POWERbot will recharge and finish
cleaning the remaining area after recharging.
(Repeat cleaning frequency: 1 time)
ffYou cannot select and execute Manual clean
mode while charging.
–– If you press Manual clean / Point cleaning
button while charging, the POWERbot will be
detached from the charger and then turn into
the standby mode.
ffDo not unnecessarily move POWERbot or
press buttons while it is in Auto clean mode. It
assumes that cleaning is complete and starts
cleaning again from the beginning.
Cleaning and maintenance
Note
ffIf you washed the dustbin and filter with water
In use
–– Dustbin: Completely wipe out the water.
–– Filter: Completely dry it in a shade before use.
Note
Caution
ffThe POWERbot may get caught on
thresholds, etc. during cleaning.
–– To restart operation, shut off the emergency
switch, move POWERbot to an area where it
can move easily and then turn on the power
again.
ffThe POWERbot cannot completely clean
areas it cannot enter, such as corners,
between the wall and sofa, etc.
–– Please use another cleaning tool to clean them
regularly.
ffWatch your finger when attaching or
detaching the filter, since they may get stuck
in the dustbin's intake.
ffTo avoid blockages by foreign matter, do not
let toothpicks, cotton swabs etc. from being
vacuumed by POWERbot.
ffIf it is difficult to remove foreign matters from
the Power brush, contact a service center.
ffSince the power brush removes dirt from the
floor during cleaning, foreign matters such as
thread, long hair, etc. may get caught in it.
Therefore check and clean it regularly.
ENGLISH-28
1_SR9200J_EN_DJ68-00732C-00.indd 28
2015-06-10 오전 11:53:10
About battery
About the IrDA sensor
Caution
Note
ffPurchase batteries at service centers and
) and
check the genuine part symbol (
model name before purchasing.
ffThe infrared signal transmission may not
be smooth in locations exposed to halogen
lamps or in outdoor locations.
ffThis battery is exclusive for Samsung
Electronics POWERbot; do not use it for any
other product.
ffThe POWERbot uses 3 types of infrared
devices and a device may not work in front of
another device with a higher priority.
ffDo not disassemble or modify it.
ffDo not throw the battery out in fire or heat it
up.
ffDo not connect any metallic object to the
charging contacts (+, -).
ffStore it in indoor (at 0 °C~40 °C).
ffIf the battery malfunctions, do not
disassemble it yourself; contact your nearest
service center.
ffBattery charging time and usage time may
decrease the more the battery is used. If the
battery’s lifespan has been exceeded, have it
replaced at a service center.
ffThe battery warranty period is 6 months from
the date of purchase.
–– Infrared signal Priority: Remote control > Virtual
guard > Charger
ffWhen controlling POWERbot with the remote
control, POWERbot may cross the invisible
barrier set by the Virtual guard and enter the
area you don't want it to enter, since remote
control's signal has a higher priority.
ffDifferent infrared signals may interfere with
one another and cause malfunction to the
devices if they are used together in a small
space or in a close distance.
ffInstall the Virtual guard away from the charger
as auto charging may be interrupted if the
Virtual guard is near the charger.
ffIf more than one POWERbots are used
simultaneously, they may malfunction due to
interference of the infrared signals.
ENGLISH-29
1_SR9200J_EN_DJ68-00732C-00.indd 29
2015-06-10 오전 11:53:10
Information codes
information
1 Below
codes appear on
the display panel
off the
2 Turn
emergency switch
code
3 Information
will disappear
and check the below
instructions and take
appropriate action
Information codes
when you turn on
the emergency
switch
Checklist
The POWERbot is caught, stuck or trapped while
moving around.
fTurn
f
off the emergency switch and move the POWERbot to another
area.
Foreign matter caught in the Power brush.
fTurn
f
off the emergency switch and remove the foreign matter from the
Power brush.
Foreign matter caught in the left Driving wheel.
fTurn
f
off the emergency switch and remove the foreign matter from the
Driving wheel.
Foreign matter caught in the right Driving wheel.
fTurn
f
off the emergency switch and remove the foreign matter from the
Driving wheel.
Bumper sensor needs to be checked.
fTurn
f
off the emergency switch and turn it back on.
fWhen
f
information code does not disappear, check if there's any small
foreign matter between the bumper and the main body. If there is, pull
the bumper slightly and remove the foreign matter.
Foreign matter accumulated on the obstacle sensor.
fTurn
f
off the emergency switch and clean the front and rear sensor
with a soft cloth.
Foreign matter accumulated on the cliff sensor.
fTurn
f
off the emergency switch and clean the cliff sensor with a soft
cloth.
ENGLISH-30
1_SR9200J_EN_DJ68-00732C-00.indd 30
2015-06-10 오전 11:53:10
Troubleshooting
Symptom
The POWERbot is not
working at all.
Checklist
fCheck
f
if the emergency switch is on.
fCheck
f
if all the icons are displayed on display panel.
fCheck
f
if the battery of POWERbot is depleted.
–– When "Lo" is displayed, carry POWERbot to the charger to charge it.
fReplace
f
the batteries (AAA type) when the remote controller is not working.
The POWERbot
is stopped during
cleaning process.
fWhen
f
"Lo" is displayed on the display panel, carry POWERbot to the charger
to charge it.
fWhen
f
POWERbot is stuck by the obstacles such as cord, threshold etc, pick it
up to remove it from the obstacle.
–– If any fabrics or strings are caught in the drive wheel, turn off the emergency
switch and remove the fabrics or strings before using it again.
Suction power is weak.
fIff the "Filter inspection indicator" is on, turn off the emergency switch and clean
the dustbin.
fWhen
f
there's too much dust in the dustbin, suction power may get weakened.
Turn off the emergency switch and empty the dustbin.
fIff the intake (on bottom of POWERbot) is blocked by foreign matters, turn off
the emergency switch and remove foreign matter from the intake.
fWhen
f
noise suddenly increase, turn off the emergency switch and empty the
dustbin.
The POWERbot cannot
find the charger.
fCheck
f
if there's power failure or whether the power plug is unplugged.
fRemove
f
any obstacles around the charger that may disturb POWERbot from
returning to the charger.
fWhen
f
there's foreign matters on the charge pins that affects charging, clean
the foreign matter.
The POWERbot passes
through the Virtual
guard.
fIff the batteries are depleted, replace them. (2 type D (LR20) batteries)
fIff the lamp is off, check if the Virtual guard is turned off and turn it on.
The POWERbot
suddenly cleans
diagonally.
fCheck
f
if the charger is installed along the grain of wooden floors or tiles.
fItf may clean in diagonal direction for moving to another area in shortest route,
or it made contact with any obstacles in that angle, or if it was charged at the
charged at an angle, or grain of the wooden/tile floor is in that direction.
Point cleaning is not
working.
fIff you point the red light directly on POWERbot, it may not move to desired
direction.
–– Point the red light on the floor within 1 m around POWERbot.
✻✻Do not use the point cleaning under direct sunlight, bright light or on dark
floors.
"Filter inspection
indicator" is on even
after the dustbin has
been emptied.
fUse
f
POWERbot after turning off the emergency switch and then turning it back
on.
fEmpty
f
the dustbin again and re-clean the filter thoroughly.
ENGLISH-31
1_SR9200J_EN_DJ68-00732C-00.indd 31
2015-06-10 오전 11:53:10
Troubleshooting
Symptom
Checklist
POWERbot moves
around at the same
place.
fDust
f
sensor mode is on.
–– The dust sensor mode is on by default. When the POWERbot passes through a
dusty area, it moves around that area to focus on cleaning.
fPOWERbot
f
moves around an area and the "DUST" is on the display panel
even though there's no dust at the surrounding area.
–– Check if foreign matters are caught between the dustbin and power brush and
then remove them.
POWERbot does not
clean a certain area.
fCheck
f
if the charger is installed near a narrow passage or door, and reinstall it
in the other areas.
–– If the charger is installed near a narrow passage or door, the POWERbot
cannot pass through the passage or doorsill.
The battery usage time
of the Virtual guard is
too short.
fCheck
f
if you're using manganese drycell batteries and replace the batteries
with new ones. (2 type D (LR20) batteries)
I have installed the
Samsung Smart
Home app, but, the
POWERbot fails to be
connected.
fYou
f
can use the product after connecting the wireless router and the
POWERbot through Easy-Setup according to the procedure.
I fail to log into the
Samsung account.
fCheck
f
your ID and password on the screen of the Samsung account.
There appears a
message saying there
is a failure during
Easy-Setup.
fYou
f
may have failed temporarily due to the distance from the wireless router or
other obstacles. Please try again after a while.
The products do not
work even though
the smart phone is
normally connected to
the POWERbot.
fTurn
f
off the Samsung Smart Home app and then run it again, or disconnect
the smart phone from the wireless router and then connect it again. Or turn off
the power supply of the POWERbot, turn it on, wait for a minute or longer, and
then run the Smart Home app again.
The functions of the
Samsung Smart Home
App do not work.
fCheck
f
if the remote control blocking function of the POWERbot is set. (If the
Wi-Fi indicator is turned off, the remote control is locked.)
The Samsung Smart
Robot Vacuum App
fails to get started.
fCheck
f
if the POWERbot is connected to the wireless router.
POWERbot is not
connected to Wi-Fi.
fCheck
f
the setting status of the wireless router.
ENGLISH-32
1_SR9200J_EN_DJ68-00732C-00.indd 32
2015-06-10 오전 11:53:10
Open Source Announcement
The software included in this product contains open source software. You may obtain the complete
corresponding source code for a period of three years after the last shipment of this product by sending an email
to mailto:[email protected]
It is also possible to obtain the complete corresponding source code in a physical medium such as a CD-ROM;
a minimal charge will be required.
The following URL http://opensource.samsung.com/opensource/VR9200/seq/0 leads to the download page of
the source code made available and open source license information as related to this product. This offer is valid
to anyone in receipt of this information.
ENGLISH-33
1_SR9200J_EN_DJ68-00732C-00.indd 33
2015-06-10 오전 11:53:10
Specifications
Classification
Mechanical
specifications
(POWERbot)
Power specifications
Item
Detail information
Size
(Depth x Height x Length)
378 mm x 135 mm x 362 mm
Weight
4.8 kg
Sensor
Ceiling shape recognition (Visionary mapping plus
TM)
Button type of POWERbot
Touch type
Power voltage
100 - 240 V~, 50 Hz / 60 Hz
Power consumption
180 W (Max mode)
Battery specifications
Lithium ion 21.6 V / 78 Wh
Charging type
Automatic charging/Manual charging
Cleaning mode
Auto, Spot, Manual
Scheduling function
One-time schedule, Daily schedule
Charging time
Approximately 160 minutes
Cleaning
Cleaning time
(On the basis of hard floor)
Max mode
Approximately
30 minutes
Normal mode
Approximately
60 minutes
Quiet mode
Approximately
100 minutes
✻✻Charging and cleaning times may differ according to conditions of use.
✻✻This Vacuum cleaner is approved the following.
–– Electromagnetic Compatibility Directive : 2004/108/EEC
–– Low Voltage Directive : 2006/95/EC
ENGLISH-34
1_SR9200J_EN_DJ68-00732C-00.indd 34
2015-06-10 오전 11:53:10
Note
ENGLISH-35
1_SR9200J_EN_DJ68-00732C-00.indd 35
2015-06-10 오전 11:53:10
If you have any questions or comments relating to Samsung products,
please contact the SAMSUNG customer care center.
Country
Customer Care Center
Switzerland
0848 - SAMSUNG(7267864, CHF 0.08/min)
1_SR9200J_EN_DJ68-00732C-00.indd 36
Web Site
www.samsung.com/ch
www.samsung.com/ch_fr/(French)
2015-06-10 오전 11:53:10
Serie VR20J9250U✴
POWERbot
Benutzerhandbuch
✻ Lesen Sie die Anweisungen sorgfältig durch, ehe Sie das Gerät in Betrieb nehmen.
✻ Nur zum Einsatz in geschlossenen Räumen geeignet.
Deutsch
imagine the possibilities
Vielen Dank, dass Sie sich für ein Gerät von
Samsung entschieden haben.
2_SR9200J_DE_DJ68-00732C-00.indd 1
2015-06-10 오전 11:53:06
Inhalt
03
Sicherheitsinformationen
08
Aufstellen der Ladestation
10
Laden
12
Aufstellen des Virtual Guard
14
Verwendung des POWERbot
16
Verwenden der Fernbedienung
Zubehör / Aufstellhinweise
Automatisches Aufladen / Laden / Niedrige
Batterieladung („Lo“)
Übersicht über den Virtual Guard / Einlegen
der Batterien
Auswählen des Reinigungsmodus
Ein/Aus / Laden / Start/Stopp / Saugleistung /
Zusatzfunktionen / Handsaugen und
Richtungssteuerung / Lichtgeführtes Saugen
18 Bezeichnungen der Teile
Oberseite / Unterseite / Display
19 Uhrzeiteinstellung/Programmierung
Einstellen der Uhrzeit / Einstellen eines Programms
20 Reinigung und Pflege
Reinigen des Staubbehälters / Reinigen der Sensoren
und der Kamera / Reinigen der Kraftbürste / Reinigen des
Antriebsrads
22 Samsung Smart Home-App
Einrichten des Netzwerks / Verwenden der Samsung
Smart Home-App
28 Hinweise und Vorsichtsmaßnahmen
Laden / Im Betrieb / Reinigung und Wartung / Infos zur
Batterie / Infos zum IrDA-Sensor
30 Informationscodes
31 Fehlerbehebung
33 Open Source-Ankündigung
34 Technische Daten
DEUTSCH-02
2_SR9200J_DE_DJ68-00732C-00.indd 2
2015-06-10 오전 11:53:07
Sicherheitsinformationen
Sicherheitsinformationen
• Lesen
WARNUNG
Sie vor der Verwendung des Geräts die Bedienungsanleitung gründlich durch,
und bewahren Sie sie zum späteren Nachschlagen auf.
• Da
WARNUNG
die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können
die Eigenschaften Ihres Geräts leicht von den in dieser Bedienungsanleitung
beschriebenen Merkmalen abweichen.
SYMBOLE DER GEFAHREN-/WARNHINWEISE
WARNUNG
Dieses Symbol weist darauf hin, dass Lebensgefahr oder ein ernsthaftes
Verletzungsrisiko besteht.
Vorsicht
Dieses Symbol weist darauf hin, dass die Gefahr von Personen- oder
Sachschäden besteht.
WEITERE VERWENDETE SYMBOLE
Hinweis
Dieses Symbol weist darauf hin, dass der folgende Text wichtige
Zusatzinformationen enthält.
Dieser Smart Robo-Sauger unterstützt den Dienst Samsung Smart Home.
Weitere Informationen erhalten Sie auf Samsung.com/Smarthome.
DEUTSCH-03
2_SR9200J_DE_DJ68-00732C-00.indd 3
2015-06-10 오전 11:53:07
Sicherheitsinformationen
Wichtige Sicherheitshinweise
Beim Umgang mit Elektrogeräten sind einige grundlegende Vorsichtsmaßnahmen wie u. a. die
folgenden zu beachten:
LESEN SIE ALLE ANWEISUNGEN GENAU DURCH, EHE SIE IHREN POWERbot EINSETZEN.
Ziehen Sie den Stecker aus der Dose, wenn Sie das Gerät nicht verwenden, und ehe Sie
Wartungsarbeiten durchführen.
WARNUNG: So verringern Sie die Gefahr von Verletzungen, Stromschlägen oder Bränden:
ALLGEMEIN
•Verwenden Sie das Gerät nur wie in diesem Handbuch beschrieben.
•Verwenden Sie den POWERbot und die Ladestation nicht, wenn sie beschädigt wurden.
•Wenn das Gerät nicht so arbeitet, wie er sollte, hingefallen oder beschädigt ist, im Freien
vergessen oder in Wasser getaucht wurde, geben Sie ihn an ein Kundendienstzentrum
zurück.
•Berühren Sie die Ladestation und den POWERbot nicht mit nassen Händen.
•Verwenden Sie ihn nur für trockene Flächen in geschlossenen Räumen.
•Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen,
sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen
nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren
Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen.
•Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur
dann helfen, wenn sie dabei beaufsichtigt werden.
LADESTATION
•Manipulieren Sie den gepolten Stecker nicht, damit er an eine ungepolte Steckdose oder ein
ungepoltes Verlängerungskabel angeschlossen werden kann.
•Verwenden Sie das Gerät nicht im Freien oder auf nassen Flächen.
•Ziehen Sie den Stecker der Ladestation aus der Dose, wenn Sie es nicht verwenden, und
ehe Sie Wartungsarbeiten durchführen.
•Verwenden Sie nur die vom Hersteller mitgelieferte Ladestation.
•Verwenden Sie niemals beschädigte oder lose Netzkabel, Netzstecker oder Steckdosen.
•Ziehen und tragen Sie das Gerät nicht am Kabel, und verwenden Sie das Kabel nicht als
Tragegriff. Ziehen Sie das Kabel auch nicht um scharfe Kanten oder Ecken herum. Halten Sie
das Kabel entfernt von beheizten Oberflächen.
•Verwenden Sie keine Verlängerungskabel oder Steckdosen mit unzureichender Leistung.
•Ziehen Sie zum Ausstöpseln nicht am Netzkabel. Ziehen Sie den Stecker stets am Stecker
selbst und nicht am Kabel heraus.
DEUTSCH-04
2_SR9200J_DE_DJ68-00732C-00.indd 4
2015-06-10 오전 11:53:07
•Beschädigen und verbrennen Sie die Batterien nicht, da sie bei hohen Temperaturen
explodieren.
•Versuchen Sie keinesfalls, die Ladestation zu öffnen. Reparaturen dürfen nur von einem
qualifizierten Kundendienstzentrum durchgeführt werden.
•Setzen Sie die Ladestation keinen hohen Temperaturen aus, und lassen Sie weder
Feuchtigkeit noch Nässe in irgendeiner Form in Kontakt mit der Ladestation kommen.
POWERbot
•Saugen Sie keine harten oder scharfen Gegenstände wie Glas, Nägel, Schrauben, Münzen
usw. auf.
•Verwenden Sie das Gerät niemals ohne Filter. Wenn Sie Servicearbeiten am Gerät
durchführen, stecken Sie niemals Ihre Finger oder andere Gegenstände in die Lüfterkammer,
denn das Gerät könnte sich möglicherweise ungewollt einschalten.
•Stecken Sie keine Objekte in die Öffnungen des Geräts. Verwenden Sie das Gerät nicht mit
versperrten Öffnungen. Halten Sie Öffnungen frei von Staub, Fusseln, Haaren und anderen
Stoffen, die die Luftströmung behindern könnten.
•Saugen Sie keine toxischen Stoffe (Chlorbleiche, Ammoniak, Abflussreiniger usw.) auf.
•Saugen Sie nichts auf, was brennt oder Rauch erzeugt (z. B. Zigaretten, Streichhölzer oder
heiße Asche).
•Verwenden Sie das Gerät nicht, um leicht entzündliche oder brennbare Flüssigkeiten wie
Benzin aufzusaugen, und setzen Sie es nicht an Stellen ein, wo solche Stoffe vorhanden sein
könnten.
•Räume mit Kerzen oder Schreibtischlampen auf dem Boden.
•Räume mit unbeaufsichtigtem Feuer (Feuer oder Glut).
•Räume, in denen sich Benzin, Alkohol, Verdünner, Aschenbecher mit brennenden Zigaretten
usw. befinden.
•Verwenden Sie den POWERbot nicht in geschlossenen Räumen, wenn die Luft darin Dämpfe
von lösungsmittelhaltigen Farben, Lackverdünnern, Mottenschutzmitteln, brennbaren
Stäuben oder andere explosive bzw. toxische Dämpfe enthält.
•Die Batterien können bei extremen Einsatz- oder Temperaturbedingungen auslaufen. Wenn
diese Flüssigkeit auf die Haut kommt, waschen Sie sie schnell mit Wasser ab. Wenn die
Flüssigkeit in die Augen gelangt, spülen Sie sie sofort und mindestens 10 Minuten lang mit
sauberem Wasser. Suchen Sie medizinische Hilfe auf.
DEUTSCH-05
2_SR9200J_DE_DJ68-00732C-00.indd 5
2015-06-10 오전 11:53:07
Sicherheitsinformationen
WARNUNG
Hinweise zur
Stromversorgung
ffBeugen Sie der Gefahr eines Stromschlags oder
Brands vor.
–– Beschädigen Sie nicht das Netzkabel.
–– Ziehen Sie niemals am Kabel, um den Netzstecker
aus der Steckdose zu ziehen, und berühren Sie
den Netzstecker nicht mit nassen Händen.
–– Schließen Sie das Gerät ausschließlich an
eine eigens dafür bestimmte Steckdose mit
100 - 240 V Wechselstrom und niemals an eine
Steckerleiste an, die für weitere Geräte verwendet
wird. (Lassen Sie das Kabel nicht ungeschützt auf
dem Boden herumliegen.)
–– Verwenden Sie keine beschädigten Netzstecker
bzw. Netzkabel und keine losen Steckdosen.
ffEntfernen Sie Staub und sonstige Fremdpartikel
vom Ladestift und den Kontakten des
Netzsteckers.
–– Andernfalls besteht die Gefahr eines Stromschlags
oder einer Fehlfunktion.
WARNUNG
Vor der erstmaligen
Verwendung
–– Halten Sie den Höhensensor zur eigenen
Sicherheit stets sauber.
ffStellen Sie sicher, dass der POWERbot nicht
durch Flüssigkeiten jeglicher Art fährt oder in
sonstiger Weise mit ihnen in Kontakt kommt.
–– Der POWERbot kann schwer beschädigt werden
oder andere Bereiche verschmutzen, wenn die
Räder durch Flüssigkeiten fahren.
ffSchütten Sie keine Flüssigkeiten auf die
Ladestation.
–– Es besteht die Gefahr eines Stromschlags oder
Brandes.
ffVerwenden Sie die Ladestation ausschließlich
zum dafür vorgesehenen Zweck.
–– Andernfalls besteht die Gefahr von Bränden oder
schweren Schäden an der Ladestation.
ffHalten Sie den Höhensensor zu Ihrer eigenen
Sicherheit stets sauber.
WARNUNG
ffWenn der POWERbot ungewöhnliche
Geräusche, Gerüche oder Rauch entwickelt,
schalten Sie das Gerät unverzüglich mit dem
Notschalter an der Geräteunterseite aus und
wenden Sie sich an ein Kundendienstzentrum.
WARNUNG
ffVerwenden Sie den POWERbot nicht in der
Nähe von brennbaren Materialien.
–– Dazu gehören Orte, an denen sich Kerzen,
Schreibtischlampen, offene Feuerstellen oder
brennbare Stoffe wie Benzin, Alkohol, Verdünner
usw. befinden.
ffDer POWERbot ist für den Gebrauch im
Haushalt bestimmt. Verwenden Sie ihn deshalb
nicht zur Reinigung von Kellern, Dachböden,
Lagerräumen, industriell genutzten Gebäuden,
Flächen im Außenbereich oder in feuchten
Umgebungen (z. B. Badezimmer, Waschküche),
Tischen oder Regalen.
–– Der POWERbot kann beschädigt und gestört
werden.
ffStellen Sie den Virtual Guard vor gefährlichen
Bereichen (wie z. B. Treppen oder Geländern)
auf, um Schäden am Gerät und Verletzungen zu
verhindern.
Im Betrieb
Reinigung und
Wartung
ffWenden Sie sich bei einem beschädigten
Netzkabel an ein Kundendienstzentrum, um es
von einer qualifizierten Fachkraft austauschen zu
lassen.
–– Es besteht die Gefahr eines Stromschlags oder
Brandes.
ffWenden Sie sich für einen Austausch der
Batterien bitte an ein Kundendienstzentrum von
Samsung Electronics.
–– Die Verwendung von Batterien aus anderen
Geräten kann zu Fehlfunktionen führen.
VORSICHT
Vor der erstmaligen
Verwendung
ffSetzen Sie vor Verwendung des POWERbot den
Staubbehälter ein.
DEUTSCH-06
2_SR9200J_DE_DJ68-00732C-00.indd 6
2015-06-10 오전 11:53:07
ffÖffnen Sie die Zimmertüren, bevor Sie mit
der Reinigung beginnen, damit alle Räume
gesaugt werden können. Stellen Sie den Virtual
Guard vor Eingängen, Balkonen, Badezimmern
oder sonstigen Bereichen auf, in denen der
POWERbot herunterfallen könnte.
ffBeachten Sie für eine ordnungsgemäße
Durchführung des automatischen Ladevorgangs
die folgenden Hinweise.
–– Die Ladestation muss stets eingeschaltet sein.
–– Stellen Sie die Ladestation an einer Stelle auf, die
vom POWERbot leicht gefunden und angesteuert
werden kann.
–– Beseitigen Sie alle Hindernisse vor der
Ladestation.
ffAchten Sie beim Aufstellen der Ladestation
darauf, dass das Kabel nicht ungeschützt auf
dem Boden herumliegt, da sich der POWERbot
darin verfangen könnte.
ffVerwenden Sie den POWERbot nicht auf
schwarzen Böden.
–– In diesem Fall funktioniert der POWERbot
möglicherweise nicht ordnungsgemäß.
ffHeben Sie den POWERbot niemals an der
Halterung für den Staubbehälter an.
ffEntfernen Sie alle Gegenstände in einer
Entfernung von 0,5 m zu beiden Seiten bzw. von
1 m vor der Ladestation.
ffStellen Sie sicher, dass die Ladestifte der
Ladestation nicht beschädigt sind oder sich
Fremdstoffe darauf befinden.
ffStellen Sie die Ladestation nicht auf einem
dunklen Untergrund auf.
–– Wenn der Untergrund um die Ladestation
zu dunkel ist, wird der Robo-Sauger nicht
ordnungsgemäß geladen.
ffEntfernen Sie vor der Verwendung alle
Gegenstände, die die Bewegung des
POWERbot behindern könnten (wie z. B.
Schaukeln oder Rutschen für den Innenbereich).
VORSICHT
Im Betrieb
ffVerwenden Sie den POWERbot nicht auf dicken
Teppichböden, da andernfalls Schäden sowohl
am POWERbot als auch am Teppich die Folge
sein können.
–– Der POWERbot ist nicht für die Reinigung von
Teppichen mit einer Dicke von mehr als 1 cm
geeignet.
ffVerwenden Sie den POWERbot nicht auf
Tischen oder anderen erhöhten Flächen.
–– Er könnte beschädigt werden, wenn er
herunterfällt.
ffDer POWERbot könnte beim Reinigen gegen
Stuhl- und Tischbeine fahren. Räumen Sie
Stühle und Tische deshalb für eine schnelle und
wirksame Reinigung stets weg.
ffHeben Sie den POWERbot nicht an und bringen
Sie in nicht in einen anderen Raum, während er
in Betrieb ist.
ffTransportieren Sie den POWERbot nicht, indem
Sie ihn an den Antriebsrädern halten.
ffStellen oder legen Sie keine Gegenstände auf
den POWERbot, da andernfalls Fehlfunktionen
die Folge sein können.
ffEntfernen Sie bei Verwendung des POWERbot
stets evtl. herumliegende Papier- oder
Kunststofftüten, da diese den Lufteinlass des
Geräts blockieren könnten.
ffRichten Sie den roten Pointer niemals direkt auf
Personen oder Tiere.
VORSICHT
Reinigung und
Wartung
ffBefolgen Sie die folgenden Hinweise, um
Schäden am POWERbot zu vermeiden.
–– Sprühen Sie zum Reinigen kein Wasser direkt
auf den POWERbot. Verwenden Sie niemals
Waschbenzin, Verdünner oder Alkohol, um das
Gerät zu reinigen.
ffDemontieren und reparieren Sie den POWERbot
nicht selbst Diese Arbeiten dürfen nur von einer
qualifizierten Fachkraft durchgeführt werden.
ffHalten Sie den Hindernissensor und den
Höhensensor stets sauber.
–– Wenn sich Fremdstoffe auf den Sensoren
ansammeln, funktionieren sie möglicherweise nicht
mehr ordnungsgemäß.
DEUTSCH-07
2_SR9200J_DE_DJ68-00732C-00.indd 7
2015-06-10 오전 11:53:07
Aufstellen der Ladestation
Die Ladestation muss stets eingeschaltet sein.
Stellen Sie die Ladestation nicht an einer
Engstelle oder neben einem Durchgang auf.
Stellen Sie es an einem Ort ohne
Hindernisse und Absturzgefahr auf.
Netzleuchte (rot)
.1
ca
m
ca. 0
,5 m
DC-IN
ca. 0
,5 m
DC-IN
1
Verbinden Sie
den Stecker des
Netzteils mit der
Ladestation.
2
Verbinden Sie
das Netzkabel mit
dem Netzteil.
Verwenden Sie das Netzteil
stets so, dass der Aufkleber
nach oben weist.
3
Verbinden Sie den
Netzstecker mit
der Steckdose.
Die Netzanzeige leuchtet rot.
DEUTSCH-08
2_SR9200J_DE_DJ68-00732C-00.indd 8
2015-06-10 오전 11:53:07
Zubehör
Fernbedienung
Batterien (Typ AAA)
Bedienungsanleitung
Ersatzfilter
Reinigungsbürste
Netzkabel
Netzteil
Virtual Guard
Aufstellhinweise
Hinweis
ffStellen Sie die Ladestation in einem Raum mit ebenem Untergrund und geraden Wänden auf.
ffStellen Sie die Ladestation bei Holzfußböden am besten mit der Maserung des Holzes auf.
ffWenn sich der Notschalter in der Aus-Position befindet, wird der POWERbot auch dann nicht geladen,
wenn er an die Ladestation angedockt ist.
ffDie Ladestation muss stets eingeschaltet sein.
–– Wenn die Ladestation nicht eingeschaltet oder die Stromversorgung unterbrochen ist, kann der POWERbot die
Ladestation nicht ansteuern und wird nicht automatisch geladen.
–– Die Batterie entlädt sich von selbst, sobald der POWERbot von der Ladestation getrennt wird.
ffWenn sich der POWERbot im Energiesparmodus befindet, wird die Stromversorgung nicht wieder
aktiviert, selbst wenn der Notschalter aus- und dann wieder eingeschaltet wird. Halten Sie die Taste
„Start/Stop (Start/Stopp)“ des POWERbot gedrückt.
DEUTSCH-09
2_SR9200J_DE_DJ68-00732C-00.indd 9
2015-06-10 오전 11:53:08
Laden
Es dauert etwa 160 Minuten, das Gerät
nach dem Erwerb vollständig aufzuladen. Es
kann dann ungefähr 30 Minuten lang mit der
Funktion für Maximalsaugen genutzt werden.
WARNUNG
• Die Nennspannung dieses Geräts
beträgt 100 - 240 VAC.
Ladeleuchte während des
Ladevorgangs (grün)
1
Stellen Sie den
Notschalter an der
Geräteunterseite
auf die Ein-Position.
Sie müssen den Notschalter
auf die Ein-Position stellen, um
den POWERbot einschalten zu
können.
2
Laden Sie den
POWERbot
manuell, indem
Sie ihn in die
Ladestation stellen.
Stellen Sie sicher, dass die
Ladestifte von POWERbot
und Ladestation auf einander
ausgerichtet sind.
3
Überprüfen Sie
den Ladestatus.
Die Anzeige „
“ gibt
den Ladefortschritt an.
Wenn der Ladevorgang
abgeschlossen ist, erscheint
im Display die Meldung „FULL
(VOLL)“.
DEUTSCH-10
2_SR9200J_DE_DJ68-00732C-00.indd 10
2015-06-10 오전 11:53:08
Automatisches Aufladen
Wenn die Batterieanzeige beim
Reinigen blinkt, kehrt der POWERbot
zur Ladestation zurück, um sich
automatisch aufzuladen.
Laden
Sie können den POWERbot so
einstellen, dass er beim Saugen
automatisch die Ladestation anfährt.
Niedrige Batterieladung („Lo“)
Laden Sie den POWERbot manuell,
indem Sie ihn in die Ladestation
stellen.
Wenn der Ladevorgang nicht ordnungsgemäß durchgeführt wird
Überprüfen Sie die Aufstellung der
Ladestation, wenn:
Laden Sie den POWERbot manuell, wenn:
fdie
f Ladestation an einen Ort aufgestellt wurde, an der
sie vom POWERbot nur schwer angefahren werden
kann.
fdie
f Entfernung zwischen Ladestation und POWERbot
mehr als 5 m beträgt.
–– Es kann länger dauern, bis der POWERbot den
Rückweg zur Ladestation findet.
fsich
f
die Ladestation in einer Ecke befindet.
fdie
f Batterie vollkommen entladen ist.
fdie
f Bewegung des POWERbot durch Hindernisse (z.
B. Möbel) behindert wird.
fder
f POWERbot eine Schwelle in der Nähe der
Ladestation nicht überfahren kann. Der POWERbot
kann nur Schwellen bis zu einer Höhe von maximal 1,5
cm überfahren.
fdie
f Batterieanzeige blinkt und im Display die Meldung
„Lo (Niedrig)“ angezeigt wird.
fder
f POWERbot auf Punktsaugen oder Handsaugen
eingestellt ist.
DEUTSCH-11
2_SR9200J_DE_DJ68-00732C-00.indd 11
2015-06-10 오전 11:53:08
Aufstellen des Virtual Guard
Der Virtual Guard verhindert mit Hilfe von Infrarotstrahlen, dass der POWERbot bestimmte
Bereiche befährt.
Die Länge der vom Virtual Guard erzeugten virtuellen Wand beträgt
mindestens 2,5 m. Die tatsächliche Länge ist abhängig von den
Umgebungsbedingungen und der Bewegung des POWERbot.
Virtual Guard
s
ten
des
Min
1
Drücken Sie die Ein-/
Aus-Taste, um das
Gerät einzuschalten.
Die Netzanzeige blinkt rot.
2,5
m
2
Stellen Sie den Virtual Guard
an einer Stelle auf, die der
POWERbot nicht passieren
soll.
Stellen Sie sicher, dass der Entfernungssensor
in die Richtung zeigt, in der Sie die unsichtbare
Barriere errichten wollen (diese Linie kann der
POWERbot nicht passieren).
DEUTSCH-12
2_SR9200J_DE_DJ68-00732C-00.indd 12
2015-06-10 오전 11:53:09
Übersicht über den Virtual Guard
Netztaste
Abstandserkennungssensor des
POWERbot
Netzlampe
Einschalten: Rote Lampe blinkt
Ausschalten: Lampe erlischt
Entfernungssensor
(Infrarotsensor)
Batteriefachdeckel
Einlegen der Batterien
Batterien für den Virtual Guard müssen separat erworben werden.
Sie die Abdeckung 2 Setzen Sie wie in der
1 Ziehen
des Batteriefachs zum
Abbildung gezeigt
Öffnen bei gedrückter
Verriegelung nach oben.
Alkaline-Batterien vom
Typ D ein, und achten
Sie dabei auf die richtige
Polung (+, -).
Sie die Lasche
3 Schieben
der Abdeckung in die
dafür vorgesehene
Öffnung, und drücken
Sie das andere Ende
nach unten, um die
Batteriefachabdeckung
zu schließen.
✻✻Spezifikation: Alkaline-Batterien Typ D (LR20)
DEUTSCH-13
2_SR9200J_DE_DJ68-00732C-00.indd 13
2015-06-10 오전 11:53:09
Verwendung des POWERbot
Sie müssen den Notschalter auf die Ein-Position stellen, ehe Sie den POWERbot
verwenden.
Ein-/Ausschalten des
Geräts
WARNUNG
• Wenn der POWERbot 30 Minuten lang
nicht verwendet wird, kehrt er automatisch
zum Laden an die Ladestation zurück.
Halten Sie die Taste
länger als
1 Sekunde lang gedrückt.
Automatikbetrieb
Der POWERbot fährt und saugt automatisch, bis
der gesamte Bereich einmal gereinigt ist.
✻✻Saugvorgang anhalten: Drücken Sie die Taste
.
Punktsaugen
Der POWERbot führt eine intensive Reinigung
eines abgegrenzten Bereichs durch.
Laden
Sie können den POWERbot so einstellen, dass er
beim Saugen automatisch die Ladestation anfährt.
DEUTSCH-14
2_SR9200J_DE_DJ68-00732C-00.indd 14
2015-06-10 오전 11:53:09
Auswählen des Reinigungsmodus
Reinigungsmodus
So wählen Sie ihn aus
Angezeigtes Symbol
Automatische
Reinigung
Punktsaugen
✻✻Der Modus für Punktsaugen kann
nur durch Drücken dieser Taste am
Gehäuse des POWERbot ausgewählt
werden.
Handsaugen
✻✻Der Modus für Handsaugen kann
mit Hilfe der Richtungstasten auf der
Fernbedienung ausgewählt werden.
✻✻Wenn die Reinigung im Automatikbetrieb innerhalb von 15 Minuten abgeschlossen ist, wird der
Reinigungsvorgang vom POWERbot noch einmal durchgeführt.
✻✻Wenn der POWERbot beim Punkt-/Handsaugen die Aufnahme von Schmutz oder Staub erkennt, wird
die Saugleistung automatisch erhöht.
✻✻Wenn der POWERbot nicht zur Ladestation zurückkehren kann, wird der Energiesparmodus aktiviert.
In diesem Fall wird das Display am Gehäuse ausgeschaltet. Zum Abbrechen des Energiesparmodus
drücken Sie die Taste [Start/Stopp] oder [Ein/Aus].
✻✻Die Ladezeit und die Saugdauer können sich je nach Einsatzbedingungen unterscheiden.
Saugbewegungen in den einzelnen Modi
ca. 1,5 m
ca. 1,5 m
Automatische Reinigung
Punktsaugen
Führt eine automatische
Reinigt einen abgegrenzten
Reinigung des gesamten Bereichs Bereich intensiv. Dieser Modus
durch.
kann verwendet werden, um
z. B. Brot- oder Kekskrümel
aufzusaugen.
Handsaugen
Sie können den POWERbot mit
der Fernbedienung zu einem
bestimmten Bereich fahren, damit
dieser gereinigt wird.
DEUTSCH-15
2_SR9200J_DE_DJ68-00732C-00.indd 15
2015-06-10 오전 11:53:10
Verwenden der Fernbedienung
1 Ein/Aus / Laden / Start/Stopp
Ein/Aus
Laden
Start/Stopp
Schalten Sie den POWERbot ein/aus.
Hiermit kehrt der POWERbot automatisch zum Laden an die
Ladestation zurück.
Starten oder Beenden des Saugvorgangs.
2 Saugleistung
Maximalsaugen
Hiermit wird der Reinigungsvorgang mit maximaler
Saugleistung durchgeführt.
Normaler
Modus
Hiermit wird der Reinigungsvorgang mit moderater
Saugleistung durchgeführt.
Flüsterbetrieb
Aktivieren der Reinigung mit geringerem Geräuschpegel.
3 Zusatzfunktionen
Ton
Fernbedienung
Hiermit legen Sie die Einstellungen für die Sprachführung
fest.
fMännerstimme
f
→ Frauenstimme → Toneffekte → Stumm
Hiermit aktivieren bzw. deaktivieren Sie die
Fernbedienung.
✻✻Halten Sie die Taste [Sound (Ton)] 3 Sekunden lang
gedrückt.
✻✻Sie benötigen eine funktionierende Wi-Fi-Verbindung,
um den POWERbot mit Hilfe der Samsung Smart
Home-App steuern zu können.
✻✻Die zuvor ausgewählte Einstellung wird auch dann nicht geändert, wenn der Notschalter in die Aus- und dann wieder
in die Ein-Position geschoben wird.
Einlegen der Batterien
Zum Öffnen ziehen Sie den Deckel des
Batteriefachs bei gedrückter Verriegelung
nach oben. Legen Sie dann die Batterien
ein (siehe Abbildung). Schließen Sie dann
den Deckel, bis er hörbar einrastet.
DEUTSCH-16
2_SR9200J_DE_DJ68-00732C-00.indd 16
2015-06-10 오전 11:53:10
4 Handsaugen und Richtungssteuerung
1
Vorwärtsfahren
2
Nach links abbiegen
1
4
5
3
Siehe
Seite 19
Nach rechts abbiegen
✻✻Eine Funktion zum Rückwärtsfahren gibt es nicht.
5 Lichtgeführtes Saugen
Während der POWERbot arbeitet, können Sie mit der
Fernbedienung auf eine Stelle zeigen, die der RoboSauger anfahren und reinigen soll.
Zeigen Sie mit dem roten Licht in einem Bereich von 1 m um den
POWERbot auf den Boden.
Halten Sie die Taste für das lichtgeführte Saugen gedrückt, und
bewegen Sie das rote Licht an die gewünschte Stelle. Der POWERbot
folgt dem Licht beim Reinigen.
1m
Bedienungsabstand der Fernbedienung
Höhe der
Fernbedienung
Bedienungsabstand
Höhe der Fernbedienung
1m
1,5 m
Bedienungsabstand
ca. 2 m
ca. 2,5 m
DEUTSCH-17
2_SR9200J_DE_DJ68-00732C-00.indd 17
2015-06-10 오전 11:53:11
Bezeichnungen der Teile
Oberseite
1
3
2
3
6
4
7
8
4
3
5
9
1
4
2
7
3
4
4
5
8
6
9
1.
2.
3.
4.
5.
6.
7.
8.
9.
Display
Halterung für den Staubbehälter
Signalempfänger für die Fernbedienung
Virtual Guard-Sensor
Hindernissensor
Staubbehälter
Kamera
Griff des Staubbehälters
Stoßstangensensor
Unterseite
1.
2.
3.
4.
5.
6.
7.
8.
9.
Ladestifte
Kraftbürste
Kraftbürstenabdeckung
Höhensensor
Rolle
Batteriefachdeckel
Taste für die Kraftbürstenabdeckung
Antriebsrad
Notschalter
5
3
4
1
5
2
6
8
7
9
10
15
11
12
13
14
16
17
Display
1. Stumm
2. Informationsanzeige
3. Filterkontrolle
4. Fernbedienungssperre
5. Wi-Fi-Verbindung
6. Batterieanzeige
7. Einmal-/Tagesprogramm
8. Ziffernanzeige
9. Punktsaugen
10. Handsaugen
11. Flüsterbetrieb
12. Normaler Modus
13. Maximalsaugen
14. Staubsensor
15. Taste für Punktsaugen
16. Start/Stopp-Taste
17. Ladetaste
DEUTSCH-18
2_SR9200J_DE_DJ68-00732C-00.indd 18
2015-06-10 오전 11:53:11
Uhrzeiteinstellung/Programmierung
Reinigungsprogramme können nur für den Automatikbetrieb eingestellt werden.
Einstellen der Uhrzeit
Sie müssen die aktuelle Uhrzeit einstellen, ehe Sie das Einmal-/Tagesprogramm verwenden können.
Einstellung starten
Stellen Sie die
Stunde ein
Stellen Sie die Minuten
ein
Einstellung beenden
Wählen Sie zwischen
„AM“ und „PM“
Wechseln Sie zur vorherigen/
nächsten Einstellung.
Einstellen eines Programms
Das Einstellen/Abbrechen des Zeitplans kann nur durchgeführt werden, solange der POWERbot an der Ladestation
angedockt ist.
Einstellung
starten
Wählen Sie
„Einmalprogramm“
oder „Tagesprogramm“
Einstellung
beenden
Stellen Sie die
Stunde ein
Wählen Sie zwischen
„AM“ und „PM“
Stellen Sie die
Minuten ein
Wechseln Sie zur vorherigen/
nächsten Einstellung.
Abbrechen des Einstellvorgangs
fDie
f Einstellungen werden automatisch abgebrochen, wenn
7 Sekunden lang keine Eingabe vorgenommen wird.
Abbrechen eines Einmal-/Tagesprogramms
Wenn sowohl ein
Einmal- als auch
ein Tagesprogramm
eingestellt ist
Wenn entweder ein
Einmal- oder ein
Tagesprogramm
eingestellt ist
3 Sekunden lang drücken
oder
oder
Wählen Sie das Programm
Abbrechvorgang beenden
3 Sekunden lang drücken
DEUTSCH-19
2_SR9200J_DE_DJ68-00732C-00.indd 19
2015-06-10 오전 11:53:12
Reinigung und Pflege
Sie müssen den Notschalter auf die Aus-Position stellen, ehe Sie den POWERbot reinigen.
Reinigen des Staubbehälters
Leeren Sie den Staubbehälter, wenn die Filterkontrollleuchte (
Staubbehälter ist.
Sie den
1 Entfernen
Staubbehälter.
) eingeschaltet wird oder wenn zu viel Staub im
Sie den Deckel
2 Nehmen
des Staubbehälters ab.
Sie den Staub
3 Entfernen
aus dem Staubbehälter
und dem Zyklonfilter.
„Klick“
Sie den
4 Trennen
Zyklonfilter vom Deckel
des Staubbehälters, und
waschen Sie dann den
Staubbehälter sowie den
Filter.
Sie den
5 Setzen
Staubbehälter wieder
zusammen.
Sie den
6 Schieben
Staubbehälter wieder so
weit in das Gehäuse des
Geräts, bis er mit einem
„Klick“ hörbar einrastet.
Reinigen der Sensoren und der Kamera
Leicht mit einem weichen Tuch abwischen.
Kamera
Fenster des
vorderen Sensors
Höhensensoren
Fenster des hinteren
Sensors
DEUTSCH-20
2_SR9200J_DE_DJ68-00732C-00.indd 20
2015-06-10 오전 11:53:13
Reinigen der Kraftbürste
Sie die
2 Entfernen
Kraftbürste.
ON
OFF
Sie die
1 Entfernen
Kraftbürstenabdeckung.
Sie die
3 Reinigen
Kraftbürste.
ON
OFF
Sie die Kraftbürste 5 Setzen Sie die
4 Setzen
wieder ein.
Kraftbürstenabdeckung
wieder ein.
Reinigen des Antriebsrads
Sie ein weiches Tuch auf den Boden, und
1 Legen
legen Sie den POWERbot mit der Unterseite nach
Sie einen stumpfen Stab oder eine
2 Verwenden
Pinzette, um Fremdstoffe zu entfernen.
oben darauf.
DEUTSCH-21
2_SR9200J_DE_DJ68-00732C-00.indd 21
2015-06-10 오전 11:53:14
Samsung Smart Home-App
Einrichten des Netzwerks
Einrichten des Drahtlosrouters
fDieses
f
Produkt unterstützt ausschließlich das Kommunikationsprotokoll DHCP (Dynamic Host Configuration
Protocol). Vergewissern Sie sich bitte, dass die DHCP-Option an Ihrem Drahtlosrouter aktiviert ist.
fFür
f die Autorisierung/Verschlüsselung des Drahtlosrouters werden die Standards WEP-OPEN, WPA-PSK/TKIP und
WPA2-PSK/AES 801.11n unterstützt.
–– Wir empfehlen die Verwendung von WPA2-PSK/AES.
fDie
f Qualität der Verbindung mit dem Drahtlosnetzwerk kann durch die Bedingungen der jeweiligen
Netzwerkumgebung beeinflusst werden.
fWenn
f
die MAC-Adresse (eine eindeutige Identifikationsnummer) Ihres PCs oder Modems von Ihrem
Internetdienstanbieter permanent registriert wird, kann der POWERbot möglicherweise keine Verbindung zum
Internet herstellen. Fragen Sie Ihren Internetdienstanbieter nach der richtigen Vorgehensweise, um andere Geräte als
einen Computer mit dem Internet zu verbinden.
fWenn
f
Ihr Internetdienstanbieter für die Verbindung mit dem Internet eine ID und ein Kennwort benötigt, können
Sie den POWERbot möglicherweise nicht mit dem Internet verbinden. In diesem Fall müssen Sie die ID und das
Kennwort für die Verbindung zum Internet eingeben.
fDie
f Internetverbindung wird möglicherweise durch Probleme mit der Firewall beeinträchtigt. Bitten Sie Ihren
Internetdienstanbieter, Ihnen bei der Lösung des Problems behilflich zu sein.
fEinige
f
Drahtlosrouter verwenden auch dann die Adresse eines ungewöhnlichen Domain Name Server (DNS), selbst
wenn keine Verbindung zum Internet besteht. Wenden Sie sich in diesem Fall an den Hersteller des jeweiligen
Drahtlosrouters oder Ihren Internetdienstanbieter.
fWenn
f
Sie auch dann keine Verbindung zum Internet herstellen können, nachdem Sie die vom Internetdienstanbieter
vorgeschlagenen Schritte durchgeführt haben, wenden Sie sich bitte an eine Vertretung oder ein
Kundendienstzentrum von Samsung Electronics.
Hinweis
ffWenn keine Zugangsprobleme bestehen, schlagen Sie bitte für weitere Informationen im
Benutzerhandbuch des jeweiligen Drahtlosrouters nach.
ffDer Samsung POWERbot unterstützt ausschließlich das Wi-Fi-Frequenzband mit 2,4 Ghz.
ffDer Samsung POWERbot unterstützt die Kommunikationsprotokolle IEEE 802.11b/g/n sowie Wi-Fi
Direct. (Samsung Electronics empfiehlt die Verwendung des Kommunikationsprotokolls IEEE 802.11n.)
ffDrahtlosrouter ohne Wi-Fi-Zertifizierung können möglicherweise nicht mit dem POWERbot verbunden
werden.
ffWenn die Stromversorgung eingeschaltet wird und der POWERbot sich in der Ladestation befindet, stellt
er automatisch eine Verbindung zum Server her und überprüft, ob Software-Updates verfügbar sind.
Sollte neue Software verfügbar sein, wird diese automatisch heruntergeladen und installiert.
ffWährend eines Ladevorgangs bedeutet die Meldung „UPAM“ im Display, dass gerade ein Update für die
Software des POWERbot installiert wird. Bitte warten Sie, bis der Neustart durchgeführt wurde.
ffWenn das Produkt nicht registriert werden kann, befolgen Sie bitte die nachstehenden Anweisungen:
–– Lesen Sie die Popup-Meldung und wiederholen Sie die Registrierung.
–– Überprüfen Sie, ob die UPnP-Option des Drahtlosrouters verfügbar ist, und wiederholen Sie das
Registrierungsverfahren.
DEUTSCH-22
2_SR9200J_DE_DJ68-00732C-00.indd 22
2015-06-10 오전 11:53:15
–– Überprüfen Sie, ob der Routermodus des Drahtlosrouters aktiviert ist, und wiederholen Sie das
Registrierungsverfahren.
–– Ein störungsfreier Betrieb des Samsung Smart Home-Dienstes bei Verwendung einer Firewall kann nicht
garantiert werden.
–– Wenn der POWERbot und das verwendete Smartphone nicht mit dem gleichen Drahtlosrouter verbunden sind,
kann es je nach Netzwerkumgebung zu Reaktionsverzögerungen kommen.
–– Wenn Sie mehr als zwei POWERbots besitzen, schalten Sie alle POWERbots bis auf den zu registrierenden aus.
Die Verbindung kann immer nur mit einem Gerät zur gleichen Zeit hergestellt werden.
ffFernbedienungssperre und Wi-Fi-Anzeige
––
Ein: Die Fernbedienung ist gesperrt.
––
Aus: Die Fernbedienung ist einsatzbereit.
––
Aus: Die Verbindung zwischen POWERbot und Drahtlosrouter wird aufgebaut.
––
Ein: Der POWERbot ist mit dem Drahtlosrouter verbunden.
Verwenden der Samsung Smart Home-App
Erstellen eines Samsung-Kontos
Ehe Sie die Samsung Smart Home-App nutzen können, müssen Sie mit Hilfe der
App zum Einrichten von Samsung-Konten ein eigenes Samsung-Konto anlegen.
Hinweis
ffWenn Sie in der Samsung Smart Home-App nicht die automatische
Anmeldefunktion aktivieren, wird beim erstmaligen Ausführen der App der
Bildschirm für die Anmeldung bei Ihrem Samsung-Konto angezeigt.
ffAls Benutzer eines Samsung-Smartphones können Sie Ihr SamsungKonto in den Einstellungen Ihres Mobiltelefons einrichten. Dadurch wird die
automatische Anmeldung aktiviert, ohne dass weitere Anmeldevorgänge
erforderlich sind, und Sie können die Samsung Smart Home-App
unverzüglich verwenden.
Herunterladen der Samsung Smart Home-App
Geben Sie zum Herunterladen der Samsung Smart Home-App in einem App-Store (z. B. Google Store, Samsung
Galaxy Apps und Apple App Store) als Suchbegriff „Samsung Smart Home-App“ ein.
Hinweis
ffDie Samsung Smart Home-Apps sind kompatibel mit ausgewählten Geräten der Serien Samsung Galaxy
S und Samsung Note.
–– Unterstützt werden die Betriebssysteme Android™(2) 4.0 (ab Galaxy S2) oder neuer sowie iOS7 oder neuer.
–– Die App muss zunächst heruntergeladen werden. Es ist eine Internetverbindung erforderlich. Möglicherweise sind
Datenänderungen notwendig.
–– Android ist eine Marke von Google Inc.
DEUTSCH-23
2_SR9200J_DE_DJ68-00732C-00.indd 23
2015-06-10 오전 11:53:15
Samsung Smart Home-App
Registrieren des Geräts (Easy-Setup)
Ehe Sie die Samsung Smart Home-App nutzen können, müssen Sie Ihr Gerät beim Samsung Smart Home-Dienst
registrieren.
1. Tippen Sie in der Geräteliste der Samsung Smart Home-App auf das Symbol für „Add new (Neu hinzufügen)“, um
mit der Registrierung Ihres Produkts zu beginnen.
2. Tippen Sie auf das Symbol für Robo-Sauger.
3. Geben Sie die Daten des Drahtlosrouters ein, zu dem eine Verbindung hergestellt werden soll.
4. Richten Sie den POWERbot entsprechend den Anweisungen auf dem Bildschirm ein.
–– Um unverzüglich in den AP-Modus zu wechseln, halten Sie die Schaltfläche [Clock (Uhr)] mindestens 5
Sekunden lang gedrückt.
5. Anschließend wird die Registrierung automatisch durchgeführt.
6. Nachdem Sie das Gerät registriert haben, erscheint die Hauptseite der Samsung Smart Home-App.
✻✻Wenn das Gerät nicht registriert werden konnte, schlagen Sie bitte auf Seite 14 nach.
DEUTSCH-24
2_SR9200J_DE_DJ68-00732C-00.indd 24
2015-06-10 오전 11:53:16
Herunterladen der Samsung Smart Robot Vacuum-App
Sie können eine Vielzahl weiterer Funktionen nutzen, indem Sie die Samsung Smart Robot Vacuum-App nutzen, die
eigens für die Verwendung mit dem POWERbot entwickelt wurde.
1. Wählen Sie in der Geräteliste der Samsung Smart Home-App das Symbol für Robo-Sauger aus. Wenn Sie die
Samsung Smart Robot Vacuum-App noch nicht installiert haben, werden Sie automatisch zum Google Play Store
weitergeleitet.
2. Installieren Sie die Samsung Smart Robot Vacuum-App.
3. Wählen Sie nach Abschluss der Installation in der Geräteliste der Samsung Smart Home-App erneut das Symbol für
den Robo-Sauger aus.
Bildschirmbeschreibung und Hauptfunktionen
Geräteliste
fHier
f
können Sie mit Smart Home kompatible Haushaltsgeräte von Samsung
Electronics beim Smart Home-Dienst registrieren, um sie per Fernzugriff
bedienen zu können.
DEUTSCH-25
2_SR9200J_DE_DJ68-00732C-00.indd 25
2015-06-10 오전 11:53:17
Samsung Smart Home-App
Hauptseite
fDurch
f
Auswahl des Symbols für den Robo-Sauger auf der Hauptseite der App,
gelangen Sie zum Bildschirm für die Bedienung des POWERbot.
fMit
f Hilfe der Symbole für „Going out (Wohnung verlassen)“, „Coming home
(Nach Hause kommen)“, „Good night (Gute Nacht)“ und „Good morning (Guten
Morgen)“ können Sie mehrere mit Smart Home kompatible Haushaltsgeräte von
Samsung Electronics gleichzeitig bedienen.
fDie
f Funktion „Home view (Wohnungsansicht)“ wird vom POWERbot nicht
unterstützt.
Benutzermenü
fIn
f diesem Menü können Sie die Funktionen für die Gerätesteuerung und die
Hauptmodi zur Bedienung der mit Smart Home kompatiblen Haushaltsgeräte
von Samsung Electronics auswählen.
Chat control
(Gerätesteuerung)
fVon
f
diesem Bildschirm aus können Sie ganz einfach die mit Smart
Home kompatiblen Haushaltsgeräte bedienen oder ihren Status
überprüfen.
Master key (Hauptmodi)
fMit
f Hilfe der Hauptmodi „Going out (Wohnung verlassen)“, „Coming
home (Nach Hause kommen)“, „Good night (Gute Nacht)“ und „Good
morning (Guten Morgen)“ können Sie mehrere Smart-Geräte zur
gleichen Zeit steuern.
Customer Service
(Kundendienst)
fIn
f diesem Bildschirm können Sie das Handbuch des Geräts aufrufen.
fBei
f Problemen mit dem Gerät können Sie sich über diesen Bildschirm
mit dem Kundendienstzentrum in Verbindung setzen und den
technischen Kundendienst um Hilfe bitten.
DEUTSCH-26
2_SR9200J_DE_DJ68-00732C-00.indd 26
2015-06-10 오전 11:53:17
Bedienen des POWERbot
Nach dem Starten der Samsung Smart Robot Vacuum-App wird der Bildschirm für die Gerätesteuerung angezeigt.
1. Ein-/Ausschalten
2. Optionen (Einstellungen, Kundendienst)
3. Anzeige für den aktuellen Gerätestatus
4. Saugleistung
5. Laden
6. Handsaugen und Richtungssteuerung (vorwärts, nach links, nach rechts)
7. Aktivieren/Deaktivieren der automatischen Reinigung
8. Spot (Punktsaugen)
9. Ton (Männerstimme, Frauenstimme, Toneffekte, Stumm)
10. Schedule (Programm); Einmal-/Tagesprogramm
Hinweis
ffDie Reinigungsprogramme werden nur dann ausgeführt, wenn der
POWERbot an die Ladestation angedockt ist.
DEUTSCH-27
2_SR9200J_DE_DJ68-00732C-00.indd 27
2015-06-10 오전 11:53:18
Hinweise und Vorsichtsmaßnahmen
ffDer POWERbot kann Schmutzklumpen nicht
vom Boden aufsaugen, so dass sich auch
nach der Reinigung noch Reste davon auf dem
Boden befinden können.
Laden
Hinweis
ffWenn die Batterie während des Ladevorgangs
überhitzt, dauert das Laden möglicherweise
länger.
ffWenn das automatische Laden nicht
funktioniert, überprüfen Sie bitte Folgendes.
–– Schalten Sie den Notschalter (auf der Unterseite
des POWERbot) aus und wieder ein.
–– Trennen Sie den Stecker von der Ladestation, und
schließen Sie ihn wieder an.
–– Prüfen Sie, ob Fremdstoffe an den Ladestiften
anhaften. Reinigen Sie den POWERbot und die
Ladestifte der Ladestation mit einem trockenen
Tuch oder Lappen.
–– Kontrollieren Sie die nähere Umgebung der
Ladestation auf Hindernisse (z. B. reflektierende
Objekte, Stühle usw.).
ffDie Batterie entlädt sich von selbst, sobald der
POWERbot von der Ladestation getrennt wird.
–– Versuchen Sie, den POWERbot, der gerade
geladen wird, an der Ladestation zu halten.
(Stellen Sie den Notschalter auf die Aus-Position
und trennen Sie die Ladestation vom Stromnetz,
wenn Sie vorhaben, das Haus für längere Zeit
zu verlassen, weil Sie beispielsweise auf eine
Geschäftsreise oder in Urlaub gehen.
–– Verwenden Sie ein anderes Reinigungsgerät, um
diese Stellen regelmäßig zu reinigen.
ffWenn die Batterieladung während der
automatischen Reinigung zu stark abnimmt,
fährt der POWERbot automatisch zur
Ladestation und reinigt die verbleibende Fläche
nachdem er aufgeladen wurde. (Wiederholung
der Reinigung: 1 Mal)
ffSie können die Funktion für Handsaugen
während des Ladevorgangs weder einstellen
noch ausführen.
–– Wenn Sie während des Ladevorgangs die Taste
für Handsaugen / lichtgeführtes Saugen drücken,
verlässt der POWERbot die Ladestation und
wechselt in den Standby-Modus.
ffVermeiden Sie während der automatischen
Reinigung unnötige Bewegungen am
POWERbot und drücken Sie dann auch keine
Tasten. Das Gerät geht davon aus, dass die
Reinigung abgeschlossen ist und beginnt erneut
zu reinigen.
Reinigung und Wartung
Hinweis
Im Betrieb
ffWenn Sie den Staubbehälter und den Filter mit
Wasser gereinigt haben
Hinweis
ffDer POWERbot kann beim Reinigen an
Schwellen usw. verhaken.
–– Um den Betrieb neu zu starten, stellen Sie den
Notschalter auf die Aus-Position, transportieren
Sie den POWERbot in einen Bereich, wo er sich
leicht bewegen kann, und schalten Sie ihn dann
wieder ein.
ffDer POWERbot kann Stellen, die er nicht
erreichen kann (z. B. Ecken oder den Raum
zwischen Wand und Sofa usw.), nicht reinigen.
–– Staubbehälter: Wischen Sie das Wasser
vollständig aus dem Behälter.
–– Filter: Trocknen Sie ihn vor der Verwendung
gründlich an einer schattigen Stelle.
Vorsicht
ffAchten Sie beim Einsetzen und Entnehmen
des Filters auf Ihre Finger, da sie im Einlass des
Staubbehälters stecken bleiben können.
–– Verwenden Sie ein anderes Reinigungsgerät, um
diese Stellen regelmäßig zu reinigen.
DEUTSCH-28
2_SR9200J_DE_DJ68-00732C-00.indd 28
2015-06-10 오전 11:53:18
ffUm Verstopfungen durch Fremdstoffe zu
vermeiden, achten Sie darauf, dass der
POWERbot keine Zahnstocher, Wattestäbchen
usw. ansaugt.
ffWenden Sie sich an ein Kundendienstzentrum,
wenn Sie Probleme haben, Fremdstoffe aus der
Kraftbürste zu entfernen.
ffDa die Kraftbürste beim Reinigen Schmutz vom
Boden entfernt, können sich darin Fremdstoffe
wie Fäden, lange Haare usw. verfangen.
Überprüfen und reinigen Sie die Kraftbürste
deshalb regelmäßig.
Infos zur Batterie
Hinweis
ffErwerben Sie Batterien beim
Kundendienstzentrum, und kontrollieren Sie vor
dem Kauf, ob das Symbol für Original-Ersatzteile
(
) und der Modellname darauf angegeben
sind.
ffDiese Batterie ist ausschließlich für den
POWERbot von Samsung bestimmt. Verwenden
Sie sie für keine anderen Produkte.
ffZerlegen und modifizieren Sie die Batterie
keinesfalls.
ffWerfen Sie die Batterie nicht ins Feuer, und
erhitzen Sie sie nicht.
ffVerbinden Sie die Ladekontakte (+, -) mit
keinerlei metallischen Objekten.
ffBewahren Sie sie in Innenräumen (bei 0 °C bis
40 °C) auf.
ffWenn die Batterie eine Störung zeigt, dürfen Sie
sie keinesfalls selbst zerlegen. Wenden Sie sich
an das nächstgelegene Kundendienstzentrum.
ffDie Ladezeit und die Betriebszeit der
Batterie können sich im Laufe der Nutzung
verschlechtern. Wenn die Nutzungsdauer der
Batterie überschritten ist, lassen Sie sie im
Kundendienstzentrum ersetzen.
ffDie Garantiezeit für die Batterie beträgt 6
Monate ab dem Kaufdatum.
Infos zum IrDA-Sensor
Vorsicht
ffDie Übertragung der Infrarotsignale erfolgt
möglicherweise im Freien oder an solchen
Stellen nicht störungsfrei, wo Halogenlampen
eingesetzt werden.
ffDer POWERbot verwendet 3 Arten von
Infrarotgeräten, die möglicherweise vor einem
anderen Gerät mit einer höheren Priorität nicht
funktionieren.
–– Priorität der Infrarotsignale: Fernbedienung >
Virtual Guard > Ladestation
ffBeim Bedienen des POWERbot mit der
Fernbedienung kann es passieren, dass der
POWERbot den unsichtbaren Zaun des Virtual
Guard überquert und in den verbotenen Bereich
einfährt, weil das Fernbedienungssignal eine
höhere Priorität als das Signal des Virtual Guard
hat.
ffVerschiedene Infrarotsignale können einander
stören und zu Fehlfunktionen der Geräte führen,
wenn sie zusammen in einem kleinen Raum
oder in geringem Abstand verwendet werden.
ffInstallieren Sie den Virtual Guard nicht in der
Nähe der Ladestation, da der automatische
Ladevorgang unterbrochen werden kann,
wenn der virtuelle Wächter sich nahe bei der
Ladestation befindet.
ffWenn Sie mehrere POWERbots gleichzeitig
verwenden, kann es aufgrund von Interferenzen
der Infrarotsignale zu Störungen kommen.
DEUTSCH-29
2_SR9200J_DE_DJ68-00732C-00.indd 29
2015-06-10 오전 11:53:18
Informationscodes
nachfolgenden
1 Die
Informationscodes
werden auf dem
Display angezeigt.
Sie den
2 Stellen
Notschalter auf
Informationscode
3 Der
wird gelöscht, wenn
die Aus-Position,
kontrollieren Sie die
folgenden Punkte
und ergreifen Sie
dann entsprechende
Gegenmaßnahmen.
Informationscodes
Sie den Notschalter
wieder in die EinPosition stellen.
Checkliste
Der POWERbot hat sich beim Fahren verfangen, verklemmt
oder hängt fest.
fSchieben
f
Sie den Notschalter in die Aus-Position und tragen Sie den
POWERbot in einen anderen Bereich.
Fremdkörper in der Kraftbürste.
fStellen
f
Sie den Notschalter auf die Aus-Position, und entfernen Sie die
Fremdstoffe von der Kraftbürste.
Fremdkörper im linken Antriebsrad.
fStellen
f
Sie den Notschalter auf die Aus-Position, und entfernen Sie die
Fremdstoffe vom Antriebsrad.
Fremdkörper im rechten Antriebsrad.
fStellen
f
Sie den Notschalter auf die Aus-Position, und entfernen Sie die
Fremdstoffe vom Antriebsrad.
Der Stoßstangensensor muss überprüft werden.
fSchalten
f
Sie den Notschalter aus und wieder ein.
fWenn
f
der Informationscode nicht erlischt, überprüfen Sie den Raum
zwischen Stoßstange und Saugschlitten auf kleine Fremdkörper. Wenn
sich Fremdkörper angesammelt haben, ziehen Sie die Stoßstange leicht
nach vorne und entfernen Sie die Fremdkörper.
Fremdkörper auf dem Hindernissensor angesammelt.
fStellen
f
Sie den Notschalter auf die Aus-Position, und reinigen Sie den
vorderen und hinteren Sensor mit einem weichen Tuch.
Fremdkörper auf dem Höhensensor angesammelt.
fStellen
f
Sie den Notschalter auf die Aus-Position, und reinigen Sie den
Höhensensor mit einem weichen Tuch.
DEUTSCH-30
2_SR9200J_DE_DJ68-00732C-00.indd 30
2015-06-10 오전 11:53:18
Fehlerbehebung
Symptom
Checkliste
Der POWERbot funktioniert
überhaupt nicht.
fKontrollieren
f
Sie, ob der Notschalter in der Ein-Position steht.
fÜberprüfen
f
Sie, ob im Display alle Symbole angezeigt werden.
fÜberprüfen
f
Sie, ob die Batterie des POWERbot leer ist.
–– Wenn „Lo (Niedrig)“ angezeigt wird, tragen Sie den POWERbot zur
Ladestation, damit die Batterie aufgeladen wird.
fErsetzen
f
Sie die Batterien (Typ AAA), wenn die Fernbedienung nicht funktioniert.
Der POWERbot wird beim
Reinigen angehalten.
fWenn
f
im Display „Lo (Niedrig)“ angezeigt wird, tragen Sie den POWERbot zur
Ladestation, damit die Batterie aufgeladen wird.
fWenn
f
der POWERbot durch Hindernisse wie Kabel, Schwellen usw.
festgehalten wird, heben sie ihn über das Hindernis.
–– Wenn sich Stoffe oder Schnüre im Antriebsrad verfangen, stellen Sie
den Notschalter auf die Aus-Position, und entfernen Sie die Stoffe oder
Schnüre, ehe Sie das Gerät wieder verwenden.
Schwache Saugleistung.
fWenn
f
die Filterkontrolllampe leuchtet, stellen Sie den Notschalter auf die AusPosition und reinigen Sie den Staubbehälter.
fDie
f Saugleistung kann geschwächt werden, wenn zu viel Staub im
Staubbehälter ist. Stellen Sie den Notschalter auf die Aus-Position, und leeren
Sie den Staubbehälter.
fWenn
f
die Ansaugöffnung (auf der Unterseite des POWERbot) durch
Fremdkörper verstopft ist, stellen Sie den Notschalter auf die Aus-Position und
entfernen Sie die Fremdkörper aus dem Einlass.
fWenn
f
das Geräusch plötzlich zunimmt, stellen Sie den Notschalter auf die AusPosition und leeren Sie den Staubbehälter.
Der POWERbot kann die
Ladestation nicht finden.
fPrüfen
f
Sie, ob ein Stromausfall vorliegt und ob das Netzkabel angeschlossen
ist.
fEntfernen
f
Sie eventuelle Hindernisse in der Nähe der Ladestation, durch die die
Rückfahrt des POWERbot zur Ladestation gestört werden kann.
fEntfernen
f
Sie eventuelle Fremdstoffe, die an den Ladestiften anhaften und den
Ladevorgang behindern.
Der POWERbot passiert den
Virtual Guard.
fWenn
f
die Batterien leer sind, ersetzen Sie sie. (2 Batterien Typ D (LR20))
fWenn
f
die Lampe nicht leuchtet, kontrollieren Sie, ob der Virtual Guard
ausgeschaltet ist, und schalten Sie ihn ggf. wieder ein.
Der POWERbot fährt beim
Reinigen plötzlich diagonal.
fÜberprüfen
f
Sie, ob die Ladestation entlang der Maserung von Holzböden oder
Fliesen aufgestellt ist.
fDas
f
Gerät fährt beim Reinigen möglicherweise diagonal, weil es auf kürzestem
Weg in einen anderen Bereich zu gelangen versucht, weil es Hindernisse
berührt, die in diesem Winkel liegen, weil es an der Ladestation in einem Winkel
geladen wurde oder weil die Maserung des Holzbodens/Fliesenbodens in
dieser Richtung verläuft.
Lichtgeführtes Saugen
funktioniert nicht.
fWenn
f
Sie das rote Licht direkt auf den POWERbot richten, kann es passieren,
dass er sich nicht in die gewünschte Richtung bewegt.
–– Zeigen Sie mit dem roten Licht in einem Bereich von 1 m um den
POWERbot auf den Boden.
✻✻Nutzen Sie die lichtgeführte Saugfunktion nicht in direktem Sonnenlicht, bei
hellem Licht oder auf dunklen Böden.
DEUTSCH-31
2_SR9200J_DE_DJ68-00732C-00.indd 31
2015-06-10 오전 11:53:19
Fehlerbehebung
Symptom
Checkliste
Die Filterkontrolllampe
leuchtet auch nach dem
Leeren des Staubbehälters
weiter.
fVerwenden
f
Sie den POWERbot, nachdem Sie das Gerät mit dem Notschalter
aus- und wieder eingeschaltet haben.
fLeeren
f
Sie den Staubbehälter noch einmal, und reinigen Sie den Filter noch
einmal gründlich.
Der POWERbot fährt nicht
über einen bestimmten
Bereich hinaus.
fDer
f Staubsensor ist aktiviert.
–– Der Staubsensor ist standardmäßig aktiviert. Wenn der POWERbot über
eine Fläche mit viel Staub fährt, bleibt das Gerät in diesem Bereich, um eine
intensive Reinigung durchzuführen.
fDer
f POWERbot bleibt innerhalb eines bestimmten Bereichs und im Display wird
„DUST (STAUB)“ angezeigt, obwohl sich auf der entsprechenden Fläche kein
Staub befindet.
–– Überprüfen Sie, ob sich zwischen dem Staubbehälter und der Kraftbürste
Fremdkörper verfangen haben, und entfernen Sie sie nötigenfalls.
Der POWERbot reinigt einen
bestimmten Bereich nicht.
fÜberprüfen
f
Sie, ob sich die Ladestation an einer Engstelle oder einem
Durchgang befindet, und stellen Sie sie ggf. an einer anderen Stelle auf.
–– Wenn die Ladestation an einer Engstelle oder einem Durchgang aufgestellt
wird, kann der POWERbot diese Bereiche nicht durchfahren.
Die Nutzungszeit der
Batterien des Virtual Guard
ist zu kurz.
fÜberprüfen
f
Sie, ob Sie Mangan-Trockenzellen verwenden und ersetzen Sie die
Batterien durch neue. (2 Batterien Typ D (LR20))
Ich habe die Samsung Smart
Home-App installiert, es wird fSie
f können das Gerät erst nutzen, nachdem Sie den POWERbot mit Hilfe des
jedoch keine Verbindung zum
Easy-Setup-Verfahrens mit dem Drahtlosrouter verbunden haben.
POWERbot hergestellt.
Ich kann mich nicht bei
meinem Samsung-Konto
anmelden.
fÜberprüfen
f
Sie im Bildschirm für das Samsung-Konto Ihre Angaben zu ID und
Kennwort.
Das Easy-Setup-Verfahren
fDieses
f
Problem ist möglicherweise nur vorübergehend und auf etwaige
kann nicht durchgeführt
Hindernisse oder eine zu große Entfernung zum Drahtlosrouter zurückzuführen.
werden, und es erscheint
Bitten versuchen Sie es nach einiger Zeit erneut.
eine entsprechende Meldung.
Die Geräte funktionieren
fSchließen
f
Sie die Samsung Smart Home-App und starten Sie sie dann neu,
nicht, obwohl das
oder trennen Sie die Verbindung zwischen Smartphone und Drahtlosrouter
Smartphone ordnungsgemäß
und verbinden Sie die Geräte anschließend erneut. Alternativ können Sie den
mit dem POWERbot
POWERbot aus- und dann wieder einschalten und mindestens eine Minute
verbunden ist.
warten, bevor Sie die Smart Home-App erneut ausführen.
Die Funktionen der Samsung
Smart Home-App werden
fÜberprüfen
f
Sie, ob die Fernbedienungssperre am POWERbot aktiviert ist.
nicht ordnungsgemäß
(Wenn die Wi-Fi-Anzeige nicht leuchtet, ist die Fernbedienung gesperrt.)
ausgeführt.
Die Samsung Smart Robot
Vacuum-App wird nicht
gestartet.
Es besteht keine Wi-FiVerbindung zum POWERbot.
fÜberprüfen
f
Sie, ob der POWERbot mit dem Drahtlosrouter verbunden ist.
fÜberprüfen
f
Sie die Einstellungen des Drahtlosrouters.
DEUTSCH-32
2_SR9200J_DE_DJ68-00732C-00.indd 32
2015-06-10 오전 11:53:19
Open Source-Ankündigung
Die in diesem Produkt verwendete Software enthält Open Source-Code. Sie können den entsprechenden Quellcode
für einen Zeitraum von drei Jahren nach der letzten Auslieferung dieses Produkts vollständig erhalten, wenn Sie eine
E-Mail senden an mailto:[email protected]
Es ist auch möglich, den entsprechenden Quellcode vollständig auf einem Medium wie einer CD-ROM zu erhalten.
Hierfür wird eine minimale Gebühr erhoben.
Die URL http://opensource.samsung.com/opensource/VR9200/seq/0 führt zur Downloadseite des zur Verfügung
gestellten Quellcodes. Dort werden auch die entsprechenden Informationen zur Open-Source-Lizenz für dieses
Produkt bereitgestellt. Dieses Angebot gilt für jeden, der diese Informationen erhält.
DEUTSCH-33
2_SR9200J_DE_DJ68-00732C-00.indd 33
2015-06-10 오전 11:53:19
Technische Daten
Klassifikation
Mechanische Daten
(POWERbot)
Stromversorgung
Reinigung
Kategorie
Detailinformationen
Größe
(Tiefe x Höhe x Länge)
378 mm x 135 mm x 362 mm
Gewicht
4,8 kg
Sensor
Deckenformerkennung (Visionary Mapping Plus™)
Tastentyp des POWERbot
Berührung
Netzspannung
100 - 240 VAC, 50/60 Hz
Leistungsaufnahme
180 W (Maximalsaugen)
Batterie
Lithium-Ionen-Batterie 21,6 V / 78 Wh
Ladetyp
Automatisch / Manuell
Reinigungsmodus
Automatische Reinigung, Punktsaugen, Handsaugen
Programmierfunktion
Einmalprogramm, Tagesprogramm
Ladezeit
Etwa 160 Minuten
Saugdauer
(auf hartem Untergrund)
Maximalsaugen
Etwa 30 Minuten
Normaler Modus
Etwa 60 Minuten
Flüsterbetrieb
Etwa 100 Minuten
✻✻Die Ladezeit und die Saugdauer können sich je nach Einsatzbedingungen unterscheiden.
✻✻Dieses Gerät ist folgendermaßen zertifiziert:
–– Elektromagnetische Verträglichkeit: 2004/108/EWG
–– Niederspannungsrichtlinie: 2006/95/EG
DEUTSCH-34
2_SR9200J_DE_DJ68-00732C-00.indd 34
2015-06-10 오전 11:53:19
Hinweis
DEUTSCH-35
2_SR9200J_DE_DJ68-00732C-00.indd 35
2015-06-10 오전 11:53:19
2_SR9200J_DE_DJ68-00732C-00.indd 36
2015-06-10 오전 11:53:19
Série VR20J9250U✴
POWERbot
manuel d'utilisation
✻ Avant d'utiliser cet appareil, veuillez lire attentivement les instructions.
✻ Utilisation en intérieur uniquement.
Français
imagine the possibilities
Merci d'avoir choisi un produit Samsung.
3_SR9200J_FR_DJ68-00732C-00.indd 1
2015-06-10 오전 11:53:15
Sommaire
03
08
Consignes de sécurité
10
Mise en charge
12
Installation du Virtual Guard
14
Utilisation du POWERbot
16
Utilisation de la télécommande
Installation
Accessoires / Remarque pour l'installation
Charge automatique / Recharge / Batterie
faible (Lo)
Nomenclature des composants du Virtual
Guard / Insertion des piles
Sélection du mode de nettoyage
Mise sous/hors tension, Recharge et Départ/
Arrêt / Puissance d'aspiration / Fonction
supplémentaire / Mode de nettoyage manuel
et contrôle de la direction / Nettoyage localisé
18 Nomenclature des différents composants
Partie supérieure / Partie inférieure / Écran
19 Réglage de l'heure / du programme
Réglage de l'heure / Réglage du programme
20 Nettoyage et entretien
Nettoyage du réservoir de poussière / Nettoyage des
capteurs et de la caméra / Nettoyage de la brosse
principale / Nettoyage de la roue d'entraînement
22 Application Samsung Smart Home
Préparation du réseau / Utilisation de l'application
Samsung Smart Home
28 Remarques et avertissements
Mise en charge / Pendant l'utilisation / Nettoyage et
entretien / À propos de la batterie / À propos du capteur
infrarouge
30 Codes d'information
31 Dépannage
33 Annonce de logiciel open source
34 Spécifications
FRANÇAIS-02
3_SR9200J_FR_DJ68-00732C-00.indd 2
2015-06-10 오전 11:53:15
Consignes de sécurité
Consignes de sécurité
• Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute
AVERTISSEMENT
référence ultérieure.
• Les instructions d'utilisation suivantes concernent plusieurs modèles; il est donc possible
AVERTISSEMENT
que les caractéristiques de votre aspirateur soient légèrement différentes de celles
spécifiées dans ce manuel.
SYMBOLES ATTENTION/AVERTISSEMENT UTILISÉS
AVERTISSEMENT
attention
Indique un danger de mort ou de blessure grave.
Indique un risque de blessure ou de dégât matériel.
AUTRES SYMBOLES UTILISÉS
remarque
Indique que le texte associé contient des informations importantes
supplémentaires.
Ce robot aspirateur prend en charge l'application Smart Home.
Pour obtenir plus d'informations, connectez-vous sur Samsung.com/
Smarthome.
FRANÇAIS-03
3_SR9200J_FR_DJ68-00732C-00.indd 3
2015-06-10 오전 11:53:16
Consignes de sécurité
Consignes importantes de sécurité
Lors de l’utilisation d’un appareil électrique, des précautions de base doivent être prises,
notamment :
LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE POWERbot.
Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération d'entretien.
AVERTISSEMENT : pour limiter tout risque d’incendie, de choc électrique ou de blessure :
GÉNÉRALITÉS
•Utilisez cet appareil uniquement tel qu’indiqué dans le présent guide.
•Ne faites pas fonctionner le POWERbot ou le chargeur (station de charge) si celui-ci est
endommagé de quelque manière que ce soit.
•Si l'aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l'extérieur
ou plongé dans l'eau, retournez-le au centre d’assistance clientèle.
•Ne manipulez jamais le chargeur (station de charge) ou le POWERbot avec les mains mouillées.
•Utilisez-le uniquement à l’intérieur et sur des surfaces sèches.
•Cet appareil n’est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes
ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience
et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions
nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce,
pour leur propre sécurité.
•Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance de l’appareil ne
doivent pas être effectués par des enfants sans surveillance.
Chargeur de PILES (station de charge)
•N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée.
•N'utilisez pas l'appareil à l'extérieur ni sur des surfaces mouillées.
•Débranchez le chargeur (station de charge) de la prise lorsqu’il n’est pas utilisé ou avant toute
opération d'entretien.
•Utilisez uniquement le chargeur (station de charge) fourni par le fabricant pour recharger
l’appareil.
•N’utilisez pas de cordon ou de prise endommagé(e) ni de prise murale mal fixée.
•Ne tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n'utilisez pas le cordon
comme poignée ; ne fermez pas la porte sur le cordon ; ne tirez pas le cordon sur des rebords
ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées.
•N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible
inadéquate.
•Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le
cordon.
FRANÇAIS-04
3_SR9200J_FR_DJ68-00732C-00.indd 4
2015-06-10 오전 11:53:16
•Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser à des
températures élevées.
•N’essayez pas d’ouvrir le chargeur (station de charge). Les réparations doivent être effectuées
uniquement par un technicien qualifié du centre d’assistance clientèle.
•N’exposez jamais le chargeur (station de charge) à des températures élevées et évitez tout
contact avec l’humidité.
POWERbot
•N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres, des clous, des
vis, des pièces de monnaie, etc.
•N’utilisez pas l’appareil sans filtre. Pour les opérations de maintenance, n’insérez jamais vos
doigts ou des objets dans le compartiment du ventilateur au cas où l’appareil se remettrait
accidentellement en marche.
•N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des ouvertures
est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière,
peluches, cheveux, ou toute autre chose risquant d'empêcher le passage de l’air.
•N'aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.).
•N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes
ou des cendres chaudes.
•N’aspirez jamais de liquides inflammables ou combustibles tels que de l’essence et n’utilisez
jamais l’appareil si de tels liquides risquent d’être présents.
•Les lieux avec des bougies ou lampes de bureau posées sur le sol.
•Les lieux où des feux sont laissés sans surveillance (feu ou braises).
•Les lieux avec présence d’alcool distillé, de diluant, de cendriers avec cigarettes allumées, etc.
•N’utilisez pas le POWERbot dans un espace clos rempli de vapeurs de peinture à l’huile, de
diluant, de substances antimites, de poussières inflammables et autres vapeurs explosives ou
toxiques.
•Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures
extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En cas
de contact du liquide avec les yeux, rincez immédiatement à l’eau claire pendant 10 minutes
minimum. Consultez un médecin rapidement.
FRANÇAIS-05
3_SR9200J_FR_DJ68-00732C-00.indd 5
2015-06-10 오전 11:53:16
Consignes de sécurité
AVERTISSEMENT
Branchement
–– Risque d'incendie ou de choc électrique.
ffVeillez à éviter tout risque d'électrocution ou
d'incendie.
–– N'endommagez pas le cordon d'alimentation.
–– Ne tirez pas sur le cordon d’alimentation et ne
touchez jamais la prise d'alimentation avec les mains
mouillées.
–– Veillez à utiliser uniquement une source 100 à
240 V~ et n'utilisez jamais de multiprise pour
alimenter plusieurs appareils en même temps. (Ne
laissez pas le cordon traîner sur le sol.)
–– N’utilisez pas de cordon ou de prise d’alimentation
endommagé(e) ou de prise murale mal fixée.
ffRetirez toute poussière ou corps étranger présent
sur la fiche ou sur la pièce de contact de la prise
d'alimentation.
–– Risque de choc électrique ou de dysfonctionnement.
AVERTISSEMENT
ffNe renversez aucune substance liquide sur le
chargeur.
ffN'utilisez pas le chargeur à d'autres fins que celles
prévues pour cet appareil.
–– Risque d'incendie ou d'endommagement grave du
chargeur.
ffPour votre sécurité, veillez à ce que le capteur
d'escarpement soit toujours propre.
AVERTISSEMENT
ffSi le POWERbot produit des sons et des odeurs
étranges ou de la fumée, appuyez immédiatement
sur le bouton d'arrêt d'urgence en dessous du
POWERbot, puis contactez un centre de service.
Avant
l'utilisation
AVERTISSEMENT
ffN'utilisez pas le POWERbot à proximité de
matières combustibles.
–– Endroits à proximité d'une bougie, d'une lampe
de bureau, d'une cheminée ou de matières
combustibles (essence, alcool, diluants, etc.).
ffLe POWERbot est destiné à une utilisation
domestique. Par conséquent, veillez à ne pas
l'utiliser dans un grenier, un sous-sol, un gardemeuble, un bâtiment industriel, en extérieur, dans
des endroits humides (salle de bain, buanderie),
sur une table ou des étagères.
–– Pour votre sécurité, veillez à ce que le capteur
d'escarpement soit toujours propre.
ffAssurez-vous que le POWERbot ne traverse ou
n'entre en contact avec aucun type de substance
liquide.
–– Cela peut gravement endommager le POWERbot et
contaminer d'autres zones si les roues traversent la
substance liquide.
Nettoyage et
entretien
ffSi le cordon d'alimentation est endommagé,
contactez un centre de service afin de le faire
remplacer par un réparateur certifié.
–– Risque d'incendie ou de choc électrique.
ffVeuillez vous adresser à un centre d'assistance
Samsung Electronics pour le remplacement des
piles.
–– L'utilisation de piles provenant d'autres produits peut
entraîner un dysfonctionnement.
–– Cela peut endommager le POWERbot ou entraîner
un dysfonctionnement.
ffInstallez le Virtual Guard devant les zones
dangereuses (escaliers ou balustrade) afin d'éviter
l'endommagement de l'appareil et de vous blesser.
En cours
d'utilisation
ATTENTION
Avant l'utilisation
ffInsérez le réservoir de poussière avant d'utiliser le
POWERbot.
ffOuvrez les portes des pièces à aspirer avant de
commencer le nettoyage de sorte que toutes les
pièces soient dégagées, puis installez un Virtual
Guard devant les entrées, les balcons, les salles
de bain et autres zones où le POWERbot pourrait
tomber.
FRANÇAIS-06
3_SR9200J_FR_DJ68-00732C-00.indd 6
2015-06-10 오전 11:53:16
ffPour que la recharge automatique fonctionne,
assurez-vous que les conditions suivantes soient
remplies.
–– Mettez toujours le chargeur sous tension.
–– Installez le chargeur dans un endroit facilement
accessible pour le POWERbot.
–– Ne laissez aucun objet devant le chargeur.
ffLors de l'installation du chargeur, ne laissez pas
traîner le cordon au sol. Les roues du POWERbot
pourraient s'y emmêler.
ffN'utilisez pas le POWERbot sur des sols de
couleur noire.
–– Le POWERbot pourrait ne pas fonctionner
correctement.
ffNe saisissez pas le POWERbot par le support du
réservoir de poussière.
ffNe placez aucun objet à moins de 0,5 m de
chaque côté du chargeur et à moins de 1 m à
l'avant.
ffAssurez-vous que la pièce de contact de mise en
charge du chargeur n'est pas endommagée ou
qu'aucun corps étranger n'est posé dessus.
ffN'installez pas le chargeur dans une pièce dont le
sol est sombre.
–– Si le sol autour du chargeur est sombre, la recharge
est altérée.
ffAvant le nettoyage, déplacez tout obstacle
pouvant empêcher le déplacement du POWERbot
(balançoire ou toboggan d'intérieur pour enfants,
par exemple).
ATTENTION
En cours
d'utilisation
ffL'utilisation du POWERbot sur de la moquette
épaisse peut endommager à la fois le POWERbot
et la moquette.
ffLe POWERbot peut se cogner contre des chaises,
des pieds de bureau. Par conséquent, pensez à
les relever pour garantir un nettoyage plus rapide
et efficace.
ffLorsque le POWERbot est en cours de
fonctionnement, ne le soulevez pas ou ne le
déplacez pas dans un autre endroit.
ffLorsque vous déplacez le POWERbot dans une
autre pièce, ne le saisissez pas par ses roues
d'entraînement.
ffNe placez aucun objet sur le dessus du
POWERbot car cela pourrait entraîner un
dysfonctionnement.
ffRamassez immédiatement les feuilles de papier
et sacs en plastique lorsque vous utilisez le
POWERbot. Cela pourrait boucher l'entrée.
ffNe visez pas directement des personnes ou
animaux avec le pointeur rouge.
ATTENTION
Nettoyage et
entretien
ffVeillez à respecter les conditions suivantes afin
d'éviter l'endommagement du POWERbot.
–– Ne vaporisez jamais d'eau directement sur le
POWERbot pour le nettoyer. De même, ne le lavez
jamais avec de l'essence, du diluant, de l'acétone ou
de l'alcool.
ffNe tentez pas de démonter ou de réparer vousmême le POWERbot. Cette tâche doit être
effectuée uniquement par un réparateur certifié.
ffAssurez-vous que le capteur d'obstacles et le
capteur d'escarpement soient toujours propres.
–– Si des corps étrangers s'accumulent
dessus, les capteurs peuvent connaître des
dysfonctionnements.
–– Le POWERbot ne peut pas monter sur de la
moquette dont l'épaisseur est supérieure à 1 cm.
ffN’utilisez pas le POWERbot sur des tables ou
autres surfaces en hauteur.
–– Risque d'endommagement en cas de chute.
FRANÇAIS-07
3_SR9200J_FR_DJ68-00732C-00.indd 7
2015-06-10 오전 11:53:16
Installation
Le voyant Marche du chargeur doit toujours être allumé.
N'installez pas le chargeur dans un couloir étroit
ou près d'une porte.
Témoin d'alimentation (rouge)
Envir
on 0
,5
Installer le chargeur dans une zone
dégagée et sans danger (chute)
m
n1
o
r
i
v
En
m
DC-IN
Envir
on 0,
5
m
DC-IN
1
Raccordez le
connecteur femelle
de l'adaptateur au
chargeur
2
Raccordez
le cordon
d'alimentation à
l'adaptateur
Lorsque vous utilisez
l'adaptateur, le côté comportant
l'autocollant doit être face au
sol.
3
Raccordez la prise
d'alimentation à la
prise murale.
Le voyant rouge Marche
s'allume.
FRANÇAIS-08
3_SR9200J_FR_DJ68-00732C-00.indd 8
2015-06-10 오전 11:53:16
Accessoires
Télécommande
Piles (type AAA)
Manuel d'utilisation
Filtre de rechange
Brosse de nettoyage
Cordon d'alimentation
Adaptateur
Virtual Guard
Remarque pour l'installation
Remarque
ffInstallez le chargeur à un endroit où le sol et le mur sont plats.
ffIl vaut mieux installer le chargeur dans le sens des lames du parquet.
ffSi le bouton d'arrêt d'urgence est désactivé, le POWERbot ne se mettra pas en charge même s'il a rejoint le
chargeur.
ffMettez toujours le chargeur sous tension.
–– Si le chargeur n'est pas sous tension, le POWERbot ne peut pas le trouver et il ne peut donc pas se recharger
automatiquement.
–– Si vous laissez le POWERbot séparé du chargeur, les piles se déchargent naturellement.
ffSi le POWERbot est en mode Économie d'énergie, il ne s'allumera pas même si le bouton d'arrêt d'urgence
est désactivé, puis réactivé. Appuyez pendant quelques secondes sur le bouton [Start/Stop] (Départ/Arrêt) du
POWERbot.
FRANÇAIS-09
3_SR9200J_FR_DJ68-00732C-00.indd 9
2015-06-10 오전 11:53:17
Mise en charge
La durée complète de la charge initiale après
achat est d'environ 160 minutes, pour une durée
d'utilisation de 30 minutes environ en mode Max.
AVERTISSEMENT
• La tension d'entrée nominale de
l'appareil est de 100 à 240 V ~.
Témoin de charge (vert)
1
Activez le bouton
d'arrêt d'urgence sur
le dessus du robot
aspirateur.
Vous devez activer le bouton
d'arrêt d'urgence pour allumer le
POWERbot.
2
Mettez le POWERbot
vous-même en
charge en le plaçant
sur son chargeur.
Assurez-vous que les broches de
chargement du POWERbot soient
alignées avec celles du chargeur.
3
Vérifiez l'état de la
charge.
« » s'affiche en
fonction de la progression de la
charge et « FULL » (CHARGÉ)
s'affiche lorsque la charge est
terminée.
FRANÇAIS-10
3_SR9200J_FR_DJ68-00732C-00.indd 10
2015-06-10 오전 11:53:17
Charge automatique
Lorsque le voyant de la batterie se met
à clignoter en cours de nettoyage, le
POWERbot retourne sur sa base pour
se charger automatiquement.
Recharge
Vous pouvez ordonner au POWERbot
d'aller se recharger sur le chargeur
pendant le processus de nettoyage.
Batterie faible (Lo)
Mettez le POWERbot vous-même en
charge en le plaçant sur son chargeur.
Étapes à suivre si la recharge n'est pas effectuée
Vérifiez l'état d'installation du chargeur
lorsque :
Emmenez vous-même le POWERbot au
chargeur lorsque :
fle
f chargeur est situé à un endroit où le POWERbot peut
accéder facilement ;
fla
f distance entre le chargeur et le POWERbot est
supérieure à 5 m.
–– Il faudra certainement plus de temps au POWERbot
pour revenir au chargeur et se recharger.
fle
f chargeur se situe dans un coin ;
fles
f piles sont entièrement déchargées ;
fle
f POWERbot est bloqué par des obstacles (meubles,
etc.) ;
fle
f POWERbot ne parvient pas à franchir un seuil à
proximité du chargeur (hauteur du seuil franchissable par
le POWERbot : environ 1,5 cm maximum) ;
fle
f voyant des piles clignote et que le message « Lo »
s'affiche ;
fle
f POWERbot est en mode Nettoyage localisé ou
Nettoyage manuel.
FRANÇAIS-11
3_SR9200J_FR_DJ68-00732C-00.indd 11
2015-06-10 오전 11:53:17
Installation du Virtual Guard
Le rayon infrarouge émis par le Virtual Guard empêchera le POWERbot de s'approcher de
certaines zones.
La longueur du mur virtuel est d'au moins 2,5 m et peut varier en fonction de
l'environnement et de l'état de déplacement du POWERbot.
Virtual Guard
,5 m
2
s
in
mo
Au
1
Appuyez sur le bouton
Marche pour l'allumer
Le voyant rouge Marche clignote.
2
Paramétrez la barrière Virtual
Guard de façon à interdire
au POWERbot l'accès à
certaines zones.
Assurez-vous que le capteur de distance soit
dirigé dans la direction dans laquelle vous
souhaitez créer une barrière invisible (ce qui
limitera l'approche du POWERbot).
FRANÇAIS-12
3_SR9200J_FR_DJ68-00732C-00.indd 12
2015-06-10 오전 11:53:17
Nomenclature des composants du Virtual Guard
Bouton Marche
Capteur de détection POWERbot
Témoin d’alimentation
Mise en marche : le voyant
rouge clignote.
Mise hors tension : Le témoin
est éteint
Capteur de détection de distance
(capteur à rayon infrarouge)
Cache des piles
Insertion des piles
Les piles du Virtual Guard doivent être achetées séparément.
le cache de
1 Ouvrez
l'emplacement pour
les piles du Virtual
Guard en appuyant
sur la languette de
verrouillage, puis tirez
vers le haut.
les piles
2 Insérez
alcalines (type D)
comme indiqué sur
l'illustration (vérifiez la
polarité +/-).
l'extrémité du
3 Insérez
cache dans la fente
et poussez l'autre
extrémité pour fermer
le cache des piles.
✻✻Spécification : piles type D (LR20)
FRANÇAIS-13
3_SR9200J_FR_DJ68-00732C-00.indd 13
2015-06-10 오전 11:53:18
Utilisation du POWERbot
Vous devez activer le bouton d'arrêt d'urgence avant d'utiliser le POWERbot.
Mise sous/hors tension
Appuyez sur
confirmer
pendant plus de 1 s pour
AVERTISSEMENT
• Lorsque le POWERbot est inutilisé pendant
30 minutes, il revient automatiquement à la
station de charge pour se recharger.
Utilisation du mode
Nettoyage auto
Le POWERbot se déplace et effectue
automatiquement le nettoyage jusqu'à ce que toute
la surface soit nettoyée une fois.
✻✻Arrêt du nettoyage : Appuyez sur le bouton
Utilisation du mode
Nettoyage localisé
Le POWERbot permet d'effectuer le nettoyage
intensif d'une zone spécifique
Recharge
Vous pouvez ordonner au POWERbot d'aller se
recharger automatiquement sur le chargeur pendant
le processus de nettoyage.
FRANÇAIS-14
3_SR9200J_FR_DJ68-00732C-00.indd 14
2015-06-10 오전 11:53:18
Sélection du mode de nettoyage
Mode de nettoyage
Sélection
Icône affichée
Nettoyage auto
Nettoyage localisé
✻✻Pour sélectionner ce mode, il vous suffit
d'appuyer sur le bouton correspondant
situé sur le corps du POWERbot.
Nettoyage manuel
✻✻Le mode de nettoyage manuel peut être
activé à l'aide des boutons directionnels de
la télécommande.
✻✻Lorsque le nettoyage est effectué dans les 15 minutes en mode Auto clean (Nettoyage automatique), le
POWERbot relance l'opération.
✻✻Lorsque le POWERbot détecte de la poussière en mode de nettoyage localisé/manuel, il augmente la
puissance d'aspiration.
✻✻S'il ne parvient pas à regagner sa station de charge, il passe en mode Économie d'énergie. L'écran d'accueil
de l'appareil s'éteint. Appuyez sur le bouton [Départ/Arrêt] ou [Mise sous/hors tension] pour désactiver le
mode d'économie d'énergie.
✻✻Les temps de charge et de nettoyage peuvent varier en fonction des conditions d'utilisation.
Méthode de nettoyage pour chaque mode
Environ 1,5 m
Environ 1,5 m
Nettoyage auto
Nettoyage localisé
Nettoyage manuel
Effectue automatiquement le
nettoyage jusqu'à ce que toute la
surface soit nettoyée une fois.
Effectue le nettoyage intensif d'une
zone spécifique. Il peut être utilisé
pour aspirer des miettes de pain ou
de biscuits.
Vous pouvez déplacer le
POWERbot à l'aide de la
télécommande afin de nettoyer une
zone spécifique.
FRANÇAIS-15
3_SR9200J_FR_DJ68-00732C-00.indd 15
2015-06-10 오전 11:53:19
Utilisation de la télécommande
1 Mise sous/hors tension, Recharge et Départ/Arrêt
Mise en marche
Recharge
Départ/Arrêt
Met le POWERbot sous/hors tension
Permet que le POWERbot se recharge automatiquement sur la
station.
Permet de démarrer ou d'arrêter le processus de nettoyage
2 Puissance d'aspiration
Mode Max
Mode Normal
Mode Silencieux
Permet d'aspirer à la puissance maximale.
Permet d'aspirer à une puissance moyenne.
Permet d'effectuer le nettoyage en silence
3 Fonction supplémentaire
Signal sonore
Télécommande
Permet de régler les paramètres sonores
fHomme
f
→ Femme → Effets sonores → Silencieux
Permet d'activer ou de désactiver la télécommande
✻✻Appuyez sur le bouton [Son] pendant 3 secondes.
✻✻Le POWERbot doit être connecté à un réseau Wi-Fi pour
pouvoir être contrôlé à l'aide de l'application Samsung
Smart Home.
✻✻Le réglage précédent sera conservé, même si le bouton d'arrêt d'urgence est désactivé, puis réactivé.
Insertion des piles
Ouvrez le cache de l'emplacement des
piles en le soulevant et en appuyant sur
la languette de verrouillage, puis insérez
les piles comme indiqué sur l'illustration.
Ensuite, refermez le cache jusqu'à
entendre un « clic ».
FRANÇAIS-16
3_SR9200J_FR_DJ68-00732C-00.indd 16
2015-06-10 오전 11:53:19
1
4 Mode de nettoyage manuel et
contrôle de la direction
Permet un déplacement vers l'avant
2
Permet de tourner à gauche
1
4
5
3
Reportezvous à la
page 19
Permet de tourner à droite
✻✻La marche arrière n'est pas disponible.
5 Nettoyage localisé
Vous pouvez utiliser la télécommande pour délimiter et
nettoyer la zone de votre choix lorsque le POWERbot est
en cours de nettoyage.
Pointez la lumière rouge vers le sol, dans un rayon de 1 m autour du
POWERbot.
Maintenez appuyé le bouton de nettoyage localisé pour déplacer la lumière
rouge vers la zone souhaitée. Le POWERbot se déplacera alors en suivant
la lumière.
1m
Portée de la télécommande
Hauteur de la
télécommande
Portée

Hauteur de la télécommande
Portée
1 m
1,5 m
Environ 2 m Environ 2,5 m
FRANÇAIS-17
3_SR9200J_FR_DJ68-00732C-00.indd 17
2015-06-10 오전 11:53:20
Nomenclature des différents composants
Partie supérieure
1
3
2
6
3
7
4
8
4
3
5
9
1
4
2
7
3
4
4
5
8
6
9
1. Écran
2. Support du réservoir de poussière
3. Récepteur des signaux de la
télécommande
4. Capteur Virtual Guard
5. Capteur d’obstacles
6. Réservoir de poussière
7. Caméra
8. Poignée du réservoir de poussière
9. Capteur antichoc
Partie inférieure
1.
2.
3.
4.
5.
6.
7.
8.
9.
Broches de chargement
Brosse principale
Cache de la brosse principale
Capteur d’escarpement
Roulette
Cache des piles
Bouton du cache de la brosse principale
Roue d’entraînement
Bouton d'arrêt d'urgence
5
3
4
1
5
2
6
8
7
9
10
15
11
12
13
14
16
17
Écran
1. Silencieux
2. Voyant d'information
3. Inspection du filtre
4. Verrouillage à distance
5. Wi-Fi
6. Voyant de batterie
7. Programme Quotidien/Pour une seule fois
8. Affichage numérique
9. Mode Nettoyage localisé
10. Mode Nettoyage manuel
11. Mode Silencieux
12. Mode Normal
13. Mode Max
14. Capteur de poussière
15. Bouton de nettoyage localisé
16. Bouton Départ/Arrêt
17. Bouton de recharge
FRANÇAIS-18
3_SR9200J_FR_DJ68-00732C-00.indd 18
2015-06-10 오전 11:53:20
Réglage de l'heure/du programme
Seul le mode Nettoyage automatique peut être programmé.
Réglage de l’heure
Vous devez régler l'heure actuelle avant d'utiliser le programme Quotidien/Pour une seule fois.
Commencer le
réglage
Sélectionnez
« Heure »
Sélectionnez « Minute »
Réglage terminé
Sélectionnez « Matin/Après-midi »
Aller au prochain/précédent
réglage
Réglage du programme
Le réglage/l'annulation du programme ne peut être réalisé(e) que lorsque le POWERbot est sur son chargeur.
Commencer
le réglage
Sélectionner le programme
« Pour une seule fois » ou
« Quotidien »
Réglage terminé
Sélectionnez
« Heure »
Sélectionnez « Matin/
Après-midi »
Sélectionnez
« Minute »
Aller au prochain/précédent
réglage
Annulation au moment du
réglage
fSi
f vous ne saisissez rien pendant 7 secondes, le réglage est
automatiquement annulé.
Annulation du programme Quotidien/Pour une seule fois
Lorsque le programme
Pour une seule fois et
Quotidien sont tous les
deux réglés
Lorsque soit le programme
Pour une seule fois, soit le
programme Quotidien est
réglé
Appuyez pendant 3 s
ou
ou
Sélectionnez le programme
Annulation effectuée
Appuyez pendant 3 s
FRANÇAIS-19
3_SR9200J_FR_DJ68-00732C-00.indd 19
2015-06-10 오전 11:53:21
Nettoyage et entretien
Vous devez désactiver le bouton d'arrêt d'urgence avant de nettoyer le POWERbot.
Nettoyage du réservoir de poussière
Nettoyez le réservoir à poussière lorsque celui-ci est plein ou lorsque le voyant d'inspection du filtre (
le réservoir de
1 Retirez
poussière.
) s'allume.
le couvercle du 3 Videz le réservoir et
2 Retirez
réservoir de poussière.
l'unité cyclone.
« Clic »
l'unité cyclone
4 Retirez
du couvercle du
le
le réservoir
5 Réassemblez
6 Remettez
réservoir de poussière.
en place sur le robot.
réservoir, puis lavez le
réservoir et le filtre.
Vous devez entendre
un clic.
Nettoyage des capteurs et de la caméra
Essuyez doucement avec un chiffon doux.
Caméra
Fenêtre des
capteurs avant
Capteurs
d'escarpement
Fenêtre du capteur
arrière
FRANÇAIS-20
3_SR9200J_FR_DJ68-00732C-00.indd 20
2015-06-10 오전 11:53:22
Nettoyage de la brosse principale
de la brosse
2 Retrait
principale
ON
OFF
le cache de la
1 Retirez
brosse principale.
la brosse
3 Nettoyez
principale.
ON
OFF
la brosse 5 Remettez en place le
4 Réassemblez
principale.
cache de la brosse
principale.
Nettoyage de la roue d'entraînement
un chiffon doux sur le sol et retournez le
1 Étalez
POWERbot dessus.
les corps étrangers à l'aide d'une petite tige
2 Retirez
émoussée ou de pincettes.
FRANÇAIS-21
3_SR9200J_FR_DJ68-00732C-00.indd 21
2015-06-10 오전 11:53:23
Application Samsung Smart Home
Préparation du réseau
Paramétrage du routeur sans fil
fCe
f produit prend uniquement en charge le protocole DHCP (Dynamic Host Configuration Protocol). Vérifiez que l'option
du serveur DHCP concernant les routeurs sans fil est activée.
fLes
f types d'autorisation/de codage du routeur sans fil pris en charge sont les suivants : WEP-OPEN, WPA-PSK/TKIP et
WPA2-PSK/AES 801.11n.
–– Le type WPA2-PSK/AES est recommandé.
fLa
f qualité de la connexion du réseau sans fil peut dépendre de l'environnement sans fil existant.
fUne
f
fois que votre fournisseurs d'accès à Internet (FAI) a enregistré définitivement l'adresse MAC (numéro d'identification
unique) associée à votre PC ou modem, il se peut que le POWERbot ne puisse pas être relié à Internet. Demandez à votre
FAI de vous communiquer la procédure à suivre pour connecter un appareil autre qu'un PC à Internet.
fSi
f le FAI vous demande un identifiant et un mot de passe pour effectuer l'opération, il se peut que le POWERbot ne puisse
pas se connecter à Internet. Si tel est le cas, saisissez vos identifiants pour vous connecter.
fIlf se peut que l'opération soit impossible en raison du pare-feu. Si tel est le cas, contactez votre FAI pour résoudre le
problème.
fCertains
f
routeurs sans fil peuvent rendre une adresse DNS (serveur de noms de domaine) non valide, même si aucune
connexion à Internet n'est établie. Si tel est le cas, informez-en le fournisseur du routeur sans fil concerné ainsi que votre FAI.
fSi
f vous ne parvenez toujours pas à vous connecter à Internet, même après avoir suivi la procédure indiquée par votre FAI,
contactez un centre de dépannage Samsung Electronics.
Remarque
ffReportez-vous au manuel d'utilisation du routeur sans fil concerné si vous ne rencontrez pas de problème
d'accès.
ffLe Samsung POWERbots prend uniquement en charge le Wi-Fi 2,4 Ghz.
ffLe Samsung POWERbots prend en charge le protocole de communication des méthodes IEEE 802.11b/g/n
et Wi-Fi Direct. (Samsung Electronics recommande d'utiliser le protocole IEEE 802.11n.)
ffIl se peut qu'un routeur sans fil sans autorisation Wi-Fi ne puisse pas être connecté au POWERbot.
ffUne fois que le POWERbot est en place sur la station de charge et qu'il a été mis sous tension, connectezle au serveur et regardez si des mises à jour logicielles sont disponibles ou non. Si c'est le cas, elles seront
téléchargées et appliquées automatiquement.
ffSi le message « UPAM » s'affiche sur l'écran d'accueil alors que le POWERbot est en cours de charge, cela
signifie qu'une mise à jour est en cours. Attendez la fin de l'opération pour redémarrer l'appareil.
ffSi vous ne parvenez pas à enregistrer votre produit, suivez les instructions ci-dessous :
–– Tentez à nouveau de l'enregistrer après avoir consulté le message à l'écran.
–– Vérifiez que l'option UPnP du routeur sans fil est disponible, puis reprenez la procédure d'enregistrement.
–– Vérifiez que le mode de fonctionnement du routeur sans fil est un mode adapté aux routeurs, puis reprenez la
procédure d'enregistrement.
–– Samsung Smart Home Service ne garantit pas un fonctionnement normal en cas de présence d'un pare-feu.
–– Si le POWERbot et le smartphone ne sont pas reliés au même routeur, un retard de connexion peut survenir selon
l'environnement réseau.
–– Si vous possédez plus de deux POWERbot, éteignez les autres avant d'enregistrer le nouveau. Les connexions
doivent se faire une par une.
FRANÇAIS-22
3_SR9200J_FR_DJ68-00732C-00.indd 22
2015-06-10 오전 11:53:23
ffVerrouillage à distance et voyant Wi-Fi
––
Marche : la télécommande est verrouillée.
––
Arrêt : La commande à distance est autorisée.
––
Arrêt : connexion du POWERbot au routeur sans fil en cours.
––
Marche : connexion du POWERbot au routeur sans fil effectuée.
Utilisation de l'application Samsung Smart Home
Création de votre compte Samsung
Si vous souhaitez utiliser l'application Samsung Smart Home, créez-vous un compte
Samsung.
Remarque
ffSi vous n'activez pas la connexion automatique sur l'application Samsung
Smart Home avant de la lancer, l'écran de connexion à votre compte
Samsung s'affichera la première fois uniquement.
ffSi vous possédez un smartphone Samsung, associez votre compte à celuici en passant par le menu des réglages afin que vous vous connectiez
directement à l'application Samsung Smart Home, sans passer par l'étape de
la saisie des identifiants.
Téléchargement de l'application Samsung Smart Home
Pour rechercher l'application Samsung Smart Home, saisissez les termes de recherche « Application Samsung Smart
Home » sur Google Play Store, Galaxy Apps de Samsung ou l'App Store d'Apple
Remarque
ffLes applications Samsung Smart Home sont compatibles avec les appareils des séries Samsung Galaxy S et
Samsung Note indiqués.
–– Prise en charge d'Android™(2) 4.0 depuis Galaxy S2 (+ des versions supérieures) et d'iOS7 (+ versions ultérieures)
–– Il est nécessaire de télécharger l'application pour l'utiliser. Une connexion Internet est requise. Il est possible que des
modifications de données doivent être apportées.
–– Android est une marque commerciale de Google Inc
FRANÇAIS-23
3_SR9200J_FR_DJ68-00732C-00.indd 23
2015-06-10 오전 11:53:23
Application Samsung Smart Home
Enregistrement du produit (configuration facile)
Enregistrez le produit sur le site Samsung Smart Home Service avant d'utiliser l'application Samsung Smart Home.
1. Appuyez sur l'icône Add new (Ajouter nouveau) située dans la liste des appareils de l'application Samsung Smart Home
pour démarrer le processus d'enregistrement du produit.
2. Sélectionnez l'icône représentant le robot aspirateur.
3. Entrez les informations relatives au routeur à connecter.
4. Configurez le POWERbot en suivant les instructions à l'écran.
–– Pour activer immédiatement le mode AP, appuyez sur le bouton [Clock] (Horloge) pendant plus de 5 secondes.
5. La procédure d'enregistrement démarre automatiquement.
6. Une fois l'opération terminée, l'écran principal de l'application Samsung Smart Home s'affiche.
✻✻En cas d'échec de l'enregistrement, reportez-vous en page 14.
FRANÇAIS-24
3_SR9200J_FR_DJ68-00732C-00.indd 24
2015-06-10 오전 11:53:25
Téléchargement de l'application du robot aspirateur Samsung Smart Robot
L'application Samsung Smart Robot donne accès à davantage de fonctions, exclusivement réservées au POWERbot.
1. Sélectionnez l'icône du robot aspirateur située dans la liste des appareils de l'application Samsung Smart Home. Si
l'application Samsung Smart Robot n'est pas installée, vous serez automatiquement redirigé vers la boutique Google
Play Store.
2. Installation de l'application Samsung Smart Robot
3. Une fois l'installation terminée, sélectionnez à nouveau l'icône du robot aspirateur située dans la liste des appareils de
l'application Samsung Smart Home.
Description des écrans et principales fonctions
Liste des appareils
fVous
f
pouvez enregistrer vos appareils intelligents conçus par Samsung Electronics
sur le site Smart Home Service afin de pouvoir tous les contrôler à distance.
FRANÇAIS-25
3_SR9200J_FR_DJ68-00732C-00.indd 25
2015-06-10 오전 11:53:25
Application Samsung Smart Home
Écran principal
fSélectionnez
f
l'icône représentant le robot aspirateur sur l'écran principal, puis
passez sur l'écran de contrôle du POWERbot.
fVous
f
pouvez commander vos appareils intelligents Samsung Electronics à l'aide des
icônes Going out (Absent), Coming home (Retour à la maison), Good night (la nuit)
et Good morning (Au lever).
fLa
f fonction Home View (Aperçu maison) n'est pas prise en charge par le
POWERbot.
Écran du menu utilisateur
fVous
f
pouvez commander vos appareils intelligents Samsung Electronics à l'aide des
fonctions Chat control (Communication) et Master key (Touches principales).
Chat control
(Communication)
fCette
f
fonction vous permet de contrôler vos appareils intelligents ou de
connaître leur état actuel.
Master key (Touches
principales)
fCette
f
fonction vous permet de contrôler simultanément plusieurs
appareils à l'aide des touches principales : Going out (Absent), Coming
home (Retour à la maison), Good night (la nuit) et Good morning (Au
lever).
Service client
fReportez-vous
f
au manuel d'utilisation du produit.
fSi
f l'appareil tombe en panne, contactez notre service client afin de
demander un diagnostic.
FRANÇAIS-26
3_SR9200J_FR_DJ68-00732C-00.indd 26
2015-06-10 오전 11:53:25
Contrôle du POWERbot
Lorsque vous accédez à l'application Samsung Smart Robot Vacuum, l'écran de contrôle apparaît.
1.
2.
3.
4.
5.
6.
Power On/Off (Mise sous/hors tension)
Option (Réglages, Service client)
Voyant d'état actuel
Puissance d'aspiration
Recharge
Mode de nettoyage manuel et contrôle de la direction (déplacement rapide, virage
à gauche, virage à droite)
7. Activation/Désactivation du mode de nettoyage automatique
8. Mode de nettoyage localisé
9. Son (Homme, Femme, Effets sonores, Silencieux)
10. Programmation (Quotidien/Pour une seule fois)
Remarque
ffUn cycle de nettoyage programmé s'effectue uniquement lorsque le
POWERbot est installé sur la station de charge.
FRANÇAIS-27
3_SR9200J_FR_DJ68-00732C-00.indd 27
2015-06-10 오전 11:53:26
Remarques et avertissements
ffLe POWERbot n'est pas conçu pour nettoyer les
taches agglomérées ; il est donc possible que
certaines restent sur le sol après son passage.
Mise en charge
Remarque
ffEn cas de surchauffe de la batterie pendant la
charge, l'opération peut prendre plus de temps
que prévu.
ffSi la charge automatique ne fonctionne pas,
effectuez les contrôles suivants.
–– Appuyez deux fois sur le bouton d'arrêt d'urgence
situé à la base du POWERbot pour désactiver et
activer le mode.
–– Débranchez, puis rebranchez le chargeur.
–– Vérifiez l'absence de corps étrangers dans les
broches de chargement et nettoyez le POWERbot et
les broches du chargeur à l'aide d'un chiffon sec.
–– Vérifiez l'absence d'obstacles à proximité du
chargeur (objets réfléchissants, chaises, etc.).
ffSi vous laissez le POWERbot séparé du chargeur,
les piles se déchargent naturellement.
–– Dans la mesure du possible, veillez à ce que
le POWERbot revienne toujours en position de
chargement sur le chargeur. (Désactivez le bouton
d'arrêt d'urgence et débranchez le chargeur en cas
d'absence prolongée.)
–– Veuillez utiliser un autre outil de nettoyage pour leur
entretien régulier.
ffSi le niveau de la batterie faiblit en mode de
nettoyage automatique, le POWERbot regagne la
station et revient sur la zone une fois entièrement
chargé. (répétition de la fréquence de nettoyage :
1 fois).
ffVous ne pouvez pas activer le mode de nettoyage
manuel lorsque le robot est en cours de charge.
–– Si vous appuyez sur le bouton de nettoyage manuel/
localisé pendant la charge, le POWERbot quittera la
station et passera en mode veille.
ffNe déplacez pas inutilement le POWERbot et
n'appuyez pas sur les boutons lorsqu'il est en
mode de nettoyage automatique. Cela signifierait
pour lui que le nettoyage est terminé et il le
reprendrait depuis le début.
Nettoyage et entretien
Remarque
ffLorsque vous lavez le réservoir de poussière et le
filtre à l'eau claire
En cours d'utilisation
Remarque
ffLe POWERbot risque de rester bloqué sur certains
obstacles (ex. : des seuils) au cours du nettoyage.
–– Pour le relancer, désactivez le bouton d'arrêt
d'urgence, placez le POWERbot dans un endroit
dégagé et rallumez-le.
ffLe POWERbot n'est pas conçu pour nettoyer
parfaitement les zones auxquelles il ne peut pas
accéder (angles, espace entre les meubles et le
mur, etc.)
–– Veuillez utiliser un autre outil de nettoyage pour leur
entretien régulier.
–– Réservoir de poussière : essuyez-le minutieusement
avant de le remettre en place.
–– Filtre : faites-le sécher à l'ombre avant de le réutiliser.
Attention
ffVeillez à ne pas vous coincer les doigts dans
l'entrée du réservoir lorsque vous démontez ou
remontez ce dernier.
ffNe laissez pas d'objets risquant d'obstruer l'entrée
du POWERbot sur le sol (ex. : cure-dents, cotonstiges, etc.).
ffSi vous ne parvenez pas à retirer un corps
étranger de la brosse principale, contactez un
centre de service.
FRANÇAIS-28
3_SR9200J_FR_DJ68-00732C-00.indd 28
2015-06-10 오전 11:53:26
ffLa brosse principale étant chargée de nettoyer le
sol, des fils ou encore des cheveux risquent de
rester coincés dans le rouleau. Contrôlez son état
régulièrement.
À propos de la batterie
Remarque
ffAchetez uniquement les batteries dans des
centres de service et vérifiez toujours qu'elles
portent le symbole d'origine (
) et qu'elles
sont adaptées au modèle de votre robot
aspirateur.
ffCette batterie est propre au POWERbot Samsung
Electronics. Ne l'utilisez pas avec un autre produit.
ffNe démontez ni ne modifiez jamais la batterie.
ffNe jetez pas la batterie au feu et ne la faites pas
surchauffer.
ffN'appliquez pas d'objet métallique sur les bornes
de charge (+, -).
ffRangez l'appareil dans une pièce intérieure dont la
température est comprise entre 0 et 40 °C.
ffEn cas de dysfonctionnement de la batterie, ne
tentez pas de la désassembler vous-même et
contactez le centre de service le plus proche.
ffLes temps de charge et d'utilisation de la batterie
diminuent au fur et à mesure. Si la durée de vie
de la batterie est dépassée, faites-la remplacer
auprès d'un centre de service.
À propos du capteur infrarouge
Attention
ffLa transmission du signal infrarouge peut ne
pas être régulière dans les lieux comportant des
lampes halogènes ou en extérieur.
ffLe POWERbot utilise 3 types de systèmes à
infrarouge. Il se peut donc que l'un d'eux ne
fonctionne pas lorsqu'il se trouve face à un autre
ayant une priorité plus élevée.
–– Priorité des signaux infrarouges : Télécommande >
Virtual guard > Chargeur
ffLorsque vous utilisez la télécommande, il se peut
que le POWERbot franchisse la barrière invisible
définie par le Virtual Guard et pénètre dans une
zone non incluse dans le périmètre initial, car le
signal de la télécommande a priorité.
ffLes différents signaux infrarouges émis par les
appareils peuvent interférer les uns avec les
autres et provoquer des dysfonctionnements si
les appareils concernés se situent dans une pièce
exiguë ou sont proches les uns des autres.
ffInstallez le module Virtual Guard suffisamment loin
du chargeur afin d'éviter d'interrompre la charge
automatique.
ffSi plusieurs POWERbots sont utilisés
simultanément, ils risquent de mal fonctionner en
raison d’interférences des signaux infrarouges.
ffLa période de garantie de la batterie est de 6 mois
à compter de la date d’achat.
FRANÇAIS-29
3_SR9200J_FR_DJ68-00732C-00.indd 29
2015-06-10 오전 11:53:27
Codes d'information
codes
1 Les
d'information cidessous s'affichent
à l'écran
Codes d'information
le
2 Désactivez
bouton d'arrêt
d'urgence, effectuez
les contrôles
indiqués ci-dessous
et prenez les actions
appropriées
code d'information
3 Le
disparaît lorsque
vous réactivez
le bouton d'arrêt
d'urgence
Liste de vérification
Le POWERbot est coincé.
fDésactivez
f
le bouton d’arrêt d’urgence et déplacez le POWERbot dans une
autre zone.
Corps étrangers dans la brosse principale.
fDésactivez
f
le bouton d’arrêt d’urgence et retirez les corps étrangers de la
brosse principale.
Corps étrangers dans la roue d'entraînement gauche
fDésactivez
f
le bouton d'arrêt d'urgence et retirez les corps étrangers de la
roue d'entraînement.
Corps étrangers dans la roue d'entraînement droite
fDésactivez
f
le bouton d'arrêt d'urgence et retirez les corps étrangers de la
roue d'entraînement.
Contrôle du capteur antichocs
fDésactivez,
f
puis réactivez le bouton d'arrêt d'urgence.
fSi
f le code d'information ne disparaît pas, vérifiez l'absence de corps
étrangers entre le pare-chocs et le corps de l'appareil. Le cas échéant, tirez
doucement sur le pare-chocs et retirez les particules étrangères.
Accumulation de corps étrangers sur le capteur d'obstacles
fDésactivez
f
le bouton d'arrêt d'urgence et nettoyez les capteurs avant et
arrière à l'aide d'un chiffon doux.
Accumulation de corps étrangers sur le capteur
d'escarpement
fDésactivez
f
le bouton d'arrêt d'urgence et nettoyez le capteur d'escarpement
à l'aide d'un chiffon doux.
FRANÇAIS-30
3_SR9200J_FR_DJ68-00732C-00.indd 30
2015-06-10 오전 11:53:27
Dépannage
Symptôme
Liste de vérification
Le POWERbot ne
fonctionne pas du tout.
fVérifiez
f
que le bouton d'arrêt d'urgence est activé.
fVérifiez
f
que tous les symboles sont affichés à l'écran.
fVérifiez
f
que la batterie du POWERbot est chargée.
–– Si le message « Lo » (Faible) est affiché, faites charger le POWERbot sur sa base.
fRemplacez
f
les piles (type AAA) si la télécommande ne fonctionne pas.
Le POWERbot est arrêté
pendant le processus de
nettoyage.
fSi
f le message « Lo » (Faible) est affiché à l'écran, faites charger le POWERbot sur sa
base.
fSi
f le POWERbot s'est arrêté en raison d'un obstacle qu'il a rencontré sur sa trajectoire
(ex. : cordon électrique, seuil, etc.), dégagez-le.
–– Si des corps étrangers (morceaux de tissu, fils) restent bloqués dans la roue
d'entraînement, désactivez le bouton d'arrêt d'urgence et retirez-les.
fSi
f le « voyant d'inspection du filtre » est allumé, désactivez le bouton d'arrêt d'urgence
et nettoyez le réservoir de poussière.
fUn
f réservoir trop plein peut faire baisser la puissance d'aspiration de l'appareil.
Désactivez le bouton d'arrêt d'urgence et videz le réservoir
La puissance d'aspiration
est faible
fSi
f l'entrée située à la base du POWERbot est obstruée par des corps étrangers,
désactivez le bouton d'arrêt d'urgence et retirez-les.
fSi
f l'appareil devient soudainement plus bruyant, désactivez le bouton d'arrêt d'urgence
et videz le réservoir.
fIlf peut s'agir d'une panne de courant ou la fiche d'alimentation est peut-être
débranchée.
Le POWERbot ne parvient
pas à trouver la station de fRetirez
f
tous les obstacles situés autour de la station de charge et susceptibles
charge.
d'empêcher le retour du POWERbot.
fSi
f des corps étrangers recouvrent les broches de chargement, retirez-les.
Le POWERbot ne
respecte pas la limitation
du Virtual Guard.
fSi
f les piles sont vides, remplacez-les (2 piles de type D (LR20)).
fSi
f le témoin est éteint, allumez la barrière Virtual Guard si elle est désactivée.
Le POWERbot effectue
soudainement le
nettoyage en se
déplaçant en diagonale.
fVérifiez
f
que le chargeur se situe bien dans le sens du revêtement de sol (lames de
parquet ou carrelage).
fL'appareil
f
peut se déplacer en diagonale pour accéder le plus rapidement possible à la
zone de nettoyage suivante, il peut avoir rencontré un obstacle dans cette direction, il
rejoint sa base ou il suit le sens du revêtement de sol.
Le nettoyage localisé ne
fonctionne pas
fSi
f vous pointez la lumière rouge directement sur le POWERbot, il se peut qu'il n'aille pas
dans la direction souhaitée.
–– Pointez la lumière rouge vers le sol, dans un rayon de 1 m autour du POWERbot.
✻✻N'utilisez pas le mode de nettoyage localisé si la zone est ensoleillée, très claire, ou sur
des sols sombres.
Le « voyant d'inspection
du filtre » reste allumé,
même quand le réservoir
est vide
fDésactivez
f
et réactivez le bouton d'arrêt d'urgence, puis relancez le POWERbot.
fVidez
f
le réservoir de poussière et nettoyez à nouveau le filtre minutieusement.
FRANÇAIS-31
3_SR9200J_FR_DJ68-00732C-00.indd 31
2015-06-10 오전 11:53:27
Dépannage
Symptôme
Liste de vérification
fLe
f mode du capteur de poussière est activé.
–– Le mode du capteur de poussière est activé par défaut. Lorsque le POWERbot
passe par une zone poussiéreuse, il se déplace autour de cette zone pour se
concentrer sur son nettoyage.
Le POWERbot se déplace
au même endroit.
fLe
f POWERbot se déplace autour d'une zone et « POUSSIÈRE » s'affiche sur le
panneau d'affichage même s'il n'y a pas de poussière dans la zone environnante.
–– Vérifiez si des substances étrangères sont coincées entre le réservoir de poussière
et la brosse principale puis retirez-les.
Le POWERbot ne nettoie
pas une certaine zone.
fVérifiez
f
si la station de charge est installée à proximité d'un passage étroit ou d'une
porte et réinstallez-la dans les autres zones.
–– Si la station de charge est installée à proximité d'un passage étroit ou d'une porte,
le POWERbot ne peut pas passer sur le passage ou le seuil de porte.
La durée des piles du
module Virtual Guard est
trop courte.
fRegardez
f
s'il s'agit de piles sèches au manganèse et remplacez-les par des neuves
(2 piles de type D (LR20)).
J'ai installé l'application
Samsung Smart Home,
mais le POWERbot
ne parvient pas à se
connecter.
fVous
f
pouvez utiliser l'appareil après avoir connecté le routeur sans fil et le POWERbot
via une Configuration facile, en suivant la procédure indiquée.
Je ne parviens pas à me
connecter au compte
Samsung.
fVérifiez
f
votre identifiant et votre mot de passe sur l'écran du compte Samsung.
Un message apparaît
alors indiquant qu'une
erreur est survenue
pendant la Configuration
facile.
fIlf est possible que vous n'y parveniez pas temporairement en raison de la distance par
rapport au routeur sans fil ou à cause d'autres obstacles. Veuillez réessayer plus tard.
Les appareils ne
fFermez
f
l'application Samsung Smart Home et lancez-la à nouveau, ou déconnectez
fonctionnent pas même
le smartphone du routeur sans fil, puis reconnectez-le. Sinon, coupez l'alimentation
lorsque le smartphone est
du POWERbot, rouvrez-la, patientez au moins une minute, puis relancez l'application
connecté normalement
Samsung Smart Home.
au POWERbot.
Les fonctions de
l'application Samsung
Smart Home ne
fonctionnent pas.
L'application Samsung
Smart Robot Vacuum ne
parvient pas à s'ouvrir.
fVérifiez
f
si la fonction de blocage du POWERbot sur la télécommande est activée. (Si le
voyant Wi-Fi est éteint, la télécommande est verrouillée.)
fVérifiez
f
si le POWERbot est connecté au routeur sans fil.
Le POWERbot n'est pas
fVérifiez
f
l'état de réglage du routeur sans fil.
connecté au réseau Wi-Fi.
FRANÇAIS-32
3_SR9200J_FR_DJ68-00732C-00.indd 32
2015-06-10 오전 11:53:27
Annonce de logiciel open source
Le logiciel inclus dans cet appareil contient un logiciel libre. Vous pouvez obtenir le code source correspondant pendant
une période de trois ans après la sortie de la dernière version de ce produit en adressant un email à l'adresse suivante :
mailto:[email protected]
Il est également possible d'obtenir le code source complet correspondant sur un support physique tel qu'un CD-ROM ; un
coût minimal sera requis.
L'URL suivante http://opensource.samsung.com/opensource/VR9200/seq/0 renvoie à la page de téléchargement du code
source et aux informations concernant la licence libre relative à cet appareil. Cette offre est valable pour quiconque ayant
reçu cette information.
FRANÇAIS-33
3_SR9200J_FR_DJ68-00732C-00.indd 33
2015-06-10 오전 11:53:27
Spécifications
Classification
Caractéristiques
mécaniques
(POWERbot)
Caractéristiques
d'alimentation
Nettoyage
Élément
Informations détaillées
Dimensions
(Profondeur x Hauteur x
Longueur)
378 mm x 135 mm x 362 mm
Poids
4,8 kg
Capteur
Système de reconnaissance du plafond (Visionary
mapping plus TM)
Type de bouton du
POWERbot
Tactile
Tension
100 à 240 V~, 50 Hz/60 Hz
Consommation électrique
180 W (mode Max)
Caractéristiques de la
batterie
Lithium-ion 21,6 V / 78 Wh
Type de charge
Charge automatique/manuelle
Mode de nettoyage
Auto (Automatique), Spot (Localisé), Manual (Manuel)
Fonction de planification
Programme One-time/Daily (Pour une seule fois/
Quotidien)
Temps de charge
Environ 160 minutes
Mode Max (Max)
Environ 30 minutes
Mode Normal
Environ 60 minutes
Mode Quiet (Silencieux)
Environ 100 minutes
Temps de nettoyage
(sur sol dur)
✻✻Les temps de charge et de nettoyage peuvent varier en fonction des conditions d'utilisation.
✻✻Cet aspirateur est conforme aux normes suivantes :
–– Directive relative à la compatibilité électromagnétique : 2004/108/CEE
–– Directive relative à la basse tension : 2006/95/CE
FRANÇAIS-34
3_SR9200J_FR_DJ68-00732C-00.indd 34
2015-06-10 오전 11:53:27
Remarque
FRANÇAIS-35
3_SR9200J_FR_DJ68-00732C-00.indd 35
2015-06-10 오전 11:53:27
3_SR9200J_FR_DJ68-00732C-00.indd 36
2015-06-10 오전 11:53:27
Serie VR20J9250U✴
POWERbot
manuale dell'utente
✻ Prima di utilizzare questo prodotto, leggere attentamente le istruzioni.
✻ Solo per uso interno.
Italiano
imagine the possibilities
Grazie per avere acquistato un prodotto
Samsung.
4_SR9200J_IT_DJ68-00732C-00.indd 1
2015-06-10 오전 11:53:24
Indice
03
Informazioni di sicurezza
08
Installazione
10
In carica
12
Installazione della Virtual guard
14
Uso di POWERbot
16
Uso del telecomando
Accessori / Note per l'installazione
Ricarica automatica / Ricarica / Batterie
scariche (Lo)
Nomenclatura delle parti della Virtual guard /
Inserimento delle batterie
Selezione della modalità di pulizia
Accensione / Ricarica / Avvio/Arresto /
Potenza di aspirazione / Funzioni aggiuntive /
Modalità Pulizia manuale e Controllo
direzione / Pulizia di un singolo punto
18 Nomenclatura delle parti
Alto / Fondo / Display
19 Impostazione dell'ora/della programmazione
Impostazione dell’orario / Impostazione della
programmazione
20 Pulizia e manutenzione
Pulizia del contenitore di raccolta polvere / Pulizia
dei sensori e della telecamera / Pulizia della spazzola
principale / Pulizia della ruota di guida
22 App Samsung Smart Home
Preparazione del network / Uso della app Samsung
Smart Home
28 Note e precauzioni
Ricarica / In uso / Pulizia e manutenzione / Informazioni
sulla batteria / Informazioni sul sensore IrDA
30 Codici informativi
31 Risoluzione dei problemi
33 Dichiarazione Open Source
34 Specifiche
ITALIANO-02
4_SR9200J_IT_DJ68-00732C-00.indd 2
2015-06-10 오전 11:53:24
Informazioni di sicurezza
Informazioni di sicurezza
• Prima
AVVERTENZA
di utilizzare il prodotto, leggere attentamente questo manuale e conservarlo
per future consultazioni.
• Dal
AVVERTENZA
momento che queste istruzioni coprono diversi modelli di prodotto, le
caratteristiche dell’aspirapolvere acquistato potrebbero differire leggermente da
quanto descritto in questo manuale.
SIMBOLI DI ATTENZIONE/AVVERTENZA UTILIZZATI
AVVERTENZA
attenzione
Indica il possibile rischio di lesioni gravi perfino mortali.
Indica il rischio di lesioni personali o danni materiali.
ALTRI SIMBOLI UTILIZZATI
nota
Indica che il testo che segue contiene informazioni importanti.
Questo robot aspirapolvere Smart Robot supporta la app Samsung Smart
Home.
Per maggiori informazioni visitare la pagina www.Samsung.com/
Smarthome.
ITALIANO-03
4_SR9200J_IT_DJ68-00732C-00.indd 3
2015-06-10 오전 11:53:24
Informazioni di sicurezza
Importanti istruzioni di sicurezza
Durante l’uso di apparecchiature elettriche, è necessario seguire alcune precauzioni di base,
tra le quali:
LEGGERE TUTTE LE ISTRUZIONI PRIMA DELL’USO DI POWERbot.
Scollegare il prodotto dalla presa di corrente in caso di inutilizzo o prima di effettuare la
manutenzione.
ATTENZIONE: per ridurre il rischio di incendio, scariche elettriche o lesioni:
GENERALE
•Usare il prodotto solo secondo quanto descritto in questo manuale.
•Non utilizzare POWERbot o la base di ricarica se presentano danni.
•In caso di malfunzionamento, caduta, danni, permanenza all'esterno o immersione in
acqua del robot aspirapolvere o della base di ricarica, rivolgersi a un centro assistenza
clienti.
•Non toccare POWERbot o la base di ricarica con le mani bagnate.
•Usare il prodotto solo su superfici asciutte e in interno.
•Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da
persone con handicap fisici, sensoriali o mentali o senza esperienza o conoscenza del
prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano
ricevuto informazioni specifiche sull'uso sicuro dell'apparecchio e ne abbiano compreso i
rischi ad esso associati.
•I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione
dell'apparecchio non devono essere eseguite da bambini senza la supervisione di un
adulto responsabile.
Base di ricarica (Stazione)
•Non modificare la spina polarizzata per adattarla a una presa non polarizzata o a un cavo
di prolunga.
•Non utilizzare in esterno o su superfici bagnate.
•Scollegare la base di ricarica dalla presa elettrica in caso di inutilizzo e prima di effettuare la
manutenzione.
•Usare solo la base di ricarica fornita in dotazione dal costruttore.
•Non usare un cavo o una spina di alimentazione danneggiati o una presa allentata.
•Non trasportare il prodotto tirandolo per il cavo, non utilizzare il cavo come una maniglia,
non incastrare il cavo chiudendo una porta, non far passare il cavo intorno a bordi o angoli
taglienti. Tenere il cavo lontano da superfici calde.
•Non utilizzare prolunghe o prese con una capacità di corrente inadeguata al carico.
ITALIANO-04
4_SR9200J_IT_DJ68-00732C-00.indd 4
2015-06-10 오전 11:53:24
•Non scollegare la spina di alimentazione tirandola per il cavo. Per scollegare il prodotto,
afferrare la spina, non il cavo.
•Non aprire o bruciare le batterie poiché potrebbero esplodere ad elevate temperature.
•Non tentare di aprire la base di ricarica. Le riparazioni devono essere eseguite
esclusivamente da un centro assistenza clienti qualificato.
•Non esporre la base di ricarica a temperature elevate, umidità o vapore.
POWERbot
•Non aspirare oggetti rigidi, appuntiti o taglienti come vetro, chiodi, viti, monete o simili.
•Non utilizzare senza filtro. Durante la manutenzione dell’unità, non inserire dita o altri
oggetti nel comparto della ventola per evitare lesioni in caso di attivazione accidentale del
prodotto.
•Non inserire oggetti estranei nelle aperture di ventilazione. Non utilizzare se le aperture
sono ostruite; mantenerle libere da polvere, residui, capelli o qualunque oggetto possa
ridurre il flusso dell’aria.
•Non aspirare sostanze tossiche (candeggina, ammoniaca, disgorgante idraulico).
•Non aspirare oggetti ardenti o che producono fumo, quali sigarette, fiammiferi o braci.
•Non utilizzare per aspirare liquidi infiammabili o combustibili quali benzina, né usare in
luoghi dove tali sostanze potrebbero essere presenti.
•Non usare in luoghi in cui sono presenti candele o lampade da tavolo appoggiate al
pavimento.
•Non usare in luoghi in cui sono presenti fiamme libere (camini o stufe).
•Non usare in luoghi in cui sono presenti alcool distillato, diluenti, portaceneri con sigarette
accese, ecc.
•Non usare POWERbot in spazi ristretti in cui siano presenti vapori rilasciati da vernici a
base d’olio, diluenti, antitarme, polveri infiammabili o altri vapori esplosivi o tossici.
•In caso di uso intensivo o temperature estreme, dalle batterie può fuoriuscire liquido. Se
il liquido fuoriuscito entra a contatto con la pelle, lavare immediatamente con acqua. Se
il liquido fuoriuscito entra a contatto con gli occhi, lavare immediatamente con acqua
corrente per almeno 10 minuti. Consultare un medico.
ITALIANO-05
4_SR9200J_IT_DJ68-00732C-00.indd 5
2015-06-10 오전 11:53:24
Informazioni di sicurezza
AVVERTENZA
ffPOWERbot non deve attraversare pozze di
liquido o entrare a contatto con liquidi.
Alimentazione
ffEvitare qualsiasi rischio di incendio o scariche
elettriche.
–– Non danneggiare il cavo di alimentazione.
–– Non estrarre il cavo di alimentazione con forza
eccessiva e non toccare la spina con le mani
bagnate.
–– Utilizzare solo una fonte di alimentazione da 100
- 240 V~ e non utilizzare una presa multipla che
alimenti più dispositivi contemporaneamente.
(Non lasciare il cavo di alimentazione appoggiato
a terra.)
–– Non usare un cavo o una spina di alimentazione
danneggiati o una presa allentata.
ffRimuovere polvere e sostanze estranee dai
contatti e dalle parti di contatto della spina
elettrica.
ffNon versare liquidi sul caricabatterie.
–– Pericolo di scariche elettriche o incendi.
ffNon usare la base di ricarica per scopi diversi
da quelli per i quali è stata progettata.
–– La base di ricarica potrebbe subire gravi danni o
potrebbe esservi il rischio di incendio.
ffPer la propria sicurezza, mantenere sempre il
sensore di dislivello pulito.
AVVERTENZA
–– Rischio di scariche elettriche o
malfunzionamento.
AVVERTENZA
–– Se le ruote attraversano un liquido, POWERbot
potrebbe riportare gravi danni e contaminare altre
aree lungo il suo passaggio.
Prima dell’uso
ffSe si avvertono odori o rumori insoliti o si nota
del fumo fuoriuscire da POWERbot, spegnere
immediatamente l'apparecchio agendo
sull'interruttore di emergenza posto sul fondo di
POWERbot e contattare il centro assistenza.
ffNon usare POWERbot vicino a materiali
combustibili.
AVVERTENZA
–– Non posizionare vicino a candele accese,
lampade da tavolo, camini o materiali infiammabili
quali benzina, alcool, diluenti, ecc.
ffPOWERbot è inteso per un uso domestico,
pertanto se ne sconsiglia l'uso in attici o
seminterrati, in magazzini, edifici industriali,
all'esterno, su tavoli o scaffali o in luoghi
caratterizzati da umidità come lavanderie e
bagni.
–– In caso contrario POWERbot potrebbe subire
danni o funzionare in modo anomalo.
Durante l’uso
Pulizia e
manutenzione
ffSe il cavo di alimentazione è danneggiato,
contattare il centro assistenza per richiederne la
sostituzione da parte di un tecnico certificato.
–– Pericolo di scariche elettriche o incendi.
ffPer sostituire le batterie, rivolgersi al Centro di
assistenza Samsung Electronic.
–– L'uso di batterie di altri prodotti può provocare
malfunzionamenti.
ffInstallare la Virtual guard davanti ad aree
pericolose (quali scale o guide) per evitare di
danneggiare il prodotto e di incorrere in lesioni
personali.
–– Per la propria sicurezza, mantenere sempre il
sensore di dislivello pulito.
ITALIANO-06
4_SR9200J_IT_DJ68-00732C-00.indd 6
2015-06-10 오전 11:53:25
ATTENZIONE
Prima dell’uso
ffPrima di avviare POWERbot inserire il
contenitore di raccolta polvere.
ffAprire tutte le porte dell'appartamento in modo
che tutte le stanze possano essere pulite,
inoltre ricordarsi di installare la Virtual guard
davanti a porte di ingresso, balconi, bagni o
altre zone in cui POWERbot potrebbe cadere o
rimanere bloccato.
ffPrestare attenzione alle seguenti condizioni per
effettuare una ricarica corretta delle batterie.
–– Accendere sempre la base di ricarica.
–– Installare la base di ricarica in un luogo facilmente
individuabile da POWERbot.
–– Non lasciare oggetti davanti alla base di ricarica.
ffDurante l'installazione della base di ricarica,
non lasciare cavi sul pavimento che potrebbero
bloccare i movimenti di POWERbot.
ffNon usare POWERbot su pavimenti scuri.
–– POWERbot potrebbe non essere in grado di
funzionare regolarmente.
ffNon sollevare POWERbot per la maniglia del
contenitore di raccolta polvere.
ffNon posizionare oggetti a meno di 0,5 m sui
lati e 1 m sulla parte anteriore della base di
ricarica.
ffAccertarsi che i contatti della base di ricarica
non siano danneggiati e non siano coperti da
sostanze estranee.
ffNon installare la base di ricarica su un
pavimento nero o scuro.
–– Se il pavimento intorno alla base di ricarica è
scuro, la ricarica potrebbe non essere eseguita
correttamente.
ffPrima di avviare la pulizia, rimuovere qualsiasi
oggetto possa ostacolare il movimento di
POWERbot (ad esempio i giochi per bambini).
ATTENZIONE
Durante l’uso
ffL'uso di POWERbot su un tappeto spesso
potrebbe danneggiare sia POWERbot sia il
tappeto.
–– POWERbot non è in grado di passare su tappeti
spessi oltre 1 cm.
ffNon usare POWERbot su tavoli o superfici
sopraelevate.
–– Il robot potrebbe cadere e subire danni.
ffPOWERbot potrebbe urtare sedie e gambe di
tavoli, pertanto si consiglia di spostarli prima di
azionare il robot al fine di consentire una pulizia
rapida ed efficiente.
ffDurante il funzionamento di POWERbot, non
sollevarlo da terra o spostarlo in un'altra zona
della casa.
ffQuando si trasporta POWERbot, non afferrarlo
dalle ruote di guida.
ffNon posizionare oggetti sopra POWERbot
poiché potrebbero causare un
malfunzionamento.
ffRimuovere eventuali sacchetti di carta o
plastica di grandi dimensioni prima di usare
POWERbot poiché potrebbero bloccarne
l'aspirazione.
ffNon rivolgere direttamente il puntatore rosso
verso persone o animali.
ATTENZIONE
Pulizia e
manutenzione
ffAttenersi alle seguenti indicazioni per evitare
danni a POWERbot.
–– Non pulire POWERbot spruzzandovi sopra acqua
o usando benzina, diluenti, acetone o alcool.
ffNon disassemblare o riparare autonomamente
POWERbot. Tale operazione deve essere
effettuata da un tecnico qualificato.
ffMantenere sempre puliti il sensore degli
ostacoli e quello di dislivello.
–– In caso si accumuli dello sporco, i sensori
potrebbero non funzionare correttamente.
ITALIANO-07
4_SR9200J_IT_DJ68-00732C-00.indd 7
2015-06-10 오전 11:53:25
Installazione
La base di ricarica deve sempre essere accesa.
Non installare il caricatore vicino a una zona di
passaggio o una porta.
Spia accensione (rossa)
ca
Cir
Circa
Installarla in un luogo senza ostacoli
o pericoli di caduta.
1m
0,5 m
DC-IN
Circa
0,5 m
DC-IN
1
Collegare la presa
adattatore alla
base di ricarica
2
Collegare il cavo
di alimentazione
all'adattatore
Quando si usa l'adattatore, il
lato con l'adesivo deve essere
rivolto verso il basso.
3
Collegare la spina
di alimentazione
alla presa di
corrente.
La spia di alimentazione
(rossa) si accende.
ITALIANO-08
4_SR9200J_IT_DJ68-00732C-00.indd 8
2015-06-10 오전 11:53:25
Accessori
Telecomando
Batterie (Tipo AAA)
Manuale dell'utente
Filtro di ricambio
Spazzola per pulizia
Cavo di alimentazione
Adattatore
Virtual guard
Note per l'installazione
Nota
ffInstallare la base di ricarica in un luogo che presenti pavimento e pareti a livello.
ffE' meglio installare la base di ricarica lungo la scanalatura di pavimenti in legno.
ffSe l'interruttore di emergenza è spento, POWERbot non effettuerà la ricarica anche se collegato alla
base di ricarica.
ffAccendere sempre la base di ricarica.
–– Se la base di ricarica non è alimentata, POWERbot non sarà in grado di effettuare la ricarica automatica.
–– Se POWERbot viene lasciato scollegato dalla base di ricarica, la batteria si scaricherà nel tempo.
ffSe POWERbot è in modalità di risparmio energetico, l'alimentazione non si attiverà nemmeno
disattivando e riattivando l'interruttore di emergenza. Tenere premuto il tasto [Start/Stop] su
POWERbot.
ITALIANO-09
4_SR9200J_IT_DJ68-00732C-00.indd 9
2015-06-10 오전 11:53:25
In carica
La prima ricarica dopo l'acquisto richiede
circa 160 minuti e il tempo di utilizzo è di circa
30 minuti in modalità Max.
AVVERTENZA
• La tensione nominale di ingresso di
questo prodotto è 100 - 240 V~.
Spia di carica durante la ricarica (verde)
1
Attivare
l'interruttore di
emergenza posto
sul fondo
E' necessario attivare
l'interruttore di emergenza per
accendere POWERbot.
2
Effettuare la
ricarica manuale
di POWERbot
posizionandolo nella
base di ricarica.
3
Controllare lo
stato della carica.
"
” si attiverà in base
all'andamento della ricarica
mentre "FULL" si accenderà
al termine della ricarica.
Verificare che i contatti di ricarica
di POWERbot e della base siano
allineati.
ITALIANO-10
4_SR9200J_IT_DJ68-00732C-00.indd 10
2015-06-10 오전 11:53:26
Ricarica automatica
Quando la spia della batteria
lampeggia durante la pulizia,
POWERbot ritorna alla base
di ricarica per eseguire
automaticamente la ricarica delle
batterie.
Ricarica
E' possibile impostare POWERbot
perché esegua automaticamente
la procedura di ricarica alla base
durante la pulizia.
Batterie scariche (Lo)
Effettuare la ricarica manuale di
POWERbot posizionandolo nella
base di ricarica.
Azioni da intraprendere se la ricarica non viene eseguita
Verificare l’installazione della base di
ricarica quando:
Caricare manualmente POWERbot quando:
fla
f base di ricarica è posizionata in un luogo in cui
POWERbot non ha facile accesso
fla
f distanza tra la base di ricarica e POWERbot è
superiore a 5 m
–– POWERbot potrebbe impiegare molto tempo per
raggiungere la base di ricarica
fla
f base di ricarica è posizionata in un angolo
fla
f batteria è completamente scarica
fPOWERbot
f
è bloccato da un ostacolo (un mobile, ad
esempio)
fPOWERbot
f
non è in grado di oltrepassare una soglia
per raggiungere la base di ricarica (l'altezza della
soglia che POWERbot è in grado di passare è: di 1,5
cm al massimo)
fLa
f spia dell'indicatore della batteria lampeggia e sul
display appare "Lo"
fPOWERbot
f
è impostato in modalità Pulizia Spot o
Pulizia manuale
ITALIANO-11
4_SR9200J_IT_DJ68-00732C-00.indd 11
2015-06-10 오전 11:53:26
Installazione della Virtual guard
I raggi infrarossi emessi dalla Virtual guard impediscono a POWERbot di accedere ad
alcune zone.
La distanza della barriera virtuale è di minimo 2,5 m e può differire in base
allo spazio circostante e ai movimenti di POWERbot.
Virtual guard
,5 m
2
imo
Min
1
Premere il tasto
di accensione per
accendere il robot
2
Installare la Virtual guard
dove si desidera limitare
l'accesso di POWERbot
La spia di alimentazione (rossa)
lampeggia.
Verificare che il sensore di distanza sia rivolto
nella direzione nella quale si desidera creare
la barriera invisibile (che limiterà l'accesso di
POWERbot).
ITALIANO-12
4_SR9200J_IT_DJ68-00732C-00.indd 12
2015-06-10 오전 11:53:26
Nomenclatura delle parti della Virtual guard
Tasto di accensione
Sensore rilevamento
POWERbot
Spia di alimentazione
Accensione: la spia rossa lampeggia
Spegnimento: Luce spenta
Sensore di rilevamento della
distanza (sensore a infrarossi)
Copribatteria

Inserimento delle batterie
Le batterie della Virtual guard devono essere acquistate a parte.
il coperchio della
1 Aprire
batteria della Virtual
batterie alcaline
2 Inserire
(tipo D) come mostrato
guard premendo la
linguetta di blocco,
quindi sollevarlo.
nell'immagine (controllare
le polarità +, -).
un'estremità
3 Inserire
del coperchio
nell'alloggiamento e
premere l'altra estremità
per chiudere il vano
batterie.
✻✻Specifiche: batterie alcaline tipo D (LR20)
ITALIANO-13
4_SR9200J_IT_DJ68-00732C-00.indd 13
2015-06-10 오전 11:53:27
Uso di POWERbot
E' necessario attivare l'interruttore di emergenza prima di accendere il POWERbot.
Accensione e
spegnimento
Premere il tasto
1 secondo
AVVERTENZA
per più di
• Quando POWERbot non viene utilizzato
per 30 minuti, ritornerà alla base di
ricarica per effettuare automaticamente
una ricarica.
Uso della modalità Pulizia
automatica
POWERbot si sposta e pulisce automaticamente
fino a quando non abbia passato la zona
interessata almeno una volta.
✻✻Interruzione della pulizia: Premere il tasto (
).
Uso della modalità
modalità Pulizia spot
POWERbot effettua una pulizia accurata di una
specifica zona.
Ricarica
E' possibile impostare POWERbot perché esegua
automaticamente la procedura di ricarica alla
base durante la pulizia.
ITALIANO-14
4_SR9200J_IT_DJ68-00732C-00.indd 14
2015-06-10 오전 11:53:27
Selezione della modalità di pulizia
Modalità di pulizia
Come selezionarla
Icona visualizzata
Pulizia automatica
Pulizia spot
✻✻È possibile selezionare la modalità
di Pulizia Spot solo premendo
questo tasto sul corpo principale
del POWERbot.
Pulizia manuale
✻✻La Pulizia manuale può essere
selezionata mediante i tasti
direzionali del telecomando.
✻✻Se la pulizia termina entro 15 minuti dall'avvio della modalità Pulizia Auto, POWERbot ripeterà la pulizia
una seconda volta.
✻✻Qualora nella modalità di pulizia Spot/Manuale l'aspiraplvere rilevi ingresso di polvere, la potenza di
aspirazione del POWERbot verrà automaticamente incrementata.
✻✻Qualora POWERbot non riesca a tornare alla base di ricarica, attiverà la propria modalità di risparmio
energetico. Il display sul corpo principale quindi si spegnerà. Premere [Start/Stop] o [Power] per
annullare la modalità di risparmio energetico.
✻✻I tempi di ricarica e di pulizia possono differire in base alle condizioni d'uso.
Metodi di pulizia per ogni modalità
Circa 1,5 m
Circa 1,5 m
Pulizia Automatica
Pulizia spot
Pulizia manuale
Pulisce automaticamente fino
a quando l'intera area viene
passata una volta.
Pulisce in modo accurato una
zona delimitata. Questa modalità
può essere utilizzata per pulire
briciole di pane o dolci.
Per pulire un'area specifica
(pulizia spot) è possibile
spostare POWERbot mediante
telecomando.
ITALIANO-15
4_SR9200J_IT_DJ68-00732C-00.indd 15
2015-06-10 오전 11:53:28
Uso del telecomando
1 Accensione / Ricarica / Avvio/Arresto
Accensione
Ricarica
Avvio/Arresto
Per accendere/spegnere POWERbot
Selezionare per effettuare la ricarica automatica di
POWERbot presso la base di ricarica
Selezionare per avviare o terminare il processo di pulizia
2 Potenza di aspirazione
Modalità Max
Modalità
Normale
Modalità
Silenziosa
Selezionare per effettuare la pulizia con la massima
potenza di aspirazione
Selezionare per effettuare la pulizia con una potenza di
aspirazione media
Selezionare per eseguire la pulizia con un livello di rumore
inferiore
3 Funzioni aggiuntive
Audio
Telecomando
Selezionare per impostare l'audio preferito
fUomo
f
→ Donna → Effetti sonori → Nessuno
Selezionare per attivare o disattivare il telecomando
✻✻Premere il tasto [Sound] per 3 secondi.
✻✻Per essere in grado di controllare il POWERbot
mediante la app Samsung Smart Home, è necessario
attivare la connessione Wi-Fi.
✻✻L'impostazione precedente effettuata non varierà anche spegnendo e riaccendendo l'interruttore di emergenza.
Inserimento delle batterie
Aprire il vano batterie premendo la
linguetta di blocco e sollevando il
coperchio, quindi inserire le batterie
come mostrato in figura. Riposizionare
il coperchio e premere fino allo scatto in
posizione.
ITALIANO-16
4_SR9200J_IT_DJ68-00732C-00.indd 16
2015-06-10 오전 11:53:28
1
4 Modalità Pulizia manuale e
Controllo direzione
Selezionare per procedere in avanti
2
1
4
5
3
Vedere
pagina 19
Selezionare per girare a sinistra
Selezionare per girare a destra
✻✻Il movimento in retro non è disponibile
5 Pulizia di un singolo punto
È possibile usare il telecomando per indicare di pulire
un punto desiderato mentre POWERbot è in fase di
pulizia.
Puntare la luce rossa sul pavimento a una distanza di 1 m da
POWERbot.
Tenere premuto il pulsante Point cleaning per spostare la luce rossa
sul punto desiderato. POWERbot seguirà la luce durante i suoi
spostamenti per eseguire la pulizia dell'ambiente.
1m
Distanza operativa del telecomando
Altezza del
telecomando
Distanza operativa
Altezza del telecomando
1m
1,5 m
Distanza operativa
Circa 2 m
Circa 2,5 m
ITALIANO-17
4_SR9200J_IT_DJ68-00732C-00.indd 17
2015-06-10 오전 11:53:29
Nomenclatura delle parti
Alto
1
3
2
3
6
4
7
8
4
3
5
9
1
4
2
7
3
4
4
5
8
6
9
1.
2.
3.
4.
5.
6.
7.
8.
Display
Fermo contenitore di raccolta polvere
Ricevitore segnali telecomando
Sensore Virtual guard
Sensore ostacoli
Contenitore di raccolta polvere
Telecamera
Maniglia del contenitore di raccolta
polvere
9. Sensore paracolpi
Fondo
1.
2.
3.
4.
5.
6.
7.
8.
9.
Contatti di ricarica
Spazzola principale
Coperchio spazzola principale
Sensore di dislivello
Rullo
Copribatteria
Tasto coperchio spazzola principale
Ruote di guida
Interruttore di emergenza
5
3
4
1
5
2
6
8
7
9
10
15
11
12
13
14
16
17
Display
1. Muto
2. Indicatore informazioni
3. Ispezione filtro
4. Blocco telecomando
5. Wi-Fi
6. Spia batteria
7. Programmazione Singola/Giornaliera
8. Display numerico
9. Uso della modalità Pulizia Spot
10. Modalità Pulizia manuale
11. Modalità Silenziosa
12. Modalità Normale
13. Modalità Max
14. Sensore polvere
15. Tasto Pulizia spot
16. Tasto di Avvio/Arresto
17. Tasto di Ricarica
ITALIANO-18
4_SR9200J_IT_DJ68-00732C-00.indd 18
2015-06-10 오전 11:53:29
Impostazione dell'ora/della programmazione
E' possibile programmare solo la modalità di Pulizia Automatica.
Impostazione dell’orario
Prima di utilizzare la Programmazione singola/Giornaliera è necessario impostare l'orario corrente.
Impostazione di
Avvio
Selezionare "Ora"
Selezionare "Minuti"
Impostazione completata
Selezionare "matt/pom"
Saltare all'impostazione
precedente, successiva
Impostazione della programmazione
L'impostazione/annullamento della programmazione può essere effettuata solo quando POWERbot è fermo nella
base di ricarica.
Impostazione
di Avvio
Selezionare la
programmazione
"Singola" o "Giornaliera"
Impostazione
completata
Selezionare "Ora"
Selezionare "matt/pom"
Selezionare
"Minuti"
Saltare all'impostazione
precedente, successiva
Annullamento durante
l'impostazione
fL'impostazione
f
viene annullata automaticamente in mancanza di
una azione entro 7 secondi.
Annullamento programmazione One-time/Daily (Singola/Giornaliera)
Quando sono
impostate entrambe
le programmazioni
Singola/Giornaliera
Quando è impostata una
delle programmazioni
Singola o Giornaliera
Premere per
3 secondi
o
o
Selezionare la
programmazione desiderata
Annullamento completato
Premere per 3 secondi
ITALIANO-19
4_SR9200J_IT_DJ68-00732C-00.indd 19
2015-06-10 오전 11:53:30
Pulizia e manutenzione
E' necessario disattivare l'interruttore di emergenza prima di eseguire
la pulizia di POWERbot.
Pulizia del contenitore di raccolta polvere
Quando la spia di ispezione filtro si accende (
raccolta, pulire il contenitore.
) o si riscontra un'eccessiva quantità di polvere nel contenitore di
il contenitore 2 Rimuovere il coperchio
1 Rimuovere
di raccolta polvere
del contenitore di
raccolta polvere
la polvere dal
3 Rimuovere
contenitore di raccolta e
dal ciclone
"Clic"
il ciclone dal
Rimontare il contenitore
4 Scollegare
5
coperchio del contenitore
di raccolta polvere
di raccolta e lavare
contenitore e filtro
il contenitore
6 Reinserire
di raccolta polvere nel
corpo del robot fino ad
avvertire uno scatto.
Pulizia dei sensori e della telecamera
Pulire delicatamente con un panno morbido.
Telecamera
Finestra del
sensore anteriore
Sensori di
dislivello
Finestra del sensore
posteriore
ITALIANO-20
4_SR9200J_IT_DJ68-00732C-00.indd 20
2015-06-10 오전 11:53:31
Pulizia della spazzola principale
il coperchio
Rimuovere la Spazzola
1 Rimuovere
2
della spazzola principale
power
la spazzola
3 Pulire
principale
ON
OFF
ON
OFF
la spazzola
4 Rimontare
principale
il coperchio
5 Rimontare
della spazzola principale
Pulizia delle ruote di guida
pavimento, posizionare un panno morbido e
1 Sul
appoggiarvi POWERbot capovolto.
delle forbici o una bacchetta non appuntite
2 Usare
per rimuovere eventuali materiali estranei.
ITALIANO-21
4_SR9200J_IT_DJ68-00732C-00.indd 21
2015-06-10 오전 11:53:32
App Samsung Smart Home
Preparazione del network
Impostazione del router wireless
fQuesto
f
prodotto supporta solo il protocollo DHCP (Dynamic Host Configuration Protocol). Verifica che la funzione
opzionale del server DHCP del router wireless sia attivata.
fIf tipi supportati di autorizzazione/crittografia del router wireless sono WEP-OPEN, WPA-PSK/TKIP e WPA2-PSK/
AES 801.11n.
–– Si consiglia l'uso della crittografia WPA2-PSK/AES.
fLa
f qualità della connessione del network wireless può essere influenzata dalle condizioni ambientali circostanti.
fQuando
f
il vostro Internet service provider registra permanentemente l'indirizzo MAC (un numero di identificazione
unico) del vostro PC o modem, il vostro POWERbot potrebbe non essere disponibile per connettersi ad Internet.
Chiedete al vostro Internet service provider la procedura per connettere un apparato diverso dal PC ad Internet.
fQualora
f
il vostro internet service provider richieda il vostro ID o la password per connettervi ad Internet, il vostro
POWERbot potrebbe non essere in grado di connettersi ad internet. In questo caso, digitare il proprio ID o la
password durante la connessione ad internet.
fLa
f connessione ad Internet potrebbe risultare impossibile per problemi legati al firewall. Chiedete al vostro Internet
service provider le soluzioni a tale problema.
fAlcuni
f
router wireless possono veicolare un indirizzo di Domain Name Server (DNS) anomalo anche in assenza
di connessione ad Internet. In questo caso, richiederlo al provider del router wireless ed al vostro Internet service
provider.
fSe,
f anche dopo aver provato la procedura suggerita dal proprio Internet service provider non si riesce connettersi
ad Internet, rivolgersi ad un Centro di assistenza autorizzato di Samsung Electronics.
Nota
ffIn caso di problemi di accesso del router wireless vedere il relativo manuale dell'utente per ulteriori
informazioni.
ffSamsung POWERbot supporta solo la banda Wi-Fi 2.4 Ghz.
ffSamsung POWERbot supporta i protocolli di comunicazione IEEE 802.11b/g/n e Wi-Fi Direct.
(Samsung Electronics consiglia l'uso del protocollo IEEE 802.11n.)
ffUn router wireless senza autorizzazione di Wi-Fi può non essere in grado di connettersi a POWERbot.
ffSe all'attivazione dell'alimentazione POWERbot è inserito nella base di ricarica, verrà connesso
al server e verificherà l'eventuale disponibilità di aggiornamenti software. In caso sia presente un
aggiornamento software, esso verrà automaticamente scaricato ed eseguito.
ffSe sul display viene visualizzato “UPAM” mentre POWERbot è in ricarica, ciò indicherà che
l'aggiornamento è in corso. Attendere il completamento del riavvio.
ffSe il prodotto non è stato precedentemente registrato, seguire le seguenti istruzioni:
––
––
––
––
––
Fare riferimento al messaggio visualizzato sullo schermo e riprovare la procedura di registrazione.
Controllare se l'opzione UPnP del router wireless è disponibile e riprovare la procedura di registrazione.
Controllare se la modalità operativa del router wireless è disponibile e riprovare la procedura di registrazione.
Samsung Smart Home Service non garantisce un funzionamento regolare in presenza di un firewall.
Se POWERbot e lo smart phone non sono connessi allo stesso router wireless, può verificarsi un ritardo di
risposta in base alle condizioni dell'ambiente del network.
ITALIANO-22
4_SR9200J_IT_DJ68-00732C-00.indd 22
2015-06-10 오전 11:53:32
–– In presenza di più di due POWERbot, lasciarne acceso solo uno per registrarlo. La connessione deve essere
effettuata singolarmente.
ffBlocco remoto e indicatore Wi-Fi
––
On: Il comando a distanza è inibito.
––
Off: Il telecomando è abilitato.
––
Off: POWERbot si sta connettendo al router wireless.
––
On: POWERbot è connesso al router wireless.
Uso della app Samsung Smart Home
Creazione di un account Samsung
Per usare la app Samsung Smart Home, effettuare la registrazione del proprio
account Samsung nella app Samsung.
Nota
ffQualora non si imposti un accesso automatico alla Samsung Smart
Home e si esegua la app, quale prima schermata comparirà la
schermata dell'account Samsung.
ffSe si possiede uno smartphone Samsung, registrare il proprio account
Samsung nelle impostazioni dello smart phone, per impostare l'accesso
automatico senza ulteriori passaggi in modo da usare immediatamente la
app Samsung smart home.
Download della app Samsung Smart Home
La appa Samsung Smart Home pul essere scaricata effettuando la ricerca di “Samsung Smart Home App” nello
Google Play Store, Samsung Galaxy Apps e Apple App store.
Nota
ffLe app Samsung Smart Home sono compatibili con i dispositivi della serie Samsung Galaxy S e
Samsung Note selezionati.
–– supportano Android™(2) 4.0 (dal Galaxy S2) e successivi e iOS7 e successivi.
–– L'applicazione deve essere scaricata. È necessaria una connessione Internet. È possibile che venga effettuato
un addebito per la connessione dati.
–– Android è un marchio registrato di Google Inc
ITALIANO-23
4_SR9200J_IT_DJ68-00732C-00.indd 23
2015-06-10 오전 11:53:32
App Samsung Smart Home
Registrazione del prodotto (Easy-Setup)
Registrare il prodotto in Samsung Smart Home Service prima di utilizzare la app Samsung Smart Home.
1. Premere l'icona Add new (Aggiungi nuovo) nella schermata di elenco dei dispositivi della app Samsung Smart
Home per avviare la registrazione del prodotto.
2. Selezionare l'icona dell'aspirapolvere robot
3. Digitare le informazioni relative al router wireless da connettere.
4. Impostare POWERbot in base alle indicazioni visualizzate sullo schermo.
–– Per attivare immediatamente la modalità AP, premere il tasto [Clock] (Orologio) per oltre 5 secondi.
5. Quindi la procedura di registrazione procederà automaticamente.
6. Una volta terminata la procedura di registrazione, comparirà la schermata principale della app Samsung Smart
Home.
✻✻Se la procedura di registrazione non viene completata, vedere pagina 14.
ITALIANO-24
4_SR9200J_IT_DJ68-00732C-00.indd 24
2015-06-10 오전 11:53:33
Scarico della app Samsung Smart Robot vacuum
Attraverso la app Samsung Smart Robot vacuum è possibile utilizzare diverse funzioni esclusive per il POWERbot.
1. Selezionare l'icona dell'aspirapolvere robot nella schermata di elenco dei dispositivi della app Samsung
Smart Home. Qualora la app Samsung Smart Robot vacuum non venga installata, l'utente verrà indirizzato
automaticamente allo store di Google Play.
2. Installare la app Samsung Smart Robot vacuum app.
3. Una volta completata l'installazione, selezionare nuovamente l'icona dell'aspirapolvere robot nella schermata di
elenco dei dispositivi della app Samsung Smart Home.
Descrizione della schermata e funzioni principali
Schermata di elenco dei dispositivi
fÈ
f possibile registrare i prodotti smart home di Samsung Electronics nella Smart
Home Service per controllarli insieme da remoto.
ITALIANO-25
4_SR9200J_IT_DJ68-00732C-00.indd 25
2015-06-10 오전 11:53:34
App Samsung Smart Home
Schermata principale
fSelezionare
f
l'icona del robot aspirapolvere nella schermata principale, e
passare alla schermata di controllo del POWERbot.
fL'utente
f
è in grado di controllare i propri dispositivi smart home di Samsung
Electronics mediante le icone delle modalità Going out (Uscita), Coming home
(Entrata), Good night (Notte) e Good morning (Mattino).
fLa
f funzione Home view non è supportata da POWERbot.
Schermata menu dell'utente
fÈ
f possibile controllare i dispositivi smart home di Samsung Electronics
mediante le funzioni Chat control (Controllo chat) e Master key (Chiave
principale).
Chat Control
(Controllo chat)
fÈ
f possibile controllare i dispositivi Smart Home o controllarne facilmente
lo stato.
Master key (Chiave
principale)
fÈ
f possibile controllare diversi dispositivi home contemporaneamente
usando parole chiave Going out (Uscita), Coming home (Entrata), Good
night (Notte), Good morning (Mattino).
Customer service
(Assistenza clienti)
fVedere
f
il manuale del prodotto.
fQualora
f
il prodotto si guasti, è possibile consultare il nostro centro di
assistenza clienti e richiedere un servizio di assistenza post vendita.
ITALIANO-26
4_SR9200J_IT_DJ68-00732C-00.indd 26
2015-06-10 오전 11:53:34
Controllare il POWERbot
All'accesso della applicazione Samsung Smart Robot vacuum verrà visualizzata la seguente schermata.
1. Accensione/spegnimento
2. Option (Opzione) (Settings, Customer Service) (Impostazioni, Assistenza
clienti)
3. Indicatore stato corrente
4. Potenza di aspirazione
5. Ricarica
6. Modalità Pulizia manuale e Direction control (Controllo direzione) (avanti,
sinistra, destra)
7. Avvio/interruzione modalità Pulizia Auto
8. Uso della modalità Pulizia Spot
9. Sound (Audio) (Man, Woman, Sound Effect, Mute) (Uomo, Donna, Effetti
sonori, Silenzioso)
10. Schedule (One-time/Daily schedule) (Programma) (Singola/Giornaliera)
Nota
ffUna pulizia programmata viene eseguita solo quando POWERbot è
posizionato nella base di ricarica.
ITALIANO-27
4_SR9200J_IT_DJ68-00732C-00.indd 27
2015-06-10 오전 11:53:35
Note e precauzioni
ffPOWERbot non è in grado di aspirare grossi
agglomerati di sporcizia, pertanto alcuni residui
possono restare sul pavimento al termine della
pulizia.
Ricarica
Nota
ffSe la batteria si surriscalda durante la ricarica, il
tempo di carica potrebbe essere più lungo.
ffSe la ricarica automatica non funziona,
controllare le seguenti condizioni.
–– Attivare e riattivare l'interruttore di emergenza
(posto sul fondo di POWERbot).
–– Scollegare la presa di alimentazione della base di
ricarica quindi reinserirla.
–– Con un panno asciutto o uno straccio, verificare
che non vi siano sostanze estranee sui contatti di
carica di POWERbot e della base di ricarica.
–– Controllare che non vi siano oggetti riflettenti,
sedie ecc. vicino alla base di ricarica.
ffSe POWERbot viene lasciato scollegato dalla
base di ricarica, la batteria si scaricherà nel
tempo.
–– Fare in modo che POWERbot sia sempre
caricato dalla base di ricarica. (Spegnere
l'interruttore di emergenza e lasciare la base
di ricarica scollegata durante una prolungata
assenza da casa)
–– Per questo, utilizzare un diverso strumento di
pulizia.
ffSe la batteria si scarica durate la modalità
Pulizia Auto, POWERbot si ricaricherà
terminando successivamente la pulizia dell'area
rimasta una volta ricaricato. (Frequenza di
pulizia: 1 volta)
ffNon è possibile selezionare ed eseguire la
modalità di pulizia Pulizia manuale durante la
ricarica.
–– Premendo il tasto Manual clean / Point (Manuale
/ Singola) POWERbot si scollegherà dalla base di
ricarica entrando in modalità standby.
ffSe non è strettamente necessario, non
spostare POWERbot né premerne i tasti in
modalità Pulizia Automatica. Tali operazioni
faranno supporre al robot di aver terminato la
pulizia, con il risultato che il robot avvierà un
nuovo ciclo di pulizia.
Pulizia e manutenzione
In uso
Nota
Nota
ffPOWERbot potrebbe restare bloccato in una
soglia durante la pulizia.
–– Per riavviare il funzionamento, disattivare
l'interruttore di emergenza, spostare POWERbot
in una zona dove sia in grado di muoversi
facilmente quindi riattivare l'interruttore.
ffPOWERbot non è in grado di pulire
completamente le aree nelle quale non riesce
ad accedere, ad esempio angoli, spazio tra
muro e divano, ecc.
–– Per questo, utilizzare un diverso strumento di
pulizia.
ffSe si lava il contenitore di raccolta polvere e il
filtro con acqua
–– Contenitore di raccolta polvere: Asciugare
completamente l'acqua residua.
–– Filtro: Lasciar asciugare completamente
all'ombra prima dell'uso.
Attenzione
ffPrestare attenzione alle dita nello smontare/
rimontare il filtro poiché è facile che rimangano
intrappolate nell'ingresso del contenitore di
raccolta.
ITALIANO-28
4_SR9200J_IT_DJ68-00732C-00.indd 28
2015-06-10 오전 11:53:35
ffAl fine di evitare blocchi provocati da
materiale estraneo, non lasciare sul pavimento
stuzzicadenti, bastoncini per le orecchie e
oggetti simili che potrebbero essere aspirati da
POWERbot.
ffE' difficile rimuovere oggetti estranei dalla
spazzola principale; in caso di necessità,
rivolgersi al centro assistenza.
ffPoiché la spazzola principale rimuove lo sporco
dal pavimento durante la pulizia, è possibile
che capelli lunghi o altri materiali possano
restarvi impigliati. Prestare quindi attenzione ed
eseguirne una pulizia regolare.
Informazioni sulla batteria
Nota
ffAcquistare le batterie di ricambio presso un
Centro di assistenza autorizzato e controllare la
presenza del simbolo di originalità del ricambio
) ed il nome del modello prima di
(
effettuare l'acquisto.
ffQuesta batteria è progettata per un uso
esclusivo in dispositivi POWERbot di Samsung
Electronics; non utilizzarla in altri prodotti.
ffNon disassemblare o modificare la batteria.
ffNon gettare la batteria nel fuoco o riscaldarla.
ffNon posizionare alcun oggetto metallico sui
contatti di carica (+, -).
Informazioni sul sensore IrDA
Attenzione
ffLa trasmissione a infrarossi potrebbe essere
irregolare nei luoghi esposti a luce alogena o in
spazi aperti.
ffPOWERbot utilizza 3 tipi di dispositivi a
infrarossi, dei quali uno potrebbe non
funzionare regolarmente davanti a un altro
dispositivo con priorità superiore.
–– Priorità dei segnali a infrarossi: Telecomando >
Virtual guard > Base di ricarica
ffSe POWERbot è controllato mediante
telecomando, POWERbot potrebbe
oltrepassare la barriera invisibile impostata dalla
Virtual guard e accedere all'area protetta dal
momento che il segnale del telecomando ha
una priorità superiore.
ffDiversi segnali a infrarossi possono interferire
l'uno con l'altro e provocare malfunzionamenti
ai dispositivi se usati insieme in uno spazio
ristretto o a breve distanza.
ffInstallare la Virtual guard lontano dalla
base di ricarica poiché, se troppo vicina,
potrebbe interrompere le operazioni di ricarica
automatica.
ffSe si utilizzano più dispositivi POWERbot
contemporaneamente, il loro funzionamento
potrebbe risultare irregolare a causa delle
interferenze dei segnali a infrarossi.
ffTenere il prodotto all’interno (0 °C~40 °C).
ffIn caso di malfunzionamento della batteria non
tentare di disassemblarla autonomamente;
rivolgersi al centro assistenza di zona.
ffIl tempo di ricarica della batteria e il tempo
di utilizzo possono diminuire con l'uso della
batteria. Se la batteria è esausta, richiederne la
sostituzione presso il centro assistenza.
ffIl periodo di garanzia della batteria è di 6 mesi
dalla data di acquisto.
ITALIANO-29
4_SR9200J_IT_DJ68-00732C-00.indd 29
2015-06-10 오전 11:53:35
Codici informativi

codici di errore
1 Isotto
vengono
visualizzati sul
display
2Disattivare
l'interruttore di
codice di errore
3 Ilscompare
attivando
emergenza e
controllare le istruzioni
sottostanti adottando
l'azione opportuna
Codici informativi
l'interruttore di
emergenza
Checklist
POWERbot è rimasto impigliato, ostacolato o bloccato
lungo il suo percorso di pulizia.
fDisattivare
f
l’interruttore di emergenza e spostare POWERbot in un’altra
zona.
Oggetti estranei impigliati nella spazzola di pulizia.
fDisattivare
f
l’interruttore di emergenza e rimuovere gli oggetti estranei
dalla spazzola di pulizia.
Corpo estraneo impigliato nella ruota di guida sinistra.
fDisattivare
f
l'interruttore di emergenza e rimuovere il corpo estraneo dalla
ruota di guida.
Corpo estraneo impigliato nella ruota di guida destra.
fDisattivare
f
l'interruttore di emergenza e rimuovere il corpo estraneo dalla
ruota di guida.
Controllare il sensore paracolpi.
fDisattivare
f
l'interruttore di emergenza e riattivarlo.
fSe
f il codice di errore visualizzato non scompare, verificare l'eventuale
presenza di un corpo estraneo tra il paracolpi e l'apparecchio. Nel caso
vi sia un corpo estraneo, estrarre delicatamente il paracolpi e rimuoverlo.
Sul sensore ostacoli si è accumulato dello sporco.
fDisattivare
f
l'interruttore di emergenza e pulire i sensori anteriore e
posteriore con un panno morbido.
Sul sensore di dislivello si è accumulato dello sporco.
fDisattivare
f
l'interruttore di emergenza e pulire il sensore di dislivello con
un panno morbido.
ITALIANO-30
4_SR9200J_IT_DJ68-00732C-00.indd 30
2015-06-10 오전 11:53:35
Risoluzione dei problemi
Sintomo
Checklist
POWERbot non funziona.
fControllare
f
l'attivazione dell'interruttore di emergenza.
fControllare
f
che tutte le icone siano visualizzate sul display.
fVerificare
f
che la batteria di POWERbot non sia scarica.
–– Se sul display viene visualizzato "Lo", posizionare POWERbot nella base
di ricarica per ricaricare la batteria.
fSe
f il telecomando non funziona, sostituire le batterie (tipo AAA).
POWERbot si arresta durante
il ciclo di pulizia.
fSe
f sul display viene visualizzato "Lo", posizionare POWERbot nella base di
ricarica per ricaricare la batteria.
fSe
f POWERbot rimane bloccato in ostacoli quali cavi, soglie o altro,
sollevarlo per liberarne il movimento.
–– Se nella ruota di guida rimangono impigliati tessuti o lacci, disattivare
l'interruttore di emergenza e rimuoverli prima di utilizzare nuovamente
l'apparecchio.
La potenza di aspirazione è
bassa.
fSe
f la spia "Ispezione filtro" è accesa, disattivare l'interruttore di emergenza
e pulire il contenitore di raccolta polvere.
fQuando
f
il contenitore di raccolta polvere è troppo pieno, la potenza di
aspirazione può risultare inferiore. Disattivare l'interruttore di emergenza e
vuotare il contenitore di raccolta polvere.
fSe
f l'aspirazione (situata sul fondo di POWERbot) viene ostruita da corpi
estranei, disattivare l'interruttore di emergenza e rimuoverli.
fSe
f la rumorosità aumenta improvvisamente, disattivare l'interruttore di
emergenza e vuotare il contenitore di raccolta polvere.
POWERbot non riesce a
individuare la base di ricarica.
fControllare
f
se si è verificato un blackout o se il cavo di alimentazione è
stato scollegato.
fRimuovere
f
eventuali oggetti intorno alla base di ricarica che possano
ostacolare l'accesso di POWERbot.
fSe
f i contatti della base di ricarica sono sporchi, pulirli.
POWERbot oltrepassa la
barriera della Virtual guard.
fSe
f le batterie sono scariche, sostituirle. (2 batterie tipo D (LR20))
fSe
f la spia è spenta, controllare che la Virtual guard non sia disattiva; nel
caso attivarla.
POWERbot pulisce
improvvisamente in
diagonale.
fVerificare
f
che la base di ricarica non sia installata sopra le venature di un
parquet o di piastrelle.
fIlf robot potrebbe muoversi in diagonale per accedere a un'altra
area prendendo il tragitto più breve, avere incontrato ostacoli in
quell'angolazione, avere eseguito la ricarica in un angolo, oppure le
venature del pavimento lo portano a seguire quella direzione.
La pulizia di un singolo punto
non viene eseguita.
fPuntando
f
la luce rossa direttamente verso POWERbot, questo potrebbe
non spostarsi nella direzione desiderata.
–– Puntare la luce rossa sul pavimento a una distanza di 1 m da
POWERbot.
✻✻Non utilizzare il puntatore in piena luce del sole, sotto una luce intensa o su
pavimenti scuri per indicare al robot aspirapolvere di eseguire la pulizia di
un singolo punto.
ITALIANO-31
4_SR9200J_IT_DJ68-00732C-00.indd 31
2015-06-10 오전 11:53:36
Risoluzione dei problemi
Sintomo
Checklist
La spia "Ispezione filtro"
è accesa anche dopo aver
vuotato il contenitore di
raccolta polvere.
fUsare
f
POWERbot dopo avere disattivato e successivamente riattivato
l'interruttore di emergenza.
fVuotare
f
nuovamente il contenitore di raccolta polvere quindi pulire
nuovamente il filtro.
POWERbot continua a
muoversi intorno allo stesso
posto.
fVerificare
f
se il sensore Polvere è attivo.
–– La modalità Sensore polvere attivo è una impostazione predefinita.
Quando POWERbot passa sopra un'area polverosa si muove intorno
all'area per concentrare l'azione di pulizia.
fPOWERbot
f
si muove intorno a una specifica area e sul display viene
visualizzata la parola "DUST" anche se nell'area non vi è polvere.
–– Controllare che tra il contenitore di raccolta polvere e la spazzola non
siano rimasti impigliati corpi estranei; eventualmente rimuoverli.
POWERbot non effettua la
pulizia di una specifica area.
fControllare
f
che la base di ricarica non sia situata vicino ad un passaggio
stretto o una porta, ed in caso affermativo spostarlo in una zona più
idonea.
–– Se la base di ricarica è installata vicino ad un passaggio ristretto o
una porta, POWERbot potrebbe non essere in grado di accedere al
passaggio o attraversare la soglia della porta.
La durata della batteria della
Virtual guard è troppo esigua.
fVerificare
f
se si stanno usando batterie drycell al manganese ed
eventualmente sostituirle con batterie nuove. (2 batterie tipo D (LR20))
Ho installato la app Samsung
Smart Home, ma POWERbot
non riesce a connettersi.
fUna
f
volta effettuata la connessione del router wireless e del POWERbot
mediante un Easy-Setup è possibile usare il prodotto.
Non riesco ad accedere al
mio account Samsung.
fControllare
f
la proprio ID e la propria password sullo schermo nella
schermata dell'account Samsung.
Viene visualizzato un
messaggio che indica un
malfunzionamento durante
l'impostazione Easy-Setup.
fIlf mancato funzionamento temporaneo potrebbe essere dovuto alla
eccessiva distanza dal router wireless o ad altri ostacoli. Attendere qualche
minuto e riprovare.
I prodotti non funzionano
nonostante lo smart phone
sia regolarmente connesso al
POWERbot.
fChiudere
f
la app Samsung Smart Home ed eseguirla nuovamente, oppure
sconnettere lo smart phone dal router wireless e ricollegarlo. Spegnere
l'alimentatore del POWERbot, quindi riaccenderlo, attendere per un minuto
o più, quindi eseguire nuovamente la app Smart Home.
Le funzioni della app
Samsung Smart Home non
hanno effetto.
fControllare
f
se è stata impostata sul telecomando la funzione di blocco dei
comandi del POWERbot. (Se l'indicatore Wi-Fi è spento, il telecomando è
bloccato.)
La app Samsung Smart
Robot vacuum app non viene
eseguita.
POWERbot non è connesso
al Wi-Fi.
fVerificare
f
che POWERbot sia connesso al router wireless.
fVerificare
f
lo stato di impostazione del router wireless.
ITALIANO-32
4_SR9200J_IT_DJ68-00732C-00.indd 32
2015-06-10 오전 11:53:36
Dichiarazione Open Source
Il software incluso in questo prodotto contiene software open source. E' possibile ottenere il codice sorgente
corrispondente completo per un periodo di tre anni dall'ultima spedizione di questo prodotto inviando una email a
mailto:[email protected]
E' inoltre possibile ottenere il codice sorgente corrispondente completo su un supporto fisico come un CD-ROM; in
tal caso verrà addebitato un importo minimo.
Il seguente URL http://opensource.samsung.com/opensource/VR9200/seq/0 porta alla pagina di download del
codice sorgente reso disponibile e alle informazioni di licenza open source relative al prodotto. Questa offerta è
valida per chiunque riceva questa informazione.
ITALIANO-33
4_SR9200J_IT_DJ68-00732C-00.indd 33
2015-06-10 오전 11:53:36
Specifiche
Classificazione
Specifiche
meccaniche
(POWERbot)
Specifiche di
alimentazione
Pulizia
Articolo
Informazioni dettagliate
Dimensioni
(Profondità x Altezza x
Lunghezza)
378 mm x 135 mm x 362 mm
Peso
4,8 kg
Sensore
Riconoscimento della forma del soffitto (Visionary
mapping plus TM)
Tipo di tasti di POWERbot
Tipo touch
Tensione di corrente
100 - 240 V~, 50 Hz / 60 Hz
Consumo energetico
180 W (modalità Max)
Specifiche delle batterie
Ioni di litio 21,6 V/ 78 Wh
Tipo di ricarica
Ricarica automatica/Ricarica manuale
Modalità di pulizia
Auto, Spot, Manuale
Funzione Programmazione
Programmazione Singola, Giornaliera
Tempo di ricarica
Circa 160 minuti
Durata pulizia
(Calcolata sulla base di
pavimenti con superfici
lisce)
Modalità Max
Circa 30 minuti
Modalità Normale
Circa 60 minuti
Modalità Silenziosa
Circa 100 minuti
✻✻I tempi di ricarica e di pulizia possono differire in base alle condizioni d'uso.
✻✻Questo aspirapolvere è approvato per le seguenti direttive.
–– Direttiva Compatibilità elettromagnetica: 2004/108/CE
–– Direttiva bassa tensione: 2006/95/CE
ITALIANO-34
4_SR9200J_IT_DJ68-00732C-00.indd 34
2015-06-10 오전 11:53:36
Nota
ITALIANO-35
4_SR9200J_IT_DJ68-00732C-00.indd 35
2015-06-10 오전 11:53:36
DJ68-00732C-00
DJ68-00732C
4_SR9200J_IT_DJ68-00732C-00.indd 36
2015-06-10 오전 11:53:36
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
