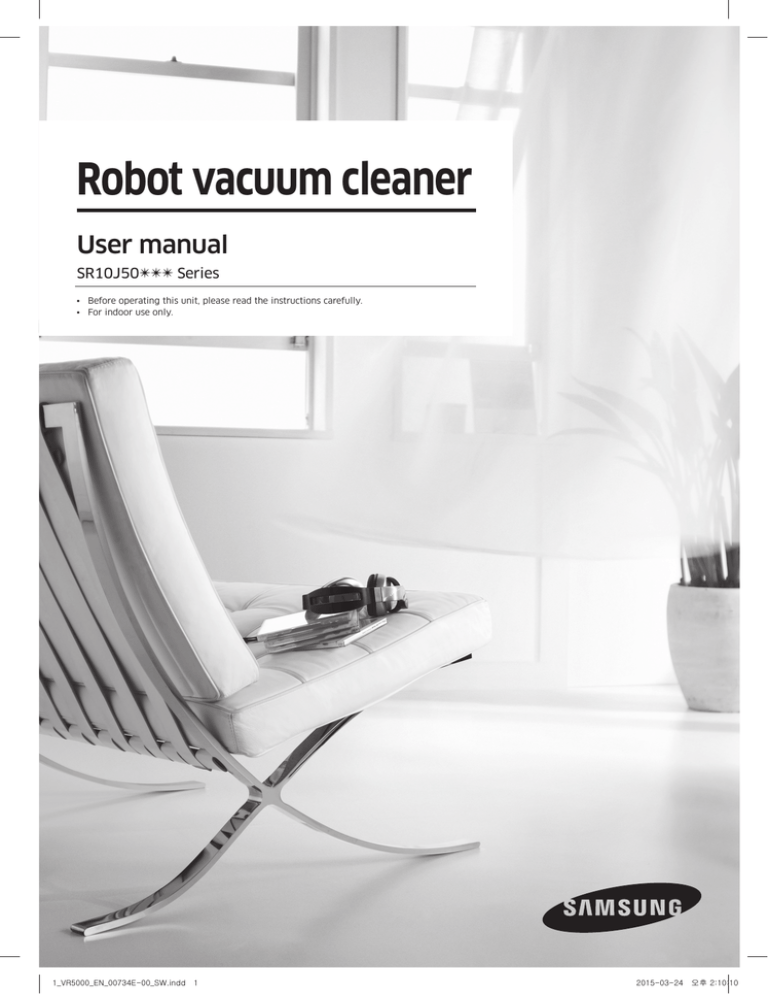

Robot vacuum cleaner
User manual
SR10J50✴✴✴ Series
• Before operating this unit, please read the instructions carefully.
• For indoor use only.
1_VR5000_EN_00734E-00_SW.indd 1
2015-03-24 오후 2:10:10
Contents
Preparation
Maintenance
Safety information
3
Cleaning and maintaining
27
Safety information
3
Cleaning the dustbin
27
Important safety instructions
4
Emptying the dustbin (Quick Empty)
28
Cleaning the driving wheel
28
Cleaning the sensors and the camera
28
Cleaning the power brush
29
Cleaning the side brush
30
Installation
Installation12
Accessories13
Charging14
Appendices
Installing the virtual guard (Optional) 16
Notes and cautions
31
Part name of the virtual guard
17
Charging
31
Inserting batteries
17
In use
31
Cleaning and maintenance
33
About the battery
33
Operations
Using the robot vacuum cleaner
18
About the IrDA sensor
34
Cleaning method for each mode
20
Information codes
35
Using the remote control
21
Troubleshooting36
Name of each part
25
Warnings about battery
38
Setting time/schedule
26
How to remove the battery
38
Setting the time
26
Specifications40
Setting the schedule
26
2 English
1_VR5000_EN_00734E-00_SW.indd 2
2015-03-24 오후 2:10:10
Preparation
Safety information
Safety information
• Before operating the appliance, please read this manual thoroughly and
retain it for your reference.
Preparation
WARNING
WARNING
• Because these following operating instructions cover various models, the
characteristics of your vacuum cleaner may differ slightly from those
described in this manual.
Caution/Warning symbols used
WARNING
Indicates that a danger of death or serious injury exists.
caution
Indicates that a risk of personal injury or material damage exists.
Other symbols used
note
Indicates that the following text contains additional important information.
English 3
1_VR5000_EN_00734E-00_SW.indd 3
2015-03-24 오후 2:10:10
Important safety instructions
Preparation
When using an electrical appliance, basic precautions should be observed,
including the following:
Read all instrucrions before using your robot vacuum cleaner.
Unplug the charger (station) from outlet when not in use and before
conducting maintenance.
WARNING
To reduce the risk of fire, electric shock, or injury:
General
• Use only as described in this manual.
• Do not operate the robot vacuum cleaner or charger (station) if it has
been damaged in any way.
• If the robot vacuum cleaner is not working as it should, has been
dropped, damaged, left outdoors, or dropped in water, return it to a
customer care center.
• Do not handle the charger (station) or robot vacuum cleaner with wet
hands.
• Use only on dry, indoor surfaces.
• This appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazards involved.
• Children shall not play with the appliance. Cleaning and user maintenance
shall not be made by children without supervision.
4 English
1_VR5000_EN_00734E-00_SW.indd 4
2015-03-24 오후 2:10:11
Preparation
BATTERY Charger (station)
• Do not modify the polarized plug to fit a non-polarized outlet or
extension cord.
• Do not use outdoors or on wet surfaces.
• Unplug the charger (station) from the outlet when not in use and before
servicing.
• Use only the charger (station) supplied by the manufacturer to recharge.
• Do not use with a damaged cord or plug or a loose power outlet.
• Do not pull or carry by the cord, use the cord as a handle, close the door
on the cord, or pull the cord around sharp edges or corners. Keep the
cord away from heated surfaces.
• Do not use extension cords or outlets with inadequate current carrying
capacity.
• Do not unplug by pulling on the cord. To unplug, grasp the plug, not the
cord.
• Do not mutilate or incinerate batteries as they will explode at high
temperatures.
• Do not attempt to open the charger (station). Repairs should only be
carried out by a qualified customer care center.
• Do not expose the charger (station) to high temperatures or allow
moisture or humidity of any kind to come into contact with the charger
(station).
English 5
1_VR5000_EN_00734E-00_SW.indd 5
2015-03-24 오후 2:10:11
Preparation
Robot vacuum cleaner
• Do not pick up hard or sharp objects such as glass, nails, screws, coins,
and etc.
• Do not use without a filter in place. When servicing the unit, never put
fingers or other objects into the fan chamber in case the unit accidentally
turns on.
• Do not put any objects into openings. Do not use with any openings
blocked; keep openings free of dust, lint, hair, and anything that may
reduce air flow.
• Do not use to pick up toxic materials (chlorine bleach, ammonia, drain
cleaner, etc.).
• Do not use to pick up anything that is burning or smoking, such as
cigarettes, matches, or hot ashes.
• Do not use to pick up flammable or combustible liquids such as gasoline,
nor use on areas where they may be present including:
––Locations with candles or desk lamps on the floor.
––Locations with unattended fires (fire or embers).
––Locations with distilled alcohol, thinner, ashtrays with burning
cigarettes, etc.
• Do not use the robot vacuum cleaner in an enclosed space filled with
vapours given off by oil based paint, paint thinner, moth proofing
substances, flammable dust, or other explosive or toxic vapours.
• Leaks from battery cells can occur under extreme usage or temperature
conditions.
• If the liquid gets on skin, wash quickly with water. If the liquid gets into
the eyes, flush them immediately with clean water for a minimum of 10
minutes. Seek medical attention.
6 English
1_VR5000_EN_00734E-00_SW.indd 6
2015-03-24 오후 2:10:11
Preparation
WARNING
Power related
• Please prevent any risk of electric shock or fire.
––Do not damage the power cord.
––Do not pull the power cord too hard or touch the power plug with wet
hands.
––Do not use a power source other than the national rated voltage and
also do not use a multi outlet to supply power to number of devices at
the same time.
––Do not leave the power cord carelessly on the floor.
––Do not use a damaged power plug, power cord or loose power outlet.
• Clean dust or any foreign matters on the pin and contact part of the
power plug.
––There is a risk of electric shock or malfunction.
Before use
• Do not use the robot vacuum cleaner near combustible materials.
––Places near candles, desktop lamps, fireplaces or near combustible
materials such as gasoline, alcohol, thinners etc.
• The robot vacuum cleaner is intended for household use therefore do
not use it in an attic, basement, storage, industrial building, out of indoor
space, in places with moisture (such as bathroom, laundry), or on the
table or shelves.
––The robot vacuum cleaner can be damaged or malfunction.
English 7
1_VR5000_EN_00734E-00_SW.indd 7
2015-03-24 오후 2:10:11
Preparation
• Install the Virtual guard (option) in front of dangerous areas (such as
stairs or railings) to prevent damaging the product or getting injured.
––For your safety, always keep the cliff sensor clean.
• Be sure the robot vacuum cleaner does not pass through or touch any
kind of liquids.
––The robot vacuum cleaner can be severely damaged and it may
contaminate other areas if the wheels pass through liquid.
• Do not spill any liquids on the charger.
––There is a risk of fire or electric shock.
• Do not use the charger for anything other than its intended purpose.
––There is a risk of fire or severe damage to the charger.
• Always keep the cliff sensor clean for your safety.
In use
• If any abnormal sounds, smells or smoke come from the robot vacuum
cleaner, immediately shut off the power switch at the bottom of the robot
vacuum cleaner and contact a service center.
Cleaning and maintenance
• When the power cord is damaged, contact a service center to get it
replaced by certified repairman.
––There is a risk of fire or electric shock.
• Please check with a Samsung Electronics service center when exchanging
batteries.
––Using batteries from other products can cause malfunction.
8 English
1_VR5000_EN_00734E-00_SW.indd 8
2015-03-24 오후 2:10:11
Preparation
caution
Before use
• Insert the dustbin before using the robot vacuum cleaner.
• Open room doors before cleaning in order to have all rooms cleaned
and install a Virtual guard (option) in front of entryways, balconies,
bathrooms, or other areas where the robot vacuum cleaner may fall.
• Be careful with the followings for proper automatic recharging.
––Always turn on the power of the charger.
––Install the charger where the robot vacuum cleaner can easily find.
––Do not leave any object in front of the charger.
• When installing the charger, do not leave the cord carelessly on the floor
since the robot vacuum cleaner may get tangled by it.
• Do not use the robot vacuum cleaner on black colored floors.
––The robot vacuum cleaner may not be able to operate normally.
• Do not pick up the robot vacuum cleaner by the dustbin holder.
• Do not place any objects within 0.5 m to both sides and 1 m to the front
of the charger.
• Make sure the charger’s charging contact is not damaged or have any
foreign matters on it.
• Do not install the charger in an area with a dark floor.
––If the floor around the charger is dark, recharging is hindered.
• Move any obstacles that may disturb the robot vacuum cleaner’s
movement (such as children’s indoor swing or slides) before cleaning.
English 9
1_VR5000_EN_00734E-00_SW.indd 9
2015-03-24 오후 2:10:11
Preparation
In use
• Using the robot vacuum cleaner on thick carpet may damage both the
robot vacuum cleaner and the carpet.
––The robot vacuum cleaner cannot pass over carpet that is thicker than
1 cm.
• Do not use the robot vacuum cleaner on tables or other high surfaces.
––There is a risk of damage if it falls.
• The robot vacuum cleaner may bump into chair, desk legs therefore move
them away for faster and efficient cleaning.
• When the robot vacuum cleaner is operating, do not lift it up or carry it
to another area.
• Do not hold the robot vacuum cleaner by its driving wheels when
carrying it to another area.
• Do not put any objects on top of the robot vacuum cleaner since it may
cause malfunction.
• Remove any large papers or plastic bags from the floor before using the
robot vacuum cleaner since they may block the intake.
• The robot vacuum cleaner may not be able to continue its operation if it
is stuck at entrances or veranda doorsills.
––The robot vacuum cleaner stops operating for safety reasons if it cannot
move for more than 5 minutes.
––To resume operating, turn the power switch off and then on again after
moving it to a location where it can continue cleaning.
• Do not aim the red pointer directly at people or animals (optional).
10 English
1_VR5000_EN_00734E-00_SW.indd 10
2015-03-24 오후 2:10:11
Preparation
Cleaning and maintenance
• Prevent any damage to the robot vacuum cleaner by complying the
followings.
––Do not clean the robot vacuum cleaner by spraying water directly onto
it or use benzene, thinner, acetone or alcohol to clean it.
• Do not disassemble or repair the robot vacuum cleaner yourself.
––This should only be done by a certified repairman.
• Always keep the obstacle sensor and cliff sensor clean.
––If foreign matter accumulates, sensors may malfunction.
English 11
1_VR5000_EN_00734E-00_SW.indd 11
2015-03-24 오후 2:10:11
Installation
Installation
Power of the charger must be on at all times.
Power lamp
(Red)
Install it in a place without
obstacles and danger of falling.
About 0.5 m
Installation
About 1 m
About 0.5 m
note
• Install the charger in a place where the floor and wall are level.
• Install the charger along the grain of wooden floors.
• If the power switch is off, the robot vacuum cleaner will not charge even if it is docked
on the charger.
• Always turn on the power of the charger.
––If power is not supplied to the charger, the robot vacuum cleaner cannot find it and
cannot automatically recharge.
––If the robot vacuum cleaner is left detached from the charger, the battery will drain
naturally.
• If the robot vacuum cleaner is in energy-saving mode, power will not come on even if
the power switch is turned off and then on. Press and hold the Start/Stop button on the
robot vacuum cleaner.
12 English
1_VR5000_EN_00734E-00_SW.indd 12
2015-03-24 오후 2:10:11
Accessories
Batteries
[AAA type (Option)]
User manual
Spare filter (Option)
Cleaning brush
Virtual guard (Option)
Installation
Remote control (Option)
English 13
1_VR5000_EN_00734E-00_SW.indd 13
2015-03-24 오후 2:10:12
Charging
It takes approximately 120 minutes to completely charge when charging for the first time
after purchase and can be used for approximately 90 minutes.
Charging lamp during charging (green)
Installation
WARNING
Rated input voltage of this
product is 220 - 240 V~.
1 Turn on the power switch on the
bottom.
You must turn on the power switch to turn
on the robot vacuum cleaner.
2 Manually charge the robot vacuum
cleaner by placing it on the charger.
Make sure the charge pins of the robot
vacuum cleaner and the charger is aligned.
3 Check the charging status.
“
” will turn on according to charging
progress and “FULL” will turn on when
charging is complete.
14 English
1_VR5000_EN_00734E-00_SW.indd 14
2015-03-24 오후 2:10:13
Automatic charging
When the battery indicator blinks during
cleaning, the robot vacuum cleaner will
return to the charger to charge itself
automatically.
You can command the robot vacuum
cleaner to recharge at the charger while it
is in cleaning process.
Installation
Recharge
Low battery (Lo)
Manually charge the robot vacuum cleaner
by placing it on the charger.
Steps to take if recharging is not being executed.
Check the installation status of the charger when:
• the charger is located in a place where the robot vacuum cleaner cannot easily access.
• distance between the charger and robot vacuum cleaner is over 5 m apart.
––It may take a long time for the robot vacuum cleaner to return to the charger for
recharging.
Manually charge the robot vacuum cleaner when:
• the charger is located in a corner.
• battery is fully exhausted.
• the robot vacuum cleaner is stuck by obstacles (furniture etc.).
• the robot vacuum cleaner can’t climb threshold near charge. (Height of the threshold
that the robot vacuum cleaner can climb: about 1.5 cm and below)
• when the battery indicator blinks and “Lo” is displayed.
• when the robot vacuum cleaner is set on Spot clean or Manual clean mode.
English 15
1_VR5000_EN_00734E-00_SW.indd 15
2015-03-24 오후 2:10:13
Installing the virtual guard (Optional)
Infrared ray from the Virtual guard will restrict the robot vacuum cleaner from
approaching certain areas.
Virtual guard
Installation
.5 m
m2
u
im
Min
The distance of virtual wall is 2.5 m at minimum and may differ depending on
surroundings and movement status of the robot vacuum cleaner.
Power lamp (Red) will blink.
1 Press the Power button to turn it on.
2 Install the Virtual guard where you
want to restrict the robot vacuum
cleaner’s entrance.
Make sure that the distance sensor is
facing in the desired direction you want
to create a invisible barrier (which will
restrict the robot vacuum cleaner’s
approach).
16 English
1_VR5000_EN_00734E-00_SW.indd 16
2015-03-24 오후 2:10:13
Part name of the virtual guard
Power button
Robot vacuum cleaner detection sensor
Power lamp
Power on: Red lamp blinks
Power off: Lamp is off
Battery cover
Installation
Distance detection sensor (Infrared ray
sensor)
Inserting batteries
Batteries for the Virtual guard must be purchased separately.
1 Open the battery cover of the Virtual
guard by pressing the locking tab
and lift it up.
2 Insert the batteries (D type) as
shown in the illustration (check the
+, - polarity).
3 Insert the tip of the cover into the
slot and push the other end to close
the battery cover.
English 17
1_VR5000_EN_00734E-00_SW.indd 17
2015-03-24 오후 2:10:14
Operations
Using the robot vacuum cleaner
You must turn on the power switch before using the robot vacuum cleaner.
Turning the power on/off
Turn on/off the power switch on
the bottom of the robot vacuum
cleaner.
WARNING
• When the robot vacuum
cleaner is not used for
10 minutes, power will turn
off automatically.
Operations
Using auto clean mode
The robot vacuum cleaner moves and
cleans automatically until it cleans an
entire space once.
❇❇ Stop cleaning: Press the
shortly
button
Using the cleaning modes
You can select the desired cleaning mode.
Recharge
You can command the robot vacuum
cleaner to recharge at the charger
automatically while it is in cleaning
process.
Setting schedule
You can set or cancel on-time or daily
schedule.
❇❇ Refer to “Setting the schedule”.
18 English
1_VR5000_EN_00734E-00_SW.indd 18
2015-03-24 오후 2:10:14
Selecting cleaning mode
Cleaning mode
How to select
Displayed icon
Press once
Auto clean
Press twice
Spot clean
Press 3 times
Max clean
Operations
Press 4 times
Manual clean
❇❇ Direction control can be done only by the
remote control.
Press 5 times
Edge clean
❇❇ When the robot vacuum cleaner is being charged, you can only select the Auto clean, Max clean or
Edge clean mode.
English 19
1_VR5000_EN_00734E-00_SW.indd 19
2015-03-24 오후 2:10:15
Cleaning method for each mode
Auto clean
About 1.5 m
Cleans automatically
until an entire space
is cleaned once.
About 1.5 m
Spot clean
Cleans a localized
area intensely. It
can be used to clean
bread or cookie
crumbs.
Max clean
Manual clean
Cleans until the
battery is depleted.
You can move the
robot vacuum cleaner
with the remote
control to clean the
desired spot.
Operations
Edge clean
Cleans the corners by
reaching to them as
close as possible.
20 English
1_VR5000_EN_00734E-00_SW.indd 20
2015-03-24 오후 2:10:16
Using the remote control
[A Type]
[B Type]
01
02
01
02
03
03
02
04
Operations
05
04
English 21
1_VR5000_EN_00734E-00_SW.indd 21
2015-03-24 오후 2:10:16
[A Type]
[B Type]
01 Power/Recharging
Power
Turn the robot vacuum cleaner’s power on/off
Recharging
Select to recharge the robot vacuum cleaner at the charger
while it is in cleaning process
02 Cleaning mode
Auto clean
Select to automatically clean an entire space once
Operations
Spot clean
Select to clean a localized area intensely
Max clean
Select to make the robot vacuum cleaner to clean until battery
indicator flashes after reaching down to one level
Manual clean
Select to manually control and clean by using the remote
control
Edge clean
Select to clean the corners by reaching to them as close as
possible
• When the obstacle sensor detects an obstacle during the
cleaning, the robot vacuum cleaner reduces its speed to
minimize the bumping impact and the bumper sensor also
helps it lower the buming impact.
Start/Stop
Select to start or stop cleaning process
22 English
1_VR5000_EN_00734E-00_SW.indd 22
2015-03-24 오후 2:10:18
[A Type]
[B Type]
03 Direction control
Select to move forward
Select to turn left
Select to turn right
❇❇ Moving backward is not available
04 Additional function
Silence mode
Select to clean with lower operation noise
• "
" displays on the display panel while the Silence mode
is operating.
Setting the time
Operations
Refer to page 26
Setting the schedule
Refer to page 26
English 23
1_VR5000_EN_00734E-00_SW.indd 23
2015-03-24 오후 2:10:19
05 Point cleaning
Only available with A type remote control
40 cm
You can use the remote control to point
and clean the desired spot while the
robot vacuum cleaner is in cleaning
process.
• Point the red light on the floor within
40 cm around the robot vacuum
cleaner’s location.
• Press and hold the Point cleaning button
to move the red light to the desired spot.
The the robot vacuum cleaner will follow
the light while cleaning.
Operating distance of the remote control
Operations
Height of the
remote control
Height of the
remote control
0.5 m
1 m
1.5 m
Operating
distance
About
1.5 m
About
2 m
About
2.5 m
Operating distance
Inserting batteries
Open the battery cover by lifting it up while pressing the locking tab and insert the
batteries as shown in the illustration. Then, close the cover until it clicks into place.
24 English
1_VR5000_EN_00734E-00_SW.indd 24
2015-03-24 오후 2:10:20
Name of each part
01
04
Top
05
01 Quick Empty cover (Option)
02 Dustbin button
03 Dustbin
04 Display panel
05 Remote control sensor
06 Obstacle sensor
07 Virtual guard sensor (Option)
08 Bumper sensor
02
03
05
06
06
07
08
01
04
02
02
01
01
03
06
09
07
08
01 Cliff sensor
02 Side brush
03 Charge pin
04 Roller
05 Driving wheel
06 Battery cover
07 Power brush
08 Power brush cover
09 Power switch
Operations
05
Bottom
Display panel
01
03
02
04
09
05 06 07 08
11
12
10
13
01 Start/Stop button
02 Number display
03 Daily schedule
04 One-time schedule
05 Auto clean
06 Spot clean
07 Max clean
08 Manual clean
09 Battery indicator
10 Recharging
11 Cleaning mode button
12 Schedule button
13 Recharge button
English 25
1_VR5000_EN_00734E-00_SW.indd 25
2015-03-24 오후 2:10:21
Setting time/schedule
B type remote control’s
control.
,
,
buttons works in same manner as A type remote
Setting the time
• You must set the current time before using the one-time/daily schedule.
• You can set the time only with the remote control.
Select "Hour"
Select "Minute"
or
or
Start setting
Setting complete
Setting the schedule
Operations
• Setting/cancelling the schedule can only be done while the robot vacuum cleaner is
docked on the charger.
• Press the Schedule button shortly to set one-time schedule.
• Press the Schedule button for 3 seconds to set daily schedule.
Select "One-time" or
"Daily" schedule
Select "Hour"
Select "Minute"
or
or
or
or
Start setting
Setting
complete
Cancelling during setup
Cancelling One-time/Daily schedule
To cancel the one-time schedule
Cancel complete
To cancel the daily schedule
Press for 3 sec.
Cancel complete
26 English
1_VR5000_EN_00734E-00_SW.indd 26
2015-03-24 오후 2:10:22
Maintenance
Cleaning and maintaining
You must turn off the power switch before cleaning the robot vacuum cleaner.
Cleaning the dustbin
Clean the dustbin if there’s too much dust in the dustbin.
2 Open the
dustbin cover
3 Remove the
filter from the
dustbin
4 Remove dust in
the dustbin and
the filter
5 Wash the
dustbin and the
filter
6 Reassemble the
filter into the
dustbin
7 Close the
dustbin cover
8 Reinsert the
dustbin into the
robot vacuum
cleaner
Maintenance
1 Remove the
dustbin
English 27
1_VR5000_EN_00734E-00_SW.indd 27
2015-03-24 오후 2:10:24
Emptying the dustbin (Quick Empty)
Use the Quick Empty cover for emptying the dustbin easily.
1 Open the Quick
Empty cover
2 Remove dust
in the dustbin
with a vacuum
cleaner
3 Close the Quick
Empty cover
Cleaning the driving wheel
L
I ON
L
F
L
R
OOF
R
OOF
R
L
I ON
L
F
L
2 Use a blunt rod
or tweezers
to remove the
foreign matters
R
R
L
R
Maintenance
L
1 Put a soft cloth
on the floor and
place the robot
vacuum cleaner
upside-down
Cleaning the sensors and the camera
Lightly wipe with soft cloth.
Camera
Front sensor
window
Cliff sensor window
Rear sensor
window
28 English
1_VR5000_EN_00734E-00_SW.indd 28
2015-03-24 오후 2:10:25
Cleaning the power brush
1 Remove the
dustbin
2 Remove the
power brush
cover
3 Remove the
power brush
4 Clean the power
brush
5 Reassemble the
power brush
6 Reassemble the
power brush
cover
Maintenance
English 29
1_VR5000_EN_00734E-00_SW.indd 29
2015-03-24 오후 2:10:26
Cleaning the side brush
Clean the side brush if there’s foreign matter on the brush.
1 Dip soft cloth
into warm water
R
R
R
2 Wrap the
side brushes
with the cloth
for about
10 seconds and
then wipe it
If hair or string is caught between the main unit and the side brush, follow the below
steps.
1 Remove the side
brushes
2 Clean the side
brushes
R
R
R
R
R
R
L
R
Maintenance
3 Reassemble the
side brushes
R
R
30 English
1_VR5000_EN_00734E-00_SW.indd 30
2015-03-24 오후 2:10:28
Appendices
Notes and cautions
Charging
note
• If the battery overheats during charging,
it may take longer to charge.
• When automatic charging is not working,
please check the followings.
––Turn the power switch (on the bottom
of the robot vacuum cleaner) off and
then on again.
––Unplug the charger’s power plug and
then plug it back on.
––Check whether there is any foreign
matter in the charge pins and clean the
robot vacuum cleaner and the charge
pins of the charger with a dry cloth or
rag.
––Check for any obstacles such as
reflective objects, chairs, etc. near the
charger.
• If the robot vacuum cleaner is left
detached from the charger, the battery
will drain naturally.
––Try to keep the robot vacuum cleaner
being charged on the charger. (Turn
off the power switch and leave the
charger unplugged when planning to
leave the house for long periods of
time by going on a business trip or
vacation, etc.)
In use
note
• To use the robot vacuum cleaner, the
power switch must be turned on. If the
power switch is turned off, all settings
will be reset.
• Do not lie down around the Robot
Vacuum that is running.
––Your hair may be caught between
the power brush and the side brush,
resulting in physical injury.
• The robot vacuum cleaner may get
caught on thresholds, etc. during
cleaning.
––To restart operation, shut off the
power switch, move the robot vacuum
cleaner to an area where it can move
easily and then turn on the power
again.
• The robot vacuum cleaner cannot
completely clean areas it cannot enter,
such as corners, between the wall and
sofa, etc.
––Please use another cleaning tool to
clean them regularly.
• The robot vacuum cleaner cannot
vacuum clumps of dirt, so some may
remain on the floor after cleaning.
Appendices
––Please use another cleaning tool to
clean them regularly.
English 31
1_VR5000_EN_00734E-00_SW.indd 31
2015-03-24 오후 2:10:29
• If the robot vacuum cleaner is turned
off, power cannot be turned on by the
Power button of the remote control.
Press and hold the Start/Stop button on
the robot vacuum cleaner.
• If the battery becomes low during Auto/
Max clean mode, the robot vacuum
cleaner will recharge and finish cleaning
the remaining area after recharging.
(Repeat cleaning frequency: 1 time)
• You cannot select and execute Max/
Manual clean mode while charging.
• Do not unnecessarily move the robot
vacuum cleaner or press buttons while
it is in Auto/Max clean mode. It assumes
that cleaning is complete and starts
cleaning again from the beginning.
• If the Point cleaning button is pressed
while the robot vacuum cleaner is
charging, it will move backward about
250 mm and rotate 180º.
• If the robot vacuum cleaner senses the
bumping impact or fall, it will move
backward automatically.
• If the Point cleaning button is not
pressed for more than 2 seconds, the
point cleaning function will be turned
off and the robot vacuum cleaner will
operate according to the previous
operation as the follows:
––When it was in the Stand-by mode, it
will stop on the spot.
––When it was in the Manual clean mode,
it will stand by on the spot for the
Manual mode.
––When it was in the Auto/Max/Edge
clean mode, it will operate in the
previous clean mode.
––When it was in the Spot clean mode,
it will operate in the Spot clean mode
from the spot.
––When it was returning to the charger
to charge itself, it will move to the
charger again.
• When the robot vacuum cleaner is
charging automatically since the battery
indicator blinks, the point cleaning
function will not operate.
Appendices
32 English
1_VR5000_EN_00734E-00_SW.indd 32
2015-03-24 오후 2:10:29
Cleaning and maintenance
note
• If you washed the dustbin and filter with
water,
––Dustbin: Completely wipe out the
water.
––Filter: Completely dry it in a shade
before using.
caution
• Watch your fingers when attaching or
detaching the filter, since they may get
stuck in the dustbin’s intake.
• To avoid blockages by foreign matter,
do not let toothpicks, cotton swabs etc.
from being vacuumed by the robot
vacuum cleaner.
• If it is difficult to remove foreign matters
from the power brush, contact a service
center.
• Since the power brush removes dirt
from the floor during cleaning, foreign
matters such as thread, long hair, etc.
may get caught in it. Therefore check
and clean it regularly.
About the battery
note
• Purchase batteries at service centers and
check the genuine part symbol (
)
and model name before purchasing.
• Charge batteries in a place with good
ventilation.
• The battery is exclusively for Samsung
Electronics robot vacuum cleaner; do not
use it for any other product.
• Do not disassemble or modify the
battery.
• Do not throw the battery out in fire or
heat it up.
• Do not connect any metallic object to
the charging contacts (+, -).
• Do not discard the batteries with your
household trash.
• Before you discard the robot vacuum
cleaner, dispose of the batteries in an
environmentally safe manner.
––Follow all local regulations when
disposing of batteries.
• Store it indoors (at 0 °C ~ 40 °C).
• If the battery malfunctions, do not
disassemble it yourself. Contact your
nearest service center.
Appendices
• The battery warranty period is 6 months
from the date of purchase.
English 33
1_VR5000_EN_00734E-00_SW.indd 33
2015-03-24 오후 2:10:29
• The robot vacuum cleaner is powered
by an environment-friendly Nickel Metal
Hydride (NiMH) rechargeable battery,
and an over-charge prevention function
guarantees an extended life time.
• An increased charging time and a
shorter battery life indicates the closer
end of the battery life. Please contact
an authorized customer care center to
replace your battery.
• The battery warranty period is 6 months
from the date of purchase.
About the IrDA sensor
caution
• Infrared signal transmission may not be
smooth in locations exposed to halogen
lamps or in outdoor locations.
• When controlling the robot vacuum
cleaner with the remote control, the
robot vacuum cleaner may cross the
invisible barrier set by the Virtual guard
(option) and enter the area you don’t
want it to enter, since remote control’s
signal has a higher priority.
• Different infrared signals may interfere
with one another and cause the devices
to malfunction if they are used together
in a small space or in a close distance.
• Install the Virtual guard (option) away
from the charger as auto charging may
be interrupted if the Virtual guard is
near the charger.
• If more than one robot vacuum cleaners
is used simultaneously, they may
malfunction due to interference of the
infrared signals.
• The robot vacuum cleaner uses 3 types
of infrared devices and a device may not
work in front of another device with a
higher priority.
––Infrared signal Priority: Remote control
> Virtual guard (option) > Charger
Appendices
34 English
1_VR5000_EN_00734E-00_SW.indd 34
2015-03-24 오후 2:10:29
Information codes
Information codes
Checklist
The robot vacuum cleaner is caught, stuck or trapped
while moving around.
• Turn off the power switch and move the robot vacuum
cleaner to another area.
Foreign matter caught in the Power brush.
• Turn off the power switch and remove the foreign matter
from the Power brush.
Foreign matter caught in the left Driving wheel.
• Turn off the power switch and remove the foreign matter
from the Driving wheel.
Foreign matter caught in the right Driving wheel.
• Turn off the power switch and remove the foreign matter
from the Driving wheel.
Bumper sensor needs to be checked.
• Turn off the power switch and turn it back on.
• Contact a service center if information code does not
disappear.
Foreign matter accumulated on the obstacle sensor.
• Turn off the power switch and clean the front and rear
sensor with a soft cloth.
Foreign matter accumulated on the cliff sensor.
• Turn off the power switch and clean the cliff sensor with a
soft cloth.
Foreign matter caught on the side brush.
If press Start/Stop button or turn off the power switch, the information code will be
cleared.
Appendices
• Turn off the power switch and remove the foreign matter
from the side brush.
English 35
1_VR5000_EN_00734E-00_SW.indd 35
2015-03-24 오후 2:10:29
Troubleshooting
Symptom
Checklist
• Check if the power switch is on.
• Check if all the icons are displayed on display panel.
The robot vacuum
cleaner is not working
at all.
• Check if the battery of the robot vacuum cleaner is
depleted.
––When “Lo” is displayed, carry the robot vacuum cleaner
to the charger to charge it.
• Replace the batteries (AAA type) when the remote
controller is not working.
• Check if the dustbin is assembled.
• When “Lo” is displayed on the display panel, carry the
robot vacuum cleaner to the charger to charge it.
The robot vacuum
cleaner is stopped during
cleaning process.
• When the robot vacuum cleaner is stuck by the obstacles
such as cord, threshold etc, pick it up to remove it from the
obstacle.
––If any fabric or string is caught in the drive wheel, turn
off the power switch and remove the fabric or string
before using it again.
• When the robot vacuum cleaner stuck to the floor where
there is a height difference, carry it to another area.
• If the filter is clogged, turn off the power switch and clean
the dustbin and filter.
Suction power is weak.
• When there’s too much dust in the dustbin, suction power
may get weakened. Turn off the power switch and empty
the dustbin.
• If the intake (on bottom of The robot vacuum cleaner) is
blocked by foreign matters, turn off the power switch and
remove foreign matter from the intake.
Appendices
• When noise suddenly increase, turn off the emergency
switch and empty the dustbin.
36 English
1_VR5000_EN_00734E-00_SW.indd 36
2015-03-24 오후 2:10:30
Symptom
Checklist
• Check if there’s power failure or whether the power plug is
unplugged.
The robot vacuum
cleaner cannot find the
charger.
• Remove any obstacles around the charger (about 1 m in
front and about 0.5 m to both sides of the charger) that
may disturb the robot vacuum cleaner from returning to
the charger.
• When there’s foreign matters on the charge pins that
affects charging, clean the foreign matter.
• Check if the Virtual guard (option) is installed near the
charger.
• Check if the charger is installed along the grain of wooden
floors or tiles.
The robot vacuum
cleaner suddenly cleans
diagonally.
• It may clean in diagonal direction for moving to another
area in shortest route, or it made contact with any
obstacles in that angle, or if it was charged at the charged
at an angle, or grain of the wooden/tile floor is in that
direction.
• If you point the red light directly at the robot vacuum
cleaner, it may not move to desired direction.
Point cleaning is not
working. (Option)
––Point the red light on the floor within 40 cm around the
robot vacuum cleaner.
• Do not use the point cleaning in direct sunlight, under
bright light or on dark floors.
The robot vacuum
cleaner passes through
the Virtual guard.
(Option)
• If the power lamp if the Virtual guard is off, check if the
Virtual guard is turned off and then turn it back on.
• Check if the distance sensor is facing in the desired
direction you want to create an invisible barrier.
• Make sure you are using batteries.
• Replace the batteries with new batteries. (2 type D (LR20)
batteries)
Appendices
The battery usage time
of the Virtual guard is
too short. (Option)
• If the batteries in the Virtual guard are depleted, replace
them. (2 type D (LR20) batteries)
English 37
1_VR5000_EN_00734E-00_SW.indd 37
2015-03-24 오후 2:10:30
Warnings about battery
WARNING
You must not remove (or attempt to remove) the battery incorporated in this product
on your own. To replace the battery, you must contact your service provider or an
independent qualified professional. These instructions have been prepared for the
exclusive use of your service provider or independent qualified professional.
FOR YOUR OWN SAFETY, DO NOT ATTEMPT TO REMOVE THE BATTERY ON YOUR OWN OR
DISPOSE OF IT IN FIRE. DO NOT DISASSEMBLE, CRUSH OR PUNCTURE THE BATTERY.
How to remove the battery
Remove the robot vacuum cleaner from the charger (station) for disassembling.
You must turn off the robot vacuum cleaner for safety before diassembling.
1 Lay down and invert the robot
vacuum cleaner, and then remove
2 screws.
2 Remove the battery cover.
Appendices
3 Remove the battery from the slot
and disconnect the connector.
38 English
1_VR5000_EN_00734E-00_SW.indd 38
2015-03-24 오후 2:10:30
Correct disposal of batteries in this product
(Applicable in countries with separate battery return systems.)
The marking on the battery, manual or packaging indicates that the battery in this
product should not be disposed of with other household waste. Where marked,
the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury,
cadmium or lead above the reference levels in EC Directive 2006/66.
The battery incorporated in this product is not user replaceable. For information on its
replacement, please contact your service provider. Do not attempt to
remove the battery or dispose it in a fire. Do not disassemble, crush, or puncture the
battery. If you intend to discard the product, the waste collection site will take the
appropriate measures for the recycling and treatment of the product, including the
battery
Appendices
English 39
1_VR5000_EN_00734E-00_SW.indd 39
2015-03-24 오후 2:10:31
Specifications
Classification
Mechanical
specifications
Power
specifications
Cleaning
specifications
Item
Detail information
Diameter
355 mm
Height
93 mm
Weight
3.6 kg
Button type of the main unit
Touch type
Power voltage
220 - 240 V~, 50 - 60 Hz
Power consumption (Charger)
50 W
Power consumption (Main
unit)
40 W
Battery specifications
14.4 V / 2,000 mA
Charging type
Automatic charging/Manual charging
Cleaning mode
Auto, Spot, Max, Manual
Charging time
Approximately 120 minutes
Cleaning time
(On the basis of hard floor)
Approximately 90 minutes
Dust bin capacity
About 0.6 ℓ
Cleaning
method
Ceiling shape recognition
This Vacuum cleaner is approved the following.
Electromagnetic Compatibility Directive : 2004/108/EEC
Low Voltage Directive : 2006/95/EC
Appendices
40 English
1_VR5000_EN_00734E-00_SW.indd 40
2015-03-24 오후 2:10:31
Note
Appendices
English 41
1_VR5000_EN_00734E-00_SW.indd 41
2015-03-24 오후 2:10:31
If you have any questions or comments relating to Samsung products,
please contact the SAMSUNG customer care center.
Country
Customer Care Center
Switzerland 0848 - SAMSUNG (7267864, CHF 0.08/min)
1_VR5000_EN_00734E-00_SW.indd 42
Web Site
www.samsung.com
www.samsung.com/ch_fr/(French)
2015-03-24 오후 2:10:31
Robo-Sauger
Benutzerhandbuch
Serie SR10J50✴✴✴
• Lesen Sie die Anweisungen sorgfältig durch, ehe Sie das Gerät in Betrieb nehmen.
• Nur zum Einsatz in geschlossenen Räumen geeignet.
2_VR5000_DE_00734E-00_SW.indd 1
2015-03-24 오후 2:11:49
Inhalt
Vorbereitung
Pflege
Sicherheitsinformationen3
Reinigung und Pflege
27
Sicherheitsinformationen3
Reinigen des Staubbehälters
27
Wichtige Sicherheitshinweise
Entleeren des Staubbehälters (Schnellentleerung)28
4
Aufstellen der Ladestation
Aufstellen der Ladestation
12
Zubehör13
Laden14
Aufstellen des Virtual Guard (optional erhältlich)16
Übersicht über den Virtual Guard
17
Einlegen der Batterien
17
Bedienung
Reinigen des Antriebsrads
28
Reinigen der Sensoren und der Kamera
28
Reinigen der Kraftbürste
29
Reinigen der seitlich rotierenden Kantenbürste30
Anhänge
Hinweise und Vorsichtsmaßnahmen
31
Laden31
Im Betrieb
31
Reinigung und Pflege
33
Informationen zur Batterie
33
Infos zum IrDA-Sensor
34
Verwenden des Robo-Saugers
18
Saugbewegungen in den einzelnen Modi
20
Verwenden der Fernbedienung
21
Fehlerbehebung36
Bezeichnung der Teile
25
Warnhinweise zur Batterie
38
Entfernen der Batterie
38
Technische Daten
40
Uhrzeiteinstellung/Programmierung26
Einstellen der Uhrzeit
26
Einstellen eines Programms
26
Informationscodes35
2 Deutsch
2_VR5000_DE_00734E-00_SW.indd 2
2015-03-24 오후 2:11:49
Vorbereitung
Sicherheitsinformationen
Sicherheitsinformationen
Vorbereitung
WARNUNG
• Lesen Sie vor der Verwendung des Geräts das Benutzerhandbuch sorgfältig
durch, und bewahren Sie sie zum späteren Nachschlagen auf.
WARNUNG
• Da die folgenden Hinweise zum Betrieb für verschiedene Modelle
gelten, können die Eigenschaften Ihres Geräts leicht von den in dieser
Bedienungsanleitung beschriebenen Merkmalen abweichen.
Symbole der Gefahren-/Warnhinweise
WARNUNG
Dieses Symbol weist darauf hin, dass Lebensgefahr oder das Risiko ernsthafter
Verletzungen besteht.
Vorsicht
Dieses Symbol weist darauf hin, dass die Gefahr von Personen- oder Sachschäden
besteht.
Weitere verwendete Symbole
Hinweis
Dieses Symbol weist darauf hin, dass der folgende Text wichtige
Zusatzinformationen enthält.
Deutsch 3
2_VR5000_DE_00734E-00_SW.indd 3
2015-03-24 오후 2:11:49
Wichtige Sicherheitshinweise
Vorbereitung
Beim Umgang mit Elektrogeräten sind einige grundlegende Vorsichtsmaßnahmen
wie u. a. die folgenden zu beachten:
Lesen Sie vor der Verwendung Ihres Robo-Saugers sämtliche Anweisungen
sorgfältig durch.
Ziehen Sie den Stecker der Ladestation aus der Dose, wenn Sie es nicht
verwenden und ehe Sie Wartungsarbeiten durchführen.
WARNUNG
So verringern Sie die Gefahr von Verletzungen, Stromschlägen oder Bränden:
Allgemein
• Verwenden Sie das Gerät nur wie in diesem Handbuch beschrieben.
• Verwenden Sie das Gerät nicht, wenn der Robo-Sauger oder die Ladestation
beschädigt sind.
• Wenn das Gerät nicht ordnungsgemäß arbeitet, hingefallen, beschädigt oder
ins Wasser gefallen ist oder im Freien vergessen wurde, schicken Sie es an das
nächstgelegene Kundendienstzentrum zurück.
• Berühren Sie die Ladestation und den Robo-Sauger nicht mit nassen Händen.
• Verwenden Sie ihn nur für trockene Flächen in geschlossenen Räumen.
• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten
körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an
Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder
eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und
die damit verbundenen Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und
Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.
4 Deutsch
2_VR5000_DE_00734E-00_SW.indd 4
2015-03-24 오후 2:11:49
• Manipulieren Sie den gepolten Stecker nicht, damit er an eine ungepolte
Steckdose oder ein ungepoltes Verlängerungskabel angeschlossen werden kann.
Vorbereitung
LADESTATION
• Verwenden Sie das Gerät nicht im Freien oder auf nassen Flächen.
• Ziehen Sie den Stecker der Ladestation aus der Dose, wenn Sie es nicht
verwenden und ehe Sie Wartungsarbeiten durchführen.
• Verwenden Sie nur die vom Hersteller mitgelieferte Ladestation.
• Verwenden Sie niemals beschädigte oder lose Netzkabel, Netzstecker oder
Steckdosen.
• Ziehen und tragen Sie das Gerät nicht am Kabel, und verwenden Sie das Kabel
nicht als Tragegriff. Ziehen Sie das Kabel auch nicht um scharfe Kanten oder
Ecken herum. Halten Sie das Kabel entfernt von beheizten Oberflächen.
• Verwenden Sie keine Verlängerungskabel oder Steckdosen mit unzureichender
Leistung.
• Ziehen Sie zum Ausstöpseln nicht am Netzkabel. Ziehen Sie den Stecker stets
am Stecker selbst und nicht am Kabel heraus.
• Beschädigen und verbrennen Sie die Batterien nicht, da sie bei hohen
Temperaturen explodieren.
• Versuchen Sie keinesfalls, die Ladestation zu öffnen. Reparaturen dürfen nur
von einem qualifizierten Kundendienstzentrum durchgeführt werden.
• Setzen Sie die Ladestation keinen hohen Temperaturen aus, und lassen
Sie weder Feuchtigkeit noch Nässe in irgendeiner Form in Kontakt mit der
Ladestation kommen.
Deutsch 5
2_VR5000_DE_00734E-00_SW.indd 5
2015-03-24 오후 2:11:50
Vorbereitung
ROBO-SAUGER
• Saugen Sie keine harten oder scharfen Gegenstände wie Glas, Nägel, Schrauben,
Münzen usw. auf.
• Verwenden Sie das Gerät niemals ohne Filter. Führen Sie bei Wartung und
Pflege des Geräts niemals Ihre Finger oder andere Gegenstände in die
Lüfterkammer ein, da sich das Gerät andernfalls möglicherweise ungewollt
einschalten könnte.
• Stecken Sie keine Objekte in die Öffnungen des Geräts. Verwenden Sie das Gerät
nicht mit versperrten Öffnungen. Halten Sie Öffnungen frei von Staub, Fusseln,
Haaren und anderen Stoffen, die die Luftströmung behindern könnten.
• Saugen Sie keine toxischen Stoffe (Chlorbleiche, Ammoniak, Abflussreiniger
usw.) auf.
• Saugen Sie nichts auf, was brennt oder Rauch erzeugt (z. B. Zigaretten,
Streichhölzer oder heiße Asche).
• Verwenden Sie das Gerät nicht, um leicht entzündliche oder brennbare
Flüssigkeiten wie Benzin aufzusaugen, und setzen Sie es nicht an Stellen ein, wo
solche Stoffe vorhanden sein könnten wie unter anderem:
––Räume mit Kerzen oder Schreibtischlampen auf dem Boden.
––Räume mit unbeaufsichtigtem Feuer (Feuer oder Glut).
––Räume, in denen sich Benzin, Alkohol, Verdünner, Aschenbecher mit
brennenden Zigaretten usw. befinden.
• Verwenden Sie den Robo-Sauger nicht in geschlossenen Räumen, wenn
die Luft darin Dämpfe von lösungsmittelhaltigen Farben, Lackverdünnern,
Mottenschutzmitteln, brennbaren Stäuben oder andere explosive bzw. toxische
Dämpfe enthält.
• Die Batterien können bei extremen Einsatz- oder Temperaturbedingungen
auslaufen.
• Wenn diese Flüssigkeit auf die Haut kommt, waschen Sie sie schnell mit
Wasser ab. Wenn die Flüssigkeit in die Augen gelangt, spülen Sie sie sofort und
mindestens 10 Minuten lang mit sauberem Wasser. Suchen Sie medizinische
Hilfe auf.
6 Deutsch
2_VR5000_DE_00734E-00_SW.indd 6
2015-03-24 오후 2:11:50
Vorbereitung
WARNUNG
Hinweise zur Stromversorgung
• Beugen Sie der Gefahr eines Stromschlags oder Brands vor.
––Beschädigen Sie nicht das Netzkabel.
––Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu
ziehen, und berühren Sie den Netzstecker nicht mit nassen Händen.
––Schließen Sie das Gerät ausschließlich an eine eigens dafür bestimmte
Steckdose mit der in Ihrem Land üblichen Nennspannung und niemals an eine
Steckerleiste an, die für weitere Geräte verwendet wird.
––Lassen Sie das Kabel nicht ungeschützt auf dem Boden herumliegen.
––Verwenden Sie keine beschädigten oder losen Netzstecker, Netzkabel und
Steckdosen.
• Entfernen Sie Staub und sonstige Fremdpartikel vom Ladestift und den
Kontakten des Netzsteckers.
––Andernfalls besteht die Gefahr eines Stromschlags oder einer Fehlfunktion.
Vor der Verwendung
• Verwenden Sie den Robo-Sauger niemals in der Nähe von brennbaren
Materialien.
––Dazu gehören Orte, an denen sich Kerzen, Schreibtischlampen, offene
Feuerstellen oder brennbare Stoffe wie Benzin, Alkohol, Verdünner usw.
befinden.
• Der Robo-Sauger ist für den Gebrauch im Haushalt bestimmt. Verwenden
Sie ihn deshalb nicht zur Reinigung von Kellern, Dachböden, Lagerräumen,
industriell genutzten Gebäuden, Flächen im Außenbereich oder in feuchten
Umgebungen (z. B. Badezimmer, Waschküche), Tischen oder Regalen.
––Andernfalls könnten Schäden oder Fehlfunktion am Robo-Sauger die Folge
sein.
Deutsch 7
2_VR5000_DE_00734E-00_SW.indd 7
2015-03-24 오후 2:11:50
Vorbereitung
• Stellen Sie den Virtual Guard (optional erhältlich) vor gefährlichen Bereichen
(wie z. B. Treppen oder Geländern) auf, um Schäden am Gerät und Verletzungen
zu verhindern.
––Halten Sie den Höhensensor zur eigenen Sicherheit stets sauber.
• Stellen Sie sicher, dass der Robo-Sauger nicht durch Flüssigkeiten jeglicher Art
fährt oder in sonstiger Weise mit ihnen in Kontakt kommt.
––Der Robo-Sauger kann schwer beschädigt werden oder andere Bereiche
verschmutzen, wenn die Räder durch Flüssigkeiten fahren.
• Schütten Sie keine Flüssigkeiten auf die Ladestation.
––Es besteht die Gefahr eines Stromschlags oder Brandes.
• Verwenden Sie die Ladestation ausschließlich zum dafür vorgesehenen Zweck.
––Andernfalls besteht die Gefahr von Bränden oder schweren Schäden an der
Ladestation.
• Halten Sie den Höhensensor zu Ihrer eigenen Sicherheit stets sauber.
Im Betrieb
• Wenn der Robo-Sauger ungewöhnliche Geräusche, Gerüche oder Rauch
entwickelt, schalten Sie das Gerät unverzüglich mit dem Netzschalter an der
Geräteunterseite aus und wenden Sie sich an ein Kundendienstzentrum.
Reinigung und Pflege
• Wenden Sie sich bei einem beschädigten Netzkabel an ein
Kundendienstzentrum, um es von einer qualifizierten Fachkraft austauschen zu
lassen.
––Es besteht die Gefahr eines Stromschlags oder Brandes.
• Wenden Sie sich für einen Austausch der Batterien bitte an ein
Kundendienstzentrum von Samsung Electronics.
––Die Verwendung von Batterien aus anderen Geräten kann zu Fehlfunktionen
führen.
8 Deutsch
2_VR5000_DE_00734E-00_SW.indd 8
2015-03-24 오후 2:11:50
Vorbereitung
Vorsicht
Vor der Verwendung
• Setzen Sie vor Verwendung des Geräts den Staubbehälter ein.
• Öffnen Sie die Zimmertüren, bevor Sie mit der Reinigung beginnen, damit
alle Räume gesaugt werden können. Stellen Sie den Virtual Guard (optional
erhältlich) vor Eingängen, Balkonen, Badezimmern oder sonstigen Bereichen
auf, in denen der Robo-Sauger herunterfallen könnte.
• Beachten Sie für eine ordnungsgemäße Durchführung des automatischen
Ladevorgangs die folgenden Hinweise.
––Die Ladestation muss stets eingeschaltet sein.
––Stellen Sie die Ladestation an einem Ort auf, die vom Robo-Sauger leicht
gefunden und angesteuert werden kann.
––Beseitigen Sie alle Hindernisse vor der Ladestation.
• Achten Sie beim Aufstellen der Ladestation darauf, dass das Kabel nicht
ungeschützt auf dem Boden herumliegt, da sich der Robo-Sauger darin
verfangen könnte.
• Verwenden Sie den Robo-Sauger nicht auf schwarzen Böden.
––In diesem Fall funktioniert der Robo-Sauger möglicherweise nicht
ordnungsgemäß.
• Heben Sie den Robo-Sauger niemals an der Halterung für den Staubbehälter an.
• Entfernen Sie alle Gegenstände in einer Entfernung von 0,5 m zu beiden Seiten
bzw. von 1 m vor der Ladestation.
• Stellen Sie sicher, dass die Ladestifte der Ladestation nicht beschädigt sind oder
sich Fremdstoffe darauf befinden.
• Stellen Sie die Ladestation nicht auf einem dunklen Untergrund auf.
––Wenn der Untergrund um die Ladestation zu dunkel ist, wird der Robo-Sauger
nicht ordnungsgemäß geladen.
• Entfernen Sie vor der Verwendung alle Gegenstände, die die Bewegung des
Robo-Saugers behindern könnten (wie z. B. Schaukeln oder Rutschen für den
Innenbereich).
Deutsch 9
2_VR5000_DE_00734E-00_SW.indd 9
2015-03-24 오후 2:11:50
Vorbereitung
Im Betrieb
• Verwenden Sie den Robo-Sauger nicht auf dicken Teppichböden, da andernfalls
Schäden sowohl am Gerät als auch am Teppich die Folge sein können.
––Der Robo-Sauger ist nicht für die Reinigung von Teppichen mit einer Dicke
von mehr als 1 cm geeignet.
• Verwenden Sie den Robo-Sauger nicht auf Tischen oder an anderen erhöhten
Stellen.
––Er könnte beschädigt werden, wenn er herunterfällt.
• Der Robo-Sauger könnte beim Reinigen gegen Stuhl- und Tischbeine fahren.
Räumen Sie Stühle und Tische deshalb für eine schnelle und wirksame
Reinigung stets weg.
• Heben Sie den Robo-Sauger nicht an und bringen Sie in nicht in einen anderen
Raum, während er in Betrieb ist.
• Tragen Sie den Robo-Sauger nicht an den Rädern von einem Raum in einen
anderen.
• Stellen oder legen Sie keine Gegenstände auf das Gerät, da andernfalls
Fehlfunktionen die Folge sein können.
• Entfernen Sie bei Verwendung des Robo-Saugers stets evtl. herumliegende
Papier- oder Kunststofftüten vom Boden, da diese den Lufteinlass des Geräts
blockieren könnten.
• Wenn der Robo-Sauger an Türschwellen zu anderen Räumen oder der Veranda
feststeckt, kann er den Betrieb möglicherweise nicht fortsetzen.
––Der Robo-Sauger stellt aus Sicherheitsgründen den Betrieb ein, wenn er
länger als 5 Minuten nicht weiterfahren kann.
––Um weiter zu saugen, schalten Sie den Robo-Sauger mit dem Netzschalter aus
und wieder ein, nachdem Sie ihn an eine Stelle gebracht haben, wo er sich
wieder bewegen und saugen kann.
• Richten Sie den roten Pointer (optional erhältlich) niemals direkt auf Personen
oder Tiere.
10 Deutsch
2_VR5000_DE_00734E-00_SW.indd 10
2015-03-24 오후 2:11:50
Vorbereitung
Reinigung und Pflege
• Befolgen Sie die folgenden Hinweise, um Schäden am Robo-Sauger zu
vermeiden.
––Sprühen Sie zum Reinigen kein Wasser direkt auf den Robo-Sauger.
Verwenden Sie niemals Waschbenzin, Verdünner oder Alkohol, um das Gerät
zu reinigen.
• Demontieren und reparieren Sie das Gerät nicht auf eigene Faust.
––Diese Arbeiten dürfen nur von einer qualifizierten Fachkraft durchgeführt
werden.
• Halten Sie den Hindernissensor und den Höhensensor stets sauber.
––Wenn sich Fremdstoffe auf den Sensoren ansammeln, funktionieren sie
möglicherweise nicht mehr ordnungsgemäß.
Deutsch 11
2_VR5000_DE_00734E-00_SW.indd 11
2015-03-24 오후 2:11:50
Aufstellen der Ladestation
Aufstellen der Ladestation
Die Ladestation muss stets eingeschaltet sein.
Netzleuchte (rot)
Stellen Sie die Ladestation an
einem Ort ohne Hindernisse und
Absturzgefahr auf.
Aufstellen der Ladestation
ca. 0,5 m
ca. 0,5 m
ca. 1 m
Hinweis
• Stellen Sie die Ladestation in einem Raum mit ebenem Untergrund und geraden Wänden auf.
• Stellen Sie die Ladestation bei Holzfußböden mit der Maserung des Holzes auf.
• Wenn sich der Netzschalter in der Aus-Position befindet, wird der Robo-Sauger auch dann nicht
geladen, wenn er an die Ladestation angedockt ist.
• Die Ladestation muss stets eingeschaltet sein.
–– Wenn die Ladestation nicht eingeschaltet oder die Stromversorgung unterbrochen ist, kann
der Robo-Sauger die Ladestation nicht ansteuern und wird nicht automatisch geladen.
–– Die Batterie entlädt sich von selbst, sobald der Robo-Sauger von der Ladestation getrennt
wird.
• Wenn sich der Robo-Sauger im Energiesparmodus befindet, wird die Stromversorgung nicht
wieder aktiviert, selbst wenn der Notschalter aus- und dann wieder eingeschaltet wird. Halten
Sie die Taste „Start/Stop (Start/Stopp)“ des Robo-Saugers gedrückt.
12 Deutsch
2_VR5000_DE_00734E-00_SW.indd 12
2015-03-24 오후 2:11:50
Zubehör
Batterien
Batterien (Typ AAA; optional
erhältlich)
Benutzerhandbuch
Ersatzfilter (optional
erhältlich)
Reinigungsbürste
Virtual Guard (optional
erhältlich)
Aufstellen der Ladestation
Fernbedienung (optional
erhältlich)
Deutsch 13
2_VR5000_DE_00734E-00_SW.indd 13
2015-03-24 오후 2:11:51
Laden
Es dauert etwa 120 Minuten, das Gerät nach dem Erwerb vollständig aufzuladen. Es kann dann
ungefähr 90 Minuten lang genutzt werden.
Ladeleuchte während des Ladevorgangs (grün)
Aufstellen der Ladestation
WARNUNG
Die Nennspannung dieses
Geräts beträgt 220 bis 240 V~.
1 Stellen Sie den Netzschalter an der
Geräteunterseite auf die Ein-Position.
Sie müssen den Netzschalter auf die EinPosition stellen, um den Robo-Sauger
einschalten zu können.
2 Laden Sie den Robo-Sauger manuell,
indem Sie ihn in die Ladestation stellen.
Vergewissern Sie sich, dass die Ladestifte von
Robo-Sauger und Ladestation ordnungsgemäß
auf einander ausgerichtet sind.
3 Überprüfen Sie den Ladestatus.
Die Anzeige „
“ gibt den Ladefortschritt
an. Wenn der Ladevorgang abgeschlossen
ist, erscheint im Display die Meldung „FULL
(VOLL)“.
14 Deutsch
2_VR5000_DE_00734E-00_SW.indd 14
2015-03-24 오후 2:11:51
Automatisches Laden
Wenn die Batterieanzeige beim Reinigen
blinkt, kehrt der Robo-Sauger zur Ladestation
zurück, um sich automatisch aufzuladen.
Sie können den Robo-Sauger so einstellen,
dass er beim Saugen automatisch die
Ladestation anfährt.
Niedrige Batterieladung („Lo
(Niedrig)“)
Aufstellen der Ladestation
Laden
Sie können den Robo-Sauger auch manuell
laden, indem Sie ihn in die Ladestation stellen.
Wenn der Ladevorgang nicht ordnungsgemäß durchgeführt wird
Überprüfen Sie die Aufstellung der Ladestation und kontrollieren Sie, ob:
• die Ladestation an einen Ort aufgestellt wurde, an der sie vom Robo-Sauger nur schwer
angefahren werden kann.
• die Entfernung zwischen Ladestation und Robo-Sauger mehr als 5 m beträgt.
–– Es kann länger dauern, bis der Robo-Sauger für den Ladevorgang zum Ladegerät
zurückgekehrt ist.
Laden Sie den Robo-Sauger manuell, wenn:
• sich die Ladestation in einer Ecke befindet.
• die Batterie vollkommen entladen ist.
• der Robo-Sauger durch Hindernisse (Möbel usw.) aufgehalten wird.
• der Robo-Sauger eine Schwelle in der Nähe der Ladestation nicht überwinden kann. (Der RoboSauger kann nur Schwellen mit einer Höhe von maximal 1,5 cm überqueren.)
• die Batterieanzeige blinkt und im Display die Meldung „Lo (Niedrig)“ angezeigt wird.
• der Robo-Sauger auf Punktsaugen oder Handsaugen eingestellt ist.
Deutsch 15
2_VR5000_DE_00734E-00_SW.indd 15
2015-03-24 오후 2:11:52
Aufstellen des Virtual Guard (optional erhältlich)
Der Virtual Guard verhindert mit Hilfe von Infrarotstrahlen, dass der Robo-Sauger bestimmte
Bereiche befährt.
Virtual Guard
Aufstellen der Ladestation
m
2,5
s
n
te
des
Min
Die Länge der vom Virtual Guard erzeugten virtuellen Wand beträgt mindestens 2,5 m. Die
tatsächliche Länge ist abhängig von den Umgebungsbedingungen und der Bewegung des
Robo-Saugers ab.
Die Netzanzeige blinkt rot.
1 Drücken Sie die Ein/Aus-Taste, um das
Gerät einzuschalten.
2 Stellen Sie den Virtual Guard vor den
Bereichen auf, die vom Robo-Sauger
nicht befahren und gereinigt werden
sollen.
Stellen Sie sicher, dass der Entfernungssensor
in die Richtung zeigt, in der Sie die unsichtbare
Barriere errichten wollen (diese Linie kann der
Robo-Sauger nicht passieren).
16 Deutsch
2_VR5000_DE_00734E-00_SW.indd 16
2015-03-24 오후 2:11:52
Übersicht über den Virtual Guard
Ein/Aus-Taste
Erkennungssensor für den Robo-Sauger
Netzlampe
Einschalten: Lampe blinkt rot
Ausschalten: Lampe erlischt
Aufstellen der Ladestation
Entfernungssensor (Infrarotsensor)
Batteriefachabdeckung
Einlegen der Batterien
Batterien für den Virtual Guard müssen separat erworben werden.
1 Ziehen Sie die Abdeckung des
Batteriefachs zum Öffnen bei
gedrückter Verriegelung nach oben.
2 Setzen Sie wie in der Abbildung gezeigt
Batterien vom Typ D ein, und achten Sie
dabei auf die richtige Polung (+, -).
3 Schieben Sie die Lasche der Abdeckung
in die dafür vorgesehene Öffnung,
und drücken Sie das andere Ende nach
unten, um die Batteriefachabdeckung zu
schließen.
Deutsch 17
2_VR5000_DE_00734E-00_SW.indd 17
2015-03-24 오후 2:11:52
Bedienung
Verwenden des Robo-Saugers
Sie müssen den Netzschalter auf die Ein-Position stellen, ehe Sie den Robo-Sauger verwenden
können.
Ein-/Ausschalten
Schieben Sie den Netzschalter an
der Unterseite des Robo-Saugers in
die Ein- bzw. Aus-Position.
WARNUNG
• Wenn der Robo-Sauger
10 Minuten lang nicht
benutzt wird, schaltet er sich
automatisch ab.
Bedienung
Automatische Reinigung
Der Robo-Sauger fährt und saugt automatisch,
bis der gesamte Bereich einmal gereinigt ist.
❇❇ Saugvorgang anhalten: Drücken Sie kurz die
Taste
.
Reinigungsmodi
Sie können den gewünschten
Reinigungsmodus auswählen.
Laden
Sie können den Robo-Sauger so einstellen,
dass er beim Saugen automatisch die
Ladestation anfährt.
Einstellen von Programmen
Sie können ein Einmal- oder ein
Tagesprogramm einstellen bzw. abbrechen.
❇❇ Weitere Informationen erhalten Sie im
Abschnitt „Einstellen eines Programms“.
18 Deutsch
2_VR5000_DE_00734E-00_SW.indd 18
2015-03-24 오후 2:11:53
Auswählen des Reinigungsmodus
Reinigungsmodus
So wählen Sie ihn aus
Angezeigtes Symbol
Einmal drücken
Automatische
Reinigung
Zweimal drücken
Punktsaugen
Dreimal drücken
Maximalsaugen
Bedienung
Viermal drücken
Handsaugen
❇❇ Die Richtung kann nur über die Fernbedienung
geändert werden.
Fünfmal drücken
Kantensaugen
❇❇ Während der Robo-Sauger geladen wird, können Sie nur die Modi für automatische Reinigung oder
Maximalsaugen auswählen oder Kantensaugen.
Deutsch 19
2_VR5000_DE_00734E-00_SW.indd 19
2015-03-24 오후 2:11:53
Saugbewegungen in den einzelnen Modi
Automatische
Reinigung
ca. 1,5 m
Führt eine
automatische Reinigung
des gesamten Bereichs
durch.
ca. 1,5 m
Punktsaugen
Reinigt einen
abgegrenzten Bereich
intensiv. Dieser Modus
kann verwendet
werden, um z. B.
Brot- oder Kekskrümel
aufzusaugen.
Bedienung
Maximalsaugen
Handsaugen
Der Saugvorgang wird
solange fortgeführt, bis
die Batterie ganz leer
ist.
Sie können den
Robo-Sauger mit der
Fernbedienung zu
einem bestimmten
Bereich fahren, damit
dieser gereinigt wird.
Kantensaugen
Reinigt Ecken und
Kanten, indem der
Robo-Sauger möglichst
dicht an sie heranfährt.
20 Deutsch
2_VR5000_DE_00734E-00_SW.indd 20
2015-03-24 오후 2:11:54
Verwenden der Fernbedienung
(Modell A)
(Modell B)
01
02
01
02
03
03
02
04
Bedienung
05
04
Deutsch 21
2_VR5000_DE_00734E-00_SW.indd 21
2015-03-24 오후 2:11:54
(Modell A)
(Modell B)
01 Ein-/Ausschalten/Laden
Power (Ein/Aus)
Hiermit schalten Sie den Robo-Sauger ein bzw. aus.
Recharging (Laden)
Hiermit können Sie den Robo-Sauger so einstellen, dass er beim
Saugen automatisch die Ladestation anfährt.
02 Reinigungsmodus
Auto (Automatische Reinigung)
Hiermit wird automatisch einmal der gesamte Raum gereinigt.
Bedienung
Spot (Punktsaugen)
Hiermit wird ein abgegrenzter Bereich intensiv gereinigt.
Max (Maximalsaugen)
Hiermit wird automatisch so lange der gesamte Raum gereinigt, bis
die Batterieanzeige blinkt, weil die Batterie bis hinunter auf Stufe
Eins entladen ist.
Manual (Handsaugen)
Aktivieren der manuellen Bedienung mit der Fernbedienung.
Edge (Kantensaugen)
Hiermit werden Ecken und Kanten gereinigt, indem der Robo-Sauger
möglichst dicht an sie heranfährt.
• Wenn der Hindernissensor beim Saugen ein Hindernis
erkennt, reduziert der Robo-Sauger seine Geschwindigkeit,
um die Auswirkung der Kollision in Kombination mit dem
Stoßstangensensor zu reduzieren.
Start/Stop (Start/Stopp)
Hiermit starten bzw. beenden Sie den Saugvorgang.
22 Deutsch
2_VR5000_DE_00734E-00_SW.indd 22
2015-03-24 오후 2:11:56
(Modell A)
(Modell B)
03 Richtungssteuerung
Vorwärts fahren
Nach links abbiegen
Nach rechts abbiegen
❇❇ Eine Funktion zum Rückwärtsfahren gibt es nicht.
04 Zusatzfunktionen
Flüsterbetrieb
Hiermit wird der Reinigungsvorgang mit einem besonders geringeren
Geräuschpegel durchgeführt.
• Während der Flüsterbetrieb aktiviert ist, wird im Display die
“ angezeigt.
Meldung „
Bedienung
Einstellen der Uhrzeit
Siehe Seite 26
Einstellen eines Programms
Siehe Seite 26
Deutsch 23
2_VR5000_DE_00734E-00_SW.indd 23
2015-03-24 오후 2:11:58
05 Lichtgeführtes Saugen
Nur bei Fernbedienungsmodell A verfügbar
40 cm
Während der Robo-Sauger arbeitet,
können Sie mit der Fernbedienung auf
eine Stelle zeigen, die der Robo-Sauger
anfahren und reinigen soll.
• Zeigen Sie mit dem roten Licht in einem
Bereich von 40 cm um den Robo-Sauger auf
den Boden.
• Halten Sie die Taste für das lichtgeführte
Saugen gedrückt, und bewegen Sie das rote
Licht an die gewünschte Stelle. Der RoboSauger wird beim Reinigen dem Licht auf
dem Boden folgen.
Bedienungsabstand der Fernbedienung
Bedienung
Höhe der
Fernbedienung
Höhe der
Fernbedienung
Bedienungsabstand
0,5 m
1 m
1,5 m
ca.
ca.
ca. 2 m
1,5 m
2,5 m
Bedienungsabstand
Einlegen der Batterien
Zum Öffnen ziehen Sie die Abdeckung des Batteriefachs bei gedrückter Verriegelung nach oben.
Legen Sie dann die Batterien ein (siehe Abbildung). Schließen Sie dann die Abdeckung, bis sie
hörbar einrastet.
24 Deutsch
2_VR5000_DE_00734E-00_SW.indd 24
2015-03-24 오후 2:11:58
Bezeichnung der Teile
01
04
02
03
05
05
06
06
07
08
01
04
02
01
01
03
06
05
09
07
08
01 Schnellentleerungsklappe
(optional erhältlich)
02 Taste für den Staubbehälter
03 Staubbehälter
04 Display
05 Fernbedienungssensor
06 Hindernissensor
07 Virtual Guard-Sensor (optional
erhältlich)
08 Stoßstangensensor
Unterseite
01 Höhensensor
02 Seitlich rotierende Kantenbürste
03 Ladestift
04 Rolle
05 Antriebsrad
06 Batteriefachabdeckung
07 Kraftbürste
08 Kraftbürstenabdeckung
09 Netzschalter
Bedienung
02
Oberseite
Display
01
03
02
04
09
05 06 07 08
11
12
10
13
01 Start/Stopp-Taste
02 Ziffernanzeige
03 Tagesprogramm
04 Einmalprogramm
05 Automatische Reinigung
06 Punktsaugen
07 Maximalsaugen
08 Handsaugen
09 Batterieanzeige
10 Laden
11 Auswahltaste für den
Reinigungsmodus
12 Programmtaste
13 Ladetaste
Deutsch 25
2_VR5000_DE_00734E-00_SW.indd 25
2015-03-24 오후 2:11:59
Uhrzeiteinstellung/Programmierung
Die Tasten
,
und
auf Fernbedienungen vom Typ B entsprechen hinsichtlich ihrer
Funktionsweise denen auf Modell A.
Einstellen der Uhrzeit
• Sie müssen die aktuelle Uhrzeit einstellen, ehe Sie das Einmal-/Tagesprogramm verwenden
können.
• Sie können die Uhrzeit nur über die Fernbedienung einstellen.
Stellen Sie die Stunde ein
Stellen Sie die Minuten ein
oder
oder
Einstellung starten
Einstellung beenden
Einstellen eines Programms
Bedienung
• Das Einstellen/Abbrechen des Programms kann nur durchgeführt werden, solange der RoboSauger an der Ladestation angedockt ist.
• Drücken Sie die Programmtaste nur kurz, um das Einmalprogramm einzustellen.
• Halten Sie die Programmtaste 3 Sekunden lang gedrückt, um das Tagesprogramm einzustellen.
Wählen Sie „Einmalprogramm“
oder „Tagesprogramm“
Stellen Sie die Stunde ein
oder
Stellen Sie die Minuten ein
oder
oder
oder
Einstellung
starten
Einstellung
beenden
Abbrechen des Einstellvorgangs
Abbrechen eines Einmal-/Tagesprogramms
Zum Abbrechen eines
Einmalprogramms
Zum Abbrechen eines
Tagesprogramms
Abbrechvorgang beenden
3 Sekunden lang drücken
Abbrechvorgang beenden
26 Deutsch
2_VR5000_DE_00734E-00_SW.indd 26
2015-03-24 오후 2:12:00
Pflege
Reinigung und Pflege
Sie müssen den Netzschalter auf die Aus-Position stellen, ehe Sie den Robo-Sauger reinigen
können.
Reinigen des Staubbehälters
Der Staubbehälter muss gesäubert werden, wenn sich zu viel Staub angesammelt hat.
2 Öffnen Sie die
Abdeckung des
Staubbehälters.
3 Entnehmen
Sie den Filter
aus dem
Staubbehälter.
4 Entfernen Sie den
Staub aus dem
Staubbehälter
und dem Filter.
5 Waschen Sie den
Staubbehälter
und den Filter.
6 Setzen Sie
den Filter
wieder in den
Staubbehälter ein.
7 Schließen Sie die
Abdeckung des
Staubbehälters.
8 Setzen Sie den
Staubbehälter
wieder in den
Robo-Sauger ein.
Pflege
1 Entnehmen
Sie den
Staubbehälter.
Deutsch 27
2_VR5000_DE_00734E-00_SW.indd 27
2015-03-24 오후 2:12:02
Entleeren des Staubbehälters (Schnellentleerung)
Über die Schnellentleerungsklappe können Sie den Staubbehälter schnell und einfach entleeren.
1 Öffnen Sie die
Schnellentleerungsklappe.
2 Entfernen Sie
den Staub im
Staubbehälter
mit einem
Staubsauger.
3 Schließen Sie die
Schnellentleerungsklappe.
Reinigen des Antriebsrads
L
R
I ON
L
F
R
L
OOF
OOF
Pflege
R
L
I ON
L
F
L
2 Verwenden Sie
einen stumpfen
Stab oder
eine Pinzette,
um etwaige
Fremdkörper zu
entfernen.
R
R
L
L
1 Legen Sie ein
weiches Tuch auf
den Boden, und
legen Sie den
Robo-Sauger mit
der Unterseite
nach oben darauf.
R
Reinigen der Sensoren und der Kamera
Leicht mit einem weichen Tuch abwischen.
Kamera
Fenster des
vorderen Sensors
Fenster des
Höhensensors
Fenster des
hinteren Sensors
28 Deutsch
2_VR5000_DE_00734E-00_SW.indd 28
2015-03-24 오후 2:12:03
Reinigen der Kraftbürste
1 Entnehmen
Sie den
Staubbehälter.
2 Entfernen Sie die
Kraftbürstenabdeckung.
3 Entfernen Sie die
Kraftbürste.
4 Reinigen Sie die
Kraftbürste.
5 Setzen Sie die
Kraftbürste
wieder ein.
6 Schließen Sie die
Kraftbürstenabdeckung.
Pflege
Deutsch 29
2_VR5000_DE_00734E-00_SW.indd 29
2015-03-24 오후 2:12:04
Reinigen der seitlich rotierenden Kantenbürste
Die seitliche rotierende Kantenbürste muss gereinigt werden, wenn sich Fremdkörper darin
verfangen haben.
R
R
1 Feuchten Sie ein
weiches Tuch mit
warmem Wasser
an.
R
2 Wickeln Sie
die seitlichen
Kantenbürsten
etwa 10 Sekunden
lang in das Tuch
ein und wischen
Sie sie dann ab.
R
2 Reinigen Sie
die seitlich
rotierenden
Kantenbürsten.
R
R
R
1 Entfernen Sie
die seitlich
rotierenden
Kantenbürsten.
R
R
Wenn sich Haare oder Schnüre zwischen dem Saugschlitten und der seitlich rotierenden
Kantenbürste verfangen haben, befolgen Sie die unten beschriebenen Schritte.
L
R
Pflege
R
3 Setzen Sie
die seitlich
rotierenden
Kantenbürsten
wieder ein.
R
30 Deutsch
2_VR5000_DE_00734E-00_SW.indd 30
2015-03-24 오후 2:12:06
Anhänge
Hinweise und Vorsichtsmaßnahmen
Laden
Hinweis
• Wenn die Batterie während des
Ladevorgangs überhitzt, dauert das Laden
möglicherweise länger.
• Wenn das automatische Laden nicht
funktioniert, überprüfen Sie bitte Folgendes.
–– Schieben Sie den Netzschalter an der
Unterseite des Robo-Saugers in die AusPosition und anschließend wieder in die
Ein-Position.
–– Ziehen Sie den Netzstecker der
Ladestation aus der Steckdose und
schließen Sie ihn dann wieder an.
–– Prüfen Sie, ob Fremdstoffe an den
Ladestiften anhaften. Reinigen Sie den
Robo-Sauger und die Ladestifte der
Ladestation mit einem trockenen Tuch
oder Lappen.
–– Kontrollieren Sie die nähere Umgebung
der Ladestation auf Hindernisse (z. B.
reflektierende Objekte, Stühle usw.).
• Die Batterie entlädt sich von selbst, sobald
der Robo-Sauger von der Ladestation
getrennt wird.
Hinweis
• Sie müssen den Netzschalter auf die
Ein-Position stellen, ehe Sie den RoboSauger verwenden können. Wenn Sie den
Netzschalter auf die Aus-Position stellen,
werden alle Einstellungen storniert.
• Legen Sie sich nicht auf den Boden,
während der Robot Vacuum in Betrieb ist.
–– Ihre Haare könnten sich zwischen
Kraftbürste und seitlicher Kantenbürste
verfangen, was zu Verletzungen führen
könnte.
• Der Robo-Sauger kann beim Reinigen an
Schwellen usw. stecken bleiben.
–– Um den Betrieb neu zu starten, stellen
Sie den Netzschalter auf die Aus-Position,
bringen Sie den Robo-Sauger in einen
Bereich, wo er sich leicht bewegen kann,
und schalten Sie ihn dann wieder ein.
• Der Robo-Sauger kann Stellen, die für ihn
unerreichbar sind (z. B. Ecken oder den
Raum zwischen Wand und Sofa usw.), nicht
reinigen.
–– Verwenden Sie ein anderes
Reinigungsgerät, um diese Stellen
regelmäßig zu reinigen.
• Der Robo-Sauger kann keine
Schmutzklumpen vom Boden aufsaugen,
so dass sich auch nach der Reinigung noch
Reste davon auf dem Boden befinden
können.
–– Verwenden Sie ein anderes
Reinigungsgerät, um diese Stellen
regelmäßig zu reinigen.
Anhänge
–– Versuchen Sie, den Robo-Sauger, der
gerade geladen wird, an der Ladestation
zu halten. (Stellen Sie den Netzschalter
auf die Aus-Position und trennen Sie die
Ladestation vom Stromnetz, wenn Sie
vorhaben, das Haus für längere Zeit zu
verlassen, weil Sie beispielsweise auf eine
Geschäftsreise oder in Urlaub gehen.)
Im Betrieb
Deutsch 31
2_VR5000_DE_00734E-00_SW.indd 31
2015-03-24 오후 2:12:06
• Wenn der Robo-Sauger ausgeschaltet
ist, kann er mit der Ein/Aus-Taste der
Fernbedienung nicht eingeschaltet werden.
Halten Sie die Taste „Start/Stop (Start/
Stopp)“ des Robo-Saugers gedrückt.
• Wenn die Batterieladung während der
automatischen Reinigung oder beim
Maximalsaugen zu stark abnimmt,
fährt der Robo-Sauger automatisch zur
Ladestation und reinigt die verbleibende
Fläche nachdem er aufgeladen wurde.
(Wiederholung der Reinigung: 1 Mal)
• Sie können Maximalsaugen/Handsaugen
während des Ladevorgangs weder einstellen
noch ausführen.
• Vermeiden Sie während der automatischen
Reinigung und beim Maximalsaugen
unnötige Bewegungen am Robo-Sauger und
drücken Sie dann auch keine Tasten. Das
Gerät geht davon aus, dass die Reinigung
abgeschlossen ist und beginnt erneut zu
reinigen.
• Wenn während des Ladevorgangs die
Taste für lichtgeführtes Saugen gedrückt
wird, fährt der Robo-Sauger etwa 250 mm
rückwärts und dreht sich anschließend um
180°.
• Wenn der Robo-Sauger einen Aufprall an
der Stoßstange oder einen Absturz erkennt,
fährt er automatisch rückwärts.
• Wenn Sie die Taste für lichtgeführtes Saugen
nicht länger als 2 Sekunden gedrückt
halten, wird die lichtgeführte Saugfunktion
deaktiviert und der Robo-Sauger setzt die
Reinigung mit den zuvor programmierten
Einstellungen folgendermaßen fort:
–– Wenn er sich zuvor im Standby-Modus
befand, verharrt der Robo-Sauger an der
aktuellen Position.
–– Wenn zuvor eine manuelle Reinigung
durchgeführt wurde, bleibt der RoboSauger an der aktuellen Position
betriebsbereit für den manuellen
Reinigungsmodus stehen.
–– Wenn Sie die automatische Reinigung
oder die Funktion für Maximal-/
Kantensaugen verwendet haben, setzt der
Robo-Sauger den Betrieb mit dem zuvor
eingestellten Reinigungsmodus fort.
–– Wenn zuvor die Funktion für Punktsaugen
verwendet wurde, setzt der Robo-Sauger
das Punktsaugen an der aktuellen Position
fort.
–– Wenn der Robo-Sauger zuvor während
eines automatisch Ladevorgangs an die
Ladestation angedockt war, kehrt er
erneut an die Ladestation zurück.
Anhänge
• Wenn die Batterieanzeige blinkt und der
Robo-Sauger für einen automatischen
Ladevorgang zur Ladestation zurückkehrt,
wird die Funktion für lichtgeführtes Saugen
nicht ausgeführt.
32 Deutsch
2_VR5000_DE_00734E-00_SW.indd 32
2015-03-24 오후 2:12:06
Reinigung und Pflege
Hinweis
• Nach dem Reinigen von Staubbehälter und
Filter mit Wasser
–– Staubbehälter: Wischen Sie das Wasser
vollständig aus dem Behälter.
–– Filter: Trocknen Sie ihn vor der
Verwendung gründlich an einer schattigen
Stelle.
Vorsicht
• Achten Sie beim Einsetzen und Entnehmen
des Filters auf Ihre Finger, da sie im Einlass
des Staubbehälters stecken bleiben können.
• Um Verstopfungen durch Fremdstoffe
zu vermeiden, achten Sie darauf, dass
der Robo-Sauger keine Zahnstocher,
Wattestäbchen usw. ansaugt.
• Wenden Sie sich an ein
Kundendienstzentrum, wenn Sie Probleme
haben, Fremdstoffe aus der Kraftbürste zu
entfernen.
• Da die Kraftbürste beim Reinigen Schmutz
vom Boden entfernt, können sich darin
Fremdstoffe wie Fäden, lange Haare usw.
verfangen. Überprüfen und reinigen Sie die
Kraftbürste deshalb regelmäßig.
Informationen zur Batterie
Hinweis
• Erwerben Sie Batterien beim
Kundendienstzentrum, und kontrollieren Sie
vor dem Kauf, ob das Symbol für OriginalErsatzteile (
) und der Modellname
darauf angegeben sind.
• Laden Sie Batterien nur an gut belüfteten
Stellen auf.
• Diese Batterie ist ausschließlich für den
Robo-Sauger von Samsung Electronics
bestimmt. Verwenden Sie sie für keine
anderen Produkte.
• Bauen Sie das Gerät nicht auseinander, und
manipulieren Sie es nicht.
• Werfen Sie die Batterie nicht ins Feuer, und
erhitzen Sie sie nicht.
• Verbinden Sie die Ladekontakte (+, -) mit
keinerlei metallischen Objekten.
• Entsorgen Sie diese Batterien nicht
zusammen mit Ihrem Haushaltsmüll.
• Entsorgen Sie die Batterien in
umweltfreundlicher Weise, bevor Sie den
Robo-Sauger wegwerfen.
–– Befolgen Sie beim Entsorgen alter
Batterien stets alle in Ihrem Land
geltenden gesetzlichen Bestimmungen.
• Bewahren Sie sie in Innenräumen (bei 0 °C 40 °C) auf.
Anhänge
• Wenn die Batterie nicht ordnungsgemäß
zu funktionieren scheint, zerlegen
Sie sie niemals auf eigene Faust.
Wenden Sie sich an das nächstgelegene
Kundendienstzentrum.
Deutsch 33
2_VR5000_DE_00734E-00_SW.indd 33
2015-03-24 오후 2:12:06
• Der Robo-Sauger wird über eine aufladbare
umweltfreundliche NickelmetallhydridBatterie (NiMH) mit Strom versorgt. Der
Überladungsschutz garantiert deren lange
Lebensdauer.
• Verschiedene Infrarotsignale können
einander stören und zu Fehlfunktionen der
Geräte führen, wenn sie zusammen in einem
kleinen Raum oder in geringem Abstand
verwendet werden.
• Eine verlängerte Ladezeit und eine kürzere
Nutzungsdauer der Batterie weisen auf
das nahende Ende der Batterielebensdauer
hin. Wenden Sie sich an ein autorisiertes
Kundendienstzentrum, um die Batterie
ersetzen zu lassen.
• Stellen Sie den Virtual Guard (optional
erhältlich) nicht in der Nähe der Ladestation
auf, da der automatische Ladevorgang
unterbrochen werden kann, wenn sich der
Virtual Guard zu nahe bei der Ladestation
befindet.
• Die Garantiezeit für die Batterie beträgt
6 Monate ab dem Kaufdatum.
• Wenn Sie mehrere Robo-Sauger gleichzeitig
verwenden, kann es aufgrund von
Interferenzen der Infrarotsignale zu
Störungen kommen.
Infos zum IrDA-Sensor
Vorsicht
• Die Übertragung der Infrarotsignale
erfolgt möglicherweise im Freien oder
an solchen Stellen nicht störungsfrei, wo
Halogenlampen eingesetzt werden.
• Der Robo-Sauger verwendet 3 Arten von
Infrarotgeräten, die möglicherweise vor
einem anderen Gerät mit einer höheren
Priorität nicht funktionieren.
–– Priorität der Infrarotsignale:
Fernbedienung > Virtual Guard (optional
erhältlich) > Ladestation
Anhänge
• Beim Bedienen des Robo-Saugers mit der
Fernbedienung kann es passieren, dass der
Robo-Sauger den unsichtbaren Zaun des
Virtual Guard (optional erhältlich) überquert
und in den verbotenen Bereich einfährt,
weil das Fernbedienungssignal eine höhere
Priorität als das Signal des Virtual Guard
hat.
34 Deutsch
2_VR5000_DE_00734E-00_SW.indd 34
2015-03-24 오후 2:12:06
Informationscodes
Informationscodes
Checkliste
Der Robo-Sauger hat sich beim Fahren verfangen,
verklemmt oder hängt fest.
• Schalten Sie die Stromversorgung aus und bringen Sie den
Robo-Sauger an eine andere Stelle.
Fremdkörper in der Kraftbürste.
• Stellen Sie den Netzschalter auf die Aus-Position, und entfernen
Sie die Fremdkörper von der Kraftbürste.
Fremdkörper im linken Antriebsrad.
• Stellen Sie den Netzschalter auf die Aus-Position, und entfernen
Sie die Fremdkörper vom Antriebsrad.
Fremdkörper im rechten Antriebsrad.
• Stellen Sie den Netzschalter auf die Aus-Position, und entfernen
Sie die Fremdkörper vom Antriebsrad.
Der Stoßstangensensor muss überprüft werden.
• Schalten Sie den Netzschalter auf die Aus-Position und dann
wieder auf die Ein-Position.
• Wenden Sie sich an ein Kundendienstzentrum, wenn der
Informationscodes weiterhin angezeigt wird.
Fremdkörper auf dem Hindernissensor angesammelt.
• Stellen Sie den Netzschalter auf die Aus-Position, und reinigen
Sie den vorderen und hinteren Sensor mit einem weichen Tuch.
Fremdkörper auf dem Höhensensor angesammelt.
• Stellen Sie den Netzschalter auf die Aus-Position, und reinigen
Sie den Höhensensor mit einem weichen Tuch.
Fremdkörper in der seitlich rotierenden Kantenbürste.
Wenn Sie die Taste „Start/Stop (Start/Stopp)“ drücken oder den Netzschalter betätigen, wird der
Informationscodes gelöscht.
Anhänge
• Stellen Sie den Netzschalter auf die Aus-Position, und entfernen
Sie die Fremdkörper von der seitlich rotierenden Kantenbürste.
Deutsch 35
2_VR5000_DE_00734E-00_SW.indd 35
2015-03-24 오후 2:12:07
Fehlerbehebung
Symptom
Checkliste
• Kontrollieren Sie, ob der Netzschalter in der Ein-Position steht.
• Überprüfen Sie, ob im Display alle Symbole angezeigt werden.
Der Robo-Sauger
funktioniert überhaupt
nicht.
• Überprüfen Sie, ob die Batterie des Robo-Saugers leer ist.
–– Wenn „Lo (Niedrig)“ angezeigt wird, tragen Sie den Robo-Sauger
zur Ladestation, damit die Batterie aufgeladen wird.
• Ersetzen Sie die Batterien (Typ AAA), wenn die Fernbedienung nicht
funktioniert.
• Überprüfen Sie, ob der Staubbehälter eingesetzt ist.
• Wenn im Display „Lo (Niedrig)“ angezeigt wird, tragen Sie den RoboSauger zur Ladestation, damit die Batterie aufgeladen wird.
Der Robo-Sauger
wird beim Reinigen
angehalten.
• Wenn der Robo-Sauger durch Hindernisse wie Kabel, Schwellen usw.
festgehalten wird, heben sie ihn über das Hindernis.
–– Wenn sich Stoffe oder Schnüre im Antriebsrad verfangen, stellen
Sie den Netzschalter auf die Aus-Position, und entfernen Sie die
Stoffe oder Schnüre, ehe Sie das Gerät wieder verwenden.
• Wenn der Robo-Sauger an einer Bodenkante mit großem
Höhenunterschied festhängt, bringen Sie ihn an eine andere Stelle.
• Wenn der Filter verstopft ist, stellen Sie den Netzschalter auf die
Aus-Position und reinigen Sie den Staubbehälter und den Filter.
Schwache
Saugleistung.
• Wenn sich zu viel Staub im Staubbehälter befindet, verringert sich
möglicherweise die Saugleistung. Stellen Sie den Netzschalter auf
die Aus-Position, und leeren Sie den Staubbehälter.
• Wenn die Ansaugöffnung (auf der Unterseite des Robo-Saugers)
durch Fremdkörper verstopft ist, stellen Sie den Netzschalter auf die
Aus-Position und entfernen Sie die Fremdkörper aus dem Einlass.
• Wenn das Geräusch plötzlich zunimmt, stellen Sie den Notschalter
auf die Aus-Position und leeren Sie den Staubbehälter.
Anhänge
36 Deutsch
2_VR5000_DE_00734E-00_SW.indd 36
2015-03-24 오후 2:12:07
Symptom
Checkliste
• Prüfen Sie, ob ein Stromausfall vorliegt und ob das Netzkabel
angeschlossen ist.
• Entfernen Sie alle Hindernisse, die sich innerhalb eines Bereichs von
etwa 1 m und etwa 0,5 m zu beiden Seiten der Ladestation befinden
Der Robo-Sauger
und verhindern könnten, dass der Robo-Sauger zur Ladestation
findet die Ladestation
zurückkehren kann.
nicht.
• Entfernen Sie eventuelle Fremdstoffe, die an den Ladestiften
anhaften und den Ladevorgang behindern.
• Kontrollieren Sie, ob der Virtual Guard (optional erhältlich) zu dicht
an der Ladestation aufgestellt ist.
• Überprüfen Sie, ob die Ladestation entlang der Maserung von
Holzböden oder Fliesen aufgestellt ist.
Der Robo-Sauger
fährt beim Reinigen
plötzlich diagonal.
Lichtgeführtes
Saugen (optional
erhältlich)
funktioniert nicht.
Der Robo-Sauger
passiert den Virtual
Guard (optional
erhältlich).
• Wenn Sie das rote Licht direkt auf den Robo-Sauger richten, kann es
passieren, dass er sich nicht in die gewünschte Richtung bewegt.
–– Zeigen Sie mit dem roten Licht in einem Bereich von 40 cm um
den Robo-Sauger auf den Boden.
• Nutzen Sie die lichtgeführte Saugfunktion nicht in direktem
Sonnenlicht, bei hellem Licht oder auf dunklen Böden.
• Wenn die Batterien des Virtual Guard erschöpft sind, ersetzen Sie
sie durch neue. (2 Batterien Typ D (LR20))
• Wenn die Netzlampe nicht leuchtet, kontrollieren Sie, ob der Virtual
Guard ausgeschaltet ist, und schalten Sie ihn ggf. wieder ein.
• Kontrollieren Sie, ob der Entfernungssensor in die Richtung
ausgerichtet ist, in der die unsichtbare Barriere errichtet werden
soll.
• Vergewissern Sie sich, dass Alkaline-Batterien eingesetzt sind.
Anhänge
Die Nutzungszeit
der Batterien des
Virtual Guard
(optional erhältlich)
ist zu kurz.
• Das Gerät fährt beim Reinigen möglicherweise diagonal, weil es auf
kürzestem Weg in einen anderen Bereich zu gelangen versucht, weil
es Hindernisse berührt, die in diesem Winkel liegen, weil es an der
Ladestation in einem Winkel geladen wurde oder weil die Maserung
des Holzbodens/Fliesenbodens in dieser Richtung verläuft.
• Ersetzen Sie die Alkaline-Batterien durch neue. (2 Batterien Typ D
(LR20))
Deutsch 37
2_VR5000_DE_00734E-00_SW.indd 37
2015-03-24 오후 2:12:07
Warnhinweise zur Batterie
WARNUNG
Sie dürfen die in dieses Produkt eingebaute Batterie keinesfalls selbst entfernen oder einen
entsprechenden Versuch unternehmen. Wenden Sie sich für einen Austausch der Batterie unbedingt
an Ihren Dienstleister oder eine unabhängige qualifizierte Fachkraft. Diese Anweisungen sind
ausschließlich für den Gebrauch durch Ihren Dienstleister oder eine unabhängige qualifizierte
Fachkraft bestimmt.
VERSUCHEN SIE ZU IHRER EIGENEN SICHERHEIT NICHT, DIE BATTERIE SELBST ZU ENTFERNEN, UND
ENTSORGEN SIE SIE KEINEFALLS IM FEUER. SIE DÜRFEN DIE BATTERIE KEINESFALLS ZERLEGEN
ODER IN SONSTIGER WEISE MANIPULIEREN ODER BESCHÄDIGEN.
Entfernen der Batterie
Nehmen Sie den Robo-Sauger für den Austausch von der Ladestation.
Aus Sicherheitsgründen müssen Sie den Robo-Sauger zunächst ausschalten, bevor Sie Arbeiten
daran durchführen können.
1 Legen Sie den Robo-Sauger mit der
Oberseite nach unten auf den Boden
und entfernen Sie die beiden Schrauben.
2 Entfernen Sie die
Batteriefachabdeckung.
Anhänge
3 Entfernen Sie die Batterie aus dem
Batteriefach, und trennen Sie das Kabel.
38 Deutsch
2_VR5000_DE_00734E-00_SW.indd 38
2015-03-24 오후 2:12:07
Korrekte Entsorgung der in diesem Gerät eingebauten Batterie
(Gilt für Länder mit separaten Altbatterie-Rücknahmesystemen.)
Die Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung gibt an, dass die in
diesem Gerät eingebaute Batterie nicht zusammen mit dem normalen Haushaltsmüll entsorgt
werden darf. Sofern vermerkt, geben die chemischen Symbole Hg, Cd oder Pb an, dass die
Batterie Quecksilber, Kadmium oder Blei in einer Konzentration enthält, die über den nach EGVerordnung 2006/66 zulässigen Grenzwerten liegt.
Die in diesem Gerät eingebaute Batterie darf nicht vom Benutzer ausgetauscht werden.
Informationen zum Austausch erhalten Sie bei Ihrem Dienstleister. Versuchen Sie keinesfalls,
die Batterie selbst zu entfernen, und entsorgen Sie sie nicht im Feuer. Sie dürfen die Batterie
keinesfalls zerlegen oder in sonstiger Weise manipulieren oder beschädigen. Entsorgen Sie
das Gerät nach Ablauf seiner Lebensdauer bei einer Abfallsammelstelle in Ihrer Nähe, damit
dort geeignete Maßnahmen für die weitere Behandlung und Wiederverwertung des Produkts,
einschließlich der Batterie, ergriffen werden können.
Anhänge
Deutsch 39
2_VR5000_DE_00734E-00_SW.indd 39
2015-03-24 오후 2:12:08
Technische Daten
Klassifikation
Technische Daten
zum Gerät
Technische Daten
zu Stromversorgung
Technische Daten
zur Reinigung
Kategorie
Detailinformationen
Durchmesser
355 mm
Höhe
93 mm
Gewicht
3,6 kg
Tastentyp am
Saugschlitten
Berührung
Netzspannung
220 - 240 V bei 50 - 60 Hz
Leistungsaufnahme
(Ladestation)
50 W
Leistungsaufnahme
(Saugschlitten)
40 W
Batterie
14,4 V / 2.000 mA
Ladetyp
Automatisch / Manuell
Reinigungsmodus
Automatische Reinigung, Punktsaugen,
Maximalmodus, Handsaugen
Ladezeit
Etwa 120 Minuten
Saugdauer
(auf hartem Untergrund)
Etwa 90 Minuten
Kapazität des Staubbehälters
Etwa 0,6 ℓ
Reinigungsmethode
Deckenformerkennung
Dieses Gerät ist folgendermaßen zertifiziert:
Elektromagnetische Verträglichkeit: 2004/108/EWG
Niederspannungsrichtlinie: 2006/95/EG
Anhänge
40 Deutsch
2_VR5000_DE_00734E-00_SW.indd 40
2015-03-24 오후 2:12:08
Notizen
Anhänge
Deutsch 41
2_VR5000_DE_00734E-00_SW.indd 41
2015-03-24 오후 2:12:08
2_VR5000_DE_00734E-00_SW.indd 42
2015-03-24 오후 2:12:08
Robot aspirateur
Guide d'utilisation
Série SR10J50✴✴✴
• Avant d'utiliser cet appareil, veuillez lire attentivement les instructions.
• Utilisation intérieure uniquement.
3_VR5000_FR_00734E-00_SW.indd 1
2015-03-24 오후 2:13:24
Sommaire
Préparation
Entretien
Consignes de sécurité
3
Nettoyage et entretien
27
Consignes de sécurité
3
Nettoyage du réservoir de poussière
27
Consignes importantes de sécurité
4
Vider le réservoir de poussière (Ouverture rapide)
28
Nettoyage de la roue d'entraînement
28
Nettoyage des capteurs et de la caméra
28
Nettoyage de la brosse principale
29
Nettoyage de la brosse latérale
30
Installation
Installation12
Accessoires13
Mise en charge
14
Installation du Virtual Guard (option) 16
Annexes
Nom des pièces du Virtual Guard
17
Remarques et avertissements
31
Insertion des piles
17
Mise en charge
31
Pendant utilisation
31
Nettoyage et entretien
33
À propos de la batterie
33
Méthode de nettoyage pour chaque mode 20
À propos du capteur infrarouge
34
Utilisation de la télécommande
Codes d'information
35
Opérations
Utilisation du robot aspirateur
18
21
Nomenclature des différents composants25
Dépannage36
Réglage de l'heure/du programme
26
Avertissements concernant la batterie38
Réglage de l’heure
26
Comment retirer la batterie
Réglage du programme
26
Spécifications40
38
2 Français
3_VR5000_FR_00734E-00_SW.indd 2
2015-03-24 오후 2:13:24
Préparation
Consignes de sécurité
Consignes de sécurité
Préparation
AVERTISSEMENT
• Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et le
conserver pour toute référence ultérieure.
AVERTISSEMENT
• Les instructions d'utilisation suivantes concernent plusieurs modèles; il est
donc possible que les caractéristiques de votre aspirateur soient légèrement
différentes de celles spécifiées dans ce manuel.
Symboles Attention/Avertissement utilisés
AVERTISSEMENT
Indique un danger de mort ou de blessure grave.
Attention
Indique un risque de blessure ou de dégât matériel.
Autres symboles utilisés
Remarque
Indique que le texte associé contient des informations importantes
supplémentaires.
Français 3
3_VR5000_FR_00734E-00_SW.indd 3
2015-03-24 오후 2:13:24
Consignes importantes de sécurité
Préparation
Lors de l’utilisation d’un appareil électrique, des précautions de base doivent
être prises, notamment :
Lisez toutes les instructions avant d’utiliser votre robot aspirateur.
Débranchez le chargeur (station) de la prise lorsqu’il n’est pas utilisé ou avant
toute opération d'entretien.
AVERTISSEMENT
Pour limiter tout risque d’incendie, de choc électrique ou de blessure :
Généralités
• Utilisez cet appareil uniquement tel qu’indiqué dans le présent guide.
• Ne faites pas fonctionner le robot aspirateur ou le chargeur (station) si celuici est endommagé de quelque manière que ce soit.
• Si l'aspirateur ne fonctionne pas normalement, a reçu un choc, a été
endommagé ou est laissé à l'extérieur ou plongé dans l'eau, retournez-le au
centre d’assistance clientèle.
• Ne manipulez jamais le chargeur (station) ou le robot aspirateur avec les
mains mouillées.
• Utilisez-le uniquement à l’intérieur et sur des surfaces sèches.
• Cet appareil n’est pas destiné à être utilisé par des enfants de moins de
8 ans ou des personnes ayant des capacités physiques, sensorielles ou
mentales réduites, ou un manque d’expérience et de connaissances, à moins
qu’elles soient surveillées ou qu’elles aient reçu les instructions nécessaires
concernant l’utilisation de cet appareil de la part d’une personne responsable,
et ce, pour leur propre sécurité.
• Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la
maintenance de l’appareil ne doivent pas être effectués par des enfants sans
surveillance.
4 Français
3_VR5000_FR_00734E-00_SW.indd 4
2015-03-24 오후 2:13:24
• N’utilisez pas la prise polarisée avec une prise murale ou une rallonge nonpolarisée.
Préparation
Chargeur de PILES (station de charge)
• N'utilisez pas l'appareil à l'extérieur ni sur des surfaces mouillées.
• Débranchez le chargeur (station de charge) de la prise lorsqu’il n’est pas
utilisé ou avant toute opération d'entretien.
• Utilisez uniquement le chargeur (station de charge) fourni par le fabricant
pour recharger l’appareil.
• N’utilisez pas de cordon ou de prise endommagé(e) ni de prise murale mal
fixée.
• Ne tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n'utilisez
pas le cordon comme poignée ; ne fermez pas la porte sur le cordon ; ne tirez
pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon
éloigné des surfaces chauffées.
• N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale
admissible inadéquate.
• Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez
la prise et non le cordon.
• Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent
d’exploser à des températures élevées.
• N’essayez pas d’ouvrir le chargeur (station de charge). Les réparations
doivent être effectuées uniquement par un technicien qualifié du centre
d’assistance clientèle.
• N’exposez jamais le chargeur (station de charge) à des températures élevées
et évitez tout contact avec l’humidité.
Français 5
3_VR5000_FR_00734E-00_SW.indd 5
2015-03-24 오후 2:13:24
Préparation
Robot aspirateur
• N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de
verres, des clous, des vis, des pièces de monnaie, etc.
• N’utilisez pas l’appareil sans filtre. Pour les opérations de maintenance,
n’insérez jamais vos doigts ou des objets dans le compartiment du ventilateur
au cas où l’appareil se remettrait accidentellement en marche.
• N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une
des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour
éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose
risquant d'empêcher le passage de l’air.
• N'aspirez jamais de matière toxique (javel, ammoniaque, produit de
débouchage, etc.).
• N'aspirez jamais d'objets en train de brûler ou de fumer, tels que des
cigarettes, des allumettes ou des cendres chaudes.
• N’aspirez jamais de liquides inflammables ou combustibles tels que de
l’essence et n’utilisez jamais l’appareil si de tels liquides risquent d’être
présents. Exemples :
––Les lieux avec des bougies ou lampes de bureau posées sur le sol.
––Les lieux où des feux sont laissés sans surveillance (feu ou braises).
––Les lieux avec présence d’alcool distillé, de diluant, de cendriers avec
cigarettes allumées, etc.
• N’utilisez pas l'aspirateur dans un espace clos rempli de vapeurs de peinture
à l’huile, de diluant, de substances antimites, de poussières inflammables et
autres vapeurs explosives ou toxiques.
• Des fuites de batterie peuvent se produire suite à un usage intensif ou à des
températures extrêmes.
• En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En
cas de contact du liquide avec les yeux, rincez immédiatement à l’eau claire
pendant 10 minutes minimum. Consultez un médecin rapidement.
6 Français
3_VR5000_FR_00734E-00_SW.indd 6
2015-03-24 오후 2:13:24
Préparation
AVERTISSEMENT
Branchement
• Veillez à éviter tout risque d'électrocution ou d'incendie.
––N'endommagez pas le cordon d'alimentation.
––Ne tirez pas sur le cordon d’alimentation et ne touchez jamais la prise
d'alimentation avec les mains mouillées.
––Veillez à utiliser uniquement une source de tension nominale nationale et
n'utilisez jamais de multiprise pour alimenter plusieurs appareils en même
temps.
––Ne laissez pas le cordon traîner sur le sol.
––N’utilisez pas de cordon ou de prise d’alimentation endommagé(e) ou de
prise murale mal fixée.
• Retirez toute poussière ou corps étranger présent sur la fiche ou sur la pièce
de contact de la prise d'alimentation.
––Risque de choc électrique ou de dysfonctionnement.
Avant l'utilisation
• N'utilisez pas le robot aspirateur à proximité de matières combustibles.
––Endroits à proximité d'une bougie, d'une lampe de bureau, d'une cheminée
ou de matières combustibles (essence, alcool, diluants, etc.).
• Le robot aspirateur est destiné à une utilisation domestique. Par conséquent,
veillez à ne pas l'utiliser dans un grenier, un sous-sol, un garde-meuble, un
bâtiment industriel, en extérieur, dans des endroits humides (salle de bain,
buanderie) ou sur une table ou des étagères.
––Cela risque d'endommager le robot aspirateur ou d'entraîner un
dysfonctionnement.
Français 7
3_VR5000_FR_00734E-00_SW.indd 7
2015-03-24 오후 2:13:24
Préparation
• Installez le Virtual Guard (option) devant les zones dangereuses (escaliers ou
balustrade) afin d'éviter tout dégât matériel et toute blessure.
––Pour votre sécurité, veillez à ce que le capteur d'escarpement soit toujours
propre.
• Assurez-vous que le robot aspirateur ne passe pas dans ni n'entre en contact
avec du liquide.
––Cela risque de gravement l'endommager et de contaminer d'autres zones si
les roues touchent le liquide.
• Ne renversez aucune substance liquide sur le chargeur.
––Risque d'incendie ou de choc électrique.
• N'utilisez pas le chargeur à d'autres fins que celles prévues pour cet appareil.
––Risque d'incendie ou d'endommagement grave du chargeur.
• Pour votre sécurité, veillez à ce que le capteur d'escarpement soit toujours
propre.
Pendant utilisation
• Si le robot aspirateur produit des sons et des odeurs étranges ou de la fumée,
appuyez immédiatement sur le bouton d'arrêt d'alimentation situé dessous,
puis contactez un centre de service.
Nettoyage et entretien
• Si le cordon d'alimentation est endommagé, contactez un centre de service
afin de le faire remplacer par un réparateur certifié.
––Risque d'incendie ou de choc électrique.
• Veuillez vous adresser à un centre d'assistance Samsung Electronics pour le
remplacement des piles.
––L'utilisation de piles provenant d'autres produits peut entraîner un
dysfonctionnement.
8 Français
3_VR5000_FR_00734E-00_SW.indd 8
2015-03-24 오후 2:13:24
Préparation
Attention
Avant l'utilisation
• Insérez le réservoir de poussière avant d'utiliser le robot aspirateur.
• Ouvrez les portes des pièces à aspirer avant de commencer le nettoyage de
sorte que toutes les pièces soient dégagées, puis installez un Virtual Guard
(option) devant les entrées, les balcons, les salles de bain et autres zones où
le robot aspirateur pourrait tomber.
• Pour que la recharge automatique fonctionne, assurez-vous que les
conditions suivantes soient remplies.
––Mettez toujours le chargeur sous tension.
––Installez le chargeur dans un endroit facilement accessible par le robot
aspirateur.
––Ne laissez aucun objet devant le chargeur.
• Lors de l'installation du chargeur, ne laissez pas traîner le cordon au sol. Les
roues du robot aspirateur pourraient se prendre dedans.
• N'utilisez pas le robot aspirateur sur des sols de couleur noire.
––Il risquerait de ne pas fonctionner correctement.
• Ne saisissez pas le robot aspirateur par le support du réservoir de poussière.
• Ne placez aucun objet à moins de 0,5 m de chaque côté du chargeur et à
moins de 1 m à l'avant.
• Assurez-vous que le contact de charge du chargeur n'est pas endommagé ou
contaminé par un corps étranger.
• N'installez pas le chargeur dans une pièce dont le sol est sombre.
––Si le sol autour du chargeur est sombre, la recharge est altérée.
• Avant le nettoyage, retirez tout obstacle pouvant empêcher le déplacement
du robot aspirateur (balançoire ou toboggan d'intérieur pour enfants, par
exemple).
Français 9
3_VR5000_FR_00734E-00_SW.indd 9
2015-03-24 오후 2:13:24
Préparation
Pendant utilisation
• L'utilisation du robot aspirateur sur un tapis épais risque d'endommager à la
fois le robot aspirateur et le tapis.
––Le robot aspirateur ne peut pas monter sur de la moquette de plus de 1 cm
d'épaisseur.
• N’utilisez pas le robot aspirateur sur des tables ou d'autres surfaces en
hauteur.
––Risque d'endommagement en cas de chute.
• Le robot aspirateur peut heurter des pieds de meubles (chaises, bureau, etc.) ;
par conséquent, pensez à les relever pour garantir un nettoyage plus rapide
et efficace.
• Lorsque le robot aspirateur fonctionne, ne tentez pas de le soulever pour le
porter dans une autre pièce.
• Lorsque vous déplacez le robot aspirateur dans une autre pièce, ne le
saisissez pas par ses roues d'entraînement.
• Ne placez aucun objet sur le dessus du robot, car cela pourrait entraîner un
dysfonctionnement.
• Ramassez les éventuels papiers et sacs en plastique traînant au sol lorsque
vous utilisez le robot aspirateur afin que ceux-ci n'en obstruent pas la bouche
d'aspiration.
• Le robot aspirateur risque de ne pas pouvoir continuer sa progression s’il est
coincé au niveau du seuil d'une porte d’entrée ou de véranda.
––Pour des raisons de sécurité, le robot aspirateur interrompt
automatiquement son fonctionnement au bout de 5 minutes d’inactivité.
––Pour relancer son fonctionnement, éteignez-le puis rallumez-le après l’avoir
déplacé dans un endroit où il peut poursuivre le nettoyage.
• Ne visez pas directement des personnes ou animaux avec le pointeur rouge
(option).
10 Français
3_VR5000_FR_00734E-00_SW.indd 10
2015-03-24 오후 2:13:25
• Respectez les conditions suivantes afin d'éviter d'endommager votre robot
aspirateur.
Préparation
Nettoyage et entretien
––Ne vaporisez jamais d'eau directement sur le robot aspirateur pour le
nettoyer. De même, ne le lavez jamais avec de l'essence, du diluant, de
l'acétone ou de l'alcool.
• Ne tentez pas de démonter ou de réparer vous-même le robot aspirateur.
––Cette tâche doit être effectuée uniquement par un réparateur certifié.
• Assurez-vous que le capteur d'obstacles et le capteur d'escarpement soient
toujours propres.
––Si des corps étrangers s'accumulent dessus, les capteurs peuvent connaître
des dysfonctionnements.
Français 11
3_VR5000_FR_00734E-00_SW.indd 11
2015-03-24 오후 2:13:25
Installation
Installation
Le voyant Power (Marche) du chargeur doit toujours être allumé.
Témoin d'alimentation
(rouge)
Installer le chargeur dans une
zone dégagée et sans danger
(chute)
Environ 0.5 m
Installation
Environ 1 m
Environ 0.5 m
Remarque
• Installez le chargeur dans un endroit où le sol et le mur sont à niveau.
• Installer le chargeur dans le sens des lames du parquet.
• Lorsqu'il est éteint, le robot aspirateur ne se mettra pas en charge même s'il a rejoint le
chargeur.
• Mettez toujours le chargeur sous tension.
–– Si le chargeur n'est pas sous tension, le robot aspirateur ne peut pas le trouver et il ne peut
donc pas se recharger automatiquement.
–– Si vous laissez le robot aspirateur séparé du chargeur, les piles se déchargent
naturellement.
• Si le robot aspirateur est en mode Energy Saving (Économie d'énergie), l'alimentation n'arrive
pas même si le bouton d'arrêt d'urgence est désactivé puis réactivé. Appuyez pendant
quelques secondes sur le bouton Start/Stop (Départ/Arrêt) du robot aspirateur.
12 Français
3_VR5000_FR_00734E-00_SW.indd 12
2015-03-24 오후 2:13:25
Accessoires
Types
[type AAA (option)]
Guide d'utilisation
Filtre de rechange (option)
Brosse de nettoyage
Virtual Guard (option)
Installation
Télécommande (option)
Français 13
3_VR5000_FR_00734E-00_SW.indd 13
2015-03-24 오후 2:13:25
Mise en charge
La durée complète de la charge initiale est de 120 minutes, pour une durée d'utilisation de
90 minutes environ.
Témoin de charge (vert)
Installation
AVERTISSEMENT
Tension nominale de l'appareil :
220 - 240 V~.
1 Actionnez le bouton d'alimentation
situé sur le dessus du robot aspirateur.
Ce bouton permet d'allumer le robot
aspirateur.
2 Mettez le robot aspirateur vousmême en charge en le plaçant sur son
chargeur.
Assurez-vous que les broches de chargement
du robot aspirateur soient alignées sur celles
du chargeur.
3 Vérifiez l'état de la charge.
« » s'affiche en fonction de la
progression de la charge et « FULL »
(CHARGÉ) s'affiche lorsque la charge est
terminée.
14 Français
3_VR5000_FR_00734E-00_SW.indd 14
2015-03-24 오후 2:13:26
Charge automatique
Lorsque le voyant de la batterie se met à
clignoter en cours de nettoyage, le robot
retourne sur sa base pour se charger
automatiquement.
Vous pouvez ordonner au robot aspirateur
d'aller se recharger sur le chargeur pendant
le processus de nettoyage.
Installation
Recharge
Batterie faible (Lo)
Mettez le robot aspirateur vous-même en
charge en le plaçant sur son chargeur.
Étapes à suivre si la recharge n'est pas effectuée.
Vérifiez l'état d'installation du chargeur lorsque :
• le chargeur n'est pas facilement accessible par le robot aspirateur ;
• la distance entre le chargeur et le robot aspirateur est supérieure à 5 m.
–– Il faudra certainement plus de temps au robot aspirateur pour revenir au chargeur et se
recharger.
Chargez manuellement le robot aspirateur lorsque :
• le chargeur se situe dans un coin ;
• les piles sont entièrement déchargées ;
• le robot aspirateur est bloqué par des obstacles (meubles, etc.) ;
• le robot aspirateur ne parvient pas à franchir un seuil à proximité du chargeur (hauteur du
seuil franchissable par le robot aspirateur : environ 1,5 cm maximum) ;
• le voyant des piles clignote et que le message « Lo » s'affiche ;
• le robot aspirateur est en mode Spot Clean (Nettoyage localisé) ou Manual Clean (Nettoyage
manuel).
Français 15
3_VR5000_FR_00734E-00_SW.indd 15
2015-03-24 오후 2:13:26
Installation du Virtual Guard (option)
Le rayon infrarouge émis par le Virtual Guard empêchera le robot aspirateur de s'approcher de
certaines zones.
Virtual Guard
Installation
Au
,5 m
s2
n
i
mo
La longueur du mur virtuel est d'au moins 2,5 m et peut varier en fonction de
l'environnement et de l'état de déplacement du robot.
Le voyant rouge Power (Marche)
clignote.
1 Appuyez sur le bouton Power (Marche)
pour l'allumer.
2 Paramétrez la barrière Virtual Guard
de façon à interdire au robot l'accès à
certaines zones.
Assurez-vous que le capteur de distance est
orienté en direction de la future barrière
invisible (pour limiter l'approche du robot
aspirateur).
16 Français
3_VR5000_FR_00734E-00_SW.indd 16
2015-03-24 오후 2:13:27
Nom des pièces du Virtual Guard
Bouton Power (Marche)
Capteur de détection du robot aspirateur
Témoin d’alimentation
Mise en marche : le voyant rouge clignote.
Mise hors tension : Le témoin est éteint
Cache des piles
Installation
Capteur de détection de distance (capteur à
rayon infrarouge)
Insertion des piles
Les piles du Virtual Guard doivent être achetées séparément.
1 Ouvrez le cache de l'emplacement pour
les piles du Virtual Guard en appuyant
sur la languette de verrouillage, puis
tirez vers le haut.
2 Insérez les piles (type D) comme
indiqué sur l'illustration (vérifiez la
polarité +/-).
3 Insérez l'extrémité du cache dans la
fente et poussez l'autre extrémité pour
le refermer.
Français 17
3_VR5000_FR_00734E-00_SW.indd 17
2015-03-24 오후 2:13:27
Opérations
Utilisation du robot aspirateur
Vous devez actionner le bouton d'alimentation pour utiliser le robot aspirateur.
Mise sous/hors tension
Le bouton d'alimentation permet
d'allumer et d'éteindre le robot
aspirateur.
AVERTISSEMENT
• Lorsque le robot n'est pas
utilisé pendant 10 minutes, il
s'éteint automatiquement.
Opérations
Utilisation du mode Auto Clean
(Nettoyage auto)
Le robot aspirateur se déplace et effectue
automatiquement le nettoyage de toute la
surface une fois.
❇❇ Arrêt du nettoyage : appuyez sur le bouton
Utilisation des modes de nettoyage
Vous pouvez sélectionner le mode de
nettoyage souhaité.
Recharge
Vous pouvez ordonner au robot aspirateur
d'aller automatiquement se recharger sur le
chargeur pendant le processus de nettoyage.
Réglage d'un programme
Cette fonction vous permet de définir
ou d'annuler un programme ponctuel ou
quotidien.
❇❇ Reportez-vous à la section « Réglage d'un
programme ».
18 Français
3_VR5000_FR_00734E-00_SW.indd 18
2015-03-24 오후 2:13:28
Sélection du mode de nettoyage
Mode de nettoyage
Sélection
Icône affichée
Un appui
Auto Clean
(Nettoyage auto)
Spot Clean
(Nettoyage
localisé)
3 appuis
Opérations
Max Clean
(Nettoyage
intensif)
Deux appuis
4 appuis
Manual Clean
(Nettoyage
manuel)
❇❇ Seule la télécommande permet de contrôler la
direction de l'appareil.
5 appuis
Edge clean
(Nettoyage des
angles)
❇❇ Lorsque le robot aspirateur est en charge, vous ne pouvez sélectionner que les modes Auto Clean
(Nettoyage auto) et Max Clean (Nettoyage intensif) et edge clean (Nettoyage des angles).
Français 19
3_VR5000_FR_00734E-00_SW.indd 19
2015-03-24 오후 2:13:28
Méthode de nettoyage pour chaque mode
Auto Clean
(Nettoyage auto)
Environ 1,5 m
Effectue
automatiquement un
cycle jusqu'à ce que
toute la surface ait été
nettoyée une fois.
Environ 1,5 m
Spot Clean
(Nettoyage localisé)
Effectue le nettoyage
intensif d'une zone
spécifique. Il peut être
utilisé pour aspirer des
miettes de pain ou de
biscuits.
Manual Clean
(Nettoyage manuel)
Effectue le nettoyage
jusqu'à ce que les piles
soient épuisées.
Vous pouvez déplacer
le robot aspirateur
à l'aide de la
télécommande afin
de nettoyer une zone
spécifique.
Opérations
Max Clean
(Nettoyage intensif)
Edge clean
(Nettoyage des
angles)
Permet de nettoyer
efficacement les
angles en s'en
approchant le plus
possible.
20 Français
3_VR5000_FR_00734E-00_SW.indd 20
2015-03-24 오후 2:13:29
Utilisation de la télécommande
[Type A]
[Type B]
01
02
01
02
03
03
02
04
Opérations
05
04
Français 21
3_VR5000_FR_00734E-00_SW.indd 21
2015-03-24 오후 2:13:29
[Type A]
[Type B]
01 Mise en marche/Recharge
Power (Marche)
Permet d'allumer et d'éteindre le robot aspirateur
Recharge
Permet d'ordonner au robot aspirateur d'aller se recharger sur le
chargeur pendant le processus de nettoyage
02 Mode de nettoyage
Auto Clean (Nettoyage auto)
Permet de nettoyer automatiquement toute une surface une fois
Opérations
Spot Clean (Nettoyage localisé)
Permet d'effectuer le nettoyage intensif d'une zone spécifique
Max Clean (Nettoyage intensif)
Permet d'ordonner au robot aspirateur d'effectuer le nettoyage
jusqu'à ce que le voyant de la batterie clignote, après avoir atteint
le niveau un
Manual Clean (Nettoyage manuel)
Permet de contrôler manuellement le robot aspirateur et
d'effectuer le nettoyage à l'aide de la télécommande
Edge clean (Nettoyage des angles)
Permet de nettoyer efficacement les angles en s'en approchant le
plus possible.
• Lorsque le capteur détecte un obstacle pendant le nettoyage,
le robot ralentit afin de minimiser l'impact. Le capteur antichoc
contribue également à en réduire la force.
Start/Stop (Départ/Arrêt)
Permet de démarrer ou d'arrêter le processus de nettoyage
22 Français
3_VR5000_FR_00734E-00_SW.indd 22
2015-03-24 오후 2:13:31
[Type A]
[Type B]
03 Contrôle de la direction
Permet un déplacement vers l'avant
Permet de tourner à gauche
Permet de tourner à droite
❇❇ Le déplacement en arrière n'est pas disponible
04 Fonction supplémentaire
Mode Silence (Silencieux)
Permet d'effectuer le nettoyage en silence
» s'affiche à l'écran lorsque l'appareil
• Le message « fonctionne en mode silencieux.
Réglage de l’heure
Opérations
Reportez-vous à la page 26
Réglage du programme
Reportez-vous à la page 26
Français 23
3_VR5000_FR_00734E-00_SW.indd 23
2015-03-24 오후 2:13:33
05 Nettoyage localisé
Disponible uniquement sur les
télécommandes de type A
40 cm
Vous pouvez utiliser la télécommande
pour délimiter et nettoyer la zone de
votre choix lorsque le robot est en
marche.
• Pointez la lumière rouge vers le sol, dans
un rayon de 40 cm autour de l'appareil.
• Maintenez appuyé le bouton de nettoyage
localisé pour déplacer la lumière rouge
vers la zone souhaitée. Le robot aspirateur
se déplacera alors en suivant la lumière.
Portée de la télécommande
Opérations
Hauteur de la
télécommande
Hauteur de la
télécommande
Portée
0,5 m
1m
1,5 m
Environ Environ Environ
1,5 m
2m
2,5 m
Portée
Insertion des piles
Ouvrez le cache de l'emplacement des piles en le soulevant et en appuyant sur la languette de
verrouillage, puis insérez les piles comme indiqué sur l'illustration. Ensuite, refermez le cache
jusqu'à entendre un « clic ».
24 Français
3_VR5000_FR_00734E-00_SW.indd 24
2015-03-24 오후 2:13:33
Nomenclature des différents composants
01
04
02
03
05
05
06
06
07
08
01
04
02
01
01
03
06
05
09
07
08
01 Cache de l'ouverture rapide
(option)
02 Bouton du réservoir de
poussière
03 Réservoir de poussière
04 Écran
05 Capteur de la télécommande
06 Capteur d’obstacles
07 Capteur Virtual Guard (option)
08 Capteur antichoc
Partie inférieure
01 Capteur d’escarpement
02 Brosse latérale
03 Broche de chargement
04 Roulette
05 Roue d’entraînement
06 Cache des piles
07 Brosse principale
08 Cache de la brosse principale
09 Bouton d'alimentation
Opérations
02
Partie supérieure
Écran
01
03
02
04
09
05 06 07 08
11
12
10
13
01 Bouton Start/Stop (Départ/Arrêt)
02 Affichage numérique
03 Programme Quotidien
04 Programme Pour une seule fois
05 Auto Clean (Nettoyage auto)
06 Spot Clean (Nettoyage localisé)
07 Max Clean (Nettoyage intensif)
08 Manual Clean (Nettoyage
manuel)
09 Voyant de batterie
10 Recharge
11 Bouton des modes de nettoyage
12 Bouton Programme
13 Bouton de recharge
Français 25
3_VR5000_FR_00734E-00_SW.indd 25
2015-03-24 오후 2:13:34
Réglage de l'heure/du programme
Les boutons
,
,
de la télécommande de type A fonctionnent de la même manière
que ceux de la télécommande de type B.
Réglage de l’heure
• Vous devez régler l'heure actuelle avant d'utiliser le programme Quotidien/Pour une seule fois.
• Vous pouvez configurer l'heure uniquement à l’aide de la télécommande.
Sélectionnez « Heure »
Sélectionnez « Minute »
ou
ou
Commencer le réglage
Réglage terminé
Réglage du programme
• Le réglage/l'annulation du programme ne peut être réalisé(e) que lorsque le robot aspirateur
est sur son chargeur.
Opérations
• Appuyez brièvement sur le bouton Schedule (Programme) pour définir un programme ponctuel.
• Appuyez sur le bouton Schedule (Programme) pendant 3 secondes pour définir un
programme quotidien.
Sélectionner le programme
« Pour une seule fois » ou
« Quotidien » Sélectionnez « Heure »
ou
Select "Minute"
ou
ou
ou
Commencer le réglage
Réglage terminé
Annulation au moment du réglage
Annulation du programme One-time/Daily (Quotidien/Pour une seule fois)
Pour annuler un programme
ponctuel
Pour annuler un programme
quotidien
Annulation effectuée
Appuyez pendant 3 s
Annulation effectuée
26 Français
3_VR5000_FR_00734E-00_SW.indd 26
2015-03-24 오후 2:13:35
Entretien
Nettoyage et entretien
Vous devez éteindre le robot aspirateur avant de le nettoyer.
Nettoyage du réservoir de poussière
Nettoyez le réservoir de poussière lorsque celui-ci est plein.
2 Retirez le cache
du réservoir de
poussière.
3 Retirez le filtre
de ce dernier.
4 Videz le
réservoir et
nettoyez le filtre.
5 Lavez le
réservoir et le
filtre.
6 Replacez le filtre
dans le réservoir.
7 Refermez
le cache du
réservoir.
8 Remettez en
place le réservoir
de poussière
avant d'utiliser le
robot aspirateur.
Entretien
1 Retirez le
réservoir de
poussière.
Français 27
3_VR5000_FR_00734E-00_SW.indd 27
2015-03-24 오후 2:13:37
Vider le réservoir de poussière (Ouverture rapide)
La cache d'ouverture rapide permet de vider facilement le réservoir.
1 Ouvrez le cache
de l'ouverture
rapide.
2 Retirez la
poussière du
réservoir à l'aide
d'un aspirateur.
3 Refermez
le cache de
l'ouverture
rapide.
Nettoyage de la roue d'entraînement
L
I ON
F
L
L
R
OOF
R
OOF
R
L
R
Entretien
I ON
L
F
L
2 Retirez les corps
étrangers à l'aide
d'une petite tige
émoussée ou de
pincettes.
R
R
L
L
1 Étalez un chiffon
doux sur le sol
et retournez le
robot aspirateur
dessus.
Nettoyage des capteurs et de la caméra
Essuyez doucement avec un chiffon doux.
Caméra
Fenêtre des
capteurs avant
Lentille du capteur
d’escarpement
Fenêtre du
capteur arrière
28 Français
3_VR5000_FR_00734E-00_SW.indd 28
2015-03-24 오후 2:13:38
Nettoyage de la brosse principale
2 Retirez le cache
de la brosse
principale.
3 Retirez la brosse
principale.
4 Nettoyez la
brosse principale.
5 Remettez en
place la brosse
principale.
6 Remettez en
place le cache
de la brosse
principale.
Entretien
1 Retirez le
réservoir de
poussière.
Français 29
3_VR5000_FR_00734E-00_SW.indd 29
2015-03-24 오후 2:13:39
Nettoyage de la brosse latérale
Retirez les éventuels corps étrangers de la brosse.
R
R
1 Plongez un
chiffon doux
dans de l'eau
chaude.
R
2 Enveloppez la
brosse dans le
chiffon, attendez
10 secondes, puis
frottez la brosse
avec.
Si des cheveux ou de la ficelle sont coincés entre l'unité principale et la brosse latérale, suivez
la méthode ci-dessous :
1 Retirez les
brosses latérales
2 Nettoyez les
brosses latérales
R
R
R
R
R
R
L
R
Entretien
3 Remettez en
place les brosses
latérales
R
R
30 Français
3_VR5000_FR_00734E-00_SW.indd 30
2015-03-24 오후 2:13:41
Annexes
Remarques et avertissements
Mise en charge
Remarque
Pendant utilisation
Remarque
• En cas de surchauffe de la batterie
pendant la charge, l'opération peut prendre
plus de temps que prévu.
• Pour utiliser le robot aspirateur, vous
devez l'allumer. Si vous l'éteignez, tous les
réglages seront réinitialisés.
• Si la charge automatique ne fonctionne
pas, effectuez les contrôles suivants.
• Ne vous allongez pas autour du Robot
Vacuum lorsqu'il fonctionne.
–– Éteignez le robot aspirateur, puis
rallumez-le en utilisant le bouton situé
sous l'appareil.
–– Débranchez, puis rebranchez le chargeur.
–– Vérifiez l'absence de corps étrangers
dans les broches de chargement et
nettoyez le robot aspirateur et les
broches du chargeur à l'aide d'un chiffon
sec.
–– Vérifiez l'absence d'obstacles à proximité
du chargeur (objets réfléchissants,
chaises, etc.).
• Si vous laissez le robot aspirateur séparé
du chargeur, les piles se déchargent
naturellement.
–– Dans la mesure du possible, veillez
à ce que le robot revienne toujours
en position de chargement sur le
chargeur (Éteignez le robot aspirateur et
débranchez le chargeur en cas d'absence
prolongée.)
–– Vos cheveux pourraient se coincer entre
la brosse principale et la brosse latérale,
et vous pourriez vous blesser.
• Le robot aspirateur peut rester bloqué sur
certains obstacles (ex. : des seuils) au cours
du nettoyage.
–– Pour le relancer, éteignez-le, déplacez-le
dans un endroit dégagé et rallumez-le.
• Le robot aspirateur n'est pas conçu pour
nettoyer parfaitement les zones auxquelles
il ne peut pas accéder (angles, espace entre
les meubles et le mur, etc.)
–– Veuillez utiliser un autre outil de
nettoyage pour leur entretien régulier.
• Le robot aspirateur n'est pas conçu pour
nettoyer les taches agglomérées ; il est
donc possible que certaines restent sur le
sol après son passage.
–– Veuillez utiliser un autre outil de
nettoyage pour leur entretien régulier.
Annexes
Français 31
3_VR5000_FR_00734E-00_SW.indd 31
2015-03-24 오후 2:13:41
• Lorsque le robot aspirateur est éteint,
vous ne pouvez pas le rallumer depuis le
bouton d'alimentation de la télécommande.
Appuyez pendant quelques secondes sur le
bouton Start/Stop (Départ/Arrêt) du robot
aspirateur.
• Si vous appuyez sur le bouton de
nettoyage localisé pendant plus de
2 secondes, la fonction s'éteint et le robot
reprend l'opération qu'il effectuait avant :
–– S'il était en mode Veille, il s'arrête
immédiatement.
• Si le niveau de la batterie faiblit en mode
de nettoyage Auto/Max (Automatique/
Intensif), le robot aspirateur regagne sa
base et revient ensuite sur la zone une
fois entièrement chargé (répétition de la
fréquence de nettoyage : 1 fois).
–– S'il était en mode de nettoyage manuel,
il s'arrête et attend un nouveau réglage
manuel.
• Vous ne pouvez pas activer le mode de
nettoyage Max/Manuel (Intensif/Manuel)
lorsque le robot est en cours de charge.
–– S'il était en mode de nettoyage localisé,
il reprend le mode de nettoyage localisé
précédent.
• Ne déplacez pas inutilement le robot
aspirateur et n'appuyez sur aucun bouton
lorsqu'il est en mode de nettoyage
Auto/Max (Automatique/Intensif). Cela
signifierait pour lui que le nettoyage est
terminé et il le reprendrait depuis le début.
–– S'il était en train de regagner le chargeur,
il continuera sa route.
• Si vous activez le mode de nettoyage
localisé alors que le robot aspirateur est
en cours de charge, il reculera d'environ
250 mm et pivotera sur 180).
–– S'il était en mode de nettoyage
automatique, intensif ou des angles, il
reprend le mode de nettoyage précédent.
• Lorsque le robot aspirateur est en cours de
charge automatique sur sa base pour cause
de batterie faible, la fonction de nettoyage
localisé est désactivée.
• Si le robot détecte la survenue d'un
impact ou d'une chute, il reculera
automatiquement.
Annexes
32 Français
3_VR5000_FR_00734E-00_SW.indd 32
2015-03-24 오후 2:13:41
Nettoyage et entretien
Remarque
• Lorsque vous lavez le réservoir de
poussière et le filtre à l'eau claire
–– Réservoir de poussière : essuyez-le
minutieusement avant de le remettre en
place.
–– Filtre : faites-le sécher à l'ombre avant
de le réutiliser.
Attention
• Veillez à ne pas vous coincer les doigts
dans l'entrée du réservoir lorsque vous
démontez ou remontez ce dernier.
• Ne laissez pas d'objets risquant d'obstruer
l'entrée du robot aspirateur sur le sol (ex. :
cure-dents, cotons-tiges, etc.).
• Si vous ne parvenez pas à retirer un corps
étranger de la brosse principale, contactez
un centre de service.
• La brosse principale étant chargée de
nettoyer le sol, des fils ou encore des
cheveux risquent de rester coincés dans le
rouleau. Contrôlez son état régulièrement.
À propos de la batterie
Remarque
• Achetez uniquement les batteries dans
des centres de service et vérifiez toujours
qu'elles portent le symbole d'origine
(
) et qu'elles sont adaptées au
modèle de votre robot aspirateur.
• Chargez-la dans un lieu bien aéré.
• Cette batterie est propre au robot
aspirateur Samsung Electronics. Ne
l'utilisez pas avec un autre produit.
• Ne démontez pas et ne modifiez pas la
batterie.
• Ne jetez pas la batterie au feu et ne la
faites pas surchauffer.
• N'appliquez pas d'objet métallique sur les
bornes de charge (+, -).
• Ne jetez pas les piles avec les ordures
ménagères.
• Avant de mettre cet appareil au rebut,
débarrassez-vous des piles d’une manière
respectueuse de l’environnement.
–– Respectez les réglementations locales
en vigueur sur le recyclage des piles
usagées.
• Entreposez l'appareil en intérieur (dans
une pièce comprise entre 0 et 40 °C).
Annexes
• En cas de dysfonctionnement de la
batterie, ne tentez pas de la démonter
vous-même. Contactez le centre
d'assistance le plus proche.
Français 33
3_VR5000_FR_00734E-00_SW.indd 33
2015-03-24 오후 2:13:41
• Le robot aspirateur est alimenté par une
batterie NiMH (« Nickel-Metal Hydride »)
respectueuse de l’environnement,
rechargeable et dotée d'une fonction de
prévention de surcharge garantissant une
longue durée.
• Les différents signaux infrarouges émis
par les appareils peuvent interférer les
uns avec les autres et provoquer des
dysfonctionnements si les appareils
concernés se situent dans une pièce exiguë
ou sont proches les uns des autres.
• Un temps de charge plus long et un temps
de fonctionnement de la batterie plus
court indiquent que celle-ci est en fin
de vie. Contactez un centre d'assistance
clientèle agréé pour remplacez votre
batterie.
• Installez le module Virtual Guard (option)
suffisamment loin du chargeur afin d'éviter
d'interrompre la charge automatique.
• La période de garantie de la batterie est
de 6 mois à compter de la date d’achat.
• Si plusieurs robots aspirateurs sont
utilisés simultanément, les interférences
provoquées par les différents signaux
infrarouges risquent d'entraîner des
dysfonctionnements.
À propos du capteur infrarouge
Attention
• La transmission du signal infrarouge
peut ne pas être régulière dans les lieux
comportant des lampes halogènes ou en
extérieur.
• Le robot aspirateur utilise 3 types de
systèmes à infrarouge et l’un d’eux peut ne
pas fonctionner face à un autre ayant une
priorité plus élevée.
–– Priorité des signaux infrarouges :
Télécommande > Virtual Guard (option) >
Chargeur
Annexes
• Lorsque vous utilisez la télécommande, il
se peut que le robot aspirateur franchisse
la barrière invisible définie par le Virtual
Guard (option) et pénètre dans une zone
non incluse dans le périmètre initial, car le
signal de la télécommande a priorité.
34 Français
3_VR5000_FR_00734E-00_SW.indd 34
2015-03-24 오후 2:13:41
Codes d'information
Codes d'information
Liste de vérification
Le robot aspirateur est coincé.
• Éteignez-le et déplacez-le.
Corps étrangers dans la brosse principale
• Éteignez l'appareil et retirez les corps étrangers de la brosse
principale.
Corps étrangers dans la roue d'entraînement gauche
• Désactivez le bouton d'arrêt d'urgence et retirez les corps
étrangers de la roue d'entraînement.
Corps étrangers dans la roue d'entraînement droite
• Désactivez le bouton d'arrêt d'urgence et retirez les corps
étrangers de la roue d'entraînement.
Contrôle du capteur antichoc
• Éteignez, puis rallumez le robot aspirateur.
• Contactez un centre de service si le codes d'information est
toujours présent.
Accumulation de corps étrangers sur le capteur d'obstacles
• Éteignez l'appareil et nettoyez les capteurs avant et arrière à
l'aide d'un chiffon doux.
Accumulation de corps étrangers sur le capteur
d'escarpement
• Éteignez l'appareil et nettoyez le capteur d'escarpement à
l'aide d'un chiffon doux.
Corps étrangers dans la brosse latérale
Si vous appuyez sur le bouton Start/Stop (Départ/Arrêt) ou éteignez l'appareil, le codes
d'information disparaît.
Annexes
• Éteignez l'appareil et retirez les corps étrangers de la brosse
latérale.
Français 35
3_VR5000_FR_00734E-00_SW.indd 35
2015-03-24 오후 2:13:42
Dépannage
Symptôme
Liste de vérification
• Vérifiez que le bouton d'alimentation est en position Activé.
• Vérifiez que tous les symboles sont affichés à l'écran.
• Vérifiez que la batterie du robot aspirateur est encore chargée.
Le robot aspirateur ne
fonctionne pas du tout.
–– Si le message « Lo » (Faible) est affiché à l'écran, faites
charger le robot sur sa base.
• Remplacez les piles (type AAA) si la télécommande ne
fonctionne pas.
• Vérifiez que le réservoir de poussière est monté.
• Si le message « Lo » (Faible) est affiché à l'écran, faites charger
le robot sur sa base.
Le robot aspirateur
s'arrête en cours de
fonctionnement.
• Si le robot s'est arrêté en raison d'un obstacle qu'il a rencontré
sur sa trajectoire (ex. : cordon électrique, seuil, etc.), dégagezle.
–– Si des corps étrangers (morceaux de tissu, fils) restent
bloqués dans la roue d'entraînement, placez le bouton
d'alimentation sur la position Désactivé et retirez-les.
• Si le robot aspirateur est coincé entre deux niveaux, dégagezle et éloignez-le de l'obstacle.
• Si le filtre est bouché, éteignez le robot aspirateur et nettoyez
le réservoir de poussière et le filtre.
La puissance d'aspiration
est faible
• Un réservoir trop plein peut faire baisser la puissance
d'aspiration de l'appareil. Éteignez le robot aspirateur et videz
le réservoir.
• Si l'entrée située à la base du robot est obstruée par des corps
étrangers, éteignez le robot aspirateur et retirez-les.
• Si l'appareil devient soudainement plus bruyant, désactivez le
bouton d'arrêt d'urgence et videz le réservoir.
• Il peut s'agir d'une panne de courant ou la fiche d'alimentation
est peut-être débranchée.
Annexes
• Retirez les éventuels obstacles situés dans un rayon de 1 m
à l'avant et de 0,5 m sur les côtés du chargeur afin de ne pas
Le robot aspirateur ne
gêner le retour du robot.
parvient pas à localiser le
chargeur.
• Si des corps étrangers recouvrent les broches de chargement,
retirez-les.
• Vérifiez qu'une barrière Virtual Guard (option) n'a pas été
définie autour du chargeur.
36 Français
3_VR5000_FR_00734E-00_SW.indd 36
2015-03-24 오후 2:13:42
Symptôme
Le robot aspirateur se
déplace tout à coup en
diagonale.
Le nettoyage localisé ne
fonctionne pas (En option)
Le robot aspirateur
franchit la barrière
Virtual Guard. (En
option)
La durée des piles du
module Virtual Guard
est trop courte. (En
option)
Liste de vérification
• Vérifiez que le chargeur se situe bien dans le sens du
revêtement de sol (lames de parquet ou carrelage).
• L'appareil peut se déplacer en diagonale pour accéder le plus
rapidement possible à la zone de nettoyage suivante, il peut
avoir rencontré un obstacle dans cette direction, il rejoint sa
base ou il suit le sens du revêtement de sol.
• Si vous pointez la lumière rouge directement sur le robot, il se
peut qu'il n'aille pas dans la direction souhaitée.
–– Pointez la lumière rouge vers le sol, dans un rayon de 40 cm
autour de l'appareil.
• N'utilisez pas le mode de nettoyage localisé si la zone est
ensoleillée, très claire, ou sur des sols sombres.
• Si les piles de la barrière Virtual Guard sont épuisées, changezles. (2 piles de type D (LR20)).
• Si le témoin est éteint, tentez d'allumer la barrière
Virtual Guard pour voir si elle était désactivée.
• Assurez-vous que le capteur de distance est orienté en
direction de la future barrière invisible.
• Vérifiez que vous utilisez bien des piles alcalines.
• Remplacez les piles par des piles alcalines neuves. (2 piles de
type D (LR20)).
Annexes
Français 37
3_VR5000_FR_00734E-00_SW.indd 37
2015-03-24 오후 2:13:42
Avertissements concernant la batterie
AVERTISSEMENT
Ne retirez pas (ou n'essayez pas de retirer) la batterie incorporée dans cet appareil par vousmême. Pour remplacer la batterie, vous devez contacter votre fournisseur de services ou un
professionnel qualifié indépendant. Ces instructions ont été préparées pour une utilisation
exclusive de votre fournisseur de services ou d'un professionnel qualifié indépendant.
POUR VOTRE PROPRE SÉCURITÉ, N'ESSAYEZ PAS DE RETIRER LA BATTERIE VOUS-MÊME OU
NE LA JETER AU FEU. NE DÉMONTEZ PAS, N'ÉCRASEZ PAS OU NE PERCEZ PAS LA BATTERIE.
Comment retirer la batterie
Retirez le robot du chargeur (station) afin de le démonter.
Avant cela, veillez à éteindre votre aspirateur pour des raisons de sécurité.
1 Retournez le robot aspirateur et posezle par terre afin d'en retirer 2 vis.
2 Retirez le cache de la batterie.
Annexes
3 Retirez la batterie de son
emplacement, puis débranchez le
connecteur.
38 Français
3_VR5000_FR_00734E-00_SW.indd 38
2015-03-24 오후 2:13:43
Les bons gestes de mise au rebut des batteries de ce produit
(Applicable aux pays disposant de systèmes de collecte de batteries séparés)
Ce symbole sur la batterie, son emballage ou sa documentation indique que la batterie
usagée ne peut être jetée avec les autres déchets ménagers. Si les symboles chimiques Hg,
Cd ou Pb sont inscrits sur la batterie, cela indique que la batterie contient du mercure, du
cadmium ou du plomb selon les niveaux de référence de la directive CE 2006/66.
La batterie incorporée dans cet appareil ne peut pas être remplacée par l'utilisateur. Pour
plus d'informations sur son remplacement, veuillez contacter votre fournisseur de services.
N'essayez pas de retirer la batterie ou ne la jetez pas au feu. Ne démontez pas, n'écrasez
pas ou ne percez pas la batterie. Si vous prévoyez de jeter le produit, le site de ramassage
des déchets prendra les mesures appropriées pour le recyclage et le traitement de votre
produit, y compris la batterie.
Annexes
Français 39
3_VR5000_FR_00734E-00_SW.indd 39
2015-03-24 오후 2:13:43
Spécifications
Classification
Caractéristiques
mécaniques
Élément
Informations détaillées
Diamètre
355 mm
Hauteur
93 mm
Poids
3,6 kg
Type de bouton
de l'unité principale
Tactile
Tension
220 - 240 V~, 50 - 60 Hz
Consommation électrique
(chargeur)
Caractéristiques
d'alimentation Consommation électrique (unité
principale)
Caractéristiques
de nettoyage
Méthode de
nettoyage
50 W
40 W
Caractéristiques de la batterie
14,4 V/2 000 mA
Type de charge
Charge automatique/manuelle
Mode de nettoyage
Auto (Automatique), Spot (Localisé), Max
(Intensif), Manual (Manuel)
Temps de charge
Environ 120 minutes
Temps de nettoyage
(sur sol dur)
Capacité du réservoir de
poussière
Environ 90 minutes
Environ 0,6 ℓ
Reconnaissance de la forme du plancher
Cet aspirateur est conforme aux normes suivantes :
Directive relative à la compatibilité électromagnétique : 2004/108/CEE
Directive relative à la basse tension : 2006/95/CE
Annexes
40 Français
3_VR5000_FR_00734E-00_SW.indd 40
2015-03-24 오후 2:13:43
Mémo
Français 41
3_VR5000_FR_00734E-00_SW.indd 41
2015-03-24 오후 2:13:43
3_VR5000_FR_00734E-00_SW.indd 42
2015-03-24 오후 2:13:43
Aspirapolvere robot
Manuale dell'utente
Serie SR10J50✴✴✴
• Prima di utilizzare questo prodotto, leggere attentamente le istruzioni.
• Solo per uso interno.
4_VR5000_IT_00734E-00_SW.indd 1
2015-03-24 오후 2:15:35
Indice
Preparazione
Manutenzione
Informazioni di sicurezza
3
Pulizia e manutenzione
Informazioni di sicurezza
3
Pulizia del contenitore di raccolta polvere 27
Importanti istruzioni di sicurezza
4
Vuotamento del contenitore di raccolta
polvere (Vuotamento rapido)
28
Pulizia delle ruote di guida
28
Pulizia dei sensori e della telecamera
28
Pulizia della spazzola principale
29
Pulizia della spazzola laterale
30
Installazione
Installazione12
Accessori13
Ricarica14
Installazione della virtual guard
(opzionale)16
27
Appendici
Note e precauzioni
31
Nomenclatura delle parti della virtual guard 17
Ricarica
31
Inserimento delle batterie
Utilizzo
31
Pulizia e manutenzione
33
Informazioni sulla batteria
33
17
Operazioni
Uso dell'aspirapolvere robot
18
Informazioni sul sensore IrDA
34
Metodi di pulizia per ogni modalità
20
Codici informativi
35
Uso del telecomando
21
Risoluzione dei problemi
36
Nomenclatura delle parti
25
Avvertenze sulla batteria
38
Come estrarre la batteria
38
Impostazione dell'ora/della
programmazione26
Impostazione dell’orario
26
Impostazione della programmazione
26
Specifiche40
Open source announcement
41
2 Italiano
4_VR5000_IT_00734E-00_SW.indd 2
2015-03-24 오후 2:15:35
Preparazione
Informazioni di sicurezza
Informazioni di sicurezza
Preparazione
AVVERTENZA
• Prima di utilizzare il prodotto, leggere attentamente questo manuale e
conservarlo per future consultazioni.
AVVERTENZA
• Dal momento che queste istruzioni coprono diversi modelli di prodotto, le
caratteristiche dell’aspirapolvere acquistato potrebbero differire leggermente
da quanto descritto in questo manuale.
Simboli di Attenzione/Avvertenza utilizzati
AVVERTENZA
Indica il possibile rischio di lesioni gravi perfino mortali.
attenzione
Indica il rischio di lesioni personali o danni materiali.
Altri simboli utilizzati
nota
Indica che il testo che segue contiene informazioni importanti.
Italiano 3
4_VR5000_IT_00734E-00_SW.indd 3
2015-03-24 오후 2:15:35
Importanti istruzioni di sicurezza
Preparazione
Durante l’uso di apparecchiature elettriche, è necessario seguire alcune
precauzioni di base, tra le quali:
Leggere completamente le istruzioni prima di utilizzare l'aspirapolvere robot.
Scollegare la base di ricarica dalla presa elettrica in caso di inutilizzo e prima di
effettuare la manutenzione.
AVVERTENZA
Per ridurre i rischi di incendio, scariche elettriche o lesioni:
Generale
• Usare il prodotto solo secondo quanto descritto in questo manuale.
• Non utilizzare l'aspirapolvere robot o la base di ricarica se risultano
danneggiati.
• In caso di malfunzionamento, caduta, danni, permanenza all'esterno o
immersione in acqua dell'aspirapolvere robot o della base di ricarica,
rivolgersi al centro assistenza clienti.
• Non maneggiare il prodotto o la base di ricarica con le mani bagnate.
• Usare il prodotto solo su superfici asciutte e in interno.
• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8
anni e da persone con handicap fisici, sensoriali o mentali o senza esperienza
o conoscenza del prodotto solo sotto la supervisione di una persona
responsabile o nel caso in cui abbiano ricevuto informazioni specifiche
sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi ad esso
associati.
• I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione
dell'apparecchio non devono essere eseguite da bambini senza la
supervisione di un adulto responsabile.
4 Italiano
4_VR5000_IT_00734E-00_SW.indd 4
2015-03-24 오후 2:15:36
• Non modificare la spina polarizzata per adattarla a una presa non polarizzata
o a un cavo di prolunga.
Preparazione
Base di ricarica (Stazione)
• Non utilizzare in esterno o su superfici bagnate.
• Scollegare la base di ricarica dalla presa elettrica in caso di inutilizzo e prima
di effettuare la manutenzione.
• Usare solo la base di ricarica fornita in dotazione dal costruttore.
• Non usare un cavo o una spina di alimentazione danneggiati o una presa
allentata.
• Non trasportare il prodotto tirandolo per il cavo, non utilizzare il cavo come
una maniglia, non incastrare il cavo chiudendo una porta, non far passare il
cavo intorno a bordi o angoli taglienti. Tenere il cavo lontano da superfici
calde.
• Non utilizzare prolunghe o prese con una capacità di corrente inadeguata al
carico.
• Non scollegare la spina di alimentazione tirandola per il cavo. Per scollegare
il prodotto, afferrare la spina, non il cavo.
• Non aprire o bruciare le batterie poiché potrebbero esplodere ad elevate
temperature.
• Non tentare di aprire la base di ricarica. Le riparazioni devono essere
eseguite esclusivamente da un centro assistenza clienti qualificato.
• Non esporre la base di ricarica a temperature elevate, umidità o vapore.
Italiano 5
4_VR5000_IT_00734E-00_SW.indd 5
2015-03-24 오후 2:15:36
Preparazione
Aspirapolvere robot
• Non aspirare oggetti rigidi, appuntiti o taglienti come vetro, chiodi, viti,
monete o simili.
• Non utilizzare senza filtro. Durante la manutenzione dell’unità, non inserire
dita o altri oggetti nel comparto della ventola per evitare lesioni in caso di
attivazione accidentale del prodotto.
• Non inserire oggetti estranei nelle aperture di ventilazione. Non utilizzare
se le aperture sono ostruite; mantenerle libere da polvere, residui, capelli o
qualunque oggetto possa ridurre il flusso dell’aria.
• Non aspirare sostanze tossiche (candeggina, ammoniaca, disgorgante
idraulico, ecc.).
• Non aspirare oggetti ardenti o che producono fumo, quali sigarette,
fiammiferi o braci.
• Non aspirare liquidi infiammabili o combustibili quali benzina, né usare in
luoghi dove tali sostanze potrebbero essere presenti.
––Non usare in luoghi in cui siano presenti candele o lampade da tavolo
appoggiate al pavimento.
––Non usare in luoghi in cui siano presenti fiamme libere (camini o stufe).
––Non usare in luoghi in cui siano presenti alcool distillato, diluenti,
portacenere con sigarette accese, ecc.
• Non usare in spazi ristretti in cui siano presenti vapori rilasciati da vernici a
base d’olio, diluenti, antitarme, polveri infiammabili o altri vapori esplosivi o
tossici.
• In caso di uso intensivo o temperature estreme, dalle batterie può fuoriuscire
liquido.
• Se il liquido fuoriuscito entra a contatto con la pelle, lavare immediatamente
con acqua. Se il liquido fuoriuscito entra a contatto con gli occhi, lavare
immediatamente con acqua corrente per almeno 10 minuti. Consultare un
medico.
6 Italiano
4_VR5000_IT_00734E-00_SW.indd 6
2015-03-24 오후 2:15:36
Preparazione
AVVERTENZA
Alimentazione
• Evitare qualsiasi rischio di incendio o scariche elettriche.
––Non danneggiare il cavo di alimentazione.
––Non estrarre il cavo di alimentazione con forza eccessiva e non toccare la
spina con le mani bagnate.
––Non utilizzare altra fonte di alimentazione che non sia quella fornita
dalla rete nazionale e non utilizzare una presa multipla che alimenti più
dispositivi contemporaneamente.
––Non dimenticare il cavo di alimentazione appoggiato a terra.
––Non usare un cavo o una spina di alimentazione danneggiati o una presa
allentata.
• Rimuovere polvere e sostanze estranee dai poli e dai contatti della spina
elettrica.
––Rischio di scarica elettrica o malfunzionamento.
Prima dell’uso
• Non utilizzare l'aspirapolvere robot vicino a materiali combustibili.
––Non posizionarlo vicino a candele accese, lampade da tavolo, camini o
materiali infiammabili quali benzina, alcool, diluenti, ecc.
• L'aspirapolvere robot è solo per uso domestico, pertanto se ne sconsiglia
l'uso in attici, seminterrati, magazzini, edifici industriali, spazi esterni, luoghi
caratterizzati da umidità (come lavanderie e bagni), su tavoli o scaffali.
––In caso contrario l'aspirapolvere robot potrebbe subire danni o funzionare
in modo anomalo.
Italiano 7
4_VR5000_IT_00734E-00_SW.indd 7
2015-03-24 오후 2:15:36
Preparazione
• Installare la Virtual guard (opzionale) davanti ad aree pericolose (quali scale o
guide) per evitare di danneggiare il prodotto o di ferirsi.
––Per la propria sicurezza, tenere sempre pulito il sensore di dislivello.
• L'aspirapolvere robot non deve attraversare pozze di liquido o entrare a
contatto con liquidi.
––Se le ruote attraversano un liquido, l'aspirapolvere robot può riportare gravi
danni e contaminare altre aree lungo il suo passaggio.
• Non versare liquidi sul caricabatterie.
––Pericolo di scariche elettriche o incendio.
• Non usare la base di ricarica per scopi diversi da quelli per la quale è stata
progettata.
––La base di ricarica potrebbe subire gravi danni o potrebbe esservi il rischio
di incendio.
• Per la propria sicurezza, mantenere sempre il sensore di dislivello pulito.
Utilizzo
• Qualora si avvertano odori o rumori insoliti o si noti del fumo fuoriuscire
dall'aspirapolvere robot, spegnere immediatamente l'apparecchio premendo
l'interruttore posto sul fondo del robot e contattare il centro assistenza.
Pulizia e manutenzione
• Se il cavo di alimentazione è danneggiato, contattare il centro assistenza per
richiederne la sostituzione da parte di un tecnico certificato.
––Pericolo di scariche elettriche o incendio.
• Per sostituire le batterie, rivolgersi al Centro assistenza Samsung Electronic.
––L'uso di batterie di altri prodotti può provocare malfunzionamenti.
8 Italiano
4_VR5000_IT_00734E-00_SW.indd 8
2015-03-24 오후 2:15:36
Preparazione
attenzione
Prima dell’uso
• Inserire il contenitore di raccolta polvere prima di attivare l'aspirapolvere
robot.
• Aprire le porte dell'appartamento in modo che l'aspirapolvere robot sia in
grado di accedere in ogni stanza e pulirla; ricordarsi inoltre di installare la
Virtual guard (opzionale) davanti alla porta di ingresso oltre che di balconi e
bagni e altre aree nelle quali il robot potrebbe cadere o danneggiarsi.
• Prestare attenzione alle seguenti condizioni per effettuare una ricarica
corretta delle batterie.
––Accendere sempre la base di ricarica.
––Installare la base di ricarica in un luogo facile da individuare per il robot.
––Non lasciare oggetti davanti alla base di ricarica.
• Durante l'installazione della base di ricarica, non lasciare il cavo disatteso sul
pavimento poiché il robot potrebbe rimanervi impigliato.
• Non usare l'aspirapolvere robot su pavimenti scuri.
––L'aspirapolvere robot potrebbe non essere in grado di funzionare
regolarmente.
• Non sollevare il robot afferrandolo per la maniglia del contenitore di raccolta
polvere.
• Non posizionare oggetti a meno di 0,5 m sui lati e 1 m sulla parte anteriore
della base di ricarica.
• Accertarsi che i contatti della base di ricarica non siano danneggiati o coperti
da sostanze estranee.
• Non installare la base di ricarica su un pavimento nero o scuro.
––Se il pavimento intorno alla base di ricarica è scuro, il robot potrebbe non
riuscire a raggiungere la stazione per effettuare la ricarica.
• Prima di avviare la pulizia, rimuovere qualsiasi oggetto possa ostacolare il
movimento dell'aspirapolvere robot (ad esempio i giochi per bambini).
Italiano 9
4_VR5000_IT_00734E-00_SW.indd 9
2015-03-24 오후 2:15:36
Preparazione
Utilizzo
• L'uso dell'aspirapolvere robot su tappeti molto alti può danneggiare sia il
robot sia il tappeto.
––L'aspirapolvere robot non è in grado di passare su tappeti più spessi di
1 cm.
• Non usare l’aspirapolvere su un tavolo o in luoghi elevati da terra.
––Il robot potrebbe cadere e subire danni.
• L'aspirapolvere robot potrebbe urtare sedie e gambe di tavoli, quindi
spostarli prima di azionare il robot per effettuare una pulizia rapida ed
efficiente.
• Quando il robot è in funzione, non sollevarlo o portarlo in un'altra zona.
• Non trattenere l'aspirapolvere robot per le ruote durante lo spostamento in
un'altra stanza.
• Non posizionare oggetti sopra il robot poiché potrebbe malfunzionare.
• Rimuovere eventuali sacchetti di carta o plastica grandi prima di usare il
robot poiché potrebbero bloccarne le aperture di ventilazione.
• L'aspirapolvere robot potrebbe non essere in grado di svolgere la sua
funzione se bloccato sulla soglia di ingresso o della veranda.
––Per motivi di sicurezza, l'aspirapolvere robot interrompe il funzionamento
se non è in grado di muoversi per più di 5 minuti.
––Per riprendere il regolare funzionamento, spegnerlo e riaccenderlo
dopo averlo spostato in una nuova posizione nella quale sia in grado di
proseguire la sua funzione.
• Non rivolgere il puntatore rosso direttamente verso persone o animali
(opzionale).
10 Italiano
4_VR5000_IT_00734E-00_SW.indd 10
2015-03-24 오후 2:15:36
Preparazione
Pulizia e manutenzione
• Per evitare di danneggiare l'aspirapolvere robot, rispettare le seguenti
condizioni.
––Non pulire l'aspirapolvere robot spruzzandovi sopra acqua, né usando
benzina, diluenti, acetone o alcool.
• Non smontare o riparare autonomamente l'aspirapolvere robot.
––Tale operazione deve essere effettuata da un tecnico qualificato.
• Mantenere sempre puliti il sensore degli ostacoli e quello di dislivello.
––In caso si accumuli dello sporco, i sensori potrebbero non funzionare
correttamente.
Italiano 11
4_VR5000_IT_00734E-00_SW.indd 11
2015-03-24 오후 2:15:36
Installazione
Installazione
La base di ricarica deve sempre essere accesa.
Spia accensione
(rossa)
Da installare in un luogo privo di
ostacoli e con pericolo di caduta.
Circa 0,5 m
Installazione
Circa 0,5 m
Circa 1 m
nota
• Installare la base di ricarica in un luogo che presenti pavimento e pareti a livello.
• Installare la base di ricarica secondo la venatura del parquet.
• Se il tasto di accensione è spento, l'aspirapolvere robot non effettuerà la ricarica anche se
collegato alla stazione.
• Accendere sempre la base di ricarica.
–– Se la base di ricarica non è alimentata, il robot non sarà in grado di effettuare la ricarica
automatica.
–– Se l'aspirapolvere robot viene lasciato scollegato dalla base di ricarica, la batteria si
scaricherà naturalmente.
• Se l'aspirapolvere robot è in modalità risparmio energetico, l'alimentazione non si attiverà
nemmeno spegnendo e riattivando il tasto di accensione. Tenere premuto il tasto Start/Stop
sull'aspirapolvere robot.
12 Italiano
4_VR5000_IT_00734E-00_SW.indd 12
2015-03-24 오후 2:15:36
Accessori
Batterie
[Tipo AAA (opzionale)]
Manuale dell'utente
Filtro di ricambio
(opzionale)
Spazzola per pulizia
Virtual guard (opzionale)
Installazione
Telecomando (opzionale)
Italiano 13
4_VR5000_IT_00734E-00_SW.indd 13
2015-03-24 오후 2:15:37
Ricarica
La prima ricarica dopo l'acquisto richiede circa 120 minuti e il tempo di utilizzo è di circa 90
minuti.
Spia di carica durante la ricarica (verde)
Installazione
AVVERTENZA
La tensione nominale di
ingresso di questo prodotto è
220 - 240 V~.
1 Premere il tasto di accensione posto
sul fondo.
Per accendere l'aspirapolvere robot, premere
il tasto di accensione.
2 Effettuare la ricarica manuale
dell'aspirapolvere robot
posizionandolo nella base di ricarica.
Verificare che i contatti di ricarica del robot e
della stazione siano allineati.
3 Controllare lo stato della carica.
"
” si attiverà in base all'andamento
della ricarica mentre "FULL" si accenderà al
termine della ricarica.
14 Italiano
4_VR5000_IT_00734E-00_SW.indd 14
2015-03-24 오후 2:15:38
Ricarica automatica
Quando la spia della batteria lampeggia
durante la pulizia, l'aspirapolvere robot
ritorna alla base di ricarica automaticamente
per eseguire la ricarica delle batterie.
E' possibile indicare all'aspirapolvere robot
di recarsi alla base di ricarica durante il
processo di pulizia.
Installazione
Ricarica
Batterie scariche (Lo)
Effettuare la ricarica manuale
dell'aspirapolvere robot posizionandolo nella
base di ricarica.
Azioni da intraprendere se la ricarica non viene eseguita
Verificare l’installazione della base di ricarica quando;
• la base di ricarica è posizionata in un luogo nel quale il robot non ha un facile accesso.
• la distanza tra la base di ricarica e il robot è superiore ai 5 m
–– L'aspirapolvere robot potrebbe impiegare molto tempo per raggiungere la base di ricarica
Ricaricare manualmente l'aspirapolvere robot quando:
• la base di ricarica è posizionata in un angolo
• la batteria è completamente scarica
• l'aspirapolvere robot è bloccato da un ostacolo (un mobile, ad esempio)
• l'aspirapolvere robot non è in grado di oltrepassare una soglia che lo separa dalla base di
ricarica (l'altezza massima della soglia che l'aspirapolvere robot è in grado di oltrepassare è
di circa 1,5 cm )
• quando la spia dell'indicatore della batteria lampeggia e sul display appare "Lo"
• quando l'aspirapolvere robot è impostato in modalità Pulizia Spot o Pulizia manuale
Italiano 15
4_VR5000_IT_00734E-00_SW.indd 15
2015-03-24 오후 2:15:38
Installazione della virtual guard (opzionale)
I raggi infrarossi emessi dalla Virtual guard impediscono all'aspirapolvere robot di accedere ad
alcune zone.
Virtual guard
Installazione
m
2,5
o
im
Min
La distanza della parete virtuale è di minimo 2,5 m e può differire in base allo spazio
circostante e ai movimenti del robot.
La spia di alimentazione (rossa)
lampeggia.
1 Premere il tasto di accensione per
accendere il robot
2 Installare la Virtual guard laddove
si intenda vietare l'accesso
all'aspirapolvere robot.
Verificare che il sensore di distanza sia
rivolto nella direzione desiderata nella quale
si intende creare la barriera invisibile (che
limiterà l'accesso all'aspirapolvere robot).
16 Italiano
4_VR5000_IT_00734E-00_SW.indd 16
2015-03-24 오후 2:15:39
Nomenclatura delle parti della virtual guard
Tasto Accensione
Sensore di rilevamento dell'aspirapolvere
robot
Spia di alimentazione
Accensione: la spia rossa lampeggia
Spegnimento: Luce spenta
Installazione
Sensore di rilevamento della distanza
(sensore a infrarossi)
Coperchio batterie
Inserimento delle batterie
Le batterie della Virtual guard devono essere acquistate a parte.
1 Aprire il coperchio della batteria della
Virtual guard premendo la linguetta di
blocco, quindi sollevarlo.
2 Inserire le batterie (tipo D) come
mostrato nell'immagine (controllare le
polarità +, -).
3 Inserire un'estremità del coperchio
nell'alloggiamento e premere l'altra
estremità per chiudere il vano batterie.
Italiano 17
4_VR5000_IT_00734E-00_SW.indd 17
2015-03-24 오후 2:15:39
Operazioni
Uso dell'aspirapolvere robot
Prima di utilizzare l'aspirapolvere robot premere il tasto di accensione.
Accensione e spegnimento
Attivare/disattivare il tasto
di accensione posto sul fondo
dell'aspirapolvere robot.
AVVERTENZA
• Se il robot non viene utilizzato
per 10 minuti, l'apparecchio si
spegne automaticamente.
Operazioni
Uso della modalità Pulizia automatica
L'aspirapolvere robot si sposta e pulisce
automaticamente fino a quando non abbia
passato la zona interessata almeno una volta.
❇❇ Interruzione della pulizia: Premere
brevemente il tasto
.
Uso delle modalità di pulizia
E' possibile impostare la modalità di pulizia
preferita.
Ricarica
E' possibile indicare all'aspirapolvere robot
di recarsi alla base di ricarica durante il
processo di pulizia.
Impostazione della programmazione È possibile impostare o annullare una
programmazione singola o giornaliera.
❇❇ Vedere "Impostazione della
programmazione".
18 Italiano
4_VR5000_IT_00734E-00_SW.indd 18
2015-03-24 오후 2:15:40
Selezione della modalità di pulizia
Modalità di pulizia
Come selezionarla
Icona visualizzata
Premere una volta
Pulizia automatica
Premere due volte
Pulizia spot
Premere 3 volte
Pulizia max
Operazioni
Premere 4 volte
Pulizia manuale
❇❇ Il controllo della direzione può essere effettuato
solo mediante telecomando.
Premere 5 volte
Pulizia bordi
❇❇ Quando l'aspirapolvere robot è in fase di ricarica, è possibile selezionare solo le modalità Pulizia
automatica, Pulizia Max o Pulizia bordi.
Italiano 19
4_VR5000_IT_00734E-00_SW.indd 19
2015-03-24 오후 2:15:40
Metodi di pulizia per ogni modalità
Pulizia automatica
Circa 1,5 m
Pulisce
automaticamente fino
a quando l'intera area
viene passata una
volta.
Circa 1,5 m
Pulizia spot
Pulisce in modo
accurato una zona
delimitata. Questa
modalità può essere
utilizzata per pulire
briciole di pane o
dolci.
Operazioni
Pulizia max
Pulizia manuale
La pulizia continua
fino all'esaurimento
della batteria.
Per pulire un'area
specifica (pulizia spot)
è possibile spostare
l'aspirapolvere robot
mediante telecomando.
Pulizia bordi
Il robot esegue una
pulizia accurata
di bordi e angoli
avvicinandosi il più
possibile.
20 Italiano
4_VR5000_IT_00734E-00_SW.indd 20
2015-03-24 오후 2:15:42
Uso del telecomando
[Tipo A]
[Tipo B]
01
02
01
02
03
03
02
04
Operazioni
05
04
Italiano 21
4_VR5000_IT_00734E-00_SW.indd 21
2015-03-24 오후 2:15:43
[Tipo A]
[Tipo B]
01 Accensione/Ricarica
Accensione
Attivare/disattivare l'alimentazione dell'aspirapolvere robot
Ricarica
Selezionare per indicare all'aspirapolvere robot di recarsi alla base
di ricarica durante il processo di pulizia.
02 Modalità di pulizia
Pulizia automatica
Selezionare per effettuare la pulizia automatica di una zona
Operazioni
Pulizia spot
Selezionare per effettuare la pulizia intensa di una specifica zona
Pulizia max
Selezionare per indicare al robot di effettuare la pulizia fino a
quando la spia della batteria lampeggia dopo aver raggiunto il
livello uno
Pulizia manuale
Selezionare per controllare ed effettuare la pulizia manuale
mediante telecomando
Pulizia bordi
Selezionare per indicare al robot di effettuare una pulizia accurata
avvicinandosi il più possibile a bordi e angoli.
• Quando il sensore ostacoli rileva un ostacolo durante la pulizia,
il robot riduce la velocità per attenuare l’impatto e il sensore
paracolpi consente a sua volta di attutire ulteriormente l’urto.
Avvio/Arresto
Selezionare per avviare o terminare il processo di pulizia
22 Italiano
4_VR5000_IT_00734E-00_SW.indd 22
2015-03-24 오후 2:15:46
[Tipo A]
[Tipo B]
03 Controllo della direzione
Selezionare per procedere in avanti
Selezionare per girare a sinistra
Selezionare per girare a destra
❇❇ Il movimento in retro non è disponibile
04 Funzioni aggiuntive
Modalità Silenziosa
Selezionare per eseguire la pulizia con un livello di rumore
inferiore
• Durante l'attivazione della modalità Silenziosa sul display
".
compare "
Operazioni
Impostazione dell’orario
Vedere pagina 26
Impostazione della programmazione
Vedere pagina 26
Italiano 23
4_VR5000_IT_00734E-00_SW.indd 23
2015-03-24 오후 2:15:47
05 Pulizia di un singolo punto
Disponibile solo con telecomandi di tipo A
40 cm
E' possibile usare il telecomando per
indicare al robot di pulire uno specifico
punto durante la fase di pulizia.
• Rivolgere il raggio rosso sul pavimento a
una distanza di 40 cm dall'aspirapolvere
robot.
• Tenere premuto il pulsante Point cleaning
(Pulizia punto) per spostare il raggio rosso
sul punto desiderato. L'aspirapolvere robot
seguirà il raggio continuando la pulizia.
Distanza operativa del telecomando
Operazioni
Altezza del
telecomando
Altezza del
telecomando
0,5 m
1 m
1,5 m
Distanza
operativa
Circa
1,5 m
Circa
2 m
Circa
2,5 m
Distanza operativa
Inserimento delle batterie
Aprire il vano batterie premendo la linguetta di blocco e sollevando il coperchio, quindi inserire
le batterie come mostrato in figura. Riposizionare il coperchio e premere fino allo scatto in
posizione.
24 Italiano
4_VR5000_IT_00734E-00_SW.indd 24
2015-03-24 오후 2:15:48
Nomenclatura delle parti
01
04
02
03
05
05
06
06
07
08
01
04
02
01
01
03
06
05
09
07
08
01 Coperchio Vuotamento rapido
(opzionale)
02 Tasto Serbatoio di raccolta
polvere
03 Serbatoio di raccolta polvere
04 Display
05 Sensore telecomando
06 Sensore ostacoli
07 Sensore Virtual guard (opzionale)
08 Sensore paracolpi
Fondo
01 Sensore di dislivello
02 Spazzola laterale
03 Contatti di ricarica
04 Rullo
05 Ruote di guida
06 Coperchio batterie
07 Spazzola principale
08 Coperchio spazzola principale
09 Interruttore di accensione
Operazioni
02
Alto
Display
01
03
02
04
09
05 06 07 08
11
12
10
13
01 Tasto di Avvio/Arresto
02 Display numerico
03 Programmazione giornaliera
04 Programmazione singola
05 Pulizia automatica
06 Pulizia spot
07 Pulizia max
08 Pulizia manuale
09 Spia batteria
10 Ricarica
11 Tasto Modalità Pulizia
12 Tasto Programmazione
13 Tasto di Ricarica
Italiano 25
4_VR5000_IT_00734E-00_SW.indd 25
2015-03-24 오후 2:15:48
Impostazione dell'ora/della programmazione
I tasti
,
,
di telecomandi tipo B funzionano allo stesso modo di quelli di tipo A.
Impostazione dell’orario
• Prima di utilizzare la programmazione singola/giornaliera è necessario impostare l'orario
corrente.
• E' possibile impostare l'orario solo con il telecomando.
Selezionare "Hour" (Ora)
oppure
Selezionare "Minute" (Minuti)
oppure
Impostazione di
Avvio
Impostazione
completata
Impostazione della programmazione
• E' possibile impostare/annullare la programmazione solo quando il robot è fermo nella base
di ricarica.
Operazioni
• Premere brevemente il tasto di programmazione per impostare la programmazione singola.
• Premere il tasto di programmazione per 3 secondi per impostare la programmazione
giornaliera.
Selezionare la programmazione "Onetime" (Singola) o "Daily" (Giornaliera)
Selezionare "Hour" (Ora)
oppure
Selezionare "Minute"
(Minuti)
oppure
oppure
oppure
Impostazione
di Avvio
Impostazione
completata
Annullamento durante l'impostazione
Annullamento programmazione Singola/Giornaliera
Per annullare la
programmazione singola
Per annullare la
programmazione giornaliera
Annullamento completato
Premere per 3 secondi
Annullamento completato
26 Italiano
4_VR5000_IT_00734E-00_SW.indd 26
2015-03-24 오후 2:15:50
Manutenzione
Pulizia e manutenzione
Prima di eseguire la pulizia dell'aspirapolvere robot spegnere il dispositivo premendo il tasto di
accensione.
Pulizia del contenitore di raccolta polvere
Se il contenitore di raccolta polvere è troppo pieno, pulirlo.
2 Rimuovere il
coperchio del
contenitore di
raccolta polvere
3 Rimuovere
il filtro dal
contenitore di
raccolta polvere.
4 Rimuovere la
polvere dal
contenitore di
raccolta e il filtro
5 Lavare il
contenitore di
raccolta polvere
e il filtro
6 Rimontare il
filtro dentro il
contenitore di
raccolta polvere
7 Chiudere il
coperchio del
contenitore di
raccolta polvere
8 Rimontare il
contenitore di
raccolta polvere
all'interno
dell'aspirapolvere
robot
Manutenzione
1 Rimuovere il
contenitore di
raccolta polvere
Italiano 27
4_VR5000_IT_00734E-00_SW.indd 27
2015-03-24 오후 2:15:51
Vuotamento del contenitore di raccolta polvere (Vuotamento rapido)
Usare il coperchio Vuotamento rapido per svuotare rapidamente il contenitore di raccolta polvere.
1 Aprire il
coperchio
Vuotamento
rapido.
2 Con un
aspirapolvere,
rimuovere la
polvere dal
contenitore di
raccolta
3 Chiudere il
coperchio
Vuotamento
rapido
Pulizia delle ruote di guida
L
L
R
I ON
F
L
OOF
R
OOF
R
L
I ON
L
F
L
2 Usare delle
forbici o una
bacchetta non
appuntite per
rimuovere
eventuali
materiali estranei
R
R
L
R
Manutenzione
L
1 Appoggiare un
panno morbido
sul pavimento
e posizionare il
robot su di esso
capovolto
Pulizia dei sensori e della telecamera
Pulire delicatamente con un panno morbido.
Telecamera
Finestra del
sensore anteriore
Spia sensore di
dislivello
Finestra del
sensore posteriore
28 Italiano
4_VR5000_IT_00734E-00_SW.indd 28
2015-03-24 오후 2:15:53
Pulizia della spazzola principale
2 Rimuovere
il coperchio
della spazzola
principale
3 Rimuovere
la spazzola
principale
4 Pulire la spazzola
principale
5 Rimontare
la spazzola
principale
6 Rimontare
il coperchio
della spazzola
principale
Manutenzione
1 Rimuovere il
contenitore di
raccolta polvere
Italiano 29
4_VR5000_IT_00734E-00_SW.indd 29
2015-03-24 오후 2:15:54
Pulizia della spazzola laterale
Pulire la spazzola laterale qualora si riscontri materiale estraneo sulla spazzola.
R
R
1 Immergere un
panno morbido
in acqua calda.
R
2 Pulire le spazzole
laterali con il
panno per circa
10 secondi
quindi asciugarle.
Qualora tra il corpo principale e le spazzole laterali rimangano impigliati capelli o lacci, seguire
le operazioni descritte sotto.
1 Rimuovere le
spazzole laterali
2 Pulire le spazzole
laterali
R
R
R
R
R
R
L
R
Manutenzione
3 Rimontare le
spazzole laterali
R
R
30 Italiano
4_VR5000_IT_00734E-00_SW.indd 30
2015-03-24 오후 2:15:55
Appendici
Note e precauzioni
Ricarica
nota
• Se la batteria si surriscalda durante la
ricarica, il tempo di carica potrebbe essere
più lungo.
• Se la ricarica automatica non funziona,
controllare le seguenti condizioni.
–– Attivare/disattivare il tasto di accensione
(posto sul fondo dell'aspirapolvere
robot).
–– Scollegare/ricollegare la spina di
alimentazione della base di ricarica.
–– Controllare che non vi sia materiale
estraneo sui contatti di ricarica
dell'aspirapolvere robot e, se necessario,
pulirli con un panno asciutto.
–– Controllare che non vi siano ostacoli od
oggetti riflettenti, sedie ecc. vicino alla
base di ricarica.
• Se l'aspirapolvere robot viene lasciato
scollegato dalla base di ricarica, la batteria
si scaricherà naturalmente.
–– Provare a tenere il robot nella base
di ricarica. (Spegnere il dispositivo e
lasciare la base di ricarica scollegata
durante una prolungata assenza da casa),
Utilizzo
nota
• Per poter utilizzare l'aspirapolvere
robot, il tasto di accensione deve essere
attivato. Spegnendo il prodotto, tutte le
impostazioni verranno azzerate.
• Non sdraiarsi a terra mentre
l'aspirapolvere robot è in funzione.
–– I capelli potrebbero rimanere intrappolati
nella spazzola principale o in quella
laterale causando lesioni.
• L'aspirapolvere robot può restare
impigliato in una soglia durante la pulizia.
–– Per riavviare il funzionamento, spegnere
il dispositivo, spostare il robot in una
zona dove sia in grado di muoversi
facilmente, quindi riaccendere il
dispositivo.
• Il robot non è in grado di pulire
completamente le aree nelle quali non
riesce ad accedere, ad esempio gli angoli,
lo spazio tra il muro e il divano, ecc.
–– Per questo, utilizzare un diverso
strumento di pulizia.
• L'aspirapolvere robot non è in grado
di aspirare grossi residui di sporcizia,
pertanto alcuni di essi possono restare sul
pavimento al termine della pulizia.
Appendici
–– Per questo, utilizzare un diverso
strumento di pulizia.
Italiano 31
4_VR5000_IT_00734E-00_SW.indd 31
2015-03-24 오후 2:15:56
• Se il robot viene spento, non è possibile
riaccenderlo mediante il tasto Power del
telecomando. Tenere premuto il tasto Start/
Stop sull'aspirapolvere robot.
• Se la batteria si scarica durante la modalità
di pulizia Automatica/Max, il robot si
recherà alla base di ricarica e in seguito
terminerà la pulizia dell'area. (Frequenza di
pulizia: 1 volta)
• Premendo il tasto Point cleaning (Pulizia
singola) per più di 2 secondi, la funzione
verrà disattivata e l'aspirapolvere robot
eseguirà le funzioni precedentemente
impostate come segue:
–– Se era in modalità Stand-by si fermerà
sulla posizione.
–– Se era in modalità Manuale, si fermerà
sulla posizione per la modalità Manuale.
• Non è possibile selezionare ed eseguire la
modalità di ricarica Max/Manuale durante
la ricarica.
–– Se era in modalità di pulizia Auto/
Max/Bordi, userà la modalità di pulizia
precedente.
• Non spostare il robot o premere i tasti
durante la modalità di pulizia Automatica/
Max se non strettamente necessario. Tali
operazioni faranno supporre al robot di
aver terminato la pulizia, con il risultato
che il robot avvierà un nuovo ciclo di
pulizia.
–– Se era in modalità Pulizia singola, userà
la modalità di Pulizia singola partendo
dal punto corrente.
• Premendo il tasto Pulizia singola durante
la ricarica dell'aspirapolvere robot, il robot
si muoverà indietro di 250 mm e ruoterà
di 180°.
–– Se stava tornando alla base di ricarica,
continuerà a tornare alla base.
• Se il robot è in ricarica automatica dopo
l'inizio del lampeggio della spia del livello
di carica delle batterie, la funzione di
pulizia spot non sarà disponibile.
• Se il robot avverte un impatto o
una caduta, si muoverà in avanti
automaticamente.
Appendici
32 Italiano
4_VR5000_IT_00734E-00_SW.indd 32
2015-03-24 오후 2:15:56
Pulizia e manutenzione
nota
• Se si lava il contenitore di raccolta polvere
e il filtro con acqua,
–– Contenitore di raccolta polvere:
Asciugare completamente l'acqua
residua.
–– Filtro: Lasciare asciugare completamente
all'ombra prima dell'uso.
attenzione
• Prestare attenzione alle dita nello
smontare/rimontare il filtro poiché è facile
che rimangano intrappolate nell'ingresso
del contenitore di raccolta.
• Al fine di evitare possibili blocchi provocati
da materiale estraneo, non far aspirare
dal robot stuzzicadenti, bastoncini per le
orecchie e oggetti simili.
• Qualora sia difficile rimuovere gli oggetti
estranei dalla spazzola principale,
rivolgersi al centro assistenza.
• Poiché la spazzola principale rimuove lo
sporco dal pavimento durante la pulizia, è
possibile che capelli lunghi o altri materiali
possano restarvi impigliati. Prestare
quindi attenzione ed eseguirne una pulizia
regolare.
Informazioni sulla batteria
nota
• Acquistare le batterie di ricambio presso il
centro assistenza e verificare che riportino
il simbolo del ricambio originale (
)e
il nome del modello prima dell'acquisto.
• Ricaricare le batterie in un luogo ben
ventilato.
• Questa batteria è progettata per l'uso
esclusivo nell'aspirapolvere robot Samsung
Electronics; non utilizzarla per altri
prodotti.
• Non disassemblare o modificare la
batteria.
• Non gettare la batteria nel fuoco o
riscaldarla.
• Non posizionare alcun oggetto metallico
sui contatti di carica (+, -).
• Non smaltire le batterie insieme ai normali
rifiuti domestici.
• Prima di smaltire il prodotto, smaltire le
batterie in modo responsabile.
–– Seguire tutte le normative locali per lo
smaltimento delle batterie esauste.
• Tenere il prodotto all’interno (0°C~40°C).
• In caso di malfunzionamento della
batterie, non tentare di disassemblarle
autonomamente. Rivolgersi al centro
assistenza di zona.
Appendici
Italiano 33
4_VR5000_IT_00734E-00_SW.indd 33
2015-03-24 오후 2:15:56
• Il periodo di garanzia della batteria è di 6
mesi dalla data di acquisto.
• L'aspirapolvere robot è alimentato
da una batteria ricaricabile al nichelmetallo idruro (NiMH) ed è dotato di una
protezione da sovraccarica per garantirne
una lunga durata.
• Un maggiore tempo di ricarica e una
minore durata della batteria indicano
l’approssimarsi della fine del ciclo di
vita della batteria. Contattare il Centro
assistenza autorizzato per richiedere una
batteria sostitutiva.
• Il periodo di garanzia della batteria è di 6
mesi dalla data di acquisto.
Informazioni sul sensore IrDA
attenzione
• La trasmissione a infrarossi potrebbe
essere irregolare nei luoghi esposti a luce
alogena o in spazi aperti.
• In caso di controllo dell'aspirapolvere
robot mediante telecomando, il robot
potrebbe oltrepassare la barriera invisibile
impostata dalla Virtual guard e accedere
all'area protetta dal momento che il
segnale del telecomando ha una priorità
superiore.
• Diversi segnali a infrarossi possono
interferire l'uno con l'altro e provocare
malfunzionamenti ai dispositivi se usati
insieme in uno spazio ristretto o a breve
distanza.
• Installare la Virtual guard lontano dalla
base di ricarica poiché, se troppo vicina,
potrebbe interrompere le operazioni di
ricarica automatica.
• In caso di utilizzo simultaneo di più
aspirapolveri robot, il loro funzionamento
potrebbe risultare irregolare a causa delle
interferenze dei segnali a infrarossi.
• L'aspirapolvere robot utilizza 3 tipi di
dispositivi a infrarossi, dei quali uno
potrebbe non funzionare regolarmente
davanti a un altro dispositivo con priorità
superiore.
–– Priorità dei segnali a infrarossi:
Telecomando > Virtual guard (opzionale)
> Base di ricarica
Appendici
34 Italiano
4_VR5000_IT_00734E-00_SW.indd 34
2015-03-24 오후 2:15:56
Codici informativi
Codici informativi
Checklist
L'aspirapolvere robot è rimasto intrappolato o si è fermato
durante il movimento.
• Spegnere il dispositivo e spostarlo in un altro punto da pulire.
Corpo estraneo impigliato nella spazzola principale.
• Spegnere il dispositivo e rimuovere il corpo estraneo dalla
spazzola principale.
Corpo estraneo impigliato nella ruota di guida sinistra.
• Spegnere il dispositivo e rimuovere il corpo estraneo dalla
ruota di guida.
Corpo estraneo impigliato nella ruota di guida destra.
• Spegnere il dispositivo e rimuovere il corpo estraneo dalla
ruota di guida.
Controllare il sensore paracolpi.
• Spegnere e riaccendere il dispositivo.
• Rivolgersi al centro assistenza se il codice informativo non
scompare.
Sul sensore ostacoli si è accumulato dello sporco.
• Spegnere il dispositivo e pulire i sensori anteriore e
posteriore con un panno morbido.
Sul sensore di dislivello si è accumulato dello sporco.
• Spegnere il dispositivo e pulire il sensore di dislivello con un
panno morbido.
Corpo estraneo impigliato nella spazzola laterale.
Premendo il tasto Avvio/Arresto o il tasto di accensione, il codice informativo scompare.
Appendici
• Spegnere il dispositivo e rimuovere il corpo estraneo dalla
spazzola laterale.
Italiano 35
4_VR5000_IT_00734E-00_SW.indd 35
2015-03-24 오후 2:15:56
Risoluzione dei problemi
Sintomo
Checklist
• Controllare di aver premuto il tasto di accensione.
• Controllare che tutte le icone siano visualizzate sul display.
• Verificare che la batteria dell'aspirapolvere robot non sia
scarica.
L'aspirapolvere robot non
funziona.
–– Se sul display viene visualizzato "Lo", posizionare il robot
nella base di ricarica per ricaricare la batteria.
• Se il telecomando non funziona, sostituire le batterie (tipo
AAA).
• Verificare che il contenitore di raccolta della polvere sia
correttamente montato.
• Se sul display viene visualizzato "Lo", posizionare il robot nella
base di ricarica per ricaricare la batteria.
L'aspirapolvere robot si
arresta durante il ciclo di
pulizia.
• Se l'aspirapolvere robot rimane impigliato in ostacoli quali
cavi, soglie o altro, sollevarlo per liberarlo dagli ostacoli.
–– Se nella ruota di guida rimangono impigliati tessuti o lacci,
spegnere il dispositivo e rimuovere eventuali occlusioni
prima di utilizzare nuovamente l'apparecchio.
• Se l'aspirapolvere robot si ferma a causa di un forte dislivello,
sollevarlo e portarlo in un'altra zona.
• Se il filtro è ostruito, spegnere il dispositivo e pulire il
contenitore di raccolta polvere e il filtro.
La potenza di aspirazione
è bassa.
• Quando il contenitore di raccolta polvere è troppo pieno, la
potenza di aspirazione può risultare inferiore. Spegnere il
dispositivo e vuotare il contenitore di raccolta polvere.
• Se l'aspirazione (sul fondo dell'aspirapolvere robot) viene
ostruita da materiali estranei, spegnere il dispositivo e
rimuovere l'occlusione.
Appendici
• Se la rumorosità aumenta improvvisamente, disattivare
l'interruttore di emergenza e vuotare il contenitore di raccolta
polvere.
36 Italiano
4_VR5000_IT_00734E-00_SW.indd 36
2015-03-24 오후 2:15:56
Sintomo
Checklist
• Controllare se si è verificato un blackout o se il cavo di
alimentazione è stato scollegato.
L'aspirapolvere robot non
è in grado di trovare la
base di ricarica.
• Rimuovere eventuali ostacoli intorno alla base di ricarica
(per circa 1 m davanti e 0,5 m su entrambi i lati) che possano
impedire all'aspirapolvere robot di tornare alla base di
ricarica.
• Se i contatti della base di ricarica sono sporchi, pulirli.
• Verificare se vicino alla base di ricarica è stata installata la
Virtual guard (opzionale).
• Verificare che la base di ricarica sia installata lungo le
venature di un parquet o di piastrelle.
L'aspirapolvere robot
improvvisamente procede
in diagonale.
La pulizia di un singolo
punto non viene eseguita.
(Opzionale)
• Il robot potrebbe muoversi in diagonale per accedere a
un'altra area prendendo il tragitto più breve, avere incontrato
ostacoli in quell'angolazione, avere eseguito la ricarica in un
angolo, oppure le venature del pavimento lo portano a seguire
quella direzione.
• Puntando la luce rossa direttamente verso l'aspirapolvere
robot, questo potrebbe non spostarsi nella direzione
desiderata.
–– Puntare la luce rossa sul pavimento a circa 40 cm di
distanza dall'aspirapolvere robot.
• Non utilizzare il puntatore in piena luce del sole, sotto una
luce intensa o su pavimenti scuri.
• Se le batterie della Virtual guard sono scariche, sostituirle. (2
batterie tipo D (LR20))
La durata della batteria
della Virtual guard è
troppo esigua. (Opzionale)
• Usare batterie alcaline.
• Sostituire le batterie con nuove batterie alcaline. (2 batterie
tipo D (LR20))
Appendici
L'aspirapolvere robot
• Se la spia della Virtual guard è spenta, controllare che non sia
oltrepassa la Virtual guard.
stata disattivata; nel caso attivarla.
(Opzionale)
• Verificare se il sensore di distanza sia rivolto nella direzione
desiderata in modo da creare una barriera invisibile.
Italiano 37
4_VR5000_IT_00734E-00_SW.indd 37
2015-03-24 오후 2:15:57
Avvertenze sulla batteria
AVVERTENZA
Non rimuovere o tentare di rimuovere autonomamente la batteria inserita all'interno del
prodotto. Per sostituire la batteria, contattare un tecnico qualificato o il centro assistenza
di zona. Queste istruzioni sono state preparate ad uso esclusivo del tecnico o del centro
assistenza.
PER LA PROPRIA SICUREZZA, NON TENTARE DI RIMUOVERE LA BATTERIA AUTONOMAMENTE
NE' SMALTIRLA NEL FUOCO. NON DISASSEMBLARE, ROMPERE O FORARE LA BATTERIA.
Come estrarre la batteria
Estrarre l'aspirapolvere robot dalla base di ricarica (stazione) per smontarlo.
Per motivi di sicurezza, spegnere l'apparecchio prima di smontarlo.
1 Appoggiarlo capovolto, quindi
rimuovere le 2 viti.
2 Rimuovere il coperchio del comparto
batterie.
Appendici
3 Rimuovere la batteria
dall'alloggiamento e scollegare il
connettore.
38 Italiano
4_VR5000_IT_00734E-00_SW.indd 38
2015-03-24 오후 2:15:57
Corretto smaltimento delle batterie di questo prodotto
(Applicabile nei paesi dotati di sistemi di raccolta e restituzione delle batterie.)
L'etichetta presente sulla batteria, sul manuale o sull'imballaggio indica che la batteria di
questo prodotto non deve essere smaltita insieme ai rifiuti domestici. Laddove apposti.
i simboli chimici Hg, Cd o Pb indicano che nella batteria vi è un contenuto di mercurio,
cadmio o piombo superiore rispetto ai livelli di riferimento indicati nella Direttiva CE
2006/66.
La batteria incorporata nel prodotto non è sostituibile dall’utente. Per informazioni sulla
sostituzione, rivolgersi al centro assistenza. Non tentare di rimuovere la batteria né di
smaltirla nel fuoco. Non disassemblare, rompere o forare la batteria. Per smaltire il prodotto
recarsi presso un centro di raccolta rifiuti dove verranno seguite le corrette procedure di
riciclo e trattamento del prodotto, compresa la batteria.
Appendici
Italiano 39
4_VR5000_IT_00734E-00_SW.indd 39
2015-03-24 오후 2:15:57
Specifiche
Classificazione
Specifiche
meccaniche
Specifiche di
alimentazione
Specifiche di
pulizia
Articolo
Informazioni dettagliate
Diametro
355 mm
Altezza
93 mm
Peso
3,6 kg
Tipo di tasto dell'unità
principale
Tipo touch
Tensione di corrente
220 - 240 V~, 50 - 60 Hz
Consumo energetico (stazione
di ricarica)
Consumo energetico (unità
principale)
50 W
40 W
Specifiche delle batterie
14,4 V / 2.000 mA
Tipo di ricarica
Ricarica automatica/Ricarica manuale
Modalità di pulizia
Auto, Spot, Max, Manuale
Tempo di ricarica
Circa 120 minuti
Durata pulizia
(Calcolata sulla base di
pavimenti con superfici lisce)
Capacità contenitore di raccolta
polvere
Metodo di pulizia
Circa 90 minuti
Circa 0,6 ℓ
Riconoscimento forma soffitto
Questo aspirapolvere è approvato per le seguenti direttive.
Direttiva Compatibilità elettromagnetica: 2004/108/CE
Direttiva bassa tensione: 2006/95/CE
Appendici
40 Italiano
4_VR5000_IT_00734E-00_SW.indd 40
2015-03-24 오후 2:15:57
Open source announcement
The software included in this product contains open source
software. You may obtain the complete corresponding
source code for a period of three years after the last
shipment of this product by sending an email to mailto:oss.
[email protected]
It is also possible to obtain the complete corresponding
source code in a physical medium such as a CD-ROM; a
minimal charge will be required.
The following URL http://opensource.samsung.com/
opensource/VR5000J/seq/0 leads to the download page
of the source code made available and open source license
information as related to this product. This offer is valid to
anyone in receipt of this information.
Appendici
Italiano 41
4_VR5000_IT_00734E-00_SW.indd 41
2015-03-24 오후 2:15:57
DJ68-00734E-00
DJ68-00734E
4_VR5000_IT_00734E-00_SW.indd 42
2015-03-24 오후 2:15:58
