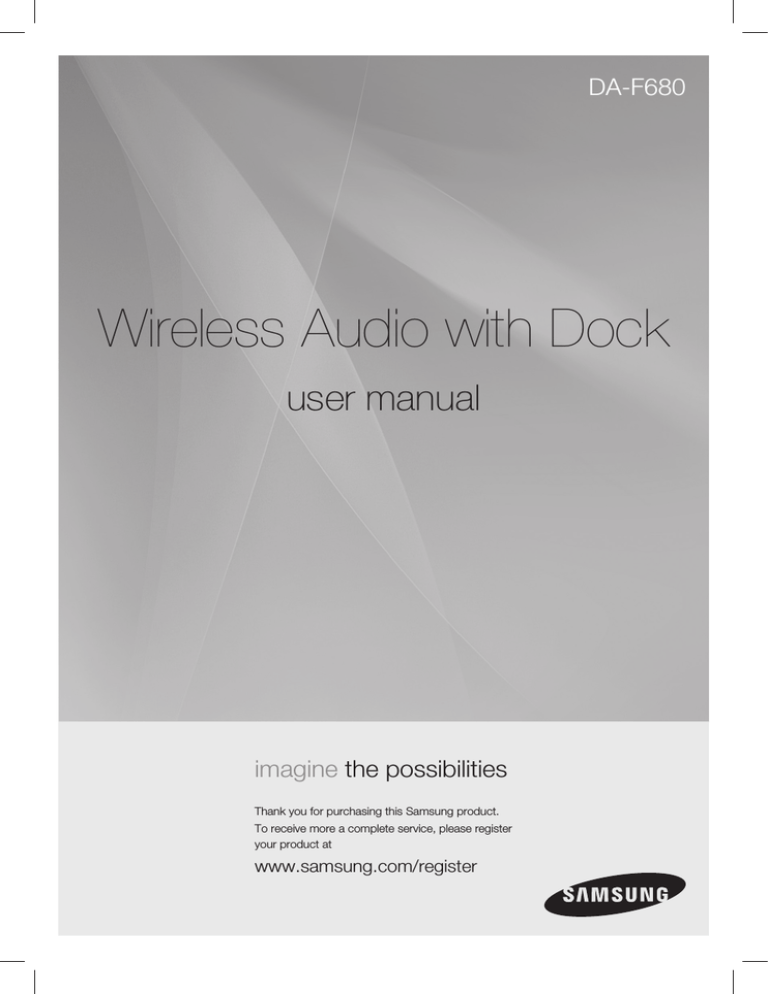

DA-F680
Wireless Audio with Dock
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more a complete service, please register
your product at
www.samsung.com/register
features
NFC support
Connect your NFC compatible device via Bluetooth to the Wireless Audio with Dock using this simple set-up procedure
and play music on the device through the Wireless Audio with Dock.
Galaxy Docking Audio Speaker System
Using the system's docking station, dock, charge and then play some Samsung Galaxy devices released after
S3(Android OS 4.1.2 or later) through the system's built-in speakers.
Bluetooth Function
Connect a Bluetooth device to the Wireless Audio with Dock and enjoy music from the device with high quality stereo
sound, all without wires!
2
English
EnG
safety information
Safety Warnings
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER(OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This symbol indicates “dangerous voltage”
inside the product that presents a risk of
electric shock or personal injury.
This symbol indicates important instructions
accompanying the product.
WARNING : To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a AC outlet with a protective grounding connection.
• To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains
plug shall be readily operable.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on the
apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the power
plug must be easily and readily accessible at all times.
English
3
PreCaUtiOnS
68.6mm
2.7 inch
99.1mm
3.9 inch
3.9 inch
99.1mm
3.9 inch
99.1mm
Ensure that the AC power supply in your house complies with the power requirements listed on the identification
sticker located on the back of your product. Install your product horizontally, on a suitable base (furniture), with
enough space around it for ventilation (70~100 mm). Make sure the ventilation slots are not covered. Do not place
the unit on amplifiers or other equipment which may become hot. This unit is designed for continuous use. To fully
turn off the unit, disconnect the AC plug from the wall outlet. Unplug the unit if you intend to leave it unused for a
long period of time.
During thunderstorms, disconnect the AC plug from
the wall outlet. Voltage peaks due to lightning could
damage the unit.
Do not expose the unit to direct sunlight or other heat
sources.
This could cause the unit to overheat and malfunction.
Phones
Protect the product from moisture (i.e. vases) , and
excess heat (e.g.fireplaces) or equipment creating
strong magnetic or electric fields Disconnect the power
cable from the AC supply if the unit malfunctions. Your
product is not intended for industrial use. This product
is for personal use only.
Condensation may occur if your product has been
stored in cold temperatures. If transporting the unit
during the winter, wait approximately 2 hours until the
unit has reached room temperature before using.
4
English
The batteries used with this product contain chemicals
that are harmful to the environment.
Do not dispose of batteries in the general household
trash.
EnG
contents
features
2
3
6
7
9
safety information
2Features
3
Safety warnings
4Precautions
getting started
6
6
Before reading the user’s manual
What’s included
descriptions
7
Top/Front/Rear Panel
remote control
9
Tour of the remote control
power on and volume
control
10
10
Turning the Power on/off
Adjusting the volume
connections
11
12
13
14
15
Using the Spacer Cover
Connecting a device to the Galaxy Dock
Connecting an audio device using AUX IN
Connecting the NFC function
Using Bluetooth
functions
18
18
Using the TV mode (SoundShare)
Using the docking mode with Samsung
Galaxy Devices
Using the Bluetooth mode
Using the USB mode
Software upgrade (only USB mode)
10
11
18
troubleshooting
22
23
appendix
19
20
21
22Troubleshooting
23Specifications
English
5
getting started
Before Reading the User’s Manual
Note the following terms before reading the user manual.
Icons used in this manual
Icon
Term
Caution
Note
Definition
Indicates a situation where a function does not operate or settings may be canceled.
Indicates tips or instructions on the page that help a function operate.
Safety Instructions and Troubleshooting
1) Familiarise yourself with the Safety Instructions before using this product. (See page 3)
2) If a problem occurs, check Troubleshooting. (See page 22)
Copyright
©2013 Samsung Electronics Co.,Ltd.
All rights reserved; no part or whole of this user’s manual may be reproduced or copied without the prior written
permission of Samsung Electronics Co.,Ltd.
WHAT’s inclUDED
Check for the supplied accessories shown below.
FUNCTION
MUTE
VOL
BASS
Remote Control /
Lithium Battery (3V)
Power Adapter
Power Cable
Spacer Cover/
Protection Cover
Cloth
User Manual
`` The appearance of the accessories may differ slightly from the illustrations above.
6
English
Audio Cable
EnG
descriptions
DOCK
TOP/Front/Rear Panel
LAN
<TOP>
DC 14V 4A
1
DOCK
AUX IN
USB 5V 500mA
●● DESCRIPTIONS
2
3
LAN
DC 14V 4A
AUX IN
USB 5V 500mA
4
5
<FRONT>
LAN
DC 14V 4A
AUX IN
USB 5V 500mA
PUSH
LAN
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
DC 14V 4A
6
USB 5V 500mA
<REAR>
PUSH
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
LAN
DC 14V 4A
AUX IN
7
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
10
8
PUSH
LAN
DC 14V 4A
AUX IN
USB 5V 500mA
ONLY FOR
SERVICE
9
English
AUX IN
USB 5V 500mA
7
1
PLAY/PAUSE
BUTTON
Play or pause a music file.
2
FUNCTION
BUTTON
Switches the mode as follows :
3
VOLUME
+/- BUTTON
4
FUNCTION
DISPLAY
5
NFC TAG
Connect your NFC compatible device via Bluetooth to the using this
simple set-up procedure.
6
GALAXY DOCK
Provides a 5-pin dock for Samsung Galaxy devices and a 30-pin
dock for Samsung Galaxy Tab devices.
7
DC 14V
Connect the unit's DC adapter to this jack.
8
USB PORT
Connect a regular stick type USB storage device such as a thumb
drive to play files stored in the device.
9
AUX IN
Connect to the Analog output of an external device.
ONLY FOR
SERVICE
This jack is for service only.
10
Press the button for 3 seconds to turn off.
;
;
;
;
Controls the volume level.
When you change the mode with the Function button, the icon of the
selected mode is displayed in white on the Function Display.
The LED blinks when you turn the power on and stops blinking when
the unit is on and ready to play.
`` When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
`` To update the product’s software via USB port, it is required to use a USB memory device.
`` This unit can connect to mobile devices with high audio output levels. When you connect this
unit to external devices with high output levels, it may lower the audio output to protect the
amp and speakers.
`` When disconnecting the power cable from the wall outlet, hold the plug. Do not pull the
cable.
8
English
EnG
remote control
Tour of the Remote Control
●● REMOTE CONTROL
POWER BUTTON
FUNCTION BUTTON
FUNCTION
Turns the unit on and off.
Selects the Function mode.
PLAY/PAUSE BUTTON
Play or pause a music file.
CONTROL BUTTON
MUTE
Search for the next or
previous music file.
MUTE BUTTON
VOL
BASS
VOLUME
Adjusts the volume level of
the unit.
Mutes the sound from this
unit. Press again to restore
the sound to the previous
volume level.
BASS BUTTON
Optimise the sound based on
your tastes.
Installing battery in the Remote Control
1. Open the cover of the remote
control by putting your fingernail
into the gap between the cover
and body of the remote control.
Then, lift the cover and separate
it completely.
2. Install a 3V Lithium battery.
Insert the battery into the battery
compartment with the + side
facing up.
3. Fit the remote control's cover to
the remote control. Next, lower the
cover so that it is flush with the
body of the remote, and then press
the cover into the body by pushing
the edges down with your hand.
`` Be careful not to catch your fingernail in the gap when you lift the cover. You can damage your fingernail.
Operation Range of the Remote Control
You can use the remote control up to 7 meters in a straight line from the unit. You can also operate the remote at a
horizontal angle of up to 30° from the remote control sensor.
English
9
power on and volume control
tUrning tHe POWer On/Off
DOCK
DOCK
DOCK
FUNCTION
or
FUNCTION
MUTE
VOL
BASS
MUTE
DOCK
D
VOL
DOCK
BASS
DOCK
1. To turn on this unit, press any button on the unit's top panel when the unit is in Standby mode.
or,
Press pOWER on the remote control.
2. To turn off this unit, press the +# button on the unit's top panel for more than 3 seconds.
or,
Press pOWER on the remote control again.
DOCK
`
The unit turns off automatically in the following situations:
BT/Docking/SoundShare/USB Mode : If there is no audio signal for 25 minutes.
AUX Mode : If no KEY input is entered for 8 hours when the cable is connected.
-
aDJUSting tHe VOLUMe
Use +,- buttons to adjust theDOCK
volume. The function LEDs light from left to right when you turn the volume up and from
right to left when you turn the volume down. The LEDs do not flicker if you try to increase the volume when it has
already been set to maximum or try to decrease the volume when it has already been set to minimum.
FUNCTION
DOCK
DOCK
FUNCTION
or
MUTE
MUTE
VOL
BASS
VOL
BASS
Press the +/– button on the right side of the top panel.
DOCK
or,
DOCK
Press vOl +/– on the remote control.
`
`
The volume level increases or decreases when you press VOL +/–.
You can also use the volume controls of devices connected using the Galaxy Dock or Bluetooth to control
the volume. However, your ability to control the volume using the volume controls of devices connected
using Bluetooth may be limited.
10 English
D
eng
connections
USing tHe SPaCer COVer
When docking a device, use appropriate support considering the docking device’s protective case or the device’s
shape for further stability.
protective Cover
Used for docking devices having no protective case on it.
Protective Cover
Spacer Cover
Spacer Cover
`
It is impossible to dock a device to the Galaxy Dock that has a case thicker than 1.5mm or an unusual
rounded bottom.
English 11
● COnneCtiOnS
Attach the space cover if you want to dock a Samsung Galaxy Phone or Galaxy Tab device having no protective case
onto the Galaxy Dock.
- Use it for stable installation of your device considering the shape of the device.
The Galaxy Dock also comes with a protective cover for the 30-pin Samsung Galaxy Tab device connector. Use the
protective cover for the 30-pin connector when you attach the 5-pin Samsung Galaxy Phone device.
See the illustrations below for additional instructions.
COnneCting a DeViCe tO tHe gaLaXy DOCK
How to connect a device to the Galaxy Dock.
SH
PU
X IN
AU
DC
14V
R
LY FO
ON VICE
SER
4A
USB
5V
A
PUSH
0m
50
PUSH
DC 14V 4A
AUX IN
DC 14V 4A
ONLY FOR
SERVICE
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
USB 5V 500mA
PUSH
SH
PU
X IN
AU
DC
X IN
R
LY FO
ON VICE
SER
AU
DC
4A
14V
USB
5V
14V
A
0m
50
R
LY FO
ON VICE
SER
4A
USB
5V
A
0m
50
PUSH
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
1. The GAlAxy DOCK is located on the back of the product. To open, push it in gently.
2. Press the
display.
button on the top panel of the Wireless Audio with Dock repeatedly until the
icon appears in the
• Each time you press the button, the selection changes as follows :
;
; ;
;
• The selected mode is displayed in white in the Function Display.
PUSH
3. If you have a Samsung Galaxy Phone device, connect the device to the 5 pin (smaller) connector to connect to the
Galaxy Dock. If you have a Samsung Galaxy Tab Device, connect the device to the 30 pin (larger) connector on the
Galaxy Dock.
4. Lift the device support up as shown to prevent the device from sliding or falling off the Galaxy Dock.
`
`
`
X IN
AU
R
LY FO
ON VICE
SER
Turn on your Samsung Galaxy device before you docking it to the Galaxy Dock.
This unit doesn't support the simultaneous docking of Samsung Galaxy Phone and Samsung Galaxy Tab
Device.
Connect your Samsung Galaxy device to the Galaxy Dock before starting Docking mode. (See page 18)
12 English
DC
14V
4A
USB
5V
A
0m
50
eng
COnneCting an aUDiO DeViCe USing aUX in
This section explains how to connect the unit to an audio device.
PUSH
This unit is equipped with one audio analog jack for connecting an audio device.
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
● COnneCtiOnS
PUSH
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
AUX IN
PUSH
LAN
DC 14V 4A
audio Cable
USB 5V 500mA
Earphones
jack
external Device
AUx IN
1. Connect AUX IN (Audio) on the back of the unit to the earphone jack of the external device or audio device.
2. Press the
display.
button on the top panel of the Wireless Audio with Dock repeatedly until the
icon appears in the
• Each time you press the button, the selection changes as follows :
;
; ;
;
• The selected mode is displayed in white in the Function Display.
`
Before moving or installing this product, be sure to turn off the power and disconnect the power cord.
PUSH
LAN
DC 14V 4A
AUX IN
USB 5V 500mA
ONLY FOR
SERVICE
English 13
COnneCting the NFC function
Connect your NFC compatible device via Bluetooth to the Wireless Audio with Dock using this simple set-up procedure
and play music on the device through the Wireless Audio with Dock.
DOCK
Connect
External device
1. Turn on the NFC function on the device and make sure the screen lock function on the device is off. The device's
NFC function will not work if screen lock is on.
2. Gently touch the top of the Wireless Audio with Dock's top panel with the NFC supported device.
• If the Wireless Audio with Dock is off, it will turn on automatically.
3. A pop-up asking whether to proceed with the Bluetooth connection appears on the device. Select <Yes>.
• When the connection is complete, the 'connected' message appears.
4. To disconnect the NFC device, touch the device to the Wireless Audio with Dock's top panel again. To connect
another NFC device while the first device is still connected, touch that device to the Wireless Audio with Dock's top
panel. The Wireless Audio with Dock will disconnect the first device and connect to the second device.
`` The NFC function is built into Android devices running Android OS 4.1.2 Jellybean or later.
-- If your device is running an Android OS earlier than Android OS 4.1.2 Jellybean, you must download the
'Samsung NFC Connection' application from Android market to use the NFC function.
`` The position of the NFC antenna differs on devices. Check where the NFC antenna is located before
connecting.
`` If your device is covered with a thick case, the connection may not succeed.
`` For further details on NFC tag location of an external device, refer to the manual of the device.
`` The N-Mark is a trademark or registered trademark of NFC Forum, Inc. in the United States and in other
countries.
`` To use NFC function, enable NFC read/write setting of the corresponding device before pairing.
`` If NFC pairing failed to establish Bluetooth connection, try again.
14 English
You can connect the Wireless Audio with Dock to Bluetooth devices and enjoy music with high quality stereo sound, all
without wires!
EnG
Using BLUETOOTH
What is Bluetooth?
Bluetooth technology lets Bluetooth-compliant devices interconnect easily with each other using a short wireless
connection.
-- A part of your body is in contact with the receiving/transmitting system of the Bluetooth device or the Wireless
Audio with Dock.
-- It is subject to electrical variation from obstructions caused by a wall, corner, or by office partitioning.
-- It is exposed to electrical interference from same frequency-band devices including medical equipment,
microwave ovens, and wireless LANs.
• Keep the Wireless Audio with Dock and the Bluetooth device close together when pairing.
• The further the distance between the Wireless Audio with Dock and Bluetooth device, the worse the quality. If the
distance exceeds the Bluetooth operational range, the connection is lost.
• In poor reception-sensitivity areas, the Bluetooth connection may not work properly.
• The Bluetooth connection only works when the Bluetooth device is close to the set. The connection is automatically
cut off if the Bluetooth device moves out of range. Even within range, the sound quality may be degraded by
obstacles such as walls or doors.
• This wireless device may cause electric interference during its operation.
`` You may be required to enter a PIN code (password) when connecting the Bluetooth device to the Wireless
Audio with Dock. If the PIN code input window appears, enter <0000>.
`` The Wireless Audio with Dock supports SBC data (44.1kHz, 48kHz).
`` The AVRCP feature is supported.
`` Connect only to a Bluetooth device that supports the A2DP (AV) function.
`` You cannot connect to a Bluetooth device that supports only the HF (Hands Free) function.
`` Only one Bluetooth device can be paired at a time.
`` The Wireless Audio with Dock may not search or connect properly in the following cases:
-- If there is a strong electrical field around the Wireless Audio with Dock.
-- If several Bluetooth devices are simultaneously paired to the Wireless Audio with Dock.
-- If the Bluetooth device is turned off, not in place, or malfunctions
-- Note that such devices as microwave ovens, wireless LAN adaptors, fluorescent lights, and gas stoves
use the same frequency range as the Bluetooth device, which can cause electric interference.
English 15
●● CONNECTIONS
• A Bluetooth device may cause noise or malfunction, depending on usage, when:
To connect the Wireless Audio with Dock to a Bluetooth compatible
Samsung TV (SoundShare)
This section explains how to connect the Wireless Audio with Dock to a Bluetooth compatible SAMSUNG TV.
DOCK
Connect
<To pair to your TV>
To produce TV sound on your Wireless Audio with Dock via Bluetooth connection, you need to pair your system to the
Bluetooth compliant TV first. Once the pairing is established, the pairing information is recorded and kept and no further
Bluetooth connection message will appear from the next time. Keep the Wireless Audio with Dock and the TV close
together before pairing. (It is recommended to pair devices within 1 meter.)
1. Turn on the Samsung TV and Wireless Audio with Dock.
• Set "Add New Device" in the TV's "SoundShare Settings" menu to "On".
, a message asking whether to proceed with
2. When you change the mode of Wireless Audio with Dock to
Bluetooth pairing appears. Select <Yes> on the TV screen, then the pairing with the Wireless Audio with Dock will
be completed.
• The
indicator blinks, and stops blinking.
• The Wireless Audio with Dock Bluetooth pairing is complete.
• Once pairing is completed, only the volume can be controlled with the TV remote.
<To cancel pairing to your TV>
If you want to pair your Wireless Audio with Dock to a TV other than the connected TV, you should cancel the existing
pairing in the Wireless Audio with Dock. It is possible to cancel the pairing in the way below.
mode.
blinks and the
To cancel the pairing, press the +# button on the remote control for 5 seconds in
connection terminates. This unit will automatically pair to a TV once you cancel the existing pairing and the new TV is
ready for connection.
`` If the TV cannot be connected, please try to reconnect it after pressing the +# button on the remote
control for 5 seconds in the
mode.
`` The SoundShare function is supported by some Samsung TVs released after 2012. Check whether your TV
supports SoundShare before you begin. (For more information, refer to the user's guide of your TV.).
`` You should update TV software to the latest version to operate TV pairing (SoundShare) function.
Check the instructions for updating and applicable models from the support page on website (http://www.
samsung.com) or contact the call centre.
16 English
Before you begin, confirm that your Bluetooth device supports the Bluetooth compliant stereo headset function.
EnG
To connect the Wireless Audio with Dock to a Bluetooth device
DOCK
DOCK
External device
aptX®
aptX enables high
quality Bluetooth
stereo audio that
delivers wired audio
quality wirelessly.
1. Press the
button on the top panel of the Wireless Audio with Dock to select the
2. Press the top
icon.
button for 3 seconds on top panel in Bluthooth mode.
3. The Bluetooth indicator blinks quickly and the product changes to the pairing mode.
4. Scan or Search for the Wireless Audio with Dock on your Bluetooth device.
5. Select "[Samsung] W_Audio" on the list of items found by the Bluetooth device.
• If the Bluetooth device fails to pair with the Wireless Audio with Dock, please cancel Bluetooth pairing on the
Bluetooth device and repeat Steps 2, 3, and 4.
6. Play music on the connected device.
`` In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the Wireless
Audio with Dock and the Bluetooth device exceeds 5m.
`` About Automatic Bluetooth Connection
-- The last Bluetooth connection will be restored automatically if available when the Bluetooth device has
been switched to Bluetooth mode, enabled Bluetooth mode or powered up in Bluetooth mode.
-- It automatically attempts to restore the Bluetooth pairing for 1 minute if switched to Bluetooth mode
using the function key or powering on the device.
English 17
●● CONNECTIONS
Connect
functions
Using the input mode
DOCK
DOCK
DOCK
You can select the following inputs:
;
; ;
;
.
Press an appropriate button on the remote control to select a desired mode,
;
; ;
;
.
or press to select from:
Input mode
Display
Tv mode
DOCK
DOCK
Docking mode
BlUETOOTh mode
FUNCTION
FUNCTION
USB mode
MUTE
VOL
AUx input
BASS
MUTE
VOL
BASS
USing tHe tV MODe (SoundShare)
Press the button to select the
with Dock. (See page 16)
mode, and then connect the TV to the Wireless Audio
• The unit will play the TV's audio when it is connected to the TV.
• If you change the Wireless Audio with Dock's input source or turn it off, you will hear audio
from the TV again.
`
You can control the volume only with the Wireless Audio with Dock.
USing tHe DOCKing MODe WitH SaMSUng gaLaXy DeViCe
Press the button to select the
(See page 12)
mode, and then connect the Samsung Galaxy device to the Galaxy Dock.
<Samsung Galaxy device>
1. Select the mode as described above, and then connect the Samsung Galaxy device
to the Galaxy Dock as described in Connecting a Device to the Galaxy Dock. (Page
12)
2. Select and play the desired music in the Samsung Galaxy device.
• The music will play through the Wireless Audio with Dock's speakers.
`
`
You can play the music in some Samsung Galaxy devices released after S3
(Android OS 4.1.2 or later).
Wireless Audio with Dock does not support playing music with Galaxy Tap.
It only supports charging.
18 English
EnG
USING THE BLUETOOTH MODE
Press the button to select the mode, and then connect the Bluetooth device to the
Wireless Audio with Dock. (See page 17)
To connect your Bluetooth device when the Wireless Audio with Dock is in Bluetooth mode,
search for the Wireless Audio with Dock on the device's Bluetooth list. Select the Wireless
Audio with Dock, and then connect. Once the Wireless Audio with Dock has connected,
select and play the desired music.
`` If you want to change the device which is connected through Bluetooth mode to other device, disconnect
the existing device and try to connect to the other device which you want to use.
`` While in Bluetooth communication, Play/Pause/Next/Back operations may not be available depending on
used mobile device and application.
`` Operating Bluetooth device paired to the Wireless Audio with Dock may cause stuttering if operated while
the Wireless Audio with Dock is playing back from AUX input.
To disconnect the Bluetooth device from the Wireless Audio With Dock
You can cancel the Bluetooth pairing from the Wireless Audio with Dock. For instructions, see the Bluetooth device's
user manual.
• The Wireless Audio with Dock will be disconnected.
To disconnect the Wireless Audio with Dock from the Bluetooth device
Press the button on the top panel of the Wireless Audio with Dock for 3 seconds to switch to the Standby mode for
the pairing or press the button to switch from to another mode or turn off the power by pressing the Power button
on the remote control.
• The currently connected device will be disconnected.
`` The Bluetooth connection only works when the Bluetooth device is close to the set. The connection is
automatically cut off if the Bluetooth device moves out of range. Even within range, the sound quality may
be degraded by obstacles such as walls or doors.
English 19
●● FUNCTIONS
The music will play through the Wireless Audio with Dock's speakers.
USING THE USB MODE
1. Connect the USB device to the USB port on the back of the unit.
2. Press the button on the top panel of the Wireless Audio with Dock repeatedly until the
icon appears in the display.
• Each time you press the button, the selection changes as follows :
;
; ;
;
• The selected mode is displayed in white in the Function Display.
Before you connect a USB device
Read the list below to check compatibility.
• This product may not be compatible with certain types of USB storage
media.
PUSH
LAN
DC 14V 4A
• The FAT16 and FAT32 file systems are supported.
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
-- The NTFS file system is not supported.
LAN
• Connect a USB device directly to the USB port of the product. Otherwise,
you may encounter a USB compatibility problem.
• Do not connect multiple storage devices to the product via a multi-card
reader. It may not operate properly.
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
• Digital camera PTP protocols are not supported.
• Do not remove the USB device while it is being read.
• DRM-protected music files (MP3, WMA) from a commercial web site can not
be played.
• Compatibility list
Format
Music
File name
MP3
WMA
File extension
.MP3
.WMA
56~128 kbps
Bit rate
80~320 kbps
Version
-
V8
Sampling Frequency
44.1KHz
44.1KHz
`` Do not connect your mobile device to the USB port and the Docking station at the same time for
recharging.
`` Source of not supported sampling frequency may not play back properly.
20 English
EnG
SOFTWARE UPGRADE (only USB mode)
1. Visit www.samsung.com.
2. Click SUPPORT on the top right of the page.
PUSH
LAN
3. Enter the product's model number into the search field, and then click
Find Product.
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
LAN
DC 14V 4A
5. Click Firmware in the Center of the page.
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
6. Click ZIP file icon of the upgrade file.
7. Once popup window appears, click OK and continue to download and save
upgrade file onto your PC.
8. Uncompress downloaded .zip file into a certain folder of your PC.
9. Copy all files in the folder to the USB flash drive’s root directory.
• Upgrading allows only one file set for upgrading at a time.
10.Press the button on the top panel of the Wireless Audio with Dock repeatedly until the
display. Insert the USB drive into the USB port on the back panel of the unit.
icon appears in the
11.The LED will blink during the Software update process. The product will turn off automatically after completing the
firmware upgrade.
• It may take longer depending on the functions to upgrade. (Maximum 10 minutes)
• Turn on the product again.
`` Do not disconnect the power or remove the USB drive while an upgrade is being applied. The main unit will
turn off automatically after completing the firmware upgrade.
`` When software is upgraded, settings you have made will return to their default (factory) settings.
We recommend you write down your settings so that you can easily reset them after the upgrade.
`` If the firmware fails to upgrade, we recommend formatting the USB drive in the FAT16 format and then
trying again.
`` For upgrading purposes, do not format the USB drive in NTFS format. It is not a supported file system.
`` Depending on the manufacturer, the USB may not be supported.
`` Disconnect the Wireless Audio with Dock from the Internet and any external devices before you upgrade
the software.
`` You cannot charge other external devices through this USB port.
`` Refer to the Upgrade Guide from the website.
English 21
●● FUNCTIONS
4. Click Get downloads in the Center of the page below the Downloads
header.
DC 14V 4A
troubleshooting
Before requesting service, please check the following.
Symptom
Check
Remedy
The unit does not turn on.
• Is the power cord plugged
into the outlet?
• Connect the power plug to
the outlet.
A function does not work
when the button is pressed.
• Has the Wireless Audio with
Dock or the remote been
exposed to static electricity?
• Disconnect the power plug
and connect it again.
Sound is not produced.
• Is the unit properly
connected to device?
• Is the Mute function on?
• Is the volume set to
minimum?
• Connect it correctly.
• Press the Mute button to
cancel the function.
• Adjust the volume.
The remote control does not
work.
• Are the batteries drained?
• Is the distance between
remote control and main
unit too far?
• Replace with new batteries.
• Operate closer to the main
unit.
The SoundShare (TV pairing)
failed.
• Is your TV a supporting
model?
• Is your TV firmware the
latest version?
• Does an error occur in
connection?
• Check whether your TV is a
supporting model or not.
(http://www.samsung.com)
• Update your TV with the
latest firmware.
• Reset the unit.
Press the button of the
unit for 3 seconds in the TV
mode.
• Contact the call centre.
22 English
EnG
appendix
Specifications
Model name
Weight
4.03 kg
Dimensions (W x D x H)
400 x 200 x 142 mm
Operating temperature range
+5°C~+35°C
Operating humidity range
10 % to 75 %
Rated output
power
Front L/R
10Wx2 (4Ω), THD = 1%, 1kHz
Subwoofer
20W (4Ω), THD = 10%, 80Hz
Input sensitivity/Impedance
800mV/56Kohm
S/N ratio (analog input)
65 dB
Separation(1kHz)
60 dB
FREQUENCY
RESPONSE
Analog input
20Hz~20kHz(±3 dB)
Digital input/48kHz PCM
20Hz~20kHz(±3 dB)
DOCKING
RATING
Galaxy Tab
5 V 2.0 A
Galaxy
5 V 1.0 A
Type A
USB 1.1
DC output
500mA
AMPLIFIER
USB
●● APPENDIX
GENERAL
DA-F680
* S/N ratio, distortion, separation, and usable sensitivity are based on measurement using AES (Audio Engineering
Society) guidelines.
* Nominal specification
-- Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
-- Weight and dimensions are approximate.
-- For the power supply and Power Consumption, refer to the label attached to the product.
English 23
Open Source Announcement
To send inquiries and requests for questions regarding open sources, contact Samsung via Email
([email protected]).
• This product uses some software programs which are distributed under the Independent JPEG Group.
FLAC decoder, Copyright (C) 2001,2002,2003,2004,2005,2006,2007 Josh Coalson
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the
following conditions are met:
-- Redistributions of source code must retain the above copyright notice, this list of conditions and the following
disclaimer.
-- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following
disclaimer in the documentation and/or other materials provided with the distribution.
-- Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote
products derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS'' AND ANY EXPRESS
OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE
FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY,
OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS
OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON
ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR
OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE
POSSIBILITY OF SUCH DAMAGE.“
Ogg/Vorbis decoder, Copyright (c) 2002, Xiph.org Foundation
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the
following conditions are met:
Redistributions of source code must retain the above copyright notice, this list of conditions and the following
disclaimer.
Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following
disclaimer in the documentation and/or other materials provided with the distribution.
Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote
products derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS'' AND ANY EXPRESS
OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE
FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY,
OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS
OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON
ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR
OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE
POSSIBILITY OF SUCH DAMAGE.
24 English
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care centre.
Contact Centre 
Area
Turkey
444 77 11
Web Site
www.samsung.com
Correct Disposal of This Product
(Waste Electrical & Electronic Equipment)
(Applicable in countries with separate collection systems)
This marking on the product, accessories or literature indicates that the product and its electronic accessories (e.g. charger, headset,
USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to the
environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle
them responsibly to promote the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this product, or their local government office, for details of where and
how they can take these items for environmentally safe recycling.
Business users should contact their supplier and check the terms and conditions of the purchase contract. This product and its electronic accessories should
not be mixed with other commercial wastes for disposal.
[Correct disposal of batteries in this product]
(Applicable in countries with separate collection systems)
The marking on the battery, manual or packaging indicates that the battery in this product should not be disposed of with other household waste.
Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference levels in EC
Directive 2006/66.
The battery incorporated in this product is not user replaceable. For information on its replacement, please contact your service provider. Do not
attempt to remove the battery or dispose it in a fire. Do not disassemble, crush, or puncture the battery. If you intend to discard the product, the
waste collection site will take the appropriate measures for the recycling and treatment of the product, including the battery.
DA-F680
Wireless Audio with Dock
(Dock İstasyonlu Kablosuz
Ses)
kullanım kılavuzu
olasılıkları hayal edin
Bu Samsung ürününü aldığınız için teşekkürler.
Daha eksiksiz hizmet almak için lütfen ürününüzü
adresinde kaydedin.
www.samsung.com/register
özellikler
NFC Desteği
Bu basit kurulum prosedürünü kullanarak NFC uyumlu cihazınızı Bluetooth üzerinden Dock İstasyonlu Kablosuz
Ses’a bağlayıp Dock İstasyonlu Kablosuz Ses üzerinden cihazda müzik çalabilirsiniz.
Galaxy Docking Audio Hoparlör Sistemi
Sistemin docking istasyonunu kullanarak S3’ten sonra çıkan (Android OS 4.1.2 veya sonrası) Samsung Galaxy
cihazlarını bağlayabilir, şarj edebilir ve içindeki müzikleri sistemin dahili hoparlörlerinden çalabilirsiniz.
Bluetooth İşlevi
Dock İstasyonlu Kablosuz Ses sistemine Bluetooth özellikli bir cihaz bağlayarak cihazınızdaki müzik dosyalarınızı
yüksek kaliteli stereo sesle, üstelik hiç kablo kullanmadan dinleyin!
2
Turkish
tur
güvenlik bilgileri
GÜVENLİK UYARILARI
ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN, KAPAĞI (VEYA CİHAZIN ARKASINI) AÇMAYIN.
KULLANICI TARAFINDAN ONARILABİLECEK PARÇA İÇERMEZ. SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE
BAŞVURUN.
DİKKAT
ELEKTRİK ÇARPMASI RİSKİ
AÇMAYIN
Bu sembol, ürünün içinde elektrik çarpması
veya yaralanma riski teşkil eden “tehlikeli
voltaj” bulunduğunu ifade eder.
Bu sembol, ürünle birlikte verilen önemli
talimatları belirtir.
UYARI : Yangın veya elektrik çarpması riskini azaltmak için, cihazı yağmurdan veya nemden uzak tutun.
DİKKAT : ELEKTRİK ÇARPMASINI ÖNLEMEK İÇİN, FİŞİN GENİŞ UCUNU GENİŞ YUVAYLA EŞLEŞTİRİN VE
TAMAMEN TAKIN.
• Bu cihaz daima koruyucu topraklama bağlantısı olan bir AC çıkışına bağlı olmalıdır.
• Cihazı elektrik prizinden çıkarmak için, fiş elektrik prizi yuvasından çekilmelidir; bu yüzden elektrik prizi yuvasının
çalışır durumda olması gerekir.
DİKKAT
• Bu cihaza sıvı damlatılmamalı veya dökülmemelidir. Vazo gibi sıvı dolu nesneler cihazın üstüne konulmamalıdır.
• Bu cihazı tamamen kapatmak için güç fişini duvardaki prizden çıkarmanız gerekir. Dolayısıyla, güç fişi her zaman
hızla ve kolayca erişilebilir bir noktada olmalıdır.
Turkish
3
öNLEMLER
68,6mm
2.7 inch
99,1mm
3.9 inch
3.9 inch
99,1mm
3.9 inch
99,1mm
Evinizdeki AC güç kaynağının ürünün arkasındaki etikette belirtilen güç gereksinimleri ile uyumlu olduğundan
emin olun. Ürününüzü, havalandırma için yeterli boşluk (70~100 mm) olacak şekilde, uygun bir taban (sabit
bir mobilya) üzerine yatay biçimde yerleştirin. Havalandırma deliklerinin kapatılmadığından emin olun.
Üniteyi amplifikatörlerin veya ısınabilen diğer ekipmanların üzerine koymayın. Bu ünite sürekli kullanım için
tasarlanmıştır. Üniteyi tamamen kapatmak için AC fişini duvardaki prizden çıkarın. Eğer üniteyi uzun bir süre
kullanmayacaksanız fişini prizden çıkarın.
Fırtına sırasında, AC fişini duvardaki prizden çıkarın.
Yıldırımdan kaynaklanan ani voltaj yükselmeleri
üniteye zarar verebilir.
Üniteyi doğrudan güneş ışığına veya diğer ısı
kaynaklarına maruz bırakmayın.
Bu durum ünitenin aşırı ısınmasına ve arızalanmasına
neden olabilir.
Phones
Ürünü nemden (örn. vazo) ve aşırı sıcaklıktan (örn.
şömine) ya da güçlü manyetik alan veya elektrik alanı
oluşturan ekipmandan koruyun. Ünite arızalanırsa,
güç kablosunun AC güç kaynağı ile olan bağlantısını
kesin. YÜrününüz endüstriyel amaçlı kullanıma
yönelik değildir. Bu ürün yalnızca kişisel kullanım
içindir.
Ürününüz soğuk ortamlarda muhafaza edilmişse,
yoğuşma oluşabilir. Üniteyi kış mevsiminde
naklediyorsanız, kullanmadan önce ünite oda
sıcaklığına ulaşana kadar yaklaşık 2 saat bekleyin.
4
Turkish
Bu ürünle birlikte kullanılan piller çevreye zararlı
kimyasal maddeler içerir.
Pilleri genel ev çöpleriyle birlikte atmayın.
tur
içindekiler
özellikler
2
Özellikler
güvenlik bilgileri
3
4
Güvenlik uyarıları
Önlemler
başlarken
6
6
Kullanım kılavuzunu okumadan önce
İçindekiler
tanımlar
7
Üst/Ön/Arka Panel
uzaktan kumanda
9
Uzaktan kumandanın tanıtılması
gücü açma ve ses kontrolü
10
10
Gücü açma/kapatma
Sesi ayarlama
bağlantılar
11
12
13
Ara Parça Kapağinin Kullanilmasi
Galaxy Dock’a cihaz bağlama
AUX IN girişini kullanarak bir ses cihazını
bağlama
NFC i̇şlevi̇ni̇n bağlanmasi
Bluetooth kullanimi
2
3
6
7
9
10
11
işlevler
14
15
18
18
18
19
20
21
TV modunun kullanilmasi (Ses Paylaşımı)
Samsung Galaxy Cihazlarıyla docking
modunun kullanılması
Bluetooth modunun Kullanilmasi
USB modunun kullanilmasi
Yazilim güncelleme (sadece USB modunda)
sorun giderme
22
Sorun Giderme
ek
23
Spesifikasyonlar
22
23
Turkish
5
başlarken
Kullanım kılavuzunu okumadan önce
Kullanım kılavuzunu okumadan önce aşağıdaki terimlere göz atın.
Bu kılavuzda kullanılan simgeler
Simge
Terim
Dikkat
Not
Tanım
Bir işlevin çalışmadığı veya ayarların iptal edilebileceği bir durumu gösterir.
Bir işlevin çalışmasıyla ilgili olarak o sayfada yer alan ipucu veya talimatları gösterir.
Güvenlik Talimatları ve Sorun Giderme
1) Bu ürünü kullanmadan önce Güvenlik Talimatlarına aşina olduğunuzdan emin olun. (Bkz. Sayfa 3)
2) Bir sorun çıkarsa Sorun Giderme bölümüne bakın. (Bkz. Sayfa 22)
Telif Hakkı
©2013 Samsung Electronics Co.,Ltd.
Tüm hakları saklıdır; bu kullanım kılavuzunun tamamı veya bir kısmı, Samsung Electronics Co., Ltd’in önceden
yazılı izni olmadan çoğaltılamaz veya kopyalanamaz.
İçindekiler
Aşağıdaki aksesuarların ürünle birlikte verilip verilmediğini kontrol edin.
FUNCTION
MUTE
VOL
BASS
Uzaktan Kumanda /
Piller (3V)
Güç Adaptörü
Güç Kablosu
Ara Parça Kapağı/
Koruma Kapağı
Bez
Kullanım Kılavuzu
`` Aksesuarların görünümü yukarıdaki çizimlerde görünenden biraz farklı olabilir.
6
Turkish
Ses Kablosu
tanımlar
tur
DOCK
Üst/Ön/Arka Panel
<ÜST>
LAN
DC 14V 4A
1
DOCK
AUX IN
USB 5V 500mA
●● TANIMLAR
2
3
LAN
DC 14V 4A
AUX IN
USB 5V 500mA
4
5
<ÖN>
LAN
DC 14V 4A
AUX IN
USB 5V 500mA
PUSH
LAN
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
DC 14V 4A
6
USB 5V 500mA
<ARKA>
PUSH
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
LAN
DC 14V 4A
AUX IN
7
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
10
8
9
PUSH
LAN
DC 14V 4A
AUX IN
USB 5V 500mA
ONLY FOR
SERVICE
Turkish
AUX IN
USB 5V 500mA
7
1
OYNATMA/
DURAKLATMA
DÜĞMESİ
Müzik dosyasını oynatın veya duraklatın.
2
FUNCTION
(İŞLEV) DÜĞMESİ
Modu aşağıdaki gibi değiştirir:
3
VOLUME +/(SES +/-)
DÜĞMESİ
4
FUNCTION
DISPLAY
(İŞLEV EKRANI)
Düğmeye 3 saniye süreyle basarak kapatın.
;
;
;
;
Ses seviyesini kontrol eder.
Function (İşlev) düğmesini kullanarak modu değiştirdiğinizde,
seçilen modun simgesi İşlev Ekranı’nda beyaz renkli olarak
görüntülenir.
Gücü açtığınızda LED yanıp söner, ünite açık ve oynatmaya hazır
olduğunda LED yanıp sönmeyi bırakır.
5
NFC TAG
(NFC ETIKETI)
NFC uyumlu cihazınızı Bluetooth bağlantısıyla bu basit kurulum
prosedürünü kullanarak bağlayın.
6
GALAXY DOCK
Samsung Galaxy cihazları için 5 pimli dock ve Samsung Galaxy
Tab cihazları için 30 pimli dock sunar.
7
DC 14V
Bu ünitenin DC adaptörünü bu jaka bağlayın.
8
USB BAĞLANTI
NOKTASI
Cihazdaki dosyaları oynatmak için flash sürücü gibi çubuk türü bir
USB saklama cihazı bağlayın.
9
AUX IN
(AUX GİRİŞİ)
Harici bir cihazın Analog çıkışına bağlayın.
10
YALNIZCA
SERVİS İÇİN
Bu jak yalnızca servis içindir.
`` Bu üniteyi açarken, ses gelmeden önce 4-5 saniyelik bir gecikme olur.
`` Ürün yazılımını USB bağlantı noktası aracılığıyla güncellemek için USB bellek cihazı
kullanılmalıdır.
`` Bu ünite yüksek ses çıkış seviyesine sahip mobil cihazlara bağlanabilir. Bu üniteyi yüksek
çıkış seviyelerine sahip harici cihazlara bağladığınızda amplifikatörü ve hoparlörleri
korumak için ses çıkışını düşürebilir.
`` Güç kablosunu prizden çıkarırken fişten tutarak çekin. Kabloyu çekmeyin.
8
Turkish
tur
uzaktan kumanda
UZAKTAN KUMANDANIN TANITILMASI
FUNCTION
Üniteyi açar ve kapatır.
●● UZAKTAN KUMANDA
POWER (GÜÇ) DÜĞMESİ
FUNCTION (İŞLEV) DÜĞMESİ
Function (İşlev) modunu
seçer.
OYNATMA/DURAKLATMA
DÜĞMESİ
KONTROL DÜĞMESİ
MUTE
Önceki veya sonraki müzik
dosyasını arayın.
Müzik dosyasını oynatın
veya duraklatın.
MUTE (SESSİZ) DÜĞMESİ
VOL
BASS
VOLUME (SES)
Ünitenin ses seviyesini
ayarlar.
Bu ünitenin sesini sessize
alır. Sesi önceki ses
seviyesine getirmek için
tekrar basın.
BASS (BAS) DÜĞMESİ
Sesi zevkinize uygun olarak
optimize edin.
Uzaktan Kumandaya pil takılması
1. Uzaktan kumandanın gövdesi
ile kapağı arasındaki boşluğa
tırnağınızı sokarak uzaktan
kumandanın kapağını açın.
Ardından, kapağı kaldırın ve
tamamen çıkarın.
2. 3V Lityum pil takın.
Pili, + ucu yukarı gelecek şekilde
bölmeye yerleştirin.
3. Uzaktan kumanda kapağını
uzaktan kumandaya takın. Önce
üst kısmını takın ve kapağı
kumanda gövdesine oturacak
biçimde indirin, sonra da kenarları
elinizle aşağı iterek kapağı
gövdeye doğru bastırın.
`` Kapağı kaldırırken tırnağınızı boşluğa sıkıştırmamaya dikkat edin. Tırnağınıza zarar verebilirsiniz.
Uzaktan Kumandanın Çalışma Aralığı
Uzaktan kumandayı üniteden düz bir çizgide 7 metre uzaklığa kadar kullanabilirsiniz. Uzaktan kumandayı ayrıca,
uzaktan kumanda sensörüne göre en fazla 30°'lik bir yatay açıdan çalıştırabilirsiniz.
Turkish
9
gücü açma ve ses kontrolü
DOCK
GÜCÜ AÇMA/KAPATMA
DOCK
DOCK
FUNCTION
veya
FUNCTION
MUTE
VOL
BASS
MUTE
VOL
DOCK
DOCK
BASS
D
DOCK
1. Bu üniteyi açmak için Standby (Bekleme) modundayken ünitenin üst panelindeki herhangi bir düğmeye basın.
veya,
Uzaktan kumandadaki POWER (GÜÇ) düğmesine basın.
2. Bu üniteyi kapatmak için ünitenin üst panelindeki +# düğmesine 3 saniyeden uzun basın.
veya,
Uzaktan kumandadaki POWER
(GÜÇ) düğmesine tekrar basın.
DOCK
`
Ünite aşağıdaki durumlarda otomatik olarak kapanır:
- BT/Dock/SoundShare modu : 25 dakika boyunca bağlantı kurulamadığında.
- USB modu : Yaklaşık 25 dakika boyunca ses sinyali olmadığında.
- AUX modu: Kablo bağlıyken 8 saat boyunca hiçbir KEY girişi yapılmadığında.
SESI AYARLAMA
DOCK
Sesi seviyesini ayarlamak için
+, - düğmelerini kullanın. İşlev LED lambaları, sesi yükselttiğinizde soldan sağa ve
sesi kıstığınızda sağdan sola doğru yanar. Ses seviyesi maksimumken sesi artırmaya veya minimumken sesi
azaltmaya çalıştığınızda LED’ler yanıp sönmez.
FUNCTION
DOCK
DOCK
FUNCTION
veya
MUTE
MUTE
VOL
BASS
VOL
BASS
Üst panelin sağ tarafındaki +/– düğmesine basın.
veya,
DOCK
DOCK
Uzaktan kumandadaki VOL +/– (SES +/-) düğmesine basın.
`
`
VOL +/– (SES +/–) düğmesine bastığınızda ses seviyesi artar ya da azalır.
Galaxy Dock veya Bluetooth aracılığıyla bağlı cihazın ses seviyesi kontrolünü kullanarak ses seviyesini
değiştirebilirsiniz. Sesi kontrol etmek için, Bluetooth ile bağlanan cihazların ses kontrollerini kullanma
imkanınız sınırlı olabilir.
10 Turkish
D
TUR
bağlantılar
ARA PARÇA KAPAğININ KULLANILMASI
Bir cihazı bağlarken, daha sabit bir bağlantı için bağlanan cihazın koruyucu kutusunu veya cihazın şeklini göz
önünde bulundurarak uygun desteği kullanın.
Koruma Kapağı
Koruyucu kutusu olmayan cihazların bağlanması için kullanılır.
Koruma Kapağı
Ara Parça
Kapağı
`
Ara Parça
Kapağı
1.5 mm’den daha kalın bir kutusu veya altı normalin dışında yuvarlak olan bir cihazı Galaxy Dock’a
bağlamak mümkün değildir.
Turkish 11
● BAğLANTILAR
Koruyucu kutusu olmayan bir Samsung Galaxy Phone veya Galaxy Tab cihazını Galaxy Dock'a bağlamak
istediğinizde ara parça kapağını takın.
- Cihazın şeklini dikkate alarak cihazınızın sabit kurulumu için kullanın.
Galaxy Dock’un yanında ayrıca 30 pimli Samsung Galaxy Tab cihaz konektörü için de koruyucu bir kapak vardır. 5
pimli Samsung Galaxy akıllı telefonu taktığınızda 30 pimli konektör için koruyucu kapağı kullanın.
Daha fazla bilgi için aşağıdaki çizimlere bakın.
GALAXY DoCK’A CİHAz BAğLAMA
Galaxy Dock’a bir cihazın bağlanması.
X IN
AU
DC
14V
SH
PU
R
LY FO
ON VICE
SER
4A
USB
5V
A
PUSH
0m
50
PUSH
DC 14V 4A
AUX IN
DC 14V 4A
ONLY FOR
SERVICE
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
USB 5V 500mA
PUSH
SH
PU
X IN
AU
DC
X IN
R
LY FO
ON VICE
SER
AU
DC
4A
14V
USB
5V
14V
A
0m
50
R
LY FO
ON VICE
SER
4A
USB
5V
A
0m
50
PUSH
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
1. GALAXY DoCK ürünün arka kısmında bulunur. Açmak için hafifçe itin.
2. Ekranda simgesi görünene dek Dock İstasyonlu Kablosuz Ses sisteminin üst panelindeki
üste basın.
düğmesine üst
• Düğmeye her basışınızda, seçim aşağıdaki gibi değişir :
;
; ;
;
• Seçilen mod Function Display'de (İşlev Ekranı) beyaz renkli olarak görüntülenir.
PUSH
3. Samsung Galaxy akıllı telefonunuz varsa cihazı Galaxy Dock’a takmak için 5 pimli (veya daha küçük) konektöre
bağlayın. Samsung Galaxy Tab Cihazınız varsa cihazı 30 pimli (veya daha büyük) bir konektöre bağlayın.
4. Cihazın kaymasını veya Dock sisteminden düşmesini önlemek için cihaz desteğini şekilde gösterildiği gibi
kaldırın.
X IN
AU
`
`
`
14V
4A
R
LY FO
ON VICE
SER
Galaxy Dock’a takmadan önce Samsung Galaxy cihazınızı açın.
Bu ünite Samsung Galaxy akıllı telefon ve Samsung Galaxy Tab cihazının eş zamanlı bağlantısını
desteklemez.
Docking moduna başlamadan önce Samsung Galaxy cihazınızı Galaxy Dock’a bağlayın.
(Bkz. Sayfa 18)
12 Turkish
DC
USB
5V
A
0m
50
Bu bölümde, ünitenin bir ses cihazına bağlanması açıklanmaktadır.
PUSH
TUR
AUX IN GIRIşINI KULLANARAK BIR SES CIHAzINI BAğLAMA
Bu ünitede ses cihazı bağlantısı için bir analog ses jakı bulunur.
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
● BAğLANTILAR
PUSH
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
AUX IN
PUSH
LAN
DC 14V 4A
Ses Kablosu
USB 5V 500mA
Kulaklık
Earphones
jack
jakı
Harici Cihaz
AUX IN (AUX GİRİşİ)
1. Ünitenin arkasındaki AUX IN (AUX GİRİŞİ) (Ses) soketini harici cihazın ya da ses cihazının kulaklık jakına
bağlayın.
2. Ekranda simgesi görünene dek Dock İstasyonlu Kablosuz Ses sisteminin üst panelindeki
üste basın.
düğmesine üst
• Düğmeye her basışınızda, seçim aşağıdaki gibi değişir :
;
; ;
;
• Seçilen mod Function Display'de (İşlev Ekranı) beyaz renkli olarak görüntülenir.
`
Bu ürünü taşımadan veya kurmadan önce gücü kapattığınızdan ve güç kablosunu çıkardığınızdan emin
olun.
PUSH
LAN
DC 14V 4A
AUX IN
USB 5V 500mA
ONLY FOR
SERVICE
Turkish 13
NFC İŞLEVİNİN BAĞLANMASI
Bu basit kurulum prosedürünü kullanarak NFC uyumlu cihazınızı Bluetooth üzerinden Dock İstasyonlu Kablosuz
Ses’a bağlayıp Dock İstasyonlu Kablosuz Ses üzerinden cihazda müzik çalabilirsiniz.
DOCK
Bağlant
Harici Cihaz
1. Cihazda NFC işlevini açın ve cihazın ekran kilidi işlevinin kapalı olmasına dikkat edin. Ekran kilidi açıksa cihazın
NFC işlevi çalışmaz.
2. NFC destekli cihazla Dock İstasyonlu Kablosuz Ses sisteminin üst panelinin üstüne nazikçe dokunun.
• Dock İstasyonlu Kablosuz Ses kapalıysa otomatik olarak açılır.
3. Cihazda, Bluetooth bağlantısıyla devam etmek etmeyeceğinizi soran açılır bir pencere belirir. TV ekranında
<Yes> (Evet).
• Bağlantı tamamlandığında “connected” (bağlandı) mesajı belirir.
4. NFC cihazının bağlantısını kesmek için cihazla tekrar Dock İstasyonlu Kablosuz Ses sisteminin üst paneline
dokunun. İlk cihaz bağlıyken başka bir NFC cihazı bağlamak için bu ikinci cihazla Dock İstasyonlu Kablosuz Ses
sisteminin üst paneline dokunun. Dock İstasyonlu Kablosuz Ses sistemi ilk cihazla bağlantıyı keserek ikinci
cihaza bağlanacaktır.
`` NFC işlevi, Androis OS 4.1.2 Jellybean veya üstü ile çalışan Android cihazlarda entegredir.
-- Cihazınız Android OS 4.1.2 Jellybean öncesi bir Android OS kullanıyorsa, NFC işlevini kullanmak için
Android pazarından 'Samsung NFC Connection' uygulamasını indirmelisiniz.
`` NFC anteninin konumu cihazdan cihaza değişir. Bağlantı öncesinde, NFC anteninin yerini belirleyin.
`` Cihazınız kalın bir kutu ile çevrili ise bağlantı başarısız olabilir.
`` Harici bir cihazın NFC etiketinin konumuyla ilgili daha fazla detay için cihazın kılavuzuna bakın.
`` N işareti ABD ve diğer ülkelerde NFC Forum’un bir markası ya da tescilli markasıdır.
`` NFC işlevini kullanmak için eşleştirme öncesinde ilgili cihazın NFC okuma/yazdırma ayarını etkinleştirin.
`` NFC eşleşmesi Bluetooth bağlantısı kuramazsa tekrar deneyin.
14 Turkish
Dock İstasyonlu Kablosuz Ses’i Bluetooth cihazlarına bağlayabilir ve kablosuz olarak yüksek kaliteli stereo sesli
müziğin keyfine varabilirsiniz!
tur
Bluetooth kullanimi
Bluetooth nedir?
Bluetooth teknolojisi, Bluetooth uyumlu cihazların kısa mesafeli bir kablosuz bağlantı kullanarak birbirine kolayca
bağlanmasını sağlar.
-- Vücudunuzun bir bölümü Bluetooth cihazının ya da Dock İstasyonlu Kablosuz Ses’in alıcı/verici sistemiyle
temas halinde.
-- Duvar, köşe veya ofis bölmeleri gibi engellerden kaynaklanan elektrik dalgalanmalarına maruz kaldığında.
-- Tıbbi ekipman, mikrodalga fırın ve kablosuz LAN dahil olmak üzere aynı frekans bandını kullanan cihazların
neden olduğu elektrik girişimine maruz kaldığında.
• Eşleştirme sırasında Dock İstasyonlu Kablosuz Ses ile Bluetooth cihazını birbirine yakın tutun.
• Dock İstasyonlu Kablosuz Ses ile Bluetooth cihazı arasındaki mesafe ne kadar artarsa kalite de o denli
düşecektir. Bu mesafe Bluetooth’un çalışma aralığını aştığında bağlantı kaybolur.
• Sinyal alım hassasiyetinin düşük olduğu alanlarda Bluetooth bağlantısı düzgün çalışmayabilir.
• Bluetooth bağlantısı yalnızca Bluetooth cihazı sete yakın olduğunda çalışır. Bluetooth cihazı aralıktan çıkarsa
bağlantı otomatik olarak kesilir. Bu aralık içinde bile, duvar veya kapı gibi engeller ses kalitesini düşürebilir.
• Bu kablosuz cihaz çalışırken elektrik geçirgenliğine neden olabilir.
`` Bluetooth cihazını Dock İstasyonlu Kablosuz Ses’e bağlarken bir PIN kodu (parola) girmeniz gerekebilir.
PIN kodu giriş penceresi görünürse <0000> kodunu girin.
`` Dock İstasyonlu Kablosuz Ses, SBC verilerini (44.1kHz, 48kHz) destekler.
`` AVRCP özelliği desteklenir.
`` Yalnızca A2DP (AV) işlevini destekleyen bir Bluetooth cihazını bağlayın.
`` Yalnızca HF (Hands Free (Eller Serbest)) işlevini destekleyen bir Bluetooth cihazını bağlayamazsınız.
`` Bir defada sadece bir Bluetooth cihazı eşleştirilebilir.
`` Dock İstasyonlu Kablosuz Ses aşağıdaki durumlarda düzgün şekilde arama yapmayabilir ya da
bağlanmayabilir:
-- Dock İstasyonlu Kablosuz Ses sisteminin çevresinde güçlü bir elektrik alanı olduğunda.
-- Birden çok Bluetooth cihazı Dock İstasyonlu Kablosuz Ses sistemi ile eşzamanlı olarak
eşleştirildiğinde.
-- Bluetooth cihazı kapalı olduğunda, yerinde değilse veya arızalı olduğunda.
-- Mikrodalga fırın, kablosuz LAN adaptör, floresan lamba ve gazlı fırın gibi cihazların Bluetooth
cihazıyla aynı frekans aralığını kullandığını ve bu durumun elektrik geçirgenliğine neden olabileceğini
unutmayın.
Turkish 15
●● BAĞLANTILAR
• Aşağıdaki durumlarda, kullanıma bağlı olarak Bluetooth cihazı parazite veya arızaya neden olabilir:
Dock İstasyonlu Kablosuz Ses sistemini Bluetooth uyumlu bir
Samsung TV’ye bağlamak için (SoundShare)
Bu bölümde Dock İstasyonlu Kablosuz Ses’ın Bluetooth uyumlu SAMSUNG televizyonlara nasıl bağlanacağı
açıklanmıştır.
DOCK
Bağlant
<TV’niz ile eşleştirmek için>
Bluetooth bağlantısı aracılığıyla Dock İstasyonlu Kablosuz Ses sisteminizde TV sesi çıkması için öncelikle
sisteminizi Bluetooth uyumlu TV ile eşleştirmeniz gerekir. Eşleştirme yapıldıktan sonra eşleşme bilgisi kaydedilip
saklandığı için bir sonraki eşleştirme için Bluetooth bağlantı mesajı görüntülenmez. Eşleştirme öncesinde Dock
İstasyonlu Kablosuz Ses ile TV'yi birbirine yakın tutun. (Cihazların 1 metrelik alan içinde eşleştirilmesi önerilir.)
1. Samsung TV'yi ve Dock İstasyonlu Kablosuz Ses sistemini açın.
• TV'deki "SoundShare Settings" (SoundShare Ayarları) menüsündeki "Add New Device" (Yeni Cihaz Ekle)
menüsünü "On" (Açık) olarak ayarlayın.
olarak değiştirdiğinizde Bluetooth eşleşmesine devam etmek isteyip
2. Dock İstasyonlu Kablosuz Ses modunu
istemediğinizi soran bir mesaj görüntülenir. TV ekranında <Yes> (Evet) öğesini seçin, sonra Dock İstasyonlu
Kablosuz Ses sistemi ile eşleşme tamamlanacaktır.
göstergesi yanıp söner ve yanıp sönmeyi bırakır.
•
• Dock İstasyonlu Kablosuz Ses sistemi Bluetooth eşleşmesi tamamlanmıştır.
• Eşleşme tamamlanınca TV’nin uzaktan kumandasıyla sadece ses kontrol edilebilir.
<TV’niz ile eşleştirmeyi iptal etmek için>
Dock İstasyonlu Kablosuz Ses sisteminizi bağlı olan TV’den başka bir TV ile eşleştirmek isterseniz, Dock İstasyonlu
Kablosuz Ses sisteminizdeki mevcut eşleştirmeyi iptal etmelisiniz. Eşleştirmeyi aşağıdaki gibi iptal etmek
mümkündür.
düğmesine 5 saniye boyunca basın.
Eşleşmeyi iptal etmek için +# modundayken uzaktan kumandadaki
yanıp söner ve bağlantı kesilir. Mevcut eşleşmeyi iptal ettiğinizde ve yeni TV bağlantı için hazır olduğunda bu
ünite otomatik olarak bir TV ile eşleşecektir.
`` TV bağlanamazsa +# modundayken uzaktan kumandadaki
düğmesine 5 saniye boyunca
bastıktan sonra lütfen yeniden bağlamayı deneyin.
`` SoundShare işlevi, 2012’den sonra çıkan bazı Samsung TV’lerde desteklenir. Başlamadan önce TV’nizin
SoundShare destekleyip desteklemediğini kontrol edin. (Daha fazla bilgi için, TV'nizin kullanım kılavuzuna
bakın)
`` TV eşleştirme (Ses Paylaşımı) işlevini çalıştırmak için TV yazılımını son sürümüne güncellemeniz
gerekir. Web sitemizdeki (http://www.samsung.com) destek sayfasından güncelleme talimatlarını ve
uyumlu modelleri kontrol edin veya teknik destek ile temas kurun.
16 Turkish
Başlamadan önce, Bluetooth cihazınızın Bluetooth uyumlu stereo kulaklık işlevini desteklediğinden emin olun.
tur
Dock İstasyonlu Kablosuz Ses bir Bluetooth cihazına bağlamak için
DOCK
DOCK
●● BAĞLANTILAR
Bağlant
Harici Cihaz
aptX®
aptX, kablolu ses
kalitesini kablosuz
ileten yüksek kaliteli
Bluetooth stereo
sesi sağlar.
1.
simgesini seçmek için Dock istasyonlu Kablosuz Ses sisteminin üst panelindeki
2. Bluetooth modundayken üst panelin en üstündeki
düğmesine basın.
düğmesine 3 saniye boyunca basın.
3. Bluetooth göstergesi hızlıca yanıp söner ve ürün eşleşme moduna geçer.
4. Bluetooth cihazınızda Dock İstasyonlu Kablosuz Ses için Scan (Tarama) ya da Search (Arama) yapın.
5. Bluetooth cihazın bulduğu öğe listesinde "[Samsung] W_Audio” öğesini seçin.
• Bluetooth cihazı, Dock İstasyonlu Kablosuz Ses sistemiyle eşleştirilemezse lütfen Bluetooth cihazı üzerindeki
Bluetooth eşleştirmesini iptal edin; 2, 3 ve 4. adımları tekrar edin.
6. Bağlanan cihaz üzerinde müzik çalın.
`` Bluetooth bağlantı modunda, Dock İstasyonlu Kablosuz Ses ile Bluetooth cihazı arasındaki mesafe 5
m’den fazla ise Bluetooth bağlantısı kaybolur.
`` Otomatik Bluetooth Bağlantısı Hakkında
-- Bluetooth cihazı Bluetooth moduna geçirildiğinde, Bluetooth modu etkinleştirildiğinde veya Bluetooth
modunda çalıştırıldığında son Bluetooth bağlantısı otomatik olarak yenilenecektir.
-- Eğer Bluetooth moduna fonksiyon tuşu veya açma/kapama tuşu ile geçilirse, otomatik olarak 1 dakika
boyunca Bluetooth eşleştirmesini yeniden sağlamaya çalışır.
Turkish 17
işlevler
Giriş modunun kullanımı
DOCK
DOCK
DOCK
Aşağıdaki girişleri seçebilirsiniz:
;
; ;
;
İstediğiniz modu seçmek için uzaktan kumanda üzerindeki ilgili düğmeye
;
; ;
basın veya düğmesine basarak seçiminizi yapın:
;
Giriş modu
Display (Ekran)
TV modu
DOCK
DOCK
Docking modu
FUNCTION
FUNCTION
BLUETooTH modu
USB modu
MUTE
VOL
BASS
MUTE
VOL
AUX girişi
BASS
TV MoDUNUN KULLANILMASI (Ses Paylaşımı)
modunu seçmek için
düğmesine basın ve sonra TV’yi Dock İstasyonlu Kablosuz
Ses sistemine bağlayın. (Bkz. Sayfa 16)
• Ünite TV’ye bağlandığında TV’nin sesi çalınır.
• Dock İstasyonlu Kablosuz Ses sisteminin giriş kaynağını değiştirirseniz veya
kapatırsanız tekrar TV’den ses duymaya başlarsınız.
`
Ses seviyesini yalnızca Dock İstasyonlu Kablosuz Ses sistemini kullanarak değiştirebilirsiniz.
SAMSUNG GALAXY CİHAzLARIYLA DoCKING MoDUNUN KULLANILMASI
modunu seçmek için
(Bkz. Sayfa 12)
düğmesine basın ve Samsung Galaxy cihazını Galaxy Dock’a bağlayın.
<Samsung Galaxy Cihazları>
1. Yukarıda açıklandığı gibi modu seçin, sonra “Galaxy Dock'a cihaz bağlama”
bölümünde açıklandığı gibi Samsung Galaxy cihazını Galaxy Dock’a bağlayın.
(Sayfa 12)
2. Samsung Galaxy cihazındaki istediğiniz müziği seçin ve çalın.
• Müzik, Dock İstasyonlu Kablosuz Ses’in hoparlörlerinden duyulur.
`
`
S3’ten sonra piyasaya sürülen bazı Samsung Galaxy cihazlarında
(Android OS 4.1.2 veya daha yeni versiyonlar) müzik çalabilirsiniz.
Dock istasyonlu Kablosuz Ses sistemi, Galaxy Tap ile müzik çalmayı
desteklemez. Sadece şarj etmeyi destekler.
18 Turkish
tur
BLUETOOTH MODUNUN KULLANILMASI
modunu seçmek için düğmesine basın ve Bluetooth cihazını Dock İstasyonlu Kablosuz
Ses sistemine bağlayın. (Bkz. Sayfa 17)
Bluetooth cihazınızı, Dock İstasyonlu Kablosuz Ses sistemi Bluetooth modundayken
bağlamak için cihazın Bluetooth listesinde Dock İstasyonlu Kablosuz Ses sistemini arayın.
Dock İstasyonlu Kablosuz Ses'i seçip bağlayın. Dock İstasyonlu Kablosuz Ses bağlandıktan
sonra istediğiniz müziği seçip çalın.
`` Bluetooth moduyla bağlı olan cihazı başka bir cihazla değiştirmek istiyorsanız mevcut cihazın
bağlantısını kesin ve kullanmak istediğiniz diğer cihazı bağlamaya çalışın.
`` Bluetooth bağlantısı etkin durumdayken kullanılan mobil cihaz ve uygulamaya bağlı olarak Oynat/
Duraklat/İleri/Geri işlemleri kullanılmayabilir.
`` Dock İstasyonlu Kablosuz Ses AUX girişinden oynatılırken çalıştırılırsa Dock İstasyonlu Kablosuz Ses ile
eşleştirilmiş Bluetooth cihazını çalıştırmak teklemeye neden olabilir.
Bluetooth cihazının Dock İstasyonlu Kablosuz Ses sistemiyle
bağlantısını kesmek için
Dock İstasyonlu Kablosuz Ses sisteminden Bluetooth eşleştirmesini iptal edebilirsiniz. Talimatlar için Bluetooth
cihazının kullanım kılavuzuna bakın.
• Dock İstasyonlu Kablosuz Ses’in bağlantısı kesilecektir.
Dock İstasyonlu Kablosuz Ses sisteminin Bluetooth cihazıyla
bağlantısını kesmek için
Eşleşme için Standby (Bekleme) moduna geçmek için Dock İstasyonlu Kablosuz Ses sisteminin üst panelindeki
düğmesine 3 saniye boyunca basın veya ’dan başka bir moda geçmek için düğmesine basın, veya uzaktan
kumandadaki Power (Güç) düğmesine basarak sistemi kapatın.
• Halihazırda bağlı olan cihazın bağlantısı kesilecektir.
`` Bluetooth bağlantısı yalnızca Bluetooth cihazı sete yakın olduğunda çalışır. Bluetooth cihazı aralıktan
çıkarsa bağlantı otomatik olarak kesilir. Bu aralık içinde bile, duvar veya kapı gibi engeller ses kalitesini
düşürebilir.
Turkish 19
●● IŞLEVLER
Müzik, Dock İstasyonlu Kablosuz Ses’in hoparlörlerinden duyulur.
USB MODUNUN KULLANILMASI
1. USB cihazını ünitenin arka tarafındaki USB bağlantı noktasına bağlayın.
2. Ekranda simgesi görünene dek Dock İstasyonlu Kablosuz Ses sisteminin üst
düğmesine üst üste basın.
panelindeki
• Düğmeye her basışınızda, seçim aşağıdaki gibi değişir :
;
; ;
;
• Seçilen mod Function Display'de (İşlev Ekranı) beyaz renkli olarak görüntülenir.
USB cihazını bağlamadan önce
Uyumluluğu kontrol etmek için aşağıdaki listeyi okuyun.
• Bu ürün belirli USB depolama ortamlarıyla uyumlu olmayabilir.
PUSH
• FAT16 ve FAT32 dosya sistemleri desteklenir.
LAN
DC 14V 4A
-- NTFS dosya sistemi desteklenmemektedir.
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
• USB cihazını doğrudan ürünün USB bağlantı noktasına bağlayın. Aksi
takdirde, USB uyumluluk sorunuyla karşılaşabilirsiniz.
• Çoklu kart okuyucu kullanarak ürüne birden çok depolama cihazı
bağlamayın. Ürün düzgün çalışmayabilir.
LAN
DC 14V 4A
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
• Dijital kamera PTP protokolleri desteklenmemektedir.
• USB cihazını veri okunurken kaldırmayın.
• Ticari bir web sitesinden indirilmiş DRM korumalı müzik dosyaları
(MP3, WMA) oynatılmayacaktır.
• Uyumluluk listesi
Biçim
Dosya adı
Music (Müzik)
MP3
WMA
Dosya uzantısı
.MP3
.WMA
Bit hızı
80~320 kbps
56~128 kbps
Sürüm
-
V8
Örnekleme Frekansı
44.1KHz
44.1KHz
`` Şarj etmek için mobil cihazınızı USB bağlantı noktasına ve Docking istasyonuna aynı anda bağlamayın.
`` Desteklenen örnekleme frekansı kaynağı düzgün biçimde çalışnamayabilir.
20 Turkish
tur
YAZILIM GÜNCELLEME (sadece USB modunda)
1. www.samsung.com adresini ziyaret edin.
PUSH
2. Sayfanın sağ üst bölümünde SUPPORT (DESTEK) öğesine tıklayın.
LAN
DC 14V 4A
3. Arama alanına ürünün model sayısını girin ve sonra Find Product
(Ürünü Bul) öğesine tıklayın.
ONLY FOR
SERVICE
LAN
DC 14V 4A
5. Sayfanın Ortasındaki Firmware (Yazılım) öğesine tıklayın.
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
6. Yükseltme dosyasının ZIP dosyası simgesine tıklayın.
7. Açılır pencere göründüğünde, OK (Tamam) öğesine tıklayın ve yükseltme
dosyasını bilgisayarınıza indirmeye ve kaydetmeye devam edin.
8. İndirilen .zip dosyasını bilgisayarınızdaki belirli bir klasörün içine açın.
9. Klasördeki tüm dosyaları USB flash sürücüsünün kök dizinine kopyalayın.
• Yükseltme, her seferinde yalnızca bir dosya setine izin verir.
10.Ekranda simgesi görünene dek Dock İstasyonlu Kablosuz Ses sisteminin üst panelindeki
üste basın. USB sürücüsünü ünitenin arka panelindeki USB bağlantı noktasına takın.
düğmesine üst
11.Yazılım güncelleme işlemi sırasında LED yanıp sönecektir. Cihaz yazılımının yükseltmesi tamamlandığında ürün
otomatik olarak kapanır.
• Yükseltilecek işlevlere bağlı olarak bu işlem uzun sürebilir. (Maksimum 10 dakika)
• Ürünü tekrar açın.
`` Güncelleme uygulanırken gücü kapatmayın veya USB sürücüsünü çıkarmayın. Ana ünite, cihaz yazılımı
güncellemesini tamamladıktan sonra otomatik olarak kapanır.
`` Yazılım güncellendiğinde, yapmış olduğunuz ayarlar varsayılan (fabrika) ayarlarına geri döner.
Yükseltme sonrası kolaylıkla eski durumlarına getirebilmeniz için ayarları yazmanızı öneririz.
`` Yazılım güncellenemezse USB sürücüsünü FAT16 formatında biçimlendirmenizi ve tekrar denemenizi
öneririz.
`` Yükseltme amacıyla, USB sürücüsünü NTFS formatında biçimlendirmeyin. Bu dosya sistemi
desteklenmemektedir.
`` Üreticiye bağlı olarak, USB desteklenmeyebilir.
`` Yazılımı yükseltmeden önce Dock İstasyonlu Kablosuz Ses sisteminin İnternet ve herhangi harici cihaz
bağlantısını kesin.
`` Bu USB bağlantı noktası aracılığıyla diğer harici cihazları şarj edemezsiniz.
`` Web sitesindeki Yükseltme Kılavuzuna bakın.
Turkish 21
●● IŞLEVLER
4. Downloads (Dosya indirme) başlığının altında, sayfanın Ortasındaki
Get downloads (İndirilecek dosyaları al) öğesine tıklayın.
AUX IN
USB 5V 500mA
sorun giderme
Servis çağırmadan önce lütfen aşağıdakileri kontrol edin.
Semptom
Kontrol
Çözüm
Ünite açılmıyor.
• Güç kablosu prize takılı
mı?
• Fişi prize takın.
Düğmeye bastığımda işlev
çalışmıyor.
• Dock İstasyonlu Kablosuz
Ses sistemi veya uzaktan
kumanda statik elektriğe
maruz kaldı mı?
• Fişi çıkarın ve tekrar takın.
Ses duyulmuyor.
• Ünite cihaza doğru
bağlanmış mı?
• Mute (Sessiz) işlevi açık
mı?
• Ses seviyesi en düşük
seviyede mi?
• Doğru şekilde bağlayın.
• Mute (Sessiz) düğmesine
basarak işlevi kapatın.
• Sesi ayarlayın.
Uzaktan kumanda
çalışmıyor.
• Piller bitmiş mi?
• Uzaktan kumanda ile ana
ünite arasındaki mesafe
çok mu uzun?
• Yeni pil takın.
• Ana üniteye daha yakın bir
noktadan kullanın.
Ses Paylaşımı (TV
eşleşmesi) başarısız.
• TV’niz bu eşleşmeyi
destekleyen bir model mi?
• TV’nizin yazılımı en son
sürüm mü?
• Bağlantıda bir hata
oluşuyor mu?
• TV’nizin eşleşmeyi
destekleyen bir model olup
olmadığını kontrol edin.
(http://www.samsung.com)
• TV’nizi en son sürümüne
güncelleyin.
• Cihazı sıfırlayın.
TV modundayken ünitenin
düğmesini 3 saniye
boyunca basılı tutun.
• Teknik destek ile temas
kurun.
22 Turkish
tur
ek
Spesifikasyonlar
Model adı
Ağırlık
4,03 kg
Boyutlar (G x D x Y)
400 x 200 x 142 mm
Çalışma sıcaklığı aralığı
+5°C~+35°C
Çalışma nem aralığı
%10 ila %75
Nominal çıkış
gücü
Ön Sol/Sağ
10Wx2 (4Ω), THD = 1%, 1kHz
Subwoofer
20W (4Ω), THD = 10%, 80Hz
AMPLİFİKATÖR Giriş hassasiyeti/Empedans
FREKANS YANITI
USB
800mV/56Kohm
S/N oranı (analog giriş)
65 dB
Ayırma (1kHz)
60 dB
Analog giriş
20Hz~20kHz(±3 dB)
Dijital giriş/48kHz PCM
20Hz~20kHz(±3 dB)
DOCK NOMİNAL Galaxy Tab
ÇIKIŞ GÜCÜ Galaxy
●● EK
GENEL
DA-F680
5 V 2,0 A
5 V 1,0 A
A Tipi
USB 1,1
DC çıkışı
500mA
* S/N oranı, distorsiyon, ayırma ve kullanılabilir hassasiyet değerleri AES (Audio Engineering Society) kuralları
kullanılarak yapılan ölçüme dayalıdır.
* Nominal spesifikasyon
-- Samsung Electronics Co., Ltd bu spesifikasyonları önceden bildirim yapmadan değiştirme hakkını saklı tutar.
-- Ağırlık ve boyutlar yaklaşık olarak verilmiştir.
-- Güç kaynağı ve Güç Tüketimi için, ürüne yapıştırılan etikete bakın.
Turkish 23
Open Source Announcement
Açık kaynaklarla ilgili soru ve talepleriniz için E-posta yoluyla Samsung’a başvurun
([email protected]).
• Bu ürün, Independent JPEG Group’a ait bazı yazılım programlarını kullanmaktadır.
FLAC decoder, Copyright (C) 2001,2002,2003,2004,2005,2006,2007 Josh Coalson
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the
following conditions are met:
-- Redistributions of source code must retain the above copyright notice, this list of conditions and the following
disclaimer.
-- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following
disclaimer in the documentation and/or other materials provided with the distribution.
-- Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or
promote products derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS'' AND ANY
EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL
THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL,
EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF
SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)
HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR
TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS
SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.“
Ogg/Vorbis decoder, Copyright (c) 2002, Xiph.org Foundation
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the
following conditions are met:
Redistributions of source code must retain the above copyright notice, this list of conditions and the following
disclaimer.
Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following
disclaimer in the documentation and/or other materials provided with the distribution.
Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote
products derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS'' AND ANY
EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL
THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL,
EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF
SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)
HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR
TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS
SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
24 Turkish
SAMSUNG WORLD WIDE ile iletişim
Samsung ürünleri ile ilgili soru ve taleplerinizde lütfen Samsung Çağrı Merkezi ile iletişime geçiniz.
Alan
Turkey
Web Sitesi
İrtibat Merkezi 
444 77 11
www.samsung.com
İthalatçı Firma
SAMSUNG Electronics İstanbul Pazarlama ve Ticaret LTD. ŞTİ
Flatofis İstanbul İş Merkezi, Otakçılar Cad. Bina
No: 78, Kat:3, No: B3, 34050, Eyüp, İstanbul / Türkiye
Tel: (0212) 467 06 00
Bu ürünün ortalama yaşam süresi 10 yıldır
İmalatçı : S AMSUNG ELECTRONICS CO., LTD.
416 Maetan-3 Dong, Yeongtong-Gu,Suwon City Gyeonggi-Do, Korea, 442-742
Tel: +82 2 2255 0114 / Fax: +82 2 2255 0117
L V D : Korea Testing Laboratory
222-13 Guro3-dong Guro-gu Seoul, Korea 152-718
Tel : 82-2-860-1309
Fax : 82-02-8601-285
E M C : SEC EMC Laboratory
(Maetan dong) 129, Samsung-ro, Yeongtong-Gu, Suwon-Si, Gyeonggi-Do
443-742 Korea
Tel : 82-31-277-7752
Fax : 82-31-277-7753
Bu Ürünün Doğru Şekilde Atılması
(Atık Elektrikli ve Elektronik Cihazlar)
(Ayrı toplama sistemlerine sahip ülkeler içindir)
Ürünün, aksesuarların veya ilgili belgelerin üzerinde bulunan bu işaret, ürünün ve elektronik aksesuarlarının (örn. şarj cihazı,
kulaklık, USB kablo) kullanım ömrü sonunda diğer ev atıklarıyla birlikte atılmaması gerektiğini belirtir. Atıkların kontrolsüz olarak
imha edilmesinin çevre ve insan sağlığı üzerindeki zararlı etkisini engellemek için lütfen bunu diğer atık türlerinden ayırın ve
malzeme kaynaklarının sürdürülebilir şekilde yeniden kullanılabilmesi için geri dönüştürülmesini sağlayın.
Ev kullanıcıları, bu ürünü çevresel açıdan güvenli bir geri dönüştürme işlemi için nereye ve nasıl ulaştıracakları hakkında ayrıntılı
bilgi için ürünü satın aldıkları bayi ile veya yerel resmi makamla irtibat kurmalıdır.
İş kullanıcıları tedarikçileri ile irtibat kurup satın alma sözleşmesinin hüküm ve koşullarına bakmalıdır. Bu ürün ve ürünün elektronik aksesuarları,
imha için diğer ticari atıklarla karıştırılmamalıdır.
[Bu üründeki pillerin doğru atılması]
(Ayrı toplama sistemlerine sahip ülkeler içindir)
Pil, kılavuz ve ambalaj üzerindeki işaret, bu üründeki pilin diğer ev atığıyla birlikte atılmaması gerektiğini gösterir. İşaret olduğunda,
kimyasal Hg, Cd veya Pb sembolleri pilin EC Direktif 2006/66'daki referans seviyelerin üzerinde cıva, kadmiyum veya kurşun
içerdiğini gösterir.
Bu ürüne dahil edilen pil kullanıcı tarafından değiştirilemez. Değiştirilmesine ilişkin daha ayrıntılı bilgi için, lütfen hizmet
sağlayıcınızla görüşün. Pili çıkarmaya veya ateşe atmaya çalışmayın. Pili parçalarına ayırmayın, ezmeyin veya delmeyin. Ürünü
atmaya karar verirseniz, atık tolama tesisi pil de dahil olmak üzere ürünün geri dönüşümü ve işlenmesi için uygun önlemleri alacaktır.
Code No. AH68-02658C (00)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
