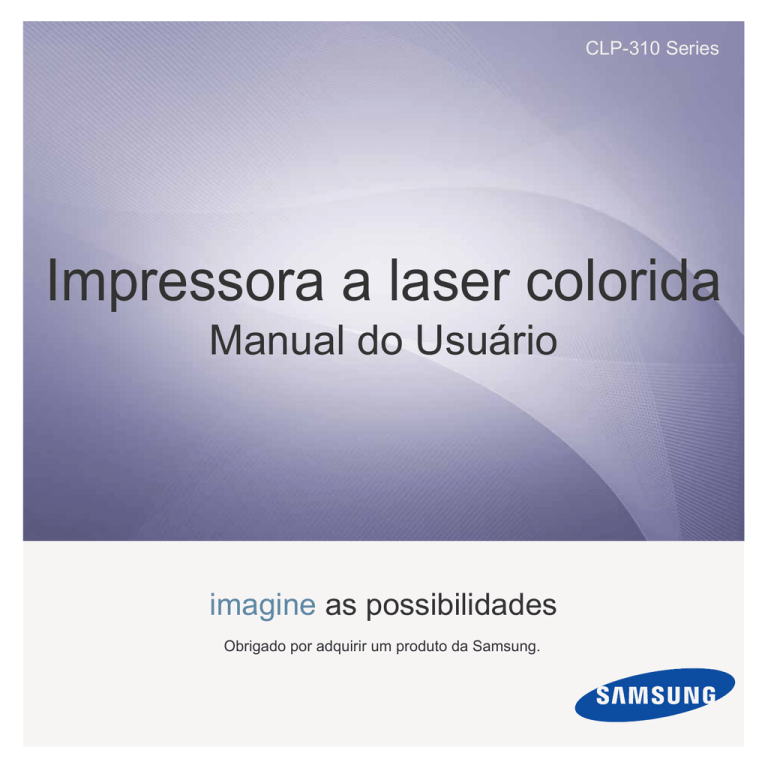

CLP-310 Series

Impressora a laser colorida

Manual do Usuário

imagine as possibilidades

Obrigado por adquirir um produto da Samsung.

Recursos do seu novo produto a laser

O seu novo equipamento possui vários recursos especiais que aprimoram a qualidade dos documentos impressos.

Com o equipamento, você pode:

Recursos especiais

Imprimir com qualidade e velocidade excelentes

• É possível imprimir todas as cores usando ciano, magenta, amarelo e preto.

• Você pode imprimir com uma resolução de até

2.400 x 600 ppp de saída efetiva.

• O seu equipamento imprime em papel tamanho A4 a até

16 ppm, em papel tamanho Letter a até 17 ppm no modo de escala de cinza e a 4 ppm no modo em cores.

Manipular vários tipos de material de impressão

• A bandeja para 150 folhas oferece suporte a papel comum de vários tamanhos, papéis timbrados, envelopes, etiquetas, material de tamanho personalizado, cartões postais e papel de alta gramatura.

Criar documentos profissionais.

• Imprimir marcas d’água. Você pode personalizar os seus documentos utilizando palavras, como "Confidencial".

Consulte a Seção de software.

• Imprimir pôsteres. O texto e as figuras de cada página do documento são ampliados e impressos em várias folhas de papel que podem ser coladas para formar um pôster.

Consulte a Seção de software.

• Também é possível utilizar formulários pré-impressos e timbres em papel comum. Consulte a Seção de software.

Economizar tempo e dinheiro

• Para economizar papel, você pode imprimir várias páginas em uma única folha.

• Este equipamento economiza eletricidade automaticamente ao reduzir substancialmente o consumo de energia quando não está em uso.

.

Imprimir em vários ambientes

• Você pode imprimir de vários sistemas operacionais como os sistemas Windows, Linux e Macintosh.

• O seu equipamento possui uma interface USB e uma interface de rede (somente no modelo CLP-310N,

CLP-310W, CLP-315N, CLP-315W).

2_

Recursos do seu novo produto a laser

Recursos por modelos

O equipamento foi desenvolvido para oferecer suporte a todas as suas necessidades de documentos, desde impressão e cópia a soluções de rede mais avançadas para sua empresa.

Os recursos básicos deste equipamento incluem;

RECURSOS

USB 2.0

Interface de rede 802.11b/g sem fio

Interface de rede Ethernet 10/100 Base TX com fio

Impressão em frente e verso (duplex manual)

( : incluído, O: opcional, em branco: não disponível)

CLP-310/CLP-315 CLP-310N/CLP-315N CLP-310W/CLP-315W

Sobre este manual do usuário

Este manual do usuário oferece informações básicas sobre o equipamento, além de explicações detalhadas sobre cada etapa da utilização prática. Usuários iniciantes e profissionais podem consultar este manual para instalar e utilizar o equipamento.

Alguns termos análogos são utilizados no manual, conforme descrito abaixo:

• Documento é sinônimo de original.

• Papel é sinônimo de mídia ou material de impressão.

A tabela a seguir apresenta as convenções deste manual:

Negrito

CONVENÇÃO

Observação

Cuidado

DESCRIÇÃO

Utilizado em textos na tela ou em impressões reais do equipamento.

Utilizada para fornecer informações adicionais ou especificações detalhadas sobre funções e recursos do equipamento.

Utilizado para fornecer informações aos usuários sobre como proteger o equipamento contra possíveis danos mecânicos ou mal funcionamento.

Nota de rodapé

(Consulte a página 1 para obter mais informações)

Fornece informações detalhadas sobre determinadas palavras ou frases.

Direciona os usuários às páginas de referência que contêm informações adicionais.

EXEMPLO

Iniciar

O formato de data pode diferir em função do país.

Não toque na área verde embaixo do cartucho de toner.

a. páginas por minuto

(Consulte a página 1 para obter mais informações)

Recursos do seu novo produto a laser_3

Encontrando mais informações

Você pode encontrar mais informações sobre a configuração e a utilização do equipamento nos seguintes recursos impressos ou online.

Manual de Instalação

Rápida

Fornece informações sobre a configuração do equipamento e solicita que você siga as instruções do manual para prepará-lo.

Manual do Usuário

On-line

Ajuda do driver de impressão

Fornece instruções passo a passo para a utilização de todos os recursos do equipamento e contém informações sobre manutenção, solução de problemas e instalação de acessórios.

Esse manual do usuário também contém a Seção de software que fornece informações sobre como imprimir documentos com o seu equipamento em vários sistemas operacionais e como utilizar os utilitários de software incluídos.

Observação

Você pode acessar o manual do usuário em outros idiomas na pasta Manual, no CD do software da impressora.

Fornece informações de ajuda sobre as propriedades do driver de impressão e instruções de configuração das propriedades de impressão. Para acessar a tela de ajuda de um driver de impressão, clique em Ajuda na caixa de diálogo de propriedades da impressora.

Site da Samsung

Se você possuir acesso à Internet, será possível obter ajuda, suporte, drivers de impressão, manuais e outras informações no site da

Samsung

, www.samsungprinter.com

.

As informações do código aberto estão disponíveis no site da Samsung, www.samsung.com.

4_

Recursos do seu novo produto a laser

informações de segurança

SÍMBOLOS E PRECAUÇÕES IMPORTANTES DE SEGURANÇA

Significado dos ícones e sinais neste manual do usuário:

Práticas perigosas ou inseguras que podem causar ferimentos graves ou morte.

AVISO

Práticas perigosas ou inseguras que podem causar ferimentos leves ou danos a equipamentos e objetos.

CUIDADO

Para reduzir o risco de incêndios, explosões, choques elétricos ou ferimentos ao usar o equipamento, siga estas precauções básicas de segurança:

CUIDADO

NÃO tente.

NÃO desmonte.

NÃO toque.

Siga as instruções ao pé da letra.

Desconecte a tomada da parede.

Certifique-se de que o equipamento esteja aterrado para evitar choques elétricos.

Entre em contato com a assistência técnica para obter ajuda.

Estes sinais de advertência existem para evitar acidentes com você e outras pessoas. Siga-os à risca. Após ler esta seção, mantenha-a em um local seguro para referência futura.

1.

Leia e entenda todas as instruções.

2.

Utilize sempre o bom senso ao operar dispositivos elétricos.

3.

Siga todas as instruções existentes no equipamento e na documentação que o acompanha.

4.

Se houver conflito entre alguma instrução de operação e as informações de segurança, dê prioridade às informações de segurança.

É possível que você não tenha entendido as instruções de operação corretamente. Caso não seja capaz de resolver o conflito, entre em contato com seu representante de assistência técnica ou vendas para obter ajuda.

5.

Desconecte o equipamento da tomada antes de limpá-lo. Não utilize produtos de limpeza líquidos ou aerossóis. Utilize somente um pano úmido para limpar o equipamento.

6.

Não coloque o equipamento sobre plataformas, gabinetes ou mesas instáveis. Ele poderia cair e causar sérios danos.

7.

O seu equipamento jamais deverá ser colocado próximo ou sobre radiadores de aquecimento, refrigeração ou dutos de ventilação.

8.

Evite colocar objetos sobre o cabo de alimentação. Não coloque o equipamento em locais onde cabo de alimentação possa ser pisoteado.

9.

Não sobrecarregue tomadas ou cabos de extensão. Isso pode prejudicar o desempenho do equipamento e provocar incêndios ou choques elétricos.

10.

Não permita que animais domésticos mastiguem os cabos de alimentação e de interface com o computador.

11.

Nunca insira objetos de nenhum tipo no equipamento através das aberturas do gabinete. Os objetos poderiam tocar em pontos energizados perigosos, causando incêndios e choques elétricos. Nunca derrame líquidos no interior ou sobre o equipamento.

12.

Para reduzir o risco de choques elétricos, não desmonte o equipamento. Se houver necessidade de reparos, leve-o a um técnico de manutenção qualificado. A abertura ou remoção das tampas poderá expô-lo a voltagens perigosas ou a outros riscos. A remontagem incorreta poderá causar choques elétricos quando o equipamento for utilizado novamente.

Informações de segurança_5

13.

Desconecte o equipamento do computador e da tomada. Entre em contato com a assistência técnica qualificada caso ocorra uma das seguintes condições:

• Quando qualquer parte do cabo elétrico, plugue, ou cabo de conexão for danificado ou desfiado.

• Um líquido foi derramado no equipamento.

• O equipamento foi exposto à chuva ou à água.

• O equipamento não funciona corretamente após as instruções terem sido seguidas.

• O equipamento caiu ou o gabinete parece ter sido danificado.

• O equipamento apresenta mudanças perceptíveis e repentinas no desempenho.

14.

Ajuste somente os controles descritos nas instruções de operação. O ajuste incorreto de outros controles poderá causar danos e exigir manutenção extensiva por parte de um técnico de manutenção qualificado para que o equipamento volte a funcionar normalmente.

15.

Evite usar este equipamento durante tempestades elétricas. Há um pequeno risco de choques elétricos serem causados por raios.

Se possível, desconecte o cabo de alimentação durante a tempestade elétrica.

16.

Se você imprimir muitas páginas em seqüência, a superfície da bandeja de saída poderá ficar quente. Cuidado para não tocá-la.

Mantenha as crianças afastadas da superfície.

17.

Para uma operação segura, utilize o cabo de alimentação fornecido com a impressora. Se estiver usando um cabo com mais de 2 metros com a impressora de 110 V, é necessário que ele seja um cabo 16 AWG a

ou maior.

18.

GUARDE ESTAS INSTRUÇÕES.

a. AWG: American Wire Gauge

DECLARAÇÃO DE SEGURANÇA SOBRE EQUIPAMENTOS A LASER

A impressora é certificada nos Estados Unidos de acordo com os requisitos do DHHS 21 CFR, Capítulo 1, Subcapítulo J para produtos a laser Classe I (1) e, em outros países, é certificada como produto a laser Classe I de acordo com os requisitos da norma IEC 825.

Os produtos a laser Classe I não são considerados perigosos. O sistema a laser e a impressora foram projetados de modo que não haja exposição à radiação de laser superior ao nível Classe I durante o funcionamento normal, manutenção pelo usuário ou em condições de serviço determinadas.

AVISO

Nunca utilize nem efetue manutenção na impressora sem a tampa de proteção do conjunto Laser/Scanner. O raio refletido, embora invisível, pode causar lesões oculares.

Ao utilizar este equipamento, siga sempre estas precauções básicas de segurança para reduzir o risco de incêndios, choques elétricos ou lesões corporais:

6

_Informações de segurança

SEGURANÇA DO OZÔNIO

Durante o funcionamento normal, este equipamento produz ozônio. O ozônio produzido não representa perigo para o operador. No entanto, é aconselhável utilizar o equipamento em uma área com boa ventilação.

Se necessitar de mais informações sobre o ozônio, entre em contato com o revendedor Samsung mais próximo.

ECONOMIA DE ENERGIA

Esta impressora possui tecnologia avançada de economia de energia para reduzir o consumo de eletricidade quando não se encontra em utilização.

Quando a impressora não recebe dados durante um período prolongado, o consumo de energia é reduzido automaticamente.

A ENERGY STAR e a marca ENERGY STAR são marcas registradas dos EUA.

Para obter mais informações sobre o programa ENERGY STAR consulte http://www.energystar.gov.

RECICLAGEM

Recicle ou descarte a embalagem deste produto de forma responsável e respeitando o meio ambiente.

EMISSÕES DE RADIOFREQÜÊNCIA

Informações da FCC para os usuários

Este dispositivo foi testado, tendo sido comprovado que está em conformidade com os limites para os dispositivos digitais Classe B, de acordo com a Parte 15 dos Regulamentos da FCC. Esses limites foram estipulados a fim de proporcionar uma proteção razoável contra interferências nocivas em instalações residenciais. Este equipamento gera, utiliza e pode irradiar energia de radiofreqüência. Se não for instalado e utilizado de acordo com as instruções, ele poderá causar interferências prejudiciais às comunicações de rádio. No entanto, não existe qualquer garantia de que não haverá interferências em determinadas instalações. Se este equipamento causar interferências prejudiciais à recepção de rádio ou televisão, o que pode ser determinado ao desligá-lo e ligá-lo novamente, recomenda-se tentar resolver o problema através de uma ou mais das seguintes medidas:

• Reoriente ou reposicione a antena receptora.

• Aumente a distância entre o equipamento e o receptor.

• Conecte o equipamento a uma tomada pertencente a um circuito elétrico diferente daquele ao qual o receptor está ligado.

• Consulte o revendedor ou um técnico de rádio/TV experiente para obter ajuda.

Quaisquer alterações ou modificações que não sejam expressamente aprovadas pelo fabricante responsável pela conformidade poderão anular a autorização do usuário para utilizar o equipamento.

Regulamentações canadenses sobre interferências de rádio

Este equipamento digital não excede os limites da Classe B para emissões de ruído de rádio de aparelhos digitais, conforme estabelecido no padrão para equipamentos que causam interferência intitulado “Digital Apparatus”, ICES-003 da Industry and Science Canada.

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: “Appareils Numériques”, ICES-003 éditée par l’Industrie et Sciences Canada.

Informações de segurança_7

ESTADOS UNIDOS DA AMÉRICA

Comissão Federal de Comunicações (FCC)

Equipamentos de emissão intencional, de acordo com FCC Parte 15

O sistema da impressora pode conter dispositivos de rede LAN via rádio de baixa potência integrados (dispositivos de comunicação sem fio por radiofreqüência - RF) em operação na faixa de 2,4/5 GHz. Esta seção aplica-se somente quando esses dispositivos estão presentes.

Consulte a etiqueta do sistema para verificar a presença de dispositivos sem fio.

Os dispositivos sem fio que podem estar presentes no sistema só estarão qualificados para utilização nos Estados Unidos se a etiqueta do sistema contiver um número de identificação da FCC.

A FCC estabeleceu uma diretriz geral sobre o afastamento mínimo de 20 cm (8 pol.) entre o dispositivo e o corpo durante a utilização de dispositivos sem fio próximos ao corpo (extremidades não incluídas). Este equipamento deve ser utilizado a mais de 20 cm (8 pol.) de distância do corpo quando os dispositivos sem fio estiverem ligados. A emissão de energia dos dispositivos sem fio internos da impressora está abaixo dos limites de exposição à radiofreqüência determinados pela FCC.

Este transmissor não deve ser utilizado em conjunto com outras antenas ou transmissores.

O funcionamento deste dispositivo está sujeito às duas condições a seguir: (1) não pode causar interferências nocivas e (2) o dispositivo deve aceitar qualquer interferência recebida, mesmo aquelas que podem afetar o funcionamento.

Os dispositivos sem fio não podem ser reparados pelo usuário. Não os altere em nenhuma circunstância. A modificação de dispositivos sem fio anulará a autorização para operá-los. Entre em contato com o fabricante para efetuar a manutenção.

Declarações da FCC para o uso de LAN sem fio:

Na instalação e utilização deste transmissor e do conjunto de antenas, o limite de exposição à radiofreqüência de 1mW/cm2 poderá ser excedido em distâncias próximas à antena instalada. Assim, o usuário deve manter sempre uma distância mínima de 20 cm da antena. Este dispositivo não pode ser posicionado juntamente com outros transmissores ou antenas transmissoras.

8

_Informações de segurança

SUBSTITUINDO O PLUGUE (SOMENTE PARA O REINO UNIDO)

Importante

O cabo de alimentação deste equipamento possui um plugue de 13 A (BS 1363) equipado com um fusível de 13 A. Ao substituir ou examinar o fusível, recoloque o fusível de 13 A correto. A cobertura do fusível deverá ser substituída. Caso tenha perdido a cobertura, não utilize o plugue até adquirir uma nova cobertura.

Entre em contato com o local em que o equipamento foi comprado.

O plugue de 13 A é o tipo mais usado no Reino Unido e é adequado ao equipamento. No entanto, talvez alguns prédios (em especial, os mais antigos) não possuam tomadas de 13 A padrão. Nesse caso, será necessário adquirir um adaptador adequado. Não remova o plugue do cabo.

Se você remover o plugue do cabo, descarte-o imediatamente.

Não é possível reconectar os fios. Você poderá receber um choque elétrico ao reconectar o plugue à tomada.

Aviso importante:

Este equipamento deverá ser aterrado.

Os fios da alimentação possuem o seguinte código:

• Verde e amarelo: Terra

• Azul: Neutro

• Marrom: Fase

Se os fios do cabo de alimentação não coincidirem com as cores marcadas no plugue, faça o seguinte:

Conecte o fio verde e amarelo ao pino marcado pela letra “E”, marcado pelo símbolo de aterramento ou colorido em verde e amarelo ou em verde.

O fio azul deve ser conectado ao pino marcado pela letra “N” ou colorido em preto.

O fio marrom deve ser conectado ao pino marcado pela letra “L” ou colorido em vermelho.

Um fusível de 13 A é necessário no plugue, no adaptador ou na placa de distribuição.

DECLARAÇÃO DE CONFORMIDADE (PAÍSES EUROPEUS)

Aprovações e certificações

A marca CE aplicada a este produto simboliza a Samsung Electronics Co., Ltd. Declaração de conformidade com as seguintes diretivas 93/

68/EEC, de acordo com as datas indicadas:

A declaração de comformidade pode ser consultada no site www.samsung.com/printer, em Suporte > Download geral e digite o nome da sua impressora para procurar o EuDoC correspondente.

1 de janeiro de 1995

: Diretiva do conselho 73/23/EEC - Aproximação das leis dos estados-membros no que diz respeito a equipamentos de baixa tensão.

1 de janeiro de 1996

: Diretiva do conselho 89/336/EEC (92/31/EEC) - Aproximação das leis dos estados-membros no que diz respeito à compatibilidade eletromagnética.

9 de março de 1999

: Diretiva do conselho 1999/5/EC sobre equipamentos de rádio e equipamentos de terminal de telecomunicações e o reconhecimento mútuo da conformidade.

Uma declaração completa com a definição das diretivas relevantes e os padrões referenciados pode ser obtida junto ao seu representante da

Samsung Electronics Co., Ltd.

Informações sobre as aprovações de equipamentos de rádio na Europa

(para produtos equipados com dispositivos de rádio aprovados pela UE)

O sistema da impressora pode conter dispositivos de rede LAN via rádio de baixa potência integrados (dispositivos de comunicação sem fio por radiofreqüência - RF), destinados à operação doméstica ou no escritório, em operação na faixa de 2,4/5 GHz. Esta seção aplica-se somente quando esses dispositivos estão presentes. Consulte a etiqueta do sistema para verificar a presença de dispositivos sem fio.

Os dispositivos sem fio que podem estar presentes no seu sistema só estarão qualificados para utilização na União Européia ou em áreas associadas se a etiqueta do sistema possuir a marca CE com um número de registro de notificação e o símbolo de alerta.

A emissão de energia dos dispositivos sem fio ou dos dispositivos internos da impressora encontra-se bem abaixo dos limites de exposição a

RF determinados pela Comissão Européia na diretiva R&TTE.

Informações de segurança_9

Estados europeus qualificados conforme as aprovações de dispositivos sem fio:

UE

Alemanha, Áustria, Bélgica, Chipre, Dinamarca, Eslováquia, Eslovênia, Espanha, Estônia, Finlândia, França

(com restrições de freqüência), Grécia, Hungria, Irlanda, Itália, Letônia, Lituânia, Luxemburgo, Malta, Holanda,

Polônia, Portugal, República Tcheca, Suécia e Reino Unido.

EEA/EFTA

Islândia, Liechtenstein, Noruega e Suíça.

Estados europeus com restrições ao uso:

UE

Na França, a faixa de freqüências está restrita a 2446,5-2483,5 MHz para dispositivos com potência de transmissão superior a 10 mW, como dispositivos sem fio.

EEA/EFTA

Sem restrições até o momento.

DECLARAÇÕES DE CONFORMIDADE COM AS REGULAMENTAÇÕES

Orientação sobre dispositivos sem fio

O sistema da impressora pode conter dispositivos de rede LAN via rádio de baixa potência integrados (dispositivos de comunicação sem fio por radiofreqüência - RF) em operação na faixa de 2,4/5 GHz. A seção a seguir apresenta uma descrição geral das considerações que devem ser observadas durante a utilização de dispositivos sem fio.

Limitações adicionais, cuidados e restrições em países específicos são indicados nas seções específicas de cada país (ou grupos de países).

Os dispositivos sem fio internos de seu sistema estão qualificados para utilização nos países identificados na etiqueta de classificação do sistema com as marcas de aprovação de rádio. Se o nome do país em que os dispositivos sem fio serão utilizados não estiver relacionado, entre em contato com o órgão local de aprovação de dispositivos de rádio para obter informações sobre os requisitos. Os dispositivos sem fio são regulamentados de forma rigorosa e é possível que a utilização não esteja autorizada.

A emissão de energia dos dispositivos sem fio internos da impressora está abaixo dos limites de exposição à radiofreqüência conhecidos até o momento. Como os dispositivos sem fio (que podem estar incorporados à impressora) emitem menos energia do que o permitido pelas normas e recomendações de segurança sobre radiofreqüência, o fabricante acredita que a utilização é segura. Independentemente dos níveis de potência, deve-se tentar minimizar o contato humano durante o funcionamento normal.

Como diretriz geral, é comum manter uma distância de 20 cm (8 pol.) entre o dispositivo e o usuário durante a utilização de equipamentos sem fio próximos ao corpo (extremidades não incluídas). Este equipamento deve ser utilizado a mais de 20 cm (8 pol.) de distância do corpo quando os dispositivos sem fio estiverem ligados e transmitindo.

Este transmissor não deve ser utilizado em conjunto com outras antenas ou transmissores.

Algumas circunstâncias exigem restrições dos dispositivos sem fio. Exemplos das restrições mais comuns estão indicados a seguir:

A comunicação sem fio por radiofreqüência pode interferir com equipamentos de aviação comercial. As regulamentações atuais de aviação exigem que os dispositivos sem fio sejam desligados durante viagens em aviões. Os dispositivos de comunicação 802.11 (também conhecidos como Ethernet sem fio) e Bluetooth são exemplos de equipamentos de comunicação sem fio.

Em ambientes onde o risco de interferências em outros dispositivos ou serviços é ou poderia ser prejudicial, as opções de utilização de dispositivos sem fio podem ser restringidas ou eliminadas. Aeroportos, hospitais e atmosferas carregadas com oxigênio ou gases inflamáveis são exemplos em que o uso de dispositivos sem fio pode ser restringido ou eliminado. Em caso de dúvida quanto à autorização para uso de dispositivos sem fio no ambiente, solicite permissão à autoridade pertinente antes de utilizá-los ou ligá-los.

Cada país possui suas próprias restrições à utilização de dispositivos sem fio. Como o seu sistema está equipado com um dispositivo sem fio, verifique junto às autoridades locais responsáveis pela aprovação de equipamentos de rádio a existência de quaisquer restrições ao uso de determinados aparelhos sem fio no país de destino ao levá-lo em viagens internacionais.

Caso o seu sistema esteja equipado com dispositivos internos sem fio, utilize o equipamento somente se todas as tampas e proteções estiverem em seus devidos lugares e o sistema estiver integralmente montado.

Os dispositivos sem fio não podem ser reparados pelo usuário. Não os altere em nenhuma circunstância. A modificação de dispositivos sem fio anulará a autorização para operá-los. Entre em contato com o fabricante para efetuar a manutenção.

Utilize apenas drivers aprovados pelo país onde o dispositivo será usado. Consulte o kit de restauração do sistema do fabricante ou entre em contato com o suporte técnico para obter mais informações.

10

_Informações de segurança

Conteúdo

2 Recursos do seu novo produto a laser

5 Informações de segurança

INTRODUÇÃO

13

13 Visão geral da impressora

13

13

Vista frontal

Vista traseira

14 Visão geral do painel de controle

15 Compreendendo o painel de controle

15

15

LEDs

Botão Parar

16 Software fornecido

16 Recursos do driver de impressão

16 Driver de impressão

GUIA DE INTRODUÇÃO

17

17 Configurando o hardware

17 Imprimindo uma página de demonstração

18 Requisitos do sistema

18

18

18

Windows

Macintosh

Linux

18 Configurando a rede

19 Ambientes de operação com suporte

19 Usando uma rede com fio

19

19

20

20

Imprimindo um relatório de configuração

Definindo o endereço IP

Configuração dos parâmetros de rede

Instalando o software do driver

21 Usando uma rede sem fio (Windows/somente no CLP-310W, CLP-

21

21

22

315W)

Verificando seus ambientes de rede

Instalando a impressora em uma rede sem fio ad-hoc

Instalando a impressora em uma rede sem fio com um ponto de acesso

23 Usando uma rede sem fio (somente no CLP-310W, CLP-315W)

23

24

24

25

25

25

26

Verificando seus ambientes de rede

Imprimindo relatórios de configuração

Definindo o endereço IP

Configuração dos parâmetros de rede

Restaurando as configurações padrão de fábrica

Configurando a rede sem fio do equipamento

Instalando o software do driver

27 Configurações básicas do equipamento

27

28

28

Ajuste de altitude

Utilizando os modos de economia

Continuação automática

SELECIONANDO E COLOCANDO MATERIAIS

DE IMPRESSÃO

29

29 Selecionando materiais de impressão

30

31

Especificações do material de impressão

Diretrizes para materiais de impressão especiais

32 Alterando o tamanho do papel na bandeja de papel

34 Imprimindo em materiais de impressão especiais

34 Ajustando o suporte de saída

34 Configurando o tamanho e o tipo do papel

Conteúdo_11

Conteúdo

IMPRESSÃO BÁSICA

35

35 Imprimindo documentos

35 Cancelando trabalhos de impressão

MANUTENÇÃO

36

36 Imprimindo relatórios

36 Limpando o equipamento

36

36

Limpeza externa

Limpeza interna

38 Manutenção do cartucho

38

38

38

38

38

Armazenamento do cartucho de toner

Instruções de manuseio

Uso de cartucho de toner que não seja Samsung e recarregados

Vida útil estimada do cartucho

Redistribuindo o toner

39 Substituindo o cartucho de toner

40 Substituindo a unidade de imagem

42 Substituindo o recipiente para descarte de toner

43 Peças de reposição

43 Gerenciando o equipamento do site

43 Para acessar o SyncThru™ Web Service

SOLUÇÃO DE PROBLEMAS

44

44 Dicas para evitar obstruções de papel

44 Eliminando obstruções de papel

46 Solucionando outros problemas

46

46

48

51

51

52

Alimentação de papel

Problemas de impressão

Problemas de qualidade de impressão

Problemas comuns no Windows

Problemas comuns no Linux

Problemas comuns no Macintosh

FAZENDO PEDIDOS DE SUPRIMENTOS E ACESSÓRIOS

53

53 Suprimentos

53 Como comprar

ESPECIFICAÇÕES

54

54 Especificações gerais

55 Especificações da impressora

GLOSSÁRIO

56

ÍNDICE

60

12_

Conteúdo

Introdução

O seu equipamento possui os seguintes componentes principais:

Este capítulo inclui:

Visão geral da impressora

Visão geral do painel de controle

Compreendendo o painel de controle

Visão geral da impressora

Vista frontal

Software fornecido

Recursos do driver de impressão

Vista traseira

6

7

4

5

8

9

10

1

2

3

Tampa superior

Bandeja de saída (face voltada para baixo)

Painel de controle

Bandeja

Suporte de saída

Botão de liberação da tampa frontal

Tampa frontal

Cartucho de toner

Recipiente para descarte de toner

Unidade de imagem

13_

Introdução

1

Botão de liberação da tampa traseira

2

3

Chave liga/desliga

Porta de rede

a

Porta USB

4

5

Conector de alimentação

6

Tampa posterior

a. Somente no modelo CLP-310N, CLP-310W, CLP-315N, CLP-315W.

Visão geral do painel de controle

1

2

3

LED de rede sem fio

LED de status parar

4

cores do toner

Mostra o status da rede sem fio. Quando o LED está aceso, o equipamento está pronto para ser usado. (somente nos modelos com rede sem fio)

Mostra o status do seu equipamento. (Consulte "Compreendendo o painel de controle" na página 15 para obter mais informações.)

Interrompe uma operação a qualquer momento, além de englobar mais funções. (Consulte "Compreendendo o painel de controle" na página 15 para obter mais informações.)

Mostra o status de cada cartucho de toner. Consulte o LED de status com as mensagens de cartucho de toner na página 15.

Introdução_14

Compreendendo o painel de controle

A cor dos LEDs de cores de toner e de status indicam o status atual do equipamento.

LEDs

LED DE STATUS

acende em verde

LED DE CORES DE TONER

Todos os LEDs apagados

DESCRIÇÃO

O equipamento está pronto para imprimir.

O equipamento está recebendo dados do computador.

pisca lentamente em verde

Todos os LEDs apagados pisca rapidamente em verde

Todos os LEDs apagados

O equipamento está imprimindo dados.

acende em vermelho

Todos os LEDs apagados

• Erro no equipamento como papel obstruído, falta de papel, recipiente para descarte de toner não instalado ou cheio.

• Manutenção necessária devido a erro da LSU, erro da unidade de fusão ou erro de ITB. Entre em contato com o seu representante de vendas ou de assistência técnica.

acende em laranja Todos os LEDs apagados

• Há um problema no equipamento, como uma obstrução de papel.

• Enquanto o equipamento estiver inicializando, não abra a tampa superior, pois o equipamento pode considerar isso um erro como obstrução de papel. Nesse caso, abra a trampa frontal e feche-a em seguida, o equipamento irá reinicializar.

O respectivo cartucho de toner está quase no fim da vida útil.

acende em verde cada LED pisca em vermelho pisca em vermelho cada LED acende em vermelho

O respectivo cartucho de toner está quase vazio. Você pode imprimir, mas a qualidade não é confiável.

acende em vermelho acende em verde cada LED acende em vermelho

• O respectivo cartucho de toner está completamente vazio. Não será possível imprimir.

• O respectivo cartucho de toner está incorreto.

cada LED pisca em vermelho em uma ordem repetida

O equipamento está aquecendo.

Todos os erros de impressão serão exibidos na janela do programa

Smart Panel

.

Botão Parar

LED DE STATUS

Imprimindo uma página de demonstração

Imprimindo folhas de configuração

Cancelando o trabalho de impressão

DESCRIÇÃO

No modo on-line, mantenha este botão pressionado por 2 segundos até que o LED de status pisque lentamente e solte-o.

No modo on-line, mantenha este botão pressionado por cerca de 5 segundos até que o LED de status pisque rapidamente e solte-o.

Pressione este botão durante a impressão. O LED vermelho piscará enquanto o trabalho de impressão for eliminado do equipamento e do computador. Em seguida, o equipamento retornará ao modo on-line. Isso poderá levar algum tempo, dependendo do tamanho do trabalho de impressão.

15_

Introdução

Software fornecido

Após instalar e conectar o equipamento ao seu computador, você deverá instalar o software da impressora e do scanner. Se você tiver um SO

Windows ou Macintosh, instale o software usando o CD fornecido; se você tiver um SO Linux, faça download do software do site da Samsung

(www.samsung.com/printer) e execute a instalação.

OS

Windows

Linux

Macintosh

CONTEÚDO

Driver de impressão

: utilize este driver para aproveitar ao máximo os recursos da impressora.

Smart Panel

: este programa permite monitorar o status do equipamento e emite alertas no caso de erros durante a impressão.

SetIP

: utilize este programa para configurar os endereços TCP/IP do equipamento (CLP-310N,

CLP-310W, CLP-315N, CLP-315W somente).

Driver de impressão

: utilize este driver para usar o seu equipamento com um computador Linux e imprimir documentos.

Smart Panel

: este programa permite monitorar o status do equipamento e emite alertas no caso de erros durante a impressão.

Driver de impressão

: use este driver para executar seu equipamento em um computador

Macintosh e imprimir documentos.

Smart Panel

: este programa permite monitorar o status do equipamento e emite alertas no caso de erros durante a impressão.

Recursos do driver de impressão

Os drivers de impressão oferecem suporte aos seguintes recursos padrão:

• Seleção de orientação, tamanho, origem e tipo de papel

• Número de cópias

Além disso, vários recursos de impressão especiais podem ser utilizados. A tabela a seguir mostra uma visão geral dos recursos oferecidos pelos drivers de impressão:

Driver de impressão

RECURSO

Modo de cores

Opção de qualidade do equipamento

Impressão de pôsteres

Várias páginas por folha

(n páginas)

Impressão ajustada à página

Impressão em escala

Marca d’água

Sobreposições

Duplex (Manual)

WINDOWS

O

O

O

O

O

O

O

O

O

LINUX

O

O

X

O (2, 4)

X

X

X

X

X

MACINTOSH

O

O

O

X

X

X

X

O

O

16 _

Introdução

Guia de introdução

Este capítulo contém instruções passo a passo sobre como instalar o equipamento.

Este capítulo inclui:

Configurando o hardware

Imprimindo uma página de demonstração

Requisitos do sistema

Configurando a rede

Usando uma rede com fio

Usando uma rede sem fio (Windows/somente no CLP-310W, CLP-

315W)

Usando uma rede sem fio (somente no CLP-310W, CLP-315W)

Configurações básicas do equipamento

Configurando o hardware

Esta seção mostra as etapas para configurar o hardware explicadas no

Manual de Instalação Rápida

. Certifique-se de ler o Manual de Instalação

Rápida

e executar as seguintes etapas.

1.

Selecione um local estável.

Selecione um local nivelado, estável e com espaço adequado para a circulação de ar. Deixe espaço livre para abertura de tampas e bandejas.

O local deve ser bem ventilado e não pode ser exposto à luz solar direta ou a fontes de calor, frio e umidade. Evite colocar o equipamento próximo às bordas da mesa.

6.

Ligue o equipamento.

Ao mover o equipamento, não o incline ou vire ao contrário. Caso contrário, o interior do equipamento poderá ser contaminado por toner, o que pode causar danos ao equipamento ou afetar negativamente a qualidade de impressão.

Este equipamento ficará inoperante quando a fonte de alimentação falhar.

Imprimindo uma página de demonstração

Imprima uma página de demonstração para ter certeza de que a impressora está funcionando corretamente.

Para imprimir uma página de demonstração:

No modo on-line, mantenha pressionado o botão

Parar

por cerca de

2 segundos.

A impressão é adequada a altitudes inferiores a 1.000 m. Consulte a configuração de altitude para otimizar as impressões. Consulte

"Ajuste de altitude" na página 27 para obter mais informações.

Instale o equipamento em uma superfície plana e estável. Não permita uma inclinação superior a 2 mm. Caso contrário, isso poderá afetar a qualidade da impressão.

2.

Desembale o equipamento e verifique todos os itens incluídos.

3.

Remova a folha de proteção do cartucho de toner.

4.

Coloque papel. (Consulte "Alterando o tamanho do papel na bandeja de papel" na página 32.)

5.

Verifique se todos os cabos estão conectados ao equipamento.

17_

Guia de introdução

Requisitos do sistema

Antes de começar, verifique se o seu sistema atende aos seguintes requisitos:

Windows

O seu equipamento oferece suporte aos seguintes sistemas operacionais

Windows.

REQUISITO (RECOMENDADO)

SISTEMA

OPERACIONAL

PROCESSADOR

MEMÓRIA

RAM

ESPAÇO

LIVRE NO

DISCO RÍGIDO

600 MB

Windows 2000

Pentium II 400 MHz

(Pentium III 933 MHz)

128 MB

(256 MB)

Windows XP

Pentium III 933 MHz

(Pentium IV 1 GHz)

Windows Server

2003

Pentium III 933 MHz

(Pentium IV 1 GHz)

128 MB

(256 MB)

128 MB

(512 MB)

1,5 GB

1,25 GB a 2 GB

15 GB

Windows Vista

Pentium IV 3 GHz

Windows Server

2008

Pentium IV 1 GHz

(Pentium IV 2 GHz)

Windows 7

512 MB

(1.024 MB)

512 MB

(2048 MB)

Processador Pentium

IV 1 GHz de 32 bits ou 64 bits ou superior

1 GB

(2 GB)

10 GB

16 GB

• Suporte para placa gráfica DirectX 9 com memória de 128 MB (para habilitar o tema Aero).

• Unidade de DVD-R/W

10 GB

Windows Server

2008 R2

Processadores

Pentium IV 1 GHz

(x86) ou 1,4 GHz

(x64) (2 GHz ou mais veloz)

512 MB

(2048 MB)

• O Internet Explorer 6.0 ou superior é o requisito mínimo para todos os sistemas operacionais Windows.

• Os usuários com direitos de administrador podem instalar o software.

• O Windows Terminal Services é compatível com este equipamento.

Macintosh

REQUISITO (RECOMENDADO)

SISTEMA

OPERACIONAL

PROCESSADOR MEMÓRIA RAM

ESPAÇO

LIVRE NO

DISCO RÍGIDO

Mac OS X

10.3-10.4

Processador

Intel

Power PC

G4/G5

Mac OS X 10.5

• Processador

Intel

• 867 MHz ou

Power PC G4/

G5 mais rápido

• 128 MB para

Mac baseado em Power-PC

(512 MB)

• 512 MB para

Mac baseado em Intel (1 GB)

1 GB

512 MB (1 GB) 1 GB

Mac OS X 10.6

• Processador

Intel

1 GB (2 GB) 1 GB

Linux

Sistema operacional

CPU

RAM

ITEM

Espaço livre no disco rígido

REQUISITOS

RedHat 8.0 a 9.0 (32 bits)

RedHat Enterprise Linux WS 4, 5 (32/64 bits)

Fedora Core 1-7 (32/64 bits)

Mandrake 9.2 (32 bits), 10.0, 10.1 (32/64 bits)

Mandriva 2005, 2006, 2007 (32/64 bits)

SuSE Linux 8.2, 9.0, 9.1 (32 bits)

SuSE Linux 9.2, 9.3, 10.0, 10.1, 10.2 (32/64 bits)

SuSE Linux Enterprise Desktop 9, 10 (32/64 bits)

Ubuntu 6.06, 6.10, 7.04 (32/64 bits)

Debian 3.1, 4.0 (32/64 bits)

Pentium IV 2,4 GHz (IntelCore2)

512 MB (1.024 MB)

1 GB (2 GB)

CONFIGURANDO A REDE

Você deve configurar os protocolos de rede no equipamento (impressora) para utilizá-lo em um ambiente de rede. Se você usa o equipamento em uma rede com fio, consulte "Usando uma rede com fio". Se você usa a

impressora em uma rede sem fio, consulte "Usando uma rede sem fio

(Windows/somente no CLP-310W, CLP-315W)" na página 21.

18_

Guia de introdução

Ambientes de operação com suporte

A tabela a seguir mostra os ambientes de rede aos quais a impressora oferece suporte:

ITEM REQUISITOS

Interface de rede

• Ethernet 10/100 Base-TX (CLP-310N,

CLP-310W, CLP-315N, CLP-315W somente)

• Rede sem fio IEEE 802.11b/g

(CLP-310W, CLP-315W somente)

Sistema operacional de rede

• Windows 2000/XP/2003/Vista/2008/

7/Server 2008 R2

• Várias distribuições do sistema operacional Linux

• Mac OS 10.3 a 10.6

Protocolos de rede

Segurança da rede sem fio

• TCP/IP

• Standard TCP/IP

• LPR

• IPP/HTTP

• Bonjour

• DHCP

• BOOTP

• Autenticação : Open System, Shared

Key, WPA Personal, WPA2 Personal

(PSK)

• Criptografia : WEP64, WEP128,

TKIP, AES

USANDO UMA REDE COM FIO

Você deve configurar os protocolos de rede em sua impressora para utilizála em sua rede. Este capítulo mostrará como isso pode ser feito facilmente.

Imprimindo um relatório de configuração

Você pode imprimir um relatório de configuração de rede do painel de controle do equipamento para mostrar suas configurações de rede atuais.

Isso o ajudará a configurar uma rede e a solucionar problemas.

Para imprimir o relatório, mantenha pressionado

Parar

por cerca de 5 segundos.

Consulte o Manual do Usuário do seu equipamento para obter mais detalhes.

Ao usar o Relatório de configuração de rede, você poderá identificar os endereços MAC e IP do equipamento.

Por exemplo:

Endereço MAC: 00:15:99:41:A2:78

Endereço IP: 192.0.0.192

Definindo o endereço IP

Antes de mais nada, é necessário atribuir um endereço IP para a impressão e o gerenciamento de rede. Na maioria dos casos, um novo endereço IP será atribuído automaticamente por um servidor DHCP (Dynamic Host

Configuration Protocol) existente na rede.

Em alguns poucos casos, o endereço IP deve ser definido manualmente.

Ele é chamado de IP estático e é muitas vezes necessário em intranets corporativas por questões de segurança.

Atribuição de endereços IP

: conecte seu equipamento à rede e aguarde alguns minutos até o servidor DHCP atribuir um endereço IP a ele. Em seguida, imprima o Relatório de configuração de rede conforme explicado acima. Se o relatório informar que o endereço IP mudou, a atribuição foi bem-sucedida. O novo endereço IP será mostrado no relatório.

Atribuição de IP estático

: use o programa SetIP para alterar o endereço

IP usando o seu computador.

Em um ambiente de escritório, recomenda-se entrar em contato com um administrador de rede para que ele atribua o endereço para você.

Configuração do IP via SetIP

O procedimento a seguir baseia-se no Windows XP.

Este programa configura manualmente o endereço IP de rede do seu equipamento usando o endereço MAC do equipamento para se comunicar com ele. O endereço MAC é um número de série de hardware da interface de rede e pode ser encontrado no Relatório de configuração de rede.

• Você só precisará executar este programa se a sua rede necessitar de um endereço IP estático. Caso contrário, você poderá prosseguir para a seção Configurando a rede sem fio

do equipamento

deste documento. Se não estiver certo quanto a este requisito, entre em contato com o administrador do sistema ou com a pessoa que configurou sua rede local.

• O programa SetIP só pode ser usado quando o seu computador está conectado a uma rede ou ligado diretamente ao seu PC com o cabo de rede de crossover que acompanha seu equipamento.

Na maioria dos casos, recomendamos usar o cabo de crossover.

Você será avisado para conectar este cabo logo a seguir.

Instalando o programa

1.

Insira o CD-ROM de software da impressora fornecido com o equipamento. Quando o CD for executado automaticamente, feche a janela que será aberta.

2.

Inicie um navegador da Web, como o Internet Explorer, e abra a unidade X. (X representa a unidade de CD-ROM.)

3.

Clique duas vezes em Application > SetIP.

4.

Clique duas vezes em Setup.exe para instalar o programa.

5.

Clique em OK. Se necessário, selecione um idioma na lista suspensa.

6.

Siga as instruções apresentadas na janela e conclua a instalação.

Iniciando o programa

1.

Conecte seu equipamento ao computador usando o cabo de rede de crossover.

2.

Desative temporariamente o firewall do computador antes de continuar:

Windows XP

• Abra o Painel de

controle

• Clique duas vezes em

Central de Segurança

.

• Clique em Firewall do

Windows

.

• Desative o firewall.

Sistema operacional

Macintosh

• Abra as System

Preferences

.

• Clique em Sharing.

• Clique no menu Firewall.

• Desative o firewall.

3.

No menu Iniciar do Windows, selecione Todos os programas >

Samsung Network Printer Utilities

> SetIP > SetIP.

4.

Clique no ícone (terceiro à esquerda) na janela do SetIP para abrir a janela de configuração do TCP/IP.

Guia de introdução_19

5.

Insira as novas informações do equipamento na janela de configuração da seguinte forma:

Endereço Mac

: procure o endereço MAC do equipamento no Relatório de configuração de rede e insira-o sem os dois-pontos.

Por exemplo, 00:15:99:29:51:A8 se torna 0015992951A8.

O endereço MAC é um número de série de hardware da interface de rede do equipamento e pode ser encontrado no Relatório de configuração de rede.

Endereço IP

: insira um novo endereço IP para sua impressora igual ao endereço IP do computador, com exceção do último número.

Por exemplo, se o endereço IP do seu computador for 192.168.1.150, insira 192.168.1.X. (X é um número entre 1 e 254 diferente do endereço do computador.)

Máscara de sub-rede

: insira o mesmo valor da máscara de sub-rede do computador.

Gateway padrão

: insira o mesmo valor do gateway padrão do computador.

6.

Clique em Aplicar e, em seguida, em OK. O equipamento imprimirá automaticamente o relatório de configuração. Verifique se todas as configurações estão corretas.

7.

Clique em Sair para fechar o programa SetIP.

8.

Se necessário, reinicie o firewall do computador.

Configuração dos parâmetros de rede

Você também pode definir as várias configurações de rede com os programas de administração de rede.

SyncThru™ Web Admin Service

: solução de gerenciamento de impressoras com base na Web para administradores de rede. O SyncThru™ Web

Admin Service

oferece um modo eficiente para gerenciar dispositivos de rede e permite que você monitore e solucione problemas de equipamentos de rede remotamente de qualquer local com acesso à Internet da empresa.

O download deste programa pode ser feito de

http://solution.samsungprinter.com

.

SyncThru™ Web Service

: servidor da Web incorporado ao seu servidor de impressão de rede que permite: (A) Configurar os parâmetros de rede necessários para que o equipamento possa ser conectado a vários ambientes de rede. (B) Personalizar as configurações do equipamento.

Instalando o software do driver

Você deve instalar o software do driver de impressão para imprimir. O software inclui drivers, aplicativos e outros programas de fácil utilização.

O procedimento a seguir baseia-se no Windows XP. O procedimento e a janela pop-up exibida durante a instalação podem variar dependendo do sistema operacional, dos recursos do equipamento ou da interface em uso.

Verifique se a configuração de rede do seu equipamento foi concluída.

(Consulte "Configurando a rede" na página 18.) Antes de iniciar a instalação,

feche todos os aplicativos em execução no computador.

Se o seu método de atribuição IP for o DHCP e o endereço IP puder ser alterado enquanto o equipamento estiver ligado, recomendamos usar o programa

Bonjour

. Vá para http://developer.apple.com/networking/bonjour/download/, selecione o programa Bonjour para Windows correspondente ao seu sistema operacional e instale-o. No caso do Mac OSX, o programa poderá já estar instalado no PC. Este programa permite ajustar os parâmetros de rede automaticamente. O programa Bonjour não oferece suporte ao Linux.

Se o seu método de atribuição de IP for estático, siga as etapas abaixo.

1.

Insira o CD-ROM de software da impressora na unidade. O CD-ROM deverá ser iniciado automaticamente e uma janela de instalação será exibida.

2.

Clique em Avançar.

• Se a janela de instalação não for exibida, clique em Iniciar > Executar.

Digite X:\Setup.exe, substituindo "X" pela letra que representa a sua unidade e clique em OK.

• Se você usa o Windows Vista,Windows 7 e Windows Server 2008 R2, clique em Iniciar > Todos os programas > Acessórios > Executar e digite X:\Setup.exe.

• A janela de instalação poderá ser ligeiramente diferente se você estiver reinstalando o driver.

Exibir o Manual do Usuário

: permite exibir o Manual do Usuário.

Se o seu computador não possuir o Adobe Acrobat, clique nessa opção para instalar o Adobe Acrobat Reader automaticamente.

3.

Selecione Instalação típica para uma impressora de rede e clique em Avançar.

4.

A lista de equipamentos disponíveis na rede será exibida. Selecione a impressora que deseja instalar na lista e clique em Avançar.

• Se o equipamento não for exibido na lista, clique em Atualizar para atualizá-la ou selecione Adicionar porta TCP/IP para adicioná-lo à rede. Para adicionar o equipamento à rede, digite o nome da porta e o endereço IP do equipamento.

• Para verificar o endereço IP ou o endereço MAC do seu equipamento, imprima uma página de Relatório de configuração de rede.

5.

Após a conclusão da instalação, uma janela será exibida solicitando que você imprima uma página de teste e se registre como um usuário de equipamentos Samsung para receber informações da Samsung. Se concordar, marque as caixas de seleção correspondentes e clique em

Concluir

.

Se o equipamento não funcionar corretamente após a instalação, verifique as configurações de rede e tente reinstalar o driver de impressão.

20_

Guia de introdução

Usando uma rede sem fio (Windows/somente no CLP-310W, CLP-315W)

Os protocolos de rede devem ser configurados no equipamento para usá-lo na sua rede. Este capítulo descreverá como isso pode ser feito facilmente.

Esta seção destina-se somente ao sistema operacional Windows.

Antes de iniciar, localize o cabo USB e o CD-ROM de instalação do software da impressora que acompanha o seu equipamento (impressora).

Talvez seja necessário entrar em contato com o administrador de rede ou a pessoa que configurou a sua rede sem fio para obter informações sobre a configuração.

• Você deve compreender o seu ambiente de rede sem fio e saber sua configuração antes de prosseguir com a instalação e as configurações.

• Se você já tiver definido a configuração de rede anteriormente, restaure as configurações padrão de fábrica do equipamento.

Verificando seus ambientes de rede

Endereço IP

Cada dispositivo em uma rede é identificado por um endereço numérico exclusivo chamado Endereço IP. O seu equipamento possui um endereço IP padrão 192.0.0.192. Ele pode ser verificado imprimindo o Relatório de configurações de rede. Na maioria dos casos, um novo endereço IP será atribuído automaticamente por um servidor DHCP

(Dynamic Host Configuration Protocol) localizado na rede. Em algumas situações, o endereço IP deve ser definido manualmente. Isso é chamado IP estático. Ele é frequentemente necessário em intranets corporativas por motivos de segurança. O CD-ROM de software da impressora possui um utilitário fácil de usar chamado SetIP que pode alterar o endereço para você. Se o seu equipamento possuir um painel de controle, o endereço IP também poderá ser alterado por meio dele.

Em um ambiente comercial, recomendamos que você entre em contato com um administrador de rede para definir esse endereço para você.

Redes sem fio

• Modo de infraestrutura

Uma rede de modo de infraestrutura é a configuração de rede sem fio mais comum em uma casa ou escritório que consiste em um roteador sem fio, ou um ponto de acesso, que conecta todos os computadores e outros dispositivos em uma rede local (LAN) comum.

O ponto de acesso oferece uma conexão de alta velocidade especial com cabo ou modem DSL ou outro dispositivo de rede de longa distância (WAN) que conecta a LAN à Internet ou a uma intranet corporativa. A maioria das redes de modo de infraestrutura usa um servidor DHCP para atribuir automaticamente endereços IP e definir outros parâmetros de rede.

Se você souber que está conectando a uma rede de modo de infraestrutura com um ponto de acesso, talvez seja necessário prosseguir com a configuração de rede sem fio na seção de modo de infraestrutura.

• Modo ad-hoc

Uma rede de modo ad-hoc oferece comunicação ponto a ponto.

Em uma rede de modo ad-hoc, computadores e dispositivos sem fio comunicam-se diretamente, sem usar um ponto de acesso. Eles podem compartilhar arquivos e equipamentos, mas talvez não possam acessar a Internet. O equipamento recebe trabalhos de impressão de computadores sem fio diretamente.

Se você souber que está conectando a uma rede de modo ad-hoc sem um ponto de acesso, prossiga para a configuração de rede sem fio na seção de modo ad-hoc.

Se você já tiver usado a sua impressora, clique em Iniciar >

Todos os programas

> nome da sua impressora > Smart

Panel. Selecione Configuração da impressora na janela Smart

Panel. Selecione Rede na janela Utilitário de Configurações da

Impressora e, em seguida, Configuração de rede sem fio.

Instalando a impressora em uma rede sem fio ad-hoc

Se você não possuir um ponto de acesso, ainda assim poderá conectar a impressora sem fio ao seu computador configurando uma rede sem fio adhoc através destas instruções simples. Localize o CD-ROM de instalação de software que acompanha a impressora.

Preparando itens

Certifique-se de que os próximos itens estejam disponíveis.

• Computador de rede sem fio

• CD-ROM de software da impressora que acompanha o seu equipamento

• Impressora de rede sem fio (seu equipamento)

• Cabo USB

Criando a rede ad-hoc no Windows

Quando os itens estiverem disponíveis, siga este procedimento:

1.

Conecte o cabo USB que acompanha o seu equipamento.

2.

Ligue o computador e a impressora.

3.

Insira o CD-ROM de software da impressora na unidade de

CD-ROM.

O CD-ROM será iniciado automaticamente e uma mensagem de boas-vindas será exibida na janela.

4.

Selecione um idioma na lista suspensa e clique em Avançar.

5.

Selecione a opção Configuração de rede sem fio e clique em

Avançar

.

6.

O software pesquisará os dispositivos de rede sem fio.

Se a pesquisa falhar, verifique se o cabo USB está conectado corretamente entre o computador e a impressora e siga as instruções na janela.

7.

Após a pesquisa, a janela exibirá dispositivos de rede sem fio.

Selecione o nome (SSID) do seu computador sem fio e clique em

Avançar

.

Ao definir a configuração sem fio manualmente, clique em

Configuração avançada

.

Nome da rede

: digite a SSID do computador sem fio.

A SSID diferencia maiúsculas de minúsculas.

Modo de operação

: selecione

Ad-hoc

.

Canal

: selecione o canal (

Definição Automática

ou 2412 MHz a 2467 MHz).

Autenticação

: selecione um tipo de autenticação.

Sistema aberto

: autenticação não é usada e criptografia poderá ou não ser utilizada dependendo da necessidade de segurança dos dados.

Chave compartilhada

: autenticação é usada. Um dispositivo que possui uma chave WEP adequada que pode acessar a rede.

Criptografia

: selecione a criptografia (

Nenhuma

, WEP64,

WEP128).

Chave de rede

: insira o valor da chave de rede de criptografia.

Confirme a chave de rede

: confirme o valor da chave de rede de criptografia.

Índice de chave WEP

: ativado quando WEP é definido para

Criptografia

após selecionar

Sistema aberto

ou

Chave compartilhada

. Insira a chave WEP.

Após definir em Configuração avançada, vá para a etapa 9.

Guia de introdução_21

8.

A janela de segurança de rede sem fio é exibida. Selecione Sistema

aberto

ou Chave compartilhada para a autenticação e clique em

Avançar

.

• WEP (Wired Equivalent Privacy) é um protocolo de segurança que impede acessos não autorizados à sua rede sem fio. O WEP criptografa a seção de dados de cada pacote trocado em uma rede sem fio usando uma chave de criptografia WEP de 64 ou 128 bits.

A janela de segurança de rede sem fio não é exibida quando a rede ad-hoc não possui configuração de segurança.

9.

A janela exibe a configuração da rede sem fio. Verifique se as opções estão corretas. Clique em Avançar.

• Para o método DHCP

Se o método de atribuição de endereços IP for DHCP, verifique se a opção DHCP está exibida na janela. Entretanto, se a opção

Estático for exibida, clique em Alterar TCP/IP para alterar o método de atribuição para DHCP.

• Para o método Estático

Se o método de atribuição de endereços IP for Estático, verifique se a opção Estático está exibida na janela. Entretanto, se a opção

DHCP for exibida, clique em Alterar TCP/IP para inserir o endereço

IP e outros valores de configuração de rede para a impressora.

Antes de inserir o endereço IP para a impressora, você deverá saber as informações de configuração de rede dos computadores. Se o computador sem fio estiver definido para DHCP, entre em contato o administrador de rede para obter o endereço IP estático.

Exemplo

:

Se as informações de rede do computador estiverem como abaixo:

Endereço IP: 169.254.133.42

Máscara de sub-rede: 255.255.0.0

As informações de rede da impressora deverão estar como abaixo:

Endereço IP: 169.254.133. 43 (Use o endereço IP do computador com os últimos três dígitos alterados).

Máscara de sub-rede: 255.255.0.0 (Use a máscara de sub-rede do computador).

Gateway: 169.254.133.1 (Altere os últimos três dígitos do endereço

IP da sua impressora para 1).

10.

A rede sem fio será conectada de acordo com a configuração de rede.

11.

Quando a configuração de rede sem fio estiver concluída, desconete o cabo USB entre o computador e o equipamento.

12.

Selecione os componentes a serem instalados.

Após selecionar os componentes, você também poderá alterar o nome da impressora, definir o seu compartilhamento na rede, configurá-la como a impressora padrão e alterar o nome da porta de cada impressora. Clique em Avançar.

13.

Após a conclusão da instalação, uma janela será exibida solicitando que você imprima uma página de teste e registre-se como um usuário de Impressoras Samsung para receber informações da Samsung. Se você desejar, marque as caixas de seleção correspondentes e clique em Concluir.

Instalando a impressora em uma rede sem fio com um ponto de acesso

Preparando itens

Certifique-se de que os próximos itens estejam disponíveis.

• Ponto de acesso

• Computador em rede

• CD-ROM de software da impressora que acompanha o seu equipamento

• Impressora de rede sem fio (seu equipamento)

• Cabo USB

22_

Guia de introdução

Criando a rede de infraestrutura no Windows

Quando os itens estiverem disponíveis, siga este procedimento:

1.

Conecte o cabo USB que acompanha o seu equipamento.

2.

Ligue o computador, o ponto de acesso e a impressora.

3.

Insira o CD-ROM de software da impressora na unidade de CD-ROM.

4.

O CD-ROM será iniciado automaticamente e uma mensagem de boas-vindas será exibida na janela. Selecione um idioma na lista suspensa e clique em Avançar.

5.

Selecione Instalação sem fio e clique em Avançar.

6.

O software pesquisará os dispositivos de rede sem fio.

Se a pesquisa falhar, verifique se o cabo USB está conectado corretamente entre o computador e a impressora e siga as instruções na janela.

7.

Após a pesquisa, a janela exibirá dispositivos de rede sem fio.

Selecione o nome (SSID) do ponto de acesso em uso e clique em

Avançar

.

Ao definir a configuração sem fio manualmente, clique em

Configuração avançada

.

Nome da rede

: digite a SSID do computador sem fio.

A SSID diferencia maiúsculas de minúsculas.

Modo de operação

: selecione

Infraestrutura

.

Autenticação

: selecione um tipo de autenticação.

Sistema aberto

: autenticação não é usada e criptografia poderá ou não ser utilizada dependendo da necessidade de segurança dos dados.

Chave compartilhada

: autenticação é usada. Um dispositivo que possui uma chave WEP adequada que pode acessar a rede.

WPA Personal

ou WPA2 Personal: Selecione esta opção para autenticar o servidor de impressão com base na chave pré-compartilhada WPA. Isso usa uma chave secreta compartilhada (geralmente chamada senha da Chave précompartilhada) que é configurada manualmente no ponto de acesso e em cada um de seus clientes.

Criptografia

: selecione a criptografia (

Nenhuma

, WEP64,

WEP128, TKIP, AES, TKIP AES).

Chave de rede

: insira o valor da chave de rede de criptografia.

Confirme a chave de rede

: confirme o valor da chave de rede de criptografia.

Índice de chave WEP

: ativado quando WEP é definido para

Criptografia

após selecionar

Sistema aberto

ou

Chave compartilhada

. Insira a chave WEP.

Após definir em Configuração avançada, vá para a etapa 9.

8.

A janela de segurança de rede sem fio é exibida. Ela pode variar em função do modo de segurança, WEP ou WPA.

• No caso de WEP

Selecione

Sistema aberto

ou

Chave compartilhada

para a autenticação e insira a chave de segurança WEP. Clique em

Avançar

.

WEP (Wired Equivalent Privacy) é um protocolo de segurança que impede acessos não autorizados à sua rede sem fio. O WEP criptografa a seção de dados de cada pacote trocado em uma rede sem fio usando uma chave de criptografia WEP de 64 ou 128 bits.

• No caso de WPA

Insira a chave compartilhada WPA e clique em

Avançar

.

O WPA autoriza e identifica usuários com base em uma chave secreta que é alterada automaticamente em intervalos regulares.

O WPA também usa TKIP (Temporal Key Integrity Protocol) e AES

(Advanced Encryption Standard) para criptografia de dados.

A janela de segurança de rede sem fio não é exibida quando o ponto de acesso não possui configuração de segurança.

9.

A janela exibe a configuração da rede sem fio. Verifique se as opções estão corretas. Clique em Avançar.

• Para o método DHCP

Se o método de atribuição de endereços IP for DHCP, verifique se a opção DHCP está exibida na janela. Entretanto, se a opção

Estático for exibida, clique em Alterar TCP/IP para alterar o método de atribuição para DHCP.

• Para o método Estático

Se o método de atribuição de endereços IP for Estático, verifique se a opção Estático está exibida na janela. Entretanto, se a opção

DHCP for exibida, clique em Alterar TCP/IP para inserir o endereço

IP e outros valores de configuração de rede para a impressora.

Antes de inserir o endereço IP para a impressora, você deverá saber as informações de configuração de rede dos computadores.

Se o computador estiver definido para DHCP, entre em contato o administrador de rede para obter o endereço IP estático.

Exemplo

:

Se as informações de rede do computador estiverem como abaixo:

Endereço IP: 169.254.133.42

Máscara de sub-rede: 255.255.0.0

As informações de rede da impressora deverão estar como abaixo:

Endereço IP: 169.254.133. 43 (Use o endereço IP do computador com os últimos três dígitos alterados).

Máscara de sub-rede: 255.255.0.0 (Use a máscara de sub-rede do computador).

Gateway: 169.254.133.1 (Altere os últimos três dígitos do endereço

IP da sua impressora para 1).

10.

A rede sem fio será conectada de acordo com a configuração de rede.

11.

Quando a configuração de rede sem fio estiver concluída, desconete o cabo USB entre o computador e o equipamento.

12.

Selecione os componentes a serem instalados. Após selecionar os componentes, você também poderá alterar o nome da impressora, definir o seu compartilhamento na rede, configurá-la como a impressora padrão e alterar o nome da porta de cada impressora.

Clique em Avançar.

13.

Após a conclusão da instalação, uma janela será exibida solicitando que você imprima uma página de teste e registre-se como um usuário de Impressoras Samsung para receber informações da Samsung. Se você desejar, marque as caixas de seleção correspondentes e clique em Concluir.

Solução de problemas

Na instalação do CD de software da impressora e configurar a rede sem fio, uma janela de erro poderá ser exibida. Siga as próximas soluções.

Impressoras não encontradas

• Talvez o computador ou a impressora não estejam ligados.

Ligue o computador ou a impressora.

• O cabo USB não está conectado entre o seu computador e a impressora. Conecte a impressora ao seu computador usando um cabo USB.

• A impressora não oferece suporte a redes sem fio. Verifique o manual da impressora e prepare a impressora de rede sem fio.

Falha na conexão

- SSID não encontrado

• A impressora não consegue pesquisar o nome de rede (SSID) selecionado ou inserido por você. Verifique o nome de rede (SSID) no seu ponto de acesso e tente conectar novamente.

• O seu ponto de acesso não está ligado. Ligue o seu ponto de acesso.

Falha na conexão

- Segurança inválida

A segurança está configurada incorretamente. Verifique a segurança configurada no ponto de acesso e na impressora.

Falha na conexão

- Erro de conexão geral

O computador não está recebendo um sinal da impressora. Verifique o cabo USB e a alimentação da sua impressora.

Falha na conexão

- Rede com fio conectada

A sua impressora está conectada a um cabo de rede com fio. Remova o cabo de rede com fio da impressora.

Erro de conexão do PC

O endereço de rede configurado não consegue conectar o computador e a impressora.

• Para ambientes de rede DHCP

A impressora recebe o endereço IP automaticamente (DHCP) quando o computador é configurado para DHCP.

• Para ambientes de rede Estáticos

A impressora usa o endereço estático quando o computador

é configurado para endereço estático. Se o computador estiver configurado com endereço IP 192.168.1.100, endereço de sub-rede

255.255.255.0 e endereço de gateway 192.168.1.1, a impressora deverá estar configurada com endereço IP de entrada

192.168.1.101, endereço de sub-rede 255.255.255.0 e endereço de gateway 192.168.1.1.

Usando uma rede sem fio (somente no CLP-

310W, CLP-315W)

Este procedimento de configuração sem fio destina-se principalmente a usuários do Macintosh. Usuários do Windows também podem usar esse procedimento. Entretanto, recomenda-

se usar o procedimento mais fácil. (Consulte "Usando uma rede sem fio (Windows/somente no CLP-310W, CLP-315W)" na página 21.)

Você deve configurar os protocolos de rede em seu equipamento para utilizá-lo na sua rede. Este capítulo mostrará como isso pode ser feito facilmente.

Antes de começar, localize o cabo de rede de crossover e o CD-ROM de instalação do software da impressora fornecidos com o seu equipamento

(impressora). Talvez seja necessário entrar em contato com um administrador de rede ou com a pessoa responsável pela configuração da sua rede sem fio para obter informações sobre a mesma.

Se já souber como configurar o endereço IP do equipamento e se esse endereço IP estiver disponível, você poderá ir diretamente para a seção

Configurando a rede sem fio do equipamento

. Caso contrário, você deverá seguir todas as etapas da seção Verificando seus ambientes de rede.

Verificando seus ambientes de rede

Endereço IP

Cada um dos dispositivos de uma rede é identificado por um endereço numérico exclusivo chamado de endereço IP. O endereço IP padrão do seu equipamento é 192.0.0.192, e você poderá verificá-lo ao imprimir um Relatório de configuração de rede. Na maioria dos casos, um novo endereço IP será atribuído automaticamente por um servidor DHCP

(Dynamic Host Configuration Protocol) existente na rede.

Em alguns poucos casos, o endereço IP deve ser definido manualmente.

Ele é chamado de IP estático e é muitas vezes necessário em intranets corporativas por questões de segurança. O CD-ROM de software da impressora contém um programa utilitário muito fácil de usar que pode fazer isso para você, o SetIP.

Em um ambiente de escritório, recomenda-se entrar em contato com um administrador de rede para que ele atribua o endereço para você.

Guia de introdução_23

Redes sem fio

Modo Infra-estrutura

: as redes no modo Infra-estrutura são as configurações de rede sem fio mais comuns em residências e escritórios e consistem em um roteador sem fio, ou ponto de acesso, que conecta todos os computadores e outros dispositivos de rede em uma rede local (LAN).

O ponto de acesso fornece uma conexão especial de alta velocidade a um modem de cabo ou DSL ou a outro dispositivo de rede de longa distância (WAN) que conecta a LAN à Internet ou a uma intranet corporativa. A maioria das redes no modo Infra-estrutura usa um servidor DHCP para atribuir automaticamente endereços IP e definir outros parâmetros de rede.

Se você sabe que está se conectando a uma rede no modo Infraestrutura com um ponto de acesso, e que o endereço IP é atribuído por um servidor DHCP, prossiga para a seção Configurando a rede

sem fio do equipamento

após revisar as seções a seguir e imprimir um Relatório de configuração de rede.

Se você sabe que está se conectando a uma rede no modo Infraestrutura com um ponto de acesso, mas não possui uma atribuição de endereço IP ou precisa definir um IP estático, prossiga para a seção Definindo o endereço IP antes de avançar para a seção

Configurando a rede sem fio do equipamento

após revisar as seções a seguir e imprimir um Relatório de configuração de rede.

Modo Ad-hoc

: as redes no modo Ad-hoc proporcionam comunicação ponto a ponto. No modo Ad-hoc, os dispositivos e computadores sem fio se comunicam diretamente uns com os outros sem usar um ponto de acesso. Eles podem compartilhar arquivos e equipamentos, mas talvez não consigam acessar a Internet. O equipamento recebe trabalhos de impressão diretamente dos computadores.

Se você sabe que está se conectando a uma rede no modo Ad-hoc sem um ponto de acesso, prossiga para a seção Configurando o endereço IP antes de avançar para Configurando a rede sem fio do equipamento após revisar as seções a seguir e imprimir um Relatório de configuração de rede.

Imprimindo relatórios de configuração

Você pode imprimir um Relatório de configuração de rede usando o painel de controle do equipamento para mostrar suas configurações de rede atuais. Isso o ajudará a configurar uma rede e a solucionar problemas.

Para imprimir o relatório, mantenha pressionado

Parar

por cerca de 5 segundos.

Consulte o Manual do Usuário do seu equipamento para obter mais detalhes.

Ao usar o Relatório de configuração de rede, você poderá identificar os endereços MAC e IP do equipamento.

Por exemplo:

Endereço MAC: 00:15:99:41:A2:78

Endereço IP: 192.0.0.192

Definindo o endereço IP

Antes de mais nada, é necessário atribuir um endereço IP para a impressão e o gerenciamento de rede. Na maioria dos casos, um novo endereço IP será atribuído automaticamente por um servidor DHCP (Dynamic Host Configuration

Protocol) existente na rede.

Em alguns poucos casos, o endereço IP deve ser definido manualmente.

Ele é chamado de IP estático e é muitas vezes necessário em intranets corporativas por questões de segurança.

Atribuição de endereços IP

: conecte seu equipamento à rede e aguarde alguns minutos até o servidor DHCP atribuir um endereço IP a ele.

Se o ponto de acesso possuir uma porta de LAN disponível, você poderá conectar seu equipamento diretamente a ela. Em seguida, imprima o

Relatório de configuração de rede

conforme explicado acima. Se o relatório informar que o endereço IP mudou, a atribuição foi bem-sucedida.

O novo endereço IP será mostrado no relatório. Mantenha o equipamento conectado à rede.

Atribuição de IP estático

: use o programa SetIP para alterar o endereço

IP usando o seu computador. Se o seu equipamento possuir um painel de controle, você também poderá usá-lo para alterar o endereço IP.

Em um ambiente de escritório, recomenda-se entrar em contato com um administrador de rede para que ele atribua o endereço para você.

Configuração do IP via SetIP

O procedimento a seguir baseia-se no Windows XP.

Este programa configura manualmente o endereço IP de rede do seu equipamento usando o endereço MAC do equipamento para se comunicar com ele. O endereço MAC é um número de série de hardware da interface de rede e pode ser encontrado no Relatório de configuração de rede.

• Você só precisará executar este programa se a sua rede necessitar de um endereço IP estático. Caso contrário, você poderá prosseguir para a seção Configurando a rede sem

fio do equipamento

deste documento. Se não estiver certo quanto a este requisito, entre em contato com o administrador do sistema ou com a pessoa que configurou sua rede local.

• O programa SetIP só pode ser usado quando o seu computador está conectado a uma rede ou ligado diretamente ao seu

PC com o cabo de rede de crossover que acompanha seu equipamento. Na maioria dos casos, recomendamos usar o cabo de crossover. Você será avisado para conectar este cabo logo a seguir.

Instalando o programa

1.

Insira o CD-ROM de software da impressora fornecido com o equipamento. Quando o CD for executado automaticamente, feche a janela que será aberta.

2.

Inicie um navegador da Web, como o Internet Explorer, e abra a unidade X. (X representa a unidade de CD-ROM.)

24_

Guia de introdução

3.

Clique duas vezes em Application > SetIP.

4.

Clique duas vezes em Setup.exe para instalar o programa.

5.

Clique em OK. Se necessário, selecione um idioma na lista suspensa.

6.

Siga as instruções apresentadas na janela e conclua a instalação.

Iniciando o programa

1.

Conecte seu equipamento ao computador usando o cabo de rede de crossover.

2.

Desative temporariamente o firewall do computador antes de continuar:

Windows XP

• Abra o Painel de

controle

.

• Clique duas vezes em

Central de Segurança

.

• Clique em Firewall do

Windows

.

• Desative o firewall.

Sistema operacional

Macintosh

• Abra as System

Preferences

.

• Clique em Sharing.

• Clique no menu Firewall.

• Desative o firewall.

3.

No menu Iniciar do Windows, selecione Todos os programas >

Samsung Network Printer Utilities

> SetIP > SetIP.

4.

Clique no ícone (terceiro à esquerda) na janela do SetIP para abrir a janela de configuração do TCP/IP.

5.

Insira as novas informações do equipamento na janela de configuração da seguinte forma:

Configuração dos parâmetros de rede

Você também pode definir as várias configurações de rede com os programas de administração de rede.

SyncThru™ Web Admin Service

: solução de gerenciamento de impressoras com base na Web para administradores de rede. O SyncThru™

Web Admin Service

oferece um modo eficiente para gerenciar dispositivos de rede e permite que você monitore e solucione problemas de equipamentos de rede remotamente de qualquer local com acesso à Internet da empresa. O download deste programa pode ser feito de

http://solution.samsungprinter.com

.

SyncThru™ Web Service

: servidor da Web incorporado ao seu servidor de impressão de rede que permite: (A) Configurar os parâmetros de rede necessários para que o equipamento possa ser conectado a vários ambientes de rede. (B) Personalizar as configurações do equipamento.

Restaurando as configurações padrão de fábrica

Você pode restaurar as configurações padrão de fábrica usando o SyncThru™

Web Service

. Talvez seja necessário redefinir o equipamento para as configurações padrão de fábrica quando ele for conectado a um novo ambiente de rede.

Restaurando as configurações padrão de fábrica usando o SyncThru™ Web Service

1.

Inicie um navegador da Web, como o Internet Explorer, Safari ou Firefox e insira o novo endereço IP do seu equipamento na janela do navegador.

Por exemplo,

2.

Quando a janela do SyncThru™ Web Service for aberta, clique em

Configurações de rede

.

3.

Clique em Redefinir. Em seguida, clique em Limpar para a rede.

Endereço Mac

: procure o endereço MAC do equipamento no Relatório de configuração de rede e insira-o sem os dois-pontos.

Por exemplo, 00:15:99:29:51:A8 se torna 0015992951A8.

O endereço MAC é um número de série de hardware da interface de rede do equipamento e pode ser encontrado no Relatório

de configuração de rede

.

Endereço IP

: insira um novo endereço IP para sua impressora igual ao endereço IP do computador, com exceção do último número.

Por exemplo, se o endereço IP do seu computador for 192.168.1.150, insira 192.168.1.X. (X é um número entre 1 e 254 diferente do endereço do computador.)

Máscara de sub-rede

: insira o mesmo valor da máscara de sub-rede do computador.

Gateway padrão

: insira o mesmo valor do gateway padrão do computador.

6.

Clique em Aplicar e, em seguida, em OK. O equipamento imprimirá automaticamente o relatório de configuração. Verifique se todas as configurações estão corretas.

7.

Clique em Sair para fechar o programa SetIP.

8.

Se necessário, reinicie o firewall do computador.

4.

Desligue e ligue o equipamento para aplicar as configurações.

Configurando a rede sem fio do equipamento

Antes de começar, você precisará saber o SSID e a chave da sua rede sem fio se ela estiver criptografada. Essas informações foram definidas quando o ponto de acesso foi instalado. Se você não conhecer seu ambiente de rede sem fio, entre em contato com a pessoa responsável pela sua instalação.

Guia de introdução_25

Usando o SyncThru™ Web Service

Antes de iniciar a configuração dos parâmetros de rede sem fio, verifique o status da conexão do cabo.

Configurando a rede sem fio do equipamento

1.

Inicie um navegador da Web, como o Internet Explorer, Safari ou Firefox e insira o novo endereço IP do seu equipamento na janela do navegador. Por exemplo,

2.

Quando a janela do SyncThru™ Web Service for aberta, clique em

Configurações de rede

.

3.

Clique em Sem fio e selecione Assistente. Em seguida, clique em

Avançar

.

O Assistente o ajudará a seguir as etapas de configuração da rede sem fio. No entanto, se desejar configurar a rede sem fio diretamente, selecione Personalizado.

Modo de operação

: o Modo de operação refere-se ao tipo das conexões sem fio.

- Ad-hoc: permite que os dispositivos sem fio se comuniquem diretamente uns com os outros em um ambiente ponto a ponto.

- Infraestrutura: permite que os dispositivos sem fio se comuniquem uns com os outros por meio de um ponto de acesso.

Se o modo de operação da sua rede for Infraestrutura, selecione o SSID do ponto de acesso. Se o modo de operação for Ad-hoc, selecione o SSID do equipamento. Observe que "airportthru" é o

SSID

padrão do seu equipamento.

5.

Clique em Avançar.

Se a janela de configuração da segurança da rede sem fio for exibida, digite a senha registrada (chave de rede) e clique em Avançar.

4.

Selecione o Nome da rede (SSID) na lista.

SSID

: SSID (Service Set Identifier) é o nome que identifica uma rede sem fio. Os pontos de acesso e os dispositivos sem fio que tentarem se conectar a uma rede sem fio específica deverão usar o mesmo

SSID. O SSID diferencia maiúsculas de minúsculas.

26_

Guia de introdução

6.

A janela Confirmação da configuração do assistente é exibida. Verifique a configuração da rede sem fio. Se a configuração estiver correta, clique em Aplicar.

7.

Clique em OK.

Desconecte o cabo de rede (padrão ou de crossover). O seu equipamento deverá se comunicar via rede sem fio. No caso do modo

Ad-hoc

, você poderá usar LANs com e sem fio ao mesmo tempo.

Se o Modo de operação for Infraestrutura, você deverá desconectar o cabo de rede para ativar a rede sem fio após concluir a configuração da rede.

Agora prossiga para Instalando o software do driver.

Instalando o software do driver

Você deve instalar o software do driver de impressão para imprimir.

O software inclui drivers, aplicativos e outros programas de fácil utilização.

• O procedimento a seguir baseia-se no Windows XP. O procedimento e a janela pop-up exibida durante a instalação podem variar dependendo do sistema operacional, dos recursos do equipamento ou da interface em uso.

• Verifique se a configuração de rede do seu equipamento foi

concluída. (Consulte "Configurando a rede" na página 18.) Antes

de iniciar a instalação, feche todos os aplicativos em execução no computador.

Se o seu método de atribuição IP for o DHCP e o endereço IP puder ser alterado enquanto o equipamento estiver ligado, recomendamos usar o programa

Bonjour

. Vá para http://developer.apple.com/networking/bonjour/download/, selecione o programa Bonjour para Windows correspondente ao seu

sistema operacional e instale-o. No caso do Mac OSX, o programa poderá já estar instalado no PC. Este programa permite ajustar os parâmetros de rede automaticamente. O programa Bonjour não oferece suporte ao Linux.

Se o seu método de atribuição de IP for estático, siga as etapas abaixo.

1.

Insira o CD-ROM de software da impressora na unidade. O CD-ROM deverá ser iniciado automaticamente e uma janela de instalação será exibida.

2.

Clique em Avançar.

• Se a janela de instalação não for exibida, clique em Iniciar > Executar.

Digite X:\Setup.exe, substituindo "X" pela letra que representa a sua unidade e clique em OK.

• Se você usa o Windows Vista, Windows 7 e Windows Server 2008 R2, clique em Iniciar > Todos os programas > Acessórios > Executar e digite X:\Setup.exe.

• A janela de instalação poderá ser ligeiramente diferente se você estiver reinstalando o driver.

Exibir o Manual do Usuário

: permite exibir o Manual do Usuário.

Se o seu computador não possuir o Adobe Acrobat, clique nessa opção para instalar o Adobe Acrobat Reader automaticamente.

3.

Selecione Instalação típica para uma impressora de rede e clique em Avançar.

4.

A lista de equipamentos disponíveis na rede será exibida. Selecione a impressora que deseja instalar na lista e clique em Avançar.

• Se o equipamento não for exibido na lista, clique em Atualizar para atualizá-la ou selecione Adicionar porta TCP/IP para adicioná-lo à rede. Para adicionar o equipamento à rede, digite o nome da porta e o endereço IP do equipamento.

• Para verificar o endereço IP ou o endereço MAC do seu equipamento, imprima uma página de Relatório de configuração de rede.

5.

Após a conclusão da instalação, uma janela será exibida solicitando que você imprima uma página de teste e se registre como um usuário de equipamentos Samsung para receber informações da Samsung. Se concordar, marque as caixas de seleção correspondentes e clique em Concluir.

Se o equipamento não funcionar corretamente após a instalação, verifique as configurações de rede e tente reinstalar o driver de impressão.

Parabéns, você instalou a sua impressora de rede sem fio Samsung.

Imprima outra cópia do relatório de configuração e guarde-a para referência futura. Você agora está pronto para usar sua nova impressora sem fio

Samsung em sua rede.

Configurações básicas do equipamento

Após a conclusão da instalação, talvez você deseje definir as configurações padrão do equipamento. Consulte a seção a seguir se desejar definir ou alterar valores.

Ajuste de altitude

A qualidade de impressão é afetada pela pressão atmosférica que é determinada pela altura do equipamento em relação ao nível do mar. As informações a seguir o ajudarão a configurar seu equipamento para obter a melhor qualidade de impressão.

Antes de configurar o valor da altitude, descubra a altitude em que está usando o equipamento.

1

Normal

2

Altura 1

3

Altura 2

4

Altura 3

0

1.

Certifique-se de que instalou o driver de impressão usando o CD do software da impressora fornecido.

2.

Clique duas vezes no ícone Smart Panel na barra de tarefas do

Windows (ou na Área de notificação no Linux).

Você também pode clicar em Smart Panel na barra de status no

Mac OS X.

3.

Clique em Printer Setting.

4.

Clique em Configuração > Ajuste de altitude. Selecione o valor apropriado na lista suspensa e clique em Aplicar.

Se o equipamento estiver conectado a uma rede, a tela Serviço da

Web do SyncThru

será exibida automaticamente. Clique em

Config. equipamento

> Configuração (ou Config. equipamento) >

Altitude

. Selecione o valor de altitude apropriado e, em seguida, clique em Aplicar.

Guia de introdução_27

Utilizando os modos de economia

Modo de economia de energia

O modo de economia de energia permite que o consumo de energia elétrica do equipamento seja reduzido quando o mesmo não estiver em uso. Você pode ativar esse modo e selecionar o tempo que o equipamento aguardará após a conclusão de uma tarefa de impressão antes de entrar no modo de economia de energia.

1.

Certifique-se de que instalou o driver de impressão usando o CD do software da impressora fornecido.

2.

Clique duas vezes no ícone Smart Panel na barra de tarefas do

Windows (ou na área de notificação no Linux).

Você também pode clicar em Smart Panel na barra de status no

Mac OS X.

3.

Clique em Printer Setting.

4.

Clique em Configuração > Economia de energia. Selecione o valor apropriado na lista suspensa e clique em Aplicar.

Se o equipamento estiver conectado a uma rede, a tela Serviço

da Web do SyncThru

será exibida automaticamente. Clique em

Config. equipamento

> Configuração (ou Config.

equipamento

) > Economia de energia. Selecione o valor de altitude apropriado e, em seguida, clique em Aplicar.

Continuação automática

Esta opção configura o equipamento para continuar ou não a impressão caso o tamanho do papel especificado e o papel na bandeja sejam diferentes.

1.

Certifique-se de que instalou o driver de impressão usando o CD do software da impressora fornecido.

2.

Clique duas vezes no ícone Smart Panel na barra de tarefas do

Windows (ou na área de notificação no Linux).

Você também pode clicar em Smart Panel na barra de status no

Mac OS X.

3.

Clique em Printer Setting.

4.

Clique em Configuração > Continuação automática. Selecione o valor adequado na lista suspensa e clique em Aplicar.

Se o equipamento estiver conectado a uma rede, a tela Serviço da

Web do SyncThru

será exibida automaticamente. Clique em

Config. equipamento

> Configuração (ou Config. equipamento) >

Continuar auto

. Selecione o valor de altitude apropriado e, em seguida, clique em Aplicar.

28_

Guia de introdução

Selecionando e colocando materiais de impressão

Este capítulo contém instruções para a colocação de documentos e materiais de impressão no equipamento.

Este capítulo inclui:

Selecionando materiais de impressão

Alterando o tamanho do papel na bandeja de papel

Imprimindo em materiais de impressão especiais

Ajustando o suporte de saída

Configurando o tamanho e o tipo do papel

Selecionando materiais de impressão

Você pode imprimir em uma grande variedade de materiais de impressão, tais como papel comum, envelopes, etiquetas e transparências. Use sempre materiais de impressão que atendam às diretrizes de utilização do equipamento. A impressão em materiais que não atendam às diretrizes descritas neste manual do usuário poderá causar os seguintes problemas:

• Baixa qualidade de impressão

• Um número maior de obstruções de papel

• Desgaste prematuro do equipamento

Propriedades como gramatura, composição, granulação e teor de umidade são fatores importantes que afetam o desempenho do equipamento e a qualidade da saída. Ao escolher materiais de impressão, considere o seguinte:

• O tipo, o tamanho e a gramatura do material de impressão para o seu equipamento são descritos posteriormente nesta seção.

• Resultado desejado: o material de impressão escolhido deve ser adequado ao projeto.

• Brilho: alguns tipos de material de impressão são mais brancos que outros e produzem imagens mais acentuadas e vibrantes.

• Textura da superfície: a suavidade do material afeta a nitidez da impressão no papel.

• Alguns tipos de materiais de impressão podem atender a todas as diretrizes desta seção e ainda assim não produzirem resultados satisfatórios. Isso pode ser o resultado de manuseio inadequado, níveis inaceitáveis de temperatura e umidade ou outras variáveis sobre as quais a Samsung não tem controle.

• Antes de comprar grandes quantidades de materiais de impressão, certifique-se de que eles atendam aos requisitos especificados neste manual do usuário.

A utilização de materiais de impressão incompatíveis com as especificações pode causar problemas e exigir reparos. Esses reparos não são cobertos pela garantia ou pelos contratos de serviço da Samsung.

Certifique-se de não usar o papel fotográfico para jato de tinta neste equipamento. Isso pode causar danos ao equipamento.

Selecionando e colocando materiais de impressão_29

Especificações do material de impressão

TIPO

Papel comum

Envelope

Papel grosso

Papel fino

TAMANHO

Letter

Legal

Folio

A4

Oficio

JIS B5

ISO B5

Executive

Statement

A5

A6

Monarch

No. 10

DL

C5

C6

No. 9

6 3/4

Consulte a seção

Papel comum

Consulte a seção

Papel comum

Letter, A4

DIMENSÕES

216 x 279 mm

216 x 356 mm

216 x 330 mm

210 x 297 mm

216 x 343 mm

182 x 257 mm

176 x 250 mm

184 x 267 mm

140 x 216 mm

148 x 210 mm

105 x 148 mm

98 x 191 mm

105 x 241 mm

110 x 220 mm

162 x 229 mm

114 x 162 mm

98 x 225 mm

92 x 165 mm

Consulte a seção Papel comum

Consulte a seção Papel comum

GRAMATURA

60 a 105 g/m

60 a 163 g/m

75 a 90 g/m

60 a 70 g/m

2

90 a 105 g/m

2

2

2

2

a

CAPACIDADE b

150 folhas de papel de

75 g/m

2 para a bandeja

• 1 folha para alimentação manual na bandeja

5 folhas para alimentação manual na bandeja

Etiquetas

c

Consulte a seção Papel comum

120 a 150 g/m

2

Cartolina

Transparência

d

Cartão postal

Letter, A4

101,6 x 152,4 mm

Consulte a seção Papel comum

105 a 163 g/m

138 a 146 g/m

2

2

Papel couchê

Letter e

, A4 f

Consulte a seção Papel comum

160 g/m 2

Tamanho mínimo (personalizado)

76 x 160 mm

216 x 356 mm

60 a 163 g/m 2

Tamanho máximo (personalizado)

a.Se a gramatura do material for maior que 105 g/m

2

, coloque uma folha de cada vez na bandeja.

b.A capacidade máxima pode variar dependendo da gramatura e da espessura das folhas, bem como das condições ambientais.

c. Suavidade: 100 a 250 (sheffield) d.Material recomendado: transparência para impressora a laser colorida da Xerox, como 3R 91331(A4), 3R 2780(Letter).

e.Material recomendado: papel couchê (Letter) para este equipamento, somente HP Brochure Paper (Produto: Q6611A).

f. Material recomendado: papel couchê (A4) para este equipamento, somente HP Superior Paper 160 glossy (Produto: Q6616A).

1 folha para alimentação manual na bandeja

30_

Selecionando e colocando materiais de impressão

Diretrizes para materiais de impressão especiais

TIPO DE

MATERIAL

Envelopes

DIRETRIZES

• A impressão bem-sucedida em envelopes depende da sua qualidade. Ao selecionar envelopes, considere os seguintes fatores:

- Gramatura: a gramatura do papel do envelope não deve exceder 90 g/m 2 ou poderão ocorrer obstruções.

- Estrutura: antes da impressão, os envelopes deverão estar nivelados, com menos de 6 mm de ondulações e não poderão conter ar.

- Condição: os envelopes não poderão conter rugas, cortes ou outros danos.

- Temperatura: utilize envelopes compatíveis com a temperatura e a pressão da impressora durante a operação.

• Utilize somente envelopes de boa qualidade, com dobras e vincos bem definidos.

• Não utilize envelopes com selos.

• Não utilize envelopes com grampos, fechos, aberturas, revestimentos, lacres adesivos ou outros materiais sintéticos.

• Não utilize envelopes danificados ou mal confeccionados.

• Certifique-se de que a junção em ambas as extremidades do envelope se estenda até o canto do envelope.

1

Aceitável

2

Não aceitável

• Envelopes com faixas autocolantes ou com mais de uma aba dobrada sobre o lacre devem utilizar adesivos compatíveis com a temperatura de fusão da impressora por 0,1 segundo. Verifique as especificações do seu equipamento para saber qual

é a temperatura de fusão. Consulte a página 54. As

abas e faixas adicionais podem causar rugas, dobras ou obstruções e até mesmo danificar a unidade de fusão.

• Para obter a melhor qualidade de impressão, posicione as margens com no mínimo 15 mm de distância das bordas do envelope.

• Evite imprimir sobre a área onde as junções do envelope se encontram.

TIPO DE

MATERIAL

DIRETRIZES

Etiquetas

Cartolina ou materiais de tamanho personalizado

• Para não danificar o equipamento, utilize somente etiquetas recomendadas para impressoras a laser.

- Ao selecionar etiquetas, considere os seguintes fatores:

- Adesivos: o material adesivo deve permanecer estável à temperatura de fusão do equipamento.

Verifique as especificações do seu equipamento para saber qual é a temperatura de fusão.

Consulte a página 54.

- Disposição: utilize somente etiquetas sem o fundo exposto entre elas. As etiquetas poderão se destacar das folhas e causar obstruções graves.

- Ondulações: antes da impressão, as etiquetas devem ser niveladas com, no máximo, 13 mm de ondulações em qualquer direção.

- Condição: não utilize etiquetas com rugas, bolhas ou outros sinais de separação.

• Verifique se não há material adesivo exposto entre as etiquetas. As áreas expostas podem causar o descolamento das etiquetas durante a impressão, ocasionando obstruções. Os adesivos expostos também podem causar danos aos componentes do equipamento.

• Não alimente uma folha de etiquetas na impressora mais de uma vez. A camada adesiva foi desenvolvida para passar apenas uma vez pelo equipamento.

• Não utilize etiquetas que estejam se soltando da folha ou que apresentem rugas, bolhas ou outras imperfeições.

• Não imprima em materiais com largura menor que

76 mm ou comprimento menor que 356 mm.

• No aplicativo de software, defina as margens com pelo menos 6,4 mm de distância das bordas do material.

Papéis pré-impressos

• Os papéis timbrados devem ser impressos com tinta resistente ao calor, que não derreta, vaporize ou emita substâncias perigosas quando submetida à temperatura de fusão da impressora durante

0,1 segundo. Verifique as especificações do seu equipamento para saber qual é a temperatura de

fusão. Consulte a página 54.

• A tinta dos papéis timbrados não pode ser inflamável e não deve causar danos aos cilindros da impressora.

• Os formulários e os papéis timbrados devem ser isolados com uma película à prova de umidade para evitar alterações durante o armazenamento.

• Antes de colocar papel pré-impresso, como formulários e papéis timbrados, verifique se a tinta do papel está seca. Durante o processo de fusão, a tinta úmida pode se soltar do papel pré-impresso, reduzindo a qualidade de impressão.

O uso de papéis fotográficos ou revestidos pode causar problemas que exijam manutenção. Tais reparos não são cobertos pela garantia ou pelo contrato de serviço da Samsung.

Selecionando e colocando materiais de impressão_31

Alterando o tamanho do papel na bandeja de papel

Para colocar papéis de tamanhos diferentes, como Legal, é necessário ajustar as guias de papel para aumentar o tamanho da bandeja.

Para alterar o tamanho da bandeja, ajuste adequadamente a guia de comprimento de papel.

1

Alavanca de extensão da bandeja

2

Guia de comprimento de papel

3

Guia de largura de papel

4

Tampa de papel

1.

Remova a bandeja do equipamento. Abra a tampa de papel e remova o papel da bandeja se necessário.

3.

Coloque papel na bandeja.

4.

Desloque a guia de comprimento de papel até que toque levemente a extremidade da pilha de papel. Pressione a guia de largura de papel e desloque-a até a borda da pilha de papel sem causar ondulações.

Para papéis menores que Letter, retorne as guias às suas posições originais e ajuste as guias de comprimento e de largura de papel.

2.

Remova a bandeja manualmente, pressionando e liberando a trava na parte superior da bandeja.

32_

Selecionando e colocando materiais de impressão

Se o papel que você precisa imprimir tiver comprimento inferior a

222 mm, pressione e destrave o bloqueio da guia na bandeja e empurre a bandeja para dentro manualmente. Ajuste as guias de comprimento e de largura do papel.

A bandeja é predefinida para o tamanho Letter ou A4, dependendo do país.

Para alterar o tamanho para A4 ou Letter, ajuste adequadamente a alavanca e a guia de largura de papel.

1.

Remova a bandeja do equipamento. Abra a tampa de papel e remova o papel da bandeja, se necessário.

2.

Se você desejar alterar o tamanho para Letter, segure a alavanca na parte posterior da bandeja e gire a alavanca no sentido horário.

• Não empurre as guias de largura de papel ao ponto de o papel ficar ondulado.

• Se você não ajustar as guias de largura de papel, poderão ocorrer obstruções.

3.

Aperte a guia de largura de papel e desloque-a até a borda da alavanca.

5.

Feche a tampa de papel.

6.

Deslize a bandeja para dentro do equipamento até emitir um clique.

7.

Após colocar o papel, defina o tipo e o tamanho do papel para a bandeja.

Consulte "Configurando o tamanho e o tipo do papel" na página 34.

• Se houver problemas com a alimentação de papel, coloque uma folha de cada vez na bandeja.

• Você pode colocar papel previamente impresso. O lado impresso deverá estar voltado para cima, com uma borda sem dobras virada para trás. Se houver problemas com a alimentação do papel, vire-o ao contrário. Observe que isso não garante a qualidade da impressão.

Se desejar mudar o tamanho para A4, mova primeiro a guia de largura de papel para a esquerda e gire a alavanca no sentido anti-horário.

Se você forçar a alavanca, ela poderá danificar a bandeja.

Selecionando e colocando materiais de impressão_33

Imprimindo em materiais de impressão especiais

O equipamento pode acomodar diversos tamanhos e tipos de materiais de impressão, como postais, cartões e envelopes. Ele é muito útil para imprimir uma única página de papel timbrado ou colorido.

Alimentando materiais de impressão manualmente

• Coloque apenas um tamanho de material de impressão de cada vez na bandeja manual.

• Para evitar obstruções, não adicione papel enquanto ainda houver folhas na bandeja. Isso também se aplica a outros tipos de material de impressão.

• Os materiais devem ser colocados com a face a ser impressa voltada para cima e a borda superior voltada para o equipamento.

Coloque os materiais de impressão no centro da bandeja.

• Para evitar obstruções e problemas de qualidade de impressão,

utilize sempre os materiais especificados. (Consulte "Selecionando materiais de impressão" na página 29.)

• Remova todas as ondulações dos cartões postais, envelopes e etiquetas antes de colocá-los na bandeja manual.

1.

Coloque o papel. (Consulte "Alterando o tamanho do papel na bandeja de papel" na página 32.)

Dependendo do tipo do material utilizado, considere as seguintes diretrizes de colocação:

• Envelopes: aba voltada para baixo com a área do selo no lado superior esquerdo.

• Etiquetas: lado a ser impresso voltado para cima e borda curta superior entrando primeiro no equipamento.

• Papel pré-impresso: lado pré-impresso voltado para cima com a borda superior voltada para o equipamento.

• Cartolina: lado a ser impresso voltado para cima e borda curta na direção do equipamento.

• Papel reutilizado: lado previamente impresso voltado para baixo com uma borda sem dobras voltada para o equipamento.

2.

Ao imprimir de aplicativo, inicie o menu de impressão.

3.

Antes de imprimir, abra as propriedades da impressora.

4.

Pressione a guia Papel nas propriedades da impressora e selecione o tipo de papel adequado.

Se você desejar usar uma etiqueta, defina o tipo de papel como

Etiquetas

.

5.

Selecione Alimentador manual na origem do papel e pressione OK.

6.

Inicie a impressão do aplicativo.

7.

Pressione o botão

Parar

no equipamento para iniciar a alimentação. Em seguida, o equipamento iniciará a impressão.

• Se você estiver imprimindo várias páginas, coloque a próxima folha após a impressão da primeira página e pressione o botão

Parar

. Repita essa etapa para cada página a ser impressa.

• As configurações alteradas permanecerão em vigor somente enquanto você estiver usando o aplicativo atual.

Ajustando o suporte de saída

As páginas impressas são empilhadas na bandeja de saída; o suporte de saída ajuda a alinhar as páginas impressas. Para permitir que o suporte de saída alinhe corretamente as páginas, é preciso puxá-lo de maneira adequada, dependendo do tamanho do papel.

1

Suporte de saída

• Se o suporte de saída não for ajustado corretamente, as páginas impressas não serão alinhadas de maneira adequada ou poderão cair.

• Se imprimir muitas páginas de forma contínua, a superfície da bandeja de saída poderá ficar quente. Cuidado para não tocar na superfície e, em especial, mantenha as crianças afastadas.

Configurando o tamanho e o tipo do papel

Após colocar papel na bandeja, é necessário definir o tamanho e o tipo de papel usando o driver de impressão. Siga estas etapas para tornar as suas alterações permanentes.

O procedimento descrito a seguir destina-se ao Windows XP. Para outros sistemas operacionais Windows, consulte o Guia do Usuário do Windows correspondente ou a ajuda on-line.

1.

Clique no botão Iniciar na tela do computador.

2.

Selecione Impressoras e aparelhos de fax.

3.

Clique com o botão direito do mouse no ícone do driver de impressão e selecione Preferências de impressão.

4.

Clique na guia Papel e altere as configurações em Opções de papel.

5.

Clique em OK.

34_

Selecionando e colocando materiais de impressão

Impressão básica

Este capítulo explica as tarefas de impressão comuns.

Este capítulo inclui:

Imprimindo documentos

Imprimindo documentos

O seu equipamento permite imprimir a partir de vários aplicativos do

Windows, Macintosh ou Linux. As etapas específicas para imprimir o documento podem variar de acordo com o aplicativo utilizado.

Para obter detalhes sobre impressão, consulte a Seção de software.

Cancelando trabalhos de impressão

Se o trabalho estiver em uma fila ou em um spooler de impressão, como o grupo Impressoras do Windows, exclua-o da seguinte forma:

1.

Clique no menu Iniciar do Windows.

2.

No Windows 2000, selecione Configurações e, em seguida,

Impressoras

.

No Windows XP/2003, selecione Impressoras e aparelhos de fax.

No Windows Vista/2008 selecione Painel de controle > Hardware e

Sons

> Impressoras.

Para Windows 7, selecione Painel de Controle > Hardware e Sons >

Dispositivos e Impressoras

.

Para Windows Server 2008 R2, selecione Painel de Controle >

Hardware

> Dispositivos e Impressoras.

3.

Para Windows 2000, XP, 2003, 2008 e Vista, clique duas vezes em sua máquina.

Para Windows 7 e Windows Server 2008 R2, clique com o botão direito do mouse no ícone de impressora > menus de contexto > Acompanhar

a impressão

.

4.

No menu Documento, selecione Cancelar.

Você também pode acessar esta janela clicando duas vezes no ícone da impressora no canto inferior direito da área de trabalho do

Windows.

Você também pode cancelar o trabalho atual ao pressionar

Parar

no painel de controle.

Cancelando trabalhos de impressão

Impressão básica_35

Manutenção

Este capítulo contém informações sobre a manutenção do equipamento e do cartucho de toner.

Este capítulo inclui:

Imprimindo relatórios

Limpando o equipamento

Manutenção do cartucho

Substituindo o cartucho de toner

Substituindo a unidade de imagem

Substituindo o recipiente para descarte de toner

Peças de reposição

Gerenciando o equipamento do site

3.

Segure as alças do cartucho de toner e puxe-as para remover o cartucho do equipamento.

Imprimindo relatórios

É possível imprimir um relatório de configuração do painel de controle do equipamento. Utilize a página de configuração para exibir as configurações atuais que ajudarão na solução de problemas. No modo on-line, mantenha pressionado o botão

Parar

no painel de controle por cerca de

5 segundos.

Limpando o equipamento

Para manter a qualidade da impressão, siga as instruções de limpeza abaixo cada vez que o cartucho de toner for substituído ou se ocorrer um problema de qualidade da impressão.

• A limpeza do gabinete do equipamento com produtos que contenham teores elevados de álcool, solventes ou outras substâncias fortes poderá descolori-lo ou deformá-lo.

• Se o equipamento ou a área ao seu redor estiverem contaminados por toner, recomendamos usar um pano ou uma toalha de papel umedecida em água para limpá-los. Se um aspirador de pó for usado, o toner espalhado no ar poderá ser prejudicial a você.

Limpeza externa

Limpe o gabinete do equipamento com um pano macio e sem fiapos. Você pode umedecer o pano ligeiramente com água, mas tenha cuidado para que a água não caia em cima ou no interior do equipamento.

Limpeza interna

Durante o processo de impressão, o papel, o toner e as partículas de poeira podem se acumular dentro do equipamento. Esse acúmulo pode causar problemas de qualidade de impressão, como pontos de toner ou nódoas.

A limpeza do interior do equipamento elimina ou reduz a ocorrência desse tipo de problema.

1.

Desligue o equipamento e desconecte o cabo de alimentação. Aguarde até que o equipamento esfrie.

2.

Pressione o botão de liberação e abra completamente a tampa frontal.

4.

Remova o recipiente do equipamento utilizando a sua alça.

36_

Manutenção

5.

Remova a unidade de imagem do equipamento usando a ranhura na parte frontal da unidade.

7.

Segurando a ranhura na parte frontal da unidade de imagem, empurre a unidade no equipamento.

• Não toque na superfície verde da unidade de imagem com as suas mãos ou qualquer outro material.

• Cuidado para não arranhar a superfície da unidade de imagem.

• Se você deixar a tampa frontal aberta por mais de alguns minutos, a unidade de imagem poderá ser exposta à luz. Isso causará danos à unidade de imagem. Feche a tampa frontal se a instalação precisar ser interrompida por algum motivo.

6.

Usando um pano seco e limpo sem fiapos, remova qualquer poeira e partículas de toner da área dos cartuchos de impressão e de suas cavidades.

8.

Insira o recipiente para descarte de toner na sua posição e empurre-o até ter certeza de que esteja firmemente encaixado.

9.

Recoloque o cartucho de toner no equipamento.

• Caso manche a roupa com toner, limpe-a com um pano seco e lave-a em água fria. A água quente fixa o toner no tecido.

• Se o equipamento ou o ambiente for contaminado com toner, recomendamos o uso de um pano ou tecido levemente umedecido com água para limpá-lo. Se um aspirador de pó for usado, o toner se espalhará no ar o que pode ser prejudicial a você.

Após a limpeza, permita que o equipamento seque completamente.

10.

Reinstale todos os compartimentos no equipamento e feche a tampa frontal.

Se a tampa frontal não for completamente fechada, o equipamento não iniciará a operação.

11.

Conecte o cabo de alimentação e ligue o equipamento.

Manutenção_37

Manutenção do cartucho

Armazenamento do cartucho de toner

Cartuchos de toner contêm componentes que são sensíveis à luz, temperatura e umidade. A Samsung sugere que os usuários sigam as recomendações, para garantir o desempenho ideal, a qualidade superior e a vida útil mais longa do seu novo cartucho de toner Samsung.

Armazene este cartucho no mesmo ambiente em que será usada a impressora; tal ambiente deve se encontrar em condições controladas de temperatura e umidade de escritório. O cartucho de toner deve permanecer na embalagem original e fechada até a instalação; se a embalagem original não estiver disponível, cubra a abertura superior do cartucho com papel e armazene-o em um gabinete vazio.

Abrir a embalagem do cartucho antes do uso reduz drasticamente a vida operacional e na prateleira desse cartucho. Não armazene no chão. Se o cartucho de toner for removido da impressora, guarde sempre o cartucho:

• Dentro da sacola de proteção da embalagem principal.

• Com o lado correto para cima em posição horizontal (sem se apoiar sobre a extremidade).

• Não armazene consumíveis no interior:

- Temperatura superior a 40 °C (104 °F).

- Faixa de umidade inferior a 20% e até 80%.\

- Um ambiente com mudanças extremas de umidade ou temperatura.

- Sol direto ou luz ambiente.

- Locais empoeirados.

- Carro, por um período longo.

- Um ambiente onde haja gases corrosivos.

- Um ambiente com ar salino.

Instruções de manuseio

• Não toque a superfície do tambor sensível à luz no cartucho.

• Não exponha o cartucho a vibrações ou choques desnecessários.

• Nunca gire o tambor manualmente, especialmente na direção contrária, pois isso pode trazer danos internos e derramamento de toner.

Uso de cartucho de toner que não seja Samsung e recarregados

A Samsung Electronics não recomenda nem aprova o uso de cartuchos de toner diferentes da marca Samsung em sua impressora, incluindo cartuchos de toner genéricos, com marca da loja, recarregados ou remanufaturados.

• A garantia da impressora Samsung não cobre danos à máquina ocasionados pelo uso de um cartucho de toner recarregado, remanufaturado ou de marca diferente da

Samsung.

Vida útil estimada do cartucho

A vida útil estimada do cartucho (a vida de rendimento do cartucho de toner) depende da quantidade de toner que trabalhos de impressão exigem. O número efetivo de impressões pode variar, dependendo de fatores como densidade de impressão das páginas que você imprime, ambiente operacional, intervalo de impressão, tipo de mídia e/ou tamanho da mídia. Por exemplo, se você imprime vários gráficos, o consumo de toner é alto e talvez você precise mudar o cartucho com mais frequência.

Redistribuindo o toner

Quando um cartucho estiver com pouco toner, áreas apagadas ou desbotadas poderão aparecer. Também é possível que imagens coloridas sejam impressas com cores incorretas devido à mistura insuficiente de cores de toner quando um dos cartuchos coloridos estiver com pouco toner.

A qualidade de impressão pode ser temporariamente aprimorada com a redistribuição do toner.

• Uma mensagem informando que há pouco toner no cartucho poderá ser exibida no visor.

• A janela do programa SmartPanel é exibida no computador informando qual cartucho colorido possui pouco toner.

1.

Pressione o botão de liberação e abra completamente a tampa frontal.

2.

Segure as alças do cartucho de toner e puxe-as para remover o cartucho do equipamento.

3.

Segurando ambas as alças do cartucho, agite-o vigorosamente para os lados para redistribuir o toner por igual.

Se você sujar a sua roupa com toner, limpe-a com um pano seco e lave-a em água fria. A água quente fixa o toner no tecido.

38_

Manutenção

4.

Recoloque o cartucho de toner no equipamento.

Substituindo o cartucho de toner

O equipamento utiliza quatro cores e possui um cartucho de toner diferente para cada uma: amarelo (Y), magenta (M), ciano (C) e preto (K).

O cartucho de toner atingiu sua vida útil estimada. O seu equipamento interromperá a impressão.

Além disso, a janela do programa Smart Panel é exibida no computador solicitando a substituição do cartucho.

Nesse estágio, será necessário substituir o cartucho de toner. Verifique o

tipo de cartucho de toner adequado ao seu equipamento. (Consulte

"Suprimentos" na página 53.)

1.

Desligue o equipamento e aguarde alguns minutos até que ele esfrie.

2.

Pressione o botão de liberação e abra completamente a tampa frontal.

5.

Feche a tampa frontal. Verifique se a tampa está bem fechada.

Se a tampa frontal não for completamente fechada, o equipamento não iniciará a operação.

3.

Segure as alças do cartucho de toner e puxe-as para remover o cartucho do equipamento.

4.

Segurando ambas as alças do cartucho, agite-o vigorosamente para os lados para redistribuir o toner por igual.

Manutenção_39

5.

Retire um novo cartucho de toner da embalagem.

Substituindo a unidade de imagem

Quando a vida útil da unidade de imagem expirar, a janela do programa

Smart Panel será exibida no computador, indicando que a unidade precisa ser substituída. Caso contrário, o seu equipamento interromperá a impressão.

1.

Desligue o equipamento e aguarde alguns minutos até que ele esfrie.

2.

Pressione o botão de liberação e abra completamente a tampa frontal.

• Não utilize objetos afiados, como faca ou tesoura, para abrir as embalagens do cartucho de toner. Você pode danificar a superfície do cartucho de toner.

• Para evitar danos, não exponha o cartucho de toner à luz por mais de alguns minutos. Cubra a superfície com um pedaço de papel para protegê-la se necessário.

6.

Coloque o cartucho de toner na superfície plana, conforme mostrado, e remova a tampa de proteção.

3.

Segure as alças do cartucho de toner e puxe-as para remover o cartucho do equipamento.

Caso manche a roupa com toner, limpe-a com um pano seco e lave-a em água fria. A água quente fixa o toner no tecido.

7.

Verifique se a cor do cartucho de toner corresponde ao slot da cor e segure as alças do cartucho. Insira o cartucho no equipamento até que ele encaixe na posição correta.

4.

Remova o recipiente do equipamento utilizando a sua alça.

8.

Feche a tampa frontal. Verifique se a tampa está bem fechada e, em seguida, ligue o equipamento.

Se a tampa frontal não for completamente fechada, o equipamento não iniciará a operação.

40_

Manutenção

5.

Remova a unidade de imagem do equipamento usando a ranhura na parte frontal da unidade.

8.

Insira o recipiente para descarte de toner na sua posição e empurre-o até ter certeza de que esteja firmemente encaixado.

6.

Retire uma nova unidade de imagem da embalagem.

9.

Recoloque o cartucho de toner no equipamento.

• Não utilize objetos afiados, como facas ou tesouras, para abrir a embalagem da unidade de imagem. Você pode danificar a sua superfície.

• Cuidado para não arranhar a superfície da unidade de imagem.

• Para evitar danos, não exponha a unidade de imagem à luz por mais de alguns minutos. Cubra a superfície com um pedaço de papel para protegê-la se necessário.

7.

Segurando a ranhura na parte frontal da unidade de imagem, empurre a unidade no equipamento.

10.

Feche a tampa frontal firmemente.

Se a tampa frontal não estiver completamente fechada, o equipamento não iniciará a operação. Verifique se todos os cartuchos de impressão estão instalados corretamente. Se algum cartucho de impressão não estiver instalado corretamente, a tampa frontal não fechará.

11.

Ligue o equipamento.

Cada LED pisca em vermelho em uma ordem repetida. Aguarde cerca de 1,5 minuto para que o equipamento esteja pronto.

Manutenção_41

Substituindo o recipiente para descarte de toner

Quando a vida útil do recipiente para descarte de toner expirar, a janela do programa Smart Panel será exibida no computador para indicar que o recipiente precisa ser substituído. Caso contrário, o seu equipamento interromperá a impressão.

1.

Desligue o equipamento e aguarde alguns minutos até que ele esfrie.

2.

Abra a tampa frontal.

6.

Insira o novo recipiente na sua posição e empurre-o até ter certeza de que esteja firmemente encaixado.

7.

Feche a tampa frontal firmemente.

3.

Remova o recipiente do equipamento utilizando a sua alça.

Coloque o recipiente para descarte de toner em uma superfície plana de forma que o toner não derrame.

4.

Remova a capa do recipiente como mostrado abaixo e utilize-a para fechar a abertura do recipiente para descarte de toner.

Se a tampa frontal não estiver completamente fechada, o equipamento não iniciará a operação. Verifique se todos os cartuchos de impressão estão instalados corretamente. Se algum cartucho de impressão não estiver instalado corretamente, a tampa frontal não fechará.

8.

Ligue o equipamento.

Não vire o recipiente.

5.

Retire o novo recipiente para descarte de toner da embalagem.

42_

Manutenção

Peças de reposição

Para evitar problemas de qualidade de impressão resultantes de peças desgastadas e para manter o seu equipamento nas melhores condições de funcionamento possíveis, os seguintes itens deverão ser substituídos quando o número de páginas especificado for atingido ou quando a vida útil de cada item expirar.

ITENS

Rolo de captação

Unidade de fusão

RENDIMENTO (MÉDIO)

Aprox. 50.000 páginas

Aprox. 100.000 páginas em preto-e-branco ou

25.000 páginas coloridas

Rolo de transferência

Unidade de transferência (ITB)

Aprox. 100.000 páginas

Aprox. 100.000 páginas em preto-e-branco ou

25.000 páginas coloridas

É altamente recomendável que esta manutenção seja executada por um fornecedor de assistência técnica ou pelo distribuidor ou revendedor autorizado em que o produto foi adquirido. A garantia não cobre a substituição das peças de manutenção após sua vida útil.

Gerenciando o equipamento do site

Se o equipamento foi conectado a uma rede e os parâmetros de rede TCP/IP foram configurados corretamente, será possível gerenciá-lo através do

Samsung SyncThru™ Web Service, um servidor da Web instalado no equipamento. Use o SyncThru™ Web Service para:

• Exibir as informações de dispositivos do equipamento e verificar o seu status atual.

• Alterar os parâmetros TCP/IP e configurar outros parâmetros de rede.

• Alterar as propriedades da impressora.

• Configurar o equipamento para envio de notificações por e-mail para informar o seu status.

• Obter suporte para a utilização do equipamento.

Para acessar o SyncThru™ Web Service

1.

No Windows, inicie o navegador da Web, por exemplo, o Internet

Explorer.

2.

Insira o endereço IP do equipamento (http://xxx.xxx.xxx.xxx) no campo de endereços e pressione a tecla Enter ou clique em

Ir

.

O site interno do seu equipamento será aberto.

Manutenção_43

Solução de problemas

Este capítulo contém informações úteis sobre o que fazer se ocorrerem problemas.

Este capítulo inclui:

Dicas para evitar obstruções de papel

Eliminando obstruções de papel

Solucionando outros problemas

2.

Para remover o papel obstruído, abra a tampa posterior.

Dicas para evitar obstruções de papel

A maioria das obstruções de papel pode ser evitada pela seleção dos tipos corretos de material. Quando uma obstrução ocorrer, siga as etapas

descritas na página 44.

Siga os procedimentos na página 32. Certifique-se de que as guias

ajustáveis estejam posicionadas corretamente.

• Não sobrecarregue a bandeja. Verifique se o papel está abaixo da marca de capacidade de papel situada no interior da bandeja.

• Não remova o papel da bandeja durante a impressão.

• Flexione, areje e endireite as folhas de papel antes de colocá-las na bandeja.

• Não utilize papéis vincados, úmidos ou muito ondulados.

• Não misture tipos diferentes de papel em uma bandeja.

Utilize somente os materiais de impressão recomendados. (Consulte

"Configurando o tamanho e o tipo do papel" na página 34.)

• Verifique se o lado recomendado do material de impressão está voltado para cima na bandeja.

Eliminando obstruções de papel

Para evitar rasgar o papel preso, puxe-o lentamente e com cuidado.

Siga as instruções nas seções a seguir para eliminar a obstrução.

Se ocorrer uma obstrução de papel, o LED de status no painel de controle acenderá em vermelho. Localize e remova o papel obstruído.

Para continuar a impressão após eliminar obstruções de papel, você deverá abrir e fechar a tampa frontal e posterior.

Se o papel estiver obstruído na área de alimentação, siga as próximas etapas para soltá-lo.

1.

Remova a bandeja da impressora e retire o papel obstruído.

3.

Remova o papel com cuidado, puxando-o na direção mostrada abaixo.

A maior parte do papel obstruído pode ser removida nesta etapa.

Se você não puder localizar o papel obstruído ou se houver resistência ao remover o papel, pare de puxar e vá para a próxima etapa.

Se o papel se rasgar, remova todos os fragmentos do interior da impressora.

Se você não puder localizar o papel obstruído, vá para a próxima etapa.

Solução de problemas_44

4.

Empurre as alavancas da unidade de fusão para cima.

7.

Feche a tampa superior. Verifique se ela está firmemente fechada.

5.

Abra a tampa superior e a tampa interna.

1

unidade de fusão

8.

Empurre as alavancas da unidade de fusão para baixo.

6.

Mantendo a tampa interna aberta, remova o papel obstruído com cuidado da impressora. Em seguida, a tampa interna será automaticamente fechada.

9.

Abra e feche a tampa posterior ou a tampa frontal para continuar a impressão.

Não toque na área de fusão no interior da tampa interna. Ela está quente e pode causar queimaduras! A temperatura de operação da unidade de fusão é de 180 °C. Tenha cuidado ao remover o papel da impressora.

Solução de problemas_45

Solucionando outros problemas

A tabela a seguir apresenta algumas condições que podem ocorrer e as soluções recomendadas. Siga as soluções sugeridas até que o problema seja resolvido. Se o problema persistir, entre em contato com a assistência técnica.

Alimentação de papel

CONDIÇÃO

Elimine a obstrução de papel. Consulte a

página 44.

SOLUÇÕES SUGERIDAS

Obstrução de papel durante a impressão.

As folhas de papel estão grudadas.

Não é possível alimentar várias folhas de papel.

Não é possível alimentar papel no equipamento.

• Verifique se não há excesso de papel na bandeja. A bandeja de papel comporta até

150 folhas, dependendo da espessura do papel.

• Verifique se você está utilizando o tipo correto

de papel. Consulte a página 34.

• Remova o papel da bandeja e flexione ou separe as folhas.

• Condições de umidade podem fazer com que as folhas de papel grudem entre si.

• Tipos diferentes de papel podem estar empilhados na bandeja. Coloque apenas papéis do mesmo tipo, tamanho e gramatura.

• Elimine a obstrução causada pela alimentação de várias folhas de papel, se houver. Consulte

a página 44.

• Elimine quaisquer obstruções no interior do equipamento.

• O papel não foi carregado corretamente.

Remova o papel da bandeja e recoloque-o corretamente.

• Existe papel em demasia na bandeja. Remova o papel em excesso da bandeja.

• O papel é muito grosso. Utilize somente papéis que obedeçam às especificações do

equipamento. Consulte a página 29.

Obstruções de papel ocorrem com freqüência.

• Existe papel em demasia na bandeja. Remova o papel em excesso da bandeja. Se você estiver imprimindo em materiais especiais, coloque apenas um tamanho de material de impressão de cada vez na bandeja.

• Um tipo incorreto de papel está sendo utilizado.

Utilize somente papéis que obedeçam às especificações do equipamento. Consulte a

página 30.

• Pode haver detritos dentro do equipamento.

Abra a tampa frontal e remova os resíduos.

Os envelopes entortam ou não são alimentados corretamente.

Verifique se as guias de papel estão apoiando os dois lados dos envelopes.

Problemas de impressão

CONDIÇÃO

O equipamento não imprime.

CAUSA

POSSÍVEL

SOLUÇÕES SUGERIDAS

O equipamento não está recebendo energia elétrica.

O equipamento não está selecionado como a impressora padrão.

Verifique as conexões do cabo de alimentação.

Verifique o interruptor e a fonte de alimentação.

Selecione Samsung

CLP-310 Series como a impressora padrão do

Windows.

• Verifique os seguintes aspectos do equipamento:

• A tampa frontal não está fechada. Feche a tampa.

• Ocorreu uma obstrução de papel. Elimine a

obstrução de papel. Consulte a página 44.

• Não há papel no equipamento. Coloque papel.

Consulte a página 32.

• O cartucho de toner não está instalado. Instale o cartucho de toner.

• Se um erro de sistema ocorrer, entre em contato com a assistência técnica.

O cabo que liga o equipamento ao computador não está conectado corretamente.

O cabo que liga o computador à impressora está com defeito.

Desconecte o cabo da impressora e conecte-o novamente.

A definição de porta está incorreta.

Se possível, conecte o cabo a outro computador que esteja funcionando corretamente e imprima um documento. Você também pode tentar utilizar um cabo de impressora diferente.

Verifique a configuração de impressora do Windows para ter certeza de que o trabalho de impressão está sendo enviado à porta correta. Se o computador possuir mais de uma porta, certifique-se de que o equipamento esteja conectado ao computador correto.

O equipamento pode estar configurado incorretamente.

O driver da impressora pode estar instalado incorretamente.

O equipamento não está funcionando corretamente.

Verifique as propriedades da impressora para garantir que todas as configurações de impressão estejam corretas.

Corrija o software da impressora. Consulte a

Seção de software

.

Verifique o status dos LEDs no painel de controle para identificar se o equipamento está indicando um erro do sistema.

46_

Solução de problemas

CONDIÇÃO

O equipamento seleciona materiais de impressão da origem incorreta.

A tarefa de impressão está extremamente lenta.

Metade da página está em branco.

O equipamento imprime, mas o texto está incorreto, ilegível ou incompleto.

CAUSA

POSSÍVEL

A seleção da origem de papel nas propriedades da impressora pode estar incorreta.

A tarefa pode ser muito complexa.

SOLUÇÕES SUGERIDAS

Em muitos aplicativos, a seleção da origem do papel pode ser encontrada na guia

Papel fino

das propriedades da impressora. Selecione a origem correta do papel.

Consulte a tela de ajuda do driver de impressão.

Reduza a complexidade da página ou tente ajustar as configurações de qualidade de impressão.

A definição de orientação da página pode estar incorreta.

O tamanho do papel e as definições de tamanho da página não coincidem.

O cabo da impressora está solto ou apresenta defeitos.

Foi selecionado o driver de impressora incorreto.

O aplicativo está funcionando mal.

O sistema operacional está funcionando mal.

Altere a orientação da página no aplicativo. Consulte a tela de ajuda do driver de impressão.

Verifique se o tamanho do papel nas definições do driver da impressora coincide com o papel na bandeja.

Ou verifique se o tamanho do papel nas configurações do driver da impressora corresponde à seleção de papel nas configurações do aplicativo utilizado.

Desconecte o cabo da impressora e conecte-o novamente. Tente imprimir novamente documentos com os quais foram obtidos bons resultados anteriormente. Se possível, conecte o cabo e o equipamento a outro computador e tente imprimir uma tarefa que produza resultados conhecidos. Por

último, tente utilizar um novo cabo de impressora.

Verifique o menu de seleção de impressora do aplicativo para garantir que o equipamento tenha sido selecionado.

Tente imprimir um trabalho a partir de outro aplicativo.

Saia do Windows e reinicie o computador. Desligue o equipamento e volte a ligá-lo.

CONDIÇÃO

As páginas são impressas, mas estão em branco.

A impressora não imprime o arquivo PDF corretamente.

Algumas partes dos gráficos, texto ou ilustrações estão faltando.

CAUSA

POSSÍVEL

O cartucho de toner está danificado ou vazio.

O arquivo pode conter páginas em branco.

Algumas peças, como o controlador ou a placa, podem estar com defeito.

Incompatibilidade entre o arquivo PDF e os produtos

Acrobat.

SOLUÇÕES SUGERIDAS

Redistribua o toner, se necessário. Consulte a

página 38.

Se necessário, substitua o cartucho de toner.

Verifique o arquivo para garantir que ele não contenha páginas em branco.

Entre em contato com a assistência técnica.

A impressão de arquivo PDF como imagem pode solucionar esse problema.

Ative Print As Image nas opções de impressão

Acrobat.

A impressão de arquivos PDF como imagens é mais demorada.

Após a impressão de cerca de 100 páginas coloridas, não haverá mais cheiro.

Esse problema é temporário.

O equipamento apresenta um cheiro incomum na utilização inicial.

O óleo utilizado para proteger a unidade de fusão está evaporando.

A qualidade de impressão das fotos não é boa.

As imagens não estão nítidas.

A resolução da foto está muito baixa.

Antes de imprimir, o equipamento emite vapores próximos à bandeja de saída.

O uso de papéis

úmidos pode ocasionar vapores durante a impressão.

Reduza o tamanho da foto.

Se você aumentar o tamanho da foto no aplicativo de software, a resolução será reduzida.

Isso não é um problema.

Continue a imprimir.

Solução de problemas_47

Problemas de qualidade de impressão

Se o interior do equipamento estiver sujo ou o papel tiver sido colocado incorretamente, você poderá notar uma diminuição na qualidade da impressão. Consulte a tabela a seguir para solucionar os problemas.

CONDIÇÃO

Impressão clara ou desbotada

Pontos de toner

Aa

Aa

Aa

Bb

Bb

Bb

Cc

Cc

Cc

Aa Bb Cc

Aa Bb Cc

SOLUÇÕES SUGERIDAS

Se aparecer uma risca vertical branca ou uma

área desbotada na página:

• A quantidade de toner está baixa. É possível prolongar temporariamente a vida

útil do cartucho de toner. Consulte a

página 39. Se esse procedimento não

melhorar a qualidade da impressão, instale um cartucho de toner novo.

• Talvez o papel não atenda às especificações, podendo ser, por exemplo, muito úmido ou áspero. Consulte a

página 29.

• Se toda a página estiver clara, isso indica que a configuração da resolução de impressão está muito clara. Ajuste a resolução de impressão. Consulte a tela de ajuda do driver de impressão.

• Uma combinação de áreas desbotadas ou manchadas pode indicar que o cartucho de toner precisa de limpeza.

• A superfície da LSU dentro do equipamento pode estar suja. Limpe a LSU abrindo e fechando a tampa frontal várias vezes e se o problema persistir, entre em contato com a assistência técnica.

• O papel pode não atender às especificações, sendo, por exemplo, muito

úmido ou áspero. Consulte a página 29.

• O caminho do papel pode precisar de

limpeza. Consulte "Limpeza interna" na página 36.

CONDIÇÃO

Perdas de informação

AaBbCc

AaBbCc

AaBbCc

AaBbCc

AaBbCc

Pontos brancos

Linhas verticais

Segundo plano colorido ou preto

SOLUÇÕES SUGERIDAS

Se a página apresentar áreas desbotadas, geralmente redondas, distribuídas aleatoriamente pela página:

• Uma única folha de papel pode estar com defeito. Tente imprimir a tarefa mais uma vez.

• O teor de umidade do papel é desigual ou o papel possui pontos úmidos na superfície.

Tente outra marca de papel. Consulte a

página 29.

• O lote de papel está com problemas. Os processos de fabricação podem causar a rejeição de toner em algumas áreas. Tente outro tipo ou marca de papel.

• Altere a opção da impressora e tente novamente. Acesse as propriedades da impressora, clique na guia Papel e defina o tipo como Papel grosso. Consulte a Seção

de software

para obter detalhes.

Se essas medidas não corrigirem os problemas, entre em contato com a assistência técnica.

Pontos brancos surgem na página:

• O papel é muito áspero e é possível que a sujeira de uma folha tenha caído nos dispositivos internos do equipamento.

Conseqüentemente, a correia de transferência pode estar suja. Limpe o interior do equipamento. Entre em contato com a assistência técnica.

• O caminho do papel pode precisar de limpeza. Entre em contato com a assistência técnica.

Se aparecerem riscas verticais pretas na página:

• A unidade de imagem provavelmente foi arranhada. Remova a unidade de imagem

e instale uma nova. Consulte a página 40.

Se riscas verticais brancas surgirem na página:

• A superfície da LSU dentro do equipamento pode estar suja. Limpe a LSU abrindo e fechando a tampa frontal várias vezes e se o problema persistir, entre em contato com a assistência técnica.

Se o sombreamento do fundo se tornar inaceitável:

• Escolha um papel com gramatura menor.

Consulte a página 29.

• Verifique o ambiente do equipamento: condições de baixa umidade (áreas muito secas) ou de alta umidade (umidade relativa superior a 80%) podem aumentar a quantidade de sombras no fundo.

• Remova o cartucho de toner antigo e

instale um novo. Consulte a página 39.

48_

Solução de problemas

CONDIÇÃO

Nódoas de toner

SOLUÇÕES SUGERIDAS

• Limpe o interior do equipamento. Consulte a

página 36.

• Verifique o tipo e a qualidade do papel.

Consulte a página 29.

• Remova o cartucho de toner e instale um

novo. Consulte a página 39.

Falhas verticais repetitivas

Dispersão do segundo plano

A

Caracteres deformados

Se aparecerem marcas repetidas no lado impresso da página em intervalos regulares:

• O cartucho de toner pode estar danificado.

Se uma marca recorrente aparecer na página, imprima uma folha de limpeza várias vezes para limpar o cartucho. Se mesmo após a impressão você continuar a ter os mesmos problemas, remova o cartucho de toner e instale um novo.

Consulte a página 39.

• Algumas peças do equipamento podem estar sujas de toner. Se o verso da página apresentar defeitos, provavelmente o problema desaparecerá após a impressão de algumas páginas adicionais.

• O conjunto de fusão pode estar danificado.

Entre em contato com a assistência técnica.

A dispersão do segundo plano é o resultado de pequenas quantidades de toner espalhadas aleatoriamente pela página impressa.

• O papel pode estar muito úmido. Tente imprimir com outro lote de papel. Não abra as embalagens de papel até que seja necessário; isso evita que o papel absorva muita umidade.

• Se houver dispersão do segundo plano de um envelope, altere o layout de impressão para evitar imprimir sobre áreas que possuam junções sobrepostas no verso. A impressão sobre as áreas de junção pode causar problemas.

• Se a dispersão do segundo plano cobrir toda a superfície de uma página impressa, ajuste a resolução de impressão por meio do software ou das propriedades da impressora.

• Se os caracteres estiverem deformados e produzirem imagens sem preenchimento, é possível que o papel seja muito liso. Tente utilizar outro tipo de papel. Consulte a

página 29.

CONDIÇÃO SOLUÇÕES SUGERIDAS

Desalinhamento de página

AaBbC

AaBbCc

AaBbCc

AaBbCc

• Certifique-se de que o papel esteja colocado corretamente.

• Verifique o tipo e a qualidade do papel.

Consulte a página 29.

• Certifique-se de que o papel ou outro material esteja colocado corretamente e as guias não estejam muito apertadas ou muito frouxas contra a pilha de papel.

Dobras ou ondas

• Certifique-se de que o papel esteja colocado corretamente.

• Verifique o tipo e a qualidade do papel.

Temperatura e umidade altas podem causar

ondulações no papel. Consulte a página 29.

• Vire a pilha de papel ao contrário na bandeja. Tente também girar o papel em

180° na bandeja.

Rugas ou vincos

• Certifique-se de que o papel esteja colocado corretamente.

• Verifique o tipo e a qualidade do papel.

Consulte a página 29.

• Vire a pilha de papel ao contrário na bandeja. Tente também girar o papel em

180° na bandeja.

O verso das impressões está sujo

• Verifique se há vazamentos de toner. Limpe o interior do equipamento. Consulte a

página 36.

Páginas pretas ou em cores sólidas

A

• O cartucho de toner pode não ter sido instalado corretamente. Remova o cartucho e reinstale-o.

• O cartucho de toner pode estar danificado e precisar de substituição. Remova o cartucho de toner e instale um novo. Consulte a

página 39.

• O equipamento pode precisar de reparos.

Entre em contato com a assistência técnica.

Solução de problemas_49

CONDIÇÃO

Perda de toner

SOLUÇÕES SUGERIDAS

• Limpe o interior do equipamento. Consulte a

página 36.

• Verifique o tipo e a qualidade do papel.

Consulte a página 29.

• Remova o cartucho de toner e instale um

novo. Consulte a página 39.

• Se o problema persistir, o equipamento poderá precisar de reparos. Entre em contato com a assistência técnica.

Vazios nos caracteres

A

Os vazios são áreas em branco dentro dos caracteres, em locais onde deveriam ser completamente preenchidos de preto:

• Se você estiver utilizando transparências, tente utilizar outro tipo. Devido à composição das transparências, alguns vazios em caracteres são normais.

• É possível que o papel não esteja sendo impresso no lado correto. Remova o papel e vire-o.

• O papel pode não atender às

especificações. Consulte a página 29.

Listras horizontais

Se aparecerem riscas ou manchas pretas alinhadas horizontalmente:

AaBbCc

AaBbCc

AaBbCc

AaBbCc

AaBbCc

• O cartucho de toner pode não ter sido instalado corretamente. Remova o cartucho e reinstale-o.

• O cartucho de toner pode estar com defeito. Remova o cartucho de toner e

instale um novo. Consulte a página 39.

• Se o problema persistir, o equipamento poderá precisar de reparos. Entre em contato com a assistência técnica.

Ondulações

Se o papel impresso possuir ondulações ou se não for possível alimentar o equipamento:

• Vire a pilha de papel ao contrário na bandeja. Tente também girar o papel em

180° na bandeja.

• Altere a opção da impressora e tente novamente. Acesse as propriedades da impressora, clique na guia Papel e defina o tipo como Papel fino. Consulte a Seção de

software

para obter detalhes.

Uma imagem desconhecida é exibida repetidamente nas folhas seguintes ou o toner não adere, as impressões são claras ou há contaminação.

A impressora provavelmente está sendo utilizada em uma altitude de 1.000 m ou superior.

Altitudes elevadas podem afetar a qualidade da impressão, causando a falta de aderência do toner e imagens claras. Você pode definir esta opção através da guia Utilitário de

Configurações da Impressora

ou

Impressora

nas propriedades do driver de

impressão. Consulte a página 27.

50_

Solução de problemas

Problemas comuns no Windows

CONDIÇÃO

A mensagem

"Arquivo em uso" é exibida durante a instalação.

SOLUÇÕES SUGERIDAS

Feche todos os aplicativos. Remova todos os aplicativos do grupo Inicializar e reinicie o

Windows. Reinstale o driver de impressão.

As mensagens "Falha geral de proteção",

"Exceção OE",

"Spool32" ou

"Operação ilegal" são exibidas.

Feche todos os outros aplicativos, reinicie o

Windows e tente imprimir novamente.

As mensagens "Falha ao imprimir" e

"Ocorreu um erro de tempo limite da impressora" são exibidas.

Essas mensagens podem ser exibidas durante a impressão. Aguarde a conclusão da impressão. Se a mensagem for exibida no modo on-line ou após a conclusão da impressão, verifique a conexão e/ou se um erro ocorreu.

Consulte a documentação do Microsoft Windows que acompanha o computador para obter mais informações sobre as mensagens de erro do Windows.

Problemas comuns no Linux

CONDIÇÃO

O equipamento não imprime.

SOLUÇÕES SUGERIDAS

• Verifique se o driver de impressão está instalado no seu sistema. Abra o Unified

Driver Configurator e alterne para a guia

Printers

na janela Printers configuration para verificar a lista de impressoras disponíveis. Verifique se o seu equipamento aparece na lista. Caso não esteja presente, inicie o assistente Add new printer e configure o seu dispositivo.

• Verifique se a impressora foi iniciada. Abra a janela Printers configuration e selecione o seu equipamento na lista de impressoras.

Verifique a descrição no painel Selected

printer

. Se o status exibir o texto "(stopped)", pressione o botão Start. Em seguida, a operação normal da impressora deverá ser restaurada. O status "stopped" pode ser ativado devido a alguns problemas de impressão.

• Verifique se o seu aplicativo possui opções especiais de impressão, como "-oraw". Se essa opção estiver especificada como parâmetro na linha de comando, remova-a para imprimir corretamente. Para o Gimp front-end, selecione "print" -> "Setup

printer

" e edite o parâmetro de linha de comando no item de comando.

CONDIÇÃO

Algumas imagens coloridas são exibidas totalmente pretas.

Algumas imagens coloridas são exibidas em uma cor inesperada.

O equipamento não imprime páginas inteiras e sua saída é impressa em meia página.

SOLUÇÕES SUGERIDAS

Essa é uma falha conhecida do Ghostscript (até o GNU Ghostscript versão 7.05) que ocorre quando o espaço de cores base do documento

é um espaço de cores indexado que é convertido através do espaço de cores CIE.

Como a linguagem Postscript utiliza o espaço de cores CIE para o sistema de correspondência de cores, atualize o

Ghostscript no seu sistema para, pelo menos, o

GNU Ghostscript versão 7.06 ou posterior.

Você pode encontrar versões recentes do

Ghostscript em www.ghostscript.com.

Essa é uma falha conhecida do Ghostscript (até o GNU Ghostscript versão 7.xx) em que o espaço de cores base do documento é o espaço de cores RGB indexado e convertido através do espaço de cores CIE. Como a linguagem Postscript utiliza o espaço de cores

CIE para o sistema de correspondência de cores, atualize o Ghostscript no seu sistema para, no mínimo, o GNU Ghostscript versão

8.xx ou posterior. Você pode encontrar versões recentes do Ghostscript em www.ghostscript.com.

Esse é um problema conhecido que ocorre quando uma impressora colorida é usada na versão 8.51 ou anterior do Ghostscript, sistema operacional Linux de 64 bits, e é informado em bugs.ghostscript.com como Ghostscript

Bug 688252 (Falha 688252 do Ghostscript).

O problema é solucionado no AFPL Ghostscript v. 8.52 ou superior. Faça download da versão mais atual do AFPL Ghostscript de http://sourceforge.net/projects/ghostscript/ e instale-a para solucionar esse problema.

O erro "Unable to open mfp port device file!" é exibido ao imprimir um documento.

Ao imprimir um documento através da rede no SuSE 9.2, o equipamento não imprime.

Evite alterar os parâmetros dos trabalhos de impressão (através da GUI do LPR, por exemplo) enquanto um trabalho de impressão estiver em andamento. As versões conhecidas do servidor CUPS interrompem a tarefa de impressão quando as opções de impressão são alteradas e tentam reiniciar a tarefa do começo.

Como o Unified Linux Driver bloqueia a porta

MFP durante a impressão, a interrupção abrupta do driver mantém a porta bloqueada e, conseqüentemente, indisponível para as tarefas de impressão subseqüentes. Se esta situação ocorrer, tente liberar a porta mfp.

A versão do CUPS (Common Unix Printing

System) distribuída com o SuSE Linux 9.2

(cups-1.1.21) possui um problema com a impressão ipp (Internet Printing Protocol). Use a impressão do soquete, em vez de IPP, ou instale uma versão posterior do CUPS

(cups-1.1.22 ou superior).

Consulte o Manual do Usuário do Linux que acompanha o computador para obter mais informações sobre as mensagens de erro do Linux.

Solução de problemas_51

Problemas comuns no Macintosh

CONDIÇÃO

A impressora não imprime o arquivo PDF corretamente. Algumas partes dos gráficos, texto ou ilustrações estão faltando.

SOLUÇÕES SUGERIDAS

Incompatibilidade entre o arquivo PDF e os produtos Acrobat:

A impressão de arquivo PDF como imagem pode solucionar esse problema.

Ative Print As Image nas opções de impressão Acrobat.

A impressão de arquivos PDF como imagens é mais demorada.

O documento foi impresso, mas o trabalho de impressão permaneceu no spooler no Mac OS 10.3.2.

Atualize o MacOS para a versão 10.3.3 ou superior.

Algumas letras não são exibidas corretamente na impressão de capas.

Isso ocorre porque o Mac OS não é capaz de encontrar a fonte durante a impressão de capas. Letras e números do idioma inglês são exibidos normalmente nas capas.

Consulte o Manual do Usuário do Mac OS que acompanha o computador para obter mais informações sobre as mensagens de erro do Mac OS.

52_

Solução de problemas

Fazendo pedidos de suprimentos e acessórios

Este capítulo contém informações sobre a compra de cartuchos e acessórios disponíveis para o seu equipamento.

Este capítulo inclui:

Suprimentos

Como comprar

As peças ou os recursos opcionais podem variar de acordo com o país. Entre em contato com o seu representante de vendas para saber se a peça desejada está disponível para o seu país.

Como comprar

Para fazer pedidos de suprimentos e acessórios autorizados pela

Samsung, entre em contato com o representante local da Samsung ou com o revendedor onde você adquiriu o equipamento. Você também pode visitar www.samsung.com/supplies e selecionar seu país/região para obter informações sobre como entrar em contato com o suporte técnico.

Suprimentos

Quando o toner se esgotar, você poderá fazer o pedido do seguinte tipo de cartucho para o seu equipamento:

TIPO

Rendimento padrão do toner

a

cartucho de

RENDIMENTO MÉDIO

• Rendimento médio contínuo do cartucho preto: 1.500 páginas padrão (preto)

• Rendimento médio contínuo do cartucho colorido: 1.000 páginas padrão (Amarelo/

Magenta/Ciano)

NÚMERO DA PEÇA

CLT-K409S (Preto)

CLT-C409S (Ciano)

CLT-M409S (Magenta)

CLT-Y409S (Amarelo)

Região A

b

CLT-K4092S (Preto)

CLT-C4092S (Ciano)

CLT-M4092S (Magenta)

CLT-Y4092S (Amarelo)

CLT-R409

Rendimento padrão da unidade de imagem

Aprox. 24.000 imagens c

Recipiente para descarte de toner

Aprox. 10.000 imagens c

CLT-W409 a. Valor do rendimento declarado de acordo com o padrão ISO/IEC 19798.

b.Região A: Albânia, Alemanha, Áustria, Bélgica, Bósnia, Bulgária,

Chipre, Croácia, Dinamarca, Eslováquia, Eslovênia, Espanha,

Finlândia, França, Grécia, Hungria, Itália, Macedônia, Noruega, Países

Baixos, Polônia, Portugal, Reino Unido, República Tcheca, Romênia,

Sérvia, Suécia, Suíça. c. Contagem de imagens com base em uma cor em cada página. Se você imprimir documentos com todas as cores (ciano, magenta, amarelo, preto), a vida útil deste item será reduzida em 25%.

Adquira novos cartuchos de toner ou suprimentos no mesmo país em que comprou o equipamento.

Caso contrário, o cartucho de toner ou os suprimentos serão incompatíveis com o equipamento, uma vez que a configuração do cartucho ou dos suprimentos varia de acordo com o país.

53 _

Fazendo pedidos de suprimentos e acessórios

Especificações

Este capítulo o orientará sobre as especificações do equipamento, incluindo vários recursos.

Este capítulo inclui:

Especificações gerais

Especificações da impressora

Especificações gerais

O símbolo * representa um recurso opcional que depende do equipamento.

ITEM DESCRIÇÃO

Capacidade de entrada de papel

Bandeja: 150 folhas para papel comum, 75 g/m

2

Para obter detalhes sobre a capacidade de entrada de

papel, consulte a página 30.

Capacidade de saída de papel

Face voltada para baixo: 100 folhas de 75 g/m

2

Alimentação elétrica

Consumo de energia

Nível de ruído

a

Tempo padrão para entrar no modo de espera a partir do modo on-line

110–127 VCA ou 220–240 VCA

Consulte a etiqueta no equipamento para saber qual

é a tensão, a freqüência (hertz) e o tipo de corrente corretos para o equipamento.

• Modo de operação normal: inferior a 350 Wh

• Modo on-line: inferior a 80 Wh

• Modo de economia de energia: inferior a 10 Wh

• Modo de desligamento: 0 Wh

Modo on-line: Nível de ruído de fundo

Modo de impressão

Preto-e-branco: menos de 47 dBA

Cor: menos de 45 dBA

15 minutos

Tempo de aquecimento

Menos de 35 segundos (inicialização)

Ambiente de operação

Vida útil do cartucho de toner

b

Temperatura: 10 a 32 °C

Umidade: 20 a 80% de umidade relativa

Preto Rendimento médio contínuo do cartucho preto: 1.500 páginas padrão

(Cartucho de toner inicial com capacidade para 1.000 páginas) c

Cor

(Amarelo/

Magenta/

Ciano)

Rendimento médio contínuo do cartucho colorido: 1.000 páginas padrão (Cartucho de toner inicial com capacidade para

700 páginas) c

ITEM DESCRIÇÃO

Vida útil da unidade de imagem

Aprox. 24.000 imagens

Recipiente para descarte de toner

Aprox. 10.000 imagens d

Memória

Dimensões externas

(L x P x A)

• CLP-310, CLP-310N, CLP-315, CLP-315N: 32 MB

(não expansível)

• CLP-310W, CLP-315W: 64 MB (não expansível)

388 x 313 x 243 mm

Peso

(Incluindo suprimentos)

11,41 Kg

Peso da embalagem

Temperatura de fusão

Papel: 1,84 Kg

Plástico: 0,26 Kg

180 °C a. Nível de pressão sonora, ISO 7779.

b. Valor do rendimento declarado de acordo com o padrão ISO/IEC 19798.

O número de páginas pode variar em função do ambiente de operação, do intervalo entre impressões e do tipo e do tamanho do material.

c. Varia de acordo com a configuração do produto.

d. Contagem de imagens com base em uma cor em cada página. Se você imprimir documentos coloridos (preto, ciano, magenta, amarelo), a vida útil deste item será reduzida em 25%.

Especificações_ 54

Especificações da impressora

ITEM

Método de impressão

Velocidade de impressão impressão

a

Tempo de saída da primeira

DESCRIÇÃO

Impressão do feixe de laser colorido

• Preto-e-branco: até 16 ppm (A4), 17 ppm (Letter)

• Cor: até 4 ppm (A4/Letter)

Preto-e-branco

Desde on-line: menos de

14 segundos

Cor

Desde on-line: menos de

26 segundos

Saída efetiva máxima: 2.400 x 600 ppp

Resolução de impressão

Linguagem de impressão

SPL-C

Compatibilidade com sistemas operacionais

b

Interface

• Windows: 2000/XP/2003/Vista/2008/7/Server

2008 R2

• Linux: RedHat 8.0 a 9.0, Mandrake 9.2 a 10.1,

SuSE 8.2 a 9.2, Fedora Core 1 a 4

• Macintosh: Mac OS X 10.3 a 10.6, Universal Mac

• USB 2.0 de alta velocidade

• CLP-310N, CLP-310W, CLP-315N, CLP-315W somente: LAN com fio, Ethernet 10/100 Base TX

(integrada)

• CLP-310W, CLP-315W somente: LAN sem fio

802.11b/g a.A velocidade de impressão será afetada por fatores como sistema operacional utilizado, desempenho do computador, aplicativo de software, método de conexão, tipo e tamanho do material e complexidade do trabalho.

b.Visite www.samsungprinter.com para fazer download da última versão do software.

Especificações_55

Glossário

O glossário a seguir ajudará você a se familiarizar com o produto, permitindo sua compreensão das terminologias normalmente usadas no manual, conforme mencionado neste guia do usuário.

ADF

Um alimentador automático de documentos (ADF) é um mecanismo que alimentará automaticamente uma folha de papel do documento para que o equipamento possa digitalizar vários documentos de uma só vez.

Arquivo PRN

Uma interface para um driver de dispositivo que permite que o software interaja com o driver utilizando chamadas de sistema de entrada/saída padrão que simplifica muitas tarefas.

Caminho UNC

Uniform Naming Convention (UNC) é um modo padrão de acessar compartilhamentos de rede no Windows NT e em outros produtos Microsoft. O formato de um caminho UNC é:

\\<nomeservidor>\<nomecompartilhamento>\<Diretório adicional>

Cartucho de toner

Um tipo de frasco dentro da impressora, semelhante a uma máquina, que contém toner. O toner é um pó utilizado em impressoras e copiadoras a laser, que forma o texto e as imagens no papel impresso. Ele pode ser derretido pelo calor da unidade de fusão e aderir às fibras do papel.

Ciclo de trabalho

O ciclo de trabalho é a quantidade de páginas que não afeta o desempenho da impressora durante um mês. Geralmente, a impressora possui limitações de vida útil, como páginas por ano. A vida útil representa a capacidade média de impressões, normalmente no período de garantia. Por exemplo, se o ciclo de trabalho for de 48.000 páginas por mês, considerando 20 dias úteis, o limite de uma impressora é de 2.400 páginas por dia.

Cobertura

Termo de impressão utilizado para medir o uso do toner na impressão.

Por exemplo, 5% de cobertura significa que um papel de tamanho A4 possui aproximadamente 5% de imagens ou textos. Portanto, se o papel ou o documento possuir imagens complexas ou uma grande quantidade de texto, a cobertura será superior e, ao mesmo tempo, a utilização de toner será igual à cobertura.

DADF

Um alimentador automático de documentos duplex (DADF) é um mecanismo que irá alimentar e virar automaticamente uma folha de papel para que o equipamento possa digitalizar os dois lados do papel.

Driver da impressora

Um programa usado para enviar comandos e transferir dados do computador para a impressora.

Emulação

A emulação é uma técnica usada por um equipamento para obter os mesmos resultados de outro.

Um emulador duplica as funções de um sistema com um sistema diferente, para que o segundo sistema se comporte como o primeiro.

A emulação se concentra na reprodução exata de um comportamento externo, ao contrário de uma simulação, que consiste em um modelo abstrato da operação de um sistema, freqüentemente considerando seu estado interno.

Endereço IP

Um endereço Internet Protocol (endereço IP) é um número exclusivo utilizado na identificação e comunicação de dispositivos em uma rede com o padrão Internet Protocol (IP).

Endereço MAC

Media Access Control (MAC) é o identificador exclusivo associado a um adaptador de rede. O endereço MAC é um identificador exclusivo de

48 bits geralmente escrito com 12 caracteres hexadecimais agrupados em pares (por exemplo: 00-00-0c-34-11-4e). Esse endereço geralmente

é codificado em uma Placa de interface de rede (NIC) pelo fabricante, e usado como um auxílio para roteadores que tentem localizar computadores em grandes redes.

Escala de cinza

Sombras na cor cinza que representam áreas claras ou escuras quando imagens coloridas são convertidas em tons de cinza; as cores são representadas por várias sombras em cinza.

Impressora matricial

Um tipo de impressora para computador, que possui um cabeçote de impressão que percorre a página de um lado a outro por impacto, batendo em uma fita de tecido com tinta contra o papel, bem semelhante a uma máquina de escrever.

LEDs

Um diodo emissor de luz (LED) é um dispositivo semicondutor que indica o status do equipamento.

Marca d'água

Marca d'água é uma imagem ou um padrão reconhecível em papel, que parece mais leve quando visualizada pela luz transmitida. Marcas d'água foram introduzidas pela primeira vez em Bolonha, na Itália, em 1282; elas foram usadas por fabricantes de papel para identificar o produto e também em selos de postagem, moeda e outros documentos governamentais, para combater a falsificação.

Máscara de sub-rede

A máscara de sub-rede é usada em conjunto com o endereço de rede para determinar que parte do endereço é o endereço de rede e que parte é o endereço do host.

Materiais de impressão

Materiais como papel, envelopes, etiquetas e transparências que podem ser usados em uma impressora, um scanner, um fax ou uma copiadora.

Meios-tons

Um tipo de imagem que simula a escala de cinza por meio da variação do número de pontos. Áreas muito coloridas consistem em um grande número de pontos, enquanto áreas claras consistem em um número menor de pontos.

Nº do ITU-T gráfico 1

Gráfico de teste padronizado publicado pelo ITU-T para transmissões de fax de documentos.

Ordenação

A ordenação é um processo de impressão de vários trabalhos de cópia em grupos. Quando uma ordenação for selecionada, o dispositivo imprime um grupo inteiro antes de imprimir cópias adicionais.

Glossário_56

Originais

O primeiro exemplo de algo, como um documento, foto, texto etc, copiado, reproduzido ou traduzido para produzir outros, mas que não

é em si uma cópia nem deriva de mais alguma coisa.

Padrão

O valor ou a configuração em vigor quando a impressora é retirada da caixa, redefinida ou inicializada.

Painel de controle

Um painel de controle é uma área plana, normalmente vertical, em que os instrumentos de controle e monitoração são exibidos. Geralmente, ele é encontrado na parte frontal do equipamento.

PPP

Pontos por polegada (PPP) é uma medida de resolução usada para digitalizar e imprimir. Geralmente, um PPI alto provoca uma resolução mais alta, detalhes mais visíveis na imagem e um tamanho de arquivo maior.

Profundidade de BIT

Termo de gráfico de computador que descreve o número de bits usados para representar a cor de um único pixel em uma imagem em bitmap.

Uma profundidade maior de cor fornece um intervalo mais amplo de cores distintas. À medida que o número de bits aumenta, o número de cores possíveis se torna grande demais para um mapa de cores. A cor de 1 bit é normalmente chamada de monocromo ou preto e branco.

Protocolo

Uma convenção ou um padrão que controla ou habilita a conexão, a comunicação e a transferência de dados entre duas extremidades.

Resolução

A nitidez de uma imagem, medida em Pontos por Polegada (ppp).

Quanto maior o número de pontos por polegada, maior a resolução.

Unidade de disco rígido

Unidade de disco rígido (HDD), normalmente chamada de unidade de disco ou disco rígido, é um dispositivo de armazenamento não volátil que armazena dados codificados digitalmente, girando rapidamente pratos com superfícies magnéticas.

Unidade de fusão

A peça de uma impressora a laser que promove a fusão do toner com o material de impressão. Ela é composta por um cilindro quente e um cilindro de retrocesso. Após a transferência do toner para o papel, a unidade de fusão aplica calor e pressão para garantir que o toner continue no papel permanentemente, razão pela qual o papel apresenta-se quente ao ser removido de uma impressora a laser.

AppleTalk

O AppleTalk é um conjunto de protocolos de propriedade desenvolvido pela Apple, Inc para redes de computadores. Ele foi incluído no Macintosh original (1984) e agora é utilizado pela Apple em benefício da rede TCP/IP.

BMP

Um formato de gráficos em bitmap usado internamente pelo subsistema de gráficos do Microsoft Windows (GDI), e usado normalmente como um formato de gráfico simples nessa plataforma.

BOOTP

Bootstrap Protocol. Um protocolo de rede usado por um cliente de rede para obter seu endereço IP automaticamente. Geralmente, esse procedimento é executado no processo de inicialização dos computadores ou de seus sistemas operacionais. Os servidores BOOTP atribuem o endereço IP de um conjunto de endereços a cada cliente. O BOOTP permite que computadores em "estações de trabalho sem disco" obtenham um endereço IP antes de carregar qualquer sistema operacional avançado.

57_

Glossário

CCD

O CCD (dispositivo de acoplamento por carga) é um hardware que permite o trabalho de digitalização. O mecanismo de travamento de CCD também é utilizado para fixar o módulo do dispositivo de acoplamento por carga, impedindo qualquer dano ao mover o equipamento.

CSV

Valores separados por vírgulas (CSV). Um tipo de formato de arquivo, o CSV é utilizado para trocar dados entre aplicativos diferentes. O formato de arquivo, conforme usado no Microsoft Excel, se tornou um pseudopadrão em todo o setor, até mesmo entre plataformas que não são da

Microsoft.

DHCP

O Dynamic Host Configuration Protocol (DHCP) é um protocolo de rede cliente-servidor. Um servidor DHCP fornece parâmetros de configuração específicos para o host cliente DHCP que solicita, em linhas gerais, as informações necessárias para participar de uma rede IP. O DHCP também fornece um mecanismo para alocação de endereços IP em hosts clientes.

DIMM

Dual Inline Memory Module (DIMM), uma pequena placa de circuito onde a memória reside. A memória DIMM armazena todos os dados presentes no equipamento, como dados de impressão, faxes recebidos ou informações digitalizadas.

DNS

O Domain Name Server (DNS) é um sistema que armazena informações com nomes de domínios em um banco de dados distribuído nas redes, como a Internet.

DRPD

Detecção de padrão de toque diferenciado. O Toque diferenciado é um serviço oferecido pelas companhias telefônicas que permite que o usuário atenda vários números de telefone diferentes utilizando uma única linha.

Duplex

Um mecanismo que vira uma folha de papel automaticamente, para que o equipamento possa imprimir (ou digitalizar) nos dois lados do papel.

Uma impressora equipada com uma unidade duplex pode imprimir nos dois lados do papel.

ECM

O Modo de correção de erros (ECM) é um modo de transmissão opcional criado em fax modems ou aparelhos de fax Classe 1. Ele detecta automaticamente e corrige os erros no processo de transmissão de fax, que, em alguns casos, são ocasionados por ruídos na linha telefônica.

Ethernet

A Ethernet é uma tecnologia de rede de computadores com base em quadros para redes locais (LANs). Ela define o cabeamento e a sinalização da camada física, além dos formatos dos quadros e protocolos para o controle de acesso a mídias (MAC)/camada de enlace do modelo OSI.

A Ethernet é padronizada em sua maior parte como IEEE 802.3. Ela se tornou a tecnologia LAN mais difundida, em uso desde 1990 até hoje.

EtherTalk

Um conjunto de protocolos desenvolvido pela Apple Computer para rede de computadores. Ele foi incluído no Macintosh original (1984) e agora é utilizado pela Apple em benefício da rede TCP/IP.

FDI

A Interface de dispositivo externo (FDI) é uma placa instalada dentro do equipamento para permitir a utilização de um dispositivo externo de terceiros, como um dispositivo operado por moedas ou uma leitora de cartões. Esses dispositivos permitem cobrar pelas impressões produzidas pelo equipamento.

FTP

Um protocolo de transferência de arquivos (FTP) é utilizado freqüentemente para trocar arquivos por meio de qualquer rede que ofereça suporte ao protocolo TCP/IP (como a Internet ou uma intranet).

Gateway

Uma conexão entre redes de computadores ou entre um computador e uma rede de computadores e uma linha telefônica. Ela é muito popular, pois se trata de um computador ou de uma rede que permite o acesso a outro computador ou rede.

IEEE

O Institute of Electrical and Electronics Engineers (Instituto de Engenheiros

Eletrônicos e Elétricos) é uma organização de profissionais internacional sem fins lucrativos, voltada para o avanço da tecnologia relacionada

à eletricidade.

IEEE 1284

O padrão de porta paralela 1284 foi desenvolvido pelo IEEE. O termo

"1284-B" se refere a um tipo de conector específico na extremidade do cabo paralelo que é conectado ao periférico (uma impressora, por exemplo).

Intranet

Uma rede privada que utiliza os protocolos da Internet, conectividade de rede e, possivelmente, o sistema de telecomunicações público para compartilhar com segurança parte das informações ou operações de uma organização com seus funcionários. Algumas vezes, o termo faz referência somente ao serviço mais visível, o site interno.

IPM

As imagens por minuto (IPM) são uma forma de medir a velocidade de uma impressora. Uma taxa de IPM indica o número de folhas com apenas uma face que a impressora pode concluir em um minuto.

IPP

O Internet Printing Protocol (IPP) define um protocolo padrão para imprimir e gerenciar trabalhos de impressão, tamanhos de mídia, resolução e assim por diante. O IPP pode ser usado localmente ou pela Internet em centenas de impressoras, além de oferecer suporte a controle de acesso, autenticação e criptografia, o que o torna uma solução de impressão muito mais segura e eficaz do que as anteriores.

IPX/SPX

IPX/SPX corresponde a Internet Packet Exchange/Sequenced Packet

Exchange. É um protocolo de rede usado pelos sistemas operacionais

Novell NetWare. IPX e SPX oferecem serviços de conexão semelhantes a TCP/IP, com o protocolo IPX apresentando semelhanças com o IP e o SPX apresentando semelhanças com o TCP. O IPX/SPX foi projetado inicialmente para redes locais (LANs), e é um protocolo muito eficiente para este fim (normalmente seu desempenho ultrapassa o de um TCP/IP em uma LAN).

ISO

A International Organization for Standardization (ISO) é uma organização que controla o estabelecimento de padrões internacionais e é composta por representantes de organizações de padronização de vários países.

Ela é responsável por estabelecer padrões comerciais e industriais para o mundo inteiro.

ITU-T

A International Telecommunication Union é uma organização internacional estabelecida para padronizar e regular telecomunicações e comunicações por rádio internacionais. Suas tarefas principais incluem padronização, alocação do espectro de rádio e organização de ajustes de interconexão entre países diferentes, para permitir chamadas telefônicas internacionais.

O T do ITU-T indica telecomunicação.

JBIG

Joint Bi-level Image Experts Group (JBIG) é um padrão de compactação de imagens sem nenhuma perda de precisão ou qualidade, projetado para compactação de imagens binárias, especialmente para fax, podendo também ser usado em outras imagens.

JPEG

Joint Photographic Experts Group (JPEG) é um método padrão de compactação com perdas usado mais freqüentemente para imagens fotográficas. É o formato usado para armazenar e transmitir fotografias na Internet.

LDAP

Lightweight Directory Access Protocol ( LDAP) é um protocolo de rede para consulta e modificação de serviços de diretório em execução no

TCP/IP.

MFP

Multi Function Peripheral (MFP) é uma máquina de escritório que inclui o seguinte recurso em um corpo físico, de forma a conter impressora, copiadora, fax, scanner, etc.

MH

Huffman modificado (MH) é um método de compactação para diminuir o volume de dados que precisam ser transmitidos entre as máquinas de fax para transferência da imagem recomendada pelo ITU-T T.4.

O MH é um esquema de codificação de comprimento do percurso baseado em codebook e otimizado para compactar o espaço em branco com eficiência. Como a maioria dos faxes consiste principalmente em espaço em branco, isso minimiza o tempo de transmissão da maioria dos faxes.

MMR

Modified Modified READ (MMR) é um método de compactação recomendado pelo ITU-T T.6.

Modem

Um dispositivo que modula um sinal de operadora para codificar informações digitais, além de desmodular esse sinal da operadora para decodificar informações transmitidas.

MR

Leitura modificada (MR) é um método de compactação recomendado pelo ITU-T T.4. A MR codifica a primeira linha digitalizada usando o MH.

A linha seguinte é comparada à primeira, as diferenças são determinadas e, então, são codificadas e transmitidas.

NetWare

Sistema operacional de rede desenvolvido pela Novell, Inc. Inicialmente, ele utilizou o multisserviço cooperativo para executar vários serviços em um PC, e os protocolos de rede se baseavam em uma pilha Xerox XNS prototípica. Hoje, o NetWare oferece suporte a TCP/IP, bem como a IPX/SPX.

OPC

Organic Photo Conductor (OPC) é um mecanismo que faz uma imagem virtual para impressão utilizando um raio laser emitido de uma impressor a laser, e é geralmente de cor verde ou cinza, com o formato cilíndrico.

Uma unidade de exposição de um tambor se esgota lentamente por seu uso pela impressora, e deve ser substituída corretamente, uma vez que fica arranhada pelos grãos do papel.

Glossário_58

OSI

Open Systems Interconnection (OSI) é um modelo desenvolvido pela

International Organization for Standardization (ISO) para comunicações.

O OSI oferece uma abordagem padrão e modular para o projeto de rede, que divide o conjunto necessário de funções complexas em camadas gerenciáveis, autônomas e funcionais. As camadas são, de cima a baixo: Aplicação, Apresentação, Sessão, Transporte, Rede,

Link de dados e Física.

PABX

Um posto privado de comutação automática (PABX) é um sistema de comutação telefônica em uma empresa privada.

PCL

Printer Command Language (PCL) é um Page Description Language

(PDL) desenvolvido pela HP como um protocolo de impressão que se tornou um padrão do setor. Desenvolvido originalmente para as primeiras impressoras a jato de tinta, o PCL foi lançado em vários níveis para impressoras matriciais e térmicas e impressoras de página.

PDF

Portable Document Format (PDF) é um formato de arquivo proprietário desenvolvido pela Adobe Systems para representar dois documentos dimensionais em um formato independente de dispositivo e resolução.

PostScript

PostScript (PS) é uma linguagem de descrição de páginas e linguagem de programação usada principalmente nas áreas eletrônica e de edição assistida por computador - executada em um intérprete para gerar a imagem.

PPM

Páginas por minuto (PPM) is é um método de medição para determinar a velocidade de funcionamento da impressora, que equivale ao número de páginas que a impressora pode produzir em um minuto.

PS

Consulte PostScript.

PSTN

Rede telefônica pública comutada (PSTN) é a rede pública das redes de telefone de circuito comutado que, em premissas industriais, geralmente

é roteada pelo quadro comutador.

SMB

Server Message Block (SMB) é um protocolo de rede aplicado principalmente a arquivos de compartilhamento, impressoras, portas seriais e comunicações variadas entre nós de uma rede. Oferece também um mecanismo de comunicação entre processos.

SMTP

Simple Mail Transfer Protocol é (SMTP) é o padrão para transmissões de e-mail pela Internet. O SMTP é um protocolo baseado em texto relativamente simples, em que um ou mais destinatários da mensagem são especificados e, em seguida, a mensagem de texto é transferida.

Trata-se de um protocolo cliente-servidor, em que o cliente transmite uma mensagem de e-mail para o servidor.

TCP/IP

Transmission Control Protocol (TCP) e o Internet Protocol (IP); o conjunto de protocolos de transmissão que implementa a pilha de protocolo em que são executados a Internet e a maioria das redes comerciais.

TCR

O Transmission Confirmation Report (TCR) oferece detalhes de cada transmissão, como status do trabalho, resultado da transmissão e número de páginas enviadas. Esse relatório pode ser configurado para impressão depois de cada trabalho ou apenas depois de transmissões com falha.

59_

Glossário

TIFF

Tagged Image File Format (TIFF) é um formato de imagem em bitmap com resolução variável. O TIFF descreve dados de imagens que normalmente se originam de scanners. Imagens TIFF utilizam identificações, palavras-chave que definem as características da imagem incluída no arquivo. Esse formato flexível e independente de plataforma pode ser usado para imagens que tenham sido feitas por vários aplicativos de processamento de imagens.

TWAIN

Um padrão do setor para scanners e software. Usar um scanner compatível com TWAIN com um programa compatível com TWAIN permite que a digitalização seja iniciada de dentro do programa; uma API de captura de imagem para sistemas operacionais Microsoft Windows e Apple Macintosh.

URL

Uniform Resource Locator (URL) é o endereço global de documentos e recursos na Internet. A primeira parte do endereço indica o protocolo que deve ser utilizado e a segunda parte especifica o endereço IP ou o nome do domínio onde o recurso está localizado.

USB

Universal Serial Bus (USB) é um padrão desenvolvido pela USB

Implementers Forum, Inc., para conectar computadores e periféricos.

Diferentemente da porta paralela, a USB é projetada para conectar de forma simultânea uma única porta USB do computador a vários periféricos.

WIA

Windows Imaging Architecture (WIA) é uma arquitetura de imagem introduzida originalmente no Windows Me e no Windows XP. A digitalização pode ser iniciada de dentro desses sistemas operacionais, por meio de um scanner compatível com WIA.

Índice

A

ajuste

altitude 29

B

bandeja

ajuste de largura e comprimento 34

botão parar

16

I

impressão

página de demonstração 19

relatórios 38

L

LED

status 17

LED de status

16

LED de toner

16

limpeza

externa 38 interna 38

M

manutenção

cartucho de toner 40

peças de reposição 45

modo de economia de energia

30

O

obstruções

dicas para evitar obstruções de

papel 46

P

painel de controle

16

papel

alteração do tamanho 34

eliminação de obstruções 46

impressão em materiais especiais 36

página de demonstração, impressão

19

problemas de qualidade de impressão, solução

50

problemas do Linux

53

problemas do Windows

53

problemas, solução

alimentação de papel 48

Linux 53

qualidade da impressão 50

Windows 53

R

relatórios, impressão

38

S

substituição de componentes

cartucho de toner 41

suprimentos

expectativa de vida do cartucho de

toner 40

T

tipos de papel

configuração 36

U

uso do

SetIP 21

Índice_60

contact samsung worldwide

If you have any comments or questions regarding Samsung products, contact the Samsung customer care center.

COUNTRY/REG

ION

CUSTOMER CARE

CENTER

WEB SITE

ARGENTINE

AUSTRALIA

AUSTRIA

BELARUS

BELGIUM

BRAZIL

CANADA

CHILE

CHINA

COLOMBIA

COSTA RICA

CZECH

REPUBLIC

DENMARK

ECUADOR

8-SAMSUNG (7267864)

1-800-10-7267

EL SALVADOR

800-6225

ESTONIA

KAZAKHSTAN

KYRGYZSTAN

FINLAND

FRANCE

GERMANY

GUATEMALA

HONDURAS

HONG KONG

0800-333-3733

1300 362 603

0810-SAMSUNG (7267864,

€ 0.07/min)

810-800-500-55-500 www.samsung.com/ar www.samsung.com/au www.samsung.com/at

02 201 2418 www.samsung/ua www.samsung.com/ua_ru www.samsung.com/be

(Dutch) www.samsung.com/be_fr

(French) www.samsung.com/br 0800-124-421

4004-0000

1-800-SAMSUNG

(726-7864) www.samsung.com/ca

800-SAMSUNG (726-7864) www.samsung.com/cl

400-810-5858

010-6475 1880 www.samsung.com/cn

01-8000112112

0-800-507-7267 www.samsung.com.co

www.samsung.com/latin

800-SAMSUNG

(800-726786) www.samsung.com/cz

Samsung Zrt., česká organizační složka, Oasis Florenc,

Sokolovská394/17, 180 00, Praha 8

800-7267

8-10-800-500-55-500

00-800-500-55-500

30-6227 515

01 4863 0000

01805 - SAMSUNG

(726-7864 € 0,14/min)

1-800-299-0013

800-7919267

3698-4698 www.samsung.com/dk www.samsung.com/latin www.samsung.com/latin www.samsung.com/ee www.samsung.com/kz_ru www.samsung.com/fi www.samsung.com/fr www.samsung.de

www.samsung.com/latin www.samsung.com/latin www.samsung.com/hk www.samsung.com/hk_en/

COUNTRY/REG

ION

CUSTOMER CARE

CENTER

WEB SITE

HUNGARY

INDIA

INDONESIA

ITALIA

JAMAICA

JAPAN

LATVIA

LITHUANIA

LUXEMBURG

MALAYSIA

MEXICO

MOLDOVA

06-80-SAMSUNG

(726-7864)

3030 8282

1800 110011

1800 3000 8282 www.samsung.com/hu www.samsung.com/in

0800-112-8888 www.samsung.com/id

800-SAMSUNG (726-7864) www.samsung.com/it

1-800-234-7267

0120-327-527 www.samsung.com/latin www.samsung.com/jp

8000-7267

8-800-77777

02 261 03 710

1800-88-9999

01-800-SAMSUNG

(726-7864)

00-800-500-55-500 www.samsung.com/lv www.samsung.com/lt www.samsung.com/lu www.samsung.com/my www.samsung.com/mx www.samsung/ua www.samsung.com/ua_ru www.samsung.com/nl

NETHERLANDS

0900-SAMSUNG

(0900-7267864) (€

0,10/min)

NEW ZEALAND

0800 SAMSUNG (0800 726

786)

NICARAGUA

NORWAY

00-1800-5077267

3-SAMSUNG (7267864)

PANAMA

PHILIPPINES

POLAND

PORTUGAL

800-7267

1800-10-SAMSUNG

(726-7864)

1-800-3-SAMSUNG

(726-7864)

1-800-8-SAMSUNG

(726-7864)

02-5805777

0 801 1SAMSUNG

(172678)

022-607-93-33

80820-SAMSUNG

(726-7864)

PUERTO RICO

1-800-682-3180

REP. DOMINICA

1-800-751-2676

EIRE

0818 717 100 www.samsung.com/nz www.samsung.com/latin www.samsung.com/no www.samsung.com/latin www.samsung.com/ph www.samsung.com/pl www.samsung.com/pt www.samsung.com/latin www.samsung.com/latin www.samsung.com/ie

Contact SAMSUNG worldwide_ 61

COUNTRY/REG

ION

CUSTOMER CARE

CENTER

RUSSIA

SINGAPORE

8-800-555-55-55

1800-SAMSUNG

(726-7864)

SLOVAKIA

0800-SAMSUNG

(726-7864)

SOUTH AFRICA

0860 SAMSUNG

(726-7864)

SPAIN

SWEDEN

902-1-SAMSUNG(902 172

678)

0771 726 7864

(SAMSUNG)

SWITZERLAND

0848-SAMSUNG (7267864,

CHF 0.08/min)

TADJIKISTAN

TAIWAN

8-10-800-500-55-500

0800-329-999

THAILAND

TRINIDAD &

TOBAGO

TURKEY

U.A.E

U.K

U.S.A

UKRAINE

1800-29-3232

02-689-3232

1-800-SAMSUNG

(726-7864)

444 77 11

800-SAMSUNG (726-7864)

8000-4726

0845 SAMSUNG

(726-7864)

1-800-SAMSUNG

(7267864)

8-800-502-0000

UZBEKISTAN

VENEZUELA

VIETNAM

8-10-800-500-55-500

0-800-100-5303

1 800 588 889

WEB SITE

www.samsung.ru

www.samsung.com/sg www.samsung.com/sk www.samsung.com/za www.samsung.com/es www.samsung.com/se www.samsung.com/ch www.samsung.com/tw www.samsung.com/th www.samsung.com/latin www.samsung.com/tr www.samsung.com/ae www.samsung.com/uk www.samsung.com/us www.samsung/ua www.samsung.com/ua_ru www.samsung.com/kz_ru www.samsung.com/latin www.samsung.com/vn

Contact SAMSUNG worldwide_ 62

© 2008 Samsung Electronics Co., Ltd. Todos os direitos reservados.

Este manual do usuário é fornecido somente para fins informativos. Todas as informações aqui incluídas estão sujeitas a alterações sem aviso prévio.

A Samsung Electronics não é responsável por quaisquer danos diretos ou indiretos resultantes de ou relacionados à utilização deste manual do usuário.

• Samsung e o logotipo da Samsung são marcas comerciais da Samsung Electronics Co., Ltd.

• Microsoft, Windows, Windows Vista, Windows 7 e Windows 2008 Server R2 são marcas registradas ou marcas comerciais da Microsoft Corporation.

• UFST® e MicroType™ são marcas registradas da Monotype Imaging Inc.

• TrueType, LaserWriter e Macintosh são marcas comerciais da Apple Computer, Inc.

• Todos os outros nomes de marcas ou produtos são marcas comerciais das respectivas empresas ou organizações.

• Consulte o arquivo LICENSE.txt no CD-ROM fornecido, para obter informações sobre a licença de código aberto.

REV 3.00

Impressora Samsung

Seção de software

S

EÇÃO DE SOFTWARE

C

ONTEÚDO

Capítulo 1:

I

NSTALANDO O SOFTWARE DA IMPRESSORA NO

W

INDOWS

Instalando o software da impressora ......................................................................................... 4

Instalando o software para impressão local ....................................................................... 4

Instalando o software para impressão em rede .................................................................. 7

Alterando o idioma do software .............................................................................................. 10

Reinstalando o software da impressora .................................................................................... 11

Removendo o software da impressora ..................................................................................... 12

Instalação do driver monocromático para impressora ................................................................ 12

Capítulo 2:

I

MPRESSÃO BÁSICA

Imprimindo documentos ........................................................................................................ 14

Imprimindo em arquivos (PRN) .............................................................................................. 15

Configurações da impressora ................................................................................................. 15

Guia Layout ................................................................................................................ 16

Guia Papel .................................................................................................................. 16

Guia Gráficos .............................................................................................................. 17

Guia Outros recursos ................................................................................................... 18

Guia Sobre ................................................................................................................. 18

Guia Impressora .......................................................................................................... 18

Utilizando uma configuração favorita .............................................................................. 19

Utilizando a Ajuda ....................................................................................................... 19

Capítulo 3:

I

MPRESSÃO AVANÇADA

Imprimindo várias páginas em uma folha de papel (impressão de N páginas) ............................... 20

Imprimindo pôsteres ............................................................................................................. 21

Imprimindo folhetos .............................................................................................................. 21

Imprimindo nos dois lados do papel ........................................................................................ 22

Imprimindo documentos reduzidos ou ampliados ...................................................................... 22

1

Ajustando documentos ao tamanho de papel selecionado ........................................................... 22

Utilizando marcas d’água ....................................................................................................... 23

Utilizando marcas d’água existentes ............................................................................... 23

Criando marcas d’água ................................................................................................. 23

Editando marcas d’água ............................................................................................... 23

Excluindo marcas d’água .............................................................................................. 23

Utilizando sobreposições ........................................................................................................ 24

O que são sobreposições? ............................................................................................. 24

Criando sobreposições de página ................................................................................... 24

Utilizando sobreposições de página ................................................................................ 24

Excluindo sobreposições de página ................................................................................. 24

Capítulo 4:

C

OMPARTILHANDO A IMPRESSORA LOCALMENTE

Configurando um computador host ......................................................................................... 25

Configurando um computador cliente ...................................................................................... 25

Capítulo 5:

U

TILIZANDO O

S

MART

P

ANEL

Compreendendo o Smart Panel .............................................................................................. 26

Abrindo o Guia de Solução de Problemas ................................................................................. 27

Utilizando o Utilitário de Configurações da Impressora ............................................................... 27

Utilizando o arquivo de ajuda on-line .............................................................................. 27

Alterando as configurações do programa Smart Panel ................................................................ 27

Capítulo 6:

U

TILIZANDO A IMPRESSORA NO

L

INUX

Introdução ........................................................................................................................... 28

Instalando o Unified Linux Driver ............................................................................................ 28

Instalando o Unified Linux Driver ................................................................................... 28

Desinstalando o Unified Linux Driver .............................................................................. 29

Usando o programa SetIP ...................................................................................................... 29

Iniciando o programa ................................................................................................... 29

Utilizando o Unified Driver Configurator ................................................................................... 30

Abrindo o Unified Driver Configurator ............................................................................. 30

Printers Configuration .................................................................................................. 30

Ports Configuration ...................................................................................................... 31

2

Configurando as propriedades da impressora ............................................................................ 31

Imprimindo documentos ........................................................................................................ 32

Imprimindo a partir de aplicativos .................................................................................. 32

Imprimindo arquivos .................................................................................................... 32

Capítulo 7:

U

TILIZANDO A IMPRESSORA NO

M

ACINTOSH

Instalando o software no Macintosh ........................................................................................ 34

Driver de impressão ..................................................................................................... 34

Usando o programa SetIP ...................................................................................................... 34

Iniciando o programa ................................................................................................... 35

Configuração da impressora ................................................................................................... 35

Para Macintosh conectado em rede ................................................................................ 35

Para Macintosh conectado via USB ................................................................................. 35

Imprimindo .......................................................................................................................... 36

Imprimindo documentos ............................................................................................... 36

Alterando configurações da impressora ........................................................................... 36

Imprimindo várias páginas em uma folha de papel ........................................................... 38

3

1

Instalando o software da impressora no

Windows

Este capítulo inclui:

• Instalando o software da impressora

• Alterando o idioma do software

• Reinstalando o software da impressora

• Removendo o software da impressora

• Instalação do driver monocromático para impressora

Instalando o software da impressora

Você pode instalar o software da impressora para imprimir localmente ou em rede. Para instalar o software da impressora no computador, execute o procedimento de instalação adequado à impressora que está sendo utilizada.

Um driver de impressão é um software que permite que o computador se comunique com a impressora. O procedimento de instalação dos drivers pode variar de acordo com o sistema operacional utilizado.

Todos os aplicativos do computador devem ser fechados antes da instalação ser iniciada.

Instalando o software para impressão local

Uma impressora local está conectada diretamente ao computador através do cabo de impressora fornecido com seu equipamento, como um cabo USB ou paralelo. Se a sua impressora estiver conectada a uma rede, pule esta etapa e vá

para “Instalando o software para impressão em rede” na página 7.

O software da impressora pode ser instalado pelo método típico ou personalizado.

O

BSERVAÇÃO

: se a janela do “Assistente para adicionar novo hardware” for exibida durante o procedimento de instalação, clique em no canto superior direito da janela ou em

Cancelar para fechá-la.

Instalação típica

Essa é a opção recomendada para a maioria dos usuários.

Todos os componentes necessários ao funcionamento da impressora serão instalados.

1

Certifique-se de que a impressora esteja conectada ao computador e ligada.

2

Insira o CD-ROM fornecido na unidade.

O CD-ROM deverá ser iniciado automaticamente e uma janela de instalação será exibida.

Se a janela não foi exibida, clique em Iniciar e, em seguida, em Executar. Digite X:\Setup.exe, substituindo

X” pela letra que representa a sua unidade, e clique em OK.

No Windows Vista, Windows 7 e Windows Server 2008 R2, clique em IniciarTodos os ProgramasAcessórios

Executar e digite X:\Setup.exe.

Se a janela Reprodução Automática aparecer no

Windows Vista, Windows 7 e Windows Server 2008 R2, clique em Executar Setup.exe no campo Instalar ou

executar programa, e clique em Continuar na janela

Controle de Conta de Usuário.

3

Clique em Avançar.

• Se necessário, selecione um idioma na lista suspensa.

Exibir o Manual do Usuário: permite exibir o Manual do Usuário. Se o seu computador não possuir o Adobe

Acrobat, clique nessa opção para instalar o Adobe

Acrobat Reader automaticamente.

4

Instalando o software da impressora no Windows

4

Selecione Instalação típica para uma impressora

local. Clique em Avançar.

7

Para se registrar como um usuário de impressoras Samsung e receber informações da Samsung, marque a caixa de seleção e clique em Concluir. Você será direcionado ao site da Samsung na Web.

Caso não deseje registrar-se, clique em Concluir.

O

BSERVAÇÃO

: se a impressora ainda não estiver conectada ao computador, a janela a seguir será exibida.

• Após conectar a impressora, clique em Avançar.

• Se você não desejar conectá-la neste momento, clique em

Avançar e em Não na tela seguinte. A instalação será iniciada, mas a página de teste não será impressa no final do processo.

• A janela de instalação exibida neste Manual do

Usuário pode variar de acordo com a impressora e a interface utilizadas.

5

Na janela exibida após o término da instalação, selecione se uma página de teste será impressa. Se desejar imprimi-la, marque a caixa de seleção e clique em Avançar.

Caso contrário, clique somente em Avançar e vá

para a etapa 7.

6

Se a página de teste for impressa corretamente, clique em Sim.

Caso contrário, clique em Não para imprimi-la novamente.

5

Instalando o software da impressora no Windows

O

BSERVAÇÃO

: se o driver de impressão não funcionar corretamente após a instalação, reinstale-o. Consulte

“Reinstalando o software da impressora” na página 11.

Instalação personalizada

Você pode escolher componentes individuais para instalação.

1

Certifique-se de que a impressora esteja conectada ao computador e ligada.

2

Insira o CD-ROM fornecido na unidade.

O CD-ROM deverá ser iniciado automaticamente e uma janela de instalação será exibida.

Se a janela não foi exibida, clique em Iniciar e, em seguida, em Executar. Digite X:\Setup.exe, substituindo

X” pela letra que representa a sua unidade, e clique em OK.

No Windows Vista, Windows 7 e Windows Server 2008 R2, clique em IniciarTodos os ProgramasAcessórios

Executar e digite X:\Setup.exe.

Se a janela Reprodução Automática aparecer no

Windows Vista, Windows 7 e Windows Server 2008 R2, clique em Executar Setup.exe no campo Instalar ou

executar programa, e clique em Continuar na janela

Controle de Conta de Usuário.

3

Clique em Avançar.

O

BSERVAÇÃO

: se a impressora ainda não estiver conectada ao computador, a janela a seguir será exibida.

• Se necessário, selecione um idioma na lista suspensa.

Exibir o Manual do Usuário: permite exibir o Manual do Usuário. Se o seu computador não possuir o Adobe

Acrobat, clique nessa opção para instalar o Adobe

Acrobat Reader automaticamente.

4

Selecione Instalação personalizada. Clique em

Avançar.

• Após conectar a impressora, clique em Avançar.

• Se você não desejar conectá-la neste momento, clique em

Avançar e em Não na tela seguinte. A instalação será iniciada, mas a página de teste não será impressa no final do processo.

• A janela de instalação exibida neste Manual do

Usuário pode variar de acordo com a impressora e a interface utilizadas.

6

Selecione os componentes que serão instalados e clique em Avançar.

5

Selecione sua impressora e clique em Avançar.

O

BSERVAÇÃO

: a pasta de instalação pode ser alterada clicando no botão Procurar.

7

Na janela exibida após o término da instalação, selecione se uma página de teste será impressa. Se desejar imprimi-la, marque a caixa de seleção e clique em Avançar.

Caso contrário, clique somente em Avançar e vá para a etapa 9.

6

Instalando o software da impressora no Windows

8

Se a página de teste for impressa corretamente, clique em Sim.

Caso contrário, clique em Não para imprimi-la novamente.

9

Para se registrar como um usuário de impressoras Samsung e receber informações da Samsung, marque a caixa de seleção e clique em Concluir. Você será direcionado ao site da Samsung na Web.

Caso não deseje registrar-se, clique em Concluir.

No Windows Vista, Windows 7 e Windows Server 2008 R2, clique em IniciarTodos os ProgramasAcessórios

Executar e digite X:\Setup.exe.

Se a janela Reprodução Automática aparecer no

Windows Vista, Windows 7 e Windows Server 2008 R2, clique em Executar Setup.exe no campo Instalar ou

executar programa, e clique em Continuar na janela

Controle de Conta de Usuário.

3

Clique em Avançar.

Instalando o software para impressão em rede

Ao conectar sua impressora a uma rede, você deverá configurar primeiro suas opções de TCP/IP. Após determinar e verificar as configurações de TCP/IP, você estará pronto para instalar o software em todos os computadores da rede.

O software da impressora pode ser instalado pelo método típico ou personalizado.

Instalação típica

Essa é a opção recomendada para a maioria dos usuários.

Todos os componentes necessários ao funcionamento da impressora serão instalados.

1

Certifique-se de que a impressora esteja conectada à rede e ligada. Para obter detalhes sobre a conexão da impressora à rede, consulte o Manual do Usuário fornecido com o equipamento.

2

Insira o CD-ROM fornecido na unidade.

O CD-ROM deverá ser iniciado automaticamente e uma janela de instalação será exibida.

Se a janela não foi exibida, clique em Iniciar e, em seguida, em Executar. Digite X:\Setup.exe, substituindo

X” pela letra que representa a sua unidade, e clique em OK.

• Se necessário, selecione um idioma na lista suspensa.

Exibir o Manual do Usuário: permite exibir o Manual do Usuário. Se o seu computador não possuir o Adobe

Acrobat, clique nessa opção para instalar o Adobe

Acrobat Reader automaticamente.

4

Selecione Instalação típica para uma impressora de

rede. Clique em Avançar.

7

Instalando o software da impressora no Windows

5

A lista de impressoras disponíveis na rede será exibida.

Selecione a impressora que deseja instalar na lista e clique em Avançar.

Caso não deseje registrar-se, clique em Concluir.

• Se a sua impressora não for exibida na lista, clique em

Atualizar para atualizar a lista ou selecione Adicionar

porta TCP/IP para adicionar sua impressora à rede.

Para adicionar a impressora à rede, digite o nome da porta e o endereço IP da impressora.

Para verificar o endereço IP ou o endereço MAC de sua impressora, imprima uma página de configuração de rede.

• Para localizar uma impressora de rede compartilhada

(caminho UNC), selecione Impressora compartilhada

(UNC) e digite o nome compartilhado manualmente.

Você também pode procurar a impressora ao clicar no botão Procurar.

O

BSERVAÇÃO

: Se não conseguir encontrar o equipamento na rede, desligue o firewall e clique em Atualizar. No sistema operacional Windows, clique em Iniciar -> Painel de

Controle, inicie o Firewall do Windows e desmarque esta opção. Para outros sistemas operacionais, consulte seu manual online.

6

Após a conclusão da instalação, uma janela será exibida solicitando que você imprima uma página de teste e se registre como um usuário de impressoras Samsung para receber informações da Samsung. Caso deseje fazer isso, marque a(s) caixa(s) de seleção correspondente(s) e clique em Concluir.

O

BSERVAÇÃO

: se o driver de impressão não funcionar corretamente após a instalação, reinstale-o. Consulte

“Reinstalando o software da impressora” na página 11.

Instalação personalizada

Você pode escolher os componentes individuais que serão instalados e definir um endereço IP específico.

1

Certifique-se de que a impressora esteja conectada à rede e ligada. Para obter detalhes sobre a conexão da impressora à rede, consulte o Manual do Usuário fornecido com o equipamento.

2

Insira o CD-ROM fornecido na unidade.

O CD-ROM deverá ser iniciado automaticamente e uma janela de instalação será exibida.

Se a janela não foi exibida, clique em Iniciar e, em seguida, em Executar. Digite X:\Setup.exe, substituindo

X” pela letra que representa a sua unidade, e clique em OK.

No Windows Vista, Windows 7 e Windows Server 2008 R2, clique em IniciarTodos os ProgramasAcessórios

Executar e digite X:\Setup.exe.

Se a janela Reprodução Automática aparecer no

Windows Vista, Windows 7 e Windows Server 2008 R2, clique em Executar Setup.exe no campo Instalar ou

executar programa, e clique em Continuar na janela

Controle de Conta de Usuário.

8

Instalando o software da impressora no Windows

3

Clique em Avançar.

5

A lista de impressoras disponíveis na rede será exibida.

Selecione a impressora que deseja instalar na lista e clique em Avançar.

• Se necessário, selecione um idioma na lista suspensa.

Exibir o Manual do Usuário: permite exibir o Manual do Usuário. Se o seu computador não possuir o Adobe

Acrobat, clique nessa opção para instalar o Adobe

Acrobat Reader automaticamente.

4

Selecione Instalação personalizada. Clique em

Avançar.

• Se a sua impressora não for exibida na lista, clique em

Atualizar para atualizar a lista ou selecione Adicionar

porta TCP/IP para adicionar sua impressora à rede.

Para adicionar a impressora à rede, digite o nome da porta e o endereço IP da impressora.

Para verificar o endereço IP ou o endereço MAC de sua impressora, imprima uma página de configuração de rede.

• Para localizar uma impressora de rede compartilhada

(caminho UNC), selecione Impressora compartilhada

(UNC) e digite o nome compartilhado manualmente.

Você também pode procurar a impressora ao clicar no botão Procurar.

O

BSERVAÇÃO

: Se não conseguir encontrar o equipamento na rede, desligue o firewall e clique em Atualizar. No sistema operacional Windows, clique em Iniciar -> Painel de

Controle, inicie o Firewall do Windows e desmarque esta opção. Para outros sistemas operacionais, consulte seu manual online.

9

Instalando o software da impressora no Windows

D

ICA

: para definir um endereço IP específico em uma impressora de rede específica, clique no botão Configuração

do endereço IP. A janela de definição de endereço IP será exibida. Faça o seguinte:

7

Após a conclusão da instalação, uma janela será exibida solicitando que você imprima uma página de teste e se registre como um usuário de impressoras Samsung para receber informações da Samsung. Caso deseje fazer isso, marque a(s) caixa(s) de seleção correspondente(s) e clique em Concluir.

Caso não deseje registrar-se, clique em Concluir.

a. Selecione uma impressora a ser definida com um endereço

IP específico na lista.

b. Configure um endereço IP, uma máscara de sub-rede e um gateway para a impressora manualmente e clique em

Configure para definir o endereço específico para a impressora de rede.

c. Clique em Avançar.

• Você também pode definir a impressora de rede via SyncThru™

Web Service, um servidor da Web interno. Clique em Iniciar o

SWS na janela Configuração do endereço IP.

6

Selecione os componentes que serão instalados. A janela a seguir será exibida após a seleção dos componentes. Você também pode alterar o nome da impressora, compartilhá-la na rede, defini-la como a impressora padrão e alterar o nome da porta de todas as impressoras. Clique em

Avançar.

O

BSERVAÇÃO

: se o driver de impressão não funcionar corretamente após a instalação, reinstale-o. Consulte

“Reinstalando o software da impressora” na página 11.

Alterando o idioma do software

Após a instalação do software, é possível alterar o idioma de exibição.

1

Clique no menu Iniciar do Windows.

2

Selecione Programas ou Todos os programas e, em seguida, o nome do driver de impressão.

3

Selecione Seleção do idioma.

4

Na janela de seleção de idiomas, selecione o idioma desejado e clique em OK.

Para instalar este software em um servidor, marque a caixa de seleção Configuração desta impressora em

um servidor..

10

Instalando o software da impressora no Windows

Reinstalando o software da impressora

É possível reinstalar o software se a instalação falhar.

1

Inicie o Windows.

2

No menu Iniciar, selecione Programas ou Todos os

programasnome do driver de impressão

Manutenção.

3

Selecione Reparar e clique em Avançar.

4

A lista de impressoras disponíveis na rede será exibida.

Selecione a impressora que deseja instalar na lista e clique em Avançar.

O

BSERVAÇÃO

: se a impressora ainda não estiver conectada ao computador, a janela a seguir será exibida.

• Se a sua impressora não for exibida na lista, clique em

Atualizar para atualizar a lista ou selecione Adicionar

porta TCP/IP para adicionar a sua impressora à rede.

Para adicionar a impressora à rede, digite o nome da porta e o endereço IP da impressora.

• Para localizar uma impressora de rede compartilhada

(caminho UNC), selecione Impressora compartilhada

(UNC) e digite o nome compartilhado manualmente.

Você também pode procurar a impressora ao clicar no botão Procurar.

Uma lista de componentes será exibida, permitindo que você os reinstale individualmente.

• Após conectar a impressora, clique em Avançar.

• Se você não desejar conectá-la neste momento, clique em

Avançar e em Não na tela seguinte. A instalação será iniciada, mas a página de teste não será impressa no final do processo.

• A janela de reinstalação exibida neste Manual do

Usuário pode variar de acordo com a impressora e a interface utilizadas.

5

Selecione os componentes que deseja reinstalar e clique em Avançar

.

Se você instalou o software de impressão local e selecionar o nome do driver de impressão, uma janela solicitando a impressão de uma página de teste será exibida. Faça o seguinte: a. Para imprimir uma página de teste, marque a caixa de seleção e clique em Avançar .

b. Se a página de teste for impressa corretamente, clique em Sim.

Caso contrário, clique em Não para imprimi-la novamente.

6

Quando a reinstalação for concluída, clique em Concluir.

11

Instalando o software da impressora no Windows

Removendo o software da impressora

1

Inicie o Windows.

2

No menu Iniciar, selecione Programas ou Todos os

programasnome do driver de impressão

Manutenção.

3

Selecione Remover e clique em Avançar.

Uma lista de componentes será exibida, permitindo que você remova qualquer um dos itens.

4

Selecione os componentes que deseja remover e, em seguida, clique em Avançar.

5

Quando a confirmação da seleção for solicitada, clique em Sim.

O driver selecionado e todos os seus componentes serão removidos do computador.

6

Após a remoção do software, clique em Concluir.

Instalação do driver monocromático para impressora

Esta impressora fornece os drivers de impressora com um driver monocromático para poder usar a impressora como monocromática. Pode ser instalado um driver monocromático no seu computador. As etapas seguintes orientarão você passo a passo no processo de instalação.

1

Certifique-se que a impressora esteja conectada ao seu computador e ligada. Ou o computador e a impressora estejam conectados à rede.

2

Insira o CD-ROM fornecido na unidade de CD-ROM. O CD-

ROM deverá ser iniciado automaticamente e uma janela de instalação será exibida.

3

Clique Cancelar.

Se a janela de confirmação for exibida, clique Concluir.

4

Clique em IniciarImpressoras e aparelhos de fax.

5

Selecione Adicionar Impressora.

6

Quando o Assistente para adicionar impressora for exibido, clique em Avançar.

7

Selecione Impressora local conectada a este

computador e Detectar e instalar automaticamente a

impressora Plug and Play e clique em Avançar. Se o computador não encontrar a impressora, vá para a etapa

13 e siga a próxima etapa.

8

Selecione Avançar na janela Selecionar uma porta de

impressora.

9

na janela Selecionar uma porta de impressora, selecione Com disco....

10

Clique em Procurar para encontrar um driver monocromático para a impressora.

11

Selecione no arquivo ***.inf e clique em Abrir.

12

Clique em OK na janela Instalar a partir do disco.

13

Selecione um driver monocromático no campo

Impressoras e clique em Avançar.

12

Instalando o software da impressora no Windows

O

BSERVAÇÃO

: Se existir um driver monocromático instalado com antecedência, utilize a janela Use driver existente.

Selecione como explicado na janela e clique em Avançar.

Também, dependendo da configuração do computador, a janela de compartilhamento da impressora ou a janela de página de teste poderá ser exibida; faça a seleção adequada.

14

Digite o nome da impressora e clique em Avançarr.

15

Clique em Concluir para iniciar a instalação do driver monocromático.

O

BSERVAÇÃO

: Se a impressora estiver conectada a uma rede, vá para Propriedades da impressora e selecione a guia

Portas, e clique em Adicionar. Porta e Porta padrão TCP/

IP, e crie uma nova porta para conectar à impressora. Para criar uma porta nova, siga o procedimento realizado na janela do assistente.

13

Instalando o software da impressora no Windows

2

Impressão básica

Este capítulo explica as opções e os trabalhos de impressão mais comuns no Windows.

Este capítulo inclui:

• Imprimindo documentos

• Imprimindo em arquivos (PRN)

• Configurações da impressora

- Guia Layout

- Guia Papel

- Guia Gráficos

- Guia Outros recursos

- Guia Sobre

- Guia Impressora

- Utilizando uma configuração favorita

- Utilizando a Ajuda

Imprimindo documentos

O

BSERVAÇÕES

:

• A janela Propriedades do driver de impressão exibida neste

Manual do Usuário pode variar de acordo com a impressora utilizada. No entanto, os componentes existentes nessa janela são semelhantes.

• Verifique se os sistemas operacionais são compatíveis com a impressora. Consulte a seção Compatibilidade com sistemas operacionais em Especificações da impressora no Manual do Usuário do equipamento.

• Se for necessário identificar o nome exato da impressora, o CD-ROM fornecido poderá ser consultado.

O procedimento a seguir descreve as etapas genéricas necessárias para imprimir a partir de vários aplicativos do

Windows. As etapas específicas para imprimir documentos podem variar de acordo com o aplicativo utilizado. Consulte o

Manual do Usuário do software para obter detalhes sobre o procedimento de impressão exato.

1

Abra o documento que deseja imprimir.

2

Selecione Imprimir no menu Arquivo. A janela Imprimir será exibida. Essa janela poderá ser ligeiramente diferente, dependendo do aplicativo utilizado.

As configurações básicas de impressão são selecionadas na janela Imprimir. Elas incluem o número de cópias e o intervalo de impressão.

Verifique se a impressora está selecionada.

3

Selecione o driver de impressão na lista suspensa

Nome.

4

Para aproveitar os recursos da impressora fornecidos pelo driver, clique em Propriedades ou em Preferences na janela Imprimir do aplicativo. Para obter detalhes,

consulte “Configurações da impressora” na página 15.

Se a guia Setup, Impressora ou Options for exibida na janela Imprimir, selecione-a. Na tela seguinte, clique em

Propriedades.

5

Clique em OK para fechar a janela de propriedades da impressora.

6

Para iniciar o trabalho de impressão, clique em OK ou em

Imprimir na janela Imprimir.

14

Impressão básica

Imprimindo em arquivos (PRN)

Ocasionalmente, poderá ser necessário salvar os dados de impressão na forma de arquivos para utilização posterior.

Para criar um arquivo:

1

Marque a caixa Imprimir em arquivo na janela

Imprimir.

2

Selecione a pasta, atribua um nome ao arquivo e, em seguida, clique em OK.

Configurações da impressora

Você pode utilizar a janela de propriedades da impressora para acessar todas as opções de impressão necessárias à utilização do equipamento. Quando as propriedades da impressora forem exibidas, você poderá analisar e alterar as configurações necessárias ao trabalho de impressão.

A janela de propriedades da sua impressora pode ser um pouco diferente, dependendo do sistema operacional. Este Manual do

Usuário do Software mostra a janela Propriedades do

Windows XP.

A janela Propriedades do driver de impressão exibida neste

Manual do Usuário pode variar de acordo com a impressora utilizada.

Quando a pasta Impressoras e aparelhos de fax é utilizada para acessar as propriedades da impressora, guias adicionais do

Windows podem ser exibidas (consulte o Guia do Usuário do

Windows) e a guia Impressora (consulte “Guia Impressora” na página 18).

O

BSERVAÇÕES

:

• A maioria dos aplicativos do Windows substitui as configurações especificadas no driver de impressão. Altere primeiro todas as configurações de impressão disponíveis no software. Depois, altere as demais configurações utilizando o driver de impressão.

• As configurações alteradas permanecerão válidas somente enquanto o programa atual estiver sendo utilizado. Para

que as alterações sejam permanentes, elas devem ser implementadas na pasta Impressoras.

• O procedimento descrito a seguir destina-se ao Windows XP.

Para outros sistemas operacionais Windows, consulte o Guia do Usuário do Windows correspondente ou a Ajuda on-line.

1. Clique no botão Iniciar do Windows.

2. Selecione Impressoras e aparelhos de fax.

3. Selecione o ícone do driver de impressão.

4. Clique com o botão direito do mouse no ícone do driver de impressão e selecione Preferências de impressão.

5. Altere as configurações em cada guia e clique em OK.

15

Impressão básica

Guia Layout

A guia Layout contém opções de ajuste da aparência do documento na página impressa. As opções Opções de layout incluem Várias páginas por lado e Impressão de pôsteres.

Consulte “Imprimindo documentos” na página 14 para obter

mais informações sobre como acessar as propriedades da impressora.

Impressão em frente e verso

Impressão em frente e verso permite imprimir nos dois lados do papel.

Se esta opção não for exibida, a sua impressora não possui este recurso.

• Para obter detalhes, consulte “Imprimindo nos dois lados do papel” na página 22.

Guia Papel

Utilize as opções a seguir para definir as especificações básicas de manuseio de papel quando acessar as propriedades da

impressora. Consulte “Imprimindo documentos” na página 14

para obter mais informações sobre como acessar as propriedades da impressora.

Clique na guia Papel para acessar várias propriedades do papel.

Orientação do papel

Orientação do papel permite selecionar a direção na qual as informações serão impressas na página.

Retrato imprime no sentido da largura da página, em estilo de carta.

Paisagem imprime no sentido do comprimento da página, em estilo de planilha.

Rodar 180 graus permite que você gire a página 180 graus.

Retrato

Paisagem

Opções de layout

Opções de layout permite selecionar opções de impressão avançadas. Você pode escolher Várias páginas por lado e

Impressão de pôsteres.

• Para obter detalhes, consulte “Imprimindo várias páginas em uma folha de papel (impressão de N páginas)” na página 20.

• Para obter detalhes, consulte “Imprimindo pôsteres” na página 21.

• Para obter detalhes, consulte “Imprimindo folhetos” na página 21.

16

Impressão básica

Cópias

Cópias permite escolher o número de cópias que serão impressas. Você pode selecionar entre 1 e 999 cópias.

Tamanho

Tamanho permite definir o tamanho do papel que foi colocado na bandeja.

Se o tamanho necessário não constar na caixa Tamanho, clique em Personalizado. Quando a janela Configuração do

papel personalizado for exibida, defina o tamanho do papel e clique em OK. A configuração será mostrada na lista e poderá ser selecionada.

Origem

Certifique-se de que a opção Origem esteja definida como a bandeja de papel correspondente.

Utilize Alimentador manual ao imprimir em materiais especiais como envelopes e transparências.

Tipo

Defina Tipo de acordo com o papel inserido na bandeja da qual deseja imprimir. Isso proporciona a melhor qualidade de

impressão. Caso contrário, a qualidade de impressão poderá não ser satisfatória.

Grosso: papel grosso de 90 a105 g/m

2

.

Fino: papel fino de 60 a 70 g/m

2

.

Algodão: papel de algodão de 75 a 90 g/m

2

25% e Gilbert 100%.

como Gilbert

Papel normal: papel normal. Selecione este tipo se sua impressora for monocromática e você estiver imprimindo em papel de 60 g/m

2

.

Reciclado: papel reciclado de 75 a 90 g/m

2

.

Papel colorido: papel com fundo colorido de 75 a 90 g/m

2

.

Papel arquivo: se precisar armazenar as impressões por longos períodos, como em arquivos, selecione esta opção.

Glossy Photo 160 g/m2: papel couchê 44 lb (160 g/m2).

Impressão em escala

Impressão em escala permite ajustar de forma automática ou manual o tamanho da página a ser impressa ao tamanho do papel. Você pode escolher entre Nenhum, Reduzir/

ampliar e Ajustar à página.

• Para obter detalhes, consulte “Imprimindo documentos reduzidos ou ampliados” na página 22.

• Para obter detalhes, consulte “Ajustando documentos ao tamanho de papel selecionado” na página 22.

Guia Gráficos

Utilize as opções de Gráficos a seguir para ajustar a qualidade da impressão às suas necessidades específicas. Consulte

“Imprimindo documentos” na página 14 para obter mais

informações sobre como acessar as propriedades da impressora.

Clique na guia Gráficos para exibir as propriedades mostradas abaixo.

As opções de resolução que podem ser selecionadas

variam de acordo com o modelo da impressora. Quanto maior a definição, mais nítidos serão os caracteres e os elementos gráficos impressos. As definições maiores também podem aumentar o tempo de impressão dos documentos.

Modo de cores

Você pode selecionar opções de cores. A opção Cor geralmente produz a melhor qualidade de impressão para documentos coloridos. Se você desejar imprimir um documento colorido em tons de cinza, selecione Contraste.

Para ajustar as opções de cor manualmente, selecione Manual e clique no botão Ajustar cores ou Correspondência de

cores.

Cópias : Quando você fizer várias cópias e se desejar que algumas cópias sejam impressas em cores e outras na escala de cinza, use esta opção e selecione o número de cópias na escala de cinza.

Ajustar cores: para ajustar a aparência das imagens, altere as configurações na opção Níveis.

Correspondência de cores: para ajustar a aparência das imagens, altere as configurações na opção Configurações.

Opções avançadas

Você pode definir configurações avançadas clicando no botão

Opções avançadas.

Imprimir todo o texto em preto: quando a opção

Imprimir todo o texto em preto é selecionada, todo o texto do documento é impresso em preto sólido, independentemente das cores mostradas na tela.

Escurecer todo o texto: quando a opção Escurecer todo

o texto é selecionada, todo o texto do seu documento pode ser impresso de forma mais escura que um documento normal.

Algumas impressoras não oferecem suporte a esse recurso.

Qualidade

17

Impressão básica

Guia Outros recursos

Você pode selecionar opções de saída para o documento.

Consulte “Imprimindo documentos” na página 14 para obter

mais informações sobre como acessar as propriedades da impressora.

Clique na guia Outros recursos para exibir o seguinte recurso:

Guia Sobre

Utilize a guia Sobre para exibir o aviso de direitos autorais e o número da versão do driver. Caso possua um navegador, você poderá se conectar à Internet clicando no ícone do site.

Consulte “Imprimindo documentos” na página 14 para obter

mais informações sobre como acessar as propriedades da impressora.

Guia Impressora

Se você acessar as propriedades da impressora através da pasta Impressoras, a guia Impressora será exibida. Você pode definir a configuração da impressora.

O procedimento descrito a seguir destina-se ao Windows XP.

Para outros sistemas operacionais Windows, consulte o Guia do

Usuário do Windows correspondente ou a Ajuda on-line.

1

Clique no menu Iniciar do Windows.

2

Selecione Impressoras e aparelhos de fax.

3

Selecione o ícone do driver de impressão.

4

Clique com o botão direito do mouse no ícone do driver de impressão e selecione Propriedades.

5

Clique na guia Impressora e defina as opções.

Marca d’água

Você pode criar uma imagem de texto de fundo para ser impressa em cada página do documento. Para obter detalhes,

consulte “Utilizando marcas d’água” na página 23.

Sobreposição

As sobreposições costumam ser utilizadas para substituir formulários pré-impressos e papéis timbrados. Para obter

detalhes, consulte “Utilizando sobreposições” na página 24.

Opções de saída

Subconj impr: você pode definir a seqüência de impressão das páginas. Selecione a ordem de impressão na lista suspensa.

- Normal: as páginas são impressas da primeira para a

última.

- Inv. todas pág. (3,2,1): as páginas são impressas da

última para a primeira.

- Imprimir páginas ímpares: somente as páginas

ímpares do documento são impressas.

- Imprimir páginas pares: somente as páginas pares do documento são impressas.

18

Impressão básica

Utilizando uma configuração favorita

A opção Favoritos, mostrada em todas as guias de propriedades, permite salvar as configurações atuais das propriedades para utilização futura.

Para salvar um item Favoritos:

1

Altere as configurações necessárias em cada guia.

2

Na caixa de entrada Favoritos, digite um nome para o item.

3

Clique em Salvar.

Quando você salvar Favoritos, todas as configurações atuais do driver serão salvas.

Para utilizar uma configuração salva, basta selecionar o item na lista suspensa Favoritos. O equipamento será configurado para impressão de acordo com as configurações selecionadas em Favoritos.

Para excluir um item de Favoritos, selecione-o na lista e clique em Excluir.

Você também pode restaurar as configurações padrão do driver de impressão ao selecionar Padrão da impressora na lista.

Utilizando a Ajuda

A sua impressora possui uma tela de ajuda que pode ser ativada com o botão Ajuda existente na janela de propriedades de impressão. Essas telas de ajuda contêm informações detalhadas sobre as funções fornecidas pelo driver de impressão.

Você também pode clicar em no canto superior direito e, em seguida, clicar em qualquer configuração.

19

Impressão básica

3

Impressão avançada

Este capítulo descreve as opções de impressão e os trabalhos de impressão avançados.

O

BSERVAÇÃO

:

• A janela Propriedades do driver de impressão exibida neste

Manual do Usuário pode variar de acordo com a impressora utilizada. No entanto, os componentes existentes nessa janela são semelhantes.

• Se for necessário identificar o nome exato da impressora, o

CD-ROM fornecido poderá ser consultado.

Este capítulo inclui:

• Imprimindo várias páginas em uma folha de papel

(impressão de N páginas)

• Imprimindo pôsteres

• Imprimindo folhetos

• Imprimindo nos dois lados do papel

• Imprimindo documentos reduzidos ou ampliados

• Ajustando documentos ao tamanho de papel selecionado

• Utilizando marcas d’água

• Utilizando sobreposições

1 2

3 4

Imprimindo várias páginas em uma folha de papel (impressão de N páginas)

Você pode selecionar o número de páginas que serão impressas em uma única folha de papel. Para imprimir mais de uma página por folha, o tamanho das páginas será reduzido e elas serão organizadas na ordem que você especificar. É possível imprimir até 16 páginas em uma folha.

1

Para alterar as configurações de impressão do aplicativo, acesse as propriedades da impressora. Consulte

“Imprimindo documentos” na página 14.

2

Na guia Layout, escolha Várias páginas por lado na lista suspensa Tipo layout.

3

Na lista suspensa Páginas por lado, selecione o número de páginas que deseja imprimir por folha (1, 2, 4, 6, 9 ou

16).

4

Selecione a ordem das páginas na lista suspensa Ordem

das páginas, se for necessário.

Marque Imprimir borda da página para imprimir uma borda ao redor de cada página impressa na folha.

5

Clique na guia Papel e selecione a origem, o tamanho e o tipo de papel.

6

Clique em OK e imprima o documento.

20

Impressão avançada

Imprimindo pôsteres

Este recurso permite imprimir documentos de uma única página em 4, 9 ou 16 folhas de papel para colar as folhas e formar um pôster.

O

BSERVAÇÃO

: A opção de impressão de pôster está disponível quando a resolução de 600 dpi é selecionada na guia Gráficos.

1

Para alterar as configurações de impressão do aplicativo, acesse as propriedades da impressora. Consulte

“Imprimindo documentos” na página 14.

2

Clique na guia Layout e selecione Impressão de

pôsteres na lista suspensa Tipo layout.

3

Configure a opção de pôster:

Você pode selecionar o layout da página como 2 x 2, 3 x 3 ou 4 x 4. Se você selecionar 2 x 2, a saída será automaticamente ampliada para cobrir 4 páginas físicas.

Especifique uma sobreposição em milímetros ou polegadas para facilitar a colagem das páginas.

3,8 mm

3,8 mm

4

Clique na guia Papel e selecione a origem, o tamanho e o tipo de papel.

5

Clique em OK e imprima o documento. Você pode montar o pôster juntando as folhas e colando-as.

Imprimindo folhetos

9

8

9

8

Este recurso permite que você imprima documentos nos dois lados das folhas de papel e organize as páginas para que, depois da impressão, o papel possa ser dobrado ao meio para formar um folheto.

1

Para alterar as configurações de impressão do aplicativo de software, acesse as propriedades da impressora.

Consulte “Imprimindo documentos” na página 14.

2

Na guia Layout, selecione Impressão de folhetos na lista suspensa Tipo layout.

O

BSERVAÇÃO

: A opção Impressão de folhetos não está disponível para todos os tamanhos de papel. Para saber encontrar o tamanho de papel disponível para este recurso, selecione o tamanho do papel na opção Tamanho na guia

Papel e, depois, verifique se Impressão de folhetos no menu suspenso Tipo layout na guia Layout está ativada.

3

Clique na guia Papel e selecione a origem, o tamanho e o tipo do papel.

4

Clique em OK e imprima o documento.

5

Depois de imprimir, dobre e grampeie as páginas.

21

Impressão avançada

Imprimindo nos dois lados do papel

Você pode imprimir nos dois lados das folhas de papel. Antes de imprimir, decida qual será a orientação dos documentos.

As opções são:

Nenhum

Borda longa: layout convencional utilizado na encadernação de livros.

Borda curta: tipo geralmente utilizado em calendários.

2

2

3

5

2

3

5

5

3

Borda longa

2

5

3

Borda curta

O

BSERVAÇÃO

: Não imprima nos dois lados de etiquetas, transparências, envelopes ou papéis grossos. Isso poderá causar danos à impressora e provocar obstruções de papel.

1

Para alterar as configurações de impressão do aplicativo, acesse as propriedades da impressora. Consulte

“Imprimindo documentos” na página 14.

2

Na guia Layout, selecione a orientação do papel.

3

Na seção Impressão em frente e verso, selecione a opção de encadernação desejada.

4

Clique na guia Papel e selecione a origem, o tamanho e o tipo do papel.

5

Clique em OK e imprima o documento.

O

BSERVAÇÃO

: se sua impressora não possuir uma unidade duplex, o trabalho de impressão deverá ser concluído manualmente. O equipamento imprime páginas alternadas do documento primeiro. Assim que a impressão do primeiro lado do trabalho for concluída, a janela de dicas de impressão será exibida. Siga as instruções exibidas na tela para concluir o trabalho de impressão.

A

Imprimindo documentos reduzidos ou ampliados

É possível alterar o tamanho do conteúdo de uma página para que ele pareça maior ou menor na página impressa.

1

Para alterar as configurações de impressão do aplicativo, acesse as propriedades da impressora. Consulte

“Imprimindo documentos” na página 14.

2

Na guia Papel, selecione Reduzir/ampliar na lista suspensa Tipo de impr..

3

Digite a escala desejada na caixa de entrada

Porcentagem.

Você também pode clicar no botão ou .

4

Selecione a origem, o tamanho e o tipo de papel em

Opções de papel.

5

Clique em OK e imprima o documento.

Ajustando documentos ao tamanho de papel selecionado

Esta função da impressora permite ajustar a escala do trabalho de impressão a qualquer tamanho de papel selecionado, independentemente do tamanho do documento digital. Isso pode ser útil para verificar detalhes em documentos pequenos.

1

Para alterar as configurações de impressão do aplicativo, acesse as propriedades da impressora. Consulte

“Imprimindo documentos” na página 14.

2

Na guia Papel, selecione Ajustar à página na lista suspensa Tipo de impr..

3

Selecione o tamanho correto na lista suspensa Página

destino.

4

Selecione a origem, o tamanho e o tipo de papel em

Opções de papel.

5

Clique em OK e imprima o documento.

22

Impressão avançada

Utilizando marcas d’água

A opção Marca d’água permite imprimir textos sobre documentos existentes. Por exemplo, você pode optar por incluir as palavras “RASCUNHO” ou “CONFIDENCIAL” em letras grandes de cor cinza no sentido diagonal ao longo da primeira página ou em todas as páginas de um documento.

Várias marcas d’água predefinidas estão incluídas na impressora e podem ser alteradas. Além disso, é possível adicionar novas marcas d’água à lista.

Utilizando marcas d’água existentes

1

Para alterar as configurações de impressão do aplicativo, acesse as propriedades da impressora. Consulte

“Imprimindo documentos” na página 14.

2

Clique na guia Outros recursos e selecione a marca d’água desejada na lista Marca d’água. A marca d’água selecionada será exibida na imagem de visualização.

3

Clique em OK para iniciar a impressão.

O

BSERVAÇÃO

: a imagem de visualização mostra a aparência da página depois de impressa.

Criando marcas d’água

1

Para alterar as configurações de impressão do aplicativo, acesse as propriedades da impressora. Consulte

“Imprimindo documentos” na página 14.

2

Clique na guia Outros recursos e, em seguida, clique no botão Editar da seção Marca d’água. A janela Editar

marcas d’água será exibida.

3

Digite uma mensagem de texto na caixa Mensagem de

marca d’água. Você pode inserir até 40 caracteres.

A mensagem será exibida na janela de visualização.

Quando a caixa de seleção Somente na primeira página for marcada, a marca d’água será impressa somente na primeira página.

4

Selecione as opções de marca d’água.

Você pode selecionar o nome, o estilo, o tamanho e o nível da escala de cinza da fonte na seção Atributos da fonte e definir o ângulo da marca d’água na seção Ângulo da

mensagem.

5

Clique em Adicionar para adicionar uma nova marca d’água à lista.

6

Após terminar a edição, clique em OK e inicie a impressão.

Para interromper a impressão da marca d’água, selecione

(Sem marca d’água) na lista suspensa Marca d’água.

23

Impressão avançada

Editando marcas d’água

1

Para alterar as configurações de impressão do aplicativo, acesse as propriedades da impressora. Consulte

“Imprimindo documentos” na página 14.

2

Clique na guia Outros recursos e, em seguida, clique no botão Editar da seção Marca d’água. A janela Editar

marcas d’água será exibida.

3

Selecione a marca d’água que deseja editar na lista

Marcas d’água atuais. Altere a mensagem e as opções da marca d’água.

4

Clique em Atualizar para salvar as alterações.

5

Clique em OK até sair da janela Imprimir.

Excluindo marcas d’água

1

Para alterar as configurações de impressão do aplicativo, acesse as propriedades da impressora. Consulte

“Imprimindo documentos” na página 14.

2

Na guia Outros recursos, clique no botão Editar da seção Marca d’água. A janela Editar marcas d’água será exibida.

3

Selecione a marca d’água que deseja excluir da lista

Marcas d’água atuais e clique em Excluir.

4

Clique em OK até sair da janela Imprimir.

Dear ABC

Regards

WORLD BEST

WORLD BEST

Utilizando sobreposições

O que são sobreposições?

Sobreposições são textos e/ou imagens armazenadas na unidade de disco rígido (HD) do computador em um formato de arquivo especial que pode ser impresso em qualquer documento. As sobreposições costumam ser utilizadas para substituir formulários pré-impressos e papéis timbrados. Em vez de utilizar papéis timbrados pré-impressos, você pode criar uma sobreposição contendo as mesmas informações do timbre.

Para imprimir uma carta com o timbre de sua empresa, não é necessário colocar papéis timbrados pré-impressos na impressora. Basta instruir o equipamento a imprimir a sobreposição do timbre juntamente com o documento.

Criando sobreposições de página

Para utilizar uma sobreposição de página, crie uma nova sobreposição contendo um logotipo ou imagem.

1

Crie ou abra um documento com o texto ou a imagem a serem usados na nova sobreposição de página. Posicione os itens exatamente como deseja que sejam mostrados quando forem impressos como uma sobreposição.

2

Para salvar o documento como uma sobreposição, acesse

as propriedades da impressora. Consulte “Imprimindo documentos” na página 14.

3

Clique na guia Outros recursos e, em seguida, clique no botão Editar da seção Sobreposição.

4

Na janela Editar sobreposição, clique em Criar

sobreposição.

5

Na janela Criar sobreposição, digite um nome com até oito caracteres na caixa Nome do arquivo. Se necessário, selecione o caminho de destino. (O caminho padrão é

C:\FormOver.)

6

Clique em Salvar. O nome será exibido na caixa Lista de

sobreposições.

7

Clique em OK ou em Sim para concluir a criação.

O arquivo não será impresso. Em vez disso, ele será armazenado no disco rígido do computador.

O

BSERVAÇÃO

: o tamanho do documento de sobreposição deve ser igual ao tamanho dos documentos que serão impressos com a sobreposição. Não crie sobreposições que contenham marcas d’água.

24

Impressão avançada

Utilizando sobreposições de página

Depois de criada, a sobreposição estará pronta para ser impressa com o documento. Para imprimir uma sobreposição com um documento:

1

Crie ou abra o documento que deseja imprimir.

2

Para alterar as configurações de impressão do aplicativo, acesse as propriedades da impressora. Consulte

“Imprimindo documentos” na página 14.

3

Clique na guia Outros recursos.

4

Selecione o item desejado na lista suspensa

Sobreposição.

5

Se o arquivo de sobreposição desejado não for mostrado na lista Sobreposição, clique no botão Editar, Carregar

sobreposição e selecione o arquivo.

Se você armazenou o arquivo de sobreposição em uma origem externa, também poderá carregá-lo através da janela Carregar sobreposição.

Após selecionar o arquivo, clique em Abrir. O nome do arquivo será exibido na caixa Lista de sobreposições e estará disponível para impressão. Selecione a sobreposição na caixa Lista de sobreposições.

6

Se necessário, clique em Confirmar sobreposição de

página ao imprimir. Se essa caixa for marcada, uma janela solicitando a confirmação da impressão de uma sobreposição no documento será exibida sempre que um documento for enviado para impressão.

Se esta caixa não estiver marcada e uma sobreposição for selecionada, ela será impressa automaticamente com o documento.

7

Clique em OK ou em Sim até que a impressão seja iniciada.

A sobreposição selecionada será descarregada com o trabalho de impressão e impressa no documento.

O

BSERVAÇÃO

: a resolução do documento de sobreposição deve ser igual ao documento que será impresso.

Excluindo sobreposições de página

Você pode excluir as sobreposições de página que não estão mais sendo utilizadas.

1

Na janela de propriedades da impressora, clique na guia

Outros recursos.

2

Clique no botão Editar na seção Sobreposição.

3

Na caixa Lista de sobreposições, selecione a sobreposição que deseja excluir.

4

Clique em Excluir sobreposição.

5

Quando a mensagem de confirmação for exibida, clique em Sim.

6

Clique em OK até sair da janela Imprimir.

4

Compartilhando a impressora localmente

Você pode conectar a impressora diretamente a um computador selecionado, chamado de “host” na rede.

O procedimento descrito a seguir destina-se ao Windows XP.

Para outros sistemas operacionais Windows, consulte o Guia do

Usuário do Windows correspondente ou a Ajuda on-line.

O

BSERVAÇÕES

:

• Verifique se os sistemas operacionais são compatíveis com a impressora. Consulte a seção Compatibilidade com sistemas operacionais em Especificações da impressora no Manual do

Usuário do equipamento.

• Se for necessário identificar o nome exato da impressora, o CD-ROM fornecido poderá ser consultado.

Configurando um computador host

1

Inicie o Windows.

2

No menu Iniciar, selecione Impressoras e aparelhos

de fax.

3

Clique duas vezes no ícone do driver de impressão.

4

No menu Impressora, selecione Compartilhamento.

5

Marque a caixa Comartilhar esta impressora.

6

Preencha o campo Nome do compartilhamento e clique em OK.

Configurando um computador cliente

1

Clique com o botão direito do mouse no botão Iniciar do

Windows e selecione Explorar.

2

Selecione Meus locais de rede e, em seguida, clique com o botão direito em Procurar computadores.

3

Insira o endereço IP do computador host no campo Nome

do computador e clique em Pesquisar. (Se o computador host necessitar de um Nome de usuário e de uma Senha, insira a ID de usuário e a senha da conta do computador host.)

4

Clique duas vezes em Impressoras e aparelhos de fax.

5

Clique com o botão direito do mouse no ícone do driver de impressão e selecione Conectar.

6

Clique em Sim se a mensagem de confirmação da instalação for exibida.

25

Compartilhando a impressora localmente

5

Utilizando o Smart Panel

O Smart Panel é um programa que monitora e informa o status da impressora, além de permitir personalizar as configurações da impressora. Se você for um usuário de SO Windows ou

Macintosh, o Smart Panel será instalado automaticamente quando você instalar o software da impressora. Se você for um usuário de SO Linux, faça download do Smart Panel do site da

Samsung (www.samsung.com/printer) e execute a instalação.

O

BSERVAÇÕES

:

• Para utilizar este programa, são necessários:

- Para verificar os sistemas operacionais compatíveis com a sua impressora, consulte as especificações da impressora no Manual do Usuário do seu equipamento.

- Mac OS X 10.3 ou superior

- Linux. Para verificar os sistemas operacionais compatíveis com a sua impressora, consulte as especificações da impressora no Manual do Usuário do seu equipamento.

- Internet Explorer versão 5.0 ou superior para exibir as animações em Flash da Ajuda em HTML.

• Se for necessário identificar o nome exato da impressora, o

CD-ROM fornecido poderá ser consultado.

Clique neste ícone no Linux.

Se você for usuário do Windows, no menu Iniciar, selecione

Programas ou Todos os programas

nome do driver de impressão

Smart Panel.

O

BSERVAÇÕES

:

• Se você instalou mais de uma impressora Samsung, primeiro selecione o modelo da impressora desejado para utilizar o Smart Panel correspondente. Clique com o botão direito do mouse (no Windows ou Linux) ou clique (no

Mac OS X) no ícone do Smart Panel e selecione o nome da

sua impressora.

• A janela do Smart Panel e o seu conteúdo exibido neste

Manual do Usuário do Software podem variar de acordo com a impressora.

O programa Smart Panel exibe o status atual da impressora, o nível de toner remanescente nos cartuchos e várias outras informações. Você também pode alterar as configurações.

Compreendendo o Smart Panel

Se ocorrer um erro durante a impressão, a janela do Smart

Panel será exibida com o erro.

Também é possível iniciar o Smart Panel manualmente. Clique duas vezes no ícone do Smart Panel na barra de tarefas do

Windows (no Windows), ou na área de notificação (no Linux).

Você também pode clicar na barra de status (no Mac OS X).

Clique duas vezes neste ícone no Windows.

Clique neste ícone no Mac OS X.

26

Utilizando o Smart Panel

1

1

Nível de toner

Você pode exibir o nível de toner remanescente nos cartuchos.

A impressora e o número de cartuchos de toner exibidos acima podem variar de acordo com a impressora. Algumas impressoras não oferecem esse recurso.

Comprar agora

Você pode solicitar a substituição dos cartuchos de toner on-line.

Solução de Problemas

Você pode exibir a Ajuda para solucionar problemas.

Configuração da impressora

Você pode definir várias configurações da impressora na janela do

Utilitário de Configurações da Impressora Algumas impressoras não oferecem esse recurso.

O

BSERVAÇÃO

:

se a impressora estiver conectada a uma rede e você for um usuário do Windows ou ao Macintosh OS X, a

janela do SyncThru Web Service será exibida em vez da janela do Utilitário de Configurações da Impressora. O Linux não oferece suporte ao ambiente de rede.

Configuração do driver (somente para Windows)

Você pode utilizar a janela de propriedades da impressora para acessar todas as opções de impressão necessárias à utilização

do equipamento. Para obter detalhes, Consulte “Configurações da impressora” na página 15.

Abrindo o Guia de Solução de

Problemas

O Guia de Solução de Problemas pode ser utilizado para consultar soluções para erros.

Clique com o botão direito do mouse (no Windows ou no Linux) ou clique (no Mac OS X) no ícone do Smart Panel e selecione

Solução de Problemas.

Utilizando o Utilitário de

Configurações da Impressora

Com o Utilitário de Configurações da Impressora é possível configurar e verificar as configurações de impressão.

1

Clique com o botão direito do mouse (no Windows ou no

Linux) ou clique (no Mac OS X) no ícone do Smart Panel e selecione Configuração da impressora.

2

Altere as configurações.

3

Para enviar as alterações à impressora, clique no botão

Aplicar.

O

BSERVAÇÕES

:

se você conectar a sua impressora a uma rede, a janela do SyncThru Web Service será exibida além da janela do Utilitário de Configurações da Impressora.

Utilizando o arquivo de ajuda on-line

Para obter mais informações sobre o Utilitário de

Configurações da Impressora, clique em .

Alterando as configurações do programa Smart Panel

Clique com o botão direito do mouse (no Windows ou no Linux) ou clique (no Mac OS X) no ícone do Smart Panel e selecione

Opções. Selecione as configurações desejadas na janela

Opções.

27

Utilizando o Smart Panel

6

Utilizando a impressora no Linux

O seu equipamento pode ser utilizado em ambientes Linux.

Este capítulo inclui:

• Introdução

• Instalando o Unified Linux Driver

• Usando o programa SetIP

• Utilizando o Unified Driver Configurator

• Configurando as propriedades da impressora

• Imprimindo documentos

3

Do site da Samsung, faça download e descompacte o pacote Unified Linux Driver em seu computador.

4

Clique no ícone " " na parte inferior da área de trabalho.

Quando a tela do terminal for exibida, digite:

[[email protected] root]#tar zxf [Caminhodoarquivo]/

UnifiedLinuxDriver.tar.gz[[email protected] root]#cd

[Caminhodoarquivo]/cdroot/Linux[[email protected]

Linux]#./install.sh

O

BSERVAÇÃO

: Se você não usar a interface gráfica ou não tiver conseguido instalar o software, será necessário usar o driver em modo texto. Siga as etapas 3 e 4, bem como as instruções na tela do terminal.

5

Quando a tela de boas-vindas for exibida, clique em Next.

Introdução

É necessário fazer download do pacote de software Linux do site da Samsung (www.samsung.com/printer) para instalar o software da impressora e do scanner.

Após ser instalado no sistema Linux, o pacote de drivers permite monitorar vários dispositivos através das portas paralelas ECP rápidas e USB simultaneamente.

O pacote Unified Linux Driver é fornecido com um programa de instalação flexível e inteligente. Não é necessário procurar componentes adicionais necessários ao software Unified Linux

Driver: todos os pacotes necessários serão copiados para o seu sistema e instalados automaticamente. Isso é possível em várias versões mais populares do Linux.

6

Após a conclusão da instalação, clique em Finish.

Instalando o Unified Linux

Driver

Instalando o Unified Linux Driver

1

Verifique se o equipamento está conectado ao computador.

Ligue o computador e o equipamento.

2

Quando a janela de logon do administrador for exibida, digite root no campo Login e a senha do sistema.

O

BSERVAÇÃO

: é necessário fazer logon como superusuário

(root) para instalar o software da impressora. Caso não seja um superusuário, peça ajuda ao administrador do sistema.

28

Utilizando a impressora no Linux

Para a sua comodidade, o programa de instalação adicionou o ícone de área de trabalho do Unified Driver

Configurator e o grupo Samsung Unified Driver ao menu do sistema. Caso encontre dificuldades, consulte a ajuda on-line disponível no menu do sistema ou nas janelas de aplicativos do pacote de drivers, como o Unified Driver

Configurator.

Desinstalando o Unified Linux Driver

1

Quando a janela de logon do administrador for exibida, digite root no campo Login e a senha do sistema.

O

BSERVAÇÃO

: é necessário fazer logon como superusuário

(root) para instalar o software da impressora. Caso não seja um superusuário, peça ajuda ao administrador do sistema.

2

Clique no ícone " " na parte inferior da área de trabalho.

Quando a tela do terminal for exibida, digite:

[[email protected] root]#cd /opt/Samsung/mfp/uninstall/

[[email protected] uninstall]#./uninstall.sh

3

Clique em Uninstall.

4

Clique em Next.

5

Clique em Finish.

Usando o programa SetIP

Este programa destina-se a definir o endereço IP usando o endereço MAC, o qual é o número de série do hardware da placa ou interface de rede da impressora. Em especial, o programa permite que o administrador de rede defina vários

IPs de rede ao mesmo tempo.

O programa SetIP poderá ser usado somente quando o seu equipamento estiver conectado a uma rede.

O programa SetIP deve ser instalado automaticamente durante a instalação do driver de impressão.

Iniciando o programa

1

Imprima o relatório de informações de rede do equipamento, o qual inclui o seu endereço MAC.

2

Abra /opt/Samsung/mfp/share/utils/.

3

Clique duas vezes no arquivo SetIPApplet.html.

4

Clique em na janela SetIP para abrir a janela de configuração do TCP/IP.

5

Insira o endereço MAC, o endereço IP, a máscara de subrede e o gateway padrão da placa de rede e, em seguida, clique em Aplicar.

O

BSERVAÇÃO

:

Ao inserir o endereço MAC, digite-o sem o pontoe-vírgula (:).

6

O equipamento imprime as informações de rede. Verifique se todas as configurações estão corretas.

7

Feche o programa SetIP.

29

Utilizando a impressora no Linux

Utilizando o Unified Driver

Configurator

O Unified Linux Driver Configurator é uma ferramenta destinada principalmente à configuração da impressora.

Após a instalação do Unified Linux Driver, o ícone do Unified

Linux Driver Configurator será automaticamente criado na área de trabalho.

Abrindo o Unified Driver Configurator

1

Clique duas vezes no Unified Driver Configurator na

área de trabalho.

Você também pode clicar no ícone Startup Menu e selecionar Samsung Unified Driver e, em seguida,

Unified Driver Configurator.

2

Pressione os botões no painel Modules para alternar para a janela de configuração correspondente.

Botão Printers Configuration

Botão Ports Configuration

Printers Configuration

A configuração de impressoras possui duas guias: Printers e

Classes.

Guia Printers

Você pode exibir a configuração atual da impressora do sistema ao clicar no botão de ícone da impressora localizado no lado esquerdo da janela do Unified Driver Configurator.

Alterna para Printer configuration.

Mostra todas as impressoras instaladas.

Mostra o status, o modelo e o URI da impressora.

Os seguintes botões de controle de impressoras podem ser utilizados:

Refresh: atualiza a lista de impressoras disponíveis.

Add Printer: permite adicionar uma nova impressora.

Remove Printer: remove a impressora selecionada.

Set as Default: define a impressora atual como a impressora padrão.

Stop/Start: interrompe/inicia a impressora.

Test: permite imprimir uma página de teste para verificar se o equipamento está funcionando corretamente.

Properties: permite exibir e alterar as propriedades da

impressora. Para obter detalhes, consulte a página 31.

Clique em Help para utilizar a ajuda on-line.

3

Após alterar as configurações, clique em Exit para fechar o Unified Driver Configurator.

30

Utilizando a impressora no Linux

Guia Classes

A guia Classes mostra uma lista de classes de impressoras disponíveis.

Mostra todas as classes de impressoras.

Configurando as propriedades da impressora

A janela de propriedades fornecida por Printers configuration permite alterar várias propriedades de impressão do seu equipamento.

1

Abra o Unified Driver Configurator.

Se necessário, alterne para Printers configuration.

2

Selecione o seu equipamento na lista de impressoras disponíveis e clique em Properties.

3

A janela Printer Properties será exibida.

Ports Configuration

Mostra o status da classe e o número de impressoras na classe.

Refresh: atualiza a lista de classes.

Add Class...: permite adicionar uma nova classe de impressoras.

Remove Class: remove a classe de impressoras selecionada.

Esta janela permite exibir a lista de portas disponíveis, verificar o status de cada porta e liberar uma porta bloqueada em estado ocupado quando o seu proprietário for encerrado por algum motivo.

Alterna para

Ports configuration.

Mostra todas as portas disponíveis.

Mostra o tipo da porta, o dispositivo a ela conectado e o status.

Refresh: atualiza a lista de portas disponíveis.

Release port: libera a porta selecionada.

31

Utilizando a impressora no Linux

A parte superior da janela contém as seguintes guias:

General: permite alterar o nome e a localização da impressora. O nome fornecido nessa guia é exibido na lista de impressoras em Printers configuration.

Connection: permite exibir ou selecionar outra porta.

Se a porta da impressora for alterada de USB para paralela (ou vice-versa) enquanto estiver em utilização, reconfigure a porta nessa guia.

Driver: permite exibir ou selecionar outro driver de impressão. Clique em Options para configurar as opções padrão do dispositivo.

Jobs: mostra a lista de trabalhos de impressão. Clique em Cancel job para cancelar o trabalho selecionado e marque a caixa de seleção Show completed jobs para exibir os trabalhos anteriores na lista.

Classes: mostra a classe da sua impressora. Clique em

Add to Class para adicionar a sua impressora a uma classe específica ou clique em Remove from Class para remover a impressora da classe selecionada.

4

Clique em OK para aplicar as alterações e fechar a janela de propriedades da impressora.

Imprimindo documentos

Imprimindo a partir de aplicativos

Você pode imprimir a partir de vários aplicativos do Linux utilizando o sistema de impressão comum do UNIX (CUPS,

Commmon Unix Printing System). Qualquer um desses aplicativos pode ser utilizado.

1

No menu File do aplicativo que está sendo utilizado, selecione Print.

2

Selecione Print utilizando o lpr diretamente.

3

Na janela GUI LPR, selecione o nome do modelo do seu equipamento na lista Printer e clique em Properties.

Clique.

4

Altere as propriedades da impressora e do trabalho de impressão.

Text: permite especificar as margens da página e configurar as opções de texto, como espaços ou colunas.

Graphics: permite configurar as opções de imagem utilizadas na impressão de arquivos, como as opções de cor, tamanho ou posição da imagem.

Device: permite configurar a resolução de impressão, a origem e o destino do papel.

5

Clique em Apply para aplicar as alterações e fechar a janela Properties.

6

Clique em OK na janela GUI LPR para iniciar a impressão.

7

A janela Printing é exibida, permitindo a monitoração do status do trabalho de impressão.

Para interromper o trabalho atual, clique em Cancel.

Imprimindo arquivos

Você pode imprimir vários tipos diferentes de arquivos no dispositivo da Samsung, utilizando a forma padrão do CUPS, diretamente da interface de linha de comando. O utilitário lpr do CUPS permite fazer isso. No entanto, o pacote de drivers substitui a ferramenta lpr padrão pelo programa LPR GUI, muito mais fácil de usar.

Para imprimir qualquer arquivo de documento:

1

Digite lpr <nome_arquivo> na linha de comandos do shell do Linux e pressione Enter. A janela GUI LPR será exibida.

Se você digitar somente lpr e pressionar Enter, a janela

Select file(s) to print será exibida primeiro. Basta selecionar os arquivos a serem impressos e clicar em

Open.

2

Na janela GUI LPR, selecione a sua impressora na lista e altere as propriedades do trabalho de impressão e da impressora.

Para obter detalhes sobre a janela de propriedades,

consulte a página 32.

3

Clique em OK para iniciar a impressão.

A parte superior da janela contém as quatro guias a seguir:

General: permite alterar o tamanho e o tipo do papel, bem como a orientação dos documentos, ativa a função duplex, acrescenta faixas iniciais e finais e altera o número de páginas por folha.

32

Utilizando a impressora no Linux

33

Utilizando a impressora no Linux

7

Utilizando a impressora no Macintosh

A sua impressora oferece suporte a sistemas Macintosh equipados com portas USB ou placas de rede 10/100 Base-TX. Ao imprimir arquivos em um computador Macintosh, instale o arquivo PPD para utilizar o driver CUPS.

O

BSERVAÇÃO

:

algumas impressoras não oferecem suporte a interfaces de rede. Consulte as especificações da impressora no Manual do Usuário do seu equipamento para identificar se ela oferece suporte a interfaces de rede.

Desinstalando o driver de impressão

A desinstalação será necessária se você estiver atualizando o software ou se a instalação falhar.

1

Coloque o CD-ROM que acompanha a impressora na unidade.

2

Clique duas vezes no ícone do CD-ROM exibido na área de trabalho do Macintosh.

3

Clique duas vezes na pasta MAC_Installer.

4

Clique duas vezes na pasta MAC_Printer.

5

Clique duas vezes no ícone Samsung SPLC Installer.

6

Digite a senha e clique em OK.

7

A janela do programa de instalação do Samsung SPL é exibida. Clique em Continue e em Continue.

8

Selecione Uninstall e clique em Uninstall.

9

Quando a desinstalação for concluída, clique em Quit.

Este capítulo inclui:

• Instalando o software no Macintosh

• Usando o programa SetIP

• Configuração da impressora

• Imprimindo

Instalando o software no

Macintosh

Usando o programa SetIP

Este programa destina-se a definir o endereço IP usando o endereço MAC, o qual é o número de série do hardware da placa ou interface de rede da impressora. Em especial, o programa permite que o administrador de rede defina vários

IPs de rede ao mesmo tempo.

O programa SetIP poderá ser usado somente quando o seu equipamento estiver conectado a uma rede.

O programa SetIP deve ser instalado automaticamente durante a instalação do driver de impressão.

O CD-ROM que acompanha a impressora contém o arquivo PPD que permite a você utilizar o driver CUPS ou Apple LaserWriter

(disponível somente quando uma impressora que ofereça suporte ao driver PostScript for utilizada)

para imprimir em um computador Macintosh.

O

BSERVAÇÃO

: Se você selecionou Typical installation for a

network printer durante a instalação do driver de impressão, o programa SetIP será executado automaticamente após a instalação. Siga a instrução abaixo.

Driver de impressão

Instalando o driver de impressão

1

Certifique-se de que o equipamento esteja conectado ao computador. Ligue o computador e a impressora.

2

Coloque o CD-ROM que acompanha a impressora na unidade.

3

Clique duas vezes no ícone do CD-ROM exibido na área de trabalho do Macintosh.

4

Clique duas vezes na pasta MAC_Installer.

5

Clique duas vezes na pasta MAC_Printer.

6

Clique duas vezes no ícone Samsung SPLC Installer.

7

Digite a senha e clique em OK.

8

A janela do programa de instalação do Samsung SPL é exibida. Clique em Continue e em Continue.

9

Selecione Easy Install e clique em Install.

10

Após a conclusão da instalação, clique em Quit.

1

A janela de certificado é exibida. Clique em Trust.

2

Imprima o relatório de informações de rede do

O

BSERVAÇÃO

:

Ao inserir o endereço MAC, digite-o sem o pontoe-vírgula (:).

5

6

34

Utilizando a impressora no Macintosh equipamento, o qual inclui o seu endereço MAC.

3

Clique em na janela SetIP para abrir a janela de configuração do TCP/IP.

4

Insira o endereço MAC, o endereço IP, a máscara de subrede e o gateway padrão da placa de rede e, em seguida, clique em Aplicar.

O equipamento imprime as informações de rede. Verifique se todas as configurações estão corretas.

Feche o programa SetIP.

Iniciando o programa

Se desejar alterar a configuração de IP da impressora de rede, siga a instrução abaixo.

1

Imprima o relatório de informações de rede do equipamento, o qual inclui o seu endereço MAC.

2

Abra a pasta Library -> Printers -> Samsung -> Nome

do modelo da sua impressora -> SetIP.

3

Clique duas vezes no arquivo SetIPApplet.html.

4

A janela de certificado é exibida. Clique em Trust.

5

Clique em na janela SetIP para abrir a janela de configuração do TCP/IP.

6

Insira o endereço MAC, o endereço IP, a máscara de subrede e o gateway padrão da placa de rede e, em seguida, clique em Aplicar.

O

BSERVAÇÃO

:

Ao inserir o endereço MAC, digite-o sem o pontoe-vírgula (:).

5

Selecione Soquete/HP Jet Direct em Printer Type.

AO IMPRIMIR UM DOCUMENTO COM MUITAS

PÁGINAS, O DESEMPENHO DA IMPRESSÃO PODE

SER APRIMORADO SELECIONANDO A OPÇÃO DE

TIPO SOQUETE PARA IMPRESSORA.

6

Digite o endereço IP da impressora no campo Printer

Address.

7

Digite o nome da fila no campo Nome da Fila. Se você não for capaz de determinar o nome da fila do seu servidor de impressão, tente usar a fila padrão primeiro.

8

No MAC OS 10.3, se a seleção automática não funcionar corretamente, selecione Samsung em Printer Model e o

nome da sua impressora em Model Name.

•No MAC OS 10.4, se a seleção automática não funcionar corretamente, selecione Samsung em Print Using e o

nome da sua impressora em Model.

•No MAC OS 10.5~10.6, se a opção Auto Select não funcionar corretamente, selecione Select a driver to

use... e o nome da sua impressora em Print Using.

O endereço IP da impressora será exibido na lista Printer

List e ela será definida como a impressora padrão.

9

Clique em Add.

7

O equipamento imprime as informações de rede. Verifique se todas as configurações estão corretas.

8

Feche o programa SetIP.

Para Macintosh conectado via USB

Configuração da impressora

1

Siga as instruções descritas em “Instalando o software no

Macintosh” na página 34 para instalar os arquivos PPD e

de filtros no computador.

A configuração da impressora depende do cabo que é utilizado para conectá-la ao computador — o cabo de rede ou o cabo USB.

2

Abra a pasta Applications

Utilities, e Print Setup

Utility.

•Para o MAC OS 10.5~10.6, abra System Preferences da pasta Applications, e clique em Printer & Fax.

Para Macintosh conectado em rede

O

BSERVAÇÃO

:

algumas impressoras não oferecem suporte a interfaces de rede. Antes de conectar a impressora, consulte as especificações correspondentes no Manual do Usuário do seu equipamento para identificar se ela oferece suporte a interfaces de rede.

3

Clique em

Add no Printer List.

4

•Para o MAC OS 10.5~10.6, pressione o ícone "+" e aparecerá uma janela de exibição

.

Para o MAC OS 10.3, selecione a guia

USB.

• Para o MAC OS 10.4, clique em Default Browser e encontre a conexão USB.

1

Siga as instruções descritas em “Instalando o software no

Macintosh” na página 34 para instalar os arquivos PPD e

de filtros no computador.

•Para o MAC OS 10.5~10.6, clique em Default e encontre a conexão USB.

.

5

No MAC OS 10.3, se a seleção automática não funcionar corretamente, selecione Samsung em Printer Model e o

nome da sua impressora em Model Name.

2

Abra a pasta Applications

Utilities, e Print Setup

Utility.

• Para o MAC OS 10.5~10.6, abra System Preferences da pasta Applications, e clique em Printer & Fax.

•No MAC OS 10.4, se a seleção automática não funcionar corretamente, selecione Samsung em Print Using e o

nome da sua impressora em Model.

3

4

Clique em

Add no Printer List.

•No MAC OS 10.5~10.6, se a opção Auto Select não funcionar corretamente, selecione Select a driver to

use... e o nome da sua impressora em Print Using.

• Para o MAC OS 10.5~10.6, pressione o ícone "+" e aparecerá uma janela de exibição.

Para o MAC OS 10.3, selecione a guia

IP Printing.

A impressora será exibida em Printer List e será configurada como a impressora padrão.

6

Clique em Add.

• Para o MAC OS 10.4, clique em IP Printer.

•Para o MAC OS 10.5~10.6, clique em IP.

35

Utilizando a impressora no Macintosh

Imprimindo

O

BSERVAÇÕES

:

• A janela de propriedades da impressora do Macintosh exibida neste Manual do Usuário pode variar de acordo com a impressora utilizada. No entanto, os componentes existentes nessa janela são semelhantes.

• Você pode verificar o nome da impressora no CD-ROM fornecido.

Imprimindo documentos

Ao imprimir documentos em um sistema Macintosh, é necessário verificar a configuração do software da impressora em cada aplicativo que for utilizado. Siga estas etapas para imprimir de um Macintosh:

1

Abra um aplicativo Macintosh e selecione o arquivo que deseja imprimir.

2

Abra o menu File e clique em Page Setup (Document

Setup em alguns aplicativos).

3

Escolha o tamanho do papel, a orientação, a escala e outras opções e clique em OK.

Verifique se a impressora está selecionada.

Alterando configurações da impressora

Você pode usar recursos de impressão avançados quando estiver utilizando a impressora.

No seu aplicativo do Macintosh, selecione Print no menu File.

O nome da impressora exibido na janela de propriedades pode variar de acordo com a impressora em utilização. Com exceção do nome, a composição da janela de propriedades da impressora é semelhante.

O

BSERVAÇÕES

: As opções de configuração podem ser diferentes de acordo com as impressoras e a versão do sistema operacional Macintosh.

Layout

A guia Layout fornece opções para ajustar a maneira como o documento aparece na página impressa. Você pode imprimir várias páginas em uma única folha de papel. Selecione Layout do menu suspenso Presets (Pré-ajustes) para acessar os seguintes recursos.

▲ Mac OS 10.3

4

Abra o menu File e clique em Print.

5

Escolha o número de cópias e indique as páginas que serão impressas.

6

Clique em Print quando a configuração das opções estiver concluída.

▲ Mac OS 10.4

Pages per Sheet (Páginas por Folha): Este recurso determina quantas páginas serão impressas numa

página. Para obter os detalhes, consulte "Imprimindo várias páginas em uma folha de papel" na coluna

seguinte.

Layout Direction (Direção de Leiaute): Você pode selecionar a direção de impressão. na página parecido com o exemplo na IU.

36

Graphics (Gráficos)

A guia Graphics (Gráficos) fornece opções para selecionar

Resolution(Quality)

e Color Mode (Modo de cor).

Selecione Graphics (Gráficos) no menu suspenso Presets

(Pré-ajustes) para acessar os recursos gráficos.

Printer Features (Recursos da impressora)

Esta guia fornece opções para selecionar o tipo de papel e ajustar a qualidade de impressão. Selecione Printer Features

(Recursos da impressora) na lista do menu suspenso

Presets (Pré-ajustes) para acessar os seguintes recursos:

▲ Mac OS 10.4

Resolution(Quality)

: Você pode selecionar a resolução da. impressão. Quanto maior a configuração, mais nítidos serão os caracteres e os gráficos impressos.

A configuração mais alta também pode aumentar o tempo necessário para impressão do documento.

Color Mode (Modo de cor): É possível definir as opções de cor: Definir como Color (Cor) normalmente resultará na melhor qualidade de impressão possível nos documentos coloridos. Se desejar imprimir um documento colorido em escala de cinza, selecione

Grayscale (Escala de cinzentos).

Paper (Papel)

Configure Paper Type (Tipo de papel) para que corresponda ao papel carregado na bandeja da qual deseja imprimir. Isso proporciona a melhor qualidade de impressão. Se você carregar um tipo diferente de material de impressão, selecione o tipo de papel correspondente.

▲ Mac OS 10.4

Fit to Page (Ajustar à página): Esta configuração permite dimensionar a tarefa de impressão para qualquer tamanho de papel selecionado independentemente do tamanho do documento digital. Isso pode ser útil quando você deseja verificar detalhes em um documento pequeno.

RGB Color (Cor RGB): Esta configuração determina como as cores serão reproduzidas. Standard é a configuração mais utilizada na qual o tom de cor neste modo é o mais perto dos monitores padrão (Monitor

RGB). Modo Vivid (Vívido) é o mais adequado para apresentações de dados e gráficos impressos. O tom da cor no modo Vívido resulta em imagens em cores mais

Vivid (Vívidas) que as imagens do modo Padrão. Modo

Device (Dispositivo) será melhor utilizado para imprimir linhas finas, pequenos caracteres e desenhos coloridos. O tom da cor do modo Device (Dispositivo) poderá ser diferente do exibido no monitor, as cores de toner puras são usadas para imprimir as cores ciano, magenta e amarelo.

▲ Mac OS 10.4

37

Imprimindo várias páginas em uma folha de papel

Você pode imprimir várias páginas em uma única folha de papel. Esse recurso representa uma maneira econômica de imprimir páginas de rascunho.

1

No seu aplicativo do Macintosh, selecione Print no menu File.

2

Selecione Layout.

▲ Mac OS 10.3

3

Selecione o número de páginas que deseja imprimir em uma única folha de papel na lista suspensa Pages per

Sheet (Páginas por Folha).

4

Selecione a ordem das páginas na opção Layout

Direction (Direção de Leiaute).

Para imprimir uma borda ao redor de cada página impressa na folha, selecione a opção adequada na lista suspensa Border.

5

Clique em Print. O equipamento imprimirá o número de páginas selecionado em um lado de cada página.

38

S

EÇÃO DE SOFTWARE

Í

NDICE

A

ajuda, utilização

19

C

configuração contraste

17

economia de toner

17

favoritos

19

modo de imagem

17

opção TrueType

17

resolução

Windows

17

configurações favoritas, utilização

19

D

desinstalação

Driver MFP

Linux

29

desinstalação, software

Macintosh

33

Windows

12

documento, impressão

Macintosh

35

Windows

14

driver de impressão, instalação

Linux

28

driver MFP, instalação

Linux

28

E

economia de toner, configuração

17

I

idioma, alteração

11

impressão ajustar à página

22

documento

14

em duas faces

22

escala

22

folhetos

21

marcas d’água

23

no Linux

32

no Macintosh

35

pôsteres

23

sobreposições

24

várias páginas por lado

Macintosh

37

Windows

20

Windows

14

impressão avançada, utilização

20

impressão de folhetos

21

impressão de n páginas

Macintosh

37

Windows

20

impressão em duas faces

22

instalação driver de impressão

Macintosh

33

Windows

4

software para Linux

28

L

Linux driver, instalação

28

impressão

32

propriedades da impressora

31

M

Macintosh configuração da impressora

34

driver desinstalação

33

instalação

33

impressão

35

marcas d’água criação

23

edição

23

exclusão

23

impressão

23

monitor de status, utilização

26

39

O

orientação, impressão

32

Windows

16

origem do papel, configuração

32

Windows

16

P

pôster, impressão

21

propriedades da impressora

Linux

32

propriedades da impressora, configuração

Macintosh

35

Windows

15

propriedades de Gráficos, configuração

17

propriedades de layout, configuração

Macintosh

35

Windows

16

propriedades outros recursos, configuração

18

R

resolução impressão

32

resolução da impressora, configuração

Windows

17

resolução de impressão

32

S

sobreposições criação

24

exclusão

24

impressão

24

software desinstalação

Macintosh

33

Windows

12

instalação

Macintosh

33

Windows

4

reinstalação

Windows

11

requisitos do sistema

Macintosh

33

software da impressora desinstalação

Macintosh

33

Windows

12

instalação

Macintosh

33

Windows

4

T

tamanho do papel, configuração

16

impressão

32

tipo de papel, configuração impressão

32

40

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
