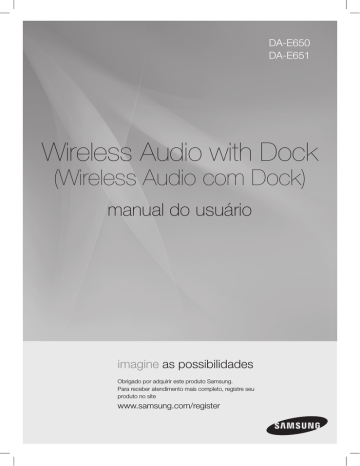

DA-E650

DA-E651

Wireless Audio with Dock

(Wireless Audio com Dock)

manual do usuário imagine as possibilidades

Obrigado por adquirir este produto Samsung.

Para receber atendimento mais completo, registre seu produto no site

www.samsung.com/register

2

características

Sistema de alto-falantes Dual Docking Audio

Use a estação de dock duplo do sistema para conectar, carregar e reproduzir dispositivos Samsung Galaxy ou

Apple, através dos alto-falantes embutidos do sistema.

Suporte a Host USB

Conecte e reproduza os arquivos música de dispositivos de armazenamento USB externos, tais como players

MP3, memória flash USB etc. usando a função USB HOST do Áudio Sem Fio com Doca.

Função Bluetooth

Conecte um dispositivo Bluetooth ao Áudio Sem Fio com Doca e ouça música do dispositivo com som estéreo de alta qualidade, tudo sem fios!

aptX

®

aptX enables high quality Bluetooth stereo audio, delivering wired audio quality wirelessly.

Licença

iPad, iPhone, iPod, iPod nano, iPod shuffle e iPod touch são marcas comerciais da Apple Inc., registradas nos EUA e em outros países.

informações de segurança

aViSOS De SeGURança

PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO RETIRE A TAMPA (NEM A PARTE TRASEIRA).

NÃO HÁ PEÇAS QUE POSSAM SER REPARADAS PELO USUÁRIO NO INTERIOR DO APARELHO.

CONSULTE A ASSISTÊNCIA TÉCNICA QUALIFICADA PARA OBTER MANUTENÇÃO.

CUIDADO

RiScO De cHOQUe eLÉTRicO nÃO aBRa

Este símbolo indica que há “tensão perigosa” dentro do produto, podendo causar riscos de choque elétrico ou ferimentos pessoais.

Este símbolo indica que instruções importantes acompanham o produto.

AVISO : Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva nem à umidade.

CUIDADO : PARA EVITAR CHOQUE ELÉTRICO, ENCAIXE TOTALMENTE OS CONECTORES MACHO-E-FÊMEA.

• Este aparelho deve estar sempre conectado a uma tomada CA com uma conexão terra de proteção.

• Para desconectar o aparelho da fonte de alimentação principal, o plugue deve ser retirado da tomada e, assim, deve ficar prontamente acessível.

CUIDADO

• Não exponha o aparelho a gotas ou respingos. Não coloque objetos com líquidos, como vasos, sobre o aparelho.

• Para desligar o aparelho completamente, retire o plugue da tomada. Por isso você deve sempre ter acesso fácil e pronto ao plugue.

3

PRecaUçÕeS

Certifique-se de que a energia CA de sua residência esteja de acordo com os requisitos do produto na etiqueta lateral. Instale o produto horizontalmente, em uma base apropriada (mobília estável), com espaço suficiente ao redor para ventilação (70 a 100 mm).

Certifique-se de que os slots de ventilação não estão cobertos. Não coloque a unidade sobre amplificadores ou outros equipamentos que podem ficar quentes. Esta unidade foi desenvolvida para uso contínuo. Para desligar a unidade completamente, desconecte o plugue de CA da tomada. Desconecte a unidade se não for usá-la por um período longo.

Durante tempestades com trovões, desconecte o plugue de CA da tomada da parede. Os picos de energia decorrentes de relâmpagos podem danificar a unidade.

Não exponha a unidade à luz direta do sol ou outras fontes de calor.

Pode causar superaquecimento e problemas de funcionamento da unidade.

Phones calor (lareiras, por exemplo) ou equipamento que crie campos elétricos ou magnéticos fortes. Desconecte o cabo de alimentação da fonte CA, se a unidade apresentar problemas de funcionamento. Seu produto não foi desenvolvido para uso industrial. Este produto é apenas para uso pessoal.

Poderá haver condensação se o produto for armazenado em baixas temperaturas. Se estiver transportando a unidade durante o inverno, aguarde aproximadamente 2 horas até que a unidade atinja a temperatura ambiente antes de usar.

diciais ao ambiente.

Não descarte as baterias no lixo doméstico comum.

4

índice

CArACteríStICAS

2

INFOrMAÇÕeS De SeGUrANÇA

3

PrIMeIrOS PASSOS

6

DeSCrIÇÕeS

7

CONtrOLe reMOtO

9

LIGAr e CONtrOLAr O VOLUMe

10

CONeXÕeS

11

rePrODUZINDO

18

FUNÇÕeS

22

SOLUCIONANDO PrOBLeMAS

25

APÊNDICe

26

2 Características

2 Licença

3 Avisos de segurança

4 Precauções

6 Antes de ler o manual do usuário

6 O que está incluído

7 Painel frontal/traseiro

9 Tour pelo controle remoto

10 Ligando/desligando a unidade

10 Ajustando o volume

11 Instalando a ferrita toroidal no cabo de alimentação

12 Usando borracha

13 Conectando um dispositivo ao Dock Duplo

14 Conectando um dispositivo de áudio usando

AUX IN (ENTRADA AUXILIAR)

16 Estabelecendo uma conexão com dispositivos Bluetooth

18 Usando o modo TV (SoundShare)

18 Usando o modo docking com dispositivos

Samsung Galaxy e Apple

20 Usando o modo Bluetooth

21 Usando o modo USB

22 Funções básicas

23 Funções avançadas

24 Atualização do software (apenas modo USB)

25 Solucionando problemas

26 Especificações

5

primeiros passos

anTeS De LeR O manUaL DO USUáRiO

Verifique os termos a seguir antes de ler o manual do usuário.

Ícones usados neste manual

Ícone Termo cuidado

Definição

Indica uma situação em que uma função não é operada ou as configurações podem ser canceladas.

nota

Indica dicas ou instruções na página que ajudam a operar funções.

instruções de segurança e Solução de problemas

1) Familiarize-se com as Instruções de segurança antes de utilizar o produto. (Consulte a página 3)

2) Se houver algum problema, consulte a Solução de problemas. (Consulte a página 25)

copyright

©2012 Samsung Electronics Co., Ltd.

Todos os direitos reservados. O conteúdo integral ou parcial deste manual do usuário não pode ser reproduzido ou copiado sem a permissão prévia e por escrito da Samsung Electronics Co., Ltd.

O QUe eSTá incLUSO

Verifique os acessórios fornecidos a seguir.

FUNCTION

VOL

MUTE

BASS

Bateria de lítio / controle remoto adaptador cc cabo de alimentação cabo de áudio

6

(suporte emborrachado: 2EA)

(capa emborrachada)

Suporte e capa emborrachada

(Grande)

(Para cabo de alimentação 1EA) núcleo de ferrite Tecido

A aparência dos acessórios pode diferir ligeiramente das ilustrações acima.

manual do usuário

descrições

PaineL FROnTaL/TRaSeiRO

<FROnTaL>

1 2 3

<TRaSeiRO>

4

DC 14V 4A

USB

5V 500mA

AUX IN

DC 14V 4A

USB

5V 500mA

AUX IN

DC 14V 4A

USB

5V 500mA

AUX IN

ONLY FOR

SERVICE

DC 14V 4A

USB

5V 500mA

AUX IN

7

8

5 6

7

8

FUnçÃO

VOLUme -/+

Muda o modo da seguinte maneira :

; ; ;

; aUX. (LeD desl.)

Controla o nível de volume.

PLaY/PaUSe

DOcK DUPLO

Reproduz ou pausa o arquivo de música.

Oferece um dock de 5 pinos para dispositivos Samsung Galaxy e outro de 30 pinos para dispositivos Apple.

Quando você altera o modo com o botão Function (Função), o modo selecionado é exibido em vermelho na Tela de função.

O LED para de piscar quando a alimentação da unidade é ligada.

Conecte o adaptador CC da unidade nesse soquete.

5

cc 14 V

6

PORTa USB

7

8

aUX in

(enTRaDa aUXiLiaR)

OnLY FOR

SeRVice

(aPenaS

SeRViçO)

Conecte um dispositivo de armazenamento USB externo, como um player MP3, para tocar os arquivos localizados no dispositivo.

Conecte à saída analógica de um dispositivo externo.

Esse soquete destina-se apenas a serviço.

Quando se liga a unidade, há um período de 4 ou 5 segundos para que ela reproduza o som.

Para atualizar o software do produto através da porta USB, é necessário utilizar um dispositivo de memória USB.

Essa unidade pode conectar dispositivos móveis com altos níveis de saída de áudio.

Conectar essa unidade a dispositivos externos com altos níveis de saída poderá fazer com que ela reduza a saída de áudio para proteger o amplificadores e alto-falantes.

Ao desconectar o cabo de alimentação da tomada da parede, segure o plugue.

Não puxe o cabo.

controle remoto

TOUR PeLO cOnTROLe RemOTO

BOtÃO POWer

(LIGA/DeSLIGA)

Liga e desliga a unidade.

BOtÃO De CONtrOLe

Passar ao arquivo de música anterior ou seguinte.

VOLUMe

Ajusta o nível de volume da unidade.

VOL

FUNCTION

MUTE

BASS

BOtÃO De FUNÇÃO

Seleciona o modo de função.

BOtÃO PArA rePrODUZIr/

PAUSAr

Reproduz ou pausa o arquivo de música.

BOtÃO MUte (MUDO)

Desativa o som da unidade.

Pressione novamente para restaurar o som ao nível de volume anterior.

BOtÃO BASS (GrAVe)

Aprimore o som de acordo com sua preferência.

Instalando pilhas no controle remoto

1.

Coloque a unha no espaço entre a tampa e o corpo do controle remoto para abrir a tampa.

Erga a tampa e separe-a totalmente.

2.

Instale a bateria de lítio de 3 V.

Insira a bateria no compartimento com o eletrodo + voltado para cima.

3.

Prenda a tampa no controle remoto. Insira o lado superior primeiro e abaixe a tampa para que se ajuste nivelada ao corpo do controle remoto e, então, pressione a tampa no sentido do corpo empurrando as bordas para baixo com as mãos.

Tenha cuidado para não prender a unha quando erguer a tampa. A unha pode ser danificada.

Alcance de operação do controle remoto

O controle remoto pode ser usado até cerca de 7 metros (23 pés) da unidade, em linha reta.

O controle remoto também pode ser operado em um ângulo horizontal de até 30° em relação ao sensor.

9

ligar e controlar o volume

LIGANDO/DeSLIGANDO A UNIDADe

ou

FUNCTION

VOL

MUTE

BASS

FUNCTION

MUTE

BASS

VOL

1. Para ligar a unidade, toque em qualquer botão do painel frontal da unidade quando ela estiver no modo Standby

(Espera).

ou,

Pressione POWer (Liga/Desliga) no controle remoto.

2. Para desligar a unidade, toque no botão +# no painel frontal da unidade por mais de 3 segundos.

ou,

Pressione POWer (Liga/Desliga) no controle remoto novamente.

aJUSTanDO O VOLUme

Use os botões +, - para ajustar o volume. Os LEDs de função acendem da esquerda para a direita ao aumentar o volume e da direita para a esquerda ao diminui-lo. O LED se apagará caso você aumente o volume quando este já estiver definido como máximo ou reduza o volume quando esteja já estiver definido como mínimo.

DC 14V 4A

USB

AUX IN

ONLY FOR

SERVICE

FUNCTION

5V 500mA

FUNCTION

MUTE

ou

VOL

MUTE

BASS

VOL

BASS

Toque no botão +/– no lado direito do painel frontal.

ou,

Pressione VOL +/– no controle remoto.

O volume aumenta ou diminui quando você pressiona VOL +/–.

Você também pode usar os controles de volume do dispositivo conectado através do dock duplo ou de

Bluetooth. Observe que a capacidade de usar os controles de volume de dispositivos conectados através de Bluetooth pode estar limitada.

DC 14V 4A

USB

5V 500mA

AUX IN

ONLY FOR

SERVICE

10

DC 14V 4A

USB

5V 500mA

AUX IN

ONLY FOR

SERVICE

DC 14V 4A

USB

5V 500mA

AUX IN

conexões

inSTaLanDO a FeRRiTa TOROiDaL nO caBO De aLimenTaçÃO

Levante para soltar a trava e abrir o núcleo.

Feche a trava novamente.

Enrole o cabo de alimentação em torno do núcleo três vezes.

(Comece a enrolar a 5-10 cm de distância das tomadas)

11

USanDO BORRacHa

Afixe a borracha para impedir o contato direto do aparelho com o dispositivo Samsung Galaxy ou Apple.

SUPOrte eMBOrrACHADO

1. Afixe a borracha no local adequado, levando em conta o tamanho do dispositivo que quer usar.

2. Depois de afixar o suporte emborrachado, coloque o dispositivo no dock duplo.

Suporte emborrachado

CAPA eMBOrrACHADA

1. Coloque a capa emborrachada sobre o dock duplo.

2. Depois de afixar a capa emborrachada, coloque o dispositivo no dock duplo.

capa emborrachada

12

Use o produto depois de remover a capa emborrachada afixada se o dispositivo tiver estojo protetor.

Ao afixar a capa do espaçador ao dispositivo, você só poderá usar o produto se a espessura do estojo protetor for inferior a 1,5 mm. É impossível usar o produto se o estojo protetor do dispositivo tiver formato especial arredondado ou a espessura for superior a 1,5 mm.

cOnecTanDO Um DiSPOSiTiVO aO DOcK DUPLO

Como conectar um dispositivo ao dock duplo.

1. O DOCK DUPLO se localiza na parte frontal do produto. Para abri-lo, empurre com cuidado.

2. Pressione o botão no painel frontal do Áudio Sem Fio com Doca repetidamente, até que o ícone apareça na tela.

Sempre que você pressiona este botão, a seleção muda da seguinte maneira :

; ; ;

; aUX. (LeD desl.)

O modo selecionado é exibido em vermelho na Tela de Função.

3. Se você tiver um dispositivo Samsung Galaxy, conecte o dispositivo ao conector de 5 pinos (menor) para conectar ao Dual Dock. Se você tiver um dispositivo Apple, encaixe-o ao conector de 30 pinos (maior) no dock duplo.

Ligue o dispositivo Samsung Galaxy antes de conectá-lo ao Dock Duplo.

Essa unidade não permite a conexão simultânea de um dispositivo Samsung Galaxy e outro Apple ao dock.

Conecte o dispositivo Samsung Galaxy ou Apple ao Docking Audio para iniciar o modo Docking.

(Consulte a página 18)

13

cOnecTanDO Um DiSPOSiTiVO De áUDiO USanDO aUX in

(enTRaDa aUXiLiaR)

Esta seção explica como conectar a unidade a um dispositivo de áudio.

5V 500mA

DC 14V 4A

USB

5V 500mA

AUX IN

DC 14V 4A

USB

5V 500mA

AUX IN

cabo de áudio

Soquete de fones de ouvido

Dispos. externo

AUX IN (eNtrADA AUXILIAr)

1. Conecte o soquete de fones de ouvido do dispositivo externo ou do dispositivo de áudio em AUX IN (Áudio) na parte traseira da unidade.

2. Pressione o botão repetidamente até que as luzes de LED da função apaguem.

O modo AUX estará ativo quando nenhum LED de função estiver aceso.

Antes de mover ou instalar o produto, não deixe de desligar a energia e desconectar o cabo de alimentação.

14

BLUeTOOTH

Você pode conectar o Wireless Audio com Dock a um dispositivo Bluetooth e curtir sua música com som estéreo de alta qualidade e sem nenhum fio!

O que é Bluetooth?

A tecnologia Bluetooth permite a interconexão fácil de dispositivos compatíveis, usando uma conexão curta sem fio.

• O dispositivo Bluetooth pode causar ruído ou mau funcionamento, dependendo do uso, quando:

- Uma parte do corpo está em contato com o sistema de recepção/transmissão do dispositivo

Bluetooth ou do Wireless Audio com Dock.

- Está sujeito a variação elétrica de obstruções de paredes, cantos ou divisórias de escritório.

- Está exposto a interferência elétrica de dispositivos na mesma banda de frequência, incluindo equipamento médico, forno de micro-ondas e LAN sem fio.

• Mantenha o Wireless Audio com Dock e o dispositivo Bluetooth juntos durante o emparelhamento.

• Quanto maior a distância entre o Wireless Audio com Dock e o dispositivo Bluetooth, pior a qualidade. Se a distância for maior que o alcance operacional do Bluetooth, a conexão será perdida.

• Em áreas de baixa sensibilidade à recepção, a conexão Bluetooth pode não funcionar adequadamente.

• A conexão Bluetooth só funciona quando o dispositivo Bluetooth está próximo ao aparelho.

A conexão será automaticamente interrompida quando o dispositivo Bluetooth ficar fora do alcance.

Mesmo dentro do alcance, a qualidade do som pode ser degradada por obstáculos, como paredes e portas.

• Esse dispositivo sem fio pode causar interferência elétrica durante a operação.

Talvez seja necessário inserir um código PIN (senha) ao conectar o dispositivo Bluetooth ao

Wireless Audio com Dock. Se a janela do código PIN se abrir, digite <0000>.

O Wireless Audio com Dock suporta dados SBC (44,1kHz, 48kHz).

O recurso AVRCP não tem suporte.

Conecte apenas dispositivos Bluetooth compatíveis com a função A2DP (AV).

Não é possível conectar dispositivos Bluetooth compatíveis apenas com a função HF (vivavoz).

Apenas um dispositivo Bluetooth pode ser emparelhado de cada vez.

Se você desligar o Wireless Audio com Dock e desconectar o emparelhamento, este não será restaurado automaticamente. Para reconectar, emparelhe os dispositivos novamente.

O Wireless Audio com Dock pode não pesquisar ou não se conectar adequadamente nestes casos:

-

Se houver um forte campo magnético ao redor do Wireless Audio com Dock.

-

Se houver diversos dispositivos Bluetooth emparelhados simultaneamente com o Wireless

Audio com Dock.

-

Se o dispositivo Bluetooth estiver desligado, não estiver no local ou apresentar defeito.

-

Observe que dispositivos como fornos de micro-ondas, adaptadores de LAN sem fio, luzes fluorescentes e fornos a gás usam a mesma banda de frequência que o dispositivo

Bluetooth, o que pode causar interferência elétrica.

15

eSTaBeLecenDO Uma cOneXÃO cOm DiSPOSiTiVOS BLUeTOOTH

Esta seção explica como conectar o Áudio Sem Fio com Doca a TVs compatíveis com Bluetooth ou outros dispositivos Bluetooth.

Para conectar o Áudio Sem Fio com Doca a uma tV Samsung 2012 compatível com Bluetooth (SoundShare)

conectar

<Para emparelhar com sua tV>

Para reproduzir o som da TV em seu Áudio Sem Fio com Doca através de conexão Bluetooth, primeiro será necessário emparelhar seu sistema à TV compatível com Bluetooth. Depois que o emparelhamento for concluído, as informações de emparelhamento serão registradas e guardadas e nenhuma mensagem de conexão Bluetooth adicional aparecerá na próxima vez. Mantenha o áudio sem fio com dock e a TV próximos um do outro antes de realizar o emparelhamento. (recomenda-se emparelhar dispositivos com até 1 metro de distância)

1. Ligue a TV Samsung e o Áudio Sem Fio com Doca.

• Configure a opção de menu "Adicionar novo dispositivo" como "Ligado" na TV. (Para obter mais informações, consulte o guia do usuário da TV)

Menu ; Sistema ; Gerenciador de dispositivos ; Configurações de SoundShare ; Adicionar novo dispositivo.

2. Ao alterar o modo do Áudio Sem Fio com Doca para , será exibida uma mensagem perguntando se deseja prosseguir com o emparelhamento Bluetooth. Selecione < Sim> na tela da TV e o emparelhamento com o Áudio

Sem Fio com Doca será concluído.

• O indicador irá piscar, e parar de piscar.

• O emparelhamento Bluetooth do Áudio Sem Fio com Doca está concluído.

<Para cancelar o emparelhamento com sua tV>

Caso deseje emparelhar seu Áudio Sem Fio com Doca à uma TV diferente da TV conectada, será necessário cancelar o emparelhamento existente no Áudio Sem Fio com Doca. O emparelhamento pode ser cancelado da forma mostrada abaixo.

O LED piscará uma vez ao pressionar a tecla reproduzir/Pausar no controle remoto por 5 segundos em .

Esta unidade será emparelhada automaticamente com uma TV após você cancelar o emparelhamento existente e a nova TV estiver pronta para conexão.

16

Se a TV não puder ser conectada, tente reconectá-la após pressionar a tecla Play/Pause (Reproduzir/

Pausar) no controle remoto por 5 segundos no modo Bluetooth .

Você deve atualizar o software da TV com a versão mais recente para operar a função de emparelhamento (SoundShare) da TV.

Verifique as instruções para atualização e modelos aplicáveis na página de suporte no site Web

(http://www.Samsung.com) ou entre em contato com o suporte técnico.

Para conectar o Wireless Audio com Dock a um dispositivo Bluetooth

Antes de começar, verifique se o dispositivo Bluetooth é compatível com a função de fone de ouvido estéreo em conformidade com Bluetooth.

conectar

Dispositivo externo

1. Pressione o botão no painel frontal do Áudio Sem Fio com Doca repetidamente, até que o ícone apareça na tela.

Sempre que você pressiona este botão, a seleção muda da seguinte maneira :

; ; ; ; aUX. (LeD desl.)

O modo selecionado é exibido em vermelho na Tela de Função.

2. Selecione o menu Bluetooth no seu dispositivo Bluetooth.

(Consulte o manual do usuário do dispositivo Bluetooth para obter instruções.)

3. Execute uma varredura ou procure Todos os dispositivos ou Fones de ouvido.

• Você verá uma lista de dispositivos.

4. Selecione "[Samsung]W_Audio XXXXXX" na lista pesquisada.

• Se o dispositivo Bluetooth falhar no emparelhamento com o Wireless Audio com Dock, exclua o item

"[Samsung]W_Audio XXXXXX" encontrado pelo dispositivo Bluetooth, faça com que ele procure o Wireless

Audio com Dock novamente e repita as Etapas 2, 3 e 4.

17

18

reproduzindo

USanDO O mODO TV (SoundShare)

Pressione o botão para selecionar o modo e conecte a TV ao Áudio Sem Fio com

Doca. (Consulte a página 16)

• A unidade reproduzirá o áudio da TV quando conectada à TV.

• Se você alterar a fonte de entrada Bluetooth do Áudio Sem Fio com Doca ou se desligála, ouvirá o áudio da TV novamente.

É possível controlar o volume somente com o áudio sem fio com dock.

USanDO O mODO DOcKinG cOm DiSPOSiTiVOS SamSUnG

GaLaXY e aPPLe

Pressione o botão para selecionar o modo e conecte o Samsung Galaxy ou o dispositivo Apple à Doca dupla. (Consulte a página 13)

<Dispositivos Samsung Galaxy>

Para usar seu dispositivo da série Samsung Galaxy com o Dock Duplo, é necessário fazer download e instalar o aplicativo Modo Docking através do Android Market no dispositivo.

Para fazer download, siga estas etapas:

1. Toque no ícone Play Store (Android Market) na tela principal do dispositivo Samsung Galaxy.

2. Toque no ícone de pesquisa na tela de acesso da barra de pesquisa.

3. Na barra de pesquisa, digite o [Samsung Wireless Audio Dock] e procure.

4. Na lista de resultados da pesquisa, localize e toque em [Samsung

Wireless Audio Dock] para começar o download.

5. Toque em [Install] (Instalar).

Para ouvir música, siga estas etapas:

1-1 . Se você iniciar o aplicativo quando o Wireless Audio com Dock for o único dispositivo para a conexão Bluetooth, selecionar PLAY (Reproduzir) em seu dispositivo estabilizará automaticamente a conexão Bluetooth com o

Wireless Audio com Dock e a unidade tocará música.

1-2

. Se houver vários dispositivos para conexão Bluetooth incluindo Wireless Audio com Dock,

1) Quando você iniciar o aplicativo, a lista de dispositivos que podem ser conectados ao Wireless Audio com

Dock aparecerá.

2) Reproduza música após a conexão com o Wireless Audio com Dock selecionando-o na lista de dispositivos.

-

Se já houver um dispositivo Bluetooth emparelhado com o Wireless Audio com Dock, ele não aparecerá na lsita e ser conectado automaticamente.

2. Se você substituir o Wireless Audio com Dock que emparelhou com seu dispositivo móvel, você deve excluir as configurações restantes gravadas em seu dispositivo antes de emparelhá-lo ao novo.

; [ Clear data (Limpar dados)].

FUNC.

VOL

Depois que o aplicativo for iniciado, você pode carregar o dispositivo móvel em um carregador comum que a execução não será interrompida.

Quando você conectar outro dispositivo ao Wireless Audio com Dock depois de conectar o dispositivo

Samsung Galaxy no modo de docking, possivelmente será preciso desativar o modo Bluetooth no dispositivo Samsung Galaxy.

Se tiver problemas ao conectar o dispositivo Samsung Galaxy ao Dock Duplo, desative o modo

Bluetooth de todos os outros dispositivos.

<Dispositivo Apple>

1. Selecione o modo conforme descrito acima e conecte o dispositivo Apple ao Dock Duplo conforme descrito e

“Conectando um dispositivo ao dock duplo” (página 13). Você ouvirá um som de toque.

2. Selecione o menu <Music> na tela principal do dispositivo Apple.

3. Selecione e reproduza uma música.

• A música será reproduzida através dos alto-falantes do Wireless Audio com Dock.

Ao reproduzir um vídeo em seu dispositivo, as operações Play/Pause/Next/Back podem não estar disponíveis. Use o botão em seu dispositivo fonte para operá-lo.

Lista de compatibilidade (Dispositivo Apple)

Modelos de iPod/iPhone/iPad compatíveis com o modo Docking

Atualize o software de seu iPod/iPhone/iPad para a versão mais recente antes de usá-lo com esta unidade.

iPod touch (4ª geração)

iPod touch (3ª geração)

iPod nano (6ª geração)

iPod nano (5ª geração)

iPhone 4S

iPhone 4

iPhone 3GS

iPad 2

iPad

• Dependendo da versão do software do iPod, seu dispositivo pode não ser compatível ou não funcionar de forma normal.

19

USanDO O mODO BLUeTOOTH

Pressione o botão para selecionar o modo e conecte o dispositivo Bluetooth ao Áudio

Sem Fio com Doca. (Consulte a página 17)

Para conectar o dispositivo Bluetooth quando o sistema Wireless Audio com Dock estiver no modo Bluetooth, procure o Wireless Audio com Dock na lista de Bluetooth do dispositivo.

Selecione o Wireless Audio com Dock e conecte. Depois que o Wireless Audio com Dock tiver sido conectado, selecione e reproduza as músicas desejadas.

A música será reproduzida através dos alto-falantes do Wireless Audio com Dock.

Se desejar alterar o dispositivo que está conectado através do modo Bluetooth a outro dispositivo, desconecte o dispositivo existente e tente fazer uma conexão com o outro dispositivo que você deseja usar.

Na comunicação com Bluetooth, as operações de Play/Pause/Next/Back (Reproduzir/Pausa/

Seguinte/Voltar) podem não estar disponíveis dependendo do dispositivo móvel e do aplicativo usado.

Operar o dispositivo Bluetooth emparelhado com o Wireless Audio com Dock pode causar interferência quando o Wireless Audio com Dock estiver reproduzindo pela entrada AUX.

Para desconectar o dispositivo Bluetooth do Wireless Audio com

Dock

Você pode cancelar o emparelhamento com Bluetooth a partir do Wireless Audio com Dock. Para obter instruções, consulte o manual do usuário do dispositivo Bluetooth.

• O Wireless Audio com Dock será desconectado.

Para desconectar o Áudio Sem Fio com Doca do dispositivo

Bluetooth

Pressione o botão no painel superior do Áudio Sem Fio com Doca para alternar de para outro modo, ou pressione o botão liga/desliga no controle remoto para desligar o Áudio Sem Fio com Doca.

• O dispositivo conectado será desconectado.

A conexão Bluetooth só funciona próxima ao aparelho. A conexão será automaticamente cortada se a distância for maior que o alcance. Mesmo dentro do alcance, a qualidade do som pode ser degradada por obstáculos, como paredes e portas.

Se o dispositivo Bluetooth voltar para dentro do alcance efetivo, reinicie-o para emparelhar o dispositivo Bluetooth.

20

USanDO O mODO USB

1. Conecte o dispositivo USB à porta USB na parte de trás da unidade.

2. Pressione o botão no painel frontal do Áudio Sem Fio com Doca repetidamente, até que o ícone apareça na tela.

• Sempre que você pressiona este botão, a seleção muda da seguinte maneira :

; ; ; ; aUX. (LeD desl.)

• O modo selecionado é exibido em vermelho na Tela de Função.

Antes de conectar um dispositivo USB

Leia a lista abaixo para verificar a compatibilidade.

• Este produto pode não ser compatível com certos tipos de mídia de armazenamento USB.

• Há suporte para sistemas de arquivos FAT16 e FAT32.

- Não há suporte para sistema de arquivos NTFS.

• Conecte um dispositivo USB diretamente à porta USB do produto.

Do contrário, você poderá ter um problema de compatibilidade de

USB.

• Não conecte vários dispositivos de armazenamento ao produto por um leitor de vários cartões. Se você fizer isso, ele poderá não funcionar corretamente.

• Não há suporte para protocolos PTP na câmera digital.

• Não remova o dispositivo USB enquanto ele estiver sendo lido.

• Arquivos de música protegidos por DRM (MP3, WMA) de um site comercial não serão reproduzidos.

• Não há suporte para HDDs externos.

• Lista de compatibilidade

DC 14V 4A

USB

5V 500mA

AUX IN

DC 14V 4A

USB

5V 500mA

AUX IN

Formato nome do arquivo extensão de arquivo

Taxa de bits

Versão

Frequência de amostragem

MP3

.MP3

80~320 kbps

música

WMA

.WMA

56~128 kbps

V8

44,1KHz 44,1KHz

ONLY FOR

SERVICE

Não conecte seu dispositivo móvel à porta USB e à estação de acoplamento simultaneamente para recarga.

FUNC.

VOL

21

DC 14V 4A

USB

5V 500mA

AUX IN

ONLY FOR

SERVICE

funções

FUnçÕeS BáSicaS

FUNCTION

VOL

MUTE

BASS

VOL

FUNCTION

MUTE

BASS

Usando o modo de entrada

Você pode selecionar as seguintes entradas :

; ; ; ; aUX. (LeD desl.).

Pressione um botão apropriado no controle remoto para selecionar um modo desejado, ou pressione para selecionar dentre :

; ; ; ; aUX. (LeD desl.).

monitor modo de entrada modo TV modo Docking modo USB modo BLUeTOOTH entrada aUX LED desl.

DC 14V 4A

USB

5V 500mA

AUX IN

22

FUnçÕeS aVançaDaS

POWER FUNCTION

FUNCTION

VOL

MUTE

BASS

VOL

VOL

MUTE

BASS

reproduzir / Pausa

Durante a reprodução, pressione o botão +#.

• Para interromper temporariamente a execução do arquivo, pressione o botão +#.

Pressione o botão +# novamente para reproduzir o arquivo selecionado.

Essa função pode não funcionar em determinados modos.

POWER FUNCTION

FUNCTION

VOL

MUTE

BASS

VOL

VOL

MUTE

BASS

Pular para frente/para trás

Durante a reprodução, pressione o botão [,].

• Se houver mais de um arquivo e você pressionar o botão ], o arquivo seguinte será selecionado.

• Se houver mais de um arquivo e você pressionar o botão [, o arquivo anterior será selecionado.

Essa função pode não funcionar em determinados modos.

FUNCTION

FUNCTION

VOL

MUTE

BASS

VOL

MUTE

BASS

emudecendo o som

Esta função é útil ao atender uma chamada telefônica ou a campainha.

1. Para emudecer o som da unidade, pressione o botão ( ) no controle remoto.

2. Pressione MUte ( ) no controle remoto novamente (ou pressione

VOLUMe +/–) para restaurar o som.

FUNCTION

FUNCTION

VOL

MUTE

BASS

VOL

MUTE

BASS

Usando a função BASS

Permite aprimorar o som grave, de acordo com sua preferência.

Pressione BASS (GRAVE) no controle remoto da unidade.

• Sempre que o botão é pressionado, a seleção é alterada da seguinte maneira: BASS ON ; OFF

23

aTUaLiZaçÃO DO SOFTWaRe (aPenaS mODO USB)

1. Visite www.samsung.com.

2. Clique em SUPPOrt (SUPORTE) no alto da página, à direita.

3. Digite o número do modelo do produto no campo de pesquisa e clique em Find

Product (Encontrar produto).

4. Clique em Get downloads (Downloads) no centro da página, embaixo do cabeçalho Downloads.

5. Clique em Firmware no dentro da página.

DC 14V 4A

USB

5V 500mA

AUX IN

ONLY FOR

SERVICE

DC 14V 4A

USB

AUX IN

6. Clique no ícone ZiP do arquivo de atualização.

7. Quando a janela pop-up aparecer, clique em OK e continue com o download e salve o arquivo de atualização em seu PC.

8. Descompacte o arquivo zip transferido em uma pasta em seu PC.

9. Copie todos os arquivos da pasta para o diretório raiz da unidade flash USB.

5V 500mA

• A atualização permite que apenas um arquivo por vez seja selecionado para atualização.

10. Pressione o botão no painel frontal do Áudio Sem Fio com Doca repetidamente, até que o ícone apareça na tela. Insira uma unidade USB na porta USB do painel traseiro da unidade.

11. O LED piscará durante o processo de atualização do software. O produto desligará automaticamente após a conclusão da atualização do firmware.

• Pode levar algum tempo dependendo das funções a serem atualizadas. (Máximo de 10 minutos)

• Ligue o produto novamente.

Não desconecte a alimentação nem remova a unidade USB enquanto a atualização é aplicada.

A unidade principal desligará automaticamente após a conclusão da atualização do firmware.

Quando o software é atualizado, as configurações feitas retornam ao padrão (fábrica).

Recomendamos que você anote as suas configurações para que possa redefini-las facilmente após a atualização.

Se não for possível atualizar o firmware, recomendamos formatar a unidade USB em FAT16 e tentar novamente.

Não formate a unidade USB no formato NTFS para a atualização. Não é um sistema de arquivos compatível.

Dependendo do fabricante, o USB pode não ser compatível.

Desconecte o Áudio Sem Fio com Doca da Internet e todos os dispositivos externos antes de atualizar o software.

Você não pode carregar outros dispositivos externos por meio desta porta USB.

Consulte o guia de atualização no site.

24

solucionando problemas

Antes de solicitar manutenção, verifique o seguinte.

Sintoma marque Solução a unidade não liga.

• O cabo de alimentação está conectado à tomada?

• Conecte o plugue de alimentação à tomada.

Uma função não é aplicada quando o botão é pressionado.

• O Wireless Audio com Dock ou o controle remoto foi exposto à eletricidade estática?

• Desconecte o plugue de alimentação e volte a conectá-lo.

O som não é reproduzido.

• A unidade está corretamente conectada ao dispositivo?

• A função Mudo está ligada?

• O volume está configurado ao mínimo?

• Conecte-o corretamente.

• Pressione o botão Mute

(Mudo) para cancelar a função.

• Ajuste o volume.

O controle remoto não funciona.

• As pilhas estão fracas?

• A distância entre o controle remoto e a unidade principal é muito grande?

• Troque por pilhas novas.

• Opere mais perto da unidade principal.

O SoundShare (emparelhamento da TV) falhou.

• Sua TV é um modelo compatível?

• O firmware de sua TV é da versão mais recente?

• Ocorreu um erro na conexão?

• Verifique se sua TV é um modelo compatível. (http:// www.Samsung.com)

• Atualize sua TV com o firmware mais recente.

• Reinicie a unidade.

Pressione o botão Play/

Pause (Reproduzir/Pausar) por 5 segundos no controle remoto.

• Entre em contato com o suporte técnico.

25

26

apêndice

eSPeciFicaçÕeS

nome do modelo DA-E650/ DA-E651

GeRaL

Peso

Dimensões (L x P x A)

Faixa de temperatura de operação

3,2 kg

630,8 x 192,3 x 162,9 mm

+5°C~+35°C

Faixa de umidade de operação de 10 a 75 %

Potência de saída nominal 40 W, 4 Ù, THD = 10%, 1 kHz amPLiFicaDOR

Sensibilidade/impedância de entrada

Relação de S/R

(entrada analógica)

Separação (1 kHz)

800 mV/56 kÙ

65 dB

65 dB

ReSPOSTa De

FReQUÊncia

Entrada analógica

Entrada digital/48 kHz PCM

20 Hz~20 kHz (±3 dB)

20 Hz~20 kHz (±3 dB) iPad cLaSSiFicaçÃO

DO DOcKinG iPod

Galaxy

5 V 2.0 A

5 V 1.0 A

5 V 1.0 A

USB

Tipo A

Saída CC

USB 1.1

500mA

* A relação de S/R, distorção, separação e sensibilidade utilizável são baseadas em medição usando as diretrizes da AES (Audio Engineering Society).

* Especificação nominal

- A Samsung Electronics Co., Ltd reserva-se o direito, sem aviso prévio, de fazer alterações nas especificações.

- O peso e as dimensões são aproximados.

- Para a fonte de alimentação e consumo de energia, consulte o rótulo anexado ao produto.

Open Source Announcement

Para enviar consultas, solicitações e dúvidas a respeito de fontes abertas, entre em contato com a

Samsung via e-mail

([email protected]).

• Este produto usa alguns programas de software distribuídos pelo Independent JPEG Group.

FLac decoder, copyright (c) 2001,2002,2003,2004,2005,2006,2007 Josh coalson

Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

-

Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

-

Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.

-

Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS''

AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED.

IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT,

INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED

TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS;

OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER

IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN

ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH

DAMAGE.“

Ogg/Vorbis decoder, copyright (c) 2002, Xiph.org Foundation

Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

-

Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

-

Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.

-

Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS''

AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED.

IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT,

INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED

TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS;

OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER

IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN

ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH

DAMAGE.

entre em contato com a SamSUnG nO mUnDO TODO

Se tiver dúvidas ou comentários relacionados aos produtos Samsung, entre em contato com a Central de atendimento ao cliente SAMSUNG.

Central de contato  Site da Web Área

`

North America

CANADA

MEXICO

`

Latin America

ARGENTINE

BRAZIL

CHILE

Bolivia

COLOMBIA

COSTA RICA

DOMINICA

ECUADOR

EL SALVADOR

GUATEMALA

HONDURAS

JAMAICA

NICARAGUA

PANAMA

PERU

PUERTO RICO

TRINIDAD & TOBAGO

VENEZUELA

1-800-SAMSUNG(726-7864)

01-800-SAMSUNG(726-7864)

0800-333-3733

0800-124-421

4004-0000

800-SAMSUNG(726-7864)

From mobile 02-482 82 00

800-10-7260

01-8000112112

0-800-507-7267

1-800-751-2676

1-800-10-7267

800-6225

1-800-299-0013

800-27919267

1-800-234-7267

00-1800-5077267

800-7267

0-800-777-08

1-800-682-3180

1-800-SAMSUNG(726-7864)

0-800-100-5303 www.samsung.com/ca www.samsung.com/ca_fr (French) www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

Code No. AH68-02477D (01)

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
