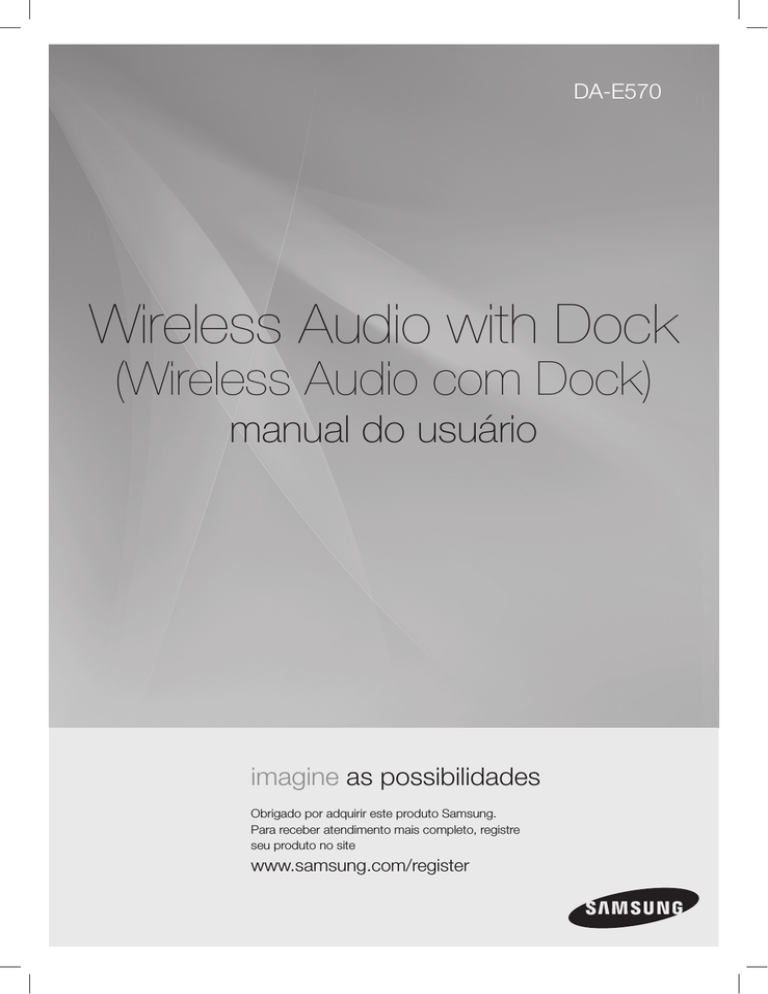

DA-E570

Wireless Audio with Dock

(Wireless Audio com Dock)

manual do usuário imagine as possibilidades

Obrigado por adquirir este produto Samsung.

Para receber atendimento mais completo, registre seu produto no site

www.samsung.com/register

2

características

Sistema de alto-falantes Dual Docking Audio

Use a estação de dock duplo do sistema para conectar, carregar e reproduzir dispositivos Samsung Galaxy ou

Apple, através dos alto-falantes embutidos do sistema.

aptX

®

O aptX permite um áudio estéreo Bluetooth de alta qualidade fornecendo a qualidade de áudio com fio através de uma conexão sem fio.

Licença

iPad, iPhone, iPod, iPod nano, iPod shuffle e iPod touch são marcas comerciais da Apple Inc., registradas nos EUA e em outros países.

informações de segurança

aViSOS De SeGURança

PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO RETIRE A TAMPA (NEM A PARTE TRASEIRA).

NÃO HÁ PEÇAS QUE POSSAM SER REPARADAS PELO USUÁRIO NO INTERIOR DO APARELHO. CONSULTE A ASSISTÊNCIA

TÉCNICA QUALIFICADA PARA OBTER MANUTENÇÃO.

CUIDADO

RiScO De cHOQUe eLÉTRicO nÃO aBRa

Este símbolo indica que há “tensão perigosa” dentro do produto, podendo causar riscos de choque elétrico ou ferimentos pessoais.

Este símbolo indica que instruções importantes acompanham o produto.

aViSO : Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva nem à umidade.

cUiDaDO : PARA EVITAR CHOQUE ELÉTRICO, ENCAIXE TOTALMENTE OS CONECTORES MACHO-E-FÊMEA.

• Este aparelho deve estar sempre conectado a uma tomada CA com uma conexão terra de proteção.

• Para desconectar o aparelho da fonte de alimentação principal, o plugue deve ser retirado da tomada e, assim, deve ficar prontamente acessível.

cUiDaDO

• Não exponha o aparelho a gotas ou respingos. Não coloque objetos com líquidos, como vasos, sobre o aparelho.

• Para desligar o aparelho completamente, retire o plugue da tomada. Por isso você deve sempre ter acesso fácil e pronto ao plugue.

3

PRecaUçÕeS

horizontalmente, em uma base apropriada (mobília estável), com espaço suficiente ao redor para ventilação (70 a 100 mm).

Certifique-se de que os slots de ventilação não estão cobertos. Não coloque a unidade sobre amplificadores ou outros equipamentos que podem ficar quentes. Esta unidade foi desenvolvida para uso contínuo. Para desligar a unidade completamente, desconecte o plugue de CA da tomada. Desconecte a unidade se não for usá-la por um período longo.

Durante tempestades com trovões, desconecte o plugue de CA da tomada da parede. Os picos de energia decorrentes de relâmpagos podem danificar a unidade.

Não exponha a unidade à luz direta do sol ou outras fontes de calor.

Pode causar superaquecimento e problemas de funcionamento da unidade.

Phones

Proteja o produto contra umidade (vasos, por exemplo) e excesso de calor (lareiras, por exemplo) ou equipamento que crie campos elétricos ou magnéticos fortes. Desconecte o cabo de alimentação da fonte CA, se a unidade apresentar problemas de funcionamento. Seu produto não foi desenvolvido para uso industrial. Este produto é apenas para uso pessoal.

Poderá haver condensação se o produto for armazenado em baixas temperaturas. Se estiver transportando a unidade durante o inverno, aguarde aproximadamente 2 horas até que a unidade atinja a temperatura ambiente antes de usar.

As baterias usadas com este produto contêm produtos químicos prejudiciais ao ambiente.

Não descarte as baterias no lixo doméstico comum.

4

índice

CArACteríStiCAS

2

iNFOrMAÇÕeS De SeGUrANÇA

3

PriMeirOS PASSOS

6

DeSCriÇÕeS

7

CONtrOLe reMOtO

9

LiGAr e CONtrOLAr O VOLUMe

10

CONeXÕeS

11

rePrODUZiNDO

16

FUNÇÕeS

18

SOLUCiONANDO PrOBLeMAS

19

APÊNDiCe

20

2 Características

2 Licença

3 Avisos de segurança

4 Precauções

6 Antes de ler o manual do usuário

6 O que está incluído

7 Painel Superior/Frontal/Traseiro

9 Tour pelo controle remoto

10 Ligando/desligando a unidade

10 Ajustando o volume

11 Usando a tampa do espaçador

12 Conectando um dispositivo ao dock duplo

13 Conectando um dispositivo de áudio usando AUX IN (ENTRADA AUXILIAR)

15 Estabelecendo uma conexão com dispositivos Bluetooth

16 Usando o modo docking com dispositivos

Samsung Galaxy e Apple

17 Reproduzindo no modo Bluetooth

18 Funções avançadas

19 Solucionando problemas

20 Especificações

5

primeiros passos

anTeS De LeR O manUaL DO USUáRiO

Verifique os termos a seguir antes de ler o manual do usuário.

Ícones usados neste manual

Ícone Termo cuidado nota

Definição

Indica uma situação em que uma função não é operada ou as configurações podem ser canceladas.

Indica dicas ou instruções na página que ajudam a operar funções.

instruções de segurança e Solução de problemas

1) Familiarize-se com as Instruções de segurança antes de utilizar o produto. (Consulte a página 3)

2) Se houver algum problema, consulte a Solução de problemas. (Consulte a página 19)

copyright

©2012 Samsung Electronics Co., Ltd.

Todos os direitos reservados. O conteúdo integral ou parcial deste manual do usuário não pode ser reproduzido ou copiado sem a permissão prévia e por escrito da Samsung Electronics Co., Ltd.

O QUe eSTá incLUSO

Verifique os acessórios fornecidos a seguir.

FUNCTION

VOL

MUTE

BASS

controle remoto / Bateria de lítio

(3V) adaptador de alimentação manual do usuário

6

Tampa do espaçador/

Tampa de proteção

Tecido

A aparência dos acessórios pode diferir ligeiramente das ilustrações acima.

DOCK

DOCK

DOCK

descrições

PaineL SUPeRiOR/FROnTaL/TRaSeiRO

<SUPeRiOR>

<FROnTaL>

PUSH

<TRaSeiRO>

AUX IN ONLY FOR SERVICE

ONLY FOR SERVICE

DC 12V 2A

AUX IN ONLY FOR SERVICE

ONLY FOR SERVICE

DC 12V 2A

PUSH

4

1

2

3

AUX IN

AUX IN

ONLY FOR SERVICE

ONLY FOR SERVICE

ONLY FOR SERVICE

ONLY FOR SERVICE

DC 12V 2A

DC 12V 2A

AUX IN

AUX IN

ONLY FOR SERVICE

ONLY FOR SERVICE

DC 12V 2A

DC 12V 2A

5

PUSH

AUX IN

AUX IN

ONLY FOR SERVICE

ONLY FOR SERVICE

ONLY FOR SERVICE

DC 12V 2A

DC 12V 2A

PUSH

AUX IN

6

ONLY FOR SERVICE

DC 12V 2A

7

PUSH

7

AUX IN

ONLY FOR SERVICE

DC 12V 2A

PUSH

8

1

BOTÃO RePRODUZiR/

PaUSaR

Reproduz ou pausa o arquivo de música.

2

BOTÃO GRaVe Aprimore o som de acordo com sua preferência.

3

BOTÃO VOLUme +/Controla o nível de volume.

4

5

LeD De STanDBY

DOcK DUPLO

O LED de standby se acende no modo de standby.

O LED de standby se desliga quando a alimentação da unidade é ligada.

Oferece um dock de 5 pinos para dispositivos Samsung Galaxy e outro de 30 pinos para dispositivos Apple.

6

aUX in

(enTRaDa aUXiLiaR)

Conecte à saída analógica de um dispositivo externo.

7

cc 12 V Conecte o adaptador CC da unidade nesse soquete.

Quando se liga a unidade, há um período de 4 ou 5 segundos para que ela reproduza o som.

Essa unidade pode conectar dispositivos móveis com altos níveis de saída de áudio.

Conectar essa unidade a dispositivos externos com altos níveis de saída poderá fazer com que ela reduza a saída de áudio para proteger o amplificadores e alto-falantes.

Ao desconectar o cabo de alimentação da tomada da parede, segure o plugue.

Não puxe o cabo.

controle remoto

TOUR PeLO cOnTROLe RemOTO

BOtÃO POWer

(LiGA/DeSLiGA)

Liga e desliga a unidade.

BOtÃO De CONtrOLe

Passar ao arquivo de música anterior ou seguinte.

VOLUMe

Ajusta o nível de volume da unidade.

VOL

FUNCTION

MUTE

BASS

BOtÃO De FUNÇÃO

Seleciona o modo de função.

BOtÃO PArA rePrODUZir/

PAUSAr

Reproduz ou pausa o arquivo de música.

BOtÃO MUte (MUDO)

Desativa o som da unidade.

Pressione novamente para restaurar o som ao nível de volume anterior.

BOtÃO BASS (GrAVe)

Aprimore o som de acordo com sua preferência.

instalando pilhas no controle remoto

1.

Coloque a unha no espaço entre a tampa e o corpo do controle remoto para abrir a tampa.

Erga a tampa e separe-a totalmente.

2.

Instale a bateria de lítio de 3 V.

Insira a bateria no compartimento com o eletrodo + voltado para cima.

3.

Prenda a tampa no controle remoto.

Insira o lado superior primeiro e abaixe a tampa para que se ajuste nivelada ao corpo do controle remoto e, então, pressione a tampa no sentido do corpo empurrando as bordas para baixo com as mãos.

Tenha cuidado para não prender a unha quando erguer a tampa. A unha pode ser danificada.

Alcance de operação do controle remoto

O controle remoto pode ser usado até cerca de 7 metros (23 pés) da unidade, em linha reta. O controle remoto também pode ser operado em um ângulo horizontal de até 30° em relação ao sensor.

9

DOCK

LiGANDO/DeSLiGANDO A UNiDADe

DOCK

AUX IN ONLY FOR SERVICE

ONLY FOR SERVICE

DC 12V 2A

FUNCTION

ou

VOL

MUTE

BASS

PUSH

FUNCTION

VOL

MUTE

BASS

DOCK DOCK

1. Para ligar a unidade, pressione qualquer botão do painel superior da unidade quando ela estiver no modo de

PUSH

Espera.

AUX IN

ONLY FOR SERVICE

DC 12V 2A

ou,

Pressione POWer (Liga/Desliga) no controle remoto.

2. Para desligar a unidade, pressione o botão +# no painel superior da unidade por mais de 3 segundos.

ou,

Pressione POWer (Liga/Desliga) no controle remoto novamente.

O LED de standby ficará aceso quando um plugue CA for conectado à tomada na parede e o botão liga/ desliga estiver desligado. O LED de standby se desligará quando a alimentação da unidade for ligada.

A energia da unidade será automaticamente desligada se não houver nenhuma entrada por 20 minutos.

aJUSTanDO O VOLUme

DOCK

Use os botões +, - para ajustar o volume. À medida que você ajustar o volume, o LED do modo de entrada piscará.

O LED permanecerá aceso caso você aumente o volume quando este já estiver definido como máximo ou reduza

PUSH

FUNCTION

AUX IN ONLY FOR SERVICE

ONLY FOR SERVICE

DC 12V 2A

FUNCTION

MUTE

ou

VOL

MUTE

BASS

VOL

BASS

DOCK

DOCK

Pressione o botão +/– no lado direito do painel superior.

ou,

Pressione

VOL +/– no controle remoto.

AUX IN

ONLY FOR SERVICE

DC 12V 2A

PUSH

O volume aumenta ou diminui quando você pressiona VOL +/–.

Você também pode usar os controles de volume do dispositivo conectado através do dock duplo ou de

Bluetooth. Observe que a capacidade de usar os controles de volume de dispositivos conectados através de Bluetooth pode estar limitada.

10

conexões

USanDO a TamPa DO eSPaçaDOR

Coloque a tampa do espaço caso deseje encaixar um dispositivo Samsung Galaxy ou Apple sem o estojo de proteção no Dock Duplo.

- Utilize para a instalação estável do seu dispositivo, considerando o formato do mesmo.

O Dock Duplo também vem com uma tampa de proteção para o conector do dispositivo Apple de 30 pinos. Use a capa protetora para o conector de 30 pinos ao conectar o dispositivo Samsung Galaxy de 5 pinos.

Consulte as ilustrações a seguir para obter mais informações.

<Para usuários de dispositivos apple>

<Para usuários de dispositivos

Galaxy>

Ao encaixar um dispositivo, utilize um suporte adequado considerando o estojo de proteção do dispositivo que está sendo encaixado, ou o formato do dispositivo, para obter maior estabilidade.

Tampa de proteção

Utilizado para o encaixe de dispositivos sem o estojo de proteção.

Tampa do espaçador

Tampa de proteção

Tampa do espaçador

É impossível acoplar ao Dock Duplo um dispositivo que tenha um estojo mais espesso do que 1,5 mm ou um fundo arredondado incomum.

11

AUX IN ONLY FOR SERVICE DC 12V 2A

PUSH

AUX IN ONLY FOR SERVICE DC 12V 2A

PUSH

AUX IN ONLY FOR SERVICE DC 12V 2A

PUSH

AUX IN ONLY FOR SERVICE DC 12V 2A

PUSH

AUX IN ONLY FOR SERVICE DC 12V 2A

PUSH

cOnecTanDO Um DiSPOSiTiVO aO DOcK DUPLO

AUX IN

ONL

Y FOR SER

VICE

DC 12V 2A

PUSH

PUSH

AUX IN ONLY FOR SERVICE DC 12V 2A

AUX IN ONLY FOR SERVICE DC 12V 2A

AUX IN

ONL

Y FOR SER

VICE

DC 12V 2A

PUS

H

AUX IN

ONL

Y FOR SER

VICE

DC 12V 2A

PUS

H

PUSH

AUX IN ONLY FOR SERVICE DC 12V 2A

ONL

Y FOR SER

VICE

AUX IN

DC 12V 2A

PUSH

AUX IN

ONL

Y FOR SER

VICE

DC 12V 2A

PUS

H

1. O compartimento de docking DUAL DOCK (DOCK DUPLO) está localizado na parte posterior do produto.

Para abri-lo, empurre com cuidado.

2. Se você tiver um dispositivo Samsung Galaxy, conecte o dispositivo ao conector de 5 pinos (menor) para conectar ao Dual Dock. Se você tiver um dispositivo Apple, encaixe-o ao conector de 30 pinos (maior) no dock duplo.

3. Levante o suporte do dispositivo para cima, como mostrado, para impedir que o dispositivo deslize ou caia do

Docking Duplo.

PUSH

Ligue o dispositivo Samsung Galaxy antes de conectá-lo ao Dock Duplo.

Essa unidade não permite a conexão simultânea de um dispositivo Samsung Galaxy e outro Apple ao dock.

Conecte o dispositivo Samsung Galaxy ou Apple ao Docking Audio para iniciar o modo Docking.

(Consulte a página 16)

ONL

Y FOR SER

VICE

DC 12V 2A

AUX IN

12

AUX IN

ONL

Y FOR SER

VICE

DC 12V 2A

PUSH

AUX IN

ONL

Y FOR SER

VICE

DC 12V 2A

PUSH

DOCK

DOCK

DOCK

cOnecTanDO Um DiSPOSiTiVO De áUDiO USanDO aUX in

(enTRaDa aUXiLiaR)

Esta unidade requer um conector analógico de áudio para ser conectada ao dispositivo de áudio.

ONLY FOR SERVICE

PUSH

AUX IN ONLY FOR SERVICE

ONLY FOR SERVICE

DC 12V 2A

PUSH

AUX IN

AUX IN ONLY FOR SERVICE

ONLY FOR SERVICE

DC 12V 2A

PUSH

AUX IN

ONLY FOR SERVICE

DC 12V 2A

PUSH

AUX IN

ONLY FOR SERVICE

DC 12V 2A

cabo de áudio

(não fornecido)

Soquete de

Earphones jack

Dispos. externo

AUX iN (eNtrADA AUXiLiAr)

Conecte o soquete de fones de ouvido do dispositivo externo ou do dispositivo de áudio em AUX IN (Áudio) na parte traseira da unidade.

Se conectada a um dispositivo externo por meio da entrada AUX enquanto seu dispositivo Samsung

Galaxy estiver acoplado ou conectado a um dispositivo Bluetooth ao mesmo tempo, a fonte de entrada poderá ser alternada entre AUX e o Samsung Galaxy ou Bluetooth tocando-se no botão PAUSe (PAUSA) no dispositivo Samsung Galaxy/Bluetooth. toque novamente para alternar para a outra fonte de entrada.

Use a tela Function (Função) no controle remoto para alternar entre os dispositivos conectados, caso haja

AUX IN

ONLY FOR SERVICE

DC 12V 2A

vários dispositivos conectados à estação de acoplamento.

Antes de mover ou instalar o produto, não deixe de desligar a energia e desconectar o cabo de alimentação.

13

14

BLUeTOOTH

Você pode conectar o Wireless Audio com Dock a um dispositivo Bluetooth e curtir sua música com som estéreo de alta qualidade e sem nenhum fio!

O que é Bluetooth?

A tecnologia Bluetooth permite a interconexão fácil de dispositivos compatíveis, usando uma conexão curta sem fio.

• O dispositivo Bluetooth pode causar ruído ou mau funcionamento, dependendo do uso, quando:

- Uma parte do corpo está em contato com o sistema de recepção/transmissão do dispositivo

Bluetooth ou do Wireless Audio com Dock.

- Está sujeito a variação elétrica de obstruções de paredes, cantos ou divisórias de escritório.

- Está exposto a interferência elétrica de dispositivos na mesma banda de frequência, incluindo equipamento médico, forno de micro-ondas e LAN sem fio.

• Mantenha o Wireless Audio com Dock e o dispositivo Bluetooth juntos durante o emparelhamento.

• Quanto maior a distância entre o Wireless Audio com Dock e o dispositivo Bluetooth, pior a qualidade. Se a distância for maior que o alcance operacional do Bluetooth, a conexão será perdida.

• Em áreas de baixa sensibilidade à recepção, a conexão Bluetooth pode não funcionar adequadamente.

• A conexão Bluetooth só funciona quando o dispositivo Bluetooth está próximo ao aparelho.

A conexão será automaticamente interrompida quando o dispositivo Bluetooth ficar fora do alcance.

Mesmo dentro do alcance, a qualidade do som pode ser degradada por obstáculos, como paredes e portas.

• Esse dispositivo sem fio pode causar interferência elétrica durante a operação.

Talvez seja necessário inserir um código PIN (senha) ao conectar o dispositivo Bluetooth ao

Wireless Audio com Dock. Se a janela do código PIN se abrir, digite <0000>.

O Wireless Audio com Dock suporta dados SBC (44,1kHz, 48kHz).

O recurso AVRCP não tem suporte.

Conecte apenas dispositivos Bluetooth compatíveis com a função A2DP (AV).

Não é possível conectar dispositivos Bluetooth compatíveis apenas com a função HF (vivavoz).

Apenas um dispositivo Bluetooth pode ser emparelhado de cada vez.

Se você desligar o Wireless Audio com Dock e desconectar o emparelhamento, este não será restaurado automaticamente. Para reconectar, emparelhe os dispositivos novamente.

O Wireless Audio com Dock pode não pesquisar ou não se conectar adequadamente nestes casos:

-

Se houver um forte campo magnético ao redor do Wireless Audio com Dock.

-

Se houver diversos dispositivos Bluetooth emparelhados simultaneamente com o Wireless

Audio com Dock.

-

Se o dispositivo Bluetooth estiver desligado, não estiver no local ou apresentar defeito.

-

Observe que dispositivos como fornos de micro-ondas, adaptadores de LAN sem fio, luzes fluorescentes e fornos a gás usam a mesma banda de frequência que o dispositivo

Bluetooth, o que pode causar interferência elétrica.

eSTaBeLecenDO Uma cOneXÃO cOm DiSPOSiTiVOS BLUeTOOTH

Esta seção explica como conectar o sistema Wireless Audio com Dock a dispositivos compatíveis com Bluetooth.

Para conectar o Wireless Audio com Dock a um dispositivo Bluetooth

Antes de começar, verifique se o dispositivo Bluetooth é compatível com a função de fone de ouvido estéreo em conformidade com Bluetooth.

DOCK

PUSH

AUX IN ONLY FOR SERVICE

ONLY FOR SERVICE

DC 12V 2A

conectar

AUX IN

ONLY FOR SERVICE

DC 12V 2A

PUSH

Dispositivo externo

1. Selecione o menu Bluetooth no seu dispositivo Bluetooth.

(Consulte o manual do usuário do dispositivo Bluetooth para obter instruções.)

2. Execute uma varredura ou procure Todos os dispositivos ou Fones de ouvido.

• Você verá uma lista de dispositivos.

3. Selecione "[Samsung]W_Audio XXXXXX" na lista pesquisada.

• Se o dispositivo Bluetooth falhar no emparelhamento com o Wireless Audio com Dock, exclua o item

"[Samsung]W_Audio XXXXXX" encontrado pelo dispositivo Bluetooth, faça com que ele procure o Wireless

Audio com Dock novamente e repita as Etapas 1, 2 e 3.

aUX

Wi-Fi

Bluetooth

Um dispositivo portátil com suporte a Wi-Fi e

BT simultaneamente

Fonte de som B

Fonte de som a

Wireless audio com Dock

Quando o AUX e o Bluetooth funcionam simultaneamente como mostrado acima, o som pode vir de ambos ao mesmo tempo.

15

reproduzindo

DOCK

USanDO O mODO DOcKinG cOm DiSPOSiTiVOS SamSUnG

GaLaXY e aPPLe

Conecte o dispositivo Samsung Galaxy ou Apple ao Docking Audio. (Consulte a página 12)

<Dispositivos Samsung Galaxy>

Para usar seu dispositivo da série Samsung Galaxy com o Dock Duplo, é necessário fazer download e instalar o aplicativo Modo Docking através do

Android Market no dispositivo. Para fazer download, siga estas etapas:

1. Toque no ícone Play Store (Android Market) na tela principal do dispositivo

Samsung Galaxy.

2. Toque no ícone de pesquisa na tela de acesso da barra de pesquisa.

3. Na barra de pesquisa, digite o [Samsung Wireless Audio Dock] e procure.

4. Na lista de resultados da pesquisa, localize e toque em [Samsung

Wireless Audio Dock] para começar o download.

5. Toque em [install (instalar)].

Para ouvir música, siga estas etapas:

1-1

. Se você iniciar o aplicativo quando o Wireless Audio com Dock for o único dispositivo para a conexão Bluetooth, selecionar PLAY (Reproduzir) em seu dispositivo estabilizará automaticamente a conexão Bluetooth com o

Wireless Audio com Dock e a unidade tocará música.

1-2 . Se houver vários dispositivos para conexão Bluetooth incluindo Wireless Audio com Dock,

1) Quando você iniciar o aplicativo, a lista de dispositivos que podem ser conectados ao Wireless Audio com

Dock aparecerá.

2) Reproduza música após a conexão com o Wireless Audio com Dock selecionando-o na lista de dispositivos.

-

Se já houver um dispositivo Bluetooth emparelhado com o Wireless Audio com Dock, ele não aparecerá na lsita e ser conectado automaticamente.

2. Se você substituir o Wireless Audio com Dock que emparelhou com seu dispositivo móvel, você deve excluir as configurações restantes gravadas em seu dispositivo antes de emparelhá-lo ao novo.

; [ Clear data (Limpar dados)].

Depois que o aplicativo for iniciado, você pode carregar o dispositivo móvel em um carregador comum que a execução não será interrompida.

Quando você conectar outro dispositivo ao Wireless Audio com Dock depois de conectar o dispositivo

Samsung Galaxy no modo de docking, possivelmente será preciso desativar o modo Bluetooth no dispositivo Samsung Galaxy.

Se tiver problemas ao conectar o dispositivo Samsung Galaxy ao Dock Duplo, desative o modo

Bluetooth de todos os outros dispositivos.

<Dispositivo Apple>

1. Selecione o modo conforme descrito acima e conecte o dispositivo Apple ao Dock Duplo conforme descrito e

“Conectando um dispositivo ao dock duplo” (página 12). Você ouvirá um som de toque.

2. Selecione o menu <Music> na tela principal do dispositivo Apple.

3. Selecione e reproduza uma música.

• A música será reproduzida através dos alto-falantes do Wireless Audio com Dock.

16

AUX IN ONLY FOR SERVICE

ONLY FOR SERVICE

DC 12V 2A

PUSH

AUX IN

ONLY FOR SERVICE

DC 12V 2A

PUSH

Ao reproduzir um vídeo em seu dispositivo, as operações Play/Pause/Next/Back podem não estar disponíveis. Use o botão em seu dispositivo para operá-lo.

Lista de compatibilidade (Dispositivo Apple)

Modelos de iPod/iPhone compatíveis com o modo Docking

Atualize o software de seu iPod/iPhone para a versão mais recente antes de usá-lo com esta unidade.

iPod touch de (4ª geração)

iPod touch de (3ª geração)

iPod nano de (6ª geração)

iPod nano de (5ª geração)

iPhone 4S

iPhone 4

iPhone 3GS

iPod classic

• Dependendo da versão do software do iPod, seu dispositivo pode não ser compatível ou não funcionar de forma normal.

USanDO O mODO BLUeTOOTH

Conecte o dispositivo Bluetooth ao Wireless Audio com Dock. (Consulte a página 15)

Para conectar o dispositivo Bluetooth quando o sistema Wireless Audio com Dock estiver no modo Bluetooth, procure o Wireless Audio com Dock na lista de Bluetooth do dispositivo. Selecione o Wireless Audio com Dock e conecte. Depois que o Wireless Audio com Dock tiver sido conectado, selecione e reproduza as músicas desejadas.

A música será reproduzida através dos alto-falantes do Wireless Audio com Dock.

Se quiser cortar a conexão Bluetooth, alterne para outro modo ou pressione o botão Power (Liga/

Desliga) do controle remoto para desligar o sistema Docking de Áudio.

Na comunicação com Bluetooth, as operações de Reproduzir/Pausa/Seguinte/Voltar podem não estar disponíveis dependendo do dispositivo móvel e do aplicativo usado.

Operar o dispositivo Bluetooth emparelhado com o Wireless Audio com Dock pode causar interferência quando o Wireless Audio com Dock estiver reproduzindo pela entrada AUX.

Para desconectar o dispositivo Bluetooth do Wireless Audio com Dock

Você pode cancelar o emparelhamento com Bluetooth a partir do Wireless Audio com Dock. Para obter instruções, consulte o manual do usuário do dispositivo Bluetooth.

• O Wireless Audio com Dock será desconectado.

A conexão Bluetooth só funciona próxima ao aparelho. A conexão será automaticamente cortada se a distância for maior que o alcance. Mesmo dentro do alcance, a qualidade do som pode ser degradada por obstáculos, como paredes e portas.

Se o dispositivo Bluetooth voltar para dentro do alcance efetivo, reinicie-o para emparelhar o dispositivo Bluetooth.

17

18

VOL

VOL

VOL

VOL

VOL

funções

FUnçÕeS aVançaDaS

FUNCTION

MUTE

BASS

FUNCTION

MUTE

BASS

POWER

VOL

VOL

VOL

FUNCTION

MUTE

BASS

FUNCTION

MUTE

BASS

reproduzir/Pausa

Durante a reprodução, pressione o botão +#.

• Para interromper temporariamente a execução do arquivo, pressione o botão +#.

Pressione o botão +# novamente para reproduzir o arquivo selecionado.

Essa função não funciona no modo AUX.

Usando funções

Altere o modo para alternar entre as fontes de acomplamento e AUX.

Pressione

FUNCtiON (FUNÇÃO) no controle remoto da unidade.

• Sempre que o botão é pressionado, a seleção é alterada da seguinte maneira: iPod (iPhone) ; Galaxy (Bluetooth) ; modo AUX

Escolha a função desejada pressionando o botão Function

(Função) no controle remoto quando vários dispositivos estiverem conectados ao produto simultaneamente.

POWER FUNCTION

FUNCTION

MUTE

BASS

FUNCTION

MUTE

BASS

VOL

VOL

VOL

MUTE

BASS

FUNCTION

MUTE

BASS

Pular para frente/para trás

Durante a reprodução, pressione o botão [,].

• Se houver mais de um arquivo e você pressionar o botão ], o arquivo seguinte será selecionado.

• Se houver mais de um arquivo e você pressionar o botão [, o arquivo anterior será selecionado.

Essa função não funciona no modo AUX.

emudecendo o som

Esta função é útil ao atender uma chamada telefônica ou a campainha.

1. Para emudecer o som da unidade, pressione o botão MUte ( ) no controle remoto.

2. Pressione MUte ( ) no controle remoto novamente (ou pressione

VOLUMe +/–) para restaurar o som.

FUNCTION

FUNCTION

MUTE

BASS

VOL

MUTE

BASS

Usando a função BASS

Permite aprimorar o som grave, de acordo com sua preferência.

Pressione BASS (GrAVe) no controle remoto da unidade.

• Sempre que o botão é pressionado, a seleção é alterada da seguinte maneira : BASS ON (GRAVE LIGADO) ; OFF (DESLIGADO)

solucionando problemas

Antes de solicitar manutenção, verifique o seguinte.

Sintoma marque Solução a unidade não liga.

• O cabo de alimentação está conectado à tomada?

• Conecte o plugue de alimentação à tomada.

Uma função não é aplicada quando o botão é pressionado.

• O Wireless Audio com Dock ou o controle remoto foi exposto à eletricidade estática?

• Desconecte o plugue de alimentação e volte a conectá-lo.

O som não é reproduzido.

• A unidade está corretamente conectada ao dispositivo?

• A função Mudo está ligada?

• O volume está configurado ao mínimo?

• Conecte-o corretamente.

• Pressione o botão Mute

(Mudo) para cancelar a função.

• Ajuste o volume.

O controle remoto não funciona.

• As pilhas estão fracas?

• A distância entre o controle remoto e a unidade principal

é muito grande?

• Troque por pilhas novas.

• Opere mais perto da unidade principal.

19

20

apêndice

eSPeciFicaçÕeS

nome do modelo DA-E570

GeRaL

Peso

Dimensões (L x P x A)

Faixa de temperatura de operação

Faixa de umidade de operação

2,0 kg

299,7 x 169,9 x 94 mm

+5°C~+35°C de 10 a 75 %

Potência de saída nominal

5 W/CH, 4 Ù, THD = 10%, 1 kHz

Sensibilidade/impedância de entrada

800 mV/20 kÙ amPLiFicaDOR

Relação de S/R

(entrada analógica)

65 dB

Separação (1 kHz) 60 dB

ReSPOSTa De

FReQUÊncia

Entrada analógica cLaSSiFicaçÃO

DO DOcKinG iPod

Galaxy

20 Hz~22 kHz (±3 dB)

5 V 1.0 A

5 V 1.0 A

* A relação de S/R, distorção, separação e sensibilidade utilizável são baseadas em medição usando as diretrizes da AES (Audio Engineering Society).

* Especificação nominal

- A Samsung Electronics Co., Ltd reserva-se o direito, sem aviso prévio, de fazer alterações nas especificações.

- O peso e as dimensões são aproximados.

-

Para obter especificações da fonte de alimentação e do consumo de energia, consulte o rótulo anexado ao produto.

entre em contato com a SamSUnG nO mUnDO TODO

Se tiver dúvidas ou comentários relacionados aos produtos Samsung, entre em contato com a Central de atendimento ao cliente SAMSUNG.

Central de contato  Site da Web Área

`

North America

CANADA

MEXICO

`

Latin America

ARGENTINE

BRAZIL

CHILE

Bolivia

COLOMBIA

COSTA RICA

DOMINICA

ECUADOR

EL SALVADOR

GUATEMALA

HONDURAS

JAMAICA

NICARAGUA

PANAMA

PERU

PUERTO RICO

TRINIDAD & TOBAGO

VENEZUELA

1-800-SAMSUNG(726-7864)

01-800-SAMSUNG(726-7864)

0800-333-3733

0800-124-421

4004-0000

800-SAMSUNG(726-7864)

From mobile 02-482 82 00

800-10-7260

01-8000112112

0-800-507-7267

1-800-751-2676

1-800-10-7267

800-6225

1-800-299-0013

800-27919267

1-800-234-7267

00-1800-5077267

800-7267

0-800-777-08

1-800-682-3180

1-800-SAMSUNG(726-7864)

0-800-100-5303 www.samsung.com/ca www.samsung.com/ca_fr (French) www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

Code No. AH68-02482D (01)

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
