Contate a SAMSUNG EM TODO O MUNDO
Caso tenha dúvidas ou comentários sobre os produtos da Samsung, entre em contato com o centro de atendimento ao cliente da
SAMSUNG.
Country
Customer Care Center
Web Site
ARGENTINA
0800-333-3733
www.samsung.com
BRAZIL
0800-124-421
4004-0000
www.samsung.com
CHILE
800-SAMSUNG(726-7864)
www.samsung.com
Nicaragua
00-1800-5077267
www.samsung.com
Honduras
800-7919267
www.samsung.com
COSTA RICA
0-800-507-7267
www.samsung.com
ECUADOR
800-6225
www.samsung.com
EL SALVADOR
1-800-299-0013
www.samsung.com
GUATEMALA
1-800-299-0013
www.samsung.com
JAMAICA
1-800-234-7267
www.samsung.com
PANAMA
800-7267
www.samsung.com
PUERTO RICO
1-800-682-3180
www.samsung.com
REP. DOMINICA
1-800-751-2676
www.samsung.com
TRINIDAD & TOBAGO
1-800-SAMSUNG(726-7864)
www.samsung.com
VENEZUELA
0-800-100-5303
www.samsung.com
COLOMBIA
01-8000112112
www.samsung.com

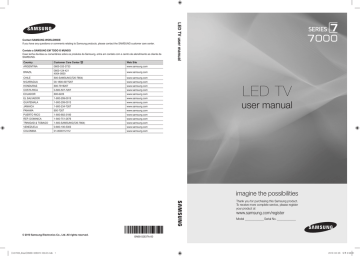

LED TV user manual
Contact SAMSUNG WORLDWIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.
LED TV
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at
www.samsung.com/register
Model______________ Serial No.______________
© 2010 Samsung Electronics Co., Ltd. All rights reserved.
[UC7000_Brazil]BN68-02837A-00L02.indb 1
BN68-02837A-00
2010-03-26 오후 9:48:51
Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance.
Product design and specifications may be changed without notice.
Still image warning
Avoid displaying still images (such as jpeg picture files) or still image elements (such as TV channel logos, panorama or 4:3 image format, stock or news
bars at screen bottom etc.) on the screen. Constant displaying of still picture can cause ghosting of LED screen, which will affect image quality.
• Avoid displaying the same TV channel for long periods.
• Always try to display a full screen image.
• Reducing brightness and contrast will help to avoid the appearance of after-images.
• Use all TV features designed to reduce image retention and screen burn, refer to proper user manual section for details.
Securing the Installation Space
Keep the required distance between the product and other objects (e.g. walls) to ensure proper ventilation.
Failing to do so may result in fire or a problem with the product due to an increase in the internal temperature of the product.
✎✎ When using a stand or wall-mount, use parts provided by Samsung Electronics only.
xx If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the product falling.
✎✎ The appearance may differ depending on the product.
Installation with a stand
Installation with a wall-mount
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
2
English
[UC7000_Brazil]BN68-02837A-00L02.indb 2
2010-03-26 오후 9:48:51
Contents
Getting Started
Advanced Features
yy
yy
yy
yy
yy
yy
yy Network Connection................................................ 28
List of Features.......................................................... 4
Accessories............................................................... 4
Viewing the Control Panel.......................................... 5
Viewing the Remote Control....................................... 6
Connecting to an Antenna......................................... 7
Plug & Play (Initial Setup)............................................ 7
Connecting to a Wired Network
Connecting to a Wireless Network
yy Media Play............................................................... 35
Connecting a USB Device
Connecting to the PC through network
Screen Display
Playing the Multiple Files Media Play - Additional Functions
Connections
yy
yy
yy
yy
Connecting to an AV Device....................................... 8
Connecting to an Audio Device................................ 10
Connecting to a PC................................................. 11
Changing the Input Source...................................... 12
Basic Features
yy
yy
yy
yy
How to Navigate Menus........................................... 12
Using the INFO button (Now & Next guide).............. 13
Planning Your Viewing.............................................. 13
Channel Menu......................................................... 13
Seeing Channels
Using Favorite Channels
Memorizing Channels
Editing Channels
Other Features
13
14
14
15
15
yy Picture Menu........................................................... 16
16
16
16
17
19
22
yy Sound Menu............................................................ 22
Changing the Preset Sound Mode
Adjusting Sound Settings
Sound Settings
22
22
22
yy Setup Menu............................................................. 23
Setting the Time
Using the Sleep Timer
Setting the On / Off Timer
Locking Programs
Other Features
Picture In Picture (PIP)
35
35
37
42
42
yy Anynet+................................................................... 44
Setting Up Anynet+ Switching between Anynet+ Devices Recording Listening through a Receiver Troubleshooting for Anynet+
45
45
46
46
47
yy [email protected]........ 48
Getting Started with [email protected]
Setting up [email protected]
Using the [email protected] service
Troubleshooting for [email protected]
Help Website
48
49
51
52
52
yy AllShare................................................................... 53
About AllShare
Setting Up AllShare
53
53
Other Information
yy
yy
yy
yy
Assembling the Cables............................................ 55
Installing the Wall Mount.......................................... 56
Anti-theft Kensington Lock....................................... 57
Securing the TV to the wall...................................... 58
To Avoid the TV from Falling
ENGLISH
Changing the Preset Picture Mode
Adjusting Picture Settings
Economical Solutions
Changing the Picture Options
Viewing TV using the 3D function
Setting up the TV with Your PC
28
30
58
yy Troubleshooting....................................................... 59
License
62
yy Specifications.......................................................... 62
yy Index....................................................................... 63
23
24
24
24
25
26
yy Support Menu.......................................................... 26
Check the Symbol!
t
TOOLS
This function can be used by pressing the
TOOLS button on the remote control.
Note
Step by Step Guide
Indicates additional information.
Check here for instructions on how to open
the relevant submenu within the OSD
(on screen display).
English
[UC7000_Brazil]BN68-02837A-00L02.indb 3
3
2010-03-26 오후 9:48:52
Getting Started
List of Features
yy Excellent Digital Interface & Networking: With a built-in HD digital tuner, nonsubscription HD broadcasts can be viewed
without a cable box / STB (Set-Top-Box) satellite receiver (Set-Top Box).
yy Media Play: Allows you to play music files, pictures and movies saved on a USB device (p. 35).
yy [email protected]: You can use various internet services and view useful information and entertaining content (p. 48).
yy AllShare: AllShare connects your TV and compatible Samsung mobile phones/devices through a network (p. 53).
yy Self Diagnosis: You can check whether picture or sound operate normally (p. 26).
Accessories
✎✎Please make sure the following items are included with your LED TV. If any items are missing, contact your dealer.
✎✎The items' colors and shapes may vary depending on the models.
yy Remote Control & Batteries (AAA x 2) (Not available in some locations)
yy Warranty Card / Safety Guide (Not available in some locations)
yy Samsung Wireless LAN Adapter
yy Cleaning Cloth
yy Owner’s Instructions
(M4 X L8)
Blanking Bracket & Screw (1EA)
Cable Tie
Holder-Wire stand
Holder-Ring (4EA)
Holder-Wire (3EA)
PC Adapter
Optical Adapter
Antenna Adapter
AV Adapter
Component Sound in Adapter
LAN Adapter
Component Adapter
✎✎For best cable connection to this product, be sure to use cables with a maximum thickness as below:
yy Maximum thickness - 0.55 inches (14mm)
4
English
[UC7000_Brazil]BN68-02837A-00L02.indb 4
2010-03-26 오후 9:48:53
HDMI
HDMI-DVI
Component
Composite (AV)
Coaxial (RF)
01 Getting Started
Input Cables (Sold Separately)
VGA
Viewing the Control Panel
✎✎The product color and shape may vary depending on the model.
✎✎Contact with objects other than your finger may switch on the LED touchpad.
Remote control sensor
Power Indicator
Speakers
Remote control sensor
Power Indicator
SOURCEE
MENU
y
z
P (Power)
Aim the remote control towards this spot on the TV.
Blinks and turns off when the power is on and lights up in standby mode.
Toggles between all the available input sources. In the on-screen menu, use this
button as you would use the ENTERE button on the remote control.
Displays an on-screen menu, the OSD (on screen display) of your TV’s features.
Adjusts the volume. In the OSD, use the y buttons as you would use the ◄
and ► buttons on the remote control.
Changes the channels. In the OSD, use the z buttons as you would use the
▼ and ▲ buttons on the remote control.
Turns the TV on or off.
Standby mode
Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount
of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 5
5
2010-03-26 오후 9:48:54
Getting Started
Viewing the Remote Control
POWER
Turns the TV on and off.
SOURCE
ON/OFF
Turns the remote control light on or
off. When on, the buttons become
illuminated for a moment when pressed.
(Using the remote control with this button
set to ON will reduce the battery usage
time.)
Displays and selects the available video
sources (p. 12)
Press to directly access channels.
Press to select additional channels (digital)
being broadcasted by the same station.
For example, to select channel “54.3”,
press “54”, then press “-” and “3”.
Returns to the previous channel.
PRE-CH
To mute all TV output sound.
MUTE
Adjusts the volume.
Changes channels.
CH LIST
Displays the channel list on the screen
(p. 13).
Brings up the OSD.
Displays the Content View, which
includes Guide, Media Play, [email protected],
AllShare and 3D.
CONTENT
MENU
GUIDE
Displays the EPG (Electronic Program
Guide) (p.13).
TOOLS
INFO
Displays information on the TV screen.
RETURN
EXIT
Quickly select frequently used functions.
Returns to the previous menu.
Buttons used in the Channel list,
[email protected], Media Play menu, etc.
A
B
C
D
MEDIA.P
INTERNET
@ TV
3D
FAV.CH
P.SIZE
CC
Use these buttons in Media Play
and Anynet+ modes (p. 35, 44)
(�: Controls recording for Samsung
recorders that have the Anynet+ feature)
Selects the on-screen menu items and
changes the values seen on the menu.
Exits the menu.
MEDIA.P: Displays Media Play (p. 35).
[email protected]: Link to various internet
services (p. 48).
3D: Sets the 3D mode (p. 20).
FAV.CH: Displays Favorite Channel Lists
on the screen (p. 14).
P.SIZE: Selects the picture size (p. 18).
CC: Controls the caption decoder
(p. 25).
Installing batteries (Battery size: AAA)
✎✎NOTE
xx Use the remote control within 23 feet from the TV.
xx Bright light may affect the performance of the remote
control. Avoid use when nearby fluorescent lights or neon
signs.
xx The color and shape may vary depending on the model.
6
English
[UC7000_Brazil]BN68-02837A-00L02.indb 6
2010-03-26 오후 9:48:54
01 Getting Started
Connecting to an Antenna
When the TV is initially powered on, basic settings proceed automatically.
✎✎Connecting the power cord and antenna.
VHF/UHF Antenna
Cable
or
ANT OUT
Plug & Play (Initial Setup)
When the TV is initially powered on, a sequence of on-screen prompts will assist in configuring basic settings. Press the
POWERP button. Plug & Play is available only when the Input source is set to TV.
✎✎To return to the previous step, press the Red button.
1
2
Selecting a language
3
Selecting an antenna
4
Selecting a channel
5
Setting the
Clock Mode
6
7
View the
HD Connection Guide
Enjoy the TV.
Selecting Store Demo
or Home Use
Press the ▲ or ▼ button, then press the ENTERE button. Select
POWER
the desired OSD (On Screen Display) language.
Press the ◄ or ► button, then press the ENTERE button.
yy Select the Home Use mode. Store Demo Mode is for retail
environments.
yy To return the unit’s settings from Store Demo to Home Use
(standard): Press the volume button on the TV. When you see
the volume OSD, press and hold MENU for 5 sec.
Press the ▲ or ▼ button, then press the ENTERE button.
yy If the antenna is connected to ANT 1 IN (AIR), select Air and if it is connected to ANT 2
IN (CABLE), select Cable.
yy If both ANT 1 IN (AIR) and ANT 2 IN (CABLE) are connected, select Air+Cable.
After selecting the antenna source to memorize, select Search. The TV will begin
memorizing all of the available channels. For more information, refer to Channel → Auto
Program. (p. 14)
yy Press the ENTERE button at any time to interrupt the memorisation process.
Set the Clock Mode automatically or manually.
yy Auto: Allows you to select time zone.
yy Manual: Allows you to manually set the current date and time (p. 23).
The connection method for the best HD screen quality is displayed.
P
INFO
Press the ENTERE button.
If You Want to Reset This Feature...
OO MENUm → Setup → Plug & Play → ENTERE
English
[UC7000_Brazil]BN68-02837A-00L02.indb 7
7
2010-03-26 오후 9:48:55
Connections
Connecting to an AV Device
Using an HDMI or HDMI/DVI Cable: HD connection (up to 1080p)
Available devices: DVD, Blu-ray player, HD cable box, HD STB (Set-Top-Box) satellite receiver
Device
HDMI OUT
Device
DVI OUT
AUDIO OUT
R
W
Red
White
R-AUDIO-L
✎✎HDMI IN 1(DVI), 2(ARC), 3, 4, PC/DVI AUDIO IN
xx When using an HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack for video. A DVD, Blu-ray
player, HD cable box, or HD STB satellite receiver may require a DVI-HDMI (DVI to HDMI) cable or DVI-HDMI
(DVI to HDMI) adapter. The PC/DVI AUDIO IN jack is required for audio.
xx If an external device such as a DVD / Blu-ray player / HD cable box / HD STB satellite receiver supporting
HDMI version older than 1.4 is connected, the TV may operate abnormally (e.g. no screen display / no sound /
annoying flicker / abnormal color).
xx If there is no sound after connecting an HDMI cable, check the HDMI version of the external device. If you
suspect the version is older than 1.4, contact the provider of the device to confirm the HDMI version and
request an upgrade.
xx Samsung TVs support HDMI 1.4 (with 3D and Audio Return Channel). However, the ARC(Audio Return
Channel) function is only supported on HDMI IN 2(ARC).
–– If 3D Auto View is On, some functions, such as [email protected], are disabled. If this is a problem, set 3D Auto
View or 3D Mode to Off.
xx The ARC function enables digital output of sound using the HDMI IN 2(ARC) port and can only be operated
when the TV is connected to an audio receiver that supports the ARC function.
–– The ARC Single mode is only enabled when the TV is connected to the device when using an HDMI Standard
–– cable, HDMI High Speed cable, Hdmi Standard with Ethernet cable, HDMI High Speed with Ethernet cable.
–– When the Input Source is the TV, the ARC function allows audio to be heard from a receiver. The audio is sent
to a receiver from the TV via an HDMI cable without the need for a separate optical cable.
xx It is recommended you purchase an HDMI-certified cable. Otherwise, the screen may appear blank or a
connection error may occur.
8
English
[UC7000_Brazil]BN68-02837A-00L02.indb 8
2010-03-26 오후 9:48:56
02 Connections
Using a Component (up to 1080p) or Audio/Video (480i only) Cable
Available devices: DVD, Blu-ray player, cable box, STB satellite receiver, VCR
R
Red
W
Y
R
White
Yellow
Red
W
R
White
Red
Device
AUDIO OUT
Blue
Green
VIDEO OUT
AUDIO OUT
R-AUDIO-L
R
Y
W
COMPONENT OUT
PR
PB
Y
R
B
G
G
B
R
W
R
Y
W
R
W
G
Device
R-AUDIO-L
R
B
✎✎For better picture quality, the Component connection is recomended over the A/V connection.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 9
9
2010-03-26 오후 9:48:56
Connections
Connecting to an Audio Device
Using an Optical (Digital) or Audio (Analog) Cable Connection
Available devices: Digital Audio System, Amplifier, DVD home theater
R
W
Red
White
AUDIO IN
Amplifier /
DVD home theater
R-AUDIO-L
Digital Audio System
OPTICAL
✎✎DIGITAL AUDIO OUT (OPTICAL)
xx When a Digital Audio System is connected to the DIGITAL AUDIO OUT (OPTICAL) jack, decrease the volume
of both the TV and the system.
xx 5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.
xx When the receiver (home theater) is set to on, you can hear sound output from the TV’s optical jack. When the
TV is receiving a DTV signal, the TV will send 5.1 CH sound to the home theater receiver. When the source is
a digital component such as a DVD / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver and is
connected to the TV via HDMI, only 2 CH audio will be heard from the home theater receiver. If you want to
hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite
receiver directly to an amplifier or home theater.
✎✎AUDIO OUT: Connects to the audio input jacks on your amplifier / DVD home theater.
xx When connecting, use the appropriate connector.
xx When an audio amplifier is connected to the AUDIO OUT jacks: Decrease the volume of the TV and adjust the
volume level with the amplifier’s volume control.
10
English
[UC7000_Brazil]BN68-02837A-00L02.indb 10
2010-03-26 오후 9:48:56
02 Connections
Connecting to a PC
Using an HDMI/DVI Cable or a D-sub Cable
DVI OUT
AUDIO OUT
AUDIO OUT
PC OUT
Display Modes (D-Sub and HDMI/DVI Input)
Optimal resolution is 1920 X 1080 @ 60 Hz.
Mode
Resolution
Horizontal Frequency
(kHz)
Vertical Frequency
(Hz)
Pixel Clock Frequency
(MHz)
Sync Polarity
(H / V)
IBM
640 x 350
720 x 400
31.469
31.469
70.086
70.087
25.175
28.322
+/-/+
MAC
640 x 480
832 x 624
1152 x 870
35.000
49.726
68.681
66.667
74.551
75.062
30.240
57.284
100.000
-/-/-/-
VESA CVT
720 x 576
1152 x 864
1280 x 720
1280 x 960
35.910
53.783
56.456
75.231
59.950
59.959
74.777
74.857
32.750
81.750
95.750
130.000
-/+
-/+
-/+
-/+
VESA DMT
640 x 480
640 x 480
640 x 480
800 x 600
800 x 600
800 x 600
1024 x 768
1024 x 768
1024 x 768
1152 x 864
1280 x 1024
1280 x 1024
1280 x 720
1280 x 800
1280 x 800
1280 x 960
1360 x 768
1440 x 900
1440 x 900
1680 x 1050
31.469
37.861
37.500
37.879
48.077
46.875
48.363
56.476
60.023
67.500
63.981
79.976
45.000
49.702
62.795
60.000
47.712
55.935
70.635
65.290
59.940
72.809
75.000
60.317
72.188
75.000
60.004
70.069
75.029
75.000
60.020
75.025
60.000
59.810
74.934
60.000
60.015
59.887
74.984
59.954
25.175
31.500
31.500
40.000
50.000
49.500
65.000
75.000
78.750
108.000
108.000
135.000
74.250
83.500
106.500
108.000
85.500
106.500
136.750
146.250
-/-/-/+/+
+/+
+/+
-/-/+/+
+/+
+/+
+/+
+/+
-/+
-/+
+/+
+/+
-/+
-/+
-/+
VESA GTF
1280 x 720
1280 x 1024
52.500
74.620
70.000
70.000
89.040
128.943
-/+
-/-
VESA DMT / DTV CEA
1920 x 1080p
67.500
60.000
148.500
+/+
✎✎NOTE
xx For HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack.
xx The interlace mode is not supported.
xx The set may operate abnormally if a non-standard video format is selected.
xx Separate and Composite modes are supported. SOG(Sync On Green) is not supported.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 11
11
2010-03-26 오후 9:48:58
Connections
Changing the Input Source
Edit Name
OO MENUm → Input → Edit Name → ENTERE
Source List
Use to select TV or an external input sources
such as a DVD / Blu-ray player / cable box /
STB satellite receiver.
SOURCE
■■ VCR / DVD / Cable STB / Satellite STB / PVR STB /
AV Receiver / Game / Camcorder / PC / DVI PC /
DVI Devices / TV / IPTV / Blu-ray / HD DVD / DMA:
Name the device connected to the input jacks to make
your input source selection easier.
✎✎When a PC with a resolution of 1920 x 1080 @ 60Hz is
OO MENUm → Input → Source List → ENTERE
connected to the HDMI IN 1(DVI) port, you should set
the TV to DVI PC mode under Edit Name.
✎✎When connecting an HDMI/DVI cable to the HDMI IN
1(DVI) port, you should set the TV to DVI PC or DVI
Devices mode under Edit Name.
■■ TV / PC / AV1 / AV2 / Component / HDMI1/DVI /
HDMI2 / HDMI3 / HDMI4 / USB
✎✎ You can only choose external devices that
are connected to the TV. In the Source List,
connected inputs will be highlighted.
POWER
ON/OFFactivated.
✎✎ In the Source
List, PC is always
SOURCE
Basic Features
PRE-CH
How to Navigate
Menus
MUTE
How to Operate the OSD (On Screen Display)
Before using the TV, follow the steps below to learn how to
navigate the menu and selectCHand
LISTadjust different functions.
1
CONTENT
MENU
GUIDE
TOOLS
INFO
RETURN
EXIT
2
3
A
B
C
4
D
1 MENU button: Displays the main on-screen menu.
INTERNET
2 ENTERE / Direction
Move3D
the cursor and
MEDIA.P button:
@ TV
select an item. Confirm the setting.
CC
3 RETURN button:FAV.CH
Returns P.SIZE
to the previous
menu.
4 EXIT button: Exits the on-screen menu.
12
The access step may differ depending on the selected menu.
1
MENU m
2
3
4
5
▲/▼
6
7
ENTER E
ENTER E
▲/▼
◄/►
EXIT e
The main menu options appear on
the screen:
Picture, Sound, Channel, Setup,
Input, Application, Support.
Select an icon with the ▲ or ▼
button.
Press ENTERE to access the
sub-menu.
Select the desired submenu with
the ▲ or ▼ button.
Adjust the value of an item with the
◄ or ► button. The adjustment in
the OSD may differ depending on
the selected menu.
Press ENTERE to confirm the
selection.
Press EXIT.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 12
2010-03-26 오후 9:48:58
The display identifies the current channel and
the status of certain audio-video settings.
The Now & Next guide shows daily TV
program information for each channel
according to the broadcasting time.
yy Scroll ◄, ► to view information for a
desired program while watching the
current channel.
*ORER+'
DTV Air
TELA QUENTE (HD)
HE-AAC
1080i HD | 10 | Muiti
05.1
INFO
Using Scheduled View
Guide
Fri, 1 Jan 2:10 am
DTV Air 05.1 Globo HD
TELA QUENTE (HD)
10:05 pm - 12:10 pm
10
DESVENTURAS EM SERIE (HD)
05.1 TV GloboHD
Scheduled View
6:30 pm
7:15 pm
Today
Today
E Watch
Information
DESVENTURAS EM SERIE (HD)
Guide
The EPG (Electronic Programme Guide)
information is provided by broadcasters. Using
program schedules provided by broadcasters,
you can specify programs you want to watch
in advance so that the channel automatically
changes to the selected program channel at
the specified time. Program entries may appear
blank or out of date depending on a channel
status.
GUIDE
Guide
View Mode
Exit
1
4
Information E Cancel
5
7
1
Red (View Mode): View the list of programs that are
playing now or coming up.
2
B Green (-2 Hours): Viewing the list of programs to be
broadcasted before 2 hours.
3
Yellow (+2 Hours): Viewing the list of programs to be
broadcasted after 2 hours.
4
5
Blue (Exit): Exits the guide.
Information: Displays details of the selected
program.
6 k (Page): Move to next or previous page.
7 ENTERE button
Using Channel View
Fri, 1 Jan 2:10 am
DTV Air 05.1 Globo HD
–– When selecting the current program, you can watch
the selected program.
–– When selecting the future program, you can reserve to
watch the selected program. To cancel the schedule,
press the ENTERE button again and select
Cancel Schedules.
TELA QUENTE (HD)
10:05 pm - 12:10 pm
Channel Menu
10
DESVENTURAS EM SERIE (HD)
05.1 TV GloboHD
Channel View
Today
04.1
Globo HD
05.1
DiscoveryH&L
05.2
TV GloboSD
05.3
price-drop.tv
05.4
QVC
05.5
R4DTT
1
11:00 pm - 12:00 pm
05.1
five
05.2
five
Mon, 29 Sep 10:15 pm
10:06 pm - 12:10 am
Planning Your Viewing
View Mode
10:00 pm - 11:00 pm
)Family Affairs
)Dark Angel
03 Basic Features
Using the INFO button (Now & Next guide)
B
10:00 pm - 11:00 pm
American Chopper
No Information
Home and...
)Family Affairs
No Information
QVC Selection
No Information
-2 Hours
+2 Hours
Exit
2
3
4
11:00 pm - 12:00 pm
Tine Team
Fiv...
)Dark Angel
Channel List
Information k Page E Watch
5
¦¦ Seeing Channels
6
7
Add, delete or set Favorite channels and use
the program guide for digital broadcasts.
CH LIST
OO MENUm → Channel → Channel List
→ ENTERE
Select a channel in the All Channels, Added
Channels, Favorite, or Programmed screen
by pressing the ▲ / ▼ and ENTERE buttons.
Then you can watch the selected channel.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 13
13
2010-03-26 오후 9:49:00
Basic Features
Added Channels
Air
04.1
SBT HD
05.1
Globo HD
7
Air
09.1
Read TV! HD
11.1
Gazeta HD
13
Air
14
Air
16.1
MIXTV HD
Antenna
B
Zoom
Select k Page T Tools
¦¦ Using Favorite Channels
OO MENUm → Channel → Channel List → ENTERE
Add to Favorite / Delete from Favorite
t
Set channels you watch frequently as Favorites.
1. Select a channel and press the TOOLS button.
2. Add or delete a channel using the Add to Favorite or
Delete from Favorite menu respectively.
All Channels: Shows all currently available channels.
04.1
SBT HD
■■
Added Channels: Shows all added channels.
05.1
Globo HD
7
Air
09.1
to Favorite
Read TV!AddHD
11.1
Gazeta HD
Timer Viewing
13
Air
14
Air
■■
* Favorite: Shows all favorite channels.
■■
Programmed: Shows all currently reserved
programs.
Added Channels
■■
✎✎Using the color buttons with the Channel List.
xx Red (Antenna): Switches to Air or Cable.
xx B Green (Zoom): Enlarges or shrinks a channel
xx
Yellow (Select): Selects multiple Channel List.
Select desired channels and press the Yellow button
to set all the selected channels at the same time. The
c mark appears to the left of the selected channels.
Lock
16.1
number.
Air
Antenna
Delete
Channel Name Edit
Select All
MIXTV HD
B
Zoom
Select k Page T Tools
To show all Favorite channels, click on the
button shown on the rignt.
FAV.CH
xx k (Page): Move to next or previous page.
xx T (Tools): Displays the Channel List option menu.
(The options menus may differ depending on the
situation.)
Channel Status Display Icons
Icons
c
*
)
\
Operations
A channel selected.
A channel set as a Favorite.
A reserved Program.
A locked channel.
¦¦ Memorizing Channels
OO MENUm → Channel → ENTERE
Antenna (Air / Cable) t
Before your television can begin memorizing the available
channels, you must specify the type of signal source that is
connected to the TV (i.e. an Air or a Cable system).
✎✎If the antenna is connected to ANT 1 IN (AIR), select
Air and if it is connected to ANT 2 IN (CABLE), select
Cable.
Auto Program
■■ Air: Air antenna signal.
■■ Cable: Cable antenna signal.
■■ Air+Cable: Air and Cable antenna.
14
English
[UC7000_Brazil]BN68-02837A-00L02.indb 14
2010-03-26 오후 9:49:01
OO MENUm → Channel → Channel List → ENTERE
Channel Name Edit
1. Select a channel and press the TOOLS button.
2. Edit the channel name using the Channel Name Edit
menu.
■■ Channel Name Edit (analog channels only): Assign your
own channel name.
¦¦ Other Features
OO MENUm → Channel → ENTERE
Channel List
Channel List Option Menu
Set each channel using the Channel List menu options (Add
/ Delete, Lock / Unlock, Timer Recording, Timer Viewing,
Select All / Deselect All). Option menu items may differ
depending on the channel status.
1. Select a channel and press the TOOLS button.
2. Select a function and change its settings.
■■ Add / Delete: Delete or add a channel to display the
channels you want.
✎✎ NOTE
xx All deleted channels will be shown on the All
Channels menu.
xx A gray-colored channel indicates the channel
has been deleted.
xx The Add menu only appears for deleted
channels.
xx Delete a channel from the Added Channels or
Favorite menu in the same manner.
■■ Lock / Unlock t: Lock a channel so that the
channel cannot be selected and viewed.
✎✎ This function is available only when the Child
Lock is set to On.
✎✎ The PIN input screen appears. Enter your 4-digit
PIN, the default of which is “0-0-0-0”. Change the
PIN using the Change PIN option.
■■ Timer Recording (digital channels only): Allows you to
record a programme currently being broadcasted or
make a reservation to record a programme scheduled
for broadcast.
✎✎ A USB device with 4GB of memory or greater
■■ Timer Viewing: You can set a desired channel to be
displayed automatically at the reserved time. Set the
current time first to use this function.
1. Press the ◄ / ► / ▲ / ▼ buttons to select the
desired channel in Channel List.
2. Press the TOOLS button, then select Timer
Viewing.
3. Scroll up or down to adjust the settings in the box,
or use the numeric buttons on your remote to enter
the date and time.
03 Basic Features
¦¦ Editing Channels
✎✎ If you selected Once, Every Week, or Every
Day in Repeat, you can enter the date you
want.
4. Select OK, then press the ENTERE button when
done.
✎✎ NOTE
xx Only memorized channels can be reserved.
xx Reserved programs will be displayed in the
Programmed menu.
xx When a digital channel is selected, press the ►
button to view the digital program.
■■ Select All: You can select all the channels in the
Channel List.
■■ Deselect All: You can deselect all the selected channels.
✎✎ You can only select Deselect All when one or
more channels are selected.
Programmed
(in Channel List)
You can view, modify or delete a show you have reserved
to watch. Programmed timer viewing is displayed here.
Highlight a program and press the TOOLS button to display
Options.
■■ Change Info: Change a show you have reserved to
watch.
■■ Cancel Schedules: Cancel a show you have reserved
to watch.
✎✎ This deletes the highlighted or selected
program(s).
■■ Information: Display a show you have reserved
to watch. (You can also change the reservation
Information.)
✎✎ Alternatively, you can view Information by
highlighting a program and pressing the
ENTERE button.
■■ Select All / Deselect All: Select or deselect all reserved
programs.
must be connected to the TV.
✎✎ A USB storage device cannot record until it
completes the Device Performance Test.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 15
15
2010-03-26 오후 9:49:02
Basic Features
Fine Tune
¦¦ Adjusting Picture Settings
(analog channels only)
If the reception is clear, you do not have to fine tune the
channel, as this is done automatically during the search and
store operation. If the signal is weak or distorted, fine tune
the channel manually. Scroll to the left or right until the image
is clear.
OO MENUm → Picture → ENTERE
✎✎Settings are applied to the channel you're currently
watching.
✎✎Fine tuned channels that have been saved are marked
with an asterisk “*” on the right-hand side of the
channel number in the channel banner.
✎✎To reset the fine-tuning, select Reset.
Backlight / Contrast / Brightness /
Sharpness / Color / Tint (G/R)
Your television has several setting options for picture quality
control.
✎✎NOTE
xx When you make changes to Backlight, Contrast,
Brightness, Sharpness, Color or Tint (G/R) the
OSD will be adjusted accordingly.
xx In PC mode, you can only make changes to
Backlight, Contrast and Brightness.
LNA (On/ Off)
(Low Noise Amplifier)
If the TV is operating in a weak-signal area, the LNA function
can improve the reception (a low-noise preamplifier boosts
the incoming signal).
Color System (Auto / PAL-M / PAL-N /
NTSC)
Normally the TV can receive image and sound with good
quality when in the mode auto. This mode detects the signal
color system automatically. In case of some signal reception
with color unsatisfactory, select the Color System Mode to
PAL-N or NTSC.
Picture Menu
¦¦ Changing the Preset Picture Mode
OO MENUm → Picture → Mode → ENTERE
Mode
Select your preferred picture type.
■■ Dynamic: Suitable for a bright room.
■■ Standard: Suitable for a normal environment.
■■ Natural: Suitable for reducing eye strain.
✎✎ Natural is not available in PC mode.
■■ Movie: Suitable for watching movies in a dark room.
xx Settings can be adjusted and stored for each
external device connected to the TV.
¦¦ Economical Solutions
The Eco Function can be used to enhance your power
savings.
Eco Solution
OO MENUm → Picture → Eco Solution → ENTERE
■■ Energy Saving (Off / Low / Medium / High /
Picture Off / Auto) t: This adjusts the
brightness of the TV in order to reduce power
consumption. If you select Picture Off, the screen is
turned off, but the sound remains on. Press any button
except volume button to turn on the screen.
■■ Eco Sensor (Off / On): To enhance your power savings;
the picture settings will automatically adapt to the light
in the room.
✎✎ If you adjust the Backlight, the Eco Sensor will
be set to Off.
Min Backlight: When Eco sensor is On, the minimum
screen brightness can be adjusted manually.
If Eco Sensor is On, the display brightness
may change (become slightly darker or brighter)
depending on the surrounding light intensity.
✎✎
■■ No Signal Power Off (Off / 15 min. / 30 min. /
60 min.): To avoid unnecessary energy consumption,
set how long you want the TV to remain on if it's not
receiving a signal.
✎✎ Disabled when the PC is in power saving mode.
16
English
[UC7000_Brazil]BN68-02837A-00L02.indb 16
2010-03-26 오후 9:49:02
■■ RGB Only Mode (Off / Red / Green / Blue): Displays
the Red, Green and Blue color for making fine
adjustments to the hue and saturation.
Advanced Settings
■■ Color Space (Auto / Native / Custom): Adjust the
range of colors available to create the image. To adjust
Color, Red, Green, Blue and Reset, set Color Space
to Custom.
OO MENUm → Picture → Advanced Settings →
ENTERE
(Advanced Settings are available in Standard /Movie mode)
Compared to previous models, new Samsung TVs have a
more precise picture.
✎✎In PC mode, you can only make changes to Dynamic
Contrast, Gamma, White Balance and LED Motion
plus.
Advanced Settings
Black Tone : Off ►
Dynamic Contrast
: Medium
Shadow Detail
: -2
Gamma
:0
Expert Pattern
: Off
RGB Only Mode
: Off
Color Space
: Native
▼
U Move E Enter R Return
■■ Black Tone (Off / Dark / Darker / Darkest): Select the
black level to adjust the screen depth.
■■ Dynamic Contrast (Off / Low / Medium / High): Adjust
the screen contrast.
■■ Shadow Detail (-2~+2): Increase the brightness of dark
images.
■■ Gamma: Adjust the primary color intensity.
■■ Expert Pattern (Off / Pattern1 / Pattern2): By running
the Expert Pattern function, the picture can be
calibrated without a generator or filter. If the OSD menu
disappears or a menu other than the Picture menu is
opened, the calibration is saved and the Expert Pattern
window disappears.
Off: Turns the Expert Pattern function off.
Pattern1: This is a test screen designed to demonstrate
the affects of display settings on shades.
Pattern2: This is a test screen designed to demonstrate
the affects of display settings on colors.
After selecting Pattern1 or Pattern2, you can
adjust any of the advanced settings to the desired
effect.
✎✎
■■ White Balance: Adjust the color temperature for a more
natural picture.
03 Basic Features
¦¦ Changing the Picture Options
R-Offset / G-Offset / B-Offset: Adjust each color's
(red, green, blue) darkness.
R-Gain / G-Gain / B-Gain: Adjust each color's (red,
green, blue) brightness.
Reset: Resets the White Balance to it's default
settings.
■■ 10p White Balance (Off / On): Controls the white
balance in 10 point intervals by adjusting the red, green,
and blue brightness.
✎✎ Available when the picture mode is set to Movie
and when the external input is set to HDMI or
Component.
✎✎ Some external devices may not support this
function.
Interval: Select interval to adjust.
Red: Adjust the red level.
Green: Adjust the green level.
Blue: Adjust the blue level.
Reset: Resets the 10p White Balance to its default
settings.
■■ Flesh Tone: Emphasize pink “Flesh Tone.”
■■ Edge Enhancement (Off / On): Emphasize object
boundaries.
■■ xvYCC (Off / On): Setting the xvYCC mode on
increases detail and color space when watching movies
from an external device (e.g. BD/DVD player) connected
to the HDMI or Component IN jacks.
✎✎ Available when the picture mode is set to Movie
and when the external input is set to HDMI or
Component.
✎✎ Some external devices may not support this
function.
■■ LED Motion Plus (Off / Normal / Cinema / Ticker):
Removes drag from fast scenes with a lot of movement
to provide a clear picture.
✎✎ While the Expert Pattern is running, sound is not
outputted.
✎✎ Only enabled in DTV, Component and HDMI
modes.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 17
17
2010-03-26 오후 9:49:03
Basic Features
✎✎NOTE
Picture Options
xx When Double (À, Œ) mode has been set in PIP
OO MENUm → Picture → Picture Options →
(Picture-in-Picture), the Picture Size cannot be set.
ENTERE
✎✎In PC mode, you can only make changes to the Color
Tone, Size and Auto Protection Time.
Color Tone
: Normal ►
Size
: 16:9
Digital Noise Filter
: Auto
MPEG Noise Filter
: Auto
HDMI Black Level
: Normal
Film Mode
: Off
2. Press the ENTERE button.
4. Press the ENTERE button.
5. Press the ► button to select Reset.
6. Press the ENTERE button to reset the picture
to its default position.
xx After selecting Screen Fit in HDMI (1080i/1080p) or
: Standard
▼
U Move E Enter R Return
■■ Color Tone (Cool / Normal / Warm1 / Warm2)
✎✎Warm1 or Warm2 will be deactivated when the picture
mode is Dynamic.
✎✎Settings can be adjusted and stored for each external
device connected to an input on the TV.
■■ Size: Your cable box/satellite receiver may
have its own set of screen sizes as well.
However, we highly recommend you use
16:9 mode most of the time.
1. Press the ► button to select Position.
3. Press the ▲ or ▼ button to move the picture up
or down.
Picture Options
Auto Motion Plus 240Hz xx After selecting Zoom1, Zoom2 or Wide Fit:
P.SIZE
16:9: Sets the picture to 16:9 wide mode.
Zoom1: Use for moderate magnification.
Zoom2: Use for a stronger magnification.
Wide Fit: Enlarges the aspect ratio of the picture to fit
the entire screen.
Available with HD 1080i / 720p signals in 16:9
mode.
✎✎
4:3: Sets the picture to basic (4:3) mode.
Do not watch in 4:3 format for a long time. Traces
of borders displayed on the left, right and center
of the screen may cause image retention(screen
burn) which are not covered by the warranty.
✎✎
Screen Fit: Displays the full image without any cut-off
when HDMI (720p / 1080i / 1080p) or Component
(1080i / 1080p) signals are inputted.
Component (1080i/1080p) mode, you may need to
center the picture:
1. Press the ◄ or ► button to select Position.
2. Press the ENTERE button.
3. Press the ▲, ▼, ◄ or ► button to move the
picture.
4. Press the ENTERE button.
5. Press the ◄ or ► button to select Reset.
6. Press the ENTERE button.
xx HD (High Definition): 16:9 - 1080i/1080p (1920x1080),
720p (1280x720)
xx Settings can be adjusted and stored for each
external device you have connected to an input on
the TV.
Input Source
ATV, AV,
Component (480i, 480p)
DTV(1080i),
Component (1080i, 1080p),
HDMI (720p, 1080i, 1080p)
PC
Picture Size
16:9, Zoom1,
Zoom2, 4:3
16:9, 4:3, Wide Fit,
Screen Fit
16:9, 4:3
■■ Digital Noise Filter (Off / Low / Medium / High / Auto
/ Auto Visualisation): If the broadcast signal received
by your TV is weak, you can activate the Digital Noise
Filter feature to reduce any static and ghosting that may
appear on the screen.
✎✎ When the signal is weak, try other options until the
best picture is displayed.
Auto Visualisation: When changing analog channels,
displays signal strength.
Only available for analog channels.
✎✎
✎✎ When bar is green, is that the best possible signal.
18
English
[UC7000_Brazil]BN68-02837A-00L02.indb 18
2010-03-26 오후 9:49:03
■■ HDMI Black Level (Normal / Low): Selects the black
level on the screen to adjust the screen depth.
✎✎ Available only in HDMI mode.
■■ Film Mode (Off / Auto1 / Auto2): Sets the TV to
automatically sense and process film signals from all
sources and adjusts the picture for optimum quality.
✎✎ Available in TV, AV, COMPONENT (480i / 1080i)
and HDMI (480i / 1080i).
■■ Auto Motion Plus 240Hz (Off / Clear / Standard /
Smooth / Custom / Demo): Removes drag from fast
scenes with a lot of movement to provide a clearer
picture.
✎✎ If noise occurs on the screen, please set the
Auto Motion Plus 240Hz to Off. If Auto Motion
Plus 240Hz is Custom, you can set up the
Blur Reduction, Judder Reduction or Reset
manually.
✎✎ If Auto Motion Plus 240Hz is Demo, you can
compare the difference between on and off
modes.
Blur Reduction: Adjusts the blur reduction level from
video sources.
Judder Reduction: Adjusts the judder reduction level
from video sources when playing films.
Reset: Reset the custom settings.
■■ Auto Protection Time (2 hours / 4 hours / 8 hours
/ 10 hours / Off): Set the time the screen remains idle
with a still image until the screen saver is activated. The
screen saver prevents the formation of ghost images on
the screen.
■■ Smart LED (Off / Low / Standard / High / Demo):
Controls LED backlight to maximize picture clarity.
Demo: Displays the difference between Smart LED on
and off modes.
¦¦ Viewing TV using the 3D function
OO MENUm → Picture → 3D → ENTERE
IMPORTANT SAFETY INFORMATION. READ THE
FOLLOWING WARNINGS BEFORE YOU OR YOUR
CHILD USE THE 3D FUNCTION
[[WARNING
xx Parents’ careful supervision is required particularly
03 Basic Features
■■ MPEG Noise Filter (Off / Low / Medium / High /
Auto): Reduces MPEG noise to provide improved
picture quality.
when children or teenagers view 3D images.
xx Photosensitive Seizure Warning and Other Health
Risks
–– Some viewers may experience an epileptic seizure
or stroke when exposed to certain flashing images
or lights contained in certain television pictures or
video games. If you or any of your relatives has a
history of epilepsy or strokes, please consult with a
medical specialist before using the 3D function.
–– Do not watch 3D pictures when you feel
incoherent, sleepy, tired or sick. Avoid watching 3D
pictures for long hours.
–– Even those without a personal or family history
of epilepsy or stroke may have an undiagnosed
condition that can cause “photosensitive epileptic
seizures.”
–– If you experience any of the following symptoms
immediately stop watching 3D pictures and
consult a medical specialist: (1) altered vision; (2)
lightheadedness; (3) dizziness; (4) involuntary
movements such as eye or muscle twitching;
(5) confusion; (6) nausea; (7) loss of awareness;
(8) convulsions; (9) cramps; and/or (10)
disorientation. Parents should monitor and ask
their children about the above symptoms-children
and teenagers may be more likely than adults to
experience these symptoms.
xx Note that watching TV while sitting too close to the
screen for an extended period of time may weaken
your eyesight.
xx Note that watching TV while wearing 3D Active
Glasses for an extended period of time may cause a
headache or fatigue. If you feel headache, fatigue or
dizziness, stop watching TV and rest.
xx Some 3D pictures may startle viewers. The pregnant,
elderly, epileptic and those suffering from serious
physical conditions are advised to avoid utilizing the
unit’s 3D functionality.
xx We don't recommend watching 3D if you are in bad
physical condition, need sleep or have been drinking
liquor.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 19
19
2010-03-26 오후 9:49:03
Basic Features
xx Please take care to be aware of the world around
you. This product is designed to be immersive. DO
NOT use this product near open stairwells, cables,
balconies, or other objects that can be tripped over,
run into, knocked down, broken or fallen over. Being
startled or deluding yourself into thinking that the 3D
images are real may cause you to crush a nearby
object or get injured trying to move your body.
✎✎If there is any obstacle between the emitter and 3D
Active Glasses, the proper 3D effect may not be
obtained.
■■ 3D Mode: Select the 3D input format.
✎✎ If you want to feel the 3D effect fully, please wear
the 3D Active Glasses first, and then select 3D
mode from the list below that provides the best
3D viewing experience.
xx Do not use the 3D Active Glasses for any other
purpose than for which it was designed. Wearing the
3D Active Glasses for any other purpose (as general
spectacles, sunglasses, protective goggles, etc.)
may physically harm you or weaken your eyesight.
xx Immersive video can potentially have adverse effects
on the user including motion sickness, perceptual
after effects, disorientation, eye strain, and
decreased postural stability. Take frequent breaks to
lessen the potential of these effects, as is commonly
suggested for other items, such as keyboards and
computer monitors, that you may tend to fixate or
concentrate on. If your eyes show signs of fatigue or
dryness or if you have any of the above symptoms,
immediately discontinue use of this device and do
not resume using it for at least thirty minutes after
the symptoms have subsided.
xx The ideal viewing distance should be three times
or more the height of the screen. We recommend
sitting with viewer's eyes on a level with the screen.
3D Mode
Operation
Off
Turns the 3D function off.
2D → 3D
Side by Side
Top & Bottom
Line by Line
Vertical Stripe
Checker
Board
Frequency
Changes a 2D image to 3D.
Displays two images next to
each other.
Displays one image above
another.
Displays the images for the left
and right eye alternately in rows.
Displays the images for the
left and right eye alternately in
columns.
Displays the images for the
left and right eye alternately in
pixels.
Displays the images for the
left and right eye alternately in
frames.
3D
✎✎ “Side by Side” and “Top & Bottom” are available
This exciting new feature enables you to view
3D
3D content. In order to fully enjoy this feature,
you must purchase a pair of Samsung 3D
Active Glasses (SSG-2100AB, SSG-2200AR,
SSG-2200KR) to view 3D video.
Samsung 3D Active Glasses are sold
separately. For more detailed purchasing
information, contact the retailer where you purchased this TV.
✎✎ “Vertical Strip”, “Line by Line” and “Checker
when the resolution is 720p, 1080i and 1080p in
DTV, HDMI and USB mode or when set to PC
and the PC is connected through an HDMI/DVI
cable.
Board” are available when the resolution is set to
PC and the PC is connected through an HDMI/
DVI cable.
✎✎ “Frequency” displays the frequency (60Hz only)
when the resolution is set to PC.
■■ 3D → 2D (Off / On): Displays the image for the left eye
only.
✎✎ This function is deactivated when 3D Mode set to
“2D → 3D” or Off.
3D emitter
■■ Depth: Adjusts focus / depth in “2D → 3D” mode.
✎✎ This function is only activated when the 3D Mode
is “2D → 3D”.
■■ Picture Correction: Adjusts the images for the left and
right eye.
20
English
[UC7000_Brazil]BN68-02837A-00L02.indb 20
2010-03-26 오후 9:49:04
✎✎ If a 3D failure occurs due to a 3D information error,
set 3D Auto View to Off and manually select a
3D Mode using the 3D button or corresponding
menu.
✎✎ Support resolution (16:9 only)
Resolution
1280 x 720p
1920 x 1080i
1920 x 1080p
Frequency (Hz)
60 Hz
60 Hz
24 / 30 / 60 Hz
Resolution supported for HDMI PC mode
The resolution for HDMI PC mode is optimized to 1920 x
1080 input.
An input resolution other than 1920 x 1080 may not be
displayed properly in 3D display or full screen mode.
How to watch the 3D image
3D
To watch in 3D, wear 3D glasses and
press the power button on the glasses.
Viewing 3D TV motion pictures for long
periods may cause eye fatigue and/or
dizziness.
OK
Cancel
U Move E Enter e Exit
3D
3D
Supported formats and operating specifications for
HDMI 1.4
Source signal format
Standard HDMI 1.4 3D
[email protected] x 2
[email protected]
[email protected] x 2
[email protected]
[email protected] x 2
[email protected]
The mode is automatically switched to 3D in one of the
source signal formats above.
For the HDMI [email protected] format, the TV is optimized as
follows:
–– Resolution First Display Mode: If Auto Motion
Plus 240Hz is set to Off, Clear or Standard, you can
watch the video at a high resolution optimized to the
resolution of the source video.
–– Judder Reduction Display Mode: When Auto
Motion Plus 240Hz is set to Smooth or Custom,
you can watch a smooth picture without judder.
03 Basic Features
■■ 3D Auto View (Off / On): If 3D Auto View is set to On,
a “Side-By-Side” format HDMI signal with one of the
resolutions below is automatically switched to 3D. Here,
correct 3D information must be sent from the HDMI 1.3
transmitter.
Before using 3D function...
✎✎NOTE
xx You may notice a small amount of screen flickering
when watching 3D images in poor light conditions
(from a strobe light, etc.), or under a fluorescent lamp
(50Hz ~ 60Hz) or 3 wavelength lamp. If so, dim the
light or turn the lamp off.
xx 3D mode is automatically disabled in following cases:
when changing a channel or the input source, or
accessing Media Play or [email protected]
xx Some Picture functions are disabled in 3D mode.
xx PIP is not supported in 3D mode.
xx Auto Program is disabled in 3D mode.
xx 3D Active Glasses from other manufacturers may not
be supported.
Using
Using the
the LEFT
LEFT // RIGHT
RIGHT keys
keys on
on the
the remote
remote control,
control,
select
select the
the icon
icon suitable
suitable for
for the
the picture
picture on
on screen.
screen.
xx When the TV is initially powered on, may take some
time until the 3D display is optimized.
xx If there is any other 3D product, electronic
U Move E Enter e Exit
1. Press the CONTENT button, then the Content View
menu will appear.
2. Press the ◄ or ► button, then select 3D.
To watch in 3D, wear 3D Active Glasses and press the
power button on the glasses.
3. Select OK, then press the ENTERE button.
4. Using the ◄ or ► buttons on your remote control, select
the 3D Mode of the image you want to view.
✎✎ Some 3D modes may not be available depending
devices such as a PDP or LCD TV, or wireless
communication devices nearby, the 3D Active
Glasses may not work properly due to mutual
interference. If there is a problem, keep other
electronic devices as far away as possible from the
3D Active Glasses.
xx Photos of Media Play are shown in “2D → 3D”
mode only.
xx If lying on your side, the 3D-effects may not be
displayed.
xx Be sure to stay within the viewing angle and optimum
TV viewing distance when watching 3D pictures.
–– Otherwise, you may not be able to enjoy proper 3D
effects.
on the format of the image source.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 21
21
2010-03-26 오후 9:49:05
Basic Features
Sound Menu
Picture Reset (OK / Cancel)
Resets your current picture mode to its default settings.
¦¦ Setting up the TV with Your PC
Set the input source to PC.
OO MENUm → Picture → ENTERE
¦¦ Changing the Preset Sound Mode
OO MENUm → Sound → SRS TheaterSound →
ENTERE
SRS TheaterSound t
Auto Adjustment t
■■ Standard: Selects the normal sound mode.
Adjust frequency values/positions and fine tune the settings
automatically.
■■ Music: Emphasizes music over voices.
✎✎Not available when connecting with an HDMI/DVI cable.
■■ Movie: Provides the best sound for movies.
Screen
■■ Amplify: Increase the intensity of high-frequency sound
to allow a better listening experience for the hearing
impaired.
■■ Coarse / Fine: Removes or reduces picture noise. If the
noise is not removed by Fine-tuning alone, then adjust
the frequency as best as possible (Coarse) and Finetune again. After the noise has been reduced, readjust
the picture so that it is aligned to the center of screen.
■■ Position: Adjust the PC’s screen positioning if it does
not fit the TV screen. Press the ▲ or ▼ button to adjust
the Vertical-Position. Press the ◄ or ► button to adjust
the Horizontal-Position.
■■ Image Reset: Resets the image to default settings.
Using Your TV as a Computer (PC) Display
Setting Up Your PC Software (Based on Windows XP)
Depending on the version of Windows and the video card,
the actual screens on your PC will probably look different, but
the same basic set-up information will apply in most cases.
(If not, contact your computer manufacturer or Samsung
Dealer.)
1. Click on “Control Panel” on the Windows start menu.
2. Click on “Appearance and Themes” in the “Control
Panel” window and a display dialog-box will appear.
3. Click on “Display” and a display dialog box will appear.
4. Navigate to the “Settings” tab on the display dialog-box.
yy The correct size setting (resolution) [Optimum: 1920 X
1080 pixels]
yy If a vertical-frequency option exists on your display
settings dialog box, the correct value is “60” or “60 Hz”.
Otherwise, just click “OK” and exit the dialog box.
■■ Clear Voice: Emphasizes voices over other sounds.
¦¦ Adjusting Sound Settings
OO MENUm → Sound → Equalizer → ENTERE
Equalizer
Adjusts the sound mode (standard sound mode only).
■■ Balance L/R: Adjusts the balance between the right and
left speaker.
■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Bandwidth
Adjustment): Adjusts the level of specific bandwidth
frequencies.
■■ Reset: Resets the equalizer to its default settings.
¦¦ Sound Settings
OO MENUm → Sound → ENTERE
SRS TruSurround HD (Off / On) t
(standard sound mode only)
This function provides a virtual 5.1 channel surround sound
experience through a pair of speakers using HRTF (Head
Related Transfer Function) technology.
SRS TruDialog (Off / On)
(standard sound mode only)
This function allows you to increase the intensity of a voice
over background music or sound effects so that dialog can
be heard more clearly.
22
English
[UC7000_Brazil]BN68-02837A-00L02.indb 22
2010-03-26 오후 9:49:05
SPDIF Output
(digital channels only)
Change the default value for audio languages.
SPDIF (Sony Philips Digital Interface) is used to provide digital
sound, reducing interference going to speakers and various
digital devices such as an A/V Receiver/Home theater.
✎✎The available language may differ depending on the
broadcast.
Multi-Track Sound (MTS) t
(analog channels only)
■■ Mono: Choose for channels that are broadcasting in
mono or if you are having difficulty receiving a stereo
signal.
■■ Stereo: Choose for channels that are broadcasting in
stereo.
■■ SAP: Choose to listen to the Separate Audio Program,
which is usually a foreign-language translation.
■■ Audio Format: During the reception of a digital TV
broadcast, you can select the Digital Audio output
(SPDIF) format from the options PCM or Dolby Digital.
■■ Audio Delay: Correct audio-video sync problems, when
watching TV or video, and when listening to digital audio
output using an external device such as an AV receiver
(0ms ~ 250ms).
Sound Reset (OK / Cancel)
Reset all sound settings to the factory defaults.
Setup Menu
✎✎Depending on the particular program being broadcast,
you can listen to Mono, Stereo or SAP.
Auto Volume (Off / Normal / Night)
03 Basic Features
Audio Language t
¦¦ Setting the Time
OO MENUm → Setup → Time → ENTERE
To equalize the volume level on each channel, set to Normal.
■■ Night: This mode provides an improved sound
experience compared to Normal mode, making almost
no noise. It is useful at night.
Speaker Select (External Speaker / TV
Speaker)
A sound echo may occur due to a difference in decoding
speed between the main speaker and the audio receiver. In
this case, set the TV to External Speaker.
✎✎When Speaker Select is set to External Speaker, the
volume and MUTE buttons will not operate and the
sound settings will be limited.
✎✎When Speaker Select is set to External Speaker.
xx TV Speaker: Off, External Speaker: On
✎✎When Speaker Select is set to TV Speaker.
xx TV Speaker: On, External Speaker: On
✎✎If there is no video signal, both speakers will be mute.
Time
■■ Clock: Setting the clock is for using various timer
features of the TV.
OO The current time will appear every time you press
the INFO button.
✎✎ If you disconnect the power cord, you have to set
the clock again.
Clock Mode (Auto / Manual)
–– Auto: Set the current time automatically using the
time from a digital channel.
The antenna must be connected in order to set
the time automatically.
✎✎
–– Manual: Set the current time manually.
Depending on the broadcast station and signal,
the auto time set up may not be correct. In this
case, set the time manually.
✎✎
Clock Set: Set the Day, Month, Year, Hour, Minute and
am/pm manually.
Available only when Clock Mode is set to
Manual.
✎✎
✎✎ You can set the Day, Month, Year, Hour and
Minute directly by pressing the number buttons
on the remote control.
Time Zone: Select your time zone.
This function is only available when the Clock
Mode is set to Auto.
✎✎
English
[UC7000_Brazil]BN68-02837A-00L02.indb 23
23
2010-03-26 오후 9:49:06
Basic Features
✎✎ NOTE
¦¦ Using the Sleep Timer
OO MENUm → Setup → Time → Sleep Timer →
ENTERE
■■ Sleep Timer t : Automatically shuts off the TV
after a preset period of time. (30, 60, 90, 120, 150 and
180 minutes).
✎✎ To cancel the Sleep Timer, select Off.
xx If there is no music file on the USB device or the
folder containing a music file is not selected, the
Timer function does not operate correctly.
xx When there is only one photo file in the USB,
the Slide Show will not play.
xx If a folder name is too long, the folder cannot be
selected.
xx Each USB you use is assigned its own folder.
When using more than one of the same type of
USB, make sure the folders assigned to each
USB have different names.
¦¦ Setting the On / Off Timer
OO MENUm → Setup → Time → Timer 1 →
ENTERE
You can set the TV to turn on automatically at a preset time.
■■ Timer 1 / Timer 2 / Timer 3: Three different on / off
timer settings can be made. You must set the clock first.
Timer 1
Inactivate
▼
00
00
am
00
00
am
¦¦ Locking Programs
Off Time
Inactivate
Volume
Source
10
Repeat
Antenna
TV
Sun
Mon
Tue
OO MENUm → Setup → Security → ENTERE
Channel
Cable
Wed
1
Thu
Fri
Sat
Once
L Move U Adjust
✎✎
✎✎Auto Power Off (available only when the TV is turned
on by the Timer): The TV will be automatically turned off
after 3 hours of being left idle to prevent overheating.
On Time
▲
Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat,
Sat~Sun or Manual to set at you convenience. If you
select Manual, you can set up the day you want to
activate the timer.
The c mark indicates the day is selected.
E Enter R Return
On Time / Off Time: Set the hour, minute, and activate
/ inactivate. (To activate the timer with the setting you’ve
chosen, set to Activate.)
Volume: Set the desired volume level.
Source: Select TV or USB content to be played when
the TV is turned on automatically. (USB can be selected
only when a USB device is connected to the TV)
Antenna (when the Source is set to TV): Select Air or
Cable.
Channel (when the Source is set to TV): Select the
desired channel.
Contents (when the Source is set to USB): Select a
folder in the USB device containing music or photo files
to be played when the TV is turned on automatically.
Security
✎✎The PIN input screen appears before the setup screen.
✎✎Enter your 4-digit PIN, the default of which is “0-0-0-0”.
Change the PIN using the Change PIN option.
■■ Child Lock (Off / On): Lock channels in Channel List,
to prevent unauthorized users, such as children, from
watching unsuitable program.
✎✎ Available only when the Input source is set to TV.
■■ Parental Lock: Prevent unauthorized users, such as
children, from watching unsuitable program with a
user-defined 4-digit PIN code. If the selected channel is
locked, the ‘\’ symbol will be displayed.
Allow All: Unlock all TV ratings.
✎✎ The items of Parental Lock differs depending on
the country.
■■ Change PIN: The Change PIN screen will appear.
Choose any 4 digits for your PIN and enter them. As
soon as the 4 digits are entered, the Confirm New
PIN screen appears. Re-enter the same 4 digits. When
the Confirm screen disappears, your PIN has been
memorized.
✎✎ If you forget the PIN, press the remote-control
buttons in the following sequence, which resets
the pin to “0-0-0-0”: POWER (off) → MUTE → 8
→ 2 → 4 → POWER (on).
24
English
[UC7000_Brazil]BN68-02837A-00L02.indb 24
2010-03-26 오후 9:49:07
Menu Language
For details on set up options, refer to the “Network
Connection” instructions (p. 28).
Set the menu language.
1. Select Menu Language and press the ENTERE
button.
General
2. Choose desired language and press the ENTERE
button.
■■ Game Mode (Off / On): When connecting to a game
console such as PlayStation™ or Xbox™, you can enjoy
a more realistic gaming experience by selecting the
game menu.
Caption
✎✎NOTE
xx Precautions and limitations for game mode
(On-Screen Text Messages)
■■ Caption (Off / On): You can switch the
caption function on or off. If captions are
not available, they will not be displayed on
the screen.
CC
✎✎ The Caption feature doesn’t work in
Component, HDMI or PC modes.
■■ Caption Mode: You can select the desired
caption mode.
✎✎ The availability of captions depends on the
program being broadcast.
CC1~CC4 / Text1~Text4: (analog channels only) The
Analog Caption function operates in either analog
TV channel mode or when a signal is supplied from
an external device to the TV. (Depending on the
broadcasting signal, the Analog Caption function may or
may not work with digital channels.)
–– To disconnect the game console and connect
another external device, set Game Mode to Off in
the setup menu.
–– If you display the TV menu in Game Mode, the
screen shakes slightly.
xx Game Mode is not available when the input source
is set to TV or PC.
xx After connecting the game console, set Game Mode
to On. Unfortunately, you may notice reduced picture
quality.
xx If Game Mode is On:
–– Picture mode is set to Standard and Sound mode
is set to Movie.
–– Equalizer is not available.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 25
03 Basic Features
OO MENUm → Setup → ENTERE
Network (Network Type / Network Setup
/ Network Test / Samsung Wireless Link /
SWL connect)
¦¦ Other Features
25
2010-03-26 오후 9:49:07
Basic Features
■■ BD Wise (Off / On): Provides the optimal picture quality
for Samsung DVD, Blu-ray and Home Theater products
which support BD Wise. When BD Wise is turned On,
the picture mode is automatically changed to the optimal
resolution.
✎✎ Available when connecting Samsung products
that support BD Wise through a HDMI cable.
■■ Menu Transparency (Bright / Dark): Set the
Transparency of the menu.
■■ Melody (Off / Low / Medium / High): Set so that a
melody plays when the TV is turned on or off.
✎✎ Melody is disabled when FastStart is On.
■■ FastStart (Off / On): When the TV is powered on, the
screen will come on quickly with this feature.
■■ AV Color System (Auto / PAL-M / PAL-N / NTSC):
Normally the TV can receive image and sound with good
quality when in the mode Auto. This mode detects the
signal color system automatically. In case of some signal
reception with color unsatisfactory, select the AV Color
System Mode to PAL-M, PAL-N or NTSC.
Wireless Remote Control (Off / On)
Turn wireless remote controls on or off or give permission to
wireless remote controls.
¦¦ Picture In Picture (PIP)
PIP t
You can watch the TV tuner and one external video source
simultaneously. PIP (Picture-in-Picture) does not function in
the same mode.
OO MENUm → Setup → PIP → ENTERE
✎✎NOTE
xx For PIP sound, refer to the Sound Select
instructions.
xx If you turn the TV off while watching in PIP mode, the
PIP window will disappear.
■■ PIP (Off / On): Activate or deactivate the PIP function.
■■ Air / Cable: Select either Air or Cable as the input
source for the sub-screen.
■■ Channel: Select the channel for the sub-screen.
■■ Size (Õ / à / À / Œ): Select a size for the subpicture.
■■ Position (à / – / — / œ): Select a position for the
sub-picture.
✎✎ In Double (À, Œ) mode, Position cannot be
selected.
■■ Sound Select (Main / Sub): You can choose the
desired sound (Main / Sub) in PIP mode.
Support Menu
OO MENUm → Support → ENTERE
Self Diagnosis
✎✎Self Diagnostic might take few seconds, this is part of
the normal operation of the TV.
■■ Picture Test: Use to check for picture problems.
Yes: If the test pattern does not appear or there is
noise in the test pattern, select Yes. There may be a
problem with the TV. Contact Samsung’s Call Center for
assistance.
No: If the test pattern is properly displayed, select No.
There may be a problem with your external equipment.
Please check your connections. If the problem persists,
refer to the external device’s user manual.
■■ Sound Test: Use the built-in melody sound to check for
sound problems.
✎✎ If you hear no sound from the TV’s speakers,
before performing the sound test, make sure
Speaker Select is set to TV Speaker in the
Sound menu.
✎✎ The melody will be heard during the test even if
Speaker Select is set to External Speaker or the
sound is muted by pressing the MUTE button.
xx You may notice that the picture in the PIP window
becomes slightly unnatural when you use the main
screen to view a game or karaoke.
xx While [email protected] is in operation, the PIP function
cannot be used.
xx PIP Settings
Main picture
Component, HDMI1/DVI,
HDMI2, HDMI3, HDMI4,
PC
26
Sub picture
TV
English
[UC7000_Brazil]BN68-02837A-00L02.indb 26
2010-03-26 오후 9:49:07
■■ Signal Information: (digital channels only) An HD
channel’s reception quality is either perfect or the
channels are unavailable. Adjust your antenna to
increase signal strength.
■■ Troubleshooting: If the TV seems to have a problem,
refer to this description.
✎✎ If none of these troubleshooting tips apply, contact
the Samsung customer service center.
Software Upgrade
Software Upgrade can be performed by network
connection or downloading the latest firmware from “www.
samsung.com,” to a USB memory device.
Current Version - the software already installed in the TV.
✎✎Software is represented as “Year/Month/Day_Version.”
■■ By Online: Upgrade the software using the Internet.
✎✎ First, configure your network. For detailed
procedures on using the Network Setup, refer to
the “Network Connection” instructions.
✎✎ If the internet connection doesn’t operate properly,
the connection may be broken. Please retry
downloading. If the problem persists, download by
USB and upgrade.
03 Basic Features
Yes: If you can hear sound only from one speaker or not
at all during the sound test, select Yes. There may be a
problem with the TV. Contact Samsung’s Call Center for
assistance.
No: If you can hear sound from the speakers, select No.
There may be a problem with your external equipment.
Please check your connections. If the problem persists,
refer to the external device’s user manual.
■■ Alternative Software (backup): Displays the software
version downloaded through By Online. During the
software upgrading, When the Upgrade will discontinue
from last step, this function be activated.
HD Connection Guide
Refer to this information when connecting external devices
to the TV.
Contact Samsung
View this information when your TV does not work properly
or when you want to upgrade the software. You can find
information regarding our call centers and how to download
products and software.
Software Upgrade
Current Version
2010/01/18_000001
By USB
►
By Online
Alternative Software
----/--/--_------
U Move E Enter R Return
Installing the Latest Version
■■ By USB: Insert a USB
TV Rear Panel
drive containing the
firmware upgrade file,
downloaded from “www.
samsung.com,” into the
TV. Please be careful not
or
to disconnect the power or
remove the USB drive until
upgrades are complete.
The TV will be turned off
USB Drive
and on automatically after
completing the firmware
upgrade. When software is upgraded, video and audio
settings you have made will return to their default
settings. We advise you to to write down your settings
so that you can easily reset them after the upgrade.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 27
27
2010-03-26 오후 9:49:07
Advanced Features
Network Connection
You can set up your TV so that it can access the Internet through your local area network (LAN) using a wired or wireless
connection.
¦¦ Connecting to a Wired Network
You can attach your TV to your LAN using cable in three ways:
yy You can attach your TV to your LAN by connecting the LAN port on the back of your TV to an external modem using a Cat
5 cable. See the diagram below.
The Modem Port on the Wall
TV Rear Panel
External Modem
(ADSL / VDSL / Cable TV)
LAN Cable
Modem Cable
LAN Adapter
yy You can attach your TV to your LAN by connecting the LAN port on the back of your TV to a IP Sharer which is connected
to an external modem. Use Cat 5 cable for the connection. See the diagram below.
The Modem Port on the Wall
External Modem
(ADSL / VDSL / Cable TV)
Modem Cable
LAN Cable
TV Rear Panel
IP Sharer
(having DHCP server)
LAN Cable
LAN Adapter
yy Depending on how your network is configured, you may be able to attach your TV to your LAN by connecting the LAN
port on the back of your TV directly to a network wall outlet using a Cat 5 cable. See the diagram below. Note that the wall
outlet is attached to a modem or router elsewhere in your house.
The LAN Port on the Wall
TV Rear Panel
LAN Cable
LAN Adapter
If you have a Dynamic Network, you should use an ADSL modem or router that supports Dynamic Host Configuration
Protocol (DHCP). Modems and routers that support DHCP automatically provide the IP address, subnet mask, gateway,
and DNS values your TV needs to access the Internet so you don’t have to enter them manually. Most home networks are
Dynamic Networks.
Some networks require a Static IP address. If your network requires a Static IP address, you must enter the IP address,
subnet mask, gateway, and DNS values manually on your TV’s Cable Setup Screen when you set up the network
connection. To get the IP address, subnet mask, gateway, and DNS values, contact your Internet Service Provider (ISP). If
you have a Windows computer, you can also get these values through your computer.
You can use ADSL modems that support DHCP if your network requires a Static IP address. ADSL modems that
support DHCP also let you use Static IP addresses.
✎✎
28
English
[UC7000_Brazil]BN68-02837A-00L02.indb 28
2010-03-26 오후 9:49:09
Network Setup (Manual)
Use the Automatic Network Setup when connecting your
TV to a network that supports DHCP. To set up your TV’s
cable network connection automatically, follow these steps:
Use the Manual Network Setup when connecting your TV to
a network that requires a Static IP address.
How to set up automatically
To get the Network connection values on most Windows
computers, follow these steps:
1. Right click the Network icon on the bottom right of the
screen.
1. Connect your TV to your LAN as described in the
previous section.
2. Turn on your TV, press the MENU button on your
remote, use the ▲ or ▼ button to select Setup, and
then press the ENTERE button.
3. Use the ▲ or ▼ button to select Network in the Setup
menu, and then press the ENTERE button. The
Network screen appears.
: Wired
►
Network Setup
Network Test
SWL(Samsung Wireless Link)
2. In the pop-up menu that appears, click Status.
3. On the dialog that appears, click the Support tab.
4. On the Support Tab, click the Details button. The
Network connection values are displayed.
How to set up manually
Network
Network Type
Getting the Network Connection Values
04 Advanced Features
Network Setup (Auto)
: Off
2. Set Internet Protocol Setup to Manual.
SWL connect
U Move E Enter R Return
4. On the Network screen, select Network Type.
5. Set Network Type to Wired.
6. Select Network Setup. The Network Setup screen
appears.
Network Setup
Internet Protocol Setup
: Auto
IP Address
:
Subnet Mask
:
Gateway
:
DNS
: Auto
DNS Server
:
To set up your TV’s cable network connection manually,
follow these steps:
1. Follow Steps 1 through 6 in the “How to set up
automatically” procedure.
3. Press the ▼ button on your remote to go to the first
entry field.
4. Enter the IP Address, Subnet Mask, Gateway, and
DNS Server values. Use the number buttons on your
remote to enter numbers and the arrow buttons to move
from one entry field to another.
5. When done, press the RETURN button on your remote.
6. Select Network Test to check the Internet connectivity.
►
U Move E Enter R Return
7. Set Internet Protocol Setup to Auto.
8. Auto acquires and enters the needed Internet values
automatically.
9. When done, press the RETURN button on your remote.
10. Select Network Test to check the Internet connectivity.
11. If the Network Function has not acquired the network
connection values, go to the directions for Manual.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 29
29
2010-03-26 오후 9:49:09
Advanced Features
¦¦ Connecting to a Wireless Network
To connect your TV to your network wirelessly, you need a wireless router or modem and a Samsung Wireless LAN Adapter
(WIS09ABGN, WIS09ABGN2, WIS10ABGN), which you connect to your TV’s back or side panel USB jack. See the illustration
below.
✎✎ To use the SWL(Samsung Wireless Link) function, connect to the USB 1 (HDD) port.
TV Rear Panel
The LAN Port on
the Wall
Wireless IP Sharer
(AP having DHCP server)
or
Samsung Wireless
LAN Adapter
LAN Cable
Samsung’s Wireless LAN adapter is sold separately and is offered by select retailers, Ecommerce sites and Samsungparts.
com. Samsung’s Wireless LAN adapter supports the IEEE 802.11A/B/G and N communication protocols. Samsung
recommends using IEEE 802.11N. When you play the video over a IEEE 802.11B/G connection, the video may not play
smoothly.
✎✎NOTE
xx You must use the “Samsung Wireless LAN Adapter” (WIS09ABGN, WIS09ABGN2, WIS10ABGN), to use a wireless
network.
xx Samsung’s Wireless LAN Adapter is sold separately. The Samsung Wireless LAN Adapter is offered by select
retailers, Ecommerce sites and Samsungparts.com.
xx To use a wireless network, your TV must be connected to a wireless IP sharer. If the wireless IP sharer supports
DHCP, your TV can use a DHCP or static IP address to connect to the wireless network.
xx Select a channel for the wireless IP sharer that is not currently being used. If the channel set for the wireless IP sharer
is currently being used by another device nearby, this will result in interference and communication failure.
xx If you apply a security system other than the systems listed blow, it will not work with the TV.
xx If Pure High-throughput (Greenfield) 802.11N mode is selected and the Encryption type is set to WEP, TKIP or
TKIPAES (WPS2Mixed) for your AP, Samsung TVs will not support a connection in compliance with new Wi-Fi
certification specifications.
xx If your AP supports WPS (Wi-Fi Protected Setup), you can connect to the network via PBC (Push Button
Configuration) or PIN (Personal Identification Number). WPS will automatically configure the SSID and WPA key in
either mode.
xx If your router, modem, or device isn’t certified, it may not connect to the TV via the “Samsung Wireless LAN Adapter.”
xx Connection Methods: You can setup the wireless network connection six ways.
––
––
––
––
––
––
Samsung Auto Configuration
PBC (WPS)
Auto Setup (Using the Auto Network Search function)
Manual Setup
SWL(Samsung Wireless Link)
Ad-Hoc
xx The Samsung Wireless LAN Adapter may not be recognized or work properly when connecting via a USB hub or via
a USB extension cable other than the one available from Samsung.
30
English
[UC7000_Brazil]BN68-02837A-00L02.indb 30
2010-03-26 오후 9:49:10
The picture may appear corrupted or have static for some channels when the TV is connected to the Samsung Wireless LAN
Adapter. In such a case, establish a connection using one of the following methods or connect the Samsung Wireless LAN
Adapter using a USB cable in a place that is not affected by radio interference.
Method 1
Connect using the USB right angle adapter
Method 2
Connect via an extension cable
✎✎The Samsung Wireless LAN Adapter should be installed
in an interference-free area in order to avoid interference
between the adapter and tuner.
04 Advanced Features
Notice
or
Network Setup (Samsung Auto
Configuration)
This function is available in APs (Access Points) that support
Samsung Auto Configuration. If your AP does not, you can
connect through PBC (WPS), auto or manually.
✎✎This function is available when SWL(Samsung
Wireless Link) is set to Off.
✎✎You can check for equipment that supports Samsung
Auto Configuration on www.samsung.com.
How to set up using Samsung Auto Configuration
1. Place the AP and TV next to each other and turn them
on.
✎✎ Because the booting times of applications differ,
you may have to wait for approximately 2 minutes.
✎✎ If the LAN cable connected the WAN port of AP
during Samsung Auto Configuration, you are able
to complete until internet connection test. If you
do not connect, Samsung Auto Configuration will
check only device connecting of AP (Not check
internet).
2. After 2 minutes, connect the Samsung Wireless LAN
Adapter to the TV. When the Samsung Wireless LAN
Adapter is established, the pop-up window appears.
3. As soon as a connection is established, place the AP in
parallel with the Samsung Wireless LAN Adapter giving a
gap no larger than 25cm.
4. Wait until the connection is automatically established.
✎✎ If Samsung Auto Configuration does not connect
your TV to your AP, a pop-up window appears
on the screen notifying you of the failure. Reset
the AP, and then try again. If the connection fails
again, choose one of the other connection setup
methods, PBC (WPS), auto, or manual.
5. After the connection is established, locate the sharer at
the desired location.
✎✎ If the AP settings have been changed or it is the
first time you use the new AP after purchase, you
need to set up again beginning from Step 1.
Network Setup (PBC (WPS))
How to set up using PBC (WPS)
If your router has a PBC (WPS) button, follow these steps:
1. Connect your TV to your LAN as described in the
previous section.
2. Turn on your TV, press the MENU button on your
remote, use the ▲ or ▼ button to select Setup, and
then press the ENTERE button.
3. Use the ▲ or ▼ button to select Network in the Setup
menu, and then press the ENTERE button.
4. On the Network screen, select Network Type.
5. Set Network Type to Wireless.
6. Select Network Setup. The Network Setup screen
appears.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 31
31
2010-03-26 오후 9:49:11
Advanced Features
Network Setup
Select a network
: Not Selected ►
Internet Protocol Setup
: Auto
IP Address
:
Subnet Mask
:
Gateway
:
DNS
: Auto
DNS Server
:
PBC(WPS) U Move E Enter R Return
7. Press the Red button on your remote.
8. Press the PBC (WPS) button on your router within 2
minutes. Your TV player automatically acquires all the
network setting values it needs and connects to your
network.
9. After the network connection is set up, press the
RETURN button to exit the Network Setup screen.
Network Setup (Auto)
Most wireless networks have an optional security system
that requires devices that access the network to transmit
an encrypted security code called an Access or Security
Key. The Security Key is based on a Pass Phrase, typically
a word or a series of letters and numbers of a specified
length you were asked to enter when you set up security for
your wireless network. If you use this method of setting up
the network connection, and have a Security Key for your
wireless network, you will have to enter the Pass Phrase
during the setup process.
How to set up automatically
To set up the wireless connection automatically, follow these
steps:
1. Follow Steps 1 through 6 in the “How to set up using
PBC (WPS)” (p. 31).
2. Press the ▼ button to select Internet Protocol Setup,
and then press the ENTERE button. Press the ▲ or
▼ button to select Auto, and then press the ENTERE
button.
3. Press the ▲ button to go to Select a Network, and
then press the ENTERE button. The Network function
searches for available wireless networks. When done, it
displays a list of the available networks.
5. If the Security/PIN pop-up appears, go to Step 6. If the
Network Connecting Screen appears, go to Step 10.
6. Press the ▲ or ▼ button to select Security or PIN. For
most home networks, you would select Security (for
Security Key). The Security Screen appears.
Network Setup
Security Key
0 entered
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
0~9
Number
Lower case
B
Delete
Space
n Move E Enter R Return
7. On the Security screen, enter your network’s Pass
Phrase.
✎✎ You should be able to find the Pass Phrase on
one of the set up screens you used to set up your
router or modem.
8. To enter the Pass Phrase, follow these general
directions:
–– Press the number buttons on your remote to enter
numbers.
–– Use the direction buttons on your remote to move
from button to button on the Security Key screen.
–– Press the Red button to change case or display
symbols/characters.
–– To a enter letter or symbol, move to the letter or
symbol, and then press the ENTERE button.
–– To delete the last letter or number you entered, press
the Green button on your remote.
9. When done, press the Blue button on your remote. The
Network Connecting screen appears.
10. Wait until the connection confirmation message is
displayed, and then press the ENTERE button. The
Network Setup screen re-appears.
11. To test the connection, press the RETURN button to
select Network Test, and then press the ENTERE
button.
4. In the list of networks, press the ▲ or ▼ button to select
a network, and then press the ENTERE button.
✎✎ If the AP is set to Hidden (Invisible), you have
to select Add Network and enter the correct
Network Name (SSID) and Security Key to
establish the connection.
32
English
[UC7000_Brazil]BN68-02837A-00L02.indb 32
2010-03-26 오후 9:49:11
Network Setup (Manual)
You can connect to a mobile device without an access point
through the “Samsung Wireless LAN Adapter” by using a
peer to peer network.
Getting the Network Connection Values
✎✎This function is available when SWL(Samsung
Wireless Link) is set to Off.
How to connect to new Ad-hoc device
1. Follow Steps 1 through 6 in the “How to set up using
PBC (WPS)” (p. 31).
2. Choose Select a network. A list of devices/networks
appears.
3. While in the device list, press the Blue button on the
remote.
✎✎ The message Ad-hoc is a direct Wi-Fi
connection with cell phone or PC. The existing
network system may have limited functionality.
Do you want to change the network
connection? is displayed.
4. Input the generated Network Name (SSID) and
Security Key into the device you want to connect.
How to connect an existing Ad-hoc device
1. Follow Steps 1 through 6 in the “How to set up using
PBC (WPS)” (p. 31).
2. Choose Select a network. The Device/Network list
appears.
3. Select the device you want in the Device list.
4. If security key is required, input the security key.
✎✎ If network doesn’t operate normally, check
the Network Name (SSID) and Security Key
again. An incorrect Security Key may cause a
malfunction.
If the other methods do not work, you need to enter the
Network setting values manually.
To get the Network connection values on most Windows
computers, follow these steps:
1. Right click the Network icon on the bottom right of the
screen.
2. In the pop-up menu, click Status.
04 Advanced Features
Network Setup (Ad-Hoc)
3. On the dialog that appears, click the Support tab.
4. On the Support tab, click the Details button. The
Network settings are displayed.
How to set up manually
To enter the Network connection values manually, follow
these steps:
1. Follow Steps 1 through 6 in the “How to set up using
PBC (WPS)” (p. 31).
2. Press the ▼ button to select Internet Protocol Setup,
and then press the ENTERE button. Press the ▲
or ▼ button to select Manual, and then press the
ENTERE button.
3. Press the ▼ button to go to the first entry field (IP
Address).
4. Use the number buttons to enter numbers.
5. When done with each field, use the ► button to move
successively to the next field. You can also use the other
arrow buttons to move up, down, and back.
6. Enter the IP Address, Subnet Mask, and Gateway
values.
7. Press the ▲ or ▼ button to go to DNS.
8. Press the ▼ button to go to the first DNS entry field.
Enter the numbers as above.
9. When done, press the ▲ button to go to Select a
Network. Select your network, and then press the
ENTERE button.
10. Go to Step 4 in the “How to set up automatically” (p.
32), and follow the directions from that point on.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 33
33
2010-03-26 오후 9:49:12
Advanced Features
SWL(Samsung Wireless Link)
If Your TV Fails to Connect to the Internet
This function lets you connect a Samsung device that
supports the PBC (WPS) to your TV. You can connect
devices to the TV even if a sharer is not connected to the TV.
Your TV may not be able to connect to the Internet
because your ISP has permanently registered the
MAC address (a unique identifying number) of your
PC or modem, which it then authenticates each time
you connect to the Internet as a way of preventing
unauthorized access. As your TV has a different MAC
address, your ISP can not authenticate its MAC address,
and your TV can not connect.
To resolve this problem, ask your ISP about the
procedures required to connect devices other than a PC
(such as your TV) to the Internet.
If your Internet service provider requires an ID or password
to connect to the Internet, your TV may not be able to
connect to the Internet. If this is the case, you must enter
your ID or password when connecting to the Internet.
The internet connection may fail because of a firewall
problem. If this is the case, contact your Internet service
provider.
If you cannot connect to the Internet even after you have
followed the procedures of your Internet service provider,
please contact Samsung Electronics at 1-800-SAMSUNG.
✎✎To use the [email protected], the AP (access point) must be
connected to the wireless network.
✎✎If a Samsung Wireless LAN Adapter is connected to the
USB 2 port, the network may not operate normally. We
recommend to connecting it to the USB 1 (HDD) port.
✎✎Only sharers using the 2.4 Ghz band are supported.
Sharers using the 5 Ghz band are not supported.
SWL connect
You can directly connect a device that supports the PBC
(WPS) to the TV.
✎✎This function is available when SWL(Samsung
Wireless Link) is set to On.
How to connect Samsung Wireless Link
For the procedures to establish a connection, refer to the
following:
1. Follow Steps 1 through 5 in the “How to set up using
PBC (WPS)” (p. 31).
2. Select SWL(Samsung Wireless Link) by using the ▼
button and press the ENTERE button to turn it On.
3. Select SWL connect by using the ▼ button and press
the ENTERE button.
4. If the “Press the PBC button on the PBC(WPS)
supported device to connect within 120 seconds.”
message appears, press the PBC button on the device
to connect.
✎✎ For more information, refer to the wireless network
setup manual of the device to be connected.
5. If the device is connected properly to the TV after
starting count on message box then message box will
be disappeared automatically.
✎✎ If the connection fails, please retry after 2 minutes.
34
English
[UC7000_Brazil]BN68-02837A-00L02.indb 34
2010-03-26 오후 9:49:12
MEDIA.P
Enjoy recorded tv, photos, music and/or movie
files saved on a USB Mass Storage Class (MSC)
device device and/or your PC.
O
04 Advanced Features
Media Play
Recorded TV
MENUm→Application→Content
View→Media Play→ENTERE
SUM
devices Mode E Enter R Return
Change device
¦ Connecting a USB Device
1. Turn on your TV.
TV Rear Panel
2. Connect a USB device containing recorded tv, photo, music and/or movie files to
the USB 1 (HDD) or USB 2 jack on the side of the TV.
3. When USB is connected to the TV, popup window appears. Then you can select
Media Play.
or
USB Drive
¦ Connecting to the PC through network
You can play pictures, music and videos saved on your PC through a network connection in the Media Play mode.
✎ If you use Media Play through saved files on your PC, you should download “PC Share Manager” and users manual from
“www.samsung.com.”
TV Rear Panel
PC
LAN
or
Samsung
Wireless
LAN Adapter
LAN Adapter
External Modem
(ADSL / VDSL / Cable TV)
LAN Cable
Wireless IP sharer
Modem Cable
LAN Cable
LAN Cable
LAN Cable
1. For more information on how to configure your network, refer to “Network Connection.” (p. 28).
– You are recommended to locate both TV and PC in same subnet. The first 3 parts of the subnet address of the TV and
the PC IP addresses should be the same and only the last part (the host address) should be changed. (e.g. IP Address:
123.456.789.**)
2. Using a LAN cable, connect between the external modem and the PC onto which the Samsung PC Share Manager
program will be installed.
– You can connect the TV to the PC directly without connecting it through a Sharer (Router).
English
[UC7000_Brazil]BN68-02837A-00L02.indb 35
35
2010-03-26 오후 9:49:13
Advanced Features
✎✎No supported functions when connecting to the PC through network:
xx The Background Music and Background Music Setting functions.
xx Sorting files by preference in the Photos, Music, and Videos folders.
xx The � (REW) or µ (FF) button while a movie is playing.
✎✎The Divx DRM, Multi-audio, embedded caption does not supported.
✎✎Samsung PC Share manager should be permitted by the firewall program on your PC.
✎✎When you use Media Play mode through a network connection, according to functions of the provided server:
xx The sorting method may vary.
xx The scene search function may not be supported.
xx The Play Continuously function, which resumes playing of a video, may not be supported.
–– The Play Continuously function does not support multiple users. (It will have only memorized the point where the
most recent user stopped playing.)
xx The ◄ or ► button may not work depending on the content information.
xx You may experience file stuttering while playing a video in Media Play through a network connection.
✎✎It might not work properly with unlicensed multimedia files.
✎✎Need-to-Know List before using Media Play
xx MTP (Media Transfer Protocol) is not supported.
xx The file system supports FAT16, FAT32 and NTFS.
xx Certain types of USB Digital camera and audio devices may not be compatible with this TV.
xx Media Play only supports USB Mass Storage Class (MSC) devices. MSC is a Mass Storage Class Bulk-Only
Transport device. Examples of MSC are Thumb drives, Flash Card Readers and USB HDD (USB HUB are not
supported). Devices should be connected directly to the TV’s USB port.
xx Before connecting your device to the TV, please back up your files to prevent them from damage or loss of data.
SAMSUNG is not responsible for any data file damage or data loss.
xx Connect a USB HDD to the dedicated port, USB 1 (HDD) port.
xx Do not disconnect the USB device while it is loading.
xx The higher the resolution of the image, the longer it takes to display on the screen.
xx The maximum supported JPEG resolution is 15360X8640 pixels.
xx For unsupported or corrupted files, the “Not Supported File Format” message is displayed.
xx If the files are sorted by Basic View, up to 1000 files can be displayed in each folder.
xx MP3 files with DRM that have been downloaded from a non-free site cannot be played. Digital Rights Management
(DRM) is a technology that supports the creation of content, the distribution and management of the content in an
integrated and comprehensive way, including the protection of the rights and interests of the content providers, the
prevention of the illegal copying of contents, as well as managing billings and settlements.
xx If more than 2 PTP devices are connected, you can only use one at a time.
xx If more than two MSC devices are connected, some of them may not be recognized. A USB device that requires high
power (more than 500mA or 5V) may not be supported.
xx If an over-power warning message is displayed while you are connecting or using a USB device, the device may not
be recognized or may malfunction.
xx If the TV has been no input during time set in Auto Protection Time, the Screensaver will run.
xx The power-saving mode of some external hard disk drives may be released automatically when connected to the TV.
xx If a USB extension cable is used, the USB device may not be recognized or the files on the device may not be read.
xx If a USB device connected to the TV is not recognized, the list of files on the device is corrupted or a file in the list is
not played, connect the USB device to the PC, format the device and check the connection.
xx If a file deleted from the PC is still found when Media Play is run, use the “Empty the Recycle Bin” function on the PC
to permanently delete the file.
36
English
[UC7000_Brazil]BN68-02837A-00L02.indb 36
2010-03-26 오후 9:49:14
Move to the file you desired using up/down/right/left buttons and then press the ENTERE or � (Play) button. The file is
played.
✎✎Supports the View Devices and Home in Media Play homepage.
Information:
You can ascertain the selected
file name and the number of files
and page.
Videos
Movie 01.avi
Movie 03.avi
Movie 05.avi
Sort List Section:
Displays the sorting standard.
Jan.10.2010
Jan.10.2010
Jan.10.2010
Movie 07.avi
Movie 02.avi
Movie 04.avi
Movie 06.avi
Movie 09.avi
SUM
Jan.10.2010
File List Section:
You can confirm the files and
groups that are sorted by
category.
Jan.10.2010
Jan.10.2010
Movie 08.avi
Jan.10.2010
✎✎ Sorting standard is
different depending on the
contents.
1/1 Page
/Movie 01.avi
Jan.10.2010
Change Device
04 Advanced Features
¦¦ Screen Display
Jan.10.2010
Movie 10.avi
Select
Jan.10.2010
Sorting T Tools
Operation Buttons
Red (Change Device): Selects a connected device.
B Green (Preference): Sets the file preference. (not supported in Basic view)
Yellow (Select): Selects multiple files from file list. Selected files are marked with a symbol.
Blue (Sorting): Selects the sort list.
T Tools: Displays the option menu.
✎✎ Using the � (REW) or µ (FF) button, file list can move to next or previous page.
Recorded TV
To use the recording or Timeshift Mode function, the connected USB device must be available for recording. Device format is
recommended to use USB HDD.
✎✎During the Device formatting, do not disconnect the device while formatting is in progress. If you format the device, all
files will be deleted.
✎✎Before formatting your device to the tv, please back up your files to prevent them from damage or loss of data.
SAMSUNG is not responsible for any data file damage or data loss.
Playing Recorded TV Program
1. Press the ◄ or ► button to select Recorded TV, then press
the ENTERE button in the Media Play menu.
00:04:03 / 00:07:38
1/1
Movie 01.avi
2. Press the ◄/►/▲/▼ button to select the desired file in the file
list.
3. Press the ENTERE button or � (Play) button.
–– The selected file is displayed on the top with its playing
time.
–– During playing the recorded TV program, you can search
using the ◄ and ► button.
Operation Buttons
Play continuously
Resumes playing from the last viewed
scene.
SUM
B Section Repeat
Play continuously E Pause L Jump T Tools
B Green (Section Repeat): You can set up the fuction to repeat some section.
You can also watch some section you want to.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 37
37
2010-03-26 오후 9:49:15
Advanced Features
Using the Timeshift Mode function t
If you missed a live broadcast, you can see from the recorded broadcast using this feature.
When the Timeshift Mode is set to Auto, the TV stores the channel you watch currently to record automatically.
When the Timeshift Mode is set to Manual, if you press the � (Play) button, the TV stores the channel from the point of
view you want to record.
✎✎NOTE
xx Recorded videos are DRM (digital rights management) protected and cannot be played on a PC or other TVs, nor can
they be played when the main board of the TV is changed.
xx Data broadcasts cannot be recorded.
xx The availability of both recording and the Timeshift Mode function may differ depending on picture quality and the
free space on the hard disk drive.
xx If you press the ▲ or ▼ button, you can see the current channel being on air, or can see the start point the recorded
broadcast.
xx The Timeshift Mode operates for a maximum of 90 minutes.
xx After the Timeshift Mode function has run for the maximum time, the time information will be fixed to “00:00:00.”
Note that if you have paused the recording the TV will automatically resume playback.
xx If the 5% free memory space limit of the USB storage device is reached, the current recording process will be closed.
xx When recording is performed by both the PVR (Personal Video Recorder) function and a device that supports the
HDMI-CEC feature, recording by the PVR function takes precedence.
xx During a playback or the Timeshift Mode, the picture will be displayed according to the display settings of the TV.
xx If you change the input source during recording, the screen will go blank until the change is completed.
xx An application which supports neither the recording nor the Timeshift Mode function will close automatically if you
try to use it during either function.
xx A message may appear in front of the application window indicating that the recording or the Timeshift Mode
function is closed.
xx Timeshift Mode function is not supported for radio channels.
xx The recording and the Timeshift Mode functions are disabled for channels locked with Child Lock.
xx If the USB device has failed the Device Performance Test, the USB device must go through the Device Format and
Device Performance Test again before you record with the Guide or Channel Manager.
xx The recording and Timeshift Mode functions can only be used with a USB storage device that completed the
Device Performance Test.
xx If you attempt the recording or Timeshift Mode function with a device that did not have the Device Performance
Test, the function will not start.
xx If you record with Timer Recording, the TV may start or stop recording 1 or 2 seconds later than you intended due to
the time needed to process the command.
xx If a USB device dedicated to recording is connected, existing Timeshift Mode or recording files that were saved
abnormally will automatically be deleted.
xx If you switch to external input mode during recording, the recording will continue but the � (REC) button will be
disabled.
xx If any function that turns off the TV (Sleep Timer, Off timer, etc.) is set for a time that conflicts with recording, the TV
will be turned off once the recording is complete.
38
English
[UC7000_Brazil]BN68-02837A-00L02.indb 38
2010-03-26 오후 9:49:15
04 Advanced Features
Videos
Playing Video
1. Press the ◄ or ► button to select Videos, then press the ENTERE button in the Media Play menu.
2. Press the ◄/►/▲/▼ button to select the desired video in the file list.
3. Press the ENTERE button or � (Play) button.
–– The selected file is displayed on the top with its playing time.
–– If video time information is unknown, play time and progress bar are not displayed.
–– During playing the video, you can search using the ◄ and ► button.
✎✎In this mode, you can enjoy movie clips contained on a Game,
but you cannot play the Game itself.
yy Supported Subtitle Formats
00:04:03 / 00:07:38
1/1
Movie 01.avi
Name
File extension
MPEG-4 time-based text
.ttxt
Format
XML
SAMI
.smi
HTML
SubRip
.srt
string-based
SubViewer
.sub
string-based
Micro DVD
.sub or .txt
string-based
E Chaptering L Jump T Tools R Return
SUM
yy Supported Video Formats
File Extension
*.avi
*.mkv
*.asf
*.wmv
*.mp4
Container
AVI
MKV
ASF
ASF
MP4
*.3gp
3GPP
*.vro
VRO
VOB
*.mpg
*.mpeg
PS
*.ts
*.tp
*.trp
TS
Video Codec
Resolution
Frame rate
(fps)
Bit rate
(Mbps)
Divx 3.11 / 4.x / 5.1 / 6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
Motion JPEG
800x600
6 ~ 30
8
Divx 3.11 / 4.x / 5.1 / 6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
Motion JPEG
800x600
6 ~ 30
8
Window Media Video v9
1920x1080
6 ~ 30
25
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
XVID
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
MPEG1
1920x1080
24 / 25 / 30
30
MPEG2
1920x1080
24 / 25 / 30
30
MPEG1
1920x1080
24 / 25 / 30
30
MPEG2
1920x1080
24 / 25 / 30
30
H.264
1920x1080
6 ~ 30
25
MPEG2
1920x1080
24 / 25 / 30
30
H.264
1920x1080
6 ~ 30
25
VC1
1920x1080
6 ~ 30
25
Audio Codec
MP3 / AC3 / LPCM /
ADPCM / DTS Core
MP3 / AC3 / LPCM /
ADPCM / WMA
WMA
MP3 / ADPCM / AAC
ADPCM / AAC / HE-AAC
AC3 / MPEG / LPCM
AC3 / MPEG / LPCM / AAC
AC3 / AAC / MP3 / DD+ /
HE-AAC
English
[UC7000_Brazil]BN68-02837A-00L02.indb 39
39
2010-03-26 오후 9:49:16
Advanced Features
Other Restrictions
✎✎ NOTE
xx If there are problems with the contents of a codec, the codec will not be supported.
xx If the information for a Container is incorrect and the file is in error, the Container will not be able to play
correctly.
xx Sound or video may not work if the contents have a standard bitrate/frame rate above the compatible Frame/sec
listed in the table above.
xx If the Index Table is in error, the Seek (Jump) function is not supported.
Video Decoder
Audio Decoder
• Supports up to H.264, Level 4.1
• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 and AVCHD are not
supported.
• XVID, MPEG4 SP, ASP:
–– Below 1280 x 720: 60 frame max
–– Above 1280 x 720: 30 frame max
• GMC is not supported.
• H.263 is not supported.
• Only Samsung Techwin MJPEG is supported.
• Supports up to WMA 7, 8, 9, STD
• WMA 9 PRO does not support 2 channel excess multi channel or
lossless audio.
• WMA sampling rate 22050Hz mono is not supported.
Playing recorded TV or movie file continuously (Resume Play)
If you exit the playing Recorded TV or Videos function, it can be played later from the point where it was stopped.
✎✎If you press the ENTERE button (Chaptering) during playing the file, you can explore scene divided into 5 chapters
you want.
✎✎If the index information is damaged or unsupported, you will not be able to use the Chaptering function.
1. Select the movie file you want to play continuously by pressing
the ◄ or ► button to select it from the file list section.
2. Press the � (Play) / ENTERE button.
00:04:03 / 00:07:38
1/1
Movie 01.avi
3. Select Play Continuously (Resume Play) by pressing the Blue
button. The Movie will begin to play from where it was stopped.
✎✎ The Blue button is available when resuming play.
✎✎ If the Continuous Movie Play Help function is set to On
Play continuously
Resumes playing from the last viewed
scene.
in the Settings menu, a pop-up message will appear
when you resume play a movie file.
SUM
40
Play continuously E Chaptering L Jump T Tools R Return
English
[UC7000_Brazil]BN68-02837A-00L02.indb 40
2010-03-26 오후 9:49:17
Playing Music
1. Press the ◄ or ► button to select Music, then press the
ENTERE button in the Media Play menu.
Playlist
2. Press the ◄/►/▲/▼ button to select the desired Music file in
the file list.
3. Press the ENTERE button or � (Play) button.
–– During playing the music, you can search using the ◄ and ►
button.
–– � (REW) and µ (FF) buttons do not function during play.
I Love You
Jhon
I Love you
Jhon
1st Album
Pop
2010
4.2MB
No Singer
Music 1
Music 2
No Singer
Music 3
No Singer
01:10 / 04:02
Music 4
No Singer
Music 5
✎✎Only displays the files with MP3 and PCM file extension. Other
file extensions are not displayed, even if they are saved on the
same USB device.
3/15
04 Advanced Features
Music
No Singer
E Pause L Jump T Tools R Return
SUM
✎✎If the sound is strange when playing MP3 files, adjust the
Equalizer in the Sound menu. (An over-modulated MP3 file
may cause a sound problem.)
Creating My Playlist
1. Press the ◄/►/▲/▼ button to select the tracks you want to add and press the TOOLS button.
2. Select Add My Playlist.
3. When the Add My Playlist menu appears, select New My Playlist.
✎✎ To add to an old play list, simply select the play list you want to add music to.
4. The newly created or updated playlist will be in the main Music page.
Playing My Playlist
Select the My Playlist folder and it will play automatically. Press the ▲ or ▼ button to select a different music file within the
play list.
Photos
Viewing a Photo (or Slide Show)
1. Press the ◄ or ► button to select Photos, then press the
ENTERE button in the Media Play menu.
Normal
1024x768
2010/2/1
3/15
2. Press the ◄/►/▲/▼ button to select the desired file in the file
list.
3. Press the ENTERE button or � (Play) button.
–– While a photo list is displayed, press the � (Play) /
ENTERE button on the remote control to start the slide
show.
–– All files in the file list section will be displayed in the slide show.
–– During the slide show, files are displayed in order from
currently being shown.
SUM
E Pause L Previous/Next T Tools R Return
✎✎Music files can be automatically played during the Slide Show if
the Background Music is set to On.
✎✎The BGM Mode cannot be changed until the BGM has finished
loading.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 41
41
2010-03-26 오후 9:49:18
Advanced Features
¦¦ Playing the Multiple Files
Playing the selected recorded TV/video/music/photo files
1. Press the Yellow button in the file list to select the desired file.
2. Repeat the above operation to select multiple files.
Videos
2 files selected
/Movie 01.avi
✎✎ NOTE
Movie 01.avi
Movie 02.avi
Jan.10.2010
xx The c mark appears to the left of the selected files.
xx To cancel a selection, press the Yellow button again.
xx To deselect all selected files, press the TOOLS button
Jan.10.2010
Movie 03.avi
Movie 04.avi
Jan.10.2010
Movie 05.avi
Jan.10.2010
Movie 06.avi
Jan.10.2010
Movie 07.avi
and select Deselect All.
Jan.10.2010
Movie 08.avi
Jan.10.2010
Playing the recorded TV/video/music/photo file group
Jan.10.2010
Movie 09.avi
3. Press the TOOLS button and select Play Selected Contents.
Movie 10.avi
Jan.10.2010
SUM
1/1 Page
Jan.10.2010
Change Device
Select
Sorting T Tools
1. While a file list is displayed, move to the any file in desired group.
2. Press the TOOLS button and select Play Current Group.
¦¦ Media Play - Additional Functions
Sorting the file list
Press the Blue button in the file list to sort the files.
Category
Operations
Videos
Music
>
>
>
>
>
>
>
Sorts and displays the file by preference. You can change the file preference in
the file list section using the Green button.
>
>
>
>
Latest Date
Sorts and shows files by latest date.
>
>
Earliest Date
Sorts and shows files by earliest date.
>
>
Artist
Sorts the music file by artist in alphabetical.
>
Album
Sorts the music file by album in alphabetical order.
>
Genre
Sorts music files by the genre.
>
Mood
Sorts music files by the mood. You can change the music mood information.
>
Monthly
Sorts and shows photo files by month.
Weekly
Sorts and shows photo files by week.
>
Channel
Sorts the recorded files by channel name.
>
Basic View
Displays the whole folder. You can view the photo by selecting the folder.
Title
Sorts and displays the file title in Symbol/Number/Alphabet/Special order.
Preference
42
Recorded TV
Photos
>
>
>
English
[UC7000_Brazil]BN68-02837A-00L02.indb 42
2010-03-26 오후 9:49:19
During playing a file, press the TOOLS button.
Recorded TV
Videos
Title
Category
You can move the other file directly.
Operations
>
>
Repeat Mode
You can play recorded tv, movie and music files repeatedly.
>
>
Picture Size
You can adjust the picture size for preference.
>
>
Picture Setting
You can adjust the picture setting. (p. 16 ~ 22)
>
>
Sound Setting
You can adjust the sound setting. (p. 22, 23)
>
>
Subtitle Setting
You can play the video file with Subtitles. This function only works if the
subtitles are the same file name as the video file.
>
>
Audio
You can enjoy video in one of supported languages as required. The function
is only enabled when stream-type files which support multiple audio formats
are played.
>
>
Music
Photos
>
>
>
>
Stop Slide Show /
Start Slide Show
You can start or stop a slide show.
Slide Show Speed
You can select the slide show speed during the slide show.
>
Slide Show Effect
You can set variously the slide show effect.
>
Background Music
You can set and select background music when watching a slide show.
>
Zoom
You can zoom into images in full screen mode.
>
Rotate
You can rotate images in full screen mode.
>
Home Background
You can move the file to the Media Play desktop.
Information
You can see detailed information about the played file.
Detailed Information
You can see detailed information about the played file.
04 Advanced Features
Recorded TV/Videos/Music/Photos Play Option menu
>
>
>
>
>
>
Settings
Using the Setup Menu
■■ Background Setting: Select to display the background you want.
■■ Continuous Movie Play Help (Resume Play) (On / Off): Select to display the help pop-up message for continuous movie
playback.
■■ Get DivX® VOD registration code: Shows the registration code authorized for the TV. If you connect to the DivX web site
and register, you can download the VOD registration file. If you play the VOD registration using Media Play, the registration
is completed.
✎✎ For more information on DivX® VOD, visit “www.DivX.com.”
■■ Get DivX® VOD deactivation code: When DivX® VOD is not registered, the registration deactivation code is displayed. If
you execute this function when DivX® VOD is registered, the current DivX® VOD registration is deactivated.
■■ Information: Select to view information about the connected device.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 43
43
2010-03-26 오후 9:49:20
Advanced Features
Anynet+
What is Anynet+? t
Anynet+ is a function that enables you to control all connected Samsung devices that support Anynet+ with your Samsung
TV’s remote. The Anynet+ system can be used only with Samsung devices that have the Anynet+ feature. To be sure your
Samsung device has this feature, check if there is an Anynet+ logo on it.
To connect to a Samsung Home Theater
Anynet+
Device 1
Home Theater
Anynet+ Device
2, 3, 4
TV Rear Panel
Optical
Adapter
Optical
Cable
HDMI cable
HDMI cable
HDMI cable
1. Connect the HDMI IN (1(DVI), 2(ARC), 3 or 4) jack on the TV and the HDMI OUT jack of the corresponding Anynet+
device using an HDMI cable.
2. Connect the HDMI IN jack of the home theater and the HDMI OUT jack of the corresponding Anynet+ device using an
HDMI cable.
✎✎NOTE
xx Connect the Optical cable between the DIGITAL AUDIO OUT (OPTICAL) jack on your TV and the Digital Audio Input
on the Home Theater.
xx The ARC function enables digital output of sound using the HDMI IN 2(ARC) port and can only be operated when
the TV is connected to an audio receiver that supports the ARC function.
xx When following the connection above, the Optical jack only outputs 2 channel audio. You will only hear sound from
the Home Theater’s Front, Left and Right speakers and the subwoofer. If you want to hear 5.1 channel audio, connect
the DIGITAL AUDIO OUT (OPTICAL) jack on the DVD / Satellite Box (i.e. Anynet Device 1 or 2) directly to the
Amplifier or Home Theater, not the TV.
xx You can connect only one Home Theater.
xx You can connect an Anynet+ device using the HDMI cable. Some HDMI cables may not support Anynet+ functions.
xx Anynet+ works when the AV device supporting Anynet+ is in the standby or on status.
xx Anynet+ supports up to 12 AV devices in total. Note that you can connect up to 3 devices of the same type.
44
English
[UC7000_Brazil]BN68-02837A-00L02.indb 44
2010-03-26 오후 9:49:20
The Anynet+ menu changes depending on the type and status of the Anynet+ devices connected to the TV.
Anynet+ Menu
View TV
Device List
(device_name) MENU
(device_name) INFO
Recording: (*recorder)
Stop Recording: (*recorder)
Receiver
Description
Changes Anynet+ mode to TV broadcast mode.
Shows the Anynet+ device list.
Shows the connected device menus. E.g. If a DVD recorder is connected, the disc menu of
the DVD recorder will appear.
Shows the play menu of the connected device. E.g. If a DVD recorder is connected, the
play menu of the DVD recorder will appear.
Starts recording immediately using the recorder. (This is only available for devices that
support the recording function.)
Stops recording.
Sound is played through the receiver.
04 Advanced Features
Anynet+ Menu
If more than one recording device is connected, they are displayed as (*recorder) and if only one recording device is
connected, it will be represented as (*device_name).
¦¦ Setting Up Anynet+
OO MENUm → Application → Anynet+ (HDMI-CEC) → ENTERE
■■ Setup
Anynet+ (HDMI-CEC) (Off / On): To use the Anynet+ Function, Anynet+ (HDMI-CEC) must be set to On.
✎✎ When the Anynet+ (HDMI-CEC) function is disabled, all the Anynet+ related operations are deactivated.
Auto Turn Off (No / Yes): Setting an Anynet+ Device to turn off automatically when the TV is turned off.
The active source on the TV must be set to TV to use the Anynet+ function.
✎✎
✎✎ Even if an external device is still recording, it may turn off.
¦¦ Switching between Anynet+ Devices
1. Anynet+ devices connected to the TV are listed.
✎✎ If you cannot find a device you want, press the Red button to refresh the list.
2. Select a device and press the ENTERE button. You can switch to the selected device.
✎✎ Only when you set Anynet+ (HDMI-CEC) to On in the Application menu, the Device List menu appears.
xx Switching to the selected device may take up to 2 minutes. You cannot cancel the operation during the switching
operation.
xx If you have selected external input mode by pressing the SOURCE button, you cannot use the Anynet+ function.
Make sure to switch to an Anynet+ device by using the Device List.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 45
45
2010-03-26 오후 9:49:20
Advanced Features
¦¦ Recording
You can make a recording of a TV Program using a Samsung recorder.
1. Select Recording.
✎✎ When there are more than two recording devices
xx When multiple recording devices are connected, the recording devices are listed. Select one recording device in
the Device List.
✎✎ When the recording device is not displayed, select Device List and press the Red button to search devices.
2. Press the EXIT button to exit.
✎✎ You can record the source streams by selecting Recording: (device_name).
✎✎ Pressing the � (REC) button will record whatever you are currently watching. If you are watching video from
another device, the video from the device is recorded.
✎✎ Before recording, check whether the antenna jack is properly connected to the recording device. To properly
connect an antenna to a recording device, refer to the recording device’s users manual.
¦¦ Listening through a Receiver
You can listen to sound through a receiver (i.e Home Theater) instead of the TV Speaker.
1. Select Receiver and set to On.
2. Press the EXIT button to exit.
✎✎ If your receiver supports audio only, it may not appear in the device list.
✎✎ The receiver will work when you have properly connected the optical in jack of the receiver to the DIGITAL AUDIO
OUT (OPTICAL) jack of the TV.
✎✎ When the receiver (i.e Home Theater) is set to On, you can hear sound output from the TV’s Optical jack. When the
source is a digital component such as a DVD and is connected to the TV via HDMI, only 2 channel sound will be
heard from the receiver.
✎✎NOTE
xx You can only control Anynet+ devices using the TV remote control, not the buttons on the TV.
xx The TV remote control may not work under certain conditions. If this occurs, reselect the Anynet+ device.
xx The Anynet+ functions do not operate with other manufacturers’ products.
Using the ARC function
You can listen to sound through a receiver connected HDMI cable without the need for a separate optical cable.
1. Select Receiver and set to On.
2. Press the EXIT button to exit.
✎✎To use the ARC function, a receiver which supports the HDMI-CEC and ARC features must be connected to the HDMI
IN 2(ARC) port.
✎✎To disable the ARC function, set the Receiver to Off. Even if the TV transmits the ARC signal continuously, the receiver
will be blocked from receiving the signal.
46
English
[UC7000_Brazil]BN68-02837A-00L02.indb 46
2010-03-26 오후 9:49:20
Problem
Possible Solution
Anynet+ does not work.
•
•
•
•
•
•
•
•
Check if the device is an Anynet+ device. The Anynet+ system supports Anynet+ devices only.
Only one receiver (home theater) can be connected.
Check if the Anynet+ device power cord is properly connected.
Check the Anynet+ device’s Video/Audio/HDMI cable connections.
Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.
Check whether the TV remote control is in TV mode.
Check whether the remote control is Anynet+ compatible.
Anynet+ doesn’t work in certain situations. (Searching channels, operating Media Play or Plug & Play (initial
setup), etc.)
• When connecting or removing the HDMI cable, please make sure to search devices again or turn your TV off
and on again.
• Check if the Anynet+ Function of Anynet+ device is set on.
I want to start Anynet+.
• Check if the Anynet+ device is properly connected to the TV and check if the Anynet+ (HDMI-CEC) is set to
On in the Anynet+ Setup menu.
• Press the TOOLS button to display the Anynet+ menu and select a menu you want.
I want to exit Anynet+.
• Select View TV in the Anynet+ menu.
• Press the SOURCE button on the TV remote control and select a non- Anynet+ device.
• Press z, PRE-CH, and FAV.CH to change the TV mode. (Note that the channel button operates
only when a tuner-embedded Anynet+ device is not connected.)
The message “Connecting to
Anynet+ device...” appears on the
screen.
• You cannot use the remote control when you are configuring Anynet+ or switching to a view mode.
• Use the remote control when the Anynet+ setting or switching to view mode is complete.
The Anynet+ device does not play.
• You cannot use the play function when Plug & Play (initial setup) is in progress.
The connected device is not
displayed.
•
•
•
•
•
The TV Program cannot be
recorded.
• Check whether the antenna jack on the recording device is properly connected.
The TV sound is not output
through the receiver.
• Connect the optical cable between TV and the receiver.
• The ARC function enables digital output of sound using the HDMI IN 2(ARC) port and can only be operated
when the TV is connected to an audio receiver that supports the ARC function.
Check whether or not the device supports Anynet+ functions.
Check whether or not the HDMI cable is properly connected.
Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.
Search Anynet+ devices again.
You can connect an Anynet+ device using the HDMI cable only. Some HDMI cables may not support Anynet+
functions.
• If connection is terminated because there has been a power interruption or the HDMI cable has been
disconnected, please repeat the device scan.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 47
04 Advanced Features
¦¦ Troubleshooting for Anynet+
47
2010-03-26 오후 9:49:21
Advanced Features
[email protected]
¦ Getting Started with [email protected]
INTERNET
@ TV
Recommended
[email protected] brings useful and entertaining
contents and services directly from the web to
your TV.
O
by date 1/1
My Applications
MENUm → Application → Content
View → [email protected] → ENTERE
Samsung Apps
Settings
Login
B Mark as Favorite
Sort by
R Return
✎ NOTE
x
Configure the network settings before using [email protected] For more information, refer to “Network Connection” (p.
28).
x
x
x
x
x
x
Unsupported fonts within the provider’s content will not display normally.
x
Slow responses and/or interruptions may occur, depending on your network conditions.
Depending on the region, English may be the only language supported for application services.
This feature is not available in some locations.
If you experience a problem using a application, please contact the content provider.
According to circumstances of the contents provider, an application’s updates or the application itself may be
discontinued.
Depending on your country’s regulations, some applications may have limited service or not be supported.
Screen Display
TV Screen:
Displays the current channel.
Recommended
Information:
Displays notices, new
applications, and
advertisements brought to
you by Samsung product
introductions.
My Applications
Application service:
You can experience
various service by provided
samsung.
by date 1/1
Downloaded Applications:
Displays the downloaded applications
through the Samsung Apps.
Samsung Apps
Settings
Login
[email protected] Settings:
Edit and configure applications
and [email protected] settings.
B
Mark as Favorite
Sort by
R Return
Controls:
•
Red (Login): To log in to [email protected]
• B Green (Mark as Favorite): To mark the applications as a favorite.
•
Blue (Sort by): To sort the applications.
• R Return: To return to the previous menu.
✎
48
Recommended Applications:
Displays the recommended service by
Samsung. You are not able to add or
delete a service in this list.
The color buttons may work differently depending on the application.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 48
2010-03-26 오후 9:49:22
For a application with multiple account, use ◄ and ► to
access the different account.
Login
✎✎
✎✎ Depending on your country, the Ticker application
admin
User account :
Ticker Autorun (Off / On): Enable/disable Ticker
Autorun upon powering on the TV.
The Ticker application provides useful News,
Weather, and Stock Market information. The
Ticker application on [email protected] must be
downloaded to use this feature.
may have different service or not be supported.
Password :
Create [0~9] Enter PIN R Cancel
✎✎For a more enjoyable application experience, register
and log in to your account.
✎✎For instructions on creating an account, refer to
Channel Bound Service (Off / On): Some channels
support applications as an Internet data service, allowing
you to access the Internet service while watching TV.
Only available if supported by the broadcaster.
✎✎
Change the Service Lock password
The default password set is “0-0-0-0.”
✎✎
✎✎ If you forget the password you created, press the
following sequence of remote control buttons to
reset the password to “0-0-0-0”: POWER (off) →
MUTE → 8 → 2 → 4 → POWER (on).
Settings → [email protected] ID → Create.
1. Press the Red button in the [email protected] home page.
2. Select desired User account, then press the ENTERE
button.
✎✎ If you want to create an account, press the Red
button; then create account OSD window appear.
3. After selecting User account, then enter the Password
using the number button on the remote controller.
✎✎ When login succeeds, User account will be
displayed on the screen.
04 Advanced Features
■■ System Setup
Account Login
Reset: Resets [email protected] settings to factory default
settings.
■■ [email protected] ID
You can use this menu when creating and deleting
the account. You can control your account including
contents site’s account information.
Account is only for [email protected]
✎✎
Create: Create an account and link it with desired
service applications.
NOTE
✎✎
¦¦ Setting up [email protected]
Settings
xx Maximum number of accounts is 10.
xx Maximum number of characters is 8.
Create IDs and configure [email protected] settings from this
screen. Highlight Settings using the ▲ and ▼ buttons and
press the ENTERE button.
Settings
▪ System Setup
▪ [email protected] ID
▪ Service Manager
▪ Properties
▪ Ticker Autorun
: Off
▪ Channel Bound Service
: Off
▪ Change the Service Lock password
▪ Reset
R Return
English
[UC7000_Brazil]BN68-02837A-00L02.indb 49
49
2010-03-26 오후 9:49:23
Advanced Features
How to create [email protected] ID
Before create User account, you should download the
application first on the Samsung Apps.
1. Using the ▲/▼/◄/► button, select Settings. Then
press the ENTERE button.
2. Press the ▼ button to select [email protected] ID, then
press the ENTERE or ► button.
3. Select Create. The Keypad screen will appear.
4. The keypad OSD will be displayed on the screen.
Using the Keypad
Pressing the – button on the remote while you are
using the Screen Keypad enables you to change the
text fields to lower case, upper case, numbers and
icons.
You can use this Screen Keypad in a several [email protected]
TV applications.
Here is how to input characters.
4-1. For example, suppose that you want to input
“105Chang”.
4-2. Press the – button on the remote twice to
change the input mode from lower case to
numbers.
4-3. Press the 1, 0 and 5 button in numerical order.
4-4. Press the – button on the remote 3 times to
change the input mode from numbers to upper
case.
4-5. Press the 2 button on the remote 3 times to
input C.
4-6. Press the – button on the remote 3 times to
change the input mode from upper case to
lower case.
4-7. Press buttons on the remote to input the rest
of “Chang”. When done, press the ENTERE
button.
50
5. Using the number buttons, enter the User account
and Password.
xx Password must be numbers only.
xx You can delete the entered character using the
PRE-CH button.
xx Using the � (REW) or µ (FF) button, you
can select icon you want to enter in icon keypad
screen.
6. Account created. You can use the services provided
by all users of your Samsung TV with a single
login by linking the users' account to the TV ID. If
you want to register a service site ID, select Yes.
Service Site list will appear on the screen.
7. Select Register of the Service Site you want, then
press the ENTERE button.
8. Using number buttons, enter your application site ID
and password. Then press the ENTERE button.
9. Registered successfully. If you add another service
site, select Yes. then press the ENTERE button,
go to step 5.
10. When completed, select OK. Then press the
ENTERE button.
Manager
–– Service Site: Register login information for service
sites.
–– Change Password: Change account password.
–– Delete: Delete the account.
■■ Service Manager: Delete and lock applications installed
to [email protected]
Lock: Lock the application.
✎✎ Accessing a locked application requires the
password.
Delete: Delete the application.
■■ Properties: Display information about [email protected] Use
the Check the speed of your internet connection
option to test your network connection.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 50
2010-03-26 오후 9:49:23
Using the Samsung Apps by category
Samsung Apps
Samsung Apps is a store for downloading applications to be
used on Samsung TV/AV equipment.
Users can enjoy a variety of contents like videos, music,
photos, games, useful information etc. using the downloaded
applications.
Additional applications will be available in the future.
Samsung Apps
What’s New?
Video
Sports
Featured
You Tube
Most downloaded
Most recent
Name
YouTube
Free
TV store Test User002
Game
Lifestyle
Information
The following categories are available:
yy What’s New?: Displays newly registered applications.
yy Video: Displays various video media such as movies, TV
shows and short length videos.
yy Sports: Displays various sports media such as match
information, images and short length video.
yy Game: Displays various games such as sudoku and
chess.
yy Lifestyle: Includes various lifestyle media services such
as music, personal photo management tools and social
networking such as Facebook and Twitter.
yy Information: Includes various information services such
as news, stocks and weather.
yy Other: Includes other miscellaneous services.
yy My Page: Displays the application list and your cyber
cash balance.
Starting in the middle of 2010 (US and Korea
only), you can purchase cyber-cash for buying
applications through tv.samsung.com.
04 Advanced Features
¦¦ Using the [email protected] service
✎✎
Other
My Page
Help
Login
B Thumbnail View
Sort by
R Return
✎✎Using the color buttons with the Samsung Apps.
yy Help: If you have questions about [email protected], check
this section first.
xx Red (Login): To log in to the internet service.
xx B Green (Thumbnail View): To change the view
mode.
xx
Blue (Sort by): To sort the applications by
Featured, Most downloaded, Most recent or
Name.
xx R Return: Moves to previous menu.
Skype
Skype created a little piece of software that makes
communicating with people around the world easy and
fun. With Skype you can say hello or share a laugh with
anyone, anywhere. And if both of you are on Skype, it’s free.
Communicate with people around the world!
Jonh001
Skype Credit 2.03 EUR
Welcome to Skype!
Contact
Mother
My Video
Video
✎✎For more information, download the Skype user's
Call
Father
sister
brother
manual from “www.samsung.com.”
Uncle
Son
Sign Out
B Online Status
Add a Contact
Camera Off
R Return
English
[UC7000_Brazil]BN68-02837A-00L02.indb 51
51
2010-03-26 오후 9:49:24
Advanced Features
¦¦ Troubleshooting for [email protected]
Problem
Possible Solution
Some application contents only
have English. How can I change the
language?
The Application content language may be different from the application user
interface language.
It depends on service provider.
Some application services do not work.
Check with the service provider.
Refer to the help website for application service provider information.
When a network error occurred, I can’t
use other menus except setting menu.
If network connection doesn’t work, your service might be limited, as all
functions except the setting menu are needed to connect to the internet.
¦¦ Help Website
✎✎Accessing steps may be changed in the future.
✎✎It can be different links for special countries.
Country
Argentina
Website
www.samsung.com → Consumidor → televisores → Samsung media2.0 → [email protected]
Brazil
www.samsung.com → Produtos → TV → Samsung media2.0 → [email protected]
Chile
www.samsung.com → Consumidor → televisores → Samsung media2.0 → [email protected]
Colombia
www.samsung.com → Productos → televisión → Samsung media2.0 → [email protected]
Latin
www.samsung.com → Productos → televisores → Samsung media2.0 → [email protected]
Peru
www.samsung.com → Consumidor → televisores → Samsung media2.0 → [email protected]
52
English
[UC7000_Brazil]BN68-02837A-00L02.indb 52
2010-03-26 오후 9:49:24
Message / Media / ScreenShare
OO MENUm → Application → Content View →
AllShare → ENTERE
Shows a list of mobile phones or connected devices which
have been set up with this TV for using the Message,
Media, or ScreenShare function.
✎✎The Media function is available in all mobile devices
¦¦ About AllShare
which support AllShare.
AllShare connects your TV and compatible Samsung mobile
phones/ devices through a network. On your TV, you can
view call arrivals, SMS messages and schedules set on your
mobile phones. In addition, you can play media contents
including videos, photos and music saved on your mobile
phones or the other devices (such as your PC) by controlling
them on the TV via the network. Additionally, you can use
your TV for browsing web pages in your mobile phones.
✎✎For more information, visit “www.samsung.com” or
contact the Samsung call center. Mobile devices may
need additional software installation. For details, refer to
each device’s user’s guide.
■■ Allowed / Denied: Allows/Blocks the mobile phone.
■■ Delete: Deletes the mobile phone from the list.
✎✎ This function only deletes the name of the mobile
04 Advanced Features
AllShare
from the list. If the deleted mobile device is turned
on or trys to connect to the TV, it may appear on
the list again.
Using the Message Function
Using this function, you view call arrivals, SMS messages
and schedules set on the mobile phone through the alarm
window while watching TV.
✎✎NOTE
xx To disable the alarm window, set Message to Off in
¦¦ Setting Up AllShare
Setup of AllShare.
xx If OK is selected, or if OK is not selected after the
Setup
■■ Message (On / Off): Enables or disables the message
function (for call arrivals, SMS messages and schedules
set on your mobile phones).
■■ Media (On / Off): Enables or disables the media
function. When the media function is on, it plays videos,
photos and music from a mobile phone or other device
that supports AllShare.
■■ ScreenShare (On / Off): Enables or disables the
ScreenShare function for using mobile phone as a
remote control.
■■ TV name: Sets the TV name so you can find it easily on
a mobile device.
✎✎ If you select User Input, you can type on the TV
using the OSK (On Screen Keyboard).
AllShare™
3/7
Setup
Message
: On
Message
Media
: On
Media
ScreenShare
: On
ScreenShare
TV name
: Home TV
message has appeared three times, the message
will be deleted. The message is not deleted from the
mobile phone.
xx The alarm window can be displayed while using
some applications such as Media Play etc. To view
the contents of a message, switch to TV viewing
mode.
xx When a message from an unknown mobile phone is
displayed, select the mobile phone on the message
menu in AllShare and select Denied to block the
phone.
Message View
If a new SMS message arrives while you are watching
TV, the alarm window appears. If you click the OK
button, the contents of the message are displayed.
You can configure the viewing settings for SMS
messages on your mobile phones. For the
procedures, refer to the mobile phone manual.
✎✎
✎✎ Some types of characters may be displayed as
blank or broken characters.
E Select R Return e Exit
Setup R Return
English
[UC7000_Brazil]BN68-02837A-00L02.indb 53
53
2010-03-26 오후 9:49:24
Advanced Features
Call Arrival Alarm
Using ScreenShare Function
If a call arrives while you are watching TV, the alarm
window appears.
Using ScreenShare, you can browse various web contents
provided by the mobile phone. For example, the image
below displays an access page for contents on a mobile.
You can read the mobile’s files and view the phone book and
calendar on the TV. Also, in the phone book, you can make a
call to another person, or send to SMS.
Schedule Alarm
While you are watching TV, the alarm window appears to
display the registered event.
You can configure viewing settings for schedule
contents on your mobile phones. For the
procedures, refer to the mobile phone manual.
✎✎
✎✎ Some special characters may be displayed as
blank or broken characters.
✎✎NOTE
xx You must have ScreenShare installed on your
Samsung Mobile phone/device to use this feature.
xx Doc Viewer can read files in doc format, but cannot
modify them.
xx The screen display may differ depending on the
Using the Media Function
An alarm window appears informing the user that the media
contents (videos, photos, music) sent from a mobile phone
will be displayed on your TV. The contents are played
automatically 3 seconds after the alarm window appears.
If you press the RETURN or EXIT button when the alarm
window appears, the media contents are not played.
connected device.
My Mobile
✎✎NOTE
xx If the media function executes for the first time,
the warning popup windows appears. Press the
ENTERE button to select Allow, then you can use
Media function on that device.
"Unknown Device 0" is requesting that the media file be allowed to play.
If you wish to allow the media file to be played at your device, please press
"Allow", otherwise press "Deny".
You can also change the setting (or resetting) of this feature at "AllShare
Setup".
Warning: Please note that if your device is connected to unsecured or
unfamiliar network, unwanted or inappropriate contents might be played.
If you are not sure about the network's identity or content's appropriateness,
we strongly recommend that you do not "Allow" the request to play.
Allow
Deny
Contacts
Calendar
Doc Viewer
E Select
Return
Using your Samsung phone to control your TV Simply
Before you can use this feature, you must connect to
a Samsung mobile phone that supports ScreenShare
functions. When operating the TV with your mobile phone,
only the POWER, y, z and MUTE buttons
are supported.
✎✎Even if you keep pressing down on a control button
(channel or volume) on the mobile phone, the value will
only go up or down by one unit.
xx To turn off the media contents transmission from
the mobile phone, set Media to Off in the AllShare
setup.
xx Contents may not be played on your TV depending
on their resolution and format.
xx The ENTERE and ◄ / ► buttons may not work
depending on the type of media content.
xx Using the mobile device, you can control the media
playing. For details, refer to each mobile’s user’s
guide.
xx When you want to play media contents from
your PC, select the PC icon on the main display
of AllShare. Then the TV’s Media Play menu
automatically changes. For more detail information,
refer to “Media Play” (p. 35).
54
English
[UC7000_Brazil]BN68-02837A-00L02.indb 54
2010-03-26 오후 9:49:25
Other Information
05 Other Information
Assembling the Cables
Stand Type
1
1
2
3
2
3
Wall-Mount Type
✎✎Do not pull the cables too hard when arranging them. This may cause damage to the product’s connection terminals.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 55
55
2010-03-26 오후 9:49:26
Other Information
Installing the Wall Mount
Attaching the Blanking Bracket
When installing the TV onto a wall, attach the Blanking Bracket as shown.
Blanking Bracket
Preparing before installing Wall-Mount
To install a wall-mount from another manufacturer, use the Holder-Ring.
Installing the Wall Mount Kit
The wall mount kit (sold separately) allows you to mount the TV on the wall.
For detailed information on installing the wall mount, see the instructions provided with the wall mount. Contact a technician for
assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any damage to the product or
injury to yourself or others if you elect to install the TV on your own.
Wall Mount Kit Specifications (VESA)
✎✎
The wall mount kit is not supplied, but sold separately.
Install your wall mount on a solid wall perpendicular to the floor. When attaching to other building materials, please contact
your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.
✎✎NOTE
xx Standard dimensions for wall mount kits are shown in the table below.
xx When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.
xx Do not use screws that do not comply with the VESA standard screw specifications.
xx Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw
specifications. Screws that are too long may cause damage to the inside of the TV set.
xx For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ
depending on the wall mount specifications.
xx Do not fasten the screws too strongly; this may damage the product or cause the product to fall, leading to personal
injury. Samsung is not liable for these kinds of accidents.
xx Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or
the consumer fails to follow the product installation instructions.
xx Do not mount the TV at more than a 15 degree tilt.
xx Always use two people to mount the TV to a wall.
56
English
[UC7000_Brazil]BN68-02837A-00L02.indb 56
2010-03-26 오후 9:49:27
LED-TV
[Ultra-Slim]
inches
VESA Spec. (A * B)
Standard Screw
19~22
75 X 75
M4
23~29
200 X 100
32~37
200 X 200
40~55
400 X 400
56~65
600 X 400
05 Other Information
Product Family
Quantity
M8
4
Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to
electric shock.
Anti-theft Kensington Lock
The Kensington Lock is not supplied by Samsung. It is a device used to
physically fix the system when using it in a public place. The appearance and
locking method may differ from the illustration depending on the manufacturer.
Refer to the manual provided with the Kensington Lock for additional
information on proper use.
✎✎Please find a “K” icon on the rear of the TV. A kensington slot is beside
the “K” icon.
1. Insert the locking device into the Kensington slot 1 on the LED TV and
turn it as shown 2.
1
<TV Rear>
2
3
<Optional>
2. Connect the Kensington Lock cable 3.
3. Fix the Kensington Lock to a desk or a heavy stationary object.
✎✎The locking device has to be purchased separately.
✎✎The location of the Kensington slot may be different depending on the TV model.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 57
57
2010-03-26 오후 9:49:27
Other Information
Securing the TV to the wall
Caution: Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular, ensure your children do
not hang over or destabilize the TV; doing so may cause the TV to tip over, causing serious injuries or death.
Follow all safety precautions provided on the included Safety Flyer. For added stability, install the anti-fall device
for safety purposes, as follows.
¦¦ To Avoid the TV from Falling
1. Put the screws into the clamps and firmly fasten them onto the wall.
Confirm that the screws have been firmly installed onto the wall.
✎✎ You may need additional material such as an anchor depending on
the type of wall.
✎✎ Since the necessary clamps, screws, and string are not supplied,
please purchase these additionally.
2. Remove the screws from the back center of the TV, put the screws into
the clamps, and then fasten the screws onto the TV again.
✎✎ Screws may not be supplied with the product. In this case, please
purchase the screws of the following specifications.
✎✎ Screw Specifications
xx For a 19 ~ 22 inches : M4
xx For a 23 ~ 65 inches : M8
3. Connect the clamps fixed onto the TV and the clamps fixed onto the wall
with a strong cable and then tie the string tightly.
✎✎ NOTE
xx Install the TV near to the wall so that it does not fall backwards.
xx It is safe to connect the string so that the clamps fixed on the
Wall
wall are equal to or lower than the clamps fixed on the TV.
xx Untie the string before moving the TV.
4. Verify all connections are properly secured. Periodically check
connections for any sign of fatigue for failure. If you have any doubt about
the security of your connections, contact a professional installer.
58
English
[UC7000_Brazil]BN68-02837A-00L02.indb 58
2010-03-26 오후 9:49:28
If the TV seems to have a problem, first try this list of possible problems and solutions. If none of these troubleshooting tips
apply, visit “www.samsung.com,” then click on Support, or contact a Samsung customer service center.
Issues
Solutions and Explanations
Poor picture
First of all, please perform the Picture Test and confirm that your TV is properly displaying the test image.
(go to MENU - Support - Self Diagnosis - Picture Test) (p. 26)
If the test image is properly displayed, the poor picture may be caused by the source or signal.
The TV image does not look as good as it
did in the store.
• If you have an analog cable/satellite box, upgrade to an HD digital set top box. Use HDMI or
Component cables to deliver HD (high definition) picture quality.
• Cable/Satellite subscribers: Try HD stations from the channel line up.
• Antenna connection: Try HD stations after performing Auto program.
✎✎ Many HD channels are upscaled from SD(Standard Definition) contents.
• Adjust the Cable/Sat box video output resolution to 1080i or 720p.
The picture is distorted: macroblock error,
small block, dots, pixelization.
• Compression of video contents may cause picture distortion, especially in fast moving pictures such
as sports and action movies.
• Low signal level can cause picture distortion. This is not a TV problem.
• Mobile phones used close to the TV (cca up to 1m) may cause noise in picture on analog and digital
TV.
Color is wrong or missing.
• If you’re using Component connection, make sure the component cables are connected to the
correct jacks. Incorrect or loose connections may cause color problems or a blank screen.
There is poor color or brightness.
• Adjust the Picture options in the TV menu (go to Picture mode / Color / Brightness / Sharpness)
(p. 16)
• Adjust Energy Saving option in the TV menu (go to MENU – Picture – Eco Solution –
Energy Saving) (p. 16)
• Try resetting the picture to view the default picture settings (go to MENU - Picture - Picture Reset)
(p. 22)
There is a dotted line on the edge of the
screen.
• If the picture size is set to Screen Fit, change it to 16:9 (p. 18).
• Change cable/satellite box resolution.
The picture is black and white.
• If you are using an AV composite input, connect the video cable (yellow) to the Green jack of
component input 1 on the TV.
When changing channels, the picture
freezes or is distorted or delayed.
• If connected to a cable box, please try to reset it. (reconnect the AC cord and wait until the cable box
reboots. It may take up to 20 minutes)
• Set the output resolution of the cable box to 1080i or 720p.
Sound Problem
First of all, please perform the Sound Test to confirm that your TV audio is properly operating.
(go to MENU - Support - Self Diagnosis - Sound Test) (p. 26)
If the audio is OK, the sound problem may caused by the source or signal.
There is no sound or the sound is too low
at maximum volume.
• Please check the volume of the device (Cable/Sat Box, DVD, Blu-ray etc) connected to your TV.
The picture is good but there is no sound.
• Set the Speaker Select option to TV Speaker in the Sound menu (p. 23).
• If you are using an external device, make sure the audio cables are connected to the correct audio
input jacks on the TV.
• If you are using an external device, check the device’s audio output option (ex. you may need to
change your cable box’s audio option to HDMI when you have a HDMI connected to your TV).
• If you are using a DVI to HDMI cable, a separate audio cable is required.
• If your TV has a headphone jack, make sure there is nothing plugged into it.
• Reboot the connected device by reconnecting the device’s power cable.
The speakers are making an inappropriate
noise.
• Check cable connections. Make sure a video cable is not connected to an audio input.
• For antenna or Cable connections, check the signal strength. Low signal level may cause sound
distortion.
• Perform the Sound Test as explained above.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 59
05 Other Information
Troubleshooting
59
2010-03-26 오후 9:49:28
Other Information
Issues
Solutions and Explanations
No Picture, No Video
The TV won’t turn on.
• Make sure the AC power cord is securely plugged in to the wall outlet and the TV.
• Make sure the wall outlet is working.
• Try pressing the POWER button on the TV to make sure the problem is not the remote. If the TV turns
on, refer to “Remote control does not work” below.
The TV turns off automatically.
•
•
•
•
There is no picture/video.
• Check cable connections (remove and reconnect all cables connected to the TV and external
devices).
• Set your external device’s (Cable/Sat Box, DVD, Blu-ray etc) video outputs to match the connections
to the TV input. For example, if an external device’s output is HDMI, it should be connected to an
HDMI input on the TV.
• Make sure your connected devices are powered on.
• Be sure to select the TV’s correct source by pressing the SOURCE button on the remote control.
• Reboot the connected device by reconnecting the device’s power cable.
Ensure the Sleep Timer is set to Off in the Setup menu (p. 24).
If your PC is connected to the TV, check your PC power settings.
Make sure the AC power cord is plugged in securely to the wall outlet and the TV.
When watching TV from an antenna or cable connection, the TV will turn off after 10 - 15 minutes if
there is no signal.
RF(Cable/Antenna) Connection
The TV is not receiving all channels.
• Make sure the coaxial cable is connected securely.
• Please try Auto Program to add available channels to the channel list. Go to MENU - Channel Auto Program then select Auto and make sure the correct Cable TV signal type is set in the menu
(p. 14).
• Verify the Antenna is positioned correctly.
The picture is distorted: macroblock error,
small block, dots, pixelization.
• Compression of video contents may cause picture distortion, especially with fast moving pictures
such as sports and action movies.
• A low signal can cause picture distortion. This is not a TV problem.
PC Connection
A “Mode Not Supported” message
appears.
• Set your PC’s output resolution so it match the resolutions supported by the TV (p. 11).
“PC” is always shown on the source list,
even if a PC is not connected.
• This is normal; “PC” is always shown on the source list, regardless of whether a PC is connected.
The video is OK but there is no audio.
• If you are using an HDMI connection, check the audio output setting on your PC.
Network Connection
The wireless network connection failed.
• The Samsung Wireless USB dongle is required to use a wireless network.
• Make sure the Network Connection is set to Wireless (p. 30).
• Make sure the TV is connected to a wireless IP sharer (router).
Software Upgrade over the network fails.
• Try network test in Setup menu (p. 25).
• If you have latest SW version, SW upgrade will not proceed.
Others
Purple/green rolling horizontal bars and
buzzing noise from the TV speakers with
Component cable connection.
• Remove the left and right audio connections from the set-top-box. If the buzzing stops, this indicates
that the set-top-box has a grounding issue. Replace the Component video cables with an HDMI
connection.
The picture won’t display in full screen.
• HD channels will have black bars on either side of the screen when displaying upscaled SD (4:3)
contents.
• Black bars on the Top & Bottom will be shown on movies that have aspect ratios different from your
TV.
• Adjust the picture size options on your external device or TV to full screen.
The remote control does not work.
• Replace the remote control batteries with the poles (+/–) in the right direction.
• Clean the sensor’s transmission window on the remote.
• Try pointing the remote directly at the TV from 5~6 feet away.
The cable/set top box remote control
doesn’t turn the TV on or off, or adjust the
volume.
• Program the Cable/Set remote control to operate the TV. Refer to the Cable/Set user manual for the
SAMSUNG TV code.
60
English
[UC7000_Brazil]BN68-02837A-00L02.indb 60
2010-03-26 오후 9:49:29
Solutions and Explanations
A “Mode Not Supported” message
appears.
• Check the supported resolution of the TV, and adjust the external device’s output resolution
accordingly. Refer to the resolution settings on page 11 of this manual.
Caption on TV menu is greyed out.
• Caption can not be selected in the TV menu when connected via HDMI or Component (p. 25).
• Caption must be activated on the external device (p. 25).
There is a plastic smell from the TV.
• This smell is normal and will dissipate over time.
The TV Signal Information is unavailable
in the Self Diagnostic Test menu.
• This function is only available with digital channels from an Antenna / RF / Coax connection (p. 27).
The TV is tilted to the side.
• Remove the base stand from the TV and reassemble it.
The channel menu is greyed out
(unavailable).
• The Channel menu is only available when the TV source is selected.
Your settings are lost after 30 minutes or
every time the TV is turned off.
• If the TV is in the Store Demo mode, it will reset audio and picture settings every 30 minutes. Change
the settings from Store Demo mode to Home Use mode in the Plug & Play procedure. Press the
SOURCE button to select TV mode, and go to MENU → Setup → Plug & Play → ENTERE
(p. 7).
You have intermittent loss of audio or
video.
• Check the cable connections and reconnect them.
• Loss of audio or video can be caused by using overly rigid or thick cables. Make sure the cables are
flexible enough for long term use. If mounting the TV to a wall, we recommend using cables with 90
degree connectors.
You see small particles when you look
closely at the edge of the frame of the TV.
• This is part of the product’s design and is not a defect.
The PIP menu is not available.
• PIP functionality is only available when you are using a HDMI, PC or Component source.
POP (TV’s internal banner ad) appears on
the screen.
• Select Home Use under Plug & Play mode. For details, refer to Plug & Play Feature (p. 7).
05 Other Information
Issues
✎✎This TFT LED panel uses a panel consisting of sub pixels which require sophisticated technology to produce. However,
there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the
product.
English
[UC7000_Brazil]BN68-02837A-00L02.indb 61
61
2010-03-26 오후 9:49:29
Other Information
License
TheaterSound, SRS and the
symbol are trademarks of SRS Labs, Inc.
TheaterSound technology is incorporated under license form SRS Lab, Inc.
Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are
trademarks of Dolby Laboratories.
Manufactured under license under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762;
6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are
registered trademarks. & DTS 2.0+ Digital Out and the DTS logos are trademarks of DTS, Inc.
Product Includes software. © DTS, Inc. All Rights Reserved.
DivX Certified to play DivX video up to HD 1080p, including premium content.
ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an official DivX Certified device that plays DivX video. Visit www.divx.
com for more information and software tools to convert your files into DivX video.
ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play DivX Video-on-Demand (VOD) content.
To generate the registration code, locate the DivX VOD section in the device setup menu.
Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD. Pat. 7,295,673; 7,460,688; 7,519,274
Open Source License Notice
In the case of using open source software, Open Source Licenses are available on the product menu.
Open Source License Notice is written only English.
Specifications
Panel native
1920 x 1080 @ 60 Hz
Environmental Considerations
Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity
50°F to 104°F (10°C to 40°C)
10% to 80%, non-condensing
-4°F to 113°F (-20°C to 45°C)
5% to 95%, non-condensing
Stand Swivel (Left / Right)
-20˚ ~ 20˚
Model Name
UN40C7000
UN46C7000
Screen Size
40 inches
46 inches
150W
<1W
170W
<1W
Power Consumption
Normal operation
Standby
Sound
(Output)
10 W X 2
Dimensions (WxDxH)
Body
With stand
Weight
Without Stand
With Stand
37.7 X 1.0 X 22.8 inches
(957.4 X 26.5 X 578.7 mm)
37.7 X 10.5 X 25.5 inches
(957.4 X 267.7 X 648.4 mm)
43.0 X 1.0 X 25.7 inches
(1092.3 X 26.5 X 653.2 mm)
43.0 X 11.9 X 28.5 inches
(1092.3 X 302.9 X 724.3 mm)
29.1 Ibs (13.2 kg)
34.0 Ibs (15.4 kg)
37.0 Ibs (16.8 kg)
42.1 Ibs (19.1 kg)
✎✎Design and specifications are subject to change without prior notice.
✎✎For information about power supply, and more about power consumption, refer to the label attached to the product.
62
English
[UC7000_Brazil]BN68-02837A-00L02.indb 62
2010-03-26 오후 9:49:29
A
F
AllShare
Amplify
Antenna
Anynet+
AUDIO OUT Auto Adjustment
Auto Volume
53
22
14
44
10
22
23
6, 14
14
19
16
17
11
H
B
Background Music
Balance L/R
Basic View
Batteries
Black Tone
Blanking Bracket Brightness
43
22
42
6
17
56
16
C
Cable Tie 4, 55
Change PIN
24
Channel Menu
13
Clock
23
Color Tone
18
Component
9
Connecting to a PC
11
Connecting to an Audio Device 10
D
DIGITAL AUDIO OUT
DivX® VOD
D-sub
Dynamic
Dynamic Contrast
FAV.CH button
Favorite Channel
Film Mode
Fine Tune
Flesh Tone
Frequency
R
HDMI
Home Theater
2
48
L
Language
License
25
62
M
Media Play
Melody
Menu Transparency
Mono
Music
35
26
26
23
41
N
10, 44
43
11
16
17
E
Eco Sensor
Edit Name
Editing Channels Energy Saving
Equalizer
External Speaker
16
12
15
16
22
23
Navigate
Network Connection
Network Setup
12
28
29
O
ON/OFF button
Optimal resolution
6
11
Select All
Self Diagnosis
Sharpness
Signal Information
Sleep Timer
Slide Show
Software Upgrade
Source List
Speaker Select
Specifications
Standby mode
Symbol
15
26
16
27
24
41
27
12
23
62
5
3
T
Timer
Title
Tools
Troubleshooting
TV Speaker
24
42
3
59
23
U
USB Drive
27, 35
V
Video Formats
Videos
Volume
39
39
5
W
P
Password
Photos
Picture Size
PIP (Picture in Picture)
Plug & Play
Power Indicator
46
46
6
43
17
43
S
8, 44
10, 44
I
Installation Space
[email protected] Receiver
Recording
Remote Control
Repeat Mode
RGB Only Mode
Rotate
49
41
18, 43
26
7
5
Wall Mount
Warm
White Balance
56
18
17
English
[UC7000_Brazil]BN68-02837A-00L02.indb 63
05 Other Information
Index
63
2010-03-26 오후 9:49:30
As figuras e ilustrações deste Manual de usuário são fornecidas apenas para fins de referência e podem ser diferentes da
aparência real dos produtos. O design e as especificações do produto podem ser alterados sem aviso prévio.
Para obter máxima qualidade de imagem sem distorção é necessário sinal digital de alta qualidade em formato widescreen
e uso de *conversor/decodificador de sinal.
*Este modelo já possui o conversor/decodificador de sinal integrado.
Alerta de imagens estáticas
Evite exibir imagens estáticas (como arquivos de fotos jpeg) ou elementos de imagens estáticas (como logotipos de canais de TV, formato de imagem
4:3 ou panorama, barras de notícias ou de bolsa de valores na parte inferior da tela, etc.) na tela. A exibição constante de imagens estáticas pode causar
desgaste desigual da tela, afetando a qualidade da imagem.
• Evite exibir o mesmo canal de TV por longos períodos.
• Sempre tente exibir uma imagem de tela cheia.
• A redução do brilho e do contraste ajudará a evitar o aparecimento de imagens residuais.
• Não deixe de usar todas as funções da TV designadas para reduzir a retenção de imagem e queima de tela, consulte a seção adequada do manual
do usuário para obter mais detalhes.
Segurança do espaço de instalação
Mantenha as distâncias exigidas entre o produto e outros objetos (paredes, por exemplo) para garantir a ventilação apropriada.
A não observação de tais distâncias pode causar incêndios ou problemas com o produto devido a elevações de sua temperatura interna.
✎✎ Ao usar um suporte ou suporte na parede, utilize somente as peças fornecidas pela Samsung Electronics.
xx Se você usar peças fornecidas por outro fabricante, isto pode resultar em algum problema com o produto ou ferimento ocasionado pela queda
do produto.
✎✎ A aparência pode ser diferente dependendo do produto.
Instalação com um suporte
Instalação com um suporte de parede
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
2
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 2
2010-03-26 오후 9:49:30
ÍNDICE
INFORMAÇÕES GERAIS
FUNÇÕES AVANÇADAS
yy
yy
yy
yy
yy
yy
yy Conexão de Rede.................................................... 28
Lista de funções........................................................ 4
Acessórios................................................................. 4
Visualizando o Painel de controle............................... 5
Visualização o controle remoto.................................. 6
Conexão com uma antena......................................... 7
Ajuste - Plug & Play (Configuração inicial)................... 7
Conexão a uma rede a cabo
Conexão a uma rede sem fio
yy Media Play............................................................... 35
Conexão de um dispositivo USB
Conexão ao PC através de uma rede
Exibição na tela
Reprodução de arquivos múltiplos Media Play - Funções adicionais
CONEXÕES
yy
yy
yy
yy
Conexão com um dispositivo AV................................ 8
Conexão com um dispositivo de áudio.................... 10
Como se conectar a um PC..................................... 11
Alteração da fonte de entrada.................................. 12
FUNÇÕES BÁSICAS
yy
yy
yy
yy
Como navegar pelos menus.................................... 12
Usando o botão INFO guia Agora & Próximo........... 13
Como planejar sua exibição..................................... 13
Menu de Canais....................................................... 13
Exibição de canais
Uso dos canais favoritos
Memorização de canais
Edição de Canais
Outras funções
13
14
14
15
15
Como alterar o modo de imagem predefinido
Ajuste de configurações de imagem
Soluções econômicas
Como alterar as opções de imagem
Exibição da TV usando a função 3D
Ajuste da TV com o seu PC
16
16
16
17
19
22
yy Menu de Som.......................................................... 22
Como alterar o modo de som predefinido
Ajuste das configurações de som
Configurações de Som
22
22
22
35
35
37
42
42
yy Anynet+................................................................... 44
Configuração do Anynet+ Alternando entre dispositivos Anynet+ Gravação Ouvindo através de um receptor Solução de problemas para Anynet+
45
45
46
46
47
yy [email protected]........ 48
Funções básicas do [email protected]
Configuração do [email protected]
Uso do serviço [email protected]
Site de ajuda
48
49
51
52
yy AllShare................................................................... 53
Sobre o AllShare
Configurando o AllShare
53
53
APÊNDICE
yy
yy
yy
yy
Montagem dos cabos.............................................. 55
Como instalar o kit de montagem na parede............ 56
Trava antifurto Kensington........................................ 57
Afixação da TV à parede com segurança................. 58
yy
yy
yy
yy
Solução de problemas............................................. 59
Licença.................................................................... 62
Especificações......................................................... 62
Índice Remissivo...................................................... 63
Para evitar que a TV caia
58
PORTUGUÊS
yy Menu de Imagem..................................................... 16
28
30
yy Menu de Configuração............................................ 23
Ajuste da hora
Uso do Sleep Timer
Temporizador para ligar / desligar
Bloqueio de programas
Outras funções
Picture-In-Picture (PIP)
23
24
24
24
25
26
yy Menu de Suporte..................................................... 26
Verifique o símbolo!
t
TOOLS
É possível utilizar essa função pressionando
o botão TOOLS no controle remoto.
Nota
Guia passo a passo
Indica informações adicionais.
Confira aqui instruções sobre como abrir o
submenu relevante dentro do menu
(on screen display).
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 3
3
2010-03-26 오후 9:49:31
INFORMAÇÕES GERAIS
Lista de funções
yy Excelente rede de comunicação e interface digital: Com um sintonizador digital HD interno, as transmissões HD sem
assinatura podem ser visualizadas sem cabo / receptor de satélite (Conversor Set-Top Box).
yy Media Play: possibilita a reprodução de arquivos de música, fotos e filmes salvos em um dispositivo USB (p. 35).
yy [email protected]: você pode usar vários serviços de Internet e visualizar informações úteis e conteúdo de entretenimento (p. 48).
yy AllShare: possibilita a configuração de um renderizador móvel de mídia de servidor de mensagens (p. 53).
yy Auto Diagnóstico: É possível verificar se a imagem ou o áudio estão operando normalmente (p. 26).
Acessórios
✎✎Verifique se os itens a seguir foram incluídos com a TV LED. Se algum item estiver faltando, entre em contato com o
representante.
✎✎As cores e os formatos dos itens podem variar dependendo do modelo.
yy Controle remoto & pilhas (AAA x 2) (nao disponivel em todos os locais)
yy Certificado de garantia / Guia de segurança (nao disponivel em todos os locais)
yy Adaptador de rede sem fio Samsung
yy Pano de limpeza
yy Instruções ao proprietário
(M4 X L8)
Tampa inferior e parafuso (1EA)
Prendedor de cabo
Suporte vertical de cabos
Suportes de argola (4EA)
Suporte de cabos (3EA)
Adaptador para PC
Adaptador óptico
Adaptador de antena
Adaptador para entrada A/V
Adaptador para áudio da entrada
componente
Adaptador de rede
Adaptador para entrada componente
✎✎Para a melhor fixação dos cabos ao produto, se certifique de usar cabos com o máximo de espessura, como segue:
yy Espessura máxima - 14 mm
4
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 4
2010-03-26 오후 9:49:32
HDMI
HDMI-DVI
Componente
Composto (AV)
Coaxial (RF)
01 INFORMAÇÕES GERAIS
Cabos de entrada (vendidos separadamente)
VGA
Visualizando o Painel de controle
✎✎A cor e o formato do produto podem variar, dependendo do modelo.
✎✎O contato com objetos que não o seu dedo pode alternar o touchpad do LED.
Sensor do controle remoto
Indicador de energia
Alto-falantes
Sensor do controle remoto
Indicador de energia
SOURCEE
MENU
y
z
P (Power)
Aponte o controle remoto para este ponto na TV.
Pisca e apaga quando a energia está ligada e acende quando está no modo de
espera.
Alterna entre todas as fontes de entrada disponíveis. No menu na tela, utilize esse
botão da mesma maneira que usaria o botão ENTERE no controle remoto.
Exibe o menu na tela com as funções da sua TV.
Ajusta o volume. No menu na tela, use os botões y da mesma maneira que
usaria os botões ◄ e ► no controle remoto.
Muda os canais. No menu na tela, use os botões z da mesma maneira que
usaria os botões ▼ e ▲ no controle remoto.
Liga e desliga a TV.
Modo standby
Não deixe a sua TV em standby por longos períodos (quando você viajar, por exemplo). Uma pequena quantidade de energia
é consumida mesmo com o botão Power desligado. É melhor desconectar o cabo da tomada.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 5
5
2010-03-26 오후 9:49:33
INFORMAÇÕES GERAIS
Visualização o controle remoto
POWER
Liga e desliga a TV.
SOURCE
ON/OFF
Liga ou desliga a iluminação do controle
remoto. Quando ligado, os botões se
iluminam por um momento ao serem
pressionados. (A utilização do controle
remoto com esse botão ligado irá reduzir
o gasto das pilhas.)
Exibe e seleciona as fontes de vídeo
disponíveis (p. 12)
Pressione para acessar canais
diretamente.
Pressione para selecionar mais canais
(digitais) transmitidos pela mesma estação.
Por exemplo, para selecionar o canal
"54.3", pressione "54", depois "-" e "3".
Volta ao canal anterior.
PRE-CH
Elimina o som temporariamente.
MUTE
Ajusta o volume.
Muda os canais.
CH LIST
Exibe a Lista de canais na tela (p. 13).
Exibe o menu de tela.
Exibe a Exibição conteúdo, que
inclui Guia, Media Play, [email protected],
AllShare e 3D.
CONTENT
MENU
GUIDE
Exibe o EPG (Electronic Program Guide)
(p. 13).
TOOLS
INFO
Exibe informações na tela da TV.
RETURN
EXIT
Seleciona rapidamente funções utilizadas
com frequência.
Volta ao menu anterior.
Botões utilizados nos menus
Lista de Canais, [email protected],
Media Play (USB), etc.
A
B
C
D
MEDIA.P
INTERNET
@ TV
3D
FAV.CH
P.SIZE
CC
Utilize esses botões nos modos
Media Play e Anynet+ (HDMI-CEC)
(p. 35, 44)
(�: controla a gravação nos
gravadores Samsung que dispõem da
função Anynet+))
Seleciona os itens do menu de tela e
troca os valores vistos no menu.
Sai do menu.
MEDIA.P: exibe o Media Play (p. 35).
[email protected]: Link para vários
serviços da Internet (p. 48).
3D: Ajusta o modo 3D (p. 20).
FAV.CH: exibe listas de canais favoritos
na tela (p. 14).
P.SIZE: seleciona o tamanho da imagem
(p. 18).
CC: controla o decodificador de
legendas (p. 25).
Instalação das pilhas (Tamanho das pilhas: AAA)
✎✎NOTA
xx Utilize o controle remoto a uma distância máxima de 7
metros da TV.
xx Luzes brilhantes podem afetar o desempenho do controle
remoto. Evite utilizá-lo quando estiver perto de luzes
fluorescentes ou de letreiros de neon.
xx A cor e o formato podem variar, dependendo do modelo.
6
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 6
2010-03-26 오후 9:49:34
01 INFORMAÇÕES GERAIS
Conexão com uma antena
Quando a TV for ligada, os ajustes básicos serão realizados automaticamente.
✎✎Conexão do cabo de força e da antena.
Antena VHF/UHF
Cabo
ou
ANT OUT
Ajuste - Plug & Play (Configuração inicial)
Quando a TV for ligada, uma sequência de avisos na tela irá auxiliá-lo a realizar as configurações básicas. Pressione o botão
POWERP. Plug & Play fica disponível apenas quando a fonte Entrada está definida como TV.
✎✎Para retornar à etapa anterior, pressione o botão vermelho.
1
2
Seleção de idioma
3
Seleção de antena
4
Seleção de canal
5
Configuração do
Modo Relógio
6
7
Visualização do
Guia de Conexão HD
Aproveite a sua TV!
Seleção de Loja ou
Casa
Pressione o botão ▲ ou ▼, e então pressione o botão ENTERE.
POWER
Selecione o idioma desejado para o menu da tela.
Pressione o botão ◄ ou ►, e então pressione o botão ENTERE.
yy Selecione o modo Casa. O modo Loja é o modo utilizado pelas
lojas.
yy Para retornar as configurações da unidade de Loja para Casa
(padrão): Pressione o botão de volume da TV. Ao ver o menu de
volume na tela, aperte e mantenha o botão pressionado MENU
por 5 segundos.
Pressione o botão ▲ ou ▼, e então pressione o botão ENTERE.
yy Caso a antena esteja conectada a ANT 1 IN (AIR), selecione Ar e, caso esteja
conectada a ANT 2 IN (CABLE), selecione Cabo.
yy Caso estejam conectados ANT 1 IN (AIR) e ANT 2 IN (CABLE), selecione Ar+Cabo.
Após selecionar a fonte de antena a ser memorizada, selecione Busca. A TV começa a
memorizar todos os canais disponíveis. Para obter mais informações, consulte
Canal → Prog. Automática (p. 14).
yy Pressione o botão ENTERE quando desejar, para interromper o processo de
memorização.
Configure a opção Modo Relógio automática ou manualmente.
yy Config. Automática: Permite-lhe selecionar o fuso horário.
yy Config. Manual: permite definir data e hora atuais manualmente (p. 23).
É exibido o método de conexão para que você tenha a melhor qualidade de imagem HD.
P
INFO
Pressione o botão ENTERE.
Se você quiser restaurar essa função...
OO MENUm → Configuração → Plug & Play → ENTERE
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 7
7
2010-03-26 오후 9:49:34
CONEXÕES
Conexão com um dispositivo AV
Uso do cabo HDMI ou HDMI/DVI: conexão HD (até 1080p)
Dispositivos disponíveis: DVD, leitor de discos Blu-ray, cabo HD, receptor de satélite HD (conversor Set-Top Box).
Dispositivo
HDMI OUT
Dispositivo
DVI OUT
AUDIO OUT
R
W
Vermelho Branco
R-AUDIO-L
✎✎HDMI IN 1(DVI), 2(ARC), 3, 4, PC/DVI AUDIO IN
xx Ao utilizar a conexão de cabo HDMI/DVI, é necessário usar a entrada HDMI IN 1(DVI) para vídeo. Um DVD,
leitor de discos Blu-ray, cabo HD ou receptor de satélite HD pode requerer um adaptador DVI-HDMI (DVI para
HDMI) ou DVI-HDMI (DVI para HDMI). A entrada PC/DVI AUDIO IN é necessária para áudio.
xx Caso um dispositivo externo como um DVD / leitor de discos Blu-ray / cabo HD / receptor de satélite HD que
suporte versões de HDMI anteriores à 1.4 seja conectado, a TV pode não operar normalmente (por exemplo,
sem imagem / sem som / imagem tremendo / cor anormal).
xx Caso não ouça som após conectar um cabo HDMI, verifique a versão de HDMI do dispositivo externo. Caso
suspeite que a versão seja anterior à 1.4, entre em contato com o fornecedor do dispositivo para confirmar a
versão de HDMI e solicitar uma atualização.
xx As TVs Samsung são compatíveis com o HDMI 1.4 (com 3D e canal de retorno de áudio). De todo jeito, a
função ARC (canal de retorno de áudio) só é compatível com HDMI IN 2(ARC).
–– Se Visual. Autom. 3D estiver Ligado, algumas funções, como Yahoo ou [email protected], estarão desativadas.
Se isso representar um problema, ajuste Visual. Autom. 3D ou Modo 3D para Deslig..
xx A função ARC habilita a saída de som digital usando a porta HDMI IN 2(ARC) e pode ser operada somente
quando a TV está conectada a um receptor de áudio compatível com a função ARC.
–– O modo ARC Single será ativado somente quando a TV estiver conectada ao dispositivo durante o uso de
um cabo HDMI de alta velocidade da categoria 2.
–– Quando a origem de entrada for a TV, a função ARC permitirá que o áudio seja ouvido de um receptor. O
áudio é enviado para um receptor a partir da TV por meio de um cabo HDMI sem a necessidade de um cabo
óptico separado.
xx Recomenda-se a compra de um cabo HDMI certificado. Caso contrário, a tela pode ficar em branco ou haver
erro de conexão.
8
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 8
2010-03-26 오후 9:49:35
02 CONEXÕES
Uso de um Cabo de áudio/vídeo (480i apenas) ou Componente (até 1080p)
Dispositivos disponíveis: DVD, leitor de discos Blu-ray, cabo, receptor de satélite, videocassete
R
W
R
Y
Vermelho Branco
Amarelo
W
Vermelho Branco
Dispositivo
AUDIO OUT
G
Vermelho
Azul
Verde
VIDEO OUT
AUDIO OUT
R-AUDIO-L
R
Y
W
COMPONENT OUT
PR
PB
Y
R
B
G
G
B
R
W
R
Y
W
R
W
B
Dispositivo
R-AUDIO-L
R
R
✎✎Para obter a melhor qualidade de imagem, recomenda-se a conexão Componente, em vez de A/V.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 9
9
2010-03-26 오후 9:49:35
CONEXÕES
Conexão com um dispositivo de áudio
Uso de uma conexão de Cabo óptico (digital) ou Cabo áudio (analógico)
Dispositivos disponíveis: Sistema digital de áudio, Amplificador, DVD home theater
R
W
Vermelho Branco
AUDIO IN
Amplificador /
DVD home theater
R-AUDIO-L
Sistema digital de áudio
OPTICAL
✎✎DIGITAL AUDIO OUT (OPTICAL)
xx Quando um sistema de áudio digital for conectado à entrada DIGITAL AUDIO OUT (OPTICAL), reduza o
volume da TV e do sistema.
xx Áudio 5.1 CH é possível quando a TV está conectada a um dispositivo externo que ofereça suporte a tal
tecnologia.
xx Quanto o receptor (home theater) estiver definido como Ligado, você poderá ouvir a reprodução de som pelo
conector óptico da TV. Quando a TV estiver recebendo um sinal de DTV, ela irá enviar som 5.1 CH ao receptor
(home theater). Se a fonte for um componente digital, como um DVD / leitor de Blu-ray / decodificador /
receptor de satélite (Set-Top Box), e estiver conectado à TV por meio de HDMI, somente o som de 2 canais
do receptor (home theater) será ouvido. Caso deseje ouvir áudio 5.1 CH, conecte a entrada Digital audio out
do seu DVD / leitor de Blu-ray / decodificador / receptor de satélite diretamente a um amplificador ou home
theater.
✎✎AUDIO OUT: Conecta-se às entradas de áudio do seu amplificador / DVD home theater.
xx Ao fazer a conexão, use o conector apropriado.
xx Quando um amplificador de áudio estiver conectado às entradas AUDIO OUT: diminua o volume da TV e
ajuste o nível do volume com o controle de volume do amplificador.
10
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 10
2010-03-26 오후 9:49:35
02 CONEXÕES
Como se conectar a um PC
Uso de um Cabo HDMI/DVI ou D-sub
DVI OUT
AUDIO OUT
AUDIO OUT
PC OUT
Modos de exibição (D-Sub e HDMI/DVI Entrada)
A resolução ótima é de 1920 x 1080 @ 60 Hz.
Modo
Resolução
Frequência horizontal
(kHz)
Frequência vertical
(Hz)
Frequência de pixels
(MHz)
Polaridade de
sincr. (H/V)
IBM
640 x 350
720 x 400
31.469
31.469
70.086
70.087
25.175
28.322
+/-/+
MAC
640 x 480
832 x 624
1152 x 870
35.000
49.726
68.681
66.667
74.551
75.062
30.240
57.284
100.000
-/-/-/-
VESA CVT
720 x 576
1152 x 864
1280 x 720
1280 x 960
35.910
53.783
56.456
75.231
59.950
59.959
74.777
74.857
32.750
81.750
95.750
130.000
-/+
-/+
-/+
-/+
VESA DMT
640 x 480
640 x 480
640 x 480
800 x 600
800 x 600
800 x 600
1024 x 768
1024 x 768
1024 x 768
1152 x 864
1280 x 1024
1280 x 1024
1280 x 720
1280 x 800
1280 x 800
1280 x 960
1360 x 768
1440 x 900
1440 x 900
1680 x 1050
31.469
37.861
37.500
37.879
48.077
46.875
48.363
56.476
60.023
67.500
63.981
79.976
45.000
49.702
62.795
60.000
47.712
55.935
70.635
65.290
59.940
72.809
75.000
60.317
72.188
75.000
60.004
70.069
75.029
75.000
60.020
75.025
60.000
59.810
74.934
60.000
60.015
59.887
74.984
59.954
25.175
31.500
31.500
40.000
50.000
49.500
65.000
75.000
78.750
108.000
108.000
135.000
74.250
83.500
106.500
108.000
85.500
106.500
136.750
146.250
-/-/-/+/+
+/+
+/+
-/-/+/+
+/+
+/+
+/+
+/+
-/+
-/+
+/+
+/+
-/+
-/+
-/+
VESA GTF
1280 x 720
1280 x 1024
52.500
74.620
70.000
70.000
89.040
128.943
-/+
-/-
VESA DMT / DTV CEA
1920 x 1080p
67.500
60.000
148.500
+/+
✎✎NOTA
xx Para conexão de cabo HDMI/DVI, é necessário usar a entrada HDMI IN 1(DVI).
xx O modo entrelaçado não é compatível.
xx O aparelho pode operar de forma anormal se um formato de vídeo fora do padrão for selecionado.
xx Modos Separate (Separado) e Composite (Composto) são suportados. SOG (Sync On Green - Sincr. no verde) não é
compatível.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 11
11
2010-03-26 오후 9:49:37
CONEXÕES
Alteração da fonte de entrada
Editar Nome
OO MENUm → Entrada → Editar Nome → ENTERE
Lista de Entradas
Utilize para selecionar TV ou uma fonte de
entrada externa, como DVD / leitor de discos
Blu-ray / cabo / receptor de satélite.
SOURCE
■■ VCR / DVD / Sinal Cabo / Sinal Satélite / PVR STB
/ Receptor AV / Jogos / Filmadora / PC / DVI PC /
Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD /
DMA: Nomeie o dispositivo conectado às entradas para
facilitar a seleção de sua fonte de entrada.
✎✎Ao conectar um PC com resolução 1920 x 1080 a 60
OO MENUm → Entrada → Lista de Entradas →
ENTERE
Hz à porta HDMI IN 1(DVI), defina a TV para o modo
DVI PC em Editar Nome.
✎✎Ao conectar um cabo HDMI/DVI à porta HDMI
IN 1(DVI) ajuste a porta para o modo DVI PC ou
Dispositivos DVI em Editar Nome.
■■ TV / PC / AV1 / AV2 / Componente / HDMI1/DVI /
HDMI2 / HDMI3 / HDMI4 / USB
✎✎ Só é possível escolher entre os dispositivos
externos que estão conectados à TV. Na Lista
de Entradas, as entradas conectadas serão
ON/OFF
ativadas. POWER
SOURCE
✎✎ Na Lista de Entradas, o PC permanece sempre
ativo.
FUNÇÕES BÁSICAS
PRE-CH
Como navegar pelos menus
Operação do menu (on screen display)
MUTE
Antes de usar a TV, siga as etapas abaixo para aprender
como utilizar o menu para selecionar e ajustar as diferentes
CH LIST
funções.
1
CONTENT
MENU
TOOLS
INFO
RETURN
EXIT
A
B
1
MENU m
2
3
4
5
▲/▼
6
7
ENTER E
GUIDE
2
3
As etapas de acesso podem ser diferentes dependendo do
menu selecionado.
C
4
D
1 Botão MENU: exibe o menu de tela principal.
INTERNET
ENTER E
▲/▼
◄/►
MEDIA.P
3Do cursor e
2 ENTERE / botão
de direção:
@ TV move
seleciona um item. Confirma a configuração.
CC
P.SIZE anterior.
3 Botão RETURN: FAV.CH
volta ao menu
4 Botão EXIT: sai do menu na tela.
12
EXIT e
As opções do menu principal são
exibidas na tela:
Imagem, Som, Canal,
Configuração, Entrada,
Aplicativos, Suporte.
Selecione um ícone com o botão
▲ ou ▼.
Pressione ENTERE para acessar
o submenu.
Selecione o submenu desejado
utilizando os botões ▲ ou ▼.
Ajuste o valor de um item utilizando
os botões ◄ ou ►. As etapas
para ajuste de menu podem ser
diferentes dependendo do menu
selecionado.
Pressione ENTERE para
confirmar a seleção.
Pressione EXIT.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 12
2010-03-26 오후 9:49:37
O canal em exibição é identificado na tela,
exibindo o status de algumas configurações
de áudio e vídeo. O guia mostra informações
sobre os programas diários de cada canal da
TV de acordo com o horário de transmissão.
yy Role a barra◄, ► para visualizar
informações do programa desejado
enquanto assiste ao canal.
*ORER+'
TELA QUENTE (HD)
HE-AAC
DTV Air
1080i HD | 10 | Muiti
05.1
INFO
Visualização agendada
Guia
Sex, 1 de jan 02h10
DTV Air 05.1 Globo HD
TELA QUENTE (HD)
10:05 pm - 12:10 pm
10
DESVENTURAS EM SERIE (HD)
05.1 TV GloboHD
Visualização Programada
6:30 pm
7:15 pm
E Assistir
Informação
DESVENTURAS EM SERIE (HD)
Guia
As informações do Guia de programação
eletrônica (EPG - Electronic Programme Guide) GUIDE
são fornecidas pelas redes responsáveis pela
Transmissão digital. Ao utilizar a programação
fornecida pelas redes, é possível especificar
com antecedência programas que deseja
assistir para que a TV mude automaticamente
para o canal desejado no horário especificado.
Dependendo do status de um canal, o campo de programas
pode estar em branco ou desatualizado.
Uso da Visualização de canais
Guia
Sex, 1 de jan 02h10
DTV Air 05.1 Globo HD
Modo Vis.
Sair
1
4
Informação E Cancelar
5
7
1
Vermelho (Modo Vis.) exibe a lista de programas
exibidos ou que serão exibidos a seguir.
2
B Verde (-2 horas): exibição da lista de programas que
serão exibidos antes de 2 horas.
3
Amarelo (+2 horas): exibição da lista de programas
que serão exibidos em 2 horas.
4
5
Azul (Sair): sai do guia.
Informação: exibe detalhes do programa
selecionado.
6 k (Página): vai para a página anterior ou para a página
seguinte.
7 Botão ENTERE
–– Ao selecionar o programa atual, é possível assistir o
programa selecionado.
–– Ao selecionar um programa futuro, é possível fazer a
reserva para assisti-lo. Para cancelar o agendamento,
pressione o botão ENTERE novamente e selecione
Cancelar Agendamento..
TELA QUENTE (HD)
10:05 pm - 12:10 pm
Menu de Canais
10
DESVENTURAS EM SERIE (HD)
05.1 TV GloboHD
Globo HD
DiscoveryH&L
TV GloboSD
price-drop.tv
QVC
R4DTT
Modo Vis.
1
11:00 pm - 12:00 pm
05.1
five
05.2
five
Seg.-feira, 29 Set. 22:15
10:06 pm - 12:10 am
Como planejar sua exibição
Vis. Canal
Hoje
04.1
05.1
05.2
05.3
05.4
05.5
10:00 pm - 11:00 pm
)Family Affairs
)Dark Angel
Hoje
Hoje
03 FUNÇÕES BÁSICAS
Usando o botão INFO guia Agora & Próximo
B
10:00 pm - 11:00 pm
American Chopper
No Information
Home and...
)Family Affairs
No Information
QVC Selection
No Information
-2 horas
+2 horas
Sair
2
3
4
11:00 pm - 12:00 pm
Tine Team
Fiv...
)Dark Angel
Lista de Canais
Informação k Página E Assistir
5
¦¦ Exibição de canais
6
7
Adicione, exclua ou defina canais favoritos
e use o guia de programas de transmissões
digitais.
CH LIST
OO MENUm → Canal → Lista de Canais
→ ENTERE
Selecione um canal na tela Todos os
canais, Canais Adicionados, Favorito, ou
Programado pressionando os botões ▲ / ▼, e pressionado
o botão ENTERE. Então, será possível assistir o canal
selecionado.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 13
13
2010-03-26 오후 9:49:39
INFORMAÇÕES GERAIS
Canais Adicionados
Ar
■■
04.1
SBT HD
05.1
Globo HD
7
Air
09.1
Read TV! HD
11.1
Gazeta HD
13
Air
14
Air
16.1
MIXTV HD
Antena
B
Zoom
Selecionar k Página T Ferramentas
Todos os canais: exibe todos os canais disponíveis
no momento.
Canais Adicionados: exibe todos os canais
adicionados.
■■
* Favorito: exibe todos os canais favoritos.
■■
Programado: exibe toda a programação reservada
no momento.
OO MENUm → Canal → Lista de Canais → ENTERE
Adicionar a Favoritos / Excluir de Favoritos
t
Define os canais que você assiste frequentemente como
Favoritos.
1. Selecione um canal e pressione o botão TOOLS.
2. Adicione ou exclua um canal usando o menu Adicionar
a Favoritos ou Excluir de Favoritos respectivamente.
Canais Adicionados
■■
¦¦ Uso dos canais favoritos
✎✎Uso dos botões coloridos com a Lista de Canais.
xx
xx B Verde (Zoom): amplia ou diminui o número de um
xx
Amarelo (Selecionar): seleciona várias Lista de
Canais. Selecione os canais desejados e pressione
o botão amarelo para definir todos os canais
selecionados ao mesmo tempo. A marca c é
exibida à esquerda dos canais selecionados.
SBT HD
05.1
Globo HD
7
Air
09.1
Read TV!Adicionar
HD a Favoritos
11.1
Gazeta HD
Temporizador Gravação
13
Air
14
Air
Ar
Antena
Excluir
Bloquear
16.1
Vermelho (Antena): Alterna entre Ar ou Cabo.
canal.
04.1
Visual. Temp.
Edição do nome do canal
MIXTV HD
B
Zoom
Selecionar k Página T Ferramentas
Para exibir todos os canais favoritos, clique
no botão exibido à direita.
FAV.CH
xx k (Página): vai para a página anterior ou para a
página seguinte.
xx T (Ferramentas): Exibe o menu de opções da
Lista de Canais. (Os menus de opções podem ser
diferentes, de acordo com a situação).
¦¦ Memorização de canais
OO MENUm → Canal → ENTERE
Ícones de exibição de status de canal
Ícones
c
*
)
\
Operações
Um canal selecionado.
Um canal definido como Favorito.
Um programa reservado.
Um canal bloqueado.
Antena (Ar / Cabo) t
Antes de a TV iniciar a memorização dos canais disponíveis,
você deverá especificar o tipo de fonte de sinal conectada à
TV (isto é, Ar ou sistema de Cabo).
✎✎Caso a antena esteja conectada a ANT 1 IN (AIR),
selecione Ar e, caso esteja conectada a ANT 2 IN
(CABLE), selecione Cabo.
Prog. Automática
■■ Ar: sinal de antena Ar.
■■ Cabo: sinal de Cabo.
■■ Ar+Cabo: sinais de antena Ar e a Cabo.
14
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 14
2010-03-26 오후 9:49:41
OO MENUm → Canal → Lista de Canais → ENTERE
Edição do nome do canal
1. Selecione um canal e pressione o botão TOOLS.
2. Edite o nome do canal usando o menu Edição do
nome do canal.
■■ Edição do nome do canal (apenas para canais
analógicos): dê ao canal o nome que você desejar.
¦¦ Outras funções
OO MENUm → Canal → ENTERE
■■ Visual. Temp.: é possível definir que um canal desejado
seja exibido automaticamente no horário reservado.
Primeiro ajuste o horário atual para utilizar essa função.
1. Pressione os botões ◄ / ► / ▲ / ▼ para selecionar
o canal desejado no Lista de Canais.
2. Pressione o botão TOOLS, e então selecione
Visual. Temp..
3. Role para cima ou para baixo para ajustar as
configurações na caixa ou use os botões numéricos
do seu controle remoto para digitar a data e hora.
✎✎ Caso tenha selecionado Uma vez, Toda
semana, ou Diário em Repetir será possível
digitar a data desejada.
4. Selecione OK, e então pressione o botão
ENTERE quando terminar.
✎✎ NOTA
Lista de Canais t
xx Apenas canais memorizados podem ser
Menu de opções de Lista de Canais
Defina cada canal usando as opções do menu do Lista
de Canais (Adicionar / Excluir, Bloquear / Desbloqueio,
Temporizador Gravação, Visual. Temp., Selecionar Tudo /
Desmarcar Tudo). Os itens do menu de opções podem ser
diferentes dependendo do status do canal.
1. Selecione um canal e pressione o botão TOOLS.
2. Selecione uma função e altere suas configurações.
xx Programas reservados serão exibidos no menu
■■ Adicionar / Excluir: adiciona ou exclui um canal para
exibir somente os canais desejados.
NOTA
xx Todos os canais excluídos serão exibidos no
menu Todos os canais.
xx Um canal acinzentado indica que o canal foi
excluído.
xx O menu Adicionar é exibido apenas para os
canais excluídos.
xx Exclua um canal no menu Canais Adicionados
ou Favorito da mesma maneira.
✎✎
■■ Bloquear / Desbloqueio: bloqueie um canal para que
não seja possível selecioná-lo e visualizá-lo.
✎✎ Essa função está disponível apenas quando
Bloqueio de Canais está definido para Ligado.
✎✎ A tela de entrada da Senha aparecerá. Digite a
sua senha de 4 dígitos. O padrão é "0-0-0-0".
Altere a Senha utilizando a opção Mudar Senha.
■■ Temporizador Gravação (apenas para canais digitais):
Permite-lhe gravar um programa que está sendo
transmitido no momento, ou fazer uma reserva para
gravar um programa agendado para transmissão.
✎✎ Um dispositivo USB com 4 GB de memória ou
superior deve ser conectado à TV.
✎✎ Um dispositivo de armazenamento USB não pode
ser gravado até que o Teste de desempenho do
dispositivo esteja concluído.
reservados.
Programado.
xx Quando um canal digital for selecionado,
pressione o botão ► para ver a programação
digital.
■■ Selecionar Tudo: você pode selecionar todos os canais
no Lista de Canais.
■■ Desmarcar Tudo: é possível retirar a seleção de todos
os canais selecionados.
✎✎ É possível selecionar Desmarcar Tudo apenas
quando um ou mais canais foram selecionados.
Programado
(na Lista de Canais)
É possível ver, modificar ou excluir um programa que você
reservou para assistir. A visualização do tempo Programado
é exibida aqui. Selecione um programa e pressione o botão
TOOLS para exibir as Opções.
■■ Alterar Info: alterar um programa que você reservou
para assistir.
■■ Cancelar Agendamentos : cancelar um programa que
você reservou para assistir.
✎✎ Isso exclui os programas destacados ou
selecionados.
■■ Informação: exibir um programa que você reservou
para assistir. (Também é possível alterar as informações
de reserva.)
✎✎ Também é possível visualizar as informações ao
selecionar um programa e pressionar o botão
ENTERE.
■■ Selecionar Tudo / Desmarcar Tudo: Seleciona ou
exclui todos os programas reservados.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 15
03 FUNÇÕES BÁSICAS
¦¦ Edição de Canais
15
2010-03-26 오후 9:49:41
INFORMAÇÕES GERAIS
Sintonia Fina
¦¦ Ajuste de configurações de imagem
(apenas para canais analógicos)
Se a recepção for clara, você não precisa fazer a sintonia
fina do canal, já que isso é feito automaticamente durante
a operação de busca e armazenamento. Se o sinal
estiver fraco ou distorcido, faça a sintonia fina do canal
manualmente. Movemente o cursor para a esquerda ou
direita até a imagem ficar limpa.
OO MENUm → Imagem → ENTERE
✎✎As configurações são aplicadas ao canal a que você
está assistindo.
✎✎Os canais com a sintonização fina ajustada e que
foram salvos estão marcados com um asterisco "*"
do lado direito de seus respectivos números, no
mostrador de canais.
✎✎Para desfazer a sintonia fina, selecione Restaurar.
LNA (Ligado / Desligado)
Luz de Fundo / Contraste / Brilho /
Nitidez / Cor / Matiz (Vd/Vm)
Sua TV possui várias opções para o controle de qualidade
da imagem.
✎✎NOTA
xx Ao realizar alterações em Luz de Fundo, Contraste,
Brilho, Nitidez, Cor ou Matiz (Vd/Vm), o menu de
tela será ajustado de acordo.
xx No modo PC, é possível alterar apenas Luz de
Fundo, Contraste e Brilho.
xx É possível ajustar e alterar as configurações para
cada dispositivo externo conectado à TV.
(Amplificador de baixo ruído)
Caso a TV esteja operando em uma área com sinal fraco, a
função LNA pode aprimorar a recepção (um pré-amplificador
de baixo ruído amplifica o sinal recebido).
¦¦ Soluções econômicas
Sistema de cor (Auto / PAL-M / PAL-N /
NTSC)
Solução Ecológica
Normalmente, a TV pode receber imagem e som de
boa qualidade quando está no modo Auto. Esse modo
detecta automaticamente as fontes de sinal de cor. Se a
implementação de cor não for satisfatória, selecione PAL-M,
PAL-N ou NTSC.
Menu de Imagem
¦¦ Como alterar o modo de imagem predefinido
OO MENUm → Imagem → Modo → ENTERE
A função Eco pode ser usada para aumentar a sua
economia de energia.
OO MENUm → Imagem → Solução Ecológica →
ENTERE
■■ Economia Energia (Deslig. / Baixa / Média / Alta /
Imagem Desl. / Auto) t: ajusta o brilho da
TV para reduzir o consumo de energia. Caso selecione
Imagem Desl., a tela será desligada, mas o som
continuará ligado. Pressione qualquer botão para ligar a
tela novamente.
■■ Sensor Ecológico (Deslig. / Ligado): para aumentar a
sua economia de energia, as configurações de imagem
irão se adaptar à luz da sala automaticamente.
✎✎ Se a função Luz de Fundo for ajustada, o Sensor
Ecológico será configurado como Deslig..
Modo
Selecione o seu tipo de imagem preferido.
■■ Dinâmico: adequado para uma sala bem iluminada.
■■ Padrão: adequado para um ambiente normal.
■■ Natural: adequado para uma exibição confortável aos
olhos.
✎✎ Natural
não está disponível no modo PC.
■■ Filme: adequado para assistir filmes em uma sala
escura.
Luz de fundo mín.: Quando Sensor Ecológico
está Ligado, será possível ajustar o brilho da tela
manualmente.
Se o Sensor Ecológico estiver Ligado, o brilho
da tela pode mudar (fica ligeiramente mais escuro
ou brilhante) dependendo da intensidade da luz
ambiente.
✎✎
■■ Sem Sinal Espera (Off / 15 min. / 30 min. /
60 min.): Para evitar o consumo desnecessário
de energia, defina quanto tempo sua TV deverá
permanecer ligada quando não houver recepção de
sinal.
✎✎ Desative quando o PC estiver no modo de
economia de energia.
16
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 16
2010-03-26 오후 9:49:41
■■ Apenas modo RGB (Deslig. / Vermelho / Verde /
Azul): exibe as cores Vermelho, Verde e Azul para fazer
ajustes de sintonia fina de tom e saturação.
Configurações Avançadas
■■ Espaço de Cores (Auto / Nativo / Personalizado):
ajusta a gama de cores disponíveis para criar a imagem.
Para ajustar Cor, Vermelho, Verde, Azul e Restaurar,
defina Espaço de Cores como Personalizado.
OO MENUm → Imagem → Configurações Avançadas
→ ENTERE
(Configurações Avançadas estão disponíveis no modo
Padrão / Filme)
Em comparação com os modelos anteriores, as novas TVs
Samsung possuem imagens mais precisas.
✎✎No modo PC, é possível alterar apenas Contraste
Dinâmico, Gamma, Estabilidade de Branco e LED
Motion plus.
Configurações Avançadas
Tom de Preto : Deslig. ►
Contraste Dinâmico
: Médio
Detalhes de Sombra
: -2
Gamma
:0
Padr. especialista
: Deslig.
Apenas modo RGB
: Deslig.
Espaço de Cores
: Nativo
▼
U Mover E Entrar R Retornar
■■ Tom de Preto (Deslig. / Escuro / Escurecido / Mais
escuro): selecione o nível de preto para ajustar a
profundidade da imagem.
■■ Contraste Dinâmico (Deslig. / Baixa / Média / Alta):
ajusta o contraste da tela.
■■ Detalhes de Sombra (-2~+2): aumenta o brilho de
imagens escuras.
■■ Gamma: ajusta a intensidade da cor primária.
■■ Padr. especialista (Deslig. / Padrão1 / Padrão2): Ao
executar a função Padr. especialista, é possível calibrar
a imagem sem um gerador ou filtro. Caso o menu na
tela desapareça ou outro menu que não seja Imagem
se abra, a calibragem será salva e a janela Padr.
especialista irá desaparecer.
Deslig.: Desative a função Padr. especialista.
Padrão1: Essa é uma tela de teste projetada para
demonstrar os efeitos dos ajustes de exibição sobre as
nuances.
Padrão2: Essa é uma tela de teste projetada para
demonstrar os efeitos dos ajustes de exibição sobre as
cores.
Após selecionar Padrão1 ou Padrão2, é possível
ajustar qualquer uma das definições avançadas
para o efeito desejado.
■■ Estabilidade de Branco: ajusta a temperatura da cor
para obter uma imagem mais natural.
Verm.-Offset / Verde-Offset / Azul-Offset: ajusta a
escuridão de cada cor (vermelho, verde, azul).
Verm.-Gain / Verde-Gain / Azul-Gain: ajusta o brilho
de cada cor (vermelho, verde, azul).
Restaurar: restaura a Estabilidade de Branco de volta
à sua configuração padrão.
03 FUNÇÕES BÁSICAS
¦¦ Como alterar as opções de imagem
■■ Estabilidade de Branco 10p (Deslig. / Ligado):
controla a estabilidade de branco em intervalos de 10
pontos ajustando o brilho de vermelho, verde e azul.
✎✎ Disponível quando o modo de imagem está
configurado para Filme e a entrada externa está
configurada para modo HDMI ou Componente.
✎✎ Alguns dispositivos externos podem não ser
compatíveis com essa função.
Intervalo: seleciona um intervalo para ajustar.
Vermelho: ajusta o nível de vermelho.
Verde: ajusta o nível de verde.
Azul: ajusta o nível de azul.
Restaurar: restaura a Estabilidade de Branco 10p de
volta às suas configurações padrão.
■■ Tom de Pele: realça o "tom de pele" rosa.
■■ Aprim. da Margem (Deslig. / Ligado): realça as
margens de objetos.
■■ xvYCC (Deslig. / Ligado): ligar o modo xvYCC
aumenta os detalhes e espaço de cores ao assistir
filmes utilizando um dispositivo externo (por exemplo,
BD/DVD) conectado às entradas HDMI ou Component
IN.
✎✎ Disponível quando o modo de imagem está
configurado para Filme e a entrada externa está
configurada para modo HDMI ou Componente.
✎✎ Alguns dispositivos externos podem não ser
compatíveis com essa função.
■■ LED Motion Plus (Deslig. / Normal / Cinema /
marcador): remove o movimento arrastado de cenas
rápidas com muitos movimentos para fornecer uma
imagem mais limpa.
✎✎
✎✎ Não há saída de som durante a execução de
Padr. especialista.
✎✎ Ativado apenas nos modos DTV, Componente e
HDMI.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 17
17
2010-03-26 오후 9:49:42
INFORMAÇÕES GERAIS
✎✎NOTA
Opções de Imagem
OO MENUm → Imagem → Opções de Imagem →
ENTERE
✎✎No modo PC, é possível alterar apenas Tonalidade de
Cor, Tamanho e Tempo de Prot. Autom..
Tonalidade de Cor
: Normal ►
Tamanho
: 16:9
Filtro Ruído Digital
: Auto
Filtro Ruído MPEG
: Auto
Nível de Preto HDMI
: Normal
Modo Filme
: Deslig.
xx Após selecionar Zoom1, Zoom2 ou Ajuste Amplo:
1. pressione o botão ► para selecionar Posição .
3. Use os botões ▲ ou ▼ para mover a imagem
para cima ou para baixo.
4. Pressione o botão ENTERE.
5. Pressione os botões ► para selecionar
Restaurar .
6. Pressione o botão ENTERE para retornar a
imagem à sua posição padrão.
: Padrão
xx Após selecionar Ajuste à Tela no modo HDMI
▼
U Mover E Entrar R Retornar
■■ Tonalidade de Cor (Frio / Normal / Quente1 /
Quente2)
✎✎Quente1 ou Quente2 será desativado quando o modo
de imagem for Dinâmico.
✎✎É possível ajustar e alterar as configurações para cada
dispositivo externo conectado a uma entrada da TV.
■■ Tamanho: seu receptor de cabo/satélite
também pode ter a própria configuração
de tamanhos de tela. Contudo, é altamente
recomendado utilizar o modo 16:9 na
maior parte do tempo.
PIP (Picture-in-Picture), o tamanho da imagem não
pode ser definido.
2. Pressione o botão ENTERE.
Opções de Imagem
Auto Motion Plus 240Hz xx Quando o modo Duplo (À, Œ) for configurado em
P.SIZE
16:9: ajusta a imagem para o modo amplo
16:9.
Zoom1: utilize para ampliar a imagem moderadamente.
Zoom2: utilize para uma maior ampliação da imagem.
Ajuste Amplo: amplia a proporção da imagem para que
ocupe toda a tela.
Disponível com sinais HD 1080i / 720p no modo
16:9.
✎✎
4:3: ajusta a imagem para o modo básico (4:3).
Não assista no formato 4:3 por longos períodos
de tempo, já que traços das margens exibidas
à esquerda, direita e no centro da tela podem
causar retenção de imagem (queima de tela), que
não está incluído na garantia.
✎✎
Ajuste à Tela: exibe a imagem inteira sem
cortes quando houver a entrada dos sinais HDMI
(720p/1080i/1080p) ou Componente (1080i/1080p).
(1080i/1080p) ou Componente (1080i/1080p), talvez
seja necessário centralizar a imagem:
1. Pressione o botão ◄ ou ► para selecionar
Posição.
2. Pressione o botão ENTERE.
3. Pressione os botões ▲ , ▼ , ◄ ou ► para
mover a imagem.
4. Pressione o botão ENTERE.
5. Pressione o botão ◄ ou ► para selecionar
Restaurar.
6. Pressione o botão ENTERE.
xx HD (High Definition - Alta definição): 16:9 -
1080i/1080p (1920x1080), 720p (1280x720)
xx As definições podem ser ajustadas separadamente
para cada entrada da TV.
Fonte de entrada
TV, AV,
Componente (480i, 480p)
DTV(1080i), Componente
(1080i, 1080p), HDMI
(720p, 1080i, 1080p)
PC
Tamanho da imagem
16:9, Zoom1, Zoom2,
4:3
16:9, 4:3, Ajuste
Amplo, Ajuste à Tela
16:9, 4:3
■■ Filtro Ruído Digital (Deslig. / Baixa / Média / Alta /
Auto / Visualiz. Automática): Se o sinal de transmissão
recebido por sua TV estiver fraco, é possível ativar
a função Filtro Ruído Digital para ajudar a reduzir
qualquer imagem estática e duplicada que possa surgir
na tela.
✎✎ Quando o sinal está fraco, tente outras opções até
que seja exibida a melhor qualidade de imagem.
Visualiz. Automática: Ao alterar os canais analógicos, a
força do sinal será exibida.
Disponível apenas para canais analógicos.
✎✎
✎✎ Quando a barra está verde, significa que esta é a
melhor transmissão de sinal possível
18
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 18
2010-03-26 오후 9:49:42
■■ Nível de Preto HDMI (Normal / Baixo): seleciona o
nível de preto para ajustar a profundidade da tela.
✎✎ Disponível apenas no modo HDMI.
■■ Modo Filme (Deslig. / Auto1 / Auto2): configura a TV
para detectar e processar automaticamente sinais de
vídeo de todas as fontes e ajusta a imagem para obter a
melhor qualidade.
✎✎ Disponível em TV, AV, COMPONENTE (480i /
1080i) e HDMI (480i / 1080i).
■■ Auto Motion Plus 240Hz (Deslig. / Nítido / Padrão /
Suave / Personalizado / Demo): remove o movimento
arrastado de cenas rápidas com muitos movimentos
para fornecer uma imagem mais limpa.
✎✎ Caso haja ruído na tela, configure o Auto Motion
Plus 240Hz como Deslig.. Caso o Auto Motion
Plus 240Hz esteja como Personalizado, será
possível configurar Red. de Arrasto, Red. de
Vibração ou Restaurar manualmente.
✎✎ Caso Auto Motion Plus 240Hz esteja definido
como Demo, será possível comparar a diferença
entre os modos Ligado e Deslig..
Red. de Arrasto: ajusta o nível de redução de desfoque
em fontes de vídeo.
Red. de Vibração: ajusta o nível de redução de
vibração das fontes de vídeo ao reproduzir filmes.
Restaurar: redefine as configurações personalizadas.
■■ Tempo de Prot. Autom. (2 horas / 4 horas / 8 horas
/ 10 horas / Deslig.) : ajusta o tempo em que a tela
permanece com uma imagem estática antes que o
protetor de tela seja ativado. O Protetor de tela impede a
formação de imagens duplicadas na tela.
■■ LED Inteligente (Deslig. / Baixo / Padrão / Alto
/ Demo): controla a luz de fundo para maximizar a
claridade da imagem.
Demo: exibe a diferença entre modo Smart LED e ligado
e desligado.
¦¦ Exibição da TV usando a função 3D
OO MENUm → Imagem → 3D → ENTERE
NFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA.
LEIA OS AVISOS A SEGUIR ANTES QUE VOCÊ MESMO
OU SEUS FILHOS USEM A FUNÇÃO 3D
[[AVISO
xx Exige-se supervisão cuidadosa dos pais
principalmente quando houver crianças ou
adolescentes assistindo a imagens em 3D.
03 FUNÇÕES BÁSICAS
■■ Filtro Ruído MPEG (Deslig. / Baixa / Média / Alta /
Auto): reduz o ruído de MPEG para obter qualidade
melhorada de imagem.
xx Aviso sobre convulsão fotossensível e outros riscos
à saúde
–– Alguns espectadores podem sofrer um ataque
epilético ou infarto quando forem expostos a
determinadas imagens piscando ou às luzes
contidas em algumas imagens da televisão ou
vídeo games. Se você ou algum de seus parentes
tiver um histórico de epilepsia ou infartos, consulte
um médico especialista antes de usar a função 3D.
–– Não assista a imagens 3D quando se sentir
incoerente, ensonado, cansado ou doente. Evite
assistir a imagens 3D durante muitas horas.
–– Mesmo aquelas pessoas com um histórico pessoal
ou familiar de epilepsia ou infarto podem ter uma
condição não diagnosticada que pode causar
"ataques epiléticos fotossensíveis".
–– Se você tiver algum dos sintomas a seguir pare
imediatamente de assistir a imagens em 3D
e consulte um médico especialista: (1) visão
alterada; (2) delírio; (3) tontura; (4) movimentos
involuntários, como estremecimento dos olhos
ou dos músculos; (5) confusão; (6) náusea;
(7) perda da consciência; (8) convulsões; (9)
cãibras; e/ou (10) desorientação. Os pais devem
monitorar e perguntar aos seus filhos se eles estão
sentindo os sintomas acima - as crianças e os
adolescentes estão mais propensos do que os
adultos a apresentar esses sintomas.
xx Assistir TV sentado muito próximo à tela durante um
longo período poderá prejudicar sua visão.
xx Assistir TV com Óculos 3D Active durante um longo
período poderá provocar dor de cabeça ou fadiga.
Se tiver dor de cabeça, fadiga ou náusea, pare de
assistir TV e descanse.
xx Algumas imagens em 3D podem assustar os
espectadores. Recomenda-se que mulheres
grávidas, idosos, epiléticos e pessoas que sofrem
de problemas físicos graves evitem o uso da
funcionalidade 3D da unidade.
xx Não recomendamos assistir a imagens 3D se não
estiver em boas condições físicas, tiver dormido
pouco ou tenha ingerido bebidas alcoólicas.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 19
19
2010-03-26 오후 9:49:43
INFORMAÇÕES GERAIS
xx Tenha cuidado para estar ciente do mundo ao seu
redor. NÃO o utilize próximo a escadarias abertas,
cabos, sacadas ou outros objetos nos quais é
possível tropeçar, topar e bater, ou que podem
quebrar ou cair. Assustar-se ou imaginar que as
imagens em 3D são reais poderá fazer com que
você quebre algum objeto próximo ou se fira ao
tentar mover seu corpo.
xx Não use os Óculos 3D Active para outra finalidade
além daquela para a qual foi proposta. O uso dos
Óculos 3D Active para outra finalidade (como óculos
em geral, óculos de sol, óculos de proteção, etc.)
pode causar danos físicos a você ou prejudicar sua
visão.
xx Vídeos envolventes podem ter efeitos potencialmente
adversos no usuário, incluindo náusea causada
por movimentos, efeitos secundários relacionados
à percepção, desorientação, pressão ocular
e estabilidade postural reduzida. Faça pausas
frequentes para minimizar o potencial desses efeitos,
conforme normalmente é sugerido para outros
itens, como teclados e monitores de computador,
nos quais você poderá tender a se fixar ou se
concentrar. Se seus olhos demonstrarem sinais de
fadiga ou secura, ou se você apresentar um dos
sintomas acima, descontinue imediatamente o uso
desse dispositivo e não volte a utilizá-lo durante
pelo menos trinta minutos depois que os sintomas
tiverem diminuído.
xx A distância de exibição ideal deverá ser três vezes
superior à altura da tela. Recomendamos que o
espectador veja as imagens 3D sentado e ao nível
da tela.
✎✎Se houver algum obstáculo entre o emissor e os
Óculos 3D Active, o efeito 3D adequado talvez não seja
obtido.
■■ Modo 3D: Selecione o formado 3D.
✎✎ Caso queira sentir o efeito 3D por completo,
primeiro coloque os Óculos 3D Active e, em
seguida, selecione Modo 3D na lista abaixo que
oferece a melhor experiência de exibição em 3D.
Modo 3D
Operação
Deslig.
Desliga a função 3D.
2D → 3D
altera uma imagem 2D para 3D.
Lado a Lado
exibe duas imagem, uma ao
lado da outra.
Acima &
Abaixo
exibe uma imagem sobre outra.
exibe as imagens para a vista
Linha por linha esquerda e direita em linhas
alternadas.
exibe as imagens para a vista
Colunas
esquerda e direita em colunas
Verticais
alternadas.
exibe as imagens para a vista
Xadrez
esquerda e direita em pixels.
exibe as imagens para a vista
Frequência
esquerda e direita em estruturas
alternadas.
✎✎ "Lado a Lado” e “Acima & Abaixo” estão
disponíveis quando a resolução for 720p, 1080i
e 1080p no modo DTV, HDMI e USB ou ao
configurar o PC e o PC estiver conectado por
meio do cabo HDMI/DVI.
✎✎ “Linha por linha”, “Linha por linha” e “Xadrez”
3D
Este novo recurso empolgante permite a
3D
exibição do conteúdo 3D. Para usufruir
totalmente desse recurso, é necessário adquirir
Óculos 3D Active da Samsung (SSG-2100AB,
SSG-2200AR, SSG-2200KR) para exibir o
vídeo 3D.
Os Óculos 3D Active da Samsung são
vendidos separadamente. Para obter
informações mais detalhadas sobre a compra, entre em
contato com o vendedor onde essa TV foi adquirida.
estarão disponíveis quando a resolução for
ajustada o PC e o PC estiver conectado por meio
do cabo HDMI/DVI.
✎✎ “Frequência” exibe a frequência (somente 60Hz)
quando a resolução estiver ajustada para PC.
■■ 3D → 2D (Deslig. / Ligado): exibe a imagem somente
para a vista esquerda.
✎✎ Essa função estará desativada quando Modo 3D
estiver ajustado para “2D → 3D” ou Deslig..
■■ Profund: Ajuste o foco / profundidade no modo “2D →
3D”.
✎✎ Essa função estará ativada somente quando
Modo 3D estiver em “2D → 3D”.
■■ Correção de Imagem: ajusta a imagem para a vista
esquerda e direita.
Emissor 3D
20
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 20
2010-03-26 오후 9:49:44
✎✎ Se ocorrer uma falha de 3D devido a um erro
nas informações de 3D, ajuste Visual. Autom.
3D para Deslig. e, manualmente, selecione
um Modo 3D usando o botão 3D ou o menu
correspondente.
✎✎ Resolução de suporte (somente 16:9)
Resolução
1280 x 720p
1920 x 1080i
1920 x 1080p
Frequência (Hz)
60 Hz
60 Hz
24 / 30 / 60 Hz
Resolução compatível para o modo HDMI PC
A resolução para o modo HDMI PC foi otimizada para uma
entrada de 1920 x 1080.
Uma resolução de entrada diferente de 1920 x 1080 talvez
não seja mostrada adequadamente na exibição em 3D ou
no modo de tela cheia.
Como assistir a uma imagem 3D
3D
Para assistir em 3D, coloque óculos 3D
e pressione o botão Ligar nos óculos.
A visualização de filmes 3D durante
longos períodos poderá fazer cansar a
vista e/ou provocar tonturas.
OK
Cancelar
U Mover E Entrar e Sair
3D
3D
Usando as teclas esquerda / direita no controle remoto,
selecione o ícone adequado para a imagem na tela.
U
U Mover
Mover E
E Entrar
Entrar e
e Sair
Sair
1. Pressione o botão CONTENT e, em seguida, o menu da
Exibição conteúdo será exibido.
2. Pressione o botão ◄ ou ► e então selecione 3D.
Para assistir em 3D, use óculos 3D e pressione o botão
POWER do produto.
3. Selecione OK e, em seguida, pressione o botão
ENTERE.
4. Usando os botões ◄ ou ► no controle remoto,
selecione o Modo 3D da imagem que deseja exibir.
Alguns Modos 3D podem não ser compatíveis
dependendo do formato da imagem original.
✎✎
Formatos compatíveis e especificações operacionais
para HDMI 1.4
Formato do sinal da fonte
HDMI 1.4 3D padrão
[email protected] x 2
[email protected]
[email protected] x 2
[email protected]
[email protected] x 2
[email protected]
modo é alternado automaticamente para o modo 3D num
O
dos formatos do sinal da fonte acima.
Para o formato HDMI 1,4 @ 24 Hz, a TV foi otimizada da
seguinte forma:
–– Modo da primeira exibição da resolução: Se Auto
Motion Plus 240Hz estiver ajustado como Deslig.,
Nítido ou Padrão, será possível assistir ao vídeo em
uma alta resolução otimizada para a resolução do
vídeo da fonte.
–– Modo de exibição de redução de vibração:
Quando Auto Motion Plus 240Hz estiver ajustado
como Suave ou Personalizado, será possível assistir
a uma imagem fluida sem oscilação.
Antes de usar a função 3D...
✎✎NOTA
xx Pode observar uma pequena quantidade de
cintilação ao assistir a imagens 3D em condições de
fraca luminosidade (de uma luz estroboscópica, etc.),
ou sob uma lâmpada fluorescente (50 Hz a 60 Hz)
ou lâmpada com comprimento de onda 3. Se isso
ocorrer, diminua a luz ou desligue a lâmpada.
xx O modo 3D será desativado automaticamente nos
seguintes casos: ao mudar de canal ou da fonte de
entrada, ou acionando o Media Play ou [email protected]
TV.
xx Algumas funções de Imagem estão desativadas no
modo 3D.
xx PIP não é compatível no modo 3D.
xx Prog. Automática está desativada no modo 3D.
xx Óculos 3D Active de outros fabricantes talvez não
sejam compatíveis.
xx Quando a TV estiver ligada inicialmente, poderá
demorar algum tempo até que a exibição em 3D seja
otimizada.
xx Se houver outro produto 3D, dispositivos eletrônicos como
uma TV PDP ou LCD, ou dispositivos de comunicação
em fio nas proximidades, os Óculos 3D Active talvez não
funcionem adequadamente devido à interferência mútua. Se houver um problema, mantenha os outros dispositivos
eletrônicos o mais longe possível dos Óculos 3D Active.
xx A Foto do Media Play é mostrada somente no
modo “2D → 3D”.
xx Se estiver localizado ao seu lado, os efeitos 3D
talvez não sejam exibidos.
xx Quando assistir a imagens 3D, certifique-se de que
esteja dentro do ângulo de visualização e a uma
distância de visualização de TV ideal.
–– Do contrário, poderá não desfrutar dos efeitos 3D
adequadamente.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 21
03 FUNÇÕES BÁSICAS
■■ Visual. Autom. 3D (Off / On): Se Visual. Autom. 3D
estiver ajustada para Ligado, um sinal de HDMI no
formato “Lado a Lado” com uma das resoluções abaixo
será alternado automaticamente para 3D. Aqui, as
informações corretas de 3D devem ser enviadas do
transmissor HDMI 1.3.
21
2010-03-26 오후 9:49:44
INFORMAÇÕES GERAIS
Menu de Som
Restaurar Padrões (OK / Cancelar)
Restaura o seu modo de imagem atual às configurações
padrão.
¦¦ Como alterar o modo de som predefinido
¦¦ Ajuste da TV com o seu PC
OO MENUm → Som → SRS TheaterSound →
ENTERE
Ajuste a fonte de entrada para PC.
✎✎MENUm → Imagem → ENTERE
Auto Ajuste t
Ajusta os valores / posições de frequência e realiza a sintonia
fina das configurações automaticamente.
✎✎Não disponível quando conectado com um cabo HDMI
/DVI.
Tela
■■ Grosso / Ajuste Fino: retira ou reduz o ruído da
imagem. Se a interferência não for removida somente
com a sintonia fina, então ajuste a frequência o melhor
possível (Grosso) e realize a sintonia fina novamente.
Após ter reduzido a interferência, ajuste novamente a
imagem de modo que ela fique centralizada na tela.
SRS TheaterSound t
■■ Padrão: seleciona o modo de som normal.
■■ Música: destaca a música sobre as vozes.
■■ Filme: fornece o melhor som para filmes.
■■ Voz Destacada: destaca as vozes em relação a outros
sons.
■■ Amplificar: aumenta a intensidade de sons de alta
frequência para permitir melhor audição para deficientes
auditivos.
¦¦ Ajuste das configurações de som
OO MENUm → Som → Equalizador → ENTERE
■■ Posição: ajusta o posicionamento de tela do PC caso
ela não se encaixe na tela da TV. Pressione o botão
▲ ou ▼ para ajustar a posição vertical. Pressione o
botão ◄ ou ► para ajustar a posição horizontal.
Equalizador
■■ Restaurar Imagem: restaura a imagem de volta às
configurações padrão.
■■ Balanço Esq/Dir: ajusta o equilíbrio entre o alto-falante
direito e o esquerdo.
Utilização de sua TV como tela de computador (PC)
■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Ajuste de
largura de banda): ajusta o nível de frequências de
largura de banda específicas.
Instalando o seu software de PC (Com o Windows XP)
Dependendo da versão do Windows e da placa de vídeo,
as telas exibidas no seu PC provavelmente serão diferentes,
mas as mesmas informações de configuração básica se
aplicarão na maior parte dos casos. (Caso contrário, entre
em contato com o fabricante do computador ou com o
representante da Samsung.)
1. Clique em "Painel de controle", no menu Iniciar do
Windows.
2. Clique em "Aparência e temas", na janela do "Painel de
controle", e uma caixa de diálogo será exibida.
3. Clique em "Exibição". Uma caixa de diálogo será
exibida.
4. Navegue até a guia "Configurações", na caixa de
diálogo.
yy A configuração de tamanho correta (resolução) [Melhor:
1920 X 1080 pixels]
yy Se existir uma opção de frequência vertical na caixa de
diálogo de ajustes da tela, o valor correto é "60" ou "60
Hz". Caso contrário, basta clicar em "OK" e sair da caixa
de diálogo.
22
Ajusta o modo de som (apenas para o modo de som
padrão).
■■ Restaurar: restaura o equalizador de volta às
configurações padrão.
¦¦ Configurações de Som
OO MENUm → Som → ENTERE
SRS TruSurround HD (Deslig. / Ligado)
t
(apenas para modo de som padrão)
O sistema SRS TruSurround HD Digital proporciona uma
presença de som superior. Os alto-falantes adicionam um
som multi-direcional, criando assim um ambiente de áudio,
idealmente adequado para filmes, esportes e jogos.
SRS TruDialog (Deslig. / Ligado)
(apenas para modo de som padrão)
Essa função enfatiza a voz enquanto mantém o nível de som
de fundo, permitindo que o diálogo seja ouvido com mais
clareza.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 22
2010-03-26 오후 9:49:44
Saída SPDIF
(apenas para canais digitais)
Altera o valor padrão de idiomas de áudio.
A SPDIF (Interface Digital Sony Philips) é utilizada para
permitir som digital, reduzindo a interferência que chega
aos alto-falantes e diversos dispositivos digitais, como DVD/
Home Theater.
✎✎Os botões disponíveis podem ser diferentes, de acordo
com a situação.
Som Várias Faixas (MTS) t
■■ Mono: selecione para canais transmitidos em mono, ou
se houver algum problema na recepção do sinal estéreo.
■■ Estéreo: selecione para canais transmitidos em estéreo.
■■ SAP: selecione para ouvir o programa de áudio
separado; geralmente, trata-se da tradução de um
idioma estrangeiro.
✎✎Dependendo do programa específico que estiver
sendo transmitido, você pode ouvir em Mono,
Estéreo, SAP ou Áudio alternativo.
■■ Formato de Áudio: durante a recepção de uma
transmissão de TV digital, é possível selecionar o
formato de saída de Áudio digital (SPDIF) nas opções
PCM ou Dolby Digital.
■■ Atraso de Áudio: corrigir problemas de sincronização
de áudio e vídeo ao assistir TV ou vídeo e ao ouvir a
saída de áudio digital utilizando um dispositivo externo,
como um receptor AV (0 ms ~ 250 ms).
Restaurar Padrões (OK / Cancelar)
Restaura todas as configurações de som para os valores
padrão.
Menu de Configuração
Volume Automático (Deslig. / Normal / Noite)
Para equalizar o nível de volume de cada canal, ajuste como
Normal .
¦¦ Ajuste da hora
■■ Noite: esse modo permite uma experiência de áudio
melhorada com relação ao modo Normal fazendo com
que quase não haja ruído. Muito útil para uso no período
noturno.
OO MENUm → Configuração → Hora → ENTERE
Selecionar Alto-falante (Alto-falante Ext /
Alto-falante TV)
É possível que ocorra eco devido à diferença na velocidade
de decodificação entre o alto-falante principal e o receptor
de áudio. Nesse caso, ajuste a TV para Alto-falante Ext.
✎✎Quando Selecionar Alto-falante está definido para
Alto-falante Ext, os botões de volume e MUTE
não irão funcionar e as configurações de som serão
limitadas.
✎✎Quando Selecionar Alto-falante está definido para
Alto-falante Ext.
xx Alto-falante TV: Deslig., Alto-falante Ext: Ligado
✎✎Quando Selecionar Alto-falante está definido para
Alto-falante TV.
xx Alto-falante TV: Ligado, Alto-falante Ext: Ligado
✎✎Caso não haja sinal de vídeo, ambos os alto-falantes
estarão mudos.
03 FUNÇÕES BÁSICAS
Idioma de Áudio t
Hora
■■ Relógio: o ajuste do relógio afeta diversas funções da
TV que envolvem horário.
OO A hora atual será exibida sempre que você
pressionar o botão INFO.
✎✎ Se o cabo de força for desconectado, será
necessário definir novamente o relógio.
Modo Relógio (Auto / Manual)
–– Auto: Define a hora atual de modo automático
usando o horário recebido da transmissão digital.
A antena deve estar conectada para que seja
possível ajustar a hora automaticamente.
✎✎
–– Manual: define a hora atual manualmente.
Dependendo da estação e do sinal da
transmissora, o horário automático pode não
ser ajustado corretamente. Se isso acontecer,
ajuste o horário manualmente.
✎✎
Config. Relógio: define Dia, Mês, Ano, Hora, Minuto e
am/pm manualmente.
Disponível apenas quando o Modo Relógio está
definido para Manual.
✎✎
✎✎ É possível ajustar diretamente Dia, Mês, ano,
hora e minuto pressionando as teclas numéricas
do controle remoto.
Fuso Horário: seleciona o seu fuso horário.
Essa função está disponível apenas quando
Modo Relógio está definido para Auto.
✎✎
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 23
23
2010-03-26 오후 9:49:45
INFORMAÇÕES GERAIS
✎✎ NOTA
¦¦ Uso do Sleep Timer
OO MENUm → Configuração → Hora → Sleep Timer
→ ENTERE
■■ Sleep Timer t : desliga a TV automaticamente
após um período de tempo predefinido. (30, 60, 90,
120, 150 e 180 minutos).
✎✎ Para cancelar o Sleep Timer, selecione Deslig..
¦¦ Temporizador para ligar / desligar
OO MENUm → Configuração → Hora →
Temporizador 1 → ENTERE
É possível ajustar a TV para ligar automaticamente em um
horário predefinido.
■■ Temporizador 1 / Temporizador 2 / Temporizador 3:
é possível realizar três diferentes configurações de
temporizadores. É preciso ajustar o relógio primeiro.
Temporizador 1
Hora de Ligar
▲
Desativado
▼
00
00
am
00
00
am
Volume
Entrada
10
Repetir
Antena
TV
Dom
Seg
Ter
Qua
ENTERE
1
Qui
Sex
✎✎
✎✎
OO MENUm → Configuração → Segurança →
Canal
Cabo
dispositivo USB ou a pasta que os contém não
seja selecionada, a função Temporizador não
funcionará corretamente.
xx Quando há somente um arquivo de foto no
dispositivo USB, a apresentação de slides não
é executada.
xx Se o nome de uma pasta for muito longo, não
será possível selecionar a pasta.
xx Cada USB utilizado recebe sua própria pasta.
Ao utilizar mais de um USB do mesmo tipo,
certifique-se de que as pastas atribuídas a
cada USB tenham nomes diferentes.
Repetir: Selecione Uma Vez, Diário, Seg~Sex,
Seg~Sáb, Sáb~Dom ou Manual de acordo com a sua
preferência. Se selecionar Manual, será possível ajustar
o dia em que deseja ativar o temporizador.
A marca c indica que o dia foi selecionado.
Desligamento automático (disponível apenas quando
a TV é ligada pelo Temporizador): a TV será desligada
automaticamente após 3 horas no estado ocioso para
impedir o superaquecimento.
¦¦ Bloqueio de programas
Hora de Desligar
Desativado
xx Caso não haja arquivos de música no
Sáb
Uma vez
L Mover U Ajustar E Entrar R Retornar
Hora de Ligar / Hora de Desligar: define hora,
minuto, am/pm e ativado / desativado. (Para ativar o
temporizador com a configuração correspondente,
ajuste para Ativado.)
Volume: selecione o nível de volume desejado.
Entrada: selecione TV ou USB para reprodução quando
a TV for ligada automaticamente. (USB pode ser
selecionado apenas quando houver um dispositivo de
USB conectado à TV)
Antena (quando a Entrada está definida para TV):
Selecione Ar ou Cabo.
Canal (quando a Entrada está definida paraTV):
selecione o canal desejado.
Conteúdo (quando a Entrada está definida para USB):
selecione uma pasta no dispositivo USB com arquivos
de música ou foto para que sejam reproduzidos quando
a TV ligar automaticamente.
Segurança
✎✎A tela de digitação da senha é exibida antes da tela de
configuração.
✎✎Digite a sua senha de 4 dígitos. O padrão é "0-0-0-0".
Altere a Senha utilizando a opção Mudar Senha.
■■ Bloqueio de Canais (Deslig. / Ligado): bloqueia
canais no Lista de Canais para impedir que usuários
não autorizados, como crianças, assistam a programas
inadequados.
Disponível apenas quando a fonte de entrada
estiver definida como TV.
✎✎
■■ Restrição de Programas: impede que usuários não
autorizados, como crianças, assistam a programas
inadequados utilizando uma senha de 4 dígitos
definida pelo usuário. Caso o canal selecionado esteja
bloqueado, o símbolo "\" será exibido.
Permitir Tudo: desbloqueia todas as classificações.
Os itens de Restrição de Programas são
diferentes dependendo do país.
✎✎
■■ Alterar Senha: é exibida a tela Mudar Senha. Escolha
4 dígitos para a sua Senha e digite-os. Assim que os 4
dígitos forem digitados, a tela Confirme Nova Senha é
exibida. Digite novamente os mesmos 4 dígitos. Quando
desaparecer a tela de confirmação, isso significa que a
sua Senha foi memorizada.
Se você esquecer a Senha, pressione os botões
do controle remoto, na sequência a seguir, para
restaurar a Senha ao número inicial "0-0-0-0":
POWER (desliga) → MUTE → 8 → 2 → 4 →
POWER (Ligado).
✎✎
24
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 24
2010-03-26 오후 9:49:45
Menu Idioma
Para detalhes sobre as opções de configuração, consulte as
instruções de "Conexão da rede" (p. 28).
Selecionar o idioma do menu.
1. Selecione Menu Idioma e pressione o botão
ENTERE.
Geral
2. Selecione o idioma desejado e pressione o botão
ENTERE.
■■ Modo Jogo (Deslig. / Ligado): Ao se conectar a um
jogo como PlayStation™ ou Xbox™, você poderá ter
uma experiência mais real selecionando o modo de
jogo.
Closed Caption
✎✎NOTA
xx Restrições do modo jogo (cuidado)
(Mensagens de texto na tela)
■■ Closed Caption (Deslig. / Ligado): é
possível ligar ou desligar a função closed
caption. Caso as legendas não estejam
disponíveis, as mensagens não serão
exibidas na tela.
CC
✎✎ A função closed caption não
funciona nos modos Componente, PC ou HDMI.
■■ Modo de Legenda: é possível selecionar o modo de
legenda desejado.
A disponibilidade das legendas depende do
programa que está sendo transmitido.
CC1~CC4 / Texto1~Texto4: (apenas para canais
analógicos.) A função de legendas funciona tanto
no modo de canal de TV analógico como quando
um sinal é fornecido de um dispositivo externo à TV.
(Dependendo do sinal da transmissão, a função função
analógica pode não funcionar em canais digitais.)
✎✎
–– Para desconectar o console e conectar outro
dispositivo externo, configure Modo Jogo para
Deslig. no menu de configuração.
–– Se você exibir o menu da TV no Modo Jogo, a tela
irá tremer levemente.
xx O Modo Jogo não está disponível quando a fonte
de entrada está definida como TV ou PC.
xx Depois de conectar um console, defina Modo
Jogo como Deslig.. Infelizmente, poderá observar
redução de qualidade da imagem.
xx Se Modo Jogo estiver Ligado:
–– o modo Imagem está definido para Padrão e o
modo Som está definido para Filme.
–– Equalizador não está disponível.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 25
03 FUNÇÕES BÁSICAS
OO MENUm → Configuração → ENTERE
Rede (Tipo de Rede / Configuração
da Rede / Teste de Rede / Samsung
Wireless Link / Conexão de SWL)
¦¦ Outras funções
25
2010-03-26 오후 9:49:46
INFORMAÇÕES GERAIS
■■ BD Wise (Deslig. / Ligado): Fornece a qualidade de
imagem ótima para produtos Samsung DVD, Blu-ray e
Home Theater com suporte a BD Wise. Quando o BD
Wise está definido como Ligado, o modo de imagem é
alterado automaticamente para a resolução máxima.
✎✎ Disponível quando você conecta produtos
Samsung compatíveis com BD Wise usando um
cabo HDMI.
■■ Men Transparência (Claro / Escuro): define a
transparência do menu.
■■ Melodia (Deslig. / Baixa / Média / Alta): Define se uma
melodia será reproduzida ao ligar ou desligar a TV.
✎✎ Melodia está desativada quando FastStart está
Ligado.
■■ PIP (Deslig. / Ligado): ativa ou desativa a função PIP.
■■ Ar/Cabo: selecione Ar ou Cabo como a fonte de
entrada da subtela.
■■ Canal: seleciona o canal da subtela.
■■ Tamanho (Õ / à / À / Œ): seleciona um tamanho
para a subtela.
■■ Posição (à / – / — / œ): seleciona uma posição
para a subtela.
✎✎ No modo Duplo (À, Œ), Posição não pode ser
selecionada.
■■ Seleção do Som (Principal / Subtela): é possível
escolher o som desejado (Principal / Subtela) no modo
PIP.
■■ FastStart (Off / On): Quando a TV é ligada, a tela será
rapidamente exibida com esse recurso.
■■ Sistema de Cor AV (Auto / PAL-M / PAL-N / NTSC):
Normalmente, a TV pode receber imagem e som
de boa qualidade quando está no modo Auto. Esse
modo detecta automaticamente as fontes de sinal de
cor. Se a implementação de cor não for satisfatória,
selecione PAL-M, PAL-N ou NTSC.
Controle Remoto Sem Fio (Deslig. / Ligado)
Você pode configurar as opções de habilitar ou não um
controle remoto Wi-Fi. (Ex: RMC30C2).
¦¦ Picture-In-Picture (PIP)
PIP t
É possível assistir o sintonizador de TV e uma fonte de
vídeo externa simultaneamente. PIP (Picture-in-Picture) não
funciona no mesmo modo.
OO MENUm → Configuração → PIP → ENTERE
✎✎NOTA
xx Para mais informações sobre o som do modo PIP,
consulte as instruções de Seleção do Som
xx Se você desligar a TV enquanto assiste no modo
PIP, a janela PIP desaparecerá.
xx Você pode observar que a imagem na janela PIP se
Menu de Suporte
OO MENUm → Suporte → ENTERE
Auto Diagnóstico
✎✎O Auto Diagnóstico pode demorar alguns segundos, e
faz parte da operação normal da TV.
■■ Teste de Imagem: utilize para verificar problemas de
imagem.
Sim: caso o padrão de teste não apareça ou haja ruído
no padrão de teste, selecione Sim. Pode haver um
problema com a TV. Entre em contato com a Central de
Atendimento da Samsung para obter assistência.
Não: caso o padrão de teste seja exibido
adequadamente, selecione Não. O problema pode estar
no seu equipamento externo. Verifique suas conexões.
Se o problema persistir, consulte o manual do usuário
do dispositivo externo.
■■ Teste de Som: utilize a melodia integrada para verificar
problemas de som.
Caso não ouça som nos alto-falantes da TV, antes
de realizar o teste de som, certifique-se de que
Selecionar Alto-falante está definido Altofalante TV no menu Som.
A melodia será ouvida durante o teste mesmo se
Selecionar Alto-falante estiver definido como
Alto-falante Ext ou se o som tiver sido eliminado
através do botão MUTE.
✎✎
✎✎
torna um pouco artificial ao usar a tela principal para
visualizar um jogo ou karaokê.
xx Enquanto [email protected] estiver em funcionamento,
não será possível usar a função PIP.
xx Configurações do PIP
Imagem principal
Componente, HDMI1/DVI,
HDMI2, HDMI3, HDMI4,
PC
26
Subtela
TV
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 26
2010-03-26 오후 9:49:46
■■ Solução de problemas: caso a TV pareça ter um
problema, consulte as descrições deste manual.
Caso nenhuma destas dicas de solução de
problemas se aplique, entre em contato com o
centro de atendimento ao consumidor Samsung.
✎✎
Atualização de SW
Atualização de SW pode ser realizada por meio da conexão
à rede ou do download do firmware mais recente do site
“www.samsung.com” para um dispositivo de memória USB.
Versão Atual - o software já instalado na TV.
✎✎O software é representado como "Ano/Mês/Dia_
Versão".
■■ Pela internet: atualiza o software através da Internet.
Primeiro, configure sua rede. Para procedimentos
detalhados sobre a utilização de Configuração
da rede, consulte as instruções de "Conexão da
rede".
Caso a conexão com a Internet não esteja
funcionando corretamente, a conexão pode ser
interrompida. Tente o download novamente. Caso
o problema persista, faça o download pelo USB
e atualize.
✎✎
✎✎
■■ Software Alternativo (backup): Exibe a versão do
software transferida Pela internet. Durante a atualização
do software, quando a atualização descontinuar a partir
da última etapa, esta função é ativada.
03 FUNÇÕES BÁSICAS
Sim: caso seja possível ouvir o som vindo apenas de um
alto-falante ou de nenhum alto-falante, selecione Sim.
Pode haver um problema com a TV. Entre em contato
com a Central de Atendimento da Samsung para obter
assistência.
Não: caso seja possível ouvir o som pelos altofalantes, selecione Não. O problema pode estar no seu
equipamento externo. Verifique suas conexões. Se o
problema persistir, consulte o manual do usuário do
dispositivo externo.
■■ Informação Sinal: (apenas para canais digitais) A
qualidade de recepção de canais HD será perfeita ou os
canais não estarão disponíveis. Ajuste sua antena para
aumentar a força do sinal.
Guia de Conexão HD
Consulte essas informações ao conectar dispositivos
externos à TV.
Entre em contato com a Samsung
Veja essas informações quando sua TV não funcionar
corretamente ou caso deseje atualizar o software. É possível
encontrar informações relacionadas aos nossos centros de
atendimento e sobre como fazer o download de produtos e
software.
Atualização de SW
Versão Atual
2010/01/18_000001
Por USB
►
Pela internet
Software Alternativo
----/--/--_------
U Mover E Entrar R Retornar
Instalação da versão mais recente
■■ Por USB: insira uma
Painel traseiro da TV
unidade USB que
contenha o arquivo
de atualização de
firmware, cujo download
foi feito em "www.
ou
samsung.com", na TV.
Tome cuidado para
não desconectar a
energia ou remover a
Dispositivo USB
unidade USB enquanto
as atualizações são
aplicadas. A TV desligará e ligará automaticamente
após concluir a atualização do firmware. Quando o
software é atualizado, as configurações de vídeo e áudio
definidas retornam aos valores padrão. Recomendamos
que você anote as suas configurações para que possa
reconfigurá-las facilmente depois de atualizar o software.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 27
27
2010-03-26 오후 9:49:46
FUNÇÕES AVANÇADAS
Conexão de Rede
É possível configurar sua TV para que possa acessar a Internet através da sua rede local (LAN) usando conexão a cabo ou
sem fio.
¦¦ Conexão a uma rede a cabo
Há três maneiras de ligar sua TV à sua LAN usando um cabo:
yy É possível ligar sua TV à sua LAN conectando a porta LAN na parte traseira de sua TV a um modem externo (utilizando
um cabo Cat. 5). Veja o diagrama abaixo.
Porta do modem na parede
Painel traseiro da TV
Modem externo
(ADSL / VDSL / TV a cabo)
Cabo de rede
Cabo do modem
Cabo de rede
yy É possível conectar sua TV à sua LAN conectando a porta LAN na parte traseira de sua TV a um compartilhador de IP
conectado a um modem externo. Use um cabo Cat. 5 para a conexão. Veja o diagrama abaixo.
Porta do modem na parede
Modem externo
(ADSL / VDSL / TV a cabo)
Cabo do modem
Cabo de rede
Distribuidor de IP (roteador)
(com o servidor DHCP)
Cabo de rede
Painel traseiro da TV
Cabo de rede
yy Dependendo da configuração de sua rede, pode ser possível conectar sua TV à sua LAN conectando a porta LAN na
parte traseira de sua TV diretamente a uma tomada de parede de rede utilizando um cabo Cat. 5. Veja o diagrama abaixo.
Observe que a tomada de parede está ligada a um modem ou roteador em algum outro local da sua casa.
Porta LAN na parede
Painel traseiro da TV
Cabo de rede
Adaptador de rede
Caso você tenha uma rede dinâmica, recomendamos usar um modem ADSL ou roteador compatível com DHCP
(protocolo de configuração de host dinâmico). Modems e roteadores compatíveis com DHCP fornecem automaticamente
os valores de endereço IP, máscara de sub-rede, gateway e DNS de que sua TV necessita para acessar a Internet,
fazendo com que você não precise digitá-los manualmente. A maioria das redes domésticas são redes dinâmicas.
Algumas redes requerem um endereço IP estático. Se a sua rede requer um endereço IP estático, é necessário digitar os
valores de endereço IP, máscara de sub-rede, gateway e DNS na tela de configuração de cabo de sua TV ao configurar a
conexão de rede. Para obter os valores de endereço IP, máscara de sub-rede, gateway e DNS, entre em contato com o
seu provedor de Internet (ISP). Caso tenha um computador com Windows, também é possível obter tais valores usando
seu computador.
É possível usar modems ADSL compatíveis com DHCP caso a sua rede requeira um endereço IP estático.
Modems ADSL compatíveis com DHCP também permitem o uso de endereços IP estáticos.
✎✎
28
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 28
2010-03-26 오후 9:49:47
Configuração da Rede (Manual)
Utilize a Configuração da Rede automática ao conectar
sua TV a uma rede compatível com DHCP. Para configurar
a conexão de rede a cabo da TV automaticamente, proceda
da seguinte maneira:
Utilize a Configuração da Rede manual ao conectar sua TV
a uma rede que requeira endereço IP estático.
Como configurar automaticamente
1. Conecte a sua TV à sua LAN tal como descrito na seção
anterior.
2. Ligue sua TV, pressione o botão MENU no controle
remoto, use os botões ▲ ou ▼ para selecionar
Configuração e então pressione o botão ENTERE.
3. Use os botões ▲ ou ▼ para selecionar Rede no menu
Configuração e então pressione o botão ENTERE. A
tela Rede será exibida.
: Cabo
►
Configuração da Rede
Teste de Rede
SWL(Samsung Wireless Link)
Para obter os valores de conexão de rede na maioria dos
computadores com sistema operacional Windows, proceda
da seguinte maneira:
1. Clique com o botão direito do mouse sobre o ícone
Rede, na parte inferior direita da tela.
2. No menu pop-up exibido, clique em Status.
3. Na caixa de diálogo exibida, clique na guia Suporte.
4. Na guia Suporte, clique no botão Detalhes. Os valores
de conexão de Rede serão exibidos.
Como configurar manualmente
Rede
Tipo de Rede
Obtenção dos valores de conexão de rede
04 FUNÇÕES AVANÇADAS
Configuração da Rede (Auto)
: Deslig.
2. Defina a Configuração de Rede como Manual.
Conexão de SWL
U Mover E Entrar R Retornar
4. Na tela Rede, selecione Tipo de Rede.
5. Defina Tipo de Rede como Cabo.
6. Selecione Configuração da Rede. A tela Configuração
de Rede será exibida.
Configuração da Rede
Configuração de Rede
: Auto
Endereço IP
Máscara de Sub-Rede
Gateway
:
:
:
DNS
: Auto
Servidor DNS
:
Para configurar a conexão de rede a cabo da TV
manualmente, proceda da seguinte maneira:
1. Siga as etapas 1 a 6 no procedimento “Como configurar
automaticamente”.
►
3. Pressione o botão ▼ do seu controle remoto para ir ao
primeiro campo de entrada de dados.
4. Digite os valores de Endereço IP, Máscara de Subrede, Gateway e Servidor DNS. Utilize os botões
numéricos do seu controle remoto para digitar os
números e os botões direcionais para ir de um campo a
outro.
5. Após concluir, pressione o botão RETURN do seu
controle remoto.
6. Selecione Teste de Rede para verificar a conectividade
da Internet.
U Mover E Entrar R Retornar
7. Defina Configuração de Rede como Auto.
8. Auto adquire e insere os valores de Internet necessários
automaticamente.
9. Após concluir, pressione o botã RETURN do seu
controle remoto.
10. Selecione Teste de Rede para verificar a conectividade
da Internet.
11. Caso a função Rede não tenha adquirido os valores de
conexão da rede, leia as instruções de Manual.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 29
29
2010-03-26 오후 9:49:48
FUNÇÕES AVANÇADAS
¦¦ Conexão a uma rede sem fio
Para conectar sua TV a uma rede sem fio, será necessário um roteador ou modem sem fio e um Adaptador de rede sem fio
Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN), que você deve conectar à entrada USB no painel lateral ou traseiro de
sua TV. Veja a ilustração abaixo.
✎✎ Para usar a função SWL(Samsung Wireless Link), conecte-se à porta USB 1 (HDD).
Painel traseiro da TV
Compartilhador de IP sem fio
Porta LAN na parede
(com o servidor DHCP)
ou
Adaptador de rede sem
fio Samsung
Cabo LAN
O adaptador de rede sem fio Samsung é vendido separadamente e é oferecido por revendedores e sites de vendas seletos
e pelo site Samsungparts.com. O adaptador de rede sem fio Samsung é compatível com os protocolos de comunicação
IEEE 802.11A/B/G e N. A Samsung recomenda a utilização do IEEE 802.11N. Ao reproduzir o vídeo em uma conexão IEEE
802.11B/G, o vídeo pode não ser reproduzido com fluidez.
✎✎NOTA
xx É necessário usar o "Adaptador de rede sem fio Samsung" (WIS09ABGN, WIS09ABGN2, WIS10ABGN), para usar
uma rede sem fio.
xx O adaptador de rede sem fio Samsung é vendido separadamente. O adaptador de rede sem fio Samsung é
oferecido pelas melhores lojas, sites de comércio eletrônico e pela Samsungparts.com.
xx Para usar uma rede sem fio, sua TV deve estar conectada a um distribuidor de IP sem fio. Caso o distribuidor de IP
sem fio ofereça suporte a DHCP, sua TV pode usar endereço IP estático ou DHCP para se conectar à rede sem fio.
xx Selecione um canal para o distribuidor de IP sem fio que não está sendo usado no momento. Se o canal definido
para o distribuidor de IP sem fio estiver sendo usado por outro dispositivo próximo no momento, isso resultará em
interferência e falha de comunicação.
xx Se você aplicar um sistema de segurança não incluído na lista abaixo, ele não irá funcionar com a TV.
xx Se o modo Transmissão elevada Pura (Ambiente intacto) 802.11N for selecionado e o tipo de criptografia for
configurado como WEP, TKIP ou TKIP-AES (WPS2Mixed) para seu ponto de acesso, as TVs Samsung não serão
compatíveis com uma conexão que esteja em conformidade com as novas especificações da certificação de Wi-Fi.
xx Se o seu AP oferece suporte a WPS (Wi-Fi Protected Setup), é possível conectar-se à rede via PBC (Push
Button Configuration) ou Senha (Número de identificação pessoal). A WPS irá configurar a chave WPA e SSID
automaticamente em qualquer modo.
xx Caso o roteador, modem ou dispositivo não seja certificado, ele pode não se conectar à TV usando o “Adaptador de
rede sem fio Samsung”.
xx Métodos de conexão: é possível configurar a conexão de rede sem fio de seis maneiras.
––
––
––
––
––
––
Configuração automática Samsung
PBC(WPS)
Configuração Automática (usando a função Busca automática de redes)
Config. Manual
SWL (Samsung Wireless Link)
Ad-hoc
xx O Adaptador de rede sem fio Samsung poderá não ser reconhecido ou funcionar adequadamente ao ser conectado
por meio de um hub USB ou cabo de extensão USB diferente daquele que é disponibilizado pela Samsung.
30
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 30
2010-03-26 오후 9:49:49
imagem pode ser exibida corrompida ou apresentar estática em alguns canais quando a TV estiver conectada a um
A
Adaptador de rede sem fio Samsung. Nessa situação, estabeleça uma conexão usando um dos métodos a seguir ou conecte
o Adaptador de rede sem fio Samsung usando um cabo USB num local que não seja afetado por interferências.
Método 1
Conectar usando o adaptador USB de ângulo de 90º
Método 2
Conectar usando um cabo de extensão
✎✎O Adaptador de rede sem fio Samsung deve ser
instalado em uma área livre de interferência para
evitar a ocorrência desta entre o adaptador e o
sintonizador.
04 FUNÇÕES AVANÇADAS
Aviso
ou
Configuração da Rede (Configuração
Automática Samsung)
Esta função está disponível nos APs (Pontos de acesso)
compatíveis com configuração automática. Caso seu ponto de
acesso não seja desse tipo, será possível se conectar por meio
de PBC (WPS), automática ou manualmente.
✎✎Essa função está disponível quando o SWL(Samsung
Wireless Link) estiver definido como Deslig..
✎✎É possível procurar equipamentos compatíveis com a
configuração automática Samsung em www.samsung.
com.
Como realizar a configuração usando a configuração
automática Samsung
1. Posicione o ponto de acesso e a TV próximos entre si e
ligue-os.
✎✎ Como os tempos de inicialização dos aplicativos são
diferentes, talvez seja necessário aguardar cerca de
2 minutos.
✎✎ Se o cabo da rede foi conectado à porta WAN
do ponto de acesso durante a Configuração
automática Samsung, será possível concluir a ação
até o momento do teste de conexão à Internet.
Se a conexão não for realizada, a Configuração
automática Samsung verificará somente o dispositivo
de conexão do ponto de acesso (Não verifica a
Internet).
2. Após 2 minutos, conecte o Adaptador de rede sem fio
Samsung à TV. Ao estabelecer a conexão com o Adaptador
de rede sem fio Samsung, será exibida a janela pop-up.
3. Assim que a conexão for estabelecida, posicione o ponto
de acesso em paralelo ao Adaptador de rede sem fio
Samsung, mantendo uma folga de até 25 cm.
4. Aguarde até que a conexão se estabeleça
automaticamente.
Se a Configuração automática Samsung não
conectar sua TV ao ponto de acesso, será exibida
uma janela pop-up na tela informando sobre a falha.
Reconfigure o ponto de acesso e, em seguida, tente
novamente. Se a conexão falhar mais uma vez,
escolha um dos outros métodos de configuração de
conexão, PBC (WPS), automático ou manual.
5. Depois que a conexão for estabelecida, coloque o
compartilhador no local desejado.
Se as configurações do ponto de acesso tiverem
sido alteradas ou se for a primeira vez que o ponto
de acesso é usado após a compra, será necessário
configurar novamente começando pela etapa 1.
✎✎
✎✎
Configuração da Rede (PBC (WPS))
Como configurar usando PBC (WPS)
Caso o seu roteador tenha um botão PBC (WPS), proceda da
seguinte maneira:
1. Conecte a sua TV à sua LAN tal como descrito na seção anterior.
2. Ligue sua TV, pressione o botão MENU no controle remoto,
use os botões ▲ ou ▼ para selecionar Configuração e
então pressione o botão ENTERE.
3. Use os botões ▲ ou ▼ para selecionar Rede no menu
Configuração e então pressione o botão ENTERE.
4. Na tela Rede, selecione Tipo de Rede.
5. Defina Tipo de Rede como Sem Fio.
6. Selecione Configuração da Rede. A tela Configuração de
Rede será exibida.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 31
31
2010-03-26 오후 9:49:49
FUNÇÕES AVANÇADAS
Configuração da Rede
Selecione a Rede
: Não Selecionada►
Configuração de Rede
: Auto
Endereço IP
:
Máscara de Sub-Rede
:
Gateway
:
DNS
: Auto
Servidor DNS
:
5. Caso a tela pop-up Senha/Segurança seja exibida,
prossiga para a Etapa 6. Caso a tela Tela de conexão de
rede seja exibida, prossiga para a Etapa 10.
6. Pressione os botões ▲ ou ▼ para selecionar
Segurança ou Senha. Para a maioria das redes, seria
necessário selecionar Segurança (para Chave de
Segurança). A tela Segurança será exibida.
Configuração da Rede
Chave de Segurança
0 inseridos
PBC(WPS) U Mover E Entrar R Retornar
7. Pressione o botão vermelho do seu controle remoto.
8. Pressione o botão PBC (WPS) do seu roteador em até 2
minutos. A sua TV irá adquirir todos os valores de rede
de que precisa automaticamente e se conectar à rede.
9. Após configurar a conexão de rede, pressione o botão
RETURN para sair da tela Configuração da Rede.
Configuração da Rede (Auto)
A maioria das redes sem fio possui um sistema de
segurança opcional que requer que os dispositivos que
acessam a rede transmitam um código de segurança
criptografado chamado de Acesso ou Senha. A Senha
baseia-se em um código secreto, que costuma ser uma
palavras ou série de letras e números de uma extensão
específica que você teve de inserir ao configurar a segurança
de sua rede sem fio. Caso utilize tal método de configuração
de conexão de rede, e possua uma Senha para sua rede
sem fio, será necessário digitar o código durante o processo
de configuração.
Como configurar automaticamente
Para configurar a conexão sem fio automaticamente, siga
estas etapas:
1. Siga as etapas 1 a 6 da seção “Como configurar usando
PBC (WPS)” (p. 31).
2. Pressione o botão ▼ para selecionar Configuração de
Rede e então pressione o botão ENTERE. Pressione
o botão ▲ ou ▼ para selecionar Auto e, em seguida,
pressione o botão ENTERE.
3. Pressione o botão▲ para selecionar Selecione a Rede
e então pressione o botão ENTERE. A função Rede
irá buscar as redes sem fio disponíveis. Ao concluir, a
lista de redes disponíveis será exibida.
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
0~9
Número
Minúsculas
B
Excluir
Espaço
n Mover E Entrar R Retornar
7. Na tela Segurança, digite o código da sua rede.
✎✎ Para encontrar o código, procure em uma das
telas de configuração utilizadas para configurar
seu roteador ou modem.
8. Para digitar o código, siga as instruções abaixo:
–– Pressione os botões numéricos do seu controle
remoto para digitar os números.
–– Utilize os botões direcionais do seu controle remoto
para ir de um botão a outro na tela de Chave de
Segurança.
–– Pressione o botão vermelho para alterar entre
maiúsculas / minúsculas ou entre símbolos /
caracteres.
–– Para digitar uma letra ou símbolo, vá até a letra ou
símbolo e pressione o botão ENTERE.
–– Para excluir a última letra ou número digitado,
pressione o botão verde do seu controle remoto.
9. Após concluir, pressione o botão azul do seu controle
remoto. A tela Conexão de rede será exibida.
10. Aguarde até que a mensagem de confirmação de
conexão seja exibida e então pressione o botão
ENTERE. A tela Configuração da Rede será exibida
novamente.
11. Para testar a conexão, pressione o botão RETURN para
selecionar Configuração da Rede e então pressione o
botão ENTERE.
4. Na lista de redes, pressione os botões ▲ ou ▼
para selecionar uma rede e então pressione o botão
ENTERE.
✎✎ Se o ponto de acesso estiver definido como
Oculto (Invisível), será necessário selecionar
Adicionar Rede e digitar o Nome da Rede
(SSID) e a Chave de Segurança corretos para
estabelecer a conexão.
32
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 32
2010-03-26 오후 9:49:50
é possível conectar a um dispositivo móvel sem um ponto
de acesso com o "Adaptador de rede sem fio Samsung"
através do uso de uma rede P2P (par-a-par).
✎✎Essa função está disponível quando o SWL(Samsung
Wireless Link) estiver definido como Deslig..
Como se conectar a um novo dispositivo Ad-hoc
1. Siga as etapas 1 a 6 da seção “Como configurar usando
PBC (WPS)” (p. 31).
2. Escolha Selecione a Rede. Uma lista de dispositivos/
redes é exibida.
3. Durante a exibição da lista de dispositivos, pressione o
botão Azul no controle remoto.
A mensagem Ad-hoc é uma conexão Wi-Fi
direta com o celular ou o PC. O sistema atual
de rede pode ter funcionalidade limitada. Você
deseja alterar a conexão de rede? será exibida.
4. Insira o Nome da Rede (SSID) gerado e a Chave de
Segurança no dispositivo que deseja conectar.
✎✎
Como conectar a um dispositivo Ad-hoc existente
1. Siga as etapas 1 a 6 da seção “Como configurar usando
PBC (WPS)” (p. 31).
2. Escolha Selecione a Rede. A lista de Dispositivos/
Redes é exibida.
3. Selecione o dispositivo que deseja na Lista de
dispositivos.
4. Se a chave de segurança for exigida, insira-a.
Se a rede não operar normalmente, verifique
Nome da Rede (SSID) e Chave de Segurança
novamente. Uma Chave de Segurança incorreta
pode causar problemas na operação.
✎✎
Configuração da Rede (Manual)
Caso os outros métodos não funcionem, será necessário
digitar os valores de configuração da rede manualmente.
Obtenção dos valores de conexão de rede
Para obter os valores de conexão de rede na maioria dos
computadores com sistema operacional Windows, proceda
da seguinte maneira:
1. Clique com o botão direito do mouse sobre o ícone
Rede, na parte inferior direita da tela.
2. No menu pop-up, clique em Status.
3. Na caixa de diálogo exibida, clique na guia Suporte.
4. Na guia Suporte, clique no botão Detalhes. As
configurações de Rede serão exibidas.
04 FUNÇÕES AVANÇADAS
Configuração da Rede (Ad-Hoc)
Como configurar manualmente
Para informar os valores de conexão de rede manualmente,
siga estas etapas:
1. Siga as etapas 1 a 6 da seção “Como configurar usando
PBC (WPS)” (p. 31).
2. Pressione o botão ▼ para selecionar Configuração de
Rede e então pressione o botão ENTERE. Pressione
os botões ▲ ou ▼ para selecionar Manual e então
pressione o botão ENTERE.
3. Pressione o botão ▼ para ir até o primeiro campo de
entrada (Endereço IP).
4. Use os botões numéricos para digitar os números.
5. Ao concluir cada campo, use o botão ► para se mover
até o próximo campo. Também é possível usar os outros
botões direcionais para mover para cima, baixo e para
trás.
6. Digite os valores de Endereço IP, Máscara de Subrede e Gateway.
7. Pressione os botões ▲ ou ▼ para selecionar DNS.
8. Pressione o botão ▼ para ir até o primeiro campo de
entrada DNS. Digite os números como na explicação
acima.
9. Ao concluir, pressione o botão ▲ para ir até Selecione
a Rede. Selecione sua rede e pressione o botão
ENTERE.
10. Vá para a etapa 4 na seção "Como configurar
automaticamente" (p. 32) e siga as instruções a partir de
tal ponto.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 33
33
2010-03-26 오후 9:49:50
FUNÇÕES AVANÇADAS
SWL (Samsung Wireless Link)
Caso sua TV não consiga se conectar à Internet
Essa função permite a conexão de um dispositivo Samsung
compatível com PBC (WPS) em sua TV. Não é possível
conectar dispositivos à TV mesmo se um compartilhador
não estiver conectado a ela.
Sua TV pode não conseguir se conectar à Internet porque
o seu provedor de Internet registrou o endereço MAC (um
número de identificação exclusivo) do seu PC ou modem,
que ele então autentica cada vez que você se conecta à
Internet para impedir acessos não autorizados. Como sua
TV possui um endereço MAC diferente, o seu provedor de
Internet não consegue autenticar o endereço MAC, e sua
TV não consegue se conectar.
Para resolver tal problema, pergunte ao seu provedor
sobre os procedimentos requeridos para conectar à
Internet outros dispositivos que não sejam o PC (como a
TV).
Se o provedor de Internet necessitar de um ID ou senha
para se conectar, sua TV pode não conseguir se conectar
à Internet. Em tal caso, será necessário digitar o seu ID
ou senha ao se conectar à Internet. A conexão com a
Internet pode falhar devido a um problema de firewall.
Neste caso, entre em contato com seu provedor de
Internet.
Se você não conseguir se conectar à Internet mesmo
seguindo os procedimentos passados pelo provedor,
entre em contato com um Centro de serviço Samsung
Electronics, no número 1-800-SAMSUNG (EUA).
✎✎Para usar a [email protected], o PA (ponto de acesso) deve
estar conectado à rede sem fio.
✎✎Se um Adaptador de rede sem fio Samsung estiver
conectado à porta USB 2, talvez a rede não opere
normalmente.Recomendamos a conexão com a porta
USB 1 (HDD).
✎✎Apenas compartilhadores que utilizem banda de 2,4
Ghz são compatíveis. Compartilhadores que usam
banda de 5 Ghz não são compatíveis.
Conexão de SWL
É possível conectar um dispositivo compatível com o PBC
(WPS) à TV.
✎✎Essa função está disponível quando o SWL(Samsung
Wireless Link) estiver definido como Ligado.
Como conectar um Samsung Wireless Link
Para os procedimentos sobre como estabelecer uma
conexão, proceda da seguinte forma:
1. Siga as etapas 1 a 5 da seção “Como configurar usando
PBC (WPS)” (p. 31).
2. Selecione SWL(Samsung Wireless Link) utilizando o
botão ▼ e pressione o botão ENTERE para ligá-lo.
3. Selecione Conexão de SWL usando o botão ▼ e
pressione o botão ENTERE.
4. Se a mensagem “Pressione o botão PBC no
dispositivo compatível com o PBC(WPS) para se
conectar em até 120 segundos.” for exibida, pressione
o botão PBC no dispositivo para se conectar.
✎✎ Para obter mais informações, consulte o manual
de configuração sem fio do dispositivo para se
conectar.
5. Se o dispositivo estiver conectado adequadamente à TV
após o início da contagem na caixa de mensagens, este
desaparecerá automaticamente.
✎✎ Caso ocorra uma falha na conexão, tente
novamente após 2 minutos.
34
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 34
2010-03-26 오후 9:49:50
MEDIA.P
Utilize arquivos de foto, música e/ou filme salvos
em um dispositivo de armazenamento USB
(pendrive).
O
Gravado da TV
MENUm→Aplicativos→Exibição
conteúdo→Media Play→ENTERE
SUM
Alterar dispositivo
dispositivo Vis. E Entrar R Retornar
04 FUNÇÕES AVANÇADAS
Media Play
¦ Conexão de um dispositivo USB
1. Ligue a TV.
Painel traseiro da TV
2. Conecte um dispositivo USB contendo arquivos de fotos, músicas e/ou filmes à
entrada USB 1 (HDD) ou USB 2 na lateral da TV.
3. Quando o USB está conectado à TV, é exibida a janela popup. Então será
possível selecionar Media Play.
ou
Dispositivo USB
¦ Conexão ao PC através de uma rede
É possível reproduzir vídeos, músicas e fotos salvos em seu PC por meio de uma conexão de rede no modo Media Play.
✎ Caso use o Media Play para reproduzir arquivos salvos no seu PC na sua TV, recomendamos realizar o download do
"PC Share Manager" e do manual do usuário em www.samsung.com.
Painel traseiro da TV
PC
LAN
ou
Adaptador de
rede sem fio
Samsung
Adaptador de
rederede
Modem externo
(ADSL / VDSL / TV a cabo)
Cabo LAN
Compartilhador de IP sem fio
Cabo do modem
Cabo LAN
Cabo LAN
Cabo LAN
1. Para mais informações sobre como configurar sua rede, consulte "Conexão de rede" (p. 28).
– Recomenda-se que você coloque a TV e o PC na mesma sub-rede. As primeiras três partes do endereço IP da TV
e do PC devem ser as mesmas, somente a última parte (o endereço do host) deve ser diferente. (ex.: endereço IP:
123.456.789.**)
2. Conecte um cabo LAN ao modem externo e ao PC no qual o programa Samsung PC Share Manager será instalado.
– Você pode conectar a TV ao PC diretamente sem utilizar um distribuidor (roteador).
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 35
35
2010-03-26 오후 9:49:52
FUNÇÕES AVANÇADAS
✎✎Funções não compatíveis quando a TV é conectada a um PC através da rede:
xx Funções de Música de Fundo e Ajuste de Música de Fundo.
xx Classificação dos arquivos por preferência nas pastas Foto, Música e Vídeos.
xx Os botões � (REW) ou µ (FF) durante a reprodução de um filme.
✎✎Divx DRM, multi-audio, com legenda incorporada não é suportado.
✎✎O Samsung PC Share manager deve ser permitido pelo programa de firewall do seu PC.
✎✎Ao utilizar o modo Media Play através de uma conexão de rede, de acordo com as funções do servidor:
xx o método de classificação pode variar.
xx A função de busca de cenas pode não ser compatível.
xx A função Reproduzir cont., que prossegue com a reprodução de um vídeo, pode não ser compatível.
–– A função Reproduzir cont. não é compatível com o modo de usuários múltiplos. (terá memorizado apenas o ponto
no qual o usuário mais recente interrompeu a reprodução.)
xx Os botões ◄ ou ► podem não funcionar dependendo das informações do conteúdo.
xx Poderá observar algumas falhas ao reproduzir um vídeo no Media Play através de uma conexão de rede.
✎✎O processo pode não funcionar adequadamente com arquivos multimídia não licenciados.
✎✎Lista de informações essenciais antes de utilizar o Media Play
xx O MTP (Media Transfer Protocol) não é compatível.
xx O sistema de arquivos suporta FAT16, FAT32 e NTFS.
xx Determinados tipos de câmera digital USB e dispositivos de áudio podem não ser compatíveis com esta TV.
xx O Media Play suporta apenas os dispositivos de classe de armazenamento em massa USB (MSC). MSC é um
dispositivo de armazenamento em massa (Mass Storage Class Bulk-Only Transport). Exemplos de MSC são
microunidades (thumb drives), leitores de cartões Flash e USB HDD (HUB e USB não são compatíveis). Os
dispositivos devem ser conectados diretamente à porta USB da TV.
xx Antes de conectar o dispositivo à TV, faça back-up de seus arquivos para evitar danos ou perda de dados. A
SAMSUNG não é responsável por qualquer dano a arquivos de dados ou perda de dados.
xx Conecte um USB HDD à porta dedicada: USB 1 (HDD).
xx Não desconecte o dispositivo USB enquanto ele estiver carregando.
xx Quanto maior a resolução, maior o tempo para a exibição na tela.
xx A resolução máxima de JPEG suportada é de 15360 x 8640 pixels.
xx Para arquivos não suportados ou corrompidos, a mensagem "Formato de arquivo não suportado" é exibida.
xx Caso os arquivos sejam classificados pela Visual. Bás., será possível exibir até 1000 arquivos em cada pasta.
xx Não é possível reproduzir arquivos MP3 com DRMs que tenham sido transferidos de um site pago. A Gestão de
Direitos Digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão
de conteúdos, de forma integrada e abrangente, incluindo a proteção de direitos e interesses dos fornecedores do
conteúdo, a prevenção de cópias ilegais do conteúdo e também a gestão de cobranças e de contratos.
xx Se mais de 2 dispositivos PTP estiverem conectados, você só poderá usar um de cada vez.
xx Se mais de dois dispositivos MSC estiverem conectados, alguns deles podem não ser reconhecidos. Um dispositivo
USB que requeira muita energia (mais que 500 mA ou 5 V) pode não ser suportado.
xx Se uma mensagem de advertência de sobrecarga for exibida enquanto você conecta ou usa um dispositivo USB, o
dispositivo poderá não ser reconhecido ou apresentar mau funcionamento.
xx Caso a TV não receba nenhum sinal durante o tempo definido em Tempo de Prot. Autom., a proteção de tela será
executada.
xx O modo de economia de energia de algumas unidades externas de disco rígido pode ser iniciado automaticamente
quando conectadas à TV.
xx Caso um cabo de extensão USB seja utilizado, o dispositivo USB pode não ser reconhecido ou os arquivos do
dispositivo podem não ser lidos.
xx Caso um dispositivo USB conectado à TV não seja reconhecido, a lista de arquivos no dispositivo esteja corrompida
ou um arquivo da lista não seja reproduzido, conecte o dispositivo USB ao PC, formate o dispositivo e verifique a
conexão.
xx Caso um arquivo excluído do PC ainda seja encontrado ao executar o Media Play, use a função “Esvaziar Lixeira” do
PC para excluir o arquivo permanentemente.
36
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 36
2010-03-26 오후 9:49:52
Vá para o arquivo desejado usando os botões direcionais e então pressione os botões ENTERE ou � (Reproduzir). O
arquivo será reproduzido.
✎✎Compatível com Visualizar dispositivos e Modo de cont. na página de Media Play.
Informação:
é possível verificar o nome do
arquivo selecionado e o número
de arquivos e páginas.
Vídeos
Movie 01.avi
Movie 03.avi
Movie 05.avi
Seção de lista de classificação:
exibe o padrão de classificação.
Movie 07.avi
✎✎ O padrão de classificação
Movie 09.avi
é diferente dependendo do
conteúdo.
1/1 Página
/Movie 01.avi
Movie 02.avi
Jan.10.2010
Movie 04.avi
Jan.10.2010
Movie 06.avi
Jan.10.2010
Seção de lista de arquivos:
é possível confirmar
os arquivos e grupos
classificados por categoria.
Jan.10.2010
Jan.10.2010
Movie 08.avi
Jan.10.2010
SUM
Jan.10.2010
Jan.10.2010
Movie 10.avi
Jan.10.2010
Alterar Dispositivo
04 FUNÇÕES AVANÇADAS
¦¦ Exibição na tela
Selecionar
Jan.10.2010
Classif. T Ferramentas
Botões de operação
Vermelho (Alterar Dispositivo): seleciona o dispositivo conectado.
B Verde (Preferência): define a preferência de arquivos. (não compatível na Visual. Bás.)
Amarelo (Selecionar): seleciona diversos arquivos na lista de arquivos. Arquivos selecionados são
marcados com um símbolo.
Azul (Classif.): seleciona a lista de classificação.
T Ferramentas: exibe o menu de opções.
✎✎ Usando os botões � (REW) ou µ (FF), a lista de arquivos pode ir para a página anterior ou
para a página seguinte.
Gravado da TV
Para usar a função de gravação ou o modo Timeshift, o dispositivo USB conectado deve suportar gravação. É recomendado
usar USB HDD para Formatar o dispositivo.
✎✎Não desconecte o dispositivo enquanto a formatação estiver a decorrer. Se você formatar o dispositivo, todos os
arquivos serão excluídos.
✎✎Antes de formatar o dispositivo para a TV, faça back-up de seus arquivos para evitar danos ou perda de dados. A
SAMSUNG não é responsável por qualquer dano a arquivos de dados ou perda de dados.
reprodução de um programa de TV gravado
1. P
ressione os botões ◄ ou ► para selecionar Gravado da TV
e então pressione o botão ENTERE no menu Media Play.
00:04:03 / 00:07:38
1/1
Movie 01.avi
2. Pressione os botões ◄/►/▲/▼ para selecionar o arquivo
desejado na lista de arquivos.
3. Pressione o botão ENTERE ou o botão � (Reproduzir).
–– O
arquivo selecionado é exibido na parte superior da tela
com o tempo de reprodução.
–– Durante uma reprodução de um programa de TV gravado,
você pode fazer buscas usando o botão ◄ e ►.
Botões de operação
Reproduzir cont.
Resume a exibição da última
cena vista.
SUM
B Repetir Seção
Reproduzir cont. E Pausa L Saltar T Ferramentas
B Verde (Repetir Seção): Pode configurar a função para repetir alguma seção.
Pode também visualizar alguma seção que queira.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 37
37
2010-03-26 오후 9:49:54
FUNÇÕES AVANÇADAS
Usando a função Modo Timeshift t
Se você tiver perdido uma transmissão ao vivo, poderá assistir à transmissão gravada usando esse recurso.
Quando o Modo Timeshift estiver definido como Auto, a TV armazenará o canal que você está assistindo no momento para
gravar automaticamente.
Quando o Modo Timeshift estiver definido como Manual, se você pressionar o botão � (Play), a TV armazenará o canal do
ponto de vista que você deseja gravar.
✎✎NOTA
xx Os vídeos gravados são protegidos pela Gestão de Direitos Digitais (DRM - Digital Rights Management) e não podem
ser reproduzidos em um computador ou outras TVs, nem podem ser reproduzidos quando a placa principal da TV
for trocada.
xx Não é possível gravar transmissões de dados.
xx A disponibilidade de ambas das gravações e da função Modo Timeshift poderão diferir dependendo da qualidade
da imagem e do espaço livre na unidade de disco rígido.
xx Se você pressionar o botão ▲ ou ▼, poderá visualizar o canal atual sendo transmitido ou o ponto inicial da
transmissão gravada.
xx O Modo Timeshift opera por até 90 minutos.
xx Depois que a função Modo Timeshift for executada até o período máximo, as informações sobre o horário serão
fixadas em “00:00:00.” Se você tiver pausado a gravação, a TV retomará a reprodução automaticamente.
xx Se o limite de 5% de espaço de memória livre do dispositivo de armazenamento USB for atingido, o processo de
gravação atual será encerrado.
xx Quando a gravação for desempenhada pela função PVR (Personal Video Recorder) e por um dispositivo compatível
com o recurso HDMI-CEC, a gravação pela função PVR tem prioridade.
xx Durante a reprodução ou o Modo Timeshift, a imagem será exibida de acordo com as configurações do monitor da
TV.
xx Se você alterar a fonte de entrada durante a gravação, a tela ficará em branco até que a alteração seja concluída.
xx Um aplicativo que não seja compatível nem com a gravação nem com a função Modo Timeshift fechará
automaticamente se você tentar usá-lo durante qualquer uma das funções.
xx Uma mensagem poderá ser exibida em frente à janela do aplicativo indicando que a função de gravação ou Modo
Timeshift foi encerrada.
xx A função Modo Timeshift não é compatível com canais de rádio.
xx As funções de gravação e Modo Timeshift estão desativadas para canais bloqueados com Bloqueio de Canais.
xx Se o dispositivo USB tiver sido reprovado no Teste Serv. Dispos., o dispositivo USB deverá passar pelo Formato
do disp. e Teste Serv. Dispos. novamente antes da gravação com Guia ou Gerenc. de Canais.
xx As funções de gravação e Modo Timeshift podem ser usadas somente com um dispositivo de armazenamento
USB que tenha concluído o Teste Serv. Dispos..
xx Se você tentar desempenhar a função de gravação ou Modo Timeshift com um dispositivo que não tenha o Teste
Serv. Dispos., a função não será iniciada.
xx Se você pressionar (REC) no controle remoto enquanto a tela Gerenc. de Canais estiver sendo exibida ou gravada
com Gravação Tempor., a TV poderá iniciar ou interromper a gravação 1 ou 2 segundos depois do pretendido
devido ao período necessário para processar o comando.
xx Se um dispositivo USB dedicado para a gravação estiver conectado, os arquivos existentes de Modo Timeshift ou
de gravação que foram salvos de forma anormal serão automaticamente excluídos.
xx Se você alternar para o modo de entrada externa durante a gravação, ela continuará sendo executada, mas o botão
� (REC) estará desativado.
xx Se qualquer função que desliga a TV (Sleep Timer, Hora de desligar, etc.) estiver definida para um horário que entre
em conflito com a gravação, a TV será desligada assim que a gravação for concluída.
38
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 38
2010-03-26 오후 9:49:54
Reprodução de vídeos
1. Pressione os botões ◄ ou ► para selecionar Vídeos e então pressione o botão ENTERE no menu Media Play.
2. Pressione os botões ◄ / ► / ▲ / ▼ para selecionar o vídeo desejado na lista de arquivos.
3. Pressione o botão ENTERE ou o botão � (Reproduzir).
–– O arquivo selecionado é exibido na parte superior da tela com o tempo de reprodução.
–– Caso as informações sobre a duração do vídeo sejam desconhecidas, o tempo de reprodução e a barra de progresso
não serão exibidos.
–– Durante a reprodução do vídeo, é possível pesquisar usando os botões ◄ e ►.
✎✎Em tal modo, é possível assistir os trechos de vídeo contidos em
um jogo de videogame, mas não será possível jogar o jogo em si.
yy Formatos de legenda suportados
00:04:03 / 00:07:38
04 FUNÇÕES AVANÇADAS
Vídeos
1/1
Movie 01.avi
Nome
Extensão do arquivo
Formato
Texto baseado em tempo
MPEG-4
.ttxt
XML
SAMI
.smi
HTML
SubRip
.srt
baseado em string
SubViewer
.sub
baseado em string
Micro DVD
.sub ou .txt
baseado em string
Codec de vídeo
Resolução
Taxa de quadros
(fps)
Taxa de
bits (Mbps)
Divx 3.11 / 4.x / 5.1 / 6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
Motion JPEG
800x600
6 ~ 30
8
Divx 3.11 / 4.x / 5.1 / 6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
Motion JPEG
800x600
6 ~ 30
8
Window Media Video v9
1920x1080
6 ~ 30
25
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
E Capitulan. L Saltar T Ferramentas R Retornar
SUM
yy Formatos de vídeo suportados
Extensão do
arquivo
*.avi
*.mkv
*.asf
*.wmv
*.mp4
Container
AVI
MKV
ASF
ASF
MP4
*.3gp
3GPP
*.vro
VRO
VOB
*.mpg
*.mpeg
PS
*.ts
*.tp
*.trp
TS
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
XVID
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
MPEG1
1920x1080
24 / 25 / 30
30
MPEG2
1920x1080
24 / 25 / 30
30
MPEG1
1920x1080
24 / 25 / 30
30
MPEG2
1920x1080
24 / 25 / 30
30
H.264
1920x1080
6 ~ 30
25
MPEG2
1920x1080
24 / 25 / 30
30
H.264
1920x1080
6 ~ 30
25
VC1
1920x1080
6 ~ 30
25
Codec de áudio
MP3 / AC3 / LPCM /
ADPCM / DTS Core
MP3 / AC3 / LPCM /
ADPCM / WMA
WMA
MP3 / ADPCM / AAC
ADPCM / AAC / HE-AAC
AC3 / MPEG / LPCM
AC3 / MPEG / LPCM / AAC
AC3 / AAC / MP3 / DD+ /
HE-AAC
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 39
39
2010-03-26 오후 9:49:55
FUNÇÕES AVANÇADAS
Outras restrições
✎✎ NOTA
xx Caso haja problemas com o conteúdo de um codec, ele não será suportado.
xx Se as informações para um Recipiente estão incorretas e o arquivo estiver com erro, o Recipiente não
conseguirá reproduzir corretamente
xx O som ou o vídeo podem não funcionar caso o conteúdo possua uma taxa de quadros / taxa de bits padrão
acima da taxa de quadros/segundo compatível relacionada na tabela acima.
xx Caso a Tabela de índice apresente erros, a função Saltar não será suportada.
Decodificador de vídeo
• Suporta até H.264, Nível 4.1
• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 e AVCHD não são
compatíveis.
• XVID, MPEG4 SP, ASP :
–– abaixo de 1280 x 720: máx 60 quadros
–– Acima de 1280 x 720: máx 30 quadros
• GMC não é suportado.
• Apenas o Samsung Techwin MJPEG é compatível.
• H.263 não é suportado.
Decodificador de áudio
• Suporta até WMA 7, 8, 9, STD
• O WMA 9 PRO nao e compativel com 2 ou multicanais ou sem
perda de audio.
• WMA com taxa de amostragem 22050 mono não é compatível.
Reprodução contínua de filme (Voltar a reproduzir)
Se você sair da função de reproduzir filme, o filme poderá ser reproduzido mais tarde do ponto onde parou.
✎✎Caso você pressione o botão ENTERE (Capitulan.) durante a reprodução do arquivo, será possível explorar a cena
dividida nos 5 capítulos que deseja.
✎✎Capitulan. está disponível apenas para os vídeos que suportem essa função.
1. Selecione o arquivo de filme que deseja reproduzir
continuamente pressionando o botão ◄ ou ► para selecioná-lo
na seção de lista de arquivos.
00:04:03 / 00:07:38
1/1
Movie 01.avi
2. Pressione o botão � (Reproduzir) / ENTERE.
3. Selecione Reproduzir cont. (Voltar a reproduzir) pressionando o
botão azul. A reprodução do filme iniciará de onde havia parado.
✎✎ O botão azul ficará disponível ao reiniciar a reprodução.
✎✎ Se a função Lemb. Reprod. Cont. Filme estiver definida
como Ligado no menu Config., uma mensagem
aparecerá quando você retomar a reprodução de um
arquivo de filme.
40
Reproduzir cont.
Resume a exibição da última
cena vista.
SUM
Reproduzir cont. E Capitulan. L Saltar T Ferramentas R Retornar
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 40
2010-03-26 오후 9:49:55
Reprodução de música
1. Pressione os botões ◄ ou ► para selecionar Música e então
pressione o botão ENTERE no menu Media Play.
Lista
2. Pressione os botões ◄ / ► / ▲ / ▼ para selecionar a música
desejada na lista de arquivos.
3. Pressione o botão ENTERE ou o botão � (Reproduzir).
–– Durante a reprodução da música, é possível avançar ou
recuar a intervalos de 10 segundos usando os botões ◄ e ►.
–– Os botões � (REW) ou µ (FF) não funcionam durante a
reprodução.
✎✎Exibe apenas os arquivos com extensão MP3 e PCM. Outras
I Love You
Jhon
I Love you
Jhon
1st Album
Pop
2010
4.2MB
No Singer
3/15
Music 1
Music 2
No Singer
Music 3
No Singer
01:10 / 04:02
Music 4
No Singer
04 FUNÇÕES AVANÇADAS
Música
Music 5
No Singer
SUM
E Pausa L Saltar T Ferramentas R Retornar
extensões de arquivo não são exibidas, mesmo que sejam
salvos no mesmo dispositivo USB.
✎✎Caso o som esteja anormal ao reproduzir arquivos MP3, ajuste
o Equalizador no menu Som. (Um arquivo MP3 com excesso
de modulação pode causar problemas de som.)
Criando a Minha Lis.músic
1. Pressione o botão ◄/►/▲/▼ para selecionar as faixas que deseja adicionar e pressione o botão TOOLS.
2. Selecione Ad. Minha lista repr..
3. Quando o menu Ad. Minha lista repr. aparecer, selecione Nova lista reprod..
✎✎Para adicionar a uma lista de reprodução já existente, simplesmente selecione a lista de reprodução à qual você deseja
adicionar a música.
4. A lista de reprodução criada ou atualizada recentemente estará na página principal de Música.
Reproduzindo Minha Lis.músic
Selecione a pasta Minha Lis.músic e ela será reproduzida automaticamente. Pressione o botão ▲ ou ▼ para selecionar um
arquivo de música diferente na lista de reprodução.
Fotos
Visualização de uma foto (ou apresentação de slides)
1. Pressione os botões ◄ ou ► para selecionar Fotos e então pressione
o botão ENTERE no menu Media Play.
2. Pressione os botões ◄ / ► / ▲ / ▼ para selecionar a foto desejada
na lista de arquivos.
3. Pressione o botão ENTERE ou o botão � (Reproduzir).
–– Enquanto uma lista de fotos está sendo exibida, pressione o botão
� (Reproduzir) / ENTERE no controle remoto para iniciar o
apresentação de slides.
–– Todos os arquivos da seção de lista de arquivos serão utilizados na
apresentação de slides.
–– Durante a apresentação de slides, os arquivos são exibidos na
ordem, a partir do que está sendo exibido no momento.
Normal
SUM
1024x768
2010/2/1
3/15
E Pausa L Ant./Próx. T Ferramentas R Retornar
✎✎Arquivos de música podem ser reproduzidos automaticamente
durante a apresentação de slides se Música de Fundo estiver
definida como Ligado.
✎✎Não é possível alterar o Modo BGM até que o carregamento do BGM
tenha sido concluído.
✎✎ NOTA
xx
Algumas fotos não suportam a exibição de miniaturas.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 41
41
2010-03-26 오후 9:49:57
FUNÇÕES AVANÇADAS
¦¦ Reprodução de arquivos múltiplos
Reprodução de arquivos selecionados de vídeo / música / foto
1. Pressione o botão amarelo na lista de arquivos para selecionar o
arquivo desejado.
2. Repita a operação acima para selecionar diversos arquivos.
NOTA
xx A marca c é exibida à esquerda dos arquivos selecionados.
xx Para cancelar todas as seleções, pressione o botão Amarelo
novamente.
xx Para cancelar a seleção de todos os arquivos selecionados,
pressione o botão TOOLS e selecione Desmarcar Tudo.
3. Pressione o botão TOOLS e selecione Repr. conteúdo selec..
Vídeos
✎✎
2 arq. Selec.
/Movie 01.avi
Movie 01.avi
Movie 02.avi
Jan.10.2010
Jan.10.2010
Movie 03.avi
Movie 04.avi
Jan.10.2010
Movie 05.avi
Jan.10.2010
Movie 06.avi
Jan.10.2010
Movie 07.avi
Jan.10.2010
Movie 08.avi
Jan.10.2010
Jan.10.2010
Movie 09.avi
Movie 10.avi
Jan.10.2010
SUM
1/1 Página
Alterar Dispositivo
Jan.10.2010
Selecionar
Classif. T Ferramentas
Reprodução do grupo de arquivos de vídeo / música / foto
1. Ao exibir uma lista de arquivos, vá para qualquer arquivo no grupo
desejado.
2. Pressione o botão TOOLS e selecione Repr. Grupo Atual.
¦¦ Media Play - Funções adicionais
Classificando a lista de arquivos
Pressione o botão azul na lista de arquivos para classificar os arquivos.
Categoria
Operação
Vídeos
Música
Fotos
>
>
>
>
>
>
>
Classifica e exibe o arquivo por preferência. É possível alterar a preferência
de arquivo na seção de lista de arquivos usando o botão verde.
>
>
>
>
Mais Novo
Classifica e exibe arquivos começando pelos mais recentes.
>
>
>
Mais Antiga
Classifica e exibe arquivos começando pelos mais antigos.
>
>
>
Artista
Classifica o arquivo de música por artista em ordem alfabética.
>
Álbum
Classifica o arquivo de música por álbum em ordem alfabética.
>
Gênero
Classifica os arquivos de música por gênero.
>
Humor
Classifica os arquivos de música por humor. É possível modificar as informações
de humor da música.
Mensal
Classifica e exibe os arquivos de foto por mês.
Semanal
Classifica e exibe a lista de fotos por semana.
>
Canal
Organiza os arquivos gravados por nome de canal.
>
Visual. Bás.
Exibe a pasta inteira. Você pode visualizar a foto selecionando a pasta.
Título
Classifica e exibe os títulos de filmes na ordem símbolo / número / alfabeto
/ especial.
Preferência
42
Gravado da TV
>
>
>
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 42
2010-03-26 오후 9:49:58
Durante a reprodução de um arquivo, pressione o botão TOOLS.
Gravado da TV
Vídeos
Título
Categoria
É possível mover o outro arquivo diretamente.
>
>
Modo de Repetição
É possível reproduzir arquivos de filme e música repetidamente.
>
>
Tam. Imagem
É possível ajustar o tamanho da imagem de acordo com sua
preferência.
>
Configuração da Imagem
É possível ajustar a configuração da imagem. (p. 16 ~ 22)
>
>
Configuração do Som
É possível ajustar a configuração do som. (p. 22, 23)
>
>
Definir Legenda
É possível reproduzir os filmes com legenda. Essa função funciona
apenas caso as legendas tenham o mesmo nome de arquivo que
o vídeo.
>
>
Você pode assistir a um vídeo em um dos idiomas suportados,
conforme exigido. A função só é acionada quando arquivos com
suporte múltiplo de áudio são executados.
>
>
Áudio
Operação
Música
Fotos
>
>
>
>
>
Parar Apresentação
de Slides / Iniciar
Apresentação de Slides
É possível iniciar ou encerrar uma apresentação de slides.
Vel. Apr. Slides
É possível selecionar a velocidade da apresentação de slides
durante a apresentação.
>
Efeito Slide Show
É possível selecionar vários efeitos para a apresentação de slides.
>
Música de Fundo
É possível configurar e selecionar música de fundo ao assistir a uma
apresentação de slides.
>
Zoom
É possível ampliar as imagens no modo de tela cheia.
>
Girar
Você pode girar as imagens no modo de tela cheia.
>
Pl. fundo inic.
É possível mover o arquivo para a área de trabalho do Media Play.
Informação
É possível ver informações detalhadas sobre o arquivo reproduzido.
Informações detalhadas
É possível ver informações detalhadas sobre o arquivo reproduzido.
04 FUNÇÕES AVANÇADAS
Menu de opções de reprodução de vídeos / músicas / fotos
>
>
>
>
>
>
Config.
Utilizando o menu Configuração
■■ Conf. plano fundo: selecione para exibir o plano de fundo desejado.
■■ Lemb. Reprod. Cont. Filme (Voltar a reproduzir) / (Ligado / Deslig.): Selecione para exibir a mensagem pop-up de
ajuda para a reprodução contínua do filme.
■■ Obtenha o código registro do VOD DivX®: exibe o código de registro autorizado para a TV. Caso você se conecte ao
site do DivX e se registre, será possível fazer o download do arquivo de registro do VOD. Se você reproduzir o registro de
VOD usando o Media Play, o registro estará concluído.
✎✎ Para mais informações sobre VOD DivX®, acesse www.DivX.com.
■■ Obtenha o cód. desativação do VOD DivX®: quando o VOD DivX® não está registrado, o código de desativação de
registro é exibido. Se você executar esta função quando DivX® VOD estiver registrado, o registro atual do DivX® VOD
será desativado.
■■ Informação: selecione para exibir informações sobre o dispositivo conectado.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 43
43
2010-03-26 오후 9:49:59
FUNÇÕES AVANÇADAS
Anynet+
O que é Anynet+? t
Anynet+ é uma função que permite o controle de todos os dispositivos Samsung conectados que suportam Anynet+ com o
controle remoto da TV Samsung. O sistema Anynet+ pode ser usado apenas com os dispositivos Samsung que disponham
do recurso Anynet+. Para certificar-se de que o dispositivo Samsung tenha esse recurso, verifique se ele possui o logotipo
Anynet+.
Para conectar a um Home Theater Samsung
Dispositivo
Anynet+ 1
Home Theater
Dispositivo Anynet+
2, 3, 4
Painel traseiro da TV
Adaptador
óptico
Cabo
óptico
Cabo HDMI
Cabo HDMI
1. Utilizando um cabo HDMI, conecte a entrada ou HDMI IN (1(DVI), 2(ARC), 3 ou 4) da TV na saída HDMI do dispositivo
Anynet+ correspondente.
2. Com o cabo HDMI, conecte a entrada HDMI do home theater na saída HDMI do dispositivo Anynet+ correspondente.
✎✎NOTA
xx Conecte o cabo óptico entre a entrada DIGITAL AUDIO OUT (OPTICAL) da sua TV e a entrada Digital Audio Input
do home theater.
xx A função ARC habilita a saída de som digital usando a porta HDMI IN 2(ARC) e pode ser operada somente quando
a TV está conectada a um receptor de áudio compatível com a função ARC.
xx Seguindo a conexão acima, a entrada óptica reproduz o áudio de apenas 2 canais. Você ouvirá som apenas dos
alto-falantes direito e esquerdo dianteiros do home theater e do subwoofer. Caso deseje ouvir áudio de 5.1 canais,
ligue a entrada DIGITAL AUDIO OUT (OPTICAL) do aparelho de DVD ou receptor de satélite (ou seja, dispositivo
Anynet 1 ou 2) diretamente ao amplificador ou home theater, e não à TV.
xx É possível conectar apenas um Home Theater.
xx É possível conectar um dispositivo Anynet+ usando o cabo HDMI. Existem alguns cabos HDMI que não suportam
funções Anynet+.
xx O Anynet+ funciona quando o dispositivo de AV que suporta Anynet+ está no estado de espera ou ligado.
xx O sistema Anynet+ suporta até 12 dispositivos de AV. Note que pode conectar até 3 dispositivos iguais.
44
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 44
2010-03-26 오후 9:49:59
O menu Anynet+ muda de acordo com o tipo e o estado dos dispositivos Anynet+ conectados à TV.
Menu Anynet+
Ver TV
Lista de Dispositivos
(nome_dispositivo) MENU
(nome_dispositivo) INFO
Gravação: (*gravador)
Parar gravação: (*gravador)
Receptor
Descrição
Altera o modo Anynet+ para o modo de transmissão de TV.
Exibe a lista de dispositivos Anynet+.
Exibe os menus de dispositivos conectados. Por exemplo, se um gravador de DVD estiver
conectado, o menu de disco do gravador de DVD será exibido.
Exibe o menu de reprodução do dispositivo conectado. Por exemplo, se um gravador de
DVD estiver conectado, o menu de reprodução do gravador de DVD será exibido.
Inicia a gravação imediatamente utilizando o gravador. (Isto está disponível apenas em
dispositivos que possuem suporte à função de gravação.)
Interrompe a gravação.
O áudio é reproduzido pelo receptor.
04 FUNÇÕES AVANÇADAS
Menu Anynet+
Caso exista mais de um dispositivo conectado, eles serão exibidos como (*gravador) e no caso de somente um dispositivo,
ele será representado como (*nome_dispositivo).
¦¦ Configuração do Anynet+
OO MENUm → Aplicativos → Anynet+ (HDMI-CEC) → ENTERE
■■ Configuração
Anynet+ (HDMI-CEC) (Deslig. / Ligado): Para usar a função Anynet+, a opção Anynet+ (HDMI-CEC) deve ser ajustada
como Ligado.
Quando a função Anynet+ (HDMI-CEC) é desativada, todas as operações relacionadas à função Anynet+ são
desativadas.
✎✎
Desligamento Automático (Não / Sim): configura um dispositivo Anynet+ para desligar automaticamente ao desligar a
TV.
A fonte ativa na TV deve ser ajustada à TV para que a função Anynet+ seja usada.
✎✎
✎✎ Mesmo que um dispositivo externo ainda esteja gravando, ele pode ser desligado.
¦¦ Alternando entre dispositivos Anynet+
1. Será exibida uma lista com os dispositivos Anynet+ conectados à TV.
✎✎ Caso você não encontre o dispositivo desejado, pressione o botão vermelho para atualizar a lista.
2. Selecione um dispositivo e pressione o botão ENTERE. É possível mudar para o dispositivo selecionado.
✎✎ Apenas quando você definir Anynet+ (HDMI-CEC) como Ligado no menu Aplicativo, o menu Lista de
Dispositivos aparecerá.
xx A mudança para o dispositivo selecionado pode demorar até 2 minutos. Não é possível cancelar a operação
enquanto está mudando de função.
xx Se foi selecionado um modo de entrada externo pressionando o botão SOURCE, não é possível usar a função
Anynet+. Certifique-se de mudar para um dispositivo Anynet+ utilizando Lista de Dispositivos.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 45
45
2010-03-26 오후 9:49:59
FUNÇÕES AVANÇADAS
¦¦ Gravação
Você pode gravar um programa da TV usando um gravador Samsung.
1. Selecione Gravação.
✎✎ Quando houver mais de dois dispositivos de gravação
xx Quando há vários dispositivos de gravação conectados, eles são listados. Selecione um dispositivo de
gravação na Lista de Dispositivos.
✎✎ Quando o dispositivo de gravação não for exibido, selecione Lista de Dispositivos e pressione o botão vermelho
para procurar dispositivos.
2. Pressione o botão EXIT para sair.
✎✎ Você pode gravar as transmissões de origem selecionando Gravação: (nome_dispositivo).
✎✎ Se você pressionar o botão � (REC), será gravado aquilo que você estiver assistindo no momento. Ao assistir
um vídeo a partir de um outro dispositivo, o vídeo do dispositivo é gravado.
✎✎ Antes de gravar, verifique se a entrada da antena está corretamente conectada ao dispositivo de gravação. Para
conectar uma antena corretamente a um dispositivo de gravação, consulte o manual do usuário do dispositivo de
gravação.
¦¦ Ouvindo através de um receptor
É possível ouvir o som por meio de um receptor (por exemplo, home theater), em vez dos Alto-falante da TV.
1. Selecione Receptor e defina-o como Ligado.
2. Pressione o botão EXIT para sair.
✎✎ Se o seu receptor suporta apenas áudio, ele pode não aparecer na lista de dispositivos.
✎✎ O receptor irá funcionar quando você tiver conectado corretamente o conector óptico do receptor à entrada
DIGITAL AUDIO OUT (OPTICAL) da TV.
✎✎ Quanto o receptor (ex.: home theater) estiver definido como Ligado, você poderá ouvir a reprodução de som pela
entrada óptica da TV. Quando a TV estiver exibindo um sinal DTV (aéreo), a TV emitirá um som de 5.1 canais ao
receptor. Quando a fonte é um componente digital como um DVD e estiver conectada à TV via HDMI, só será
ouvido o som de 2 canais do receptor.
✎✎NOTA
xx É possível controlar os dispositivos Anynet+ apenas usando o controle remoto da TV, e não os botões na TV em si.
xx O controle remoto da TV pode não funcionar sob certas condições. Caso isso ocorra, selecione o dispositivo
Anynet+ novamente.
xx As funções Anynet+ não funcionam com os produtos de outros fabricantes.
Utilização da função ARC
O som pode ser ouvido por meio de um cabo HDMI conectado ao receptor sem a necessidade de um cabo óptico separado.
1. Selecione Receiver e defina-o como Ligado.
2. Pressione o botão EXIT para sair.
✎✎Para usar a função ARC, um receptor compatível com os recursos HDMI-CEC e ARC deve ser conectado à porta
HDMI IN 2(ARC).
✎✎Para desativar a função ARC, ajuste o Receiver para Deslig.. Mesmo se a TV transmitir o sinal ARC continuamente, o
receptor estará bloqueado para receber o sinal.
46
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 46
2010-03-26 오후 9:49:59
Problema
Possível solução
O Anynet+ não está funcionando.
• Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só é compatível com dispositivos
Anynet+.
• É possível conectar apenas um receptor (home theater).
• Verifique se o cabo de força do dispositivo Anynet+ está conectado corretamente.
• Verifique as conexões dos cabos do dispositivo Anynet+ de vídeo/áudio/HDMI.
• Verifique se Anynet+ (HDMI-CEC) está configurado como Ligado no menu de configuração do Anynet+.
• Verifique se o controle remoto da TV está no modo TV.
• Verifique se é um controle remoto compatível com Anynet+.
• O Anynet+ não funciona em determinadas situações. (Busca de canais, operação de Media Play ou Plug &
Play (configuração inicial), etc.)
• Ao conectar ou remover o cabo HDMI, procure novamente dispositivos ou desligue a TV e ligue-a novamente.
• Verifique se a função Anynet+ do dispositivo Anynet+ está ligada.
Quero iniciar o Anynet+.
• Verifique se o dispositivo Anynet+ está conectado corretamente à TV e se Anynet+ (HDMI-CEC) está
configurado como Ligado no menu de configuração do Anynet+.
• Pressione o botão TOOLS para exibir o menu Anynet+ e selecione um menu desejado.
Quero sair do Anynet+.
• Selecione Ver TV no menu Anynet+.
• Pressione o botão SOURCE no controle remoto da TV e selecione um dispositivo que não seja um dos
dispositivos Anynet+.
• Pressionez, PRE-CH e FAV.CH para alterar o modo TV. (Observe que os botões de canais somente
funcionam quando um dispositivo Anynet+ com sintonizador interno não estiver conectado.)
A mensagem "Conectando ao
dispositivo Anynet+..." é exibida
na tela.
• Não é possível usar o controle remoto durante a configuração do Anynet+ ou mudança para um modo de
visualização.
• Use o controle remoto quando a configuração do Anynet+ ou a mudança para modo de visualização tiver
sido concluída.
O dispositivo Anynet+ não
reproduz.
• Não é possível usar a função reproduzir quando o Plug & Play (configuração inicial) estiver em progresso.
O dispositivo conectado não é
exibido.
•
•
•
•
•
Não é possível gravar o programa
de TV.
• Verifique se a tomada da antena no dispositivo de gravação está devidamente conectada.
O som da TV não sai pelo
receptor.
• Conecte o cabo óptico entre a TV e o receptor.
• A função ARC habilita a saída de som digital usando a porta HDMI IN 2(ARC) e pode ser operada somente
quando a TV está conectada a um receptor de áudio compatível com a função ARC.
Verifique se o dispositivo suporta as funções Anynet+.
Verifique se o cabo HDMI está conectado corretamente.
Verifique se Anynet+ (HDMI-CEC) está configurado como Ligado no menu de configuração do Anynet+.
Procurar novamente por dispositivos Anynet+.
É possível conectar um dispositivo Anynet+ apenas usando o cabo HDMI. Existem alguns cabos HDMI que
não suportam funções Anynet+.
• Caso a conexão seja encerrada porque houve uma queda de energia ou porque o cabo HDMI foi
desconectado, repita a busca por dispositivos.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 47
04 FUNÇÕES AVANÇADAS
¦¦ Solução de problemas para Anynet+
47
2010-03-26 오후 9:50:00
FUNÇÕES AVANÇADAS
[email protected]
¦ Funções básicas do [email protected]
INTERNET
@ TV
Recomendado
O [email protected] traz conteúdo e serviços úteis e
divertidos diretamente da Internet para a sua TV.
O
Meus aplicativos
por data 1/1
MENUm → Aplicativos → Exibição
conteúdo → [email protected] → ENTERE
Samsung Apps
Config.
Login
B Marcar como favorito
Classificar por R Retornar
✎ NOTA
x
Defina as configurações de rede antes de usar o [email protected] Para mais informações, consulte a seção "Conexão
de rede" (p. 28).
x
x
x
x
x
x
Fontes não compatíveis dentro do conteúdo do provedor não serão exibidas normalmente.
x
Dependendo dos regulamentos de seu país, alguns aplicativos podem ter serviços limitados ou o serviço pode não
ser oferecido.
Podem ocorrer respostas lentas e/ou interrupções, dependendo das condições da sua rede.
Dependendo da região, Inglês poderá ser o único idioma compatível para o aplicativo.
Essa função não está disponível em alguns locais.
Caso você tenha um problema ao utilizar um aplicativo, entre em contato com o provedor de conteúdo.
De acordo com os critérios do provedor de conteúdo, as atualizações de um aplicativo ou o aplicativo em si podem
ser descontinuadas.
Exibição na tela
Recomendado
Tela da TV: exibe o canal
atual.
Informação: exibe avisos,
novos aplicativos e anúncios
trazidos a você pelas
apresentações de produto
Samsung.
Serviço de aplicativos:
é possível experimentar
diversos serviços oferecidos
pela Samsung.
Meus aplicativos
por data 1/1
Aplicativos transferidos: exibe os
aplicativos baixados através do
Samsung Apps.
Samsung Apps
Config.
Login
Configurações do [email protected]
TV: editar e configurar
aplicativos e configurações do
[email protected]
B
Marcar como favorito
Classificar por
R Retornar
Controles:
•
Vermelho (Login): para se conectar ao [email protected]
• B Verde (Marcar como favorito): para marcar os aplicativos como favoritos.
•
Azul (Classificar por): para classificar os aplicativos.
• R Retornar: para voltar ao menu anterior.
✎
48
Aplicativos recomendados: exibe o
serviço recomendado pela Samsung.
Não é possível adicionar ou excluir um
serviço dessa lista.
Os botões coloridos podem ter funções diferentes dependendo do aplicativo.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 48
2010-03-26 오후 9:50:01
Para um aplicativo com contas múltiplas, use ◄ e ► para
acessar a conta diferente.
Login
✎✎
✎✎ Dependendo do país, o aplicativo Marcador
admin
Conta de usuário :
Ex. auto. marcador (Deslig. / Ligado): Ative/desative
Ex. auto. marcador ao ligar a TV.
O aplicativo Marcador oferece informações úteis
sobre notícias, previsão do tempo e bolsa de
valores. O aplicativo Marcador em [email protected]
deve ser transferido para usar esse recurso.
poderá ter serviços diferentes ou não ser
compatível.
Senha :
Criar [0~9] Digitar Senha R Cancelar
✎✎Para obter uma experiência mais completa, registre e
conecte-se à sua conta.
✎✎Para obter instruções sobre como criar uma conta,
consulte Config. → ID de [email protected] → Criar.
1. Pressione o botão vermelho na página do [email protected]
Serviço limitado de canais (Deslig. / Ligado): alguns
canais suportam aplicativos como um serviço de dados
da Internet, permitindo que você acesse o serviço de
Internet enquanto assiste a TV.
Disponível apenas caso suportado pela rede
transmissora.
✎✎
Mudar a senha do bloqueio do serviço
A senha padrão é "0-0-0-0".
✎✎
✎✎ Se você esquecer a senha que foi criada,
pressione os botões do controle remoto, na
sequência a seguir, para redefinir a senha ao
número inicial "0-0-0-0": POWER (desliga) →
MUTE → 8 → 2 → 4 → POWER (Ligado).
2. Selecione a Conta de usuário desejada, depois
pressione ENTERE.
✎✎ Caso deseje criar uma conta, pressione o botão
vermelho para que seja exibida a janela do menu
de criação de conta.
3. Após selecionar Conta de usuário, digite a Senha
usando o botão numérico no controle remoto.
✎✎ Quando o login acontecer, a conta de usuário
será exibida na tela.
04 FUNÇÕES AVANÇADAS
■■ Config. sistema
Login de conta
Restaurar: restaura as configurações do [email protected] de
volta aos padrões de fábrica.
■■ ID de [email protected]
Você pode usar este menu para criar, excluir a conta. É
possível controlar sua conta, incluindo as informações
de conta do site de conteúdo.
A conta serve apenas para o [email protected]
✎✎
¦¦ Configuração do [email protected]
Criar: cria uma conta e a associa aos aplicativos de
serviço desejados.
NOTA
✎✎
Config.
Crie IDs e defina as configurações do [email protected] nessa
tela. Realce as configurações usando os botões ▲ e ▼ e
pressione o botão ENTERE.
xx O número máximo de contas é 10.
xx O número máximo de caracteres é 8.
Config.
▪ Config. sistema
▪ ID de [email protected]
▪ Gerenc. de serviços
▪ Propriedades
▪ Ex. auto. marcador
: Deslig.
▪ Serviço limitado de canais : Deslig.
▪ Mudar a senha do bloqueio do serviço
▪ Restaurar
R Retornar
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 49
49
2010-03-26 오후 9:50:01
FUNÇÕES AVANÇADAS
Como criar o ID para [email protected]
Antes de criar a Conta de usuário, primeiro é
necessário transferir o aplicativo no Samsung Apps.
1. Usando o botão ▲/▼/◄/►, selecione
Configurações. Em seguida, pressione o botão
ENTERE.
2. Pressione o botão ▼ para selecionar ID de
[email protected] e, em seguida, pressione o botão
ENTERE ou ►.
3. Selecione Criar. A tela do teclado numérico será
exibida.
4. O menu do teclado numérico será exibido na tela.
Usando o teclado numérico
Pressionando o botão – no controle remoto ao
usar o teclado numérico da tela permite a alteração
dos campos do texto para letra minúscula, letra
maiúscula, números e ícones.
Esse teclado numérico da tela pode ser usado em
vários aplicativos do [email protected]
Veja como inserir caracteres.
4-1. Por exemplo, suponha que você quer inserir
“105Chang”.
4-2. Pressione o botão – no controle remoto duas
vezes para alterar o modo de entrada de letra
minúscula para números.
4-3. Pressione o botão 1, 0 e 5 em ordem numérica.
4-4. Pressione três vezes o botão – no controle
remoto para alterar o modo de entrada de
números para letra maiúscula.
4-5. Pressione três vezes o botão 2 no controle
remoto para inserir C.
50
5. Usando os botões numéricos, insira a Conta de
usuário e Senha.
xx A senha deve conter somente números.
xx É possível excluir o caractere inserido usando o
botão PRE-CH.
xx Usando o botão � (REW) ou µ (FF), é
possível selecionar o ícone que deseja inserir
na tela do teclado numérico de ícone.
6. Conta criada. É possível usar os serviços oferecidos
para todos os usuários da Samsung TV com um
único login ao vincular a conta dos usuários à ID
da TV. Se quiser registrar um ID de site de serviços,
selecione Sim. A lista Local serv. será exibida na
tela.
7. Selecione Registro do Local serv. que deseja e,
em seguida, pressione o botão ENTERE.
8. Usando os botões numéricos, insira seu ID e senha
do site do aplicativo. Em seguida, pressione o botão
ENTERE.
9. Registrado com sucesso. Se outro site de serviço
for adicionado, selecione Sim e, em seguida,
pressione o botão ENTERE e vá para a etapa 5.
10. Ao finalizar, selecione OK. Em seguida, pressione o
botão ENTERE.
Gerenciador
–– Local serv.: registra as informações de login para os
sites de serviços.
–– Alterar senha: altera a senha da conta.
–– Excluir: Exclui a conta.
■■ Gerenc. de serviços: exclui e bloqueia aplicativos
instalados no [email protected]
Bloquear: bloqueia o aplicativo.
4-6. Pressione três vezes o botão – no controle
remoto para alterar o modo de entrada de letra
maiúscula para letra minúscula.
✎✎ É necessário uma senha para acessar um
4-7. Pressione os botões no controle remoto para
inserir o restante de “Chang”. Ao finalizar,
pressione o botão ENTERE.
Excluir: exclui o aplicativo.
aplicativo bloqueado.
■■ Propriedades: exibe informações do [email protected] Utilize
a opção Verifique a velocidade da conexão com a
internet para testar sua conexão de rede.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 50
2010-03-26 오후 9:50:02
Uso do Samsung Apps por categoria
Samsung Apps
Samsung Apps é uma loja para o download de aplicativos
que serão usados nas TVs / equipamentos de áudio e vídeo
Samsung.
Os usuários podem encontrar uma variedade de conteúdos,
como vídeos, músicas, fotos, jogos, informações úteis, entre
outros, utilizando os aplicativos baixados.
Futuramente, haverá outros aplicativos disponíveis.
Samsung Apps
Novidades
Vídeo
Esportes
Destacados
You Tube
Mais baixados
Mais recentes
YouTube
Nome
Gratuito
TV store Test User002
Jogos
Estilo de vida
Informação
Outros
✎✎
Minha página
Ajuda
Login
B Exibição Miniaturas
Classificar por
R Retornar
✎✎Uso dos botões coloridos com o Samsung Apps.
xx
As seguintes categorias estão disponíveis:
yy Novidades: exibe apenas os aplicativos recémregistrados.
yy Vídeo: exibe diversos vídeos, como filmes, programas
de TV e vídeos de curta duração.
yy Esportes: exibe diversas mídias relacionadas a
esportes, como informações, imagens e pequenos
vídeos de partidas.
yy Jogos: exibe diversos jogos, como sudoku e xadrez.
yy Estilo de vida: inclui diferentes serviços de mídia
de estilo de vida, como músicas, ferramentas de
gerenciamento de fotos pessoais e sites de redes
sociais, como Facebook e Twitter.
yy Informação: inclui diversos serviços de informações,
como notícias, bolsa de valores e temperatura.
yy Outros: inclui outros serviços diversos.
yy Minha página : exibe a lista de aplicativos e o seu saldo
de dinheiro virtual.
A partir do meio de 2010 (apenas nos EUA
e Coréia do Sul), será possível comprar
dinheiro virtual para comprar aplicativos no site
tv.samsung.com.
04 FUNÇÕES AVANÇADAS
¦¦ Uso do serviço [email protected]
Vermelho (Login): para fazer o login no serviço de
Internet.
yy Ajuda: caso tenha dúvidas sobre o [email protected],
verifique essa seção em primeiro lugar.
xx B Verde (Exibição Miniaturas): para alterar para o
modo de exibição em miniatura.
xx
Azul (Classificar por): para classificar os
aplicativos por ordem de Destacados, Mais
baixados, Mais recentes ou Nome.
xx R Retornar: volta ao menu anterior.
Skype
O Skype criou um software que tornou a comunicação com
pessoas ao redor de todo o mundo fácil e divertida. Com o
Skype, é possível dizer "oi" ou rir com qualquer pessoa em
qualquer lugar. E se vocês dois estiverem no Skype, tudo
isso acontece de graça. Comunique-se com pessoas em
todo o mundo!
Jonh001
Bem-vindo ao Skype!
Skype Credit 2.03 EUR
Contato
Mother
Meu vídeo
Vídeo
Call
Pai
irmã
✎✎Para obter mais informações, faça o download do
irmão
Tio
Filho
manual de usuário do Skype em "www.samsung.com".
Sair
B Status On-line
Adicionar um Contato
Desativ. Câm.
R Retornar
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 51
51
2010-03-26 오후 9:50:03
FUNÇÕES AVANÇADAS
Solução de problemas do [email protected]
Problema
Possível solução
Alguns conteúdos de aplicativos
aparecem apenas em inglês. Como
modificar o idioma?
O idioma de conteúdos de dispositivos pode ser diferente do idioma da interface
de usuário dos dispositivos.
Isso depende do provedor de serviços.
Alguns serviços de aplicativos não
funcionam.
Verifique com o provedor de serviços.
Consulte o site de ajuda para obter informações do provedor de serviços do
aplicativo.
Quando acontece um erro na rede, não
consigo usar outros menus, a não ser o
de configuração.
Se a conexão de rede não funciona, seu serviço pode estar limitado, já que
todas as funções, exceto o menu de configuração, são necessárias para
conexão à Internet.
¦¦ Site de ajuda
✎✎Futuramente, poderá haver uma alteração nas etapas de acesso.
✎✎Pode haver links diferentes para países especiais.
País
Argentina
Website
www.samsung.com → Consumidor → televisores → Samsung media2.0 → [email protected]
Brazil
www.samsung.com → Produtos → TV → Samsung media2.0 → [email protected]
Chile
www.samsung.com → Consumidor → televisores → Samsung media2.0 → [email protected]
Colombia
www.samsung.com → Productos → televisión → Samsung media2.0 → [email protected]
Latin
www.samsung.com → Productos → televisores → Samsung media2.0 → [email protected]
Peru
www.samsung.com → Consumidor → televisores → Samsung media2.0 → [email protected]
52
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 52
2010-03-26 오후 9:50:03
Mensag. / Mídia / ScreenShare
OO MENUm → Aplicativos → Exibição conteúdo →
AllShare → ENTERE
Exibe uma lista de celulares ou dispositivos conectados
que tenham sido configurados com essa TV para o uso das
funções Mensag., Mídia ou ScreenShare.
✎✎A função Mídia está disponível em todos os
¦¦ Sobre o AllShare
dispositivos móveis compatíveis com AllShare.
AllShare conecta sua TV e os celulares/dispositivos
Samsung compatíveis por meio de uma rede. Na sua TV, é
possível exibir chamadas recebidas, mensagens de SMS e
compromissos nos seus celulares. Além disso, é possível
reproduzir conteúdos de mídia, incluindo fotos e músicas,
salvos em seus celulares ou outros dispositivos (como o seu
PC) controlando-os para a TV através da rede. Além disso,
é possível usar a TV para navegar em páginas da Web nos
celulares.
✎✎Para obter mais informações, visite "www.samsung.
com" ou entre em contato com a Central de
atendimento da Samsung. Os dispositivos móveis
podem precisar da instalação de softwares adicionais.
Para mais detalhes, consulte o manual de usuário de
cada dispositivo.
■■ Perm. / Recus.: permite / bloqueia o telefone celular.
■■ Excluir: exclui o telefone celular da lista.
✎✎ Essa função apenas exclui o nome do celular da
lista. Se o dispositivo móvel excluído for ligado ou
tentar se conectar à TV, ele poderá ser exibido
na lista.
04 FUNÇÕES AVANÇADAS
AllShare
Utilização da função Mensag.
Ao utilizar esta função, você pode visualizar o recebimento
de chamadas, mensagens SMS e compromissos agendados
no telefone celular através da janela de alarme enquanto
assiste a TV.
✎✎NOTA
xx Para desativar a janela de alarme, defina Mensag.
como Deslig. na Configuração do AllShare.
¦¦ Configurando o AllShare
xx Caso OK seja selecionado, ou caso OK não seja
selecionado após a mensagem ter sido exibida três
vezes, a mensagem será excluída. A mensagem não
é excluída do telefone celular.
Configuração
■■ Mensag. (Ligado / Deslig.): ativa ou desativa a função
de mensagens (para chamadas recebidas, mensagens
de SMS e compromissos definidos em seus celulares).
xx A janela de alarme pode ser exibida durante o
uso de alguns aplicativos como Media Play,
entre outros. Para visualizar o conteúdo de uma
mensagem, vá para o modo de exibição na TV.
■■ Mídia (Ligado / Deslig.): ativa ou desativa a função
de mídia. Quando a função de mídia estiver ligada, ela
reproduz vídeos, fotos e músicas a partir de um celular
ou de outro dispositivo que seja compatível com o
AllShare.
xx Quando uma mensagem de um celular
■■ ScreenShare (Ligado / Deslig.): ativa ou desativa a
função ScreenShare para utilizar o celular como um
controle remoto.
Exibição de mensagens
■■ Nome da TV: define o nome da TV para que seja fácil
encontrá-la no celular.
✎✎ Se selecionar Ent. Usuário, será possível digitar o
nome da TV através do OSK (teclado na tela).
AllShare™
3/7
Configuração
Mensag.
: Ligado
Mensag.
Mídia
: Ligado
Mídia
ScreenShare
: Ligado
ScreenShare
Nome da TV
: TV da casa
desconhecido for exibida, selecione o celular no
menu de mensagens em AllShare e selecione
Recus. para bloquear o telefone.
Se uma nova mensagem SMS for recebida enquanto
você assiste TV, a janela de alarme será exibida. Se você
clicar no botão OK, o conteúdo da mensagem será
exibido.
É possível configurar as configurações de
exibição de mensagens SMS nos seus celulares.
Para conhecer os procedimentos, consulte o
manual do telefone celular.
✎✎
✎✎ Alguns tipos de caracteres podem ser exibidos
como espaços em branco ou caracteres
quebrados.
E Selecionar R Retornar e Sair
Configuração R Retornar
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 53
53
2010-03-26 오후 9:50:03
FUNÇÕES AVANÇADAS
Alarme de recebimento de chamada
Utilização da função ScreenShare
Se uma chamada for recebida enquanto você assiste
TV, a janela de alarme será exibida.
Usando o ScreenShare, você pode navegar em diversos
conteúdos da Web oferecidos pelo celular. Por exemplo,
a imagem abaixo exibe uma página de acesso para o
conteúdo em um celular. É possível ler os arquivos do celular
e exibir a agenda de telefones e o calendário na TV. Na
agenda de telefones, também é possível fazer uma chamada
para outra pessoa ou enviar um SMS.
Programar alarme
Enquanto você assiste TV, a janela de alarme é exibida
para mostrar o evento registrado.
É possível definir as configurações de exibição
de conteúdo agendado nos seus celulares. Para
conhecer os procedimentos, consulte o manual
do telefone celular.
✎✎
✎✎ Alguns caracteres especiais podem ser exibidos
como espaços em branco ou caracteres
quebrados.
xx O ScreenShare deve estar instalado em seu celular/
dispositivo Samsung para que esse recurso seja
usado.
xx O Doc Viewer permite ler arquivos em formato
"doc", mas sem modificá-los.
xx O menu exibido pode ser diferente dependendo do
Utilização da função Mídia
Uma janela de alarme é exibida para informar ao usuário
que o conteúdo de mídia (vídeos, fotos, músicas) enviado
do telefone celular será exibido na sua TV. O conteúdo será
reproduzido automaticamente 3 segundos após a janela de
alarme ser exibida. Se você pressionar o botão RETURN ou
EXIT quando a janela de alarme for exibida, o conteúdo de
mídia não será reproduzido.
✎✎NOTA
xx Caso a função mídia esteja sendo executada pela
primeira vez, a janela popup de alerta será exibida.
Pressione o botão ENTERE para selecionar Perm.
e, em seguida, a função Media poderá ser usada no
dispositivo.
A mensagem "Dispositivo Desconhecido 0" está solicitando uma autorização
para reproduzir o arquivo de mídia.
Se quiser autorizar a reprodução do arquivo de mídia em seu dispositivo,
pressione "Perm.", do contrário, pressione "Recusar".
Também é possível alterar a configuração (ou repor) desse recurso em
"Configuração de AllShare".
Aviso: Se o dispositivo estiver conectado a uma rede desconhecida ou
que não seja seguida, um conteúdo indesejado ou inadequado poderá
ser reproduzido.
Caso não tenha certeza quanto à identidade da rede ou à adequação
do conteúdo, recomendamos que a opção "Perm." para a solicitação de
reprodução não seja escolhida.
Perm.
✎✎NOTA
dispositivo conectado.
My Mobile
Contacts
Calendar
Doc Viewer
E Selecionar
Retornar
Usando o celular Samsung simplesmente para controlar a TV
Antes que seja possível usar este recurso, é necessário
conectar um celular Samsung compatível com as funções
de ScreenShare. Ao operar a TV com o seu telefone celular,
apenas os botões POWER , y , z e MUTE
são suportados.
✎✎Mesmo que mantenha pressionado um botão de
controle (canal ou volume) no celular, o valor será
aumentado ou reduzido em apenas uma unidade.
Recusar
xx Para desligar a transmissão de conteúdo de mídia
do telefone celular, defina Mídia como Deslig. na
configuração do AllShare.
xx O conteúdo pode não ser reproduzido na TV
dependendo de sua resolução e formato.
xx Os botões ENTERE e ◄ / ► podem não funcionar
dependendo do tipo de conteúdo de mídia.
xx É possível controlar a mídia em reprodução usando
o dispositivo móvel. Para mais detalhes, consulte o
manual de usuário de cada dispositivo.
xx Quando desejar reproduzir conteúdo de mídia do
seu PC, selecione o ícone PC no menu principal do
AllShare. Então, o menu Media Play da TV será
alterado automaticamente. Para obter informações
mais detalhadas, consulte a seção "Media Play"
(p. 35).
54
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 54
2010-03-26 오후 9:50:04
APÊNDICE
05 APÊNDICE
Montagem dos cabos
Tipo de suporte
1
1
2
2
3
3
Tipo de suporte de parede
✎✎Não puxe os cabos com força quando estiver arrumando-os. Isso pode causar danos aos terminais de conexão do
produto.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 55
55
2010-03-26 오후 9:50:05
APÊNDICE
Como instalar o kit de montagem na parede
Afixação da Tampa inferior
Ao instalar a TV na parede, afixe a Tampa inferior como mostra a figura.
Tampa inferior
Preparo pré-instalação do Suporte de parede
Para instalar o suporte de outro fabricante, use o suporte-anel.
Instalação do kit de montagem na parede
O kit de montagem em parede (vendido separadamente) permite instalar a TV na parede.
Para obter informações detalhadas sobre como fazer a montagem na parede, consulte as instruções fornecidas juntamente
com o kit. Entre em contato com um técnico para instalar o suporte de montagem na parede. A Samsung Electronics não se
responsabiliza por qualquer dano ao produto ou ferimento a si próprio ou a outras pessoas quando você decide instalar a TV
por sua conta.
Especificações do kit de montagem na parede (VESA)
✎✎O kit de montagem na parede é vendido separadamente.
Instale o seu suporte de parede em uma parede sólida e perpendicular ao chão. Se a fixação for feita em algum outro material
de construção, entre em contato com o revendedor mais próximo. Se instalado em um teto ou uma parede com inclinação,
ele poderá cair e ocasionar algum dano pessoal grave.
✎✎NOTA
xx As medidas padrão para kits de montagem na parede são mostradas na tabela abaixo.
xx Ao adquirir o nosso kit para montagem na parede, um manual de instalação detalhado e todas as peças necessárias
acompanham o produto. Não use parafusos que não estejam em conformidade com as especificações VESA de
parafuso padrão.
xx Não utilize parafusos mais longos que a dimensão padrão ou que não estejam em conformidade com as
especificações de parafusos padrão VESA. Parafusos muito longos podem danificar o interior da TV.
xx Para kits de montagens em paredes que não estejam em conformidade com essas especificações VESA de
parafuso padrão, o comprimento dos parafusos pode ser diferente, dependendo das especificações dos kits.
xx Não aperte os parafusos com muita força, pois isso pode danificar o produto ou ocasionar sua queda, o que pode
resultar em ferimentos pessoais. A Samsung não se responsabiliza por esses tipos de acidentes.
xx A Samsung não se responsabiliza por danos ao produto nem ferimentos pessoais quando for usado um suporte
para parede que não seja VESA ou não seja o especificado, ou caso o cliente não siga as instruções de instalação
do produto.
xx Não instale a TV a uma inclinação maior do que 15º.
xx Sempre conte com a ajuda de duas pessoas para instalar a TV na parede.
56
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 56
2010-03-26 오후 9:50:05
LED-TV
[Ultra-Slim]
polegadas
Especif. VESA (A * B)
Parafuso padrão
19~22
75 x 75
M4
23~29
200 x 100
32~37
200 x 200
40~55
400 x 400
56~65
600 x 400
05 APÊNDICE
Família de
produto
Quantidade
M8
4
Não instale o kit de montagem na parede enquanto a TV estiver ligada. Isso pode causar ferimentos
ocasionados por choque elétrico.
Trava antifurto Kensington
A trava antifurto Kensington não é fornecida pela Samsung. É um dispositivo
usado para proteger fisicamente o sistema quando usado em um local
público. A aparência e o método de bloqueio podem ser diferentes daqueles
apresentados na ilustração, dependendo do fabricante. Consulte o manual
fornecido com a trava Kensington para utilizá-la adequadamente.
1
<Traseira da TV>
✎✎Procure um ícone "K” na parte traseira da TV. Há uma entrada
Kensignton ao lado do ícone "K”.
1. Insira a trava na entrada Kensignton 1 da TV e vire como mostra a
figura. 2.
2
3
<Opcional>
2. Conecte o cabo da trava Kensington. 3.
3. Prenda a trava Kensington a uma mesa ou a um objeto fixo pesado.
O dispositivo de bloqueio precisa ser adquirido separadamente.
✎✎
✎✎A posição da trava Kensington poderá ser diferente, dependendo do modelo da TV.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 57
57
2010-03-26 오후 9:50:06
APÊNDICE
Afixação da TV à parede com segurança
Cuidado: puxar, empurrar ou subir na TV pode fazer com que ela caia. Fique atento para que as crianças
não subam ou mexam na TV, pois a TV poderá cair e causar ferimentos graves, podendo até levar à morte.
Siga todas as precauções de segurança fornecidas no folheto de segurança incluso. Para maior estabilidade,
instale um dispositivo antiqueda para fins de segurança.
¦¦ Para evitar que a TV caia
1. Coloque os parafusos em grampos e prenda-os na parede firmemente.
Verifique se os parafusos estão bem presos à parede.
✎✎ Você pode precisar de material extra, como um chumbador,
dependendo do tipo de parede.
✎✎ Como os grampos, parafusos e corda necessários não são
fornecidos, você deve comprá-los separadamente.
2. Remova os parafusos da parte traseira central da TV, coloque-os em
grampos e aperte-os novamente na TV.
✎✎ Os parafusos podem não ser fornecidos com o produto. Neste
caso, adquira parafusos com as especificações a seguir.
✎✎ Especificações de parafuso
xx De 19 a 22 polegadas: M4
xx De 23 a 65 polegadas: M8
3. Conecte os grampos fixados na TV e os que estão fixados na parede
com um cabo forte e prenda-os bem.
✎✎ NOTA
xx Instale a TV próxima à parede para que ela não caia para trás.
xx É seguro conectar a corda para que os grampos fixados na
Parede
parede fiquem no mesmo nível ou abaixo dos grampos fixados
na TV.
xx Desamarre a corda antes de mover a TV.
4. Verifique se todas as conexões estão seguras. Verifique periodicamente
as conexões para evitar qualquer sinal de insuficiência ou falha. Caso
haja alguma dúvida sobre a segurança das conexões, entre em contato
com um profissional de instalação.
58
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 58
2010-03-26 오후 9:50:06
Se a TV aparentar ter algum problema, primeiro verifique esta lista de possíveis problemas e soluções. Se nenhuma dessas
dicas de solução de problemas se aplicar ao seu caso, visite o site “www.samsung.com" e clique em Suporte, ou entre em
contato com o centro de atendimento ao cliente Samsung.
Problemas
Soluções e explicações
Imagem de baixa qualidade
Primeiro, realize o Teste de Imagem para confirmar que a sua TV está exibindo a imagem de teste
devidamente. (vá para MENU - Suporte - Auto Diagnóstico - Teste de Imagem) (p. 26)
Se a imagem de teste for exibida adequadamente, a imagem ruim pode ter como causa a fonte ou o sinal.
A imagem da TV não parece tão boa
quanto parecia na loja.
• Se você possui um decodificador / receptor de satélite, faça um upgrade para um receptor digital HD
e utilize cabos HDMI ou Componente para obter qualidade de imagem de alta definição.
• Assinantes de TV a cabo/por satélite: experimente canais HD na relação de canais.
• Conexão por antena: experimente os canais de alta definição (HD) depois de realizar a programação
automática.
✎✎ Muitos canais de alta definição (HD) são selecionados a partir de conteúdos de definição
padrão (SD).
• Ajuste a resolução de saída de vídeo do decodificador / receptor de satélite para 1080i ou 720p.
A imagem está distorcida: erro de
macrobloco, blocos pequenos, pontos,
pixelização.
• A compressão de conteúdos de vídeo pode causar distorção de imagem, principalmente naquelas
que se movem rapidamente, como as de filmes de esportes e ação.
• Um baixo nível de sinal pode causar distorção de imagem. Esse não é um problema com a TV.
• Celulares usados próximos à TV (cca até 1 m) podem causar ruído na imagem em TVs analógicas e
digitais.
Cores erradas ou sem cores.
• Caso esteja usando uma conexão Componente, certifique-se de que os cabos componentes
estejam conectados às entradas corretas. Conexões incorretas ou soltas podem causar problemas
de cores ou uma tela em branco.
Cor ou brilho de baixa qualidade.
• Ajuste as opções de Imagem no menu da TV (vá para modo Imagem / Cor / Brilho / Nitidez) (p. 16)
• Ajuste a opção de Economia Energia no menu da TV (vá para MENU – Imagem –
Solução Ecológica – Economia Energia) (p. 16)
• Tente restaurar as configurações de imagem para as configurações de imagem padrão. (vá para
MENU - imagem - Restaurar Padrões) (p. 22)
Há uma linha pontilhada na borda da tela.
• Caso o tamanho da imagem esteja definido como Ajuste à Tela, altere-o para 16:9 (p. 18).
• Mude a resolução do decodificador/receptor de satélite.
A imagem está em preto e branco.
• Caso esteja usando uma entrada composta AV, conecte o cabo de vídeo (amarelo) na entrada verde
da entrada componente 1 da TV.
Ao mudar de canal, a imagem congela ou
é distorcida ou atrasada.
• Se a TV estiver conectada a um decodificador de TV a cabo, tente reiniciar o decodificador.
Reconecte o cabo de alimentação AC e espere até que o decodificador reinicie. Isso pode levar até
20 minutos.)
• Defina a resolução de saída do decodificador como 1080i ou 720p.
Problema de áudio
Antes de mais nada, realize o Teste de Som para confirmar se o áudio da sua TV está funcionando
corretamente. (vá para MENU - Suporte - Auto Diagnóstico - Teste de Som) (p. 26)
Se o áudio estiver OK, o problema de som pode ser causado pela fonte ou sinal.
Sem som ou som muito baixo no volume
máximo.
• Verifique o volume do dispositivo (Decodificador/Receptor de satélite, DVD, Blu-ray etc.) conectado
à sua TV.
A imagem está boa, mas não há som.
• Configure a opção Selecionar Alto-falante como Alto-falante TV no menu de Som (p. 23).
• Caso esteja usando um dispositivo externo, certifique-se de que os cabos de áudio estejam
conectados às entradas de áudio corretas na TV.
• Caso esteja usando um dispositivo externo, verifique a opção de saída de áudio do dispositivo (por
exemplo, pode ser necessário alterar a opção de áudio do decodificador de TV a cabo para HDMI
(HDMI) caso haja um cabo HDMI conectado à sua TV).
• Caso esteja usando um cabo DVI para HDMI, será necessário um cabo de áudio separado.
• Caso sua TV possua uma entrada de fone de ouvido, certifique-se de que nada esteja conectado a
ela.
• Reinicie o dispositivo conectado reconectando o cabo do dispositivo.
Os alto-falantes estão fazendo sons
estranhos.
• Verifique as conexões dos cabos. Certifique-se de que o cabo de vídeo não esteja conectado a uma
entrada de áudio.
• Para conexões por antena ou cabo, verifique a força do sinal. Um nível baixo de sinal pode causar
distorção de som.
• Realize o Teste de Som de acordo com a explicação acima.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 59
05 APÊNDICE
Solução de problemas
59
2010-03-26 오후 9:50:07
APÊNDICE
Problemas
Soluções e explicações
Sem imagem, sem vídeo
A TV não liga.
• Certifique-se de que o cabo de alimentação CA esteja conectado corretamente à tomada da parede
e na TV.
• Certifique-se de que a tomada de parede esteja funcionando.
• Experimente apertar o botão POWER na TV para se certificar de que o problema não seja o controle
remoto. Caso a TV ligue, consulte a seção "O controle remoto não funciona", localizada mais abaixo.
A TV desliga automaticamente.
•
•
•
•
Não há imagem / vídeo.
• Verifique as conexões de cabos (retire e reconecte todos os cabos conectados à TV e aos
dispositivos externos).
• Defina as saídas de vídeo de seus dispositivos externos (Decodificador / Receptor de satélite, DVD,
Blu-ray, etc.) de modo compatível com as conexões de entrada da TV. Por exemplo, caso a saída de
um dispositivo externo seja HDMI, ela deve ser conectada a uma entrada HDMI da TV.
• Certifique-se de que seus dispositivos conectados estejam ligados.
• Certifique-se de selecionar a fonte correta da TV, pressionando o botão SOURCE no controle
remoto.
• Reinicie o dispositivo conectado reconectando o cabo do dispositivo.
Certifique-se de que Sleep Timer está definido para Deslig. no menu Configuração (p. 24).
Se o PC estiver conectado à TV, verifique as configurações de energia do computador.
Certifique-se de que o cabo de força esteja conectado corretamente à tomada da parede e à TV.
Ao assistir TV utilizando uma antena ou cabo, a TV será desligada após 10 - 15 minutos caso não
haja sinal.
Conexão de RF (Cabo/Antena)
A TV não está recebendo todos os canais.
• Certifique-se de que o cabo coaxial esteja conectado de forma segura.
• Tente usar Prog. Automática para adicionar os canais disponíveis à lista de canais. Vá para MENU Canal - Prog. Automática, em seguida selecione Auto e certifique-se de que o tipo correto do sinal
da TV a cabo esteja definido no menu (p. 14).
• Verifique se a antena está posicionada corretamente.
A imagem está distorcida: erro de
macrobloco, blocos pequenos, pontos,
pixelização.
• A compressão de conteúdos de vídeo pode causar distorção de imagem, principalmente naquelas
que se movem rapidamente, como as de filmes de esportes e ação.
• Um nível baixo de sinal pode causar distorção de imagem. Esse não é um problema com a TV.
Conexão com o computador
A mensagem "Modo não suportado" irá
aparecer.
• Defina a resolução de saída do computador de modo compatível com as resoluções suportadas pela
TV (p. 11).
"PC" sempre é exibido na lista de
entradas, mesmo que um PC não esteja
conectado.
• Isso é normal, já que "PC" sempre é exibido na lista de fontes, mesmo quando não há um
computador conectado.
A imagem está boa, mas não há som.
• Caso esteja utilizando uma conexão HDMI, verifique a configuração de saída de áudio de seu PC.
Conexão de Rede
Falha de conexão de rede sem fio.
• O dongle USB sem fio da Samsung é necessário para usar a rede sem fio.
• Certifique-se de que sua Conexão de Rede está definida como Sem Fio (p. 30).
• A TV deve estar conectada a um compartilhador de IP sem fio (roteador).
A atualização do software pela rede falha.
• Realize o teste de rede no menu Configuração (p. 25).
• Se você tem a versão mais recente de um software, A atualização não irá prosseguir.
Outros
Barras rolantes horizontais roxas/verdes e
ruído nos alto-falantes da TV com conexão
de cabo componente.
• Remova as conexões de áudio do lado direito e esquerdo do receptor. Se o ruído parar, isso indica
que o receptor tem um problema de aterramento. Substitua os cabos de vídeo componente por uma
conexão HDMI.
A imagem não é exibida no modo de tela
cheia.
• Canais HD irão apresentar barras pretas nos dois lados da tela ao exibir conteúdo SD (4:3);
• As barras pretas na parte superior e inferior serão mostradas em filmes que possuem relação de
altura e largura diferentes da sua TV.
• Ajuste as opções de tamanho de imagem no seu dispositivo externo ou ajuste a TV como tela cheia.
O controle remoto não funciona.
• Troque as pilhas do controle remoto com os pólos (+/-) nas direções corretas.
• Limpe a janela de transmissão do sensor do controle remoto.
• Tente apontar o controle remoto diretamente para a TV, cerca de 1,5 m.
O controle remoto do decodificador de TV
a cabo / receptor não liga ou desliga a TV
e nem ajusta seu volume.
• Programe o controle remoto do decodificador / receptor para operar a TV. Consulte o manual do
usuário do decodificador / receptor de satélite para obter o código da TV SAMSUNG.
60
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 60
2010-03-26 오후 9:50:07
Soluções e explicações
A mensagem "Modo não suportado" irá
aparecer.
• Verifique a resolução suportada pela TV e ajuste a resolução de saída do dispositivo externo de
acordo. Consulte as configurações de resolução na página 11 deste manual.
Closed Caption está acinzentada no
menu da TV.
• Closed Caption não pode ser selecionada no menu da TV quando conectada através de HDMI ou
Componente (p. 25).
• Closed Caption deve ser ativada no dispositivo externo (p. 25).
A TV está exalando odor de plástico.
• Esse cheiro é normal e irá se dissipar com o tempo.
A Informação Sinal da TV não está
disponível no menu Teste de Auto
Diagnóstico.
• Essa função fica disponível apenas com canais digitais de uma conexão por Antena / RF / Coaxial
(p. 27).
A TV está inclinada para um dos lados.
• Remova a base do suporte da TV e monte-o novamente.
O menu de canal está acinzentado (não
disponível).
• O menu Canal fica disponível apenas quando a fonte TV é selecionada.
Suas configurações são perdidas depois
de 30 minutos ou toda vez que a TV é
desligada.
• Caso a TV esteja no modo Loja, ela irá restaurar os padrões de áudio e vídeo a cada 30 minutos.
Altere as configurações do modo Loja para Casa no procedimento Plug & Play. Pressione o botão
SOURCE para selecionar o modo TV, e pressione MENU → Setup → Plug & Play → ENTERE
(p. 7).
Perda esporádica de áudio ou vídeo.
• Verifique as conexões de cabo e as reconecte.
• Perda de áudio ou vídeo pode ser causada pelo uso de cabos muito rígidos ou grossos. Certifiquese de que os cabos sejam flexíveis o suficiente para uso a longo prazo. Para suporte de parede,
recomendamos o uso de cabos com conectores de 90 graus.
É possível ver pequenas partículas ao olhar
mais de perto na borda da estrutura da TV.
• Trata-se de design do produto e não constitui defeito em si.
O menu PIP não está disponível.
• A função PIP só estará disponível quando você estiver usando uma fonte HDMI, PC ou Vídeo
Componente.
POP (anúncio interno da TV) é exibido
na tela.
• Selecione Casa no modo Plug & Play. Para obter mais detalhes, consulte a função Plug & Play
(p. 7).
05 APÊNDICE
Problemas
✎✎Esse painel TFT LED usa um painel formado por subpixels que requerem tecnologia sofisticada de produção.
Entretanto, pode haver alguns pixels luminosos ou escuros na tela. Esses pixels não causarão nenhum impacto no
desempenho do produto.
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 61
61
2010-03-26 오후 9:50:07
APÊNDICE
Licença
TheaterSound, SRS e o
Símbolo são marcas registradas da SRS Laboratories, Inc.
Fabricado sob licença de Dolby Laboratories. Dolby e o símbolo D Duplo são marcas comerciais da
Dolby Laboratories.
Licença de fábrica sob a patente norte americana número: 5,451,942; 5,956,674; 5,974,380; 5,
978,762; 6,487,535 & outras patentes estrangeiras & pendentes. DTS e o Símbolo são marcas
registradas, & os logos DTS 2.0+ Digital Out e DTS são marcas da DTS, Inc. Produto inclui o
software. © DTS, Inc. Todos os direitos reservados.
DivX Certificado para reproduzir vídeo DivX até 1080p (HD), incluindo conteúdo premium.
SOBRE DIVX VIDEO: DivX é um formato de vídeo digital criado pelo DivX, Inc. Esse é um certificado oficial para aparelho DivX que reproduz DivX
vídeo. Visite www.divx.com para mais informações e ferramentas de software para converter seus arquivos em DivX vídeo.
SOBRE DIVX VIDEO-ON-DEMAND: Esse certificado para dispositivo DivX precisa ser registrado para reproduzir conteúdo DivX Vídeo-On-Demand
(VOD). Para gerar o código de registro, localize a seção DivX VOD no menu configuração do aparelho. Vá para vod.divx.com com este código para
completar o processo do registro e aprender mais sobre DivX VOD.
Pat. 7,295,673;7 ,460,688; 7,519,274
Aviso de Licença de Software Livre
No caso de utilização de software livre, licenças de software livre estão disponíveis no menu do produto.
O aviso de Open Source Licence está escrito apenas em inglês.
Especificações
Painel nativo
1920 x 1080 @ 60 Hz
Considerações ambientais
Temperatura funcionamento
Umidade funcionamento
Temperatura de armazenamento
Umidade em armazenamento
10°C para 40°C (50°F to 104°F)
10% a 80%, sem condensação
-20°C para 45°C (-4°F to 113°F)
5% a 95%, sem condensação
Rotação do suporte
(Esquerda / Direita)
-20˚ ~ 20˚
Nome do modelo
UN40C7000
UN46C7000
Tamanho da tela
40 polegadas
46 polegadas
150W
<1W
170W
<1W
Consumo de energia
Operação normal
Em espera
Som
(Saída)
10 W X 2
Dimensões (CxLxA)
Corpo
Com suporte
Peso
Sem suporte
Com suporte
37,7 X 1,0 X 22,8 polegadas
(957,4 X 26,5 X 578,7 mm)
37,7 X 10,5 X 25,5 polegadas
(957,4 X 267,7 X 648,4 mm)
43,0 X 1,0 X 25,7 polegadas
(1092,3 X 26,5 X 653,2 mm)
43,0 X 11,9 X 28,5 polegadas
(1092,3 X 302,9 X 724,3 mm)
13.2 kg (29.1 Ibs)
15.4 kg (34.0 Ibs)
16.8 kg (37.0 Ibs)
19.1 kg (42.1 Ibs)
✎✎Design e especificações estão sujeitos a alterações sem aviso prévio.
✎✎Para obter informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta que está no produto.
62
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 62
2010-03-26 오후 9:50:08
A
F
AllShare
Alto-falante Ext
Alto-falante TV
Amplificar
Antena
Anynet+
Apenas modo RGB
Atualização de SW
Audio Out Auto Ajuste
Auto Diagnóstico
53
23
23
22
14
44
17
27
10
22
26
Balanço Esq/Dir
Botão FAV. CH
Botão Ligar/Desligar
Brilho
22
6, 14
6
16
C
Canais favoritos
14
Como se conectar a um PC
11
Componente
9
Conexão com um dispositivo de áudio10
Conexão de Rede
28
Configuração da Rede
29
Contraste Dinâmico
17
Controle Remoto
6
D
10, 44
16
27, 35
43
11
E
Economia Energia
16
Edição de canais 15
Editar Nome
12
Equalizador
22
Espaços de Segurança para Instalação 2
Especificações
62
Estabilidade de branco
17
3
39
41
11
G
Girar
Gravação
8, 44
10, 44
25
5
27
48
62
12
M
Media Play
Melodia
Menu de Canais
Menu Transparência
Modo de Repetição
Modo Filme
Modo standby
Mono
Montagem na parede
Mudar Senha
Música
Música de Fundo
18
Receptor
Relógio
Resolução otimizada
46
23
11
Selecionar Alto-falante
Selecionar Tudo
Senha
Sensor Ecológico
Símbolo
Sintonia Fina
Sleep Timer
Slide Show
Solução de problemas
23
15
49
16
3
16
24
41
59
T
35
26
13
26
43
19
5
23
56
24
41
43
N
Navegar
Nitidez
Quente
S
L
Licença
Lista de Entradas
6
26
7
4, 55
R
I
Idioma
Indicador de energia
Informação Sinal
[email protected] Pilha
PIP (Picture in Picture)
Plug & Play
Prendedor de cabo Q
43
46
H
HDMI
Home Theater
B
Digital Audio Out
Dinâmico
Dispositivo USB
DivX® VOD
D-sub
Ferramentas
Formatos de Vídeo
Fotos
Frequência
P
Tamanho da imagem
Tampa inferior Temporizador
Título
Tom de Pele
Tom de Preto
Tonalidade de Cor
18, 43
56
24
42
17
17
18
V
Vídeos
Visual. Bás.
Volume
Volume Automático
39
42
5
23
12
16
Português
[UC7000_Brazil]BN68-02837A-00L02.indb 63
05 APÊNDICE
Índice Remissivo
63
2010-03-26 오후 9:50:08
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
