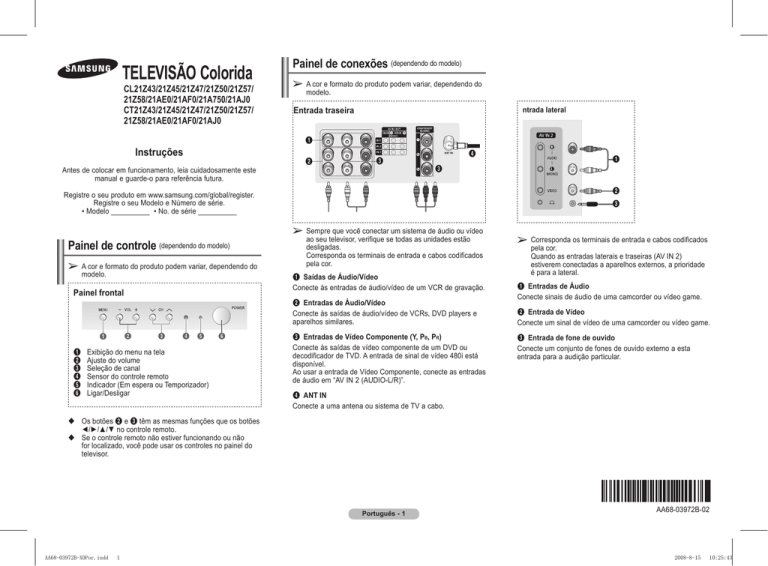

TELEVISÃO Colorida
CL21Z43/21Z45/21Z47/21Z50/21Z57/
21Z58/21AE0/21AF0/21A750/21AJ0
CT21Z43/21Z45/21Z47/21Z50/21Z57/
21Z58/21AE0/21AF0/21AJ0
Painel de conexões (dependendo do modelo)
➢ A cor e formato do produto podem variar, dependendo do
modelo.
Entrada traseira
ntrada lateral
1
Instruções
4
2
3
2
Registre o seu produto em www.samsung.com/global/register.
Registre o seu Modelo e Número de série.
▪ Modelo __________ ▪ No. de série __________
3
➢ Sempre que você conectar um sistema de áudio ou vídeo
Painel de controle (dependendo do modelo)
➢ A cor e formato do produto podem variar, dependendo do
modelo.
Painel frontal
1
2
3
4
5
6
Exibição do menu na tela
Ajuste do volume
Seleção de canal
Sensor do controle remoto
Indicador (Em espera ou Temporizador)
Ligar/Desligar
1
3
Antes de colocar em funcionamento, leia cuidadosamente este
manual e guarde-o para referência futura.
ao seu televisor, verifique se todas as unidades estão
desligadas.
Corresponda os terminais de entrada e cabos codificados
pela cor.
1Saídas de Áudio/Vídeo
Conecte às entradas de áudio/vídeo de um VCR de gravação.
2Entradas de Áudio/Vídeo
Conecte às saídas de áudio/vídeo de VCRs, DVD players e
aparelhos similares.
3Entradas de Vídeo Componente (Y, PB, PR)
Conecte às saídas de vídeo componente de um DVD ou
decodificador de TVD. A entrada de sinal de vídeo 480i está
disponível.
Ao usar a entrada de Vídeo Componente, conecte as entradas
de áudio em “AV IN 2 (AUDIO-L/R)”.
➢ Corresponda os terminais de entrada e cabos codificados
pela cor.
Quando as entradas laterais e traseiras (AV IN 2)
estiverem conectadas a aparelhos externos, a prioridade
é para a lateral.
1Entradas de Áudio
Conecte sinais de áudio de uma camcorder ou vídeo game.
2Entrada de Vídeo
Conecte um sinal de vídeo de uma camcorder ou vídeo game.
3Entrada de fone de ouvido
Conecte um conjunto de fones de ouvido externo a esta
entrada para a audição particular.
4ANT IN
Conecte a uma antena ou sistema de TV a cabo.
 Os botões 2 e 3 têm as mesmas funções que os botões
◄/►/▲/▼ no controle remoto.
 Se o controle remoto não estiver funcionando ou não
for localizado, você pode usar os controles no painel do
televisor.
Português - AA68-03972B-X0Por.indd
1
AA68-03972B-02
2008-8-15
10:25:43
Controle remoto (dependendo do modelo)
➢ O funcionamento do controle remoto pode ser afetado
pela luz artificial forte próxima da TV.
➢ Este controle remoto é especial para quem tem deficiência
visual e possui pontos em Braille nos botões POWER, de
canal e de volume.
Ligar e desligar a TV
1 POWER
Liga e desliga a TV.
2 Botões de número
Pressione para selecionar
os canais diretamente
na TV.
3 –
Pressione para selecionar
os canais acima de 100.
Por exemplo, para o
canal 122, pressione “-”,
depois “2” e “2”.
4 VOL +, VOL Pressione para aumentar
ou diminuir o volume.
5 MENU
Exibe o menu na tela
principal.
6 ▲/▼/◄/►
Controla o cursor no
menu.
7 ENTER
Ao usar os menus na
tela, pressione ENTER
para ativar (ou mudar) um
item específico.
8 MTS
(Multi-channel Television
Sound)
Pressione para escolher
“Estéreo”, “Mono” ou
“SAP” (Secondary Audio
Program, Programa de
Áudio Secundário).
9 R.SURF
Pressione para voltar
automaticamente para
um canal preferido após
um tempo de espera
definido pelo usuário.
0 SOURCE
Pressione para exibir
todas as fontes de vídeo
disponíveis.
! INFO
Pressione para exibir
informações na tela da
TV.
@ PRE-CH
Sintoniza o canal anterior.
# CH , CH
Pressione para mudar os
canais.
$ EXIT
Pressione para sair do
menu.
% MUTE
Pressione para desativar
temporariamente o som.
^ EZ.VIEW
Usado para exibir Grupos
de Canais, Minimizador
de Canal, Programação
de Canais, Modo Música,
Silenc. Parcial.
Pressione o botão POWER no controle remoto.
Você também pode usar o botão POWER na TV.
Visualização dos menus
1
Pressione o botão MENU.
O menu principal é exibido na tela. O lado esquerdo
possui cinco ícones: Entrada, Imagem, Som, Canal e
“Configuração”.
2
Pressione o botão ▲ ou ▼ para selecionar um dos
ícones.
Pressione o botão ENTER para acessar o submenu do
ícone.
3
Pressione o botão ▲ ou ▼ para mover itens no menu.
Pressione o botão ENTER para ativar itens no menu.
4
Pressione o botão ▲/▼/◄/► para mudar os itens
selecionados. Pressione o botão MENU para voltar para o
menu anterior.
5
Pressione o botão EXIT para sair do menu.
Instalação de pilhas
Remova a tampa. Instale duas pilhas do
tamanho AAA, depois recoloque a tampa.
Quando o controle remoto não funcionar
normalmente, verifique se os pólos “+” e “–”
das pilhas estão posicionados corretamente
ou se as pilhas não estão sem carga.
Não misture tipos de pilhas, como alcalinas e de
manganês.
➢
Português - AA68-03972B-X0Por.indd
2
2008-8-15
10:25:44
Configuração - Plug & Play (dependendo do modelo)
Quando a TV é ligada inicialmente, diversas configurações
básicas de usuário ocorrem automaticamente e
subseqüentemente.
As seguintes configurações estão disponíveis.
1
2
Pressione o botão POWER
no controle remoto.
A mensagem “Iniciar Plug &
Play” é exibida. Ela tremula
por algum tempo e depois
o menu Idioma é exibido
automaticamente.
Pressione o botão ▲ ou ▼
para selecionar o idioma, em
seguida pressione o botão
ENTER. A mensagem “Verif.
entrada de antena” é exibida.
Se não for selecionado
um idioma, o menu
idioma desaparece após
aproximadamente 30
segundos.
➢
3 Verifique se a antena está
conectada à TV.
Pressione o botão ENTER
em seguida “Prog.Auto.” é
exibida.
4 Pressione o botão ENTER
para selecionar “Iniciar”. A TV
começa a memorizar todos os
canais disponíveis. Pressione
o botão ENTER para parar.
Entrada - Lista de Entradas (dependendo do modelo)
5
Plug & Play
Iniciar Plug & Play.
Entrar
Idioma
OK
Sair
6
Plug & Play
English
Español
Português
Français
Mover
Após todos os canais
disponíveis terem sido
armazenados, o “Ajuste
Relógio” é exibido. Pressione
o botão ENTER. Pressione o
botão ◄ ou ► para ir para a
hora ou minuto. Configure o
relógio pressionando o botão
▲ ou ▼.
Plug & Play
Ajuste Relógio 12:00 am
Entrar
Ignorar
➢
Ao concluir, pressione o botão
MENU. A mensagem “Bom
filme” é exibida e depois o
Bom filme
canal que foi armazenado
OK
será ativado.
O recurso Plug & Play não funciona no modo AV e
depois o canal que foi armazenado será ativado.
➢
Entrar
Ignorar
TV
Plug & Play
Verif. entrada de antena
Entrar
Mover
Ajustar
Lista de Entradas
 Lista de Entradas
TV
TV
Você pode alternar entre
AV1
ver o sinal de equipamentos
AV2
Componente
conectados, como um VCR,
DVD, decodificador e a fonte
de TV (aberta ou cabo).
Mover
Entrar
Retornar
Pressione o botão
SOURCE no controle
remoto repetidamente para selecionar a fonte de sinal
desejada.
OK
Ignorar
Reconfigurar o Método Plug &
Play :
MENU  ▲/▼ (Configurar) 
ENTER  ▲/▼ (Plug & Play) 
ENTER
Configuração
Plug & Play
►
Idioma
: Português ►
Hora
►
Closed Caption : Deslig.
Bloqueio de CH.
►
Tela Azul : Lig. ►
Melodia : Lig. ►
Modo música : Deslig.►
Mover
Entrar
Retornar
Plug & Play
Prog. Auto
0%
Iniciar
Entrar
Ignorar
Plug & Play
Prog. Auto
Ar 3
102MHz
7 %
Parar
Entrar
Ignorar
continuação...
Português - AA68-03972B-X0Por.indd
3
2008-8-15
10:25:44
Canal - Memorizar os canais
Canal - Sintonia fina
Canal - Agrupar canais
A sua TV pode memorizar e armazenar todos os canais
disponíveis para os canais da TV aberta e a cabo. Após os
canais disponíveis serem memorizados, use os botões CH
e CH
para percorrer os canais.
Isto elimina a necessidade de mudar canais inserindo os
dígitos do canal. Há três etapas para memorizar canais: “Ar/
Cabo”, “Prog. Auto” e “Adicionar/Apagar”.
Se a recepção estiver boa não é preciso fazer a sintonia fina
do canal, pois isto é feito automaticamente durante a operação
de busca e armazenagem. Porém, se o sinal estiver fraco ou
distorcido, talvez você precise ajustar o canal manualmente.
Você pode escolher a categoria
e encontrar o canal desejado
em poucos segundos. Salve um
canal nas seguintes categorias:
Filme, Música, Notícias, Esportes
e Usuário.
 Ar/Cabo
Para a TV poder iniciar a
memorização dos canais
disponíveis, é preciso
especificar o tipo de fonte
do sinal que está conectada
à TV (ou seja, uma antena
ou um sistema a cabo).
Selecione “Ar” ou “Cabo”
pressionando o botão ◄/► .
TV
Ar/Cabo : Ar
Prog. Auto Adicionar/Apagar
Sintonia fina Agrupar canais
Mover
Ajustar
Canal
►
►
►
►
►
◄/► : Você pode obter uma
imagem nítida e clara e boa
qualidade de som.
▲/▼  ENTER : Você pode
redefinir a configuração.
ENTER : Você pode memorizar a
imagem ou som ajustado.
Sintonia fina
P1
Mover
0
Restaurar
Ajustar
Salvar
Retornar
Recurso R.Surf
TV
▲
P
P
P
P
P
▼
Adicionar/Apagar
Agrupar canais
Seleção de grupo: Todos ►
Definir grupo de canais ►
Mover
Ajustar
Retornar
Método:
Definir grupo de canais
Filme Mús. Not. Esp. Usu.
▲/▼ : Usados para selecionar
P 1 P 2
um Programa.
P 3
◄/► : Usados para selecionar o P 4
P 5
grupo de canais desejado.
P 6
P 7
▲/▼ : Usados para confirmar a
P 8
nova escolha.
Mover Ajustar
Retornar
Pressione ▼ para selecionar
o Grupo de canais diretamente (Todos, Filme, Música,
Notícias, Esportes, Usuário)
Você também pode usar o botão EZ.VIEW para usar esta
função.
➢
Retornar
 Prog. Auto
Todos os canais disponíveis
Busca
são armazenados
automaticamente na memória
0%
quando os canais são
Iniciar
selecionados pela função de
sintonia direta.
Entrar
Retornar
Pressione o botão ENTER
em qualquer momento para interromper o processo de
memorização.
 Adicionar/Apagar
Você pode adicionar ou
apagar um canal para
exibir somente os canais
desejados. Para usar a
função “Adicionar/Apagar”,
primeiro execute “Prog. Auto”.
Selecione “Apagado” ou
“Adicionado” pressionando o
botão ENTER.
Método:
TV
➢
Este recurso permite que você
programe a TV para retornar a
um canal específico depois de
um certo tempo. Por exemplo,
você pode assistir outro canal
na hora do comercial. É possível
Salto
00: 29
ajustar R.Surf para “5 minutos”
e, a seguir, alternar os canais.
Após alguns minutos, a TV
retorna ao canal original.
Pressione o botão R.SURF repetidamente para ajustar o timer
em intervalos de trinta segundos até cinco minutos.
Mais
1 : Apagado
2 : Apagado
3 : Apagado
4 : Apagado
5 : Apagado
Mais
Mover
Entrar
Retornar
Português - AA68-03972B-X0Por.indd
4
2008-8-15
10:25:45
Configuração - Hora
 Relógio
É necessário configurar o
relógio para se poder usar
os diversos recursos de
Temporizador da TV. Você
também pode verificar o
relógio enquanto assiste TV.
(basta pressionar o botão
INFO.)
Configuração - Closed Caption
TV
Hora
12:00 am
Relógio
Sleep Timer : Desl.
Programador
►
Mover
Entrar
Retornar
 Sleep Timer
Você pode estabelecer um período de 30 a 180 minutos,
após o qual a TV entra automaticamente no modo de
espera.
Programador
Você pode usar o
TV
Programador
P H ligar
H
desl Def
programador para fazer com
1.--- --:-- am--:-- am Não
que a TV volte para um canal
2.--- --:-- am--:-- am Não
3.----:--
am--:--
am Não
específico em um horário
4.--- --:-- am--:-- am Não
predefinido.
5.--- --:-- am--:-- am Não
Vol. Timer Ligado
10
Até 5 programas podem
Mover
Entrar
Retornar
ser programados de uma
vez.
Se o Relógio não estiver configurado no menu Hora,
uma mensagem piscará se o usuário tentar acessar o
Programador.
A sua TV decodifica e exibe as
Configuração
TV
Plug & Play
►
legendas que são transmitidas
Idioma
: Português►
com alguns programas de TV.
Hora
►
Closed Caption : Lig.
Essas legendas são geralmente
Bloqueio de CH.
►
voltadas aos deficientes auditivos
Tela Azul : Lig.
►
Melodia
: Lig.
►
ou traduções de idiomas
Modo música : Desl.
►
estrangeiros. Todos os VCRs
Mover
Entrar
Retornar
gravam o sinal de legenda dos
programas de TV, portanto os vídeos domésticos gravados
também fornecem as legendas. A maioria das fitas de vídeo
comerciais pré-gravadas também fornece legendas. Verifique
a existência do símbolo da legenda na sua programação de
TV e na embalagem do vídeo: C C .
 Closed Caption: Ligada/Desligada
Você pode ativar ou desativar a função “Closed Caption”.
Configuração - Idioma/Tela azul /
Melodia / Modo música
 Idioma
Quando você usa a TV pela
primeira vez, deve selecionar
o idioma que será usado para
exibir menus e indicações.
TV
Configuração
Plug & Play
►
Idioma
: Português►
Hora
►
Closed Caption: Lig.
Bloqueio de CH.
►
Tela Azul
: Lig.
►
Melodia
: Lig.
►
Modo música
: Desl. ►
Mover
Entrar
Retornar
 Tela Azul
Se não houver sinal, ou o
sinal estiver fraco, uma tela
azul substitui automaticamente o fundo com imagem de
má qualidade. Se deseja continuar a ver a imagem de má
qualidade, defina “Tela azul” como “Desligado”.
 Melodia
Você pode ouvir uma melodia quando a TV é ligada ou
desligada.
Modo música
Você pode ouvir música/áudio sem vídeo ou distração
visual.
Quando o Modo Música está selecionado, somente a
música é audível e nenhuma imagem é visível. Você
pode ver o ícone de música ( ) na tela.
Você também pode usar o botão EZ.VIEW para usar
esta função.
➢
➢
➢
➢
Método:
ENTER : Lig./Desl.
 Vol. Timer Ligado
O volume preferido pode ser definido para quando o
temporizador ligar a TV automaticamente.
Método:
◄/► : Mover para a hora ou minuto do programa.
▲/▼ : Use para definir a hora ou minuto do programa.
▲/▼  ENTER : Defina a opção como SIM/Não para ativar/
desativar a operação.
☛Ajuste relógio primeiro
☛ Desligamento automático
Quando você configura o temporizador como “Ligado”,
a TV eventualmente irá se desligar caso nenhum
controle seja acionado por 3 horas após a TV ter sido
ligada através do temporizador. Esta função só fica
disponível no modo temporizador “Ligado” e previne o
superaquecimento, que pode acontecer se a TV ficar
ligada por muito tempo.
Português - AA68-03972B-X0Por.indd
5
2008-8-15
10:25:45
Configuração - Bloqueio de CH.
(dependendo do modelo)
Este recurso possibilita que
Bloqueio de CH.
TV
você impeça usuários não
Bloqueio de CH. : Lig. ►
Canal
: P 1
autorizados, como crianças, de
Bloquear
: ?
assistir programas inadequados
ao cancelar o vídeo e áudio. O
Bloqueio de canais não pode ser
liberado através dos botões do
Mover
Entrar
Retornar
painel frontal. Somente o controle
remoto pode liberar a configuração de Bloqueio de canal,
portanto não dê acesso do controle remoto às crianças.
 Bloqueio de CH.: Ligado/Desligado
Você pode ativar ou desativar a função “Bloqueio de
canais”.
 Canal: O número do canal a ser bloqueado.
 Bloquear: Ao pressionar o botão ENTER o que está
bloqueado é exibido.
Imagem - Modo
 Modo:
Dinâmico/ Padrão / Filme/
Pessoal
Você pode selecionar o
tipo de imagem que melhor
corresponde aos seus
requisitos de visualização.
TV
Modo
Modo
: Dinâmico ►
Contraste
:
100
Brilho
:
50
Nitidez
:
75
Cor
:
50
Matiz :
Vr 50 Vm 50
Tonalidade : Frio1 ►
Restaurar ►
Mover
Ajustar
Retornar
 Contraste / Brilho / Nitidez/ Cor / Matiz (somente
NTSC)
A TV possui diversas configurações que permitem o
controle da qualidade da imagem.
 Tonalidade: Frio2 / Frio1 / Normal / Quente1 / Quente2
Você pode selecionar a cor da tela inteira de acordo com
a sua preferência.
 Restaurar
Você pode voltar aos padrões de fábrica.
A função redefinir atua em cada modo (Dinâmico,
Padrão, Filme ou Pessoal).
Imagem - Digital NR / DNIe Jr
(dependendo do modelo)
 Digital NR
Se o sinal recebido pelo
televisor for fraco, você
pode ativar este recurso
para reduzir fantasmas e
interferências que possam
aparecer na tela.
TV
Imagem
Modo
: Dinâmico ►
Digital NR : Desl. ►
DNIe Jr
: Desl. ►
Mover
Entrar
Som
TV
 Modo: Padrão/Música/
Modo
: Padrão ►
Filme/Diálogo/Pessoal
Equalizador
►
Você pode selecionar o tipo
MTS
: Estéreo►
Auto Volume : Desl. ►
de efeito de som especial a
Pseudo Estéreo : Desl. ►
ser usado ao assistir a uma
Turbo Plus : Desl. ►
Mudo Parcial : Lig. ►
transmissão específica.
Mover
Entrar
Sair
 Equalizador
A TV possui diversas
configurações que permitem o controle da qualidade do
som.
Após quaisquer mudanças aplicadas nestas
configurações o modo de som automaticamente
passa para Pessoal.
 MTS (Multi-channel Television Sound)
Dependendo do programa específico que estiver sendo
transmitido, você pode ouvir em Mono, Estéreo ou SAP.
Pressione o botão MTS no controle remoto
repetidamente para selecionar “Estéreo”, “Mono” ou
“SAP” (Programa de Áudio Secundário).
 Auto Volume
Cada estação transmissora tem a sua condição própria de
sinal e não é fácil ajustar o volume sempre que se muda
de canal. Este recurso possibilita o ajuste automático do
volume do canal desejado, diminuindo a saída do som
quando o sinal de modulação for alto ou aumentando a
saída do som quando o sinal de modulação for baixo.
 Pseudo Estéreo
Este recurso converte um sinal de som monaural em dois
canais esquerdo e direito idênticos. Quando “Pseudo Estéreo”
estiver “Ligado” ou “Desligado”, a configuração se aplica aos
efeitos sonoros, como “Padrão”, Música”, “Filme” e “Diálogo”.
◆ Turbo Plus
Este recurso enfatiza as faixas agudas e graves do
som (e inclui outros efeitos). Você obterá um som mais
grandioso e dinâmico ao assistir canais de música, filmes
ou de outros tipos.
➢
➢
➢ Se algum canal estiver bloqueado, você não poderá
acessar o menu “Canal” e “Bloqueio de CH.” através
dos botões de controle do painel da TV (aparece “Não
disponível” no menu “Bloqueio de CH.”). Você só pode
acessar através do controle remoto.
Som - Modo / Equalizador / MTS / Auto
Volume / Pseudo Estéreo / Turbo Plus /
Mudo Parcial
Sair
 DNIe Jr
Este recurso usa qualquer tipo de sinal de entrada e
converte-o num sinal de saída melhorado independente
do tipo de dispositivo garantindo uma imagem mais
natural.
◆ Mudo Parcial
Você pode reduzir o volume pela metade e controlar o
volume, mesmo no modo silencioso.
Ao clicar no botão “mute” uma vez para ativar Silêncio
Parcial, você verá silenc. parcial ( )
na tela; ao clicar duas vezes, para o Silêncio Completo,
verá o ícone de silêncio completo ( ).
Você também pode usar o botão EZ.VIEW para usar esta
função.
Método:
➢
➢
ENTER : Ligada/Desligada
Português - AA68-03972B-X0Por.indd
6
2008-8-15
10:25:45
Easy View - Minimizador de canais
Solução de problemas
A visualização fácil é uma
combinação de recursos de vídeo
e áudio que torna a experiência de
assistir TV muito mais simples.
Se a TV aparentar ter algum problema, experimente primeiro
verificar esta lista de possíveis problemas e soluções. Se
nenhuma destas dicas de solução de problemas servir, entre
em contato com o centro de assistência autorizada Samsung
mais próximo.
O minimizador de canais é um
recurso que oferece a liberdade
de escolha do número de canais
que você pode assistir a qualquer
momento!
Para adicionar um canal
Você pode ir até o seu canal
favorito se quiser adicioná-lo ao
Minimizador de Canais.
Easy View
Agrupar Canais
Minimizador de canais
Programamdor de canais
Modo Música
Mudo Parcial
Mover
Entrar
►
►
►
►
►
Sair
Rolar
Selecionar ▼ Excluir
P14
P20
Rolar
P35
Selecionar ▼ Excluir
Método:
▲ : adicionar o canal atual ao Minimizador de Canais.
Repetir o processo para adicionar até seis canais.
➢
Para excluir um canal
Você pode excluir o canal no Minimizador de Canais
pressionando o botão ▼ .
Você pode exibir o Minimizador de Canais pressionando
o botão ◄/►/▲.
Você não pode exibir o Minimizador de Canais
pressionando o botão ▲ quando seis canais forem
adicionados.
O
Minimizador de Canais está sempre ativado, portanto
você não precisa pressionar o botão de visualização
fácil.
➢
➢
➢
Imagem ruim.
A TV não quer ligar.
 Verifique se a tomada da parede está funcionando.
 Verifique se a TV está ligada na tomada.
 Verifique se há pilhas no controle remoto.
Problemas no funcionamento do controle remoto
 Substitua as pilhas do controle remoto.
 Limpe a extremidade superior do controle remoto (janela
de transmissão).
 Verifique se os pólos “+” e “-” das pilhas estão
posicionados corretamente.
 Verifique se as pilhas têm carga.
 Experimente outro canal.
 Ajuste a antena.
 Verifique todas as conexões com cabos.
Qualidade do som ruim.
 Experimente outro canal.
 Ajuste a antena.
Sem imagem ou som.





Experimente outro canal.
Pressione o botão SOURCE.
Verifique se a TV está ligada na tomada.
Verifique as conexões da antena.
O botão MUTE deve estar desligado.
Sem cores ou tonalidades erradas.
 Verifique se o programa é transmitido em cores.
 Ajuste as configurações de imagem.
A imagem rola verticalmente.
 Ajuste a antena.
 Verifique todas as conexões com cabos.
 Se estiver usando um VCR, verifique o tracking.
A TV funciona de maneira incorreta.
 Desligue a TV da tomada por 30 segundos e tente ligar
novamente.
O controle remoto não opera a TV.
 Verifique se há pilhas no controle remoto.
 Verifique se os pólos “+” e “-” das pilhas estão
posicionados corretamente.
 Verifique se as pilhas têm carga.
continuação...
Português - AA68-03972B-X0Por.indd
7
2008-8-15
10:25:46
Mapa OSD
Entrada
✽ : varia de acordo com o modelo.
– Lista de Entradas ✽ – TV / AV1 / AV2 / Componente
Imagem
– Modo
– Dinâmico/ Padrão / Filme/ Pessoal
Contraste
Brilho
Nitidez
Cor
Matiz (somente NTSC)
Tonalidade – Frio2 / Frio1 / Normal / Quente1 / Quente2
Restaurar
– Digital NR
– Desl./Lig.
– DNIe Jr
– Desl./Lig.
Som
–
–
–
–
–
–
–
Modo
Equalizador
MTS
Auto Volume
Pseudo Estéreo
Turbo Plus
Mudo Parcial
– Padrão/Música/Filme/Diálogo/Pessoal
Canal
–
–
–
–
–
Ar/Cabo
Prog. Auto
Adicionar/Apagar
Sintonia fina
Agrupar canais
– Ar/Cabo
–
–
–
–
–
Mono / Estéreo / SAP
Desl./Lig.
Desl./Lig.
Desl./Lig.
Desl./Lig.
– Apagado / Adicionado
Configuração – Plug & Play
– Idioma ✽
– Hora
– Closed Caption
– Bloqueio de CH.
– Tela Azul
– Melodia
– Modo música
–
–
–
–
–
–
–
–
–
–
–
English / Español / Português / Français
Relógio
Sleep Timer
Programador
Desl./Lig.
Bloqueio de CH.
Canal
Bloquear
Desl./Lig.
Desl./Lig.
Desl./Lig.
Informações importantes de garantia com
relação ao formato de visualização de televisão
Os Televisores com tela de formato padrão (4:3, a taxa
do aspecto da largura e altura da tela) são projetados
principalmente para a visualização de vídeo no formato
padrão com movimento total. As imagens exibidas nestes
aparelhos, portanto, devem estar no formato padrão 4:3 e em
constante movimento. Exibir gráficos e imagens estacionárias
na tela, como as barras escuras no alto e na parte inferior
(imagens widescreen) devem limitar-se a não mais do que
15% do tempo total de uso da televisão por semana.
Os Televisores com formato widescreen (16:9, a taxa
do aspecto da largura e altura da tela) são projetados
principalmente para a visualização de vídeo no formato
widescreen com movimento total. As imagens exibidas nestes
aparelhos devem, portanto, estar no formato widescreen
16:9 ou expandidas para preencher a tela caso o seu modelo
ofereça este recurso, e em constante movimento. Exibir
gráficos e imagens estacionárias na tela, como as barras
escuras laterais de formatos de televisão e vídeo padrão,
devem limitar-se a não mais do que 15% do tempo total de
uso da televisão por semana.
Adicionalmente, a exibição de outras imagens estacionárias
e texto, como relatórios do mercado de ações, vídeo games,
logotipos de emissoras, websites ou gráficos de computador
e modelos, devem limitar-se ao descrito acima para todos
os televisores. A exibição de imagens estacionárias que
ultrapasse as diretrizes acima pode causar o desgaste
não uniforme dos tubos de imagem (CRTs), deixando
imagens sutis, mas marcadas de maneira permanente na
imagem do televisor. Para evitar isso, varie a programação
e imagens e exiba principalmente imagens em movimento
em tela cheia, não padrões estacionários ou barras
escuras. Nos modelos de televisores que oferecem recursos
de dimensionamento de imagem, use esses controles para
visualizar os formatos diferentes como imagem em tela cheia.
Seja cauteloso na seleção e duração de formatos de televisão
utilizados para a visualização. O desgaste não uniforme do
CRT como resultado de seleção de formato e uso, assim
como outra imagens marcadas, não está coberto pela garantia
limitada Samsung.
Português - AA68-03972B-X0Por.indd
8
2008-8-15
10:25:46
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
