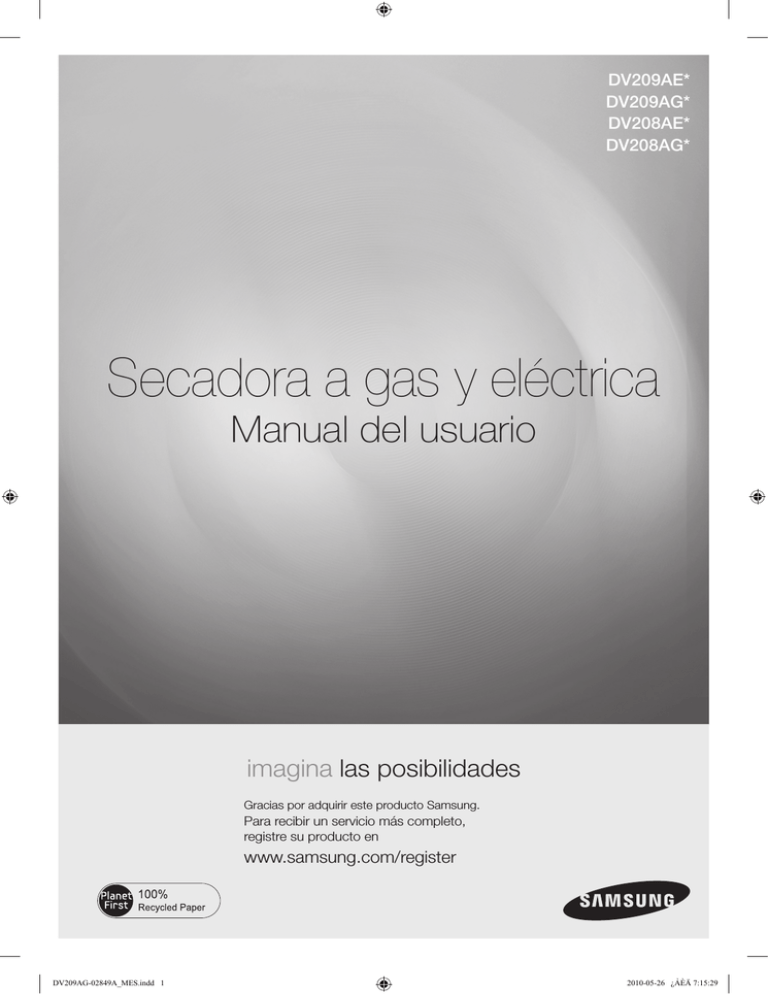

DV209AE*

DV209AG*

DV208AE*

DV208AG*

Secadora a gas y eléctrica

Manual del usuario

DV209AG-02849A_MES.indd 1

imagina las posibilidades

Gracias por adquirir este producto Samsung.

Para recibir un servicio más completo, registre su producto en www.samsung.com/register

2010-05-26 ¿ÀÈÄ 7:15:29

características

1. Capacidad extra grande

¡Las capacidades de secado ultra al alcance de la mano! Ahora puede secar cargas extra grandes. Nuestra secadora ultra grande, con 7.3 cu.ft. de capacidad, hace circular más aire entre su ropa, secándola más rápido, para obtener un resultado sin arrugas.

2. Diversos ciclos de secado y programa Fuzzy Logic

Simplemente gire el Jog Dial para seleccionar uno de los 7 ciclos de secado automático, incluyendo normal y potencia extra, o deje que el Control Fuzzy Logic mida el grado de humedad y determine automáticamente el tiempo de secado. La precisión en el secado nunca fue más sencilla que con Samsung.

3. Ahorro de tiempo

Los ciclos están diseñados pensando en usted. Todas nuestras secadoras están diseñadas para secar su ropa en menos tiempo... ¡sólo en 44 minutos! Así le queda tiempo para las cosas más importantes de la vida.

4. Ahorro de energía

Las secadoras Samsung son súper eficientes en el consumo de energía. Puede secar hasta

3,01 lb (1,36 kg) de ropa con 1 kWh. Además, tanto la gran capacidad como el control

Fuzzy Logic ahorran energía secando automáticamente sus prendas de la manera más eficiente.

5. Puerta fácilmente reversible

Nuestras secadoras se adecuan a casi cualquier lugar. La dirección de la puerta fácilmente reversible puede modificarse con sólo cuatro tornillos.

6. Base con cajones de almacenamiento

Tiene una base de 15” opcional a disposición para elevar la secadora y lograr así una carga y descarga más sencilla.

También ofrece un cajón de almacenamiento incorporado que puede sostener una botella de detergente de 100 oz.

7. Apilamiento (MODELO N.°: SK-3A1, SK-4A, SK-5A)

La lavadora y la secadora de Samsung pueden apilarse para maximizar el espacio utilizable.

Deben retirarse las patas de la secadora para apilar la lavadora y la secadora. Puede adquirir un kit de apilamiento opcional en su comercio minorista de productos Samsung.

2_

características

DV209AG-02849A_MES.indd 2 2010-05-26 ¿ÀÈÄ 7:15:29

instrucciones de seguridad

Felicitaciones por la compra de la nueva secadora Samsung. Este manual contiene información importante acerca de la instalación, el uso y el cuidado del electrodoméstico. Lea detenidamente estas instrucciones a fin de aprovechar al máximo los múltiples beneficios y funciones de la secadora.

ADVERTENCIA - Riesgo de incendio

La instalación de la secadora de ropa debe estar a cargo de un instalador calificado.

Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.

No instale una secadora de ropa con materiales para ventilación de plástico flexible. Si se instala un conducto de metal flexible (tipo lámina metálica), debe ser de un tipo específico identificado por el fabricante del electrodoméstico como adecuado para utilizar con secadoras de ropa. Los materiales para ventilación flexibles suelen hundirse, aplastarse fácilmente y atrapar pelusa. Estas condiciones obstruirán el flujo de aire de la secadora de ropa y aumentarán el riesgo de incendio.

Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.

LO QUE NECESITA SABER SOBRE LAS INSTRUCCIONES DE SEGURIDAD

Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las posibles condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común, precaución y cuidado cuando instale, realice el mantenimiento o ponga en funcionamiento la secadora.

Comuníquese siempre con el fabricante si surgen problemas o situaciones que usted no comprende.

SÍMBOLOS Y PRECAUCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA

Peligros o prácticas inseguras que pueden causar

lesiones físicas graves

o la muerte.

PRECAUCIÓN

Peligros o prácticas inseguras que pueden causar

lesiones físicas leves o

daños materiales.

PRECAUCIÓN

Siga la información contenida en este manual para minimizar el riesgo de incendio o explosión o para evitar daños materiales, lesiones físicas o la muerte.

No almacene ni utilice gasolina u otros vapores o líquidos inflamables cerca de este o cualquier otro electrodoméstico.

NO intente hacer nada.

NO desarme.

NO toque.

Siga las instrucciones fielmente.

Desenchufe el cable de alimentación del tomacorriente de pared.

Asegúrese de que la máquina tenga buena conexión a tierra para evitar descargas eléctricas.

Llame al centro de servicio técnico para obtener asistencia.

GUARDE ESTAS INSTRUCCIONES

instrucciones de seguridad

_3

DV209AG-02849A_MES.indd 3 2010-05-26 ¿ÀÈÄ 7:15:29

instrucciones de seguridad

QUÉ HACER SI PERCIBE OLOR A GAS:

No intente encender ningún electrodoméstico.

No encienda el electrodoméstico.

No toque ningún interruptor eléctrico.

No utilice ningún teléfono de su edificio.

Haga que todos los ocupantes se retiren del cuarto, edificio o área.

Comuníquese inmediatamente con el proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.

Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.

La instalación y el servicio técnico deberán estar a cargo de un instalador calificado, una agencia de reparaciones o el proveedor de gas.

Lea todas las instrucciones antes de usar el electrodoméstico.

ADVERTENCIA

Para reducir el riesgo de incendio o explosión:

No seque prendas que hayan sido previamente limpiadas, lavadas, remojadas o salpicadas con gasolina, solventes de limpieza en seco u otras sustancias inflamables o explosivas. Emiten vapores que se pueden prender fuego o explotar. No debe colocarse en la secadora ningún material que haya estado en contacto con un solvente de limpieza o líquidos o sólidos inflamables hasta que se haya eliminado todo vestigio de tales líquidos o sólidos inflamables y sus vapores.

Existen muchos artículos altamente inflamables en los hogares, tales como acetona, alcohol desnaturalizado, gasolina, kerosene, algunos limpiadores líquidos de uso doméstico, algunos quitamanchas, aguarrás, ceras y removedores de cera.

No se deben secar artículos que contengan goma espuma (puede estar catalogada como espuma de látex) o materiales semejantes a la goma y con textura similar en la opción de secado con calor. Los materiales de goma espuma que reciben calor pueden, en ciertas circunstancias, provocar incendios por combustión espontánea.

No permita que los niños o las mascotas jueguen sobre el electrodoméstico, dentro de él o frente a él. Se requiere de supervisión cuando el electrodoméstico es utilizado cerca de niños y mascotas.

Antes de desechar la secadora o de retirarla de servicio, quite la puerta del compartimiento de secado para evitar que los niños y las mascotas queden atrapados dentro de la secadora.

No introduzca su mano en el electrodoméstico cuando el tambor esté en movimiento.

No instale o guarde este electrodoméstico donde quede expuesto a factores climáticos.

No modifique los controles.

GUARDE ESTAS INSTRUCCIONES

4_

instrucciones de seguridad

DV209AG-02849A_MES.indd 4 2010-05-26 ¿ÀÈÄ 7:15:29

No repare, reemplace ni intente realizar el mantenimiento de cualquier pieza del electrodoméstico a menos que se recomiende específicamente en las instrucciones de reparación para el usuario y que, a su juicio, usted tenga la habilidad para llevarlas a cabo.

No utilice suavizante de ropa o productos para eliminar la estática salvo que el fabricante del suavizante de ropa o del producto recomiende su uso con la secadora.

Limpie el filtro para pelusas antes o después de cada carga.

Mantenga el área alrededor de la salida del drenaje y las áreas circundantes libres de pelusa, polvo y suciedad.

El personal técnico calificado debe efectuar una limpieza periódica del interior de la secadora y del conducto de drenaje.

Este electrodoméstico debe conectarse a tierra correctamente. Nunca enchufe el cable de alimentación a un receptáculo que no esté conectado a tierra correctamente ni guarde conformidad con los códigos locales y nacionales. Consulte las instrucciones de instalación para conectar este electrodoméstico a tierra.

No se siente encima de la secadora.

Debido a las constantes mejoras a los productos, Samsung se reserva el derecho de modificar las especificaciones sin previo aviso. Para conocer detalles completos, consulte las instrucciones de instalación incluidas con su producto antes de seleccionar los gabinetes, hacer aberturas o comenzar la instalación.

ADVERTENCIA

Asegúrese de que los bolsillos no contengan objetos pequeños, sólidos y de forma irregular, material extraño, etc., por ejemplo: monedas, cuchillos, alfileres, etc. Tales objetos podrían dañar la secadora.

No lave ropa que contenga hebillas grandes, botones u otros objetos de metal pesado o sólido.

DV209AG-02849A_MES.indd 5

GUARDE ESTAS INSTRUCCIONES

instrucciones de seguridad

_5

2010-05-26 ¿ÀÈÄ 7:15:29

instrucciones de seguridad

Se pueden producir pérdidas de gas en su sistema que generen una situación peligrosa.

ADVERTENCIA

Las pérdidas de gas pueden no ser detectadas únicamente por el olor.

Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.

Instale y utilice de acuerdo con las instrucciones del fabricante.

No coloque prendas en la secadora que hayan sido salpicadas o remojadas con aceite vegetal o aceite de cocina. Incluso después del lavado, estas prendas pueden contener una cantidad importante de dichos aceites.

El aceite que queda puede prenderse fuego espontáneamente. La posibilidad de combustión espontánea aumenta cuando las prendas que contienen aceite vegetal o aceite de cocina son expuestas al calor. Las fuentes de calor, tales como la secadora, pueden calentar estas prendas y permitir que se produzca la oxidación del aceite a modo de reacción. La oxidación genera calor. Si dicho calor no puede escapar, las prendas pueden calentarse lo suficiente como para prenderse fuego. Amontonar, apilar o guardar este tipo de prendas puede impedir que el calor escape y puede generar un peligro de incendio.

Todas las prendas limpias y sucias que contengan aceite vegetal o aceite de cocina pueden resultar peligrosas. Lavar dichas prendas en agua caliente con una dosis adicional de detergente reducirá el peligro, aunque no lo eliminará. Siempre use el ciclo Cool Down

(Enfriamiento) para estas prendas con el fin de reducir la temperatura. Nunca retire estas prendas cuando la secadora se encuentre caliente ni interrumpa el ciclo de secado hasta que las prendas hayan pasado por el ciclo Cool Down (Enfriamiento). Nunca amontone o apile estas prendas cuando estén calientes.

GUARDE ESTAS INSTRUCCIONES

6_

instrucciones de seguridad

DV209AG-02849A_MES.indd 6 2010-05-26 ¿ÀÈÄ 7:15:29

contenido

INSTALACIÓN DE LA SECADORA

8

8 Herramientas necesarias para la instalación

8 Consulte Exterior de la secadora

9 Requisitos para el tendido de conductos

11 Importante para el instalador

11 Consideraciones acerca de la ubicación

11 Instalación del electrodoméstico en un gabinete o en un hueco

12 Instalación en casas rodantes

12 Drenaje

13 Requisitos en cuanto al gas

14 Requisitos eléctricos

14 Conexión a tierra

15 Conexiones eléctricas

16 Reemplazo de las piezas y los accesorios

16 Instalación

19 Lista de verificación final de la instalación

20 Sugerencias acerca del drenaje de la secadora

21 Inversión de la puerta

MANUAL DE INSTRUCCIONES,

SUGERENCIAS

22

22 Descripción general del panel de control

24 Seguro para niños

25 Secado en estante

26 Limpie el filtro para pelusas

26 Cargue la secadora de manera adecuada

26 Cómo comenzar

CUIDADO Y LIMPIEZA

27

27 Panel de control

27 Tambor

27 Tambor de acero inoxidable

27 Exterior de la secadora

27 Sistema de drenaje de la secadora

SUGERENCIAS PARA PRENDAS

ESPECIALES

28

GUÍA DE SOLUCIÓN DE PROBLEMAS

29

APÉNDICE

32

28 Sugerencias para prendas especiales

29 Controle estos puntos si su secadora…

31 Códigos de información

32 Tabla de indicaciones del tejido

33 Protección del medio ambiente

33 Declaración de conformidad

33 Especificaciones

34 Tabla de ciclos contenido

_7

DV209AG-02849A_MES.indd 7 2010-05-26 ¿ÀÈÄ 7:15:29

instalación de la secadora

HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN

Contrate a un profesional para instalar la secadora adecuadamente. En caso de que sea necesaria una visita del servicio técnico como consecuencia de una mala configuración, ajuste y conexión, se considerará responsabilidad del instalador. Si usted mismo instala la secadora, usted será el responsable.

Asegúrese de tener todo lo necesario para realizar una instalación adecuada.

1. Se requiere un TOMACORRIENTE CON CONEXIÓN A TIERRA. Consulte la sección Requisitos eléctricos. Consulte la página 12.

2. UN CABLE DE ALIMENTACIÓN para las secadoras eléctricas (excepto en Canadá). Consulte la página

13.

3. Los CONDUCTOS DE GAS (si se trata de una secadora a gas) deben cumplir con los códigos locales y nacionales.

4. El SISTEMA DE DRENAJE debe consistir en un conducto de drenaje de metal rígido o flexible con un recubrimiento de metal resistente.Consulte los requisitos para el drenaje en las páginas 8-10.

CONSULTE EXTERIOR DE LA SECADORA

[ DV209AE* / DV209AG* / DV208AE* / DV208AG* ]

Panel de control

Puerta

Estante de secado

Patas ajustables

8_

instalación de la secadora

DV209AG-02849A_MES.indd 8 2010-05-26 ¿ÀÈÄ 7:15:29

REQUISITOS PARA EL TENDIDO DE CONDUCTOS

Utilice un conducto de acero galvanizado rígido o de aluminio rígido, de 4 pulgadas (10,2 cm) de diámetro.

No utilice un conducto de menor tamaño.

Los conductos de más de 4 pulgadas (10,2 cm) de diámetro pueden ocasionar una mayor acumulación de pelusa. Periódicamente, debe retirar la pelusa acumulada.

Si es preciso utilizar un conducto de metal flexible, utilice el tipo que viene con un recubrimiento de metal resistente. No utilice un conducto flexible con un recubrimiento delgado. Se puede producir una obstrucción importante si se dobla el conducto flexible en forma demasiado marcada.

Nunca instale ningún tipo de conducto flexible en paredes, techos u otros espacios que queden ocultos.

Sólo deben utilizarse conductos metálicos rígidos o flexibles para el drenaje.

Haga que el conducto de drenaje se mantenga lo más recto y corto posible.

Asegure las uniones con cinta para conductos. No utilice tornillos.

NO HAGA QUE LA SECADORA DRENE HACIA NINGUNA PARED, TECHO, SÓTANO DE PEQUEÑA

ALTURA O ESPACIO OCULTO DE UN EDIFICIO, LÍNEA DE DESCARGA DE GASES O CUALQUIER

OTRO CONDUCTO COMÚN O CHIMENEA. ESTO PODRÍA GENERAR UN PELIGRO DE INCENDIO

COMO CONSECUENCIA DE LA PELUSA EXPULSADA POR LA SECADORA.

Un conducto flexible de plástico se puede enroscar, encorvar, pinchar, puede reducir el flujo de aire, prolongar el tiempo de secado y afectar el funcionamiento de la secadora.

Los sistemas de drenaje de mayor longitud que la recomendada pueden prolongar el tiempo de secado, afectar el funcionamiento del equipo y acumular pelusa.

El conducto de drenaje debe finalizar en una tapa de drenaje con un regulador de tiro que gire hacia afuera para evitar el reflujo de aire y el ingreso de insectos o plantas. Nunca utilice una tapa de drenaje con un regulador de tiro magnético.

La tapa debe tener 12 pulgadas (30,5 cm) de espacio libre como mínimo entre la parte inferior de la tapa y el suelo u otra obstrucción. La abertura de la tapa debe apuntar hacia abajo.

Nunca instale un filtro sobre la salida del drenaje.

Para evitar la acumulación de pelusa, no permita que la secadora drene directamente en el hueco de una ventana. No permita que drene debajo de la casa o de una galería.

Si la red de conductos del drenaje debe pasar por un área que no recibe calor, se debe aislar el conducto y se lo debe colocar levemente en declive hacia la tapa de drenaje para reducir la condensación y la acumulación de pelusa.

Inspeccione y limpie el interior del sistema de drenaje por lo menos una vez por año. Desenchufe el cable de alimentación antes de limpiar.

Controle con frecuencia para asegurarse de que el regulador de tiro de la tapa de drenaje se abra y se cierre sin inconvenientes.

Controle una vez por mes y limpie al menos una vez al año. Nota: Si las prendas no se secan, verifique que los conductos no estén obstruidos.

DV209AG-02849A_MES.indd 9 instalación de la secadora

_9

2010-05-26 ¿ÀÈÄ 7:15:30

instalación de la secadora

SECADORA ELÉCTRICA Y A GAS

Tipo de tapa impermeable

Recomendado

Utilice sólo para una instalación de corto alcance

Cant. de codos de 90°

0

1

2

3

4” (10,16 cm)

Rígido

24,4 m (80 pies)

20,7 m (68 pies)

Metálico flexible*

12,4 m (41 pies)

11,2 m (37 pies)

17,4 m (57 pies)

14,3m (47 pies)

10,1 m (33 pies)

9,0 m (29 pies)

2,5” (6,35 cm)

Rígido

22,6 m (74 pies)

18,9 m (62 pies)

Metálico flexible*

10,1 m (33 pies)

8,8 m (29 pies)

15,5 m (51 pies)

12,5 m (41 pies)

7,6 m (25 pies)

6,5 m (21 pies)

* No utilice un conducto flexible de un material que no sea el metal.

Si la nueva secadora se instala dentro de un sistema de drenaje existente, debe asegurarse de que:

el sistema de drenaje cumpla con todos los códigos locales, estatales y nacionales;

no se utilice un conducto flexible de plástico;

se controle y limpie toda la pelusa acumulada del interior del conducto existente;

el conducto no esté enroscado o aplastado;

el regulador de tiro de la tapa de drenaje se abra y se cierre sin inconvenientes.

La presión estática de cualquier sistema de drenaje no debe superar las 0,83 pulgadas de la columna de agua ni ser inferior a 0.

Esto se puede medir cuando la secadora está en funcionamiento con un manómetro en el punto donde el conducto de drenaje se conecta a la secadora. Se debe utilizar la opción sin calor. Se debe vaciar el tambor de la secadora y se debe limpiar el filtro para pelusas.

10_

instalación de la secadora

DV209AG-02849A_MES.indd 10 2010-05-26 ¿ÀÈÄ 7:15:30

IMPORTANTE PARA EL INSTALADOR

Lea las siguientes instrucciones con detenimiento antes de instalar la secadora. Estas instrucciones se deben conservar para consultas futuras.

ADVERTENCIA

RETIRE LA PUERTA DE TODOS LOS ELECTRODOMÉSTICOS DESECHADOS PARA EVITAR EL

PELIGRO DE QUE UN NIÑO SE ASFIXIE.

CONSIDERACIONES ACERCA DE LA UBICACIÓN

La secadora debe estar ubicada donde haya suficiente espacio adelante para cargarla y suficiente espacio atrás para el sistema de drenaje. Esta secadora viene preparada de fábrica para el drenaje posterior.

Para que drene por la parte inferior o hacia la izquierda, utilice el kit de drenaje accesorio. El kit viene acompañado de instrucciones. Es importante asegurarse de que en la habitación circule suficiente aire fresco. La secadora debe estar ubicada donde el aire pueda fluir sin inconvenientes.

Para las secadoras a gas, se debe mantener el espacio libre suficiente tal como figura en la placa de información para garantizar que haya aire suficiente para la combustión y el funcionamiento adecuado de la secadora.

NO SE DEBE INSTALAR O GUARDAR LA SECADORA EN UN ÁREA DONDE QUEDE EXPUESTA AL

AGUA Y/O A LOS FACTORES CLIMÁTICOS. EL ÁREA DE LA SECADORA DEBE MANTENERSE LIBRE

DE MATERIALES COMBUSTIBLES, GASOLINA Y OTROS VAPORES Y LÍQUIDOS INFLAMABLES.

UNA SECADORA PRODUCE PELUSA COMBUSTIBLE. NO DEBE HABER PELUSAS EN EL ÁREA

CIRCUNDANTE DE LA SECADORA.

INSTALACIÓN DEL ELECTRODOMÉSTICO EN UN GABINETE O EN

UN HUECO

ADVERTENCIA

La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de incendio cuando se instala en un gabinete o en un hueco.

No se debe instalar ningún otro electrodoméstico que queme combustible en el mismo gabinete de la secadora.

ADVERTENCIA: Para reducir el riesgo de incendio, esta secadora DEBE TENER UN DRENAJE CON

SALIDA HACIA EL EXTERIOR.

Consulte la sección INFORMACIÓN ACERCA DEL DRENAJE.

Los espacios libres mínimos entre la secadora y las paredes adyacentes u otras superficies deben tener las siguientes dimensiones:

2” (5,08 cm) en el frente, 17” (43,18 cm) en la parte superior, 1” (2,54 cm) a ambos lados y 2,375” (12,7 cm) en la parte posterior.

El frente del gabinete debe contar con dos aperturas sin obstrucciones para que ingrese el aire, para ocupar un área total combinada mínima de 72 pulg² (183 cm²), con 3” (7,62 cm) de apertura mínima en la parte superior y en la parte inferior. Se acepta una puerta tipo persiana con un espacio libre equivalente.

DV209AG-02849A_MES.indd 11 instalación de la secadora

_11

2010-05-26 ¿ÀÈÄ 7:15:30

instalación de la secadora

INSTALACIÓN EN CASAS RODANTES

La instalación de la secadora en casas rodantes debe cumplir con la Norma de Construcción y Seguridad de Casas Fabricadas, Título 24 CFR, Parte 32-80 [denominada anteriormente Norma Federal para la

Construcción y la Seguridad de Casas Rodantes, Título 24, HUD (Parte 280), 1975] (para los Estados

Unidos) o las Normas CSA Z240 (para Canadá).

Cuando se instala una secadora en una casa rodante, se debe tener la precaución de asegurar la secadora al piso.

Ubique un área en la que circule suficiente aire fresco.

Se requiere un espacio mínimo de 72 pulg² (465 cm²) sin obstrucciones.

Llame al 1-800-SAMSUNG para obtener más información acerca de la compra del kit de anclaje al piso como accesorio.

Todas las instalaciones en casas rodantes deben tener un drenaje con salida hacia el exterior y la terminación del conducto de drenaje debe estar firmemente asegurada a la estructura de la casa rodante mediante materiales que no resulten inflamables.

El conducto de drenaje no puede terminar debajo de la casa rodante.

Consulte la sección Drenaje a fin de obtener más información.

DRENAJE

Si la secadora tiene un drenaje con salida hacia el exterior se evitará que ingrese una gran cantidad de pelusa y humedad a la habitación.

En los Estados Unidos:

Todas las secadoras deben tener un drenaje con salida hacia el exterior.

El conducto de drenaje requerido tiene 4 pulgadas (102 mm) de diámetro.

Sólo se utilizarán conductos flexibles tipo lámina metálica, si los hubiera, identificados específicamente para su utilización con el electrodoméstico por el fabricante y que cumplan con el Esquema para conductos de transición de secadora de ropa, Tema 2158A.

El conducto no se montará con tornillos u otros medios de sujeción que se extiendan dentro del conducto y atrapen pelusa.

En Canadá:

Sólo se utilizarán aquellos conductos flexibles tipo lámina metálica, si los hubiera, específicamente identificados por el fabricante para su uso con el electrodoméstico.

Todas las secadoras deben tener un drenaje con salida hacia el exterior.

El conducto de drenaje debe tener 4 pulgadas (102 mm) de diámetro.

Fuera de los EE.UU. y Canadá:

Remítase a los códigos locales.

ADVERTENCIA

La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de incendio cuando se instala en un gabinete o en un hueco.

NUNCA UTILICE UN CONDUCTO FLEXIBLE DE PLÁSTICO O DE UN MATERIAL QUE NO

SEA EL METAL.

Si su red de conductos existente es de plástico, de un material que no sea el metal o es inflamable, reemplácela por una que sea de metal.

Utilice únicamente un conducto de drenaje de metal que no sea inflamable para asegurar la contención del aire expulsado, el calor y la pelusa.

12_

instalación de la secadora

DV209AG-02849A_MES.indd 12 2010-05-26 ¿ÀÈÄ 7:15:30

REQUISITOS EN CUANTO AL GAS

Utilice únicamente gas natural o gas LP (gas licuado de propano).

LA INSTALACIÓN DEBE REALIZARSE EN CONFORMIDAD CON LOS CÓDIGOS LOCALES, O

EN AUSENCIA DE ELLOS, CON EL CÓDIGO NACIONAL PARA GAS Y COMBUSTIBLES ANSI/

Z223.1, LA REVISIÓN MÁS RECIENTE (PARA LOS ESTADOS UNIDOS), O CON LOS CÓDIGOS DE

INSTALACIÓN CAN/CGA-B149 (PARA CANADÁ).

Las secadoras a gas están equipadas con un orificio para el quemador de modo que puedan ser utilizadas con gas natural. Si tiene pensado utilizar su secadora con gas LP (gas licuado de propano), deberá efectuarse la conversión para lograr un funcionamiento adecuado y seguro, dicha tarea deberá estar a cargo de un técnico calificado.

Se recomienda usar un conducto de suministro de gas de 1/2” (1,27 cm) y el mismo debe reducirse para la conexión con el conducto de gas de 3/8” (1 cm) de su secadora. El Código Nacional para Gas y

Combustibles exige que se instale una válvula manual de cierre del gas, aprobada y de fácil acceso, dentro de los 6’ de distancia de la secadora.

Las secadoras a gas instaladas en garajes residenciales deben estar elevadas a 18 pulgadas (46 cm) del piso.

Además, se debe instalar una conexión roscada macho N.P.T. (rosca nacional para tubos) de 1/8” (0,3 cm), accesible para la conexión del medidor de prueba, inmediatamente contra corriente de la conexión del suministro de gas de la secadora.

Su secadora debe estar desconectada del sistema de suministro de gas durante las pruebas de presión del sistema.

NO vuelva a utilizar el viejo conducto de gas de metal flexible. El diseño del conducto de gas flexible debe estar certificado por la Asociación Americana del Gas (CGA en Canadá).

Todo compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de petróleo.

A modo de cortesía, la mayoría de las empresas locales de gas inspeccionarán la instalación del artefacto a gas.

ENCENDIDO DEL GAS: la secadora utiliza un sistema de encendido automático para encender el quemador.

No existe un piloto que permanezca constantemente encendido.

Instrucciones de instalación de la comunidad de Massachusetts

La instalación de la secadora deberá estar a cargo de un plomero o un gasista matriculado.

Se deberá instalar una válvula de gas manual con una manija en forma de “T” en el conducto de suministro de gas de la secadora. Si se utiliza un conector de gas flexible para instalar la secadora, el conector debe tener una longitud máxima de 3’ (36”).

ADVERTENCIA

- Se pueden producir pérdidas de gas en su sistema que ocasionen una situación peligrosa.

- Las pérdidas de gas pueden no ser detectadas únicamente por el olor.

- Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.

- Instale y use de acuerdo con las instrucciones del fabricante.

DV209AG-02849A_MES.indd 13 instalación de la secadora

_13

2010-05-26 ¿ÀÈÄ 7:15:30

instalación de la secadora

REQUISITOS ELÉCTRICOS

El diagrama del cableado se encuentra en la parte posterior de la secadora.

ADVERTENCIA

La conexión inadecuada del conductor de conexión a tierra del equipo puede generar una descarga eléctrica.

Consulte a un electricista o técnico calificado si le surgen dudas acerca de si la conexión a tierra de su secadora es correcta. No modifique el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un electricista calificado que instale el tomacorriente adecuado.

Para evitar el riesgo innecesario de incendio, descarga eléctrica o lesiones físicas, todo el cableado y la conexión a tierra deben realizarse en conformidad con los códigos locales, o en ausencia de ellos, con el Código Eléctrico Nacional, ANSI/NFPA Nro. 70, su última revisión (para los EE.UU.) o el Código Eléctrico Canadiense CSA C22.1, sus últimas revisiones y los códigos y ordenanzas locales. Es su responsabilidad proveer los servicios eléctricos adecuados para su secadora.

Todas las instalaciones de gas deberán realizarse en conformidad con el Código Nacional para

Combustibles ANSI/Z2231, su última revisión (para los EE.UU.) o con los Códigos de Instalación

CAN/CGA - B149, su última revisión (para Canadá) y los códigos y ordenanzas locales.

CONEXIÓN A TIERRA

Esta secadora debe conectarse a tierra. En caso de que el electrodoméstico funcione mal o se descomponga, la conexión a tierra reducirá el riesgo de descarga eléctrica al ofrecer una vía de menor resistencia a la corriente eléctrica.

Modelos a gas

Su secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra.

El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y conectado a tierra en conformidad con todos los códigos y ordenanzas locales.

No modifique el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un electricista calificado que instale el tomacorriente adecuado.

NUNCA CONECTE UN CABLE A TIERRA A TUBERÍAS DE PLOMERÍA, TUBERÍAS DE GAS O

CAÑERÍAS DE AGUA CALIENTE DE PLÁSTICO.

Modelos eléctricos

La secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra, de venta por separado.

El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y conectado a tierra en conformidad con todos los códigos y ordenanzas locales.

Si no se utiliza un cable de alimentación y la secadora eléctrica debe estar permanentemente cableada, se la debe conectar a un sistema de cableado de metal con conexión a tierra, o se debe conectar un conductor con conexión a tierra del equipo a los conductores del circuito y a la terminal con conexión a tierra del equipo.

14_

instalación de la secadora

DV209AG-02849A_MES.indd 14 2010-05-26 ¿ÀÈÄ 7:15:30

CONEXIONES ELÉCTRICAS

Antes de poner al electrodoméstico en funcionamiento o realizar pruebas, siga las instrucciones de conexión a tierra de la sección Conexión a tierra.

Se recomienda que se destine un circuito derivado individual (o separado) sólo para la secadora. NO

UTILICE UN CABLE PROLONGADOR.

Modelos a gas – EE.UU. y Canadá

Se requiere un servicio eléctrico aprobado de CA de 120 voltios, 60 Hz, con un fusible o disyuntor de 15 A.

Modelos eléctricos – Sólo EE.UU.

La mayor parte de las secadoras estadounidenses requieren un servicio eléctrico aprobado de

CA de 120/240 voltios, 60 Hz. Algunas requieren un servicio eléctrico aprobado de 120/208 voltios, 60 Hz. Los requisitos del servicio eléctrico pueden encontrarse en la etiqueta con información ubicada detrás de la puerta. Se requiere un fusible o disyuntor de 30 A a ambos lados del conducto.

Si se utiliza un cable de alimentación, el cable debe enchufarse a un tomacorriente de 30 A.

NO se provee el cable de alimentación con los modelos eléctricos de secadoras estadounidenses.

IMPORTANTE:

Si lo permiten los códigos locales, el suministro eléctrico de la secadora puede estar conectado por medio de un nuevo kit de cable de alimentación eléctrica, rotulado para que se lo utilice con la secadora, es decir que cuente con certificación U.L. y categorizado en un mínimo de 120/240 voltios, 30 amperes con tres conductores de cobre Nro. 10 que finalicen en terminales de bucle cerrado, pernos de pala de tipo abierto con extremos rebatidos o con conductores de estaño.

1. Tamaño de los conductores y el tipo de cable.

2. Dispositivo de alivio de tensión con certificación UL de 3/4” (1,9 cm)

No vuelva a utilizar un cable de alimentación eléctrica de una secadora vieja. El cable de alimentación eléctrica debe conservarse en el gabinete de la secadora con un dispositivo de alivio de tensión con certificación UL adecuado.

La conexión a tierra a través del conductor neutro está prohibida para (1) instalaciones nuevas con circuito derivado, (2) casas rodantes, (3) vehículos recreativos y (4) áreas en las que los códigos locales prohíban la conexión a tierra a través de un conductor neutro. (Utilice un enchufe de 4 pines para el tomacorriente de 4 ranuras, tipo NEMA 14-30R).

Modelos eléctricos – Sólo Canadá

Se requiere un servicio eléctrico aprobado de CA de 120/240 voltios, 60 Hz, equipado con un fusible o disyuntor de 30 A a ambos lados del conducto.

Todos los modelos canadienses se envían con el cable de alimentación adjunto. El cable de alimentación debe conectarse a un tomacorriente de 30 A.

En Canadá no está permitido convertir una secadora a 208 voltios.

DV209AG-02849A_MES.indd 15 instalación de la secadora

_15

2010-05-26 ¿ÀÈÄ 7:15:30

instalación de la secadora

REEMPLAZO DE LAS PIEZAS Y LOS ACCESORIOS

Si es preciso reemplazar piezas o accesorios de la secadora, comuníquese con el distribuidor al que le compró la secadora o con el centro de atención al cliente de SAMSUNG al 1-800-SAMSUNG (726-7864).

INSTALACIÓN

Reúna las herramientas y piezas necesarias antes de comenzar la instalación.

Lea y siga las instrucciones provistas con cualquier herramienta enumerada aquí.

Herramientas y piezas

Pinzas Cúter

Llave inglesa para tuberías (sólo de gas)

Llave de tuercas

Nivel Destornillador Phillips Cinta para conductos Llave inglesa

Para realizar una instalación adecuada, recomendamos contratar a un profesional. Para instalar:

1. Mueva la secadora al lugar adecuado para la instalación. Considere instalar la secadora y lavadora lado a lado. Esto permitirá el acceso a las conexiones de gas, eléctricas y de drenaje.

Coloque dos de las protecciones superiores de cartón en el piso.

Coloque dos de las protecciones superiores de cartón en el piso. Incline la secadora hacia uno de los laterales, de modo tal que quede atravesando ambas protecciones.

2. Vuelva a colocar la secadora en posición vertical.

3. La secadora debe estar nivelada para garantizar un secado óptimo. Para minimizar las vibraciones, los ruidos y los movimientos indeseados, el suelo debe ser una superficie sólida perfectamente nivelada.

Para colocar la secadora a la misma altura que la lavadora, retraiga completamente las patas niveladoras girándolas en sentido contrario a las agujas del reloj, luego afloje las patas girándolas en sentido de las agujas del reloj.

Nivel

Retraer completamente

Luego aflojar

Ajuste las patas niveladoras sólo lo necesario para nivelar la secadora. Extender las patas niveladoras más de lo necesario puede hacer que la secadora vibre.

Patas niveladoras

16_

instalación de la secadora

DV209AG-02849A_MES.indd 16 2010-05-26 ¿ÀÈÄ 7:15:30

4. Consulte la sección Drenaje antes de instalar el sistema de drenaje. Instale la red de conductos desde la secadora hasta la tapa de drenaje. El extremo con reborde de las secciones del conducto deben apuntar hacia afuera de la secadora.

NO utilice tornillos con recubrimiento de metal cuando realice el montaje de los conductos. Se les debe colocar cinta a las uniones.

Nunca utilice material de plástico flexible para el drenaje.

Sugerencia para que las instalaciones queden bien ajustadas: conecte una sección del sistema de drenaje a la secadora antes de colocarla en su lugar.

Utilice cinta para conductos para asegurar esta sección a la secadora, pero no cubra las aberturas del gabinete de la secadora.

5.

Consulte la sección Requisitos eléctricos.

ANTES DE PONER EL ELECTRODOMÉSTICO EN FUNCIONAMIENTO O REALIZAR PRUEBAS, siga las instrucciones de conexión a tierra de la sección Conexión a tierra.

MODELOS ESTADOUNIDENSES:

IMPORTANTE: Todos los modelos estadounidenses fueron fabricados para una CONEXIÓN

DE SISTEMAS DE 3 CABLES.

El armazón de la secadora está conectado a tierra al conductor neutro del bloque de terminales.

Se requiere una CONEXIÓN DE SISTEMAS DE 4 CABLES para las construcciones nuevas o remodeladas, las casas rodantes o si los códigos locales no permiten la conexión a tierra a través del conductor neutro. Si se utiliza un sistema de 4 cables, el armazón de la secadora no puede ser conectado a tierra al conductor neutro del bloque de terminales. Remítase a las siguientes instrucciones para las CONEXIONES DE SISTEMAS DE 3 Y 4 CABLES.

Retire la tapa del bloque de terminales.

Inserte el cable de alimentación con un dispositivo de alivio de tensión con certificación UL a través del orificio provisto en el gabinete cerca del bloque de terminales.

Se debe utilizar un dispositivo de alivio de tensión.

No afloje las tuercas ya instaladas en el bloque de terminales. Asegúrese de que estén ajustadas.

Utilice un tomacorriente para huecos profundos de 3/8” (1 cm).

6. Consulte la sección Requisitos en cuanto al gas.

Retire la cubierta protectora de la rosca para tubos.

Aplique compuesto de unión de tuberías o 1 1/2 vueltas aproximadamente de cinta de teflón en todas las conexiones roscadas.

El compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de petróleo.

Conecte el suministro de gas a la secadora.

Se requiere un accesorio adicional para conectar el extremo de la rosca hembra de 3/4” (1,9 cm) de un conector flexible al extremo de la rosca macho de 3/8” (1 cm) de la secadora.

Ajuste firmemente el accesorio de la tubería de gas sobre las roscas.

Abra el suministro de gas. Controle todas las conexiones de gas para detectar si presentan pérdidas usando una solución jabonosa.

Si aparecen burbujas, ajuste las conexiones y vuelva a controlar.

NO use la llama abierta para verificar si hay pérdidas de gas.

DV209AG-02849A_MES.indd 17 instalación de la secadora

_17

2010-05-26 ¿ÀÈÄ 7:15:31

instalación de la secadora

Conexiones de sistemas de 3 CABLES

1. Afloje o retire el tornillo central del bloque de terminales.

2. Conecte el cable neutro (cable blanco o central) del cable de alimentación a la terminal de tornillo central de color plateado del bloque de terminales. Ajuste el tornillo.

3. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los tornillos.

4. Ajuste los tornillos con dispositivo de alivio de tensión.

5. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de la secadora.

Asegure la cubierta con un tornillo de sujeción.

1. Conector a tierra externo

2. Cable a tierra neutro (verde/amarillo)

3. Tornillo central de color plateado del bloque de terminales

4. Cable neutro (cable blanco o central)

5. Dispositivo de alivio de tensión con certificación UL de

3/4” (1,9 cm)

ADVERTENCIA

Si realiza la conversión del sistema eléctrico de 4 cables a 3 cables, debe volver a conectar la cinta de conexión a tierra al soporte del bloque de terminales para conectar a tierra el armazón de la secadora al conductor neutro.

Conexiones de sistemas de 4 CABLES

1. Retire el tornillo central del bloque de terminales.

2. Conecte el cable a tierra (verde o sin cubierta) del cable de alimentación al tornillo conductor a tierra externo.

3. Conecte el cable neutro (cable blanco o central) del cable de alimentación y el cable a tierra del electrodoméstico (verde con franjas amarillas) debajo del tornillo central del bloque de terminales.

4. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los tornillos.

5. Ajuste los tornillos con dispositivo de alivio de tensión.

6. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de la secadora.

Asegure la cubierta con un tornillo de sujeción.

1. Conector a tierra externo

2. Cable verde o de cobre desnudo del cable de alimentación

3. Dispositivo de alivio de tensión con certificación UL de

3/4 pulgadas (1,9 cm)

4. Tornillo central de color plateado del bloque de terminales

5. Cable a tierra (verde/amarillo)

6. Cable neutro (cable blanco o central)

18_

instalación de la secadora

DV209AG-02849A_MES.indd 18 2010-05-26 ¿ÀÈÄ 7:15:31

6. Con un nivelador, controle la secadora y haga los ajustes necesarios a las patas niveladoras.

7. En ese momento, asegúrese de que todas las conexiones de gas (en los modelos a gas), y las conexiones eléctricas y del drenaje estén completas. Enchufe la secadora y controle el funcionamiento utilizando la lista de verificación que figura más abajo.

8. (SÓLO MODELOS A GAS: DV209AGW, DV209AGG, DV208AGW, DV208AGG)

Es posible que al principio el quemador no se encienda debido a la presencia de aire en el conducto de gas. Permitir que la secadora funcione con la opción de calor purgará el conducto. Si en el lapso de 5 minutos el gas no se enciende, apague la secadora y espere 5 minutos. Asegúrese de que el suministro de gas hacia su secadora esté abierto. Para confirmar que el gas está encendido, controle que se sienta calor en el drenaje.

LISTA DE VERIFICACIÓN FINAL DE LA INSTALACIÓN

La secadora está enchufada al tomacorriente y está conectada a tierra correctamente.

Los conductos de drenaje están conectados y se ha colocado cinta a las uniones.

NO se usó un conducto flexible de plástico.

Se usó material de metal rígido o flexible con un recubrimiento de metal resistente para la ventilación.

La secadora está nivelada y apoyada firmemente sobre el piso.

Modelos a gas: el gas está abierto y no hay pérdidas de gas.

Encienda la secadora para confirmar que funciona, calienta y se apaga.

DV209AG-02849A_MES.indd 19 instalación de la secadora

_19

2010-05-26 ¿ÀÈÄ 7:15:31

instalación de la secadora

SUGERENCIAS ACERCA DEL DRENAJE DE LA SECADORA

ADVERTENCIA

Un conducto flexible de plástico o de un material que no sea el metal presenta un potencial riesgo de incendio.

1. Asegúrese de que su secadora esté instalada correctamente para que extraiga el aire fácilmente.

2. Utilice un conducto de metal rígido, de 4” Coloque cinta en todas las uniones, incluso en la secadora.

Nunca use tornillos que atrapen pelusa.

3. Mantenga los conductos lo más recto posible.

4. Limpie todos los viejos conductos antes de instalar la nueva secadora.

Asegúrese de que la ventilación se abra y se cierre sin inconvenientes.

Inspeccione y limpie el sistema de drenaje todos los años.

No permita que un sistema de drenaje defectuoso demore el secado:

1. Restringiendo a la secadora con un sistema de drenaje defectuoso.

2. utilizando un conducto flexible de plástico, con un recubrimiento delgado o de un material que no es el metal.

3. utilizando conductos innecesariamente largos que tienen muchos codos.

4. Usando conductos y ventilaciones aplastados u obstruidos.

1

3

2

4

20_

instalación de la secadora

DV209AG-02849A_MES.indd 20 2010-05-26 ¿ÀÈÄ 7:15:32

INVERSIÓN DE LA PUERTA

1. Desconecte el cable de alimentación.

2. Retire los dos tornillos de la bisagra de la puerta.

3. Levante la puerta y retírela.

4. Retire un tornillo del frente delantero.

8. Vuelva a insertar el tornillo en el otro agujero.

9. Vuelva a colocar el tornillo

(Paso 4) en el frente delantero.

5. Retire los dos tornillos del lado opuesto de la bisagra de la puerta.

6. Retire los dos tornillos de la placa de apoyo.

10. Coloque la puerta sobre el lado contrario y vuelva a fijar a la secadora.

11. Vuelva a conectar la placa de apoyo.

7. Quitar un tornillo de la bisagra de la puerta.

12. Vuelva a colocar los tornillos en los orificios restantes.

DV209AG-02849A_MES.indd 21 instalación de la secadora

_21

2010-05-26 ¿ÀÈÄ 7:15:32

manual de instrucciones, sugerencias

DESCRIPCIÓN GENERAL DEL PANEL DE CONTROL

1

Selector de ciclos

1 2 3 4 5 6 7 8 9 10

Para seleccionar un ciclo, gire el disco Selector de ciclos hasta llegar al ciclo deseado.

La luz del indicador junto al nombre del ciclo se iluminará. Los ciclos Normal,

Carga Pesada, Sintética y Delicada son ciclos Sensor de Secado .

La opción Sensor de Secado detecta automáticamente la humedad en la carga y apaga la secadora cuando alcanza el nivel de secado seleccionado

(muy seco a centrifugado parcial).

Normal: utilice este ciclo para secar cargas tales como algodón, ropa interior y lino.

Carga Pesada: use este ciclo para obtener más calor para las telas resistentes, tales como los jeans, el lana y la ropa de trabajo.

Sintética: seca automáticamente prendas de algodón sin arrugas, telas sintéticas, tejidos y telas que requieren planchado permanente. El ciclo minimiza la formación de arrugas al ofrecer un período de enfriamiento sin calor más prologando al final del ciclo.

Delicada: este ciclo fue diseñado para secar prendas sensibles al calor a baja temperatura de secado.

Secado con temporizador: este ciclo le permite seleccionar el tiempo del ciclo deseado en minutos.

Gire el disco Selector de ciclos a Secado con temporizador, a continuación, presione la flecha hacia arriba de Ajustar Tiempo para determinar el tiempo de secado.

Presione la flecha repetidamente para desplazarse por las opciones de tiempo.

Quitar Arrugas: este ciclo eliminará las arrugas de prendas que están limpias, secas y sólo levemente arrugadas, tales como prendas que extrajo de un armario lleno, una maleta o prendas que han estado en la secadora demasiado tiempo después de la finalización del ciclo. El ciclo Quitar Arrugas se puede usar con cualquier temperatura.

Secado a temperatura ambiente: este ciclo seca la carga con aire a temperatura ambiente.

22_

manual de instrucciones, sugerencias

DV209AG-02849A_MES.indd 22 2010-05-26 ¿ÀÈÄ 7:15:32

2

3

4

5

6

7

8

Pantalla gráfica digital

Botón de selección Nivel de Secado

Botón de selección

Temperatura

Botón de selección

Tiempo

Botón de selección

Sonido de

Alarma

Botón de selección

Prevenir

Arrugas

Ajustar Tiempo

La pantalla digital muestra el tiempo restante del ciclo calculado después de presionar el botón Inicio/Pausa. El tiempo restante calculado puede fluctuar a medida que avance el ciclo. Se iluminará la luz de Secar y se mantendrá iluminada hasta que se haya cumplido el ciclo.

Cuandola secadora esté en la fase de enfriamiento, se iluminará la luz de Enfriar.

Cuando la secadora esté en la fase de Prevenir Arrugas, se iluminará la luz la

Prevenir Arrugas.

Cuando el ciclo haya finalizado, aparecerá la palabra “Fin” en la pantalla hasta que se abra la puerta de la secadora o se presione el botón Encender/Apagar.

Si su secadora se detiene durante un ciclo, las luces del indicador parpadearán hasta que se presione el botón Inicio/Pausa.

Para seleccionar el nivel de secado en los ciclos Normal, Carga Pesada, u otros ciclos Sensor de Secado , presione el botón Nivel de Secado. Se iluminará una luz en el indicador junto al nivel de secado deseado.

Presione el botón repetidamente para desplazarse por las opciones. Las cargas más grandes o más voluminosas posiblemente requieran la opción Más Seco para que el secado sea completo. La opción Menos Seco es la más adecuada para telas livianas, o paraque quede algo de humedad en las prendas al final del ciclo.

Utilícela para las prendas que deban secarse en posición horizontal o colgarse.

Para seleccionar la temperatura correcta para la carga, presione el botón

Temperatura. Se iluminará una luz del indicador junto al nivel de temperatura deseado. Presione el botón repetidamente para desplazarse por las opciones.

Alto: para los algodones resistentes o aquellos con el rótulo “Secar en secadora”.

Medio: para telas que requieren planchado permanente, telas sintéticas, algodones livianos u otras prendas rotuladas “Secar en secadora a temperatura media”.

Bajo: para prendas sensibles al calor rotuladas “Secar en secadora a temperatura baja” o “Secar en secadora a temperatura cálida”.

Mínimo: ofrece la menor temperatura de secado con calor posible.

Cuando usa los ciclos Secado Manual, se puede ajustar el tiempo presionando el botón de selección de Tiempo.

Durante el ciclo Sensor de Secado, el indicador lumínico del tiempo se encuentra apagado porque el tiempo de secado exacto se determina según los niveles de humedad fluctuantes.

Cuando el ciclo haya finalizado, se escuchará una señal sonora.

Cuando está seleccionada la opción Prevenir Arrugas, la señal sonora sonará en forma intermitente.

Ajuste el volumen de la señal sonora o apáguela presionando el botón Sonido de

Alarma. Presione el botón repetidamente para desplazarse por las opciones.

La opción Prevenir Arrugas ofrece aproximadamente 90 minutos de secado intermitente con aire fresco al final de ciclo para reducir la formación de arrugas.

Presione el botón Prevenir Arrugas para activar dicha función.

La luz del indicador arriba de la tecla se iluminará cuando se seleccione Prevenir

Arrugas. La carga está seca y puede ser retirada en cualquier momento durante el ciclo Prevenir Arrugas.

Se puede agregar o restar tiempo a los tiempos configurados automáticamente en los ciclos de Secado Manual ciclos Secado con temporizador, Quitar Arrugas o

Secado a temperatura ambiente.

Para agregar o restar tiempo al ciclo, presione la tecla Ajustar Tiempo con la flecha hacia arriba o hacia abajo hasta que aparezca el tiempo deseado.

9

10

Botón de selección Inicio/

Pausa

Botón Encender/

Apagar

Presiónelo para detener y reiniciar los programas.

Presiónelo una vez para encender la secadora y presiónelo nuevamente para apagarla. Si la secadora permanece encendida durante más de 10 minutos sin que se toque ninguno de los botones, se apagará automáticamente.

manual de instrucciones, sugerencias

_23

DV209AG-02849A_MES.indd 23 2010-05-26 ¿ÀÈÄ 7:15:32

manual de instrucciones, sugerencias

SEGURO PARA NIÑOS

Una función para evitar que los niños jueguen con la secadora.

Configuración/Liberación

Si desea configurar o liberar esta función, presione simultáneamente los botones Tiempo y

Sonido de Alarma durante 3 segundos.

Cómo configurarla:

1. Puede configurarse mientras su secadora está en funcionamiento.

2. Una vez que configure la función Seguro para niños, no responderá ningún botón, excepto el botón Encender/Apagar, hasta que libere dicha función.

3. Se iluminará el indicador de Seguro para niños.

1. Si se vuelve a encender el electrodoméstico, la función Seguro para niños continuará encendida.

2. Para liberar dicha función, siga las instrucciones detalladas a continuación.

Cuando otros botones, salvo el botón Encender/Apagar, no respondan, verifique el indicador del Seguro para niños.

24_

manual de instrucciones, sugerencias

DV209AG-02849A_MES.indd 24 2010-05-26 ¿ÀÈÄ 7:15:33

SECADO EN ESTANTE

Instalación del estante de secado

1. Abra la puerta.

2. Coloque el estante de secado en el tambor, con el borde superior del estante de secado encima del filtro para pelusas.

3. Coloque las patas traseras en las dos áreas empotradas de la pared trasera de la secadora y luego empuje hacia abajo en el centro del estante de secado para ajustar.

4. Coloque las prendas que se secarán sobre el estante, dejando espacio entre ellas para que el aire pueda circular.

5. Cierre la puerta.

6. Utilice el ciclo Secado con temporizador. Seleccione el tiempo según la humedad y el peso de las prendas. Encienda la secadora. Posiblemente sea necesario reajustar el temporizador si se requiere más tiempo de secado.

PRENDAS SUGERIDAS

Suéteres lavables

(dóblelos y colóquelos en posición horizontal sobre el estante)

Muñecos de peluche

(rellenos con fibras de algodón o poliéster)

Muñecos de peluche

(rellenos con goma espuma o goma)

Almohadas de goma espuma

OPCIONES DE TEMP. SUGERIDAS

Bajo o Mínimo

Bajo o Mínimo

Secado a temperatura ambiente

Zapatillas

Secado a temperatura ambiente

Secado a temperatura ambiente o Calor

(Mínimo)

ADVERTENCIA

Secar artículos de goma espuma, plástico o goma con la opción de calor puede ocasionar daños al artículo y generar un peligro de incendio.

DV209AG-02849A_MES.indd 25 manual de instrucciones, sugerencias

_25

2010-05-26 ¿ÀÈÄ 7:15:33

manual de instrucciones, sugerencias

LIMPIE EL FILTRO PARA PELUSAS

Después de cada carga.

Para reducir el tiempo de secado.

Para hacer uso de la energía con mayor eficacia.

No haga funcionar la secadora sin el filtro para pelusas en su lugar.

CARGUE LA SECADORA DE MANERA ADECUADA

Coloque sólo una carga de ropa en la secadora por vez.

Las cargas de telas pesadas y livianas mezcladas se secan en forma diferente, lo que puede ocasionar que las telas livianas estén secas mientras que las telas pesadas queden húmedas al final del ciclo de secado.

Agregue una o más prendas similares a la secadora cuando necesite secar sólo una o dos prendas.

Esto mejora el funcionamiento de la secadora y la eficacia del secado.

Sobrecargar la secadora limita su funcionamiento y ocasiona un secado desparejo así como la formación excesiva de arrugas en algunas telas.

CÓMO COMENZAR

1. Cargue la secadora sin apretar. NO la sobrecargue.

2. Cierre la puerta.

3. Seleccione el ciclo y las opciones apropiadas para la carga (consulte las páginas 20, 21, 22).

4. Presione el botón Inicio/Pausa.

5. Se iluminará la luz del indicador de la secadora.

6. El tiempo del ciclo calculado aparecerá en la pantalla.

Es posible que el tiempo fluctúe para indicar mejor el tiempo de secado restante en el ciclo.

Cuando haya finalizado el ciclo, la luz de la Traba de la puerta se apagará y la palabra “End” (Fin) aparecerá en la pantalla.

Si presiona Encender/Apagar, se cancelará el ciclo y la secadora se detendrá.

El secado, de refrigeración, y las luces Hecho indicador se iluminará durante dichas fases del ciclo.

26_

manual de instrucciones, sugerencias

DV209AG-02849A_MES.indd 26 2010-05-26 ¿ÀÈÄ 7:15:33

cuidado y limpieza

PANEL DE CONTROL

Limpie con un paño suave y húmedo. No utilice sustancias abrasivas.

No rocíe el panel directamente con limpiadores en aerosol.

El acabado del panel de control puede dañarse a causa de algunos productos removedores de suciedad y manchas de tratamiento previo al lavado.

Aplique dichos productos lejos de la secadora y limpie el líquido derramado o el rocío inmediatamente.

TAMBOR

Elimine todas las manchas, tales como las de crayón, tinta o tintura de la tela (proveniente de artículos nuevos, tales como toallas o jeans) con un limpiador común.

Posteriormente, seque las toallas o prendas viejas para eliminar todo exceso de manchas o solución de limpieza.

Una vez que se hayan seguido estos pasos, es posible que las manchas aún sean visibles, pero no se transferirán a las cargas subsiguientes.

TAMBOR DE ACERO INOXIDABLE

Para limpiar el tambor de acero inoxidable, use un paño humedecido con un limpiador suave, no abrasivo, adecuado para superficies de acero inoxidable.

Elimine los residuos del limpiador y seque con un paño limpio.

EXTERIOR DE LA SECADORA

Toda la secadora tiene un acabado brillante. Limpie con un paño suave y húmedo. No utilice sustancias abrasivas.

Proteja la superficie de objetos afilados ya que éstos podrían rayar o dañar la superficie. No coloque objetos pesados ni afilados ni tampoco el paquete de detergente sobre la secadora.

Manténgalos apartados sobre el pedestal o en una caja de almacenaje, que puede adquirir por separado.

SISTEMA DE DRENAJE DE LA SECADORA

Para mantener un óptimo desempeño, se lo debe inspeccionar y limpiar todos los años.

La tapa de drenaje exterior debe limpiarse con más frecuencia para garantizar un funcionamiento adecuado.

cuidado y limpieza

_27

2010-05-26 ¿ÀÈÄ 7:15:33 DV209AG-02849A_MES.indd 27

sugerencias para prendas especiales

SUGERENCIAS PARA PRENDAS ESPECIALES

Siga las instrucciones del fabricante o de la etiqueta de indicaciones para secar prendas especiales. Si no se dispone de etiquetas con indicaciones, use la siguiente información como guía.

Cubrecamas y edredones

Frazadas

Cortinas y paños de tela

Pañales de tela

Prendas con relleno de plumas (chaquetas, bolsas de dormir, edredones, etc.)

Goma espuma (reverso de alfombras, muñecos de peluche, hombreras, etc.)

Almohadas

Plásticos(cortinas de baño, cubiertas de muebles para exteriores, etc.)

Siga las instrucciones de la etiqueta o seque en el ciclo Normal y con temperatura Alto.

Asegúrese de que la prenda esté completamente seca antes de usarla o guardarla.

Tal vez deba volver a colocarla para garantizar un secado uniforme.

Utilice el ciclo Normal y seque de a una sola frazada por vez para lograr un mejor funcionamiento de la secadora.

Asegúrese de que la prenda esté completamente seca antes de usarla o guardarla.

Utilice el ciclo Sintética y la temperatura Bajo o Mínimo para reducir la formación de arrugas.

Seque estos artículos en tandas pequeñas para obtener mejores resultados y retírelos lo antes posible.

Utilice el ciclo Normal y la temperatura Alto para pañales suaves y mullidos.

Utilice el ciclo Normal y la opción de temperatura Bajo o Mínimo.

Agregar toallas secas acorta el tiempo de secado y absorbe la humedad.

NO seque con el ciclo de secado con calor. Use el ciclo Secado a temperatura ambiente (sin calor).

ADVERTENCIA – Secar un artículo de goma con calor puede dañarlo u ocasionar un riesgo de incendio.

Utilice el ciclo Normal.

Agregue un par de toallas secas y un par de zapatillas limpias para mejorar el funcionamiento de la secadora y secar el artículo.

NO seque almohadas de capoc o de goma espuma en la secadora.

Utilice el ciclo Secado a temperatura ambiente.

Utilice el ciclo Secado a temperatura ambiente o el ciclo Secado con temporizador y la opción de temperatura Bajo o Mínimo de acuerdo con las instrucciones de la etiqueta.

ARTICULOS QUE SE DEBEN EVITAR:

Artículos de fibra de vidrio (cortinas, paños de tela, etc.).

Lanas, salvo que se recomiende en la etiqueta.

Artículos embebidos en aceite vegetal o de cocina.

28_

sugerencias para prendas especiales

DV209AG-02849A_MES.indd 28 2010-05-26 ¿ÀÈÄ 7:15:33

guía de solución de problemas

CONTROLE ESTOS PUNTOS SI SU SECADORA…

PROBLEMA

No funciona.

No calienta.

No seca.

Hace ruido.

No seca de manera uniforme.

SOLUCIÓN

Asegúrese de que la puerta esté cerrada con traba.

Asegúrese de que el cable de alimentación esté enchufado a un tomacorriente que funcione.

Controle los disyuntores y fusibles de la casa.

Presione el botón Inicio/Pausa nuevamente si la puerta se abre durante el ciclo.

Controle los disyuntores y fusibles de la casa.

Seleccione una opción de secado con calor distinta de Secado a temperatura ambiente.

En una secadora a gas, verifique que el suministro de gas esté abierto.

Limpie el filtro para pelusas y el conducto de drenaje.

La secadora puede haberse desplazado a la fase de enfriamiento del ciclo.

Verifique todos los ítem anteriores y, además,...

Asegúrese de que la tapa de drenaje hacia el exterior de la casa se pueda abrir y cerrar sin inconvenientes.

Verifique que el sistema de drenaje no presente obstrucciones. Los conductos deben inspeccionarse y limpiarse todos los años.

Utilice un conducto de drenaje de metal rígido, de 4”.

No la sobrecargue. 1 carga de lavado = 1 carga de secado.

Separe los artículos pesados de los artículos livianos.

Es posible que se deban reubicar los artículos grandes y voluminosos, como las frazadas o los edredones, para garantizar un secado uniforme.

Verifique que la lavadora esté drenando en forma correcta para extraer el agua de la carga adecuadamente.

Es posible que la carga sea demasiado pequeña como para secarse correctamente. Agregue algunas toallas.

Verifique si en la carga hay objetos tales como monedas, botones flojos, clavos, etc. Retírelos de inmediato.

Es normal escuchar el ruido de la válvula de gas de la secadora o que el ciclo del dispositivo de calor se enciende o se apaga durante el ciclo de secado.

Asegúrese de que la secadora esté correctamente nivelada tal como se describe en las instrucciones de instalación.

Es normal que la secadora emita un zumbido debido a alta velocidad del aire que se mueve por el tambor de la secadora y el sistema de drenaje.

Es posible que las costuras, los bolsillos y otras áreas resistentes similares no se sequen por completo cuando el resto de la carga ha llegado al nivel de secado seleccionado. Esto es normal. Seleccione la opción Más Seco si lo desea.

Si se seca un artículo pesado con una carga liviana, por ejemplo una toalla con sábanas, es posible que el artículo pesado no se seque completamente cuando el resto de la carga ha alcanzado el nivel de secadoseleccionado. Separe los artículos pesados de los artículos livianos para obtener mejores resultados.

guía de solución de problemas

_29

2010-05-26 ¿ÀÈÄ 7:15:33 DV209AG-02849A_MES.indd 29

guía de solución de problemas

PROBLEMA SOLUCIÓN

Tiene olor.

Se apaga antes de que la carga esté seca

Los olores del hogar, ya sea que provengan de pintura, barniz, limpiadores potentes, etc., pueden ingresar en la secadora con el aire del ambiente. Esto es normal puesto que la secadora extrae el aire de la habitación, lo calienta y lo hace circular por el tambor y lo expulsa a través del drenaje hacia el exterior.

Cuando estos olores permanecen en el aire, ventile la habitación completamente antes de usar la secadora.

La carga de la secadora es demasiado pequeña. Agregue más prendas o algunas toallas y reinicie el ciclo.

La carga de la secadora es demasiado grande. Retire algunas prendas y vuelva encender la secadora.

30_

guía de solución de problemas

DV209AG-02849A_MES.indd 30 2010-05-26 ¿ÀÈÄ 7:15:33

CÓDIGOS DE INFORMACIÓN

Pueden aparecer códigos de información para ayudarle a comprender mejor qué ocurre con la secadora.

PANTALLA DE

ERROR tS tO

SIGNIFICADO SOLUCIÓN dO dF bE oD hE

Et

FE

Filtro para pelusas obstruido

La ventilación está obstruida

La secadora funciona con la puerta abierta

La puerta no está bien cerrada

Estado no válido de un circuito corto clave durante 75 segundos

Limpie el filtro o el conducto de ventilación.

Si el problema continúa, llame al servicio técnico.

Cierre la puerta y luego reinicie.

Si el problema continúa, llame al servicio técnico.

Solicite servicio técnico.

Asegúrese de que NO haya botones presionados constantemente. Pruebe reiniciar el ciclo.

Si el problema continúa, llame al servicio técnico.

Solicite servicio técnico.

Tiempo de secado no válido que supera el tiempo de secado

Temperatura no válida al poner en funcionamiento la secadora

Estado no válido de la comunicación

Eeprom

Solicite servicio técnico.

Frecuencia de fuente de alimentación no válida

Pruebe reiniciar el ciclo.

Si el problema continúa, llame al servicio técnico.

Pruebe reiniciar el ciclo.

Si el problema continúa, llame al servicio técnico.

DV209AG-02849A_MES.indd 31 guía de solución de problemas

_31

2010-05-26 ¿ÀÈÄ 7:15:33

apéndice

TABLA DE INDICACIONES DEL TEJIDO

Los siguientes símbolos ofrecen indicaciones acerca de las prendas. La etiqueta de indicaciones de la prenda incluye símbolos para lavado, blanqueado, secado y planchado, o limpieza a seco cuando sea necesaria. El uso de símbolos garantiza la consistencia entre los fabricantes textiles de artículos nacionales e importados. Siga las indicaciones de la etiqueta para prolongar la vida útil de la prenda y reducir los problemas del lavado.

Ciclo de lavado Instrucciones especiales

Secar colgado / tender

Símbolos de advertencia para el lavado

No lavar Normal

Sintética / Antiarrugas /

Control de arrugas

Prendas suaves / delicadas

Lavado a mano

Colgar para que escurra

Secar en posición horizontal

Secado con calor

No retorcer

No usar lejía

Temperatura del agua**

Caliente

Alto

Medio

No secar en secadora

Sin vapor (agregado a la plancha)

No planchar

Cálida Bajo Limpiar en seco

Fría Cualquier calor Limpiar en seco

Lejía

Cualquier lejía (cuando sea necesaria)

Sólo lejía sin cloro (con protección para ropa de color)

Lejía (cuando sea necesaria)

Ciclo de secado en secadora

Sin calor / aire

Temperaturas de secado con plancha o vapor

Alto

Medio

No limpiar en seco

Secar colgado / tender

Colgar para que escurra

Secar en posición horizontal

Normal Bajo

Sintética / Antiarrugas /

Control de arrugas

Prendas suaves / delicadas

** Los símbolos con punto representan las temperaturas del agua del lavado apropiadas para diversas prendas. El rango de temperatura para Caliente es de 41 °C a 52 °C (105 °F a 125 °F), para Cálida es de

29 °C a 41 °C (de 85 °F a 105 °F) y para Fría es de 16 °C a 29 °C (de 60 °F a 85 °F). (La temperatura del agua del lavado debe alcanzar un mínimo de 16 °C (60 °F) para que se active el detergente y se logre un lavado eficaz).

32_

apéndice

DV209AG-02849A_MES.indd 32 2010-05-26 ¿ÀÈÄ 7:15:33

PROTECCIÓN DEL MEDIO AMBIENTE

Este electrodoméstico se fabrica con materiales reciclables. Si decide desechar este electrodoméstico, siga la normativa local relacionada con la eliminación de desechos. Corte el cable de alimentación para que el electrodoméstico no pueda conectarse a una fuente de alimentación. Quite la puerta para que los animales y los niños pequeños no puedan quedar atrapados dentro del electrodoméstico.

DECLARACIÓN DE CONFORMIDAD

Este electrodoméstico cumple con la norma UL2158.

ESPECIFICACIONES

C

D

A

B

TIPO

DIMENSIONES

PESO

POTENCIA DEL

CALENTADOR

CONSUMO DE

ENERGÍA

Div

A. Altura

B. Ancho

SIN CALOR

CON CALOR

SECADORA DE CARGA FRONTAL

Pulgadas (cm.)

38” (96,5)

27” (68,6)

Div

C. Profundidad con la puerta abierta a 90°

D. Profundidad

54,1kg

Pulgadas (cm.)

49” (124,5)

29,4” (74,6)

5300 W

268 W

5445 W

DV209AG-02849A_MES.indd 33 apéndice

_33

2010-05-26 ¿ÀÈÄ 7:15:33

apéndice

TABLA DE CICLOS

Sensor de

Secado

Secado

Manual

Ciclo

Normal

Carga Pesada

Sintética

Delicada

Secado con temporizador

Quitar Arrugas

Secado a temperatura ambiente

Control de temp.

Alto

(Medio)

Alto

(sin cambios)

Medio

(sin cambios)

Bajo

(sin cambios)

Alto

Predeterminado

Nivel de

Sensor de

Secado

Secado normal

Secado normal

Secado normal

Secado normal

-

Medio

-

(sin cambios)

-

-

Tiempo

44 min.

60 min.

34 min.

29 min.

40 min.

25 min.

20 min.

Secar

Tiempo

39 min.

55 min.

24 min.

24 min.

35 min.

20 min.

Enfriar

Tiempo

5 min.

5 min.

10 min.

5 min.

5 min.

5 min.

20 min.

Prevenir

Arrugas

Tiempo

90 min.

90 min.

90 min.

90 min.

34_

apéndice

DV209AG-02849A_MES.indd 34 2010-05-26 ¿ÀÈÄ 7:15:33

memo

DV209AG-02849A_MES.indd 35 2010-05-26 ¿ÀÈÄ 7:15:33

¿TIENE PREGUNTAS O COMENTARIOS?

País LLAME AL

PANAMA

MEXICO

800-7267

01-800-SAMSUNG(726-7864)

COLOMBIA 01-8000112112

O VISÍTENOS EN LÍNEA EN

www.samsung.com

www.samsung.com

www.samsung.com

Número de código DC68-02849A_MES

DV209AG-02849A_MES.indd 36 2010-05-26 ¿ÀÈÄ 7:15:33

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
