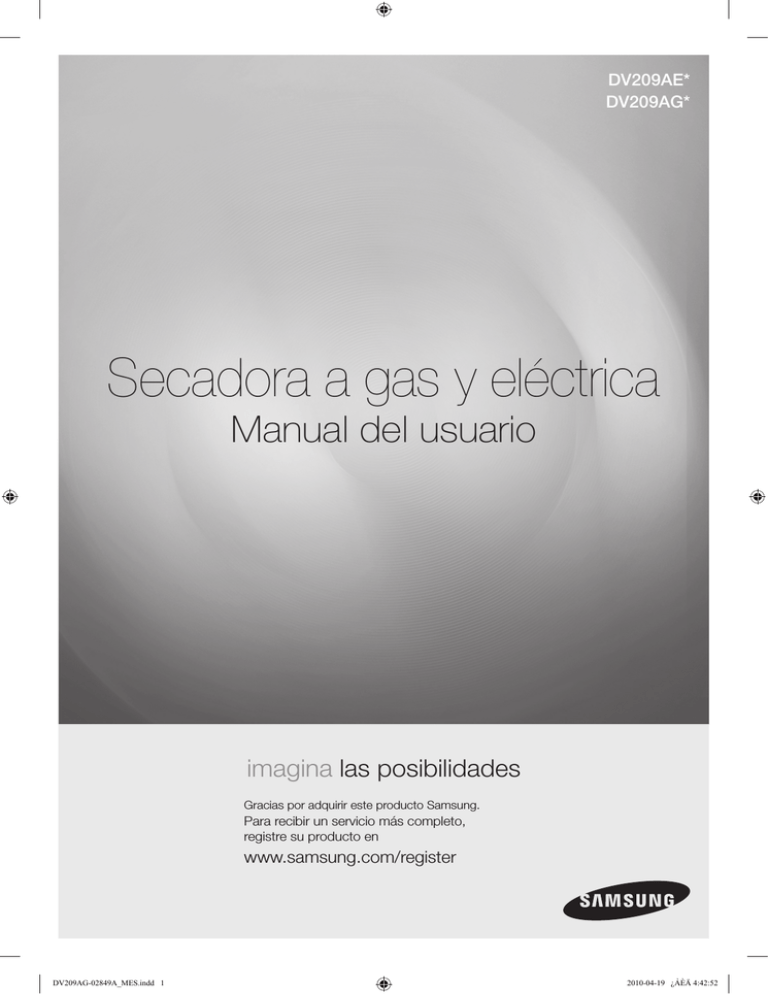

DV209AE*
DV209AG*
Secadora a gas y eléctrica
Manual del usuario
imagina las posibilidades
Gracias por adquirir este producto Samsung.
Para recibir un servicio más completo,
registre su producto en
www.samsung.com/register
DV209AG-02849A_MES.indd 1
2010-04-19 ¿ÀÈÄ 4:42:52
características
1. Capacidad extra grande
¡Las capacidades de secado ultra al alcance de la mano! Ahora puede secar cargas extra
grandes. Nuestra secadora ultra grande, con 7.3 cu.ft. de capacidad, hace circular más aire
entre su ropa, secándola más rápido, para obtener un resultado sin arrugas.
2. Diversos ciclos de secado y programa Fuzzy Logic
Simplemente gire el Jog Dial para seleccionar uno de los 7 ciclos de secado automático,
incluyendo normal y potencia extra, o deje que el Control Fuzzy Logic mida el grado de
humedad y determine automáticamente el tiempo de secado. La precisión en el secado
nunca fue más sencilla que con Samsung.
3. Ahorro de tiempo
Los ciclos están diseñados pensando en usted. Todas nuestras secadoras están diseñadas
para secar su ropa en menos tiempo... ¡sólo en 44 minutos! Así le queda tiempo para las
cosas más importantes de la vida.
4. Ahorro de energía
Las secadoras Samsung son súper eficientes en el consumo de energía. Puede secar hasta
3,01 lb (1,36 kg) de ropa con 1 kWh. Además, tanto la gran capacidad como el control
Fuzzy Logic ahorran energía secando automáticamente sus prendas de la manera más
eficiente.
5. Puerta fácilmente reversible
Nuestras secadoras se adecuan a casi cualquier lugar. La dirección de la puerta fácilmente
reversible puede modificarse con sólo cuatro tornillos.
6. Base con cajones de almacenamiento
Tiene una base de 15” opcional a disposición para elevar la secadora y lograr así una carga
y descarga más sencilla.
También ofrece un cajón de almacenamiento incorporado que puede sostener una botella de
detergente de 100 oz.
7. Apilamiento (MODELO N.°: SK-3A1, SK-4A, SK-5A)
La lavadora y la secadora de Samsung pueden apilarse para maximizar el espacio utilizable.
Deben retirarse las patas de la secadora para apilar la lavadora y la secadora. Puede
adquirir un kit de apilamiento opcional en su comercio minorista de productos Samsung.
2_ características
DV209AG-02849A_MES.indd 2
2010-04-19 ¿ÀÈÄ 4:42:52
instrucciones de seguridad
Felicitaciones por la compra de la nueva secadora Samsung. Este manual
contiene información importante acerca de la instalación, el uso y el cuidado del
electrodoméstico. Lea detenidamente estas instrucciones a fin de aprovechar al
máximo los múltiples beneficios y funciones de la secadora.
ADVERTENCIA - Riesgo de incendio
• La instalación de la secadora de ropa debe estar a cargo de un instalador calificado.
• Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.
• No instale una secadora de ropa con materiales para ventilación de plástico flexible. Si se instala un
conducto de metal flexible (tipo lámina metálica), debe ser de un tipo específico identificado por el
fabricante del electrodoméstico como adecuado para utilizar con secadoras de ropa. Los materiales
para ventilación flexibles suelen hundirse, aplastarse fácilmente y atrapar pelusa. Estas condiciones
obstruirán el flujo de aire de la secadora de ropa y aumentarán el riesgo de incendio.
• Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.
LO QUE NECESITA SABER SOBRE LAS INSTRUCCIONES DE SEGURIDAD
Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las posibles
condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común, precaución
y cuidado cuando instale, realice el mantenimiento o ponga en funcionamiento la secadora.
Comuníquese siempre con el fabricante si surgen problemas o situaciones que usted no comprende.
SÍMBOLOS Y PRECAUCIONES DE SEGURIDAD IMPORTANTES
ADVERTENCIA
PRECAUCIÓN
PRECAUCIÓN
Peligros o prácticas inseguras que pueden causar lesiones físicas graves
o la muerte.
Peligros o prácticas inseguras que pueden causar lesiones físicas leves o
daños materiales.
Siga la información contenida en este manual para minimizar el riesgo de
incendio o explosión o para evitar daños materiales, lesiones físicas o la muerte.
No almacene ni utilice gasolina u otros vapores o líquidos inflamables cerca
de este o cualquier otro electrodoméstico.
NO intente hacer nada.
NO desarme.
NO toque.
Siga las instrucciones fielmente.
Desenchufe el cable de alimentación del tomacorriente de pared.
Asegúrese de que la máquina tenga buena conexión a tierra para evitar
descargas eléctricas.
Llame al centro de servicio técnico para obtener asistencia.
GUARDE ESTAS INSTRUCCIONES
instrucciones de seguridad _3
DV209AG-02849A_MES.indd 3
2010-04-19 ¿ÀÈÄ 4:42:53
instrucciones de seguridad
QUÉ HACER SI PERCIBE OLOR A GAS:
•
•
•
•
•
•
No intente encender ningún electrodoméstico.
No encienda el electrodoméstico.
No toque ningún interruptor eléctrico.
No utilice ningún teléfono de su edificio.
Haga que todos los ocupantes se retiren del cuarto, edificio o área.
Comuníquese inmediatamente con el proveedor de gas desde el teléfono de un vecino. Siga las
instrucciones del proveedor de gas.
• Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.
La instalación y el servicio técnico deberán estar a cargo de un instalador calificado, una agencia de
reparaciones o el proveedor de gas.
Lea todas las instrucciones antes de usar el electrodoméstico.
ADVERTENCIA
Para reducir el riesgo de incendio o explosión:
• No seque prendas que hayan sido previamente limpiadas, lavadas, remojadas o
salpicadas con gasolina, solventes de limpieza en seco u otras sustancias inflamables o
explosivas. Emiten vapores que se pueden prender fuego o explotar. No debe colocarse
en la secadora ningún material que haya estado en contacto con un solvente de limpieza
o líquidos o sólidos inflamables hasta que se haya eliminado todo vestigio de tales líquidos
o sólidos inflamables y sus vapores.
Existen muchos artículos altamente inflamables en los hogares, tales como acetona,
alcohol desnaturalizado, gasolina, kerosene, algunos limpiadores líquidos de uso
doméstico, algunos quitamanchas, aguarrás, ceras y removedores de cera.
• No se deben secar artículos que contengan goma espuma (puede estar catalogada como
espuma de látex) o materiales semejantes a la goma y con textura similar en la opción de
secado con calor. Los materiales de goma espuma que reciben calor pueden, en ciertas
circunstancias, provocar incendios por combustión espontánea.
No permita que los niños o las mascotas jueguen sobre el electrodoméstico, dentro de él o
frente a él. Se requiere de supervisión cuando el electrodoméstico es utilizado cerca de niños
y mascotas.
Antes de desechar la secadora o de retirarla de servicio, quite la puerta del compartimiento de
secado para evitar que los niños y las mascotas queden atrapados dentro de la secadora.
No introduzca su mano en el electrodoméstico cuando el tambor esté en movimiento.
No instale o guarde este electrodoméstico donde quede expuesto a factores climáticos.
No modifique los controles.
GUARDE ESTAS INSTRUCCIONES
4_ instrucciones de seguridad
DV209AG-02849A_MES.indd 4
2010-04-19 ¿ÀÈÄ 4:42:53
No repare, reemplace ni intente realizar el mantenimiento de cualquier pieza del
electrodoméstico a menos que se recomiende específicamente en las instrucciones de
reparación para el usuario y que, a su juicio, usted tenga la habilidad para llevarlas a cabo.
No utilice suavizante de ropa o productos para eliminar la estática salvo que el fabricante del
suavizante de ropa o del producto recomiende su uso con la secadora.
Limpie el filtro para pelusas antes o después de cada carga.
Mantenga el área alrededor de la salida del drenaje y las áreas circundantes libres de pelusa,
polvo y suciedad.
El personal técnico calificado debe efectuar una limpieza periódica del interior de la secadora y
del conducto de drenaje.
Este electrodoméstico debe conectarse a tierra correctamente. Nunca enchufe el cable
de alimentación a un receptáculo que no esté conectado a tierra correctamente ni guarde
conformidad con los códigos locales y nacionales. Consulte las instrucciones de instalación
para conectar este electrodoméstico a tierra.
No se siente encima de la secadora.
Debido a las constantes mejoras a los productos, Samsung se reserva el derecho
de modificar las especificaciones sin previo aviso. Para conocer detalles completos,
consulte las instrucciones de instalación incluidas con su producto antes de seleccionar
los gabinetes, hacer aberturas o comenzar la instalación.
ADVERTENCIA
Asegúrese de que los bolsillos no contengan objetos pequeños, sólidos y de forma irregular,
material extraño, etc., por ejemplo: monedas, cuchillos, alfileres, etc. Tales objetos podrían
dañar la secadora.
No lave ropa que contenga hebillas grandes, botones u otros objetos de metal pesado o
sólido.
GUARDE ESTAS INSTRUCCIONES
instrucciones de seguridad _5
DV209AG-02849A_MES.indd 5
2010-04-19 ¿ÀÈÄ 4:42:53
instrucciones de seguridad
Se pueden producir pérdidas de gas en su sistema que generen una situación peligrosa.
ADVERTENCIA
Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.
Instale y utilice de acuerdo con las instrucciones del fabricante.
No coloque prendas en la secadora que hayan sido salpicadas o remojadas con aceite
vegetal o aceite de cocina. Incluso después del lavado, estas prendas pueden contener una
cantidad importante de dichos aceites.
El aceite que queda puede prenderse fuego espontáneamente. La posibilidad de combustión
espontánea aumenta cuando las prendas que contienen aceite vegetal o aceite de cocina
son expuestas al calor. Las fuentes de calor, tales como la secadora, pueden calentar estas
prendas y permitir que se produzca la oxidación del aceite a modo de reacción. La oxidación
genera calor. Si dicho calor no puede escapar, las prendas pueden calentarse lo suficiente
como para prenderse fuego. Amontonar, apilar o guardar este tipo de prendas puede impedir
que el calor escape y puede generar un peligro de incendio.
Todas las prendas limpias y sucias que contengan aceite vegetal o aceite de cocina pueden
resultar peligrosas. Lavar dichas prendas en agua caliente con una dosis adicional de
detergente reducirá el peligro, aunque no lo eliminará. Siempre use el ciclo Cool Down
(Enfriamiento) para estas prendas con el fin de reducir la temperatura. Nunca retire estas
prendas cuando la secadora se encuentre caliente ni interrumpa el ciclo de secado hasta que
las prendas hayan pasado por el ciclo Cool Down (Enfriamiento). Nunca amontone o apile
estas prendas cuando estén calientes.
GUARDE ESTAS INSTRUCCIONES
6_ instrucciones de seguridad
DV209AG-02849A_MES.indd 6
2010-04-19 ¿ÀÈÄ 4:42:53
contenido
INSTALACIÓN DE LA SECADORA
8
8
Herramientas necesarias para la instalación
8
Consulte Exterior de la secadora
9
Requisitos para el tendido de conductos
11 Importante para el instalador
11 Consideraciones acerca de la ubicación
11 Instalación del electrodoméstico en un
gabinete o en un hueco
12 Instalación en casas rodantes
12 Drenaje
13 Requisitos en cuanto al gas
14 Requisitos eléctricos
14 Conexión a tierra
15 Conexiones eléctricas
16 Reemplazo de las piezas y los accesorios
16 Instalación
19 Lista de verificación final de la instalación
20 Sugerencias acerca del drenaje de la
secadora
21 Inversión de la puerta
MANUAL DE INSTRUCCIONES,
SUGERENCIAS
22
24
25
26
26
26
Descripción general del panel de control
Seguro para niños
Secado en estante
Limpie el filtro para pelusas
Cargue la secadora de manera adecuada
Cómo comenzar
CUIDADO Y LIMPIEZA
27
27
27
27
27
Panel de control
Tambor
Tambor de acero inoxidable
Exterior de la secadora
Sistema de drenaje de la secadora
SUGERENCIAS PARA PRENDAS
ESPECIALES
28
Sugerencias para prendas especiales
GUÍA DE SOLUCIÓN DE PROBLEMAS
29
31
Controle estos puntos si su secadora…
Códigos de información
APÉNDICE
32
33
33
33
34
Tabla de indicaciones del tejido
Protección del medio ambiente
Declaración de conformidad
Especificaciones
Tabla de ciclos
22
27
28
29
32
contenido _7
DV209AG-02849A_MES.indd 7
2010-04-19 ¿ÀÈÄ 4:42:53
instalación de la secadora
HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN
Contrate a un profesional para instalar la secadora adecuadamente. En caso de que sea necesaria una
visita del servicio técnico como consecuencia de una mala configuración, ajuste y conexión, se considerará
responsabilidad del instalador. Si usted mismo instala la secadora, usted será el responsable.
Asegúrese de tener todo lo necesario para realizar una instalación adecuada.
1. Se requiere un TOMACORRIENTE CON CONEXIÓN A TIERRA. Consulte la sección Requisitos
eléctricos. Consulte la página 12.
2. UN CABLE DE ALIMENTACIÓN para las secadoras eléctricas (excepto en Canadá). Consulte la página
13.
3. Los CONDUCTOS DE GAS (si se trata de una secadora a gas) deben cumplir con los códigos locales y
nacionales.
4. El SISTEMA DE DRENAJE debe consistir en un conducto de drenaje de metal rígido o flexible con un
recubrimiento de metal resistente.Consulte los requisitos para el drenaje en las páginas 8-10.
CONSULTE EXTERIOR DE LA SECADORA
[ DV209AE*/DV209AG* ]
Panel de control
Puerta
Patas ajustables
Estante de
secado
8_ instalación de la secadora
DV209AG-02849A_MES.indd 8
2010-04-19 ¿ÀÈÄ 4:42:53
REQUISITOS PARA EL TENDIDO DE CONDUCTOS
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
01 instalación de la secadora
•
•
Utilice un conducto de acero galvanizado rígido o de aluminio rígido, de 4 pulgadas (10,2 cm) de
diámetro.
No utilice un conducto de menor tamaño.
Los conductos de más de 4 pulgadas (10,2 cm) de diámetro pueden ocasionar una mayor acumulación
de pelusa. Periódicamente, debe retirar la pelusa acumulada.
Si es preciso utilizar un conducto de metal flexible, utilice el tipo que viene con un recubrimiento de
metal resistente. No utilice un conducto flexible con un recubrimiento delgado. Se puede producir una
obstrucción importante si se dobla el conducto flexible en forma demasiado marcada.
Nunca instale ningún tipo de conducto flexible en paredes, techos u otros espacios que queden
ocultos.
Sólo deben utilizarse conductos metálicos rígidos o flexibles para el drenaje.
Haga que el conducto de drenaje se mantenga lo más recto y corto posible.
Asegure las uniones con cinta para conductos. No utilice tornillos.
NO HAGA QUE LA SECADORA DRENE HACIA NINGUNA PARED, TECHO, SÓTANO DE PEQUEÑA
ALTURA O ESPACIO OCULTO DE UN EDIFICIO, LÍNEA DE DESCARGA DE GASES O CUALQUIER
OTRO CONDUCTO COMÚN O CHIMENEA. ESTO PODRÍA GENERAR UN PELIGRO DE INCENDIO
COMO CONSECUENCIA DE LA PELUSA EXPULSADA POR LA SECADORA.
Un conducto flexible de plástico se puede enroscar, encorvar, pinchar, puede reducir el flujo de aire,
prolongar el tiempo de secado y afectar el funcionamiento de la secadora.
Los sistemas de drenaje de mayor longitud que la recomendada pueden prolongar el tiempo de
secado, afectar el funcionamiento del equipo y acumular pelusa.
El conducto de drenaje debe finalizar en una tapa de drenaje con un regulador de tiro que gire hacia
afuera para evitar el reflujo de aire y el ingreso de insectos o plantas. Nunca utilice una tapa de drenaje
con un regulador de tiro magnético.
La tapa debe tener 12 pulgadas (30,5 cm) de espacio libre como mínimo entre la parte inferior de la
tapa y el suelo u otra obstrucción. La abertura de la tapa debe apuntar hacia abajo.
Nunca instale un filtro sobre la salida del drenaje.
Para evitar la acumulación de pelusa, no permita que la secadora drene directamente en el hueco de
una ventana. No permita que drene debajo de la casa o de una galería.
Si la red de conductos del drenaje debe pasar por un área que no recibe calor, se debe aislar
el conducto y se lo debe colocar levemente en declive hacia la tapa de drenaje para reducir la
condensación y la acumulación de pelusa.
Inspeccione y limpie el interior del sistema de drenaje por lo menos una vez por año. Desenchufe el
cable de alimentación antes de limpiar.
Controle con frecuencia para asegurarse de que el regulador de tiro de la tapa de drenaje se abra y se
cierre sin inconvenientes.
Controle una vez por mes y limpie al menos una vez al año. Nota: Si las prendas no se secan, verifique
que los conductos no estén obstruidos.
instalación de la secadora _9
DV209AG-02849A_MES.indd 9
2010-04-19 ¿ÀÈÄ 4:42:54
instalación de la secadora
SECADORA ELÉCTRICA Y A GAS
Tipo de tapa impermeable
*
Recomendado
Utilice sólo para una instalación de
corto alcance
4” (10,16 cm)
2,5” (6,35 cm)
Cant. de codos de 90°
Rígido
Metálico flexible*
Rígido
Metálico flexible*
0
24,4 m (80 pies)
12,4 m (41 pies)
22,6 m (74 pies)
10,1 m (33 pies)
1
20,7 m (68 pies)
11,2 m (37 pies)
18,9 m (62 pies)
8,8 m (29 pies)
2
17,4 m (57 pies)
10,1 m (33 pies)
15,5 m (51 pies)
7,6 m (25 pies)
3
14,3m (47 pies)
9,0 m (29 pies)
12,5 m (41 pies)
6,5 m (21 pies)
No utilice un conducto flexible de un material que no sea el metal.
Si la nueva secadora se instala dentro de un sistema de drenaje existente,
debe asegurarse de que:
• el sistema de drenaje cumpla con todos los códigos locales, estatales y nacionales;
• no se utilice un conducto flexible de plástico;
• se controle y limpie toda la pelusa acumulada del interior del conducto existente;
• el conducto no esté enroscado o aplastado;
• el regulador de tiro de la tapa de drenaje se abra y se cierre sin inconvenientes.
La presión estática de cualquier sistema de drenaje no debe superar las 0,83 pulgadas de la
columna de agua ni ser inferior a 0.
Esto se puede medir cuando la secadora está en funcionamiento con un manómetro en el punto
donde el conducto de drenaje se conecta a la secadora. Se debe utilizar la opción sin calor. Se
debe vaciar el tambor de la secadora y se debe limpiar el filtro para pelusas.
10_ instalación de la secadora
DV209AG-02849A_MES.indd 10
2010-04-19 ¿ÀÈÄ 4:42:54
IMPORTANTE PARA EL INSTALADOR
Lea las siguientes instrucciones con detenimiento antes de instalar la secadora. Estas instrucciones se
deben conservar para consultas futuras.
RETIRE LA PUERTA DE TODOS LOS ELECTRODOMÉSTICOS DESECHADOS PARA EVITAR EL
PELIGRO DE QUE UN NIÑO SE ASFIXIE.
CONSIDERACIONES ACERCA DE LA UBICACIÓN
La secadora debe estar ubicada donde haya suficiente espacio adelante para cargarla y suficiente espacio
atrás para el sistema de drenaje. Esta secadora viene preparada de fábrica para el drenaje posterior.
Para que drene por la parte inferior o hacia la izquierda, utilice el kit de drenaje accesorio. El kit viene
acompañado de instrucciones. Es importante asegurarse de que en la habitación circule suficiente aire
fresco. La secadora debe estar ubicada donde el aire pueda fluir sin inconvenientes.
Para las secadoras a gas, se debe mantener el espacio libre suficiente tal como figura en la placa de
información para garantizar que haya aire suficiente para la combustión y el funcionamiento adecuado de la
secadora.
NO SE DEBE INSTALAR O GUARDAR LA SECADORA EN UN ÁREA DONDE QUEDE EXPUESTA AL
AGUA Y/O A LOS FACTORES CLIMÁTICOS. EL ÁREA DE LA SECADORA DEBE MANTENERSE LIBRE
DE MATERIALES COMBUSTIBLES, GASOLINA Y OTROS VAPORES Y LÍQUIDOS INFLAMABLES.
UNA SECADORA PRODUCE PELUSA COMBUSTIBLE. NO DEBE HABER PELUSAS EN EL ÁREA
CIRCUNDANTE DE LA SECADORA.
01 instalación de la secadora
ADVERTENCIA
INSTALACIÓN DEL ELECTRODOMÉSTICO EN UN GABINETE O EN
UN HUECO
ADVERTENCIA
•
•
•
•
La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de incendio
cuando se instala en un gabinete o en un hueco.
No se debe instalar ningún otro electrodoméstico que queme combustible en el mismo gabinete de la
secadora.
ADVERTENCIA: Para reducir el riesgo de incendio, esta secadora DEBE TENER UN DRENAJE CON
SALIDA HACIA EL EXTERIOR.
Consulte la sección INFORMACIÓN ACERCA DEL DRENAJE.
Los espacios libres mínimos entre la secadora y las paredes adyacentes u otras superficies deben tener
las siguientes dimensiones:
2” (5,08 cm) en el frente, 17” (43,18 cm) en la parte superior, 1” (2,54 cm) a ambos lados y 2,375” (12,7
cm) en la parte posterior.
El frente del gabinete debe contar con dos aperturas sin obstrucciones para que ingrese el aire, para
ocupar un área total combinada mínima de 72 pulg² (183 cm²), con 3” (7,62 cm) de apertura mínima
en la parte superior y en la parte inferior. Se acepta una puerta tipo persiana con un espacio libre
equivalente.
instalación de la secadora _11
DV209AG-02849A_MES.indd 11
2010-04-19 ¿ÀÈÄ 4:42:54
instalación de la secadora
INSTALACIÓN EN CASAS RODANTES
La instalación de la secadora en casas rodantes debe cumplir con la Norma de Construcción y Seguridad
de Casas Fabricadas, Título 24 CFR, Parte 32-80 [denominada anteriormente Norma Federal para la
Construcción y la Seguridad de Casas Rodantes, Título 24, HUD (Parte 280), 1975] (para los Estados
Unidos) o las Normas CSA Z240 (para Canadá).
Cuando se instala una secadora en una casa rodante, se debe tener la precaución de asegurar la secadora
al piso.
Ubique un área en la que circule suficiente aire fresco.
Se requiere un espacio mínimo de 72 pulg² (465 cm²) sin obstrucciones.
Llame al 1-800-SAMSUNG para obtener más información acerca de la compra del kit de anclaje al piso
como accesorio.
Todas las instalaciones en casas rodantes deben tener un drenaje con salida hacia el exterior y la
terminación del conducto de drenaje debe estar firmemente asegurada a la estructura de la casa rodante
mediante materiales que no resulten inflamables.
El conducto de drenaje no puede terminar debajo de la casa rodante.
Consulte la sección Drenaje a fin de obtener más información.
DRENAJE
Si la secadora tiene un drenaje con salida hacia el exterior se evitará que ingrese una gran cantidad de
pelusa y humedad a la habitación.
En los Estados Unidos:
•
•
•
•
Todas las secadoras deben tener un drenaje con salida hacia el exterior.
El conducto de drenaje requerido tiene 4 pulgadas (102 mm) de diámetro.
Sólo se utilizarán conductos flexibles tipo lámina metálica, si los hubiera, identificados
específicamente para su utilización con el electrodoméstico por el fabricante y que cumplan
con el Esquema para conductos de transición de secadora de ropa, Tema 2158A.
El conducto no se montará con tornillos u otros medios de sujeción que se extiendan dentro
del conducto y atrapen pelusa.
En Canadá:
•
•
•
Sólo se utilizarán aquellos conductos flexibles tipo lámina metálica, si los hubiera,
específicamente identificados por el fabricante para su uso con el electrodoméstico.
Todas las secadoras deben tener un drenaje con salida hacia el exterior.
El conducto de drenaje debe tener 4 pulgadas (102 mm) de diámetro.
Fuera de los EE.UU. y Canadá:
•
Remítase a los códigos locales.
ADVERTENCIA
La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de
incendio cuando se instala en un gabinete o en un hueco.
NUNCA UTILICE UN CONDUCTO FLEXIBLE DE PLÁSTICO O DE UN MATERIAL QUE NO
SEA EL METAL.
Si su red de conductos existente es de plástico, de un material que no sea el metal o es
inflamable, reemplácela por una que sea de metal.
Utilice únicamente un conducto de drenaje de metal que no sea inflamable para asegurar la
contención del aire expulsado, el calor y la pelusa.
12_ instalación de la secadora
DV209AG-02849A_MES.indd 12
2010-04-19 ¿ÀÈÄ 4:42:54
REQUISITOS EN CUANTO AL GAS
•
•
01 instalación de la secadora
Utilice únicamente gas natural o gas LP (gas licuado de propano).
LA INSTALACIÓN DEBE REALIZARSE EN CONFORMIDAD CON LOS CÓDIGOS LOCALES, O
EN AUSENCIA DE ELLOS, CON EL CÓDIGO NACIONAL PARA GAS Y COMBUSTIBLES ANSI/
Z223.1, LA REVISIÓN MÁS RECIENTE (PARA LOS ESTADOS UNIDOS), O CON LOS CÓDIGOS DE
INSTALACIÓN CAN/CGA-B149 (PARA CANADÁ).
Las secadoras a gas están equipadas con un orificio para el quemador de modo que puedan ser utilizadas
con gas natural. Si tiene pensado utilizar su secadora con gas LP (gas licuado de propano), deberá
efectuarse la conversión para lograr un funcionamiento adecuado y seguro, dicha tarea deberá estar a
cargo de un técnico calificado.
Se recomienda usar un conducto de suministro de gas de 1/2” (1,27 cm) y el mismo debe reducirse
para la conexión con el conducto de gas de 3/8” (1 cm) de su secadora. El Código Nacional para Gas y
Combustibles exige que se instale una válvula manual de cierre del gas, aprobada y de fácil acceso, dentro
de los 6’ de distancia de la secadora.
Las secadoras a gas instaladas en garajes residenciales deben estar elevadas a 18 pulgadas (46
cm) del piso.
Además, se debe instalar una conexión roscada macho N.P.T. (rosca nacional para tubos) de 1/8” (0,3 cm),
accesible para la conexión del medidor de prueba, inmediatamente contra corriente de la conexión del
suministro de gas de la secadora.
Su secadora debe estar desconectada del sistema de suministro de gas durante las pruebas de presión del
sistema.
NO vuelva a utilizar el viejo conducto de gas de metal flexible. El diseño del conducto de gas flexible debe
estar certificado por la Asociación Americana del Gas (CGA en Canadá).
Todo compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de
petróleo.
A modo de cortesía, la mayoría de las empresas locales de gas inspeccionarán la instalación del
artefacto a gas.
ENCENDIDO DEL GAS: la secadora utiliza un sistema de encendido automático para encender el
quemador.
No existe un piloto que permanezca constantemente encendido.
Instrucciones de instalación de la comunidad de Massachusetts
La instalación de la secadora deberá estar a cargo de un plomero o un gasista matriculado.
Se deberá instalar una válvula de gas manual con una manija en forma de “T” en el conducto
de suministro de gas de la secadora. Si se utiliza un conector de gas flexible para instalar la
secadora, el conector debe tener una longitud máxima de 3’ (36”).
ADVERTENCIA
-
Se pueden producir pérdidas de gas en su sistema que ocasionen una situación
peligrosa.
Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
Los proveedores de gas recomiendan que compre e instale un detector de gas
aprobado por UL.
Instale y use de acuerdo con las instrucciones del fabricante.
instalación de la secadora _13
DV209AG-02849A_MES.indd 13
2010-04-19 ¿ÀÈÄ 4:42:54
instalación de la secadora
REQUISITOS ELÉCTRICOS
El diagrama del cableado se encuentra en la parte posterior de la secadora.
•
ADVERTENCIA
•
•
La conexión inadecuada del conductor de conexión a tierra del equipo puede generar una
descarga eléctrica.
Consulte a un electricista o técnico calificado si le surgen dudas acerca de si la conexión a tierra
de su secadora es correcta. No modifique el enchufe provisto con la secadora; si no entra en el
tomacorriente, solicite a un electricista calificado que instale el tomacorriente adecuado.
Para evitar el riesgo innecesario de incendio, descarga eléctrica o lesiones físicas, todo el cableado
y la conexión a tierra deben realizarse en conformidad con los códigos locales, o en ausencia de
ellos, con el Código Eléctrico Nacional, ANSI/NFPA Nro. 70, su última revisión (para los EE.UU.)
o el Código Eléctrico Canadiense CSA C22.1, sus últimas revisiones y los códigos y ordenanzas
locales. Es su responsabilidad proveer los servicios eléctricos adecuados para su secadora.
Todas las instalaciones de gas deberán realizarse en conformidad con el Código Nacional para
Combustibles ANSI/Z2231, su última revisión (para los EE.UU.) o con los Códigos de Instalación
CAN/CGA - B149, su última revisión (para Canadá) y los códigos y ordenanzas locales.
CONEXIÓN A TIERRA
Esta secadora debe conectarse a tierra. En caso de que el electrodoméstico funcione mal o se
descomponga, la conexión a tierra reducirá el riesgo de descarga eléctrica al ofrecer una vía de menor
resistencia a la corriente eléctrica.
Modelos a gas
Su secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de
conexión a tierra.
El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y
conectado a tierra en conformidad con todos los códigos y ordenanzas locales.
No modifique el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un
electricista calificado que instale el tomacorriente adecuado.
NUNCA CONECTE UN CABLE A TIERRA A TUBERÍAS DE PLOMERÍA, TUBERÍAS DE GAS O
CAÑERÍAS DE AGUA CALIENTE DE PLÁSTICO.
Modelos eléctricos
La secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de
conexión a tierra, de venta por separado.
El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y
conectado a tierra en conformidad con todos los códigos y ordenanzas locales.
Si no se utiliza un cable de alimentación y la secadora eléctrica debe estar permanentemente
cableada, se la debe conectar a un sistema de cableado de metal con conexión a tierra, o se
debe conectar un conductor con conexión a tierra del equipo a los conductores del circuito y a
la terminal con conexión a tierra del equipo.
14_ instalación de la secadora
DV209AG-02849A_MES.indd 14
2010-04-19 ¿ÀÈÄ 4:42:54
CONEXIONES ELÉCTRICAS
Modelos a gas – EE.UU. y Canadá
Se requiere un servicio eléctrico aprobado de CA de 120 voltios, 60 Hz, con un fusible o
disyuntor de 15 A.
Modelos eléctricos – Sólo EE.UU.
La mayor parte de las secadoras estadounidenses requieren un servicio eléctrico aprobado de
CA de 120/240 voltios, 60 Hz. Algunas requieren un servicio eléctrico aprobado de 120/208
voltios, 60 Hz. Los requisitos del servicio eléctrico pueden encontrarse en la etiqueta con
información ubicada detrás de la puerta. Se requiere un fusible o disyuntor de 30 A a ambos
lados del conducto.
• Si se utiliza un cable de alimentación, el cable debe enchufarse a un tomacorriente de 30 A.
• NO se provee el cable de alimentación con los modelos eléctricos de secadoras
estadounidenses.
01 instalación de la secadora
Antes de poner al electrodoméstico en funcionamiento o realizar pruebas, siga las instrucciones de
conexión a tierra de la sección Conexión a tierra.
Se recomienda que se destine un circuito derivado individual (o separado) sólo para la secadora. NO
UTILICE UN CABLE PROLONGADOR.
IMPORTANTE:
Si lo permiten los códigos locales, el suministro eléctrico de la secadora puede estar conectado
por medio de un nuevo kit de cable de alimentación eléctrica, rotulado para que se lo utilice con
la secadora, es decir que cuente con certificación U.L. y categorizado en un mínimo de 120/240
voltios, 30 amperes con tres conductores de cobre Nro. 10 que finalicen en terminales de bucle
cerrado, pernos de pala de tipo abierto con extremos rebatidos o con conductores de estaño.
1. Tamaño de los conductores y el tipo de cable.
2. Dispositivo de alivio de tensión con certificación UL de 3/4” (1,9 cm)
• No vuelva a utilizar un cable de alimentación eléctrica de una secadora vieja. El cable de
alimentación eléctrica debe conservarse en el gabinete de la secadora con un dispositivo de
alivio de tensión con certificación UL adecuado.
• La conexión a tierra a través del conductor neutro está prohibida para (1) instalaciones
nuevas con circuito derivado, (2) casas rodantes, (3) vehículos recreativos y (4) áreas en las
que los códigos locales prohíban la conexión a tierra a través de un conductor neutro. (Utilice
un enchufe de 4 pines para el tomacorriente de 4 ranuras, tipo NEMA 14-30R).
Modelos eléctricos – Sólo Canadá
•
•
Se requiere un servicio eléctrico aprobado de CA de 120/240 voltios, 60 Hz, equipado con
un fusible o disyuntor de 30 A a ambos lados del conducto.
Todos los modelos canadienses se envían con el cable de alimentación adjunto. El cable de
alimentación debe conectarse a un tomacorriente de 30 A.
En Canadá no está permitido convertir una secadora a 208 voltios.
instalación de la secadora _15
DV209AG-02849A_MES.indd 15
2010-04-19 ¿ÀÈÄ 4:42:54
instalación de la secadora
REEMPLAZO DE LAS PIEZAS Y LOS ACCESORIOS
Si es preciso reemplazar piezas o accesorios de la secadora, comuníquese con el distribuidor al que le
compró la secadora o con el centro de atención al cliente de SAMSUNG al 1-800-SAMSUNG (726-7864).
INSTALACIÓN
Reúna las herramientas y piezas necesarias antes de comenzar la instalación.
Lea y siga las instrucciones provistas con cualquier herramienta enumerada aquí.
Herramientas y piezas
Pinzas
Cúter
Llave inglesa para
tuberías (sólo de gas)
Llave de tuercas
Nivel
Destornillador Phillips
Cinta para conductos
Llave inglesa
Para realizar una instalación adecuada, recomendamos contratar a un profesional. Para instalar:
1. Mueva la secadora al lugar adecuado para la instalación. Considere instalar la secadora y lavadora lado
a lado. Esto permitirá el acceso a las conexiones de gas, eléctricas y de drenaje.
Coloque dos de las protecciones superiores de cartón en el piso.
Coloque dos de las protecciones superiores de cartón en el piso. Incline la secadora hacia uno de los
laterales, de modo tal que quede atravesando ambas protecciones.
2. Vuelva a colocar la secadora en posición vertical.
3. La secadora debe estar nivelada para garantizar un secado óptimo. Para minimizar las vibraciones, los
ruidos y los movimientos indeseados, el suelo debe ser una superficie sólida perfectamente nivelada.
Para colocar la secadora a la misma altura que la lavadora, retraiga
completamente las patas niveladoras girándolas en sentido contrario
a las agujas del reloj, luego afloje las patas girándolas en sentido de
las agujas del reloj.
Retraer
completamente
Nivel
Luego aflojar
Ajuste las patas niveladoras sólo lo necesario para nivelar la
secadora. Extender las patas niveladoras más de lo necesario puede
hacer que la secadora vibre.
Patas niveladoras
16_ instalación de la secadora
DV209AG-02849A_MES.indd 16
2010-04-19 ¿ÀÈÄ 4:42:57
5.
Consulte la sección Requisitos eléctricos.
ANTES DE PONER EL ELECTRODOMÉSTICO EN FUNCIONAMIENTO O REALIZAR PRUEBAS, siga
las instrucciones de conexión a tierra de la sección Conexión a tierra.
MODELOS ESTADOUNIDENSES:
IMPORTANTE: Todos los modelos estadounidenses fueron fabricados para una CONEXIÓN
DE SISTEMAS DE 3 CABLES.
El armazón de la secadora está conectado a tierra al conductor neutro del bloque de terminales.
Se requiere una CONEXIÓN DE SISTEMAS DE 4 CABLES para las construcciones nuevas
o remodeladas, las casas rodantes o si los códigos locales no permiten la conexión a tierra a
través del conductor neutro. Si se utiliza un sistema de 4 cables, el armazón de la secadora
no puede ser conectado a tierra al conductor neutro del bloque de terminales. Remítase a las
siguientes instrucciones para las CONEXIONES DE SISTEMAS DE 3 Y 4 CABLES.
01 instalación de la secadora
4. Consulte la sección Drenaje antes de instalar el sistema de drenaje. Instale la red de conductos desde
la secadora hasta la tapa de drenaje. El extremo con reborde de las secciones del conducto deben
apuntar hacia afuera de la secadora.
NO utilice tornillos con recubrimiento de metal cuando realice el montaje de los conductos. Se les debe
colocar cinta a las uniones.
Nunca utilice material de plástico flexible para el drenaje.
Sugerencia para que las instalaciones queden bien ajustadas: conecte una sección del sistema de
drenaje a la secadora antes de colocarla en su lugar.
Utilice cinta para conductos para asegurar esta sección a la secadora, pero no cubra las aberturas del
gabinete de la secadora.
Retire la tapa del bloque de terminales.
Inserte el cable de alimentación con un dispositivo de alivio de tensión con certificación UL a través del
orificio provisto en el gabinete cerca del bloque de terminales.
Se debe utilizar un dispositivo de alivio de tensión.
No afloje las tuercas ya instaladas en el bloque de terminales. Asegúrese de que estén ajustadas.
Utilice un tomacorriente para huecos profundos de 3/8” (1 cm).
6. Consulte la sección Requisitos en cuanto al gas.
Retire la cubierta protectora de la rosca para tubos.
Aplique compuesto de unión de tuberías o 1 1/2 vueltas aproximadamente de cinta de teflón en
todas las conexiones roscadas.
El compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de
petróleo.
Conecte el suministro de gas a la secadora.
Se requiere un accesorio adicional para conectar el extremo de la rosca hembra de 3/4” (1,9 cm) de un
conector flexible al extremo de la rosca macho de 3/8” (1 cm) de la secadora.
Ajuste firmemente el accesorio de la tubería de gas sobre las roscas.
Abra el suministro de gas. Controle todas las conexiones de gas para detectar si presentan pérdidas
usando una solución jabonosa.
Si aparecen burbujas, ajuste las conexiones y vuelva a controlar.
NO use la llama abierta para verificar si hay pérdidas de gas.
instalación de la secadora _17
DV209AG-02849A_MES.indd 17
2010-04-19 ¿ÀÈÄ 4:42:57
instalación de la secadora
Conexiones de sistemas de 3 CABLES
1. Afloje o retire el tornillo central del bloque de terminales.
2. Conecte el cable neutro (cable blanco o central) del cable de alimentación a la terminal de
tornillo central de color plateado del bloque de terminales. Ajuste el tornillo.
3. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los
tornillos.
4. Ajuste los tornillos con dispositivo de alivio de tensión.
5. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de
la secadora.
Asegure la cubierta con un tornillo de sujeción.
1. Conector a tierra externo
2. Cable a tierra neutro (verde/amarillo)
3. Tornillo central de color plateado del bloque de terminales
4. Cable neutro (cable blanco o central)
5. Dispositivo de alivio de tensión con certificación UL de
3/4” (1,9 cm)
ADVERTENCIA
Si realiza la conversión del sistema eléctrico de 4 cables a 3 cables, debe volver a conectar
la cinta de conexión a tierra al soporte del bloque de terminales para conectar a tierra el
armazón de la secadora al conductor neutro.
Conexiones de sistemas de 4 CABLES
1. Retire el tornillo central del bloque de terminales.
2. Conecte el cable a tierra (verde o sin cubierta) del cable de alimentación al tornillo conductor
a tierra externo.
3. Conecte el cable neutro (cable blanco o central) del cable de alimentación y el cable a tierra
del electrodoméstico (verde con franjas amarillas) debajo del tornillo central del bloque de
terminales.
4. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los
tornillos.
5. Ajuste los tornillos con dispositivo de alivio de tensión.
6. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de
la secadora.
Asegure la cubierta con un tornillo de sujeción.
1. Conector a tierra externo
2. Cable verde o de cobre desnudo del cable de
alimentación
3. Dispositivo de alivio de tensión con certificación UL de
3/4 pulgadas (1,9 cm)
4. Tornillo central de color plateado del bloque de
terminales
5. Cable a tierra (verde/amarillo)
6. Cable neutro (cable blanco o central)
18_ instalación de la secadora
DV209AG-02849A_MES.indd 18
2010-04-19 ¿ÀÈÄ 4:42:58
LISTA DE VERIFICACIÓN FINAL DE LA INSTALACIÓN







La secadora está enchufada al tomacorriente y está conectada a tierra correctamente.
Los conductos de drenaje están conectados y se ha colocado cinta a las uniones.
NO se usó un conducto flexible de plástico.
Se usó material de metal rígido o flexible con un recubrimiento de metal resistente para la ventilación.
La secadora está nivelada y apoyada firmemente sobre el piso.
Modelos a gas: el gas está abierto y no hay pérdidas de gas.
Encienda la secadora para confirmar que funciona, calienta y se apaga.
01 instalación de la secadora
6. Con un nivelador, controle la secadora y haga los ajustes necesarios a las patas niveladoras.
7. En ese momento, asegúrese de que todas las conexiones de gas (en los modelos a gas), y las
conexiones eléctricas y del drenaje estén completas. Enchufe la secadora y controle el funcionamiento
utilizando la lista de verificación que figura más abajo.
8. (SÓLO MODELOS A GAS: DV209AGW)
Es posible que al principio el quemador no se encienda debido a la presencia de aire en el conducto de
gas. Permitir que la secadora funcione con la opción de calor purgará el conducto. Si en el lapso de 5
minutos el gas no se enciende, apague la secadora y espere 5 minutos. Asegúrese de que el suministro
de gas hacia su secadora esté abierto. Para confirmar que el gas está encendido, controle que se
sienta calor en el drenaje.
instalación de la secadora _19
DV209AG-02849A_MES.indd 19
2010-04-19 ¿ÀÈÄ 4:42:58
instalación de la secadora
SUGERENCIAS ACERCA DEL DRENAJE DE LA SECADORA
ADVERTENCIA
Un conducto flexible de plástico o de un material que no sea el metal presenta un potencial
riesgo de incendio.
1. Asegúrese de que su secadora esté instalada correctamente
para que extraiga el aire fácilmente.
2. Utilice un conducto de metal rígido, de 4” Coloque cinta en
todas las uniones, incluso en la secadora.
Nunca use tornillos que atrapen pelusa.
3. Mantenga los conductos lo más recto posible.
4. Limpie todos los viejos conductos antes de instalar la nueva
secadora.
Asegúrese de que la ventilación se abra y se cierre sin
inconvenientes.
Inspeccione y limpie el sistema de drenaje todos los años.
No permita que un sistema de drenaje defectuoso demore el secado:
1
1. Restringiendo a la secadora con un sistema de
drenaje defectuoso.
2. utilizando un conducto flexible de plástico, con un
recubrimiento delgado o de un material que no es el
metal.
3. utilizando conductos innecesariamente largos que
tienen muchos codos.
3
4. Usando conductos y ventilaciones aplastados u
obstruidos.
2
4
20_ instalación de la secadora
DV209AG-02849A_MES.indd 20
2010-04-19 ¿ÀÈÄ 4:42:59
INVERSIÓN DE LA PUERTA
8. Vuelva a insertar el tornillo
en el otro agujero.
4. Retire un tornillo del frente
delantero.
9. Vuelva a colocar el tornillo
(Paso 4) en el frente
delantero.
5. Retire los dos tornillos
del lado opuesto de la
bisagra de la puerta.
10. Coloque la puerta sobre
el lado contrario y vuelva
a fijar a la secadora.
6. Retire los dos tornillos de
la placa de apoyo.
11. Vuelva a conectar la placa
de apoyo.
7. Quitar un tornillo de la
bisagra de la puerta.
12. Vuelva a colocar los
tornillos en los orificios
restantes.
01 instalación de la secadora
1. Desconecte el cable de
alimentación.
2. Retire los dos tornillos de
la bisagra de la puerta.
3. Levante la puerta y
retírela.
instalación de la secadora _21
DV209AG-02849A_MES.indd 21
2010-04-19 ¿ÀÈÄ 4:43:01
manual de instrucciones,
sugerencias
DESCRIPCIÓN GENERAL DEL PANEL DE CONTROL
1
1
Selector de
ciclos
2
3
4
5
6
7
8
9
10
Para seleccionar un ciclo, gire el disco Selector de ciclos hasta llegar al ciclo
deseado.
La luz del indicador junto al nombre del ciclo se iluminará. Los ciclos Normal,
Carga Pesada, Sintética y Delicada son ciclos Sensor de Secado .
La opción Sensor de Secado detecta automáticamente la humedad en la
carga y apaga la secadora cuando alcanza el nivel de secado seleccionado
(muy seco a centrifugado parcial).
Normal: utilice este ciclo para secar cargas tales como algodón, ropa interior
y lino.
Carga Pesada: use este ciclo para obtener más calor para las telas
resistentes, tales como los jeans, el lana y la ropa de trabajo.
Sintética: seca automáticamente prendas de algodón sin arrugas, telas
sintéticas, tejidos y telas que requieren planchado permanente. El ciclo
minimiza la formación de arrugas al ofrecer un período de enfriamiento sin
calor más prologando al final del ciclo.
Delicada: este ciclo fue diseñado para secar prendas sensibles al calor a baja
temperatura de secado.
Secado con temporizador: este ciclo le permite seleccionar el tiempo del
ciclo deseado en minutos.
Gire el disco Selector de ciclos a Secado con temporizador, a continuación,
presione la flecha hacia arriba de Ajustar Tiempo para determinar el tiempo de
secado.
Presione la flecha repetidamente para desplazarse por las opciones de
tiempo.
Quitar Arrugas: este ciclo eliminará las arrugas de prendas que están
limpias, secas y sólo levemente arrugadas, tales como prendas que extrajo
de un armario lleno, una maleta o prendas que han estado en la secadora
demasiado tiempo después de la finalización del ciclo. El ciclo Quitar Arrugas
se puede usar con cualquier temperatura.
Secado a temperatura ambiente: este ciclo seca la carga con aire a
temperatura ambiente.
22_ manual de instrucciones, sugerencias
DV209AG-02849A_MES.indd 22
2010-04-19 ¿ÀÈÄ 4:43:02
2
4
5
6
7
8
9
10
Botón de
selección Nivel
de Secado
Botón de
selección
Temperatura
Botón de
selección
Tiempo
Botón de
selección
Sonido de
Alarma
Botón de
selección
Prevenir
Arrugas
Ajustar Tiempo
Botón de
selección Inicio/
Pausa
Presiónelo para detener y reiniciar los programas.
Botón Encender/
Apagar
Presiónelo una vez para encender la secadora y presiónelo nuevamente para
apagarla. Si la secadora permanece encendida durante más de 10 minutos
sin que se toque ninguno de los botones, se apagará automáticamente.
02 manual de instrucciones, sugerencias
3
Pantalla gráfica
digital
La pantalla digital muestra el tiempo restante del ciclo calculado después de
presionar el botón Inicio/Pausa. El tiempo restante calculado puede fluctuar a
medida que avance el ciclo. Se iluminará la luz de Secar y se mantendrá iluminada
hasta que se haya cumplido el ciclo.
Cuandola secadora esté en la fase de enfriamiento, se iluminará la luz de Enfriar.
Cuando la secadora esté en la fase de Prevenir Arrugas, se iluminará la luz la
Prevenir Arrugas.
Cuando el ciclo haya finalizado, aparecerá la palabra “Fin” en la pantalla hasta que
se abra la puerta de la secadora o se presione el botón Encender/Apagar.
Si su secadora se detiene durante un ciclo, las luces del indicador parpadearán
hasta que se presione el botón Inicio/Pausa.
Para seleccionar el nivel de secado en los ciclos Normal, Carga Pesada, u otros
ciclos Sensor de Secado , presione el botón Nivel de Secado. Se iluminará una luz
en el indicador junto al nivel de secado deseado.
Presione el botón repetidamente para desplazarse por las opciones. Las cargas
más grandes o más voluminosas posiblemente requieran la opción Más Seco para
que el secado sea completo. La opción Menos Seco es la más adecuada para
telas livianas, o paraque quede algo de humedad en las prendas al final del ciclo.
Utilícela para las prendas que deban secarse en posición horizontal o colgarse.
Para seleccionar la temperatura correcta para la carga, presione el botón
Temperatura. Se iluminará una luz del indicador junto al nivel de temperatura
deseado. Presione el botón repetidamente para desplazarse por las opciones.
Alto: para los algodones resistentes o aquellos con el rótulo “Secar en secadora”.
Medio: para telas que requieren planchado permanente, telas sintéticas, algodones
livianos u otras prendas rotuladas “Secar en secadora a temperatura media”.
Bajo: para prendas sensibles al calor rotuladas “Secar en secadora a
temperatura baja” o “Secar en secadora a temperatura cálida”.
Mínimo: ofrece la menor temperatura de secado con calor posible.
Cuando usa los ciclos Secado Manual, se puede ajustar el tiempo
presionando el botón de selección de Tiempo.
Durante el ciclo Sensor de Secado, el indicador lumínico del tiempo se
encuentra apagado porque el tiempo de secado exacto se determina según
los niveles de humedad fluctuantes.
Cuando el ciclo haya finalizado, se escuchará una señal sonora.
Cuando está seleccionada la opción Prevenir Arrugas, la señal sonora sonará en
forma intermitente.
Ajuste el volumen de la señal sonora o apáguela presionando el botón Sonido de
Alarma. Presione el botón repetidamente para desplazarse por las opciones.
La opción Prevenir Arrugas ofrece aproximadamente 90 minutos de secado
intermitente con aire fresco al final de ciclo para reducir la formación de arrugas.
Presione el botón Prevenir Arrugas para activar dicha función.
La luz del indicador arriba de la tecla se iluminará cuando se seleccione Prevenir
Arrugas. La carga está seca y puede ser retirada en cualquier momento durante
el ciclo Prevenir Arrugas.
Se puede agregar o restar tiempo a los tiempos configurados automáticamente
en los ciclos de Secado Manual ciclos Secado con temporizador, Quitar Arrugas o
Secado a temperatura ambiente.
Para agregar o restar tiempo al ciclo, presione la tecla Ajustar Tiempo con la flecha
hacia arriba o hacia abajo hasta que aparezca el tiempo deseado.
manual de instrucciones, sugerencias _23
DV209AG-02849A_MES.indd 23
2010-04-19 ¿ÀÈÄ 4:43:02
manual de instrucciones,
sugerencias
SEGURO PARA NIÑOS
Una función para evitar que los niños jueguen con la secadora.
Configuración/Liberación
Si desea configurar o liberar esta función, presione simultáneamente los botones Tiempo y
Sonido de Alarma durante 3 segundos.
Cómo configurarla:
1. Puede configurarse mientras su secadora está en funcionamiento.
2. Una vez que configure la función Seguro para niños, no responderá ningún botón, excepto el
botón Encender/Apagar, hasta que libere dicha función.
3. Se iluminará el indicador de Seguro para niños.
1. Si se vuelve a encender el electrodoméstico, la función Seguro para niños continuará
encendida.
2. Para liberar dicha función, siga las instrucciones detalladas a continuación.
Cuando otros botones, salvo el botón Encender/Apagar, no respondan, verifique el
indicador del Seguro para niños.
24_ manual de instrucciones, sugerencias
DV209AG-02849A_MES.indd 24
2010-04-19 ¿ÀÈÄ 4:43:02
SECADO EN ESTANTE
Instalación del estante de secado
PRENDAS SUGERIDAS
OPCIONES DE TEMP. SUGERIDAS
Suéteres lavables
(dóblelos y colóquelos en posición horizontal
sobre el estante)
Bajo o Mínimo
Muñecos de peluche
(rellenos con fibras de algodón o poliéster)
Bajo o Mínimo
Muñecos de peluche
(rellenos con goma espuma o goma)
Secado a temperatura ambiente
Almohadas de goma espuma
Secado a temperatura ambiente
Zapatillas
Secado a temperatura ambiente o Calor
(Mínimo)
ADVERTENCIA
02 manual de instrucciones, sugerencias
1. Abra la puerta.
2. Coloque el estante de secado en el tambor, con el borde superior del estante de secado
encima del filtro para pelusas.
3. Coloque las patas traseras en las dos áreas empotradas de la pared trasera de la secadora y
luego empuje hacia abajo en el centro del estante de secado para ajustar.
4. Coloque las prendas que se secarán sobre el estante, dejando espacio entre ellas para que
el aire pueda circular.
5. Cierre la puerta.
6. Utilice el ciclo Secado con temporizador. Seleccione el tiempo según la humedad y el peso
de las prendas. Encienda la secadora. Posiblemente sea necesario reajustar el temporizador
si se requiere más tiempo de secado.
Secar artículos de goma espuma, plástico o goma con la opción de calor puede ocasionar
daños al artículo y generar un peligro de incendio.
manual de instrucciones, sugerencias _25
DV209AG-02849A_MES.indd 25
2010-04-19 ¿ÀÈÄ 4:43:03
manual de instrucciones,
sugerencias
LIMPIE EL FILTRO PARA PELUSAS
•
•
•
Después de cada carga.
Para reducir el tiempo de secado.
Para hacer uso de la energía con mayor eficacia.
No haga funcionar la secadora sin el filtro para pelusas en su lugar.
CARGUE LA SECADORA DE MANERA ADECUADA
•
•
•
•
Coloque sólo una carga de ropa en la secadora por vez.
Las cargas de telas pesadas y livianas mezcladas se secan en forma diferente, lo que puede ocasionar
que las telas livianas estén secas mientras que las telas pesadas queden húmedas al final del ciclo de
secado.
Agregue una o más prendas similares a la secadora cuando necesite secar sólo una o dos prendas.
Esto mejora el funcionamiento de la secadora y la eficacia del secado.
Sobrecargar la secadora limita su funcionamiento y ocasiona un secado desparejo así como la
formación excesiva de arrugas en algunas telas.
CÓMO COMENZAR
1.
2.
3.
4.
5.
6.
Cargue la secadora sin apretar. NO la sobrecargue.
Cierre la puerta.
Seleccione el ciclo y las opciones apropiadas para la carga (consulte las páginas 20, 21, 22).
Presione el botón Inicio/Pausa.
Se iluminará la luz del indicador de la secadora.
El tiempo del ciclo calculado aparecerá en la pantalla.
Es posible que el tiempo fluctúe para indicar mejor el tiempo de secado restante en el ciclo.
•
•
•
Cuando haya finalizado el ciclo, la luz de la Traba de la puerta se apagará y la palabra “End” (Fin)
aparecerá en la pantalla.
Si presiona Encender/Apagar, se cancelará el ciclo y la secadora se detendrá.
El secado, de refrigeración, y las luces Hecho indicador se iluminará durante dichas fases del ciclo.
26_ manual de instrucciones, sugerencias
DV209AG-02849A_MES.indd 26
2010-04-19 ¿ÀÈÄ 4:43:03
cuidado y limpieza
PANEL DE CONTROL
TAMBOR
Elimine todas las manchas, tales como las de crayón, tinta o tintura de la tela (proveniente de artículos
nuevos, tales como toallas o jeans) con un limpiador común.
Posteriormente, seque las toallas o prendas viejas para eliminar todo exceso de manchas o solución de
limpieza.
Una vez que se hayan seguido estos pasos, es posible que las manchas aún sean visibles, pero no se
transferirán a las cargas subsiguientes.
03 cuidado y limpieza
Limpie con un paño suave y húmedo. No utilice sustancias abrasivas.
No rocíe el panel directamente con limpiadores en aerosol.
El acabado del panel de control puede dañarse a causa de algunos productos removedores de suciedad y
manchas de tratamiento previo al lavado.
Aplique dichos productos lejos de la secadora y limpie el líquido derramado o el rocío inmediatamente.
TAMBOR DE ACERO INOXIDABLE
Para limpiar el tambor de acero inoxidable, use un paño humedecido con un limpiador suave, no abrasivo,
adecuado para superficies de acero inoxidable.
Elimine los residuos del limpiador y seque con un paño limpio.
EXTERIOR DE LA SECADORA
Toda la secadora tiene un acabado brillante. Limpie con un paño suave y húmedo. No utilice sustancias
abrasivas.
Proteja la superficie de objetos afilados ya que éstos podrían rayar o dañar la superficie. No coloque
objetos pesados ni afilados ni tampoco el paquete de detergente sobre la secadora.
Manténgalos apartados sobre el pedestal o en una caja de almacenaje, que puede adquirir por separado.
SISTEMA DE DRENAJE DE LA SECADORA
Para mantener un óptimo desempeño, se lo debe inspeccionar y limpiar todos los años.
La tapa de drenaje exterior debe limpiarse con más frecuencia para garantizar un funcionamiento
adecuado.
cuidado y limpieza _27
DV209AG-02849A_MES.indd 27
2010-04-19 ¿ÀÈÄ 4:43:03
sugerencias para prendas
especiales
SUGERENCIAS PARA PRENDAS ESPECIALES
Siga las instrucciones del fabricante o de la etiqueta de indicaciones para secar
prendas especiales. Si no se dispone de etiquetas con indicaciones, use la
siguiente información como guía.
Cubrecamas y edredones
•
•
•
Frazadas
•
•
Cortinas y paños de tela
•
•
Siga las instrucciones de la etiqueta o seque en el ciclo Normal y
con temperatura Alto.
Asegúrese de que la prenda esté completamente seca antes de
usarla o guardarla.
Tal vez deba volver a colocarla para garantizar un secado uniforme.
Utilice el ciclo Normal y seque de a una sola frazada por vez para
lograr un mejor funcionamiento de la secadora.
Asegúrese de que la prenda esté completamente seca antes de
usarla o guardarla.
Utilice el ciclo Sintética y la temperatura Bajo o Mínimo para reducir
la formación de arrugas.
Seque estos artículos en tandas pequeñas para obtener mejores
resultados y retírelos lo antes posible.
Pañales de tela
•
Utilice el ciclo Normal y la temperatura Alto para pañales suaves y
mullidos.
Prendas con relleno de
plumas (chaquetas, bolsas
de dormir, edredones, etc.)
•
•
Utilice el ciclo Normal y la opción de temperatura Bajo o Mínimo.
Agregar toallas secas acorta el tiempo de secado y absorbe la
humedad.
Goma espuma (reverso de
alfombras, muñecos de
peluche, hombreras, etc.)
•
NO seque con el ciclo de secado con calor. Use el ciclo Secado a
temperatura ambiente (sin calor).
ADVERTENCIA – Secar un artículo de goma con calor puede
dañarlo u ocasionar un riesgo de incendio.
Almohadas
•
•
•
•
Plásticos(cortinas de baño,
cubiertas de muebles para
exteriores, etc.)
•
Utilice el ciclo Normal.
Agregue un par de toallas secas y un par de zapatillas limpias para
mejorar el funcionamiento de la secadora y secar el artículo.
NO seque almohadas de capoc o de goma espuma en la secadora.
Utilice el ciclo Secado a temperatura ambiente.
Utilice el ciclo Secado a temperatura ambiente o el ciclo Secado con
temporizador y la opción de temperatura Bajo o Mínimo de acuerdo
con las instrucciones de la etiqueta.
ARTICULOS QUE SE DEBEN EVITAR:
• Artículos de fibra de vidrio (cortinas, paños de tela, etc.).
• Lanas, salvo que se recomiende en la etiqueta.
• Artículos embebidos en aceite vegetal o de cocina.
28_ sugerencias para prendas especiales
DV209AG-02849A_MES.indd 28
2010-04-19 ¿ÀÈÄ 4:43:03
guía de solución de problemas
CONTROLE ESTOS PUNTOS SI SU SECADORA…
SOLUCIÓN
No funciona.
•
•
•
•
No calienta.
•
•
•
•
•
No seca.
•
•
•
•
•
•
•
•
•
Hace ruido.
•
•
•
•
No seca
de manera
uniforme.
•
•
Asegúrese de que la puerta esté cerrada con traba.
Asegúrese de que el cable de alimentación esté enchufado a un tomacorriente que
funcione.
Controle los disyuntores y fusibles de la casa.
Presione el botón Inicio/Pausa nuevamente si la puerta se abre durante el ciclo.
Controle los disyuntores y fusibles de la casa.
Seleccione una opción de secado con calor distinta de Secado a temperatura
ambiente.
En una secadora a gas, verifique que el suministro de gas esté abierto.
Limpie el filtro para pelusas y el conducto de drenaje.
La secadora puede haberse desplazado a la fase de enfriamiento del ciclo.
Verifique todos los ítem anteriores y, además,...
Asegúrese de que la tapa de drenaje hacia el exterior de la casa se pueda abrir y
cerrar sin inconvenientes.
Verifique que el sistema de drenaje no presente obstrucciones. Los conductos
deben inspeccionarse y limpiarse todos los años.
Utilice un conducto de drenaje de metal rígido, de 4”.
No la sobrecargue. 1 carga de lavado = 1 carga de secado.
Separe los artículos pesados de los artículos livianos.
Es posible que se deban reubicar los artículos grandes y voluminosos, como las
frazadas o los edredones, para garantizar un secado uniforme.
Verifique que la lavadora esté drenando en forma correcta para extraer el agua de
la carga adecuadamente.
Es posible que la carga sea demasiado pequeña como para secarse
correctamente. Agregue algunas toallas.
05 guía de solución de problemas
PROBLEMA
Verifique si en la carga hay objetos tales como monedas, botones flojos, clavos,
etc. Retírelos de inmediato.
Es normal escuchar el ruido de la válvula de gas de la secadora o que el ciclo del
dispositivo de calor se enciende o se apaga durante el ciclo de secado.
Asegúrese de que la secadora esté correctamente nivelada tal como se describe
en las instrucciones de instalación.
Es normal que la secadora emita un zumbido debido a alta velocidad del aire que
se mueve por el tambor de la secadora y el sistema de drenaje.
Es posible que las costuras, los bolsillos y otras áreas resistentes similares no se
sequen por completo cuando el resto de la carga ha llegado al nivel de secado
seleccionado. Esto es normal. Seleccione la opción Más Seco si lo desea.
Si se seca un artículo pesado con una carga liviana, por ejemplo una toalla con
sábanas, es posible que el artículo pesado no se seque completamente cuando
el resto de la carga ha alcanzado el nivel de secadoseleccionado. Separe los
artículos pesados de los artículos livianos para obtener mejores resultados.
guía de solución de problemas _29
DV209AG-02849A_MES.indd 29
2010-04-19 ¿ÀÈÄ 4:43:03
guía de solución de problemas
PROBLEMA
SOLUCIÓN
Tiene olor.
•
•
Se apaga antes
de que la carga
esté seca
•
•
Los olores del hogar, ya sea que provengan de pintura, barniz, limpiadores
potentes, etc., pueden ingresar en la secadora con el aire del ambiente. Esto es
normal puesto que la secadora extrae el aire de la habitación, lo calienta y lo hace
circular por el tambor y lo expulsa a través del drenaje hacia el exterior.
Cuando estos olores permanecen en el aire, ventile la habitación completamente
antes de usar la secadora.
La carga de la secadora es demasiado pequeña. Agregue más prendas o algunas
toallas y reinicie el ciclo.
La carga de la secadora es demasiado grande. Retire algunas prendas y vuelva
encender la secadora.
30_ guía de solución de problemas
DV209AG-02849A_MES.indd 30
2010-04-19 ¿ÀÈÄ 4:43:03
CÓDIGOS DE INFORMACIÓN
Pueden aparecer códigos de información para ayudarle a comprender mejor qué ocurre con la secadora.
SIGNIFICADO
SOLUCIÓN
Filtro para pelusas obstruido
La ventilación está obstruida
Limpie el filtro o el conducto de ventilación.
Si el problema continúa, llame al servicio
técnico.
dO
La secadora funciona con la puerta
abierta
Cierre la puerta y luego reinicie.
Si el problema continúa, llame al servicio
técnico.
dF
La puerta no está bien cerrada
Solicite servicio técnico.
bE
Estado no válido de un circuito corto
clave durante 75 segundos
Asegúrese de que NO haya botones
presionados constantemente. Pruebe
reiniciar el ciclo.
Si el problema continúa, llame al servicio
técnico.
oD
Tiempo de secado no válido que
supera el tiempo de secado
Solicite servicio técnico.
hE
Temperatura no válida al poner en
funcionamiento la secadora
Solicite servicio técnico.
Et
Estado no válido de la comunicación
Eeprom
Pruebe reiniciar el ciclo.
Si el problema continúa, llame al servicio
técnico.
FE
Frecuencia de fuente de alimentación Pruebe reiniciar el ciclo.
no válida
Si el problema continúa, llame al servicio
técnico.
tS
tO
05 guía de solución de problemas
PANTALLA DE
ERROR
guía de solución de problemas _31
DV209AG-02849A_MES.indd 31
2010-04-19 ¿ÀÈÄ 4:43:03
apéndice
TABLA DE INDICACIONES DEL TEJIDO
Los siguientes símbolos ofrecen indicaciones acerca de las prendas. La etiqueta de indicaciones de la
prenda incluye símbolos para lavado, blanqueado, secado y planchado, o limpieza a seco cuando sea
necesaria. El uso de símbolos garantiza la consistencia entre los fabricantes textiles de artículos nacionales
e importados. Siga las indicaciones de la etiqueta para prolongar la vida útil de la prenda y reducir los
problemas del lavado.
Ciclo de lavado
Instrucciones especiales
Símbolos de advertencia para
el lavado
Normal
Secar colgado / tender
No lavar
Sintética / Antiarrugas /
Control de arrugas
Colgar para que escurra
No retorcer
Prendas suaves /
delicadas
Secar en posición
horizontal
No usar lejía
Lavado a mano
Secado con calor
No secar en secadora
Alto
Sin vapor (agregado a la
plancha)
Caliente
Medio
No planchar
Cálida
Bajo
Fría
Cualquier calor
Limpiar en seco
Sin calor / aire
No limpiar en seco
Temperatura del agua**
Lejía
Cualquier lejía (cuando
sea necesaria)
Temperaturas de secado con
plancha o vapor
Limpiar en seco
Secar colgado / tender
Sólo lejía sin cloro (con
protección para ropa de
color)
Lejía (cuando sea
necesaria)
Alto
Colgar para que escurra
Ciclo de secado en
secadora
Medio
Secar en posición
horizontal
Bajo
Normal
Sintética / Antiarrugas /
Control de arrugas
Prendas suaves /
delicadas
** Los símbolos con punto representan las temperaturas del agua del lavado apropiadas para diversas
prendas. El rango de temperatura para Caliente es de 41 °C a 52 °C (105 °F a 125 °F), para Cálida es de
29 °C a 41 °C (de 85 °F a 105 °F) y para Fría es de 16 °C a 29 °C (de 60 °F a 85 °F). (La temperatura del
agua del lavado debe alcanzar un mínimo de 16 °C (60 °F) para que se active el detergente y se logre un
lavado eficaz).
32_ apéndice
DV209AG-02849A_MES.indd 32
2010-04-19 ¿ÀÈÄ 4:43:03
PROTECCIÓN DEL MEDIO AMBIENTE
DECLARACIÓN DE CONFORMIDAD
Este electrodoméstico cumple con la norma UL2158.
06 apéndice
Este electrodoméstico se fabrica con materiales reciclables. Si decide desechar este electrodoméstico, siga
la normativa local relacionada con la eliminación de desechos. Corte el cable de alimentación para que el
electrodoméstico no pueda conectarse a una fuente de alimentación. Quite la puerta para que los animales
y los niños pequeños no puedan quedar atrapados
dentro del electrodoméstico.
ESPECIFICACIONES
C
D
A
B
TIPO
DIMENSIONES
SECADORA DE CARGA FRONTAL
Div
Pulgadas (cm.)
Div
Pulgadas (cm.)
A. Altura
38” (96,5)
C. Profundidad
con
la puerta abierta
a 90°
49” (124,5)
B. Ancho
27” (68,6)
D. Profundidad
29,4” (74,6)
PESO
54,1kg
POTENCIA DEL
CALENTADOR
5300 W
CONSUMO DE
ENERGÍA
SIN CALOR
268 W
CON CALOR
5445 W
apéndice _33
DV209AG-02849A_MES.indd 33
2010-04-19 ¿ÀÈÄ 4:43:04
apéndice
TABLA DE CICLOS
Predeterminado
Ciclo
Sensor de
Secado
Secado
Manual
Secar
Enfriar
Prevenir
Arrugas
Control de
temp.
Nivel de
Sensor de
Secado
Tiempo
Tiempo
Tiempo
Tiempo
Normal
Alto
(Medio)
Secado
normal
44 min.
39 min.
5 min.
90 min.
Carga Pesada
Alto
(sin cambios)
Secado
normal
60 min.
55 min.
5 min.
90 min.
Sintética
Medio
(sin cambios)
Secado
normal
34 min.
24 min.
10 min.
90 min.
Delicada
Bajo
(sin cambios)
Secado
normal
29 min.
24 min.
5 min.
90 min.
Secado con
temporizador
Alto
-
40 min.
35 min.
5 min.
Quitar Arrugas
Medio
-
25 min.
20 min.
5 min.
Secado a
temperatura
ambiente
(sin cambios)
-
20 min.
20 min.
34_ apéndice
DV209AG-02849A_MES.indd 34
2010-04-19 ¿ÀÈÄ 4:43:04
memo
DV209AG-02849A_MES.indd 35
2010-04-19 ¿ÀÈÄ 4:43:04
¿TIENE PREGUNTAS O COMENTARIOS?
País
LLAME AL
O VISÍTENOS EN LÍNEA EN
PANAMA
800-7267
www.samsung.com
MEXICO
01-800-SAMSUNG(726-7864)
www.samsung.com
COLOMBIA
01-8000112112
www.samsung.com
Número de código DC68-02849A_MES
DV209AG-02849A_MES.indd 36
2010-04-19 ¿ÀÈÄ 4:43:04
Was this manual useful for you? yes no
Thank you for your participation!
