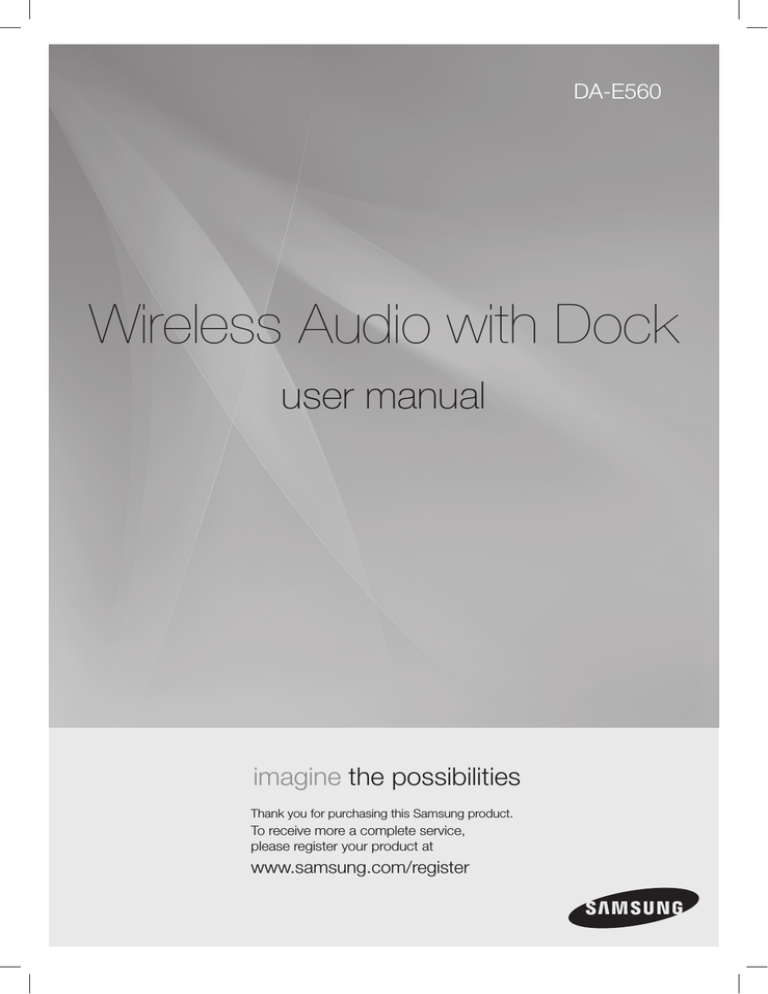

DA-E560
Wireless Audio with Dock
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more a complete service,
please register your product at
www.samsung.com/register
features
Galaxy Docking Audio Speaker System
Using the system's docking station, dock, charge, and then play any Samsung Galaxy devices through the system's
built-in speakers.
aptX®
aptX enables high quality Bluetooth stereo audio, delivering wired audio quality wirelessly.
2
EnG
safety information
Safety Warnings
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER(OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This symbol indicates “dangerous voltage”
inside the product that presents a risk of
electric shock or personal injury.
This symbol indicates important instructions
accompanying the product.
WARNING : To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a AC outlet with a protective grounding connection.
• To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains
plug shall be readily operable.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on the
apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the power
plug must be easily and readily accessible at all times.
3
PreCaUtiOnS
68.6mm
2.7
inch
99.1mm
3.9 inch
DUAL DOCK
99.1mm
3.9 inch
99.1mm
3.9 inch
Ensure that the AC power supply in your house complies with the power requirements listed on the identification sticker located on the
back of your product. Install your product horizontally, on a suitable base (furniture), with enough space around it for ventilation (70~100
mm). Make sure the ventilation slots are not covered. Do not place the unit on amplifiers or other equipment which may become hot. This
unit is designed for continuous use. To fully turn off the unit, disconnect the AC plug from the wall outlet. Unplug the unit if you intend to
leave it unused for a long period of time.
DUAL DOCK
DUAL DOCK
During thunderstorms, disconnect the AC plug from the
wall outlet. Voltage peaks due to lightning could damage the unit.
Do not expose the unit to direct sunlight or other heat sources.
This could cause the unit to overheat and malfunction.
DUAL DOCK
Phones
Protect the product from moisture (i.e. vases) , and excess heat
(e.g.fireplaces) or equipment creating strong magnetic or electric fields
Disconnect the power cable from the AC supply if the unit malfunctions.
Your product is not intended for industrial use. This product is for
personal use only.
Condensation may occur if your product has been stored in cold temperatures. If transporting the unit during the winter, wait approximately 2 hours
until the unit has reached room temperature before using.
4
The batteries used with this product contain chemicals that are harmful to
the environment.
Do not dispose of batteries in the general household trash.
EnG
contents
features
2
3
6
7
9
safety information
2Features
3 Safety warnings
4Precautions
getting started
6
6
Before reading the user’s manual
What’s included
descriptions
7
Front/Rear Panel
remote control
9
Tour of the remote control
power on and volume
control
10
11
connections
playing
16
18
19
20
functions
troubleshooting
appendix
10 Turning the Power on/off
10 Adjusting the volume
11
12
13
15
Using Rubber
Connecting a device to the Galaxy Dock
Connecting an audio device using AUX IN
Connecting to Bluetooth devices
16 Using the docking mode with Samsung
Galaxy Devices
17 Using the Bluetooth mode
18 Advanced functions
19Troubleshooting
20Specifications
5
getting started
Before Reading the User’s Manual
Note the following terms before reading the user manual.
Icons used in this manual
Icon
Term
Caution
Note
Definition
Indicates a situation where a function does not operate or settings may be
canceled.
Indicates tips or instructions on the page that help a function operate.
Safety Instructions and Troubleshooting
1) Familiarise yourself with the Safety Instructions before using this product. (See page 3)
2) If a problem occurs, check Troubleshooting. (See page 19)
Copyright
©2012 Samsung Electronics Co.,Ltd.
All rights reserved; no part or whole of this user’s manual may be reproduced or copied without the prior
written permission of Samsung Electronics Co.,Ltd.
WHAT’s inclUDED
Check for the supplied accessories shown below.
FUNCTION
MUTE
VOL
BASS
Remote Control / Lithium Battery (3V)
Power Adapter
User Manual
(Rubber-Support: 2EA)
(Rubber-Skin)
Rubber-Support / Rubber-Skin
Cloth
▪▪ The appearance of the accessories may differ slightly from the illustrations above.
6
EnG
descriptions
Front/Rear Panel
1
4 5
DC 12V 2A
<REAR>
ONLY FOR SERVICE
2
● Descriptions
<FRONT>
3
6
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
7
8
7
1
BASS
Optimise the sound based on your tastes.
2
VOLUME -/+
Controls the volume level.
3
PLAY/PAUSE
Play or pause a music file.
4
GALAXY DOCK
Provides a 5-pin dock for Samsung Galaxy devices.
5
STANDBY LED
6
REMOTE CONTROL The remote control sensor which receives signals from the remote
SENSOR
control.
7
DC 12V
Connect the unit's DC adapter to this jack.
8
AUX IN
Connect to the Analog output of an external device.
The standby LED lights up in standby mode.
The standby LED turns off when the power of the unit turned on.
▪▪ When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
▪▪ This unit can connect to mobile devices with high audio output levels. When you connect this
unit to external devices with high output levels, it may lower the audio output to protect the amp
and speakers.
▪▪ When disconnecting the power cable from the wall outlet, hold the plug.
Do not pull the cable.
8
EnG
remote control
Tour of the Remote Control
FUNCTION
● remote control
POWER BUTTON
Turns the unit on and off.
FUNCTION BUTTON
Selects the Function mode.
PLAY/PAUSE BUTTON
Play or pause a music file.
CONTROL BUTTON
Search for the next or previous
music file.
MUTE
VOL
BASS
VOLUME
Adjusts the volume level of the unit.
MUTE BUTTON
Mutes the sound from this unit.
Press again to restore the sound
to the previous volume level.
BASS BUTTON
Optimise the sound based on
your tastes.
Installing battery in the Remote Control
1. Open the cover of the remote
control by putting your fingernail
into the gap between the cover
and body of the remote control.
Then, lift the cover and separate
it completely.
2. Install a 3V Lithium battery.
Insert the battery into the battery
compartment with the + side facing
up.
3. Fit the remote control's cover to the
remote control. Next, lower the cover so
that it is flush with the body of the remote,
and then press the cover into the body by
pushing the edges down with your hand.
▪▪ Be careful not to catch your fingernail in the gap when you lift the cover. You can damage
your fingernail.
Operation Range of the Remote Control
You can use the remote control up to 7 meters (23 feet) in a straight line from the unit. You can also operate the
remote at a horizontal angle of up to 30° from the remote control sensor.
9
power on and volume control
Turning the power on/off
FUNCTION
or
FUNCTION
MUTE
VOL
BASS
MUTE
VOL
BASS
1.To turn on this unit, touch any button on the unit's front panel when the unit is in Standby mode.
or,
Press POWER on the remote control.
2.To turn off this unit, touch the +# button on the unit's front panel for more than 3 seconds.
or,
Press POWER on the remote control again.
▪▪ The standby LED is on when AC Plug is connected to the wall outlet and the Power of the unit is off. The
standby LED is off when the power of the unit is on.
▪▪ The power of the unit automatically turns off if there is no input for 20 minutes.
Adjusting the volume
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
Use +, - buttons to adjust the volume. As you adjust the volume, the Input mode LED blinks.
The LED remains on in case you increase the volume when it has already been set to maximum, or decrease the
volume when it has already been set to minimum.
FUNCTION
FUNCTION
or
MUTE
MUTE
VOL
BASS
VOL
BASS
Touch the +/– button on the right side of the front panel.
or,
Press VOL +/– on the remote control.
▪▪ The volume level increases or decreases when you press VOL +/–.
▪▪ You can also use the volume control of device connected using the Galaxy Dock or Bluetooth to control
the volume. However, your ability to control the volume using the volume controls of devices connected
using Bluetooth may be limited.
10
DC 12V 2A
ONLY FOR SERVICE
DC 12V 2A
AUX
INSERVICE
ONLY FOR
ONLY FOR SERVICE
AUX IN
EnG
connections
USING Rubber
Attach the Rubber to avoid direct contact with this set when you hold Samsung Galaxy Device.
RUBBER-SUPPORT
● connections
1.Attach the Rubber to the proper place considering the size of the device which you want to use.
2.After attaching the Rubber-Support, dock your device on the Galaxy dock.
Rubber-Support
RUBBER-SKIN
1.Cover the Rubber-Skin on the Galaxy dock.
2.After covering the Rubber-Skin on the Galaxy dock, dock your device on the Galaxy dock.
Rubber-Skin
▪▪ Use the product after removing the Rubber-Skin attached to the product if you have the protection case
for your device.
▪▪ You can use this product only when the thickness of the protection case is under 1.5mm when you attach
the Spacer cover to your device. It is impossible to use this product when the thickness of the protection
case is over 1.5mm or has special shape with round.
11
COnneCting a DeViCe tO tHe gaLaXy DOCK
How to connect a device to the Galaxy Dock.
1. The GAlAXy DocK is located on the front of the product. To open, push it in gently.
2. Connect your Samsung Galaxy device to the Galaxy Dock Connector.
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
▪ Turn on your Samsung Galaxy device before you docking it to the Galaxy Dock.
▪ Connect your Samsung Galaxy device to the Galaxy Dock before starting Docking mode. (See page 16)
12
EnG
COnneCting an aUDiO DeViCe USing aUX in
This section explains how to connect the unit to an audio device.
This unit requires one analog audio jack for connecting to an audio device.
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
ONLY FOR SERVICE
● connEctions
DC 12V 2A
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
AUX IN
audio Cable
(not supplied)
Earphones
jack
external Device
AuX in
Connect AUX IN (Audio) on the back of the unit to the earphone jack of the external device or audio device.
if connected to an external device via AuX input while your Samsung Galaxy device is docked or
connected to a bluetooth device at the same time, the input source switches between the AuX and
Samsung Galaxy or bluetooth device by tapping the pAuSe button on the Samsung Galaxy / bluetooth
device. tap it again to switch to the other input source.
▪ Use the Function key on the remote control to switch between connected devices, if there are multiple
devices connected to the Docking station.
▪ Before moving or installing this product, be sure to turn off the power and disconnect the power cord.
13
BLUETOOTH
You can connect the Wireless Audio with Dock to Bluetooth devices and enjoy music with high quality stereo
sound, all without wires!
What is Bluetooth?
Bluetooth technology lets Bluetooth-compliant devices interconnect easily with each other using a short
wireless connection.
• A Bluetooth device may cause noise or malfunction, depending on usage, when:
-- A part of your body is in contact with the receiving/transmitting system of the Bluetooth device or
the Wireless Audio with Dock.
-- It is subject to electrical variation from obstructions caused by a wall, corner, or by office partitioning.
-- It is exposed to electrical interference from same frequency-band devices including medical
equipment, microwave ovens, and wireless LANs.
• Keep the Wireless Audio with Dock and the Bluetooth device close together when pairing.
• The further the distance between the Wireless Audio with Dock and Bluetooth device, the worse the
quality. If the distance exceeds the Bluetooth operational range, the connection is lost.
• In poor reception-sensitivity areas, the Bluetooth connection may not work properly.
• The Bluetooth connection only works when the Bluetooth device is close to the set. The connection is
automatically cut off if the Bluetooth device moves out of range. Even within range, the sound quality
may be degraded by obstacles such as walls or doors.
• This wireless device may cause electric interference during its operation.
▪▪ You may be required to enter a PIN code (password) when connecting the Bluetooth device to
the Wireless Audio with Docks. If the PIN code input window appears, enter <0000>.
▪▪ The Wireless Audio with Dock supports SBC data (44.1kHz, 48kHz).
▪▪ The AVRCP feature is not supported.
▪▪ Connect only to a Bluetooth device that supports the A2DP (AV) function.
▪▪ You cannot connect to a Bluetooth device that supports only the HF (Hands Free) function.
▪▪ Only one Bluetooth device can be paired at a time.
▪▪ Once you have turned off the Wireless Audio with Dock and the pairing is disconnected, the
pairing will not be restored automatically. To reconnect, you must pair the devices again.
▪▪ The Wireless Audio with Dock may not search or connect properly in the following cases:
-- If there is a strong electrical field around the Wireless Audio with Dock.
-- If several Bluetooth devices are simultaneously paired to the Wireless Audio with Dock.
-- If the Bluetooth device is turned off, not in place, or malfunctions
-- Note that such devices as microwave ovens, wireless LAN adaptors, fluorescent lights, and
gas stoves use the same frequency range as the Bluetooth device, which can cause electric
interference.
14
EnG
CONNECTING TO BLUETOOTH DEVICES
This section explains how to connect the Wireless Audio with Dock to Bluetooth compatible devices.
To connect the Wireless Audio with Dock to a Bluetooth device
Before you begin, confirm that your Bluetooth device supports the Bluetooth compliant stereo headset function.
● connections
Connect
External device
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
1.Select the Bluetooth menu on your Bluetooth device.
(Refer to the Bluetooth device's user manual for instructions.)
2.Scan or search for All Devices or for Headsets.
• You will see a list of devices.
3.Select "[Samsung]W_Audio XXXXXX" from the searched list.
• If the Bluetooth device fails to pair with the Wireless Audio with Dock, delete the "[Samsung]W_Audio XXXXXX"
found by the Bluetooth device, and search for the Wireless Audio with Dock again, and then repeat Steps 1, 2,
and 3.
Wi-Fi
Bluetooth
AUX
A portable device
supporting Wi-fi and
BT simultaneously
Sound Source B
Sound Source A
Wireless Audio with Dock
▪▪ When the AUX and Bluetooth operate at the same time as shown above, the sound may come from
both simultaneously.
15
playing
Using the Docking mode with Samsung Galaxy Devices
Connect the Samsung Galaxy device to the Galaxy Dock. (See page 12)
<Samsung Galaxy Devices>
To use your Samsung Galaxy series device with the Galaxy Dock, you must
download and install the Docking Mode application from the Android Market on
the device. To download, follow these steps:
1. Tap the Play Store (Android Market) icon on the Samsung Galaxy device's
main screen
2. Tap the search icon on the screen to access the search bar.
3. In the search bar, type in the [Samsung Wireless Audio with Dock], and
then search.
4. In the search result list, find, and then tap [Samsung Wireless Audio with
Dock] to start downloading.
5. Tap [install].
To play music, follow these steps:
1-1.If you start the app when the Wireless Audio with Dock is the only device
for the Bluetooth connection,
selecting PLAY in your device automatically establishes the Bluetooth connection to the Wireless Audio with
Dock and the unit plays music.
1-2.If there are multiple devices for Bluetooth connection including the Wireless Audio with Dock,
1) When you start the app, the list of the devices which you can connect to the Wireless Audio with Dock will
appear.
2) Play music after connecting to the Wireless Audio With Dock by selecting it on the list of devices.
-- If there exists a Bluetooth device paired to the Wireless Audio with Dock before, it will not appear in the
list and be connected automatically.
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
2. If you replace the Wireless Audio with Dock which you have paired to your mobile device, you should delete
the remaining settings saved in your device before pairing to the new one.
•
; [Clear data].
▪▪ Once you started the application, running is not disturbed by charging your mobile device with an
ordinary charger.
▪▪ When you connect other device to the Wireless Audio with Dock after connecting Samsung Galaxy
device in docking mode, you may have to turn off the Bluetooth mode of the Samsung Galaxy device.
▪▪ If you have trouble with connecting the Samsung Galaxy device to the Galaxy Dock, turn off the device's
Bluetooth mode.
16
EnG
USING THE BLUETOOTH MODE
Connect the Bluetooth device to the Wireless Audio with Dock. (See page 15)
To connect your Bluetooth device when the Wireless Audio with Dock is in Bluetooth mode, search for the Wireless
Audio with Dock on the device's Bluetooth list. Select the Wireless Audio with Dock, and then connect. Once the
Wireless Audio with Dock has connected, select and play the desired music.
The music will play through the Wireless Audio with Dock's speakers.
● Playing
▪▪ If you want to change the device which is connected through Bluetooth mode to other device,
disconnect the existing device and try to connect to the other device which you want to use.
▪▪ While in Bluetooth communication, Play/Pause/Next/Back operations may not be available
depending on used mobile device and application.
▪▪ Operating Bluetooth device paired to the Wireless Audio with Dock may cause stuttering if operated
while the Wireless Audio with Dock is playing back from AUX input.
To disconnect the Bluetooth device from the Wireless Audio with
Dock
You can cancel Bluetooth pairing from the Wireless Audio with Dock. For instructions, see the Bluetooth
device's user manual.
• The Wireless Audio with Dock will be disconnected.
▪▪ The Bluetooth connection only works when the Bluetooth device is close to the set. The
connection is automatically cut off if the Bluetooth device moves out of range. Even within
range, the sound quality may be degraded by obstacles such as walls or doors.
▪▪ If the Bluetooth device comes back into the effective range, you can restart to restore the
pairing with the Bluetooth device.
17
functions
advanced functions
POWER
FUNCTION
VOL
MUTE
VOL
BASS
Play/Pause
FUNCTION
During playback, press the +# button.
MUTE
VOL
BASS
• Press the +# button to stop playing the file temporarily.
Press the +# button again to play the selected file.
▪▪ This function does not operate in Aux mode.
Using function
FUNCTION
FUNCTION
Change the mode to switch to Docking and AUX sources.
MUTE
VOL
Press FUNCTION on the remote control of this unit.
BASS
MUTE
VOL
• Each time the button is pressed, the selection changes as follows :
Galaxy (Bluetooth) ; AUX mode
BASS
▪▪ Check the function you want to use by pressing the Function
button on the remote control when multiple devices are
connected to the product simultaneously.
POWER
FUNCTION
VOL
MUTE
VOL
BASS
FUNCTION
During playback, press the [,] button.
MUTE
VOL
Skip Forward/Back
BASS
• When there is more than one file and you press the ] button, the next file
is selected.
• When there is more than one file and you press the [ button, the
previous file is selected.
▪▪ This function does not operate in Aux mode.
FUNCTION
Muting the sound
FUNCTION
MUTE
MUTE
VOL
BASS
VOL
BASS
This is useful when answering a doorbell or telephone call.
1.To mute sound of this unit, press the MUTE (
control.
) button of the remote
2.Press MUTE (
) on the remote control again (or press VOLUME +/–) to
restore the sound.
FUNCTION
Using the BASS function
FUNCTION
MUTE
MUTE
VOL
Press BASS on the remote control of this unit.
BASS
VOL
Lets you optimise the bass sound according to your tastes.
BASS
• Each time the button is pressed, the selection changes as follows :
BASS ON ; OFF
18
EnG
troubleshooting
Before requesting service, please check the following.
Symptom
Check
Remedy
• Is the power cord plugged
into the outlet?
• Connect the power plug to
the outlet.
A function does not work when
the button is pressed.
• Has the Wireless Audio with
Dock or the remote been
exposed to static electricity?
• Disconnect the power plug
and connect it again.
Sound is not produced.
• Is the unit properly
connected to device?
• Is the Mute function on?
• Is the volume set to
minimum?
• Connect it correctly.
• Press the Mute button to
cancel the function.
• Adjust the volume.
The remote control does not
work.
• Are the batteries drained?
• Is the distance between
remote control and main
unit too far?
• Replace with new batteries.
• Operate closer to the main
unit.
● troubleshooting
The unit will not turn on.
19
appendix
Specifications
Model name DA-E560
GENERAL
AMPLIFIER
Weight
1.6 kg
Dimensions (W x D x H)
462.7 x 151.8 x 122.3 mm
Operating temperature range
+5°C~+35°C
Operating humidity range
10 % to 75 %
Rated output power
5W/CH, 4OHM, THD = 10%, 1kHz
Input sensitivity/Impedance
800mV/20Kohm
S/N ratio (analog input)
65 dB
Separation(1kHz)
60 dB
FREQUENCY
Analog input
RESPONSE
DOCKING
RATING
Galaxy
20Hz~22kHz(±3 dB)
5 V 1.0 A
* S/N ratio, distortion, separation, and usable sensitivity are based on measurement using AES (Audio Engineering
Society) guidelines.
* Nominal specification
- Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
- Weight and dimensions are approximate.
- For the power supply and Power Consumption, refer to the label attached to the product.
20
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer
care center.
` Asia Pacific
Area
Contact Centre 
AUSTRALIA
NEW ZEALAND
CHINA
1300 362 603
0800 SAMSUNG (0800 726 786)
400-810-5858
HONG KONG
(852) 3698 4698
Web Site
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/hk
www.samsung.com/hk_en/
VIETNAM
1800 1100 11
3030 8282
1800 3000 8282
1800 266 8282
0800-112-8888
021-5699-7777
1800-88-9999
1-800-10-SAMSUNG(726-7864) for PLDT
1-800-3-SAMSUNG(726-7864) for Digitel
1-800-8-SAMSUNG(726-7864) for Globe
02-5805777
1800-SAMSUNG(726-7864)
1800-29-3232
02-689-3232
0800-329-999
0266-026-066
1 800 588 889
U.A.E
OMAN
KUWAIT
BAHRAIN
Egypt
JORDAN
IRAN
Morocco
Saudi Arabia
800-SAMSUNG (726-7864)
800-SAMSUNG(726-7864)
183-2255
8000-4726
08000-726786
800-22273
021-8255
080 100 2255
9200-21230
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
NIGERIA
0800-726-7864
0800-10077
0302-200077
8000 0077
800-00-0077
7095- 0077
0800 724 000
0800 300 300
0685 88 99 00
0860-SAMSUNG(726-7864 )
www.samsung.com
INDIA
INDONESIA
MALAYSIA
PHILIPPINES
SINGAPORE
THAILAND
TAIWAN
` Middle East
` Africa
Ghana
Cote D’ Ivoire
Senegal
Cameroon
KENYA
UGANDA
TANZANIA
SOUTH AFRICA
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
‫‪DA-E560‬‬
‫‪Wireless Audio with Dock‬‬
‫دليل المستخدم‬
‫تخيل اإلمكانات‬
‫شكرا لك على شرائك منتج ‪ Samsung‬هذا‪.‬‬
‫ً‬
‫لتلقي خدمة على الوجه األكمل‪ ،‬يرجى تسجيل المنتج على‬
‫‪www.samsung.com/register‬‬
‫المزايا‬
‫نظام سماعات ‪Galaxy Docking Audio‬‬
‫باستخدام محطة إرساء النظام‪ ،‬قم بإرساء أي جهاز ‪ Samsung Galaxy‬وشحنه‪ ،‬ثم تشغيله من خالل سماعات النظام المدمجة‪.‬‬
‫®‪aptX‬‬
‫توفر ‪ aptX‬صوت استريو بلوتوث عالي الجودة‪ ،‬حيث توفر جودة الصوت السلكية عبر االتصال الالسلكي‪.‬‬
‫‪2‬‬
‫‪ARA‬‬
‫معلومات السالمة‬
‫تحذيرات السالمة‬
‫لتقليل مخاطر التعرض لصدمة كهربية‪ ،‬ال تقم بإزالة الغطاء (أو الغطاء الخلفي)‪.‬‬
‫فال توجد أجزاء يمكن للمستخدم صيانتها بالداخل‪ .‬وإنما يُرجى ترك عملية الصيانة لموظفي الصيانة المؤهلين‪.‬‬
‫تنبيه‬
‫خطر اإلصابة بصدمة كهربية‬
‫ال تفتح‬
‫‬
‫يشير هذا الرمز إلى وجود "جهد كهربي خطير" داخل المنتج‬
‫يمثل خطر التعرض لصدمة كهربية أو إصابة جسدية‪.‬‬
‫يشير هذا الرمز إلى وجود إرشادات هامة مرفقة مع المنتج‪.‬‬
‫تحذير ‪:‬للحد من خطر نشوب الحريق أو التعرض لصدمة كهربية‪ ،‬ال تعرض هذا الجهاز لألمطار أو الرطوبة‪.‬‬
‫تنبيه ‪:‬للحيلولة دون وقوع الصدمات الكهربية‪ ،‬قم بمطابقة الشفرة العريضة للقابس مع الفتحة العريضة ثم أحكم إدخالها‪.‬‬
‫ً‬
‫أرض واقية‪.‬‬
‫•ينبغي أن يكون هذا الجهاز متصال دومًا بمأخذ التيار المتردد مع وجود وصلة ٍ‬
‫ً‬
‫جاهزا للتشغيل‪.‬‬
‫• لفصل الجهاز عن التيار الكهربي الرئيسي‪ ،‬يجب سحب القابس من مقبس التيار الكهربي الرئيسي ولذا ينبغي أن يكون قابس التيار الكهربي الرئيسي‬
‫تنبيه‬
‫• ال تُعرض هذا الجهاز لقطرات السوائل أو تناثرها‪ .‬ال تضع أشياء مليئة بالسوائل‪ ،‬كآنية الزهور على الجهاز‪.‬‬
‫• إليقاف تشغيل هذا الجهاز تمامًا‪ ،‬يجب سحب قابس التيار الكهربي من المقبس الجداري‪ .‬ولهذا‪ ،‬يجب أن يكون الوصول إلى قابس التيار الكهربي سهلاً‬
‫ومتاحا دائمًا‪.‬‬
‫ً‬
‫‪3‬‬
‫االحتياطات‬
‫‪ 68.6‬مم‬
‫‪2.7‬‬
‫‪inch‬‬
‫‪ 99.1‬مم‬
‫‪3.9 inch‬‬
‫‪ 99.1‬مم‬
‫‪3.9‬‬
‫‪inch‬‬
‫‪ 99.1‬مم‬
‫‪3.9‬‬
‫‪inch‬‬
‫تأكد من توافق طاقة التيار المستمر بالمنزل مع متطلبات الطاقة الملصقة على الجانب الخلفي بالمنتج‪ .‬قم بتثبيت المنتج أفقيًا‪ ،‬على قاعدة مناسبة (كقطعة أثاث ً‬
‫مثال) مع ترك مساحة كافية‬
‫حوله للتهوية (‪ 70‬مم إلى ‪ 100‬مم)‪.‬‬
‫تأكد من عدم تغطية فتحات التهوية‪ .‬ال تضع الجهاز على المكبرات أو األجهزة األخرى التي قد تصبح ساخنة‪ .‬تم تصميم المنتج ألغراض االستخدام المستمر‪ .‬إليقاف تشغيل الوحدة تمامًا‪،‬‬
‫افصل قابس التيار المتردد من المأخذ الجداري‪ .‬افصل الوحدة عن التيار الكهربي إذا كنت تنوي عدم تركها لفترة طويلة بدون استخدام‪.‬‬
‫أثناء العواصف الرعدية‪ ،‬افصل مقبس التيار المتردد عن المأخذ الجداري‪ .‬فقد تتسبب حاالت الجهد‬
‫الكهربي بالﻎ الشدة الناجم عن البرق في تلف الوحدة‪.‬‬
‫ال تعرض الوحدة ألشعة الشمس المباشرة أو مصادر الحرارة األخرى‪ .‬قد يؤدي ذلك إلى زيادة سخونة‬
‫الوحدة وتعطلها‪.‬‬
‫‪Phones‬‬
‫قم بحماية المنتج من الرطوبة (أي‪ ،‬آنية الزهور) والحرارة المفرطة (على سبيل المثال‪ ،‬المواقد) أو‬
‫األجهزة التي تصدر مجاالت مغناطيسية أو كهربية قوية وافصل كابل التيار الكهربي عن مصدر‬
‫التيار المتردد في حالة تعطل الوحدة‪.‬‬
‫المنتج غير مخصﺺ لالستخدام في األغراض الصناعية‪ .‬يقتصر استخدام هذا المنتج على االستخدام‬
‫الشخصي فقط‪.‬‬
‫قد يحدث التكاثف إذا ما تم تخزين المنتج في درجات حرارة منخفضة‪.‬‬
‫في حالة نقل الوحدة خالل فصل الشتاء‪ ،‬انتظر لمدة ساعتين تقريبًا حتى تصل درجة حرارة الوحدة‬
‫إلى درجة حرارة الغرفة قبل االستخدام‪.‬‬
‫‪4‬‬
‫تحتوي البطاريات المستخدمة مع هذا المنتج على مواد كيميائية ضارة بالبيئة‪.‬‬
‫ال تتخلﺺ من البطاريات في النفايات المنزلية العامة‪.‬‬
‫‪ARA‬‬
‫المحتويات‬
‫المزايا‬
‫‪2‬‬
‫‪3‬‬
‫‪6‬‬
‫‪7‬‬
‫‪9‬‬
‫‪10‬‬
‫معلومات السالمة‬
‫بدء التشغيل‬
‫المواصفات‬
‫وحدة التحكم عن بعد‬
‫التشغيل والتحكم بمستوى الصوت‬
‫التوصيالت‬
‫‪11‬‬
‫التشغيل‬
‫‪16‬‬
‫‪18‬‬
‫‪19‬‬
‫‪20‬‬
‫الوظائف‬
‫استكشاف األخطاء وإصالحها‬
‫الملحق‬
‫‪2‬‬
‫المزايا‬
‫‬
‫‪3‬‬
‫‪4‬‬
‫تحذيرات السالمة‬
‫االحتياطات‬
‫‬
‫‪6‬‬
‫‪6‬‬
‫قبل قراءة دليل المستخدم‬
‫محتويات العبوة‬
‫‪7‬‬
‫اللوحة األمامية‪/‬الخلفية‬
‫‪9‬‬
‫استعراض وحدة التحكم عن بُعد‬
‫‪0‬‬
‫‪1‬‬
‫‪10‬‬
‫التشغيل‪/‬إيقاف التشغيل‬
‫ضبط مستوى الصوت‬
‫‪ 11‬استخدام المطاط‬
‫‪ 12‬توصيل جهاز بنظام إرساء ‪Galaxy‬‬
‫‪13‬توصيل جهاز الصوت باستخدام ‪AUX IN‬‬
‫(مدخل إضافي)‬
‫‪ 15‬التوصيل بأجهزة بلوتوث‬
‫‪16‬استخدام وضع اإلرساء مع أجهزة ‪Samsung‬‬
‫‪Galaxy‬‬
‫‪ 17‬استخدام وضع البلوتوث‬
‫‪18‬‬
‫وظائف متقدمة‬
‫‪19‬‬
‫استكشاف األخطاء وإصالحها‬
‫‪20‬‬
‫المواصفات‬
‫‪5‬‬
‫بدء التشغيل‬
‫قبل قراءة دليل المستخدم‬
‫الحظ المصطلحات التالية قبل قراءة دليل المستخدم‪.‬‬
‫الرموز المستخدمة في الدليل‬
‫الرمز‬
‫المصطلح‬
‫تنبيه‬
‫مالحظة‬
‫التعريف‬
‫يشير إلى تلك الحالة التي ال تعمل فيها إحدى الوظائف أو التي قد يتم فيها إلغاء اإلعدادات‪.‬‬
‫يشير إلى تلميحات أو إرشادات حول الصفحة التي تساعد على تشغيل وظيفة ما‪.‬‬
‫تعليمات السالمة واستكشاف األخطاء وإصالحها‬
‫‪1)1‬تعرف على إرشادات السالمة قبل استخدام هذا المنتج‪( .‬انظر الصفحة ‪)3‬‬
‫‪2)2‬في حالة حدوث مشكلة‪ ،‬راجع استكشاف األخطاء وإصالحها‪( .‬انظر الصفحة ‪)19‬‬
‫حقوق النشر‬
‫حقوق النشر ©‪ 2012‬لصالح شركة ‪.Samsung Electronics Co.,Ltd‬‬
‫جميع الحقوق محفوظة‪ ،‬ال يجوز إعادة إنتاج أو نسخ دليل المستخدم بالكامل أو أي جزء منه دون الحصول على إذن كتابي مسبق من شركة‬
‫‪.Samsung Electronics Co.,Ltd‬‬
‫محتويات العبوة‬
‫تحقق من وجود الملحقات المرفقة الموضحة أدناه‪.‬‬
‫‪FUNCTION‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫وحدة التحكم عن بُعد ‪ /‬بطارية ليثيوم (‪)3V‬‬
‫مهايئ التيار الكهربي‬
‫(دعامة مطاطية‪)2EA :‬‬
‫)سطح مطاطي(‬
‫دعامة مطاطي ‪ /‬سطح مطاطي‬
‫قماش‬
‫▪ ▪قد يختلف مظهر الملحقات ً‬
‫قليال عن التوضيحات الواردة باألعلى‪.‬‬
‫‪6‬‬
‫دليل المستخدم‬
ARA
‫المواصفات‬
‫● الوصف‬
‫الخلفية‬/‫اللوحة األمامية‬
1
4 5
DC 12V 2A
ONLY FOR SERVICE
6
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
7
7
8
2
AUX IN
3
>‫<أمامية‬
>‫<خلفية‬
‫‪1‬‬
‫‪BASS‬‬
‫لتحسين الصوت كما تحب‪.‬‬
‫‪2‬‬
‫‪( +/- VOLUME‬رفع‪/‬‬
‫خفض مستوى الصوت)‬
‫للتحكم في مستوى الصوت‪.‬‬
‫‪3‬‬
‫‪PLAY /PAUSE‬‬
‫(تشغيل‪/‬إيقاف مؤقت)‬
‫لتشغيل ملف موسيقى أو إيقافه مؤقتاً‪.‬‬
‫‪4‬‬
‫‪GALAXY DOCK‬‬
‫لتوفير نظام إرساء ذي ‪ 5‬سنون ألجهزة ‪.Samsung Galaxy‬‬
‫‪5‬‬
‫مصباح ‪ LED‬الخاص‬
‫بوضع ‪STANDBY‬‬
‫(االستعداد)‬
‫يضيء مصباح ‪ LED‬الخاص بوضع االستعداد في وضع االستعداد‪.‬‬
‫‪6‬‬
‫مستشعر وحدة التحكم عن بُعد مستشعر وحدة التحكم عن بُعد هو الذي يستقبل اإلشارات الصادرة من وحدة التحكم عن بُعد‪.‬‬
‫‪7‬‬
‫‪ 12‬فولت تيار مستمر‬
‫قم بتوصيل مهايئ التيار المستمر الخاص بالوحدة بهذا المقبس‪.‬‬
‫‪8‬‬
‫‪( AUX IN‬مدخل إضافي)‬
‫قم بإجراء التوصيل بخرج تناظري لجهاز خارجي‪.‬‬
‫يتم إيقاف تشغيل مصباح ‪ LED‬الخاص بوضع االستعداد عندما يتم تشغيل تيار الوحدة‪.‬‬
‫▪ ▪عند تشغيل هذه الوحدة‪ ،‬ستكون هناك فترة تأخير لمدة ‪ 4‬إلى ‪ 5‬ثوان قبل صدور الصوت‪.‬‬
‫▪ ▪يمكن توصيل هذه الوحدة باألجهزة المحمولة ذات مستويات خرج الصوت العالية‪ .‬عند توصيل هذه الوحدة باألجهزة الخارجية ذات‬
‫مستويات خرج الصوت العالية‪ ،‬قد تخفض خرج الصوت لحماية مضخم الصوت والسماعات‪.‬‬
‫▪ ▪عند فصل كابل التيار الكهربي من المأخذ الجداري‪ ،‬أمسك المقبس‪.‬‬
‫ال تقم بسحب الكابل‪.‬‬
‫‪8‬‬
‫‪ARA‬‬
‫وحدة التحكم عن بعد‬
‫استعراض وحدة التحكم عن بُعد‬
‫● وحدة التحكم عن بعد‬
‫زر ‪( FUNCTION‬وظيفة)‬
‫لتحديد وضع الوظيفة‪.‬‬
‫الزر ‪( POWER‬تشغيل)‬
‫لتشغيل المنتج وإيقاف تشغيله‪.‬‬
‫‪FUNCTION‬‬
‫الزر ‪PLAY/PAUSE‬‬
‫(تشغيل‪/‬إيقاف مؤقت)‬
‫لتشغيل ملف موسيقى أو إيقافه مؤقتاً‪.‬‬
‫الزر ‪( CONTROL‬تحكم)‬
‫تال أو سابق‪.‬‬
‫للبحث عن ملف موسيقى ٍ‬
‫‪MUTE‬‬
‫الزر ‪( MUTE‬كتم الصوت)‬
‫لكتم الصوت الصادر من هذه الوحدة‪.‬‬
‫اضغط عليه مرة أخرى الستعادة مستوى‬
‫الصوت السابق‪.‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫مستوى الصوت‬
‫لضبط مستوى الصوت بالوحدة‪.‬‬
‫الزر ‪( BASS‬الجهير)‬
‫لتحسين الصوت كما تحب‪.‬‬
‫تركيب البطارية في وحدة التحكم عن بُعد‬
‫‪.1‬‬
‫افتح غطاء وحدة التحكم عن بعد بوضع ظفرك ‪.2‬‬
‫في الفتحة بين الغطاء وجسم وحدة التحكم عن‬
‫بعد‪.‬‬
‫بعد ذلك‪ ،‬ارفع الغطاء وقم بفصله تمامًا‪.‬‬
‫قم بتركيب بطارية الليثيوم جهد ‪ 3‬فولت‪.‬‬
‫أدخل البطارية في حجيرة البطاريات في وضع يكون‬
‫فيه القطب ‪ +‬ألعلى‪.‬‬
‫‪.3‬‬
‫قم بتركيب غطاء وحدة التحكم عن بعد بها‪ .‬أدخل الجانب‬
‫العلوي ً‬
‫أوال ثم قم بخفض الغطاء حتى يحاذي جسم وحدة‬
‫التحكم عن بعد‪ ،‬ثم اضغط على الغطاء تجاه الجسم من‬
‫خالل دفع الحواف ألسفل بيدك‪.‬‬
‫▪ ▪توخ الحذر حتى ال يعلق ظفرك في الفتحة عند رفع الغطاء‪ .‬قد تضر بإصبعك‪.‬‬
‫نطاق تشغيل وحدة التحكم عن بعد‬
‫يمكن استخدام وحدة التحكم عن بعد لمسافة تصل إلى ‪ 7‬أمتار (‪ 23‬قدمًا) في خط مستقيم من الوحدة‪ .‬كما يمكنك تشغيل وحدة التحكم عن بعد بزاوية أفقية‬
‫تصل إلى ‪ 30‬درجة من مستشعر وحدة التحكم عن بعد‪.‬‬
‫‪9‬‬
‫التشغيل والتحكم بمستوى الصوت‬
‫التشغيل‪/‬إيقاف التشغيل‬
‫‪FUNCTION‬‬
‫‪FUNCTION‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫أو‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫‪ .1‬لتشغيل هذه الوحدة‪ ،‬المس أي زر في اللوحة األمامية بها عندما تكون الوحدة في وضع االستعداد‪.‬‬
‫أو‪،‬‬
‫اضغط على ‪( POWER‬تشغيل) بوحدة التحكم عن بعد‪.‬‬
‫ثوان‪.‬‬
‫‪ .2‬إليقاف تشغيل هذه الوحدة‪ ،‬المس الزر ‪ +#‬باللوحة األمامية للوحدة لمدة تزيد عن ‪ٍ 3‬‬
‫أو‪،‬‬
‫اضغط على ‪( POWER‬تشغيل) بوحدة التحكم عن بعد مرة أخرى‪.‬‬
‫▪ ▪يتم تشغيل مصباح ‪ LED‬الخاص بوضع االستعداد عندما يتم توصيل قابس التيار المتردد بمنفذ الحائط ويتم إيقاف تشغيل تيار الوحدة‪ .‬يتم إيقاف‬
‫تشغيل مصباح ‪ LED‬الخاص بوضع االستعداد عندما يتم تشغيل تيار الوحدة‪.‬‬
‫▪ ▪يتم إيقاف تشغيل الوحدة تلقائيًا في حالة عدم إجراء إدخال لمدة ‪ 20‬دقيقة‪.‬‬
‫ضبط مستوى الصوت‬
‫‪AUX IN‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪DC 12V 2A‬‬
‫‪ONLY FOR SERVICE‬‬
‫استخدم أزرار ‪ -،+‬لضبط مستوى الصوت‪ .‬كلما قمت بضبط مستوى الصوت‪ ،‬يومض مصباح ‪ LED‬الخاص بوضع اإلدخال‪.‬‬
‫ً‬
‫مضبوطا على الحد األقصى بالفعل‪ ،‬أو قمت بخفض مستوى الصوت عندما‬
‫يبقى مصباح ‪ LED‬قيد التشغيل في حال قمت بزيادة مستوى الصوت عندما يكون‬
‫ً‬
‫مضبوطا على الحد األدنى بالفعل‪.‬‬
‫يكون‬
‫‪FUNCTION‬‬
‫‪FUNCTION‬‬
‫‪MUTE‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪BASS‬‬
‫أو‬
‫‪VOL‬‬
‫‪VOL‬‬
‫المس الزر ‪ –/+‬بالجانب األيمن من اللوحة األمامية‪.‬‬
‫أو‪،‬‬
‫اضغط على ‪( –/+ VOL‬رفع‪/‬خفض مستوى الصوت) بوحدة التحكم عن بعد‪.‬‬
‫▪ ▪يتم رفع مستوى الصوت أو خفضه عند الضغط على الزر ‪.–/+ VOL‬‬
‫▪ ▪يمكنك ً‬
‫أيضا استخدام مفتاح التحكم في مستوى صوت الجهاز المتصل باستخدام نظام إرساء ‪ Galaxy‬أو ‪ Bluetooth‬للتحكم في مستوى الصوت‪.‬‬
‫الحظ أنه من الممكن أن تكون قدرتك محدودة الستخدام مفاتيح التحكم في مستوى الصوت باألجهزة المتصلة باستخدام البلوتوث للتحكم بمستوى‪.‬‬
‫‪10‬‬
‫‪AUX IN‬‬
‫‪AUX IN‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪DC 12V 2A‬‬
‫‪DC 12V 2A‬‬
‫‪ARA‬‬
‫التوصيالت‬
‫استخدام المطاط‬
‫قم بتركيب الدعامة المطاطية لتجنب االتصال المباشر مع هذه المجموعة عند حمل جهاز ‪.Samsung Galaxy‬‬
‫دعامة مطاطية‬
‫● التوصيالت‬
‫‪ .1‬قم بتوصيل المطاط بالمكان المناسب مع مراعاة حجم الجهاز الذي تريد استخدامه‪.‬‬
‫‪ .2‬بعد تركيب الدعامة المطاطية‪ ،‬قم بإرساء الجهاز على نظام إرساء ‪.Galaxy‬‬
‫دعامة مطاطية‬
‫السطح المطاطي‬
‫‪ .1‬قم بتغطية السطح المطاطي الموجود على نظام إرساء ‪.Galaxy‬‬
‫‪ .2‬بعد تغطية السطح المطاطي الموجود على نظام إرساء ‪ ،Galaxy‬قم بإرساء الجهاز على نظام إرساء ‪.Galaxy‬‬
‫سطح مطاطي‬
‫▪ ▪استخدم المنتج بعد إزالة السطح المطاطي المتصل بالمنتج إذا كان جهازك يحتوي على علبة واقية‪.‬‬
‫▪ ▪يمكنك استخدام هذا المنتج فقط إذا كان سمك العلبة الواقية يقل عن ‪ 1.5‬مم عند تركيب غطاء الفواصل بالجهاز‪ .‬ال يمكن استخدام هذا المنتج عندما‬
‫يزيد سمك العلبة الواقية عن ‪ 1.5‬مم أو عندما يكون لها شكل دائري خاص‪.‬‬
‫‪11‬‬
‫توصيل جهاز بنظام إرساء ‪GALAXY‬‬
‫كيفية توصيل جهاز بنظام إرساء ‪.Galaxy‬‬
‫‪ .1‬يوجد نظام إرساء ‪ GALAXY‬بالجزء األمامي للمنتج‪ .‬للفتح‪ ،‬ادفعها برفق‪.‬‬
‫‪ .2‬قم بتوصيل جهاز ‪ Samsung Galaxy‬بموصل نظام إرساء ‪.Galaxy‬‬
‫‪AUX IN‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪DC 12V 2A‬‬
‫‪ONLY FOR SERVICE‬‬
‫▪ قم بتشغيل جهاز ‪ Samsung Galaxy‬قبل إرسائه على نظام إرساء ‪.Galaxy‬‬
‫▪ قم بتوصيل جهاز ‪ Samsung Galaxy‬بنظام إرساء ‪ Galaxy‬قبل بدء تشغيل وضع اإلرساء‪( .‬انظر الصفحة ‪)16‬‬
‫‪12‬‬
‫‪ARA‬‬
‫توصيل جهاز الصوت باستخدام ‪( AUX IN‬مدخل إضافي)‬
‫يوضح هذا الجزء كيفية توصيل الوحدة بجهاز الصوت‪.‬‬
‫تتطلب هذه الوحدة مقبس صوت تناظري واحد للتوصيل بجهاز صوت‪.‬‬
‫‪AUX IN‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪DC 12V 2A‬‬
‫‪ONLY FOR SERVICE‬‬
‫● التوصيالت‬
‫‪AUX IN‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪DC 12V 2A‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪AUX IN‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪DC 12V 2A‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪ AUX‬إضافي)‬
‫‪(INAUX IN‬مدخل‬
‫كابل سماعة‬
‫‪Earphones‬‬
‫األﺫن‬
‫‪jack‬‬
‫كابل الصوت‬
‫(ﻏير مرفق)‬
‫الجهاز الخارجي‬
‫‪( AUX IN‬مدخل إضافي)‬
‫قم بتوصيل مقبس سماعة األذن الخاص بالجهاز الخارجي أو جهاز الصوت بموصل ‪( AUX IN‬الصوت) خلف الوحدة‪.‬‬
‫في حالة التوصيل بجهاز خارجي عبر اإلدخال المساعد ‪ AUX‬أﺛناء إرساء جهاز ‪ Samsung Galaxy‬أو توصيله بجهاز ‪ Bluetooth‬في نفﺲ‬
‫الوقت‪ ،‬يتم تبديل مصدر اإلدخال بين ‪ AUX‬وجهاز ‪ Samsung Galaxy‬أو جهاز ‪ Bluetooth‬بالنقر فوق الزر ‪( PAUSE‬إيقاف مؤقت) بجهاز‬
‫‪ .Samsung Galaxy / Bluetooth‬انقر فوقه مرة أخرى للتبديل إلى مصدر اإلدخال اﻵخر‪.‬‬
‫▪ استخدم مفتاح الوظائف الموجود على وحدة التحكم عن بُعد للتبديل ما بين األجهزة المتصلة‪ ،‬إذا كان هناك أجهزة متعددة متصلة بمحطة التوصيل‪.‬‬
‫▪ قبل نقل المنتج أو تركيبه‪ ،‬تأكد من إيقاف تشغيله وفصل سلك الطاقة‪.‬‬
‫‪13‬‬
‫البلوتوث‬
‫يمكنك توصيل ‪ Wireless Audio with Dock‬بأجهزة ‪ Bluetooth‬واالستمتاع بموسيقى مع صوت استريو عالي الجودة‪ ،‬وكل هذا بدون أسالك!‬
‫ما هو البلوتوث؟‬
‫تتيح تقنية البلوتوث لألجهزة المتوافقة مع البلوتوث إمكانية التوصيل فيما بينها بسهولة باستخدام اتصال السلكي قصير‪.‬‬
‫ً‬
‫•قد يسبب جهاز البلوتوث‬
‫تشويشا أو عطل‪ ،‬حسب االستخدام‪ ،‬في الحاالت التالية‪:‬‬
‫ ‪-‬يتواصل جزءًا منك مع نظام استالم‪/‬إرسال جهاز ‪ Bluetooth‬أو ‪.Wireless Audio with Dock‬‬‫ ‪-‬تعرضه للتفاوت الكهربي من العوائق التي تسببها الجدران‪ ،‬أو األركان‪ ،‬أو حواجز تقسيم المكاتب‪.‬‬‫ ‪-‬تعرضه للتداخل الكهربائي من األجهزة التي لها نفس نطاق تردد والتي تشمل األجهزة الطبية وأفران الميكروويف وشبكات االتصال‬‫المحلية الالسلكية‪.‬‬
‫•حافظ على أن يكون نظام ‪ Wireless Audio with Dock‬وجهاز ‪ Bluetooth‬بالقرب من بعض أثناء اإلقران‪.‬‬
‫•كلما زادت المسافة بين ‪ Wireless Audio with Dock‬وجهاز ‪ ،Bluetooth‬قلت الجودة‪ .‬إذا تجاوزت المسافة نطاق تشغيل البلوتوث‪،‬‬
‫فسيتم فقد االتصال‪.‬‬
‫•في المناطق التي كون فيها حساسية االستقبال ضعيفة‪ ،‬قد ال يعمل اتصال البلوتوث بشكل سليم‪.‬‬
‫•يعمل اتصال البلوتوث فقط عندما يكون جهاز البلوتوث قريبًا من الجهاز‪ .‬يتم قطع االتصال تلقائيًا إذا انتقل جهاز البلوتوث خارج النطاق‪.‬‬
‫وحتى داخل النطاق‪ ،‬قد تتدهور جودة الصوت بسبب العوائق مثل الجدران أو األبواب‪.‬‬
‫•قد يتسبب هذا الجهاز الالسلكي في حدوث تداخل كهربائي أثناء تشغيله‪.‬‬
‫▪ ▪من الممكن أن يتم طلب إدخال رمز ‪( PIN‬كلمة مرور) أثناء اتصال جهاز ‪ Bluetooth‬بنظام ‪Wireless Audio with‬‬
‫‪ .Dock‬عند ظهور نافذة إدخال رمز ‪ ،PIN‬أدخل <‪.>0000‬‬
‫▪ ▪يدعم ‪ Wireless Audio with Dock‬قاعدة بيانات‬
‫(‪ 44.1‬كيلوهرتز‪ 48 ،‬كيلوهرتز)‪.‬‬
‫▪ ▪ال يتم دعم ميزة ‪( AVRCP‬وضع التحكم عن بعد في الصوت والفيديو)‪.‬‬
‫▪ ▪قم فقط بتوصيل جهاز البلوتوث الذي يدعم وظيفة ‪( A2DP‬وضع توزيع الصوت المتقدم) (الصوت والفيديو)‪.‬‬
‫▪ ▪ال يمكنك توصيل جهاز البلوتوث الذي يدعم وظيفة ‪( HF‬حر اليدين) فقط‪.‬‬
‫▪ ▪يمكن إقران جهاز بلوتوث واحد فقط في المرة الواحدة‪.‬‬
‫▪ ▪بمجرد أن تغلق ‪ Wireless Audio with Dock‬ويتم قطع اتصال اإلقران‪ ،‬فلن يتم استعادة اإلقران تلقائيًا‪ .‬إلعادة االتصال‪ ،‬يجب‬
‫أن يتم إنشاء إقران األجهزة مرة أخرى‪.‬‬
‫▪ ▪من الممكن ‪ Wireless Audio with Dock‬أن ال يتم البحث أو االتصال بشكل صحيح إال في الحاالت التالية‪:‬‬
‫ ‪-‬إذا كان هناك أي حقل إلكتروني قوي حول جهاز ‪.Wireless Audio with Dock‬‬‫ ‪-‬إذا كان هناك عدة أجهزة ‪ Bluetooth‬في وضع اإلقران بشكل متزامن مع جهاز‪.Wireless Audio with Dock‬‬‫ ‪-‬إذا تم إيقاف تشغيل جهاز البلوتوث‪ ،‬أو لم يكن في مكانه‪ ،‬أو به خلل‪.‬‬‫ ‪-‬الحظ أن بعض األجهزة مثل أفران المايكروويف ومحوالت شبكات االتصال المحلية الالسلكية ومصابيح الفلورسنت و مواقد‬‫الغاز تستخدم نفس نطاق التردد كجهاز بلوتوث‪ ،‬والذي يمكن أن يتسبب في حدوث تداخل كهربائي‪.‬‬
‫‪14‬‬
‫‪ARA‬‬
‫التوصيل بأجهزة بلوتوث‬
‫يشرح هذا القسم كيفية اتصال جهاز ‪ Wireless Audio with Dock‬بأجهزة متوافقة مثل أجهزة ‪.Bluetooth‬‬
‫التصال نظام ‪ Wireless Audio with Dock‬بجهاز ‪Bluetooth‬‬
‫قبل البدء‪ ،‬تأكد من أن جهاز البلوتوث يدعم تشغيل سماعة الرأس استريو المتوافقة مع البلوتوث‪.‬‬
‫● التوصيالت‬
‫االتصال‬
‫الجهاز الخارجي‬
‫‪AUX IN‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪DC 12V 2A‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪ .1‬حدد قائمة بلوتوث على جهاز البلوتوث‪.‬‬
‫(ارجع إلى دليل مستخدم جهاز البلوتوث لمعرفة اإلرشادات‪).‬‬
‫‪ .2‬ابحث عن جميع األجهزة أو سماعات الرأس‪.‬‬
‫•سيتم عرض قائمة باألجهزة‪.‬‬
‫‪ .3‬حدد "‪ "]Samsung]W_Audio XXXXXX‬من القائمة التي تم البحث فيها‪.‬‬
‫•إذا فشل جهاز ‪ Bluetooth‬في اإلقران مع ‪ ,Wireless Audio with Dock‬قم بحذف "‪ "]Samsung]W_Audio XXXXXX‬الذي تم العثور‬
‫عليه من خالل جهاز ‪ Bluetooth‬ثم ابحث عن‪ Wireless Audio with Dock ،‬مرة أخرى‪ ,‬وأعد الخطوات رقم ‪ 1‬و‪ 2‬و‪.3‬‬
‫‪Wi-Fi‬‬
‫‪Bluetooth‬‬
‫مصدر الصوت (ب)‬
‫‪AUX‬‬
‫جهاز محمول يدعم ‪ Wi-Fi‬و‬
‫‪ BT‬في وقت واحد‬
‫مصدر الصوت (أ)‬
‫‪Wireless Audio with Dock‬‬
‫▪ ▪عندما يعمل ‪ AUX‬و‪ Bluetooth‬في نفس الوقت كما هو موضح باألعلى‪ ،‬فإنه من الممكن يأتي الصوت من كالهما بشكل متزامن معًا‪.‬‬
‫‪15‬‬
‫التشغيل‬
‫استخدام وضع اإلرساء مع أجهزة ‪SAMSUNG GALAXY‬‬
‫قم بتوصيل جهاز ‪ Samsung Galaxy‬بنظام إرساء ‪( .Galaxy‬انظر الصفحة ‪)12‬‬
‫<أجهزة ‪>Samsung Galaxy‬‬
‫الستخدام الجهاز فئة ‪ Samsung Galaxy‬مع نظام إرساء ‪ ،Galaxy‬يجب تنزيل تطبيق وضع اإلرساء من ‪ Android Market‬وتثبيته على الجهاز‪.‬‬
‫للتنزيل‪ ،‬اتبع الخطوات التالية‪:‬‬
‫‪ .1‬اضغط على رمز مخزن التشغيل (‪ )Android Market‬داخل الشاشة الرئيسية لجهاز ‪Samsung‬‬
‫‪.Galaxy‬‬
‫‪ .2‬انقر فوق رمز البحث على الشاشة للوصول إلى شريط البحث‪.‬‬
‫‪ .3‬في شريط البحث‪ ،‬اكتب [‪ ]Samsung Wireless Audio with Dock‬ثم قم بإجراء البحث‪.‬‬
‫‪ .4‬في قائمة نتيجة البحث‪ ،‬ابحث عن [‪ ]Samsung Wireless Audio with Dock‬ثم انقر فوقها‬
‫لبدء التنزيل‪.‬‬
‫‪ .5‬اضغط على [‪( ]Install‬تثبيت)‪.‬‬
‫لتشغيل الموسيقى‪ ،‬اتبع الخطوات التالية‪:‬‬
‫‪ .1-1‬إذا كنت ستبدأ التطبيق عندما يكون ‪ Wireless Audio with Dock‬الجهاز الوحيد المتصل بجهاز‬
‫‪ ،Bluetooth‬قم باختيار زر "التشغيل" من جهازك تلقائيًا ليقوم بإنشاء اتصال مع ‪Wireless Audio‬‬
‫‪ with Dock‬ووحدة تشغيل الموسيقى‪.‬‬
‫‪.1-2‬إذا كانت هناك أجهزة متعددة متصلة بـ ‪ Bluetooth‬منها ‪,Wireless Audio with Dock‬‬
‫‪ )1‬ستظهر قائمة التطبيقات التي يمكنها االتصال بـ ‪ Wireless Audio with Dock‬عندما تبدأ في تشغيل التطبيقات‪.‬‬
‫‪)2‬قم بتشغيل الموسيقى بعد االتصال بـ ‪ Wireless Audio with Dock‬من خالل اختياره من داخل قائمة األجهزة‪.‬‬
‫إذا كان جهاز ‪ Bluetooth‬في وضع اإلقران مع جهاز ‪ Wireless Audio with Dock‬من قبل‪ ,‬فإنه لن يظهر في القائمة وسيتم االتصال‬‫به تلقائيًا‪.‬‬
‫‪ .2‬إذا كنت تريد استبدال ‪ Wireless Audio with Dock‬التي قد كان في وضع اإلقران مع هاتفك المحمول‪ ،‬يجب أن تقوم بحذف اإلعدادات المتبقية‬
‫المحفوظة في داخل جهازك قبل تشغيل وضع إقران جديد‪.‬‬
‫‪( Clear data[ :‬مسح البيانات)]‪.‬‬
‫•‬
‫‪AUX IN‬‬
‫‪ONLY FOR SERVICE‬‬
‫‪DC 12V 2A‬‬
‫‪ONLY FOR SERVICE‬‬
‫▪ ▪بعد تشغيل التطبيق‪ ،‬ال يتعثر التشغيل عند شحن الجهاز المحمول بشاحن عادي‪.‬‬
‫▪ ▪عندما تقوم باتصال أجهزة أخرى بجهاز ‪ Wireless Audio with Dock‬فإن بعد اتصال جهاز ‪ Samsung Galaxy‬في وضع اإلرساء‪،‬‬
‫من الممكن أن تغلق وضع ‪ Bluetooth‬الخاص بجهاز ‪.Samsung Galaxy‬‬
‫▪ ▪إذا واجهت مشكلة في توصيل جهاز ‪ Samsung Galaxy‬بنظام إرساء ‪ ،Galaxy‬فقم بإيقاف تشغيل وضع ‪ Bluetooth‬بالجهاز‪.‬‬
‫‪16‬‬
‫‪ARA‬‬
‫استخدام وضع البلوتوث‬
‫قم باتصال جهاز ‪ Bluetooth‬بـ ‪( .Wireless Audio with Dock‬انظر الصفحة ‪)15‬‬
‫التصال جهاز ‪ Bluetooth‬عندما يكون جهاز‪ Wireless Audio with Dock‬في وضع ‪ ،Bluetooth‬ابحث عن ‪Wireless Audio with Dock‬‬
‫داخل قائمة جهاز ‪ .Bluetooth‬حدد ‪ ,Wireless Audio with Dock‬ثم اتصل‪ .‬بمجرد أن يتم اتصال ‪ Wireless Audio with Dock‬قم بتحديد‬
‫الموسيقى المطلوبة وتشغيلها‪.‬‬
‫سيتم تشغيل الموسيقى من خالل مكبرات صوت جهاز ‪.Wireless Audio with Dock‬‬
‫قم بقطع اتصال جهاز ‪ Bluetooth‬بـ ‪Wireless Audio with Dock‬‬
‫يمكنك إلغاء إقران ‪ Bluetooth‬من ‪ .Wireless Audio with Dock‬لمزيد من اإلرشادات‪ ،‬يمكنك مشاهدة دليل مستخدم جهاز‬
‫‪.Bluetooth‬‬
‫•سيتم قطع االتصال بجهاز ‪. Wireless Audio with Dock‬‬
‫▪ ▪يعمل اتصال البلوتوث فقط عندما يكون قريبًا من الجهاز‪ .‬سيتم قطع االتصال تلقائيًا إذا كانت المسافة خارج هذا النطاق‪ .‬وحتى داخل‬
‫هذا النطاق‪ ،‬قد تتدهور جودة الصوت بسبب العوائق مثل الجدران أو األبواب‪.‬‬
‫▪ ▪إذا عاد جهاز البلوتوث إلى النطاق الفعال‪ ،‬فيمكنك إعادة تشغيله الستعادة اإلقران مع جهاز البلوتوث‪.‬‬
‫‪17‬‬
‫● التشغيل‬
‫▪ ▪إذا أردت تغيير الجهاز المتصل من خالل وضع البلوتوث بجهاز آخر‪ ،‬فقم بقطع اتصال الجهاز الحالي وجرب توصيله بالجهاز اآلخر الذي‬
‫تريد استخدامه‪.‬‬
‫▪ ▪أثناء إجراء اتصال بلوتوث‪ ،‬قد ال تتوفر عمليات ‪( Play/Pause/Next/Back‬تشغيل‪/‬إيقاف مؤقت‪/‬التالي‪/‬رجوع) ً‬
‫وفقا للجهاز المحمول‬
‫والتطبيق المستخدم‪.‬‬
‫▪ ▪من المحتمل أن يسبب تشغيل ‪ Bluetooth‬مقترن مع جهاز ‪ Wireless Audio with Dock‬تقطع الصوت في حالة إذا تم تشغيله أثناء‬
‫تشغيل نظام ‪ Wireless Audio with Dock‬لملف من مدخل ‪.AUX‬‬
‫الوظائف‬
‫وظائف متقدمة‬
‫‪FUNCTION‬‬
‫‪POWER‬‬
‫‪MUTE‬‬
‫‪VOL‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫تشغيل‪/‬إيقاف مؤقت‬
‫‪FUNCTION‬‬
‫أثناء التشغيل‪ ،‬اضغط على الزر ‪.+#‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫•اضغط على الزر ‪ +#‬إليقاف تشغيل الملف ً‬
‫مؤقتا‪.‬‬
‫اضغط على الزر ‪ +#‬مرة أخرى لتشغيل الملف المحدد‪.‬‬
‫▪ ▪ال تعمل هذه الوظيفة في وضع ‪( Aux‬إضافي)‪.‬‬
‫استخدام الوظيفة‬
‫‪FUNCTION‬‬
‫‪FUNCTION‬‬
‫قم بتغيير الوضع للتحويل إلى مصادر التوصيل و‪.AUX‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫•في كل مرة يتم فيها الضغط على هذا الزر‪ ،‬يتغير التحديد كما يلي‪:‬‬
‫(‪ : Galaxy (Bluetooth‬وضع ‪AUX‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫اضغط على ‪ FUNCTION‬في وحدة التحكم عن بعد الخاصة بهذه الوحدة‪.‬‬
‫‪VOL‬‬
‫▪ ▪تحقق من الوظيفة التي ترغب باستخدامها عن طريق الضغط على زر‪Function‬‬
‫(الوظائف) الموجود على وحدة التحكم عن بُعد عندما يتم توصيل أجهزة متعددة بهذا‬
‫المنتج في آن واحد‪.‬‬
‫‪FUNCTION‬‬
‫‪POWER‬‬
‫‪MUTE‬‬
‫‪VOL‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫‪FUNCTION‬‬
‫التخطي لألمام‪/‬للخلف‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫أثناء التشغيل‪ ،‬اضغط على الزر [‪.],‬‬
‫•عند وجود أكثر من ملف وقد قمت بالضغط على الزر [‪ ،‬يتم تحديد الملف التالي‪.‬‬
‫•عند وجود أكثر من ملف وقد قمت بالضغط على الزر ]‪ ،‬يتم تحديد الملف السابق‪.‬‬
‫▪ ▪ال تعمل هذه الوظيفة في وضع ‪( Aux‬إضافي)‪.‬‬
‫‪FUNCTION‬‬
‫كتم الصوت‬
‫‪FUNCTION‬‬
‫تعد هذه الوظيفة مفيدة عند الحاجة للرد على جرس الباب أو الهاتف الخلوي‪.‬‬
‫‪MUTE‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫‪ .2‬اضغط على ‪( MUTE‬‬
‫) (كتم الصوت) في وحدة التحكم عن بعد مرة أخرى (أو اضغط على‬
‫‪( –/+ VOLUME‬رفع‪/‬خفض مستوى الصوت)) الستعادة الصوت‪.‬‬
‫‪VOL‬‬
‫استخدام وظيفة ‪(BASS‬الجهير)‬
‫‪FUNCTION‬‬
‫تتيح لك تحسين صوت الجهير كما تحب‪.‬‬
‫‪FUNCTION‬‬
‫‪MUTE‬‬
‫‪18‬‬
‫اضغط على ‪( BASS‬الجهير) في وحدة التحكم عن بعد الخاصة بهذه الوحدة‪.‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪BASS‬‬
‫‪ .1‬لكتم صوت هذه الوحدة‪ ،‬اضغط على الزر ‪( MUTE‬‬
‫) (كتم الصوت) في وحدة التحكم عن بعد‪.‬‬
‫‪VOL‬‬
‫‪VOL‬‬
‫•في كل مرة يتم فيها الضغط على هذا الزر‪ ،‬يتغير التحديد كما يلي‪:‬‬
‫‪( OFF : BASS ON‬تشغيل صوت الجهير ‪ :‬إيقاف)‬
‫‪ARA‬‬
‫استكشاف األخطاء وإصالحها‬
‫قبل طلب الخدمة‪ ،‬يرجى التحقق مما يلي‪.‬‬
‫األعراض‬
‫الفحص‬
‫الحل‬
‫الوظيفة ال تعمل عند الضغط على الزر‪.‬‬
‫• هل تعرض جهاز ‪Wireless Audio‬‬
‫‪ with Dock‬أو جهاز التحكم لكهرباء‬
‫ساكنة?‬
‫• افصل قابس التيار الكهربي وقم بتوصيلة‬
‫مرة أخرى‪.‬‬
‫ال يصدر الصوت‪.‬‬
‫• هل الوحدة متصلة بالجهاز بشكل سليم؟‬
‫• هل تم تشغيل وظيفة كتم الصوت؟‬
‫• هل تم ضبط مستوى الصوت على أدنى‬
‫مستوى؟‬
‫• قم بتوصيله بشكل سليم‪.‬‬
‫• اضغط على زر ‪( Mute‬كتم الصوت)‬
‫إللغاء الوظيفة‪.‬‬
‫• اضبط مستوى الصوت‪.‬‬
‫ال تعمل وحدة التحكم عن بُعد‪.‬‬
‫• هل نفدت طاقة البطاريات؟‬
‫• هل المسافة بين وحدة التحكم عن بعد‬
‫والوحدة الرئيسية بعيدة ج ًدا؟‬
‫• استبدل البطاريات بأخرى جديدة‪.‬‬
‫• قم بالتشغيل بالقرب من الوحدة الرئيسية‪.‬‬
‫‪19‬‬
‫● استكشاف األخطاء وإصالحها‬
‫لن يتم تشغيل الوحدة‪.‬‬
‫• هل سلك الطاقة متصل بالمأخذ؟‬
‫• قم بتوصيل قابس التيار الكهربي‬
‫بالمأخذ‪.‬‬
‫الملحق‬
‫المواصفات‬
‫اسم الطراز‬
‫‪DA-E560‬‬
‫وزن‬
‫‪ 1.6‬كجم‬
‫األبعاد (العرض ‪ x‬العمق ‪ x‬االرتفاع)‬
‫‪ 122.3 × 151.8 × 462.7‬مم‬
‫نطاق درجة حرارة التشغيل‬
‫من ‪ +5‬درجات مئوية إلى ‪ +35‬درجة مئوية‬
‫معدل الرطوبة المسموح به للتشغيل‬
‫من ‪ 10‬درجة مئوية إلى ‪ 75‬درجة مئوية‬
‫خرج الطاقة المقنن‬
‫‪ 5‬وات‪/‬قناة‪ 4 ،‬أوم‪ ،‬إجمالي التشويه التوافقي = ‪ 1 ،10%‬كيلو هرتز‬
‫حساسية اإلدخال‪/‬المعاوقة‬
‫‪ 800‬ميللي فولت‪ 20/‬كيلو أوم‬
‫نسبة اإلشارة‪/‬التشويش (إدخال تناظري)‬
‫‪ 65‬ديسيبل‬
‫الفصل (‪ 1‬كيلو هرتز)‬
‫‪ 60‬ديسيبل‬
‫استجابة التردد‬
‫اإلدخال التناظري‬
‫من ‪ 20‬هرتز إلى ‪ 22‬كيلو هرتز (‪ ±3‬ديسيبل)‬
‫تقنين اإلرساء‬
‫‪Galaxy‬‬
‫‪ 5‬فولت ‪ 1.0‬أمبير‬
‫عام‬
‫مضخم الصوت‬
‫*نسبة اإلشارة‪/‬التشويش والتشوه والفصل والحساسية القابلة لالستخدام ً‬
‫طبقا للقياس باستخدام إرشادات ‪( AES‬مؤسسة هندسة الصوت)‪.‬‬
‫* المواصفات االسمية‬
‫ تحتفظ شركة ‪ Samsung Electronics Co., Ltd‬المحدودة بحقها في تغيير المواصفات دون إشعار‪.‬‬‫ الوزن واألبعاد تقريبية‪.‬‬‫‪ -‬فيما يتعلق بمصدر التيار الكهربي واستهالك الطاقة‪ ،‬ارجع إلى الملصق المرفق بالمنتج‪.‬‬
‫‪20‬‬
‫ في جميع أنحاء العالم‬SAMSUNG ‫لالتصال بشركة‬
.Samsung ‫ فيرجى االتصال بمركز رعاية عمالء‬،Samsung ‫إذا كان لديك أية أسئلة أو تعليقات تتعلق بمنتجات‬
` Asia Pacific
‫المنطقة‬
 ‫مركز االتصاالت‬
AUSTRALIA
NEW ZEALAND
CHINA
1300 362 603
0800 SAMSUNG (0800 726 786)
400-810-5858
HONG KONG
(852) 3698 4698
‫موقع الويب‬
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/hk
www.samsung.com/hk_en/
VIETNAM
1800 1100 11
3030 8282
1800 3000 8282
1800 266 8282
0800-112-8888
021-5699-7777
1800-88-9999
1-800-10-SAMSUNG(726-7864) for PLDT
1-800-3-SAMSUNG(726-7864) for Digitel
1-800-8-SAMSUNG(726-7864) for Globe
02-5805777
1800-SAMSUNG(726-7864)
1800-29-3232
02-689-3232
0800-329-999
0266-026-066
1 800 588 889
U.A.E
OMAN
KUWAIT
BAHRAIN
Egypt
JORDAN
IRAN
Morocco
Saudi Arabia
800-SAMSUNG (726-7864)
800-SAMSUNG(726-7864)
183-2255
8000-4726
08000-726786
800-22273
021-8255
080 100 2255
9200-21230
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
NIGERIA
0800-726-7864
0800-10077
0302-200077
8000 0077
800-00-0077
7095- 0077
0800 724 000
0800 300 300
0685 88 99 00
0860-SAMSUNG(726-7864 )
www.samsung.com
INDIA
INDONESIA
MALAYSIA
PHILIPPINES
SINGAPORE
THAILAND
TAIWAN
` Middle East
` Africa
Ghana
Cote D’ Ivoire
Senegal
Cameroon
KENYA
UGANDA
TANZANIA
SOUTH AFRICA
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
DA-E560
Wireless Audio with Dock
guide d’utilisation
imaginez les possibilités
Merci d'avoir choisi ce produit Samsung.
Pour avoir accès à davantage de services,
veuillez enregistrer votre produit sur le site
www.samsung.com/register
caractéristiques
Système Docking Audio Galaxy avec haut-parleurs
La station d’accueil audio du système vous permet d’ancrer et de charger un appareil Galaxy de Samsung, puis de
lire le contenu par l’intermédiaire des haut-parleurs intégrés.
aptX®
aptX assure une audio stéréo Bluetooth de haute qualité, en procurant la qualité audio sur réseau câblé au moyen
d’une connexion sans fil.
2
FRA
consignes de sécurité
MISES EN GARDE
POUR LIMITER LES RISQUES DE CHOC ÉLECTRIQUE, NE RETIREZ JAMAIS LE COUVERCLE (OU LE CACHE ARRIÈRE).
AUCUN DES COMPOSANTS INTERNES N’EST RÉPARABLE PAR L'UTILISATEUR. CONFIEZ L’ENTRETIEN DE CET APPAREIL À
DU PERSONNEL QUALIFIÉ.
MISE EN GARDE
RISQUE DE DÉCHARGE ÉLECTRIQUE
NE PAS OUVRIR
Ce symbole signale la présence d'une «
tension dangereuse » à l'intérieur du
produit, susceptible de provoquer un choc
électrique ou des blessures corporelles.
Ce symbole signale que des consignes
importantes accompagnent ce produit.
AVERTISSEMENT : P
our limiter les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à
l’humidité.
MISE EN GARDE : P
OUR PRÉVENIR TOUT RISQUE DE CHOC ÉLECTRIQUE, INSÉREZ COMPLÈTEMENT LA
BROCHE LARGE DE LA FICHE DANS LA FENTE LARGE.
• Cet appareil doit toujours être connecté à une prise c.a. mise à la terre.
• Pour débrancher l'appareil du réseau électrique, la fiche doit être retirée de la prise du réseau électrique; celle-ci doit
donc être facilement accessible.
MISE EN GARDE
• N’exposez pas cet appareil aux égouttements ou aux éclaboussures. Ne placez pas d'objet contenant des liquides,
comme des vases, sur l’appareil.
• Pour éteindre complètement cet appareil, vous devez le débrancher de la prise murale. Par conséquent, la fiche doit
être aisément accessible en tout temps.
3
PRÉCAuTIoNS
68.6mm
2.7 inch
99.1mm
3.9 inch
99.1mm
3.9 inch
99.1mm
3.9 inch
Assurez-vous que l’alimentation c.a. de votre habitation répond aux exigences du produit en matière d’alimentation qui sont indiquées
sur l’étiquette apposée sur la face arrière. Installez votre produit à l’horizontale, sur une surface appropriée (telle qu’un meuble), de façon
à assurer un espace suffisant sur le pourtour pour la ventilation (70 à 100 mm). Veillez à ce que les orifices de ventilation ne soient pas
obstrués. Ne placez pas l’appareil sur les amplificateurs ou sur un équipement qui pourrait devenir très chaud. Cet appareil est conçu
pour une utilisation continue. Pour l’éteindre complètement, débranchez la fiche c.a. de la prise murale. Débranchez l’appareil si vous ne
devez pas l’utiliser pendant une période prolongée.
Pendant un orage, débranchez la fiche c.a. de la prise murale.
Les pics de tension dus à la foudre pourraient endommager l’appareil.
N’exposez pas l’appareil à la lumière directe du soleil ni à d’autres
sources de chaleur. Cela pourrait faire surchauffer l’appareil et causer une
défaillance.
Phones
Protégez le produit contre l’humidité (p. ex., les vases), l’excès de chaleur
(p. ex., foyer) ou tout équipement qui crée de puissants champs magnétiques ou électriques. Dans le cas d’une défaillance de l’appareil, débranchez le câble d’alimentation électrique de l’alimentation c.a.
Votre produit n’est pas destiné à un usage industriel. Il est uniquement
réservé à un usage personnel.
De la condensation pourrait se former si votre produit a été exposé à de
basses températures. Si vous devez transporter le produit pendant l’hiver,
attendez environ 2 heures avant de l’utiliser pour lui permettre d’atteindre
la température de la pièce.
4
Les piles utilisées avec ce produit contiennent des produits chimiques
dangereux pour l’environnement.
Ne les jetez pas avec les déchets ménagers.
Caractéristiques
2
3
6
7
9
CONSIGNES DE SÉCURITÉ
2
Caractéristiques
3 Mises en garde
4Précautions
POUR VOUS AIDER À DÉMARRER
6
6
Avant de lire le guide d’utilisation
Ce qui est inclus
DESCRIPTIONS
7
Faces avant/arrière
TÉLÉCOMMANDE
9
Présentation de la télécommande
MISE SOUS TENSION ET RÉGLAGE
DU VOLUME
10
11
FRA
table des matières
10 Mise sous/hors tension
10 Réglage du volume
CONNEXIONS
11 Utilisation de l’élément en caoutchouc
12 Connexion d’un appareil au Galaxy Dock
13 Connexion d’un dispositif audio en utilisant
AUX IN (ENTRÉE AUX)
15 Connection aux appareils bluetooth
LECTURE
16 Utilisation du mode docking (accueil) avec
les appareils Galaxy de Samsung
17 Utilisation du mode bluetooth
16
18
19
20
FONCTIONS
DÉPANNAGE
ANNEXE
18 Fonctions avancées
19Dépannage
20 Caractéristiques techniques
5
pour vous aider à démarrer
Avant de lire le guide d'utilisation
Notez les termes suivants avant de lire le guide d’utilisation.
Icônes utilisées dans ce guide
Icône
Terme
Mise en
garde
Remarque
Définition
Signale un dysfonctionnement ou avertit que des paramètres pourraient être
annulés.
Renvoie à des conseils ou à des consignes donnés sur la page pour vous aider
à utiliser une fonction.
Consignes de sécurité et dépannage
1) Familiarisez-vous avec les consignes de sécurité avant d’utiliser ce produit. (Voir page 3.)
2) En cas de problème, consultez la section Dépannage (Voir page 19.)
Droit d’auteur
©2012 Samsung Electronics Co.,Ltd.
Tous droits réservés; ce guide d'utilisation ne peut être reproduit ou copié, partiellement ou dans son
intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.
CE QUI EST INCLUS
Vérifiez si vous avez reçu les accessoires fournis ci-dessous.
FUNCTION
MUTE
VOL
BASS
Télécommande / Pile au lithium (3V)
Adaptateur de courant
Guide d'utilisation
(Appuis en caoutchouc
: 2EA)
(Capuchon en
caoutchouc)
Appuis en caoutchouc/Capuchon
en caoutchouc
Chiffon
▪▪ L’apparence des accessoires peut légèrement différer des illustrations ci-dessus.
6
FRA
descriptions
FACES AVANT/ARRIÈRE
1
4 5
DC 12V 2A
<ARRIÈRE>
ONLY FOR SERVICE
2
● DESCRIPTIONS
<AVANT>
3
6
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
7
8
7
1
BASSE
Optimise le son en fonction de vos goûts.
2
VOLUME -/+
Règle le volume.
3
LECTURE/PAUSE
Pour lancer ou interrompre la lecture d’un fichier de musique.
4
GALAXY DOCK
Assure une station d’accueil à 5 broches aux appareils Galaxy de
Samsung.
5
VOYANT DEL DE
VEILLE
6
CAPTEUR DE LA
TÉLÉCOMMANDE
Capteur de la télécommande qui reçoit les signaux de la
télécommande.
7
C.C. 12 V
Connectez l’adaptateur c.c. du produit à cette prise.
8
AUX IN
(ENTRÉE AUX)
Pour connecter à la sortie analogique d’un périphérique.
Le voyant DEL de veille s’allume en mode de veille.
Le voyant DEL de veille s’éteint lorsque le produit est mis sous
tension.
▪▪ Cet appareil produit le son dans un délai de 4 ou 5 secondes après avoir été mis sous tension.
▪▪ Ce produit peut être connecté aux appareils mobiles dont la sortie audio est de haut niveau.
Lorsque vous connectez ce produit à des périphériques à haut niveau de sortie, la sortie audio
pourrait être baissée afin de protéger l’ampérage et les haut-parleurs.
▪▪ Tenez la fiche lorsque vous débranchez le câble d’alimentation de la prise murale.
Ne tirez pas le câble.
8
FRA
télécommande
PRÉSENTATION DE LA TÉLÉCOMMANDE
FUNCTION
TOUCHE COMMANDE
Pour rechercher le fichier de
musique précédent ou suivant.
● TÉLÉCOMMANDE
TOUCHE POWER
(MISE SOUS/HORS TENSION)
Pour mettre l’appareil sous ou
hors tension.
TOUCHE FUNCTION
(FONCTION)
Pour sélectionner le mode
Fonction.
TOUCHE LECTURE/PAUSE
Pour lancer ou interrompre la
lecture d’un fichier de musique.
MUTE
VOL
BASS
VOLUME
Pour régler le volume de l’appareil.
TOUCHE MUTE (MUET)
Coupe le son de ce produit.
Appuyez de nouveau pour
rétablir le son au volume
précédent.
TOUCHE BASS (BASSE)
Optimise le son en fonction de
vos goûts.
Installation des piles dans la télécommande
1. Ouvrez le couvercle de la
2. Installez les piles au lithium 3V.
télécommande en insérant
Insérez la pile dans le compartiment
votre ongle dans l’espace entre
avec l’électrode + dirigée vers le haut.
le couvercle et le corps de la
télécommande. Ensuite, soulevez
le couvercle et détachez-le de la
télécommande.
3. Fixez le couvercle de la télécommande
à la télécommande. Insérez tout d’abord
le dessus, puis abaissez le couvercle
de sorte qu’il affleure le corps de la
télécommande et enfoncez-le dans le
corps de la télécommande en appuyant
sur les bords avec votre main.
▪▪ Veillez à ne pas coincer votre ongle dans l'espace lorsque vous soulevez le couvercle. Vous
pourriez l’endommager.
Portée opérationnelle de la télécommande
Vous pouvez utiliser la télécommande à une distance maximum, en ligne droite, de 7 mètres (23 pi) de
l’appareil. Elle peut également être utilisée à un angle horizontal de 30° maximum par rapport au capteur de la
télécommande.
9
mise sous tension et réglage du volume
MISE SOUS/HORS TENSION
FUNCTION
ou
FUNCTION
MUTE
VOL
BASS
MUTE
VOL
BASS
1.Pour mettre ce produit sous tension, appuyez sur n’importe quel bouton situé sur la face avant du produit alors
que le produit est en mode Veille.
ou,
Appuyez sur la touche POWER de la télécommande.
2.Pour mettre ce produit hors tension, appuyez pendant plus de 3 secondes sur le bouton +# situé sur le panneau
avant du produit.
ou,
Appuyez de nouveau sur la touche POWER de la télécommande.
▪▪ Le voyant DEL de veille est allumé lorsque la fiche c.a. est connectée à la prise murale et que le produit est
hors tension. Le voyant DEL de veille s’éteint lorsque le produit est sous tension.
▪▪ Le produit se met automatiquement hors tension si aucune entrée n'est effectuée pendant 20 minutes.
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
RÉGLAGE DU VOLUME
Utilisez les boutons +, - pour régler le volume. Pendant que vous réglez le volume, le voyant DEL du mode Input
(Entrée) clignote. Le voyant DEL reste allumé au cas où vous augmenteriez le volume lorsqu’il est déjà réglé au
maximum, ou au cas où vous le baisseriez lorsqu’il est déjà réglé au minimum.
FUNCTION
FUNCTION
ou
MUTE
MUTE
VOL
BASS
VOL
BASS
Appuyez sur le bouton +/– situé sur le côté droit de la face avant.
ou,
Appuyez sur la touche VOL +/– de la télécommande.
▪▪ Le volume augmente ou baisse lorsque vous appuyez sur VOL +/–.
▪▪ Vous pouvez aussi vous servir de la commande du volume de l’appareil connecté en utilisant le Galaxy
Dock ou Bluetooth pour régler le volume. Notez que votre capacité à utiliser les commandes de réglage du
volume des appareils connectés par l’intermédiaire de Bluetooth pour régler le volume pourrait être limitée.
10
DC 12V 2A
ONLY FOR SERVICE
ONLY FOR SERVICE
DC 12V 2A
AUX IN
ONLY FOR SERVICE
ONLY FOR SERVICE
AUX IN
FRA
connexions
UTILISATION DE L’ÉLÉMENT EN CAOUTCHOUC
Fixez l’élément en caoutchouc pour éviter le contact direct avec cet appareil lorsque vous tenez l’appareil Galaxy de
Samsung.
APPUIS EN CAOUTCHOUC
2.Après avoir fixé le support en caoutchouc, ancrez votre appareil sur le Galaxy Dock.
Appuis en caoutchouc
CAPUCHON EN CAOUTCHOUC
1.Placez le capuchon en caoutchouc sur le Galaxy Dock.
2.Après avoir placé le capuchon en caoutchouc sur le Galaxy Dock, ancrez votre appareil sur le Galaxy Dock.
Capuchon en caoutchouc
▪▪ Si votre appareil est muni d’une housse de protection, utilisez le produit après avoir enlevé le capuchon en
caoutchouc fixé au produit.
▪▪ Vous pouvez utiliser ce produit uniquement si l’épaisseur de la housse de protection est inférieure à 1,5
mm lorsque vous fixez la cale d’espacement à votre appareil. Il est impossible d’utiliser ce produit lorsque
l’épaisseur de la housse de protection est supérieure à 1,5 mm ou a une forme spéciale arrondie.
11
● CONNEXIONS
1.Fixez les appuis en caoutchouc à l’emplacement approprié en tenant compte de la taille de l’appareil que vous
voulez utiliser.
CoNNEXIoN D’uN APPAREIl Au GAlAXY DoCK
Connexion d’un appareil au Galaxy Dock.
1. Le GALAXY DOCK se trouve à l’avant du produit. Pour ouvrir, poussez délicatement.
2. Connectez votre appareil Galaxy de Samsung à la prise du Dock.
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
▪ Allumez votre appareil Galaxy de Samsung avant de le connecter au Galaxy Dock.
▪ Connectez votre appareil Galaxy de Samsung au Galaxy Dock avant de lancer le mode Docking
(Accueil). (Voir page 16.)
12
FRA
CoNNEXIoN D’uN DISPoSITIF AuDIo EN uTIlISANT AuX IN
(ENTRÉE AuX)
Cette section explique comment connecter le produit à un dispositif audio.
Ce produit requiert une prise audio analogique pour établir la connexion à un appareil audio.
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
ONLY FOR SERVICE
● CONNEXIONS
DC 12V 2A
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
AUX IN
Câble Audio
(non fourni).
Prise
Earphones
d’écouteurs
jack
Périphérique
AuX iN (eNtrée AuX)
Connectez la prise AUX IN (Audio) du produit à la prise d'écouteurs du périphérique ou du dispositif audio.
Si la connexion est établie à un périphérique au moyen de l’entrée AuX alors que l’appareil Galaxy de
Samsung est ancré ou connecté à un appareil Bluetooth, vous pouvez permuter les sources d’entrée
entre la prise AuX et l’appareil Galaxy de Samsung ou l’appareil Bluetooth en appuyant sur le bouton
PAuSe de l’appareil Galaxy de Samsung/Bluetooth. Appuyez de nouveau pour passer à l’autre source
d’entrée.
▪ Utilisez la touche Function de la télécommande pour permuter entre les appareils connectés si plusieurs
appareils sont connectés à la station Docking.
▪ Avant de déplacer ou d'installer ce produit, assurez-vous de le mettre hors tension et de débrancher le
cordon d’alimentation.
13
BLUETOOTH
Vous pouvez connecter le Wireless Audio with Dock à un appareil Bluetooth et écouter la musique en profitant
d’un son stéréo de haute qualité, sans utiliser de fils!
Qu’est-ce que Bluetooth?
La technologie Bluetooth permet aux appareils compatibles avec Bluetooth de s’interconnecter
facilement en utilisant une courte connexion sans fil.
• Selon l'usage, un appareil Bluetooth peut entraîner des interférences ou des défaillances dans les cas
suivants :
-- Une partie du boîtier est en contact avec le système récepteur/émetteur de l’appareil Bluetooth ou
avec le Wireless Audio with Dock.
-- des variations électriques peuvent se produire en raison de l’obstruction d’un mur, d’un coin ou
d’une cloison de bureau;
-- il est exposé à des interférences électriques causées par des appareils fonctionnant sur la même
bande de fréquence, notamment des équipements médicaux, des fours à micro-ondes ou des RL
sans fil.
• Maintenez le Wireless Audio with Dock et l’appareil Bluetooth rapprochés pendant la tentative de
jumelage.
• Plus la distance entre le Wireless Audio with Dock et l’appareil Bluetooth est grande, moins la qualité
de la connexion est bonne. Si la distance dépasse la portée opérationnelle de Bluetooth, la connexion
se perd.
• Dans les zones de faible réception, il est possible que la connexion Bluetooth ne fonctionne pas
correctement.
• La connexion Bluetooth ne fonctionne que lorsque l'appareil Bluetooth se trouve près du produit. La
connexion se coupe automatiquement lorsque l’appareil Bluetooth est déplacé hors de la portée
opérationnelle. Même dans la portée, la qualité du son peut se dégrader à cause de certains
obstacles tels que des murs ou des portes.
• Cet appareil sans fil peut causer du brouillage électrique pendant son utilisation.
▪▪ Vous devrez peut-être entrer un code NIP (mot de passe) pour connecter l’appareil Bluetooth
au Wireless Audio with Dock. Si la fenêtre d’entrée du code NIP s’affiche, entrez <0000>.
▪▪ Le Wireless Audio with Dock prend en charge les données SBC (44,1 kHz, 48 kHz).
▪▪ La fonction AVRCP n’est pas prise en charge.
▪▪ Connectez uniquement un appareil Bluetooth qui prend en charge la fonction A2DP (AV).
▪▪ Vous ne pouvez pas connecter un appareil Bluetooth qui ne prend en charge que la fonction
ML (mains libres).
▪▪ Un seul appareil Bluetooth peut être jumelé à la fois.
▪▪ Lorsque vous avez éteint le Wireless Audio with Dock , le jumelage est déconnecté et ne sera
pas restauré automatiquement. Pour rétablir la connexion, vous devez de nouveau jumeler les
appareils.
▪▪ Le Wireless Audio with Dock pourrait ne pas effectuer correctement la recherche ou la
connexion dans les cas suivants :
-- Présence d’un puissant champ électrique autour du Wireless Audio with Dock.
-- Plusieurs appareils Bluetooth sont jumelés simultanément avec le système Wireless Audio
with Dock.
-- L’appareil Bluetooth est éteint, défaillant ou il n'est pas en place.
-- Notez que des appareils tel qu’un four à micro-ondes, un adaptateur de RL sans fil, une
lampe fluorescente ou une chaudière à gaz qui utilisent la même gamme de fréquences que
l'appareil Bluetooth peuvent causer du brouillage électrique.
14
Cette section explique comment connecter le Wireless Audio with Dock à d’autres appareils compatibles Bluetooth.
FRA
CONNECTION AUX APPAREILS BLUETOOTH
Pour connecter le système Wireless Audio with Dock à un appareil
Bluetooth
Connecter
Périphérique
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
1.Sélectionnez le menu Bluetooth sur votre appareil Bluetooth.
(Reportez-vous au guide d’utilisation de l'appareil Bluetooth pour consulter les instructions.)
2.Scannez ou recherchez All Devices (Tous les appareils) ou Headsets (Écouteurs).
•La liste des dispositifs s’affiche.
3.Sélectionnez "[Samsung]W_Audio XXXXXX" dans la liste de recherche.
• Si l’appareil Bluetooth ne parvient pas à se jumeler avec le Wireless Audio with Dock, supprimez le "[Samsung]
W_Audio XXXXXX" trouvé par l’appareil Bluetooth, faites-lui rechercher de nouveau le Wireless Audio with Dock,
puis répétez les étapes 1, 2 et 3.
Wi-Fi
Bluetooth
AUX
Appareil portatif
prenant en charge la
Wi-Fi et BT
simultanément
Source sonore A
Source sonore B
Wireless Audio with Dock
▪▪ Lorsque AUX et Bluetooth fonctionnent simultanément tel qu’illustré ci-dessus, le son peut être
produit par les deux simultanément.
15
● CONNEXIONS
Avant de commencer, assurez-vous que votre appareil Bluetooth prend en charge la fonction de casque d’écoute
stéréo compatible avec Bluetooth.
lecture
UTILISATION DU MODE DOCKING (ACCUEIL) AVEC LES APPAREILS
GALAXY DE SAMSUNG
Connectez votre appareil Galaxy de Samsung au Galaxy Dock. (Voir page 12.)
<Appareils Samsung Galaxy>
Pour utiliser votre appareil de la série Galaxy de Samsung avec le Galaxy Dock,
vous devez télécharger l’application Docking Mode depuis Android Market, puis
l’installer sur l’appareil. Pour la télécharger, exécutez les étapes suivantes :
1. Appuyez sur l’icône Play Store (Android Market) affichée à l’écran principal
de l’appareil Galaxy de Samsung.
2. Appuyez sur l’icône de recherche affichée à l’écran pour accéder à la barre
de recherche.
3. Dans la barre de recherche, saisissez le [Samsung Wireless Audio with
Dock] et effectuez la recherche.
4. Repérez le nom [Samsung Wireless Audio with Dock] dans la liste de
recherche et appuyez dessus pour effectuer le téléchargement.
5. Appuyez sur [Installer].
Pour écouter de la musique, exécutez les étapes suivantes :
1-1.Si vous lancez l’application lorsque le Wireless Audio with Dock est le seul appareil connecté à Bluetooth, le
fait de sélectionner PLAY (LIRE) sur votre appareil établit automatiquement la connexion Bluetooth entre le
Wireless Audio with Dock et l’appareil qui lit la musique.
1-2.Si plusieurs appareils sont connectés à Bluetooth, y compris le Wireless Audio with Dock :
1) Lorsque vous lancez l’application, la liste des appareils que vous pouvez connecter au Wireless Audio with
Dock apparaît.
2) Écoutez la musique après avoir connecté le Wireless Audio with Dock en le sélectionnant dans la liste des
appareils.
-- Si un appareil Bluetooth est déjà jumelé au Wireless Audio with Dock, il apparaît dans la liste et est
automatiquement connecté.
DC 12V 2A
ONLY FOR SERVICE
AUX IN
ONLY FOR SERVICE
2. Si vous remplacez le Wireless Audio with Dock que vous avez jumelé avec votre appareil mobile, vous devriez
supprimer les paramètres restants qui ont été sauvegardés sur votre appareil avant de jumeler le nouveau.
•
; [Clear data (Supprimer données)].
▪▪ Une fois que vous avez lancé l’application, l’exécution n’est plus perturbée lors de la charge de
l’appareil mobile au moyen d’un chargeur ordinaire.
▪▪ Lorsque vous connectez l’autre appareil au Wireless Audio with Dock après avoir connecté l’appareil
Galaxy de Samsung en mode Docking, vous devrez peut-être désactiver le mode Bluetooth sur
l’appareil Galaxy de Samsung.
▪▪ Si vous avez de la difficulté à connecter l’appareil Galaxy de Samsung au Galaxy Dock, désactivez le
mode Bluetooth sur l’appareil.
16
FRA
UTILISATION DU MODE BLUETOOTH
Connectez l’appareil Bluetooth au Wireless Audio with Dock. (Voir page 15.)
Pour connecter votre appareil Bluetooth lorsque le Wireless Audio with Dock est en mode Bluetooth, recherchez le
Wireless Audio with Dock sur la liste Bluetooth de l’appareil. Sélectionnez le Wireless Audio with Dock, puis
effectuez la connexion. Lorsque le Wireless Audio with Dock est connecté, sélectionnez et écoutez la musique
choisie.
La musique sera émise par les haut-parleurs du Wireless Audio with Dock.
déconnectez-le et essayez de connecter le nouvel appareil que vous souhaitez utiliser.
▪▪ Pendant une communication en mode Bluetooth, selon l’appareil mobile ou l’application utilisés, il ne
sera peut-être pas possible d’utiliser Lire/Pause/Suivant/Retour.
▪▪ L’utilisation de l’appareil Bluetooth jumelé avec le Wireless Audio with Dock pourrait causer des
hésitations si l’appareil fonctionne alors que le Wireless Audio with Dock effectue la lecture depuis
l’entrée AUX.
Pour déconnecter l'appareil Bluetooth du Wireless Audio with Dock
Vous pouvez annuler le jumelage Bluetooth du Wireless Audio with Dock. Consultez les instructions
dans le guide d’utilisation de l’appareil Bluetooth.
• Le Wireless Audio with Dock sera déconnecté.
▪▪ La connexion Bluetooth ne fonctionne qu'à proximité de l'appareil. La connexion sera
automatiquement coupée si la distance se situe en dehors de cette portée. Même dans cette
portée, la qualité du son peut se dégrader à cause de certains obstacles tels que des murs ou
des portes.
▪▪ Si l'appareil Bluetooth revient dans la portée opérationnelle, vous pouvez redémarrer l’appareil
pour restaurer le jumelage avec l'appareil Bluetooth.
17
● LECTURE
▪▪ Si vous souhaitez remplacer l’appareil connecté en mode Bluetooth par un autre appareil,
fonctions
FONCTIONS AVANCÉES
POWER
FUNCTION
Lecture/pause
FUNCTION
MUTE
VOL
VOL
MUTE
VOL
BASS
BASS
Pendant la lecture, appuyez sur la touche +#.
• Appuyez sur le bouton +# pour interrompre temporairement la lecture du
fichier.
Appuyez de nouveau sur le bouton +# pour lire la plage sélectionnée.
▪▪ Cette fonction pourrait ne pas s’activer en mode Aux.
Utilisation de Fonction
FUNCTION
FUNCTION
Changez le mode pour passer au mode Docking et aux sources AUX.
MUTE
VOL
BASS
MUTE
VOL
BASS
Appuyez sur la touche FUNCTION (FONCTIONS) de la télécommande de
cet appareil.
• Chaque fois que vous appuyez sur cette touche, la sélection change
comme suit : Galaxy (Bluetooth) ; mode AUX
▪▪ Vérifiez la fonction que vous souhaitez utiliser en appuyant sur la
touche Fonction de la télécommande lorsque plusieurs appareils
sont connectés simultanément au produit.
POWER
FUNCTION
Saut avant/arrière
FUNCTION
Pendant la lecture, appuyez sur la touche [,].
MUTE
VOL
VOL
MUTE
VOL
BASS
BASS
• Quand il y a plus d’un fichier, si vous appuyez sur la touche ], le fichier
suivant est sélectionné.
• Quand il y a plus d’un fichier, si vous appuyez sur la touche [, le fichier
précédent est sélectionné.
▪▪ Cette fonction pourrait ne pas s’activer en mode Aux.
FUNCTION
Couper le son
FUNCTION
MUTE
MUTE
VOL
BASS
VOL
BASS
FUNCTION
1.Pour couper le son de cet appareil, appuyez sur la touche MUTE (MUET)
(
) de la télécommande.
) de la
2.Appuyez de nouveau sur la touche MUTE (MUET) (
télécommande (ou sur VOLUME +/–) pour rétablir le son.
Utilisation de la fonction BASS (BASSE)
FUNCTION
MUTE
MUTE
VOL
Cette fonction peut être utile lorsque vous répondez à quelqu’un qui sonne à
votre porte ou à un appel téléphonique.
BASS
VOL
BASS
Vous permet d’optimiser les sons de basse en fonction de vos goûts.
Appuyez sur la touche BASS (BASSE) de la télécommande de cet appareil.
• Chaque fois que vous appuyez sur cette touche, la sélection change
comme suit : BASS ON (BASSE ACT.) ; OFF (DÉSAC.)
18
FRA
dépannage
Avant de demander un service de réparation, vérifiez d'abord les points suivants.
Problème
Solution
L’appareil ne se met pas sous
tension.
• Le cordon d’alimentation
est-il branché dans la prise?
•B
ranchez le cordon
d'alimentation dans la prise.
Une fonction ne s’active pas
lorsque le bouton correspondant
est pressé.
• Le Wireless Audio with Dock • D
ébranchez le cordon
ou la télécommande ont-ils
d’alimentation de la prise,
été exposés à l’électricité
puis rebranchez-le.
statique?
Aucun son n’est produit.
• Le produit est-il
correctement connecté à
l’appareil?
• La fonction Mute (Muet)
est-elle activée?
• Le volume est-il réglé au
minimum?
• Connectez-le correctement.
ppuyez sur la fonction
•A
Mute (Muet) pour désactiver
la fonction.
• Réglez le volume.
La télécommande ne fonctionne
pas.
• Les piles sont-elles
épuisées?
• La distance entre la
télécommande et l’unité
principale est-elle trop
longue?
•R
emplacez les piles par des
piles neuves.
•R
approchez-la du produit.
19
● DÉPANNAGE
Vérifier
annexe
CARACTÉRISTIQUES TECHNIQUES
Nom du modèle
DA-E560
Poids
1,6 kg
Dimensions (L x P x H)
462,7 x 151,8 x 122,3 mm
CARACTÉRISTIQUES
Plage de températures
GÉNÉRALES
d’utilisation
+5 °C à +35 °C
Plage de taux d'humidité
d’utilisation
10 % à 75 %
Puissance de sortie nominale
5W/CH, 4OHM, THD = 10%, 1kHz
Sensibilité d’entrée/Impédance 800mV/20Kohm
AMPLIFICATEUR
RÉPONSE EN
FRÉQUENCE
Rapport signal/bruit
(entrée analogique)
65 dB
Séparation (1 kHz)
60 dB
Entrée analogique
20Hz~22kHz(±3 dB)
TENSION
NOMINALE DE LA Galaxy
STATION D’ACCUEIL
5 V 1,0 A
* Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basées sur les mesures conformes
aux directives de l’AES (Audio Engineering Society).
* Caractéristiques nominales
- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans préavis.
- Le poids et les dimensions sont approximatifs.
- Pour l’alimentation électrique et la consommation d'énergie, veuillez vous reporter à l’étiquette apposée sur le
produit.
20
Contacter SAMSUNG À TRAVERS LE MONDE
Si vous avez des questions ou commentaires concernant les produits Samsung, veuillez communiquer avec le
service à la clientèle SAMSUNG.
` Asia Pacific
Pays
Centre de contact 
AUSTRALIA
NEW ZEALAND
CHINA
1300 362 603
0800 SAMSUNG (0800 726 786)
400-810-5858
HONG KONG
(852) 3698 4698
Site Web
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/hk
www.samsung.com/hk_en/
VIETNAM
1800 1100 11
3030 8282
1800 3000 8282
1800 266 8282
0800-112-8888
021-5699-7777
1800-88-9999
1-800-10-SAMSUNG(726-7864) for PLDT
1-800-3-SAMSUNG(726-7864) for Digitel
1-800-8-SAMSUNG(726-7864) for Globe
02-5805777
1800-SAMSUNG(726-7864)
1800-29-3232
02-689-3232
0800-329-999
0266-026-066
1 800 588 889
U.A.E
OMAN
KUWAIT
BAHRAIN
Egypt
JORDAN
IRAN
Morocco
Saudi Arabia
800-SAMSUNG (726-7864)
800-SAMSUNG(726-7864)
183-2255
8000-4726
08000-726786
800-22273
021-8255
080 100 2255
9200-21230
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
NIGERIA
0800-726-7864
0800-10077
0302-200077
8000 0077
800-00-0077
7095- 0077
0800 724 000
0800 300 300
0685 88 99 00
0860-SAMSUNG(726-7864 )
www.samsung.com
INDIA
INDONESIA
MALAYSIA
PHILIPPINES
SINGAPORE
THAILAND
TAIWAN
` Middle East
` Africa
Ghana
Cote D’ Ivoire
Senegal
Cameroon
KENYA
UGANDA
TANZANIA
SOUTH AFRICA
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
Code No. AH68-02480N (00)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
