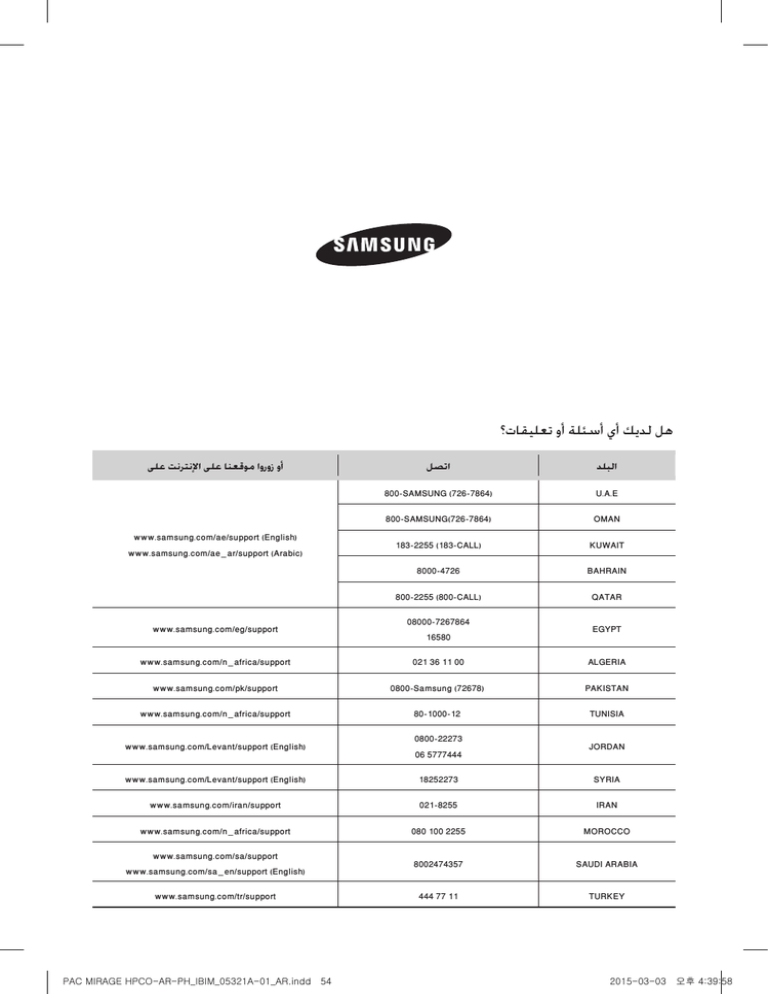

‫هل لديك أي أسئلة أو تعليقات؟‬
‫أو زوروا موقعنا على اإلنترنت على‬
‫اتصل‬
‫البلد‬
800-SAMSUNG (726-7864)
U.A.E
800-SAMSUNG(726-7864)
OMAN
183-2255 (183-CALL)
KUWAIT
8000-4726
BAHRAIN
800-2255 (800-CALL)
QATAR
www.samsung.com/eg/support
08000-7267864
16580
EGYPT
www.samsung.com/n_africa/support
021 36 11 00
ALGERIA
www.samsung.com/pk/support
0800-Samsung (72678) PAKISTAN
www.samsung.com/n_africa/support
80-1000-12 TUNISIA
www.samsung.com/Levant/support (English)
0800-22273
06 5777444
JORDAN
www.samsung.com/Levant/support (English)
18252273
SYRIA
www.samsung.com/iran/support
021-8255
IRAN
www.samsung.com/n_africa/support
080 100 2255
MOROCCO
www.samsung.com/sa/support
www.samsung.com/sa_en/support (English)
8002474357
SAUDI ARABIA
www.samsung.com/tr/support
444 77 11
TURKEY
www.samsung.com/ae/support (English)
www.samsung.com/ae_ar/support (Arabic)
PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 54
2015-03-03 오후 4:39:58
‫السلسة ✴‪AP55M0‬‬
‫السلسلة ✴‪AP55M1‬‬
‫السلسلة ✴‪AP55M2‬‬
‫السلسلة ✴✴‪AF55GC1M‬‬
‫السلسلة ✴✴‪AF55GP1M‬‬
‫مكيف هوائي‬
‫دليل االستخدام والتركيب‬
‫مت إنتاج هذا الدليل باستخدام ورق ُمعاد تدويره بنسبة ‪.100%‬‬
‫إمكانات هائلة‬
‫نشكرك على شراء هذا املنتج من ‪.Samsung‬‬
‫‪EN AR DB68-05321A-01‬‬
‫‪2015-03-03 오후 4:39:58‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 55‬‬
‫ميزات مكيف الهواء اجلديد‬
‫وظيفة ‪( Turbo‬تربو)‪( Long/‬بعيد) القوية‬
‫سريعا ملدة ‪ 30‬دقيقة‪ ،‬كما يدعم وظيفة ‪( Long‬بعيد) التي جتعل‬
‫يدعم مكيف الهواء اجلديد اخلاص بك وظيفة ‪( Turbo‬تربو) التي تشعرك بالبرودة‬
‫ً‬
‫الهواء البارد ينتقل إلى مكان أبعد كثيرًا‪.‬‬
‫تصميم مالئم جلميع األماكن‬
‫جماليا على املكان كما أنه عنصر مكمل للديكور الداخلي ملنزلك‪ .‬وهو يضيف ألية غرفة‬
‫يضفي تصميم مكيف الهواء األنيق واملتجانس مظهرًا‬
‫ً‬
‫رفيعا بلونه الهادئ وتصميمه العصري‪ .‬متتع مبكيف الهواء اجلديد خاصتك وظيف ًة وجماالً‪.‬‬
‫يوجد بها ذوقًا‬
‫ً‬
‫التخلص من هذا املنتج بشكل سليم‬
‫(مخلفات األجهزة الكهربائية واإللكترونية)‬
‫(يُطبق في الدول التي بها أنظمة جتميع منفصلة للمخلفات)‬
‫العالمة املوجودة على املنتج أو امللحقات أو املواد املكتوبة تشير إلى أن املنتج وملحقاته الكهربائية (مثل؛ الشاحن وسماعة الرأس وكبل ‪)USB‬‬
‫يجب أال يتم التخلص منها مع اخمللفات املنزلية األخرى عند انتهاء عمرها االفتراضي‪ .‬ملنع تعرض البيئة أو صحة اإلنسان لألضرار احملتملة نتيجة‬
‫عشوائيا‪ ،‬الرجاء عزل هذه العناصر عن األنواع األخرى من اخمللفات‪ ،‬ثم إعادة تدويرها بعناية للتشجيع على إعادة استخدام‬
‫للتخلص من اخمللفات‬
‫ً‬
‫موارد املواد بشكل دائم‪.‬‬
‫وينبغي أن يقوم مستخدمو املنتج باملنازل باالتصال ببائع التجزئة الذي اشتروا منه املنتج أو اجلهة احلكومية احمللية اخملتصة التابعني لها‬
‫بيئيا‪.‬‬
‫للحصول على معلومات حول مكان وكيفية إعادة تدوير هذه العناصر بشكل آمن ً‬
‫ينبغي على مستخدمي الشركات االتصال باملورِّدين ومراجعة شروط عقد الشراء‪ .‬ويجب أال يتم خلط هذا املنتج وملحقاته اإللكترونية مع‬
‫اخمللفات التجارية األخرى عند التخلص منه‪.‬‬
‫‪2‬‬
‫‪2015-03-03 오후 4:39:35‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 2‬‬
‫احملتويات‬
‫دليل االستخدام‬
‫احتياطات السالمة ‪4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫استعراض مكيف الهواء ‪9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫فحص جهاز التحكم عن بُعد‪11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫التشغيل األساسي‪14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫ضبط مؤقت التشغيل‪/‬إيقاف التشغيل‪17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫استخدام وظيفة ‪( Turbo‬تربو) ‪19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫استخدام وظيفة ‪( Long‬بعيد) ‪19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫تأمني لوحة التحكم ‪20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫استخدام مكيف الهواء عن طريق لوحة التحكم ‪21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫تنظيف مكيف الهواء وصيانته ‪22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫امللحق ‪25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫دليل التركيب‬
‫احتياطات السالمة ‪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫قائمة األجزاء امللحقة ‪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫اختيار مكان التركيب ‪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫جتهيز املنتج للتركيب ‪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫أعمال التوصيل الكهربي ‪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫طريقة التركيب‪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫التخلص من الهواء ‪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫تعبئة املبرد ‪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫عملية الفحص واالختبار ‪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫دليل التغليف وإخراج محتويات العبوة ‪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫كيفية توصيل كبالت التيار املمتدة ‪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‬‬
‫‪27‬‬
‫‪29‬‬
‫‪30‬‬
‫‪32‬‬
‫‪34‬‬
‫‪39‬‬
‫‪46‬‬
‫‪47‬‬
‫‪48‬‬
‫‪50‬‬
‫‪52‬‬
‫‪3‬‬
‫‪2015-03-03 오후 4:39:35‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 3‬‬
‫دليل االستخدام‬
‫احتياطات السالمة‬
‫قبل استخدام مكيف الهواء اجلديد‪ ،‬يُرجى قراءة هذا الدليل بعناية لضمان معرفة كيفية تشغيل امليزات والوظائف الشاملة املوجودة بهذا اجلهاز‬
‫اجلديد بأمان وفاعلية‪.‬‬
‫ونظرًا ألن إرشادات التشغيل الواردة في هذا الدليل تغطي طرزًا متنوعة‪ ،‬فقد تختلف خصائص مكيف الهواء اخلاص بك اختالفًا طفيفً ا عما هو‬
‫موضح في هذا الدليل‪ .‬وإذا كان لديك أية استفسارات‪ ،‬فاتصل بأقرب مركز اتصال أو ابحث عن التعليمات واملعلومات على اإلنترنت على املوقع‬
‫‪.www.samsung.com‬‬
‫رموز السالمة واالحتياطات الهامة‪:‬‬
‫حتذير‬
‫خطر املوت أو إصابة شخصية خطيرة‪.‬‬
‫تنبيه‬
‫خطر محتمل بوقوع إصابة شخصية أو وقوع أضرار مادية‪.‬‬
‫تنبيه‬
‫لتقليل خطر حدوث حريق أو انفجار أو صدمة كهربية أو إصابة شخصية عند استخدام مكيف الهواء‪ ،‬اتبع اإلرشادات‬
‫األساسية التالية اخلاصة بالسالمة‪:‬‬
‫ال حتاول‪.‬‬
‫يُحظر التفكيك‪.‬‬
‫ممنوع اللمس‪.‬‬
‫اتبع اإلرشادات بعناية‪.‬‬
‫افصل قابس التيار الكهربي من مأخذ احلائط‪.‬‬
‫تأكد من توصيل اجلهاز بطرف أرضي لتجنب حدوث صدمة كهربية‪.‬‬
‫اتصل مبركز االتصال للمساعدة‪.‬‬
‫الهدف من وجود عالمات التحذير هذه هو جتنب تعرضك أو الغير لإلصابة‪.‬‬
‫لذا‪ ،‬يُرجى اتباعها بعناية‪.‬‬
‫وبعد االنتهاء من قراءة هذا القسم‪ ،‬احتفظ به في مكان آمن للرجوع إليه في املستقبل‪.‬‬
‫حتذير‬
‫عالمات التحذير اخلطيرة‬
‫ال تضع مكيف الهواء بالقرب من املواد اخلطرة أو املعدات التي تصدر له ًبا مكشوفًا وذلك لتجنب حدوث حرائق أو انفجارات أو إصابات‪.‬‬
‫‪e‬احتمال التعرض خلطر احلريق أو االنفجار‪.‬‬
‫ال تركّب الوحدة اخلارجية في مكان غير مستقر أو مرتفع ميكن أن تسقط منه‪.‬‬
‫‪e‬في حالة سقوط الوحدة اخلارجية‪ ،‬قد يتسبب ذلك في وقوع إصابة لألفراد أو تلف للممتلكات‪.‬‬
‫قد يحدث عطل أو تلف في حالة إجراء أية تغييرات أو تعديالت غير منصوص عليها في الدليل‪ .‬وفي هذه احلالة‪ ،‬يتحمل املستخدم‬
‫تكاليف اإلصالح‪.‬‬
‫قم بتركيب مكيف الهواء بعي ًدا عن ضوء الشمس املباشر وأجهزة التدفئة وأماكن الرطوبة‪.‬‬
‫‪e‬قم بتعليق ستائر على النوافذ لزيادة كفاءة التبريد ولتجنب حدوث صدمة كهربية‪.‬‬
‫ال جتذب كبل التيار الكهربي بيديك‪.‬‬
‫‪e‬خطر محتمل بحدوث حريق أو صدمة كهربية‪.‬‬
‫‪4‬‬
‫‪2015-03-03 오후 4:39:36‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 4‬‬
‫حتذير‬
‫عالمات التحذير اخلطيرة‬
‫يُحظر استخدام كبل تيار كهربي تالف أو مترّب‪ ،‬أو مقبس توصيل كهربي غير محكم التثبيت‪.‬‬
‫‪e‬خطر محتمل بحدوث حريق أو صدمة كهربية‪.‬‬
‫قم بتركيب قاطع دائرة محدد وقاطع دائرة قصيرة ملكيف الهواء‪.‬‬
‫‪e‬خطر محتمل بحدوث صدمة كهربية أو نشوب حريق‪.‬‬
‫ُينع إدخال أي شيء في فتحات التهوية مبكيف الهواء أثناء تشغيله مثل األصابع أو فروع األشجار‪.‬‬
‫‪ُ e‬ينع اقتراب األطفال من مكيف الهواء لتجنب وضع أصابعهم على مكيف الهواء‪ .‬خطر محتمل بوقوع إصابة شخصية‪.‬‬
‫حتقق من عدم وصول املياه ملكيف الهواء‪.‬‬
‫‪e‬خطر محتمل بحدوث صدمة كهربية‪.‬‬
‫‪e‬في حالة وصول املياه ملكيف الهواء‪ ،‬قم بإيقافه وافصل مصدر التيار الكهربي على الفور‪.‬‬
‫قم بإيقاف تشغيل مكيف الهواء باستخدام جهاز التحكم عن بُعد أو جهاز التحكم امللحق (في حال توفره)‪ .‬يُحظر فصل التيار‬
‫الكهربي إليقاف تشغيل الوحدة (ما لم يوجد خطر وشيك)‪.‬‬
‫يُحظر تشغيل مكيف الهواء ملدة طويلة داخل غرفة مغلقة أو بها أطفال أو مسنني أو أشخاص معاقني‪.‬‬
‫‪e‬افتح الباب أو النوافذ لتهوية الغرفة على األقل مرة واحدة في الساعة ملنع نقص األكسجني‪.‬‬
‫يتكون مكيف الهواء من أجزاء متحركة‪ .‬لذا‪ ،‬يُحظر اقتراب األطفال من الوحدة لتجنب تعرضهم إلصابة جسدية‪.‬‬
‫وتأكد من اتخاذ االحتياطات الالزمة لألطفال ملنع وصولهم إلى مكيف الهواء أو عبثهم بالوحدة‪.‬‬
‫ال تقم بتنظيف األجزاء الداخلية مبكيف الهواء بنفسك‪.‬‬
‫‪e‬فقد تتسبب في تلف األجزاء مما قد يؤدي إلى حدوث صدمة كهربية أو نشوب حريق‪.‬‬
‫‪e‬اتصل مبركز االتصال لتنظيف األجزاء الداخلية مبكيف الهواء‪.‬‬
‫يُحظر توصيل مكيف الهواء بجهاز التدفئة أو محاولة تفكيكه أو تعديله أو إصالحه بنفسك‪.‬‬
‫‪e‬خطر محتمل بحدوث عطل أو صدمة كهربية أو نشوب حريق‪ .‬في حالة احلاجة إلى القيام بأعمال إصالح‪ ،‬اتصل مبركز االتصال‪.‬‬
‫اتصل مبحل الشراء أو مركز االتصال لتركيب مكيف الهواء‪.‬‬
‫‪e‬يؤدي التركيب غير الصحيح إلى احتمال حدوث عطل بالوحدة أو تسرب للمياه أو صدمة كهربية أو نشوب حريق‪.‬‬
‫‪e‬في حالة التركيب في مناطق مثل املصانع أو املناطق الساحلية املاحلة‪ ،‬اتصل مبحل الشراء أو مركز االتصال ملعرفة تفاصيل التركيب‬
‫اخلاصة‪.‬‬
‫‪e‬يجب تركيب الوحدات وفقً ا للمسافات املوضحة للسماح بإمكانية الوصول من كل جانب لضمان التشغيل الصحيح للصيانة أو‬
‫منتجات التصليح‪ .‬يجب أن يكون من املمكن الوصول إلى أجزاء الوحدة وفكها بالكامل في ظروف السالمة (لألشخاص أو األشياء)‪.‬‬
‫اتصل مبوزع لالستفسار عن اإلجراءات املالئمة ملنع جتاوز درجة التركيز املسموح بها‪.‬‬
‫‪e‬في حالة تسرب املبرد‪ ،‬األمر الذي يؤدى إلى جتاوز حد درجة التركيز‪ ،‬قد تنشأ مخاطر بسبب نقص األكسجني في الغرفة‪.‬‬
‫إذا أصبحت الوحدة الداخلية مبللة‪ ،‬فافصل التيار الكهربي فورًا ثم اتصل بأقرب مركز اتصال‪.‬‬
‫‪e‬خطر محتمل بحدوث حريق أو صدمة كهربية‪.‬‬
‫‪5‬‬
‫‪2015-03-03 오후 4:39:36‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 5‬‬
‫احتياطات السالمة‬
‫دوما بتركيب مكيف الهواء وفقً ا ملعايير السالمة احمللية‬
‫دائما من توافق مصدر تزويد الطاقة مع معايير السالمة احلالية‪ ،‬وقم ً‬
‫تأكد ً‬
‫احلالية‪.‬‬
‫املوصلة كافية وقادرة على تشغيل أي جهاز منزلي آخر‬
‫مورد تزويد الطاقة وتردده مع املواصفات‪ ،‬وأن الطاقة‬
‫ّ‬
‫تأكد من توافق جهد ّ‬
‫موصل بنفس اخلطوط الكهربية‪.‬‬
‫ّ‬
‫استخدم قاطع دائرة كهربية مقدر فقط‪.‬‬
‫‪e‬يُحظر استخدام أسالك صلبة أو نحاسية على أنها قاطع دائرة كهربية‪ .‬فقد تؤدي إلى نشوب حريق أو عطل في الوحدة‪.‬‬
‫يُحظر الضغط بشكل مفرط على كبل التيار الكهربي أو وضع شيء ثقيل عليه‪.‬‬
‫يُحظر ثني كابل التيار الكهربي بشكل مفرط‪.‬‬
‫‪e‬خطر محتمل بحدوث حريق أو صدمة كهربية‪.‬‬
‫حلماية املنتج من املاء والصدمات احملتملة‪ ،‬يجب وضع كبل التيار الكهربي وسلك توصيل الوحدة الداخلية والوحدة اخلارجية في‬
‫أنبوب احلماية‪.‬‬
‫افصل مكيف الهواء من مصدر تزويد التيار الكهربي قبل إصالحه أو تفكيكه‪.‬‬
‫نظف مكيف الهواء بعد أن تتوقف املروحة الداخلية عن التشغيل‪.‬‬
‫ّ‬
‫‪e‬خطر محتمل بوقوع إصابة أو صدمة كهربية‪.‬‬
‫مقبسا ذا طرف أرضي‪ .‬يجب استخدام املقبس ملكيف الهواء فقط‪.‬‬
‫استخدم‬
‫ً‬
‫‪e‬قد تؤدي وصالت التأريض الكهربية غير السليمة إلى حدوث صدمة كهربية أو نشوب حريق‪.‬‬
‫تأكد من تأريض الوحدة بشكل سليم‪ .‬يُحظر توصيل سلك التأريض مبواسير الغاز أو املياه أو القضبان املانعة للصواعق أو خطوط‬
‫الهاتف األرضية‪.‬‬
‫‪e‬إذا لم تكن الوحدة مؤرضة بشكل صحيح‪ ،‬فقد يؤدي ذلك إلى حدوث صدمة كهربية‪.‬‬
‫إذا شممت رائحة تشير إلى احتراق البالستيك أو سمعت أصواتًا غريبة أو رأيت دخان ًا يخرج من الوحدة‪ ،‬فافصل مكيف الهواء فورًا‬
‫واتصل مبركز االتصال‪.‬‬
‫‪e‬خطر محتمل بحدوث حريق أو صدمة كهربية‪.‬‬
‫تنبيه‬
‫عالمات التنبيه‬
‫ال تضع شي ًئا أمام مكيف الهواء متسب ًبا في إعاقته‪ .‬ال تقف فوق مكيف الهواء أو تتشبث به أو تضع أشيا ًء ثقيلة فوقه‪.‬‬
‫‪e‬خطر محتمل بوقوع إصابة شخصية‪.‬‬
‫في حالة حدوث عطل أو تلف في حاالت االستخدام غير السليم غير املتبعة في هذا الدليل‪ ،‬س ُتفرض رسوم عمل إضافية نظير‬
‫التركيب واإلنشاء‪.‬‬
‫‪e‬في حالة قيام عامل فني غير مؤهل بأعمال اإلصالح والتركيب‪ ،‬قد يؤدي ذلك إلى تعطل الوحدة أو حدوث صدمة كهربية أو نشوب‬
‫حريق‪.‬‬
‫ُينع رش غازات قابلة لالشتعال مثل املبيدات احلشرية بالقرب من مكيف الهواء‪.‬‬
‫‪e‬خطر محتمل بحدوث صدمة كهربية أو نشوب حريق أو عطل بالوحدة‪.‬‬
‫يُحظر فتح اللوحة األمامية أثناء التشغيل‪.‬‬
‫‪e‬خط محتمل بحدوث صدمة كهربية أو عطل بالوحدة‪.‬‬
‫يجب أال يتدفق الهواء البارد مباشرةً نحو األشخاص واحليوانات والنباتات‪.‬‬
‫‪e‬إذ يضر ذلك بصحتك وباحليوانات والنباتات‪.‬‬
‫يُحظر شرب مياه الصرف الناجتة من مكيف الهواء‪.‬‬
‫‪e‬احتمال التعرض خملاطر صحية‪.‬‬
‫‪6‬‬
‫‪2015-03-03 오후 4:39:36‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 6‬‬
‫تنبيه‬
‫عالمات التنبيه‬
‫يُحظر على األطفال الصعود فوق مكيف الهواء‪.‬‬
‫يُحظر استخدام مكيف الهواء على أنه جهاز تبريد للطعام أو احليوانات أو النباتات أو مستحضرات التجميل أو اآلالت‪.‬‬
‫يُحظر تعرض مكيف الهواء لصدمة قوية أو سحبه بشكل مفرط‪.‬‬
‫‪e‬خطر محتمل بنشوب حريق أو تعطل الوحدة‪ ،‬كما يُحتمل وقوع إصابة شخصية ألن الوحدة قد تسقط‪.‬‬
‫يُحظر رش املياه مباشرةً على مكيف الهواء أو استخدام البنزين أو مرقق الدهان (التنر) أو الكحول في تنظيف سطح الوحدة‪.‬‬
‫‪e‬خطر محتمل بحدوث صدمة كهربية أو نشوب حريق‪.‬‬
‫‪e‬خطر محتمل بتلف مكيف الهواء‪.‬‬
‫يُحظر وضع أي شيء على مكيف الهواء‪ ،‬خاص ًة احلاويات التي حتتوي على سوائل‪.‬‬
‫يُحظر ملس املاسورة املتصلة مبكيف الهواء‪.‬‬
‫قم بتركيب الوحدة الداخلية بعي ًدا عن أجهزة اإلضاءة باستخدام الثقل املوازن‪.‬‬
‫‪e‬في حالة استخدام جهاز التحكم عن بُعد الالسلكي‪ ،‬قد يحدث خطأ استقبال نتيجة ثقل املوازنة جلهاز اإلضاءة‪.‬‬
‫قم بتركيب الوحدة اخلارجية حيث ال يؤدي االهتزاز أو الضوضاء الناجتان عن التشغيل إلى إزعاج اجليران وكذلك داخل منطقة ذات‬
‫تهوية جيدة بدون عوائق‪.‬‬
‫‪e‬خطر محتمل بحدوث عطل‪.‬‬
‫‪e‬قد تؤدي الضوضاء الناجتة عن التشغيل إلى إزعاج اجليران‪.‬‬
‫حتقق من عدم وجود عوائق أو أغطية تعيق مكيف الهواء‪.‬‬
‫وقم بتوفير مساحة كافية لتدوير الهواء‪.‬‬
‫‪e‬قد يؤدي نقص التهوية إلى ضعف األداء‪.‬‬
‫في حالة تلف كبل التيار الكهربي‪ ،‬يجب أن يقوم املصنّع أو عامل فني مؤهل باستبداله‪.‬‬
‫في حالة انقطاع التيار الكهربي أثناء تشغيل مكيف الهواء‪ ،‬افصل مصدر التيار الكهربي فورًا‪.‬‬
‫يتم قياس احلد األقصى للتيار طبقً ا ملعيار ‪ IEC‬اخلاص بالسالمة‪ ،‬كما يتم قياس التيار طبقً ا ملعيار ‪ ISO‬املتعلق بكفاءة الطاقة‪.‬‬
‫حتقق من سالمة اجلهاز عند التسليم‪ .‬وفي حالة وجود تلف‪ ،‬فال تقم بتركيب مكيف الهواء واتصل مبحل الشراء فورًا‪.‬‬
‫حافظ على ثبات درجة احلرارة الداخلية وعدم وصولها لدرجة برودة شديدة‪ ،‬وبخاصة في حالة وجود أطفال أو مسنني أو أشخاص‬
‫معاقني‪.‬‬
‫يجب التخلص من مواد التغليف والبطاريات املستخدمة اخلاصة بجهاز التحكم عن بُعد (اختياري) وفقً ا للمعايير الوطنية‪.‬‬
‫يجب معاملة املبرد املوجود داخل مكيف الهواء على أنه نفايات كيماوية‪ .‬وقم بالتخلص من املبرد طبقً ا للمعايير الوطنية‪.‬‬
‫يجب أن يقوم عامل فني مؤهل بتركيب مكيف الهواء وجتريبه‪.‬‬
‫قم بتوصيل خرطوم التصريف مبكيف الهواء بإحكام لتصريف املياه بشكل سليم‪.‬‬
‫افحص قاعدة تركيب الوحدة اخلارجية للتأكد من عدم إصابتها بأضرار مرة واحدة على األقل كل عام‪.‬‬
‫‪e‬خطر محتمل بوقوع إصابة شخصية أو خسارة املمتلكات‪.‬‬
‫‪7‬‬
‫‪2015-03-03 오후 4:39:36‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 7‬‬
‫احتياطات السالمة‬
‫عند استخدام جهاز حتكم عن بُعد السلكي‪ ،‬يجب أال تتجاوز املسافة من مكيف الهواء سبعة أمتار‪.‬‬
‫في حالة عدم استخدام جهاز التحكم عن بُعد لفترة طويلة‪ ،‬فقم بإزالة البطاريات ملنع تسرب اإللكتروليت‪.‬‬
‫عند تنظيف الوحدة اخلارجية‪ ،‬املس ريش مشع (رادياتير) املبادل احلراري بحرص شديد‪.‬‬
‫‪e‬ميكن حماية األيدي بارتداء قفازات سميكة‪.‬‬
‫تأكد من انسياب قطرات املاء املتكاثف من خرطوم التصريف بشكل سليم وآمن‪.‬‬
‫هذا اجلهاز غير مخصص الستخدامه بواسطة أشخاص يعانون من إعاقات جسدية أو حسية أو ذهنية (مبا في ذلك األطفال) أو ممن‬
‫لديهم نقص في اخلبرة واملعرفة إال إذا خضعوا لإلشراف أو مت تزويدهم بإرشادات تتعلق باستخدام اجلهاز من قبل شخص مسؤول عن‬
‫سالمتهم‪ :‬لذا‪ ،‬ينبغي مراقبة األطفال الصغار للتأكد من عدم عبثهم باجلهاز‪.‬‬
‫يجب أن يقوم عامل فني مؤهل بفحص حالة مكيف الهواء والوصالت الكهربية واملواسير والهيكل اخلارجي بصورة منتظمة‪.‬‬
‫يُحظر فتح األبواب والنوافذ في الغرفة التي يتم تبريدها أثناء تشغيل مكيف الهواء ما لم يكن ذلك ضروريًا‪.‬‬
‫يُحظر سد فتحات التهوية اخلاصة مبكيف الهواء‪ .‬في حالة وجود أشياء تعوق تدفق الهواء‪ ،‬قد يؤدي ذلك إلى عطل في الوحدة أو‬
‫ضعف األداء‪.‬‬
‫مكيف الهواء للتطبيقات املصمم من أجلها فقط‪ :‬وال يصلح تركيب الوحدة الداخلية في أماكن غسيل املالبس‪.‬‬
‫يجب استخدام‬
‫ّ‬
‫حتقق من تركيب مفاتيح التشغيل‪-‬إيقاف التشغيل وكذلك مفاتيح احلماية بشكل صحيح‪.‬‬
‫ال تستخدم مكيف الهواء في حالة تلفه‪ .‬في حالة حدوث مشكلة‪ ،‬قم بإيقاف التشغيل فورًا وافصل القابس من مصدر تزويد‬
‫الطاقة‪.‬‬
‫في حالة عدم استخدام مكيف الهواء لفترة طويلة (على سبيل املثال‪ ،‬لعدة أشهر)‪ ،‬انزع قابس التيار الكهربي من احلائط‪.‬‬
‫اتصل مبحل الشراء أو مركز االتصال‪ ،‬في حالة احلاجة إلى إجراء إصالحات‪.‬‬
‫‪e‬في حالة قيام عامل فني غير مؤهل بأعمال اإلصالح والتفكيك‪ ،‬قد يؤدي ذلك إلى نشوب حريق أو صدمة كهربية‪.‬‬
‫‪8‬‬
‫‪2015-03-03 오후 4:39:36‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 8‬‬
‫استعراض مكيف الهواء‬
‫أجمل التهاني مبناسبة شرائك مكيف الهواء! ونتمنى لك االستمتاع مبيزات مكيف الهواء وهوائه البارد بكفاءته املثالية‪.‬‬
‫الرجاء قراءة الدليل للشروع في استخدام مكيف الهواء وحتقيق أقصى استفادة منه‪.‬‬
‫فحص الوحدة الداخلية وشاشة العرض‬
‫انزع مواد تغليف مكيف الهواء بعناية وافحص الوحدة الداخلية للتأكد من عدم إصابتها بالتلف‪.‬‬
‫األجزاء الرئيسية‬
‫ريشة تدفق الهواء‬
‫(التوجيه ألعلى‪/‬ألسفل)‬
‫ريشة تدفق الهواء‬
‫(التوجيه لليمني‪/‬لليسار)‬
‫مخرج الهواء‬
‫لوحة التحكم‬
‫مرشح الهواء‬
‫لفتح اللوحة‬
‫‪e‬أمسك اجلزء العلوي من اللوحة‪،‬‬
‫ثم اسحبه برفق لألمام‪.‬‬
‫•ال تفتح اللوحة أثناء‬
‫تشغيلها‪ .‬فقد يسبب ذلك‬
‫تنبيه‬
‫حدوث عطل أو وجود خطر‬
‫كهربائي‪.‬‬
‫مالحظة‬
‫فتحة جهاز التحكم عن بُعد‬
‫مدخل الهواء‬
‫قد يختلف شكل مكيف الهواء اخلاص بك قليال ً عن الشكل املوضح أعاله وفقً ا للطراز‪.‬‬
‫‪9‬‬
‫‪2015-03-03 오후 4:39:37‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 9‬‬
‫استعراض مكيف الهواء‬
‫لوحة التحكم‬
‫ميكنك تشغيل مكيف الهواء من لوحة التحكم عندما ال تستطيع أو ال ترغب في تشغيله بجهاز التحكم عن بُعد‪( .‬انظر الصفحتني ‪)25~24‬‬
‫مؤشر سرعة املروحة‬
‫مؤشر )‪( Air swing (Up/Down‬توجيه الهواء (أعلى ‪ /‬أسفل))‬
‫ضبط درجة احلرارة‬
‫مؤشر )‪( Air swing (Left/Right‬توجيه الهواء (يسار ‪ /‬ميني))‬
‫مؤشرات أوضاع التشغيل‬
‫(يتم تطبيق الوضع ‪( Heat‬تدفئة) بالنسبة للطراز‬
‫✴✴‪ AP55M1✴, AF55GP1M‬فقط)‬
‫زر اختيار الوضع‬
‫مؤشر إزالة الصقيع (ال يتوافر وضع ‪( Defrost‬إزالة الصقيع) إال في‬
‫الطراز ✴✴‪ AP55M1✴, AF55GP1M‬فقط)‬
‫مؤشر املؤقت‬
‫زر ‪( Turbo‬تربو)‬
‫مؤشر التوفير الذكي‬
‫زر ‪Power‬‬
‫(زر التشغيل)‬
‫زر )‪Air swing (Up/Down‬‬
‫(توجيه الهواء (أعلى ‪ /‬أسفل))‬
‫زر )‪Air swing (Left/Right‬‬
‫(توجيه الهواء (يسار ‪ /‬ميني))‬
‫أزرار ضبط درجة احلرارة‬
‫مؤشر وظيفة ‪( Long‬بعيد)‬
‫مؤشر القفل‬
‫زر ضبط سرعة املروحة‬
‫مستقبل جهاز التحكم عن بُعد‬
‫مؤشر تشغيل الوحدة اخلارجية‬
‫مؤشر وظيفة ‪( Turbo‬تربو)‬
‫مالحظة‬
‫ال يدعم هذا الطراز وظيفتي ‪( Heater‬الدفاية) و‪( Purity‬التنقية)‪.‬‬
‫‪10‬‬
‫‪2015-03-03 오후 4:39:37‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 10‬‬
‫فحص جهاز التحكم عن بُعد‬
‫أزرار جهاز التحكم عن بُعد‬
‫دائما إلى املكيف مباشرة‪.‬‬
‫ميكنك تنشيط املكيف الهوائي بتوجيه جهاز التحكم عن بُعد بعي ًدا عنه‪ .‬وعندما تستخدم جهاز التحكم عن بُعد و ّجهه ً‬
‫‬
‫توجيه الهواء في االجتاه الرأسي‬
‫ضبط اجتاه تدفق الهواء ألعلى وألسفل (غير متوفر‬
‫في الطراز املزوّد مباسورة)‪.‬‬
‫الوضع‬
‫حتديد وضع التشغيل‪.‬‬
‫سرعة املروحة‬
‫ضبط سرعة املروحة‪.‬‬
‫توجيه الهواء في االجتاه األفقي‬
‫ضبط اجتاه تدفق الهواء لليسار واليمني‪.‬‬
‫تربو‬
‫ضبط وظيفة التربو‪.‬‬
‫التشغيل‬
‫تشغيل املكيف الهوائي أو إيقاف‬
‫تشغيله‪.‬‬
‫درجة احلرارة‬
‫ضبط درجة احلرارة‪.‬‬
‫اخليارات‬
‫حتديد اخليارات أثناء التشغيل‪.‬‬
‫املؤقت‬
‫ضبط خيارات املؤقت‪.‬‬
‫الضبط‬
‫حتديد خيار أو إلغاؤه‪.‬‬
‫االجتاه‬
‫يتحرك لتحديد خيار وضبطه‪.‬‬
‫‬
‫مالحظة‬
‫•عندما تضغط الزر تسمع رنينًا ملدة قصيرة ويظهر مؤشر إرسال ( )على شاشة جهاز التحكم عن بُعد‪.‬‬
‫•يتذكر جهاز التحكم عن بُعد آخر ضبط لدرجة احلرارة إذا أطفأت مكيف الهواء ثم أعدت تشغيله مرة أخرى‪.‬‬
‫‪11‬‬
‫‪2015-03-03 오후 4:39:37‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 11‬‬
‫فحص جهاز التحكم عن بُعد‬
‫شاشة عرض جهاز التحكم عن بُعد‬
‫‬
‫وضع التشغيل‬
‫*يتم تطبيق الوضع ‪( Heat‬تدفئة)‬
‫على الطراز ✴‪ AP55M1‬و‬
‫✴‪ AF55GP1M‬فقط‪.‬‬
‫ضبط درجة احلرارة أو تشغيل‬
‫ضبط الوقت أو إيقاف تشغيله‬
‫باستخدام وظيفة املؤقت‬
‫مؤقت التشغيل‪/‬إيقاف التشغيل‬
‫إرسال جهاز التحكم عن بُعد‬
‫مؤشر انخفاض البطارية‬
‫سرعة املروحة‬
‫اجتاه تدفق الهواء‬
‫اخليارات‬
‫* ال يتم دعم هذه الوظائف‬
‫مالحظة‬
‫•ال يدعم هذا الطراز وظيفة ‪( Single‬فردي) و‪( Heater‬الدفاية) و‪( Purity‬التنقية)‪.‬‬
‫استخدام جهاز التحكم عن بُعد‬
‫و ّجه جهاز التحكم عن بُعد إلى مستقبل إشارته بالوحدة الداخلية (انظر الصفحة ‪ 16‬ملعرفة مكان مستقبل [إشارة] جهاز التحكم عن بُعد)‪.‬‬
‫عندما تضغط زر جهاز التحكم عن بُعد بطريقة سليمة تسمع رنينًا من الوحدة الداخلية‪.‬‬
‫‬
‫مالحظة‬
‫باحملوالت‬
‫•قد يتم استقبال اإلشارة بدرجة غير جيدة من ملبات الفلوريسنت اإللكترونية اخملصصة لإلضاءة مثل ملبات الفلوريسنت املزوَّدة‬
‫ِّ‬
‫املوجودة في نفس حيز الوحدة الداخلية‪.‬‬
‫•في حالة تشغيل أجهزة كهربائية أخرى عن طريق جهاز التحكم عن بُعد‪ ،‬فاتصل بأقرب مركز اتصاالت‪.‬‬
‫‪12‬‬
‫‪2015-03-03 오후 4:39:38‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 12‬‬
‫وقت تغيير البطارية‬
‫) على شاشة عرض جهاز التحكم عن بُعد‪ .‬وعندما يظهر هذا الرمز‪ ،‬قم بتغيير البطاريتني‪ .‬مع العلم بأن جهاز‬
‫عند نفاد البطارية‪ ,‬سيتم عرض (‬
‫التحكم عن بُعد يتطلب بطاريتني من نوع ‪ AAA‬بجهد ‪ 1.5‬فولط‪.‬‬
‫تخزين جهاز التحكم عن بُعد‬
‫في حالة عدم استخدام جهاز التحكم عن بُعد لفترة طويلة‪ ،‬قم بإخراج البطاريتني منه لتخزينه‪.‬‬
‫تركيب البطاريتني‬
‫‪1.1‬افتح غطاء البطارية‪.‬‬
‫) في اجتاه السهم‪ ،‬وارفع الغطاء ألعلى‪.‬‬
‫‪e‬ادفع اجلزء (‬
‫‪2.2‬قم بتركيب البطاريتني‪.‬‬
‫‪e‬افحص العالمتني (‪ )+‬و(‪ )-‬وطابقهما ثم أدخل البطارية في املوضع الصحيح‪.‬‬
‫‪3.3‬أغلق غطاء البطارية‪.‬‬
‫‪e‬طابق الغطاء مع اجلزء السفلي من جهاز التحكم عن بُعد ثم اضغط عليه حتى تسمع صوت طقة‪.‬‬
‫تنبيه‬
‫مالحظة‬
‫•تأكد من عدم دخول املاء إلى جهاز التحكم عن بُعد‪.‬‬
‫•من احملتمل أال يعمل املكيف الهوائي باستخدام جهاز التحكم عن بُعد بجانب الضوء القوي كمصباح فلوريسنت أو الفتة نيون‪.‬‬
‫في هذه احلالة‪ ،‬استخدم جهاز التحكم عن بُعد أمام ُمستقبل إشارة جهاز التحكم عن بُعد بالوحدة الداخلية‪.‬‬
‫•في حالة تشغيل أجهزة كهربائية أخرى عن طريق جهاز التحكم عن بُعد‪ ،‬فاتصل بأقرب مركز خدمة‪.‬‬
‫‪13‬‬
‫‪2015-03-03 오후 4:39:38‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 13‬‬
‫التشغيل األساسي‬
‫التشغيل األساسي هو وضع التشغيل الذي ميكن حتديده بالضغط على الزر ‪( Mode‬الوضع)‪.‬‬
‫‪( Auto‬تلقائي)‬
‫تلقائيا حالة التشغيل (في الوضع ‪( Cool/Heat‬تبريد‪/‬تدفئة)) وسرعة املروحة باستخدام مستشعر‬
‫في الوضع ‪( Auto‬تلقائي)‪ ،‬يضبط املكيف الهوائي‬
‫ً‬
‫درجة حرارة الغرفة لتحديد درجة حرارة الغرفة‪* .‬يتم تطبيق الوضع ‪( Heat‬تدفئة) على الطراز ✴‪ AF55GP1M‬و✴‪ AP55M1‬فقط‪).‬‬
‫‪( Cool‬بارد)‬
‫يُستخدم الوضع ‪( Cool‬تبريد) بشكل متكرر؛ حيث ميكنك التحكم بحرية في درجة احلرارة وسرعة املروحة واجتاه تدفق الهواء في الوضع ‪( Cool‬تبريد)‪.‬‬
‫‪( Dry‬جاف)‬
‫يعمل املكيف الهوائي في الوضع ‪( Dry‬جاف) مثل جهاز إزالة الرطوبة؛ حيث يزيل الرطوبة من الهواء الداخلي‪ .‬يوفر لك الوضع ‪( Dry‬جاف) الهواء‬
‫املنعش حتى في األيام املمطرة‪.‬‬
‫تلقائيا وبشكل متكرر للوصول إلى أقصى درجة من إزالة الرطوبة وفقً ا للفرق بني‬
‫‪e‬وستقوم الوحدة اخلارجية بالتشغيل‪/‬إيقاف التشغيل‬
‫ً‬
‫درجة احلرارة احلالية واملطلوبة‪.‬‬
‫‪( Fan‬مروحة)‬
‫ميكن اختيار الوضع ‪( Fan‬مروحة) لتهوية غرفتك‪ .‬يفيد ذلك في جتديد الهواء الراكد بالغرفة‪.‬‬
‫‪e‬إذا لم تكن تنوي استخدام املكيف الهوائي لفترة معينة‪ ،‬فنحن نوصي بتشغيل الوضع ‪( Fan‬املروحة) ملدة من ‪ 3‬إلى ‪ 4‬ساعات لتجفيف‬
‫األجزاء الداخلية به‪.‬‬
‫‪( Heat‬تدفئة) (الطراز الساري‪ AP55M1✴ :‬و ✴‪)AF55GP1M‬‬
‫ميكن من خالل وضع ‪( Heat‬التدفئة) ضبط درجة احلرارة الداخلية وسرعة املروحة واجتاه تدفق الهواء حسب رغبتك في تدفئة املكان‪.‬‬
‫‪e‬قد ال تعمل الوحدة الداخلية فورًا حتى يتم إحماء املبادل احلراري للوحدة الداخلية إلى درجة حرارة معينة (‪ 5‬دقائق فقط وفقً ا لدرجة احلرارة‬
‫الداخلية احلالية) لتجنب إصدار هواء بارد‪.‬‬
‫‪e‬شاشة عرض إزالة الصقيع‪ :‬عند إزالة الصقيع من الوحدة اخلارجية في الوضع ‪ ،Heat‬سيتم عرض الرمز (‪( )Defrost‬إزالة الصقيع) على‬
‫شاشة عرض الوحدة الداخلية وسيتم إيقاف تشغيل الوضع بعد إزالة الصقيع‪.‬‬
‫(عند إزالة الصقيع أثناء عملية إزالة الصقيع في الوضع ‪( Heat‬تدفئة)‪ ،‬قد يصدر بخار مع عدم خروج الهواء الدافئ من الوحدة الداخلية‪).‬‬
‫مالحظة‬
‫•عند انخفاض درجة احلرارة اخلارجية وارتفاع درجة الرطوبة‪ ،‬قد يتكون الصقيع حول املبادل احلراري للوحدة اخلارجية وينخفض أداء‬
‫التدفئة‪ ،‬لذا سيتم تشغيل عملية ‪( Defrost‬إزالة الصقيع) ملدة من ‪ 5‬دقائق إلى ‪ 12‬دقيقة للتخلص من الصقيع املوجود حول املبادل‬
‫احلراري للوحدة اخلارجية‪ .‬سيتم إيقاف تشغيل الوحدة الداخلية أثناء تشغيل عملية ‪( Defrost‬إزالة الصقيع)؛ حيث إن الهواء البارد قد‬
‫يخرج من خاللها‪.‬‬
‫ ‪-‬قد تختلف الفواصل الزمنية بني دورة عملية ‪( Defrost‬إزالة الصقيع) وفقً ا لكمية الضباب املوجودة على الوحدة اخلارجية‪.‬‬‫ ‪-‬وفي األيام اجلليدية أو املمطرة‪ ،‬قد تكون دورة عملية ‪( Defrost‬إزالة الصقيع) أقصر نتيجة الرطوبة‪.‬‬‫ ‪-‬ال ميكنك التحكم في املكيف الهوائي من خالل جهاز التحكم عن بُعد أثناء تشغيل عملية ‪( Defrost‬إزالة الصقيع)‪ .‬حاول‬‫التحكم باملكيف الهوائي بعد اكتمال عملية ‪( Defrost‬إزالة الصقيع)‪.‬‬
‫‪14‬‬
‫‪2015-03-03 오후 4:39:38‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 14‬‬
‫التشغيل‬
‫اضغط على الزر‬
‫لتشغيل املكيف الهوائي‪.‬‬
‫اختيار وضع التشغيل‬
‫اضغط على الزر‬
‫لضبط وضع التشغيل‪.‬‬
‫ضبط سرعة املروحة‬
‫اضغط على الزر‬
‫‪( Auto‬تلقائي)‬
‫‪( Cool‬بارد)‬
‫‪( Dry‬جاف)‬
‫‪( Fan‬مروحة)‬
‫‪( Heat‬تدفئة)‬
‫لضبط سرعة املروحة املطلوبة‪.‬‬
‫(تلقائي)‬
‫(تلقائي)‪،‬‬
‫(متوسط)‪،‬‬
‫(مرتفع)‪،‬‬
‫(تربو)‬
‫(تلقائي)‬
‫(متوسط)‪,‬‬
‫(مرتفع)‪,‬‬
‫(تلقائي)‪،‬‬
‫(متوسط)‪،‬‬
‫(تربو)‬
‫(مرتفع)‪،‬‬
‫(تربو)‬
‫ضبط درجة احلرارة املطلوبة‬
‫اضغط على الزر‬
‫‪( Auto‬تلقائي)‬
‫لضبط درجة احلرارة املطلوبة‪.‬‬
‫ميكن ضبط درجة احلرارة مبقدار ‪ 1‬درجة مئوية في النطاق من ‪ 18‬إلى ‪ 30‬درجة مئوية‪.‬‬
‫‪( Cool‬بارد)‬
‫ميكن ضبط درجة احلرارة مبقدار ‪ 1‬درجة مئوية في النطاق من ‪ 18‬إلى ‪ 30‬درجة مئوية‪.‬‬
‫‪( Dry‬جاف)‬
‫ميكن ضبط درجة احلرارة مبقدار ‪ 1‬درجة مئوية في النطاق من ‪ 18‬إلى ‪ 30‬درجة مئوية‪.‬‬
‫‪( Fan‬مروحة)‬
‫ال ميكن ضبط درجة احلرارة‪.‬‬
‫‪( Heat‬تدفئة)‬
‫ميكن ضبط درجة احلرارة مبقدار ‪ 1‬درجة مئوية من النطاق من ‪ 16‬إلى ‪ 30‬درجة مئوية‪.‬‬
‫‪15‬‬
‫‪2015-03-03 오후 4:39:39‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 15‬‬
‫التشغيل األساسي‬
‫حتديد اجتاه تدفق الهواء‬
‫تتيح لك هذه الوظيفة تغيير اجتاه تدفق الهواء ألعلى وألسفل أو لليمني واليسار‪.‬‬
‫اضغط على الزر‬
‫الهوائي‪.‬‬
‫أو‬
‫لتغيير اجتاه تدفق الهواء ألعلى وألسفل أو لليمني واليسار أثناء تشغيل املكيف‬
‫مرة واحدة لضبط‬
‫أو الزر‬
‫‪e‬عند وصول الريشة إلى املوضع املطلوب‪ ،‬اضغط على الزر‬
‫اجتاه تدفق الهواء‪ .‬وبالتالي‪ ،‬تتوقف أرجحة الريشة ألعلى وألسفل ولليمني ولليسار‪.‬‬
‫شاشة عرض جهاز التحكم عن بُعد‬
‫‪16‬‬
‫‪2015-03-03 오후 4:39:39‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 16‬‬
‫ضبط مؤقت التشغيل‪/‬إيقاف التشغيل‬
‫ميكنك ضبط املكيف الهوائي لتشغيله أو إيقاف تشغيله في الوقت املطلوب‪.‬‬
‫ضبط ‪( On timer‬مؤقت التشغيل) عندما يكون املكيف الهوائي في وضع اإليقاف وضبط ‪( Off timer‬مؤقت اإليقاف) عندما يكون املكيف‬
‫الهوائي في وضع التشغيل‪.‬‬
‫عند إيقاف تشغيل املكيف الهوائي؛‬
‫‪1.1‬اضغط على الزر ‪( Timer‬املؤقت) لتحديد (‪( )On‬تشغيل)‪.‬‬
‫ ‪-‬سيستمر وميض مؤشر (‪( )On‬تشغيل) بحيث ميكنك ضبط الوقت‪.‬‬‫‪2.2‬اضغط على الزر < أو الزر > لضبط الوقت‪.‬‬
‫ ‪-‬ميكنك ضبط الوقت مبعدل وحدة قدرها نصف ساعة في نطاق من نصف ساعة إلى ‪ 3‬ساعات‬‫ووحدة قدرها ساعة في نطاق من ‪ 3‬ساعات إلى ‪ 24‬ساعة‪.‬‬
‫ ‪-‬ميكن ضبط الوقت على نصف ساعة كحد أدنى و‪ 24‬ساعة كحد أقصى‪.‬‬‫‪3.3‬اضغط على الزر ‪( SET‬ضبط) إلكمال إعداد مؤقت التشغيل‪.‬‬
‫ ‪-‬سيظهر مؤشر (‪( )On‬التشغيل) والوقت املضبوط على شاشة عرض جهاز التحكم عن بُعد‪،‬‬‫وسيظهر مؤشر ‪( Timer‬املؤقت) ( ) على شاشة عرض الوحدة الداخلية‪.‬‬
‫ثوان من‬
‫ ‪-‬سيتم إلغاء إعداد مؤقت التشغيل إذا لم تضغط على الزر ‪( SET‬ضبط) خالل ‪ٍ 10‬‬‫ضبط الوقت‪ .‬لذلك‪ ،‬حتقق من ظهور مؤشر (‪( )On‬التشغيل) على شاشة عرض جهاز التحكم‬
‫عن بُعد وظهور مؤشر ‪( Timer‬املؤقت) ( ) على شاشة عرض الوحدة الداخلية‪.‬‬
‫‬
‫اإللغاء‬
‫‪e‬اضغط على الزر ‪( Timer‬املؤقت) ‪ ‬حدد (‪( )On‬تشغيل) ‪‬‬
‫‬
‫‪‬‬
‫اضغط على الزر < أو >‪ ‬اضبط الوقت على‬
‫اضغط على الزر ‪( SET‬ضبط)‪.‬‬
‫‪e‬اضغط على زر التشغيل ‪.‬‬
‫شاشة عرض جهاز التحكم عن بُعد‬
‫تتوفر خيارات إضافية في وضع مؤقت التشغيل‬
‫ميكنك اختيار وضع من األوضاع (‪( )Auto‬تلقائي) ‪( )Cool( ‬تبريد)‪( )Dry( ‬جاف) ‪( )Fan( ‬مروحة) ‪( )Heat( ‬تدفئة)‪.‬‬
‫ميكنك ضبط درجة احلرارة بعد حتديد وضع التشغيل‪.‬‬
‫تتوافر إمكانية ضبط درجة احلرارة عند حتديد الوضع ‪( Auto/Cool/Heat‬تلقائي‪/‬بارد‪/‬تدفئة)‪.‬‬
‫مالحظة‬
‫ثوان من إعداد مؤقت (‪( )On‬التشغيل)‪ ،‬فإن مؤشر مؤقت التشغيل سيستمر في الظهور على شاشة عرض جهاز‬
‫•بعد حوالي ‪ٍ 3‬‬
‫التحكم عن بُعد‪.‬‬
‫•ال ميكنك ضبط سرعة املروحة أثناء إعداد مؤقت التشغيل‪.‬‬
‫•إذا قمت بالضغط على زر التشغيل من الوحدة الداخلية بعد ضبط وظيفة ‪( On timer‬مؤقت التشغيل) باستخدام جهاز‬
‫التحكم عن بُعد‪ ،‬فإن مؤشر ‪( Timer‬املؤقت) ( ) سيختفي من على شاشة عرض الوحدة الداخلية وسيتم إلغاء الوظيفة‪ .‬ومع‬
‫ذلك‪ ،‬فإن مؤشر (‪( )On‬التشغيل) بجهاز التحكم عن بُعد سيستمر في الظهور ولكن الوظيفة لن تعمل‪.‬‬
‫‪17‬‬
‫‪2015-03-03 오후 4:39:40‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 17‬‬
‫ضبط مؤقت التشغيل‪/‬إيقاف التشغيل‬
‫عند تشغيل املكيف الهوائي؛‬
‫‪1.1‬اضغط على الزر ‪( Timer‬املؤقت) لتحديد (‪( )Off‬إيقاف التشغيل)‪.‬‬
‫ ‪-‬سيستمر وميض مؤشر (‪( )Off‬إيقاف التشغيل) بحيث ميكنك ضبط الوقت‪.‬‬‫‪2.2‬اضغط على الزر < أو الزر > لضبط الوقت‪.‬‬
‫ ‪-‬ميكنك ضبط الوقت مبعدل وحدة قدرها نصف ساعة في نطاق من نصف ساعة إلى ‪ 3‬ساعات‬‫ووحدة قدرها ساعة في نطاق من ‪ 3‬ساعات إلى ‪ 24‬ساعة‪.‬‬
‫ ‪-‬ميكن ضبط الوقت على نصف ساعة كحد أدنى و‪ 24‬ساعة كحد أقصى‪.‬‬‫‪3.3‬اضغط على الزر ‪( SET‬ضبط) إلكمال إعداد مؤقت إيقاف التشغيل‪.‬‬
‫ ‪-‬سيظهر مؤشر (‪( )Off‬إيقاف التشغيل) والوقت املضبوط على شاشة عرض جهاز التحكم عن‬‫بُعد‪ ،‬وسيظهر مؤشر ‪( Timer‬املؤقت) ( ) على شاشة عرض الوحدة الداخلية‪.‬‬
‫ ‪-‬سيتم إلغاء إعداد مؤقت إيقاف التشغيل إذا لم تضغط على الزر ‪( SET‬ضبط) خالل ‪10‬‬‫ثوان من ضبط الوقت‪ .‬لذلك‪ ،‬حتقق من ظهور مؤشر (‪( )Off‬إيقاف التشغيل) على شاشة‬
‫ٍ‬
‫عرض جهاز التحكم عن بُعد وظهور مؤشر ‪( Timer‬املؤقت) ( ) على شاشة عرض الوحدة‬
‫الداخلية‪.‬‬
‫اإللغاء‬
‫‪e‬اضغط على الزر ‪( Timer‬املؤقت) ‪ ‬حدد (‪( )Off‬إيقاف التشغيل) ‪ ‬اضغط‬
‫‪ ‬اضغط على الزر ‪( SET‬ضبط)‪.‬‬
‫على الزر < أو > ‪ ‬اضبط الوقت على‬
‫اجلمع بني وظيفتي مؤقت التشغيل ومؤقت اإليقاف‬
‫عند إيقاف تشغيل املكيف الهوائي‬
‫عندما يكون الوقت املضبوط على مؤقت التشغيل أقصر من وقت مؤقت‬
‫إيقاف التشغيل‬
‫مثال) مؤقت التشغيل‪ 3 :‬ساعات‪ ،‬مؤقت اإليقاف‪ 5 :‬ساعات‬
‫ سيتم تشغيل املكيف الهوائي بعد ‪ 3‬ساعات من حلظة ضبطك‬‫للمؤقت‪ ،‬ويظل يعمل املكيف الهوائي ملدة ساعتني ثم يتوقف‬
‫تلقائيا‪.‬‬
‫تشغيله‬
‫ً‬
‫مالحظة‬
‫عند تشغيل املكيف الهوائي‬
‫عندما يكون الوقت املضبوط على مؤقت التشغيل أطول من وقت مؤقت‬
‫إيقاف التشغيل‬
‫مثال) مؤقت التشغيل‪ 3 :‬ساعات‪ ،‬مؤقت اإليقاف‪ :‬ساعة واحدة‬
‫ سيتم إيقاف تشغيل املكيف الهوائي بعد ساعة واحدة من حلظة‬‫ضبطك للمؤقت‪ ،‬وسيتم تشغيله بعد ساعتني من حلظة إيقاف‬
‫تشغيله‪.‬‬
‫•يجب أن يختلف الوقت املضبوط ملؤقت التشغيل عن مؤقت إيقاف التشغيل‪.‬‬
‫•عند ضبط مؤقت التشغيل أو مؤقت إيقاف التشغيل‪ ،‬ميكن إلغاء اإلعداد بالضغط على زر التشغيل‬
‫‪.‬‬
‫‪18‬‬
‫‪2015-03-03 오후 4:39:40‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 18‬‬
‫استخدام وظيفة ‪( Turbo‬تربو)‬
‫وفعالة‪.‬‬
‫ميكنك ضبط وظيفة ‪( Turbo‬تربو) لتوفير عملية تبريد أو تدفئة سريعة ّ‬
‫عندما يعمل املكيف الهوائي في الوضع ‪( Cool‬بارد) أو الوضع ‪( Heat‬تدفئة)؛‬
‫‪1.1‬اضغط على الزر ‪( Turbo‬تربو)‪.‬‬
‫ ‪-‬سيظهر (‪( )Turbo‬تربو) على شاشة العرض ويتم تشغيل الوظيفة ملدة ‪ 30‬دقيقة‪.‬‬‫اإللغاء‬
‫مالحظة‬
‫‪e‬اضغط على الزر ‪( Turbo‬تربو)‪.‬‬
‫•تتوافر الوظيفة ‪( Turbo‬تربو) فقط في الوضع *‪( Auto/Cool/Heat‬تلقائي‪/‬تبريد‪/‬تدفئة)‪،‬‬
‫وسيعود املكيف الهوائي إلى وضع التشغيل السابق بعد التشغيل ملدة ‪ 30‬دقيقة في هذه‬
‫الوظيفة‪*( .‬يتم تطبيق الوضع ‪( Heat‬تدفئة) للطراز ✴‪ AP55M1‬و ✴‪ AF55GP1M‬فقط‪).‬‬
‫•ميكن ضبط اجتاه تدفق الهواء‪.‬‬
‫•ال ميكن ضبط درجة احلرارة وسرعة املروحة‪.‬‬
‫•إذا حددت الوظيفة ‪( Turbo‬تربو) أثناء تشغيل وظيفة املستخدم ‪( Long/Single‬فردي‪/‬بعيد)‪،‬‬
‫سيتم إلغاء الوظيفة املقابلة‪.‬‬
‫أيضا تشغيل‪/‬إيقاف تشغيل الوظيفة ‪( Turbo‬تربو) بواسطة الزر ‪( Options‬خيارات)‪.‬‬
‫•ميكنك ً‬
‫‪1 )1‬اضغط على الزر ‪( Options‬خيارات)‪.‬‬
‫‪2 )2‬اضغط على < أو > أو ‪( Options‬خيارات) حتى يبدأ مؤشر (‪( )Turbo‬تربو) في الوميض‪.‬‬
‫‪3 )3‬اضغط على الزر ‪( SET‬ضبط) لضبط وظيفة ‪( Turbo‬تربو)‪.‬‬
‫شاشة عرض جهاز التحكم عن بُعد‬
‫استخدام وظيفة ‪( Long‬بعيد)‬
‫تساعدك الوظيفة ‪( Long‬بعيد) عندما ترغب في وصول الهواء البارد أو إلى مكان أبعد‪.‬‬
‫‪1.1‬اضغط على الزر ‪( Options‬خيارات)‪.‬‬
‫‪2.2‬اضغط على < أو > أو الزر ‪( Options‬خيارات) حتى يبدأ املؤشر (‪( )Long‬بعيد) في الوميض‪.‬‬
‫‪3.3‬اضغط على الزر ‪( SET‬ضبط) لضبط الوظيفة ‪( Long‬بعيد)‪.‬‬
‫ ‪(-‬ستومض أوال ً كلمة ‪( )Long‬بعيد)‪ ،‬ثم ستستمر في الظهور على شاشة العرض بالشكل (‪)Long‬‬‫(بعيد) ويبدأ بعد ذلك تشغيل الوظيفة‪.‬‬
‫اإللغاء‬
‫مالحظة‬
‫‪e‬اضغط على الزر ‪( Options‬خيارات) ثم < أو > أو الزر ‪( Options‬خيارات) حتى جتعل‬
‫املؤشر (‪( )Long‬بعيد) يومض‪ ،‬ثم اضغط على الزر ‪( SET‬ضبط)‪.‬‬
‫•ال ميكنك حتديد الوظيفة ‪( Long‬بعيد) والوظيفة ‪( Turbo‬تربو) في آن واحد‪.‬‬
‫•ميكنك فقط ضبط توجيه الهواء في االجتاه األفقي (ميينًا ويسارًا)‪.‬‬
‫•ال ميكنك ضبط سرعة املروحة‪.‬‬
‫•ال ميكنك ضبط الوظيفة ‪( Long‬بعيد) أثناء تشغيل الوضع ‪( Dry/Fan‬جاف‪/‬مروحة)‪.‬‬
‫شاشة عرض جهاز التحكم عن بُعد‬
‫‪19‬‬
‫‪2015-03-03 오후 4:39:41‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 19‬‬
‫تأمني لوحة التحكم‬
‫ميكنك قفل لوحة التحكم املوجودة بالوحدة الداخلية ملنع األطفال من العبث مبكيف الهواء‪.‬‬
‫ثوان‪.‬‬
‫اضغط على زري ‪( Temp‬درجة احلرارة) و لثالث ٍ‬
‫‪e‬ستسمع رنينًا ويظهر رمز التأمني ( ) على شاشة عرض الوحدة الداخلية‪.‬‬
‫‪e‬ومبجرد ضبط التأمني‪ ،‬ال ميكنك التحكم في املكيف الهوائي باستخدام لوحة التحكم‪ .‬ومع‬
‫ثم‪ ،‬تكون هذه الوظيفة‬
‫ذلك‪ ،‬ميكنك التحكم عن طريق جهاز التحكم عن بُعد فقط‪ .‬ومن َّ‬
‫مفيدة حلماية اجلهاز من عبث األطفال الناجت عن مالمسة لوحة التحكم‪.‬‬
‫‪e‬إللغاء تأمني لوحة التحكم‪ ،‬اضغط على زري ‪( Temp‬درجة احلرارة) و مرة أخرى ملدة ثالث‬
‫ثوان‪.‬‬
‫ٍ‬
‫‪20‬‬
‫‪2015-03-03 오후 4:39:41‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 20‬‬
‫استخدام مكيف الهواء عن طريق لوحة التحكم‬
‫ميكنك التحكم في عمل املكيف الهوائي دون استخدام جهاز التحكم عن بُعد‪.‬‬
‫‪1.1‬اضغط على زر التشغيل املوجود بلوحة حتكم الوحدة الداخلية‪.‬‬
‫‪e‬سيعمل املكيف الهوائي مع صدور صوت رنني‪.‬‬
‫حلظة من فضلك إليقاف تشغيل املكيف الهوائي اضغط على زر التشغيل‬
‫مرة أخرى‪.‬‬
‫‪2.2‬اضغط على زري ‪( Temp‬درجة احلرارة) و لضبط درجة احلرارة‪.‬‬
‫‪e‬ميكنك رفع‪/‬خفض درجة احلرارة مبقدار درجة واحدة مئوية‪.‬‬
‫لضبط سرعة املروحة‪.‬‬
‫‪3.3‬اضغط الزر ‪( Fan Speed‬سرعة املروحة)‬
‫‪e‬في كل مرة تضغط فيها على الزر ‪( Fan Speed‬سرعة املروحة) تتغير السرعة بالترتيب‬
‫)‬
‫)‪( Turbo ,‬تربو) (‬
‫)‪( High ,‬مرتفع) (‬
‫‪( Medium‬متوسط) (‬
‫)‪.‬‬
‫و‪( Auto‬تلقائي) (‬
‫‪4.4‬اضغط على الزر ‪( Mode‬الوضع) الختيار وضع التشغيل‪.‬‬
‫‪e‬ميكنك اختيار وضع التشغيل الذي ترغب في استخدامه بالضغط على الزر ‪( Mode‬الوضع)‪.‬‬
‫‪e‬في كل مرة تضغط فيها على الزر ‪( Mode‬الوضع) تتغير األوضاع بالترتيب ‪( Auto‬تلقائي) ثم ‪Cool‬‬
‫(تبريد) ثم ‪( Dry‬جاف) ثم ‪( Fan‬مروحة) ثم ‪( Heat‬تدفئة)*‪*( .‬يتم تطبيق الوضع ‪( Heat‬تدفئة)‬
‫للطراز ✴‪ AP55M1‬و ✴‪ AF55GP1M‬فقط‪).‬‬
‫‪5.5‬اضغط على الزر ‪( Turbo‬تربو)‬
‫لتحديد الوضع ‪( Turbo‬تربو)‪.‬‬
‫‪6.6‬اضغط على زر توجيه الهواء في االجتاه الرأسي‬
‫لضبط اجتاه تدفق الهواء على االجتاه الرأسي‪.‬‬
‫‪7.7‬اضغط على زر توجيه الهواء في االجتاه األفقي‬
‫لضبط اجتاه تدفق الهواء على االجتاه األفقي‪.‬‬
‫‪21‬‬
‫‪2015-03-03 오후 4:39:42‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 21‬‬
‫تنظيف مكيف الهواء وصيانته‬
‫تنبيه‬
‫تأكد من فصل قاطع الدائرة عند تنظيف مكيف الهواء‪.‬‬
‫تنظيف السطح اخلارجي‬
‫‪1.1‬امسح سطح الوحدة بقطعة قماش مبللة بعض الشيء أو جافة عند اللزوم‪.‬‬
‫تنبيه‬
‫يُحظر استخدام البنزين أو مرقق الدهان (التنر) أو الكلوروكس‪ .TM‬فقد يؤدي ذلك إلى تلف سطح مكيف الهواء وكذلك‬
‫إمكانية نشوب حريق‪.‬‬
‫تنظيف املرشح (الفلتر)‬
‫مرشح الهواء‬
‫يلتقط مرشح الهواء القابل للغسل اجلسيمات الكبيرة من الهواء‪.‬‬
‫ميكن تنظيف املرشح مبكنسة كهربائية أو بغسله باليد‪.‬‬
‫مرشح الهواء‬
‫‪1.1‬افتح اللوحة واسحب مرشح الهواء للخارج بعد إزالة الشريط الذي يثبته‪ ،‬وذلك في اجتاه السهم كما هو‬
‫مبني بالشكل أدناه‪.‬‬
‫الشريط‬
‫‪2.2‬نظف مرشح الهواء مبكنسة كهربائية أو في ماء جارٍ‪.‬‬
‫مزيجا من املاء الدافئ ومنظف صناعي‪ .‬وال تكشط املرشح بقوة شديدة ألنه قد يتعرض للتلف‪.‬‬
‫إذا كان الغبار ثقيال ً للغاية فاستخدم‬
‫ً‬
‫‪3.3‬جفف مرشح الهواء في منطقة مهواة‪.‬‬
‫ولكن ال جتففه في مكان معرض لضوء الشمس املباشر‪.‬‬
‫‪4.4‬أدخل مرشح الهواء في مكانه األصلي‪ .‬وتأكد من تثبيته جي ًدا‪.‬‬
‫مالحظة‬
‫نظف املرشح مرة كل أسبوعني؛ وميكن أن تختلف فترة التنظيف حسب االستخدام والظروف البيئية‪.‬‬
‫ّ‬
‫‪22‬‬
‫‪2015-03-03 오후 4:39:43‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 22‬‬
‫صيانة مكيف الهواء‬
‫إذا لم تستخدم مكيف الهواء لفترة طويلة من الوقت‪ ،‬قم بتجفيفه للحفاظ عليه في أفضل حالة‪.‬‬
‫علما بأن اجلهاز قد يتعرض‬
‫‪1.1‬قم بتجفيف مكيف الهواء جتفيفً ا ً‬
‫تاما بتشغيله في الوضع ‪( Fan‬املروحة) ملدة ‪ 3‬أو ‪ 4‬ساعات وافصل قاطع الدائرة؛ ً‬
‫للتلف من الداخل في حالة ترك الرطوبة في مكوناته‪.‬‬
‫‪2.2‬قبل استخدام مكيف الهواء مجددًا‪ ،‬قم بتجفيف املكونات الداخلية مرة أخرى بتشغيل الوضع ‪( Fan‬املروحة) ملدة ‪ 3‬أو ‪ 4‬ساعات‪ ،‬فهذا يساعد‬
‫على إزالة الروائح التي رمبا نتجت عن الرطوبة‪.‬‬
‫الفحص الدوري‬
‫الرجاء مراجعة اجلدول اآلتي لصيانة مكيف الهواء بطريقة سليمة‪.‬‬
‫الوصف‬
‫النوع‬
‫نظف مرشح الهواء (‪)1‬‬
‫كل أسبوعني‬
‫كل ‪ 3‬شهور‬
‫كل ‪ 4‬شهور‬
‫●‬
‫نظف وعاء تصريف ناجت التكاثف (‪)2‬‬
‫الوحدة الداخلية‬
‫●‬
‫نظف املبادِل احلراري جي ًدا (‪)2‬‬
‫نظف ماسورة تصريف ناجت التكاثف (‪)2‬‬
‫●‬
‫●‬
‫استبدل بطاريات جهاز التحكم عن بُعد (‪)1‬‬
‫نظف املبادِل احلراري من خارج الوحدة‬
‫اخلارجية (‪)2‬‬
‫الوحدة اخلارجية‬
‫مرة واحدة سنويًا‬
‫●‬
‫●‬
‫نظف املبادِل احلراري من داخل الوحدة‬
‫اخلارجية (‪)2‬‬
‫●‬
‫نظف املكونات الكهربائية بنفثات هواء (‪)2‬‬
‫●‬
‫حتقق من أن جميع املكونات الكهربائية‬
‫محكمة التثبيت (‪)2‬‬
‫●‬
‫نظف املروحة (‪)2‬‬
‫●‬
‫تأكد من أن جميع أجزاء املروحة محكمة‬
‫التثبيت (‪)2‬‬
‫●‬
‫نظف وعاء تصريف ناجت التكاثف (‪)2‬‬
‫●‬
‫فحصا دوريًا باتباع الوصف املذكور لصيانة مكيف الهواء بطريقة سليمة‪.‬‬
‫● ‪:‬تتطلب هذه العالمة فحص الوحدة الداخلية والوحدة اخلارجية‬
‫ً‬
‫علما بأن تكرار هذه العمليات قد يختلف وفقً ا خلصائص املنطقة‬
‫إن عمليات الفحص والصيانة الواردة ضرورية لضمان كفاءة مكيف الهواء‪ً ،‬‬
‫مالحظة وكمية الغبار وغيرها‪.‬‬
‫((‪(1‬ويجب إجراء هذه العمليات بشكل أكثر تكرارًا إذا كانت املنطقة املركب بها املكيف مليئة بالغبار‪،‬‬
‫دائما من قبل فني مؤهل‪ .‬وللحصول على املزيد من التفاصيل‪ ،‬راجع جزء "التركيب"‪.‬‬
‫((‪(2‬كما ينبغي إجراؤها ً‬
‫‪23‬‬
‫‪2015-03-03 오후 4:39:43‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 23‬‬
‫تنظيف مكيف الهواء وصيانته‬
‫احلماية الداخلية عن طريق نظام التحكم بالوحدة‬
‫يعمل نظام احلماية الداخلية في حالة حدوث عطل داخلي مبكيف الهواء‪.‬‬
‫النوع‬
‫مالحظة‬
‫الوصف‬
‫منع الهواء البارد‬
‫تتوقف املروحة الداخلية عن العمل ملنع الهواء البارد عندما تبدأ مضخة التدفئة في العمل‪.‬‬
‫دورة إزالة الصقيع‬
‫تتوقف املروحة الداخلية عن العمل ملنع الهواء البارد عندما تبدأ مضخة التدفئة في العمل‪.‬‬
‫حماية الضاغط‬
‫ال يبدأ مكيف الهواء في العمل على الفور حلماية ضاغط الوحدة اخلارجية بعد بدء تشغيلها‪.‬‬
‫إذا كانت مضخة التدفئة قيد التشغيل في وضع ‪( Heat‬تدفئة) يتم تشغيل دورة إزالة الصقيع للتخلص من الصقيع املوجود بالوحدة‬
‫اخلارجية الذي رمبا ترسب نتيجة لدرجات احلرارة املنخفضة‪.‬‬
‫تلقائيا ويُعاد تشغيلها فقط بعد اكتمال دورة إزالة الصقيع‪.‬‬
‫يتم إيقاف تشغيل املروحة الداخلية‬
‫ً‬
‫‪24‬‬
‫‪2015-03-03 오후 4:39:43‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 24‬‬
‫امللحق‬
‫استكشاف املشاكل وحلها‬
‫راجع اجلدول اآلتي إذا وجدت مكيف الهواء يعمل بشكل غير عادي‪ ،‬فهذا اجلدول قد يساعدك في توفير الوقت أو املصاريف غير الضرورية‪.‬‬
‫احلل‬
‫املشكلة‬
‫مكيف الهواء ال يبدأ في التشغيل على‬
‫الفور بعد إعادة تشغيله‪.‬‬
‫•نظرًا لوجود آلية حماية‪ ،‬فال يبدأ تشغيل اجلهاز على الفور للحفاظ على الوحدة من احلمل الزائد‪.‬‬
‫وسيبدأ اجلهاز في العمل في خالل ‪ 3‬دقائق‪.‬‬
‫مكيف الهواء ال يعمل على اإلطالق‪.‬‬
‫•تأكد من عدم فصل قاطع الدائرة‪.‬‬
‫•تأكد من عدم انقطاع التيار الكهربي‪.‬‬
‫•افحص املصهر‪ ،‬وتأكد من عدم انصهاره‪.‬‬
‫درجة احلرارة ال تتغير‪.‬‬
‫•تأكد مما إذا كنت قد اخترت الوضع ‪( Fan‬مروحة)‪ .‬اضغط الزر ‪( Mode‬الوضع) من جهاز التحكم عن بُعد‬
‫الختيار وضع آخر‪.‬‬
‫الهواء البارد (الدافئ) ال يخرج من مكيف‬
‫الهواء‪.‬‬
‫•تأكد مما إذا كانت درجة احلرارة املضبوطة أعلى (أقل) من درجة احلرارة احلالية‪ .‬اضغط الزر ‪ + Temp‬أو ‪-‬‬
‫بجهاز التحكم عن بُعد لتغيير درجة احلرارة املضبوط عليها املكيف؛ واضغط الزر ‪ + Temp‬أو ‪ -‬بجهاز‬
‫التحكم عن بُعد لرفع أو خفض درجة احلرارة‪.‬‬
‫ونظفه مرة كل أسبوعني‪.‬‬
‫•تأكد من عدم انسداد مرشح الهواء باألتربة‪ّ ،‬‬
‫•في حالة تشغيل اجلهاز للتو أو وصول درجة احلرارة الداخلية إلى الدرجة املرغوبة لن تعمل إال املروحة‬
‫ملدة ‪ 3‬دقائق حلماية اجلهاز‪ .‬وكذلك‪ ،‬بعد تشغيل عملية التدفئة للتو‪ ،‬يخرج الهواء الدافئ بعد فترة‬
‫لتجنب خروج هواء بارد‪.‬‬
‫سرعة املروحة ال تتغير‪.‬‬
‫تلقائيا بضبط سرعة‬
‫•حتقق مما إذا قمت باختيار الوضع ‪( Auto‬تلقائي) أو ‪( Dry‬جاف)‪ .‬يقوم مكيف الهواء‬
‫ً‬
‫املروحة على ‪( Auto‬تلقائي) في الوضع ‪( Auto/Dry‬تلقائي‪/‬جاف)‪.‬‬
‫يتعذر ضبط وظيفة ‪( Timer‬املؤقت)‪.‬‬
‫•تأكد من الضغط على الزر ‪( Set‬الضبط) املوجود بجهاز التحكم عن بُعد بعد ضبط الوقت‪.‬‬
‫انتشار الروائح بالغرفة أثناء التشغيل‪.‬‬
‫•تأكد مما إذا كان يتم تشغيل اجلهاز في منطقة بها أدخنة أو يتم دخول روائح من اخلارج‪ .‬قم بتشغيل‬
‫مكيف الهواء في الوضع ‪( Fan‬مروحة)‪ ،‬أو افتح النوافذ لتهوية الغرفة‪.‬‬
‫اجلهاز يصدر صوتًا كالفقاعات‪.‬‬
‫•قد تسمع صوتًا كالفقاعات يصدر من مكيف الهواء عندما يسري املبرد داخل الضاغط‪ .‬اترك املكيف‬
‫يعمل على وضع تختاره‪.‬‬
‫تتساقط قطرات املاء من ريش تدفق الهواء‪.‬‬
‫•تأكد مما إذا كان املكيف يعمل في وضع التبريد لفترة طويلة من الوقت مع توجيه ريش تدفق الهواء‬
‫ألسفل‪ ،‬فقد يحدث التكاثف نتيجة الختالف درجة احلرارة‪.‬‬
‫جهاز التحكم عن بُعد ال يعمل‪.‬‬
‫•تأكد مما إذا كانت البطاريتان فارغتني‪.‬‬
‫•تأكد من تركيب البطاريتني بشكل سليم‪.‬‬
‫•تأكد من عدم وجود حاجز أمام مستشعر جهاز التحكم عن بُعد‪.‬‬
‫•تأكد مما إذا كان هناك جهاز إضاءة قوي بالقرب من مكيف الهواء‪ .‬ففقد تعوق اإلضاءة القوية التي‬
‫تصدر من مصابيح الفلوريسنت أو الفتات النيون املوجات الكهربية‪.‬‬
‫خروج دخان من الوحدة اخلارجية‪.‬‬
‫•قد ال يكون هناك حريق ولكن بخار ماء ناجت عن عملية إزالة الصقيع من املبادل احلراري اخلارجي أثناء‬
‫التشغيل في الوضع ‪( Heat‬تدفئة) بالشتاء‪.‬‬
‫ظهور رمز اخلطأ‪.‬‬
‫•اتصل مبركز اخلدمة في حالة ظهور األخطاء التالية‪.‬‬
‫‪25‬‬
‫‪2015-03-03 오후 4:39:43‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 25‬‬
‫امللحق‬
‫نطاقات التشغيل‬
‫يوضح اجلدول اآلتي نطاقات درجات احلرارة والرطوبة التي ميكن أن يعمل فيها مكيف الهواء‪ .‬راجع اجلدول لالطالع على طريقة االستخدام التي تتسم‬
‫بالكفاءة‪.‬‬
‫الوضع‬
‫في الداخل‬
‫التبريد‬
‫‪˚ 18‬مئوية حتى ‪˚ 32‬مئوية ‪˚ 21‬مئوية حتى ‪˚ 52‬مئوية‬
‫التدفئة‬
‫التجفيف‬
‫مالحظة‬
‫درجة حرارة التشغيل‬
‫في اخلارج‬
‫الرطوبة الداخلية‬
‫في احلاالت التي خارج النطاق‬
‫‪ %80‬أو أقل‬
‫قد يحدث تكاثف على الوحدة الداخلية مع وجود‬
‫خطر تناثر املاء أو تساقطه على األرض‪.‬‬
‫صفر إلى ‪ 24‬درجة مئوية‬
‫‪-‬‬
‫تعمل آلية احلماية الداخلية ويتوقف مكيف‬
‫الهواء‪.‬‬
‫‪˚ 18‬مئوية حتى ‪˚ 32‬مئوية ‪˚ 21‬مئوية حتى ‪˚ 52‬مئوية‬
‫‪-‬‬
‫قد يحدث تكاثف على الوحدة الداخلية مع وجود‬
‫خطر تناثر املاء أو تساقطه على األرض‪.‬‬
‫‪ 27‬درجة مئوية أو أقل‬
‫تبعا‬
‫درجة احلرارة احملددة للتدفئة هي ‪ ˚ 7‬مئوية‪ .‬وإذا انخفضت درجة احلرارة اخلارجية إلى درجة صفر مئوية فإن قدرة التدفئة قد تنخفض ً‬
‫لدرجة احلرارة‪.‬‬
‫إذا كان يتم تشغيل التبريد في درجة حرارة تزيد عن ‪( ˚ 32‬درجة احلرارة الداخلية)‪ ،‬فلن يقوم املكيف بالتبريد بالقدرة الكاملة‪.‬‬
‫املواصفات الفنية‬
‫موديل ‪MODEL /‬‬
‫تبريد ‪COOL /‬‬
‫‪CAPACITY‬‬
‫سعة‬
‫تدقئة ‪HEAT /‬‬
‫قياسي ‪STANDARD /‬‬
‫مصدر ‪SOURCE /‬‬
‫تبريد ‪COOL /‬‬
‫‪CURRENT‬‬
‫تيار كهربائي‬
‫تدقئة ‪HEAT /‬‬
‫تبريد ‪COOL /‬‬
‫‪INPUT POWER‬‬
‫طاقة الدخول‬
‫تدقئة ‪HEAT /‬‬
‫‪EER/COP‬‬
‫معدل فعالية الطاقة‪ /‬الثقة في األداء‬
‫‪ANNUAL ENERGY CONSUMPTION‬‬
‫استهالك الطاقة السنوي‬
‫نوع ‪KIND /‬‬
‫‪REFRIGERANT‬‬
‫مادة التبريد‬
‫كمي ‪QUANTITY /‬‬
‫)‪DB(C/H‬‬
‫‪INDOOR‬‬
‫داخلية‬
‫)‪WB(C/H‬‬
‫‪TEMPERATURE‬‬
‫درجة احلرارة‬
‫)‪DB(C/H‬‬
‫‪OUTDOOR‬‬
‫خارجية‬
‫)‪WB(C/H‬‬
‫طاقة الدخول ‪INPUT POWER /‬‬
‫‪HEATER‬‬
‫جهاز تدفئة‬
‫تيار كهربائي ‪CURRENT /‬‬
‫)‪NET DIMENSION (W*H*D‬‬
‫‪mm‬‬
‫صافي األبعاد‬
‫(العرض × االرتفاع × العمق)‬
‫‪PACKING DIMENSION (W*H*D) INDOOR UNIT‬‬
‫‪mm‬‬
‫أبعاد العبوة‬
‫الوحدة الداخلية‬
‫(العرض × االرتفاع × العمق)‬
‫)‪WEIGHT (NET/GROSS‬‬
‫‪kg‬‬
‫الوزن )صافي‪/‬قائم)‬
‫)‪NET DIMENSION (W*H*D‬‬
‫‪mm‬‬
‫صافي األبعاد‬
‫(العرض × االرتفاع × العمق)‬
‫‪PACKING DIMENSION (W*H*D) OUTDOOR UNIT‬‬
‫‪mm‬‬
‫أبعاد العبوة‬
‫الوحدة اخلارجية‬
‫(العرض × االرتفاع × العمق)‬
‫)‪WEIGHT (NET/GROSS‬‬
‫‪kg‬‬
‫الوزن )صافي‪/‬قائم)‬
‫‪AF55GP1MAAP / AF55GP1MAEE AF55GC1MAAP / AF55GC1MAEE AF55GP1MBAP / AF55GP1MBEE AF55GC1MBAP / AF55GC1MBEE‬‬
‫‪40,000 BTU/h 45,500 BTU/h 42,000 BTU/h 47,000 BTU/h 40,000 BTU/h 45,500 BTU/h 42,000 BTU/h 47,000 BTU/h‬‬
‫‪13,770 W‬‬
‫‬‫‪13,770 W‬‬
‫‬‫‪SASO‬‬
‫‪ISO‬‬
‫‪SASO‬‬
‫‪ISO‬‬
‫‪SASO‬‬
‫‪ISO‬‬
‫‪SASO‬‬
‫‪ISO‬‬
‫‪1 P, 220 V~, 60 Hz‬‬
‫‪1 P, 230 V~, 60 Hz‬‬
‫‪26.0 A‬‬
‫‪22.0 A‬‬
‫‪26.0 A‬‬
‫‪21.0 A‬‬
‫‪26.0 A‬‬
‫‪22.0 A‬‬
‫‪26.0 A‬‬
‫‪21.0 A‬‬
‫‪21.5 A‬‬
‫‬‫‪21.5 A‬‬
‫‬‫‪5,400 W‬‬
‫‪4,600 W‬‬
‫‪5,400 W‬‬
‫‪4,500 W‬‬
‫‪5,400 W‬‬
‫‪4,600 W‬‬
‫‪5,400 W‬‬
‫‪4,500 W‬‬
‫‪4,550 W‬‬
‫‬‫‪4,550 W‬‬
‫‬‫‪7.4 / 3.0‬‬
‫‪9.9 / 3.0‬‬
‫ ‪7.7 /‬‬‫ ‪10.4 /‬‬‫‪7.4 / 3.0‬‬
‫‪9.9 / 3.0‬‬
‫ ‪7.7 /‬‬‫ ‪10.4 /‬‬‫‪ 12,150‬كيلو واط ساعة سنويًا‬
‫‪27 °C‬‬
‫‪19 °C‬‬
‫‪35 °C‬‬
‫‪24 °C‬‬
‫‪2,900 g‬‬
‫ ‪29 °C‬‬‫ ‪19 °C‬‬‫ ‪46 °C‬‬‫‪24 °C -‬‬
‫‬‫‬‫‬‫‪-‬‬
‫‪ 12,420‬كيلو واط ساعة سنويًا‬
‫‪27 °C‬‬
‫‪19 °C‬‬
‫‪35 °C‬‬
‫‪24 °C‬‬
‫‪2,800 g‬‬
‫‪29 °C 20 °C‬‬
‫ ‪19 °C‬‬‫‪46 °C 7 °C‬‬
‫‪24 °C 6 °C‬‬
‫‪R-22‬‬
‫‪ 12,150‬كيلو واط ساعة سنويًا‬
‫‪27 °C 20 °C‬‬
‫ ‪19 °C‬‬‫‪35 °C 7 °C‬‬
‫‪24 °C 6 °C‬‬
‫‬‫‪-‬‬
‫‪2,900 g‬‬
‫ ‪29 °C‬‬‫ ‪19 °C‬‬‫ ‪46 °C‬‬‫‪24 °C -‬‬
‫‬‫‬‫‬‫‪-‬‬
‫‪ 12,420‬كيلو واط ساعة سنويًا‬
‫‪27 °C‬‬
‫‪19 °C‬‬
‫‪35 °C‬‬
‫‪24 °C‬‬
‫‪2,800 g‬‬
‫‪29 °C 20 °C‬‬
‫ ‪19 °C‬‬‫‪46 °C 7 °C‬‬
‫‪24 °C 6 °C‬‬
‫‪20 °C‬‬
‫‬‫‪7 °C‬‬
‫‪6 °C‬‬
‫‪610 x 1,850 x 400‬‬
‫‪705 x 1,963 x 493‬‬
‫‪46 / 51‬‬
‫‪932 x 1,128 x 375‬‬
‫‪1,091 x 1,286 x 472‬‬
‫‪90 / 101‬‬
‫‪93 / 104‬‬
‫‪90 / 101‬‬
‫‪93 / 104‬‬
‫‪26‬‬
‫‪2015-03-03 오후 4:39:44‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 26‬‬
‫دليل التركيب‬
‫احتياطات السالمة‬
‫الرجاء اتباع االحتياطات املُشار إليها باألسفل نظرًا ألهميتها في ضمان سالمة جهاز ‪.SAMSUNG‬‬
‫حتذير‬
‫دوما قبل صيانته أو فحص أجزائه الداخلية‪.‬‬
‫•افصل‬
‫مكيف الهواء عن مورّد الطاقة ً‬
‫ّ‬
‫•يجب تركيب اجلهاز واختبار تشغيله عن طريق فنيني متخصصني‪.‬‬
‫مكيف الهواء في مكان يصعب الوصول إليه‪.‬‬
‫•يجب تركيب‬
‫ّ‬
‫معلومات عامة‬
‫مكان آمن بحيث ميكنك الرجوع إليه مستقبال ً بعد تركيبه‪.‬‬
‫مكيف الهواء واحتفظ به في‬
‫‪e‬اقرأ احملتويات الواردة بهذا الدليل قبل تركيب‬
‫ّ‬
‫ٍ‬
‫‪e‬للحصول على أعلى درجات السالمة‪ ،‬ينبغي على من يقوم بتركيب اجلهاز قراءة التحذيرات اآلتية بعناية‪.‬‬
‫مكان آمن وتذكر إعطائه للمالك اجلديد للمكيف في حالة بيعه أو نقله‪.‬‬
‫‪e‬احتفظ بالدليل في‬
‫ٍ‬
‫‪e‬يوضح هذا الدليل كيفية تركيب وحدة داخلية مزودة بنظام يتكون من وحدتني ‪ .SAMSUNG‬قد يؤدي استخدام أنواع أخرى من الوحدات املزوّدة‬
‫علما بأن الشركة املصنّعة ال تتحمل مسؤولية األضرار الناجمة عن استخدام وحدات‬
‫بأنظمة حتكم مختلفة إلى تلف الوحدات وإبطال الضمان‪ً ،‬‬
‫غير متوافقة‪.‬‬
‫‪e‬ال يُعتبر املصنع مسؤوال ً عن التلف الناجت من إجراء التغييرات غير املصرح بها أو التوصيل غير السليم للخطوط الكهربائية والهيدروليكية‪.‬‬
‫املضمن في هذا الدليل‪ ،‬سيكون من شأنه إلغاء صالحية‬
‫إن عدم االلتزام بهذه اإلرشادات أو باملتطلبات املوضحة في جدول "قيود التشغيل"‪،‬‬
‫ّ‬
‫الضمان في احلال‪.‬‬
‫مكيف الهواء للتطبيقات املصمم من أجلها فقط‪ :‬وال يصلح تركيب الوحدة الداخلية في أماكن غسيل املالبس‪.‬‬
‫‪e‬يجب استخدام‬
‫ّ‬
‫‪e‬ال تستخدم الوحدة إذا ما تعرضت للتلف‪ .‬وفي حالة حدوث مشاكل‪ ،‬أوقف تشغيل الوحدة وافصلها عن مورّد الطاقة‪.‬‬
‫وعطل مفتاح احلماية واتصل مبركز ‪ SAMSUNG‬للدعم‬
‫‪e‬ملنع حدوث صدمات كهربية أو نشوب حريق أو التعرض إلصابات أوقف تشغيل الوحدة‪ّ ،‬‬
‫الفني إذا أصدرت الوحدة دخان ًا أو عند سخونة كبل التيار الكهربي أو تعرضه للتلف أو في حالة إصدار الوحدة لضوضاء صاخبة‪.‬‬
‫علما بأنه يجب إجراء هذه العمليات من قبل فني‬
‫دائما بشكل منتظم‪ً ،‬‬
‫‪e‬افحص الوحدة والتوصيالت الكهربية ومواسير التبريد ونظام احلماية ً‬
‫مؤهل فقط‪.‬‬
‫دوما بعي ًدا عن متناول األطفال‪.‬‬
‫‪e‬حتتوي الوحدة على أجزاء قابلة للفك‪ ،‬لذا ينبغي حفظها ً‬
‫‪e‬ال حتاول إصالح الوحدة أو حتريكها أو تبديلها أو إعادة تركيبها‪ ،‬ففي حالة إجراء ذلك عن طريق فنيني غير مؤهلني‪ ،‬قد تؤدي هذه العمليات إلى‬
‫حدوث صدمة كهربية أو نشوب حريق‪.‬‬
‫‪e‬ال تضع حاويات ممتلئة بالسوائل أو أشياء أخرى على الوحدة‪.‬‬
‫مكيف الهواء قابلة إلعادة التصنيع‪.‬‬
‫‪e‬جميع املواد املستخدمة لتصنيع وتغليف‬
‫ّ‬
‫‪e‬يجب التخلص من مواد التغليف والبطاريات الفارغة اخلاصة بجهاز التحكم عن بُعد (اختياري) وفقً ا للقوانني احلالية‪.‬‬
‫مكيف الهواء‪ ،‬يجب‬
‫مكيف الهواء على مبرد ينبغي التخلص منه بنفس طريقة التخلص من النفايات اخلاصة‪ .‬وعند انتهاء دورة حياة‬
‫‪e‬يحتوي‬
‫ّ‬
‫ّ‬
‫التخلص منه في املراكز املعتمدة أو إرجاعه إلى بائع التجزئة بحيث ميكن التخلص منه بطريقة سليمة وآمنة‪.‬‬
‫تركيب الوحدة‬
‫دوما قبل مواسير التبريد‪.‬‬
‫دوما بتوصيل مواسير التبريد أوالً‪ ،‬ثم األسالك الكهربائية‪ .‬وقم بفصل األسالك الكهربائية ً‬
‫هام‪:‬عند تركيب الوحدة‪ ،‬قم ً‬
‫‪e‬عند استالم املنتج‪ ،‬افحصه للتأكد من عدم تعرضه للتلف أثناء النقل‪ .‬إذا بدا املنتج تالفً ا‪" ،‬فال تقم بتركيبه" وأبلغ عن هذا التلف على الفور‬
‫لدى شركة نقل اجلهاز أو بائع التجزئة (إذا كان فني التركيب أو الفني املعتمد قد حصل عليه من بائع التجزئة)‪.‬‬
‫مكيف الهواء‪.‬‬
‫‪e‬بعد إكمال عملية التركيب‪ ،‬اختبر املهام الوظيفية للجهاز وأطلع املستخدم على كيفية تشغيل‬
‫ّ‬
‫مكيف الهواء في األماكن التي يوجد بها مواد خطرة أو بالقرب من أجهزة تصدر له ًبا وذلك لتجنب نشوب احلرائق أو االنفجارات أو‬
‫‪e‬ال تستخدم‬
‫ّ‬
‫التعرض إلصابات‪.‬‬
‫‪27‬‬
‫‪2015-03-03 오후 4:39:44‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 27‬‬
‫احتياطات السالمة‬
‫‪e‬يجب تركيب وحداتنا وفقً ا للمساحات املوضحة في الدليل لضمان إمكانية الوصول من اجلانبني أو إجراء أعمال الصيانة واإلصالحات الروتينية‪.‬‬
‫يجب أن يكون الوصول ملكونات الوحدات سهال ً وكذلك تفكيكها مع توفير األمان الكامل لألشخاص أو األشياء‪ .‬ولهذا السبب‪ ،‬وحيث ال يالحظ‬
‫أن ذلك موضح بالدليل‪ ،‬فإن تكلفة الوصول للوحدة وإصالحها (بالطريقة التي حتقق السالمة‪ ،‬على النحو الذي تقتضيه اللوائح والتنظيمات‬
‫املطبقة) باستخدام الرافعات أو الشاحنات أو السقاالت أو أي وسيلة رفع أخرى تعتبر خارج الضمان ومن ثم سيتحملها املستخدم النهائي‪.‬‬
‫سلك مورّد الطاقة أو املنصهر أو قاطع الدائرة‬
‫دوما بتركيب مكيف الهواء وفقً ا ملعايير السالمة احمللية احلالية‪.‬‬
‫دائما من توافق مصدر تزويد الطاقة مع معايير السالمة احلالية‪ ،‬وقم ً‬
‫‪e‬تأكد ً‬
‫دوما من توفر التوصيل بطرف أرضي مناسب‪.‬‬
‫‪e‬تأكد ً‬
‫موصل بنفس‬
‫املوصلة كافية وقادرة على تشغيل أي جهاز منزلي آخر‬
‫‪e‬تأكد من توافق جهد مورّد تزويد الطاقة وتردده مع املواصفات‪ ،‬وأن الطاقة‬
‫ّ‬
‫ّ‬
‫اخلطوط الكهربية‪.‬‬
‫دوما أن مفاتيح قطع الكهرباء واحلماية في مكان مناسب‪.‬‬
‫‪e‬تأكد ً‬
‫املوضحة بالرسم التوضيحي اخلاص باألسالك الوارد بهذا الدليل‪.‬‬
‫مكيف الهواء مبورّد الطاقة وفقً ا لإلرشادات‬
‫‪e‬تأكد من توصيل‬
‫ّ‬
‫ّ‬
‫املوضحة بالرسم‬
‫دوما من توافق التوصيالت الكهربية (مدخل الكبل وحلامات الرصاص وأنظمة احلماية) مع املواصفات الكهربية واإلرشادات‬
‫ّ‬
‫‪e‬تأكد ً‬
‫دوما من توافق جميع التوصيالت مع املعايير اخلاصة بتركيب املكيفات الهوائية‪.‬‬
‫اخلاص باألسالك‪ .‬وتأكد ً‬
‫تنبيه‬
‫•تأكد من تأريض الكبالت‪.‬‬
‫ال توصل السلك األرضي مباسورة الغاز أو ماسورة املاء أو أعمدة اإلضاءة أو سلك التليفون‪ .‬وإذا كان التوصيل األرض غير‬‫‬‫مكتمل‪ ،‬فقد يؤدي ذلك إلى حدوث صدمة كهربية أو نشوب حريق‪.‬‬
‫•قم بتركيب قاطع دائرة كهربية‪.‬‬
‫في حالة عدم تركيب قاطع دائرة كهربية‪ ،‬فقد يؤدي ذلك إلى حدوث صدمة كهربية أو نشوب حريق‪.‬‬‫‬‫•تأكد من انسياب قطرات املاء املتكاثف من خرطوم التصريف بشكل سليم وآمن‪.‬‬
‫•قم بتوصيل كبل التيار الكهربي وكبل توصيل الوحدة الداخلية بالوحدة اخلارجية على مسافة ‪ 1‬متر من اجلهاز الكهربي‪.‬‬
‫•قم بتركيب الوحدة الداخلية بعي ًدا عن أجهزة اإلضاءة باستخدام الثقل املوازن‪.‬‬
‫في حالة استخدام جهاز التحكم عن بُعد الالسلكي‪ ،‬قد يحدث خطأ استقبال نتيجة ثقل املوازنة جلهاز اإلضاءة‪.‬‬‫‬‫مكيف الهواء في األماكن اآلتية‪.‬‬
‫•ال تقم بتركيب‬
‫ّ‬
‫مكان يحتوي على زيت معدني أو أكسيد الزرنيخ‪ ،‬ألن ذلك قد يؤدي إلى اشتعال األجزاء الراتنجية وسقوط امللحقات أو‬‫‬‫حدوث تسرب للمياه‪ .‬وقد يقل أداء املبادل احلراري أو يتعطل املبادل احلراري‪.‬‬
‫مكان وجود الغازات املسببة للتآكل مثل غاز حمض الكبريتيك الذي يصدر من ماسورة التهوية أو مخرج الهواء‪ .‬قد‬‫‬‫تتآكل املواسير النحاسية أو مواسير التوصيل ويحدث تسرب باملبرد‪.‬‬
‫مكيف الهواء بشكل غير طبيعي بسبب نظام التحكم‪.‬‬
‫مكان توجد به آلة تولد موجات كهرومغناطيسية‪ .‬قد يعمل‬‫‬‫ّ‬
‫مكان يوجد به خطر وجود غاز قابل لالحتراق أو ألياف الكربون أو غاز ملتهب‪ .‬مكان تعبئة الثنر أو اجلازولني‪ ،‬فقد يحدث‬‫‬‫تسرب للغاز ويؤدي إلى نشوب حريق‪.‬‬
‫‪28‬‬
‫‪2015-03-03 오후 4:39:44‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 28‬‬
‫قائمة األجزاء امللحقة‬
‫ ❋قد يبدو الرسم التوضيحي للمنتج مختلفً ا عن املنتج الفعلي‪.‬‬
‫اسم اجلزء‬
‫الرقم‬
‫الكمية‬
‫‪1‬‬
‫كتيفة تثبيت للوحدة الداخلية‬
‫‪1‬‬
‫‪2‬‬
‫جهاز التحكم عن بُعد‬
‫‪1‬‬
‫‪3‬‬
‫حامل جهاز التحكم عن بُعد‬
‫‪1‬‬
‫‪4‬‬
‫مسامير ‪M4 X L12‬‬
‫‪4‬‬
‫‪5‬‬
‫مسامير ‪X L14 M4‬‬
‫‪4‬‬
‫‪6‬‬
‫بطاريات جهاز التحكم عن بُعد‬
‫‪2‬‬
‫‪7‬‬
‫غطاء املواسير الواقي‬
‫‪1‬‬
‫‪8‬‬
‫املادة العازلة للمواسير‬
‫‪1‬‬
‫‪9‬‬
‫املادة العازلة خلرطوم التصريف‬
‫‪1‬‬
‫‪10‬‬
‫دليل االستخدام والتركيب‬
‫‪1‬‬
‫‪11‬‬
‫موصل التجميع‬
‫مفتاح الضغط املنخفض بسلك‬
‫ِّ‬
‫‪1‬‬
‫مالحظات‬
‫الوحدة الداخلية‬
‫الوحدة اخلارجية‬
‫(فقط على الطراز‬
‫✴✴‪)AF55GP1M‬‬
‫‪29‬‬
‫‪2015-03-03 오후 4:39:44‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 29‬‬
‫اختيار مكان التركيب‬
‫الوحدة الداخلية‬
‫‪e‬قم بتركيب الوحدة في مكان قريب من احلائط املواجه للخارج حيث إنه من الضروري إجراء توصيالت املواسير مع الوحدة اخلارجية‪.‬‬
‫ ‪-‬ومن الفعال تركيب الوحدة في جانب إحدى النوافذ لضمان توزيع درجة احلرارة الداخلية بشكل موحد‪.‬‬‫‪e‬قم بتركيب الوحدة في مكان ال يوجد به عائق للرياح حول مدخل الهواء ومخرج الهواء‪.‬‬
‫أفقيا في مكان مستقر وصلب‪( .‬عند تركيب الوحدة في مكان معرض لالهتزاز‪ ،‬قد تصدر ضوضاء‪).‬‬
‫‪e‬قم بتركيب الوحدة‬
‫ً‬
‫‪e‬جتنب األماكن القريبة من الباب الذي يتردد عليه األشخاص‪.‬‬
‫‪e‬جتنب األماكن املعرضة لضوء الشمس املباشر‪.‬‬
‫عرض اجلزء العلوي‬
‫أكثر من‬
‫‪ 60‬سم‬
‫[التركيب في الزاوية]‬
‫[التركيب في احلائط]‬
‫عرض اجلزء اجلانبي‬
‫أكثر من ‪ 50‬سم‬
‫مخرج الهواء‬
‫مدخل الهواء‬
‫أكثر من ‪ 100‬سم‬
‫‪30‬‬
‫‪2015-03-03 오후 4:39:45‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 30‬‬
‫الوحدة اخلارجية‬
‫ ❋إذا كان هناك أي سبب ال ميكن معه جتنب تركيب الوحدة في مثل هذه األماكن‪،‬‬
‫يجب اتخاذ اإلجراءات التالية ضد الرياح؛‬
‫‪1 )1‬عند تركيب الوحدة في مكان على جانب طريق مكتظ املباني‪ ،‬يجب تركيبها‬
‫مبحاذاة الطريق‪.‬‬
‫مواجها للحائط في مكان مثل‬
‫‪2 )2‬قم بتركيب الوحدة بحيث يكون مخرج الهواء‬
‫ً‬
‫معرضا لرياح قوية‪.‬‬
‫سطح املبنى‪ ،‬والذي قد يكون‬
‫ً‬
‫الرياح القوية‬
‫مخرج الهواء‬
‫خال من خطر تسرب الغازات القابلة لالحتراق‪.‬‬
‫‪e‬مكان ٍ‬
‫‪e‬مكان يستطيع حتمل وزن الوحدة‪.‬‬
‫‪e‬مكان يستطيع حتمل قوة التثبيت للوحدة اخلارجية‪.‬‬
‫‪e‬جتنب األماكن املعرضة للزيت (مبا في ذلك زيت املاكينات)‪.‬‬
‫‪e‬جتنب األماكن املاحلة‪.‬‬
‫‪e‬جتنب األماكن املعرضة لغاز الكبريتيد (مناطق الينابيع احلارة)‪( .‬عند تركيب الوحدة في مثل هذه الظروف البيئية اخلاصة‪ ،‬فقد يسبب ذلك‬
‫مشكالت باجلهاز‪ .‬وعندما ال يكون من املمكن جتنب استخدام هذه األماكن‪ ،‬يتطلب األمر صيانة خاصة‪).‬‬
‫‪e‬مكان ال يتسبب فيه الهواء اخلارج والضوضاء الناجتان عن الوحدة اخلارجية في إزعاج اجليران‪( .‬يجب توخي حرص خاص حتى ال تتسبب في أي‬
‫إزعاج جليرانك عند تركيب الوحدة على احلائط املتاخم لهم‪).‬‬
‫‪e‬مكان ال تهب فيه رياح قوية عكس اجتاه مخرج هواء الوحدة اخلارجية‪( .‬ففي حالة هبوب رياحة قوية عكس اجتاه مخرج الهواء مباشرةً في وقت‬
‫تشغيل عملية التبريد‪ ،‬ميكن تشغيل جهاز سالمة‪).‬‬
‫‪e‬ال تركّب الوحدة اخلارجية في مكان غير مستقر كاحلائط اخلارجي لشقة أو مبنى سكني‪ .‬فقد تسقط الوحدة اخلارجية‪ ،‬مما يسبب وقوع إصابة‬
‫شخصية خطيرة أو تلف املمتلكات أو خسارتها‪.‬‬
‫احلائط‬
‫سطح املبنى‬
‫‪e‬ينبغي تركيب الوحدة اخلارجية طبقً ا ملساحة الصيانة‪.‬‬
‫أكثر من ‪ 60‬سم‬
‫أكثر من ‪ 50‬سم‬
‫املساحة الالزمة لتمديد‬
‫املواسير واألسالك‬
‫أكثر من ‪ 50‬سم‬
‫املساحة الالزمة لتمديد‬
‫املواسير واألسالك‬
‫أكثر من ‪ 60‬سم‬
‫أكثر من ‪ 30‬سم‬
‫أكثر من ‪ 30‬سم‬
‫مواجها للحائط‪.‬‬
‫مدخل الهواء يكون‬
‫ً‬
‫مواجها للحائط‪.‬‬
‫مخرج الهواء يكون‬
‫ً‬
‫‪31‬‬
‫‪2015-03-03 오후 4:39:45‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 31‬‬
‫جتهيز املنتج للتركيب‬
‫اختيار املكان املناسب للتركيب‬
‫حدد موقع التركيب وفقً ا للظروف اآلتية واحصل على موافقة املستخدم‪.‬‬
‫‪e‬جتنب املواقع التي قد تُشكل نوعًا من اإلزعاج جليرانك‪ ،‬فقد تصدر ضوضا ًء من الوحدة اخلارجية باإلضافة إلى أن تفريغ الهواء قد يكون في اجتاه‬
‫(تخير أوقات التشغيل وفقً ا للمنطقة التي تقطن بها)‬
‫اجليران‪.‬‬
‫ّ‬
‫‪e‬قم بتركيب الوحدة اخلارجية في منطقة ثابتة ومستوية ميكنها حتمل وزن اجلهاز‪.‬‬
‫مسطحا ال تستقر فيه مياه األمطار أو تتسرب إليه‪.‬‬
‫‪e‬اختر مكان ًا‬
‫ً‬
‫‪e‬اختر مكان ًا بعي ًدا عن الرياح القوية‪.‬‬
‫‪e‬اترك مساحة كافية ألعمال اإلصالح والصيانة‪.‬‬
‫‪e‬اختر مكان ًا يتيح لك توصيل املواسير والكبالت بسهولة بالوحدة الداخلية‪.‬‬
‫‪e‬تأكد أن املاء املتكاثف الذي يتم تقطيره من خالل خرطوم التصريف يتم تصريفه بشكل سليم وآمن‪.‬‬
‫‪e‬عند تركيب الوحدة اخلارجية بالقرب من شاطئ البحر‪ ،‬تأكد أنها ليست معرَّضة لنسيم البحر مباشرة‪ .‬وإذا لم تتمكن من العثور على مكان‬
‫مالئم بعي ًدا عن نسيم البحر‪ ،‬فيجب إنشاء جدار حماية‪.‬‬
‫‪e‬قم بتركيب الوحدة اخلارجية في مكان (مثل املباني اجملاورة وما إلى ذلك) ميكن من خالله جتنب نسيم البحر الذي قد يؤدي إلى تلف الوحدة‬
‫اخلارجية‪.‬‬
‫الوحدة اخلارجية‬
‫الوحدة اخلارجية‬
‫نسیم دریا‬
‫نسيم البحر‬
‫البحر‬
‫البحر‬
‫‪e‬إذا لم تتمكن من تركيب الوحدة اخلارجية بعي ًدا عن شاطئ البحر‪ ،‬قم بإنشاء جدار حماية حولها لتجنب نسيم البحر‪.‬‬
‫الوحدة اخلارجية‬
‫جدار احلماية‬
‫نسيم البحر‬
‫البحر‬
‫•ينبغي إنشاء جدار احلماية باستخدام مادة صلبة مثل اخلرسانة ملنع نسيم البحر‪،‬‬
‫ويجب أن يكون ارتفاع احلائط وعرضه أكبر مرة ونصف من حجم الوحدة اخلارجية‪.‬‬
‫وفضال ً عن ذلك‪ ،‬اترك مسافة تزيد عن ‪ 700‬مم بني جدار احلماية والوحدة اخلارجية‬
‫للتهوية‪.‬‬
‫‪e‬قم بتركيب الوحدة اخلارجية في مكان ميكن تصريف املاء فيه بسهولة‪.‬‬
‫ ❋في حالة عدم وجود مكان بالشروط املذكورة أعاله‪ ،‬الرجاء االتصال بالشركة املصنِّعة‪ .‬تأكد من تنظيف آثار ماء البحر والغبار املوجودين على‬
‫املبادل احلراري للوحدة اخلارجية وقم بتوزيع مواد مانعة للتآكل على املبادل احلراري‪( .‬مرة واحدة سنويًا على األقل‪).‬‬
‫‪e‬اختر مكان ًا بعي ًدا عن أشعة الشمس املباشرة‪.‬‬
‫بشكل مباشر لهطول األمطار أو تساقط اجلليد‪.‬‬
‫ضا‬
‫‪e‬اختر مكان ًا ال يكون معر ّ ً‬
‫ٍ‬
‫‪e‬اختر مكان ًا ال تتسرب فيه الغازات القابلة لالشتعال‪.‬‬
‫‪e‬اختر مكان ًا ميكن فيه توصيل الوحدة الداخلية واخلارجية مباسورة‪.‬‬
‫‪32‬‬
‫‪2015-03-03 오후 4:39:45‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 32‬‬
‫حتذير‬
‫تنبيه‬
‫•بعد تركيب الوحدة اخلارجية‪ ،‬ينبغي عليك ّ‬
‫رش مانع الصدأ على األنابيب الداخلية واملب ّدل احلراري‪.‬‬
‫ ‪-‬في حالة عدم ّ‬‫رش مانع الصدأ‪ ،‬قد تتسبب الغازات املسببة للتآكل املوجودة باجلو (مثل مركبات الكبريت وكبريتيد الهيدروجني‬
‫والنشادر) وذرّات الغبار املش ّبعة باألمالح في تآكل األنابيب‪ ،‬األمر الذي يؤدي إلى تسرّب مادة التبريد‪.‬‬
‫ ‪-‬افحص الوحدة اخلارجية مرة كل عام على األقل وأعد ّ‬‫رش مانع الصدأ على املواضع التي أصبحت خالية منه‪.‬‬
‫•عند ّ‬
‫رش مانع الصدأ‪ ،‬يُرجى مراعاة ما يلي‪:‬‬
‫ ‪-‬افصل الطاقة قبل ّ‬‫الرش‪.‬‬
‫ ‪-‬ضع نظارات واقية على عينيك وقناعًا على وجهك قبل ّ‬‫الرش‪.‬‬
‫نظف األسطح التي بها غبار بقطعة قماش أو ورقة نظيفة قبل ّ‬
‫الرش‪.‬‬
‫‪ّ -‬‬‫ ‪-‬تأكد من أن ظهرك باجتاه الرياح عند ّ‬‫الرش‪.‬‬
‫ ‪-‬ال ّ‬‫ترش مانع الصدأ على لوحة الدوائر املطبوعة واألجزاء الكهربائية‪.‬‬
‫•بتركيب الوحدة الداخلية بعي ًدا عن أي مصادر تداخل مثل الراديو والكمبيوتر وأجهزة االستريو وحدد مكان ًا ميكن فيه إجراء أعمال‬
‫التوصيل الكهربي‪.‬‬
‫ ‪-‬ضع الوحدة على بعد ‪ 3‬أمتار من األجهزة الكهربية‪ ،‬السيما في املناطق التي تتولد بها موجات كهرومغناطيسية وقم بتركيب‬‫خرطوم احلماية حلماية كبل التيار الكهربي الرئيسي وكبل التوصيل‪.‬‬
‫ ‪-‬تأكد من عدم وجود جهاز يولد موجات كهرومغناطيسية‪ ،‬فقد يحدث عطل بجهاز التحكم بسبب تأثير املوجات الكهرومغناطيسية‬‫في حالة وجوده‪( .‬مثال‪ :‬قد ال يتم استقبال إشارات مستشعر التحكم عن بُعد اخلاص بالوحدة الداخلية بطريقة جيدة من قبل‬
‫مؤشرات الفلوريسنت الكهربية املضيئة مثل مؤشرات الفلوريسنت املوجودة في نفس املكان عند استخدام جهاز حتكم عن بُعد‪).‬‬
‫•تأكد من تركيب الوحدة اخلارجية في مكان آمن ال يكون فيه سقوط اجلليد عائقً ا‪ .‬وباإلضافة إلى ذلك‪ ،‬يجب تركيب اإلطار في مكان ال‬
‫يحدث فيه تغطية ملدخل الهواء واملبادل احلراري للوحدة باجلليد‪.‬‬
‫ساما أو غير قابل‬
‫‪R410A‬‬
‫غاز‬
‫يكن‬
‫لم‬
‫إذا‬
‫حتى‬
‫مغلقة‪،‬‬
‫غرفة‬
‫أو‬
‫مكان‬
‫في‬
‫•قد يتطلب وجود جهاز تهوية في حالة تركيب الوحدة اخلارجية‬
‫ً‬
‫لالشتعال‪.‬‬
‫•قم بتركيب حاجز حول الوحدة اخلارجية ملنع سقوط الوحدة في حالة تركيبها في مكان مرتفع على سطح املبنى‪.‬‬
‫•جتنب تركيب الوحدات في أماكن مثل مواسير العادم وفتحات التهوية املعرضة لغازات مسببة للتآكل أو أكاسيد الكبريت أو غاز النشادر‬
‫ومبيدات غاز الكبريت‪( .‬حتتاج هذه األماكن إلى معاجلات إضافية ملنع التآكل‪ .‬الرجاء االتصال بالشركة املصنِّعة لتجنب تآكل مواسير‬
‫النحاس أو األجزاء امللحومة)‬
‫•وفقً ا حلالة مورِّد الطاقة‪ ،‬قد يؤدي التشويش الكهربي أو اجلهد الكهربي غير املستقر إلى حدوث خلل في أداء األجزاء اإللكترونية أو نظام‬
‫التحكم‪( .‬في السفن أو األماكن التي تستخدم مورِّد طاقة متصل مبولد كهربي وما إلى ذلك)‬
‫متطلبات املساحة‬
‫‪e‬تعتمد املساحات املقترحة باألسفل على ظروف التشغيل في درجة حرارة خارجية تُقدر بـ ‪ 35‬درجة مئوية‪ ،‬أما إذا كان ظروف التشغيل في درجة‬
‫فيرجى محاولة توفير املزيد من املساحة‪.‬‬
‫حرارة خارجية أعلى من ‪ 35‬درجة مئوية‪ُ ،‬‬
‫‪e‬تأكد من ترك مساحة تكفي ملرور األشخاص وتدفق الهواء‪.‬‬
‫‪e‬عند تركيب الوحدة اخلارجية‪ ،‬تأكد من تطبيق األبعاد والفراغات كما هو موضح أدناه‪.‬‬
‫‪e‬في حالة تركيب العديد من الوحدات الداخلية بنفس املكان‪ ،‬تأكد من ترك مساحات كافية لتوفير التهوية وتدفق الهواء الطلق‪.‬‬
‫صمم بها‪ .‬تأكد من وجود شعار ‪SAMSUNG‬‬
‫‪e‬إذا لم تتوفر مساحة كافية للتهوية‪ ،‬فقد يتعذر على املكيف الهوائي العمل بكامل الكفاءة التي ُ‬
‫على اجلانب األمامي من الوحدة اخلارجية‪.‬‬
‫‪33‬‬
‫‪2015-03-03 오후 4:39:45‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 33‬‬
‫أعمال التوصيل الكهربي‬
‫ينبغي إجراء أعمال التوصيل الكهربي بواسطة إخصائي مؤهل للقيام بالعمل‪.‬‬
‫‪e‬استخدم مصدر تزويد الطاقة ثالثي املراحل‪ ،‬وتأكد من تركيب لوحة توزيع الطاقة الفرعية من أجل استخدامها مع الوحدة فقط (يشتريها‬
‫املستخدم على حدة)‪.‬‬
‫انخفاضا في الفلطية‪ ،‬مما يسفر عن ضعف أداء دائرة التحكم اآللي‪.‬‬
‫ ❋جتنب األسالك ذات التوصيالت املتعددة ألن ذلك قد يسبب‬
‫ً‬
‫‪e‬تأكد من تركيب قاطع الدائرة (يشتريه املستخدم على حدة)‪.‬‬
‫‪e‬تأكد من توصيل سلك التأريض‪.‬‬
‫مالحظة‬
‫يجب أال تكون أسالك مصادر الطاقة اخلاصة باألجهزة اخملصصة لالستخدام اخلارجي أخف من األسالك املرنة املغلفة بالبولي كلوروبرين‪.‬‬
‫(الوجهة الرمزية للتوجيه ‪)CENELEC:H07RN-F / 66 IEC 60245:IEC‬‬
‫‪1.1‬قم بفك املسمار املوجود في علبة املكونات الكهربائية وانزع لوحة الغطاء‪.‬‬
‫‪2.2‬قم بتوجيه سلك التوصيل من خالل جانب الوحدة الداخلية ثم قم بتوصيل الكبل باألطراف‪.‬‬
‫‪3.3‬قم بتوجيه الطرف اآلخر من الكبل نحو الوحدة اخلارجية من خالل السقف والفتحة املوجودة في احلائط‪.‬‬
‫‪4.4‬أعد تركيب غطاء علبة املكونات الكهربائية‪ ،‬مع ربط املسمار بعناية‪.‬‬
‫معيار األسالك‬
‫السلسة‬
‫✴‪AP55M0‬‬
‫الطراز‬
‫السلسة‬
‫✴‪AP55M1‬‬
‫السلسة‬
‫✴‪AP55M2‬‬
‫السلسة‬
‫السلسة‬
‫السلسة‬
‫السلسة‬
‫✴‪AF55GP1MB✴ AF55GC1MB✴ AF55GP1MA✴ AF55GC1MA‬‬
‫‪3‬‏‪ ~N‬وبجهد ‪380‬‬
‫فولت وتردد ‪60‬‬
‫هرتز‬
‫‪ 1P‬وبجهد ‪ 220‬فولت وتردد ‪ 60‬هرتز ‪ 1P‬وبجهد ‪ 230‬فولت وتردد ‪ 60‬هرتز‬
‫الطاقة‬
‫‪ ~3‬وبجهد ‪ 220‬فولت وتردد‬
‫‪ 60‬هرتز‬
‫قاطع الدائرة‬
‫‪( ELCB‬قاطع دائرة‬
‫قاطع دائرة كهربية للتسريب‬
‫كهربية للتسريب‬
‫األرضي (‪ELCB‬‏) ‪ 40‬أمبير‪.‬‬
‫األرضي) ‪ 30‬أمبير‬
‫سلك‬
‫كهربائي‬
‫أقل من ‪ 20‬م‬
‫‪ 4‬مم‬
‫أقل من ‪ 50‬م‬
‫‪6‬مم‬
‫الفلطية املسموح بها‬
‫‪2‬‬
‫‪ 2.5‬مم‬
‫‪2‬‬
‫‪ 4‬مم‬
‫‪ 198‬إلى ‪ 242‬فولت‬
‫‪2‬‬
‫‪2‬‬
‫‪ 342‬إلى ‪418‬‬
‫فولت‬
‫أدنى حجم لألسالك‬
‫الكهربائية من‪/‬إلى الوحدة‬
‫الداخلية‪/‬الوحدة اخلارجية‬
‫تنبيه‬
‫‪( ELCB‬قاطع دائرة كهربية للتسريب األرضي) ‪ 50‬أمبير‬
‫‪ 10‬مم‬
‫‪2‬‬
‫‪ 16‬مم‬
‫‪2‬‬
‫‪ 198‬إلى ‪ 242‬فولت‬
‫‪1‬أقل من ‪ 20‬م ‪ 0.75 :‬مم‬
‫‪2‬‬
‫أكثر من ‪ 20‬م ‪ 1 :‬مم‬
‫‪2‬‬
‫•يجب ضغط احللقة غير امللحومة على الكبل ثم توصيلها بطرف توصيل التيار الرئيسي‪.‬‬
‫•اختيار احللقة غير امللحومة‬
‫حلام فضي‬
‫سمك الكبل (مم‪)2‬‬
‫‪( B‬مم)‬
‫‪( d2‬مم)‬
‫‪2.5‬‬
‫أقل من ‪9.5‬‬
‫أكثر من ‪4.5‬‬
‫‪4‬‬
‫أقل من ‪9.5‬‬
‫أكثر من ‪4.5‬‬
‫‪6‬‬
‫أقل من ‪9.5‬‬
‫أكثر من ‪4.5‬‬
‫‪10‬‬
‫أقل من ‪15‬‬
‫أكثر من ‪8.4‬‬
‫‪16‬‬
‫أقل من ‪16‬‬
‫أكثر من ‪8.4‬‬
‫‪34‬‬
‫‪2015-03-03 오후 4:39:45‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 34‬‬
‫أسالك توصيالت الوحدة الداخلية والوحدة اخلارجية‬
‫‪e‬عند توصيل األسالك الكهربائية بني الوحدة الداخلية والوحدة اخلارجية‪ ،‬قم مبحاذاة اجلانب اخلارجي واجلانب الداخلي مع رقم لوحة أطراف‬
‫التوصيل‪.‬‬
‫ ❋عند توصيل األسالك الكهربائية للوحدة الداخلية والوحدة اخلارجية بشكل غير سليم‪ ،‬قد يسبب ذلك مشكالت‪ .‬لذا‪ ،‬يجب توخي احلرص حتى ال‬
‫تتالمس أسالك الوحدة الداخلية والوحدة اخلارجية وخطوط التيار الكهربائي مع صمام اخلدمة اخلاص بنظام املبرد أو باملاسورة بدون مادة عازلة‪.‬‬
‫السلسة ✴‪AP55M0‬‬
‫استخدام ‪( ELCB‬قاطع دائرة كهربية للتسريب األرضي) ثالثي األقطاب‬
‫‪1.1‬قم بفك غطاء العلبة الكهربائية على اللوحة اجلانبية للوحدة اخلارجية‪.‬‬
‫‪2.2‬توصيل أسالك الدخل الكهربائي [)‪(R‬‏‪ L1‬و)‪(S‬‏‪ L2‬و)‪(T‬‏‪ ]L3‬بكل طرف مناسب [)‪(R‬‏‪ L1‬و)‪(S‬‏‪ L2‬و)‪(T‬‏‪ ]L3‬بالعلبة الكهربائية على الوحدة اخلارجية على‬
‫التوالي‪( .‬يقوم املستخدم بشراء أسالك الدخل الكهربائي على حدة‪).‬‬
‫‪3.3‬قم بتوصيل األسالك الكهربائية بكل طرف في الوحدة الداخلية والوحدة اخلارجية على التوالي‪.‬‬
‫الوحدة اخلارجية‬
‫علبة التحكم‬
‫الوحدة الداخلية‬
‫مفتاح سكيني أو‬
‫قاطع دائرة آلي‬
‫أرضي‬
‫‪ON‬‬
‫‪N‬‬
‫‪S‬‬
‫‪T‬‬
‫‪R‬‬
‫أرضي‬
‫أرضي‬
‫أرضي‬
‫سلك توصيل الوحدة‬
‫الداخلية والوحدة‬
‫اخلارجية‬
‫كبل التيار الكهربي‬
‫(يتم شراؤه على حدة)‬
‫السلسلة ✴‪AP55M1‬‬
‫استخدام ‪( ELCB‬قاطع دائرة كهربية للتسريب األرضي) ثالثي األقطاب‬
‫‪1.1‬قم فك غطاء العلبة الكهربائية املوجود باللوحة اجلانبية للوحدة اخلارجية‪.‬‬
‫‪2.2‬توصيل أسالك الدخل الكهربائي [)‪(R‬‏‪ L1‬و)‪(S‬‏‪ L2‬و)‪(T‬‏‪ ]L3‬بكل طرف مناسب [)‪(R‬‏‪ L1‬و)‪(S‬‏‪ L2‬و)‪(T‬‏‪ ]L3‬بالعلبة الكهربائية على الوحدة اخلارجية على‬
‫التوالي‪( .‬يقوم املستخدم بشراء أسالك الدخل الكهربائي على حدة‪).‬‬
‫‪3.3‬قم بتوصيل األسالك الكهربائية بكل طرف في الوحدة الداخلية والوحدة اخلارجية على التوالي‪.‬‬
‫الوحدة الداخلية‬
‫الوحدة اخلارجية‬
‫مفتاح سكيني أو‬
‫قاطع دائرة آلي‬
‫‪ON‬‬
‫‪N‬‬
‫‪T‬‬
‫‪R‬‬
‫‪S‬‬
‫قاطع‬
‫دائرة بال‬
‫مصهرات‬
‫(‪)NFB‬‬
‫أرضي‬
‫كبل التيار الكهربي‬
‫(يتم شراؤه على حدة)‬
‫أرضي‬
‫أرضي‬
‫سلك توصيل الوحدة الداخلية‬
‫والوحدة اخلارجية‬
‫‪35‬‬
‫‪2015-03-03 오후 4:39:47‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 35‬‬
‫أعمال التوصيل الكهربي‬
‫السلسلة ✴‪AP55M2‬‬
‫استخدام ‪( ELCB‬قاطع دائرة كهربية للتسريب األرضي) رباعي األقطاب‬
‫‪1.1‬فك غطاء العلبة الكهربائية املوجود باللوحة اجلانبية للوحدة اخلارجية‪.‬‬
‫‪2.2‬قم بتوصيل أسالك الدخل الكهربائي ])‪ [N، L3(T)، L2(S)، L1(R‬بكل طرف مناسب ])‪ [N، L3(T)، L2(S)، L1(R‬بالعلبة الكهربائية على الوحدة‬
‫اخلارجية على التوالي‪( .‬يقوم املستخدم بشراء أسالك الدخل الكهربائي على حدة‪).‬‬
‫‪3.3‬توصيل األسالك الكهربائية بكل طرف في الوحدة الداخلية والوحدة اخلارجية على التوالي‪.‬‬
‫الوحدة اخلارجية‬
‫علبة التحكم‬
‫الوحدة الداخلية‬
‫مفتاح سكيني أو‬
‫قاطع دائرة آلي‬
‫أرضي‬
‫‪ON‬‬
‫‪N‬‬
‫‪T‬‬
‫‪R‬‬
‫‪S‬‬
‫أرضي‬
‫أرضي‬
‫أرضي‬
‫سلك توصيل الوحدة‬
‫الداخلية والوحدة اخلارجية‬
‫كبل التيار الكهربي‬
‫(يتم شراؤه على حدة)‬
‫استخدام قاطع دائرة ‪ ELCB‬ثالثي األقطاب وقاطع دائرة ‪ ELCB‬ثنائي األقطاب‬
‫‪1.1‬قم بفك غطاء العلبة الكهربائية على اللوحة اجلانبية للوحدة اخلارجية‪.‬‬
‫املوصل ‪( A‬وصلة ‪ )R-L‬من الوحدة اخلارجية‪.‬‬
‫‪2.2‬افصل‬
‫ّ‬
‫‪3.3‬قم بتوصيل أسالك الدخل الكهربائي [)‪(R‬‏‪ L1‬و)‪(S‬‏‪ L2‬و)‪(T‬‏‪ ]L3‬بكل طرف مناسب [)‪(R‬‏‪ L1‬و)‪(S‬‏‪ L2‬و)‪(T‬‏‪ ]L3‬وأسالك الدخل (‪ )L، N‬بكل طرف (‪ N‬و‪)L‬‬
‫بالعلبة الكهربائية على الوحدة اخلارجية على التوالي‪( .‬يقوم املستخدم بشراء أسالك الدخل الكهربائي على حدة‪).‬‬
‫‪4.4‬توصيل األسالك الكهربائية بكل طرف في الوحدة الداخلية والوحدة اخلارجية على التوالي‪.‬‬
‫الوحدة اخلارجية‬
‫الوحدة الداخلية‬
‫مفتاح سكيني أو‬
‫قاطع دائرة آلي‬
‫قاطع‬
‫دائرة بال‬
‫مصهرات‬
‫(‪)NFB‬‬
‫أرضي‬
‫أرضي‬
‫أرضي‬
‫أرضي‬
‫كبل التيار الكهربي‬
‫(يتم شراؤه على حدة)‬
‫سلك توصيل الوحدة الداخلية‬
‫والوحدة اخلارجية‬
‫‪36‬‬
‫‪2015-03-03 오후 4:39:48‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 36‬‬
‫السلسلة ✴✴‪AF55GC1M‬‬
‫استخدام (‪ ELCB‬قاطعدائرةكهربيةللتسريباألرضي) ثنائياألقطاب‬
‫‪1.1‬فكغطاءالعلبةالكهربائيةاملوجودباللوحةاجلانبيةللوحدةاخلارجية‪.‬‬
‫‪2.2‬قمبتوصيألسالكالدخاللكهربائي [‪ L‬و‪ ]N‬بكلطرف [‪ L‬و‪ ]N‬بالعلبةالكهربائيةاملوجودةبالوحدةاخلارجيةعلىالتوالي‪) .‬يقوماملستخدمبشراءأسالكا‬
‫لدخاللكهربائيعلىحدة )‪.‬‬
‫‪3.3‬قمبتوصيالألسالكالكهربائيةبكلطرففيالوحدةالداخليةوالوحدةاخلارجيةعلىالتوالي‪.‬‬
‫الوحدة اخلارجية‬
‫‪N‬‬
‫‪L‬‬
‫الوحدة الداخلية‬
‫)‪1(L) 2(N) 3(C‬‬
‫)‪1(L) 2(N) 3(C‬‬
‫مفتاح سكيني أو‬
‫قاطع دائرة آلي‬
‫أرضي‬
‫أرضي‬
‫‪OFF‬‬
‫أرضي‬
‫أرضي‬
‫سلك توصيل الوحدة الداخلية‬
‫والوحدة اخلارجية‬
‫كبل التيار الكهربي‬
‫(يتم شراؤه على حدة)‬
‫السلسلة ✴✴‪AF55GP1M‬‬
‫استخدام (‪ ELCB‬قاطعدائرةكهربيةللتسريباألرضي) ثنائياألقطاب‬
‫‪1.1‬فكغطاءالعلبةالكهربائيةاملوجودباللوحةاجلانبيةللوحدةاخلارجية‪.‬‬
‫‪2.2‬قمبتوصيألسالكالدخاللكهربائي [‪ L‬و‪ ]N‬بكلطرف [‪ L‬و‪ ]N‬بالعلبةالكهربائيةاملوجودةبالوحدةاخلارجيةعلىالتوالي‪) .‬يقوماملستخدمبشراءأسالكا‬
‫لدخاللكهربائيعلىحدة )‪.‬‬
‫‪3.3‬قمبتوصيالألسالكالكهربائيةبكلطرففيالوحدةالداخليةوالوحدةاخلارجيةعلىالتوالي‪.‬‬
‫املوصل‬
‫ّ‬
‫الوحدة اخلارجية‬
‫‪N‬‬
‫‪L‬‬
‫)‪1(L) 2(N‬‬
‫‪F1 F2‬‬
‫املوصل‬
‫ّ‬
‫الوحدة الداخلية‬
‫)‪F1 F2 1(L) 2(N‬‬
‫مفتاح سكيني أو‬
‫قاطع دائرة آلي‬
‫أرضي‬
‫أرضي‬
‫‪OFF‬‬
‫أرضي‬
‫كبل التيار الكهربي‬
‫(يتم شراؤه على حدة)‬
‫سلك توصيل الوحدة الداخلية‬
‫والوحدة اخلارجية‬
‫‪37‬‬
‫‪2015-03-03 오후 4:39:50‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 37‬‬
‫أعمال التوصيل الكهربي‬
‫األسالك الكهربائية‬
‫‪e‬قم بتوصيل السلك بلوحة أطراف التوصيل ‪ N‬و‪ L‬لكبل التيار الكهربي بالوحدة اخلارجية‪ .‬وعند القيام بذلك‪ ،‬انزع القشرة اخلارجية لطرف سلك‬
‫التيار الكهربائي مبقدار ‪ 5‬مم تقري ًبا‪ ،‬واضغط السلك على طرف احللقة لتثبيته‪.‬‬
‫ ‪-‬تأكد من تركيب مصدر تزويد طاقة حصري‪( .‬فإذا استخدمت العديد من التوصيالت‪ ،‬فهناك خطر بحدوث صدمة كهربية أو نشوب حريق‪).‬‬‫ ‪-‬إذا مت اختيار مصدر تزويد الطاقة اخلارجي‪ ،‬فقم بتركيب قاطع الدائرة (‪( .)ELCB‬يتم شراؤه على حدة)‬‫ ‪-‬تأكد من توصيل سلك التأريض‪.‬‬‫ ‪-‬تأكد من ربط املسمار (على طرف التوصيل) بقوة وإحكام في نطاق عزم الربط املقدر‪.‬‬‫ ‪-‬يجب تركيب اجلهاز طبقً ا للوائح األسالك الوطنية اخلاصة بالتركيب (‪.)2007:2002 SASO‬‬‫‪- -‬يجب تضمني وسائل الفصل في األسالك الثابتة طبقً ا لقواعد األسالك‪.‬‬
‫توصيل طرف التيار الكهربي‬
‫‪e‬قم بتوصيل الكبالت بلوحة أطراف التوصيل باستخدام طرف احللقة املضغوطة‪.‬‬
‫‪e‬استخدم الكابالت املصنفة فقط وتأكد من تثبيتها بدون استخدام أية قوة خارجية على طرف التوصيل‪.‬‬
‫‪e‬قم بتوصيل الكبالت باستخدام مفك ومفتاح ربط ميكنهما ربط املسامير بعزم الربط املقدر‪.‬‬
‫‪e‬تأكد من استخدام عزم الربط املناسب لتوصيل الكبالت‪ .‬وإذا لم يكن طرف التوصيل محكم التثبيت‪ ،‬فقد تنشأ حرارة قوسية ويسبب ذلك‬
‫نشوب حريق‪ ،‬وإذا لم يكن طرف التوصيل متصال ً بإحكام‪ ،‬فقد يتلف‪.‬‬
‫املسمار‬
‫عزم الربط (كجم ثقلي • سم)‬
‫‪ 3‬مللي‬
‫‪7.5~5.0‬‬
‫‪ 3.5‬مللي‬
‫‪12.0~8.0‬‬
‫‪ 4‬مللي‬
‫‪18.0~12.0‬‬
‫‪M5‬‬
‫‪30.0~20.0‬‬
‫‪M6‬‬
‫‪37.5~25.0‬‬
‫‪38‬‬
‫‪2015-03-03 오후 4:39:50‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 38‬‬
‫طريقة التركيب‬
‫الوحدة اخلارجية‬
‫عند استخدام مسمار التثبيت‬
‫قم بتثبيت الوحدة على أرضية مسطحة وصلبة باستخدام مسمار التثبيت‪.‬‬
‫(مسمار التثبيت‪ 4 × M10 :‬بُنط ‪ -‬يتم شراؤه على حدة)‬
‫أبعد ربط مسمار التثبيت‬
‫‪ 670‬مم‬
‫‪ 427‬مم‬
‫‪ 403‬مم‬
‫عند استخدام ال ِرجل املطاطية‬
‫ضع ال ِرجل املطاطية على رِجل الوحدة اخلارجية‪.‬‬
‫رِجل الوحدة اخلارجية‬
‫ال ِرجل املطاطية‬
‫‪39‬‬
‫‪2015-03-03 오후 4:39:51‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 39‬‬
‫طريقة التركيب‬
‫إجراءات التركيب‬
‫‪1.1‬ميكن توصيل مواسير هذه الوحدة باجلانب األمين واأليسر واخللفي‪.‬‬
‫ ‪-‬عندما تطرق على املنطقة اخلاصة بتوصيل املواسير مبطرقة برفق‪ ،‬يتم ثقب فتحة‪.‬‬‫فتحات توصيل املواسير‬
‫(‪ 4‬بُنط)‬
‫غطاء املواسير‬
‫الواقي‬
‫خرطوم‬
‫التصريف‬
‫غطاء املواسير‬
‫الواقي‬
‫املواسير‬
‫املواسير‬
‫خرطوم التصريف‬
‫عندما تكون الفتحة املوجودة باحلائط أعلى من فتحة توصيل‬
‫املواسير‪.‬‬
‫عندما تكون الفتحة املوجودة باحلائط أدنى من فتحة‬
‫توصيل املواسير‪.‬‬
‫‪2.2‬افتح اللوحة األمامية وافصلها عن الوحدة‪.‬‬
‫ ‪-‬وانتبه إلى خطوط التيار املتصلة بلوحة التحكم عند فكها‪.‬‬‫‪3.3‬قم بثني ماسورة التوصيل إلى الطول ملناسب باستخدام مكنة ثني نابضية‪.‬‬
‫ ‪-‬طول املاسورة املسموح به‪ :‬احلد األقصى ‪ 25‬م‬‫ ‪-‬مسافة الهبوط املسموح بها للماسورة‪ :‬احلد األقصى ‪ 15‬م‬‫ ‪-‬يجب عدم عمل أكثر من عشر نقاط ثني على املاسورة‬‫ ❋عندما يكون طول املاسورة أكبر من طول املاسورة القياسي البالغ ‪ 5‬م‪ ،‬أضف املبرد (‪ )R22‬البالغ ‪ 30‬جم لكل متر إضافي‪.‬‬
‫في حالة إطالة املاسورة‪ ،‬ينخفض أداء الوحدة‪ ،‬ويقل عمر اخلدمة‪ .‬ولذلك‪ ،‬ينبغي أن يكون طول املاسورة قصيرًا قدر اإلمكان (أقل من ‪ 25‬م)‪.‬‬
‫تنبيه‬
‫الوحدة الداخلية‬
‫الوحدة الداخلية‬
‫الوحدة‬
‫اخلارجية‬
‫تثبيت املاسورة‬
‫أقل من ‪ 6‬م‬
‫أقل من ‪ 10‬م‬
‫(كل ‪ 6‬م)‬
‫الوحدة‬
‫اخلارجية‬
‫الوحدة‬
‫اخلارجية‬
‫أقل من ‪ 10‬م‬
‫‪S-TRAP‬‬
‫تثبيت‬
‫املاسورة‬
‫الوحدة الداخلية‬
‫‪40‬‬
‫‪2015-03-03 오후 4:39:51‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 40‬‬
‫‪4.4‬قم بتركيب ماسورة الضغط العالي على ماسورة سائل املبادل احلراري‪ ،‬وماسورة الضغط املنخفض على ماسورة غاز املبادل احلراري على التوالي‬
‫باستخدام صمولة تفليج‪ ،‬مع توخي احلرص حتى ال يسبب ذلك أي تسريب للمبرد‪.‬‬
‫‪5.5‬تأكد من عزل املاسورة باستخدام مادة عزل مناسبة; انظر صفحة ‪42‬‬
‫‪6.6‬قم بتركيب خرطوم تصريف التمديد في فتحة توصيل التصريف بإحكام‪ ،‬ثم ث ّبتها باستخدام رباط كبلي أو شريط ملنع أي تسرب للمياه؛ انظر‬
‫صفحة ‪.43‬‬
‫‪7.7‬بعد إكمال التركيب‪ ،‬افحص منطقة التوصيل بحثًا عن أي تسرب للغاز‪.‬‬
‫‪8.8‬قم بلف شريط نهائي بعد اكتمال توصيالت أسالك ماسورة املبرد والوحدة ومواسير التصريف‪.‬‬
‫‪9.9‬قم بتثبيت املواسير وخرطوم التصريف باستخدام حامل مواسير الوحدة الداخلية‪.‬‬
‫منطقة فحص الوحدة‬
‫اخلارجية‬
‫منطقة فحص الوحدة الداخلية‬
‫حامل مواسير الوحدة الداخلية‬
‫‪41‬‬
‫‪2015-03-03 오후 4:39:52‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 41‬‬
‫طريقة التركيب‬
‫عمل ماسورة املبرِّد‬
‫عزل املواسير‬
‫‪e‬تأكد من عزل مواسير املبرِّد بشريط عازل‪ .‬إذا لم يتم عزل املاسورة‪ ،‬فقد يتكثف املاء‬
‫وتسقط بعض القطرات داخل الوحدة الداخلية‪.‬‬
‫شريط‬
‫‪e‬غلِّف مواسير املبرّد وخرطوم الصرف بشريط من الفينيل‪.‬‬
‫الفينيل‬
‫كبل توصيل الوحدة‬
‫‪e‬عند ثني املاسورة‪ ،‬حاول أن تُبقي نصف قطر اللفة كبيرًا (ما يزيد على ‪ 100‬مم) ملنع أي‬
‫الداخلية‪/‬اخلارجية‬
‫تشوه في املاسورة النحاسية‪.‬‬
‫‪e‬استخدم بولي إثيلني مطعم بالفوم أو فوم اإليثلني بروبيلني دايني مونومر (‪)EPDM‬‬
‫بسمك ‪ 7‬مم كعازل‪.‬‬
‫ُ‬
‫خرطوم‬
‫‪e‬إذا مت تركيب املاسورة في مكان تصل فيه نسبة الرطوبة إلى ‪( %80‬مثل تركيبها في‬
‫صرف‬
‫فوهة مبنى أو في الطابق السفلي أو على شاطئ البحر أو بالقرب من ينبوع حار أو‬
‫بسمك يزيد على ‪ 10‬مم‪.‬‬
‫بحيرات ‪...‬إلخ)‪ ،‬فاستخدم عازال ً ُ‬
‫‪e‬اعزل ماسورة الضغط العالي (ماسورة السائل)‪/‬ماسورة الضغط املنخفض (ماسورة الغاز)‪ ،‬ثم غلفها بشريط الفينيل‪.‬‬
‫‪e‬تأكد من عزل املاسورة بحيث ال تكون هناك أي فجوات أو شقوق‪ ،‬واستخدم مادة الصقة بني جزئي توصيل العازل ملنع دخول الرطوبة‪.‬‬
‫‪e‬توخ احلذر حتى ال يقل سمك العازل عند األجزاء املثنية من املواسير‪.‬‬
‫‪e‬استخدم عازال ً‬
‫السمك عندما يقل ُسمك العازل‪.‬‬
‫إضافيا لضمان مستوى ُ‬
‫ً‬
‫‪e‬عندما يتم تركيب حامل املاسورة‪ ،‬غلِّف العازل من نوع فوم البولي إيثلني اإلضافي (أكثر من ‪ 5‬مم) بعرض ‪ 3‬أضعاف احلامل‪( .‬ال تستخدم رابط‬
‫كبالت كحامل‪).‬‬
‫‬
‫عازل املاسورة‬
‫محبس الزيت‬
‫افحص القائمة التالية‪ ،‬وقم بتركيب محبس الزيت‪.‬‬
‫‪e‬قم بتركيب محبس الزيت فقط عندما تكون الوحدة اخلارجية أعلى من الوحدة الداخلية‪.‬‬
‫‪e‬وفقً ا لعملية التبريد‪ ،‬قم بتركيبها على ماسورة الغاز اجلانبية فقط‪.‬‬
‫‪e‬قم بتركيب محبس الزيت بني الوحدة اخلارجية ووصلة التفرع األولى فقط كل ‪ 10‬م‪.‬‬
‫‪e‬فيما يلي أنصاف أقطار االنحناء (نق) على محبس الزيت‪:‬‬
‫(الوحدة‪ :‬مم)‬
‫قطر املاسورة (ق)‬
‫نصف قطر االنحناء (نق)‬
‫‪12.70‬‬
‫‪ 25‬كيلوواط أو أكثر‬
‫‪15.88‬‬
‫‪ 32‬كيلوواط أو أكثر‬
‫‪19.05‬‬
‫‪ 38‬كيلوواط أو أكثر‬
‫‪22.23‬‬
‫‪ 41‬كيلوواط أو أكثر‬
‫‪25.40‬‬
‫‪ 51‬كيلوواط أو أكثر‬
‫‪28.60‬‬
‫‪ 57‬كيلوواط أو أكثر‬
‫‪31.75‬‬
‫‪e‬ارتفاع محبس الزيت (‪ :)H‬نق‪)H( 4‬‏ نق‪6‬‬
‫الوحدة اخلارجية‬
‫مصيدة الزيت‬
‫(ماسورة الغاز‬
‫اجلانبية‪ :‬قم بتركيبها‬
‫كل ‪ 10‬م)‬
‫قطع جزء من اجلزء‬
‫العازل‬
‫اجلزء العازل‬
‫وصلة التفرع‬
‫‪ 60‬كيلوواط أو أكثر‬
‫الوحدة الداخلية‬
‫‪42‬‬
‫‪2015-03-03 오후 4:39:52‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 42‬‬
‫توصيل مواسير املبرد‬
‫معاجلة التفليج‬
‫‪1.1‬اقطع املاسورة باستخدام أداة قطع املواسير‪.‬‬
‫مائل‬
‫مثقوب‬
‫خشن‬
‫‪2.2‬قم بإزالة األجزاء الرائشة واخلشنة من على حافة املاسورة‪.‬‬
‫ ‪-‬إذا لم يتم إزالة احلواف الرائشة بعد قطع املاسورة‪ ،‬يُحتمل تسرب غاز املبرد‪.‬‬‫ ‪-‬وفي حالة دخول مواد غريبة مثل احلواف في املاسورة‪ ،‬يُحتمل تعطل اجلهاز‪ .‬اجعل وجه املاسورة ألسفل‬‫عند القيام بالعمل‪.‬‬
‫املاسورة‬
‫موسع الثقوب‬
‫‪3.3‬أدخل صمولة التفليج في املاسورة‪ ،‬ثم قم بإجراء معاجلة التفليج‪.‬‬
‫سليم‬
‫تنبيه‬
‫منحدر‬
‫القطر اخلارجي ق (مم)‬
‫أ (مم)‬
‫‪ø9.52‬‬
‫‪1.8‬‬
‫‪ø19.05‬‬
‫‪2.2‬‬
‫سطح تالف‬
‫مكسور‬
‫سمك غير متساو‬
‫عند التركيب‪ ،‬تأكد من عد وجود تسريب‪ .‬وعند استعادة املبرد‪ ،‬قم بتأريض الضاغط أوال ً قبل فك ماسورة التوصيل‪ .‬أما إذا كانت ماسورة‬
‫املبرد غير موصلة بشكل سليم مع عمل الضاغط وصمام اخلدمة مفتوح‪ ،‬فإن املاسورة تسحب الهواء مما يجعل الضغط داخل دورة املبرد‬
‫مرتفعا بشكل غير عادي‪ .‬وهذا قد يؤدي إلى حدوث انفجار أو إصابة‪.‬‬
‫ً‬
‫‪43‬‬
‫‪2015-03-03 오후 4:39:53‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 43‬‬
‫طريقة التركيب‬
‫ثني املاسورة‬
‫‪1.1‬قم بثني املاسورة باستخدام مكنة الثني التي لها نصف قطر ثني محدد‪.‬‬
‫‪2.2‬تأكد من توخي احلرص الكامل في ثني املاسورة بنجاح من مرة واحدة‪ .‬فثني املاسورة‬
‫وفردها أكثر من مرتني يزيد من صعوبة عملية الثني بدرجة كبيرة‪.‬‬
‫النابض‬
‫‪3.3‬وميكنك استخدام النابض املركّب في ماسورة الغاز بدال ً من مكنة الثني لثني املاسورة‪.‬‬
‫‪4.4‬وعندما تقوم بثني املاسورة باستخدام النابض‪ ،‬أمسك املاسورة بكلتا يديك ملنع حدوث‬
‫أي تشويه‪ ،‬على أن يكون احلد األدنى لنصف قطر الثني أكبر من ‪ 100‬مم‪.‬‬
‫إحكام ربط أجزاء التوصيل‬
‫‪e‬قم مبحاذاة املواسير لكي يتم توصيلها وأحكم ربط صواميل التفليج يدويًا أوالً‪ ،‬ثم‬
‫اربطها مبفتاح ربط عزم وفقً ا للعزم اآلتي‪.‬‬
‫القطر اخلارجي (مم)‬
‫عزم الربط (كجم ثقلي • سم)‬
‫‪ø9.52‬‬
‫‪280~250‬‬
‫‪ø19.05‬‬
‫‪1210~990‬‬
‫‪e‬وميكنك جتنب تسرب الغاز عن طريق وضع زيت املبرد على جزء توصيل التفليج‪.‬‬
‫املاسورة‬
‫جزء توصيل التفليج‬
‫الصمولة‬
‫ثقب فتحة في احلائط‬
‫‪e‬اثقب لعمل فتحة بقطر من ‪ 60‬إلى ‪ 65‬مم‪ ،‬بحيث تكون بدرجة ميل (‪ 15‬درجة)‬
‫ألسفل قليالً‪.‬‬
‫‪e‬ينبغي إجراء الثقب على بُعد أقل من ‪ 150‬مم من األرضية املواجهة للوحدة اخلارجية‪.‬‬
‫ ❋إذا كانت الفتحة املوجودة باحلائط أعلى من ‪ 150‬مم من األرضية‪ ،‬فاستخدم فتحة خلرطوم‬
‫التصريف (‪ 35‬مم) من أجل توصيل خرطوم التصريف‪.‬‬
‫‪ 60‬مم‬
‫أقل من‬
‫‪ 150‬مم‬
‫فتحة خرطوم التصريف‬
‫‪ 720‬مم‬
‫‪44‬‬
‫‪2015-03-03 오후 4:39:53‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 44‬‬
‫خرطوم التصريف‬
‫‪1.1‬قم بتوصيل خرطوم التصريف عن طريق إدخال‬
‫خرطوم تصريف التمديد في فتحة توصيل‬
‫التصريف بإحكام‪.‬‬
‫‪2.2‬قم بعزل خرطوم تصريف التمديد‪ ،‬ثم قم بتثبيته‬
‫باستخدام رابط كبلي أو شريط‪.‬‬
‫مواد املواسير‬
‫كلوريد الفينيل (القطر الداخلي ‪ 13‬مم)‬
‫العزل‬
‫البولي إيثيلني الرغوي‬
‫خرطوم صرف‬
‫فتحة التصريف للماسورة‬
‫(بولي إثيلني)‬
‫اجلزء العازل (بولي إثيلني‬
‫مطاطي)‬
‫توصيل خرطوم الصرف‬
‫‪3.3‬قم بتوصيل خرطوم الصرف بالوحدة اخلارجية نظرًا لتكون املياه‬
‫أثناء عملية التدفئة أو إزالة الصقيع‪( .‬يجب شراء خرطوم صرف‬
‫الوحدة اخلارجية بشكل منفصل‪).‬‬
‫خرطوم التمديد‬
‫جزء توصيل اخلرطوم‬
‫سدادة الصرف‬
‫تنبيه‬
‫متجها ألسفل‪.‬‬
‫•ونظرًا ألن التصريف هو تصريف طبيعي‪ ،‬اجعل خرطوم التصريف‬
‫ً‬
‫•قم بتثبيت خرطوم التصريف بإحكام ملنع أي تسرب للماء‪.‬‬
‫•في حالة وجود أي جسم غريب في طبق التصريف‪ ،‬فقد يتسبب في انسداد ماسورة التصريف‪ .‬ولذلك‪ ،‬احرص على التخلص من األجسام‬
‫الغريبة املوجودة بالداخل بعد التركيب‪.‬‬
‫•ال تقم بتمديد خرطوم التصريف‪.‬‬
‫تثبيت الوحدة الداخلية‬
‫‪e‬في حالة تركيب الوحدة الداخلية على مكان غير مستقر‪ ،‬قد تهتز أو تسقط‪ .‬وللحول دون وقوع هذه احلوادث‪ ،‬يجب عليك تثبيت اجلزء العلوي من‬
‫الوحدة الداخلية بإحكام باستخدام كتائف التثبيت‪.‬‬
‫التركيب في احلائط‬
‫املثال ‪1‬‬
‫التركيب في الزاوية‬
‫املثال ‪2‬‬
‫‪45‬‬
‫‪2015-03-03 오후 4:39:54‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 45‬‬
‫التخلص من الهواء‬
‫ ❋تأكد من إغالق كل احملابس الصمامية‪.‬‬
‫‪e‬يجب التخلص من الهواء املوجود في الوحدة الداخلية واملاسورة‪ .‬تأكد من تفريغ اجلزء الداخلي ملاسورة التوصيل باستخدام مضخة التفريغ بعد‬
‫توصيل املواسير‪( .‬استخدم مضخة تفريغ كما هو موضح في الشكل‪ ).‬إذا ظل الهواء في مواسير املبرّد‪ ،‬فسيؤثر ذلك على الضاغط ويقلل من‬
‫قدرة التبريد‪ ،‬كما قد يؤدي إلى تعطل املكيف‪.‬‬
‫‪1.1‬قم بتوصيل كل ماسورة بالصمام املناسب على الوحدة اخلارجية وأحكم ربط صمولة التفليج‪.‬‬
‫‪2.2‬قم بتوصيل خرطوم التعبئة من جانب الضغط املنخفض للمقياس املتشعب بالصمام املغلف املشتمل على فتحة خدمة كما هو موضح في‬
‫الشكل‪.‬‬
‫‪3.3‬افتح صمام جانب الضغط املنخفض للمقياس املتشعب عكس اجتاه عقارب الساعة‪.‬‬
‫‪4.4‬تخلص من الهواء من النظام باستخدام مضخة خوائية ملدة ‪ 10‬دقائق تقري ًبا‪.‬‬
‫ ‪-‬أغلق صمام جانب الضغط املنخفض للمقياس املتشعب في اجتاه عقارب الساعة‪.‬‬‫ ‪-‬أوقف تشغيل املضخة اخلوائية‪.‬‬‫ ‪-‬تأكد من أن تكون القراءة على مقياس الضغط ‪ )76cmHg-(0.1MPa-‬بعد ‪ 10‬دقائق تقري ًبا‪.‬‬‫ ‪-‬يُعتبر هذا اإلجراء في غاية األهمية لتجنب تسرب الغاز‪.‬‬‫ ‪-‬قم بفك خرطوم جانب الضغط املنخفض للمقياس املتشعب‪.‬‬‫‪5.5‬قم بضبط احملبس الصمامي لكال جانبي السائل والغاز من الصمام املغلف على وضع الفتح‪.‬‬
‫‪6.6‬قم بوضع الغطاء وغطاء الصمام اإلبري على الصمام (انظر الرسم التوضيحي أدناه)‪ ،‬وأحكم ربطهما بعزم قدره ‪183‬كجم ثقلي•سم باستخدام‬
‫مفتاح عزم‪.‬‬
‫‪7.7‬حتقق من عدم حدوث تسريب للغاز‪.‬‬
‫‪- -‬في هذا الوقت‪ ،‬حتقق بصفة خاصة من عدم تسريب الغاز من صواميل جذع الصمام ثالثي االجتاهات‪ ،‬ومن غطاء فتحة اخلدمة‪.‬‬
‫الوحدة اخلارجية‬
‫الوحدة الداخلية‬
‫جانب ماسورة‬
‫الغاز‬
‫‪B‬‬
‫جانب ماسورة السائل‬
‫صمام ثالثي االجتاهات‬
‫الوحدة اخلارجية‬
‫جانب ماسورة‬
‫السائل‬
‫‪A‬‬
‫صمام ثالثي االجتاهات‬
‫جانب ماسورة‬
‫الغاز‬
‫مضخة خوائية‬
‫صامولة تفليج‬
‫محبس صمامي‬
‫غطاء‬
‫غطاء الصمام‬
‫اإلبري‬
‫‪46‬‬
‫‪2015-03-03 오후 4:39:54‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 46‬‬
‫تعبئة املبرد‬
‫كيفية إضافة مبرّد‬
‫وصل املقياس املتشعب بصمام مرفق ماسورة الغاز اجلانبية‪.‬‬
‫‪ّ 1.1‬‬
‫‪2.2‬استخدم التشغيل التجريبي مع وضع ‪( cooling trial operation‬التشغيل التجريبي للتبريد)‪.‬‬
‫‪3.3‬استخدم التشغيل التجريبي ملدة أكبر من ‪ 10‬دقائق‪ ،‬ثم أضف املبرّد وفقً ا جلدول الضغط املوضح أدناه‪.‬‬
‫ ❋الغرض من جدول الضغط‪ :‬في حالة احلاجة إلى تعبئة كمية إضافية من املبرّد نتيجة حدوث تسرب في املبرّد أو بسبب إعادة التركيب‪ ،‬فأضف‬
‫كمية من املبرّد باالستعانة بجدول الضغط‪.‬‬
‫جدول الضغط لدرجات احلرارة‬
‫جدول الضغط لدرجات احلرارة‬
‫جدول الضغط لدرجات احلرارة‬
‫(✴✴‪)AF55GP1M✴✴✴N‬‬
‫(✴✴‪)AF55GC1M✴✴✴N‬‬
‫(✴✴✴‪)AP55M0AN‬‬
‫‪e‬عمليات التبريد‬
‫‪e‬عمليات التبريد‬
‫‪e‬عمليات التبريد‬
‫الضغط‬
‫(الضغط املنخفض)‬
‫[كيلو باسكال‪ ،‬جم]‬
‫درجة احلرارة‬
‫الداخلية‬
‫(درجة‬
‫مئوية)‬
‫درجة احلرارة اخلارجية‬
‫(درجة مئوية)‬
‫‪21‬‬
‫‪35‬‬
‫‪43‬‬
‫‪21‬‬
‫‪370‬‬
‫‪420‬‬
‫‪450‬‬
‫‪23‬‬
‫‪380‬‬
‫‪430‬‬
‫‪460‬‬
‫‪25‬‬
‫‪390‬‬
‫‪440‬‬
‫‪470‬‬
‫‪27‬‬
‫‪390‬‬
‫‪460‬‬
‫‪490‬‬
‫‪29‬‬
‫‪410‬‬
‫‪480‬‬
‫‪510‬‬
‫‪31‬‬
‫‪420‬‬
‫‪500‬‬
‫‪540‬‬
‫البيانات املُقاسة‬
‫درجة احلرارة‬
‫الداخلية‬
‫(درجة‬
‫مئوية)‬
‫درجة احلرارة اخلارجية‬
‫(درجة مئوية)‬
‫‪21‬‬
‫‪35‬‬
‫‪43‬‬
‫‪52‬‬
‫‪21‬‬
‫‪3.7‬‬
‫‪4.3‬‬
‫‪4.6‬‬
‫‪4.9‬‬
‫‪27‬‬
‫‪4.2‬‬
‫‪4.8‬‬
‫‪5.2‬‬
‫‪5.4‬‬
‫‪32‬‬
‫‪4.7‬‬
‫‪5.3‬‬
‫‪5.7‬‬
‫‪5.9‬‬
‫البيانات املُقاسة‬
‫درجة احلرارة‬
‫الداخلية‬
‫(درجة‬
‫مئوية)‬
‫درجة احلرارة اخلارجية‬
‫(درجة مئوية)‬
‫‪21‬‬
‫‪35‬‬
‫‪43‬‬
‫‪52‬‬
‫‪21‬‬
‫‪3.7‬‬
‫‪4.3‬‬
‫‪4.7‬‬
‫‪5.0‬‬
‫‪27‬‬
‫‪4.3‬‬
‫‪5.0‬‬
‫‪5.3‬‬
‫‪5.6‬‬
‫‪32‬‬
‫‪4.8‬‬
‫‪5.4‬‬
‫‪5.8‬‬
‫‪6.1‬‬
‫‪4.4‬حتقق من ثبات الضغط ملدة ‪ 10‬دقائق‪.‬‬
‫الوحدة اخلارجية‬
‫ماسورة الغاز‬
‫اجلانبية‬
‫ماسورة‬
‫السائل‬
‫اجلانبية‬
‫‪5.5‬بعد إضافة املبرّد‪ ،‬اربط صواميل الغطاء بإحكام‪.‬‬
‫تنبيه‬
‫دوما مبرد ‪ 22-R‬لتجنب تلف الوحدة أو حدوث انفجار‪.‬‬
‫•استخدم ً‬
‫•يجب احلفاظ على كمية املبرد عن طريق استخدام ميزان‪ .‬ال تستخدم مقياس ضغط (مانومتر) وال تعتمد على خبراتك‪.‬‬
‫‪47‬‬
‫‪2015-03-03 오후 4:39:54‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 47‬‬
‫عملية الفحص واالختبار‬
‫الفحص‬
‫‪e‬تأكد من فحص ما يلي مرة أخرى بعد إكمال التركيب‪.‬‬
‫‪1.1‬افحص منطقة توصيل املواسير بحثًا عن أي تسريب للغاز‪.‬‬
‫منطقة توصيل الوحدة اخلارجية‬
‫منطقة توصيل الوحدة‬
‫الداخلية‬
‫‪2.2‬هل خرطوم التصريف موصل بشكل سليم؟‬
‫‪3.3‬هل عزل املواسير في حالة جيدة؟‬
‫عازل املواسير (أكثر من ‪ 7‬مم من البولي‬
‫إيثيلني الرغوي أو رغاوي ‪)EPDM‬‬
‫‪ 3‬مم‬
‫‪0‬‬
‫عازل أجزاء توصيل املواسير (أكثر من ‪ 5‬مم من البولي‬
‫إيثيلني الرغوي)‬
‫‪4.4‬هل يتم التأريض بشكل سليم؟‬
‫أكثر من ‪ 30‬سم‬
‫‪48‬‬
‫‪2015-03-03 오후 4:39:56‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 48‬‬
‫عملية االختبار‬
‫‪e‬بعد الفحص‪ ،‬اقرأ إرشادات املالك بعناية‪ ،‬وقم بإجراء عملية اختبار‪ .‬ثم قم بتسليم الوحدة إلى العميل‪ .‬عند تسليم الوحدة‪ ،‬تأكد من قراءة‬
‫محتويات إرشادات املالك بعناية واتباعها‪).‬‬
‫‪e‬حتقق مما إذا كانت أسالك توصيل الوحدة الداخلية‪/‬اخلارجية موصلة بشكل سليم‪.‬‬
‫‪1.1‬قم بتشغيل مكيف الهواء واختر الوضع ‪( Cool‬تبريد)‪( .‬ال يتوفر االختبار إال في عملية التبريد فقط‪).‬‬
‫ ‪-‬حتقق مما إذا كان الهواء البارد يخرج من الوحدة الداخلية‪.‬‬‫ ‪-‬حتقق مما إذا كانت مروحة الوحدة اخلارجية تدور‪.‬‬‫‪2.2‬إذا لم تعمل الوحدتان كما هو موضح أعاله‪ ،‬فتحقق مما إذا كانت أسالك توصيل الوحدة الداخلية‪/‬اخلارجية موصلة بشكل سليم‪ .‬ينبغي توصيل‬
‫أسالك التوصيل بشكل سليم برقم طرف التوصيل الصحيح‪.‬‬
‫تنبيه‬
‫((‪(1‬حتقق مما إذا كان صمام اخلدمة مفتو ًحا قبل محاولة إجراء عملية‬
‫االختبار‪.‬‬
‫((‪(2‬تأكد من إجراء عملية االختبار بعد التركيب‪ .‬من السهل بدء‬
‫عملية االختبار في الشتاء إذا قمت بزيادة درجة حرارة املستشعر‬
‫إلى ‪ °23‬مئوية ~ ‪ °25‬مئوية عن طريق إمساك مستشعر درجة‬
‫احلرارة الداخلية‪( .‬عملية التبريد)‬
‫ ❋عندما تكون درجة احلرارة اخلارجية أقل من الصفر‪ ،‬فال تقم بإجراء‬
‫عملية االختبار ألكثر من ‪ 3‬دقائق‪ .‬وإال‪ ،‬فسوف يتلف الضاغط‪.‬‬
‫مستشعر درجة‬
‫احلرارة‬
‫إجراء الضخ الزائد (عند فك املنتج)‬
‫‪1.1‬قم بتشغيل مكيف الهواء واختر الوضع ‪( Cool‬تبريد) لتشغيل الضاغط ملدة ‪ 3‬دقائق‪.‬‬
‫‪2.2‬قم بتحرير أغطية الصمامات على جانبي الضغط املرتفع واملنخفض‪.‬‬
‫‪3.3‬استخدم مفتاح ربط على شكل حرف ‪ L‬إلغالق الصمام على جانب الضغط املرتفع‪.‬‬
‫‪4.4‬بعد دقيقتني تقري ًبا‪ ،‬أغلق الصمام على جانب الضغط املنخفض‪.‬‬
‫‪5.5‬قم بإيقاف تشغيل مكيف الهواء‪.‬‬
‫‪6.6‬افصل املواسير‪.‬‬
‫ ❋أثناءضخطرازاتسلسلة ✴✴‪ AF55GC1M‬و ✴✴‪AF55GP1M‬‬
‫ ‪-‬ميكنأنيتوقفالضاغطبسببتنشيطمفتاحالضغطاملنخفضأومفتاحالضغطاملرتفع‪.‬‬‫‪- -‬أغلقالصماماملوجودعلىجانبالضغطاملنخفضفيغضونثوانٍبعدتوقفالضاغط‪،‬وهذهالثوانيكافيةللضخ‪.‬‬
‫حتذير‬
‫الميكنكضبطاملفتاحالكهرومغناطيسيعلى (‪ ON‬تشغيل) الستعادةالتبريد‪.‬‬
‫‪49‬‬
‫‪2015-03-03 오후 4:39:57‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 49‬‬
‫دليل التغليف وإخراج محتويات العبوة‬
‫الوحدة الداخلية‬
‫البطانة العلوية ①‬
‫البطانة الوسطى ②‬
‫صندوق التغليف ③‬
‫الوحدة الداخلية ④‬
‫البطانة السفلية ⑤‬
‫‪e‬إجراء تغليف الوحدة كما هو موضح أدناه‬
‫‪1.1‬ضع الوحدة الداخلية ④ على البطانة السفلية⑤‪.‬‬
‫‪2.2‬قم بتجميع البطانة الوسطى ② للوحدة الداخلية④‪.‬‬
‫‪3.3‬ضع البطانة العلوية ① على الوحدة الداخلية④‪.‬‬
‫‪4.4‬ضع صندوق التغليف ③ من أعلى اجلهاز‪.‬‬
‫‪5.5‬أحكم إغالق صندوق التغليف ③‪.‬‬
‫‪e‬إجراء إخراج الوحدة من عبوتها كما هو موضح أدناه‬
‫‪ .1‬انزع صندوق التغليف ③ من على اجلهاز‪.‬‬
‫‪ .2‬أخرج البطانة العلوية ①‪.‬‬
‫‪ .3‬أخرج البطانة الوسطى ②‪.‬‬
‫‪ .4‬ارفع اجلهاز من على البطانة السفلية ⑤‪.‬‬
‫‪50‬‬
‫‪2015-03-03 오후 4:39:57‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 50‬‬
‫الوحدة اخلارجية‬
‫البطانة العلوية ⑤‬
‫الوحدة اخلارجية ④‬
‫‪ 4‬مسامير ③‬
‫صندوق التغليف ①‬
‫اللوحة اخلشبية ②‬
‫‪e‬إجراء تغليف الوحدة كما هو موضح أدناه‬
‫‪1.1‬قم بتثبيت الوحدة اخلارجية ④ واللوحة اخلشبية ② بواسطة ‪ 4‬مسامير ③‪.‬‬
‫‪2.2‬ضع البطانة العلوية ⑤ على الوحدة اخلارجية ④‪.‬‬
‫‪3.3‬ضع صندوق التغليف ① من أعلى اجلهاز‪.‬‬
‫‪4.4‬أحكم إغالق صندوق التغليف ①‪.‬‬
‫‪e‬إجراء إخراج الوحدة من عبوتها كما هو موضح أدناه‬
‫‪1.1‬انزع صندوق التغليف ① من على اجلهاز‪.‬‬
‫‪2.2‬أخرج البطانة العلوية ⑤‪.‬‬
‫‪3.3‬قم بفك املسامير األربعة ③ من اللوحة اخلشبية ② ثم ارفع اجلهاز‪.‬‬
‫‪51‬‬
‫‪2015-03-03 오후 4:39:58‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 51‬‬
‫كيفية توصيل كبالت التيار املمتدة‬
‫ ❋األدوات املطلوب جتهيزها (ينبغي أن يقوم فني تركيب بتجهيز الضاغط وشريط العزل‪).‬‬
‫األدوات‬
‫زردية تغضني‬
‫جلبة توصيل (مم)‬
‫شريط عزل‬
‫أنبوب تقليص (مم)‬
‫املواصفات‬
‫‪14-MH‬‬
‫‪(x ø7.0 20‬ارتفاع × قطر خارجي)‬
‫العرض ‪ 18‬مم‬
‫‪(50xØ8.0‬طول× قطر خارجي)‬
‫الشكل‬
‫‪1.1‬كما هو موضح في الشكل‪ ،‬انزع القشرة الواقية من مطاط‪/‬سلك كبل التيار‪.‬‬
‫‪- -‬انزع ‪ 20‬مم من قشرة السلك الواقية من األنبوب املعزول بالفعل‪.‬‬
‫(الوحدة ‪ :‬مم)‬
‫بعد نزع قشرة سلك األنبوب‪ ،‬يجب إدخال أنبوب تقليص‪.‬‬
‫‪20‬‬
‫تنبيه‬
‫كبل التيار )مقدم من جانبنا)‬
‫‪60‬‬
‫‪20‬‬
‫‪20‬‬
‫‪120‬‬
‫‪180‬‬
‫كبل تيار أنبوب السلك‬
‫‪20‬‬
‫‪2.2‬أدخل كال جانبي السلك الداخلي لكبل التيار في جلبة التوصيل‪.‬‬
‫جلبة توصيل‬
‫‪3.3‬باستخدام ضاغط‪ ،‬اضغط النقطتني واقلبهما ثم اضغط نقطتني أخريني في نفس‬
‫املكان‪.‬‬
‫ ‪-‬ينبغي أن يكون بُعد الضغط ‪.8.0‬‬‫‪- -‬بعد الضغط‪ ،‬اسحب كال جانبي السلك للتأكد من ضغطه بإحكام‪.‬‬
‫بُعد الضغط‬
‫اضغطه ‪ 4‬مرات‬
‫‪ 5‬مم‬
‫‪4.4‬قم بلف السلك بشريط العزل مرتني وضع أنبوب التقليص في منتصف شريط العزل‪.‬‬
‫‪5.5‬استخدم احلرارة على أنبوب التقليص لتقليصه‪.‬‬
‫شريط عزل‬
‫‪ 40‬مم‬
‫أنبوب تقليص‬
‫‪6.6‬بعد اكتمال تقليص األنبوب‪ ،‬قم بلفه بشريط العزل إلنهائه‪.‬‬
‫حتذير‬
‫شريط عزل‬
‫في حالة متديد السلك الكهربائي‪ ،‬يُرجى عدم استخدام مقبس ضغط دائري‪.‬‬
‫‪ -‬قد تؤدي توصيالت األسالك غير املكتملة إلى حدوث صدمة كهربية أو نشوب حريق‪.‬‬
‫‪52‬‬
‫‪2015-03-03 오후 4:39:58‬‬
‫‪PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 52‬‬
‫مذكرة‬
53
PAC MIRAGE HPCO-AR-PH_IBIM_05321A-01_AR.indd 53
2015-03-03 오후 4:39:58
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
