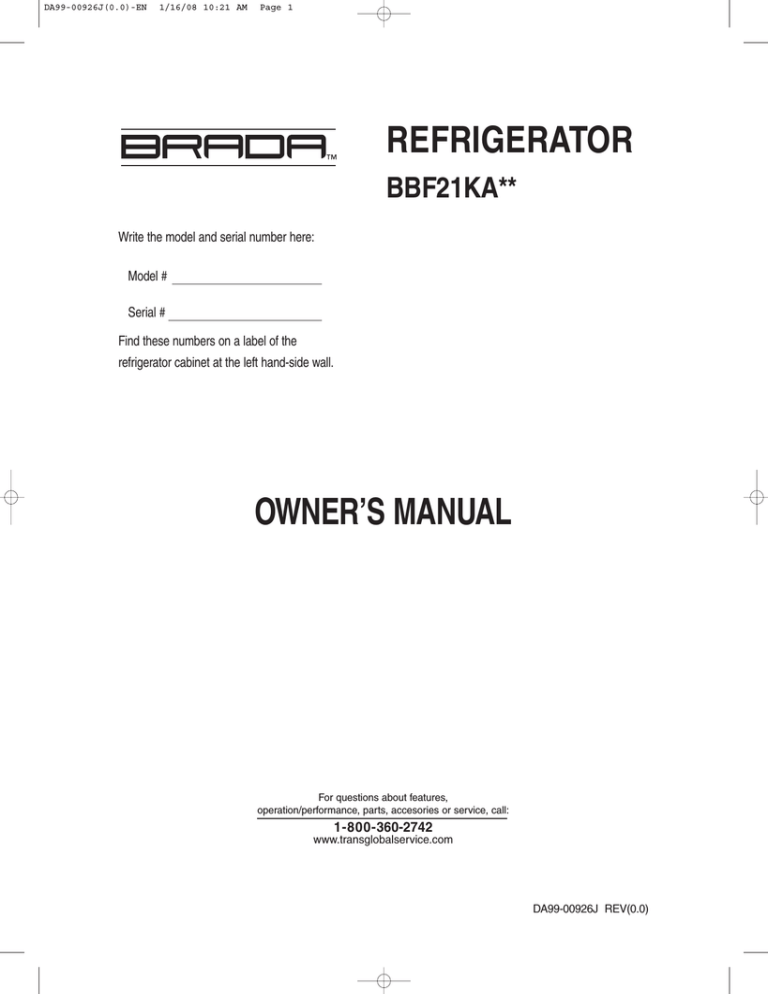

REFRIGERATOR
BBF21KA**
Write the model and serial number here:
Model #
Serial #
Find these numbers on a label of the
refrigerator cabinet at the left hand-side wall.
OWNER’S MANUAL
For questions about features,
operation/performance, parts, accesories or service, call:
1-800-360-2742
www.transglobalservice.com
DA99-00926J REV(0.0)
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 2
FEATURES
These operating instructions cover various models.
The characteristics of your appliance may differ
slightly from those described in this manual.
High-energy efficiency with twin cooling system
• Optimized power consumption with twin cooling
system.
Humidity controlled drawers
• This is suitable for storing dry or wrapped food
(e.g. fresh salads, vegetables and fruit).
Fridge at the top, drawer-type freezer at the
bottom
• The highly ergonomic humidity controlled drawers
are placed at the waist height for frequent use.
• The drawer-type freezer minimizes temperature
variations and stores food cleanly and conveniently.
Digital temperature control display
• The display shows all functions of the appliance,
allowing easy control.
• Fridge and freezer temperatures can be
adjusted separately.
Super Freeze
• Speeds up the freezing process in the freezer.
Super Cool
• Speeds up the cooling process in the fridge.
Door alarm
• When the refrigerator door is left open for more
than two minutes, a musical alarm is automatically
triggered. This feature helps you save electricity and
preserve stored foods as a reminder to close the
door.
CONTENTS
Automatic defrosting in fridge/freezer
FEATURES
WARNINGS / SAFETY PRECAUTIONS
INSTALLING THE FRIDGE / FREEZER
INSTALLATION OF THE REFRIGERATOR
PREPARING THE FRIDGE / FREEZER
VIEW OF YOUR FRIDGE / FREEZER
USING THE CONTROL FEATURES
CONTROLLING THE FREEZER AND
FRIDGE TEMPERATURES
STORING FOOD IN THE FRIDGE
OR FREEZER
ICE MAKER
REMOVING AND CLEANING ACCESSORIES
REPLACING INTERIOR LIGHTS
REVERSING THE DOOR SWING
PROBLEMS AND SOLUTIONS
USAGE PRECAUTIONS
2
2
3
5
5
7
7
8
9
10
11
12
13
14
19
19
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 3
WARNINGS / SAFETY PRECAUTIONS
To avoid any risk of personal injury, material damage or incorrect use of the appliance, be sure to observe the following
safety precautions. (After reading these owner’s instructions, please keep them in a safe place for reference.) Remember to
hand them over to any subsequent owner.
Indicates that a risk of personal
injury or material damage exists.
Indicates that a danger of death or
serious injury exists.
Warning
Caution
Warning
Warning
Do not plug several appliances into the same socket.
• This could cause overheating and the risk of fire.
Be sure to ground the appliance.
• Otherwise, it may cause material damage or electric shock.
Keep the power plug away from the rear of the
fridge/freezer.
• A damaged power plug may cause fire due to overheating.
If you wish to dispose of the fridge/freezer, throw it away
after removing the door or its seals.
• In this way, it is not possible for a child to remain trapped
inside it.
• Keep ventilation openings in the appliance enclosure or
mounting structure clear of obstruction.
• Do not use mechanical devices or any other means to
accelerate the defrosting process, other than those
recommended by the manufacturer.
• Do not damage the refrigerant circuit.
• Do not use electrical appliances inside the fridge/freezer,
unless they are of a type recommended by the
manufacturer.
Do not directly spray water inside or outside the
fridge/freezer.
• There is a risk of fire or electric shock.
Do not spray inflammable gas near the fridge/freezer.
• There is a risk of explosion or fire.
Do not bend the power cord excessively or place heavy
articles on it.
• This constitutes a fire hazard. If the power cord is
damaged, have it replaced immediately by the
manufacturer or its service agent.
The appliance must be positioned so that the plug is
accessible after installation.
Do not insert the power plug with wet hands.
• You may receive an electric shock.
The gases in the insulation material required special
disposal procedure.
Do not put a container filled with liquid on top of the
appliance.
• If the water spills on to any electrical parts, it may lead to
fire or electric shock.
Service warranty section
• Any changes or modifications performed by a 3rd party on
a finished product is not covered under Trans Global
Service warranty service
Do not install the fridge/freezer in a damp place, where
it may come into contact with water.
• Incorrect insulation of the electrical parts may cause an
electric shock or fire.
Safety Caution section
• Trans Global Service does not recommend 3rd party
modification, therefore Trans Global Service is not
responsible for safety issues that result from 3rd party
modifications.
Do not store volatile and inflammable substances in the
refrigerator.
• The storage of benzene, thinner, alcohol, ether, LP gas or
other such substances may cause an explosion.
Do not disassemble, repair or alter the appliance.
• It may cause fire or abnormal operation, which may lead to
injury.
Pull the power plug out of the socket before replacing
the interior light in the refrigerator.
• Otherwise, there is a risk of electric shock.
3
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 4
WARNINGS / SAFETY PRECAUTIONS
Caution
Do not store pharmaceutical products, scientific
materials or other temperature-sensitive products in the
refrigerator.
• Products that require strict temperature controls must not
be stored in the refrigerator.
Do not store too much food in the appliance.
• When you open the door, an item may fall out and cause
personal injury or material damage.
Do not put bottles or any kinds of glass in the freezer.
• The container may break and cause personal injury.
Do not touch any containers or food in the freezer with
wet hands.
• It may cause frostbite.
If the wall socket is loose, do not insert the power plug.
• It could be cause electric shock or fire.
Do not disconnect the power cord by pulling on it.
• You may disconnect a wire and cause a short circuit.
Remove any foreign matter or dust from the power plug
pins.
• Otherwise there is a risk of fire.
Do not store articles on top of the appliance.
• When you open or close the door, the articles may fall and
cause personal injury or material damage.
Do not insert your hand into the bottom area of the
appliance.
• Any sharp edges may cause personal injury.
Do not store pharmaceutical products, scientific
materials or other temperature-sensitive products in the
refrigerator.
• Products that require strict temperature controls must not
be stored in the refrigerator.
After unplugging the appliance, wait for at least five
minutes before plugging it in again to the wall socket.
• Abnormal operation of the freezer may cause material
damage.
If the appliance is not to be used for a long period of
time, pull out the power plug.
• Any deterioration in the insulation may cause fire.
Do not let a child hang from the door.
Do not allow children to climb, stand or hang on the
shelves in the refrigerator.
• They could damage the refrigerator and seriously injure
themselves.
Do not let children touch or play with the control panel
on the front of the appliance.
• Do not stand or lean on the base panel, pull-out parts,
doors etc..
• Repairs and maintenance of the appliance should only be
performed by a qualified technician. Incorrect repairs by an
unqualified person are a potential source of danger that
may have critical consequences for the user of the
appliance.
• Never put ice cubes or ice pops straight from the freezer
into your mouth. (The low temperature may cause “freezer
burns”.)
Allow an adequate space and install the fridge/freezer
on a firm, level floor.
• If the appliance is not level, there may be unusual noises
and poor cooling.
• Wait for at least one hour before plugging the appliance in.
Clean the fridge/freezer.
• Wipe and clean the appliance inside and outside with a
damp cloth and dry completely.
Do not place the equipment directly under the sunlight,
etc.
Plug the fridge/freezer into a wall socket used
exclusively by this appliance.
• This appliance must be properly grounded.
The refrigerator must be grounded.
• You must ground the refrigerator to prevent any power
leakages or electric shocks caused by current leakage
from the refrigerator.
Never use gas pipes, telephone lines or other potential
lightening rods as ground.
• Improper use of the ground plug can result in a risk of
electric shock. If it is necessary to use an extension cord,
use only a 3-wire extension cord that has a 3-blade ground
plug and a 3-slot receptacle that will accept the plug on the
appliance. The marked rating of the extension cord should
be AC 115V~120V, 10A, or more. If a grounding adapter is
used, make sure the receptacle box is fully grounded.
DANGER
Risk of child entrapment. Before you throw away
your old refrigerator or freezer
• Take off the doors
• Leave the shelves in places so that children may not easily
climb inside.
4
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 5
INSTALLING THE FRIDGE / FREEZER
Allow adequate space and install the
fridge/freezer on a firm, level floor.
• If the appliance is not level, there may be
unusual noises and poor cooling.
• Wait for at least one hour before plugging
the appliance in.
Plug the fridge/freezer into a wall
socket used exclusively by this
appliance.
• This appliance must be properly
grounded.
Clean the fridge/freezer.
• Wipe and clean the appliance inside and
outside with a damp cloth and dry completely.
Place the food in the fridge/freezer.
• It is recommended that you wait for the
appliance to cool for 2-3 hours before
storing food in it.
Warning
Use of a grounded socket exclusively for the appliance:
• If you are using a socket with a grounded terminal, you do not
require a separate grounding connection.
Use of a non-grounded socket:
• Connect the “grounding wire” to the copper plate and bury
it at a depth of at least 10 inches in the ground.
The appliance must be positioned so that the plug is
accessible after installation.
When installing the refrigerator, you should provide a
clearance of at least 2 inches at the back, top and 1 inch
from the sides of the refrigerator.
10 inch
Change of the door direction is possible.
• If you want to change the door direction, call 1-800-360-2742.
Note
If you want to connect the refrigerator to your water supply, call 1-800-360-2742.
INSTALLATION OF THE REFRIGERATOR
CHECKING THE DIMENSIONS OF YOUR ENTRANCE DOOR
Check the dimensions of your entrance door to determine whether the refrigerator can pass
through it.
BBF21
20.5
32.3
30.4
27
69.6
Model
Capacity (cu.ft)
Width(inch)
with door
Depth (inch)
without door
Height(inch)
5
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 6
INSTALLATION OF THE REFRIGERATOR
SELECTING THE LOCATION FOR THE REFRIGERATOR
• Select a location with easy access to the water supply. (in case of auto ice maker model)
• Select a location with enough space for the refrigerator.
• Select a location without direct exposure to sunlinght.
Allow sufficient space to circulate the air at the internal cooling system.
• When refrigerator has not enough space, the internal cooling system may not work correctly.
1 inch
1 inch
1/8 inch
Note
• Allow clearance to the right, left, back and top when installing the refrigerator.
This has the advantage of reducing power consumption.
• Do not install the refrigerator where the temperature will go below 50°F(10°C).
LEVELLING
If the front of the appliance is slightly higher than the rear, the door can be opened and closed easier.
The appliance tilts down to the right.
Turn the right adjusting leg in the direction of
the arrow with a flat head screwdriver until
the appliance is level.
The appliance tilts down to the left.
Turn the left adjusting leg in the direction of
the arrow with a flat head screwdriver until
the appliance is level.
6
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 7
PREPARING THE FRIDGE / FREEZER
To prepare your appliance for use and check that it is running correctly, take the following steps.
Install all shelves and compartments
removed during transport and place them in
the correct position.
The interior light of the appliance will light
up when the door is open.
This interior light will go out when the door
is closed
You are advised to clean the appliance and
accessories before switching the appliance
on for the first time to remove any dust that
accumulated during packing and shipping.
Please clean the water dispenser (select
Your appliance is operated by a compressor
which switches “on and off” to maintain the
internal temperature. When the compressor
is new, it requires running in for a period of
up to five months. During this period, it may
be slightly noisy. This is quite normal and
does not represent a fault.
models only) with an detergent, especially if
there is an odor.
Switch on the appliance for approximately 2
hours before loading it with frozen food for the
first time. Do not load with frozen food until the
freezer temperature is at least -18°C.
If you want to store frozen food as rapidly as
possible, set the temperature control to the
coldest temperature (-25°C) and let the
appliance operate for one hour.
The appliance is preset for normal operation.
We recommend temperatures of +3°C in the
refrigerator and -19°C in the freezer.
Store food once the temperature in the
refrigerator is sufficiently low. It takes a few
hours after starting the refrigerator to reach
the proper temperature.
If the appliance does not operate correctly,
check the electricity supply. If the problem
persists, contact your dealer.
VIEW OF YOUR FRIDGE / FREEZER
Refrigerator Light
Refrigerator
Multi-Purpose Door Bins
Refrigerator shelves
Deli Drawer
Humidity Controlled
Drawer
Bottle Bins
Twist Ice Maker and
Ice storage Bin
Freezer
Freezer Drawer
FREEZER LIGHT
7
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 8
USING THE CONTROL FEATURES
Child Lock button
When this button is pressed for 3sec.,
all functions are locked and can not be
modified.
Alarm Off
Press Alarm Off button to
stop door alarm.
Fridge Temperature button
Sets the fridge temperature.
Press this button repeatedly to change the
temperature in sequence between 7°C and
1°C
Freezer Temperature button
Sets the freezer temperature.
Press this button repeatedly to change the
temperature in sequence between
-14°C and -24°C.
Super Freeze button
Speeds up the freezing process in the freezer.
Super Cool button
Speeds up the cooling process in the fridge.
8
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 9
CONTROLLING THE FREEZER AND FRIDGE TEMPERATURES
Freezer
Refrigerator
• The freezer can be set to a temperature between
-14°C and -25°C.
• Press the FREEZER TEMP. button repeatedly until the desired
temperature is shown in the temperature display.
• The temperature display changes in sequence between
-14°C and -25°C. When the display reaches -14°C, it returns
to -25°C.
• After five seconds, the display reverts to the average freezer
temperature, which changes as the freezer reaches the new
temperature.
• The refrigerator can be set to a temperature between 7°C and
Temperature Display
Displays the current and selected freezer
temperatures.
Freezer Display
Indicates that you are setting the freezer
temperature or have opened the freezer door.
1°C.
• Press the REFRIGERATOR TEMP. button
repeatedly until the desired temperature is shown in the
temperature display.
• The temperature display changes in sequence and reverts to the
average temperature in the same way as the freezer.
Temperature Display
Displays the current and selected fridge temperatures.
Fridge Display
Indicates that you are setting the fridge
temperature or have opened the fridge door.
INDICATORS
Super Freeze
• This light goes on when you press the Super Freeze button.
• Press this button to quickly return the freezer to its set temperature.
• This feature is useful if the freezer door has been left open for a long time.
• Press this button again to cancel the Super Freeze mode.
• Press this button to make ice quicker.
Super Cool
• This light goes on when you press the Super Cool button.
• Press this button to quickly return the fridge to its set temperature.
• This feature is useful if the fridge door has been left open for a long time.
• Press this button again to cancel the Super Cool mode.
Temperature
display
• The temperatures displayed for the freezer and fridge are the actual temperatures
of each compartment.
• There may be a slight difference between the set temperature and the actual
temperature.
Alarm Off
• Press Alarm off button to stop door alarm.
• If you don’t want door alarm, press the Alarm Off button.
The “Alarm Off” indicator will turn on and door alarm is stopped.
9
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 10
STORING FOOD IN THE FRIDGE OR FREEZER
When storing food in the appliance, follow the
recommendations below.
• Allow warm food and beverages to cool down before
storing them in the appliance.
• Ensure that food is well-wrapped or covered before it is
stored. This will prevent food from dehydrating,
deteriorating in color or losing flavor and will help
maintain freshness. Fruits and vegetables do not need
to wrapped, provided that they are stored in the fridge
vegetable drawers.
Avoid wrapping the food with paper as it may cause
odors. We recommend plastic wrap or foil.
• Never let any oil or grease come into contact with the
plastic fittings or door seals, as these materials easily
become porous.
• Never store any explosive substances inside the
appliance. High-proof alcohol should only be stored
upright in tightly sealed containers.
• Please keep the space between the shelf and the rear
wall of the enclosed space of the cabinet a 1/2 inch
apart for air circulation.
A. Fridge
Transparent, unbreakable shelves
• Place food in storage containers and lay the items out at suitable
intervals.
• The storage shelf is made from an unbreakable, transparent material,
so that you can safely use it .
Humidity controlled drawers
• Fruit and Vegetables can be stored in these compartments.
• The drawers can be removed if you need more space to store fruit and
vegetables.
• To maintain high humidity, slide the humidity control lever to the
“HIGH” side.
Multi-purpose door guard and egg bin
• The fridge is the warmest in the front, at the top and in the door.
• You can store small packaged foods, like milk, yogurt and beverages
here.
Bottle door guard
• You can store small bottles, cartons of beer, milk and juice in the upper
area and large bottles and gallon cartons in the lower area.
10
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 11
STORING FOOD IN THE FRIDGE OR FREEZER
Upper freezer drawer
• Store packed frozen foods, like ice cream and bacon.
B. Freezer
Middle/lower freezer drawer
• Store fresh meat and fish or dried foods divided into
suitably sized portions.
Upper freezer drawer
Middle/lower freezer drawer
Wrapping food
Note
Pack the food in suitably sized portions for your household.
Vegetable and fruit portions should be no heavier than 2 pounds, while meat portions can be up to 5.5 lbs.
Smaller portions freeze quickly and the quality is better maintained when defrosting and preparing the food.
It is important to seal food in airtight bags or containers before freezing to prevent it from losing its taste or dehydrating.
Wrap the food, then press out any air and seal it airtight.
Suitable wrapping materials:
Plastic bags, cling-film, aluminium foil and freezer containers.
Unsuitable wrapping materials:
Wrapping paper, wax paper, cellophane, bin bags or used carrier bags.
These can cause odors.
Suitable sealing materials:
Rubber bands, plastic clips, string, freezer tape or similar.
Plastic film and bags may be heat-sealed using a special sealing iron or press.
Before placing a package in the freezer, it should be clearly labelled with the contents and the date of freezing.
Danger of explosion
• Glass bottles containing liquids that can freeze should never be stored in the freezer as the glass will explode.
Warning
ICE MAKER
Pull out the ice-cube trays.
Close the freezer door.
Fill trays up to the water
level mark (arrow).
Twist Ice System
Once the water has
become frozen, turn the
dials on the ice cube
trays to empty ice cubes
into the storage bin.
Put the ice-cube trays
back in position.
Danger of explosion
Warning
Note
• The coldest parts of the refrigerator are the rear panels and the lowest shelf. This is the best place to
store delicate food.
• Glass bottles containing liquids that can freeze should never be stored in the freezer as the glass will explode.
Making ice quickly
To speed up the time it takes to make ice, press the “POWER FREEZE” button to select the fast freeze function.
11
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 12
REMOVING AND CLEANING ACCESSORIES
Before cleaning the appliance, you must always switch it off and unplug it from the wall socket.
Do not use a steam cleaner. Hot steam could mar the surface of the appliance or the electrical components,
with a risk of electric shock.
Ice cube tray
• Place a hand in the lower groove, then pull the ice cube maker forward.
• Remove the ice cube trays and rinse them in water and dry completely.
Humidity controlled drawers
• Pull the high-humidity salad drawer out as far as it will go, then remove it by
lifting it slightly up and pulling it towards you.
• Wipe it with a damp cloth and then dry completely.
Door bins
• Hold the door bin in both hands, then remove it by lifting it up slightly and
pulling it towards you.
• Wash it in water and then dry completely.
Freezer drawers
• Holding the freezer drawer in both hands, pull it out as far as it will
go, then remove it by lifting it up slightly and pulling it towards you.
• Wipe it with a damp cloth and dry completely.
Transparent, unbreakable shelves
• Remove the shelf, clean it using water and detergent and then dry it
completely.
• When replacing the shelves, do not mix up the top, middle and
bottom shelves.
Rubber seal
• Clean the rubber seals with a damp cloth and detergent. Use a wooden
skewer wrapped in a small cloth to clean in the grooves.
12
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 13
REPLACING INTERIOR LIGHTS
FRIDGE LIGHT BULB
Warning
Always unplug the appliance from the power supply first before replacing the fridge light. Otherwise,
there is the danger of electric shock.
Unscrew the cover with a Philips-head screwdriver.
- Incandescent light
• Turn the interior light to remove and replace it with a new one.
• 40 watt light bulb with E26 base socket
Screw the cover back on.
FREEZER LIGHT BULB
Raise the hanging sill under the light bulb cover upward by pressing on it and pulling it towards you.
After removing the light bulb, replace it with a new bulb by turning it in the direction of the arrow.
• The new bulb's watt and voltage must be the same as stated on the type plate.
• 15 watt light bulb with E17 base socket
Insert the lower hanging sill after fitting the upper part of the light bulb cover.
Note
Replacement bulbs for both freezer and fridge are available from your local home
improvement or electronics store.
Use replacement bulb size E17, maximum 30 watt in refrigerator or 15 watt in freezer.
13
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 14
REVERSING THE DOOR SWING
Read these instructions completely and carefully
- IMPORTANT NOTES
Warning
Unplug the refrigerator from its electrical outlet.
Empty all door guards / racks.
1. If you want to change the door direction, call 1-800-360-2742.
2. Read the instructions carefully before starting.
3. Handle parts carefully to avoid scratching paint.
4. Set screws down by their related parts to avoid using them in the wrong places.
5. Provide a non-scratching work surface for the doors. (ex : blanket)
6. During door reversing, refrigerator should not be stained with oil.
- TOOLS YOU WILL NEED
Philips head screwdriver
7/16" inch wrench
- ADDITIONAL PARTS
Middle hinge
Screw
Compression
Fitting
Compression
Nut
- DISASSEMBLY OF THE FRIDGE DOOR
1. After removing the screw, disassemble the Upper
Right Hinge Cover.
3. With the 7/16 inch wrench, remove the four
bolts that hold the top of the refrigerator.
Hinge Cover
2. Disconnect electric wire on the top of the refrigerator.
4. Separate Hinge from electric wire as shown
below.
14
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 15
REVERSING THE DOOR SWING
5. Disassemble the fridge door by lifting it upward.
Be careful not to drop and scratch the fridge door.
Read these instructions completely and carefully
- ASSEMBLY OF THE FREEZER DOOR
8. After removing the screw, disassemble the
Hinge Cover(left) and the Hinge(right).
Hinge
Hinge Cover
- DISASSEMBLY OF THE FREEZER DOOR
9. Move the hardware found on the right side
of the cabinet to the left and vice-versa.
6. After removing the screw and two bolts,
disassemble Middle Hinge.
Middle Hinge
10. After removing the left and right side
screws, disassemble the Grommet, Door
Stopper and Middle Stopper from the
bottom right of the freezer-door.
7. Disassemble the Freezer Door by lifting it upward.
Be careful not to drop and scratch the Freezer
door.
Middle Stopper
Door Stopper
Grommet
15
DA99-00926J(0.0)-EN
1/16/08 10:21 AM
Page 16
REVERSING THE DOOR SWING
Read these instructions completely and carefully
11. Move the hardware found on the right side of the
door to the left and vice-versa.
14. Re-install parts in their opposing sides.
Assemble the Door S/W as it is. (Make sure
not to insert it upside down)
12. Disassemble the switch by gently prying from the
corner. Be careful not to scratch.
15. Assemble Freezer Door by fitting the lower
hinge into the hinge grommet hole. Be sure to
grease the washer.
Door switch
Washer
13. Disassemble the Door Cap, Sleeve and the
screws.
16. Fix the Alternate Middle Hinge into the door hole.
Alternate
Middle Hinge
Door Cap
Sleeve
16
DA99-00926J(0.0)-EN
1/16/08 10:22 AM
Page 17
REVERSING THE DOOR SWING
17. Reinstall the middle hinge on the left side of the
cabinet. (Use the left hinge supplied in
Refrigerator bottle bin) Don't forget to insert
washer with grease.
Read these instructions completely and carefully
20. Move the hardware from left side of door
to the right side and vice-versa.
Washer
21. Fit the fridge door into the middle hinge.
18. Confirm opening and closing of the door.
- ASSEMBLY OF THE FRIDGE DOOR
22. After removing the screw, disassemble the
Cabinet Hinge Cover. And disassemble the
Door Hinge Cover using adequate
tools.(Refer to the below picture)
19. After removing the screws, disassemble
the Door Stopper and Grommet.
Door Hinge Cover
Grommet
Cabinet Hinge Cover
Door Stopper
17
DA99-00926J(0.0)-EN
1/16/08 10:22 AM
Page 18
REVERSING THE DOOR SWING
Read these instructions completely and carefully
23. Place the Wire boot taken from the left connector
on the right connector.
26. Assemble the Cover Hinge with the
screws.
Cover Hinge
Wire boot
24. Re-install parts in their opposing sides.
Electric wires must be sealed in covers.
27. Finally, confirm opening and closing of the
fridge door.
25. After securing the top hinge with the screws,
connect the electric wire.
28. Make any necessary adjustments to
insure proper sealing of the doors.
18
DA99-00926J(0.0)-EN
1/16/08 10:22 AM
Page 19
PROBLEMS AND SOLUTIONS
The appliance is not operating at all or the
temperature is too high
The front corners and sides of the appliance are
warm and condensation starts to form
• Check that the power plug is correctly connected.
• Is the temperature control on the front panel correctly
set?
• Does the sun shine on the appliance or are there heat
sources nearby?
• Is the back of the appliance too close to the wall?
• Heat-proof pipes are installed in the front corners of
the appliance to prevent condensation from forming.
When the surrounding temperature rises, this may not
always be effective. However, this is not abnormal.
• In very humid weather, condensation may form on the
outer surface of the appliance when moisture in the air
comes into contact with the cool surface of the
appliance.
The food in the fridge is frozen
• Is the temperature control on the front panel set to the
coldest temperature 34°F?
• Is the surrounding temperature too low?
• Did you put food with a high water content in the
fridge?
You can hear a liquid bubbling in the appliance
• Please note that this noise is caused by the refrigerant
circuit and is not a problem.
There is a bad smell inside the appliance
There are unusual noises
• Do not wrap food with paper.
• Store foods covered and clean the cold inlet.
• Check that the appliance is installed on a stable,
leveled floor.
• Is the back of the appliance too close to the wall?
• Have any foreign objects fallen behind or under the
appliance?
• Is the noise coming from the compressor in the
appliance? Call 1-800-360-2742
• A ticking sound may be heard inside the appliance; this
is normal. This sound occurs when the various
accessories contract or expand.
There is a layer of frost on the surface of stored
food.
• Space the food out as much as possible to improve
ventilation.
• Is the door fully closed?
Condensation forms on the inside wall of the appliance
and around vegetables
• Food with a high water content is stored uncovered
with a high humidity level or the door has been left
open for a long time.
• Store the food with a cover or in sealed containers.
USAGE PRECAUTIONS
Store food with a high water content at the front of
a refrigerator shelf.
Tips
Do not store hot food in the appliance until it has
cooled.
• If you store cold food, you save on electricity and
improve refrigeration.
Power Saving Tips
• Install the appliance in a cool, dry room with adequate ventilation.
Ensure that it is not exposed to direct sunlight and never put it near a direct source of heat (radiator, for example).
• Never block any vents or grilles on the appliance.
• Allow warm food to cool down before placing it in the appliance.
• Put frozen food in the refrigerator to thaw.
You can then use the low temperatures of the frozen products to cool food in the refrigerator.
• Defrost the freezer when ice builds up. A thick coat of ice will impair the transfer of cold to the frozen products, thereby
increasing power consumption.
• Do not keep the door of the appliance open for too long when putting food in or taking food out.
The shorter time the door is opened, the less ice will form in the freezer.
• When freezing food or storing it in the freezer, place the food directly on the freezer elements in the top container.
19
DA99-00926J(0.0)-EN
1/16/08 10:22 AM
Page 20
CIRCUIT DIAGRAM
If you have any product-related questions or comments,
please call Trans Global Service at
1-800-360-2742,
or visit our website at
www.transglobalservice.com.
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 1
RÉFRIGÉRATEUR
BBF21KA**
Notez les numéros de modèle et de série ci-dessous :
Modèle
Numéro de série
Ces numéros sont indiqués sur l’étiquette
apposée sur la paroi gauche du réfrigérateur.
MODE D’EMPLOI
Pour toute question concernant le fonctionnement, les pièces,
les accessoires ou la réparation de l’appareil, appelez le :
1-800-360-2742
www.transglobalservice.com
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 2
FONCTIONS
Les instructions fournies s’appliquent à différents
modèles. Les caractéristiques de votre appareil
peuvent légèrement différer de celles indiquées dans
le présent manuel.
Double système de réfrigération économique
• Le double système de réfrigération permet de
réduire la consommation d’énergie.
Tiroirs à humidité contrôlée
• Ces tiroirs permettent de conserver des aliments
secs ou emballés (salades, fruits et légumes, par
exemple).
Disposition étudiée des compartiments
• Les tiroirs à humidité contrôlée, dont l’utilisation est
plus fréquente, sont placés à mi-hauteur.
• Le congélateur à tiroirs permet de réduire les
variations de température et de faciliter le
rangement des aliments.
Affichage numérique de la température
• Toutes les fonctions de l’appareil sont facilement
accessibles au moyen d’un panneau de
commandes équipé d’un afficheur numérique.
• Les températures du réfrigérateur et du congélateur
peuvent être réglées séparément.
Congélation rapide
• Cette fonction permet de congeler les aliments plus
rapidement.
Réfrigération rapide
• Cette fonction permet de refroidir les aliments plus
rapidement.
Alarme de porte ouverte
• Si la porte du réfrigérateur reste ouverte pendant
plus de deux minutes, un signal sonore retentit.
Cette fonction vous permet de réduire la
consommation d’énergie et de garantir la bonne
conservation des aliments.
TABLE DES MATIÈRES
FONCTIONS
AVERTISSEMENTS/CONSIGNES DE SÉCURITÉ
INSTALLATION DE L’APPAREIL
INSTALLATION DU RÉFRIGÉRATEUR
MISE EN ROUTE DE L’APPAREIL
PRÉSENTATION DE L’APPAREIL
PANNEAU DE COMMANDES
RÉGLAGE DE LA TEMPÉRATURE
DU CONGÉLATEURET DU RÉFRIGÉRATEUR
STOCKAGE DES ALIMENTS
FABRIQUE DE GLACE
DÉMONTAGE ET NETTOYAGE
DES ACCESSOIRES
REMPLACEMENT DES AMPOULES
MISE EN PLACE DE LA CHARNIÈRE RÉVERSIBLE
DÉPANNAGE
PRÉCAUTIONS D’EMPLOI
Dégivrage automatique du
réfrigérateur/congélateur
2
2
3
5
5
7
7
8
9
10
11
12
13
14
19
19
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 3
AVERTISSEMENTS/CONSIGNES DE SÉCURITÉ
Ces instructions ont pour but de prévenir l’utilisateur de l’appareil contre les risques de dommages matériels ou corporels.
Veillez à les respecter. (Veuillez conserver ce manuel pour toute référence ultérieure.) Si cet appareil devait changer de
propriétaire, veillez à lui remettre le présent mode d’emploi.
Danger
Indique un risque de blessure ou
de dommage matériel.
Indique un danger de mort ou de
blessure grave.
Attention
Danger
Danger
Ne branchez pas cet appareil sur une multiprise.
• Vous risqueriez de provoquer une surchauffe et un incendie.
Prévoyez un écart suffisant entre la prise murale et l’arrière de
l’appareil.
• Une prise endommagée peut surchauffer et provoquer un
incendie.
Ne pulvérisez pas d’eau à l’intérieur de l’appareil ou sur ses
parois externes.
• Vous risqueriez de vous électrocuter ou de provoquer un
incendie.
Ne pulvérisez pas de gaz inflammable à proximité de
l’appareil.
• Vous risqueriez de provoquer une explosion ou un incendie.
Ne courbez pas le cordon d’alimentation de façon excessive et
ne le placez pas sous des objets lourds.
• Vous risqueriez de provoquer un incendie. Si le cordon
d’alimentation est endommagé, faites-le immédiatement
remplacer par le fabricant ou le service après-vente.
Ne branchez pas l’appareil sur le secteur avec les mains
humides.
• Vous risqueriez de vous électrocuter.
Ne posez pas de récipient contenant du liquide sur l’appareil.
• Vous risqueriez de provoquer un incendie ou de vous électrocuter
en cas d’éclaboussure sur les composants électriques.
N’installez pas l’appareil dans une pièce humide présentant
des risques d’éclaboussures.
• En cas de problème d’isolation électrique, vous risqueriez de
vous électrocuter ou de provoquer un incendie.
Ne rangez pas de composants volatiles ou inflammables dans
l’appareil.
• Les produits volatiles (benzène, solvants, alcool, éther, GPL, etc.)
présentent un risque d’explosion.
Ne démontez pas, ne réparez pas et ne modifiez pas l’appareil
par vous-même.
• Vous risqueriez de provoquer un dysfonctionnement ou un
incendie et de vous blesser.
3
Débranchez l’appareil du secteur avant de remplacer les
ampoules d’éclairage.
• Vous risqueriez sinon de vous électrocuter.
Reliez l’appareil à la terre.
• Vous risqueriez sinon de vous électrocuter ou
d’endommager l’appareil.
Avant de mettre l’appareil au rebut, retirez les portes ou
les joints.
• Vous éviterez ainsi qu’un enfant reste coincé à l’intérieur.
• Vérifiez que les orifices de ventilation internes et externes
ne sont pas obstrués.
• N’utilisez pas d’appareils ou de procédés autres que ceux
préconisés par le fabricant pour dégivrer l’appareil.
• N’endommagez pas le circuit de réfrigération.
• N’utilisez pas d’appareils électriques à l’intérieur de
l’appareil, à l’exception de ceux préconisés par le fabricant.
L’appareil doit être installé de manière à ce que la prise
secteur soit facilement accessible. L’élimination des gaz
utilisés dans le système d’isolation fait l’objet d’une
procédure spéciale.
Section de la garantie de service
• Tous les changements ou modifications effectués par une
tierce personne à un produit fini ne sont pas couverts par
la garantie de Trans Global Service.
Sections précautions d'utilisations
• Trans Global Service ne recommande pas la modification
par une tierce personne, donc Trans Global Service n'est
pas responsable des problèmes de sécurité occasionnés
par les modifications faites par une tierce personne.
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 4
AVERTISSEMENTS/CONSIGNES DE SÉCURITÉ
Attention
Ne stockez pas trop d’aliments dans l’appareil.
• À l’ouverture de la porte, des aliments pourraient tomber et
occasionner des dommages matériels ou corporels.
Ne touchez de récipients ou d’aliments stockés au
congélateur avec les mains mouillées.
• Vous risqueriez de vous blesser.
Ne placez pas de récipients en verre dans le congélateur.
• Lorsque le contenu gèle, le récipient peut casser ou
provoquer des blessures corporelles.
Nettoyez les broches de la fiche d’alimentation.
• Vous éviterez ainsi tout risque d’incendie.
Ne glissez pas la main sous l’appareil.
• Vous risqueriez de vous couper.
Ne raccordez pas l’appareil au secteur si la prise murale
n’est pas correctement fixée.
• Vous risqueriez de vous électrocuter ou de provoquer un
incendie.
Lorsque l’appareil est débranché, attendez au moins
cinq minutes avant de le rebrancher.
• Tout dysfonctionnement du congélateur peut endommager
l’appareil.
Débranchez toujours l’appareil en tirant sur la fiche
d’alimentation et non sur câble.
• Vous risqueriez d’endommager le câblage et de provoquer
un court-circuit.
Si vous n’utilisez pas l’appareil pendant une période
prolongée, débranchez-le du secteur.
• Tout problème d’isolation peut entraîner un incendie.
Ne laissez pas les enfants manipuler le panneau de
commande.
• Ne vous appuyez pas sur l’appareil, les poignées ou les
portes.
• L’entretien et la réparation de l’appareil doivent être
effectués par un technicien qualifié. Toute intervention
d’une personne non qualifiée risque d’entraîner un
dysfonctionnement de l’appareil pouvant occasionner de
graves blessures à son utilisateur.
• Ne portez jamais de glaçons sortis du congélateur
directement à votre bouche. (vous risqueriez de vous
brûler.)
Ne posez pas d’objets en haut de l’appareil.
• À l’ouverture ou à la fermeture de la porte, ces objets
pourraient tomber et occasionner des dommages matériels
ou corporels.
Ne conservez pas de produits pharmaceutiques,
scientifiques ou sensibles aux variations de température
dans le réfrigérateur.
• Ce réfrigérateur n’est pas conçu pour la conservation de tels
produits.
Ne laissez pas les enfants jouer avec la porte. Ne laissez
pas les enfants jouer avec les clayettes du réfrigérateur.
• Ils risqueraient de se blesser gravement ou d’endommager
l’appareil.
N’installez pas cet appareil en plein soleil. Cet appareil
doit être relié à la terre.
• Une mise à la terre permet d’éviter toute fuite de courant
pouvant entraîner des risques d’électrocution.
Prévoyez un espace suffisant et installez l’appareil sur
une surface stable et horizontale.
• Si l’appareil n’est pas de niveau, le système de réfrigération
risque de ne pas fonctionner correctement.
• Une fois l’appareil en place, attendez une heure avant de le
brancher sur le secteur.
N’utilisez jamais de conduites de gaz, de lignes
téléphoniques ou de câbles de paratonnerre pour
effectuer la mise la terre.
• Une mise à la terre incorrecte peut entraîner des risques
d’électrocution. Si vous devez utiliser une rallonge,
choisissez un cordon à trois fils équipé d’une fiche à trois
lames ainsi que d’une prise femelle à trois fentes. Les
spécifications de ce cordon doivent être les suivantes :
115-120 V CA, 10 A (minimum). Si vous utilisez un
adaptateur de mise à la terre, assurez-vous que celui-ci
est correctement relié à la terre.
Nettoyez l’appareil régulièrement.
• Nettoyez l’intérieur et l’extérieur de l’appareil à l’aide d’un
chiffon humide et essuyez-les.
Ne branchez pas cet appareil sur une multiprise.
• Cet appareil doit être correctement relié à la terre.
DANGER
Risques pour les enfants Avant de vous débarrasser
de votre réfrigérateur ou congélateur usagé.
• Démontez les portes.
• Laissez les étagères à leur place afin d’empêcher les enfants
de grimper à l’intérieur de l’appareil.
4
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 5
INSTALLATION D E L’APPAREIL
Prévoyez un espace suffisant et installez
l’appareil sur une surface stable et horizontale.
• Si l’appareil n’est pas de niveau, le système de
réfrigération risque de ne pas fonctionner
correctement.
• Une fois l’appareil en place, attendez une heure
avant de le brancher sur le secteur.
Branchez le réfrigérateur/congélateur
sur une prise murale réservée
exclusivement à cet usage.
• Cet appareil doit être correctement relié à
la terre.
Nettoyez l’appareil régulièrement.
• Nettoyez l’intérieur et l’extérieur de l’appareil à
l’aide d’un chiffon humide et essuyez-les.
Rangez les aliments dans le
réfrigérateur/congélateur.
• Une fois l’appareil installé, il est conseillé
d’attendre qu’il refroidisse pendant 2 à
3 heures avant d’y ranger des aliments.
Attention
Branchement sur une prise reliée à la terre :
• Si vous utilisez une prise équipée d’une borne de masse, aucun
autre système de mise à la terre n’est nécessaire.
Branchement sur une prise non reliée à la terre :
• Reliez le "câble de mise à la terre” à une plaque en cuivre et
enterrez celle-ci dans le sol à une profondeur d’au moins
25 centimètres.
L’appareil doit être installé de manière à ce que la prise secteur
soit facilement accessible. Pendant l’installation, prévoyez un
espace d’au moins 5 centimètres derrière et au-dessus de
l’appareil, et de 3 centimètres de chaque côté.
Remarque
10 inch
La charnière peut être positionnée à gauche ou à droite la porte.
• Pour modifier la position de la charnière, appelez le 1-800-360-2742.
Si vous souhaitez relier votre réfrigérateur à une arrivée d’eau, appelez le 1-800-360-2742.
INSTALLATION DU RÉFRIGÉRATEUR
Vérification des dimensions de votre porte d’entrée
Vérifier les dimensions de votre porte d’entrée pour s’assurer que le réfrigérateur peut passer la porte.
BBF21
20.5
32.3
30.4
27
69.6
Modèle
Capacité (pieds cube)
Largeur (pouces)
porte y comprise
Profondeur
(pouces)
porte non comprise
Hauteur (pouces)
5
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 6
INSTALLATION DU RÉFRIGÉRATEUR
SELECTING THE LOCATION FOR THE REFRIGERATOR
• Sélectionnez un emplacement donnant un accès facile à l'alimentation en eau. (Dans le cas du modèle avec
machine à glaçons automatique).
• Sélectionnez un emplacement où il y ait suffisamment d'espace pour le réfrigérateur.
• Sélectionnez un emplacement où l’appareil ne soit pas exposé à la lumière directe du soleil.
Laisser suffisamment d’espace pour que la circulation d’air se fasse au système de refroidissement interne.
• Lorsque le réfrigérateur n’a pas suffisamment d’espace, le système de refroidissement interne ne fonc tionne pas
correctement.
1 pouce
1 pouce
1/8 pouce
Remarque
• Laisser suffisamment d’espace à gauche, à droite, derrière et au-dessus de votre réfrigérateur.
Cela contribue à réduire la consommation d’énergie.
• N'installez pas le réfrigérateur dans un endroit où la température puisse descendre au-dessous
de 50°F (10°C).
MISE À NIVEAU
Pour faciliter l’ouverture et la fermeture des portes, il est conseillé de légèrement incliner l’appareil vers l’arrière.
L’appareil est incliné vers la droite.
Réglez la hauteur du pied droit à l’aide d’un
tournevis plat.
L’appareil est incliné vers la gauche.
Réglez la hauteur du pied gauche à l’aide
d’un tournevis plat.
6
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 7
MISE EN ROUTE DE L’APPAREIL
Pour mettre votre réfrigérateur en route et vérifier qu’il fonctionne correctement, suivez les étapes ci-dessous :
Mettez les clayettes et les tiroirs en place.
L’éclairage intérieur s’allume lorsque vous
ouvrez la porte de l’appareil et s’éteint
lorsque vous la refermez.
Afin d’éliminer la poussière accumulée pendant
l’emballage et le transport, il est conseillé de
nettoyer l’appareil et ses accessoires avant de le
mettre en route. Nettoyez le distributeur d’eau
(selon les modèles) à l’aide de détergent
(notamment en cas de dégagement d’odeur).
Le système de réfrigération repose sur un
compresseur fonctionnant par intermittence
afin de maintenir la température interne. Si
ce compresseur est neuf, il nécessite un
rodage d’environ cinq mois pendant
lesquels il peut s’avérer légèrement
bruyant. Ceci est normal et ne constitue
pas un défaut de fabrication.
Mettez l’appareil sous tension et attendez environ
2 heures avant d’y ranger des aliments. Attendez
que la température du congélateur atteigne au
moins -18°C avant d’y ranger des aliments. Pour
permettre au congélateur de refroidir plus
rapidement, réglez la température sur le niveau le
plus bas (-25°C) et patientez pendant une heure.
Les réglages effectués en usine permettent à
l’appareil de fonctionner dans des conditions
normales. Les températures conseillées sont +3°C
pour le réfrigérateur et -19°C pour le congélateur.
Attendez que la température du réfrigérateur
soit suffisamment basse pour y ranger des
aliments. Le réfrigérateur atteint sa
température de fonctionnement optimale au
bout de quelques heures.
Si l’appareil ne fonctionne pas correctement,
vérifiez la source d’alimentation. Si le
problème persiste, contactez votre
revendeur.
PRÉSENTATION DE L’APPAREIL
Ampoule
Réfrigérateur
Balconnets
multifonctions
Clayettes
Tiroir
Porte-bouteilles
Tiroir à humidité
Contrôlée
Fabrique et réserve de
glace
Congélateur
Tiroir
Ampoule
7
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 8
PANNEAU DE COMMANDES
Verrouillage des touches
Maintenez cette touche enfoncée
pendant 3 secondes pour verrouiller le
panneau de commande.
Désactivation de l’alarme
Appuyez sur cette touche
pour arrêter l’alarme de porte.
Réglage de la température du réfrigérateur
Permet de régler la température du
réfrigérateur. Appuyez plusieurs fois sur
cette touche pour régler la température du
réfrigérateur dans une plage comprise entre
7°C et 1°C.
Réglage de la température du congélateur
Permet de régler la température du congélateur.
Appuyez plusieurs fois sur cette touche pour
régler la température du congélateur dans une
plage comprise entre -14°C et -24°C.
Refroidissement rapide
Permet d’accélérer le processus de refroidissement.
Congélation rapide
Permet d’accélérer le processus de congélation.
8
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 9
RÉGLAGE DE LA TEMPÉRATURE
Congélateur
Réfrigérateur
• La température du congélateur peut être réglée selon une plage
comprise entre -14°C et -25°C.
• Appuyez plusieurs fois sur la touche FREEZER TEMP. jusqu’à
ce que la température désirée s’affiche.
• Les différents niveaux de température s’affichent successivement
et se répètent lorsque vous atteignez le niveau le plus bas
(-14°C).
• Au bout de cinq secondes, la température actuelle du
congélateur s’affiche à nouveau et varie progressivement jusqu’à
ce que le réglage sélectionné soit atteint.
• La température du réfrigérateur peut être réglée selon une plage
comprise entre 7°C et 1°C.
• Appuyez plusieurs fois sur la touche FREEZER TEMP.
jusqu’à ce que la température désirée s’affiche.
• Les différents niveaux de température s’affichent
successivement. Une fois le réglage effectué, la température
actuelle du réfrigérateur apparaît à nouveau.
Affichage de la température
Affiche la température actuelle et le réglage
sélectionné pour le congélateur.
Voyant Freezer
S’allume lorsque vous réglez la température
ou que vous ouvrez la porte du congélateur.
Affichage de la température
Affiche la température actuelle et le réglage sélectionné
pour le réfrigérateur.
Voyant Fridge
S’allume lorsque vous réglez la température
ou que vous ouvrez la porte du réfrigérateur.
VOYANTS
Très Congelé
Très Froid
• Ce voyant s’allume lorsque vous appuyez sur la touche Super Freeze.
• Appuyez brièvement sur cette touche pour afficher le réglage de la température du
congélateur.
• Cette fonction s’avère utile si la porte du congélateur est restée ouverte pendant une période
prolongée.
• Appuyez une nouvelle fois sur cette touche pour annuler la fonction de congélation rapide.
• Appuyez sur cette touche pour obtenir des glaçons plus rapidement.
• Ce voyant s’allume lorsque vous appuyez sur la touche Super Cool.
• Appuyez brièvement sur cette touche pour afficher le réglage de la température du
réfrigérateur.
• Cette fonction s’avère utile si la porte du réfrigérateur est restée ouverte pendant une
période prolongée.
• Appuyez une nouvelle fois sur cette touche pour annuler la fonction de congélation
rapide.
Affichage de • Les températures affichées sont celles relevées dans chaque compartiment.
la température • Il peut y avoir un léger écart entre la température réglée et la température
effective.
Alarm
Désactivé
• Appuyez sur la touche Alarm Off pour arrêter l’alarme de porte.
• Pour désactiver l’alarme de porte, appuyez sur la touche Alarm Off.
Le voyant “Alarm Off” s’allume est l’alarme de porte est désactivée.
9
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 10
STOCKAGE DES ALIMENTS
Pour obtenir une conservation optimale de vos
aliments, suivez les conseils ci-dessous :
• Attendez que vos denrées chaudes (aliments ou
boissons) refroidissent avant de les mettre au
réfrigérateur.
• Emballez ou recouvrez correctement vos aliments avant
de les mettre au réfrigérateur. Ils se conserveront et
garderont leur fraîcheur plus longtemps. Il n’est pas
nécessaire d’emballer vos fruits et légumes si vous les
rangez dans les bacs prévus à cet effet.
Pour éviter la formation d’odeurs, n’utilisez pas de
papier pour emballer vos aliments. Choisissez plutôt un
film plastique ou une feuille d’aluminium.
• Évitez que les garnitures ou les joints de portes
n’entrent en contact avec un corps gras. Ils risqueraient
de se détériorer.
• Ne stockez pas de substances explosives dans cet
appareil. Les produits à haute teneur en alcool doivent
être rangés verticalement dans des récipients
hermétiquement fermés.
• Pour permettre une bonne ventilation, laissez un espace
suffisant (1 cm) entre les clayettes et la paroi arrière
interne de l’appareil.
A. Réfrigérateur
Clayettes incassables transparentes
• Rangez les aliments dans des récipients et disposez-les à
intervalles suffisants.
• Ces clayettes sont fabriquées à partir d’un matériau transparent
incassable et peuvent utilisées en toute sécurité.
Tiroirs à humidité contrôlée
• Ces tiroirs permettent de ranger les fruits et légumes.
• Vous pouvez retirer ces tiroirs pour gagner de l’espace de rangement.
• Pour obtenir un taux d’humidité maximal, sélectionnez la position
"HIGH”.
Balconnets multifonctions et casier à oeufs
• Les zones les plus chaudes du réfrigérateur sont situés à l’avant, en
partie haute et au niveau de la porte du compartiment.
• Ces balconnets permettent de ranger des aliments emballés de taille
réduite, tels que du lait, des yaourts ou des boissons.
Porte-bouteilles
• Le balconnet supérieur peut accueillir des petites bouteilles, des
briques de lait ou de jus de fruits. Le balconnet inférieur permet, quant
à lui, de ranger des bouteilles plus volumineuses.
10
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 11
STOCKAGE DES ALIMENTS
Tiroir supérieur
• Ce tiroir permet de ranger des aliments congelés
tels que de la glace.
Tiroirs central et inférieur
• Ces tiroirs permettent de ranger de la viande ou du
poisson ainsi que des aliments secs.
Emballage des aliments
Remarque
B. Congélateur
Tiroir supérieur
Tiroirs central et inférieur
Avant de ranger vos aliments, préparez des portions adaptées à votre consommation. Pour les fruits et légumes, les
portions ne devront pas excéder 1 kg. Pour la viande, elles devront être inférieures à 2,5 kg. Ceci permet de congeler
es aliments plus rapidement. En outre, ils seront plus faciles à décongeler et à préparer. Pour éviter toute
déshydratation et permettre aux aliments de conserver leur qualité gustative, il est vivement conseillé d’utiliser des
sacs ou des récipients hermétiques. Une fois les aliments placés dans un sac, évacuez l’air contenu dans celui-ci
avant de le refermer.
Emballages recommandés :
Sacs de congélation ou films plastique, aluminium ou récipients adéquats.
Emballages à éviter :
Papier, papier ciré, cellophane, sacs poubelle, sacs de supermarché. Ces types d’emballages peuvent entraîner la
formation d’odeurs.
Dispositifs de fermeture recommandés :
Élastiques, clips en plastique, ficelle. Certains appareils permettent de fermer hermétiquement les emballages
plastique par un processus de fusion à chaud.
Avant de ranger les aliments au congélateur, identifiez-les à l’aide d’étiquettes sur lesquelles vous noterez
également la date de congélation.
Risque d’explosion
• Ne placez pas de récipients en verre dans le congélateur. Ils risqueraient de casser.
Danger
FABRIQUE DE GLACE
Retirez le bac à glaçons.
Éjection des glaçons.
Remplissez le bac jusqu’à
la limite indiquée (flèche).
Remettez le bac en place.
Lorsque les glaçons
sont prêts, faites pivoter
le bouton pour éjecter
les glaçons dans la
réserve.
Fermez la porte du
congélateur.
Risque d’explosion
Danger
Remarque
• Les zones les plus froides du réfrigérateur sont situées au fond et en partie basse du compartiment. Vous pouvez y
stocker les aliments délicats.
• Ne placez pas de récipients en verre dans le congélateur. Ils risqueraient de casser.
Fabrication rapide de glaçons
Pour obtenir des glaçons plus rapidement, appuyez sur la touche POWER FREEZE pour enclencher la
fonction de congélation rapide.
11
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 12
DÉMONTAGE ET NETTOYAGE DES
ACCESSOIRES
Avant de nettoyer l’appareil, mettez-le hors tension et débranchez-le du secteur. N’utilisez pas de nettoyeur
à vapeur. La vapeur chaude risquerait d’endommager les parois ou les composants électriques de
l’appareil. Vous risqueriez également de vous électrocuter.
Bac à glaçons
• Maintenez le bac et tirez-le vers vous.
• Retirez le bac et nettoyez-le à l’eau, puis séchez-le.
Tiroirs à humidité contrôlée
• Amenez les tiroirs en butée, soulevez-les légèrement puis tirez-les vers vous.
• Nettoyez-les à l’aide d’un chiffon humide puis séchez-les.
Balconnets
• Maintenez le balconnet des deux mains, soulevez-le légèrement puis tirez-le vers
vous.
• Nettoyez le balconnet avec de l’eau et séchez-le.
Tiroirs du congélateur
• Maintenez les tiroirs des deux mains, amenez-les en butée, soulevez-les
légèrement puis tirez-les vers vous.
• Nettoyez-les à l’aide d’un chiffon humide puis séchez-les.
Clayettes
• Retirez la clayette, nettoyez-la avec de l’eau et du détergent puis séchez-la.
• Veillez à remettre chaque clayette à l’emplacement qui lui correspond.
Joint de porte
• Nettoyez les joints à l’aide d’un chiffon humide et de détergent. Pour nettoyer les
rainures, vous pouvez, par exemple, utiliser un coton-tige.
12
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 13
REMPLACEMENT DES AMPOULES
RÉFRIGÉRATEUR
Danger
Avant de remplacer une ampoule, débranchez toujours l’appareil du secteur. Vous risqueriez sinon de
vous électrocuter.
Dévissez le cache à l’aide d’un tournevis cruciforme.
- Ampoule à incandescence
• Dévissez l’ampoule et remplacez-la.
• Caractéristiques de l’ampoule : 40 W, douille E26.
Remettez le cache en place.
CONGÉLATEUR
Appuyez sur l’ergot situé sur le cache de l’ampoule et tirez-le vers vous.
Retirez l’ampoule et remplacez-la.
• Veuillez respecter les caractéristiques indiquées sur la plaque d’identification.
• Caractéristiques de l’ampoule : 15 W, douille E17.
Remettez le cache en place.
Remarque
Les ampoules de rechange pour le congélateur et le réfrigérateur peuvent être
achetées dans votre magasin de bricolage habituel.
Utilisez des ampoules de type E17 de 30 W maximum pour le réfrigérateur et 15 W
pour le congélateur.
13
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 14
MISE EN PLACE DE LA CHARNIÈRE RÉVERSIBLE
Veuillez lire attentivement les instructions ci-dessous
- REMARQUES IMPORTANTES
Débranchez l’appareil du secteur. Videz complètement les balconnets de la porte.
Danger
1. Pour modifier la position de la charnière, appelez le 1-800-360-2742.
2. Avant de commencer, lisez attentivement les instructions ci-dessous.
3. Manipulez les pièces avec précaution pour éviter de les rayer.
4. Gardez les vis à proximité des pièces qui leur sont associées pour éviter toute erreur de montage.
5. Utilisez une couverture sur laquelle vous poserez les portes pour éviter de les rayer.
6. Pendant l’opération, veillez à ce que la porte n’entre en contact avec aucun corps gras.
- OUTILS NÉCESSAIRES
Tournevis cruciforme
Clé 7/16”
- PIÈCES SUPPLÉMENTAIRES
Charnière centrale
Vis
Joint à
compression
Écrou à
compression
- DÉMONTAGE DE LA PORTE DU RÉFRIGÉRATEUR
1. Dévissez et retirez le capot de la charnière
supérieure.
3. À l’aide de la clé, retirez les boulons de
fixation de la charnière.
Hinge Cover
2. Débranchez les câbles.
4. Déconnectez les câbles de la charnière.
14
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 15
MISE EN PLACE DE LA CHARNIÈRE RÉVERSIBLE
Veuillez lire attentivement les instructions ci-dessous
- MONTAGE DE LA PORTE DU
CONGÉLATEUR
5. Retirez la porte en la soulevant légèrement.
Prenez soin de ne pas la laisser tomber et de ne
pas la rayer.
8. Retirez la vis, puis démontez le capot de la charnière
(gauche) ainsi que la charnière (droite).
Hinge
Hinge Cover
- DÉMONTAGE DE LA PORTE DU
CONGÉLATEUR
9. Placez le pivot du côté désiré.
6. Retirez les vis et les boulons, puis démontez la
charnière centrale.
Middle Hinge
7. Retirez la porte en la soulevant légèrement.
Prenez soin de ne pas la laisser tomber et de ne
pas la rayer.
10. Après avoir retiré les vis gauche et droite,
retirez la rondelle et les butées de la porte
du congélateur.
Middle Stopper
Door Stopper
Grommet
15
DA99-00926J(0.0)-FR
1/16/08 11:01 AM
Page 16
MISE EN PLACE DE LA CHARNIÈRE RÉVERSIBLE
Veuillez lire attentivement les instructions ci-dessous
11. Placez le pivot du côté désiré.
14. Remettez les pièces en place du côté désiré.
Remontez le commutateur de porte en vérifiant
l’orientation.
12. Démontez délicatement le commutateur en
le soulevant par un coin et en veillant à ne
pas rayer l’appareil.
15. Remontez la porte en insérant la charnière
inférieure dans la rondelle que vous aurez
préalablement graissée.
Door switch
Washer
16. Mettez la charnière centrale en place dans le
trou de la porte.
13. Retirez le cache, le manchon et les vis.
Alternate
Middle Hinge
Door Cap
Sleeve
16
DA99-00926J(0.0)-FR
1/16/08 11:03 AM
Page 17
MISE EN PLACE DE LA CHARNIÈRE RÉVERSIBLE
Veuillez lire attentivement les instructions ci-dessous
17. Remettez en place la charnière centrale du côté
gauche de l’appareil. (Utilisez la charnière gauche
fournie dans le porte-bouteilles du réfrigérateur.)
N’oubliez pas de placer une rondelle que vous
aurez préalablement graissée.
20. Placez le pivot du côté désiré.
Washer
18. Vérifiez que la porte s’ouvre et se ferme
correctement.
21. Posez la porte du réfrigérateur sur la charnière
centrale.
- MONTAGE DE LA PORTE DU
RÉFRIGÉRATEUR
22. Retirez la vis et démontez le capot de la
charnière. Démontez la charnière à l’aide des
outils adéquats (voir l’illustration ci-dessous).
19. Retirez les vis, la rondelle et la butée de
porte.
Door Hinge Cover
Grommet
Cabinet Hinge Cover
Door Stopper
17
DA99-00926J(0.0)-FR
1/16/08 11:03 AM
Page 18
MISE EN PLACE DE LA CHARNIÈRE RÉVERSIBLE
Veuillez lire attentivement les instructions ci-dessous
23. Débranchez le connecteur du faisceau de
gauche et rebranchez-le sur le faisceau de
droite.
26. Vissez le capot de la charnière.
Cover Hinge
Wire boot
24. Remettez les pièces en place du côté désiré.
Assurez-vous d’installer correctement les
câbles sous les capots des charnières.
27. Vérifiez que la porte s’ouvre et se ferme
correctement.
25. Après avoir vissé la charnière supérieure,
branchez le câble électrique.
28. Si les portes ne ferment pas correctement,
procédez aux réglages nécessaires.
18
DA99-00926J(0.0)-FR
1/16/08 11:03 AM
Page 19
DÉPANNAGE
L’appareil ne fonctionne pas ou la température est
trop élevée.
Les angles avant et les façades latérales de
l’appareil sont chauds et se couvrent de
condensation.
• L’appareil est-il correctement relié au secteur?
• Avez-vous correctement réglé la température?
• L’appareil est-il installé en plein soleil ou à proximité
d’une source de chaleur?
• L’arrière de l’appareil est-il placé trop près du mur?
• Des conduits calorifugés sont installés au niveau des
angles pour empêcher la formation de condensation.
Lorsque la température ambiante augmente, ce
système perd son efficacité. Cependant, ceci ne
constitue pas un dysfonctionnement.
• Par temps très humide, il est possible que de la
condensation se forme sur les parois de l’appareil.
Les aliments stockés dans le réfrigérateur sont
congelés.
• Avez-vous réglé la température sur son niveau le plus
bas (1°C)?
• La température ambiante est-elle trop basse?
• Avez-vous stocké des aliments à haute teneur en eau
dans le réfrigérateur?
L’appareil émet un bruit d’écoulement d’eau.
• Ce bruit est dû à la circulation du liquide réfrigérant
dans l’appareil. Ceci est normal.
De mauvaises odeurs se forment dans l’appareil.
L’appareil émet des bruits inhabituels.
• N’emballez pas vos aliments dans du papier.
• Emballez les aliments de façon hermétique et nettoyez
la bouche d’arrivée d’air froid.
• L’appareil est-il installé sur une surface stable et
horizontale?
• L’arrière de l’appareil est-il placé trop près du mur?
• Des objets se sont-ils glissés sous ou derrière
l’appareil?
• Le bruit provient-il du compresseur?
Appelez le 1-800-360-2742.
• L’appareil peut émettre des cliquetis. Ceci est normal.
Ces bruits sont dus à l’expansion ou la rétraction des
accessoires à l’intérieur de l’appareil.
Les aliments sont recouverts d’une couche de
givre.
• Espacez les aliments pour assurer une bonne
ventilation.
• La porte est-elle correctement fermée?
De la condensation se forme sur les parois internes
et à proximité des légumes.
• Avez-vous correctement emballé les aliments à haute
teneur en eau? La porte est-elle restée ouverte
pendant une période prolongée?
• Recouvrez les aliments ou placez-les dans des
contenants hermétiques.
PRÉCAUTIONS D’EMPLOI
Placez en façade les aliments à haute teneur en
eau.
Astuces
Attendez que vos aliments refroidissent avant de
les mettre au réfrigérateur.
• Vous réduirez la durée de réfrigération ainsi que la
consommation d’énergie.
Économie d’énergie
• Installez l’appareil dans une pièce fraîche, sèche et bien aérée.
Ne l’installez pas en plein soleil ou à proximité d’une source de chaleur (un radiateur, par exemple).
• Veillez à ce que les orifices et grilles de l’appareil ne soient pas obstrués.
• Attendez que vos aliments refroidissent avant de les mettre au réfrigérateur.
• Placez les aliments congelés dans le réfrigérateur pour les décongeler.
Ceci permet, en outre, d’améliorer la réfrigération des autres aliments.
• Retirez tout surplus de givre. Une épaisse couche de givre empêche la bonne congélation des aliments et augmente la
consommation électrique.
• Ne laissez pas les portes de l’appareil ouvertes de façon prolongée.
Vous éviterez ainsi la formation de givre dans le congélateur.
• Utilisez le tiroir supérieur du congélateur pour congeler les aliments.
19
DA99-00926J(0.0)-FR
1/16/08 11:03 AM
Page 20
SHÉMA DE MONTAGE
Si vous avez des questions ou des commentaires produit-apparentés,
s'il vous plaît Trans Global Service à
1-800-360-2742,
ou visite notre site web à
www.transglobalservice.com.
Download PDF

advertising
