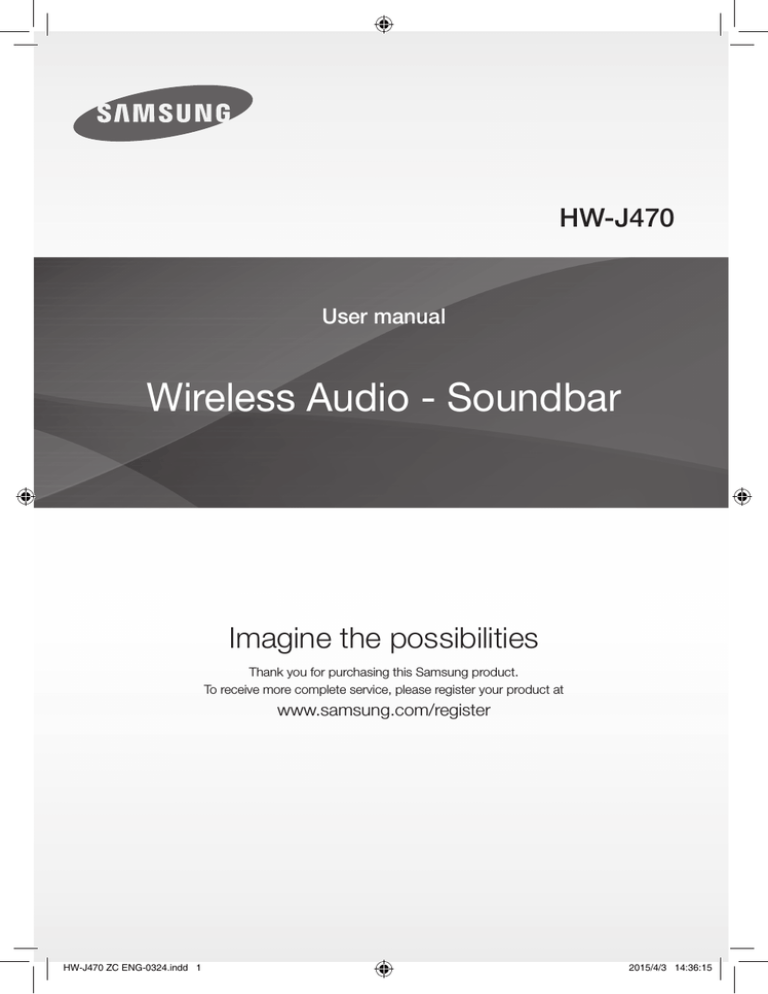

HW-J470
User manual
Wireless Audio - Soundbar
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register your product at
www.samsung.com/register
HW-J470 ZC ENG-0324.indd 1
2015/4/3 14:36:15
GETTING STARTED
FEATURES
TV SoundConnect
TV SoundConnect lets you listen to audio from your TV on your Soundbar via a Bluetooth connection and lets you
control the sound.
HDMI
HDMI transmits video and audio signals simultaneously, and provides a clearer picture.
The unit is also equipped with the ARC function which lets you listen to sound from your TV through the Soundbar via
an HDMI cable. This function is only available if you connect the unit to an ARC compliant TV.
Wireless Subwoofer/SWA-7000S Wireless Module
Samsung’s wireless module does away with cables running between the main unit and the subwoofer/SWA-7000S.
Instead,the subwoofer/SWA-7000S connects to a compact wireless module that communicates with the main unit.
Multi-function Remote Control
You can use the supplied remote control to control various operations with the simple press of a button.
USB Host Support
You can connect and play music files from external USB storage devices such as MP3 players, USB flash memory,
etc. using the Soundbar's USB HOST function.
Bluetooth Function
You can connect a Bluetooth device to the Soundbar and enjoy music with high quality stereo sound, all without wires!
Using the Samsung Audio Remote App
To control the product with your Smart Device via the Samsung Audio Remote app, download the Samsung Audio
Remote App by accessing the app through Google Play store.
LICENSES
Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby
Laboratories.
For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the
Symbol, & DTS and the Symbol together are registered trademarks, and DTS 2.0 Channel is a trademark of DTS, Inc.
© DTS, Inc. All Rights Reserved.
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered
trademarks of HDMI Licensing LLC in the United States and other countries.
2
HW-J470 ZC ENG-0324.indd 2
2015/4/3 14:36:15
SAFETY INFORMATION
GETTING STARTED
ENG
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
This symbol indicates “dangerous voltage” inside
the product that presents a risk of electric shock or
personal injury.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This symbol indicates important instructions
accompanying the product.
WARNING : To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a AC outlet with a protective grounding connection.
• To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains plug
shall be readily operable.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on the apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the power plug
must be easily and readily accessible at all times.
1) Read these instructions.
10)Protect the power cord from being walked on or pinched
particularly at plugs, convenience receptacles, and the
point where they exit from the apparatus.
2) Keep these Instructions.
3) Heed all warnings.
11)Only use attachment/accessories
specified by the manufacturer.
4) Follow all instructions.
5) Do not use this apparatus near water.
12)Use only with the cart, stand, tripod,
bracket, or table specified by the
manufacturer, or sold with the
apparatus. When a cart is used, use
caution when moving the cart/apparatus combination to
avoid injury from tip-over.
6) Clean only with dry cloth.
7) Do not block any ventilation openings. Install in
accordance with the manufacturer's instructions.
8) Do not install near any heat sources such as radiators,
heat registers, stoves, or other apparatus (including
amplifiers) that produce heat.
9) Do not defeat the safety purpose of the polarized or
grounding-type plug. A polarized plug has two blades with
one wider than the other. A grounding type plug has two
blades and a third grounding prong. The wide blade or the
third prong are provided for your safety. If the provided plug
does not fit into your outlet, consult an electrician for
replacement of the obsolete outlet.
13)Unplug this apparatus during lightning storms or when
unused for long periods of time.
14)Refer all servicing to qualified service personnel. Servicing
is required when the apparatus has been damaged in
any way, such as power-supply cord or plug is damaged,
liquid has been spilled or objects have fallen into the
apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been
dropped.
3
HW-J470 ZC ENG-0324.indd 3
2015/4/3 14:36:15
GETTING STARTED
PRECAUTIONS
2.7 inch
3.9 inch
3.9 inch
3.9 inch
Ensure that the AC power supply in your house complies with the power requirements listed on the identification
sticker located on the back of your product. Install your product horizontally, on a suitable base (furniture), with
enough space around it for ventilation 3~4 inches (7~10 cm). Make sure the ventilation slots are not covered. Do
not place the unit on amplifiers or other equipment which may become hot. This unit is designed for continuous
use. To fully turn off the unit, disconnect the AC plug from the wall outlet. Unplug the unit if you intend to leave it
unused for a long period of time.
During thunderstorms, disconnect the AC plug from
the wall outlet. Voltage peaks due to lightning could
damage the unit.
Do not expose the unit to direct sunlight or other heat
sources.
This could lead to overheating and cause the unit to
malfunction.
Protect the product from moisture (i.e. vases), and
excess heat (e.g. a fireplace) or equipment creating
strong magnetic or electric fields. Disconnect
the power cable from the AC supply if the unit
malfunctions. Your product is not intended for industrial
use. It is for personal use only.
Condensation may occur if your product has been
stored in cold temperatures. If transporting the unit
during the winter, wait approximately 2 hours until the
unit has reached room temperature before using.
The batteries used with this product contain chemicals
that are harmful to the environment . Do not dispose
of batteries in the general household trash. A warning
that batteries(battery pack or batteries installed)shall
not be exposed to excessive heat such as sunshine,
fire or the like. Do not short circuit, disassemble, or
overheat the batteries. Danger of explosion if battery
is incorrectly replaced. Replace only with the same or
equivalent type.
4
HW-J470 ZC ENG-0324.indd 4
2015/4/3 14:36:16
GETTING STARTED
2 GETTING STARTED
18FUNCTIONS
3
18
2Features
6
18
Safety Information
What’s Included
Top / Front Panel
9
Remote Control
8
21
Installing the Wall Mount
Installation Precautions
12
Installing the Bracket without Referring to the
Wall-Mount Installation Guide
13
Detaching the Soundbar from the Wall
Mounts
15
16
17
TV SoundConnect
24
Software Update
25Troubleshooting
26APPENDIX
26Specifications
14CONNECTIONS
14
Using the Samsung Audio Remote App
22
25TROUBLESHOOTING
11INSTALLATION
11
ARC (HDMI OUT)
23USB
Rear Panel
11
Input mode
19Bluetooth
7DESCRIPTIONS
7
ENG
CONTENTS
●● Figures and illustrations in this User Manual are
provided for reference only and may differ from
actual product appearance.
Connecting the Subwoofer and SWA7000S to the Main Unit
●● An administration fee may be charged if either
(a) an engineer is called out at your request and
there is no defect with the product (i.e. where
the user manual has not been read).
(b) you bring the unit to a repair centre and there is
no defect with the product (i.e. where the user
manual has not been read).
Connecting the Surround Speakers
Connecting an External Device using an
HDMI cable
Connecting an External Device using
Audio (analog) cable or Optical (digital)
cable
●● You will be informed of the administration fee
amount before a technician visits.
5
HW-J470 ZC ENG-0324.indd 5
2015/4/3 14:36:16
GETTING STARTED
WHAT’S INCLUDED
BEFORE READING THE USER’S MANUAL
Note the following terms before reading the user's manual.
++Icons used in this manual
Icon
Term
Caution
Note
Definition
Indicates a situation where a function does not operate or settings may be canceled.
Indicates tips or instructions on the page that help you operate a function.
++Safety Instructions and Troubleshooting
1) Be sure to familiarize yourself with the Safety Instructions before using this product. (See page 3)
2) If a problem occurs, check Troubleshooting. (See page 25)
Check for the supplied accessories shown below.
Remote Control /
Lithium Battery (3V : CR2032)
Power Cord : 3EA
DC Adapter
Optical Cable
(Wall Mount L: 1EA)
USB Cable
Holder-Screw 1: 2EA
User Manual
(Wall Mount R: 1EA)
Bracket-Wall Mount
Holder-Screw 2: 2EA
Wall Mount Guide
●● The appearance of the accessories may differ slightly from the illustrations above.
●● Use the dedicated USB cable to connect external USB devices to the unit.
++Speaker Components
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
ID SET
Surround Speaker : 2EA
HW-J470 ZC ENG-0324.indd 6
Subwoofer
Speaker Cable : 2EA
6
Wireless Receiver
Module (SWA-7000S)
2015/4/3 14:36:17
DESCRIPTIONS
DESCRIPTIONS
TOP / FRONT PANEL
Controls the volume level.
The numeric value of the volume level appears in
the front panel display.
(Power) Button
ENG
VOL. - / +
Turns the power on and off.
(Source) Button
Display
Selects the D.IN, AUX, HDMI, BT, TV,
or USB input.
Displays the current mode.
●● While the unit is powered on,
(Source) button
pressing the
for more than 3 seconds sets the
(Mute)
button to act as the
(Mute)
button. To cancel the
button setup, press the
(Source) button for more than 3
seconds again.
●● If there is no input from the product or
remote control for 25 seconds, the display
will dim automatically.
●● When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
●● If you want to enjoy sound only from the Soundbar, you must turn off the TV's speakers in the Audio Setup
menu of your TV. Refer to the owner's manual supplied with your TV.
7
HW-J470 ZC ENG-0324.indd 7
2015/4/3 14:36:18
DESCRIPTIONS
DESCRIPTIONS
REAR PANEL
HDMI IN
Inputs digital video and audio
signals simultaneously using an
HDMI cable. Use when
connecting a supported external
device.
HDMI OUT(TV)
OPTICAL IN
HDMI IN
Connect to the Analog output of
an external device.
AUX IN
AUX IN
(USB Port)
Connect USB devices such as
MP3 players here to play files on
the devices.
DC 24V (Power Supply In)
OPTICAL IN
Connect the DC power adaptor to
the power supply jack, and then
connect the AC power adaptor
plug to a wall outlet.
Connect to the digital (optical) output
of an external device.
HDMI OUT (TV)
Outputs digital video and audio
signals simultaneously using an
HDMI cable.
●● When disconnecting the power cable of the AC power adaptor from the wall outlet, pull the plug.
Do not pull the cable.
●● Do not connect this unit or other components to an AC outlet until all connections between components
are complete.
8
HW-J470 ZC ENG-0324.indd 8
2015/4/3 14:36:19
REMOTE CONTROL
DESCRIPTIONS
ENG
SOURCE
Press to select a source connected to the Soundbar.
Mute
You can turn the volume down to 0 with the push of a button.
Press again to restore the sound to the previous volume level.
Repeat
Press to set the Repeat function during music playback from a USB device.
OFF - REPEAT : Cancels Repeat Playback.
TRACK - REPEAT : Repeatedly play a track.
ALL - REPEAT : Repeatedly play all tracks.
RANDOM - REPEAT : Plays tracks in random order.
(A track that has already been played may be played again.)
Skip Forward
If there is more than one file on the device you are playing, and you press
the ] button, the next file is selected.
SOUND CONTROL
Press to select TREBLE, BASS, or AUDIO SYNC. Then, use the [,]
buttons to adjust the Treble, Bass volume from -6 to +6.
If the Soundbar is connected to a digital TV and the video appears out of sync
with the audio, press the SOUND CONTROL button to sync the audio with the
video. Use the [,] buttons to set the audio delay between
0 ms and 300 ms. In USB mode, TV mode, and BT mode, the Audio Sync
function may not available.
Press and hold the SOUND CONTROL button for about 5 seconds to adjust
the sound for each frequency band. 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz,
5KHz and 10KHz are selectable and each can be adjusted to a setting between
-6 and +6.
AUTO POWER
Auto Power Link: Synchronizes the Soundbar to a connected Digital Optical
source via the Digital Optical jack so it turns on automatically when you turn
on your TV.
(Auto Power Link : Default OFF, ON-Anynet+ / OFF-POWER LINK or
OFF-Anynet+ / ON-POWER LINK ). The Anynet+ function lets you control
the Soundbar with the remote from an Anynet+ compatible Samsung TV.
The Soundbar must be connected to the TV via an HDMI cable.
* Anynet+:Press the AUTO POWER button to turn the Anynet+ function
on or off.
●● Soundbar is a Samsung proprietary name.
●● Operate the TV using the TV's remote control.
9
HW-J470 ZC ENG-0324.indd 9
2015/4/3 14:36:19
AUT
Pres
cha
*A
S
ja
(S
DESCRIPTIONS
Power
Turns the Soundbar on and off.
Volume
Adjusts the volume level of the unit.
Play / Pause
Press the p button to pause a file temporarily.
Press the p button again to play the selected file.
Skip Back
If there is more than one file on the device you are playing, and you press
the [ button, the previous file is selected.
SURR. LEVEL
Press the SURR. LEVEL button. Then, use the [,] buttons to adjust
Surround Speaker volume from -6 to +6.
SURR. MODE
Press the SURR. MODE button on the remote to turn SURROUND SPEAKER
on and off. Each time the button is pressed, the selection changes as follows :
ON - SURROUND SPEAKER  OFF - SURROUND SPEAKER
Bluetooth POWER
Press the Bluetooth POWER button on the remote to turn the Bluetooth
POWER On function on and off.
See pages 20 and 22 for details.
WOOFER
You can control the woofer volume.
Press the Woofer button, and then press the [,] buttons to increase or
decrease the subwoofer volume. You can select SW (-12, -6,-5,-4,-3,-2,
-1,0,+1,+2,+3,+4,+5,+6).
INSTALLING THE BATTERY IN THE REMOTE CONTROL
1. Use a suitable coin to turn the
remote control's battery cover
counterclockwise to remove it
as shown in the figure above.
2. Insert a 3V lithium battery. Keep the
positive (+) pole facing up when inserting
the battery. Put the battery cover on and
align the '●' marks side by side as
shown in the figure above.
3. Use a suitable coin to
turn the remote control
battery cover clockwise
as far as it will go to fix it
in place.
10
HW-J470 ZC ENG-0324.indd 10
2015/4/3 14:36:19
INSTALLATION
INSTALLATION
INSTALLING THE WALL MOUNT
ENG
You can use the wall mount bracket to mount this unit on a wall.
INSTALLATION PRECAUTIONS
●● Install on a vertical wall only.
●● For the installation, avoid a location with high temperature or humidity, or a wall that cannot sustain the weight of
the set.
●● Check the strength of the wall. If the wall is not strong enough to support the unit, reinforce the wall or install the
unit on a different wall that can support the unit's weight.
●● Purchase and use the fixing screws or anchors appropriate for the kind of wall you have (plaster board, iron board,
wood, etc.). If possible, fix the support screws into wall studs.
●● Purchase wall mounting screws according to the type and thickness of the wall you will mount the Soundbar on.
--Diameter : M5
--Length: 1 3/8 inches or longer recommended.
●● Connect cables from the unit to external devices before you install it on the wall.
●● Make sure the unit is turned off and unplugged before you install it. Otherwise, it may cause an electric shock.
2 inches or more
1. Place the installation guide against the wall surface.
•The installation guide must be level.
•If the TV is mounted on the wall, install the Soundbar at least 2 inches (5 cm) below the TV.
2. Mark the location where the screws will go through on the wall, and then remove the installation guide. Next, drill
holes for the screws using an appropriately sized drill bit.
11
HW-J470 ZC ENG-0324.indd 11
2015/4/3 14:36:20
INSTALLATION
3. Fasten the wall mounts and screws to the marked locations.
•The left and right mounts are different shapes. Make sure to position them correctly.
Wall Mounting the SoundBar
4. Secure the two holder screws to the screw holes on the back of the Soundbar's main body, one on the left and
one on the right.
5. Set the holder screws on the back of the Soundbar into the grooves of the wall mounts. For safe installation, make
sure to push the holder screws all the way to the bottom of the grooves.
INSTALLING THE BRACKET WITHOUT REFERRING TO THE
WALL-MOUNT INSTALLATION GUIDE
2 inches or more
2 inches or more
6.3 inches
6.9 inches
Minimum 12.9 ~ 13.2 inches
12
HW-J470 ZC ENG-0324.indd 12
2015/4/3 14:36:20
INSTALLATION
1. Place Wall Mount L on the desired wall surface parallel to the floor as shown on the previous page. Mark the
location of the screw holes on the wall. Drill holes for the screws at the places you have marked.
3. Place Wall Mount R on the desired wall surface parallel to the floor and aligned with Wall Mount L as shown on
the previous page. Mark the location of the screw holes on the wall. Drill holes for the screws at the places you
have marked.
ENG
2. Match the screw holes on Wall Mount L to the screw holes on the wall, and then screw one screw through the hole
in its right end. Tighten the screw until it is firmly fixed to the wall.
4. Match the screw holes on Wall Mount R to the screw holes on the wall, and then screw one screw through the
hole in its right end. Tighten the screw until it is firmly fixed to the wall.
• If you are mounting the Wall Mounts beneath the TV, make sure to position the mounts 2 inches (5 cm) or more
inches below the TV and to align the mounts with the centre of the TV as shown on the previous page.
5. Insert screws through the remaining holes, and then tighten.
DETACHNING THE SOUNDBAR FROM
THE WALL MOUNTS
1. Pull the Soundbar upwards as shown in the figure to separate it from the wall mounts.
Detaching the Soundbar from the
Wall Mounts
●● Do not hang onto the installed unit and avoid striking or dropping the unit.
●● Secure the unit firmly to the wall so that it does not fall off. If the unit falls off, it may cause an injury or
damage the product.
●● When the unit is installed on a wall, please make sure that children do not pull any of the connecting
cables, as it may cause it to fall.
●● For the optimal performance of a wall mount installation, install the speaker system at least 2 inches (5 cm)
below the TV, if the TV is mounted on the wall.
●● For your safety, if you do not mount the unit on the wall, install it on a secure, flat surface where it is unlikely
to fall.
13
HW-J470 ZC ENG-0324.indd 13
2015/4/3 14:36:20
CONNECTIONS
CONNECTIONS
●● Do not connect the power cord of this product or your TV to a wall outlet until all connections between
components are complete.
●● Before moving or installing this product, be sure to turn off the power and disconnect the power cord.
CONNECTING THE SUBWOOFER AND SWA7000S TO THE MAIN UNIT
CONNECTING THE SUBWOOFER AND SWA-7000S AUTOMATICALLY
The linking IDs of the SWA-7000S wireless module and the subwoofer are preset at the factory. The subwoofer and
the SWA-7000S should link (connect wirelessly) to the main unit automatically when you turn on the main unit, the
subwoofer, and the SWA-7000s.
• When the subwoofer and SWA-7000S are completely connected, the blue LED Link indicators on the subwoofer
and the SWA-7000S stop blinking.
CONNECTING SUBWOOFER AND SWA-7000S MANUALLY
If the blue LED lights do not stop blinking when the main unit, subwoofer, and SWA-7000S are turned on, please reset
the linking ID by following the procedure below.
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
ID SET
1. Plug the power cords of the main unit, subwoofer, and SWA-7000S into an AC wall outlet.
2. Press the ID SET button on the back of the subwoofer and the SWA-7000S with a small, pointed object for 5
seconds.
•The STANDBY indicator turns off and the LINK indicator (Blue LED) blinks quickly.
3. While the main unit is powered off (in STANDBY mode), press and hold the
seconds.
(Mute) on the remote control for 5
4. The ID SET message appears on the Soundbar's display.
5. To finalize the link, turn the main unit’s power on while the blue LEDs on the subwoofer and the SWA-7000S are
blinking.
•The main unit, subwoofer, and SWA-7000S should now be linked (connected).
•The Link indicators (Blue LEDs) on the subwoofer and SWA-7000S should be glowing continuously. They
should not be blinking.
•If the Link Indicators are not solid blue, the linking process has failed. Turn off the main unit and start
again from Step 2.
14
HW-J470 ZC ENG-0324.indd 14
2015/4/3 14:36:21
CONNECTIONS
ENG
●● Before moving or installing the product, be sure to turn off the power and disconnect the power cord.
●● If the main unit is powered off, the wireless subwoofer will be in standby mode and the STANDBY LED on
the upper side will come on after the Link indicator (Blue LED) blinks for 30 seconds.
●● If you use a device that uses the same frequency (2.4GHz/5GHz) as the Soundbar near the Soundbar,
interference may cause some sound interruption.
●● The maximum transmission distance of the wireless signal between the main unit and the subwoofer and
the main unit and the SWA-7000S is about 32.8 ft, but may vary depending on your operating
environment. If a steel-concrete or metallic wall is between the main unit and the wireless subwoofer or the
main unit and the SWA-7000S, the system may not operate at all, because the wireless signal cannot
penetrate metal.
●● If the main unit doesn't make a wireless connection, follow steps 1-5 on the previous page to re-set the
connection between the main unit, the wireless subwoofer, and the SWA-7000S.
●● A wireless receiving antenna is built into the wireless subwoofer and the SWA-7000S. Keep the both units
away from water and moisture.
●● For optimal listening performance, make sure that the areas around the wireless subwoofer and
SWA-7000S are clear of any obstructions.
CONNECTING THE SURROUND
SPEAKERS
R
L
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
ID SET
Surround Speaker (L)
Wireless Receiver Module
Surround Speaker (R)
●● Place these speakers to the side of your listening position. If there isn't enough room, place these
speakers so they face each other. Position them about 2 to 3 feet above your ear, facing slightly
downward.
●● Surround speakers must be connected to the wireless receiver module.
●● Each speaker has a colored label on its back or underside. Each cable has a single colored band near its
end. Match the band on each cable to the speaker label by color, and then connect the cable to the
speaker.
15
HW-J470 ZC ENG-0324.indd 15
2015/4/3 14:36:21
CONNECTIONS
CONNECTING AN EXTERNAL DEVICE USING AN HDMI CABLE
HDMI is the standard digital interface for connecting to TVs, projectors, DVD players, Blu-ray players, set top boxes,
and more.
AUX IN
OPTICAL IN
HDMI prevents any degradation to the signal due to conversion to analog and maintains the video and audio
quality of the original digital source.
HDMI OUT(TV)
HDMI IN
HDMI IN
HDMI OUT (TV)
HDMI Cable
(not supplied)
HDMI Cable
(not supplied)
Digital Devices
HDMI IN
Connect an HDMI cable (not supplied) from the HDMI IN
jack on the back of the product to the HDMI OUT jack
on your digital device.
and
HDMI OUT (ARC)
The ARC function allows digital audio to output via the
HDMI OUT (ARC) port.
It can be enabled only when the Soundbar is connected
to a TV that supports the ARC function
HDMI OUT (TV)
●● Anynet+ must be turned on.
●● This function is not available if the HDMI cable
does not support ARC.
Connect an HDMI cable (not supplied) from the HDMI
OUT (TV) jack on the back of the product to the HDMI IN
jack on your TV.
●● HDMI is an interface that enables the digital
transmission of video and audio data with just
a single connector.
16
HW-J470 ZC ENG-0324.indd 16
2015/4/3 14:36:21
CONNECTIONS
AUX IN
OPTICAL IN
This unit comes equipped with one digital optical in jack and one analog audio in jack (Aux In), giving you two ways to
connect it to a TV.
ENG
CONNECTING AN EXTERNAL DEVICE USING AUDIO (ANALOG)
CABLE OR OPTICAL (DIGITAL) CABLE
HDMI OUT(TV)
HDMI IN
OPTICAL IN
AUX IN
or
AUDIO
OUT
OPTICAL
OUT
Audio Cable
Optical Cable
(Not supplied)
(supplied)
AUX IN
BD/ DVD player/
Set-top box/
Game console
●● Do not connect the power cord of this
product or your TV to the wall outlet until all
connections between components are
complete.
●● Before moving or installing this product, be
sure to turn off the power and disconnect the
power cord.
Connect AUX IN (Audio) on the main unit to the AUDIO
OUT jack of the TV or Source Device.
To use, change the function to AUX.
or
OPTICAL IN
Connect OPTICAL IN (Audio) on the main unit to the
OPTICAL OUT jack of the TV or Source Device.
To use, change the function to D.IN.
17
HW-J470 ZC ENG-0324.indd 17
2015/4/3 14:36:22
FUNCTIONS
FUNCTIONS
INPUT MODE
Press the (
) button on the main unit’s top panel or the
mode you want.
Input mode
Optical Digital input
AUX input
HDMI input
BLUETOOTH mode
TV SoundConnect
USB mode
Display
(SOURCE) button on the remote control to select the
The unit turns off automatically in the following situations.
D.IN
●● D.IN/HDMI/BT/TV/USB Mode
HDMI
●● AUX Mode
AUX
BT
-- If there is no audio signal for 25 minutes.
-- If the AUX cable is disconnected for 25 minutes.
TV
-- In Auto Power Down ON mode, if there is no
KEY input for 8 hours when the AUX cable is
connected.
USB
-- To turn the Auto Power Down function ON or
OFF, press and hold the p button for 5
seconds. OFF/ON-AUTO POWER DOWN
appears on the display.
ARC (HDMI OUT)
ARC (Audio Return Channel) transmits the digital audio signal to the HDMI OUT (ARC) port.
HDMI Cable
1. Connect a TV supporting ARC to the Soundbar with an HDMI cable.
2. Turn on the TV, turn on the Soundbar, and then turn on the Soundbar's Anynet+ function.
3. Press the (
) button on the main unit’s top panel or the
the D.IN mode.
(SOURCE) button on the remote control to select
●● If the HDMI cable does not support the ARC function, ARC will not work.
●● To turn off the ARC function, turn Anynet+ off.
18
HW-J470 ZC ENG-0324.indd 18
2015/4/3 14:36:22
FUNCTIONS
BLUETOOTH
You can connect a Bluetooth device to the Soundbar and enjoy music with high quality stereo sound, all without wires!
ENG
++To connect the Soundbar to a Bluetooth device
Check if the Bluetooth device supports the Bluetooth compliant stereo headset function.
Connect
1. Press the (
) button on the main unit’s top panel
or the
(SOURCE) button on the remote control
to select the BT mode.
• You will see BT READY on the front display of
the Soundbar.
2. Select the Bluetooth menu on the Bluetooth device
you want to connect. (Refer to the Bluetooth device's
user manual.)
3. Select the Stereo headset menu on the Bluetooth
device.
• You will see a list of scanned devices.
4. Select "[Samsung] Soundbar J-Series" from the
list.
• When the Soundbar is connected to the
Bluetooth device, it will display [Bluetooth
device name]  BT on the front display.
• The device name can only be displayed in
English.An underline " _ " will be displayed if the
name is not in English.
• If the Bluetooth device has failed to pair with the
Soundbar, delete the previous "[Samsung]
Soundbar J-Series" found by the Bluetooth
device and have it search for the Soundbar again.
5. Play music on the connected device.
• You can listen to the music playing on the
connected Bluetooth device over the Soundbar.In
BT mode, the Play/Pause/Next/Prev functions
are not available. However, these functions are
available in Bluetooth devices supporting AVRCP.
Bluetooth device
●● If asked for PIN code when connecting a
Bluetooth device, enter <0000>.
●● Only one Bluetooth device can be paired at a
time.
●● The Bluetooth connection will be terminated
when you turn the Soundbar off.
●● The Soundbar may not perform Bluetooth
search or connection correctly under the
following circumstances:
-- If there is a strong electrical field around
the Soundbar.
-- If several Bluetooth devices are
simultaneously paired with the Soundbar.
-- If the Bluetooth device is turned off, not in
place, or malfunctions.
●● Note that such devices as microwave ovens,
wireless LAN adaptors, fluorescent lights, and
gas stoves use the same frequency range as
the Bluetooth device, which can cause
electric interference.
●● The Soundbar supports SBC data (44.1kHz,
48kHz).
●● Connect only to a Bluetooth device that
supports the A2DP (AV) function.
●● You cannot connect the Soundbar to a
Bluetooth device that supports only the HF
(Hands Free) function.
●● Once the HW-J470 has been paired with a
device, if the Soundbar is in D.IN, AUX, HDMI
or USB mode and you select "[Samsung]
Soundbar J-Series" from your Bluetooth
device's list, the HW-J470 will automatically
change to BT mode.
19
HW-J470 ZC ENG-0324.indd 19
2015/4/3 14:36:23
FUNCTIONS
++Bluetooth POWER on (Bluetooth POWER)
When the Bluetooth Power On function is on and the Soundbar is turned off, if a previously paired Bluetooth device
tries to pair with the Soundbar, the Soundbar turns on automatically.
1. To turn Bluetooth Power ON, press the Bluetooth POWER button on the remote while the Soundbar is turned on.
2. ON-Bluetooth POWER appears on the Soundbar's display.
●● Available only if the Soundbar is listed among the Bluetooth device’s paired devices. (The Bluetooth device
and the Soundbar must have been previously paired at least once.)
●● Soundbar will appear in the Bluetooth device’s searched devices list only when the Soundbar is displaying
[BT READY].
●● In the TV SoundConnect mode, the Soundbar cannot be paired to another Bluetooth device.
++To disconnect the Bluetooth device from the Soundbar
You can disconnect the Bluetooth device from the Soundbar. For instructions, see the Bluetooth device's user manual.
●● The Soundbar will be disconnected.
●● When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
BT DISCONNECTED on the front display.
++To disconnect the Soundbar from the Bluetooth device
Press the
(SOURCE) button on the remote control or the (
BT to another mode or turn off the Soundbar.
) button on the product's top panel to switch from
●● The connected Bluetooth device will wait a certain amount of time for a response from the Soundbar before
terminating the connection. (Disconnection time may differ, depending on the Bluetooth device)
●● In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the Soundbar
and the Bluetooth device exceeds 16.25 ft. (5m)
●● The Soundbar automatically turns off after 25 minutes in the Ready state.
More About Bluetooth
Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each other using a
short wireless connection.
●● A Bluetooth device may cause noise or malfunction, depending on usage, if:
--A part of your body is in contact with the receiving/transmitting system of the Bluetooth device or the
Soundbar.
--It is subject to electrical variation from obstructions caused by a wall, corner, or office partition.
--It is exposed to electrical interference from same frequency-band devices including medical equipment,
microwave ovens, and wireless LANs.
●● Pair the Soundbar with the Bluetooth device while they are close together.
●● The further the distance between the Soundbar and Bluetooth device, the worse the quality is.
If the distance exceeds the Bluetooth operational range, the connection is lost.
●● In poor reception areas, the Bluetooth connection may not work properly.
●● The Bluetooth connection only works when it is close to the unit. The connection will be automatically cut off if the
Bluetooth device is out of range. Even within range, the sound quality may be degraded by obstacles such as
walls or doors.
●● This wireless device may cause electric interference during its operation.
20
HW-J470 ZC ENG-0324.indd 20
2015/4/3 14:36:23
USING THE SAMSUNG AUDIO REMOTE APP
FUNCTIONS
ENG
Installing the Samsung Audio Remote App
To control the HW-J470 with your smart device via the Samsung Audio Remote app, download the Samsung Audio
Remote App from the Google Play store.
Launching the Samsung Audio Remote App
Launch the Samsung Audio Remote app by touching the app's icon on your smart device, and then following the
instructions in the app.
●● The Samsung Audio Remote app is supported only on smart devices running Android OS 3.0 or higher.
21
HW-J470 ZC ENG-0324.indd 21
2015/4/3 14:36:23
FUNCTIONS
TV SOUNDCONNECT
You can enjoy TV sound through your Soundbar when it is connected to a Samsung TV that supports the TV
SoundConnect function.
++Connecting a TV to the Soundbar
Connect
●● If the distance between the TV and Soundbar
exceeds 16.25 ft. (5m), the connection may
not be stable or the audio may stutter. If this
occurs, relocate the TV or Soundbar so that
they are within operational range, and then
re-establish the TV SoundConnect
connection.
1. Turn on the TV and Soundbar.
•Open the menu of the TV.
•Move to Speaker Settings on the "Sound" tab.
•Set the "Add New Device" to "On".
2. Press the (
) button on the main unit’s top panel
or the
(SOURCE) button on the remote control
to select the TV mode.
3. On the TV, a message asking whether to enable the
TV SoundConnect function appears. "[Samsung]
Soundbar" is also displayed on the TV screen.
4. Select <Yes> using the TV remote to finish
connecting the TV and Soundbar.
●● Switching the Soundbar’s mode from TV to
another mode automatically terminates TV
SoundConnect.
●● To connect the Soundbar to another TV, the
existing connection must be terminated.
●● To terminate the existing connection, press
and hold the p button on the remote for 5
seconds. To connect to the other TV, follow
Steps 1 through 4 above.
●● The TV SoundConnect (SoundShare) function
is supported by some Samsung TVs released
from 2012 on. Check whether your TV
supports the TV SoundConnect (SoundShare)
function before you begin. (For further
information, refer to the TV’s user manual.)
●● If your Samsung TV was released before 2014,
check the SoundShare setting menu.
●● TV SoundConnect Operational Ranges:
-- Recommended pairing range: within 20
inches .(within 50cm)
-- Recommended operational range: within
within 16.25 ft. (5m)
●● The Play/Pause, Next, Prev buttons are not
operable in TV SoundConnect mode.
++Using the Bluetooth POWER On
function
The Bluetooth POWER On function is available after you
have successfully connected the Soundbar to a
Bluetooth compatible TV using TV SoundConnect.
When the Bluetooth POWER On function is ON, turning
the connected TV on or off will turn the Soundbar's
power on and off as well.
1. Connect the TV to your Soundbar using the TV
SoundConnect function.
2. Press the Bluetooth POWER button on the
Soundbar remote. "ON/OFF-BLUETOOTH POWER"
appears on the Soundbar's display.
• ON-BLUETOOTH POWER : The Soundbar turns
on and off when you turn the TV on or off.
• OFF-BLUETOOTH POWER : The Soundbar only
turns off when you turn the TV off.
●● This function is supported by some Samsung
TVs released from 2013 on.
22
HW-J470 ZC ENG-0324.indd 22
2015/4/3 14:36:24
FUNCTIONS
USB
You can play music files located on USB storage devices through the Soundbar.
1. Connect the USB device to the USB port on the
back of the product.
2. Press the (
) button on the main unit’s top panel
or the
(SOURCE) button on the remote control
to select the USB mode.
3. USB appears on the display screen.
ENG
Display
USB port
●● Do not connect multiple storage devices to the
product via a multi-card reader. It may not operate
properly.
●● Digital camera PTP protocols are not supported.
●● Do not remove the USB device while it is transferring
files.
• The Soundbar connection to the USB device is
complete.
●● DRM-protected music files (MP3, WMA) from
commercial web sites cannot be played.
• The Soundbar automatically turns off (Auto
Power Off) if no USB device has been connected
for more than 25 minutes.
●● Mobile phone devices are not supported.
++Before you connect a USB device
Be aware of the following:
●● External HDDs are not supported.
●● File Format Type Compatibility list:
Format
MPEG 1 Layer2
*.mp3
●● If the file name of a file or folder on a USB device
exceeds 10 characters, it is not displayed on the
Soundbar's display.
Codec
*.wma
●● The Soundbar supports the FAT16 and FAT32 file
systems.
●● Connect USB devices directly to the USB port of the
product. Otherwise, you may encounter a USB
compatibility problem.
*.aac
Wave_Format_
MSAudio1
*.ogg
*.flac
16KHz ~
48KHz
56kbps~128kbps
Wave_Format_
MSAudio2
AAC-LC
HE-AAC
*.wav
Bitrate
80kbps~320kbps
MPEG 2 Layer3
AAC
--The NTFS file system is not supported.
Rate
MPEG 1 Layer3
MPEG 2.5
Layer3
●● This product may not be compatible with certain
types of USB storage media.
Sampling
16KHz ~
96KHz
24KHz ~
96KHz
48kbps~320kbps
128kbps~192kbps
48kbps~64kbps
-
16KHz ~
up to 3000kbps
OGG 1.1.0
48KHz
50kbps~500kbps
FLAC 1.1.0,
FLAC 1.2.1
16KHz ~
96KHz
up to 3000kbps
23
HW-J470 ZC ENG-0324.indd 23
2015/4/3 14:36:24
FUNCTIONS
SOFTWARE UPDATE
Samsung may offer updates for the Soundbar's system
firmware in the future.
●● Insert a USB device containing the firmware
update into the USB port on the main unit.
●● Updating firmware may not work properly if
audio files supported by the Soundbar are
stored in the USB storage device.
●● Do not disconnect the power or remove the
USB device while updates are being applied.
The main unit will turn off automatically after
completing the firmware update.
●● After the update, all settings are reset to their
factory default settings. We recommend you
write down your settings so that you can
easily reset them after the update.
Note that updating firmware resets
subwoofer connection too. If connection to
the subwoofer is not established
automatically after resetting,
refer to page 14.
If the firmware fails to update, we
recommend formatting the USB device in
FAT16 and trying again.
●● Once the software update is complete, turn
off the product and then press and hold the (
p ) button on the remote control for more
than 5 seconds. “INIT” appears on the
display and the unit is powered off. The
upgrade is complete.
●● Do not format the USB device in the NTFS
format. The Soundbar does not support the
NTFS file system.
●● Depending on the manufacturer, some USB
devices may not be supported.
If an update is offered, you can update the firmware by
connecting a USB device with the firmware update
stored on it to the USB port on your Soundbar.
Note that if there are multiple update files, you must load
them onto the USB device singly and use them to
update the firmware one file at a time.
Please visit samsung.com or contact the Samsung call
centre to receive more information about downloading
updates files.
●● The HW-J470 has a DUAL BOOT function. If
the firmware fails to update, you can update
the firmware again
24
HW-J470 ZC ENG-0324.indd 24
2015/4/3 14:36:24
TROUBLESHOOTING
TROUBLESHOOTING
TROUBLESHOOTING
ENG
Before requesting service, please check the following.
The unit will not turn on.
• Is the power cord plugged into the outlet?
¼¼Connect the power plug to the outlet.
A function does not work when the button is pressed.
• Is there static electricity in the air?
¼¼Disconnect the power plug and connect it again.
Sound is not produced.
• Is the Mute function on?
¼¼Press the
function.
• Is the volume set to minimum?
(Mute) button to cancel the Mute
¼¼Adjust the Volume.
The remote control does not work.
• Are the batteries drained?
¼¼Replace with new batteries.
• Is the distance between the remote control and main
unit too far?
¼¼Move closer to the unit.
The TV SoundConnect (TV pairing) failed.
• Does your TV support TV SoundConnect?
¼¼TV SoundConnect is supported by some Samsung
TVs released from 2012 on. Check your TV to see if it
supports TV SoundConnect.
• Is your TV firmware the latest version?
¼¼Update your TV with the latest firmware.
• Does an error occur when connecting?
¼¼Contact the Samsung Call Centre.
• Reset the TV mode and connect again.
¼¼Press and hold the p button for 5 seconds to reset
the TV SoundConnect connection.
The red LED on the subwoofer blinks and the subwoofer is not producing sound.
• Your subwoofer may not be connected to the
main body of the product.
¼¼Try to connect your subwoofer again. (See Page 14)
The subwoofer drones and vibrates noticeably.
¼¼Press the WOOFER button on your remote control to
adjust the subwoofer's volume level (between SW-12
and SW+6. See page 10.) .
• Try to adjust the vibration of your subwoofer.
25
HW-J470 ZC ENG-0324.indd 25
2015/4/3 14:36:24
APPENDIX
APPENDIX
SPECIFICATIONS
Model name
HW-J470
USB
Weight
GENERAL
Dimensions
(W x H x D)
AMPLIFIER
5V / 0.5A
Main Unit
3.56 lbs
Subwoofer
10.12 lbs
Surround Speaker
0.68 lbs
Rear (Surround) AMP (SWA-7000S)
1.63 lbs
Main Unit
37.7 x 2.3 x 2.6 inches
Subwoofer
7.1 x 14.2 x 11.8 inches
Surround Speaker
3.7 x 4.6 x 2.9 inches
Rear (Surround) AMP (SWA-7000S)
2.0 x 7.9 x 5.2 inches
Operating Temperature Range
+41°F to +95°F
Operating Humidity Range
10 % to 75 %
Rated Output
Power
Main Unit
80W/CH x 2, 3ohm, THD=10%, 1KHz
Subwoofer
140W, 3ohm, THD=10%, 100Hz
Rear (SWA-7000S)
80W/CH x 2, 3ohm, THD=10%, 1KHz
S/N Ratio (Analogue Input)
65 dB
Separation (1kHz)
65 dB
* S/N ratio, distortion, separation, and usable sensitivity are based on measurements using AES (Audio Engineering
Society) guidelines.
* Nominal specification
-- Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
-- Weight and dimensions are approximate.
-- For the power supply and Power Consumption, refer to the label attached to the product.
aa Open Source License Notice
-- For further information on Open Sources used in this product, please visit the website:
http://opensource.samsung.com
-- To send inquiries and requests regarding open sources, contact Samsung via Email
([email protected]).
26
HW-J470 ZC ENG-0324.indd 26
2015/4/3 14:36:24
LIMITED WARRANTY TO ORIGINAL PURCHASER
Samsung Electronics Canada Inc.(SECA), warrants that this product is free from defective material
and workmanship.
SECA further warrants that if this product falls to operate properly within the specifi ed warranty
period and the failure is due to improper workmanship or defective materials, SECA will repair or
replace the product at its option.
All warranty repairs must be performed by a SECA Authorized Service Center. (The name and
address of the location nearest you can be obtained by calling toll free: 1- 800- SAMSUNG)
LABOR
PARTS
One year (Carry- in)
One year
On carry-in models, transportation to and from the service center is the customer’s responsibility.
The original dated sales receipt must be retained by the customer and is the only acceptable proof of
purchase. It must be presented to the authorized service center at the time service is requested.
EXCLUSIONS (WHAT IS NOT COVERED)
This warranty does not cover damage due to accident, fi re, fl ood and/ or other acts of God;
misuse,incorrect line voltage, improper installation, improper or unauthorized repairs, commercial use
or damage that occurs in shipping. Exterior and interior fi nish, lamps, glass are not covered under
this warranty. Customer adjustments which are explained in the instruction manual are not covered
under the terms of this warranty. This warranty will automatically be voided for any unit found with a
missing or altered serial number. This warranty is valid only on products purchased and used in
Canada.
Samsung Electronics Canada Inc
2050 Derry Rd West
Mississauga, On. L5N 0B9
Tel: 1-800-SAMSUNG (726-7864)
Fax: (905) 542- 1199
Website: www.samsung.com/ca
27
HW-J470 ZC ENG-0324.indd 27
2015/4/3 14:36:25
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care
Center.
Country
Contact Center 
CANADA
1-800-SAMSUNG(726-7864)
U.S.A
MEXICO
1-800-SAMSUNG(726-7864)
01-800-SAMSUNG(726-7864)
HW-J470 ZC ENG-0324.indd 28
Web Site
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
www.samsung.com/us/support
www.samsung.com/mx/support
2015/4/3 14:36:25
HW-J470
Manuel d'utilisation
Wireless Audio - Soundbar
Imaginez les possibilités
Merci d’avoir choisi un appareil Samsung.
Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur
www.samsung.com/register
02853B-HW-J470-ZC FRA.indd 1
2015/4/1 10:15:26
DÉMARRAGE
CARACTÉRISTIQUES
TV SoundConnect
TV SoundConnect vous permet de restituer le son de votre téléviseur sur le Soundbar par une connexion Bluetooth et
règle le son.
HDMI
Le protocole HDMI transmet des signaux vidéo et audio numériques simultanément et procure une image plus nette.
L'unité est aussi équipée d’une fonction ARC qui vous permet d’écouter le son de votre téléviseur par une connexion
qui s’établit avec le Soundbar en branchant un câble HDMI. La fonction n'est disponible que si vous connectez
l'appareil à un téléviseur compatible ARC.
Module sans fil du caisson des basses et du SWA-7000S
Plutôt que d’acheminer les câbles du module sans fil de Samsung entre l’unité principale et le caisson des basses/
SWA-700S, il est possible de brancher le caisson des basses et le SWA-7000S à un module sans fil compact qui
communique avec l’unité principale.
Télécommande multifonction
Vous pouvez utiliser la télécommande pour commander plusieurs fonctions sur simple pression d’un bouton.
Prise en charge de l'hôte USB
Vous pouvez lire des fichiers musicaux à partir de supports de stockage USB externes tels que lecteurs MP3,
mémoire flash USB, etc., à l'aide de la fonction HÔTE USB de Soundbar.
Fonction Bluetooth
Vous pouvez utiliser un dispositif Bluetooth connecté au Soundbar pour écouter de la musique en son stéréo de haute
qualité, tout cela sans fil!
Utilisation de l’application Samsung Audio Remote
Pour utiliser l’application Samsung Audio Remote pour faire fonctionner le produit, téléchargez l’application Samsung
Audio Remote en accédant à l'application par Google Play Store.
LICENCE
Fabriqué sous licence concédée par Dolby Laboratories. Dolby et le symbole du double-D sont des marques de
commerce de Dolby Laboratories.
Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le Symbole
& DTS et le Symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de
DTS, Inc. © DTS, Inc. Tous droits réservés.
Les termes HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques de commerce ou des
marques déposées de HDMI Licensing LLC aux États-Unis ou dans d'autres pays.
2
02853B-HW-J470-ZC FRA.indd 2
2015/4/1 10:15:26
DÉMARRAGE
FRA
INFORMATIONS RELATIVES À LA
SÉCURITÉ
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.
L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR. S’ADRESSER À UN SERVICE APRÈSVENTE QUALIFIÉ.
Ce symbole avertit l’utilisateur de la présence d’une
tension dangereuse à l’intérieur de l’appareil.
MISE EN GARDE
RISQUE DE CHOC ÉLECTRIQUE
NE PAS OUVRIR
Ce symbole avertit l’utilisateur de la présence de
directives importantes dans la documentation
accompagnant cet appareil.
AVERTISSEMENT : Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à
l’humidité.
MISE EN GARDE : POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN
D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.
• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait
nécessaire que la prise principale soit facile d'accès.
MISE EN GARDE
• Veillez à éviter toute projection sur l'appareil. Ne placez jamais de récipients contenant un liquide (ex. : vase) dessus.
• La prise d’alimentation fait office de système de déconnexion. Elle doit donc rester disponible en permanence.
Consignes de sécurité importantes
Lisez attentivement ces consignes avant d'utiliser l'appareil. Veillez à respecter toutes les consignes répertoriées ci-après.
Conservez ces instructions à portée de main pour vous y référer ultérieurement.
1) Lisez attentivement ces consignes.
10)Placez le cordon d'alimentation de sorte qu'il ne puisse
être ni piétiné ni pincé, particulièrement au niveau de la
fiche, de la prise de courant et du point de sortie de
l'appareil.
2) Conservez-les précieusement.
3) Tenez compte de tous les avertissements mentionnés.
4) Respectez toutes les instructions sans exception.
11)Utilisez exclusivement les fixations/
accessoires spécifiés par le fabricant.
5) N'utilisez pas cet appareil à proximité de l'eau.
12)Utilisez exclusivement le meuble à
roulettes, le socle, le trépied, le
support ou la table recommandés par
le fabricant ou vendus avec l’appareil.
Si l’appareil est posé sur un meuble à roulettes, déplacez
l’ensemble avec précaution pour éviter de faire tomber le
lecteur et de vous blesser.
6) Nettoyez-le à l'aide d'un tissu sec.
7) Ne bloquez pas les ouvertures de ventilation. Installez
l'appareil conformément aux instructions du fabricant.
8) N'installez pas le lecteur à proximité d’une source de
chaleur de type radiateur, registre de chaleur, cuisinière
ou tout autre appareil (y compris les récepteurs AV)
générateur de chaleur.
9) Ne désactivez pas le dispositif de sécurité de la fiche de
mise à la terre ou de la fiche polarisée. Une fiche polarisée
comporte deux lames dont l’une est plus large que l’autre.
Une fiche de mise à la terre comporte deux lames et une
troisième broche de mise à la terre. La lame la plus large et
la troisième broche sont destinées à assurer votre sécurité.
Si la fiche fournie ne s'insère pas dans la prise utilisée,
faites appel à un électricien pour faire remplacer celle-ci.
13)Débranchez l’appareil en cas d'orage ou lorsqu’il est
inutilisé pendant une période prolongée.
14)Confiez toutes les réparations à un technicien qualifié.
Votre appareil doit impérativement être réparé lorsqu’il a
été endommagé de quelque manière que ce soit :
détérioration du cordon ou de la fiche d’alimentation,
projection de liquide sur l’appareil, chute d’objets à
l’intérieur de l’appareil, exposition à la pluie ou à
l’humidité, dysfonctionnement, chute.
3
02853B-HW-J470-ZC FRA.indd 3
2015/4/1 10:15:26
DÉMARRAGE
PRÉCAUTIONS
2.7 inch
3.9 inch
3.9 inch
3.9 inch
Assurez-vous que l'alimentation c.a. de votre domicile satisfait aux normes inscrites sur l'étiquette d'identification
située à l'arrière du produit. Installez votre produit horizontalement, sur un socle approprié (meuble), en laissant un
espace suffisant pour la ventilation sur le pourtour 7~10 cm (3~4 po). Faites attention à ne pas obstruer les orifices
de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer.
Cet ensemble est conçu pour une utilisation en continu. Pour éteindre totalement l'appareil, débranchez la fiche
c.a. de la prise murale. Débranchez l'appareil si vous prévoyez une longue période d'inactivité.
En cas d'orage, débranchez la fiche de l'appareil de la
prise murale. Les surtensions occasionnées par l'orage
pourraient endommager votre appareil.
N'exposez pas l'ensemble aux rayons directs du soleil
ou à toute autre source de chaleur.
Cela pourrait causer une surchauffe du fil et causer un
dysfonctionnement de l’unité.
Protégez le produit de l'humidité (comme les vases)
et d'une chaleur excessive (comme une cheminée)
ou de tout équipement capable de créer des champs
magnétiques ou électriques. Débranchez le câble
d'alimentation en cas de dysfonctionnement. Votre
produit n'est pas prévu pour un usage industriel. Ce
produit ne peut être utilisé qu'à des fins personnelles.
Une condensation peut se former si le produit ou un
disque a été stocké à basse température. Si vous
devez transporter l'ensemble pendant l'hiver, attendez
environ 2 heures que l'appareil ait atteint la température
de la pièce avant de l'utiliser.
Les piles utilisées pour alimenter ce produit contiennent
des substances chimiques qui sont nuisibles pour
l'environnement. Ne jetez pas les piles au feu dans
les ordures ménagères générales. Un avertissement
que les piles (bloc-piles ou piles installées) ne doivent
pas être exposées à une chaleur excessive comme le
soleil, le feu ou une source similaire. Ne court-circuitez
pas les circuits, ne démontez pas ou ne surchauffez
pas les piles. Il y a risque d’explosion si la pile est
incorrectement remplacée. Remplacez seulement par
une pile identique ou de type équivalent.
02853B-HW-J470-ZC FRA.indd 4
4
2015/4/1 10:15:27
DÉMARRAGE
SOMMAIRE
18FONCTIONS
3
18
2Caractéristiques
18
informations relatives à la sécurité
6Contenu
Mode Input (entrée)
ARC (HDMI OUT)
19Bluetooth
21
7DESCRIPTIONS
UTILISATION DE L’APPLICATION
SAMSUNG AUDIO REMOTE
22
TV SoundConnect
9télécommande
24
Mise à jour du logiciel
11INSTALLATION
25DÉPANNAGE
11
26ANNEXE
7
8
Sur la face Avant/Du Haut
Installation de la fixation murale
12
Installation du support sans référence au
guide d’installation monté sur le mur
13
23USB
Panneau Arrière
11
FRA
2DÉMARRAGE
25Dépannage
Précautions d’installation
26Spécifications
Démontage du Soundbar des supports à
fixation murale
14BRANCHEMENTS
14
15
16
17
Connexion du caisson des basses et du
SWA-7000S à l’unité principale
Connexion des enceintes
ambiophoniques
●● Les chiffres et les illustrations contenus dans ce
Guide d'utilisation sont fournis à titre de référence
uniquement et pourraient ne pas représenter
exactement le produit.
Branchement à un périphérique externe
en utilisant le câble HDMI
Branchement d’un périphérique externe
en utilisant un câble Audio (analogique)
ou Optique (numérique)
●● Des frais d’administration pourraient être facturés si :
(a) un technicien se rend à votre domicile à votre
demande et détermine que le produit n'est pas
défaillant (p. ex., vous n’avez pas lu le présent
Guide d’utilisation);
(b) vous apportez l'appareil à un centre de
réparation qui détermine que le produit n'est
pas défaillant (p. ex., vous n’avez pas lu le
présent Guide d’utilisation).
●● Le montant de ces frais administration vous sera
communiqué avant qu’un quelconque travail ne
soit entrepris ou avant toute visite à domicile.
5
02853B-HW-J470-ZC FRA.indd 5
2015/4/1 10:15:27
DÉMARRAGE
CONTENU
AVANT DE LIRE LE MANUEL D'UTILISATION
Lisez attentivement la signification des termes suivants avant de commencer la lecture du manuel d'utilisation.
++Icônes utilisées dans le présent manuel
Icône
Terme
Mise en garde
Remarque
Définition
Indique qu'une fonction ne fonctionne pas ou que des paramètres peuvent être
annulés.
Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque
fonction.
++Consignes de sécurité et dépannage
1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3)
2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 25)
Vérifiez que vous disposez bien des accessoires ci-dessous.
Télécommande / Pile au lithium
(3V : CR2032))
Cordon d'alimentation: 3EA
Adaptateur CC
(Support à fixation
murale en L : 1EA)
Câble optique
(Support à fixation
murale en R : 1EA)
Câble USB
Manuel D'utilisation/
Guide de consultation rapide
Fixation de support mural
Vis de support1 : 2EA
Vis de support2 : 2EA
Guide du support à fixation murale
●● Les accessoires pourraient légèrement différer de ceux figurant sur la photo ci-dessus.
●● Le câble USB dédié est fourni pour permettre la communication avec le périphérique USB.
++Composants de l'enceinte
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
ID SET
Enceinte ambiophonique : 2EA
02853B-HW-J470-ZC FRA.indd 6
Caisson
des basses
Câble de l'enceinte : 2EA
6
Module récepteur sans
fil (SWA-700S)
2015/4/1 10:15:28
DESCRIPTIONS
SUR LA FACE AVANT/DU HAUT
FRA
VOL -/+
Permet de régler le volume.
La valeur numérique du volume sonore s’affiche
sur le panneau avant.
Touche (Alimentation)
Permet d’allumer et d’éteindre
l’appareil.
Touches (Source)
Écran d’affichage
Sélection des entrées D.IN, AUX, HDMI,
BT, TV, USB.
●● Pendant que l’unité est alimentée en
tension, si vous appuyez sur la touche
(Source) pour une durée de plus
de 3 secondes celle-ci pourrait être
(Mise en
servir de touche
sourdine). Pour annuler le réglage de
(Mise en sourdine),
la touche
appuyez de nouveau sur la touche
(Source) pendant plus de 3
secondes.
Affichent le mode actuel.
●● S’il n’y a pas d’entrée du produit ou de la
télécommande pendant 25 secondes,
l’affichage diminuera automatiquement.
●● Lorsque vous mettez cet appareil sous tension, un délai de 4 à 5 secondes précède l'émission du son.
●● Si vous souhaitez restituer le son uniquement du Soundbar, vous devez mettre les haut-parleurs du
téléviseur hors fonction dans le menu de réglage du son de votre téléviseur. Reportez-vous au manuel
fourni avec votre téléviseur.
7
02853B-HW-J470-ZC FRA.indd 7
2015/4/1 10:15:29
DESCRIPTIONS
PANNEAU ARRIÈRE
HDMI IN
Reçoit les signaux vidéo et audio
numériques simultanément à
l’aide d’un câble HDMI. À utiliser
lors de la connexion d’un
périphérique externe pris en
charge.
AUX IN
AUX IN
HDMI OUT(TV)
OPTICAL IN
HDMI IN
Connexion jusqu'à la sortie
analogique d'un périphérique
externe.
(Port USB)
Branchez les périphériques USB
comme les lecteurs MP3 ici pour
lire les fichiers des périphériques.
DC 24V (Entrée
d’alimentation)
OPTICAL IN
Connexion jusqu'à la sortie
numérique (optique) d'un
périphérique externe.
Branchez la prise d’adaptateur
d’alimentation c.c. à la source
d’alimentation, puis branchez la
fiche de l’adaptateur d’alimentation
c.c. dans la prise murale.
HDMI OUT (TV)
Transmet les signaux vidéo et audio
numériques simultanément au
moyen d’un câble HDMI.
●● Tenez la fiche lors du débranchement du câble d’alimentation de l’adaptateur d'alimentation c.a. de la prise
murale. Ne tirez pas sur le câble.
●● Ne branchez pas cet appareil ni les autres composants dans une prise c.a. tant que tous les composants
ne sont pas interconnectés.
8
02853B-HW-J470-ZC FRA.indd 8
2015/4/1 10:15:29
DESCRIPTIONS
TÉLÉCOMMANDE
MUTE
Vous pouvez couper le volume en une seule étape sur pression d’un bouton.
Appuyez de nouveau sur cette touche pour restaurer le volume initial.
FRA
SOURCE
Appuyez pour sélectionner une source branchée au Soundbar.
REPEAT
Vous pouvez régler la fonction REPEAT (RÉPÉTER) lorsque vous écoutez des
fichiers musicaux sur un périphérique USB.
OFF-REPEAT : Annule la lecture à répétition.
TRACK-REPEAT : Lit une piste de manière répétée.
ALL-REPEAT : Lit toutes les pistes de manière répétée.
RANDOM-REPEAT : Lit les pistes dans un ordre aléatoire.
(Une piste qui a été lue peut l'être à nouveau.)
Saut vers l’avant
Lorsqu’un lecteur utilisé contient plus d’un fichier et que vous appuyez sur la
touche ], le fichier suivant est sélectionné.
SOUND CONTROL (RÉGLAGE DU SON)
Appuyez pour sélectionner TREBLE (AIGU), BASS (GRAVE) ou AUDIO SYNC
(SYNC AUDIO). Utilisez ensuite les touches [,] pour régler le volume des aigus
et des graves de -6 à +6.
Si le Soundbar est branché à un téléviseur numérique et que la vidéo semble
désynchronisée par rapport au son, appuyez sur les touches SOUND CONTROL
(RÉGLAGE SONORE) pour synchroniser le son et l’image. Utilisez les touches [,]
pour régler le délai sonore entre 0 ms et 300 ms. En mode USB, en mode TV et en
mode BT, la fonction Sync Audio pourrait ne pas fonctionner.
Appuyez sur la touche SOUND CONTROL (RÉGLAGE SONORE) pendant
environ 5 secondes pour régler le son de chaque bande de fréquence. Les
fréquences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent
être sélectionnées et réglées entre -6 et +6.
AUTO POWER (MISE EN FONCTION AUTOMATIQUE)
Lien Auto Power (Mise en fonction automatique) : Synchronise le Soundbar avec
une source optique branchée par une prise optique pour qu’il s’allume
automatiquement lorsque vous allumez le téléviseur.
(Lien Auto Power (Mise en fonction automatique) : Default OFF (Défaut
DÉSACTIVÉ), ON-Anynet+ (Anynet+ ACTIVÉE)/OFF-POWER LINK (LIEN DE MISE
EN FONCTION - DÉSACTIVÉ) ou OFF-Anynet+ (Anynet+ DÉSACTIVÉE)/
ON-POWER LINK (LIEN DE MISE EN FONCTION - ACTIVÉ).
La fonction ANYNET+ vous permet de contrôler le Soundbar à l'aide de la
télécommande d’un téléviseur Samsung compatible avec la fonction Anynet+.Le
Soundbar doit être branché au téléviseur à l’aide d’un câble HDMI.
* Anynet+ : Appuyez sur le bouton AUTO POWER (MISE EN FONCTION
AUTOMATIQUE) pour activer et désactiver la fonction Anynet+.
●● Soundbar est un nom exclusif de Samsung.
●● Faites fonctionner le téléviseur au moyen de sa télécommande.
9
02853B-HW-J470-ZC FRA.indd 9
2015/4/1 10:15:30
DESCRIPTIONS
POWER
Permet d'allumer/d'éteindre l'ensemble Soundbar.
VOLUME
Pour régler le volume de l’unité.
Lecture/Pause
Appuyez de nouveau sur la touche +# pour interrompre temporairement la
lecture du fichier temporaire.
Appuyez sur la touche +# pour lire le fichier sélectionné.
Saut vers l’arrière
Lorsqu’un lecteur utilisé contient plus d’un fichier et que vous appuyez sur
la touche [, le fichier précédent est sélectionné.
SURR. LEVEL
Appuyez sur la touche SURR. LEVEL (NIVEAU AMBIOPHONIQUE) Utilisez
ensuite les touches [,] pour régler le volume de l’enceinte
ambiophonique de -6 à +6.
SURR. MODE
Appuyez sur la touche SURR. MODE (MODE AMBIOPHONIQUE) de la
télécommande pour activer et désactiver SURROUND SPEAKER.
Chaque fois que la touche est enfoncée, la sélection est modifiée de la
manière suivante : ON - SURROUND SPEAKER  OFF - SURROUND
SPEAKER
Bluetooth POWER
Appuyez sur le bouton Bluetooth POWER de la télécommande pour
activer et désactiver la fonction Bluetooth POWER on.
Voir les pages 20 et 22 pour plus de détails.
WOOFER (CAISSON DES BASSES)
Vous pouvez régler le volume du caisson des basses. Appuyez sur la
touche Woofer (Caisson des basses), puis appuyez sur les touches [,]
pour augmenter ou diminuer le volume du caisson des basses. Vous
pouvez sélectionner SW (-12, -6, -5, -4, -3, -2, -1,0, 0, +1, +2, +3, +4, +5,
+6).
++Installation des piles dans la télécommande
1. Utilisez une pièce de monnaie 2. Insérez une pile au lithium de 3V.
appropriée pour faire tourner
Assurez-vous que la polarité positive (+)
le couvercle du logement des
est orientée vers le haut lors de l’insertion
piles de la télécommande
de la pile. Replacez le couvercle du
dans le sens antihoraire et le
compartiment des piles et alignez les
retirer comme cela est illustré
marques '' côte à côte comme cela est
dans la figure ci-dessus.
illustré dans la figure ci-dessus.
3. Utilisez une pièce de monnaie
appropriée pour faire tourner
complètement le couvercle du
logement des piles de la
télécommande dans le sens
horaire et le remettre en place.
10
02853B-HW-J470-ZC FRA.indd 10
2015/4/1 10:15:30
INSTALLATION
INSTALLATION DE LA FIXATION MURALE
FRA
Vous pouvez utiliser le support de fixation mural pour fixer l’unité au mur.
PRÉCAUTIONS D’INSTALLATION
●● Ne procédez pas à l'installation sur un autre emplacement qu’un mur vertical.
●● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter
le poids de l’appareil.
●● Vérifiez la solidité du mur. Si le mur n’est pas suffisamment solide pour supporter l’unité, renforcez-le ou installez
l’unité sur un autre mur qui peut supporter son poids.
●● Achetez et utilisez des vis de fixation ou des ancrages convenant au type de mur que vous avez (plaque de plâtre
ou en fer, bois, etc.). Si cela est possible, fixez les vis de fixation dans les poteaux muraux.
●● Des vis pour un montage mural doivent être achetées en fonction du type et de l’épaisseur du mur sur lequel le
Soundbar sera fixé.
-- Diamètre : M5
-- Longueur : une longueur de 3.5 cm (1 3/8 po) ou plus est recommandée
●● Connectez les câbles de l'appareil aux périphériques externes avant de l'installer au mur.
●● Assurez-vous d’éteindre et de débrancher l’unité avant l’installation afin d’éviter tout choc électrique.
5 cm
(2 po) ou plus
1. Placez le guide d’installation contre la surface murale.
• Le guide d’installation doit être de niveau.
• Installez à une distance d’au moins 5 cm (2 po) sous le téléviseur, si le téléviseur est monté sur le mur.
2. Marquez l’emplacement de passage des vis sur le mur, puis retirez le guide d’installation. Percez ensuite des
orifices de passage des vis à l’aide d’un foret d’une dimension appropriée.
11
02853B-HW-J470-ZC FRA.indd 11
2015/4/1 10:15:30
INSTALLATION
3. Serrez les supports à fixation murale et les vis aux emplacements sélectionnés.
• Les supports gauche et droit ont des formes différentes. Assurez-vous de les placer correctement.
Montage du Soundbar sur le mur
4. Fixez les deux vis du support dans les orifices de passage des vis à l’arrière du boîtier principal du Soundbar, une à
gauche et une à droite.
5. Placez les vis du support à l’arrière du Soundbar dans les rainures du support à fixation murale.
Pour une installation sécuritaire, assurez-vous de pousser à fond les vis du support dans les rainures.
INSTALLATION DU SUPPORT SANS RÉFÉRENCE AU GUIDE
D’INSTALLATION MONTÉ SUR LE MUR
5 cm (2 po) ou plus
5 cm (2 po) ou plus
16 cm (6,3 po) 17,5 cm (6,9 po)
Minimum de 32,8 à 33,5 cm
(12,9 à 13,2 po)
12
02853B-HW-J470-ZC FRA.indd 12
2015/4/1 10:15:31
INSTALLATION
1. Placez le Wall Mount L sur la surface murale désirée sur une ligne parallèle comme cela est illustré sur la page
précédente. Marquez l’emplacement des orifices de passage des vis sur le mur. Percez des trous pour les vis aux
endroits marqués.
FRA
2. Faites correspondre les orifices de passage des vis sur le support à fixation murale en L avec les orifices de
passage des vis sur le mur, puis vissez une vis dans l’orifice tout à fait à droite. Serrez la vis jusqu’à ce qu’elle soit
fermement fixée au mur.
3. Placez le Wall Mount R sur la surface murale désirée sur une ligne parallèle en l’alignant avec le Wall Mount L
comme cela est indiqué sur la page précédente. Marquez l’emplacement des orifices de passage des vis sur le
mur. Percez des trous pour les vis aux endroits marqués.
4. Faites correspondre les orifices de passage des vis sur le support à fixation murale en R avec les orifices de
passage des vis sur le mur, puis vissez une vis dans l’orifice tout à fait à droite. Serrez la vis jusqu’à ce qu’elle soit
fermement fixée au mur.
• Si vous fixez les supports à fixation murale sous le téléviseur, assurez-vous de placer les supports à une
distance minimale de 5 cm (2 po) sous le téléviseur et d'aligner les supports avec le centre du téléviseur
comme cela est illustré à la page précédente.
5. Insérez les vis dans les orifices restants, puis serrez-les.
DÉMONTAGE DU SOUNDBAR DES
SUPPORTS À FIXATION MURALE
1. Tirer le Soundbar vers le haut comme cela est indiqué pour le détacher du support mural.
Démontage du Soundbar du mur
●● Ne vous suspendez pas à l’unité installée et évitez de la heurter ou de l’échapper.
●● Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des
blessures ou endommager le produit.
●● Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque
de faire tomber l’appareil.
●● Pour une performance optimale d’une installation murale d’un support, installez le système d’enceintes à
une distance d’au moins 5 cm (2 po) sous le téléviseur, si le téléviseur est monté sur le mur.
●● Pour votresécurité, ne montez pas l’unitésur le mur. Installez-la sur une surface plane et sûre où elle est peu
susceptible de tomber.
13
02853B-HW-J470-ZC FRA.indd 13
2015/4/1 10:15:31
BRANCHEMENTS
●● On ne doit pas brancher le cordon d'alimentation de ce produit ou de votre téléviseur dans une prise
murale à moins que toutes les connexions ne soient réalisées.
●● Avant de déplacer ou installer ce produit, assurez-vous de couper l'alimentation et de débrancher le
cordon d’alimentation.
CONNEXION DU CAISSON DES BASSES ET DU
SWA-7000S À L’UNITÉ PRINCIPALE
CONNEXION AUTOMATIQUE DU CAISSON DES BASSES ET DU
SWA-7000S
Les ID de liaison du module sans fil SWA-7000S et du caisson des basses sont préétablis en usine. Le caisson des
basses et le SWA-7000S devraient établir automatiquement un lien (se brancher sans fil) avec l’unité principale lorsque
vous allumez l’unité principale, le caisson des basses et le SWA-7000s.
• Lorsque la connexion entre le caisson des basses et le SWA-7000S est complètement établie, le voyant DEL bleu
de liaison du caisson des basses et du SWA-7000S cesse de clignoter.
CONNEXION MANUELLE AU CAISSON DES BASSES ET AU
SWA-7000S
Si les voyants DEL bleus ne cessent pas de clignoter lorsque l’unité principale, le caisson des basses et le SWA-7000S
sont allumés, veuillez réinitialiser l’ID de liaison en suivant la procédure ci-dessous.
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
ID SET
1. Branchez les cordons d’alimentation de l’unité principale, le caisson des basses et le SWA-7000S dans la prise
murale C.A.
2. Appuyez sur la touche ID SET à l’arrière du caisson des basses et le SWA-7000S à l’aide d’un petit objet pointu
pendant 5 secondes.
• Le voyant STANDBY (VEILLE) s’éteint et le voyant DEL bleu LINK (LIEN) clignote rapidement.
3. Pendant que l’unité principale est allumée (en mode STANDBY [VEILLE]), appuyez sur la touche MUTE (MISE EN
SOURDINE) ( ) de la télécommande pendant 5 secondes.
4. Le message ID SET apparaît sur l’écran du Soundbar.
5. Pour finaliser la liaison, allumez l’unité principale pendant que les voyants DEL bleu du caisson des basses et du
SWA-7000S clignotent.
• L’unité principale, le caisson des basses et le SWA-7000S devraient maintenant être reliés (connectés).
• Les voyants de liaison (DEL bleus) du caisson des basses et du SWA-7000S doivent être allumés de manière
continue. Ils ne doivent pas clignoter.
• Si une lumière bleue n’émane pas des témoins Link, le processus de liaison a échoué. Éteignez l’unité et
répétez à partir de l’étape 2.
14
02853B-HW-J470-ZC FRA.indd 14
2015/4/1 10:15:31
BRANCHEMENTS
FRA
●● Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez son cordon d'alimentation.
●● Si l’unité principale est éteinte, le caisson des basses sans fil sera en mode de veille et le VOYANT DEL
BLEU STANDBY (VEILLE) sur la partie supérieure s'allumera après que le clignotement pendant 30
secondes du voyant DEL bleu Link (Lien).
●● Si vous utilisez un appareil qui utilise la même fréquence (2,4 GHz/5 GHz) que le Soundbar près de celui-ci,
l’inférence pourrait entraîner des interruptions du son.
●● La portée maximale de transmission du signal sans fil est d’environ 10 m (32,8 pi) entre l’unité principale et
le SWA-7000S; toutefois, elle varie en fonction de l’environnement d’utilisation. Un mur de béton armé ou
métallique situé entre l'unité principale et le caisson des basses sans fil ou l'unité principale et le
SWA-7000S peut provoquer un arrêt complet du système en raison du signal sans fil qui ne peut pas
pénétrer le métal.
●● Si l’unité principale n’établit pas une connexion sans fil, suivez les étapes 1 à 5 de la page précédente pour
rétablir la connexion entre l’unité principale, le caisson des basses sans fil et le SWA-7000S.
●● Une antenne de réception sans fil est intégrée au caisson des basses sans fil et au SWA-7000S.
N’exposez pas l’appareil à l’eau ou à l’humidité.
●● Pour une performance d’écoute optimale, assurez-vous que la zone autour du module récepteur sans fil et
du SWA-7000S n’est pas obstruée.
CONNEXION DES ENCEINTES
AMBIOPHONIQUES
R
L
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
ID SET
Enceinte ambiophonique
de gauche (L)
Module récepteur sans fil
Enceinte ambiophonique
de droite (R)
●● Placez ces enceintes à l’extérieur de votre position d’écoute. S'il n'y a pas suffisamment de place,
placez ces enceintes pour qu’elles soient l’une en face de l’autre. Placez-les à une distance d’environ 60
à 90 cm au-dessus de votre oreille, pour qu’ils soient l’une en face de l’autre.
●● Les enceintes ambiophoniques doivent être connectées au module récepteur sans fil.
●● Chaque enceinte a une étiquette colorée sur son dos ou sur son côté. Chaque câble dispose d’une bande
colorée près de l’extrémité. Faites correspondre chaque câble sur l’étiquette de l’enceinte par couleur, puis
connectez le câble à l’enceinte.
15
02853B-HW-J470-ZC FRA.indd 15
2015/4/1 10:15:32
BRANCHEMENTS
BRANCHEMENT À UN PÉRIPHÉRIQUE EXTERNE EN
UTILISANT LE CÂBLE HDMI
HDMI est une interface numérique standard qui permet de connecter des téléviseurs, des projecteurs, des lecteurs de
DVD, des lecteurs Blu-ray, des décodeurs et bien plus encore.
AUX IN
OPTICAL IN
HDMI prévient toute dégradation du signal en raison de la conversion au format analogique et préserve la qualité vidéo
et audio de la source numérique originale.
HDMI OUT(TV)
HDMI IN
HDMI IN
HDMI OUT (TV)
Câble HDMI
(non fourni)
Câble HDMI
(non fourni)
Appareils Numériques
HDMI IN
Branchez un câble HDMI (non fourni) de la prise HDMI
IN située à l’arrière du produit à la prise HDMI OUT de
vos appareils numériques.
ensuite,
HDMI OUT (ARC)
La fonction ARC permet d’émettre des signaux audio
numériques par un port HDMI OUT (ARC).
Elle sera activée seulement lorsque Soundbar est
branchée à un téléviseur qui prend en charge la fonction
ARC.
HDMI OUT (TV)
●● La fonction Anynet+ doit être activée.
●● Cette fonction n'est pas accessible si le
câble HDMI ne prend pas en charge l'ARC.
Branchez un câble HDMI (non fourni) de la prise HDMI
OUT (TV) située à l’arrière du produit à la prise HDMI IN
de votre téléviseur.
●● HDMI est une interface qui permet la
transmission numérique de données vidéo et
audio à partir d'un seul connecteur.
16
02853B-HW-J470-ZC FRA.indd 16
2015/4/1 10:15:32
BRANCHEMENTS
AUX IN
OPTICAL IN
Cette unité est équipée d’une prise d’entrée optique numérique et d’une prise d’entrée audio analogique (Aux In). Cela
vous permet d’effectuer le branchement à votre téléviseur de deux façons.
HDMI OUT(TV)
HDMI IN
OPTICAL IN
AUX IN
ou
AUDIO
OUT
FRA
BRANCHEMENT D’UN PÉRIPHÉRIQUE EXTERNE EN
UTILISANT UN CÂBLE AUDIO (ANALOGIQUE) OU OPTIQUE
(NUMÉRIQUE)
OPTICAL
OUT
Câble Optique
(fourni)
Câble Audio
(non fourni)
AUX IN
Lecteur BD/
DVD/
Boîtier décodeur/
Console de jeu
●● Ne branchez pas le cordon d’alimentation de
ce produit ou de votre téléviseur dans la prise
murale avant que toutes les connexions entre
les différents composants n’aient été
effectuées.
●● Avant de déplacer ou d'installer ce produit,
éteignez-le et débranchez le cordon
d'alimentation.
Branchez AUX IN (Audio) dans l’unité principale à
AUDIO OUT du téléviseur ou de l’appareil source. Pour
l’utiliser, mettez la fonction à AUX.
ou,
OPTICAL IN
Branchez l’entrée OPTICAL IN (Audio) de l’unité
principale à la prise OPTICAL OUT de l’appareil source.
Pour l’utiliser, mettez la fonction à D.IN.
17
02853B-HW-J470-ZC FRA.indd 17
2015/4/1 10:15:32
FONCTIONS
FONCTIONS
MODE INPUT (ENTRÉE)
Appuyez sur la touche (
) sur la face supérieure de l’unité principale ou la touche
télécommande pour sélectionner le mode que vous voulez.
Mode d'entrée
Entrée Optique Numérique
Entrée AUX
Entrée HDMI
Mode BLUETOOTH
TV SoundConnect
Mode USB
Écran d’affichage
D.IN
AUX
HDMI
BT
TV
(SOURCE) de la
L'appareil s'éteint automatiquement dans les conditions
suivantes:
●● Mode D.IN/HDMI/BT/TV/USB
-- Si aucun signal audio n’est reçu pendant 25
minutes.
●● Mode AUX
-- Si le câble AUX audio n’est pas branché pendant
25 minutes.
USB
-- En mode Auto Power Down On (Mise hors
fonction automatique), si aucune CLÉ n’est
branchée pendant 8 heures lorsque le câble AUX
est branché.
-- Pour ON et OFF la fonction Auto Power Down,
appuyez sur la touche p et maintenez-la
enfoncée pendant 5 secondes. OFF/ON-AUTO
POWER DOWN apparaît à l’écran.
ARC (HDMI OUT)
La fonction ARC (Voie de retour audio) transfère le signal audio au port HDMI OUT (ARC).
Câble HDMI
1. Branchez le téléviseur prenant en charge la fonction ARC au Soundbar à l’aide d’un câble HDMI.
2. Allumez le téléviseur, allumez le Soundbar, puis activez la fonction Anynet du Soundbar.
3. Appuyez sur le bouton (
) sur la face supérieure de l’unité principale ou la touche
télécommande pour sélectionner le mode D.IN.
(SOURCE) de la
●● Ce câble HDMI ne prend pas en charge la fonction ARC, l’ARC ne fonctionnera pas.
●● Pour désactiver la fonction ARC, désactivez Anynet+.
18
02853B-HW-J470-ZC FRA.indd 18
2015/4/1 10:15:33
FONCTIONS
BLUETOOTH
++Connexion du système Soundbar au périphérique Bluetooth
FRA
Vous pouvez utiliser un dispositif Bluetooth connecté au Soundbar pour écouter de la musique en son stéréo de haute
qualité, tout cela sans fil!
Vérifiez si le périphérique Bluetooth prend en charge la fonction de casque d'écoute stéréo compatible Bluetooth.
Connexion
1. Appuyez sur la touche (
) sur la face supérieure
de l’unité principale ou la touche
(SOURCE) de
la télécommande pour sélectionner le mode BT.
• Vous remarquerez que BT READY apparaît sur
la face avant du Soundbar.
2. Sélectionnez le menu Bluetooth sur le périphérique
Bluetooth que vous souhaitez connecter.
(Reportez-vous au manuel d'utilisation du
périphérique Bluetooth)
3. Sélectionnez le menu du casque d'écoute Stéréo sur
le périphérique Bluetooth.
• Une liste produite par le balayage des appareils
apparaîtra.
4. Sélectionnez "[Samsung] Soundbar J-Series"
dans la liste.
• Lorsque Soundbar est branché au dispositif
Bluetooth, il affiche [Nom du dispositif
Bluetooth]  BT sur la face avant.
• Le nom du dispositif peut seulement apparaître
en anglais. Un trait de soulignement " _ "
s’affichera si le nom n’est pas en anglais.
• Si l'appariement du périphérique Bluetooth avec
le système Soundbar a échoué, supprimez
l'appareil "[Samsung] Soundbar J-Series"
précédent qui a été trouvé par le périphérique
Bluetooth et, à partir de ce dernier, relancez la
recherche du système Soundbar.
5. Écoutez de la musique sur le périphérique connecté.
• Vous pouvez écouter de la musique provenant du
périphérique Bluetooth sur le système Soundbar.
• En mode BT, les fonctions Play(Lire)/Pause/
Next(Suivant)/Prev(Précédent) ne sont pas
accessibles. Ces fonctions seront par contre
accessibles pour les dispositifs Bluetooth
prenant en charge le profil AVRCP.
02853B-HW-J470-ZC FRA.indd 19
Périphérique Bluetooth
●● Si l’on vous demande le code NIP lors de la
connexion à un dispositif Bluetooth, entrez
<0000>.
●● On ne peut apparier qu'un seul périphérique
Bluetooth à la fois.
●● La connexion Bluetooth sera coupée lors de la
mise hors fonction de Soundbar.
●● Le Soundbar pourrait ne pas être compatible
avec les fonctions de recherche ou de
connexion Bluetooth dans les cas suivants :
-- Si un puissant champ électrique est émis
autour du système Soundbar.
-- Si plusieurs périphériques Bluetooth sont
appariés simultanément avec le système
Soundbar.
-- Si le périphérique Bluetooth est éteint, situé au
mauvais endroit ou ne fonctionne pas bien.
●● Prenez note que certains appareils tels que
fours à micro-ondes, adaptateurs de réseau
sans fil, lampes fluorescentes et cuisinières à
gaz utilisent la même bande de fréquences
que le périphérique Bluetooth, d'où un risque
de brouillage.
●● Le Soundbar prend en charge les données
SBC (44,1kHz, 48kHz).
●● La connexion est possible uniquement sur un
périphérique Bluetooth compatible avec la
fonction A2DP (AV).
●● Vous ne pouvez pas brancher le Soundbar à un
dispositif Bluetooth qui prend seulement en
charge la fonction HF (mains libres).
●● Une fois que l’appariement entre l’appareil et le
HW-J470 a été réalisé, si le Soundbar est en
mode D.IN, AUX, HDMI ou USB, la sélection de
"[Samsung] Soundbar J-Series" dans la liste
de votre dispositif Bluetooth modifiera
automatiquement le mode du HW-J470 qui
passera à BT.
19
2015/4/1 10:15:33
FONCTIONS
++Bluetooth POWER on (Bluetooth POWER)
Si un appareil déjà apparié essaie de s’apparier au Soundbar lorsque la fonction Bluetooth Power est activée et que le
Soundbar est éteint, le Soundbar se met automatiquement en fonction.
1. Pour allumer le Bluetooth, appuyez sur la touche Bluetooth POWER de la télécommande pendant que le
Soundbar est allumé.
2. « ON-BLUETOOTH POWER » (MISE SOUS TENSION TENSION BLUETOOTH) apparaît sur l’écran du Soundbar.
●● Accessible seulement si le Soundbar est énuméré dans la liste des dispositifs Bluetooth appariés.
(Le dispositif Bluetooth et le Soundbar doivent avoir été appariés précédemment au moins une fois.)
●● Soundbar apparaîtra dans la liste des appareils recherchés du dispositif Bluetooth seulement si le
Soundbar affiche la mention [BT READY].
●● Si le mode TV SoundConnect est activé, le Soundbar ne peut pas être apparié à un autre dispositif Bluetooth.
++Déconnexion du périphérique Bluetooth à partir du système Soundbar
Vous pouvez déconnecter le périphérique Bluetooth à partir du système Soundbar. Pour des directives, consultez le
manuel d'utilisation du périphérique Bluetooth.
●● Le système Soundbar sera déconnecté.
●● Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, Soundbar affiche le message
BT DISCONNECTED sur le panneau avant.
++Déconnexion du système Soundbar à partir du périphérique Bluetooth
Appuyez sur la touche
(SOURCE) de la télécommande ou la touche (
) de la face supérieure du produit
pour faire passer le BT à un autre mode ou éteindre le Soundbar.
●● Le périphérique Bluetooth connecté attendra pendant un certain temps une réponse du système Soundbar avant
de mettre fin à la connexion. (Le temps de déconnexion peut varier selon le périphérique Bluetooth)
●● En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre Soundbar et
l'appareil dépasse 5 m (16,25 pi).
●● Le périphérique s'éteint automatiquement (Auto Power Off) au bout de 25 minutes dans l'état Prêt (Ready).
Davantage d’information sur la technologie Bluetooth
Bluetooth est une technologie facilitant l'interconnexion d'appareils compatibles Bluetooth via une connexion sans fil à
faible distance.
●● Un appareil Bluetooth peut engendrer des bruits ou un dysfonctionnement selon les conditions d’utilisation:
-- Si une partie du corps est en contact avec le système de réception/transmission du périphérique Bluetooth ou
du système Soundbar.
-- Variations électriques dues à un brouillage du signal par un mur, un coin ou une cloison de bureau.
-- Interférences électriques causées par des appareils fonctionnant sur la même bande de fréquence, notamment
équipements médicaux, fours à micro-ondes et réseaux locaux sans fil.
●● Maintenez la distance la plus courte possible lorsque vous jumelez le système Soundbar avec le périphérique Bluetooth.
●● La qualité diminue parallèlement à la distance entre le système Soundbar et le périphérique Bluetooth.
Si la distance excède la portée opérationnelle du périphérique Bluetooth, la connexion est perdue.
●● La connexion Bluetooth peut s'avérer déficiente dans les zones à faible réception.
●● La connexion Bluetooth ne fonctionne que lorsque l'appareil concerné est à proximité de l’unité. La connexion sera
automatiquement interrompue si la distance excède la portée. Même dans les limites de cette portée, des
obstacles tels que des murs ou des portes peuvent dégrader la qualité sonore.
●● Le fonctionnement de ce périphérique sans fil peut engendrer un brouillage électrique.
20
02853B-HW-J470-ZC FRA.indd 20
2015/4/1 10:15:33
FONCTIONS
UTILISATION DE L’APPLICATION SAMSUNG AUDIO REMOTE
FRA
Installation de l’application Samsung Audio Remote
Pour contrôler le HW-J470 à l’aide de l’appareil intelligent et de l’application Samsung Audio Remote, téléchargez
l’application Samsung Audio Remote en accédant à l'application par Google Play Store.
Lancement de l’application Samsung Audio Remote
Lancez l’application Samsung Audio Remote en appuyant sur l’icône de votre téléphone intelligent, puis suivez les
directives de l'application.
●● L’application Samsung Audio Remote prend uniquement en charge les appareils intelligents tournant sous
Androïde OS 3.0 ou une version ultérieure.
21
02853B-HW-J470-ZC FRA.indd 21
2015/4/1 10:15:34
FONCTIONS
TV SOUNDCONNECT
Vous pouvez restituer le son du téléviseur par votre Soundbar branché à un téléviseur Samsung qui prend en charge la
fonction de connexion TV Sound.
++Connexion d’un téléviseur au Soundbar
Connexion
●● Si la distance entre le téléviseur et le Soundbar
est supérieure à 5 m. (16,25 pi), la connexion
pourrait ne pas être stable ou le son pourrait être
coupé de façon intermittente. Si cela se produit,
replacez le téléviseur ou le Soundbar pour qu’ils
soient dans la portée de fonctionnement, puis
rétablissez la connexion TV SoundConnect.
1. Allumez le téléviseur et le Soundbar.
• Activez le menu du téléviseur.
• Placez les réglages de l’enceinte sur l’onglet "Son".
• Réglez le menu "Ajouter un nouveau périphérique"
à "Activé".
2. Appuyez sur la touche (
) sur la face supérieure
de l’unité principale ou la touche
(SOURCE) de
la télécommande pour sélectionner le mode TV.
3. Sur le téléviseur, un message demandant s’il
convient d’activer la fonction TV SoundConnect
apparaît. "[Samsung] Soundbar" s’affiche aussi sur
l’écran du téléviseur.
4. Sélectionnez <Yes> (Oui) à l’aide de la
télécommande du téléviseur pour terminer la
connexion du téléviseur et du Soundbar.
●● Le fait de faire passer le Soundbar du mode TV
à un autre mode désactive automatiquement TV
SoundConnect.
●● Pour connecter le Soundbar à un autre téléviseur,
la connexion existante doit être coupée.
●● Pour couper la connexion existante, appuyez
sur la touche p de la télécommande pendant 5
secondes. Pour vous brancher à l’autre
téléviseur, suivez les étapes 1 à 4 ci-haut.
●● La fonction TV SoundConnect (SoundShare) est
prise en charge par certains téléviseurs
Samsung mis en marché à partir de 2012.
Vérifiez si le téléviseur prend en charge la
fonction TV SoundConnect (Sound Share) avant
de commencer. (Pour de plus amples
renseignements, consultez le guide de
l’utilisateur du téléviseur.)
●● Si votre téléviseur Samsung a été commercialisé
avant 2014, vérifiez le menu de configuration
SoundShare.
●● Portée de fonctionnement de la fonction
TV SoundConnect:
-- Portée d’appariement recommandée:
moins de 50 cm (moins de 20 po)
-- Portée de fonctionnement recommandée:
moins de 5 m. (moins de 16,25 pi)
●● Les touches Play (Lire)/Pause, Next
(Suivant), Prev (Précédent) ne fonctionneront
pas en mode TV SoundConnect.
++Utilisation de la fonction
Bluetooth POWER
La fonction Bluetooth POWER On est accessible une
fois que le Soundbar est correctement relié à un
téléviseur compatible avec la technologie Bluetooth
utilisant TV SoundConnect. Lorsque la fonction
Bluetooth POWER On est ACTIVÉE, le fait de mettre le
téléviseur branché en fonction et hors fonction allumera
et éteindra aussi le Soundbar.
1. Branchez le téléviseur à votre Soundbar au moyen
de la fonction TV SoundConnect.
2. Appuyez sur les touches Bluetooth POWER du
Soundbar et de la télécommande. "ON/OFFBLUETOOTH POWER" apparaît sur l’écran du
Soundbar.
• ON-BLUETOOTH POWER : Soundbar s’allume
et s'éteint lorsque vous allumez ou éteignez le
téléviseur.
• OFF-BLUETOOTH POWER : Le Soundbar
s'éteint seulement lorsque vous éteignez le
téléviseur.
22
02853B-HW-J470-ZC FRA.indd 22
●● Cette fonction est seulement prise en charge
par certains téléviseurs Samsung
commercialisés à partir de 2013.
2015/4/1 10:15:34
FONCTIONS
USB
Vous pouvez lire des fichiers musicaux présents sur des périphériques de stockage USB par l’entremise du Soundbar.
1. Connectez le périphérique USB au port USB à
l’arrière du produit.
2. Appuyez sur la touche (
) sur la face supérieure
de l’unité principale ou la touche
(SOURCE) de
la télécommande pour sélectionner le mode USB.
3. USB apparaît à l’écran.
• La connexion Soundbar à un périphérique USB
est établie.
• Il s'éteint automatiquement (Auto Power Off) si
aucun périphérique USB n'est connecté pendant
plus de 25 minutes.
FRA
Écran d’affichage
Port USB
●● Ne connectez pas plusieurs périphériques de
stockage au produit via un lecteur multicarte. Un
dysfonctionnement pourrait en résulter.
●● Les protocoles PTP de la caméra numérique ne sont
pas pris en charge.
●● Ne débranchez pas un périphérique USB en cours
de transfert de fichiers.
●● Des fichiers musicaux (MP3, WMA) d’un site Web
commercial protégés par DRM ne peuvent pas être
lus.
●● Les disque durs externes ne sont pas pris en
charge.
●● Les périphériques de téléphones cellulaires ne sont
pas pris en charge.
++Avant de connecter un
périphérique USB
●● Liste de compatibilité:
Il importe de tenir compte des points suivants:
Format
●● Si le nom de fichier d’un fichier ou d’un dossier sur
un périphérique USB excède 10 caractères, il ne
sera pas affiché sur l’écran du Soundbar.
Codec
Taux
D’échantillonnage
Débit binaire
MPEG 1 Layer2
●● Il se peut que ce produit ne soit pas compatible avec
certains types de supports de stockage USB.
●● Les systèmes de fichiers FAT16 et FAT32 sont pris
en charge.
*.mp3
MPEG 1 Layer3
80kbps~320kbps
MPEG 2 Layer3
MPEG 2.5 Layer3
16KHz ~ 48KHz
Wave_Format_
*.wma
-- Le système NTFS ne l'est pas.
MSAudio1
56kbps~128kbps
Wave_Format_
MSAudio2
●● Connectez le périphérique USB directement dans le
port USB de l'appareil. Autrement, un problème de
compatibilité USB pourrait survenir.
AAC
*.aac
AAC-LC
HE-AAC
*.wav
*.ogg
*.flac
OGG 1.1.0
FLAC 1.1.0,
FLAC 1.2.1
16KHz ~ 96KHz
24KHz ~ 96KHz
16KHz ~ 48KHz
16KHz ~ 96KHz
48kbps~320kbps
128kbps~192kbps
48kbps~64kbps
up to 3000kbps
50kbps~500kbps
up to 3000kbps
23
02853B-HW-J470-ZC FRA.indd 23
2015/4/1 10:15:34
FONCTIONS
MISE À JOUR DU LOGICIEL
Samsung pourrait offrir des mises à jour pour le
micrologiciel du système Soundbar dans le futur.
●● Insérez un périphérique USB contenant la
mise à niveau du micrologiciel dans le port
USB de l’unité principale.
●● La mise à jour du micrologiciel pourrait ne
pas fonctionner correctement si les fichiers
audio pris en charge sont stockés dans le
périphérique de stockage USB.
●● Ne débranchez pas le courant et ne retirez
pas le périphérique USB pendant l’exécution
des mises à jour. L’unité principale s'éteindra
automatiquement après la fin du processus
de mise à jour.
●● Après la réinitialisation, tous les paramètres
par défaut en usine sont réinitialisés. Nous
vous recommandons de prendre note de vos
paramètres pour pouvoir facilement les
redéfinir après la fin de la mise à jour.
Veuillez noter que la mise à jour du
micrologiciel réinitialise aussi la connexion du
caisson des basses. Si la connexion au
caisson des basses n’est pas établie
automatiquement après la réinitialisation,
reportez-vous à la page 14.
Si le micrologiciel ne réussit pas à faire la
mise à jour, nous vous recommandons de
formater le périphérique USB au format
FAT16 et d’essayer de nouveau.
●● Une fois la mise à jour du logiciel terminée,
allumez le produit, puis appuyez sur la
touche ( p ) de la télécommande pendant
plus de 5 secondes. "INIT" apparaît à l’écran
et l’unité est éteinte. La mise à jour est
terminée.
●● Ne formatez pas le lecteur USB au format
NTFS. Le Soundbar ne prend pas en charge
le système de fichiers NTFS.
●● Tout dépendant du fabricant, le USB pourrait
ne pas être compatible.
Si une mise à jour est offerte, vous pouvez l’intégrer au
micrologiciel en connectant un périphérique USB
contenant la mise à jour du micrologiciel dans le port
USB du Soundbar.
Notez qu’il y a plusieurs mises à jour de fichiers. Vous
devez les télécharger séparément sur un périphérique
USB et les utiliser une à la fois pour mettre le
micrologiciel à jour un fichier à la fois.
Veuillez visiter Samsung.com ou communiquez avec le
centre d’appels Samsung pour recevoir plus d’information
concernant le téléchargement de fichiers de mise à jour.
●● Le produit dispose de la fonction DUAL BOOT
(DOUBLE AMORÇAGE), si le micrologiciel n’arrive
pas à faire la mise à jour, vous pouvez réessayer
plus tard.
24
02853B-HW-J470-ZC FRA.indd 24
2015/4/1 10:15:34
DÉPANNAGE
DÉPANNAGE
FRA
Avant de contacter l'assistance, veuillez lire ce qui suit.
L'ensemble ne s'allume pas.
• Le cordon d'alimentation est-il branché dans la
prise?
¼¼Branchez la fiche d'alimentation électrique dans la
prise murale.
La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.
• L'air est-il chargé en électricité statique?
¼¼Débranchez la fiche d'alimentation électrique et
rebranchez-la.
Aucun son n'est émis.
• La fonction Mute est-elle activée?
¼¼Appuyez sur la touche
(Mute/Mise en sourdine)
pour désactiver cette fonction.
• Le volume est-il réglé au minimum?
¼¼Pour régler le Volume.
La télécommande ne fonctionne pas.
• Les piles sont-elles usées?
¼¼Remplacez-les.
• La distance entre la télécommande et l'unité
principale est-elle trop importante?
¼¼Rapprochez-vous de l’unité.
L’appariement TV SoundConnect (téléviseur) n’a pas été réussi.
• Votre téléviseur prend-il en charge TV
SoundConnect?
¼¼La fonction TV SoundConnect est prise en charge
par certains téléviseurs Samsung mis en marché
après 2012. Assurez-vous que votre téléviseur prend
la fonction TV SoundConnect en charge.
• La version du micrologiciel du téléviseur est-elle la
plus récente?
¼¼Mettez votre téléviseur à jour avec la version du
micrologiciel la plus récente.
• Une erreur se produit-elle lors de la connexion?
¼¼Communiquez avec le centre d’appels Samsung.
• Réglez le TV MODE, puis rétablissez la connexion.
¼¼Appuyez sur la touche +# et maintenez-la enfoncée
pendant 5 secondes pour réinitialiser la connexion TV
SoundConnect.
Le voyant DEL sur le caisson des basses clignote et le caisson des basses ne produit aucun son.
• Votre caisson des basses pourrait ne pas être
connecté au boîtier principal du produit.
¼¼Essayez de connecter de nouveau votre caisson des
basses. (Reportez-vous à la page 14)
Le caisson de basse bourdonne et vibre beaucoup.
¼¼Appuyez sur la touche WOOFER de la
télécommande pour régler le volume du caisson des
basses (entre SW-12 et SW+6. Voir la page 10).
• Essayez d’ajuster la vibration de votre caisson des
basses.
25
02853B-HW-J470-ZC FRA.indd 25
2015/4/1 10:15:34
ANNEXE
ANNEXE
SPÉCIFICATIONS
Nom du modèle
HW-J470
USB
Poids
GÉNÉRAL
Dimensions
(W x H x D)
AMPLIFICATEUR
5 V / 0,5 A
Unité Principale
3.56 Ib
Caisson de basses
10.12 Ib
Enceinte ambiophonique
de gauche
0.68 lbs
Arrière (Ambiophonique)
AMP (SWA-7000S)
1.63 lbs
Unité Principale
37.7 x 2.3 x 2.6 po
Caisson de basses
7.1 x 14.2 x 11.8 po
Enceinte ambiophonique
de gauche
3.7 x 4.6 x 2.9 po
Arrière (Ambiophonique)
AMP (SWA-7000S)
2.0 x 7.9 x 5.2 po
Plage de températures en fonctionnement
de +41 °F to +95 °F
Plage d'humidité en fonctionnement
de 10 % to 75 %
Puissance de
sortie nominale
Unité Principale
80W/CH x 2, 3 ohms, THD=10 %, 1 KHz
Caisson de basses
140W, 3 OHM, THD = 10%, 100Hz
Panneau arrière (SWA-7000S) 80W/CH x 2, 3 ohms, THD=10 %, 1 KHz
Rapport signal/bruit (entrée analogique)
65 dB
Séparation (1 kHz)
65 dB
*
Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées à l'aide
des directives AES (Audio Engineering Society).
*
Caractéristiques nominales
-- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
-- Le poids et les dimensions sont approximatifs.
-- Pour obtenir de l'information sur la source d'alimentation et la consommation électrique, veuillez vous reporter à
l'étiquette apposée sur le produit.
※※ Avis de licences libres
-- Pour de plus amples renseignements sur les licences libres utilisées pour ce produit, veuillez visiter le site Web:
http://opensource.samsung.com
-- Pour transmettre des demandes et des questions portant sur les sources ouvertes, communiquez avec Samsung par
courriel ([email protected]).
26
02853B-HW-J470-ZC FRA.indd 26
2015/4/1 10:15:35
GARANTIE LIMITÉE À L’ACHETEUR INITIAL
Samsung Electronics Canada Inc. (SECA) garantit ce produit contre tout défaut de fabrication.
SECA garantit aussi que si cet appareil ne fonctionne pas convenablement durant la période de
garantie SECA se réservera le droit de réparer ou de remplacer l’appareil défectueux.
Toutes les réparations sous garantie doivent être effectuées par un Centre de service autorisé
SECA. Le nom et l’adresse du Centre de service le plus près de chez vous peut être obtenu en
composant sans frais le 1-800-268-1620 ou en visitant notre site web au www.samsung.ca
Main-d’oeuvre
Pièces
un (1) an (au comptoir)
un (1) an
Pour tous les modèles portatifs, le transport de l’appareil sera la responsabilité du client.
Le reçu de vente original doit être conservé par le client car cela constitue la seule preuve d’achat
acceptée. Le client doit le présenter au Centre de service agréé au moment où il fait la demande
d’une réparation sous garantie.
EXCLUSIONS (CE QUI N’EST PAS COUVERT)
Cette garantie ne couvre pas les dommages causés par un accident, un incendie, une inondation,
un cas de force majeure, un mauvais usage ou une tension incorrecte. La garantie ne couvre pas
une mauvaise installation, une mauvaise réparation, une réparation non autorisée et tout usage
commercial ou dommages survenus durant le transport. Le fini extérieur et intérieur de même que
les lampes ne sont pas couverts par cette garantie. Les ajustements par le client qui sont expliqués
dans le guide de l’utilisateur ne sont pas couverts en vertu de cette garantie. Cette garantie sera
automatiquement annulée pour tout appareil qui aurait un numéro de série manquant ou modifié.
Cette garantie est valable seulement sur les appareils achetés et utilisés au Canada.
Samsung Electronics Canada Inc
2050 Derry Rd West
Mississauga, On. L5N 0B9
Tel: 1-800-SAMSUNG (726-7864)
Fax: (905) 542- 1199
Website: http://www.samsung.com/ca_fr
02853B-HW-J470-ZC FRA.indd 27
2015/4/1 10:15:35
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service
Consommateurs Samsung.
CANADA
Pays
U.S.A
MEXICO
Centre de contact 
1-800-SAMSUNG(726-7864)
1-800-SAMSUNG(726-7864)
01-800-SAMSUNG(726-7864)
Site Web
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
www.samsung.com/us/support
www.samsung.com/mx/support
AH68-02853B-00
02853B-HW-J470-ZC FRA.indd 28
2015/4/1 10:15:35
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
