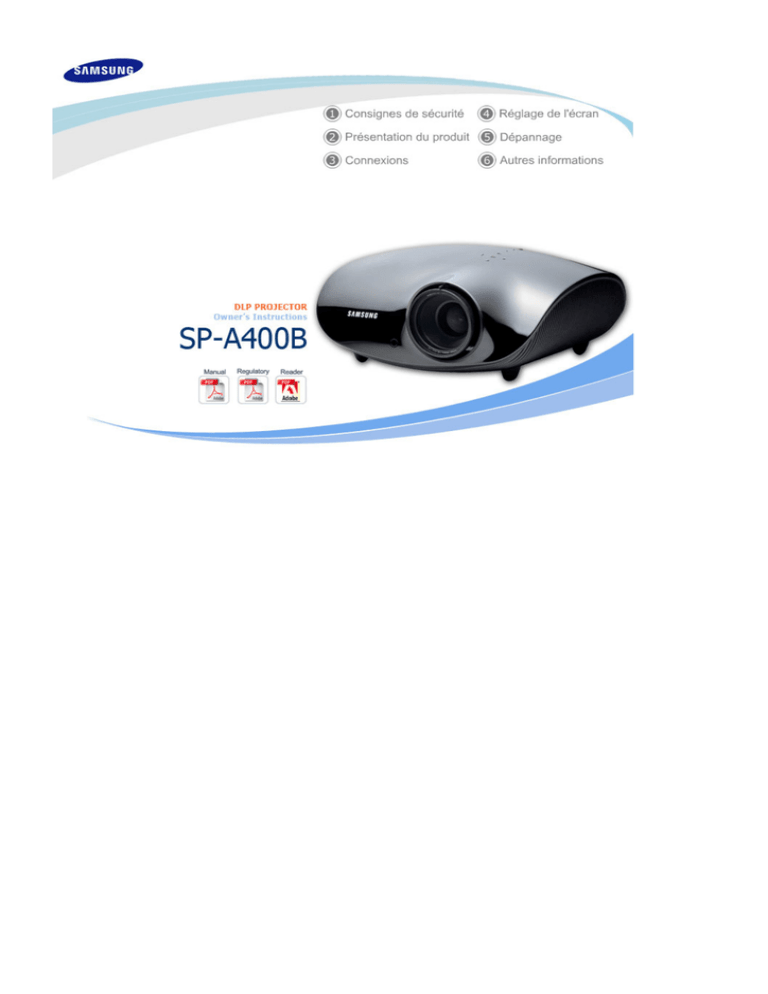

Samsung SP-A400B Manuel utilisateur
Pour éviter toute blessure et tout dommage matériel, veuillez lire attentivement les consignes de sécurité suivantes et utiliser le produit conformément.
Le non-respect des instructions accompagnées de ce symbole peut entraîner des blessures ou même la mort.
Le non-respect des instructions accompagnées de ce symbole peut entraîner des blessures ou des dommages matériels (au produit ou à tout autre propriété).
|
Instructions relatives
à l'alimentation
|
Instructions relatives
à l'installation
|
Instructions relatives à l'utilisation et à
|
l'entretien
[Les images n'ont qu'une valeur de référence et ne sont pas applicables à tous les cas (ni à tous les pays).]
Vérifiez que la prise est correctement branchée.
z
Un branchement incorrect peut déclencher un incendie.
N'utilisez pas de prise murale mal fixée ni de câble d'alimentation endommagé.
z
Vous risquez un choc électrique ou un incendie.
Ne touchez en aucune circonstance la prise d'alimentation avec les mains mouillées.
z
Vous risquez un choc électrique.
Ne branchez pas plusieurs appareils sur une même prise murale.
z
Vous risqueriez de déclencher un incendie.
Ne déposez pas d'objets lourds sur le cordon d'alimentation. Evitez de plier, de tirer ou de tordre le cordon d'alimentation.
z
Vous risquez un choc électrique ou un incendie.
Avant de déplacer l'appareil, assurez-vous qu'il est éteint et débranchez le cordon d'alimentation de la prise secteur. Assurezvous également que tous les câbles de connexion sont débranchés des autres appareils avant de déplacer le produit.
z
Déplacer le produit sans débrancher le cordon d'alimentation peut endommager celui-ci et entraîner un risque de choc électrique ou d'incendie.
Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise électrique du secteur. Par conséquent, la prise du secteur doit être en état de marche.
z
Ceci peut causer un choc électrique ou un incendie.
Débranchez toujours l'appareil en tenant la prise et non en tirant sur le cordon d'alimentation.
z
Vous risqueriez de déclencher un incendie.
Débranchez l'appareil avant de le nettoyer.
z
Vous risquez un choc électrique ou un incendie.
|
Instructions relatives
à l'alimentation
|
Instructions relatives
|
à l'installation
Instructions relatives à l'utilisation et à
|
l'entretien
POUR ÉVITER TOUT RISQUE D'INCENDIE, VEILLEZ À GARDER CE
PRODUIT LOIN DE BOUGIES OU D'AUTRES SOURCES DE FEU.
z
Vous risqueriez de déclencher un incendie.
Lorsque vous installez l'appareil dans un placard ou sur une étagère, ne laissez pas la partie avant de l'appareil dépasser.
z
Toute chute risquerait d'endommager l'appareil ou de blesser quelqu'un.
Tenez le cordon d'alimentation éloigné de tout radiateur.
z
La gaine du cordon électrique pourrait fondre, entraînant un risque de choc
électrique ou d'incendie.
N'installez pas l'appareil dans des endroits exposés à l'huile, la
fumée, l'humidité ou l'eau (pluie), ni dans un véhicule.
z
Vous risquez un choc électrique ou un incendie.
N'installez pas l'appareil dans des endroits non ventilés, tels qu'une bibliothèque ou un placard mural.
z
Cela pourrait causer un incendie ou endommager l'appareil.
N'installez pas l'appareil sur une surface non stable, par exemple sur un socle plus petit que l'appareil.
z
Toute chute risquerait d'endommager l'appareil ou de blesser quelqu'un.
Installez l'appareil sur une surface stable, car la partie avant est plus lourde.
En cas d'orage avec éclairs, éteignez immédiatement l'appareil et débranchez le cordon d'alimentation de la prise secteur.
z
Vous risquez un choc électrique ou un incendie.
Assurez-vous que les aérations de l'appareil ne sont pas bloquées par une nappe ou un rideau.
z
Cela pourrait causer un incendie ou endommager l'appareil.
Faites attention lorsque vous placez l'appareil au sol.
z
Vous risquez de l'endommager ou de vous blesser.
Ne laissez pas tomber l'appareil lorsque vous le déplacez.
z
Vous risquez de l'endommager ou de vous blesser.
Conservez l'appareil hors de portée des enfants.
z
La chute de l'appareil risquerait de les blesser. La partie avant de l'appareil
étant plus lourde que la partie arrière, installez l'appareil sur une surface plate et stable.
|
Instructions relatives
à l'alimentation
|
Instructions relatives
|
à l'installation
Instructions relatives à l'utilisation et à
|
l'entretien
N'insérez pas d'objets en métal, de baguettes, de câbles, de vrilles ou de substances inflammables, telles que du papier et des allumettes, dans les orifices d'aération ou les ports auxiliaires de l'appareil.
z
Vous risquez un choc électrique ou un incendie.
Si de l'eau ou une autre substance étrangère pénètre dans l'appareil,
éteignez-le, débranchez le cordon d'alimentation de la prise secteur et contactez un Centre de services
Ne démontez jamais l'appareil et n'essayez pas de le réparer ou de le modifier.
z
Si l'appareil doit être réparé, contactez un Centre de services .
Dans le cas contraire, vous risqueriez d'endommager l'appareil ou de vous
électrocuter.
Conservez l'appareil à distance de tout aérosol chimique ou de toute substance du même type.
z
Vous risqueriez de déclencher un incendie ou une explosion.
Ne placez pas de récipient contenant de l'eau, de vase, de boisson, de produit chimique, de petites pièces de métal ou d'objet lourd sur l'appareil.
z
Si un objet ou du liquide pénétrait à l'intérieur de l'appareil, cela risquerait d'entraîner un choc électrique, un incendie ou des blessures.
Ne laissez pas un enfant placer des objets, tels que des jouets ou des gâteaux, sur l'appareil.
z
En cherchant à les attraper, l'enfant risquerait de faire tomber l'appareil et de se blesser.
Ne regardez jamais directement la lumière de la lampe située à l'avant de l'appareil et ne projetez jamais une image directement sur les yeux.
z
Cela est très dangereux, surtout pour les enfants.
Lorsque vous ôtez les piles de la télécommande, veillez à ne pas les laisser à la portée des enfants qui pourraient les avaler. Tenez les piles hors de portée des enfants.
z
En cas d'absorption, consultez un médecin immédiatement.
Si l'appareil émet de la fumée ou un bruit inhabituel ou s'il dégage une odeur de brûlé, éteignez-le immédiatement, débranchez le cordon d'alimentation de la prise secteur et contactez un Centre de services .
z
Vous risquez un choc électrique ou un incendie.
Si la fiche ou le câble du cordon d'alimentation est poussiéreux(se), mouillé
(e) ou sale, nettoyez-le(la).
z
Vous risquez un choc électrique ou un incendie.
Nettoyez légèrement l'appareil à l'aide d'un chiffon doux et sec, après avoir débranché le cordon d'alimentation de la prise secteur.
z
N'utilisez pas de produit chimique pour nettoyer l'appareil, notamment de la cire, du benzène, de l'alcool, du diluant à peinture, du produit anti-moustique, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc.
Si vous prévoyez de ne pas utiliser l'appareil pendant longtemps, débranchez-le.
z
Vous risquez un choc électrique ou un incendie.
Veillez à contacter un centre de services homologué lorsque vous installez votre écran dans un endroit très poussiéreux, humide, exposé à des températures élevées ou faibles ou à des produits chimiques, ou s’il fonctionne sans interruption, par exemple dans les aéroports, les gares, etc.
z
Si vous ne le faites pas, vous risquez d’endommager gravement votre écran.
Si le produit tombe ou que son boîtier se casse, éteignez l'appareil et débranchez-le, car cela risquerait d'entraîner un choc électrique ou un incendie.
z
Dans un tel cas, contactez un Centre de services .
Attention de ne pas perdre le cache de protection de la lentille.
z
Utiliser la lentille sans son cache risquerait de l'endommager.
Lorsque vous remplacez les piles, placez-les dans la position de polarité correcte +/- comme indiqué sur le compartiment à piles.
z
Une polarité incorrecte peut endommager ou provoquer une fuite de la pile et occasionner un incendie, des blessures ou des dégâts.
Utilisez uniquement les piles standard indiquées. N'utilisez pas de piles neuves avec des piles usées.
z
Peut endommager ou provoquer une fuite de la pile et occasionner un incendie, des blessures ou des dégâts.
Veillez à placer votre télécommande sur une table ou un bureau.
z
Si vous trébuchez sur la télécommande, vous pouvez vous blesser ou endommager le produit.
Comment éliminer ce produit
(déchets d’équipements électriques et électroniques)
- Europe uniquement
(Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective)
Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
|
Caractéristiques du produit
|
Vues du produit
|
Télécommande
|
Caractéristiques techniques du produit
|
Moteur optique adoptant une technologie DLP de pointe
- Un écran 1280 x 768 a été adapté.
- Une roue chromatique 5 segments (segment color wheel) a été utilisée pour assurer des couleurs optimales.
- Lampe 200 W conçue pour améliorer la luminance.
Couleurs vives
- Réglage de la qualité de l’image concentré sur l’amélioration de la couleur. Cette unité tend à réaliser des coordinations de couleur comparables aux normes d’émission de production vidéo.
Bruit de ventilateur et fuite de lumière minimisés
- La circulation d’air et la structure de l’installation du ventilateur sont optimisées pour réduire le bruit du ventilateur et la fuite du rayon lumineux.
Divers ports d’entrée
- Les connexions aux périphériques ont été améliorées par l'adoption de différentes bornes de sortie, telles qu'une borne HDMI (prise en charge HDCP), une borne composante et une borne MONITOR
OUT.
Réglages par l’utilisateur
- Cette unité permet un réglage individuel des ports d’entrée.
- L’unité dispose d’un diagramme de référence pouvant être utilisé pour le positionnement et le réglage.
- Pour le confort de l’utilisateur dans les environnements sombres, la télécommande est équipée d’un rétroéclairage.
|
Caractéristiques du produit
|
Vues du produit
|
Télécommande
|
Caractéristiques techniques du produit
|
Partie avant/ supérieure
1. Voyants
- STAND BY (LED bleue)
- LAMP (LED bleue)
- TEMP (LED rouge)
※ Reportez-vous aux Indications de LED .
2. Bague de mise au point
Pour régler la mise au point.
3. Récepteur du signal de la télécommande
4. Lentille
5. Pieds réglables
Vous pouvez régler la position de l’écran en déplaçant vers le haut et vers le bas les pieds réglables.
6. Bouton de zoom
Utilisé pour agrandir ou réduire la taille de l’image.
7. Bouton POWER(
)
Permet de mettre le projecteur sous et hors tension.
8. Bouton SOURCE
Permet de sélectionner les signaux d’entrée des sources externes.
9. Bouton MENU
Utilisez ce bouton pour entrer ou quitter un menu ou pour avancer dans un menu.
10.Bouton Select and Move
( / )
Utilisez ce bouton pour déplacer ou sélectionner un élément dans un menu.
Les boutons de la partie supérieure du projecteur sont des boutons tactiles.
Touchez-les légèrement pour les utiliser.
Contenu de l’emballage
Guide d’installation rapide
Carte de Garantie/
Carte d'enregistrement
(N'est pas disponible dans toutes les agences)
CD du manuel utilisateur
Câble d’alimentation Télécommande/ 2 piles
Indications des LED
●: Le voyant est allumé ◐: Le voyant clignote ○: Le voyant est éteint
STAND
BY
LAMP TEMP Informations
● ○ ○
Tissu de nettoyage
Si vous appuyez sur le bouton POWER de la télécommande ou du projecteur, l’écran s’affiche en 30 secondes.
● ● ○
Le projecteur se trouve en conditions de fonctionnement normal.
●
○
◐
◐
○
○
Cet état apparaît lorsque le projecteur prépare une opération après une pression sur le bouton POWER du projecteur ou de la télécommande.
Le bouton POWER est actionné pour arrêter le projecteur et le système de refroidissement fonctionne pour refroidir l’intérieur du projecteur. (Environ 1 minute 30)
◐
○
○
●
○
◐
○
◐
◐
◐
◐
◐
Reportez-vous à la mesure 1 ci-dessous si le ventilateur de refroidissement à l’intérieur du projecteur ne fonctionne pas dans des conditions normales.
Reportez-vous à la mesure 2 ci-dessous si le cache de la lampe n’est pas correctement fermé.
La mise hors tension est automatique lorsque la température à l’intérieur du projecteur dépasse la limite de contrôle. Reportez-vous à la mesure 3.
Un problème est survenu lors de l'utilisation du DDP IC avec le produit. Reportez-vous
à la mesure 4.
◐
●
◐
◐
◐
◐
◐
◐
◐
●
○
●
Un problème est survenu avec le fonctionnement de la lampe. Reportez-vous à la mesure 5.
Expiration de la durée de vie de la lampe. Reportez-vous à la mesure 6.
La mémoire du produit ne fonctionne pas correctement. Contactez un centre de services .
L'alimentation du produit ne fonctionne pas correctement. Contactez un centre de services .
◐ ● ◐
Un problème est survenu lors de l'utilisation de la roue chromatique avec le produit.
Reportez-vous à la mesure 4.
Résolution des problèmes de témoin
Mesures Classification
Mesure 1
Etat
Lorsque le système du ventilateur de refroidissement n’est pas en conditions de fonctionnement normal.
Si le problème persiste après avoir débranché et rebranché le cordon d’alimentation et remis le projecteur sous tension, contactez votre fournisseur ou notre centre de services .
Lorsque le cache de la
Mesure 2
Mesure 3
Mesure 4
Mesure 5 lampe n’est pas correctement fermé ou lorsque le système de capteurs n’est pas en conditions de fonctionnement normal.
Vérifiez si les vis situées à l’arrière du projecteur sont bien serrées. Si ce n’est pas le cas, contactez le distributeur ou le centre de services .
Lorsque la température à l’intérieur du projecteur est trop élevée.
Réglez l’état de l’installation de votre projecteur en vous référant aux précautions d’installation répertoriées ci-dessus. Laissez votre projecteur refroidir avant de vous en servir à nouveau. Si le même problème se produit de façon continue, contactez le distributeur ou le centre de services .
Lorsque la roue chromatique ne fonctionne pas.
Débranchez et rebranchez le cordon d’alimentation et redémarrez le projecteur. Si le même symptôme persiste, contactez le distributeur ou le centre de services .
La lampe fonctionne mal après une mise hors tension incorrecte ou après une mise hors tension suivie immédiatement d’une mise sous tension du projecteur.
Mettez le projecteur hors tension, attendez qu’il refroidisse et mettezle de nouveau sous tension pour le faire fonctionner. Si le même problème se produit de façon continue, contactez le distributeur ou le centre de services .
Mesure 6 Lorsque l’écran s’assombrit
Vérifiez la durée de vie de la lampe sur l’écran d’informations. Si vous devez remplacer la lampe, contactez le distributeur ou le centre de services .
Ce projecteur utilise un système de ventilateur de refroidissement pour prévenir toute surchauffe de l’appareil.
Son fonctionnement peut être bruyant, ce qui n’affecte en rien les performances du produit. Les nuisances sonores ne peuvent être invoquées comme motif d’échange ou de remboursement.
Partie arrière
1. Port RS-232C (pour les bornes d’entrée de service)
6. Port d’entrée HDMI/DVI IN
2. Port d’entrée SERVICE
3. Port d’entrée VIDEO IN
4. Port d’entrée S-VIDEO IN
5. Récepteur du signal de la télécommande
7. Borne MONITOR OUT
8. Port d’entrée PC IN
9. Port d’entrée COMPONENT IN
10.Port d’entrée POWER
|
Caractéristiques du produit
|
Vues du produit
|
Télécommande
|
Caractéristiques techniques du produit
|
1.
Bouton ON ( )
2.
Bouton COMP
3.
Bouton VIDEO
4.
Bouton S-VIDEO
5.
Bouton AUTO
6.
Bouton MENU
7.
Bouton Move (▲ ▼ ◀ ▶)/ENTER
8.
Bouton INFO
9.
Bouton P.SIZE
10.
Bouton STILL
11.
Bouton P.MODE
12.
Bouton OFF ( )
13.
Bouton Eclairage (
14.
Bouton HDMI
)
15.
Bouton QUICK
16.
Bouton PC
17.
Bouton RETURN
18.
Bouton EXIT
19.
Bouton KEYSTONE
20.
Bouton USER
21.
Bouton INSTALL
1.
ON ( )
Permet d’allumer le projecteur.
2.
COMP
Pour basculer en mode COMPOSANT.
3. VIDEO
Pour basculer en mode Vidéo.
4.
S-VIDEO
Pour basculer en mode S-VIDEO.
5.
AUTO
Règle automatiquement le paramètre Picture. Disponible en mode PC uniquement
6.
MENU
Pour afficher le menu à l’écran.
7.
Move(▲ ▼ ◀ ▶)/ENTER
Pour déplacer ou sélectionner les éléments de menu.
8.
INFO
Pour contrôler les signaux de source, la configuration de l’image, le réglage de l’écran PC et la durée de vie de la lampe.
9.
P.SIZE
Pour régler la taille de l’image à l’écran.
10.
STILL
Pour voir les images figées.
11.
P.MODE
Pour sélectionner le mode image.
12.
OFF ( )
Permet d’éteindre le projecteur.
13.
Eclairage ( )
Pour utiliser la télécommande dans une pièce sombre.
14.
HDMI
Pour basculer en mode HDMI.
15.
QUICK
Permet de sélectionner rapidement le dernier menu utilisé.
16.
PC
Pour basculer en mode PC.
17.
RETURN
Revient au menu précédent.
18.
EXIT
Pour supprimer le menu à l’écran.
19.
KEYSTONE
Rétablit l'image quand elle est déformée ou inclinée.
20.
USER
Pour sélectionner le mode Réglage utilisateur.
21.
INSTALL
Pour retourner ou inverser l’image projetée.
|
Caractéristiques du produit
|
Vues du produit
|
Télécommande
|
Caractéristiques techniques du produit
|
La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis pour une meilleure performance.
Caractéristiques
Modèle SP-A400B
Ecran
Taille
Résolution
16,5 mm / 0,65 pouce
WXGA (1280 x 768)
Lampe
Fabricant
Type
Texas Instrument
200W UHP (mode Theater (Théâtre) : 172W)
Durée de vie 3.000 heures (mode Theater (Théâtre) : 3.250 heures)
Fabricant Philips
18,9 millions (1024 x 768 x 3 x 8bit) Couleur
Résolution optimale
Résolution
Résolution maximale
Signal vidéo d’entrée
1280 x 768 @ 60Hz
1280 x 1024 @ 75Hz
Vidéo, S-Vidéo, Composant, PC analogique, HDMI
Signal de synchronisation d’entrée
Sync H/V distincte, TTL
Fréquence d’horloge maximale 136,75 MHz
Taille de la diagonale de l’écran
40 ~250 pouce
Plage de projection
Alimentation
0,3 m ~ 9,8 m
Consommation
Moins de 280 W
électrique
Tension 110/ 220 V c.a. +/- 10 %, 50/ 60 Hz +/- 3 Hz
Bruit
Dimensions
Moins de 28 dB, lumineux de 32dB
343,1 mm(l)x162,4 mm(P)x347,2 mm(H)
13,5 pouce(l) x 6,4 pouce(P) x 13,7 pouce(H)
Poids 4,5 Kg / 9,9 lb
Luminosité
Fonctions clés
Contraste
Distorsion trapézoïdale
2 000 Lumen ANSI max.
2.500:1
Vertical
En Température 0 °C ~ 40 °C (32 °F ~ 104 °F), fonctionnement Humidité (10 % ~ 80 %)
Environnement Température de l’utilisateur et humidité
Stockage
Température -20 °C ~ 45 °C (-4 °F ~ 113 °F),
Humidité (5 % ~ 95 %)
Cet équipement de Classe B a été conçu pour une utilisation domestique et de bureau. Cet appareil a été enregistré en fonction des perturbations électromagnétiques pour une utilisation domestique. Il peut être utilisé dans toutes les zones. Les appareils de Classe A sont pour une utilisation de bureau. La classe A est destinée à une utilisation professionnelle tandis que la classe B émet moins d’ondes électromagnétiques que la classe A.
L’écran DMD utilisé pour les projecteurs DLP est composé de plusieurs centaines de micro miroirs. Comme pour d’autres éléments d’affichage visuel, le panneau DMD peut comporter quelques pixels morts. Samsung et le fabricant de panneau DMD disposent d’une procédure stricte de limitation et d’identification des pixels morts et les produits ne dépassent pas le nombre maximal de pixels morts défini par nos standards. De temps à autre, des pixels peuvent ne pas s’afficher. Néanmoins, cela n’affecte pas la qualité générale de l’image, ni la durée de vie du produit.
Mode d’affichage pris en charge
Source d’entrée
Résolution
(HxV)
640X350
640X400
640X480
Synchronisation horizontale
Fréquence
(KHz)
31.47
Polarité
P
37.86
37.86
31.47
35.00
37.86
P
N
N
N
N
Synchronisation verticale
Fréquence
[Hz]
70.1
85.1
85
60
66.7
72.8
Polarité
N
N
P
N
N
N
Fréquence de pixel
[MHz]
25.18
31.5
31.5
25.175
30.24
31.5
Type sync
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
PC
Component
HDMI
720X400
800X600
832X624
1024X768
1152X864
1152X870
1280X768
1280X960
1280X1024
1440X900
1920X1080i
1280x720p
720x480p
720x576p
640X350
640X400
640X480
720X400
800X600
1024X768
1280X768
1280X960
1280X1024
1920x1080i
1280x720p
720x480p
720x576p
720x480i
720x576i
45
37.5
31.5
31.25
31.47
37.86
37.86
68.68
47.78
60
63.98
79.98
55.94
70.64
33.72
28.125
53.67
49.73
48.36
56.4
60.02
68.68
67.5
37.5
43.27
31.47
35.16
37.88
48.08
46.87
63.98
79.98
33.72
28.125
45
37.5
31.5
31.25
15.73
15.63
31.47
37.5
31.47
37.88
46.87
48.36
60.02
47.78
60
P
N
P
P
P
P
P
P
P
N
N
P
P
N
N
P
P
P
N
P
P
N
N
P
P
P
P
N
N
N
P
P
P
P
P
P
P
P
P
P
N
P
N
P
N
P
N
N
P
60
50
60
50
70.1
85.1
85
60
75
60
50
75
60
60
60
75
70
75
85
75
85
75
60
75
85
70
56.3
60
72.2
75
50
60
50
60
50
60
75
60
50
60
60
75
60
60
60
75
70
60
75
N
P
P
N
P
P
P
P
P
P
P
P
P
N
P
P
P
P
N
P
P
N
N
P
P
N
P
N
N
P
P
P
P
P
P
P
P
P
P
P
P
P
N
P
P
P
N
N
P
Mode de prise en charge de la taille
O : il est possible de configurer la taille et l’overscan ;x: il est impossible de configurer la taille et l’overscan
△ : il est possible de configurer la taille.
Source Taille d’image
Entrée Type
HD
Mode
1080i
720p
Plein
△
△
16:9
△
△
Zoom1
△
△
Zoom2
△
△
4:3
△
△
74.25
74.25
27
27
25.18
31.5
31.5
100
79.5
108
108
135
106.5
136.75
74.18
74.25
56.25
57.28
65
75
78.75
94.5
108
31.5
36
28.322
36
40
50
49.5
108
135
74.18
74.25
74.25
74.25
27
27
13.5
13.5
25.175
31.5
28.322
40
49.5
65
78.75
79.5
108
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Sep.
Ajuster à l’écran
△
△
HDMI
Component
VIDEO
& S-VIDEO
PC
SD
PC
HD
SD
HD
SD
PC
720p
576p
480p
576i
480i
576i
480i
576p
480p
576i
480i
VESA
1080i
1080i
720p
576p
480p
576i
480i
16:9
Mode
4:3
Mode
O O
Mode de prise en charge du déplacement de la position
Overscan : Arrêt
La position de l’écran ne bouge pas en mode d’entrée HDMI.
Source
Entrée Type Mode Plein
HDMI
Component
VIDEO
& S-VIDEO
PC
Entrée
HD
SD
PC
HD
SD
HD
SD
PC
Type
720p
576p
480p
576i
480i
576i
480i
1080i
720p
576p
480p
576i
480i
VESA
1080i
1080i
720p
576p
480p
576i
480i
16:9
Mode
4:3
Mode
Mode
O x x
O
O
O
O x x x x
O x x x
O
O
O
O
O
O
O
O
Overscan : Marche
La position de l’écran ne bouge pas en mode d’entrée PC.
Source
Plein
16:9
O x x
O
O
O
O x x x x
O x x x
O
O
O
O
O
O
O
O
16:9
O
△
△
△
△
△
△
△
△
△
△
O
O
O
O
O
O
O
O
O
O
△
△
△
△
△
△
△
△
△
△
O
O
O
O
O
O
O
O
O
Position de l’image (H/V)
Zoom1 Zoom2
△
△
△
△
△ x
△
△
△
△
△
△
△ x x x x x x x x
△
△
△
△
△ x
△
△
△
△
△
△
△ x x x x x x x x
Position de l’image (H/V)
Zoom1 Zoom2
O x x
O
O
O
O x x x x
O x x x x x x x x x x
O x x
O
O
O
O x x x x
O x x x x x x x x x x x x
O
△
△
△
△
△
△
△
△
△
△
O
O
O
O
O
O
O
O
O
O
4:3
O x x
O
O
O
O x x x x
O x x x
O
O
O
O
O
O
O
O
4:3 x x
O x x x
O
Ajuster à l’écran x x x x x x x x x x x x x x x x
Ajuster à l’écran x x
△
△ x x x x x x x x x x x x x x x x x
HD
HDMI
Component
SD
VIDEO
& S-VIDEO
HD
SD
PC
HD
SD
PC
PC
O
O
O
O
O x
O
O
O
O
O
O
O x x x x x x
O
O x x
VESA
1080i
720p
576p
480p
576i
480i
1080i
720p
576p
480p
576i
480i
576i
480i
1080i
720p
576p
480p
576i
480i
16:9
Mode
4:3
Mode x
O
O
O
O
O x
O
O
O
O
O
O
O x x x x x x
O
O x
O
O
O
O
O x
O
O
O
O
O
O
O x x x x x x
O
O x x
O
O
O
O
O x
O
O
O
O
O
O
O x x x x x x
O
O x x
O
O
O
O
O x
O
O
O
O
O
O
O x x x x x x
O
O x x x x x
O x x
O x x x
O
O x x x x x x x x x x x
|
Réglages de base
|
Branchement à l’alimentation
|
Branchement à l’équipement vidéo
|
Installation du projecteur
Installez le projecteur de manière à ce que le faisceau soit perpendiculaire à l’écran.
Positionnez le projecteur de manière à ce que la lentille se trouve au centre de l’écran.
Si l’écran n’est pas installé verticalement, il est possible que l’image ne soit pas parfaitement rectangulaire.
N’installez pas l’écran dans un environnement lumineux. L’image projetée risquerait de ne pas s’afficher clairement.
Lors de l’installation de l’écran dans un environnement lumineux, utilisez des rideaux.
Vous pouvez installer le projecteur aux emplacements suivants : Installation sol / Plafond / Projection au sol / Proj.
Plaf.
( Pour afficher les différentes positions d’installation )
Pour afficher une image lors de l’installation du projecteur derrière l’écran, utilisez un écran semi-transparent.
Sélectionnez
Menu > Configuration > Installer >
Projection au sol
Pour afficher une image lors de l’installation du projecteur à l’avant de l’écran, placez le projecteur sur le côté lorsque vous regardez l’écran.
Sélectionnez
Menu > Configuration > Installer >
Installation sol
Zoom et mise au point
Bouton de zoom Bague de mise au point
Vous pouvez régler la taille de l’image dans la plage de zoom en actionnant le bouton de zoom.
Centrez l’image sur l’écran en utilisant la bague de mise au point.
Si votre produit est installé en dehors de la distance de projection spécifiée (consultez Taille écran et distance de projection ), la mise au point ne peut pas être réglée correctement.
Mise à niveau avec pieds réglables
Pour mettre le projecteur à niveau, ajustez la hauteur des pieds réglables.
Vous pouvez régler le niveau du projecteur sur 12 mm (moyenne de
3,4°).
Selon la position du projecteur, une distorsion trapézoïdale de l’image peut apparaître.
Taille de l’écran et distance de projection
Installez le projecteur sur une surface plane et mettez-le à niveau à l’aide des pieds réglables pour obtenir une qualité d’image optimum. Si les images ne sont pas nettes, réglez-les en utilisant le bouton de zoom ou la bague de mise au point ou en déplaçant le projecteur vers l’avant et vers l’arrière.
Taille de l’écran
[pouce]
10
20
30
80
90
100
110
40
50
60
70
120
130
140
150
160
170
180
190
Horizontal (X : mm)
218
436
653
871
1089
1307
1525
1742
1960
2178
2396
2614
2831
3049
3267
3485
3703
3920
4138
Vertical (Y : mm)
131
261
392
523
653
784
915
1045
1176
1307
1438
1568
1699
1830
1960
2091
2222
2352
2483
Max, (Z : mm)
392
784,1
1176,1
1568,2
1960,2
2352,3
2744,3
3136,4
3528,4
3920,5
4312,5
4704,5
5096,6
5488,6
5880,7
6272,7
6664,8
7056,8
7448,9
Min, (Z : mm)
326,7
653,4
980,1
1306,8
1633,5
1960,2
2286,9
2613,6
2940,3
3267
3593,8
3920,5
4247,2
4573,9
4900,6
5227,3
5554
5880,7
6207,4
Décalage (Y’ : mm)
11,1
22,2
33,3
44,4
55,5
66,6
77,8
88,9
100
111,1
122,2
133,3
144,4
155,5
166,6
177,7
188,8
199,9
211,1
200
210
220
230
240
250
4356
4574
4792
5009
5227
5445
2614
2744
2875
3006
3136
3267
7840,9
8233
8625
9017,1
9409,1
9801,1
6534,1
6860,8
7187,5
7514,2
7840,9
8167,6
222,2
233,3
244,4
255,5
266,6
277,7
Ce projecteur est conçu pour un écran 80 ~ 120 pouces pour une qualité d’image optimale.
A. Ecran
Z : Distance de portée
Y' : Distance entre le centre de la lentille et le bas de l’image
Configuration de l’environnement PC - Contrôlez les points suivants avant de brancher le PC au projecteur.
1.
Cliquez sur le bouton droit de la souris sur le papier peint
Windows, puis sur [Propriétés].
L’onglet <Propriétés d’affichage> s’affiche.
2.
Cliquez sur l’onglet [Paramètres] et définissez la <Résolution d’écran> en vous référant à la <Résolution> décrite dans le tableau de mode d’affichage pris en charge par ce projecteur.
Vous n’êtes pas obligé de modifier la configuration de la
<Qualité couleur>.
3.
Appuyez sur le bouton [Avancées].
Une autre fenêtre de propriétés s’affiche.
4.
Cliquez sur l’onglet [Ecran] et définissez la <Fréquence d’actualisation de l’écran> en vous référant à la <Fréquence verticale> décrite dans le tableau de mode d’affichage pris en charge par ce projecteur.
Réglez les deux fréquences verticale et horizontale plutôt que la
<Fréquence d’actualisation de l’écran>.
5.
Cliquez sur le bouton [OK] pour fermer la fenêtre, puis sur le bouton [OK] de la fenêtre <Propriétés d’affichage> pour fermer la fenêtre.
L’ordinateur peut redémarrer automatiquement.
6.
Eteignez le PC et connectez-le au projecteur.
La procédure peut varier en fonction du type d’ordinateur et de la version de Windows.
(Par exemple, [Propriétés] s’affiche à la place de [Propriétés (R)] comme illustré dans 1.)
Cet appareil prend en charge jusqu’à 24 bits par pixel en qualité couleur lorsqu’il est utilisé comme écran PC.
Les images projetées peuvent varier de celles de l’écran selon le type d’écran et les versions de Windows.
Lors du branchement du projecteur au PC, vérifiez que les paramètres du PC correspondent aux paramètres d’affichage pris en charge par ce projecteur. Si ce n’est pas le cas, des problèmes de signaux peuvent survenir.
|
Réglages de base
|
Branchement à l’alimentation
|
Branchement à l’équipement vidéo
|
1. Arrière du projecteur
Raccordez le cordon d’alimentation à la borne d’alimentation située à l’arrière du projecteur.
|
Réglages de base
|
Branchement à l’alimentation
|
Branchement à l’équipement vidéo
|
Connexion d’un lecteur DVD ou d’un décodeur câble/satellite au HDMI/DVI
- Connexion grâce à un câble HDMI/DVI
Connectez la borne [HDMI/DVI IN] située à l’arrière du projecteur et la borne de sortie DVI du lecteur DVD ou du décodeur câble/satellite à l’aide d’un câble HDMI/DVI.
- Connexion grâce à un câble HDMI
Connectez la borne [HDMI/DVI IN] située à l’arrière du projecteur et la borne de sortie HDMI du lecteur DVD ou du décodeur câble/satellite à l’aide d’un câble HDMI.
Lorsque la connexion est établie, branchez l’alimentation de votre projecteur et de votre lecteur DVD ou décodeur câble/satellite.
Utilisation du projecteur
Mettez le projecteur sous tension et appuyez sur le bouton [HDMI] pour sélectionner <HDMI>.
Connexion d’un lecteur DVD ou d’un décodeur câble/satellite via "Composante"
Branchez le port d’entrée [COMPONENT IN (Y/P
B
/ P
R
)] situé à l’arrière du projecteur au port Composante situé à l'arrière du lecteur DVD ou du décodeur câble/satellite à l’aide du câble Composante.
Lorsque la connexion a été effectuée, connectez l’alimentation du projecteur et du lecteur DVD (ou de l’appareil connecté au périphérique de sortie numérique).
Utilisation du projecteur
Mettez le projecteur sous tension et appuyez sur le bouton [COMP] pour sélectionner <Composant>.
Les ports Composant comportent les indications (Y/P
B
/ P
R
), (Y, B-Y, R-Y) ou (Y, Cb, Cr) selon le fabricant.
Connexion à un magnétoscope/caméscope
Branchez le port d’entrée [VIDEO IN (jaune)] du projecteur au port VIDEO OUT (jaune) de l’équipement vidéo en utilisant
le câble vidéo.
- Si l’équipement vidéo dispose d’un port S-VIDEO OUT, branchez-le au port d’entrée [S-VIDEO IN] du projecteur.
L’utilisation d'une connexion S-VIDEO permet d’obtenir une qualité visuelle supérieure.
Une fois les périphériques connectés, branchez l’alimentation du projecteur et le magnétoscope.
Utilisation du projecteur
Mettez le projecteur sous tension et appuyez sur le bouton [VIDEO] pour sélectionner <Vidéo>.
Branchez le projecteur et l’équipement vidéo via le câble <S-Vidéo> et appuyez sur le bouton [S-VIDEO] pour sélectionner S-Vidéo.
Si le mode Composite n’est pas disponible, vérifiez le branchement des câbles vidéo.
Contrôlez que le projecteur et l’équipement vidéo sont éteints avant de brancher les câbles.
Ce projecteur ne prend pas le son en charge. (un système audio séparé est requis pour le son.)
Branchement à un PC
Branchez le port [PC IN] situé à l’arrière du projecteur sur la sortie de l’écran du PC à l’aide du câble vidéo du PC.
Une fois les connexions effectuées, connectez les deux cordons d’alimentation du projecteur et du PC.
Ce produit prend en charge la technologie Plug and Play. Par conséquent vous n'avez pas besoin d'installer le pilote sur votre PC.
Utilisation du projecteur
Mettez-le projecteur sous tension et appuyez sur le bouton [PC] pour sélectionner <PC>.
Si le mode PC n’est pas disponible, vérifiez le branchement du câble vidéo du PC.
Mettez le PC sous tension et configurez l’environnement PC si nécessaire.
Réglez l’écran.(
Réglage automatique )
Le son est émis depuis les enceintes du PC.
Connexion de périphériques vidéo (Moniteur, TV, etc.)
- Lorsque vous utilisez la sortie D-sub (analogique) via un autre périphérique vidéo (moniteur, TV, etc.).
Connectez la borne MONITOR OUT du projecteur à la borne D-sub du périphérique vidéo à l'aide d'un câble D-sub.
Une fois la connexion effectuée, activez le projecteur et le périphérique vidéo (moniteur, TV, etc.).
La fonctionnalité MONITOR OUT n'est disponible que lorsque le projecteur est connecté à un périphérique externe via la borne d'entrée [PC IN].
|
Entrée
|
|
Configuration
|
Option
|
* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.
Réglage de l’écran
Liste Source
Modif. Nom
Description Play/Stop
Vous pouvez sélectionner un périphérique connecté au projecteur.
1) Composant
2) S-Vidéo
3) Vidéo
4) PC
5) HDMI
Vous pouvez modifier les noms des périphériques connectés au projecteur.
1) Composant
2) S-Vidéo
3) Vidéo
4) PC
5) HDMI
|
Entrée
|
|
Configuration
|
Option
|
* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.
Réglage de l’écran
Mode
Description
Sélectionnez un état d’écran personnalisé pour votre projecteur ou modifiez le mode d’écran si nécessaire.
1) Mode
- Dynamique
Sélectionnez ce mode si vous souhaitez que l’image soit plus lumineuse que la qualité standard.
- Standard
Vous pouvez regarder la projection confortablement si l’environnement est assez lumineux.
- Cinéma, Cinéma 2
Sélectionnez ces modes si votre environnement est sombre. Cela économise de l’énergie et réduit la fatigue des yeux.
- Moniteur
Permet d'utiliser votre moniteur comme un moniteur normal.
- Jeu
Produit un effet plus réaliste pour vos jeux.
- Sports
Offre une qualité d’image optimale pour le sport. Des images à couper le souffle.
- Utilisateur
Sélectionnez ces modes si vous souhaitez voir l’écran en mode personnalisé.
2) Contraste : Pour régler le contraste entre l’objet et son arrière-plan.
3) Luminosité : Pour régler la luminosité de l’image entière.
4) Netteté : Pour régler les contours de l’objet de manière plus ou moins nette.
▶ Vous ne pouvez régler la netteté qu’en modes [S-Vidéo] et [Vidéo].
5) Couleur : Permet de régler une couleur plus claire ou plus sombre.
6) Teinte : Pour obtenir une couleur plus naturelle des objets à l’aide d’une amélioration du vert ou du rouge.
▶ Vous ne pouvez régler la teinte qu’en modes [S-Vidéo] et [Vidéo].
Play/Stop
Mode
Contraste
Luminosité
Netteté
Couleur
Teinte
7) Temp. de Couleur : Vous pouvez modifier la teinte de l’ensemble de l’écran si besoin est.
- 5500K : Permet de garantir une qualité d’image optimale aux films noir et blanc.
La température de la couleur du mode image de Cinéma2 est de 5500K.
- 6500K : Cette température est utilisée pour la plupart des productions vidéo. Il est réglé sur Cinéma 1 à sa sortie d’usine et peut offrir la teinte la plus précise.
- 8000K : Température de couleur appropriée aux endroits assez lumineux et
Temp. de couleur
enregistrée dans le mode image Dynamique. La netteté et la luminosité sont accentuées.
- 9300K : Température de couleur appropriée à un endroit très éclairé comme un magasin.
1) Temp. de Couleur 5) Aj. Rouge
2) Regl. Rouge 6) Aj. Vert
3) Regl. vert
4) Regl. bleu
7) Aj. Bleu
8) Gamma : Une fonction de compensation de l’image qui contrôle les réglages en fonction des propriétés vidéo.
- Film : Réglage de l’image Film.
- Vidéo : Mode Gamma normal correspondant à un écran TV.
- Graphique : Mode Gamma correspondant à un écran PC.
9) Sauvegarder : Pour sauvegarder les paramètres d’image personnalisés.
Regl.
Rouge
Regl. vert
Regl. bleu
Aj. Rouge
Aj. Vert
Aj. Bleu
Gamma
Sauvegarder
10) Réinitialiser : Rétablit les paramètres d’usine.
Réinitialiser
Taille
Position
NR numérique
Réglez la position de l’écran si les bords ne sont pas alignés.
▶ Consultez « Mode de prise en charge du déplacement de la position » .
Lorsqu’une ligne pointillée s’affiche ou que l’écran tremble, il est possible d’afficher l’image avec une meilleure qualité en activant la fonction Noise Reduction (Réduction du bruit).
▶ NR numérique peut uniquement être sélectionnée avec les modes [Video], [S-Video],
[Component] et [PC].
Niveau de noir A l’aide de la fonction Niveau noir, vous pouvez définir le niveau de lumière de la portion la plus sombre du signal vidéo afin d’afficher clairement les zones sombres à l’écran.
▶Niveau noir peut uniquement être sélectionné avec les modes [Video] et [S-Video].
1) 0IRE : Définit le niveau de lumière de la portion la plus sombre du signal vidéo sur bas. Si le réglage ne correspond pas au signal d’entrée, l’écran sombre peut s’afficher en blanc laiteux.
2) 7,5IRE : Définit le niveau de lumière de la portion la plus sombre du signal vidéo sur élevé. Si le réglage ne correspond pas au signal d’entré, l’écran sombre est saturé et peut ne pas s’afficher correctement.
Nuance des couleurs
Vous pouvez sélectionner une taille d’écran selon le type de scène.
▶ Consultez « Mode de prise en charge de la taille » .
1) Plein
2) 16 : 9
3) Zoom 1
4) Zoom 2
5) Ajuster à l’écran
6) 4 : 3
Overscan
Vous pouvez filtrer la couleur de l’écran complet en fonction de vos goûts.
1) Arrêt : Affiche l’image dans sa couleur originale.
2) Monochrome : Affiche l’image en noir et blanc en filtrant tous les signaux de couleur.
3) Rouge : Affiche l’image en rouge en filtrant les signaux de couleur verts et bleus.
4) Vert : Affiche l’image en vert en filtrant les signaux de couleur rouges et bleus.
5) Bleu : Affiche l’image en bleu en filtrant les signaux de couleur rouges et verts.
A l’aide de cette fonction, vous pouvez couper le bord de l’image lorsque des informations, des images ou des bruits inutiles y figurent.
▶ Consultez « Mode de prise en charge de la taille » .
Mode Film
1) Arrêt
2) Marche
A l’aide de cette fonction, vous pouvez optimiser le mode d’affichage pour regarder un film. Le mode Film propose des réglages d’affichage optimaux pour les films.
▶ Le mode Film est uniquement pris en charge pour [Vidéo], [S-Vidéo] et
[Composant].
1) Arrêt
2) Marche
|
Entrée
|
|
Configuration
|
Option
|
* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.
Réglage de l’écran
Installer
Regl. Lum.
Description
Afin de prendre en charge les imperfections éventuelles de l’emplacement d’installation, vous pouvez inverser les images projetées verticalement/ horizontalement.
1) Installation sol : Image normale
2) Plafond : Image retournée horizontalement
3) Projection au sol : Image retournée verticalement
4) Proj. plaf. : Image retournée horizontalement/ verticalement
Pour régler la luminosité de l’image en ajustant l’intensité lumineuse générée par la lampe.
1) Théatre : A l’aide de cette fonction, vous pouvez régler le niveau de lumière de la lampe afin de pouvoir regarder confortablement des images à l’écran même dans un environnement sombre. Ce mode diminue également la consommation d’électricité et augmente la durée de vie de la lampe.
2) Lumineux : Permet d’améliorer la luminosité dans une pièce relativement claire.
Ce mode augmentant le niveau de lumière de la lampe, il est possible que le projecteur produise plus de bruit lorsqu’il refroidit.
Play/Stop
Théatre
Lumineux
Keystone-V Vous pouvez compenser les images déformées ou inclinées grâce à la fonction
Keystone verticale.
Choix de la mire Généré automatiquement par le projecteur. Base pour une installation du projecteur.
1) Modele hachuré : Vous pouvez contrôler l’absence de distorsion de l’image.
2) Taille écran : Vous pouvez vous reporter aux formats d’image tels que 1.33 : 1 ou
1.78 : 1.
3) Rouge : Ecran rouge, uniquement pour le réglage de la couleur.
4) Vert : Ecran vert, uniquement pour le réglage de la couleur.
5) Bleu : Ecran bleu, uniquement pour le réglage de la couleur.
6) Blanc : Ecran blanc, uniquement pour le réglage de la couleur.
7) 6500K_Blanc : Ecran blanc, affiche la couleur blanche la plus lumineuse possible.
▶ Les modèles de hachure et de taille d’écran de ce projecteur sont fournis par JKP
(JK Production).
▶ Les couleurs Rouge/ Vert/ Bleu du choix de la mire sont utilisées uniquement pour les procédures de réglage de la couleur, elles peuvent ne pas être conformes aux couleurs réelles affichées pendant la lecture d’une vidéo.
Modele hachuré
Taille écran
Rouge
Vert
Bleu
Blanc
6500K_Blanc
PC
Standard
Couleur
Elimine ou réduit les parasites qui provoquent une qualité d’image non stable, comme le tremblement de l’écran. Si les parasites ne sont pas supprimés grâce au Réglage
Précis, réglez la fréquence au maximum, puis procédez de nouveau au Réglage Précis.
Activation uniquement dans l’environnement PC.
1) Réglage Automatique : Pour régler automatiquement la fréquence et la phase de l’écran du PC.
2) Regl. Base : Pour régler la fréquence lorsque des lignes verticales apparaissent sur l’écran du PC.
3) Regl. Prec : Pour une syntonisation fine de l’écran du PC.
4) Zoom : Pour étendre l’écran du PC à partir du centre.
5) Réinitialiser : A l’aide de cette fonction, vous pouvez rétablir les paramètres par défaut du menu PC.
Vous devez régler la norme couleur selon la norme couleur du signal d’entrée.
1) SMPTE_C : Normalisées pour les équipements vidéo par la Société Motion Picture et par les ingénieurs de télévision
2) HD : Téléviseur à haute définition, 1 125 lignes de balayage, et à définition standard proposé à l’ITU-R par les Etats-Unis, le Japon et le Canada en 1986.
3) EBU : Réglementations et normes de Technologie et production de télédiffusion européenne, normalisées par l’Union européenne de télédiffusion (EBU).
Réglage
Automatique
Regl. Base
Regl. Prec
Zoom
Réinitialiser
Paramètres par défaut
A l’aide de cette fonction, vous pouvez rétablir les paramètres par défaut.
|
Entrée
|
|
Configuration
|
Option
|
* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.
Réglage de l’écran
Langue
Description
Vous pouvez sélectionner la langue utilisée pour l’écran du menu.
Play/Stop
Position Menu
Transp. Menu
Durée d'affichaqe
Vous pouvez déplacer Position Menu vers le haut/ le bas/ la gauche/ la droite.
Vous pouvez régler la transparence du menu.
1) Opaque
2) Elevé
3) Moyen
4) Bas
Vous pouvez régler la durée d’affichage du menu.
1) 5 sec.
5) 90 sec.
2) 10 sec.
3) 30 sec.
4) 60 sec.
6) 120 sec.
7) Fidélité
Voyant d’état
Effet lumineux
Cette fonction active ou désactive les voyants lumineux. Si les voyants lumineux affectent la luminosité de l'écran LCD, vous pouvez les éteindre tous en désactivant cette fonction. En réactivant cette fonction, les voyants lumineux fonctionnent correctement selon le statut du projecteur.
1) Arrêt : Ce mode désactive le voyant d’état de fonctionnement. Le témoin s’allumera quel que soit le réglage du voyant lorsque l’appareil est mis sous ou hors tension ou lorsque le projecteur n’est pas dans un état normal.
2) Marche : Ce mode active le voyant d’état de fonctionnement afin qu’il puisse afficher l’état de fonctionnement actuel du projecteur.
Vous pouvez allumer ou éteindre les voyants d’état sur votre projecteur selon vos besoins.
1) Arrêt : Le voyant ne s’allume pas.
2) LED act. veille : Allume le voyant en mode Veille.
3) LED act. marche : Permet d’allumer le voyant lorsque vous regardez la télévision.
4) Toujours : Le voyant s’allume lorsque vous éteignez le téléviseur.
Ecran Bleu
Information
Apparaît comme une ellipse dans la partie supérieure, à l’arrière du projecteur.
La fonction Ecran Bleu fait devenir l’écran bleu en cas d’absence d’entrée de signal à partir du périphérique externe connecté à votre projecteur.
1) Arrêt
2) Marche
Vous pouvez contrôler des signaux de source externes, la configuration de l’image, le réglage de l’image PC et le temps d’utilisation de la lampe.
|
Liste de contrôle avant de signaler un problème
|
Installation et branchement
Symptômes
Absence de tension.
Je souhaite installer mon projecteur au plafond.
La source externe n'est pas sélectionnée.
Menu et télécommande
Symptômes
La télécommande ne fonctionne pas.
Je ne parviens pas à sélectionner un menu.
Ecran et source externe
Symptômes
Impossible de voir les images.
Couleur non satisfaisante.
Les images sont floues.
Bruit étrange.
La LED de fonctionnement est z z z
Dépannage
Vérifiez la connexion du câble d'alimentation.
Le support d'installation au plafond est vendu séparément. Contactez votre distributeur produit local.
Assurez-vous que le câble de branchement (vidéo) est correctement connecté au port correspondant. S’il n’est pas correctement branché, le périphérique n’est pas disponible.
Dépannage z z z z z z
Assurez-vous que la source externe adéquate soit sélectionnée.
Vérifiez la batterie de votre télécommande. Si la dimension de la batterie n'est pas correcte, remplacez-la par une batterie de dimension recommandée.
Vérifiez que la polarité de la batterie installée est correcte.
Vérifiez que votre télécommande se trouve à un angle et une distance corrects. Retirez tous les obstacles se trouvant entre la télécommande et le produit.
Un éclairage direct avec 3 lampes à incandescence ou toute autre pièce d'éclairage sur le télécapteur du projecteur peut affecter la sensibilité et entraîner un dysfonctionnement de la télécommande.
Vérifiez la batterie de votre télécommande.
Vérifiez que l'indicateur situé sur la partie supérieure du projecteur est allumé. z
Vérifiez si le menu s'affiche en gris. Un menu de couleur grise est un menu non disponible.
Dépannage z z z z z
Assurez-vous que le cordon d’alimentation du projecteur est en place.
Assurez-vous que la source d’entrée adéquate est sélectionnée.
Vérifiez que les connecteurs sont correctement raccordés à l'arrière du projecteur.
Vérifiez les piles de la télécommande.
Assurez-vous que les paramètres <Couleur> et <Luminosité> ne sont pas réglés au minimum. z
Réglez la <Teinte> et la <Contraste>. z z
Effectuer la mise au point.
Contrôlez que la distance de projection n’est ni trop importante, ni trop restreinte par rapport à l’écran. z
Si un son étrange persiste, contactez notre centre de service . z
Prenez les mesures nécessaires en vous référant au contenu de la section
allumée.
Des lignes apparaissent sur l’écran.
Impossible de voir l’image depuis les périphériques externes.
Seul un écran bleu apparaît.
L’écran apparaît en noir et blanc ou avec des couleurs étranges/l’écran est trop foncé ou trop clair.
Dysfonctionnement de la LED de fonctionnement - Contremesures . z
Des lignes peuvent survenir en mode PC en cas d’incohérence de fréquence.
Réglez la fréquence verticale de votre carte vidéo sur la propriété d’affichage avancé. z
Vérifiez le fonctionnement du périphérique externe et vérifiez que les paramètres tels que Luminosité et Contraste, etc. du menu <Mode> du projecteur ont été modifiés. z
Veillez à ce que les périphériques externes soient correctement branchés.
Vérifiez à nouveau les câbles de connexion. z z
Les éléments réglables du menu Personnaliser image sont correctement réglés.
Revenez aux <Paramètres par défaut> si vous souhaitez restaurer les valeurs par défaut.
|
Précautions d’entretien
|
Contactez SAMSUNG WORLDWIDE
|
Autre
|
Droits
|
Nettoyage de l’extérieur et de la lentille du projecteur
Nettoyez le projecteur à l’aide d’un chiffon doux et sec.
Ne nettoyez pas le projecteur à l’aide d’une substance inflammable, telle que du benzène, du diluant pour peinture ou avec un chiffon mouillé, car cela pourrait causer des problèmes.
Ne touchez pas le projecteur avec un ongle ou un objet pointu, vous risqueriez d’en rayer la surface.
Nettoyage de l’intérieur du projecteur
Pour nettoyer l’intérieur du projecteur, faites appel à un centre de services ou à un distributeur. (Chargé)
Contactez votre distributeur ou un centre de services si de la poussière ou une autre substance a pénétré à l’intérieur du projecteur.
Remplacement de la lampe
Attention au remplacement de la lampe
La lampe du projecteur est remplaçable. Pour un meilleur fonctionnement, remplacez la lampe en fonction de la durée d’utilisation. Vous pouvez afficher la durée d’utilisation de la lampe dans l’écran d’informations
(Bouton INFO).
Utilisez la lampe conseillée pour le remplacement. Les caractéristiques de la lampe sont définies dans le manuel d’utilisation. Remplacez par le même modèle que celui fourni avec le projecteur.
- Nom du modèle de lampe : 200W Philips fusion lamp
- Fabricant : Philips Lighting
- Durée de vie de la lampe : 3000 heures
- Type de lampe : 200 W UHP
Contrôlez que le cordon d’alimentation est débranché avant de remplacer les lampes.
La température de la lampe reste élevée, même après avoir débranché le cordon d’alimentation. Laissez-la refroidir au moins 1 h avant de la remplacer.
La lampe est située à l’arrière gauche de votre projecteur.
Avant de retourner le projecteur pour changer la lampe, couvrez-le d’un tissu doux et posez-le sur une surface plane.
Ne placez pas l’ancienne lampe à proximité d’objets inflammables et tenez-la hors de portée des enfants. Il existe un risque de blessure ou de brûlure.
Enlevez les saletés ou les corps étrangers autour ou à l’intérieur de la lampe en utilisant un aspirateur adapté.
Lors de la manipulation de la lampe, évitez de la toucher, sauf par ses poignées. Si vous manipulez la lampe de manière incorrecte, cela peut affecter la qualité d’image et raccourcir la durée de vie de l’écran.
Le projecteur ne fonctionnera pas normalement si le couvercle n’est pas complètement fermé à la suite du remplacement de la lampe. Si votre projecteur ne fonctionne pas normalement, consultez les Indications de
LED .
Procédure de remplacement de la lampe
La lampe est très chaude et fonctionne à haute tension. Après avoir débranché le cordon d’alimentation, laissez-la refroidir au moins 1 h avant de la remplacer.
La lampe est située à l'arrière du produit. Placez le produit de manière à ce que son côté arrière soit dirigé vers le haut et retirez les vis qui permettent de maintenir le cache de la lampe en place.
* Lorsque vous placez l'arrière du produit vers le haut, veillez à poser un chiffon doux sur le sol afin d'éviter toute griffe.
Ouvrez le cache en le faisant glisser dans le sens de la flèche, comme indiqué sur la figure.
Retirez la vis indiquée sur la figure.
Retirez doucement la poignée de la lampe, comme indiqué sur la figure.
L’assemblage d’une nouvelle lampe se fait dans l’ordre inverse à celui du désassemblage.
|
Précautions d’entretien
|
Contactez SAMSUNG WORLDWIDE
|
Autre
|
Droits
|
Si vous avez des questions ou des commentaires liés aux produits Samsung, veuillez contacter le centre d’assistance à la clientèle SAMSUNG.
North America
U.S.A
1-800-SAMSUNG (726-7864) http://www.samsung.com/us
CANADA
MEXICO
ARGENTINE
BRAZIL
CHILE
COLOMBIA
COSTA RICA
ECUADOR
EL SALVADOR
GUATEMALA
JAMAICA
PANAMA
PUERTO RICO
REP. DOMINICA
TRINIDAD & TOBAGO
VENEZUELA
AUSTRIA
BELGIUM
CZECH REPUBLIC
1-800-SAMSUNG (726-7864)
01-800-SAMSUNG (726-7864)
Latin America
0800-333-3733
0800-124-421
4004-0000
800-SAMSUNG(726-7864)
01-8000112112
0-800-507-7267
1-800-10-7267
800-6225
1-800-299-0013
1-800-234-7267
800-7267
1-800-682-3180
1-800-751-2676
1-800-SAMSUNG(726-7864)
0-800-100-5303
Europe
0800-SAMSUNG(726-7864)
0032 (0)2 201 24 18
844 000 844 http://www.samsung.com/ca http://www.samsung.com/mx http://www.samsung.com/ar http://www.samsung.com/br http://www.samsung.com/cl http://www.samsung.com.co
http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/at http://www.samsung.com/be http://www.samsung.com/cz
DENMARK
FINLAND
FRANCE
GERMANY
HUNGARY
ITALIA
LUXEMBURG
NETHERLANDS
NORWAY
POLAND
PORTUGAL
REPUBLIC OF IRELAND
70 70 19 70
030-6227 515
3260 SAMSUNG(726-7864)
08 25 08 65 65(€ 0,15/Min)
01805-SAMSUNG(726-7864) (€ 0,14/Min)
06-80-SAMSUNG (726-7864)
800-SAMSUNG (726-7864)
0035 (0)2 261 03 710
0900 SAMSUNG(726-7864) (€ 0,10/Min)
815-56 480
0 801 801 881
022-607-93-33
80 8 200 128
0818 717 100 http://www.samsung.com/dk http://www.samsung.com/fi http://www.samsung.com/fr http://www.samsung.com/de http://www.samsung.com/hu http://www.samsung.com/it http://www.samsung.com/be http://www.samsung.com/nl http://www.samsung.com/no http://www.samsung.com/pl http://www.samsung.com/pt http://www.samsung.com/ie
AUSTRALIA
CHINA
HONG KONG
INDIA
INDONESIA
JAPAN
MALAYSIA
NEW ZEALAND
PHILIPPINES
SINGAPORE
THAILAND
TAIWAN
VIETNAM
SOUTH AFRICA
TURKEY
U.A.E
SLOVAKIA
SPAIN
SWEDEN
SWITZERLAND
U.K
ESTONIA
LATVIA
LITHUANIA
KAZAKHSTAN
KYRGYZSTAN
RUSSIA
UKRAINE
UZBEKISTAN
0800-SAMSUNG (726-7864)
902 10 11 30
0771-400 200
0800-SAMSUNG(726-7864)
0870-SAMSUNG (726-7864)
800-7267
800-7267
8-800-77777
8-10-800-500-55-500
00-800-500-55-500
8-800-555-55-55
8-800-502-0000
8-800-120-0-400
CIS
Asia Pacific
1300 362 603
800-810-5858
010-6475 1880
3698-4698
3030 8282
1800 110011
0800-112-8888
0120-327-527
1800-88-9999
0800SAMSUNG (726-7864)
1800-10-SAMSUNG (726-7864)
1800-SAMSUNG (726-7864)
1800-29-3232
02-689-3232
0800-329-999
1 800 588 889
Middle East & Africa
0860-SAMSUNG (726-7864)
444 77 11
800-SAMSUNG (726-7864)
8000-4726 http://www.samsung.com/sk http://www.samsung.com/es http://www.samsung.com/se http://www.samsung.com/ch http://www.samsung.com/uk http://www.samsung.ee
http://www.samsung.com/lv http://www.samsung.lt
http://www.samsung.kz
http://www.samsung.ru
http://www.samsung.ua
http://www.samsung.uz
http://www.samsung.com/au http://www.samsung.com.cn
http://www.samsung.com/hk http://www.samsung.com/in http://www.samsung.com/id http://www.samsung.com/jp http://www.samsung.com/my http://www.samsung.com/nz http://www.samsung.com/ph http://www.samsung.com/sg http://www.samsung.com/th http://www.samsung.com/tw http://www.samsung.com/vn http://www.samsung.com/za http://www.samsung.com/tr http://www.samsung.com/mea
|
Précautions d’entretien
|
Contactez SAMSUNG WORLDWIDE
|
Autre
|
Droits
|
Glossaire
Diffusion analogique
Signal de diffusion existant transmis par une station de diffusion conformément aux normes NTSC.
Port ENTREE ANTENNE
Port permettant la connexion d’une antenne de télévision à l’aide d’un câble coaxial. Il est généralement utilisé pour regarder des programmes de diffusion publique.
Récepteur AV
Un récepteur AV offre de nombreuses interfaces d’entrée et de sortie pour l’audio et la vidéo afin de permettre à l’utilisateur de connecter et d’utiliser différents périphériques d’entrée et de sortie.
Télécommande rétroéclairée
Les boutons de la télécommande sont éclairés afin que les utilisateurs puissent facilement appuyer sur les boutons de la télécommande même dans l’obscurité.
Niveau noir
Le niveau noir définit le niveau de lumière de la portion la plus sombre du signal vidéo pour correspondre à celui de la capacité de niveau noir de l’affichage afin que les utilisateurs puissent clairement voir les images sombres. Si le réglage ne correspond pas au signal d’entrée, l’écran sombre est saturé et peut ne pas s’afficher correctement ou apparaître en blanc laiteux.
Diffusion par câble
Les programmes de diffusion par câble utilisent la diffusion par câble plutôt que les ondes radio. Pour accéder aux chaînes câblées, vous devez souscrire un abonnement auprès de votre fournisseur local de diffusion par câble et installer un récepteur supplémentaire.
Standard Couleur
Norme de couleur prédéterminée par défaut par la norme de diffusion du pays ou de la région correspondante.
Temp. de couleur
La température de couleur est une façon simplifiée de caractériser les propriétés spectrales d’une source lumineuse.
Une température de couleur basse implique une lumière plus chaude (plus de jaune/ rouge), tandis qu’une température de couleur élevée implique une lumière plus froide (plus de bleu).
Port ENTREE COMPOSITE
Un port ENTREE COMPOSITE est un port d’entrée vidéo général (jaune). La chrominance et la luminance sont transmises par le même câble 75 ohms.
Port Composante (Vert, Bleu, Rouge)
Le port Composante transmet séparément le signal de luminance et fournit la meilleure qualité parmi tous les types de connexion vidéo.
Diffusion numérique
La diffusion numérique est un signal de diffusion télévisée numérisé et transmis conformément aux caractéristiques de diffusion numérique terrestre américaines ou ATSC.
DVD (Digital Versatile Disc)
Le DVD est un support de grande capacité qui permet d’enregistrer du contenu multimédia tel que de la vidéo, des jeux, des applications audio, etc., sur un disque de la taille d’un CD grâce à la technologie de compression vidéo
MPEG-2.
DLP (Digital Light Processing)
Le DLP est une technologie d’affichage numérique utilisant un panneau DMD conçu par TI (Texas Instruments) aux
Etats-Unis.
DLP HD2, DC2, DC3
Degré de panneau DMD.
DMD (Digital Micromirror Device)
Un panneau DMD est une application de la technologie DLP qui se base sur des miroirs microscopiques représentant chacun un pixel.
Entrée externe
L’entrée externe permet la connexion de périphériques externes tels qu’un magnétoscope, un caméscope, un récepteur DTV, un lecteur DVD, etc., au projecteur en tant que source vidéo.
Mode Gamma
Le mode Gamma compense le signal vidéo produit pour les périphériques d’affichage analogique tels qu’un CRT
(Cathode Ray Tube) de façon à ce que le signal vidéo s’affiche distinctement sur un périphérique d’affichage numérique.
HDMI
▶ HDMI (High-Definition Multimedia Interface) est une interface qui permet la transmission de signaux numériques audio et vidéo à l'aide d'un simple câble.
▶ La différence entre les modes HDMI et DVI réside dans le fait que le périphérique HDMI est de taille plus petite et qu'il dispose de la fonction de codage HDCP (Système de protection du contenu numérique haute définition).
Overscan
L’overscan coupe le bord de l'image lorsque des informations, des images ou des bruits inutiles figurent au bord de l'image. Pour les signaux vidéo extrêmement faibles, certains signaux vidéo inutiles peuvent s’afficher à l’écran.
Port RS-232C (Port d’entrée de service)
Ce port est proposé à des fins de service. Il assure une communication de données conformément à la norme de communication RS-232C.
Port S-Vidéo IN
Connu aussi sous le nom de super vidéo, le S-Vidéo est un type de signal vidéo qui sépare la luminosité vidéo et le signal de couleur afin de fournir une meilleure qualité d’image.
Diffusion par satellite
Les programmes de diffusion par satellite ont l’avantage de pouvoir être vus dans toutes les régions et ce, avec une qualité sonore et visuelle supérieure. La diffusion par satellite permet la réception d’environ 100 chaînes, y compris les chaînes de diffusion publique. Pour accéder aux chaînes diffusées par satellite, vous devez installer un récepteur supplémentaire.
Roue chromatique 5 segments, 5 vitesses
Pièce optique qui permet de décomposer les rayons blancs
|
Précautions d’entretien
|
Contactez SAMSUNG WORLDWIDE
|
Autre
|
Droits
|
Les informations contenues dans ce document sont soumises à des changements sans préavis.
© 2007 Samsung Electronics Co., Ltd. Tous droits réservés.
Toute reproduction effectuée sans l’autorisation écrite de Samsung Electronics Co., Ltd. est strictement interdite.
Samsung Electronics Co., Ltd. ne pourra pas être tenu pour responsable des erreurs contenues dans le présent document, ni pour les dommages accidentels ou induits résultant de la fourniture, des performances ou de l’utilisation de ce matériel.
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
Related manuals
advertisement
