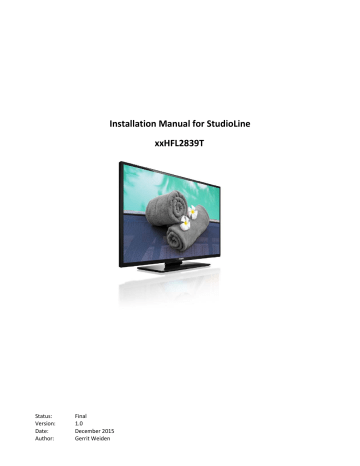

Installation Manual for StudioLine  xxHFL2839T

























Status:

Version:

Date:

Author:

Final

1.0

December 2015

Gerrit Weiden

















Contents

1.  Requirements before starting the installation .......................................................................................................... 3

2.  Find out the state of the TV ...................................................................................................................................... 4

3.  Re‐install TV .............................................................................................................................................................. 6

4.  Installation wizard ..................................................................................................................................................... 8

5.     Picture ............................................................................................................................................................................................................. 12

6. Sound ............................................................................................................................................................................................................... 13

7. Settings ........................................................................................................................................................................................................... 15

8.  Channel list .............................................................................................................................................................. 20

9. Media Browser ............................................................................................................................................................................................ 22

10. Professional Settings ............................................................................................................................................................................... 23

11. Welcome Logo ............................................................................................................................................................................................ 29



12.   Clone........................................................................................................................................................................ 30

13. Feature settings ......................................................................................................................................................................................... 32

14. CSM (Consumer Setup menu) .............................................................................................................................................................. 33



Appendix 1 ...................................................................................................................................................................... 34

Channel List Editor ............................................................................................................................................................................................. 34

Interface description and usage .................................................................................................................................................................. 35

Main window .................................................................................................................................................................. 35

Editing channel list ............................................................................................................................................................................................. 37

Limitations and constraints ........................................................................................................................................................................... 39

Import channel list to TV ................................................................................................................................................................................. 40









1. Requirements before starting the installation







Before starting the installation, make sure that you have everything you need at hand.

Master remote control 22AV8573







or









Guest remote control 22AV1407A



And





USB stick









To enter the Hotel TV menu using the guest remote (22AV1407A):

For all HFL2839 models you can use the guest remote and the key sequence 3,1,9,7,5,3,MUTE  to access the Hotel

Mode.  The key sequence will not work if High Security Mode is enabled.

To enter the Hotel TV menu using the master remote control (22AV8573):

• Press the RC5 Setup key;

• Press the Home/Menu key;



Note:

The Home/Menu key on the master remote control (22AV8573) will activate only the hotel menu, navigation in this  menu must be done with the guest remote (22AV1407A).





Exit Hotel TV Menu

Leaving the Hotel TV Menu after making the required settings, can be done using the master Remote Control

(22AV8573) or with the TV included standard Remote Control.

To exit the Hotel TV menu with master remote control:

• Press the RC5 Setup key;

• Press the Home/Menu key;





To exit the Hotel TV menu with standard RC:

- Press the Menu key or

- Press the Return key



Note: On the bottom part of the screen the TV will display which buttons can help you to navigate and change the



options.





2. Find out the state of the TV



It is important to know if a TV is in ‘first time installation’ (out of the box) or installed before.

If you can see this screen below, you know that the TV is in ‘virgin mode’ and you can install the set. See chapter 4 of  this manual.







If you power on the set and then press the ‘Home’ button on the guest remote, you will see this screen appear, if the

TV already has been installed or the wizard was already skipped.

Hotel TV menu is ON



Hotel TV menu is OFF











You can start the installation wizard again by reinstalling the TV as explained in chapter 3 of this manual. Please  disable the Hotel TV mode to be able to modify any settings on the TV..





Disable the Hotel TV mode



To access the setup menu you should press the ‘RC5 SETUP’ key and then press the ‘Home/Menu’ button if you are

  using the 22AV8573.

To access the Hotel TV menu using the guest remote you need to input the key sequence 3,1,9,7,5,3,MUTE .



You can use the guest remote to select with the up or down arrow buttons and change values with the left or right

  arrow buttons. Set the Hotel TV Mode to OFF.

Press “MENU” or “Return” button to exit this menu.



Note: Setting Hotel mode to OFF  will disable all features from the Menu.





3. Re‐install TV

If you want to start an installation from scratch you can always re‐install the TV.  First step is to set the Hotel Mode  to OFF and exit using the MENU or Return button on the guest remote.





Note: It is not required to use a save button, once you exit the menu, you will save the settings from the Hotel TV Menu

Press  the  MENU  button  on  the  guest  remote  to  access  the  full  menu  of  the  TV.    The  following  menu  should  be  displayed. Select the option “Install and Retune” (highlighted below)





 Press “OK” to access the submenu.

Select the last option available “First time installation” and press “OK”. The TV asks for confirmation by showing the  following screen:



If you are sure that you want to re‐install the TV, select “Yes” and press OK.





TV will reboot itself and show the “virgin state” screens with a welcome message.



Note: All settings will be reset to default values except Hotel menu values. Those values will remain the same. To reset the Hotel

TV menu use the Reset to Default Values option present in that menu.





4. Installation wizard



When you turn on the TV for the first time, or you have reinstalled the TV, you should see the following screen.  The  installation wizard, from whom this screen is a part, will guide you through all the menus for a basic TV installation.





Please select your language and press “OK” to start the installation of the TV set.

The first step is to select the country, which will enable country cable providers, time setting and channel list presets.



The next step is to select the “Teletext Language”, eg. west, east, cyrillic, etc.

“Scan Encrypted Channels” can be chosen between ON and OFF.



Further step is to select which kind of TV channel search you want to perform:

- Digital Cable: TV will search only for DVB‐C channels

- Digital Aerial: TV will search only for DVB‐T channels

- Analogue TV only: The TV will search only for analogue channels

Digital Aerial Installation

If you select the Digital AERIAL option in the Search Type screen, the TV set will search for digital terrestrial TV (DVB‐

T) broadcasts.

NOTE: You can press the MENU” button to cancel.

After all the available stations are stored, the Channel List will be displayed on the screen. If you like to sort the  channels according to the LCN (*), please select “Yes” and then press OK.



Press the “MENU” button to quit the channel list and watch TV.

(*) LCN is the Logical Channel Number system that organizes available broadcasts in accordance with a recognizable channel sequence (if  available).

Digital Cable Installation

If you want to install DVB‐C channels, select the “Digital CABLE” option and press the “OK” button on the remote  control to continue. To continue, please select “YES” and press “OK”. To cancel the operation, select “NO” and press

“OK”.



Analogue installation



Using this option TV will search for all available analogue TV channels and install them into a single list.









By using Part 1 “Select favorite network type” of the screen above it is possible to use a single search of network  types only, with : Digital Cable or Digital Aerial or Analogue.



By using Part 2 “Select Broadcast Type” of the screen above it is possible to use a combination of different channel  search: Digital Cable and / or Digital Aerial and / or Analogue.



Note: On the bottom part of the screen the TV will display which buttons can help you to navigate and change the  options.





Once you have set up the channel search, you can press “OK” to go to next step of the installation.

If you do not want to install any kind of channels, you can leave the settings to “OFF” / “NONE”



Always select the “Home Mode” and press OK to continue. “Store mode” will display banners with commercials  while running.





Depending on country you might need to follow an additional step, setting up a pin code. This pin code will be used  for blocking TV channels and settings.



In some cases due the country regulations, you have to provide a pin code formed from four digits. This pin code will  be required in case you want to modify the settings of the TV.  Selected PIN code cannot be 0000. Enter a PIN code  and confirm it by entering it once more. Press the OK button to continue. If the two PIN codes match, your PIN code  will be set.

If later on you cannot remember your PIN code you can use Pin 4725.

WARNING:

When you are required to enter a PIN code for any menu operation, you should use the PIN that you have previously  defined during the first time installation.

Press “OK” to continue to the next screen, which will ask if you want to start an automatic channel scan.









Select “Yes” and press “OK” to continue. Select “No” if you do not want to install any channels.





10

Only available while using selection of “First Time Installation”

You can select frequency ranges from this screen. For highlighting lines, use the “▼“or “▲” buttons. You can enter  the frequency range manually by using the numeric buttons on the remote control. Set the Start and Stop Frequency  as desired by using the numeric buttons on the remote control. After this operation, you can set the Search Step as

8000 KHz or 1000 KHz.





If you select 1000 KHz the search will take longer, since the TV needs to check more frequencies. Depending on your

Country selection in the first time installation, a 250 KHz search step option might be available on the Network

Channel Scan screen. Note that if you perform the search with 250 KHz option, the search process could take longer.





Press “OK” to start the installation process. During this progress the bar will fill and found channels will be added to  the list.





Note: If option Digital Aerial & Digital Cable option is selected (only during “First Time Installation”), when DVB‐T  channel search is complete, you need to define the start frequency, end frequency and step for DVB‐C channels. If you  don’t know those values, use the default ones and press “OK” to start the search.

When the automatic channel installation is complete, a similar summary like the below picture appears.

11







Here you can move, edit or lock channels. The information bar displayed on the bottom part of the screen will guide  you through the options that you can use.



Now you can press “MENU” to exit the installation page or you can press the “OK” button to watch TV. Pressing the

MENU button will bring the MENU with all options active.

5. Picture

Note: this menu might not be available depending on the settings in the Hotel Mode menu.



Accessing the picture submenu will bring the following menu on the screen:



12





The option which can be set:

- Mode: Can be set to one of these options: CinemaGameSport, Dynamic and Natural.

- Contrast:  Sets the difference between the brightest and darkest of the screen.

- Brightness: Sets the brightness value for the screen.

- Sharpness: Sets the sharpness value for the objects displayed on the screen.

- Color: Sets the color value, adjusting the colors.

- Energy Saving: Can be set to one of these options: Off, Custom, Auto, Maximum, Medium and Minimum.

- Backlight: This setting controls the backlight level and it can be set in a range of 0 to 100 (depending on the  setting of the MODE. Backlight function will be inactive if MODE is set to CinemaSport and Natural

Backlight cannot be activated in VGA, Media Browser mode or while the picture mode is set to Eco.

- Advanced settings: Press “OK” and you will access the advanced options for the Picture menu.

- Reset: This option will reset all values for the picture setting to default.



Pressing the Return button will return you to the main menu. Pressing the MENU button will exit you from the

MENU.

6. Sound

Note: this menu might not be available depending on the settings in the Hotel Mode menu.

The sound options are available from the main menu:



13





Select and press “OK” to access the submenu:



The options available are:

- Volume: Adjusts the volume level.

- Equalizer: In the equalizer menu, the preset can be changed to Music, Movie, Speech, Flat, Classic and User.

Press the “MENU” button to return to the previous menu. The equalizer menu settings can be changed  manually only when the Equalizer Mode is in “User” mode.

- Balance: This setting is used for emphasizing left or right speaker balance.

- Headphone: Sets headphone volume.

- Sound Mode: You can select Mono, Stereo, Dual I or Dual II mode, only if the selected channel supports that  mode.

- AVL: Automatic Volume Limiting (AVL) function sets the sound to obtain fixed output level between  programs (For instance, volume levels of advertisements tend to be louder than programs).

- Headphone/Lineout: Selects to have variable or constant level output on the headphone output. If Lineout  is selected then the headphone volume will not be controllable

- Dynamic Bass: Dynamic Bass: Press “◄“ or “►” button to set Dynamic Bass as on or off.

- Surround sound: Surround sound mode can be changed as On or Off.

- Digital Out: Sets digital out audio type.

Pressing the Return button you will return to the main menu. Pressing the MENU button you will exit from the

MENU.



14

7. Settings



Note: this menu might not be available depending on the settings in the Hotel Mode menu.







The submenu can be access by pressing “OK” when this menu is highlighted.





The options available are:

- The Conditional Access: Controls conditional access modules when available.

- Language: Configures language settings (‐may change depending on the country selected) Preferred and  current settings will be available.



- Parental: Configures parental settings including PIN code, Menu lock, Maturity Lock and Child Lock.

- Timers: Sets timers for selected programs. / Sets sleep timer to turn off the TV after a certain time. Sets also  the wakeup alarm

- Date/Time: Sets date and time.

Note:* The TV takes the time info via the broadcast. Correct time will be available on Date/Time Settings, if the time info is  provided in the broadcast. If the TV is in no channel mode, Date/Time settings can be changed. However, if there is a channel preset,  only “Time Settings Mode” can be changed and if this is set to Manual, Time Zone will be enabled.

* If the TV is switched to standby mode and switched on later and there is no broadcast available, time information will not  be  updated.  If  there  is  a  present  broadcast;  however,  time  information  will  be  taken  via  the  broadcast.  In  other  words,  time  information  will  be  available  according  to  these  priorities:  The  TV  first  looks  for  the  time  info  in  the  broadcast,  then  to  the  user  preference, and lastly to the teletext time information. In the Professional menu, one can also select a channel to synchronize the  time for the Wakeup time

15











‐

-





‐

Sources: Enables or disables selected source options.

Accessibility: Configures “Hard Of Hearing” and “Audio Description” (Refers to an additional narration track  for blind and visually impaired viewers of visual media, including television and movies.)



More: (selecting “MORE” provides an extra menu:

Menu  Timeout:    The  amount  of  time  for  displaying  the  menu and can have different values OFF, 15 sec, 30 sec and

60 sec.



Software  Upgrade:    Press “OK”  to  access  the  menu where  you can disable or enable the Automatic scanning or trigger  a manual upgrade.



Note:  If  automatic  scanning  in  Upgrade  Options  menu  is  enabled, the TV wakes up at 03:00 and searches broadcast  channels  for  new  software  upgrade.  If  new  software  is  found and downloaded successfully, with the next power up  the TV starts with new software version. In a hotel the safe



approach will be to disable this option.





Application  Version: Is  the  software  version  initially  used  for certification.

Auto  TV  OFF: You  can  set  the  timeout  value  of  auto  off  feature.  When  the  timeout  value  is  reached  and  the  TV  is  not operated for selected time, the TV will go off.

Note:  Auto  switch  OFF  is  a  EU  regulation  for  reducing  the

power consumption.

Store mode:  Banners with advertisements will be displayed  during normal operation of the TV. Feature only for shops.



Power Up Mode:  Defines the behavior of the TV in case of  power cut.

Last state: When power is restored the TV will return to the  same state before power cut.

Standby: When power is restored the TV will go by default  to standby. This is recommended setting.

CEC: to Enable or Disable CEC control on HDMI

CEC  Auto  Power  On:  to  Enable  or  Disable  CEC  control  on

HDMI as Auto Power On



Speakers:  to  select  sound  reproduction  via  the  TV  or

Amplifier (via HDMI ARC)

Quick Standby: Enables or disables the quick standby mode.

Note:  Quick  Standby  disabled  is  the  default  setting.  This  setting will reduce the power consumption.



16





Install and Retune Menu Content all options related to channel installation.



Note: this menu is not visible when Hotel Mode is set to ON.





The menu contains options for automatic channel install, manual channel install, network scan, analog fine tune for  a better reception of the analog TV channels.  The first time installation option will delete the TV channels and set all  settings to default values, except Hotel TV settings.















Automatic Channel Scan:  Displays automatic tuning options available.

Digital Aerial: Searches and stores aerial DVB‐T channels.

Digital Cable: Searches and stores cable DVB‐C channels.

Analogue: Searches and stores analogue channels.







Note: Using any of this option will delete the current channel plan.  If you are sure, select “Yes” and press “OK”



17























Manual Channel Scan: This feature can be used for direct broadcast  entry.



















Search Type: Type of the channel to install Digital Cable,

Digital Aerial or Analog

Frequency:  Input for the frequency

Modulation: select the modulation type

Network  channel  scan:  Enable  or  disable  the  network  scan

Signal quality & Signal Level:

These  two  options  will  show  the  quality  and  level  of







Network Channel Scan: Searches for the linked channels in the  broadcast system.





  signal received on the frequency defined above.





















Analogue Fine Tune: You can use this setting for fine tuning analogue  channels. This feature is not available if no analogue channels are





  stored.



18





















Export Channel List to USB: connect an USB device to the USB port of  the set. While pressing the OK button on the RC an XML File will be  copied to the USB. This XML file can be used for the CHANNEL EDITOR  program (see appendix 1)













Import Channel List from USB: import an (prepared) XML file from the

USB device













First Time Installation: Deletes all stored channels and settings, resets

the TV to factory settings and starts the first time installation. You can



  follow the instructions in the Initial Installation section for more  information on this process.







19

8. Channel list



Note: this menu is not visible when Hotel Mode is set to ON.

For  channels  options  like:  add/remove,  edit  name,  lock/unlock  or  move  you  have  to  access  the  menu  from  the  picture  below.  Channel  management  can  also  be    done  with  channel  editor  application  available  for  PC.  Check  appendix 1 for channel editor installation and usage.

Press “OK” for the submenu.







Note: If the following menu is not displayed in the menu, please go and disable the Hotel TV mode.

Edit channel list:



The channel list with all TV channels installed will be displayed.





With the up and down arrow buttons you can select the channel and with the left and right arrow buttons the  function which will be used for that channel.



To move a TV channel in the list you need to do something similar. Select the TV channel with the up or down arrow  buttons, and then press “OK”. The TV will display a new window in which you must select the next step.





20

Watch: will display the current selected channel from  the channel list

Move: will open a new window to enter a new channel  number

Edit name: will open a new window to edit the name of  the channel







Lock/Unlock: will open a new window to lock or unlock  the current selected channel from the channel list. The

PIN is a 4‐digit Code.

Add/Remove Favourites: will open a new window to  create 4 different kind of favorite lists.

21







9. Media Browser



Note: this menu might not be available depending on the settings in the Hotel Mode menu.





You can play photo, music, and movie files stored on a USB disk by connecting it to your TV. Connect a USB drive to   the USB input located on the side of the TV.  TV will read the content and provide an option to browse the USB drive.

In Media Browser setting the following items are available: Videos, Photos, Music, All and Settings.

Files which can be played by the TV will be displayed inside the category. If the file is not available in none of the  category it means that file is not supported by the TV.

You can set your Media Browser preferences by using the Settings Menu.





The “Settings Menu” of the Media Browser contains:

View style: select “Flat” or “Folder”

Setting “Flat”: Flat view style displays all files in removable device.

Setting “Folder”: Folder view style displays files in selected folder.

Slideshow Interval: select in steps of 5 sec. (max. 30 sec.) in which frequency a slideshow of pictures should progress

Show Subtitle: Enable or Disable the subtitle option

Auto Play: Enable or Disable the USB Auto Play

Subtitle language: Select the language for the subtitles

Subtitle position: Select the position of the subtitle between “Up” and “Down”

Subtitle Font Size: Choose the font size of the subtitle



IMPORTANT!  Back  up  your  files  before  making  any  connections  to  the  TV.  The  manufacturer  will  not  be  responsible for any file damage or data loss. Certain types of USB devices, for example, MP3 players or USB hard  disk drives/memory sticks may not be compatible with this TV.

22







10. Professional Settings

[Hotel Mode]

Feature to enable or disable the Hotel TV Menu features.



Note:  When  enabled,  the  TV  will  follow configured feature  settings.  If the  Hotel



Mode is set to OFF, none of the settings from this menu will be active.









[Pin8]

Feature to enable or disable the auto SCART feature



Note: This feature allows a connected SCART device to turn the TV on or off.



[Last status]

This feature allows the TV to remember the last used configuration and restore



when startup again. Otherwise default settings are used.



[Panel Lock]

Feature to enable or disable the functionality of the side control TV button.

Select [On] to lock the side control TV button.

Select [Off] unlock the side control TV button





[RCU Inhibit]

Enable or disable the functionality of the Remote Control.

Select [On] to block all RC commands

Select [Off] and all RC commands are enabled.





Note: Yellow Service Remote “Home/Menu” key will still work to enter the Hotel

TV Menu.

23



[Startup Position]

Select startup program/source when TV is switched on via Power On key or Digit  keys.

• Auto TV wakes up in last used channel/source.



• TV: The TV set  wakes up with the channel specified in Startup Channel field

• SCART / Side AV / HDMI1/ YPbPr / VGA_PC





[Startup Channel]

Feature to select the startup channel.

[Volume Limit]

Feature to set the maximum volume level.



Selectable values between 0‐100.



[Fixed Volume Enable]

Feature to set Volume to a set Fixed Volume

Volume is fixed to the level defined at the option: Fixed Volume Value



[Fixed Volume Value]

Feature to set the Fixed Volume value.

Selectable values between 0‐100.

[OSD Disable]

Feature to hide menu items when the Remote Control Menu key is pressed.

• Disable All Menus :all menu icons are hidden

• Disable Setup Menus: Picture, sound, settings and media browser menu icons  are displayed.

When [Hotel Mode] is set to Off, all TV menu items will be displayed (picture,  sound, settings install and retune, channel list, media browser).

If OSD Disable is set to Disable All Menus, the EPG will not be displayed.

24





[Teletext]

Feature to hide the Teletext display.

• On: to enable Teletext activation.

• Off: to hide Teletext.



[Copy To USB]

Feature to copy configuration and channel settings. Press “OK” to copy settings  to a USB device connected on the side USB connector.

Note: The settings will be captured in directory: VES161HE_CLONE00001 (see  chapter 12)



[Copy From USB]

Feature to copy configuration and channel settings from a USB device. Select

“OK” to copy settings from a USB device





[Export Channel List]

Connect an USB device to the USB port of the set. While pressing the OK button  on the RC an XML File will be copied to the USB. This XML file can be used for the

CHANNEL EDITOR program (see appendix 1)



[Import Channel List]



Connect an USB device to the USB port of the set. While pressing the OK button  on the RC an XML File will be copied to the USB. This XML file can be used for the

CHANNEL EDITOR program (see appendix 1)





[Wakeup Time Channel]

This feature helps to select the channel to extract the reference time to  synchronize with for setting the Wakeup Time.



• Use the digits button(s) on the remote to complete the entry field



All timers and events are not possible to set once all menus are hidden.

25





[Wakeup Time Volume]

Feature to set the wakeup time volume level.

Selectable values between 0‐100.

[USB option]



Feature to detect if a USB device is connected.

- ON: to enable USB device detection.

- OFF: to disable USB device detection.

- 5V: Supplies only 5V for charging.



When [Off] the Media Browser icon will be displayed but cannot be activated.



[Fixed Pic. Mode]

Feature to hide the picture menu icon

• Off: picture icon is displayed amongst all menus.

• On: picture icon is hidden



[Boot Up Picture Mode]



The picture setting loaded at startup. Based on user preference this can be changed  between few presets:  Off, Dynamic, Natural, Cinema, Game, Sports

[Digital Tuner]



• Off: only analog channels are available

• On: digital channels are available together with analogue channels.



[Multiple RC support]

Feature to enable the Multi RC.

• Off: feature is disabled

• On: feature is enabled and shows which RC is set

Note: see chapter 13 for more information



26







[Welcome Screen]

Feature to show a welcome screen at startup

• On: a welcome screen is shown

• Off: a welcome screen is hidden

Note: see chapter 11 for more information

[NIT Update]

If this option is enabled LCN information’s will be updated automatically. This  option is available only for Nordic countries.



Recommended action is to disable NIT table.





[EPG Enabled/Disable]



Enabling this option will make EPG available when Hotel TV mode is active.





[High Security]

If you set this option as ON, the Hotel TV menu will be accessible only with Philips  master remote control.



27













[CEC Enabled]

To control the behavior of the CEC break‐in

Off: CEC is disabled

On ‐ Auto switch: TV will automatically switch to the device sending the control  command

On – Manual switch: CEC is enabled, but TV will not switch automatically



[Reset to Default Values]

Highlight this option and press the OK button on the remote to return the TV to

  default settings.



Note: Only Hotel TV options will be affected by this action. TV channels will not  be deleted







28

11. Welcome Logo



Once this feature is configured and set, the welcome image will be displayed within 14 seconds after switch ON. This  page will remain until a key on the RC is pressed.

How to upload Welcome Logo





2 possibilities:



1.: Welcome Logo + Clone File

1. Create a graphics file: 960 x 540.png with the logo. Follow the next guidelines:

Maximum size of the welcome logo should be less than 1024 Kb.

Always use 16 bit color depth.

2. File name: hotel_wel.png (File name is case‐sensitive)

3. Create/copy a folder named “VES161HE_CLONE00001\” on your USB key.

4. Save the image “hotel_wel.png” into the“VES161HE_CLONE00001\”  folder on you USB key.

5. Insert the USB device into TV.

6. Enter the Hotel Mode.

8. Make sure that option Welcome screen is set to ON

7. Select the option: Copy from USB. Select the folder “VES161HE_CLONExxxxx\” if you have multiple files on USB



  flash drive. TV will copy the file and restart.

2.: only Welcome Logo





1. Create a graphics file: 960 x 540.png with the logo. Follow the next guidelines:

Maximum size of the welcome logo should be less than 1024 Kb.

Always use 16 bit color depth.

2. File name: hotel_wel.png (File name is case‐sensitive)

3. Create a folder named “welcome_image” on your USB key.

4. Save the image “hotel_wel.png” into the “welcome_image” folder on you USB key.

5. Insert the USB device into TV.

6. Enter the Hotel Mode.









8. Make sure that option Welcome screen is set to ON

7. Select the option: Copy from USB. Select the folder “welcome_image”. TV will copy the file and restart.



Note: For the welcome picture, there is a color lookup table used that is limiting the number of colors available to  display.  This  can  result  in  certain  display  color  artifacts  and  using  a  limited  number  of  different  color  values  can  improve this. Once this feature is configured and set the welcome image will be displayed within 14 seconds after

  switch on. This page will remain until a key on the RC is pressed.



29



12. Clone

With cloning it is possible to copy to/from a USB device the configuration data and the channel list data from a TV.

Place a USB Memory stick in the USB side connector of the TV.

*The USB device should be formatted as FAT or FAT32.



Access  the  Hotel  Mode  Menu  with  the  RC  8573  (yellow  remote)  or  with  the  guest  remote  by  entering  the  key

  sequence 3,1,9,7,5,3,MUTE and navigate with the TV remote to following items:



[Copy from USB]

1. Select [Copy from USB] and press OK.

2. The clone data will be loaded from the USB device into the TV.

There can be multiple clone files stored on one USB drive. They are identified by an increasing number added  to the directory name. If multiple clone files are available a file explorer will be shown to select the correct one.

3. Wait until the OSD message returns to its earlier state before removing the USB device.

4. Power down the TV and remove the USB device.



[Copy to USB]

1. Select [Copy to USB] and press OK.

2. The clone data will be loaded from the TV into USB device.

There can be multiple clone files stored on one USB drive. They are identified by an increasing number added  to the directory name. If multiple clone files are available a file explorer will be shown to select the correct one.

3. Wait until the OSD message returns to its earlier state before removing the USB device.



Content of the USB key:



Because the clone data is stored inside a folder, multiple clone data can be stored on the same USB key.



The cloning is compatible between all screen sizes.

30



12.1 Software upgrade and Instant Initial Cloning

Software upgrade and cloning can be done without going through the installation wizard.











When the installation wizard is displayed, it is possible to directly upgrade the FW or install the TV with a clone file  taken from another similar TV. To be able to upgrade you have to have a USB stick plugged in with a valid FW and/or  clone file(s) before starting the TV.

A valid FW should have VES161HE_upgrade.bin as file name and placed in the root directory of the USB stick. If a  valid FW is found on the USB stick, you can upgrade the FW by pressing the RED button on the guest remote control.

After the FW is loaded successfully, the TV will go to standby mode, program the FW in the TV while flashing the red

LED on the TV and boot up again with the installation wizard.

Instant initial cloning allows you to copy all TV channels and settings without going through installation wizard. The  procedure requires to have a USB flash drive which contains the cloning data from master TV.

Steps for instant initial cloning are:

1. While the first step of the installation wizard is displayed (language selection) insert the USB flash drive in  side connector.











2. Press the GREEN button on the remote and TV set will display the folder view of the USB flash drive.

3. Select the folder which contains the cloning data which needs to be applied. After selecting the folder press

OK to start the upgrade process.

4. TV will display the OSD message the cloning data was uploaded and TV will reset.

5. When the process is complete, the TV will restart and display the switch ON channel. USB flash drive can be  removed. TV set is configured.



Note: Software upgrade via an USB device can be done anytime by using the hidden key combination, “Menu1‐5‐0‐

5”. (for more explanation please see DFU)





31



13. Feature settings





[Multi RC]



Enter the MultiRC Menu Feature to configure the remote control to work with one TV. To enter the MultiRC Menu  on TV press the key sequence: MENU, RETURN, 1,2,3,4.  On the TV a menu will guide you to select the desired TV  configuration. Choose a number between 1 and 4 to assign to the TV.  Afterwards configure the remote control for

  the same number as TV by keeping pressed MENU  (HOME)+Digit for 5 seconds.



The HFL2839 supports a maximum value of four remotes. The default value is Remote 1.

Remote 1: Press MENU + 1 (for 5 seconds).

Remote 2: Press MENU + 2 (for 5 seconds).





Remote 3: Press MENU + 3 (for 5 seconds).

Remote 4: Press MENU + 4 (for 5 seconds).



Example: TV is configured for Multi RC 2.

    Remote control: Press MENU + 2 (for 5 seconds).



!!Note: Before disabling the Hotel TV for any reason, reset the multi RC to default. The reset procedure is explained



below.



Enter the MultiRC Menu Feature to reset the MultiRC feature for the TV or for the remote control.

To enter the MultiRC Menu:

• Press key sequence: MENU, RETURN, 4,3,2,1



On the TV you will see a dialog, “Reset OK?” Press OK key to reset the system. After resetting, the system will return  to the factory default.



To reset the remote control to default value press MENU + 1 (for 5 seconds).



32



14. CSM (Consumer Setup menu)

Enter Service Menu

It is only possible to enter the Service Menu if the Hotel Mode is disabled. Enter the Hotel Mode menu and set the

Hotel Mode to “Off”

To enter the Service Menu:

• Press the following key sequence:  Menu, 1,2,3,6,5,4

No items can be selected in the Service Menu. The software version number will be shown as VES161HE_x.y.z









33





Appendix 1



Channel List Editor

Channel List Editor PC tool enables editing exported XML channel list files in a way that is more understandable and  user friendly.



Note: XML means Extensible Markup Language

Channel list should be exported from a TV set using the option available in the following menu (make sure that Hotel  mode is set to OFF):

1. Insert the USB key on side connector of the TV.

2. Enter in the MENU and navigate to Channel list.

3. Select the option “Export Channel list to USB”.

4. When the process is complete remove the USB key.

PC Tool can create a new empty channel without importing channels on TV, but we do not recommend this mode of  use due to the high level of possible errors that can be entered by user (wrong parameters or channel type).

When  we  export  the  channel  list  from  TV,  on  USB  drive  there  will  be  a  file  called  “channelTable.xml”  in  the  root  folder. You can open that list for editing from within PC tool using Open option. It will import all the channels and  load them according to the Network Type (DVB‐S, DVB‐T...). Channel can be moved inside its Network Type, added  to favorites, channel info can be edited, removed, new channel can be added.

For Channel List editor we recommend usage of a PC with Windows XP or Windows 7 and .Net framework 2.0 and

3.5 should be installed.  Currently only English is supported for graphical user interface.



34

Interface description and usage

1. Main window

Main menu consists of pretty much the same options as the toolbar below, with exception of “Save as” and “Exit” option from File submenu.

File submenu consists of standard options as it can be seen on ion the

Image 1-1 – File



Image 1-1 – File

Edit submenu consists of controls to Add, Edit and Delete the current selected channels in the list.

Image 1-2 – Edit

Tools submenu consists of Settings and Preferences (

Image 1-2- Tools

). Settings open Channel list settings dialog where user can change Satellite configuration and Country (currently not used). Preferences open a dialog for managing application settings (Satellite names, Countries, User band values).



Image 1-2- Tools

Help submenu provides basic help about how to use channel list editor tool.

Toolbar provide shortcut icons for basic operations with channels and channel list.

35

First group from the left provides file operations next to it provides channel managing operations and the last group provides list settings and help.



Image 1-3 – Toolbar

Clone – clones channel info except for Service name and service number for easy adding channel with similar values.

Under tool bar there is a list of channels from the loaded list sorted by network type in a tree view.

More than one channel can be selected by holding SHIFT or CTRL and right mouse click.

Image 1-4 - Channel list tree view

Channel or selection of channels can be moved using drag and drop. Move will cause renumbering of the channels in the list. Move is possible only in the same subcategory, moving channel from DVB-S to Analogue will display message

(

Image 1-5 - Info message

):



Image 1-5 - Info message

On the right part of the main windows currently selected channel details are loaded. It consists of one mandatory group:

36

Image 1-6 - Common Service Params

And, depending on the Network Type of the currently selected channel, different additional groups can be displayed:

Image 1-7 - DVB Triplet



Values in DVB Triplet are only present when DVB channels are selected, for Analogue channels values in this group are empty.



Image 1-9 - DVB-C

When the form is in add/edit state new buttons are added under “Tuner Configuration” group:





Image 0-8 - Edit state



2. Editing channel list

Channel list editing can be performed easily with use of the toolbar buttons: Add, Favourite, Clone, Edit, Remove.

37



Image 2-1 - Add

Add – changes the state of the main form to add state and empty’s all the fields so the user can enter new values.

Only when in add state Network Type combo box is enabled. When correct values are entered user can save with  pressing “Enter” key or pressing “Add” button.

Image 2-2 – Clone



Clone - is much like Add just instead of leaving all the fields empty it leaves all the values from the previously selected channel except for values that needs to be unique (Service Name, Channel Number...) for easy adding new channels on the same frequency. Depending on the Network type more or less parameters are copied. In case the user changes the Network Type all fields will be cleared and drop back to regular Add mode. When correct values are entered user can save with pressing “Enter” key or pressing “Add” button. Clone is disabled for analogue channels because all analogue parameters need to be unique.

38

Image 2-3 – Edit

Edit  –  enables editing of the currently  selected channel  info. When correct values  are  entered  user  can  save with  pressing “Enter” key or pressing “Save” button.



Channel or selection of channels can be moved using drag and drop. Move will cause renumbering of the channels in  the list.

Delete  –  removes  the  channel  from  the  list.  When  single  service  channel  is  selected  on  delete  message  appears  asking the user to confirm deletion of the channel with the corresponding name. In case more than one channel is  selected it will only inform the user of the number of channels that will be deleted.





Image 2-4 - Delete







Limitations and constraints

Service name length is not explicitly defined in DVB standard. Only limitation is the size (8bit) reserved for value in

SDT descriptor that defines the service name length, this compile to 255 char string.

39





Channel number or LCN can take values from 1 – 9999 as it is defined in code. These limitations are applied in the



  editor.

Save – when the channel list is according with the requirements press “Save” button for saving the channel list. This  option will rewrite the open file and save it in the same location.



If you want to save the file in to another location please use the “Save As” option from File menu.

3. Import channel list to TV

Import the channel list back to TV requires the USB drive with the file channelTable.xml saved on root of the drive.

To import the channel list back to TV the following steps should be followed (make sure that Hotel mode is set to

OFF):

Note: Import of the channel table is also available in the HOTEL TV MENU.

1. Insert the USB key on side connector of the TV.

2. Enter in the MENU and navigate to Channel list.

3. Select the option “Import Channel list to USB”.

4. When the process is complete remove the USB key.



Do check the channel list before saving the cloning data.



40























































© 2015 Koninklijke Philips N.V.

All Rights reserved.

Specifications are subject to change without notice.

Trademarks are the property of Koninklijke Philips N.V. or their respective owners.

www.philips.com



Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
