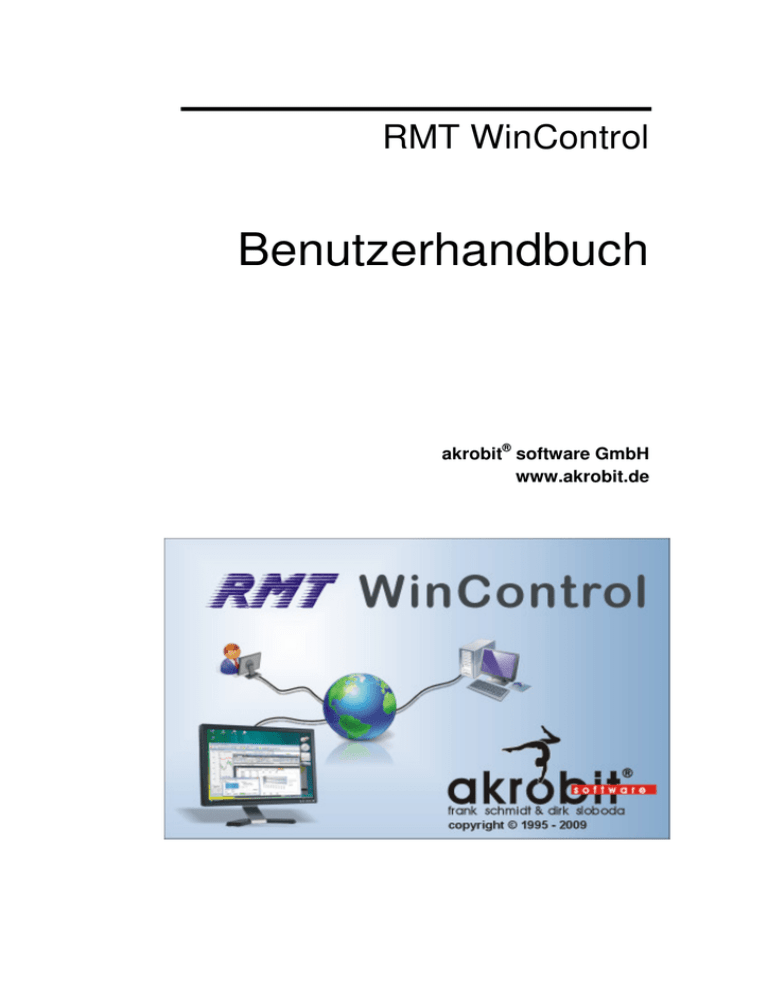

RMT WinControl
Benutzerhandbuch
akrobit® software GmbH
www.akrobit.de
Die Nutzung der beschriebenen Software ist an den Erwerb einer
Lizenz und die damit festgelegten Vereinbarungen gebunden. Die
Software darf nur gemäß den Bestimmungen dieses
Lizenzvertrages benutzt und kopiert werden.
Im Rahmen der ständigen Weiterentwicklung der Software können
die Funktionen in ihrer Arbeitsweise und auch generell der
Funktionsumfang ohne vorherige Ankündigung geändert werden.
Copyright © 1995-2009 akrobit® software GmbH. Alle Rechte
vorbehalten.
MS-DOS ist ein eingetragenes Warenzeichen, und Windows ist ein
Warenzeichen der Microsoft Corporation. Alle weiteren
Produktnamen sind Warenzeichen oder eingetragene
Warenzeichen der jeweiligen Inhaber.
Stand: 11/09 (6.7)
Inhalt
Einführung .................................................................................... 9
Das Konzept............................................................................... 9
Allgemeingültige Bedienhinweise ............................................ 10
Einstellung der Eigenschaften.............................................. 10
Änderungen eines Dialogs übernehmen / Dialog beenden . 10
Dialoge mit mehreren Registerkarten .................................. 11
Informationen zum Handbuch .................................................. 11
RMT WinControl - eine Übersicht ............................................. 13
Installation und Programmstart ................................................ 13
RMT WinControl in Stichpunkten ............................................. 15
Eine Kurzbeschreibung ........................................................ 15
Die Programmfenster ........................................................... 17
On- und Offlineberechnungen - Rechenkanäle ................... 21
Die Assistenten .................................................................... 22
Messcursoren / Statistikfunktion .......................................... 23
Kontextsensitive Menüs ....................................................... 24
Integration und Vernetzung ...................................................... 24
Messdaten erfassen ............................................................. 24
Messdaten übertragen ......................................................... 25
Schnelleinstieg ......................................................................... 26
Der Erste-Schritte-Assistent ................................................. 26
Die ersten Schritte ................................................................ 27
RMT WinControl - Die Programmfenster ................................. 32
Das Hauptfenster ..................................................................... 32
Das Fenster "Messstellen, Messgeräte und Verbindungen".... 33
Eigenschaften der Messstellenliste und der Messstellen .... 34
Eigenschaften der Geräteliste und Messgeräte ................... 38
Verbindungen verwalten ...................................................... 38
Verbindungseinstellungen .................................................... 40
Die Messwertanzeige ............................................................... 46
Das Balkendiagramm ............................................................... 47
Die Analoganzeige ................................................................... 50
Das Liniendiagramm ................................................................ 52
Dialog "Eigenschaften des Liniendiagramms" ..................... 52
Das XY-Diagramm ................................................................... 61
Dialog "Eigenschaften des XY-Diagramms" ........................ 62
Die Tabelle ............................................................................... 68
RMT WinControl Benutzerhandbuch
Inhalt • iii
Dialog "Eigenschaften der Tabelle"...................................... 68
Das Dateiübersichtsfenster ...................................................... 72
Die Projektbilder ....................................................................... 74
Die Ereignisliste ....................................................................... 83
RMT WinControl - Die Menüs .................................................... 86
Das Datei-Menü ....................................................................... 86
Öffnen .................................................................................. 86
Schließen ............................................................................. 88
Speichern ............................................................................. 88
Speichern unter .................................................................... 89
Bereich speichern ................................................................ 89
Importieren ........................................................................... 90
Exportieren ........................................................................... 91
Als e-Mail versenden............................................................ 96
Verbinden ............................................................................. 96
Datenreduktion ................................................................... 102
Seitenansicht ...................................................................... 103
Drucken .............................................................................. 104
Messwerte zwischen den Cursoren drucken ..................... 104
Protokoll drucken ............................................................... 105
Seite einrichten .................................................................. 107
Drucker einrichten .............................................................. 107
Liste der zuletzt benutzten Dateien .................................... 108
Konfiguration laden ............................................................ 108
Konfiguration speichern ..................................................... 108
Rechenkanäle laden .......................................................... 108
Rechenkanäle speichern.................................................... 109
Als Vorlage speichern ........................................................ 110
Vorlage anwenden ............................................................. 110
Benutzer abmelden ............................................................ 111
Programm beenden ........................................................... 111
Das Bearbeiten-Menü ............................................................ 111
Kopieren ............................................................................. 112
Ausschneiden ..................................................................... 112
Einfügen ............................................................................. 112
Löschen .............................................................................. 112
Rückgängig ........................................................................ 112
Wiederholen ....................................................................... 112
Alle auswählen ................................................................... 112
Rechenkanal hinzufügen.................................................... 112
Rechenkanal Eigenschaften .............................................. 115
Das Ansicht-Menü .................................................................. 115
Eigenschaften .................................................................... 115
Anmerkungen ..................................................................... 116
Messstellenkommentare .................................................... 117
iv • Inhalt
RMT WinControl Benutzerhandbuch
Darstellung als Liniendiagramm ......................................... 118
Darstellung als Tabelle....................................................... 118
Darstellung als XY-Diagramm ............................................ 118
Darstellung als Übersicht ................................................... 118
Cursoren ............................................................................ 118
Immer alles Zeigen ............................................................. 119
Alles zeigen ........................................................................ 119
Zoom rückgängig ............................................................... 119
Zoom .................................................................................. 120
Das Messwerte-Menü ............................................................ 120
Messwertabfrage ................................................................ 120
Neues Liniendiagramm ...................................................... 120
Neues Balkendiagramm ..................................................... 121
Neue Messwertanzeige...................................................... 121
Neue Analoganzeige .......................................................... 121
Neue Tabelle ...................................................................... 122
Neues XY-Diagramm ......................................................... 122
Neue Excelverbindung ....................................................... 122
Neues Projektbild ............................................................... 126
Neuer OPC Export ............................................................. 126
U-Wert-Assistent ................................................................ 127
Wärmemengenberechnung................................................ 127
Automatisches Speichern .................................................. 127
Mittelwertbildung ................................................................ 138
Messwerte freigeben .......................................................... 139
Das Menü Programmierung ................................................... 139
Messstellenprogrammierung .............................................. 139
Rechenkanäle .................................................................... 139
Konstanten definieren ........................................................ 140
Das Einstellungen-Menü ........................................................ 142
Verbindung hinzufügen ...................................................... 142
Verbindungen verwalten... ................................................. 142
Messzyklus ......................................................................... 143
Die Symbolleiste ................................................................ 145
Statuszeile .......................................................................... 147
Alarm .................................................................................. 147
e-Mail ................................................................................. 158
Kennwortschutz .................................................................. 160
Größe des Messwertpuffers ............................................... 160
Farben ................................................................................ 161
Sonstige ............................................................................. 162
Das Fenster-Menü ................................................................. 164
Das Hilfe-Menü ...................................................................... 164
Index .................................................................................. 164
Hilfe benutzen .................................................................... 165
Erste Schritte ...................................................................... 165
RMT WinControl Benutzerhandbuch
Inhalt • v
Info ..................................................................................... 165
RMT WinControl - Der Datenserver ........................................ 166
Serverbetrieb.......................................................................... 166
Funktionsweise .................................................................. 166
Anzeige der verbundenen Clients im Server ..................... 166
Logfile der Verbindungen ................................................... 167
Protokoll ............................................................................. 167
Messwerthistorie ................................................................ 167
Server Schnittstelle ................................................................ 169
Funktion ............................................................................. 169
Einstellungen ...................................................................... 170
Befehle ............................................................................... 170
Anwendungsbeispiele ............................................................ 175
RMT WinControl - Der Webserver .......................................... 177
Funktionsumfang.................................................................... 177
Voraussetzungen ................................................................... 177
Betriebssystem ................................................................... 177
Hardware ............................................................................ 177
Sonstiges ........................................................................... 178
Funktionsweise des Webservers ........................................... 178
Grundlagen ........................................................................ 178
Start des Webservers......................................................... 178
Erste Schritte ...................................................................... 179
Unterstützte Fenstertypen .................................................. 179
Namensgebung .................................................................. 180
Übertragen des virtuellen Bildverzeichnisses .................... 180
Gezieltes Übertragen einzelner Bilder ............................... 181
Erweiterte Einstellungen ........................................................ 185
Allgemeine Einstellungen ................................................... 185
Verzeichnisse ..................................................................... 186
Virtuelle Verzeichnisse ....................................................... 187
Wie kann man... ........................................................................ 188
die Eigenschaften des aktuellen Fensters ändern ................. 188
die Verbindung zum WinControl-Datenserver herstellen ....... 188
die Abtastrate festlegen ......................................................... 189
eine neue Messwertanzeige erstellen .................................... 189
ein neues Balkendiagramm erstellen ..................................... 189
ein Balkendiagramm drucken ................................................ 189
eine neue Tabelle erstellen .................................................... 190
eine Tabelle drucken .............................................................. 190
ein Projektbild erstellen .......................................................... 190
ein neues Liniendiagramm erstellen ...................................... 191
ein Liniendiagramm drucken .................................................. 191
Liniendiagramme über mehrere Seiten drucken .................... 192
vi • Inhalt
RMT WinControl Benutzerhandbuch
die Messstellenliste drucken .................................................. 192
globale Rechenkanäle vereinbaren ....................................... 192
lokale Rechenkanäle vereinbaren .......................................... 193
Zähler, Summen oder Mittelwerte über die gesamte Messung
definieren ............................................................................... 193
Tages- oder Stundenmittelwerte für definierbare Zeitbereiche
bilden ...................................................................................... 194
einen Kurvenverlauf analysieren ............................................ 194
Kennlinien überlappend darstellen ......................................... 195
Darstellungseigenschaften speichern und anwenden ........... 195
ein neues Liniendiagramm mit den Eigenschaften einer Vorlage
erstellen.................................................................................. 196
Dateien beim Öffnen automatisch mit einer Standardvorlage
verbinden ............................................................................... 197
im Nachhinein Kommentare für Messstellen vergeben bzw.
ändern .................................................................................... 197
für eine Messwertdatei Anmerkungen eintragen ................... 198
ein WinControl-Objekt in einem Textdokument einbetten...... 198
eine Messwertdatei erstellen ................................................. 199
einen Bereich eines Datensatzes speichern .......................... 199
Messwerte aus einer Datei laden ........................................... 200
Messwertdateien miteinander verbinden ............................... 200
automatisch Tagesdateien erzeugen ..................................... 200
pro Tag automatisch mehrere Dateien auf der Festplatte
speichern................................................................................ 201
eine Ereignisliste automatisch speichern ............................... 202
eine Ereignisliste exportieren ................................................. 202
Automatisch nach Stromausfall weiter messen ..................... 202
Messwerte in einer Tabellenkalkulation darstellen ................ 203
online Daten nach Excel übertragen ...................................... 203
DDE mit Excel ausführen ....................................................... 203
die Konfigurationsdatei wcRemote.ini finden ......................... 204
Kompatibilität zu früheren Versionen ................................. 204
mehrere Programmkonfigurationen verwalten ....................... 206
bei Programmstart automatisch eine bestimmte Konfiguration
laden ...................................................................................... 207
mit mehreren Instanzen von RMT WinControl arbeiten ......... 208
Automatische Programmnummerierung ............................ 208
Automatische Verwaltung der Initialisierungsdateien ........ 208
Benutzerdefinierter Hauptfenstertitel ................................. 208
Aufrufparameter an ein bei Alarm zu startendes Programm
übergeben .............................................................................. 209
im Alarmfall automatisch eine Email versenden .................... 210
ein Default Verzeichnis für Messwertdateien definieren ........ 210
die Registrierung des OLE-Servers unter Windows 2000
handhaben ............................................................................. 211
RMT WinControl Benutzerhandbuch
Inhalt • vii
bei Applikationsstart automatisch externe Programme starten
............................................................................................... 211
die Software auf mehreren Prozessoren starten ................... 212
die Größe der Messwerthistorie ändern ................................. 213
Anhang ...................................................................................... 214
Vereinbarungen für die Formeleingabe ................................. 214
Numerische Werte ............................................................. 214
Operatoren ......................................................................... 214
Funktionen ......................................................................... 214
Werte anderer Messstellen ................................................ 219
Externe Funktionen ............................................................ 220
Beispiele ............................................................................. 220
Maximale Anzahl von Rechenkanälen ............................... 227
Dezimaltrenner und Messstellenbezeichnung ................... 227
Unterstützung der Exponentialdarstellung von Messwerten .. 227
Datenformate der Exportfunktion ........................................... 228
Text .................................................................................... 228
Famos ................................................................................ 228
Lotus WK1 (Excel) ............................................................. 228
Binär ................................................................................... 228
QS-STAT ............................................................................ 228
DIAdem Format .................................................................. 229
Besondere Einstellungen für den Versand von Alarmmeldungen
per e-Mail ............................................................................... 229
Arbeiten ohne WinControl-Datenserver ................................. 229
Behaglichkeitsmessung nach DIN EN ISO 7730 ................... 230
Der Kennwortschutz ............................................................... 231
Der Prüfplatzmanager ............................................................ 231
Liniendiagramm - Protokoll drucken ...................................... 232
Funktionsbeschreibung ...................................................... 232
Protokollvorlagen erstellen ................................................. 232
Einstellungen und Hinweise ............................................... 234
Hardlock Server - Unterstützung eines Netzwerkdongles ..... 235
Zeitplangesteuerte Verbindungen .......................................... 235
Einstellungen ...................................................................... 236
Hinweise und Regeln ......................................................... 238
Glossar ...................................................................................... 240
Index .......................................................................................... 242
viii • Inhalt
RMT WinControl Benutzerhandbuch
Einführung
Das Konzept
Wir freuen uns, dass Sie sich für das Programm RMT WinControl
entschieden haben, und bedanken uns für Ihr Vertrauen. Mit den
programmeigenen Funktionen (Erfassung, Darstellung und
Bearbeitung von Messwerten) wird es für Sie möglich sein, Ihre
WinControl-Datenserver in einen Windows-Messplatz einzubinden
und effektiv zu nutzen. Außerdem ermöglicht Ihnen RMT
WinControl durch die Unterstützung der Standardschnittstellen
DDE und OLE die Integration verschiedenster Applikationen mit
der Messwerterfassung, so dass Sie über ein offenes System
verfügen. Damit können Sie schon vorhandene
Bearbeitungsmechanismen weiter nutzen und sich ändernden
Anforderungen jederzeit gerecht werden.
Aufgrund des modularen Aufbaus des Programmes können Sie
sich eine individuelle Programmvariante mit den für Sie
notwendigen Optionen konfigurieren. Bitte beachten Sie, dass im
Handbuch auch Funktionen beschrieben werden, die dann unter
Umständen in der Ihnen vorliegenden Programmversion nicht
unterstützt werden. Es besteht jederzeit die Möglichkeit, den
Funktionsumfang der Software über die Freigabe weiterer
Optionen zu ergänzen.
Die Beachtung der Windows-Richtlinien für die Gestaltung der
Oberfläche garantiert Ihnen eine kurze Einarbeitung und eine
sichere Bedienung des Programms. Das kontextsensitive
Hilfesystem hilft per Funktionstaste F1 sofort weiter, wenn die eine
oder andere Information benötigt wird.
Allen, die zum Lesen eines Textes lieber auf Papier als auf den
Bildschirm schauen wird dieses Handbuch mit Rat zur Verfügung
stehen. Damit das effektiv möglich wird, zunächst ein paar Worte
über die sinnvolle Nutzung dieses Buches.
RMT WinControl Benutzerhandbuch
Einführung • 9
Allgemeingültige Bedienhinweise
Einstellung der Eigenschaften
Jedes in RMT WinControl verwendete Fenster verfügt über einen
dazugehörigen Eigenschaftendialog. Über diesen Dialog legen Sie
alle für das jeweilige Fenster relevanten Einstellungen und
Aktivitäten fest.
AUFRUF!
Aufgerufen wird der Eigenschaftendialog:
· beim Öffnen eines neuen Fensters
· über den Menübefehl Ansicht/Eigenschaften
· durch Doppelklick mit der linken Maustaste in das aktuelle
Fenster
· durch Einfachklick mit der rechten Maustaste in das aktuelle
Fenster und Auswahl der Funktion Eigenschaften aus dem
kontextsensitiven Menü
· mit <ENTER>
Änderungen eines Dialogs übernehmen / Dialog
beenden
Mit OK werden alle Eingaben in einem Dialog bestätigt und das
entsprechende Fenster geöffnet bzw. die entsprechenden
Funktionen ausgeführt.
Mit Abbrechen wird kein Fenster angezeigt oder falls der Dialog für
ein vorhandenes Fenster aufgerufen wurde, erscheint dieses
wieder mit den ursprünglichen Eigenschaften. Wurde der Dialog
für eine Funktion aufgerufen gilt analog, dass mit Abbrechen diese
Funktion nicht ausgeführt wird bzw. wenn der Aufruf für eine
bereits aktive Funktion erfolgte, wird diese unverändert fortgeführt.
Mit Hilfe wird das Hilfesystem mit den entsprechenden
Erläuterungen für diesen Dialog gestartet.
10 • Einführung
RMT WinControl Benutzerhandbuch
Dialoge mit mehreren Registerkarten
In verschiedenen Dialogen werden die unterschiedlichen
Einstellmöglichkeiten für das jeweilige Fenster bzw. die jeweilige
Funktion auf mehrere Registerkarten verteilt.
Je nachdem welche Einstellungen vorgenommen werden sollen,
können Sie die gewünschte Registerkarte des Dialogs durch einen
einfachen Klick mit der linken Maustaste auf den entsprechenden
Reiter in den Vordergrund holen.
Informationen zum Handbuch
Falls Sie mit Hilfe des Handbuches eine vollständige Beschreibung
des Programms und aller Funktionen erhalten wollen, empfehlen
wir Ihnen die Kapitel zwei bis vier durchzuarbeiten. Sie werden von
einem ersten Blick auf das Programm über die Beschreibung der
RMT WinControl -Fenster zu einer detaillierten Erläuterung der
Funktion und Arbeitsweise des Menüs geführt und RMT
WinControl somit genau kennen lernen.
Da es sich bei einer vollständigen Beschreibung leider nicht
vermeiden läßt, Details zu erläutern, die dem geübten (Windows-)
Anwender längst vertraut sind, kann es für Sie natürlich effektiver
und völlig ausreichend sein, neben dem Kapitel "RMT WinControl eine Übersicht" und dem Kapitel "Die Programmfenster" im Kapitel
"Die Menüs" nur gezielt nachzuschlagen.
Wie Sie es sich jetzt sicher schon denken konnten, ist das Kapitel
"RMT WinControl - eine Übersicht" so aufgebaut, dass es für
Insider genügend Informationen enthält, um eine gute Übersicht zu
bekommen und mittels "test-and-feel" RMT WinControl kennen zu
lernen und sicher damit umgehen zu können.
Da wir selbst oft von der Situation geplagt sind, Seitenweise
Handbücher zu lesen, um auf die Frage "Wie kann man ..." eine
Antwort zu finden, haben wir das Kapitel fünf mit in dieses Buch
aufgenommen. Selbstverständlich sind alle Informationen des
Handbuches auch im RMT WinControl -Hilfesystem enthalten und
stehen somit bei der Arbeit mit dem Programm sofort auf dem
Bildschirm zur Verfügung.
RMT WinControl Benutzerhandbuch
Einführung • 11
Schreibweisen,
Tastendarstellung und
Symbole
Um Sie bei der Arbeit mit dem Handbuch auch optisch zu
unterstützen haben wir bestimmte Konventionen verwendet, deren
Bedeutung im Folgenden erläutert wird:
Vereinbarung Bedeutung
Courier
Verzeichnisnamen, Dateinamen, Akronyme
kursiv
Befehlsnamen, Schalter und Text, die Sie genau so
eingeben oder auswählen müssen
<>
Ein Zeichen in diesen spitzen Klammern stellt ein
Symbol, einen Buchstaben oder eine Bezeichnung
einer Taste auf der Tastatur dar.
<Taste1+Taste2>
Die Tasten 1 und 2 müssen gleichzeitig gedrückt
werden
<Taste1, Taste2>
Die Tasten 1 und 2 müssen nacheinander gedrückt
werden
AUFRUF!
Hinweis auf die Möglichkeiten eine Aktion auszulösen
12 • Einführung
RMT WinControl Benutzerhandbuch
RMT WinControl - eine
Übersicht
Installation und Programmstart
Systemvoraussetzungen
Die Systemkonfiguration für die 32 Bit Version kann als
Betriebssystem Windows 2000, XP oder Vista haben. Je nach
Betriebssystem sollten mindestens 32-64 MByte Arbeitsspeicher
vorhanden sein. Weiterhin sollten 10 MByte freier Patz auf der
Festplatte zur Verfügung stehen.
In jedem Fall wird eine freie gepufferte RS232 Schnittstelle
vorausgesetzt.
Installation
Um RMT WinControl auf ihrem Rechner zu installieren, führen sie
bitte folgende Schritte aus:
· Legen Sie die CD in ihr CD-ROM Laufwerk ein
· Nach einigen Sekunden wird automatisch ein Programm
gestartet, mit dem sie komfortabel den Inhalt der CD betrachten
können.
· Wählen sie (falls notwendig) die gewünschte Sprache aus
· Wählen sie "Software" und danach RMT WinControl aus und
folgen Sie den Installationsschritten
Falls ihr CD-ROM Laufwerk keinen Autostart unterstützt, können
Sie die CD auch aus dem Windows-Explorer heraus starten.
Klicken sie dazu im Hauptverzeichnis der CD auf die Datei
cdstart.exe.
Programmstart
Registrierung
Nach der Installation starten Sie RMT WinControl durch
Doppelklick auf das Programmsymbol, im Startmenü unter dem
Eintrag "WinControl" aufrufen oder im Startmenü unter Ausführen
"verzeichnis \ wcRemote.exe " eingeben.
Erscheint nach Programmstart der Dialog "RMT WinControl Lizenz
Informationen", so wurde Ihre Lizenz noch nicht registriert. Die
Laufzeit einer nicht registrierten Programmversion ist auf eine
Maximale Probedauer von 30 Tagen begrenzt. Die jeweils noch
RMT WinControl Benutzerhandbuch
RMT WinControl - eine Übersicht • 13
zur Verfügung stehende Laufzeit wird unter "Restliche Probedauer"
angezeigt.
Um die erworbene Software zu lizenzieren besteht die Möglichkeit,
im Dialog "RMT WinControl Lizenz Informationen" durch einfachen
Mausklick auf die unter "Registrierung" angegebene
Internetadresse direkt auf die entsprechende Internetseite zu
gelangen. Dort können Sie die notwendigen Angaben (z.B. DiskID, Seriennummer) in ein Formular eintragen und an absenden.
Nach Eingang und Überprüfung der Daten erhalten Sie von uns
Ihren Freischaltcode. Nach Eingabe in das Eingabefeld
"Freischaltcode" des Dialogs "RMT WinControl Lizenz
Informationen" wird die Beschränkung der Laufzeit aufgehoben.
Natürlich besteht auch die Möglichkeit, sich telefonisch oder per
Fax an uns zu wenden. Sowohl im Dialog "Hilfe/Info" als auch im
Dialog "RMT WinControl Lizenz Informationen" finden Sie Telefonund Faxnummer.
Falls Sie die Registrierung jetzt vornehmen wollen, dann klicken
Sie mit Ihrer Maus auf die folgende Adresse:
http://www.akrobit.de/wcremote/register.htm
Hardwarekopierschutz
RMT WinControl kann auch mit einem Hardlock (Dongle) betrieben
werden. In diesem Fall ist eine Freischaltung der Software nicht
erforderlich. Die Dongles stehen für verschiedene Schnittstellen
(Seriell/Parallel, USB, ISA, PCI) zur Verfügung.
Besonders beim Einsatz der gleichen Software auf verschiedenen
Rechnern (z.B. Laptop und Desktop PC) ist die Dongle-Lösung zu
empfehlen.
Upgrade
Die Standardversion von RMT WinControl kann um einzelne
optionale Funktionen (zeitgesteuertes Speichern, Verbindung über
Modem, Verbindung über Funkmodem und Alarmfunktionen)
erweitert oder in die Profiversion (alle optionale Funktionen
verfügbar) umgewandelt werden.
Dazu steht im Dialog "Hilfe/Info" die Schaltfläche Upgrade zur
Verfügung. Über diese Schaltfläche gelangen Sie in den Dialog
"RMT WinControl Lizenz Informationen". Die Verfahrensweise zur
Freischaltung der zusätzlich erworbenen Funktionen bzw. des
Upgrades auf die Professionalversion entspricht der der
Registrierung.
14 • RMT WinControl - eine Übersicht
RMT WinControl Benutzerhandbuch
liesmich.wri
Änderungen oder Ergänzungen zu RMT WinControl, die zur Zeit
des Drucks noch nicht vorlagen, werden in der Datei
liesmich.wri dokumentiert.
RMT WinControl in Stichpunkten
Eine Kurzbeschreibung
Unterstützte
Messstellen
Mit RMT WinControl können Sie unter Windows beliebig viele
WinControl-Datenserver mit beliebig vielen Messstellen pro
WinControl-Datenserver ansteuern. Die Messstellen werden
automatisch, nachdem Sie die Verbindung zwischen Rechner
(Programm) und WinControl-Datenserver hergestellt haben,
erkannt und aufgelistet. Das Einlesen der Messwerte erfolgt mit
einer frei wählbaren Abtastrate.
Protokolle
Optional werden neben dem Standard WinControl-Datenserver
Protokoll auch weitere Protokolle unterstützt.
Verbindungen
In RMT WinControl wird jeder Anschluss zu WinControlDatenservern bzw. einem Netzwerk über eine Schnittstelle als
Verbindung bezeichnet. Jeder Verbindung wird einer Schnittstelle
(seriell, Netzwerk oder Modem) zugeordnet. Es können mehrere
Verbindungen mit gleichen oder unterschiedlichen
Schnittstellentypen gleichzeitig betrieben werden (siehe auch:
"Verbindungen verwalten" auf Seite 38).
Modembetrieb
Sollen Messwerte von WinControl-Datenservern eingelesen
werden, die räumlich getrennt vom Computer installiert wurde, so
kann dies auch über eine Modemverbindung realisiert werden.
Verbindungen
über Ethernet
WinControl-Datenserver, die an ein Ethernet angeschlossen sind
oder über eine Verbindung zum Internet verfügen, können einzeln
oder gemeinsam als ein Messsystem über eine TCP/IPVerbindung angesprochen werden.
RMT
WinControl als
Datenserver
In der Serverbetriebsart von RMT WinControl ist es möglich, die
erfassten Daten an bis zu 200 Clients weiterzugeben. Der Zugriff
auf einen RMT WinControl Server kann beliebig über das
Netzwerk (Firmennetzwerk oder Internet) erfolgen.
Remotezugriff
Mit REMOTE WinControl ist es möglich, die mit dem RMT
WinControl Datenserver erfassten Messwerte zu übernehmen und
RMT WinControl Benutzerhandbuch
RMT WinControl - eine Übersicht • 15
mit allen, auch in RMT WinControl zur Verfügung stehenden
Funktionen zu bearbeiten.
Messwertdarstellung
Die während einer Messung aufgenommenen Daten können Sie
numerisch, als Balkendiagramm, in Analoganzeigen, in einer
Tabelle, in einem Liniendiagramm und einem XY-Diagramm
darstellen. Selbstverständlich ist es möglich, eine oder mehrere
Messstellen gleichzeitig auf unterschiedliche Art und Weise
anzuzeigen.
Messwertspeicherung
Für die Archivierung der Messwerte stehen Ihnen verschiedene
Möglichkeiten zur Verfügung: Automatisches Speichern auf
Festplatte, Speichern eines Liniendiagramms oder einer Tabelle,
Speichern der Messreihen eines Liniendiagramms oder einer
Tabelle in verschiedenen Formaten.
Störwertprotokoll
Alarmbehandlung
Auswertung
Ausdruck
Eine Momentananzeige aller Grenzwertverletzungen und
Fühlerbrüche erhalten Sie in einer Tabelle aller vorhandenen
Messstellen (Messstellenliste) in den Analoganzeigen und in den
Balkendiagrammen. Durch die Darstellung von Grenzwertlinien im
Liniendiagramm sind Grenzwertverletzungen über den gesamten
Messverlauf erkennbar. Unterbrechungen der Messung und
Fühlerbrüche sind durch Unterbrechungen in der Messkurve sofort
sichtbar. In den Tabellen erfolgt aine farbige Darstellung der
Grenzwertverletzungen.
Alarmsituationen können sowohl aus den gemessenen als auch
aus den berechneten Daten abgeleitet werden. Je nach
Einstellung kann eine spezielle Ereignisliste erstellt und
Reaktionen auf den Alarm (z. B. Start eines Programms,
Versenden einer Email oder SMS) ausgelöst werden.
Über selbstdefinierte Rechenkanäle können erfasste Daten sowohl
online als auch offline berechnet und dargestellt werden. Mittels
zweier Messcursoren können die Messkurven der
Liniendiagramme exakt betrachtet und mit der dazugehörigen
Statistikfunktion ausgewertet werden. Außerdem haben Sie die
Möglichkeit, die Daten per DDE, OLE, Zwischenablage und in
verschiedenen Dateiformaten an weitere Auswerteprogramme zu
übergeben und dort je nach Aufgabenstellung zu bearbeiten.
Für technische Dokumentationen können Sie Diagramme,
Tabellen sowie die Liste aller Messstellen mit dazugehörigen
Korrekturwerten direkt mit RMT WinControl ausdrucken. Das
Ergebnis kann zuvor in einer Seitenansicht betrachtet werden.
16 • RMT WinControl - eine Übersicht
RMT WinControl Benutzerhandbuch
Unterstützt werden alle Drucker und Plotter, für die ein WindowsTreiber existiert.
Dokumentation
Betriebssysteme
Offlinebetrieb
Bedienung
Für die Erstellung üblicher Protokolltexte können Sie die Linienund XY-Diagramme, Tabellen und Listen an
Textverarbeitungsprogramme per DDE, per OLE und
Zwischenablage übergeben.
RMT WinControl ist als 32bit-Programm verfügbar und läuft unter
Windows 2000, XP und Vista.
Mit dem Programm RMT WinControl können Sie sowohl im Onlineals auch im Offlinebetrieb (auch gleichzeitig) arbeiten.
Über Tastaturkürzel und Werkzeugleiste haben Sie schnellen
Zugriff auf die wichtigsten Funktionen. Ausführliche Hilfestellung
wird über Funktionsbeschreibungen in der Statuszeile,
Kurzhinweise in der Werkzeugleiste und vollständige
kontextsensitive Hilfe gegeben.
Die Programmfenster
Messstellen,
Messgeräte
und
Verbindungen
Nach Programmstart bzw. nachdem Sie über den Dialog
"Verbindungseinstellungen" die Verbindung von Computer und
WinControl-Datenserver hergestellt haben, erscheint im
Arbeitsbereich von RMT WinControl das Fenster "Messstellen,
Messgeräte und Verbindungen". Dieses Fenster enthält auf der
Registerkarte "Messstellen" eine Liste aller vorhandenen
Messstellen sowie aller definierten Rechenkanäle. Über den Dialog
"Eigenschaften der Messstellenliste und der Messstellen" können
Sie die Einrichtung der Messstellenliste, die Grenzwerte der
Messstellen und die Definition der Rechenkanäle verändern.
Auf der Registerkarte "Messgeräte" werden alle angeschlossenen
WinControl-Datenserver aufgelistet.
Auf der Registerkarte "Verbindungen" werden alle aktiven
Verbindungen aufgelistet. Neben den Eigenschaften der
Verbindung(en) wie COM-Port und Baudrate oder IP-Adresse und
TCP-Port werden auch Informationen über aufgetretene Fehler
und dem aktuellen Status angezeigt. Über den Dialog
"Verbindungseigenschaften" können die Einstellungen einer
Verbindung geändert werden.
Dieses Fenster ist während der gesamten Laufzeit von RMT
WinControl aktiv und kann nicht geschlossen werden.
RMT WinControl Benutzerhandbuch
RMT WinControl - eine Übersicht • 17
Messwertanzeige
Für die numerische Darstellung der Messwerte steht Ihnen der
Fenstertyp Messwertanzeige zur Verfügung. Über den Dialog
"Eigenschaften der Messwertanzeige" können Sie die
darzustellenden Messstellen auswählen.
Wenn für die dargestellten Messstellen Grenzwerte vereinbart
sind, so wird eine Über- oder Unterschreitung farblich
hervorgehoben. Die Anzeige der Ziffern ist schwarz, wenn keine
Grenzwertverletzung vorliegt, rot bei Grenzwertüberschreitung und
blau bei Grenzwertunterschreitung.
Sie können beliebig viele Messwertanzeigen öffnen und
gleichzeitig darstellen.
Balkendiagramm
Eine Variante der grafischen Messwertdarstellung sind die
Balkendiagramme. Zu den wesentlichen Eigenschaften zählen die
automatische Grenzwertüberwachung, die Kennzeichnung der
Grenzwerte und die Anzeige des gemessenen Minimums und
Maximums. Die Auswahl der anzuzeigenden Messstellen, sowie
die Festlegung der Darstellungseigenschaften treffen Sie über den
Dialog "Eigenschaften des Balkendiagramms".
Sie können beliebig viele Balkendiagramm-Fenster öffnen und
gleichzeitig darstellen. Je Fenster können alle im System
vorhandenen Messstellen angezeigt werden.
Analoganzeige
Der Fenstertyp Analoganzeige soll der einfachen Visualisierung
von Messdaten dienen. Dazu stehen die symbolischen
Instrumente Bogen und Zeiger zur Verfügung. In jedem Fenster
kann eines dieser Instrumente die Werte einer Messstelle
darstellen. Zusätzlich zur analogen Anzeige wird der Messwert als
Zahl dargestellt.
Wenn für die dargestellte Messstelle Grenzwerte vereinbart sind,
so wird eine Über- oder Unterschreitung farblich hervorgehoben.
Die Anzeige ist grün, wenn keine Grenzwertverletzung vorliegt, rot
bei Grenzwertüberschreitung und blau bei
Grenzwertunterschreitung.
Sie können beliebig viele Analoganzeigen öffnen und gleichzeitig
darstellen. Je Fenster können alle im System vorhandenen
Messstellen ausgewählt werden.
Liniendiagramm
Eine weitere Möglichkeit, die Messwerte darzustellen, steht Ihnen
mit den Liniendiagrammen zur Verfügung. Im Gegensatz zur
numerischen Messwertanzeige, der Analoganzeige und zu den
18 • RMT WinControl - eine Übersicht
RMT WinControl Benutzerhandbuch
Balkendiagrammen werden die Daten für ein Liniendiagramm im
Hauptspeicher des Rechners gepuffert und Sie können diese
während oder nach Beendigung eines Messvorganges als Datei
sichern und auch zur Weiterverarbeitung per DDE oder
Zwischenablage an eine Auswertesoftware (z.B.
Tabellenkalkulation) übergeben. Entsprechend den anderen
Fenstern, können Sie im Dialog "Eigenschaften des
Liniendiagramms" alle Einstellungen für das Diagramm festlegen
und die Auswahl der darzustellenden Messstellen treffen.
Mittels zweier Messcursoren können die Linien der Diagramme
exakt betrachtet und mit der dazugehörigen Statistikfunktion
ausgewertet werden. Diese Messcursoren stehen für alle
geöffneten Liniendiagramme (auch gleichzeitig) sowohl on- als
auch offline zur Verfügung.
Sie können beliebig viele Fenster dieser Art öffnen und gleichzeitig
darstellen. Je Diagramm können beliebig viele Messstellen mit
maximal vier Skalierungen angezeigt werden. Die Darstellung der
Messwerte als Tabelle oder als XY-Diagramm ist jederzeit möglich.
XY-Diagramm
Anders als bei einem Liniendiagramm, bei dem ein Messverlauf
immer über der Zeit dargestellt wird, können in einem XYDiagramm Messwerte über einer anderen gemessenen oder
berechneten physikalischen Größe abgebildet werden. Wie beim
Liniendiagramm werden die Daten für ein XY-Diagramm im
Hauptspeicher des Rechners gepuffert und Sie können diese
während oder nach Beendigung eines Messvorganges als Datei
sichern und auch zur Weiterverarbeitung per DDE, OLE oder Datei
an eine Auswertesoftware (z.B. Tabellenkalkulation) übergeben.
Entsprechend den anderen Fenstern, können Sie im Dialog
"Eigenschaften des XY-Diagramms" alle Einstellungen für das
Diagramm festlegen und die Auswahl der darzustellenden
Messstellen treffen.
Sie können beliebig viele Fenster dieser Art öffnen und gleichzeitig
darstellen. Je Diagramm können beliebig viele Messstellen mit
maximal vier Skalierungen angezeigt werden. Die Darstellung der
Messwerte als Tabelle oder als Liniendiagramm ist jederzeit
möglich.
Tabelle
In der Tabellenansicht werden die Messwerte numerisch angezeigt
und gleichzeitig, wie beim Liniendiagramm im Hauptspeicher des
Rechners gepuffert. Sie können diese während oder nach
Beendigung eines Messvorganges als Datei sichern und auch zur
Weiterverarbeitung per DDE, OLE oder Zwischenablage an eine
RMT WinControl Benutzerhandbuch
RMT WinControl - eine Übersicht • 19
Auswertesoftware übergeben. Entsprechend den anderen
Fenstern, können Sie im Dialog "Eigenschaften der Tabelle" alle
Einstellungen für die Tabelle festlegen und die Auswahl der
darzustellenden Messstellen treffen.
Sie können beliebig viele Fenster dieser Art öffnen und gleichzeitig
darstellen. Je Tabelle können beliebig viele Messstellen angezeigt
werden. Die Darstellung der Messwerte als Liniendiagramm oder
als XY-Diagramm ist jederzeit möglich.
Dateiübersicht
Wurde eine Datei mit den Funktionen Messwerte/Automatisches
Speichern erzeugt, wird diese Datei beim Öffnen als
Dateiübersichtsfenster dargestellt. In diesem Fenster erscheint ein
Text, der Sie über die wichtigsten Eigenschaften wie
Aufnahmezeit, Messstellen, bestimmte Eigenschaften der
Messstellen, Anmerkungen und gegebenenfalls einen Vermerk
über den Import der Daten informiert.
Um aus einem aktiven Dateiübersichtsfenster ein neues
Liniendiagramm, eine neue Tabelle oder ein neues XY-Diagramm
zu erzeugen, wählen Sie die Funktion Messwerte/Neues
Liniendiagramm, Messwerte/Neue Tabelle bzw. Messwerte/Neues
XY-Diagramm.
Um die Ansicht des Datensatzes zu ändern, wählen Sie je nach
Zielstellung den Befehl Ansicht/Darstellung als Liniendiagramm,
den Befehl Ansicht/Darstellung als Tabelle oder den Befehl
Ansicht/Darstellung als XY-Diagramm.
Sie können beliebig viele Fenster dieser Art öffnen und gleichzeitig
darstellen.
Projektbilder
RMT WinControl bietet die Möglichkeit, in einem speziellen
Fenster die Darstellung eines Messaufbaus anzuzeigen. Für die
Gestaltung können Grafiken (Bitmaps, Enhanced Metafiles), frei
positionierbare Textfelder, die erfassten Messwerte in frei
positionierbaren Messwertfeldern (nur Zahlenwert und Rahmen)
und Liniendiagramme dargestellt werden.
Zusammenhänge zwischen Messstellen können durch die
Verbindung von Messwertanzeigen mit (farbigen) Linien
verdeutlicht werden, womit die Darstellung einfacher
Flussdiagramme problemlos möglich ist.
20 • RMT WinControl - eine Übersicht
RMT WinControl Benutzerhandbuch
Liniendiagramme, die über die Zwischenablage als Enhanced
Metafiles eingefügt wurden, können mit Hilfe von Textfeldern (mit
transparentem Hintergrund) kommentiert werden.
Durch den Einsatz von Links, können Projektbilder zur
Steuerzentrale werden: ein Klick auf ein Messwertfeld öffnet z.B.
ein Liniendiagramm mit definierten Eigenschaften oder ein
weiteres Projektbild.
Um ein Projektbild zu erstellen, führen Sie die Menüfunktion
Messwerte/Neues Projektbild aus. Um die Eigenschaften des
Projektbildes zu definieren rufen Sie über das Menü
Ansicht/Diagrammeigenschaften, den Menüpunkt
Diagrammeigenschaften im Kontextmenü oder über <Enter> den
dazugehörigen Eigenschaftsdialog auf.
Um die gewünschten Objekte in ein Projektbild einzufügen, steht
die Funktion Bearbeiten/Objekt einfügen... zur Verfügung. Über
Bearbeiten/Zeichnen, können Zeichnungsobjekte (Linien,
Polygone etc.) eingefügt werden.
Von jedem Typ können beliebig viele Objekte in einem Projektbild
vereinbart werden. Ebenso können beliebig viele Projektbilder
auch gleichzeitig im Programm aktiv sein. Damit lassen sich unter
anderem auch Gesamt- und Detailansichten eines Projektes
gleichzeitig präsentieren.
Ein erstelltes Projektbild kann als Datei gespeichert und
entsprechend wieder geladen werden. Beim Laden eines
gespeicherten Projektbildes ist im Standarddateidialog unter
Dateityp "RMTProjektbilder (*.amb) auszuwählen.
Ereignisliste
Es kann festgelegt werden, dass ein Protokoll über alle
aufgetretenen Alarmsituationen erstellt wird. Das heißt, bei
entsprechend aktivierter Funktion wird im Alarmfall der Beginn und
dann auch das Ende einer Störung in eine spezielle Liste (Fenster)
eingetragen.
Diese Liste kann (auch automatisch) mit den dazugehörigen
Messdaten gespeichert werden.
On- und Offlineberechnungen - Rechenkanäle
Die mathematischen Funktionen des Programms bieten die
Möglichkeit, aus den gemessenen Daten physikalische Größen zu
berechnen.
RMT WinControl Benutzerhandbuch
RMT WinControl - eine Übersicht • 21
Die gewünschten Größen werden über einen Formeleditor definiert
und als Rechenkanal (virtuelle Messstelle) vereinbart.
Über diese Rechenkanäle können erfasste Daten sowohl online
als auch offline weiterverarbeitet und dargestellt werden. Je nach
Definition steht ein Rechenkanal als virtuelle Messstelle global im
gesamten Programm zur Verfügung oder nur lokal in einem
Datensatz (Linien- oder XY-Diagramm und Tabelle).
Globale
Rechenkanäle
AUFRUF
Lokale
Rechenkanäle
Soll ein Rechenkanal im gesamten System zur Verfügung stehen,
so erfolgt seine Definition über den Dialog "Eigenschaften der
Messstellenliste und der Messstellen". Der Aufruf erfolgt bei
aktivem Messstellenfenster über den Befehl Ansicht/Eigenschaften
und Auswahl der Registerkarte "Rechenkanäle".
Weitere Möglichkeiten diesen Befehl auszuführen sind:
· durch Doppelklick mit der linken Maustaste in das aktuelle
Messstellenfenster
· durch Einfachklick mit der rechten Maustaste in das aktuelle
Messstellenfenster und Auswahl der Funktion "Rechenkanäle"
aus dem kontextsensitiven Menü
· mit <ENTER> und Auswahl der Registerkarte "Rechenkanäle"
· über den Befehl Programmierung/Rechenkanäle
Soll ein Rechenkanal nur in einem Datensatz (Diagramm oder
Tabelle) zur Verfügung stehen, so erfolgt seine Definition über die
Funktion Bearbeiten/Rechenkanal hinzufügen.
Dieser Befehl steht nur bei einem aktiviertem Datensatz (Linienoder XY-Diagramm und Tabelle) zur Verfügung.
AUFRUF
Eine weitere Möglichkeit diesen Befehl auszuführen:
· durch Einfachklick mit der rechten Maustaste in das aktuelle
Messstellenfenster und Auswahl der Funktion "Rechenkanal
hinzufügen" aus dem kontextsensitiven Menü
Die Assistenten
Um die Bestimmung komplexer Werte und Zusammenhänge mit
Hilfe der Rechenfunktionen zu erleichtern, wurden optionale
Assistenten in RMT WinControl implementiert. Diese Assistenten
stehen sowohl für Onlinemessungen als auch für Offlinedaten zur
Verfügung. Nach Aufruf der entsprechenden Menüfunktion werden
Schritt für Schritt die für die Ermittlung notwendigen Zuordnungen
und Festlegungen abgefragt.
22 • RMT WinControl - eine Übersicht
RMT WinControl Benutzerhandbuch
Folgende Assistenten sind in RMT WinControl verfügbar:
· Der U-Wert-Assistent (siehe: "Messwerte/U-Wert-Assistent" auf
Seite 127)
· Die Wärmekomfortberechnung (siehe: "Behaglichkeitsmessung
nach DIN EN ISO 7730" auf Seite 230)
· Die
Wärmemengenberechnung
(siehe:
"Wärmemengenberechnung" auf Seite 127)
Messcursoren / Statistikfunktion
Als weitere programmeigene Analysefunktion stehen zwei
Messcursoren zur Verfügung, mit deren Hilfe die Messkurven der
Liniendiagramme exakt betrachtet und mit der dazugehörigen
Statistikfunktion ausgewertet werden können. Diese Messcursoren
stehen für alle geöffneten Liniendiagramme (auch gleichzeitig)
sowohl on- als auch offline zur Verfügung.
Um einen Kurvenverlauf zu analysieren, wird zunächst die
Messwertdatei geöffnet und in der Ansicht "Liniendiagramm"
dargestellt. Im Menü Ansicht und über das kontextsensitive Menü
steht die Funktion "Cursoren" zur Verfügung, über die die
Messcursoren aktiviert und auch wieder deaktiviert werden können
(siehe: "Cursoren" auf Seite 118).
Bei aktivierten Cursoren, erscheinen diese als zwei senkrechte
Linien im Diagramm und im unteren Teil des
Liniendiagrammfensters eine Tabelle mit den unter den Cursoren
befindlichen Messwerten aller Linien. In der ersten Zeile dieser
Tabelle werden die Zeitstempel unter dem jeweiligen Cursor sowie
deren Differenz angezeigt.
Weiterhin werden für jede im Liniendiagramm enthaltene
Messkurve über die integrierte Statistikfunktion folgende Werte
berechnet:
· Differenz der beiden, unter den Cursoren liegenden Messwerte
· Minimum, Maximum und Mittelwert des durch die Cursoren
begrenzten Bereiches
· Differenz zwischen Minimum und Maximum
· Standardabweichung
Diese Werte werden ebenfalls in der Tabelle ausgegeben.
Das Größenverhältnis zwischen Liniendiagramm und
Statistiktabelle kann individuell bestimmt werden. Wird der
Mauszeiger über die Trennlinie zwischen Diagramm und Tabelle
bewegt, ändert sich sein Aussehen und bei gedrückter linker
RMT WinControl Benutzerhandbuch
RMT WinControl - eine Übersicht • 23
Maustaste kann diese Trennlinie verschoben werden. Das
Liniendiagramm wird dann in seiner Größe angepasst und die
Tabelle entweder vollständig oder mit einem vertikalen
Schiebebalken angezeigt.
Ausdruck
Für den Ausdruck stehen folgende Möglichkeiten zur Verfügung:
· direkter Ausdruck von Diagramm und Statistiktabelle
· direkter Ausdruck der Statistiktabelle
· Kopieren des Diagramms oder der Statistiktabelle über die
Zwischenablage
z.B.
in
Textdokumente
oder
Tabellenkalkulationen
Kontextsensitive Menüs
Aufgrund der unterschiedlichen Eigenschaften und Funktionen der
Programmfenster, stehen für jedes Fenster unterschiedliche
Menüfunktionen zur Verfügung. Dementsprechend wird für jedes
aktive Fenster die Menüleiste von RMT WinControl automatisch
angepasst. Die effektivste Methode, die wichtigsten Funktionen auf
einem Blick zur Verfügung zu haben, sind die kontextsensitiven
Menüs. Geöffnet werden diese durch Klick mit der rechten
Maustaste in das jeweils aktive Fenster.
Integration und Vernetzung
RMT WinControl bietet vielfältige Möglichkeiten die Messdaten
verschiedenster Gerätetypen zu erfassen und diese auch anderer
Software zur Verfügung zu stellen. Hierdurch kann ein
bestehendes Messsystem vereinfacht, durch neue Messtechnik
erweitert oder in ein neues Messsystem mit RMT WinControl
integriert werden. Es bestehen dabei weitreichende Möglichkeiten
sowohl für den Im- als auch für den Export von Messdaten.
Sollten Sie ein Messsystem haben, dass Sie mit RMT WinControl
erfassen oder mit Messdaten aus unserer Software versorgen
möchten, dann melden Sie sich bitte bei uns (eMail:
[email protected]).
Messdaten erfassen
RMT WinControl kann mehrere Verbindungen zu
unterschiedlichen Messgeräten parallel betreiben. Dabei können
auch unterschiedliche Gerätetypen in RMT WinControl integriert
werden. Alle verfügbaren Protokolle sind pro Verbindung in RMT
24 • RMT WinControl - eine Übersicht
RMT WinControl Benutzerhandbuch
WinControl auswählbar (siehe: "Verbindungseinstellungen" auf
Seite 40).
Klimadaten
erfassen
·
·
·
Feutron: Erfassung von Daten der Klimakammern der Firma
Feutron.
VIT/ASCII-2: Erfassung von Klimakammern der Firma Weiss
Umwelttechnik.
CTS/ITC: Erfassung von Klimakammern der Firma Weiss
Umwelttechnik.
Universelle
Messsysteme
·
ALMEMO: Erfassung von Daten aus ALMEMO Datenloggern
der Firma Ahlborn).
FremdSoftware
integrieren
·
SimpleASCII: Erfassung von Daten aus anderer Software über
ein text-basiertes Protokoll.
OPC Import: Erfassung von Daten aus Variablen eines OPC
Servers).
WinControl
Fernzugriff
·
WinControl-Datenserver: Erfassung von Daten aus anderen
WinControls und Mitgliedern der WinControl-Familie (siehe
auch: "Der Datenserver" auf Seite 166).
Andere
Messsysteme
erfassen
·
DPM 373: Erfassung des Taupunktspiegel 373 der Firma MBW
Calibration.
Simeas-T: Erfassung der Simeas-T Geräte von Siemens.
LiquiSonic: Erfassung der LiquiSonic Messgeräte der Firma
SensoTech.
XStream X2: Erfassung der XStream X2 Gasanalysatoren von
Emerson Processmanagement.
·
·
·
·
Wir können im Rahmen einer Sonderanpassung jederzeit weitere
Protokolle für Sie in RMT WinControl implementieren.
Messdaten übertragen
Online Excel
Export
Online OPC
Export
Mit der Excelverbindung können aktuelle Messdaten online an MS
Excel übertragen werden. Dabei können mehrere
Excelverbindungen parallel aktiviert werden, die Daten in
unterschiedliche Arbeitsmappen übertragen (siehe auch:
"Messwerte/Neue Excelverbindung" auf Seite 122).
RMT WinControl kann optional als Client nach dem OPC-DA
Standard arbeiten. Über den OPC-Export ist es dann möglich
aktuelle Messwerte beliebiger Messstellen aus RMT WinControl
online an einen OPC Server im Netzwerk zu übermitteln.
RMT WinControl Benutzerhandbuch
RMT WinControl - eine Übersicht • 25
Offline Export
Verbindungen
zur WindowsWelt
Messdaten können natürlich auch nach deren Erfassung in
verschiedene Formate exportiert werden (siehe auch:
"Datei/Exportieren"). Dies kann manuell oder automatisch nach
dem Dateiwechsel des Automatischen Speicherns erfolgen (siehe
auch: "Automatisches Speichern").
DDE
Wenn Sie gleichzeitig mehrere Applikationen in Ihrer
Windowsumgebung gestartet haben, z. B. die Messwerterfassung
und ein Tabellenkalkulationsprogramm, können Daten zwischen
diesen Programmen ausgetauscht werden, ohne diese vorher in
einer Datei oder in der Zwischenablage speichern zu müssen. So
können Sie die gerade erfassten Messdaten (auch während einer
laufenden Messung) sofort in der Tabellenkalkulation in gewohnter
Weise analysieren.
OLE
Besonders für die Protokollierung sich häufig wiederholender
Messungen empfiehlt sich z. B. die Kombination von
Textverarbeitung und Messwerterfassung. So können Sie ein
Liniendiagramm als ein Objekt in Ihrem Protokolltext einfügen,
damit direkt aus der Textverarbeitung auf Funktionen der
Messwerterfassung zugreifen und sofort nach Beendigung der
Messung liegt das gewünschte Dokument vollständig vor (siehe
auch: "ein WinControl-Objekt in einem Textdokument einbetten"
auf Seite 198).
Schnelleinstieg
Um einen schnellen Einstieg in das Programm zu bekommen,
haben Sie die Möglichkeit anhand der "Ersten Schritte" die
grundlegenden Abläufe kennen zu lernen. Dazu steht Ihnen online
der Assistent "Erste Schritte mit RMT WinControl" zur Verfügung.
Falls Sie lieber mit dem Handbuch arbeiten, finden Sie die im
Assistenten aufgeführten Erläuterungen auch im Folgenden unter
der Überschrift "Die ersten Schritte".
Der Erste-Schritte-Assistent
Der Assistent "Erste Schritte mit RMT WinControl" erläutert online
die ersten Schritte für die Arbeit mit RMT WinControl.
Je nach Programmeinstellung wird dieser Assistent automatisch
bei Programmstart aufgerufen oder kann bei Bedarf über den
26 • RMT WinControl - eine Übersicht
RMT WinControl Benutzerhandbuch
Menübefehl Hilfe/Erste Schritte oder die Funktionstaste <F2>
aktiviert werden.
Um Informationen zu einem bestimmten Thema zu erhalten,
wählen Sie dieses Thema aus der Liste (links) mit einem Klick der
linken Maustaste aus.
In die Texte mit den Erklärungen der einzelnen Punkte wurden
Verknüpfungen eingefügt, die sich farblich vom Text abheben.
Diese Verknüpfungen schlagen entweder verwandte Themen im
Assistenten auf oder öffnen direkt den zum Thema gehörenden
Dialog im Programm.
Soll dieser Assistent bei Programmstart nicht erscheinen,
deaktivieren Sie das Kontrollkästchen im unteren Teil dieses
Fensters. Mit der Schaltfläche "Schließen" wird der Assistent
beendet.
Für eine korrekte Funktionsweise muss der Internetexplorer 3.0
oder höher (empfohlen: mindestens Version 5.5) installiert sein.
Die ersten Schritte
WinControlDatenserver
anschließen
Messwertdatei
anlegen
Messung
starten
Öffnen Sie über den Menübefehl Einstellungen/Verbindung
hinzufügen den Dialog "Verbindungseinstellungen", wählen Sie
dort die Einstellungen aus und bestätigen Sie die Eingaben mit
OK. Bei korrekten Eingaben wird der Dialog geschlossen und
kurze Zeit darauf erscheinen die Messstellen und der WinControlDatenserver im Fenster "Messstellen, Messgeräte und
Verbindungen" von RMT WinControl.
Um eine Datei festzulegen, in der alle Messwerte aufgezeichnet
werden sollen, wählen Sie aus dem Menü "Messwerte" die
Funktion Automatisches Speichern oder <F8>. Wählen Sie im
erscheinenden Dialog die gewünschte(n) Messstelle(n) aus
(Einfachklick mit der linken Maustaste in die Kontrollkästchen der
Liste links neben den Messstellenbezeichnungen). Über die
Schaltfläche Starten öffnen Sie einen Dateidialog, in dem Sie im
Eingabefeld "Dateinamen" den Namen der Datei eingeben und mit
OK abschließen. Nach dem Start der Messwertabfrage werden die
Daten für alle ausgewählten Messstellen in dieser Datei
gespeichert.
Zum Auslesen der Messwerte aus den angeschlossenen
WinControl-Datenservern müssen Sie die Messwertabfrage
aktivieren (Menü Messwerte/Messwertabfrage oder <F12>). Die
RMT WinControl Benutzerhandbuch
RMT WinControl - eine Übersicht • 27
Messwerte werden dann zyklisch abgefragt. Je nach
Programmeinstellung erscheint zuvor der Dialog "Automatisches
Speichern" (siehe "Messwertdatei anlegen"). Möchten Sie die
Messwerte nicht abspeichern, wählen Sie Abbrechen. Die
Zykluszeit wird in der Statuszeile dargestellt (Feld dt:...). Sie kann
über das Menü Einstellungen/Messzyklus (oder <Strg+Z>)
verändert werden. Die Messwerte können nun in der
Messwertanzeige, dem Balkendiagramm, in der Tabelle, im Linienoder XY-Diagramm betrachtet werden.
Neue
Messwertanzeige
Mit dem Menübefehl Messwerte/Neue Messwertanzeige (oder
Klick mit der linken Maustaste auf das Symbol Messwertanzeige in
der Werkzeugleiste) wird ein Fenster mit einer numerischen
Anzeige geöffnet. Im zuvor erscheinenden Dialog "Eigenschaften
der Messwertanzeige" wählen Sie die gewünschte(n) Messstelle(n)
aus (Taste <STRG> + Klick mit der linken Maustaste auf die
Messstelle in der Liste) und bestätigen dies mit OK. Die
erscheinende Anzeige kann wunschgemäß platziert und die Größe
verändert werden. Bei aktivierter Messwertabfrage (siehe Thema
"Messung starten") erscheinen mit dem nächsten Messzyklus die
aktuellen Messwerte.
Neues Balkendiagramm
Mit dem Menübefehl Messwerte/Neues Balkendiagramm oder
<F6> wird ein Balkendiagrammfenster geöffnet. Im erscheinenden
Dialog "Eigenschaften des Balkendiagramms" können Sie die
gewünschte(n) Messstelle(n) für das Diagramm auswählen.
Wählen Sie dazu jeweils die Messstelle in der Liste und aktivieren
Sie dann das Kontrollkästchen links neben dem Eintrag. Nach
erfolgter Auswahl bestätigen Sie mit OK. Bei aktivierter
Messwertabfrage (siehe "Messung starten") werden mit dem
nächsten Messzyklus die aktuellen Messwerte dargestellt. Das
Fenster kann beliebig platziert und in der Größe verändert werden.
Neue Tabelle
Mit dem Menübefehl Messwerte/Neue Tabelle oder <F10> wird ein
Tabellenfenster geöffnet. Im erscheinenden Dialog "Eigenschaften
der Tabelle" können Sie die gewünschte(n) Messstelle(n) für die
Tabelle auswählen. Wählen Sie dazu jeweils die Messstelle in der
Liste und aktivieren Sie dann das Kontrollkästchen links neben
dem Eintrag. Nach erfolgter Auswahl bestätigen Sie mit OK. Bei
aktivierter Messwertabfrage (siehe "Messung starten") werden mit
dem nächsten Messzyklus die aktuellen Messwerte in der Tabelle
eingetragen. Das Fenster kann beliebig platziert und in der Größe
verändert werden.
Neues XYDiagramm
Mit dem Menübefehl Messwerte/Neues XY-Diagramm oder <F11>
wird ein XY-Diagrammfenster geöffnet. Im erscheinenden Dialog
28 • RMT WinControl - eine Übersicht
RMT WinControl Benutzerhandbuch
"Eigenschaften des XY-Diagramms" können Sie die gewünschten
Messstellen für das Diagramm auswählen. Bestimmen Sie in dem
Listenfeld eine Messstelle als X-Achse. Für die Y-Achsen treffen
Sie Ihre Wahl in der Messstellenliste durch Aktivieren der
Kontrollkästchen. Weitere Einstellungen erfolgen analog zum
Liniendiagramm. Bestätigen Sie mit OK. Bei aktivierter
Messwertabfrage (siehe "Messung starten") werden mit dem
nächsten Messzyklus die aktuellen Messwerte dargestellt. Das
Fenster kann beliebig platziert und in der Größe verändert werden.
Neues Liniendiagramm
Mit dem Menübefehl Messwerte/Neues Liniendiagramm oder <F5>
wird ein Liniendiagrammfenster geöffnet. Im erscheinenden Dialog
"Eigenschaften des Liniendiagramms" können Sie die
gewünschte(n) Messstelle(n) für das Diagramm auswählen.
Wählen Sie dazu die Messstellen in der Messstellenliste durch
Aktivieren der Kontrollkästchen. Bestätigen Sie mit OK. Bei
aktivierter Messwertabfrage (siehe "Messung starten") werden mit
dem nächsten Messzyklus die aktuellen Messwerte dargestellt.
Das Fenster kann beliebig platziert und in der Größe verändert
werden.
Liniendiagramm
ändern
Öffnen Sie den Eigenschaftendialog des Liniendiagramms durch
drücken von <ENTER> bei aktivem Diagrammfenster. Um die
Farbe(n) der Kennlinie(n) zu ändern, wählen Sie die
entsprechende Messstelle in der Liste und dann die gewünschte
Farbe aus der Farbliste. Für die Darstellung der Grenzwerte einer
Messstelle, wählen Sie diese Messstelle in der Liste aus und
aktivieren dann das Kontrollkästchen "Grenzwerte einzeichnen"
Soll einer Messstelle eine andere Y-Achse zugeordnet werden,
wählen Sie diese Messstelle in der Liste aus und klicken Sie
danach auf die gewünschte Y-Achse. Um das Diagramm mit
einem Gitter zu hinterlegen, aktivieren Sie das Kontrollkästchen
"Gitter einzeichnen".
Liniendiagramm
speichern
Um ein Liniendiagramm zu speichern, aktivieren Sie dieses (Klick
mit der linken Maustaste in das Fenster) und führen Sie den
Menübefehl "Datei/Speichern unter" aus. Im erscheinenden
Dateidialog geben Sie im Eingabefeld "Dateinamen" den Namen
der Datei ein. Wählen Sie außerdem das Laufwerk und das
Verzeichnis aus, in dem die Datei stehen soll.
Liniendiagramm
kopieren
Sie können ein WinControl Liniendiagramm auch in Ihre
Protokolltexte einbinden! Aktivieren Sie dazu in WinControl das
Liniendiagramm (Klick mit der linken Maustaste in das Fenster)
und führen Sie den Menübefehl Bearbeiten/Kopieren aus. Öffnen
Sie Ihre Textverarbeitung mit dem gewünschten Text und
RMT WinControl Benutzerhandbuch
RMT WinControl - eine Übersicht • 29
positionieren Sie den Cursor an der Stelle, an der das
Liniendiagramm eingefügt werden soll. Führen Sie in der
Textverarbeitung den Menübefehl Bearbeiten/Einfügen aus.
Alarm und
Ereignisliste
Über das Menü Einstellungen/Alarm öffnen Sie einen Dialog, über
den alle Alarmeinstellungen vorgenommen werden können. Die
Einstellungen sind nach Kategorien auf verschiedene
Registerkarten verteilt:
· Auf der Registerkarte "Alarm" legen Sie fest, ob überhaupt ein
Alarm ausgelöst werden soll. Alle anderen Einstellungen werden
nur dann wirksam, wenn diese Option aktiviert ist.
· Auf der Registerkarte "Alarm Reaktionen" kann die Option
"Eintrag in Ereignisliste" aktiviert werden, um ein
Bildschirmprotokoll von Alarmen und Statusmeldungen
anzuzeigen.
· Auf der Registerkarte "Erinnerung" kann eine Zeitspanne > 0
eingestellt werden, damit Alarmmeldungen für eine gewisse Zeit
unterdrückt werden, wenn eine Bestätigung am Bildschirm
erfolgte, aber die Alarmsituation noch anliegt.
Messung
beenden
Beenden Sie die Messwertabfrage mit dem Menübefehl
Messwerte/Messwertabfrage, der Funktionstaste <F12> oder
durch Anklicken der roten Start/Stop-Schaltfläche ganz links in der
Werkzeugleiste. In der Statuszeile erscheint daraufhin im Feld dt
"STOP". Zum Schließen der Messwertdatei (siehe "Messwertdatei
anlegen") rufen Sie den Menüpunkt Messwerte/Automatisches
Speichern auf und wählen "Beenden".
Messwertdatei
betrachten
Über den Menübefehl Datei/Öffnen können Sie eine gespeicherte
Datei einlesen. Je nach Einstellung wird ein Liniendiagramm, ein
XY-Diagramm, eine Tabelle oder ein Textfenster mit den
wichtigsten Dateiinformationen geöffnet. Über den Menübefehl
Ansicht/Darstellung als... kann der geöffnete Datensatz in den
verschiedenen Darstellungsarten betrachtet werden. Jede Ansicht
kann über den dazugehörigen Eigenschaftendialog wunschgemäß
verändert werden.
Das Entfernen von Messstellen bedeutet, dass diese in der Datei
gelöscht werden. Verwenden Sie für die Vereinzelung von
Messstellen die Befehle Messwerte/Neu... (Siehe "Messreihen
vereinzeln").
Messreihen
vereinzeln
Um Messreihen einer Datei aufzuteilen, wählen Sie für diese Datei
die Ansicht "Dateiübersicht" (Ansicht/Darstellung als Übersicht).
Öffnen Sie durch Klick mit der rechten Maustaste in das aktive
Fenster das kontextsensitive Menü. Führen Sie je nach
30 • RMT WinControl - eine Übersicht
RMT WinControl Benutzerhandbuch
Zielstellung einen der Befehle "Neue Tabelle", "Neues
Liniendiagramm" oder "Neues XY-Diagramm" aus. Wählen Sie im
Eigenschaftendialog die gewünschten Messstellen für die neue
Datei aus und bestätigen mit OK. Danach aktivieren Sie wieder
das Fenster mit den Dateiinformationen und führen die Funktion
"Neue..." und die Messstellenauswahl erneut aus.
RMT WinControl Benutzerhandbuch
RMT WinControl - eine Übersicht • 31
RMT WinControl - Die
Programmfenster
Das Hauptfenster
Das Hauptfenster bildet den Rahmen für alle Arbeiten mit RMT
WinControl. Alle Aktionen laufen innerhalb dieses Fensters ab und
können innerhalb dieses Fensters oder mit ihm zum Symbol
verkleinert werden und im Hintergrund weiterarbeiten. Alle
ausführbaren Arbeiten können Sie über die Menübefehle starten.
Es werden immer nur die Befehle angezeigt, die in der jeweiligen
Situation auch ausgeführt werden können. Für eine schnellere
Bedienung stehen für die häufiger auftretenden Arbeitsschritte
Tastaturkürzel und Symbole in der Werkzeugleiste zu Verfügung.
Ausführliche Hilfestellungen erhalten Sie über
Funktionsbeschreibungen in der Statuszeile, Kurzhinweise in der
Werkzeugleiste und einem vollständig kontextsensitiven
Hilfesystem auf Seite 240.
Unmittelbar nach Programmstart erscheinen das Fenster
"Messstellen, Messgeräte und Verbindungen" und alle anderen
Fenster, die beim letzten Beenden des Programms geöffnet
waren. Wurde der automatische Aufruf des "Erste SchritteAssistenten" deaktiviert und es ist keine Verbindung zu einem
WinControl-Datenserver eingerichtet, erscheint der Dialog
"Verbindungseinstellungen".
Sind bereits Verbindungen konfiguriert und deaktiviert, erscheint
der Dialog "Verbindungen verwalten".
32 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Das Fenster "Messstellen,
Messgeräte und Verbindungen"
Messstellen
Alle an dem WinControl-Datenserver bzw. den WinControlDatenservern angeschlossenen Sensoren werden sofort nach
Herstellen der Verbindung zwischen WinControl-Datenserver und
Software erkannt und im Fenster "Messstellen, Messgeräte und
Verbindungen" auf der Registerkarte "Messstellen" angezeigt.
Die angezeigte Liste enthält u. a. folgende Elemente: Kommentar,
Gerät, Messstelle, Messgröße, Sensor, Grenzwerte sowie
Symbole für Grenzwertverletzungen, Fühlerbruch, Automatisches
Speichern und die Mittelwertbildung beim Automatischen
Speichern.
In der Spalte "Status" wird der aktuelle Zustand einer Messstelle
beschrieben. Dazu stehen folgende Symbole zur Verfügung:
· Grenzwertüber- und -unterschreitung (
)
· Fühlerbruch ( )
· Automatisches Speichern ( )
· Mittelwertbildung beim Automatischen Speichern ( )
· Warten auf den Start des Zeitgesteuerten Automatischen
Speicherns ( )
Die jeweiligen Symbole erscheinen nur so lange, wie der
entsprechende Zustand andauert.
In der Spalte "Überwachung" werden alle bisher aufgetretenen
Alarm-Zustände angezeigt. Dazu stehen folgende Symbole zur
Verfügung:
· Grenzwertüber- und -unterschreitung (
)
· Fühlerbruch ( )
Diese Anzeige bleibt bestehen, auch wenn die Störung nicht mehr
anliegt. Über die Schaltfläche Überw. zurücks. im Dialog
"Eigenschaften der Messstellenliste" kann die Anzeige gelöscht
werden.
Außerdem werden alle als virtuelle Messstellen definierten
Rechenkanäle mit in der Liste aufgeführt.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 33
Messgeräte
Neben der Messstellenliste steht sofort nach aktivierter Verbindung
zwischen Programm und Messgerät auf der Registerkarte
"Messgeräte" eine Liste der Messgeräte zur Verfügung.
WinControl Datenserver sind keine Messgeräte und werden daher
in dieser Liste nicht angezeigt.
In dieser Tabelle werden alle angeschlossenen Messgeräte
aufgelistet. Neben dem Gerätetyp und der Speicherbelegung,
werden u. a. die für den Datenloggerbetrieb wichtigen
Programmierungen für Druck- und Messzyklus und die
Einstellungen für Aufnahme Start und Ende angezeigt.
Verbindungen
In RMT WinControl wird jeder Anschluss zu einem WinControlDatenserver über eine Schnittstelle als Verbindung bezeichnet.
Jeder Verbindung wird eine Schnittstelle (seriell, Netzwerk oder
Modem) zugeordnet. Es können mehrere Verbindungen mit
gleichen oder unterschiedlichen Schnittstellentypen gleichzeitig
betrieben werden (abhängig von der erworbenen
Programmversion).
Auf der Registerkarte "Verbindungen" werden alle aktiven
Verbindungen aufgelistet. Neben den Eigenschaften der
Verbindung(en) wie COM-Port und Baudrate oder IP-Adresse und
TCP-Port werden auch Informationen über aufgetretene Fehler
und dem aktuellen Status angezeigt. Über den Dialog
"Verbindungen verwalten" auf Seite 38 können die Einstellungen
der Verbindungen geändert werden.
Das Fenster "Messstellen, Messgeräte und Verbindungen" ist
während der gesamten Programmlaufzeit aktiv und wird
automatisch bei Wegfall oder Hinzukommen von WinControlDatenservern bzw. Messstellen und Verbindungen aktualisiert.
Eigenschaften der Messstellenliste und der
Messstellen
Über den Dialog "Eigenschaften der Messstellenliste und der
Messstellen" können Sie die Eigenschaften der Messstellenliste,
die Programmierung der Messstellen und die Definition der
Rechenkanäle durchführen.
Je nachdem welche Einstellungen vorgenommen werden sollen,
können Sie die gewünschte Registerkarte des Dialogs durch einen
34 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
einfachen Klick mit der linken Maustaste auf den entsprechenden
Reiter in den Vordergrund holen.
Eigenschaften
der Messstellenliste
Auf der Registerkarte "Messstellenliste" können Sie über die
Kontrollkästchen auswählen, welche Informationen zu den
Messstellen in der Liste angezeigt werden sollen. Klicken sie dazu
mit der linken Maustaste auf den jeweiligen Text bzw. in das
Kontrollkästchen links neben diesem Text.
Bei angewählter "Dauer-Überwachung" werden während einer
Messung auftretende Störwerte angezeigt. Diese Anzeige bleibt
bestehen, auch wenn die Störung nicht mehr gegeben ist. Über die
Schaltfläche Überw. zurücks. kann die Anzeige gelöscht werden.
Unabhängig davon werden alle Störwerte in einer
Momentananzeige in der ersten Spalte der Messstellenliste
angezeigt.
Im Eingabefeld "Fenstertitel" kann ein anderer, sachbezogener
Namen für das Fenster festlegt werden.
Extern
Auf der Registerkarte "Extern" können die Eigenschaften der
externen Messstellen festgelegt werden. Hier lassen sich der
Kommentar, die Einheit sowie die Grenzwerte definieren.
Die auf diese Weise vorgenommenen Einstellungen werden in der
aktuellen Konfiguration gespeichert. Beim nächsten Programmstart
stehen diese Definitionen automatisch wieder zur Verfügung.
Eigenschaften
der Rechenkanäle
Auf der Registerkarte "Rechenkanäle" können Sie die Definition
von globalen Rechenkanälen vornehmen. Dazu stehen Ihnen die
folgenden Dialogfeldoptionen zur Verfügung.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 35
Messstelle:
Durch einfachen Klick mit der linken Maustaste auf die angezeigte
Messstelle wird eine Liste aller vorhandenen virtuellen Messstellen
geöffnet. Um aus der Listbox den gewünschten Rechenkanal
auszuwählen, klicken Sie diesen mit der linken Maustaste an.
Damit erscheinen in allen anderen Feldern die aktuellen
Einstellungen dieser virtuellen Messstelle.
Ein Doppelklick mit der linken Maustaste auf die Zeile des
Rechenkanals im Fenster "Messstellen" öffnet diesen Dialog mit
den Einstellungen dieses Rechenkanals.
Kommentar:
Den Rechenkanälen kann wie den Messstellen der WinControlDatenserver ein Kommentar (fünfzehn Zeichen) zugewiesen
werden. Dieser Kommentar wird vom Programm neben der
Messstellennummer zur Kennzeichnung der Messreihen
verwendet und erleichtert so die jeweilige Zuordnung.
Einheit:
Die Einheit der zu berechnenden Größe kann in das Editierfeld
eingegeben werden (vier Zeichen).
Unterer/Oberer Grenzwert:
Geben Sie in die entsprechenden Editierfelder die gewünschten
Werte ein. Als Dezimaltrennzeichen muss der Punkt verwendet
werden.
Nachkommastellen:
Geben Sie in die diesem Editierfeld an, mit wieviel
Nachkommastellen die zu berechnende Größe dargestellt werden
soll. Die Berechnung erfolgt unabhängig davon immer mit einer
Genauigkeit von sechs Nachkommastellen.
36 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Formel:
Geben Sie die für die gewünschte Berechnung notwendige Formel
in dieses Editierfeld ein. Beachten Sie bitte die Festlegungen für
die Erstellung von Formeln (siehe auch: "Vereinbarungen für die
Formeleingabe" auf Seite 214).
Es ist möglich, eine erstellte Formel zu speichern und später
wieder aufzurufen. Dazu stehen die Schaltflächen Speichern und
Laden zur Verfügung. Nach einfachen Klick mit der linken
Maustaste auf die jeweilige Schaltfläche erscheint ein
Standarddateidialog, in dem ein Name für die zu speichernde
Datei (Formel) einzugeben ist bzw. die gewünschte Formel
ausgewählt und mit OK geladen werden kann.
Zum Editieren der Formeln stehen selbstverständlich die
Standardeditierfunktionen zur Verfügung.
Übernehmen:
Durch einfachen Klick mit der linken Maustaste auf die
Schaltfläche Übernehmen wird der Rechenkanal als virtuelle
Messstelle mit den aktuellen Werten in die Messstellenliste
eingetragen. Mit jeder ausgeführten Messung wird der Wert mit
den aktuellen Messdaten berechnet und wie die Werte der
physikalischen Messstellen zur Verfügung gestellt.
Entfernen:
Durch einfachen Klick mit der linken Maustaste auf die
Schaltfläche Entfernen wird der angezeigte Rechenkanal aus der
Messstellenliste gelöscht.
Hinzufügen:
Über die Schaltfläche Hinzufügen können neue Rechenkanäle in
die Messstellenliste aufgenommen werden. Im erscheinenden
Dialog "Rechenkanal Hinzufügen" ist dazu die Nummer des
Rechenkanals einzugeben. Um mehr als 100 Rechenkanäle zu
definieren, können für das Hinzufügen eines Rechenkanals die
Gerätenummern 80..85 vergeben werden.
Durch die Vergabe der Gerätenummern 80..85 für die
Rechenkanäle wird eine Doppelbelegung der Messstellennummer
durch späteres Hinzufügen von physikalischen Messstellen oder
durch Hinzufügen von Rechenkanälen in Diagrammen oder
Tabellen weitestgehend jedoch nicht 100%ig ausgeschlossen.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 37
Dialog
"Rechenkanal
Hinzufügen"
Über den Dialog "Rechenkanal Hinzufügen" kann ein neuer
Rechenkanal eingerichtet werden. Es werden die Kanalnummer,
Kommentar, Einheit, Grenzwerte und Nachkommastellen sowie die
Formel für die zu berechnende Größe festgelegt (siehe auch:
"Vereinbarungen für die Formeleingabe" auf Seite 214).
Eigenschaften der Geräteliste und Messgeräte
Äquivalent zum Dialog "Eigenschaften der Messstellenliste und
Messstellen" steht dieser Dialog zum Einstellen bzw.
Programmieren der Eigenschaften der Geräteliste und Geräte zur
Verfügung. Wird die Geräteliste angezeigt, so kann dieser Dialog
entweder durch Aufruf der Menüfunktion "Ansicht/Eigenschaften",
durch Betätigen von <ENTER> oder durch Doppelklick mit der
linken Maustaste auf einen Listeneintrag aufgerufen werden.
Eigenschaften
der
Geräteliste
Auf der Registerkarte "Geräteliste" können Sie über die
Kontrollkästchen auswählen, welche Informationen zu den
Messgeräten in der Liste angezeigt werden sollen. Klicken sie
dazu mit der linken Maustaste auf den jeweiligen Text bzw. in das
Kontrollkästchen links neben diesem Text.
Im Eingabefeld "Fenstertitel" kann ein anderer, sachbezogener
Namen für das Fenster festlegt werden.
Verbindungen verwalten
Ein Doppelklick auf die Liste der vorhandenen Verbindungen im
Fenster "Messstellen, Messgeräte und Verbindungen" oder der
Aufruf des Menüs "Einstellungen/Verbindungen verwalten..." öffnet
den Dialog "Verbindungen verwalten". Nach der Auswahl einer
Verbindung aus der erscheinenden Liste kann diese aktiviert oder
deaktiviert werden, es können Verbindungen entfernt oder
hinzugefügt und der jeweilige Eigenschaftendialog aufgerufen
werden.
Die Reihenfolge der Verbindungen in der Tabelle richtet sich nach
der jeweils ersten Gerätenummer in der Verbindung.
Hinzufügen
Über die Schaltfläche Hinzufügen wird zunächst der Dialog
"Verbindungseinstellungen" aufgerufen, in dem alle Eigenschaften
der neuen Verbindung festgelegt werden können. Nach Beenden
dieses Dialogs mit OK, steht dann diese neue Verbindung zur
Verfügung.
38 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Entfernen
Über die Schaltfläche Entfernen kann eine aus der Liste
ausgewählte Verbindung entfernt werden. Dies löscht alle mit der
Verbindung vorgenommenen Einstellungen und Eigenschaften und
die Verbindung steht danach nicht mehr zur Verfügung.
Eigenschaften
Über die Schaltfläche Eigenschaften wird der Dialog
"Verbindungseinstellungen" aufgerufen. In diesem können die
Eigenschaften der Verbindung eingesehen und verändert werden.
Aktivieren / Deaktivieren
Über die Schaltflächen Aktivieren und Deaktivieren besteht die
Möglichkeit, Verbindungen zu aktivieren und zu deaktivieren. Eine
aktive Verbindung überträgt Daten, die Messstellen und
WinControl-Datenserver dieser Verbindung sind in RMT
WinControl verfügbar. Eine deaktivierte Verbindung überträgt
keine Daten, die Messstellen und WinControl-Datenserver dieser
Verbindung sind in RMT WinControl nicht verfügbar.
Es können beliebig viele Verbindungen angelegt werden, von
denen eine beliebige Anzahl aktiv sein kann (abhängig von der
erworbenen Programmversion). Um jedoch Messwerte zu
erfassen, muss mindestens eine Verbindung aktiv sein und über
diese Verbindung muss einen WinControl-Datenserver mit
mindestens einer Messstelle erreichbar sein.
Auch wenn mehrere Verbindungen gleichzeitig benutzt werden,
müssen die Gerätenummern in allen Verbindungen eindeutig sein!
Die Software gibt eine entsprechende Fehlermeldung aus, wenn
eine Verbindung angelegt oder aktiviert werden soll, und eine dort
eingestellte Gerätenummer wird bereits in einer anderen aktiven
Verbindung benutzt.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 39
Da auf modernen PC Systemen die maximale Übertragungsdauer
weniger durch die verfügbare Rechenleistung sondern mehr durch
die Bandbreite der Kommunikationskanäle beeinflusst wird, kann
die maximale Geschwindigkeit der Datenerfassung mit mehreren
WinControl-Datenservern dadurch erhöht werden, indem die
WinControl-Datenserver an je eine andere Schnittstelle
angeschlossen wird und jeder Schnittstelle eine eigene
Verbindung zugewiesen wird.
Alle Verbindungen, die beim Beenden des Programms aktiv
waren, werden beim nächsten Start automatisch wieder aktiviert,
deaktivierte Verbindungen bleiben inaktiv.
Verbindungseinstellungen
Über die Schaltflächen Eigenschaften und Hinzufügen aus dem
Dialog "Verbindungen verwalten" und über das Menü
"Einstellungen/Verbindung hinzufügen" wird der Dialog
"Verbindungseinstellungen" geöffnet. In diesem Dialog kann eine
neue Verbindung definiert werden oder die Eigenschaften einer
bestehenden Verbindung können eingesehen und/oder verändert
werden.
Dazu gehören die optionale Vergabe einer Bezeichnung für die
Verbindung, das gewünschte Protokoll, der Typ der zu
verwendenden Schnittstelle (seriell, Netzwerk oder Modem) und
deren spezifische Einstellungen.
Protokollauswahl
Das Standardprotokoll ist das Protokoll, das automatisch für neue
Verbindungen voreingestellt wird und das immer verfügbar ist.
Als Zusatzmodul sind optional weitere Protokolle verfügbar.
Serielle
Schnittstelle
Beim Anschluss der WinControl-Datenserver über die RS232
Schnittstelle muss dieser Verbindungstyp ausgewählt werden. Die
Angabe des COM-Port, an dem der WinControl-Datenserver
angeschlossen ist und die Einstellung der richtigen Baudrate sind
40 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
unbedingt notwendig, wenn eine Kommunikation über diese
Verbindung erfolgen soll.
Die real am System installierten COM-Ports werden im
Auswahlfeld fett hervorgehoben.
Netzwerk
Soll der WinControl-Datenserver über das Netzwerk (Internet,
Intranet) mit dem PC verbunden werden, so muss der
Verbindungstyp "Netzwerk" ausgewählt werden. Die Angabe der
richtigen Zieladresse, entweder in Form einer IP-Adresse oder als
symbolischer Name sowie des richtigen Ports sind unbedingt
notwendig, wenn eine Kommunikation über diese Verbindung
erfolgen soll.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 41
Modem
Die Portnummer ist die, die auch der WinControl Datenserver
verwendet. Wird der WinControl Datenserver in der
Standardkonfiguration betrieben, ist hier der Wert 10013
anzugeben.
RMT WinControl kann die Verbindung zum WinControlDatenserver auch über ein Modem herstellen. Dazu ist der
Verbindungstyp "Modem" zu wählen.
Es muss der COM-Port ausgewählt werden, an dem das Modem
angeschlossen ist und die Baudrate ist auf den Wert einzustellen,
der auch vom Modem verwendet wird.
Gerätenummern
Unabhängig von Schnittstellentyp und Protokoll ist die Auswahl der
Gerätenummern.
RMT WinControl spiegelt die Geräte eines Servers in den Bereich
100-999, weil:
· Jedes RMT WinControl die Gerätenummern 0..99 belegen kann.
· Die Gerätenummern innerhalb eines Systems eindeutig sein
müssen.
· Konflikte zwischen lokalen Gerätenummern und den
Gerätenummern von den Datenservern vermieden werden
sollen.
Weil an jedem Datenserver wieder maximal 100 Geräte
angeschlossen sein können, stehen so für maximal 9 Datenserver
folgende Bereiche zur Verfügung:
· 100 - 199
· 200 - 299
· ...
42 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
·
·
800 - 899
900 - 999
Hinweis: Für Rechenkanäle gilt, dass die Berechnung immer in
der Reihenfolge der Kanalnummern durchgeführt wird. Trotzdem
können die vom Datenserver erfassten Werte wie lokal erfasste
Werte verwendet werden, denn in einem Messzyklus werden
zuerst die Daten von allen Verbindungen erfasst und erst dann
wird mit dem Abarbeiten der Rechenkanäle begonnen.
Erweiterte
Einstellungen
Über die Schaltfläche Erweitert… kann der Dialog "Erweiterte
Verbindungseinstellungen" aufgeschlagen werden, der zusätzliche
Einstellungen erlaubt. Die Eingabefelder für diese Einstellungen
sind thematisch auf folgenden Registerkarten angeordnet:
· WinControl Datenserver Protokoll
· Neuverbinden
· COM Port
· Modem
· Wählverbindung
Je nach ausgewähltem Verbindungstyp sind davon nur diejenigen
verfügbar, die für diesen Verbindungstyp relevant sind.
Registerkarte "WinControl Datenserver Protokoll"
Hier wird angegeben, wie lange die vom Server gelieferten Daten
gültig sein sollen:
Da jeder Datenserver mit eigenem Messzyklus arbeitet und seine
Daten am Ende dieses Messzyklus verschickt, treffen diese Daten
am Client zu unterschiedlichen Zeiten und nicht zwangsläufig im
Messzyklus des Clients ein. Der Client hebt die empfangenen
Daten für die Dauer der Gültigkeit auf und in jedem Messzyklus
des Clients innerhalb der Gültigkeitsdauer werden diese
Messwerte so behandelt, als wären sie soeben vom Server
eingetroffen. Sollten innerhalb der Gültigkeitsdauer neue Werte
vom Server eintreffen, werden die zwischengespeicherten Werte
damit ersetzt.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 43
Empfehlung: Um lückenlose Daten zu erhalten, sollte die
Gültigkeitsdauer mindestens auf den Wert des Messzyklus des
Datenservers gesetzt werden.
Hinweis: Je nach gewählter Verbindungsart stehen noch weitere
Registerkarten zur Verfügung.
Registerkarte "Neuverbinden"
Diese Registerkarte steht immer zur Verfügung. Hier ist die
Zeitspanne in Sekunden anzugeben, nach der das Programm eine
abgebrochene Verbindung automatisch wieder aufbaut. Besonders
bei Netzwerkverbindungen ist diese Einstellung wichtig, damit die
Software nach kurzzeitigen Unterbrechungen reibungslos
automatisch weiterarbeiten kann.
Registerkarte "COM Port"
Für serielle und Modemverbindungen steht diese Registerkarte zur
Verfügung. Hier können alle Kommunikationseinstellungen des
COM Ports angepasst werden
44 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Das Verstellen der dieser Parameter kann dazu führen, dass die
Kommunikation zwischen WinControl-Datenserver und Software
nachhaltig gestört wird!
Registerkarte "Modem"
Nur bei Modemverbindungen wird diese Registerkarte angezeigt.
Hier kann das Wählverfahren eingestellt werden. Normalerweise
wird heute Tonwahl verwendet, nur in Ausnahmefällen kann es
notwendig sein, die veraltete Pulswahl einzustellen.
Desweiteren kann hier die Initialisierungssequenz für das Modem
angegeben werden. Normalerweise ist das ATZ. Da das AT allen
Modembefehlen (AT-Befehle) vorangestellt wird, muss es nicht
nochmal eingegeben werden. Wenn weitere AT-Befehle im
Initialisierungsstring benötigt werden, können diese hier zusätzlich
eingefügt werden.
Anschließend kann im übergeordneten Dialog
"Verbindungseinstellungen" weitergearbeitet werden: mit der
Schaltfläche "OK" wird die neu angelegte Verbindung in das
Programm eingefügt. Bei der Änderung einer bestehenden
Verbindung ist diese Schalfläche mit "Übernehmen" beschriftet und
nach Anwahl werden die Änderungen der Verbindung wirksam. In
beiden Fällen wird der Dialog geschlossen, falls die Übernahme
der Daten erfolgreich war.
Registerkarte "Wählverbindung"
Nur bei Netzwerkverbindungen wird diese Registerkarte angezeigt.
Nicht immer befinden sich die über Netzwerk anzusprechenden
WinControl-Datenserver im gleichen Netz wie der
Erfassungsrechner mit RMT WinControl. Bisher musste die
Verbindung manuell hergestellt und ggf. über einen längeren
Zeitraum auch ungenutzt aktiv bleiben, was bei
Einwahlverbindungen über ein Modem auch Kosten verursacht.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 45
RMT WinControl kann die Verbindung selbst herstellen: der
Anwender richtet die gewünschte Wähl- oder VPN-Verbindung im
Betriebssystem einmalig ein und weist diese der Verbindung in
RMT WinControl zu:
Sobald in RMT WinControl die Verbindung ( zum WinControlDatenserver ) aktiviert wird, baut die Software zunächst die
gewünschte Wahl- oder VPN-Verbindung auf.
Wird die Option "Hergestellte Verbindung automatisch trennen"
aktiviert, wird die Wähl- oder VPN-Verbindung automatisch wieder
getrennt, sobald die Verbindung in RMT WinControl deaktiviert
oder gelöscht wird.
Die Messwertanzeige
Für die numerische Darstellung der Messwerte steht Ihnen neben
der Tabellenansicht der Fenstertyp "Messwertanzeige" zur
Verfügung. Die Anzeige erfolgt mit Wert und Einheit. Bei
Grenzwertüberschreitungen wird der Messwert rot angezeigt, bei
Grenzwertunterschreitungen blau.
Wird nur eine Messstelle für die Anzeige ausgewählt, so erscheint
der Name der Messstelle (Nummer und/oder Kommentar)
automatisch im Titelbalken des Fensters. Bei Auswahl mehrerer
Messstellen wird deren Name jeweils über dem Wert und der
Einheit dargestellt.
Größe und Platzierung dieses Fensters können Sie innerhalb des
RMT WinControl -Arbeitsbereichs frei wählen. Sie können beliebig
viele Fenster öffnen und gleichzeitig darstellen. Über den Dialog
46 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
"Eigenschaften der Messwertanzeige" können Sie die Messstellen
auswählen, die dargestellt werden sollen.
Dialog "Eigenschaften der
Messwertanzeige"
Im Dialog "Eigenschaften der Messwertanzeige" erscheint eine
Liste aller zur Verfügung stehenden Messstellen. Je
Anzeigefenster können beliebig viele Messstellen ausgewählt
werden. Dies geschieht entweder durch einfachen Klick mit der
linken Maustaste auf die gewünschte Messstelle und
anschließende Bestätigung mit OK oder für nur eine Messstelle
einfach durch Doppelklick mit der linken Maustaste auf diese.
Sollen Messstellen aus der Anzeige entfernt werden, so geschieht
dies durch einfachen Klick mit der linken Maustaste auf die einen
bereits angewählten Eintrag.
Für die Messwertanzeigen kann im Eingabefeld "Fenstertitel" ein
individueller Fenstertitel vereinbart werden.
Die dort eingegebene Zeichenfolge wird für die aktuelle
Messwertanzeige als Titel verwendet. Wenn nichts angegeben
wird, verwendet die Software die Standardeinstellungen, d.h. bei
mehreren Messstellen den Text "Messstellenanzeige XY" (z.B.
Messstellenanzeige 5) oder bei einer Messstelle
"Gerätenummer.Kanalnummer – Messstellenkommentar" (z.B.
0.5 – Labor).
Der angegebene Fenstertitel wird in der Konfiguration
abgespeichert und beim Laden wiederhergestellt.
Leere Fenstertitel sind nicht erlaubt, falls der angegebene Titel nur
aus Leerzeichen besteht, wird der Standardtitel verwendet.
AUFRUF!
Aufruf einer neuen Messwertanzeige:
· durch Menübefehl Messwerte/Neue Messwertanzeige
· Funktionstaste <F7>
Einfachklick mit der linken Maustaste auf das Symbol "Neue
Messwertanzeige" in der Werkzeugleiste
Das Balkendiagramm
Mit dem Fenstertyp Balkendiagramm haben Sie die Möglichkeit die
erfassten Messwerte als Balkendiagramm einzeln oder in Gruppen
anzuzeigen.
Zu den wesentlichen Eigenschaften eines Balkendiagramms
zählen die automatische Grenzwertüberwachung, die
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 47
Kennzeichnung der Grenzwerte und die Anzeige des gemessenen
Minimums und Maximums.
Die Farben, welche zur Darstellung des aktuellen Zustandes und
von Grenzwertverletzungen verwendet werden, können im Menü
"Einstellungen/Farben" angepasst werden.
Sie können beliebig viele Balkendiagramm-Fenster öffnen und
gleichzeitig darstellen. Je Fenster können alle im System
vorhandenen Messstellen angezeigt werden.
Dialog "Eigenschaften des
Balkendiagramms"
Im Dialog "Eigenschaften des Balkendiagramms" wählen Sie die
gewünschten Messstellen und die Darstellung des Diagramms
anhand der folgenden Dialogfeldoptionen aus.
Fenstertitel:
Legen Sie im Eingabefeld einen Titel für das darzustellende
Balkendiagrammfenster fest.
Messstellen:
Für die Darstellung im Balkendiagramm können beliebig viele
Messstellen aus der Liste ausgewählt werden. Für die Auswahl
stehen verschiedene Mechanismen zur Verfügung:
· Doppelklick mit der linken Maustaste auf die gewünschte
Messstelle
· Anwahl einer Messstelle aus der Liste (einfacher Klick mit der
linken Maustaste) und Aufnahme in das Balkendiagramm,
ebenfalls durch einfachen Klick mit der linken Maustaste auf den
Text "in Diagramm aufnehmen".
· Anwahl einer Messstelle aus der Liste und Veränderung einer
der Eigenschaften "Bereich" oder "Elemente".
Darstellung der ausgewählten Messstelle:
Bereich:
Mit den Werten "von" und "bis" wird der gezeigte Messbereich
festgelegt. Die bei Auswahl einer Messstelle automatisch vom
Programm zugeordneten Werte können an diese Stelle nur
"spekulativ" sein. Eine Anpassung an die vorliegenden
physikalischen Gegebenheiten kann jederzeit, auch während der
Messung durch den Anwender erfolgen.
48 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Elemente:
Kommentar/Messstelle - Die aus der Messstellenliste ersichtlichen
Angaben für den Kommentar und die Messstellennummer werden
bei Anwahl über dem Messbalken angezeigt. Mit der Option
"Priorität" kann festgelegt werden, dass immer dann, wenn für die
Darstellung beider Eigenschaften nicht genügend Platz im Fenster
vorhanden ist, je nach Auswahl entweder die Messstellennummer
oder der Kommentar ausgeblendet wird.
Min- und Maxwert - Die während der Messung aufgetretenen
Werte werden bei Anwahl in Form eines schmalen Balkens rechts
neben dem aktuellen Messbalken dargestellt. Somit können
aufgetretene Grenzwertverletzungen auch im Nachhinein sofort
erkannt werden.
Numerischer Wert - Der aktuelle Messwert wird bei Anwahl
unterhalb des Messbalkens dargestellt.
Die zur Auswahl stehenden Elemente werden durch einfachen
Klick mit der linken Maustaste auf den Text bzw. in das
Kontrollkästchen links neben dem Text aktiviert oder deaktiviert.
Min/Max Zurücksetzen:
Falls Sie für einen Balken die Aufzeichnung des gemessenen
Minimums und Maximums aktiviert haben, kann es für Sie nützlich
sein, diese Anzeige zu einem bestimmten Zeitpunkt
zurückzusetzen. Dafür steht Ihnen der Button Min/Max
zurücksetzen zur Verfügung.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 49
AUFRUF!
Druck
Aufruf eines neuen Balkendiagrammfensters:
· durch Menübefehl Messwerte/Neues Balkendiagramm
· Funktionstaste <F6>
· Einfachklick mit der linken Maustaste auf das Symbol "Neues
Balkendiagramm" in der Werkzeugleiste
Ein Balkendiagramm drucken:
· dass zu druckende Balkendiagramm aktivieren
· Menübefehl Datei/Drucken ausführen
· oder Einfachklick mit der linken Maustaste
Druckersymbol in der Werkzeugleiste
auf
das
Die Analoganzeige
Der Fenstertyp Analoganzeige soll der einfachen Visualisierung
von Messdaten dienen. Dazu stehen die symbolischen
Instrumente Bogen, Windrose und Zeiger zur Verfügung. In jedem
Fenster kann eines dieser Instrumente die Werte einer Messstelle
darstellen. Zusätzlich zur analogen Anzeige wird der Messwert als
Zahl dargestellt.
Wenn für die dargestellte Messstelle Grenzwerte vereinbart sind,
so wird eine Über- oder Unterschreitung farblich hervorgehoben.
Die Anzeige ist grün, wenn keine Grenzwertverletzung vorliegt, rot
bei Grenzwertüberschreitung und blau bei
Grenzwertunterschreitung.
Dialog "Eigenschaften der
Analoganzeige"
Der Dialog "Eigenschaften der Analoganzeige" ermöglicht Ihnen,
das Anzeigefenster folgendermaßen zu konfigurieren:
Messstellen:
Hier legen Sie fest, welche Messstelle in dem Fenster angezeigt
werden soll. Um eine Messstelle auszuwählen, klicken Sie diese
einfach mit der linken Maustaste an.
Pro Fenster mit Analoganzeige kann eine Messstelle angegeben
werden. Es können beliebig viele Fenster mit Analoganzeigen
geöffnet werden.
Instrument:
Hier wählen Sie durch einfaches Anklicken der Schaltflächen die
gewünschte Darstellungsweise aus. Der Bogen und das
Zeigerinstrument stellen die Daten auf einer halbkreisförmigen
Skala dar, deren Anfangs- und Endwert angegeben werden muss
(siehe unten), während die Windrose die Messwerte kreisförmig
50 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
darstellt, wobei bei einer Bereichsüberschreitung wieder von vorn
begonnen wird.
Bereich (von bis):
Hier müssen der Start- und der Endwert der Skala für Bogen und
Zeiger angeben werden. Bitte beachten Sie, dass der Startwert
kleiner als der Endwert sein muss. Ist die Windrose als Instrument
eingestellt, kann in diesen Feldern keine Eingabe erfolgen, doch
der Bereich, der einer kompletten Drehung der Windrose
entspricht wird zur Kontrolle angezeigt.
Einheit der Windrose:
Die Einheit der Windrose bestimmt, wie der Messwert interpretiert
und dargestellt werden soll.
Deg: der Darstellungsbereich der Windrose entspricht 360°.
Rad: der Darstellungsbereich beträgt 2*π.
Grd: der Darstellungsbereich beträgt 100.
Der Darstellungsbereich entspricht einem vollständigen
Zeigerumlauf. Messwerte, die außerhalb dieses Bereiches liegen,
werden in diesen transformiert.
Sämtliche Einstellungen können jederzeit, auch während der
Messung geändert werden.
Min- und Maxwert:
Für Bogen und Zeigerinstrument kann hier durch Klicken mit der
Maus in das Kontrollkästchen festgelegt werden, ob der
durchlaufene Messbereich optisch hervorgehoben werden soll. Mit
der Schaltfläche "Min/Max zurücksetzen" kann diese
Hervorhebung jederzeit gelöscht werden.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 51
AUFRUF!
Aufruf eines neuen Analoganzeigefensters:
· durch Menübefehl Messwerte/Neue Analoganzeige
· Einfachklick mit der linken Maustaste auf das Symbol "Neue
Analoganzeigefenster " in der Werkzeugleiste
Das Liniendiagramm
In einem Liniendiagramm können beliebig viele Messgrößen in
ihrem Zeitverlauf dargestellt werden. Dafür stehen vier Y-Achsen
und ein frei wählbarer Zeitbereich zur Verfügung. Entsprechend
den anderen Fenstern, können Sie im Dialog "Eigenschaften des
Liniendiagramms" alle Einstellungen für das Diagramm festlegen
und die Auswahl der darzustellenden Messstellen treffen.
Im Gegensatz zur numerischen Messwertanzeige und zu den
Balkendiagrammen werden die Daten für ein Liniendiagramm im
Hauptspeicher des Rechners gepuffert und Sie können diese
während oder nach Beendigung eines Messvorganges als Datei
sichern und auch zur Weiterverarbeitung per DDE an eine
Auswertesoftware (z.B. Tabellenkalkulation) oder zur
Protokollierung per Zwischenablage an eine Textverarbeitung
übergeben.
Über die Menüfunktion Ansicht/Cursoren, können zwei
Messcursoren aktiviert werden, mit deren Hilfe die Messkurven der
Liniendiagramme exakt betrachtet und mit der dazugehörigen
Statistikfunktion ausgewertet werden können.
Sie können beliebig viele Fenster dieser Art öffnen und gleichzeitig
darstellen. Die Darstellung der Messwerte als Tabelle ist jederzeit
möglich. Wählen Sie dazu den Befehl Ansicht/Darstellung als
Tabelle oder öffnen Sie durch Klicken mit der rechten Maustaste in
das Liniendiagramm das kontextsensitive Menü und wählen dort
die Funktion Darstellung als Tabelle. Über den Befehl
Ansicht/Darstellung als XY-Diagramm oder das kontextsensitive
Menü und die Funktion Darstellung als XY-Diagramm ist es
ebenso jederzeit möglich, den Datensatz als XY-Diagramm
darzustellen.
Dialog "Eigenschaften des Liniendiagramms"
Im Eigenschaftendialog des Liniendiagramms wählen Sie die
gewünschten Messstellen aus und treffen die Festlegungen für die
Darstellung des Diagramms.
52 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Je nachdem, welche Einstellungen vorgenommen werden sollen,
können Sie die entsprechende Registerkarte des Dialogs durch
einen einfachen Klick mit der linken Maustaste in den Vordergrund
holen.
Registerkarte
Messstellen
Auf der Registerkarte "Messstellen" wählen Sie die gewünschten
Messstellen, Linienart und -farbe und die Darstellung der Achsen
anhand der folgenden Dialogfeldoptionen aus.
Messstellen:
Für die Darstellung im Liniendiagramm können beliebig viele
Messstellen aus der Liste ausgewählt werden. Für die Auswahl
stehen verschiedene Mechanismen zur Verfügung:
· Doppelklick mit der linken Maustaste auf die gewünschte
Messstelle
· Anwahl einer Messstelle aus der Liste (einfacher Klick mit der
linken Maustaste) und Aufnahme in das Liniendiagramm,
ebenfalls durch einfachen Klick mit der linken Maustaste auf den
Text "in Diagramm aufnehmen".
· Anwahl einer Messstelle aus der Liste und Zuweisung einer
Linienfarbe, eines Linientyps oder einer Y-Achse
· Klicken Sie auf die Schaltfläche "Messstellenauswahl" unter der
Messstellenliste, um die Auswahl der Messstellen bzw. deren
Sichtbarkeit zu ändern. Dabei stehen die Optionen "Alle
auswählen", "Alle abwählen", "Auswahl invertieren", "Alle
gewählten sichtbar", "Alle gewählten unsichtbar" und
"Sichtbarkeit invertieren" zur Verfügung.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 53
Farbe:
In dieser Liste werden alle, für die Darstellung möglichen Farben
aufgeführt. Für eine ausgewählte Messstelle kann die gewünschte
Farbe durch einfachen Klick mit der linken Maustaste auf die Farbe
zugeordnet werden. Diese Einstellung kann jederzeit, auch
während einer Messung, geändert werden.
Linientyp:
In dieser Liste werden alle, für die Darstellung möglichen
Linientypen aufgeführt. Für eine ausgewählte Messstelle kann der
gewünschte Linientyp durch einfachen Klick mit der linken
Maustaste auf den Linientyp zugeordnet werden. Diese Einstellung
kann jederzeit, auch während einer Messung, geändert werden.
Grenzwerte einzeichnen:
Durch einfachen Klick mit der linken Maustaste auf diesen Text,
werden die Grenzwerte der angewählten Messstelle im
Liniendiagramm eingezeichnet.
Unsichtbare Messstelle:
Diese Option ermöglicht das Ausblenden der Darstellung einzelner
Messreihen eines Datensatzes.
Wählen Sie dazu die gewünschte Messstelle aus der Liste aus
(einfacher Klick mit der linken Maustaste auf den Listeneintrag)
und aktivieren Sie die Option "Unsichtbare Messstelle" durch
einfachen Klick mit der linken Maustaste in das Kontrollkästchen
links neben diesem Text.
Die Darstellung dieser Messstelle wird dann im Diagramm
unterdrückt. Diese Festlegung ist natürlich für jede der
vorhandenen Messstellen und auch für mehrere zugleich möglich.
Messstellen, die als unsichtbar markiert sind, müssen keiner YAchse zugewiesen werden.
Der Bereich
"Y-Achse":
Alle Einstellmöglichkeiten für die Y-Achsen werden mit der
Aufnahme einer Messstelle in das Liniendiagramm automatisch
ausgewählt. Diese Auswahl erfolgt aufgrund des Bereiches der
aufgenommenen Messstelle und kann dann bei Bedarf jederzeit,
auch während der Messung, verändert werden:
Werden beim Schließen des Dialogs mit OK Messstellen
gefunden, denen keine Y-Achse zugeordnet ist, dann wird eine
Fehlermeldung angezeigt. Diese Fehlermeldung enthält die erste
dieser Messstellen mit Nummer und Kommentar. Weiterhin wird
54 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
diese Messstelle im Eigenschaftendialog des Diagramms
automatisch ausgewählt, so dass Sie Ihre Eingaben sofort
korrigieren können.
Zuordnung einer Y-Achse zu einer Messstelle:
Markieren Sie für die Zuordnung einer anderen Y-Achse die
Messstelle in der o. g. Liste durch einfachen Klick mit der Linken
Maustaste (Texthintergrund in der Zeile wird farbig markiert).
Wählen Sie danach die gewünschte Y-Achse aus (einfacher Klick
mit der Linken Maustaste).
Bereich:
Mit den Werten "von" und "bis" wird der gezeigte Messbereich
festgelegt. Da die Zuordnung des Programms an diese Stelle nur
"spekulativ" erfolgen kann, wird eine Korrektur durch den
Anwender häufig notwendig sein. Sinnvoll ist eine Änderung beim
"Hinauslaufen" der Messwerte aus dem gewählten Bereich und für
die genaue Betrachtung eines Ausschnitts der Messung.
Einheit:
Eine Änderung der Einheit wird sich nur dann ergeben, wenn der
gewählte Fühlerbereich der Messstelle für die Darstellung einer
anderen physikalischen Größe verwendet wird. Tragen Sie dazu
im Editierfeld diese Einheit ein.
Farbe:
In dieser Liste werden alle, für die Darstellung möglichen Farben
aufgeführt. Für eine ausgewählte Y-Achse kann die gewünschte
Farbe durch einfachen Klick mit der linken Maustaste auf die Farbe
zugeordnet werden. Diese Einstellung kann jederzeit, auch
während einer Messung, geändert werden. Somit ist es möglich,
einer farbigen Messstelle eine gleichfarbige Y-Achse zuzuordnen.
Logarithmisch:
Wird diese Option aktiviert (einfacher Klick mit der Linken
Maustaste auf den Text), wird die ausgewählte Y-Achse
logarithmisch skaliert.
Gitter einzeichnen:
Wird diese Option aktiviert (einfacher Klick mit der Linken
Maustaste auf den Text), wird das Liniendiagramm mit einem
Gitternetz hinterlegt. Es empfiehlt sich das Gitternetz nur für eine
Y-Achse anzuzeigen.
Bezeichnung:
Im Eingabefeld "Bezeichnung" kann ein Text für die ausführliche
Beschreibung der jeweiligen Achse eingegeben werden. Dieser
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 55
Text erscheint dann um 90° gedreht neben der entsprechenden
Achse im Diagramm.
Der Bereich
"Zeitachse":
Mit dem Eintrag für Tage, Stunden und Minuten wird der
Darstellungsbereich der Zeitachse festgelegt. Diese Größe kann
jederzeit, auch während einer Messung, geändert werden.
Darstellung:
Ist die Option "Absolut" ausgewählt, so werden die Messdaten
über der absoluten Zeit dargestellt.
Soll die Darstellung mit relativer Zeitangabe erfolgen, so ist die
Option "Relativ" auszuwählen.
In einem weiteren Modus können Messdaten, die aus dem
Zusammenführen von Dateien entstanden sind, jeweils mit
gleichem zeitlichem Ursprung dargestellt werden. Wählen Sie dazu
die Option "Überlappend" aus.
Diese Funktion ermöglicht den direkten Vergleich zweier, zu
unterschiedlichen Zeitpunkten aufgenommener Kennlinien in
einem Diagramm.
Zusammengeführte Kennlinien mit der gleichen
Messstellennummer haben immer die gleichen
Linieneigenschaften.
Registerkarte
Layout
Auf der Registerkarte "Layout" wählen Sie die gewünschten
Beschriftungen anhand der folgenden Dialogfeldoptionen aus.
Kommentar:
Im Eingabefeld "Kommentar" kann die Zuordnung der Messdaten
des Diagramms zu dem physikalischen Sachverhalt benannt
werden. Der zu vergebene Kommentar (beliebig viele Zeichen)
wird in der Titelleiste des Diagrammfensters angezeigt. Falls die
Messreihen des Diagramms in einer Datei gespeichert werden,
wird der Kommentar auch in der Datei mitgeführt.
Beschriftung oberhalb/unterhalb:
In diesen Eingabefeldern kann weiterer Text zur Beschreibung des
Diagramms eingegeben werden. Dieser erscheint dann jeweils in
einer Zeile über bzw. unter der graphischen Darstellung.
Legende:
Es kann festgelegt werden, ob die Legende ober- oder unterhalb
der Diagramme oder gar nicht dargestellt werden soll. Klicken Sie
dazu in das Optionsfeld links neben dem jeweiligen Text.
56 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Registerkarte
Historie
Der RMT WinControl Datenserver verfügt über eine
dateibasierende Messwertpufferung (Ringpuffer).
Die gepufferten Daten können in neue Tabellen bzw. Diagramme
eingefügt werden. Dazu haben die jeweiligen Eigenschaftsdialoge
eine zusätzliche Registerkarte "Historie", die beim Anlegen eines
neuen Diagramms oder einer neuen Tabelle zur Verfügung steht.
Über die Option "Keine Daten aus der Historie übernehmen"
(Standard) wird das Diagramm bzw. die Tabelle wie gewohnt
angelegt. Mit "Alle vorhandenen Daten aus der Historie
übernehmen" werden alle Daten, die zu den auf der Registerkarte
"Messstellen" ausgewählten Messstellen im Puffer vorliegen in das
Diagramm oder die Tabelle übernommen. Die letzte Option holt
ebenfalls Daten aus den Puffern aber nur solche, die innerhalb der
eingestellten Zeitspanne liegen.
Nachdem die Daten aus dem Puffer in das Diagramm oder die
Tabelle übernommen wurden, werden die aktuellen Werte wie
gewohnt angefügt, sobald die Messwertabfrage aktiviert ist.
Registerkarte
Messwertübernahme
Die Messwertübernahme kann in Abhängigkeit von Mess- oder
Rechenwerten erfolgen. Auf der Registerkarte
"Messwertübernahme" können die dazu notwendigen
Einstellungen vorgenommen werden.
Die Standardeinstellung ist die Übernahme aller Messwerte.
Alternativ kann eine Bezugsmessstelle ausgewählt und eine
Bedingung (Größer als / Kleiner als) sowie ein Schwellwert
ausgewählt werden.
Messwerte werden nur dann in die Tabelle bzw. das Diagramm
übernommen, wenn die vereinbarte Bedingung erfüllt ist. Als
Bezugsmessstellen sind alle Hardwaremessstellen sowie globale
Rechenkanäle erlaubt. Die Übernahme bzw. Nichtübernahme
erfolgt immer für die Daten eines kompletten Messzyklus.
Die lokalen Rechenkanäle in der Tabelle bzw. im Diagramm
rechnen auch nur dann weiter, wenn im aktuellen Messzyklus die
Werte in die Tabelle bzw. das Diagramm übernommen wurden.
Auch die tabellen- bzw. diagrammspezifische Mittelwertbildung
wird nur auf Basis der tatsächlich übernommenen Daten
ausgeführt.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 57
Registerkarte
Min / Max
Im Dialog "Eigenschaften des Liniendiagramms" steht die
Registerkarte "Min / Max" zur Verfügung. Hier wird eine Liste aller
Messstellen und Rechenkanäle angezeigt, die im Liniendiagramm
verfügbar sind.
In der Spalte "Auswertefunktion" kann für jeden Eintrag dieser
Messstellenliste zwischen folgenden Optionen gewählt werden:
· (nichts)
· Lokale Minima eintragen
· Lokale Maxima eintragen
Über die Einstellung des "Suchradius" kann die Größe des
Zeitfensters beeinflusst werden, welches die Software bei der
Ermittelung der Maxima bzw. Minima als "Lokal" zugrunde legt.
In der Messstellenliste werden alle verfügbaren Messstellen und
Rechenkanäle angezeigt. Es werden also auch solche
eingetragen, die im aktuellen Liniendiagramm nicht verwendet
werden (also keiner Y-Achse zugeordnet oder unsichtbar sind).
Für diese nicht verwendeten Messstellen werden getätigte
Einstellungen auf dieser Registerkarte nicht gespeichert.
Änderungen auf der Registerkarte "Min / Max" werden nach ihrer
Bestätigung sofort übernommen. Dabei können Maxima bzw.
Minima sowohl für laufende Messungen (online), als auch
nachträglich in Messwertdateien (offline) eingefügt werden.
lokale
Rechenkanäle
Soll ein Rechenkanal nur in diesem Datensatz zur Verfügung
stehen, oder sollen Berechnungen mit bereits erfassten Daten
durchgeführt werden, so erfolgt die Definition über die Funktion
Bearbeiten/Rechenkanal hinzufügen.
Im erscheinenden Dialog "Rechenkanal hinzufügen" werden die
Kanalnummer, Kommentar, Einheit, Grenzwerte und
Nachkommastellen sowie die Formel für die zu berechnende
Größe festgelegt (siehe auch: "Vereinbarungen für die
Formeleingabe" auf Seite 214).
Es können beliebig viele Rechenkanäle für einen Datensatz
vereinbart werden.
Zoomfunktion
über die Maus
In einem Liniendiagramm kann ein gewünschter Ausschnitt
vergrößert dargestellt werden. Das kann entweder über den
Eigenschaftsdialog (durch Ändern des Darstellungsbereiches und
der Größe der Zeitachse) erfolgen oder auch durch das auswählen
des gewünschten Bereiches mit der Maustaste. Halten Sie dazu
58 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
die linke Maustaste gedrückt, und ziehen Sie den Mauszeiger über
den Bereich, der vergrößert dargestellt werden soll.
Über die Menüfunktion Ansicht/Zoom rückgängig wird der
Ausgangszustand des Liniendiagramms wieder hergestellt.
Die Zoomfunktion mittels Mauszeiger steht nur für gespeicherte
Messwertdateien zur Verfügung.
AUFRUF!
Druck
Dokumentation
Messcursoren/Statistikfunktion
Aufruf eines neuen Liniendiagrammfensters:
· durch Menübefehl Messwerte/Neues Liniendiagramm
· Funktionstaste <F5>
· Einfachklick mit der linken Maustaste auf das Symbol "Neues
Liniendiagramm" in der Werkzeugleiste
Ein Liniendiagramm drucken:
· dass zu druckende Liniendiagramm aktivieren
· Menübefehl Datei/Drucken ausführen
· oder Einfachklick mit der linken Maustaste
Druckersymbol in der Werkzeugleiste
auf
das
Für die Ergänzung eines mit einem Windows-Textprogramm
erstellten Textes mit einem Liniendiagramm kopieren Sie dieses
mit dem Menübefehl Bearbeiten/Kopieren (<STRG+C>) in die
Zwischenablage. Danach können Sie dieses Liniendiagramm in
Ihren Text zum Beispiel mit dem Befehl Bearbeiten/Einfügen an
der gewünschten Stelle platzieren.
Um einen Kurvenverlauf zu analysieren, öffnen Sie bitte eine
Messwertdatei und gehen in die Ansicht "Liniendiagramm"
(Menüfunktion Ansicht/Darstellung als Liniendiagramm). Im Menü
Ansicht und über das kontextsensitive Menü steht die Funktion
"Cursoren" zur Verfügung, über die die Messcursoren aktiviert und
auch wieder deaktiviert werden können.
Bei aktivierten Cursoren, erscheinen diese als zwei senkrechte
Linien im Diagramm und im unteren Teil des
Liniendiagrammfensters eine Tabelle mit den unter den Cursoren
befindlichen Messwerten aller Linien.
Weiterhin werden für jede im Liniendiagramm enthaltene
Messkurve über die integrierte Statistikfunktion folgende Werte
berechnet:
· Differenz der beiden, unter den Cursoren liegenden Messwerte
· Minimum, Maximum und Mittelwert des durch die Cursoren
begrenzten Bereiches
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 59
·
·
·
Differenz zwischen Minimum und Maximum
Mittelwert
Standardabweichung
Diese Werte werden ebenfalls in der Tabelle ausgegeben.
Eigenschaften der Statistiktabelle:
Im Eigenschaftsdialog der Statistiktabelle kann man einstellen,
welche Spalten sichtbar sein sollen und welche nicht und es kann
ein Zoomfaktor (50% ... 130%) für den Ausdruck festgelegt
werden. Der Standard-Zoomfaktor von 80% gewährleistet, dass
auf eine A4-Seite im Hochformat, bei 10 mm Seitenrand auf
beiden Seiten, automatischer Spaltenbreite und alle Spalten als
sichtbar aktiviert die Statistiktabelle exakt auf die Seite passt.
Allerdings geht dies nur mit einem kleinen Schriftgrad.
Durch manuelle Anpassung des Zoomfaktors, der Seitenränder,
der Spaltenbreiten und/oder durch Ausblenden von Spalten kann
für die Statistiktabelle ein benutzerdefiniertes Layout mit exakt
definierten Eigenschaften und hoher Lesbarkeit erstellt werden.
Um den Eigenschaftsdialog der Statistiktabelle zu öffnen, steht
Ihnen im Kontextmenü der Aufruf Eigenschaften zur Verfügung.
Wird der Eigenschaftsdialog für die Statistikanzeige geschlossen,
so werden die aktuellen Einstellungen (anzuzeigende Spalten,
Zoomfaktor usw.) als Vorgabe für die Darstellung der
Statistiktabelle in der wcRemote.ini abgelegt und in allen
zukünftigen angelegten Messwertdateien verwendet. Außerdem
kommt diese Vorgabe dann zum Tragen, wenn eine ältere
Messwertdatei noch keine intern gespeicherten Angaben über die
60 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Darstellung der Statistiktabelle enthält. Beim Abspeichern einer
Messwertdatei werden die Darstellungseigenschaften der
Statistiktabelle mit in die Datei übernommen und beim nächsten
Einlesen dieser Datei werden auch diese
Darstellungseigenschaften - unabhängig von den Vorgabewerten
in der wcRemote.ini - für diese Datei wieder hergestellt.
Allerdings sind die so abgespeicherten Dateien mit älteren
Programmversionen nicht mehr kompatibel und können von diesen
nicht gelesen werden. Um diese Dateien auch mit älteren
Programmen ansehen oder bearbeiten zu können, müssen alle
Spalten sichtbar sein und der Zoomfaktor auf 80% gestellt werden.
Wird die Datei nun abgespeichert, kann sie auch mit älteren
Programmversionen geöffnet werden.
Das Größenverhältnis zwischen Liniendiagramm und
Statistiktabelle kann individuell bestimmt werden. Wird der
Mauszeiger über die Trennlinie zwischen Diagramm und Tabelle
bewegt, ändert sich sein Aussehen und bei gedrückter linker
Maustaste kann diese Trennlinie verschoben werden. Das
Liniendiagramm wird dann in seiner Größe angepasst und die
Tabelle entweder vollständig oder mit einem vertikalen
Schiebebalken angezeigt.
Druck
Für den Ausdruck stehen folgende Möglichkeiten zur Verfügung:
· direkter Ausdruck von Diagramm und Statistiktabelle
· direkter Ausdruck der Statistiktabelle (nach Klick mit Mauszeiger
in die Tabelle)
· Kopieren des Diagramms oder der Statistiktabelle über die
Zwischenablage
z.B.
in
Textdokumente
oder
Tabellenkalkulationen
Das XY-Diagramm
In einem XY-Diagramm können bis zu vier Messgrößen über einer
gemessenen physikalischen Größe dargestellt werden. Dafür
stehen vier Y-Achsen und die frei definierbare x-Achse zur
Verfügung. Entsprechend den anderen Fenstern, können Sie im
Dialog "Eigenschaften des XY-Diagramms" alle Einstellungen für
das Diagramm festlegen und die Auswahl der darzustellenden
Messstellen treffen.
Wie beim Liniendiagramm werden die Daten für ein XY-Diagramm
im Hauptspeicher des Rechners gepuffert und Sie können diese
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 61
während oder nach Beendigung eines Messvorganges als Datei
sichern und auch zur Weiterverarbeitung per DDE an eine
Auswertesoftware (z.B. Tabellenkalkulation) übergeben.
Sie können beliebig viele Fenster dieser Art öffnen und gleichzeitig
darstellen. Die Darstellung der Messwerte als Tabelle oder als
Liniendiagramm ist jederzeit möglich. Wählen Sie dazu den Befehl
Ansicht/Darstellung als Tabelle bzw. Ansicht/Darstellung als
Liniendiagramm oder öffnen Sie durch Klicken mit der rechten
Maustaste in das Diagramm das kontextsensitive Menü und
wählen dort die Funktion Darstellung als Tabelle bzw. Darstellung
als Liniendiagramm.
Dialog "Eigenschaften des XY-Diagramms"
Im Eigenschaftsdialog des XY-Diagramms wählen Sie die
gewünschten Messstellen aus und treffen die Festlegungen für die
Darstellung des Diagramms.
Je nachdem, welche Einstellungen vorgenommen werden sollen,
können Sie die entsprechende Registerkarte des Dialogs durch
einen einfachen Klick mit der linken Maustaste in den Vordergrund
holen.
Registerkarte
Messstellen
Auf der Registerkarte "Messstellen" wählen Sie die gewünschten
Messstellen, Linienart und -farbe und die Darstellung der Achsen
anhand der folgenden Dialogfeldoptionen aus.
Messstellen:
Für die Darstellung im XY-Diagramm können bis zu vier
Messstellen für die Abbildung über der gewünschten Größe aus
der Liste ausgewählt werden. Für die Auswahl stehen
verschiedene Mechanismen zur Verfügung:
· Doppelklick mit der linken Maustaste auf die gewünschte
Messstelle
· Anwahl einer Messstelle aus der Liste (einfacher Klick mit der
linken Maustaste) und Aufnahme in das XY-Diagramm,
ebenfalls durch einfachen Klick mit der linken Maustaste auf den
Text "in Diagramm aufnehmen".
· Anwahl einer Messstelle aus der Liste und Zuweisung einer
Linienfarbe, eines Linientyps oder einer Y-Achse.
· Klicken Sie auf die Schaltfläche "Messstellenauswahl" unter der
Messstellenliste, um die Auswahl der Messstellen bzw. deren
Sichtbarkeit zu ändern. Dabei stehen die Optionen "Alle
auswählen", "Alle abwählen", "Auswahl invertieren", "Alle
62 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
gewählten sichtbar", "Alle gewählten
"Sichtbarkeit invertieren" zur Verfügung.
unsichtbar"
und
Farbe:
In dieser Liste werden alle, für die Darstellung möglichen Farben
aufgeführt. Für eine ausgewählte Messstelle kann die gewünschte
Farbe durch einfachen Klick mit der linken Maustaste auf die Farbe
zugeordnet werden. Diese Einstellung kann jederzeit, auch
während einer Messung, geändert werden.
Linientyp:
In dieser Liste werden alle, für die Darstellung möglichen
Linientypen aufgeführt. Für eine ausgewählte Messstelle kann der
gewünschte Linientyp durch einfachen Klick mit der linken
Maustaste auf den Linientyp zugeordnet werden. Diese Einstellung
kann jederzeit, auch während einer Messung, geändert werden.
Grenzwerte einzeichnen:
Durch einfachen Klick mit der linken Maustaste auf diesen Text,
werden die Grenzwerte der angewählten Messstelle im XYDiagramm eingezeichnet.
Unsichtbare Messstelle:
Diese Option ermöglicht das Ausblenden der Darstellung einzelner
Messreihen eines Datensatzes.
Wählen Sie dazu die gewünschte Messstelle aus der Liste aus
(einfacher Klick mit der linken Maustaste auf den Listeneintrag)
und aktivieren Sie die Option "Unsichtbare Messstelle" durch
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 63
einfachen Klick mit der linken Maustaste in das Kontrollkästchen
links neben diesem Text.
Die Darstellung dieser Messstelle wird dann im Diagramm
unterdrückt. Diese Festlegung ist natürlich für jede der
vorhandenen Messstellen und auch für mehrere zugleich möglich.
Messstellen, die als unsichtbar markiert sind, muss keine Y-Achse
zugewiesen werden.
Der Bereich
"Y-Achse":
Alle Einstellmöglichkeiten für die Y-Achsen werden mit der
Aufnahme einer Messstelle in das XY-Diagramm automatisch
ausgewählt. Diese Auswahl erfolgt aufgrund des Bereiches der
aufgenommenen Messstelle und kann dann bei Bedarf jederzeit,
auch während der Messung, verändert werden:
Werden beim Schließen des Dialogs mit OK Messstellen
gefunden, denen keine Y-Achse zugeordnet ist, dann wird eine
Fehlermeldung angezeigt. Diese Fehlermeldung enthält die erste
dieser Messstellen mit Nummer und Kommentar. Weiterhin wird
diese Messstelle im Eigenschaftendialog des Diagramms
automatisch ausgewählt, so dass Sie Ihre Eingaben sofort
korrigieren können.
Zuordnung einer Y-Achse zu einer Messstelle:
Markieren Sie für die Zuordnung einer anderen Y-Achse die
Messstelle in der o. g. Liste durch einfachen Klick mit der linken
Maustaste (Texthintergrund in der Zeile wird farbig markiert).
Wählen Sie danach die gewünschte Y-Achse aus (einfacher Klick
mit der linken Maustaste).
Bereich:
Mit den Werten "von" und "bis" wird der gezeigte Messbereich
festgelegt. Da die Zuordnung des Programms an diese Stelle nur
"spekulativ" erfolgen kann, wird eine Korrektur durch den
Anwender häufig notwendig sein. Sinnvoll ist eine Änderung beim
"Hinauslaufen" der Messwerte aus dem gewählten Bereich und für
die genaue Betrachtung eines Ausschnitts der Messung.
Einheit:
Eine Änderung der Einheit wird sich nur dann ergeben, wenn der
gewählte Fühlerbereich der Messstelle für die Darstellung einer
anderen physikalischen Größe verwendet wird. Tragen Sie dazu
im Editierfeld diese Einheit ein.
64 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Farbe:
In dieser Liste werden alle, für die Darstellung möglichen Farben
aufgeführt. Für eine ausgewählte Y-Achse kann die gewünschte
Farbe durch einfachen Klick mit der linken Maustaste auf die Farbe
zugeordnet werden. Diese Einstellung kann jederzeit, auch
während einer Messung, geändert werden. Somit ist es möglich,
einer farbigen Messstelle eine gleichfarbige Y-Achse zuzuordnen.
Logarithmisch:
Wird diese Option aktiviert (einfacher Klick mit der Linken
Maustaste auf den Text), wird die ausgewählte Y-Achse
logarithmisch skaliert.
Gitter einzeichnen:
Wird diese Option aktiviert (einfacher Klick mit der linken
Maustaste auf den Text), wird das XY-Diagramm mit einem
Gitternetz hinterlegt. Es empfiehlt sich das Gitternetz nur für eine
Y-Achse anzuzeigen.
Bezeichnung:
Im Eingabefeld "Bezeichnung" kann ein Text für die ausführliche
Beschreibung der jeweiligen Achse eingegeben werden. Dieser
Text erscheint dann um 90° gedreht neben der entsprechenden
Achse im Diagramm.
Der Bereich
"X-Achse":
Wählen Sie hier die Messstelle aus, über deren physikalischer
Größe die anderen Messgrößen abgebildet werden sollen. Klicken
Sie dazu mit der linken Maustaste auf das Listenfeld rechts neben
dem Text "Messstelle" und wählen Sie durch Anklicken die
gewünschte Messstelle aus.
Sollte die gewählte Messstelle bereits für eine Y-Achse ausgewählt
sein, erscheint eine Fehlermeldung. Je nach Zielstellung kann die
vorhandene Verbindung zu einer Y-Achse aufgehoben oder eine
andere Messstelle für die X-Achse festgelegt werden.
Die Angaben für den Bereich und die Einheit werden wie bei den
Messstellen für die Y-Achse bearbeitet.
Registerkarte
Layout
Auf der Registerkarte "Layout" wählen Sie die gewünschten
Beschriftungen anhand der folgenden Dialogfeldoptionen aus.
Kommentar:
Im Eingabefeld "Kommentar" kann die Zuordnung der Messdaten
des Diagramms zu dem physikalischen Sachverhalt benannt
werden. Der zu vergebene Kommentar (beliebig viele Zeichen)
wird in der Titelleiste des Diagrammfensters angezeigt. Falls die
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 65
Messreihen des Diagramms in einer Datei gespeichert werden,
wird der Kommentar auch in der Datei mitgeführt.
Beschriftung oberhalb/unterhalb:
In diesen Eingabefeldern kann weiterer Text zur Beschreibung des
Diagramms eingegeben werden. Dieser erscheint dann jeweils in
einer Zeile über bzw. unter der graphischen Darstellung.
Legende:
Es kann festgelegt werden, ob die Legende ober- oder unterhalb
der Diagramme oder gar nicht dargestellt werden soll. Klicken Sie
dazu in das Optionsfeld links neben dem jeweiligen Text.
Registerkarte
Historie
Der RMT WinControl Datenserver verfügt über eine
dateibasierende Messwertpufferung (Ringpuffer).
Die gepufferten Daten können in neue Tabellen bzw. Diagramme
eingefügt werden. Dazu haben die jeweiligen Eigenschaftsdialoge
eine zusätzliche Registerkarte "Historie", die beim Anlegen eines
neuen Diagramms oder einer neuen Tabelle zur Verfügung steht.
Über die Option "Keine Daten aus der Historie übernehmen"
(Standard) wird das Diagramm bzw. die Tabelle wie gewohnt
angelegt. Mit "Alle vorhandenen Daten aus der Historie
übernehmen" werden alle Daten, die zu den auf der Registerkarte
"Messstellen" ausgewählten Messstellen im Puffer vorliegen in das
Diagramm oder die Tabelle übernommen. Die letzte Option holt
ebenfalls Daten aus den Puffern aber nur solche, die innerhalb der
eingestellten Zeitspanne liegen.
Nachdem die Daten aus dem Puffer in das Diagramm oder die
Tabelle übernommen wurden, werden die aktuellen Werte wie
gewohnt angefügt, sobald die Messwertabfrage aktiviert ist.
Registerkarte
Messwertübernahme
Die Messwertübernahme kann in Abhängigkeit von Mess- oder
Rechenwerten erfolgen. Auf der Registerkarte
"Messwertübernahme" können die dazu notwendigen
Einstellungen vorgenommen werden.
Die Standardeinstellung ist die Übernahme aller Messwerte.
Alternativ kann eine Bezugsmessstelle ausgewählt und eine
Bedingung (Größer als / Kleiner als) sowie ein Schwellwert
ausgewählt werden.
Messwerte werden nur dann in die Tabelle bzw. das Diagramm
übernommen, wenn die vereinbarte Bedingung erfüllt ist. Als
Bezugsmessstellen sind alle Hardwaremessstellen sowie globale
66 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Rechenkanäle erlaubt. Die Übernahme bzw. Nichtübernahme
erfolgt immer für die Daten eines kompletten Messzyklus.
Die lokalen Rechenkanäle in der Tabelle bzw. im Diagramm
rechnen auch nur dann weiter, wenn im aktuellen Messzyklus die
Werte in die Tabelle bzw. das Diagramm übernommen wurden.
Auch die tabellen- bzw. diagrammspezifische Mittelwertbildung
wird nur auf Basis der tatsächlich übernommenen Daten
ausgeführt.
lokale
Rechenkanäle
Soll ein Rechenkanal nur in diesem Datensatz zur Verfügung
stehen, oder sollen Berechnungen mit bereits erfassten Daten
durchgeführt werden, so erfolgt die Definition über die Funktion
Bearbeiten/Rechenkanal hinzufügen.
Im erscheinenden Dialog "Rechenkanal hinzufügen" werden die
Kanalnummer, Kommentar, Einheit, Grenzwerte und
Nachkommastellen sowie die Formel für die zu berechnende
Größe festgelegt (siehe auch: "Vereinbarungen für die
Formeleingabe" auf Seite 214).
Es können beliebig viele Rechenkanäle für einen Datensatz
vereinbart werden.
Zoomfunktion
über die Maus
In einem XY-Diagramm kann ein gewünschter Ausschnitt
vergrößert dargestellt werden. Das kann entweder über den
Eigenschaftsdialog (durch Ändern des Darstellungsbereiches und
der Größe der Zeitachse) erfolgen oder auch durch das auswählen
des gewünschten Bereiches mit der Maustaste. Halten Sie dazu
die linke Maustaste gedrückt, und ziehen Sie den Mauszeiger über
den Bereich, der vergrößert dargestellt werden soll.
Über die Menüfunktion Ansicht/Zoom rückgängig wird der
Ausgangszustand des XY-Diagramms wieder hergestellt.
Die Zoomfunktion mittels Mauszeiger steht nur für gespeicherte
Messwertdateien zur Verfügung.
AUFRUF!
Druck
Aufruf eines neuen XY-Diagrammfensters:
· durch Menübefehl Messwerte/Neues XY-Diagramm
· Funktionstaste <F11>
· Einfachklick mit der linken Maustaste auf das Symbol "Neues
XY-Diagramm" in der Werkzeugleiste
Ein XY-Diagramm drucken:
· dass zu druckende XY-Diagramm aktivieren
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 67
·
Menübefehl Datei/Drucken ausführen oder Einfachklick mit der
linken Maustaste auf das Druckersymbol in der Werkzeugleiste
Die Tabelle
In einer Tabelle können beliebig viele Messstellen dargestellt
werden. Dafür stehen neben den Spalten für die Messwerte die
Spalten "Nummer", "Datum" und "Zeit" zur Verfügung.
Entsprechend den anderen Fenstern, können Sie im Dialog
"Eigenschaften der Tabelle" alle Einstellungen für diese festlegen
und die Auswahl der darzustellenden Messstellen treffen.
Wie beim Liniendiagramm und XY-Diagramm werden die erfassten
Messdaten im Hauptspeicher des Rechners gepuffert. Sie können
diese während oder nach Beendigung eines Messvorganges als
Datei sichern und auch zur Weiterverarbeitung per DDE oder
Zwischenablage an eine Auswertesoftware übergeben.
Sie können beliebig viele Fenster dieser Art öffnen und gleichzeitig
darstellen. Je Tabelle können beliebig viele Messstellen angezeigt
werden. Die Darstellung der Messwerte als Liniendiagramm oder
XY-Diagramm ist jederzeit möglich. Wählen Sie dazu den Befehl
Ansicht/Darstellung als Liniendiagramm bzw. Ansicht/Darstellung
als XY-Diagramm oder öffnen Sie durch Klicken mit der rechten
Maustaste in die Tabelle das kontextsensitive Menü und wählen
dort die Funktion Darstellung als Liniendiagramm bzw. Darstellung
als XY-Diagramm.
Dialog "Eigenschaften der Tabelle"
Im Dialog "Eigenschaften der Tabelle" wählen Sie die
gewünschten Messstellen, die Eigenschaften für die Darstellung
der Tabelle und die besonderen Einstellungen für die
Messwertübernahme auf den folgenden Registerkarten aus.
Registerkarte
Messstellen
und
Darstellung
Kommentar:
Im Eingabefeld "Kommentar" kann die Zuordnung der Messdaten
der Tabelle zu dem physikalischen Sachverhalt benannt werden.
Der zu vergebene Kommentar (beliebig viele Zeichen) wird in der
Titelleiste des Tabellenfensters angezeigt. Falls die Messreihen
der Tabelle in einer Datei gespeichert werden, wird der
Kommentar auch in der Datei mitgeführt.
68 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Messstellen:
Für die Darstellung in der Tabelle können beliebig viele
Messstellen aus der Liste ausgewählt werden. Für die Auswahl
stehen verschiedene Mechanismen zur Verfügung:
· Doppelklick mit der linken Maustaste auf die gewünschte
Messstelle
· Einfachklick mit der linken Maustaste auf das Kontrollkästchen
links neben dem Messstellentext
· Klicken Sie auf die entsprechenden Schaltflächen unter der
Messstellenliste um alle Messstellen aus- oder abzuwählen.
Datum anzeigen:
Wird diese Option aktiviert, wird in die Tabelle eine Spalte
aufgenommen, in der für jeden Messwert das Datum angezeigt
wird.
Zeilen nummerieren:
Wird diese Option aktiviert (einfacher Klick mit der Linken
Maustaste auf das Kontrollkästchen links neben dem Text), wird in
die Tabelle eine Spalte aufgenommen, in der den Messwerten eine
fortlaufende Nummer zugeordnet wird.
Zeit in 100stel Sekunden darstellen:
Um Messdaten, die mit einer höheren Frequenz als 1Hz erfasst
werden oder im WinControl-Datenserver speicher abgelegt wurden
mit einem entsprechenden Zeitstempel darzustellen, aktivieren Sie
diese Option.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 69
Schriftgröße beim Ausdruck:
Für das Ausdrucken der Messdaten kann ein Zoom-Faktor
definiert werden, der stufenlos bis maximal 120% eingestellt
werden kann. Bei großen Datenmengen und einem Zoom-Faktor
kleiner 100% kann so die benötigte Seitenanzahl beträchtlich
reduziert werden.
Registerkarte
Historie
Der RMT WinControl Server verfügt über eine dateibasierende
Messwertpufferung (Ringpuffer).
Die gepufferten Daten können in neue Tabellen bzw. Diagramme
eingefügt werden. Dazu haben die jeweiligen Eigenschaftsdialoge
eine zusätzliche Registerkarte "Historie", die beim Anlegen eines
neuen Diagramms oder einer neuen Tabelle zur Verfügung steht.
Über die Option "Keine Daten aus der Historie übernehmen"
(Standard) wird das Diagramm bzw. die Tabelle wie gewohnt
angelegt. Mit "Alle vorhandenen Daten aus der Historie
übernehmen" werden alle Daten, die zu den auf der Registerkarte
"Messstellen" ausgewählten Messstellen im Puffer vorliegen in das
Diagramm oder die Tabelle übernommen. Die letzte Option holt
ebenfalls Daten aus den Puffern aber nur solche, die innerhalb der
eingestellten Zeitspanne liegen.
Nachdem die Daten aus dem Puffer in das Diagramm oder die
Tabelle übernommen wurden, werden die aktuellen Werte wie
gewohnt angefügt, sobald die Messwertabfrage aktiviert ist.
Registerkarte
Messwertübernahme
Die Messwertübernahme kann in Abhängigkeit von Mess- oder
Rechenwerten erfolgen. Auf der Registerkarte
"Messwertübernahme" können die dazu notwendigen
Einstellungen vorgenommen werden.
Die Standardeinstellung ist die Übernahme aller Messwerte.
Alternativ kann eine Bezugsmessstelle ausgewählt und eine
Bedingung (Größer als / Kleiner als) sowie ein Schwellwert
ausgewählt werden.
Messwerte werden nur dann in die Tabelle bzw. das Diagramm
übernommen, wenn die vereinbarte Bedingung erfüllt ist. Als
Bezugsmessstellen sind alle Hardwaremessstellen sowie globale
Rechenkanäle erlaubt. Die Übernahme bzw. Nichtübernahme
erfolgt immer für die Daten eines kompletten Messzyklus.
Die lokalen Rechenkanäle in der Tabelle bzw. im Diagramm
rechnen auch nur dann weiter, wenn im aktuellen Messzyklus die
70 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Werte in die Tabelle bzw. das Diagramm übernommen wurden.
Auch die tabellen- bzw. diagrammspezifische Mittelwertbildung
wird nur auf Basis der tatsächlich übernommenen Daten
ausgeführt.
lokale
Rechenkanäle
Soll ein Rechenkanal nur in diesem Datensatz zur Verfügung
stehen, oder sollen Berechnungen mit bereits erfassten Daten
durchgeführt werden, so erfolgt die Definition über die Funktion
Bearbeiten/Rechenkanal hinzufügen.
Im erscheinenden Dialog "Rechenkanal hinzufügen" werden die
Kanalnummer, Kommentar, Einheit, Grenzwerte und
Nachkommastellen sowie die Formel für die zu berechnende
Größe festgelegt (siehe auch: "Vereinbarungen für die
Formeleingabe" auf Seite 214).
Es können beliebig viele Rechenkanäle für einen Datensatz
vereinbart werden.
Einstellungen
des Layouts
verändern
Einige Einstellungen für die Darstellung von Tabellen in RMT
WinControl können über die Konfigurationsdatei wcRemote.ini
verändert werden. Hierfür stehen folgende Einträge zur Verfügung:
TabShowDate = 0 / 1
Mit diesem Eintrag im Bereich [settings] kann angegeben
werden, ob bei neu geöffneten Messwerttabellen in RMT
WinControl das Datum zusätzlich zur Uhrzeit eines Messwertes
angezeigt werden soll. Gültige Werte sind: 0 für Nein und 1 für Ja.
TabPrecision = -1 / 0..5
Mit diesem Eintrag im Bereich [settings] kann die Anzahl von
Nachkommastellen der Messdaten in einer Tabelle von RMT
WinControl auf eine bestimmte Anzahl begrenzt werden. Dabei
sind Werte des Eintrages von 0 bis 5 möglich. Der Wert -1 steht für
automatische Anzeige von Nachkommastellen (keine
Begrenzung).
FooterText = Text
Der Eintrag FooterText im Bereich [settings] bewirkt, dass
RMT WinControl beim drucken aller Dokumente, Tabellen und
Diagramme eine zusätzliche Fußzeile mit dem Text einfügt, der mit
diesem Eintrag definiert wurde. Dieser Text wird immer zentriert in
der Fußzeile eines Dokumentes gedruckt.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 71
AUFRUF!
Druck
Aufruf eines neuen Tabellenfensters:
· durch Menübefehl Messwerte/Neue Tabelle
· Funktionstaste <F10>
· Einfachklick mit der linken Maustaste auf das Symbol "Neue
Tabelle" in der Werkzeugleiste
Eine Tabelle drucken:
· die zu druckende Tabelle aktivieren
· Menübefehl Datei/Drucken ausführen
· oder Einfachklick mit der linken
Druckersymbol in der Werkzeugleiste
Maustaste
auf
das
Das Dateiübersichtsfenster
Wurde eine Datei mit der Funktion Messwerte/Automatisches
Speichern angelegt, wird diese Datei beim Öffnen als
Dateiübersichtsfenster dargestellt. In diesem Fenster erscheint ein
Text, der Sie über die wichtigsten Eigenschaften wie
Aufnahmezeit, Messstellen, bestimmte Eigenschaften der
Messstellen, Anmerkungen und gegebenenfalls einen Vermerk
über den Import der Daten informiert.
Ein neues
Liniendiagramm
erzeugen
Um aus einem aktiven Dateiübersichtsfenster ein neues
Liniendiagramm zu erhalten, wählen Sie die Funktion
Messwerte/Neues Liniendiagramm oder öffnen Sie durch Klicken
mit der rechten Maustaste in das Dateiübersichtsfenster das
kontextsensitive Menü und wählen dort den Punkt Neues
Liniendiagramm.
Im erscheinenden Dialog "Eigenschaften des Liniendiagramms"
sind bereits alle zuletzt in der Datei gespeicherten Einstellungen
ausgewählt. Wenn Sie nur mit OK bestätigen, erhalten Sie das
Liniendiagramm in dem gespeicherten Zustand. Ebenso können
Sie sich aus dem bestehenden Datensatz beliebig neue
72 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Liniendiagramme erzeugen und diese dann auch separat unter
einem anderen Namen speichern.
Ein neues XYDiagramm
erzeugen
Um aus einem aktiven Dateiübersichtsfenster ein neues XYDiagramm zu erhalten, wählen Sie die Funktion Messwerte/Neues
XY-Diagramm oder öffnen Sie durch Klicken mit der rechten
Maustaste in das Dateiübersichtsfenster das kontextsensitive
Menü und wählen dort den Punkt Neues XY-Diagramm.
Im erscheinenden Dialog "Eigenschaften des XY-Diagramms" sind
bereits alle zuletzt in der Datei gespeicherten Einstellungen
ausgewählt. Wenn Sie nur mit OK bestätigen, erhalten Sie das XYDiagramm in dem gespeicherten Zustand. Ebenso können Sie sich
aus dem bestehenden Datensatz beliebig neue Liniendiagramme
erzeugen und diese dann auch separat unter einem anderen
Namen speichern.
Eine neue
Tabelle
erzeugen
Um aus einem aktiven Dateiübersichtsfenster eine neue Tabelle zu
erhalten, wählen Sie die Funktion Messwerte/Neue Tabelle oder
öffnen Sie durch Klicken mit der rechten Maustaste in die Tabelle
das kontextsensitive Menü und wählen dort den Punkt Neue
Tabelle.
Im erscheinenden Dialog "Eigenschaften der Tabelle" sind bereits
alle zuletzt in der Datei gespeicherten Einstellungen ausgewählt.
Wenn Sie nur mit OK bestätigen, erhalten Sie die Tabelle in dem
gespeicherten Zustand. Ebenso können Sie sich aus dem
bestehenden Datensatz beliebig neue Tabellen erzeugen und
diese dann auch separat unter einem anderen Namen speichern.
Ansicht des
Datensatzes
ändern
Sollen die Messwerte der Datei in einer anderen Ansicht
dargestellt werden, so wählen Sie je nach Zielstellung den Befehl
Ansicht/Darstellung als Liniendiagramm, Ansicht/Darstellung als
XY-Diagramm oder Ansicht/Darstellung als Tabelle. Alle
Funktionen stehen auch im kontextsensitiven Menü des
Dateiübersichtsfensters zur Verfügung. Öffnen Sie dieses durch
Klick mit der rechten Maustaste in das Fenster.
Im erscheinenden Eigenschaftsdialog sind bereits
Vorzugseinstellungen ausgewählt. Je nach Aufgabenstellung
können diese geändert oder mit OK bestätigt werden. Der jeweilige
Eigenschaftendialog erscheint nur, wenn für die Darstellung
notwendige Informationen fehlen. Andernfalls wird die neue
Ansicht sofort angezeigt. Natürlich können die Eigenschaften
danach über Aufruf des Eigenschaftendialogs verändert werden.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 73
Wenn Sie die gespeicherten Messdaten in einer anderen Ansicht
darstellen wollen und im erscheinenden Eigenschaftendialog
Messstellen entfernen, werden die Daten dieser Messstelle in der
Datei gelöscht. Wählen Sie für die Vereinzelung von Messreihen
immer die Funktionen Neues Liniendiagramm, Neues XYDiagramm bzw. Neue Tabelle.
Die Projektbilder
RMT WinControl bietet die Möglichkeit, in einem speziellen
Fenster die Darstellung eines Messaufbaus anzuzeigen. Für die
Gestaltung können Grafiken (Bitmaps, Enhanced Metafiles), frei
positionierbare Textfelder, die erfassten Messwerte in frei
positionierbaren Messwertfeldern (nur Zahlenwert und Rahmen)
und Liniendiagramme dargestellt werden.
Zusammenhänge zwischen Messstellen können durch die
Verbindung von Messwertanzeigen mit (farbigen) Linien
verdeutlicht werden, womit die Darstellung einfacher
Flussdiagramme problemlos möglich ist.
Liniendiagramme, die über die Zwischenablage als Enhanced
Metafiles eingefügt wurden, können mit Hilfe von Textfeldern (mit
transparentem Hintergrund) kommentiert werden.
Durch den Einsatz von Links, können Projektbilder zur
Steuerzentrale werden: ein Klick auf ein Messwertfeld öffnet z.B.
ein Liniendiagramm mit definierten Eigenschaften oder ein
weiteres Projektbild.
Um ein Projektbild zu erstellen, führen Sie die Menüfunktion
Messwerte/Neues Projektbild aus. Um die Eigenschaften des
Projektbildes zu definieren rufen Sie über das Menü
Ansicht/Diagrammeigenschaften, den Menüpunkt
Diagrammeigenschaften im Kontextmenü oder über <Enter> den
dazugehörigen Eigenschaftsdialog auf.
Um die gewünschten Objekte in ein Projektbild einzufügen, steht
die Funktion Bearbeiten/Objekt einfügen zur Verfügung. Über
Bearbeiten/Zeichnen, können Zeichnungsobjekte (Linien,
Polygone etc.) eingefügt werden.
Von jedem Typ können beliebig viele Objekte in einem Projektbild
vereinbart werden. Ebenso können beliebig viele Projektbilder
auch gleichzeitig im Programm aktiv sein. Damit lassen sich unter
74 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
anderem auch Gesamt- und Detailansichten eines Projektes
gleichzeitig präsentieren.
Ein erstelltes Projektbild kann als Datei gespeichert und
entsprechend wieder geladen werden. Beim Laden eines
gespeicherten Projektbildes ist im Standarddateidialog unter
Dateityp "RMT Projektbilder (*.amb)" auszuwählen.
Nach Bestätigung der Eingaben mit OK erscheint ein zunächst
leeres Fenster. In diesem Fenster können nun die gewünschten
Objekte und Zeichenelemente (Messwertfelder, Textfelder,
Bitmaps ...) dargestellt werden. Dazu stehen die Funktionen der
Menüs Bearbeiten und Ansicht sowie ein kontextsensitives Menü
auf Seite 240 zur Verfügung. Die jeweiligen Funktionen sind nur
bei einem aktivierten Projektbild sichtbar.
Mit Öffnen bzw. Aktivieren eines Projektbildes, wird eine spezielle
Projektbildwerkzeugleiste eingeblendet. Über diese sind die
wichtigsten Aktionen bequem mit der Maus erreichbar.
Alle Funktionen zur Bearbeitung von Projektbildern stehen nur
dann zur Verfügung, wenn das aktuelle Fenster ein Projektbild ist.
Dialog
"Projektbild
Eigenschaften"
Im Dialog "Projektbild Eigenschaften" wird zunächst die Größe des
Bildes festgelegt und es kann entschieden werden, ob mit einem
Gitter als Zeichenhilfe gearbeitet werden soll. Dieser Dialog kann
jederzeit wieder aufgerufen und die Eigenschaften des
Projektbildes verändert werden. Im Einzelnen können folgende
Eigenschaften definiert werden:
Zeichenfläche
Es wird die Größe der Zeichenfläche in Pixel (Bildschirmpunkte) in
horizontaler und vertikaler Richtung erwartet.
Hintergrundfarbe
Auswahl der Farbe, in welcher der Hintergrund dargestellt wird
Raster anzeigen
Schaltet das (nur am Bildschirm, nicht beim Ausdruck sichtbare)
Raster ein, das Hilfslinien zur Positionierung der Objekte und
Zeichenelementen darstellt.
Am Raster ausrichten
Die linke obere Ecke von komplexen Objekten (Bitmaps, Textfelder
etc.) oder die Eckpunkte von Zeichenelementen (Linien, Kreise,
Rechtecke, etc.) werden beim Verschieben oder Einfügen von
Objekten immer auf den nächsten Rasterpunkt verschoben.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 75
Rasterfarbe
Auswahl der Farbe, in der das Raster dargestellt wird.
Rastergröße horizontal/vertikal
Es wird der Abstand zwischen den Rasterpunkten in vertikaler
bzw. horizontaler Richtung angegeben. Die Maßeinheit ist Pixel.
Seitenränder anzeigen
Ist dieser Punkt aktiviert, werden am Bildschirm die
Seitenumbrüche – in Abhängigkeit von den Druckereinstellungen –
als gestrichelte Linie dargestellt. Das soll als Orientierungshilfe bei
zum Ausdruck bestimmten Projektbildern dienen.
Änderungen am Diagramm zulassen
Nur wenn dieser Punkt aktiviert ist, können Eigenschaften der
Objekte und Zeichenelemente geändert, diese gelöscht und
hinzugefügt werden. Damit kann ein unbeabsichtigtes Ändern des
Projektbildes verhindert werden.
Positionierung
Die Positionierung aller Objekte (Messwertfeld, Textfeld,
Bitmaps...) erfolgt durch Auswahl des gewünschten Objektes
durch einfachen Mausklick mit der linken Maustaste auf dieses und
durch bewegen des Mauszeigers bei gedrückter Maustaste. Um
mehrere Objekte gleichzeitig zu markieren, klicken Sie diese bei
gedrückter <Shift> -Taste mit der linken Maustaste an oder ziehen
Sie mit gedrückter linker Maus einen Rahmen um diese.
Weiterhin können markierte Objekte mit den Menüfunktionen
Bearbeiten/Reihenfolge/Objekt in Vordergrund, .../Objekt in den
Hintergrund, .../Objekt nach vorn, .../Objekt nach hinten, sowie
über sie Funktionen, Bearbeiten/Ausrichtung/Oben ausrichten,
.../Unten ausrichten, .../Rechtsbündig ausrichten, .../Linksbündig
ausrichten, .../Mitte ausrichten, und .../Mittig ausrichten positioniert
werden.
Rahmen an
Textgröße
anpassen
Textfelder
Über die Funktion Bearbeiten/Rahmen an Textgröße anpassen
können die Rahmen von Textfeldern genau um den jeweils
vorhandenen Text gezogen werden.
Über die Funktion Objekt einfügen/Textfeld aus dem Menü
Bearbeiten oder dem Kontextmenü können Sie ein neues Textfeld
in ein Projektbild einfügen. Zunächst kann über den Mauszeiger
die Position im Projektbild festgelegt werden. Nach einfachem
Klick mit der linken Maustaste wird dann das Textfeld angezeigt
und der markierte Text "Text" kann durch den gewünschten ersetzt
werden. Um den Dialog "Eigenschaften: Textfeld" zu öffnen,
76 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
wählen Sie bei markiertem Textfeld die Funktion
Objekteigenschaften aus dem Menü Ansicht oder dem
Kontextmenü. In diesem Dialog stehen die folgenden Elemente
(Registerkarten) für die Änderung des Textes, den Link zum Aufruf
einer Datei und die Gestaltung (z. B. Schrift, Farbe) des Textfeldes
zur Verfügung:
· Text
· Linie
· Füllen
· Schrift
· Link
Eine ausführliche Beschreibung der Elemente finden Sie unter
"Elemente zur Beschreibung der Projektbild-Objekte" auf Seite 79.
Messwertfelder
Über die Funktion Objekteinfügen/Messwertfeld aus dem Menü
Bearbeiten oder dem Kontextmenü können Sie ein neues
Messwertfeld in ein Projektbild einfügen. Zunächst kann über den
Mauszeiger die Position im Projektbild festgelegt werden. Nach
einfachem Klick mit der linken Maustaste wird dann der Dialog
"Eigenschaften: Messwertanzeige" geöffnet. In diesem Dialog
stehen die folgenden Elemente (Registerkarten) für die Auswahl
der gewünschten Messstelle, den Link zum Aufruf einer Datei und
die Gestaltung (z. B. Schrift, Farbe) des Messwertfeldes zur
Verfügung:
· Messstellen
· Linie
· Füllen
· Schrift
· Link
Eine ausführliche Beschreibung der Elemente finden Sie unter
"Elemente zur Beschreibung der Projektbild-Objekte" auf Seite 79.
Um den Dialog "Eigenschaften: Messwertanzeige" wieder zu
öffnen, wählen Sie bei markiertem Messwertfeld die Funktion
Objekteigenschaften aus dem Menü Ansicht oder dem
Kontextmenü.
Bitmaps und
Enhanced
Metafiles
Über die Funktion Objekt einfügen/Bitmap und Objekt
einfügen/Enhanced Metafile aus dem Menü Bearbeiten oder dem
Kontextmenü können Sie eine neue Grafik in ein Projektbild
einfügen. Nach Ausführen der Funktion erscheint ein
Standarddateidialog, in dem die gewünschte Grafik als bmp- oder
ehm- Datei ausgewählt und nach Bestätigung mit OK geladen
werden kann.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 77
Die Größe des Bildes lässt sich durch Ziehen mit dem Mauszeiger
bei gedrückter linker Maustaste verändern. Markieren Sie dazu
das Objekt und bewegen Sie den Mauszeiger auf eine der Ecken
des Bildes, so dass sich das Zeigersymbol zum Doppelpfeil ändert.
Drücken Sie dann die linke Maustaste und bewegen Sie den
Mauszeiger zum Vergrößern oder verkleinern das Objekt.
Wählen Sie bei markierter Grafik die Funktion Objekteigenschaften
aus dem Menü Ansicht oder dem Kontextmenü, um den Dialog
"Eigenschaften: Bitmap" bzw. "Eigenschaften: Enhanced Metafile"
zu öffnen. In diesem Dialog stehen die folgenden Elemente
(Registerkarten) für die Gestaltung der Grafik zur Verfügung:
· Bitmap bzw. Enhanced Metafile
· Link
Eine ausführliche Beschreibung der Elemente finden Sie unter
"Elemente zur Beschreibung der Projektbild-Objekte" auf Seite 79.
Objekte
zeichnen
Um in einem Projektbild Objekte optisch miteinander zu verbinden
oder anderweitig zu markieren bzw. um individuelle Objekte zu
zeichnen, rufen Sie die Funktion Zeichnen aus dem Menü
Bearbeiten oder dem Kontextmenü auf. Es können folgende
Objekte gezeichnet werden:
Linie
Nach der Anwahl dieses Punktes wird mit der Maus der Startpunkt
einer Linie durch Drücken der linken Maustaste an der
gewünschten Position gewählt. Bei gedrückter Maustaste wird die
Maus zum gewünschten Endpunkt bewegt und die linke Maustaste
wird losgelassen. Zwischen Start- und Endpunkt wird eine Linie
gezogen.
Mehrfachlinie
Mit der linken Maustaste wird ein Startpunkt markiert. Nach dem
Loslassen der Maustaste wird die Maus zum nächsten
gewünschten Eckpunkt bewegt und erneut gedrückt usw. Ein
Doppelklick mit der linken Maustaste schließt die Linie ab, ein Klick
mit der rechten Maustaste löscht alle bereits gesetzten Punkte,
bricht aber den Modus "Mehrfachlinie zeichnen" nicht ab.
Polygon
Ein Polygon ist eine Mehrfachlinie, deren Start- und Endpunkt
automatisch verbunden sind. Das Einfügen eines Polygons erfolgt
genauso wie das Einfügen einer Mehrfachlinie.
Rechteck
Mit dem Drücken der linken Maustaste wird die linke obere Ecke
des Rechtecks festgelegt, bei gedrückter linker Maustaste wird der
78 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Mauszeiger zur gewünschten unteren rechten Ecke gezogen. Mit
dem Loslassen der Maustaste wird das Rechteck zwischen diesen
Punkten gezeichnet.
Bezierkurve
Mit der linken Maustaste wird ein Startpunkt markiert. Jeder
weitere Mausklick fügt an der aktuellen Mausposition einen Punkt
ein, zwischen denen eine Bezierkurve aufgespannt wird. Ein
Doppelklick mit der linken Maustaste schließt die Kurve ab. Pro
Kurvensegment sind vier Punkte erforderlich: Start- und Endpunkt
sowie zwei Kontrollpunkte. Wenn mehrere Kurven aufeinander
folgen, ist der Startpunkt der folgenden Kurve der Endpunkt der
aktuellen Kurve.
Geschlossene Bezierkurve
Es wird eine Bezierkurve gezeichnet, bei der nach dem Abschluss
durch den Doppelklick mit der linken Maustaste Start- und
Endpunkt verbunden werden.
Ellipse (Kreis)
Mit dem Drücken der linken Maustaste und Ziehen mit der Maus
wird ein Rechteck aufgespannt, in das eine Ellipse gezeichnet
wird. Dabei ist der Mittelpunkt des Rechtecks der
Ellipsenmittelpunkt und die Länge und die Breite des Rechtecks
bilden die Durchmesser der Ellipse ab. Wenn das Rechteck
quadratisch ist, wird ein Kreis gezeichnet.
Wählen Sie bei markiertem Zeichnungsobjekt die Funktion
Objekteigenschaften aus dem Menü Ansicht oder dem
Kontextmenü, um den Dialog "Eigenschaften: Zeichnungsobjekt "
bzw. zu öffnen. In diesem Dialog stehen die folgenden Elemente
(Registerkarten) für die Gestaltung des Objekts zur Verfügung:
· Linie
· Füllen
Eine ausführliche Beschreibung der Elemente finden Sie unter
"Elemente zur Beschreibung der Projektbild-Objekte" auf Seite 79.
Elemente zur
Beschreibung
der
ProjektbildObjekte
Die Eigenschaften der Objekte in einem Projektbild können über
den jeweils dazugehörigen Eigenschaftsdialog definiert werden.
Der Aufruf erfolgt für das jeweils markierte Objekt über die
Funktion Objekteigenschaften aus dem Menü Ansicht oder dem
Kontextmenü. In diesem Dialog stehen die folgenden Elemente
(Registerkarten) für die Auswahl der gewünschten Messstelle, den
Link zum Aufruf einer Datei und die Gestaltung (z. B. Schrift,
Farbe) des Objekts zur Verfügung:
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 79
Text
Hier kann der Text eingeben werde, der in dem (Text-) Element
dargestellt werden soll. Wenn der Text mehrzeilig ausgegeben
werden soll, ist "Mehrere Zeilen" anzuwählen, in dem Fall kann
außerdem noch der Zeilenumbruch eingeschaltet werden, so dass
sich der Text automatisch an die Größe des Textfeldes anpasst.
Sind die äußeren Abmessungen der Textbox kleiner als die
Textdimensionen, wobei die Größe der ausgewählten Schriftart zu
beachten ist, dann wird die Textbox nicht vergrößert, sondern der
Text wird – je nach Textausrichtung – an den Rändern
abgeschnitten.
Messstellen
Aus der Liste der im System vorhandenen Messstellen kann die
gewünschte Messstelle ausgewählt werden. Jede Anzeige kann
eine Messstelle beinhalten.
Linie
Die Farbe, mit der die Umrandung dargestellt werden soll, wird mit
der gleichnamigen Schaltfläche ausgewählt. Ist "Transparent"
eingestellt, dann wird diese Farbe ignoriert und die Linie wird
unsichtbar dargestellt.
Wenn eine Breite von 0 (=1 Pixel) selektiert wird, besteht die
Möglichkeit, die Linie einem der fünf abgebildeten Stile
darzustellen, bei größeren Breiten ist nur noch ein Stil (Basis)
verfügbar.
Die Änderung kann durch Übernehmen übernommen werden, so
dass die geänderte Eigenschaft am Bildschirm sofort sichtbar wird.
Füllen
Geschlossene Elemente können zweifarbig gefüllt werden. Dazu
stehen eine Reihe von Schraffuren zur Auswahl. Wird die
Hintergrundfarbe auf "Transparent" gestellt und nicht "Keine
Schraffur" aktiviert, sind durch das Füllmuster darunter befindliche
Elemente sichtbar.
Um ein Element vollständig durchscheinend darzustellen, muss
sowohl die Vordergrund- als auch die Hintergrundfarbe auf
"Transparent" gestellt werden.
Schrift
Es werden alle auf dem Rechner verfügbaren Schriftarten
angezeigt, aus denen eine ausgewählt werden kann. Aus den
verfügbaren Darstellungsarten und Schriftgrößen kann die
80 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
gewünschte ausgewählt werden. Der Text in einem Element kann
nur in einer Schriftart, mit einem Stil und in einer Farbe dargestellt
werden.
Wenn auf dem PC, auf dem das Projektbild betrachtet wird, die
Schriftart, die bei der Erstellung des Projektbildes ausgewählt
wurde, nicht verfügbar ist, dann wird die WindowsStandardschriftart verwendet.
Link
Es wird die Angabe eines Dateinamens, einschließlich des
kompletten Pfades erwartet. Eine Überprüfung, ob die Datei
existiert, wird nicht durchgeführt, weil
· so das Projektbild auf einem Rechner erstellt werden kann, auf
dem die Zieldatei nicht existiert, diese aber auf dem Rechner
vorhanden ist, auf dem das Projektbild betrachtet werden soll
· so die Erstellung des Projektbildes unabhängig von der
Erstellung der Zieldatei ist.
Um für eine existierende Datei die Eingabe zu vereinfachen, steht
die Schaltfläche "Suchen..." zur Verfügung, mit der ein
Dateiauswahldialog geöffnet werden kann.
Bitmap bzw. Enhanced Metafile
Es kann festgelegt werden, ob eine Farbe der Bitmap transparent
dargestellt werden soll und wenn ja, kann diese Farbe ausgewählt
werden. Die Auswahl erfolgt aufgrund der aktuellen
Windowsfarbeinstellung, so dass bei Bildern mit mehr als 256
Farben die transparent darzustellende bekannt sein muss.
Um in einer Enhanced Metafile – Grafik den Hintergrund
transparent zu schalten, muss die Komponente "Hintergrund" in
dieser definiert sein.
Grenzwertverletzungen
Grenzwertverletzungen an Messstellen können im Projektbild
durch automatische Änderung der Textfarbe und/oder der
Hintergrundfarbe in Messwertanzeigen visualisiert werden. Über
die Registerkarte "Grenzwertverletzung" im Eigenschaftsdialog für
Messwertanzeigen in Projektbildern können folgende
Einstellungen vorgenommen werden:
Mit dem Aktivieren/Deaktivieren der Option "Textfarbe bei
Grenzwertverletzung ändern" wird für die ausgewählte
Messwertanzeige die Visualisierung ein- bzw. ausgeschaltet. Ist
die Option aktiviert, können die gewünschten Farben für
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 81
Grenzwertüber- bzw. Unterschreitung im oberen Rahmen
ausgewählt werden.
Auf die gleiche Art und Weise kann über die Option
"Hintergrundfarbe bei Grenzwertverletzungen ändern" und den
Schaltflächen im unteren Rahmen die Farben für den Hintergrund
gewählt werden. Falls für den Hintergrund eine Schraffur und/oder
Transparenzeffekte ( Registerkarte "Füllen") eingestellt sind,
werden diese im Alarmfall nicht benutzt, der Hintergrund wird
komplett in der gewählten Farbe ausgefüllt.
Über die Schaltfläche Übernehmen werden die neuen
Farbeinstellungen in der Messwertanzeige aktiviert, ohne den
Dialog zu schließen. So lässt sich leicht feststellen, ob die
gewählten Farben ins Konzept des Projektbildes passen oder ob
noch Änderungen vorgenommen werden müssen.
Die Grenzwertfarben lassen sich für alle Messstellen einstellen,
unabhängig davon, ob für die zugeordnete Messstelle Grenzwerte
programmiert sind oder nicht.
Da sich in Messwertanzeigen die Schriftfarbe beliebig einstellen
lässt, sollte darauf geachtet werden, die Grenzwertfarben so zu
wählen, dass sich die Farben für den Zustand
"Grenzwertunterschreitung", "Keine Grenzwertverletzung" und
"Grenzwertüberschreitung unterschieden. Auch die Farben für
Schrift und Hintergrund sollten unterschiedlich gewählt werden!
Projektbildwerkzeugleiste
Mit Anlegen bzw. Aktivieren eines Projektbildes wird eine spezielle
Werkzeugleiste eingeblendet. Damit sind die wichtigsten Aktionen
bequem mit der Maus erreichbar:
82 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Objekt auswählen
Eckpunkte verschieben
Eigenschaftsdialog öffnen
Linie zeichnen
Mehrfachlinie zeichnen
Polygon zeichnen
Rechteck zeichnen
Bezierkurve zeichnen
Geschlossene Bezierkurve zeichnen
Ellipse (Kreis) zeichnen
Textfeld einfügen
Messwertfeld einfügen
Bitmap einfügen
Enhanced Metafile einfügen
in z-Richtung um eine Position nach vorn verschieben
in z-Richtung um eine Position nach hinten
verschieben
ausgewählte Elemente (mindestens zwei) an ihren
Oberkanten ausrichten
ausgewählte Elemente (mindestens zwei) an ihren
Unterkanten ausrichten
ausgewählte Elemente (mindestens zwei) an ihren
linken Kanten ausrichten
ausgewählte Elemente (mindestens zwei) an ihren
rechten Kanten ausrichten
Die Ereignisliste
Es kann festgelegt werden, dass ein Protokoll über alle
aufgetretenen Alarmsituationen erstellt wird. Das heißt, bei
entsprechend aktivierter Funktion werden im Alarmfall der Beginn
und dann auch das Ende einer Störung in eine spezielle Liste
(Fenster) eingetragen.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 83
Die Ereignisliste wird grundsätzlich verschlüsselt im Format
"amrevt" gespeichert. Dateien in diesem Format können wieder
geöffnet, betrachtet, gespeichert, exportiert und / oder ausgedruckt
werden.
Aktuelle Ereignisse werden nur in der aktuellen Ereignisliste
eingetragen, jedoch nicht in gespeicherten und wieder geöffneten
Dateien!
Diese Liste kann (auch automatisch) mit den dazugehörigen
Messdaten gespeichert werden. Ebenso steht eine spezielle
Exportfunktion zur Verfügung. Der Export kann dabei in ein Textoder XML-Format erfolgen.
In Sonderversionen von RMT WinControl ist eine Ereignisliste mit
erweitertem Funktionsumfang verfügbar.
Einträge von
Alarmsituationen
Einträge von
Zusatzinformationen
In der Ereignisliste werden folgende Ereignisse erfasst:
· Grenzwertüberscheitung
· Grenzwertunterschreitung
· Fühlerbruch
· Wegfall von Messstellen (z.B. Ausfall eines Gerätes)
Für jede aufgetretene Alarmsituation werden der Beginn und
gegebenenfalls das Ende eingetragen.
Um die Auswertung von Alarmsituationen nachträglich zu
vereinfachen, wurden folgende Ereignisse definiert, die in der
ebenfalls in der Ereignisliste angezeigt werden:
· Messwertabfrage gestartet
· Messwertabfrage beendet
· Alarmbehandlung eingeschaltet
· Alarmbehandlung abgeschaltet
· Protokoll aktiviert (Aktivierung einer Verbindung in RMT
WinControl )
· Protokoll deaktiviert
· Verbindung hergestellt XYZ (XYZ = Gerätenummern der
Verbindung)
· Verbindung unterbrochen XYZ
84 • RMT WinControl - Die Programmfenster
RMT WinControl Benutzerhandbuch
Diese Einträge werden nur in eine bereits geöffnete Ereignisliste
geschrieben, da es sich um ergänzende Informationen zu
eventuellen Ereignissen handelt.
Entfernen von Einträgen
Beim automatischen Speichern und dem Erzeugen von
Tagesdateien kann die Ereignisliste sehr viele Einträge enthalten,
was die Übersichtlichkeit beeinträchtigt. Deswegen wurde die
Möglichkeit geschaffen, beim Anlegen einer neuen Datei und nach
dem Abspeichern der Ereignisliste automatisch diejenigen Einträge
aus der Ereignisliste zu entfernen, die durch Beginn und Ende als
erledigt betrachtet werden können bzw. die nur informativen
Charakter haben, wie z.B. "Alarm quittiert". Dadurch enthält die
aktuelle Ereignisliste nur die Einträge, die bei der zugehörigen
Tagesdatei auftraten oder zu dieser Zeit noch aktuell waren.
Sollte diese Funktion nicht gewünscht sein, kann dies in der
Initialisierungsdatei wcRemote.ini definiert werden werden:
[Settings]
ReduceEventList=0
Analog dazu kann die Funktion durch
[Settings]
ReduceEventList=1
wieder aktiviert werden.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Überschriften
Um die Ereignislisten im Nachhinein schneller zuordnen zu
können, wird bei Druck und Export die Überschrift "von BEGINN
bis ENDE" eingetragen.
Leere Ereignisliste
Um eine lückenlose Rekonstruktion der Ereignisse bei Messungen
über längere Zeiträume zu ermöglichen, wird in die Ereignisliste
der Hinweis "Keine Ereignisse aufgetreten" aufgenommen, wenn
keine Ereignisse vorliegen. Das kann z.B. dann der Fall sein, wenn
bei aktivierter Bereinigung der Ereignisliste (siehe auch: "Entfernen
von Einträgen") alle Ereignisse erledigt sind und die Ereignisliste
leer ist.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Programmfenster • 85
RMT WinControl - Die
Menüs
Das Datei-Menü
Öffnen
Mit dem Befehl Datei/Öffnen können Sie eine bestehende
Messwertdatei in einem neuen Fenster öffnen. Im erscheinenden
Standarddateidialog wird die gewünschte Datei anhand des
Dateinamens, des Dateityps, des Laufwerks und des
Verzeichnisses ausgewählt.
Wurde eine Datei mit der Funktion Messwerte/Automatisches
Speichern gespeichert, wird diese Datei beim Öffnen als
Dateiübersichtsfenster dargestellt. In diesem Fenster erscheint ein
Text, der Sie über die wichtigsten Eigenschaften wie Aufnahmezeit
und Messstellen informiert.
Wenn Sie im Dialog "Einstellungen/Sonstige" die Funktion
"Messwertdatei beim Öffnen als Liniendiagramm darstellen, falls
möglich" nicht ausgewählt haben, werden auch alle als
Liniendiagramm gespeicherten Dateien als Dateiübersicht
geöffnet.
Als Tabellen gespeicherte Dateien, werden in jedem Fall als
Tabellen geöffnet.
Um aus einer aktiven Dateiübersicht ein neues Liniendiagramm
oder eine neue Tabelle zu erzeugen, wählen Sie die Funktion
Messwerte/Neues Liniendiagramm bzw. Messwerte/Neue Tabelle.
Im erscheinenden Eigenschaftendialog sind bereits alle zuletzt in
der Datei gespeicherten Einstellungen ausgewählt. Wenn Sie nur
mit OK bestätigen, erhalten Sie das neue Liniendiagramm bzw. die
neue Tabelle in dem gleichen Zustand wie die Ursprungsdatei.
Sollen die Messwerte der Datei in einer anderen Ansicht
dargestellt werden, so wählen Sie je nach Zielstellung den Befehl
Ansicht/Darstellung als Liniendiagramm, Ansicht/Darstellung als
Tabelle oder Ansicht/Darstellung als Übersicht. Diese Funktionen
86 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
stehen auch im kontextsensitiven Menü des
Dateiübersichtsfensters zur Verfügung. Öffnen Sie dieses durch
Klick mit der rechten Maustaste in das aktive Fenster.
RMT WinControl merkt sich die Dateien, an denen Sie zuletzt
gearbeitet haben. Sie können eine solche Datei auf einfache
Weise öffnen, indem Sie im unteren Teil des Menüs Datei auf den
entsprechenden Namen klicken.
Möchten Sie eine neue Tabelle, ein neues Liniendiagramm,
Balkendiagramm oder eine numerische Messwertanzeige
erstellen, so arbeiten Sie mit den Befehlen Neue Tabelle, Neues
Liniendiagramm, Neues Balkendiagramm oder Neue
Messwertanzeige aus dem Menü Messwerte.
Schaltfläche
für "Öffnen"
Standarddateidialog
Klicken Sie in der Werkzeugleiste auf die Schaltfläche für "Öffnen",
um ein Dokument auf einfache Weise zu öffnen.
In einem Standarddateidialog wählen Sie die zu bearbeitende
Datei anhand der folgenden Dialogfeldoptionen aus.
Dateiname:
Geben Sie den Namen der Datei ein, die Sie bearbeiten möchten,
oder wählen Sie einen aus der Liste. In diesem Feld werden
Dateien mit der im Feld "Dateityp" gewählten
Dateinamenerweiterung angezeigt. Möchten Sie eine Liste von
Dateien mit einer bestimmten Erweiterung anzeigen, geben Sie ein
Sternchen (*), einen Punkt und die aus drei Buchstaben
bestehende Dateinamenerweiterung ein, und drücken Sie die
EINGABETASTE.
Dateityp:
Wählen Sie den Dateityp, den Sie im Feld "Dateiname" sehen
möchten. Daraufhin werden alle Dateien dieses Typs im aktuellen
Laufwerk aufgelistet. Folgende Dateitypen sind auswählbar:
· Alle Dateien (*.*)
· Messwertdateien (*.amr )
· Projektbilder (*.amb)
· Excel Verbindungsparameter (*.amx)
· WinControl OPC Export (*.amr2opc)
Der OPC Export ist eine optionale Funktion, die mit der Software
geordert und freigeschaltet werden muss. Ist diese Option nicht
freigeschaltet steht der Dateityp "WinControl OPC Export
(*.amr2opc)" nicht zur Verfügung.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 87
Laufwerke:
Wählen Sie das Laufwerk, in dem sich die zu bearbeitende Datei
befindet.
Verzeichnisse:
Wählen Sie das Verzeichnis, in dem sich die zu bearbeitende Datei befindet.
Schließen
Mit dem Befehl Schließen können Sie die aktive Messwertdatei
schließen. Haben Sie seit der letzten Speicherung noch
Änderungen vorgenommen und diese nicht gespeichert, fragt RMT
WinControl, ob Sie die Änderungen vor dem Schließen speichern
möchten. Wenn Sie eine Messwertdatei schließen, ohne sie zu
speichern, verlieren Sie alle nicht gespeicherten Änderungen.
RMT WinControl fragt beim Schließen einer Datei nur dann, ob Sie
die Änderungen vor dem Schließen speichern möchten, wenn dies
im Dialog "Sonstige Einstellungen" festgelegt wurde.
Über das
Systemmenü
Sie können das aktive Dokument auch schließen, indem Sie aus
dem Systemmenü des Dokuments nutzen. Hierzu mit der linken
Maustaste das Symbol in der linken oberen Ecke des
entsprechenden Fensters anklicken und den Menüpunkt Schließen
auswählen.
Speichern
Mit dem Befehl Datei/Speichern können Sie die Messwerte des
aktiven Datensatzes zusammen mit den im Dialog "Speichern
unter" eingegebenen Informationen (Namen, Pfad) speichern.
Wenn Sie ein Diagramm zum ersten Mal speichern, zeigt RMT
WinControl den Dialog "Speichern unter" an. Benutzen Sie den
Befehl Datei/Speichern unter, um den Namen oder den Pfad einer
bestehenden Messwertdatei zu ändern.
Schaltfläche
für "Speichern"
Klicken Sie in der Werkzeugleiste auf die Schaltfläche für
"Speichern", um eine Messwertdatei auf einfache Weise unter
ihrem bestehenden Namen, Pfad und Dateiformat zu speichern.
Dateiformat
Wählen Sie den Befehl Datei/Exportieren, um die Messdaten in
einem anderen Dateiformat (z. B. Tabellenformat) zu speichern.
88 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Speichern unter
Wenn Sie diesen Befehl (Menü Datei) wählen, wird der
Standarddateidialog Speichern unter angezeigt. In diesem Dialog
können Sie den Namen und den Pfad der aktiven Messwertdatei
festlegen.
Schaltfläche
für "Speichern
unter"
Dateiformat
Klicken Sie in der Werkzeugleiste auf die Schaltfläche für
"Speichern unter", um eine Messwertdatei auf einfache Weise
unter ihrem bestehenden Namen, Pfad und Dateiformat zu
speichern.
Wählen Sie den Befehl Datei/Exportieren, um die Messdaten in
einem anderen Dateiformat (z. B. Tabellenformat) zu speichern.
Bereich speichern
Mit der Menüfunktion Datei/Bereich Speichern besteht die
Möglichkeit, einen gewünschten Zeitbereich der Messwertdateien
in einer neuen Datei zu speichern. Mit Start dieser Funktion wird
der Dialog "Bereich Speichern" geöffnet.
Dialog
"Bereich
speichern"
Die für das Speichern gewünschten Messstellen und den
gewünschten Zeitbereich können Sie anhand der folgenden
Dialogfeldoptionen festlegen:
Zu speichernde Messstellen
Wählen Sie zunächst die Messstellen aus, deren Daten Sie
separat speichern wollen.
Zeitbereich
Mit den Eintragungen Datum und Uhrzeit für Beginn und Ende,
wird der Zeitbereich festgelegt, für den die Messwerte gespeichert
werden sollen.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 89
Durch Klick auf die Schaltfläche Gesamt Bereich werden in den
Datums- und Uhrzeitfeldern die Werte des ersten und letzten
Messwertes der jeweiligen Datei eingetragen. Durch Klick auf die
Schaltfläche Zoom Bereich werden in den Datums- und
Uhrzeitfeldern die Werte für den ersten und den letzten Messwert
des zuletzt angezeigten Zoombereichs eingetragen.
Durch Klick auf die Schaltfläche Cursor Bereich werden in den
Datums- und Uhrzeitfeldern die Werte für den ersten und den
letzten Messwert des in der Cursor-Ansicht durch die Cursoren
begrenzten Bereichs eingetragen.
Die Schaltfläche Cursorbereich kann nur dann bedient werden,
wenn diese Funktion für eine Datei in der Cursor-Ansicht
ausgeführt wird.
Wurde in der Tabellenansicht der aktiven Messwertdatei ein
Bereich markiert, so wird der Beginn und das Ende dieses
Zeitbereiches beim Aufruf der Funktion Datei/Bereich Speichern
automatisch als Beginn und Ende des zu speichernden Bereiches
vorgeschlagen. Anstatt der Schaltfläche Zoom Bereich steht dann
die Schaltfläche Markierung zur Verfügung.
Mit OK werden die eingestellten Werte übernommen und ein
Standarddateidialog geöffnet. Nach Eingabe von Dateiname und
Verzeichnis und Bestätigung mit OK wird der gewählte Bereich in
einer Datei gespeichert.
Mit Abbrechen schließen Sie den Dialog, ohne dass eine
Änderung übernommen und eine Datei gespeichert wird, Hilfe
startet das Hilfesystem mit diesem Text.
Importieren
Über diesen Befehl haben Sie die Möglichkeit, Messdaten die in
folgenden Formaten gespeichert wurden einzulesen und wie
programmeigene Daten zu bearbeiten:
· AMR-Text-Format (N0)
· AMR-Text-Format (N2)
· ALMEMO View – Binärformat
Im erscheinenden Standarddateidialog wird die gewünschte Datei
anhand des Dateinamens, des Dateityps, des Laufwerks und des
Verzeichnisses ausgewählt.
90 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Exportieren
Um erfasste Messdaten in einem anderen Dateiformat
(Tabellenkalkulation, ASCII, FAMOS, QS-STAT) zu speichern oder
per dynamischen Datenaustausch (DDE) an andere Applikationen
weiterzugeben, verwenden Sie den Befehl Datei/Exportieren. Der
erscheinende Dialog ermöglicht sowohl die Speicherung in einer
Datei als auch den dynamischen Datenaustausch. Je nachdem
welche Aktion ausgeführt werden soll, können Sie die
entsprechende Registerkarte durch einen einfachen Klick mit der
linken Maustaste in den Vordergrund holen.
Daten
exportieren
Datei
Auf der Registerkarte Datei können alle Einstellungen
vorgenommen werden, um die Messdaten in dem gewünschten
Dateiformat zu speichern.
Dazu stehen folgende Dialogfeldoptionen zur Verfügung:
Messstelle(n):
Wählen Sie zunächst die Messstellen aus, deren Daten Sie
exportieren wollen. Gehen Sie dazu folgendermaßen vor:
· einfacher Klick mit der linken Maustaste auf die Messstelle in
der Liste, die gespeichert werden soll.
· Auswahl eines Bereiches der Liste (von Messstelle x bis
Messstelle y) durch gleichzeitig gedrückte <SHIFT>-Taste und
einfaches Anklicken mit der linken Maustaste auf die erste und
letzte Messstelle des gewünschten Listenbereiches.
· Auswahl einzelner Messstellen durch gleichzeitig gedrückte
<STRG>-Taste und einfaches Anklicken mit der linken
Maustaste auf die gewünschten Messstellen.
Text-Format:
Über die Schaltfläche Text-Format wird der Dialog "Textformat"
gestartet, in dem die konkreten Einstellungen (Feldtrenner,
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 91
Dezimalzeichen, Kommentar, Datum/Uhrzeit) für eine ASCII-Datei
festgelegt werden.
Speichern:
Über die Schaltfläche Speichern erscheint ein Standarddateidialog,
mit dem Sie Dateinamen, Verzeichnis sowie das Dateiformat
festlegen und die Datei speichern können.
Dialog
"Textformat"
Über den Dialog "Textformat" können die speziellen Eigenschaften
einer ASCII-Datei festgelegt werden. Dazu stehen folgende
Dialogfeldoptionen zur Verfügung:
Anordnung der Messwerte
Mit der Option "Alle Messwerte eines Zeitpunktes nebeneinander"
wird das kompaktere ASCII-Format ausgewählt. Mit der Option
"Jeden Messwert in eine eigene Zeile" können Formate festgelegt
werden, die z. B. für den Export zu Datenbanken (z.B. DBase)
interessant sind.
Alle Einstellmöglichkeiten, die für das jeweils ausgewählte Format
nicht relevant sind, erscheinen nach Auswahl grau und können
nicht aktiviert werden.
Sonderzeichen
Hier können die gewünschten Zeichen für Feldtrenner,
Textbegrenzung und Dezimalzeichen festgelegt werden. Wählen
Sie dazu die Zeichen aus den Listen aus (Klick mit der linken
Maustaste auf den Pfeil rechts neben dem jeweiligen Eingabefeld)
oder geben Sie die Zeichen direkt in das jeweilige Eingabefeld ein.
92 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Zeitpunkt der Messwerte
Über Aktivierung oder Deaktivierung der Optionen Datum und
Uhrzeit wird festgelegt, ob diese mit in die ASCII-Datei
übernommen werden sollen. Klicken Sie dazu mit der linken
Maustaste auf das Kontrollkästchen links neben dem jeweiligen
Text.
Messstelleninformation
Für das Format "Jeden Messwert in eine eigene Zeile" können die
aufgeführten Parameter zusätzlich zum Messwert mit in die
Exportdatei übernommen werden. Klicken Sie dazu mit der linken
Maustaste auf das Kontrollkästchen links neben dem jeweiligen
Text.
Exportieren:
"Microsoft
Excel"
Auf der Registerkarte "Microsoft Excel" können alle Einstellungen
vorgenommen werden, um die Messdaten in eine Exceltabelle zu
kopieren. Dazu stehen folgende Dialogfeldoptionen zur Verfügung:
Messstelle(n):
Wählen Sie zunächst die Messstellen aus, deren Daten Sie
exportieren wollen. Gehen Sie dazu folgendermaßen vor:
· einfacher Klick mit der linken Maustaste auf die Messstelle in
der Liste, die gespeichert werden soll.
· Auswahl eines Bereiches der Liste (von Messstelle x bis
Messstelle y) durch gleichzeitig gedrückte <SHIFT>-Taste und
einfaches Anklicken mit der linken Maustaste auf die erste und
letzte Messstelle des gewünschten Listenbereiches.
· Auswahl einzelner Messstellen durch gleichzeitig gedrückte
<STRG>-Taste und einfaches Anklicken mit der linken
Maustaste auf die gewünschten Messstellen.
Beschriftung
Sollen Datum und Uhrzeit sowie der Messstellenkommentar mit
übertragen werden, aktivieren Sie diese Optionen durch einfachen
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 93
Klick mit der linken Maustaste in die Optionsfelder links neben dem
jeweiligen Text.
Startzelle
In diesem Eingabefeld wird die erste Zelle der Tabelle festgelegt,
in die die Messwerte übertragen werden.
Arbeitsmappe
Im Eingabefeld "Arbeitsmappe" wird der Name der Datei
festgelegt, in die die Messwerte übertragen werden. Wenn diese
Datei noch nicht existiert, so wird sie automatisch angelegt. Über
die Schaltfläche Suchen kann ein Standarddateidialog geöffnet,
und eine bereits vorhandene Excel-Datei ausgesucht werden.
Tabelle
In diesem Eingabefeld wird der Name der Tabelle festgelegt, in die
die Messwerte übertragen werden.
Exportieren:
"DDE"
Auf der Registerkarte "DDE" können alle Einstellungen
vorgenommen werden, um die Messdaten per dynamischen
Datenaustausch an eine andere Windows-Applikation zu
übergeben. Dazu stehen folgende Dialogfeldoptionen zur
Verfügung:
Messstelle(n):
Wählen Sie zunächst die Messstellen aus, deren Daten Sie
exportieren wollen. Gehen Sie dazu folgendermaßen vor:
· einfacher Klick mit der linken Maustaste auf die Messstelle in
der Liste, die gespeichert werden soll.
· Auswahl eines Bereiches der Liste (von Messstelle x bis
Messstelle y) durch gleichzeitig gedrückte <SHIFT>-Taste und
einfaches Anklicken mit der linken Maustaste auf die erste und
letzte Messstelle des gewünschten Listenbereiches.
94 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
·
Auswahl einzelner Messstellen durch gleichzeitig gedrückte
<STRG>-Taste und einfaches Anklicken mit der linken
Maustaste auf die gewünschten Messstellen.
Danach legen Sie mit Service, Thema und Element die für den
Transfer notwendigen Angaben fest. Diese Angaben haben
folgenden Hintergrund:
Service:
Thema:
Element:
Applikation mit der der Datenaustausch
durchgeführt werden soll.
Dokument, in das die Messdaten
geschrieben werden sollen
Bereich in dem Dokument in den die
Messdaten geschrieben werden sollen.
Für einen DDE-Transfer von einer Messstelle mit Excel lauten
diese Einträge folgendermaßen:
Service:
Thema:
Element:
Excel
Tab1 (oder für Excel ab Vers. 5
[Mappe1]Tabelle1 )
z1s1:z100s3 (1. und 2. Spalte für
Datum/ Uhrzeit)
Diese Eintragungen sind je nach Applikation unterschiedlich. Wenn
Sie über die aktuellen Programmversionen verfügen, werden Sie
für die Eintragungen Service und Thema automatisch unterstützt.
Sie können dazu die jeweilige Liste aufschlagen (Mausklick mit der
linken Taste auf den Pfeil neben dem Eingabefeld) und dann aus
den angebotenen Applikationen und Dokumenten auswählen.
Für die Arbeit mit Quatro Pro lauten die Einträge:
Service:
Thema:
Element:
QPW
qpw-verzeichnis\ordner1
a1 (von QPW wird der Bereich beginnend
bei a1 automa-tisch definiert)
Mit der Übertragung der Daten, werden Datum und Uhrzeit eines
jeden Messwertes in den ersten beiden Spalten gesendet. Da
diese nicht als Zeichenketten, sondern als echtes Datum und
Uhrzeit dargestellt sind, müssen sowohl in Excel als auch in
Quattro Pro die Zellen der ersten Spalte als Datum und die der
zweiten Spalte als Uhrzeit formatiert werden.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 95
Ereignisliste
exportieren
Neben den Messdaten, kann auch eine im Alarmfall erzeugte
Ereignisliste vom Benutzer in Form einer ASCII-Datei gespeichert
werden. Die Menüfunktion Datei/Exportieren steht dafür bei
aktivierter Ereignisliste zu Verfügung. Nach Aufruf erscheint ein
Standarddateidialog, in dem der gewünschte Namen und das
Verzeichnis, in dem die Datei gespeichert werden soll eingegeben
werden können.
Falls die Funktion "Automatisches Speichern" aktiviert ist, kann
auch die Ereignisliste automatisch mit abgespeichert werden.
Dazu muss im Dialog "Automatisches Speichern" die Option
"Ereignisliste automatisch abspeichern" aktiviert werden. Klicken
Sie dazu mit der linken Maustaste in das Optionsfeld links neben
dem Text, so dass darin ein kleines Kreuz erscheint.
Als e-Mail versenden
Alle Messwertdateien (Tabelle, Liniendiagramm, XY-Diagramm,
Übersicht) können direkt aus RMT WinControl als e-Mail versendet
werden. Dazu steht im Menü "Datei" die Funktion "Als e-Mail
versenden..." zur Verfügung.
Wird diese Funktion aufgerufen, wird das auf dem Rechner
eingerichtete Email Programm gestartet und eine Neue Nachricht
erzeugt. Automatisch enthält diese Nachricht die beim Aufruf der
Funktion aktuelle Messwertdatei (aktives Fenster) als Anhang. Nun
ist nur noch die gewünschte Adresse auszusuchen und die
Messwertdatei kann gesendet werden.
Bei aktiviertem Mailversand im Alarmfall ist der Punkt "Besondere
Einstellungen für den Versand von Alarmmeldungen per e-Mail"
auf Seite 229 zu beachten.
Verbinden
Die mit RMT WinControl erstellten Messwertdateien können
miteinander verbunden werden. Das heißt, sowohl Dateien die
über den gleichen Zeitbereich aufgenommen wurden, als auch
Dateien die zu unterschiedlichen Zeiten erstellt wurden.
Es stehen dabei zwei Arten für das Verbinden von Dateien zur
Verfügung:
· Hinzufügen:
Zu einer bestehenden Messwertdatei werden Messdaten aus
anderen Dateien hinzugefügt. Dazu muss eine Messwertdatei
geöffnet sein.
96 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
·
Dateien
hinzufügen
Zusammenfügen:
Mehrere
Messwertdateien
werden
zu
einer
neuen
Messwertdatei verbunden. Die Quelldateien bleiben dabei
unverändert.
Öffnen Sie dazu eine der Dateien, die miteinander verbunden
werden sollen. Es spielt dabei keine Rolle, in welcher Ansicht Sie
diese Datei öffnen. Wählen Sie danach den Befehl
Datei/Verbinden oder aus dem Kontextmenü (Klick mit rechter
Maustaste in das aktuelle Fenster) die Funktion Verbinden. Es
erscheint ein Standarddateidialog, in dem Sie eine oder auch
mehrere gewünschte Dateien auswählen können. Durch Beenden
mit OK wird die ausgewählte Datei bzw. werden die ausgewählten
Dateien mit der Ausgangsdatei verbunden.
Die Mehrfachauswahl erfolgt wie unter Windows üblich durch das
Markieren der Dateieinträge (mit der linken Maustaste) bei
gedrückter <Shift> Taste für einen Bereich oder bei gedrückter
<STRG> Taste für einzelne Dateien.
Als Ergebnis entsteht eine Datei deren Zeitbereich sich aus der
Summe der Zeitbereiche beider Dateien ergibt und die alle
Messstellen beider Dateien enthält. Diese Datei hat den gleichen
Namen wie die Ausgangsdatei. Im Fall, dass danach die Funktion
Datei/Speichern aufgerufen wird, würde die Ausgangsdatei
überschrieben. Es wird empfohlen, nach dem Verbinden die
Funktion Datei/Speichern unter zu wählen.
Wird der Standarddateidialog mit OK bestätigt, wenn mehr als 1
Datei für das Hinzufügen ausgewählt wurde, so erscheint ein
Dialog der alle zu verbindenden Dateien auflistet. RMT WinControl
arbeitet diese Liste ab und vermerkt den aktuellen Fortschritt durch
Symbol und Text und zeigt ggf. Warnungen und Hinweise in der
Liste an (siehe auch: Dialog "Dateien verbinden" auf Seite 101).
Sollen Dateien miteinander verbunden werden, in denen gleiche
Messstellen(-nummern) mit unterschiedlichen Bereichen belegt
wurden, erscheint eine Fehlermeldung und der Vorgang wird
abgebrochen.
Dateien zusammenfügen
Im Menü Datei/Verbinden/Zusammenfügen steht eine Funktion zur
Verfügung, mit der Messwerte und Zusatzinformationen aus
mehreren Messwertdateien automatisch in eine neue
Messwertdatei übernommen werden können. Die
zusammenzuführenden Dateien müssen sich dafür in einem
Verzeichnis befinden. Die Auswahl, welche Dateien verwendet
werden sollen, erfolgt in einem Dialog, in dem ein Muster für den
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 97
Dateinamen, ein Zeitbereich und eine Messstellenauswahl gewählt
werden kann.
Das Ergebnis wird als ungespeicherte Messwertdatei in einem
neuen Programmfenster angezeigt, die Darstellung (Übersicht,
Tabelle, Linien- oder XY-Diagramm) basiert auf den Informationen,
die den Quelldateien entnommen wurden. Bei der Anzeige als
Diagramm wird ggf. automatisch der Eigenschaftsdialog
aufgeschlagen, wenn nicht für alle Messstellen genügen
Darstellungsinformationen (Achse, Linien, Bereiche, ...) vorliegen.
Alle Einstellungen werden komfortabel in einem Dialog
vorgenommen:
Quellverzeichnis:
Das Quellverzeichnis ist das Verzeichnis, in dem sich die
zusammenzuführenden Dateien befinden. Es ist der komplette
Pfad anzugeben. Mit der Schaltfläche "…" wird ein Dialog geöffnet,
über den aus der Verzeichnisstruktur des PCs das gewünschte
Verzeichnis einfach mit der Maus ausgewählt werden kann.
Mit dem kleinen Pfeil am rechten Rand des Eingabefelds wird eine
Liste eingeblendet, in der die zuletzt verwendeten Verzeichnisse
enthalten sind und aus der einfach das gewünschte Verzeichnis
erneut gewählt werden kann.
Natürlich kann der Pfad auch direkt in das Eingabefeld eingegeben
werden.
Hinweis: Das Quellverzeichnis ist die einzige Angabe, die
zwingend erforderlich ist. Wenn keine andere Einstellungen
98 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
geändert wird, werden alle *.amr -Dateien im Quellverzeichnis
zusammengeführt.
Muster für Dateinamen:
In dieses Feld kann eine Vorgabe erfolgen, welche Dateinamen
verwendet werden sollen. Die Angabe von Unterverzeichnissen ist
dabei nicht zulässig. Die Endung .amr wird automatisch angefügt.
Es kann jedes Zeichen verwendet werden, das in Dateinamen
vorkommen darf, zusätzlich können die Platzhalter * und?
angegeben werden.
Der Platzhalter? steht für genau ein beliebiges Zeichen, der
Platzhalter * ersetzt eine beliebige (auch leere!) Zeichenfolge.
Beispiele:
Muster
*
???
2008*
2008.05.??-*
*autosave*
Dateiauswahl
Alle Messwertdateien im Quellverzeichnis
Alle Messwertdateien im Quellverzeichnis,
deren Name aus drei beliebigen Zeichen
besteht.
Alle Messwertdateien im Quellverzeichnis, die
mit 2008 beginnen.
Alle Messwertdateien, deren Name mit
"2008.05." beginnt, gefolgt von zwei
beliebigen Zeichen und nach einem" "-"
beliebig viele weitere Zeichen enthält.
Bei Tagesdateien mit automatisch vergebenen
Namen wären in diesem Beispiel alle Dateien
vom Mai 2008 betroffen.
Alle Messwertdateien, in deren Name
irgendwo die Zeichenkette "autosave"
enthalten ist.
Zeitbereich festlegen:
Durch Aktivieren der Optionen "Nur Messwerte übernehmen von"
und/oder "Nur Messwerte übernehmen bis" können die
Eingabefelder für die Angabe von Datum und Uhrzeit bedienbar
gemacht werden.
Wenn eine dieser Optionen aktiviert ist, muss in das zugehörige
Datumsfeld ein gültiges Datum eingetragen werden, die Angabe
der Uhrzeit ist optional: ohne Angabe der Uhrzeit wird für
"Messwerte von" die Zeit "00:00:00" verwendet, während für
"Messwerte bis" die Zeit "23:59:59" benutzt wird.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 99
Werden Beginn und Ende des Zeitbereichs angegeben, so muss
der Beginn kleiner als das Ende sein. Alle Messwerte im
angegebenen Bereich werden in die neue Messwertdatei
übernommen, alle anderen Messwerte werden nicht berücksichtigt.
Wird nur das Ende des Zeitbereichs angegeben, werden nur die
Messwerte, die älter sind als dieser Zeitstempel, übernommen.
Ist nur der Beginn des Zeitbereichs definiert, werden nur die
Messwerte übernommen, die jünger als dieser Zeitstempel sind
übernommen.
Beispiele:
Start
Nicht
angegeben
01.01.2008
Ende
Nicht
angegeben
Nicht
angegeben
01.01.2008
31.01.2008
01.01.2008
12:00:00
01.01.2008
18:00:00
Nicht
angegeben
31.05.2008
Messwerte
Alle
Alle Messwerte, die am
01.01.2008, 00:00:00 und später
aufgezeichnet wurden.
Alle Messwerte, die vom
01.01.2008 bis 31.01.2008
aufgezeichnet wurden
(einschließlich der Daten vom
01.01. und 31.01).
Alle Messwerte, die am
01.01.2008 in der Zeit von
12:00:00 bis 18:00:00
aufgezeichnet wurden.
Alle Messwerte, die bis
(einschließlich) 31.05.2008
aufgezeichnet wurden.
Messstellenauswahl:
Durch die Aktivierung der Option "Nur Messwerte folgender
Messstellen übernehmen" kann im Feld für die
Messstellenauswahl die Angabe der zu berücksichtigenden
Messstellen erfolgen. Ist die Option nicht aktiviert oder ist das
Eingabefeld leer, werden alle Messstellen berücksichtigt.
Die Angabe der Messstellen erfolgt in der Form
Gerätenummer.Kanalnummer. Mehrere Messstellen sind durch
Komma voneinander zu trennen, also z.B.:
0.0, 0.1, 0.2, 1.0, 1.1, 2.3
100 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Zusammenhängende Bereiche von Messstellen eines Gerätes
können als Liste in der Form von Messstelle a – Messstelle b
verkürzt geschrieben werden, so dass obiges Beispiel als:
0.0-0.2, 1.0-1.1, 2.3
geschrieben werden kann. Die Listenangabe kann auch
Messstellen umfassen, die nicht zwangsläufig existieren, so dass
3.0-3.99 geschrieben werden kann, um alle Messstellen des
Gerätes 3 zu wählen.
Wird der Standarddateidialog mit OK bestätigt, erscheint ein Dialog
der alle zu verbindenden Dateien auflistet. RMT WinControl
arbeitet diese Liste ab und vermerkt den aktuellen Fortschritt durch
Symbol und Text und zeigt ggf. Warnungen und Hinweise in der
Liste an (siehe auch: Dialog "Dateien verbinden" auf Seite 101).
Dialog
"Dateien
verbinden"
Wird der Standarddateidialog mit OK bestätigt, erscheint ein Dialog
"Dateien verbinden". Dieser Dialog zeigt eine Liste aller zu
verbindenden Dateien und den aktuellen Verarbeitungsstatus an:
In der Spalte "Status" wird der aktuelle Zustand der Bearbeitung
der Datei visualisiert, in der Spalte Bemerkung findet sich dazu ein
ausführlicher Text.
· keine Angabe: Datei wurde noch nicht bearbeitet.
· In Bearbeitung: diese Datei wird momentan analysiert.
· OK: aus der Datei wurden Daten erfolgreich übernommen.
· Warnung: Aus der Datei wurden keine Daten übernommen, weil
entweder keine der angegebenen Messstellen enthalten ist oder
weil in der Datei keine Daten des angegebenen Zeitbereiches
gefunden wurden.
· Fehler: Beim Zugriff auf die Datei oder beim Verarbeiten der
Daten traten Fehler auf.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 101
Hinweis: es werden nur Daten übernommen, wenn die
Messstelleninformationen aus der aktuellen Quelldatei zu den
bereits vorliegenden Informationen passt, d.h. mindestens Sensor
und Einheit ein und derselben Messstelle müssen übereinstimmen.
Ist das nicht der Fall, zeigt die Software eine Warnmeldung an und
bietet eine der folgenden Möglichkeiten zur Auswahl an:
· keine Messstelle der aktuellen Quelldatei passt zu den bereits
vorhandenen
Daten:
Der Vorgang kann abgebrochen oder mit der nächsten Datei
fortgesetzt werden.
· einige Messstellen passen nicht zu den vorhandenen Daten:
Es können wahlweise die Daten der anderen Messstellen
übernommen, mit der nächsten Datei fortgefahren oder der
Vorgang komplett abgebrochen werden.
Mit der Schaltfläche "Abbrechen" kann das Zusammenführen
abgebrochen werden, wobei zu beachten ist, dass die
Datenverarbeitung recht arbeitsintensiv ist und die Reaktion auf
Benutzereingaben ggf. etwas verzögert erfolgt!
Nachdem alle Dateien in der Liste abgearbeitet wurden, bleibt der
Dialog zur Information offen und die Schaltfläche "Abbrechen" wird
durch die Schaltfläche "Schließen" ersetzt.
Wenn keine Daten in die neue Datei übernommen wurden, weil
· keine Dateien passend zum Muster gefunden wurden
· keine der Dateien geöffnet werden konnte
· keine der angegebenen Messstellen enthalten ist
· kein Messwert im angegebenen Zeitbereich gefunden wurde
dann wird – nach einem Hinweis – der Eigenschaftsdialog zur
erneuten Eingabe aufgeschlagen.
Datenreduktion
Für die Auswertung und Reduktion bereits gespeicherter Daten
(z.B. aus den Gerätespeichern ausgelesene Werte) wurde die
Funktion Datei/Datenreduktion eingeführt. Mit Hilfe dieser Funktion
ist es möglich, eine zyklische Mittelung über die Zeit
durchzuführen. Wie gewohnt, steht diese Funktion nur dann zur
Verfügung, wenn ein Datensatz auf den sie angewendet werden
kann im aktiven Fenster dargestellt wird.
Dialog "Datenreduktion"
Nach Aufruf Funktion Datei/Datenreduktion erscheint der Dialog
"Datenreduktion", in dem eine Zyklusdauer eingegeben werden
kann, über der dann jeweils zyklische Mittelwerte gebildet werden.
Dabei wird eine neue Datei erzeugt, die alle aus der Liste
102 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
ausgewählten Messstellen der Ausgangsdatei enthält und deren
Daten die berechneten zyklischen Mittelwerte sind.
Für die so entstandene Datei stehen wie gewohnt alle
Darstellungs- und Bearbeitungsmöglichkeiten von RMT WinControl
zur Verfügung:
Vorteil der zyklischen Mittelung über die Zeit gegenüber der
zyklischen Mittelung anhand einer Anzahl von Messwerten ist der,
dass auch dann exakte Mittelwerte für eine benötigte Zeitdauer
ermittelt werden, wenn keine konstante Anzahl von Messwerten für
diese vorliegt.
Seitenansicht
Der Befehl Datei/Seitenansicht zeigt, wie der Ausdruck eines
Liniendiagramms, einer Tabelle, der Messstellenliste bzw. eines
oder mehrerer Balkendiagramme aussehen wird. Über die
Schaltfläche Schließen gelangen Sie wieder in die
Programmansicht, über die Schaltfläche Drucken wird der
Druckvorgang gestartet.
Wird die Funktion Datei/Seitenansicht für ein Liniendiagramm
aufgerufen, in dem nicht der gesamte Zeitbereich sichtbar ist,
erscheint zunächst ein Dialog, in dem ausgewählt werden kann, ob
man den aktuell dargestellten Ausschnitt des aktivierten
Liniendiagramms auf einer Seite oder die gesamte Messwertdatei
auf mehreren Seiten in der Vorschau betrachten will. Je nach
Auswahl wird die entsprechende Seite oder die entsprechenden
Seiten angezeigt. Bei der mehrseitigen Vorschau entspricht die
Größe des Zeitbereiches auf jeder Seite der Größe des
Zeitbereiches des Liniendiagramms, das zum Zeitpunkt des
Aufrufs ausgewählt war.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 103
Drucken
Der Befehl Datei/Drucken steuert den Druckvorgang. Vor dem
Verwenden dieses Befehls müssen Sie einen Windows-Drucker
installiert haben und falls er nicht als Standarddrucker eingerichtet
wurde, ihn vom Programm aus anwählen. Informationen über die
Druckerinstallation finden Sie in Ihrer Windows-Dokumentation.
Weitere Informationen über das Auswählen eines Druckers finden
Sie unter "Drucker einrichten".
Schaltfläche
für "Drucken"
Druckdialog
Klicken Sie auf der Werkzeugleiste auf die Schaltfläche für
"Drucken", um den Inhalt des jeweils aktuellen Fensters mit den
aktuellen Druckeinstellungen zu drucken.
Im Standarddruckdialog wählen Sie die gewünschten
Druckparameter anhand der folgenden Dialogfeldoptionen aus.
Drucker
Zeigt den Namen des aktuellen Druckers und die
Druckerverbindung an.
Druckbereich
Geben Sie die Seiten ein, die Sie drucken möchten:
· Alles - Druckt alle Seiten
· Seiten - Druckt nur die von Ihnen angegebenen Seiten.
· Markierung - Druckt den aktuell dargestellten Zeitbereich eines
Liniendiagramms
Kopien
Geben Sie die Anzahl der Kopien ein, die Sie drucken möchten.
Kopien sortieren
Sortiert die Seiten nach Exemplaren, wenn Sie mehrere
Exemplare eines Dokuments drucken. RMT WinControl druckt das
erste Exemplar vollständig aus, bevor es mit dem Drucken des
nächsten Exemplars beginnt.
Einrichten
Wählen Sie einen Drucker und eine Druckerverbindung. Sie
können auch die Standardeinstellungen für den gewählten Drucker
verändern. Informationen hierzu finden Sie unter "Drucker
einrichten".
Messwerte zwischen den Cursoren drucken
Für ein Liniendiagramm kann ausgehend von der Position der
beiden Cursoren mit der Funktion Datei/Messwerte zwischen den
104 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Cursoren drucken eine Tabelle erzeugt werden, die für jede
Messstelle der dargestellten Messwertdatei die Messwerte des
Bereiches zwischen den Cursorpositionen enthält. Die Anzahl der
Messwerte wird dabei auf 100 je Messstelle, beginnend von der
linken Cursorposition begrenzt.
Dialog
"Auswahl der
zu druckenden
Messstellen"
Im Dialog "Auswahl der zu druckenden Messstellen" kann für die
Tabellenansicht festgelegt werden, ob alle oder nur eine spezielle
Auswahl der in der Datei vorhandenen Messstellen dargestellt und
ausgedruckt werden sollen. Der Ausdruck der Tabelle enthält den
Kommentar und die Nummer der enthaltenen Messstellen sowie
das Datum des Ausdrucks. Weiterhin kann für die Tabelle ein
einzeiliger Kommentar festgelegt werden. Die Defaulteinstellung ist
der Kommentar der Messwertdatei.
Dialog "Messwertausdruck"
Über die Schaltfläche Weiter wird der Dialog "Messwertausdruck"
geöffnet, in dem die zu druckende Tabelle eingesehen werden
kann. Nach Bestätigung mit OK wird ein Standarddruckdialog
geöffnet und der Ausdruck kann wie gewohnt erfolgen.
Diese Funktion steht nur für Liniendiagramme in der Cursoransicht
zur Verfügung steht.
Protokoll drucken
Um ein Liniendiagramm in ein Protokoll einzubetten und
auszudrucken, muss das Diagrammfenster in RMT WinControl
aktiviert werden. Im Kontextmenü und im Menü "Datei" steht dann
ein Untermenü "Protokoll drucken" bereit, in dem alle Protokolle
des eingestellten Verzeichnisses aufgelistet sind. Ein Klick auf
eines dieser Protokolle führt die eingestellte Operation (sofort
drucken oder öffnen) aus.
Hinweise:
· Das Öffnen von Protokollen (mit manuellem Ausdruck) wurde
mit OpenOffice 1.1, Wordpad und Microsoft Word erfolgreich
getestet.
· Der sofortige Ausdruck war mit Wordpad und Microsoft Word
möglich, beim Versuch OpenOffice zu verwenden, wurde
Microsoft Word gestartet.
· Die erzeugten Protokolle werden in das temporäre Verzeichnis
des Betriebssystems geschrieben, der Name setzt sich aus dem
der Protokollvorlage sowie Datum und Uhrzeit zusammen. Beim
Beenden von WinControl bzw. eine Stunde nach dem Ausdruck
werden die Dateien automatisch aus dem temporären
Verzeichnis gelöscht. Falls zu diesem Zeitpunkt ein anderes
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 105
Programm diese Datei noch verwendet, muss das Löschen
später manuell bzw. über Betriebssystemfunktionen erfolgen.
Hinweis: Für nähere Informationen zum Drucken und Erstellen
von Protokollen lesen Sie bitte das Kapitel "Liniendiagramm Protokoll drucken" auf Seite 232.
Einstellungen
des Protokolldrucks
Im Abschnitt [Settings] der Konfigurationsdatei wcRemote.ini
wird mit dem Eintrag ProtocolTemplateDir auf ein Verzeichnis
verweisen, in dem nach Protokollen gesucht wird. Ist dieser
Eintrag nicht vorhanden, werden die Protokolle im
Unterverzeichnis "ReportTpl" des RMT WinControl -Verzeichnisses
gesucht.
Mit dem Eintrag ProtocolOperation wird festgelegt, welche
Operation beim Drucken des Protokolls erfolgen soll. Gültige
Angaben sind open und print, wobei letztere die
Defaultoperation ist. Ist die Operation print eingestellt, dann wird
das Protokoll sofort mit der Applikation ausgedruckt, die im
Betriebssystem für den Ausdruck von rtf-Dateien eingestellt ist.
Wenn die Operation open aktiviert wurde, dann wird das Protokoll
mit der im Betriebssystem für das Öffnen von rtf-Dokumenten
eingestellten Applikation geöffnet, der eigentliche Ausdruck muss
dann dort manuell angestoßen werden. Der Vorteil der zweiten
Methode liegt vor allem darin, dass das Protokoll vor dem
Ausdruck betrachtet und ggf. manuell modifiziert werden kann.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Beispiel:
[Settings]
ProtocolTemplateDir=C:\Protocols
ProtocolOperation=open
Erklärung:
Mit den im Beispiel gezeigten Einstellungen sucht WinControl die
Vorlagen im rtf-Format im Verzeichnis "C:\Protocols" und beim
Ausführen der Funktion "Protokoll drucken" wird das
entsprechende Protokoll mit der im Betriebssystem für das Öffnen
von rtf-Dokumenten eingestellten Applikation geöffnet (nicht
automatisch ausgedruckt).
106 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Seite einrichten
Für den Ausdruck der Diagramme und Listen, können die
Seitenränder individuell eingestellt werden. Dazu ist die
Menüfunktion Datei/Seite einrichten aufzurufen. Im erscheinenden
Dialog können die Angaben für die Ränder vorgenommen werden.
Die Angaben erfolgen in Millimeter und sind für einen Bereich von
10 bis 50 zugelassen. Mit OK werden die Angaben übernommen.
Die eingestellten Ränder sind für den Ausdruck aller RMT
WinControl -Objekte gültig.
Drucker einrichten
Mit diesem Befehl wird Ihnen eine Liste der in Ihrem System
installierten Drucker angezeigt. Sie können im Dialog
Druckeinrichtung für den Standarddrucker einen speziellen
Drucker festlegen und weitere Druckoptionen für den von Ihnen
gewünschten Drucker auswählen.
Dialog "Druckeinrichtung"
Im Dialog Druckeinrichtung wählen Sie die gewünschten
Druckparameter anhand der folgenden Dialogfeldoptionen aus.
Drucker:
Zeigt den Namen des zu verwendenden Druckers und die
Druckerverbindung an. Hier wird automatisch der im
Betriebssystem als Standarddrucker markierte Drucker
ausgewählt. Um einen anderen Drucker zu verwenden, wählen Sie
ihn aus der Liste der verfügbaren Drucker aus. Informationen über
die Installation von Druckern finden Sie in Ihrer WindowsDokumentation.
Format:
Legen Sie fest, ob der Ausdruck in Hoch- oder Querformat
geschehen soll. Klicken Sie dazu auf die Schaltfläche links vor den
Texten mit der linken Maustaste an.
Papier:
Je nach verwendetem Papier und Papiereinzug sind die
entsprechenden Einstellungen aus den Listen auszuwählen.
Optionen:
Steuert die Druckoptionen für den gewählten Standard- oder
speziellen Drucker. Die verfügbaren Optionen variieren je
nachdem, welcher Druckertreiber installiert wurde. Hilfe über den
gewählten Drucker erhalten Sie, indem Sie auf die Schaltfläche
Optionen klicken und dann die Schaltfläche Hilfe wählen.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 107
Netzwerk:
Verbindet Ihren Computer mit einem Netzdrucker. Die Schaltfläche
ist nur verfügbar, wenn Ihr Computer an ein Netzwerk
angeschlossen ist. Hilfe über Netzdrucker erhalten Sie, indem Sie
auf die Schaltfläche Netzwerk klicken und die Schaltfläche Hilfe
wählen.
Liste der zuletzt benutzten Dateien
Benutzen Sie die Zahlen und Namen im unteren Teil des Menüs
Datei, um schnell eine der Dateien (Liniendiagramm, Tabelle) zu
öffnen, an der Sie zuletzt gearbeitet haben. Wählen Sie die
Nummer oder den Namen der gewünschten Datei.
Konfiguration laden
Wurde eine einmal erstellte Oberflächenkonfiguration über den
Menübefehl Datei/Konfiguration speichern in einer Datei gesichert,
kann diese Oberfläche über Datei/Konfiguration laden wieder
eingelesen werden. Bei gleicher Anschlussbelegung der
WinControl-Datenserver können die Daten sofort wieder in der
gewünschten Art und Weise erfasst und aufbereitet werden, ohne
die Einstellungen wieder manuell herstellen zu müssen.
Im erscheinenden Standarddateidialog wird die gewünschte Datei
anhand des Dateinamens, des Dateityps, des Laufwerks und des
Verzeichnisses ausgewählt.
Konfiguration speichern
Einmal erstellte Oberflächenkonfigurationen können über den
Menübefehl Datei/Konfiguration speichern in einer Datei gesichert
werden. Bei Bedarf kann diese Oberfläche über
Datei/Konfiguration laden wieder eingelesen werden. Bei gleicher
Anschlussbelegung der WinControl-Datenserver können die Daten
sofort wieder in der gewünschten Art und Weise erfasst und
aufbereitet werden, ohne die Einstellungen wieder manuell
herstellen zu müssen.
Im erscheinenden Standarddateidialog wird für die zu speichernde
Datei der Name, der Dateityp, das Laufwerk und das Verzeichnis
ausgewählt.
Rechenkanäle laden
Sowohl die in der Messstellenliste enthaltenen globalen
Rechenkanäle, als auch die in den Messwertdateien enthaltenen
108 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
lokalen Rechenkanäle können jeweils als Liste in einer Datei
abgespeichert werden. Bei Bedarf kann dann eine so gespeicherte
Liste mit einem Arbeitsgang wieder geladen werden und es muss
keine Neudefinition der Rechenkanäle mit Hilfe der gespeicherten
Formeln erfolgen.
Um gespeicherte Rechenkanäle in eine Messstellenliste zu laden,
führen Sie die Funktion Datei/Rechenkanäle laden bei aktivierter
Messstellenliste aus. Wählen Sie die gewünschte Datei im
erscheinenden Standarddateidialog aus und bestätigen sie mit OK.
Die in der Datei definierten Rechenkanäle werden daraufhin in die
Messstellenliste eingetragen. Falls sich in der Messstellenliste
schon ein Rechenkanal mit der gleichen Nummer wie in der Datei
definiert befindet, werden Sie gefragt, ob der Kanal überschrieben
werden soll.
Um gespeicherte Rechenkanäle in eine Messwertdatei zu laden,
führen Sie die Funktion Datei/Rechenkanäle laden bei aktivierter
Messwertdatei aus.
Die in einer Datei gespeicherten globalen Rechenkanäle der
Messstellenliste lassen sich nicht als lokale Rechenkanäle in eine
Messwertdatei laden und umgedreht!
Rechenkanäle speichern
Sowohl die in der Messstellenliste enthaltenen globalen
Rechenkanäle, als auch die in den Messwertdateien enthaltenen
lokalen Rechenkanäle können jeweils als Liste in einer Datei
abgespeichert werden. Bei Bedarf kann dann eine so gespeicherte
Liste mit einem Arbeitsgang wieder geladen werden und es muss
keine Neudefinition der Rechenkanäle mit Hilfe der gespeicherten
Formeln erfolgen.
Um die Liste der globalen Rechenkanäle zu speichern, aktivieren
Sie die Messstellenliste und wählen Sie die Funktion
Datei/Rechenkanäle speichern. Im erscheinenden Dialog
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 109
"Rechenkanäle speichern" können alle gewünschten aus der Liste
der vorhandenen Rechenkanäle ausgewählt werden. Nach
Bestätigung mit OK, erscheint ein Standarddateidialog. Nach
Festlegung des Verzeichnisses, Eingabe des Dateinamens und
Bestätigung mit OK werden die Definitionen der ausgewählten
Rechenkanäle in einer Datei mit der Extension "mth" als Liste
gespeichert.
Um eine Liste der lokalen Rechenkanäle zu speichern, aktivieren
Sie die gewünschte Messwertdatei und führen die Funktion
Datei/Rechenkanäle speichern aus.
Als Vorlage speichern
Die Darstellungseigenschaften von RMT WinControl
Messwertdateien können in einem eigenen Dateiformat
abgespeichert werden. Diese Dateien werden "Formatvorlagen"
genannt.
Führen Sie dazu bei aktivierter Messwertdatei die Menüfunktion
Datei/Vorlage speichern aus. Es erscheint daraufhin ein
Standarddateidialog. Nach Festlegung des Verzeichnisses und
Eingabe des Dateinamens werden die Darstellungseigenschaften
der ausgewählten Messwertdatei in einer Datei mit der Extension
"amv" als Vorlage gespeichert.
Vorlage anwenden
Die über den Befehl Datei/Vorlage speichern in einer
Formatvorlage abgelegten Darstellungseigenschaften können auf
eine bestehende RMT WinControl Messwertdatei angewendet
werden. Dabei wird die bestehende Messwertdatei mit den
Eigenschaften aus der Vorlage dargestellt.
Führen Sie dazu bei aktivierter Messwertdatei die Menüfunktion
Datei/Vorlage anwenden aus. Es erscheint daraufhin ein
Standarddateidialog, in dem die gewünschte Vorlagendatei
ausgewählt werden kann. Nach Bestätigung mit OK werden die
Darstellungseigenschaften aus der ausgewählten Vorlagendatei in
die bestehende Messwertdatei eingetragen, und die Messwerte
entsprechend dieser Eigenschaften dargestellt.
In der Werkzeugleiste steht die Schaltfläche Vorlage anwenden
zur Verfügung. Bei Klick mit der linken Maustaste auf diese
Schaltfläche erscheint eine Liste aller, im Verzeichnis von RMT
WinControl gespeicherten Vorlagen. Wählen Sie die gewünschte
Vorlage aus dieser Liste aus oder öffnen Sie über den
110 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Listeneintrag "Suchen" einen Standarddateidialog, um die
gewünschte Vorlage in einem anderen Verzeichnis zu suchen.
Benutzer abmelden
Mit dem Befehl Datei/Benutzer abmelden wird der aktuell
angemeldete Benutzer abgemeldet und ein Dialog zur Eingabe
eines Benutzernamens und eines Passwortes erscheint.
RMT WinControl bietet mit der Option Kennwortschutz
umfangreiche und detaillierte Einstellungsmöglichkeiten. So kann
Benutzern über den Befehl Einstellungen/Kennwortschutz die
Berechtigung für jede einzelne Funktion von RMT WinControl
erteilt oder entzogen werden.
Der Kennwortschutz von WinControl ist optional und steht nicht in
jeder Programmversion zur Verfügung. Ist die Option
Kennwortschutz nicht freigeschaltet, existiert der Menübefehl
Datei/Benutzer abmelden ebenfalls nicht.
Programm beenden
Mit dem Befehl Datei/Beenden verlassen Sie die Applikation und
das Programm wird geschlossen. Sollten zu diesem Zeitpunkt
Diagramme bzw. Dateien in Bearbeitung sein, so werden Sie
gefragt, ob Sie die Änderungen vor Programmende speichern
wollen. Über den Menüpunkt Einstellungen/Sonstige können Sie
festlegen, dass diese Abfrage nicht erscheint, und das Programm
ohne Speicherung der letzten Änderungen verlassen wird.
Ebenfalls über den Menüpunkt Einstellungen/Sonstige können Sie
festlegen, dass beim Beenden des Programms eine
Sicherheitsabfrage erfolgt.
Weitere Möglichkeiten RMT WinControl zu beenden sind:
· Doppelklick mit der linken Maustaste in das Systemmenü
· die Tastenkombination <ALT + F4>
·
Das Bearbeiten-Menü
Entsprechend dem Prinzip, dass nur diejenigen Menüpunkte
sichtbar sind, mit denen Aktionen für das aktive Fenster ausgeführt
werden können, erscheint das Bearbeiten-Menü bzw. die
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 111
jeweiligen Funktionen des Menüs nur, wenn ein Fenster aktiv ist,
auf das diese Funktionen angewendet werden können.
Kopieren
Mit dem Befehl Bearbeiten/Kopieren wird der Inhalt des aktuellen
Fensters als Linien-diagramm bzw. als Tabelle in die
Zwischenablage kopiert. Dabei wird das Diagramm sowohl als
Grafik, als auch als Objekt abgelegt. Letzteres ermöglicht es Ihnen
in einem anderen Programm über den Befehl Bearbeiten/Inhalte
einfügen oder auch automatisch über Bearbeiten/Einfügen das
RMT WinControl -Liniendiagramm als Objekt einzubetten.
Ausschneiden
Entfernt das Markierte aus dem aktiven Fenster und legt es in der
Zwischenablage ab.
Einfügen
Fügt den Inhalt der Zwischenablage in das aktive Fenster ein.
Löschen
Löscht markierte Text- und Grafikelemente (Objekte).
Rückgängig
Mit diesem Befehl wird die Wirkung des zuletzt ausgeführten
Befehls rückgängig gemacht.
Wiederholen
Wiederholt den letzten Befehl bzw. die letzte Aktion.
Alle auswählen
Markiert im aktiven Fenster den gesamten Text und alle Grafiken
(alle Objekte).
Rechenkanal hinzufügen
Soll ein Rechenkanal nur lokal in einem Datensatz (Linien- oder
XY-Diagramm oder Tabelle) zur Verfügung stehen, so erfolgt seine
Definition über die Funktion Bearbeiten/Rechenkanal hinzufügen.
112 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Dialog
"Rechenkanal
hinzufügen"
Im Dialog "Rechenkanal hinzufügen" können Sie die Definition von
Rechenkanälen für den jeweils aktuellen Datensatz vornehmen.
Dazu stehen Ihnen die folgenden Dialogfeldoptionen zur
Verfügung.
Kanalnummer:
In diesem Editierfeld ist die Nummer des neuen Rechenkanals
einzugeben.
Durch das Programm wird der eingegebenen Kanalnummer die
Zahl "90." vorangestellt. Damit wird einer Doppelbelegung der
Messstellennummer durch späteres Hinzufügen von
physikalischen Messstellen oder durch Hinzufügen von globalen
Rechenkanälen weitestgehend vorgebeugt.
Kommentar:
Den Rechenkanälen kann wie den Messstellen der WinControlDatenserver ein Kommentar (fünfzehn Zeichen) zugewiesen
werden. Dieser Kommentar wird vom Programm neben der
Messstellennummer zur Kennzeichnung der Messreihen
verwendet und erleichtert so die jeweilige Zuordnung.
Einheit:
Die Einheit der zu berechnenden Größe kann in das Editierfeld
eingegeben werden (drei Zeichen).
Unterer/Oberer Grenzwert:
Geben Sie in die entsprechenden Editierfelder die gewünschten
Werte ein. Als Dezimaltrennzeichen muss der Punkt verwendet
werden.
Nachkommastellen:
Geben Sie in die diesem Editierfeld an, mit wie viel
Nachkommastellen die zu berechnende Größe dargestellt werden
soll. Die Berechnung erfolgt unabhängig davon immer mit einer
Genauigkeit von sechs Nachkommastellen.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 113
Formel:
Geben Sie die für die gewünschte Berechnung notwendige Formel
in dieses Editierfeld ein. Beachten Sie bitte die Festlegungen für
die Erstellung von Formeln (siehe auch: "Vereinbarungen für die
Formeleingabe").
Es ist möglich, eine erstellte Formel zu speichern und später
wieder aufzurufen. Dazu stehen die Schaltflächen Speichern und
Laden zur Verfügung. Nach einfachen Klick mit der linken
Maustaste auf die jeweilige Schaltfläche erscheint ein
Standarddateidialog, in dem ein Name für die zu speichernde
Datei (Formel) einzugeben ist bzw. die gewünschte Formel
ausgewählt und mit OK geladen werden kann.
Zum Editieren der Formeln stehen selbstverständlich die
Standardeditierfunktionen zur Verfügung.
Änderungen übernehmen / Dialog beenden
Durch einfachen Klick mit der linken Maustaste auf die
Schaltfläche OK wird der Rechenkanal in den jeweiligen Datensatz
aufgenommen. Dabei werden für alle schon vorhandenen
Messdaten die Werte entsprechend der eingegebenen Formel
berechnet und dargestellt. Für alle weiterhin eintreffenden
Messdaten werden die Werte des Rechenkanals mit jedem Zyklus
berechnet und dargestellt.
Um die Darstellung in einem Linien- oder XY-Diagramm zu
ermöglichen, erscheint nach der Bestätigung mit OK der jeweilige
Eigenschaftendialog. Treffen Sie dort die Auswahl für die
Achsenzuordnung sowie alle anderen gewünschten Einstellungen.
Mit Abbrechen schließen Sie den Dialog, ohne dass eine
Änderung übernommen wird, Hilfe startet das Hilfesystem mit
diesem Text.
AUFRUF!
Entfernen
eines lokalen
Rechenkanals
Eine weitere Möglichkeiten diesen Befehl auszuführen:
· durch Einfachklick mit der rechten Maustaste in das aktuelle
Messstellenfenster und Auswahl der Funktion "Rechenkanäle
hinzufügen" aus dem kontextsensitiven Menü.
Um einen lokalen Rechenkanal aus einem Datensatz zu entfernen,
öffnen Sie den Eigenschaftsdialog des Diagramms bzw. der
Tabelle, deaktivieren Sie den gewünschten Eintrag in der Liste und
bestätigen Sie mit OK.
114 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Rechenkanal Eigenschaften
Sollen die Eigenschaften eines lokalen Rechenkanals überprüft
oder verändert werden, so öffnen Sie den entsprechenden Dialog
über die Funktion Bearbeiten/Rechenkanal Eigenschaften.
Dialog
"Rechenkanal
Eigenschaften"
Im Dialog "Rechenkanal Eigenschaften" können Sie Kommentar,
Einheit und die Grenzwerte für den jeweils ausgewählten
Rechenkanal ändern. Um den gewünschten Rechenkanal
auszuwählen, klicken Sie mit der linken Maustaste auf den unter
"Kanalnummer" angezeigten Rechenkanal. In der daraufhin
erscheinenden Listbox klicken Sie den gewünschten Kanal an.
Sollen Nachkommastellen sowie die vereinbarte Formel eines
lokalen Rechenkanals geändert werden, so muss dieser Kanal neu
definiert werden. Entfernen Sie dazu den Rechenkanal aus dem
Datensatz und Wählen Sie danach die Funktion Rechenkanal
hinzufügen und legen Sie die gewünschten Eigenschaften neu
fest.
Entfernen
eines lokalen
Rechenkanals
Um einen lokalen Rechenkanal aus einem Datensatz zu entfernen,
öffnen Sie den Eigenschaftsdialog des Diagramms bzw. der
Tabelle, deaktivieren Sie den gewünschten Eintrag in der Liste und
bestätigen Sie mit OK.
Das Ansicht-Menü
Über das Menü "Ansicht" können Sie alle Aktionen starten, die sich
auf die Darstellung der Messwerte beziehen. Dabei ist zu
beachten, dass die jeweiligen Menüpunkte nur erscheinen, wenn
sie für das aktuelle Fenster auch aufgerufen werden können.
Eigenschaften
Mit dem Befehl Ansicht/Eigenschaften können Sie für das gerade
aktive Fenster den Eigenschaftsdialog aufrufen und danach die
gewünschten Einstellungen vornehmen.
AUFRUF!
Weitere Möglichkeiten diesen Befehl auszuführen sind:
· durch Doppelklick mit der linken Maustaste in das aktuelle
Fenster.
· durch Einfachklick mit der rechten Maustaste in das aktuelle
Fenster und Auswahl der Funktion Eigenschaften aus dem
kontextsensitiven Menü.
· mit <ENTER>
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 115
Anmerkungen
Für jede Messwertdatei, können Anmerkungen für eine
ausführlichere Dokumentation vergeben werden. Einmal besteht
die Möglichkeit, diese Anmerkungen frei, d.h. ohne Bezug zu
einem Zeitpunkt zu vergeben. Zum anderen können z. B. für
Bemerkungen zum Messverlauf Einträge mit einem Zeitstempel
vorgenommen werden. Für diese Art von Anmerkungen werden
dann auf der Zeitachse der Liniendiagramme entsprechend dem
Zeitstempel Markierungen gesetzt.
Selbstverständlich werden die Anmerkungen zu einer Datei mit
dieser gespeichert und stehen dann zu jedem beliebigen Zeitpunkt
wieder zur Verfügung.
Um Anmerkungen für eine Messwertdatei einzutragen, führen Sie
die Menüfunktion Ansicht/Anmerkungen aus. Über sie wird ein
Dialog geöffnet, in dem die gewünschten Anmerkungen
eingetragen werden können. Dieser Dialog kann ebenfalls über
das kontextsensitive Menü der jeweiligen Ansicht der
Messwertdatei aufgerufen werden.
Für einen zeitbezogenen Eintrag klicken Sie mit der linken
Maustaste auf die Schaltfläche Neue Anmerkung. Daraufhin wird
die Tabelle um eine Zeile erweitert, in der das aktuelle Datum und
die Uhrzeit schon eingetragen sind. In der Spalte "Anmerkungen",
kann dann der gewünschte Text eingegeben werden. Mit OK wird
dieser Eintrag übernommen und auf der Zeitachse der
Liniendiagramme erscheint dann automatisch eine Markierung.
116 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Um einen Eintrag ohne Zeitbezug vorzunehmen, löschen Sie
entweder Datum und Uhrzeit oder Sie Fügen eine Zeile in die
Tabelle ein.
Markieren Sie dazu eine Zeile der Tabelle indem Sie mit der linken
Maustaste auf das erste Element einer Zeile klicken und danach
die Taste <Einfügen> betätigen. Sollte noch kein Eintrag
vorhanden sein, so markieren Sie vor dem Einfügen den
Tabellenkopf.
Über die Schaltfläche Drucken wird die gesamte Tabelle
ausgedruckt.
Beim Abschluss mit OK werden alle Einträge übernommen, mit
Abbrechen schließen Sie den Dialog, ohne dass eine Änderung
übernommen wird, Hilfe startet das Hilfesystem mit diesem Text.
Messstellenkommentare
Für Messwertdateien, in denen keine Kommentare für die
Messkurven vereinbart wurden, können über die Funktion
Ansicht/Messstellenkommentare im Nachhinein Kommentare
eingefügt werden. Selbstverständlich können auch schon
vorhandene Kommentare verändert werden.
Der Dialog "Messstellenkommentare" enthält eine Tabelle mit allen
in der Messwertdatei enthaltenen Messstellen und deren
Kommentar (gegebenenfalls kein Eintrag). In dieser Tabelle
können die gewünschten Änderungen vorgenommen werden und
bei Abschluss mit OK werden diese übernommen.
Da im Onlinebetrieb diese Änderung sofort mit den im Gerät
eingetragenen Kommentar überschrieben würde, steht diese
Funktion nur für gespeicherte Dateien (offline) zur Verfügung.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 117
Darstellung als Liniendiagramm
Mit diesem Befehl wird der aktuelle Datensatz (in der Ansicht
Dateiübersicht, Tabelle oder XY-Diagramm) als Liniendiagramm
dargestellt. Fehlen für die Darstellung notwendige Informationen,
erscheint der Eigenschaftsdialog. Sie wählen die notwendigen
Eigenschaften aus und mit OK werden dann die Messwerte als
Liniendiagramm mit diesen Eigenschaften dargestellt. Sind alle
Informationen vorhanden, wird die neue Ansicht sofort angezeigt.
Natürlich können die Eigenschaften danach über Aufruf des
Eigenschaftendialogs verändert werden.
Darstellung als Tabelle
Mit diesem Befehl wird der aktuelle Datensatz (in der Ansicht
Dateiübersicht, Liniendiagramm oder XY-Diagramm) als Tabelle
dargestellt. Fehlen für die Darstellung notwendige Informationen,
erscheint der Eigenschaftsdialog. Sie wählen die notwendigen
Eigenschaften aus und mit OK werden dann die Messwerte als
Tabelle mit diesen Eigenschaften dargestellt. Sind alle
Informationen vorhanden, wird die neue Ansicht sofort angezeigt.
Natürlich können die Eigenschaften danach über Aufruf des
Eigenschaftendialogs verändert werden.
Darstellung als XY-Diagramm
Mit diesem Befehl wird der aktuelle Datensatz (in der Ansicht
Dateiübersicht, Liniendiagramm oder Tabelle) als XY-Diagramm
dargestellt. Fehlen für die Darstellung notwendige Informationen,
erscheint der Eigenschaftsdialog. Sie wählen die notwendigen
Eigenschaften aus und mit OK werden dann die Messwerte als
XY-Diagramm mit diesen Eigenschaften dargestellt. Sind alle
Informationen vorhanden, wird die neue Ansicht sofort angezeigt.
Natürlich können die Eigenschaften danach über Aufruf des
Eigenschaftendialogs verändert werden.
Darstellung als Übersicht
Mit diesem Befehl wird der aktuelle Datensatz (in der Ansicht
Tabelle Liniendiagramm oder XY-Diagramm) als Dateiübersicht
dargestellt.
Cursoren
Um den Kurvenverlauf eines Liniendiagramms zu analysieren,
können über die Funktion Ansicht/Cursoren zwei Messcursoren
aktiviert werden.
118 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Bei aktivierten Cursoren, erscheinen diese als zwei senkrechte
Linien im Diagramm und im unteren Teil des
Liniendiagrammfensters eine Tabelle mit den unter den Cursoren
befindlichen Messwerten aller Linien.
Weiterhin werden für jede im Liniendiagramm enthaltene
Messkurve über die integrierte Statistikfunktion (siehe auch:
"Messcursoren/Statistikfunktion" auf Seite 59) folgende Werte
berechnet:
· Differenz der beiden, unter den Cursoren liegenden Messwerte
· Minimum, Maximum, Mittelwert und Standardabweichung des
durch die Cursoren begrenzten Bereiches
Diese Werte werden ebenfalls in der Tabelle ausgegeben.
Durch wiederholtes aufrufen der Funktion, werden die Cursoren
wieder deaktiviert.
Diese Funktion steht auch im kontextsensitiven Menü des
jeweiligen Diagramms zur Verfügung.
Immer alles Zeigen
Wenn diese Option aktiviert wird, dann werden die Linien im
Diagramm nicht nach links verschoben, wenn die aktuellen
Messwerte den sichtbaren Darstellungsbereich verlassen, sondern
der aktuelle Darstellungsbereich wird so vergrößert, dass alle
bisher sichtbaren Messwerte und die neuen Messwerte sichtbar
sind. Die Anpassung des Darstellungsbereiches umfasst sowohl
die X-Achse als auch die Y-Achsen des Diagramms.
Alles zeigen
Um von einer Teilansicht eines Linien- oder XY-Diagramms zu
einer Gesamtansicht zu gelangen, kann die Funktion Ansicht/Alles
zeigen gewählt werden. Diese Funktion steht auch im
kontextsensitiven Menü des jeweiligen Diagramms zur Verfügung.
Zoom rückgängig
Dieser Befehl bringt ein Liniendiagramm oder ein XY-Diagramm
nach dem Ausführen der Maus-Zoom-Funktion wieder in den
Ausgangszustand (entsprechend den Einstellungen im
Eigenschaftsdialog des Diagramms).
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 119
Zoom
Diese Zoomfunktion steht speziell für die Bearbeitung und
Gestaltung der Projektbilder zur Verfügung. Je nach Bedarf kann
das angezeigte Projektbild vergrößert oder verkleinert werden.
Das Messwerte-Menü
Über das Menü Messwerte können Sie alle Aktionen starten, die
sich auf die Erfassung, Darstellung und Speicherung der
Messwerte beziehen.
Messwertabfrage
Mit dem Befehl Messwerte/Messwertabfrage starten oder beenden
Sie das Einlesen der Messwerte. Sie haben somit die Möglichkeit,
vor Beginn der Messung alle Einstellungen und Festlegungen in
RMT WinControl zu treffen und zu einem definierten Zeitpunkt den
Messvorgang zu starten und dann auch wieder zu beenden.
AUFRUF!
Weitere Möglichkeiten diesen Befehl auszuführen sind:
· Einfachklick mit der linken Maustaste auf die Schaltfläche
"Start/Stopp" in der Werkzeugleiste.
· Funktionstaste <F9>
Neues Liniendiagramm
Um ein neues Fenster mit einem Liniendiagramm zu öffnen steht
Ihnen der Befehl Messwerte/Neues Liniendiagramm zur
Verfügung. Zunächst wird der Dialog "Eigenschaften des
Liniendiagramms" geöffnet, Sie wählen die gewünschten
Eigenschaften aus und mit OK wird ein neues Liniendiagramm mit
diesen Eigenschaften geöffnet (siehe auch: Dialog "Eigenschaften
des Liniendiagramms" auf Seite 52).
Um ein neues Liniendiagramm mit den Eigenschaften einer
Vorlage zu erstellen, steht in der Werkzeugleiste die geteilte
Schaltfläche zum Anlegen neuer Liniendiagramme zur Verfügung.
Über den linken Teil mit dem stilisierten Diagramm wird (wie
gewohnt) ein Dialog zum Anlegen neuer Liniendiagramme
geöffnet.
Über den rechten Teil der Schaltfläche (Dreieck) wird ein Menü
geöffnet, in dem alle Vorlagen, die im Programmverzeichnis oder
120 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
in einem definierten Verzeichnis vorhanden sind, aufgelistet
werden (siehe auch: "ein neues Liniendiagramm mit den
Eigenschaften einer Vorlage erstellen" auf Seite 196).
AUFRUF!
Weitere Möglichkeiten diesen Befehl auszuführen sind:
· Einfachklick mit der linken Maustaste auf die Schaltfläche
"Liniendiagramm" in der Werkzeugleiste
· Funktionstaste <F5>
Neues Balkendiagramm
Um ein neues Fenster mit einem Balkendiagramm zu öffnen steht
Ihnen der Befehl Messwerte/Neues Balkendiagramm zur
Verfügung. Zunächst wird der Dialog "Eigenschaften des
Balkendiagramms" geöffnet, Sie wählen die gewünschten
Eigenschaften aus und mit OK wird ein neues Balkendiagramm mit
diesen Eigenschaften geöffnet (siehe auch: Dialog "Eigenschaften
des Balkendiagramms" auf Seite 48).
AUFRUF!
Weitere Möglichkeiten diesen Befehl auszuführen sind:
· Einfachklick mit der linken Maustaste auf die Schaltfläche
"Balkendiagramm" in der Werkzeugleiste
· Funktionstaste <F6>
Neue Messwertanzeige
Um ein neues Fenster mit einer Messwertanzeige zu öffnen steht
Ihnen der Befehl Messwerte/Neue Messwertanzeige zur
Verfügung. Zunächst wird der Dialog "Eigenschaften der
Messwertanzeige" geöffnet, Sie wählen die gewünschten
Eigenschaften aus und mit OK wir eine neue Messwertanzeige mit
diesen Eigenschaften geöffnet (siehe auch: Dialog "Eigenschaften
der Messwertanzeige" auf Seite 47).
AUFRUF!
Weitere Möglichkeiten diesen Befehl auszuführen sind:
· Einfachklick mit der linken Maustaste auf die Schaltfläche
"Messwertanzeige" in der Werkzeugleiste
· Funktionstaste <F9>
Neue Analoganzeige
Um ein neues Fenster mit einer Analoganzeige zu öffnen steht
Ihnen der Befehl Messwerte/Neue Analoganzeige zur Verfügung.
Zunächst wird der Dialog "Eigenschaften der Analoganzeige"
geöffnet, Sie wählen die gewünschten Eigenschaften aus und mit
OK wird eine neue Analoganzeige mit diesen Eigenschaften
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 121
geöffnet (siehe auch: Dialog "Eigenschaften der Analoganzeige"
auf Seite 50).
AUFRUF!
Eine weitere Möglichkeit diesen Befehl auszuführen ist der
Einfachklick mit der linken Maustaste auf die Schaltfläche
"Analoganzeige" in der Werkzeugleiste.
Neue Tabelle
Um ein neues Fenster als Messwerttabelle zu öffnen steht Ihnen
der Befehl Messwerte/Neue Tabelle zur Verfügung. Zunächst wird
der Dialog "Eigenschaften der Tabelle" geöffnet, Sie wählen die
gewünschten Eigenschaften aus und mit OK wird eine neue
Tabelle mit diesen Eigenschaften geöffnet (siehe auch: Dialog
"Eigenschaften der Tabelle" auf Seite 68).
AUFRUF!
Weitere Möglichkeiten diesen Befehl auszuführen sind:
· Einfachklick mit der linken Maustaste auf die Schaltfläche
"Tabelle" in der Werkzeugleiste
· Funktionstaste <F10>
Neues XY-Diagramm
Um ein neues Fenster mit einem XY-Diagramm zu öffnen steht
Ihnen der Befehl Messwerte/Neues XY-Diagramm zur Verfügung.
Zunächst wird der Dialog "Eigenschaften des XY-Diagramms"
geöffnet, Sie wählen die gewünschten Eigenschaften aus und mit
OK wird ein neues XY-Diagramm mit diesen Eigenschaften
geöffnet (siehe auch: Dialog "Eigenschaften des XY-Diagramms"
auf Seite 62).
AUFRUF!
Weitere Möglichkeiten diesen Befehl auszuführen sind:
· Einfachklick mit der linken Maustaste auf die Schaltfläche "XYDiagramm" in der Werkzeugleiste
· Funktionstaste <F11>
Neue Excelverbindung
Neben den vorhandenen Möglichkeiten Messwerte blockweise
offline und auch während der Messung nach MS Excel zu
exportieren können die Daten auch im Messzyklus online
übertragen werden.
Dafür steht die Funktion Messwerte/Neue Excelverbindung zur
Verfügung. Mit Aufruf dieser Funktion wird man (wie gewohnt)
zuerst nach den Eigenschaften des Objektes "Neue
122 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Excelverbindung" gefragt und nach entsprechender Eingabe wird
ein Fenster geöffnet, welches über den Status der Verbindung zu
Excel informiert.
Wie bei allen Messwertobjekten von RMT WinControl können auch
vom Typ "Excelverbindung" beliebig viele Fenster geöffnet werden
(d.h. es können gleichzeitig mehrere Excelverbindungen
gleichzeitig Messwerte übertragen), wobei die Zuordnung der
Messstellen jeweils frei definiert werden kann. Natürlich gilt wie
auch bei den anderen Objekten, dass nur eine bestimmte Anzahl
sinnvoll ist.
Dialog "Eigenschaften der
Verbindung zu
Excel"
Im Dialog "Eigenschaften der Verbindung zu Excel" können unter
den entsprechenden Rubriken folgende Einstellungen
vorgenommen werden:
Messstellen:
Hier können die für die Übertragung gewünschten Messstellen
durch einfachen Mausklick auf den entsprechenden Listeneintrag
ausgewählt werden.
Art der Übertragung
Für die Art der Übertragung kann festgelegt werden, ob die
Messdaten in der Exceltabelle fortlaufend eingetragen, oder ob die
Werte immer in die gleichen Zellen (als Momentanwerte)
geschrieben werden sollen.
Beschriftung
Legen Sie unter "Beschriftung" fest, ob zu den Messwerten Uhrzeit
und Datum und die Messstellenkommentare mit übertragen
werden sollen oder nicht.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 123
Arbeitsmappe
Im Eingabefeld "Arbeitsmappe" kann die Excel-Arbeitsmappe
(Datei), in die die Messwerte übertragen werden sollen, festgelegt
werden. Existiert diese Datei noch nicht, so wird Sie automatisch
erzeugt. Über die Schaltfläche Suchen wird ein
Standarddateidialog geöffnet, über den eine bestimmte Datei auf
der Festplatte gesucht und ausgewählt werden kann.
Tabelle
Im Eingabefeld "Tabelle" wird die gewünschte Tabelle innerhalb
der festgelegten Arbeitsmappe definiert. Auch hier gilt, dass eine
Tabelle, die noch nicht existiert automatisch angelegt wird.
Startzelle
Im Eingabefeld "Startzelle" wird die Position angegeben, ab der die
Messwerte in die Tabelle eingetragen werden.
Zugriffsmethode
Im diesem Bereich kann festgelegt werden, wie mit Daten
verfahren werden soll, die sich eventuell in einer bereits
existierenden Tabelle befinden. Es gelten folgende Festlegungen:
· Daten einfügen/überschreiben: Ab der Startzelle werden alle
bereits vorhandenen Einträge durch eintreffende Daten
überschrieben, Einträge in anderen Zellen werden nicht
verändert.
· Daten anhängen: Die eintreffenden Daten werden ab der
folgenden Zeile der letzten beschriebene Zelle des Dokumentes
eingetragen. Bereits vorhandene Einträge werden nicht
verändert.
· Daten löschen/überschreiben: Alle bereits vorhandene Einträge
in der Zieltabelle werden gelöscht. Die neu eintreffenden Daten
werden ab der Startzelle eingetragen.
Änderungen übernehmen / Dialog beenden
Mit OK werden die Einstellungen übernommen und es erscheint
ein Fenster "Verbindung zu Excel". In Diesem Fenster werden
verschiedene Informationen zu dieser Verbindung angezeigt. Eine
Übertragung der Messwerte erfolgt noch nicht. Diese kann bei
bereits laufender Messung über die Schaltfläche Start im Fenster
"Verbindung zu Excel" begonnen werden. Wird die Schaltfläche
Sofort starten betätigt, so wird nach Übernahme der Eigenschaften
und Öffnen des Fensters "Verbindung zu Excel" die Übertragung
der Daten nach Excel bei laufender Messung sofort begonnen.
124 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Fenster
"Verbindung
zu Excel"
Im Fenster "Verbindung zu Excel" werden verschiedene
Informationen über die Verbindung angezeigt. Im Bereich "Status"
Wird der momentane Zustand der Verbindung verbal beschrieben.
Mit Start und Stopp kann die Übertragung zu Excel begonnen oder
unterbrochen werden. Über Eigenschaften kann der
Eigenschaftendialog zu dieser Verbindung geöffnet werden. Es ist
zu beachten dass der Eigenschaftendialog nur bei angehaltener
Übertragung geöffnet werden kann.
Werden während der Datenübertragung in Excel durch den
Bediener Eingriffe vorgenommen (Öffnen von Dialogen), so wird
die Übertragung von Excel angehalten (der OLE-Server unterbricht
seinen Dienst). Da RMT WinControl trotzdem weiterhin Daten
aufzeichnet, und diese in einem Puffer so lange zwischenspeichert
bis eine Übertragung wieder möglich ist, wird in Abhängigkeit der
Messrate und der übertragenen Messstellen immer mehr
Hauptspeicher benötigt. Deswegen folgende Aufzählung von
Benutzeraktionen, die am besten unterlassen, sehr zügig
ausgeführt oder in mehreren Schritte durchgeführt werden sollten,
um die Datenübertragung bzw. den Rechnerbetrieb generell nicht
zu gefährden:
· Datei öffnen
· Datei schließen
· Fenster anordnen
· Tabelle umbenennen
· Assistenten (z.B. Diagrammassistent) starten
· Langwieriges Editieren von Zellen
Die Online Datenübertragung steht nur in der 32-Bit Version von
RMT WinControl zur Verfügung und arbeitet mit Excel 97 oder
höher.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 125
Neues Projektbild
RMT WinControl bietet die Möglichkeit, in speziellen Fenstern
(Projektbildern) die Darstellung eines Messaufbaus anzuzeigen.
Für die Gestaltung können Grafiken (Bitmaps, Enhanced
Metafiles), frei positionierbare Textfelder, die erfassten Messwerte
in frei positionierbaren Messwertfeldern (nur Zahlenwert und
Rahmen) und Liniendiagramme dargestellt werden.
Um ein Projektbild zu erstellen, führen Sie die Menüfunktion
Messwerte/Neues Projektbild aus. Um die Eigenschaften des
Projektbildes zu definieren rufen Sie über das Menü
Ansicht/Diagrammeigenschaften, den Menüpunkt
Diagrammeigenschaften im Kontextmenü oder über <Enter> den
dazugehörigen Dialog "Projektbild Eigenschaften" auf.
Um die gewünschten Objekte in ein Projektbild einzufügen, steht
die Funktion Bearbeiten/Objekt einfügen... zur Verfügung. Über
Bearbeiten/Zeichnen... können Zeichnungsobjekte (Linien,
Polygone etc.) eingefügt werden.
Weitere Informationen zum Projektbild finden Sie im Kapitel "Die
Projektbilder" auf Seite 74.
Neuer OPC Export
Neben dem Online-Export von Messdaten zu Excel bietet RMT
WinControl die Möglichkeit jede Messstelle und jeden
Rechenkanal an beliebig viele OPC Server online zu übertragen.
Da RMT WinControl als Client arbeitet ist ein Export zu jedem
OPC Server möglich, der die Standards "OPC Data Access" in den
Versionen 2 oder 3 unterstützt und über das vorhandene
Computernetzwerk erreichbar ist.
Um einen neuen OPC Export zu erstellen, führen Sie die
Menüfunktion Messwerte/Neuer OPC Export aus. Es erscheint das
Fenster "WinControl OPC Export", welches verschiedene
Informationen über den Export anzeigt. Mit einem Klick auf die
Schaltfläche Eigenschaften… erscheint der Dialog "Eigenschaften
des OPC Exports", in welchem alle Einstellungen für diesen OPC
Export vorgenommen werden können. Die Einstellungen für einen
OPC Export können gespeichert und zu späteren Zeitpunkten
wieder verwendet - sowie ggf. angepasst - werden.
126 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Diese Funktion steht nicht in jeder Programmversion von RMT
WinControl zur Verfügung. Mit dem Erwerb dieser Funktion wird
auch eine ausführliche Beschreibung bereitgestellt. Bei
entsprechendem Interesse kann diese auch gesondert angefordert
werden.
U-Wert-Assistent
RMT WinControl enthält einen Assistenten zur Berechnung des
Wärmedurchgangskoeffizient (früher k-Wert) aus Innen- und
Außentemperatur sowie Wärmestromdichte. Die Berechnung
basiert auf der "experimentellen Ermittlung":
u=
q
Ti − Ta
Folgende Voraussetzungen sind für die Verwendung des U-Wert
Assistenten notwendig:
· Die Option "U-Wert Assistent" wurde freigeschaltet
· Messwertdatei mit drei Messstellen (offline) oder WinControlDatenserver mit mindestens drei Messstellen (online). Die
Messstellen müssen die Innen- und Außentemperatur sowie die
Wärmestromdichte liefern.
Wärmemengenberechnung
RMT WinControl enthält einen Assistenten zur Berechnung der
Wärmemenge, die ein System durchströmt.
Die Berechnung kann sowohl online, d.h. während der Messung
als auch offline, d.h. auf Basis bereits gespeicherter Daten
erfolgen.
Dieser Assistent steht nicht in jeder Programmversion von RMT
WinControl zur Verfügung. Mit dem Erwerb dieser Option wird
auch eine ausführliche Beschreibung bereitgestellt. Bei
entsprechendem Interesse kann diese auch gesondert angefordert
werden.
Automatisches Speichern
Für das automatische Speichern der Messdaten auf die Festplatte
ihres Rechners starten Sie den Befehl Messwerte/Automatisches
Speichern. Im erscheinenden Dialog wählen Sie die zu
speichernden Messstellen aus und legen den Dateinamen fest.
Um die Aufzeichnung in die Datei zu beenden, starten Sie diesen
Befehl erneut.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 127
Als Hinweis darauf, welche Messstellen online auf die Festplatte
gespeichert werden, erscheint im Fenster "Messstellen,
Messgeräte und Verbindungen" in der Messstellenliste in der
entsprechenden Zeile ein Festplattensymbol ( ).
Wenn der Optionale Prüfplatzmanager mit mehreren
Autosavemanagern aktiviert wurde, dann öffnet sich beim Aufruf
des Automatischen Speicherns das Fenster des
Prüfplatzmanagers (siehe: "Der Prüfplatzmanager"), in dem eine
Liste der eingestellten automatischen Speicheraktionen zu sehen
ist.
Unabhängig von der aktuellen Registerkarte sind im unteren Teil
drei Schaltflächen Starten, Schließen und Hilfe zu finden. Über
Schaltfläche Starten wird zur Angabe eines Zieles für die Datei(en)
aufgefordert, danach beginnt das Speichern.
Falls das Automatische Speichern bereits aktiv ist, wenn der
Dialog aufgeschlagen wird, dann sind alle Eingabefelder gesperrt
und anstelle der Schaltfläche Start ist die Schaltfläche Beenden
sichtbar, mit der das Automatische Speichern beendet wird.
Wenn Sie unter Einstellungen/Sonstige die Funktion "Bei Start der
Messung immer in eine Datei schreiben" ausgewählt haben,
werden Sie mit Start einer Messung automatisch nach den zu
speichernden Messstellen und den Dateinamen gefragt.
AUFRUF!
Weitere Möglichkeiten diesen Befehl auszuführen sind:
· Einfachklick mit der linken Maustaste auf die Schaltfläche
"Automatisches Speichern" in der Werkzeugleiste
· Funktionstaste <F8>
Die möglichen Kombinationen aus Ereignisgesteuertem Speichern,
bedingter Messwertübernahme und (variabler) Mittelwertbildung
können zu Einstellungen führen, deren Ergebnisse gegensätzlich
sind. Die Software nimmt keine Überprüfung vor, inwieweit das der
Fall ist, um dem Anwender einen möglichst großen Freiraum bei
der Lösung individueller Messaufgaben zu geben.
Dialog "Automatisches
Speichern"
Im Dialog "Automatisches Speichern" können alle Festlegungen
getroffen werden, um die Messwerte bei laufender Messung
automatisch in einer Datei auf die Festplatte zu schreiben. Die zu
speichernden Messstellen, die speziellen Optionen für den
Speichervorgang und die zu erzeugende(n) Messwertdatei(en)
werden folgendermaßen festgelegt:
128 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Registerkarte
"Messstellen"
Auf der Registerkarte "Messstellen" werden alle Einstellungen zur
Auswahl der Messstellen, zur Mittelwertbildung und zur Vergabe
eines Dateikommentars vorgenommen.
Kommentar:
Im Eingabefeld "Kommentar" kann die Zuordnung der zu
speichernden Messdaten zu dem physikalischen Sachverhalt
benannt werden. Der zu vergebene Kommentar (beliebig viele
Zeichen) wird beim Öffnen der Datei angezeigt.
Zu speichernde Messstellen:
Nach Öffnen des Dialogs werden alle im System verfügbaren
Messstellen für die Aufzeichnung in der Messwertdatei in der
Tabelle "Zu speichernde Messstellen" angeboten. Wählen Sie
zunächst aus dieser Tabelle alle die Messstellen aus, für die die
Messwerte gespeichert werden sollen. Klicken Sie dazu mit der
linken Maustaste jeweils auf das Kontrollkästchen links neben der
Messstellenbezeichnung. Sollen alle Messstellen ausgewählt
werden, so markieren Sie die erste Spalte der Tabelle und Klicken
auf die Schaltfläche Alle auswählen. Sollen alle Messstellen
abgewählt werden, so markieren Sie ebenfalls die erste Spalte der
Tabelle und Klicken auf die Schaltfläche Alle abwählen.
Um eine Spalte in der Tabelle zu markieren, bewegen Sie den
Mauszeiger in die Kopfzeile dieser Spalte, so dass der Mauszeiger
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 129
zu einem senkrecht nach unten zeigenden Pfeil wird. Durch einen
einfachen Klick mit der linken Maustaste wird die Spalte markiert.
Um die Markierung einer Spalte wieder aufzuheben, Klicken Sie
einfach mit der linken Maustaste in ein beliebiges Element der
Tabelle (außer Kopfzeile).
Nur Mittelwerte speichern:
Um festzulegen, dass für eine Messstelle anstatt der Messwerte
zyklische Mittelwerte gespeichert werden, Klicken Sie mit der
linken Maustaste jeweils auf das Kontrollkästchen in der Spalte
"Mittelung".
Die Aus- bzw. Abwahl der Mittelung aller Messstellen erfolgt bei
markierter Spalte "Mittelung" über die Schaltflächen Alle
auswählen und Alle abwählen.
Die Anzahl der Messwerte, über die gemittelt werden soll wird auf
der Registerkarte "Mittelwerte" festgelegt.
Die Speicherung der zyklischen Mittelwerte einer Messstelle erfolgt
nur, wenn diese Messstelle für das automatische Speichern
ausgewählt wurde (markiertes Kontrollkästchen in der linken
Spalte). Weitere Einstellungen zur Mittelwertbildung können auf
der Registerkarte "Mittelwerte" vorgenommen werden.
Registerkarte
"Mittelwerte"
Auf der Registerkarte "Messstellen" kann für jede Messstelle
festgelegt werden, ob eine Mittelung erfolgen soll. Auf der
Registerkarte "Mittelwerte" können nun die Einstellung dafür
vorgenommen werden. Für die zur Mittelung ausgewählten
Messstellen werden in die zu erzeugende Datei nur die Mittelwerte
übernommen, für alle anderen Messstellen jeder Wert.
130 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Mittelung über feste Anzahl
Mit der Option "Mittelung über eine feste Anzahl von Messwerten"
wird eine Mittelung über eine vorgegebene Anzahl von
Messwerten durchgeführt. Die Anzahl der Messwerte kann frei
gewählt werden. Immer wenn diese Anzahl von Messwerten
vorliegt, wird der Mittelwert gebildet und mit dem Zeitstempel des
aktuellen Messzyklus in die Datei übernommen.
Mittelung über variable Anzahl
Anstelle einer festen Mittelung kann auch der Wert einer
Messstelle (vorzugsweise eines Rechenkanals) bestimmen, über
wie viele Messwerte gemittelt werden soll. Dazu ist die Option
"Anzahl Messwerte wird bestimmt durch Messstelle:" zu aktivieren
und eine entsprechende Messstelle ist auszuwählen. Ändert sich
der Wert der angegeben Messstelle, wird der aktuelle
Mittelungszyklus abgeschlossen und die Mittelwerte werden in die
Datei übernommen. Anschließend wird ein neuer Mittelungszyklus
anhand des aktuellen Wertes der steuernden Messstelle
begonnen.
Registerkarte
"Messwertübernahme"
Auf der Seite "Messwertübernahme" können eine Messstelle und
eine Bedingung ausgewählt werden, die steuern, ob die Werte des
aktuellen Messzyklus in die Datei übernommen werden sollen: nur
wenn die angegebene Bedingung erfüllt ist, werden die Daten
übernommen.
Bei der Kombination von Bedingter Messwertübernahme und
Mittelwertbildung ist zu beachten, dass die Daten der Messzyklen,
bei denen die Bedingung für die Datenübernahme nicht erfüllt ist,
auch nicht in die Mittelwertbildung einfließen.
Registerkarte
"Start"
Auf der Registerkarte "Start" werden die Einstellung für Start und
Ende des Automatischen Speicherns festgelegt.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 131
Es kann ausgewählt werden, ob die gemessenen Daten "sofort",
"zeitgesteuert" (z.B. als Tagesdateien) oder "ereignisgesteuert"
gespeichert werden sollen. Klicken Sie für die Auswahl mit der
linken Maustaste auf das jeweilige Optionsfeld.
Wurde "zeitgesteuert" ausgewählt, erscheinen die vorher grau
dargestellten Eingabefelder Datum, Uhrzeit, Tage und Zeit
(hh:mm) schwarz und sind damit gültig.
Falls die Optionen "zeitgesteuert" und "ereignisgesteuert" nicht
angewählt werden können, sind sie in der vorliegenden
Softwareversion nicht freigegeben. Melden Sie sich bitte bei Ihrem
Fachberater oder den Programmautoren.
Angaben für
zeitgesteuertes Speichern
Startuhrzeit
Beim Erreichen der hier eingegebenen Uhrzeit, wird die
Aufzeichnung der Messdaten automatisch begonnen.
Starttag
Der Starttag definiert an welchen Wochentagen die eingestellte
Startuhrzeit zum Starten der Aufzeichnung führen soll.
132 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Dauer
Stellen Sie hier ein, wie lange die Speicherung der Messdaten in
einer Datei erfolgen soll. Die Anzahl der Tage wird in ganzen
Zahlen angegeben. Die Kombination von Tagen und der Angabe
von Stunden und Minuten ist möglich. Es können auch mehr als
vierundzwanzig Stunden angegeben werden. Die kleinste
mögliche Zeiteinheit ist 5 min.
Nach Ablauf
In diesem Bereich kann ausgewählt werden, ob das zeitgesteuerte
Automatische Speichern nach dem Ablauf neu gestartet werden
soll. Hier stehen folgende Optionen zur Auswahl:
· Nicht neu starten: Die Einstellungen werden einmalig ausgeführt
und nicht erneut gestartet.
· Sofort neu starten: Nach dem Ablauf der eingestellten Dauer
wird sofort mit dem Erzeugen der nächsten Datei begonnen, die
wiederum die eingestellte Dauer umfasst. Die angegebene
Startuhrzeit wird bei den Wiederholungen nicht mehr
berücksichtig.
· Zum nächsten Startzeitpunkt neu starten: Nach dem Ablauf der
eingestellten Dauer wird die angegebene Startuhrzeit
abgewartet, bevor mit dem Erzeugen der nächsten Datei
begonnen wird, die wiederum die eingestellte Dauer umfasst.
Beim Automatischen Speichern von Dateien mit einer Dauer von
24 Stunden bzw. einem Vielfachen davon, wird empfohlen die
Option "Nach Ablauf: Sofort neu starten" anzuwählen.
Die Namen der Dateien werden automatisch vergeben. Sie werden
entsprechend dem Datum und der Uhrzeit des Anlegens der
jeweiligen Datei nach folgendem Prinzip gebildet: jjmmdd-hhmmxx.
Die Angabe "xx" ist als Zähler für den (eher theoretischen) Fall
vorgesehen, dass mehrere Dateien zu ein und demselben
Zeitpunkt erstellt werden.
Wurde im unteren Eingabefeld des Dialogs ein Text eingegeben,
so wird dieser dem automatisch generierten Dateinamen
vorangestellt.
Wenn die Option "Bei jedem Start nach dem voranzustellenden
Text fragen" ausgewählt wurde, erscheint beim Starten einer
neuen Datei beim Automatischen Speichern ein Dialog zur
Eingabe eines Textes, der dem automatisch erzeugten Teil des
Dateinamens vorangestellt werden soll. Wird hier keine Eingabe
getätigt, wird dem Dateinamen der im Dialog "Automatisches
Speichern" eingestellte Text vorangestellt.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 133
Wird das Automatische Speichern beendet, bevor der Benutzer
den Dialog zur Eingabe eines voranzustellenden Textes bestätigt
hat, so wird dieser automatisch geschlossen und der
voreingestellte Dateiname bleibt unverändert.
Angaben für
ereignisgesteuertes
Speichern
Mit Auswahl der Option "ereignisgesteuert" kann festgelegt
werden, dass Beginn und Ende des Speicherns von der Überbzw. Unterschreitung von Messwerten einer Messstelle gesteuert
wird. Ähnlich der Funktion eines Zweipunktreglers wird das
automatische Speichern gestartet, wenn der obere Schwellenwert
überschritten wird. Das Speichern wird beendet, nachdem der
untere Schwellenwert unterschritten wurde. Folgende Eingaben
sind notwendig:
Messstelle
Wählen Sie aus der Liste die Messstelle (bzw. den Rechenkanal)
aus, die für das Steuern des Speichervorgangs relevant sein soll.
Start der Messung bei einem Messwert größer
Tragen Sie bitte hier den Wert ein, bei dessen Überschreitung das
Automatische Speichern begonnen werden soll.
Beenden der Messung bei einem Messwert kleiner
Tragen Sie bitte hier den Wert ein, bei dessen Unterschreitung das
Automatische Speichern beendet werden soll.
Dateiname
Die Vergabe der Dateinamen erfolgt bei zeit- oder
ereignisgesteuertem Speichern automatisch. Ein Name wird
gebildet aus der optional vordefinierten Zeichenkette sowie aus
Datum und Uhrzeit des Beginns der Speicherung. Die
Zeichenkette wird in dem Feld "Text, der dem generierten Namen
vorangestellt werden soll" eingegeben.
Da nur bei laufender Messung Messwerte vorliegen, muss die
Messung manuell gestartet werden, damit das ereignisgesteuerte
Speichern ausgelöst werden kann.
Registerkarte
"Dateien"
Auf der Registerkarte "Dateien" werden alle Einstellungen zum
Speichern der Ereignisliste und zur Konvertierung der Messdaten
vorgenommen.
134 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Ereignisliste automatisch abspeichern
Um eine im Alarmfall erzeugte Ereignisliste in Form einer Datei
automatisch mit abzuspeichern, aktivieren Sie die Option
"Ereignisliste automatisch abspeichern". Klicken Sie dazu mit der
linken Maustaste in das Optionsfeld links neben dem Text, so dass
darin ein kleines Kreuz erscheint.
Die Ereignisliste wird dann im gleichen Verzeichnis und mit dem
gleichen Namen (jedoch mit der Extension .amrevt), wie die
Messwertdatei gespeichert.
Ereignisliste automatisch ausdrucken
Diese Option bewirkt den Ausdruck der jeweils aktuellen
Ereignisliste wenn ein Dateiwechsel durchgeführt oder das
Automatische Speichern beendet wird. Dies kann nur aktiviert
werden, wenn die Ereignisliste automatisch abgespeichert wird.
Diese Funktion steht nicht in allen Programmversionen zur
Verfügung.
Datei nach dem Schließen konvertieren
Sollen die über das Automatische Speichern erzeugten
Messwertdateien in einem anderen Dateiformat weiterverarbeitet
werden, so kann festgelegt werden, dass nach Beenden des
Speicherns (oder bei Dateiwechsel) die Messwertdatei
automatisch in das gewünschte Format konvertiert wird.
Dabei ist einstellbar, ob die Originaldatei erhalten bleiben soll, oder
nicht. Wählen Sie dazu aus der Liste im unteren Teil des Dialogs
die gewünschte Konvertierung aus (Klick mit der linken Maustaste
auf die kleine Schaltfläche rechts neben dem Text und Markierung
des gewünschten Eintrags durch Klick mit der linken Maustaste).
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 135
Falls die Dateien in ein Textformat gewandelt werden sollen,
gelangt man über die Schaltfläche Text-Format... zum Dialog
"Textformat", indem das Format definiert werden kann.
Datei nach dem Schließen als Messwerttabelle ausdrucken
Mit dieser Option können die Messdaten einer automatisch
gespeicherten Datei nach Beenden des Speicherns (oder bei
Dateiwechsel) automatisch als Messwerttabelle ausgedruckt
werden.
Diese Funktion steht nicht in allen Programmversionen zur
Verfügung.
Datei nach dem Schließen als Liniendiagramm ausdrucken
Mit dieser Option können die Messdaten einer automatisch
gespeicherten Datei nach Beenden des Speicherns (oder bei
Dateiwechsel) automatisch als Liniendiagramm ausgedruckt
werden. Hierfür müssen vorher in der Konfigurationsdatei
wcRemote.ini entsprechende Einstellungen definiert worden sein.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Diese Funktion steht nicht in allen Programmversionen zur
Verfügung.
Registerkarte
"e-Mail"
Auf der Seite "e-Mail" kann angegeben werden, ob die Ereignisliste
oder die Datendatei oder beide per E-Mail an einen oder mehrere
Empfänger verschickt werden sollen. Für den E-Mail Versand
gelten die Definitionen und Grundeinstellungen, die auch für den
Versand von E-Mail im Alarmfall gelten.
Die Angabe von Betreff und Text ist optional, allerdings ist
zumindest die Angabe eines Betreffes empfehlenswert. RMT
WinControl warnt, wenn kein Text oder Betreff angegeben ist.
Es muss mindestens ein Empfänger angegeben werden.
Wenn die Ereignisliste nicht automatisch gespeichert wird, dann
erfolgt auch kein E-Mail Versand der Ereignisliste! Falls die
Datendatei nach dem Konvertieren gelöscht wurde, dann kann
diese Datei auch nicht mehr automatisch per E-Mail versandt
werden! Es wird keine Mail generiert, wenn keine Datei zum
Versenden vorhanden ist!
136 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Wurde festgelegt, dass beim Automatischen Speichern nach dem
Beenden einer Datei, diese in ein anderes Format konvertiert
werden soll, kann diese Datei ebenfalls per Email versendet
werden. Dazu muss in der Initialisierungsdatei wcRemote.ini
festgelegt werden, dass Messwertdateien mit einer bestimmten
Extension versendet werden.
Beispiel:
[Auto Save #0]
Attachments=amr;txt
Versendet werden alle Dateien mit den Extensionen ".amr " und
".txt".
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Registerkarte
"Einstellungen
beibehalten"
Auf der Registerkarte "Einstellungen beibehalten" kann durch
Aktivieren der Option "Einstellungen beibehalten" festgelegt
werden, ob nach einem Neustart des Programms oder beim
nächsten Aufrufen des Automatischen Speicherns die zuletzt
vorgenommenen Einstellungen beibehalten werden.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 137
Ist diese Option nicht aktiviert, wird der Dialog mit den
Standardeinstellungen aufgeschlagen, andernfalls sind die
Eingabefelder folgender Seiten mit den letzten Werten vorbelegt:
· Messstellen
· Mittelwerte
· Bedingte Messwertübernahme
· Dateien
· E-Mail
· Einstellungen beibehalten
Die Seite "Start" muss immer neu ausgefüllt werden!
Ist der optionale Prüfplatzmanager aktiviert, existiert diese
Registerkarte nicht.
Mittelwertbildung
Im Mittelwertmodus werden nicht die eingelesenen Messwerte
direkt übernommen, sondern das arithmetische Mittel aus n
gemessenen Werten. Die Anzahl n kann vom Anwender für alle
Diagramme gemeinsam im Bereich von 1 bis 100 festgelegt
werden.
Rufen Sie dazu die Menüfunktion Messwerte/Mittelwertbildung auf
(bei aktivem Linien- oder XY-Diagramm oder Tabelle). Im
erscheinenden Dialog "Mittelwertbildung" legen Sie im
entsprechenden Eingabefeld die Anzahl der Messwerte fest, über
die gemittelt werden soll.
Aus der Liste der Messstellen, können diejenigen ausgewählt
werden, für die nur die Mittelwerte gespeichert werden sollen.
Klicken Sie dazu mit der linken Maustaste auf das jeweilige
Kontrollkästchen links neben der gewünschten Messstelle.
138 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Messwerte freigeben
Mit dieser Funktion können die Messwerte eines Diagramms oder
einer Tabelle entfernt werden, ohne dass die Einstellungen aus
dem Eigenschaftsdialog verloren gehen. Somit ist es möglich,
einmal eingestellte Eigenschaften eines Fensters schnell und
einfach für eine neue Messung zu verwenden.
Wird diese Funktion auf einen gespeicherten Datensatz
angewendet, und wird danach die Funktion Datei/Speichern
ausgeführt, so gehen die gespeicherten Daten verloren.
Verwenden Sie nach der Freigabe der Messwerte den Befehl
Datei/Speichern unter und legen Sie eine neue Datei an. Die
Daten der Ursprungsdatei bleiben somit erhalten.
Das Menü Programmierung
Messstellenprogrammierung
Mit dem Befehl Programmierung/Messstellenprogrammierung
steht eine weitere Möglichkeit zur Verfügung, die Programmierung
der Messstellen vorzunehmen. Sie öffnen so den Dialog
"Eigenschaften der Messstellenliste und der Messstellen" mit der
obenliegenden Registerkarte "Messstellen" und können mit diesem
Dialog die gewünschten Einstellungen vornehmen und
programmieren. Eine ausführliche Beschreibung dieses Dialogs
finden Sie unter "Eigenschaften der Messstellenliste und der
Messstellen" auf Seite 34.
Rechenkanäle
Die mathematischen Funktionen des Programms bieten die
Möglichkeit, aus den gemessenen Daten physikalische Größen zu
berechnen. Die gewünschten Größen werden über einen
Formeleditor definiert und als Rechenkanal (virtuelle Messstelle)
vereinbart.
Globale
Rechenkanäle
Soll ein Rechenkanal im gesamten System zur Verfügung stehen,
so erfolgt seine Definition über den Befehl
Programmierung/Rechenkanäle. Im erscheinenden Dialog
"Eigenschaften der Messstellenliste und der Messstellen" werden
auf der Registerkarte "Rechenkanäle" alle dazu notwendigen
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 139
Einstellungen und die Formeldefinition vorgenommen (siehe auch:
"Eigenschaften der Rechenkanäle" auf Seite 35).
AUFRUF!
Weitere Möglichkeiten diesen Befehl auszuführen sind:
· durch Doppelklick mit der linken Maustaste in das aktive
Messstellenfenster
und
Auswahl
der
Registerkarte
"Rechenkanäle".
· durch Einfachklick mit der rechten Maustaste in das aktive
Messstellenfenster und Auswahl der Funktion "Rechenkanäle"
aus dem kontextsensitiven Menü.
· mit <ENTER> und Auswahl der Registerkarte "Rechenkanäle".
· bei
aktivem
Messstellenfenster
über
den
Befehl
Ansicht/Eigenschaften und Auswahl der Registerkarte
"Rechenkanäle".
Konstanten definieren
Es besteht die Möglichkeit Konstanten zu definieren, auf die in den
Rechenkanälen zugegriffen werden kann. Die Definition erfolgt im
Dialog "Konstanten definieren", der über den Menüpunkt
Programmierung/Konstanten definieren... aufgerufen werden kann.
Dialog
"Konstanten
definieren"
In diesem Dialog werden alle momentan vereinbarten Konstanten
alphabetisch aufsteigend sortiert angezeigt.
Um eine neue Konstante hinzuzufügen, klicken Sie mit der linken
Maustaste die Schaltfläche Konstante hinzufügen... an. Daraufhin
wird eine neue Zeile angelegt, in der Sie die gewünschten Daten
eintragen können. Alternativ können Sie eine Zeile markieren,
indem Sie auf das Feld mit der Zeilennummer klicken und dann die
Taste <Einfügen> (<Einf>) drücken.
Um eine oder mehrere Konstanten zu löschen, markieren Sie die
Zeilen wie oben beschrieben und drücken Sie die Taste
<Entfernen> (<Entf>).
Bitte beachten Sie, dass der Dialog nur geschlossen werden kann,
wenn alle Zeilen ein gültiges Paar aus Konstantenname und Wert
enthalten und keine doppelten Namen vergeben wurden. Komplett
leere Zeilen gelten auch als gültige Zeilen und werden immer
ignoriert.
Namenskonventionen
Für Namen sind Kombinationen von Zahlen und Buchstaben
erlaubt, wobei das erste Zeichen ein Buchstabe sein muss.
Sonderzeichen und Umlaute dürfen nicht verwendet werden. Die
140 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
maximale Länge eines Namens beträgt 20 Zeichen.
Konstantennamen müssen eindeutig sein, d.h. jede
Konstantenbezeichnung darf nur einmal pro Konfiguration
verwendet werden.
Es ist zu beachten, dass zwischen Groß- und Kleinschreibung
unterschieden wird, so dass z.B. die gängigen Formelzeichen als
Konstantennamen verwendet werden können (p Druck, P Leistung).
Werte
Als Wert wird eine Fließkommazahl mit Dezimalpunkt erwartet,
jedoch ist die Verwendung ganzer Zahlen gestattet. Der
Wertebereich erstreckt sich von –1.7E308 bis +1.7E308, jedoch
mit maximal 15-stelliger Genauigkeit.
Verwaltung
Die Werte der Konstanten werden in der wcRemote.ini sowie beim Speichern der Konfiguration - im benutzerdefinierten File
gespeichert. Nach dem Laden der Konfiguration werden auch die
Konstanten wieder hergestellt. Konstanten, die beim Laden einer
Konfiguration vereinbart waren, werden durch die zu ladenden
Konstanten überschrieben.
Referenzierung der Rechenkanäle
Für die Verwendung der Konstanten in Rechenkanälen steht die
Funktion const zur Verfügung. Die Syntax lautet:
const("Konstantenname")
Bei der Berechnung des Wertes wird der jeweils aktuelle Wert der
Konstanten zurückgeliefert. Wenn die Konstante
"Konstantenname" nicht definiert ist, wird der komplette
Ausdruck, der die Formel const("Konstantenname") enthält
ungültig, was dazuführt, dass der zugehörige Rechenkanal den
Status "Fühlerbruch" annimmt.
Beispiel
Gegeben sei folgende Konstantentabelle:
Name der Konstanten
Wert der Konstanten
p
U
1200
0.5
Definiert wird jeweils die Formel für den Rechenkanal 80.0:
const("p")
liefert 1200
const("P")
führt zu Fühlerbruch, weil P nicht definiert wurde
const("U") * const ("I") liefert 6
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 141
Werden die Werte der Konstanten während einer laufenden
Messung geändert, wirkt sich diese Änderung nur auf die
Berechung ab diesem Zeitpunkt aus, die bisher errechneten Werte
bleiben erhalten. Das ist besonders für Langzeitmessungen
interessant, da so z.B. sich unregelmäßig ändernde
Rahmenbedingungen in die Messwerterfassung einbezogen
werden können.
Das Einstellungen-Menü
Verbindung hinzufügen
Über die Schaltflächen Eigenschaften und Hinzufügen aus dem
Fenster "Verbindungen verwalten" und über das Menü
Einstellungen/Verbindung hinzufügen wird der Dialog
"Verbindungseinstellungen" geöffnet. In diesem Dialog kann eine
neue Verbindung definiert werden oder die Eigenschaften einer
bestehenden Verbindung können eingesehen und/oder verändert
werden.
Dazu gehören die optionale Vergabe einer Bezeichnung für die
Verbindung, das gewünschte Protokoll, der Typ der zu
verwendenden Schnittstelle (seriell, Netzwerk oder Modem) und
deren spezifische Einstellungen.
Eine ausführliche Beschreibung des Dialogs finden Sie unter
"Verbindungseinstellungen" auf Seite 40.
Verbindungen verwalten...
Ein Doppelklick auf die Liste der vorhandenen Verbindungen im
Fenster "Messstellen, Messgeräte und Verbindungen" oder der
Aufruf des Menüs Einstellungen/Verbindungen verwalten… öffnet
das Fenster "Verbindungen verwalten". Nach der Auswahl einer
Verbindung aus der erscheinenden Liste kann diese aktiviert oder
deaktiviert werden, es können Verbindungen entfernt oder
hinzugefügt und der jeweilige Eigenschaftsdialog aufgerufen
werden.
Es können beliebig viele Verbindungen angelegt werden, von
denen eine beliebige Anzahl aktiv sein kann (abhängig von der
erworbenen Programmversion). Um jedoch Messwerte zu
erfassen, muss mindestens eine Verbindung aktiv sein und über
142 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
diese Verbindung muss der WinControl-Datenserver mit
mindestens einer Messstelle erreichbar sein.
Eine ausführliche Beschreibung des Dialogs finden Sie unter
"Verbindungen verwalten" auf Seite 38.
Messzyklus
Mit dem Befehl Einstellungen/Messzyklus wird der Dialog
"Messzyklus" geöffnet und die gewünschte Abtastrate bzw. der
Messzyklus kann definiert werden. Weiterhin kann für jede
Verbindung festgelegt werden, ob und wie viele Messzyklen
übersprungen werden sollen.
Dialog
"Messzyklus"
Im Dialog "Messzyklus" stehen die beiden Registerkarten
"Messzyklus" und "Messzyklus überspringen" zur Verfügung.
Registerkarte "Messzyklus"
Hier kann der Messzyklus definiert werden, womit grundsätzlich
festgelegt wird, alle wie viele Sekunden von den Messgeräten
neue Messwerte abgefragt werden sollen. Weiterhin werden am
Ende eines jeden Messzyklus die Werte der virtuellen Messstellen
(Rechenkanäle) neu berechnet.
Da jeder Datenserver mit eigenem Messzyklus arbeitet und seine
Daten am Ende dieses Messzyklus verschickt, treffen diese Daten
am RMT WinControl Client zu unterschiedlichen Zeiten und nicht
zwangsläufig im Messzyklus des Clients ein (siehe auch:
Registerkarte "WinControl Datenserver Protokoll" auf Seite 43).
Die Angabe erfolgt entweder in der traditionellen Form MM:SS
(Minuten:Sekunden) oder nur durch die Angabe von Sekunden,
wobei als Nachkommastelle die Millisekunden akzeptiert werden.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 143
Alle Verbindungen werden grundsätzlich in diesem Messzyklus
abgefragt.
Die Angabe des Messzyklus ist ein Zielwert, der - besonders bei
kurzen Messzyklen und/oder vielen Messstellen - nicht in jedem
Fall erreicht werden kann, da die Hardware (Messgerät,
Schnittstelle, aktive Leitungselemente, ...) die maximale
Datenübertragung bestimmen.
In einem solchen Fall wird das Programm sobald von der
Hardware ein Zyklus abgearbeitet wurde den Nächsten starten.
Registerkarte "Messzyklen überspringen"
Nicht in jedem Fall wird von jeder Messstelle in jedem Messzyklus
ein Wert erwartet. Deswegen kann für jede Verbindung festgelegt
werden, ob und wie viele Messzyklen übersprungen werden sollen.
Diese Einstellungen erfolgen auf der Registerkarte "Messzyklen
überspringen".
Folgende Angaben sind erlaubt:
· 0 = keine Messzyklen überspringen = Messwerte in jedem
Zyklus erfassen
· 1 = 1 Messzyklus überspringen = Messwerte in jedem zweiten
Zyklus erfassen
· 2 = 2 Messzyklen überspringen = Messwerte in jedem dritten
Zyklus erfassen
· …
· 99 = 99 Messzyklen überspringen = Messwerte in jedem 100.
Zyklus erfassen
Mit dieser Vorgehensweise ist es beispielsweise möglich, von
einem WinControl-Datenserver 20, 30 oder noch mehr Daten pro
Sekunde zu erfassen, während andere WinControl-Datenserver
(u.U. auch noch über Netzwerk angebunden), die weniger als 10
144 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Messwerte/Sekunde liefern können, nur noch in jedem zweiten
oder dritten Zyklus abgefragt werden und die schnelle Erfassung
auf dem WinControl-Datenserver nicht beeinflussen.
Normalerweise sollte mindestens eine Verbindung Daten in jedem
Messzyklus abfragen. Es ist jedoch auch möglich, jeder
Verbindung eine Anzahl von zu überspringenden Messzyklen
zuzuweisen. Die Software gibt dann einen Warnhinweis aus, setzt
aber nach Bestätigung die Eingaben um. Damit kann z.B. die
Erfassung von Messwerten unterschiedlicher WinControlDatenserver in einem gewünschten Verhältnis (z.B. 2:3 oder 5:7
oder …) realisiert werden.
Die Werte von Rechenkanälen werden immer in allen Messzyklen
ermittelt.
Die Symbolleiste
Über den Befehl Einstellungen/Symbolleiste kann die Symbolleiste
aus- oder eingeblendet und die Größe der Symbole festgelegt
werden. Weiterhin kann definiert werden, ob die Symbolhinweise
angezeigt werden.
Symbolleiste
Die Symbolleiste ist ein unterhalb der Menüs platzierte Zeile mit
Schaltsymbolen, für eine schnelle Ausführung von RMT
WinControl -Befehlen. Durch einen einfachen Klick mit der linken
Maustaste über dem entsprechenden Symbol wird die gewünschte
Aktion ausgelöst. Die Symbole haben folgende Bedeutung:
Start/Stopp der Messstellenabfrage
Öffnen eines neuen Liniendiagrammes (siehe auch:
"Neues Liniendiagramm" auf Seite 120)
Öffnen eines neuen Balkendiagrammes (siehe auch:
"Neues Balkendiagramm" auf Seite 121)
Öffnen einer neuen Messwertanzeige (siehe auch:
"Neue Messwertanzeige" auf Seite 121)
Öffnen einer neuen Analoganzeige (siehe auch:
"Neue Analoganzeige" auf Seite 121)
Öffnen einer neuen Tabelle (siehe auch: "Neue
Tabelle" auf Seite 122)
Öffnen eines neuen XY-Diagrammes (siehe auch:
"Neues XY-Diagramm" auf Seite 122)
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 145
Öffnen eines neuen Projektbildes (siehe auch: "Neues
Projektbild" auf Seite 126)
Öffnen einer neuen Excelverbindung (siehe auch:
"Neue Excelverbindung" auf Seite 122)
Öffnen einer neuen OPC Export (siehe auch: "Neuer
OPC Export" auf Seite 126)
Öffnen einer Messwertdatei
Speichern einer Messwertdatei
Automatisches Speichern der Messwerte auf die
Festplatte (siehe auch: "Automatisches Speichern"
auf Seite 127)
Funktion: "Vorlage anwenden" auf Seite 110
Kopieren eines Liniendiagrammes oder der
Messstellenliste in die Zwischenablage
Exportieren der Messdaten (siehe auch: "Exportieren"
auf Seite 91)
Aktivierung oder Deaktivierung der Alarmfunktion von
RMT WinControl (siehe auch: Registerkarte "Alarm
Ein/Aus" auf Seite 148)
Öffnen des Eigenschaftsdialogs für das gerade aktive
Fenster
Öffnen des Dialoges Messzyklus (siehe auch:
"Messzyklus" auf Seite 143)
Öffnen des Schnittstellendialoges (siehe auch:
"Verbindungen verwalten" auf Seite 38)
Darstellung der Seitenansicht für den Ausdruck des
aktuellen Fensters
Druck des Inhaltes des aktuellen Fenster
Druck des Inhaltes des aktuellen Bildschirms
Umwandlung des Mauszeigers in den Hilfecursor
Symbol
Hinweise
Wurde die Funktion Symbolhinweise angewählt, erscheint ein InfoText zu jeder Schaltfläche der Symbolleiste, wenn sich der
Mauszeiger über der jeweiligen Schaltfläche befindet.
146 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Statuszeile
Die Statuszeile enthält je nach Programmzustand fünf oder sechs
Felder, die über den aktuellen Zustand des Programms
informieren bzw. für die Bedienung nützliche Informationen
anzeigen. Von links nach rechts haben diese Felder folgenden
Inhalt:
· Kurzer Hilfetext zu dem gerade angewählten, aber noch nicht
ausgeführten Menübefehl oder Button; Wenn nichts ausgewählt
wird, erscheint der Hinweis "F1 für Hilfe" für den Start des
Hilfesystems.
· Wird mit der Funktion Messwerte/Automatisches Speichern eine
Messwertdatei erzeugt, erscheint im nächsten Feld das
Verzeichnis und der Name dieser Datei. Dieses Feld ist nicht
sichtbar, wenn keine Datei aufgezeichnet wird.
· Im folgenden Feld wird der ausgewählte COM-Port und die
Übertragungsrate angezeigt.
· Wurde ein Messvorgang gestartet, erscheint im folgenden Feld
die bis zum nächsten Messzyklus verbleibende Zeit. Falls keine
Messung läuft, enthält dieses Feld die Bezeichnung "dt:mm:ss"
(wobwi mm:ss der eingestellte Messzyklus ist.
· Die beiden nächsten Felder enthalten das aktuelle Datum und
die Uhrzeit. Ganz rechts informieren eine rote und eine grüne
"LED" über die Kommunikation mit den WinControlDatenservern. Wenn die rote LED blinkt, bedeutet das, RMT
WinControl sendet einen Befehl, wenn die grüne LED blinkt
bedeutet das, dass der WinControl-Datenserver antwortet.
Alarm
Die Reaktion des Programms auf einen Störfall kann individuell
konfiguriert werden. Nach Aufruf über die Menüfunktion
Einstellungen/Alarm erscheint der entsprechende Dialog "Alarm
Einstellungen".
Mögliche Störfälle sind:
· Grenzwertüber- oder -unterschreitung
· Fühlerbruch
· Wegfall von Messstellen (z.B. Ausfall eines Gerätes)
Dialog "Alarm
Einstellungen"
Im Dialog "Alarm Einstellungen" kann neben den
programminternen Alarmreaktionen zusätzlich festgelegt werden,
dass in einem Alarmfall auch externe Applikationen gestartet
werden können. Für die verschiedenen Einstellmöglichkeiten
stehen acht Registerkarten zur Verfügung.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 147
Registerkarte
"Alarm
Ein/Aus"
Registerkarte
"Alarm
Reaktionen"
Auf dieser Registerkarte können Sie festlegen, ob überhaupt ein
Alarm ausgelöst werden soll. Aktivieren oder deaktivieren Sie die
Alarmreaktionen des Programms durch einfachen Klick mit der
linken Maustaste in das Kontrollkästchen links neben dem Text
"Alarm auslösen".
Auf dieser Registerkarte können die gewünschten
programminternen Alarmfunktionen anhand der folgenden
Optionen ausgewählt werden:
Eintrag in Ereignisliste:
Wählen Sie diese Option aus, wenn auf dem Erfassungsrechner
eine Ereignisliste mit den Einträgen für alle aufgetretenen Alarme
geführt werden soll.
Öffnen eines Liniendiagramms:
Ist diese Funktion ausgewählt, wird im Alarmfall für die
entsprechende Messstelle ein Liniendiagramm geöffnet, in dem
alle weiteren Messwerte dieser Messstelle aufgezeichnet werden.
Vorgeschichte aufzeichnen:
Sollen im Alarmfall im Liniendiagramm die Messdaten nicht erst ab
Eintreten der Störung dargestellt werden, sondern auch der
Verlauf davor, so ist diese Option anzuwählen. Im dazugehörigen
Eingabefeld ist die gewünschte Zeit, für die die Vorgeschichte
aufgezeichnet werden soll einzutragen.
148 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Automatisch abspeichern:
Wählen Sie diese Option aus, wenn im Alarmfall die Messwerte
des Liniendiagramms auch auf Festplatte gesichert werden sollen.
Wird diese Option nicht gewählt, so werden die Daten im
Hauptspeicher des Rechners verwaltet.
Abspielen eines Klanges:
Für die akustische Signalisierung eines Alarmes ist in diesem
Eingabefeld Pfad und Dateinamen einer .wav-Datei anzugeben.
Diese .wav-Dateien werden unter Windows standardmäßig für
verschiedene akustische Signale verwendet und befinden sich bei
Standardkonfiguration im Windows-Verzeichnis. Über die
Schaltfläche "Suchen" wird ein Dateidialog geöffnet, über den Sie
die gewünschte Datei schnell finden und in das Eingabefeld
übernehmen können. Selbstverständlich können auch andere
Dateien als die Windows-Systemklänge verwendet werden. Legen
Sie durch Anklicken des entsprechenden Optionsfeldes fest, ob
das akustische Signal wiederholt werden soll.
Starten eines Programmes:
Soll im Alarmfall ein anderes Programm ausgeführt werden, so ist
in diesem Eingabefeld Pfad und Dateinamen dieser Applikation
anzugeben. Über die Schaltfläche Suchen wird ein Dateidialog
geöffnet, über den Sie die gewünschte Datei schnell finden und in
das Eingabefeld übernehmen können.
Im zugehörigen Feld "Aufrufparameter" können Aufrufparameter
für das bei Alarm aufzurufende Programm eingetragen werden.
Beispielsweise bewirkt der Aufrufparameter C:\Alarm.txt für das
Programm C:\Windows\notepad.exe, dass die Datei C:\Alarm.txt
von Notepad bei Alarm geöffnet und angezeigt wird.
Zusätzlich können in den Aufrufparametern Makros eingetragen
werden. Diese werden bei Alarm folgendermaßen expandiert:
Makro Expansion zu
Beispiel
%1
Messstelle
0.2
%2
%3
Kommentar
Ereignis
Innentemperatur
Grenzwertüberschreitung
%4
Zeitpunkt des Alarmes
24.9.1999, 14:32:00
Die Aufrufparameter "%1 %2 %3 %4" würden im Alarmfall (z.B.
Grenzwertüberschreitung der Messstelle 0.2) als "0.2
Innentemperatur Grenzwertüberschreitung 24.9.1999, 14:32:00"
an das aufzurufende Programm übergeben.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 149
Messzyklus:
Hier kann festgelegt werden, dass im Alarmfall mit einem anderen
Messzyklus gemessen werden soll als es unter
Einstellungen/Messzyklus definiert wurde. Aktivieren Sie dazu
diese Funktion durch Klick mit der linken Maustaste in das
Kontrollkästchen im Abschnitt "Messzyklus" und tragen Sie den
gewünschten Wert in das Eingabefeld ein. Im Alarmfall (bis zur
Bestätigung eines Alarms) wird dann mit diesem Zyklus
gemessen, ansonsten mit dem über Einstellungen/Messzyklus
festgelegten.
Registerkarte
"Messstellen"
Die Alarmbehandlung kann für alle Messstellen global ein- und
ausgeschaltet werden. Zusätzlich gibt es die Möglichkeit, im
Alarmdialog ("Einstellungen/Alarm") auf der Seite "Messstellen", in
einen Modus zu wechseln, in dem die Alarmbehandlung nur für die
dort ausgewählten Messstellen durchgeführt wird.
In der Messstellenliste wird für alle Messstellen, die momentan in
die Alarmbehandlung einbezogen sind, das Symbol angezeigt.
Das Ein- und Ausschließen von Messstellen in die
Alarmbehandlung sollte nur dann ausgeführt werden, wenn keine
Messung läuft, damit die durchgängige Protokollierung des
Alarmzustandes ermöglicht wird.
Registerkarte
"Verzögerung"
Für jede vorhandene Messstelle kann eine separate
Alarmverzögerung eingestellt werden. Das heißt, ein Alarm wird
erst dann ausgelöst, wenn eine Alarmsituation die mit der
150 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Verzögerung definierte Zeit anhält. Die Verzögerung wirkt auf alle
auf der Registerkarte "Alarm Reaktionen" definierten Reaktionen.
Um die Verzögerungszeiten einzustellen, führen sie die
Menüfunktion Einstellungen/Alarm aus. Im erscheinenden Dialog
"Alarm Einstellungen" steht die Registerkarte "Verzögerung" zur
Verfügung. Um die Alarmverzögerung generell zu aktivieren oder
zu deaktivieren, klicken sie mit der linken Maustaste in das
Optionsfeld links neben dem Text "Alarmverzögerung aktivieren".
In der dargestellten Tabelle sind alle im System vorhandenen
Messstellen (inklusive der globalen Rechenkanäle) aufgelistet. In
der Spalte "Verzögerung" kann für jede Messstelle eine eigene
Verzögerungszeit festgelegt werden. Die Angabe erfolgt in
Sekunden.
Registerkarte
"Erinnerung"
Mit der Erinnerung kann verhindert werden, dass das Quittieren
eines Alarmes jede optische und akustische Siganlisierung
unabhängig davon beendet, ob die Situation, aus welcher der
Alarm heraus entstand, noch vorliegt oder nicht.
Wenn dieser Eintrag nicht vorliegt oder die Zeit mit Null Sekunden
eingetragen wird, dann wird der Alarm sofort nach einer
Alarmquittung wieder ausgelöst, falls die Alarmsituation nicht
behoben ist.
Wird auf der Registerkarte "Erinnerung" eine Zeit ungleich Null
eingestellt, löst jeder Alarm nach dieser Zeit wieder aus, wenn
seine Ursache nicht behoben ist.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 151
Registerkarte
"E-Mail"
Soll RMT WinControl im Alarmfall automatisch E-Mails versenden,
muss diese Option auf dieser Registerkarte aktiviert werden.
Das Generieren von Mails erfolgt anhand von Regeln, die zuerst
definiert werden müssen. Auf der Registerkarte wird eine Liste
aller definierten Regeln angezeigt.
Über die Schaltflächen Neue Regel, Neue Systemregel und Regel
Bearbeiten wird der Dialog "E-Mail Regel bearbeiten" geöffnet, in
dem eine neue Regel definiert bzw. eine vorhandene geändert
werden kann.
Mit Regel Entfernen kann die aktuell in der Liste ausgewählte
Regel endgültig entfernt werden. Es sind beliebig viele Regeln
definierbar.
Bei der Verwendung von MS Outlook Express als MAPI
kompatibles E-Mail Programm kann aufgrund eines Fehlers von
MS Outlook Express das Programm RMT WinControl abstürzen,
wenn eine Datei als E-Mail versendet werden soll und gleichzeitig
Alarmmails versendet werden. Um diesem Fehler vorzubeugen,
sollte MailAutoLogOff (siehe auch: "Besondere Einstellungen für
den Versand von Alarmmeldungen per e-Mail" auf Seite 229) in
der Initialisierungsdatei wcRemote.ini nicht geändert werden und
Messwertdateien sollten nur bei angehaltener Messung und
abgeschalteter Alarmbehandlung versandt werden.
Empfehlung: MS Outlook 2000 oder ein anderes thread-sicheres
MAPI kompatibles E-Mail Programm (z.B. Eudora) verwenden.
152 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Dialog "E-Mail Regel bearbeiten"
Im Feld "Regelname" muss ein eindeutiger Name für die Regel
festgelegt werden. RMT WinControl trägt hier automatisch einen
Vorschlag ein, der jedoch geändert werden kann, solange der
Name eindeutig ist. Es sind alle Zeichen erlaubt.
In der Liste "Ereignisse" kann ausgewählt werden, bei welchem
Ereignis eine Mail generiert werden soll, es muss mindestens ein
Ereignis gewählt werden.
Aus der Liste "Messstellen" müssen die Messstellen ausgewählt
werden, die auf das gewählte Ereignis überprüft und beim
Auslösen desselben die Mail generieren sollen. Für Alarm E-Mails
muss mindestens eine Messstelle selektiert werden. Bei
Systemregeln ist dies nicht notwendig.
In das Feld "Betreff" kann ein beliebiger Text, der jedoch maximal
255 Zeichen umfassen darf, eingetragen werden. Dieser Text wird
als Betreff in die E-Mail übernommen. Wenn kein Text angegeben
wird, warnt RMT WinControl, um sicherzustellen, dass dieses Feld
nicht versehentlich leer gelassen wurde.
Der eigentliche Text der Mail wird im Feld "Text" eingetragen. Es
sind maximal 3000 Zeichen erlaubt.
Das Feld "Empfänger" nimmt alle gewünschten Empfänger der
Mail auf. Es kann die komplette E-Mail Adresse oder der
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 153
Kurzname, der im RMT WinControl internen Adressbuch hinterlegt
ist, eingetragen werden. Die Empfänger werden durch Semikolon
(';') getrennt. Die Schaltfläche "V" am Ende der Zeile schlägt die
Liste der Empfänger, die im Adressbuch gespeichert sind, auf und
fügt diese durch einen Mausklick auf den Eintrag automatisch in
die Empfängerliste ein. Es muss mindestens ein Empfänger
angegeben werden.
Um bei sich ständig wiederholenden Ereignissen nicht ständig
neue E-Mails zu versenden, kann im Feld
"Unterdrückungsintervall" eine Zeitspanne in der Form
"Stunde:Minute:Sekunde" angegeben werden, die mindestens
zwischen zwei Mails, die aufgrund der ausgewählten Regel
generiert wurde, verstreichen muss.
Außerdem kann mit der Option "Alle Nachricht sammeln und..." in
der letzen Zeile des Dialoges der Sammelversand aktiviert werden.
Dazu kann in dem entsprechenden Feld in dieser Zeile eine
Uhrzeit angegeben werden. Sobald diese Option aktiviert ist,
werden die Mails die aufgrund der ausgewählten Regel generiert
wurden, gesammelt und zur gewünschten Uhrzeit in einer Mail
zusammengefasst, die dann verschickt wird.
Damit die Informationen über den ausgelösten Alarm in die Mail
übernommen werden können, ist es möglich, in den Feldern
"Betreff" und "Text" Platzhalter zu verwenden. Diese werden beim
Generieren der E-Mail durch die richtigen Angaben ersetzt.
Erlaubte Platzhalter sind:
%1 Wird durch die Messstellennummer ersetzt
(nicht bei Systemregeln).
%2 Wird durch den Messstellenkommentar ersetzt
(nicht bei Systemregeln).
%3 Wird durch das auslösende Ereignis ersetzt.
%4 Wird durch Datum und Uhrzeit des Alarms ersetzt.
Der Text einer Alarm E-Mail Regel
Am %4 trat an der Messstelle %1 %2 der Störfall
"%3" auf. Bitte setzen Sie sich umgehend mit dem
Servicetechniker in Verbindung. (Tel.: 0172/0815
0815)
würde also zu
Am 26.03.2009 16:56:35 trat an der Messstelle 0.1
Test der Störfall "Grenzwertverletzung" auf.
Bitte setzen Sie sich umgehend mit dem
154 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Servicetechniker in Verbindung. (Tel.: 0172/0815
0815)
umgewandelt werden, wenn die Messstelle 0.1 Test am
28.01.2002 um 16:56:35 Uhr eine Grenzwertüberschreitung
ausgelöst hatte.
Die Regel wird durch einen Klick auf OK in die Liste der Regeln
übernommen, mit Abbrechen wird die Bearbeitung/Erstellung der
Regel abgebrochen und alle Änderungen werden verworfen. Ein
Klick auf die Schaltfläche Adressbuch... öffnet das Adressbuch und
erlaubt das Einsehen, Bearbeiten und Löschen von Einträgen.
Wenn der Cursor im Feld "Text" steht, wird ein Druck auf die Taste
<ENTER> nicht als Befehl zum Schließen des Dialogs interpretiert,
sondern es wird ein Zeilenumbruch im Mailtext durchgeführt.
Dialog "Systemregel bearbeiten"
Der Dialog zum hinzufügen bzw. bearbeiten von Systemregeln
unterscheided sich lediglich in wenigen Punkten vom Dialog "EMail Regel bearbeiten". Diese Unterschiede sind:
Es ist keine Liste "Messstellen" vorhanden, da Systemregeln für
Ereignisse definiert werden, die nicht von Messstellen abhängig
sind. Die Liste "Ereignisse" erstreckt sich daher auf der linken
Seite des Dialogs über die gesamte Höhe.
Die auswählbaren Ereignisse sind:
· Fehler autom. Verbindungsaufbau: Tritt auf, wenn die
automatische Aktivierung einer Verbindung via Zeitplan über
eine Dauer von fünf Minuten fehlschlug.
Für die Übernahme von Informationen über die ausgelöste
Systemmeldung, ist es möglich, in den Feldern "Betreff" und "Text"
Platzhalter zu verwenden. Diese werden beim Generieren der EMail durch die richtigen Angaben ersetzt. Erlaubte Platzhalter sind:
%3 Wird durch das auslösende Ereignis ersetzt.
%4 Wird durch Datum und Uhrzeit des Alarms ersetzt.
Im Gegensatz zu Regeln für Alarm E-Mails werden hier die
Platzhalter %1 und %2 nicht unterstützt, da Systemmeldungen von
keiner Messstelle abhängig sind.
Registerkarte
"Voralarm"
Für bestimmte Anwendungen kann es interessant sein, bereits
dann eine Meldung zu erhalten, wenn sich die Messwerte den
Grenzwerten nähern. Zu diesem Zweck wurden Voralarme
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 155
eingeführt: Für jede Messstelle kann ein Differenz zu den
Grenzwerten angegeben werden, deren Überschreitung einen
Voralarm auslöst.
Die Funktion "Voralarm" ist optional und nicht in jeder
Programmversion verfügbar. Die Registerkarten "Voralarm" und
"Voralarm Verzögerung" werden nur angezeigt, wenn die Option
mit der Software freigeschaltet wurde.
Um den Voralarm generell zu aktivieren oder zu deaktivieren,
klicken sie mit der linken Maustaste in das Optionsfeld links neben
dem Text "Voralarm aktivieren". In der dargestellten Tabelle sind
alle im System vorhandenen Messstellen (inklusive der globalen
Rechenkanäle) aufgelistet. In der Spalte "Abstand GW" kann für
jede Messstelle eine eigene Differenz zu den Grenzwerten
festgelegt werden. Die Angabe erfolgt in der Einheit der jeweiligen
Messstelle.
Das Auslösen eines Voralarmes kann mit einem Klang oder dem
Starten eines Programms zusätzlich signalisiert werden. Die
notwendigen Eingaben erfolgen analog zu den Festlegungen für
einen Alarm (siehe auch: Registerkarte "Alarm Reaktionen" auf
Seite 148).
Registerkarte
"Voralarm
Verzögerung"
Für jeden Voralarm kann eine separate Verzögerung eingestellt
werden. Das heißt, ein Voralarm wird erst dann ausgelöst, wenn
eine Voralarmsituation die mit der Verzögerung definierte Zeit
anhält. Die Verzögerung wirkt auf die Meldung des Voralarms und
alle auf der Registerkarte "Voralarm" definierten Reaktionen.
156 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Um die Verzögerungszeiten einzustellen, führen sie die
Menüfunktion Einstellungen/Alarm aus. Im erscheinenden Dialog
"Alarm Einstellungen" steht die Registerkarte "Voralarm
Verzögerung" zur Verfügung. Um die Verzögerung für die
Voralarme generell zu aktivieren oder zu deaktivieren, klicken sie
mit der linken Maustaste in das Optionsfeld links neben dem Text
"Voralarmverzögerung aktivieren". In der dargestellten Tabelle sind
alle im System vorhandenen Messstellen (inklusive der globalen
Rechenkanäle) aufgelistet. In der Spalte "Verzögerung" kann für
jede Messstelle eine eigene Verzögerungszeit festgelegt werden.
Die Angabe erfolgt in Sekunden.
Die Funktion "Voralarm" ist optional und nicht in jeder
Programmversion verfügbar. Die Registerkarten "Voralarm" und
"Voralarm Verzögerung" werden nur angezeigt, wenn die Option
mit der Software freigeschaltet wurde.
Dialog "Alarm"
Tritt bei laufender Messung und aktivem Alarm eine Alarmsituation
auf, so erscheint auf jeden Fall eine Meldung auf dem Bildschirm.
Diese Meldung enthält den Zeitpunkt des Alarms, die auslösende
Messstelle und das Ereignis.
Wird ein Alarm quittiert, wenn die auslösende Situation noch
ansteht, so erscheint die Alarmmeldung sofort nach Quittierung
wieder.
Wurde für die auslösende Alarmursache die Alarmverzögerung
aktiviert so wird der Alarm bei noch anstehender Alarmsituation
erst dann wieder signalisiert, wenn die eingestellte
Verzögerungszeit vergangen ist.
Dialog
"Voralarm"
Tritt bei laufender Messung und aktivem Voralarm eine
Voralarmsituation auf, so erscheint auf jeden Fall eine Meldung auf
dem Bildschirm.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 157
Diese Meldung enthält den Zeitpunkt des Voralarms, die
auslösende Messstelle und das Ereignis.
Wird ein Voralarm quittiert, wenn die auslösende Situation noch
ansteht, so erscheint die Voralarmmeldung sofort nach Quittierung
wieder.
Wurde für die auslösende Voralarmursache die Verzögerung
aktiviert so wird der Voralarm bei noch anstehender Alarmsituation
erst dann wieder signalisiert, wenn die eingestellte
Verzögerungszeit vergangen ist.
Die Funktion "Voralarm" ist optional und nicht in jeder
Programmversion verfügbar. Die Registerkarten "Voralarm" und
"Voralarm Verzögerung" werden nur angezeigt, wenn die Option
mit der Software freigeschaltet wurde.
e-Mail
Die meisten MAPI kompatiblen e-Mail Programme benötigen keine
explizite Absenderangabe, sondern verwenden beim Aufruf aus
RMT WinControl heraus automatisch den im e-Mail Programm
festgelegten Absender. Trotzdem kann in RMT WinControl ein
Absender für die e-Mails vereinbart werden, der immer dann
verwendet wird, wenn das e-Mail Programm über keine
Standardeinstellungen verfügt oder diese nicht anwenden kann.
Über die Funktion Einstellungen/e-Mail können die für den
automatischen Versand der Alarmmeldungen notwendigen
Angaben zum Absender eingetragen werden.
Dialog "Allgemeine Einstellungen
zum e-Mailversand"
Absender:
Der Absender muss einen gültigen Namen und eine gültige eMailadresse enthalten. Geben Sie diese in die entsprechenden
Eingabefelder ein. Gültige Namen bestehen aus beliebigen
Zeichen außer "@". Gültige Adressen müssen genau ein "@"
enthalten, welches nicht an erster oder letzter Stelle stehen darf,
Leerzeichen sind nicht erlaubt. Wenn Sonderzeichen im Namen
158 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
oder der Adresse vereinbart werden, ist es vom e-Mail Programm
abhängig, ob diese korrekt umgesetzt werden. Daher wird
empfohlen keine Sonderzeichen zu verwenden.
Adressbuch:
Es kann ein Adressbuch mit Einträgen für häufig benutzte
Empfänger angelegt werden. Klicken Sie dazu auf die Schaltfläche
Adressbuch verwalten um den Dialog "e-Mail Adressbuch" zu
öffnen.
Dialog "e-Mail
Adressbuch"
RMT WinControl verwendet ein eigenes Adressbuch für e-Mail
Empfänger, um vom installierten e-Mail Programm unabhängig zu
sein. Im Adressbuch wird (häufig benutzten) Empfängeradressen
je ein eindeutiger Name zugeordnet. Dieser Name kann innerhalb
von RMT WinControl immer dann verwendet werden, wenn die
Empfängeradresse eingegeben werden muss.
In der Liste werden alle vorhandenen Einträge mit Namen und eMailadresse angezeigt. Durch Klick mit der linken Maustaste auf
einen Eintrag erscheint dieser im Abschnitt "Aktueller Eintrag" und
kann dort bearbeitet werden.
Aktueller Eintrag:
In den Eingabefeldern "Name" und "e-Mail" können die aktuellen
Angaben verändert werden. Angezeigt werden der Name und die
Adresse des aktuell ausgewählten Listeneintrags. Um einen
Eintrag zu bearbeiten, muss dieser in der Liste im oberen Teil des
Dialogs mit der Maus ausgewählt werden.
Um einen neuen Eintrag in die Liste aufzunehmen klicken Sie auf
die Schaltfläche Neu und geben dann den Namen und die eMailadresse in die Eingabefelder ein. Durch Klick auf die
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 159
Schaltfläche Übernehmen werden Änderungen bzw. neue Einträge
der Liste gespeichert. Sollte der Name nicht eindeutig sein, gibt
RMT WinControl eine Fehlermeldung aus und ermöglicht eine
Korrektur. Über die Schaltfläche Löschen wird der aktuelle Eintrag
aus der Liste entfernt.
Damit RMT WinControl im Alarmfall e-Mails versenden kann, muss
auf dem PC, auf dem RMT WinControl installiert ist, ein MAPI
kompatibles e-Mail Programm (z.B. MS Outlook, MS Outlook
Express, Eudora, ...) eingerichtet sein. Der PC muss auf das
Internet/Intranet zugreifen können.
Um im Alarmfall e-Mails versenden zu können, müssen Regeln
vereinbart werden. Es können beliebig viele Regeln definiert
werden, in denen festgelegt wird, wann, wie und an wen eine EMail versandt wird. Die dazu notwendigen Einstellungen werden im
Dialog "Alarm Einstellungen" auf der Registerkarte "e-Mail" auf
Seite 147 vorgenommen.
Kennwortschutz
RMT WinControl enthält einen Kennwortschutz, der den Zugriff auf
Elemente und Funktionen der Software regeln kann. Dabei kann
für jeden Benutzer einzeln definiert werden, welche Aktionen in
RMT WinControl ausgeführt werden dürfen.
Der Kennwortschutz ist optional und steht nicht in jeder
Programmversion zur Verfügung (siehe auch: "Der
Kennwortschutz" auf Seite 231).
Obwohl der Passwortschutz auch unter den Betriebssystemen
Windows 95, 98 und ME funktioniert, ist die optimale Sicherheit nur
unter den auf Windows NT basierenden Betriebssystemen (NT4.0,
Windows 2000, Windows XP) gewährleistet.
Größe des Messwertpuffers
Die Funktion eines individuell einstellbaren Messwertpuffers steht
für die Darstellungen Liniendiagramm, XY-Diagramm und Tabelle
zur Verfügung.
Die Festlegung der Größe des Messwertpuffers erfolgt über die
Menüfunktion Einstellungen/Größe des Messwertpuffers. Im
erscheinenden Dialog "Maximalgröße des Messwertpuffers", kann
der gewünschte Wert im Eingabefeld eingetragen werden. Der
voreingestellte Wert beträgt zwei Megabyte.
160 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Der im Eingabefeld eingetragene Wert gilt nach Bestätigung und
Beenden des Dialogs für alle Darstellungsarten (Liniendiagramm,
XY-Diagramm und Tabelle). Der festgelegte Puffer steht jeweils
jedem existierenden Liniendiagramm bzw. XY-Diagramm sowie
jeder existierenden Tabelle zur Verfügung. Keinen Einfluss hat
diese Begrenzung auf das "Automatische Speichern".
Ist ein Messwertpuffer voll, so wird mit jedem neu eintreffenden
Messwert der älteste Wert im Puffer verworfen.
Das Verkleinern einer einmal eingestellten Puffergröße ist nur
möglich nach:
· Programmstart
· Stopp der Messung und Freigeben der Messwerte
Eine einmal festgelegte Puffergröße steht automatisch nach jedem
Programmstart wieder zur Verfügung und kann je nach Bedarf
weiterverwendet oder verändert werden.
Farben
Mit dem Menüpunkt "Einstellungen/Farben" wird ein Dialog
aufgeschlagen, über den die Farben eingestellt werden können,
die RMT WinControl zur Darstellung bestimmter Signalzustände
verwenden soll. Diese Farbeinstellungen werden anschließend
global für alle Diagramme eines Typs angewendet.
Es können dabei je nach verfügbaren Optionen drei bzw. fünf
Farben definiert werden:
· Normal
· Grenzwertüberschreitung
· Grenzwertunterschreitung
· Wert nah am oberen Grenzwert (optional)
· Wert nah am unteren Grenzwert (optional)
Die Farben für "Wert nah am oberen Grenzwert" und "Wert nah am
unteren Grenzwert" stehen nur dann zur Verfügung, wenn die
Option "Voralarm" freigeschaltet wurde.
Registerkarte
"Balkendiagramm"
Auf der Registerkarte "Balkendiagramm" können die Farben für
alle Balkendiagramme in RMT WinControl definiert werden.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 161
Sonstige
Mit dem Befehl Einstellungen/Sonstige können Sie den
Programmablauf und die Programmansicht Ihren individuellen
Wünschen anpassen. Die gewünschten Einstellungen werden im
aufgerufenen Dialog vorgenommen und mit OK sofort wirksam.
Dialog
"Sonstige
Einstellungen"
Im Dialog "Sonstige Einstellungen" stehen für die Anpassung des
Programms die folgenden Dialogfeldoptionen zur Verfügung.
Aktivieren oder deaktivieren Sie die gewünschte Option durch
einfachen Klick mit der linken Maustaste in das Optionsfeld links
neben dem jeweiligen Text.
"Bei Start der Messung immer in eine Datei schreiben"
Bei Anwahl dieser Funktion, wird mit Start einer Messung
automatisch nach den zu speichernden Messstellen und den
Dateinamen gefragt.
"Messwertdatei beim Öffnen als Liniendiagramm darstellen,
falls möglich"
Bei Anwahl dieser Funktion, werden alle, als Liniendiagramm
gespeicherten Dateien, als Liniendiagramm geöffnet. Alle mit der
Funktion Messwerte/Automatisches Speichern angelegten Dateien
werden als Dateiübersichtsfenster geöffnet. Wird die Funktion nicht
ausgewählt, werden auch alle Liniendiagramme als
Dateiübersichtsfenster geöffnet. Als Tabellen gespeicherte
Dateien, werden in jedem Fall als Tabellen geöffnet.
"Warnung bei Schließen eines nicht gespeicherten
Diagramms"
Bei Anwahl dieser Funktion, wird beim Schließen eines
Datensatzes (Liniendiagramm, Tabelle oder Dateiübersicht)
gefragt, ob die Änderungen gespeichert werden sollen oder nicht.
162 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
Wird diese Funktion nicht ausgewählt, werden beim Schließen der
Fenster die Änderungen nicht gespeichert.
"Automatisches Weitermessen nach Stromausfall"
Wurde diese Funktion ausgewählt, beginnt das Programm nach
Neustart automatisch die Messung mit allen vorherigen
Einstellungen fortzusetzen.
Um den automatischen Neustart des Programms beim Start von
Windows zu ermöglichen, muss der Start der Applikation in der
Programmgruppe "Autostart" vereinbart sein. Kopieren Sie dazu
das Programmsymbol von RMT WinControl von der
Programmgruppe "RMT Messdatenerfassung" in die
Programmgruppe "Autostart" (Anklicken des Symbols mit der
linken Maustaste, diese gedrückt halten, die <STRG>-Taste
ebenfalls drücken und mit dem Mauszeiger in die
Programmgruppe "Autostart" ziehen).
Außerdem muss im Dialog "Einstellungen der Schnittstelle" die
Option bei Neustart automatisch aktivieren ausgewählt sein.
Klicken Sie dazu mit der linken Maustaste auf das
Kontrollkästchen links neben diesem Text.
"Grauer Hintergrund für die Diagramme"
Bei Anwahl dieser Funktion, wird der Hintergrund der Diagramme
grau dargestellt, ansonsten wird der Hintergrund für alle
Diagramme mit der System-Hintergrundfarbe dargestellt. Das kann
besonders für die Arbeit mit LCD-Anzeigen sinnvoll sein.
"Dateiname der Diagramme nicht mit drucken"
Der Ausdruck von Linien- und XY-Diagrammen kann wahlweise
auch ohne Dateinamen erfolgen. Aktivieren oder deaktivieren Sie
je nach Anforderung diese Option.
"Korrektur der Darstellung vertikaler Label im Ausdruck"
Beim Ausdruck von Linien- oder XY-Diagrammen kann es in
Abhängigkeit von den verwendeten Druckertreibern zu Fehlern
beim Ausdruck der vertikalen Achsenbeschriftungen kommen.
Aktivieren oder deaktivieren Sie diese Option, um einen
fehlerhaften Ausdruck zu korrigieren.
"Relative Darstellung der Liniendiagramme mit Tag 0
beginnen"
Um bestimmten DIN-Vorschriften gerecht zu werden, wurde die
relative Darstellung der Liniendiagramme so erweitert, dass die
Beschriftung der Zeitachse auch mit dem Tag "Null" beginnen
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 163
kann. Aktivieren Sie dazu die Option "Relative Darstellung im
Liniendiagramm mit Tag 0 beginnen".
"Blinkende Starttaste"
Es kann eingestellt werden, ob die Start/Stopp-Taste in der
Werkzeugleiste für den Start oder das Beenden einer Messung
blinken soll oder nicht. Klicken Sie für das Aktivieren oder
Deaktivieren dieser Funktion in das Kontrollkästchen links neben
dem Text "Starttaste blinkt während Messung".
"Farbiger Ausdruck von Messwerttabellen"
Die Aktivierung dieser Option bewirkt, dass das ausgedruckte
Dokument genauso dargestellt wird, wie am Bildschirm:
· Kopfzeilen und -spalten: grau
· Messwerte: schwarz
· Messwerte bei Grenzwertüberschreitung: rot
· Messwerte bei Grenzwertunterschreitung: blau
Wenn für den Ausdruck kein Farbdrucker verwendet wird, kann
diese Option trotzdem aktiviert werden. Der Druckertreiber wandelt
die Farbinformationen in Raster oder Graustufen um.
Das Fenster-Menü
Mit den Befehlen Fenster/Nebeneinander und
Fenster/Überlappend werden alle offenen Fenster entsprechend
am Bildschirm angezeigt. Verwenden Sie diese Befehle, um
Fenster einzusehen, die vorher verborgen waren, oder um die
Fenster am Bildschirm neu zu organisieren.
Der Befehl Fenster/Symbole anordnen richtet alle zum Symbol
verkleinerten Fenster am unteren Rand des Hauptfensters aus.
Im unteren Teil des Menüs Fenster wird eine alphabetisch
geordnete Liste sämtlicher offenen Fenster angezeigt. Das von
Ihnen gewählte Fenster wird zum aktiven Dokument.
Das Hilfe-Menü
Index
Der Befehl Hilfe/Index zeigt den Inhalt des RMT WinControl Hilfesystems an, bietet Verfahren zum Verwenden von RMT
164 • RMT WinControl - Die Menüs
RMT WinControl Benutzerhandbuch
WinControl, liefert Referenzinformationen und Beispiele zu RMT
WinControl -Funktionen sowie Informationen zur technischen
Unterstützung.
Sie können jederzeit zum Bildschirm "Inhalt der RMT WinControl Hilfe" zurückkehren, indem Sie im Hilfefenster die Schaltfläche
"Inhalt" wählen.
Hilfe benutzen
Über Hilfe/Hilfe benutzen erhalten Sie die Windows-Standardhilfe
für die Benutzung eines Hilfesystems.
Erste Schritte
Der Erste-Schritte-Assistent kann über die Funktion Hilfe/Erste
Schritte aufgerufen werden. Der Assistent erläutert online die
ersten Schritte für die Arbeit mit RMT WinControl. Der Aufruf kann
auch über die Funktionstaste <F2> gestartet werden.
Info
Im Informationsdialog der Funktion Hilfe/Info werden detaillierte
Angaben zur Programmversion angezeigt und verschiedene
Kontaktmöglichkeiten zu den Programmentwicklern aufgeführt.
Weiterhin werden das Betriebssystem und die Versionen
verschiedener DLL’s angezeigt. Über die Schaltfläche
Lizenzdetails erhalten Sie eine genaue Anzeige, welche
Funktionen in Ihrer aktuellen Version freigeschaltet sind.
Weiterhin steht Ihnen die Schaltfläche Upgrade zur Verfügung.
Über diese Schaltfläche gelangen Sie in den Dialog "RMT
WinControl Lizenz Informationen", über den die Freischaltung
weiterer Funktionen möglich ist.
RMT WinControl Benutzerhandbuch
RMT WinControl - Die Menüs • 165
RMT WinControl - Der
Datenserver
Serverbetrieb
Funktionsweise
In der Serverbetriebsart von RMT WinControl ist es möglich, die
erfassten Daten an bis zu 200 Clients weiterzugeben. Der Zugriff
auf einen RMT WinControl Server kann beliebig über das
Netzwerk (Firmennetzwerk oder Internet) erfolgen.
Damit wird der gleichzeitige Zugriff mehrerer Anwender bzw.
Applikationen auf die Messwerte eines Messsystems ermöglicht.
Die Daten können so online den verschiedenen Anwendungen
bereitgestellt werden, ohne dass diese sich gegenseitig
beeinflussen.
Die Schnittstelle, über die auf den Server zugegriffen werden kann,
wird unter "Server Schnittstelle" beschrieben.
Anzeige der verbundenen Clients im Server
Wenn sich der erste Client mit dem RMT WinControl Server
verbunden hat, erscheint links in der Statuszeile eine kleine Grafik
mit einer Zahl daneben:
Die Zahl ist die Anzahl der zurzeit verbundenen Clients. Ein
Doppelklick mit der linken Maustaste auf das Bildchen oder auf die
Zahl schlägt einen Dialog auf, in dem die zurzeit verbundenen
Clients aufgelistet sind.
166 • RMT WinControl - Der Datenserver
RMT WinControl Benutzerhandbuch
Logfile der Verbindungen
Wenn in der Initialisierungsdatei wcRemote.ini der Eintrag
ServerLog=1 im Abschnitt [Settings] vorhanden ist, so
schreibt der Server eine ASCII-Datei Server.log, in der der Aufund Abbau aller Client-Verbindungen mit Zeitstempel notiert wird.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Protokoll
Das Protokoll, mit dem der Client mit dem Server kommuniziert, ist
ein ASCII-Protokoll. Die Syntax wird unter "Befehle" auf Seite 170
beschrieben.
Messwerthistorie
Der RMT WinControl Server verfügt über eine dateibasierende
Messwertpufferung (Ringpuffer). Dazu wird im Temp-Verzeichnis
des Betriebssystems für jede Messstelle eine temporäre Datei
angelegt, von denen jede per Voreinstellung 3600 Messwerte
aufnehmen kann.
Diese Voreinstellung kann in der Initialisierungsdatei wcRemote.ini
angepasst werden, indem im Abschnitt [Settings] der Eintrag
SampleDiskBufferSize = Anzahl der zu puffernden
Werte vorgenommen wird.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Beispiel:
[Settings]
RMT WinControl Benutzerhandbuch
RMT WinControl - Der Datenserver • 167
SampleDiskBufferSize = 7200
Damit können, bei einem Messzyklus von einer Sekunde, zwei
Stunden lang die Daten gepuffert werden.
Der Puffer bleibt erhalten, wenn das Programm nicht
ordnungsgemäß beendet wurde, beispielsweise nach einem
Rechnerabsturz oder einem Stromausfall. Beim normalen
Beenden des Programms werden die temporären Dateien des
Messwertpuffers gelöscht.
Die Messwertpufferung ist nur dann aktiviert, wenn das Programm
als Messwertserver arbeiten kann (mindestens ein Client ist
freigeschaltet).
Aktualisierung
der Historie
Der temporären Dateien der Messwerthistorie werden von RMT
WinControl regelmäßig aktualisiert. Per Voreinstellung erfolgt eine
Aktualisierung der Historie nach jeweils 360 Messzyklen der
Software.
Diese Voreinstellung kann in der Initialisierungsdatei wcRemote.ini
angepasst werden, indem im Abschnitt [Settings] der Eintrag
SampleDiskBufferFlushCount = Anzahl der
Messzyklen vorgenommen wird.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Wird die Anzahl der Messzyklen zu klein gewählt, so hat dies eine
große Anzahl von Schreibaktivität auf der Festplatte des
Computers zur Folge. Wenn der eingestellte Messzyklus der
Software zusätzlich sehr klein (< 1 Sekunde) gewählt ist, kann es
bei leistungsärmeren Computern möglicherweise zur
Verlangsamung des Systems kommen.
Löschung der
Historie
Per Voreinstellung wird die Messwerthistorie beim regulären
Beenden von RMT WinControl automatisch gelöscht. Wird die
Software unvorhergesehen - zum Beispiel durch einen
Stromausfall - beendet, so bleibt die Historie erhalten und kann
beim nächsten Start geladen werden.
In der Initialisierungsdatei wcRemote.ini kann die Löschung der
Historie angepasst werden, indem im Abschnitt [Settings] der
Eintrag DeleteSampleDiskBufferOnExit = 0 / 1 gesetzt
168 • RMT WinControl - Der Datenserver
RMT WinControl Benutzerhandbuch
wird. Mit dem Wert 0 wird die Historie bei Programmende nicht
mehr gelöscht.
Globale
Nutzung
Lokale
Nutzung
Arbeitet RMT WinControl als Server, dann kann die
Messwerthistorie jederzeit für beliebige Messstellen mit
GetSampleHistory(Messstelle[,Messstelle][,..])
abgefragt werden. Im Unterschied zu z.B. NotifySamples wird die
Historie aber nicht abonniert, sondern nur einmal übertragen. Für
spätere Zugriffe muss GetSampleHistory erneut aufgerufen
werden.
Die gepufferten Daten können in neue Linien- oder XY-Diagramme
sowie Tabellen eingefügt werden. Dazu haben alle
Eigenschaftsdialoge der genannten Anzeigetypen eine zusätzliche
Registerkarte "Historie", die beim Anlegen eines neues Diagramms
bzw. einer neuen Tabelle zur Verfügung steht.
Server Schnittstelle
Funktion
Über einen TCP-Port empfängt der RMT WinControl Server
Anweisungen, welche er in der Reihenfolge des Empfangs
interpretiert und ausführt. Mit Hilfe der zurzeit verfügbaren Befehle
kann ein anderes Programm:
· herausfinden, welche Messkanäle vorhanden sind
· über Änderungen an den vorhandenen Messkanälen informiert
werden
· über hinzugekommene oder entfernte Messkanäle informiert
werden
· Messwerte empfangen
Anweisungen
Whitespace
Groß- / Kleinschreibung
Eine Anweisung besteht aus einem Befehl, einer geöffneten
Klammer "(", einer optionalen Liste von Parametern sowie einer
geschlossenen Klammer ")". Einzelne Anweisungen werden durch
Semikola ";" getrennt.
Als Whitespace werden Leerzeichen, Tabulatoren und
Zeilenenden bezeichnet. Whitespace darf zwischen den einzelnen
syntaktischen Elementen auftreten und wird ignoriert.
Die Groß- und Kleinschreibung muss beachtet werden.
RMT WinControl Benutzerhandbuch
RMT WinControl - Der Datenserver • 169
Antworten des
Servers
Kanallisten
Zeichenketten
Der Server beantwortet jede Anweisung zuerst mit einem CR/LF
Paar. Danach folgt der Name des bearbeiteten Befehls gefolgt von
einem Doppelpunkt ":" und einem Leerzeichen. Dann folgt optional
eine Liste von Parametern. Das Ganze wird abgeschlossen von
einem Semikolon und einem weiteren CR/LF Paar.
Ein Messkanal wird eindeutig durch die Geräte- und die
Kanalnummer identifiziert, wobei die beiden Zahlen in WinControl
durch einen Dezimalpunkt verbunden werden, z.B. "1.15" für den
Messkanal 15 des Geräts 1. Kanallisten sind Listen von 0 oder
mehr Messkanälen, die durch Kommas getrennt sind, z.B. "1.15",
"1.0,1.1,1.2" oder "" für die leere Kanalliste.
Zeichenketten sind eine Folge von Zeichen, die durch
Anführungsstriche eingeklammert sind. Ein umgekehrter
Schrägstrich "\" leitet ein Sonderzeichen ein. Folgende
Sonderzeichen sind definiert:
Zeichenfolge
Bedeutung
\\
\
\;
;
\"
"
Einstellungen
In der Initialisierungsdatei wcRemote.ini kann im Abschnitt
[Settings] der Eintrag TcpPort= gewünschte Portnummer
erfolgen. Ist der Eintrag nicht vorhanden, wird die Portnummer
10013 verwendet. Wenn im Netzwerk Firewalls verwendet werden,
muss ggf. in Absprache mit dem zuständigen Administrator ein
TcpPort freigegeben werden.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Befehle
Um beliebigen Clients den Zugriff auf den RMTMesswertserver zu
ermöglichen, stehen folgende Befehle zur Verfügung:
GetChannelList
NotifyChannelList
NotifyChannels
NotifySamples
Die im Server vorhandenen Messkanäle werden an den
Client gesandt
Wenn
im
Server
Messstellen
hinzugefügt
oder
entfernt werden, wird die komplette Messkanalliste
an den Client geschickt
Änderungen an den übergebenen Messkanälen werden
zum Client übertragen
Die Messwerte der übergebenen Messkanäle werden zum
Client übertragen
170 • RMT WinControl - Der Datenserver
RMT WinControl Benutzerhandbuch
GetSampleHistory
Die Messwerthistorie kann jederzeit für beliebige
Messstellen abgefragt werden.
Die Groß- und Kleinschreibung muss bei allen Befehlen
berücksichtigt werden. Jeder Befehl schließt mit einem Semikolon
ab. Die Antwort auf alle Befehle besteht aus:
· der Wiederholung des Befehls
· Doppelpunkt
· Leerzeichen
· einer öffnenden Klammer
· eventuelle Antworten
· einer schließenden Klammer
· einem Semikolon
GetChannelList
Syntax: GetChannelList()
Parameter: keine
Antwort: GetChannelList(Messstellenliste);
Die Messstellenliste ist aus durch Komma getrennten
Messstelleninformationen aufgebaut. Eine Messstelleninformation
besteht aus:
· öffnender Klammer
· Gerätenummer
· Punkt
· Kanalnummer
· Komma
· Anführungszeichen
· Kommentar der Messstelle
· Anführungszeichen
· Komma
· Anführungszeichen
· Einheit der Messstelle
· Anführungszeichen
· Schließende Klammer
Beispiel für eine Messstelleninformation: (0.0,"Problem
01","°C")
Beispiel einer kompletten Antwort: GetChannelList:
((0.0,"Problem 01","°C"),(0.1,"Vorlauf","°C"));
Beschreibung: Es werden für alle Messstellen die im Serversystem
vorhanden sind, einschließlich der globalen Rechenkanäle die
Messstellennummer, der Kommentar und die Einheit geliefert.
RMT WinControl Benutzerhandbuch
RMT WinControl - Der Datenserver • 171
Anwendung: Die Auswertung der Antwort kann z.B. dazu genutzt
werden, um bei weiteren Befehlen (z.B. Messwertabfrage) die
erforderlichen Parameter (Messstellennummern) korrekt einsetzen
zu können.
NotifyChannelList
Syntax: NotifyChannelList(true " false)
Parameter: true " false
Antwort: NotifyChannelList(Messstellenliste);
GetChannelList)
(Beschr. Beschreibung: Wenn als Parameter true eingetragen wird, wird in
der Antwort die komplette Messstellenliste (wie bei
GetChannels();) übertragen. Außerdem abonniert der Client die
Messstellenliste, was bedeutet, dass bei jeder Änderung an der
Messstellenliste die Antwort mit den aktualisierten Daten zum
Client geschickt wird.
Wenn als Parameter false eingegeben wird, beendet der Client
das Abonnement der Messstellenliste, d.h. künftige Änderungen
werden nicht mehr übertragen. In diesem Fall wird keine Antwort
versandt!
Anwendung: z.B. Erfassen verschwundener und/oder neuer
Messstellen u.ä.
NotifyChannels
Syntax: NotifyChannels([Messstelle][, Messstelle][,..]]])
Parameter: beliebig viele (oder keine) Messstellen, durch Komma
getrennt.
Antwort: NotifyChannels(Messstellenliste);
Eine Messstelle besteht aus:
· Gerätenummer
· Punkt
· Kanalnummer
Beschreibung: Es wird eine Messstellenliste ( GetChannelList)
generiert, welche die aktuellen Informationen der als Parameter
übergebenen Messstellen enthält. Für nicht existierende
Messstellen sind Kommentar und Einheit leer (""). Zusätzlich
abonniert der Client für die übergebenen Messstellen eine
Benachrichtigung über jede Änderung an Kommentar oder Einheit.
172 • RMT WinControl - Der Datenserver
RMT WinControl Benutzerhandbuch
Bei jeder Änderung werden die Messstellendaten aller abonnierter
Messstellen übertragen!
Mit jedem NotifyChannels werden alle vorherigen Abonnements
gelöscht. Wenn NotifyChannels ohne Parameter gesendet wird,
dann werden alle Abonnements gelöscht. In diesem Fall wird keine
Antwort vom Server gesendet.
Das Entfernen und Hinzufügen von Messstellen wird nicht
berücksichtigt, jedoch können für (noch) nicht existierende
Messstellen Abonnements erfolgen, die dann, wenn die Messstelle
am Server vorhanden ist, bei Änderungen den Client
benachrichtigt.
Anwendungsmöglichkeiten: Aktualisieren von Informationen
über Messstellen.
NotifySamples
Syntax: NotifySamples([Messstelle][, Messstelle][,..]]])
Parameter: beliebig viele (oder keine) Messstellen, durch Komma
getrennt.
Antwort: NotifyChannels(Messwertliste);
Eine Messwertliste besteht aus:
· Datum
· Leerzeichen
· Uhrzeit
· Komma
· Messwerte, durch Komma getrennt (innerhalb der Messwerte
wird der Dezimalpunkt verwendet)
Das Datum wird in folgendem Format dargestellt:
· Tag 2-stellig
· Punkt
· Monat 2-stellig
· Punkt
· Jahr 4-stellig
Die Uhrzeit wird in folgendem Format (im 24-Stunden-System)
dargestellt:
· Stunde 2-stellig
· Doppelpunkt
· Minute 2-stellig
· Doppelpunkt
· Sekunde 2-stellig
· Punkt
RMT WinControl Benutzerhandbuch
RMT WinControl - Der Datenserver • 173
·
Millisekunden 3-stellig
Die Messwerte werden in der Reihenfolge ausgegeben, in der die
zugehörigen Messstellen als Parameter übergeben wurden, d.h.
wenn als Parameter 0.0, 0.1, 80.0 übergeben wurde, ist der erste
Wert in der Antwort der der Messstelle 0.0, der zweite der der
Messstelle 0.1 und der letzte gehört zu 80.0 und wenn als
Parameter 0.1, 80.0, 0.0 übergeben wird, dann ist der erste Wert
der der Messstelle 0.1, der zweite gehört zu 80.0 und der letzte zu
0.0.
Beschreibung: Es werden für die übergebenen Messstellen die
Messwerte abonniert. Die Antwort erfolgt immer dann, wenn ein
Messzyklus auf dem Server beendet wurde. Die Werte des
beendeten Messzyklus werden dann in der Antwort versandt.
Jeder neue Aufruf von NotifySamples löscht alle vorherigen
Abonnements.
Wenn für eine Messstelle kein Wert vorliegt, wird für diese
Messstelle nichts übertragen, doch das trennende Komma wird
gesetzt, so dass die Zuordnung erhalten bleibt.
Beispiel:
Befehl: NotifySamples(0.0, 0.1, 80.0);
Antwort: NotifySamples(19.12.2001
15:00:56.023,12.2,,8);
Bedeutung: Am 19.12.2001 um 15:00:56 und 23 Millisekunden
wurde an der Messstelle 0.0 der Wert 12.2 gemessen, an der
Messstelle 0.1 konnte kein Wert erfasst werden und für die
Messstelle 80.0 (Rechenkanal) wurde der Wert 8 errechnet.
Anwendung: Messwertefassung
GetSampleHistory
Syntax: GetSampleHistory (Liste)
Parameter: Kanalliste
Antwort: GetChannelList: ([(Werteliste)][,(Werteliste)][,...]);
Es wird immer das Befehlsecho und ein Doppelpunkt, gefolgt von
einer öffnenden Klammer als Antwort gesendet. Falls keine Daten
verfügbar sind, wird die Antwort mit einer schließenden Klammer
und einem Semikolon beendet. Andernfalls folgt eine variable
Anzahl von Wertelisten, die jeweils in Klammern eingeschlossen
und voneinander durch Komma getrennt sind, den Abschluss
bilden eine schließende Klammer und ein Semikolon.
174 • RMT WinControl - Der Datenserver
RMT WinControl Benutzerhandbuch
Beschreibung: Die Messwerthistorie kann jederzeit für beliebige
Messstellen abgefragt werden. Im Unterschied zu z.B.
NotifySamples wird die Historie aber nicht abonniert, sondern nur
einmal übertragen. Für spätere Zugriffe muss der Aufruf erneut
erfolgen.
Funktion: Zu den in der übergebenen Kanalliste aufgeführten
Messstellen werden die gepufferten Daten folgendermaßen
zurückgegeben: Zu jedem verfügbaren Zeitstempel im Puffer wird
eine Werteliste der übergebenen Messstellen erstellt und zum
Client übertragen.
Anwendungsbeispiele
Mehrfachzugriff auf ein
Messgerät
Integration in
andere
Anwendungen
Fernzugriff
Erweiterter
Datenexport
Getrennte
Aufnahme und
Auswertung
An zentraler Stelle befindet sich ein Forschungslabor. RMT
WinControl wird benutzt, um die aktuellen Messwerte auszulesen
und zu archivieren. Auf einem firmeninternen Webserver wird mit
Hilfe des WinControl Client OCX eine Webseite erstellt, auf die alle
Mitarbeiter der Firma zugreifen können und auf der die aktuellen
Daten dargestellt werden.
Ein bestehendes kundenspezifisches Erfassungssystem wird um
einen WinControl-Datenserver erweitert: RMT WinControl wird zur
Aufnahme und Archivierung der Konzentrationsdaten verwendet.
Das Erfassungssystem wird so erweitert, dass es die
Konzentrationswerte direkt vom RMT WinControl Server
übernimmt.
Ein Produktionsprozess wird mit Hilfe von RMT WinControl
überwacht. Bei Grenzwertüberschreitungen sendet RMT
WinControl automatisch eine E-Mail zum Werksleiter, dem mit
REMOTE WinControl umgehend ein Überblick über die aktuellen
Messwerte zur Verfügung steht.
Mit Hilfe von Microsoft Access und dem WinControl Client OCX ist
es ein leichtes, alle eintreffenden Messwerte online in eine
beliebige, von Access unterstützte Datenbank zu schreiben.
Ein komplexes Messsystem ist über das gesamte Firmengelände
verteilt. RMT WinControl und com2ips werden benutzt, um alle
Messwerte in einem einzigen System zu konzentrieren und zu
archivieren. Auf drei weiteren Arbeitsplätzen wird REMOTE
WinControl eingesetzt, um jeweils einen Teil der Gesamtdaten
anwendungsabhängig auszuwerten.
RMT WinControl Benutzerhandbuch
RMT WinControl - Der Datenserver • 175
Externe
Online
Auswertung
Für eine komplexe Sonderauswertung wird eine eigene
Auswertesoftware entwickelt. Die Messwerte werden mit RMT
WinControl aufgezeichnet und über die Server-Schnittstelle von
WinControl online an die Auswertesoftware weitergereicht.
176 • RMT WinControl - Der Datenserver
RMT WinControl Benutzerhandbuch
RMT WinControl - Der
Webserver
Funktionsumfang
In die Software RMT WinControl wurde ein Webserver integriert,
der es erlaubt, Programmfenster per Hypertext-Transfer-Protokoll
(http) über das Internet zu übertragen und in beliebigen Browsern
anzuzeigen. Natürlich unterstützt RMT WinControl auch alle
Funktionen, die normale Webserver bieten, so dass auch HTMLSeiten, statische Bilder, Java-Applets, Scripte usw., kurz alle
Elemente üblicher Internetseiten verwaltet werden können.
Voraussetzungen
Betriebssystem
Um die Software als Webserver zu betreiben muss als
Betriebssystem Windows 2000, XP oder Vista installiert sein
Aus Sicherheits- und Stabilitätsgründen wird empfolen das
Betriebssystem Windows 2000, XP oder Windows Vista zu
verwenden.
Hardware
Es ist ein PC mit mindestens 64 MByte RAM und einer CPU der
Pentium Klasse mit mindestens 133 MHz erforderlich, um den
Webserver zu betreiben. Wenn mehrere Nutzer zur gleichen Zeit
auf die Daten zugreifen sollen, ist mindestens ein Pentium II mit
400 MHz und 128 MByte RAM erforderlich. Für einen optimalen
Betrieb ist ein Pentium III ab 600 MHz mit 256 MByte RAM (oder
mehr) empfehlenswert.
RMT WinControl Benutzerhandbuch
RMT WinControl - Der Webserver • 177
Sonstiges
Auf dem PC muss weiterhin das TCP-Protokoll installiert sein, ein
Netzwerkzugang (per Modem/ISDN oder Netzwerkkarte) ist
empfehlenswert, um den Webserver richtig nutzen zu können.
Funktionsweise des Webservers
Grundlagen
Ein Webserver stellt einem Client (Browser) auf Abruf HTMLDateien zur Verfügung, die Texte und eingebettete Objekte (Bilder,
Klänge, Videos, …) enthalten können. Der RMT WinControl
Webserver geht noch einen Schritt weiter und stellt zusätzlich ein
virtuelles Bildverzeichnis zur Verfügung, über das auf dynamisch
generierte Bilddaten zugegriffen werden kann, die aus den
aktuellen Inhalten der Programmfenster von RMT WinControl
erzeugt werden.
Diese Bilder können sowohl einzeln im Browser angezeigt (
Kapitel "Übertragen des virtuellen Bildverzeichnisses" auf Seite
180) als auch in HTML-Seiten einzeln oder gemischt mit anderen
Elementen eingebettet werden ( Kapitel "Gezieltes Übertragen
einzelner Bilder" auf Seite 181).
Start des Webservers
Im Lizenzdialog, der beim Start oder über den Infodialog
aufgerufen werden kann, muss ein Freischaltcode für den
Webserver eingetragen werden. Wurde der Lizenzdialog nicht
beim Start geöffnet, ist danach ein Neustart von RMT WinControl
erforderlich. Bei jedem weiteren Start von RMT WinControl wird
automatisch auch der Webserver gestartet.
Solange das Programm aktiv ist, kann über den TCP Port 80
(Standard http-Port) auf die Bild- und Textdaten zugegriffen
werden. Weitere Einstellungen sind nicht nötig, doch können
versierte Anwender solche vornehmen ( Erweiterte
Einstellungen).
Die Adresse des Webservers ist die IP-Adresse des Rechners, auf
dem RMT WinControl läuft, z.B.:
http://156.127.001.003
oder
http://localhost
178 • RMT WinControl - Der Webserver
RMT WinControl Benutzerhandbuch
oder
http://mywebserver
usw.
Hinweis: RMT WinControl kann auf einem Rechner mehrfach
gestartet werden (mehrere Instanzen). Der Webserver kann z. Z.
nur in der ersten Instanz gestartet werden, bei allen folgenden
Instanzen wird ein Hinweis ausgegeben, dass der Start des
Webservers nicht möglich ist.
Erste Schritte
Nach dem Start von RMT WinControl mit freigeschaltetem
Webserver steht ein kleines Web zur Verfügung, über das mit
jedem Browser zugegriffen werden kann. Ein lokaler Test erfolgt,
indem auf dem gleichen Rechner wie RMT WinControl ein Browser
gestartet und als Adresse http://localhost eingegeben wird.
Im Browser werden die zu RMT WinControl mitgelieferten HTMLSeiten angezeigt, die einen ersten Eindruck von den Möglichkeiten
des Webservers bieten sollen. Natürlich lassen sich diese Seiten
anpassen und verändern und es ist selbstverständlich auch
möglich, dass Sie Ihre bereits vorhandenen Webseiten über den
RMT WinControl Webserver publizieren. Details dazu finden Sie
im Kapitel "Verzeichnisse" auf Seite 186.
Um von anderen PCs im Netzwerk auf die vom RMT WinControl
Webserver bereitgestellten Daten zugreifen zu können, muss auf
diesen PCs das Internetprotokoll TCP/IP und ein beliebiger
Browser installiert sein. In diesem Browser muss als Adresse
http:// gefolgt von entweder der IP Adresse oder dem
symbolischen Namen des Rechners, auf dem der RMT WinControl
Webserver läuft, eingegeben werden. Weitere Informationen zu
Adressen und Namen und den Möglichkeiten, diese anzupassen,
befinden sich im Kapitel "Verzeichnisse" auf Seite 186.
Unterstützte Fenstertypen
Die dynamischen Bilddaten werden aus den aktuell in der Software
angezeigten Fenstern zusammengestellt. Dabei werden folgende
Fenstertypen unterstützt:
· Liniendiagramm
· XY-Diagramm
· Messwertanzeige (digital)
· Messwertanzeige (analog)
· Balkendiagramm
· Projektbild
RMT WinControl Benutzerhandbuch
RMT WinControl - Der Webserver • 179
Namensgebung
Um Bilddaten aus Fenstern zu generieren und zu übertragen,
muss ein eindeutiger Name für das Bild vereinbart werden, damit
die Software das richtige Bild an den Browser schicken kann. In
RMT WinControl wird der Fenstertitel als Bildname verwendet.
Der Fenstertitel wiederum kann im Eigenschaftsdialog jedes
Fenstertyps eingestellt werden, wobei folgende Regeln gelten:
· neue Fenster erhalten automatisch einen Titel, der dem
Fenstertyp
und
einer
fortlaufenden
Nummer
(z.B.
Liniendiagramm3) entspricht
· Einfache Momentananzeigen, ohne eigene Datenpufferung
(analoge
und
digitale
Messwertanzeigen
sowie
Balkendiagramme)
verwenden
als
Fenstertitel
die
Messstellennummer und den Messstellenkommentar, wenn nur
eine Messstelle im Fenster angezeigt wird. Bei diesen Fenstern
wird der Titel im Eigenschaftsdialog unter "Fenstertitel"
vereinbart
· Fenstertypen, die über eine eigene Datenpufferung verfügen
und auch als Datei abgespeichert werden können, verwenden
als Fenstertitel den Kommentar, sofern einer eingestellt ist. Ist
kein Kommentar vereinbart, wird der Dateiname als Titel
verwendet. Ist die Datei noch nicht gespeichert worden, wird wie
beschrieben ein automatisch generierter Name aus Fenstertyp
und Nummer verwendet. Der Kommentar wird im
Eigenschaftsdialog eingestellt, bei Linien- und XY-Diagrammen
befindet sich diese Einstellmöglichkeit auf der Registerkarte
"Layout"
Es ist empfehlenswert, den Fenstertitel über die beschriebenen
Funktionen selbst eindeutig festzulegen, damit die vergebenen
Namen in der aktuellen Konfiguration abgespeichert und nach
einem Neustart wieder zur Verfügung stehen.
Die Namen dürfen Buchstaben, Ziffern, Leerzeichen sowie
Bindestrich "-" und Unterstrich "_" und diverse Klammern "(){}[]<>"
enthalten. Andere Sonderzeichen sollten nicht benutzt werden.
Übertragen des virtuellen Bildverzeichnisses
Im einfachsten Fall kann es ausreichend sein, den Inhalt der
Programmfenster als Bild auf Abruf zu übertragen und
entsprechend manuell zu aktualisieren, abzuspeichern,
auszudrucken oder weiterzuverarbeiten.
180 • RMT WinControl - Der Webserver
RMT WinControl Benutzerhandbuch
Dazu muss in der Adressleiste des Browsers auf einem beliebigen
Rechner im Netzwerk nur die Adresse des Webservers ( Start
des Webservers auf Seite 178) gefolgt von dem virtuellen
Unterverzeichnis /diagrams/ eingegeben werden (z.B.:
http://mywebserver/diagrams/). Im Browser wird daraufhin
eine Liste aller verfügbaren Fenster als Liste von Links
(Verweisen) angezeigt und wenn einer dieser Links ausgewählt
wird (i.A. durch Klick mit der linken Maustaste), erscheint das
zugehörige Bild im Browser. Durch Anwahl der Browserfunktion
"Aktualisieren" kann manuell jederzeit eine aktuellere Version des
Bildes übertragen werden.
"/diagrams/" stellt ein virtuelles Verzeichnis dar, auf das im
Kapitel "Virtuelle Verzeichnisse" auf Seite 187 noch näher
eingegangen wird.
Virtuelles Verzeichnis bedeutet, dass diesem Verzeichnis kein
physisches Verzeichnis auf einem Datenträger gegenüber steht,
sondern die Daten je nach der aktuellen Anforderung des
Browsers dynamisch in RMT WinControl generiert und
bereitgestellt werden.
Gezieltes Übertragen einzelner Bilder
Datenformat
Natürlich besteht auch die Möglichkeit, die Bilder direkt in eine
HTML-Seite einzubetten.
Die URL für die Bilder besteht grundsätzlich aus der Adresse des
Webservers, gefolgt vom Verzeichnisnamen /diagrams/ und
dem Bildnamen. Außerdem kann an den Bildnamen noch eine
Extension angehängt werden, die den Datentyp des Bildes
bestimmt, z.B.:
http://mywebserver/diagrams/liniendiagramm1
http://mywebserver/diagrams/liniendiagramm2.png
http://mywebserver/diagrams/liniendiagramm2.jpg
Ohne Extension oder mit .png wird das Bild im PNG Format
(Portable Network Graphic) übertragen, ein Datentyp, der
RMT WinControl Benutzerhandbuch
RMT WinControl - Der Webserver • 181
Transparenz und eine verlustfreie Kompression unterstützt. Alle
modernen Browser können Bilder dieses Formats anzeigen.
Der zweite unterstützte Typ ist JPEG, der mit der Endung .jpg
erzwungen wird. Hier wird eine verlustbehaftete Kompression
durchgeführt und Transparenz ist nicht möglich. Durch die
verwendeten Kompressionsalgorithmen können Schlieren und
unscharfe Kanten entstehen. Der Einsatz dieses Datenformats ist
nur dann empfehlenswert, wenn die Seiten auch mit Browsern
angezeigt werden müssen, die das PNG Format noch nicht
unterstützen, was nur noch in Ausnahmefällen vorkommt.
Die Einbettung von Bildern in HTML-Seiten erfolgt mit dem Tag
IMG:
<IMG src="/diagrams/liniendiagramm">
<IMG src="/diagrams/liniendiagramm.png">
<IMG src="http://mywebserver/xydiagramm1.jpg">
Zusätzliche
Optionen
Die Bilder werden standardmäßig in der Größe dargestellt, in der
sie in RMT WinControl als Fenster in der Normalposition angezeigt
werden und zwar auch dann, wenn die zugehörigen Fenster
momentan minimiert, maximiert oder verdeckt sind.
Einzige Ausnahme ist dabei das Projektbild, von dem
standardmäßig die gesamte Zeichenfläche dargestellt wird.
Dadurch ist die Standard-Darstellung abhängig von den aktuellen
Einstellungen in RMT WinControl : Ändert ein Anwender die
Fenstergröße, hat das direkte Auswirkungen auf die Webseite.
Es mag Anwendungsfälle geben, in denen das erwünscht ist, doch
häufiger wird der Webdesigner eine Seite entwerfen, in der die
Bilder einen fest definierten Platz beanspruchen. Um dies zu
erreichen gibt es verschiedene Möglichkeiten:
In HTML kann im IMG-Tag das Bild zwar skaliert werden (<IMG
src="/diagrams/bild.jpg" width="100"
height="100">) doch dabei gehen beim Verkleinern Details
verloren, beim Vergrößern entstehen unschöne Treppeneffekte.
Der RMT WinControl Webserver unterstützt die Angabe von
Optionen, mit denen sich das Aussehen der Bilder bei der
Seitengestaltung definieren lässt, weitestgehend unabhängig
davon, wie die RMT WinControl Fenster, aus denen der
Webserver die Bilder generiert, momentan angezeigt werden. Die
Optionen werden durch ein Fragezeichen ("?") vom Bildnamen
getrennt, folgen mehrere Optionen aufeinander, werden diese
182 • RMT WinControl - Der Webserver
RMT WinControl Benutzerhandbuch
durch ein "&" voneinander getrennt. Folgende Optionen werden
unterstützt:
Breite und Höhe:
Mit den Optionen Width und Height, die immer zusammen
verwendet werden müssen, wird die Bildgröße in Pixel angegeben,
z.B fordert:
<IMG
src="/diagrams/diagramm.png?Width=200&Height=100"
>
ein Bild vom Webserver an, dessen Abmessungen 200 x 100 Pixel
betragen.
Im Unterschied zu der HTML-Skalierung im Browser wird das Bild
in der passenden Größe direkt in RMT WinControl erzeugt,
dadurch bleiben auch bei kleinen Bildern alle Details erhalten,
während große Bilder so gestochen scharf wie in RMT WinControl
selbst erscheinen.
Es gibt nur eine Einschränkung hinsichtlich der minimalen Größe:
Sind die Abmessungen zu klein, wird nur noch ein Ausschnitt des
Bildes dargestellt. Die Mindestabmessungen sind von den
Fenstertypen und den enthaltenen Messstellen/Datenmengen
abhängig und müssen von Fall zu Fall abgeschätzt werden.
Im Allgemeinen sind folgende Mindestgrößen gültig (Breite x
Höhe):
· Bogen- und Zeigerinstrument ca. 150 x 120
· Windrose ca. 120 x 120
· Messwertanzeige: ca. 50 x 20 pro Messstelle, wobei zu
beachten ist, dass die Software die Anordnung in Zeilen und
Spalten bei mehrfachen Anzeigen optimiert
· Balkendiagramm: 50 Pixel Breite / Messstelle, 70 Pixel Höhe
· Linien- und XY-Diagramm: 150 x 150 Pixel
Projektbilder können nicht skaliert werden, der Webserver
generiert ein Bild aus dem gewünschten Projektbildfenster, das
einem rechteckigen Ausschnitt aus dem Fenster entspricht, der in
der linken oberen Fensterecke beginnt und Höhe sowie Breite aus
den übergebenen Abmessungen bezieht. Sind die Abmessungen
kleiner als das Programmfenster, enthält das Bild nur einen
Ausschnitt aus dem Projektbild, sind sie größer, wird die restliche
Fläche mit der Hintergrundfarbe ausgefüllt.
Für die Breiten- und Höhenangaben sind ganze Zahlen von 0 bis
zu 1500 für die Breite und 1200 für die Höhe möglich. Werte, die
RMT WinControl Benutzerhandbuch
RMT WinControl - Der Webserver • 183
kleiner sind, werden ignoriert, größere Werte werden auf den
maximalen zulässigen Wert gesetzt.
Transparenz:
Die Option Transparency weist den Webserver an, die
Hintergrundfarbe des Bildes als transparent (Transparency=1)
oder nicht transparent (Transparency=0) zu definieren. Der
Webserver bezieht die Information, was die "Hintergrundfarbe" ist,
aus den Einstellungen der Software. In RMT WinControl ist
standardmäßig ein grauer Hintergrund für Diagramme eingestellt
(Menü "Einstellungen/Sonstige"). Wird diese Option deaktiviert,
bezieht RMT WinControl die Hintergrundfarbinformation aus den
Betriebssystemeinstellungen.
Transparenzeffekte können nur mit Bildern, die im Format .png
angefordert wurden, angewendet werden, JPEG unterstützt diese
Eigenschaft nicht. Als übergebene Werte sind 0 und 1 zulässig.
Beispiele:
Transparenz aktivieren:
<IMG src="/diagrams/ldiagramm2?Transparency=1">
<IMG
src"=/diagrams/ldiagramm2.png?Transparency=1">
Transparenz deaktivieren (Standard):
<IMG src"=/diagrams/ldiagramm2Transparency=0">
<IMG
src"=/diagrams/ldiagramm2.png?Transparency=0">
Transparenz bei JPEG ist nicht möglich:
<IMG
src"=/diagrams/ldiagramm3.jpg?Transparency=1">
Kombination verschiedener Optionen:
<IMG
src"=/diagrams/ldiagramm2?Transparency=1&Width=10
0&Height=100">
Automatische Aktualisierung:
Wird die HTML-Seite, in welche die Bilder eingebettet werden, mit
JavaScript-Funktionen versehen, lassen sich damit leicht
automatische Aktualisierungen der Bilder durchführen.
Der Nachteil besteht darin, dass viele Anwender aus
Sicherheitsgründen JavaScript abschalten. Um die Bilder dann in
184 • RMT WinControl - Der Webserver
RMT WinControl Benutzerhandbuch
regelmäßigen Abständen zu aktualisieren, muss die gesamte Seite
neu geladen werden.
Der RMT WinControl Webserver geht hier einen Schritt weiter:
Wenn ein Bild an ein aktualisierbares HTML-Element (FRAME
oder IFRAME) gebunden wird, kann bei den meisten Browsern mit
der Option Refresh ein automatisches Aktualisieren nur dieses
Elements angestoßen werden, z.B.:
<IFRAME
src="/diagrams/balkendiagramm?Refresh=10">
Damit wird ein IFRAME auf der HTML-Seite platziert, welches nur
das gewünschte Bild (hier ein Balkendiagramm) enthält, das alle
10 Sekunden aktualisiert wird.
Als Wert darf eine ganze Zahl von 0 bis 65535 übergeben werden,
welche als Zeitspanne in Sekunden interpretiert wird, die zwischen
zwei automatischen Aktualisierungen verstreicht.
Erweiterte Einstellungen
Der in RMT WinControl integrierte Webserver ist individuell
konfigurierbar. Dazu befindet sich im Programmverzeichnis die
Datei webserver.ini, in der versierte Benutzer die
Einstellungen anpassen können.
Allgemeine Einstellungen
Im Abschnitt [General] werden die Grundeinstellungen
vorgenommen. Falls der RMT WinControl Webserver im Intranet
läuft und ein anderer Port als der Standard HTTP Port 80
verwendet werden soll, muss der Eintrag
Port = gewünschte Portnummer (z.B. 85)
angepasst werden.
Da das Komprimieren der von RMT WinControl erzeugten Bilder
sehr rechenintensiv ist, werden diese zwischengespeichert und nur
dann neu berechnet, wenn sie sich zwischen zwei Anfragen
geändert haben. Die maximale Größe dieses Zwischenspeichers
ist mit dem Eintrag
MaxCacheSize = Größe in KB
einstellbar.
Mit dem Eintrag
RMT WinControl Benutzerhandbuch
RMT WinControl - Der Webserver • 185
Directories = Anzahl Verzeichnisangaben
wird dem Webserver mitgeteilt, wie viele Abschnitte mit
Verzeichnisangaben existieren (s.u.).
Das Anlegen eines Log-Files wird über den Eintrag Logfile=1
aktiviert und über Logfile=0 deaktiviert. Die Logfiles werden im
Unterverzeichnis Weblogs gespeichert, welches im RMT
WinControl Programmverzeichnis angelegt wird.
Der Abschnitt [Mime] enthält die Zuordnungen Dateiextension (
Datenformat auf Seite 181), über das der Webserver dem Browser
das Format der übertragenen Daten mitteilen kann. Erweiterungen
können notwendig werden, wenn der RMT WinControl Webserver
nicht nur die Bilder, sondern alle HTML-Seiten verwaltet und dort
Datentypen verwendet werden, die über die üblichen Standards
hinausgehen.
Verzeichnisse
In den Abschnitten [Dir0] bis [DirN] werden Zuordnungen von
den Verzeichnissen, die der Browser anfordert, zu den
zugehörigen physikalischen oder virtuellen Verzeichnissen auf
dem lokalen Rechner vorgenommen. Für jede Verzeichnisangabe
existiert ein eigener Abschnitt. Die Anzahl der Abschnitte wird im
Abschnitt [General], Eintrag Directories= angegeben (s.o.).
Der wichtigste Eintrag ist der für das Root-Verzeichnis, der
standardmäßig im Abschnitt [Dir0] definiert ist. Mit den beiden
Einträgen Alias=/ und Path=web wird festgelegt, dass der
Webserver standardmäßig Dateien aus dem Unterverzeichnis web
liefert. Fordert der Browser an Stelle einer Datei ein Verzeichnis
an, so bestimmt die Einstellung DirectoryListing=0, dass der
Webserver kein Inhaltsverzeichnis des Verzeichnisses liefert. Mit
der Einstellung DirectoryListing=1 würde er das tun. Mit
DefaultFile=index.htm schließlich wird der Webserver so
konfiguriert, dass er anstelle des Verzeichnisses den Inhalt einer
bestimmten Datei (nämlich index.htm) liefert.
Genau wie das Root-Verzeichnis können auch andere
Verzeichnisse lokalen Verzeichnissen des Servers zugeordnet
werden.
Mit den Einträgen Username=NAME und Password=PASSWORD
kann der Zugriff auf die einzelnen Verzeichnisse einem
eingeschränkten Personenkreis verfügbar gemacht werden. Jedes
186 • RMT WinControl - Der Webserver
RMT WinControl Benutzerhandbuch
Verzeichnis kann einen anderen (oder keinen) Passwortschutz
besitzen.
Passwort und Benutzername stehen im Klartext in der
webserver.ini. Der Zugang zu dieser Datei muss geschützt
werden, damit der Passwortschutz zuverlässig funktioniert.
Vor dem Zugriff auf geschützte Bereiche öffnet sich im
Browserfenster des Anwenders ein Dialog, in dem Name und
Passwort eingegeben werden müssen. Nur wenn diese Eingaben
mit den Einträgen in der webserver.ini übereinstimmen, wird
der Zugang gewährt.
Virtuelle Verzeichnisse
Wie im Kapitel "Übertragen des virtuellen Bildverzeichnisses" auf
Seite 180 beschrieben, können auf die aus RMT WinControl
Fenstern generierten Bilder über die Angabe
"http://mywebserver/diagrams/" zugegriffen werden. "diagrams"
stellt ein virtuelles Verzeichnis dar, das im Abschnitt [Dir1]
definiert wird. Virtuelles Verzeichnis bedeutet, dass diesem
Verzeichnis kein physisches Verzeichnis auf einem Datenträger
gegenüber steht, sondern die Daten je nach der aktuellen
Anforderung des Browsers dynamisch in RMT WinControl
generiert und bereitgestellt werden.
Das einzige zurzeit unterstützte virtuelle Verzeichnis hat den
Namen ~Views. Über dieses Verzeichnis kann auf die Inhalte der
in RMT WinControl dargestellten Diagramme zugegriffen werden.
Die beiden Einträge Alias=/diagrams und Path=~Views in
der Standard-Definition von [Dir1] bedeuten, dass aus dem
Browser über das Verzeichnis diagrams auf das virtuelle
Verzeichnis des WebServers zugegriffen wird. Auch für das
virtuelle Verzeichnis kann festgelegt werden, ob der Browser
Zugriff auf die Verzeichnisübersicht hat (DirectoryListing=1)
oder nicht.
RMT WinControl Benutzerhandbuch
RMT WinControl - Der Webserver • 187
Wie kann man...
die Eigenschaften des aktuellen
Fensters ändern
Zu jedem der Programmfenster in RMT WinControl gibt es einen
Dialog, mit dem Sie die Eigenschaften definieren können. Mit
Ausnahme des Fensters Messstellen erscheint der entsprechende
Dialog, wenn Sie ein neues Fenster öffnen wollen. Im weiteren
Verlauf der Arbeit können Sie die Eigenschaften jederzeit
variieren.
Aufruf
·
·
·
·
·
·
automatisch
beim
Öffnen
des
Fensters
(außer
Messstellenfenster)
Menü Messwerte/Eigenschaften
über die Schaltfläche "Eigenschaften" in der Werkzeugleiste
Doppelklick mit der linken Maustaste in das aktuelle Fenster
Klick mit der rechten Maustaste in das aktuelle Fenster und
Auswahl der Funktion Eigenschaften aus dem kontextsensitiven
Menü
mit <ENTER>
die Verbindung zum WinControlDatenserver herstellen
Im Dialog "Verbindungseinstellungen" können Sie festlegen, dass
Sie Online – also mit WinControl-Datenserver - arbeiten wollen.
Wählen Sie die Schnittstelle aus, an der der WinControlDatenserver am Rechner angeschlossen ist, und legen Sie die
Baudrate fest, mit der der Datentransfer erfolgen soll. Mit OK
werden diese Einstellungen übernommen und RMT WinControl
baut die Verbindung zum WinControl-Datenserver auf (siehe auch:
"Verbindungen verwalten" auf Seite 38 oder "Verbindung
hinzufügen" auf Seite 142).
188 • Wie kann man...
RMT WinControl Benutzerhandbuch
Aufruf
·
·
·
automatisch bei Programmstart
Menü Einstellungen/Schnittstelle
über die Schnittstellenschaltfläche in der Werkzeugleiste
die Abtastrate festlegen
Die gewünschte Abtastrate bzw. den Messzyklus können Sie mit
dem Dialog "Messzyklus" festlegen.
Aufruf
·
·
Menü Einstellungen/Messzyklus
Tastenkombination <STRG+Z>
Es ist möglich einen kürzeren Messzyklus einzustellen, als ihn die
Hardware realisieren kann. In einem solchen Fall wird das
Programm sobald von der Hardware ein Zyklus abgearbeitet
wurde den nächsten starten.
eine neue Messwertanzeige
erstellen
·
·
·
durch Menübefehl Messwerte/Neue Messwertanzeige
Funktionstaste <F5>
Einfachklick mit der linken Maustaste auf das Symbol "Neue
Messwertanzeige" in der Werkzeugleiste
ein neues Balkendiagramm
erstellen
·
·
·
durch Menübefehl Messwerte/Neues Balkendiagramm
Funktionstaste <F6>
Einfachklick mit der linken Maustaste auf das Symbol "Neues
Balkendiagramm" in der Werkzeugleiste
ein Balkendiagramm drucken
·
·
dass zu druckende Balkendiagramm aktivieren
Menübefehl Datei/Drucken ausführen
RMT WinControl Benutzerhandbuch
Wie kann man... • 189
·
oder Einfachklick mit der linken
Druckersymbol in der Werkzeugleiste
Maustaste
auf
das
eine neue Tabelle erstellen
·
·
·
durch Menübefehl Messwerte/Neue Tabelle
Funktionstaste <F10>
Einfachklick mit der linken Maustaste auf das Symbol "Neue
Tabelle" in der Werkzeugleiste
eine Tabelle drucken
·
·
·
die zu druckende Tabelle aktivieren
Menübefehl Datei/Drucken ausführen
oder Einfachklick mit der linken
Druckersymbol in der Werkzeugleiste
Maustaste
auf
das
ein Projektbild erstellen
Um ein Projektbild zu erstellen, führen Sie die Menüfunktion
Messwerte/Neues Projektbild aus.
Um die Eigenschaften des Projektbildes zu definieren rufen Sie
über das Menü Ansicht/Diagrammeigenschaften, den Menüpunkt
Diagrammeigenschaften im Kontextmenü oder über <Enter> den
dazugehörigen Eigenschaftendialog auf.
Im Dialog "Projektbild Eigenschaften" wird zunächst die Größe des
Bildes festgelegt und es kann entschieden werden, ob mit einem
Gitter als Zeichenhilfe gearbeitet werden soll. Dieser Dialog kann
jederzeit wieder aufgerufen und die Eigenschaften des
Projektbildes verändert werden.
Um die gewünschten Objekte in ein Projektbild einzufügen, steht
die Funktion Bearbeiten/Objekt einfügen zur Verfügung. Über
Bearbeiten/Zeichnen, können Zeichnungsobjekte (Linien,
Polygone etc.) eingefügt werden.
Über die Funktion Objekteinfügen/Messwertfeld aus dem Menü
Bearbeiten oder dem Kontextmenü können Sie ein neues
Messwertfeld in ein Projektbild einfügen. Zunächst kann über den
Mauszeiger die Position im Projektbild festgelegt werden. Nach
190 • Wie kann man...
RMT WinControl Benutzerhandbuch
einfachem Klick mit der linken Maustaste wird dann der Dialog
"Eigenschaften: Messwertanzeige" geöffnet. In diesem Dialog
stehen die verschiedenen Elemente (Registerkarten) für die
Auswahl der gewünschten Messstelle, den Link zum Aufruf einer
Datei und die Gestaltung (z. B. Schrift, Farbe) des Messwertfeldes
zur Verfügung.
Äquivalent erfolgt die Definition eines Textfeldes über die Funktion
Neues Textfeld. Anstatt der Auswahl einer Messstelle erfolgt hier
im Dialog "Eigenschaften des Textfeldes" die Eingabe des
gewünschten Textes.
Über die Funktion Objekt einfügen/Bitmap und Objekt
einfügen/Enhanced Metafile aus dem Menü Bearbeiten oder dem
Kontextmenü können Sie eine neue Grafik in ein Projektbild
einfügen. Nach Ausführen der Funktion erscheint ein
Standarddateidialog, in dem die gewünschte Grafik als bmp- oder
emf- Datei ausgewählt und nach Bestätigung mit OK geladen
werden kann. Die Größe des Bildes lässt sich durch Ziehen mit
dem Mauszeiger bei gedrückter linker Maustaste verändern.
Die Positionierung aller drei Objekttypen erfolgt z.B. durch
Auswahl des gewünschten Objektes durch einfachen Mausklick
mit der linken Maustaste auf dieses und durch bewegen des
Mauszeigers bei gedrückter Maustaste.
ein neues Liniendiagramm erstellen
·
·
·
durch Menübefehl Messwerte/Neues Liniendiagramm
Funktionstaste <F7>
Einfachklick mit der linken Maustaste auf das Symbol "Neues
Liniendiagramm" in der Werkzeugleiste
ein Liniendiagramm drucken
·
·
·
dass zu druckende Liniendiagramm aktivieren
Menübefehl Datei/Drucken ausführen
oder Einfachklick mit der linken Maustaste
Druckersymbol in der Werkzeugleiste
auf
das
oder:
· dass zu druckende Liniendiagramm aktivieren
RMT WinControl Benutzerhandbuch
Wie kann man... • 191
·
·
·
Menübefehl Bearbeiten/kopieren ausführen
in einem Textprogramm Menübefehl Bearbeiten/Einfügen
ausführen
Textdokument drucken
Liniendiagramme über mehrere
Seiten drucken
Wählen Sie dazu im dargestellten Liniendiagramm den Zeitbereich
aus, der auf jeder Seite dargestellt werden soll (Eigenschaften des
Liniendiagramms). Nach Aufruf der Funktion Datei/Drucken
erscheint der Druckdialog, in dem im Abschnitt "Druckbereich" die
Option "Alle" oder "Seiten von bis" auszuwählen ist. Nach
Bestätigen mit OK wird je nach Auswahl entweder die gesamte
Messwertdatei über mehrere Seiten oder nur die ausgewählten
Seiten ausgedruckt. Die Größe des Zeitbereiches auf jeder Seite
entspricht der Größe des Zeitbereiches des Liniendiagramms, das
zum Zeitpunkt des Aufrufs ausgewählt war.
die Messstellenliste drucken
·
·
·
Messstellenfenster aktivieren
Menübefehl Datei/Drucken ausführen
oder Einfachklick mit der linken
Druckersymbol in der Werkzeugleiste
Maustaste
auf
das
globale Rechenkanäle vereinbaren
·
·
·
·
Wählen Sie die Funktion Programmieren/Rechenkanäle.
Auf der Registerkarte "Rechenkanäle" des erscheinenden
Dialogs wählen Sie zunächst die Schaltfläche Hinzufügen und
definieren über die Kanalnummer einen neuen Rechenkanal.
Danach legen Sie alle notwendigen Eigenschaften und die
mathematische Formel fest (siehe auch: "Eigenschaften der
Rechenkanäle" auf Seite 35).
Mit Übernehmen wird der neue Rechenkanal im System
freigegeben.
192 • Wie kann man...
RMT WinControl Benutzerhandbuch
lokale Rechenkanäle vereinbaren
·
·
·
Aktivieren Sie den gewünschten Datensatz (Linien- oder XYDiagramm oder Tabelle).
Wählen Sie die Funktion Bearbeiten/Rechenkanal hinzufügen.
Im erscheinendem Dialog "Rechenkanal Hinzufügen" können
Sie alle notwendigen Eigenschaften und die mathematische
Formel festlegen (siehe auch: "Rechenkanal hinzufügen" auf
Seite 112).
Zähler, Summen oder Mittelwerte
über die gesamte Messung
definieren
Führen Sie die notwendigen Schritte zur Vereinbarung eines
globalen oder auch lokalen Rechenkanals aus.
Wenn nun in der Formel auf den Wert dieses Rechenkanals
zugegriffen wird, so wird der Wert zurückgeliefert, den der
Rechenkanal zuletzt hatte.
Somit ist es möglich, die mit jedem Zyklus eintreffenden
Messwerte einer Messstelle aufzuaddieren.
Wichtig ist, dass ein Startwert angegeben wird. Dazu steht im
Dialog "Eigenschaften des Rechenkanals" ein entsprechendes
Eingabefeld zur Verfügung. Beim Start der Messung wird der Wert
des Rechenkanals auf diesen Startwert gesetzt, um einen
definierten Zustand zu erreichen.
Für den Test bietet sich zum Beispiel folgende Einstellung an:
m(80,0) +1
Vereinbarung des Rechenkanals 80.0 als
einfacher Zähler (mit jedem Zyklus wird 1
addiert).
m(80,1)+m(80,0)
Vereinbarung für den Rechenkanal 80.1 als
Summe des vorherigen Wertes und des neuen
Wertes von Kanal 80.0
max(m(1, 0), m(80, 0))
Maximum aller Messwerte von Messstelle 1.0
über die gesamte Messdauer (es wird die
Formel des Rechenkanals 80.0 definiert).
RMT WinControl Benutzerhandbuch
Wie kann man... • 193
Tages- oder Stundenmittelwerte für
definierbare Zeitbereiche bilden
Für die Auswertung und Reduktion bereits gespeicherter Daten
(z.B. aus den Gerätespeichern ausgelesene Werte) steht die
Funktion Datei/Datenreduktion zur Verfügung.
Nach Aufruf erscheint der Dialog "Datenreduktion", in dem eine
Zyklusdauer eingegeben werden kann, über der dann jeweils
zyklische Mittelwerte gebildet werden. Dabei wird eine neue Datei
erzeugt, die alle Messstellen der Ausgangsdatei enthält und deren
Daten die berechneten zyklischen Mittelwerten sind.
Diese Funktion steht nur dann zur Verfügung, wenn ein Datensatz
auf den sie angewendet werden kann im aktiven Fenster
dargestellt wird (siehe: "Datenreduktion" auf Seite 102).
einen Kurvenverlauf analysieren
·
·
·
·
Öffnen Sie bitte eine Messwertdatei und wechseln Sie
gegebenenfalls in die Ansicht "Liniendiagramm".
Im Menü Ansicht und über das kontextsensitive Menü steht die
Funktion "Cursoren" zur Verfügung, über die zwei Messcursoren
aktiviert und auch wieder deaktiviert werden können.
Bei aktivierten Cursoren, erscheinen diese als zwei senkrechte
Linien
im
Diagramm
und
im
unteren
Teil
des
Liniendiagrammfensters eine Tabelle mit den unter den
Cursoren befindlichen Messwerten aller Linien.
Weiterhin werden für jede im Liniendiagramm enthaltene
Messkurve über die integrierte Statistikfunktion folgende Werte
berechnet: Differenz der beiden, unter den Cursoren liegenden
Messwerte; Minimum, Maximum und Mittelwert des durch die
Cursoren begrenzten Bereiches. Diese Werte werden ebenfalls
in der Tabelle ausgegeben.
Das Größenverhältnis zwischen Liniendiagramm und
Statistiktabelle kann individuell bestimmt werden. Wird der
Mauszeiger über die Trennlinie zwischen Diagramm und Tabelle
bewegt, ändert sich sein Aussehen und bei gedrückter linker
Maustaste kann diese Trennlinie verschoben werden.
194 • Wie kann man...
RMT WinControl Benutzerhandbuch
Für den Ausdruck stehen folgende Möglichkeiten zur Verfügung:
· direkter Ausdruck von Diagramm und Statistiktabelle
· direkter Ausdruck der Statistiktabelle
· Kopieren des Diagramms oder der Statistiktabelle über die
Zwischenablage
z.B.
in
Textdokumente
oder
Tabellenkalkulationen
Kennlinien überlappend darstellen
Ausgewählt wird diese Darstellungsart im Dialog "Eigenschaften
des Liniendiagramms" im Bereich "Darstellung" durch die Option
"überlappend".
In diesem Modus werden Messdaten, die aus dem
Zusammenführen von Dateien entstanden sind, jeweils mit
gleichem zeitlichem Ursprung dargestellt. Diese Funktion wurde
aufgenommen, um den direkten Vergleich zweier, zu
unterschiedlichen Zeitpunkten aufgenommenen Kennlinien in
einem Diagramm zu ermöglichen.
Darstellungseigenschaften
speichern und anwenden
Die Darstellungseigenschaften von RMT WinControl
Messwertdateien können in einem eigenen Dateiformat
abgespeichert werden. Diese Dateien werden "Formatvorlagen"
genannt.
Führen Sie dazu bei aktivierter Messwertdatei die Menüfunktion
Datei/Als Vorlage speichern aus. Es erscheint daraufhin ein
Standarddateidialog. Nach Festlegung des Verzeichnisses und
Eingabe des Dateinamens werden die Darstellungseigenschaften
der ausgewählten Messwertdatei in einer Datei mit der Extension
"amv" als Vorlage gespeichert (siehe auch: "Als Vorlage
speichern" auf Seite 110).
Ferner können die in einer solchen Formatvorlage gespeicherten
Darstellungseigenschaften auf eine bestehende RMT WinControl
Messwertdatei angewendet werden. Dabei wird die bestehende
Messwertdatei mit den Eigenschaften aus der Vorlage dargestellt.
RMT WinControl Benutzerhandbuch
Wie kann man... • 195
Führen Sie dazu bei aktivierter Messwertdatei die Menüfunktion
Datei/Vorlage anwenden aus. Es erscheint daraufhin ein
Standarddateidialog, in dem die gewünschte Vorlagendatei
ausgewählt werden kann. Nach Bestätigung mit OK werden die
Darstellungseigenschaften aus der ausgewählten Vorlagendatei in
die bestehende Messwertdatei eingetragen, und die Messwerte
entsprechend dieser Eigenschaften dargestellt (siehe auch:
"Vorlage anwenden" auf Seite 110).
ein neues Liniendiagramm mit den
Eigenschaften einer Vorlage
erstellen
In der Werkzeugleiste steht eine geteilte Schaltfläche zum Anlegen
neuer Liniendiagramme zur Verfügung.
Über den linken Teil mit dem stilisierten Diagramm wird (wie
gewohnt) ein Dialog zum Anlegen neuer Liniendiagramme
geöffnet.
Über den rechten Teil der Schaltfläche (Dreieck) wird ein Menü
geöffnet, in dem alle Vorlagen, die im Programmverzeichnis oder
in einem definierten Verzeichnis (siehe unten) aufgelistet werden.
Wird ein solcher Eintrag mit der Maus ausgewählt, dann legt das
Programm ein neues Liniendiagramm an, welches alle
Eigenschaften, auch die eingestellten Messstellen, aus der
Vorlage übernimmt. Der Eigenschaftsdialog für Liniendiagramme
wird bei dieser Vorgehensweise nur dann angezeigt, wenn im
entsprechenden Verzeichnis keine Vorlage gefunden werden
konnte.
Um ein anderes als das Programmverzeichnis als Quelle für die
aufzulistenden Vorlagen einzustellen, muss in der Datei
wcRemote.ini im Abschnitt [Settings] der Eintrag
TemplatePath = Zielverzeichnis angelegt werden. Das
Zielverzeichnis muss als absoluter Pfad inkl. Laufwerksangabe
notiert werden.
Beispiel:
[Settings]
TemplatePath = C:\WinControl Daten\Vorlagen\
196 • Wie kann man...
RMT WinControl Benutzerhandbuch
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Dateien beim Öffnen automatisch
mit einer Standardvorlage
verbinden
Das Öffnen von Dateien mit einer bestimmten Vorlage kann dann
optimiert werden, wenn für alle (viele) Dateien die gleiche Vorlage
genutzt werden soll. Für einzelne Dateien kann der Anwender die
Datei öffnen, dann den Punkt "Vorlage anwenden..." aus dem
Menü wählen und im sich nun öffnenden Dialog die Vorlage
heraussuchen. Um diese sich wiederholenden Schritte zu
umgehen, steht im Menü "Datei" der Punkt "Mit Standardvorlage
öffnen..." zur Verfügung. Über diese Funktion wird eine vorher
vereinbarte Vorlage (Standardvorlage) sofort nach dem Öffnen der
Messwertdatei auf diese anwendet.
Damit der Menüpunkt aktiviert ist, muss die Standardvorlage in der
Initialisierungsdatei wcRemote.ini wie folgt definiert sein:
[Settings]
StandardTemplate= Dateipfad
Beispiel:
[Settings]
StandardTemplate = C:\Eigene
Dateien\stdtemplate.amv
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
im Nachhinein Kommentare für
Messstellen vergeben bzw. ändern
·
·
Aktivieren Sie den gewünschten Datensatz
Wählen Sie die Funktion "Messstellenkommentare" im Menü
"Ansicht" oder über das kontextsensitiven Menü
RMT WinControl Benutzerhandbuch
Wie kann man... • 197
·
·
Der erscheinende Dialog "Messstellenkommentare" enthält eine
Tabelle mit allen im Diagramm enthaltenen Messstellen und
deren Kommentar (gegebenenfalls kein Eintrag)
In dieser Tabelle können die gewünschten Änderungen
vorgenommen werden, und bei Abschluss mit OK werden diese
übernommen
Da im Onlinebetrieb diese Änderung sofort mit den im Gerät
eingetragenen Kommentar überschrieben würde, steht diese
Funktion nur Offline bzw. für Dateien zur Verfügung.
für eine Messwertdatei
Anmerkungen eintragen
Um Anmerkungen für eine Messwertdatei einzutragen, führen Sie
die Menüfunktion Ansicht/Anmerkungen aus. Über sie wird ein
Dialog geöffnet, in dem die gewünschten Anmerkungen
eingetragen werden können. Dieser Dialog kann ebenfalls über
das kontextsensitive Menü der jeweiligen Ansicht der
Messwertdatei aufgerufen werden.
ein WinControl-Objekt in einem
Textdokument einbetten
Am Beispiel von MS-Word wird kurz beschrieben, wie ein
Dokument mit RMT WinControl -Diagramm erstellt werden kann.
Vorausgesetzt wird, dass mit RMT WinControl ein Liniendiagramm
in die Zwischenablage kopiert wurde.
Die im Textprogramm notwendigen Arbeitsschritte sind:
· Neue oder schon mit Protokolltext versehene Datei öffnen,
Cursor positionieren
· Menü-Befehl Bearbeiten/Inhalte einfügen ausführen.
· Aus der Liste der zur Verfügung stehenden Objekte RMT
WinControl -Liniendiagramm auswählen.
· Im Textdokument erscheint ein Liniendiagramm mit den in RMT
WinControl festgelegten Eigenschaften.
Soll dieses Diagramm andere Eigenschaften zugewiesen
bekommen, so ist das folgendermaßen möglich:
198 • Wie kann man...
RMT WinControl Benutzerhandbuch
·
·
·
Durch Maus-Doppelklick auf das Diagramm Verbindung zu RMT
WinControl aktivieren.
Das Diagramm verhält sich so, als würde RMT WinControl und
nicht das Textprogramm im Vordergrund laufen und kann
entsprechend bearbeitet werden.
Es stehen die notwendigen RMT WinControl -Menüpunkte und
Elemente der Werkzeugleiste zur Verfügung.
Durch Mausklick in die Textfläche wird die Verbindung wieder
aufgehoben und der aktuelle Zustand des Diagramms im Text
"eingefroren".
eine Messwertdatei erstellen
Rufen Sie vor dem Start einer Messung den Befehl
Messwerte/Automatisches Speichern auf. Im erscheinenden
Dialog sind alle Messstellen für die Speicherung ausgewählt. Falls
Sie Messwerte nur für einzelne Messstellen speichern wollen,
können die anderen abgewählt werden. Mit Starten wird diese
Auswahl übernommen, im Dateidialog sind Verzeichnis und Name
der Datei anzugeben und mit OK zu bestätigen. Bei nochmaligem
Ausführen des Befehls Messwerte/Automatisches Speichern
erscheint im Dialog die Schaltfläche Beenden. Für den gesamten
Zeitraum bis zum Beenden werden die erfassten Daten in die
genannte Datei geschrieben. Aufgrund des Speicherverfahrens,
sind auch im Falle eines Rechnerabsturzes fast alle Daten
gesichert (siehe auch: "Automatisches Speichern" auf Seite 127).
Außerdem kann aus jedem Liniendiagramm und aus jeder Tabelle
mit dem Befehl Date/Speichern eine Messwertdatei erzeugt
werden (siehe auch: "Datei/Speichern" auf Seite 88).
einen Bereich eines Datensatzes
speichern
Mit der Menüfunktion Datei/Bereich Speichern besteht die
Möglichkeit, einen gewünschten Zeitbereich eines Datensatzes in
einer neuen Datei zu speichern. Mit Start dieser Funktion wird der
Dialog "Bereich Speichern" geöffnet.
Die für das Speichern gewünschten Messstellen können aus der
Liste ausgewählt werden, der gewünschte Zeitbereich kann durch
RMT WinControl Benutzerhandbuch
Wie kann man... • 199
die entsprechenden Eintragungen für Datum und Uhrzeit für
Beginn und Ende festgelegt werden (siehe auch: "Bereich
speichern" auf Seite 89).
Messwerte aus einer Datei laden
Mit dem Befehl Datei/Öffnen können Sie eine bestehende
Messwertdatei in einem neuen Fenster öffnen. Je nachdem, ob
diese Datei als Liniendiagramm oder als Tabelle gespeichert
wurde, oder mit der Funktion Messwerte/Automatisches
Speichern, wird das Fenster als Liniendiagramm, als Tabelle oder
als Dateiübersicht geöffnet (siehe auch: "Datei/Öffnen" auf Seite
86).
Messwertdateien miteinander
verbinden
·
·
·
Öffnen Sie eine der Dateien, die miteinander verbunden werden
sollen. Es spielt dabei keine Rolle, in welcher Ansicht Sie diese
Datei öffnen.
Wählen Sie danach den Befehl Datei/Verbinden oder aus dem
Kontextmenü (Klick mit rechter Maustaste in das aktuelle
Fenster) die Funktion Verbinden.
Es erscheint ein Standarddateidialog, in dem Sie die bzw. eine
der gewünschten Dateien auswählen können und beenden Sie
mit OK.
automatisch Tagesdateien
erzeugen
·
·
·
Starten Sie den Befehl Messwerte/Automatisch Speichern
(<F12>).
Wählen Sie "zeitgesteuert" aus; die vorher grau dargestellten
Eingabefelder Datum, Uhrzeit, Tage und Zeit (hh:mm)
erscheinen schwarz und sind damit gültig.
Geben Sie unter Startdatum das Datum ein, an dem die
Messung gestartet werden soll. Wird kein Startdatum
angegeben, so wird nur die Uhrzeit ausgewertet. Das hat zur
Folge, dass die Aufzeichnung der Daten immer dann neu
200 • Wie kann man...
RMT WinControl Benutzerhandbuch
·
·
beginnt, wenn die Startzeit wieder erreicht wird (vorausgesetzt,
dass die Aufzeichnung vorher entweder durch den Bediener
oder durch Ablauf der Dauer beendet wurde).
Beim Erreichen der unter Startuhrzeit eingegebenen Uhrzeit,
wird die Aufzeichnung der Messdaten automatisch begonnen.
Je nachdem ob ein Startdatum eingegeben wurde oder nicht,
beginnt das automatische Speichern beim Erreichen der
Startzeit oder nur am Tag des Startdatums.
Stellen Sie unter Dauer ein, wie lange die Speicherung der
Messdaten in einer Datei erfolgen soll. Die Anzahl der Tage wird
in ganzen Zahlen angegeben. Die Kombination von Tagen und
der Angabe von Stunden und Minuten ist möglich. Es können
auch mehr als vierundzwanzig Stunden angegeben werden.
pro Tag automatisch mehrere
Dateien auf der Festplatte
speichern
Um pro Tag automatisch mehrere Dateien auf der Festplatte zu
speichern, sind nach Aufruf der Funktion
Messwerte/Automatisches speichern im Dialog "Automatisches
Speichern" folgende Schritte abzuarbeiten:
· Auswahl der Startoption "zeitgesteuert"
· Festlegen der Startzeit (Datum frei lassen!)
· Festlegen der Dauer
· Aktivieren der Option "Nach Ablauf neu starten"
Nach Start der Messung werden nun automatisch
Messwertdateien mit der festgelegten Dauer erzeugt. Die Namen
der Dateien werden automatisch vergeben. Sie werden
entsprechend dem Datum und der Uhrzeit des Anlegens der
jeweiligen Datei nach folgendem Prinzip gebildet: jjmmdd-hhmmxx.
Die Angabe "xx" ist als Zähler für den (eher theoretischen) Fall
vorgesehen, dass mehrere Dateien zu ein und demselben
Zeitpunkt erstellt werden (siehe auch: "Automatisches Speichern"
auf Seite 127).
RMT WinControl Benutzerhandbuch
Wie kann man... • 201
eine Ereignisliste automatisch
speichern
Falls die Funktion "Automatisches Speichern" aktiviert ist, kann
auch die Ereignisliste automatisch mit abgespeichert werden.
Dazu muss im Dialog "Automatisches Speichern" die Option
"Ereignisliste automatisch abspeichern" aktiviert werden. Klicken
Sie dazu mit der linken Maustaste in das Optionsfeld links neben
dem Text, so dass darin ein kleines Kreuz erscheint (siehe auch:
"Automatisches Speichern" auf Seite 127).
Die Ereignisliste wird dann im gleichen Verzeichnis und mit dem
gleichen Namen (jedoch mit der Extension .amrevt), wie die
Messwertdatei gespeichert.
eine Ereignisliste exportieren
Um eine im Alarmfall erzeugte Ereignisliste vom Benutzer in Form
einer ASCII-Datei zu exportieren, starten Sie bei aktivierter
Ereignisliste die Menüfunktion Datei/Exportieren. Nach Aufruf
erscheint ein Standarddateidialog, in dem der gewünschte Namen
und das Verzeichnis, in dem die Datei gespeichert werden soll
eingegeben werden können.
Automatisch nach Stromausfall
weiter messen
·
·
·
Wählen Sie im Dialog "Sonstige Einstellungen" die Option
Automatisches Weitermessen nach Stromausfall. Klicken Sie
dazu mit der linken Maustaste auf das Kontrollkästchen links
neben diesem Text.
Wählen Sie im Dialog "Einstellungen der Schnittstelle" die
Option bei Neustart automatisch aktivieren aus. Klicken Sie
dazu mit der linken Maustaste auf das Kontrollkästchen links
neben diesem Text.
Kopieren Sie das Programm-Symbol von RMT WinControl von
der Programmgruppe "RMT Messdatenerfassung" in die
Programmgruppe "Autostart" (Anklicken des Symbols mit der
linken Maustaste, diese gedrückt halten, die <STRG>-Taste
202 • Wie kann man...
RMT WinControl Benutzerhandbuch
·
·
ebenfalls drücken und mit dem Mauszeiger in die
Programmgruppe "Autostart" ziehen).
Vereinbaren Sie über Messwerte/Automatisches Speichern eine
Messwertdatei, in der die gewünschten Messwerte gespeichert
werden sollen.
Nach erneutem Programmstart werden die Daten in dieser Datei
automatisch weiter aufgezeichnet.
Messwerte in einer
Tabellenkalkulation darstellen
Wenn die Messwerte eines Liniendiagramms oder einer
gespeicherten Datei (aktuelles Fenster: Dateiübersichtsfenster) als
Tabelle dargestellt werden sollen, starten Sie den Befehl
Datei/Exportieren. Im erscheinenden Dialog wählen Sie die
Registerkarte DDE. Die Messdaten können nun direkt an ein
Tabellenkalkulationsprogramm weitergegeben und dort bearbeitet
werden (Siehe auch: "Datei/Exportieren" auf Seite 91).
online Daten nach Excel übertragen
Für die online Datenübertragung nach Excel steht die Funktion
Messwerte/Neue Excelverbindung zur Verfügung. Mit Aufruf dieser
Funktion wird man (wie gewohnt) zuerst nach den Eigenschaften
des Objektes "Neue Excelverbindung" gefragt und nach
entsprechender Eingabe wird ein Fenster geöffnet, welches über
den Status der Verbindung zu Excel informiert (siehe auch: "Neue
Excelverbindung" auf Seite 122).
DDE mit Excel ausführen
·
·
·
·
·
Starten Sie MS-EXCEL parallel zu WinControl
aktivieren Sie in WinControl den gewünschten Datensatz
(Liniendiagramm, Tabelle oder Dateiübersichtsfenster einer
Messwertdatei)
Führen Sie den Menübefehl Datei/Exportieren aus und wählen
Sie die Registerkarte "DDE".
Wählen Sie zunächst die Messstellen aus der Liste aus, deren
Daten Sie exportieren wollen.
Tragen Sie im Eingabefeld "Service":Excel
RMT WinControl Benutzerhandbuch
Wie kann man... • 203
·
·
·
·
·
im Eingabefeld "Thema": Tab1 (für Excel 4.0)
oder für Excel 5.0:
[Mappe1]Tabelle1
im Eingabefeld "Element": z1s1:z100s3 (für 100 Messwerte
und eine Messstelle, 1. und 2. Spalte für Datum und Uhrzeit)
ein.
Klicken Sie danach auf die Schaltfläche "Senden".
Wechseln Sie nun in die Tabellenkalkulation (z.B. mit der
Tastenkombination <ALT+TAB>
die Konfigurationsdatei
wcRemote.ini finden
RMT WinControl speichert alle Einstellungen, die Sie im
Programm vornehmen, in einer Datei ab. Diese
Konfigurationsdatei heißt wcRemote.ini und wird im "AppData"
Verzeichnis des verwendeten Windows Benutzers gespeichert. Sie
ist unter folgender Adresse zu finden (geben Sie diese in die
Adresszeile des Windows Explorers ein):
%AppData%\akrobit\
Jeder Windows Benutzer, der RMT WinControl startet, erhält somit
seine eigene Konfigurationsdatei.
Wird RMT WinControl mehrfach parallel auf einem Rechner
gestartet, so werden auch mehrere Konfigurationsdateien angelegt
(siehe auch: "mit mehreren Instanzen von WinControl arbeiten" auf
Seite 208).
Wenn Sie WinControl unabhängig von dem verwendeten Windows
Benutzer immer mit der gleichen Konfigurationsdatei starten
möchten, dann kopieren Sie bitte diese Datei in ein lokales
Verzeichnis, auf welches alle verwendeten Windwos Benutzer
Zugriffsrechte haben. Anschließend ändern Sie die StartVerknüpfung von RMT WinControl für alle Windows Benutzer
(siehe auch: "bei Programmstart automatisch eine bestimmte
Konfiguration laden" auf Seite 207).
Kompatibilität zu früheren Versionen
Bei RMT WinControl vor Version 6.7.5.0 wurde die
Konfigurationsdatei immer im Windows-Verzeichnis (Adresse:
%WinDir%) gespeichert. Wenn das neue RMT WinControl bei
Programmstart keine Konfigurationsdatei im Verzeichnis
204 • Wie kann man...
RMT WinControl Benutzerhandbuch
%AppData%\akrobit\ findet, so übernimmt es aus
Kompatibilitätsgründen die Einstellungen aus der entsprechenden
Datei im Windows-Verzeichnis (falls vorhanden).
Hinweise zur
Konfiguration
Bei RMT WinControl vor Version 6.7.5.0 wurde die
Konfigurationsdatei wcRemote.ini immer im Windows-Verzeichnis
(Adresse: %WinDir%) gespeichert.
Wenn Sie auf Ihrem Computer die Software unter einem Windows
Benutzer ausführen, der nur über eingeschränkte Rechte verfügt,
kann dies zu folgenden Effekten führen:
· RMT WinControl kann die Konfigurationsdatei wcRemote.ini
nicht anlegen oder ändern.
· RMT WinControl stellt bei jedem Neustart des Computers oder
des Programms Ihren letzten Einstellungen nicht wieder her.
· Änderungen an den Einstellungen des Kennwortschutzes von
RMT WinControl sind nach einem Neustart nicht mehr
vorhanden.
Diese Effekte sind häufig darauf zurückzuführen, dass Ihr
Windows Benutzer (und damit auch RMT WinControl ) keine
Schreibrechte im lokalen Windows Verzeichnis hat. Um diese
Effekte zu umgehen, können Sie folgende Änderugnen
vornehmen:
· Setzen Sie sich mit Ihrem Systemadministrator in Verbindung
und lassen Sie sich Schreibrechte auf das lokale WindowsVerzeichnis des Computers erteilen.
· Kopieren Sie die Datei wcRemote.ini in ein Verzeichnis, in
welchem Ihr Windows Benutzer Schreibrecht hat und ändern
Sie die Start-Verknüpfung von RMT WinControl (siehe auch:
"bei Programmstart automatisch eine bestimmte Konfiguration
laden" auf Seite 207).
Bei neueren Betriebssystemen, wie "MS Windows Server 2008"
und "MS Windows Vista", können manche Dateien automatisch in
andere Verzeichnisse umgeleitet werden, um wichtige SystemVerzeichnisse vor Veränderungen und/oder Beschädigungen zu
schützen.
Durch diese Funktion kann die Konfigurationsdatei wcRemote.ini
nur im Windows Verzeichnis gespeichert werden, wenn die
Software auf dem lokalen Administrator Konto ausgeführt wird.
Andernfalls wird die Datei wcRemote.ini in ein Verzeichnis
innerhalb Ihres Benutzerverzeichnisses umgeleitet.
RMT WinControl Benutzerhandbuch
Wie kann man... • 205
Das Zielverzeichnis der Umleitung kann je nach Einstellung Ihres
Betriebssystems unterschiedlich sein. Bei "MS Windows Server
2008" und "MS Windows Vista" befindet sich die wcRemote.ini bei
Standard-Konfiguration des Betriebssystems im Verzeichnis:
%LocalAppData%\VirtualStore\Windows\
Ab dem Betriebsystem "MS Windows Vista" werden Programme
per Voreinstellung immer mit eingeschränkten Benutzerrechten
gestartet, auch wenn Sie als Benutzer mit lokalen
Administratorrechten angemeldet sind. Um dies zu vermeiden,
lassen Sie Ihren Systemadministrator die so genannte
"Benutzerkontensteuerung" deaktivieren.
Die Umleitung von bestimmten Verzeichnissen ist auch bei vielen
älteren Betriebssystem möglich, jedoch nicht per Voreinstellung
aktiv. Bitte informieren Sie sich bei Ihrem Systemadministrator
über die Eigenschaften Ihres Systems.
mehrere Programmkonfigurationen
verwalten
Wurde für eine bestimmte Messaufgabe eine spezielle Oberfläche
konfiguriert, wird sie automatisch bei Beenden des Programms
gespeichert. Bei Programmstart steht sie dann wieder zur
Verfügung. Wird dann diese Oberfläche geändert, geht die
Einstellung der vorhergehenden verloren.
Soll jedoch eine erstellte Oberflächenkonfiguration zu einem
späteren Zeitpunkt wieder verwendet werden, so kann diese in
einer separaten Initialisierungsdatei gespeichert werden.
Führen Sie dazu die Funktion Datei/Konfiguration speichern aus.
Im erscheinenden Standarddateidialog wird für die zu speichernde
Datei der Name, der Dateityp, das Laufwerk und das Verzeichnis
ausgewählt.
Über die Funktion Datei/Konfiguration laden können gespeicherte
Oberflächenkonfigurationen jederzeit wieder hergestellt werden.
206 • Wie kann man...
RMT WinControl Benutzerhandbuch
bei Programmstart automatisch eine
bestimmte Konfiguration laden
Empfehlenswert ist, sich für unterschiedliche Konfigurationen
jeweils ein eigenes Symbol in der Programmgruppe zu schaffen.
Für jedes Symbol kann der Programmaufruf mit einer bestimmten
Initialisierungsdatei verbunden werden.
Das Installationsprogramm hat bereits zwei Programmsymbole mit
jeweils eigener Initialisierungsdatei erzeugt, so dass sofort drei
unterschiedliche Konfigurationen zur Verfügung stehen, und
entsprechend angepasst werden können.
Um sich weitere Symbole zu schaffen, gehen Sie folgendermaßen
vor:
· Kopieren Sie das vorhandene Programmsymbol in der
Programmgruppe. Klicken Sie dazu mit der linken Maustaste auf
das vorhandene Programmsymbol und halten Sie die Maustaste
gedrückt, drücken Sie gleichzeitig die <STRG>-Taste und
ziehen Sie den Mauszeiger auf eine freie Fläche in der
Programmgruppe.
· Ändern Sie den Aufruf in der
Befehlszeile des
Programmsymbols, so dass der Name der Initialisierungsdatei
beim Aufruf mit angegeben wird. Aktivieren Sie dazu das
Programmsymbol
und führen
Sie
die
Menüfunktion
Datei/Eigenschaften aus. Im erscheinenden Dialog tragen Sie in
der Befehlszeile nach wcRemote.exe -Ini= name.ini ein
und beenden mit OK.
Beim Aufruf wird nun das Programm mit der Initialisierungsdatei
name.ini gestartet. Sollte diese Datei noch nicht existieren, wird
sie automatisch angelegt. Bei Beenden des Programms wird die
Oberflächenkonfiguration in dieser Datei gespeichert.
Es ist außerdem möglich das Programm gleichzeitig, mit
unterschiedlichen Initialisierungsdateien zu starten.
RMT WinControl Benutzerhandbuch
Wie kann man... • 207
mit mehreren Instanzen von RMT
WinControl arbeiten
Um mehrere (voneinander unabhängige) Messsysteme mit einem
PC zu verwalten, ist es möglich, RMT WinControl auf einem PC
mehrfach zu starten. Um die Arbeit mit mehreren Instanzen von
RMT WinControl übersichtlich zu gestalten, stehen folgende
Funktionen zur Verfügung:
Automatische Programmnummerierung
Die erste Instanz von RMT WinControl arbeitet wie immer, bei der
zweiten wird automatisch "RMT WinControl (2)" als Titel
verwendet, bei der dritten "RMT WinControl (3)" usw. Die Zählung
wird solange fortgesetzt, bis die letzte Instanz von RMT
WinControl wieder beendet wurde.
Automatische Verwaltung der
Initialisierungsdateien
Analog zur automatischen Titelgenerierung wird die
Initialisierungsdatei automatisch bestimmt, sofern beim
Programmstart nichts anderes vereinbart wurde. Die zweite
Instanz benutzt die Datei wcRemote_2.ini, die dritte die Datei
wcRemote_3.ini usw.
Benutzerdefinierter Hauptfenstertitel
In der jeweiligen Initialisierungsdatei wcRemote.ini bzw.
wcRemote_n.ini kann festgelegt werden, welcher Titel im
Hauptfenster von RMT WinControl und damit auch in der
Taskleiste angezeigt werden soll. Dazu muss im Abschnitt
[Settings] der Eintrag MainTitle="Wunschname"
eingetragen werden. Leere Namen sind nicht erlaubt. Die Länge
sollte 256 Zeichen nicht überschreiten.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
208 • Wie kann man...
RMT WinControl Benutzerhandbuch
Aufrufparameter an ein bei Alarm zu
startendes Programm übergeben
RMT WinControl bietet die Möglichkeit, für den Alarmfall
automatisch ein Programm aufzurufen. Der Pfad zur gewünschten
Programmdatei wird im Dialog "Alarm Einstellungen",
Registerkarte "Alarm Reaktionen" im Feld "Starten eines
Programms" eingetragen.
Im zugehörigen Feld "Aufrufparameter" können Aufrufparameter
für das bei Alarm aufzurufende Programm eingetragen werden.
Beispielsweise bewirkt der Aufrufparameter C:\Alarm.txt für das
Programm "C:\Windows\notepad.exe", dass die Datei C:\Alarm.txt
von Notepad bei Alarm geöffnet und angezeigt wird.
Zusätzlich können in den Aufrufparametern Makros eingetragen
werden. Diese werden bei Alarm folgendermaßen expandiert:
Makro
Expansion zu
Beispiel
%1
Messstelle
0.2
%2
Kommentar
Innentemperatur
%3
Ereignis
Grenzwertüberschreitung
%4
Zeitpunkt des Alarmes
24.9.1999, 14:32:00
Die Aufrufparameter "%1 %2 %3 %4" würden im Alarmfall (z.B.
Grenzwertüberschreitung der Messstelle 0.2) als "0.2
Innentemperatur Grenzwertüberschreitung 24.9.1999, 14:32:00"
an das aufzurufende Programm übergeben.
Beispiel:
Die Datenbanksoftware DatBank nimmt über den
Kommandozeilenaufruf
C:\DatBank\DatBank.exe append <Messstelle>
<Kommentar> <Ereignis> Zeitpunkt>
neue Alarm-Einträge in ihre Datenbank auf. Um diese Einträge
über RMT WinControl veranlassen zu können, müssen folgende
Einstellungen vorgenommen werden:
Im Feld "Programm":
c:\Datbank\Datbank.exe
Im Feld "Aufrufparameter":
append %1 %2 %3 %4
RMT WinControl Benutzerhandbuch
Wie kann man... • 209
im Alarmfall automatisch eine Email
versenden
·
·
·
·
Im Alarmfall können e-Mails an beliebig viele Empfänger
versendet werden. Dazu muss auf dem PC ein MAPI Client
eingerichtet sein (Outlook, Outlook Express, Eudora, ...) und der
PC muss mit dem Internet verbunden werden können.
Unter Einstellungen/e-Mail kann ein Absender vereinbart
werden. Der Absender muss einen gültigen Namen und eine
gültige E-Mailadresse enthalten.
Um im Alarmfall e-Mails zu versenden, müssen Regeln
vereinbart werden. Es können beliebig viele Regeln definiert
werden, in denen festgelegt wird, wann, wie und an wen eine EMail versandt wird. Für Alarmsituationen werden die Regeln
unter Einstellungen/Alarm/e-Mail getroffen (siehe auch:
Registerkarte "e-Mail" auf Seite 147).
Festgelegt werden müssen: ein eindeutiger Name für die Regel,
mindestens ein Absender, mindestens ein Auslöser durch
Anwählen der entsprechenden Ereignisse und mindestens eine
Messstelle.
ein Default Verzeichnis für
Messwertdateien definieren
Sollen die Daten immer an der gleichen Stelle im Verzeichnisbaum
der Datenträger abgelegt werden, dann kann in der
Initialisierungsdatei wcRemote.ini bzw. einer anderen
Konfigurationsdatei im Abschnitt [Settings] der Eintrag
DefaultSavePath=Zielverzeichnis vorgenommen werden.
Das Zielverzeichnis muss existieren und es muss der
komplette Pfad angegeben werden.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Beispiel:
[Settings]
DefaultSavePath = C:\Eigene Dateien\mydatafiles
210 • Wie kann man...
RMT WinControl Benutzerhandbuch
Wird nun die Menüfunktion Datei/Speichern unter... oder, bei noch
nicht gespeicherten Dateien, auch Datei/Speichern aufgerufen,
erscheint wie gewohnt ein Standarddateidialog, in dem jedoch
Zielverzeichnis als Speicherort schon voreingestellt ist, so dass der
Anwender nur noch den Dateinamen angeben muss.
die Registrierung des OLE-Servers
unter Windows 2000 handhaben
Unter Windows 2000 und XP wurden stärkere Restriktionen für
Anwender mit einfachen Benutzerrechten eingeführt. Als eine
Folge davon kann beim Start von RMT WinControl eine
Fehlermeldung ausgegeben werden, wenn die Registrierung des
RMT WinControl internen OLE Servers aktualisiert wird.
Um diese Meldung zu unterdrücken kann der
Registrierungsvorgang unterbunden werden. Dazu ist in der
Initialisierungsdatei wcRemote.ini im Abschnitt [Settings] der
Eintrag RegisterOLEServer=0 einzufügen. Durch das Ändern auf
RegisterOLEServer=1 oder Löschen dieses Eintrags wird die
Registrierung wieder vorgenommen werden.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
bei Applikationsstart automatisch
externe Programme starten
Um beim Start von RMT WinControl ein externes Programm zu
starten, muss in den Abschnitt [Settings] der
Konfigurationsdatei wcRemote.ini der Eintrag
AutoExec=<Programmpfad> eingetragen werden. Falls der
<Programmpfad> Leerzeichen enthält, muss der Pfad in
Anführungszeichen eingeschlossen werden. Die Angabe von
Optionen ist möglich, diese müssen jedoch außerhalb eventueller
Leerzeichen stehen.
Beispiele:
Beim Programmstart soll das Programm TCP_Serv.exe im
Verzeichnis C:\Anwendungen\Server gestartet werden. Der Eintrag
RMT WinControl Benutzerhandbuch
Wie kann man... • 211
in der wcRemote.ini lautet:
[Settings]
AutoExec="C:\Anwendungen\Server\TCP_Serv.exe"
Beim Programmstart soll das Programm Logbuch.exe aus dem
Verzeichnis D:\ LogBuch mit den Optionen –Name="WinControl" –f
–s –w gestartet werden:
Der Eintrag in der wcRemote.ini lautet:
[Settings]
AutoExec="D:\Logbuch\Logbuch.exe" Name="WinControl" –f –s –w
RMT WinControl unterstützt nur den Aufruf eines Programms beim
Start. Wenn mehrere externe Programme gestartet werden sollen,
dann muss eine entsprechende Batchdatei erstellt werden, in der
die Aufrufe der gewünschten Programme eingetragen werden.
Diese Batchdatei muss dann in den AutoExec-Eintrag in der
Konfigurationsdatei eingefügt werden.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
die Software auf mehreren
Prozessoren starten
RMT WinControl kann ohne Einschränkungen auf Computern mit
mehreren Prozessoren bzw. Mehrkern-Prozessoren verwendet
werden. Dabei wird RMT WinControl jedoch immer nur auf einem
Prozessor / Kern ausgeführt.
RMT WinControl wird immer auf dem ersten Prozessor / Kern
ausgeführt. Dieser heißt im Normalfall "CPU0".
In Einzelfällen kann es erwünscht sein, dass RMT WinControl auf
allen verfügbaren Prozessoren / Kernen ausgeführt wird. Hierfür
muss im Abschnitt [Settings] der Konfigurationsdatei
wcRemote.ini, der Eintrag:
RunOnSingleCore=0
hinzugefügt werden. Anschließend ist RMT WinControl neu zu
starten, damit die Änderung wirksam wird.
212 • Wie kann man...
RMT WinControl Benutzerhandbuch
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
die Größe der Messwerthistorie
ändern
Als Datenquelle für die Online Berechnung wird die eingestellte
Messwerthistorie benutzt, deren Größe auf 100 Messwerte pro
Messstelle eingestellt ist. Diese Begrenzung muss bei
Berechnungen und Rechenkanalfunktionen beachtet werden, die
Messdaten aus der Historie benötigen (z.B.: Integrale,
Standardabweichungen, Mittelwerte).
Um größere Bereiche nutzen zu können, muss vor dem Start der
Software in der Datei wcRemote.ini im Abschnitt [Settings] mit
dem Eintrag HistorySize=Anzahl_der_Messwerte die
Historie angepasst werden.
Beispiel:
HistorySize=500
setzt die Größe der Messwerthistorie auf 500 Messwerte pro
Messstelle.
RMT WinControl Benutzerhandbuch
Wie kann man... • 213
Anhang
Vereinbarungen für die
Formeleingabe
Numerische Werte
Zugelassen sind ganze Zahlen und Fließkommazahlen.
Fließkommazahlen enthalten einen Dezimalpunkt (kein
Dezimalkomma). Als numerische Konstante ist außerdem die Zahl
Pi verfügbar.
Beispiele:
1
1.5 -0.567
4.578e-3
Operatoren
Neben den Operatoren für die vier Grundrechenarten (+ - * /) steht
die Exponentierung mit dem Operator ^ zur Verfügung.
Beispiele:
3 * 9
-5
2 ^ 16
17.5 / (12.5 - 7)
Funktionen
Alle Funktionsnamen müssen klein geschrieben werden. Folgende
Funktionen sind implementiert:
abs(x)
Absolutwert
sqrt(x)
Quadratwurzel
sin(x)
Sinus
cos(x)
Cosinus
tan(x)
Tangens
cot(x)
Cotangens
arcsin(x)
Arcus Sinus
arccos(x)
Arcus Cosinus
arctan(x)
Arcus Tangens
arccot(x)
Arcus Cotangens
exp(x)
Exponentialfunktion
ln(x)
Logarithmus zur Basis e
lg(x)
Logarithmus zur Basis 10
214 • Anhang
RMT WinControl Benutzerhandbuch
sinh(x)
Sinus Hyperbolicus
cosh(x)
Cosinus Hyperbolicus
tanh(x)
Tangens Hyperbolicus
int(x)
Ganzzahliger Anteil von x
bin(x)
1 falls x > 0, 0 sonst
rad(x)
Umrechnung vom Winkelmaß (Grad) in’s Bogenmaß (Rad)
min(x, y)
Minimum von x und y. Ist einer der beiden
Funktionsparameter undefiniert, so wird der andere als
Funktionsergebnis zurückgegeben.
max(x, y)
Maximum von x und y. Ist einer der beiden
Funktionsparameter undefiniert, so wird der andere als
Funktionsergebnis zurückgegeben.
if(Bedingung;
dann; sonst)
Wenn die Bedingung erfüllt (wahr) ist, wird der "dann"-Wert
zurückgeliefert, ansonsten der "sonst"-Wert (siehe auch:
"Bedingte Werte").
Bedingung1
Bedingung2
and
Liefert die Bedingung "wahr", wenn Bedingung1 und
Bedinung2 "wahr" sind, ansonsten "falsch".
Bedingung1
Bedingung2
or
Liefert die Bedingung "wahr", wenn entweder Bedingung1
oder Bedingung2 oder beide "wahr" sind, ansonsten
"falsch".
not Bedingung1
Liefert die Umkehrung der Bedingung1: falls Bedingung1
"wahr" ist, wird "falsch" zurückgeliefert und umgekehrt.
m(a, b)
m("Kommentar")
Der Messwert der Messstelle mit der Gerätenummer a
(bzw. 0) und der Messstellennummer b. Alternativ kann
auch
der
Messstellenkommentar
in
doppelten
Anführungszeichen angegeben werden, wobei Groß- und
Kleinschribung zu beachten ist (siehe auch: "Werte anderer
Messstellen" auf Seite 219).
h(a, b, n)
Historie, n-letzter Wert der Messstelle a.b. n=0 liefert den
letzten, n=1 den vorletzten Wert etc.
(Bitte beachten: "die Größe der Messwerthistorie ändern"
auf Seite 213)
ht(a, b, n)
Liefert den Zeitpunkt des n-letzten Wertes der Messstelle
a.b. n=0 liefert den Zeitpunkt des letzten Messwertes, n=1
den vorletzten Zeitpunkt etc.
Der Zeitpunkt wird in Sekunden seit dem 01.01.2000, 0 Uhr
dargestellt. Liegt der Zeitpunkt vor dem 01.01.2000, ist der
wert der Funktion negativ.
const("Konstante")
Liefert den Wert einer Konstanten, die im Menü
"Programmierung/Konstanten definieren" angegeben wurde
(siehe auch: "Konstanten definieren" auf Seite 140). Großund Kleinschreibung ist beim Namen der Konstante zu
beachten.
RMT WinControl Benutzerhandbuch
Anhang • 215
valid( Ausdruck )
Liefert "falsch", wenn der Ausdruck einen ungültigen Wert
hat, ansonsten liefert die Funktion "wahr". Der Ausdruck
kann
dabei
ein
beliebiger
Teil
einer
gültigen
Rechenkanalformel sein.
Beispiel:
valid(m(0,2)) liefert "wahr", wenn die Messstelle 0.2
angeschlossen ist und einen gültigen Messwert liefert.
dt(a, b)
Numerische Ableitung (∆x/∆t) der beiden letzten Messwerte
von Messstelle a.b
fmod(a, b)
Liefert, als Implementierung der mathematischen Funktion
"Modulo", den Rest der Division der Zahlen a und b. Der
Divident (a) und Divisor (b) muss hierbei nicht ganzzahlig
sein.
mean_n(a, b, n)
Liefert den gleitenden Mittelwert der Messstelle a.b über die
letzten n Werte.
(Bitte beachten: "die Größe der Messwerthistorie ändern"
auf Seite 213)
mean_t(a, b, t)
Liefert den gleitenden Mittelwert über die letzten t Sekunden
für die Messstelle a.b.
(Bitte beachten: "die Größe der Messwerthistorie ändern"
auf Seite 213)
s(a, b, t)
Liefert das Integral über die letzten t Sekunden der
Messstelle a.b
(Bitte beachten: "die Größe der Messwerthistorie ändern"
auf Seite 213)
extnear("Dateiname", x)
Aus der Datei "Dateiname" wird eine externe Funktion (s.u.)
gelesen, welche aus Wertepaaren (a, b) besteht, für die gilt:
b = f(a). Aus diesen Wertepaaren wird dasjenige
herausgesucht, für das der Abstand "a-x" minimal ist und
der zugehörige Wert f(a) zurückgeliefert.
extinter("Dateiname", x)
Aus der Datei "Dateiname" wird eine externe Funktion (s.u.)
gelesen, welche aus Wertepaaren (a, b) besteht, für die gilt:
b = f(a). Es wird der Wert y = f'(x) zurückgeliefert, wobei f'
sich aus f durch lineare Interpolation zwischen den
Wertepaaren ergibt.
extfile_count("Dat
einame", a, b)
Aus der Messwertdatei "Dateiname" wird die Anzahl der
Messwerte für die Messstelle a.b zurückgeliefert. (siehe
auch: "Messwertdateien in Rechenkanälen verwenden" auf
Seite 224)
extfile_value("Dat
einame", a, b, n)
Aus der Messwertdatei "Dateiname" wird der n-te Messwert
der Messstelle a.b zurückgeliefert. Der Wert von n darf
dabei zwischen 0 und extfile_count() minus 1 liegen. (siehe
216 • Anhang
RMT WinControl Benutzerhandbuch
auch: "Messwertdateien in Rechenkanälen verwenden" auf
Seite 224)
pid(a,
VD, t)
b,
VP ,
Vi ,
berechnet für die Messtelle a.b die Stellgröße Y anhand der
übergebenen Parameter Vp, Vi und Vd auf Basis der
vergangenen Zeit t.
(Bitte beachten: "die Größe der Messwerthistorie ändern"
auf Seite 213)
sec(hh:mm:ss)
Rechnet die Zeitangabe von Stunden, Minuten, Sekunden
in Sekunden um.
time()
liefert einen Zahlenwert, welcher der Anzahl der Sekunden,
die seit Mitternacht verstrichen sind, entspricht. Bei der
Berechnung wird die aktuelle Uhrzeit am PC als Basis
verwendet, so dass jede Sekunde ein neuer Wert
zurückgegeben wird. Manipulationen an der Zeiteinstellung
wirken sich direkt auf den von time() ermittelten Wert aus.
date()
liefert einen Zahlenwert, welcher der Anzahl der Tage, die
seit dem 01.01.2000 verstrichen sind, entspricht.
Ausgangswert für die Berechnung ist das am PC
eingestellte
Datum.
Jede
Änderung
an
den
Datumseinstellungen am PC wirkt sich auf das Ergebnis
von date() aus.
days(JJJJ/MM/DD)
liefert die Anzahl der Tage, die zwischen dem 01.01.2000
und dem durch JJJJ/MM/DD definierten Datum liegen.
JJJJ
im
MM
im
DD
im
= Jahreszahl, 4-stellig,
Bereich 2000 <= JJJJ < 2037
= Monat, ein- oder zweistellig,
Bereich 1 <= MM <= 12
= Tag, ein- oder zweistellig,
Bereich 1 <= DD <= 31
Liegen die Angaben für Jahr, Monat oder Tag außerhalb der
angegebenen Wertebereiche, wird der Rechenkanal, in dem
die Funktion verwendet wird, als ungültig markiert
("Fühlerbruch").
alarmactive()
liefert den Wert WAHR, wenn eine Alarmsituation vorliegt
und die eingestellte Verzögerungszeit abgelaufen ist,
unabhängig davon, ob ein Anwender den Alarm bestätigt
hat. Es wird FALSCH zurückgegeben, wenn keine
Alarmsituation vorliegt oder die Verzögerungszeit des
Alarms noch nicht abgelaufen ist.
Ist die Alarmfunktion nicht frei geschaltet, wird immer ein
ungültiger Wert erzeugt ( Fühlerbruch), um dem
Anwender zu signalisieren, dass diese Funktion kein
sinnvolles Ergebnis liefern kann.
alarmsuppressed()
Hat der Anwender einen Alarm bestätigt, aber die
Alarmursache besteht nach wie vor, dann ist der Alarm zwar
nach wie vor aktiv, aber momentan unterdrückt und zwar so
RMT WinControl Benutzerhandbuch
Anhang • 217
lange, bis die Alarmursache behoben ist. Diese
Alarmunterdrückung kann mit dieser Funktion in
Rechenkanälen abgefragt werden. Es wird WAHR
zurückgeliefert, falls gerade ein Alarm unterdrückt wird,
andernfalls FALSCH.
Ist die Alarmfunktion nicht freigeschaltet, wird immer ein
ungültiger Wert erzeugt ( Fühlerbruch), um dem
Anwender zu signalisieren, dass diese Funktion kein
sinnvolles Ergebnis liefern kann.
alarmpending()
liefert den Wert WAHR, wenn eine Alarmsituation vorliegt,
unabhängig davon, ob ein Anwender den Alarm bestätigt
hat oder die eingestellte Verzögerungszeit abgelaufen ist.
Es
wird
FALSCH
zurückgegeben,
wenn
keine
Alarmsituation vorliegt.
Ist die Alarmfunktion nicht frei geschaltet, wird immer ein
ungültiger Wert erzeugt ( Fühlerbruch), um dem
Anwender zu signalisieren, dass diese Funktion kein
sinnvolles Ergebnis liefern kann.
stddeviation_n()
Berechnet die Standardabweichung der letzten n
Messwerte. Die Berechung der Standardabweichung erfolgt
gleitend. Sobald mindestens zwei Messwerte im
angegebenen
Bereich
vorliegen,
wird
die
Standardabweichung ermittelt.
(Bitte beachten: "die Größe der Messwerthistorie ändern"
auf Seite 213)
Syntax:
stddeviation_n(Gerätenummer,
der Messwerte)
stddeviation_t()
Kanalnummer,
Anzahl
Berechnet die Standardabweichung der Messwerte der
letzten
t
Sekunden.
Die
Berechung
der
Standardabweichung erfolgt gleitend. Sobald mindestens
zwei Messwerte im angegebenen Bereich vorliegen, wird
die Standardabweichung ermittelt.
(Bitte beachten: "die Größe der Messwerthistorie ändern"
auf Seite 213)
Syntax:
stddeviation_t(Gerätenummer, Kanalnummer, Zeit in
Sekunden)
samplingcycle()
Liefert den aktuellen Messzyklus der Software in Sekunden
als Zahlenwert zurück. Mit dem Ergebnis können z.B.
Zähler generiert werden, deren Schrittweite sich an den
Messzyklus anpasst.
Hinweis: Die Funktion steht auch für Offline Berechnungen
zur Verfügung, allerdings ist keine sinnvolle Anwendung
bekannt, da auch bei Offline Berechnungen das Ergebnis
der aktuelle Messzyklus der Software und nicht der für die
zu bearbeitenden Daten verwendete Messzyklus ist.
218 • Anhang
RMT WinControl Benutzerhandbuch
pollingperiod()
Liefert die Zeit seit Beginn der Messung. Das Ergebnis ist
eine Fließkommazahl, deren ganzzahliger Anteil die vollen
Sekunden angibt und deren Nachkommastellen die
Millisekunden enthalten.
Das Ergebnis wird aus dem Zeitstempel des aktuellen
Messzyklus und dem des Starts der Messung gebildet und
ist deswegen für alle Aufrufe während eines Messzyklus
konstant.
pmv()
ppd()
pmv2()
ppd2()
Die
PMVund
PPD-Funktionen
Wärmekomfortberechnung.
dienen
zur
(siehe "Behaglichkeitsmessung nach DIN EN ISO 7730" auf
Seite 230)
Hinweis: Diese Funktionen stehen nur bei freigeschalteter
Option "Wärmekomfortassistent" zur Verfügung.
pulse(t)
Liefert nach der Zeitspanne t für einen Messzyklus den Wert
1, sonst 0. Ist der eingestellte Messzyklus größer der
Zeitspanne t, so liefert die Funktion den konstanten Wert 1.
Die Zeitspanne t wird in Sekunden angegeben.
Werte anderer Messstellen
Auf Werte von anderen Messstellen kann mit der Pseudofunktion
m(y) bzw. m(x, y) zugegriffen werden. Dabei ist x die Nummer des
WinControl-Datenservers und y die Nummer der Messstelle. Wird
die Nummer des WinControl-Datenservers nicht angegeben, so
wird sie auf 0 gesetzt. Die WinControl-Datenserver - und die
Messstellennummer können dabei beliebige Ausdrücke sein,
deren ganzzahliger Wert benutzt wird: m(4/3) ist z.B.
gleichbedeutend mit m(1) bzw. m(0,1).
Alternativ zur Angabe der WinControl-Datenserver - und
Messstellennummer, kann auch der Messstellenkommentar
verwendet werden, sofern dieser eindeutig ist. Dabei ist Groß- und
Kleinschreibung des Kommentars zu beachten. Weiterhin muss
der Messstellenkommentar in doppelten Anfrühungszeichen
geschrieben werden. Wenn die Messstelle 1 am Gerät 0 den
Kommentar Kanal hat, so kann der Wert dieser Messstelle über
m(1), m(0,1) und m("Kanal") referenziert werden.
Rechenkanäle können auch ihrerseits wieder auf Daten von
Rechenkanälen zugreifen. Das funktioniert aber nur in Richtung
niedrigerer Messstellennummern. Ein Rechenkanal, der als
Messstelle 110 eingetragen wurde, kann also auf die Daten des
RMT WinControl Benutzerhandbuch
Anhang • 219
Rechenkanals mit der Nummer 100 zugreifen, aber nicht
umgekehrt.
Rekursionen sind möglich: Wenn in der Formel eines
Rechenkanals auf den Wert dieses Rechenkanals zugegriffen
wird, so wird der Wert zurückgeliefert, den der Rechenkanal zuletzt
hatte. Damit lassen sich z.B. Zähler, Summen oder Mittelwerte
über die gesamte Messung definieren. Wichtig ist, dass bei
rekursiven Formeln ein Startwert angegeben wird. Beim Start der
Messung wird der Wert des Rechenkanals auf diesen Startwert
gesetzt, um einen definierten Zustand zu erreichen.
Beim Referenzieren nicht vorhandener Messstellen erscheint keine
Fehlermeldung, es kann aber natürlich auch kein Wert berechnet
werden.
Externe Funktionen
Externe Funktionen sind Funktionen der Form y = f(x), die in
ASCII-Dateien in Form von Wertepaaren abgelegt sind. Für das
Dateiformat gilt:
· Jede Zeile enthält ein Wertepaar.
· Die Regeln zur Darstellung der Zahlen in der Datei sind die
gleichen, wie sie innerhalb der Rechenkanäle selbst gelten. Zur
Erhöhung der Übersichtlichkeit sind leere Zeilen und
Kommentarzeilen erlaubt. Kommentarzeilen beginnen mit einem
Semikolon (;) und dürfen maximal 200 Zeichen enthalten.
· Außerhalb des Definitionsbereiches der Funktion wird der Wert
"ungültig" zurückgeliefert.
Aus Performance Gründen wird jede Datei pro Messung nur
einmal in den Speicher geladen. Das bedeutet, dass Änderungen
in den ASCII-Dateien erst dann wirksam werden, wenn die
Messung gestoppt und dann wieder fortgesetzt wird.
Beispiele
Arbeiten mit
einer und zwei
Messstellen
Mittelwert der Messstellen 1 und 2:
(m(1) + m(2)) / 2
Skalierung eines Messwertes:
(m(2,6) - 30.5) * 19.7
Minimum zweier Messstellen:
min( m(0, 10), m(1, 10) )
220 • Anhang
RMT WinControl Benutzerhandbuch
Zähler:
m(80, 0) + 1
... Erhöhung eines Wertes mit jedem Zyklus um 1 (es wird die
Formel des Rechenkanals 80.0 definiert).
Summierung:
m(80,1)+m(80,0)
... Vereinbarung für den Rechenkanal 80.1 als Summe des
vorherigen Wertes und des neuen Wertes von Kanal 80.0
Maximum aller Messwerte einer Messstelle:
max(m(1, 0), m(80, 0))
... Maximum aller Messwerte von Messstelle 1.0 über die gesamte
Messdauer (es wird die Formel des Rechenkanals 80.0 definiert;
es muss ein Startwert festgelegt werden).
Bedingung1
if (valid(m(0,0)); m(0,0); 12)
... Liefert den Wert der Messstelle 0.0, solange diese einen
gültigen Wert hat, ansonsten den Wert 12.
if (valid(m(0,1)) and valid(m(0,2)); if (m(0,2) >
0 or m(0,2) < 0; m(0,1) / m(0,2); 0); -1)
... Wenn die Messstellen m(0,1) und m(0,2) gültige Werte liefern,
dann wird getestet, ob der Wert von m(0,2) ungleich 0 ist. Ist dem
so, wird als Ergebnis m(0,1)/m(0,2) zurückgeliefert, ansonsten 0.
Sollte auch nur eine der beiden Messstellen ungültig sein, wird als
Ergebnis -1 geliefert. Dieses Beispiel soll zeigen, dass mit der ifFunktion dafür gesorgt werden kann, dass immer ein gültiger Wert
enthalten ist (hier: Vermeidung der Division durch 0) und dass
dieser Wert bestimmte Zustände signalisieren kann: -1 bei Zugriff
auf ungültige Messstellen, 0 bei vermiedener Division durch 0.
Bedingung2
if (valid(m(0,1)); if (m(0,1) >= 0; sqrt(m(0,1));
-1); -2)
... Wenn m(0,1) einen ungültigen Wert liefert, dann wird -2
zurückgegeben, wenn m(0,1) negativ ist, wird -1 zurückgeliefert
und wenn m(0,1) gültig und positiv ist, wird die Quadratwurzel
geliefert. Die Formel kann auch andersherum gebildet werden:
sqrt(if(valid(m(0,1)); if(m(0,1) >= 0;
m(0,1);0);0)
Damit wird ebenfalls vermieden, die Quadratwurzel aus eine
negativen Zahl bzw. von einer ungültigen Messstelle zu bilden,
jedoch ist die Rückgabe eines Status nicht möglich: falls keine
positive gültige Zahl hinter m(0,1) steckt, wird 0 genommen.
RMT WinControl Benutzerhandbuch
Anhang • 221
Ableitung
Die Formel dt(1, 0) liefert einen numerischen Näherungswert für
die erste Ableitung des Wertes der Messstelle 1.0 nach der Zeit.
Beispiel:
Messwert der Messstelle 1.0 zum Zeitpunkt t0 = 10:00:00 ist 3,0
Messwert der Messstelle 1.0 zum Zeitpunkt t1 = 10:00:01 ist 6,0
Der Rechenkanal mit der Formel dt(1.0) liefert zum Zeitpunkt t1
den Wert:
∆x 6 − 3
=2
=
∆t
1s
Integral
Gebildet wird der numerische Näherungswert für das Integral über
die letzten 3 Sekunden der Messstelle 1.0:
S(1,0,3)
Wenn der letzte Messwert der Messstelle 1.0 zum Zeitpunkt t0 den
Wert 20 und der Messwert 3 Sekunden davor den Wert 10 hat, so
liefert der Rechenkanal mit der Formel S(1,0,3) zum Zeitpunkt t0
den Wert
(10 + 20)
* 3 = 45 .
2
Für die Berechnung können jeweils nur die tatsächlich in dem
Zeitintervall vorhandenen Messwerte einbezogen werden. Das
heißt, dass auch ein nur knapp außerhalb des Zeitintervalls
liegender Messwert und damit die Fläche unter der Kurve
zwischen diesem Wert und dem letzten verwendeten Wert bei der
Berechnung nicht mit berücksichtigt werden!
Bitte beachten Sie das Kapitel: "die Größe der Messwerthistorie
ändern" auf Seite 213.
Mittelwert
über eine
Minute
(Glättung)
mean_t(1, 1, 60) oder mean_t(1, 1, sec(00:01:00))
... Dabei werden, ausgehend vom Zeitpunkt des aktuellen
Messwertes, alle innerhalb der letzten 60 Sekunden eingetroffenen
Messwerte der Messstelle 1.1 gemittelt.
Umrechnen von großen Zeitangaben in Sekunden:
Diese Funktion ist als Hilfsfunktion für solche Funktionen gedacht,
die eine Zeitangabe in Sekunden erwarten. Um nicht immer "per
Hand" eine Umrechnung durchführen zu müssen, ist die Funktion
sec(...) verwendbar.
Stunden in Sekunden: sec(01:00:00) liefert 3600
Minuten in Sekunden: sec(00:10:00) liefert 600
Kombinationen sind natürlich möglich:
222 • Anhang
RMT WinControl Benutzerhandbuch
sec(01:10:10) liefert 4210
sec(00:01:10) liefert 70 usw.
Mittelwert über 7 Werte (Glättung):
mean_n(1, 1, 7)
... Dabei werden, ausgehend vom aktuellen Messwert, die letzten
sieben eingetroffenen Messwerte der Messstelle 1.1 gemittelt.
Bereitstellen von Messwerten vorangegangener Messzyklen:
Diese Funktion ist als Hilfsfunktion für solche Formeln gedacht, in
denen auf Messwerte vorangegangener Messzyklen zugegriffen
werden soll.
h(2,1,4)
… Für die Messstelle 2.1 mit den Werten 1, 2, 3, 4, 5, 6 liefert
diese Funktion den Wert 2.
Bitte beachten Sie das Kapitel: "die Größe der Messwerthistorie
ändern" auf Seite 213.
Externe
Funktionen
Dateiformat:
Eine Datei mit Wertepaaren externer Funktionen sieht
folgendermaßen aus:
; Hier steht ein maximal 200 Zeichen langer
Kommentar
; in den nächsten Zeilen folgen die eigentlichen
Werte
0.1, 2.3
2.0000, 79098.8888
2.0001, -34.9
5, 5
7, 7
;Ende der Datei
Rechenkanalfunktion:
extnear("F:\Daten\extern.dat", 2)
... liefert für obige Beispieldatei den Wert 79098.8888. Anstelle der
Konstanten 2 kann ein beliebiger Ausdruck stehen, der einen Wert
liefert, also z.B. auch: extnear("F:\Daten\extern.dat",
m(1))
extinter("F:\Daten\extern.dat", 6)
... liefert für obige Beispieldatei den Wert 6.0. Auch hier gilt, dass
anstelle der Konstanten 6 beliebige Ausdrücke stehen können, die
einen Wert zurückgeben, z.B.:
RMT WinControl Benutzerhandbuch
Anhang • 223
extinter("F:\Daten\extern.dat", m(1,2) * m(2,4) /
m(3,1))
Messwertdateien in
Rechenkanälen verwenden
RMT WinControl ermöglicht die Verwendung von bereits
aufgezeichneten Messwerten in On- und Offline-Berechnungen.
Die Messwerte müssen als .amr -Dateien vorliegen.
Zugriffsfunktionen
Es wurden zwei neue Rechenkanalfunktionen definiert:
extfile_value("Dateiname", Gerätenummer,
Kanalnummer, Index)
extfile_count("Dateiname", Gerätenummer,
Kanalnummer)
Der angegebene Dateiname muss den kompletten Pfad zu einer
Messwertdatei (.amr ) enthalten. Mit Gerätenummer und
Kanalnummer wird eine Messstelle (in der Datei) referenziert.
Die Funktion extfile_count("Dateiname",
Gerätenummer, Kanalnummer) liefert die Anzahl der
Messwerte für die angegebene Messstelle in der Datei bzw. einen
Fühlerbruch, wenn die Datei nicht existiert oder die angegebene
Messstelle nicht enthalten ist.
Die Funktion extfile_value("Dateiname",
Gerätenummer, Kanalnummer, Index) liefert den n-ten
Messwert der Messstelle "Gerätenummer, Kanalnummer" in
der angegebenen Datei, wobei der n-te Messwert dem
übergebenen Index entspricht. Der Index darf im Bereich 0 (=
erster Messwert in der Datei) bis X gehen, wobei X = dem
Ergebnis von Funktion extfile_count (für die gleiche Datei und
die gleiche Messstelle) minus eins entspricht.
Funktionsweise
Beim ersten Zugriff auf eine Datei wird diese komplett in den
Speicher geladen, was je nach Größe der Datei einige Zeit dauern
kann. Jeder Zugriff auf die Daten einer Messstelle wird protokolliert
und wenn 20 Messzyklen lang kein Zugriff erfolgt, werden die
unbenutzten Daten aus dem Speicher entfernt.
Beispiele
Messstelle 80.0 implementiert einen Zähler, der von 0 bis zur
Anzahl - 1 der Daten der Messstelle 0.0 in der Datei "D:\Data\test.
amr" zählt. In jedem Messzyklus wird der Zähler um eins erhöht.
Der Startwert des Rechenkanals muss 0 sein!
if(m(80,0)<extfile_count("D:\Data\test.
amr",0,0)–1;m(80,0)+1;0)
224 • Anhang
RMT WinControl Benutzerhandbuch
Die Messstelle 80.1 liefert die Daten der Messstelle 0.0 in der
Datei "D:\Data\test. amr" zu dem mittels Rechenkanal 80.0
gebildeten Index:
extfile_value("D:\Data\test. amr", 0, 0, m(80,0))
Hinweise
Die Anzahl der Messwerte verschiedener Messstellen in einer
Datei kann durchaus verschieden sein. Deswegen wird empfohlen,
für jede verwendete Messstelle die Anzahl separat zu ermitteln
oder sicherzustellen, dass die Messwertdatei, die als Datenquelle
dient, zu jedem enthaltenen Zeitstempel für jede Messstelle einen
Wert enthält.
Rechenfunktion "pid"
Für die Verwendung in den Formeln der Rechenkanäle wurde die
Funktion "pid" implementiert, die einen PID-Regler repräsentiert.
t
Die zugrunde liegende Formel lautet: y = V P ⋅ x + (VI ⋅ ∫ xdx ) + V D ⋅
t0
dx
dt
Die Syntax der pid-Funktion für die Rechenkanäle lautet:
pid(Gerät, Messkanal, VP, VI, VD, t). Der Zusammenhang zwischen
der Formel und der pid-Funktion ist folgender:
Funktion pid
Formel
Erklärung
Gerät = Nummer des
Messgerätes
Messkanal = Nummer
des Messkanals
VP
VI
VD
t (in Sekunden)
x
Regelgröße
VP
VI
VD
t
Ergebnis
y
Faktor für den Proportionalanteil
Faktor für den Integralanteil
Faktor für den Differentialanteil
Zeitspanne, über die integriert bzw.
differenziert werden soll.
Stellgröße
Beispiel:
pid(80,0, 0.12, 0.5, 4.2, 30)
... berechnet für die Messstelle 80.0 mit VP=0,12, VI = 0,5 und VD =
4,2 auf Basis der letzten 30 Sekunden die Stellgröße y.
Die Funktion pid kann allein in einem Rechenkanal stehen oder
sofort in einer Formel mit weiteren Werten verknüpft werden.
Bitte beachten Sie das Kapitel: "die Größe der Messwerthistorie
ändern" auf Seite 213.
Datum und
Uhrzeit
Aufgabe: Während einer Langzeitmessung ist es erforderlich, ein
Relais zu einem bestimmten Datum (31.07.2002) einzuschalten,
eine automatische Abschaltung ist nicht vorgesehen.
RMT WinControl Benutzerhandbuch
Anhang • 225
Lösung: Es wird ein Rechenkanal (hier: 80.7) mit folgender
Formel angelegt:
if(date() >= days(2002/7/31); 1; -1)
d.h.: wenn das aktuelle Datum größer oder gleich dem 31.07.2002
ist, liefert der Rechenkanal 80.0 den Wert 1, ansonsten (also alle
Tage vor dem 31.07.2002) den Wert –1.
Aufgabe: Ein Ausgangsrelais soll täglich zu einer bestimmten
Uhrzeit (9:00:00) eingeschaltet und nach einer definierten
Zeitspanne (2 Stunden) abgeschaltet werden.
Lösung:
Es wird ein Rechenkanal (hier 80.8) mit folgender Formel definiert:
if(time() >= sec(9:00:00) and time() <
sec(11:00:00); 1; -1)
d.h.: solange die aktuelle Zeit größer als 9:00:00 und kleiner als
11:00:00 (= 9:00 Uhr + 2 Stunden) ist, wird das Relais
eingeschaltet, vor und nach dieser Zeitspanne wird das Relais
abgeschaltet.
Bei der Angabe eines ungültigen Datums (z.B. 31.02.2001) wird
als Berechnungsgrundlage das Datum verwendet, welches
gemessen an der Anzahl der Tage im angegebenen Jahr vorliegen
würde.
31.02.2001 = 03.03.2001 31.04.2002 = 01.05.2002
Die Datums- und Zeitfunktionen können beliebig miteinander und
mit anderen Funktionen kombiniert werden, z.B. date() + 1, um
einen Zahlenwert für "übermorgen" zu erhalten, auch
beispielsweise sin(time()) ist möglich, wenn vermutlich auch
unnötig.
Es ist jedoch nicht möglich, für die Zahlenangaben in den
Funktionen days und sec durch Funktionsaufrufe zu ersetzen.
Beispielsweise führt sec(m(80,0):m(80,1):m(80,2)) zu
einem Syntaxfehler bereits während der Eingabe.
Standardabweichung
Die Standardabweichung der letzten n Messwerte kann mit der
Funktion stddeviation_n ermittelt werden. Für die Berechung
der Standardabweichung der Messwerte der letzten t Sekunden
steht die Funktion stddeviation_t zur Verfügung.
226 • Anhang
RMT WinControl Benutzerhandbuch
Syntax:
stddeviation_n(Gerätenummer, Kanalnummer, Anzahl
der Messwerte)
oder
stddeviation_t(Gerätenummer, Kanalnummer, Zeit in
Sekunden)
Die Berechung der Standardabweichung erfolgt gleitend. Sobald
mindestens zwei Messwerte im angegebenen Bereich vorliegen,
wird die Standardabweichung ermittelt.
Bitte beachten Sie das Kapitel: "die Größe der Messwerthistorie
ändern" auf Seite 213.
Beispiele:
·
·
Ermittlung der Standardabweichung über die letzten 25
Messwerte der Messstelle 0.0: stddeviation_n(0, 0, 25)
Ermittlung der Standardabweichung aller Messwerte der letzten
5 Minuten der Messstelle 0.1: stddeviation_t(0, 1, 5 *
60)
Maximale Anzahl von Rechenkanälen
Um mehr als 100 Rechenkanäle zu definieren, können für das
Hinzufügen eines Rechenkanals die Gerätenummern 80 bis 85
vergeben werden. Hierdurch sind bis zu 500 Rechenkanäle
möglich.
Dezimaltrenner und Messstellenbezeichnung
Beachten Sie bitte, dass die Trennung von Gerätenummer und
Messstellennummer in den Formeln durch Komma erfolgt.
Dezimaltrenner werden in den Formeln als Punkt angegeben.
Unterstützung der Exponentialdarstellung von Messwerten
Die Eingabe von Zahlen in RMT WinControl ist auch in
exponentieller Schreibweise (Basis Zehn), in der Form "Faktor e
Exponent" (z.B. "23e-5") möglich. Die Darstellung der Zahlen in
exponentieller Schreibweise erfolgt durch RMT WinControl
automatisch dann, wenn der zur Darstellung benötigte Platz nicht
ausreichen würde.
RMT WinControl Benutzerhandbuch
Anhang • 227
Datenformate der Exportfunktion
Text
Die Struktur der zu exportierenden ASCII-Datei kann individuell
konfiguriert werden. Über die Schaltfläche Text-Format wird der
Dialog "Textformat" geöffnet, in dem die konkreten Einstellungen
(Anordnung der Messwerte, Feldtrenner, Dezimalzeichen,
Kommentar, Datum/Uhrzeit, verschiedene
Messstelleninformationen) für die ASCII-Datei festgelegt werden.
Famos
Bei Auswahl des Formates "Famos" werden die Daten im Famos
Format Version 3 exportiert.
Das Famos-Format Version 2 kann wahlweise eingeschaltet
werden. Dazu ist in der Datei wcRemote.ini im Abschnitt
[Settings] der Eintrag FamosFormat=0 vorzunehmen. Nach
Programmstart steht dann das alte Format für den Export zur
Verfügung.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Lotus WK1 (Excel)
Für den Export der Daten in ein Tabellenkalkulationsprogramm
steht das Format WK1 zur Verfügung. Dieses Format kann von
allen uns bekannten Tabellenkalkulationen (z.B. Excel, Quattro
Pro, Lotus 123) gelesen werden.
Binär
Wählen Sie dieses Format, um die Messwerte als reine Binärdaten
zu exportieren.
QS-STAT
Bei Auswahl des Formates "QS-STAT" werden die Daten in einem
von der, in der Automobilbranche häufig eingesetzten Software
QS-STAT der Firma Q-DAS GmbH lesbaren Format exportiert.
228 • Anhang
RMT WinControl Benutzerhandbuch
DIAdem Format
Bei Auswahl des Formates "DIAdem" werden die Daten in einem
von der Software DIAdem der Firma GfS Aachen lesbaren Format
exportiert.
Besondere Einstellungen für den
Versand von Alarmmeldungen per
e-Mail
Folgende Einträge können in der Initialisierungsdatei wcRemote.ini
im Abschnitt [MAIL] vorgenommen werden. Diese Einträge sind
nur für den Versand von Alarmmeldungen per e-Mail relevant.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
MailAutoLogoff
·
·
= 1 (Standard): nach jeder versendeten Alarmmail wird die
Mailsession geschlossen
= 0: es wird mit der ersten Alarmmail eine Mailsession erzeugt,
die bis zum Programmende erhalten bleibt (nicht empfohlen bei
Outlook Express)
MailUserName
Wenn auf einem PC mehrere Profile für den Mailversand angelegt
wurden, kann durch den Eintrag MailUserName="Profilname"
das zu verwendende Profil festgelegt werden.
MailPassWord
Wenn das verwendete Profil ein Passwort erfordert, kann dieses
im Klartext durch den Eintrag MailPassWord="Passwort"
eingegeben werden.
Arbeiten ohne WinControlDatenserver
RMT WinControl bietet die Möglichkeit, ohne angeschlossene
WinControl-Datenserver, nur mit Rechenkanälen eine
RMT WinControl Benutzerhandbuch
Anhang • 229
Messwertabfrage zu starten und neue Programmfenster
(Diagramme und Messwertanzeigen) zu öffnen.
Diese Funktion kann für folgende Anwendungen eingesetzt
werden:
· Messgerätesimulation:
Anwender, die sich die Demoversion der Software aus dem
Internet geladen haben, können auch ohne Messgerät einen
Eindruck von der Funktionsweise der Software gewinnen.
· Präsentation:
Bereits
aufgenommene
Messwertdateien
können
in
Rechenkanälen mit den Funktionen extfile_value und
extfile_count als Datenquellen eingebunden werden, so
dass die Messung mit den gleichen Daten wiederholt wird. Zur
Präsentation kann durch die Wahl des Messzyklus zusätzlich
die gewünschte Visualisierung beeinflusst werden: Dateien, die
mit großen Messzyklen innerhalb großer Zeiträume
aufgenommen wurden, lassen sich durch die Wahl eines kleinen
Messzyklus beim Abspielen wie im Zeitraffer darstellen,
während Dateien, die mit sehr kurzen Messzyklen aufgezeichnet
wurden durch einen größeren Messzyklus beim Abspielen wie in
Zeitlupe dargestellt werden.
· Simulation/Analyse:
Das Abspielen der aufgenommenen Messwertdateien (wie unter
Anstrich 2) beschrieben) kann auch zur Analyse und Simulation
genutzt werden, indem die Messwerte mit weiteren
Rechenkanälen verarbeitet und deren Ergebnisse ausgewertet
werden. Somit lassen sich beispielsweise für unter
Feldbedingungen aufgenommene Daten Reglerparameter im
Labor nachträglich optimieren.
Behaglichkeitsmessung nach DIN
EN ISO 7730
RMT WinControl enthält einen Assistenten zur
Wärmekomfortberechnung (Thermische Behaglichkeit). Dieser
erlaubt die Berechnung von PMV und PPD nach DIN EN ISO
7730.
Die Berechnung kann sowohl online, d.h. während der Messung
als auch offline, d.h. auf Basis bereits gespeicherter Daten
erfolgen.
230 • Anhang
RMT WinControl Benutzerhandbuch
Die Einstellungen für unterschiedliche Berechnungsgrundlagen
können gespeichert und zu späteren Zeitpunkten wieder
verwendet – sowie ggf. angepasst – werden.
Neben dem Assistenten stehen vier Funktionen für die Nutzung in
Rechenkanälen zur Verfügung, die aus den übergebenen
Parametern PMV bzw. PPD berechnen, so dass versierte
Anwender die Ergebnisse sofort Online oder Offline in eigenen
Berechnungen weiterverarbeiten können.
Dieser Assistent steht nicht in jeder Programmversion zur
Verfügung. Mit dem Erwerb dieses Assistenten wird auch eine
ausführliche Beschreibung bereitgestellt. Bei entsprechendem
Interesse kann diese auch gesondert angefordert werden.
Der Kennwortschutz
RMT WinControl kann mit einem Zugriffsschutz auf Basis von
verschiedenen Benutzern betrieben werden, der es ermöglicht
Benutzer mit unterschiedlichen Rechten zu definieren und die
Software vor unbefugter Nutzung bzw. Veränderung zu schützen.
Der Start der Applikation erfolgt bei aktiviertem Kennwortschutz
grundsätzlich so, dass kein Benutzer angemeldet ist und somit
keine Aktionen Unbefugter möglich sind. Unabhängig davon
werden vorgegebene Messaufgaben ausgeführt, wenn die
entsprechenden Einstellungen (z.B. "Automatischer Start der
Messung", "Weitermessen nach Stromausfall",
"Schnittstelleneinstellungen nach Neustart automatisch aktivieren"
usw.) vorgenommen wurden.
Diese Funktionen stehen nicht in jeder Programmversion zur
Verfügung. Mit dem Erwerb des Kennwortschutzes wird auch eine
ausführliche Beschreibung bereitgestellt. Bei entsprechendem
Interesse kann diese auch gesondert angefordert werden.
Der Prüfplatzmanager
RMT WinControl bietet die Möglichkeit mehrere, von einander
unabhängige, automatische Speicheraktionen zu verwalten und
auszuführen.
RMT WinControl Benutzerhandbuch
Anhang • 231
Für den gleichzeitigen Betrieb mehrerer Autosavemanager
(Automatische Speicheraktionen) steht eine komfortable grafische
Oberfläche zur Verfügung, mit der die aktuellen Zustände aller
Autosavemanager auf einen Blick sichtbar sind.
Das Ändern der Eigenschaften sowie das Hinzufügen neuer
Autosavemanager sind mit wenigen Mausklicks möglich.
Außerdem können die einzelnen Manager unabhängig
voneinander gestartet und angehalten werden. Jeder
Autosavemanager hat dabei die gleichen
Einstellungsmöglichkeiten wie bereits unter "Automatisches
Speichern" auf Seite 127 beschrieben, wobei zusätzliche
Eigenschaften für den Prüfplatzmanager zur Verfügung stehen.
Diese Funktionen stehen nicht in jeder Programmversion zur
Verfügung. Mit dem Erwerb des Prüfplatzmanagers wird auch eine
ausführliche Beschreibung bereitgestellt. Bei entsprechendem
Interesse kann diese auch gesondert angefordert werden.
Liniendiagramm - Protokoll drucken
Funktionsbeschreibung
RMT WinControl kann Liniendiagramme per Mausklick in
benutzerdefinierte Protokollvorlagen einbinden und die so
erstellten Protokolle automatisch ausdrucken. Die
Protokollvorlagen müssen als RTF-Dokumente vorliegen. Sie
können mehrere Seiten umfassen, beliebige Texte und Grafiken
enthalten und mit Platzhaltern für Diagramme und Texte versehen
werden.
Der Ausdruck der Protokolle erfolgt mit der auf dem PC für RTFDokumente festgelegten Applikation.
Um den Protokolldruck zu starten, muss in RMT WinControl ein
Liniendiagramm geöffnet und im Menü "Datei" oder im
Kontextmenü das Untermenü "Protokoll drucken" gewählt und dort
die gewünschte Vorlage angeklickt werden.
Protokollvorlagen erstellen
Werkzeuge
Die Protokolle können im RTF-Format mit jedem beliebigen
Programm erstellt werden, dass Grafiken als Enhanced Metafile
einbinden kann.
232 • Anhang
RMT WinControl Benutzerhandbuch
Erfolgreich getestet wurde das Erstellen mit Wordpad und
Microsoft Word. Mit OpenOffice 1.1 konnte kein Protokoll erstellt
werden, da Grafiken nicht eingebettet, sondern extern gespeichert
und als Verknüpfung eingebunden werden.
Platzhalter für
Liniendiagramme
Enthält das Protokoll ein spezielles Enhanced Metafile, dann wird
dieses Metafile als Platzhalter für ein Diagramm interpretiert und
durch ein Metafile mit dem aktuellen Liniendiagramm ersetzt. Das
Liniendiagramm wird dabei auf die Größe des Platzhalters skaliert.
Um diese Funktionalität nutzen zu können, muss die Datei
protocol.rtf im Verzeichnis ReportTpl editiert werden. In
dieser Datei sind der Platzhalter sowie Beispieltext enthalten. Um
eigene Protokollvorlagen zu erstellen, wird empfohlen, die Texte
an die eigenen Bedürfnisse anzupassen und ggf. den Platzhalter
zu verschieben und/oder zu skalieren. Anschließend muss die
Datei unter einem anderen Namen gespeichert werden. Alternativ
kann der Platzhalter über die Zwischenablage in eigene
Protokollvorlagen eingefügt werden, wobei darauf zu achten ist,
dass das Format der Platzhaltergrafik nicht verändert wird.
Platzhalter für
Texte
Platzhalter für
Messstellen
Platzhalter vom Typ <par:name> werden durch den Inhalt des
Prüfparameters name ersetzt, der im Liniendiagramm enthalten ist.
Es wird zwischen Groß- und Kleinschreibung unterschieden! Ist
der Prüfparameter name nicht im Liniendiagramm enthalten, bleibt
der Platzhalter im Protokoll stehen.
Um in Protokollen die Anzeige der letzten Messwerte enthaltener
Messstellen sowie deren Datum und Uhrzeit zu ermöglichen,
wurden folgende Platzhalter geschaffen:
<lastval:x.y>
Letzter Messwert der Messstelle x.y.
<lastvaldate:x.y>
Datum des letzten Messwertes der Messstelle x.y.
<lastvaltime:x.y>
Uhrzeit des letzten Messwertes der Messstelle x.y.
<lastvaltimeh:x.y>
Uhrzeit mit Millisekunden des letzten Messwertes der
RMT WinControl Benutzerhandbuch
Anhang • 233
Messstelle x.y.
Einstellungen und Hinweise
Das Verzeichnis, in dem die Vorlagen gesucht werden, ist per
Voreinstellung das Verzeichnis ReportTpl im
Programmverzeichnis von RMT WinControl. In der
Initialisierungsdatei wcRemote.ini kann ein anderer Speicherort
definiert werden. Dazu ist im Abschnitt [Settings] der Eintrag
ProtocolTemplateDir=Zielpfad einzufügen. Zielpfad
muss durch eine komplette Pfadangabe ersetzt werden.
Wie Sie die Konfigurationsdatei wcRemote.ini finden können und
was hierbei zu beachten ist, können Sie im Kapitel "die
Konfigurationsdatei finden" auf Seite 204 nachlesen.
Beispiel:
[Settings]
ProtocolTemplateDir=C:\Eigene Dateien\WinControl
Protokolle
Wird der automatische Protokollausdruck aufgerufen, dann startet
RMT WinControl die auf dem PC für RTF-Dokumente eingestellte
Applikation und stößt dort den Druckauftrag an. Nach dem
Abschluss des Ausdrucks wird die Applikation automatisch wieder
geschlossen. Falls das Protokoll vor dem Ausdruck noch
begutachtet werden soll oder manuelle Ergänzungen gewünscht
sind, dann kann in der Initialisierungsdatei wcRemote.ini die
auszuführende Operation eingestellt werden. Dazu ist im Abschnitt
[Settings] der Eintrag ProtocolOperation vorzunehmen.
Als Optionen sind print und open zulässig, wobei print die
Voreinstellung ist, die auch dann verwendet wird, wenn keine
explizite Operation angegeben wurde.
Wird open als Operation angegeben, dann startet RMT
WinControl die auf dem PC für RTF-Dokumente eingestellte
Applikation und zeigt das Protokoll an, der Druck muss dann
manuell angestoßen werden und die Applikation wird nicht
automatisch geschlossen.
Die erzeugten Protokolle, deren Name sich aus dem der
Protokollvorlage sowie Datum und Uhrzeit zusammensetzt,
werden im temporären Verzeichnis des Betriebssystems abgelegt
und nach einer Stunde bzw. beim Beenden von RMT WinControl
gelöscht. Falls zu diesem Zeitpunkt die Protokolle noch von
anderen Applikationen verwendet werden, ist das Löschen nicht
234 • Anhang
RMT WinControl Benutzerhandbuch
möglich und muss ggf. manuell oder über die entsprechenden
Funktionen des Betriebssystems durchgeführt werden.
Hardlock Server - Unterstützung
eines Netzwerkdongles
RMT WinControl kann in einem Netzwerk über ein zentrales
Dongle an einem Server betrieben werden. Das Schutzmodul
(Dongle) am Server enthält alle Lizenzierungsdaten sowie die
Anzahl der möglichen Lizenzen.
Wird an einem beliebigen Arbeitsplatz im Netzwerk RMT
WinControl gestartet, nimmt das Programm eine Verbindung zum
Server auf und belegt dort eine Lizenz. Es können so lange
Instanzen von RMT WinControl gestartet werden, bis alle
Lizenzeinträge am Server belegt sind. Danach muss ein RMT
WinControl beendet werden, bevor an anderer Stelle ein neues
gestartet werden kann.
Zeitplangesteuerte Verbindungen
Für jede Verbindung zu WinControl-Datenservern kann ein
Zeitplan erstellt werden, nach dem diese automatisch aktiviert und
deaktiviert wird.
Im Verbindungsdialog wird bei Verbindungen, die aktiviert sind
oder für die ein Zeitplan festgelegt wurde, ein entsprechendes
Symbol hinter der Spalte "Status" angezeigt:
Folgende Symbole sind hierbei möglich:
RMT WinControl Benutzerhandbuch
Anhang • 235
·
= Verbindung manuell aktiviert
·
= Verbindung automatisch via Zeitplan aktiviert
·
= Verbindung deaktiviert + Zeitplan vorhanden und aktiviert
= Verbindung deaktiviert + Zeitplan vorhanden und deaktiviert
·
Wenn kein Symbol hinter dem Verbindungsstatus angezeigt wird,
so handelt es sich um eine deaktivierte Verbindung, für die kein
Zeitplan angelegt wurde.
Über einen Klick mit der rechten Maustaste auf eine Verbindung
wird das Kontextmenü für diese Verbindung geöffnet. Im
Kontextmenü kann die betreffende Verbindung oder (wenn
vorhanden) deren Zeitplan (de)aktiviert werden.
Für eine aktive Verbindung kann der Zeitplan nicht ein- und
ausgeschaltet werden! Änderungen an den Einträgen des
Zeitplans sind jedoch immer möglich, solange der
Aktivierungsstatus einer Verbindung während der Änderungen
nicht aufgrund eines aktivierten Zeitplans automatisch geändert
wird.
Diese Funktion ist nicht in jeder Programmversion verfügbar. Um
diese Funktion nutzen zu können, muss die Option
"Modemunterstützung" oder mindestens die Programvariante
"Profi" freigeschaltet sein.
Einstellungen
Im Dialog "Erweiterte Verbindungseinstellungen" steht eine
Registerkarte "Zeitplan" zur Verfügung.
236 • Anhang
RMT WinControl Benutzerhandbuch
Hier wird die Liste der Einträge für den Zeitplan angezeigt. Mit den
Schaltflächen "Hinzufügen", "Bearbeiten" können neue Einträge
hinzugefügt bzw. existierende Einträge geändert werden (siehe:
"Zeitplan erstellen" auf Seite 237). Die Schaltfläche "Löschen"
entfernt den zuvor ausgewählten Eintrag aus dem Zeitplan.
In der Liste werden für jeden Eintrag die Tage angezeigt, an denen
der Eintrag ausgeführt werden soll. Jeder Tag wird durch den
Anfangsbuchstaben seines Namens symbolisiert, während die
Tage, an denen kein Startzeitpunkt definiert ist, durch einen Strich
(-) dargestellt werden. Die Darstellung beginnt mit Sonntag und
endet mit Samstag. Außerdem werden der Startzeitpunkt und die
Dauer der Einträge dargestellt.
Über das Optionsfeld "Zeitplan aktivieren" wird festgelegt, ob der
erstellte Zeitplan für die Verbindung verwendet werden soll oder
nicht. Ist das Optionsfeld aktiviert, muss mindestens ein Eintrag im
Zeitplan eingetragen werden.
Die Anzahl der Einträge ist durch die Festlegung, dass sich
Einträge nicht überschneiden dürfen und dass die Mindestdauer
eines Eintrags zwei Minuten beträgt, indirekt auf maximal 5040
zulässige Einträge beschränkt.
Änderungen an den Verbindungseinstellungen können nicht
übernommen werden, wenn die Verbindung während der
Durchführung der Änderungen durch den Zeitplan automatisch
(de)aktiviert wird.
Zeitplan
erstellen
Die Schaltfläche "Hinzufügen" oder "Bearbeiten" öffnet einen
Dialog, in dem der Zeitpunkt (00:00 … 23:59 Uhr) festgelegt wird,
zu dem die Verbindung aktiviert wird. Außerdem ist die Dauer
anzugeben, die die Verbindung aktiv bleiben soll. Für jeden
Wochentag wird ein Optionsfeld angezeigt, das aktiviert werden
muss, um den Start an diesem Tag auszuführen.
Zur einfachen Bedienung steht die Schaltfläche "Alle Tage" zur
Verfügung: bei einem Klick darauf werden alle Wochentage
aktiviert. Sind bereits alle Wochentage aktiviert, dann bewirkt ein
Klick auf diese Schaltfläche, dass alle Wochentage deaktiviert
werden.
RMT WinControl Benutzerhandbuch
Anhang • 237
Mit der Schaltfläche "OK" kann der Dialog geschlossen und der
Eintrag übernommen werden. Dabei wird automatisch folgende
Überprüfung der Eingaben vorgenommen:
· Der Startzeitpunkt muss zwischen 00:00 und 23:59 Uhr liegen.
· Die Dauer muss mindestens zwei Minuten betragen.
· Es muss mindestens ein Wochentag ausgewählt sein.
· Der angelegte Eintrag darf sich nicht mit anderen Einträgen
dieses Zeitplans überschneiden (z.B. darf bei einem täglichen
Start die Dauer nicht größer als 24 Stunden sein).
Hinweise und Regeln
Um eine konsistente Funktionalität zu bieten, die auch bei
unerwarteten Ereignissen (z.B. Stromausfall) gewährleistet ist,
gelten folgende Regeln:
· Wird eine Verbindung mit aktivem Zeitplan manuell aktiviert,
dann muss sie auch manuell deaktiviert werden. Damit ist
sichergestellt, dass aufgerufene Funktionen (z.B. Speicher
auslesen, Messstellen programmieren, …) ausgeführt werden,
ohne unterbrochen zu werden.
· Einmal pro Minute werden die Zeitpläne geprüft, um
festzustellen, ob Verbindungen aktiviert oder deaktiviert werden
müssen. Diese Überprüfung muss nicht zur vollen Minute
erfolgen, so dass eine Verbindung, die beispielsweise um 00:00
aktiviert werden soll, erst um 00:59 tatsächlich aktiviert wird.
· Die Software beginnt die eingestellte Dauer nach dem
erfolgreichen Aktivieren der Verbindung zu überprüfen. So ist
bei Verbindungen, deren Aufbau länger dauern kann (z.B.
Modemverbindungen) sichergestellt, dass für die eingestellte
Dauer Messwerte erfasst werden.
· Bei Verbindungen, deren Auf- und Abbau länger dauert (z.B.
Modemverbindungen) kann es beim Neustart (z.B. nach einem
Stromausfall) zusätzlich zu Verzögerungen kommen, bis die
Verbindung wieder komplett hergestellt ist.
238 • Anhang
RMT WinControl Benutzerhandbuch
·
·
·
·
·
·
Da bei einem Stromausfall die Software aufgrund des
unerwarteten Programmendes nicht über die Information
verfügt, wie lange eine zeitplangesteuerte Verbindung vor dem
Neustart aktiv war, wird nach dem erfolgreichen Aufbau der
Verbindung diese über die komplette eingestellte Dauer
aktiviert.
Das Ändern der Eigenschaften einer Verbindung ist nicht
möglich, wenn diese zeitplangesteuert aktiviert oder deaktiviert
wurde, während der Eigenschaftsdialog offen ist. In diesem Fall
wird eine entsprechende Meldung ausgegeben und die
Änderungen
an
den
Eigenschaften
müssen
erneut
vorgenommen werden.
Wird eine neue Verbindung mit aktivem Zeitplan erstellt, dann
wird die Verbindung grundsätzlich als deaktivierte Verbindung
hinzugefügt.
Falls beim zeitplangesteuerten Aktivieren einer Verbindung ein
Fehler auftritt (z.B. wenn eine angegebene Gerätenummer
bereits von einer anderen Verbindung genutzt wird), dann wird
ein Fenster mit einem entsprechenden Hinweis angezeigt und
nach einer Minute wird ein neuer Aktivierungsversuch gestartet.
Falls die Verbindung automatisch aktiviert werden konnte, aber
beim Zugriff auf die Verbindungsressource Probleme auftreten
(z.B. COM Port belegt, Modem: Gegenstelle antwortet nicht,
Netzwerk: Verbindungsversuch zurückgewiesen, …), dann
versucht die Software in dem eingestellten Zeitintervall für
"Neuverbinden" (siehe: Registerkarte "Neuverbinden" auf Seite
43), die Verbindung aufzubauen. Gelingt das innerhalb von fünf
Minuten nicht, wird die Verbindung wieder deaktiviert und eine
entsprechende Fehlermeldung wird angezeigt.
Sobald eine Verbindung erfolgreich zeitplangesteuert aktiviert
wurde, wird automatisch die Messwertabfrage gestartet, sofern
diese noch nicht aktiviert war.
RMT WinControl Benutzerhandbuch
Anhang • 239
Glossar
Seriennummer
Im Dialog "RMT WinControl Lizenzinformationen" wird in diesem
Feld die Seriennummer der Software angezeigt. Bitte geben Sie
diese Nummer an, um die Software zu registrieren.
Maximale Probedauer
Im Dialog "RMT WinControl Lizenzinformationen" wird in diesem
Feld angezeigt, wie viele Tage die Software maximal ohne
Registrierung lauffähig ist.
Restliche Probedauer
Im Dialog "RMT WinControl Lizenzinformationen" wird in diesem
Feld angezeigt, wie viele Tage die Software noch ohne
Registrierung lauffähig ist.
Eingabefeld "Freischaltcode"
Im Dialog "RMT WinControl Lizenzinformationen" wird in diesem
Feld der Freischaltcode eingetragen. Registrieren Sie Ihre
Software, um den Freischaltcode zu erhalten.
Rechenkanal
Über einen Formeleditor können selbstdefinierte Rechenkanäle
festgelegt werden. Die erfassten Daten können sowohl online als
auch offline berechnet und dargestellt werden. Je nach Definition
steht ein Rechenkanal als virtuelle Messstelle im gesamten
Programm zur Verfügung (globaler Rechenkanal) oder nur in
einem Datensatz (lokaler Rechenkanal).
Kontextsensitive Menü
Alle, für ein Programmfenster zur Verfügung stehenden
Funktionen können über die kontextsensitiven Menüs aufgerufen
werden. Geöffnet werden diese durch Klick mit der rechten
Maustaste in das jeweilige Fenster.
DDE - Dynamic Data Exchange
Dynamischer Datenaustausch: Daten einer Windows-Applikation
können ohne Zwischenspeicherung an eine andere WindowsApplikation übergeben werden.
240 • Glossar
RMT WinControl Benutzerhandbuch
Eigenschaftsdialog
Jedes in RMT WinControl verwendete Fenster verfügt über einen
dazugehörigen Eigenschaftendialog. Über diesen Dialog legen Sie
alle für das jeweilige, aktive Fenster relevanten Einstellungen und
Aktivitäten fest.
Messstellenfenster
Liste aller im System vorhandenen Messstellen. Die angezeigte
Liste enthält folgende Elemente: Kommentar, Gerät, Messstelle,
Messgröße, Sensor, Grenzwerte und Korrekturwerte sowie
Symbole für Grenzwertverletzungen, Fühlerbruch und
Automatisches Speichern.
Standarddateidialog
In einem Standarddateidialog wird eine gewünschte Datei anhand,
des Dateinamens, des Dateityps, des Laufwerks und des
Verzeichnisses ausgewählt oder festgelegt.
Werkzeugleiste
Die Symbolleiste ist ein unterhalb der Menüs platzierte Zeile mit
Schaltsymbolen, für eine schnelle Ausführung von RMT
WinControl -Befehlen.
RMT WinControl Benutzerhandbuch
Glossar • 241
Index
A
Ableitung 223
Aktualisierung der Historie 169
Alarm 148
Alle auswählen 113
Alles zeigen 120
Allgemeine Einstellungen 186
Allgemeingültige Bedienhinweise 10
Als e-Mail versenden 97
Als Vorlage speichern 111
Analoganzeige 18
Andere Messsysteme erfassen 25
Änderungen eines Dialogs
übernehmen / Dialog beenden 10
Anhang 215
Anmerkungen 117
Ansicht des Datensatzes ändern 74
Antworten des Servers 171
Anweisungen 170
Anwendungsbeispiele 176
Anzeige der verbundenen Clients im
Server 167
Arbeiten mit einer und zwei
Messstellen 221
Arbeiten ohne WinControl-Datenserver
230
AUFRUF! 59, 68, 72
Aufrufparameter an ein bei Alarm zu
startendes Programm übergeben
209
Aufzeichnung des gemessenen
Minimums und Maximums 50
Ausschneiden 113
Automatisch nach Stromausfall weiter
messen 203
automatisch Tagesdateien erzeugen
201
Automatische
Programmnummerierung 208
Automatische Verwaltung der
Initialisierungsdateien 209
Automatisches Speichern 128
B
Balkendiagramm 18, 88
Bedingung1 222
Bedingung2 222
Befehle 171
Behaglichkeitsmessung nach DIN EN
ISO 7730 231
242 • Index
bei Applikationsstart automatisch
externe Programme starten 212
bei Programmstart automatisch eine
bestimmte Konfiguration laden
207
Beispiele 221
Benutzer abmelden 112
Benutzerdefinierter Hauptfenstertitel
209
Bereich speichern 90
Besondere Einstellungen für den
Versand von Alarmmeldungen per
e-Mail 230
Betriebssystem 178
Binär 229
Bitmaps und Enhanced Metafiles 78
C
Cursoren 119
D
Darstellung als Liniendiagramm 119
Darstellung als Tabelle 119
Darstellung als Übersicht 119
Darstellung als XY-Diagramm 119
Darstellungseigenschaften speichern
und anwenden 196
Das Ansicht-Menü 116
Das Balkendiagramm 48
Das Bearbeiten-Menü 112
Das Datei-Menü 87
Das Dateiübersichtsfenster 73
Das Einstellungen-Menü 143
Das Fenster "Messstellen, Messgeräte
und Verbindungen" 32
Das Fenster-Menü 165
Das Hauptfenster 32
Das Hilfe-Menü 165
Das Konzept 9
Das Liniendiagramm 52
Das Menü Programmierung 140
Das Messwerte-Menü 121
Das XY-Diagramm 62
Dateien beim Öffnen automatisch mit
einer Standardvorlage verbinden
198
Dateien hinzufügen 98
Dateien zusammenfügen 98
Dateiübersicht 20
Daten exportieren Datei 92
Datenformat 182
Datenformate der Exportfunktion 229
Datenreduktion 103
Datum und Uhrzeit 226
DDE 62, 204
DDE mit Excel ausführen 204
Der Bereich "X-Achse": 66
Der Bereich "Y-Achse": 55, 64
RMT WinControl Benutzerhandbuch
Der Bereich "Zeitachse": 56
Der Erste-Schritte-Assistent 26
Der Kennwortschutz 232
Der Prüfplatzmanager 232
Dezimaltrenner und
Messstellenbezeichnung 228
DIAdem Format 230
Dialog "Alarm Einstellungen" 148
Dialog "Alarm" 158
Dialog "Allgemeine Einstellungen zum
e-Mailversand" 159
Dialog "Bereich speichern" 90
Dialog "Dateien verbinden" 102
Dialog "Datenreduktion" 103
Dialog "Druckeinrichtung" 108
Dialog "Eigenschaften der
Analoganzeige" 51
Dialog "Eigenschaften der
Messwertanzeige" 47
Dialog "Eigenschaften der Tabelle" 69
Dialog "Eigenschaften der Verbindung
zu Excel" 124
Dialog "Eigenschaften des
Balkendiagramms" 48
Dialog "Eigenschaften des
Liniendiagramms" 53
Dialog "Eigenschaften des XYDiagramms" 62
Dialog "e-Mail Adressbuch" 160
Dialog "Konstanten definieren" 141
Dialog "Messzyklus" 144
Dialog "Projektbild Eigenschaften" 76
Dialog "Rechenkanal Eigenschaften"
116
Dialog "Rechenkanal Hinzufügen" 37,
114
Dialog "Sonstige Einstellungen" 163
Dialog "Textformat" 93
Dialog "Voralarm" 158
Dialoge mit mehreren Registerkarten
10
die Abtastrate festlegen 190
Die Analoganzeige 50
Die Assistenten 22
die Eigenschaften des aktuellen
Fensters ändern 189
Die Ereignisliste 84
Die ersten Schritte 27
die Größe der Messwerthistorie ändern
213
die Konfigurationsdatei wcRemote.ini
finden 205
die Messstellenliste drucken 193
Die Messwertanzeige 47
Die Programmfenster 17
Die Projektbilder 74
die Registrierung des OLE-Servers
unter Windows 2000 handhaben
211
RMT WinControl Benutzerhandbuch
die Software auf mehreren
Prozessoren starten 213
Die Symbolleiste 146
Die Tabelle 68
die Verbindung zum WinControlDatenserver herstellen 189
Digitalanzeige 52, 88
Dokumentation 59
Druck 59, 68, 72
Druckdialog 105
Drucken 105
Drucker einrichten 108
E
Eigenschaften 116
Eigenschaften der Geräteliste 38
Eigenschaften der Geräteliste und
Messgeräte 38
Eigenschaften der Messstellenliste 34
Eigenschaften der Messstellenliste und
der Messstellen 34
Eigenschaften der Rechenkanäle 35
ein Balkendiagramm drucken 190
ein Default Verzeichnis für
Messwertdateien definieren 211
ein Liniendiagramm drucken 192
ein neues Balkendiagramm erstellen
190
ein neues Liniendiagramm erstellen
192
Ein neues Liniendiagramm erzeugen
73
ein neues Liniendiagramm mit den
Eigenschaften einer Vorlage
erstellen 197
Ein neues XY-Diagramm erzeugen 73
ein Projektbild erstellen 191
ein WinControl-Objekt in einem
Textdokument einbetten 199
eine Ereignisliste automatisch
speichern 203
eine Ereignisliste exportieren 203
Eine Kurzbeschreibung 15
eine Messwertdatei erstellen 200
eine neue Messwertanzeige erstellen
190
eine neue Tabelle erstellen 191
Eine neue Tabelle erzeugen 74
eine Tabelle drucken 191
einen Bereich eines Datensatzes
speichern 200
einen Kurvenverlauf analysieren 195
Einfügen 113
Einführung 9
Einstellung der Eigenschaften 10
Einstellungen 171, 237
Einstellungen des Layouts verändern
72
Einstellungen und Hinweise 235
Index • 243
Einträge von Alarmsituationen 85
Einträge von Zusatzinformationen 85
Elemente zur Beschreibung der
Projektbild-Objekte 80
e-Mail 159
Entfernen eines lokalen Rechenkanals
115, 116
Ereignisliste 21
Ereignisliste exportieren 97
Erste Schritte 166, 180
Erweiterte Einstellungen 43, 186
Erweiterter Datenexport 176
Exportieren 92
Exportieren: "DDE" 95
Exportieren: "Microsoft Excel" 94
Extern 35
Externe Funktionen 221, 224
Externe Online Auswertung 177
I
F
K
Famos 229
Farben 162
Fenster "Verbindung zu Excel" 125
Fernzugriff 176
Fremd- Software integrieren 25
Funktion 170
Funktionen 215
Funktionsbeschreibung 233
Funktionsumfang 178
Funktionsweise 167
Funktionsweise des Webservers 179
für eine Messwertdatei Anmerkungen
eintragen 199
Kanallisten 171
Kennlinien überlappend darstellen 196
Kennwortschutz 161
Klimadaten erfassen 25
Kompatibilität zu früheren Versionen
205
Konfiguration laden 109
Konfiguration speichern 109
Konstanten definieren 141
Kontextsensitive Menüs 24
Kopieren 113
G
Gerätenummern 42
GetChannelList 172
Getrennte Aufnahme und Auswertung
176
GetSampleHistory 175
Gezieltes Übertragen einzelner Bilder
182
Globale Nutzung 170
Globale Rechenkanäle 22
globale Rechenkanäle vereinbaren
193
Groß- / Klein-schreibung 170
Größe des Messwertpuffers 161
Grundlagen 179
H
Hardlock Server - Unterstützung eines
Netzwerkdongles 236
Hardware 178
Hardwarekopierschutz 14
Hilfe benutzen 166
Hinweise und Regeln 239
244 • Index
im Alarmfall automatisch eine Email
versenden 210
im Nachhinein Kommentare für
Messstellen vergeben bzw.
ändern 198
Immer alles Zeigen 120
Importieren 91
Index 165
Info 166
Informationen zum Handbuch 11
Installation 13
Installation und Programmstart 13
Integral 223
Integration in andere Anwendungen
176
Integration und Vernetzung 24
L
liesmich.wri 15
Liniendiagramm 18
Liniendiagramm - Protokoll drucken
233
Liniendiagramme über mehrere Seiten
drucken 193
Liste der zuletzt benutzten Dateien 109
Logfile der Verbindungen 168
Lokale Nutzung 170
Lokale Rechenkanäle 22, 59, 67, 71
lokale Rechenkanäle vereinbaren 194
Löschen 113
Löschung der Historie 169
Lotus WK1 (Excel) 229
M
Maximale Anzahl von Rechenkanälen
228
mehrere Programmkonfigurationen
verwalten 207
Mehrfachzugriff auf ein Messgerät 176
Messcursoren / Statistikfunktion 23
Messcursoren/Statistikfunktion 60
Messdaten erfassen 24
Messdaten übertragen 25
RMT WinControl Benutzerhandbuch
Messstellen, Messgeräte und
Verbindungen 17
Messstellenkommentare 118
Messstellenprogrammierung 140
Messwertabfrage 121
Meßwertanzeige 52, 88
Messwertanzeige 18
Messwertdateien in Rechenkanälen
verwenden 225
Messwertdateien miteinander
verbinden 201
Messwerte aus einer Datei laden 201
Messwerte freigeben 140
Messwerte in einer Tabellenkalkulation
darstellen 204
Messwerte zwischen den Cursoren
drucken 105
Messwertfelder 78
Messwerthistorie 168
Messzyklus 144
Minimum/Maximum 50
mit mehreren Instanzen von RMT
WinControl arbeiten 208
Mittelwert über eine Minute (Glättung)
223
Mittelwertbildung 139
Modem 42
N
Namensgebung 181
Netzwerk 41
Neue Analoganzeige 122
Neue Excelverbindung 123
Neue Messwertanzeige 122
Neue Tabelle 123
Neuer OPC Export 127
Neues Balkendiagramm 122
Neues Liniendiagramm 121
Neues Projektbild 127
Neues XY-Diagramm 123
NotifyChannelList 173
NotifyChannels 173
NotifySamples 174
numerische Darstellung der Meßwerte
47
Numerische Werte 215
O
Objekte zeichnen 79
Offline Export 26
Öffnen 87
On- und Offlineberechnungen Rechenkanäle 21
online Daten nach Excel übertragen
204
Online Excel Export 25
Online OPC Export 25
Operatoren 215
RMT WinControl Benutzerhandbuch
P
Platzhalter für Liniendiagramme 234
Platzhalter für Messstellen 234
Platzhalter für Texte 234
Positionierung 77
pro Tag automatisch mehrere Dateien
auf der Festplatte speichern 202
Programm beenden 112
Programmstart 13
Projektbilder 20
Projektbildwerkzeugleiste 83
Protokoll 168
Protokoll drucken 106
Protokollauswahl 40
Protokollvorlagen erstellen 233
Q
QS-STAT 229
R
Rahmen an Textgröße anpassen 77
Rechenfunktion "pid" 226
Rechenkanal Eigenschaften 116
Rechenkanal hinzufügen 113
Rechenkanäle 140
Rechenkanäle laden 109
Rechenkanäle speichern 110
Registerkarte "Alarm Ein/Aus" 149
Registerkarte "Alarm Reaktionen" 149
Registerkarte "Balkendiagramm" 162
Registerkarte "Dateien" 135
Registerkarte "Einstellungen
beibehalten" 139
Registerkarte "e-Mail" 137, 153
Registerkarte "Erinnerung" 152
Registerkarte "Messstellen" 130, 151
Registerkarte "Messwertübernahme"
132
Registerkarte "Mittelwerte" 131
Registerkarte "Start" 132
Registerkarte "Verzögerung" 151
Registerkarte "Voralarm Verzögerung"
157
Registerkarte "Voralarm" 156
Registerkarte Historie 57, 66, 70
Registerkarte Layout 57, 66
Registerkarte Messstellen und
Darstellung 69
Registerkarte Messwertübernahme 58,
67, 71
Registerkarte Min / Max 58
Registrierung 13
RMT WinControl - Der Datenserver
167
RMT WinControl - Der Webserver 178
RMT WinControl - Die Menüs 87
RMT WinControl - Die
Programmfenster 32
Index • 245
RMT WinControl - eine Übersicht 13
RMT WinControl in Stichpunkten 15
Rückgängig 113
S
Schließen 89
Schnelleinstieg 26
Seite einrichten 108
Seitenansicht 104
Serielle Schnittstelle 41
Server Schnittstelle 170
Serverbetrieb 167
Sonstige 163
Sonstiges 179
Speichern 89
Speichern unter 90
Standardabweichung 227
Start des Webservers 179
Statuszeile 148
Symbol Hinweise 147
Symbolleiste 146
Systemvoraussetzungen 13
T
W
Wärmemengenberechnung 128
Werkzeuge 233
Werte anderer Messstellen 220
Whitespace 170
Wie kann man... 189
Wiederholen 113
WinControl Fernzugriff 25
X
XY-Diagramm 19
Z
Zähler, Summen oder Mittelwerte über
die gesamte Messung definieren
194
Zeichenketten 171
Zeitplan erstellen 238
Zeitplangesteuerte Verbindungen 236
Zoom 121
Zoom rückgängig 120
Zoomfunktion über die Maus 59, 68
Zusätzliche Optionen 183
Tabelle 19
Tages- oder Stundenmittelwerte für
definierbare Zeitbereiche bilden
195
Text 229
Textfelder 77
U
Übertragen des virtuellen
Bildverzeichnisses 181
Universelle Messsysteme 25
Unterstützte Fenstertypen 180
Unterstützung der
Exponentialdarstellung von
Messwerten 228
Upgrade 14
U-Wert-Assistent 128
V
Verbinden 97
Verbindung hinzufügen 143
Verbindungen verwalten 38
Verbindungen verwalten... 143
Verbindungen zur Windows-Welt 26
Verbindungseinstellungen 40
Vereinbarungen für die Formeleingabe
215
Verzeichnisse 187
Virtuelle Verzeichnisse 188
Voraussetzungen 178
Vorlage anwenden 111
246 • Index
RMT WinControl Benutzerhandbuch
