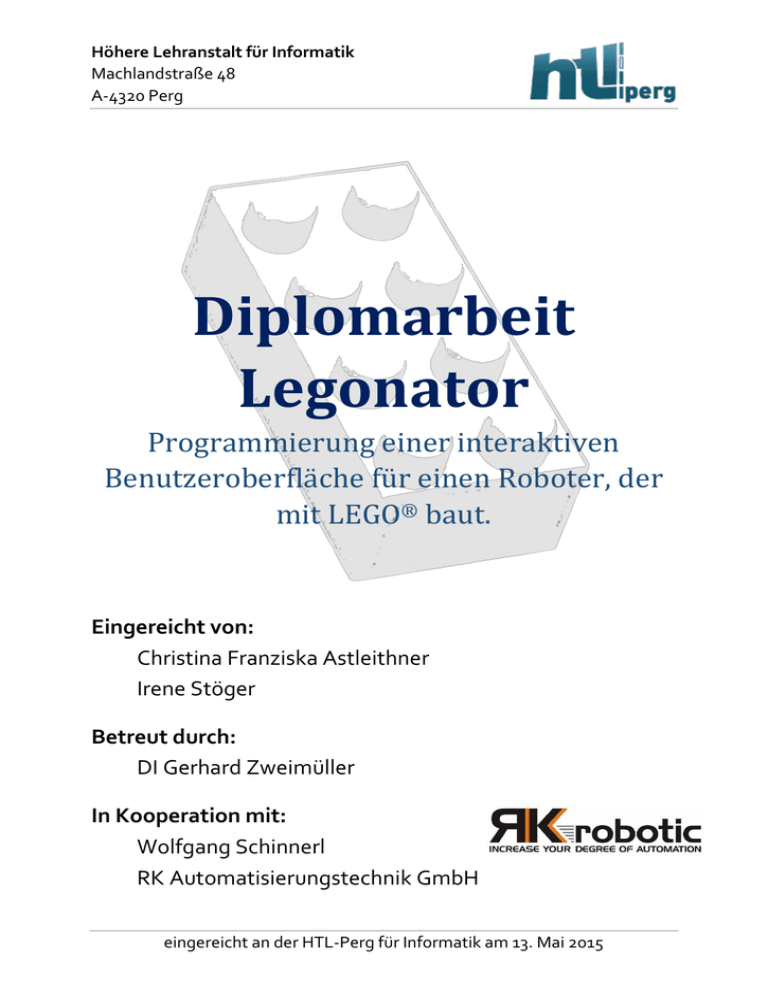

Höhere Lehranstalt für Informatik

Machlandstraße 48

A-4320 Perg

Diplomarbeit

Legonator

Programmierung einer interaktiven

Benutzeroberfläche für einen Roboter, der mit LEGO

®

baut.

Eingereicht von:

Christina Franziska Astleithner

Irene Stöger

Betreut durch:

DI Gerhard Zweimüller

In Kooperation mit:

Wolfgang Schinnerl

RK Automatisierungstechnik GmbH

eingereicht an der HTL-Perg für Informatik am 13. Mai 2015

1 Inhaltsverzeichnis

Inhalt

1 Inhaltsverzeichnis .......................................................................................................... 0

2 Eidesstaatliche Erklärung ................................................................................................ 3

3 Einleitung ....................................................................................................................... 4

3.1 Kurzbeschreibung ................................................................................................... 4

3.2 Abstract ................................................................................................................... 5

3.3 Team ....................................................................................................................... 6

3.3.1 Christina Franziska Astleithner ........................................................................ 6

3.3.2 Irene Stöger ...................................................................................................... 7

3.4 Projektumfeld ......................................................................................................... 8

3.4.1 Schule .............................................................................................................. 9

3.4.2 Betreuungslehrer ............................................................................................. 9

3.4.3 Auftraggeber .................................................................................................. 10

3.5 Projektauftrag ....................................................................................................... 11

3.5.1 Die Idee ........................................................................................................... 11

3.5.2 Zusammenfassung Aufgaben ......................................................................... 13

4 Entstehung ................................................................................................................... 14

4.1 Ausgangslage und Zielsetzung .............................................................................. 14

4.1.1 Ausgangslage ................................................................................................. 14

4.1.2 Systemübersicht ............................................................................................. 15

4.1.3 Komponentenübersicht .................................................................................. 17

4.1.4 Aufgaben und Zuständigkeiten ...................................................................... 18

4.1.5 Zielsetzung ..................................................................................................... 19

5 Ressourcenplanung ....................................................................................................... 21

5.1 Hardware ............................................................................................................... 21

5.1.1 Yaskawa Motoman

®

Industrieroboter ............................................................. 21

5.1.2 EasyAVR™ v7 .................................................................................................. 23

5.1.3 Atmel

®

ATmega32 ......................................................................................... 28

5.1.4 Atmel

®

ATmega1284P ................................................................................... 29

5.1.5 GLCD Display .................................................................................................. 33

5.1.6 EasyTFT Board ................................................................................................ 34

I

NHALTSVERZEICHNIS

5.1.7 Touch Panel .................................................................................................... 34

5.1.8 RS485 click 5V ................................................................................................. 35

5.1.9 OPTO click ...................................................................................................... 35

5.2 Software ................................................................................................................ 36

5.2.1 mikroC PRO for AVR

®

..................................................................................... 36

5.2.2 AVRFlash ........................................................................................................ 39

5.3 Sonstige Software-Tools ...................................................................................... 40

5.3.1 Microsoft

®

Office 2013 ................................................................................... 40

5.3.2 GanttProject ................................................................................................... 41

5.3.3 Google Drive™ ................................................................................................ 41

5.3.4 GIMP ............................................................................................................... 41

5.4 Kostenplanung ...................................................................................................... 42

5.4.1 Budget ........................................................................................................... 42

5.4.2 Arbeitsleistung............................................................................................... 42

5.4.3 Hardwarekosten ............................................................................................. 43

5.4.4 Lizenzkosten .................................................................................................. 44

5.4.5 Sonstige Kosten ............................................................................................. 44

5.4.6 Gesamtkosten ................................................................................................ 45

5.5 Lieferumfang ........................................................................................................ 46

5.5.1 Dokumente .................................................................................................... 46

5.5.2 Software ........................................................................................................ 46

6 Programmierung........................................................................................................... 47

6.1 Programmspezifikationen ..................................................................................... 47

6.2 Bibliotheken........................................................................................................... 47

6.2.1 Verwendete mikroC-Bibliotheken ................................................................. 48

6.3 Funktionalitäten .................................................................................................... 56

6.3.1 Komponenten vorbereiten .............................................................................. 56

6.3.2 Allgemeiner Bildschirmaufbau ........................................................................ 59

6.3.3 Bilder zeichnen .............................................................................................. 62

6.3.4 Startbildschirm .............................................................................................. 66

6.3.5 Setzplattenansicht ......................................................................................... 66

6.3.6 Auswahl des Betriebsmodus ........................................................................... 70

6.3.7 Statusanzeige des Greifers ............................................................................. 72

6.3.8 Details-Anzeige .............................................................................................. 73

D

IPLOMARBEIT

L

EGONATOR

S

EITE

1

I

NHALTSVERZEICHNIS

6.3.9 Fehlermeldungen ............................................................................................ 74

6.4 Benutzereingabenverwaltung ................................................................................ 77

7 Profibus......................................................................................................................... 81

7.1 Profibus

®

Allgemein ............................................................................................... 81

7.2 Profibus

®

DP .......................................................................................................... 81

7.2.1 Konfiguration ................................................................................................. 82

7.2.2 Übertragungstechniken .................................................................................. 85

7.2.3 Protokolle ....................................................................................................... 87

7.2.4 Kommunikation bei PROFIBUS® .................................................................... 93

7.3 Problematik ........................................................................................................... 95

7.3.1 Keine Bibliotheken .......................................................................................... 95

7.4 mögliche Lösungsansätze ..................................................................................... 96

7.4.1 PROFIBUS

®

on Raspberry Pi

®

......................................................................... 96

7.4.2 Single-Chip-Profibusschnittstelle ................................................................... 97

7.4.3 Siemens-Produkte ......................................................................................... 98

7.4.4 Sitara™ AM335x Starter-Kit ........................................................................... 99

8 Resümee ..................................................................................................................... 101

8.1 Zukunftsaussichten .............................................................................................. 101

8.2 Gewonnene Erfahrungen ..................................................................................... 102

9 Impressum .................................................................................................................. 103

10 Anhang .................................................................................................................... 104

10.1 Glossar ................................................................................................................. 104

10.2 Literaturverzeichnis ............................................................................................. 109

10.3 Abbildungsverzeichnis ......................................................................................... 112

10.4 Tabellenverzeichnis ............................................................................................. 117

S

EITE

2

D

IPLOMARBEIT

L

EGONATOR

E

IDESSTAATLICHE

E

RKLÄRUNG

2 Eidesstaatliche Erklärung

Ich erkläre hiermit an Eides Statt, dass ich die vorliegende Diplomarbeit selbständig angefertigt habe. Die aus fremden Quellen direkt oder indirekt

übernommenen Gedanken sind als solche kenntlich gemacht.

Die Arbeit wurde bisher weder in gleicher noch in ähnlicher Form einer andern

Prüfungsbehörde vorgelegt und auch noch nicht veröffentlicht. Sie wurde eigens im Rahmen der Diplomarbeit der HTL-Perg während des Schuljahres

2014/2015 erstellt.

Ich bin mir bewusst, dass eine falsche Erklärung rechtliche Folgen haben wird.

Astleithner Christina

Ort, Datum

Stöger Irene

D

IPLOMARBEIT

L

EGONATOR

S

EITE

3

E

INLEITUNG

3 Einleitung

3.1 Kurzbeschreibung

Das Projekt Legonator entstand aus dem Wunsch, eine Diplomarbeit im

Rahmen der Matura an der HTL Perg für Informatik abzuwickeln. Dabei stellte sich das Unternehmen RK Automatisierungstechnik GmbH als Auftraggeber an unsere Seite und kam mit dem Auftrag eines Messestandes, um diesen dann zu repräsentativen Zwecken verwenden zu können.

Der Roboterarm, der für Messen mitgenommen werden soll, sollte dann in der

Lage sein, den Schriftzug der Firma aus Legosteinen zu legen. Da ergibt sich aber das Problem, dass Roboter in der Regel unhandlich sind, da sie meist viel

Gewicht und Sperrigkeit mit sich bringen. Außerdem benötigen sie viele zusätzliche Komponenten, um sie betriebsbereit zu machen. Nun kann es aber auch vorkommen, dass nur ein Repräsentant auf eine Messe fährt und somit nicht in der Lage ist, einen riesigen Roboter mitzunehmen.

Daher soll anhand eines kleineren Roboterarms, der in einer Zelle verbaut wird, das ganze Konstrukt überschaubarer gestaltet werden. Hier kommt unsere

Diplomarbeit ins Spiel.

Unsere Aufgabe war es, sowohl den Mikrocontroller, als auch das Display zu programmieren und somit den Roboter von einer kleineren Bedienoberfläche aus steuern zu können. Weiters sollte der Display in der Lage sein, auf Signale der Sensoren zu achten, wenn beispielsweise die Legosteine zur Neige gehen.

Der Mikrocontroller soll dann in weiterer Folge Signale an den Roboter senden, um seine Tätigkeit zu unterbrechen.

Also kurz gesagt, unsere Diplomarbeit befasst sich mit der Programmierung eines Mikrocontrollers und dieser Vorgang wird auf den folgenden Seiten noch detaillierter ausgeführt.

S

EITE

4

D

IPLOMARBEIT

L

EGONATOR

E

INLEITUNG

3.2 Abstract

The Legonator project emerged from our wish, to do a diploma thesis in order to graduate from the HTL for computer science in Perg, Austria. To achieve this goal, the company RK Automatisierungstechnik GmbH supported us as the client. They charged us with contributing to the creation of a fair stand which should be used to represent their company.

The robotic arm that the company plans to use on company fairs, should later be able to reproduce the company’s logo with Lego bricks. Unfortunately such robots are usually unwieldy because of their weight and bulkiness. Aside from that they need additional components to work properly. And sometimes only one company agent takes part in the fair and one person alone does not easily take such a big, unwieldy robot plus a lots of additional components with him.

The solution to this problem is building a mobile cell containing both the robot and all the components needed. We contribute to this goal with our diploma project.

Our task was to program a user interface on a small touch display to interact with the robot. Therefore we use a microcontroller. Additionally the display should be able to react to signals it gets from external sensors. These sensors measure the state of the robot’s environment. For example there’s a sensor which counts the amount of on-hand Lego bricks. The microcontroller should also be able to send such signals to the robot and to adapt its behaviour due to the gotten signals.

To sum it our diploma thesis deals with programming the microcontroller to provide a user interface for the robot. This process is explained in detail on the following pages.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

5

E

INLEITUNG

3.3 Team

3.3.1 Christina Franziska Astleithner

Kontakt

Ober St. Georgen 22

4372 St. Georgen am Walde

 0680 32 530 32

[email protected]

Persönliche Angaben

Geburtsdatum: 13.08.1996 in Amstetten

Religionsbekenntnis: röm.-kath.

Familie

Abb. 1 Astleithner Christina

Josef Astleithner, Unternehmer (Holzschlägerung und –rückung)

Monika Astleithner, Landwirtin

3 Geschwister

Schulische Ausbildung

2002 – 2006 Volksschule St. Georgen am Walde

2006 – 2010 Hauptschule St. Georgen am Walde

2010 – 2015 HTL für Informatik in Perg

Berufspraxis

Juli 2013 Praktikum bei Atos IT Solutions und Services GmbH, Linz

August 2013 Praktikum bei MIC Datenverarbeitung GmbH, Linz

Interessen

Musizieren (Querflöte, Gitarre)

Lesen

Geschichten schreiben

Zeichnen digitale Grafiken

S

EITE

6

D

IPLOMARBEIT

L

EGONATOR

E

INLEITUNG

3.3.2 Irene Stöger

Kontakt

Neumühlstraße 27

4284 Tragwein

 0681 107 513 16

[email protected]

Persönliche Angaben

Geburtsdatum: 03.02.1996 in Linz

Religionsbekenntnis: röm.-kath.

Familie

Johann Stöger, Layouter

Doris Stöger, Einzelhandelskauffrau

1 Geschwister

Schulische Ausbildung

2002 – 2006 Volksschule Tragwein

2006 – 2010 Hauptschule Tragwein

2010 – 2015 HTL für Informatik in Perg

Abb. 2 Irene Stöger

Berufspraxis

Sommer 2012 Praktikum bei Engel Austria GmbH, Schwertberg

Sommer 2014 Praktikum bei technosert electronic GmbH, Wartberg/Aist

Interessen

Tae Kwon Do

Musik hören

Computer und Internet

Freunde treffen

D

IPLOMARBEIT

L

EGONATOR

S

EITE

7

E

INLEITUNG

3.4 Projektumfeld

Abb. 3 Projektumfeld, Hierarchie

Der Auftraggeber unserer Diplomarbeit ist das Unternehmen RK

Automatisierungstechnik GmbH, wo uns Herr Wolfgang Schinnerl als

Ansprechpartner zur Verfügung steht.

Da die Diplomarbeit im Rahmen der Matura an der HTL Perg abgewickelt wird, steht uns seitens der Schule Herr Prof. Dipl.-Ing. Gerhard Zweimüller mit Rat und Tat als Betreuungslehrer zur Seite.

Die beiden Diplomanden, die das Projekt durchführen, sind Christina

Astleithner und Irene Stöger. Sie sind auch Verfasser dieser Ausarbeitung.

S

EITE

8

D

IPLOMARBEIT

L

EGONATOR

E

INLEITUNG

3.4.1 Schule

Kontakt

HTBLA Perg

Machlandstraße 48

4320 Perg

+ 43 (0) 7262 539 26

 + 43 (0) 7262 539 26 – 6

 www.htl-perg.ac.at

Abb. 4 HTL-Perg von außen

Der Ausbildungsschwerpunkt der HTL Perg liegt im Bereich der Informatik. Das heißt, man beschäftigt sich intensiv mit der Softwareentwicklung, wobei in dieser Schule auch wirtschaftliche Aspekte berücksichtigt werden.

Ebenfalls wird eine umfassende Allgemeinbildung geboten.

Durch das 8 wöchige Praktikum sowie den zahlreichen Professoren aus der

„echten Welt“ wird eine praxisnahe Ausbildung gewährleistet.

3.4.2 Betreuungslehrer

Kontakt

Gerhard Zweimüller

[email protected]

Herr Prof. Zweimüller begleitet uns schon seit der zweiten Klasse im

Gegenstand „Netzwerksysteme und Verteilte Systeme“. Da auch unsere

Diplomarbeit sehr stark in die Richtung der Kommunikation zwischen verschiedenen Komponenten geht, fällt sie diesem Fach zu.

Er steht uns auch regelmäßig am Freitag nach der Schule zur Verfügung. Zum einen hilft er uns weiter, wenn wir auf scheinbar unlösbare Probleme stoßen, und zum anderen geht er seiner Aufgabe als Betreuungslehrer nach, nämlich sich über unsere laufenden Fortschritte zu informieren.

Wir möchten uns gerne bei Prof. Zweimüller für sein Engagement und seine

Hilfe über die Dauer unserer Diplomarbeit bedanken.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

9

E

INLEITUNG

3.4.3 Auftraggeber

3.4.3.1 RK Automatisierungstechnik Gmbh

Kontakt

RK Automatisierungstechnik GmbH

Buchenstraße 4

4230 Pregarten

+ 43 (0) 7236 314 16

 + 43 (0) 7262 630 48

 www.rkrobotic.at

Abb. 5 RK Automatisierungstechnik GmbH Logo

Das Unternehmen RK Automatisierungstechnik GmbH bietet speziell auf den

Kunden abgestimmte, individuelle Automatisierungslösungen, welche in enger

Zusammenarbeit mit den Projektteams des Kunden entstehen. Die wichtigsten

Schwerpunkte sind die Inbetriebnahme, Roboterintegration und –optimierung.

3.4.3.2 Wolfgang Schinnerl

Kontakt

Wolfgang Schinnerl

Plesching 13

4040 Steyregg

[email protected]

Wolfgang Schinnerl stellte die Schnittstelle zum Auftraggeber dar. An ihn konnten wir uns wenden, sobald wir Informationen benötigten. Er war während der gesamten Dauer unserer Arbeit für uns beinahe pausenlos erreichbar und hat sich sehr für unser Projekt engagiert.

Dafür möchten wir ihm an dieser Stelle noch einmal für alles, was er für uns getan hat, danken.

S

EITE

10

D

IPLOMARBEIT

L

EGONATOR

E

INLEITUNG

3.5 Projektauftrag

3.5.1 Die Idee

3.5.1.1 Problemstellung

Das Unternehmen RK-Automatisierungstechnik GmbH hat nach einem einfachen Weg gesucht, bei öffentlichen Veranstaltungen, wie etwa Berufs- oder Firmenmessen, einen bleibenden Eindruck auf die

Veranstaltungsbesucher zu hinterlassen. Durch Beobachtung von anderen

Unternehmen kommt man schnell auf die Idee, den Messebesuchern eine Art

„Kostprobe“ der Unternehmenstätigkeit zur Verfügung zu stellen. So dekorieren etwa Floristen ihren Messestand mit den schönsten

Blumengestecken, während Bäckereien kleine Leckereien an die Besucher verteilen. Auf diese Weise erhält das Publikum einen schnellen, praktischen

Einblick ins Firmengeschehen. Leider stellt sich diese Lösung bei einem

Unternehmen, das in der Automatisierungstechnik tätig ist, als nur schwer umsetzbar heraus.

Das eine Problem ist, dass die Industrieroboter, mit denen die RK-

Automatisierungstechnik GmbH arbeitet, meist sehr unhandlich und schwer zu transportieren sind. Außerdem sind sie in der Praxis Teil eines größeren

Systems und können in den meisten Fällen nur durch die Zusammenarbeit mit zusätzlichen Komponenten ihre volle Funktion erfüllen. Der Anschluss und

Transport all dieser Komponenten stellt natürlich wieder zusätzlichen Aufwand dar.

Ein anderes Problem ist die Funktion des Roboters selbst. Automatisiert werden meistens nur einzelne Tätigkeiten wie etwa ein einzelner Verarbeitungsschritt eines Produktes am Fließband. Ein Industrieroboter alleine ist im Normalfall nicht für die Verarbeitung eines ganzen Produktes zuständig. Stattdessen werden mehrere Roboter hintereinander geschaltet, die alle einen einzigen

Arbeitsschritt erledigen. Folglich ist es schwer, eine Funktion für den Roboter zu finden, die auf einem Messestand das Interesse von Besuchern weckt und nebenbei auch noch einen bleibenden Eindruck hinterlässt.

Wieder ein anderes Problem ist die Bedienung des Roboters, da die Steuerung eines einzelnen Industrieroboters meistens manuell erfolgt und Laien meist nicht gut damit umgehen können.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

11

E

INLEITUNG

3.5.1.2 Lösung

Die Lösung des Problems stellt eine transportable Zelle dar, in der ein Yaskawa-

Motoman und alle für seine Funktion benötigten Komponenten bereits fertig verbaut und verkabelt sind. So dauert der Aufbau einer derartigen Installation an einem Veranstaltungsort nur mehr wenige Minuten, da die Zelle als Ganzes von einem Ort zum anderen gebracht werden kann. Durch die Mobilität werden außerdem weniger Personen für den Aufbau des Messestands benötigt.

Um nun das Publikum für sich zu gewinnen, soll der Roboter live das Firmenlogo mittels Lego®steinen auf eine Lego®setzplatte aufbauen. Die fertig bestückten

Setzplatten können dann von Veranstaltungsbesuchern mit nach Hause genommen werden, damit diese sich auch später noch an die Firma erinnern können.

Die intuitive Bedienung des Roboters soll über eine graphische

Benutzeroberfläche erfolgen.

3.5.1.3 Abgrenzung Diplomarbeit – Was wir dazu beitragen

Es soll eine graphische Benutzeroberfläche zur Verfügung gestellt werden, über die der Motoman sowohl von den Vortragenden als auch von den

Messebesuchern bedient werden kann. Auch diese wird später in der Zelle verbaut. Kontrolliert wird die Oberfläche über einen Mikrocontroller, der die zentrale Steuereinheit des Systems repräsentiert und später auch die

Kommunikation zwischen GUI, Sensorik und Motoman übernehmen soll.

Aufgabe der Diplomarbeit ist nun einerseits die Programmierung dieser

Benutzeroberfläche auf dem Mikrocontroller und andererseits das Auffinden von Lösungen für die Kommunikation zwischen Industrieroboter und dem

Mikrocontroller selbst über das Profibus®-Protokoll.

S

EITE

12

D

IPLOMARBEIT

L

EGONATOR

E

INLEITUNG

3.5.2 Zusammenfassung Aufgaben

Im Folgenden sind alle Arbeiten, die im Rahmen der Diplomarbeit zu erledigen waren, noch einmal grob zusammengefasst:

Recherche und Auswahl einer geeigneten Steuerplatine, die als zentrale

Steuereinheit für den Roboter, die Sensorik und die Benutzeroberfläche dient

Anbindung der Komponenten, welche die Benutzeroberfläche darstellen, an den Mikrocontroller

Herausarbeiten von Lösungsansätzen für die Kommunikation von

Mikrocontroller und Roboter via Profibus®

Recherche über Profibus® allgemein und Erstellen einer Abhandlung darüber

Entwurf und Programmierung einer graphischen Benutzeroberfläche

Entwurf und Programmierung der Bedienerführung im Touchpanel

Dokumentation zur entwickelten Software

D

IPLOMARBEIT

L

EGONATOR

S

EITE

13

E

NTSTEHUNG

4 Entstehung

4.1 Ausgangslage und Zielsetzung

4.1.1 Ausgangslage

Die RK Automatisierungstechnik GmbH will sich in Zukunft auf Messeständen besser präsentieren können. Um dies zu erreichen, wird ein Industrieroboter gemeinsam mit allen für seine Funktion benötigten Komponenten in eine mobile Zelle verbaut. Der Roboter soll dann dazu in der Lage sein, mit

Legosteinen das Firmenlogo auf eine Legosetzplatte zu bauen.

Abb. 6 Aufbau des Logos mit Legosteinen

Die Zufuhr neuer Legosteine und Setzplatten soll über eine Art Schublade erfolgen. Durch Sensoren soll der Roboter außerdem erkennen können, ob noch Bausteine oder Setzplatten vorhanden sind, oder ob neue zugeführt werden müssen. In diesem Fall setzen die Sensoren ein Signal ab.

Die Bedienung des Roboters erfolgt über eine graphische Benutzeroberfläche mit einem Touchpanel, über das Benutzereingaben getätigt werden können.

Über die GUI werden Befehle auf den Roboter abgesetzt und Fehlermeldungen seitens des Roboters ausgegeben.

Um alle benötigten Komponenten miteinander zu verbinden, soll ein

Mikrocontroller als zentrale Steuereinheit fungieren. Dieser ist für folgende

Aufgaben zuständig:

Verarbeitung und Weitergabe von Signalen der Sensoren an den Roboter

Darstellung der Benutzeroberfläche auf einem Display

Verarbeitung von Benutzereingaben

S

EITE

14

D

IPLOMARBEIT

L

EGONATOR

E

NTSTEHUNG

Weiterleitung von Befehlen an den Roboter

Weitergabe von Fehler- und Statusmeldungen an den Roboter

Für die Kommunikation zwischen Mikrocontroller und Roboter soll das

Profibus®-Protokoll verwendet werden.

Der Industrieroboter steht bereits zur Verfügung. Es ist ein Yaskawa Motoman® und ist bisher vom Auftraggeber zu Schulungszwecken verwendet worden. Für die anderen Komponenten soll noch eine passende Hardware ausgesucht werden.

4.1.2 Systemübersicht

Die folgende Darstellung gibt einen Überblick über das Zusammenspiel der

Komponenten.

Roboter Mikrocontroller

1

GUI

grafische Ausgabe (Bildschirmaufbau)

2

Benutzereingaben

4

3 Befehle zur Steuerung

Status- und Fehlermeldungen

5

Ausgabe von Status- und Fehlermeldungen

7

Befehle aufgrund von Sensorsignalen

Abb. 7 Übersicht über Kommunikation

6

Status der Legozufuhr

Sensorik

D

IPLOMARBEIT

L

EGONATOR

S

EITE

15

E

NTSTEHUNG

1

grafische Ausgabe (Bildschirmaufbau)

Der Mikrocontroller ist für den Aufbau und das Layout aller grafischen

Elemente (Buttons, Bilder, Textfelder, …) zuständig, die auf der GUI angezeigt werden. Er bestimmt, welche Elemente zu welcher Zeit dargestellt werden.

2

Benutzereingaben

Über ein Touchpanel kann der Benutzer die GUI bedienen. Bei einer

Berührung des Panels werden die Koordinaten der Berührung an den

Mikrocontroller gesendet, der diese, je nachdem, welche Ansicht momentan auf der GUI aktiv ist, auswertet.

3

Befehle zur Steuerung

Der Mikrocontroller startet und beendet das Roboterprogramm, das die

Roboterachsen mechanisch bewegt und dadurch Lego® baut. Der Ablauf des Programms kann durch Benutzereingaben auf der GUI, die vom

Mikrocontroller ausgewertet werden, beeinflusst werden.

4

Status- und Fehlermeldungen

Der Roboter ist in der Lage, Status- und Fehlermeldungen abzusetzen.

Diese werden an den Mikrocontroller gesendet und davon verarbeitet.

5

Ausgabe von Status- und Fehlermeldungen

Die vom Roboter gesendeten Status- und Fehlermeldungen werden auf der

GUI ausgegeben.

6

Status der Legozufuhr

Für den Fall, dass die Bausteine ausgehen oder die Legozufuhr auf eine andere Weise ins Stocken gerät, setzt der Sensor ein Signal an den

Mikrocontroller ab.

7

Befehle aufgrund von Sensorsignalen

Der Mikrocontroller verarbeitet und interpretiert die Sensor-Signale.

Aufgrund der Ergebnisse teilt er dem Roboter mit, wie dieser dann auf die

Veränderungen in seiner Umwelt reagieren soll.

S

EITE

16

D

IPLOMARBEIT

L

EGONATOR

E

NTSTEHUNG

4.1.3 Komponentenübersicht

Für die Realisierung des Systems werden, wie aus der vorhergehenden Grafik ersichtlich ist, verschiedene elektronische Komponenten benötigt. Diese sind hier kurz aufgelistet. Die konkreten Hardwarekomponenten werden in einem

späteren Kapitel

5.1 Hardware

noch einmal genauer erläutert.

4.1.3.1 Roboter

Ein Industrieroboter der Marke Yaskawa Motoman® soll später mithilfe eines

Greifers Lego® bauen können. Besagter Roboter befindet sich schon seit einiger

Zeit im Besitz des Auftraggebers und ist bisher für Schulungszwecke verwendet worden.

4.1.3.2 Steuerplatine

Als zentrale Steuereinheit wird eine Platine verwendet, die einen

Mikrocontroller beherbergt. Sie dient als Herzstück des Systems und verbindet sämtliche Komponenten miteinander. Dafür benötigt sie dementsprechende

Schnittstellen, damit alle Komponenten angeschlossen werden können.

4.1.3.3 Display

Auf diesem Display wird die graphische Benutzeroberfläche ausgegeben. Hier können Benutzer Befehle an den Roboter absetzen und sich Status- und

Fehlermeldungen seitens des Roboters ansehen.

4.1.3.4 Touchpanel

Über das Display wird ein Touchpanel gelegt, damit Benutzereingaben bequem und einfach durch Touch-Technologie erfolgen können. Dies trägt vor allem dazu bei, dass die Steuerung so intuitiv wie möglich bleibt.

4.1.3.5 physikalische Verbinder

Um alle Komponenten miteinander zu verbinden, also sie einerseits physikalisch an denselben Stromkreis anzuschließen und andererseits eine logische Kommunikationsmöglichkeit für die elektronischen Komponenten herzustellen, werden natürlich viele verschiedene Kabel und Schnittstellen benötigt.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

17

E

NTSTEHUNG

4.1.4 Aufgaben und Zuständigkeiten

In diesem Kapital werden alle im Rahmen des Projektes zu erledigenden

Aufgaben aufgeführt. Weiters wird hier erläutert, bei welchen Personen bzw.

Organisationen die Zuständigkeiten liegen. Kurz: „Wer ist wofür verantwortlich?“.

Als Ressourcen stehen einerseits die zwei Personen des Diplomanden-Teams und andererseits der Auftraggeber, also die Organisation RK

Automatisierungstechnik GmbH, zur Verfügung.

RK = Auftraggeber, CA = Christina Astleithner, IS = Irene Stöger

Aufgabe Zuständiger

Entwurf und Aufbau der mobilen Roboterzelle RK

Schreiben des Roboterprogramms zum Bauen mit

Lego®steinen

Installieren der Sensorik

RK

RK

Physikalische Verbindung zwischen allen Komponenten herstellen

RK

Recherche und Auswahl einer geeigneten Steuerplatine +

Bildschirm für die Benutzeroberfläche

CA

Anbindung Display & Zusatzmodule an den Mikrocontroller CA, IS

Heraussuchen von Lösungsansätzen für die Kommunikation zwischen Mikrocontroller & Roboter über Profibus®

Programmierung der Benutzeroberfläche

IS

CA

Dokumentation der entwickelten Software

Touch-Bedienung programmieren

Schreiben einer Ausarbeitung über das Profibus®-Protokoll

Tabelle 1 Zuständigkeiten

CA

CA

IS

S

EITE

18

D

IPLOMARBEIT

L

EGONATOR

E

NTSTEHUNG

4.1.5 Zielsetzung

„Erstens kommt es anders, und zweitens als man denkt.“ – W

ILHELM

B

USCH

Zu Projektbeginn wurde eine Reihe von Aufgaben definiert, die das

Diplomarbeitsteam zu erfüllen hatte.

Im Laufe der Diplomarbeit hat sich jedoch herausgestellt, dass ein gewisses Ziel, nämlich die Ansteuerung des Roboters über das Profibus®-Protokoll, in gegebener Zeit und mit gegebenen Ressourcen nicht zu erfüllen war. Dieses

Problem wurde erst bekannt, als sich die beiden Diplomanden im Zuge von

Recherchen mit dem Protokoll beschäftigten.

Die Hauptproblematik im Umgang mit Profibus® besteht darin, dass das

Profibus®-Protokoll bis vor kurzem von drei Patenten (von Siemens und

Endress+Hauser) geschützt war. Dementsprechend war eine offene

Implementierung des Protokolls aus rechtlicher Sicht nicht möglich. Folglich gibt es keine ausgereiften, freien Implementierungen des Busses, die das

Diplomarbeitsteam für die Roboteransteuerung verwenden kann. Mehr

Informationen zur Profibus®-Problematik können im Kapitel

7.1 Problematik

gefunden werden.

Alternativ dazu könnten zwar bereits fertige Lösungen (z.B. Siemens S7) in

Einsatz gebracht werden, allerdings würden dadurch sehr hohe Kosten entstehen. Deshalb haben sich die beiden Diplomanden gemeinsam mit dem

Auftraggeber darüber geeinigt, die ursprüngliche Zielsetzung der Diplomarbeit im Sinne des Auftraggebers abzuändern.

4.1.5.1 Ursprüngliche Zielsetzung

Zu Projektbeginn wurden folgende Aufgaben definiert, die im Rahmen der

Diplomarbeit zu erledigen wären:

Recherche und Auswahl einer geeigneten Steuerplatine, die als zentrale

Steuereinheit für den Roboter, die Sensorik und die Benutzeroberfläche dient

Recherche und Auswahl eines geeigneten Displays zur Realisierung der

Benutzeroberfläche

Anbindung der Zusatzmodule an den Mikrocontroller (Touchpanel,

Display, Profibusschnittstelle)

D

IPLOMARBEIT

L

EGONATOR

S

EITE

19

E

NTSTEHUNG

Programmierung der Datenkommunikation zwischen Mikrocontroller und Roboter (RS485, Profibus)

Entwurf der Mikrocontroller Programmstruktur

Programmierung des Steuerablaufs

Entwurf und Programmierung der Bedienerführung im Touchpanel

Test und Inbetriebnahme der entwickelten Mikrocontroller-Software

Dokumentation zur entwickelten Software

4.1.5.2 Tatsächliche Zielsetzung

Im Laufe der Diplomarbeit wurden die zu erledigenden Aufgaben dahingehend abgeändert:

Recherche und Auswahl einer geeigneten Steuerplatine, die als zentrale

Steuereinheit für den Roboter, die Sensorik und die Benutzeroberfläche dient

Recherche und Auswahl eines geeigneten Displays zur Realisierung der

Benutzeroberfläche

Anbindung der Zusatzmodule an den Mikrocontroller (Touchpanel,

Display)

Herausarbeiten von möglichen Lösungsansätzen für die Kommunikation zwischen Mikrocontroller und Roboter via Profibus

Recherche über Profibus allgemein und Erstellen einer Abhandlung darüber

Entwurf und Programmierung einer graphischen Benutzeroberfläche

Entwurf und Programmierung der Bedienerführung im Touchpanel

Dokumentation zur entwickelten Software

S

EITE

20

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

5 Ressourcenplanung

5.1 Hardware

5.1.1 Yaskawa Motoman

®

Industrieroboter

Dieser blaue Industrieroboter befindet sich im Besitz des Auftraggebers und wurde bisher für Schulungszwecke eingesetzt.

Abb. 8 Diplomandin mit Roboter

Die Stromversorgung erfolgt über ein Netzteil, das in dem

grauen Kasten verbaut ist, der auf Abbildung Abb. 9 Elektronik

Roboter zu sehen ist. Dieser beherbergt auch sämtliche

Abb. 9 Elektronik

Roboter

Schnittstellen zum Roboter sowie alle elektronischen

Komponenten, die zu dessen Betrieb notwendig sind.

Demnach ist hier auch ein Profibusmodul für die

Kommunikation nach außen hin verbaut.

Manuell kann der Roboter über ein Interface-Panel bedient

werden (siehe Abbildung Abb. 10 Interface Panel Roboter).

Damit kann man zum Beispiel die Roboterachsen bewegen.

Für Laien ist die Benutzeroberfläche dieses Panels leider nicht einfach zu bedienen.

Abb. 10 Interface

Panel Roboter

D

IPLOMARBEIT

L

EGONATOR

S

EITE

21

R

ESSOURCENPLANUNG

Der Industrieroboter verfügt über 7 verschiedene Achsen, die sich unabhängig voneinander bewegen lassen, wie es mit der folgenden Abbildung dargestellt wird:

Abb. 11 Roboter Achsen

S

EITE

22

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

5.1.2 EasyAVR™ v7

Das EasyAVR™ v7 ist ein Entwicklungsboard des Herstellers MikroElektronika.

Es wurde vor allem wegen seiner hohen Konnektivität gewählt, da es als

Herzstück der Konstruktion dient und somit Schnittstellen für alle verwendeten

Komponenten aufweisen soll, um diese miteinander zu verbinden. Geliefert wird es mit einem ATmega 32-Mikrocontroller. Ein großer Vorteil dieses Boards ist auch, dass Komponenten jederzeit ausgetauscht werden können. So beherbergt es zum Beispiel mehrere Slots für verschiedenste Mikrocontroller.

Im Folgenden werden alle Komponenten des Boards, mit denen wir uns beschäftigt haben, genauer erläutert.

Abb. 12 EasyAvr Komponenten

D

IPLOMARBEIT

L

EGONATOR

S

EITE

23

R

ESSOURCENPLANUNG

1

Stromversorgung/USB-Verbindung

Über diese Schnittstelle kann das Board mithilfe eines USB-Kabels an einen

Rechner oder an eine andere Stromquelle angeschlossen werden. Sie bietet eine von zwei Möglichkeiten, wie das Entwicklungsboard mit Strom versorgt werden kann. Gleichzeitig dient diese Schnittstelle dazu, sich mit einem Rechner zu verbinden, der daraufhin ein Programm auf den

Mikrocontroller schreiben bzw. vom Mikrocontroller lesen kann.

2

mikroProg™ on-board-Programmer

Dieser dient zur Programmierung des Mikrocontrollers auf dem

Entwicklerboard. mikroProg™ ist eine Technologie, die unter anderem die

Programmierung von ungefähr 65 verschiedenen AVR® Mikrocontrollern von Atmel® über USB 2.0 erlaubt. Somit kann der Mikrocontroller, der sich auf dem Board befindet, jederzeit ausgetauscht werden, ohne dass am

Entwicklungsrechner etwas an der Software-Konfiguration geändert werden muss. Außerdem erleichtert dieser on-board-Programmer die

Verbindungsherstellung mit dem Rechner ungemein. Dieser benötigt nur mehr entsprechende USB-Treiber und die AVRFlash-Software (siehe

Kapitel

5.2.2 AVRFlash

) zur Benutzung von mikroProg™.

3

mikroBUS™ Sockets

Der mikroBUS™ ist ein relativ neuer Standard von MikroElektronika. Diese

Technologie ermöglicht es, zusätzliche Boards, sogenannte Click-Boards, via Plug-and-Play anzustecken bzw. auszustecken, ohne etwas an der

Hardware-Konfiguration ändern zu müssen. Diese Sockets werden für die beiden Click-Boards OPTO click und RS485 click verwendet (siehe Kapitel

5.1.8 RS485

und

5.1.9 OPTO click

).

S

EITE

24

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

4

Dip-Schalter

Diese Schalter ermöglichen es, verschiedene Hardwarekomponenten des

Boards hinzu- bzw. wegzuschalten. Damit kann die Hardwarekonfiguration jederzeit durch Betätigen eines Schalters verändert werden. In unserem Fall sind die notwendigen Schalter für Hintergrundlicht für das TFT-Display sowie für das Einlesen von Koordinaten vom Touchpanel aktiv, wie die folgende Abbildung zeigt:

Abb. 13 Dip-Switch-Einstellungen

5

Mikrocontroller-Sockets

Wie der Abb. 12 EasyAvr Komponenten zu entnehmen ist, befinden sich hier

verschiedenste Schnittstellen für verschiedenste Mikrocontroller. Für den

ATmega 1284P steht uns beispielsweise der Socket DIP40B zur Verfügung, der die richtige Anzahl an Pins für diese Art von Mikrocontroller bereitstellt.

Dank der mikroProg™-Technologie lassen sich die Mikrocontroller jederzeit austauschen ohne großartig etwas an der aktuellen Konfiguration ändern zu müssen.

6

GLCD-Socket

Dieser Socket bietet alle notwendigen Konnektoren für ein GLCD-Display und kann auch für ein TFT-Display verwendet werden. Um das Display zu betreiben müssen die entsprechenden Dip-Schalter richtig eingestellt werden (siehe oben). Links neben dem GLCD-Socket befindet sich außerdem ein Anschluss für ein Touchpanel.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

25

R

ESSOURCENPLANUNG

5.1.2.1 Alternativen zu EasyAVR™ v7

Eine Aufgabe dieser Diplomarbeit war die Recherche geeigneter Hardware-

Komponenten. Bei der Wahl der Steuerplatine haben wir uns gemeinsam mit dem Auftraggeber letztendlich für das EasyAVR™ entschieden. Neben diesem standen noch zwei weitere Platinen zur Auswahl:

UNI-DS6

Das UNI-DS6 ist ein Entwicklungsboard von MikroElektronika, das

Mikrocontroller von verschiedenen Herstellen unterstützt.

Abb. 14 UNI-DS6

Im Vergleich zum EasyAVR™ befinden sich die Mikrocontroller-Sockets für die

Unterstützung verschiedener Mikrocontroller nicht direkt am Board, sondern werden durch den mikroBoard-Socket realisiert. Auf diesem wird ein

Mikroboard platziert, welches unter anderem den Mikrocontroller und einen

Built-in-Programmer enthält. Dies ist einerseits ein Vorteil, da eine hohe

Konnektivität gewährt wird, und andererseits ein Nachteil, da für jeden

Mikrocontroller ein mikroBoard gekauft werden muss.

Das Board beherbergt außerdem drei USB-UART-Module, ein A/D-Konverter-

Modul, ein EEPROM-Modul, einen GLCD-Socket und vieles mehr.

S

EITE

26

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

BIGdsPIC6

Das BIGdsPIC6 ist ebenfalls ein Entwicklungsboard von MikroElektronika.

Abb. 15 BIGdsPIC6

Auf dem Board befindet sich ein Konnektor für eine MCU-Card, also eine

Steckplatine mit einem Mikrocontroller. Leider werden bei diesem Board nur

Mikrocontroller der dsPIC-Familie von Microchip unterstützt. Wie die beiden anderen Entwicklungsboards hat auch diesen ein EEPROM-Modul, ein A/D-

Konverter-Modul und einen GLCD-Socket. Programmiert wird der

Mikrocontroller hier mithilfe eines dsPICFlash-Programmers.

Selbstverständlich steht hierfür eine USB-Schnittstelle zur Verfügung.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

27

R

ESSOURCENPLANUNG

5.1.3 Atmel

®

ATmega32

Der ATmega32 ist ein 8-bit-Mikrocontroller des Herstellers Atmel® und gehört der AVR®-Familie an. Er ist bereits im Lieferumfang des EasyAVR™ enthalten und wurde anfangs als zentrale Steuereinheit eingesetzt, ehe er gegen den

Atmel® ATmega 1284P ausgetauscht wurde. Er wies für gegebene

Anforderungen zu wenig Arbeits- und Programmspeicher auf.

Abb. 16 Atmega32

5.1.3.1 Funktionalitäten

Der ATmega32 verfügt über folgende Funktionalitäten:

32 KB Flash-Programmspeicher

1024 Bytes EEPROM

2 KB SRAM

32 Arbeitsregister für generelle Zwecke

32 I/O-Leitungen für generelle Zwecke

 ein JTAG-Interface

On-Chip Debugging Support und Programmierung

3 flexible Timer

Interne und externe Interrupts

 seriell programmierbares USART

 ein SPI serielles Interface

 ein 10-bit ADC

 ein programmierbarer Timer mit internem Oszillator

S

EITE

28

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

 ein SPI serieller Port

6 verschiedene Energiesparmodi

Die hier vorkommenden Begriffe und die Bedeutung der genannten

Funktionalitäten werden im

Glossar (10.1)

bzw. im nächsten Kapitel

5.1.4

erklärt.

5.1.4 Atmel

®

ATmega1284P

Der ATmega1284P ist ebenfalls ein 8-bit-Mikrocontroller des Herstellers

Atmel® und gehört der AVR®-Familie an. Er ersetzt den Atmel® ATmega32 als zentrale Steuereinheit, da er über weit mehr Speicherkapazitäten verfügt.

5.1.4.1 Komponenten

Abb. 18 Blockdiagramm der Komponenten des Atmega1284P

D

IPLOMARBEIT

L

EGONATOR

S

EITE

29

R

ESSOURCENPLANUNG

AVR® CPU

Die AVR® CPU dient als zentrale Steuereinheit. Ihre Hauptaufgabe ist die korrekte Ausführung des Mikrocontroller-Programms. Um dem nachzugehen muss die CPU auf Speicherregister zugreifen, Rechenoperationen ausführen, die Peripherie steuern und mit Interrupts umgehen.

Abb. 19 Blockdiagramm der AVR CPU-Architektur

Die AVR® CPU ist nach der Harvard-Architektur aufgebaut. Somit sind

Programmspeicher und Datenspeicher logisch und physisch voneinander getrennt und es kann auf beide Speicher gleichzeitig zugegriffen werden.

Die ALU (Arithemtic Logic Unit) bildet das Herzstück des Prozessors. Sie führt die eigentlichen Rechenoperationen aus und braucht daher direkten Zugriff auf die 32 Arbeitsregister.

Die Operationen im Programmspeicher werden via Single-Level-Pipelining betrieben. Dadurch kann während der Ausführung einer Operation bereits die nächste aus dem Programmspeicher geladen werden.

Selbige CPU befindet sich übrigens auch im ATmega32.

S

EITE

30

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

Flash-Programmspeicher

In diesem Speicher wird der fertig kompilierte Programmcode abgelegt. Auf ihn kann sowohl schreibend als auch lesend von außen zugegriffen werden.

Der ATmega1284P bietet einen Programmspeicher von 128 KB, welcher über ein SPI-serielles Interface wiederprogrammiert werden kann.

Selbstverständlich ist dieser Speicher nicht flüchtig. Somit bleibt das darin gespeicherte Programm auch nach Abschaltung der Versorgungsspannung enthalten.

Der Speicher ist in zwei Bereiche unterteilt. Einerseits gibt es eine Sektion für das eigentliche Programm

(Application Flash Section) und andererseits einen

Bootloader-Bereich, welcher dafür zuständig ist, neue

Programme richtig in den Speicher zu laden.

Abb. 20 Programmspeicherunterteilung

SRAM Datenspeicher

Der SRAM ist ein flüchtiger, statischer Arbeitsspeicher. Lese- und

Schreibzugriffe können beliebig oft erfolgen, weshalb hier neben dem

Programm-Stack auch die in einem Programm verwendeten Variablen abgelegt werden. Der Datenspeicher unterteilt sich folgendermaßen:

Abb. 21 SRAM Datenspeicher

Die ersten 32 Adressen sind für die Speicherregister reserviert und die nächsten

64 für die I/O-Register. Darauf folgen 160 Adressen für erweiternde I/O-Register und letztendlich die 16 KB interner SRAM, der für die Speicherung von Variablen genutzt werden kann.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

31

R

ESSOURCENPLANUNG

EEPROM Datenspeicher

Dieser Datenspeicher ist nicht flüchtig und bleibt somit auch nach der Trennung von der Versorgungsspannung erhalten. Der EEPROM im ATmega1284P beläuft sich auf eine Größe von 4KB und übersteht in etwa um die 100.000

Schreib- bzw. Lesezyklen. Die darin gespeicherten Informationen können elektrisch gelöscht werden.

General Purpose Working Register

Der ATmega1284P weist 32 solcher Register zu jeweils 8 Bit auf. Die ALU hat direkten Zugriff auf diese Register, welche für die Bearbeitung von Operanden bei Operationen, die von der ALU durchgeführt werden, nützlich sind.

Abb. 22 AVR CPU General Purpose Working Registers

SPI-Interface

Über diese Schnittstelle können Programme in den Programmspeicher des

Mikrocontrollers geladen werden.

USART

USART ist eine Hardware-Komponente, die Daten zwischen parallelen und seriellen Formaten übersetzen kann. Sie ist für die serielle Kommunikation verschiedener Peripherie-Komponenten zuständig.

A/D-Konverter

Der Analog-zu-Digital-Konverter kann analoge Signale (analoge

Spannungswerte) in digitale konvertieren, damit diese vom Mikrocontroller weiterverarbeitet werden können.

S

EITE

32

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

Oszillator

Ein Mikrocontroller benötigt eine Taktversorgung, um die internen Abläufe im

Prozessor in einer zeitlich geordneten Reihenfolge ausführen zu können. Diese

Taktversorgung wird von einem sogenannten Oszillator übernommen. Die

Taktfrequenz ist ausschlaggebend für die Rechengeschwindigkeit des

Mikrocontroller-Prozessors. Der ATmega1284P besitzt eine Taktfrequenz von

20 MHz.

5.1.5 GLCD Display

Das GLCD-Display wurde von Wolfgang Schinnerl zur Verfügung gestellt. Es hat eine Auflösung von 128x64 Pixeln. Große Nachteile sind allerdings die geringe

Auflösung und die Möglichkeit, nur zwei Farben abzubilden, weshalb die

Benutzeroberfläche für das TFT-Display programmiert wurde. Für die benötigten grafischen Elemente, besonders für Schriftzüge, wie etwa die

Beschriftung der Buttons oder Fehlermeldungen, wäre hier einfach nicht genug

Platz gewesen.

Abb. 23 GLCD

D

IPLOMARBEIT

L

EGONATOR

S

EITE

33

R

ESSOURCENPLANUNG

5.1.6 EasyTFT Board

Dieses Board des Herstellers MikroElektronika beherbergt ein TFT-Display mit einer Auflösung von 320x240 Pixeln, das von einem ILI9341 Display-Controller betrieben wird. Außerdem enthält es

GLCD-kompatible Konnektoren, weshalb es auch in den GLCD-Socket unseres

Entwicklungsboards (siehe Kapitel

5.1.2

EasyAVR™ v7

) passt. Das Display kann

262 verschiedene Farben darstellen.

Somit ist es, was die Auflösung und

Farbdarstellung betrifft, dem GLCD-

Display weit überlegen. Es wurde ebenfalls vom Auftraggeber bezahlt.

Abb. 24 EasyTFT

Das EasyTFT hätte zwar einen Touch Screen integriert, dessen Benutzung würde aber im Zusammenhang mit dem EasyAVR™ v7 zusätzliche Löteingänge erfordern, weshalb ein Touchpanel benötigt wird.

5.1.7 Touch Panel

Das Touch Panel wurde von Wolfgang Schinnerl zur Verfügung gestellt und hat eine Auflösung von 128x64, also ideal für das GLCD-Display. Wird das Touch

Panel gemeinsam mit dem EasyTFT benutzt, muss man daher die Koordinaten einer Berührung umrechnen, da die jeweiligen Auflösungen verschieden sind.

S

EITE

34

Abb. 25 Touch Panel

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

5.1.8 RS485 click 5V

Abb. 26 RS485 Click-Board

Dieses Click-Board wird durch die mikroBUS™-Technologie (siehe

5.1.2

EasyAVR™ v7

) angesteuert. Es beherbergt eine RS485-Schnittstelle, die als physikalische Verbindung für die Profibus-Kommunikation zum Roboter hin dienen soll.

5.1.9 OPTO click

Abb. 27 Opto Click-Board

An diesem Click-Board soll später die Sensorik angeschlossen werden, welche für die Überwachung der Lego®-Zufuhr zuständig ist. Es beinhaltet

Optokoppler, die die Sensoren galvanisch vom Hauptboard (EasyAVR™) trennen können.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

35

R

ESSOURCENPLANUNG

5.2 Software

Im Folgenden wird die verwendete Software genauer erläutert und begründet, warum wir uns für diese entschieden haben.

5.2.1 mikroC PRO for AVR

®

5.2.1.1 Allgemein

Diese Entwicklungsumgebung für die Programmiersprache C wurde für die

Programmierung des Mikrocontrollers verwendet. Sie ist perfekt auf die

Hardwarekomponenten von MikroElektronika und Mikrocontroller von AVR® abgestimmt. “MikroC PRO for AVR®“ benutzt AVRFlash (siehe unten), um

Schreib- und Lesezugriffe auf den Mikrocontroller abzusetzen. Der geschriebene Code wird mit einem ANSI C-Compiler kompiliert, der speziell auf

Mikrocontroller-Programmierung angepasst ist. Außerdem bietet mikroC eine

Vielzahl an Software- bzw. Hardwarebibliotheken und praktische Tools.

Abb. 28 MikroC Pro for AVR Ansicht

Im Folgenden werden einige nützliche Zusatzfunktionalitäten von mikroC Pro for AVR® genauer erläutert.

S

EITE

36

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

5.2.1.2 Library-Manager

Mithilfe des Library-Managers lassen sich die mitgelieferten Bibliotheken von

MikroElektronika jederzeit mit einem Klick hinzufügen. Dazu hakt man einfach jene Bibliotheken an, die man ins Projekt einbinden will.

Abb. 29 Library-Manager Bibliothekenübersicht

Abb. 30 Library-Manager Methodenübersicht

mikroC PRO enthält außerdem eine übersichtliche Dokumentation zu den mitgelieferten Bibliotheken. Leider wird für deren Funktionen kein Source-

Code bereitgestellt. Alle für das Projekt verwendeten Bibliotheken werden im

Kapitel

6.2.1 Verwendete mikroC-Bibliotheken

aufgelistet und beschrieben. mikroC bietet sogar eine auf Mikrocontroller abgestimmte C-

Standardbibliothek an.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

37

R

ESSOURCENPLANUNG

5.2.1.3 Spezialisierung auf Mikrocontroller

mikroC PRO for AVR® unterscheidet zwischen verschiedenen Arten von Mikrocontrollern. So werden beispielsweise beim Anlegen eines neuen

Projektes die Art des Mikrocontrollers und dessen

Taktfrequenz angegeben und in den

Projekteigenschaften definiert.

Abb. 31 Project Settings

Aufgrund der Projekteigenschaften können dann die Header-Dateien der

Bibliotheken von MikroElektronika an den entsprechenden Mikrocontroller angepasst werden. Außerdem werden beim Kompilieren Berechnungen zum

Speicher des Mikrocontrollers durchgeführt. So erhält man einen guten

Überblick, wie viel Speicher derzeit vom Programm belegt wird und wie viel noch zur Verfügung steht. Reicht der Speicher des Mikrocontrollers nicht aus, wird dies ebenfalls von der Entwicklungsumgebung durch einen Kompilierfehler mitgeteilt.

Abb. 32 Speicherberrechnung mikroC

S

EITE

38

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

5.2.2 AVRFlash

Der AVRFlash-Programmer nutzt den mikroProg™ on-board-Programmer

(siehe Kapitel

5.1.2 EasyAVR™ v7

), um Schreibe- und Lesezugriffe auf den

Speicher des Mikrocontrollers durchzuführen. Damit wird das Programm auf den Mikrocontroller geladen.

Abb. 33 AVRFlash-Programmer

D

IPLOMARBEIT

L

EGONATOR

S

EITE

39

R

ESSOURCENPLANUNG

5.3 Sonstige Software-Tools

5.3.1 Microsoft

®

Office 2013

Microsoft® Office 2013 ist ein umfassendes Paket aus verschiedenen

Programmen, welche man im Büroalltag brauchen kann.

Wir verwenden unterschiedliche Programme aus dem Office-Paket.

Microsoft® Word

 laufende Recherchen

Erstellung diverser Dokumente

Erstellung dieser schriftlichen Ausarbeitung

Abb. 34 Microsoft

Word Logo

Microsoft® PowerPoint

Erstellung des Layouts für die verschiedenen Ansichten der Bildschirme, welche für das TFT-Display entwickelt worden sind

Erstellen von Projektpräsentationen

Abb. 35 Microsoft

Powerpoint Logo

Microsoft® Excel

Kostenplanung aufstellen, Diagramme zeichnen (siehe

Kapitel 5.4

Kostenplanung

)

Abbildungsverzeichnis führen

Abb. 36 Microsoft

Excel Logo

S

EITE

40

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

5.3.2 GanttProject

GanttProject ist eine freie Anwendung zur Erstellung von Gantt-Diagrammen und zur Ressourcenverwaltung für Projekte. Verwendet wurde es für die

Erstellung eines Gantt-Plans, der alle Meilensteine beinhaltet.

Abb. 37 Ganttplan ab Februar

5.3.3 Google Drive™

Abb. 39 GIMP Logo

Google Drive ist ein Web-Dienst von Google zur Speicherung und Synchronisierung von Dateien. Benutzer können Dateien in der Cloud speichern und für andere freigeben. Verwendet wurde der Dienst für eine gemeinsame Dateiablage, auf die alle am Projekt beteiligten Personen Zugriff haben.

5.3.4 GIMP

Abb. 38 Google Drive

Logo

GIMP (GNU Image Manipulation Program) ist ein kostenloses und freies Bildbearbeitungsprogramm unter der GNU-

Lizenz. Es enthält viele nützliche Tools und Funktionen zur

Bildbearbeitung und wurde für das Modifizieren von Grafiken für diverse Projektpräsentationen, Dokumente und diese

Diplomschrift verwendet. Ein häufiger Verwendungszweck war etwa das Transparent-machen von Hintergründen.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

41

R

ESSOURCENPLANUNG

5.4 Kostenplanung

5.4.1 Budget

Die Diplomarbeit wird im Rahmen der Matura der HTL Perg angefertigt, daher entstehen auch keine Kosten für die beiden Diplomanden.

Diese Kostenaufstellung dient lediglich der Darstellung, wie viel ein Projekt in diesem Umfang in der Wirtschaft kosten würde. Selbstverständlich wurde für die Arbeitsleistung oder andere Kosten nichts in Rechnung gestellt.

Einige Kosten sind allerdings tatsächlich aufgetreten, wie zum Beispiel für die

Entwicklungsumgebung, oder auch für unser Entwicklungsboard. Diese wurden aber von dem Unternehmen RK Automatisierungstechnik GmbH übernommen.

Sie werden in der folgenden Aufstellung berücksichtigt.

5.4.2 Arbeitsleistung

In der folgenden Tabelle wird berechnet, wie viel unsere Arbeitsleistung in der

Wirtschaft wert wäre. Der Stundensatz ist nur ein Richtwert und kann in der

Realität variieren.

Kostenträger Stunden Stundensatz Betrag

Christina Astleithner

200

Irene Stöger

200

Gesamt

Tabelle 2 Kosten Arbeitsleistung

€ 35,00

€ 35,00

€ 7.000,00

€ 7.000,00

€ 14.000,00

S

EITE

42

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

5.4.3 Hardwarekosten

Die Hardwarekosten wurden sowohl von der Firma RK

Automatisierungstechnik GmbH als auch von der Schule übernommen.

S = Schule, RK = Auftraggeber

Kostenträger Anzahl Stückkosten ($) Betrag Bezahlt von

EasyARV™ v7

EasyTFT™ Board

1

1

$ 149,00

$ 35,00

$ 149,00

$ 35,00

RK

RK

RS4485 click 5V

Opto click

Wire Jumper

ATmega1284P-Pu

Raspberry Pi

ATmega88

MAX-3232 RS-232

Transceiver

Gesamt

Tabelle 3 Kosten Hardware

1

1

1

$ 18,00

$ 21,00

$ 3,00

1 $ 5,30

1 $ 40,00

1

1

$ 3,00

$2,00

$ 18,00

$ 21,00

$ 3,00

$ 5,30

$ 40,00

$ 3,00

$ 2,00

€ 245,91

RK

RK

RK

RK

S

S

S

Wechselkurs: 0,89, lt. http://www.waehrungsrechner-euro.com/

D

IPLOMARBEIT

L

EGONATOR

S

EITE

43

R

ESSOURCENPLANUNG

5.4.4 Lizenzkosten

Für die Entwicklung sowie Dokumentation wurden verschiedene Software

Produkte benötigt. In der nachstehenden Tabelle wird veranschaulicht, wie viel eine Neuanschaffung unserer Programme kosten würde.

Kostenträger

Anzahl Stückkosten Betrag

Microsoft® Windows 7 Home

Premium

1 € 17,90 € 17,90

€ 79,90 € 79,90

Microsoft® Windows 7 Ultimate

1

Microsoft® Office 2013

Professional mikroC PRO for AVR®

2

2

Gesamt

Tabelle 4 Kosten Software

€ 539,00

€ 249,00

€ 1078,00

$ 498,00

€ 1619,02

5.4.5 Sonstige Kosten

Die sonstigen Kosten sind Annahmen, welche Kosten während dem Ablauf der

Diplomarbeit zusätzlich entstanden wären.

Kostenträger Betrag

Internetgebühren

€ 17,00

Telefongebühren

Büromaterial

Gesamt

Tabelle 5 sonstige Kosten

€ 10,00

€ 5,00

€ 32,00

S

EITE

44

D

IPLOMARBEIT

L

EGONATOR

R

ESSOURCENPLANUNG

5.4.6 Gesamtkosten

In der nachstehenden Tabelle sind die Gesamtbeträge noch einmal zusammengefasst. Dabei wird deutlich, dass in der realen Arbeitswelt der

Großteil der Kosten durch die Arbeitsleistung entstanden wäre.

Kostenträger Betrag

Arbeitsleistung

€ 14.000,00

Lizenzen

Hardware

Sonstige

Gesamt

Tabelle 6 Gesamtkosten

€ 1.619,02

€ 245,90

€ 32,00

€ 15.896,92

Abb. 40 Gesamtkosten Diagramm

D

IPLOMARBEIT

L

EGONATOR

S

EITE

45

R

ESSOURCENPLANUNG

5.5 Lieferumfang

In diesem Kapitel wird beschrieben, was der Auftraggeber vom

Diplomandenteam geliefert bekommt.

5.5.1 Dokumente

Im Lieferumfang sind zwei Dokumente enthalten. Eines davon ist diese

Diplomschrift. Das andere ist eine Abhandlung über das Profibus-Protokoll, welches allgemeine Fakten über das Protokoll und außerdem konkrete

Lösungsansätze für gegebene Ausgangslage liefert.

5.5.2 Software

Der Auftraggeber erhält vom Diplomandenteam ein C-Programm für einen

Mikrocontroller, das eine Benutzeroberfläche für den Industrieroboter auf einem TFT-Display realisiert und außerdem die Interaktion mit der Oberfläche

über ein Touch-Panel ermöglicht.

S

EITE

46

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

6 Programmierung

Eine der zwei Hauptbeschäftigungen bei unserer Diplomarbeit war die

Programmierung eines Mikrocontrollers. Dieser ist dann dazu in der Lage, eine graphische Benutzeroberfläche auf einem TFT-Display darzustellen, und

Benutzereingaben über ein Touch-Panel zu verwalten. Diese

Benutzeroberfläche soll später die Bedienung des Industrieroboters vereinfachen. In diesem Kapitel wird das dafür geschriebene Programm genau erklärt.

6.1 Programmspezifikationen

Das Programm wurde in mikroC Pro for AVR® (siehe

5.2.1

) für den

Mikrocontroller ATmega1284P geschrieben, wobei dieser dank der

Entwicklungsumgebung jederzeit ausgetauscht werden kann, ohne viel am

Programm ändern zu müssen. Er läuft auf einer Frequenz von 20 MHz.

6.2 Bibliotheken

Für die Programmierung wurden die speziell für Mikrocontroller optimierten

Bibliotheken von MikroElektronika verwendet, die bereits im Lieferumfang von mikroC Pro for AVR® enthalten sind. Diese sind zwar halbwegs übersichtlich, wenn auch wenig genau dokumentiert, doch leider steht kein Source-Code zur

Verfügung, mit dessen Hilfe die Funktionsfähigkeit der Library-Funktionen kontrolliert werden könnte. Wenn die erwarteten Werte herauskommen, kann die Funktion verwendet werden und wenn nicht, muss nach einem alternativen

Lösungsansatz gesucht werden. Dies hat dazu geführt, dass während der

Programmentwicklung zwangsweise nach einem Try-and-Error-Ansatz vorgegangen wurde, da bei der erstmaligen Verwendung einer Funktion nicht immer bekannt war, ob sie überhaupt mit den gegebenen Input-Parametern funktioniert bzw. ob sie überhaupt die richtigen Ausgabewerte liefert.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

47

P

ROGRAMMIERUNG

Abb. 41 Beispiel Dokumentation der mikroC Pro vor AVR Libraries

Ein Vorteil der Bibliotheken von MikroElektronika ist allerdings, dass die

Funktionsaufrufe für verschiedene Mikrocontroller gleich sind. So kann jederzeit der Mikrocontroller ausgetauscht werden, ohne viel am

Programmcode ändern zu müssen. Dafür wird in den Projektspezifikationen eines mikroC-Projektes festgelegt, auf welchen Mikrocontroller es laufen soll.

Dementsprechend werden dann die passenden Bibliotheken hinzugefügt.

Um die Bibliotheken ins Projekt einzubinden, wird der Library-Manager von

mikroC (siehe

5.2.1.2

) verwendet.

6.2.1 Verwendete mikroC-Bibliotheken

Es folgt eine Liste aller für das Programm verwendeten Bibliotheken, deren

Funktionen und deren Verwendungszweck.

S

EITE

48

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

ADC Library

Diese Bibliothek bietet Routinen für die Verwendung eines Analog-zu-Digital-

Konverter-Moduls. Ein solches Modul ist in vielen Mikrocontrollern, wie im

ATmega1284P bereits verbaut.

verwendete Funktionen:

ADC_Init()

Parameter

Return-Wert

Nichts

Nichts

Beschreibung

Verwendung

Initialisiert ein ADC-Modul

Initialisiert das ADC-Modul, um die analogen Signale, die vom Touch-Panel bei einer Berührung abgesetzt werden, in digitale umzuwandeln

Tabelle 7 Funktionen der ADC-Bibliothek

ANSIC C String Library (C_String)

Diese Bibliothek stellt eine Reihe von Standard ANSI C-Bibliotheksfunktionen zur Verfügung, die für die Manipulation von Zeichenketten und Arbeitsspeicher-

Operationen zuständig sind.

verwendete Funktionen: strcpy()

Parameter

Return-Wert

char *to

Zeichenkette, in die kopiert werden soll

char *from

Zeichenkette, die kopiert werden soll

char*

kopierte Zeichenkette

Kopiert eine übergebene Zeichenkette in eine andere Beschreibung

übergebene Zeichenkette und überschreibt deren Inhalt dabei

Verwendung Kopiert einen neuen Fehlermeldungstext in eine dafür vorhergesehene Strukturvariable

Tabelle 8 Funktionen der C_String-Bibliothek

D

IPLOMARBEIT

L

EGONATOR

S

EITE

49

P

ROGRAMMIERUNG

Sprint Library (Sprintf)

Diese Bibliothek enthält Äquivalente zu den ANSI C-Standard-Funktionen sprintf(), sprintl() und sprinti().

verwendete Funktionen:

Parameter

sprintf() char *wh

Zeichenkette, in die kopiert werden soll

const code char *f

Format-String

Variablen oder Literale, die im Format-String vorkommen

Nichts Return-Wert

Beschreibung Schreibt den Format-String in eine übergebene

Zeichenkette und wandelt dabei alle Literale, die im

Verwendung

Format-String vorkommen, nach Angabe um

Wird zur Ausgabe von Integer-Werten als Text auf dem

Easy-TFT-Board verwendet

Tabelle 9 Funktionen der Sprint-Library

TFT Library (TFT, TFT_Defs)

Diese Bibliothek bietet eine Reihe von Funktionen für die Initialisierung und die grafische Ausgabe am TFT-Display. Die Verwendung dieser Bibliothek setzt voraus, dass die Display-Connections für das TFT-Display zum Mikrocontroller bereits auf entsprechenden Ports des Mikrocontrollers definiert sind.

verwendete Funktionen:

Parameter

Return-Wert

Beschreibung

Verwendung

TFT_Init_ILI9341_8bit() unsigned int display_width

Länge des TFT-Displays

unsigned char display_height

Höhe des TFT-Displays

Nichts

Initialisiert einen ILI9341 Display-Controller im 8-bit-

Betriebsmodus

Initialisiert einen ILI9341 Display-Controller im 8-bit-

Betriebsmodus für die Ansteuerung des TFT-Displays

S

EITE

50

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

Parameter

Return-Wert

Beschreibung

Verwendung

Parameter

Return-Wert

Beschreibung

Verwendung

Parameter

Return-Wert

Beschreibung

Verwendung

TFT_Fill_Screen() unsigned int color

Farbe mit der Bildschirm gefüllt werden soll

Nichts

Füllt den Bildschirm des TFT-Displays mit der

übergebenen Farbe

Löscht die bisherige Bildschirmdarstellung mit einer entsprechenden Farbe um Platz für neue grafische

Elemente zu machen

TFT_Dot() int x

X-Koordinate des zu zeichnenden Punktes

int y

Y-Koordinate des zu zeichnenden Punktes

unsigned int color

Farbe des zu zeichnenden Punktes

Nichts

Malt einen Bildpunkt, der durch die übergebenen

Koordinaten beschrieben wird, mit einer übergebenen

Farbe aus

Zeichnet Eckpunkte für die Kalibrierungs-Funktion des

Touch-Panels, wird beim Zeichnen von Bildern benötigt, um diese Bildpunkt für Bildpunkt zu zeichnen

TFT_Set_Font() const char far *activeFont

Font, momentan wird hier nur der Wert

TFT_defaultFont (also Tahoma 14x16) unterstützt

unsigned int font-color

Textfarbe

char font_orientation

Textrichtung (vertikal oder horizontal)

Nichts

Ändert das aktuelle Textformat, in dem alle auf den

Display geschriebenen Texte dargestellt werden

Ändern der Schriftfarbe

D

IPLOMARBEIT

L

EGONATOR

S

EITE

51

P

ROGRAMMIERUNG

Parameter

Return-Wert

Beschreibung

Verwendung

Parameter

Return-Wert

Beschreibung

Verwendung

Parameter

Return-Wert

TFT_Write_Text() unsigned char *text

zu schreibende Zeichenkette

unsigned int x

X-Koordinate

unsigned int y

Y-Koordinate

Nichts

Schreibt eine übergebene Zeichenkette von einem linken oberen Eckpunkt aus, der durch die übergebenen

Koordinaten beschrieben wird, auf das Display

Ausgabe von jeglichem Text für die Benutzeroberfläche auf das TFT-Display

TFT_Set_Pen() unsigned int pen_color

Farbe von zu zeichnenden Linien

char pen_width

Breite von zu zeichnenden Linien

Nichts

Legt die Farbe und Breite für das Zeichnen von Linien,

Kreisen und Rechtecken fest

Ändern der Farbe und Breite von Linien, Kreisen und

Rechtecken

TFT_Set_Brush() char brush_enabled

aktiviert/deaktiviert die Ausfüllung von Rechtecken oder Kreisen mit einer Farbe bzw. einem Farbverlauf

unsigned int brush_color

Füllfarbe bei einfarbiger Füllung

char gradient_enabled

gibt an, ob ein Farbverlauf verwendet werden soll

char gradient_orientation

Richtung des Farbverlaufs

unsigned int gradient_color_from

Startfarbe des Farbverlaufs

unsigned int gradient_color_to

Endfarbe des Farbverlaufs

Nichts

S

EITE

52

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

Beschreibung

Verwendung

Parameter

Return-Wert

Beschreibung

Legt die Farbe bzw. den Farbverlauf fest, mit dem Kreise und Rechtecke gefüllt werden

Definiert Füllfarben bzw. verschiedene Farbverläufe, mit denen zu zeichnende Rechtecke oder Kreise gefüllt werden sollen

TFT_Rectangle() int x_upper_left

X-Koordinate der linken oberen Ecke

int y_upper_left

Y-Koordinate der linken oberen Ecke

int x_bottom_right

X-Koordinate der rechten unteren Ecke

int y_bottom_right

Y-Koordinate der rechten unteren Ecke

Nichts

Zeichnet ein Rechteck von einem linken oberen

Eckpunkt aus, der durch übergebene Koordinaten definiert wird, bis zu einem rechten, unteren Eckpunkt, der durch übergebene Koordinaten definiert wird

Verwendung Zeichnen von rechteckigen Formen, wie etwa Buttons,

Leisten, etc.

TFT_RGBToColor16bit()

Parameter

Return-Wert

char rgb_red

Rotanteil der zu erzeugenden Farbe

char rgb_green

Grünanteil der zu erzeugenden Farbe

char rgb_blue

Blauanteil der zu erzeugenden Farbe

unsigned int

Beschreibung

Integer-Wert, der die erzeugte Farbe repräsentiert

Konvertiert ein 5:6:5-RGB-Format in ein echtes

Farbformat, das durch einen Integer-Wert repräsentiert wird und gibt diesen Wert zurück

Verwendung Definieren von eigenen Farben neben den vordefinierten

Farbkonstanten der TFT-Library

Tabelle 10 Funktionen der TFT-Bibliothek

D

IPLOMARBEIT

L

EGONATOR

S

EITE

53

P

ROGRAMMIERUNG

Touch Panel Library (TouchPanel)

Diese Bibliothek bietet Funktionen an, die das Arbeiten mit dem Touch Panel erleichtern. Sie setzt allerdings voraus, dass die Touch Panel-Connections zum

Mikrocontroller bereits auf entsprechenden Ports des Mikrocontrollers definiert sind.

verwendete Funktionen:

Parameter

Return-Wert

Beschreibung

Verwendung

Parameter

Return-Wert

Beschreibung

Verwendung

Parameter

Return-Wert

Beschreibung

Verwendung

Parameter

Return-Wert

Beschreibung

Verwendung

TP_Init() unsigned int display_width

Länge des Touch-Panels

unsigned int display_height

Höhe des Touch-Panels

char readX_ChNo

ADC-Channel, von dem die X-Koordinate einer

Berührung gelesen wird

char readY_ChNo

ADC-Channel, von dem die Y-Koordinate einer

Berührung gelesen wird

Nichts

Initialisiert ein Touch-Panel

Initialisiert das Touch-Panel

TFT_Set_ADC_Threshold() unsigned int color

Farbe mit der der Bildschirm gefüllt werden soll

Nichts

Legt den Ansprechwert für ein Touch-Panel fest, also den Wert, ab den eine Berührung erkannt wird

Legt den Ansprechwert für das Touch-Panel fest

TP_Calibrate_Bottom_Left()

Nichts

Nichts

Kalibriert die linke untere Ecke des Touch Panels

Kalibriert die linke untere Ecke des Touch Panels

TP_Calibrate_Upper_Right()

Nichts

Nichts

Kalibriert die rechte obere Ecke des Touch Panels

Kalibriert die rechte obere Ecke des Touch Panels

S

EITE

54

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

Parameter

Return-Wert

Beschreibung

Verwendung

TP_Press_Detect()

Nichts

1 falls das Touch Panel berührt wurde

0 falls nicht

Erkennt, ob das Touch Panel berührt wurde

Abfrage, ob gedrückt wurde (Polling)

TP_Get_Coordinates()

Parameter

Return-Wert

unsigned int *x_coordinate

Farbe von zu zeichnenden Linien

unsigned int *y_coordinate

Breite von zu zeichnenden Linien

0 falls die gelesenen Koordinaten innerhalb der

Reichweite des Displays liegen

1 falls nicht

Beschreibung Liest die Koordinaten einer Touch-Panel-Berührung und legt diese in übergebenen Variablen ab

Verwendung Lesen der Druckkoordinaten und Speichern dieser

Koordinaten in dafür vorhergesehene Variablen

Tabelle 11 Funktionen der Touch Panel Bibliothek

D

IPLOMARBEIT

L

EGONATOR

S

EITE

55

P

ROGRAMMIERUNG

6.3 Funktionalitäten

6.3.1 Komponenten vorbereiten

Bevor die eigentliche Anwendung starten kann, müssen noch einige

Vorbereitungen getroffen werden.

Um das TFT-Display und das Touch-Panel verwenden zu können, müssen diese zu allererst initialisiert werden, wofür die Funktion Initialize() definiert wurde.

Abb. 42 Code-Auszug Initialize()

TFT-LCD intialiseren

Die Initialisierung des Displays läuft über den auf dem EasyTFT™ (siehe

5.1.6

)

vorhandenen Display-Controller, in diesem Fall ein ILI9341-Bit.

Dementsprechend muss auch die richtige Initialisierungs-Funktion aus der TFT

Library benutzt werden, also TFT_Init_ILI9341_8bit(). Die beiden Parameter stehen für die Bildschirmauflösung (320x240).

Außerdem funktioniert die TFT-Bibliothek nur, wenn einige Konstanten vordefiniert werden. Diese beschreiben die Portverbindungen für die Signale zwischen TFT-Display und Mikrocontroller.

Abb. 43 Code-Auszug TFT-Display-Verbindungen

S

EITE

56

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

ADC initialisieren

Um die Eingabe-Signale aus dem Touch Panel verarbeiten zu können, müssen sie erst von einem A/D-Konverter in digitale Signale umgewandelt werden, weshalb auch der A/D-Konverter, der sich im Mikrocontroller befindet, initialisiert werden muss. Dies erfolgt durch die ADC_Init()-Methode aus der

ADC Library.

Touch Panel initialisieren

Auch das Touch Panel muss mithilfe der Funktion TP_Init() aus der Touch Panel

Library initialisiert werden. Wieder wird hier die Auflösung des Panels

übergeben. Außerdem kann noch bestimmt werden, aus welchem ADC-

Channel die X- bzw. Y-Koordinate gelesen wird. Da der ADC bei diesem Projekt ohnehin nur für das Touch Panel verwendet wird, werden die Kanäle 0 und 1 dafür hergenommen.

Wie die TFT-Bibliothek benötigt auch die Touch Panel-Bibliothek Konstanten, die die Portverbindungen angeben.

Abb. 44 Code-Auszug Touch Panel Modulverbindungen

D

IPLOMARBEIT

L

EGONATOR

S

EITE

57

P

ROGRAMMIERUNG

Touch Panel kalibrieren

Dies allein reicht noch nicht für die Inbetriebnahme des Panels. Es muss auch noch kalibriert werden, weshalb die Funktion Calibrate() definiert wurde, welche auf zwei Funktionen aus der Touch Panel-Bibliothek zugreift:

TP_Calibrate_Bottom_Left() & TP_Calibrate_Upper_Right(). Mithilfe dieser

Kalibrierung werden dem Touch Panel die minimalen bzw. maximalen Werte vorgegeben.

Abb. 45 Code-Auszug Calibrate()

Der Benutzer muss nun bei Start der Anwendung die linke untere Ecke bzw. die rechte obere Ecke berühren, um die Kalibrierung vorzunehmen. Anschließend wird der Startbildschirm gezeichnet und die eigentliche Anwendung beginnt.

Abb. 46 Touch Panel-Kalibrierung

S

EITE

58

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

6.3.2 Allgemeiner Bildschirmaufbau

Das Layout für die Benutzeroberfläche lässt sich in zwei Bereiche untergliedern.

Einerseits gibt es einen statischen Teil, der während der gesamten Laufzeit über großteils gleich bleibt, und einen dynamischen Teil, der aufgrund von

Benutzereingaben etc. immer wieder mit veränderten Inhalten neu gezeichnet werden muss.

Der statische Bereich besteht aus zwei Bereichen. Erstens gibt es eine

Buttonleiste, über die man bequem andere Ansichten aufrufen kann. Zweitens gibt es die Statusleiste, bei der man über Symbole ebenfalls in andere Fenster navigieren kann.

Abb. 47 Bereiche des Bildschirms

Wie die folgende Abbildung zeigt, ändert sich bei einem Wechsel der Ansicht nur der dynamische Bereich. Demnach wird auch nur dieser neu gezeichnet.

Im Falle der Abbildung unten geschieht die Änderung, wenn der Benutzer auf den Status-Button drückt.

Abb. 48 Änderung des dynamischen Bildschirm-Bereichs

D

IPLOMARBEIT

L

EGONATOR

S

EITE

59

P

ROGRAMMIERUNG

Bei jeder Änderung des dynamischen Bereichs wird das alte Fenster gelöscht, indem eine weiße Fläche darüber gezeichnet wird. Auf dieser Basis können dann die neuen Ansichten aufgebaut werden.

S

EITE

60

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

Um das Zeichnen der Bildschirmelemente zu erleichtern, wurden zwei eigene

Hilfsfunktionen definiert: Fill_Rectangle() und Fill_Gradient_Rectangle().

Diese greifen jeweils auf die Methoden der TFT Library (siehe Kapitel

6.2.1

)

TFT_Set_Pen(), TFT_Set_Brush() und TFT_Rectangle() zu. Somit benötigt der

Benutzer dieser Funktionen nur mehr einen Funktionsaufruf anstelle von drei.

Parameter

Fill_Rectangle() int x_upper_left

X-Koordinate der linken oberen Ecke

int y_upper_left

Y-Koordinate der linken oberen Ecke

int x_bottom_right

X-Koordinate der rechten unteren Ecke

int y_bottom_right

Y-Koordinate der rechten unteren Ecke

unsigned int border_color

Farbe des Rahmens

unsigned int fill_color

Farbe der Füllung

Return-Wert Nichts

Beschreibung Zeichnet ein umrahmtes, einfarbig gefülltes Rechteck an die

Position, die durch die übergebenen Koordinaten bestimmt wird

Fill_Rectangle()

Parameter

int x_upper_left

X-Koordinate der linken oberen Ecke

int y_upper_left

Y-Koordinate der linken oberen Ecke

int x_bottom_right

X-Koordinate der rechten unteren Ecke

int y_bottom_right

Y-Koordinate der rechten unteren Ecke

unsigned int color1

obere Farbe des Farbverlaufs

unsigned int color2

untere Farbe des Farbverlaufs

Return-Wert Nichts

Beschreibung Zeichnet ein Rechteck an die durch übergebene Koordinaten bestimmte Position und füllt es mit einem vertikalen

Farbverlauf

D

IPLOMARBEIT

L

EGONATOR

S

EITE

61

P

ROGRAMMIERUNG

6.3.3 Bilder zeichnen

Die Benutzeroberfläche enthält einige Bilder, die in Form von Bitmaps statisch im Programmcode gespeichert sind. Bitmaps brauchen in diesem Fall sehr wenig Speicherplatz und sind deswegen für die

Mikrocontrollerprogrammierung bestens geeignet, da hier nur geringe

Speicherkapazitäten zur Verfügung stehen.

Um den benötigten Speicher noch geringer zu halten, wird die Bitmap durch ein

Char-Array repräsentiert. Damit kann zwar nicht mehr jede mögliche Farbe repräsentiert werden, aber speicherintensivere Datentypen, wie z.B. Integer, würden bei diesen Mengen an Array-Elementen zu viel Platz verbrauchen.

Derzeit werden nur zweifarbige Bilder unterstützt (inkl. Transparenz).

Um die benötigten Bilder, die mit GIMP erstellt und anschließend als .png oder

.jpg abgespeichert worden sind, in C-Code zu konvertieren, wurde folgendes

Tool von Digole Solutions, einem Hersteller von verschiedenen

Hardwarekomponenten, verwendet: http://www.digole.com/tools/PicturetoC_Hex_converter.php

S

EITE

62

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

Die folgende Abbildung zeigt eines dieser Char-Arrays, das ein Warndreieck darstellt, welches später am TFT-Display gezeichnet wird.

Abb. 49 Bitmap für Warndreieck

Das Bild hat eine Auflösung von 29x29, weshalb das Bitmap-Array 841 (29x29)

Stellen benötigt. Die Nullen repräsentieren einen transparenten Hintergrund während die Werte 1 & 2 jeweils verschiedene Farben darstellen.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

63

P

ROGRAMMIERUNG

Damit diese Bitmaps nun auf dem TFT-Display als Bilder dargestellt werden, gibt es die Funktion Draw_Bicolor_Image(), die in folgender Tabelle grob und später noch genauer beschrieben wird:

Draw_Bicolor_Image()

Parameter

int x_upper_left

X-Koordinate der linken oberen Ecke, von der aus das

Bild gezeichnet werden soll

int y_upper_left

Y-Koordinate der linken oberen Ecke, von der aus das

Bild gezeichnet werden soll

unsigned int color1

erste Farbe im Bild

unsigned int color2

zweite Farbe im Bild

int img_height

Höhe des Bildes

int img_width

Länge des Bildes

unsigned int to_draw

Bildkonstante, die das zu zeichnende Bild repräsentiert

Return-Wert Nichts

Beschreibung Zeichnet ein zweifarbiges Bild anhand einer übergebenen

Bildkonstante von einer Position aus, die durch die

übergebenen Koordinaten gekennzeichnet wird.

Tabelle 12 Funktionsbeschreibung von Draw_Bicolor_Image()

Damit die Methode weiß, an welcher Bitmap sie sich zu orientieren hat, sprich, welches Bild gezeichnet werden soll, wird jedes Bild über eine Bildkonstante repräsentiert.

Abb. 50 Bildkonstanten

In der Funktion wird das zu zeichnende Bild Pixel für Pixel anhand einer

übergebenen Bildhöhe und –länge in einer Schleife durchlaufen.

S

EITE

64

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

In erwähnter Schleife wird mit einem Switch die Bildkonstante angesehen und je nach dieser wird das nächste zu zeichnende Pixel aus der entsprechenden

Bitmap gelesen. Anhand des Wertes der jeweiligen Position im Bitmap-Array wird dann mit der Methode TFT_Dot ein Pixel auf dem Display mit einer entsprechenden Farbe ausgemalt.

Abb. 51 Code-Auszug Draw_Bicolor_Image()

Das Dreieck aus Abb. 49 Bitmap für Warndreieck wird nun folgendermaßen auf

dem TFT-Display gezeichnet:

Abb. 52 Bilddarstellung auf TFT-Display

D

IPLOMARBEIT

L

EGONATOR

S

EITE

65

P

ROGRAMMIERUNG

6.3.4 Startbildschirm

Der Startbildschirm wird bei Start der Anwendung gleich nach der Kalibrierung des Touch Panels angezeigt. Von dort aus lässt sich auf alle anderen Ansichten navigieren. Außerdem zeigt dieser Bildschirm ein simples Bild vom Roboter.

Abb. 53 Startbildschirm

6.3.5 Setzplattenansicht

Auf diese Ansicht kann man nur über den Startbildschirm gelangen. Sie dient zur Darstellung der Setzplatte, an der der Roboter gerade baut. Diese wird durch ein Array repräsentiert, das vorerst statisch im Code hinterlegt ist.

Abb. 54 Code-Auszug Setzplattenarray

Die Elemente des Arrays können jeweils die Werte 0, 1 oder -1 belegen. -1 steht dabei für ein freibleibendes Feld, 0 für ein Feld, das noch mit einem Legostein besetzt werden soll und 1 steht für ein bereits belegtes Feld. Ziel ist es, alle 0er später in 1er zu verwandeln, sprich, der Roboter sollte alle unbelegten Felder belegen.

Ein Feld soll jeweils einen 2x2-Noppen-Legostein repräsentieren.

S

EITE

66

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

Im linken Bild wird die Setzplatte dargestellt, wie sie momentan durch das

Setzplattenarray aus dem Code-Auszug repräsentiert wird und rechts wird gezeigt, wie die fertige Setzplatte aussehen soll, wobei die hellblauen Steine für die Teile stehen, die noch nicht gebaut sind.

Abb. 55 unfertige Setzplatte laut Array Abb. 56 fertige Setzplatte laut Array

Am TFT-Display wird die Setzplatte auf der Setzplattenansicht nun folgendermaßen dargestellt:

Abb. 57 Setzplattenbildschirm

Die mit dem Farbverlauf gefüllten Kästchen stehen für die bereits gesetzten

Steine, die dunkleren, einfarbigen für die noch zu setzenden und der hellere

Hintergrund repräsentiert jene Felder, die leer bleiben sollen.

Um die im Bild dargestellte Setzplatte zu zeichnen, wurde eine Methode

Draw_Plate() definiert.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

67

P

ROGRAMMIERUNG

Draw_Plate()

Parameter

int x

X-Koordinate der linken oberen Ecke, von der aus die

int y

Platte gezeichnet werden soll

Y-Koordinate der linken oberen Ecke, von der aus die

Platte gezeichnet werden soll

int width

Länge der zu zeichnenden Setzplatte in Pixel

int height

Höhe der zu zeichnenden Setzplatte in Pixel

int img_height

Breite der Setzplatte in 2x2-Noppen-Bausteinen

int plate_width

Länge der Setzplatte in 2x2-Noppen-Bausteinen

Return-Wert Nichts

Beschreibung Zeichnet eine Setzplatte, die verbaute, noch nicht verbaute und leerbleibende Felder veranschaulicht, anhand des

Setzplattenarrays

Tabelle 13 Funktionsbeschreibung Draw_Plate()

Die Größe des Feldes, in das die Setzplatte gezeichnet werden soll, ist variabel.

Länge bzw. Höhe eines einzelnen Feldes (tile_width, tile_width) ergibt sich aus der übergebenen Länge bzw. Höhe, die durch die Anzahl an platzierbaren

Bausteinen (Breite in Bausteinen/Länge in Bausteinen) dividiert wird.

Abb. 58 Code-Auszug Draw_Plate() Größen

Anschließend wird das Setzplattenarray, dessen Größe durch die Parameter plate_width & plate_height bestimmt wird, in zwei Schleifen durchlaufen.

S

EITE

68

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

In den Schleifen wird der Wert an der jeweiligen Position im Array ermittelt.

Anhand dieses Wertes werden dann die verschiedenen Rechtecke gezeichnet:

Ein Farbverlauf-Rechteck im Falle einer 1, ein sehr helles Rechteck im Falle einer

-1 und ein einfarbiges, umrahmtes Rechteck im Falle einer 0.

Abb. 60 Code-Auszug Draw_Plate() Unterscheidung

Um nun das Ergebnis aus Abb. 57 Setzplattenbildschirm zu erhalten, wird daher

folgender Funktionsaufruf benötigt:

Abb. 61 Code-Auszug Draw_Plate()-Aufruf

D

IPLOMARBEIT

L

EGONATOR

S

EITE

69

P

ROGRAMMIERUNG

6.3.6 Auswahl des Betriebsmodus

Der Industrieroboter soll auf 3 verschiedene Arten betrieben werden können:

Automatischer Betrieb

In diesem Betriebsmodus muss sich der Benutzer nicht darum kümmern, wie die

Bausteine auf die Setzplatte kommen. Der Roboter produziert die Setzplatten automatisch, bis ihm die Steine ausgehen, er ausgeschaltet wird oder der

Betriebsmodus gewechselt wird.

Manueller Betrieb

Wird der Roboter manuell betrieben, so wird er nicht durch das

Roboterprogramm gesteuert, das ihm sagt, wie er die Achsen bewegen soll, um die Bausteine aufzubauen. Stattdessen kann ihn der Benutzer manuell über das

ursprüngliche, wuchtige Interface-Panel (siehe Kapitel 21

5.1.1 Yaskawa

Motoman® Industrieroboter

) bedienen und die Achsen nach Lust und Laune bewegen.

Tipp-Betrieb

Befindet sich der Roboter im Tipp-betrieb, so lassen sich die Bewegungen

Schritt-für-Schritt ausführen. Es wird wie beim automatischen Betrieb das

Roboterprogramm für die Achsenbewegungen verwendet, allerdings kann der

Benutzer beim Tipp-Betrieb bestimmen, wann der Roboter weiterbauen soll und wann er aufhören soll. Dafür werden ihm ein Start- und ein Stop-Button zur

Verfügung gestellt.

Für die Auswahl einer dieser

Betriebsmodi steht auf dem

TFT-Display eine eigene

Ansicht zur Verfügung, welche durch einen Button in der Buttonleiste oder

Abb. 62 Code-Auszug Modus-Konstanten

über ein Symbol auf der

Symbolleiste aufgerufen werden kann. Der gewünschte Betriebsmodus wird durch Druck auf einen Button aktiviert.

Für jeden Betriebsmodus gibt es eine Konstante. Der aktuelle Betriebsmodus wird über die Variable selected_mode bestimmt.

S

EITE

70

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

Die Betriebsmodus-Ansicht enthält drei Buttons für die Auswahl des

Betriebsmodus, wobei der Button für den aktuellen Modus mit einer

Umrahmung gekennzeichnet wird. In der Symbolleiste gibt es außerdem ein

Symbol, das den aktuellen Betriebsmodus repräsentiert, wie in den folgenden

Abbildungen beschrieben wird:

Abb. 65 Symbol Automatik Abb. 63 Symbol manuell Abb. 64 Symbol Tipp

Abb. 67 Modus-Ansicht: Automatik Abb. 66 Modus-Ansicht: Manuell

Bei Aktivierung des Tipp-Betriebsmodus wird die Ansicht um einen Start- und

Stop-Button erweitert, mit dem der Benutzer später die Bewegungsabläufe des

Roboters starten bzw. stoppen können soll.

Abb. 68 Modus-Fenster: Tipp-Betrieb

D

IPLOMARBEIT

L

EGONATOR

S

EITE

71

P

ROGRAMMIERUNG

6.3.7 Statusanzeige des Greifers

Um die Bausteine in die “Hand“ zu nehmen, benötigt der Roboter einen Greifer.

Mit diesem kann er die Bausteine hochheben, auf die Setzplatte setzen und dort wieder auslassen. Besagter Greifer kann vier verschiedene Zustände (Status) annehmen:

Offen

Geschlossen

Einen Baustein haltend

Undefiniert

Der undefinierte Status beschreibt einen unbekannten Greiferzustand.

Auftreten kann dies, wenn zum Beispiel der Greifer kaputt oder gar nicht am

Roboter befestigt ist.

Der aktuelle Status wird durch die Variable gripper_state repräsentiert. Für die möglichen Zustände sind Konstanten vordefiniert.

Abb. 70 Code-Auszug: Greifer-Konstanten

Abb. 69 Status-Bildschirm

Die Ansicht für den Greifer-Status kann über einen Button in der Buttonleiste betreten werden. Darin werden alle möglichen Zustände des Greifers angezeigt und der aktuelle Zustand umrahmt. Bestimmt soll dieser später über den

Roboter werden, indem er ein Signal ausgibt, das den Greiferzustand repräsentiert. Derzeit ist der Status undefiniert, da kein Roboter und somit auch kein Greifer angeschlossen sind.

S

EITE

72

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

6.3.8 Details-Anzeige

In der Detail-Ansicht werden verschiedene statistische Details angezeigt, die rein der Information dienen. Angezeigt werden:

 die Anzahl der beim aktuellen Durchlauf bereits verbauten Bauteile

 die Anzahl der beim aktuellen Durchlauf fertiggestellten Setzplatten

 die Anzahl der Bausteine, die noch verbaut werden müssen, um die aktuelle Setzplatte fertigzustellen

Für die Speicherung der eben genannten Werte werden folgende Variablen verwendet:

Abb. 71 Code-Auszug Details Variablen

Diese Daten werden dann später über den Roboter ermittelt.

Um für die Details-Ansicht die drei Variablen auf das TFT-Display zu schreiben, wurde die Methode sprintf() verwendet, welche normalerweise in der C-

Standardbibliothek zu finden ist. Da uns diese je doch in mikroC Pro for AVR®

(siehe Kapitel

5.2.1.2

) nicht zur Verfügung steht, stellt uns mikroC eine

Mikrocontroller-Variante dieser Funktion zur Verfügung.

Die Ansicht kann entweder über das Info-Symbol in der Statusleiste oder über den Detail-Button in der Buttonleiste erreicht werden.

Abb. 73 Detailbildschirm

D

IPLOMARBEIT

L

EGONATOR

Abb. 72 Info-Symbol

S

EITE

73

P

ROGRAMMIERUNG

6.3.9 Fehlermeldungen

Für den Umgang mit auftretenden Fehlern wurde die Struktur error_t definiert.

Sie umfasst eine Zeichenkette (err_msg), die eine Fehlermeldung von bis zu 30

Zeichen speichern kann und einen Integer (priority), der die Priorität des Fehlers speichert. Diese gibt an, wie schwerwiegend der Fehler ist. Der Meldungstext ist auf 30 Zeichen beschränkt, weil dies die ungefähre Anzahl der Zeichen ist, die in einer Reihe am dynamischen Teil des TFT-Displays ausgegeben werden können ohne dass sie vom Rand verschluckt werden. Außerdem spart dies

Speicherplatz, was in der Mikrocontroller-Programmierung eine nicht irrelevante Rolle spielt.

Alle Fehlermeldungen werden in dem Array “errors“ gespeichert, welches insgesamt 10 Status- oder Fehlermeldungen zur selben Zeit beinhalten kann.

Abb. 74 Code-Auszug Struktur für Fehlermeldungen

Um mit diesem Array arbeiten zu können, muss es zuallererst einmal initialisiert werden. Dafür gibt es die Funktion Init_Errors(), die zu Beginn des Programmes aufgerufen wird.

Abb. 75 Code-Auszug Init_Errors()

S

EITE

74

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

Dabei werden alle Elemente des Arrays mit einem sogenannten Standard-Error belegt (std_error). Dieser hat eine Priorität von 255 und repräsentiert ein

“leeres“ Error-Element. In Programmiersprachen, die auf höheren Ebenen arbeiten, wie etwa Java oder C#, könnte man sich diesen Vorgang ersparen, da hier alle Variablen nicht-elementarer Datentypen ab dem Zeitpunkt ihrer

Definition mit dem Wert null versehen werden. In C hingegen weiß man nicht, was in einer Variable steht, die noch nicht definiert worden ist. Darum braucht man einen Wert, der ein noch nicht initialisiertes Element beschreibt.

Ansonsten würde man beim späteren Arbeiten mit diesem Array nicht wissen, ob sich an den jeweiligen Positionen tatsächlich gültige Werte befinden. Der

Standard-Error ist mit dem Wert /0 vergleichbar, der in C bei Zeichenketten das

Ende eines Strings bzw. das Ende eines Char-Arrays angibt.

Für das Aufnehmen einer neuen Fehlermeldung in die Liste aller Fehler wurde die Funktion Add_Error() definiert.

Add_Error()

Parameter

char *msg

Meldungstext des Fehlers

unsigned char priority

Priorität des Fehlers

Return-Wert Nichts

Beschreibung Erzeugt einen neuen Fehler mit den gegebenen Parametern und nimmt ihn in die Liste aller Fehlermeldungen (error-

Array) auf, indem der Fehler auf die nächste freie Position gelegt wird.

Tabelle 14 Funktionsbeschreibung Add_Error()

Um die nächste freie Position zu ermitteln wird das Array durchlaufen und nach

Standard-Errors durchsucht, mit welchen das Array in der Funktion Init_Errors() befüllt wurde. Standard-Errors werden dadurch erkannt, dass sie eine Priorität von 255 besitzen. Sobald das Programm also auf besagten Standard-Error stößt, kann an dieser Position ein neu erzeugter Fehler, der sich aus den

übergebenen Parametern zusammensetzt, eingefügt werden.

Auf dem Display werden alle Fehler, die sich momentan in der Fehlerliste befinden, durch die Fehleransicht ausgegeben. Über das Warndreieck in der

Symbolleiste oder durch einen entsprechenden Button am Startbildschirm lässt sich diese aufrufen.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

75

P

ROGRAMMIERUNG

Zu Testzwecken wurden hier bereits drei Fehlermeldungen angelegt. Die

Anzeige sieht folgendermaßen aus:

Abb. 76 Fehler-Symbol

Abb. 77 Fehlermeldungs-Bildschirm

S

EITE

76

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

6.4 Benutzereingabenverwaltung

Damit der Benutzer auch mit der Benutzeroberfläche auf dem Display interagieren kann, werden die Eingaben, welche er über das Touch Panel tätigt, im Programmcode verwaltet.

Dabei fragt das Programm zyklisch nach, ob eine Benutzereingabe erfolgt ist, sprich, ob das Touch Panel berührt worden ist. Die Methode nennt man Polling.

Die Abfrage erfolgt in einer Endlosschleife in der main()-Methode des

Programmes:

Abb. 78 Schleife für Benutzereingaben

Sobald eine Berührung erkannt wurde, werden die Koordinaten in die beiden

Integer-Variablen x_coord und. y_coord gespeichert. Da die Auflösung des

Touch Panels(128x64) jedoch nicht mit der Auflösung des TFT-

Displays(320x240) übereinstimmt, müssen diese noch umgerechnet werden.

Das Touch Panel besitzt 128 Pixel in der Breite, das Display 320. Für die

Umrechnung der X-Koordinate aus dem Touchpanel wird somit ein Faktor von

320/128 = 2,5 benötigt.

In der Länge hat das Touch Panel 64 Bildpunkte während es vom Display mit

240 in den Schatten gestellt wird. Zur Umrechnung der Y-Koordinate besteht also ein Faktor von 240/64 = 3,75.

Somit können die Koordinaten, die aus der Benutzereingabe gewonnen werden, verarbeitet werden.

Zuallererst wird abgefragt, ob die Berührung innerhalb der Button-Leiste erfolgt ist. Als nächstes muss herausgefunden werden, welcher Button bzw. ob

überhaupt ein Button betroffen ist, da sich in der Buttonleiste schließlich auch

Leerräume befinden.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

77

P

ROGRAMMIERUNG

Abb. 79 Code-Auszug Benutzereingabe Buttonleiste

Dann können je nach gedrücktem Button entsprechende Maßnahmen getroffen werden. Wird z.B. der Modus-Button gedrückt, wird im dynamischen

Teil der Anzeige auf dem TFT-Display die Betriebsmodus-Ansicht (siehe Kapitel

6.3.6

) aufgebaut (Draw_Mode_Window()).

Neben der Buttonleiste gibt es natürlich auch noch die Statusleiste. Hier kann der Benutzer eines der Symbole drücken.

Nach dem gleichen Schema wie bei der Buttonleiste wird zu allererst abgefragt, ob sich die Berührung in der Statusleiste befindet. Dann wird anhand der gedrückten Symbole unterschieden.

Abb. 80 Code-Auszug Benutzereingabe Statusleiste

Dementsprechend werden wieder die verschiedenen Ansichten gezeichnet, z.B. das Details-Window bei Druck des Info-Symbols.

S

EITE

78

D

IPLOMARBEIT

L

EGONATOR

P

ROGRAMMIERUNG

Befindet sich die Berührung seitens des Benutzers weder in der Button- noch in der Statusleiste, so kann sie nur mehr im dynamischen Teil des Displays erfolgt sein. In diesem Fall wird es ein wenig komplizierter, denn da sich der dynamische Teil stets ändert, muss zuerst einmal herausgefunden werden, in welchem Fenster man sich gerade befindet, da jedes Fenster andere interaktive

Elemente (z.B. Buttons) darstellt und daher andere Flächen aufweist, die auf

Berührungen reagieren sollen.

Zur Bestimmung der aktuellen Ansicht sind Konstanten für alle möglichen

Ansichten definiert worden. Die Variable current_window gibt dabei das aktuelle Fenster an.

Abb. 81 Code-Auszug Fensterkonstanten

Sobald die Ansicht gewechselt wird, wird auch der Wert von current_window geändert. Somit kann problemlos abgefragt werden, welches Fenster aktiv ist.

Je nach aktiver Ansicht können so verschiedene Aktionen ausgeführt werden.

Beispielsweise reagieren die Buttons für die Auswahl des Betriebsmodus auch wirklich nur im Betriebsmodus-Fenster auf Berührungen.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

79

P

ROGRAMMIERUNG

Abb. 82 Code-Auszug Benutzereingaben im dynamischen Teil des Layouts

In diesem Beispiel wird etwa die Reaktivität des Startbildschirms implementiert. Die beiden Buttons – Meldungen und Setzplatte – gibt es nur im

Startbildschirm. Und deshalb sollten sie auch nur dann auf Benutzereingaben reagieren, wenn dieser gerade auf dem Display dargestellt wird.

S

EITE

80

D

IPLOMARBEIT

L

EGONATOR

P

ROFIBUS

7 Profibus

7.1 Profibus

®

Allgemein

Profibus® ist die Abkürzung für Process Field Bus und ist ein Standard in der

Automatisierungstechnik. Die Entwicklung geht auf ein Projekt des Verbunds in

Deutschland 1987 zurück, wo 21 Unternehmen bzw. Institutionen an einem

Rahmenplan namens “Feldbus“ arbeiteten.

Der Zweck dieses Projekts sollte die Verwirklichung und Ausbreitung des bitseriellen Feldbusses sein.

Es gibt drei Varianten des Profibus®:

PROFIBUS® DP (Dezentrale Peripherie)

PROFIBUS® PA (Prozess-Automation)

PROFIBUS® FMS (Fieldbus Message Specification)

Da für die Diplomarbeit nur der PROFIBUS® DP relevant ist, wird hier auch nur dieser genauer erläutert.

7.2 Profibus

®

DP

Der Profibus® DP arbeitet auf der Feldebene, das heißt in der

Automatisierungspyramide auf Level 1.

Abb. 83 Automatisierungspyramide

D

IPLOMARBEIT

L

EGONATOR

S

EITE

81

P

ROFIBUS

Auf dieser Schicht kommunizieren die zentralen Automatisierungsgeräte (Bsp.

ATmega1284P/Mikrocontroller) mithilfe einer seriellen Verbindung mit den dezentralen Feldgeräten (Bsp. Roboterarm). Bei den DP-Grundfunktionen sind die notwendigen Funktionen für die Kommunikation festgelegt. Darüber hinaus sind auch azyklische Kommunikationsdienste möglich, diese werden auch

DPV1-Funktionen genannt.

Bei der zyklischen Nutzdatenübertragung liest der Master zyklisch die

Eingangsinformationen von den Slaves aus und schreibt die

Ausgangsinformation an jene Slaves zurück. Beim PROFIBUS®-DP sind

Übertragungsraten von bis zu 12 Mbit/s erreichbar. Somit entsteht die

Möglichkeit, 1024 Bit Ein-/Ausgangsdaten auf 32 Teilnehmer in weniger als 2 ms zu verteilen.

Weiters gibt es auch leistungsfähige Funktionen zur Diagnose und der

Inbetriebnahme, so wird der Datenverkehr sowohl von Seiten des Masters als auch von Seiten der/des Slaves überwacht.

Auch gibt es Funktionen für eine möglichst rasche Fehlerlokalisierung. Dabei werden die Diagnosemeldungen beim Master zusammengefasst.

Unterscheiden kann man dann diese in drei Stufen:

Stationsbezogene Diagnose

Meldungen bzgl. Betriebsbereitschaft – z.B. Übertemperatur

Modulbezogene Diagnose

Meldungen bzgl. Fehler innerhalb eines I/O-Segments – z.B. 8-Bit-

Ausgangsmodul

Kanalbezogene Diagnose

Meldungen bzgl. Fehler eines einzelnen Ein-/Ausgangs – z.B.

Kurzschluss von Ausgang 2

7.2.1 Konfiguration

Beim PROFIBUS®-DP sind sowohl Mono- als auch Multi-Master-Systeme möglich. Das heißt die Slaves können entweder von einem einzelnen Master, wie bei unserer Diplomarbeit, oder auch von mehreren Mastern Befehle

S

EITE

82

D

IPLOMARBEIT

L

EGONATOR

P

ROFIBUS erhalten. Als Maximum in einem DP-System können 126 Geräte (Slaves und

Master gemeinsam) an den Bus angeschlossen werden.

Bei der Festlegung zur Konfiguration des Systems werden Informationen wie die Anzahl der Stationen, Datenkonsistenz der I/O-Daten oder auch die verwendeten Busparameter erfasst.

In allen DP-Systemen sind verschiedene Geräte mit unterschiedlichen Rollen vorzufinden. Dabei gibt es drei Typen:

1. Profibus® DP Slave

Als Slave werden Peripheriegeräte verwendet. Das sind in erster Linie ausführende Geräte, wie zum Beispiel Ventile, Messumformer, oder wie in unserem Fall der Roboterarm.

Die Aufgabe des Slaves ist es Eingangsinformationen einzulesen und

Ausgangsinformationen an die Peripherie weiter zu geben. Wie groß diese

Informationen sein können hängt vom Gerät ab. Es sind aber maximal 246 Byte

Eingangsdaten sowie 246 Byte Ausgangsdaten möglich.

2. DP Master Klasse 1 (DPM1)

Der DP Master Klasse 1 bildet die zentrale Einheit, welche durch einen festgelegten Nachrichtenzyklus Informationen mit den Slaves austauscht. In jedem Profibus®-DP System ist mindestens ein Master der Klasse 1 notwendig.

Üblicherweise werden Geräte wie SPS oder PC verwendet um diese Aufgabe zu

übernehmen.

Es werden folgende Master-Slave-Funktionen unterstützt:

Erfassen von Diagnoseinformationen der DP-Slaves

 zyklischer Nutzdatenbetrieb

Parametrierung und Konfigurierung der DP-Slaves

Steuerung von DP-Slaves mit Steuerkommandos

Das User-Interface kann diese Anwendungsfunktionen eigenständig erledigen.

3. DB Master Klasse 2 (DPM2)

Beim Master der Klasse 2 handelt es sich um Engineering- bzw. Bediengeräte.

Sie dienen dem Festlegen der Konfigurationen und Parametereinstellungen des

DP-Systems und müssen nicht permanent am Bus angeschlossen sein.

Im Gegensatz zum DP Master Klasse 1 agiert jener auf Klasse 2 nur zur

Bedarfsdatenübertragung.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

83

P

ROFIBUS

7.2.1.1 Adressierung

Die Adressen der Teilnehmer können relativ frei zwischen 0 und 126 vergeben werden. Dabei ist von Bedeutung, dass jeder Teilnehmer eine eindeutige

Adresse besitzt.

Adresse Zweck

0 reserviert für Diagnosewerkzeuge

1 … n Die Master sollten die niedrigsten Adressen haben. Ein einzelner

Master hat damit die Adresse 1. n … 125 Slave Adressen

126 reserviert als Auslieferungsadresse (default) für Stationen, deren

Adresse über den Bus eingestellt wird

127 Broadcast-Adresse

Tabelle 15 Profibus-Adressbereiche

7.2.1.2 GSD-Dateien

GSD-Dateien (Geräte spezifische Daten) sind jene Dateien, die Eigenschaften eines Profibus®-Teilnehmers beschreiben. Beispiele hierfür wären die

Baudrate, Ein-/Ausgänge, Statusmeldungen, etc.

Dabei ist die Struktur dieser Dateien fix vorgeschrieben. Dies bedeutet, dass beim Anbinden eines Gerätes von einem anderen Hersteller die GSD-Datei in das Parametrierwerkzeug des Masters importiert werden muss. Die PNO

(PROFIBUS Nutzer Organisation) verwaltet die GSD-Dateien aller Hersteller.

7.2.1.3 Zustände

Damit die Geräte austauschbar bleiben, gibt es bei PROFIBUS®-DP ein standardisiertes Systemverhalten. Dieses wird im Großen und Ganzen durch den DP Master Klasse 1 festgelegt, von dem der Betriebszustand entweder lokal oder mittels dem Bus vom Projektierungsgerät aus gesteuert werden kann.

Während den Hauptzuständen ist der Kontakt zwischen Master und

Diagnosetools möglich. Die Betriebszustände sind folgendermaßen definiert:

Stop

Es wird kein Datenaustausch zwischen Master und Slave vorgenommen.

Clear

Die Ausgänge der Slaves werden vom Master in sicherem Zustand gehalten, während dieser die Eingangsinformationen der Slaves liest.

S

EITE

84

D

IPLOMARBEIT

L

EGONATOR

P

ROFIBUS

Operate

Dieser Zustand ist aktiv, wenn gerade ein Datenaustausch stattfindet.

Beim wiederholt auftretenden Zyklus werden die Eingänge der Slaves gelesen und die Ausgangsdaten zu ihnen übermittelt.

7.2.1.4 Überblick der Technologien

Abb. 84 Profibus Technologien

In der oben stehenden Grafik sind die Zusammenhänge zwischen den einzelnen

Technologien, die zur Verwendung von PROFIBUS® notwendig sind, schön ersichtlich.

7.2.2 Übertragungstechniken

Als Übertragungstechnik nutzt Profibus®-DP das RS485. Dies ist heutzutage sehr verbreitet. Es arbeitet mit einer verdrillten Zweidrahtleitung und es sind

Übertragungsraten von bis zu 12 MBaud möglich. Typischerweise werden die

Feldgeräte in einer Busstruktur angeschlossen.

RS485 wird auch vereinzelt EIA-485 genannt und ist ein Schnittstellen-Standard bei der digitalen, leitungsgebundenen und differentiell seriellen

Datenübertragung. Wegen der symmetrischen Signalübertragung ist es kaum anfällig für elektromagnetische Störungen.

Das Leitungspaar ist notwendig, da sowohl der invertierte, als auch der nichtinvertierte Pegel eines 1-Bit Datensignals übertragen wird. Der Empfänger bildet dann die Differenz der Spannungen und erstellt wieder das ursprüngliche

Datensignal.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

85

P

ROFIBUS

Durch den integrierten Widerstand beim Sender, ist dieser kurzschlussfest und wird durch das Gegensenden eines zweiten Senders nicht defekt.

Der RS485 unterscheidet sich von anderen Bussen dahingehend, dass nur die elektrischen Schnittstellenbedingungen definiert sind. Da das Protokoll anwendungsspezifisch gewählt werden kann, verstehen sich RS485 Geräte unterschiedlicher Hersteller meistens nicht. Sollen dennoch Daten übertragen werden, wird häufig auf UART gesetzt.

A

RO

Receiver output

DI

Data input

B

RE

Receiver enable

DE

Data enable

Abb. 86 RS485 Receiver

Abb. 85 RS485 Transmitter

7.2.2.1 RS485 Installation

Y

Z

Zur Verbindung der Netzwerk-Elemente wird bei der RS485 die Verwendung des Kabeltyps A dringend empfohlen. Beim Anschluss ist besonders darauf zu achten, dass die Datenleitungen nicht vertauscht werden. Auch sollten die

Datenleitungen möglichst separat von eventuell vorhandenen Starkstrom führenden Kabeln sein. Ein Grund für die Wahl dieses Kabeltyps ist, dass Typ A geschirmt ist. Somit ist es gewappnet gegen elektromagnetische

Störstrahlungen. Darüber hinaus wird ein Potentialausgleich empfohlen.

Die RS485 geeigneten Steckverbinder die am Markt erhältlich sind, unterscheiden sich in ihrer Schutzart.

Aus der Praxis weiß man, dass Schwierigkeiten mit der Übertragungstechnik bei

PROFIBUS® Systemen meist durch falsche Verkabelung und Installation hervorgerufen werden.

7.2.2.2 UART

UART (Universal Asynchronous Receiver Transmitter) ist eine elektronische

Schaltung, welche sehr gängig für die Realisierung digitaler serieller

Schnittstellen an PCs bzw. Mikrocontrollern ist. Es kann entweder in Form eines

S

EITE

86

D

IPLOMARBEIT

L

EGONATOR

P

ROFIBUS eigenen Bauteils oder auch als Funktionsblock in einem „intelligenteren“ Bauteil wie etwa einem Mikrocontroller vorkommen.

Die Übertragung funktioniert über einen seriellen digitalen Datenstrom, der einen fixen Rahmen bietet. Dieser Frame sieht wie folgt aus:

Startbit D0 D1 D2 D3 D4 D5 D6 D7 (D8) (Parity

Bit)

Abb. 87 UART-Frame

Stopbit

Meist werden aber nur Rahmen im Umfang von acht oder neun Bits gesendet.

Das Besondere an UART ist, dass es asynchron arbeitet. In Folge dessen benötigt die Übertragungsleitung kein eigenes Taktsignal. Allerdings muss nach dem Senden eines Datenframes eine Busruhe von mindestens 33 Bit-

Zeiten gegeben sein, damit der Empfänger den Sendeabschluss erkennen kann.

Für die Kommunikation zwischen UART-Baugruppen müssen ein Sender und ein Empfänger der anderen Baugruppe am Stecker gegenüberstehen.

7.2.3 Protokolle

Für die Übertragung wird das FDL-Protokoll (Fieldbus Data Link) verwendet, welches als Basisprotokoll für alle anderen Profibus-Protokolle gilt. Oft wird es auch Buszugriffsprotokoll genannt. Es sorgt für eine einheitliche

Datenübertragung bei PROFIBUS®. Dabei sind die Funktionen für alle Profile identisch.

Einer der Vorteile dieses Protokolls ist die Geschwindigkeit, da durch die hohe

Hardwarenähe ein dementsprechender Telegrammdurchsatz möglich ist. Ein

Nachteil ist, dass es nicht für die Übertragung von kleinen Datenmengen, also jenen unter 240 Byte, geeignet ist.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

87

P

ROFIBUS

6

5

4

3

2

Abb. 88 Profibus im Schichtenmodell

Anhand dieser Grafik von Siemens ist zu erkennen, wie komplex der

Zusammenhang der verschiedenen Protokolle ist. Der besonders relevante Teil für die Diplomarbeit ist der violett eingefärbte Teil der Grafik.

Für eine große Übertragungssicherheit bei einer FDL-Kommunikation sorgen die Telegrammformate des PROFIBUS® Layer 2. Tritt ein Fehler bei den

Telegrammen auf, wird der Übertragungsvorgang automatisch wiederholt.

7.2.3.1 Osi-Referenzmodell

Schicht OSI-Referenzmodell

7 Anwendungsschicht

PROFIBUS®

PROFIBUS®DP Protokoll

DP-V0, PD-V1, DP-V2

Darstellungsschicht

Sitzungsschicht

Transportschicht

Vermittlungsschicht

Sicherungsschicht

Nicht verwendet

1 Physikalische Schicht

Fieldbus Data Link (FDL)

Master-Slave Verfahren

Token-Passing Verfahren

Übertragungstechnik

RS485, Optisch, MBP

S

EITE

88

D

IPLOMARBEIT

L

EGONATOR

P

ROFIBUS

Schicht 7

Wenn man Profibus® anhand des OSI-Referenzmodells betrachtet befinden sich auf der Anwendungsschicht drei DP-Protokolle. Sie wurden Schrittweise entwickelt und werden als „DP-V0“, „DP-V1“ und „DP-V2“ bezeichnet. Ihre

Definition sieht folgendermaßen aus:

DP-V0

DP-V0 bietet den zyklischen Austausch von Daten und Diagnosen. Vor allem in der allgemeinen Automatisierungstechnik sowie in der

Maschinensteuerung sind Geräte, die diese zyklische Funktion unterstützen, zu finden.

Schutzfunktionen

Die Nachrichtenübertragung hat eine Hamming-Distanz von 4. Somit werden alle 1-Bit Fehler erkannt und korrigiert. Die 2-Bit Fehler werden bei der HD=4 nur erkannt und nicht korrigiert.

Eine weite Schutzfunktion ist die sogenannte Ansprechüberwachung beim DP Slave. Diese erkennt von selbst ob der Master ausgefallen ist.

Auch werden die Ausgänge der Slaves mittels Zugriffsschutz beschützt.

DP-V1

Durch DP-V1 ist der azyklische Austausch von Daten und

Alarmbehandlungen gegeben. Besonders Geräte aus der

Verfahrenstechnik unterstützen diese Erweiterung. Weiters wurde mit dieser Version der Online-Zugriff auf Busteilnehmer über Engineering-

Tools ermöglich.

Im Folgenden ist ein Beispiel anhand eines Read-Dienstes veranschaulicht.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

89

P

ROFIBUS

Abb. 89 DP V1 Read-Dienst

Weil der Slave für die Aufbereitung der benötigten Daten oft einige

Millisekunden benötigt, wird meist nur der Empfang der Anfrage bestätigt, noch bevor Daten gesendet werden. Dadurch kann der Master seine zyklische Datenverarbeitung fortsetzen und wird nicht lange aufgehalten. Bei den weiteren Zyklen fragt der Master mittels Poll-

Telegrammen den Slave immer wieder, ob die Daten nun endlich fertig sind. Ist dieser noch nicht fertig, sendet der Slave eine Kurzquittung. Falls die Daten bereit sind, überträgt er diese als Antwort.

Die Bedarfsdatenübertragung kann sowohl mit einem Klasse 1 Master als auch mit einem Klasse 2 Master zu dem Slave funktionieren. Wird einer der Klasse 2 verwendet, muss vor dem ersten Read/Write Dienstes noch eine C2 Verbindung durch den Initiate-Dienst erfolgen.

DP-V2

Bei DP-V2 wird der isochrone Austausch der Daten, der Slave-

Querverkehr (Kommunikation zwischen Slaves) sowie die

Taktsynchronisation ermöglicht. Dies ist vor allem in der

Fertigungstechnik und der Robotersteuerung zu finden.

Schicht 2

Auf der Sicherungsschicht des OSI-Referenzmodells ist das, wie bereits weiter oben erwähnte FDL zu finden. Dies arbeitet mittels einem hybriden

Zugriffsverfahren. Zusammengesetzt ist dies aus dem Token-Passing und dem

Master-Slave-Verfahren.

S

EITE

90

D

IPLOMARBEIT

L

EGONATOR

P

ROFIBUS

Abb. 90 Hybrid Zugriffsverfahren

Weiters können verschiedene Telegrammarten verwendet werden, welche durch verschiedene Startdelimiter unterschieden werden können.

Telegrammart Telegrammaufbau

Keine Daten SD1 – DA – SA – FC – FCS – ED

Daten – variable

Länge

Daten – feste

Länge

Codierung

SD1 = 0x10

SD2 – LE – LEr – SD2 – DA – SA – FC –

PDU – FCS – ED

SD2 = 0x68

SD3 – DA – SA – FC – PDU – FCS – ED SD3 = 0xA2

Token SD4 – DA – SA

Kurzquittung SC

Tabelle 16 Telegrammtypen

SD4 = 0xDC

SC = 0xE5

Legende

SD … Startdelimiter

DA … Destination Address

SA … Source Address

FC … Function Code

FCS … Frame Check Sequence

DSAP ... Destination Service Access Point

SSAP … Source Service Access Point

LE … Datenlänge mitsamt DA, SA, FC, DSAP, SSAP

LEr … Wiederholung der Datenlänge

ED … End Delimiter

D

IPLOMARBEIT

L

EGONATOR

S

EITE

91

P

ROFIBUS

Der Telegrammtyp „Daten – feste Länge“ kommt in der Praxis selten vor, da meist eine dynamische Länge wie man sie unter „Daten – variable Länge“ hat bevorzugt wird.

Die FCS wird durch das Summieren der Bytes innerhalb der Länge berechnet.

Dabei sichert man jedes Byte mit einer geraden Parität und sendet es asynchron durch Start- und Stop-Bits.

Alle Bytes des Telegramms müssen ohne einer Unterbrechung bzw. Pause zwischen Stop und dem nächsten Start-Bit übertragen werden. Der neue

Beginn eines Telegramms wird durch den Master mittels einer SYN-Pause

(Busruhe) von 33 Bit bekanntgegeben.

Weiters können die Ein- und Ausgänge durch Steuerkommandos synchronisiert werden. Eine andere Möglichkeit ist, dass der Sync- bzw. Freeze-Mode aktiv ist.

Dadurch werden beim Sync-Mode die Ausgänge und beim Freeze-Mode die

Eingänge synchronisiert.

Schicht 1

Auf der Schicht der Bitübertragung im OSI-Referenzmodell sind drei mögliche

Verfahren definiert.

RS485

RS485 ist eine der drei Möglichkeiten die man auf Schicht 1 bei Profibus

hat. Dieses Verfahren wird genauer unter dem Kapitel 7.2.2

Übertragungstechniken erklärt.

Optisch

Profibus® bietet auf der Schicht 1 weiters die Möglichkeit zur optischen

Übertragung. Dies erfolgt mittels Lichtwellenleiter, wo dann Stern-, Bus- oder Ring-Topologien zum Einsatz kommen. Die Ring-Topologie kann sogar redundant verwendet werden. Das heißt, dass das Netzwerk bis zu einem gewissen Grad Ausfall sicherer gemacht werden kann, da notfalls die Ersatzleitung einspringt. Durch die optische Variante der

Übertragung können sehr lange Distanzen realisiert werden, welche bis zu 15km weit reichen können.

MBP

MBP steht für Manchester Bus Powered. Dabei werden Daten und die

Speisung der Feldgeräte über dasselbe Kabel abgewickelt. Durch

Begrenzung der Leistung kann die Verwendung auch in

S

EITE

92

D

IPLOMARBEIT

L

EGONATOR

P

ROFIBUS explosionsgefährdeten Umgebungen ermöglicht werden. Ist dies der Fall, spricht man von einem eigensicheren Bereich. In solchen Bereichen haben die Buskabel mit einer anderen Spezifikation als Kabeltyp A

(RS485), einen blauen Mantel. Bei MBP kann die Bustopologie eine Länge von bis zu 1,9 km besitzen, und die Verzweigungen zu den Geräten 120m lang sein. Die Bitrate ist bei MBP auf 31,25 kbit/s festgelegt.

Hauptsächlich verwendet man diese Übertragungstechnik bei der

Prozessautomation mit PROFIBUS® PA.

7.2.4 Kommunikation bei PROFIBUS®

Die PROFIBUS® Geräte kommunizieren mittels PROFIBUS® DP, das für alle

Anwendungen ein einheitliches Kommunikationsprotokoll zur Verfügung stellt.

Es erlaubt sowohl zyklische, als auch azyklische Kommunikation und legt die

Regeln fest.

Im Innersten des Ablaufs für die Kommunikation steht das Master-Slave-

Verfahren. Wo ein aktiver Teilnehmer (Master) den angeschlossenen passiven

Teilnehmern (Slaves) zyklisch zum Datenaustausch auffordert. Im Anfrage-

Telegramm des Masters stehen die Ausgangsdaten, also zum Beispiel

Sollwerte. Der Slave antwortet mit einem Antwort Telegramm, das die

Eingangsdaten beinhaltet. Das sind zum Beispiel aktuelle Messwerte.

Abb. 91 Master-Slave Telegramm

Weiters gibt es noch die Bedarfsdatenübertragung, wo beispielsweise

Geräteeinstellungen über PROFIBUS® gesendet werden. Dabei greift der

Master azyklisch auf die Daten eines Slaves zu.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

93

P

ROFIBUS

7.2.4.1 Zyklische Kommunikation

Nachdem die Projektierung (mittels Projektierungswerkzeug) in den Master

Klasse 1 geladen ist, wird von diesem die zyklische Kommunikation zu den

Slaves aufgebaut (MS0-Kanal). Bei dieser Phase überprüft der Slave die erhaltenen Daten vom Master, in zwei Stufen.

Zu Beginn werden die eingestellten Parameter, welche an den Slave gesendet wurden, überprüft. Dazu zählen Parameter wie Masteradresse, Watchdog-Zeit und ID. Die Ident-Nummer muss für jeden Gerätetyp eindeutig sein. Eine weitere zyklische Kommunikation ist nur möglich, wenn die erhaltene Ident-

Nummer der vom Slave gespeicherten Nummer entspricht.

Danach werden die Informationen bezüglich der projektierten Module an den

Slave übertragen und geprüft. Zur Kommunikation kommt es dann nur, wenn die physikalisch verfügbaren Module auch mit den eingestellten Modulen

übereinstimmen.

Die Verifikation eines erfolgreichen Kommunikationsaufbaus erfolgt durch das

Senden der angeforderten Diagnosedaten. Fehlerhafte Parameter bzw.

Konfigurationsdateien werden durch passende Errors in der Profibus®-

Standarddiagnose dem Master vom Slave angezeigt.

7.2.4.2 Azyklische Kommunikation

Im Zentrum der azyklischen Kommunikation steht der Master, welcher den

„Wunsch“ hat Geräteparameter der Slaves zu lesen oder zu schreiben. Durch diese Geräteparameter kann ein Gerät von einem zentralen

Bedienungswerkzeug eingestellt und an spezielle Aufgaben angepasst werden.

In Bezug auf die azyklische Kommunikation gibt es zwei

Kommunikationskanäle, welche die Bezeichnung MS1- und MS2-Kanal besitzen.

MS1-Kommunikation ist nur dann möglich, wenn zwischen Master und Slave ein zyklischer Austausch der Daten erfolgt. Da ein Slave zu einem Zeitpunkt nur mit einem Master zyklisch kommunizieren kann, folgt dass er auch nur eine MS1-

Verbindung haben kann. Diese Verbindung wird bereits implizit mit der zyklischen Kommunikation, durch entsprechende Parameterdaten, aufgebaut.

Überwacht wird die MS1-Verbindung durch die Watchdog-Zeit.

Bei der MS2-Verbindung ist es für den Slave nicht notwendig sich in einer zyklischen Kommunikation zu befinden. Weiters kann sie auch mit mehr als nur einem Master eingegangen werden. Der Aufbau erfolgt explizit durch den

S

EITE

94

D

IPLOMARBEIT

L

EGONATOR

P

ROFIBUS

Master. Dieser baucht in der Regel nur die betroffene Geräteadresse wissen und nicht, wie bei der zyklischen Kommunikation, die Gerätestammdaten. Die

Verbindung verfügt außerdem über eine separate Zeitüberwachung. Die MS2-

Verbindung wird geschlossen, wenn sie über einer festgelegten Zeit nicht verwendet wird.

Dienste für den azyklischen Datenverkehr zwischen DPM1 und den Slaves:

Read

Write

Alarm lesen eines Datenblocks des Slaves (durch den Master) schreiben eines Datenblocks des Slaves (durch den

Master)

Der Slave sendet einen Alarm zum Master, welcher dann bestätigt wird. Solange die Bestätigung nicht erhalten wurde, kann der Slave keine weiteren Alarmmeldungen senden.

Alarm_Ack

Status

Bestätigung der Alarmmeldung senden einer Statusmeldung an den Master (keine

Bestätigung)

Tabelle 17 Dienste azyklischer Datenverkehr

7.3 Problematik

7.3.1 Keine Bibliotheken

Profibus® ist für die Kommunikation zwischen dem Roboter und dem

Mikrocontroller notwendig, da der Roboter nur über Profibus® nach außen hin kommunizieren kann. Der Plan war, den Mikrocontroller als Master und den

Roboter als Slave zu konfigurieren.

Zu diesem Zeitpunkt war noch nicht klar, welche Ausmaße dies annehmen würde, denn zu Beginn der Diplomarbeit gab es die Annahme, sich nur auf eine

Profibus Bibliothek stützen zu müssen, um eine Basiskommunikation aufzubauen. Dem war leider nicht so, weil Profibus zwar mittlerweile ein offener

Standard ist, da die Lizenzen der Firmen Siemens AG und Endress+Hauser AG schon abgelaufen sind, allerdings gibt es noch immer keinerlei offene

Implementierungen.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

95

P

ROFIBUS

7.4 mögliche Lösungsansätze

Im Folgenden sind verschiedene Lösungsansätze herausgearbeitet, welche unter Umständen zu einer funktionierenden Kommunikation zwischen dem

Roboter und dem Mikrocontroller führen können.

7.4.1 PROFIBUS

®

on Raspberry Pi

®

Das Projekt PROFIBUS® on Raspberry Pi® wurde von dem Schweizer Michael

Büsch in Angriff genommen.

Dabei wird versucht einen Raspberry Pi® als DP-Master Klasse 1 für einen

Siemens ET-200S Slave, zu verwenden. Sein Programm ist auch frei erhältlich und unter der GNU General Public License version 2 lizensiert.

Laut den Angaben auf seiner Website

(www.bues.ch/cms/hacking/profibus.html) ist es möglich mit dem Slave zu kommunizieren. Das heißt, das Programm müsste von den Konfigurationen für den Siemens ET-200S Slave auf die Konfiguration des Motoman®-Roboters geändert werden. Weiters solle die Hardware-Schicht (OSI Schicht1) wie erwartet arbeiten. Die Bereiche der OSI-Schicht 2 und 7 sind in Arbeit, dabei solle der Großteil der Schicht 2 bereits implementiert sein und von Schicht 7 nur das allernotwendigste Minimum vorhanden sein. Im Zuge der Diplomarbeit wurde auch mit Herrn Büsch Kontakt aufgenommen und ihm unser Projekt erklärt. Seiner Einschätzung zufolge müsste dies mit kleinen Änderungen für unser Projekt reichen, aber es sei schwer einzuschätzen. Außerdem müsste die

GSD-Datei des Roboters manuell interpretiert werden, da kein GSD Interpreter im Projekt vorhanden ist.

7.4.1.1 Voraussetzungen

Bevor das Projekt auf dem Raspberry Pi® laufen kann, wird das py-spidev

Package benötigt. py-spidev ist ein Python Modul zur Verbindung von SPI

Geräten mittels dem spidev Linux Kernel Treiber. Weiters muss “device_tree=“ auf “disable“ gesetzt werden. Es könnte auch auf “enable“ bleiben, allerdings muss dann der AtMega88 Salve statisch in den Raspberry Pi® Device Tree eingetragen werden.

S

EITE

96

D

IPLOMARBEIT

L

EGONATOR

P

ROFIBUS

Zur Realisierung des DP-Masters ist folgende Hardware notwendig:

Raspberry Pi®

Atmel ATmega88

MAX-3232 RS-232 Tranceiver

RS-232 zu RS-485 Konverter

Punktlochrasterplatine

Abb. 92 Profibus on RaspberryPi Aufbau

Für die konkrete Konfiguration ist der Schaltplan notwendig. Dieser ist im

Projektordner unter /schematics/cp-phy.pdf zu finden.

Der AtMega88 fungiert als Teil der OSI-Schicht1. Durch ihn werden die echtzeitrelevanten Funktionen für das Senden und Empfangen der

Telegramme gehandhabt. Verändert werden die Telegrammdaten allerdings von ihm nicht. Dies geschieht auf dem Raspberry Pi®, welcher die Funktion des

DP-Masters innehat. Der Quellcode für den AtMega88 befindet sich im

Projektordner unter „firmware“.

Die Kosten für die Hardwarekomponenten belaufen sich in etwa auf 60 Euro um einen Master für dieses Projekt zu realisieren.

7.4.2 Single-Chip-Profibusschnittstelle

Der Anybus-IC für Profibus®, welcher von HSM Industrial

Networks GmbH entwickelt wurde, ist eine Single-Chip-

Schnittstelle. Es ist eine vollständige Profibus®-DP

Schnittstelle, welche nur 8cm² groß ist. Darauf vorhanden ist

Abb. 93 Anybus IC

ein Profibus®-Protokollchip, sowie ein Flash- und RAM

Speicher. Weiters sind auf dem Board analoge Schnittstellen vorhanden, wie zum Beispiel Optokoppler, DC/DC-Wandler und Bustreiber. Der vorhandene Mikroprozessor regelt automatisch den Profibus®-Busverkehr.

Außerdem kann der Anybus-IC entweder alleine oder in Kombination mit einem externen Mikroprozessor betrieben werden. Wenn das Gerät einen eigenen

Mikroprozessor hat, kann Anybus-IC den Geräteprozessor entlasten, als

Profibus-UART arbeiten und die gesamte Profibus®-Protokollverarbeitung

übernehmen.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

97

P

ROFIBUS

Die maximale Profibus®-Datenbreite von 128 Byte Input und 128 Byte Output, sowie 926 kbit/s – 12 Mbit/s Baudraten werden unterstützt. Der Anybus-IC erkennt die Baudrate automatisch.

7.4.3 Siemens-Produkte

PROFIBUS® DP-Master Produkte von Siemens haben im Generellen den

Vorteil, dass Siemens lange Zeit das Patent auf PROFIBUS® hatte und somit

über ein gigantisches Knowhow verfügt. Auch werden von Siemens Kurse angeboten und die Produkte verfügen über einen technischen Support.

Im Folgenden ist nur das am meisten verwendete Produkt angeführt, da

Siemens eine sehr umfangreiche Palette an Simatic-Geräten bietet und nicht jedes angeführt werden kann.

7.4.3.1 SIMATIC S7

Mittels der STEP 7 Programmiersoftware oder auch mit welcher von

Fremdherstellern wird die Simatic programmiert. Abgesehen von der CPU kann das Automatisierungssystem auch noch mit diversen digitalen und analogen

Peripheriebaugruppen sowie vorverarbeitenden, intelligenten Baugruppen bestückt werden. In der Industrie werden Simatic Steuerungen für sowohl kleine

Kompaktgeräte, als auch für Hochleistungs-SPS verwendet. Speziell die

Simatic S7 Steuerungen haben den Vorteil, sehr robust gegenüber elektromagnetischen Störungen und klimatischen Beanspruchungen zu sein.

Auch sind sie leicht ausbaufähig.

Von den Simatic S7 gibt es verschiedene Typen, die sich aber im Großen und

Ganzen sehr ähneln. Die meist verkaufte Siemens-SPS Variante ist die Simatic

S7-300. Sie besitzt integrierte PROFIBUS®- und RS485-Schnittstellen, welche die Kommunikation zu anderen Geräten, wie z.B. dem Industrieroboter, ermöglicht. Auch ist sie mit einer Abmessung von nur 125x130 mm (HxT) relativ klein und kompakt.

Preislich liegt das Einsteigerpaket bei ca. 850€

S

EITE

98

D

IPLOMARBEIT

L

EGONATOR

P

ROFIBUS

7.4.4 Sitara™ AM335x Starter-Kit

In den meisten heutzutage verwendeten Lösungen wird eine Architektur wie in folgender Grafik verwendet.

Abb. 94 Typische PROFIBUS Implementation

Bei solchen Lösungen, läuft am Mikroprozessor der PROFIBUS® den die

Anwendungsschicht benötigt und die industrielle Applikation. Ein eigener ASIC oder FPGA, welcher sich dann um die Implementierung des PROFIBUS

Protokolls kümmert und ein RS485 Transceiver stellt die Verbindung zur

Physikalischen Schicht her.

Ein ASIC (application-specific integrated circuit) ist ein integrierter Schaltkreis, der für eine bestimmte Aufgabe hergestellt wurde. Der FPGA (Field

Programmable Gate Array) ist ebenfalls ein integrierter Schaltkreis, dieser kann aber über eine logische Schaltung programmiert werden.

Abb. 95 Profibus®-Lösung von Texas Instruments

Texas Instruments hat nun die Funktionen des PROFIBUS® in den Sitara™

AM335x ARM Cortex™-A8 Prozessor integriert. Dadurch verbindet sich das

Gerät direkt mit dem RS485 Tranceiver und benötigt nicht länger einen

PROFIBUS® ASIC oder FPGA.

Die PRU (programmable real-time unit) implementiert eine Echtzeit-

PROFIBUS-Nachrichtenübertragung sowie eine Rahmenüberprüfung und die

Kommunikation mit dem ARM Prozessor. Eine der PRUs steuert den on-chip

UART, was eine Übertragungsrate von 12Mbaud ermöglicht.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

99

P

ROFIBUS

Das Starter Kit bietet die Möglichkeit, schnell mit dem Sitara™ ARM® Cortex™-

A8 AM335x Processor zu starten. Es beschleunigt die Entwicklung von intelligenten Geräten sowie Industrie- und Netzwerkanwendungen.

Die Kosten für dieses Starter Kit liegen in etwa bei 200$ (USD).

S

EITE

100

D

IPLOMARBEIT

L

EGONATOR

R

ESÜMEE

8 Resümee

8.1 Zukunftsaussichten

Auf die Frage, wie es nun mit diesem Projekt weitergeht, ob der Roboter eines

Tages tatsächlich auf Messeständen mit seinen Baukünsten begeistern wird, lässt sich keine eindeutige Antwort geben, denn es gibt einige Faktoren, die dagegen sprechen. Der wohl bedeutendste ist die Profibus®-Problematik.

Wie dem Kapitel

7.4

zu entnehmen gibt es durchaus Mittel, mit denen sich eine

Kommunikation zum Roboter hin aufbauen lässt. Nur stellt sich hier die Frage, ob sich der Aufwand und die Kosten, die man in solche Lösungen investiert, auch tatsächlich auszahlen. Fertige Lösungen, wie die von Siemens oder Texas

Instruments, bringen einen nicht irrelevanten Kostenfaktor mit sich. Die

Implementierung des Open Source-Projektes von Michael Büsch ist zwar halbwegs kostengünstig, allerdings besteht hier keine Gewissheit, ob es damit auch tatsächlich funktionieren würde, da das Projekt selbst noch in den

Kinderschuhen steckt und besonders für die Kommunikation auf höheren

Schichten noch keine ausgereiften Lösungsansätze vorhanden sind.

Weiters müsste noch ein gewisser Arbeitsaufwand in das Projekt investiert werden. Zum einen müsste das Roboterprogramm für den Bauprozess geschrieben werden, was sich angesichts dessen, dass noch nicht sicher ist, ob die Kommunikation zum Roboter hin überhaupt funktioniert, als verlorene

Liebesmüh entpuppen könnte.

Sollte das Projekt trotz allem weiterhin fortgesetzt werden, so müsste man wahrscheinlich die Kommunikation mit dem Roboter und die Verarbeitung der

Sensor-Signale auf eine andere Komponente auslegen und sie nicht auf dem

Mikrocontroller, der die grafische Benutzeroberfläche betreibt, laufen lassen.

Der Grund: Das Aufbauen des Layouts und die Verwaltung der

Benutzereingaben sind speicherintensiver als anfangs angenommen. Mit dem

Programm der Diplomanden wird bereits etwa die Hälfte des verfügbaren

Speichers belegt. Um trotzdem einen flüssigen Programmablauf zu gewähren, müssten also die anderen Aufgaben ausgelagert werden.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

101

R

ESÜMEE

8.2 Gewonnene Erfahrungen

Im Laufe dieser Diplomarbeit haben wir einige sehr wertvolle Erfahrungen gemacht, die ich an dieser Stelle gerne noch einmal zusammenfasse.

Erstens lernten wir, wie wertvoll freie Software und offene Standards sind. In vielen Bereichen der Software-Entwicklung werden diese bereits als selbstverständlich angesehen. Zu nahezu jeder Problemstellung steht heutzutage schon eine freie Software-Lösung bereit. Das Produkt aus dem

Ehrgeiz eines einzelnen oder mehrerer Hobby-Entwickler, die die Ergebnisse ihres Arbeitsaufwands gerne mit der Welt teilen. Der Umgang mit Profibus® hat uns gelehrt, diese Dinge mehr zu schätzen.

Zweitens erfuhren wir die Vorzüge vom Programmieren auf höheren Ebenen. In der Zeit, wo wir uns mit Mikrocontrollerprogrammierung in C herumschlagen mussten, lernten wir höhere Programmiersprachen wie Java oder C#, die hauptsächlich bei uns an der HTL unterrichtet werden, wieder zu lieben. In C und vor allem in der Mikrocontrollerprogrammierung tauchten uns bisher unbekannte Probleme auf. Probleme, um die sich beim Programmieren, wie wir es gewohnt sind, bereits der Compiler gekümmert hat.

Drittens haben wir die Erfahrung gemacht, dass ein Projekt nicht immer so abläuft, wie es geplant ist. Man kann von einer anfangs gegebenen Aufstellung nicht immer 100%ig sagen, dass diese auch mit gegebenen Mitteln lösbar ist, sofern man sich noch nicht intensiv damit beschäftigt hat. Obwohl die

Probleme, die wir mit proprietären Systemen hatten, eine Zeit lang an unserer

Moral nagten, mussten wir uns gen Zukunft wenden und mit abgeänderter

Aufgabenstellung das Bestmögliche aus unserem Projekt machen.

Zusammenfassend lässt sich also sagen, dass sich das Projekt auch im Falle der

Nicht-Weiterführung für uns gelohnt hat, denn wir konnten daraus wertvolle

Erfahrungen gewinnen.

S

EITE

102

D

IPLOMARBEIT

L

EGONATOR

I

MPRESSUM

9 Impressum

Diplomarbeit

Schule

HTL Perg für Informatik

Machlandstraße 48

4320 Perg

Schuljahr

2014/2015

Klasse

5AHIF

Projektteam

Astleithner Christina

Stöger Irene

Auftraggeber

RK Automatisierungstechnik GmbH

Buchenstraße 4

4230 Pregarten

Ansprechpartner seitens des Auftraggebers

Wolfgang Schinnerl

Betreuungslehrer

DI Gerhard Zweimüller

Abb. 96 HTL-Perg Logo

Abb. 97 Auftraggeber Logo

D

IPLOMARBEIT

L

EGONATOR

S

EITE

103

A

NHANG

10 Anhang

10.1 Glossar

5:6:5-RGB

5:6:5-RGB ist ein Format zur Speicherung von Farbinformationen im

Speicher von Computern. Es wird auch mit dem Begriff 16-bit high color in Verbindung gebracht, da es die Farbe durch 16 Bits repräsentiert.

Damit sind 65.536 verschiedene Farben möglich. 5:6:5 bedeutet, dass jeweils 5 Bits für die Rot- und Blaukanäle zuständig sind, während 6 Bits den Grünanteil repräsentieren.

ADC

ADC ist eine Abkürzung für Analog-to-Digital-Converter (Analog-Digital-

Umsetzer). Dieses elektrische Gerät wandelt analoge Eingangssignale

(z.B. vom Touch Panel) in einen digitalen Datenstrom um, der dann wiederum weiterverarbeitet werden kann.

ALU

Die ALU (Arithmetic Logic Unit) ist für die Ausführung arithmetischer und bitweiser logischer Operationen zuständig. Sie bildet das Herzstück einer

CPU. Sie nimmt Daten entgegen, an denen eine Operation durchgeführt werden soll (Operanden) und gibt das Ergebnis der durchgeführten

Operationen aus.

ANSI C

ANSI C ist einer von mehreren möglichen Standards für die

Programmiersprache C. Diese Standards existieren, um Portabilität und

Kompatibilität zwischen C-Compilern zu gewähren.

Baud

Baud ist eine Einheit. Sie gibt die Schrittgeschwindigkeit (Symbolrate) in der Nachrichtentechnik an. So bedeutet eine Geschwindigkeit von 1 Baud, dass 1 Symbol pro Sekunde übertragen wird.

S

EITE

104

D

IPLOMARBEIT

L

EGONATOR

A

NHANG

Bitmap

Eine Bitmap stellt ein digitales Bild dar. Sie besteht aus einer Matrix aus

Bits, bei denen jedes Bit ein Pixel auf dem Display repräsentiert. Die

Werte der einzelnen Bits stehen normalerweise für die Farbe des jeweiligen Bildpunktes.

Broadcast

Ein Broadcast (Rundfunk) ist eine Nachricht, die von einem Punkt im

Netzwerk an alle Teilnehmer gesendet wird.

CPU

Eine CPU (Central Processing Unit) ist ein elektronischer Schaltkreis in einem Computer, der die Operationen eines Programmes durchführt, indem er arithmetische, logische, Kontroll- sowie I/O-Operationen ausführt.

EEPROM

EEPROM steht für Electrically Erasable Programmable Read-Only

Memory und ist ein nichtflüchtiger Speicher. Das heißt, darin

gespeicherte Daten bleiben auch nach Abschalten der anliegenden

Versorgungsspannung erhalten. Die darin gespeicherten Informationen können elektrisch gelöscht werden. EEPROMs werden häufig bei

Mikrocontrollern eingesetzt, um Informationen über die Laufzeit des

Mikrocontroller-Programms hinaus zu speichern.

GLCD

GLCD steht für Graphic Liquid-Crystal Display und ist eine Art von LCD-

Display, die zwei verschiedene Farben darstellen kann. Dabei wird eine

Farbe durch die LCD-Hintergrundbeleuchtung bestimmt, während die andere eine Kontrastfarbe dazu darstellt.

ILI9341

ILI9341 ist ein SoC-Treiber für ein TFT-LCD-Display mit einer Auflösung von 240x320 Pixeln und 172.800 Bytes grafischen RAM für die

Darstellungsdaten der 240x320 Pixeln.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

105

A

NHANG

JTAG

JTAG steht für Joint Test Action Group und bezeichnet einen Standard, der eine Methodik für das Testen und Debuggen integrierter Schaltungen (z.B.

Mikrocontroller) beschreibt.

LCD

LCD steht für Liquid Cristal Display und bezeichnet einen Bildschirm, der

mithilfe von Flüssigkeitskristallen Bilder anzeigen kann. Diese

Flüssigkeitskristalle beeinflussen je nach der anliegenden Spannung die

Polarisationsrichtung von Licht und können somit verschiedene Farben darstellen.

Mikrocontroller (μ-Controller)

Mikrocontroller sind programmierbare Systeme, die aus nur einem Chip bestehen (Ein-Chip-Systeme). Dabei befindet sich im Gegensatz zu herkömmlichen Prozessoren die gesamte Peripherie (Prozessor [MCU],

Timer, Speicherregister, Input/Output-Schnittstellen,…) auf diesem einen Chip. Mikrocontroller alleine sind nutzlos. Man benötigt eine

Schaltung, in die der Controller eingesetzt wird.

Mikrocontroller werden dort verwendet, wo sie einen begrenzten, speziellen Aufgabenbereich abdecken können.

Optokoppler

Ein Optokoppler ist ein elektronisches Bauteil, das für die Übertragung eines Signals zwischen zwei galvanisch getrennten Stromkreisen zuständig ist.

Oszillator

Ein Mikrocontroller benötigt eine Taktversorgung, um die internen

Abläufe im Prozessor in einer zeitlich geordneten Reihenfolge ausführen zu können. Diese Taktversorgung wird von einem sogenannten Oszillator

übernommen. Die Taktfrequenz ist ausschlaggebend für die

Rechengeschwindigkeit des Mikrocontrollers. Der ATmega1284P besitzt eine Taktfrequenz von 20 MHz.

S

EITE

106

D

IPLOMARBEIT

L

EGONATOR

A

NHANG

Peripheriegerät

Ein Peripheriegerät ist eine Komponente, die sich nicht innerhalb einer

Zentraleinheit befindet. Sozusagen ist ein Peripheriegerät vergleichbar mit einem Zubehör. Es erbringt Leistungen die ihm befohlen werden, zum

Beispiel das Setzen von Bausteinen auf eine Platte.

Polling

Polling ist eine Methode, die den Status eines Geräts oder eine

Wertänderung durch zyklisches Abfragen ermittelt.

PROFIBUS®

Profibus® ist die Abkürzung für Process Field Bus und ist ein Standard in der Automatisierungstechnik. Er wird zur Kommunikation zwischen sowohl einem Master (erteilt Befehle) und einem Slave (erledigt Befehle) verwendet als auch zwischen zwei oder mehr Mastern. Profibus® dient damit also dem schnellen Austausch zwischen der Steuerung und den ausführenden Geräten.

RAM

RAM (Random-Access Memory, Speicher mit wahlfreiem Zugriff) ist ein

Datenspeicher, der oft bei Computern als Arbeitsspeicher verwendet wird. Dabei kann eine Speicherzelle direkt über ihre Speicheradresse angesprochen werden.

SoC

SoC bedeutet System-on-a-Chip (auch Ein-Chip-System) und bezeichnet die Integration von Funktionen eines Systems auf einem einzigen Chip, also einem integrierten Schaltkreis.

SPI

SPI (Serial Peripheral Interface) ist ein Bussystem für einen synchronen, seriellen Datenbus. Es wird üblicherweise auf kurze Distanzen verwendet.

Die Kommunikation erfolgt im Full-Duplex-Modus und basiert auf einer

Master-Slave-Architektur., wobei es nur einen Master gibt.

SPS

SPS (Speicherprogrammierbare Steuerung) ist ein Gerät, welches eine steuernde bzw. regulierende Aufgabe erfüllt. Es erteilt also in den meisten

Fällen Befehle.

D

IPLOMARBEIT

L

EGONATOR

S

EITE

107

A

NHANG

SRAM

SRAM bezeichnet eine statische Art von RAM. Die darin gespeicherten

Informationen sind flüchtig, weshalb sie bei Abschaltung der

Betriebsspannung verloren gehen. Solange diese jedoch anliegt, können die Dateninhalte im statischen RAM beliebig lange gespeichert werden.

TFT-LCD

TFT-LCD steht für Thin-Film-Transistor Liquid-Crystal Display und ist eine

Art von LCD-Display, das die TFT-Technologie nutzt, um die Bildqualität gegenüber gewöhnlichen LCD-Displays zu verbessern. TFT-Displays werden zum Beispiel bei Computerbildschirmen, Handys, Spielekonsolen und Navigationssystemen verwendet.

Try-and-Error

Try-and-Error (Versuch und Irrtum) ist eine Methode der Problemlösung, bei der so lange verschiedene Lösungsmöglichkeiten probiert werden, bis die gewünschte Lösung gefunden wird.

USART (UART)

USART (oder UART) steht für Universal Serial Asynchronous

Receiver/Transmitter ist eine Hardware-Komponente, die Daten

zwischen parallelen und seriellen Formaten übersetzen kann. UART wird

üblicherweise in integrierten Schaltkreisen eingesetzt und wird für die serielle Kommunikation über den seriellen Port eines Computers oder

Peripheriegeräts verwendet. Heutzutage sind UARTs üblicherweise auch in Mikrocontrollern inkludiert.

Hamming-Distanz

Als Hamming-Distanz wird die Anzahl der unterschiedlichen Stellen zwischen zwei Blöcken (Codewörter) mit fester Länge genannt. Sie wird zur Fehlererkennung und –korrektur verwendet. Das wird realisiert, indem Dateneinheiten, die über eine Übertragungsstecke empfangen wurden, mit gültigen Zeichen verglichen werden. Eine mögliche

Korrektur erfolgt mit dem Wahrscheinlichkeitsprinzip. Ob tatsächlich eine Erkennung bzw. Korrektur stattfinden kann, wird durch die

Hamming-Distanz bestimmt.

S

EITE

108

D

IPLOMARBEIT

L

EGONATOR

A

NHANG

10.2 Literaturverzeichnis

Benutzerhandbücher

ATmega1284P Datasheet, http://www.atmel.com/images/doc2503.pdf

ATmega32 Datasheet, http://www.atmel.com/images/doc8059.pdf

EasyAVR™ v7 Benutzerhandbuch, http://www.mikroe.com/downloads/get/1969/easyavr_v7_manual_v101.pdf

EasyTFT Benutzerhandbuch, http://www.mikroe.com/downloads/get/1928/easytft_manual_v101.pdf

UNI-DS6 Benutzerhandbuch, http://www.mikroe.com/downloads/get/1631/unids6_manual_v100.pdf

BIGdsPIC6 Benutzerhandbuch, http://www.mikroe.com/downloads/get/1091/bigdspic6_manual_v100.pdf

Yaskawa Motoman® Benutzerhandbuch, zur Verfügung gestellt von RK

Automatisierungstechnik GmbH

Profibushandbuch, http://profibus.felser.ch

Profibus

Wikipedia, http://en.wikipedia.org/wiki/Profibus, http://upload.wikimedia.org/wikipedia/commons/0/0e/Automatisierungspyra mide2.svg http://de.wikipedia.org/wiki/EIA-485 http://de.wikipedia.org/wiki/Universal_Asynchronous_Receiver_Transmitter http://de.wikipedia.org/wiki/Simatic

Academic.ru, http://de.academic.ru/dic.nsf/dewiki/1150547 x-technik IT & Medien GmbH, http://cdn.x-technik.com/upload/images/81405.jpg

PROFIBUS & PROFINET International (PI), http://www.profibus.com/technology/profibus/overview/

D

IPLOMARBEIT

L

EGONATOR

S

EITE

109

A

NHANG

Siemens https://cache.industry.siemens.com/dl/files/555/26098555/img_53881/v1/net_f dl_protokoll_01.gif http://www.conrad.at/ce/de/product/198180/Siemens-SIMATIC-S7-300-

Einsteigerbox-6ES7312-5BE03-4YB0-24-VDC https://support.industry.siemens.com/cs/document/26098555?lc=de-WW

Michael Büsch, www.bues.ch/cms/hacking/profibus.html

HSM Industrial Network GmbH, http://www.anybus.de/products/abic_profibus.shtml http://www.feldbusse.de/Profibus/Profibus-DP.shtml

Profibushandbuch, http://profibus.felser.ch http://www.profibus.felser.ch/einfuehrung/profidp.pdf

Texas Instruments, http://www.ti.com.cn/cn/lit/wp/spry155b/spry155b.pdf, http://www.ti.com/tool/tmdssk3358#2

HTW Dresden, http://www2.htw-dresden.de/~huhle/micros/MC-Docs/profibus.pdf

Fritz Kübler GmbH, https://www.kuebler.com/PDFs/Feldbus_Multiturn/specification_DP.pdf https://manuel.mausz.at/

Google Books, https://books.google.at/books?id=N8huAnJjJbwC&pg=PA559&dq=funktionen

+dpm2&hl=de&sa=X&ei=pyUMVaTzIMGqywP1vICYDg&ved=0CB4Q6AEwAA

#v=onepage&q=funktionen%20dpm2&f=false

PBMaster, Tran Duy Khanh, http://www.pbmaster.org/de/index.pl?action=patents

DKE Deutsche Kommission Elektrotechnik

Elektronik Informationstechnik in DIN und VDE https://www.dke.de/de/Service/Nachrichten/documents/typ3profibus.pdf

S

EITE

110

D

IPLOMARBEIT

L

EGONATOR

A

NHANG

Sonstiges

Wikipedia, http://de.wikipedia.org, http://en.wikipedia.org, genutzt für

5.3

, 7

und

10.1

Dokumentation der mikroC Pro vor AVR® Libraries

TechTerms.com, http://techterms.com/definition/bitmap

Newhaven Display International, Inc. http://www.newhavendisplay.com/9F0CE163-CE06-4D94-A97A-

056AB146B9F7/FinalDownload/DownloadId-

1E5506BB8BC883C5B95BEC39B1A7F193/9F0CE163-CE06-4D94-A97A-

056AB146B9F7/app_notes/ILI9341.pdf

D

IPLOMARBEIT

L

EGONATOR

S

EITE

111

A

NHANG

10.3 Abbildungsverzeichnis

Die in dieser Arbeit enthaltenen Abbildungen stammen aus verschiedenen

Quellen, die in folgender Tabelle angeführt sind.

Abbildung Quelle

Abb. 0

Abb. 1

Abb. 2

Abb. 3 halbtransparenter Legostein auf dem Deckblatt, erstellt von

Christina Astleithner mit GIMP

Astleithner Christina, Foto: Hartlauer

Irene Stöger, Foto: Albin

SmartArt, zusammengestellt von Irene Stöger, beinhaltet:

Abb. 1

Abb. 2

Abb. 96

Abb. 97

Abb. 4

Abb. 5

Abb. 6

Abb. 7

HTL-Perg

RK Automatisierungstechnik GmbH

zusammengestellt aus Abb. 97 und einem anderen Bild, das

von Christina Astleithner mit dem LEGO® Digital Designer erstellt wurde

Grafik zusammengestellt aus verschiedenen Word-Formen,

Textfeldern und Bildern, beinhaltet:

Abb. 0 (Legostein auf Deckblatt)

 eine Pixelgrafik des Industrieroboters (erstellt von Irene

Stöger)

 eine Fotografie eines Mikrocontrollers (entnommen vom Conrad-Online-Shop)

eine Fotografie des TFT-Displays mit Touchpanel (von

Christina Astleithner)

Abb. 8 – 10 Foto von Irene Stöger

Abb. 11 entnommen aus dem Benutzerhandbuch des Yaskawa

Motoman®

Abb. 12 Grafik zusammengestellt aus Word-Formen, Textfeldern und einer Fotografie des Entwicklungsboards, entnommen aus dessen Produktbeschreibung im MikroElektronika Online-

Shop

Abb. 13

Abb. 14

Abb. 15

Grafik zusammengestellt aus Word-Formen und einer

Fotografie von Christina Astleithner entnommen aus dem Benutzerhandbuch des UNI-DS6 entnommen aus dem Benutzerhandbuch des BIGdsPIC6

S

EITE

112

D

IPLOMARBEIT

L

EGONATOR

A

NHANG

Abb. 16 Foto von Christina Astleithner

Abb. 17 – 22 entnommen aus dem Datenblatt des ATmega32

Abb. 23 Foto von Christina Astleithner

Abb. 24 entnommen aus der Produktbeschreibung des EasyTFT™ im

MikroElektronika Online-Ship

Abb. 25 Foto von Christina Astleithner

Abb. 26, 27 entnommen aus den jeweiligen Produktbeschreibungen im

MikroElektronika Online-Ship

Abb. 28 - 33 Screenshot von Christina Astleithner

Abb. 34 – 36 Microsoft Office

Abb. 37

Abb. 38

Abb. 39

Abb. 40

Abb. 41

Screenshot von Christina Astleithner

Google Drive

GIMP

Diagramm erstellt von Irene Stöger mit Microsoft Excel

Screenshot von Christina Astleithner

Abb. 42 - 45 Auszüge aus dem Programmcode von Christina Astleithner

Abb. 46 Foto von Christina Astleithner

Abb. 47 - 49 Grafik, besteht aus Word-Formen und –Textfeldern sowie

Fotografien bzw. Auszüge aus dem Programmcode von

Christina Astleithner

Abb. 50, 51 Auszüge aus dem Programmcode von Christina Astleithner

Abb. 52, 53 Foto von Christina Astleithner

Abb. 54 Auszüge aus dem Programmcode von Christina Astleithner

Abb. 55, 56 Grafik erstellt mit dem LEGO® Digital Designer

Abb. 57 Foto von Christina Astleithner

Abb. 58 – 69 Auszüge aus dem Programmcode von Christina Astleithner

Abb. 70 - 73 Foto von Christina Astleithner

Abb. 74, 75 Auszüge aus dem Programmcode von Christina Astleithner

Abb. 76, 77 Foto von Christina Astleithner

Abb. 78 - 82 Auszüge aus dem Programmcode von Christina Astleithner

Abb. 83 cdn.x.-technik.com

Abb. 84 Grafik von PROFIBUS & PROFINET International

Abb. 85, 86 erstellt mit Word-Formen & -Textfeldern von Irene Stöger

Abb. 87 Word-Tabelle erstellt von Irene Stöger

Abb. 88

Abb. 89

Abb. 90

Abb. 91

Abb. 92

Abb. 93

Grafik von Siemens

Grafik von HSM Industrial Networks GmbH

Grafik von Wikimedia

Grafik von Hengstler GmbH

Foto von Michael Büsch

Foto von HSM Industrial Networks GmbH

D

IPLOMARBEIT

L

EGONATOR

S

EITE

113

A

NHANG

Abb. 94

Abb. 95

Abb. 96

Abb. 97

Grafik von Texas-Instruments

Grafik von Texas-Instruments

HTL-Perg

RK Automatisierungstechnik GmbH

Abb. 1 Astleithner Christina .................................................................................................. 6

Abb. 2 Irene Stöger ................................................................................................................ 7

Abb. 3 Projektumfeld, Hierarchie .......................................................................................... 8

Abb. 4 HTL-Perg von außen .................................................................................................. 9

Abb. 5 RK Automatisierungstechnik GmbH Logo ................................................................ 10

Abb. 6 Aufbau des Logos mit Legosteinen ........................................................................... 14

Abb. 7 Übersicht über Kommunikation ................................................................................ 15

Abb. 8 Diplomandin mit Roboter ......................................................................................... 21

Abb. 9 Elektronik Roboter .................................................................................................... 21

Abb. 10 Interface Panel Roboter .......................................................................................... 21

Abb. 11 Roboter Achsen .......................................................................................................22

Abb. 12 EasyAvr Komponenten ........................................................................................... 23

Abb. 13 Dip-Switch-Einstellungen ........................................................................................ 25

Abb. 14 UNI-DS6 ................................................................................................................. 26

Abb. 15 BIGdsPIC6 ............................................................................................................... 27

Abb. 16 Atmega32 .............................................................................................................. 28

Abb. 17 Atmega32 Architektur ............................................................................................ 28

Abb. 18 Blockdiagramm der Komponenten des Atmega1284P .......................................... 29

Abb. 19 Blockdiagramm der AVR CPU-Architektur .............................................................. 30

Abb. 20 Programmspeicherunterteilung .............................................................................. 31

Abb. 21 SRAM Datenspeicher .............................................................................................. 31

Abb. 22 AVR CPU General Purpose Working Registers ........................................................ 32

Abb. 23 GLCD ....................................................................................................................... 33

Abb. 24 EasyTFT .................................................................................................................. 34

Abb. 25 Touch Panel ............................................................................................................ 34

Abb. 26 RS485 Click-Board .................................................................................................. 35

Abb. 27 Opto Click-Board ..................................................................................................... 35

Abb. 28 MikroC Pro for AVR Ansicht .................................................................................... 36

Abb. 29 Library-Manager Bibliothekenübersicht ................................................................. 37

Abb. 30 Library-Manager Methodenübersicht ..................................................................... 37

Abb. 31 Project Settings ....................................................................................................... 38

Abb. 32 Speicherberrechnung mikroC ................................................................................. 38

Abb. 33 AVRFlash-Programmer ........................................................................................... 39

Abb. 34 Microsoft Word Logo ............................................................................................. 40

Abb. 35 Microsoft Powerpoint Logo .................................................................................... 40

Abb. 36 Microsoft Excel Logo .............................................................................................. 40

Abb. 37 Ganttplan ab Februar .............................................................................................. 41

Abb. 38 Google Drive Logo .................................................................................................. 41

Abb. 39 GIMP Logo .............................................................................................................. 41

S

EITE

114

D

IPLOMARBEIT

L

EGONATOR

A

NHANG

Abb. 40 Gesamtkosten Diagramm ....................................................................................... 45

Abb. 41 Beispiel Dokumentation der mikroC Pro vor AVR Libraries .................................... 48

Abb. 42 Code-Auszug Initialize() .......................................................................................... 56

Abb. 43 Code-Auszug TFT-Display-Verbindungen ............................................................... 56

Abb. 44 Code-Auszug Touch Panel Modulverbindungen ..................................................... 57

Abb. 45 Code-Auszug Calibrate() ......................................................................................... 58

Abb. 46 Touch Panel-Kalibrierung ....................................................................................... 58

Abb. 47 Bereiche des Bildschirms ......................................................................................... 59

Abb. 48 Änderung des dynamischen Bildschirm-Bereichs ................................................... 59

Abb. 49 Bitmap für Warndreieck .......................................................................................... 63

Abb. 50 Bildkonstanten ....................................................................................................... 64

Abb. 51 Code-Auszug Draw_Bicolor_Image() ...................................................................... 65

Abb. 52 Bilddarstellung auf TFT-Display .............................................................................. 65

Abb. 53 Startbildschirm ....................................................................................................... 66

Abb. 54 Code-Auszug Setzplattenarray .............................................................................. 66

Abb. 55 unfertige Setzplatte laut Array ................................................................................ 67

Abb. 56 fertige Setzplatte laut Array .................................................................................... 67

Abb. 57 Setzplattenbildschirm ............................................................................................. 67

Abb. 58 Code-Auszug Draw_Plate() Größen ....................................................................... 68

Abb. 59 Code-Auszug Draw_Plate() .................................................................................... 68

Abb. 60 Code-Auszug Draw_Plate() Unterscheidung .......................................................... 69

Abb. 61 Code-Auszug Draw_Plate()-Aufruf ......................................................................... 69

Abb. 62 Code-Auszug Modus-Konstanten ........................................................................... 70

Abb. 63 Symbol manuell ...................................................................................................... 71

Abb. 64 Symbol Tipp ............................................................................................................ 71

Abb. 65 Symbol Automatik .................................................................................................. 71

Abb. 66 Modus-Ansicht: Manuell ......................................................................................... 71

Abb. 67 Modus-Ansicht: Automatik ..................................................................................... 71

Abb. 68 Modus-Fenster: Tipp-Betrieb .................................................................................. 71

Abb. 70 Code-Auszug: Greifer-Konstanten .......................................................................... 72

Abb. 69 Status-Bildschirm ................................................................................................... 72

Abb. 71 Code-Auszug Details Variablen ............................................................................... 73

Abb. 72 Info-Symbol ............................................................................................................ 73

Abb. 73 Detailbildschirm ...................................................................................................... 73

Abb. 74 Code-Auszug Struktur für Fehlermeldungen ........................................................... 74

Abb. 75 Code-Auszug Init_Errors() ....................................................................................... 74

Abb. 76 Fehler-Symbol ......................................................................................................... 76

Abb. 77 Fehlermeldungs-Bildschirm ..................................................................................... 76

Abb. 78 Schleife für Benutzereingaben ................................................................................ 77

Abb. 79 Code-Auszug Benutzereingabe Buttonleiste .......................................................... 78

Abb. 80 Code-Auszug Benutzereingabe Statusleiste ........................................................... 78

Abb. 81 Code-Auszug Fensterkonstanten ............................................................................ 79

Abb. 82 Code-Auszug Benutzereingaben im dynamischen Teil des Layouts ...................... 80

Abb. 83 Automatisierungspyramide..................................................................................... 81

Abb. 84 Profibus Technologien ............................................................................................ 85

D

IPLOMARBEIT

L

EGONATOR

S

EITE

115

A

NHANG

Abb. 85 RS485 Transmitter ................................................................................................. 86

Abb. 86 RS485 Receiver ..................................................................................................... 86

Abb. 87 UART-Frame ........................................................................................................... 87

Abb. 88 Profibus im Schichtenmodell ................................................................................. 88

Abb. 89 DP V1 Read-Dienst ................................................................................................. 90

Abb. 90 Hybrid Zugriffsverfahren ........................................................................................ 91

Abb. 91 Master-Slave Telegramm ........................................................................................ 93

Abb. 92 Profibus on RaspberryPi Aufbau ............................................................................. 97

Abb. 93 Anybus IC ................................................................................................................ 97

Abb. 94 Typische PROFIBUS Implementation .................................................................... 99

Abb. 95 Profibus®-Lösung von Texas Instruments .............................................................. 99

Abb. 96 HTL-Perg Logo ..................................................................................................... 103

Abb. 97 Auftraggeber Logo ................................................................................................ 103

S

EITE

116

D

IPLOMARBEIT

L

EGONATOR

A

NHANG

10.4 Tabellenverzeichnis

Die in dieser Arbeit enthaltenen Tabellen stammen ausschließlich von den beiden Diplomanden selbst.

Tabelle 1 Zuständigkeiten .................................................................................................... 18

Tabelle 2 Kosten Arbeitsleistung......................................................................................... 42

Tabelle 3 Kosten Hardware .................................................................................................. 43

Tabelle 4 Kosten Software .................................................................................................. 44

Tabelle 5 sonstige Kosten ................................................................................................... 44

Tabelle 6 Gesamtkosten ...................................................................................................... 45

Tabelle 7 Funktionen der ADC-Bibliothek ........................................................................... 49

Tabelle 8 Funktionen der C_String-Bibliothek .................................................................... 49

Tabelle 9 Funktionen der Sprint-Library .............................................................................. 50

Tabelle 10 Funktionen der TFT-Bibliothek ........................................................................... 53

Tabelle 11 Funktionen der Touch Panel Bibliothek ............................................................... 55

Tabelle 12 Funktionsbeschreibung von Draw_Bicolor_Image() ........................................... 64

Tabelle 13 Funktionsbeschreibung Draw_Plate() ................................................................ 68

Tabelle 14 Funktionsbeschreibung Add_Error() ................................................................... 75

Tabelle 15 Profibus-Adressbereiche .................................................................................... 84

Tabelle 16 Telegrammtypen ................................................................................................ 91

Tabelle 17 Dienste azyklischer Datenverkehr ....................................................................... 95

D

IPLOMARBEIT

L

EGONATOR

S

EITE

117

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
