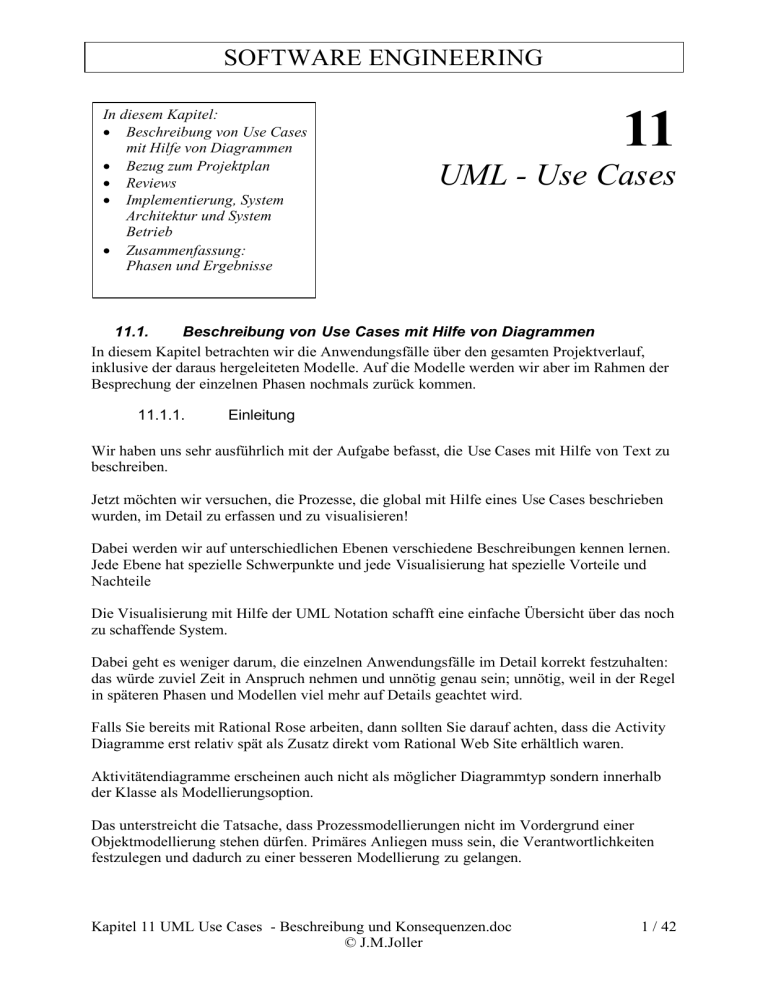

SOFTWARE ENGINEERING
In diesem Kapitel:
• Beschreibung von Use Cases
mit Hilfe von Diagrammen
• Bezug zum Projektplan
• Reviews
• Implementierung, System
Architektur und System
Betrieb
• Zusammenfassung:
Phasen und Ergebnisse
11
UML - Use Cases
11.1.
Beschreibung von Use Cases mit Hilfe von Diagrammen
In diesem Kapitel betrachten wir die Anwendungsfälle über den gesamten Projektverlauf,
inklusive der daraus hergeleiteten Modelle. Auf die Modelle werden wir aber im Rahmen der
Besprechung der einzelnen Phasen nochmals zurück kommen.
11.1.1.
Einleitung
Wir haben uns sehr ausführlich mit der Aufgabe befasst, die Use Cases mit Hilfe von Text zu
beschreiben.
Jetzt möchten wir versuchen, die Prozesse, die global mit Hilfe eines Use Cases beschrieben
wurden, im Detail zu erfassen und zu visualisieren!
Dabei werden wir auf unterschiedlichen Ebenen verschiedene Beschreibungen kennen lernen.
Jede Ebene hat spezielle Schwerpunkte und jede Visualisierung hat spezielle Vorteile und
Nachteile
Die Visualisierung mit Hilfe der UML Notation schafft eine einfache Übersicht über das noch
zu schaffende System.
Dabei geht es weniger darum, die einzelnen Anwendungsfälle im Detail korrekt festzuhalten:
das würde zuviel Zeit in Anspruch nehmen und unnötig genau sein; unnötig, weil in der Regel
in späteren Phasen und Modellen viel mehr auf Details geachtet wird.
Falls Sie bereits mit Rational Rose arbeiten, dann sollten Sie darauf achten, dass die Activity
Diagramme erst relativ spät als Zusatz direkt vom Rational Web Site erhältlich waren.
Aktivitätendiagramme erscheinen auch nicht als möglicher Diagrammtyp sondern innerhalb
der Klasse als Modellierungsoption.
Das unterstreicht die Tatsache, dass Prozessmodellierungen nicht im Vordergrund einer
Objektmodellierung stehen dürfen. Primäres Anliegen muss sein, die Verantwortlichkeiten
festzulegen und dadurch zu einer besseren Modellierung zu gelangen.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
1 / 42
SOFTWARE ENGINEERING
11.1.2.
Aktivitäten Diagramme
Die Beschreibung der Dynamik einzelner Anwendungsfälle werden oft mit Hilfe der eher
informellen Aktivitätendiagramme modelliert.
11.1.2.1. Ein Beispiel
Betrachten wir zuerst ein kleines Beispiel, aus dem bereits die wichtigsten Definitionen
Start
Oberzustand
Ereignis
Zustandsname
Zustandsname
Variable : Typ = initialer Wert
Aktivitäten
Ereignisse
Makrozustand
Stop
ersichtlich sind.
Aktivitäten Diagramme wurden schon vor geraumer Zeit in der Informatik zur Modellierung
von Abläufen eingeführt. Wie fast immer bei Methoden und Verfahren, gibt es verschiedene
Ausprägungen, verschiedene "Dialekte" der Diagramme.
In UML wurden die Aktivitäten Diagramme als Subset der Zustandsdiagramme definiert.
Gemäss UML sind Aktivitäten Diagramme Zustandsdiagramme, bei denen alle Zustände
Aktivitäten beschreiben und die Übergänge automatisch geschehen.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
2 / 42
SOFTWARE ENGINEERING
11.1.2.2. Beispiel : Auftragsabwicklung
Um die Begriffe verständlicher zu machen, betrachten wir gleich noch ein weiteres Beispiel.
Auftrag
annehmen
Mehrfachtrigger
* (für jede Auftragsposition
Auftrag
abweisen
Artikel
dieser Position
prüfen
Zahlung
autorisieren
[erfolglos]
[auf Lager]
[erfolgreich]
dem Auftrag
zuweisen
Synchronisationsbedingung
[Nachbestellung nötig]
[allen Auftragspositionen Ware
zugewiesen und Zahlung
autorisiert]
Artikel
nachbestellen
Auftrag
freigeben
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
3 / 42
SOFTWARE ENGINEERING
11.1.2.3. Selbsttestaufgaben
Beschreiben Sie mit Hilfe eines Aktivitäten Diagramms den Anwendungsfall (Use Case)
Bestellung eingeben.
a) Der Einfachheit halber reduzieren Sie den Use Case auf folgende Aktivitäten.
1
2
3
4
5
6
7
8
9
Der Anwendungsfall beginnt, sobald der Kunde "Bestellung eingeben" anwählt
Der Kunde gibt seinen / ihren Namen ein
Der Kunde gibt Produktbestellnummern ein
Das System ermittelt die Produkt(Kurz)Beschreibung und den Preis
Das System ermittelt das Gesamttotal des Einkaufs
Der Kunde gibt die Kreditkarteninformation ein
Der Kunde bestätigt die Bestellung
Das System verifiziert die Angaben in der Bestellung, speichert diese zuerst als pendent
ab und verlangt vom Buchhaltungssystem eine Bestätigung der Kreditfähigkeit
Sofern das Kreditinformation eine Bestätigung liefert, dann wird die Bestellung aktiviert,
eine Bestellnummer dem Kunden mitgeteilt und der Anwendungsfall abgeschlossen.
b) Modifizieren Sie den Anwendungsfall so, dass er mehrere Artikeleingaben behandeln kann.
Es entsteht also eine Schleife "3-4-5-3-4-5..."
11.1.3.
Gleichzeitige Abläufe
In der Selbsttestaufgabe im obigen Abschnitt , haben wir rein sequentiell eine Aktivität an
eine andere angehängt.
Im Graphen davor erkennen wir aber bereits eine mögliche Parallelität in den Abläufen:
• Den Auftrag freigeben UND den Artikel nach bestellen
sind zwei Aktivitäten, die unabhängig voneinander "gleichzeitig" ablaufen.
Stellen wir uns nun den realen Ablauf eines Dialoges aus der Sicht des
Innendienstmitarbeiters, des Kundenbetreuers, genauer an.
Für ihn ist es sehr wichtig, dass er alle Informationen über einen Kunden möglichst sofort und
gleichzeitig auf dem Bildschirm angezeigt bekommt.
Da in der Regel eine Bildschirmdarstellung dafür nicht ausreicht, wird im Falle dieses
Benutzers das System mehrere Bildschirme gleichzeitig starten müssen.
Unser System benötigt also folgende Möglichkeiten:
• Darstellung von Entscheidungspunkten:
ist der Benutzer ein "normaler" Kunde oder ein Innendienstmitarbeiter
•
Darstellung einer Verzweigung im Sinne "MEHRERE THREADS", mehrere
Ausführungspfade
der Standardbildschirm des Kunden wird angezeigt
zudem wird auch der Bildschirm "Kundeninformationen" angezeigt
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
4 / 42
SOFTWARE ENGINEERING
Betrachten wir zuerst den Fall des "Decision Points"
11.1.4.
Entscheidungspunkte : Decisions
Dieses Konstrukt kennen Sie aus jeder Programmiersprache (if ... then... else).
11.1.4.1. Semantik
Ein Zustandsdiagramm und das darauf beruhende Aktivitäten Diagramm zeigt einen
Entscheidungspunkt , falls es Bedingungen ("Guard Conditions") gibt, welche den
Ausführungspfad bestimmen, abhängig von Boole'schen Variablen im vorgängigen Objekt.
11.1.4.2. Notation
Eine Entscheidung wird dargestellt, in dem die Ausgangs-Transitionen (die AusgangsÜbergänge) beschriftet. Man schreibt also einfach die Bedingung an den Übergangspfeil.
Als Symbol verwendet man den "Diamanten"
[Bedingung 1 ist erfüllt]
Entscheidung
[Bedingung 2 ist erfüllt]
11.1.5.
Selbsttestaufgabe
Lesen Sie das Kapitel 10 "Activity Diagram" in der UML Notationsbeschreibung
"UML Notation Guide" .
Sie können diesen Guide von WWW.Rational.COM oder der OMG WWW.OMG.ORG oder
einem SunSite runter laden; falls genug Platz auf dem Server ist, dann finden Sie eine Kopie
bei den Unterlagen, als PDF.
Achten Sie darauf, dass Sie die neuste Version lesen:
die aktuellste Version finden Sie bei der OMG (www. omg.org).
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
5 / 42
SOFTWARE ENGINEERING
11.1.5.1.
Beispiel : Decision Point
Log In
[ausgewählte Bestellung annulieren]
ausgewählte
Bestellung
anzeigen
[ausgewählte Bestellung bestätigen]
Bestellformular
anzeigen
Die Semantik , die Bedeutung dieser Diagramme ergibt sich, glaube ich, sehr leicht aus den
entsprechenden Konstrukten in den klassischen Flussdiagrammen.
Vergessen Sie aber nicht, dass Sie primär Objektsysteme modellieren wollen und müssen,
keine klassischen Abläufe.
Im Mikrokosmos sind aber auch Objekte immer noch prozedural. Also lassen sich die
klassischen Konzepte neu, verändert und mit der richtigen Perspektive einsetzen.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
6 / 42
SOFTWARE ENGINEERING
11.1.6.
Verzweigung : FORK
Start
Login Bildschirm
Bestellformular
anzeigen
Bestellauswahl
anzeigen
In diesem Falle wird gleich nach dem einloggen "quasi-parallel" ein Thread das
Bestellformular anzeigen, ein anderer Thread lädt den Bestellauswahl-Bildschirm.
Der Innendienstmitarbeiter kann somit, bei genügend Hardware und passender Software, fast
gleichzeitig mehrere Bildschirme anschauen.
Dass diese Aufteilung "FORK" heisst ergibt sich aus der Ähnlichkeit zu einer (etwas gar
einfachen) Gabel!
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
7 / 42
SOFTWARE ENGINEERING
11.1.7.
Join
Das Gegenteil von Fork ist "JOIN". Bei einem JOIN werden mehrere Threads beendet und die
Ausführung des Prozesses geschieht ab diesem Zeitpunkt wieder "vereint".
11.1.7.1. Beispiel
Unser Innendienst-Mitarbeiter möchte sich vom System verabschieden, also ausloggen.
Das System muss daher den folgenden Ablauf durchlaufen:
Bestellformular
schliessen
Bestellauswahl
schliessen
Login Bildschirm
Ende
Gemäss diesem Diagramm kann man NICHT ausloggen BEVOR beide Bildschirme
geschlossen sind.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
8 / 42
SOFTWARE ENGINEERING
11.1.8.
Makro-Zustände
Wir haben in unserem Beispielen lediglich einfache Fälle besprochen. In der Praxis erweist es
sich in der Regel als sinnvoll und notwendig, die Modellierung schrittweise zu entwickeln
und die Darstellung zu verdichten. Dazu fasst man verschiedene Zustände zu einem MakroZustand zusammen.
Betrachten wir ein Beispiel
11.1.8.1.
Beispiel für Makro-Zustände
Jeder Zustand in unseren Diagrammen kann sich eventuell weiter aus einem ganzen
Subsystem zusammen setzen.
Wichtig ist bei einer solchen Modellierung, dass die detailliertere Modellierung genau so viele
Schnittstellen hat wie der Makro-Zustand.
Zustand 1
Klassenname
Zustand 2
Zustand 3
Klassenname
Zustand 4
Klassenname
Zustand 5
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
9 / 42
SOFTWARE ENGINEERING
Zustand 4 wird weiter verfeinert. Wichtig ist offensichtlich, dass dieses DetaillierungsDiagramm genau einen "Eingang" und einen "Ausgang" hat.
Wenn der obige Ablauf rekursiv eingesetzt werden soll, dann können wir einfach das
gesamte Diagramm nochmals zeichnen:
Die Anzahl "Eingänge" ist 1
Die Anzahl "Ausgänge" ist auch 1
11.1.9.
Verantwortlichkeiten
Aktivitäten Diagramme beschreiben, was passiert, nicht jedoch, wer was tut. Für die
Programmierung heisst dies, dass das Diagramm nicht beschreibt, welche Klasse für welche
Aktivität verantwortlich ist.
Für die Problembereichsmodellierung heisst dies, dass das Diagramm nicht beschreibt,
welche Personen oder Abteilungen für jede Aktivität verantwortlich zeichnet. Ein Ausweg
wäre, jede Aktivität mit der verantwortlichen Klasse oder Person zu beschriften. Dies
funktioniert, bietet aber nicht soviel Klarheit wie sie Interaktionsdiagramme (die wir noch im
Detail behandeln werden) bei der Visualisierung der Kommunikation zwischen Objekten
bieten.
Der Ausweg sind hier Verantwortlichkeitsgrenzen (swimlanes) .
Zur Verwendung von Verantwortlichkeitsgrenzen müssen die Aktivitätsdiagramme in durch
Linien abgetrennte vertikale Bereiche gegliedert werden. Jeder Bereich repräsentiert die
Verantwortlichkeit einer bestimmten Klasse oder einer bestimmten Abteilung.
In unserem Beispiel könnten wir somit die Kreditprüfung ganz links, die eigentliche
Auftragsabwicklung in der Mitte und die Lagerverwaltung und Logistik ganz rechts
aufzeichnen. Damit wäre die Organisation und die Abläufe innerhalb der Organisation
ersichtlich.
11.1.10.
Wann benutzt man Aktivitätsdiagramme?
Die grosse Stärke der Aktivitätendiagramme liegt in deren Unterstützung paralleler oder
nebenläufiger Abläufe, in den Programmen also Threads, Sub-Prozessen und Prozessen.
In folgenden Situationen bieten sich Aktivitätsdiagramme an:
• Bei der Analyse von Anwendungsfällen
Auf dieser Ebene ist die Zuweisung der Aktionen (Methoden) zu den Objekten noch nicht
interessant. Man muss lediglich verstehen, welche Aktionen stattfinden müssen und wie
die Verhaltensabhängigkeiten sind. Später muss man die Methoden den Objekten
zuordnen. Aber dies geschieht leichter mit den Interaktionsdiagrammen
• Geschäftsvorgang (workflow) über viele Anwendungsfälle hinweg verstehen.
In diesem Falle sind Aktivitätendiagramme ein gutes Werkzeug zur Repräsentation und
zum Verständnis dieses Verhaltens.
• Beim Umgang mit Anwendungen mit mehreren Threads
wobei in diesem Falle eher die formal besser beschreibbaren Petri oder Condition / Event
Systeme und deren Verallgemeinerungen benutzt werden.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
10 / 42
SOFTWARE ENGINEERING
11.1.11.
Wann sind Aktivitätendiagramme eher ungeeignet?
In den folgenden Situationen sind Aktivitätendiagramme zwar einsetzbar, aber es gibt bessere
Modellierwerkzeuge:
• Zusammenarbeit zwischen Objekten verstehen
in diesem Falle benutzt man besser Interaktionsdiagramme
• Objektverhalten über seinen Lebenszyklus verstehen
Dafür benutzt man besser ein Zustandsdiagramm.
11.1.11.1.1.
Sebsttestaufgabe
Beschreiben Sie die Funktionsweise eines Einkaufszentrums bestehend aus mehreren
Warenregalen ,mehreren Einkäufern und mehreren Kassen.
Die Kapazität der Regale, die Anzahl Kassen und die Anzahl gleichzeitig einkaufender
Personen ist jeweils beschränkt. Falls in irgend einem Fall die kritische Schwelle erreicht
wird, wird ein Ausnahmefall ausgelöst.
11.1.12.
Darstellung der Benutzerschnittstelle
Die Diagramm-Technik "Aktivitätendiagramme" zeigt uns relativ wenig oder schlecht, wie
der Benutzer sein zukünftiges System bewerten wird. Obschon viele Benutzer
Aktivitätendiagramme nach einiger Anlaufzeit verstehen werden, fehlt doch noch einiges, um
sich ein klares Bild vom Layout und der Bedienung des Systems zu machen.
Üblicherweise führt man dazu einen einfachen Prototypen ein, das heisst. man entwickelt die
Bildschirme, hinterlegt aber kaum Ablauflogik und schon gar nicht Verifikations-Logik.
Für das Prototyping verwendet man in der Regel ein Screen Design Tool beziehungsweise
"leere" Screens, bei denen keine Verifikation der Eingabe erfolgt.
11.1.13.
Zerlegen von grossen Systemen
Oft müssen zerlegt werden, damit man ins Detail gehen kann. Die Systembeschreibung als
Ganzes wäre zu umfangreich, wir müssen das System aufteilen und in den Subsystemen die
Details darstellen.
Am Besten fängt man damit an, eine Architektur des zu realisierenden Systems zu skizzieren.
Die Architektur soll das Gesamtsystem und die Prinzipien aufzeigen, jedoch Details
weglassen.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
11 / 42
SOFTWARE ENGINEERING
11.1.13.1. Architektur - Pattern
Bei der Untersuchung vieler Software Projekte und Software Designs stiessen die Mitarbeiter
der Zentralen Forschung bei Siemens München auf sich immer wieder wiederholende
"Muster", Patterns. Sie fassten diese in einem Buch zusammen:
Buschmann, F, .R. Meunier, H. Rohnert, P. Sommerlat, M. Stal : "Pattern-Oriented Software
Architecture : A System of Patterns" (1996)
Bereits vorher wurden für die Kodierung verschiedene Patterns veröffentlicht:
Gamma, Erich, R. Helm, R. Johnson, J. Vlissides : "Design Pattern : Elements of Object
Oriented Architecture" (1995)
Es hat sich gezeigt, dass in der Regel (auf allen Gebieten) nicht von Grund auf Neues
erfunden und kreiert wird, sondern, dass in der Regel bekanntes neu kombiniert wird. Das
Bekannte bildet die Basis für die Patterns.
Sie können sich das durchaus so vorstellen wie beim Hausbau : wie ein Haus in etwa
aussehen muss, ist klar. Wie es konkret aussieht, hängt von vielerlei Faktoren ab: von meinem
Budget, der Lage, ....
Im Folgenden möchten wir einige der Patterns kennen lernen und anwenden (PowerPoint
Unterlagen über Architektur und Design Patterns).
11.1.13.2. Three-Tier Pattern
Ein Grundmuster bei Geschäftsapplikationen ist das "dreistufige Modell":
Jede Anwendung besteht aus
1. Dem Benutzerinterface - Subsystem
2. Den Geschäftsregeln
3. Der Datenbank
In UML stellt sich das wie folgt dar:
subsystem / package :
User Interface
Business Rules
Datenbank
Wie sieht dies in unserem Beispiel der MailOrder Firma aus?
Betrachten wir als Erstes die Bestellungen:
• Für die Bestelleingabe benutzen wir ein Formular : User Interface Tier
• Die Daten werden in einer Datenbank gespeichert : Datenbank Tier
• Damit wir die Bestellung bearbeiten können, nutzen wir : Business Rule Tier
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
12 / 42
SOFTWARE ENGINEERING
In unserem Beispiel zeigt es sich fast natürlich, dass das System in diese drei grossen Teile
zerlegbar sein sollte:
• Die Benutzerschnittstelle entwickeln wir evtl. mit HTML
• Die Datenbank kaufen wir dazu
• Die Business Logik besteht zum Beispiel aus der Verifikation der Angaben zur
Kreditkarte
Als neues Symbol wurde das "Package" eingeführt.
<<subsystem>>
Package
11.1.13.3. Pipe und Filter Architektur Pattern
Pipe und Filter ist ein völlig anders gelagertes Architektur-Pattern.
Die Grundstruktur einer Pipe ist folgende:
• Daten werden erfasst
• Daten werden transformiert, bearbeitet
• Daten werden ausgegeben
• Die Daten werden weitergereicht, also wieder erfasst
• ...
In UML sieht das Pattern vereinfacht wie folgt aus:
Bestellannahme
Versand der Bestellung
Bearbeitung der
Kreditinformationen
Daten
Jedes der Subsysteme kann seine Aufgabe unabhängig vom andern erfüllen. In unserem
Beispiel liefert jedes Subsystem Daten, nämlich Informationen über erledigte oder offene
Bestellungen.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
13 / 42
SOFTWARE ENGINEERING
11.1.13.4. Liste der aktuell veröffentlichten Architektur Pattern
Architektur Patterns halten grundsätzliche Strukturen und Organisationsprinzipien auf dem
Systemlevel fest (siehe auch PowerPoint Unterlagen).
Die bekannten Architektur Pattern (Buschmann & all) sind
• Layers
• Pipes & Filters
• Blackboard
• Model-Viewer-Controller
• Presentation-Abstraction-Control
• Microkernel
• Reflection
Neben Architektur-Patterns kennt man
• Design Patterns (Gamma & al)
• Idioms (Gamma & al)
Man kann sich die Patterns selber auf unterschiedlichen Ebenen vorstellen :
Zuoberst die Architektur-Patterns, dann die Design-Patterns und schliesslich die Idiome.
11.1.14.
Testen der Architektur mit Hilfe von Use Cases
Nachdem wir die wichtigsten Komponenten unseres Systems erfasst haben, geht es darum zu
prüfen, ob die Architektur auch verhebt, ob wir eventuell weitere Architektur Patterns
einsetzen könnten und ob unsere Architektur erweiterbar, veränderbar, wartbar,... ist.
Jedes Subsystem muss folgende Eigenschaften besitzen:
• Es muss sich auf EINE Grundfunktion beschränken
wir wollen nicht beliebig komplexe Subsysteme, die funktional nicht zusammen hängen
• Sie müssen (interne) Kohäsion zeigen
die einzelnen Teile des Subsystems müssen eng miteinander gekoppelt sein
• Sie müssen (extern) lose Kopplung zeigen
die Subsysteme dürfen für die Erfüllung Ihrer Aufgaben nicht wesentlich von andern
Subsystemen abhängen
• Die Kommunikation der Subsysteme untereinander muss minimal sein
die Subsysteme müssen für die Erfüllung Ihrer Aufgaben nicht auf wesentliche
Informationen aus andern Subsystemen angewiesen sein
Zum Testen der Architektur testet man das geplante System mit Hilfe der Use Cases.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
14 / 42
SOFTWARE ENGINEERING
Betrachten wir ein konkretes Beispiel:
Bestellen / Bestellung erfassen
1. Der Benutzer wählt die Bestelloption an
die Login Informationen werden bearbeitet
<<subsystem>> System Access
Login
Logout
Zugriffsberechtigungsprüfung
2. Der Kunde gibt seinen Namen und seine Adresse ein
gleiches Subsystem wie oben
3. Der Kunde gibt die Artikelnummer / Bestellnummer ein
die Artikelstammdaten werden in aufbereiteter Form zur Verfügung gestellt
<<subsystem>> Auftragswesen
Bestelleingang
Retouren
Status einer Bestellung, einer Lieferung
Bestellstornierung
4. Das System ergänzt die Bestellnummer mit der Artikelbezeichnung
<<subsystem>> Produkte Informationen
Informationen über Produkte
Schnittstelle zum Lager
5. das System kalkuliert das Gesamttotal
<<Auftragswesen>>
6. Kunde gibt Kreditkarteninformationen ein
<<subsystem>> Kredit-Management
Schnittstelle zum Finanz-und Rechnungswesen
Spesen
behandelt Kreditkarten, Checks, Überweisungen
7. Der Kunde schickt die Information weg (submit / bestätigen der Transaktion)
<<Auftragswesen >>
8. Das System überprüft die eingegebenen Informationen
Kreditinformationen müssen weiter geleitet werden
Bestellung muss als provisorisch abgespeichert werden
<<Auftragswesen>>, <<Kredit-Management>>
9. Kreditinformation wird bestätigt
Kunde wird informiert
Informationen müssen abgespeichert werden
<<Datenbank-Managementsystem>>
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
15 / 42
SOFTWARE ENGINEERING
Wir erhalten somit ein leicht modifiziertes Architektur-Modell (Package Level)!
<<subsystem>>
System Access
<<subsystem>>
Auftragswesen
<<subsystem>>
Kredit-Management
<<subsystem>>
Produkte-Informationen
<<subsystem>>
Vertriebs-System /
Logistik
<<subsystem>>
Datenbank-ManagementSystem
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
16 / 42
SOFTWARE ENGINEERING
11.1.15.
Definition von Schnittstellen zwischen Subsystemen
Es gibt oft spezielle Subsysteme, die keine eigene Funktionalität aufweisen (keine eigenen
Methoden).
Beispiel:
Auftragswesen
• Auftrag eingeben : Aktivität
• Auftrag stornieren : Aktivität
• Bestellung retournieren : Aktivität
Auf der andern Seite müssen wir wissen, welche Informationen an die Datenbank senden.
Um unsere Architektur besser zu verstehen, zeichnen wir sie nochmals, diesmal aber mit den
"Methoden" ("Aufgaben" aus Sicht des Benutzers) : hier als Klassendiagramm.
Praktische Hinweise
1. Zuerst wurde auf der Package Ebene (in Rose : Logical View) gezeichnet
2. Durch Anklicken auf die Packages "zoomed" man in das Package und "verfeinert" es
indem Klassen erfasst werden, die zu diesem Package gehören
3. In einem neuen Diagramm (Logical View Class Diagram) werden die Klassen einfach
zusammen gezogen (drag & drop aus dem Fenster links oben in Rose)
Da die Klassen in den Packages definiert wurden, wird diese Zusatzinformation oben
in der Klassendefinition angezeigt.
System
(from System Access)
Produkt
(from Produkte-Informationen)
Benutzerverwaltung( )
Aufträge
(from Auftragswesen)
Auftrag erfassen( )
Auftrag stornieren( )
Rücksendung( )
lies Produktebeschreibung( )
lies Produktpreise( )
lies Produktmengen( )
Logistik / Versand
(from Vertriebs-System / Logistik)
Versand der Bestellung( )
Kredit
(from Kredit-Management)
verarbeite( )
belaste Konto( )
überweise auf Konto( )
Daten
(from Datenbank-Management- System)
Bestellung speichern( )
Bestellstatus updaten( )
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
17 / 42
SOFTWARE ENGINEERING
11.1.16.
Zuordnen von Use Cases zu Subsystemen
Analog zum Beispiel weiter vorne (Validation der Architektur) müssen wir nun JEDEN Use
Case einem oder mehreren Subsystemen zuordnen.
Wir verzichten hier auf dieses Aufteilen!
11.1.17.
Dokumentation der Subsysteme
Wir sind nun mit unserer Architektur-Definition so gut wie fertig und müssen nur noch die
Dokumentation erstellen.
Als nächstes folgt der Projektplan!
11.2.
UML - Use Cases : Bezug zum Projektplan
Bevor wir unser System auch tatsächlich bauen, müssen wir den Projektplan erstellen.
Der Projektplan ist in der Regel eine Richtlinie, an die man sich mehr oder weniger halten
möchte. Bei komplexeren Systemen wird der Projektplan kaum eingehalten. In der Regel ist
daher sinnvoll, das Projekt in Phasen zu zerlegen und jeweils nach einer Phase einen Review
und eine weitere (detailliertere) Planung anzuhängen.
11.2.1.
Planung des Projektes
Gemäss dem Objectory oder Unified Process Modell entstehen Produkte iterativ. Die
Projektabwicklung muss dem Rechnung tragen und ein iteratives Vorgehensmodell (Spirale)
zu Grunde legen. Die Phasen, die durchlaufen werden, sind nach wie vor
• Analyse
• Design
• Codierung
• Integration
• Test
einfach etwas anders benannt!
Sobald die Anforderungen alle abgedeckt sind, kann das Projekt abgeschlossen werden und
das Produkt ausgeliefert werden. Für diese Produktfertigstellung kann selber wieder ein
ganzer Durchlauf in Anspruch genommen werden.
Wie findet man nun zu Beginn des Projektes heraus, wie viele Iterationen benötigt werden?
Wie lange sollte ein Zyklus sinnvollerweise dauern?
Diese Fragen lassen sich nicht generell beantworten, da sie zu sehr von der Umgebung und
dem Projekt abhängen.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
18 / 42
SOFTWARE ENGINEERING
Grundsätzlich sagt man, dass die Planung auf einer Vorphase basieren sollte. Die Vorphase ist
in Wahrheit ein Durchlauf. Dabei wird ermittelt wo man etwa welche Probleme haben wird
und wie lange man für deren Lösung benötigen wird.
Was geschieht nun INNERHALB der Iterationen?
Wir benötigen eine RISKOLISTE mit Prioritäten! Diese muss auch immer nach geführt
werden, inklusive Angaben zu den Gründen und der Begründung, warum das Risiko so
eingeschätzt wurde.
Die grössten Risikoteile schauen wir uns als erstes genauer an, da sie zum Absturz des
Projektes führen könnten. Jetzt schauen wir uns die Liste der Use Cases an und bestimmen,
welche einen Zusammenhang mit unseren Risikos haben.
Betrachten wir ein Beispiel : unsere Auftragsabwicklung
11.2.1.1. Iteration 1
Ziele:
Wir möchten die grundsätzlichen Funktionen der Auftragsabwicklung implementieren,
inklusive Schnittstellen zum Lagersystem und zur Buchhaltung.
Dadurch sollten wir in der Lage sein, Benutzerschnittstellen und Durchgängigkeit des
Konzeptes überprüfen zu können.
Wir beschränken uns allerdings in folgenden Punkten:
• Wir implementieren jeweils nur das Primär-Szenario fur
Auftragserfassung
Produktinformation
Konten nachführen
Auftragsstatus abfragen
Warum nur Primär-Szenarios? Wir wollen dir grundsätzliche Durchgängigkeit testen, nicht
jeden Sonderfall.
11.2.1.2.
Iteration 2 (drei Monate später)
Ziele :
Schnittstellen zum Lagersystem und Schnittstellen zum externen Carrier (DHL, ...)
Im Speziellen:
• Packlisten : Primäres-Szenario
• Produktemengen nachführen : Primares-Szenario
• Nachbestellte Ware einlagern : Primäres Szenario
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
19 / 42
SOFTWARE ENGINEERING
11.2.1.3.
Iteration 3 ( ein Monat später)
Ziele:
Alle primären Szenarios sollten abgeschlossen sein. Wir könnten also produktiv starten,
allerdings ohne Ausnahmefälle:
Primäres Szenarios:
• Login
• Rücksendungen
• Bestellung stornieren
• Bestellung suchen
• Katalog versenden
• Verkaufs-Statistik generieren und drucken
11.2.1.4. Iteration 4 (ein Monat später)
Ziele:
Vollständiges System, voll funktionsfähig
• Alle sekundären Szenarios
• Alle Fehlerbehandlungsroutinen
11.2.2.
Bauen oder Kaufen?
Im Rahmen der Planung müssen wir auch die Frage beantworten, ob man nicht das ganze
System kaufen kann oder wenigstens Teile davon.
Dadurch sparen wir uns Entwicklungszeit, verlagern Kosten und begeben uns in eine
Abhängigkeit.
Teile müssen wir immer dazu kaufen, da wir unsere Entwicklungsumgebung nicht selber von
Grund auf bauen werden.
Risiken beim Kauf bezw. Fragen (einen vollständigeren Fragekatalog ist als Anhang des
Kapitels Pflichtenheft vorhanden)
•
•
•
•
•
•
•
•
•
Wie zuverlässig ist der Anbieter
Wie gut ist das System
Wie lange ist die Firma schon im Geschäft
Wer sind die Kunden
Wie schwer würde uns en Eingehen der Firma treffen
Gibt es einen Industriestandard
Gibt es bestimmte Standards, die berücksichtigt werden sollten
Wie können wir das System in unsere Umgebung integrieren
Wie lange brauchen wir, um das neue System kennen zu lernen
•
•
•
•
•
Wie gut sind unsere Entwicklungsleute
Sind sie auf dem Stand der Technik
Wie schnell lernen sie Neues
Sind sie in der Lage, zeitgerecht zu liefern
Haben wir genügend finanzielle Resourcen, um das Projekt überhaupt zu starten
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
20 / 42
SOFTWARE ENGINEERING
11.2.3.
Prototyping
Unter Umständen bietet es sich an, in der Entwurfsphase mit Prototypen zu arbeiten.
Dadurch können bestimmte Wünsche genauer untersucht werden und eventuell realistischere
Anforderungen resultieren.
11.2.4.
Aufwandschätzungen mit Hilfe von Use Cases
Das folgende Vorgehensmodell basiert auf der Methode der Funktionspunkte und hat sich im
Softwarebereich als recht zuverlässige Methode erwiesen, den Aufwand abzuschätzen.
11.2.4.1. Gewichtsfaktoren
Schauen wir uns als erstes die Akteure in unserem System an. Jeder Aktor wird einer der
folgenden Kategorien zugeordnet:
• Leicht
• Mittel
• Schwierig
Beispiel: ein leichter Actor
• Ein anderes System mit einer klar definierten Schnittstelle
Beispiel : mittlerer Actor
• Ein anderes System, welches über ein klar definiertes Protokoll (z.B. TCP/IP) mit
unserem System kommuniziert.
Beispiel: komplexer / schwieriger Actor
• Ein System, welches zum Beispiel mit Hilfe einer graphischen Schnittstelle kommuniziert
Wie viele Actors jeder Gruppe gibt es?
Dies liefert eine einfache Analyse und ein Summentotal.
Gewichtung der Actors:
• Leicht : Gewicht = 1
• Mittel : Gewicht = 2
• Schwer: Gewicht = 3
Das Ergibt ein Gesamttotal (Summe).
11.2.4.2. Auftragsabwicklung
Actors und Schwierigkeitsgrad
• Kunde
schwierig
• Lagerverwaltungssystem einfach
• Buchhaltung
einfach
• Kundeninnendienstmanager
mittel
• Kundeninnendienst
komplex
• Hilfsarbeiter
komplex
• Carrier
mittel
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
21 / 42
SOFTWARE ENGINEERING
Gewichtung gemäss der Tabelle:
Actor Typus Beschreibung
Einfach
Programm Interface
Mittel
interaktiv, Protokoll
Schwer
GUI
Faktor
1
2
3
Also erhalten wir für unser Beispiel:
2 einfache = 2
2 mittlere = 4
3 schwierige = 9
TOTAL 15
11.2.4.3.
Gewichtung der Use Cases
Jetzt versuchen wir das Analoge für die Use Cases.Wir definieren wieder drei Kategorien.
Transaktionsbasierte Gewichtung
Leicht: 3 oder weniger Transaktionen
Mittel: 4-7 Transaktionen
Schwer: mehr als 7 Transaktionen
Gewicht
5
10
15
Klassenbasierte Gewichtung (Klasse = Analyse Klasse : diese werden evtl. später verfeinert)
Leicht
Mittel
Komplex
weniger als 5 Klassen
5 - 10 Klassen
mehr als 10
5
10
15
Dabei kann man etwa von folgender Abschätzung ausgehen:
• Ein einfacher Use Case liefert etwa 3-5 Analyse-Klassen
• Ein mittlerer Use Case liefert 5-10 Analyse Klassen
• Ein komplexer Use Case liefert mehr als 10 Analyse Klassen
11.2.4.4.
Auftragsabwicklung
Bestellung eingeben
Rücksendungen
Bestellung stornieren
Bestellstatus abfragen
Katalogversand
Verkaufs-Statistik
Beschwerde erfassen
Bestellung rüsten
Nachlieferungen einbuchen
mittel
mittel
einfach
einfach
einfach
einfach
einfach
mittel
mittel
Also:
5 * einfach = 25
4 * mittel = 40
0 * komplex = 0
TOTAL = 65
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
22 / 42
SOFTWARE ENGINEERING
Addiert man die Punktzahlen aus der Use Case Analyse und der Actor Analyse, dann
bekommt man die sogenannte UNADJUSTED USE CASE POINTS (UUCP)
Im Falle der Auftragsabwicklung : UUCP = 15 + 65 = 80
11.2.5.
Technische Faktoren
Als erstes müssen wir die technische Komplexität abschätzen. Dies liefert den TCF den
TECHNICAL COMPLEXITY FACTOR
Faktor
T1
T2
T3
T4
T5
T6
T7
T8
T9
T10
T11
T12
T13
Faktor Beschreibung
Verteiltes System
Antwortszeit kritisch
Enduser effizient
komplexe Programmlogik
wiederverwendbar
leicht installierbar
leicht zu benutzen
portabel
leicht anpassbar
Mehrbenutzerbetrieb
Sicherheitsvorschriften
durch Dritte einsetzbar
Spezialtraining erforderlich
Gewicht
2
1
1
1
1
0.5
0.5
2
1
1
1
1
1
Vorgehen:
Gewichten Sie alle obigen Faktoren mit einem Gewicht von o bis 5. 5 heisst, dass der Faktor
für das Projekt wichtig ist, 0 heisst, dass er irrelevant ist.
TFactor = Summe (TLevels * Gewichtung)
TCF = 0.6 + (0.01 * TFactor) : Technical Complexity Factor
Faktor Faktor Beschreibung
T1
Verteiltes System
T2
Antwortszeit kritisch
Gewicht Beispiel berechnet Begründung
2
0
0 Nicht geplant
1
3
3 Eingabezeit ist
kritischer
T3
Enduser effizient
1
5
5 Wichtig
T4
komplexe Programmlogik
1
1
1 Einfach
T5
Wiederverwendbar
1
0
0 Später vielleicht
T6
leicht installierbar
0.5
5
2.5 Einfach zu
bedienen
T7
leicht zu benutzen
0.5
5
2.5 Einfach zu
bedienen
T8
Portabel
2
0
0 Noch nicht
T9
leicht anpassbar
1
3
3 Sicher
T10
Mehrbenutzerbetrieb
1
5
5 in etwa
T11
Sicherheitsvorschriften
1
3
3 ja, aber einfach
T12
durch Dritte einsetzbar
1
5
5 Kunden
T13
Spezialtraining erforderlich
1
0
0 Keine Schulung
nötig
Als Total erhalten wir 30 Punkte
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
23 / 42
SOFTWARE ENGINEERING
Jetzt müssen wir noch den technischen Erfahrungslevel abschätzen:
Dies liefert den ENVIRONMENTAL FACTOR EF
EFactor = SUMME( Flevel * Gewichtung)
EF = 1.4 + (-0.03 * EFactor) Environmental Factor
Die Gewichtung ist analog zu vorhin :
• 0 Keine Erfahrung
• 3 durchschnittlich
• 5 hohe Projektmotivation
Faktortabelle:
Faktor
Nr
F1
F2
F3
F4
F5
F6
F7
F8
Beschreibung
Gewicht
vertaut mit der Methode
Anwendungserfahrung
Objekt Erfahrung
Analyse Erfahrung
Motivation
stabiles Umfeld
Teilzeit-Mitarbeiter
Schwierige
Programmiersprache
1.5
0.5
1
0.5
1
2
-1
-1
In unserem Beispiel:
Faktor Beschreibung
Nr
F1
vertraut mit der Methode
F2
Anwendungserfahrung
F3
Objekt Erfahrung
F4
Analyse Erfahrung
F5
Motivation
F6
stabiles Umfeld
F7
Teilzeit-Mitarbeiter
F8
Schwierige
Programmiersprache
Als TOTAL erhalten wir 18.5 Punkte!
Gewicht Wert
Berechnet
1.5
0.5
1
0.5
1
1
1
1
5
5
2
5
-1
0
-1
2
Grund
1.5 neue Methode
0.5 keine Programmierer
1 wie oben
2.5 alle machen mit
5 alle wollen etwas
zeigen
10 keine grossen
Änderungen
0 keine TeilzeitMitarbeiter
-2 einfach
In unserem Beispiel erhalten wir also folgende Kennzahlen:
TFactor = 30
TCF = 0.9
EFactor = 18.5
EF = 0.845
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
24 / 42
SOFTWARE ENGINEERING
11.2.6.
Use Case Points
Als grosse Krönung berechnen wir schliesslich noch die Kennzahl
Use Case Points UCP = UUCP * TCF * EF
In unserem Beispiel: UCP = 80 * 0.9 * 0.845 = 60.84
Stellen sich bloss die Fragen:
Was haben wir damit?
Was machen wir damit?
Wozu das Ganze?
Es gilt nun folgender Erfahrungswert:
Je UCP Punkt muss man ungefähr mit 20 Manntagen rechnen. Als obere Grenze setzt
man 28 Tage an als untere Grenze 18-20 Tage.
Die Erfahrung zeigt:
In den Projekten muss man versuchen diese Zahlen zu ermitteln und zu verifizieren. Beim
zweiten Durchlauf kennt man bereits bessere Richtzahlen, kann die Aufwandschätzung also
verfeinern.
Ohne Erfahrungswerte sind diese Schätzungsverfahren SINNLOS!
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
25 / 42
SOFTWARE ENGINEERING
11.2.7.
Beispiel eines Projekt-Proposals
PROJEKT RUDERWELTMEISTERSCHAFTEN LUZERN 2001
AN:
BERHARD RAST
VON:
JOSEF M. JOLLER
BETREFF:
S. OBEN
DATUM:
11.03.02
KOPIEN AN: HTA
11.2.7.1.
Ausgangslage
Für die Ruderweltmeisterschaften 2001 auf dem Rootsee ist ein Informationssystem zu schaffen
welches alle relevanten Informationen umfasst und einem breiten Nutzerkreis zugänglich macht. Das
System soll ab der Ausschreibung der Weltmeisterschaft produktiv im Einsatz sein und diese
informationstechnisch unterstützen. Anmeldungen und allfällige Mutationen der Teilnehmer werden
laufend nach geführt und stehen damit andern Systemen aktuell zur Verfügung. Das eigentliche
Rennprogramm wird Online angeboten, mit entsprechender visueller Unterstützung und Verbindungen
zu andern relevanten Informationsquellen. Kern des Informationssystems ist jedoch die eigentliche
Auswertung mit Vorläufen, Hoffnungsläufen und Halbfinal bezw. Final.
Als Vorbereitung und Test für das System ist dessen Einsatz in der Saison 1999 und 2000 geplant.
Denkbar ist auch, das System so mobil zu gestalten, dass es auch an anderen Wettbewerben, nach
entsprechender Anpassung, nutzbar wird.
11.2.7.2.
Vorgehensweise
Das Projekt soll in Phasen abgewickelt werden. Das Vorgehensmodell sieht wie folgt aus:
11.2.7.3.
Startphase
Die Startphase soll ein besseres Bild über das Gesamtprojekt liefern. Die einzelnen Informationen
liegen aber erst in einer Form vor, dass entschieden werden kann wie das Projekt weitergeführt bezw. was
alles in das Projekt "gepackt" werden soll.
Falls sich einzelne Anforderungen als zu ehrgeizig oder zu innovativ erweisen, kann in dieser Phase
noch eine Korrektur der Projektziele vorgenommen werden.
Das setzt voraus, dass speziell die risikoreichen Projektteile genauer untersucht werden.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
26 / 42
SOFTWARE ENGINEERING
11.2.7.4.
Ergebnisse am Ende der Startphase:
Grobes Modell aller zu bearbeitenden Problembereiche (domains)
•
Generelle Übersicht über alle wichtigen Nutzerforderungen innerhalb der verschiedenen
Nutzungsbereiche
•
Grober Phasen- und Projektplan (Zeit, Meilensteine, personelle und finanzielle Resourcen),
beteiligte Firmen, Schulen Mitarbeiter; Finanzierungsplan;
•
Überblick über die zu erwartenden Projektkosten und die Erfolgskriterien für das Projekt
•
Erste Identifizierung der Risikofaktoren
•
Allgemeine Übersicht über das Use Case Modell (10-20% fertig) mit Use Case Beschreibung
•
Ein Glossar der wichtigsten Begriffe zur Vervollständigung zwischen Benutzer und der
Informatik.
es kann sich als notwendig erweisen, in der Startphase bereits einen Prototypen zu erstellen. Dieser
dient dazu, bestimmte Systemeigenschaften (Performance, Benutzerschnittstelle) zu testen und besser
planbar zu machen.
Der erste Prototyp ist in der Regel ein Wegwerfprodukt, wird also nie produktiv.
Ein weiterer Prototyp kann dann evolutionär zum eigentlichen Produkt weiter entwickelt werden.
Die Startphase kann sehr kurz sein, einige Tage oder wenige Wochen. Geplant ist,
dass diese Phase Ende Februar abgeschlossen wird.
11.2.8.
Die Entwurfsphase
In der Entwurfsphase ist der Anwendungsbereich zu analysieren. Wesentlich für diese Phase ist die
Entwicklung eines tragfähigen Architekturmodelles, sowie einem detaillierten Projektplan.
Die Risikoanalyse, die in der Startphase bereits gestartet wurde, wird fortgesetzt und vertieft und
Lösungsmöglichkeiten beziehungsweise worst case Szenarien ausgearbeitet.
Die wesentlichen Ergebnisse der Entwurfsphase:
•
Use Case Modell (ca. 80% vollständig), für alle Bereiche, speziell die riskoreichen
•
Softwarearchitektur, die tragfähig für das Projekt ist
•
Verfeinerter Projektplan, der gegebene Rahmenbedingungen berücksichtigt (Hardware,
Systemsoftware, Netzwerke, Datenbanken) der allfällig planbare Iterationen berücksichtigt
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
27 / 42
SOFTWARE ENGINEERING
11.2.8.1.
Welche Risiken können typischerweise auftreten:
Anforderungsrisiken : bauen wir das richtige System
Technologische Risiken : setzen wir die richtige Technologie ein?
Politische Risiken : wer hat welche Interessen
Die Entwurfsphase dauert wenige Wochen. Geplant ist, dass diese Phase Ende März
/ Mitte April abgeschlossen wird.
11.2.9.
Die Konstruktionsphase
In der Konstruktionsphase sind alle Software-Produkte iterativ fertig zu stellen, inklusive Tests.
Ausgangspunkt der Softwareerstellung ist eine detaillierte Softwarearchitektur, die in der
Entwurfsphase erstellt wurde, sowie deren Abbildung auf eine vorhandene bezw. konzipierte
Hardwareumgebung.
Die restlichen Use Cases müssen vervollständigt werden.
11.2.9.1.
Die wesentlichen Ergebnisse der Konstruktionsphase
•
Erstellte und getestete Software
•
Benutzermanual
•
Beschreibung des aktuellen Releases
Die Konstruktionssphase dauert zwei bis drei Monate. Geplant ist, dass diese Phase
Mitte Juni abgeschlossen wird.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
28 / 42
SOFTWARE ENGINEERING
ANHANG
Phase 1 : Startphase
Beteiligte:
Herren B. Rast, J.Joller
In dieser Phase wird das Realisierungsteam, allfällige Sponsoren ... zusammen gestellt.
Geplant ist eine Zusammenarbeit mit: Schule für Gestaltung Designs), Swisscom / Blue Window
(Web Hosting und High Speed Kommunikation); gesucht wird ein Sponsor für Hardware und
Systemsoftware (lokaler Anbieter, global Player)
Es ist unser Ziel, in dieser Phase bereits erste Skizzen eines möglichen Web Auftrittes, sowie eine
Skizze der Gesamtarchitektur zu erarbeiten.
Phase 2 : Entwurfsphase
Beteiligte:
Wie oben; zusätzlich abhängig von der Phase 1 weitere Mitarbeiter (Schule für Gestaltung, Swisscom,
BlueWindow)
Phase 3 : Konstruktionsphase
Beteiligte:
Wie Phase 2; zusätzlich Studenten (und je nach Ergebnis der Phase 2 : Swisscom, BlueWindow,
Schule für Gestaltung).
11.2.10.
Dokumentation der Use Cases (Dokumentations-Template)
Es sind verschiedene Raster im Umlauf. Eines wird mit der Objectory Methode mitgeliefert.
11.2.10.1. Systembeschreinungs-Template
System Name
Kurze Beschreibung, bei komplexen Systemen eventuell mehrere Seiten. Keine detaillierte
Anforderungsbeschreibung, eher eine kurze Gesamtübersicht!
Risikofaktoren
Liste der Risiken und deren Priorität.
Use Cases auf Systemebene
Liste mit Aktoren und eine Liste der Use Cases
Architektur Diagramm
Beschreibung der Packages und der Schnittstellen, als Diagramm oder als Liste.
Subsystem-Beschreibung
Kurze Beschreibung der einzelnen Subsysteme.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
29 / 42
SOFTWARE ENGINEERING
11.2.10.2. Use Case / Anwendungsfall Beschreibungs- Template
Use Case Namen
Beschreibung des Use Cases, grob ein Paragraph.
Actors
Eine Liste der Actors, die am Use Case beteiligt sind.
Priorität
Wie wichtig ist der Use Case für das Projekt?
PreConditions / Prä-Konditionen / Vorbedingungen
Welche Bedingungen müssen erfüllt sein, damit der Use Case überhaupt gestartet werden
kann?
Post Conditions / Nachbedingungen
Eine Liste der Bedingungen, die nach dem Use Case zutreffen (müssen), unabhängig vom
durchlaufenen Szenario.
Extension Points / Erweiterungen
Falls der Use Case Erweiterungen hat, dann müssen diese aufgelistet werden.
"Benutzte" Use Cases
Welche Use Cases benutzt der aktuelle?
Flow of Events /Ablaufbeschreibung
Primäres Szenario evtl. mit Ergänzungen.
Aktivitätendiagramm
Ein Aktivitätendiagramm für all jene Abläufe, die zu komplex sind um selbstredend
verständlich zu sein.
User Interface / Benutzerschnittstelle
Ein Storyboard oder ein sonstwie gemachter Prototyp der Benutzerschnittstelle.
Secondary / Sekundäre Szenarios
Beschreibung der alternativen Abläufe und der Ausnahmen (Exceptions), zusammen mit einer
kurzen Beschreibung (als Basis für die Implementierung).
Sequence Diagramme
Falls Sie den Ablauf als Sequenz-Diagramm dargestellt haben, dann gehört diese
Beschreibung zur Use Case Dokumentation.
Untergeordnete Use Cases
Falls der Use Case auf untergeordnete / subordinate Use Cases aufbaut, dann müssen diese
kurz erwähnt (evt. Hinweis auf entsprechende Dokumentation) werden.
Partizipierende Klassen
Falls ein Klassendiagramm erstellt wurde, die Packages also weiter verfeinert wurden, gehört
diese Dokumentation zum Use Case .
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
30 / 42
SOFTWARE ENGINEERING
Weitere Fakten
Referenzen auf weitere Systeme und Subsysteme, weiteren Unterlagen, eventuell bereits
erstellten Design-Dokumenten.
Weitere Anforderungen
Führen Sie weitere Anforderungen auf, die Sie bisher "unterschlagen" haben zum Beispiel :
spezielle Anforderungen wegen dem Einsatz des Equipments in einer speziellen Umgebung
(Schlachterei : Spritzwasser; Hochofen : Hitzebeständigkeit; Gebirge : generelle
Wetterfestigkeit).
11.2.11.
Ein Beispiel
11.2.11.1. Systemlevel-Beschreibung
Es soll ein Online Auftragsabwicklungssystem geschaffen werden. Dieses System soll eine
Schnittstelle zum Finanz- und Rechnungswesen haben und zur Vertriebslogistik.
11.2.11.2. Architektur
<<subsystem>>
<<subsystem>>
System Access
Produkte-Informationen
<<subsystem>>
<<subsystem>>
Auftragswesen
Vertriebs-System /
Logistik
<<subsystem>>
<<subsystem>>
Kredit-Management
Datenbank-ManagementSystem
System Subsystem
Dieses Subsystem überprüft den Systemzugriff (login, logout) und prüft die Zugriffsrechte.
Produkte-Information
Dieses Subsystem ist in der Lage, alle Informationen auf Artikelbasis zu liefern
(Artikelstamm).
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
31 / 42
SOFTWARE ENGINEERING
Auftragswesen
Aufträge, Rücksendungen, Status der Bestellung und Bestell-Stornierungen.
Logistik
Packlisten, Labels, Vertriebskosten / Frachtkosten werden von diesem System berechnet und
weiter belastet.
Kredit-Management
Schnittstelle zum Finanz- und Rechnungswesen, verantwortlich für das Verbuchen von
Zahlungen und Gutschriften. Bearbeitet Kreditkarten, Checks, ...
Datenbank-Management-System
Applikatorische Daten werden im Datenbank-Subsystem gespeichert.
Use Case - Produktinformation
Dieser Use Case liefert Produkteinformationen aus dem Lagersystem
Actors
Lagerverwaltungssystem
"Benutze" Use Cases
keine
Ereignisfluss
Basis Pfad
1. Dieser Use Case beginnt sobald der Produktecode eigegeben wurde
2. Das System sendet eine Anfrage an das Lagerverwaltungssystem und verlangt bestimmte
Produkteinformationen, basierend auf dem Produktecode.
3. Das Lagerverwaltungssystem liefert die Produkteinformation
Beschreibung
Preise
Ware an Lager
Aktivitätsdiagramm
Keines
User Interface
Keines
Sekundäres Szenario
1. Produkt existiert nicht
2. Produkt wird nicht mehr geliefert
3. Das Lagerverwaltungssystem ist nicht aktiviert
Untergeordnete Use Cases
Produktinformation - liefer Produktinformation
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
32 / 42
SOFTWARE ENGINEERING
11.3.
UML - Use Cases : Reviews
In jedem Projekt müssen wir periodisch Review durchführen.
Reviews werden aus verschiedenen Gründen und mit verschiedenen Zielen durch geführt.
11.3.1.
Vollständigkeits-Review
Hier eine Liste möglicher Punkte die untersucht werden sollten:
• Stimmt die Projektbeschreibung noch
• Kennen wir die erfolgskritischen Faktoren
• Haben wir neue Zusatzerkenntnisse gewonnen, die für das Projekt wichtig sind
• Stimmt unsere Risiko-Einschätzung noch
Sind Risiken verschwunden
Sind neue Risiken sichtbar geworden
Hat sich die Priorität geändert
• Wurden aus einzelnen Annahmen in der Zwischenzeit Tatsachen
Welche neuen Annahmen gibt es
Architekturfragen:
• Passen die Use Cases zu unserer Architektur
• Stimmen die Subsysteme
Hat sich deren Beschreibung geändert
• Stimmen die Schnittstellen noch
Treten neue Schnittstellen auf
• Stimmen die Schnittstellen zu den Actots
• Wurde die Architektur mit Hilfe von Szenarios getestet
Funktioniert die Architektur
Ist sie stabil
Use Case Fragen:
• Gibt es neue Actors
gibt es Actors im System, die wir nicht mehr benötigen
• Hat sich die Rolle der Actors geändert
Sind Actors Teil des Systems geworden
Sind Teile des Systems ausgelagert worden und wurden dadurch zu Actors
• Stimmt die Bezeichnung der Actors und deren Funktion noch
• Gibt es neue Use Cases
Sind bestimmte Use Cases unnötig
Stimmt die Beschreibung der Use Cases noch
• Haben wir pro Use Case mindestens ein Szenario
• Stimmt das Interface Diagramm it den Use Cases überein
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
33 / 42
SOFTWARE ENGINEERING
11.3.2.
Review des Problempotentials
Typische Fragen:
• Haben wir die Ausnahmefälle berücksichtigt
• Stimmen unsere Annahmen betreffend Exceptions noch
• Haben wir ein Worst Case Szenario definiert
für das Projekt
für die betrieblichen Abläufe
für die Einführungsphase
11.3.3.
Review mit dem Endbenutzer
Typische Fragen:
• Erfüllt das System die Benutzeranforderungen
• Fehlen teile des Systems
• Liefert das System zuviel
• Verstehen Sie wie das System funktioniert
als Ganzes
in Ihrem Bereich
• Ist das System aus Ihrer Sicht angenehm zu bedienen
• Verhält sich das System so, wie Sie es erwarten
11.3.4.
Review mit Kunden
Typische Fragen:
• Stimmen unsere Annahmen
• Was sollte Ihrer Ansicht nach geändert werden
• Verstehen Sie was das System Ihnen liefert
• Verstehen WIR was der Kunde möchte
• Verstehen Sie wie das System funktioniert
bei Ihnen
insgesamt
11.3.5.
Review mit den Entwicklern
Der Entwickler weiss sowieso alles besser!
• Macht das Ganze Sinn
• Kann man basierend auf den Use Cases ein System bauen
• Was brauchen wir sonst noch bevor wir mit der Entwicklung beginnen können
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
34 / 42
SOFTWARE ENGINEERING
11.4.
UML - Use Cases : Implementierung, Architektur und Betrieb
Wie gelangt man nun von der Beschreibung der Use Cases zu einer Implementation des
Systems, und zwar so, dass das System möglichst lange genutzt werden kann. Wesentlicher
Faktor für eine lange Nutzung ist eine gute Architektur. Die Architektur ergibt sich aus der
Abstraktion der Applikations-Domäne. Diese hat auch viel mit der Suche nach den Entitäten
beim Datenbank-Design zu tun. Das Vorgehen ist entsprechend analog.
11.4.1.
Abstraktion der Applikations-Domäne
Schlüssel zu einer guten Abstraktion ist die Identifikation der für das System wesentlichen
Funktionsblöcke. Inwiefern tragen nun die Use Cases zu einer guten Abstraktion bei?
11.4.1.1. Identifikation der Schlüsselabstrationen in Use Cases
Einige der Schlüsselabstraktionen ergeben sich aus der Aufgabenstellung. In einem
Auftragsabwicklungssystem werden wir sicher primär mit Aufträgen zu tun haben.
In der Regel kann man die Abstraktionen des Anwendungsgebietes in drei Kategorien
einteilen:
1. Entitäten
2. Schnittstellen
3. "Controller"
Eine Entität ist etwas, worüber wir Informationen sammeln und speichern möchten. Entitäten
beschreiben den Zustand unseres Systems, also die Daten.
Schnittstellen beschreiben in der Regel die Kommunikation zwischen dem Use Case und dem
Actor. In der Praxis handelt es sich also um ein Benutzerinterface, ein Programmaufruf oder
etwas ähnliches.
Ein "Controller" ist etwas, das die Logik des Systems kennt und eine Aktivität steuert. Ein
Controller kann beispielsweise den Zugriff auf eine Resource überwachen. Resourcen sind
Drucker, Software, ..., Datenbanken.
11.4.1.2. Beispiel : die Schlüsselabstraktionen einer Auftragsabwicklung
Liefer-Adresse, Produkteliste mit Preisen, Zahlungsbedingungen
Produkteinformationen : Produktcode, Beschreibung, Preis,
Lagerbestand
Kunde
Informationen über den Kunden, seine Adresse und evtl weitere
Angaben
Bildschirm die Eingabemasken (als Schnittstellen)
Datenbank-Manager Controller für die Datenbankzugriffe
Auftrag
Produkt
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
35 / 42
SOFTWARE ENGINEERING
11.4.2.
Darstellung der Szenarios mit Hilfe von Diagrammen
In UML verwendet man zur Darstellung von Abläufen und dem Zusammenspiel der einzelnen
Abstraktionen in der Regel das Sequence-Diagramm.
Diese werden wir im nächsten Themenblock (Analyse) noch genauer kennen lernen.
Wie gelangt man zu einem Sequence-Diagramm?
• Wählen Sie einen Use Case aus
• Starten Sie mit dem Primärszenario
• Identifizieren Sie die Schlüsselabstrationen, die im Primär-Szenario verwendet werden.
• Zeichnen Sie diese (entweder mit Rose oder von Hand) oben auf einer Seite als Kasten
und beschriften Sie diese Kasten
• Ergänzen Sie die Liste durch die Actors : links und evtl. rechts auf der Seite
Ihre Seite sieht nun beispielsweise so aus:
Login
Bildschirm
: Kunde
•
Angabe der
Kreditinformationen
Auswahl des
Produktes
Tragen Sie jetzt das Verhalten, das eigentliche Szenario, im Diagramm ein:
Wie sieht das Zusammenspiel zwischen diesen Schlüssel-Abstraktionen aus?
Ein Beispiel :
Login
Bildschirm
: Kunde
Angabe der
Kreditinformationen
Auswahl des
Produktes
1:
2: verifiziere
3:
4:
5: überprüfe
6:
7:
8:
Die obigen Diagramme wurden mit dem Rose Modeller erstellt.
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
36 / 42
SOFTWARE ENGINEERING
Die Diagramme sind sehr anschaulich aber auch sehr hilfreich. Wenn wir die Verbindungen
mit den "Methoden" der "Objekte" beschriften, dann haben wir ein mächtiges Hilfsmittel zum
Finden und Beschreiben von Klassen, Objekten und deren Methoden:
• oben stehen die Objekte
• die Verbindungen stellen Methodenaufrufe (des Zielobjektes!) dar
• senkrecht sehen wir das Zeitverhalten
Der Benutzer ist häufig überfordert mit diesen Diagrammen : sie sind (schon) zu abstrakt.
11.4.3.
Diagramme für Schlüsselabstraktionen
Die Schlüsselabstraktionen sind Kandidaten für die in unserem System vorhandenen Klassen.
Diese werden in UML als Rechtecke dargestellt. Wir nehmen also die Abstraktionen aus dem
Szenario-Diagramm und stellen diese in einen anderen Kontext: das Klassendiagramm des
Use Cases.
Aus den Sequence Diagrammen sehen wir aber wesentlich mehr: die Methoden der Klassen
können wir ebenfalls identifizieren. Diese werden im Klassendiagramm in einem separaten
"Kasten" des Klassendiagramms. Betrachten wir ein Beispiel:
Kreditinformationen
Gültigkeit
Kartennummer
Kreditkarte
Name
Login Bildschirm
erfassen der Kreditkarteninformation( )
In der Mitte befinden sich die Datenfelder, also die Beschreibung des Zustandes des
"Objektes" und unten finden wir die "Methoden", jeweils qualifiziert mit Zugriffsrechten.
Da die Kreditkartennummer vermutlich der Schlüssel sein wird, müssten wir in unserem
Diagramm das entsprechende Datenfeld entsprechend kennzeichnen:
Kreditinformationen
Gültigkeit
Kartennummer
Kreditkarte
Name
erfassen der Kreditkarteninformation(
)
Eine Variante des "Restes" kennen Sie bereits aus der Datenbank-Theorie : die Diagramme
lassen sich in die dritte Normalform bringen. Das hat auch bei Klassen und Objekten seine
Bedeutung (has-a, is-a Relationship).
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
37 / 42
SOFTWARE ENGINEERING
11.4.4.
Use Case und Architektursicht
Für unsere Systembeschreibung haben wir zwei unterschiedliche Beschreibungsformen
gewählt:
• Die Use Case Sicht, die uns hilft das System aus der Sicht des Benutzers zu beschreiben
• Die Architektur Sicht, die uns wesentlich hilft, das System als Ganzes in sinnvolle
Subsysteme zu zerlegen und die Subsysteme zu entkopplen. Die Architektursicht kann
sehr hilfreich sein, wieder verwendbare Subsysteme zu finden. Zudem können wir damit
auch besser entscheiden, ob und welche Systemteile wir selber bauen, bezw. kaufen
wollen.
UML verwendet auf der obersten Ebene die Packages als Strukturierungsmittel. Wir haben
bereits mehrere Beispiele gesehen.
User Interfaces
Business
Logik
(JDBC)ODBC
Treiber
Datenbank
Managementsystem
Klassenbibliothek
(Java, MFC)
11.4.5.
Iterationsplanung
Nachdem wir uns so lange und intensiv mit Konzepten und Abläufen befasst haben, ist die
Planung des Gesamtablaufes des Projektes wesentlich einfacher. Oft ergibt es sich recht
natürlich, Teile des Systems abzuspalten und in einer "zweiten Runde" zu realisieren.
Die Implementierung des Systems erfolgt wie bereits in der einführenden Übersicht über
verschiedene Phasenmodelle in den "Schritten":
• Analyse
• Design
• Kodierung
• Testen
Zum Testen können wir wieder auf die Use Cases zurück greifen: die Use Cases beschreiben
bereits im Detail was der Benutzer erwartet!
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
38 / 42
SOFTWARE ENGINEERING
Wie immer müssen wir nach Abschluss der Use Case Beschreibung einen Blick zurück
machen und versuchen zu verstehen, was wir alles gut oder schlecht gemacht haben und was
wir demnach in Zukunft besser machen könnten (Riskofaktoren ,....).
11.4.6.
Ablieferung des Produktes
Der Kunde erwartet in Regel folgende Dokumentationen und Ergebnisse:
• Benutzerhandbuch
• Trainingsunterlagen
• Demos
Der Verkauf erwartet seinerseits zusätzlich (und vorallem):
• Verkaufsunterstützende Unterlagen
• Marketing Pläne
• Werbekampagnen
• Verkaufskits
Auch diese Unterlagen basieren wesentlich auf den Use Cases!
Was passiert nach der Ablieferung des Produktes mit den Use Cases?
• Use Cases helfen ein Fachgebiets-Know How aufzubauen (Requirement Patterns,
Referenzmodell, ...)
• Use Cases helfen neuen Mitarbeitern sich in ein Gebiet einzuarbeiten
• Das Know How der Projektmitarbeiter wird gespeichert und wird dadurch
wiederverwendbar
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
39 / 42
SOFTWARE ENGINEERING
11.5.
UML - Use Cases : Phasen und Ergebnisse
Als Abschluss der Use Case Beschreibungen, hier noch eine Zusammenstellung der
Ergebnisse der einzelnen (zeitlichen) Phasen der Projektabwicklung gemäss ROP.
Inception Phase / Startphase
Ergebnisse
Projektbeschreibung
Risikoanalyse
Use Case Diagramme
Beschreibung der Actors und der Use Cases
Projektvorschlag
Elaboration Phase / Entwurfsphase
Ergebnisse
Detaillierte Beschreibung der Primärszenarios
Sekundär-Szenarios
Aktivitäts-Diagramme
Optional : Benutzerinterface
Architektur
Projektplan
Construction Phase / Konstruktionsphase
Ergebnisse
Iterationsplan
Programmcode
Testplan
Testergebnisse
Review der Iteration
Benutzerdokumentation
Trainings-Unterlagen
Demos
Evtl. Verkaufs- und Marketing-Unterlagen
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
40 / 42
SOFTWARE ENGINEERING
11 UML - USE CASES ................................................................................................................................................... 1
11.1. BESCHREIBUNG VON USE CASES MIT HILFE VON D IAGRAMMEN.............................................................. 1
11.1.1. Einleitung ............................................................................................................................................... 1
11.1.2. Aktivitäten Diagramme ......................................................................................................................... 2
11.1.2.1.
11.1.2.2.
11.1.2.3.
Ein Beispiel.....................................................................................................................................2
Beispiel : Auftragsabwicklung ..........................................................................................................3
Selbsttestaufgaben............................................................................................................................4
11.1.3. Gleichzeitige Abläufe ............................................................................................................................ 4
11.1.4. Entscheidungspunkte : Decisions ......................................................................................................... 5
11.1.4.1.
11.1.4.2.
Semantik..........................................................................................................................................5
Notation...........................................................................................................................................5
11.1.5. Selbsttestaufgabe ................................................................................................................................... 5
11.1.5.1.
Beispiel : Decision Point ..................................................................................................................6
11.1.6. Verzweigung : FORK ............................................................................................................................ 7
11.1.7. Join ......................................................................................................................................................... 8
11.1.7.1.
Beispiel............................................................................................................................................8
11.1.8. Makro-Zustände..................................................................................................................................... 9
11.1.8.1.
Beispiel für Makro-Zustände ............................................................................................................9
11.1.9. Verantwortlichkeiten ...........................................................................................................................10
11.1.10. Wann benutzt man Aktivitätsdiagramme?.....................................................................................10
11.1.11. Wann sind Aktivitätendiagramme eher ungeeignet? ....................................................................11
11.1.11.1.1. Sebsttestaufgabe .......................................................................................................................11
11.1.12.
11.1.13.
11.1.13.1.
11.1.13.2.
11.1.13.3.
11.1.13.4.
Darstellung der Benutzerschnittstelle ...........................................................................................11
Zerlegen von grossen Systemen.....................................................................................................11
Architektur - Pattern.......................................................................................................................12
Three-Tier Pattern..........................................................................................................................12
Pipe und Filter Architektur Pattern..................................................................................................13
Liste der aktuell veröffentlichten Architektur Pattern.......................................................................14
11.1.14. Testen der Architektur mit Hilfe von Use Cases...........................................................................14
11.1.15. Definition von Schnittstellen zwischen Subsystemen....................................................................17
11.1.16. Zuordnen von Use Cases zu Subsystemen.....................................................................................18
11.1.17. Dokumentation der Subsysteme .....................................................................................................18
11.2. UML - USE CASES : B EZUG ZUM P ROJEKTPLAN .....................................................................................18
11.2.1. Planung des Projektes.........................................................................................................................18
11.2.1.1.
11.2.1.2.
11.2.1.3.
11.2.1.4.
Iteration 1 ......................................................................................................................................19
Iteration 2 (drei Monate später).......................................................................................................19
Iteration 3 ( ein Monat später).........................................................................................................20
Iteration 4 (ein Monat später)..........................................................................................................20
11.2.2. Bauen oder Kaufen? ............................................................................................................................20
11.2.3. Prototyping ..........................................................................................................................................21
11.2.4. Aufwandschätzungen mit Hilfe von Use Cases..................................................................................21
11.2.4.1.
11.2.4.2.
11.2.4.3.
11.2.4.4.
Gewichtsfaktoren...........................................................................................................................21
Auftragsabwicklung .......................................................................................................................21
Gewichtung der Use Cases.............................................................................................................22
Auftragsabwicklung .......................................................................................................................22
11.2.5. Technische Faktoren ...........................................................................................................................23
11.2.6. Use Case Points ...................................................................................................................................25
11.2.7. Beispiel eines Projekt-Proposals ........................................................................................................26
11.2.7.1.
11.2.7.2.
11.2.7.3.
11.2.7.4.
Ausgangslage .................................................................................................................................26
Vorgehensweise.............................................................................................................................26
Startphase ......................................................................................................................................26
Ergebnisse am Ende der Startphase:................................................................................................27
11.2.8. Die Entwurfsphase...............................................................................................................................27
11.2.8.1.
Welche Risiken können typischerweise auftreten:............................................................................28
11.2.9. Die Konstruktionsphase ......................................................................................................................28
11.2.9.1.
11.2.10.
11.2.10.1.
11.2.10.2.
11.2.11.
11.2.11.1.
11.2.11.2.
Die wesentlichen Ergebnisse der Konstruktionsphase......................................................................28
Dokumentation der Use Cases (Dokumentations-Template).......................................................29
Systembeschreinungs-Template ......................................................................................................29
Use Case / Anwendungsfall Beschreibungs- Template.....................................................................30
Ein Beispiel .....................................................................................................................................31
Systemlevel-Beschreibung..............................................................................................................31
Architektur.....................................................................................................................................31
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
41 / 42
SOFTWARE ENGINEERING
11.3. UML - USE CASES : R EVIEWS ..................................................................................................................33
11.3.1. Vollständigkeits-Review......................................................................................................................33
11.3.2. Review des Problempotentials............................................................................................................34
11.3.3. Review mit dem Endbenutzer..............................................................................................................34
11.3.4. Review mit Kunden..............................................................................................................................34
11.3.5. Review mit den Entwicklern ................................................................................................................34
11.4. UML - USE CASES : IMPLEMENTIERUNG, ARCHITEKTUR UND B ETRIEB................................................35
11.4.1. Abstraktion der Applikations-Domäne ...............................................................................................35
11.4.1.1.
11.4.1.2.
Identifikation der Schlüsselabstrationen in Use Cases......................................................................35
Beispiel : die Schlüsselabstraktionen einer Auftragsabwicklung.......................................................35
11.4.2. Darstellung der Szenarios mit Hilfe von Diagrammen .....................................................................36
11.4.3. Diagramme für Schlüsselabstraktionen .............................................................................................37
11.4.4. Use Case und Architektursicht ...........................................................................................................38
11.4.5. Iterationsplanung.................................................................................................................................38
11.4.6. Ablieferung des Produktes ..................................................................................................................39
11.5. UML - USE CASES : P HASEN UND E RGEBNISSE.......................................................................................40
Kapitel 11 UML Use Cases - Beschreibung und Konsequenzen.doc
© J.M.Joller
42 / 42
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
