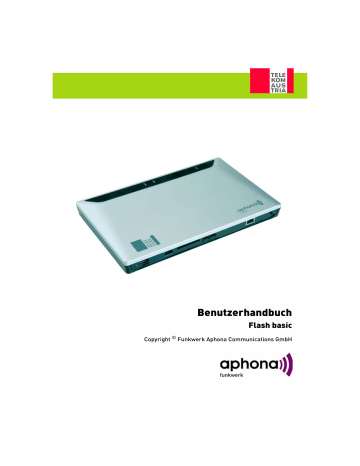

Benutzerhandbuch

Benutzerhandbuch

Benutzerhandbuch

Flash basic

Copyright

©

Funkwerk Aphona Communications GmbH

Rechtlicher Hinweis

Gewährleistung

Änderungen in dieser Veröffentlichung sind vorbehalten.

Funkwerk Aphona Communications GmbH gibt keinerlei Gewährleistung auf die in dieser Bedienungsanleitung enthaltenen Informationen.

Funkwerk Aphona Communications GmbH übernimmt keine Haftung für mittelbare, unmittelbare, Neben-,

Folge- oder andere Schäden, die mit der Auslieferung, Bereitstellung oder Benutzung dieser Bedienungsanleitung im Zusammenhang stehen.

Copyright © Funkwerk Aphona Communications GmbH

Alle Rechte an den hier beinhalteten Daten - insbesondere Vervielfältigung und Weitergabe - sind der Funkwerk Aphona Communications GmbH vorbehalten.

Inhaltsverzeichnis

Kapitel 2

2.3

2.4

2.4.1

2.4.2

2.4.3

2.1

2.2

2.2.1

2.2.2

2.2.3

2.5

Kapitel 3

3.1

3.1.1

3.1.2

3.1.2.1

Flash basic

Inhaltsverzeichnis

Kapitel 1

1.4

1.5

1.6

1.1

1.2

1.3

Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . .

1

Einsatzmöglichkeiten. . . . . . . . . . . . . . . . . . . . . . . 1

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . 2

Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Konformitätserklärung und CE-Zeichen . . . . . . . . . . . . . . . 3

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Zum Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . 4

Kurzanleitung . . . . . . . . . . . . . . . . . . . . . . . .

7

Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . 7

Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Aufstellen und Anschließen . . . . . . . . . . . . . . . . . . . . . 8

Notbetrieb

. . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Voreinstellungen

. . . . . . . . . . . . . . . . . . . . . . .

10

Konfiguration über die Oberfläche . . . . . . . . . . . . . . . .

13

System-Voraussetzungen

. . . . . . . . . . . . . . . . . . . .

13

PC einrichten . . . . . . . . . . . . . . . . . . . . . . . . .

13

Die Konfigurationsoberfläche aufrufen . . . . . . . . . . . . . . . .

14

Support Information . . . . . . . . . . . . . . . . . . . . . .

25

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . .

26

Anschlüsse des Geräts . . . . . . . . . . . . . . . . . . . . .

26

Feste Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . .

26

Analog-Anschlüsse . . . . . . . . . . . . . . . . . . . . . . .

27

Interne Anschlüsse . . . . . . . . . . . . . . . . . . . . . . .

27 i

Inhaltsverzeichnis ii

3.2

Kapitel 4

4.1

4.2.2.2

4.2.3

4.2.3.1

4.2.3.2

4.2.3.3

4.2.3.4

4.2.3.5

4.2.3.6

4.2.4

4.2.4.1

4.2.4.2

4.2

4.2.1

4.2.1.1

4.2.1.2

4.2.1.3

4.2.2

4.2.2.1

4.2.4.3

4.2.4.4

4.2.5

Kapitel 5

5.1

5.2

Kapitel 6

Wandmontage

. . . . . . . . . . . . . . . . . . . . . . . .

29

Bedienung über das Telefon . . . . . . . . . . . . . . . . . .

32

Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . .

32

Telefonieren . . . . . . . . . . . . . . . . . . . . . . . . .

32

Anrufe . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32

Anrufe entgegennehmen . . . . . . . . . . . . . . . . . . . . .

33

Heranholen des Anrufes (Pick up) . . . . . . . . . . . . . . . . .

33

Heranholen eines Anrufbeantworter-Gespräches

. . . . . . . . . . .

33

Intern telefonieren

. . . . . . . . . . . . . . . . . . . . . . .

34

Intern telefonieren bei "Automatischer Amtsholung" . . . . . . . . . . .

34

Intern mit "Vorwahl der Kennziffer 0" telefonieren

. . . . . . . . . . .

34

Extern telefonieren . . . . . . . . . . . . . . . . . . . . . . .

35

Automatische Amtsholung oder Vorwahl der Kennziffer 0. . . . . . . . .

35

Kurzwahl über das Telefonbuch . . . . . . . . . . . . . . . . . .

36

Raumüberwachung . . . . . . . . . . . . . . . . . . . . . . .

37

Keypad-Funktion . . . . . . . . . . . . . . . . . . . . . . . .

37

Kombigerät . . . . . . . . . . . . . . . . . . . . . . . . . .

38

Direktruf . . . . . . . . . . . . . . . . . . . . . . . . . . .

38

Telefonieren mit Mehreren . . . . . . . . . . . . . . . . . . . .

39

Anklopfen . . . . . . . . . . . . . . . . . . . . . . . . . . .

40

Gespräche weitergeben . . . . . . . . . . . . . . . . . . . . .

41

Mit zwei Gesprächspartnern gleichzeitig telefonieren (Dreierkonferenz) . . .

44

Anrufweiterschaltung (AWS). . . . . . . . . . . . . . . . . . . .

45

Türfreisprecheinrichtung . . . . . . . . . . . . . . . . . . . . .

47

Einstellungen über das Telefon . . . . . . . . . . . . . . . . .

50

Leistungsmerkmale konfigurieren

. . . . . . . . . . . . . . . .

50

System-Passwort, PIN1 . . . . . . . . . . . . . . . . . . . . .

53

Leistungsmerkmale der Telefonfunktionen . . . . . . . . . . . .

55

Flash basic

Inhaltsverzeichnis

6.1

6.2

Kapitel 7

Kapitel 8

8.1

8.1.1

8.1.2

8.1.3

8.1.4

8.1.5

8.1.5.1

8.1.5.2

8.1.5.3

8.1.5.4

Kapitel 9

9.1

9.2

9.2.1

9.2.2

9.2.3

9.2.4

9.3

9.3.1

Kapitel 10

10.1

10.1.1

Flash basic

Wartemusik (Music on Hold) . . . . . . . . . . . . . . . . . . .

56

Ruftakte / Hörtöne . . . . . . . . . . . . . . . . . . . . . . .

56

Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . .

59

Technische Daten . . . . . . . . . . . . . . . . . . . . . .

61

Flash basic . . . . . . . . . . . . . . . . . . . . . . . . . .

61

Lieferumfang

. . . . . . . . . . . . . . . . . . . . . . . . .

61

Allgemeine Produktmerkmale . . . . . . . . . . . . . . . . . . .

61

LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . .

63

Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . .

64

Pin-Belegungen . . . . . . . . . . . . . . . . . . . . . . . .

64

Ethernet-Schnittstelle . . . . . . . . . . . . . . . . . . . . . .

65

Externe analoge Schnittstelle (external) . . . . . . . . . . . . . . .

65

FXS-Schnittstellen . . . . . . . . . . . . . . . . . . . . . . .

66

FXS-Anschlussklemmen . . . . . . . . . . . . . . . . . . . . .

67

Systemverwaltung . . . . . . . . . . . . . . . . . . . . . .

68

Status . . . . . . . . . . . . . . . . . . . . . . . . . . . .

68

Globale Einstellungen . . . . . . . . . . . . . . . . . . . . .

70

System. . . . . . . . . . . . . . . . . . . . . . . . . . . .

70

Passwörter . . . . . . . . . . . . . . . . . . . . . . . . . .

71

Datum und Uhrzeit . . . . . . . . . . . . . . . . . . . . . . .

72

Systemlizenzen . . . . . . . . . . . . . . . . . . . . . . . .

77

IP-Konfiguration

. . . . . . . . . . . . . . . . . . . . . . .

77

IP-Konfiguration . . . . . . . . . . . . . . . . . . . . . . . .

77

PABX . . . . . . . . . . . . . . . . . . . . . . . . . . . .

82

Allgemeine Einstellungen . . . . . . . . . . . . . . . . . . . .

82

Allgemeine Einstellungen . . . . . . . . . . . . . . . . . . . . .

82 iii

Inhaltsverzeichnis iv

Kapitel 11

11.1

11.1.1

11.2

11.2.1

11.3

11.3.1

10.4

10.4.1

10.4.2

10.5

10.5.1

10.5.2

10.5.3

10.2

10.2.1

10.2.2

10.3

10.3.1

10.3.1.1

10.3.2

10.6

10.6.1

10.7

10.7.1

Anschlusskonfiguration

. . . . . . . . . . . . . . . . . . . .

86

Anschlussart

. . . . . . . . . . . . . . . . . . . . . . . . .

87

Externe Rufnummern . . . . . . . . . . . . . . . . . . . . . .

89

Interne Rufnummern . . . . . . . . . . . . . . . . . . . . . .

89

Teilnehmer . . . . . . . . . . . . . . . . . . . . . . . . . .

89

Bearbeiten . . . . . . . . . . . . . . . . . . . . . . . . . .

90

Anrufweiterschaltung (AWS). . . . . . . . . . . . . . . . . . . .

95

Anrufzuordnung . . . . . . . . . . . . . . . . . . . . . . . .

98

Kalender . . . . . . . . . . . . . . . . . . . . . . . . . . .

99

Anrufzuordnung . . . . . . . . . . . . . . . . . . . . . . . . 101

Anrufkontrolle

. . . . . . . . . . . . . . . . . . . . . . . . 103

Direktruf . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Notrufnummern

. . . . . . . . . . . . . . . . . . . . . . . . 104

Wahlkontrolle . . . . . . . . . . . . . . . . . . . . . . . . . 105

Internes Telefonbuch . . . . . . . . . . . . . . . . . . . . . . 107

Internes Telefonbuch . . . . . . . . . . . . . . . . . . . . . . 107

Verbindungsdaten . . . . . . . . . . . . . . . . . . . . . . . 108

Verbindungsdaten

. . . . . . . . . . . . . . . . . . . . . . . 108

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . .

111

Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . 111

Konfigurationsmanagement . . . . . . . . . . . . . . . . . . . . 111

Softwareaktualisierung . . . . . . . . . . . . . . . . . . . . . 114

Softwareaktualisierung . . . . . . . . . . . . . . . . . . . . . . 114

Neustart . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Systemneustart

. . . . . . . . . . . . . . . . . . . . . . . . 116

Stichwortverzeichnis . . . . . . . . . . . . . . . . . . . .

117

Flash basic

1 Einleitung

Kapitel 1 Einleitung

Mit der analogen Telefonanlage Flash basic haben Sie eine komfortable Telefonzentrale erworben. Sie bietet Ihnen Telefonkomfort für bis zu sechs Nebenstellen.

Die automatische Faxweiche trennt eingehende Telefonate von Faxsendungen und leitet diese an entsprechende Endgeräte weiter.

Welche Zusatzdienste und Funktionen Sie kostenlos oder gebührenpflichtig bestellen können, erfahren Sie von der Telekom Austria.

Sicherheitshinweise

Was Sie im Umgang mit Ihrer Telefonanlage beachten müssen, erfahren Sie im Kapitel

Sicherheitshinweise

auf Seite 2.

Installation

Wie Sie Ihre Telefonanlage anschließen, erfahren Sie in der

Inbetriebnahme

auf Seite 7 und der

Montage

auf Seite 26.

Konfiguration

Im Kapitel

Konfiguration über die Oberfläche

auf Seite 13 zeigen wir Ihnen, wie Sie von einem PC aus auf die Konfigurationsoberfläche zugreifen, um weiterführende

Einstellungen vorzunehmen.

1.1 Einsatzmöglichkeiten

Im Auslieferungszustand ist die Nutzung der Grundfunktionen Ihrer Telefonanlage ohne weiteren Konfigurationsaufwand möglich. Dazu schließen Sie an Ihre Telefonanlage lediglich Ihren analogen Amtsanschluss und Ihre analogen Telefone an und müssen sie dann nur noch mit Strom versorgen.

Die Telefonanlage ist geeignet für die Anschaltung an einen externen analogen Anschluss (FXO). Zwei analoge Endgeräte mit den Internrufnummern und können über die integrierten Anschlussbuchsen (FXS1 und FXS2) direkt angeschlossen werden. Weitere Endgeräte lassen sich über feste Anschlussklemmen anschließen.

Die Telefonanlage ermöglicht es, bis zu sechs analoge Endgeräte wie Telefone, Telefaxgeräte, Anrufbeantworter, Modems oder Kombigeräte anzuschließen. Die sechs

Flash basic 1

1 Einleitung

2

Anschlüsse für die analogen Endgeräte sind fest für das MFV-Wahlverfahren eingerichtet. Daher müssen die analogen Endgeräte nach dem MFV-Wahlverfahren wählen und eine Flash-Taste besitzen. Endgeräte, die nach dem IWV-Wahlverfahren wählen, können zwar angerufen werden, aber keine Funktionen oder Kennziffern nutzen. Der interne Rufnummernplan ist im Auslieferungszustand 2-stellig und kann

über die Konfigurationsoberfläche auch 1- bis 3-stellig eingerichtet werden. Alle angeschalteten Endgeräte müssen eine Zulassung besitzen.

Eine Türfreisprecheinrichtung kann an einen der internen analogen Anschlüsse angeschaltet werden.

Hinweis

Beachten Sie, dass einige der in dieser Bedienungsanleitung beschriebenen Leistungsmerkmale beim Netzbetreiber beauftragt werden müssen.

Die Konfiguration weiterführender Funktionen wird über einen PC durchgeführt, der an den LAN-Port angeschlossen werden kann. Dazu verbinden Sie Ihren PC mit dem

LAN-Port der Telefonanlage. Die Konfigurationsoberfläche können Sie in jedem aktuellen Web-Browser durch Eingabe der IP-Adresse in die Adresszeile

öffnen.

1.2 Sicherheitshinweise

Achtung

Wichtige Sicherheitshinweise zur Handhabung der Telefonanlage.

Beachten Sie bitte zu Ihrer Sicherheit und zum Schutz der Telefonanlage folgende

Sicherheitshinweise.

• Vorsicht: Alle Bereiche, die sich nur mit Werkzeug öffnen lassen, sind Gefahrenbereiche. Durch unbefugtes Öffnen können Gefahren für den Benutzer entstehen.

• Die Belüftungsöffnungen müssen frei bleiben. Halten Sie die Abstände entsprechend der Bohrschablone ein. Decken Sie die Telefonanlage nicht mit Vorhängen,

Tüchern usw. ab.

Flash basic

1 Einleitung

• Die Telefonanlage und die internen Anschlüsse dürfen nur innerhalb von Gebäuden montiert und verlegt werden! Verlegen Sie die Leitungen bitte so, dass niemand darauf treten oder stolpern kann.

• Die Telefonanlage darf nur mit dem mitgelieferten zugelassenen Steckernetzteil betrieben werden.

• Beachten Sie, dass nur CE-zertifizierte Endgeräte an die Telefonanlage angeschlossen werden.

• Für die Dauer eines Stromausfalls ist das Gerät nicht erreichbar. Sie können aber durrch Umstecken eines analogen Telefons weiter erreichbar bleiben (siehe

dazu Notbetrieb

auf Seite 9).

• Es dürfen keine Flüssigkeiten in die Telefonanlage oder das Steckernetzteil gelangen können.

• Aktivieren und ändern Sie das System-Passwort des Konfigurationszugangs sowie die PIN1, wenn Sie verhindern wollen, dass andere Personen außer Ihnen Änderungen und Einstellungen vornehmen können.

• Bevor Sie die Telefonanlage zu einer eventuellen Reparatur abgeben oder verkaufen, sollten Sie alle Daten speichern und die Telefonanlage anschließend in den

Auslieferungszustand zurückversetzen (siehe

Reset

auf Seite 59).

1.3 Reinigen

Wischen Sie die Telefonanlage bei Bedarf mit einem leicht angefeuchteten Tuch oder mit einem Antistatiktuch ab. Vermeiden Sie trockene oder nasse Tücher! Vermeiden Sie den Einsatz von Lösungs-, Putz- und Scheuermitteln! Sie schaden damit der Telefonanlage.

1.4 Konformitätserklärung und CE-Zeichen

Diese Telefonanlage erfüllt die Anforderungen der R&TTE-Richtlinie 1999/5/EG:

"Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März

1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität".

Abb. 2: CE-Zeichen

Flash basic 3

1 Einleitung

1.5 Entsorgung

Das auf der Telefonanlage befindliche Symbol mit dem durchgekreuzten Müllcontainer bedeutet, dass die Telefonanlage am Ende der Nutzungsdauer bei den hierfür vorgesehenen Entsorgungsstellen getrennt vom normalen Hausmüll zu entsorgen ist.

4

Abb. 3: Entsorgungssymbol

1.6 Zum Handbuch

Das Handbuch, das Sie vor sich haben, enthält folgende Kapitel:

Benutzerhandbuch - Referenz

Kapitel Beschreibung

Kurzanleitung

Diese enthält Anweisungen, wie Sie Ihr Gerät aufstellen, anschließen und in wenigen Minuten in Betrieb nehmen.

Außerdem wird Ihnen der Weg zu weiterführenden Einstellungen beschrieben.

Montage Hier wird die Montage der festen Anschlüsse der Telefonanlage beschrieben.

Bedienung über das

Telefon

Einstellungen über das

Telefon

Diese Kapitel enthalten alle Informationen über die Wechselwirkung zwischen Telefonen und Telefonanlage.

Leistungsmerkmale der Telefonfunktionen

Reset In diesem Kapitel wird das Zurücksetzen des Geräts in

Flash basic

1 Einleitung

Kapitel Beschreibung

einen definierten Ausgangszustand beschrieben.

Technische Daten Dieser Abschnitt enthält eine Beschreibung aller technischen Eigenschaften Ihres Geräts.

Systemverwaltung

PABX

Wartung

Index

In diesen Kapiteln werden alle Optionen der Konfigurationsoberfläche beschrieben. Die Kapitel sind entsprechend der

Navigationsstruktur angeordnet.

In den einzelnen Kapiteln finden Sie auch generelle Erläuterungen zur jeweiligen Funktion.

Im Index sind alle wichtigen Begriffe für die Bedienung des

Geräts und sämtliche Konfigurationsoptionen gesammelt und über die Seitenangabe leicht wiederzufinden.

Damit Sie wichtige Informationen in diesem Handbuch besser finden, werden folgende Symbole verwendet:

Symbolübersicht

Symbol Verwendung

Kennzeichnet praktische Informationen.

Kennzeichnet allgemeine wichtige Hinweise.

Kennzeichnet Warnhinweise in der Gefahrenstufe Achtung

(weist auf mögliche Gefahren hin, die bei Nichtbeachten

Sachschäden zur Folge haben können).

Kennzeichnet Warnhinweise in der Gefahrenstufe War-

nung (weist auf mögliche Gefahren hin, die bei Nichtbeachten Körperverletzung oder Tod zur Folge haben können).

Die folgende Auszeichnungselemente sollen Ihnen helfen, die Informationen in diesem Handbuch besser einordnen und interpretieren zu können:

Auszeichnungselemente

Flash basic 5

1 Einleitung

Auszeichnung

Menü -> Untermenü

Datei -> Öffnen

Verwendung

Kennzeichnet Listen.

Kennzeichnet Menüs und Untermenüs in der Konfigurationsoberfläche und in der Windows-Oberfläche.

Kennzeichnet Kommandos (z. B. in der Windows Eingabeaufforderung), die Sie wie dargestellt eingeben müssen.

fett, z. B. Windows-

Startmenü

Kennzeichnet Tasten, Tastenkombinationen und Windows-

Begriffe.

fett, z. B. Wahlpause Kennzeichnet Felder in der Konfigurationsoberfläche.

kursiv, z. B.

Kennzeichnet Werte, die Sie in der Konfigurationsoberfläche eintragen bzw. die eingestellt werden können.

Online: blau und kursiv, z. B.

www.telekom.at

Kennzeichnet Hyperlinks.

6 Flash basic

2 Kurzanleitung

Kapitel 2 Kurzanleitung

2.1 Einleitung

In diesem Kapitel erfahren Sie, wie Sie Ihre analoge Telefonanlage aufstellen, anschließen und in wenigen Minuten in Betrieb nehmen.

Der Weg zu einer weiterführenden Konfiguration wird Ihnen anschließend Schritt für

Schritt erläutert. Tiefergehende Kenntnisse über Telefonanlagen sind dabei nicht erforderlich. Ein detailliertes Online-Hilfe-System gibt Ihnen zusätzlich Hilfestellung.

2.2 Inbetriebnahme

Flash basic ermöglicht Ihnen den Anschluss an einen analogen Amtsanschluss

(FXO) und den Anschluss von bis zu sechs analogen Endgeräten:

Abb. 4: Basisszenario

Flash basic

Achtung

Vor Installation und Inbetriebnahme Ihrer Telefonanlage lesen Sie bitte aufmerksam die

Sicherheitshinweise

auf Seite 2.

Flash basic 7

2 Kurzanleitung

2.2.1 Anschlüsse

Alle Anschlüsse befinden sich auf der Telefonanlagenrückseite.

8

Abb. 5: Rückseite

1

2 external

3

4

FXS1, FXS2

LAN

Buchse für das Steckernetzteil

Schnittstelle für die externe analoge Telefonleitung (FXO) vom Netzbetreiber

Interne Schnittstelle für analoge Endgeräte

10/100 Base-T Ethernet-Schnittstelle zur Konfiguration über den PC

2.2.2 Aufstellen und Anschließen

Achtung

Die Verwendung eines falschen Steckernetzteils kann zum Defekt Ihrer

Telefonanlage führen! Verwenden Sie ausschließlich das mitgelieferten

Steckernetzteil!

Bei falscher Verkabelung der Telefon- und LAN-Schnittstelle kann es zum Defekt Ihrer Telefonanlage kommen! Verbinden Sie immer nur die

LAN-Schnittstelle der Telefonanlage mit der LAN-Schnittstelle des PCs und die Telefon-Schnittstelle der Telefonanlage nur mit dem Telefonanschluss.

Gehen Sie beim Aufstellen und Anschließen in der folgenden Reihenfolge vor:

(1) Stellen Sie Ihre Telefonanlage auf eine feste, ebene Unterlage oder montieren

Sie sie laut Montageanleitung an der Wand (siehe

Montage

auf Seite 26).

(2) Externer analoger Amtsanschluss: Schließen Sie die Schnittstelle für externe

Telefonleitungen ( external) der Telefonanlage mit dem mitgelieferten Kabel an

Flash basic

2 Kurzanleitung

Ihre Telefonanschlussdose an. Für den Anschluss an eine TDO-Dose liegt ein

Adapter bei.

(3) Analoges Telefon/Fax: Verbinden Sie Ihr analoges Endgerät mit der Schnittstelle FXS1 oder FXS2. Verwenden Sie dazu das dem Endgerät beigefügte Kabel.

Weitere analoge Endgeräte können in der Telefonanlage über Klemmen angeschlossen werden (siehe

Montage

auf Seite 26).

(4) Netzanschluss: Schließen Sie die Telefonanlage mit dem mitgelieferten Steckernetzteil an eine 230V~ Steckdose an.

Optionale Anschlüsse

• Konfigurations-PC: Zur weiterführenden Konfiguration der Telefonanlage verbinden

Sie die LAN-Schnittstelle (LAN) Ihrer Telefonanlage mit dem mitgelieferten Ethernet-Kabel mit Ihrem PC.

Ihre Telefonanlage ist nun einsatzbereit und für die weiterführende Konfiguration mit der Konfigurationsoberfläche vorbereitet.

2.2.3 Notbetrieb

Die Telefonanlage verfügt über keinen eingerichteten Notbetrieb. Bei einem 230 V~

Netzausfall ziehen Sie das Anschlusskabel aus der Telefonanschlussdose (TDO).

Anschließend können Sie eines Ihrer Endgeräte in die TDO-Telefonanschlussdose stecken und wieder telefonieren. Nach Stromwiederkehr vergessen Sie nicht, diesen

Vorgang rückgängig zu machen.

Flash basic 9

2 Kurzanleitung

Abb. 6: Notbetrieb

1

4

5

2

3

6

Telefonanlage

Anschlusskabel mit RJ11 - und RJ45-Stecker

Adapter RJ11 auf TDO

TDO-Anschlussbuchse des Netzbetreibers

Anschlusskabel für das analoge Telefon

Analoges Telefon

10

2.3 Voreinstellungen

Wenn Sie Ihre Telefonanlage das erste Mal in Betrieb nehmen, sind einige Einstellungen bereits vorkonfiguriert, damit Sie nach dem Aufstellen und Anschließen Ihr

Gerät sofort nutzen können.

Interne Anschlüsse

Dazu gehören auch die den internen Anschlüssen zugeordneten Telefonnummern.

Sie können somit sofort nach dem Einschalten des Geräts über den analogen Anschluss telefonieren und externe Anrufe entgegennehmen.

FXS1 bis FXS6: Telefonnummern , , , , ,

Flash basic

2 Kurzanleitung

Anrufzuordnung:

Anrufzuordnung Tag = Telefonnummern ,

Anrufzuordnung Nacht = Telefonnummern ,

Damit Ihre weiteren angeschalteten Telefone und Endgeräte gezielt von Extern erreichbar sind, müssen die Telefonnummern den internen Anschlüssen zugeordnet werden. Prüfen Sie anhand der Bedienungsanleitung Ihrer vorhandenen Endgeräte, wie und mit welchen Einstellungen Leistungsmerkmale genutzt werden können.

Die Voreinstellungen können Sie entsprechend Ihren persönlichen Erfordernissen und Anschlussbedingungen verändern.

Die Voreinstellungen im Einzelnen

Analoge Anschlüsse:

Anklopfen:

Amtsholung:

Berechtigung für die Endgeräte:

Direktruf:

Eigene Telefonnummer:

Externe Anrufe:

Heranholen des Rufes:

Schaltzeiten (Kalender):

Keypad-Funktion:

PIN1:

Uhrzeit:

Wartemusik 1:

Zeit für Anrufweiterschaltung:

Als Telefon eingerichtet. Auf nicht veränderbar eingestellt.

Nicht eingerichtet.

Amtsholung über die ist eingerichtet.

International wahlberechtigt.

Nicht eingerichtet.

Wird intern zum Anrufenden übermittelt.

Werden an den Teilnehmern und signalisiert.

Eingerichtet.

Für alle Wochentage sind die Umschaltzeiten wie folgt eingetragen: Nacht ->

Tag: Uhr ; Tag -> Nacht:

Uhr.

Nicht eingerichtet.

Ist auf eingerichtet.

Die Uhrzeit ist nicht eingetragen. Sie wird erst nach Inbetriebnahme entsprechend der Konfiguration übernommen.

Eingerichtet.

Nach Zeit auf Sekunden eingestellt.

Flash basic 11

2 Kurzanleitung

12

Konfigurationsoberfläche

Die Konfigurationsoberfläche Ihrer Telefonanlage ist im Auslieferungszustand über den LAN-Anschluss unter folgender Adresse erreichbar:

IP-Adresse:

Netzmaske:

Benutzen Sie im Auslieferungszustand folgende Zugangsdaten zur Konfiguration Ihrer Telefonanlage:

Benutzername:

Passwort:

!"

Hinweis

Alle Telefonanlagen werden mit gleichen Benutzernamen und Passwörtern ausgeliefert. Sie sind daher nicht gegen einen unautorisierten Zugriff geschützt, solange die Passwörter nicht geändert werden. Ändern

Sie unbedingt die Passwörter, um unberechtigten Zugriff auf Ihr Gerät zu verhindern!

Darüber hinaus ist das Gerät werksseitig als DHCP Server eingerichtet und übermittelt dem an der LAN-Schnittstelle angeschlossenen PC, der als DHCP-Client konfiguriert sein muss, alle für eine Verbindung notwendigen Einstellungen. Wie Sie Ihren

Windows PC für den automatischen Bezug einer IP-Konfiguration einrichten, ist in

PC einrichten

auf Seite 13 beschrieben.

Folgende Einstellungen werden an einen unkonfigurierten PC übertragen:

• Eine zur Konfiguration des Geräts passende IP-Adresse ( ).

• Die entsprechende Netzmaske ( ).

• Die IP-Adresse des Geräts als Standardgateway und als Standard-DNS-Server.

Software-Update

Ihr Gerät ist mit der zum Zeitpunkt der Fertigung verfügbaren Version der Systemsoftware ausgestattet, von der es aktuell ggf. neuere Versionen gibt. Wie Sie den

Softwarestand Ihres Geräts prüfen und ggf. eine Aktualisierung durchführen, wird im

Flash basic

2 Kurzanleitung

Handbuch, Kapitel „Wartung“, beschrieben.

2.4 Konfiguration über die Oberfläche

In diesem Kapitel erfahren Sie, wie Sie zur weiterführenden Konfiguration auf die

Konfigurationsoberfläche Ihres Geräts zugreifen und dazu ggf. Anpassungen der PC-

Konfiguration vornehmen.

2.4.1 System-Voraussetzungen

Für die weiterführende Konfiguration des Geräts müssen auf Ihrem PC folgende Systemvoraussetzungen erfüllt sein:

• Installierte Netzwerkkarte (Ethernet).

• Installiertes TCP/IP-Protokoll (für das Microsoft-TCP/IP-Protokoll siehe

PC einrichten

auf Seite 13).

• Hohe Farb-Anzeige (mehr als 256 Farben) für die korrekte Darstellung der Grafiken.

• Internet-Browser: Internet Explorer ab Version 6.0 oder Firefox ab Version 2.0.

2.4.2 PC einrichten

Um Ihr Gerät mit dem PC erreichen zu können, müssen einige Voraussetzungen erfüllt sein.

• Stellen Sie sicher, dass das TCP/IP-Protokoll auf dem PC installiert ist.

• Konfigurieren Sie den PC als DHCP-Client.

Windows TCP/IP-Protokoll prüfen

Um zu prüfen, ob Sie das Protokoll z. B. auf Ihrem Windows PC installiert haben, gehen Sie folgendermaßen vor:

(1) Klicken Sie im Startmenü auf Einstellungen -> Netzwerk- und DFÜ-

Verbindungen (Windows 2000) bzw. Systemsteuerung -> Netzwerkverbin-

dungen (Windows XP).

(2) Klicken Sie auf LAN-Verbindung.

(3) Klicken Sie im Statusfenster auf Eigenschaften.

(4) Suchen Sie in der Liste der Netzwerkkomponenten den Eintrag Internetproto-

Flash basic 13

2 Kurzanleitung

14

koll (TCP/IP).

Windows TCP/IP-Protokoll installieren

Wenn Sie den Eintrag Internetprotokoll (TCP/IP) nicht finden, installieren Sie das

TCP/IP-Protokoll wie folgt:

(1) Klicken Sie im Statusfenster der LAN-Verbindung zunächst auf

Eigenschaften, dann auf Installieren.

(2) Wählen Sie den Eintrag Protokoll.

(3) Klicken Sie auf Hinzufügen.

(4) Wählen Sie Internetprotokoll (TCP/IP) und klicken Sie auf OK.

(5) Folgen Sie den Anweisungen am Bildschirm und starten Sie zum Schluss den

Rechner neu.

Windows PC als DHCP-Client konfigurieren

Lassen Sie Ihrem PC wie folgt eine IP-Adresse zuweisen:

(1) Gehen Sie zunächst vor, wie oben beschrieben, um die Netzwerkeigenschaften anzuzeigen.

(2) Wählen Sie Internetprotokoll (TCP/IP) und klicken Sie auf Eigenschaften.

(3) Wählen Sie IP-Adresse automatisch beziehen.

(4) Wählen Sie ebenfalls DNS-Serveradresse automatisch beziehen.

(5) Schließen Sie alle Fenster mit OK.

Ihrem PC wird eine passende IP-Konfiguration vom Gerät übermittelt und diese erfüllt nun alle Voraussetzungen zur Konfiguration Ihres Geräts.

2.4.3 Die Konfigurationsoberfläche aufrufen

Die Konfigurationsoberfläche ist eine web-basierte grafische Benutzeroberfläche, die

Sie von jedem PC aus mit einem aktuellen Webbrowser über eine HTTP-Verbindung bedienen können.

Mit der Konfigurationsoberfläche können Sie alle Konfigurationsaufgaben einfach und komfortabel durchführen. Die Einstellungsänderungen, die Sie mit der Konfigurationsoberfläche vornehmen, werden mit der OK-Schaltfläche des jeweiligen Menüs

übernommen, ohne dass das Gerät neu gestartet werden muss.

Flash basic

2 Kurzanleitung

Wenn Sie die Konfiguration abschließen und so speichern möchten, dass sie beim nächsten Neustart des Geräts als Boot-Konfiguration geladen wird, speichern Sie diese, indem Sie auf die Schaltfläche Konfiguration speichern klicken.

Mit der Konfigurationsoberfläche können Sie ebenfalls die wichtigsten Funktionsparameter Ihres Geräts überwachen.

Abb. 7: Startseite der Konfigurationsoberfläche

Gehen Sie vor wie folgt, um die Konfigurationsfläche aufzurufen:

(1) Überprüfen Sie, ob das Gerät angeschlossen und eingeschaltet ist und alle nötigen Kabel richtig verbunden sind (siehe

Anschlüsse

auf Seite 8).

(2) Überprüfen Sie die Einstellungen des PCs, von dem aus Sie die Konfiguration

Ihres Geräts durchführen möchten (siehe

PC einrichten

auf Seite 13).

(3) Öffnen Sie einen Web-Browser.

(4) Geben Sie

##$%%

in das Adressfeld des Web-Browsers ein.

(5) Geben Sie in das Feld User und in das Feld Password

!"

ein und klicken Sie auf LOGIN.

Flash basic 15

2 Kurzanleitung

Sie befinden sich nun im Statusmenü der Konfigurationsoberfläche Ihres Geräts

(siehe

Status

auf Seite 68).

Das Fenster der Konfigurationsoberfläche

Das Fenster der Konfigurationsoberfläche ist in drei Bereiche geteilt:

• Die Kopfleiste.

• Die Navigationsleiste.

• Das Hauptkonfigurationsfenster.

Abb. 8: Bereiche der Konfigurationsoberfläche

Kopfleiste

16

Abb. 9: Kopfleiste der Konfigurationsoberfläche

Kopfleiste der Konfigurationsoberfläche

Menü Funktion

Sprachauswahl: Wählen Sie in dem Dropdown-Menü die gewünschte Sprache aus, in der die Konfigurationsoberfläche angezeigt werden soll. Hier können Sie die Sprache auswählen, in der Sie die Konfiguration durchführen möchten. Zur Auswahl stehen Deutsch und Englisch.

Flash basic

Menü

Navigationsleiste

2 Kurzanleitung

Funktion

Online-Hilfe: Klicken Sie auf diese Schaltfläche, wenn Sie zu dem gerade aktiven Menü Hilfe benötigen. Die Beschreibung des Untermenüs, in dem Sie sich gerade befinden, wird angezeigt.

Ausloggen: Wenn Sie die Konfiguration beenden möchten, klicken Sie auf diese Schaltfläche, um sich von Ihrem Gerät abzumelden. Es wird ein Fenster geöffnet, in dem Ihnen folgende Optionen angeboten werden:

&!'(# "$) ( * +""

, -( "$) +""

Abb. 10: Menüs

Über der Navigationsleiste ist die Schaltfläche Konfiguration speichern zu finden.

Klicken Sie auf die Schaltfläche Konfiguration speichern , um alle Konfigurationsänderungen zu speichern, so dass sie beim nächsten Neustart des Geräts als Boot-

Konfiguration geladen werden.

Flash basic 17

2 Kurzanleitung

18

Die Navigationsleiste enthält weiterhin die Hauptkonfigurationsmenüs und deren Untermenüs.

Klicken Sie auf das gewünschte Hauptmenü. Es öffnet sich das jeweilige Untermenü.

Wenn Sie auf das gewünschte Untermenü klicken, wird der gewählte Eintrag in roter

Schrift angezeigt. Alle anderen Untermenüs werden geschlossen. So können Sie stets mit einem Blick erkennen, in welchem Untermenü Sie sich befinden.

Statusseite

Wenn Sie die Konfigurationsoberfläche aufrufen, erscheint nach dem Anmeldung zunächst die Statusseite Ihres Geräts. Auf dieser werden die wichtigsten Daten Ihres

Geräts auf einen Blick sichtbar.

Hauptkonfigurationsfenster

Die Untermenüs enthalten im Allgemeinen mehrere Seiten. Diese werden über die im

Hauptfenster oben stehenden Schalter aufgerufen. Durch Klicken auf einen Schalter

öffnet sich das Fenster mit den Basis-Parametern, welches durch Klicken auf den

Reiter Erweiterte Einstellungen erweiterbar ist und dann Zusatzoptionen anzeigt.

Konfigurationselemente

Die verschiedenen Aktionen, die Sie bei der Konfiguration Ihres Geräts ausführen können, werden mittels folgender Schaltflächen ausgelöst:

Schaltflächen

Schaltfläche Funktion

Aktualisiert die Ansicht.

Wenn Sie einen neu konfigurierten Listeneintrag nicht sichern wollen, machen Sie diesen und die evtl. getätigten

Einstellungen durch Abbrechen rückgängig.

Bestätigt die Einstellungen eines neuen Eintrags und die

Parameteränderungen in einer Liste.

Startet die konfigurierte Aktion sofort.

Ruft das Untermenü zum Anlegen eines neuen Eintrags auf.

Flash basic

2 Kurzanleitung

Schaltfläche Funktion

Fügt einen Eintrag zu einer internen Liste hinzu.

Verschiedene Symbole weisen auf folgende mögliche Aktionen oder Zustände hin:

Symbole

Symbol Funktion

Löscht den entsprechenden Listeneintrag.

Zeigt das Menü zur Änderung der Einstellungen eines Eintrags an.

Zeigt die Details eines Eintrags an.

Verschiebt einen Eintrag. Es öffnet sich ein Dropdown-Menü, in dem Sie auswählen können, vor/hinter welchen Listeneintrag der ausgewählte Eintrag verschoben werden soll.

Legt einen weiteren Listeneintrag vorher an und öffnet das

Konfigurationsmenü.

Setzt den Status des Eintrags auf

. #+

.

Setzt den Status des Eintrags auf

/ #+

.

Kennzeichnet den Status "Ruhend" einer Schnittstelle oder einer Verbindung.

Kennzeichnet den Status "Aktiv" einer Schnittstelle oder einer Verbindung.

Kennzeichnet den Status "Inaktiv" einer Schnittstelle oder einer Verbindung.

Kennzeichnet den Status "Blockiert" einer Schnittstelle oder einer Verbindung.

Kennzeichnet den Status "Wird aktiviert" einer Schnittstelle oder einer Verbindung.

Kennzeichnet, dass der Datenverkehr verschlüsselt wird.

Zeigt die nächste Seite einer Liste an.

Zeigt die vorherige Seite einer Liste an.

Flash basic 19

2 Kurzanleitung

20

In der Listenansicht haben Sie folgende Bedienfunktionen zur Auswahl:

Listenoptionen

Menü Funktion

Aktualisierungsintervall Hier können Sie das Intervall einstellen, in dem die Ansicht aktualisiert werden soll.

Geben Sie dazu einen Zeitraum in Sekunden in das Eingabefeld ein und bestätigen Sie mit .

Hinweis

Geben Sie keinen Wert unter 5 Sekunden ein, da sich der Bildschirm dann in zu kurzen Intervallen aktualisiert, um weitere Änderungen vornehmen zu können!

Filter Sie haben die Möglichkeit, die Einträge einer Liste nach bestimmten Kriterien filtern und entsprechend anzeigen zu lassen.

Sie können die Anzahl der pro Seite angezeigten Einträge bestimmen, indem Sie in Ansicht x pro Seite die gewünschte Zahl eingeben.

Mit den Tasten eine Seite zurück.

und blättern Sie eine Seite vor bzw.

Sie können nach bestimmten Stichwörtern innerhalb der

Konfigurationsparameter filtern, indem Sie bei Filter in x

<Option> y die gewünschte Filterregel auswählen und das

Suchwort in das Eingabefeld eingeben.

startet den Filtervorgang.

Konfigurationselemente

Einige Listen enthalten Konfigurationselemente.

So können Sie direkt in der Liste die Konfiguration des entsprechenden Listeneintrags ändern.

Flash basic

2 Kurzanleitung

Abb. 11: Konfiguration des Aktualisierungsintervalls

Abb. 12: Liste filtern

Struktur der Konfigurationsmenüs

Die Menüs enthalten folgende Grundstrukturen:

Menüstruktur

Menü Funktion

BasisBei Auswahl eines Menüs der Navigationsleiste wird zu-

Konfigurationsmenü/Lisnächst das Menü mit den Basisparametern angezeigt. Bei te einem Untermenü mit mehreren Seiten wird jeweils das Menü mit den Basisparametern der ersten Seite angezeigt.

Untermenü

Untermenü

Menü

Das Menü enthält entweder eine Liste aller konfigurierten

Einträge oder die Grundeinstellungen für die jeweilige

Funktion.

Die Schaltfläche Neu ist in jedem Menü vorhanden, in dem eine Liste aller konfigurierten Einträgen angezeigt wird. Klicken Sie auf diese Schaltfläche, um das Konfigurationsmenü für das Anlegen eines neuen Listeneintrags aufzurufen.

Klicken Sie auf diese Schaltfläche, um den bestehenden

Listeneintrag zu bearbeiten. Sie gelangen in das Konfigurationsmenü.

Klicken Sie auf diesen Reiter, um erweiterte Konfigurationsoptionen anzuzeigen.

Für die Konfiguration stehen folgende Optionen zur Verfügung:

Konfigurationselemente

Menü Funktion

Eingabefelder z. B. leeres Textfeld

Flash basic 21

2 Kurzanleitung

Menü

Radiobuttons

Checkboxen

Funktion

Textfeld mit verdeckter Eingabe

Geben Sie entsprechende Daten ein.

z. B.

Wählen Sie die entsprechende Option aus.

z. B. Aktivieren durch Auswahl der Checkbox

Auswahl verschiedener möglicher Optionen

Dropdown-Menüs z. B.

Interne Listen

Klicken Sie auf den Pfeil, um die Liste zu öffnen. Wählen

Sie die gewünschte Option mit der Maus.

z. B.

Klicken Sie auf die Schaltfläche . Ein neuer

Listeneintrag wird angelegt. Geben Sie die entsprechenden

Daten ein. Bleiben die Felder des Listeneintrags leer, wird dieser bei Bestätigen mit OK nicht gespeichert. Löschen

Sie Einträge, indem Sie auf das -Symbol klicken.

Darstellung von Optionen, die nicht zur Verfügung stehen

Optionen, die abhängig von der Wahl anderer Einstelloptionen nicht zur Verfügung stehen, sind grundsätzlich ausgeblendet. Falls solche Felder bei der Konfigurationsentscheidung behilflich sein könnten, werden sie stattdessen grau dargestellt und sind nicht auswählbar.

22 Flash basic

2 Kurzanleitung

Wichtig

Bitte beachten Sie die eingeblendeten Hinweise in den Untermenüs!

Diese geben Auskunft über eventuelle Fehlkonfigurationen.

Warnsymbole

Symbol Bedeutung

Dieses Symbol erscheint in Meldungen, die

Sie darauf hinweisen, dass Werte falsch eingegeben bzw. ausgewählt wurden.

Die Konfigurationsoptionen Ihres Geräts sind in die Untermenüs gruppiert, die in der

Navigationsleiste im linken Fensterbereich angezeigt werden.

Die Konfigurationsoberfläche enthält folgende Menüs:

Systemverwaltung

Menü Funktion

Status

In diesem Menü werden allgemeine Informationen über Ihr

Gerät auf einen Blick angezeigt.

Hierzu gehören u. a. Seriennummer, Softwareversion, aktuelle Speicher- und Prozessornutzung, Status der physikalischen Schnittstellen und die letzten zehn Systemmeldungen.

Globale Einstellungen

In diesem Menü tragen Sie die grundlegenden Systemeinstellungen Ihres Geräts ein, wie z. B. Systemname, -datum,

-uhrzeit und Passwörter.

IP-Konfiguration

In diesem Menü nehmen Sie die IP-Konfiguration der LAN-

Schnittstelle Ihres Geräts vor.

PABX

Menü

Allgemeine Einstellungen

Funktion

In diesem Menü tragen Sie grundlegende Einstellungen für das Gerät ein.

Flash basic 23

2 Kurzanleitung

24

Menü

Anschlusskonfiguration

Funktion

In diesem Menü legen Sie für den POTS-Anschluss die Parameter fest.

Interne Rufnummern

In diesem Menü sehen Sie die vorkonfigurierte Zuordnung von internen Anschlüssen zu Telefonnummern, mit der Sie nach Einschalten des Geräts sofort telefonieren und Anrufe entgegennehmen können. Je nach vorhandenen Telefonen und Endgeräten müssen Sie weitere Zuordnungen vornehmen.

Anrufzuordnung

In diesem Menü können Sie festlegen, welche internen Telefone bei einem externen Anruf klingeln sollen oder ob z.

B. nach Feierabend Anrufe auf einen Anrufbeantworter umgeleitet werden sollen.

Anrufkontrolle

In diesem Menü können Sie festlegen, welche externe Verbindung über welchen Anschluss erfolgen soll. Sie können

Direktrufnummern und Notrufnummern festlegen sowie die

Wahl bestimmter Rufnummern unterbinden oder freigeben.

Internes Telefonbuch

In diesem Menü können Sie ein Telefonbuch mit internen

Teilnehmern anlegen.

Verbindungsdaten

In diesem Menü können Sie sich die Verbindungsdaten der

Telefonanlage anzeigen lassen.

Wartung

Menü Funktion

Konfiguration

In diesem Menü verwalten Sie die Konfigurationsdateien Ihres Geräts. Sie speichern sie z. B. lokal auf Ihrem Gerät oder aber auf Ihrem Rechner ab.

Softwareaktualisierung

In diesem Menü können Sie eine Aktualisierung der Systemsoftware initiieren.

Neustart

In diesem Menü können Sie den Neustart des Geräts initiieren.

Flash basic

2 Kurzanleitung

2.5 Support Information

Wenn Sie zu Ihrem neuen Produkt Fragen haben, erreichen Sie die Hotline unter folgender Telefonnummer:

0800 100 120

Oder schreiben Sie uns an:

Telekom Austria

Postfach 1001

1011 Wien

Flash basic 25

3 Montage

Kapitel 3 Montage

3.1 Anschlüsse des Geräts

3.1.1 Feste Anschlüsse

Für die festen Anschlüsse sind 4-polige Anschlussklemmen vorgesehen. Die Anschlussklemmen lassen sich nach oben abziehen, um z. B.analoge Anschlüsse durch Umstecken zu tauschen. Achten Sie darauf, dass die Adern bis an die Anschlussklemmen verdrillt bleiben. An jedem Anschluss können 2 Drähte gesteckt werden. Der Drahtdurchmesser kann 0,4 … 0,8 mm betragen. Wenn Sie mit einem

Schraubendreher auf die mit dem Pfeil gekennzeichnete Fläche der Anschlussklemme (Bild ) drücken, können die Drähte mit leichtem Zug herausgezogen werden.

26

Abb. 13: Anschlussklemme

Die Anschlussklemmen für eine feste Verkabelung sind bei Auslieferung des Geräts gesteckt. Die Plätze der Anschlussklemmen sind mit Anschlussbezeichnungen beschriftet. Achten Sie beim Stecken der Anschlussklemmen darauf, dass Sie die Stifte im Gerät nicht verbiegen. Für die Fixierung der Anschlusskabel sind Kabelfixierungen aus Kunststoff integriert. Sie sollten dennoch die Installationskabel vor der Telefonanlage z.B. durch Kabelschellen [E] gegen das Herausziehen sichern. Die Adern [B] der Anschlusskabel [A] sollten etwa 100 mm aus dem Kabelmantel herausstehen.

Die Länge des Kabelmantels [C] ab den Kabelschellen sollte etwa 80 mm betragen.

Die Enden der Adern müssen auf ca. 6-7 mm abisoliert werden.

Anschlussklemme

Klemme 1

Klemme 2

Klemme 3

Bezeichnung

FXS1 und FXS2

FXS3 und FXS4

FXS5 und FXS6

Telefonnummern

und und und

Flash basic

3 Montage

Abb. 14: Kabelfixierung

Abb. 15: Abisolieren

Hinweis

Achten Sie beim Stecken der Anschlussklemmen darauf, dass Sie die

Stifte im Gerät nicht verbiegen.

3.1.2 Analog-Anschlüsse

3.1.2.1 Interne Anschlüsse

Anschluss für analoge Endgeräte

An die 6 analogen a/b Anschlüsse (FXS1 bis FXS6) sollten nur analoge Endgeräte mit Tonwahl (MFV-Wahlverfahren) angeschlossen werden. An die analogen Anschlüsse können analoge Telefone, Telefaxgeräte, Anrufbeantworter, Kombigeräte,

Modems und ein TFE-Adapter angeschlossen werden.

Flash basic 27

3 Montage

Hinweis

Für den direkten Anschluss von zwei analogen Endgeräten sind zwei

RJ12-Anschlussbuchsen (FXS1 und FXS2) integriert. Diese Anschlüsse entsprechen den festen Anschlüssen FXS1 und FXS2 an den Anschlussklemmen.

Hinweis

Die festen Anschlüsse und die direkten Anschlüsse FXS1 und FXS2 sind jeweils parallel verbunden. Beachten Sie dieses bitte bei der Anschaltung der Endgeräte.

Die R-Taste muss die Flash-Funktion (70 ms bis 310 ms) ausführen. Mit diesen Endgeräten sind die in der Bedienung und Konfiguration beschriebenen Funktionen ohne

Einschränkungen zu nutzen. Die internen analogen Anschlüsse unterstützen die

Clip- und die Clip-off-Hook-Funktion. Analoge Telefone mit dem Impulswahlverfahren

(IWV) können nicht wählen. Ihr Gerät unterstützt bei den analogen Telefonen den

Flash. Legen Sie daher den Hörer nie nur kurz auf oder betätigen Sie nie mit der

Hand kurz den Gabelumschalter, sonst erkennt die Telefonanlage einen Flash anstelle des Auflegens.

Kabelzuordnung an den Anschlussklemmen von TDO-Anschlussdosen mit dem Kabel J-Y (St) Y2x2x0,6 (0,4).

Die Leitungslänge von der Telefonanlage bis zum Endgerät darf max. 1000 Meter betragen. Die Leitungslängen gelten für die Kabel J-Y (St) Y2x2x0,6.

28 Flash basic

3 Montage

Abb. 16: Anschalten der TDO-Anschlussdose

3.2 Wandmontage

In diesem Abschnitt werden die Abläufe der Montage beschrieben. Halten Sie sich bitte an diesen Ablauf.

• Suchen Sie einen Montageort aus, der max. 1,5 Meter von einer 230V ~ Netzsteckdose und 2,5 Meter von der TDO-Anschlussdose des Netzbetreibers entfernt ist.

• Um eine gegenseitige Beeinträchtigung auszuschließen, montieren Sie das Gerät nicht in unmittelbarer Nähe von elektronischen Geräten wie z. B. HiFi-Geräten, Bürogeräten oder Mikrowellengeräten. Vermeiden Sie auch einen Aufstellort in der

Nähe von Wärmequellen, z. B. Heizkörpern oder in feuchten Räumen.

• Halten Sie die Bohrschablone an die vorgesehene Montagestelle. Sie finden die maßgerechten Bohrungsabstände am Ende dieses Dokumentes auf einer Seite, die Sie sich ausschneiden können. Richten Sie die Bohrschablone senkrecht aus und halten Sie die Abstände ein, wie auf dem Bild unten vorgegeben.

Flash basic 29

3 Montage

Abb. 17: Bohrschablone

• Markieren Sie die Bohrlöcher durch die Bohrschablone an der Wand.

• Überprüfen Sie die feste Auflage aller Befestigungspunkte des Geräts an der

Wand. Vergewissern Sie sich, dass im Bereich der markierten Bohrlöcher keine

Versorgungsleitungen, Kabel o.ä. verlegt sind.

• Bohren Sie die Befestigungslöcher an den markierten Stellen (bei Montage mit den

Dübeln verwenden Sie einen 5 mm-Steinbohrer). Setzen Sie die Dübel ein.

• Schrauben Sie die beiden oberen Schrauben so ein, dass zwischen Schraubenkopf und Wand noch ein Abstand von ca. 5 mm verbleibt.

• Öffnen Sie das Gerät wie im Bild unten gezeigt. 1. Drücken Sie die Entriegelungsfedern nach innen. 2. Heben Sie den Deckel gleichzeitig nach oben ab.

30

Abb. 18: Gerät öffnen

Flash basic

3 Montage

• Hängen Sie das Gerät mit den rückseitigen Halterungen von oben hinter den

Schraubenköpfen ein.

• Schrauben Sie die untere Schraube durch das Gerät fest, damit dieses an der

Wand fixiert ist.

• Installieren Sie, wenn erforderlich, die Anschlussdosen für die Endgeräte. Die Anschlussdosen dienen der festen Installation, z. B. im Flur. Wenn diese installiert sind, werden die Anschlusskabel mit den Anschlüssen des Geräts verbunden.

• Stecken Sie die Anschlüsse der Endgeräte in die Anschlussdosen.

• Stecken Sie die mitgelieferte Anschlussschnur mit dem RJ45-Stecker in den Anschluss external des Geräts. Stecken Sie den RJ11-Stecker der Anschlussschnur in den Adapter RJ11-TDO und den Adapter in die TDO-Anschlussdose.

• Stecken Sie die Stecker soweit in die Anschlussdose, bis er mit einem deutlich hörbaren "Klick" verriegelt ist. Zum Entriegeln drücken Sie auf den kleinen Hebel am

Stecker und ziehen den Stecker gleichzeitig heraus.

• Stecken Sie das Steckernetzteil in die 230~V Steckdose. Das Steckernetzteil muss in der wie im Bild gezeigten Richtung in die 230V~Steckdose gesteckt werden.

Abb. 19: Steckernetzteil stecken

• Stecken Sie den Konturenstecker des Steckernetzteiles in die mit unten gezeigtem

Symbol bezeichnete Buchse Ihres Geräts.

• Sie können das Gerät in Betrieb nehmen.

Flash basic 31

4 Bedienung über das Telefon

Kapitel 4 Bedienung über das Telefon

4.1 Symbole

Hörer abheben, Freisprechen einschalten oder vorbereitende

Wahl starten.

Dieses Symbol zeigt Ihnen den Gesprächszustand an.

Dieses Symbol fordert Sie zum Auflegen des Hörers Ihres Telefons auf oder das Telefon ist in Ruhe.

Dieses Symbol zeigt eine Signalisierung an einem Endgerät an, z. B. Ihr Telefon klingelt.

Dieses Symbol fordert Sie zur Wahl einer Rufnummer auf.

Diese Symbole fordern Sie zur Wahl einer bestimmten Ziffer,

Rufnummer oder eines Zeichens auf.

Diese Symbole fordern Sie zur Wahl einer Ziffer oder eines Zeichens auf.

Dieses Symbol fordert Sie auf, die Flash-Taste (Signaltaste) zu drücken. Sie können auch anstelle der R-Taste die Stern-Taste drücken.

Dieses Symbol zeigt an, dass im Hörer ein Quittungston zu hören ist.

Dieses Symbol zeigt ein Konferenzgespräch an.

Das Symbol */# zeigt an, dass Sie entweder die Stern-Taste oder die Raute-Taste nutzen können.

4.2 Telefonieren

4.2.1 Anrufe

32 Flash basic

4 Bedienung über das Telefon

4.2.1.1 Anrufe entgegennehmen

Ihr Telefon klingelt. Sie können am Ruftakt einen internen oder externen Anrufer erkennen.

Heben Sie den Hörer Ihres Telefons ab.

Führen Sie das Gespräch mit dem Gesprächspartner.

Beenden Sie das Gespräch durch Auflegen des Hörers.

4.2.1.2 Heranholen des Anrufes (Pick up)

Ein Telefon in Ihrer Nähe klingelt. Sie möchten diesen Anruf von Ihrem Telefon aus entgegennehmen.

Heben Sie den Hörer Ihres Telefons ab.

Wählen Sie die Kennziffer

0

.

Sie können das Gespräch von Ihrem Telefon aus führen.

Beispiel: Ein externer Anruf wird nur bei Ihrem Kollegen signalisiert. Sie können den

Anruf über eine Prozedur zu sich heranholen.

Hinweis

Werden mehrere Anrufe signalisiert, wird der zuerst ankommende Ruf herangeholt.

4.2.1.3 Heranholen eines Anrufbeantworter-Gespräches

Anrufe, die am Anrufbeantworter signalisiert werden (der Anrufbeantworter hat sich noch nicht angeschaltet), können über "Heranholen des Rufes" angenommen werden. Hat der Anrufbeantworter die Verbindung bereits angenommen, können Sie dieses Gespräch von einem Telefon aus übernehmen. Dem Anrufbeantworter wird dann

1"#-#

signalisiert.

Heben Sie den Hörer Ihres Telefons ab.

Wählen Sie die Kennziffer

2

.

Flash basic 33

4 Bedienung über das Telefon

Sie können das Gespräch von Ihrem Telefon aus führen.

4.2.2 Intern telefonieren

Alle Gespräche, Telefax-Übertragungen oder Datenübertragungen, die zwischen den internen analogen Endgeräten geführt werden, sind Internverbindungen. Diese Verbindungen sind kostenlos. Im System können bis zu 3 Internverbindungen gleichzeitig bestehen.

4.2.2.1 Intern telefonieren bei "Automatischer Amtsholung"

Möchten Sie intern wählen oder eine Funktion, z. B. "Heranholen von Anrufen" einleiten, heben Sie den Hörer ab und betätigen Sie die *-Taste, danach ist die interne

Wahl möglich.

Sie möchten eine interne Verbindung aufbauen

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Dauerwählton.

Betätigen Sie die *-Taste. Sie hören den Internwählton.

Wählen Sie die gewünschte interne Telefonnummer.

Sie hören den Freiton. Der Gesprächspartner wird gerufen.

Der gewählte Gesprächspartner hebt den Hörer ab.

Führen Sie das Interngespräch.

4.2.2.2 Intern mit "Vorwahl der Kennziffer 0" telefonieren

Sie möchten eine interne Verbindung aufbauen

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton.

Wählen Sie die gewünschte interne Telefonnummer.

Sie hören den Freiton. Der Gesprächspartner wird gerufen.

Der gewählte Gesprächspartner hebt den Hörer ab.

Führen Sie das Interngespräch.

34 Flash basic

4 Bedienung über das Telefon

4.2.3 Extern telefonieren

Hinweis

Das Gerät bietet den einzelnen Teilnehmern die Konfigurationsmöglichkeit, die "Automatische Amtsholung" oder das Telefonieren mit "Vorwahl der Kennziffer 0" einzuschalten. Bei eingeschalteter automatischer

Amtsholung hören Sie nach Abheben des Hörers sofort den Dauerwählton (Amtswählton). Haben Sie Telefonieren mit "Vorwahl der Kennziffer 0" eingerichtet, müssen Sie vor einer externen Wahl die Kennziffer für die Vorwahl wählen. Sie hören nach dem Abheben des Hörers den Internwählton.

Hinweis

Die nachfolgenden Bedienabläufe sind für das im Auslieferungszustand eingerichtete Leistungsmerkmal "Vorwahl der Kennziffer 0" beschrieben.

4.2.3.1 Automatische Amtsholung oder Vorwahl der Kennziffer 0

Extern telefonieren bei Automatischer Amtsholung

Sie möchten ein Gespräch mit einem externen Gesprächspartner führen.

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Dauerwählton.

Wählen Sie die gewünschte externe Telefonnummer.

Sie hören den Freiton. Der Gesprächspartner wird gerufen.

Der gewählte Gesprächspartner hebt den Hörer ab.

Führen Sie das Externgespräch.

Extern mit "Vorwahl der Kennziffer 0" telefonieren

Sie möchten ein Gespräch mit einem externen Gesprächspartner führen.

Flash basic 35

4 Bedienung über das Telefon

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton.

Wählen Sie die Amtskennziffer . Sie hören den Dauerwählton.

Wählen Sie die gewünschte externe Telefonnummer.

Sie hören den Freiton. Der Gesprächspartner wird gerufen.

Der gewählte Gesprächspartner hebt den Hörer ab.

Führen Sie das Externgespräch.

Hinweis

Hören Sie nach Wahl der ersten Ziffer den Besetztton, hat Ihr Telefonr keine Berechtigung zur externen Wahl.

4.2.3.2 Kurzwahl über das Telefonbuch

Der Kurzwahlspeicher ist in das Gerät integriert. Jeder der bis zu 300 Telefonnummern kann ein Kurzwahl-Index ( ...

333

) zugeordnet werden. Diesen Kurzwahl-Index wählen Sie dann anstelle der langen Telefonnummer.

Hinweis

Beachten Sie, dass über die Kurzwahl gewählte Telefonnummern ebenfalls den Wahlregeln unterliegen.

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton.

Betätigen Sie die *-Taste und #-Taste.

Wählen Sie die gewünschte Kurzwahl-Index ( ...

333

).

Der gewünschte Gesprächpartner wird automatisch gewählt und Sie können das Gespräch führen.

36 Flash basic

4 Bedienung über das Telefon

4.2.3.3 Raumüberwachung

Sie können von einem Telefon Ihres Geräts einen Raum akustisch überwachen. Dazu muss im zu überwachenden Raum das Telefon über eine Kennziffer zur Raum-

überwachung freigegeben und der Hörer abgehoben oder Freisprechen eingeschaltet sein. Legen Sie den Hörer des Telefons im zu überwachenden Raum auf oder schalten Sie das Freisprechen aus, ist die Raumüberwachung beendet und das Leistungsmerkmal wieder ausgeschaltet. Dieses Leistungsmerkmal kann nicht in Rückfrage oder Anrufweiterschaltung genutzt werden.

Raumüberwachung für ein Telefon freigeben

Heben Sie den Hörer des Telefons in dem zu überwachenden

Raum ab oder schalten Sie das Freisprechen ein. Sie hören den Internwählton.

Wählen Sie die Kennziffer

03

.

Sie hören den positiven Quittungston.

Legen Sie den Hörer nicht wieder auf oder schalten Sie das

Freisprechen nicht aus.

Raumüberwachung vom internen Telefon

Heben Sie den Hörer des Telefons ab, von dem aus Sie den

Raum überwachen möchten. Sie hören den Internwählton.

Wählen Sie die Interne Telefonnummer des zu überwachenden Telefons.

4.2.3.4 Keypad-Funktion

Mit Hilfe der Funktion "Keypad" können Sie durch die Eingabe einer Tastenfolge auch von Ihrem Telefon aus Funktionen nutzen. Fragen Sie hierzu beim Netzbetreiber nach und lassen Sie sich die entsprechenden Kennziffern geben (z.B. Schalten von Sperren in der Vermittlungsstelle oder Anrufweiterschaltung in der Vermittlungsstelle). Die Keypad-Funktion muss für einen Teilnehmer in der Konfigurationsoberfläche freigegeben werden.

Keypad-Funktion einleiten

Flash basic 37

4 Bedienung über das Telefon

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton.

Wählen Sie die Amtskennziffer im Beispiel die .

Betätigen Sie die *-Taste oder #-Taste.

Wählen Sie die entsprechenden Zeichen für die Steuerung der

Funktion.

Hinweis

Kann die Funktion "Keypad" Ihres Telefons im Telefon selbst nicht ausgeschaltet werden, sollte für diesen Teilnehmer die "Keypad-Berechtigung" in der Geräteonfiguration nicht freigegeben werden.

38

4.2.3.5 Kombigerät

Die Einrichtung eines Anschlusses als "Kombigerät" beinhaltet keine zusätzlichen

Leistungsmerkmale, der Anschluss wird wie ein Anschluss "Telefonie" bearbeitet.

Anklopfen auf diesem Anschluss ist nicht möglich.

4.2.3.6 Direktruf

Sie befinden sich außer Haus. Es gibt jedoch jemanden bei Ihnen zu Hause, der Sie im Bedarfsfall schnell und unkompliziert telefonisch erreichen soll (z. B. Kinder oder

Großeltern).

Da Sie für einen oder mehrere interne Teilnehmer die Funktion "Direktruf" eingerichtet haben, braucht lediglich der Hörer des entsprechenden Telefons abgehoben zu werden. Nach fünf Sekunden ohne eine weitere Eingabe wählt das Gerät automatisch die festgelegte Direktrufnummer.

Die Telefonnummer des Teilnehmers, der angerufen werden soll, können Sie vorher selbst eingeben. Möchten Sie eine eingegebene Direktrufnummer ändern, können

Sie die neue Direktrufnummer einfach eingeben, ohne die alte Direktrufnummer zu löschen. Sie können den Direktruf über die Konfigurationsoberfläche oder über ein

Endgerät einrichten (bis zu 10 Direktrufnummern).

Direktruf mit fest vorgegebener Telefonnummer vorbereiten

Flash basic

4 Bedienung über das Telefon

Heben Sie den Hörer Ihres Telefons ab. Sie hören einen internen Wählton.

Wählen Sie die Kennziffer

0

.

Geben Sie die externe Telefonnummer ein.

Bestätigen Sie die Eingabe mit der #-Taste.

Sie hören den positiven Quittungston, danach den Sonderwählton. Der Direktruf ist eingeschaltet.

Legen Sie den Hörer auf. Wenn Sie jetzt erneut den Hörer abheben, wird nach 5 Sekunden die eingegebene Direktrufnummer gewählt.

Direktrufnummer löschen

Heben Sie den Hörer Ihres Telefons ab. Sie hören einen internen Wählton.

Wählen Sie die Kennziffer

2

.

Bestätigen Sie die Eingabe mit der #-Taste.

Sie hören den positiven Quittungston, danach den internen

Wählton.

Legen Sie den Hörer auf. Die eingespeicherte Direktrufnummer ist gelöscht.

4.2.4 Telefonieren mit Mehreren

Während Sie ein Gespräch führen, können Sie:

• Einen weiteren Gesprächspartner anrufen.

• Ein zweites Gespräch entgegennehmen.

• Gespräche weitergeben.

• Mit zwei Gesprächspartnern abwechselnd sprechen (Makeln).

• Mit zwei Gesprächspartnern gleichzeitig telefonieren (Dreierkonferenz).

Während eines Gespräches einen weiteren Gesprächspartner anrufen

Flash basic 39

4 Bedienung über das Telefon

40

(Rückfrage)

Während eines Gespräches können Sie jederzeit einen weiteren Gesprächspartner anrufen.

Sie führen ein Gespräch. Sie möchten einen weiteren Gesprächspartner anrufen.

Betätigen Sie die R-Taste. Sie hören den Internwählton im Hörer. Der erste Teilnehmer hört die Wartemusik.

Wenn Sie mit einem externen Gesprächspartner sprechen möchten, wählen Sie zuerst die . Hören Sie nach Wahl der den Besetztton, hat Ihr Telefon entweder keine Berechtigung oder die externe Leitung ist besetzt.

Wählen Sie den gewünschten Gesprächspartner. Sie hören den Freiton im Hörer. Der Gesprächspartner wird gerufen. Der

Gesprächspartner hebt den Hörer ab.

Führen Sie das Gespräch.

Drücken Sie

4

, dann wird das gehaltene Gespräch beendet.

oder

Drücken Sie

4

, dann wird das bestehende Gespräch ausgelöst und Sie sind wieder mit dem ersten Teilnehmer verbunden.

Sie führen das Gespräch weiter.

4.2.4.1 Anklopfen

Anklopfendes Gespräch

Während eines Gespräches können Sie jederzeit ein weiteres Gespräch annehmen, aber auch abweisen.

Hinweis

Bei internen und externen Anrufen kann angeklopft werden.

Bei externen Rufen kann nur angeklopft werden, wenn der Ruf aus

Flash basic

4 Bedienung über das Telefon dem ISDN-Netz kommt. Aus dem analogen Netz heraus ist Anklopfen nicht möglich.

Gespräch annehmen (In Rückfrage gehen)

Sie führen ein Gespräch. Ein zweiter externer Gesprächspartner ruft Sie an. Sie hören den Anklopfton.

Wählen Sie die Kennziffer

4

.

Sie sind mit dem anklopfenden Teilnehmer verbunden. Ihr erstes Gespräch wird gehalten (siehe "Rückfrage"). Weitere Vorgehensweise siehe auch "Makeln" (im Kapitel

Gespräche weitergeben

auf Seite 41) oder "Dreierkonferenz" (siehe Kapitel

Gespräche weitergeben

auf Seite 41.

Gespräch abweisen

Sie führen ein Gespräch. Ein zweiter Gesprächspartner ruft

Sie an. Sie hören den Anklopfton.

Wählen Sie die Kennziffer

4

.

Das anklopfende Gespräch wird abgewiesen und der Anrufer hört den Besetztton.

Gespräch annehmen

Sie können ein anklopfendes Gespräch auch entgegennehmen, indem Sie das erste

Gespräch durch Auflegen des Hörers beenden. Wenn Sie dann erneut den Hörer abheben, sind Sie mit dem zuvor anklopfenden Teilnehmer verbunden.

4.2.4.2 Gespräche weitergeben

Gespräche ohne Ankündigung intern weitergeben

Sie können Gespräche weitergeben, wenn Sie die Telefonnummer des internen Gesprächspartners wählen und den Hörer auflegen. Der Gesprächspartner wird gerufen und erhält nach Abheben des Hörers das Gespräch.

Sie führen ein Externgespräch.

Flash basic 41

4 Bedienung über das Telefon

42

Betätigen Sie die R-Taste. Sie hören den Internwählton.

Wählen Sie den gewünschten internen Gesprächspartner.

Sie hören den Freiton. Der Gesprächspartner wird gerufen.

Wenn Sie den Besetztton hören, betätigen Sie erneut die R-

Taste, um das gehaltene Gespräch zurückzuholen.

Legen Sie den Hörer auf. Der Gesprächspartner wird gerufen.

Der angewählte Gesprächspartner hebt den Hörer ab und führt das Externgespräch weiter. Hebt der angewählte Gesprächspartner den Hörer nicht ab, erfolgt nach ca. 30 Sekunden ein

Wiederanruf an Ihrem Telefon.

Gespräche mit Ankündigung weitergeben

Sie möchten ein Interngespräch oder ein Externgespräch an einen anderen Internteilnehmer weitergeben, aber vorher mit ihm sprechen.

Sie führen ein Intern- oder Externgespräch. Sie möchten das

Gespräch an einen anderen Gesprächspartner weitergeben.

Betätigen Sie die R-Taste. Sie hören den Internwählton. Wenn

Sie den Besetztton hören, betätigen Sie erneut die R-Taste, um das Gespräch zurückzuholen.

Wählen Sie den gewünschten Gesprächspartner.

Sie hören den Freiton. Der Gesprächspartner wird gerufen.

Führen Sie das Interngespräch. Kündigen Sie die Weitergabe des gehaltenen Teilnehmers an Ihren internen Gesprächspartner an.

Legen Sie den Hörer auf. Der angewählte Gesprächspartner führt das Gespräch weiter.

Verbinden von zwei Gesprächspartnern

Sie können während eines Gespräches einen weiteren Anruf entgegennehmen oder ein weiteres Gespräch selbst einleiten. Der erste Teilnehmer wird während der Rückfrage gehalten. Sie können dann die beiden Teilnehmer miteinander verbinden, Sie selbst werden dabei getrennt.

Sie möchten zwei Teilnehmer miteinander verbinden. Betätigen Sie die R-Taste und wählen Sie die Kennziffer . Die bei-

Flash basic

4 Bedienung über das Telefon den Teilnehmer sind miteinander verbunden.

Mit zwei Gesprächspartnern abwechselnd sprechen (Makeln)

• Mit Ihren Telefonen kann zwischen zwei Gesprächspartnern hin- und her geschaltet werden. Jedes der beiden Gespräche können Sie gezielt beenden.

Sie führen ein Gespräch und möchten mit einem weiteren Gesprächspartner sprechen, ohne dass Ihr erster Gesprächspartner das Gespräch mithört.

Betätigen Sie die R-Taste. Sie hören den Internwählton.

Wenn Sie mit einem externen Gesprächspartner sprechen möchten, wählen Sie zuerst die Amtskennziffer . Wählen Sie den gewünschten Gesprächspartner. Sie hören den Freiton.

Der Gesprächspartner wird gerufen. Der Gesprächspartner hebt den Hörer ab.

Sie führen das Gespräch. Das erste Gespräch wird gehalten.

Betätigen Sie die R-Taste und wählen Sie die Kennziffer , um zum ersten Gespräch zurückzukehren, das zweite Gespräch wird gehalten. Durch Betätigen der R-Taste und Wahl der

Kennziffer können Sie zwischen den beiden Gesprächspartnern hin- und herschalten.

oder

Sie können das gehaltene Gespräch beenden. Betätigen Sie die R-Taste und wählen Sie die Kennziffer .

oder

Sie können das bestehende Gespräch beenden. Betätigen Sie die R-Taste und wählen Sie die Kennziffer .

Flash basic 43

4 Bedienung über das Telefon

4.2.4.3 Mit zwei Gesprächspartnern gleichzeitig telefonieren

(Dreierkonferenz)

Im Gerät ist eine Dreierkonferenz möglich. Drei interne Teilnehmer können ein Konferenzgespräch miteinander führen. Die Konferenz wird beendet, wenn der einleitende Teilnehmer den Hörer auflegt. Ein in die Konferenz aufgenommener Teilnehmer kann jederzeit auflegen, dann führt der einleitende Teilnehmer das Gespräch mit dem verbleibenden Teilnehmer weiter. Sie können aus einem bestehenden Gespräch heraus eine Dreierkonferenz einleiten, in dem Sie einen "anklopfenden" oder

"gehaltenen" Gesprächspartner in die Konferenz einbeziehen. Wenn Sie nach einer

Dreierkonferenz zum "Makeln" zurückkehren, sind Sie wieder mit dem Teilnehmer verbunden, mit dem Sie vor der Dreierkonferenz verbunden waren. Der andere Teilnehmer wird gehalten.

Dreierkonferenz einleiten

Sie führen ein Gespräch mit einem Gesprächspartner und möchten einen weiteren Gesprächspartner mit in das Gespräch einbeziehen.

Betätigen Sie die R-Taste. Sie hören den Internwählton.

Wählen Sie den gewünschten Gesprächspartner. Sie hören den Freiton. Der Gesprächspartner wird gerufen. Der Gesprächspartner hebt den Hörer ab.

Sie möchten den Gesprächspartner mit in das erste Gespräch einbeziehen.

Betätigen Sie die R-Taste und wählen Sie die Kennziffer .

Sie führen das Konferenzgespräch.

Sie können aus einer Dreierkonferenz wieder zurück zum Leistungsmerkmal "Mit zwei Gesprächspartnern abwechselnd sprechen" gelangen, wenn Sie die R-Taste betätigen und die wählen. Danach sind Sie wieder mit dem Gesprächspartner verbunden, mit dem Sie vor dem Einleiten der Dreierkonferenz gesprochen haben. Der andere Gesprächspartner wird gehalten.

44 Flash basic

4 Bedienung über das Telefon

Hinweis

Die Konferenz wird beendet, wenn Sie den Hörer auflegen. Ein in die

Konferenz aufgenommener Gesprächspartner kann jederzeit auflegen, dann führt der einleitende Teilnehmer das Gespräch mit dem verbleibenden Teilnehmer weiter.

4.2.4.4 Anrufweiterschaltung (AWS)

Das Gerät gibt Ihnen mit der "Anrufweiterschaltung" die Möglichkeit, erreichbar zu bleiben, auch wenn Sie nicht in der Nähe Ihres Telefons sind. Dies erreichen Sie durch automatisches Weiterleiten von Anrufen an eine andere interne Telefonnummer.

Anrufweiterschaltung im Gerät

Das Gerät verbindet den anrufenden Teilnehmer mit einem von Ihnen festgelegten internen oder externen Teilnehmer.

Der Anruf des Telefons, das die Anrufweiterschaltung für die Rufnummer eingerichtet hat, wird weitergeschaltet. Andere Endgeräte, in die die gleiche Telefonnummer eingetragen ist, werden weiter gerufen.

Anrufweiterschaltung einschalten

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton

Betätigen Sie die *-Taste.

Wählen Sie die Kennziffer für Anrufweiterschaltung ständig.

oder

Wählen Sie die Kennziffer für Anrufweiterschaltung bei

Nichtmelden.

oder

Wählen Sie die Kennziffer für Anrufweiterschaltung bei Besetzt.

Wählen Sie den Teilnehmer, zu dem weitergeschaltet werden soll.

Flash basic 45

4 Bedienung über das Telefon

46

Beenden Sie die Eingabe mit der #-Taste.

Sie hören den positiven Quittungston, danach den Sonderwählton.

Legen Sie den Hörer auf.

Anrufweiterschaltung ausschalten

Heben Sie den Hörer des Telefons ab, das die Anrufweiterschaltung eingerichtet hat. Sie hören den Sonderwählton.

Betätigen Sie die #-Taste.

Wählen Sie die Kennziffer für Anrufweiterschaltung ständig.

oder

Wählen Sie die Kennziffer für Anrufweiterschaltung bei

Nichtmelden.

oder

Wählen Sie die Kennziffer für Anrufweiterschaltung bei Besetzt.

Beenden Sie die Eingabe mit der #-Taste.

Sie hören den positiven Quittungston, danach den Internwählton.

Legen Sie den Hörer auf.

Anrufweiterschaltung von einem anderen Telefon einrichten (Follow me)

Wenn Sie sich nicht an Ihrem Telefon befinden, haben Sie die Möglichkeit, Anrufe zu

Ihrem Telefon auf das Telefon weiterzuschalten, an dem Sie sich gerade befinden

(Follow me). Weiterhin können Sie sich Anrufe von anderen Telefonen auf Ihr Telefon weiterschalten. Nach Abheben des Hörers Ihres Telefons werden Sie durch den

Sonderwählton an eine bestehende Anrufweiterschaltung erinnert.

Anrufweiterschaltung einrichten (Follow me)

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton

Betätigen Sie die *-Taste.

Flash basic

4 Bedienung über das Telefon

Wählen Sie die Kennziffer für "Follow me".

Wählen Sie die gewünschte interne Telefonnummer von der

Sie Anrufe zu Ihnen weiterleiten möchten.

Beenden Sie die Eingabe mit der #-Taste.

Sie hören den positiven Quittungston, danach den Internwählton.

Legen Sie den Hörer auf.

Anrufweiterschaltung ausschalten (Follow me)

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton.

Betätigen Sie die #-Taste.

Wählen Sie die Kennziffer für "Follow me".

Wählen Sie die interne Telefonnummer des Teilnehmers, dessen Anrufweiterschaltung Sie löschen möchten.

Beenden Sie die Eingabe mit der #-Taste.

Sie hören den positiven Quittungston, danach den Internwählton.

Legen Sie den Hörer auf.

4.2.5 Türfreisprecheinrichtung

Türfreisprecheinrichtung (TFE-Adapter)

Ihr Gerät ist bereits für den Anschluss eines TFE-Adapters vorbereitet. An Ihr Gerät kann an einem a/b Anschluss ein TFE-Adapter angeschlossen werden. Über die

Konfigurationsoberfläche muss nur der TFE-Adapter eingetragen werden. Bitte beachten Sie, dass das Gerät für den TFE-Adapter im Auslieferungszustand bereits vorkonfiguriert ist. Beim Betätigen des Klingeltasters werden die eingerichteten Teilnehmer des Geräts für 30 Sekunden gerufen.

Sie können von jedem Telefon aus mit einem Besucher an der Tür sprechen. Wählen

Sie, wenn der Türstellenruf zu hören ist,

0

und . Die Signalisierung erfolgt im Takt des Türstellenrufes. Ein TFE-Adapter kann bis zu 4 Klingeltasten besitzen.

Flash basic 47

4 Bedienung über das Telefon

48

Jeder Klingeltaste können Sie in der Konfiguration des Geräts bestimmte Telefone zuordnen. Beim Betätigen der zugehörigen Klingeltaste wird der Ruf an den dort eingetragenen Telefonen signalisiert.

Das Gerät erkennt beim eingerichteten Endgerätetyp "TFE-Adapter" am zugehörigen analogen Anschluss nur die folgenden Telefonnummern des TFE-Adapters.

• Klingeltaste 1 als Telefonnummer

• Klingeltaste 2 als Telefonnummer

• Klingeltaste 3 als Telefonnummer

• Klingeltaste 4 als Telefonnummer

Alle anderen Telefonnummern werden nicht erkannt! Der Türöffner kann nur während eines Türgespräches betätigt werden.

Türstellengespräch annehmen und Tür öffnen (Beispiel)

Dieser Ablauf ist abhängig vom angeschalteten Türstellenadapter.

Ihr Telefon signalisiert einen Türstellenruf.

Heben Sie den Hörer Ihres Telefons ab.

Wählen Sie die Kennziffer

3

. Sie werden mit dem TFE-Adapter verbunden.

Sie führen ein Türgespräch.

Wenn Sie die Tür öffnen möchten, wählen Sie die Kennziffer

23

.

Sie können das Türgespräch weiterführen.

Zum Beenden legen Sie den Hörer auf.

Türgespräch selbst einleiten und Tür öffnen

Dieser Ablauf ist abhängig vom angeschalteten Türstellenadapter.

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton.

Wählen Sie die interne Telefonnummer des Anschlusses, an den Ihr TFE-Adapter angeschlossen ist. Sie sind mit der Tür-

Flash basic

4 Bedienung über das Telefon stelle verbunden.

Sie führen ein Türgespräch.

Wenn Sie die Tür öffnen möchten, wählen Sie die Kennziffer

23

.

Sie können das Türgespräch weiterführen.

Zum Beenden legen Sie den Hörer auf.

TFE-Anrufvarianten Tag oder Nacht einschalten

Die Umschaltung kann auch automatisch nach Uhrzeit erfolgen und ist für jeden Wochentag einstellbar. Dazu stehen im Gerät "Schaltzeiten" zur Verfügung. Deren Einstellung erfolgt über die Konfigurationsoberfläche.

Flash basic 49

5 Einstellungen über das Telefon

Kapitel 5 Einstellungen über das Telefon

Hinweis

Die nachfolgenden Einstellungen können Sie auch mit Hilfe der Konfigurationsoberfläche durchführen.

5.1 Leistungsmerkmale konfigurieren

Anklopfen eines weiteren Gespräches zulassen / sperren

Mit der Funktion "Anklopfen" bleiben Sie auch während eines Gespräches für andere erreichbar. Wenn ein weiterer Teilnehmer anruft, hören Sie den Anklopfton im Hörer

Ihres Telefons und können dann entscheiden, ob Sie Ihr bisheriges Gespräch fortführen, mit dem "Anklopfenden" sprechen oder den Anruf weiterleiten möchten. Bei analogen Telefonen ist das Anklopfen möglich. Die Telefonnummer des Anklopfenden kann im Display des analogen Telefons angezeigt werden, wenn dieses über das entsprechende Leistungsmerkmal (CLIP off Hook) verfügt und die Berechtigung in der PC-Konfiguration erhalten hat.

Hinweis

Wird bei analogen Telefonen auf ein bestehendes Gespräch angeklopft und Sie ignorieren den Anklopfton, wird dieser nach ca. 30 Sekunden abgeschaltet.

50

Hinweis

Sie können bei analogen Telefonen durch Sperren des Anklopfens verhindern, dass während Ihrer Gespräche angeklopft wird.

Anklopfen zulassen

Flash basic

5 Einstellungen über das Telefon

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton.

Wählen Sie die Kennziffer

0

zum Einschalten des Leistungsmerkmals.

Sie hören den positiven Quittungston, danach den Internwählton.

Legen Sie den Hörer auf.

Anklopfen sperren

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton.

Wählen Sie die Kennziffer

2

zum Ausschalten des Leistungsmerkmals.

Sie hören den positiven Quittungston, danach den Internwählton.

Legen Sie den Hörer auf.

Anrufsignalisierung ein- und ausschalten (Anrufschutz)

Sie können das Klingeln Ihres analogen Endgeräts ein- und ausschalten. Alle anderen Funktionen des Endgeräts bleiben weiter nutzbar. Der anrufende Teilnehmer hört während des Anrufs den Freiton. Wenn Sie während eines Anrufes (Sie können den

Anruf nicht hören) den Hörer abheben, sind Sie mit dem Anrufer verbunden.

Anrufsignalisierung ausschalten

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton.

Wählen Sie die Kennziffer

05

zum Ausschalten der Signalisierung.

Sie hören den positiven Quittungston, danach den Sonderwählton.

Legen Sie den Hörer auf.

Flash basic 51

5 Einstellungen über das Telefon

Anrufsignalisierung einschalten

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Sonderwählton.

Wählen Sie die Kennziffer

25

zum Einschalten der Signalisierung.

Sie hören den positiven Quittungston, danach den Sonderwählton.

Legen Sie den Hörer auf.

Blockwahl

Mit Hilfe der Blockwahl (vorbereitende Wahl) ist es möglich, eine Rufnummer zuerst vollständig am Endgerät einzugeben und für die Wahl im Gerät zu speichern. Anschließend können Sie dann die Wahl der kompletten Rufnummer einleiten. Bei bestimmten Netzbetreibern ist die Blockwahl zwingend nötig, um die gezielte Durchwahl zu einem bestimmten Endgerät zu ermöglichen. Die Blockwahl ist auch bei der

Internwahl möglich.

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton

Wählen Sie die Kennziffer

0

zum Einschalten. Die Telefonnummer wird in der Vermittlungsstelle gespeichert.

Wählen Sie die .

Wählen Sie die gewünschte Rufnummer.

Starten Sie die Wahl durch Drücken der #-Taste. Erst jetzt wird die Wahl zur Vermittlungsstelle gesendet. Sie hören den Freiton. Der Externteilnehmer wird gerufen. Der gewählte Teilnehmer hebt den Hörer ab.

Führen Sie das Externgespräch.

52 Flash basic

5 Einstellungen über das Telefon

5.2 System-Passwort, PIN1

Mit verschiedenen Sicherheitsfunktionen können Sie den Missbrauch Ihres Geräts durch andere verhindern.

• Die Einstellungen Ihres Geräts über die PC-Konfigurationsoberfläche schützen Sie durch ein System-Passwort (alphanumerisch).

• Die Konfiguration über die Telefone ist über die 4-stellige PIN1 geschützt.

Hinweis

Das programmierende Telefon ist während der Konfiguration nicht erreichbar. Ist eine Konfiguration erfolgreich abgeschlossen, hören Sie den positiven Quittungston und können dann das nächste

PIN1-geschützte Leistungsmerkmal konfigurieren. Falls Sie länger als

40 Sekunden zwischen den Eingaben warten, beendet das Gerät die

Konfiguration von PIN1-geschützten Merkmalen und Sie hören den Besetztton. Alle bis dahin mit positivem Quittungston abgeschlossenen

Eingaben werden nach Auflegen des Hörers gespeichert. Die Speicherung erfolgt ca. 15 Sekunden nach Auflegen des Hörers. Während dieser Zeit darf die Netzspannung des Geräts nicht unterbrochen werden.

Einstieg in die Konfiguration

Sie können die PIN1 über die Konfigurationsoberfläche oder über die Konfiguration mit dem Telefon ändern. Im Auslieferungszustand ist die PIN1 auf eingestellt.

Um die PIN1 ändern zu können, müssen Sie folgende Prozedur einmal zu Beginn durchführen:

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton.

Wählen Sie die Kennziffer

00

.

Sie hören den positiven Quittungston.

Geben Sie die PIN ein (Auslieferungszustand ).

Sie hören den positiven Quittungston. Sie können jetzt die

Flash basic 53

5 Einstellungen über das Telefon

Kennziffern wählen.

Hinweis

Warten Sie nach Eingabe einer Kennziffer, bis der positive Quittungston zu hören ist. Geben Sie dann die nächste Kennziffer ein.

Wenn Sie die Konfiguration beenden möchten, legen Sie den

Hörer auf.

Ändern der PIN1

Wählen Sie die Kennziffer

3

.

Geben Sie die neue PIN1 (4-stellig) ein.

Geben Sie die neue PIN1 noch einmal ein.

Sie hören den positiven Quittungston.

Hinweis

Bitte hinterlegen Sie die PIN1 an einem geschützten Ort, da bei Verlust der PIN das Gerät von Ihnen nicht mehr konfiguriert werden kann. Sollten Sie Ihr System-Passwort vergessen haben, wenden Sie sich bitte an den Technischen Kundendienst.

54 Flash basic

6 Leistungsmerkmale der Telefonfunktionen

Kapitel 6 Leistungsmerkmale der Telefonfunktionen

• Anrufschutz.

• Anrufbeantwortergespräch übernehmen.

• Anzeige der Telefonnummer des Anrufers.

• Anschluss für Gerätetyp Kombigerät / Telefax/ Telefon / AB / Modem / TFE-Adapter.

• Automatische Amtsholung.

• Berechtigungen für Endgeräte.

• Datenschutz für Telefax und Modem.

• Datensicherung bei Netzausfall.

• Direktruf.

• Dreierkonferenz.

• Endgerätetyp einstellbar.

• Follow me intern.

• Gespräche intern und extern weitergeben.

• Heranholen von Anrufen.

• Intern telefonieren.

• Kurzwahl.

• Mehrere Telefone rufen.

• Makeln intern und extern.

• Netz Direkt (Keypad).

• Pick up (Heranholen von Anrufen).

• PIN / System-Passwort.

• Raumüberwachung intern.

• Rufnummernplan 1- bis 3-stellig

• Rückfragen intern und extern.

• Rücksetzen der Telefonanlage.

• Telefonnummern Endgeräten zuordnen.

Flash basic 55

6 Leistungsmerkmale der Telefonfunktionen

• Speicherung von 500 Verbindungsdaten.

• Tag- und Nachtbetrieb (zeitgesteuert).

• Telefonieren mit Vorwahl der Kennziffer .

• Türfreisprecheinrichtung anschließbar.

• Unterschiedliche Rufe intern/extern.

• Update der Gerätesoftware.

• Verbindungsdaten.

• Wahlverfahren MFV.

• Wartemusik intern.

• Wiederanruf

• Ein Kalender zum Schalten der Anrufzuordnung Tag und Nacht.

• Zweites Gespräch während eines Gespräches entgegennehmen.

6.1 Wartemusik (Music on Hold)

Hinweis

Dieses Produkt verwendet interne Wartemusik, für deren Verwendung eine Genehmigung durch die GEMA (Gesellschaft für musikalische Aufführungs- und mechanische Vervielfältigungsrechte) nicht erforderlich ist. Dies hat die GEMA Funkwerk mit Freistellungsbescheinigung der

GEMA-Bezirksdirektion Nürnberg vom 15.12.2006 bestätigt.

56

6.2 Ruftakte / Hörtöne

Diese Darstellungen zeigen die Dauer der Ruftakte bei Verwendung von analogen

Telefonen.

Ruftakte

Interne Anrufe mit CLIP

Ist für einen Anschluss CLIP eingerichtet, erfolgt vor dem zweiten Ruf erst die

Flash basic

6 Leistungsmerkmale der Telefonfunktionen

"CLIP-Übertragung", ein kurzer Ruf mit anschließender Datenübertragung, dadurch entsteht eine längere Pause.

Internanruf, interner Rückruf, interner

Wiederanruf

Interner Rückruf: Sie werden automatisch angerufen, wenn der von Ihnen gewünschte Teilnehmer den Hörer seines Telefons wieder aufgelegt hat.

Interner Wiederanruf: Sie leiten eine

Rückfrage ein, legen aber den Hörer auf, bevor Sie gewählt haben. Das gehaltene erste Gespräch wird an Ihrem

Endgerät durch den Wiederanruf signalisiert.

Zeiteinteilung der Takte in Sekunden

Hörtöne

Die folgenden Hörtöne beschreiben die Signalisierung bei Verwendung von analogen

Telefonen.

Internwählton (425 Hz)

Nach Abheben des Hörers hören Sie beim Telefonieren mit "Vorwahl der

Kennziffer 0" diesen Ton. Er signalisiert

Ihnen, dass Sie wählen können. Nach

40 Sekunden wechselt er in den Besetztton, legen Sie dann den Hörer auf und heben Sie ihn wieder ab. Sie hören dann erneut den Internwählton.

Besetztton, negativer Quittungston

(425Hz)

Wenn Sie diesen Ton hören, ist der gewählte externe oder interne Gesprächs-

Flash basic 57

6 Leistungsmerkmale der Telefonfunktionen partner nicht erreichbar.

Positiver Quittungston (Mischton 425Hz und 320 Hz)

Dieser Ton signalisiert Ihnen, dass Ihre

Eingabe angenommen wurde.

Freiton (425 Hz)

Dieser Ton signalisiert Ihnen, dass bei dem angerufenen Teilnehmer (extern oder intern) das Telefon klingelt.

Sonderwählton (425 Hz und 316 Hz gemischt)

Dieser Ton signalisiert Ihnen, dass z. B.

die Anrufweiterschaltung an Ihrem Telefon eingeschaltet ist.

Dauerwählton (425 Hz)

Ein Dauertonwählton, den Sie hören, wenn Sie einen externen Anschluss belegt haben.

Anklopfton (425Hz)

Dieser Ton signalisiert Ihnen bei einem bestehenden Gespräch, dass ein externer Teilnehmer Sie anruft. Der Anklopfton wird max. 30 Sekunden signalisiert.

Zeiteinteilung der Töne in Sekunden

58 Flash basic

7 Reset

Kapitel 7 Reset

Ein Reset des Geräts ermöglicht es Ihnen, Ihr Gerät wieder in einen definierten Ausgangszustand zu bringen. Dieses kann nötig sein, wenn unerwünschte Konfigurationen zurückgenommen oder das Gerät neu programmiert werden soll.

Einstieg in die Konfiguration

Der Reset ist über die PIN1 des Geräts geschützt. Im Auslieferungszustand ist die

PIN1 auf eingestellt. Um die Einstellungen Ihres Geräts zurücksetzen zu können, müssen Sie folgende Prozedur einmal zu Beginn durchführen:

Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton.

Wählen Sie die Kennziffer

00

.

Sie hören den positiven Quittungston.

Geben Sie die PIN ein (Auslieferungszustand ).

Sie hören den positiven Quittungston. Sie können jetzt die

Kennziffern wählen.

Hinweis

Warten Sie nach Eingabe einer Kennziffer, bis der positive Quittungston zu hören ist. Geben Sie dann die nächste Kennziffer ein.

Wenn Sie die Konfiguration beenden möchten, legen Sie den

Hörer auf.

Einstellungen auf den Auslieferungszustand zurücksetzen

Wählen Sie die Kennziffer

333

.

Sie hören den positiven Quittungston.

Flash basic 59

7 Reset

Legen Sie den Hörer auf.

Es werden alle Geräte- und Teilnehmereinstellungen auf den

Auslieferungszustand zurückgesetzt.

Reset für einen bestimmten Teilnehmer

Sie können die im Gerät eingerichteten Leistungsmerkmale eines oder aller Teilnehmer (z.B. Direktruf, Anrufweiterschaltung und Anrufschutz für analoge Telefone) löschen.

Wählen Sie die Kennziffer

3

.

Wählen Sie die interne Telefonnummer.

Sie hören den positiven Quittungston.

Legen Sie den Hörer auf.

Reset für alle Teilnehmer

Wählen Sie die Kennziffer

3

.

Betätigen Sie die *-Taste.

Sie hören den positiven Quittungston.

Legen Sie den Hörer auf.

60 Flash basic

8 Technische Daten

Kapitel 8 Technische Daten

In diesem Kapitel sind alle Hardware-Eigenschaften Ihres Flash basic zusammengefasst.

8.1 Flash basic

8.1.1 Lieferumfang

Ihr Gerät wird zusammen mit folgenden Teilen ausgeliefert:

• Kabelsätze/Netzteil:

- Ethernet-Kabel.

- Analoges Telefonanschlusskabel.

- TDO-Adapter.

- Wandmontagematerial 3 Stück 5 mm Dübel und Befestigungsschrauben.

- Steckernetzteil.

• Dokumentation:

- Bedienungsanleitung (gedruckt).

8.1.2 Allgemeine Produktmerkmale

Die allgemeinen Produktmerkmale umfassen die Leistungsmerkmale und die technischen Voraussetzungen für Installation und Betrieb Ihres Geräts.

Die Merkmale sind in folgender Tabelle zusammengefasst:

Allgemeine Produktmerkmale

Eigenschaft Wert

Flash basic

Produktname

Maße und Gewicht:

Flash basic 61

8 Technische Daten

62

Eigenschaft Wert

Gerätemaße ohne Kabel (B x H x T)

265 mm x 168 mm x 32 mm

Gewicht ca. 610 g

Transportgewicht (inkl.

Kabel, Verpackung) ca. 1,71 kg

Speicher

LEDs

Leistungsaufnahme

Gerät

Umweltanforderungen:

32 MB SDRAM,

8 MB Flash-ROM

3 (1x Power, 1x LAN, 1x PSTN)

8 VA im Ruhezustand

Lagertemperatur

Betriebstemperatur

-20° bis 70 °C

5° bis 40 °C

Relative Luftfeuchtigkeit bis 85 % nichtkondensierend im Betrieb, bis 85 % nichtkondensierend bei Lagerung

Raumklassifizierung Nur in trockenen Räumen betreiben.

Verfügbare Schnittstellen:

4 x Ethernet IEEE

802.3 LAN

1x Externer POTS/

FXO

Fest eingebaut (nur twisted-pair), 10/100 MBit/s, autosensing, MDIX external 1 x RJ45 Pin 1/8

6x Interne analoge Anschlüsse

FXS1 bis FXS6, 6 x Steck-Klemm-Technik / 2 x RJ12

Flash basic

8 Technische Daten

Eigenschaft Wert

Vorhandene Buchsen:

Ethernet-Schnittstelle

Cat.5 (1xRJ45) geschirmte Buchse

Externer analoger Anschluss (external)

1x RJ45-Buchse

Interne FXS-

Anschlüsse

2x RJ12-Buchse

Mitgelieferte gedruckte

Dokumentation

Bedienungsanleitung

8.1.3 LEDs

Die LEDs Ihres Geräts geben Aufschluss über bestimmte Aktivitäten und Zustände des Geräts.

Sie sind folgendermaßen angeordnet:

Abb. 20: LEDs von

Flash basic

Im Betriebsmodus zeigen die LEDs folgende Statusinformationen Ihres Geräts an:

LED Statusanzeige

Flash basic 63

8 Technische Daten

LED

Power

PSTN

LAN

Status Information

an aus langsam blinkend aus

Stromversorgung ist angeschlossen und Gerät ist betriebsbereit.

Kein Verbindung zum Amt.

Eine Verbindung über den analogen Amtsanschluss ist aktiv.

Das Gerät ist nicht an das Ethernet angeschlossen.

an Das Gerät ist an das Ethernet angeschlossen (100 Mbit/s bzw. 10 Mbit/s).

blinkend Datenverkehr über die Ethernet-Schnittstelle (100 Mbit/s bzw. 10 Mbit/s).

8.1.4 Anschlüsse

Die Anschlüsse sind folgendermaßen angeordnet:

Abb. 21:

Flash basic

Rückseite

3

4

1

2

Power external

FXS1, FXS2

LAN

Buchse für das Steckernetzteil

Schnittstelle für externe analoge Telefonleitung (FXO)

Schnittstelle für interne analoge Endgeräte

10/100 Base-T Ethernet-Schnittstelle

8.1.5 Pin-Belegungen

64 Flash basic

8 Technische Daten

8.1.5.1 Ethernet-Schnittstelle

Das Gerät verfügt über eine Ethernet-Schnittstelle. Diese dient zur Anbindung eines

PCs zur Konfiguration der Telefonanlage.

Der Anschluss erfolgt über eine RJ45-Buchse.

Abb. 22: Ethernet-10/100Base-T-Schnittstelle (RJ45-Buchse)

Die Pin-Zuordnung für die Ethernet 10/100Base-T-Schnittstelle (RJ45-Buchse) ist wie folgt:

6

7

4

5

8

1

2

3

RJ45-Buchse für LAN-Anschluss

Pin Funktion

TD +

TD -

RD +

Nicht genutzt

Nicht genutzt

RD -

Nicht genutzt

Nicht genutzt

8.1.5.2 Externe analoge Schnittstelle (external)

Flash basic verfügt über eine Schnittstelle zum Anschluss des Geräts an einen analogen Anschluss des Netzbetreibers (FXO).

Der Anschluss erfolgt über eine RJ45-Buchse.

Flash basic 65

8 Technische Daten

Abb. 23: external Schnittstelle (RJ45-Buchse)

Die Pin-Zuordnung für die external-Schnittstelle (RJ45-Buchse) ist wie folgt:

5

6

7

8

3

4

1

2

RJ45-Buchse für FXO-Anschluss

Pin Funktion

FXO

Nicht genutzt

Nicht genutzt

Nicht genutzt

Nicht genutzt

Nicht genutzt

Nicht genutzt

FXO

8.1.5.3 FXS-Schnittstellen

Die Endgeräte werden an die FXS-Schnittstellen (RJ12 Buchse) mit einem

RJ11-Stecker angeschlossen .

66

Abb. 24: FXS-Schnittstelle (RJ12)

Die Pin-Zuordnung für die FXS-Schnittstelle (RJ12-Buchse) ist wie folgt:

RJ12-Buchse für FXS-Anschluss

Flash basic

8 Technische Daten

5

6

3

4

Pin

1

2

Funktion

Nicht genutzt

Nicht genutzt

FXS

FXS

Nicht genutzt

Nicht genutzt

8.1.5.4 FXS-Anschlussklemmen

Flash basic verfügt über zusätzliche FXS-Anschlussklemmen im Geräteinneren, an denen weitere analoge Endgeräte fest angeschlossen werden können.

Der Anschluss erfolgt über 4-polige Anschlussklemmen.

Die Pin-Zuordnung ist wie folgt:

2

3

4

Belegung der Anschlussklemmen

Pin Anschlussklemme 1 Anschlussklemme 2

1 FXS1 FXS3

FXS1

FXS2

FXS2

FXS3

FXS4

FXS4

Anschlussklemme 3

FXS5

FXS5

FXS6

FXS6

Flash basic 67

9 Systemverwaltung

Kapitel 9 Systemverwaltung

Das Menü Systemverwaltung enthält allgemeine Systeminformationen und einstellungen.

In diesem Menü erhalten Sie eine System-Status-Übersicht. Außerdem werden globale Systemparameter wie z. B. Systemname, Datum/Zeit, Passwörter und Lizenzen verwaltet. Weiterhin können hier die Adressdaten des Administrationszugangs zu Ihrem Gerät verändert werden.

9.1 Status

Wenn Sie sich in die Konfigurationsoberfläche einloggen, erscheint die Status-Seite

Ihres Geräts, auf der die wichtigsten System-Informationen angezeigt werden.

Sie erhalten einen Überblick über folgende Daten:

• Systemstatus

• Aktivitäten Ihres Geräts: Ressourcenauslastung, aktive Sitzungen

• Status und Grundkonfiguration der LAN-Schnittstelle

• die letzten zehn Systemmeldungen

Sie können das Aktualisierungsintervall der Status-Seite individuell anpassen, indem

Sie für Automatisches Aktualisierungsintervall den gewünschten Zeitraum in Sekunden angeben und auf die Übernehmen-Schaltfläche klicken.

Achtung

Geben Sie für Automatisches Aktualisierungsintervall keinen Wert unter Sekunden ein, da sich der Bildschirm dann in zu kurzen Intervallen aktualisiert, um weitere Änderungen vornehmen zu können!

68 Flash basic

9 Systemverwaltung

Abb. 25:

Systemverwaltung

->

Status

Das Menü Systemverwaltung -> Status besteht aus folgenden Feldern:

Felder im Menü Status Systeminformationen

Feld Wert

Uptime Zeigt die Zeit an, die vergangen ist, seit das Gerät neu gestartet wurde.

Systemdatum

Seriennummer

BOSS-Version

Zeigt das aktuelle Systemdatum und die Systemuhrzeit an.

Zeigt die Geräte-Seriennummer an.

Zeigt die aktuell geladene Version der Systemsoftware an.

Felder im Menü Status Ressourceninformationen

Feld Wert

CPU-Nutzung

Arbeitsspeichernutzung

Zeigt die CPU-Auslastung in Prozent an.

Zeigt die Auslastung des Arbeitsspeichers in MByte relativ zum verfügbaren Gesamtarbeitsspeicher in MByte an. Die

Auslastung wird außerdem in Klammern in Prozent ange-

Flash basic 69

9 Systemverwaltung

Feld Wert

zeigt.

Zeigt die Summe aller aktiven Sitzungen an.

Aktive Sitzungen

Weitere Felder im Menü Status

Feld Wert

Physikalische Schnittstelle - Schnittstellendetails - Link

Aktuelle Systemprotokolle

Hier sind alle physikalischen Schnittstellen aufgelistet und deren wichtigste Einstellungen genannt. Außerdem wird angezeigt, ob die jeweilige Schnittstelle angeschlossen bzw.

aktiv ist.

Zeigt die letzten zehn Systemmeldungen an.

9.2 Globale Einstellungen

Im Menü Globale Einstellungen werden grundlegende Systemparameter verwaltet.

9.2.1 System

Im Menü Systemverwaltung -> Globale Einstellungen -> System werden die grundlegenden Systemdaten Ihres Geräts eingetragen.

70

Abb. 26:

Systemverwaltung

->

Globale Einstellungen

->

System

Das Menü System besteht aus folgenden Feldern:

Felder im Menü System Basisparameter

Flash basic

9 Systemverwaltung

Feld

Systemname

Wert

Geben Sie den Systemnamen Ihres Geräts ein.

Als Standardwert ist der Gerätetyp voreingestellt.

Geben Sie an, wo sich Ihr Gerät befindet.

Standort

Kontakt Geben Sie die zuständige Kontaktperson an. Hier kann z.

B. die E-Mail-Adresse des Systemadministrators eingetragen werden.

Standardwert ist

!"

.

Maximale Anzahl der

Syslog-Protokolleinträge

Geben Sie die maximale Anzahl an Systemprotokoll-Nachrichten an, die auf dem Gerät intern gespeichert werden sollen.

Mögliche Werte: bis .

Standardwert ist

Maximale Anzahl der

Accounting-Protokolleinträge

Geben Sie die maximale Anzahl an Gebührenerfassungseinträgen an, die auf dem Gerät intern gespeichert werden sollen.

Mögliche Werte: bis .

Standardwert ist

9.2.2 Passwörter

Auch das Einstellen der Passwörter gehört zu den grundlegenden Systemeinstellungen.

Flash basic 71

9 Systemverwaltung

72

Abb. 27:

Systemverwaltung

->

Globale Einstellungen

->

Passwörter

Hinweis

Alle Geräte werden mit gleichem Benutzernamen und Passwort ausgeliefert. Sie sind daher nicht gegen einen unautorisierten Zugriff geschützt, solange die Passwörter nicht geändert wurden.

Ändern Sie unbedingt die Passwörter, um unberechtigten Zugriff auf das Gerät zu verhindern.

Solange das Passwort nicht verändert wird, erscheint unter System-

verwaltung -> Status der Warnhinweis: "Systempasswort nicht geändert!".

Das Menü Systemverwaltung -> Globale Einstellungen -> Passwörter besteht aus folgenden Feldern:

Felder im Menü Passwörter Systempasswort

Feld Wert

Systemadministrator-Passwort

Systemadministrator-Passwort bestätigen

Geben Sie das Passwort für den Benutzernamen

!

an.

Bestätigen Sie das Passwort, indem Sie es erneut eingeben.

9.2.3 Datum und Uhrzeit

Die Systemzeit benötigen Sie u. a. für korrekte Zeitstempel bei Systemmeldungen oder Gebührenerfassung.

Flash basic

9 Systemverwaltung

Abb. 28:

Systemverwaltung

->

Globale Einstellungen

->

Datum und Uhrzeit

Sie können die Systemzeit manuell auf dem Gerät einstellen. Alternativ können Sie die Systemzeit automatisch über einen Zeit-Server aktualisieren lassen. Dieser Zeit-

Server kann dann auf Ihrem Konfigurations-PC installiert sein, Sie können Ihre Telefonanlage aber auch über Ihr LAN mit einem Router verbinden, über den Sie einen

Internetzugang haben. Dann besteht die Möglichkeit die Zeit automatisch einzustellen.

Hinweis

Wenn auf dem Gerät eine Methode zum automatischen Beziehen der

Zeit festgelegt ist, haben die auf diese Weise erhaltenen Werte die höhere Priorität. Eine evtl. manuell eingegebene Systemzeit wird überschrieben.

Achtung

Die eingestellte Uhrzeit läuft nach einem Reset oder bei Stromausfall nicht weiter. Nach jedem Stromausfall oder Reset müssen Uhrzeit und

Datum über die PC-Konfiguration neu eingerichtet werden.

Flash basic 73

9 Systemverwaltung

74

Sommer-Winterzeit einstellen

• Die Umschaltung der internen Uhr von Sommer- auf Winterzeit (und zurück) erfolgt automatisch.

• Die Sommerzeit beginnt am letzten Sonntag im März durch die Umschaltung von 2

Uhr auf 3 Uhr. Die in der fehlenden Stunde anstehenden kalenderbedingten Umschaltungen im Gerät werden anschließend durchgeführt.

• Die Winterzeit beginnt am letzten Sonntag im Oktober durch die Umschaltung von

3 Uhr auf 2 Uhr. Die in der zusätzlichen Stunde anstehenden kalenderbedingten

Umschaltungen im Gerät werden anschließend durchgeführt. Bereits eingeleitete

Umschaltungen werden nach Erreichen der eingestellten Zeit nochmals ausgeführt.

Das Menü Systemverwaltung -> Globale Einstellungen -> Datum und Uhrzeit besteht aus folgenden Feldern:

Felder im Menü Datum und Uhrzeit Systemzeit

Feld Beschreibung

Aktuelle Systemzeit Hier werden das aktuelle Datum und die aktuelle Systemzeit angezeigt. Der Eintrag kann nicht verändert werden.

Felder im Menü Datum und Uhrzeit Manuelle Zeiteinstellungen

Feld Beschreibung

Neues Datum Geben Sie ein neues Datum ein.

Format:

Tag: dd

Monat: mm

Jahr: yyyy

Neue Zeit Geben Sie eine neue Uhrzeit ein.

Format:

Stunde: hh

Minute: mm

Felder im Menü Datum und Uhrzeit Automatische Zeiteinstellungen

Flash basic

9 Systemverwaltung

(Zeitprotokoll)

Feld Beschreibung

Primärer Zeit-Server Geben Sie den ersten Zeit-Server an, entweder mittels Domainnamen oder mittels IP-Adresse.

Wählen Sie außerdem das Protokoll für die Abfrage des

Zeit-Servers aus.

Mögliche Werte:

678

(Standardwert): Dieser Server nutzt das Simple

Network Time Protocol mit UDP-Port 123.

9#:;8

: Dieser Server nutzt den Zeit-Dienst mit UDP-

Port 37.

9#<8

: Dieser Server nutzt den Zeit-Dienst mit TCP-

Port 37.

; #+#

: Dieser Zeit-Server wird momentan nicht für die Zeitabfrage benutzt.

Sekundärer Zeit-

Server

Geben Sie den zweiten Zeit-Server an, entweder mit Domainnamen oder mit IP-Adresse.

Wählen Sie außerdem das Protokoll für die Abfrage des

Zeit-Servers aus.

Mögliche Werte:

678

(Standardwert): Dieser Server nutzt das Simple

Network Time Protocol mit UDP-Port 123.

9#:;8

: Dieser Server nutzt den Zeit-Dienst mit UDP-

Port 37.

9#<8

: Dieser Server nutzt den Zeit-Dienst mit TCP-

Port 37.

; #+#

: Dieser Zeit-Server wird momentan nicht für die Zeitabfrage benutzt.

Dritter Zeit-Server Geben Sie den dritten Zeit-Server an, entweder mit Domainnamen oder mit IP-Adresse.

Wählen Sie außerdem das Protokoll für die Abfrage des

Flash basic 75

9 Systemverwaltung

76

Feld Beschreibung

Zeit-Servers aus.

Mögliche Werte:

678

(Standardwert): Dieser Server nutzt das Simple

Network Time Protocol mit UDP-Port 123.

9#:;8

: Dieser Server nutzt den Zeit-Dienst mit UDP-

Port 37.

9#<8

: Dieser Server nutzt den Zeit-Dienst mit TCP-

Port 37.

; #+#

: Dieser Zeit-Server wird momentan nicht für die Zeitabfrage benutzt.

Zeitverschiebung von

GMT

Wählen Sie die Abweichung in Stunden zwischen der Systemzeit und der vom Zeit-Server erhaltenen Zeit (meist

GMT) aus.

Mögliche Werte von bis .

Standardwert ist .

Zeitaktualisierungsintervall

Geben Sie das Zeitintervall in Minuten ein, in dem die automatische Zeitaktualisierung durchgeführt wird.

Der Standardwert ist .

Zeitaktualisierungsrichtlinie

Geben Sie an, in welchen Abständen nach einer gescheiterten Zeitaktualisierung versucht wird, den Zeit-Server erneut zu erreichen.

Mögliche Werte:

7

(Standardwert): Es wird nach 1, 2, 4, 8 und 16

Minuten versucht, den Zeit-Server zu erreichen.

/''""+

: Zehn Minuten lang wird versucht, den Zeit-

Server nach 1, 2, 4, 8 Sekunden und danach in

10-Sekunden-Abständen zu erreichen.

="

: Es wird ohne zeitliche Begrenzung versucht, den Zeit-Server nach 1, 2, 4, 8 Sekunden und danach in

10-Sekunden-Abständen zu erreichen.

Flash basic

9 Systemverwaltung

9.2.4 Systemlizenzen

Auf Ihrem Gerät stehen keine Software-Lizenzen zur Verfügung. Sie können keine zusätzlichen Funktionen über Software-Lizenzen freischalten.

9.3 IP-Konfiguration

In diesem Menü kann die IP-Konfiguration der LAN-Schnittstelle Ihres Geräts bearbeitet werden.

Abb. 29:

Systemverwaltung

->

IP-Konfiguration

9.3.1 IP-Konfiguration

In Menü Systemverwaltung -> IP-Konfiguration haben Sie Zugriff auf die dem

LAN-Port Ihres Geräts zugewiesene Schnittstelle en1-0.

Standardmäßig ist die Schnittstelle mit der statischen IP-Adresse mit Netzmaske vorkonfiguriert.

Flash basic 77

9 Systemverwaltung

78

Gateway-Adresse

Ein Gateway ist eine Komponente im lokalen Netzwerk, die Zugang zu anderen

Netzwerken bietet und Netzübergänge zwischen unterschiedlichen Netzen, z. B. LAN und WAN, ermöglicht.

Dynamische Namensauflösung (DNS, Dynamic Name Server)

Jedes Gerät in einem TCP/IP-Netz wird normalerweise durch seine IP-Adresse angesprochen. Da in Netzwerken oft Host-Namen benutzt werden, um verschiedene

Geräte anzusprechen, muss die zugehörige IP-Adresse bekanntgegeben werden.

Diese Aufgabe übernimmt z. B. ein DNS-Server. Er löst die Host-Namen in IP-

Adressen auf. Eine Namensauflösung kann alternativ auch über die sogenannte

HOSTS-Datei erfolgen, die auf jedem Rechner zur Verfügung steht. Ihr Gerät kann als DNS-Proxy arbeiten, um DNS-Anfragen, die an Ihr Gerät gestellt werden, an einen geeigneten DNS-Server weiterzuleiten. Dieses schließt auch spezifisches Forwarding definierter Domains (Forwarded Domains) ein.

DHCP-Server

Sie können Ihr Gerät als DHCP-Server (DHCP = Dynamic Host Configuration Protocol) konfigurieren.

Jeder Rechner in Ihrem LAN benötigt, wie auch Ihr Gerät, eine eigene IP-Adresse.

Eine Möglichkeit, IP-Adressen in Ihrem LAN zuzuweisen, bietet das Dynamic Host

Configuration Protocol (DHCP). Wenn Sie Ihr Gerät als DHCP-Server einrichten, vergibt es anfragenden Rechnern im LAN automatisch IP-Adressen aus einem definierten IP-Adress-Pool. Ein Rechner sendet einen ARP-Request aus und erhält daraufhin seine IP-Adresse von Ihrem Gerät zugewiesen. Sie müssen so den Rechnern keine festen IP-Adressen zuweisen, der Konfigurationsaufwand für Ihr Netzwerk verringert sich. Dazu richten Sie einen Pool an IP-Adressen ein, aus dem Ihr Gerät jeweils für einen definierten Zeitraum IP-Adressen an Hosts im LAN vergibt. Ein DH-

CP-Server übermittelt auch die Adressen des statisch oder per PPP-Aushandlung eingetragenen Domain-Name-Servers (DNS), des NetBIOS Name Servers (WINS) und des Standard-Gateways. Um Ihr Gerät als DHCP-Server zu aktivieren, müssen

Sie IP-Adress-Pools definieren, aus denen die IP-Adressen an die anfragenden Clients verteilt werden.

Felder im Menü Basisparameter

Flash basic

9 Systemverwaltung

Feld

IP Adresse

Beschreibung

Geben Sie die IP-Adresse der LAN-Schnittstelle ein. Standardmäßig ist die Schnittstelle mit der statischen IP-

Adresse vorkonfiguriert.

Netzmaske Geben Sie die dazugehörige Netzmaske ein. Standardmä-

ßig ist die Schnittstelle mit der Netzmaske vorkonfiguriert.

Das Menü Erweiterte Einstellungen besteht aus folgenden Feldern:

Felder im Menü Erweiterte Einstellungen

Feld Beschreibung

Gatewayadresse

Bevorzugte DNS

Adresse

Geben Sie die IP-Adresse des Hosts im Netzwerk ein, an den Ihr Gerät IP-Pakete weitergeben soll.

Standardwert ist .

Geben Sie die IP-Adresse des ersten globalen DNS-Servers ein.

Standardwert ist , d.h. es wird keine Name-Server-Adresse verwendet.

Alternative DNS Adresse

Geben Sie die IP-Adresse des zweiten globalen DNS-

Servers ein.

Standardwert ist , d.h. es wird keine Name-Server-Adresse verwendet.

Felder im Menü Erweiterte Einstellungen DHCP Server Parameter

Feld Beschreibung

DHCP-Server Wählen Sie aus, ob Ihr Gerät anderen Geräten in Ihrem

Netzwerk dynamisch eine IP-Adresse vergeben soll.

Mit Auswahl von

/ #+#

wird die Funktion aktiv.

Standardmäßig ist die Funktion aktiv.

Flash basic 79

9 Systemverwaltung

80

Feld

Startadresse

Anzahl der DHCP

Adressen

Beschreibung

Nur für DHCP-Server aktiviert.

Geben Sie die erste Adresse aus dem Bereich an IP-

Adressen an, die Ihr Gerät als DHCP-Server verteilen soll.

Ein Teil der IP-Adresse ist je nach der in IP Adresse angebenen Adresse und der in Netzmaske definierten Netzklasse vorgegeben.

Standardmäßig ist eingetragen.

Nur für DHCP-Server aktiviert.

Geben Sie die Anzahl der IP-Adressen (einschließlich der unter Startadresse eingetragenen) ein, die der DHCP-

IP-Adressbereich beinhalten soll.

Standardmäßig ist eingetragen.

Lease Time Nur für DHCP-Server aktiviert.

Geben Sie ein, wie lange (in Minuten) eine Adresse aus dem Pool einem Host zugewiesen werden soll.

Nachdem Lease Time abgelaufen ist, kann die Adresse durch den Server neu vergeben werden.

Mögliche Werte:

(#

,

6#(

,

6#(

(Standardwert),

6#(

,

'

,

'

,

'

,

>)

,

>)

.

DHCP Gateway Adresse

Nur für DHCP-Server aktiviert.

Geben Sie die IP-Adresse ein, die dem DHCP-Client als

Gateway übermittelt werden soll.

Standardmäßig ist eingetragen, d.h. es wird die

Adresse Ihres Geräts als Gateway-Adresse übermittelt.

Bevorzugte DHCP Nur für DHCP-Server aktiviert.

Flash basic

9 Systemverwaltung

Feld

DNS Adresse

Beschreibung

Geben Sie die IP-Adresse ein, die dem DHCP-Client als erste Name-Server-Adresse übermittelt wird, wenn Ihr Gerät als DHCP-Server genutzt wird.

Standardmäßig ist eingetragen, d.h. es wird die

Adresse Ihres Geräts als Name-Server-Adresse übermittelt.

Alternative DHCP DNS

Adresse

Nur für DHCP-Server aktiviert.

Geben Sie die IP-Adresse ein, die dem DHCP-Client als alternative Name-Server-Adresse übermittelt wird, wenn Ihr

Gerät als DHCP-Server genutzt wird.

Standardmäßig ist eingetragen, d.h. es wird die

Adresse Ihres Geräts als Name-Server-Adresse übermittelt.

Flash basic 81

10 PABX

Kapitel 10 PABX

10.1 Allgemeine Einstellungen

Im Menü PABX -> Allgemeine Einstellungen -> Allgemeine Einstellungen können Sie die grundlegenden Telefonie-Einstellungen Ihres Geräts vornehmen.

10.1.1 Allgemeine Einstellungen

Je nach dem Land, in welchem Sie das Gerät verwenden wollen, können unterschiedliche Einstellungen nötig sein. Ihr Gerät ist im Auslieferungszustand auf die für

Österreich nötigen Werte voreingestellt.

82

Abb. 30:

PABX

->

Allgemeine Einstellungen

->

Allgemeine Einstellungen

Flash basic

10 PABX

Wartemusik

Bei allen Interngesprächen und bei Externgesprächen wird der Teilnehmer im Gerät gehalten. Der gehaltene Gesprächspartner hört Wartemusik aus dem Gerät.

Das Menü PABX -> Allgemeine Einstellungen -> Allgemeine Einstellungen besteht aus folgenden Feldern:

Felder im Menü Basisparameter

Feld Beschreibung

Land

Wählen Sie das Land aus, in welchem Ihr Gerät benutzt werden soll.

Standardwert ist

?"#)

.

PIN1

Ändern Sie die PIN1. Die PIN1 benötigen Sie zur Einrichtung von Leistungsmerkmalen über Telefonprozeduren.

Standardwert ist .

Felder im Menü Wahlkontrolle

Feld Beschreibung

Nationaler Präfix Eine Vorwahl setzt sich aus dem Nationalen Präfix und der Ortsnetzkennzahl (ohne nationalen Präfix) zusammen.

Geben Sie den gewünschten Präfix ein.

Möglich ist eine 1-stellige Zahl.

Standardwert ist .

Ortznetzkennzahl

(ohne nationalen Präfix)

Eine Vorwahl setzt sich aus dem Nationalen Präfix und der Ortsnetzkennzahl (ohne nationalen Präfix) zusammen. Die Ortsnetzkennzahl dient bei Ferngesprächen zum

Erkennen des gewünschten Ortes.

Geben Sie die gewünschte Ortsnetzkennzahl ein.

Möglich ist eine 10-stellige Ziffernfolge.

Flash basic 83

10 PABX

84

Feld Beschreibung

Internationaler Präfix Eine Auslandsvorwahl setzt sich aus dem Internationalen

Präfix und der Länderkennzahl (ohne internationalen

Präfix) zusammen.

Geben Sie den gewünschten Internationalen Präfix ein.

Standardwert ist .

Länderkennzahl (ohne internationalen Präfix)

Eine Auslandsvorwahl setzt sich aus dem Internationalen

Präfix und der Länderkennzahl (ohne internationalen

Präfix) zusammen. Die Länderkennzahl dient bei länder-

übergreifenden Gesprächen zum Erkennen des gewünschten Landes.

Geben Sie die gewünschte Länderkennzahl ein.

Möglich ist eine 6-stellige Ziffernfolge.

Standardwert ist .

Feld im Menü Änderbare Kennziffern

Feld Beschreibung

Amtskennziffer

Die Amtskennziffer dient der Telefonanlage zum Herstellen einer Externverbindung.

Wählen Sie die gewünschte Amtskennziffer aus.

Standardwert ist . Mögliche Werte sind alle Ziffern von bis

3

außer der .

Beachte: Die Rufnummern der internen Teilnehmer können den Wertebereich der Amtskennziffer beschränken.

Feld im Menü Verbindungsdaten

Feld Beschreibung

Gebührenimpuls Frequenz

Diese Funktion steht auf Ihrem Gerät nicht zur Verfügung.

Felder im Menü SMS Server Einstellungen

Flash basic

10 PABX

Feld

SMS Server 1

SMS Server 2

SMS Server 3

Beschreibung

SMS Server werden für das Senden bzw. für den Empfang von Textnachrichten (SMS) im Festnetz verwendet. Meist wird ein Server zum Senden und einer zum Empfang benutzt.

Die Reihenfolge der Eingabe der beiden Server ist gleichgültig.

Geben Sie die Nummer ein, unter welcher der gewünschte

SMS Server zu erreichen ist.

Möglich ist eine 16-stellige Ziffernfolge.

Geben Sie die Nummer ein, unter welcher der gewünschte zweite SMS Server zu erreichen ist.

Möglich ist eine 16-stellige Ziffernfolge.

Geben Sie die Nummer ein, unter welcher der gewünschte alternative SMS Server zu erreichen ist.

Möglich ist eine 16-stellige Ziffernfolge.

Hinweis

Die Funktion "SMS Senden/Empfangen" ist nicht bei jedem Netzbetreiber verfügbar. Fragen Sie Ihren Netzbetreiber nach der Verfügbarkeit und der Telefonnummer seiner SMS-Server.

Feld im Menü Globale Teilnehmereinstellungen

Feld Beschreibung

Music on Hold (MoH)

Wählen Sie aus, ob eine und gegebenenfalls welche Wartemusik verwendet werden soll.

Mögliche Werte:

/("

.#

(Standardwert)

Flash basic 85

10 PABX

Feld Beschreibung

.#

.

10.2 Anschlusskonfiguration

Ihre Telefonanlage ist mit Telefoniefunktionen zur Anschaltung an einen analogen

Anschluss (FXO) ausgestattet.

Externer analoger Anschluss (POTS)

Die Belegung des analogen Amtsanschlusses erfolgt je nach PC-Konfiguration des

Geräts durch Wahl der Amtskennziffer.

Wahlverzögerung

Die gewählte Rufnummer wird vom Gerät erst nach Ablauf einer eingestellten Verzögerungszeit gewählt. Die Wahlverzögerung (1...5 Sekunden) kann über die Konfigurationsoberfläche eingestellt werden. Zum Erkennen des Endes einer Rufnummer wird nach jeder eingegebenen Ziffer der Wahlende-Überwachungstimer gestartet.

Sobald dieser Timer abgelaufen ist, wird die Verbindung hergestellt. Ändern Sie die

Grundeinstellung des Timers nur, wenn dieses unbedingt erforderlich ist.

Kommende Rufe

Kommende Rufe werden den in der Konfiguration festgelegten Teilnehmern

(Anrufzuordnung) zugestellt. Ein Anrufer hört auch dann den Freiton, wenn der Anruf bei einem besetzten Endgerät signalisiert wird. Die Signalisierung von Besetzt zum

Anrufer ist nicht möglich. Der Anrufer hört solange den Freiton, bis er selbst die Verbindung beendet. Da bei den analogen Amtsanschlüssen keine Besetzttonerkennung möglich ist, werden kommende Rufe automatisch beendet. Damit wird verhindert, dass nach dem Auflegen des Hörers durch den Anrufer der analoge Anschluss ständig besetzt bleibt.

Anklopfen / Anklopfschutz

Das Anklopfen und das Übermitteln von CLIP-off-Hook-Informationen durch die Vermittlungsstelle kann nicht durch das Gerät beeinflusst (ausgeschaltet) werden. Möchten Sie die Funktionen nicht nutzen, so müssen Sie diese in der Vermittlungsstelle ausschalten lassen.

86 Flash basic

10 PABX

10.2.1 Anschlussart

Abb. 31:

PABX

->

Anschlusskonfiguration

->

Anschlussart

Das Menü PABX -> Anschlusskonfiguration -> Anschlussart besteht aus folgenden Feldern:

Feld im Menü Basisparameter

Feld Beschreibung

Name

Sie können eine Bezeichnung für den Anschluss eingeben.

Möglich sind bis zu 32-stellige alphanumerische Zeichenketten.

Felder im Menü POTS Einstellungen

Feld Beschreibung

Wahlpause

Die Wahlpause wird benötigt, da das Gerät den externen

Wählton nicht erkennt. Da nicht jede analoge Vermittlungsstelle sofort nach dem Abheben des Hörers die Wahl aufnimmt, wird hier eine manuelle Pause eingefügt. Die Dauer der Pause bis zum Wahlbeginn müssen Sie ermitteln. Geben Sie die Zeit in Sekunden ein, nach der das Gerät mit der Wahl nach extern beginnt.

Mögliche Werte sind bis .

Der Standardwert ist .

Flash basic 87

10 PABX

88

Feld

Wahlendeüberwachungstimer

Beschreibung

Zum Erkennen des Endes der Wahl einer Rufnummer wird nach jeder eingegebenen Ziffer der Wahlendeüberwachungstimer gestartet. Sobald dieser Timer abgelaufen ist beginnt die Telefonanlage mit der Wahl. Ändern Sie den

Standardwert des Timers nur, wenn dieses unbedingt erforderlich ist.Die Zeit wird in Sekunden angegeben.

Mögliche Werte sind bis .

Der Standardwert ist .

Fax-Weiche

Eine Fax-Weiche wird eingesetzt, wenn externe Anrufe eines Faxgeräts von Telefonanrufen unterschieden werden sollen. Die Anrufe können dann gezielt den entsprechenden Endgeräten zugeordnet werden.

Die integrierte Faxweiche filtert ankommende Anrufe eines

Faxgeräts heraus und leitet sie einem bestimmten, konfigurierbaren Anschluss zu. Dazu wird zuerst jeder Anruf angenommen und anhand der Signalisierung überprüft, ob es sich um eine Faxverbindung handelt. Ist ein Anruf eines Faxgeräts erkannt, wird das zugeordnete interne Faxgerät gerufen und baut die Verbindung zum fernen Faxgerät auf. Ist der Anruf als Telefonanruf erkannt, wird der zugeordnete interne Teilnehmer gerufen. Der Anrufer hört für die Zeit der

Überprüfung einen Freiton aus dem Gerät.

Da jeder Anruf zuerst vom System angenommen wird, fallen für jeden Anruf Kosten für den Anrufer an.

Mit Auswahl von

/ #+#

wird die Funktion aktiv.

Standardmäßig ist die Funktion nicht aktiv.

Gebührenübermittlung

Mit dieser Funktion werden die Informationen über die anfallenden Kosten während einer Verbindung zum Anrufer

übermittelt.

Mit Auswahl von

/ #+#

wird die Funktion aktiv.

Standardmäßig ist die Funktion nicht aktiv.

Flash basic

10.2.2 Externe Rufnummern

Tragen Sie hier bitte die externe Rufnummer ein. Diese Rufnummer kann in der weiteren Konfiguration einzelnen internen Teilnehmern zugewiesen werden.

10 PABX

Abb. 32:

PABX

->

Anschlusskonfiguration

->

Externe Rufnummern

Das Menü PABX -> Anschlusskonfiguration -> Externe Rufnummern besteht aus folgenden Feldern:

Feld im Menü POTS

Feld Beschreibung

Rufnummer Geben Sie die Rufnummer für den POTS-Anschluss ein.

Möglich ist eine 24-stellige Ziffernfolge.

10.3 Interne Rufnummern

Jedem Teilnehmer ist eine interne Rufnummer zugeordnet, durch die er als eingerichtet gilt.

10.3.1 Teilnehmer

Im Menü PABX -> Interne Rufnummern -> Teilnehmer wird eine Liste aller eingerichteten Teilnehmer angezeigt.

Flash basic 89

10 PABX

90

Abb. 33:

PABX

->

Interne Rufnummern

->

Teilnehmer

Werte in der Liste Teilnehmer

Feld Beschreibung

Teilnehmer Nummer

Teilnehmer Name

Port

In dieser Spalte sehen Sie, welche interne Nummer dem

Teilnehmer zugeordnet ist.

Sofern dem Teilnehmer ein Name zugewiesen wurde, wird er in dieser Spalte angezeigt.

In dieser Spalte sehen Sie, welcher Port, welchem Teilnehmer zugeordnet ist. Standardmäßig sind die Teilnehmer

Nummern bis analoge Anschlüsse.

10.3.1.1 Bearbeiten

Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten.

Flash basic

10 PABX

Abb. 34:

PABX

->

Interne Rufnummern

->

Teilnehmer

->

Schutz der Datenverbindung

Sie versenden gerade mit Ihrem Telefaxgerät einige Daten. Am Anschluss Ihres Telefaxgeräts ist das Leistungsmerkmal "Anklopfen" eingerichtet. Wenn Sie zeitgleich den Anruf eines weiteren Telefaxes erhalten, wird die Übertragung durch den Anklopfton gestört oder ganz unterbrochen.

Um jederzeit eine korrekte Datenübertragung sicherzustellen, wird für den analogen

Anschluss des Telefaxgeräts "Anklopfen" unterbunden und damit ein möglicher Störton unterdrückt.

In der PC-Konfiguration können Sie für die analogen Anschlüsse bestimmte Endgeräte-Typen einstellen. Sobald Sie eine andere Anschlussart als "Telefon" einstellen, z.B. "Modem" oder "Telefax Gruppe 3", wird für diesen Anschluss das Anklopfen ausgeschaltet.

Flash basic 91

10 PABX

92

Zugang zum externen Anschluss

Heben Sie den Hörer ab, und wählen Sie die , versucht das Gerät über den externen analogen Anschluss eine Verbindung zum Netzbetreiber einzuleiten. Besteht keine Verbindungsmöglichkeit, hören Sie den Besetztton.

Für jeden internen Teilnehmer des Geräts kann in der Konfigurationsoberfläche eine individuelle Berechtigung (

>@)#'('

) für gehende (externe) Verbindungen eingerichtet werden. Fünf Berechtigungen sind möglich:

('")A #

: Internationale Wahlberechtigung.

# '"$A)

: Wahlberechtigung für nationale Ferngespräche

(Wahl der nicht möglich) .

,#

: Wahlberechtigung für Ortsgespräche (Wahl der und nicht möglich).

• : Der Teilnehmer ist für kommende Gespräche von Extern erreichbar, kann jedoch selbst nur interne Gespräche einleiten (Halb Amtsberechtigung).

.#

: Der Teilnehmer ist nur zu internen Gesprächen berechtigt (Nicht Amtsberechtigung).

Hinweis

Beachten Sie, dass Einschränkungen über die Berechtigungen hinaus durch Einträge in der Sperrliste Ihres Geräts erfolgen können.

Felder im Menü Teilnehmer Basisparameter

Feld Beschreibung

Teilnehmer Nummer Sie können dem Teilnehmer aus der Liste die gewünschte interne Nummer zuordnen.

Teilnehmer Name

Sie können dem Teilnehmer einen Namen geben, wobei bis zu 20-stellige Zeichenketten möglich sind. Der Name kann an den internen Telefonen bei einem Anruf angezeigt werden.

Hier wird als Teilnehmer Name a/b Anschluss angezeigt.

Endgeräte-Typ

Sie haben die Wahl zwischen mehreren Endgeräte-Typen.

Mögliche Werte:

Flash basic

10 PABX

Feld Beschreibung

!

(Standardwert)

!B C($$

/([email protected]##

%=<<"

& @'A#

= /$#

Das Menü Erweiterte Einstellungen besteht aus folgenden Feldern:

Felder im Menü Analoge Einstellungen

Feld Beschreibung

Rufnummern Anzeige

(CLIP)

Rufnummern Anzeige

(CLIP Off Hook)

Anklopfen

Anrufschutz

Ist diese Funktion aktiviert, wird die Rufnummer des Teilnehmers übertragen. Standardmäßig ist diese Funktion aktiv.

Wenn diese Einstellung aktiviert ist, wird - während der Teilnehmer telefoniert und einen Anruf erhält - die Rufnummer des Anrufers angezeigt, vorausgesetzt der Anrufer sendet die Rufnummer mit. Standardmäßig ist diese Funktion nicht aktiv.

Wenn diese Funktion aktiv ist, erhält der Teilnehmer einen

Anklopfton, wenn er während eines Gespräches angerufen wird. Standardmäßig ist diese Funktion nicht aktiv.

Ist diese Funktion aktiv, werden vorrübergehend keine Anrufe am Endgerät des Teilnehmers signalisiert. Standardmäßig ist diese Funktion nicht aktiv.

Gebührenimpuls

Über diese Funktion können Sie den Gebührenimpuls für den Teilnehmer aktivieren bzw. wieder deaktivieren. Standardmäßig ist diese Funktion nicht aktiv.

Diese Funktion steht auf der Flash basic nicht zur Verfügung.

Felder im Menü Allgemeine Leistungsmerkmale

Feld Beschreibung

Automatische Amtsholung

Diese Einstellung legt fest, ob für den Teilnehmer die automatische Amtsholung eingerichtet wird. Bei automatischer

Flash basic 93

10 PABX

94

Feld Beschreibung

Amtsholung hört der Teilnehmer nach Abheben des Hörers den externen Wählton. Standardmäßig ist diese Funktion nicht aktiv.

Wahlberechtigung

Die Wahlberechtigung eines Teilnehmers legt fest, welche

Gepräche dieser führen darf.

Mögliche Werte:

('")A #

(Standardwert): Der Teilnehmer hat uneingeschränkte Berechtigungen für die Wahl und kann alle Verbindungen selbst einleiten. Im Gerät wird die

Kennziffer für die internationale Wahl konfiguriert (z. B.

in Österreich).

• : Der Teilnehmer ist für externe Gespräche erreichbar, kann aber selbst keine externe Gespräche einleiten. Interne Gespräche sind möglich.

# '"$A)

: Der Teilnehmer kann au-

ßer internationalen Gesprächen alle Gespräche selbst einleiten. In der Telefonanlage wird die Kennziffer für die nationale Wahl konfiguriert (z. B.

in Österreich). Beginnt eine Rufnummer mit der Kennziffer für internationale

Wahl, kann diese Rufnummer nicht gewählt werden.

.#

: Es können nur interne Gespräche geführt werden.

,#

: Der Teilnehmer kann Ortsgespräche führen. Nationale und internationale Gespräche sind nicht möglich.

Direktruf

Nur wenn unter PABX -> Anrufkontrolle -> Direktruf ein

Direktruf angelegt ist.

Ist diese Funktion aktiviert und aus der Liste ein Direktruf ausgewählt, so ist für den Teilnehmer der gewählte Direktruf freigeschaltet. Standardmäßig ist diese Funktion nicht aktiv.

Sperrwerk / Freiwerk Ist diese Funktion aktiviert, unterliegt der Teilnehmer der

Wahlkontrolle, das heißt, auch wenn der Teilnehmer uneingeschränkte Wahlberechtigung hat, kann er keine Auslandsgespräche führen, wenn die Vorwahl unter PABX

Flash basic

Feld

SMS / MMS empfangen

Verbindungsdaten

Keypad

A-Rufnummer unterdrücken (CLIR)

Beschreibung

-> Anrufkontrolle -> Wahlkontrolle ->Sperrwerk gesperrt ist. Standardmäßig ist diese Funktion nicht aktiv.

Ist diese Funkion aktiv, kann der Teilnehmer SMS und

MMS empfangen, es sei denn, er hat nur die Wahlberechtigung

#

. Standardmäßig ist diese Funktion nicht aktiv.

Wenn Sie diese Funktion aktivieren, werden die Verbindungsdaten für den Teilnehmer erfasst, die Sie unter PABX

->Verbindungsdaten einsehen können. Standardmäßig ist diese Funktion nicht aktiv.

Wenn Sie diese Funktion aktivieren, erlauben Sie dem Teilnehmer, dass er Keypad-Funktionen durchführen kann.

Standardmäßig ist diese Funktion nicht aktiv.

Mit dieser Funktion wird die Anzeige der Rufnummer beim

Angerufenen unterdrückt. Standardmäßig ist diese Funktion nicht aktiv.

10.3.2 Anrufweiterschaltung (AWS)

Mit der Anrufweiterschaltung kann ein ankommendes Gespräch durch die Vermittlungsstelle zu einer festgelegten Rufnummer umgeleitet werden

(Anrufweiterschaltung, AWS). Die Umleitung kann sofort, bei Besetzt oder bei Nichtmelden nach einer gewissen Zeit erfolgen. Eine Anrufweiterschaltung kann für jeden

Teilnehmer eingerichtet werden.

Wählen Sie die Schaltfläche Neu, um eine Anrufweiterschaltung einzurichten. Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten.

10 PABX

Flash basic 95

10 PABX

96

Abb. 35:

PABX

->

Interne Rufnummern

->

Anrufweiterschaltung (AWS)

->

Neu

Das Menü PABX -> Interne Rufnummern -> Anrufweiterschaltung (AWS) -> Neu besteht aus folgenden Feldern:

Felder im Menü Anrufweiterschaltung (AWS)

Feld Beschreibung

Teilnehmer

Wählen Sie den gewünschten Teilnehmer aus.

Mögliche Werte:

• bis

%@ /")(""

Beachten Sie, dass Sie die Teilnehmernummern unter

PABX -> Interne Rufnummern-> Teilnehmer verändern können.

Typ

Wählen Sie hier die Art der Anrufweiterschaltung aus, die

Sie für den Teilnehmer festlegen wollen.

Mögliche Werte:

; #

(Standardwert):

Wählen Sie diesen Wert aus, wenn die Anrufweiterschaltung sofort erfolgen soll.

1 1"#-#

: Wählen Sie diesen Wert aus, wenn die

Anrufweiterschaltung nur dann erfolgen soll, wenn der

Teilnehmer bereits telefoniert.

1 7)#

: Wählen Sie diesen Wert aus, wenn die Anrufweiterschaltung nach einer bestimmten Zeit

Flash basic

Feld Beschreibung

(nach 15 Sekunden) erfolgen soll.

1 1"#-#%1 7)#

: Wählen Sie diesen

Wert aus, wenn eine Anrufweiterschaltung sowohl

1

1"#-#

als auch

1 7)#

erfolgen soll. In diesem Fall können Sie zwei unterschidliche Nummern eingeben, auf die das Gespräch weitergeleitet werden soll.

Zielrufnummer (Direkt) Alle Anrufe für einen Teilnehmer werden sofort zu dem gewünschten Teilnehmer weitergeleitet. Möglich ist eine

24-stellige Ziffernfolge.

Zielrufnummer (Bei Besetzt)

Ein Anruf wird bei besetztem Endgerät zu dem gewünschten Teilnehmer weitergeleitet.

Zielrufnummer (Bei

Nichtmelden)

Ein Anruf wird für eine bestimmte Zeit am gewählten Endgerät signalisiert. Wird der Anruf während dieser Zeit nicht entgegen genommen, so wird der Anruf zum gewünschten

Teilnehmer weitergeleitet. Der Anruf wird dann nicht mehr am ursprünglich gerufenen Endgerät signalisiert. Die Anrufweiterschaltung erfolgt nach 15 Sekunden.

Zielrufnummer (Bei Besetzt/Bei Nichtmelden)

Nur bei Typ

1 1"#-#%1 7)#

ist ein

Kombination möglich. Sie können zusätzlich eine weitere

Zielrufnummer eingeben. Eine Anrufweiterschaltung

1

7)#

und

1 1"#-#

kann gleichzeitig bestehen. Sind Sie z. B. nicht in der Nähe Ihres Telefons, wird der Anruf nach einer kurzen Zeit zu einer anderen Rufnummer (z.B. Ihr Handy) weitergeschaltet. Führen Sie bereits ein Telefongespräch an Ihrem Arbeitsplatz, erhalten weitere

Anrufer möglicherweise "Besetzt". Diese Anrufer können

Sie mit einer "Anrufweiterschaltung bei Besetzt" z. B. zu einem Kollegen oder dem Sekretariat weiterschalten. Möglich ist eine 24-stellige Ziffernfolge.

Im Menü PABX -> Interne Rufnummern -> Anrufweiterschaltung wird die Liste der Anrufweiterschaltungen angezeigt.

10 PABX

Flash basic 97

10 PABX

Abb. 36:

PABX

->

Interne Rufnummern

->

Anrufweiterschaltung (AWS)

Werte in der Liste Anrufweiterschaltung (AWS)

Feld Beschreibung

Teilnehmer Nummer

Teilnehmer Name

Zeigt die Nummer des Teilnehmers an.

Zeigt den Namen des Teilnehmers an.

Typ

Zielrufnummer(n)

Zeigt den Typ der Anrufweiterschaltung an.

Zeigt die Zielrufnummer(n) an, auf die der Anruf umgeleitet wird.

98

10.4 Anrufzuordnung

Sie können festlegen, welche internen Telefone bei einem externen Anruf gleichzeitig klingeln sollen.

Darüber hinaus können Sie die Anrufzuordung zeitgesteuert nutzen. Sie können z. B.

bestimmen, dass in der Mittagspause und nachts ausschließlich das Telefon in der

Pforte klingelt, weil diese rund um die Uhr besetzt ist.

Anrufzuordnung Tag und Nacht (Rufverteilung)

Sie möchten Anrufe zu Hause (Heim-Büro) nach Feierabend automatisch auf einen

Anrufbeantworter umleiten, damit Sie nicht gestört werden? Oder Sie haben eine feste Zeiteinteilung und befinden sich zu bestimmten Tageszeiten entweder im Büro oder in der Wohnung. Sonntags möchten Sie jedoch im Hobbyraum erreichbar sein.

In der Konfiguration der Anrufzuordnung Tag und Nacht wird festgelegt, welche internen Telefone bei einem externen Anruf klingeln sollen. Wählen Sie in der gewünschten Anrufzuordnung (Tag oder Nacht) die externe Telefonnummer aus. Dieser Telefonnummer weisen Sie dann die internen Teilnehmer zu, bei denen der Anruf signali-

Flash basic

siert werden soll. Wird die Anrufzuordnung über die "Schaltzeiten" von Tag auf Nacht umgeschaltet, klingelt es dort, wo Sie es wünschen.

Hinweis

Die Anrufzuordnung Tag und Nacht kann nur über die "Schaltzeiten" umgeschaltet werden.

10.4.1 Kalender

Im Kalender legen Sie die Schaltzeiten für die zeitgesteuerte Anrufzuordnung fest.

Sie können für jeden Wochentag insgesamt vier Schaltzeiten nutzen, je zwei Zeiträume für die Schaltung

'

und für die Schaltung

7)#

. Nachdem Sie Zeiträume eingegeben haben, können Sie festlegen, welche Telefone bei einem externen Anruf am Tag und in der Nacht klingeln sollen.

Wählen Sie bei Betriebszustand die Checkbox Aktiviert, um Kalender-Einstellungen vorzunehmen.

10 PABX

Flash basic 99

10 PABX

100

Abb. 37:

PABX

->

Anrufzuordnung

->

Kalender

Das Menü PABX -> Anrufzuordnung -> Kalender besteht aus folgenden Feldern:

Felder im Menü Kalender

Feld Beschreibung

Betriebszustand

Wählen Sie aus, ob die Funktion

& ="#

('

aktiv sein soll.

Mit Auswahl von

/ #+#

wird die Funktion aktiv. Standardmäßig ist die Funktion nicht aktiv.

Kalender Einstellungen

Nur wenn Betriebszustand aktiv ist:

#'

bis

6#'

Sie können für jeden Wochentag bis zu vier Schaltzeiten nutzen.

Flash basic

Feld Beschreibung

Sie können für jeden Wochentag zwei Zeiträume eingeben.

Diese beiden Zeiträume werden automatisch der Schaltzeit

'

zugeordnet. Für die Schaltzeit

7)#

verwendet das

System die Lücken zwischen den eingegebenen Zeiträumen.

Geben Sie z. B. für Montag bis und bis ein, so sind dies die Tag-Schaltzeiten. Für die

Nacht-Schaltzeiten nutzt das System bis und bis

3

.

Geben Sie die Werte 1- oder 2-stellig ein, für die Stunden von , für die Minuten -

3

.

10.4.2 Anrufzuordnung

Mit der Funktion Anrufzuordnung können Sie festlegen, welche internen Telefone bei einem externen Anruf klingeln sollen.

Sie können die Anrufzuordnung auch zusammen mit dem Kalender nutzen, damit bei einem externen Anruf am Tag und in der Nacht unterschiedliche Telefone klingeln.

Sie sehen im Menü PABX -> Anrufzuordnung -> Anrufzuordnung eine Liste aller konfigurierten Verbindungen. Diese wurden im Menü PABX -> Anschlusskonfigu-

ration -> Externe Rufnummern (siehe

Feld im Menü POTS

auf Seite 89 ) konfiguriert.

Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten.

10 PABX

Abb. 38:

PABX

->

Anrufzuordnung

->

Anrufzuordnung

ohne Kalender

Flash basic 101

10 PABX

Die Liste enthält zwei -Symbole, eins für Tag, eins für Nacht, wenn unter PABX

Anrufzuordnung Kalender der Betriebszustand aktiviert ist.

102

Abb. 39:

PABX

->

Anrufzuordnung

->

Anrufzuordnung

mit Kalender

Das Menü PABX -> Anrufzuordnung -> Anrufzuordnung besteht aus folgenden

Feldern:

Felder im Menü Anrufzuordnung

Feld Beschreibung

Name

Zeigt den Namen für den Anschluss an.

Telefonnummer

Zeigt die Anlagenrufnummer zusammen mit der Durchwahl an.

Anrufzuordnung

Nur wenn im Kalender der Betriebszustand nicht aktiv ist.

Zeigt die Nummern der internen Telefone, die bei einem externen Anruf klingeln.

Tag

Nur wenn im Kalender der Betriebszustand aktiv ist.

Zeigt die Nummern der internen Telefone, die bei einem externen Anruf am Tag klingeln.

Nacht

Nur wenn im Kalender der Betriebszustand aktiv ist.

Zeigt die Nummern der internen Telefone, die bei einem externen Anruf in der Nacht klingeln.

Flash basic

Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten.

10 PABX

Abb. 40:

PABX

->

Anrufzuordnung

->

Anrufzuordnung

->

Mit Auswahl von

/ #+#

wird die jeweilige interne Rufnummer aktiv. Standardmäßig sind bestimmte interne Rufnummern beim Öffnen des Fensters bereits aktiv.

10.5 Anrufkontrolle

Im Menü PABX -> Anrufkontrolle können Sie die Parameter für die Funktionen Di-

rektruf und Notrufnummern konfigurieren sowie die Wahl externer Rufnummern beschränken (Wahlkontrolle).

10.5.1 Direktruf

Sie befinden sich außer Haus. Es gibt jedoch jemanden bei Ihnen zu Hause, der Sie im Bedarfsfall schnell und unkompliziert telefonisch erreichen soll (z. B. Kinder oder

Großeltern). Dafür steht Ihnen die Funktion Direktruf zur Verfügung.

Interne Teilnehmer, für welche die Funktion Direktruf eingerichtet ist, brauchen nur den Hörer des entsprechenden Telefons abzunehmen. Nach fünf Sekunden ohne

Eingabe wählt die Telefonanlage automatisch die festgelegte Direktrufnummer.

Sie können bis zu zehn Direktrufnummern einrichten.

Wählen Sie die Schaltfläche Neu, um einen neuen Direktruf einzurichten. Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten.

Flash basic 103

10 PABX

Abb. 41:

PABX

->

Anrufkontrolle

->

Direktruf

->

Neu

Das Menü PABX -> Anrufkontrolle -> Direktruf -> Neu besteht aus folgenden Feldern:

Felder im Menü Direktruf

Feld Beschreibung

Name

Geben Sie den Namen des Gesprächspartners ein, den Sie

über einen Direktruf erreichen möchten. Möglich ist eine

20-stellige alphanumerische Zeichenfolge.

Direktrufnummer

Geben Sie die gewünschte Telefonnummer für den Direktruf ein. Möglich ist eine 24-stellige Ziffernfolge.

Hinweis

Im Menü PABX -> Interne Rufnummern ->Teilnehmer

Erweiterte

Einstellungen können Sie für die gewählte interne Rufnummer die

Funktion Direktruf freischalten, d.h. sie schalten die Funktion Direktruf für jede Telefonnummer separat frei.

104

10.5.2 Notrufnummern

Sie können Notrufnummern einrichten, die unabhängig von der Auslastung der Telefonanlage und von der Wahlberechtigung des Anrufers oder von einer Wahlregel immer genutzt werden können. Sie können insgesamt bis zu zehn Notrufnummern einrichten.

Flash basic

Wählen Sie die Schaltfläche Hinzufügen, um neue Notrufnummern einzurichten.

Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten.

10 PABX

Abb. 42:

PABX

->

Anrufkontrolle

->

Notrufnummern

->

Hinzufügen

Das Menü PABX -> Anrufkontrolle -> Notrufnummern -> Hinzufügen besteht aus folgenden Feldern:

Felder im Menü Notrufnummern

Feld Beschreibung

Name

Geben Sie die gewünschte Bezeichnung für den Notruf ein, z. B.

!""'

. Möglich ist eine 20-stellige alphanumerische Zeichenfolge.

Notrufnummer

Geben Sie die gewünschte Telefonnummer für den Notruf ein, z. B.

.

Sie können eine Ziffernfolge mit bis zu 24 Stellen eingeben.

10.5.3 Wahlkontrolle

Mit Wahlkontrolle können Sie für bestimmte Endgeräte eine Einschränkung der externen Wahl festlegen (Wahlkontrolle).

Dazu definieren Sie eine Nummer, die für die externe Wahl gesperrt werden soll, als

Sperrnummer und eine Nummer, die freigegeben werden soll, als

Freiwerknummer .

Im Auslieferungszustand sind Sperrliste und Freiwerkliste nicht eingeschaltet. Es sind keine Sperr- oder Freiwerklisten-Telefonnummern eingetragen.

Flash basic 105

10 PABX

Die in der Sperrliste eingetragenen bis zu 30 Telefonnummern können von den Endgeräten nicht gewählt werden. Z. B. würde der Eintrag

3

alle Verbindungen zu kostenintensiven Diensteanbietern verhindern.

Mit den bis zu 30 Einträgen in der Freiwerkliste können die Einschränkungen der

Sperrliste teilweise wieder aufgehoben werden. Wenn z. B. der Eintrag

3

in der Freiwerkliste eingetragen wird, kann diese Telefonnummer gewählt werden, auch wenn über die Sperrliste alle

3

-Telefonnummern gesperrt sind.

Sind zwei gleiche Telefonnummern (gleiche Ziffernfolge und gleiche Anzahl von Ziffern) in Sperr- und Freiwerkliste eingetragen, wird die Wahl der Telefonnummer verhindert.

Wird vor einer über die Sperrliste gesperrte Telefonnummer die Vorwahl-Telefonnummer eines anderen Netzanbieters gewählt, ist die Wahlregel nicht wirksam.

Über die Freiwerkliste werden Teilnehmer, die keine externe Wahlberechtigung besitzen, zur externen Wahl berechtigt.

Geben Sie Telefonnummern oder Vorwahlen, die nicht gewählt werden dürfen, in die

Sperrliste ein.

Wählen Sie die Schaltfläche Hinzufügen, um neue Wahlkontrolle einzurichten. Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten.

106

Abb. 43:

PABX

->

Anrufkontrolle

->

Wahlkontrolle

->

Sperrnummer Hinzufügen

Das Menü PABX -> Anrufkontrolle -> Wahlkontrolle -> Sperrnummer Hinzufü-

gen/Freiwerknummer Hinzufügen besteht aus folgenden Feldern:

Felder im Menü Wahlkontrolle

Flash basic

Feld

Sperrnummer

Freiwerknummer

Beschreibung

Geben Sie die Nummer ein, deren Wahl verhindert werden soll. Die Telefonnummer kann die Wildcard * enthalten oder mit dieser Wildcard enden. Möglich ist eine 16-stellige Ziffernfolge.

Geben Sie die Nummer ein, deren Wahl explizit erlaubt sein soll. Möglich ist eine 16-stellige Ziffernfolge.

Hinweis

Im Menü PABX -> Interne Rufnummern ->Teilnehmer

Erweiterte

Einstellungen müssen Sie im Feld Sperrwerk/Freiwerk für jeden Teilnehmer einzeln festlegen, ob die in diesem Menü festgelegten Wahlkontrolle angewendet werden sollen. Standardmäßig werden die hier konfigurierten Regeln auf die einzelnen Teilnehmer nicht angewendet.

10 PABX

10.6 Internes Telefonbuch

Das Gerät verfügt über ein internes Telefonbuch. Sie können bis zu 300 Telefonnummern mit den dazugehörigen Namen speichern. Über die Konfigurationsoberfläche fügen Sie dem Telefonbuch Einträge hinzu.

Kurzwahl

Jeder der bis zu 300 Telefonnummern des Telefonbuches kann ein Kurzwahl-Index (

...

333

) zugeordnet werden. Diesen Kurzwahl-Index wählen Sie dann anstelle der langen Telefonnummer. Beachten Sie, dass über die Kurzwahl gewählte Telefonnummern ebenfalls der Wahlregel unterliegen.

10.6.1 Internes Telefonbuch

Wählen Sie die Schaltfläche Neu, um einen neuen Eintrag im internen Telefonbuch anzulegen. Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten.

Flash basic 107

10 PABX

108

Abb. 44:

PABX

->

Internes Telefonbuch

->

Internes Telefonbuch

->

Neu

Das Menü PABX -> Internes Telefonbuch -> Internes Telefonbuch -> Neu besteht aus folgenden Feldern:

Felder im Menü Telefonbucheintrag

Feld Beschreibung

Name

Geben Sie den Namen des Teilnehmers ein, der in das interne Telefonbuch aufgenommen werden soll. Möglich ist eine 20-stellige alphanumerische Zeichenfolge.

Telefonnummer

Geben die Telefonnummer ein, die zusammen mit dem Namen des Teilnehmers im internen Telefonbuch gespeichert werden soll. Möglich ist eine 24-stellige Ziffernfolge.

Kurzwahl

Hier können Sie eine Kurzwahl für den Teilnehmer eingeben. Möglich ist eine 3-stellige Ziffernfolge von bis

333

.

10.7 Verbindungsdaten

10.7.1 Verbindungsdaten

Dieses Menü enthält Informationen, die das Überwachen von Aktivitäten ermöglichen.

Flash basic

10 PABX

Abb. 45:

PABX

->

Verbindungsdaten

->

Verbindungsdaten

Im Menü PABX -> Verbindungsdaten -> Verbindungsdaten wird eine Liste aller

Verbindungsdaten angezeigt.

Hinweis

Sie müssen dazu im Menü PABX -> Interne Rufnummern ->Teilneh-

mer

Erweiterte Einstellungen bei der jeweiligen interne Rufnummer die Funktion Verbindungsdaten freischalten, d.h. sie legen für jede Rufnummer separat fest, ob Sie die Verbindungsdaten erfassen wollen.

Wenn Sie die komplette Liste löschen möchten, drücken Sie die Schaltfläche Lö-

schen.

Werte in der Liste Verbindungsdaten

Feld Beschreibung

Zeit

Zeigt Datum und Uhrzeit des Telefongesprächs an.

Telefonnummer

Zeigt bei ausgehenden Gesprächen die Telefonnummer des Angerufenen bzw. bei eingehenden Gesprächen die

Telefonnummer des Anrufers an.

Teilnehmer

Zeigt die Rufnummer des internen Teilnehmers an. Wenn der entsprechenden internen Rufnummer ein Name zugeordnet ist (siehe

Werte in der Liste Teilnehmer

auf Seite 90

), wird der Name des Teilnehmers angezeigt.

Flash basic 109

10 PABX

Feld

Dauer

Richtung

Beschreibung

Zeigt die Dauer des Gesprächs an.

Zeigt, ob ein eingehendes oder ein ausgehendes Telefongespräch geführt wurde.

Mögliche Werte:

• : eingehend

(#

: ausgehend.

110 Flash basic

11 Wartung

Kapitel 11 Wartung

11.1 Konfiguration

11.1.1 Konfigurationsmanagement

In diesem Menü können Sie die Dateien verwalten, in denen die Konfiguration Ihres

Geräts gespeichert wird.

Flash

Ihr Gerät speichert seine Konfiguration in Konfigurationsdateien im Flash EEPROM

(electrically erasable programmable read-only memory). Auch wenn Ihr Gerät ausgeschaltet ist, bleiben die Daten im Flash gespeichert.

RAM

Im Arbeitsspeicher (RAM) befindet sich die aktuelle Konfiguration und alle Änderungen, die Sie während des Betriebes auf Ihrem Gerät einstellen. Der Inhalt des RAM geht verloren, wenn Ihr Gerät ausgeschaltet wird. Wenn Sie Ihre Konfiguration ändern und diese Änderungen auch beim nächsten Start Ihres Geräts beibehalten wollen, müssen Sie die geänderte Konfiguration im Flash speichern. Dieses wird über die Schaltfläche Konfiguration speichern über dem Navigationsbereich der Konfigurationsoberfläche erreicht. Dadurch wird die Konfiguration in eine Datei mit dem

Namen

@#

im Flash gespeichert. Beim Starten Ihres Geräts wird standardmäßig die Konfigurationsdatei

@#

verwendet.

Aktionen

Die Dateien im Flash-Speicher können kopiert, verschoben, gelöscht und neu angelegt werden. Es ist auch möglich, Konfigurationsdateien zwischen Ihrem Gerät und einem PC per HTTP zu transferieren.

Flash basic 111

11 Wartung

112

Abb. 46:

Wartung

->

Konfiguration

->

Konfigurationsmanagement

Das Menü Wartung -> Konfiguration -> Konfigurationsmanagement besteht aus folgenden Feldern:

Felder im Menü Konfigurationsmanagement Basisparameter

Feld Beschreibung

Aktion Wählen Sie die Aktion aus, die Sie ausführen möchten.

Mögliche Werte:

=B$#

(Standardwert): Die Konfigurationsdatei

Aktueller Dateiname im Flash wird zu Ihrem lokalen

Host transferiert. Wenn Sie auf die Schaltfläche Los klicken, erscheint ein Dialog, in dem Sie den Speicherort auf Ihrem PC auswählen und den gewünschten Dateinamen eingeben können.

/ B$# # 6##("! #

:

Die aktive Konfiguration aus dem RAM wird auf Ihren lokalen Host übertragen. Wenn Sie auf die Schaltfläche

Los klicken, erscheint ein Dialog, in dem Sie den Speicherort auf Ihrem PC auswählen und den gewünschten

Dateinamen eingeben können.

. $#

: Die Konfigurationsdatei, die Sie in Datei

auswählen bestimmen, wird in den Flash-Speicher transferiert. Hinweis: Zum Aktivieren kopieren Sie die Konfiguration in die Datei

@#

bzw. benennen Sie sie um und starten Sie Ihr Gerät neu.

6$)

: Die aktuellen Einstellungen aus dem RAM

Flash basic

11 Wartung

Feld Beschreibung

werden in die Datei Aktueller Dateiname im Flash gespeichert.

DE")

: Die Konfigurationsdatei Aktueller Dateiname

im Flash wird gelöscht.

&$

: Die Konfigurationsdatei Aktueller Dateiname

im Flash wird als Neuer Dateiname im Flash gespeichert.

: @

: Die Konfigurationsdatei Aktueller Datein-

ame im Flash wird zu Neuer Dateiname im Flash umbenannt.

Zertifikate und Schlüssel einschließen

Wählen Sie aus, ob die in gewählte Aktion auch für Zertifikate und Schlüssel gelten soll.

Mit Auswahl von

/ #+#

wird die Funktion aktiv.

Standardmäßig ist die Funktion aktiv.

Aktueller Dateiname im

Flash

Wählen Sie den aktuellen Namen der Konfigurationsdatei im Flash aus.

Für Aktion =

. $#

oder

6$)

haben Sie die Möglichkeit in Aktueller Dateiname in Flash

7(

&!'(#

auszuwählen und in Neuer Datein-

ame im Flash einen Namen für die neue Datei anzugeben.

Neuer Dateiname im

Flash

Nur für Aktion =

&$

oder

: @

oder Aktion =

. $#

mit Aktueller Dateiname im

Flash =

7( &!'(#

Für Aktion =

&$

: Geben Sie den Namen der neu zu erzeugenden Konfigurationsdatei ein.

Für Aktion =

: @

: Geben Sie den neuen Namen der Konfigurationsdatei ein.

Für Aktion =

. $#

: Geben Sie den Namen ein, unter dem die importierte Datei im Flash gespeichert werden soll.

Flash basic 113

11 Wartung

Feld

Datei auswählen

Beschreibung

Nur für Aktion =

. $#

Geben Sie den Dateipfad und -namen der Konfigurationsdatei ein, die Sie importieren möchten oder wählen Sie die

Datei mit Durchsuchen... über den Dateibrowser aus.

11.2 Softwareaktualisierung

11.2.1 Softwareaktualisierung

Ihr Gerät ist mit der zum Zeitpunkt der Fertigung verfügbaren Version der Systemsoftware ausgestattet, von der es gegebenenfalls aktuell neuere Versionen gibt. Daher müssen Sie gegebenenfalls ein Software-Update durchführen.

Jede neue Systemsoftware beinhaltet neue Funktionen, bessere Leistung und bei

Bedarf Fehlerkorrekturen der vorhergehenden Version. Die aktuelle Systemsoftware finden Sie unter www.aphona.net

. Hier finden Sie auch die aktuelle Dokumentation.

Wichtig

Wenn Sie ein Software-Update durchführen, beachten Sie unbedingt die dazugehörigen Release Notes. Hier sind alle Änderungen beschrieben, die mit der neuen Systemsoftware eingeführt werden.

Die Folge von unterbrochenen Update-Vorgängen (z. B. Stromausfall während des Updates) könnte sein, dass Ihr Gerät nicht mehr bootet.

Schalten Sie Ihr Gerät nicht aus, während die Aktualisierung durchgeführt wird.

In seltenen Fällen ist zusätzlich eine Aktualisierung von BOOTmonitor und/oder Logic empfohlen. In diesem Fall wird ausdrücklich in den entsprechenden Release Notes darauf hingewiesen. Führen Sie bei

BOOTmonitor oder Logic nur ein Update durch, wenn Funkwerk Aphona Communications GmbH eine explizite Empfehlung dazu ausspricht.

114 Flash basic

11 Wartung

Abb. 47:

Wartung

->

Softwareaktualisierung

->

Softwareaktualisierung

Das Menü Wartung -> Softwareaktualisierung -> Softwareaktualisierung besteht aus folgenden Feldern:

Felder im Menü Softwareaktualisierung Aktuell installierte Software

Feld Beschreibung

BOSS Hier wird die aktuelle Softwareversion angezeigt, die auf Ihrem Gerät geladen ist.

Felder im Menü Softwareaktualisierung Auswahl aktualisieren

Feld Beschreibung

Aktualisierungsmechanismus

Wählen Sie die Quelle für die Aktualisierung aus.

Mögliche Werte:

D ;#

(Standardwert): Die Systemdatei ist lokal auf Ihrem PC gespeichert.

4 #/ #("('

: Die Systemdatei ist auf dem entfernten Server gespeichert, der in der URL angegeben wird.

/ #( 6!# + ( 6+

: Die

Systemdatei liegt auf dem offiziellen Funkwerk-Update-Server.

Lokaler Dateiname Nur für Aktualisierungsmechanismus =

D ;#

Geben Sie den Dateipfad und -namen einer auf dem loka-

Flash basic 115

11 Wartung

Feld

URL

Beschreibung

len Host gespeichterten Systemsoftware-Datei ein oder wählen Sie diese mit Durchsuchen... über den Dateibrowser aus.

Nur für Aktualisierungsmechanismus =

4 #

/ #("('

Hier geben Sie die URL des Update-Servers ein, von dem die Systemsoftware-Datei geladen werden soll.

11.3 Neustart

11.3.1 Systemneustart

Abb. 48:

Wartung

->

Neustart

->

Systemneustart

Wenn Sie Ihr Gerät neu starten wollen, aktivieren Sie die Option Ja bei Möchten Sie

das System jetzt wirklich neu starten? Mit Klicken auf die Schaltfläche OK wird der Neustart ausgeführt.

116 Flash basic

Stichwortverzeichnis

Anrufzuordnung

102

A

A-Rufnummer unterdrücken (CLIR)

Allgemeine Leistungsmerkmale

93

Accounting-Protokolleinträge

70

Aktion

Konfigurationsmanagement

112

Aktive Sitzungen

69

Aktualisierungsmechanismus

Softwareaktualisierung

115

Aktuelle Systemprotokolle

70

Aktuelle Systemzeit

74

Aktueller Dateiname im Flash

Konfigurationsmanagement

112

Alternative DHCP DNS Adresse

DHCP-Server

79

Alternative DNS Adresse

79

Amtsberechtigung für

Ortsgespräche

35

Amtskennziffer

PABX Änderbare Kennziffern

84

Anklopfen

40

Analoge Einstellungen

93

Anklopfen / Anklopfschutz

86

Anklopfen zulassen

50

Anklopfendes Gespräch

40

Anrufe

Anrufe entgegennehmen

33

Anrufschutz

50

Analoge Einstellungen

93

Anrufsignalisierung ein- und ausschalten

50

Anrufsignalisierung für analoge Endgeräte einschalten

50

Flash basic

Stichwortverzeichnis

Anrufweiterschaltung (AWS)

45

Anrufweiterschaltung einrichten

45

Anrufweiterschaltung im Gerät

45

Anrufzuordnung

102

Anrufzuordnung Tag und Nacht

98

Anschluss für analoge Endgeräte

27

Anschlussklemmen

26

Anzahl der DHCP Adressen

DHCP-Server

79

Arbeitsspeichernutzung

69

Auslieferungszustand

59

Auswahl des externen Verbindungsweges

35

Automatische Amtsholung

35

Allgemeine Leistungsmerkmale

93

B

Bedienung über das Telefon

32

Bestimmungsgemäßer Gebrauch

1

Betriebszustand

Kalender

100

Bevorzugte DHCP DNS Adresse

DHCP-Server

79

Bevorzugte DNS Adresse

79

Blockwahl

50

Bohrschablone

29

BOSS

115

BOSS-Version

69

C

CPU-Nutzung

69

D

Datei auswählen

Konfigurationsmanagement

112

Dauer

117

Stichwortverzeichnis

PABX Verbindungsdaten

109

DHCP Gateway Adresse

DHCP-Server

79

DHCP-Server

79

Direktruf

38

Allgemeine Leistungsmerkmale

93

Direktrufnummer

Anrufkontrolle Direktruf

104

Dreierkonferenz

44

Dritter Zeit-Server

75

E

Einstellungen über das Telefon

50

Einstellungen zurücksetzen

59

Einstieg in die Konfiguration

53 ,

59

Endgeräte-Typ

Teilnehmer

92

Extern telefonieren

35

Externer analoger Anschluss

86

F

Fax-Weiche

Anschlussart

87

Feste Anschlüsse

26

Follow me

45

Freigabeliste

105

Freiwerk

Anrufkontrolle Wahlkontrolle

106

Freiwerknummer

Anrufkontrolle Wahlkontrolle

106

FXO

86

G

Gatewayadresse

79

Gebührenimpuls

118

Analoge Einstellungen

93

Gebührenimpuls Frequenz

PABX Verbindungsdaten

84

Gebührenübermittlung

Anschlussart

87

Gespräch abweisen

40

Gespräch annehmen

40

Gespräche mit Ankündigung weitergeben

41

Gespräche ohne Ankündigung intern weitergeben

41

Gespräche weitergeben

41

Grundeinstellungen bei

Auslieferung

10

I

H

Halb Amtsberechtigung

35

Heranholen des Anrufes (Pick up)

33

Heranholen eines Anrufbeantworter-Gespräches

33

Hörtöne

56

Intern mit "Vorwahl der Kennziffer 0" telefonieren

34

Intern telefonieren

34

Intern telefonieren bei "Automatischer Amtsholung"

34

Internationale Amtsberechtigung

35

Internationaler Präfix

PABX Wahlkontrolle

83

IP Adresse

IP-Konfiguration

78

K

Kalender

98 , 100

Kalender Einstellungen

100

Flash basic

Keypad

Allgemeine Leistungsmerkmale

93

Keypad-Funktion

37

Kombigerät

38

Kommende Rufe

86

Kontakt

70

Kurzwahl

107

Telefonbuch

108

Kurzwahl über das Telefonbuch

36

Kurzwahl-Index

36

L

Land

PABX

83

Länderkennzahl

PABX Wahlkontrolle

83

Lease Time

DHCP-Server

79

Leistungsmerkmale derTelefonfunktionen

55

Lokaler Dateiname

Softwareaktualisierung

115

M

Makeln

41

Maximale Anzahl der Accounting-

Protokolleinträge

70

Maximale Anzahl der Syslog-

Protokolleinträge

70

Music on Hold

56 , 85

N

Nacht

Anrufzuordnung

102

Name

Anrufkontrolle Direktruf

104

Anrufkontrolle Notrufnummern

105

Flash basic

Stichwortverzeichnis

Anrufzuordnung

102

Anschlussart

87

Telefonbuch

108

Nationale Amtsberechtigung

35

Nationaler Präfix

PABX Wahlkontrolle

83

Netzausfall

9

Netzmaske

IP-Konfiguration

78

Neue Zeit

74

Neuer Dateiname im Flash

Konfigurationsmanagement

112

Neues Datum

74

Neustart

116

Nicht Amtsberechtigung

35

Notbetrieb

9

Notrufnummer

105

O

Ortsnetzkennzahl

PABX Wahlkontrolle

83

P

Physikalische Schnittstelle - Schnittstellendetails - Link

70

Pick up

33

PIN1

53

PABX

83

PIN1 ändern

53

Port

Teilnehmer

90

Primärer Zeit-Server

75

R

Raumüberwachung

37

Reset

59

Reset für alle Teilnehmer

59

Reset für einen bestimmten Teilnehmer

59

119

Stichwortverzeichnis

Richtung

PABX Verbindungsdaten

109

Rückfrage

39

Rufnummer

Externe Rufnummern

89

Rufnummern Anzeige (CLIP Off

Hook)

Analoge Einstellungen

93

Rufnummern Anzeige (CLIP)

Analoge Einstellungen

93

Ruftakte

56

Ruftakte / Hörtöne

56

Rufverteilung

98

S

Schaltzeiten

98

Schutz der Datenverbindung

89

Sekundärer Zeit-Server

75

Seriennummer

69

SMS / MMS empfangen

Allgemeine Leistungsmerkmale

93

SMS Server

PABX

84

Sommer-Winterzeit

72

Sperrliste

105

Sperrnummer

Anrufkontrolle Wahlkontrolle

106

Sperrwerk

Anrufkontrolle Wahlkontrolle

106

Sperrwerk / Freiwerk

Allgemeine Leistungsmerkmale

93

Standort

70

Startadresse

DHCP-Server

79

Symbole

32

Syslog-Protokolleinträge

70

System-Passwort

53

120

Systemadministrator-Passwort

72

Systemadministrator-Passwort bestätigen

72

Systemdatum

69

Systemname

70

T

Tag

102

Teilnehmer

Anrufweiterschaltung

96

PABX Verbindungsdaten

109

Teilnehmer Name

92

Anrufweiterschaltung

98

Teilnehmer

90

Teilnehmer Nummer

92

Anrufweiterschaltung

98

Teilnehmer

90

Telefonbuch

107

Telefonfunktionen

1

Telefonieren

32

Telefonieren mit Mehreren

39

Telefonnummer

Anrufzuordnung

102

PABX Verbindungsdaten

109

Telefonbuch

108

Telefonnummer gehend

35

TFE-Anrufvarianten Tag oder Nacht einschalten

47

Türfreisprecheinrichtung

47

Türfreisprecheinrichtung

(TFE-Adapter)

47

Türgespräch selbst einleiten und Tür

öffnen

47

Türstellengespräch annehmen und

Tür öffnen

47

Typ

Anrufweiterschaltung

96 , 98

U

Uptime

69

Flash basic

URL

Softwareaktualisierung

115

V

Verbinden von zwei Gesprächspartnern

41

Verbindungsdaten

Allgemeine Leistungsmerkmale

93

Vorwahl der Kennziffer 0

35

W

Wahlberechtigung

Allgemeine Leistungsmerkmale

93

Wahlendeüberwachungstimer

Anschlussart

87

Wahlkontrolle

105 , 106 , 106

Wahlpause

Anschlussart

87

Wahlregeln

105

Wahlverzögerung

86

Wandmontage

29

Wartemusik

56

Wochentag

Kalender

100

Z

Zeit

PABX Verbindungsdaten

109

Zeitaktualisierungsintervall

75

Zeitaktualisierungsrichtlinie

75

Zeitverschiebung von GMT

75

Zertifikate und Schlüssel einschlie-

ßen

Konfigurationsmanagement

112

Zielrufnummer (Bei Besetzt)

96

Zielrufnummer (Bei Nichtmelden)

96

Flash basic

Stichwortverzeichnis

Zielrufnummer (Direkt

Anrufweiterschaltung

96

Zielrufnummer(n)

Anrufweiterschaltung

98

Zugang zum externen Anschluss

89

121

Hersteller /Verantwortliche Person:

Manufacturer / responsible person:

Adresse:

Address: erklärt, dass das Produkt (Typ): declares that the product:

Telekommunikationsendeinrichtung

Telecommunications terminal equipment

Verwendungszweck:

Intended use:

Konformitätserklärung

Declaration of conformity

Funkwerk Enterprise Communications GmbH

Südwestpark 94

90449 Nürnberg

Flash basic

TK-Anlage zum Anschluss an einen analogen

Amtsanschluss (POTS)

bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen gemäß Artikel 3 der Richtlinie 1999/5/EU des Europäischen Parlamentes und des Rates vom 09. März 1999 über Funkanlagen und Telekommunikationseinrichtungen (R&TTE) und die gegenseitge Anerkennung ihrer Konformität erfüllt. complies with the essential requirements according to article 3 of Directive 1995/5/EC of the Europaen Parlliament and of the

Council of 09. March 1999 relating to radio and telecommuncations terminal equipment (R&TTE) including the mutual recognition of their conformaty, when used for its intended purpose.

Angewandte harmonisierte Normen:

Relevant harmonized standards.

EN 60950-1: First Edition + A11:2004

EN 55022 (09/1998) + A1(2000)+ A2(2003)

EN 55024 (09/1998) + A1(2000)+ A2(2003)

Peine, 09.07.2007

Ort und Datum der Konformitätserklärung

Place and date of the declaration

Anschrift

Address

Fon:

Fax:

Form: CE - FEC-Pe - 03/07

Dipl.-Ing. Peter Schumann, Konformitätsbeauftragter

Name und Unterschrift

Name and signature

Funkwerk Enterprise Communications GmbH

Werderstraße 45

D-31224 Peine

+49 5171 909-0

+49 5171 909-333

Dok.: TEZ 3 KE 0491/ 07.07

.( IODVK EDVLF SGI

Telekom Austria

Postfach 1001

1011 Wien

Hotline: 0800 100 120

5500000197 Version 1.0 17.Juli 2007
