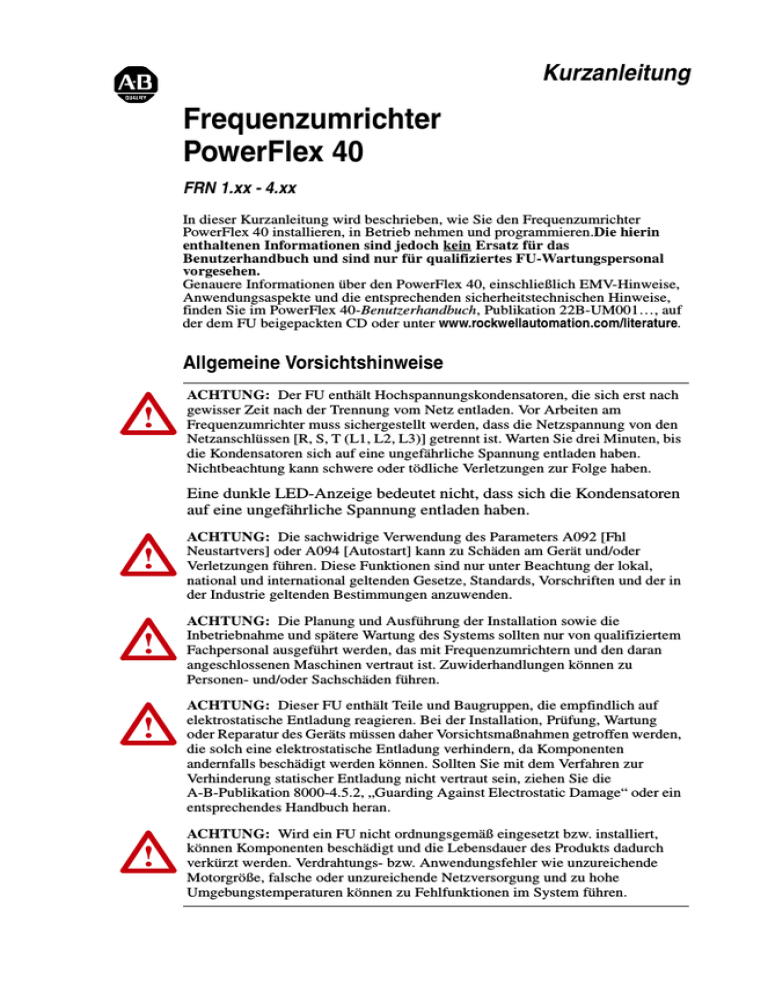

Kurzanleitung

Frequenzumrichter

PowerFlex 40

FRN 1.xx - 4.xx

In dieser Kurzanleitung wird beschrieben, wie Sie den Frequenzumrichter

PowerFlex 40 installieren, in Betrieb nehmen und programmieren.Die hierin

enthaltenen Informationen sind jedoch kein Ersatz für das

Benutzerhandbuch und sind nur für qualifiziertes FU-Wartungspersonal vorgesehen.

Genauere Informationen über den PowerFlex 40, einschließlich EMV-Hinweise,

Anwendungsaspekte und die entsprechenden sicherheitstechnischen Hinweise, finden Sie im PowerFlex 40-Benutzerhandbuch, Publikation 22B-UM001…, auf der dem FU beigepackten CD oder unter www.rockwellautomation.com/literature.

!

!

!

!

!

Allgemeine Vorsichtshinweise

ACHTUNG: Der FU enthält Hochspannungskondensatoren, die sich erst nach gewisser Zeit nach der Trennung vom Netz entladen. Vor Arbeiten am

Frequenzumrichter muss sichergestellt werden, dass die Netzspannung von den

Netzanschlüssen [R, S, T (L1, L2, L3)] getrennt ist. Warten Sie drei Minuten, bis die Kondensatoren sich auf eine ungefährliche Spannung entladen haben.

Nichtbeachtung kann schwere oder tödliche Verletzungen zur Folge haben.

Eine dunkle LED-Anzeige bedeutet nicht, dass sich die Kondensatoren auf eine ungefährliche Spannung entladen haben.

ACHTUNG: Die sachwidrige Verwendung des Parameters A092 [Fhl

Neustartvers] oder A094 [Autostart] kann zu Schäden am Gerät und/oder

Verletzungen führen. Diese Funktionen sind nur unter Beachtung der lokal, national und international geltenden Gesetze, Standards, Vorschriften und der in der Industrie geltenden Bestimmungen anzuwenden.

ACHTUNG: Die Planung und Ausführung der Installation sowie die

Inbetriebnahme und spätere Wartung des Systems sollten nur von qualifiziertem

Fachpersonal ausgeführt werden, das mit Frequenzumrichtern und den daran angeschlossenen Maschinen vertraut ist. Zuwiderhandlungen können zu

Personen- und/oder Sachschäden führen.

ACHTUNG: Dieser FU enthält Teile und Baugruppen, die empfindlich auf elektrostatische Entladung reagieren. Bei der Installation, Prüfung, Wartung oder Reparatur des Geräts müssen daher Vorsichtsmaßnahmen getroffen werden, die solch eine elektrostatische Entladung verhindern, da Komponenten andernfalls beschädigt werden können. Sollten Sie mit dem Verfahren zur

Verhinderung statischer Entladung nicht vertraut sein, ziehen Sie die

A-B-Publikation 8000-4.5.2, „Guarding Against Electrostatic Damage“ oder ein entsprechendes Handbuch heran.

ACHTUNG: Wird ein FU nicht ordnungsgemäß eingesetzt bzw. installiert, können Komponenten beschädigt und die Lebensdauer des Produkts dadurch verkürzt werden. Verdrahtungs- bzw. Anwendungsfehler wie unzureichende

Motorgröße, falsche oder unzureichende Netzversorgung und zu hohe

Umgebungstemperaturen können zu Fehlfunktionen im System führen.

Deutsch-2

Erläuterungen zum Aufstellen des FU

• Befestigen Sie den FU aufrecht an einer flachen, senkrechten und ebenen Fläche.

Baugröße Schraubengröße Anzugsmoment

B

C

M4 (#8-32)

M5 (#10-24)

1,56–1,96 Nm

2,45–2,94 Nm

B (IP66,

Typ 4X)

M6 (#12-24) 3,95–4,75 Nm

• Kühlgebläse vor Staub und Metallpartikeln schützen.

• Keiner korrosiven Umgebung aussetzen.

• Vor Feuchtigkeit und direktem Sonnenlicht schützen.

DIN-Schiene

35 mm

Beim Aufstellen zu beachtende Mindestabstände

Einbauabmessungen finden Sie auf Seite 21.

120 mm

(4.7 in.)

120 mm

(4.7 in.)

120 mm

(4.7 in.)

Nächstes Objekt, das den Luftstrom durch den Kühlkörper und das Gehäuse des FU blockieren könnte

120 mm

(4.7 in.)

25 mm

(1.0 in.)

Befestigungsoption A

Kein Abstand zwischen den FUs erforderlich.

Befestigungsoption B

Umgebungs-/Betriebstemperatur

Umgebungstemperatur

Minimum

–10 °C

(1)

Maximum

40 °C

50 °C

Schutzart

IP20, NEMA/UL-Typ „offen“

IP66, NEMA/UL-Typ 4X

IP30, NEMA/UL-Typ 1

(1)

IP20, NEMA/UL-Typ „offen“

Beim Aufstellen zu beachtende

Mindestabstände

Befestigungsoption A verwenden

Befestigungsoption A verwenden

Befestigungsoption B verwenden

Befestigungsoption B verwenden

Nennwert erfordert die Installation des PowerFlex 40-Optionskits IP 30, NEMA/UL-Typ 1.

Allgemeine Voraussetzungen für die Erdung

R/L1

S/L2

T/L3

U/T1

V/T2

W/T3

Deutsch-3

SHLD

Entfernen von MOVs

Um Schäden am FU zu vermeiden, sollte die MOV-Verbindung zur Erde bei Installation des FU in einem nicht geerdeten Verteilungssystem, in dem die Nennspannung zwischen einer der Phasen 125 % des

Phase-Phase-Potenzials übersteigen könnten, unterbrochen werden.

Dazu sind die in den nachstehenden Abbildungen aufgeführten Brücken zu entfernen.

1. Zum Lösen der Schraube, diese gegen den Uhrzeigersinn drehen.

2. Brücke abziehen und aus dem FU-Gehäuse enfernen.

3. Schraube fest ziehen.

Brückenposition

IP20, NEMA/UL-Typ „offen“ IP66, NEMA/UL-Typ 4X

Wichtig:

Schraube nach dem Entfernen der Brücke fest ziehen.

Phase-Erde-MOV – Entfernung

Three-Phase

AC Input

R/L1

S/L2

T/L3

Jumper

1 2 3 4

Deutsch-4

Einhaltung der EU-Richtlinien

Einzelheiten zur Einhaltung der Niederspannungs- und der EMV-Richtlinie finden Sie im PowerFlex 40-Benutzerhandbuch auf der im Lieferumfang des

FU enthaltenen CD.

Sicherungen und Leistungsschalter – Technische Daten

FU-Nennwerte

Bestellnummer

(1)

Ausgangsnennwerte

kW (HP) A

Eingangsnennwerte

Spannungsbereich kVA A

Netzstromleitungsschutz

Sicherungen

Motorschutzschalter 140M

Schütze

100–120 V AC (±10 %) – Einphaseneingang, 0–230-V-Dreiphasenausgang

Verlustleistung

IP20 offen (W)

22B-V2P3x104 0,4 (0,5) 2,3

22B-V5P0x104 0,75 (1,0) 5,0

90–132

90–132

1,15 9,0 15

2,45 20,3 35

140M-C2E-C16 100-C12 40

140M-D8E-C20 100-C23 60

22B-V6P0x104 1,1 (1,5) 6,0 90–132 3,0 24,0 40 140M-F8E-C32 100-C37 80

200–240 V AC (±10 %) – Einphaseneingang

(2)

, 0–230-V-Dreiphasenausgang

22B-A2P3x104 0,4 (0,5) 2,3

22B-A5P0x104 0,75 (1,0) 5,0

22B-A8P0x104 1,5 (2,0) 8,0

22B-A012x104 2,2 (3,0) 12,0

180–264

180–264

180–264

180–264

1,15 6,0 10

2,45 12,0 20

4,0 18,0 30

5,5 25,0 40

140M-C2E-B63 100-C09 40

140M-C2E-C16 100-C12 60

140M-D8E-C20 100-C23 85

140M-F8E-C32 100-C37 125

200–240 V AC (±10 %) – Dreiphaseneingang, 0–230-V-Dreiphasenausgang

22B-B2P3x104 0,4 (0,5) 2,3 180–264 1,15 2,5 6 140M-C2E-B40 100-C07 40

22B-B5P0x104 0,75 (1,0) 5,0

22B-B8P0x104 1,5 (2,0) 8,0

22B-B012x104 2,2 (3,0) 12,0

22B-B017x104 3,7 (5,0) 17,5

180–264

180–264

180–264

180–264

2,45 5,7

4,0 9,5

10

15

5,5 15,5 25

8,6 21,0 30

140M-C2E-C10 100-C09 60

140M-C2E-C16 100-C12 85

140M-C2E-C16 100-C23 125

140M-F8E-C25 100-C23 180

22B-B024x104 5,5 (7,5) 24,0

22B-B033x104 7,5 (10,0) 33,0

180–264

180–264

11,8 26,1 40

16,3 34,6 60

140M-F8E-C32 100-C37 235

140M-G8E-C45 100-C60 305

380–480 V AC (±10 %) – Dreiphaseneingang

,

0–460-V-Dreiphasenausgang

22B-D1P4x104 0,4 (0,5) 1,4

22B-D2P3x104 0,75 (1,0) 2,3

22B-D4P0x104 1,5 (2,0) 4,0

342–528

342–528

342–528

1,4 1,8

2,3 3,2

4,0 5,7

3

6

10

140M-C2E-B25 100-C07 35

140M-C2E-B40 100-C07 50

140M-C2E-B63 100-C09 70

22B-D6P0x104 2,2 (3,0) 6,0

22B-D010x104 4,0 (5,0) 10,5

22B-D012x104 5,5 (7,5) 12,0

22B-D017x104 7,5 (10,0) 17,0

342–528

342–528

342–528

342–528

5,9 7,5 15

10,3 13,0 20

11,8 14,2 25

16,8 18,4 30

140M-C2E-C10 100-C09 100

140M-C2E-C16 100-C23 160

140M-D8E-C20 100-C23 175

140M-D8E-C20 100-C23 210

22B-D024x104 11,0 (15,0) 24,0 342–528 23,4 26,0 50 140M-F8E-C32 100-C43 300

460–600 V AC (±10 %) – Dreiphaseneingang

,

0–575-V-Dreiphasenausgang

22B-E1P7x104 0,75 (1,0) 1,7

22B-E3P0x104 1,5 (2,0) 3,0

22B-E4P2x104 2,2 (3,0) 4,2

22B-E6P6x104 4,0 (5,0) 6,6

414–660

414–660

414–660

414–660

2,1 2,3

3,65 3,8

5,2 5,3

8,1 8,3

6

6

10

15

140M-C2E-B25 100-C09 50

140M-C2E-B40 100-C09 70

140M-C2E-B63 100-C09 100

140M-C2E-C10 100-C09 160

22B-E9P9x104 5,5 (7,5) 9,9

22B-E012x104 7,5 (10,0) 12,2

22B-E019x104 11,0 (15,0) 19,0

414–660

414–660

414–660

12,1 11,2 20

14,9 13,7 25

23,1 24,1 40

140M-C2E-C16 100-C16 175

140M-C2E-C16 100-C23 210

140M-D8E-C25 100-C30 300

(1)

(2)

In den aufgeführten Bestellnummern steht „x“ für den Gehäusetyp. Für alle Gehäusetypen sind technische

Daten verfügbar. FUs mit Nennwerten gemäß IP66, NEMA/UL-Typ 4X, sind nur in Baugröße B erhältlich.

200–240V AC – Einphasen-FUs sind auch mit integriertem EMV-Filter erhältlich. Das

Bestellnummern-Suffix ändert sich von N104 zu N114. Die Filteroption ist für FUs der Schutzart IP66,

NEMA/UL-Typ 4X, nicht erhältlich.

Deutsch-5

Eingangs-/Ausgangsnennwerte

Ausgangsfrequenz: 0–400 Hz (programmierbar)

Wirkungsgrad: 97,5 % (typisch)

Zulassungen

LIS

TED 966X

UL

®

IND

CO N T E

Q

LIS

TED 966X

UL508C

C

UL

®

CSA 22.2

IND

Q

CO N T E

EMC Directive 89/336

LV: EN 50178, EN 60204

EMC: EN 61800-3, EN 50081-1, EN 50082-2

Digitalsteuereingänge (Eingangsstrom = 6 mA) Analogsteuereingänge

SRC-Modus (stromliefernd):

18–24 V = EIN

0–6 V = AUS

SNK-Modus

(stromziehend):

0–6 V = EIN

18–24 V = AUS

Analogeingang (4–20 mA): 250 Ohm Eingangsimpedanz

Analogeingang (0–10 V DC): 100 kOhm Eingangsimpedanz

Externer Poti: 1–10 kOhm, 2 W Min.

Steuerausgang

Programmierbarer Ausgang (Relaiskontakt, Form C)

Ohmsche Last: 3,0 A bei 30 V DC, 3,0 A bei 125 V AC, 3,0 A bei 240 V AC

Induktivlast: 0,5 A bei 30 V DC, 0,5 A bei 125 V AC, 0,5 A bei 240 V AC

Optische Ausgänge

30 V DC, 50 mA

Induktionsfrei

Analogausgänge (10 Bit)

0–10 V, 1 kOhm Min.

4–20 mA, 525 Ohm Max.

Sicherungen und Leistungsschalter

Empfohlener Sicherungstyp: UL-Klasse J, CC, T oder Typ BS88; 600 V (550 V) oder gleichwertig.

Empfohlene Leistungsschalter: HMCP-Leistungsschalter oder gleichwertig.

Schutzvorrichtungen

Motorschutz: I

2 t-Überlastschutz – 150 % für 60 s, 200 % für 3 s (bietet Schutz der Klasse 10)

Überstrom: 200 % Hardwaregrenze, 300 % Impulsgrenze

Überspannung: 100–120 V AC Eingang – Auslösung bei 405 V DC Busspannung

(entspricht einer Netzeingangsspannung von 150 V AC)

200–240 V AC Eingang – Auslösung bei 405 V DC Busspannung

(entspricht einer Netzeingangsspannung von 290 V AC)

380–460 V AC Eingang – Auslösung bei 810 V DC Busspannung

(entspricht einer Netzeingangsspannung von 575 V AC)

460–600 V AC Eingang – Auslösung bei 1005 V DC Busspannung

(entspricht einer Netzeingangsspannung von 711 V AC)

Unterspannung: 100–120 V AC-Eingang – Auslösung bei 210 V DC Busspannung

(entspricht einer Netzeingangsspannung von 75 V AC)

200–240 V AC Eingang – Auslösung bei 210 V DC Busspannung

(entspricht einer Netzeingangsspannung von 150 V AC)

380–480 V AC Eingang – Auslösung bei 390 V DC Busspannung

(entspricht einer Netzeingangsspannung von 275 V AC)

460–600 V AC Eingang – Wenn P042 = 3 erfolgt die Hochspannungsauslösung bei 487 V DC Busspannung

(344 V AC Netzeingangsspannung);

Wenn P042 = 2 erfolgt die Niederspannungsauslösung bei 390 V DC

Busspannung (275 V AC Netzeingangsspannung)

Steuervermögen bei Netzausfall: Minimale Toleranz beträgt 0,5 s – typischer Wert beträgt 2 s

Fehlerfreie Netzausfall-Überbrückung: 100 ms

Dynamischer Brems-Chopper

Alle FUs mit allen Nennwerten sind mit internem Brems-IGBT ausgestattet (ausgenommen Versionen ohne Brems-Chopper).

Bestellinformationen für DB-Widerstände sind Anhang B des auf der CD enthaltenen PowerFlex 40-Benutzerhandbuchs zu entnehmen.

Deutsch-6

Netzanschluss

Verdrahtungsnennwerte

Nicht abgeschirmt, 600 V, 75 °C THHN/THWN

Abgeschirmt, 600 V, 75 °C oder 90 °C RHH/RHW-2

Abgeschirmter Kabelkanal, 600 V, 75 °C oder 90 °C RHH/RHW-2

Klemmenblock für den Netzanschluss

Baugröße B

R/L1 S/L2 T/L3 U/T1 V/T2 W/T3

Empfohlener Kupferdraht

0,4 mm, isoliert, für trockene

Standorte

Anixter OLF-7xxxxx,

Belden 29501-29507 oder gleichwertig

Anixter 7V-7xxxx-3G

Shawflex 2ACD/3ACD oder gleichwertig

Baugröße C

R/L1 S/L2 T/L3 U/T1 V/T2 W/T3 P2 P1

DC- DC+ BR+ BRDC- DC+ BR+ BR-

Anschluss

R/L1, S/L2

(1)

R/L1, S/L2, T/L3 3-Phasen-Eingang

U/T1 Zu Motor U/T1

V/T2

W/T3

Beschreibung

1-Phasen-Eingang

Zu Motor V/T2

Zu Motor W/T3

=

P2, P1

DC+, DC–

BR+, BR–

Zwei Motorkabel vertauschen, um

Drehrichtung zu

ändern.

DC-Bus-Induktoranschluss (nur bei FUs der Baugröße C)

Beim FU der Baugröße C ist bei Anlieferung zwischen den

Klemmen P2 und P1 eine Brücke installiert. Entfernen Sie diese Brücke nur, wenn ein DC-Bus-Induktor angeschlossen werden soll. Der FU kann nicht ohne eine angeschlossene Brücke oder einen angeschlossenen Induktor gestartet werden.

DC-Busverbindung

Anschluss des Widerstands für den Brems-Chopper

Schutzerde – PE

(1)

Wichtig: Die Klemmenschrauben können sich während des Transports lösen. Stellen Sie vor dem Einschalten des FU sicher, dass alle Klemmenschrauben mit dem empfohlenen

Drehmoment angezogen sind.

Klemmenblock für den Netzanschluss – Technische Daten

Baugröße Maximaler

Leiterquerschnitt

(2)

B 5,3 mm

2

(10 AWG)

C 8,4 mm

2

(8 AWG)

(2)

Minimaler

Leiterquerschnitt

1,3 mm

1,3 mm

2

2

(16 AWG)

(16 AWG)

(2)

Drehmoment

1,7–2,2 Nm

2,9–3,7 Nm

Der angegebene Leiterquerschnitt bezeichnet Maximal- bzw. Minimalgrößen, die in den

Klemmenblock passen – es handelt sich nicht um Empfehlungen.

Deutsch-7

Netzeigenschaften

Netzeigenschaft

Niedrige Leitungsimpedanz

(weniger als 1 % Reaktanz)

Größer als 120-kVA-Netztransformator

Abhilfemaßnahme

• Netzdrossel (2)

• oder Trenntransformator

• oder Businduktor installieren – nur bei FUs zwischen

5,5 und 11 kW

• Netzdrossel

• oder Trenntransformator installieren

Leitung verfügt über

Blindleistungskompensationskondensatoren

Häufige Netzunterbrechungen

Kurzfristige Spannungsspitzen von mehr als

6000 V (Blitzschlag)

Phase-Erde-Spannung überschreitet 125 % der normalen Phase-Phase-Spannung.

Ungeerdetes Verteilungssystem

• MOV-Brücke zu Erde entfernen

• oder Trenntransformator mit geerdeter Sekundärwicklung installieren.

• Netzdrossel installieren

Offene Delta-Konfiguration (240 V)

(1)

(1)

(2)

Für FUs, die in offenen Delta-Konfigurationen mit einem neutralen System eingesetzt werden, bei dem die mittlere Phase geerdet ist, wird die Phase gegenüber der in der Mitte der Masse oder Erdung abgenommen Phase als „Hauptzweig“, „Spannungszweig“,

„roter Zweig“ o. Ä. bezeichnet. Dieser Zweig sollte im gesamten System jeweils am

Anschlusspunkt mit rotem oder orangefarbenem Klebeband gekennzeichnet werden.

Der Hauptzweig sollte an der mittlere Phase B der Drossel angeschlossen werden.

Die genauen Artikelnummern der Netzdrosseln sind dem auf der CD enthaltenen

PowerFlex 40-Benutzerhandbuch zu entnehmen.

Bestellinformationen für Zubehörteile sind Anhang B des auf der CD enthaltenen PowerFlex

40-Benutzerhandbuchs zu entnehmen.

Empfohlene E/A-Verdrahtung

(3)

Leiterarten

(4)

Belden 8760/9460

(oder gleichw.)

Belden 8770

(oder gleichw.)

(3)

(4)

Beschreibung

0,8 mm

2

(18AWG), verdrillt, 100 % abgeschirmtes Kabel mit Ableiter

0,8 mm

2

(18AWG), 3-adrig, abgeschirmt nur für Fernpoti

Minimale

Isolationsspannung

300 V

60 °C

Wenn die Kabel kurz sind und sich in einem Schaltschrank befinden, der keine empfindlichen Schaltungen enthält, ist zwar keine Abschirmung für diese Kabel erforderlich, jedoch wird diese empfohlen.

Litze oder Volldraht.

E/A-Klemmenblock – Technische Daten

Baugröße Maximale Leitergröße

(5)

B und C 1,3 mm

2

(16 AWG)

Minimale Leitergröße

(5)

Drehmoment

0,

2 mm

2

(2

4 AWG) 0,5–0,8 Nm

(5)

Der angegebene Leiterquerschnitt bezeichnet Maximal- bzw. Minimalgrößen, die in den

Klemmenblock passen – es handelt sich nicht um Empfehlungen.

Empfohlene maximale Längen für Netz- und Steuerkabel sind dem auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch zu entnehmen.

Deutsch-8

Steuerein- und Steuerausgänge

Steuerleitungsblockdiagramm

Brücke aktivieren

(4)

SNK SRC

01

02

03

04

Stopp

(1)(4)

Start/Vorwärtslauf

(2)

Richtung/

Rückwärtslauf

Digitales

Bezugspotential

Typische

SRC-

Verdrahtung

Dig. Eingang1

Typische

SNK-

Verdrahtung

Dig. Eingang 2

05

06

07

08

Dig. Eingang 3

Dig. Eingang 4

09

Opto-Bezugspotenzial

+24 V

+24 V DC

11

+10 V

12

13

14

+10 V DC

0–10 V- (oder ±10 V)-

Eingang

Analog-Sollw.

Schließerrelais

Relais-

Bezugspotenzial

Öffnerrelais

R1

R2

R3

0–10 V

0/4–20 mA

15

16

17

4–20 mA-Eingang

Analogausgang

Optischer Ausgang 1

Poti muss

1–10 kOhm sein

Min. 2 W

Bezugspotenzial

(3)

24 V

Optischer Ausgang 2

18

30 V DC

50 mA induktionsfrei

19

RS485-Abschirmung

0–10 V

Wahl des Analogausgangs

01 02 03 04 05

ENBL

06 07 08 09

Brücke aktivieren

(4)

0–20 mA

R1 R2 R3

SNK

11 12 13 14 15 16 17 18 19

RS485

(DSI)

SRC

(1)

1

30 V DC 125 V AC 240 V AC

Ohmscher Widerstand 3,0 A 3,0 A 3,0 A

Induktiv 0,5 A 0,5 A 0,5 A

P036 [Startquelle]

Tastenblock

3-Draht

2-Draht

RS485-Anschluss

Stopp

Über P037

Über P037

Über P037

Über P037

E/A-Klemme 01 Stopp

Auslauf

Über P037

Auslauf

Auslauf

(1)

Wichtig: An E/A-Klemme 01 erfolgt nur dann kein

Auslauf, wenn P036 [Startquelle] auf „3-Draht“-Steuerung oder „MomVW/RWStrg“ eingestellt ist. Bei der

3-Draht-Steuerung wird E/A-Klemme 01 über P037

[Stoppmodus] gesteuert. Alle weiteren Stoppquellen werden über P037 [Stoppmodus] gesteuert.

Wichtig: Bei Anlieferung des FU ist zwischen E/A-Klemme 01 und 11 eine Brücke installiert. Wenn

E/A-Klemme 01 als Stopp- oder Aktivierungseingang verwendet wird, muss diese Brücke entfernt werden.

(2)

Hier 2-Draht-Steuerung. Bei der 3-Draht-Steuerung ist an E/A-Klemme 02 ein einmaliger Befehl einen Start erforderlich. Zur Richtungsänderung an E/A-Klemme 03 ist ein Dauerbefehl

für

erforderlich.

(3)

Bei Verwendung eines Optoausgangs mit einer induktiven Last (z. B. ein Relais) installieren Sie eine

Seriendiode parallel zum Relais (siehe Abbildung), um Schäden am Ausgang zu vermeiden.

(4)

Wenn die ENBL-Brücke entfernt ist, fungiert die E/A-Klemme 01 immer als Hardwareaktivierung und bewirkt einen Auslauf. Weitere Informationen dazu finden Sie im auf der CD enthaltenen PowerFlex

40-Benutzerhandbuch.

Deutsch-9

Nr.

Signal

Steuerungs-E/A-Klemmenbezeichnungen

R1 Schließerrelais

R2 Relais-

Bezugspotenzial

R3 Öffnerrelais

Werkseinstellung

Fehler

Fehler

Beschreibung

Schließerkontakt für Ausgangsrelais

Ausgangsrelais-Bezugspotenzial

Öffnerkontakt für Ausgangsrelais

Param.

A055

A055

Anwahl-DIP-Schalter für Analogausgang

DIP-Schalter für stromziehend/stromliefernd

0–10 V

Stromliefernd

(SRC)

Stellt den Analogausgang auf Spannung oder Strom ein. Diese Einstellung muss mit A065 [Wahl Anlg. Ausg.] übereinstimmen.

Eingänge können über die DIP-Schaltereinstellung als stromziehend (SNK) oder stromliefernd (SRC) verdrahtet werden.

01

02 Start/Vorwärtslauf

03 Richtung/

Rückwärtslauf

04 Digital-

Bezugspotenzial

05

06

07

Stopp

(1)

Digitaleingang 1

Digitaleingang 2

Digitaleingang 3

Auslauf

Nicht aktiv

Nicht aktiv

Die werkseitig installierte Brücke oder ein Öffnereingang müssen vorhanden sein, um den FU zu starten.

Befehl wird standardmäßig über die integrierte Tastatur eingegeben. Zur Deaktivierung des Rückwärtslaufs siehe

A095 [Rückw deak].

Für Digitaleingänge. Durch Digitaleingänge von Analog-E/A und Optoausgängen elektronisch getrennt.

Voreinst Freq Mit A051 [Wahl Dig. Eing1] programmieren.

Voreinst Freq Mit A052 [Wahl Dig. Eing2] programmieren.

Lokal Mit A053 [Wahl Dig. Eing3] programmieren.

P036

(1)

P036, P037

P036, P037,

A095

A051

A052

A053

08 Digitaleingang 4

09 Opto-

Bezugspotenzial

11 +24 V DC

Tipp vor

Mit A054 [Wahl Dig. Eing4] programmieren.

Für optisch gekoppelte Ausgänge. Durch Optoausgänge von

Analog-E/A und Digitaleingängen elektronisch getrennt.

A054

12 +10 V DC

Bezug auf Digital-Bezugspotenzial.

FU liefert Strom für Digitaleingänge.

Maximaler Ausgangsstrom beträgt 100 mA.

Bezug auf Analog-Bezugspotenzial.

FU liefert Strom für externes 0–10-V-Potenziometer.

Maximaler Ausganggstrom beträgt 15 mA.

P038

13

14

18

±10 V Eingang

Analog-Bezugspotenzial

Optoausgang 2

(2)

Nicht aktiv

19 RS485-Abschirmung

(DSI)

Frequenz erreicht

Für externe 0–10 V- (unipolare) oder ±10-V- (bipolare)

Eingangsversorgung (Eingangsimpedanz = 100 kOhm) oder

Potenziometeranschluss.

Für 0–10-V-Eing. oder 4–20-mA-Eing. Durch Analogein- und ausgänge von Digital-E/A und Optoausgängen elektronisch getrennt.

Für externe 4–20-mA-Eingangsversorgung

(Eingangsimpedanz = 250 Ohm).

Klemme sollte mit dem Massepunkt PE verbunden sein, wenn der DSI-Kommunikationsport (RS485) verwendet wird.

P038,

A051-A054,

A123, A132

15 4–20 mA Eingang

(2)

16

17

Analogausgang

Optoausgang 1

Nicht aktiv

Ausg.freq 0–10 Der standardmäßige Analogausgang ist 0–10 V.

Zum Konvertieren in einen Stromwert stellen Sie den

Analogsausgangs-Anwahl-DIP-Schalter auf 0–20 mA.

Mit A065 [Wahl Anlg. Ausg.] programmieren. Der maximale

Analogwert kann mit A066 [Anlg. Ausg. OG] skaliert werden.

Maximallast: 4–20 mA = 525 Ohm (10,5 V)

0–10 V = 1 kOhm (10 mA)

Motor läuft Mit A058 [Wahl Optoausg. 1] programmieren.

P038,

A051-A054,

A132

A065, A066

Mit A061 [Wahl Optoausg2] programmieren.

A058, A059,

A064

A061, A062,

A064

(1)

(2)

Siehe Fußnote (1) und (4) auf Seite 8.

0–10-V-Eing. und 4–20-mA-Eing. sind zwei verschiedene Eingangskanäle, die gleichzeitig angeschlossen werden können.

Diese Eingänge können unabhängig voneinander zur Drehzahlsteuerung oder gemeinsam im

PID-Modus verwendet werden.

Deutsch-10

Vorbereitung auf die FU-Inbetriebnahme

!

ACHTUNG: Legen Sie zunächst Spannung an den FU an, um die im

Folgenden beschriebenen Vorgänge für die Inbetriebnahme durchzuführen. Im

Gerät liegen allerdings Spannungen in der Höhe der Netzspannung an. Zur

Vermeidung eines elektrischen Schlags bzw. von Geräteschäden sollten die folgenden Schritte nur von qualifiziertem Wartungspersonal durchgeführt werden. Lesen Sie vor der Inbetriebnahme sämtliche Anweisungen aufmerksam durch. Fahren Sie nicht fort, wenn während der Durchführung dieser

Anweisung ein beschriebenes Ereignis nicht eintritt. Schalten Sie die

Stromversorgung aus, einschließlich aller anlageninternen Steuerspannungen.

Es können anlageninterne Spannungen anliegen, auch wenn am FU kein

Netzstrom anliegt. Beheben Sie die Betriebsstörung, bevor Sie fortfahren.

Vor dem Einschalten

1. Stellen Sie sicher, dass sämtliche Eingänge an die korrekten

Klemmen angeschlossen und gesichert sind.

2. Stellen Sie sicher, dass die anzuschließende Netzspannung innerhalb des für den FU zulässigen Bereichs liegt.

3. Stellen Sie sicher, dass die Digitalsteuerspannung 24 V beträgt.

4. Stellen Sie sicher, dass die DIP-Schaltereinstellung für SNK

(stromziehend)/SRC (stromliefernd) dem Steuerverdrahtungsplan

entspricht. Die Position finden Sie auf Seite 8.

Wichtig:

Der voreingestellte Steuerplan lautet stromliefernd (SRC).

Die Stoppklemme ist überbrückt (E/A-Klemme 01 und 11), um den Start über die Tastatur zu ermöglichen. Wenn der

Steuerplan auf stromziehend (SNK) geändert wird, muss die Brücke von E/A-Klemme 01 und 11 entfernt und zwischen E/A-Klemme 01 und 04 angebracht werden.

5. Stellen Sie sicher, dass der Stoppeingang vorhanden ist, andernfalls wird der FU nicht gestartet.

Wichtig:

Wenn E/A-Klemme 01 als Stoppeingang verwendet wird, muss die Brücke zwischen E/A-Klemme 01 und 11 entfernt werden.

Einschalten des FU

6. Schalten Sie die Netzspannung und Eingangssteuerspannungen zum FU ein.

7. Machen Sie sich mit den Funktionen der integrierten Tastatur (siehe nächste Seite) vertraut, bevor Sie Parameter der Programm-Gruppe einstellen.

Deutsch-11

Start-, Stopp-, Richtungs- und Drehzahl-Steuerung

Der FU kann anhand der werkseitig eingestellten Parameterwerte über die integrierte Tastatur gesteuert werden. Zum Starten, Stoppen, zur

Richtungsänderung und zur Drehzahlregelung direkt über die integrierte

Tastatur ist keine Programmierung erforderlich.

Um den Drehzahl-Sollwert eines IP66, NEMA/UL-Typ 4X, entsprechenden FU zu ändern, rufen Sie Parameter A069 [Interne

Frequenz] auf und drücken Sie die Eingabe- oder die Select-Taste, um in den Programmiermodus zu wechseln. Passen Sie mit dem Pfeil nach oben bzw. nach unten den Drehzahlsollwert an. Speichern Sie die neue

Einstellung durch Betätigen der Eingabetaste.

Wichtig:

Zur Deaktivierung des Rückwärtslaufs siehe A095 [Rückw deak].

Eine entsprechende Erläuterung zu möglicherweise während des

Einschaltvorgangs angezeigten Fehlercodes finden Sie auf Seite 20.

Ausführliche Informationen zur Fehlersuche sind dem auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch zu entnehmen.

Deutsch-12

Integrierter Tastenblock

RUN

FWD

REV

PROGRAM

FAULT

VOLTS

AMPS

HERTZ

Menü Beschreibung

Anzeigegruppe (nur zur Anzeige)

Besteht aus häufig angezeigten

FU-Betriebszuständen.

Grundsätzliche Programm-Gruppe

Besteht aus häufig verwendeten programmierbaren Funktionen.

Erweiterte Programm-Gruppe

Besteht aus den restlichen programmierbaren

Funktionen.

Störung

Besteht aus einer Auflistung von Codes für bestimmte Fehlerzustände. Wird nur dann angezeigt, wenn ein Fehler vorliegt.

Nr. LED

Betriebs-/

Richtungsstatus

Alphanumerische

Anzeige

LED-Zustand Beschreibung

Stetig rot FU läuft und Motordrehung erfolgt in Sollrichtung.

Blinkt rot FU hat einen Befehl zum Richtungswechsel erhalten. Zeigt die tatsächliche Motordrehrichtung während der Verzögerung auf null an.

Stetig rot

Blinkt rot

Zeigt Parameternummer, Parameterwert oder Fehlercode an.

Wenn eine Ziffer blinkt, kann diese bearbeitet werden.

Wenn alle Ziffern blinken, liegt eine Störung vor.

Zeigt die Einheiten des angezeigten Parameterwerts an.

Anzeigeeinheiten Stetig rot

Programmstatus Stetig rot

Fehlerstatus Blinkt rot

Poti-Status

Stetig grün

Start-Tastenstatus Stetig grün

Zeigt an, dass Parameterwerte geändert werden können.

Es liegt ein FU-Fehler vor.

Potenziometer der integrierten Tastatur ist aktiviert.

(1)

Start-Taste der integrierten Tastatur ist aktiviert.

Richtungswechsel-Taste ist ebenfalls aktiviert, sofern sie nicht

über A095 [Rückw deak] deaktiviert wurde.

Nr. Taste

Bezeichnung Beschreibung

Escape Im Programmiermenü einen Schritt zurückgehen.

Die Änderung eines Parameterwerts abbrechen und den

Programm-Modus verlassen.

Select Im Programmiermenü einen Schritt weitergehen.

Bei der Anzeige eines Parameterwerts eine Ziffer auswählen.

Pfeil nach oben

Pfeil nach unten

Bildlauf durch Gruppen und Parameter durchführen.

Den Wert einer blinkenden Ziffer erhöhen/verringern.

Dient zur Steuerung der Drehzahl eines IP66, NEMA/UL-Typ 4X, entsprechenden FU, wenn P038 [Solldrehzahl] ausgewählt ist.

Eingabe Im Programmiermenü einen Schritt weitergehen.

Eine Änderung an einem Parameterwert speichern.

Potenziometer

(1)

Dient zur Steuerung der FU-Drehzahl. Vorgabemäßig aktiviert.

Über Parameter P038 [Solldrehzahl] gesteuert.

Start

Umpolen

Stopp

Dient zum Starten des FU. Vorgabemäßig aktiviert.

Über Parameter P036 [Startquelle] gesteuert.

Dient zur Änderung der FU-Richtung. Standardmäßig aktiviert.

Über Parameter P036 [Startquelle] und A095 [Rückw deak] gesteuert.

Dient zum Stoppen des FU oder zum Löschen eines Fehlers.

Diese Taste ist immer aktiviert.

Über Parameter P037 [Stoppmodus] gesteuert.

(1)

FUs der Schutzart P66, NEMA/UL-Typ 4X, sind nicht mit Potenziometern ausgestattet.

Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch.

Deutsch-13

Anzeigen und Bearbeiten von Parametern

Beim Abschalten wird der zuletzt vom Benutzer gewählte Anzeige-Gruppe-Parameter gespeichert. Dieser wird standardmäßig beim nächsten Einschalten angezeigt.

Es folgt ein Beispiel grundlegender Funktionen der integrierten Tastatur und der Anzeige. Dieses Beispiel enthält grundlegende Navigationsanweisungen und veranschaulicht, wie der erste Parameter der

Programm-Gruppe programmiert wird.

Schritt

1. Bein Einschalten wird der vom Benutzer zuletzt gewählte Parameter der Anzeige-Gruppe in blinkenden Zeichen kurz angezeigt. Anschließend wechselt die Anzeige zum aktuellen Wert dieses

Parameters. (Im Beispiel wird der Wert von d001

[Ausgangsfreq] bei gestopptem FU angezeigt.)

Tasten Beispielanzeigen

PROGRAM FAULT

VOLTS

AMPS

HERTZ

2. Drücken Sie Esc einmal, um die beim Einschalten eingeblendete Parameternummer der Anzeige-Gruppe aufzurufen. Nun blinkt die Parameternummer.

PROGRAM FAULT

VOLTS

AMPS

HERTZ

3. Drücken Sie Esc erneut, um das Gruppenmenü aufzurufen. Der Gruppenmenü-Buchstabe blinkt.

PROGRAM FAULT

4. Drücken Sie den Pfeil nach oben bzw. den Pfeil nach unten, um einen Bildlauf durch das Gruppenmenü

(d, P und A) durchzuführen.

5. Drücken Sie zum Eingeben einer Gruppe die Eingabe- oder die Sel-Taste. Nun blinkt die rechte Ziffer des zuletzt angezeigten Parameters dieser Gruppe.

6. Drücken Sie den Pfeil nach oben bzw. den Pfeil nach unten, um einen Bildlauf durch die in der Gruppe enthaltenen Parameter durchzuführen.

7. Drücken Sie die Eingabe- oder die Sel-Taste, um den

Wert eines Parameters einzublenden. Wenn der Wert nicht bearbeiten werden soll, kehren Sie durch

Drücken der Esc-Taste zur Parameternummer zurück.

8. Drücken Sie die Eingabe- oder die Sel-Taste, um zum

Bearbeiten des Parameterwerts den

Programm-Modus aufzurufen. Die rechte Ziffer blinkt und die Programm-LED leuchtet, wenn der Parameter bearbeitet werden kann.

9. Drücken Sie zum Ändern des Parameterwerts den

Pfeil nach oben bzw. den Pfeil nach unten. Bei Bedarf können Sie mit der Sel-Taste von Ziffer zu Ziffer bzw.

Bit zu Bit wechseln. Die Ziffer bzw. das Bit, das geändert werden kann, blinkt.

10. Drücken Sie die Esc-Taste, um eine Änderung abzubrechen. Die Ziffer hört nun auf zu blinken, der vorhergehende Wert wird wiederhergestellt und die

Programm-LED erlischt.

Oder:

Drücken Sie zum Speichern einer Änderung die

Eingabetaste. Die Ziffer hört nun auf zu blinken und die Programm-LED erlischt.

oder oder oder oder oder oder

PROGRAM FAULT

PROGRAM FAULT

PROGRAM FAULT

PROGRAM FAULT

11. Drücken Sie die Esc-Taste, um zur Parameterliste zurückzukehren. Drücken Sie die Esc-Taste, bis das

Programmiermenü ausgeblendet wird.

Wenn sich die Anzeige bei Betätigung der Esc-Taste nicht verändert, wird d001 [Ausgangsfreq] angezeigt.

Drücken Sie die Eingabe- oder die Sel-Taste, um das

Gruppenmenü aufzurufen.

PROGRAM

Die grundsätzliche Programm-Gruppe enthält die am häufigsten geänderten Parameter.

FAULT

VOLTS

AMPS

HERTZ

VOLTS

AMPS

HERTZ

VOLTS

AMPS

HERTZ

VOLTS

AMPS

HERTZ

VOLTS

AMPS

HERTZ

VOLTS

AMPS

HERTZ

.

Deutsch-14

Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch.

Parameter der Anzeige-Gruppe

Nr.

Parameter Min./Max.

Anzeige/Optionen

d001 [Ausgangsfreq] 0,0/[Maximalfrequenz]

Basierend auf

FU-Nennspannung

0,1 Hz d002 [Frequenzsollwert] d003 [Ausgangsstrom]

0,0/[Maximalfrequenz] 0,1 Hz

0,00/(FU-Strom A

× 2)

0,01 A d004 [Ausgangsspannung] 0/FU-Nennspannung 1 V AC d005 [DC-Busspannung] 1 V DC d006 [Gerätestatus] 0/1 (1 = Zustand wahr) Bit 3

Verzögerung

F2/F122 F1 d007– d009

[Code Störung x] d010 [Prozessanzeige] d012 [Steuerquelle] d013 [Steuereing Stat.] d014 [Dig.Eing. Status]

Bit 2

Beschleunigung

Bit 1

Vorwärts

Bit 0

Betrieb

0,00/9999

0/9

0,01–1

Ziffer 1 = Drehzahlsollwert

(Siehe P038; 9 = „Tippfreq.“)

0/1 (1 = Eingang aktuell) Bit 3

DB-Trans.ein

0/1 (1 = Eingang aktuell) Bit 3

Dig. Eing. 4

Ziffer 0 = Startbefehl

(Siehe P036; 9 = „Tippbetrieb“)

Bit 2 Bit 1 Bit 0

Stopp-Eing.

Richt/RW Ein Strt/VW Eing

Bit 2 Bit 1

Dig. Eing. 3 Dig. Eing. 2

Bit 0

Dig. Eing. 1 d015 [Komm. Status] d016 [Regler-SW Vers.] d017 [Gerätetyp] d018 [Betriebszeit] d019 [Testpunkt Daten]

0/1 (1 = Zustand wahr)

1,00/99,99

1001/9999

0/9999 Std.

0/FFFF

Bit 3

Fehler

0,01

1

1=10 Std.

1 hexadezimal d020 [Anlg Eing 0-10V] 0,0/100,0 % 0,1 % d021 [Anlg Eing 4-20mA] 0,0/100,0 % d022 [Ausgangsleistung]

0,1 %

0,00/(FU-Leistung

× 2)

0,01 kW d023 [Ausg-Leistungsf.] 0,0/180,0 Grad 0,1 Grad d024 [Gerätetemp.] d025 [Zählerstatus] d026 [Timerstatus] d028 [Stp. Logikstatus] d029 [Wirkstrom]

0/120 °C

0/9999

1 °C

1

0,0/9999 s 0,1 s

0/7 1

0,00/(FU-Strom A

× 2)

0,01 A

Bit 2

DSI

Bit 1

Tx

Bit 0

Rx

Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch.

Deutsch-15

Schnell-Inbetriebnahme mit den wichtigsten Parametern der Programm-Gruppe

Der PowerFlex 40 ist für eine schnelle und problemlose Inbetriebnahme konzipiert.

Die Programm-Gruppe enthält die am meisten verwendeten Parameter.

= Bevor dieser Parameter geändert wird, muss der FU gestoppt werden.

Nr.

Parameter

P031 [Motornennspg.]

Min./Max.

20/FU-Nennspannung

Anzeige/Optionen

1 V AC

Eingestellt auf die Nennspannung des Motors

(Typenschild).

P032 [Motnennfreq.] 15/400 Hz 1 Hz

Eingestellt auf die Nennfrequenz des Motors

(Typenschild).

P033 [Überlaststrom] 0,0/(FU-Nennstrom A

× 2) 0,1 A

Auf den maximal zulässigen Motorstromwert einstellen.

P034 [Minimalfrequenz] 0,0/400,0 Hz

Legt die niedrigste kontinuierliche

Ausgangsfrequenz des FU fest.

P035 [Maximalfrequenz] 0/400 Hz

0,1 Hz

1 Hz

Legt die höchste Ausgangsfrequenz des FU fest.

P036 [Startquelle]

Stellt den zum Starten des FU verwendeten

Steuerplan ein.

0/6

(1)

Im aktivierten Zustand ist die

Richtungswechsel-Taste ebenfalls aktiviert, sofern sie nicht mit A095 [Rückw deak] deaktiviert wurde.

0 = „Tastenblock“

(1)

1 = „3-Draht“

2 = „2-Draht“

3 = „2-W PegSens“

4 = „2-W Ho Drehz“

5 = „COM-Port“

6 = „MomVW/RWStrg“

P037 [Stoppmodus] 0/9

Aktiver Stoppmodus für alle Stoppquellen

[z. B. Tastatur, Vorwärtslauf (E/A-Klemme 02),

Rückwärtslauf (E/A-Klemme 03),

RS485-Anschluss], wobei die unten aufgeführten

Ausnahmen zutreffen.

Wichtig: An E/A-Klemme 01 erfolgt nur dann kein

Auslauf, wenn P036 [Startquelle] auf

„3-Draht“-Steuerung eingestellt ist. Bei der

3-Draht-Steuerung wird E/A-Klemme 01 über

P037 [Stoppmodus] gesteuert.

0 = „Rampe, CF“

(1)

1 = „Auslauf, CF“

(1)

2 = „DC-Bremse CF“

(1)

3 = „DCBrAuto,CF“

(1)

4 = „Rampe“

5 = „Auslauf“

6 = „DC-Bremse“

7 = „DC-Br Auto“

8 = „Rmp+EMBSg,FQ“

9 = „Rmp+EMB-Strg“

(1)

Stoppeingang löscht auch aktiven

Fehler.

P038 [Solldrehzahl] 0/7

Stellt die Drehzahlsollwert-Quelle des FU ein.

Wichtig: Wenn A051 oder A052 [Wahl Dig. Eingx] auf Option 2, 4, 5, 6, 13 oder 14 eingestellt ist und der Digitaleingang aktiviert ist, übersteuern A051,

A052, A053 bzw. A054 den durch diesen

Parameter festgelegten Drehzahlsollwert.

0 = „FU-Pot“

1 = „Int Frequ“

2 = „0-10V Eing“

3 = „4-20mA Eing“

4 = „Eingest Freq“

5 = „COM-Port“

6 = „Stp Logik“

7 = „AlgEingMulti“

Einzelheiten sind Kapitel 1 des auf der CD enthaltenen PowerFlex 40-Benutzerhandbuchs zu entnehmen.

0,1 s P039 [Beschl-Zeit 1] 0,0/600,0 s

Definiert die Zeit, die der FU für die

Beschleunigung auf sämtliche Frequenzen benötigt.

P040 [Verzög-Zeit 1] 0,1/600,0 s

Definiert die Zeit, die der FU für Verzögerungen benötigt.

P041 [Reset Werkseinst] 0/1

Setzt die Werte aller Parameter auf die

Werkseinstellung zurück.

0,1 s

0 = „Bereit/Inakt“

1 = „Rücks Std“

P042 [Spannungsklasse] 2/3

Legt die Spannungsklasse der FUs mit 600 V fest.

2 = „Niedersp“ (480 V)

3 = „Hochsp“ (600 V)

P043 [MtrUel-Spei] 0/1 0 = „AUS“

1 = „Freigabe“

Aktiviert/deaktiviert die Funktion zur Motorüberlastspeicherung.

Werkseinstellung

Basierend auf

FU-Nennspannung

60 Hz

Basierend auf

FU-Nennspannung

0,0 Hz

60 Hz

0

0

0

1 (IP66, Typ 4X)

10,0 s

10,0 s

0

3

0

Deutsch-16

Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch.

Erweiterte Parametergruppe

Nr.

Parameter Min./Max.

A051

A052

A053

A054

[Wahl Dig. Eing1]

E/A-Klemme 05

[Wahl Dig. Eing2]

E/A-Klemme 06

[Wahl Dig. Eing3]

E/A-Klemme 07

[Wahl Dig. Eing4]

E/A-Klemme 08

(1)

0/27

Wichtig: Die Solldrehzahl für FUs der

Schutzart IP66, NEMA/UL-Typ 4X, wird durch A069 [Interne Frequenz] vorgegeben.

A055 [Wahl Relaisausg] 0/23

A056 [Ebene Relaisausg] 0,0/9999

A058

A061

[Wahl Optosausg1]

[Wahl Optosausg2]

0/22

A059

A062

[Ebene Optoausg1]

[Ebene Optoausg2]

0,0/9999

Anzeige/Optionen

0 = „Nicht verw.“

1 = „Besch/Verz 2“

2 = „Tippen“

3 = „Ext. Fehler“

4 = „Eingest Freq“

5 = „Lokal“

(1)

6 = „COM-Port“

7 = „Fehlerquitt“

8 = „RampStop,CF“

9 = „AuslStop,CF“

10 = „DCInjStop,CF“

11 = „Tipp vorw“

12 = „Tipp rückw“

13 = „10V EingStrg“

0 = „Ber/Fehler“

1 = „Freq erreich“

2 = „Motor läuft“

3 = „Rückwärts“

4 = „Motorüberl.“

5 = „Rampe Reg“

6 = „Über Frequ“

7 = „Über Strom“

8 = „Über DC-Volt“

9 = „Neuversuche“

10 = „Über Anlg V“

11 = „Logikeing 1“

0,1

Optionen siehe A055.

0,1

16

17

18

20

23

Einstellung A055, A058, A061

6

7

8

10

Min./Max. A056, A059, A062

0/400 Hz

0/180 %

0/815 V

0/100 %

0,1/9999 s

1/9999 Zählwerte

1/180 Grad

0/1

0/400 Hz

A064 [Optoausg. Logik]

1

2

A064-Option

0

3

0/3

Optoausg.1 Logik

NO (Schließer)

NC (Öffner)

NO (Schließer)

NC (Öffner)

1

Optoausg.2 Logik

NO (Schließer)

NO (Schließer)

NC (Öffner)

NC (Öffner)

14 = „20mA EingStrg“

15 = „PID deaktiv“

16 = „Pot erh“

17 = „Pot reduz“

18 = „Timerstart“

19 = „ZählerEing“

20 = „RücksTimer“

21 = „RücksZähler“

22 = „RücksTim+Zäh“

23 = „Logikeing 1“

24 = „Logikeing 2“

25 = „Stromgrenze2“

26 = „Anlg. invert.“

27 = „Lösn EM-Brms“

12 = „Logikeing 2“

13 = „Logik 1 + 2“

14 = „Logik 1 oder 2“

15 = „StpLogikAusg“

16 = „Timer Ausg“

17 = „Zähler Ausg“

18 = „Über PF Ang“

19 = „VerlAnEing“

20 = „ParamStrg“

21 = „N.wiederh.Fehl“

22 = „EM-Brmsstrg.“

23 = „Überfrqbfhl“

0

4

5

11

Werkseinstellung

4

0,0

2

1

0,0

0

Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch.

Deutsch-17

Nr.

Parameter Min./Max.

Anzeige/Optionen

Werkseinstellung

0 A065 [Wahl Anlg. Ausg.] 0/23 1

Option

0 „AusFreq 0-10“

1 „OutStrm 0-10“

2 „AusVolt 0-10“

3 „AusLstg 0-10“

4 „TstDat 0-10“

5 „AusFreq 0-20“

6 „OutStrm 0-20“

7 „AusVolt 0-20“

8 „AusLstg 0-20“

9 „TstDat 0-20“

0–20 mA

0–20 mA

0–20 mA

10 „AusFreq 4-20“ 4–20 mA

11 „OutStrm 4-20“ 4–20 mA

12 „AusVolt 4-20“ 4–20 mA

13 „AusLstg 4-20“ 4–20 mA

14 „TstDat 4-20“ 4–20 mA

15 „AusDrhm.0-10“ 0–10 V

16 „AusDrhm.0-20“ 0–20 mA

17 „AusDrhm.4-20“ 4–20 mA

18 „Sollw. 0-10“ 0–10 V

19 „Sollw. 0-20“

20 „Sollw. 4-20“

23 „MinFreq 4-20“

Ausgangsbereich Minimaler Ausgangswert

0–10 V 0 V = 0 Hz

0–10 V

0–10 V

0–10 V

0–10 V

0–20 mA

0–20 mA

0–20 mA

4–20 mA

21 „MinFreq 0-10“ 0–10 V

22 „MinFreq 0-20“ 0–20 mA

4–20 mA

0 V = 0 A

0 V = 0 V

0 V = 0 kW

0 V = 0000

0 mA = 0 Hz

0 mA = 0 A

0 mA = 0 V

0 mA = 0 kW

0 mA = 0000

4 mA = 0 Hz

4 mA = 0 A

4 mA = 0 V

4 mA = 0 kW

4 mA = 0000

0 V = 0 A

0 mA = 0 A

4 mA = 0 A

0 V = 0 %

Maximaler Ausgangswert

[Anlg. Ausg. OG]

P035 [Maximalfrequenz]

200 % FU-Nennstrom

120 % Nennausgangsspannung

200 % FU-Nennleistung

65535 (Hex. FFFF)

P035 [Maximalfrequenz]

200 % FU-Nennstrom

120 % Nennausgangsspannung

200 % FU-Nennleistung

65535 (Hex. FFFF)

P035 [Maximalfrequenz]

200 % FU-Nennstrom

120 % Nennausgangsspannung

200 % FU-Nennleistung

65535 (Hex. FFFF)

200 % FU-Nennstrom

200 % FU-Nennstrom

200 % FU-Nennstrom

100,0 % Sollwerteinstellung

0 mA = 0 %

4 mA = 0 %

0 V = Minimalfrequenz

100,0 % Sollwerteinstellung

100,0 % Sollwerteinstellung

P035 [Maximalfrequenz]

0 mA = Minimalfrequenz P035 [Maximalfrequenz]

4 mA = Minimalfrequenz P035 [Maximalfrequenz]

0–20 mA

0–20 mA

0–10 V

0–20 mA

0–20 mA

0–10 V

0–20 mA

0–20 mA

0–10 V

0–20 mA

0–20 mA

Position des

DIP-Schalters

0–10 V

0–10 V

0–10 V

0–10 V

0–10 V

0–20 mA

0–20 mA

0–20 mA

0–20 mA

0–20 mA

0–20 mA

0–20 mA

0–20 mA

A066 [Anlg. Ausg. OG]

A067 [Beschl-Zeit 2]

A068 [Verzög-Zeit 2]

0/800 %

0,0/600,0 s

0,1/600,0 s

1 %

0,1 s

0,1 s

A070

A071

A072

A073

A074

A075

A076

A077

A069 [Interne Frequenz]

[Voreinst Freq 0]

(1)

[Voreinst Freq 1]

[Voreinst Freq 2]

[Voreinst Freq 3]

[Voreinst Freq 4]

[Voreinst Freq 5]

[Voreinst Freq 6]

[Voreinst Freq 7]

0,0/400,0 Hz

0,0/400,0 Hz

0,1 Hz

0,1 Hz

(1)

Zur Aktivierung von [Voreinst Freq 0] muss P038 [Solldrehzahl] auf Option 4 eingestellt werden.

Eingangsstatus von Digital Eing. 1

(E/A-Klemme 05)

Eingangsstatus von Digital Eing. 2

(E/A-Klemme 06)

Eingangsstatus von Digital Eing. 3

(E/A-Klemme 07)

Frequenzquelle Verwendete Beschl.-/Verz.-Parameter

(2)

0

1

0

1

1

1

0

0

0

0

0

0

[Voreinst Freq 0]

[Voreinst Freq 1]

[Voreinst Freq 2]

[Voreinst Freq 3]

[Beschl-Zeit 1] / [Verzög-Zeit 1]

[Beschl-Zeit 1] / [Verzög-Zeit 1]

[Beschl-Zeit 2] / [Verzög-Zeit 2]

[Beschl-Zeit 2] / [Verzög-Zeit 2]

0

1

0

1

0

0

1

1

1

1

1

1

[Voreinst Freq 4]

[Voreinst Freq 5]

[Voreinst Freq 6]

[Voreinst Freq 7]

[Beschl-Zeit 1] / [Verzög-Zeit 1]

[Beschl-Zeit 1] / [Verzög-Zeit 1]

[Beschl-Zeit 2] / [Verzög-Zeit 2]

[Beschl-Zeit 2] / [Verzög-Zeit 2]

(2)

Wenn ein Digitaleingang auf „Beschl. 2 und Verzög. 2“ eingestellt und der Eingang aktiviert ist, übersteuert dieser Eingang die

Einstellungen dieser Tabelle.

100 %

20,0 s

20,0 s

60,0 Hz

0,0 Hz

5,0 Hz

10,0 Hz

20,0 Hz

30,0 Hz

40,0 Hz

50,0 Hz

60,0 Hz

A078 [Tippfrequenz] 0,0/[Maximalfrequenz] 0,1 Hz

A079 [Beschl/Verzög] 0,1/600,0 s

A080 [Dauer DC-Bremse] 0,0/99,9 s

0,1 s

0,1 s

Einstellung 99,9 s = Dauerbetrieb

A081 [Ebene DC-Bremse] 0,0/(FU-Strom A

× 1,8) 0,1 A

A082 [Wahl DB-Widerst.] 0/99 0 = „AUS“

1 = „Norml RA Wid.“

2 = „KeinSchutz“

3–99 = % EinDauer

A083 [S-Kurve %]

A084 [Wahl Verstärk]

0/100 %

0/14

1 %

Einstellung in % der Eckspannung.

Nur aktiv, wenn A125 [Momentperf.mod.] auf „0

V/Hz“ eingestellt ist.

0 = „V/Hz-Wert“

Normalbetrieb Überlastbetrieb

1 = „30,0, VT“ 5 = „0,0, kein IR“ 10 = „10,0, CT“

2 = „35,0, VT“ 6 = „0,0“ 11 = „12,5, CT“

3 = „40,0, VT“ 7 = „2,5, CT“

4 = „45,0, VT“ 8 = „5,0, CT“

9 = „7,5, CT“

12 = „15,0, CT“

13 = „17,5, CT“

14 = „20,0, CT“

10,0 Hz

10,0 s

0,0 s

A

× 0,05

0

0 % (deaktiviert)

8

7 4–11 kW

Deutsch-18

Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch.

Nr.

Parameter Min./Max.

Anzeige/Optionen

A085 [Startverstärk] 0,0/25,0 % 0,1 %

Nur aktiv, wenn A084 [Wahl Verstärk] und A125 [Momentperf.mod.] auf „0“ eingestellt sind.

A086 [Knickspannung] 0,0/100,0 % 0,1 %

Nur aktiv, wenn A084 [Wahl Verstärk] und A125 [Momentperf.mod] auf „0“ eingestellt sind.

A087 [Knickfrequenz]

0,0/400,0 Hz

0,1 Hz

Nur aktiv, wenn A084 [Wahl Verstärk] und A125 [Momentperf.mod] auf „0“ eingestellt sind.

A088 [Maximalspannung] 20/Nennspannung V 1 V AC

A089 [Strombegrenz 1] 0,1/(FU-Strom A

× 1,8) 0,1 A

A090 [Überlast-Modus] 0/2 0 = „Keine Reduz“ 1 = „Min Reduz“

2 = „Max Reduz“

A091 [Taktfrequenz]

A092 [Fhl Neustartvers]

A093 [Int Neustartvers]

2,0/16,0 kHz

0/9

0,0/300,0 s

0,1 kHz

1

0,1 s

A094 [Autostart] 0/1 0 = „AUS“ 1 = „Freigabe“

1 = „Rück AUS“

1 = „Freigabe“

2 = „Mechanisch“

3 = „Beide“

A095 [Rückw deak] 0/1 0 = „Rück EIN“

A096 [Flieg-Start EIN]

A097 [Kompensation]

A098 [SW-Stromauslös]

A099 [Prozess-Faktor]

A100 [Störungsquitt]

0/1 0 = „AUS“

0/3 0 = „AUS“

1 = „Elektrisch“

0,0/(FU-Strom A

× 2) 0,1 A

0,1/999,9 0,1

0/2 0 = „Bereit/Inakt“

A101 [Progr blockiert]

A102 [Testpunkt Wahl]

0/9999

400/FFFF

A103 [Komm.-Datenrate] 0/5

Der FU muss aus- und wieder eingeschaltet werden, bevor die Änderungen wirksam werden.

A104 [Komm.-Knotenadr.] 1/247

Der FU muss aus- und wieder eingeschaltet werden, bevor die Änderungen wirksam werden.

A105 [Maßn KommVerlust] 0/3

0 = „Freigegeben“

1 hexadezimal

0 = „1200“

1 = „2400“

2 = „4800“

1

A106 [Komm.Verlustzeit] 0,1/60,0 s

A107 [Komm.-Format] 0/5

Der FU muss aus- und wieder eingeschaltet werden, bevor die Änderungen wirksam werden.

A108 [Sprache] 1/10

A109 [Anl.Ausg.-Sollw.] 0,0/100,0 %

A110 [AnlgEing 0-10V UG] 0,0/100,0 %

0 = „Fehler“

1 = „Auslaufstopp“

0,1 s

0 = „RTU 8-N-1“

1 = „RTU 8-E-1“

2 = „RTU 8-O-1“

1 = „English“

2 = „Français“

3 = „Español“

4 = „Italiano“

5 = „Deutsch“

0,1 %

0,1 %

1 = „Fehlerrücks“

2 = „Puffer lösch“

1 = „Blockiert“

3 = „9600“

4 = „19,2 K“

5 = „38,4 K“

2 = „Stopp“

3 = „Letzte Forts“

3 = „RTU 8-N-2“

4 = „RTU 8-E-2“

5 = „RTU 8-O-2“

6 = „reserviert“

7 = „Português“

8 = „reserviert“

9 = „reserviert“

10 = „Nederlands“

A111 [AnlgEin 0-10V OG] 0,0/100,0 %

A112 [AnlEin 4-20mA UG] 0,0/100,0 %

0,1 %

0,1 %

A113 [AnlEin 4-20mA OG] 0,0/100,0 % 0,1 %

A114 [SchlupfHz Voll-A]

A115 [Prozesszeit Min.]

A116 [Prozesszeit Max.]

A117 [Busreg. Modus]

A118 [Strombegrenz 2]

0,0/10,0 Hz

0,00/99,99

0,1 Hz

0,01

0,00/99,99 0,01

0/1 0 = „AUS“

0,1/(FU-Strom A

× 1,8) 0,1 A

1 = „Freigabe“

Werkseinstellung

2,5 %

25,0 %

15,0 Hz

100

0

5,0 s

0

1

0,0 %

0,0 %

100,0 %

0,0 %

100,0 %

2,0 Hz

0,00

0,00

1

Strom A

× 1,5

Nennspannung V

Strom A

× 1,5

0

4,0 kHz

0

1,0 s

0

0

0

1

0,0 (deaktiviert)

30,0

0

0

400

3

Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch.

Deutsch-19

Nr.

Parameter

A119 [Sprungfrequenz]

A120 [Sprungfreq-Band]

A121 [Verz. Störung]

A122 [Verl. Anlg.Eing.]

A123 [10 V Bipolar akt]

A124 [Var PDM deakt.]

Min./Max.

0/400 Hz

0,0/30,0 Hz

0/5

0/6

0/1

0/1

Anzeige/Optionen

1 Hz

0,1 Hz

0 = „60 Sekunden“

1 = „120 Sekunden“

2 = „240 Sekunden“

0 = „AUS“

1 = „Fehler (F29)“

2 = „Stopp“

3 = „Null Ref“

0 = „Einpol Eing“

0 = „Freigabe“

3 = „360 Sekunden“

4 = „480 Sekunden“

5 = „Fehler AUS“

4 = „Min Freq Ref“

5 = „Max Freq Ref“

6 = „Int Freq Ref“

1 = „Zweipol Eing“

1 = „AUS“

A125 [Momentperf.mod.] 0/1 0 = „V/Hz“ 1 = „Sens Vector“

A126 [Motornennstrom]

A127 [Autotuning]

A128 [IR-Spgsabfall]

A129 [Magn.stromvorg.]

A130 [PID-Trimm OG]

A131 [PID-Trimm UG]

A132 [Wahl PID Sollw.]

0,1/(FU-Strom A

× 2) 0,1 A

0/2 0 = „Bereit/Inakt“

1 = „Tuning Still“

0,0/230,0 V AC 0,1 V AC

0,00/[Motornennstrom] 0,01 A

0,0/400,0

0,0/400,0

0/8

0,1

0,1

0 = „PID AUS“

1 = „PID-Sollwert“

2 = „0-10V Eing“

3 = „4-20mA Eing“

4 = „COM-Port“

A133 [PID-Istw.Auswahl] 0/2

A134 [PID-Prop.-Verst.]

A135 [PID-Integ. Zeit]

A136 [PID-Diff. Rate]

A137 [PID-Sollwert]

A138 [PID-Totband]

A139 [PID-Voreinst.]

A140-

A147

[Stp. Logik 0-7]

0,00/99,99

0,0/999,9 s

0,00/99,99 (1/s)

0,0/100,0 %

0,0/10,0 %

0,0/400,0 Hz

0001/bAFF

A150-

A157

[Stp. Logikzeit 0-7] 0,0/999,9 s

A160 [EM-BrmsAus-Verz.] 0,01/10,00 s

A161 [EM-BrmsEin-Verz.] 0,01/10,00 s

A162 [WhlMOP-Resetmod.] 0/1

A163 [DB-Schwelle] 0,0/110,0 %

A164 [Komm.Schreibmod.] 0/1

A165 [Vrz.AlgEing.vrl.]

A166 [Analg.Ein-Filter]

0,0/20,0 s

0/14

0 = „0-10V Eing“

1 = „4-20mA Eing“

0,01

0,1 s

0,01 (1/s)

0,1 %

0,1 %

0,1 Hz

0,01 s

0,01 s

0 = „Null-MOP-SW“

0,0 %

0 = „Speichern“

0,1 s

1

2 = „Tuning Dreh“

5 = „Sollw Trimm“

6 = „0-10V, Trim“

7 = „4-20mA, Trim“

8 = „Komm, Trim“

2 = „COM-Port“

4 Ziffern

Eine Liste der Ziffernoptionen ist dem auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch zu entnehmen.

0,1 s

1 = „MOP-Wrt sp.“

1 = „Nur RAM“

Werkseinstellung

0 Hz

0,0 Hz

0

0

0

0,01

0,1 s

0,01 (1/s)

0,0 %

0,0 %

0,0 Hz

00F1

30,0 s

2,00 s

2,00 s

1

100,0 %

0

0,0 s

0

0

0

1

Nennstrom A

0

Nennspannung V

Nennstrom A

60,0

0,0

0

Deutsch-20

Fehlercodes

Um einen Fehler zu löschen, die Stopp-Taste drücken, die Stromversorgung aus- und wieder einschalten oder A100 [Störungsquitt] auf 1 oder 2 einstellen.

Nr.

Fehler

F2 Hilfseingang

(1)

F3

F4

F5

F6

F7

F8

Netzstörung

Unterspannung

(1)

Überspannung

(1)

Motor blockiert

(1)

Motor überlastet

Kühlk.Übertemp.

(1)

(1)

Beschreibung

Dezentrale Verdrahtung überprüfen.

Eine Überprüfung auf niedrige Netzspannung oder Spannungsunterbrechung durchführen.

Eine Überprüfung auf niedrige Netzspannung oder Spannungsunterbrechung durchführen.

Die Netzleitung auf hohe Leiterspannung oder Übergangszustände prüfen. Überhöhte

Busspannung kann auch auf generatorischen Motorbetrieb zurückzuführen sein.

Verzögerungszeit verlängern oder optionalen Brems-Chopper installieren.

[Beschl-Zeit x] erhöhen bzw. die Last verringern, damit der FU-Ausgangsstrom den mit

Parameter A089 [Strombegrenz 1] eingestellten Stromwert nicht überschreitet.

Die Motorlast ist zu hoch. Sie muss reduziert werden, sodass der FU-Ausgangsstrom den mit

Parameter P033 [Überlaststrom] eingestellten Stromwert nicht überschreitet.

Den Kühlkörper auf blockierte oder verschmutzte Kühlrippen untersuchen. Prüfen, ob die

Umgebungstemperatur über 40

°C für IP 30-Installationen (NEMA 1/UL-Typ 1) bzw. über 50 °C für offene Installationen angestiegen ist.

Lüfter prüfen.

F12

F13

F29

HW-Überstrom

Erdschluss

Verl. Anlg.Eing.

(1)

F33 Fhl Neustartvers

F38 Erdschluss Ph U

F39 Erdschluss Ph V

F40 Erdschluss Ph W

F41 Kurzschluss UV

F42 Kurzschluss UW

F43 Kurzschluss VW

F48 ParamWerkseinst.

Programmierung prüfen. Auf übermäßige Belastung, falsche DC-Boosteinstellung, zu hoch eingestellte Spannung für DC-Bremse oder andere Ursachen für Überstrom prüfen.

Den Motor und die externe Verdrahtung zu den Ausgangsklemmen des FU auf Erdung

überprüfen.

Ein Analogeingang ist so konfiguriert, dass bei einem Signalverlust ein Fehler ausgegeben wird. Es ist ein Signalverlust aufgetreten.

Fehlerursache beheben und manuell quittieren.

Verdrahtung zwischen FU und Motor überprüfen. Motor auf Erdschluss in einer Phase prüfen.

FU auswechseln, wenn Fehler nicht behoben werden kann.

Motor und Verdrahtung der FU-Ausgangsklemmen auf Kurzschluss prüfen.

FU auswechseln, wenn Fehler nicht behoben werden kann.

F63 SW-Überstrom

F64 FU-Überlast

(1)

F70 Leistungseinheit

Der FU hat den Befehl erhalten, Standardwerte in das EEPROM zu schreiben. Fehler quittieren oder FU aus- und wieder einschalten. FU-Parameter nach Bedarf programmieren.

Lastanforderungen und Einstellung des Parameters A098 [SW-Stromauslös] überprüfen.

Last verringern oder Beschl-Zeit verlängern.

Stromzufuhr aus- und wieder einschalten. FU auswechseln, wenn Fehler nicht behoben werden kann.

F71

F80

F81

Adpt.Ntzw.-Verl.

Autotune-Fehler

Komm.-Verlust

Im Kommunikationsnetz ist ein Fehler aufgetreten.

Die Autotuning-Funktion wurde durch den Benutzer abgebrochen oder ist ausgefallen.

Falls der Adapter nicht absichtlich getrennt wurde, die Verdrahtung zum Anschluss prüfen.

Nach Bedarf Verdrahtung, Anschlusserweiterung, Adapter oder vollständigen FU austauschen.

Verbindung überprüfen. Ein Adapter wurde absichtlich getrennt. Mit A105 [Maßn KommVerlust] ausschalten.

F100 Param-Prüfsumme Werkseinstellungen wiederherstellen.

F122 E/A-Kartenfehler Stromzufuhr aus- und wieder einschalten. FU auswechseln, wenn Fehler nicht behoben werden kann.

(1)

Auto-Reset/Betriebsfehler. Mit den Parametern A092 und A093 konfigurieren.

Deutsch-21

FU-Abmessungen

PowerFlex 40-Baugrößen – Nennwerte in kW und HP angegeben

Baugröße 120 V AC – 1 Phase 240 V AC – 1 Phase

240 V AC –

3 Phasen

B

C

(1)

0,4 (0,5)

0,75 (1,0)

1,1 (1,5)

0,4 (0,5)

0,75 (1,0)

1,5 (2,0)

2,2 (3,0)

0,4 (0,5)

0,75 (1,0)

1,5 (2,0)

5,5 (7,5)

7,5 (10,0)

2,2 (3,0)

3,7 (5,0)

480 V AC –

3 Phasen

0,4 (0,5)

0,75 (1,0)

1,5 (2,0)

5,5 (7,5)

7,5 (10,0)

600 V AC –

3 Phasen

4,0 (5,0) 2,2 (3,0)

4,0 (5,0)

0,75 (1,0)

1,5 (2,0)

2,2 (3,0)

11,0 (15,0) 5,5 (7,5)

7,5 (10,0)

11,0 (15,0)

(1)

FUs der Schutzart IP66, NEMA/UL-Typ 4X, sind nicht mit Nennwerten der Baugröße C erhältlich.

A

D

IP20, NEMA/UL-Typ „offen“

C

Abmessungen sind in mm angegeben.

Gewicht ist in kg angegeben.

E

B

F

A B C D

B 100 180 136 87

E F

C 130 260 180 116 246 –

Versandgewicht

168 87,4 2,2

4,3

A

5.5 (0.22)

Kommunikation, HF-Filter, Optionskits (IP30/NEMA 1/UL-Typ 1)

B 79.1 (3.11)

64.1 (2.52)

40.6 (1.60)

25.6 (1.01)

∅ 22.2

(0.87)

107.0 (4.21)

66.0 (2.60)

24.0 (0.94)

∅ 28.5

(1.12)

∅ 22.2

(0.87)

C

74.3

(2.93)

109.9

(4.33)

111.2

(4.38)

152.2

(5.99)

D

Baugröße B – 22-JBAB

77.5 (3.05)

50.0 (1.97)

22.5 (0.89)

∅ 22.2

(0.87)

Option

FU Baugröße B

A Komm.-Abdeckung 25

B EMV-Netzfilter 50

C EMV-Netzfilter

D IP30/NEMA 1/

UL-Typ 1

229

33

IP30/NEMA 1/

UL-Typ 1 für

Komm.-Abdeckung

64

FU Baugröße C

25

60

309

60

60

Baugröße B – 22-JBCB

(zur Verwendung mit

Komm.-Abdeckung)

134.3

(5.29)

105.3

(4.15)

76.3

(3.00)

Baugröße C – 22-JBAC

108.7 (4.28)

92.2 (3.63)

69.2 (2.72)

45.7 (1.80)

22.2 (0.87)

∅ 28.5

(1.12)

∅ 22.2

(0.87)

179.8

(7.08)

144.8

(5.70)

109.8

(4.32)

Baugröße C – 22-JBCC

(zur Verwendung mit

Komm.-Abdeckung)

Back cover

Deutsch-22

IP66, NEMA-Typ/UL-Typ 4X – Abmessungen sind in mm, Gewichte in kg angegeben.

165

(6.50)

146

(5.75)

6.5

(0.26)

46

(1.81)

23

(0.91)

270

(10.63)

253

(9.96)

28

(1.10)

22

(0.87)

198

(7.80)

124

(4.88)

89

(3.50)

82.5

(3.25)

Gewicht

5,2

Publikation 22B-QS001D-DE-P – Januar 2007

Ersetzt die Fassung von Oktober 2005

Copyright © 2007 Rockwell Automation, Inc. Alle Rechte vorbehalten.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
