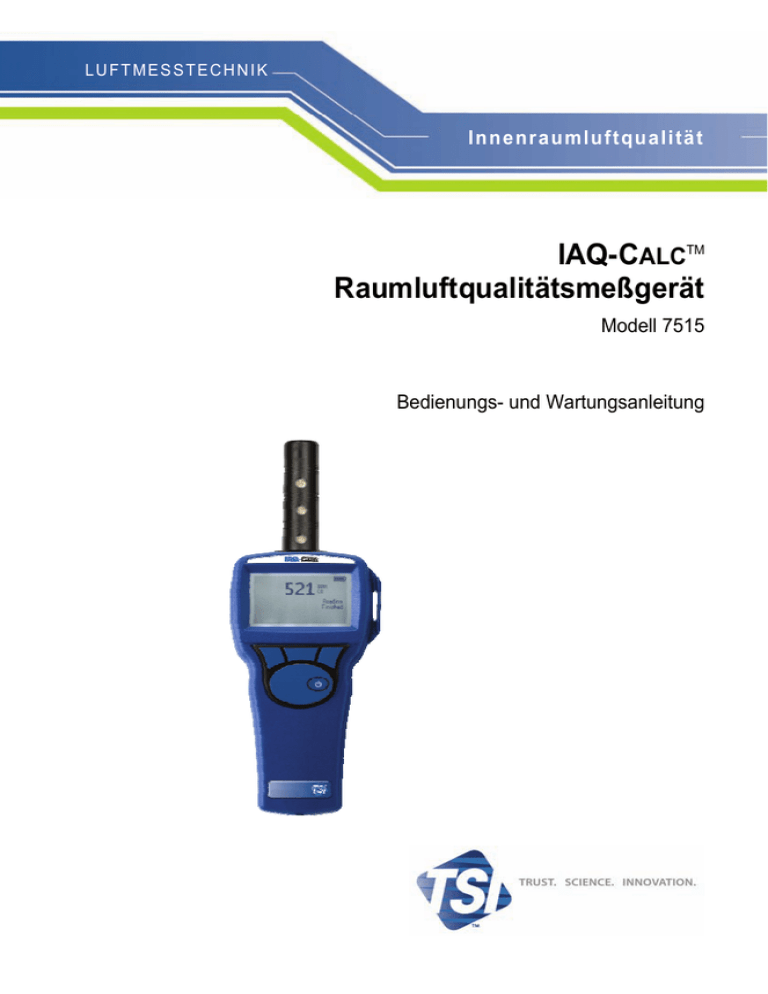

LUFTMESSTECHNIK
Innenraumluftqualität
IAQ-CALCTM
Raumluftqualitätsmeßgerät
Modell 7515
Bedienungs- und Wartungsanleitung
Copyright©
TSI Incorporated / Mai 2007 / Alle Rechte vorbehalten.
Adresse
TSI Incorporated / 500 Cardigan Road / Shoreview, MN 55126 / USA
Fax-Nr.
(651) 490-3824
BESCHRÄNKUNG DER GEWÄHRLEISTUNG UND HAFTUNG (gültig ab Juli 2000)
Der Verkäufer gewährleistet, dass die unter diesem Vertrag verkauften Waren bei normalem
Gebrauch und Wartung entsprechend der Beschreibung im Benutzerhandbuch für einen Zeitraum
von zwölf (12) Monaten (bzw. für den im Benutzerhandbuch angegebenen Zeitraum) ab Versand
an den Kunden frei sind von Herstellungs- und Materialfehlern. Dieser Gewährleistungszeitraum
schließt die gesetzliche Gewährleistung ein. Abweichend von den vorgenannten Regelungen
gelten folgende Sonderregelungen:
a.
Bei Hitzdraht- oder Hitzefilmsensoren, die im Zusammenhang mit Forschungsanemometern
verwendet werden, sowie bestimmten anderen in den Spezifikationen angegebenen
Komponenten beträgt der Gewährleistungszeitraum 90 Tage ab Versanddatum.
b.
c.
d.
Für Teile, die repariert oder im Rahmen einer Reparatur ausgetauscht wurden, wird für
einen Zeitraum von 90 Daten eine Gewährleistung dafür übernommen, dass diese bei
normalem Gebrauch frei von Herstellungs- und Materialfehlern sind.
Der Verkäufer übernimmt keine Gewährleistung auf von Dritten fertiggestellte Waren oder
auf Sicherungen, Batterien oder andere Verbrauchsgüter. Insoweit gilt ausschließlich die
Gewährleistung des ursprünglichen Herstellers.
Der Verkäufer übernimmt keine Gewährleistung oder Haftung für Waren, die in andere
Produkte oder Ausrüstungsgegenstände eingebaut worden sind oder die von anderer Stelle
als dem Verkäufer verändert wurden, es sei denn, der Verkäufer hat dem ausdrücklich in
einem separaten Schriftstück zugestimmt.
Die vorstehenden Regelungen gelten ANSTELLE VON allen anderen
Gewährleistungsregelungen und unterliegen den hier festgelegten BESCHRÄNKUNGEN.
KEINE ANDERE AUSDRÜCKLICHE ODER STILLSCHWEIGENDE
GEWÄHRLEISTUNG WIRD IM HINBLICK AUF DIE EIGNUNG FÜR EINEN
BESTIMMTEN ZWECK ODER EINE VERMARKTBARKEIT GEWÄHRLEISTET.
SOWEIT GESETZLICH ZULÄSSIG SIND ANSPRÜCHE DES BENUTZERS ODER
KÄUFERS SOWIE DIE HAFTUNG DES VERKÄUFERS FÜR JEGLICHE VERLUSTE,
KÖRPERVERLETZUNGEN ODER SCHÄDEN IN BEZUG AUF DIE WAREN
(EINSCHLIESSLICH VERTRAGLICHE ANSPRÜCHE, ANSPRÜCHE AUS
UNERLAUBTER HANDLUNG, PRODUKTHAFTPFLICHT ODER SONSTIGEM
RECHTSGRUND) BESCHRÄNKT AUF DIE RÜCKGABE DER WAREN AN DEN
VERKÄUFER UND ERSTATTUNG DES KAUFPREISES BZW. - AUF VERLANGEN DES
VERKÄUFERS NACH DESSEN ERMESSEN - DIE REPARATUR ODER
ERSATZLIEFERUNG FÜR DIE WARE. UNTER KEINEN UMSTÄNDEN KANN DER
VERKÄUFER FÜR SPEZIELLE, MITTELBARE ODER BEILÄUFIG ENTSTANDENE
SCHÄDEN HAFTBAR GEMACHT WERDEN. DER VERKÄUFER IST FÜR KOSTEN UND
GEBÜHREN, DIE IM ZUSAMMENHANG MIT DER INSTALLATION, DEM ABBAU ODER
DER WIEDERINSTALLATION ENTSTEHEN, NICHT VERANTWORTLICH. Kein
Anspruch, gleich welcher Form, kann später als 12 Monate nach der Entstehung des Anspruchs
gegen den Verkäufer eingereicht werden. Das Verlustrisiko für Waren, die im Rahmen der
Gewährleistung an das Werk des Verkäufers gesandt werden, trägt der Käufer. Sofern eine
Rücksendung an den Käufer erfolgt, trägt der Verkäufer das Verlustrisiko.
Es wird davon ausgegangen, dass der Käufer und alle Benutzer mit dieser BESCHRÄNKUNG
DER GEWÄHRLEISTUNG UND HAFTUNG einverstanden sind, welche die vollständige und
ausschließliche Gewährleistung des Verkäufers darstellt. Diese BESCHRÄNKUNG DER
GEWÄHRLEISTUNG UND HAFTUNG darf weder erweitert oder verändert werden noch darf
auf ihre Bedingungen verzichtet werden, es sei denn, dies geschieht schriftlich und wird von
einem Mitglied der Geschäftsleitung des Verkäufers unterzeichnet.
Service und Wartung
Da wir wissen, daß funktionsunfähige oder defekte Instrumente unseren Kunden genauso
schaden wie TSI, haben wir eine Wartungsvereinbarung entwickelt, um uns sofort um alle
auftretenden Probleme zu kümmern. Bei Störungen wenden Sie sich bitte an den Händler in Ihrer
Nähe oder rufen Sie den TSI-Kundendienst unter Tel. (800) 874-2811 (USA) oder (1) 651-4902811 (international) an.
INHALT
KAPITEL 1 AUSPACKEN UND IDENTIFIZIEREN DER TEILE ....... 1
KAPITEL 2 VORBEREITUNG ...........................................................3
Stromversorgung des Modell 7515................................................. 3
Batterien einsetzen.................................................................... 3
Verwendung der integrierten Messsonde ................................. 3
KAPITEL 3 BEDIENUNG ................................................................... 5
Tastenfunktionen ............................................................................5
KAPITEL 4 WARTUNG......................................................................7
Neukalibrierung...............................................................................7
Tragekoffer ..................................................................................... 7
Lagerung.........................................................................................7
KAPITEL 5 FEHLERBEHEBUNG ..................................................... 9
ANHANG A TECHNISCHE DATEN.................................................11
iii
Kapitel 1
Auspacken und Identifizieren der Teile
Instrument und Zubehör vorsichtig aus dem Verpackungsbehälter entnehmen.
Die einzelnen Teile mit der Bestandteilliste in der folgenden
Komponentenliste vergleichen. Falls Teile fehlen oder beschädigt sind, sofort
TSI benachrichtigen.
1. Tragekoffer
2. Messgerät
3. Kalibriermanschette
1
Kapitel 2
Vorbereitung
Stromversorgung des Modell 7515
Das Modell 7515 wird mit vier AA Batterien betrieben.
Batterien einsetzen
Vier AA Batterien, wie auf der Innenseite des Batteriefachs gezeigt,
einsetzen. Das Modell 9555 kann entweder Alkali- oder aufladbare
NiMH Batterien verwenden. Die Betriebsdauer der NiMH-Batterien ist
kürzer. Falls NiMH Batterien eingesetzt werden, muss die Stellung der
DIP-Schalter geändert werden. Kohle-Zink Batterien dürfen wegen
Leckgefahr nicht verwendet werden.
Verwendung der integrierten Messsonde
Zur Messung muß die Messsonde von der Luft durchströmt warden.
Halten Sie dazu die Messsonde idealerweise in eine Luftströmung.
Setzen Sie die Messsonde nicht der Ausatemluft aus. Diese enthält CO2
Konzentrationen über 10.000 ppm. Die Messsonde würde einige Zeit
brauchen bis sie wieder stabile Werte anzeigt.
3
Kapitel 3
Bedienung
Tastenfunktionen
EIN/AUS-Taste
Modell 7515 wird durch Drücken der EIN/AUSTaste ein- oder ausgeschaltet. Beim Einschalten
zeigt die Anzeige folgende Daten an:
Modellnummer, Fabriknummer, Software Version,
Datum der letzten Kalibrierung.
Sample Taste
Kurzes Drücken startet die Messung. Zum Beenden
der Messung die END Taste drüken.
Stats Taste
Durch Drücken dieser Taste können statistische
Werte wie Minimum, Maximum und Mittelwert der
letzten Messung angezeigt warden.
CAL Taste
Durch Drücken dieser Taste wird eine
Feldkalibrierung gestartet. Dazu beaufschlagen Sie
die Messsonde mit einem Zero- oder Null-Gas.
Dann verwenden Sie die ST und ENTER Tasten
um ZERO auszuwählen. Das Instrument wird
selbständig eine Nullkalibrierung innerhalb einer
Minute durchführen.
Nach der Nullkalibrierung beaufschlagen Sie die
Messsonde mit einem Kalibriergas bekannter
Konzentration um eine Meßbereichskalibrierung
durchzuführen. Verwenden Sie die ST und
ENTER Tasten um SPAN auszuwählen. Das
Instrument benötigt eine Minute um einen Meßwert
aufzunehmen. Stellen Sie dann mit Hilfe der ST
und ENTER Taste den angezeigten Messwert auf
die Konzentration des Kalibriergases ein.
5
Kapitel 4
Wartung
Das Modell 7515 benötigt sehr wenig Wartung.
Neukalibrierung
Zum Erhalten der hohen Meßgenauigkeit empfiehlt TSI das Modell 7515
jährlich zur Kalibrierung einzuschicken. Treten Sie mit TSI oder mit einem
örtlichen TSI-Vertreter in Verbindung, um einen Termin für die Kalibrierung
zu reservieren und eine Rücksendegenehmigungsnummer (RMA) zu
bekommen. Das RMA-Formular können Sie auf der Website unter
http://service.tsi.com ausfüllen.
U.S. & International
TSI Incorporated
500 Cardigan Road
Shoreview MN 55126-3996
Tel: (800) 874-2811
(651) 490-2811
Fax: (651) 490-3824
Für das Modell 7515 ist mit Hilfe des Menüs KALIBRIEREN auch eine VorOrt-Kalibrierung möglich. Diese Vor-Ort-Kalibrierungen sind für kleine
Änderungen in der Kalibration vorgesehen, um den Kalibrationszustand dem
Kalibrationsstandard des Benutzers anzupassen. Diese Vor-Ort-Kalibrierung
bedeutet KEINE vollständige Kalibration. Für eine komplette
Mehrpunktkalibrierung mit Zertifikat muss das Gerät zum Service des
Herstellers zurückgeschickt werden.
Tragekoffer
Den Tragekoffer nur mit einem weichen Tuch und Isopropylalkohol oder
einem milden Reinigungsmittel reinigen. Das Modell 7515nie in
Flüssigkeiten tauchen. Falls das Gehäuse des Modells 7515oder des ACNetzteils Brüche aufweist, sofort ersetzen, damit zu keiner Zeit ein Zugang zu
gefährlichen Spannungen entsteht.
Lagerung
Wenn das Messinstrument länger als einen Monat gelagert wird, müssen die
Batterien entnommen werden. Dies verhindert Schaden durch Batterielecks.
7
Kapitel 5
Fehlerbehebung
In Tabelle 5-1 werden Störungen, mögliche Ursachen und Empfehlungen zur
Behebung der beim Modell 7515 möglichen Problemen aufgeführt. Für jedes
hier nicht aufgeführte Problem und für jedes Problem, das durch die
empfohlenen Maßnahmen nicht behoben werden können, bitte Verbindung
mit TSI aufnehmen.
Tabelle 5-1: Fehlersuche beim Modell 7515
Symptom
Keine Anzeige
Hohe CO2 Werte
Anzeige zeigt
"Gerätefehler"
Mögliche Ursachen
Gerät nicht eingeschaltet
Schwache oder leere
Batterien
Schmutzige
Batteriekontakte
Messsonde wurde der
Ausatemluft ausgesetzt
Gerätefehler
Gegenmaßnahmen
Gerät einschalten.
Batterien auswechseln
oder Netzteil einstecken.
Batteriekontakte reinigen.
Entfernen Sie die
Messsonde aus dem
Atemluftstrom
Das Gerät beim Hersteller
überprüfen lassen.
WARNHINWEIS!
Die Sonde sofort aus hohen Temperaturzonen entfernen: die intensive
Hitze kann den Sensor beschädigen. Die Betriebstemperaturgrenzen
sind unter Anhang A, Technische Daten angegeben.
9
Anhang A
Technische Daten
Die unangekündigte Änderung von technischen Daten bleibt vorbehalten.
CO2:
Bereich:
Genauigkeit 1:
Auflösung:
Sensor Typ:
0 bis 5000 ppm
Der jeweils größere Wert, entweder ±3% des Messwertes
oder ±50 ppm
1 ppm
Non-Dispersive Infrared (NDIR)
Gerätetemperaturbereich:
Betriebstemperatur (Elektronik):
Lagerung:
5 bis 45°C (40 bis 113°F)
-20 bis 60°C (-4 bis 140°F)
Gerätebetriebsbedingungen:
Höchstens 4000 m ü.d.M.
Bis zu 80% relative Luftfeuchtigkeit, nicht kondensierend
Verschmutzungsgrad 1 gemäß IEC 664
Überspannungskategorie (transiente Überspannungen) II
Außenmaße des Geräts:
8,4 cm × 24,4 cm × 4,4 cm (3,3 Zoll × 9,6 Zoll × 1,8 Zoll)
Gewicht:
Gewicht mit Batterien:
0,27 kg (0,6 lb)
Stromversorgung:
Vier AA-Batterien (eingeschlossen)
1
Bei 25°C (77°F). Eine Toleranz von ±0,2%/°C (±0,2%/°F) ist zu addieren bei anderen
Temperaturen
11
TSI Incorporated – 500 Cardigan Road, Shoreview, MN 55126 U.S.A
USA
Tel: +1 800 874 2811 E-mail: [email protected]
Website: www.tsi.com
UK
Tel: +44 149 4 459200 E-mail: [email protected]
Website: www.tsiinc.co.uk
France
Tel: +33 491 95 21 90 E-mail: [email protected] Website: www.tsiinc.fr
Germany Tel: +49 241 523030 E-mail: [email protected] Website: www.tsiinc.de
Sweden Tel: +46 8 595 13230 E-mail: [email protected]
Website: www.tsi.se
India
Tel: +91 80 41132470 E-mail: [email protected]
China
Tel: +86 10 8260 1595 E-mail: [email protected]
Contact your local TSI Distributor or visit our website www.tsi.com for more detailed specifications.
P/N 6001115 Rev A
Copyright © 2007 by TSI Incorporated
Printed in U.S.A.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
