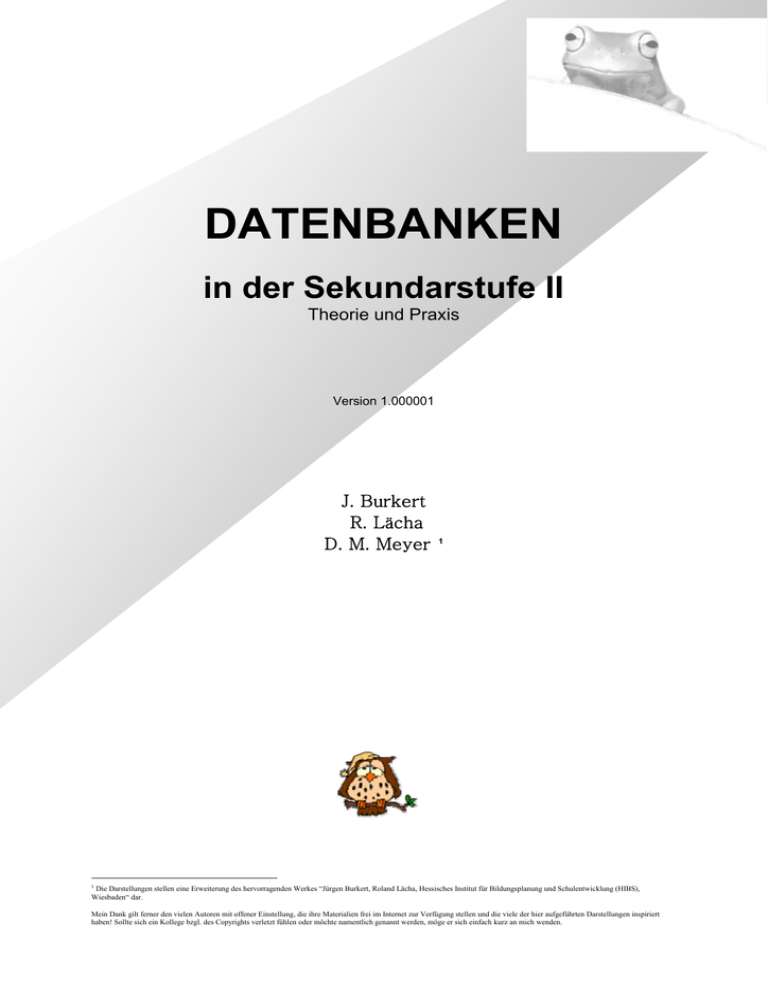

DATENBANKEN in der Sekundarstufe II

Theorie und Praxis

Version 1.000001

J. Burkert

R. Lächa

D. M. Meyer

1

1

Die Darstellungen stellen eine Erweiterung des hervorragenden Werkes “Jürgen Burkert, Roland Lächa, Hessisches Institut für Bildungsplanung und Schulentwicklung (HIBS),

Wiesbaden“ dar.

Mein Dank gilt ferner den vielen Autoren mit offener Einstellung, die ihre Materialien frei im Internet zur Verfügung stellen und die viele der hier aufgeführten Darstellungen inspiriert haben! Sollte sich ein Kollege bzgl. des Copyrights verletzt fühlen oder möchte namentlich genannt werden, möge er sich einfach kurz an mich wenden.

Inhaltsverzeichnis

Inhaltsverzeichnis

1.1 Datenbanken im Informatik-Unterricht

1.2 Inhalt der Unterlangen

1.3 Wir lernen eine Datenbank kennen

1.4 Lösungsheft

2 Das konzeptuelle Modell

2.1 Datenbanken – Mehr als Tabellen? Wozu das Ganze?

2.2 Die Ebenen eines Datenbankmanagment-Systems

2.3 Exkurs: Andere Datenmodelle

2.4 Von der Realität zum Modell

2.5 Miniwelt „Informatik-Bibliothek“ -

Anforderungsprofil und Geschäftsregeln

2.7 Die “Informatik-Bibliothek“ im ER-Modell

3 Das relationale Datenbankmodell

3.1 Konzepte des relationalen Datenbankmodells

3.2 Operatoren des Relationenmodells

3.3 Anwendung relationaler Operatoren

3.4 Übertragung des ER-Modells in das

3.4.3 Die Umsetzung der Informatik-Bücherei

ins relationale Modell

Inhaltsverzeichnis

4 Die Umsetzung des Modells mit Access

4.1 Tabellen und Beziehungen erstellen

4.3 Formulare und Berichte

5.1 Auswahl-Abfragen mit SELECT

5.1.1 Einfache Auswahl-Abfragen

5.1.2 Auswahl-Abfragen mit Join

5.1.3 Unterabfragen

6.2 Datenschutz in der Schule

6.4 Aufgaben

7 Projekt: Umsetzung der Bibliotheksverwaltung

7.1 Aufgaben

7.2 Lösungen

Literaturverzeichnis

Unterrichtseinheit “Datenbanken“

Hinweise zu diesen Unterlagen

Vorliegende Unterlagen dienen als Begleitskript zum Unterricht. Sie verfolgen mehrere

Primärziele:

• Es soll möglich sein Stoff selbständig Vor- und Nachzubereiten (permanente

Hausaufgabe).

• Ein Selbststudium soll ermöglicht und motiviert werden.

• Im Unterricht erarbeitete Konzepte sollen hier – in ausführlicher Darstellung - nochmals nachgelesen werden können.

• Themata des Unterrichts werden an Hand weiterer Beispiele vertieft.

• Eine Teilentlastung bzgl. des Mitschreibens soll erreicht werden.

• Vernünftige mehrstufige Lernarbeit - bestehend aus der Unterrichtsvorbereitung, dem Unterricht selbst, den Hausaufgaben, der Nachbereitung, der Reflexion und der Selbstlernphasen wie Klausurvorbereitung, in Erinnerung rufen, schreiben von

Zusammenfassung uvm. - soll unterstützt und gefördert werden.

Im Unterricht werden die relevanten Konzepte erarbeitet. Diese Unterlagen reflektieren dies

– teilweise in etwas vertiefter Form – und bieten die Möglichkeit sowohl das eigene

Verständnis zu prüfen als auch die Inhalte nochmals textuell und anders dargestellt vor sich zu haben.

Zur schnellen Auffindung werden folgende Symbole benutzt:

Arbeitsauftrag Eine zu bearbeitende Übungsaufgabe

Wichtige Information Eine besonders wichtige Information, z.B. ein mathematischer Satz oder ein zentrales

Prinzip.

Diese Dinge müssen unbedingt beherrscht werden und im Zusammenhang erklärt werden können.

Sie eignen sich besonders zur Erstellung einer

Zusammenfassung.

Zusammenfassung Am Ende eines sinnvollen Abschnittes, meist eines Kapitels, gibt es Zusammenfassungen, die die wichtigsten Punkte zusammenfassen.

Æ Kandidaten für eigene

Überblickzusammenfassungen!

Ausblicke

Projekte

Ausflüge in unentdeckte Lande, Exkurse, die für den Unterricht nicht zwingend notwendig sind

Projektaufträge in Einzel- oder Gruppenarbeit.

Seite 1

Zusatzinformationen Weiterführende Hinweise, Exkurse oder

Zusatzinformationen, die zum tieferen

Verständnis beitragen, historische Daten liefern oder neuere Entwicklungen aufzeigen.

Sie sind für das Primärverständnis des Stoffes im ersten Anlauf nicht so wesentlich.

Neben dem Text finden sich wesentliche Stichpunkte zum schnellen Auffinden als

Einzelwort oder in kurzen Sätzen.

Arbeitshinweise und Lerntechniken

Für das Erlernen der wichtigsten Konzepte der Informatik sind die gleichen Aspekte zu

Berücksichtigen, die auch in anderen Fächern gelten. Eine seriöse Lernarbeit ist

Voraussetzung für eine erfolgreiche Bewältigung des Inhaltes. Zwar lernt jeder anders, jedoch gibt es einige Lerntechniken, die unbedingt empfehlenswert sind. Dazu gehören vor allem folgende Dinge:

• Folgen Sie unbedingt Aufmerksam dem Unterricht und beteiligen Sie sich aktiv.

• Stellen sie offen Fragen und melden Sie sich rechzeitig, bevor Sie unter Umständen

,,abgehängt“ werden. Das würde Ihre Arbeit nur um ein Vielfaches sinnlos vermehren.

• Seien Sie unbedingt ehrlich zu sich selbst. Die Selbsteinschätzung ist eine zentrale

Fähigkeit, die es zu entwickeln gilt.

• Lernen Sie permanent! Einen Tag vor der Klausur hilft eh nichts mehr. Und selbst wenn. Sie lernen für sich, nicht für andere. Nur langfristige Arbeit bleibt auch im

Kopf erhalten!

• Motivieren Sie sich selbst. Ohne Spaß wird alles nur viel zäher.

Schreiben Sie sich unbedingt Zusammenfassungen. Der Inhalt ist dabei auf Ihr persönliches Verständnis abgestimmt.

• Schreiben Sie sich in regelmäßigen Abständen Zusammenfassungen der

Zusammenfassungen, auch “Spickzettel“ genannt. Sie enthalten ganz prägnant und komprimiert das für Sie wesentliche.

Bearbeiten Sie unbedingt selbständig die Übungsaufgaben und notieren Sie sich ausführlichst Ihre Lösungen. Nehmen Sie dabei vor allem Bezug zur Theorie, indem Sie z.B. die angewandten Kriterien bei der Normalisierung als solche neben den konkreten Normalisierungsschritten notieren. So verknüpft sich das Wissen und Sie können auch morgen noch Ihre Lösungen nachvollziehen. Ferner erklären

Sie sich Ihre Lösung durch einen sorgfältigen Lösungsweg praktisch selbst.

Es schadet nicht, die bereits bewältigten Übungsaufgaben im Rahmen der

Klausurvorbereitung nochmals durchzurechnen.

Seite 2

1 Datenbanken

1.1 Datenbanken im Informatik-Unterricht

Datenbanken besitzen in der Praxis eine immense Bedeutung. Sie bilden die Basis zahlreicher Informationssysteme, ob im Personalwesen, im CAD (computer aided design) oder in modernen Verzeichnisdiensten wie dem active directory, Datenbanken bilden den

Kern vieler Informationssysteme.

Dabei kommt der

Modellbildung und der

Abstraktion besondere Bedeutung zu. Ein Ausschnitt der Wirklichkeit wird adäquat durch ein Modell erfasst, welches angemessen Detailliert sein muss, d.h. alle für das Ziel relevanten Aspekte erfassen muss, sich nicht jedoch in Details verlieren darf. Dies ist eine Fertigkeit, die in vielen Bereichen des Lebens gefordert ist, auch im nichttechnischen Bereich.

Zudem sind Datenbanken ein guter Repräsentant vieler Problemstellungen in der

Informatik. Datenstrukturen, Wertebereiche, Modellbildung, Parametrisierung,

Datenkapselung, Datenorganisiation, Programmierung, Mensch-Maschine-Kommunikation uvm. finden sich hier wieder.

Entsprechend sinnvoll ist der Einsatz von Datenbanken im Informatik-Unterricht. Dabei wird exemplarisch das RDBMS

1

Access verwendet. Wichtiger sind jedoch die theoretischen Grundlagen, da diese Bestand haben und nicht so schnell veralten. Access dient nur der exemplarischen Umsetzung, wird evtl. mit MySQL weitergeführt und kann als ein Beispiel von vielen dienen.

Das Bildungsziel ist dabei neben konkreten Fähigkeiten im Umgang mit

Datenbanksystemen die “Analyse, Beschreibung und Modellierung komplexer

Systeme”.

1.2 Inhalt der Unterlagen

Wir werden Theorie und Praxis von Datenbanken behandelt und an geeigneten Beispielen erläutert. Dabei sollte erkannt werden, dass Datenbanken vor allem

Modellierungsergebnisse sind, wobei die Modellierungsprinzipien denen der OOM/OOP sehr stark ähneln.

Als Ausgangspunkt dienen dabei verschiedene kleine Probleme, aber auch zwei durchgängige größere Projekte, die “Informatik-Bücherei” und eine Kursverwaltung.

Selbige Projekte sollten anschaulich und einleuchtend sein, zumal an der Schule jeder mit diesen Dingen zu tun hat. Entsprechend sinnvoll wäre es auch, die Lösungsvorschläge zu erweitern, so dass sie in der Realität als Software eingesetzt werden könnten. Dazu sei ausdrücklich angeregt!

1

Relationales Datenbank Management System

Kapitel 1, Seite 1

1.3 Wir lernen eine Datenbank kennen

Bevor wir uns mit der Theorie von Datenbanken systematisch auseinander setzen, wollen wir zunächst einmal eine fertige Datenbank erkunden. Dadurch entsteht ein Bild dessen, woraus eine Datenbank besteht und was sie leisten soll. Ferner können Begriffe der Theorie dann direkt mit bekannten Umsetzungen in Verbindung gebracht werden.

Aufgabe 1

ACHTUNG: Speichere all deine Daten immer ausschließlich in deinem privaten

Verzeichnis

Schreibe die Lösung jeder Aufgabe mit blauer Farbe direkt unter jede Aufgabe.

Öffne die Beispieldatenbank “Nordwind” mit MS Access. (Access starten und “Nordwind” auswählen.) Öffne das Formular “Bestellungen”.

1. Welche Informationen werden hier angezeigt? Für welchen Personenkreis könnte dieses Formular gedacht sein?

2. Welche Informationen können verändert werden?

3. Sieh Dir verschiedene Bestellungen an. Wie kommst Du zur 1. bzw. zur letzten der

Bestellungen?

4. Wie kannst Du eine neue Bestellung eingeben? Gib folgende Bestellung ein:

Rechnung an “The Cracker Box”, Versand an Dich

Bestelldatum 1.10.2001 Lieferdatum 8.10.2001

1 x Camembert Pierrot

2 x Mozzarella di Giovanni

4 x Gustaf's Knäckebröd

1 x Queso Manchego La Pastora

3 x Scottish Longbreads (20% Rabatt, da diese Woche im Angebot)

Welche Rechnungssumme erhältst Du?

Aufgabe 2

Vorsicht: Wenn Du an einer bestehenden Bestellung ein Feld veränderst, wird es beim

Verlassen des Feldes automatisch gespeichert (ohne Nachfrage). So veränderst Du die ursprünglichen Daten unwiederbringlich.

1. Klicke in ein editierbares Feld und drücke dann die rechte Maustaste. Welche

Funktionen kannst Du ausführen?

2. Beschreibe die Wirkung jeder Funktion kurz.

3. Wie viele Bestellungen hat der Verkaufsberater “Robert King” erzielt?

(Gegenprobe: Wie viele Bestellungen sind nicht von “Robert King”?

4. Es sollen nur die Bestellungen angezeigt werden, die vom Verkaufsberater “Robert

King” sind und “Ernst Handel” verrechnet wurden.

5. Sortiere alle Bestellungen nach dem Bestelldatum. Wann war die erste, wann die letzte Bestellung?

Kapitel 1, Seite 2

Aufgabe 3

1. Es wird ein neuer Kunde gewonnen:

Michaeli Gymnasium, Hachinger Bach Str. 25, 81673 München

Füge diesen neuen Kunden zu den schon bestehenden Kunden hinzu.

2. Nimm für diesen Kunden eine Bestellung auf.

Aufgabe 4

1. Wofür kann ein Datenbanksystem eingesetzt werden?

2. Welche Aufgaben gibt es bei der Erstellung und der Pflege einer Datenbank?

3. Wofür werden Formulare verwendet?

4. Wo stehen die Daten, sprich in welchen Strukturen werden sie von der Datenbank gespeichert?

Kapitel 1, Seite 3

Lösungsheft

Kapitel 1

-

Datenbanken im Informatikunterricht

Kapitel 1 - Lösungen, Seite 1

Aufgabe 1

ACHTUNG: Speichere all deine Daten immer ausschließlich in deinem privaten

Verzeichnis

Schreibe die Lösung jeder Aufgabe mit blauer Farbe direkt unter jede Aufgabe.

Öffne die Beispieldatenbank “Nordwind” mit MS Access. (Access starten und “Nordwind” auswählen.) Öffne das Formular “Bestellungen”.

1. Welche Informationen werden hier angezeigt? Für welchen Personenkreis könnte dieses Formular gedacht sein?

2. Welche Informationen können verändert werden?

3. Sieh Dir verschiedene Bestellungen an. Wie kommst Du zur 1. bzw. zur letzten der

Bestellungen?

4. Wie kannst Du eine neue Bestellung eingeben? Gib folgende Bestellung ein:

Rechnung an “The Cracker Box”, Versand an Dich

Bestelldatum 1.10.2001 Lieferdatum 8.10.2001

1 x Camembert Pierrot

2 x Mozzarella di Giovanni

4 x Gustaf's Knäckebröd

1 x Queso Manchego La Pastora

3 x Scottish Longbreads (20% Rabatt, da diese Woche im Angebot)

Welche Rechnungssumme erhältst Du?

Aufgabe 2

Vorsicht: Wenn Du an einer bestehenden Bestellung ein Feld veränderst, wird es beim

Verlassen des Feldes automatisch gespeichert (ohne Nachfrage). So veränderst Du die ursprünglichen Daten unwiederbringlich.

1. Klicke in ein editierbares Feld und drücke dann die rechte Maustaste. Welche

Funktionen kannst Du ausführen?

2. Beschreibe die Wirkung jeder Funktion kurz.

3. Wie viele Bestellungen hat der Verkaufsberater “Robert King” erzielt?

(Gegenprobe: Wie viele Bestellungen sind nicht von “Robert King”?

4. Es sollen nur die Bestellungen angezeigt werden, die vom Verkaufsberater “Robert

King” sind und “Ernst Handel” verrechnet wurden.

5. Sortiere alle Bestellungen nach dem Bestelldatum. Wann war die erste, wann die letzte Bestellung?

Aufgabe 3

1. Es wird ein neuer Kunde gewonnen:

Michaeli Gymnasium, Hachinger Bach Str. 25, 81673 München

Füge diesen neuen Kunden zu den schon bestehenden Kunden hinzu.

2. Nimm für diesen Kunden eine Bestellung auf.

Kapitel 1 - Lösungen, Seite 2

Aufgabe 4

1. Wofür kann ein Datenbanksystem eingesetzt werden?

2. Welche Aufgaben gibt es bei der Erstellung und der Pflege einer Datenbank?

3. Wofür werden Formulare verwendet?

4. Wo stehen die Daten, sprich in welchen Strukturen werden sie von der Datenbank gespeichert?

Kapitel 1 - Lösungen, Seite 3

Lösungen

Aufgabe 1

Öffne die Beispieldatenbank “Nordwind” mit MS Access. (Access starten und “Nordwind” aus dem Menüeintrag “?“ auswählen.) Öffne das Formular “Quartalsbestellungen”.

1. Welche Informationen werden hier angezeigt? Für welchen Personenkreis könnte dieses Formular gedacht sein?

Ziel ist wohl eine Übersicht über die #Bestellungen eines Kunden zu geben, z.B. um Fragen nach höherem Rabatt bewerten zu können.

2. Welche Informationen können verändert werden?

Keine, man kann lediglich von Datensatz zu Datensatz navigieren (read-only)

3. Sieh Dir verschiedene Bestellungen an. Wie kommst Du zur 1. bzw. zur letzten der

Bestellungen?

Mit Pfeil ganz links/rechts |Å und Æ|

4. Wie kannst Du eine neue Bestellung eingeben? Gib folgende Bestellung ein:

In dem aktuellen Formular gar nicht, ist ja read-only. Statt dessen gibt es ja das

Hauptformular Æ Bestellungen:

Kapitel 1 - Lösungen, Seite 4

Rechnung an “The Cracker Box”, Versand an Dich

Bestelldatum 1.10.2001 Lieferdatum 8.10.2001

1 x Camembert Pierrot

2 x Mozzarella di Giovanni

4 x Gustaf's Knäckebröd

1 x Queso Manchego La Pastora

3 x Scottish Longbreads (20% Rabatt, da diese Woche im Angebot)

Welche Rechnungssumme erhältst Du?

1. “The Cracker Box“ unter “Rechnung an“ aufrufen, “Versand an“ mit deiner Adresse versehen, Artikeldaten eintragen

Kapitel 1 - Lösungen, Seite 5

Aufgabe 2

Vorsicht: Wenn Du an einer bestehenden Bestellung ein Feld veränderst, wird es beim

Verlassen des Feldes automatisch gespeichert (ohne Nachfrage). So veränderst Du die ursprünglichen Daten unwiederbringlich.

1. Klicke in ein editierbares Feld und drücke dann die rechte Maustaste. Welche

Funktionen kannst Du ausführen?

Man kann Filter anwenden und sortieren lassen

2. Beschreibe die Wirkung jeder Funktion kurz.

Auswahlbasierter Filter: nur dieser Artikel wird angezeigt (mehrfach wenn mehrere vorhanden sind)

Auswahlausschließender Filter: genau anders rum

Filtern nach: Filterkriterium kann eingegeben werden, z.B. “<20“ bei Anzahl

Rest spricht für sich selbst

3. Wie viele Bestellungen hat der Verkaufsberater “Robert King” erzielt?

(Gegenprobe: Wie viele Bestellungen sind nicht von “Robert King”?

72: rechte Maustaste auf das Feld “Verkaufsberater“, dann “Auswahlbasierter Filter“ wählen

830-72 sind nicht von ihm (rechte Maustaste: Filter aufheben)

4. Es sollen nur die Bestellungen angezeigt werden, die vom Verkaufsberater “Robert

King” sind und “Ernst Handel” verrechnet wurden.

4: zuerst “Robert King“ wie bei 3 auswählen, dann “Filtern nach“ bei “Versand an“:

Ernst*

Kapitel 1 - Lösungen, Seite 6

5. Sortiere alle Bestellungen nach dem Bestelldatum. Wann war die erste, wann die letzte Bestellung?

04.Juli 1996 - 06.Mai 1998 (rechte Maustaste auf “Bestelldatum“Æaufsteigend Sortieren)

Aufgabe 3

1. Es wird ein neuer Kunde gewonnen:

Michaeli Gymnasium, Hachinger Bach Str. 25, 81673 München

Füge diesen neuen Kunden zu den schon bestehenden Kunden hinzu.

2. Nimm für diesen Kunden eine Bestellung auf.

Das geht nicht über ein Formular. Man muss die Daten direkt in der Tabelle “Kunden“ eintragen. Dann kann man wie gewohnt unter“Bestellungen“ die Michaeli Gymnasium auswählen und die Bestellung eintragen.

Kapitel 1 - Lösungen, Seite 7

Aufgabe 4

5. Wofür kann ein Datenbanksystem eingesetzt werden?

Für alles, wo Daten verwaltet werden müssen. Z.B. bei Ärzten, in Reisebüros, …

6. Welche Aufgaben gibt es bei der Erstellung und der Pflege einer Datenbank?

Fragen,

- WAS die DB leisten soll

- WIE sie das machen soll (internes Modell und GUI)

- Pflege: Backup, neue Formulare, neue Abfragen, …

7. Wofür werden Formulare verwendet?

- zur Daten-I/O in gesicherter Form

- Realisierung des externen Modells, der Sichten von Anwendern auf die DB

8. Wo stehen die Daten, sprich in welchen Strukturen werden sie von der Datenbank gespeichert?

In Tabellen

Kapitel 1 - Lösungen, Seite 8

2 Das konzeptuelle Modell

2.1 Datenbanken – Mehr als Tabellen? Wozu das Ganze?

Die Begriffe „Datenbank“ (DB) und „Datenbankmanagementsystem“ (DBMS) kann man sich vielleicht am besten verdeutlichen, wenn man sich ein Verfahren zur Verwaltung von

Daten ansieht, das sich in den 60er und 70er Jahren etablierte und z.T. heute noch verwendet wird. Kennzeichnend dafür ist eine statische Zuordnung von Programmen und den Daten, die sie benötigen.

Beispiel: An der Schule werden an verschiedenen Stellen

Stammdaten der Schüler wie Vorname, Nachname, Geburtsdatum benötigt, z.B. im Sekretariat, in der Bibliothek und beim

Studienleiter, der die Kurse einteilt. Alle nutzen unterschiedliche Programme und verwalten dabei ihre eigene

Schülerdatei.

Programm I

Sekretariat

Schülerdaten

Programm II

Bibliothek

Schülerdaten

Programm III

Kurseinteilung

Schülerdaten

Aufgabe: a) b)

Welche Nachteile hat eine Datenerfassung dieser Art?

Nennen Sie andere Bereiche, in denen Datenbanken eingesetzt werden.

Kapitel 2, Seite 1

Diese Probleme sollen mit dem Konzept der Datenbank und des DBMS vermieden werden.

Das DBMS verwaltet zentral alle Daten eines Unternehmens, einer Institution, eines

Projekts usw. Redundanzen und Inkonsistenzen können so vermieden werden, unterschiedliche Standards entfallen.

Die Daten sind gemäß ihren logischen Zusammenhängen organisiert und nicht entsprechend den Anforderungen spezieller Anwendungen. Das DBMS stellt Benutzern - das können Menschen, aber auch Programme sein - die Daten in einer für sie brauchbaren

Form zur Verfügung. Ändert sich eine Anwendung, dann muss nicht mehr die

Datenorganisation geändert werden, sondern lediglich eine neue „externe Sicht“ (View) auf die Daten geschaffen werden.

Auch Datensicherheit und Datenschutz können leichter gewährleistet werden. So erhält ein

Benutzer durch seine spezifische Sicht nur Zugriff auf Daten, für die er eine

Zugriffsberechtigung besitzt. Das DBMS kann durch spezifische Kontrollen beim

Eingeben, Löschen und Ändern von Daten Fehler vermeiden helfen. So ist es z.B. nicht möglich, einem nicht existierenden Schüler Kurse zuzuweisen oder Kurse zu belegen, deren

Kursnummer in der Datenbank nicht vorkommt. Man spricht hier von der Erhaltung der

Datenintegrität.

Schön, warum aber organisiert man seine Daten nicht einfach mit einer Tabellenkalkulation

- z.B. Excel -, die ja heute auch schon sehr mächtig sind und z.B. komfortable

Suchfunktionen bieten?

Aufgabe: a) Wie würde eine ,,Datenbank“ mit einer Tabellenkalkulation aussehen?

Machen Sie sich das am besten an Hand eines konkreten Beispiels klar. Um den

Überblick über die Ausgaben jedes Klassenmitglieds zu behalten, beschließen Sie, die Einkaufdaten in einer ,,Excel-Datenbank“ zu verwalten. Überlegen Sie sich, welche Daten Sie benötigen. b) Öffnen Sie nun die Excel-Datei “Kassenbon.xls“ und schauen Sie sich die dortigen

Vorschläge an. Vergleichen Sie Ihre Ideen mit denen in der Datei, sie müssen nicht schlechter sein! c) Nehmen Sie dann einige Einfüge-/Lösch- und Suchoperationen vor. Was fällt Ihnen auf? d) Welche Nachteile gibt es bei der Datenverwaltung mit einem

Tabellenkalkulationsprogramm? Belegen Sie Ihre Vorschläge an Hand des konkreten Beispiels.

Kapitel 2, Seite 2

2.2 Die Ebenen eines Datenbankmanagement-Systems

Wir haben uns klar gemacht, dass es nicht das Wahre ist, umfangreiche Daten mit einem

Tabellenkalkulationsprogramm zu verwalten. Deswegen heißt es ja auch schon

Tabellenkalkulationsprogramm und nicht Datenbank. Doch momentan wissen wir eigentlich nur, was für Nachteile wir entdeckt haben, nicht wie wir sie beheben. Jedoch steht zu vermuten, dass aus den Nachteilen der Datenverwaltung per Tabellenkalkulation die Vorteile einer Datenbank erwachsen.

Bis dato haben wir uns gefragt, warum man nicht einfach alle Daten in eine große Tabelle packt und damit die Architektur einer Datenbank sozusagen von unten her betrachtet.

Andererseits wird man einräumen müssen, dass derlei Überlegungen für den späteren

Endanwender einer Datenbank unerheblich sind. Für ihn ist eher wichtig, wie die

Benutzerschnittstelle ausgelegt ist, sprich wie “seine Sicht“ auf die Daten(bank) beschaffen ist.

Aus diesen ganz unterschiedlichen Betrachtungs- und Problembereichen ist folgende

Unterteilung einer Datenbankarchitektur erwachsen. Man unterscheidet sinnvoll drei

Ebenen:

Externe Sicht:

So stellt sich die Datenbank dem Benutzer dar.

Interne Strukturen der DB sind für den Anwender uninteressant. Er sollte die DB als

Informationsspeicher bzw. als Informationslieferant wahrnehmen, die ihm genau das präsentiert, was er für sein jeweiliges Tätigkeitsfeld benötigt. So kann etwa die

Lagerverwaltung einen ganz anderen Ausschnitt aus der Gesamtdatenbank zu sehen bekommen als z.B. die Personalverwaltung. Dies sind die entsprechenden externen Sichten auf die Datenbank.

Logische/konzeptuelle Sicht:

Hier sind die logischen Zusammenhänge und Abhängigkeiten der Daten beschrieben. Die

Abstraktion, die von der realen Welt zu dieser logischen Gesamtsicht führt, bezeichnet man auch als konzeptuelles Modell.

Das relationale Datenmodell ist das momentan am weitesten verbreitete. Es basiert rein auf

Tabellen (Relationen) und deren Verknüpfungen. Ein Ausschnitt der Welt (das Problem) wird Problem angemessen modelliert (ER-Modell) und dann auf das relationale Schema abgebildet. Dieser Prozess der Modellbildung, sprich Datensammlung, Aufteilen in

Tabellen, Bestimmung der entsprechenden Datentypen und die Verknüpfung der Tabellen ist das Datenmodell, die konzeptuelle Sicht der Datenbank.

Interne Sicht:

Fragen, wie: Welche Daten werden zu Einheiten (Datensätzen) auf einem Massenspeicher zusammengefasst und wie wird schnell darauf zugegriffen (Suchbaum, Hashtabelle usw.)

Kapitel 2, Seite 3

Externe Sicht oder externes Modell

Tra nsformati on

Logische Gesamtsicht oder konz eptuelles Modell

Tra nsformati on

Interne Sicht oder Modell

Ergebnis konzeptuelle Sicht physikalische Sicht

Datenbank

Ergebnis

Tabelle

Abfragen

Berichte Formulare

Externe Sichten (Views)

Im Idealfall sind die drei Ebenen völlig unabhängig voneinander. Das bedeutet z.B., dass eine andere interne Organisation der Daten nichts am konzeptuellen Modell ändern sollte.

Kapitel 2, Seite 4

Die Verbindungen werden durch Transformationen geschaffen, die natürlich bei

Änderungen auf einer Ebene anders gestaltet werden müssten.

Die Nutzer haben demnach auf der externen Ebene Zugang zur Datenbank, während es eine

Instanz (und Person) gibt, die ein konzeptuelles Modell des Unternehmens erstellt und sich um die interne Organisation der Daten kümmert.

Auf das interne Modell soll nicht weiter eingegangen werden, obwohl natürlich entsprechende Fragen in der Informatik ihre Bedeutung haben. Die interne Sicht wird vom

RDBMS weitgehend verborgen.

In einem Unternehmen können Systeme nur sinnvoll in einer vernetzten Umgebung ablaufen, d.h. das DBMS muss im Regelfall mehrere von außen angeforderte Operationen quasi gleichzeitig bearbeiten können. Dies bedeutet, dass es dem einzelnen Benutzer so erscheint, als würde er allein mit dem System arbeiten, obwohl ganz unterschiedliche

Benutzergruppen auf das System zugreifen. Dabei müssen spezielle Sicherheitsmaßnahmen beachtet werden. So könnte z.B. der Versuch des gleichzeitigen Eintragens der Noten für ein- und denselben Schüler an zwei verschiedenen Stellen eine Verletzung der

Datenintegrität hervorrufen. Ein eigenes Programm des DBMS, der so genannte

Transaktionsmanager, soll das verhindern. Dabei sind die verschiedensten Architekturen denkbar. So könnte ein Zentralgerät (Server) nicht nur die Daten, sondern auch die wesentlichen Teile des DBMS enthalten, auf den angeschlossenen Arbeitsstationen

(Clients) müsste dann lediglich ein Programm für Anfragen an die Datenbank ablaufen.

Umgekehrt wäre es denkbar, dass auf jedem Client ein DBMS arbeitet und der Server nur als zentraler Datenspeicher dient. Prinzipiell wäre auch eine nahezu beliebige Verteilung von Daten und DBMS über die Clients ohne speziellen Server möglich (verteilte Systeme), wobei dem Benutzer allerdings das Ganze weiterhin als zentrale DB erscheint. Die

Realisierung, sowie die Vor- und Nachteile dieser verschiedenen Architekturen, bilden wieder ein eigenes Kapitel der Informatik. Es sei jedoch nur angemerkt, dass Access in lokalen Netzen jeweils auf den Clients läuft und den Server nur als Datenspeicher benötigt, wobei allerdings eine gewisse Transaktionsüberwachung, das so genannte „Record-

Locking“, stattfindet. Es gibt aber auch die Möglichkeit, dass Access über eine normierte

Abfragesprache auf bestimmte zentralisierte DBMS (so genannte SQL-Server) zugreifen kann.

Aufgabe:

Welche Anforderungen werden – vor dem Hintergrund des just erworbenen Wissens

– also an eine Datenbank und ihr Managementsystem (DBMS) gestellt? Denken Sie auch darüber hinaus. Was passiert bei mehreren Benutzern, wie werden Daten gesichert usw.

Kapitel 2, Seite 5

Datenbankverwaltungssysteme (DBMS) stellen also die Verbindung zwischen der

Datenbasis und den Datenbankbenutzern bzw. Anwendungsprogrammen her. Dabei erfolgt der Zugriff der Anwendungen auf die Datenbasis nicht direkt, sondern nur über das DBMS.

Das folgende Diagramm veranschaulicht, wie das Datenbankverwaltungssystem eine

Anfrage (Query) abarbeitet.

1. Das DBMS empfängt den Befehl des Anwendungsprogrammes, ein bestimmtes Objekt zu lesen.

2. Das DBMS holt sich die benötigten Definitionen des entsprechenden Objekttyps aus dem zugehörigen externen Schema.

3. Das DBMS stellt fest, auf welche konzeptionellen Objekte sich die Anfrage bezieht.

4. Das DBMS stellt fest, welche physischen Objekte zu lesen sind.

5. Das DBMS übergibt dem Betriebssystem die Nummern der zu lesenden Speicherblöcke.

6. Das Betriebssystem greift auf die physischen Speicherblöcke in der Datenbank zu.

7. Das Betriebssystem übergibt die verlangten Blöcke an das DBMS in einen Systempuffer.

8. Das DBMS stellt aus den vorhandenen physischen Sätzen im Systempuffer das verlangte

Objekt zusammen.

9. Das DBMS übergibt das Objekt dem Anwendungsprogramm in seinen Arbeitsspeicher.

10. Das Anwendungsprogramm verarbeitet die vom DBMS übergebenen Daten.

Kapitel 2, Seite 6

Neben dem relationalen Modell kann auf konzeptioneller Ebene auch nach anderen

Methoden vorgegangen werden. Es gibt hier beispielsweise das:

- hierarchische Modell:

Beziehungen werden durch eine Baumstruktur dargestellt. Ausgehend von der Wurzel werden die Daten hierarchisch in Teilbäume gegliedert und strukturiert. Dabei hat jedes

Datenobjekt genau einen Vorgänger.

- Netzwerkmodell: hier kann ein Datenobjekt auch mehrere Vorgänger haben

- objektorientiertes Modell:

ähnlicher Ansatz wie in der objektorientierten Programmierung

Da in der Praxis momentan nur das relationale Modell Anwendung findet werden wir im

Folgenden auch nur selbiges betrachten.

Kapitel 2, Seite 7

Aufgaben

3-Ebenen-Architektur von Datenbanksystemen

Aufgabe 1:

Es soll eine Datenbank für eine Bücherei eingerichtet werden. Ein einzelnes Buch sei beschrieben durch die folgenden Merkmale:

Inventarnummer des Buches, ISBN-Nummer, Autor, Titel, Fachgebiet, Verlag,

Erscheinungsort und -jahr, Auflage, Preis. a) Zu welcher Ebene gehört diese Beschreibung?

Additum:

Nehmen wir an, die Datenbank soll in Pascal/Java/… geschrieben werden. Welche

Hilfsmittel stehen dann zur Verfügung, um möglichst saubere Schnittstellen zwischen den einzelnen Ebenen zu realisieren? Welche Design-Entscheidungen bei der Planung des

Programms gehören zur physischen, welche zur konzeptuellen, welche zur externen Ebene?

Inwieweit lässt sich Datenunabhängigkeit wahren?

Aufgabe 2:

Analysieren Sie bei jeder der folgenden Umstellungen, auf welcher der Ebenen einer bestehenden Datenbank und an welchen Transformationen jeweils etwas geändert werden muss (im Idealfall): a) Neuer Rechner, aufwärts kompatibel, gleiches Betriebssystem, gleiches

Datenbanksystem c)

Datenbanksystem.

Neue Platten mit anderer Struktur d) Ein neues Programm benutzt bestehende Daten. e) Ein neues Programm X benutzt bestehende Daten und zusätzliche neue Datenstrukturen. f) Eine neue Verbindung zwischen zwei existierenden Typen wird eingeführt, bisher gab es z.B. zwischen Schülern und Lehrern nur die Verbindung, wer Tutor ist. Jetzt gebe es zusätzlich die Verbindung, wer für jeden Schüler frei wählbarer

Vertrauenslehrer ist. g) Der Bestand einer Datenbank wird geteilt.

Kapitel 2, Seite 8

2.4 Von der Realität zum Modell

Informationssysteme, z.B. zur Kontoführung bei Banken, Auskunftsystemen für Flugzeuge und Bahnen, Börsenauskunftsysteme, Lagerhaltungssysteme usw., speichern und verwalten

Informationen über einen bestimmten Ausschnitt der realen Welt. Aber selbst solche

Ausschnitte sind meist so komplex und vielgestaltig, dass sie nicht alle Einzelheiten beschreiben bzw. dass über den vielen Einzelheiten der Überblick über das Wesentliche verloren gehen kann Deshalb ist oft bei der Beschreibung eine Beschränkung auf die wichtigsten oder interessantesten Objekte der Realität und ihre Beziehungen untereinander sinnvoll. Wir erzeugen dadurch einen Ausschnitt der realen Welt, eine Miniwelt.

Beispielsweise ist die Schule ein Teil der realen Welt. Unter dem Blickwinkel der Verwaltung von Schülerdaten würde unsere Miniwelt aus den Objekten Schüler, Lehrer,

Bücher, Kurse, Noten und deren Beziehungen zueinander bestehen; andere Objekte der

Schule, wie Gebäudedaten, Reinigungskosten usw. würden ausgeklammert. Wir bilden deshalb im Hinblick auf die logische Gesamtsicht ein Modell der Miniwelt, Innerhalb des

Modells können wir Fragen stellen, die im Modell beantwortet werden. Die Antworten sind aber durch das Modell begrenzt: So können wir keine Antwort darauf erhalten, wieso ein

Schüler im Abitur gescheitert ist - hierzu haben wir weder Daten noch Methoden im Modell zur Verfügung. Wir müssen uns also immer bewusst sein, in welchem Bereich gültige

Antworten zu erwarten sind und welche Bedeutung sie in der Wirklichkeit haben.

Innerhalb des Modells lassen sich Informationen sammeln, speichern und später wiedergewinnen bzw. durch Verknüpfung dieser Informationen neue Informationen finden, z.B. die Berechnung des Abiturdurchschnitts aus den Einzelnoten. Da unsere Informationen in einem Computersystem gespeichert werden, also zur Verarbeitung dienen, bezeichnet man sie auch als Daten. Die Daten sind Abbildungen des Modells der Miniwelt in den

Speicher eines informationsverarbeitenden Systems.

Damit unser Modell ein möglichst getreues Abbild unserer Miniwelt darstellt, ist es vor allem notwendig, die realen Objekte und ihre Beziehungen zueinander möglichst exakt zu erfassen und zu beschreiben. Erst dann ist sichergestellt, dass das Modell nur solche

Aussagen liefert, die wieder ihre Entsprechung in der Wirklichkeit haben. Wenn das Modell fehlerhaft ist, z.B. wegen fehlender oder falscher Daten oder falscher Struktur der Daten und ihrer Beziehungen, dann können nicht immer zuverlässige Aussagen über die reale

Welt gemacht werden. Eine unserer wichtigsten Aufgaben wird also darin bestehen,

Methoden zur Modellierung von Realität zu entwickeln, damit unser Modell zuverlässige

Aussagen liefert.

Die Informationen über eine solche Miniwelt, z.B. die Schulverwaltung, erhalten wir am besten durch Sichtung der Unterlagen, mit der sie sich nach außen dokumentiert: Durch

Formulare wie Datenblätter, Zeugnisse, Belegunterlagen usw. beschreibt sich die reale

Welt. Wir beschränken uns bei ihrer Beschreibung auf die Tatsachen, die unter dem

Zweckbezug und Aspekt der Schulverwaltung notwendig und wesentlich sind und damit unsere Miniwelt repräsentieren. Alle anderen Tatsachen sollen unberücksichtigt bleiben mit der Konsequenz, dass unser Modell hierfür keine zuverlässigen Aussagen liefern kann. Das dargestellte Zeugnisformular einer Schule soll als Ausgangspunkt dienen.

Bei eingehender Prüfung können wir feststellen, dass Zeugnisse Informationen über verschiedene Objekte der realen Welt bzw. unserer Miniwelt liefern, wie z.B. Schüler,

Kurse, Schule. Andere Informationen beziehen sich nicht auf ein Objekt allein, sondern stellen Eigenschaften einer Beziehung zwischen Objekten dar: Schülerin besucht Kurs.

Damit können wir den speziellen Ausschnitt der realen Welt, unsere Miniwelt

Schulverwaltung, im Modell beschreiben:

Kapitel 2, Seite 9

Internatsgymnasium Schloss Neuschwanstein

Wiesbaden

Jahrgangsstufe 12 (Qualifikationsphase) Schuljahr 2009/2010, 1. Halbjahr

Z E U G N I S

Tina Musterfrau

---------------------------------------------------------------------------------------------------

Fach Kurs WStd Punkte

---------------------------------------------------------------------------------------------------

Sprachlich-literarisch-künstlerisches Aufgabenfeld

Deutsch

Englisch

Gk

Lk

3

5

Ideal und Wirklichkeit

Begnung der 3. Art

Klaas

Meyer

11

04

Gesellschaftswissenschaftliches Aufgabenfeld

Gk Sozialordnung

Geschichte Gk 3 III. Herberg 05

Mathematisch-naturwissenschaftlich-technisches Aufgabenfeld

---------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------

Fehlstunden: 22 davon 4 unentschuldigt

Bemerkungen: keine

___Merten_______

Turor(in)

___Wegener______ ____Tina ____

Lehrer(in) Schüler(in)

Datum: 30.01.2010

Kapitel 2, Seite 10

Informationen zu unserem Modell

Allgemeine Struktur

Schule

Schulname

Schulort

Schüler(in)

Name

Vorname

Tutor(in)

Zeugnis

Halbjahr

Datum

Kurs

Fach

Kursthema

Kurstyp

Lehrer(in)

Schüler(in)-Kurs

Punkte

Konkrete Ausprägung

Schloss Neuschwanstein

Wiesbaden

Musterfrau

Tina

Merten

1. Halbjahr 2009/2010

30.01.2010

Mathematik

Analysis

LK

Wegener

Schüler(in)-Zeugnis

Fehlstunden entschuldigt

Fehlstunden unentschuldigt

Bemerkungen

06

22

4 keine

Informationen wie Schulname, Tutor Halbjahr, stellen Eigenschaften der betreffenden

Objekte Schule, Schüler bzw. Kurs dar. Die Informationen zur Note oder über

Bemerkungen beziehen sich dagegen auf jeweils zwei Objekte gemeinsam, d.h. sie stellen

Eigenschaften einer Beziehung zwischen den Objekten Schüler(in)/Kurs bzw.

Schüler(in)/Zeugnis dar. Wir können diesen Beziehungen die Namen „besucht“ und

„erhält“ geben, es entstehen also die Beziehungen zwischen jeweils 2 Objekten.

In der Informatik spricht man im Zusammenhang mit Datenbanksystemen meist nicht von

Objekten, sondern benutzt den Begriff Entity oder auch Entität. Entities können demnach

Personen sein, reale Objekte wie Zeugnisse oder Räume, aber auch abstrakte Objekte, wie z.B. Kurse, die nur gedanklich als ein unterscheidbares und identifizierbares Objekt existieren. Eine Entity wird im Wesentlichen durch seine Eigenschaften beschrieben, im konkreten Fall besitzt jede Eigenschaft einen Wert, z.B. die Eigenschaft „Kursbezeichnung“ der Entity „Kurs“ den Wert 3M11. Dies entspricht dem Klassen-Objekt Prinzip in der objektorientierten Programmierung. Die Attribute (Spalten) einer Tabelle, ihre

Eigenschaften, bilden die Klasse, während die konkreten Daten das Objekt bilden. Wir werden noch genauer untersuchen, wie man Entities und ihre Beziehungen zueinander beschreiben und darstellen kann. Die folgende Darstellung zeigt aber bereits alle wesentlichen Merkmale unserer Miniwelt, wie sie sich durch die Zeugnisformulare dokumentiert:

Kapitel 2, Seite 11

Entity Beziehung Eigenschaften

Schule Schulname

Schulort

Kurs

Schüler(in) besucht

Kurs

Schüler(in)

Kursbezeichnung

Typ

Lehrer

Note

Schüler(in)

Zeugnis

Zeugnis

erhält

Name

Vorname

Tutor

Fehlstunden entschuldigt

Fehlstunden unentschuldigt

Bemerkung

Halbjahr

Datum

Die bisher ausgewerteten Informationen über die Schulverwaltung reichen bei weitem nicht aus, ein getreues Abbild unserer Miniwelt zu erzeugen. In Abhängigkeit vom Zweck der

Modellbildung müssen weitere Dokumente ausgewertet werden. Für eine automatisierte

Kurswahl müssen beispielsweise u.a. Kursthemen, Räume und Zeiten erfasst werden.

Sollen Zeugnisse einschließlich des Abiturzeugnisses gedruckt werden, sind sämtliche

Kursbelegungen während der Oberstufe mit Noten und Fehlstunden aufzunehmen. Für eine

Bibliotheksverwaltung sind Informationen über den Buchbestand und das Ausleihverfahren einzuholen. Die jeweiligen Datenmodelle können dann als Abbild einer Miniwelt dienen, die einen Teilbereich der Schulverwaltung abdeckt.

Um die jeweilige Miniwelt genauer zu beschreiben, ist über die Angabe der Objekte

(Entities) und ihrer Beziehungen zueinander hilfreich, so genannte Geschäftsregeln festzuhalten. Sie stellen nichts anderes als Feststellungen über die Objekte der Miniwelt dar:

Ein Zeugnis geht genau an ein(en) Schüler(in) und existiert ohne diesen nicht. Ein(e)

Schüler(in) kann im Laufe der Oberstufe mehrere Zeugnisse erhalten; es gibt auch

Schüler(innen), die noch kein Zeugnis erhalten haben, z.B. in der Jahrgangsstufe 11-I oder als Neuzugang.

Ein Zeugnis enthält mindestens eine Kursangabe mit Note und Angaben über Fehlstunden und eventuell Bemerkungen; ohne Zeugnis sind diese Angaben sinnlos.

Eine Kursangabe bzw. Fehlstunden und Bemerkungen können in vielen Zeugnissen auftauchen; es gibt Bemerkungen, die auf keinem Zeugnis stehen.

Wir werden später sehen, dass das Modell unserer Miniwelt umso besser der Realität entspricht, je genauer die Geschäftsregeln festgelegt sind. Beim Aufbau eines

Datenbanksystems wird dadurch u.a. die Datenintegrität sichergestellt. Es ist dabei von

Bedeutung, ob ein Objekt, z.B. ein Zeugnis, ohne ein anderes Objekt, z.B. eine Schülerin, existieren kann oder nicht.

Die Geschäftsregeln entsprechen einem Teil des Pflichtenheftes im Softwareengineering.

Dort wird genau festgehalten, was das Softwareprodukt können soll. Dazu ist eine genaue

Bestandsaufnahme des Realweltausschnitts notwendig, ebenso wie eine Einteilung des

Gesamtproblems in Teilprobleme und in eine zeitliche Reihenfolge, die durch Meilensteine, also Teilziele, fixiert wird.

Fassen wir zusammen:

Kapitel 2, Seite 12

Ein Modell besteht aus Objekten/Entitäten mit ihren Eigenschaften (Attributen), die

in Beziehung zu einander stehen.

Entities mit Attributen

Modell

Beziehungen zwischen Entities

Der Weg zum Modell, ausgehend von der Aufgabenstellung/dem Ziel, erfolgt schrittweise.

Ziel / Aufgabe der Datenbank

Ermitteln von Informationen, die für das Modell benötigt werden, z.B. über schon verwendete Dokumenten (Zeugnisse, Rechnungen, …)

Abbilden der ermittelten Informationen auf Objekte/Entities und ihre Attribute

Ermitteln der Geschäftsregeln, den Feststellungen über den modellierten

Weltausschnitt (z.B. ein Zeugnis für genau einen Schüler, …)

Aufstellen des Pflichtenheftes, der Software-Spezifikation

Also

(Betriebliche) Realität DB-Lösung

Analyse Entwurf Realisierung verbaler und grafischer

Beschreibung des relevanten

Realitätsausschnittes

(WAS ist zu modellieren)

Hilfe geeigneter Beschreibungsund Entwurfsverfahren

Entwurf der Tabellenstruktur

Normalisierung

(WIE ist zu modellieren)

Konkrete

Umsetzung in ein DBMS

(z.B. Access,

MySQL)

Kapitel 2, Seite 13

Aufgabe 1:

Was verstehen Sie generell unter dem Begriff der ’Modellbildung’ in der

Informatik/Technik?

Aufgabe 2:

Erläutern Sie die Begriffe Objekt, Entity, Eigenschaften, Attribute und Beziehungen.

Aufgabe 3:

Wovon geht man zu Beginn der Modellbildung i.d.R. aus?

Aufgabe 4:

Nehmen Sie sich eine Mini-Welt Ihrer Wahl vor und überlegen Sie sich geeignete

Inhalte für die Struktur.

Entity Beziehung Eigenschaften

… … …

Aufgabe 5:

Sie bekommen von einem Stahlwerk den Auftrag, den Schmelzvorgang für besondere

.

Stahlsorten datenbanktechnisch zu erfassen. Beschreiben Sie generell und an Hand der kennen gelernten Fachbegriffe und Vorgehensmodelle, wie Sie an das Problem herangehen.

Kapitel 2, Seite 14

2.5 Miniwelt “Informatik-Bibliothek“ – Anforderungsprofil und Geschäftsregeln

Die Modellschule Obersberg besitzt eine relativ große Bibliothek mit eigenen Angestellten, die für die Ausleihe sowohl der Einzelbücher als auch der Klassensätze zuständig sind. In den letzten Jahren hat sich im Bereich Informatik ein größerer Buchbestand angesammelt.

Die Bibliothek arbeitet bisher ohne EDV. In die Schule integriert ist eine kaufmännische

Berufsschule, die traditionsgemäß ihre Bücher selbst verwaltet. Auch dort existiert einiges im Bereich Informatik, vor allem zu Anwendungsprogrammen und Wirtschaftsinformatik.

Die Informatiker der gymnasialen Abteilung haben sich nach und nach einen Handapparat an Büchern zugelegt, der auf Wunsch an interessierte Lehrer und Schüler ausgeliehen wird.

Im Zuge einer Neuausstattung mit Hard- und Software wurde darauf geachtet, möglichst viele Programme mit Handbuchsätzen zu erwerben, um auf diese Weise den Schülern zusätzliche Hilfen an die Hand geben zu können. Damit hat die von den Informatikern verwaltete Zahl von Büchern die Tausendergrenze nahezu erreicht.

Die bisher praktizierte Ausleihmethode, dass jeder Lehrer, der sich oder einem Schüler ein

Buch auslieh, einfach ein kleines Zettelchen in den Schrank legte, führt bei dieser Größe zu

Chaos. Bücher bleiben verschwunden, ohne dass feststellbar ist, wohin. Kollegen betrachten die mitgenommenen Bücher als Dauerleihgaben, so dass bestimmte Titel, wenn

überhaupt, erst nach Jahren wieder auftauchen. Schüler gehen von der Schule ab, ohne dass die Bücher zurückgefordert worden wären usw.

Deshalb entsteht die Idee, die Ausleihe per EDV zu organisieren. Gleichzeitig sollen in einem solchen System aber auch alle weiteren Informatikbücher der Schule erfasst werden, für deren Ausleihe nicht die Informatikabteilung zuständig ist, um so allen Interessierten eine schnelle Übersicht über die vorhandenen Titel des Fachgebietes zu ermöglichen. Mit der Realisierung dieser Informations- und Ausleihdatenbank beschäftigt sich das Ihnen vorliegende Projekt.

Kritiker werden hier zu Recht anmerken, dass es, anstelle eines speziellen

Ausleihprogramms der Informatiker, sinnvoller wäre, die interne Organisation der

Schulbibliotheken zu ändern und alle Bücher an einem zentralen Ort zu sammeln. Wir wollen hier jedoch von den momentanen Gegebenheiten ausgehen, die bekanntlich auch andernorts oft ein zähes Eigenleben besitzen. Nicht der Einsatz des Computers allein

kann immer die Organisation entscheidend verbessern.

Die Spezifikationen der zu erstellenden Softwarelösung könnte als “Pflichtenheft“ beispielsweise wie folgt aussehen:

Es sollen alle Informatikbücher der Modellschule Obersberg in einer Datenbank erfasst werden.

Informatikbücher gibt es im Moment in der Mediothek zur Individualausleihe und in der

Lernmittelbücherei. Weiterhin gibt es Informatikbücher in den Informatikräumen der gymnasialen Abteilung und zwar als Einzelexemplare und in jeweils größerer Stückzahl.

Auch die kaufmännische Abteilung verwaltet in Eigenregie Bücher aus diesem

Themengebiet. Weitere mögliche Standorte sollen vorgesehen werden.

Es sollen über ein Buch gespeichert werden: Autor, Titel, Themengebiet, Ort der

Aufbewahrung, Ausleihstatus (Präsenz, übers Wochenende, vier Wochen, halbes Jahr),

Erscheinungsjahr, Verlag, Stichworte (bis zu 20 pro Buch), Kurzbeschreibung. Eine Suche soll nach Themengebiet, Autor, Titel und Stichwort möglich sein.

Weiterhin soll mit dieser Datenbank die Ausleihe in den Informatikräumen der gymnasialen

Abteilung organisiert werden. Dazu sollen die Ausleiher erfasst werden (Schüler und

Lehrer) mit Namen und Adresse, bei den Schülern außerdem Klasse und Tutor. Auf

Lesekarten und Ausweise kann verzichtet werden. Die Ausleihe soll von den Lehrern durchgeführt werden. Lehrer und Schüler können mehrere Bücher ausleihen. Die meisten

Bücher sind schon mit einer Inventarnummer versehen (10-stellige Zahl). Es muss möglich

Kapitel 2, Seite 15

sein, neue Entleiher zu erfassen, bzw. alte zu löschen. Entleih- und Rückgabevorgänge müssen durchgeführt werden können. Das Programm soll ausgeben können: Entleiher eines bestimmten Buchtyps, alle entliehenen Bücher eines bestimmten Entleihers, Mahnungen an alle Entleiher, die ihre Frist überschritten haben.

Das so zusammengestellte Anforderungsprofil könnte nach gründlicher Durchsicht z.B. noch folgende Änderungen annehmen:

(1) Auf die Speicherung der Adresse kann verzichtet werden, da die Schüler leichter über ihren Tutor zu erreichen sind (zudem keine Postgebühren) und die Lehrer Fächer im

Lehrerzimmer besitzen. In Ausnahmefällen kann auf die Adresse im Sekretariat zurückgegriffen werden.

(2) Beim Entleihen sollte ein Zettel für den Entleiher gedruckt werden, der neben dem

Titel des Buches auch ein Rückgabedatum enthält.

(3) Die Datenbank sollte auf dem Server des Netzwerkes geführt werden und von jedem

Rechner mit jeder Zugangsberechtigung eine Suche nach Buchtiteln möglich sein.

(4) Die Ausleihe kann nur mit einem Lehrerpasswort durchgeführt werden. Die Frage, ob das auf jedem Rechner möglich sein soll oder nur auf einem speziellen dafür vorgesehenen, wird zunächst Offengelassen.

(5) Für die Bücher an „fremden“ Standorten ist es nicht notwendig, Signaturen zu speichern, da ohnehin keine Ausleihe von der zu entwickelnden Software durchgeführt werden soll. Es würde bei diesen Büchern ausreichen, neben den allgemeinen

Angaben und dem Standort die Anzahl der maximal vorhandenen einzugeben, damit der Sucher eine Vorstellung hat, wo und wie oft das Buch vorhanden ist.

Mit diesen Festlegungen können die Entities und die Beziehungen zwischen ihnen bereits angegeben werden:

Objekt Beziehung

Ausleiher

Ausleiher leiht aus

Buch

Buch

Eigenschaften

Name

Vorname

Klasse (bei Schülern)

Tutor (bei Schülern)

Ausleihdatum

Inventarnummer

Autor(en)

Titel

Erscheinungsjahr

Verlag

Thema

Kurzbeschreibung

Stichwort(e)

Standort

Ausleihzeit

Diese Beschreibung enthält noch einige Problem: Die Entität Ausleiher ist z.B. nicht eindeutig, da Schüler und Lehrer unterschiedliche Eigenschaften besitzen. Hierzu werden wir im nächsten Abschnitt das Entity-Relationship-Modell genauer untersuchen und auf unser Beispiel anwenden.

Die Geschäftsregeln unserer Miniwelt lassen sich aus der Ist-Analyse und durch

Analogiebildung zum Schulverwaltungsbeispiel leicht aufstellen:

Kapitel 2, Seite 16

• Ein Buch kann keinmal, einmal oder mehrfach ausgeliehen werden. Es gibt auch

Bücher, die nicht ausgeliehen werden dürfen.

• Ein Ausleiher kann kein Buch oder ein Buch oder mehrere Bücher ausleihen.

Ausleiher und Bücher existieren unabhängig voneinander.

• Eine Ausleihe enthält mindestens Angaben über den Ausleiher, das ausgeliehene

Buch und das Ausleihdatum.

Kapitel 2, Seite 17

2.6 Das Entity-Relationship-Modell

Wie im vorletzten Kapitel ausgeführt, ist es zunächst sinnvoll, ein konzeptuelles Modell des gegebenen Problems zu erstellen. Dabei wird ganz allgemein ein Abbild der

Wirklichkeit geschaffen, bei dem bestimmte Aspekte weggelassen, vereinfacht, zusammengefasst werden. Es lassen sich dabei drei Abstraktionsmechanismen unterscheiden:

Klassifikation: Dinge bzw. Objekte mit gemeinsamen Eigenschaften werden zu einer

Klasse zusammengefasst. Dabei werden nicht alle Eigenschaften der Objekte, meist

Attribute genannt, berücksichtigt, sondern nur die für die Aufgabe relevanten. In unserer

Miniwelt Schulverwaltung lässt sich das Objekt „Schüler“ als Klasse auffassen, in der

Miniwelt Bibliothek das Objekt „Buch“. Die zugehörigen Eigenschaften oder Attribute haben wir bereits definiert.

Aggregation: Bereits bestehende Klassen werden zu einer neuen Oberklasse zusammengefasst. So würde sich „Abiturbewertung“ aus „Halbjahresnoten“ und

„Prüfungsergebnisse“ zusammensetzen.

Generalisierung oder Spezialisierung: Dabei wird eine Teilmengenbeziehung zwischen

Elementen verschiedener Klassen definiert. So wäre „Ausleiher in der Schulbibliothek“ eine Generalisierung der Klassen „Schüler“ und „Lehrer“. Umgekehrt wäre „Abiturient“ eine Spezialisierung von „Schüler“. Bei Generalisierung, bzw. Spezialisierung gibt es immer Vererbung. So besitzt die untergeordnete Klasse (die Teilmenge) alle Attribute der

Oberklasse, kann aber noch zusätzliche Eigenschaften haben. „Ausleiher“ braucht sicher die Attribute „Name, Vorname“, die Teilmenge Schüler besitzt noch „Noten“, „Lehrer“ besitzt zusätzlich noch „Unterrichtsfächer“.

Um die Modellierung der Realität systematischer gestalten zu können, gibt es verschiedene

Standardstrategien. Eine der bekanntesten zur Erstellung von Datenbank-Anwendungen ist das so genannte Entity-Relationship-Modell (kurz ER-Modell genannt). Das ER-Modell wurde zuerst von P.P. Chen 1976 vorgeschlagen und verknüpft Objekte (Entities) und ihre

Beziehungen (Relationships) zueinander in einem gemeinsamen Modell. Dabei versteht man unter einem Entity ein konkretes Objekt der Realität, z.B. den Schüler Fritz Immerfaul, unter einem Entity-Typ eine sinnvolle Klasse von einzelnen Entities, in unserem Beispiel wäre das der Typ „Schüler“.

Anm.: In der objektorientierten Programmierung (OOP) ist das modellierte Objekt durch eine Klasse formuliert, sozusagen die Blaupause, die Vorlage, aus der alle konkreten

Instanzen entstehen. Selbige konkrete Ausprägungen der Klasse werden in der OOP

Objekte genannt, ihre Attribute Eigenschaften.

Zur Modellierung werden im Entity-Relationship-Modell drei Einheiten verwendet:

Kapitel 2, Seite 18

Entity Entity

Beziehungs- relation

Attribut

Die Entities eines Typs besitzen gemeinsame Eigenschaften, Attribute genannt, im Beispiel

Name, Vorname, usw. Die Attribute können atomar sein, d.h. nur einen Wert umfassen, mehrere Werte ermöglichen oder selbst wieder aus einzelnen Attributen zusammengesetzt sein. Man kann ein Objekt mit seinen Attributen graphisch sehr gut veranschaulichen:

Name Vorname

Vorher besuchte

Schule

Schüler

Geburtsdatum

Geschlecht

Adresse

Schuleintrittsdatum

Postleitzahl

Straße mit

Hausnr.

Wohnort

Abbildung: ER-Modell Schüler

Dabei wird der Entity-Typ durch ein Rechteck dargestellt, die Attribute durch mit dem

Rechteck verbundene Kreise. Ein zusammengesetztes Attribut wie „Adresse“ wird durch entsprechende Folgekreise gezeichnet. Ein Attribut wie „Vorher besuchte Schule“, das einen oder mehrere Einträge haben kann, erscheint als Doppelkreis. Solche Attribute heißen

Mehrfachattribute.

Anm.: Im relationalen Datenmodell werden Attribute dann durch Spalten(überschriften) dargestellt.

Ein oder mehrere Attribute, die eine Entity eindeutig charakterisieren, werden Schlüssel genannt. In unserem Beispiel wäre ein möglicher Schlüssel die Kombination der Attribute

„Name, Vorname, Geburtsdatum“, denn es erscheint doch extrem unwahrscheinlich, dass es

Kapitel 2, Seite 19

zwei Schüler mit gleichem Nachnamen, Vornamen und Geburtsdatum gibt. Es ist denkbar, dass noch andere Attributmengen mögliche Schlüssel sind. Das Attribut, welche den

Datensatz eindeutig identifiziert, wird Primärschlüssel (PS) genannt und durch

Unterstreichen der Attributnamen kenntlich gemacht. Häufig verwendet man auch

künstliche Attribute, um einen Primärschlüssel zu schaffen. In unserem Beispiel wäre das eine Schüler-Nummer, die jedes Entity eindeutig charakterisiert. Besteht der

Primärschlüssel aus mehreren Attributen, so spricht man von einem zusammengesetzten

Primärschlüssel.

Zwischen den einzelnen Entities können Beziehungen (Relationships) bestehen, zwischen

Entity-Typen existieren entsprechend Beziehungs-Typen. Beziehungs-Typen werden grafisch durch Rauten dargestellt, in die man die Beziehung notiert. Auch Beziehungs-

Typen können Attribute besitzen. Als Beispiel betrachten wir den Beziehungs-Typ

„besucht“ zwischen den Entity-Typen „Schüler“ und „Kurs“, die „Note“ als Attribut hat.

Name Thema

Kurs-

Nr.

Schüler besuc ht Kurs

Typ

Schüler-

Nr.

Jahrgangsstufe

Note

Abbildung: Beziehung im ER-Modell

Die Note gehört nicht zum Schüler und auch nicht zum Kurs, sie ist vielmehr ein Produkt der Beziehung zwischen dem Schüler und dem Kurs, den er besucht. Gäbe es die

Beziehung nicht, entstünde auch keine Note, daher die Zuordnung zur Beziehungsrelation und nicht zu einer der beiden Entities.

Zwischen Entities kann es mehr als eine Beziehung geben, wie das folgende Beispiel zeigt. w o h n t

S c h ü l e r

g e b o r e n

O r t

Abbildung: Mehrfachbeziehung

Ein Beziehungs-Typ kann sich auch auf mehr als zwei Entity-Typen beziehen:

Verschiedene Großhändler liefern verschiedene Artikel an unterschiedliche Kunden. Die

Lieferbeziehung ist also durch ein Tripel (Großhändler, Artikel, Kunde) gekennzeichnet.

Kapitel 2, Seite 20

G r o ß h ä n d l e r

A r t i k e l li e f e r t

K u n d e

Abbildung 1: Dreiwertige Beziehung

Allerdings sind die zweiwertigen Beziehungen die weitaus häufigsten.

Die bisherige Darstellung sagt aber noch nichts über die Anzahl der jeweils an einer

Beziehung beteiligten Entities aus. Im Normalfall unterrichtet z.B. ein Lehrer mehrere

Kurse, ein Kurs besitzt aber nur einen Lehrer. Diese Tatsache beschreibt man mittels des

Begriffs der Komplexität einer Beziehung: Die Beziehung Lehrer unterrichtet Kurs besitzt die Komplexität 1:n, da “1“ Lehrer mehrere “n“ Kurse unterrichtet.

Insgesamt unterscheidet man meist zwischen drei Komplexitäten:

1:1-Beziehungen: Jedes Entity vom Typ E1 steht höchstens mit einem Entity vom Typ E2 in Beziehung und umgekehrt (also mit einem oder keinem).

1:n-Beziehungen: Jedes Entity vom Typ E2 steht höchstens mit einem Entity vom Typ E1 in Beziehung, es können aber mehrere (oder keiner) aus E2 zum selben Entity aus E1 eine

Beziehung haben. n:1-Beziehungen sind natürlich ganz analog definiert.

n:m-Beziehungen: Jede Entity aus E1 kann zu mehreren aus E2 eine Beziehung haben, und jede Entity aus E2 zu mehreren aus E1.

Beispiele:

Komplexität 1:1: Schüler - erhält - Abiturzeugnis.

Jeder Schüler erhält (höchstens) ein Abiturzeugnis, und jedes Abiturzeugnis gehört eindeutig zu einem Schüler.

Komplexität 1:n: Lehrer - ist Tutor von - Schüler.

Jeder Schüler hat nur einen Tutor, aber jeder Lehrer, der Tutor ist, hat mehrere Schüler in seiner Tutorengruppe.

Komplexität n:m: Schüler - besucht - Kurs.

Jeder Schüler besucht mehrere Kurse, und jeder Kurs wird von mehreren Schülern besucht.

Manchmal findet man noch die Notation “c“ für [0,1], also 1:c-Beziehungen. Sie werden technisch wie 1:n Beziehungen behandelt.

Im ER-Diagramm werden die Komplexitäten am gegenüber liegenden Entitätstypen notiert. [VORSICHT, FEHLERQUELLE!]

Kapitel 2, Seite 21

Lehrer

Klassen- lehrer von

1

Klasse

1 lies: Jeder Lehrer unterrichtet 1 Klasse. Jede Klasse wird von einem Lehrer unterrichtet.

BEACHTE:

Gemäß der mathematischen Notation für Intervalle gibt es zwei mögliche Arten für die

Komplexität 1:1. Es sind dies

[0,1]

Æ

[1,1] Æ höchstens einer und mindestens Null (also keiner), erlaubt höchstens einer und mindestens einer, also genau einer

Eine besondere Art von Beziehungen sind die so genannten “IS-A“ Beziehungen (aus dem

Englischen, wörtlich übersetzt “ist ein“). Damit wird es möglich, Teilmengen von Entity-

Typen zu erfassen. Diese Beziehungen entsprechen der oben angegebenen speziellen

Abstraktionsform Spezialisieren bzw. Generalisieren. Bei bestimmten Entities gibt es sinnvolle Teilmengen, die alle Attribute der übergeordneten Menge erben (diese müssen nicht mehr in der grafischen Darstellung angegeben werden), aber noch zusätzliche

Attribute besitzen. Ein Beispiel soll das verdeutlichen.

Schulmitglied

IS-A

Schüler

Angestellter

IS-A

Lehrer

Sekretär

/in

Hausmeister

Abbildung: IS-A-Beziehung

Auf eine Angabe von Attributen wurde verzichtet. Es lassen sich jedoch ohne Probleme an diesem Beispiel ererbte und neue Attribute erläutern. So wären etwa “Name, Vorname,

Adresse“ für alle Schulmitglieder gemeinsam. Bei Lehrer könnten die Zusatzattribute

„Titel, Unterrichtsfächer“ auftauchen, bei Angestellter “Besoldungsgruppe“ usw.

Abschließend noch ein etwas umfangreicheres Beispiel zum ER-Modell, das sich zum Teil aus den bisher besprochenen Beispielen zusammensetzt. Es beschreibt einen Ausschnitt aus der Schulverwaltung. Man kann sicher einige Kritikpunkte finden, da an eine komplette

Modellierung der Miniwelt Schulverwaltung nicht gedacht ist.

Kapitel 2, Seite 22

V orn am e

Schu lein trittsda tu m

V orh er be su.

Schu le

Na m e

V orn am e

Na m e

Ti te l

Ge b urtsda tu m

Schü le r-

Nr n

Schüler

n

Geschlecht

ist

Tu t o r

Adre sse

Tu t o r gr up . be z ..

P ostle itzah l

W oh no rt

S tra ß e mit

Ha usn r.

Fe hl stu nd en

Ze iten

No te

K urs-

Nr.

Ra um -.

Nr.

1

1

Lehrer

Fä ch er

Le hre r-

Nr.

hä lt be su c h t

m

Kurs

n n

in

Typ m

Raum

Jah rga ng sstu fe

IS-A

Th em a

Fach

S itzplätze

S on de rau sstattu ng

Fach raum

Fa ch

Abbildung: ER-Diagramm Schule

Aufgabe:

Beschreiben Sie das ER-Diagramm Schule verbal. Beschreiben Sie ferner jeden

Beziehungstypen verbal, so wie es im Lehrtext gemacht wurde. Beispielsweise “Jeder

Lehrer unterrichtet 1 Klasse. Jede Klasse wird von einem Lehrer unterrichtet“.

Lösung:

Im ER-Diagramm sind die wesentlichen Partizipanten einer Schulverwaltung erfasst. Es sind dies

Kapitel 2, Seite 23

• Räume

• Kurse

• Schüler

• Lehrer.

Als Besonderheit ist zu vermerken, dass jeder Schüler einen Lehrer als Tutor hat und

Fachräume als besondere Ausprägung der Allgemeineren Entity ’Raum’ modelliert wurden.

Jeder Schüler hat einen Lehrer als Tutor und besucht mehrere Kurse, die in verschiedenen

Räumen stattfinden.

Jeder Lehrer ist für mehrere Schüler als Tutor zuständig und unterrichtet mehrere Kurse.

Die Attributierung der Entities ist intuitiv, z.B. gehören zu einem Schüler sein Name und eine Schülernummer, der zugleich als Primärschlüssel fungiert.

Kapitel 2, Seite 24

2.7 Die “Informatik-Bibliothek“ im ER-Modell

Das im letzten Kapitel vorgestellte ER-Modell soll jetzt konkret auf unser Projekt angewendet werden. Mit “ER-Modell“ ist zweierlei gemeint: Zum einen beschreibt es die

Technik des Modellierens, d.h. der Abbildung der Realität. Zum anderen ist das Endprodukt gemeint, d.h. das abstrakte Modell, das in grafischer Form dargestellt werden kann.

Bei der Modellierung geht es zunächst darum, geeignete Entities zu definieren und mit notwendigen Attributen zu versehen. Beginnen wir zunächst mit den Ausleihern. Es sollten laut Anforderungsanalyse (vgl. Kapitel 2.5) Name und Vorname gespeichert werden. Als

Schlüsselattribut führen wir AusleiherNr. ein, um allen Schwierigkeiten mit eventuell gleichen Vor- und Nachnamen aus dem Weg zu gehen. Die Zusatzattribute Klasse und

Tutor bei Schülern erfassen wir durch den Sub-Entity-Typ Schüler des eigentlichen Typs

Ausleiher, die durch eine IS-A-Beziehung verknüpft werden.

Etwas schwieriger ist schon die Modellierung der Bücher. Man muss sich zunächst klarmachen, dass es hier einen Unterschied zwischen dem Buch als Typ und den

Exemplaren dieses Buchtyps gibt. Allgemeine Attribute wie Autor, Titel usw. charakterisieren eine bestimmten Typ von Büchern, von denen es natürlich mehrere

Exemplare geben kann; z.B. bestimmt „Sedgewick: Algorithmen“ den Typ. Davon kann es aber zwei Exemplare im Informatikraum geben, von denen eins Präsenzbestand ist und nicht ausgeliehen werden soll. Schlüssel für die Exemplare ist die Inventarnummer. Dieser

Unterschied lässt sich am besten erfassen durch eine IS-A-Beziehung zwischen den Entity-

Typen Buchtyp und Buch.

Eine Anmerkung noch zum Attribut Autor von Buchtyp. Es erschien hier sinnvoll, ein

Mehrfachattribut zu benutzen, denn häufig besitzen Bücher zwei oder mehr Autoren. Die könnte man natürlich als einen Wert des Attributs zusammenfassen, z.B.

„Schlageter/Stucky“. Das würde jedoch Probleme bei der Suche nach dem Einzelautor mit sich bringen, denn wie findet man bei solchen zusammengesetzten Autorennamen noch

„Stucky“.

(Anmerkung: Im Kapitel über Normalformen lernen Sie die formale Analyse von Tabellen

kennen Dabei werden Sie feststellen, dass Wert auf so genannte atomare Attribute gelegt

wird, d.h. in jeder Zelle/bei jedem Attribut soll nur ein Wert stehen, also z.B. nur Schlageter

statt Schlageter/Stucky).

Kompliziert wird die Modellierung der Bücher außerdem noch durch das Erfassen von

Büchern an anderen Standorten, denn für diese sollte nach Anforderungsanalyse keine unnötige Inventarnummer gespeichert werden. Es ist also nicht notwendig, jedes physische

Exemplar zu erfassen. Es ist aber möglich, dass sich Exemplare desselben Typs an unterschiedlichen Standorten befinden (z.B. fünf Exemplare des Buchtyps „Informatik-

Duden“ in der Bibliothek der gesamten Schule und drei weitere in der Bibliothek der kaufmännischen Abteilung). Das lässt sich gut durch einen weiteren Sub-Typ Fremdbuch von Buchtyp erfassen. Fremdbuch erhält kein eigenes Schlüsselattribut, denn jedes Entity ist eindeutig durch die IS-A-Beziehung und das Attribut Ort charakterisiert.

Sinnvollerweise vergibt man für Buchtyp den Schlüssel Buchtyp-Nr.

Zentrale Beziehung für die Ausleihe ist die Beziehung leiht_aus zwischen den Entities

Ausleiher und Ausleihbuch. Zu dieser Beziehung gehört als Attribut Ausleihdatum. Das

Rückgabedatum muss nicht eigens gespeichert werden, es ergibt sich aus dem

Ausleihdatum und dem zu Ausleihbuch gehörenden Attribut Ausleihzeit.

Jetzt bleibt nur noch die Erfassung der Stichwörter. Das stellt aber kein Problem dar. Mit

Hilfe des Entity-Typs Stichwort, der als einziges Attribut Stichwort selbst hat, und der n:m -

Beziehung gehört_zu mit den Entities von Buchtyp lässt sich ein Stichwortkatalog realisieren. Jetzt kann man das ER-Modell als Diagramm zusammenfassen.

Kapitel 2, Seite 25

Die Geschäftsregeln sind in unserem Modell sehr einfach gehalten:

(1)

Die Objekte Ausleiher und Ausleihbuch existieren unabhängig voneinander. Ein Schüler kann Ausleiher sein, muss aber nicht.

(2)

Jedes Ausleihbuch und jedes Fremdbuch gehören jeweils zu genau einem Buchtyp und existieren ohne diesen nicht.

(3)

Zu jedem Buchtyp gehören ein oder mehrere Stichwörter. Stichwörter ohne zugehörigen Buchtyp existieren nicht.

Autor Titel

Erschein.

jahr

Verlag

Stichw ort

Them a

Kurzbeschreibung

Buc htyp-

Nr.

Buchtyp

1

IS-A

1 n

geh ö rt zu

IS-A

Ort

Anzahl n

Fremdbuch

Ausleihdatum n

Ausleihbuch

n

leih t aus

m

Stichwort

Inve ntar -

Nr.

Ausleihzeit

Schüler

1

IS-A

1

1

Ausleiher

Aus leiher-

Nr.

Klas se Tu tor Nam e Vorname

Abbildung: ER-Diagramm Informatik-Bibliothek

Eine kompakte Darstellung von Entitäten mit ihren Attributen verwendet die

Mengendarstellung, wobei der Primärschlüssel unterstrichen wird. Bei einem zusammen gesetzten Primärschlüssel werden entsprechend die relevanten Felder unterstrichen. Allgemein: Entityname{Primärschlüssel, Attribut 1, Attribut 2, …,

Attribut n}, z.B. Ausleihbuch{Inventar-Nr., Ausleihzeit}. Im Folgenden wird diese

Notation Mengendarstellung genannt.

Kapitel 2, Seite 26

Aufgaben

Zur Modellierung von Ausschnitten der Wirklichkeit

Aufgabe 1:

Die folgenden Musterrechnungen dokumentieren eine Miniwelt “Rechnungschreiben“ in einer Firma.

Herrn

Horst Staniczek

Birnbaum 3

65510 Hünstetten

Rechnungsnummer: R123 Rechnungsdatum: 11.06.1995

Firma

Irma Computer GmbH&Co KG

Am Festungswall 45

65189 Wiesbaden

Rechnungsnummer: R457 Rechnungsdatum: 04.03.1996

a) Stellen Sie fest, welche Objekte und Beziehungen sich daraus ableiten lassen und stellen

Sie Ihre Ergebnisse in einer Tabelle der Form dar.

Objekt | Beziehung | Eigenschaften

b) Formulieren Sie Geschäftsregeln für die Miniwelt.

c) Beschreiben Sie Objekte und Beziehungen durch ihre Eigenschaften und erstellen Sie entsprechend ein Modell der Miniwelt, indem Sie ein ER-Modell erstellen.

Kapitel 2, Seite 27

Aufgabe 2:

Alle im deutschen Sprachraum erscheinenden Bücher werden für die Deutsche Bibliothek nach einheitlichen Maßstäben gekennzeichnet. Die beiden folgenden Angaben stammen aus

Büchern zu unserem Thema.

Moos, Alfred:

SQL-Datenbanken: der Weg vom Konzept zur Realisierung in dBase; eine schrittweise und praxisnahme Einführung/

Alfred Moos; Gerhard Daues. - Braunschweig: Vieweg, 1991

ISBN 3-528-05183-3

NE: Daues, Gerhard (NE=Nebenautor)

Heuer, Andreas:

Objektorientierte Datenbanken: Konzepte, Modelle, Systeme/

Andreas Heuer: - Bonn; München; Paris [u.a.]: Addison-Wesley, 1992

ISBN 3-89319-315-4

Autoren können dabei als Einzelautor, Nebenautor oder als Herausgebern fungieren. Ein

Buch kann beim gleichen Verlag in mehrfachen Ausgaben oder bei verschiedenen Verlagen erscheinen. a) Erstellen Sie ein Modell der Miniwelt „Bibliothek“, indem Sie die Entities Autor,

Buch und Verlag sowie die Beziehungen hat_Urheberschaft_als für die

Autorenschaft und ist_Ausgabe_von für die Verlagsausgabe verwenden! b) Formulieren Sie entsprechende Geschäftsregeln, z.B. hat ein Buch mindestens einen

Autor, ein Autor kann verschiedene Bücher schreiben.

Was wäre an Ihrem Modell, welches auf den obigen Daten basiert, noch zu verbessern, wenn es um die eindeutige Identifizierung von Datensätzen geht?

Kapitel 2, Seite 28

Aufgaben

Zur Komplexität von Beziehungen

Aufgabe 1:

Die folgende Tabelle zeigt jeweils zwei Entity-Typen und den zugehörigen Beziehungstyp.

Geben Sie für jede Beziehung die Komplexität an.

(3) Schüler darf arbeiten an Computer

(5) Schüler besucht Kurs

(6) Schüler ist befreundet mit Schüler

Aufgabe 2:

Überlegen Sie, welche Komplexität die IS-A-Beziehung besitzt.

Aufgabe 3:

Gegeben sind jeweils zwei Entitytypen und ein Beziehungstyp. Geben Sie die jeweilige

Komplexität an.

E-Typ 1 E-Typ 2 Beziehungs-Typ

Aufgabe 4:

Gegeben sind die Objekte

Klasse, Klasse, Klasse, Klassenleiter, Schüler, Lehrer

Und die Beziehungen hat, enthält, unterrichtet.

Stellen Sie für je 2 Objekte je eine Beziehung her und geben Sie die Kardinalität an.

Kapitel 2, Seite 29

Aufgaben

Zum Entity-Relationship-Modell

Aufgabe 1:

Der folgende Ausschnitt aus einem Kursverzeichnis dient zur Kurswahl der Schülerinnen und Schüler zur Jahrgangsstufe 13. Ergänzen Sie mit den darin befindlichen Kursdaten unser Modell zur Kursverwaltung und stellen Sie fest, welche Entities bzw. Entity-

Eigenschaften hinzugefügt werden müssen!

Leiste G6: Mi 9./10. Std. und Fr 5. Std

5 D 13 Kreß 165 Literatur und Gesellschaft

5 D 16 Biedermann 164 Literatur und Gesellschaft

5 E 12 Meyer K.

5 K 10 Blum

127 The Individual and Society

7 Kunst und Gesellschaft

Leiste G8: Do 1.2. Std. und FR 6. Std

5 D 10 Biedermann 170 Literatur und Gesellschaft

5 D 17 Beste 164 Angst

5 E 11 Meyenburg 125 The Individual and Society

5 K 11 Repert 12 Kunst und Gesellschaft

5 Mu 10 Lamprecht 140 Musik und Gesellschaft

Aufgabe 2:

Geben sie die Komplexität der folgenden Situationen an. Erstellen Sie jeweils ein ER-

Diagramm. Formulieren Sie sinnvolle Geschäftsbedingungen.

a) Eine Ladenkette möchte Informationen über ihre Filialen und über deren Zulieferer speichern. Jeder Zulieferer beliefert mehrere Filialen, und jede Filiale kauft von mehreren

Zulieferern.

b) Ein Installateur möchte über seine Handwerker und über die Häuser, in denen sie gerade arbeiten, Informationen speichern.

Aufgabe 3:

Die Computerzubehörfirma Microtec GmbH möchte ihre Verwaltung auf EDV umstellen.

Sie verkauft ein Sortiment von Artikeln, die sie von verschiedenen Herstellern bezieht.

Außerdem hat sie einen bestimmten Kundenkreis, der bei ihr Bestellungen aufgibt. Eine

Bestellung kann natürlich mehrere Artikel umfassen. Derselbe Artikel kann oft von mehreren Herstellern bezogen werden, und ein Hersteller liefert natürlich meist mehr als einen Artikel.

Erstellen Sie im Entity-Relationship-Modell ein sinnvolles Datenmodell für die Firma, das

Datenredundanz vermeidet. Wählen Sie geeignete Entities mit notwendigen Attributen und geben Sie die zwischen den Entities bestehenden Beziehungen mit ihrem Komplexitätsgrad an.

Kapitel 2, Seite 30

Aufgabe 4:

Zugrunde gelegt werde das ER-Modell der Schulverwaltung, wie es im Text aufgestellt wurde. Geben Sie bei den nachfolgenden Änderungen an, welche Ebene des DBMS von der

Änderung betroffen ist.

1. Der Lehrer Franz Schlauspruch kommt neu an die Schule.

2. Die Lehrer sollen bei der Noteneingabe nicht mehr die Noten des Schülers bei anderen Lehrern abfragen können.

3. Bei den Schülerdaten soll durch eine zusätzliche Indexdatei, in der die Schüler nach

Wohnort sortiert sind, ein schnellere Suche nach Schülern eines Ortes ermöglicht werden, um die Busverbindungen besser koordinieren zu können.

4. Zur Erstellung von Alterstatistiken soll auch bei Lehrern das Geburtsdatum gespeichert werden.

5. Der Raum 556 soll als neuer Fachraum für Mathematik verwendet werden.

6. Auf Wunsch des Hausmeisters wird zusätzlich erfasst, welcher Lehrer einen

Schlüssel für welchen Fachraum hat.

7. Neben dem/der Oberstufenleiter/in sollen auch die Tutoren die komplette Belegung ihrer Schüler einschließlich der bisher vergebenen Noten am Computer einsehen können.

8. Vom Sekretariat sollen die Schüler, die mehr als drei Grundkurse unter 5 Punkten einbringen müssen, per Serienbrief auf die Gefahr der Nichtzulassung zum Abitur hingewiesen werden.

9. Auf Antrag der SV dürfen Lehrer, die nicht Tutor des entsprechenden Schülers sind, die Fehlstundenzahl nicht mehr einsehen.

10. Daraufhin beschließt die Schulkonferenz, die Fehlstundenspeicherung ganz abzuschaffen.

Aufgabe 5:

Hugo Unbedarft besitzt eine große Spedition. Er will seine Auftragsverwaltung auf EDV umstellen und macht sich dazu einen genauen Plan. Seine Aufträge sind immer so, dass sie nur zu einem Ziel führen, es kann allerdings möglich sein, dass mehrere LKWs für einen

Auftrag nötig sind. Nicht jeder LKW-Typ ist dazu geeignet, alle Ziele zu erreichen (z.B. zu niedrige Brücken), und nicht jeder Fahrer kann jeden LKW-Typ fahren. Hugo will folgende

Daten speichern: AuftragsNr. und LKW-Nr., Ziel, Zielentfernung, Auftragsdatum, LKW-

Typ, max. Zuladung eines LKW-Typs, TÜV-Datum, Fahrer-Nr, Fahrer-Name.

Erstellen Sie ein ER-Modell für die Spedition.

Kapitel 2, Seite 31

Aufgabe 6:

Gegeben ist folgendes ERM:

Projekt-Nr

Personal-Nr

Abteilung

1 besteht aus n

Mitarbeiter n arbeitet in

Abteilungs-Nr Abteilungs-Nr

Bezeichnung Nachname m

Projekte

Vorname

Projekt-Nr

Abteilungs-Nr

Beschreibung a) Leiten Sie daraus die kompakte ERM-Notation ab: Tabellenname(Primärschlüssel,

Attribute) b) Geben Sie die Schritte an, wie aus einem ERM ein relationales Modell wird.

Aufgabe 7:

Wir bauen nun sukzessive ein vereinfachtes Lehrer-Schüler Unterrichtsmodell auf. a) b) c)

Bestimmen Sie die beteiligten Objekte.

Ermitteln Sie für alle Schritte die Kardinalitäten.

Leiten Sie nun einmal versuchsweise das ERM her. Details folgen im nächsten

Kapitel. Versehen Sie dabei die Objekte mit sinnvollen Attributen.

Kapitel 2, Seite 32

Schritt 1:

Klasse

Schritt 2:

Lehrer

Schritt 3:

Lehrer enthält

Schüler ist

Klassen- leiter

Klasse unterrichtet

Klasse

Kapitel 2, Seite 33

Lösungsheft

Kapitel 2

-

Das konzeptuelle Modell

Kapitel 2, Seite 1

Kapitel: Datenbanken – Mehr als Tabellen? Wozu das Ganze?

Aufgabe: a) b)

Welche Nachteile hat eine Datenerfassung dieser Art?

Nennen Sie andere Bereiche, in denen Datenbanken eingesetzt werden.

Lösung:

a)

Die Probleme, die hierbei auftreten, sind ersichtlich:

- Datenredundanz, d.h. dieselben Daten werden mehrfach gespeichert.

- Gefahr der Dateninkonsistenz, d.h. bei Änderungen können wegen der mehrfach gespeicherten Daten Widersprüche auftreten. Verlässt ein Schüler die Schule, so wird er mit dem Programm im Sekretariat gelöscht, aber mit einem anderen immer noch in Kurse eingeteilt (es soll sogar schon vorgekommen sein, dass solche fiktiven Schüler auch Noten erhalten haben).

- Unflexibel gegenüber Änderungen, kurz gesagt, Änderungen der Datenstruktur verlangen

Änderungen der Programme; zusätzliche Aufgaben verlangen neue Datenorganisation, da diese an der alten Zielsetzung ausgerichtet waren. Abfragen über mehrere Datenbestände hinweg lassen sich in diesem System kaum realisieren, (z.B. eine Abfrage über die Daten der Bibliothek und der Kurseinteilung: „Lesen Schüler der Deutsch-Leistungskurse mehr klassische Literatur?“.

- Datenschutzprobleme und Datensicherheit, Benutzer bzw. Programme besitzen vollen

Zugriff auf die dem Programm zugeordneten Daten; so könnte z.B. das Bibliotheksprogramm aufgrund einer Fehlfunktion sämtliche Ausleiher, d.h. Schülerdaten, löschen.

- Keine Einhaltung von Standards, d.h. Datenbestände werden an unterschiedlichen Stellen in unterschiedlichen Formaten abgespeichert und sind nicht ohne weiteres austauschbar; z.B. können die Schülerdaten im Sekretariat in einem Format vorliegen, das vom Bibliotheksprogramm nicht verstanden wird, so dass diese Daten dort extra eingegeben werden müssen.

b)

Schülerverwaltung

Personalverwaltung

Kunden-/Auftragserfassung x-Sammlung (CD, Videos,…) für Statistiken (als Datenquelle)

Bibliothek

Bank

Benutzerverwaltung im Internet

- Standardpaket XAMPP:

Apache Webserver, Linux oder Windows Betriebssytem, PHP (Programmiersprache),

- DB ist Backend, als Frontend fungiert eine Browserapplikation

- Basis für dynamische Webseiten (z.B. Begrüßungen, Uhrzeit, …) in modernen Betriebssytemen

(Active Directory unter Windows Server ist letztlich eine Datenbank)

Kapitel 2, Seite 2

Aufgabe: a) Wie würde eine ,,Datenbank“ mit einer Tabellenkalkulation aussehen?

Machen Sie sich das am besten an Hand eines konkreten Beispiels klar. Um den

Überblick über die Ausgaben jedes Klassenmitglieds zu behalten, beschließen Sie, die

Einkaufdaten in einer ,,Excel-Datenbank“ zu verwalten. Überlegen Sie sich, welche Daten Sie benötigen. b) c) d)

Öffnen Sie nun die Excel-Datei “Kassenbon.xls“ und schauen Sie sich die dortigen Vorschläge an. Vergleichen Sie Ihre Ideen mit denen in der Datei, sie müssen nicht schlechter sein!

Nehmen Sie dann einige Einfüge-/Lösch- und Suchoperationen vor. Was fällt Ihnen auf?

Welche Nachteile gibt es bei der Datenverwaltung mit einem Tabellenkalkulationsprogramm?

Belegen Sie Ihre Vorschläge an Hand des konkreten Beispiels.

Lösung:

Mehrfacherfassungen

!= Schreibweisen leere Felder

Daten des Käufers müssen für jeden Kauf neu eingeben werden

Kapitel 2, Seite 3

Æ Datenredundanz

Æ Was wenn sich mal die Adresse ändert? Änderungen wären an vielen Stellen mit hoher

Fehleranfälligkeit zu machen

Es kann unterschiedliche Schreibweisen für ein und dieselbe Sache geben

Æ Probleme beim Suchen

Æ Dateninkonsistenz

Es gibt viele leere Felder

Æ Warum nicht gleich weglassen? Geht ja nicht, wegen den Ausnahmen. Wäre aber schön

Eingabemaske ist eher unflexibel

Kapitel 2, Seite 4

Prima, wir haben jetzt die Situation durchdrungen. Bearbeiten Sie die folgenden Aufgaben der Reihe nach.

Aufgabe 1:

Was müsste prinzipiell geändert werden, um die identifizierten Probleme zu beseitigen?

Aufgabe 2:

Auch Access selbst kann Tabellenstrukturen analysieren. Mal sehen, ob die

Vorschläge des Programms Ihren Überlegungen ähnlich sind. Starten Sie Access, legen Sie eine leere neue Datenbank an (DateiÆNeuÆleere Datenbank) und importieren Sie über DateiÆexterne

DatenÆimportierenÆKassenbondatenbank.xls auswählenÆFertig stellen. Schauen Sie sich die importierten Daten an und rufen dann den Analyseassistenten auf: ExtrasÆAnalyseÆTabelle.

Verfolgen Sie nun die Vorschläge des Assistenten und bringen Sie sie mit Ihren Überlegungen und der bisher erarbeiteten Problematik in Deckung. Ergänzen Sie gegebenenfalls Ihre Überlegungen.

Aufgabe 3:

Öffnen Sie die Datei “ExcelDatensammlung“. Hier wurden einfach alle Daten einer

Einkaufsliste und einer statistischen Datenerhebung in einer Tabelle erfasst. Machen Sie sich

Gedanken, wie Sie die Daten sinnvoll in verschiedene Tabellen aufteilen können. Welche Kriterien wenden Sie an? Und wie machen Sie deutlich, wie die einzelnen Tabellen in Verbindung stehen?

Anm.: Die Anzahl an Spalten und Tabellen in der leeren Vorlage muss mit Ihrer Lösungsidee nicht zwangsläufig übereinstimmen. Zeichnen Sie gegebenenfalls einfach neue Spalten und Tabellen hinzu.

Kapitel 2, Seite 5

Lösung:

- Trennung von Stamm- und Bewegungsdaten. Stammdaten sind die Basisdaten, z.B. Adressen mit

Namen, die zentral vorgehalten werden, während Bewegungsdaten zusätzliche Daten darstellen, die zu den Stammdaten gehören und durch einen Sachverhalt (mehrfach) erzeugt werden, z.B. die konkreten

Einkaufsvorgänge usw.

- Aufteilen in mehrere Tabellen Æ Problem wird Zergliedert

Beispiele:

Der Analyseassistent stellt genau das fest. Es gibt redundant gespeicherte Daten, was Platz kostet,

Fehler fördert und ineffizient ist. Er schlägt dann Lösungen vor, die allerdings mit Vorsicht zu genießen sind.

Lösung zu “ExcelDatensammlung“ in „ExcelDatensammlung_LSG“.

Kapitel 2, Seite 6

Kapitel: Ebenen eines Datenbankmanagement-Systems

Aufgabe:

Welche Anforderungen werden – vor dem Hintergrund des just erworbenen Wissens – also an eine Datenbank und ihr Managementsystem (DBMS) gestellt? Denken Sie auch darüber hinaus. Was passiert bei mehreren Benutzern, wie werden Daten gesichert usw.

Lösung:

Eine Datenbank (DB) speichert Daten. Dabei sind verschiedenen Aspekte zu beachten, die die

• physikalische Speicherung (physische Ebene/interne Sicht), ihre

• Organisation (logische Ebene/konzeptuelle Sicht), ihre

• Auswertung (Anfragen) und ihre

• Darstellung / Präsentation (Sichten) betreffen.

Faktoren die zu leisten sind:

• Informationsspeicherung (potentiell große Mengen)

• Effektive Informationsverwaltung große Datenmengen:

ƒ schnelles Wieder finden und Zugreifen

• Ausnutzung der physikalischen Speichermedien

• Sicherung der Datenbestände (Backup und Restauration)

• Datensicherheit (Zugriff, versehentliche Manipulation, (Security)Updates, Restauration)

• Vermeidung von Redundanzen

• Vermeidung von Abhängigkeiten der Daten von anderen Programmen

• Datenintegrität: Korrektheit, Widerspruchsfreiheit, Konsistenz und Vollständigkeit der Daten

• Vermeidung von Anomalien (unerwünschtes Verhalten bei Änderungen der Daten)

• Leichte Wartbarkeit, gute Verständlichkeit

• Leichte Erweiterbarkeit

• Eventuell verteilte Datenhaltung

• Höchste Verfügbarkeit

• Mehrfachzugriff

• Unterstützung bei der Datenmanipulation (Ändern, Löschen, Einfügen)

• Hohe Zugriffszeit (Wichtigste: die durchschnittliche/mittlere Zugriffszeit)

• Realisierung der Sichten (Views)

Diese Funktionen sind in einer Datenbank umgesetzt. Sie besteht aus der eigentlichen

- Datenbasis, also den tatsächlichen Daten, und einer Reihe von Verwaltungsprogrammen, dem

- DBMS (database management system).

Kapitel 2, Seite 7

Aufgaben

3-Ebenen-Architektur von Datenbanksystemen

Aufgabe 1:

Es soll eine Datenbank für eine Bücherei eingerichtet werden. Ein einzelnes Buch sei beschrieben durch die folgenden Merkmale:

Inventarnummer des Buches, ISBN-Nummer, Autor, Titel, Fachgebiet, Verlag, Erscheinungsort und

-jahr, Auflage, Preis. a) Zu welcher Ebene gehört diese Beschreibung?

Additum:

Nehmen wir an, die Datenbank soll in Pascal/Java/… geschrieben werden. Welche Hilfsmittel stehen dann zur Verfügung, um möglichst saubere Schnittstellen zwischen den einzelnen Ebenen zu realisieren? Welche Design-Entscheidungen bei der Planung des Programms gehören zur physischen, welche zur konzeptuellen, welche zur externen Ebene? Inwieweit lässt sich Datenunabhängigkeit wahren?

Aufgabe 2:

Analysieren Sie bei jeder der folgenden Umstellungen, auf welcher der Ebenen einer bestehenden

Datenbank und an welchen Transformationen jeweils etwas geändert werden muss (im Idealfall): a) Neuer Rechner, aufwärts kompatibel, gleiches Betriebssystem, gleiches Datenbanksystem b) Neuer Rechner, anderes Fabrikat, gleiches Betriebssystem, gleiches Datenbanksystem. c) Neue Platten mit anderer Struktur d) Ein neues Programm benutzt bestehende Daten. e) f)

Ein neues Programm X benutzt bestehende Daten und zusätzliche neue Datenstrukturen.

Eine neue Verbindung zwischen zwei existierenden Typen wird eingeführt, bisher gab es z.B. zwischen Schülern und Lehrern nur die Verbindung, wer Tutor ist. Jetzt gebe es zusätzlich die

Verbindung, wer für jeden Schüler frei wählbarer Vertrauenslehrer ist. g) Der Bestand einer Datenbank wird geteilt.

Kapitel 2, Seite 8

Lösungen

3-Ebenen-Architektur von Datenbanksystemen

Aufgabe 1:

Es soll eine Datenbank für eine Bücherei eingerichtet werden. Ein einzelnes Buch sei beschrieben durch die folgenden Merkmale:

Inventarnummer des Buches, ISBN-Nummer, Autor, Titel, Fachgebiet, Verlag, Erscheinungsort und

-jahr, Auflage, Preis. a) Zu welcher Ebene gehört diese Beschreibung?

Nehmen wir an, die Datenbank soll in Pascal geschrieben werden. Welche Hilfsmittel stehen dann zur

Verfügung, um möglichst saubere Schnittstellen zwischen den einzelnen Ebenen zu realisieren?

Welche Design-Entscheidungen bei der Planung des Programms gehören zur physischen, welche zur konzeptuellen, welche zur externen Ebene? Inwieweit lässt sich Datenunabhängigkeit wahren? a) Die Beschreibung gehört zum konzeptuellen Schema. b) Eine saubere Schnittstelle zwischen dem konzeptuellen Schema und dem internen Schema lässt sich z.B. durch die logische Struktur des ADT, z.B. realisiert in Units, konstruieren. Hierdurch kann z.B. verborgen werden, ob intern ein Feld, eine lineare Liste und/oder eine Datei zur Verwaltung des

Datenbestandes verwendet wird. Diese Entscheidungen gehören zum internen Schema. Die physische

Datenunabhängigkeit läßt sich also recht gut realisieren. Die Wahl des Records und allgemeiner

Methoden hierzu gehört zum konzeptuellen Schema. Die Realisierung einer externen Sicht ist nicht ganz so einfach. Sollen z.B "Informatiker" nur auf Bücher mit dem Fachgebiet "Informatik" zugreifen können, so müsste die allgemeine Zugriffsmethode bereits so implementiert sein, dass hierbei die

Fachgebiete abgefragt werden. Auf solch eine Methode könnte man dann eine Methode zum

"Ausblenden" aufsetzen. Die logische Datenunabhängigkeit lässt sich nur dann realisieren, wenn man die Methoden auf der konzeptuellen Ebene sehr breit (mit vielen Fallunterscheidungen) angelegt hat.

Aufgabe 2:

Analysieren Sie bei jeder der folgenden Umstellungen, auf welcher der Ebenen einer bestehenden

Datenbank und an welchen Transformationen jeweils etwas geändert werden muss (im Idealfall): a) Neuer Rechner, aufwärts kompatibel, gleiches Betriebssystem, gleiches Datenbanksystem auf keiner Ebene Änderungen erforderlich (wirklich ideal!!!) b) Neuer Rechner, anderes Fabrikat, gleiches Betriebssystem, gleiches Datenbanksystem.

interne Sicht: Änderungen lassen sich selbst bei gleichen Betriebssystemen nicht vermeiden, wenn die Hardware unterschiedlich ist (z.B. von VAX auf SUN). Die logische Gesamtsicht bleibt zwar erhalten, muss aber neu kompiliert werden (Änderung der Transformation). Die externe Sicht bleibt erhalten. Die Daten müssen während des Kompilierens ausgelagert werden, da die Rechner sicherlich auf Bitebene nicht kompatibel sind. c) Neue Platten mit anderer Struktur

Da die physischen Datenstrukturen jetzt neu sind, sind Änderungen der internen Sicht notwendig.

Keine Änderungen auf höheren Ebenen. Änderung der Transformation zwichen interner und logischer

Sicht.

Kapitel 2, Seite 9

d) Ein neues Programm benutzt bestehende Daten.

Für Programm X muß ein neue externe Sicht erstellt werden. Auf den anderen Ebenen keine Änderungen. Erstellen einer Transformation für Programm X. e) Ein neues Programm X benutzt bestehende Daten und zusätzliche neue Datenstrukturen.

Bei neuen Datentypen muss die interne Sicht geändert werden. Auch die logische Gesamtsicht muss u.U. zur Einbindung der neuen Strukturen geändert werden. Dies ist hoffentlich so zu erreichen, dass eine externe Sicht nur dann geändert werden muss, wenn die neuen Datentypen auch mit genutzt werden, z.B. für das Programm X, und nicht für die bisherigen Sichten. f) Eine neue Verbindung zwischen zwei existierenden Typen wird eingeführt, bisher gab es z.B. zwischen Schülern und Lehrern nur die Verbindung, wer Tutor ist. Jetzt gebe es zusätzlich die

Verbindung, wer für jeden Schüler frei wählbarer Vertrauenslehrer ist.

Da existierende Typen (Schüler/Lehrer)verbunden werden, ist eine Änderung der logischen Gesamtsicht notwendig. Da neue Informationen gespeichert werden müssen, ist eine Änderung der internen

Sicht erforderlich.. Externe Sichten müssen nur geändert werden, wenn sie die neue Verbindung benutzen. g) Der Bestand einer Datenbank wird geteilt.

Wenn man Daten gleichen Typs in zwei Mengen teilt, und die Programme getrennt auf diesen Mengen arbeiten sollen, so sind keine Änderungen erforderlich. Natürlich erhält man dann nur Auskunft über die Daten, die in diesem Teil der Datenbank gespeichert sind. Wenn man aber so teilt, daß z.B. zu einer Schülernummer die Daten wie Adresse u.ä. in der einen Menge und die Kurswahlen und Noten in der anderen Menge sind, so ändern sich alle Sichten; auf der externen Ebene ändern sich nur solche

Anwendungen nicht, die gerade eine der abgeteilten Datenmengen nutzen.

Kapitel 2, Seite 10

Kapitel: Von der Realität zum Modell

Aufgabe 1:

Was verstehen Sie generell unter dem Begriff der ’Modellbildung’ in der

Informatik/Technik?

Aufgabe 2:

Erläutern Sie die Begriffe Objekt, Entity, Eigenschaften, Attribute und Beziehungen.

Aufgabe 3:

Wovon geht man zu Beginn der Modellbildung i.d.R. aus?

Aufgabe 4:

Nehmen Sie sich eine Mini-Welt Ihrer Wahl vor und überlegen Sie sich geeignete

Inhalte für die Struktur.

Entity Beziehung Eigenschaften

… … …

Aufgabe 5:

Sie bekommen von einem Stahlwerk den Auftrag, den Schmelzvorgang für besondere

Stahlsorten datenbanktechnisch zu erfassen. Beschreiben Sie generell und an Hand der kennen gelernten Fachbegriffe und Vorgehensmodelle, wie Sie an das Problem herangehen.

Kapitel 2, Seite 11

Lösungen

Aufgabe 1:

Was verstehen Sie generell unter dem Begriff der ’Modellbildung’ in der Informatik/Technik?

Modellbildung ist der Abbildungsprozess der (hochkomplexen) Wirklichkeit auf die informationstechnisch relevante (vereinfachte) Wirklichkeit. Dabei ist es die Kunst zu ermitteln, was denn genau relevant ist. Dabei gilt es alles zu erfassen was wesentlich ist und ausreicht, um die gesetzten Ziele mit dem Modell auch erreichen zu können. Damit sind Modelle immer Zielabhängig!

Ein Modell besteht aus Objekten mit ihren Eigenschaften und den Beziehungen untereinander.

Aufgabe 2:

Erläutern Sie die Begriffe Objekt, Entity, Eigenschaften, Attribute und Beziehungen.

Objekte sind unterscheidbare Einheiten, die gewisse Eigenschaften=Attribute besitzen und in

Beziehung zu anderen Teilnehmern (Objekten) stehen. Im Bereich der DB spricht man statt von

Objekten von Entities.

Aufgabe 3:

Wovon geht man zu Beginn der Modellbildung i.d.R. aus?

Man verschafft sich einen intensiven Eindruck vom abzubildenden Prozess/von der abzubildenden

Situation, in dem man vorhandenes Material (z.B. Zeugnisse) sichtet und von der Quantität auf die allgemeine Struktur schließt. Dabei ist der Aspekt der ’Datensammlung’ zu sehen, ebenso wie der

Aspekt der Entscheidung was von den gesammelten Daten und Eindrücken im Zuge der

Modellbildung weggelassen werden kann.

Aufgabe 4:

Nehmen Sie sich eine Mini-Welt Ihrer Wahl vor und überlegen Sie sich geeignete Inhalte für die Struktur.

Mini-Welt Zoo

Entity Beziehung Eigenschaften

Pfleger Nachname, Vorname, Adresse,

Einstellungsdatum,

Gehaltsstufe, Pflegernummer

pflegt

Tier Name, Rasse, Unterart,

Rassennummer,

Unterartennummer,

Geburtsdatum, imZooSeit,

Pflegernummer, Anamnese

(Krankengeschichte),

Nachkommen, Kommentar

Käfig

Rassennummern

Was ist mit den Besuchern? Und den Eintrittspreisen? Nun, ist alles noch nicht erfasst.

Kapitel 2, Seite 12

Aufgabe 5:

Sie bekommen von einem Stahlwerk den Auftrag, den Schmelzvorgang für besondere Stahlsorten datenbanktechnisch zu erfassen. Beschreiben Sie generell und an Hand der kennen gelernten Fachbegriffe und

Vorgehensmodelle, wie Sie an das Problem herangehen.

Als Informatiker hat man zunächst einmal überhaupt keine Ahnung wie so ein Schmelzvorgang abläuft. Also gilt es zunächst ’Prozessverständnis’ aufzubauen, in dem man sich vor Ort schlau macht (schauen, analysieren, lesen, diskutieren, fragen).

Hat man ein hinreichendes Verständnis der wesentlichen Abläufe erlangt gilt es die Größen zu ermitteln, die für das Erreichen des Zieles relevant sind, denn darauf ist jede Modellbildung ausgelegt.

Diese Ebene der Analyse des Prozesses und Bewertung der Frage was vom komplexen Ablauf nun unbedingt relevant für das Modell ist und was nicht ist die kognitive Leistung, die es stets in

Zusammenarbeit mit den Fachexperten zu bewältigen gilt!

Daraus erwächst ein erster Modell-Prototyp, der intensiv mit den Kollegen und den Fachexperten diskutiert wird. Ist sichergestellt, dass mit dem Modell die Ziele erreicht werden können, kann an der

Detailstruktur gearbeitet werden. Ab hier iteriert der Zyklus von Modellbildung – Rücksprache –

Redesign bis zum ,,fertigen“ Modell.

Letzteres kann dann konkret in ein Produkt (Datenbank + evtl. noch weitere Komponenten) umgesetzt werden.

Kapitel 2, Seite 13

Kapitel: Das

Aufgabe:

Beschreiben Sie das ER-Diagramm Schule verbal. Beschreiben Sie ferner jeden Beziehungstypen verbal, so wie es im Lehrtext gemacht wurde. Beispielsweise “Jeder Lehrer unterrichtet 1 Klasse. Jede

Klasse wird von einem Lehrer unterrichtet“.

Lösung:

Im ER-Diagramm sind die wesentlichen Partizipanten einer Schulverwaltung erfasst. Es sind dies

• Räume

• Kurse

• Schüler

• Lehrer.

Als Besonderheit ist zu vermerken, dass jeder Schüler einen Lehrer als Tutor hat und Fachräume als besondere Ausprägung der Allgemeineren Entity ’Raum’ modelliert wurden.

Jeder Schüler hat einen Lehrer als Tutor und besucht mehrere Kurse, die in verschiedenen Räumen stattfinden.

Jeder Lehrer ist für mehrere Schüler als Tutor zuständig und unterrichtet mehrere Kurse.

Die Attributierung der Entities ist intuitiv, z.B. gehören zu einem Schüler sein Name und eine

Schülernummer, der zugleich als Primärschlüssel fungiert.

Kapitel 2, Seite 14

Aufgaben

und Sammelaufgaben

Zur Modellierung von Ausschnitten der Wirklichkeit

Aufgabe 1:

Die folgenden Musterrechnungen dokumentieren eine Miniwelt “Rechnungschreiben“ in einer Firma.

Herrn

Horst Staniczek

Birnbaum 3

65510 Hünstetten

Rechnungsnummer: R123 Rechnungsdatum: 11.06.1995

Firma

Irma Computer GmbH&Co KG

Am Festungswall 45

65189 Wiesbaden

Rechnungsnummer: R457 Rechnungsdatum: 04.03.1996

a) Stellen Sie fest, welche Objekte und Beziehungen sich daraus ableiten lassen und stellen Sie Ihre

Ergebnisse in einer Tabelle der Form

Objekt | Beziehung | Eigenschaften dar.

b) Formulieren Sie Geschäftsregeln für die Miniwelt.

c) Beschreiben Sie Objekte und Beziehungen durch ihre Eigenschaften und erstellen Sie entsprechend ein Modell der Miniwelt, indem Sie ein ER-Modell erstellen.

Kapitel 2, Seite 15

Aufgabe 2:

Alle im deutschen Sprachraum erscheinenden Bücher werden für die Deutsche Bibliothek nach einheitlichen Maßstäben gekennzeichnet. Die beiden folgenden Angaben stammen aus Büchern zu unserem Thema.

Moos, Alfred:

SQL-Datenbanken: der Weg vom Konzept zur Realisierung in dBase; eine schrittweise und praxisnahme Einführung/

Alfred Moos; Gerhard Daues. - Braunschweig: Vieweg, 1991

ISBN 3-528-05183-3

NE: Daues, Gerhard (NE=Nebenautor)

Heuer, Andreas:

Objektorientierte Datenbanken: Konzepte, Modelle, Systeme/

Andreas Heuer: - Bonn; München; Paris [u.a.]: Addison-Wesley, 1992

ISBN 3-89319-315-4

Autoren können dabei als Einzelautor, Nebenautor oder als Herausgebern fungieren. Ein Buch kann beim gleichen Verlag in mehrfachen Ausgaben oder bei verschiedenen Verlagen erscheinen. a) Erstellen Sie ein Modell der Miniwelt „Bibliothek“, indem Sie die Entities Autor, Buch und

Verlag sowie die Beziehungen hat_Urheberschaft_als für die Autorenschaft und

ist_Ausgabe_von für die Verlagsausgabe verwenden! b) Formulieren Sie entsprechende Geschäftsregeln, z.B. hat ein Buch mindestens einen Autor, ein

Autor kann verschiedene Bücher schreiben.

Was wäre an Ihrem Modell, welches auf den obigen Daten basiert, noch zu verbessern, wenn es um die eindeutige Identifizierung von Datensätzen geht?

Kapitel 2, Seite 16

Lösungen

Zur Modellierung von Ausschnitten der Wirklichkeit

Aufgabe 1:

a)

Aus den Beispielrechnungen lassen sich folgende Informationen über die Objekte Kunde, Rechnung,

Artikel ableiten:

Kunde: Vorname, Name, Straße und Hausnummer, Plz, Ort, Kundennummer

Rechnung: Rechnungsnummer, Rechnungsdatum, Rechnungsbetrag

Artikel: Artikelnummer, Artikelbezeichnung, Artikelpreis

Die Informationen Positionsnummer, Anzahl und Postenpreis lassen sich keinem dieser Objekte direkt zuordnen, sie gehören zu der Beziehung Rechnung_enthält_Artikel. Als weitere Beziehung lässt sich finden Kunde_erhält_Rechnung.

Aus den erhaltenen Objekten und ihren Beziehungen lässt sich die folgende Tabelle herleiten:

Objekt Beziehung Eigenschaften

Kunde Kundennummer

Name

Vorname

Strasse

Plz

Ort

Kunde/Rechnung erhält

Rechnung Rechnungsnummer

Rechnungsdatum

Rechnungsbetrag enthält

Artikel

Anzahl

Postenpreis

Artikelnummer

Artikelbezeichnung

Einzelpreis b)

Die Geschäftsregeln sind Aussagen über den Geschäftsgang und die Zusammenhänge der Elemente der Miniwelt. Es lassen sich folgende Aussagen machen:

• Eine Rechnung geht genau an einen Kunden, ohne Kunde existiert keine Rechnung

• Ein Kunde kann keine, eine oder mehrere Rechnungen erhalten.

• Eine Rechnung enthält mindestens eine Rechnungsposition. Ohne Rechnung kann eine

Rechnungsposition nicht existieren.

• Eine Rechnungsposition betrifft genau einen Artikel und kann ohne diesen nicht existieren.

Ein Artikel kann in keiner, einer oder mehreren Rechnungspositionen erscheinen

Kapitel 2, Seite 17

c)

Das Entity-Relationship-Modell lässt sich anhand der Lösung zu a) sofort in grafischer Form darstellen:

Kundennummer

Name

Vorname

Rechnungsnummer

Rechnungsdatum

Strasse

Kunde erhält Rechnung

Plz Ort

Postennummer

Rechnungsbetrag enthält

Anzahl

Postenpreis

Artikelnummer

Artikelbezeichnung

Artikel

Einzelpreis

Kunde – Rechnung: 1:n

Rechung – Artikel: m:n

Kapitel 2, Seite 18

Aufgabe 2:

a) Aus den beiden Buchangaben und den Hinweisen zur Urheberschaft und Herausgabe lassen sich folgende Entity-Typen und Beziehungs-Typen definieren:

Autor: Name, Vorname

Buch: Titel, Untertitel

hat_Urheberschaft_als: Autorenschaft (mit der Wertemenge Hauptautor, Nebenautor, Herausgeber)

Verlag: Verlagsbezeichnung, Verlagsorte (Mehrfachattribut)

ist_Ausgabe_von: Jahrgang, Auflage, Isbn b) Als Geschäftsregeln lassen sich formulieren:

• Ein Buch besitzt mindestens einen Autor.

• Es existiert kein Autor ohne zugehöriges Buch.

• Ein Autor kann an einem oder mehreren Büchern beteiligt sein.

• Jedes Buch besitzt mindestens einen Verlag, der es herausgibt. Es gibt keinen Verlag ohne mindestens eine Buchausgabe. c) Das ERM-Diagramm lässt sich sehr einfach zeichnen, da die Entity- und

Beziehungs-Typen klar definiert sind und alle Eigenschaften erfasst wurden. Die eindeutigen

Schlüssel sind noch nicht definiert. Hierzu eignen sich die erfassten Eigenschaften nicht, da sie nicht eindeutig sind. Es empfiehlt sich die Vergabe von eindeutigen Schlüsseln, z.B. Autorennummer,

Buchnummer, Verlagsnummer

Kapitel 2, Seite 19

Aufgaben

Zur Komplexität von Beziehungen

Aufgabe 1:

Die folgende Tabelle zeigt jeweils zwei Entity-Typen und den zugehörigen Beziehungstyp. Geben Sie für jede Beziehung die Komplexität an.

(3) Schüler darf arbeiten an Computer

(5) Schüler besucht Kurs

(6) Schüler ist befreundet mit Schüler

Aufgabe 2:

Überlegen Sie, welche Komplexität die IS-A-Beziehung besitzt.

Aufgabe 3:

Gegeben sind jeweils zwei Entitytypen und ein Beziehungstyp. Geben Sie die jeweilige Komplexität an.

E-Typ 1 E-Typ 2 Beziehungs-Typ

Aufgabe 4:

Gegeben sind die Objekte

Klasse, Klasse, Klasse, Klassenleiter, Schüler, Lehrer und die Beziehungen hat, enthält, unterrichtet.

Stellen Sie für je 2 Objekte je eine Beziehung her und geben Sie die Kardinalität an.

Kapitel 2, Seite 20

Lösungen

Zur Komplexität von Beziehungen

Aufgabe 1:

Die folgende Tabelle zeigt jeweils zwei Entity-Typen und den zugehörigen Beziehungstyp. Geben Sie für jede Beziehung die

Komplexität an

.

(6)

n:m

Schüler ist befreundet mit Schüler n:m

Aufgabe 2:

Überlegen Sie, welche Komplexität die IS-A-Beziehung besitzt.

Die Antwort ist nicht ganz so einfach, wie man zuerst vermuten könnte. Im Beispiel zur

Schulverwaltung ist ein Hausmeister auch genau ein Angestellter und ein Angestellter auch genau ein

Mitglied der Schulgemeinde. Es handelt also hier um 1:1 - Beziehungen. Da wir jedoch mit IS-A -

Beziehungen ganz allgemein Generalisierung und Spezialisierung erfassen wollen, sind auch 1:n -

Beziehungen denkbar. Ein Bsp. wäre die Beziehung zwischen dem Ober-Entity-Typ Autotyp und dem

Untertyp Auto. Zu Autotyp würden Attribute wie Bezeichnung, PS-Zahl, Sitzplätze usw. gehören, zu

Auto z.B. Kennzeichen, Zulassungsdatum, gefahrene km. Auto erbt alle Attribute von Autotyp, aber es gibt natürlich mehrere Autos desselben Typs.

Aufgabe 3:

Gegeben sind jeweils zwei Entitytypen und ein Beziehungstyp. Geben Sie die jeweilige Komplexität an.

E-Typ 1

Vater

E-Typ 2

Tochter

Beziehungs-Typ hat

Onkel Neffe hat

1:n n:1 n:m

Aufgabe 4:

Gegeben sind die Objekte

Klasse, Klasse, Klasse, Klassenleiter, Schüler, Lehrer und die Beziehungen hat, enthält, unterrichtet.

Stellen Sie für je 2 Objekte je eine Beziehung her und geben Sie die Kardinalität an.

Klasse______1____ HAT ______________1____Klassenleiter

Klasse______1____ENTHÄLT__________n____Schüler

Lehrer______n____UNTERRICHTET____m___Klasse

Kapitel 2, Seite 21

Aufgaben

Zum Entity-Relationship-Modell

Aufgabe 1:

Der folgende Ausschnitt aus einem Kursverzeichnis dient zur Kurswahl der Schülerinnen und Schüler zur Jahrgangsstufe 13. Ergänzen Sie mit den darin befindlichen Kursdaten unser Modell zur

Kursverwaltung und stellen Sie fest, welche Entities bzw. Entity-Eigenschaften hinzugefügt werden müssen!

Leiste G6: Mi 9./10. Std. und Fr 5. Std

5 D 13 Kreß 165 Literatur und Gesellschaft

5 D 16 Biedermann 164 Literatur und Gesellschaft

5 E 12 Meyer K.

5 K 10 Blum

127 The Individual and Society

7 Kunst und Gesellschaft

Leiste G8: Do 1.2. Std. und FR 6. Std

5 D 10 Biedermann 170 Literatur und Gesellschaft

5 D 17 Beste 164 Angst

5 E 11 Meyenburg 125 The Individual and Society

5 K 11 Repert 12 Kunst und Gesellschaft

5 Mu 10 Lamprecht 140 Musik und Gesellschaft

Aufgabe 2:

Geben sie die Komplexität der folgenden Situationen an. Erstellen Sie jeweils ein ER-Diagramm.

Formulieren Sie sinnvolle Geschäftsbedingungen.

a) Eine Ladenkette möchte Informationen über ihre Filialen und über deren Zulieferer speichern. Jeder

Zulieferer beliefert mehrere Filialen, und jede Filiale kauft von mehreren Zulieferern.

b) Ein Installateur möchte über seine Handwerker und über die Häuser, in denen sie gerade arbeiten,

Informationen speichern.

Aufgabe 3:

Die Computerzubehörfirma Microtec GmbH möchte ihre Verwaltung auf EDV umstellen. Sie verkauft ein Sortiment von Artikeln, die sie von verschiedenen Herstellern bezieht. Außerdem hat sie einen bestimmten Kundenkreis, der bei ihr Bestellungen aufgibt. Eine Bestellung kann natürlich mehrere

Artikel umfassen. Derselbe Artikel kann oft von mehreren Herstellern bezogen werden, und ein

Hersteller liefert natürlich meist mehr als einen Artikel.

Erstellen Sie im Entity-Relationship-Modell ein sinnvolles Datenmodell für die Firma, das

Datenredundanz vermeidet. Wählen Sie geeignete Entities mit notwendigen Attributen und geben Sie die zwischen den Entities bestehenden Beziehungen mit ihrem Komplexitätsgrad an.

Kapitel 2, Seite 22

Aufgabe 4:

Zugrunde gelegt werde das ER-Modell der Schulverwaltung, wie es im Text aufgestellt wurde. Geben

Sie bei den nachfolgenden Änderungen an, welche Ebene des DBMS von der Änderung betroffen ist.

Der Lehrer Franz Schlauspruch kommt neu an die Schule.

Die Lehrer sollen bei der Noteneingabe nicht mehr die Noten des Schülers bei anderen Lehrern abfragen können.

Bei den Schülerdaten soll durch eine zusätzliche Indexdatei, in der die Schüler nach Wohnort sortiert sind, ein schnellere Suche nach Schülern eines Ortes ermöglicht werden, um die Busverbindungen besser koordinieren zu können.

Zur Erstellung von Alterstatistiken soll auch bei Lehrern das Geburtsdatum gespeichert werden.

Der Raum 556 soll als neuer Fachraum für Mathematik verwendet werden.

Auf Wunsch des Hausmeisters wird zusätzlich erfasst, welcher Lehrer einen Schlüssel für welchen

Fachraum hat.

Neben dem/der Oberstufenleiter/in sollen auch die Tutoren die komplette Belegung ihrer Schüler einschließlich der bisher vergebenen Noten am Computer einsehen können.

Vom Sekretariat sollen die Schüler, die mehr als drei Grundkurse unter 5 Punkten einbringen müssen, per Serienbrief auf die Gefahr der Nichtzulassung zum Abitur hingewiesen werden.

Auf Antrag der SV dürfen Lehrer, die nicht Tutor des entsprechenden Schülers sind, die

Fehlstundenzahl nicht mehr einsehen.

Daraufhin beschließt die Schulkonferenz, die Fehlstundenspeicherung ganz abzuschaffen.

Aufgabe 5:

Hugo Unbedarft besitzt eine große Spedition. Er will seine Auftragsverwaltung auf EDV umstellen und macht sich dazu einen genauen Plan. Seine Aufträge sind immer so, dass sie nur zu einem Ziel führen, es kann allerdings möglich sein, dass mehrere LKWs für einen Auftrag nötig sind. Nicht jeder

LKW-Typ ist dazu geeignet, alle Ziele zu erreichen (z.B. zu niedrige Brücken), und nicht jeder Fahrer kann jeden LKW-Typ fahren. Hugo will folgende Daten speichern: AuftragsNr. und LKW-Nr., Ziel,

Zielentfernung, Auftragsdatum, LKW-Typ, max. Zuladung eines LKW-Typs, TÜV-Datum, Fahrer-

Nr, Fahrer-Name.

Erstellen Sie ein ER-Modell für die Spedition.

Kapitel 2, Seite 23

Aufgabe 6:

Gegeben ist folgendes ERM:

Abteilung

1 besteht aus

Projekt-Nr

Personal-Nr n

Mitarbeiter n arbeitet in

Abteilungs-Nr Abteilungs-Nr

Bezeichnung Nachname m

Projekte

Vorname

Projekt-Nr

Abteilungs-Nr

Beschreibung a) Leiten Sie daraus die kompakte ERM-Notation ab: Tabellenname(Primärschlüssel, Attribute) b) Geben Sie die Schritte an, wie aus einem ERM ein relationales Modell wird.

Aufgabe 7:

Wir bauen nun sukzessive ein vereinfachtes Lehrer-Schüler Unterrichtsmodell auf. a) b) c)

Bestimmen Sie die beteiligten Objekte.

Ermitteln Sie für alle Schritte die Kardinalitäten.

Leiten Sie nun einmal versuchsweise das ERM her. Details folgen im nächsten Kapitel.

Versehen Sie dabei die Objekte mit sinnvollen Attributen.

Kapitel 2, Seite 24

Schritt 1:

Klasse

Schritt 2:

Lehrer

Schritt 3:

Lehrer enthält

Schüler ist

Klassen- leiter

Klasse unterrichtet

Klasse

Kapitel 2, Seite 25

Lösungen

Zum Entity-Relationship-Modell

Aufgabe 1:

Der folgende Ausschnitt aus einem Kursverzeichnis dient zur Kurswahl der Schülerinnen und Schüler zur Jahrgangsstufe 13.

Ergänzen Sie mit den darin befindlichen Kursdaten unser Modell zur Kursverwaltung und stellen Sie fest, welche Entities bzw. Entity-Eigenschaften hinzugefügt werden müssen!

Leiste G6: Mi 9./10. Std. und Fr 5. Std

5 D 13 Kreß

5 D 16 Biedermann

165

164

Literatur und Gesellschaft

Literatur und Gesellschaft

5 E 12 Meyer K. 127

5 K 10 Blum

The Individual and Society

7 Kunst und Gesellschaft

Leiste G8: Do 1.2. Std. und FR 6. Std

5 D 10 Biedermann

5 D 17 Beste

170

164

5 E 11 Meyenburg

5 K 11 Repert

5 Mu 10 Lamprecht

125

12

140

Literatur und Gesellschaft

Angst

The Individual and Society

Kunst und Gesellschaft

Musik und Gesellschaft

Die meisten Angaben sind im ERM-Diagramm Schule bereits enthalten, d.h. unser Modell bildet die

Realität bereits weitgehend richtig ab. Die Eigenschaften des Entity-Typs Kurs sind mit Kurs-Nr.,

Jahrgangsstufe, Fach und Thema vollständig, die Angaben über den Unterrichtenden erhält man über den Beziehungs-Typ Lehrer_hält_Kurs. Über den Beziehungs-Typ Kurs_in_Raum ist die Eigenschaft

Raum-Nr. zugänglich. Lediglich das Mehrfachattribut Zeiten bildet die Realität nicht korrekt ab, weil

Leistungs- und Grundkurs-Leisten nicht erfaßt sind. Da zu jeder Leiste mehrere Zeiten gehören, ist die

Einfügung eines neuen Entity-Typs Leiste mit den Attributen Leistenbezeichnung und Zeiten erforderlich. Den Zusammenhang stellt der neue Beziehungs-Typ Kurs_belegt_Leiste her.

Aufgabe 2:

Geben sie die Komplexität der folgenden Situationen an. Erstellen Sie jeweils ein ER-Diagramm. Formulieren Sie sinnvolle

Geschäftsbedingungen. a) Eine Ladenkette möchte Informationen über ihre Filialen und über deren Zulieferer speichern. Jeder Zulieferer beliefert mehrere Filialen, und jede Filiale kauft von mehreren Zulieferern.

Es handelt sich um eine m:n Beziehung.

Sinnvolle Geschäftsregeln:

- Alle Filialen werden von mindestens einem Zulieferer beliefert.

- Es gibt auch Zulieferer, die zur Zeit keine Filiale beliefern, sie bleiben aber trotzdem für spätere Fälle in der Datei. b) Ein Installateur möchte über seine Handwerker und über die Häuser, in denen sie gerade arbeiten, Informationen speichern.

Wir haben hier angenommen, dass jeder Installateur zur Zeit nur in einem Haus arbeitet, dass aber in jedem Haus mehrere Installateure arbeiten. Wegen Krankheitsfällen oder anderer Aufgaben sollte es zulässig sein, dass ein Installateur in keinem Haus arbeitet, wegen Lieferschwierigkeiten oder witte-

Kapitel 2, Seite 26

rungsbedingt sollte es zulässig sein, dass in einem Haus nicht gearbeitet wird. Es handelt sich um eine n : 1 Beziehung. n m liefert an

Zulieferer Filiale n 1

Installateur arbeitet in

Aufgabe 3:

Eine mögliche Lösung ist als ERM grafisch dargestellt:

Haus

Kapitel 2, Seite 27

Verkaufspreis

Bezeichnung

Artikel-

Nr

Artikel

n n

umfaßt

Bestell-

Nr

Bestelldatum m

Bestellung

n

Bestand

liefert

Hersteller-

Nr.

m

Hersteller

Name

Adresse

Preis

gibt auf

Kunden-

Nr.

Name

1

Kunde

Adresse

Adresse wird bei der konkreten Umsetzung noch unterteilt in Strasse/Nr/PLZ/Ort

Aufgabe 4:

(1) Kein Modell ist betroffen. Es werden lediglich zusätzliche Daten eingegeben.

(2) Externe Sicht für die Benutzer „Lehrer“ wird geändert.

(3) Die interne Organisation der Daten im Rechner wird geändert, also ist das

Modell betroffen. interne

(4) Das konzeptuelle Modell muss geändert werden. Der Entity-Typ Lehrer erhält ein

(5) Kein Modell ist betroffen, es werden lediglich Dateneinträge geändert.

(6) Das konzeptuelle Modell wird geändert. Zwischen Lehrer und Fachraum wird eine neue

Beziehung hat Schlüssel für aufgebaut.

(7) Die externe Sicht für die Benutzer „Tutoren“ wird geändert.

(8) Etwas unklares Beispiel. Es wäre denkbar, dass die externe Sicht für den

„Textverarbeitungsprogramm im Sekretariat“ geändert werden muss.

Benutzer

(9) Externe Sicht für die Benutzer „Lehrer“ wird geändert.

(10) Das konzeptuelle Modell ist betroffen. Das Attribut „Fehlstunden“ der Beziehung

besucht wird gelöscht.

Kapitel 2, Seite 28

Aufgabe 5:

Es lassen sich folgende Objekte und Beziehungen feststellen:

Auftrag wird durchgeführt von LKW n:m-Beziehung

Begründung: Ein Auftrag wird von einem oder mehreren LKWs durchgeführt; ein LKW kann an keinem, einem oder mehreren Aufträgen beteiligt sein.

LKW wid gefahren von Fahrer :m-Beziehung

Begründung: Ein LKW wird von keinem, einem oder mehreren Fahrern gefahren; ein Fahrer kann verschiedene LKWs fahren (natürlich nicht gleichzeitig).

Die Attribute für die Objekte ergeben sich direkt aus dem Aufgabentext.

Aufgabe 6:

a) Leiten Sie daraus die kompakte ERM-Notation ab: Tabellenname(Primärschlüssel, Attribute) aus der 1:n Beziehung 1:1 übernommen

ABTEILUNG(Abteilungs-Nr, Bezeichnung)

MITARBEITER(Personal-Nr, Nachname, Vorname, Abteilungs-Nr)

Zwischen MITARBEITER und PROJEKT besteht eine n:m Beziehung, die

Aufgelöst werden muss im relationalen Modell. Übernehme in eine Beziehungs- tabelle die PS der beteiligten Entities. Also

PROJEKTAUSWERTUNG(Projekt-Nr, Personal-Nr)

PROJEKT(Projekt-Nr, Beschreibung) b) Geben Sie die Schritte an, wie aus einem ERM ein relationales Modell wird.

1.

2.

3.

Aus jeder Entitätsmenge kann eine Tabelle direkt abgeleitet werden.

Jede 1:n-Beziehung kann sich direkt in entsprechende Tabellen nieder.

Jede n:m-Beziehung muss aufgelöst werden in zwei 1:n-Beziehungen. Dabei enstehen dann aus zwei Tabellen drei, denn es wird eine Beziehungstabelle als n-Seite erstellt, die

4. die PS der beteiligten Tabellen enthält und die Verknüpfung herstellt.

Die Beziehungen werden über die entsprechenden Verbindungen im relationalen Modell hergestellt.

Datenintegrität wird per referentieller Integrität gesichert. 5.

Aufgabe 7:

Wir bauen nun sukzessive ein vereinfachtes Lehrer-Schüler Unterrichtsmodell auf. a) b) c)

Bestimmen Sie die beteiligten Objekte.

Ermitteln Sie für alle Schritte die Kardinalitäten.

Leiten Sie nun einmal versuchsweise das ERM her. Details folgen im nächsten Kapitel.

Versehen Sie dabei die Objekte mit sinnvollen Attributen.

Kapitel 2, Seite 29

a) Klasse, Schüler, Lehrer

Schritt 1:

Klasse enthält

1

Schritt 2:

Lehrer

1 m

Schüler ist

Klassenlei ter c

Klasse

Schritt 3:

Lehrer unterrichtet Klasse m n

Auf dieser Basis wird nun das ERM aufgebaut.

Schritt 1: 1:m

2 Tabellen, keine extra Beziehungsrelation

Schritt 2: 1:c

2 Tabellen, keine extra Beziehungsrelation

Schritt 3: m:n

Auftrennen in zwei 1:n-Beziehungen, also insgesamt 3 Tabellen; die Beziehungsrelation wird in eine eigene Tabelle abgebildet und enthält die Primärschlüssel der beteiligten Entities als zusammengesetzter Primärschlüssel.

Kapitel 2, Seite 30

Lehrer

ID

Nachname

Vorname

Fächer

1 n

Unterrichtet

ID

Kl.-Bezeichnung

Fach n

1 c

1

Klasse

Kl.-Bezeichnung

Jg.-Stufe

Klassenlehrer-ID

Schüler

ID

Nachname

Vorname

Geburtsdatum

Klasse n

Kapitel 2, Seite 31

3 Das relationale Datenbankmodell

Bisher liegen die Daten unserer Miniwelt in einem abstrakten Modell vor, das die Realität durch Entitytypen und ihre Beziehungen zueinander widerspiegelt. Das ER-Modell ist - wie wir gesehen haben - in der Phase des konzeptionellen Entwurfs einer Datenbank hervorragend geeignet, ein Datenbanksystem ohne Abhängigkeit von der späteren Implementierung zu gestalten. Im Anschluss an den konzeptionellen Entwurf folgt beim

Datenbankdesign der logische Entwurf. Hierbei wird ein spezielles Datenbankmodell ausgewählt und das Ergebnis des konzeptionellen Entwurfs auf dieses Datenbankmodell abgebildet. Meist ist noch eine Optimierung anhand unterschiedlicher Qualitätskriterien erforderlich.

Die klassischen DBMS-Systeme, die als Software auf Computern zur Verfügung stehen, beruhen alle auf Datenbankmodellen, deren Gestaltungsmöglichkeiten gegenüber dem ER-

Modell eingeschränkt sind. Man unterscheidet zwischen dem hierarchischen, dem objektorientierten, dem Netzwerk- und dem relationalen Modell. Das mit Abstand wichtigste ist das relationale Modell, deshalb soll es hier als einziges vorgestellt werden. Es geht zurück auf Arbeiten von E. F. Codd Anfang der 70er Jahre. Auch Access verwendet dieses Datenmodell (ebenso wie dBase, Paradox, Oracle usw. ). Das relationale Modell beruht auf einfachen mathematischen Grundlagen.

3.1 Konzepte des relationalen Datenbankmodells

Das relationale Datenbankmodell basiert auf dem mathematischen Begriff der Relation.

Eine Relation R ist eine Teilmenge des kartesischen Produkts einer Liste von

Wertbereichen W

1

, W

2

, ...,W n

:

× W

2

× ... × W n

Elemente einer Relation R sind die n-Tupel der Art (v

1

,v

2

,...,v n

) mit v i

∈ W i

. Die Größe bezeichnet man als Grad der Relation R.

Im Beispiel der Oberstufenverwaltung kommen Kurse als Objekte vor. Kurse werden durch die drei Attribute Kurs-Nr, Thema und Jahrgangsstufe beschrieben. Die Kursnummer ist eine natürliche Zahl und das Thema eine Zeichenkette (String). Die Wertemengen sind demnach:

W

1

= N

W

2

=

{x⎪ist String}

W

3

=

{11/I, 11/II, 12/I, 12/II, 13/I, 13/II}

Exemplarisch sind hier vier Kurse K

1

bis K

4

in Form von Tripeln (3-Tupel) angegeben:

K

1

= (13, Analysis 3, 13/II)

K

2

= (2, Short Stories, 12/I)

K

3

= (38, Datenbanken, 12/II)

K

4

= (19, Antihelden, 11/II)

Sie bilden die vierelementige Relation

Kapitel 3, Seite 1

KURS =

{(13,Analysis 3,13/II), (2,Short Stories,12/I), (38,Datenbanken,12/II), (19,

Antihelden, 11/II

}

Die Mengenschreibweise ist unübersichtlich. Daher ist die dazu äquivalente

Tabellenschreibweise besser geeignet und üblich:

KURS

Kurs-Nr Thema

2 Short

Jahrgangsstufe

12/I

In der ersten Zeile der Tabelle werden die jeweiligen Attribute als Spaltenköpfe notiert. Sie gehören somit nicht zur Relation. Vielmehr beschreiben sie das Relationenschema, also den hier beschriebenen Entitytyp. Jede weitere Zeile der Tabelle beschreibt ein Tupel der

Relation, entspricht also einem Entity. Der allgemeine Aufbau einer Tabelle im

Relationenmodell ist demnach gegeben durch:

Relationenname Attribute

R A

1

A

2

...

A n

Relationenschema

...

...

...

...

Tupel Relation

Tabelle 1: Relationenschema

Den neu eingeführten Begriffen stellen wir in folgender Tabelle eine erläuternde

Beschreibung und eine Übersetzung in das ER-Modell gegenüber.

Relationales Modell Beschreibung ER-Modell Darstellung

Relationenname

Attribut

Name der Tabelle

Spalte einer Tabelle

Name des Entitytyps Name im

Rechteck

Attribut

Relationenschema Menge von Attributen Entitytyp

Oval

Rechteck samt

Ovalen

Tupel

Relation

Zeile einer Tabelle

Menge von Zeilen

Entity -

Entities (Entitymenge) -

Kapitel 3, Seite 2

Der Übersetzungstabelle vom relationalen Modell in das ER-Modell entnehmen wir, dass das Relationenschema dem Entitytyp des ER-Modells entspricht. Um über

Relationenschemata sprechen zu können, benutzt man die Schreibweise:

Allgemein: R(A

1

, A

2

, ..., A

3

)

Beispiel: Kurs(Kurs-Nr, Thema, Jahrgangsstufe)

Schlüsselattribute zeichnet man durch Unterstreichung aus.

Bei der Darstellung einer Relation als Tabelle muss man immer beachten, dass die Tabelle lediglich eine übersichtliche Darstellung einer Menge ist. Dies bedeutet unter anderem, dass in einer Relationentabelle nie zwei gleiche Zeilen vorkommen dürfen und die Reihenfolge der Zeilen keine Bedeutung hat.

Kapitel 3, Seite 3

3.2 Operatoren des Relationenmodells

Mit dem Tabellenkonzept sind wir in der Lage, Entitytypen in das Relationenmodell abzubilden. Der Abbildung von Beziehungen im ER-Modell werden wir uns später zuwenden.

Um Missverständnissen vorzubeugen, sei betont, dass die Beziehungen im ER-Modell nicht dem entsprechen, was wir hier als Relationen bezeichnet haben!

Im Folgenden beschäftigen wir uns mit den Operatoren des Relationenmodells, mit denen neben den rein statischen Eigenschaften des ER-Modells auch dynamische Eigenschaften modelliert werden können. Die Operatoren können auf Relationen angewendet werden und erzeugen dabei neue Relationen. Wie wir aus der Mathematik wissen, lassen sich

Operatoren und Operanden (Relationen) zu komplizierten Ausdrücken verknüpfen, mit denen die Berechnung neuer Relationen beschrieben werden kann. Man spricht daher auch von der Relationenalgebra. Sie ist eine präzise Sprache zur Formulierung von Anfragen, die noch unabhängig ist von der Sprache eines bestimmten Datenbankmanagementsystems.

Man kann hier also Dinge noch anfragespracheunabhängig formulieren, egal in welchem

DBMS man später implementieren will. Damit leistet die Relationenalgebra die

Verknüpfung unterschiedlicher Tabellen und damit das logische wieder zusammen fügen dessen, was aus Modellierungsgründen getrennt wurde.

Bedeutsam sind primär die folgenden Operatoren:

Operator Schreibweise Bedeutung

Durchschnitt

R

∩ S

Vereinigung

R

∪ S

Schnittmenge

Vereinigungsmenge

Differenz

Produkt

Selektion

R \ S

R

× S

σ

Formel

(R)

Differenz von Mengen kartesisches Produkt zweier Mengen

Auswahl von Tupel gemäß Formel,

Streichung von Zeilen

Projektion

π

Attribute

(R)

Auswahl von Attributen, Streichung von

Spalten

Join (natural)

R

>< S

Verknüpfung zweier Relationen zu einer neuen mit den Attributen beider Tabellen

über gemeinsames Attribut

Join (Theta)

R

><

C

S

Verknüpfung zweier Relationen zu einer neuen mit formulierter Bedingung C

Dabei wird zwischen Sets und Bags unterschieden.

Sind Mehrfachvorkommen eines Tupels (Zeile) erlaubt, so spricht man von Bags

(Eselsbrücke: Die Ergebnistupel einfach ohne Nachbearbeitung in die ,,Tasche (bag)“ werfen). Werden Duplikate entfernt handelt es sich um Sets. Demnach werden temporär

(zeitweilig) erst Bags gebildet, aus denen dann mehrfach vorkommende Elemente entfernt werden, um so als finales Ergebnis ein Set zu erhalten.

Wir gehen im Folgenden von Sets aus.

Zur Erklärung und Verdeutlichung der Wirkungsweise der Operatoren betrachten wir

Beispiele mit folgenden Relationen:

Kurs1 Kurs-Nr

13

25

3

Thema

Analysis

Short Stories

Datenbanken

Jahrgangsstufe

12/I

12/I

11/I

Kapitel 3, Seite 4

Kurs2 Kurs-Nr Thema

11

12

25

3

Mechanik I

Mechanik I

Short Stories

Datenbanken

Jahrgangsstufe

11/I

11/I

12/I

11/I

KursLR Kurs-Nr Lehrer

11

12

27

15

17

3

Müller I

Schulze

Bauer

Maier

Maier

Zange

Raum

123

124

14

14

17

211

Durchschnitt

Der Durchschnitt R

∩ S zweier Relationen R und S ist die Menge aller Tupel, die sowohl in

R als auch in S enthalten sind.

R

S

Kurs1

∩ Kurs2

Kurs-Nr Thema Jahrgangsstufe

25

3

Short Stories

Datenbanken

12/I

11/I

Vereinigung

Die Vereinigung R

∪ S zweier Relationen R und S ist die Menge aller Tupel, die in R oder

S oder in beiden Relationen enthalten sind.

Kapitel 3, Seite 5

R S

Kurs1

∪ Kurs2

Kurs-Nr Thema Jahrgangsstufe

13

25

3

11

12

Analysis

Short Stories

Datenbanken

Mechanik I

Mechanik I

12/I

12/I

11/I

11/I

11/I

Differenz

Die Differenz R \ S zweier Relationen R und S ist die Menge aller Tupel, die in R aber nicht gleichzeitig in S enthalten sind.

R S

Jahrgangsstufe

12/I

Kurs1 \ Kurs2 Kurs-Nr Thema

13 Analysis

Kartesisches Produkt - Verbinden zweier Tabellen

Seien R und S Relationen mit Grad n

1 und n

2

. Das kartesische Produkt R

× S ist die Menge aller (n

1

* n

2

)-Tupel, deren erste n

1

Komponenten ein Tupel in R und deren letzte n

2

Komponenten ein Tupel aus S darstellen. Also wird ’jedes Element mit jedem’ gepaart.

Anm.: Wenn Spalten gleichen Namens in den Tabellen auftauchen, dann man sie auch über

Tabellenname.Spaltenname unterscheiden, z.B. Kurs2.Kurs-Nr.

Kurs2

× KursLR

Kurs

-Nr

Thema Jahrgangsstufe

11 Mechanik I 11/I

11 Mechanik I 11/I

11 Mechanik I 11/I

11 Mechanik I 11/I

11 Mechanik I 11/I

11 Mechanik I 11/I

12 Mechanik I 11/I

12 Mechanik I 11/I

Kurs-

Nr

Lehrer Raum

11 Müller 1 123

12 Schulze 124

27 Bauer

15 Maier

14

14

17 Maier

3 Zange

17

211

11 Müller 1 123

12 Schulze 124

Kapitel 3, Seite 6

12 Mechanik I 11/I

12 Mechanik I 11/I

12 Mechanik I 11/I

12 Mechanik I 11/I

25 Short Stories 12/I

25 Short Stories 12/I

25 Short Stories 12/I

25 Short Stories 12/I

25 Short Stories 12/I

25 Short Stories 12/I

3 Datenbanken 11/I

3 Datenbanken 11/I

3 Datenbanken 11/I

3 Datenbanken 11/I

3 Datenbanken 11/I

3 Datenbanken 11/I

27 Bauer

15 Maier

17 Maier

3 Zange

11 Müller 1 123

12 Schulze 124

27 Bauer

15 Maier

14

14

14

14

17

211

17 Maier

3 Zange

17

211

11 Müller 1 123

12 Schulze 124

27 Bauer

15 Maier

17 Maier

3 Zange

14

14

17

211

Selektion - Auswahl von Zeilen

Sei F eine Formel. Diese Formel kann Konstanten und Attribute als Operanden, sowie

Vergleichsoperatoren (<,

≤, =, ≠, ≥, >) und logische Operatoren (and, or, not) enthalten.

Dann ist die Selektion

σ

F (R) die Menge aller Tupel in R, die die Formel F erfüllen.

σ

Kurs-Nr > 15

(KursLR)

Kurs-Nr Lehrer

27 Bauer

17 Maier

Raum

14

17

Projektion - Auswahl von Spalten

Sei R eine Relation vom Grad n. Dann ist

πi

1

, πi

2

,..., πi m

(R) die Abbildung von R auf die

Komponenten i

1

, i

2

, ..., i m

. Die entstehende Relation ist m-gradig.

π

Thema,Jahrgangsstufe

(Kurs1

∪ Kurs2)

Kurs-Nr Thema Jahrgangsstufe

13 Analysis 12/I

Kapitel 3, Seite 7

Duplikate müssen aus der projizierten Tabelle entfernt werden, denn sie muss eine Menge darstellen:

π

Thema,Jahrgangsstufe

(Kurs1

∪ Kurs2)

Thema Jahrgangsstufe

Analysis 12/I

Short Stories 12/I

Datenbanken 11/I

Mechanik 1 11/I

Join (natürlicher Verbund) - Tabellen verbinden

Der Join R

><S der Tabellen R und S wird für Tabellen mit gleichen Attributen wie folgt berechnet:

Man bildet das kartesische Produkt R

× S

Für jedes Attribut, das sowohl in R als auch in S vorkommt, selektiert man die Tupel, für die die Werte der gleichnamigen Attribute übereinstimmen.

Eine der gleichen Spalten wird wegprojiziert.

Als Merkregel formuliert:

Der Join verbindet zwei Tabellen über gleichnamige Spalten bei gleichen Attributwerten.

Der natürliche Verbund ist äußerst wichtig, um Relationen, die aus entwurfstheoretischen

Gründen zerlegt wurden, während der Abfrage wieder zu kombinieren. Die Zerlegung findet in der Regel über Schlüsselattribute statt. Dementsprechend findet der Join in aller

Regel über ein gemeinsames Schlüsselattribut in den beiden zu verknüpfenden Tabellen statt.

In unserem Beispiel werden durch den Join die Kurs-Informationen mit den Lehrer- und

Raum-Informationen verknüpft. So entsteht aus der Kurs-Tabelle und der Lehrer-Raum-

Tabelle eine neue Kurs-Lehrer-Raum-Tabelle:

Kurs2

>< KursLR

Kurs-Nr Thema

11 Mechanik 1

Jahrgangsstufe Lehrer

11/I Müller 1

Raum

123

Zur Berechnung des Join:

Als erstes wird das kartesische Produkt der Ausgangstabellen Kurs2 und KursLR gebildet, die entstehende Tabelle besteht aus 4*6 = 24 Tupeln. Diejenigen Tupel, die bezüglich des gemeinsamen Attributs Kurs-Nr gleiche Werte aufweisen, werden selektiert. Zuletzt wird die doppelte Spalte Kurs-Nr ausprojiziert und das obige Ergebnis hergestellt. Die folgende

Abbildung zeigt diese Vorgehensweise nochmals.

Kapitel 3, Seite 8

Kurs2

>< KursLR

Kurs-Nr Thema

3

3

3

3

3

3

25

25

25

25

12

12

25

25

11

11

12

12

12

12

11

11

11

11

Mechanik I

Mechanik I

Mechanik I

Mechanik I

Mechanik I

Mechanik I

Mechanik I

Mechanik I 11/I

Mechanik I 11/I

Mechanik I

Mechanik I 11/I

Mechanik I 11/I

Short Stories 12/I

Short Stories 12/I

Short Stories 12/I

Short Stories 12/I

Short Stories 12/I

Short Stories 12/I

Datenbanken 11/I

Datenbanken 11/I

Datenbanken 11/I

Datenbanken 11/I

Datenbanken

Datenbanken

Jahrgangsstufe

11/I

11/I

11/I

11/I

11/I

11/I

11/I

11/I

11/I

11/I

Kurs-Nr

11

12

27

15

17

3

11

12

27

15

17

3

11

12

27

15

17

3

11

12

27

15

17

3

Lehrer Raum

Join (Theta-Verbund) - Tabellen verbinden

Der natürliche Verbund vereint Tabellen über gemeinsame Attribute. Möchte man aber die

Bedingungen selbst vorgeben, so führt dies zum Theata-Join, formuliert durch

R

><

C

S

.

Dabei ist C die Bedingung (condition), die den Stellenwert der gemeinsamen Attribute beim natürlichen Verbund einnimmt.

Müller 1 123

Schulze 124

Bauer 14

Maier 14

Maier 17

Zange 211

Müller 1 123

Schulze 124

Bauer 14

Maier 14

Maier 17

Zange 211

Müller 1 123

Schulze 124

Bauer 14

Maier 14

Maier 17

Zange 211

Müller 1 123

Schulze 124

Bauer 14

Maier 14

Maier 17

Zange 211

Kapitel 3, Seite 9

3.3 Anwendung relationaler Operatoren

Zur Darstellung eines komplexeren Beispiels zur Relationenalgebra gehen wir von folgenden Tabellen einer Oberstufenverwaltung aus:

Schüler Schüler-Nr Name Vorname Tutor Geschlecht

Kurs

123

034

321

111

Alberti Hans

Glücklich Gesine

Müser

Weber

Angelika

Wolfgang

Müller

Abel

Abel

Zange m w w m

Kurs-Nr Typ Fach

13

11

03

25

89

Besucht Schüler-Nr

GK

GK

GK

Mathematik

Physik

Kurs-Nr

Thema

Analysis 2

Mechanik 1

Jahrgangsstufe

12/I

11/I

GK Informatik Datenbanken 12/II

LK Englisch

Informatik

Short Stories

Compilerbau

Fehlstunden

12/I

13/II

Punkte

123

123

321

111

03

25

89

03

00

03

00

21

12

07

14

03

Es soll die Frage beantwortet werden, welche Mädchen Informatikkurse besuchen und welche Punktzahlen sie dabei erreicht haben.

1. Bestimmung der Informatikkurse

Informatikkurse =

π

Kurs-Nr

(

σ

Fach = Informatik

(Kurs))

Kurs-Nr

03

89

Kapitel 3, Seite 10

2. Join mit der Besucht-Tabelle über das gemeinsame Schlüsselattribut Kurs-Nr liefert die

Informatikschüler

Informatikschüler = Informatikkurse

>< Besucht

Kurs-Nr Fach Schüler-Nr Fehlstunden Punkte

03

03

89

Informatik

Informatik

Informatik

123

111

321

00

21

00

12

03

14

3. Projektion auf die benötigten Attribute Schüler-Nr und Punkte:

InformatikschülerPunkte =

π

Schüler-Nr, Punkte

(Informatikschüler)

Schüler-Nr Punkte

123

111

321

12

03

14

4. Join mit Schüler-Tabelle über das gemeinsame Schlüsselattribut Schüler-Nr.

InformatikschülerPunkteName = InformatikschülerPunkt

>< Schüler

Schüler-Nr Punkte Name Vorname Tutor Geschlecht

123

111

321

12

03

14

Alberti

Weber

Müser

Hans

Wolfgang

Angelika

Müller

Zange

Abel m m w

Selektion der Mädchen und Projektion auf die geforderten Angaben.

Ergebnis =

π

Punkte,Name,Vorname

(

σ

Geschlecht=w

(InformatikschülerPunkteName))

Punkte Name Vorname

14 Müser Angelika

Kapitel 3, Seite 11

Aufgaben

Aufgaben zu Operatoren

Aufgabe 1

Gegeben seien drei Relationen mit den folgenden Tupeln:

Gast Bistro

Hans Uno

Ede Uno

Ede Dos

Ede Chico

Karl Dos

Karl Chico

Heini Uno

Bistro Getränk

Uno Wasser

Uno Kaffee

Dos Kaffee

Gast Getränk

Hans Wasser

Ede Wasser

Ede Kaffee

Karl Kaffee a) c) d)

Bilden Sie Serviert

× Mag.

><

Mag. Welche Informationen beinhaltet diese Relation?

Geben Sie alle Bistros aus, die Getränk servieren, die Karl mag. Überprüfen Sie

Ihre Operation in der Relationenalgebra anhand des Beispiels.

Geben Sie alle Gäste aus, die mindestens ein Bistro besuchen, die auch das Getränk serviert, das sie mögen. Formulieren Sie die Anfrage mit Operationen der

Relationenalgebra.

Aufgabe 2

Gegeben seine folgende Relationen (# ist das Zeichen für Nummer): b) c) d) e)

Lieferanten (L#, LName, Status, Stadt)

Teile (T#, TName, Farbe, Gewicht, Stadt)

Projekte (P#, PName, Stadt)

Lieferungen (L#, T#, P#, Anzahl)

Hierbei bedeutet Stadt einmal die Stadt, in der ein Lieferant sitzt, die Stadt, in der das entsprechende Teil hergestellt wird, bzw. die Stadt, in der ein Projekt stattfindet. Lösen Sie die folgenden Aufgaben durch Operationen aus der Relationenalgebra: a) Finde Sie alle Lieferungen mit Anzahlen zwischen 300 und 750 und geben Sie alle dazu in der Relation Lieferungen verzeichneten Informationen aus.

Geben Sie alle Städte aus, in denen Lieferanten sitzen.

Geben Sie alle vorkommenden Paarungen TName, Stadt aus.

Finden Sie alle schwarzen Teile. Geben Sie ihre Nummer und ihren Namen aus.

Finden Sie alle Lieferanten, die in einer Einzellieferung mehr als 150 Teile geliefert haben. Geben Sie ihren Namen aus.

Kapitel 3, Seite 12

f) g)

Finden Sie alle Teile, die von Lieferanten in London geliefert wurden. Geben Sie davon die Teilenummer (Teilenamen )aus.

Finden Sie alle Orte, in denen sowohl Projekte als auch Lieferanten beheimatet sind. h) Finden Sie alle Projekte, die mindestens einen Lieferanten für das Projekt im gleichen Ort haben. Geben Sie die Projektnummer aus. i) Finden Sie alle Teile, die der Lieferant Lux geliefert hat. Geben Sie alle

Teilinformationen von diesen Teilen aus.

Aufgabe 3

Gegeben sind die folgenden Tabellen:

Tabelle1 Tabelle2 Tabelle3 Tabelle4

A B C C D B E B C D

4 2 8 8 2 5 3 1 2 1

2 2 1 3 6 4 4 4 2 1

6 7 3 5 4 1 2 9

Führen Sie folgende relationalen Operationen durch und stellen Sie die Ergebnistabelle auf!

Beschreiben Sie die Aufgabenstellung mittels der behandelten Symbolik! a) Selektion von Tabelle1 mit der Bedingung B=2 b) Projektion von Tabelle3 auf E c) Join Tabelle1 und Tabelle2 nach dem gemeinsamen Attribut C d) (Selektion von Tabelle 1 mit B>C) vereinigt mit (Selektion von Tabelle1 mit A<5)

Aufgabe 4

Gegeben seien folgende Tabellen

GK-Fach 1 GK-Fach 2 Themen

Raum Fach Lehrer

Raum Fach

Lehrer

127 Informatik Müller

Nr. Thema Klasse

221 Deutsch Schmidt 104 Englisch Lehmann

001 Analysis 12/I

104 Englisch Lehmann 123 Physik Paulsen

018 Musik Schmidt

Bilden Sie

002 Klassik 13/1 b)

GK-Fach 1 GK-Fach 2 c)

GK-Fach 1 \ GK-Fach 2 d) Themen x GK-Fach 2 e)

σ

Name = 'Müller'(Schüler)

Kapitel 3, Seite 13

f)

π

Name(Schüler) g)

π

Vorname(

σ

Name = 'Müller'(Schüler)) h) Join(Schüler, Kurs)

Kapitel 3, Seite 14

3.4 Übertragung des ER-Modells in das relationale Modell

Bei der Einführung des relationalen Modells haben wir schon gesehen, wie Entitytypen auf

Relationenschemata abgebildet werden. Wir wenden uns nun dem Problem zu, Beziehungstypen in das relationale Modell abzubilden. Dazu betrachten wir als Beispiel die Ist-Tutor-

Beziehung zwischen Schüler und Lehrer:

SCHÜLER

Ist

Tutor

LEHRER

Tutorengruppe

Grundregel:

Jeder Beziehungstyp wird in ein eigenes Relationenschema abgebildet. Die Attribute des

Relationenschemas sind die Primärschlüssel der beiden beteiligten Entitytypen zusätzlich der beziehungseigenen Attribute.

Die Ist-Tutor-Beziehung wird demnach übersetzt in das Relationenschema:

IstTutor(Schüler-Nr, Lehrer-Nr, Tutorgruppe)

Die Lehrernummer kann kein Schlüssel dieser neuen Relation sein, denn zu jeder

Lehrernummer gibt es verschiedene Schülernummern. Da jeder Schüler genau einen Tutor hat, ist hingegen die Schülernummer ein Schlüssel der neuen Relation. Wir sehen, dass die

Schlüsselwahl letztlich von der Komplexität der Beziehung abhängt. Im Beispiel ist die

Komplexität n:1, also wird der Primärschlüssel der n-Seite zum Primärschlüssel der

Beziehungsrelation. Bei einer n:m-Beziehung, beispielsweise Lehrer unterrichtet Schüler, bilden die Primärschlüssel der beiden Entityrelationen zusammen den Primärschlüssel der

Beziehungsrelation. Bei einer 1:1-Beziehung wählt man einen der beiden Primärschlüssel zum Primärschlüssel der Beziehungsrelation.

A

E1 b

B

U

C

E2 d

Hier erkennen wir noch mal Allgemein, wie ein ER-Diagramm in das relationale Modell umgewandelt wird. Es sind die beiden Entities E1 und E2 aufgeführt, mit ihren Attributen

Kapitel 3, Seite 15

A, b und C, d, wobei A und C den Primärschlüssel der jeweiligen Entity darstellen. Die beiden Entities sind über die Beziehungsrelation B verknüpft, die ihrerseits das Attribut U besitzt. Entsprechen ergibt sich nach dem Transformationsschema folgende

Tabellenstruktur im relationalen Modell:

E1( A, b)

E1BE2( A, C, U)

E2( C, d)

B

E1 E2

A b C d

U

E1( A, b)

E1BE2( A, C, U)

E2( C, d)

Kapitel 3, Seite 16

Präzisierung der Grundregel:

Eine ER-Beziehung zwischen den Entitytypen E

1

(a

1

, a

2

, ..., a n

) und E

2

(b

1

, b

2

, ..., b m

) mit den

Primärschlüsseln a

1 und b

1

sowie den Beziehungsattributen B(c

1

, c

2

, ..., c k

) wird auf die

Beziehungsrelation BE

12

(a

1

, b

1

, c

1

, ..., c k

) abgebildet. Der Schlüssel der Beziehungsrelation wird nach folgender Tabelle gebildet:

Komplexität der Beziehung Schlüssel der Beziehungsrelation

1 : 1

1 : n n : m a

1

oder b

1 b

1 a

1 und b

1

3.4.1 Optimierungen

Die Grundregel kann immer angewendet werden.

Sie liefert unabhängig von

der Komplexität der Beziehung stets drei Tabellen für eine binäre Beziehung.

Es gibt Sonderfälle, in denen eine ER-Beziehung zwischen zwei Entitytypen auf lediglich zwei Relationen oder gar nur eine Relation abgebildet werden können.

Diese Sonderfälle können bei 1:1- und 1:n-Beziehungen auftreten, nicht aber bei n:m-Beziehungen. Diese müssen immer auf zwei 1:n-Beziehungen aufgebrochen werden, da konkrete DBMS keine n:m-Beziehungen direkt darstellen können.

Das bisher benutzte Komplexitätsmaß ist zu grob, um eine Entscheidung darüber treffen zu können, ob man mit weniger Tabellen auskommt. Der Beziehungstyp muß genauer untersucht werden. Dazu betrachten wir die folgenden Relationenschemata etwas genauer:

Schüler(Schüler-Nr, Name,Vorname, Geburtsdatum, Adresse, Schuleintrittsdatum)

IstTutor(Schüler-Nr, Lehrer-Nr, Tutorgruppe)

Lehrer(Lehrer-Nr, Name, Vorname, Titel, Fächer)

In der Ist-Tutor-Beziehung können die zwei Tabellen für Schüler und IstTutor problemlos

über ihren gemeinsamen Schlüssel zu einer zusammengefasst werden:

Schüler Schüler-Nr Name

123

034

321

111

Vorname ...

Alberti Hans

Glücklich

Müser

Gesine

Angelika

Weber Wolfgang

Kapitel 3, Seite 17

IstTutor Schüler-Nr Lehrer-Nr TutGruppe

123

034

321

111

42

05

37

42

LK/Bio

LK/Ph

LK/D

LK/Bio

Schüler-

Tutor

Schüler-Nr Name Vorname ...

Lehrer-Nr TutGruppe

123

034

321

111

Alberti Hans 42

Glücklich Gesine 05

Müser Angelika 37

Weber Wolfgang 42

LK/Bio

LK/Ph

LK/D

LK/Bio

Die Zusammenfassung funktioniert, weil ein Schüler genau einen Lehrer als Tutor hat. In der Beziehung IstTutor kommt jede Schülernummer genau einmal vor. Bei den

Lehrernummern ist das anders. Lehrernummern können in der Tabelle keinmal, einmal oder mehrmals vorkommen. Keinmal kommt sie für Lehrer ohne Tutgruppe vor, mehrmals für

Lehrer mit Tutgruppe.

Ausgehend von dieser Beobachtung wird die Komplexität einer Beziehung in der Theorie auch durch Angabe von minimaler und maximaler Anzahl, mit der jeweils ein Entitytyp in einer Beziehung vorkommt, angegeben. Ein Schüler kommt in der Beziehung IstTutor minimal und maximal einmal vor - Schreibweise (1, 1). Ein Lehrer muss in der Beziehung nicht, kann aber mehr als einmal vorkommen - Schreibweise (0, *). Man sagt auch, dass

Schüler obligatorisch (zwingend) in der Relation vorkommen, Lehrer hingegen optional.

Über die obligatorische Mitgliedschaft an einer Relation müssen in den Geschäftsregeln während des konzeptionellen Entwurfs Aussagen gemacht werden.

Schüler n ist Tutor

1

Lehrer

(1,1) (0,*)

Als Beispiel einer nicht obligatorischen Beziehung betrachten wir aus dem ER-Diagramm des Bibliotheksystems die Beziehung:

Ausleihbuch n leiht aus

1

Ausleiher

(0,1) (0,*)

Ein Ausleiher kann minimal 0, maximal mehr als ein Buch ausleihen - Schreibweise (0, *).

Ein Ausleihbuch kann minimal 0, maximal 1-mal ausgeliehen sein - Schreibweise (0, 1).

Ausleihbuch Inventar-Nr Buchtyp-Nr Ausleihzeit

5201000593 3400

5201000693 3400

5201000793 3500

5201000893 3500

180

270

90

180

Kapitel 3, Seite 18

Ausleiher Ausleiher-Nr Name Vorname

101

204

236

103

Lächa

Möller

Schulz

Meier

Roland

Baltasar

Melchior

Sieglinde leiht aus Inventar-Nr Ausleiher-Nr Ausleihdatum

5201000593 101

5201000793 204

5201000893 101

12.07.96

13.08.96

29.08.96

Wenn man jetzt versucht, die leiht-aus-Tabelle in die Ausleihbuch-Tabelle zu integrieren, so entstehen bei nicht ausgeliehenen Büchern Nullwerte in der verbundenen Tabelle:

Anmerkung:

Es gibt noch andere Schreibweisen. Falls Sie auf diese stoßen, dazu hier eine Übersicht:

Unsere Notation Bedeutung alternative Notation Bedeutung

[1, 1]

[0, 1]

[1, *]

[0, *] genau 1

0 oder 1 mindestens 1 keiner oder beliebig viele

1 c m mc

1 can multiple multiple can

Kapitel 3, Seite 19

Ausleihbuch-leiht aus

Inventar-Nr Buchtyp-Nr Ausleihzeit Ausleiher-Nr Ausleihdatum

5201000593 3400 180 101 12.07.96

5201000693 3400

5201000793 3500

5201000893 3500

270

90

180

NULL

204

101

NULL

13.08.96

29.08.96

Nullwerte sollten bei einem Datenbankentwurf möglichst vermieden werden. Sie sind

Ursache unnötiger Komplikationen. Beispielsweise müsste geklärt werden, was das

Ergebnis der beiden Selektionen

σ

Ausleiher-Nr<200

(Ausleihbuch-Ausleiher) und

σ

Ausleiher-Nr

≥200

(Ausleihbuch-Ausleiher) und insbesondere der Mengenvereinigung

σ

Ausleiher-Nr<200

(Ausleihbuch-Ausleiher)

∪ σ

Ausleiher-Nr

≥200 (Ausleihbuch-Ausleiher) ist. Ergibt die Mengenvereinigung die ursprüngliche Tabelle oder nicht?

Die Ursache dieser Komplikationen liegt in den Nullwerten, welche dann in der verbundenen Tabelle entstehen, wenn die n-Seite optional, also nicht obligatorisch an der

Beziehung beteiligt ist.

Regel 1 für 1:n-Beziehungen

Ist bei einer ER-Beziehung der Komplexität 1:n zwischen den Entitytypen E

1

und E

2

der

Entitytyp E

2

obligatorisch in der Beziehungsrelation B, so können die Relationenschemata von E

2 und B zu einem Schema verbunden werden. Zur Abbildung der Beziehung benötigt man dann nur zwei Tabellen.

E

1

(a

1

, a

2

, ..., a n

)

1

(a

1

, a

2

, ..., a n

)

B (a

1

, b

1

, c

1

, c

2

, ..., c k

)

E

2

(b

1

, b

2

, ..., b m

) E

2

B(b

1

, b

2

, ..., b m

, a

1

, c

1

, c

2

, ..., c k)

Im Sonderfall, dass die Beziehungsrelation keine eigenen Attribute aufweist, reduziert sich die Abbildung einer eine 1:n-Beziehung darauf, dass man das Schlüsselattribut a

1

von E

1 in das Relationschema von E

2 aufnimmt. Ein Join über das in beiden Tabellen enthaltene

Schlüsselattribut a

1 kann die Tabellen E

1 und E

2

B miteinander verbinden.

Betrachten wir nun Beziehungen der Komplexität 1:1 am Beispiel von Spinden in der

Schule.

Schüler

1 besitzt

1

Nach der Grundregel erhalten wir drei Relationenschemata:

Schüler(Schüler-Nr, Name, Vorname)

Spind

Kapitel 3, Seite 20

Besitzt(Schüler-Nr, Spind-Nr) (oder Schüler-Nr)

Spind(Spind-Nr, Standort)

Haben alle Schüler einen Spind, sind also Schüler obligatorisch an der Besitzt-Beziehung beteiligt, so kann wie oben die Besitzt-Relation mit der Schüler-Relation verbunden werden.

Schüler(Schüler-Nr, Name, Vorname, Spind-Nr)

Spind(Spind-Nr, Standort)

Hätte auch nur ein Schüler keinen Spind (optionale Beziehung), so würde bei diesem

Schüler ein Nullwert als Spindnummer auftreten. Die beiden Tabellen dürften nicht verbunden werden.

Nehmen wir an, es gibt wenige Spinde und viele Schüler, die Spinde wären also obligatorisch an der Beziehung beteiligt. In diesem Fall könnte man die Besitzt-Relation mit der Spind-Relation verbinden, ohne dass Nullwerte entstehen:

Schüler(Schüler-Nr, Name, Vorname)

Spind(Spind-Nr, Standort, Schüler-Nr))

Wenn bei einer 1:1-Beziehung beide Entitytypen obligatorisch an der Beziehung teilnehmen, zum Beispiel in der Beziehung Klasse hat Klassenlehrer, so können die drei

Relationen zu einer einzigen Relation verbunden werden:

Klasse(KName,KRaum) hat(KName,Lehrer-Nr)

Klassenlehrer(Lehrer-Nr, Name, Vorname)

KlasseLehrer(Lehrer-Nr, Name,

Vorname, KName, KRaum)

Der Entschluss sie dennoch separat aufzunehmen könnte z.B. daher rühren, dass man einen

Teil der Daten evtl. für sensibel hält – z.B. das Gehaltsfeld -, während der andere Teil – z.B. die Adresse – für eine breitere Klientel nutzbar sein soll.

Regel für 1:1-Beziehungen

Ist bei einer ER-Beziehung der Komplexität 1:1 zwischen den Entitytypen E

1

und E

2

einer der beiden Entitytypen E’ obligatorisch in der Beziehungsrelation B, so können die

Relationenschemata von E’ und B zu einem Schema verbunden werden. Zur Abbildung der

Beziehung benötigt man nur zwei Tabellen.

Sind beide Entitytypen obligatorisch in der Beziehungsrelation, so reicht ein gemeinsames

Schema für die ER-Beziehung aus:

E

1

(a

1

, a

2

, ..., a n

)

B (a

1

, b

1

, c

1

, c

2

, ..., c k

)

⇒E

1

BE

2

(a

1

, a

2

, ..., a n

, b

1

, b

2

, ..., b m

, c

1

, c

2

, ..., c k

)

E

2

(b

1

, b

2

, ..., b m

)

Beziehungen der Komplexität n:m können immer nur auf drei Relationenschemata abgebildet werden.

Kapitel 3, Seite 21

Die beiden beteiligten Entitytypen werden auf je ein Relationenschema abgebildet, die

Grundregel gibt an, wie die Beziehung abgebildet wird. Es ist nicht möglich, zwei der drei entstehenden Tabellen zu verbinden, ohne dass Nullwerte entstehen würden.

Es lohnt sich, die Beziehung zwischen den Entitytyp- und Beziehungsschemata genauer zu betrachten. Die ER-Beziehung Lehrer unterrichtet Schüler

Lehrer ergibt die Relationen n unterrichtet m

Schüler

Lehrer(Lehrer-Nr, Name, ...) unterrichtet(Lehrer-Nr, Schüler-Nr)

Schüler(Schüler-Nr, Name, ...) mit Tabellen der Art

Lehrer

-Nr

Name ...

Lehrer-

Nr

Schüler-

Nr

Schüler-

Nr

Name

17

68

25

Maier 17

Schulze 17

Bauer 68

68

25

1:n

123

034

123

111

111

123

034 Glücklich

321 Müser

111 n:1

Alberti

Weber

Zwischen Lehrern und den Paaren der unterrichtet-Tabelle besteht eine 1:n-Beziehung, denn jeder Lehrer unterrichtet viele Schüler. Diese Beziehung ist auf der n-Seite obligatorisch, weil ein Lehrer, der einen Schüler unterrichtet, per Konstruktion in der

Lehrer-Tabelle enthalten ist. Analoges gilt für die Beziehung zwischen Paaren der

unterrichtet-Tabelle und Schülern. Hier besteht eine obligatorische m:1-Beziehung. Man kann also sagen:

Regel für n:m-Beziehungen

Eine n:m-Beziehung kann auf je eine obligatorische 1:n- und m:1-Beziehung aufgeteilt werden.

Lehrer

1 : n unterrichtet m : 1

Schüler

Kapitel 3, Seite 22

Regel 3 ist bei der Implementierung eines Datenbanksystems mit einem realen DBMS hilfreich, weil kommerzielle Systeme lediglich 1:1- und 1:n-Beziehungen unterstützen!

Kapitel 3, Seite 23

3.4.2 Sonderfälle

Man muss sich noch Gedanken über die Umsetzung von strukturierten Attributen

(Schüleradresse), Mehrfachattributen (Autor beim Buchtyp, Fach beim Lehrer) und is-a-

Beziehungen machen.

Strukturierte Attribute wie zum Beispiel Adresse können einfach durch Übernahme der

Teilattribute Postleitzahl, Wohnort, Straße und Hausnummer in Tabellen abgebildet werden.

Der Versuch, Mehrfachattribute in das Entity-Relationenschema aufzunehmen, scheitert.

Entweder man erhält nicht atomare Attributwerte, welche ähnlich wie Nullwerte bei der

Selektion Probleme bereiten, oder redundante Wiederholungsgruppen: nicht atomare Attributwerte Wiederholungsgruppen

Lehrer

-Nr

Name Fach ...

Lehrer-

Nr

Name Fach

17

68

25

Maier {M, Ph, Inf} 17

Schulze {D, E} 17

Bauer {Spo} 17

68

68

25

Maier

Maier

Maier

Bauer

Schulze

Schulze

M

Ph

Inf

D

E

Spo

Zur Abbildung von Mehrfachattributen auf das relationale Modell benötigt man eine zweite Tabelle, welche aus dem Primärschüsselattribut des Entitytyps und dem

Mehrfachattribut besteht:

Lehrerfach Lehrer-Nr Fach

17

17

17

68

68

25

M

Ph

Inf

D

E

Spo

Is-a-Beziehungen sind stets obligatorische 1:1-Beziehungen (Schüler is-a Ausleiher) oder n:1-Beziehungen (Ausleihbuch is-a Buchtyp). Nach den Regeln 1 und 2 reicht es daher, in

das Relationenschema des spezielleren Entitytyps zusätzlich den Primärschlüssel des

allgemeineren Entitytyps aufzunehmen.

Ausleihbuch n is-a

1

Buchtyp

Kapitel 3, Seite 24

Æ Primärschlüssel von ’Buchtyp’ (die Buchtyp-Nr) zusätzlich in das Relationsschema von

’Ausleihbuch’ aufnehmen

Buchtyp

Titel E-Jahr Verlag ...

Buchtyp-

Nr

1000

1001

1004

1005

1006

1007

1202

MS Access Benutzerhandbuch 1992 Microsoft

Microsoft Word für Windows 1992 Microsoft

MS Access Sprachverzeichnis 1992 Microsoft

MS Access Graph 1993 Microsoft

MS-Excel 4.0 Schnellübersicht 1992 Markt+Technik

Multiplan 1986 Hanser

Quattro Pro für Windows 1993 Borland

Ausleihbuch Inventar-Nr Buchtyp-Nr Ausleihzeit

5201000593 1004

5201000693 1006

5201000793 1202

5201000893 1007

180

270

0

180

Kapitel 3, Seite 25

3.4.3 Die Umsetzung der Informatik-Bibliothek ins relationale

Modell

Wir wenden nun das im vorherigen Abschnitt dargestellte Verfahren zur Umsetzung eines ER-Modells ins relationale Modell auf unser Beispiel Informatikbücherei (s.

Kapitel 2.5) an. Durch Anwendung der Regeln erhalten wir dann die unten dargestellten Tabellen. Der Entity-Typ Buchtyp wird in einer Tabelle Buchtyp dargestellt, die is-a-Beziehungen zu Ausleihbuch und Fremdbuch benötigen keine eigene Tabellen; die beiden Entity-Typen werden durch jeweils eine Tabelle

Ausleihbuch und Fremdbuch beschrieben.. Das zusammengesetzte Attribut Autor erhält eine eigene Tabelle, ebenso die Beziehung gehört zu. Bei der Beziehung leiht

aus zwischen Ausleiher und Ausleihbuch handelt es sich um eine 1:n-Beziehung ohne obligatorische Mitgliedschaft. Insofern ist es notwendig, eine

Beziehungstabelle Ausleihe zu definieren, die als Schlüssel die Kombination der

Attribute Ausleiher-Nr und Inventar-Nr enthält, dazu noch Ausleihdatum als

Beziehungsattribut.

Die beiden Entity-Typen Schüler und Ausleiher werden durch jeweils eine eigene

Tabelle dargestellt, die IS-A-Beziehung zwischen ihnen benötigt keine Tabelle. Der

Übersichtlichkeit wegen formulieren wir die Tabellenköpfe in der Tupel-

Schreibweise:

Buchtyp (Buchtyp-Nr, Titel, Erscheinungsjahr, Verlag, Thema, Kurzbeschreibung)

Autor (Buchtyp-Nr, Autor) Ausleihbuch (InventarNr, Buchtyp-Nr,Ausleihzeit)

Stichwort (Stichwort) Ausleiher (Ausleiher-Nr, Name, Vorname)

Gehörtzu (Buchtyp-Nr, Stichwort)

Fremdbuch (Buchtyp-Nr, Ort, Anzahl)

Schüler (Ausleiher-Nr, Klasse, Tutor)

Ausleihe (Ausleiher-Nr, InventarNr, Ausleihdatum)

Die Beziehungen zwischen den Tabellen ergeben sich hier durch die gleichlautenden Attribute (Primärschlüssel). Diese Darstellung ist aus mehreren

Gründen unfriedigend, insbesondere werden die Beziehungen und ihre Komplexität nicht deutlich. Es sollte durchaus möglich sein, eine Beziehung zwischen Attributen mit unterschiedlichen Namen in zwei Tabellen herzustellen, wenn die

Wertebereiche gleich sind. Hier bietet das Programm Access eine gute grafische

Darstellung, so dass wir darauf zurückkommen, wenn wir die Implementierung in

Access durchführen.

Es sind aber auch in unserem Relationenschema noch kleine Schwächen, die in einer fehlerhaften Modellierung liegen. Da ist zunächst die Tabelle Stichwort. Alle diese Stichworte tauchen sicher noch in der Tabelle Gehörtzu auf, da sogar mehrfach. Wir speichern also Daten doppelt. Diese Mehrfachspeicherung ist insofern notwendig, als sonst das Löschen eines Buchtyps die Löschung der zugehörigen Stichwörter nach sich ziehen würde, obwohl sie sich auch auf andere

Bücher beziehen. Eine Möglichkeit wäre es, auf die Tabelle Stichwort ganz zu verzichten. Es bleibt der Nachteil, dass in Gehörtzu die doch oft recht langen

Stichworte vielfach gespeichert werden. Deshalb erschien es uns sinnvoller, die

Tabelle Stichwort beizubehalten und mit einem künstlichen Schlüssel Stichwort-Nr

Kapitel 3, Seite 26

zu versehen. In Gehörtzu wird dann nur die wenig Speicher erfordernde Stichwort-

Nr gespeichert.

Ein weiteres Problem liegt in der Speicherung der Ausleihdaten. Wir haben bereits die Beziehungstabelle Ausleihe eingeführt. Aber was geschieht bei der Rückgabe eines Buches? Im einfachsten Fall wird der betreffende Datensatz in der Tabelle gelöscht, damit wird auch dem Datenschutz Rechnung getragen. Allerdings sind damit keine statistischen Aussagen mehr über die Häufigkeit von Ausleihen bestimmter Bücher möglich, z.B. um eine sinnvolle Ergänzungsbeschaffung vorzunehmen oder „Ladenhüter“ aus der Bibliothek zu entfernen. Hier sind verschiedene Lösungen möglich, die aber nicht weiter diskutiert werden sollen.

Ebenso lassen sich Anfragen mittels relationaler Operationen formulieren, die auch mehrere

Tabellen umfassen können. Es entstehen bei den Anfragen neue Tabellen, die aber nicht als physikalisch in der Datenbank vorhandene Dateien mißgedeutet werden dürfen. Sie entsprechen lediglich einer bestimmten Sicht (view) auf die Datenbank, die nur temporären

Charakter hat. Wie eine solche Sicht erzeugt wird, hängt von dem benutzten DBMS ab: Es haben sich einerseits standardisierte Abfragesprachen entwickelt, wie z.B. SQL (structured query language), mit deren Hilfe Anfragen formuliert werden. Andererseits bieten moderne

Datenbanksysteme wie Access auch einfache Verfahren an, z.B. nach der Methode „query by example“ (QBE), die intern auf SQL abgebildet wird.

Kapitel 3, Seite 27

Aufgaben

Aufgaben zur Umsetzung in das relationale Modell

Aufgabe 1

Was bedeuten die folgenden vier Diagramme (Prosa-Erklärung)? Die Attribute wurden zur

Vereinfachung weggelassen. Geben Sie jeweils die Komplexität in der Form 1:1, 1:n bzw. n:m an.

Lehrer

Lehrer

Lehrer

Lehrer

(1, *)

(0, *)

(1, *)

(0,1) unterrichtet unterrichtet unterrichtet

(1, 1)

(0, 1)

(1, *) unterrichtet

(1, 1)

SII-Kurs

SII-Kurs

SII-Kurs

SII-Kurs

Kapitel 3, Seite 28

Aufgabe 2

Bilden Sie dieses ER-Diagramm in das relationale Modell ab.

PName Lehrstuhlbez. Anschrift Telefon EMail

Professor

(0,*) hält

(1,1)

Vorlesung

Student

(0,*)

(0,*)

VNr Zeit Ort Std.zahl

hat gehört

zu

(1,1)

(1,1)

Assistent

(1,*) betreut

(1,1)

Übgsgruppe

(1,*) is-a korrigiert

(0,*)

Hiwi

AName akad. Grad

Telefon

ÜNr

Zeit

Ort

Std.zahl

Matrikel Name Adresse Fach Semester

Prof Vertrag

Aufgabe 3

Setzen Sie das ER-Diagramm Schule vollständig in ein relationales Modell um, indem Sie alle benötigten Tabellen mit ihren Köpfen angeben, die Primärschlüssel kennzeichnen und durch Pfeile zwischen den Attributen verschiedener Tabellen die Beziehungen verdeutlichen. Im Text wurden schon einige Tabellen eingeführt.

Kapitel 3, Seite 29

Aufgabe 4

Setzen Sie die unter “Modellierung von Ausschnitten der Wirklichkeit“ dargestellte

Aufgabe der Firma Microtec in das relationale Modell um, indem Sie das ER-Modell nach den beschriebenen Verfahren in Tabellen umsetzen!

Aufgabe 5

Setzen Sie das ER-Modell der Spedition Hugo Unbedarft aus „Aufgaben zum ERM“ in ein relationales Modell um. Überlegen Sie dabei, welche Tabellen entstehen müssen und welche Beziehungen sich integrieren lassen.

Anmerkung:

Wenn Sie die Normalisierung erlernt haben kommen sie auf diese Aufgabe zurück und

Überprüfen anschließend, inwieweit sich die entstandenen Tabellen in der 3. Normalform befinden! Treten Abhängigkeiten zwischen den Schlüsseln auf?

Kapitel 3, Seite 30

3.5 Normalisierung

Es gibt noch eine andere Möglichkeit, um auf mehr formalem Weg die benötigten Tabellen mit ihren Beziehungen zu konstruieren. Er führt über die so genannte Normalisierung.

Codd hat 1972 drei Normalisierungsregeln angegeben die zur 1. Normalform, zur 2. und 3.

Normalform einer Relation (Tabelle) führen. Verschiedene Autoren haben später weitere

Regeln und Normalformen hinzugefügt, die aber in der Praxis keine große Rolle spielen.

Unter Normalisierung versteht man das Aufteilen aller relevanten Daten in Relationen in der Art und Weise, dass sie am Ende den Normalisierungsregeln entsprechen. Hauptgründe für die Normalisierung sind:

• die Vermeidung unerwünschter Anomalien beim Einfügen, Löschen und

Verändern, die zu einer Inkonsistenz der Daten führen.

• die Vermeidung von überflüssiger Information (Redundanz).

• der Zwang zum systematischen Entwurf der Datenbank.

• die bessere Übersichtlichkeit für Benutzer und Programmierer.

Wir wollen uns am Beispiel eines Personalinformationssystems, das die relevanten Daten der Mitarbeiter einer Firma verwaltet, die möglichen Anomalien verdeutlichen. Die drei

Tabellen bilden die Entity-Typen Mitarbeiter und Projekt sowie den Beziehungs-Typ

arbeitet an ab:

Mitarbeiter

PersNr Name Vorname Beruf Abteilung AbtNr

123

234

287

Abt Josef Buchhalter Zentrale 4

Müller Lieselotte EDV-Dozentin EDV 6

Schulz Eva Operator EDV 2

5

1

ProjNr Projekt Leiter

5 DV2000 Müller

DV2000 Müller

Kosten Abt

ProjNr PersNr Telefon Zeit

5 234 5432 100%

5

1

287 5433 50%

123 65421 100%

Kapitel 3, Seite 31

Folgende Anomalien können auftreten:

Einfüge-Anomalie:

Eine Mitarbeiterin wird neu eingestellt. Da sie sich erst einarbeiten muss, arbeitet sie noch an keinem Projekt mit. Ihre Telefonnummer kann nicht gespeichert werden.

Lösch-Anomalie:

Das Projekt 5 ist abgeschlossen und wird aus der Datenbank entfernt. Dabei gehen auch die

Informationen über die Telefonnummern verloren.

Änderungs-Anomalie:

Eine Mitarbeiterin, die gleichzeitig Projektleiterin ist, ändert durch Heirat ihren Namen.

Dieser wird in der Tabelle MITARBEITER geändert, verbleibt aber in der Tabelle

PROJEKT unverändert.

Um solche Anomalien und Redundanzen zu vermeiden, werden die Normalisierungsregeln angewandt. Man geht dabei von allen relevanten Daten aus und stellt sie in einer Tabelle zusammen. In einer unnormalisierten Tabelle gibt es meist Wiederholungsgruppen

(Mehrfachattribute) und Redundanzen.

PersNr

123

Name

Müller

AbtNr

5

ProjNr

6,3

Deshalb müssen Wiederholungsgruppen in eine neue Relation ausgegliedert werden:

PersNr

123

Name

Müller

AbtNr

5

PersNr

123

ProjNr

6

123 3

Die so bereinigte Relation befindet sich dann in der 1. Normalform.

1. Normalform

Eine Relation befindet sich in der ersten Normalform, wenn an allen Kreuzungspunkten von

Zeilen und Spalten nur atomare Werte auftreten.

Ein Datensatz muss durch den Primärschlüssel eindeutig identifizierbar sein.

Anmerkung:

Es gibt in der 1.Normalform auch keine Wiederholungsgruppen mehr. Diese können formal durch mehrere Zeilen aufgelöst werden oder gleich – was geschickter ist – durch

Ausgliederung in eine eigene Tabelle, verbunden über den Primärschlüssel der ursprünglichen Tabelle.

Beispiel:

Rgnr Name Vorname Straße Nr Plz Ort

ArtNr1 ArtBez1 ArtNr2

ArtBez2

Klaus Xyz Testingen 12345 Wasser 45678 Limo

Gasse

Fried Abc Mohingen 99999 Bier 44444 Sekt

Gasse

Kapitel 3, Seite 32

wird aufgelöst, in dem mehrere Zeilen für die Wiederholungsgruppe spendiert werden

Rgnr Name Vorname Straße Nr Plz Ort

ArtNr ArtBez

Klaus Xyz Testingen 12345 Wasser

Gasse

Klaus Xyz Testingen 45678 Limo

Gasse

Fried Abc Mohingen 99999 Bier

Gasse

Fried Abc Mohingen 44444 Sekt

Gasse oder besser durch eine eigene Tabelle, in der die Wiederholungsgruppe sowie der

Primärschlüssel der Ursprungstabelle mit aufgenommen werden.

Rgnr Name Vorname Straße Nr Plz Ort

Klaus Xyz Testingen

Gasse

Fried Abc Mohingen

Gasse

Rgnr ArtNr ArtBez

Dabei ist die neue Tabelle über den Primärschlüssel Rgnr mit ihrer Ursprungstabelle verbunden. Zu beachten ist, dass allerdings nun der alte PS, sprich Rgnr, nicht mehr eindeutig ist, denn es können ja mehrere Artikel in ein und derselben Rechnung erscheinen.

Entsprechend muss zu hier zu einem zusammengesetzten Primärschlüssel übergegangen werden!

Kapitel 3, Seite 33

Die folgende Tabelle eines Personalinformationssystems befindet sich in der 1. Normalform

(es sind der Übersichtlichkeit wegen nicht alle Attribute dargestellt):

Firma

PersNr Name

123

123

876

Müller

Müller

Schulze

AbtNr

5

5

3

Abteilung

EDV

EDV

Personal

ProjNr

6

3

3

Projekt

Novell

DV2000

DV2000

Zeit

50%

50%

100%

Um die weiteren Normalisierungsschritte vornehmen zu können, sind die Begriffe

funktional abhängig und transitiv abhängig zu klären. Sie beziehen sich auf die

Abhängigkeit zwischen den Schlüssel- und den Nicht-Schlüssel-Attributen.

In einer Relation ist das Attribut B vom Attribut A funktional abhängig, wenn zu jedem

Wert von A genau ein Wert von B gehört. In unserer Tabelle sind die Attribute Name,

AbtNr, Abteilung funktional abhängig vom Attribut PersNr. Dieses Attribut eignet sich daher als Schlüssel für eine Tabelle, die nur diese Daten enthält. Das Attribut Projekt hängt funktional vom Attribut ProjNr ab, das deshalb Schlüssel einer weiteren Tabelle werden kann. Das Attribut Zeit hängt dagegen nur von der Kombination der beiden

Schlüsselattribute PersNr und ProjNr ab, nicht dagegen von einem Teil dieses zusammengesetzten Schlüssels.

2. Normalform

Eine Relation befindet sich in der 2. Normalform, wenn sie sich in der ersten befindet und jedes Nicht-Schlüssel-Attribut funktional abhängig ist vom Gesamtschlüssel, nicht dagegen von Schlüsselteilen.

Ferner sollte jede Tabelle nur Daten aus einem Objektbereich beinhalten.

Objektbereiche wie z.B. Personaldaten und Abteilungsdaten werden damit entzerrt.

Nicht-Schlüsselattribute, die nur von einem Teil des PS abhängen, werden mit diesem als

Attribut in eine neue Tabelle ausgelagert, so dass das Kriterium für die 2.Normalform damit erfüllt ist.

Die Aufspaltung der obigen Tabelle in 3 Tabellen überführt diese in die 2. Normalform. Die verwendete Tupel-Schreibweise ist uns schon bekannt (s. Kapitel 3.1) und erleichtert den

Überblick:

Mitarbeiter(PersNr,Name,AbtNr,Abteilung)

Projekt(ProjNr,Projekt)

Arbeitet an(PersNr,ProjNr,Zeit)

Kapitel 3, Seite 34

Ohne die Tabellen nochmals mit Werten hinzuschreiben, macht man sich leicht klar, dass es trotzdem noch Datenredundanz gibt. So müsste bei jedem Mitarbeiter, der eingestellt wird, neben der AbtNr auch Abteilung gespeichert werden. Das kann natürlich auch zu Einfüge- und Änderungsanomalien führen. Wie man leicht einsieht, liegt der Grund dafür in der funktionalen Abhängigkeit der Nichtschlüsselattribute Abteilung vom ebenfalls

Nichtschlüsselattribut AbtNr. Diesen Sachverhalt kann man wieder mathematisch so ausdrücken: Das Nicht-Schlüssel-Atttribut Abteilung ist nur transitiv abhängig vom

Schlüssel-Attribut PersNr, weil es nur über den Umweg AbtNr von PersNr abhängig ist.

PersNr. Name AbtNr. Abteilung

Man kann das auch so formulieren: Abteilung hängt funktional von AbtNr ab und AbtNr wieder von PersNr. Wenn B von A abhängt und C von B, dann hängt C über B indirekt von

A ab, eben transitiv. Im Gegensatz zur transitiven Abhängigkeit wollen wir von direkter

Abhängigkeit sprechen, wenn es keinerlei mögliches „Zwischenglied“ für die Abhängigkeit gibt.

Wenn wir die transitive Abhängigkeit beseitigen wollen, müssen wir die Tabelle

MITARBEITER zerlegen, es entstehen zwei Tabellen. Diese befinden sich dann in der 3.

Normalform nach Codd:

Mitarbeiter(PersNr,Name,AbtNr)

Abteilung(AbtNr, Abteilung)

3. Normalform

Eine Relation befindet sich in der 3. Normalform, wenn sie sich in der 1. und 2.

Normalform befindet und keine funktionalen Abhängigkeiten zwischen Nicht-Schlüssel-

Attributen existieren. Anders ausgedrückt: Die Relation darf keine transitiven

Abhängigkeiten aufweisen.

Nicht-Schlüsselattribute, die von anderen Nicht-Schlüsselattributen abhängig sind, werden mit diesen als Attribut in eine neue Tabelle ausgelagert, so dass das Kriterium für die

3.Normalform damit erfüllt ist.

Damit haben wir zumindest in unserem Beispiel redundante Daten entfernt und die erwähnten Anomalien vermieden. Es lassen sich jetzt komplexere Beispiele konstruieren, in denen doch wieder Probleme auftreten, obwohl sich die Tabellen in 3NF befinden. Dazu gibt es weitere Normalisierungsmethoden, unter anderem die so genannte Boyce-Codd-

Normalform, die noch über die 3NF hinausgehen.

Wir fassen die Erkenntnisse über den systematischen Normalisierungsprozess nochmals kompakt in einer Grafik zusammen.

Kapitel 3, Seite 35

Abbildung: Struktogramm zur Normalisierung

Kapitel 3, Seite 36

Reflexion Datenbankdesign

Mit unseren jetzigen Kenntnissen können wir noch mal der Frage nach dem allgemeinen prinzipiellen Vorgehen beim Datenbankentwurf nachgehen und gelangen zu etwa folgender

Vorgehensweise:

1. Bestimmung der Aufgaben der Datenbank: WAS soll sie überhaupt leisten?

2. Tabellen / Entitäten / Objekte bestimmen

3. Felder (Attribute) der Tabellen bestimmen

4. Beziehungen definieren

5. Entwurfsverfeinerung mittels Normalformen

6. Umsetzung mit einem RDBMS

Zu 1: Es hilft oft, sich typische Fragen zu notieren, die die Datenbank einmal beantworten können muss, z.B.

• Wer ist der Lieferant des meistverkauften Artikel?

• Wie groß war der Umsatz im Mai vorigen Jahres und diesen Jahres?

• Welcher Sachbearbeiter ist für den Kunden X zuständig?

Dann sollte man vorliegende Dokumente beschaffen und Analysieren, die den abzubildenden Gegenstandsbereich der Datenbank betreffen, z.B. Berichte, Rechnungen,

Auftragsbestätigungen usw. So kann man fundiert Objekte und ihre Attribute identifizieren und gewinnt ferner ein schärferes Bild vom Gegenstandsbereich, der dem

Datenbankentwickler ja häufig fremd ist!

Zu 2: Vermeiden von Redundanzen durch Komponentenbildung. Ergibt sich oft auf natürliche Art und Weise, in dem man das was logisch zusammen gehört auch als ein

Objekt betrachtet und auf eine Tabelle abbildet, z.B. Personendaten, Bestelldaten,

Produktdaten…

Kapitel 3, Seite 37

Aufgaben

Aufgaben zur Normalisierung

Aufgabe 1

Ein Hochschulberater berät Studenten, die alle im Wohnheim der Universität leben und alle das gleiche Hauptfach studieren. Aus Besprechungen mit Studenten will der Berater eine kleine Datenbank zur Unterstützung der Beratung entwickeln. Er legt folgende Attribute und Regeln fest:

SNr

SName

ZNr

Studentennummer, ganze Zahl , eindeutiger Schlüssel für Studenten

Name des Studenten, nicht eindeutig

Zimmernummer ganzzahlig; jeder Student hat ein Zimmer, das aber von mehreren Studenten bewohnt werden kann

TNr Telefonnummer des Studenten; sie ist für alle Zimmerbewohner

gleich

Kurs Identifikationsnummer der Kurse, die ein Student belegt oder bereits

Semest Semester, in dem ein Kurs abgeschlossen wurde; ein Student darf den gleichen Kurs in einem späteren Semester wiederholen

Note Note abgeschlossenen Kurses

Der Berater möchte folgende Daten in der Datenbank speichern (Auszug):

SNr SName ZNr TNr Kurs Note

3215 Jonas 2136 MAT122 W88 1,4

3456 Schmidt 237VH W87 3,2

4576 Neider 2136 PHY230 W88 2,8 a) b) c) d)

Erstellen Sie ein Diagramm zum ER-Modell für diese Daten.

Machen Sie aus der obigen Tabelle eine gültige Relation in der 1. Normalform.

Welche Anomalien können dabei auftreten?

Erstellen Sie anhand des ER-Modells und der Umsetzungsregeln das relationale

Modell. Begründen Sie, inwieweit die Tabellen die 3. Normalform erfüllen.

Geben Sie die relationalen Operationen an, um Kurslisten auszugeben.

Kapitel 3, Seite 38

Aufgabe 2

Ein kleines Belegkrankenhaus stellt auf EDV um. Die Patientendaten enthalten die folgenden Attribute in Tupelschreibweise:

PATIENT = (Name,Gebdatum, Adresse, Blutdruck, Datum, Diagnose,

Therapie, Datum, Diagnose, Therapie,...,Belegung)

Anmerkung: Systol: zusammenziehen; Kontraktion eines Hohlorgans

Diastol: erschlaffen; Erschlaffen eines muskulären Organs zwischen 2

Systolen

Beides bezieht sich auf den Blutdruck.

Erklären Sie anhand der folgenden Abbildungen den Gang der Normalisierung und begründen Sie die einzelnen Schritte. Bilden Sie dabei Klassen , gliedern Sie also die

Attribute unter Oberbegriffen.

1. Normalform

Patient

PatNr+Datum Gebdatum Strasse Systol

Erkrankungen

PatNr+Datum+DiagNr

Belegung

PatNr

Diagnose

KrankKasse RaumNr

Therapie

2. Normalform

Die Datengruppe PATIENT wird weiter zerlegt:

Station

Patient

PatNr Gebdatum

Messwerte

PatNr+Datum

Name Vorname

Systol Diastol

Strasse Ort

Kapitel 3, Seite 39

3. Normalform

Die Datengruppe BELEGUNG wird weiter zerlegt:

Geben Sie für die 3. Normalform die entsprechenden Tabellen im relationalen Modell an!

Aufgabe 3

Sie haben die Aufgabe der Spedition von Hugo Unbedarf bereits gelöst und sich auch schon

über die Tabellen und Verbindungen Gedanken gemacht, bevor Sie dieses Thema explizit erlernt haben. Schauen Sie sich jetzt die Aufgabe noch mal an und lösen Sie sie formal im

Lichte Ihres jetzigen Kenntnisstands.

Aufgabe 4

Eine Tabelle mit Lehrerdaten sei wie folgt formuliert

Nr Nachname Vorname Amtsbez. Besoldungsgruppe Klasse

1 Bavaria Eusebia

2 Bachmann

StRin

3 Kalkulus Carl-Johann

4 Spike Moses

StRin

OStR

A13

A13

A15

A14

11WA,

13ET

11WB

12SC

12GB

Analysieren Sie die Tabelle. Welche Schwächen fallen auf? Normalisieren Sie sie anschließend.

Aufgabe 5

Gegeben sei folgendes ERM.

Kapitel 3, Seite 40

Abteilung

1 besteht aus n

Mitarbeiter n arbeitet in m

Projekte

Abteilungs-Nr Personal-Nr Projekt-Nr

Bezeichnung Nachname Beschreibung

Vorname

Stunden

Abteilungs-Nr

Geben Sie die sich ergebende relationale Tabellenstruktur in der Kompaktschreibweise

“Tabellenname(PS, Attribute)“ an. Leiten Sie dabei Ihre Lösung ausführlich her und dokumentieren Sie die einzelnen Schritte.

Aufgabe 6

Sie importieren Daten aus einer Excel-Tabelle und erhalten die folgende Struktur.

Normalisieren Sie sie bis zur 3. Normalform. Dokumentieren Sie dabei ausführlich Ihre

Schritte mit der entsprechenden Begründung (Definition der Normalformen und ihre

Folgerungen).

PersNr

Nachname Vorname Abteilung Projekt Stunden

Aufgabe 7

Reflektieren Sie nochmals über das systematische Vorgehen während des

Normalisierungsprozesses. Dazu studieren Sie vorliegenden Text und ergänzen die sich ergebenden Tabellen.

Anmerkung: Es gibt mehrere denkbare Lösungen, also mehrere Tabellenstrukturen. Falls

Ihre Idee nicht in die vorgesehenen Tabellen passt ergänzen Sie einfach die Spaltenanzahl, fragen sich aber kritisch, ob Ihre Lösung den gestellten Anforderungen genügt. Das primäre

Ziel der Aufgabe ist die nochmalige intensive Reflexion des systematischen

Normalisierungsprozesses.

-------

Ein Bücherwurm Karlo möchte Ordnung in sein ganz privates Bücherchaos bringen, da ihm die Unmengen an über die Jahre erworbenen Büchern mittlerweile ein wenig über den Kopf gewachsen sind. Entsprechend entschließt er sich spontan eine Datenbank (DB) dafür zu

Kapitel 3, Seite 41

entwickeln. Seine Freundin studiert gerade fleißig Informatik und kommt am Wochenende vorbei, da möchte unser edler Gesell’ natürlich ein wahres Kunstwerk mit allen Schikanen vorweisen können.

Als Regeln für gutes Datenbank-Design findet er folgende Weisheiten

• Tabellen sollten keine redundanten (sich wiederholende) Daten enthalten. Wenn in einer Tabelle immer wieder dasselbe eingegeben werden muss, stimmt etwas nicht.

• Bei der Konzeptentwicklung der DB (konzeptuelles Modell) bietet sich z.B. Excel an, da man damit leicht die Tabellen und ihre Attribute visualisieren kann, ohne auf die spezifischen Restriktionen eines echten DBMS achten zu müssen

Diese Regeln sind formalisiert als Normalisierung bekannt.

Als erster Schritt im DB-Design ist der Weltenausschnitt zu modellieren, den man gerade betrachtet. Bei einer Bücherdatenbank sind entsprechend die Attribute zu ermitteln, die in der DB verwaltet werden sollen. Es wären dies beispielsweise

• Titel (title)

• Verlag (publName)

• Veröffentlichungsjahr (year)

• Autoren (authorX)

Bei der Ermittlung dieser Attribute helfen Realweltdaten wie Karteikarten, Akten usw. Eine handschriftliche Bücherliste von Karlo hat beispielsweise folgende Struktur: title publName year author1 author2 author3

Linux Addison-

Wesley

2004 Meyer

Web Apress

Mathe New 2006 Schmitz

Physik Einstein-Verlag 1901 Newton Schrödinger Heisenberg

Lyrik Federweiß 2006 Schulz

Nun ja, also genau genommen hatte bei der Physik auch noch Max Planck seine Finger im

Spiel, aber es war halt nur Platz für drei Autoren… Nicht sehr schön. Die Festlegung auf drei Autoren ist willkürlich, unflexibel und schlichtweg unschönes Design. Auch die

Lösung alle Autoren in ein einziges Feld authors zu schreiben authors

Newton, Schrödinger, Heisenberg, Planck ist nicht so das wahre, da Karlo gehört hat man solle pro Attribut, also pro Spalte in einer

Tabelle, nur atomare Werte, also ein Datum statt mehrerer, verwalten.

Nun denn, als Designkriterien für diese erste Hürde gelten folgende Weisheiten , die der

ersten Normalform:

• Nur atomare Werte pro Spalte.

• Spalten mit gleichartigem Inhalt müssen entfernt werden.

• Für jede Gruppe zusammengehöriger Daten muss eine eigene Tabelle gebildet werden.

• Jeder Datensatz muss durch einen sog. Primärschlüssel eindeutig identifiziert werden.

Kapitel 3, Seite 42

Die dritte Regel ist schon erfüllt, da momentan in jeder Spalte nur Daten gesammelt werden, die auch zu einem Buch gehören. Regel 1 ist gleichfalls erfüllt, da das Problem der

Mehrfachdaten pro Attribut von Karlo durch die drei Autorenspalten gelöst wurde, auch wenn sich dadurch Probleme mit Regel zwei eingefangen hat. Regel 4 ist leicht zu befolgen. Es wird einfach eine fortlaufende Nummer eingeführt (AutoWert), die titleID, und als Primärschlüssel verwendet. Diese Nummer identifiziert dann das Buch mit all seinen Attributen eindeutig. Entsprechend ergibt sich die Tabelle nun wie folgt:

Prima, alle Kriterien der ersten Normalform sind erfüllt! Selbst das Autorenanzahlproblem wurde gelöst. Allerdings mag es doch verdächtig anmuten alle Daten für n-Autoren n-mal vorrätig zu halten. Das kann nicht der Weisheit letzter Schluss sein.

Eine Tabelle wird in die zweite Normalform umgeformt, in dem

• Eine Tabelle in erster Normalform ist.

• Immer dann, wenn sich Inhalte in Spalten wiederholen, müssen die Tabellen in mehrere Teiltabellen zerlegt werden.

• Die Tabellen müssen durch sog. Fremdschlüssel miteinander verbunden werden.

In obiger Tabelle wiederholen sich Daten auf Grund der Autoren. Eine Auslagerung derselbigen ergibt folgende Tabellenstruktur:

authID titleID author

1 1 Meyer

2 2 Schulz

3 3 Schmitz

4 4 Newton

5 4 Schrödinger

6 4 Heisenberg

7 4 Planck

8 5 Schulz

Schon besser. Allerdings kommt ’Schulz’ als Autor immer noch mehrmals vor. Dies tritt immer dann auf, wenn ein Autor mehr als ein Buch geschrieben hat. Als Lösung käme eine weitere Aufteilung der Tabelle in Frage:

titles

Kapitel 3, Seite 43

authors rel_title_author

Letztere Tabelle muss von Rechts nach Links gelesen werden. Sie gibt also an, welche

Bücher ein Autor – identifiziert über seine eindeutige authID – geschrieben hat. Vom Buch in einer Anfrage geht es also über die titleID zur authID, welche schließlich zu den Autoren des Buches führt. Die Tabelle rel_title_author hat übrigens einen zusammengesetzten

Primärschlüssel, der aus den beiden Attributen besteht. Er identifiziert jedes Tupel eindeutig, daher ist ein zusätzlicher Primärschlüssel nicht nötig.

Es gibt noch eine weitere wichtige Normalform, die dritte Normalform. Diese löst indirekte

(transitive) Abhängigkeiten auf. Ist A von B abhängig und B von C, so ist A transitiv von C abhängig, was nicht erlaubt ist, wenn eine Tabelle der dritten Normalform genügen soll. Ein typisches Beispiel ist die Postleitzahl und der Ort. In einer Mitarbeitertabelle werden die

Personalstammdaten inklusive Wohnort erfasst. Eine MitarbeiterID (A) identifiziert den

Mitarbeiter eindeutig, auch die zugehörige PLZ (B). Der Wohnort (C) ist aber abhängig von der PLZ (B) und damit besteht transitive Abhängigkeit zwischen MitarbeiterID und

Wohnort. Entsprechend werden PLZ und Ort aus der Tabelle in eine eigene ausgegliedert.

PersID Name

… PLZ Ort

Æ

PersID Name

… PLZ

PLZ

Ort

33433 Marl

33453 Gelsenkirchen

Entsprechend reagiert Karlo und findet heraus, dass die Spalte publName in der title-

Tabelle betroffen ist. Die Liste der Verlage und die Liste der Buchtitel sind voneinander abhängig und sollten daher getrennt behandelt werden. Es ist zwar nötig und sinnvoll zu jedem Buch den Verlag zu vermerken, aber es reicht doch ein kurzer Schlüssel statt immer der vollständigen Daten (hohen Fehleranfälligkeit und große Speicherplatzverschwendung, was zudem den Zugriff auf die Daten verlangsamt). Dies ist der Hintergrund für die dritte

Normalform.

Gesagt, getan. Karlo macht folgendes daraus.

Kapitel 3, Seite 44

Die Tabellen rel_title_author und authors änders sich in der dritten Normalform nicht mehr. Die gesamte Bücherdatenbank besteht nun aus drei Tabellen.

authors rel_title_author

Die Normalformen formalisieren demnach zwei Designprinzipien:

• Fasse in einer Tabelle nur das zusammen, was zusammen gehört.

• Vermeide Redundanzen und Abhängigkeiten durch Separierung in eine eigenen

Tabelle.

Erweiterungen:

Die Datenbank könnte noch leicht um einige weitere – realistische – Features erweitert werden. So könnte die titles-Tabelle noch weitere Felder erhalten, wie etwa einen Untertitel oder einen Kommentar. Eine weitere languages-Tabelle könnte eine Liste aller Sprachen enthalten, in denen das Buch erschienen ist. Ein Verweis darauf könnte über ein langID-

Feld in der Tabelle titles erfolgen. Eine Tabelle categories könnte eine Liste der

Buchkategorien enthalten, die hierarchisch gegliedert ist, z.B. ’computer books Æ databases’ und ’computer books Æ programming’, ’computer books Æ programming Æ java’ usw. Erfasst werden könnte diese Kategorie-Datailtabelle über ein Feld catID in der

Tabelle titles.

Exkurs: Hierarchien

Categories ordnet Bücher in verschiedene Kategorien, die hierarchisch strukturiert sind.

Dabei verweist parentID auf die übergeordnete Ebene.

Kapitel 3, Seite 45

All Books

Databases

Sql

Programming

Æ catID catName

Pearl

Php parentID

Aufgabe 8

Eine Möbelfirma stellte vom Karteikartensystem auf Excel um und möchte nun – mit steigendem Datenaufkommen – eine echte Datenbank nutzen. Es gibt sich nach dem Import folgende Tabellenstruktur. Normalisieren Sie sie.

Artikel_Nr Artikelart Artikel_Bez LiefererNr Name1 Name2 Anschrift

GmbH 33242 Duisburg

AG

GmbH

GmbH

AG

12345 Bremen

32453 Verlin

34343

Oberhuisen

36999 Schwerten

Kapitel 3, Seite 46

Aufgabe 9

Ein Betrieb mit Außendienstmitarbeitern erfasst ihre Reisekosten in einer Tabelle, die wie folgt aufgebaut ist.

Reisekosten

Rechnungs- Datum Name Vorname Straße PLZ Ort Kostenart Anzahl Einzelvergütung nummer

Normalisieren Sie sie und dokumentieren Sie ausführlich Ihre jeweiligen Schritte mit

Verweis auf die Fachbegriffe.

Überlegen Sie sich am Ende ferner, welche Verbindungen zwischen welchen Tabellen mit entsprechender Kardinalität auftreten könnten.

Aufgabe 10

Eine Tabelle sei in Kurzschreibweise wie folgt gegeben:

RECHNUNG(RechNr, KundenNr, Datum, Artikel)

Denken Sie sich exemplarische Datenbestände aus, die der 1. Normalform nicht genügen.

Lösen Sie diese dann auf, bilden Sie also die 1. NF der Tabelle.

Kapitel 3, Seite 47

Kapitel 3, Seite 48

Lösungsheft

Kapitel 3

-

Das relationale Modell

Kapitel 3, Seite 1

Aufgaben

Aufgaben zu Operatoren

Aufgabe 1

Gegeben seien drei Relationen mit den folgenden Tupeln:

Gast Bistro

Hans Uno

Ede Uno

Ede Dos

Ede Chico

Karl Dos

Karl Chico

Heini Uno

Bistro Getränk

Uno Wasser

Uno Kaffee

Dos Kaffee

Gast Getränk

Hans Wasser

Ede Wasser

Ede Kaffee

Karl Kaffee a) c) d)

Bilden Sie Serviert

× Mag.

><

Mag. Welche Informationen beinhaltet diese Relation?

Geben Sie alle Bistros aus, die Getränk servieren, die Karl mag. Überprüfen Sie

Ihre Operation in der Relationenalgebra anhand des Beispiels.

Geben Sie alle Gäste aus, die mindestens ein Bistro besuchen, die auch das Getränk serviert, das sie mögen. Formulieren Sie die Anfrage mit Operationen der

Relationenalgebra.

Aufgabe 2

Gegeben seine folgende Relationen (# ist das Zeichen für Nummer): b) c) d) e)

Lieferanten (L#, LName, Status, Stadt)

Teile (T#, TName, Farbe, Gewicht, Stadt)

Projekte (P#, PName, Stadt)

Lieferungen (L#, T#, P#, Anzahl)

Hierbei bedeutet Stadt einmal die Stadt, in der ein Lieferant sitzt, die Stadt, in der das entsprechende Teil hergestellt wird, bzw. die Stadt, in der ein Projekt stattfindet. Lösen Sie die folgenden Aufgaben durch Operationen aus der Relationenalgebra: a) Finde Sie alle Lieferungen mit Anzahlen zwischen 300 und 750 und geben Sie alle dazu in der Relation Lieferungen verzeichneten Informationen aus.

Geben Sie alle Städte aus, in denen Lieferanten sitzen.

Geben Sie alle vorkommenden Paarungen TName, Stadt aus.

Finden Sie alle schwarzen Teile. Geben Sie ihre Nummer und ihren Namen aus.

Finden Sie alle Lieferanten, die in einer Einzellieferung mehr als 150 Teile geliefert haben. Geben Sie ihren Namen aus.

Kapitel 3, Seite 2

f) g)

Finden Sie alle Teile, die von Lieferanten in London geliefert wurden. Geben Sie davon die Teilenummer (Teilenamen )aus.

Finden Sie alle Orte, in denen sowohl Projekte als auch Lieferanten beheimatet sind. h) Finden Sie alle Projekte, die mindestens einen Lieferanten für das Projekt im gleichen Ort haben. Geben Sie die Projektnummer aus. i) Finden Sie alle Teile, die der Lieferant Lux geliefert hat. Geben Sie alle

Teilinformationen von diesen Teilen aus.

Aufgabe 3

Gegeben sind die folgenden Tabellen:

Tabelle1 Tabelle2 Tabelle3 Tabelle4

A B C C D B E B C D

4 2 8 8 2 5 3 1 2 1

2 2 1 3 6 4 4 4 2 1

6 7 3 5 4 1 2 9

Führen Sie folgende relationalen Operationen durch und stellen Sie die Ergebnistabelle auf!

Beschreiben Sie die Aufgabenstellung mittels der behandelten Symbolik! a) Selektion von Tabelle1 mit der Bedingung B=2 b) Projektion von Tabelle3 auf E c) Join Tabelle1 und Tabelle2 nach dem gemeinsamen Attribut C d) (Selektion von Tabelle 1 mit B>C) vereinigt mit (Selektion von Tabelle1 mit A<5)

Aufgabe 4

Gegeben seien folgende Tabellen

GK-Fach 1 GK-Fach 2 Themen

Raum Fach Lehrer

Raum Fach

Lehrer

127 Informatik Müller

Nr. Thema Klasse

221 Deutsch Schmidt 104 Englisch Lehmann

001 Analysis 12/I

104 Englisch Lehmann 123 Physik Paulsen

018 Musik Schmidt

Bilden Sie

002 Klassik 13/1 b)

GK-Fach 1 GK-Fach 2 c)

GK-Fach 1 \ GK-Fach 2 d) Themen x GK-Fach 2 e)

σ

Name = 'Müller'(Schüler)

Kapitel 3, Seite 3

f)

π

Name(Schüler) g)

π

Vorname(

σ

Name = 'Müller'(Schüler)) h) Join(Schüler, Kurs)

Kapitel 3, Seite 4

Lösungen

Aufgabe 1 a) Bilden Sie Serviert

× Mag.

Bistro Getränk Gast Getränk

Uno

Uno

Uno

Uno

Dos

Dos

Wasser

Wasser

Kaffee

Kaffee

Ede

Karl

Hans

Ede

Kaffee

Kaffee

Wasser

Wasser

Kaffee Hans

Kaffee Ede

Wasser

Wasser b) weiß unterlegte Tupel c)

π

Bistro (σGast = Karl (Serviert Mag) oder effizienter

π

Bistro (Serviert πGetränk (σGast = Karl (Mag)))

1. Tabellen verbinden

2. auf Karl reduzieren

3. Frage beantworten

σ

π d)

π

Gast (Besucht (πBistro, Gast (Serviert Mag)

Aufgabe 2

In vielen Fällen wurde versucht, die Größe der Zwischentabellen durch frühzeitige

Projektion oder Selektion zu minimieren. a)

σ

Anzahl

≥ 300 und Anzahl ≤ 750 (Lieferungen) b)

π

Stadt (Lieferanten) c)

π

TName, Stadt (Teile) d)

π

T#, TName (σFarbe = schwarz (Teile)) e)

π

Lname (πL# (σAnzahl > 150 (Lieferungen)) πL#, Lname (Lieferanten)) f)

π

T# (πL# (σStadt = London (Lieferanten)) πL#, T# (Lieferungen))

Kapitel 3, Seite 5

π

TName (πL# (σStadt = London (Lieferanten)) πL#, T# (Lieferungen) Teile) g)

π

Stadt (Lieferanten Projekte) h)

π

P# (πP#, L# (Lieferungen) πP#, Stadt (Projekte) πL#, Stadt (Lieferanten))

π

T# (πL# (σLname = Lux (Lieferanten) πL#, P# (Lieferungen)) Teile

Aufgabe 3 a) b) c) d)

A B C E A B C D A B C

4 2 8 3 4 2 8 2 4 2 8

2 2 1 4 6 7 3 6 2 2 1

6 7 3

Aufgabe 4

Gegeben seien folgende Tabellen

GK-Fach 1 GK-Fach 2

Raum Fach Lehrer

221 Deutsch Schmidt

104 Englisch Lehmann

Raum Fach Lehrer

127 Informatik Müller

104 Englisch Lehmann

123 Physik Paulsen

018 Musik Schmidt

Bilden Sie

Der Durchschnitt A B zweier Tabellen A und B ist die Menge aller Tupel, die sowohl in

A als auch in B enthalten sind.

Raum Fach Lehrer

104 Englisch Lehmann b) GK-Fach 1 GK-Fach 2

Die Vereinigung A B zweier Tabellen A und B ist die Menge aller Tupel, die in A oder in B oder in beiden Relationen enthalten sind.

Kapitel 3, Seite 6

GK-Fach 1 GK-Fach 2

GK-Fach 1 GK-Fach 2

Raum Fach Lehrer

137 Mathematik Müller

221 Deutsch Schmidt

104 Englisch Lehmann

Raum Fach

Lehrer

127 Informatik Müller

104 Englisch Lehmann

123 Physik Paulsen

018 Musik Schmidt

Raum Fach

Lehrer

137 Mathematik Müller

221 Deutsch Schmidt

104 Englisch Lehmann

127 Informatik Müller

123 Physik

018 Musik

Paulsen

Schmidt c) GK-Fach 1 \ GK-Fach 2

Die Differenz A \ B zweier Tabellen A und B ist die Menge aller Tupel, die in A aber nicht gleichzeitig in B enthalten sind.

GK-Fach 1 GK-Fach 2 GK-Fach 1 \ GK-Fach 2

Raum Fach

137

Lehrer

Mathematik Müller

221 Deutsch Schmidt

104 Englisch Lehmann

Raum Fach

Lehrer

127 Informatik Müller

104 Englisch Lehmann

123 Physik Paulsen

Raum Fach

Lehrer

137 Mathematik Müller

221 Deutsch Schmidt

018 Musik Schmidt d) Themen x GK-Fach 2

Das Produkt A x B zweier Tabellen A vom Grad n und B vom Grad m ist die Menge aller

Kombinationstupel (n x m-Tupel).

Themen

Nr.

001

002

Thema

Analysis

Klassik

Klasse

12/I

13/1

GK-Fach 2

Raum Fach Lehrer

127 Informatik Müller

104 Englisch Lehmann

123 Physik Paulsen

018 Musik Schmidt

Nr. Thema Klasse Raum Fach Lehrer

001 Analysis 12/I 127 Informatik Müller

001 Analysis 12/I 104 Englisch Lehmann

001 Analysis 12/I 123 Physik Paulsen

001 Analysis 12/I 018 Musik Schmidt

002 Klassik 13/1 127 Informatik Müller

002 Klassik 13/1 104 Englisch Lehmann

002 Klassik 13/1 123 Physik Paulsen

002 Klassik 13/1 018 Musik Schmidt e)

σ

Name = 'Müller'(Schüler)

Kapitel 3, Seite 7

Bei der Selektion werden Zeilen aus einer Tabelle ausgewählt, die bestimmten

Eigenschaften genügen.

Schüler

σ

Name = 'Müller'(Schüler)

SNr Vorname Name

4711 Paul Müller

0815 Erich Schmidt

7472 Sven Lehmann

SNr Vorname Name

4711 Paul Müller

1234 Olaf Müller

1234 Olaf Müller

2313 Jürgen Paulsen f)

π

Name(Schüler)

Bei der Projektion werden Spalten aus einer Tabelle ausgewählt, die bestimmten

Eigenschaften genügen. Ist ein Eintrag mehrfach vorhanden, so wird er nur einmal angezeigt.

π

Name(Schüler)

Schüler

SNr Vorname Name

4711 Paul Müller

0815 Erich Schmidt

7472 Sven Lehmann

1234 Olaf Müller

2313 Jürgen Paulsen g)

π

Vorname(

σ

Name = 'Müller'(Schüler))

Name

Müller

Schmidt

Lehmann

Paulsen

Vorname( Name =

'Müller'(Schüler))

Schüler

π

Vorname(

σ

Name =

'Müller'(Schüler))

SNr Vorname Name

4711 Paul Müller

0815 Erich Schmidt

7472 Sven Lehmann

1234 Olaf Müller

2313 Jürgen Paulsen

Vorname

Paul

Olaf h) Join(Schüler, Kurs

Ein Join ist das Verbinden von zwei Relationen zu einer neuen Tabelle.

Die Literatur unterscheidet eine größere Anzahl Joins, für die Schule sind nur die mit

Kapitel 3, Seite 8

Schüler

SNr Vorname Name

4711 Paul Müller

0815 Erich Schmidt

7472 Sven Lehmann

1234 Olaf Müller

2313 Jürgen Paulsen

Join

SNr

(Schüler, Kurs)

Kurse

SNr KNr Fehlstunden Punkte

0815 03 0

4711 03 12

1234 23 3

12

03

14

0987 09 9 09

SNr Vorname Name KNr Fehlstunden Punkte

0815 Erich Schmidt 03 0 12

4711 Paul Müller 03 12

1234 Olaf Müller 23 3

03

14

Da zu den SNr.7472, 2314 und 0987 der Tabelle Schüler bzw. Kurse keine "Gegenstücke" in der

anderen Tabelle existieren, werden diese in der neuen Relation nicht angezeigt.

Kapitel 3, Seite 9

Aufgaben

Aufgaben zur Umsetzung in das relationale Modell

Aufgabe 1

Was bedeuten die folgenden vier Diagramme (Prosa-Erklärung)? Die Attribute wurden zur

Vereinfachung weggelassen. Geben Sie jeweils die Komplexität in der Form 1:1, 1:n bzw. n:m an.

Lehrer

Lehrer

Lehrer

Lehrer

(1, *)

(0, *)

(1, *)

(0,1) unterrichtet unterrichtet unterrichtet

(1, 1)

(0, 1)

(1, *) unterrichtet

(1, 1)

SII-Kurs

SII-Kurs

SII-Kurs

SII-Kurs

Kapitel 3, Seite 10

Aufgabe 2

Bilden Sie dieses ER-Diagramm in das relationale Modell ab.

PName Lehrstuhlbez. Anschrift Telefon EMail

Professor

(0,*) hält

(1,1)

Vorlesung

(0,*)

(0,*)

VNr Zeit Ort Std.zahl

Student hat gehört

zu is-a

(1,1)

(1,1)

Assistent

(1,*) betreut

(1,1)

Übgsgruppe

(1,*) korrigiert

(0,*)

Hiwi

AName akad. Grad

Telefon

ÜNr

Zeit

Ort

Std.zahl

Matrikel Name Adresse Fach Semester

Prof Vertrag

Aufgabe 3

Setzen Sie das ER-Diagramm Schule vollständig in ein relationales Modell um, indem Sie alle benötigten Tabellen mit ihren Köpfen angeben, die Primärschlüssel kennzeichnen und durch Pfeile zwischen den Attributen verschiedener Tabellen die Beziehungen verdeutlichen. Im Text wurden schon einige Tabellen eingeführt.

Kapitel 3, Seite 11

Aufgabe 4

Setzen Sie die unter “Modellierung von Ausschnitten der Wirklichkeit“ dargestellte

Aufgabe der Firma Microtec in das relationale Modell um, indem Sie das ER-Modell nach den beschriebenen Verfahren in Tabellen umsetzen!

Aufgabe 5

Setzen Sie das ER-Modell der Spedition Hugo Unbedarft aus „Aufgaben zum ERM“ in ein relationales Modell um. Überlegen Sie dabei, welche Tabellen entstehen müssen und welche Beziehungen sich integrieren lassen.

Anmerkung:

Wenn Sie die Normalisierung erlernt haben kommen sie auf diese Aufgabe zurück und

Überprüfen anschließend, inwieweit sich die entstandenen Tabellen in der 3. Normalform befinden! Treten Abhängigkeiten zwischen den Schlüsseln auf?

Kapitel 3, Seite 12

Lösungen

Aufgaben zur Umsetzung in das relationale Modell

Aufgabe 1

Was bedeuten die folgenden vier Diagramme (Prosa-Erklärung)? Die Attribute wurden zur

Vereinfachung weggelassen. Geben Sie jeweils die Komplexität in der Form 1:1, 1:n bzw. n:m an.

Lehrer

Lehrer

Lehrer

(1, *)

(0, *)

(1, *) unterrichtet unterrichtet unterrichtet

(1, 1)

(0, 1)

(1, *)

SII-Kurs

SII-Kurs

SII-Kurs

Lehrer

(0,1) unterrichtet

(1, 1)

SII-Kurs a)

Jeder Lehrer hat mindestens einen Kurs, und jeder Kurs hat genau einen Lehrer. 1:n b)

Es gibt auch Kurse ohne Lehrer und Lehrer ohne Kurs. Ein Kurs hat höchstens einen

Lehrer. 1:n c)

Jeder Lehrer hat mindestens einen Kurs, und ein Kurs kann mehrere Lehrer haben. n:m d)

Jeder Lehrer hat höchstens einen Kurs, und ein Kurs hat genau einen Lehrer. 1:1

Aufgabe 2

Bilden Sie dieses ER-Diagramm in das relationale Modell ab.

Professor(PName, Lehrstuhlbez., Anschrift, Telefon, EMail)

Assistent(AName, akad. Grad, Telefon, PName)

Vorlesung(VNr, Zeit, Ort, Std.zahl, PName)

Übgsgruppe(ÜNr, Zeit, Ort, Std.zahl, AName, VNr)

Hiwi(Matrikel , PName, Vertrag,)

ÜbgsgruppeHiwi(ÜNr, Matrikel)

Student(Matrikel, Name, Adresse, Fach, Semester)

Ausführlich:

Kapitel 3, Seite 13

PName Lehrstuhlbez. Anschrift Telefon EMail

Professor

(0,*) hält

(1,1)

Vorlesung

(0,*)

(0,*)

VNr Zeit Ort Std.zahl

Student hat gehört

zu

(1,1)

(1,1)

Assistent

(1,*) betreut

(1,1)

Übgsgruppe

(1,*) is-a korrigiert

(0,*)

Hiwi

AName akad. Grad

Telefon

ÜNr

Zeit

Ort

Std.zahl

I.

Matrikel Name Adresse Fach Semester

Prof—hat—Assi 1 Prof hat 0..mehrere Assis

Prof Vertrag

1 Assi hat genau 1 Prof als Chef

alle Assis sind obligatorisch an der hat-Beziehung beteiligt (1-

Seite) und damit mit ihr zusammen zu fügen also

Prof(PName, …)

Assi(AName, …, PName) !Fremdschlüssel für die Verbindung NICHT VERGESSEN!

II. Prof—hält—Vorlesung

Zu jeder Vorlesung gehört ein Prof Vorlesung ist obligatorisch an der

Beziehungsrelation ’hält’ beteiligt verschmelzen also

Prof(unverändert)

Vorlesung(VNr, …, PName) !Fremdschlüssel NICHT VERGESSEN!

III. Assi—leitet--Übungsgruppen

Jede Ü-Gruppe wird von genau einem Assi betreut Ü-Gruppe ist obligatorisch an der Beziehungsrelation ’betreut’ beteiligt verschmelzen also

Assi(unverändert)

Übungsgruppe(ÜNr, …, AName)

Kapitel 3, Seite 14

IV. Übungsgruppen—gehört zu--Vorlesung

1 Ü-Gruppe gehört zu genau einer Vorlesung obligatorisch zu ’gehörtzu’ verschmelzen also

Übungsgruppe(ÜNr, …, AName, VNr)

Vorlesung(unverändert)

V. Student—IS A--Hiwi

Ein Hiwi ’ist ein’ Student , hat also alle Attribute des Studenten + seine zusätzlichen (speziellen). Hiwi ist der ’speziellere Entitätstyp’ Aufnahme des PS des allgemeinen Entitätstypen in sein Relationsschema also

Student(Matrikel, …)

Hiwi(Matrikel, PName, Vertrag)

VI. Hiwi—korrigiert--Übungsgruppe

PName = PS des Professors also

Hiwi(Matrikel, PName, Vertrag)

Übungsgruppe(ÜNr, …, AName, VNr)

ÜbungsgruppeHiwi(Matrikel, ÜNr) die Beziehungsrelation ’korrigiert’

Aufgabe 3

Setzen Sie das ER-Diagramm Schule vollständig in ein relationales Modell um, indem Sie alle benötigten Tabellen mit ihren Köpfen angeben, die Primärschlüssel kennzeichnen und durch Pfeile zwischen den Attributen verschiedener Tabellen die Beziehungen verdeutlichen. Im Text wurden schon einige Tabellen eingeführt.

Fremdschlüssel sind kursiv gesetzt

Lehrer (Lehrer-Nr, Name, Vorname, Titel)

Lehrerfach (Lehrer-Nr, Fach)

Schüler(Schüler-Nr, Name, Vorname, Geburtsdatum, Schuleintrittsdatum, PLZ,

Wohnort, Geschlecht, StraßeNr, LehrerNr, Tutorgruppenbezeichnung)

VorherBesSchulen(Schüler-Nr, Schule)

Besucht(Schüler-Nr, Kurs-Nr, Note, Fehlstunden)

Kurs (Kurs-Nr, Thema, Jahrgangsstufe, Lehrer-Nr, Fach, Typ)

KursInRaum(Kurs-Nr, Raum-Nr, Zeit)

Raum(Raum-Nr, Sitzplätze)

Fachraum(Fach, Raum-Nr)

FachraumAusstattung(Raum-Nr, Sonderausstattung)

Ausführlich:

Kapitel 3, Seite 15

I. Lehrer—ist Tutor--Lehrer jeder Schüler hat 1 Tutor obligatorisches Element von ’ist Tutor’ verschmelzen also

Schüler(Schüler-Nr, Name, Vorname, Geburtsdatum, Schuleintrittsdatum, PLZ, Wohnort,

Geschlecht, StraßeNr, LehrerNr, Tutorgruppenbezeichnung)

Tutorgruppenbezeichnung für die Beziehung

Mehrfachattribut ’vorher besuchte Schule’ eigene Tabelle mit PS aus Schüler aber zusammengesetzter PS nötig, da >1 vorherige Schule pro Schüler

Lehrer(Lehrer-Nr., Titel, Name, Vorname)

Mehrfachattribut ’LehrerFächer’ eigene Tabelle mit PS aus Lehrer aber zusammengesetzter PS nötig, da >1 Fach pro Lehrer-Nr also LehrerFächer(Lehrer-Nr., Fach)

II. Lehrer—besucht--Kurs

Schüler(unverändert) besucht(Schüler-Nr, Kurs-Nr, Note, Fehlstunden)

Kurs(Kurs-Nr, Thema, Jahrgangsstufe, Fach, Typ)

III. Lehrer—hält--Kurs

1 Kurs wird immer von 1 Lehrer gehalten ’Kurs’ ist obligatorisches

Element von ’hält’

Lehrer(unverändert)

Kurs(Kurs-Nr., …, Lehrer-Nr)

IV. Raum—is a--Fachraum

In das Relationenschema des spezielleren Entity-Typs zusätzlich den PS des allgemeinen Typs aufnehmen, also

Fachraum: spezieller

Kapitel 3, Seite 16

Raum: allgemeiner PS von ’Raum’ ins Relationenschema von ’Fachraum’ aufnehmen

Raum(Raum-Nr., Sitzplätze)

Fachraum(Raum-Nr, Fach)

SonderausstattungenFachraum(Raum-Nr, Sonderausstattung) Mehrfachattribut

Zusammengesetzter PS, da >1 Sonderausstattung pro Raum

V. Kurs—in--Raum

Raum(unverändert)

Raum(unverändert)

KursImRaum(Raum-Nr, Kurs-Nr, Zeit)

1 Kurs in 1 Raum zu verschiedene Zeiten möglich

Aufgabe 4

a) Setzen Sie die unter “Modellierung von Ausschnitten der Wirklichkeit“ dargestellte Aufgabe der Firma Microtec in das relationale Modell um, indem

Sie das ER-Modell nach den beschriebenen Verfahren in Tabellen umsetzen!

Artikel(Artikel-Nr, Bezeichnung, Verkaufspreis, Bestand)

Liefert(Artikel-Nr, Hersteller-Nr, Preis)

Hersteller(Hersteller-Nr, Name, Adresse)

Umfaßt(Bestell-Nr, Artikel-Nr, Stückzahl)

Bestellung(Bestell-Nr, Bestelldatum, Kunden-Nr)

Kunde(Kunden-Nr, Name, Adresse)

Aufgabe 5

Setzen Sie das ER-Modell der Spedition Hugo Unbedarft aus „Aufgaben zum ERM“ in ein relationales Modell um. Überlegen Sie dabei, welche Tabellen entstehen müssen und welche Beziehungen sich integrieren lassen.

Anmerkung:

Wenn Sie die Normalisierung erlernt haben kommen sie auf diese Aufgabe zurück und

Überprüfen anschließend, inwieweit sich die entstandenen Tabellen in der 3. Normalform befinden! Treten Abhängigkeiten zwischen den Schlüsseln auf?

Auftrag(AuftragsNr, Bezeichnung, Ziel, Entfernung)

WirdDurchgeführt(AuftragsNr, LkwNr, Auftragsdatum)

Lkw(LkwNr, Typ, Maxzuladung, TÜV)

WirdGefahren(LkwNr, FahrerNr)

Fahrer(FahrerNr, Name, Vorname, Typ)

Die n:m-Beziehungen werden jeweils in 3 Tabellen abgebildet, diese befinden sich in der 3. NF nach Codd.

Kapitel 3, Seite 17

Aufgaben

Aufgaben zur Normalisierung

Aufgabe 1

Ein Hochschulberater berät Studenten, die alle im Wohnheim der Universität leben und alle das gleiche Hauptfach studieren. Aus Besprechungen mit Studenten will der Berater eine kleine Datenbank zur Unterstützung der Beratung entwickeln. Er legt folgende Attribute und Regeln fest:

SNr

SName

ZNr

Studentennummer, ganze Zahl , eindeutiger Schlüssel für Studenten

Name des Studenten, nicht eindeutig

Zimmernummer ganzzahlig; jeder Student hat ein Zimmer, das aber von mehreren Studenten bewohnt werden kann

TNr Telefonnummer des Studenten; sie ist für alle Zimmerbewohner

gleich

Kurs Identifikationsnummer der Kurse, die ein Student belegt oder bereits

Semest Semester, in dem ein Kurs abgeschlossen wurde; ein Student darf den gleichen Kurs in einem späteren Semester wiederholen

Note Note abgeschlossenen Kurses

Der Berater möchte folgende Daten in der Datenbank speichern (Auszug):

SNr SName ZNr TNr Kurs Note

3215 Jonas 2136 MAT122 W88 1,4

3456 Schmidt 237VH W87 3,2

4576 Neider 2136 PHY230 W88 2,8 a) b) c) d)

Erstellen Sie ein Diagramm zum ER-Modell für diese Daten.

Machen Sie aus der obigen Tabelle eine gültige Relation in der 1. Normalform.

Welche Anomalien können dabei auftreten?

Erstellen Sie anhand des ER-Modells und der Umsetzungsregeln das relationale

Modell. Begründen Sie, inwieweit die Tabellen die 3. Normalform erfüllen.

Geben Sie die relationalen Operationen an, um Kurslisten auszugeben.

Kapitel 3, Seite 18

Aufgabe 2

Ein kleines Belegkrankenhaus stellt auf EDV um. Die Patientendaten enthalten die folgenden Attribute in Tupelschreibweise:

PATIENT = (Name,Gebdatum, Adresse, Blutdruck, Datum, Diagnose,

Therapie, Datum, Diagnose, Therapie,...,Belegung)

Anmerkung: Systol: zusammenziehen; Kontraktion eines Hohlorgans

Diastol: erschlaffen; Erschlaffen eines muskulären Organs zwischen 2

Systolen

Beides bezieht sich auf den Blutdruck.

Erklären Sie anhand der folgenden Abbildungen den Gang der Normalisierung und begründen Sie die einzelnen Schritte. Bilden Sie dabei Klassen , gliedern Sie also die

Attribute unter Oberbegriffen.

1. Normalform

Patient

PatNr+Datum Gebdatum Strasse Systol

Erkrankungen

PatNr+Datum+DiagNr

Belegung

PatNr

Diagnose

KrankKasse RaumNr

Therapie

2. Normalform

Die Datengruppe PATIENT wird weiter zerlegt:

Station

Patient

PatNr Gebdatum

Messwerte

PatNr+Datum

Name Vorname

Systol Diastol

Strasse Ort

Kapitel 3, Seite 19

3. Normalform

Die Datengruppe BELEGUNG wird weiter zerlegt:

Geben Sie für die 3. Normalform die entsprechenden Tabellen im relationalen Modell an!

Aufgabe 3

Sie haben die Aufgabe der Spedition von Hugo Unbedarf bereits gelöst und sich auch schon

über die Tabellen und Verbindungen Gedanken gemacht, bevor Sie dieses Thema explizit erlernt haben. Schauen Sie sich jetzt die Aufgabe noch mal an und lösen Sie sie formal im

Lichte Ihres jetzigen Kenntnisstands.

Aufgabe 4

Eine Tabelle mit Lehrerdaten sei wie folgt formuliert

Nr Nachname Vorname Amtsbez. Besoldungsgruppe Klasse

1 Bavaria Eusebia StRin A13 11WA,

13ET

2 Bachmann StRin A13 11WB

3 Kalkulus Carl-Johann A15

4 Spike Moses OStR A14

12SC

12GB

Analysieren Sie die Tabelle. Welche Schwächen fallen auf? Normalisieren Sie sie anschließend.

Aufgabe 5

Gegeben sei folgendes ERM.

Kapitel 3, Seite 20

Abteilung

1 besteht aus n

Mitarbeiter n arbeitet in m

Projekte

Abteilungs-Nr Personal-Nr Projekt-Nr

Bezeichnung Nachname Beschreibung

Vorname

Stunden

Abteilungs-Nr

Geben Sie die sich ergebende relationale Tabellenstruktur in der Kompaktschreibweise

“Tabellenname(PS, Attribute)“ an. Leiten Sie dabei Ihre Lösung ausführlich her und dokumentieren Sie die einzelnen Schritte.

Aufgabe 6

Sie importieren Daten aus einer Excel-Tabelle und erhalten die folgende Struktur.

Normalisieren Sie sie bis zur 3. Normalform. Dokumentieren Sie dabei ausführlich Ihre

Schritte mit der entsprechenden Begründung (Definition der Normalformen und ihre

Folgerungen).

PersNr

Nachname Vorname Abteilung Projekt Stunden

Aufgabe 7

Reflektieren Sie nochmals über das systematische Vorgehen während des

Normalisierungsprozesses. Dazu studieren Sie vorliegenden Text und ergänzen die sich ergebenden Tabellen.

Anmerkung: Es gibt mehrere denkbare Lösungen, also mehrere Tabellenstrukturen. Falls

Ihre Idee nicht in die vorgesehenen Tabellen passt ergänzen Sie einfach die Spaltenanzahl, fragen sich aber kritisch, ob Ihre Lösung den gestellten Anforderungen genügt. Das primäre

Ziel der Aufgabe ist die nochmalige intensive Reflexion des systematischen

Normalisierungsprozesses.

-------

Ein Bücherwurm Karlo möchte Ordnung in sein ganz privates Bücherchaos bringen, da ihm die Unmengen an über die Jahre erworbenen Büchern mittlerweile ein wenig über den Kopf gewachsen sind. Entsprechend entschließt er sich spontan eine Datenbank (DB) dafür zu

Kapitel 3, Seite 21

entwickeln. Seine Freundin studiert gerade fleißig Informatik und kommt am Wochenende vorbei, da möchte unser edler Gesell’ natürlich ein wahres Kunstwerk mit allen Schikanen vorweisen können.

Als Regeln für gutes Datenbank-Design findet er folgende Weisheiten

• Tabellen sollten keine redundanten (sich wiederholende) Daten enthalten. Wenn in einer Tabelle immer wieder dasselbe eingegeben werden muss, stimmt etwas nicht.

• Bei der Konzeptentwicklung der DB (konzeptuelles Modell) bietet sich z.B. Excel an, da man damit leicht die Tabellen und ihre Attribute visualisieren kann, ohne auf die spezifischen Restriktionen eines echten DBMS achten zu müssen

Diese Regeln sind formalisiert als Normalisierung bekannt.

Als erster Schritt im DB-Design ist der Weltenausschnitt zu modellieren, den man gerade betrachtet. Bei einer Bücherdatenbank sind entsprechend die Attribute zu ermitteln, die in der DB verwaltet werden sollen. Es wären dies beispielsweise

• Titel (title)

• Verlag (publName)

• Veröffentlichungsjahr (year)

• Autoren (authorX)

Bei der Ermittlung dieser Attribute helfen Realweltdaten wie Karteikarten, Akten usw. Eine handschriftliche Bücherliste von Karlo hat beispielsweise folgende Struktur: title publName year author1 author2 author3

Linux Addison-

Wesley

2004 Meyer

Web Apress

Mathe New 2006 Schmitz

Physik Einstein-Verlag 1901 Newton Schrödinger Heisenberg

Lyrik Federweiß 2006 Schulz

Nun ja, also genau genommen hatte bei der Physik auch noch Max Planck seine Finger im

Spiel, aber es war halt nur Platz für drei Autoren… Nicht sehr schön. Die Festlegung auf drei Autoren ist willkürlich, unflexibel und schlichtweg unschönes Design. Auch die

Lösung alle Autoren in ein einziges Feld authors zu schreiben authors

Newton, Schrödinger, Heisenberg, Planck ist nicht so das wahre, da Karlo gehört hat man solle pro Attribut, also pro Spalte in einer

Tabelle, nur atomare Werte, also ein Datum statt mehrerer, verwalten.

Nun denn, als Designkriterien für diese erste Hürde gelten folgende Weisheiten , die der

ersten Normalform:

• Nur atomare Werte pro Spalte.

• Spalten mit gleichartigem Inhalt müssen entfernt werden.

• Für jede Gruppe zusammengehöriger Daten muss eine eigene Tabelle gebildet werden.

• Jeder Datensatz muss durch einen sog. Primärschlüssel eindeutig identifiziert werden.

Kapitel 3, Seite 22

Die dritte Regel ist schon erfüllt, da momentan in jeder Spalte nur Daten gesammelt werden, die auch zu einem Buch gehören. Regel 1 ist gleichfalls erfüllt, da das Problem der

Mehrfachdaten pro Attribut von Karlo durch die drei Autorenspalten gelöst wurde, auch wenn sich dadurch Probleme mit Regel zwei eingefangen hat. Regel 4 ist leicht zu befolgen. Es wird einfach eine fortlaufende Nummer eingeführt (AutoWert), die titleID, und als Primärschlüssel verwendet. Diese Nummer identifiziert dann das Buch mit all seinen Attributen eindeutig. Entsprechend ergibt sich die Tabelle nun wie folgt:

Prima, alle Kriterien der ersten Normalform sind erfüllt! Selbst das Autorenanzahlproblem wurde gelöst. Allerdings mag es doch verdächtig anmuten alle Daten für n-Autoren n-mal vorrätig zu halten. Das kann nicht der Weisheit letzter Schluss sein.

Eine Tabelle wird in die zweite Normalform umgeformt, in dem

• Eine Tabelle in erster Normalform ist.

• Immer dann, wenn sich Inhalte in Spalten wiederholen, müssen die Tabellen in mehrere Teiltabellen zerlegt werden.

• Die Tabellen müssen durch sog. Fremdschlüssel miteinander verbunden werden.

In obiger Tabelle wiederholen sich Daten auf Grund der Autoren. Eine Auslagerung derselbigen ergibt folgende Tabellenstruktur:

authID titleID author

1 1 Meyer

2 2 Schulz

3 3 Schmitz

4 4 Newton

5 4 Schrödinger

6 4 Heisenberg

7 4 Planck

8 5 Schulz

Schon besser. Allerdings kommt ’Schulz’ als Autor immer noch mehrmals vor. Dies tritt immer dann auf, wenn ein Autor mehr als ein Buch geschrieben hat. Als Lösung käme eine weitere Aufteilung der Tabelle in Frage:

Kapitel 3, Seite 23

titles

authors rel_title_author

Letztere Tabelle muss von Rechts nach Links gelesen werden. Sie gibt also an, welche

Bücher ein Autor – identifiziert über seine eindeutige authID – geschrieben hat. Vom Buch in einer Anfrage geht es also über die titleID zur authID, welche schließlich zu den Autoren des Buches führt. Die Tabelle rel_title_author hat übrigens einen zusammengesetzten

Primärschlüssel, der aus den beiden Attributen besteht. Er identifiziert jedes Tupel eindeutig, daher ist ein zusätzlicher Primärschlüssel nicht nötig.

Es gibt noch eine weitere wichtige Normalform, die dritte Normalform. Diese löst indirekte

(transitive) Abhängigkeiten auf. Ist A von B abhängig und B von C, so ist A transitiv von C abhängig, was nicht erlaubt ist, wenn eine Tabelle der dritten Normalform genügen soll.

Ein typisches Beispiel ist die Postleitzahl und der Ort. In einer Mitarbeitertabelle werden die Personalstammdaten inklusive Wohnort erfasst. Eine MitarbeiterID (A) identifiziert den

Mitarbeiter eindeutig, auch die zugehörige PLZ (B). Der Wohnort (C) ist aber abhängig von der PLZ (B) und damit besteht transitive Abhängigkeit zwischen MitarbeiterID und

Wohnort. Entsprechend werden PLZ und Ort aus der Tabelle in eine eigene ausgegliedert.

PersID Name … PLZ Ort

PersID Name … PLZ

PLZ

Ort

33433 Marl

33453 Gelsenkirchen

Entsprechend reagiert Karlo und findet heraus, dass die Spalte publName in der title-

Tabelle betroffen ist. Die Liste der Verlage und die Liste der Buchtitel sind voneinander abhängig und sollten daher getrennt behandelt werden. Es ist zwar nötig und sinnvoll zu jedem Buch den Verlag zu vermerken, aber es reicht doch ein kurzer Schlüssel statt immer der vollständigen Daten (hohen Fehleranfälligkeit und große Speicherplatzverschwendung, was zudem den Zugriff auf die Daten verlangsamt). Dies ist der Hintergrund für die dritte

Normalform.

Gesagt, getan. Karlo macht folgendes daraus.

Kapitel 3, Seite 24

Die Tabellen rel_title_author und authors änders sich in der dritten Normalform nicht mehr. Die gesamte Bücherdatenbank besteht nun aus drei Tabellen.

authors rel_title_author

Die Normalformen formalisieren demnach zwei Designprinzipien:

• Fasse in einer Tabelle nur das zusammen, was zusammen gehört.

• Vermeide Redundanzen und Abhängigkeiten durch Separierung in eine eigenen

Tabelle.

Erweiterungen:

Die Datenbank könnte noch leicht um einige weitere – realistische – Features erweitert werden. So könnte die titles-Tabelle noch weitere Felder erhalten, wie etwa einen Untertitel oder einen Kommentar. Eine weitere languages-Tabelle könnte eine Liste aller Sprachen enthalten, in denen das Buch erschienen ist. Ein Verweis darauf könnte über ein langID-

Feld in der Tabelle titles erfolgen. Eine Tabelle categories könnte eine Liste der

Buchkategorien enthalten, die hierarchisch gegliedert ist, z.B. ’computer books databases’ und ’computer books programming’, ’computer books programming java’ usw. Erfasst werden könnte diese Kategorie-Datailtabelle über ein Feld catID in der

Tabelle titles.

Kapitel 3, Seite 25

Exkurs: Hierarchien

Categories ordnet Bücher in verschiedene Kategorien, die hierarchisch strukturiert sind.

Dabei verweist parentID auf die übergeordnete Ebene.

All Books

Databases

Sql

Programming

Pearl

Php catID catName parentID

Kapitel 3, Seite 26

Aufgabe 8

Eine Möbelfirma stellte vom Karteikartensystem auf Excel um und möchte nun – mit steigendem Datenaufkommen – eine echte Datenbank nutzen. Es gibt sich nach dem Import folgende Tabellenstruktur. Normalisieren Sie sie.

Artikel_Nr Artikelart Artikel_Bez LiefererNr Name1 Name2 Anschrift

GmbH

AG

GmbH

GmbH

33242 Duisburg

12345 Bremen

32453 Verlin

34343

Oberhuisen

AG 36999 Schwerten

Aufgabe 9

Ein Betrieb mit Außendienstmitarbeitern erfasst ihre Reisekosten in einer Tabelle, die wie folgt aufgebaut ist.

Reisekosten

Rechnungs- Datum Name Vorname Straße PLZ Ort Kostenart Anzahl Einzelvergütung nummer

Normalisieren Sie sie und dokumentieren Sie ausführlich Ihre jeweiligen Schritte mit

Verweis auf die Fachbegriffe.

Überlegen Sie sich am Ende ferner, welche Verbindungen zwischen welchen Tabellen mit entsprechender Kardinalität auftreten könnten.

Aufgabe 10

Eine Tabelle sei in Kurzschreibweise wie folgt gegeben:

Kapitel 3, Seite 27

RECHNUNG(RechNr, KundenNr, Datum, Artikel)

Denken Sie sich exemplarische Datenbestände aus, die der 1. Normalform nicht genügen.

Lösen Sie diese dann auf, bilden Sie also die 1. NF der Tabelle.

Aufgabe 11

Im Folgenden finden Sie nochmals eine kompakte Erklärung des

Normalisierungsprozesses. Studieren Sie ihn sorgfältig.

Kapitel 3, Seite 28

Umsetzung des ERM in das relationale Datenbankmodell

Grundregeln

1.

2.

Entitätstypen:

o

Jeder Entitätstyp wird in ein eigenes Relationsschema (Tabelle) abgebildet.

o

Schlüssel werden kenntlich gemacht.

Beziehungstypen:

o

Jeder Beziehungstyp wird in ein eigenes Relationsschema abgebildet. o

Die Primärschlüssel der beiden beteiligten Entitätstypen werden zu zusätzliche Attributen des Relationsschemas (zus. zu evtl. vorhandenen eigenen Attributen). o

Der Schlüssel des Relationsschemas bildet sich in Abhängigkeit vom

Assoziationstyp wie folgt (Grobklassifikation):

Assoziationstyp

1:1

Schlüssel

einer der Primärschlüssel der beiden beteiligten Entitätstypen

1:n n:m der Primärschlüssel des zweiten Entitätstyps (also der

"n-Entität") beide Primärschlüssel der beteiligten Entitätstypen

Somit entstehen aus zwei mit einem Beziehungstyp verbundenen

Entitätstypen immer 3 Tabellen.

Beispiel

wird zu

Relationsschema Schüler

Relationsschema

geht_in

Relationsschema Klasse

SNummer Name Anschrift

0815 Schmidt

7

SNummer KNummer

0815 8a

KNummer Klassenlehrer

Kapitel 3, Seite 29

Optimierung

Die entstandenen 3 Tabellen lassen sich optimieren, falls nicht der Assoziationstyp n:m vorliegt.

Typ 1:n

Es lassen sich die drei Relationsschemen u.U. auf zwei reduzieren.

Es gilt dann: Der Beziehungstyp mit all seinen Attribute und der "n-Entitätstyp" bilden eine neue Relation. Schlüssel wird das Schlüsselattribut des Entitätstyps der "n-Seite".

E1(a1, a2, ..., ap)

B(a1, b1, c1, c2, ..., ck)

E2(b1, b2, ..., bn);

Beispiel

E1(a1, a2, ..., ap)

E2B(b1, b2, ..., bn, a1, c1, c2, ...,ck)

wird zu

Relationsschema Schüler Relationsschema Klasse

SNummer Name Anschrift KNummer

Mühleweg

0815 Schmidt

7

8a

KNummer Klassenlehrer

Typ 1:c, c:c

Es lassen sich die drei Relationsschemen auf zwei reduzieren.

Es gilt dann: Der Beziehungstyp mit all seinen Attribute und der "c-Entitätstyp" bilden eine neue Relation. Schlüssel wird das Schlüsselattribut des Entitätstyps der "c-Seite". Bei c:c kann der Fremdschlüssel NULL-Werte enthalten.

E1(a1, a2, ..., an)

B(a1, b1, c1, c2, ..., ck)

E2(b1, b2, ..., bm);

Beispiel

E1(a1, a2, ..., an)

E2B(b1, b2, ..., bm, a1, c1, c2,

...,ck)

Kapitel 3, Seite 30

unter der Voraussetzung, dass jeder Schüler genau ein Spind hat, es aber auch nicht zugeordnete Spinde geben kann, wird zu

Relationsschema Schüler Relationsschema Spind

SNummer Name Anschrift PNummer

Mühleweg

0815 Schmidt

7

4563

PNummer Standort

Typ 1:1

Es lassen sich die drei Relationsschemen auf eins reduzieren.

Es gilt dann: Der Beziehungstyp und die beiden Entitätstypen bilden eine neue Relation.

Schlüssel wird ein Schlüsselattribut eines Entitätstyps.

E1(a1, a2, ..., an)

B(a1, b1, c1, c2, ..., ck)

E2(b1, b2, ..., bm);

E1BE2(a1, a2, ..., an,b1, b2, ..., bm, c1, c2, ...,ck)

Beispiel

unter der Voraussetzung, dass jeder Gymnasiast auch ein (was auch immer für ein)

Zeugnis erhält, wird zu

Relationsschema Gymnasiast_erhaelt_Zeugnis

SNummer Name Anschrift Noten ZNummer

Kapitel 3, Seite 31

Sonderfälle

1.

is-a-Beziehungen

Is-a-Beziehungen drücken Spezialisierungen bzw. Generalisierungen aus. Dabei gilt, dass der Spezialentitätstyp alle Attribute des allgemeinen Entitätstyps erbt. Aus diesem Grund findet sich bei is_a-Beziehungen vom Typ 1:c an einem Entitätstyp

(dem Speziellen) keine Schlüsselattributangabe. Is-a-Beziehungen lassen sich auflösen und in eine Tabelle integrieren. Hierzu muss nur der Primärschlüssel des allgemeineren Entitätstyps entweder als Fremdschlüssel (bei 1:mc) oder als

Primärschlüssel (bei 1:c) in die Tabelle des speziellen Entitätstyps übernommen werden.

Relationsschema Schüler Relationsschema Fahrschüler

SNummer Name Geburtsdatum

SNummer Ausweisnummer Zustieg

09.09.1990

0815 8277728 Bahnhof

007 6525593 Hohenwulsch

2.

Mehrwertige Attribute

Mehrwertige Attribute werden im relationalen Modell durch eine neue Tabelle dargestellt, die als Attribute das Primärschlüsselattribut des Entitätstyps und das

Mehrfachattribut besitzen. Beide Attribute sind Schlüssel der Tabelle.

Relationsschema Professor Relationsschema Doktortitel

Nummer Titel

Nummer Name Lehrstuhl

Dr. med. dent. 4711

Kapitel 3, Seite 32

Lösungen

Aufgaben zur Normalisierung

Aufgabe 1

Die Objekte STUDENT, ZIMMER, KURS stehen über die Beziehungen WOHNT_IN und

HAT_BELEGT miteinander in Beziehung. Die Beziehung WOHNT_IN hat die

Komplexität 1:n, die Beziehung HAT_BELEGT die Komplexität m:n.

Die Wiederholungsgruppe KURS muß ausgegliedert werden, es entsteht eine neue Tabelle in der 1.NF. Zwischen ZNR und TNR besteht eine direkte Abhängigkeit, welche zu verschiedenen Anomalien führen kann.

Gliedert man die Tabelle mit den Attributen ZNR und TNR aus (1:1 -Beziehung) und integriert SEMESTER in HAT_BELEGT, so erfüllen die Tabellen die 3.NF, da keine

Abhängigkeiten mehr vorhanden sind. Die Beziehung WOHNT_IN kann in die Tabelle

STUDENT integriert werden, da es eine obligatorische Mitgliedschaft gibt. Da die

Kursbezeichnung nicht eindeutig ist, kann entweder mit einem zusammengesetzten

Schlüssel gearbeitet werden (KURS, SEMESTER) oder eine eindeutige Kursnummer vergeben werden.

Student(SNr, Sname, ZNr)

ZimmerTelefon(ZNr, TNr)

Kurs(KursNr, Kurs,Semester) hat_belegt(SNr, KursNr, Note)

Die beteiligten Tabellen STUDENT, KURS und HAT_BELEGT werden über einen Equi-

Join verbunden, da SNr bzw. KNr gemeinsame Schlüssel darstellen. Eine Selektion auf die betreffende Kursnummer liefert die Kursliste.

Aufgabe 2

PATIENT = (Name, Gebdatum, Adresse, Blutdruck, Datum, Diagnose,

Therapie, Datum, Diagnose, Therapie,...,Belegung)

Die Normalisierung bezieht sich im ersten Schritt auf die Zerlegung des Patiententupels in drei Tupel mit zusammengehörenden Attributen, praktisch den Klassen (aus der OOP)

’Patient, Erkrankungen, Belegung’.

PATIENT =

Klasse

Adresse

“Name“ “Patientendaten“ “Diagnose“

Kapitel 3, Seite 33

Nichtatomar:

Wiederholungsgruppen:

Adresse, Blutdruck, Name, Belegung

Therapie, Datum, Diagnose

es gibt nach der 1 NF kein … mehr

• Mehrfachattribute

• nichtatomare Werte

Nichtatomar:

Adresse: Strasse, PLZ, Ort

Belegung: PatNr, KrankKasse, RaumNr, Station

Wiederholungsgruppen:

Therapie1 / Datum1 / Diagnose1 …:

Erkrankungen(PatNr, Datum, DiagNr, Diagnose, Therapie)

Im zweiten Schritt wird die Abhängigkeit vom gesamten PS gefordert. Es sind ja durch die

1 NF viele zusammengesetzte PS entstanden. In diesen Tabellen müssen jetzt die

Bedingungen der Abhängigkeit vom gesamten PS geprüft werden.

Belegung: PS besteht nur aus 1 Attribut automatisch in 2 NF

Erkrankungen: funktionale Abhängigkeit vom gesamten PS gegeben

Patient: PatNr identifiziert eindeutig

- GebDatum

- Name

- Vorname

- Strasse

- PLZ

- Ort

während

Systol

Diastol vom gesamten PS abhängig sind, also

Messwerte PatNr+Datum

Im dritten Schritt erfolgt die Auflösung indirekter (transitiver) Abhängigkeiten.

BELEGUNG: RAUM(RaumNr, Station)

Kapitel 3, Seite 34

BELEGUNG(PatNr, Krankenkasse, RaumNr)

PATIENT: PATIENT(PatNr, …, PLZ)

ORTE(PLZ, Ort)

Die Relationen lassen sich direkt aus der Grafik ablesen, da alle Tupel mit ihren Schlüsseln und Attributen bekannt sind und unerwünschte Abhängigkeiten beseitigt wurden.

Patient(PatNr, GebDatum, Name, Vorname, Strasse, Plz)

Orte(Plz, Ort)

Messwerte(PatNr, Datum, Systol, Diastol)

Raum(RaumNr, Station)

Belegung(PatNr, KrankKasse, RaumNr)

Erkrankungen(PatNr, Datum, DiagNr, Diagramme, Therapie)

Aufgabe 3

Sie haben die Aufgabe der Spedition von Hugo Unbedarf bereits gelöst und sich auch schon

über die Tabellen und Verbindungen Gedanken gemacht, bevor Sie dieses Thema explizit erlernt haben. Schauen Sie sich jetzt die Aufgabe noch mal an und lösen Sie sie formal im

Lichte Ihres jetzigen Kenntnisstands.

Auftrag(AuftragsNr, Bezeichnung, Ziel, Entfernung)

WirdDurchgeführt(AuftragsNr, LkwNr, Auftragsdatum)

Lkw(LkwNr, Typ, Maxzuladung, TÜV)

WirdGefahren(LkwNr, FahrerNr)

Fahrer(FahrerNr, Name, Vorname, Typ)

Die n:m-Beziehungen werden jeweils in 3 Tabellen abgebildet, diese befinden sich in der 3. NF nach Codd.

Aufgabe 4

Eine Tabelle mit Lehrerdaten sei wie folgt formuliert

Nr Nachname Vorname Amtsbez. Besoldungsgruppe Klasse

1 Bavaria Eusebia StRin A13

2 Bachmann StRin A13

11WA,

13ET

11WB

3 Kalkulus Carl-Johann

4 Spike Moses OStR

A15

A14

12SC

12GB

Analysieren Sie die Tabelle. Welche Schwächen fallen auf? Normalisieren Sie sie anschließend.

Kapitel 3, Seite 35

Redundanzen: Ax taucht mehrmals auf (hier: A13)

Zusammenhang Amtsbez. erfassen

Besoldungsruppen einmal in eigener Tabelle

Einfügeanomalie: Es kann keine neue Ax ohne einen Lehrer (Nr) geben, der sie hat

(Situation z.B. bei DB-Neuanlage).

Löschanomalie: Ohne Mitarbeiter (alle gelöscht) sind auch die Amtsbez. und die

Besoldungsgruppen weg.

Änderungsanomalie: Wird Ax geändert, so muss jeder einzelne Datensatz kontrolliert werden statt es einmal zentral zu formulieren durch Zuordnung Amtsbez.

Besoldungsruppen

Transitive Abhängigkeit: Besoldungsgruppe ist nur von Amtsbez. Abhängig, nicht vom PS.

1. NF: Atomare Werte nichtatomare Werte gibt es in der 1.Zeile

Nr Nachname Vorname Amtsbez. Besoldungsgruppe Klasse

1 Bavaria Eusebia StRin A13 11WA

1 Bavaria Eusebia StRin A13

2 Bachmann StRin A13

13ET

11WB

3 Kalkulus Carl-Johann

4 Spike Moses OStR

A15

A14

12SC

12GB

!!! Die Nr identifiziert jetzt NICHT mehr EINDEUTIG einen Datensatz (Zeile, Tupel).

Daher ist der neue PS ein zusammengesetzter PS aus den Attributen Nr und Klasse. !!!

Sollte ein Lehrer in einer Klasse mehr als ein Fach unterrichten, so wäre der PS um das

Attribut Fach zu ergänzen.

2. NF: Jedes Nicht-Schlüssel-Attribut ist funktional abhängig vom Gesamtschlüssel, nicht dagegen von Schlüsselteilen

Der PS ist zusammengesetzt, daher ist die 2.NF überhaupt noch zu prüfen.

Nachname, Vorname, Amtsbez. Und Besoldungsgruppe haben aber nichts mit den Klassen zu tun, die hängen nur von der Nr. ab. Ausgliedern in eine eigene Tabelle mit PS als

Fremdschlüssel.

Nr Nachname Vorname Amtsbez. Besoldungsgruppe Nr Klasse

1 Bavaria Eusebia StRin A13

1 Bavaria Eusebia StRin A13

2 Bachmann StRin A13

1 11WA

1 13ET

3 11WB

3 Kalkulus Carl-

Johann

StD A15

4 Spike Moses OStR A14 5 12GB

Kapitel 3, Seite 36

3.NF: Es gibt keine funktionalen Abhängigkeiten zwischen Nicht-Schlüssel-Attributen, es gibt also keine transitiven Abhängigkeiten.

Nr Nachname Vorname Amtsbez. Besoldungsgruppe Nr Klasse

Es gibt also transitive Abhängigkeiten. Auflösen durch eigene Tabelle

Nr Nachname Vorname Amtsbez.

1 Bavaria Eusebia StRin

Amtsbez Besoldungsgruppe

StRin A13

StD A15

OStR A14

1 Bavaria Eusebia StRin

2 Bachmann Hanna StRin

3 Kalkulus Carl-

Johann

StD

4 Spike Moses OStR

Nr Klasse

1 11WA

1 13ET

3 11WB

4 12SC

5 12GB

Kapitel 3, Seite 37

Aufgabe 5

Gegeben sei folgendes ERM.

Abteilung

1 besteht aus n

Mitarbeiter n arbeitet in m

Projekte

Abteilungs-Nr Personal-Nr Projekt-Nr

Bezeichnung Nachname Beschreibung

Vorname

Stunden

Abteilungs-Nr

Geben Sie die sich ergebende relationale Tabellenstruktur in der Kompaktschreibweise

“Tabellenname(PS, Attribute)“ an. Leiten Sie dabei Ihre Lösung ausführlich her und dokumentieren Sie die einzelnen Schritte. vereinigen

Mitarbeiter ist obligatorisch an der Beziehungsrelation beteiligt ergibt

ABTEILUNG(Abteilungs-Nr, Bezeichnung)

mit ihr

MITARBEITER(Personal-Nr, Nachname, Vorname, Abteilungs-Nr) ist nichts hinzu gekommen, da die Beziehungsrelation keine eigenen Attribute hat. Beziehung zur Abteilung wird über den Fremdschlüssel aufrecht erhalten.

MITARBEITER(Personal-Nr, Nachname, Vorname, Abteilungs-Nr)

PROJEKT(Projekt-Nr, Beschreibung) und die Beziehungsrelation mit den eigenen Attributen und den PS der beteiligten

Entitäten als zusammengesetzter PS

MITARBEITERinProjekt(Projekt-Nr, Personal-Nr, Stunden)) immer mindestens in der 2.Normalform.

Kapitel 3, Seite 38

Aufgabe 6

Sie importieren Daten aus einer Excel-Tabelle und erhalten die folgende Struktur.

Normalisieren Sie sie bis zur 3. Normalform. Dokumentieren Sie dabei ausführlich Ihre

Schritte mit der entsprechenden Begründung (Definition der Normalformen und ihre

Folgerungen).

PersNr

Nachname Vorname Abteilung Projekt Stunden

1. Normalform nur atomare Werte erlaubt

PS muss einen Datensatz eindeutig identifizieren i.d.R. sind

PersNr

Nachname Vorname Abteilung

1

1

2

2

2

Lorenz

Lorenz

Christian

Christian

Baumann Peter

Baumann Peter

Baumann Peter

Einkauf

Einkauf

Verkauf

Verkauf

Verkauf

Projekt Stunden

Verkaufsanalyse 198

Verkaufsanalyse 201

Optimierung 120

Optimierung

Optimierung

189

43

Wir analysieren nun die Tabelle, um aus ihr die 2. und 3. NF ablesen zu können.. von Kombination aus PersNr+ProjektNr

2

2

1

2

PersNr

Nachname Vorname Abteilung

1 Lorenz Christian Einkauf

Lorenz Christian Einkauf

Baumann Peter Verkauf

Baumann Peter

Baumann Peter

Verkauf

Verkauf besser: von

AbtNr von

ProjektNr

Projekt Stunden

Verkaufsanalyse 198

Verkaufsanalyse 201

Optimierung 120

Optimierung

Optimierung

189

43

Kapitel 3, Seite 39

2. Normalform Jedes Nicht-Schlüssel-Attribut ist funktional abhängig vom

Gesamtschlüssel, nicht dagegen von Schlüsselteilen

Wir haben hier einen zusammengesetzten PS vorliegen, deshalb müssen wir uns überhaupt erst um die 2.NF kümmern, sonst wären die Bedingungen ja schon erfüllt.

Die Stunden hängen nur vom Projekt ab, nicht von der PersNr oder dem Nachnamen. Daher auslagern in eine eigene Tabelle. Gleiches gilt für den Abteilungsnamen.

Demnach

PersNr

Nachname Vorname AbteilungsNr

Abteilung

1

2

Lorenz

Baumann

Christian

Peter

A

B

Einkauf

Verkauf

Personal

PERSONAL

Anmerkung: “AbteilungsNr“ ist streng genommen für die Normalformen hier niicht ötig, jedoch dienen die Normalformen ja der Vermeidung von Inkonsistenzen und

Redundanzen. Also führt man sie tunlichst ein und gliedert die beiden

Objektbereiche “Personaldaten“ und “Abteilung“ in eigene Tabellen aus.

ProjektNr

PersNr Stunden

ProjektNr Projekt

I 1 198

I Verkaufsanalyse

I 1 201

II Optimierung

II 2 120

III Weiterbildung

II 2 189

II 2 43

PROJEKTE ARBEITENan schafft Verbindungen zwischen den

Tabellen

3. Normalform Es gibt keine funktionalen Abhängigkeiten zwischen Nicht-

Schlüssel-Attributen, es gibt also keine transitiven Abhängigkeiten.

Die Abteilung ist nur von der “AbteilungsNr“ abhängig, welche wiederum von der

“PersNr“ abhängig ist. Damit ist die “Abteilung“ transitiv Abhängig von der “PersNr“ und wird ausgegliedert.

PERSONAL(PersNr, Nachname, Vorname, AbteilungsNr)

AbteilungsNr für Verbindung nicht vergessen!

ABTEILUNG(AbteilungsNr, Abteilung)

PROJEKTE(ProjektNr, Projekt)

ARBEITETan(ProjektNr, PersNr, Stunden)

Kapitel 3, Seite 40

Aufgabe 7

Reflektieren Sie nochmals über das systematische Vorgehen während des

Normalisierungsprozesses. Dazu studieren Sie vorliegenden Text und ergänzen die sich ergebenden Tabellen.

Anmerkung: Es gibt mehrere denkbare Lösungen, also mehrere Tabellenstrukturen. Falls

Ihre Idee nicht in die vorgesehenen Tabellen passt ergänzen Sie einfach die Spaltenanzahl, fragen sich aber kritisch, ob Ihre Lösung den gestellten Anforderungen genügt. Das primäre

Ziel der Aufgabe ist die nochmalige intensive Reflexion des systematischen

Normalisierungsprozesses.

-------

Ein Bücherwurm Karlo möchte Ordnung in sein ganz privates Bücherchaos bringen, da ihm die Unmengen an über die Jahre erworbenen Büchern mittlerweile ein wenig über den Kopf gewachsen sind. Entsprechend entschließt er sich spontan eine Datenbank (DB) dafür zu entwickeln. Seine Freundin studiert gerade fleißig Informatik und kommt am Wochenende vorbei, da möchte unser edler Gesell’ natürlich ein wahres Kunstwerk mit allen Schikanen vorweisen können.

Als Regeln für gutes Datenbank-Design findet er folgende Weisheiten

• Tabellen sollten keine redundanten (sich wiederholende) Daten enthalten. Wenn in einer Tabelle immer wieder dasselbe eingegeben werden muss, stimmt etwas nicht.

• Bei der Konzeptentwicklung der DB (konzeptuelles Modell) bietet sich z.B. Excel an, da man damit leicht die Tabellen und ihre Attribute visualisieren kann, ohne auf die spezifischen Restriktionen eines echten DBMS achten zu müssen

Diese Regeln sind formalisiert als Normalisierung bekannt.

Als erster Schritt im DB-Design ist der Weltenausschnitt zu modellieren, den man gerade betrachtet. Bei einer Bücherdatenbank sind entsprechend die Attribute zu ermitteln, die in der DB verwaltet werden sollen. Es wären dies beispielsweise

• Titel (title)

• Verlag (publName)

• Veröffentlichungsjahr (year)

• Autoren (authorX)

Bei der Ermittlung dieser Attribute helfen Realweltdaten wie Karteikarten, Akten usw. Eine handschriftliche Bücherliste von Karlo hat beispielsweise folgende Struktur: title publName year author1 author2 author3

Linux Addison-

Wesley

2004 Meyer

Web Apress

Mathe New 2006 Schmitz

Physik Einstein-Verlag 1901 Newton Schrödinger Heisenberg

Lyrik Federweiß 2006 Schulz

Nun ja, also genau genommen hatte bei der Physik auch noch Max Planck seine Finger im

Spiel, aber es war halt nur Platz für drei Autoren… Nicht sehr schön. Die Festlegung auf drei Autoren ist willkürlich, unflexibel und schlichtweg unschönes Design. Auch die

Lösung alle Autoren in ein einziges Feld authors zu schreiben

Kapitel 3, Seite 41

authors

Newton, Schrödinger, Heisenberg, Planck ist nicht so das wahre, da Karlo gehört hat man solle pro Attribut, also pro Spalte in einer

Tabelle, nur atomare Werte, also ein Datum statt mehrerer, verwalten.

Nun denn, als Designkriterien für diese erste Hürde gelten folgende Weisheiten , die der

ersten Normalform:

• Nur atomare Werte pro Spalte.

• Spalten mit gleichartigem Inhalt müssen entfernt werden.

• Für jede Gruppe zusammengehöriger Daten muss eine eigene Tabelle gebildet werden.

• Jeder Datensatz muss durch einen sog. Primärschlüssel eindeutig identifiziert werden.

Die dritte Regel ist schon erfüllt, da momentan in jeder Spalte nur Daten gesammelt werden, die auch zu einem Buch gehören. Regel 1 ist gleichfalls erfüllt, da das Problem der

Mehrfachdaten pro Attribut von Karlo durch die drei Autorenspalten gelöst wurde, auch wenn sich dadurch Probleme mit Regel zwei eingefangen hat. Regel 4 ist leicht zu befolgen. Es wird einfach eine fortlaufende Nummer eingeführt (AutoWert), die titleID, und als Primärschlüssel verwendet. Diese Nummer identifiziert dann das Buch mit all seinen Attributen eindeutig. Entsprechend ergibt sich die Tabelle nun wie folgt:

titleID title publName year author

3 Mathe Schmitz

Prima, alle Kriterien der ersten Normalform sind erfüllt! Selbst das Autorenanzahlproblem wurde gelöst. Allerdings mag es doch verdächtig anmuten alle Daten für n-Autoren n-mal vorrätig zu halten. Das kann nicht der Weisheit letzter Schluss sein.

Eine Tabelle wird in die zweite Normalform umgeformt, in dem

• Eine Tabelle in erster Normalform ist.

• Immer dann, wenn sich Inhalte in Spalten wiederholen, müssen die Tabellen in mehrere Teiltabellen zerlegt werden.

• Die Tabellen müssen durch sog. Fremdschlüssel miteinander verbunden werden.

In obiger Tabelle wiederholen sich Daten auf Grund der Autoren. Eine Auslagerung derselbigen ergibt folgende Tabellenstruktur:

titleID title publName year

2004

Wesley

2 Web 2003

Kapitel 3, Seite 42

authID titleID author

1 1 Meyer

2 2 Schulz

3 3 Schmitz

4 4 Newton

5 4 Schrödinger

6 4 Heisenberg

7 4 Planck

8 5 Schulz

Schon besser. Allerdings kommt ’Schulz’ als Autor immer noch mehrmals vor. Dies tritt immer dann auf, wenn ein Autor mehr als ein Buch geschrieben hat. Als Lösung käme eine weitere Aufteilung der Tabelle in Frage:

titles

titleID title publName year

2004

Wesley

2 Web 2003

4 Physik Einstein-Verlag

authors rel_title_author

authID author

titleID authID

1 Meyer

1 1

2 Schulz

2 2

3 Schmitz

3 3

4 Newton

4 4

4 5

7 Planck

4 7

5 2

Letztere Tabelle muss von Rechts nach Links gelesen werden. Sie gibt also an, welche

Bücher ein Autor – identifiziert über seine eindeutige authID – geschrieben hat. Vom Buch in einer Anfrage geht es also über die titleID zur authID, welche schließlich zu den Autoren des Buches führt. Die Tabelle rel_title_author hat übrigens einen zusammengesetzten

Primärschlüssel, der aus den beiden Attributen besteht. Er identifiziert jedes Tupel eindeutig, daher ist ein zusätzlicher Primärschlüssel nicht nötig.

Es gibt noch eine weitere wichtige Normalform, die dritte Normalform. Diese löst indirekte

(transitive) Abhängigkeiten auf. Ist A von B abhängig und B von C, so ist A transitiv von C abhängig, was nicht erlaubt ist, wenn eine Tabelle der dritten Normalform genügen soll.

Ein typisches Beispiel ist die Postleitzahl und der Ort. In einer Mitarbeitertabelle werden die Personalstammdaten inklusive Wohnort erfasst. Eine MitarbeiterID (A) identifiziert den

Mitarbeiter eindeutig, auch die zugehörige PLZ (B). Der Wohnort (C) ist aber abhängig von der PLZ (B) und damit besteht transitive Abhängigkeit zwischen MitarbeiterID und

Wohnort. Entsprechend werden PLZ und Ort aus der Tabelle in eine eigene ausgegliedert.

PersID Name … PLZ Ort

Kapitel 3, Seite 43

PersID Name

… PLZ

PLZ

Ort

33433 Marl

33453 Gelsenkirchen

Entsprechend reagiert Karlo und findet heraus, dass die Spalte publName in der title-

Tabelle betroffen ist. Die Liste der Verlage und die Liste der Buchtitel sind voneinander abhängig und sollten daher getrennt behandelt werden. Es ist zwar nötig und sinnvoll zu jedem Buch den Verlag zu vermerken, aber es reicht doch ein kurzer Schlüssel statt immer der vollständigen Daten (hohen Fehleranfälligkeit und große Speicherplatzverschwendung, was zudem den Zugriff auf die Daten verlangsamt). Dies ist der Hintergrund für die dritte

Normalform.

Gesagt, getan. Karlo macht folgendes daraus.

titleID title publID year

1 Linux 1 2004

publID publName

1 Addison-Wesley

2 Apress

4 Einstein-Verlag

5 Federweiß

Die Tabellen rel_title_author und authors änders sich in der dritten Normalform nicht mehr. Die gesamte Bücherdatenbank besteht nun aus drei Tabellen.

authors rel_title_author

authID author

titleID authID

1 Meyer

1 1

2 Schulz

2 2

3 Schmitz

3 3

4 Newton

4 4

4 5

7 Planck

4 7

5 2

titleID title publID year

1 Linux 1 2004

publID publName

1 Addison-Wesley

2 Apress

4 Einstein-Verlag

5 Federweiß

Die Normalformen formalisieren demnach zwei Designprinzipien:

• Fasse in einer Tabelle nur das zusammen, was zusammen gehört.

• Vermeide Redundanzen und Abhängigkeiten durch Separierung in eine eigenen

Tabelle.

Erweiterungen:

Kapitel 3, Seite 44

Die Datenbank könnte noch leicht um einige weitere – realistische – Features erweitert werden. So könnte die titles-Tabelle noch weitere Felder erhalten, wie etwa einen Untertitel oder einen Kommentar. Eine weitere languages-Tabelle könnte eine Liste aller Sprachen enthalten, in denen das Buch erschienen ist. Ein Verweis darauf könnte über ein langID-

Feld in der Tabelle titles erfolgen. Eine Tabelle categories könnte eine Liste der

Buchkategorien enthalten, die hierarchisch gegliedert ist, z.B. ’computer books databases’ und ’computer books programming’, ’computer books programming java’ usw. Erfasst werden könnte diese Kategorie-Datailtabelle über ein Feld catID in der

Tabelle titles.

Exkurs: Hierarchien

Categories ordnet Bücher in verschiedene Kategorien, die hierarchisch strukturiert sind.

Dabei verweist parentID auf die übergeordnete Ebene.

All Books

Databases

Sql

Programming

Pearl

Php catID catName parentID

Kapitel 3, Seite 45

Aufgabe 8

Eine Möbelfirma stellte vom Karteikartensystem auf Excel um und möchte nun – mit steigendem Datenaufkommen – eine echte Datenbank nutzen. Es gibt sich nach dem Import folgende Tabellenstruktur. Normalisieren Sie sie.

Artikel_Nr Artikelart Artikel_Bez LiefererNr Name1 Name2 Anschrift

GmbH

AG

GmbH

GmbH

33242 Duisburg

12345 Bremen

32453 Verlin

34343

Oberhuisen

AG 36999 Schwerten

0. Normalform

• nichtatomare Feldinhalte

• Lieferanten teils mehrfach erfasst Mehrarbeit + Dateninkonsistenzgefahr also

1. Normalform

Wiederholungsgruppen eliminieren

Für atomare Werte sorgen

Attributwert nicht atomar.

Anschrift

Bechemstr., 33242 Duisburg

Gutachtstr. 342, 12345 Bremen

Vogtweg 34, 32453 Verlin

Becherstrasse 4, 34343 Oberhuisen

Gassengosse 2, 36999 Schwerten

Kapitel 3, Seite 46

Das Datenfeld Anschrift ist daher in drei Tabellenfelder mit eindeutigen Informationen zu teilen.

Straße PLZ Ort

Vogtweg 34

Becherstrasse 4,

Gassengosse 2

32453 Verlin

34343 Oberhuisen

36999 Schwerten

Besser: für die Hausnummer ein eigenes Attribut vorsehen

Artikel_Nr Artikelart Artikel_Bez LiefererNr Name1 Name2

GmbH

AG

GmbH

GmbH

AG

Straße PLZ Ort

Vogtweg 34

Becherstrasse 4,

Gassengosse 2

32453 Verlin

34343 Oberhuisen

36999 Schwerten

Keine Mehrfachattribute/Wiederholungsattribute (z.B. Liefer1,Datum1, Liefer2,Datum2,

…) hier ok: ☺

Ein Artikel kann auch von mehreren Lieferanten geliefert werden. Daher ist ein zusammengesetzter PS nötig, um einen Datensatz eindeutig zu identifizieren. Wir wählen

Artikel_Nr und LiefererNr.

2. Normalform

Attribute müssen vom gesamten PS abhängig sein, nicht schon von Teilend

des PS

Besteht der PS aus nur einem Attribut ist die 2 NF automatisch gegeben

Es ergibt sich in der 2. NF die logische Aufteilung in Domänen. So werden

Lieferantendaten in der Tabelle LIEFERANTEN gespeichert und Artikeldaten in der

Tabelle LAGER.

Kapitel 3, Seite 47

In der Tabelle Lieferanten werden alle Lieferantendaten gespeichert und über den PS

LiefererNr eindeutig identifiert

LiefererNr Name1 Name2 PLZ Ort

In der Tabelle Lager werden alle Artikeldaten erfasst. Als Primärschlüssel wird die Spalte

Artikel_Nr bestimmt. Alle anderen Spalten sind abhängig von dieser Spalte.

Artikel_Nr Artikelart Artikel_Bez Bestand Einkaufspreis

(Bestand, Einkaufspreis nur zur Verdeutlichung weiterer sinnvoller Attribute mit aufgeführt. Kommen ja in der

Ausgangstabelle gar nicht vor)

3 Normalform

tansitive (indirekte) Abhängigkeiten auflösen

Die Tabelle ARTIKEL erfüllt das Kriterium schon. Die LIEFERANTEN Tabelle weist allerdings den Klassiker transitiver Abhängigkeit auf, die Abhängigkeit des Ortes von der

PLZ und nicht vom PS LiefererNr. Entsprechend entstehen zwei Tabellen.

LiefererNr Name1 Name2 PLZ PLZ Ort

Insgesamt erhalten wir also folgendes Ergebnis:

LiefererNr Name1 Name2 PLZ PLZ Ort

Kapitel 3, Seite 48

Artikel_Nr Artikelart Artikel_Bez Bestand Einkaufspreis

Aufgabe 9

Ein Betrieb mit Außendienstmitarbeitern erfasst ihre Reisekosten in einer Tabelle, die wie folgt aufgebaut ist.

Reisekosten

Rechnungs- Datum Name Vorname Straße PLZ Ort Kostenart Anzahl Einzelvergütung nummer

Normalisieren Sie sie und dokumentieren Sie ausführlich Ihre jeweiligen Schritte mit

Verweis auf die Fachbegriffe.

Überlegen Sie sich am Ende ferner, welche Verbindungen zwischen welchen Tabellen mit entsprechender Kardinalität auftreten könnten.

1. Normalform

Ok, alle Attribute sind schon atomar und Mehrfachattribute/Wiederholungsattribute gibt es nicht. Also keine Änderungen nötig.

2. Normalform

Es gibt hier einen zusammengesetzten PS, also ist die 2.NF überhaupt ein Thema. Auch hier liefert das formale Vorgehen wieder das logische Ergebnis, welches man auch erhalten hätte, wenn man ,,im Kopf“ die Attribute nach Zusammengehörigkeit geordnet hätte. Es ist volle funktionale Abhängigkeit vom GESAMTprimärschlüssel gefordert, also müssen wir die Tabellen aufteilen.

Wir stellen fest, dass die Rechnungsnummer viele Attribute eindeutig bezeichnet, nämlich

Datum, Name, Vorname, Straße, PLZ und Ort.

Die Einzelvergütung wird bestimmt von der Kostenart, die Anzahl vom gesamten PS.

Also ergibt sich folgendes:

Reise

Rechnungsnummer Datum Name Vorname Straße PLZ Ort

Kapitel 3, Seite 49

Kostenarten

Kostenart Einzelvergütung

Positionen

Rechnungsnummer Kostenart Anzahl

3. Normalform

In der Tabelle "Reise" sind die Attribute Vorname, Straße und PLZ abhängig vom Attribut

Name, nicht vom Primärschlüssel. Außerdem ist Ort abhängig von PLZ. Zu jeder

Rechnungsnummer gehört eine PLZ und zu jeder PLZ ein Ort, also zu jeder

Rechnungsnummer ein Ort.

Abhilfe:

Die transitiv abhängigen Datenfelder werden in weitere Tabellen ausgelagert, da sie nicht direkt vom Schlüsselkandidaten abhängen, sondern nur indirekt.

Da ein Name die Adresse bestimmt und nicht der momentane PS Rechnungsnummer, wird jedem Angestellten eine Personalnummer zugeordnet und diese Personaldaten auch in einer eigenen Tabelle erfasst. Diese ist Primärschlüssel der neuen Tabelle "Personal". Alternativ könnte ein zusammengesetzter Primärschlüssel aus Name, Vorname und Geburtsdatum benutzt werden (dieser sollte hinreichend eindeutig sein). Dieses Ergebnis erhielte man auch nach der ,natürlichen“ Aufteilung der Daten in Tabellen, denn die Rechnung hat ja nicht direkt etwas mit der Adresse zu tun, nur indirekt. Es handelt sich logisch betrachtet um unterschiedliche Domänen.

Reise

Rechnungsnummer

Datum Name Vorname Straße PLZ Ort

Personal

Personalnummer

Name Vorname Straße PLZ

Reise

Rechnungsnummer

Datum Personalnummer

Kostenarten

Kostenart

Einzelvergütung

Positionen

Rechnungsnummer Kostenart

Anzahl

PLZ

PLZ

Ort

Kapitel 3, Seite 50

Wiederum besteht zwischen den Tabellen "Personal" und "Reise" sowie zwischen "PLZ" und "Personal" eine 1:n Beziehung, da ein Mitarbeiter mit einer bestimmten

Personalnummer mehrere Dienstreisen machen kann und mehrere Mitarbeiter dieselbe

Postleitzahl haben können.

Nach der dritten Normalisierung ergeben sich also folgende Tabellen, Datenfelder und

Beziehungen:

Beachten Sie:

Bei der Festlegung der Beziehungen kommt es auf die Reihenfolge der Tabellen an:

Die Tabelle "PLZ" steht in einer 1:n Beziehung zur Tabelle "Personal", die Tabelle

"Personal" dagegen in einer n:1 Beziehung (und nicht 1:n) zur Tabelle "PLZ"

Eine Relationale Datenbank speichert nicht nur die Daten der Tabellen sondern auch die Beziehungen zwischen den Tabellen

Kapitel 3, Seite 51

Aufgabe 10

Eine Tabelle sei in Kurzschreibweise wie folgt gegeben:

RECHNUNG(RechNr, KundenNr, Datum, Artikel)

Denken Sie sich exemplarische Datenbestände aus, die der 1. Normalform nicht genügen.

Lösen Sie diese dann auf, bilden Sie also die 1. NF der Tabelle.

2

3

RechNr KundenNr Datum Artikel

1 2 Apfelbäume

5

12

04.01.2008

01.01.1999

2 Birnbäume, 3 Apfelbäume

2 Pflaumenbäume, 3 Kirschbäume

Es sind nicht-atomare Attributwerte enthalten, also auflösen:

1. Normalform

RechNr KundenNr Position Datum Anzahl Artikel

1 2 1 03.03.2020

2 5 1 04.01.2008

2 5 2 04.01.2008

Nun ist ein zusammengesetzter PS nötig, um einen Datensatz eindeutig zu identifizieren.

Dazu wurde das Feld Positon hinzugefügt, da ansonsten nur alle 4 Attribute zusammen einen eindeuten PS ergeben hätten.

Es gibt nun einen zusammengesetzten PS, daher ist die 2. NF überhaupt noch zu diskutieren.

Datum und KundenNr sind abhängig von der Rechnungsnummer, entsprechend muss ausgelagert werden.

2. Normalform

RECHNUNG

RechNr KundenNr Datum

1 2 03.03.2020

2 5 04.01.2008

2 5 04.01.2008

3 12 01.01.1999

3 12 01.01.1999

Kapitel 3, Seite 52

RECHNUNGDETAILS

RechNr Position Anzahl Artikel

1 1 2 2

2 1 2 2

2 2 3 3

3 1 2 2 Pflaumenbäume

3 2 3 3

Kapitel 3, Seite 53

Lösungsheft

Kapitel 3

-

Das relationale Modell

Kapitel 3, Seite 1

Aufgaben

Aufgaben zu Operatoren

Aufgabe 1

Gegeben seien drei Relationen mit den folgenden Tupeln:

Gast Bistro

Hans Uno

Ede Uno

Ede Dos

Ede Chico

Karl Dos

Karl Chico

Heini Uno

Bistro Getränk

Uno Wasser

Uno Kaffee

Dos Kaffee

Gast Getränk

Hans Wasser

Ede Wasser

Ede Kaffee

Karl Kaffee a) c) d)

Bilden Sie Serviert

× Mag.

><

Mag. Welche Informationen beinhaltet diese Relation?

Geben Sie alle Bistros aus, die Getränk servieren, die Karl mag. Überprüfen Sie

Ihre Operation in der Relationenalgebra anhand des Beispiels.

Geben Sie alle Gäste aus, die mindestens ein Bistro besuchen, die auch das Getränk serviert, das sie mögen. Formulieren Sie die Anfrage mit Operationen der

Relationenalgebra.

Aufgabe 2

Gegeben seine folgende Relationen (# ist das Zeichen für Nummer): b) c) d) e)

Lieferanten (L#, LName, Status, Stadt)

Teile (T#, TName, Farbe, Gewicht, Stadt)

Projekte (P#, PName, Stadt)

Lieferungen (L#, T#, P#, Anzahl)

Hierbei bedeutet Stadt einmal die Stadt, in der ein Lieferant sitzt, die Stadt, in der das entsprechende Teil hergestellt wird, bzw. die Stadt, in der ein Projekt stattfindet. Lösen Sie die folgenden Aufgaben durch Operationen aus der Relationenalgebra: a) Finde Sie alle Lieferungen mit Anzahlen zwischen 300 und 750 und geben Sie alle dazu in der Relation Lieferungen verzeichneten Informationen aus.

Geben Sie alle Städte aus, in denen Lieferanten sitzen.

Geben Sie alle vorkommenden Paarungen TName, Stadt aus.

Finden Sie alle schwarzen Teile. Geben Sie ihre Nummer und ihren Namen aus.

Finden Sie alle Lieferanten, die in einer Einzellieferung mehr als 150 Teile geliefert haben. Geben Sie ihren Namen aus.

Kapitel 3, Seite 2

f) g)

Finden Sie alle Teile, die von Lieferanten in London geliefert wurden. Geben Sie davon die Teilenummer (Teilenamen )aus.

Finden Sie alle Orte, in denen sowohl Projekte als auch Lieferanten beheimatet sind. h) Finden Sie alle Projekte, die mindestens einen Lieferanten für das Projekt im gleichen Ort haben. Geben Sie die Projektnummer aus. i) Finden Sie alle Teile, die der Lieferant Lux geliefert hat. Geben Sie alle

Teilinformationen von diesen Teilen aus.

Aufgabe 3

Gegeben sind die folgenden Tabellen:

Tabelle1 Tabelle2 Tabelle3 Tabelle4

A B C C D B E B C D

4 2 8 8 2 5 3 1 2 1

2 2 1 3 6 4 4 4 2 1

6 7 3 5 4 1 2 9

Führen Sie folgende relationalen Operationen durch und stellen Sie die Ergebnistabelle auf!

Beschreiben Sie die Aufgabenstellung mittels der behandelten Symbolik! a) Selektion von Tabelle1 mit der Bedingung B=2 b) Projektion von Tabelle3 auf E c) Join Tabelle1 und Tabelle2 nach dem gemeinsamen Attribut C d) (Selektion von Tabelle 1 mit B>C) vereinigt mit (Selektion von Tabelle1 mit A<5)

Aufgabe 4

Gegeben seien folgende Tabellen

GK-Fach 1 GK-Fach 2 Themen

Raum Fach Lehrer

Raum Fach

Lehrer

127 Informatik Müller

Nr. Thema Klasse

221 Deutsch Schmidt 104 Englisch Lehmann

001 Analysis 12/I

104 Englisch Lehmann 123 Physik Paulsen

018 Musik Schmidt

Bilden Sie

002 Klassik 13/1 b)

GK-Fach 1 GK-Fach 2 c)

GK-Fach 1 \ GK-Fach 2 d) Themen x GK-Fach 2 e)

σ

Name = 'Müller'(Schüler)

Kapitel 3, Seite 3

f)

π

Name(Schüler) g)

π

Vorname(

σ

Name = 'Müller'(Schüler)) h) Join(Schüler, Kurs)

Kapitel 3, Seite 4

Lösungen

Aufgabe 1 a) Bilden Sie Serviert

× Mag.

Bistro Getränk Gast Getränk

Uno

Uno

Uno

Uno

Dos

Dos

Wasser

Wasser

Kaffee

Kaffee

Ede

Karl

Hans

Ede

Kaffee

Kaffee

Wasser

Wasser

Kaffee Hans

Kaffee Ede

Wasser

Wasser b) weiß unterlegte Tupel c)

π

Bistro (σGast = Karl (Serviert Mag) oder effizienter

π

Bistro (Serviert πGetränk (σGast = Karl (Mag)))

1. Tabellen verbinden

2. auf Karl reduzieren

3. Frage beantworten

σ

π d)

π

Gast (Besucht (πBistro, Gast (Serviert Mag)

Aufgabe 2

In vielen Fällen wurde versucht, die Größe der Zwischentabellen durch frühzeitige

Projektion oder Selektion zu minimieren. a)

σ

Anzahl

≥ 300 und Anzahl ≤ 750 (Lieferungen) b)

π

Stadt (Lieferanten) c)

π

TName, Stadt (Teile) d)

π

T#, TName (σFarbe = schwarz (Teile)) e)

π

Lname (πL# (σAnzahl > 150 (Lieferungen)) πL#, Lname (Lieferanten)) f)

π

T# (πL# (σStadt = London (Lieferanten)) πL#, T# (Lieferungen))

Kapitel 3, Seite 5

π

TName (πL# (σStadt = London (Lieferanten)) πL#, T# (Lieferungen) Teile) g)

π

Stadt (Lieferanten Projekte) h)

π

P# (πP#, L# (Lieferungen) πP#, Stadt (Projekte) πL#, Stadt (Lieferanten))

π

T# (πL# (σLname = Lux (Lieferanten) πL#, P# (Lieferungen)) Teile

Aufgabe 3 a) b) c) d)

A B C E A B C D A B C

4 2 8 3 4 2 8 2 4 2 8

2 2 1 4 6 7 3 6 2 2 1

6 7 3

Aufgabe 4

Gegeben seien folgende Tabellen

GK-Fach 1 GK-Fach 2

Raum Fach Lehrer

221 Deutsch Schmidt

104 Englisch Lehmann

Raum Fach Lehrer

127 Informatik Müller

104 Englisch Lehmann

123 Physik Paulsen

018 Musik Schmidt

Bilden Sie

Der Durchschnitt A B zweier Tabellen A und B ist die Menge aller Tupel, die sowohl in

A als auch in B enthalten sind.

Raum Fach Lehrer

104 Englisch Lehmann b) GK-Fach 1 GK-Fach 2

Die Vereinigung A B zweier Tabellen A und B ist die Menge aller Tupel, die in A oder in B oder in beiden Relationen enthalten sind.

Kapitel 3, Seite 6

GK-Fach 1 GK-Fach 2

GK-Fach 1 GK-Fach 2

Raum Fach Lehrer

137 Mathematik Müller

221 Deutsch Schmidt

104 Englisch Lehmann

Raum Fach

Lehrer

127 Informatik Müller

104 Englisch Lehmann

123 Physik Paulsen

018 Musik Schmidt

Raum Fach

Lehrer

137 Mathematik Müller

221 Deutsch Schmidt

104 Englisch Lehmann

127 Informatik Müller

123 Physik

018 Musik

Paulsen

Schmidt c) GK-Fach 1 \ GK-Fach 2

Die Differenz A \ B zweier Tabellen A und B ist die Menge aller Tupel, die in A aber nicht gleichzeitig in B enthalten sind.

GK-Fach 1 GK-Fach 2 GK-Fach 1 \ GK-Fach 2

Raum Fach

137

Lehrer

Mathematik Müller

221 Deutsch Schmidt

104 Englisch Lehmann

Raum Fach

Lehrer

127 Informatik Müller

104 Englisch Lehmann

123 Physik Paulsen

Raum Fach

Lehrer

137 Mathematik Müller

221 Deutsch Schmidt

018 Musik Schmidt d) Themen x GK-Fach 2

Das Produkt A x B zweier Tabellen A vom Grad n und B vom Grad m ist die Menge aller

Kombinationstupel (n x m-Tupel).

Themen

Nr.

001

002

Thema

Analysis

Klassik

Klasse

12/I

13/1

GK-Fach 2

Raum Fach Lehrer

127 Informatik Müller

104 Englisch Lehmann

123 Physik Paulsen

018 Musik Schmidt

Nr. Thema Klasse Raum Fach Lehrer

001 Analysis 12/I 127 Informatik Müller

001 Analysis 12/I 104 Englisch Lehmann

001 Analysis 12/I 123 Physik Paulsen

001 Analysis 12/I 018 Musik Schmidt

002 Klassik 13/1 127 Informatik Müller

002 Klassik 13/1 104 Englisch Lehmann

002 Klassik 13/1 123 Physik Paulsen

002 Klassik 13/1 018 Musik Schmidt e)

σ

Name = 'Müller'(Schüler)

Kapitel 3, Seite 7

Bei der Selektion werden Zeilen aus einer Tabelle ausgewählt, die bestimmten

Eigenschaften genügen.

Schüler

σ

Name = 'Müller'(Schüler)

SNr Vorname Name

4711 Paul Müller

0815 Erich Schmidt

7472 Sven Lehmann

SNr Vorname Name

4711 Paul Müller

1234 Olaf Müller

1234 Olaf Müller

2313 Jürgen Paulsen f)

π

Name(Schüler)

Bei der Projektion werden Spalten aus einer Tabelle ausgewählt, die bestimmten

Eigenschaften genügen. Ist ein Eintrag mehrfach vorhanden, so wird er nur einmal angezeigt.

π

Name(Schüler)

Schüler

SNr Vorname Name

4711 Paul Müller

0815 Erich Schmidt

7472 Sven Lehmann

1234 Olaf Müller

2313 Jürgen Paulsen g)

π

Vorname(

σ

Name = 'Müller'(Schüler))

Name

Müller

Schmidt

Lehmann

Paulsen

Vorname( Name =

'Müller'(Schüler))

Schüler

π

Vorname(

σ

Name =

'Müller'(Schüler))

SNr Vorname Name

4711 Paul Müller

0815 Erich Schmidt

7472 Sven Lehmann

1234 Olaf Müller

2313 Jürgen Paulsen

Vorname

Paul

Olaf h) Join(Schüler, Kurs

Ein Join ist das Verbinden von zwei Relationen zu einer neuen Tabelle.

Die Literatur unterscheidet eine größere Anzahl Joins, für die Schule sind nur die mit

Kapitel 3, Seite 8

Schüler

SNr Vorname Name

4711 Paul Müller

0815 Erich Schmidt

7472 Sven Lehmann

1234 Olaf Müller

2313 Jürgen Paulsen

Join

SNr

(Schüler, Kurs)

Kurse

SNr KNr Fehlstunden Punkte

0815 03 0

4711 03 12

1234 23 3

12

03

14

0987 09 9 09

SNr Vorname Name KNr Fehlstunden Punkte

0815 Erich Schmidt 03 0 12

4711 Paul Müller 03 12

1234 Olaf Müller 23 3

03

14

Da zu den SNr.7472, 2314 und 0987 der Tabelle Schüler bzw. Kurse keine "Gegenstücke" in der

anderen Tabelle existieren, werden diese in der neuen Relation nicht angezeigt.

Kapitel 3, Seite 9

Aufgaben

Aufgaben zur Umsetzung in das relationale Modell

Aufgabe 1

Was bedeuten die folgenden vier Diagramme (Prosa-Erklärung)? Die Attribute wurden zur

Vereinfachung weggelassen. Geben Sie jeweils die Komplexität in der Form 1:1, 1:n bzw. n:m an.

Lehrer

Lehrer

Lehrer

Lehrer

(1, *)

(0, *)

(1, *)

(0,1) unterrichtet unterrichtet unterrichtet

(1, 1)

(0, 1)

(1, *) unterrichtet

(1, 1)

SII-Kurs

SII-Kurs

SII-Kurs

SII-Kurs

Kapitel 3, Seite 10

Aufgabe 2

Bilden Sie dieses ER-Diagramm in das relationale Modell ab.

PName Lehrstuhlbez. Anschrift Telefon EMail

Professor

(0,*) hält

(1,1)

Vorlesung

(0,*)

(0,*)

VNr Zeit Ort Std.zahl

Student hat gehört

zu is-a

(1,1)

(1,1)

Assistent

(1,*) betreut

(1,1)

Übgsgruppe

(1,*) korrigiert

(0,*)

Hiwi

AName akad. Grad

Telefon

ÜNr

Zeit

Ort

Std.zahl

Matrikel Name Adresse Fach Semester

Prof Vertrag

Aufgabe 3

Setzen Sie das ER-Diagramm Schule vollständig in ein relationales Modell um, indem Sie alle benötigten Tabellen mit ihren Köpfen angeben, die Primärschlüssel kennzeichnen und durch Pfeile zwischen den Attributen verschiedener Tabellen die Beziehungen verdeutlichen. Im Text wurden schon einige Tabellen eingeführt.

Kapitel 3, Seite 11

Aufgabe 4

Setzen Sie die unter “Modellierung von Ausschnitten der Wirklichkeit“ dargestellte

Aufgabe der Firma Microtec in das relationale Modell um, indem Sie das ER-Modell nach den beschriebenen Verfahren in Tabellen umsetzen!

Aufgabe 5

Setzen Sie das ER-Modell der Spedition Hugo Unbedarft aus „Aufgaben zum ERM“ in ein relationales Modell um. Überlegen Sie dabei, welche Tabellen entstehen müssen und welche Beziehungen sich integrieren lassen.

Anmerkung:

Wenn Sie die Normalisierung erlernt haben kommen sie auf diese Aufgabe zurück und

Überprüfen anschließend, inwieweit sich die entstandenen Tabellen in der 3. Normalform befinden! Treten Abhängigkeiten zwischen den Schlüsseln auf?

Kapitel 3, Seite 12

Lösungen

Aufgaben zur Umsetzung in das relationale Modell

Aufgabe 1

Was bedeuten die folgenden vier Diagramme (Prosa-Erklärung)? Die Attribute wurden zur

Vereinfachung weggelassen. Geben Sie jeweils die Komplexität in der Form 1:1, 1:n bzw. n:m an.

Lehrer

Lehrer

Lehrer

(1, *)

(0, *)

(1, *) unterrichtet unterrichtet unterrichtet

(1, 1)

(0, 1)

(1, *)

SII-Kurs

SII-Kurs

SII-Kurs

Lehrer

(0,1) unterrichtet

(1, 1)

SII-Kurs a)

Jeder Lehrer hat mindestens einen Kurs, und jeder Kurs hat genau einen Lehrer. 1:n b)

Es gibt auch Kurse ohne Lehrer und Lehrer ohne Kurs. Ein Kurs hat höchstens einen

Lehrer. 1:n c)

Jeder Lehrer hat mindestens einen Kurs, und ein Kurs kann mehrere Lehrer haben. n:m d)

Jeder Lehrer hat höchstens einen Kurs, und ein Kurs hat genau einen Lehrer. 1:1

Aufgabe 2

Bilden Sie dieses ER-Diagramm in das relationale Modell ab.

Professor(PName, Lehrstuhlbez., Anschrift, Telefon, EMail)

Assistent(AName, akad. Grad, Telefon, PName)

Vorlesung(VNr, Zeit, Ort, Std.zahl, PName)

Übgsgruppe(ÜNr, Zeit, Ort, Std.zahl, AName, VNr)

Hiwi(Matrikel , PName, Vertrag,)

ÜbgsgruppeHiwi(ÜNr, Matrikel)

Student(Matrikel, Name, Adresse, Fach, Semester)

Ausführlich:

Kapitel 3, Seite 13

PName Lehrstuhlbez. Anschrift Telefon EMail

Professor

(0,*) hält

(1,1)

Vorlesung

(0,*)

(0,*)

VNr Zeit Ort Std.zahl

Student hat gehört

zu

(1,1)

(1,1)

Assistent

(1,*) betreut

(1,1)

Übgsgruppe

(1,*) is-a korrigiert

(0,*)

Hiwi

AName akad. Grad

Telefon

ÜNr

Zeit

Ort

Std.zahl

I.

Matrikel Name Adresse Fach Semester

Prof—hat—Assi 1 Prof hat 0..mehrere Assis

Prof Vertrag

1 Assi hat genau 1 Prof als Chef

alle Assis sind obligatorisch an der hat-Beziehung beteiligt (1-

Seite) und damit mit ihr zusammen zu fügen also

Prof(PName, …)

Assi(AName, …, PName) !Fremdschlüssel für die Verbindung NICHT VERGESSEN!

II. Prof—hält—Vorlesung

Zu jeder Vorlesung gehört ein Prof Vorlesung ist obligatorisch an der

Beziehungsrelation ’hält’ beteiligt verschmelzen also

Prof(unverändert)

Vorlesung(VNr, …, PName) !Fremdschlüssel NICHT VERGESSEN!

III. Assi—leitet--Übungsgruppen

Jede Ü-Gruppe wird von genau einem Assi betreut Ü-Gruppe ist obligatorisch an der Beziehungsrelation ’betreut’ beteiligt verschmelzen also

Assi(unverändert)

Übungsgruppe(ÜNr, …, AName)

Kapitel 3, Seite 14

IV. Übungsgruppen—gehört zu--Vorlesung

1 Ü-Gruppe gehört zu genau einer Vorlesung obligatorisch zu ’gehörtzu’ verschmelzen also

Übungsgruppe(ÜNr, …, AName, VNr)

Vorlesung(unverändert)

V. Student—IS A--Hiwi

Ein Hiwi ’ist ein’ Student , hat also alle Attribute des Studenten + seine zusätzlichen (speziellen). Hiwi ist der ’speziellere Entitätstyp’ Aufnahme des PS des allgemeinen Entitätstypen in sein Relationsschema also

Student(Matrikel, …)

Hiwi(Matrikel, PName, Vertrag)

VI. Hiwi—korrigiert--Übungsgruppe

PName = PS des Professors also

Hiwi(Matrikel, PName, Vertrag)

Übungsgruppe(ÜNr, …, AName, VNr)

ÜbungsgruppeHiwi(Matrikel, ÜNr) die Beziehungsrelation ’korrigiert’

Aufgabe 3

Setzen Sie das ER-Diagramm Schule vollständig in ein relationales Modell um, indem Sie alle benötigten Tabellen mit ihren Köpfen angeben, die Primärschlüssel kennzeichnen und durch Pfeile zwischen den Attributen verschiedener Tabellen die Beziehungen verdeutlichen. Im Text wurden schon einige Tabellen eingeführt.

Fremdschlüssel sind kursiv gesetzt

Lehrer (Lehrer-Nr, Name, Vorname, Titel)

Lehrerfach (Lehrer-Nr, Fach)

Schüler(Schüler-Nr, Name, Vorname, Geburtsdatum, Schuleintrittsdatum, PLZ,

Wohnort, Geschlecht, StraßeNr, LehrerNr, Tutorgruppenbezeichnung)

VorherBesSchulen(Schüler-Nr, Schule)

Besucht(Schüler-Nr, Kurs-Nr, Note, Fehlstunden)

Kurs (Kurs-Nr, Thema, Jahrgangsstufe, Lehrer-Nr, Fach, Typ)

KursInRaum(Kurs-Nr, Raum-Nr, Zeit)

Raum(Raum-Nr, Sitzplätze)

Fachraum(Fach, Raum-Nr)

FachraumAusstattung(Raum-Nr, Sonderausstattung)

Ausführlich:

Kapitel 3, Seite 15

I. Lehrer—ist Tutor--Lehrer jeder Schüler hat 1 Tutor obligatorisches Element von ’ist Tutor’ verschmelzen also

Schüler(Schüler-Nr, Name, Vorname, Geburtsdatum, Schuleintrittsdatum, PLZ, Wohnort,

Geschlecht, StraßeNr, LehrerNr, Tutorgruppenbezeichnung)

Tutorgruppenbezeichnung für die Beziehung

Mehrfachattribut ’vorher besuchte Schule’ eigene Tabelle mit PS aus Schüler aber zusammengesetzter PS nötig, da >1 vorherige Schule pro Schüler

Lehrer(Lehrer-Nr., Titel, Name, Vorname)

Mehrfachattribut ’LehrerFächer’ eigene Tabelle mit PS aus Lehrer aber zusammengesetzter PS nötig, da >1 Fach pro Lehrer-Nr also LehrerFächer(Lehrer-Nr., Fach)

II. Lehrer—besucht--Kurs

Schüler(unverändert) besucht(Schüler-Nr, Kurs-Nr, Note, Fehlstunden)

Kurs(Kurs-Nr, Thema, Jahrgangsstufe, Fach, Typ)

III. Lehrer—hält--Kurs

1 Kurs wird immer von 1 Lehrer gehalten ’Kurs’ ist obligatorisches

Element von ’hält’

Lehrer(unverändert)

Kurs(Kurs-Nr., …, Lehrer-Nr)

IV. Raum—is a--Fachraum

In das Relationenschema des spezielleren Entity-Typs zusätzlich den PS des allgemeinen Typs aufnehmen, also

Fachraum: spezieller

Kapitel 3, Seite 16

Raum: allgemeiner PS von ’Raum’ ins Relationenschema von ’Fachraum’ aufnehmen

Raum(Raum-Nr., Sitzplätze)

Fachraum(Raum-Nr, Fach)

SonderausstattungenFachraum(Raum-Nr, Sonderausstattung) Mehrfachattribut

Zusammengesetzter PS, da >1 Sonderausstattung pro Raum

V. Kurs—in--Raum

Raum(unverändert)

Raum(unverändert)

KursImRaum(Raum-Nr, Kurs-Nr, Zeit)

1 Kurs in 1 Raum zu verschiedene Zeiten möglich

Aufgabe 4

a) Setzen Sie die unter “Modellierung von Ausschnitten der Wirklichkeit“ dargestellte Aufgabe der Firma Microtec in das relationale Modell um, indem

Sie das ER-Modell nach den beschriebenen Verfahren in Tabellen umsetzen!

Artikel(Artikel-Nr, Bezeichnung, Verkaufspreis, Bestand)

Liefert(Artikel-Nr, Hersteller-Nr, Preis)

Hersteller(Hersteller-Nr, Name, Adresse)

Umfaßt(Bestell-Nr, Artikel-Nr, Stückzahl)

Bestellung(Bestell-Nr, Bestelldatum, Kunden-Nr)

Kunde(Kunden-Nr, Name, Adresse)

Aufgabe 5

Setzen Sie das ER-Modell der Spedition Hugo Unbedarft aus „Aufgaben zum ERM“ in ein relationales Modell um. Überlegen Sie dabei, welche Tabellen entstehen müssen und welche Beziehungen sich integrieren lassen.

Anmerkung:

Wenn Sie die Normalisierung erlernt haben kommen sie auf diese Aufgabe zurück und

Überprüfen anschließend, inwieweit sich die entstandenen Tabellen in der 3. Normalform befinden! Treten Abhängigkeiten zwischen den Schlüsseln auf?

Auftrag(AuftragsNr, Bezeichnung, Ziel, Entfernung)

WirdDurchgeführt(AuftragsNr, LkwNr, Auftragsdatum)

Lkw(LkwNr, Typ, Maxzuladung, TÜV)

WirdGefahren(LkwNr, FahrerNr)

Fahrer(FahrerNr, Name, Vorname, Typ)

Die n:m-Beziehungen werden jeweils in 3 Tabellen abgebildet, diese befinden sich in der 3. NF nach Codd.

Kapitel 3, Seite 17

Aufgaben

Aufgaben zur Normalisierung

Aufgabe 1

Ein Hochschulberater berät Studenten, die alle im Wohnheim der Universität leben und alle das gleiche Hauptfach studieren. Aus Besprechungen mit Studenten will der Berater eine kleine Datenbank zur Unterstützung der Beratung entwickeln. Er legt folgende Attribute und Regeln fest:

SNr

SName

ZNr

Studentennummer, ganze Zahl , eindeutiger Schlüssel für Studenten

Name des Studenten, nicht eindeutig

Zimmernummer ganzzahlig; jeder Student hat ein Zimmer, das aber von mehreren Studenten bewohnt werden kann

TNr Telefonnummer des Studenten; sie ist für alle Zimmerbewohner

gleich

Kurs Identifikationsnummer der Kurse, die ein Student belegt oder bereits

Semest Semester, in dem ein Kurs abgeschlossen wurde; ein Student darf den gleichen Kurs in einem späteren Semester wiederholen

Note Note abgeschlossenen Kurses

Der Berater möchte folgende Daten in der Datenbank speichern (Auszug):

SNr SName ZNr TNr Kurs Note

3215 Jonas 2136 MAT122 W88 1,4

3456 Schmidt 237VH W87 3,2

4576 Neider 2136 PHY230 W88 2,8 a) b) c) d)

Erstellen Sie ein Diagramm zum ER-Modell für diese Daten.

Machen Sie aus der obigen Tabelle eine gültige Relation in der 1. Normalform.

Welche Anomalien können dabei auftreten?

Erstellen Sie anhand des ER-Modells und der Umsetzungsregeln das relationale

Modell. Begründen Sie, inwieweit die Tabellen die 3. Normalform erfüllen.

Geben Sie die relationalen Operationen an, um Kurslisten auszugeben.

Kapitel 3, Seite 18

Aufgabe 2

Ein kleines Belegkrankenhaus stellt auf EDV um. Die Patientendaten enthalten die folgenden Attribute in Tupelschreibweise:

PATIENT = (Name,Gebdatum, Adresse, Blutdruck, Datum, Diagnose,

Therapie, Datum, Diagnose, Therapie,...,Belegung)

Anmerkung: Systol: zusammenziehen; Kontraktion eines Hohlorgans

Diastol: erschlaffen; Erschlaffen eines muskulären Organs zwischen 2

Systolen

Beides bezieht sich auf den Blutdruck.

Erklären Sie anhand der folgenden Abbildungen den Gang der Normalisierung und begründen Sie die einzelnen Schritte. Bilden Sie dabei Klassen , gliedern Sie also die

Attribute unter Oberbegriffen.

1. Normalform

Patient

PatNr+Datum Gebdatum Strasse Systol

Erkrankungen

PatNr+Datum+DiagNr

Belegung

PatNr

Diagnose

KrankKasse RaumNr

Therapie

2. Normalform

Die Datengruppe PATIENT wird weiter zerlegt:

Station

Patient

PatNr Gebdatum

Messwerte

PatNr+Datum

Name Vorname

Systol Diastol

Strasse Ort

Kapitel 3, Seite 19

3. Normalform

Die Datengruppe BELEGUNG wird weiter zerlegt:

Geben Sie für die 3. Normalform die entsprechenden Tabellen im relationalen Modell an!

Aufgabe 3

Sie haben die Aufgabe der Spedition von Hugo Unbedarf bereits gelöst und sich auch schon

über die Tabellen und Verbindungen Gedanken gemacht, bevor Sie dieses Thema explizit erlernt haben. Schauen Sie sich jetzt die Aufgabe noch mal an und lösen Sie sie formal im

Lichte Ihres jetzigen Kenntnisstands.

Aufgabe 4

Eine Tabelle mit Lehrerdaten sei wie folgt formuliert

Nr Nachname Vorname Amtsbez. Besoldungsgruppe Klasse

1 Bavaria Eusebia StRin A13 11WA,

13ET

2 Bachmann StRin A13 11WB

3 Kalkulus Carl-Johann A15

4 Spike Moses OStR A14

12SC

12GB

Analysieren Sie die Tabelle. Welche Schwächen fallen auf? Normalisieren Sie sie anschließend.

Aufgabe 5

Gegeben sei folgendes ERM.

Kapitel 3, Seite 20

Abteilung

1 besteht aus n

Mitarbeiter n arbeitet in m

Projekte

Abteilungs-Nr Personal-Nr Projekt-Nr

Bezeichnung Nachname Beschreibung

Vorname

Stunden

Abteilungs-Nr

Geben Sie die sich ergebende relationale Tabellenstruktur in der Kompaktschreibweise

“Tabellenname(PS, Attribute)“ an. Leiten Sie dabei Ihre Lösung ausführlich her und dokumentieren Sie die einzelnen Schritte.

Aufgabe 6

Sie importieren Daten aus einer Excel-Tabelle und erhalten die folgende Struktur.

Normalisieren Sie sie bis zur 3. Normalform. Dokumentieren Sie dabei ausführlich Ihre

Schritte mit der entsprechenden Begründung (Definition der Normalformen und ihre

Folgerungen).

PersNr

Nachname Vorname Abteilung Projekt Stunden

Aufgabe 7

Reflektieren Sie nochmals über das systematische Vorgehen während des

Normalisierungsprozesses. Dazu studieren Sie vorliegenden Text und ergänzen die sich ergebenden Tabellen.

Anmerkung: Es gibt mehrere denkbare Lösungen, also mehrere Tabellenstrukturen. Falls

Ihre Idee nicht in die vorgesehenen Tabellen passt ergänzen Sie einfach die Spaltenanzahl, fragen sich aber kritisch, ob Ihre Lösung den gestellten Anforderungen genügt. Das primäre

Ziel der Aufgabe ist die nochmalige intensive Reflexion des systematischen

Normalisierungsprozesses.

-------

Ein Bücherwurm Karlo möchte Ordnung in sein ganz privates Bücherchaos bringen, da ihm die Unmengen an über die Jahre erworbenen Büchern mittlerweile ein wenig über den Kopf gewachsen sind. Entsprechend entschließt er sich spontan eine Datenbank (DB) dafür zu

Kapitel 3, Seite 21

entwickeln. Seine Freundin studiert gerade fleißig Informatik und kommt am Wochenende vorbei, da möchte unser edler Gesell’ natürlich ein wahres Kunstwerk mit allen Schikanen vorweisen können.

Als Regeln für gutes Datenbank-Design findet er folgende Weisheiten

• Tabellen sollten keine redundanten (sich wiederholende) Daten enthalten. Wenn in einer Tabelle immer wieder dasselbe eingegeben werden muss, stimmt etwas nicht.

• Bei der Konzeptentwicklung der DB (konzeptuelles Modell) bietet sich z.B. Excel an, da man damit leicht die Tabellen und ihre Attribute visualisieren kann, ohne auf die spezifischen Restriktionen eines echten DBMS achten zu müssen

Diese Regeln sind formalisiert als Normalisierung bekannt.

Als erster Schritt im DB-Design ist der Weltenausschnitt zu modellieren, den man gerade betrachtet. Bei einer Bücherdatenbank sind entsprechend die Attribute zu ermitteln, die in der DB verwaltet werden sollen. Es wären dies beispielsweise

• Titel (title)

• Verlag (publName)

• Veröffentlichungsjahr (year)

• Autoren (authorX)

Bei der Ermittlung dieser Attribute helfen Realweltdaten wie Karteikarten, Akten usw. Eine handschriftliche Bücherliste von Karlo hat beispielsweise folgende Struktur: title publName year author1 author2 author3

Linux Addison-

Wesley

2004 Meyer

Web Apress

Mathe New 2006 Schmitz

Physik Einstein-Verlag 1901 Newton Schrödinger Heisenberg

Lyrik Federweiß 2006 Schulz

Nun ja, also genau genommen hatte bei der Physik auch noch Max Planck seine Finger im

Spiel, aber es war halt nur Platz für drei Autoren… Nicht sehr schön. Die Festlegung auf drei Autoren ist willkürlich, unflexibel und schlichtweg unschönes Design. Auch die

Lösung alle Autoren in ein einziges Feld authors zu schreiben authors

Newton, Schrödinger, Heisenberg, Planck ist nicht so das wahre, da Karlo gehört hat man solle pro Attribut, also pro Spalte in einer

Tabelle, nur atomare Werte, also ein Datum statt mehrerer, verwalten.

Nun denn, als Designkriterien für diese erste Hürde gelten folgende Weisheiten , die der

ersten Normalform:

• Nur atomare Werte pro Spalte.

• Spalten mit gleichartigem Inhalt müssen entfernt werden.

• Für jede Gruppe zusammengehöriger Daten muss eine eigene Tabelle gebildet werden.

• Jeder Datensatz muss durch einen sog. Primärschlüssel eindeutig identifiziert werden.

Kapitel 3, Seite 22

Die dritte Regel ist schon erfüllt, da momentan in jeder Spalte nur Daten gesammelt werden, die auch zu einem Buch gehören. Regel 1 ist gleichfalls erfüllt, da das Problem der

Mehrfachdaten pro Attribut von Karlo durch die drei Autorenspalten gelöst wurde, auch wenn sich dadurch Probleme mit Regel zwei eingefangen hat. Regel 4 ist leicht zu befolgen. Es wird einfach eine fortlaufende Nummer eingeführt (AutoWert), die titleID, und als Primärschlüssel verwendet. Diese Nummer identifiziert dann das Buch mit all seinen Attributen eindeutig. Entsprechend ergibt sich die Tabelle nun wie folgt:

Prima, alle Kriterien der ersten Normalform sind erfüllt! Selbst das Autorenanzahlproblem wurde gelöst. Allerdings mag es doch verdächtig anmuten alle Daten für n-Autoren n-mal vorrätig zu halten. Das kann nicht der Weisheit letzter Schluss sein.

Eine Tabelle wird in die zweite Normalform umgeformt, in dem

• Eine Tabelle in erster Normalform ist.

• Immer dann, wenn sich Inhalte in Spalten wiederholen, müssen die Tabellen in mehrere Teiltabellen zerlegt werden.

• Die Tabellen müssen durch sog. Fremdschlüssel miteinander verbunden werden.

In obiger Tabelle wiederholen sich Daten auf Grund der Autoren. Eine Auslagerung derselbigen ergibt folgende Tabellenstruktur:

authID titleID author

1 1 Meyer

2 2 Schulz

3 3 Schmitz

4 4 Newton

5 4 Schrödinger

6 4 Heisenberg

7 4 Planck

8 5 Schulz

Schon besser. Allerdings kommt ’Schulz’ als Autor immer noch mehrmals vor. Dies tritt immer dann auf, wenn ein Autor mehr als ein Buch geschrieben hat. Als Lösung käme eine weitere Aufteilung der Tabelle in Frage:

Kapitel 3, Seite 23

titles

authors rel_title_author

Letztere Tabelle muss von Rechts nach Links gelesen werden. Sie gibt also an, welche

Bücher ein Autor – identifiziert über seine eindeutige authID – geschrieben hat. Vom Buch in einer Anfrage geht es also über die titleID zur authID, welche schließlich zu den Autoren des Buches führt. Die Tabelle rel_title_author hat übrigens einen zusammengesetzten

Primärschlüssel, der aus den beiden Attributen besteht. Er identifiziert jedes Tupel eindeutig, daher ist ein zusätzlicher Primärschlüssel nicht nötig.

Es gibt noch eine weitere wichtige Normalform, die dritte Normalform. Diese löst indirekte

(transitive) Abhängigkeiten auf. Ist A von B abhängig und B von C, so ist A transitiv von C abhängig, was nicht erlaubt ist, wenn eine Tabelle der dritten Normalform genügen soll.

Ein typisches Beispiel ist die Postleitzahl und der Ort. In einer Mitarbeitertabelle werden die Personalstammdaten inklusive Wohnort erfasst. Eine MitarbeiterID (A) identifiziert den

Mitarbeiter eindeutig, auch die zugehörige PLZ (B). Der Wohnort (C) ist aber abhängig von der PLZ (B) und damit besteht transitive Abhängigkeit zwischen MitarbeiterID und

Wohnort. Entsprechend werden PLZ und Ort aus der Tabelle in eine eigene ausgegliedert.

PersID Name … PLZ Ort

PersID Name … PLZ

PLZ

Ort

33433 Marl

33453 Gelsenkirchen

Entsprechend reagiert Karlo und findet heraus, dass die Spalte publName in der title-

Tabelle betroffen ist. Die Liste der Verlage und die Liste der Buchtitel sind voneinander abhängig und sollten daher getrennt behandelt werden. Es ist zwar nötig und sinnvoll zu jedem Buch den Verlag zu vermerken, aber es reicht doch ein kurzer Schlüssel statt immer der vollständigen Daten (hohen Fehleranfälligkeit und große Speicherplatzverschwendung, was zudem den Zugriff auf die Daten verlangsamt). Dies ist der Hintergrund für die dritte

Normalform.

Gesagt, getan. Karlo macht folgendes daraus.

Kapitel 3, Seite 24

Die Tabellen rel_title_author und authors änders sich in der dritten Normalform nicht mehr. Die gesamte Bücherdatenbank besteht nun aus drei Tabellen.

authors rel_title_author

Die Normalformen formalisieren demnach zwei Designprinzipien:

• Fasse in einer Tabelle nur das zusammen, was zusammen gehört.

• Vermeide Redundanzen und Abhängigkeiten durch Separierung in eine eigenen

Tabelle.

Erweiterungen:

Die Datenbank könnte noch leicht um einige weitere – realistische – Features erweitert werden. So könnte die titles-Tabelle noch weitere Felder erhalten, wie etwa einen Untertitel oder einen Kommentar. Eine weitere languages-Tabelle könnte eine Liste aller Sprachen enthalten, in denen das Buch erschienen ist. Ein Verweis darauf könnte über ein langID-

Feld in der Tabelle titles erfolgen. Eine Tabelle categories könnte eine Liste der

Buchkategorien enthalten, die hierarchisch gegliedert ist, z.B. ’computer books databases’ und ’computer books programming’, ’computer books programming java’ usw. Erfasst werden könnte diese Kategorie-Datailtabelle über ein Feld catID in der

Tabelle titles.

Kapitel 3, Seite 25

Exkurs: Hierarchien

Categories ordnet Bücher in verschiedene Kategorien, die hierarchisch strukturiert sind.

Dabei verweist parentID auf die übergeordnete Ebene.

All Books

Databases

Sql

Programming

Pearl

Php catID catName parentID

Kapitel 3, Seite 26

Aufgabe 8

Eine Möbelfirma stellte vom Karteikartensystem auf Excel um und möchte nun – mit steigendem Datenaufkommen – eine echte Datenbank nutzen. Es gibt sich nach dem Import folgende Tabellenstruktur. Normalisieren Sie sie.

Artikel_Nr Artikelart Artikel_Bez LiefererNr Name1 Name2 Anschrift

GmbH

AG

GmbH

GmbH

33242 Duisburg

12345 Bremen

32453 Verlin

34343

Oberhuisen

AG 36999 Schwerten

Aufgabe 9

Ein Betrieb mit Außendienstmitarbeitern erfasst ihre Reisekosten in einer Tabelle, die wie folgt aufgebaut ist.

Reisekosten

Rechnungs- Datum Name Vorname Straße PLZ Ort Kostenart Anzahl Einzelvergütung nummer

Normalisieren Sie sie und dokumentieren Sie ausführlich Ihre jeweiligen Schritte mit

Verweis auf die Fachbegriffe.

Überlegen Sie sich am Ende ferner, welche Verbindungen zwischen welchen Tabellen mit entsprechender Kardinalität auftreten könnten.

Aufgabe 10

Eine Tabelle sei in Kurzschreibweise wie folgt gegeben:

Kapitel 3, Seite 27

RECHNUNG(RechNr, KundenNr, Datum, Artikel)

Denken Sie sich exemplarische Datenbestände aus, die der 1. Normalform nicht genügen.

Lösen Sie diese dann auf, bilden Sie also die 1. NF der Tabelle.

Aufgabe 11

Im Folgenden finden Sie nochmals eine kompakte Erklärung des

Normalisierungsprozesses. Studieren Sie ihn sorgfältig.

Kapitel 3, Seite 28

Umsetzung des ERM in das relationale Datenbankmodell

Grundregeln

1.

2.

Entitätstypen:

o

Jeder Entitätstyp wird in ein eigenes Relationsschema (Tabelle) abgebildet.

o

Schlüssel werden kenntlich gemacht.

Beziehungstypen:

o

Jeder Beziehungstyp wird in ein eigenes Relationsschema abgebildet. o

Die Primärschlüssel der beiden beteiligten Entitätstypen werden zu zusätzliche Attributen des Relationsschemas (zus. zu evtl. vorhandenen eigenen Attributen). o

Der Schlüssel des Relationsschemas bildet sich in Abhängigkeit vom

Assoziationstyp wie folgt (Grobklassifikation):

Assoziationstyp

1:1

Schlüssel

einer der Primärschlüssel der beiden beteiligten Entitätstypen

1:n n:m der Primärschlüssel des zweiten Entitätstyps (also der

"n-Entität") beide Primärschlüssel der beteiligten Entitätstypen

Somit entstehen aus zwei mit einem Beziehungstyp verbundenen

Entitätstypen immer 3 Tabellen.

Beispiel

wird zu

Relationsschema Schüler

Relationsschema

geht_in

Relationsschema Klasse

SNummer Name Anschrift

0815 Schmidt

7

SNummer KNummer

0815 8a

KNummer Klassenlehrer

Kapitel 3, Seite 29

Optimierung

Die entstandenen 3 Tabellen lassen sich optimieren, falls nicht der Assoziationstyp n:m vorliegt.

Typ 1:n

Es lassen sich die drei Relationsschemen u.U. auf zwei reduzieren.

Es gilt dann: Der Beziehungstyp mit all seinen Attribute und der "n-Entitätstyp" bilden eine neue Relation. Schlüssel wird das Schlüsselattribut des Entitätstyps der "n-Seite".

E1(a1, a2, ..., ap)

B(a1, b1, c1, c2, ..., ck)

E2(b1, b2, ..., bn);

Beispiel

E1(a1, a2, ..., ap)

E2B(b1, b2, ..., bn, a1, c1, c2, ...,ck)

wird zu

Relationsschema Schüler Relationsschema Klasse

SNummer Name Anschrift KNummer

Mühleweg

0815 Schmidt

7

8a

KNummer Klassenlehrer

Typ 1:c, c:c

Es lassen sich die drei Relationsschemen auf zwei reduzieren.

Es gilt dann: Der Beziehungstyp mit all seinen Attribute und der "c-Entitätstyp" bilden eine neue Relation. Schlüssel wird das Schlüsselattribut des Entitätstyps der "c-Seite". Bei c:c kann der Fremdschlüssel NULL-Werte enthalten.

E1(a1, a2, ..., an)

B(a1, b1, c1, c2, ..., ck)

E2(b1, b2, ..., bm);

Beispiel

E1(a1, a2, ..., an)

E2B(b1, b2, ..., bm, a1, c1, c2,

...,ck)

Kapitel 3, Seite 30

unter der Voraussetzung, dass jeder Schüler genau ein Spind hat, es aber auch nicht zugeordnete Spinde geben kann, wird zu

Relationsschema Schüler Relationsschema Spind

SNummer Name Anschrift PNummer

Mühleweg

0815 Schmidt

7

4563

PNummer Standort

Typ 1:1

Es lassen sich die drei Relationsschemen auf eins reduzieren.

Es gilt dann: Der Beziehungstyp und die beiden Entitätstypen bilden eine neue Relation.

Schlüssel wird ein Schlüsselattribut eines Entitätstyps.

E1(a1, a2, ..., an)

B(a1, b1, c1, c2, ..., ck)

E2(b1, b2, ..., bm);

E1BE2(a1, a2, ..., an,b1, b2, ..., bm, c1, c2, ...,ck)

Beispiel

unter der Voraussetzung, dass jeder Gymnasiast auch ein (was auch immer für ein)

Zeugnis erhält, wird zu

Relationsschema Gymnasiast_erhaelt_Zeugnis

SNummer Name Anschrift Noten ZNummer

Kapitel 3, Seite 31

Sonderfälle

1.

is-a-Beziehungen

Is-a-Beziehungen drücken Spezialisierungen bzw. Generalisierungen aus. Dabei gilt, dass der Spezialentitätstyp alle Attribute des allgemeinen Entitätstyps erbt. Aus diesem Grund findet sich bei is_a-Beziehungen vom Typ 1:c an einem Entitätstyp

(dem Speziellen) keine Schlüsselattributangabe. Is-a-Beziehungen lassen sich auflösen und in eine Tabelle integrieren. Hierzu muss nur der Primärschlüssel des allgemeineren Entitätstyps entweder als Fremdschlüssel (bei 1:mc) oder als

Primärschlüssel (bei 1:c) in die Tabelle des speziellen Entitätstyps übernommen werden.

Relationsschema Schüler Relationsschema Fahrschüler

SNummer Name Geburtsdatum

SNummer Ausweisnummer Zustieg

09.09.1990

0815 8277728 Bahnhof

007 6525593 Hohenwulsch

2.

Mehrwertige Attribute

Mehrwertige Attribute werden im relationalen Modell durch eine neue Tabelle dargestellt, die als Attribute das Primärschlüsselattribut des Entitätstyps und das

Mehrfachattribut besitzen. Beide Attribute sind Schlüssel der Tabelle.

Relationsschema Professor Relationsschema Doktortitel

Nummer Titel

Nummer Name Lehrstuhl

Dr. med. dent. 4711

Kapitel 3, Seite 32

Lösungen

Aufgaben zur Normalisierung

Aufgabe 1

Die Objekte STUDENT, ZIMMER, KURS stehen über die Beziehungen WOHNT_IN und

HAT_BELEGT miteinander in Beziehung. Die Beziehung WOHNT_IN hat die

Komplexität 1:n, die Beziehung HAT_BELEGT die Komplexität m:n.

Die Wiederholungsgruppe KURS muß ausgegliedert werden, es entsteht eine neue Tabelle in der 1.NF. Zwischen ZNR und TNR besteht eine direkte Abhängigkeit, welche zu verschiedenen Anomalien führen kann.

Gliedert man die Tabelle mit den Attributen ZNR und TNR aus (1:1 -Beziehung) und integriert SEMESTER in HAT_BELEGT, so erfüllen die Tabellen die 3.NF, da keine

Abhängigkeiten mehr vorhanden sind. Die Beziehung WOHNT_IN kann in die Tabelle

STUDENT integriert werden, da es eine obligatorische Mitgliedschaft gibt. Da die

Kursbezeichnung nicht eindeutig ist, kann entweder mit einem zusammengesetzten

Schlüssel gearbeitet werden (KURS, SEMESTER) oder eine eindeutige Kursnummer vergeben werden.

Student(SNr, Sname, ZNr)

ZimmerTelefon(ZNr, TNr)

Kurs(KursNr, Kurs,Semester) hat_belegt(SNr, KursNr, Note)

Die beteiligten Tabellen STUDENT, KURS und HAT_BELEGT werden über einen Equi-

Join verbunden, da SNr bzw. KNr gemeinsame Schlüssel darstellen. Eine Selektion auf die betreffende Kursnummer liefert die Kursliste.

Aufgabe 2

PATIENT = (Name, Gebdatum, Adresse, Blutdruck, Datum, Diagnose,

Therapie, Datum, Diagnose, Therapie,...,Belegung)

Die Normalisierung bezieht sich im ersten Schritt auf die Zerlegung des Patiententupels in drei Tupel mit zusammengehörenden Attributen, praktisch den Klassen (aus der OOP)

’Patient, Erkrankungen, Belegung’.

PATIENT =

Klasse

Adresse

“Name“ “Patientendaten“ “Diagnose“

Kapitel 3, Seite 33

Nichtatomar:

Wiederholungsgruppen:

Adresse, Blutdruck, Name, Belegung

Therapie, Datum, Diagnose

es gibt nach der 1 NF kein … mehr

• Mehrfachattribute

• nichtatomare Werte

Nichtatomar:

Adresse: Strasse, PLZ, Ort

Belegung: PatNr, KrankKasse, RaumNr, Station

Wiederholungsgruppen:

Therapie1 / Datum1 / Diagnose1 …:

Erkrankungen(PatNr, Datum, DiagNr, Diagnose, Therapie)

Im zweiten Schritt wird die Abhängigkeit vom gesamten PS gefordert. Es sind ja durch die

1 NF viele zusammengesetzte PS entstanden. In diesen Tabellen müssen jetzt die

Bedingungen der Abhängigkeit vom gesamten PS geprüft werden.

Belegung: PS besteht nur aus 1 Attribut automatisch in 2 NF

Erkrankungen: funktionale Abhängigkeit vom gesamten PS gegeben

Patient: PatNr identifiziert eindeutig

- GebDatum

- Name

- Vorname

- Strasse

- PLZ

- Ort

während

Systol

Diastol vom gesamten PS abhängig sind, also

Messwerte PatNr+Datum

Im dritten Schritt erfolgt die Auflösung indirekter (transitiver) Abhängigkeiten.

BELEGUNG: RAUM(RaumNr, Station)

Kapitel 3, Seite 34

BELEGUNG(PatNr, Krankenkasse, RaumNr)

PATIENT: PATIENT(PatNr, …, PLZ)

ORTE(PLZ, Ort)

Die Relationen lassen sich direkt aus der Grafik ablesen, da alle Tupel mit ihren Schlüsseln und Attributen bekannt sind und unerwünschte Abhängigkeiten beseitigt wurden.

Patient(PatNr, GebDatum, Name, Vorname, Strasse, Plz)

Orte(Plz, Ort)

Messwerte(PatNr, Datum, Systol, Diastol)

Raum(RaumNr, Station)

Belegung(PatNr, KrankKasse, RaumNr)

Erkrankungen(PatNr, Datum, DiagNr, Diagramme, Therapie)

Aufgabe 3

Sie haben die Aufgabe der Spedition von Hugo Unbedarf bereits gelöst und sich auch schon

über die Tabellen und Verbindungen Gedanken gemacht, bevor Sie dieses Thema explizit erlernt haben. Schauen Sie sich jetzt die Aufgabe noch mal an und lösen Sie sie formal im

Lichte Ihres jetzigen Kenntnisstands.

Auftrag(AuftragsNr, Bezeichnung, Ziel, Entfernung)

WirdDurchgeführt(AuftragsNr, LkwNr, Auftragsdatum)

Lkw(LkwNr, Typ, Maxzuladung, TÜV)

WirdGefahren(LkwNr, FahrerNr)

Fahrer(FahrerNr, Name, Vorname, Typ)

Die n:m-Beziehungen werden jeweils in 3 Tabellen abgebildet, diese befinden sich in der 3. NF nach Codd.

Aufgabe 4

Eine Tabelle mit Lehrerdaten sei wie folgt formuliert

Nr Nachname Vorname Amtsbez. Besoldungsgruppe Klasse

1 Bavaria Eusebia StRin A13

2 Bachmann StRin A13

11WA,

13ET

11WB

3 Kalkulus Carl-Johann

4 Spike Moses OStR

A15

A14

12SC

12GB

Analysieren Sie die Tabelle. Welche Schwächen fallen auf? Normalisieren Sie sie anschließend.

Kapitel 3, Seite 35

Redundanzen: Ax taucht mehrmals auf (hier: A13)

Zusammenhang Amtsbez. erfassen

Besoldungsruppen einmal in eigener Tabelle

Einfügeanomalie: Es kann keine neue Ax ohne einen Lehrer (Nr) geben, der sie hat

(Situation z.B. bei DB-Neuanlage).

Löschanomalie: Ohne Mitarbeiter (alle gelöscht) sind auch die Amtsbez. und die

Besoldungsgruppen weg.

Änderungsanomalie: Wird Ax geändert, so muss jeder einzelne Datensatz kontrolliert werden statt es einmal zentral zu formulieren durch Zuordnung Amtsbez.

Besoldungsruppen

Transitive Abhängigkeit: Besoldungsgruppe ist nur von Amtsbez. Abhängig, nicht vom PS.

1. NF: Atomare Werte nichtatomare Werte gibt es in der 1.Zeile

Nr Nachname Vorname Amtsbez. Besoldungsgruppe Klasse

1 Bavaria Eusebia StRin A13 11WA

1 Bavaria Eusebia StRin A13

2 Bachmann StRin A13

13ET

11WB

3 Kalkulus Carl-Johann

4 Spike Moses OStR

A15

A14

12SC

12GB

!!! Die Nr identifiziert jetzt NICHT mehr EINDEUTIG einen Datensatz (Zeile, Tupel).

Daher ist der neue PS ein zusammengesetzter PS aus den Attributen Nr und Klasse. !!!

Sollte ein Lehrer in einer Klasse mehr als ein Fach unterrichten, so wäre der PS um das

Attribut Fach zu ergänzen.

2. NF: Jedes Nicht-Schlüssel-Attribut ist funktional abhängig vom Gesamtschlüssel, nicht dagegen von Schlüsselteilen

Der PS ist zusammengesetzt, daher ist die 2.NF überhaupt noch zu prüfen.

Nachname, Vorname, Amtsbez. Und Besoldungsgruppe haben aber nichts mit den Klassen zu tun, die hängen nur von der Nr. ab. Ausgliedern in eine eigene Tabelle mit PS als

Fremdschlüssel.

Nr Nachname Vorname Amtsbez. Besoldungsgruppe Nr Klasse

1 Bavaria Eusebia StRin A13

1 Bavaria Eusebia StRin A13

2 Bachmann StRin A13

1 11WA

1 13ET

3 11WB

3 Kalkulus Carl-

Johann

StD A15

4 Spike Moses OStR A14 5 12GB

Kapitel 3, Seite 36

3.NF: Es gibt keine funktionalen Abhängigkeiten zwischen Nicht-Schlüssel-Attributen, es gibt also keine transitiven Abhängigkeiten.

Nr Nachname Vorname Amtsbez. Besoldungsgruppe Nr Klasse

Es gibt also transitive Abhängigkeiten. Auflösen durch eigene Tabelle

Nr Nachname Vorname Amtsbez.

1 Bavaria Eusebia StRin

Amtsbez Besoldungsgruppe

StRin A13

StD A15

OStR A14

1 Bavaria Eusebia StRin

2 Bachmann Hanna StRin

3 Kalkulus Carl-

Johann

StD

4 Spike Moses OStR

Nr Klasse

1 11WA

1 13ET

3 11WB

4 12SC

5 12GB

Kapitel 3, Seite 37

Aufgabe 5

Gegeben sei folgendes ERM.

Abteilung

1 besteht aus n

Mitarbeiter n arbeitet in m

Projekte

Abteilungs-Nr Personal-Nr Projekt-Nr

Bezeichnung Nachname Beschreibung

Vorname

Stunden

Abteilungs-Nr

Geben Sie die sich ergebende relationale Tabellenstruktur in der Kompaktschreibweise

“Tabellenname(PS, Attribute)“ an. Leiten Sie dabei Ihre Lösung ausführlich her und dokumentieren Sie die einzelnen Schritte. vereinigen

Mitarbeiter ist obligatorisch an der Beziehungsrelation beteiligt ergibt

ABTEILUNG(Abteilungs-Nr, Bezeichnung)

mit ihr

MITARBEITER(Personal-Nr, Nachname, Vorname, Abteilungs-Nr) ist nichts hinzu gekommen, da die Beziehungsrelation keine eigenen Attribute hat. Beziehung zur Abteilung wird über den Fremdschlüssel aufrecht erhalten.

MITARBEITER(Personal-Nr, Nachname, Vorname, Abteilungs-Nr)

PROJEKT(Projekt-Nr, Beschreibung) und die Beziehungsrelation mit den eigenen Attributen und den PS der beteiligten

Entitäten als zusammengesetzter PS

MITARBEITERinProjekt(Projekt-Nr, Personal-Nr, Stunden)) immer mindestens in der 2.Normalform.

Kapitel 3, Seite 38

Aufgabe 6

Sie importieren Daten aus einer Excel-Tabelle und erhalten die folgende Struktur.

Normalisieren Sie sie bis zur 3. Normalform. Dokumentieren Sie dabei ausführlich Ihre

Schritte mit der entsprechenden Begründung (Definition der Normalformen und ihre

Folgerungen).

PersNr

Nachname Vorname Abteilung Projekt Stunden

1. Normalform nur atomare Werte erlaubt

PS muss einen Datensatz eindeutig identifizieren i.d.R. sind

PersNr

Nachname Vorname Abteilung

1

1

2

2

2

Lorenz

Lorenz

Christian

Christian

Baumann Peter

Baumann Peter

Baumann Peter

Einkauf

Einkauf

Verkauf

Verkauf

Verkauf

Projekt Stunden

Verkaufsanalyse 198

Verkaufsanalyse 201

Optimierung 120

Optimierung

Optimierung

189

43

Wir analysieren nun die Tabelle, um aus ihr die 2. und 3. NF ablesen zu können.. von Kombination aus PersNr+ProjektNr

2

2

1

2

PersNr

Nachname Vorname Abteilung

1 Lorenz Christian Einkauf

Lorenz Christian Einkauf

Baumann Peter Verkauf

Baumann Peter

Baumann Peter

Verkauf

Verkauf besser: von

AbtNr von

ProjektNr

Projekt Stunden

Verkaufsanalyse 198

Verkaufsanalyse 201

Optimierung 120

Optimierung

Optimierung

189

43

Kapitel 3, Seite 39

2. Normalform Jedes Nicht-Schlüssel-Attribut ist funktional abhängig vom

Gesamtschlüssel, nicht dagegen von Schlüsselteilen

Wir haben hier einen zusammengesetzten PS vorliegen, deshalb müssen wir uns überhaupt erst um die 2.NF kümmern, sonst wären die Bedingungen ja schon erfüllt.

Die Stunden hängen nur vom Projekt ab, nicht von der PersNr oder dem Nachnamen. Daher auslagern in eine eigene Tabelle. Gleiches gilt für den Abteilungsnamen.

Demnach

PersNr

Nachname Vorname AbteilungsNr

Abteilung

1

2

Lorenz

Baumann

Christian

Peter

A

B

Einkauf

Verkauf

Personal

PERSONAL

Anmerkung: “AbteilungsNr“ ist streng genommen für die Normalformen hier niicht ötig, jedoch dienen die Normalformen ja der Vermeidung von Inkonsistenzen und

Redundanzen. Also führt man sie tunlichst ein und gliedert die beiden

Objektbereiche “Personaldaten“ und “Abteilung“ in eigene Tabellen aus.

ProjektNr

PersNr Stunden

ProjektNr Projekt

I 1 198

I Verkaufsanalyse

I 1 201

II Optimierung

II 2 120

III Weiterbildung

II 2 189

II 2 43

PROJEKTE ARBEITENan schafft Verbindungen zwischen den

Tabellen

3. Normalform Es gibt keine funktionalen Abhängigkeiten zwischen Nicht-

Schlüssel-Attributen, es gibt also keine transitiven Abhängigkeiten.

Die Abteilung ist nur von der “AbteilungsNr“ abhängig, welche wiederum von der

“PersNr“ abhängig ist. Damit ist die “Abteilung“ transitiv Abhängig von der “PersNr“ und wird ausgegliedert.

PERSONAL(PersNr, Nachname, Vorname, AbteilungsNr)

AbteilungsNr für Verbindung nicht vergessen!

ABTEILUNG(AbteilungsNr, Abteilung)

PROJEKTE(ProjektNr, Projekt)

ARBEITETan(ProjektNr, PersNr, Stunden)

Kapitel 3, Seite 40

Aufgabe 7

Reflektieren Sie nochmals über das systematische Vorgehen während des

Normalisierungsprozesses. Dazu studieren Sie vorliegenden Text und ergänzen die sich ergebenden Tabellen.

Anmerkung: Es gibt mehrere denkbare Lösungen, also mehrere Tabellenstrukturen. Falls

Ihre Idee nicht in die vorgesehenen Tabellen passt ergänzen Sie einfach die Spaltenanzahl, fragen sich aber kritisch, ob Ihre Lösung den gestellten Anforderungen genügt. Das primäre

Ziel der Aufgabe ist die nochmalige intensive Reflexion des systematischen

Normalisierungsprozesses.

-------

Ein Bücherwurm Karlo möchte Ordnung in sein ganz privates Bücherchaos bringen, da ihm die Unmengen an über die Jahre erworbenen Büchern mittlerweile ein wenig über den Kopf gewachsen sind. Entsprechend entschließt er sich spontan eine Datenbank (DB) dafür zu entwickeln. Seine Freundin studiert gerade fleißig Informatik und kommt am Wochenende vorbei, da möchte unser edler Gesell’ natürlich ein wahres Kunstwerk mit allen Schikanen vorweisen können.

Als Regeln für gutes Datenbank-Design findet er folgende Weisheiten

• Tabellen sollten keine redundanten (sich wiederholende) Daten enthalten. Wenn in einer Tabelle immer wieder dasselbe eingegeben werden muss, stimmt etwas nicht.

• Bei der Konzeptentwicklung der DB (konzeptuelles Modell) bietet sich z.B. Excel an, da man damit leicht die Tabellen und ihre Attribute visualisieren kann, ohne auf die spezifischen Restriktionen eines echten DBMS achten zu müssen

Diese Regeln sind formalisiert als Normalisierung bekannt.

Als erster Schritt im DB-Design ist der Weltenausschnitt zu modellieren, den man gerade betrachtet. Bei einer Bücherdatenbank sind entsprechend die Attribute zu ermitteln, die in der DB verwaltet werden sollen. Es wären dies beispielsweise

• Titel (title)

• Verlag (publName)

• Veröffentlichungsjahr (year)

• Autoren (authorX)

Bei der Ermittlung dieser Attribute helfen Realweltdaten wie Karteikarten, Akten usw. Eine handschriftliche Bücherliste von Karlo hat beispielsweise folgende Struktur: title publName year author1 author2 author3

Linux Addison-

Wesley

2004 Meyer

Web Apress

Mathe New 2006 Schmitz

Physik Einstein-Verlag 1901 Newton Schrödinger Heisenberg

Lyrik Federweiß 2006 Schulz

Nun ja, also genau genommen hatte bei der Physik auch noch Max Planck seine Finger im

Spiel, aber es war halt nur Platz für drei Autoren… Nicht sehr schön. Die Festlegung auf drei Autoren ist willkürlich, unflexibel und schlichtweg unschönes Design. Auch die

Lösung alle Autoren in ein einziges Feld authors zu schreiben

Kapitel 3, Seite 41

authors

Newton, Schrödinger, Heisenberg, Planck ist nicht so das wahre, da Karlo gehört hat man solle pro Attribut, also pro Spalte in einer

Tabelle, nur atomare Werte, also ein Datum statt mehrerer, verwalten.

Nun denn, als Designkriterien für diese erste Hürde gelten folgende Weisheiten , die der

ersten Normalform:

• Nur atomare Werte pro Spalte.

• Spalten mit gleichartigem Inhalt müssen entfernt werden.

• Für jede Gruppe zusammengehöriger Daten muss eine eigene Tabelle gebildet werden.

• Jeder Datensatz muss durch einen sog. Primärschlüssel eindeutig identifiziert werden.

Die dritte Regel ist schon erfüllt, da momentan in jeder Spalte nur Daten gesammelt werden, die auch zu einem Buch gehören. Regel 1 ist gleichfalls erfüllt, da das Problem der

Mehrfachdaten pro Attribut von Karlo durch die drei Autorenspalten gelöst wurde, auch wenn sich dadurch Probleme mit Regel zwei eingefangen hat. Regel 4 ist leicht zu befolgen. Es wird einfach eine fortlaufende Nummer eingeführt (AutoWert), die titleID, und als Primärschlüssel verwendet. Diese Nummer identifiziert dann das Buch mit all seinen Attributen eindeutig. Entsprechend ergibt sich die Tabelle nun wie folgt:

titleID title publName year author

3 Mathe Schmitz

Prima, alle Kriterien der ersten Normalform sind erfüllt! Selbst das Autorenanzahlproblem wurde gelöst. Allerdings mag es doch verdächtig anmuten alle Daten für n-Autoren n-mal vorrätig zu halten. Das kann nicht der Weisheit letzter Schluss sein.

Eine Tabelle wird in die zweite Normalform umgeformt, in dem

• Eine Tabelle in erster Normalform ist.

• Immer dann, wenn sich Inhalte in Spalten wiederholen, müssen die Tabellen in mehrere Teiltabellen zerlegt werden.

• Die Tabellen müssen durch sog. Fremdschlüssel miteinander verbunden werden.

In obiger Tabelle wiederholen sich Daten auf Grund der Autoren. Eine Auslagerung derselbigen ergibt folgende Tabellenstruktur:

titleID title publName year

2004

Wesley

2 Web 2003

Kapitel 3, Seite 42

authID titleID author

1 1 Meyer

2 2 Schulz

3 3 Schmitz

4 4 Newton

5 4 Schrödinger

6 4 Heisenberg

7 4 Planck

8 5 Schulz

Schon besser. Allerdings kommt ’Schulz’ als Autor immer noch mehrmals vor. Dies tritt immer dann auf, wenn ein Autor mehr als ein Buch geschrieben hat. Als Lösung käme eine weitere Aufteilung der Tabelle in Frage:

titles

titleID title publName year

2004

Wesley

2 Web 2003

4 Physik Einstein-Verlag

authors rel_title_author

authID author

titleID authID

1 Meyer

1 1

2 Schulz

2 2

3 Schmitz

3 3

4 Newton

4 4

4 5

7 Planck

4 7

5 2

Letztere Tabelle muss von Rechts nach Links gelesen werden. Sie gibt also an, welche

Bücher ein Autor – identifiziert über seine eindeutige authID – geschrieben hat. Vom Buch in einer Anfrage geht es also über die titleID zur authID, welche schließlich zu den Autoren des Buches führt. Die Tabelle rel_title_author hat übrigens einen zusammengesetzten

Primärschlüssel, der aus den beiden Attributen besteht. Er identifiziert jedes Tupel eindeutig, daher ist ein zusätzlicher Primärschlüssel nicht nötig.

Es gibt noch eine weitere wichtige Normalform, die dritte Normalform. Diese löst indirekte

(transitive) Abhängigkeiten auf. Ist A von B abhängig und B von C, so ist A transitiv von C abhängig, was nicht erlaubt ist, wenn eine Tabelle der dritten Normalform genügen soll.

Ein typisches Beispiel ist die Postleitzahl und der Ort. In einer Mitarbeitertabelle werden die Personalstammdaten inklusive Wohnort erfasst. Eine MitarbeiterID (A) identifiziert den

Mitarbeiter eindeutig, auch die zugehörige PLZ (B). Der Wohnort (C) ist aber abhängig von der PLZ (B) und damit besteht transitive Abhängigkeit zwischen MitarbeiterID und

Wohnort. Entsprechend werden PLZ und Ort aus der Tabelle in eine eigene ausgegliedert.

PersID Name … PLZ Ort

Kapitel 3, Seite 43

PersID Name

… PLZ

PLZ

Ort

33433 Marl

33453 Gelsenkirchen

Entsprechend reagiert Karlo und findet heraus, dass die Spalte publName in der title-

Tabelle betroffen ist. Die Liste der Verlage und die Liste der Buchtitel sind voneinander abhängig und sollten daher getrennt behandelt werden. Es ist zwar nötig und sinnvoll zu jedem Buch den Verlag zu vermerken, aber es reicht doch ein kurzer Schlüssel statt immer der vollständigen Daten (hohen Fehleranfälligkeit und große Speicherplatzverschwendung, was zudem den Zugriff auf die Daten verlangsamt). Dies ist der Hintergrund für die dritte

Normalform.

Gesagt, getan. Karlo macht folgendes daraus.

titleID title publID year

1 Linux 1 2004

publID publName

1 Addison-Wesley

2 Apress

4 Einstein-Verlag

5 Federweiß

Die Tabellen rel_title_author und authors änders sich in der dritten Normalform nicht mehr. Die gesamte Bücherdatenbank besteht nun aus drei Tabellen.

authors rel_title_author

authID author

titleID authID

1 Meyer

1 1

2 Schulz

2 2

3 Schmitz

3 3

4 Newton

4 4

4 5

7 Planck

4 7

5 2

titleID title publID year

1 Linux 1 2004

publID publName

1 Addison-Wesley

2 Apress

4 Einstein-Verlag

5 Federweiß

Die Normalformen formalisieren demnach zwei Designprinzipien:

• Fasse in einer Tabelle nur das zusammen, was zusammen gehört.

• Vermeide Redundanzen und Abhängigkeiten durch Separierung in eine eigenen

Tabelle.

Erweiterungen:

Kapitel 3, Seite 44

Die Datenbank könnte noch leicht um einige weitere – realistische – Features erweitert werden. So könnte die titles-Tabelle noch weitere Felder erhalten, wie etwa einen Untertitel oder einen Kommentar. Eine weitere languages-Tabelle könnte eine Liste aller Sprachen enthalten, in denen das Buch erschienen ist. Ein Verweis darauf könnte über ein langID-

Feld in der Tabelle titles erfolgen. Eine Tabelle categories könnte eine Liste der

Buchkategorien enthalten, die hierarchisch gegliedert ist, z.B. ’computer books databases’ und ’computer books programming’, ’computer books programming java’ usw. Erfasst werden könnte diese Kategorie-Datailtabelle über ein Feld catID in der

Tabelle titles.

Exkurs: Hierarchien

Categories ordnet Bücher in verschiedene Kategorien, die hierarchisch strukturiert sind.

Dabei verweist parentID auf die übergeordnete Ebene.

All Books

Databases

Sql

Programming

Pearl

Php catID catName parentID

Kapitel 3, Seite 45

Aufgabe 8

Eine Möbelfirma stellte vom Karteikartensystem auf Excel um und möchte nun – mit steigendem Datenaufkommen – eine echte Datenbank nutzen. Es gibt sich nach dem Import folgende Tabellenstruktur. Normalisieren Sie sie.

Artikel_Nr Artikelart Artikel_Bez LiefererNr Name1 Name2 Anschrift

GmbH

AG

GmbH

GmbH

33242 Duisburg

12345 Bremen

32453 Verlin

34343

Oberhuisen

AG 36999 Schwerten

0. Normalform

• nichtatomare Feldinhalte

• Lieferanten teils mehrfach erfasst Mehrarbeit + Dateninkonsistenzgefahr also

1. Normalform

Wiederholungsgruppen eliminieren

Für atomare Werte sorgen

Attributwert nicht atomar.

Anschrift

Bechemstr., 33242 Duisburg

Gutachtstr. 342, 12345 Bremen

Vogtweg 34, 32453 Verlin

Becherstrasse 4, 34343 Oberhuisen

Gassengosse 2, 36999 Schwerten

Kapitel 3, Seite 46

Das Datenfeld Anschrift ist daher in drei Tabellenfelder mit eindeutigen Informationen zu teilen.

Straße PLZ Ort

Vogtweg 34

Becherstrasse 4,

Gassengosse 2

32453 Verlin

34343 Oberhuisen

36999 Schwerten

Besser: für die Hausnummer ein eigenes Attribut vorsehen

Artikel_Nr Artikelart Artikel_Bez LiefererNr Name1 Name2

GmbH

AG

GmbH

GmbH

AG

Straße PLZ Ort

Vogtweg 34

Becherstrasse 4,

Gassengosse 2

32453 Verlin

34343 Oberhuisen

36999 Schwerten

Keine Mehrfachattribute/Wiederholungsattribute (z.B. Liefer1,Datum1, Liefer2,Datum2,

…) hier ok: ☺

Ein Artikel kann auch von mehreren Lieferanten geliefert werden. Daher ist ein zusammengesetzter PS nötig, um einen Datensatz eindeutig zu identifizieren. Wir wählen

Artikel_Nr und LiefererNr.

2. Normalform

Attribute müssen vom gesamten PS abhängig sein, nicht schon von Teilend

des PS

Besteht der PS aus nur einem Attribut ist die 2 NF automatisch gegeben

Es ergibt sich in der 2. NF die logische Aufteilung in Domänen. So werden

Lieferantendaten in der Tabelle LIEFERANTEN gespeichert und Artikeldaten in der

Tabelle LAGER.

Kapitel 3, Seite 47

In der Tabelle Lieferanten werden alle Lieferantendaten gespeichert und über den PS

LiefererNr eindeutig identifiert

LiefererNr Name1 Name2 PLZ Ort

In der Tabelle Lager werden alle Artikeldaten erfasst. Als Primärschlüssel wird die Spalte

Artikel_Nr bestimmt. Alle anderen Spalten sind abhängig von dieser Spalte.

Artikel_Nr Artikelart Artikel_Bez Bestand Einkaufspreis

(Bestand, Einkaufspreis nur zur Verdeutlichung weiterer sinnvoller Attribute mit aufgeführt. Kommen ja in der

Ausgangstabelle gar nicht vor)

3 Normalform

tansitive (indirekte) Abhängigkeiten auflösen

Die Tabelle ARTIKEL erfüllt das Kriterium schon. Die LIEFERANTEN Tabelle weist allerdings den Klassiker transitiver Abhängigkeit auf, die Abhängigkeit des Ortes von der

PLZ und nicht vom PS LiefererNr. Entsprechend entstehen zwei Tabellen.

LiefererNr Name1 Name2 PLZ PLZ Ort

Insgesamt erhalten wir also folgendes Ergebnis:

LiefererNr Name1 Name2 PLZ PLZ Ort

Kapitel 3, Seite 48

Artikel_Nr Artikelart Artikel_Bez Bestand Einkaufspreis

Aufgabe 9

Ein Betrieb mit Außendienstmitarbeitern erfasst ihre Reisekosten in einer Tabelle, die wie folgt aufgebaut ist.

Reisekosten

Rechnungs- Datum Name Vorname Straße PLZ Ort Kostenart Anzahl Einzelvergütung nummer

Normalisieren Sie sie und dokumentieren Sie ausführlich Ihre jeweiligen Schritte mit

Verweis auf die Fachbegriffe.

Überlegen Sie sich am Ende ferner, welche Verbindungen zwischen welchen Tabellen mit entsprechender Kardinalität auftreten könnten.

1. Normalform

Ok, alle Attribute sind schon atomar und Mehrfachattribute/Wiederholungsattribute gibt es nicht. Also keine Änderungen nötig.

2. Normalform

Es gibt hier einen zusammengesetzten PS, also ist die 2.NF überhaupt ein Thema. Auch hier liefert das formale Vorgehen wieder das logische Ergebnis, welches man auch erhalten hätte, wenn man ,,im Kopf“ die Attribute nach Zusammengehörigkeit geordnet hätte. Es ist volle funktionale Abhängigkeit vom GESAMTprimärschlüssel gefordert, also müssen wir die Tabellen aufteilen.

Wir stellen fest, dass die Rechnungsnummer viele Attribute eindeutig bezeichnet, nämlich

Datum, Name, Vorname, Straße, PLZ und Ort.

Die Einzelvergütung wird bestimmt von der Kostenart, die Anzahl vom gesamten PS.

Also ergibt sich folgendes:

Reise

Rechnungsnummer Datum Name Vorname Straße PLZ Ort

Kapitel 3, Seite 49

Kostenarten

Kostenart Einzelvergütung

Positionen

Rechnungsnummer Kostenart Anzahl

3. Normalform

In der Tabelle "Reise" sind die Attribute Vorname, Straße und PLZ abhängig vom Attribut

Name, nicht vom Primärschlüssel. Außerdem ist Ort abhängig von PLZ. Zu jeder

Rechnungsnummer gehört eine PLZ und zu jeder PLZ ein Ort, also zu jeder

Rechnungsnummer ein Ort.

Abhilfe:

Die transitiv abhängigen Datenfelder werden in weitere Tabellen ausgelagert, da sie nicht direkt vom Schlüsselkandidaten abhängen, sondern nur indirekt.

Da ein Name die Adresse bestimmt und nicht der momentane PS Rechnungsnummer, wird jedem Angestellten eine Personalnummer zugeordnet und diese Personaldaten auch in einer eigenen Tabelle erfasst. Diese ist Primärschlüssel der neuen Tabelle "Personal". Alternativ könnte ein zusammengesetzter Primärschlüssel aus Name, Vorname und Geburtsdatum benutzt werden (dieser sollte hinreichend eindeutig sein). Dieses Ergebnis erhielte man auch nach der ,natürlichen“ Aufteilung der Daten in Tabellen, denn die Rechnung hat ja nicht direkt etwas mit der Adresse zu tun, nur indirekt. Es handelt sich logisch betrachtet um unterschiedliche Domänen.

Reise

Rechnungsnummer

Datum Name Vorname Straße PLZ Ort

Personal

Personalnummer

Name Vorname Straße PLZ

Reise

Rechnungsnummer

Datum Personalnummer

Kostenarten

Kostenart

Einzelvergütung

Positionen

Rechnungsnummer Kostenart

Anzahl

PLZ

PLZ

Ort

Kapitel 3, Seite 50

Wiederum besteht zwischen den Tabellen "Personal" und "Reise" sowie zwischen "PLZ" und "Personal" eine 1:n Beziehung, da ein Mitarbeiter mit einer bestimmten

Personalnummer mehrere Dienstreisen machen kann und mehrere Mitarbeiter dieselbe

Postleitzahl haben können.

Nach der dritten Normalisierung ergeben sich also folgende Tabellen, Datenfelder und

Beziehungen:

Beachten Sie:

Bei der Festlegung der Beziehungen kommt es auf die Reihenfolge der Tabellen an:

Die Tabelle "PLZ" steht in einer 1:n Beziehung zur Tabelle "Personal", die Tabelle

"Personal" dagegen in einer n:1 Beziehung (und nicht 1:n) zur Tabelle "PLZ"

Eine Relationale Datenbank speichert nicht nur die Daten der Tabellen sondern auch die Beziehungen zwischen den Tabellen

Kapitel 3, Seite 51

Aufgabe 10

Eine Tabelle sei in Kurzschreibweise wie folgt gegeben:

RECHNUNG(RechNr, KundenNr, Datum, Artikel)

Denken Sie sich exemplarische Datenbestände aus, die der 1. Normalform nicht genügen.

Lösen Sie diese dann auf, bilden Sie also die 1. NF der Tabelle.

2

3

RechNr KundenNr Datum Artikel

1 2 Apfelbäume

5

12

04.01.2008

01.01.1999

2 Birnbäume, 3 Apfelbäume

2 Pflaumenbäume, 3 Kirschbäume

Es sind nicht-atomare Attributwerte enthalten, also auflösen:

1. Normalform

RechNr KundenNr Position Datum Anzahl Artikel

1 2 1 03.03.2020

2 5 1 04.01.2008

2 5 2 04.01.2008

Nun ist ein zusammengesetzter PS nötig, um einen Datensatz eindeutig zu identifizieren.

Dazu wurde das Feld Positon hinzugefügt, da ansonsten nur alle 4 Attribute zusammen einen eindeuten PS ergeben hätten.

Es gibt nun einen zusammengesetzten PS, daher ist die 2. NF überhaupt noch zu diskutieren.

Datum und KundenNr sind abhängig von der Rechnungsnummer, entsprechend muss ausgelagert werden.

2. Normalform

RECHNUNG

RechNr KundenNr Datum

1 2 03.03.2020

2 5 04.01.2008

2 5 04.01.2008

3 12 01.01.1999

3 12 01.01.1999

Kapitel 3, Seite 52

RECHNUNGDETAILS

RechNr Position Anzahl Artikel

1 1 2 2

2 1 2 2

2 2 3 3

3 1 2 2 Pflaumenbäume

3 2 3 3

Kapitel 3, Seite 53

4. Die Umsetzung des Modells mit Access

4.1 Tabellen und Beziehungen erstellen

Wir wollen jetzt das erstellte relationale Modell konkret als Datenbank in Access realisieren. Es sei an dieser Stelle nochmals darauf hingewiesen, dass dieses Heft keinen

Bedienungskurs für das konkrete Software-Paket enthält. Es wird vom Leser erwartet, dass er sich selbst mit dem Umgang mit dem Programm vertraut macht. Bedienerwissen wird nur soweit vermittelt, wie es für die Realisierung unserer konkreten Informatikbücherei unerlässlich ist. Für eine systematische Besprechung aller Menüs, Funktionen, usw. steht neben dem Originalhandbuch eine Unmenge an Literatur zur Verfügung

Hauptdatenbankfenster in Access

Wie bei praktisch allen Windows-Programmen enthält das Dateimenü die Punkte Neue

Datenbank und Vorhandene Datenbank öffnen. Damit öffnet man das so genannte Datenbankfenster, in dem alle Teile der zu erstellenden Datenbank erfasst sind und das bei einer neuen Datenbank zunächst leer ist. Dabei interessieren wir uns zunächst nur für den

Unterpunkt Tabellen. Wir müssen zunächst deren Struktur eingeben, was beim ersten Mal mit dem Schalter Neu geschieht, bei einer späteren Änderung der Struktur mit Entwurf. Die

Datenbank-Software Access stellt für viele Aufgaben so genannte Assistenten zur

Verfügung, das sind Hilfsprogrammen, die den Benutzer mit vorgefertigten

Standardlösungen unterstützen, so auch beim Neuerstellen von Tabellen. Wir können hier aber getrost auf den elektronischen Helfer verzichten.

Es öffnet sich ein weiteres Fenster, in dem jetzt die Attributbezeichner, hier Feldnamen genannt, und ihre Wertebereiche (Felddatentyp gemeinsam mit Feldeigenschaften) eingegeben werden können. Die dritte Spalte Bezeichnung dient der genaueren

Beschreibung des jeweiligen Attributs. Das untere Bild zeigt dieses Fenster für die Tabelle

Buchtyp, wobei das Attribut Buchtyp-Nr gerade markiert ist.

Kapitel 4, Seite 1

Hier ist es wichtig, zunächst einmal die wichtigsten Datentypen aufzuzählen, die in Access möglich sind:

Text

Beim Typ Text handelt es sich genauer gesagt um eine Zeichenkette der in Feldgröße angegebenen Maximallänge, höchstens jedoch 255

Zeichen. Dies ist der vermutlich am häufigsten benötigte Datentyp.

Bei uns sind beispielsweise die Attribute Titel, Autor, Vorname,

Nachname, aber auch Inventar-Nr, obwohl dafür bisher nur 12stellige Zahlen benutzt wurden, vom Typ Text. Es soll die

Möglichkeit offen bleiben, auch Inventarnummern der Form

M34/156 zu verwalten, wie sie u.U. Abteilungen einer Schule benutzen.

Memo

Memo wird für Texte mit großer Länge bis 64000 Zeichen verwendet. Felder dieses Typs können nicht indiziert werden, d.h. man kann keine einfache Sortierung bzw. alphabetische Suche vornehmen. Ein Beispiel für den Datentyp Memo ist bei uns das

Attribut Kurzbeschreibung der Tabelle Buchtyp.

Zahl

Damit lassen sich numerische Werte erfassen, was sich in Feldgröße noch präzisieren lässt. Es sind die Ganzzahltypen byte, integer und

long integer möglich (vgl. diverse Programmiersprachen) und die

Fließkommatypen single und double. Bezüglich der Genauigkeit und des erfaßten Bereichs dieser Zahlenarten schlage man im Handbuch oder ähnlichem nach. Bei uns sind die meisten Nummern wie

Buchtyp-Nr, Ausleihre-Nr, usw. Ganzzahltypen.

Datum/Uhrzeit Hier können sowohl Datumswerte als auch Uhrzeiten eingegeben werden. Intern speichert das Programm eine Zahl und nur die im

Eigenschaftsfeld Format gewählte Formatierung macht daraus ein

Datum oder eine Uhrzeit in einer bestimmten Form. Bei uns taucht als Beispiel das Attribut Ausleihdatum auf.

Währung

Hier können Währungsbeträge gespeichert werden. Der Typ unterscheidet sich von den Zahlen lediglich durch eine automatische

Kapitel 4, Seite 2

AutoWert

Formatierungsmöglichkeit in der voreingestellten Währung. Er taucht in unserem Beispiel nicht auf.

Hier erhöht das Programm bei jedem eingegebenen Datensatz den

Feldinhalt um 1, d.h. man kann bei Attributen dieses Typs selbst keine Eingaben machen. Er eignet sich zur fortlaufenden

Nummerierung von Datensätzen und wird bei uns für das Attribut

Stichwortnummer verwendet. Werte des Zählers von Datensätzen, die gelöscht wurden, können nicht wieder verwendet werden.

OLE-Objekt lediglich Ja und Nein (auch Wahr und Falsch möglich). Kommt in unserem Beispiel nicht vor. dient z.B. dem Speichern von Grafiken oder Tönen aus anderen

Programmen und soll wegen seines Spezialcharakters hier nicht weiter besprochen werden.

Hier tun sich viele Parallelen zu Datentypen in Programmiersprachen wie z.B. Java oder

Delphi auf.

Mit Hilfe der Eingabe für “Feldeigenschaften“ ist es möglich, weitere Präzisierungen für die später einzugebenden Werte vorzunehmen. So kann ein bestimmtes Format vorgeschrieben, es können Standardwerte gesetzt werden. Die Gültigkeitsregeln für den

Wertebereich lassen sich genauer definieren und eine Fehlermeldung für die Überschreitung vereinbaren. Für Details sei auf die Handbücher bzw. die zahlreiche Literatur zu

Access verwiesen. Wichtig ist noch das Einrichten eines Primärschlüssels. Das erreicht man am einfachsten durch Anklicken des Schlüsselsymbols, wobei das ausgewählte Feld markiert wird.

In ähnlicher Weise lassen sich auch die anderen Tabellen für unser Projekt entwerfen.

Nachdem nun alle Tabellen erstellt sind, müssen die Beziehungen zwischen ihnen hergestellt werden. Im Gegensatz zu unserem ER-Modell handelt es sich bei den von

Access verwalteten Beziehungen um solche zwischen Datenfeldern verschiedener Tabellen.

Dabei spielt es keine Rolle, ob die Tabelle ursprünglich einen Entity-Typ repräsentierte wie z.B. die Tabelle Ausleihbuch oder um eine Beziehungstabelle wie z.B. Ausleihe. Es kommen nur 1:1-Beziehungen zwischen Datenfeldern infrage wie z.B. zwischen Ausleiher und Schüler bezüglich des gemeinsamen Datenfeldes Ausleiher-Nr oder 1:n-Beziehungen wie z.B. zwischen Ausleiher und Ausleihe bezüglich desselben gemeinsamen Schlüssels.

Access stellt die 1:n-Beziehung durch das Symbole 1 und

∞ an den Rechtecken für die

Tabellen dar. Die n:m-Beziehungen müssen in zwei 1:n-Beziehungen aufgelöst werden, was

immer möglich ist.

Das Definieren einer solchen Beziehung lässt sich in Access sehr einfach am Bildschirm durch „Ziehen“ mit der Maus erreichen. Dazu klickt man unter dem Menüpunkt Bearbeiten den Unterpunkt Beziehungen an. Es erscheinen ein leeres Fenster und eine geänderte

Menüleiste. Mit dem Stichwort Beziehungen lassen sich jetzt die Tabellen übernehmen, zwischen denen Beziehungen hergestellt werden sollen. Mit der Maus lässt sich nun eine

1:n - Beziehung zwischen zwei Feldern einer Tabelle herstellen, wobei man beim 1-Feld beginnt. Im angegebenen Beispiel wurde die Beziehung zwischen Ausleiher-Nr in der

Tabelle Ausleiher und Ausleiher-Nr in der Tabelle Ausleihe hergestellt. Notwendig bei 1:n-

Beziehungen ist es in Access, dass es sich beim 1-Feld um den Primärschlüssel dieser

Tabelle handelt. Nach dem Ziehen öffnet sich das folgende Fenster:

Kapitel 4, Seite 3

Im Fenster muss noch die so genannte referentielle Integrität bestätigt werden. Dadurch wird das System veranlasst, auf Datenkonsistenz zu achten. So ist es dann nicht möglich, ein Buch in der Tabelle Ausleihe an eine Ausleiher-Nr zu koppeln, die in der Tabelle

Ausleiher nicht existiert. Änderungen der Nummer eines Ausleihers in Ausleiher werden an

Ausleihe weitergegeben. Auch Löschoperationen werden weitergeleitet, d.h. mit dem

Ausleiher würden auch alle Ausleihvorgänge gelöscht, die den jeweiligen Ausleiher betreffen. Das System weist jedoch auf das Löschen in verknüpften Tabellen hin und verlangt eine zusätzliche Bestätigung.

Bedenken Sie demnach bei jeder Verknüpfung, ob Sie referentielle Integrität sowie Lösch-

/Aktualisierungsweitergabe wünschen. Die Optionen stellen Datenkonsistenz sicher, sind jedoch nicht für jede Verknüpfung sinnvoll.

Nach Erstellen aller Beziehungen ergibt sich das auf der nächsten Seite dargestellte Bild, das alle zu erstellenden Beziehungen umfasst und die Struktur unserer Datenbank repräsentiert. Damit sind wir so weit, dass wir Daten eingeben, verändern und löschen könnten. Dazu muss im Hauptfenster lediglich die entsprechende Tabelle geöffnet werden.

Auf Einzelheiten der Dateneingabe soll hier nicht eingegangen werden, sie ist intuitiv leicht erlernbar.

Bedenke: In der Praxis erfolgt die Eingabe der Daten jedoch nicht direkt auf den

Tabellen, sondern über Formulare. Warum sollte Ihnen mittlerweile klar sein. Wenn nicht, sprechen Sie Ihren Lehren drauf an.

Kapitel 4, Seite 4

Kapitel 4, Seite 5

Aufgaben

Aufgaben zum Erstellen von Tabellen

Aufgabe 1

Vergleichen Sie die Datentypen in einer Programmiersprache wie Pascal mit den

Datentypen von Access. Wo gibt es Gemeinsamkeiten, wo Unterschiede, wo bestehen prinzipielle Unterschiede?

Aufgabe 2

Erstellen Sie die Tabellen für das Beispiel Schulverwaltung mit den entsprechenden

Datentypen und Feldeigenschaften in Access.

Aufgabe 3

Erstellen Sie die Beziehungen für das Beispiel Schulverwaltung mit Access!

Kapitel 4, Seite 6

4.2 Abfragen in Access- mit QBE

Im letzen Kapitel wurde das Thema Abfragen schon etwas theoretischer als Anwendung relationaler Operatoren behandelt. Wir wollen nun an zwei Beispielen aufzeigen, wie

Abfragen in Access erstellt und durchgeführt werden.

Um Abfragen in Access zu erstellen, kann man sich der QBE-Methode (Query by Example) bedienen. Dieses Verfahren lässt sich am einfachsten anhand unseres Projektes erläutern.

Wir suchen nach allen Titeln, bei denen das Thema mit “Programmieren“ beginnt und die neuer als 1995 sind oder die bei “Microsoft“ verlegt wurden. Dazu öffnet man zunächst im

Datenbankfenster eine neue Abfrage, analog dem Erstellen neuer Tabellen. Man muss nun ein oder mehrere Tabellen als Grundlage der Abfrage wählen. Die ausgewählten Tabellen erscheinen dann im Abfrageentwurffenster. Für unser erstes Beispiel reicht die Tabelle

Buchtyp aus.

Im unteren Teil des Fensters können nun Felder der Tabelle gewählt werden, auf die sich die Abfrage bezieht, entweder durch Ziehen aus dem oberen Teil oder mit dem

Auswahlpfeil rechts in der Feldzelle. So wählen wir nacheinander Thema, Titel, Verlag und

Erscheinungsjahr aus. In der zweiten Zeile können Sortierungen eingestellt werden

(aufsteigend oder absteigend). Bei mehreren Sortierungen werden die linken zuerst durchgeführt. In unserem Fall sollen die Titel alphabetisch dargestellt werden. Die dritte

Zeile legt fest, ob das angegebene Feld im Ergebnis der Abfrage angezeigt wird. Hier wird auf die Anzeige des Erscheinungsjahres verzichtet, obwohl es beim Auswerten berücksichtigt wird.

Beachte: Anzeigen und Berechnen sind auch hier wieder zwei zu unterscheidende Ebenen!

QBE-Abfrage

Kapitel 4, Seite 7

In den nächsten Zeilen können Kriterien für jedes Feld eingegeben werden, die vom einfachen Prüfen der Gleichheit wie bei „Microsoft“ über die Verwendung von Operatoren bei >1995 bis hin zum Einsatz von Funktionen wie der WIE-Funktion reicht. Die WIE-

Funktion gestattet vielfältige Variationen von Mustern, denen die zu findende Zeichenkette gehorchen soll. Bei uns bedeutet WIE “Programmieren“&“*“ ein Wort, das mit

„Programmieren“ beginnt und dann beliebig fortgesetzt wird.

Kriterien in derselben Zeile sind UND-verknüpft, Kriterien untereinander mit ODER. Die erste Zeile liefert also alle Bücher, deren Titel mit „Programmieren“ beginnt und die neuer als 1995 sind. Die zweite Zeile liefert zusätzlich alle Bücher, die genauso beginnen, aber von „Microsoft“ verlegt werden. Das Erscheinungsjahr ist dabei ohne Bedeutung.

Dieses erste Beispiel zeigt, dass sich mit dieser Methode rasch und einfach Abfragen mit durchaus komplexen Kriterien gestalten lassen. Praktisch genau so einfach sind Abfragen

über mehrere verknüpfte Tabellen.

Dazu wollen wir Autor und Titel, die ja bekanntlich in verschiedenen Tabellen verwaltet werden, aller Bücher, die zwischen 1985 und 1992 erschienen sind, anzeigen lassen. Wir wählen dazu beide Tabellen aus, die bestehende Verknüpfung wird übernommen. An dieser

Stelle ist es wichtig anzumerken, daß für Abfragen neue Beziehungen zwischen Tabellen definiert werden können, die nur für die Abfrage gespeichert werden und bestehende

Beziehungen zwischen Tabellen unangetastet lassen. Die Felder und Kriterien kann man der Abbildung entnehmen. Obwohl das verbindende Schlüsselelement Buchtyp-Nr nicht in der Abfrage auftaucht, funktioniert das Ganze einwandfrei.

QBE-Abfrage - Autorensuche

Ein Wort noch zum Kriterium des Feldes Autor.

Die eckigen Klammern bewirken eine so genannte Parameterabfrage, d.h. es öffnet sich ein

Fenster mit dem Text “Autor eingeben“, und die

Abfrage wird erst nach Eingabe durchgeführt.

Die WIE-Konstruktion gestattet es, z.B. nur den ersten Buchstaben einzugeben, um dann alle

Bücher der mit „M“ beginnenden Autoren zu erhalten.

Unser drittes Beispiel zeigt, dass auch bei einer n:m-Verknüpfung mit Hilfe einer dritten

Tabelle Abfragen ohne Probleme formuliert werden können. Dazu betrachten wir eine auch in der Praxis häufig benötigte Abfrage, die Suche nach Stichworten. Bekanntlich waren ja die Stichwörter mit einer Zuordnungstabelle über eine Stichwort-Nr mit einer Buchtyp-Nr verknüpft.

Kapitel 4, Seite 8

Auch hier funktioniert die Abfrage einwandfrei und liefert sogar in einer weiteren

Tabelle die den Buchtypen zugeordneten Autoren.

Stichwortabfrage

Es konnten hier nur einige der Möglichkeiten angerissen werden, die Access für Abfragen bietet. So kann man auch neue, berechnete Feldwerte verwenden, bzw. so genannte aggregierte Berechnungen durchführen lassen. (z.B. könnte man die Anzahl der von einem

Schüler ausgeliehenen Bücher durch eine solche Abfrage ermitteln.) Abfragen können mit bestimmten Aktionen verbunden werden, wie z.B. das Löschen aller Datensätze, die gewissen Kriterien gehorchen. (Eine solche Löschabfrage könnte in unserem Beispiel dazu verwendet werden, alle erledigten Ausleihvorgänge, die eine gewisse Zeit zurückliegen, aus der Tabelle Ausleihe zu eliminieren.)

Trotzdem gibt es bestimmte Auswahlen aus den Datensätzen, die sich mit einer QBE-

Abfrage nicht realisieren lassen. Es handelt sich hierbei vor allem um so genannte UNION-

Abfragen, bei denen Datensätze aus zwei Tabellen vereinigt werden können. Erläuterungen und Beispiele dazu finden sich in der Access-Hilfe. Hier gibt es die Möglichkeit, in Access

Abfragen in SQL-Formulierung zu erstellen. Auch die gewöhnliche Abfragen, wie sie von uns in drei Beispielen vorgeführt wurden, können in SQL formuliert werden. Es ist auch möglich, für QBE-entworfene Abfragen die zugehörige SQL-Darstellung angeben zu lassen(AnsichtÆSQL-Ansicht).

Beispielsweise

SELECT DISTINCTROW Buchtyp.Thema, Buchtyp.Titel, Buchtyp.Verlag

FROM Buchtyp WHERE (

((Buchtyp.Thema) Like "Programmieren" & "*") AND

((Buchtyp.Erscheinungsjahr)>1995)) OR

(((Buchtyp.Thema) Like "Programmieren" & "*") AND ((Buchtyp.Verlag)="Microsoft"))

ORDER BY Buchtyp.Titel;

Kapitel 4, Seite 9

Aufgaben

Aufgaben zu Abfragen mit QBE

Aufgabe 1

Erstellen Sie für die Informatik-Bücherei eine Abfrage, in der alle Bücher ausgegeben werden, die ein bestimmter Schüler ausgeliehen hat, mit Autor, Titel und Ausleihdatum.

Eingegeben werden soll die Nummer des Ausleihers.

Aufgabe 2

Erstellen Sie für die Informatik –Bücherei eine Abfrage, die alle Bücher und Schüler angibt, bei denen die Ausleihfrist überschritten ist.

Aufgabe 3

Erstellen Sie für die Informatik –Bücherei eine Abfrage, die berechnet (aggregiert), wie viel

Bücher eines bestimmten Buchtyps noch vorhanden sind (insgesamt und ausgeliehen).

Hilfe:

Wie viele Bücher sind von den einzelnen Buchtypen vorhanden? Mit dem

Button wird in der Entwurfstabelle die Zeile „Funktion:“ eingefügt. In dieser

Zeile muss bei allen Feldern, die gruppiert werden sollen das Schlüsselwort

Gruppierung stehen.

Aus einem Listfeld können Sie eine der zur Verfügung stehenden

Aggregatfunktionen wie Anzahl, Min, Max, Summe etc. wählen.

Damit auch die Bücher aus der

Tabelle Buchtyp aufgelistet werden, die nicht ausgeliehen sind, muss die Verknüpfungseigenschaft von "Inner Join" auf

"Outer Join" geändert werden.

Machen Sie dazu einen

Doppelklick auf die 1 zu

Verbindung und setzen Sie die entsprechende Markierung.

Aufgabe 4

Erstellen Sie für die Informatik –Bücherei a) eine Tabelle die alle abgeschlossenen Ausleihvorgänge umfasst, die länger als ein halbes

Jahr zurückliegen. b) eine Löschabfrage, welche diese Datensätze löscht..

Hilfe:

Kapitel 4, Seite 10

Mit einer Tabellenerstellungsabfrage wird eine neue Tabelle aus vorhandenen

Tabellen erstellt. So zum Beispiel zum Exportieren oder zum Archivieren, zum

Erstellen von Sicherheitskopien oder zum Speichern von Datenbeständen.

Es sollen z.B. alle Datensätze in der Tabelle "Buchtyp", für die es keine Einträge in der Tabelle "Ausleihbuch" gibt, in einer neuen Tabelle mit dem Namen

"Nichtvorhanden" kopiert werden. Dazu erstellt man zunächst eine entsprechende

Auswahlabfrage mit Outer-Join und selektiert mit einem Nullwert.

Auswahlabfrage in ausgeführt. eine Tabellenerstellungsabfrage umgewandelt und

Es sollen alle

Datensätze in der

Tabelle

"Buchtyp" gelöscht werden, für die es keine

Einträge in der

Tabelle

"Ausleihbuch" gibt. Wie oben beschrieben wandelt man mit dem entsprechenden Button die getestete Auswahlabfrage in eine Löschabfrage um und führt diese aus.

Aufgabe 5

Überlegen Sie sich, welche Abfragen Sie aus Datenschutzgründen zulassen würden und für wen sie erlaubt sein sollten, bzw. denken Sie darüber nach, ob es schon bei der Konzeption der Infobücherei datenschutzrechtliche Bedenken gibt. Vergleichen Sie Ihre jetzigen

Überlegungen mit denen, die Sie nach der Lektüre des Kapitels 6 über Datenschutz anstellen.

Kapitel 4, Seite 11

4.3 Formulare und Berichte

Im Prinzip könnten wir unsere Einführung in Access an dieser Stelle beenden, da sämtliche

Aufgaben einer Datenbank allein mit Tabellen und Abfragen erledigt werden könnten. Mit

Hilfe von Formularen ist es jedoch möglich, Eingaben wesentlich komfortabler und auch fehlersicherer zu gestalten. Stark verkürzt kann man Formulare als Eingabemasken auffassen. In der Praxis - Sie erinnern sich – realisieren Formulare die unterschiedlichen

Sichten auf eine Datenbank und stellen sicher, dass nur relevante Daten gesehen werden und die Daten korrekt in den Tabellen landen.

Davon unterscheiden muss man Berichte, oft auch als Reports bezeichnet. Sie dienen im wesentlichen der Ausgabe mehrerer Datensätze, wobei es möglich ist, diese Datensätze nach bestimmten Kriterien zu gruppieren und Auswertungen über diese Datensatzgruppen durchführen zu lassen. Eine vollständige Darstellung der Möglichkeiten bei der Erstellung von Formularen und Berichten würde den Rahmen einer solchen Veröffentlichung sprengen und kann auch nicht Ziel eines Unterrichts über relationale Datenbanken sein, der mehr die

Fragen der Abbildung eines realen Problems auf eine Tabellenstruktur erörtern sollte.

Trotzdem soll hier an einem Beispiel das Erstellen eines Formulars angerissen werden, um eine Vorstellung von den Möglichkeiten, die Access in dieser Hinsicht bietet, zu bekommen.

Wir wollen ein Formular für das Eingeben und Löschen von Ausleihern entwerfen. Dabei muß berücksichtigt werden, daß eine IS-A-Beziehung Schüler-Ausleiher noch eine zweite

Tabelle notwendig machte, in der als besondere Schülerdaten Klasse und Tutor gespeichert werden. Der Bildschirmausdruck zeigt die fertige Ansicht des Formulars. Dabei soll die

Taste Löschen ein Entfernen des angezeigten Ausleihers aus der Tabelle Ausleiher und eventuell aus der verknüpften Tabelle Schüler bewirken.

Formular - Ausleiher

Kapitel 4, Seite 12

Der Entwurf solcher Formulare gestaltet sich in Access deshalb besonders einfach, da er größtenteils mit Drag and Drop („Ziehen und Loslassen“) erfolgen kann. Zur besseren

Übersichtlichkeit sind alle Bestandteile der Datenbank, wie z.B. Tabellen, Berichte und

Formulare, als Objekte angelegt, die einzeln markiert werden können und deren

Eigenschaften in einer Liste jederzeit zugänglich sind. Auch hier zeigt sich die Parallele zu den GUI-Buildern bei Programmiersprachen. Es soll hier natürlich keine Schritt-für-Schritt-

Anleitung gegeben, sondern nur die wichtigsten Ideen vermittelt werden. Dazu ist es sinnvoll, einen Blick auf die Entwurfsansicht zu werfen, wie sie sich dem Benutzer nach

Anwählen von Formular-Entwurf im zentralen Datenbankfenster präsentiert. Rechts oben erkennen wir eine Feldliste der zugrunde liegenden Tabelle Ausleiher, die beim ersten

Entwurf angegeben werden muss. Die Toolbox links enthält alle Steuerelemente, die in einem Formular vorkommen können. In unserem Formular verwenden wir u.a. Textfelder mit zugehörigen Bezeichnungsfeldern. Ein Beispiel ist das Textfeld Ausleiher-Nr, das mit dem gleichnamigen Tabellenfeld gekoppelt ist. Links daneben findet sich das zugehörige

Bezeichnungsfeld. In solchen Textfeldern erfolgen die Eingaben. Typische Eigenschaften sind Datenherkunft, Größe, Schriftart und -größe und Hintergrundfarbe.

Bezeichnungsfelder tauchen auch ohne zugehörige Textfelder auf, z.B. in unserem

Formular die Überschriften im Formularkopf.

Ein fortgeschrittenes Feature ist das Verwenden von Unterformularen. Dadurch ist es möglich, Eingaben für mehrere Tabellen in einem Formular durchzuführen. In unserem

Beispiel erfolgt die Eingabe der zusätzlichen Schülerdaten Klasse und Tutor in einem solchen Unterformular. Die wichtigste Eigenschaft dieser Unterformulare, die getrennt

entworfen werden, ist die Verknüpfung mit dem Hauptformular. Deshalb wurde hier der

Eigenschaftseditor eingeblendet, den man, wie heute üblich, bei markiertem Objekt mit der rechten Maustaste erreicht (kontextsensitives Menü).

Eine besondere Rolle in unserem Formular spielt das Kontrollelement Befehlsschaltfläche mit der Aufschrift Löschen. Wichtigste Eigenschaft eines solchen Objekts ist die

Verknüpfung mit einer Aktion. Dabei kann es sich um eine Prozedur der zugehörigen

Programmiersprache Access-Basic oder ein so genanntes Makro handeln. In einem Makro werden Datenbankbefehle, die sonst per Hand nacheinander aufgerufen werden, automatisiert ausgeführt. Die Makros sind so wichtig, dass sie als eigenes Element neben

Kapitel 4, Seite 13

Tabellen, Abfragen, Formularen und Berichten im Hauptdatenbankfenster aufgeführt worden sind. Das Erstellen solcher Makros ist relativ einfach, da jeweils genaue Listen der möglichen Befehle zur Auswahl zur Verfügung gestellt werden. In unserem Fall wählen wir

Befehle des Formularmenüs, in dem wir uns befinden, und zwar als erstes Datensatz

markieren (markiert den aktuellen, im Formular angezeigten Datensatz) und zweitens

Datensatz löschen (das löscht den markierten Datensatz). Da bei unseren Verknüpfungen die Löschweitergabe an verknüpfte Datensätze aktiviert war, wird damit auch ein zugehöriges Datum aus der Tabelle Schüler gelöscht. Das macht nochmals die Bedeutung von Formularen und Makros klar: Ein Benutzer muss weder über das zugrunde liegende konzeptuelle Modell und die daraus resultierenden Tabellen Bescheid wissen noch muss er mit den Access-Basic-Befehlen umgehen können. Ein weiteres sehr leistungsfähiges

Werkzeug ist an dieser Stelle die Programmierung mittels VBA, Visual Basic for

Applications, welches in allen Office-Produkten und als eigenständige Sprache (Visual

Basic) verfügbar ist. Mittels VBA lassen sich ganze Anwendungen rund um die Datenbank programmieren. Bei Interesse sei auf die zahlreiche Literatur verwiesen.

Kapitel 4, Seite 14

Die Steuerelemente

Zum Bearbeiten von Formularen und Berichten können in der Entwurfsansicht verschiedene Steuerelemente benutzte werden.

Symbol Name

Objekte markieren

Funktion

Immer aktiviert. Es dient zum Markieren der und Bearbeiten der Steuerelemente.

Steuerelement-Assistent Wenn der Assistent aktiviert ist, wird das Einfügen von einigen Steuerelementen z. B. Listenfelder durch einen

Assistenten unterstützt.

Bezeichnungsfeld

Textfeld

Einfaches Feld um Beschriftungen einzufügen. Bleibt ein neues Bezeichnungsfeld ohne Eingabe, wird es beim

Bestätigen oder beim Verlassen automatisch wieder entfernt.

Ein Textfeld besteht aus einem Eingabe und einem

Bezeichnungsfeld. Textfelder können in Formularen und

Berichten Ausdrücke zum Berechnen aufnehmen. Beispiel:

Optionsgruppe

Umschaltfläche

Berechnet den Verkaufspreis indem der Wert des Feldes

„Nettopreis“ mit 1,16 multipliziert wird.

Um in einer Gruppe von Optionsfeldern nur die Aktivierung eines Steuerelementes zuzulassen, müssen diese in einer

Optionsgruppe zusammengefasst werden. Kann auch auf

Kontrollfelder angewendet werden, ist aber unüblich.

Diese Schaltfläche kann zwei verschiedene Zustände einnehmen und ist dadurch für die Darstellung binärer Daten geeignet z. B. Ja / Nein.

Radiobutton verschiedenen Wahlmöglichkeiten nur eine zuzulassen. Ein

Optionsfeld kann zwei Zustände einnehmen.

Kombinationsfeld

Listenfeld einer Gruppe von Möglichkeiten mehrere oder keine

Optionen aktivieren zu können. Das Kontrollkästchen kann zwei Zustände einnehmen.

Kombinationsfelder können zum Suchen von Datensätzen oder auch als Nachschlagefeld eingesetzt werden. Es können auch eigene Werte in ein Kombinationsfeld eingesetzt werden.

Bei einem Listenfeld können nur die enthaltenen Einträge gewählt werden.

Aktionen wie z. B. das Anwenden von Filtern oder das

Aufrufen von anderen Objekten auszulösen.


Objektfeld

Steuerelement zum Einfügen eines Bildes.

Dient zum Einfügen von ungebundenen OLE-Objekten.

Gebundenes Objektfeld Zum Einfügen von gebundenen OLE-Objekten.

Kapitel 4, Seite 15

Seitenwechsel Um auf größeren Formularen den Seitenwechsel an einer bestimmten Stelle einzufügen, wird dieses Steuerelement eingefügt.

Datensatzes in einem Formular in mehrere Register aufgeteilt werden.

Unterformular/-bericht Zum Einfügen eines verknüpften Unterformulares.

Linie

Rechteck

Fügt eine einfache Linie ohne weitere technische Funktionen ein.

Fügt ein einfaches Rechteck ohne weitere technische

Funktionen ein.

Weitere Steuerelemente Über dieses Symbol haben Sie Zugriff auf viele weitere

Steuerelemente.

Kapitel 4, Seite 16

Aufgaben

Aufgaben zu Formularen

Aufgabe 1

Erstellen Sie ein Formular zur Durchführung eines Ausleihvorgangs.

Aufgabe 2

Erstellen Sie ein Formular zur Eingabe eines Buchtyps, das die Eingabe von Stichworten gestattet und das automatisch die Tabelle Autor aktualisiert.

Aufgabe 3

Für besonders Fleißige und Interessierte: Ergänzen Sie die Informatik-Bücherei um all die

Elemente (Abfragen, Formulare, Makros, Berichte), damit die Datenbank im Alltag funktionieren könnte.

Kapitel 4, Seite 17

4.4 Zusammenfassung

Die vorausgehenden Kapitel sollten eine Vorstellung davon schaffen, wie das entworfene relationale Modell mittels Access in eine Datenbank mit entsprechender Benutzerschnittstelle umgesetzt werden kann. Die Ausführungen müssen notgedrungen sich auf einzelne

Beispiele beschränken und können schon gar nicht eine fundierte Einführung und Übersicht für Access ersetzen. Es soll vielmehr eine Anregung sein, ähnliche oder andere Probleme mit Access selbst umzusetzen.

Kapitel 4, Seite 18

Lösungsheft

Kapitel 4

-

Umsetzung des Modells mit Access

Kapitel 4, Seite 1

siehe Datenbankfile

Aufgaben zum Erstellen von Tabellen

Aufgabe 1

Vergleichen Sie die Datentypen in einer Programmiersprache wie Pascal mit den Datentypen von

Access. Wo gibt es Gemeinsamkeiten, wo Unterschiede, wo bestehen prinzipielle Unterschiede?

Datentypen für numerische Werte und Zeichenketten existieren ganz analog in

Pascal und Access, auch wenn die Wertebereiche nicht immer identisch sind.

Access besitzt darüber hinaus Datentypen wie Memo oder OLE-Objekte, die datenbankspezifisch sind. Dagegen existieren in Access keine zusammengesetzten

Typen oder Pointer wie in Pascal. Dateien (Tabellen) sind Access-Objekte und keine Datentypen wie in Pascal. Tabellen sind mengenorientierte Objekte, d.h. eine sequentielle Bearbeitung Datensatz für Datensatz wie in Pascal ist nicht möglich und widerspräche dem Konzept der relationalen Datenbank.

Aufgabe 2

Erstellen Sie die Tabellen für das Beispiel Schulverwaltung mit den entsprechenden Datentypen und

Feldeigenschaften in Access. do so …

Aufgabe 3

Erstellen Sie die Beziehungen für das Beispiel Schulverwaltung mit Access! do so …

Kapitel 4, Seite 2

Aufgaben

Aufgaben zu Abfragen mit QBE

Aufgabe 1

Erstellen Sie für die Informatik-Bücherei eine Abfrage, in der alle Bücher ausgegeben werden, die ein bestimmter Schüler ausgeliehen hat, mit Autor, Titel und Ausleihdatum. Eingegeben werden soll die Nummer des Ausleihers.

Zuerst werden bei der Erstellung der QBE-Abfrage die beteiligten Tabellen benannt und eingefügt, die Grafik zeigt sofort die entsprechenden Verknüpfungen (Inner-

Joins) an. Anschließend werden im Abfrageentwurf die beteiligten Attribute benannt, beim Ausleiher-Namen wird über den Ausdruckeditor die

Parameterabfrage formuliert. Anschließend kann die Abfrage durchgeführt werden.

Das Bild zeigt die vollständige Entwurfsansicht.

Aufgabe 2

Erstellen Sie für die Informatik–Bücherei eine Abfrage, die alle Bücher und Schüler angibt, bei denen die Ausleihfrist überschritten ist.

Aufgabe 3

Erstellen Sie für die Informatik –Bücherei eine Abfrage, die berechnet (aggregiert), wie viel Bücher eines bestimmten Buchtyps noch vorhanden sind (insgesamt und ausgeliehen).

Hilfe:

Wie viele Bücher sind von den einzelnen Buchtypen vorhanden? Mit dem Button wird in der Entwurfstabelle die Zeile „Funktion:“ eingefügt. In dieser Zeile muss

Kapitel 4, Seite 3

bei allen Feldern, die gruppiert werden sollen das Schlüsselwort Gruppierung stehen.

Aus einem Listfeld können Sie eine der zur Verfügung stehenden

Aggregatfunktionen wie Anzahl, Min, Max, Summe etc. wählen.

Damit auch die Bücher aus der

Tabelle Buchtyp aufgelistet werden, die nicht ausgeliehen sind, muss die Verknüpfungseigenschaft von "Inner Join" auf "Outer Join" geändert werden. Machen Sie dazu einen

Doppelklick auf die 1 zu

Verbindung und setzen Sie die entsprechende Markierung.

Aufgabe 4

Erstellen Sie für die Informatik –Bücherei a) eine Tabelle die alle abgeschlossenen Ausleihvorgänge umfasst, die länger als ein halbes Jahr zurückliegen. b) eine Löschabfrage, welche diese Datensätze löscht..

Hilfe:

Mit einer Tabellenerstellungsabfrage wird eine neue Tabelle aus vorhandenen

Tabellen erstellt. So zum Beispiel zum Exportieren oder zum Archivieren, zum

Erstellen von Sicherheitskopien oder zum Speichern von Datenbeständen.

Es sollen z.B. alle Datensätze in der Tabelle "Buchtyp", für die es keine Einträge in der Tabelle "Ausleihbuch" gibt, in einer neuen Tabelle mit dem Namen

"Nichtvorhanden" kopiert werden. Dazu erstellt man zunächst eine entsprechende

Auswahlabfrage mit Outer-Join und selektiert mit einem Nullwert.

Mit dem entsprechenden Button wird dann die getestete und ausgeführt.

Auswahlabfrage in eine Tabellenerstellungsabfrage umgewandelt

Es sollen alle Datensätze in der Tabelle "Buchtyp" gelöscht werden, für die es keine Einträge in der

Tabelle "Ausleihbuch" gibt. Wie oben beschrieben wandelt man mit dem entsprechenden Button die getestete Auswahlabfrage in eine Löschabfrage um und führt diese aus.

Kapitel 4, Seite 4

Aufgabe 5

Überlegen Sie sich, welche Abfragen Sie aus Datenschutzgründen zulassen würden und für wen sie erlaubt sein sollten, bzw. denken Sie darüber nach, ob es schon bei der Konzeption der Infobücherei datenschutzrechtliche Bedenken gibt. Vergleichen

Sie Ihre jetzigen Überlegungen mit denen, die Sie nach der Lektüre des Kapitels 6

über Datenschutz anstellen.

Kapitel 4, Seite 5

Aufgaben

Aufgaben zu Formularen

Aufgabe 1

Erstellen Sie ein Formular zur Durchführung eines Ausleihvorgangs.

Aufgabe 2

Erstellen Sie ein Formular zur Eingabe eines Buchtyps, das die Eingabe von

Stichworten gestattet und das automatisch die Tabelle Autor aktualisiert.

Aufgabe 3

Für besonders Fleißige und Interessierte: Ergänzen Sie die Informatik-Bücherei um all die Elemente (Abfragen, Formulare, Makros, Berichte), damit die Datenbank im

Alltag funktionieren könnte.

Kapitel 4, Seite 6

5 Abfragen mit SQL

Entscheidend für die Qualität einer Datenbank ist, wie die in den Tabellen „steckenden“

Informationen wieder zurück gewonnen und mit anderen Informationen verknüpft werden können. Das relationale Modell stellt hierfür den theoretischen Hintergrund bereit. Die

Umsetzung der relationalen Operationen in eine Abfragesprache ist allerdings je nach

Einsatz spezieller Datenbanksoftware unterschiedlich realisiert.

Insofern ist es vor allem für den Ausbildungsbereich sinnvoll, sich eines Quasi-Standards zu bedienen, der in den letzten Jahren noch an Bedeutung hinzugewonnen hat: SQL

(Structured Query Language). SQL ist ursprünglich im Rahmen eines IBM-

Forschungsprojektes entwickelt worden, wurde aber 1986 als Standard der amerikanischen

Normbehörde (ANSI) übernommen und 1987 auch international genormt (ISO). SQL lässt sich innerhalb der Programmiersprachen als Sprache der 4. Generation bezeichnen (4GL), denn sie ist im Gegensatz zu den prozeduralen Sprachen der 3. Generation, die durch

Datenstrukturen und Steuerstrukturen gekennzeichnet und bei Dateien satzorientiert sind, nicht-prozedural und mengenorientiert. Ein kleines Beispiel zur Ausgabe aller Titel und

Themen aus der Datei BUCHTYP, die vor 1990 erschienen sind, möge dies verdeutlichen: problemorientierte Sprache (3GL) open (buchtyp) while not eof(buchtyp)

{

read(buch);

if (buch.jahr < 1990)

print(buch.autor,buch.titel);

}

SQL (4GL) select titel,thema from buchtyp where erscheinungsjahr < 1990

SQL ist allerdings keine universelle Programmiersprache wie z.B. C oder Pascal, sondern beinhaltet im wesentlichen nur Befehle zur Verwaltung der Datenbank. Viele SQL-

Implementationen erlauben deshalb auch, SQL-Statements in eine Programmiersprache einzubetten, so z.B. Java. Umgekehrt ist es heute möglich, innerhalb der höheren

Programmiersprachen wie z.B. Java oder Pascal/Delphi SQL-Statements zu formulieren und an eine Datenbank zu richten.

Die Gesamtheit der SQL-Befehle wird gewöhnlich in drei Klassen eingeteilt:

• DDL-Befehle zur Definition von Datenstrukturen (Tabellen, Indizes)

• DCL-Befehle zur Kontrolle der Zugriffsberechtigungen

• DML-Befehle zur Manipulation der Datenbank und Formulierung von Abfragen.

Wir wollen uns nur mit den DML-Befehlen beschäftigen, weil sie den wesentlichen Kern von SQL ausmachen und Access alle Abfragen hierüber realisiert. Die DDL-Befehle sind

äußerst unhandlich, weswegen die meisten SQL-Datenbanken komfortablere Methoden zur

Verfügung stellen. In Access lassen sich die DDL-Befehle wie CREATE, TABLE, ALTER,

DROP, INDEX mit der zugehörigen Programmiersprache VBA einsetzen oder aber im

Menü Abfrage unter dem Stichwort SQL-spezifisch zur Datendefinition verwenden, was hier aber nicht betrachtet werden soll.

Kapitel 5, Seite 1

5.1 Auswahl-Abfragen mit SELECT

Eine Auswahl-Abfrage mit SQL dient dazu, die relationalen Operationen Projektion und

Selektion zu realisieren; wenn die Abfrage sich auf mehrere Tabellen bezieht, wird vorher ein Join durchgeführt. Das Ergebnis ist nach dem relationalen Modell wieder eine Tabelle, die natürlich aus nur einer Zeile und Spalte bestehen oder sogar leer sein kann. Diese

Tabelle wird bei einer Auswahl-Abfrage nicht etwa neu angelegt, sondern stellt nur eine

Sicht auf die Datenbank dar.

Die Syntax des Standard-SELECT-Befehls (im Backus-Naur-Formalismus unten dargestellt), mit dem solche Abfragen in SQL formuliert werden können, ist recht kompliziert, vor allem wegen der theoretisch beliebigen Schachtelungstiefe durch

Unterabfragen:

SELECT [ALL|DISTINCT]{spalten|*}

FROM tabelle [alias] [tabelle[alias]]...

[WHERE {bedingung|unterabfrage}]

[GROUP BY spalten[HAVING {bedingung|unterabfrage}]]

[ORDER BY spalten[ASC|DESC]...];

Aus dieser Darstellung ergibt sich, daß eine einfache SQL-Abfrage an unsere Datenbank wie

SELECT * uns alle Zeilen und Spalten der Tabelle Buchtyp liefert, dabei steht das Symbol * für “alle

Spalten der Tabelle“. Werden anstatt des Symbols * Spaltennamen (Attribute) angegeben, liefert der Befehl nur diese Spalten (Projektion). Die WHERE-Klausel erzeugt eine

Selektion, wie wir bereits im Beispiel auf der vorherigen Seite gesehen haben.

Wie ein SQL-Interpreter einen speziellen Befehl abarbeitet, ist für den Anwender uninteressant. Zum besseren Verständnis ist es aber sinnvoll, die einzelnen Klauseln in einer bestimmten Reihenfolge zu betrachten, um sich selbst die Arbeitsweise zu veranschaulichen. Hierbei ist folgendes Modell hilfreich:

Klausel select from where group by

Betrachtungsschritt

6

1

2

3 having 4

Erläuterungen streicht alle nicht genannten Spalten bildet das Kreuzprodukt der genannten

Tabellen streicht alle Zeilen, welche die

Bedingung nicht erfüllen bildet Gruppen order by 5

Bedingung nicht erfüllen (nur mit

Gruppierung verwendbar) sortiert auf- oder absteigend

Kapitel 5, Seite 2

Nach diesem Modell ist es also sinnvoll, sich zuerst die beteiligten Tabellen anzusehen, bei mehreren beteiligten Tabellen den Join durchzuführen und anschließend die Selektionen und Anordnungen zu betrachten. Ganz zuletzt ist dann die Projektion auf die benannten

Spalten durchzuführen.

5.1.1 Einfache Auswahl-Abfragen

In Access werden - wie wir im letzten Kapitel gesehen haben - Abfragen meist im QBE-

Modus erstellt und durchgeführt. Access setzt diese aber intern in SQL um, damit auch

SQL-Datenbanken eingebunden werden können. In der Symbolleiste Ansichten besteht die

Möglichkeit, die mit der QBE-Technik erstellte Abfrage als SQL-Befehl anzusehen. Wir werden noch sehen, dass Abfragen auch direkt als SQL-Statement eingegeben werden können, ohne die QBE-Technik zu verwenden. Dies hat sogar den Vorteil, daß man sich standardisierter Techniken bedient und sich die Fehlermeldungen von Access immer auf die

SQL-Formulierung beziehen, also direkt ausgewertet werden können.

In Kapitel 4 haben wir eine Auswahl-Abfrage auf die Tabelle Buchtyp ausgeführt, um

Bücher zum Thema “Programmieren“ zu finden. Wählt man bei geöffneter Abfrage im

Untermenü Ansicht den Menüpunkt SQL, erhält man das folgende SQL-Statement, das von

Access automatisch generiert wurde, in einem speziellen Fenster:

SQL-Darstellung einer (Auswahl)Abfrage

Mittels unserer o.a. Schrittmethode zum Verständnis des SQL-Befehls lässt dieser sich ganz leicht verstehen:

1. Die Tabelle Buchtyp wird bearbeitet (FROM)

2. Es werden diejenigen Zeilen (Datensätze) gesucht, welche die Bedingung hinter

WHERE erfüllen. Diese Bedingung ist aus verschiedenen Unterbedingungen zusammengesetzt, die mit AND oder OR verknüpft sind (SELECT...WHERE).

3. Die gefundenen Datensätze werden nach dem Titel alphabetisch geordnet

4. Ausgegeben werden die Spalten (Attribute) Thema, Titel, Verlag. Das

DISTINCTROW verhindert die Ausgabe doppelter Datensätze (in Access anstatt des Standards DISTINCT).

Die Schreibweise Buchtyp.Thema lässt erkennen, dass das Attribut Thema der Tabelle

Buchtyp gemeint ist. Diese genaue Spezifizierung ist syntaktisch nicht notwendig, erleichtert aber die Übersicht.

Anmerkung: Auch hier erkennen Sie wieder die Parallele zu den objektorientierten

Programmiersprachen. Es handelt sich nämlich um die Darstelllung Objekt.Methode.

Wir wollen nun eine Abfrage direkt in SQL formulieren, ohne den Umweg über QBE zu gehen. Uns interessiert, wie viele Bücher die verschiedenen Verlage in unserer Bibliothek stellen. Hierzu klicken wir den Button Neu bei den Objekten Abfragen an und wählen in der

Ansicht den Menüpunkt SQL. Der SQL-Editor stellt das bereits bekannte Fenster zur

Kapitel 5, Seite 3

Verfügung. Haben wir vorher bereits die Tabelle Buchtyp ausgewählt, so ist das

Grundgerüst unserer Abfrage bereits im Editor-Fenster zu sehen:

1

1

1

2

3

3

4

2

4

14

1

2

1

2

2

22

1

1

1

2

2

1

2

2

2

1

41

2

Anzahl Verlag

24

6

4

Addison-Wesley

Autodesk

BI

Birkhäuser

Borland

Central Point

Corel

Digitalk

Dümmler

Hanser

Heise

IBM

IWT

Klett

Luther

Markt+Technik

McGrawHill

Microsoft

Microsoft-Press

Novell

Schöningh

Spektrum-

Springer

Sybex

Teubner

TeWi

VDI

Vieweg

Vogel

Würfel

SELECT DISTINCTROW

Die Anzahl-Funktion COUNT lässt sich zur Gruppierung verwenden, so dass wir ergänzen können:

SELECT DISTINCTROW

COUNT(Titel)

AS Anzahl, Verlag

FROM Buchtyp

GROUP BY Verlag;

Nach dem Aufruf des Menüpunktes Ausführen im Menüpunkt

Abfragen wird in der Datenblattansicht das Ergebnis der

Abfrage angezeigt. Sie lässt erkennen, dass wir mit

AS

Anzahl

eine Spaltenüberschrift definiert haben, die zweite

Spalte zeigt die Verlagsnamen an. Die NULL-Einträge bei 24

Büchern lassen sich durch einen Blick in die Tabelle Buchtyp leicht erklären: Das sind Bücher, für die wir bisher in der

Ausgangstabelle noch keinen Verlagsnamen eingetragen haben

- unsere Datenbank besitzt demnach noch einige „Löcher“, die noch zu schließen sind.

Wollen wir die Ausgabe der Buchanzahlen ohne

Verlagsangabe unterdrücken, führt die Hinzunahme der

HAVING-Klausel zum Ziel:

HAVING Verlag IS NOT NULL

Weitere Beispiele:

Die folgende SQL-Anweisung liefert anhand der Tabelle Kurs (vgl. S. 42) die Kurse der

Jahrgangsstufe 12 geordnet nach Lehrernummer:

SELECT DISTINCTROW KursNr, Thema, LehrerNr

WHERE (Jahrgangsstufe=“12/I“) OR

ORDER BY LehrerNr;

Kapitel 5, Seite 4

Die nicht ausgeliehenen Spinde aus der Tabelle Spind erhält man so:

SELECT DISTINCTROW SpindNr, Standort

WHERE SchülerNr IS NULL;

5.1.2 Auswahl-Abfragen mit Join

Bisher war an der Auswahl-Abfrage nur eine Tabelle beteiligt. Im letzten Kapitel haben wir aber bereits eine QBE-Abfrage formuliert, die uns Autor und Titel aller Bücher liefert, die zwischen 1985 und 1992 erschienen sind. Die SQL-Abfrage lässt sich wieder anzeigen und offenbart, dass die beiden Tabellen Autor und Buchtyp durch einen Join verbunden sind, da die Attribute Autor und Titel in verschiedenen Tabellen verwaltet werden:

SELECT DISTINCTROW Autor.Autor, Buchtyp.Titel,

Buchtyp.Erscheinungsjahr

FROM Buchtyp INNER JOIN Autor

ON Buchtyp.[Buchtyp-Nr]=Autor.[Buchtyp-Nr]

WHERE (((Autor.Autor) LIKE [Autor eingeben]&“*“) AND

((Buchtyp.Erscheinungsjahr)>1985 AND

(Buchtyp.Erscheinungsjahr)>1992))

ORDER BY

Autor.Autor,Buchtyp.Titel,Buchtyp.Erscheinungsjahr;

Wir haben bei der Erstellung der Datenbank bereits die Beziehung zwischen den Tabellen

Autor und Buchtyp über das gemeinsame Attribut Buchtyp-Nr definiert. Access macht hieraus einen Equi-Join, der alle Datensätze der beiden beteiligten Tabellen mit gleichen

Werten für das gemeinsame Attribut umfasst. Die obige Schreibweise für diesen Join ist nicht SQL-Standard, nach dem nur die beiden Tabellen angegeben werden müssen. Dies rührt vor allem daher, dass Access auch noch einen Outer-Join zur Verfügung stellt, der aber hier nicht weiter behandelt werden soll (vgl. Übungsaufgabe). Die übrigen Teile der

SQL-Abfrage erklären sich anhand der QBE-Technik, die wir im vorigen Kapitel behandelt haben. Eine Besonderheit am Rande: Access setzt zusammengesetzte Bezeichner wie

Buchtyp-Nr in eckige Klammern, was zu vielen syntaktischen Fehlern Anlaß geben kann - solche Bezeichner sollten in der SQL-Variante vermieden bzw. durch BuchtypNr ersetzt werden. So sind auch Verwechslungen mit der anderen Verwendung der eckigen Klammern zum Kennzeichnen von Variablenwerten, wie z.B. bei der Parameterabfrage

[Autor eingeben] ausgeschlossen.

Wir wollen nun eine eigene kleine SQL-Abfrage erstellen, die zwei Tabellen umfaßt. Wir wollen die Namen aller Ausleiher wissen:

SELECT Name, Vorname

FROM Ausleiher INNER JOIN Ausleihe ON

Ausleiher.[Ausleiher-Nr] = Ausleihe.[Ausleiher-Nr]

ORDER BY Name, Vorname;

Kapitel 5, Seite 5

Auch hier wird der Join verwendet; es werden also alle Datensätze der

Gleichheitsbedingung nach dem Schlüsselwort

ON gesucht. Da ein Ausleiher in der

Bücherei auch mehrere Bücher ausleihen kann, fehlt im SQL-Befehl das DISTINCTROW:

Die entsprechenden Ausleiher treten im Ergebnis auch mehrfach auf.

Wie wir bereits im letzten Kapitel gesehen haben, lassen sich Abfragen auch auf mehr als zwei Tabellen ausdehnen. Wir hatten die Suche nach Büchern behandelt, für die in der

Tabelle Stichwort ein bestimmtes Stichwort gespeichert ist. Da es sich um eine n:m-

Beziehung handelt, sind zusätzlich die Tabellen gehört_zu und Buchtyp angesprochen; den

Autor erhalten wir durch die Beziehung mit der Tabelle Autor. Die entsprechende QBE-

Abfrage (siehe Kapitel 4) setzt Access folgendermaßen um:

SELECT DISTINCTROW Stichwort.Stichwort,

Buchtyp.Titel, Autor.Autor

FROM Stichwort INNER JOIN ((Buchtyp INNER JOIN Autor

ON Buchtyp.[Buchtyp-Nr] = Autor.[Buchtyp-Nr])

INNER JOIN gehört_zu ON Buchtyp.[Buchtyp-Nr] =

gehört_zu.[Buchtyp-Nr]) ON Stichwort.[Stichwort-

Nr] = gehört_zu.[Stichwort-Nr]

WHERE (((Stichwort.Stichwort) Like "*" & [Stichwort

eingeben] & "*"));

Dieses Statement ist mit den bekannten Regeln sofort verständlich. Die Reihenfolge der

Joins ergibt sich aus den bereits definierten Beziehungen zwischen den beteiligten Tabellen und läßt sich an der Klammerschachtelung erkennen: Zuerst wird Buchtyp mit Autor gejoint, das Ergebnis mit gehört_zu und dieses Ergebnis mit der Tabelle Stichwort.

Kapitel 5, Seite 6

5.1.3 Unterabfragen

SQL-Anweisungen lassen sich auch schachteln. Eine Unterabfrage kann in der Attributliste der SELECT-Anweisung und als Vergleichsoperand in der WHERE- oder HAVING-

Klausel verwendet werden. Dabei muss – außer bei speziellen Ausnahmen, auf die hier nicht eingegangen wird – das Ergebnis der Unterabfrage genau einen Wert zurückliefern. die Unterabfrage wird syntaktisch in runde Klammern gesetzt und vom Interpreter zuerst ausgewertet. Da in der Unterabfrage in der FROM- Klausel auch eine andere Tabelle als in der Hauptabfrage benannt werden kann, ist damit eine – allerdings unübersichtlichere –

Alternative zum Join gegeben.

Würde unsere Datenbank in der Tabelle Buchtyp noch das Attribut Ausleihzahl enthalten, um eine Ausleihstatistik aufzubauen, könnte der folgende SQL- Befehl dazu dienen, die

überdurchschnittlich ausgeliehenen Bücher herauszufinden (die Funktion AVG liefert den

Mittelwert):

SELECT Titel, Ausleihzahl

WHERE Ausleihzahl>(SELECT AVG (Ausleihzahl)

Um die ausgeliehenen Bücher mit den Daten zu finden, müssen die Tabellen Ausleihbuch und Ausleihe miteinander verknüpft werden. Die SQL-Abfrage mit Unterabfrage zur

Ausgabe der ausgeliehenen Bücher verwendet die IN-Klausel, damit das Ergebnis der

Unterabfrage eindeutig ist:

SELECT DISTINCTROW *

WHERE [ Inventar-Nr] IN

(SELECT [ Inventar-Nr]

FROM Ausleihe

WHERE Ausleihbuch.[Inventar- Nr]

Ausleihe. [ Inventar-Nr]));

Ein analoges Ergebnis liefert der Join der beiden Tabellen mit dem zusätzlichen Vorteil, dass auf die Attribute beider Tabellen zurückgegriffen werden kann:

SELECT DISTINCTROW *

FROM Ausleihbuch INNER JOIN Ausleihe ON

Ausleihbuch.[Inventar- Nr]=

Ausleihe.[ Inventar-Nr];

Kapitel 5, Seite 7

5.2 Aktionsabfragen

Bislang dienten die SQL-Befehle dazu, Abfragen zu formulieren und damit Anfragen an die

Datenbank zu richten. Die Ergebnistabellen stellen eine virtuelle Sicht des Benutzers auf die Datenbank dar, weil die Ergebnistabellen nicht als externe Dateien gespeichert werden.

Dies ist nach dem relationalen Datenbankmodell auch nicht sinnvoll, da sonst redundante

Daten erzeugt würden. In der betrieblichen Realität sind allerdings bestimmte Abfragen das tägliche Brot der Datenbank-Anwendung und hier kann es ohne weiteres sinnvoll sein, nicht nur die Abfrage zu speichern, sondern aus Zeitgründen auch die fertige

Ergebnistabelle. Mit SQL lässt sich die Ergebnistabelle direkt anlegen, allerdings in Access

– anders als in Standard-SQL mit CREATE TABLE ...AS – mit SELECT ... INTO:

WHERE Erscheinungsjahr > 2000;

Wesentlich wichtiger ist die Möglichkeit, aufgrund einer Abfrage die Datenbank zu aktualisieren. Denkbar wäre in einer Artikeldatenbank die Umstellung des Preises von DM in EURO nach dem festgelegten Umrechnungsschlüssel oder die Veränderung des

Mehrwertsteuersatzes nach einer Steuererhöhung. In unserer Bücherei könnte die

Aktualisierung dazu verwendet werden, Ausleiher-Nummern aus datenschutzrechtlichen

Gründen zu löschen. Hierzu ist ein Update der Tabelle Ausleihe bei der Rückgabe des

Buches oder am Schuljahresende sinnvoll:

ET [Ausleiher-Nr] = 999

HERE [Ausleiher-Nr] LIKE [Inventarnummer: ];

Selbstverständlich ist auch das Löschen des gesamten Datensatzes in der Tabelle Ausleihe möglich, wenn das Buch zurückgegeben wird:

ELETE FROM Ausleihe

HERE [Ausleiher-Nr] LIKE [Inventarnummer eingeben: ];

Um eine Ausleihstatistik zu erhalten, könnte ein zusätzliches Attribut Ausleihzahl in der

Tabelle Buchtyp um 1 erhöht werden, wenn eine Ausleihe erfolgt; auch dies ist mit

UPDATE realisierbar. In der Praxis setzt man zum Update der Datenbank bei

Bücherausleihe oder Rückgabe Formulare ein, weil dieser benutzerfreundlicher zu verwenden sind als die Formulierung als SQL-Abfragen.

Kapitel 5, Seite 8

Aufgaben

Aufgaben zu SQL-Abfragen

Aufgabe 1

Gegeben ist eine Datenbank mit folgenden Relationen:

LIEFERER(LiefererNr,LieferName,Strasse,Plz,Ort,Rabatt)

ARTIKEL(ArtikelNr,Artikel,Preis,GruppenNr,Meldebestand,

Bestand)

ARTIKELLIEFERER(ArtikelNr,LiefererNr,BestellNr,

Angebotspreis)

WARENGRUPPE(GruppenNr,Gruppe) a) Was bewirkt folgende Anweisung?

SELECT DISTINCTROW ArtikelLieferer.LieferNr,

ArtikelLieferer.ArtikelNr,Lieferer.LieferName

FROM Lieferer INNER JOIN ArtikelLieferer

ON Lieferer.LieferNr=ArtikelLieferer.LieferNr

WHERE ArtikelLieferer.ArtikelNr=1616;

Eine Lieferliste ist zu erstellen, die nach Lieferer-Ort geordnet ist! b) c) Was bewirkt die folgende Aktionsabfrage?

UPDATE DISTINCTROW ArtikelLieferer

SET ArtikelLieferer.Angebotspreis=Angebotspreis*0,97

WHERE ArtikelLieferer.LiefererNr = 12345; d) Welche Lieferanten gewähren einen Rabatt, der niedriger ist als der durchschnittliche Rabattsatz?

Kapitel 5, Seite 9

Aufgabe 2

Gegeben ist die folgende Datenbank:

In einer Firma gibt es Mitarbeiter. Jeder Mitarbeiter ist eindeutig einer Abteilung zugeordnet. Manche Mitarbeiter sind an einem Projekt beteiligt. Ein Mitarbeiter darf nur an einem Projekt arbeiten. Jede Abteilung hat einen Abteilungsleiter und jedes Projekt hat einen Projektleiter. Projektleiter und Abteilungsleiter sind natürlich auch Mitarbeiter.

Testen Sie die folgenden SQL-Befehle nach Erstellen der Datenbank und beschreiben Sie ihre Wirkung: a) zu Projektion und Selektion

SELECT *

FROM Mitarbeiter

WHERE PersNr = 28

SELECT PersNr, Name, Vorname

FROM Mitarbeiter

WHERE AbtNr = 20

ORDER BY Name, Vorname b) zu logischen Verknüpfungen und Wildcards

SELECT PersNr, Name, Vorname

FROM Mitarbeiter

WHERE Name IN ("Fritsch", "Schuster","Roller")

SELECT PersNr, Name, Vorname, Gehalt

Kapitel 5, Seite 10

FROM Mitarbeiter

WHERE Gehalt BETWEEN 2000 AND 3000

SELECT PersNr, Name, Vorname

FROM Mitarbeiter

WHERE Name LIKE "Me*"

SELECT PersNr, Name, Vorname

FROM Mitarbeiter

WHERE ProjektNr is Null c) zur Ausgabe und zur Gruppierung

SELECT Mitarbeiter.PersNr, Mitarbeiter.Name AS [Name des

Mitarbeiters], Mitarbeiter.Gehalt AS Monatsgehalt, 1996

AS Jahr

FROM Mitarbeiter

ORDER BY Mitarbeiter.Name

SELECT COUNT (*) FROM Mitarbeiter

SELECT AbtNr, COUNT (PersNr) AS Mitarbeiter

FROM Mitarbeiter

GROUP BY AbtNr

SELECT AbtNr,

COUNT(PersNr) AS Mitarbeiter,

MAX(Gehalt) AS [max Gehalt]

FROM Mitarbeiter

GROUP BY AbtNr

SELECT AbtNr, COUNT (PersNr) AS Mitarbeiter, SUM(Gehalt)

AS [max Gehalt]

FROM Mitarbeiter

WHERE AbtNr >= 20

GROUP BY AbtNr

HAVING SUM(Gehalt) >= 50000

Kapitel 5, Seite 11

d) zu geschachtelten Abfragen

SELECT Name, Beruf, AbtNr FROM Mitarbeiter WHERE AbtNr=

21 AND Beruf IN

(SELECT DISTINCT Beruf FROM Mitarbeiter WHERE AbtNr =

(SELECT AbtNr FROM Abteilung WHERE AbtName =

"Produktion"))

Kapitel 5, Seite 12

Aufgaben zum Join

Aufgabe 1

Was bewirken die folgenden SQL-Befehle bei Verwendung der in der Aufgabe 2

(Aufgaben zu SQL-Abfragen) verwendeten Datenbank?

SELECT Name, AbtName

FROM Abteilung, Mitarbeiter

WHERE Abteilung.AbtNr = Mitarbeiter.AbtNr

SELECT AbtName, Name

FROM Abteilung INNER JOIN Mitarbeiter

ON Abteilung.AbtNr = Mitarbeiter.AbtNr

SELECT AbtName, Name

FROM Abteilung INNER JOIN Mitarbeiter

ON Abteilung.AbtNr = Mitarbeiter.AbtNr

WHERE AbtName = "Entwicklung"

Aufgabe 2

Beim INNER JOIN werden nur diejenigen Datensätze berücksichtigt, für die bezüglich der

Gleichheitsbeziehung entsprechende Partner in den beiden beteiligten Tabellen existieren.

Beim OUTER JOIN werden auch diejenigen Datensätze berücksichtigt, die keinen entsprechenden Partner haben - in der Ergebnistabelle steht dann NULL.

Gegeben sind die beiden Tabellen X und Y:

Spalte1 Spalte2

1 A

2 B

3 C

Spalte1 Spalte2

2 U

3 V

5 W

4 D

Erstellen Sie die Ergebnistabelle für

1. einen INNER JOIN

2. einen vollständigen OUTER JOIN

3. einen LEFT JOIN, d.h. nur die linke Tabelle X ist am OUTER JOIN beteiligt.

Kapitel 5, Seite 13

Aufgaben zu Aktionsabfragen

Aufgabe 1

Was bewirken die folgenden SQL-Befehle bei Verwendung der in Aufgabe 2 (Aufgaben zu

SQL-Abfragen) dargestellten Datenbank? Testen Sie die Wirkung aus!

INSERT INTO Mitarbeiter

VALUES (500, "Walkes", "Otto", "Techniker", 4100, 20,

NULL)

INSERT INTO Mitarbeiter (PersNr, Name, AbtNr, Beruf)

VALUES (501, "Didi", 20, "Techniker")

INSERT INTO Mitarbeiter ( PersNr, Name, AbtNr, ProjektNr

)

SELECT 502, "ALF", AbtNr, NULL

FROM Abteilung

WHERE AbtName = "Produktion"

UPDATE Mitarbeiter SET Gehalt = Gehalt + 150 WHERE

AbtNr IN

(SELECT AbtNr FROM Abteilung WHERE AbtLeiter IN

(SELECT PersNr FROM Mitarbeiter WHERE Name =

"Schubert"))

DELETE FROM Mitarbeiter WHERE PersNr = 501

Aufgabe 2

Die folgenden Fragen beziehen sich wieder auf die in Aufgabe 2 dargestellte Datenbank.

1. Welche Mitarbeiter arbeiten in der Abteilung 21? Gefragt sind Abteilungsnummer,

Personalnummer und Name.

2. Welche Mitarbeiter der Abteilung 21 haben den Beruf Techniker? Gefragt sind

Abteilungsnummer, Personalnummer, Name und Beruf.

3. In welchen Abteilungen arbeiten die Mitarbeiter mit den Namen Sturm, Frey,

Winter und Fischer? Gefragt sind Abteilungsnummer, Personalnummer und Name.

4. Welche Mitarbeiter in der Abteilung 20 sind Laborant oder Techniker? Gefragt sind

Abteilungsnummer, Personalnummer, Name und Beruf.

5. Welche Mitarbeiter der Abteilung 20 verdienen zwischen 3000 und 4000 Euro?

Gefragt sind Abteilungsnummer, Personalnummer, Name und Gehalt.

6. Welche Mitarbeiter arbeiten für irgendein Projekt? Gefragt sind Personalnummer,

Name und Projektnummer.

Kapitel 5, Seite 14

7. Welche Mitarbeiter haben einen Namen, der mit H beginnt? Gefragt sind

Personalnummer und Name.

8. Welche verschiedenen Berufe werden in der Abteilung 22 ausgeübt

9. Geben Sie eine Liste der Mitarbeiter aus, die in Abteilung 20 arbeiten. Die Liste soll nach Namen und Vornamen sortiert sein. Gefragt sind Abteilungsnummer,

Personalnummer, Name und Vorname.

10. Geben Sie eine nach Projektnummer und Personalnummer sortierte Liste der

Mitarbeiter aus, die für irgendein Projekt arbeiten. Gefragt sind Projektnummer,

Personalnummer und Name.

11. Wie hoch ist das höchste Gehalt in Abteilung 21?

12. Wie hoch ist jeweils das höchste Gehalt in den einzelnen Abteilungen?

13. Wie hoch ist jeweils das niedrigste und das höchste Gehalt der Abteilungen, die mehr als 10 Mitarbeiter haben?

14. Welche Mitarbeiter haben ein Gehalt, das mindestens 3500 Euro höher ist als das niedrigste Gehalt aller Mitarbeiter? Gefragt sind Personalnummer, Name und

Gehalt.

15. Welche Mitarbeiter sind in der Abteilung Informatik beschäftigt? Gefragt sind bei

Join Personalnummer, Name und Abteilungsname; bei Unterabfrage

Personalnummer, Name und Abteilungsnummer.

16. Welches Gehalt hat die Leitung der Abteilung Recht?

17. Welche Mitarbeiter der Produktionsabteilung arbeiten mit am Projekt Wirkstoff

ABC? Gefragt sind bei Join Abteilungsname, Projektname, Name und

Personalnummer; bei Unterabfrage Abteilungsnummer, Projektnummer, Name und

Personalnummer.

18. Welche Mitarbeiter der Abteilung 20 haben einen Vornamen, der auch in der

Abteilung 22 vorkommt? Gefragt sind Personalnummer, Name und Vorname.

19. In welchen Projekten arbeiten Mitarbeiter, die einer Abteilung angehören, die vom

Mitarbeiter mit der Personalnummer 28 geleitet wird ? Gefragt sind Projektnummer und Projektname. Die Aufgabe soll durch eine mehrfach geschachtelte Abfrage gelöst werden

Kapitel 5, Seite 15

Lösungsheft

Kapitel 5

-

Abfragen mit SQL

Kapitel 5, Seite 1

Aufgaben

Aufgaben zu SQL-Abfragen

Aufgabe 1

Gegeben ist eine Datenbank mit folgenden Relationen:

LIEFERER(LiefererNr,LieferName,Strasse,Plz,Ort,Rabatt)

ARTIKEL(ArtikelNr,Artikel,Preis,GruppenNr,Meldebestand,

Bestand)

ARTIKELLIEFERER(ArtikelNr,LiefererNr,BestellNr,

Angebotspreis)

WARENGRUPPE(GruppenNr,Gruppe) a)

Was bewirkt folgende Anweisung?

SELECT DISTINCTROW ArtikelLieferer.LieferNr,

ArtikelLieferer.ArtikelNr,Lieferer.LieferName

FROM Lieferer INNER JOIN ArtikelLieferer

ON Lieferer.LieferNr=ArtikelLieferer.LieferNr

WHERE ArtikelLieferer.ArtikelNr=1616;

Es werden die beiden Tabellen LIEFERER und ARTIKELLIEFERER durch einen

Join verbunden, wobei das Auswahlkriterium dieselbe Artikelnummer ist. Aus der entstandenen Tabelle werden die Artikeldaten derjenigen Zeilen (Datensätze) ausgegeben, welche die Artikelnummer 1616 besitzen.

SELECT DISTINCTROW Lieferer.LieferName AS Lieferant,

Lieferer.Strasse, Lieferer.OrtOrt

FROM LIEFERER

ORDER BY LIEFERER.ORT, Lieferer.LieferName bewirkt eine Ausgabe in der Form:

Lieferant

Müller&Co

Ort

Wiesbaden

Strasse

Mainzer Str. 678

Testiege P. Mainz Im Rad 3

... ... ...

Kapitel 5, Seite 2

b) Eine Lieferliste ist zu erstellen, die nach Lieferer-Ort geordnet ist! c) Was bewirkt die folgende Aktionsabfrage?

UPDATE DISTINCTROW ArtikelLieferer

SET ArtikelLieferer.Angebotspreis=Angebotspreis*0,97

WHERE ArtikelLieferer.LiefererNr = 12345;

In der Tabelle ARTIKELLIEFERER wird ein Update an denjenigen Zeilen (Datensätzen) vorgenommen, welche die

Lieferernummer 12345 besitzen. Der Angebotspreis wird auf 97% reduziert. d) Welche Lieferanten gewähren einen Rabatt, der niedriger ist als der durchschnittliche

Rabattsatz?

Die Abfrage lässt sich mit einer Unterabfrage bewältigen:

SELECT Lieferer.LieferName,Lieferer.Rabatt

FROM Lieferer

WHERE Lieferer.Rabatt < ( SELECT AVG(Rabatt)FROM

Lieferer);

Kapitel 5, Seite 3

Aufgabe 2

Gegeben ist die folgende Datenbank:

In einer Firma gibt es Mitarbeiter. Jeder Mitarbeiter ist eindeutig einer Abteilung zugeordnet.

Manche Mitarbeiter sind an einem Projekt beteiligt. Ein Mitarbeiter darf nur an einem Projekt arbeiten. Jede Abteilung hat einen Abteilungsleiter und jedes Projekt hat einen Projektleiter.

Projektleiter und Abteilungsleiter sind natürlich auch Mitarbeiter.

Testen Sie die folgenden SQL-Befehle nach Erstellen der Datenbank und beschreiben Sie ihre

Wirkung: a) zu Projektion und Selektion

SELECT *

FROM Mitarbeiter

WHERE PersNr = 28

SELECT PersNr, Name, Vorname

FROM Mitarbeiter

WHERE AbtNr = 20

ORDER BY Name, Vorname

Alle Daten der Tabelle MITARBEITER mit Personalnummer

28, d.h. des betreffenden Mitarbeiters

Personalnummer, Name und Vorname der Mitarbeiter in

Abteilung 20 sortiert nach Name

Kapitel 5, Seite 4

b) zu logischen Verknüpfungen und Wildcards

SELECT PersNr, Name, Vorname

FROM Mitarbeiter

WHERE Name IN ("Fritsch", "Schuster","Roller")

SELECT PersNr, Name, Vorname, Gehalt

FROM Mitarbeiter

WHERE Gehalt BETWEEN 2000 AND 3000

SELECT PersNr, Name, Vorname

FROM Mitarbeiter

WHERE Name LIKE "Me*"

SELECT PersNr, Name, Vorname

FROM Mitarbeiter

WHERE ProjektNr is Null

- Mitarbeiterdaten Personalnummer, Name und Vorname derjenigen Mitarbeiter, die Fritsch, Schuster oder

Roller heißen.

- Analog die Daten derjenigen Mitarbeiter, deren Gehalt zwischen 2000 und 3000 DM liegt.

- Analog die Daten derjenigen Mitarbeiter, deren Name mit „Me“ beginnt.

- Analog die Daten derjenigen Mitarbeiter, die in keinem

Projekt mitarbeiten.

Kapitel 5, Seite 5

c) zur Ausgabe und zur Gruppierung

SELECT Mitarbeiter.PersNr, Mitarbeiter.Name AS [Name des

Mitarbeiters], Mitarbeiter.Gehalt AS Monatsgehalt, 1996 AS Jahr

FROM Mitarbeiter

ORDER BY Mitarbeiter.Name

SELECT COUNT (*) FROM Mitarbeiter

SELECT AbtNr, COUNT (PersNr) AS Mitarbeiter

FROM Mitarbeiter

GROUP BY AbtNr

SELECT AbtNr,

COUNT(PersNr) AS Mitarbeiter,

MAX(Gehalt) AS [max Gehalt]

FROM Mitarbeiter

GROUP BY AbtNr

SELECT AbtNr, COUNT (PersNr) AS Mitarbeiter, SUM(Gehalt) AS [max

Gehalt]

FROM Mitarbeiter

WHERE AbtNr >= 20

GROUP BY AbtNr

HAVING SUM(Gehalt) >= 50000

- Es werden Spaltenüberschriften erzeugt für die Spalten

„Name des Mitarbeiters“ und „Monatsgehalt“; in der

Spalte „Jahr“ steht die Konstante 1996, obwohl ein

Attribut JAHR fehlt.

- Es wird die Zahl aller Mitarbeiter ausgegeben.

- Es wird gruppiert nach Abteilungen die Zahl der

Mitarbeiter und das maximale Gehalt ermittelt und mit

Spaltenüberschrift ausgegeben.

- Es erfolgt zuerst eine Selektion anhand der WHERE-

Klausel, d.h. für Abteilungsnummer >=20 und anschließend wird gruppiert nach Abteilungen entsprechend der HAVING-

Klausel, d.h. mit einer Gehaltssumme >=50000.

Kapitel 5, Seite 6

d) zu geschachtelten Abfragen

SELECT Name, Beruf, AbtNr FROM Mitarbeiter WHERE AbtNr= 21 AND

Beruf IN

(SELECT DISTINCT Beruf FROM Mitarbeiter WHERE AbtNr =

(SELECT AbtNr FROM Abteilung WHERE AbtName = "Produktion"))

Alle Mitarbeiter der Abteilung 21 werden ausgegeben, die einen Beruf besitzen, der auch in der Abteilung

„Produktion“ vorkommt.

Kapitel 5, Seite 7

Aufgaben zum Join

Aufgabe 1

Was bewirken die folgenden SQL-Befehle bei Verwendung der in der Aufgabe 2 (Aufgaben zu

SQL-Abfragen) verwendeten Datenbank?

SELECT Name, AbtName

FROM Abteilung, Mitarbeiter

WHERE Abteilung.AbtNr = Mitarbeiter.AbtNr

SELECT AbtName, Name

FROM Abteilung INNER JOIN Mitarbeiter

ON Abteilung.AbtNr = Mitarbeiter.AbtNr

SELECT AbtName, Name

FROM Abteilung INNER JOIN Mitarbeiter

ON Abteilung.AbtNr = Mitarbeiter.AbtNr

WHERE AbtName = "Entwicklung"

Die beiden ersten SQL-Befehle liefern dasselbe Ergebnis, die erste Schreibweise entspricht dem SQL-Standard, die zweite der Access-Konvention. Es werden Name und

Abteilungsname aller Mitarbeiter ausgegeben; die WHERE-

Klausel unterdrückt sinnlose Kombinationen bei der

Bildung des Join.

Der dritte SQL-Befehl schränkt diese Ausgabe auf die

Abteilung „Entwicklung“ ein.

Aufgabe 2

Beim INNER JOIN werden nur diejenigen Datensätze berücksichtigt, für die bezüglich der

Gleichheitsbeziehung entsprechende Partner in den beiden beteiligten Tabellen existieren. Beim

OUTER JOIN werden auch diejenigen Datensätze berücksichtigt, die keinen entsprechenden Partner haben - in der Ergebnistabelle steht dann NULL.

Gegeben sind die beiden Tabellen X und Y:

Spalte1 Spalte2 Spalte1 Spalte2

1 A 2 U

2 B 3 V

3 C 5 W

4 D

Kapitel 5, Seite 8

Erstellen Sie die Ergebnistabelle für

1. einen INNER JOIN

2. einen vollständigen OUTER JOIN

3. einen LEFT JOIN, d.h. nur die linke Tabelle X ist am OUTER JOIN beteiligt.

In Access wird über die Schaltfläche Verknüpfungstyp festgelegt, ob beim Join der Equi-Join (Inner Join,

Option 1) gewählt wird oder eine der beiden

Inklusionsverknüfungen Outer-Join (Links-Inklusion,

Option 2 bzw. Rechts-Inklusion, Option 3 ).

1) Beinhaltet nur die Datensätze, bei denen die

Inhalte der verknüpften Felder beider Tabellen gleiche

Werte haben:

X.Spalte1 X.Spalte2 Y.Spalte2

2 B U

3 C V

2) Ein vollständiger Outer-Join beinhaltet sowohl die

Links- als auch die Rechts-Inklusion; es müssen also die

Datensätze beider Tabellen vorkommen:

X.Spalte1 X.Spalte2 Y.Spalte1 Y.Spalte2

2 B 2 U

3 C 3 V

NULL NULL 5 W

3) Bei der Links-Inklusion sind nur alle Datensätze der

Tabelle X beteiligt:

X.Spalte1 X.Spalte2 Y.Spalte1 Y.Spalte2

2 B 2 U

3 C 3 V

Kapitel 5, Seite 9

Aufgaben zu Aktionsabfragen

Aufgabe 1

Was bewirken die folgenden SQL-Befehle bei Verwendung der in Aufgabe 2 (Aufgaben zu SQL-

Abfragen) dargestellten Datenbank? Testen Sie die Wirkung aus!

INSERT INTO Mitarbeiter

VALUES (500, "Walkes", "Otto", "Techniker", 4100, 20, NULL)

INSERT INTO Mitarbeiter (PersNr, Name, AbtNr, Beruf)

VALUES (501, "Didi", 20, "Techniker")

INSERT INTO Mitarbeiter ( PersNr, Name, AbtNr, ProjektNr )

SELECT 502, "ALF", AbtNr, NULL

FROM Abteilung

WHERE AbtName = "Produktion"

UPDATE Mitarbeiter SET Gehalt = Gehalt + 150 WHERE AbtNr IN

(SELECT AbtNr FROM Abteilung WHERE AbtLeiter IN

(SELECT PersNr FROM Mitarbeiter WHERE Name = "Schubert"))

DELETE FROM Mitarbeiter WHERE PersNr = 501

- Es handelt sich um Aktionsabfragen, welche die

Datenbank in folgender Weise verändern:

- Es wird ein neuer Datensatz in die Tabelle MITARBEITER mit den angegebenen Werten eingefügt.

- Analog wird ein neuer Datensatz eingefügt, wobei die

Reihenfolge der Daten nicht der Struktur der Tabelle entspricht.

Die Spezifizierung des neuen Datensatzes erfolgt diesmal nicht mit VALUES, sondern mittels SELECT anhand der

Tabelle ABTEILUNG.

- Es wird das Gehalt aller Mitarbeiter um 150 erhöht, die in einer Abteilung tätig sind, deren Leiter

„Schubert“ heißt.

- Es wird der Mitarbeiter mit der Personalnummer 501 aus der Tabelle entfernt.

Kapitel 5, Seite 10

Aufgabe 2

Die folgenden Fragen beziehen sich wieder auf die in Aufgabe 2 dargestellte Datenbank.

1. Welche Mitarbeiter arbeiten in der Abteilung 21? Gefragt sind Abteilungsnummer,

Personalnummer und Name.

2. Welche Mitarbeiter der Abteilung 21 haben den Beruf Techniker? Gefragt sind

Abteilungsnummer, Personalnummer, Name und Beruf.

3. In welchen Abteilungen arbeiten die Mitarbeiter mit den Namen Sturm, Frey, Winter und

Fischer? Gefragt sind Abteilungsnummer, Personalnummer und Name.

4. Welche Mitarbeiter in der Abteilung 20 sind Laborant oder Techniker? Gefragt sind

Abteilungsnummer, Personalnummer, Name und Beruf.

5. Welche Mitarbeiter der Abteilung 20 verdienen zwischen 3000 und 4000 Euro? Gefragt sind Abteilungsnummer, Personalnummer, Name und Gehalt.

6. Welche Mitarbeiter arbeiten für irgendein Projekt? Gefragt sind Personalnummer, Name und Projektnummer.

7. Welche Mitarbeiter haben einen Namen, der mit H beginnt? Gefragt sind Personalnummer und Name.

8. Welche verschiedenen Berufe werden in der Abteilung 22 ausgeübt

9. Geben Sie eine Liste der Mitarbeiter aus, die in Abteilung 20 arbeiten. Die Liste soll nach

Namen und Vornamen sortiert sein. Gefragt sind Abteilungsnummer, Personalnummer,

Name und Vorname.

10. Geben Sie eine nach Projektnummer und Personalnummer sortierte Liste der Mitarbeiter aus, die für irgendein Projekt arbeiten. Gefragt sind Projektnummer, Personalnummer und

Name.

11. Wie hoch ist das höchste Gehalt in Abteilung 21?

12. Wie hoch ist jeweils das höchste Gehalt in den einzelnen Abteilungen?

13. Wie hoch ist jeweils das niedrigste und das höchste Gehalt der Abteilungen, die mehr als 10

Mitarbeiter haben?

14. Welche Mitarbeiter haben ein Gehalt, das mindestens 3500 Euro höher ist als das niedrigste

Gehalt aller Mitarbeiter? Gefragt sind Personalnummer, Name und Gehalt.

15. Welche Mitarbeiter sind in der Abteilung Informatik beschäftigt? Gefragt sind bei Join

Personalnummer, Name und Abteilungsname; bei Unterabfrage Personalnummer, Name und Abteilungsnummer.

16. Welches Gehalt hat die Leitung der Abteilung Recht?

17. Welche Mitarbeiter der Produktionsabteilung arbeiten mit am Projekt Wirkstoff ABC?

Gefragt sind bei Join Abteilungsname, Projektname, Name und Personalnummer; bei

Unterabfrage Abteilungsnummer, Projektnummer, Name und Personalnummer.

18. Welche Mitarbeiter der Abteilung 20 haben einen Vornamen, der auch in der Abteilung 22 vorkommt? Gefragt sind Personalnummer, Name und Vorname.

19. In welchen Projekten arbeiten Mitarbeiter, die einer Abteilung angehören, die vom

Mitarbeiter mit der Personalnummer 28 geleitet wird ? Gefragt sind Projektnummer und

Projektname. Die Aufgabe soll durch eine mehrfach geschachtelte Abfrage gelöst werden

Kapitel 5, Seite 11

1.

SELECT AbtNr, PersNr, Name

FROM Mitarbeiter

WHERE AbtNr = 21

2.

SELECT AbtNr, PersNr, Name, Beruf

FROM Mitarbeiter

WHERE AbtNr = 21 AND Beruf = "Techniker"

3.

SELECT AbtNr, PersNr, Name

FROM Mitarbeiter

WHERE Name IN ("Sturm", "Frey", "Winter",

"Fischer")

4.

SELECT AbtNr, PersNr, Name, Beruf

FROM Mitarbeiter

WHERE AbtNr = 20 AND Beruf IN ("Laborant",

"Techniker")

5.

SELECT AbtNr, PersNr, Name, Gehalt

FROM Mitarbeiter

WHERE AbtNr = 20 AND Gehalt BETWEEN 3000 AND 4000

6.

SELECT PersNr, Name, ProjektNr

FROM Mitarbeiter

WHERE ProjektNr IS NOT NULL

7.

SELECT PersNr, Name

FROM Mitarbeiter WHERE Name LIKE "H*"

8.

SELECT DISTINCT Beruf

FROM Mitarbeiter

WHERE AbtNr = 22

9.

SELECT AbtNr, PersNr, Name, Vorname

FROM Mitarbeiter

WHERE AbtNr = 20

ORDER BY Name, Vorname

10.

SELECT ProjektNr, PersNr, Name

FROM Mitarbeiter

WHERE ProjektNr IS NOT NULL

ORDER BY ProjektNr, PersNr

11.

SELECT Max (Gehalt)

FROM Mitarbeiter

WHERE AbtNr = 21

Kapitel 5, Seite 12

12.

SELECT AbtNr, Max (Gehalt)

FROM Mitarbeiter

GROUP BY AbtNr

13.

SELECT AbtNr, Min(Gehalt), Max (Gehalt)

FROM Mitarbeiter

GROUP BY AbtNr

HAVING COUNT(PersNr) > 10 nicht möglich ist folgende Konstruktion:

SELECT AbtNr, Min(Gehalt), Max (Gehalt)

FROM Mitarbeiter

WHERE COUNT(PersNr) > 10

GROUP BY AbtNr

14.

SELECT PersNr, Name, Gehalt

FROM Mitarbeiter

WHERE Gehalt >= (SELECT MIN(Gehalt) + 3500 FROM

Mitarbeiter)

15.

SELECT PersNr, Name, AbtName

FROM Mitarbeiter, Abteilung

WHERE Abteilung.AbtNr = Mitarbeiter.AbtNr.

AND AbtName = "Informatik" eine weitere Lösung mit geschachteltem SELECT wäre:

SELECT PersNr, Name, AbtNr

FROM Mitarbeiter

WHERE AbtNr = (SELECT AbtNr FROM Abteilung WHERE

AbtName = "Informatik")

16.

SELECT Gehalt

FROM Mitarbeiter, Abteilung

WHERE AbtName = "Recht" AND PersNr = AbtLeiter eine zweite Lösung ist:

SELECT Gehalt

FROM Mitarbeiter

WHERE PersNr = (SELECT AbtLeiter FROM Abteilung

WHERE AbtName = "Recht")

17.

SELECT PersNr, Name, AbtName, ProjektName

FROM Mitarbeiter, Abteilung, Projekt

WHERE Abteilung.AbtNr = Mitarbeiter.AbtNr

AND AbtName = "Produktion"

AND Mitarbeiter.ProjektNr = Projekt.ProjektNr

AND Projektname = "Wirkstoff ABC"

Kapitel 5, Seite 13

eine zweite Lösung ist:

SELECT AbtNr, PersNr, Name, ProjektNr

FROM Mitarbeiter

WHERE AbtNr = (SELECT AbtNr FROM Abteilung WHERE

AbtName = "PRODUKTION")

AND ProjektNr = (SELECT ProjektNr FROM Projekt

WHERE ProjektName = "Wirkstoff ABC")

18.

Die Aufgabe ist ein Beispiel für Schnittmengen

SELECT PersNr, Name, Vorname

FROM Mitarbeiter

WHERE AbtNr = 20 AND

Vorname IN (SELECT Vorname FROM Mitarbeiter WHERE

AbtNr =22)

19.

SELECT ProjektNr, ProjektName

FROM Projekt

WHERE EXISTS

(SELECT PersNr

FROM Mitarbeiter

WHERE Mitarbeiter.ProjektNr = Projekt.ProjektNr

AND AbtNr IN

SELECT AbtNr FROM Abteilung WHERE AbtLeiter =28))

..ORDER BY ProjektNr

Kapitel 5, Seite 14

6 Rechtliche Aspekte

Die Arbeit mit Datenbanken berührt an vielen Stellen rechtliche Probleme, da die verarbeiteten Daten und die hierzu eingesetzten Werkzeuge nicht von jedem Nutzer nach eigenem Belieben verwendet werden können.

Beispiel 1:

Zwei ehemalige Schülerinnen, die vor fünf Jahren Abitur gemacht haben, kommen ins

Sekretariat der Schule und bitten um eine Adressenliste ihres Jahrgangs, um eine

Wiedersehens-Party zu feiern. Die Sekretärin weigert sich mit Hinweis auf das

Datenschutzgesetz, die Adressen herauszugeben. Die Ehemaligen staunen nicht schlecht, dass gleichzeitig ein Polizeibeamter die Liste einer Klasse der Jahrgangsstufe 11 erhält, die am letzten Samstag auf dem Schulgelände eine Party feierte, wobei erheblicher

Sachschaden am Schulgebäude entstand.

Beispiel 2:

Auf dem Computer des Schulsekretariats werden die Personaldaten der Schüler wie auch

Würdigungsberichte des Schulleiters über Lehrerinnen und Lehrer gespeichert. Der

Personalrat der Lehrer fordert, dass diese Daten nicht ungeschützt allen

Sekretariatsmitarbeiterinnen zugänglich sind. Der Schulträger installiert darauf ein

Schutzsystem, das sich in das Betriebssystem einklinkt und jeden Zugang über Passwörter schützt. Die Daten werden verschlüsselt gespeichert. Nach einem Diebstahl des Rechners sind allerdings die Sicherungskopien wertlos, da sie nicht ohne Originalrechner gelesen werden können.

Beispiel 3:

Die Schule beschafft für den Unterricht eine Lizenz für ein Textverarbeitungssystem, das auf einem frei zugänglichen Rechner installiert wird. Kundige Schüler und Lehrer kopieren sich die Software illegal vom Rechner. Nachdem ein bekannter Software-Konzern die

Schulen schriftlich auf die Strafbarkeit von Raubkopien aufmerksam gemacht hat, wird der

Rechner in das Schulnetz integriert. Damit sind Kopien vom Server des Netzes, wo jetzt die

Software installiert ist, für Anwender nicht mehr möglich.

Beispiel 4:

Die Schülerbibliothek der Schule verwendet ein Datenbanksystem zur Speicherung der

Bücherdaten und der Ausleihvorgänge. Da die Bibliothekarin vom Förderverein der Schule bezahlt wird, fordert dieser von ihr einen Nachweis der erbrachten Arbeitsleistung und der

Ausleihvorgänge. Die Schulleitung außerdem möchte von der Bibliothekarin wissen, inwieweit die verwendeten Mittel für neue Bücher auch sinnvoll eingesetzt und die gekauften

Bücher auch ausgeliehen wurden. Die Datenschutzbeauftragte der Schule weist die

Bibliothekarin darauf hin, dass Ausleihvorgänge nur während der Leihzeit ausleiherbezogen gespeichert werden dürfen. Anschließend seien sie zu löschen. Die

Bibliothekarin weigert sich, den Bibliotheksrechner zur Arbeitskontrolle einsetzen zu lassen. Da die Ausleihvorgänge bisher nur personenbezogen gespeichert sind, muss das

Programm umgeschrieben werden.

Kapitel 6, Seite 1

Diese vier realistischen Beispiele zeigen, dass die automatisierte Datenverarbeitung und hier vor allem die Verwendung von Dateiverwaltungssystemen und Datenbanken eine Fülle von Rechtsgütern und Rechtsvorschriften berührt, was Konsequenzen im Alltag nach sich zieht. Personen, in der Schule vor allem Schülerinnen und Schüler, Lehrerinnen und Lehrer,

Sekretariatsangestellte und Mitarbeiter verschiedener Behörden sind gleichzeitig

Informationsgegenstände wie Informationskonsumenten. Ihr Recht auf Informationsfreiheit kollidiert dabei oft mit den Rechten anderer, z.B. dem Recht auf Schutz der Persönlichkeit, wobei beide Rechte im Grundgesetz der Bundesrepublik verankert sind. Solche

Normenkonflikte werden in einem Rechtsstaat in der Regel durch Gesetze und

Verordnungen gelöst. In den oben genannten Beispielen werden Belange des

Datenschutzes, der Datensicherheit und des Urheberrechts berührt, die jeweils durch entsprechende Vorschriften des Bundes und der Länder geregelt sind. In einigen Fällen ist auch das Betriebsverfassungsgesetz heranzuziehen, wenn Computer zur Steuerung und

Kontrolle von Arbeitsvorgängen dienen.

Unter Datensicherheit versteht man die Gesamtheit aller - meist technischer und organisatorischer - Maßnahmen, die zum Schutz von Daten vor unberechtigtem Zugriff,

Verfälschung oder Verlust ergriffen werden.

Unter Datenschutz versteht man die Gesamtheit aller - meist juristischer - Maßnahmen zum

Schutze personenbezogener Daten vor unberechtigtem Zugriff, vor Manipulation oder

Zerstörung.

Unter Urheberrecht sind die Vorschriften zum Schutze eines Urhebers an seinem Werk gemeint, sofern dieses schutzwürdigen Belangen entspricht, z.B. fällt auch umfangreichere

Software unter das Urheberrecht.

Aufgrund dieser Begriffsbestimmung fällt es leicht, die in den Beispielen angesprochenen

Tatbestände zu klassifizieren. In Beispiel 1 geht es um personenbezogene Daten, im speziellen Fall um Adresslisten. Inwieweit eine Schule solche Daten weitergeben darf, unterliegt der Datenschutz-Gesetzgebung. Ähnliches gilt in den Beispielen 2 und 4. Hier zeigt sich allerdings, dass Datenschutz und Datensicherheit nicht getrennt betrachtet werden dürfen: Entsprechende Maßnahmen zur Datensicherheit gewähren auch Datenschutz, sofern z.B. den schutzwürdigen Belangen dadurch Rechnung getragen wird, dass verschiedene

Benutzergruppen nur ihre spezielle Sicht auf die Daten haben oder eine spezielle Sicht für unberechtigte Benutzer nicht möglich ist. In Beispiel 3 zeigt sich ebenfalls, dass urheberrechtlichen Belange mit geeigneten Maßnahmen zur Datensicherheit Rechnung getragen werden kann: Moderne Netzwerkumgebungen verhindern nicht nur

Manipulationen an den Datenbeständen, sondern sichern auch Software gegen

Raubkopieren ab.

Kapitel 6, Seite 2

6.1 Datenschutzregelungen

Es kommt nicht von ungefähr, dass Fragen des Datenschutzes immer an erster Stelle genannt werden, wenn es um den Einsatz von Computern bei der Speicherung und

Verarbeitung von Daten geht. Dies rührt sicherlich im Wesentlichen daher, dass jeder

Mensch Informationen über sich selbst als sein Eigentum und eine Weitergabe oder gar

Verfälschung als Verletzung seiner Intimsphäre betrachtet.

Insofern ist das Anliegen des Datenschutzes nicht neues: Arzt- und Beichtgeheimnis,

Steuergeheimnis usw. sind keine Errungenschaften unserer Zeit. Aber durch den Einsatz automatisierter Datenverarbeitungen hat das Anliegen des Schutzes personenbezogener

Daten erst an Brisanz gewonnen: Nach Schätzungen ist jeder Bundesbürger durchschnittlich in etwa 200 Datenbanken gespeichert, hierzu gehören vor allem die

Datenbanken der Melde- und Finanzbehörden, der Renten-, Arbeitslosen- und

Krankenversicherung, der Banken und allgemeinen Versicherungen, des

Kraftfahrbundesamtes in Flensburg und der Polizeibehörden, der Telekom usw. Diese

Daten lassen sich schnell kopieren, über weltweite Netze übermitteln, manipulieren und löschen, ohne dass der Betroffene es überhaupt bemerken muss. Das Bundesland Hessen hat bereits 1970 das erste Datenschutzgesetz der Welt verabschiedet, in dem der Schutz von personenbezogenen Daten gesetzlich geregelt wurde. Im Jahre 1978 wurde dann das erste

Bundesdatenschutzgesetz verabschiedet, inzwischen sind die Datenschutzgesetzte des

Bundes und der Länder mehrfach der Entwicklung angepasst worden.

In den Datenschutzgesetzen werden meist in einem allgemeinen Teil Begriffsbestimmungen vorgenommen, dann die Rechtsgrundlagen definiert und die Rechte der Betroffenen beschrieben, die Einrichtung des Datenschutzbeauftragten geregelt und Strafvorschriften bei Verstößen gegen das Gesetz behandelt. Im folgende sind einige wesentliche

Paragraphen des Hessische Datenschutzgesetzes als Beispiel für eine solche gesetzliche

Regelung aufgeführt.

Kapitel 6, Seite 3

Hessisches Datenschutzgesetz (HDSG)

In der Fassung vom 7. Januar 1999

§1 Aufgabe

(1) Aufgabe des Gesetzes ist es, die Verarbeitung personenbezogener Daten durch die in §3 Abs.1 genannten Stellen zu regeln, um

1. das Recht des einzelnen zu schützen, selbst über die Preisgabe und Verwendung seiner Daten zu bestimmen, soweit keine Einschränkungen in diesem Gesetz oder in anderen Rechtsvorschriften zugelassen sind,

2. das auf dem Grundsatz der Gewaltenteilung beruhende verfassungsmäßige Gefüge des Staates, insbesondere der Verfassungsorgane des Landes und der Organe der kommunalen Selbstverwaltung untereinander und zueinander, vor einer Gefährdung infolge der automatisierten Datenverarbeitung zu bewahren.

(2) Aufgabe der obersten Landesbehörden, Gemeinden und Landkreise sowie der sonstigen der Aufsicht des Landes unterstehenden juristischen Personen des öffentlichen Rechts ist es, die Ausführung dieses Gesetzes sowie anderer Vorschriften über den Datenschutz jeweils für ihren Bereich sicherzustellen.

§2 Begriffsbestimmungen

(1) Personenbezogene Daten sind Einzelangaben über persönliche und sachliche Verhältnisse einer bestimmten oder bestimmbaren natürlichen Person (Betroffener)

(2) Datenverarbeitung ist jede Verwendung gespeicherter oder zur Speicherung vorgesehener personenbezogener Daten. Im Sinne der nachfolgenden Vorschriften ist

1. Erheben das Beschaffen von Daten über den Betroffenen,

2. Speichern das Erfassen, Aufnehmen oder Aufbewahren von Daten auf einem Datenträger zum

Zwecke ihrer weiteren Verarbeitung,

3. Übermitteln das Bekannt geben gespeicherter oder durch Datenverarbeitung gewonnener Daten an einen Dritten in der Weise, dass die Daten durch die Daten verarbeitende Stelle an den Dritten weitergegeben werden oder dass der Dritte zum Abruf bereitgehaltene Daten abruft,

4. Sperren das Verhindern weiterer Verarbeitung gespeicherter Daten,

5. Löschen das Unkenntlichmachen gespeicherter Daten ungeachtet der dabei angewendeten

Verfahren.

(3) Datenverarbeitende Stelle ist jede der in §3 Abs.1 genannten Stellen, die Daten für sich selbst verarbeitet oder durch andere verarbeiten lässt.

(4) Empfänger ist jede Person oder Stelle, die Daten erhält.

(5) Dritter ist jede Person oder Stelle außerhalb der Daten verarbeitenden Stelle, ausgenommen der

Betroffene oder diejenigen Personen und Stellen, die innerhalb des Geltungsbereichs der EG-

Datenschutzrichtlinie Daten im Auftrag verarbeiten.

(6) Automatisiert ist eine Datenverarbeitung, wenn sie durch Einsatz eines gesteuerten technischen

Verfahrens selbsttätig abläuft.

Kapitel 6, Seite 4

(7) Eine Akte ist jede der Aufgabenerfüllung dienende Unterlage, die nicht Teil der automatisierten

Datenverarbeitung ist.

(8) Soweit andere landesrechtliche Vorschriften den Dateibegriff verwenden, ist Datei

1. eine Sammlung von Daten, die durch automatisierte Verfahren ausgewertet werden kann

(automatisierte Datei), oder

2. eine gleichartig aufgebaute Sammlung von Daten, die nach bestimmten Merkmalen geordnet und ausgewertet werden kann (nicht-automatisierte Datei).

§3 Anwendungsbereich

(1) Dieses Gesetz gilt für Behörden und sonstige öffentliche Stellen des Landes, der Gemeinden und

Landkreise sowie der sonstigen der Aufsicht des Landes unterstehenden juristischen Personen des

öffentlichen Rechts und für deren Vereinigungen ungeachtet ihrer Rechtsform. Dieses Gesetz gilt auch für nicht-öffentliche Stellen, soweit sie hoheitliche Aufgaben unter Aufsicht der in Satz1 genannten Stellen wahrnehmen. .....

§ 7 Zulässigkeit der Datenverarbeitung

(1) Die Verarbeitung personenbezogener Daten ist nur zulässig, wenn

1. eine diesem Gesetz vorgehende Rechtsvorschrift sie vorsieht oder zwingend voraussetzt,

2. dieses Gesetz sie zulässt oder

3. der Betroffene ohne jeden Zweifel eingewilligt hat.

(2) Die Einwilligung bedarf der Schriftform, soweit nicht wegen besonderer Umstände eine andere

Form angemessen ist. Sie muss sich im Falle einer Datenverarbeitung nach Abs.4 ausdrücklich auch auf die dort genannten Daten beziehen. Wird die Einwilligung zusammen mit anderen Erklärungen schriftlich erteilt, ist der Betroffene hierauf schriftlich besonders hinzuweisen. Der Betroffene ist in geeigneter Weise über die Bedeutung der Einwilligung, insbesondere über den Verwendungszweck der Daten, aufzuklären. Die Aufklärungspflicht umfasst bei beabsichtigten Übermittlungen auch den

Empfänger der Daten. Der Betroffene ist unter Darlegung der Rechtsfolgen darauf hinzuweisen, dass er die Einwilligung verweigern und jederzeit mit Wirkung für die Zukunft widerrufen kann.

(3) Unzulässig ist eine zu rechtlichen Folgen oder erheblichen Beeinträchtigungen für den

Betroffenen führende Entscheidung, wenn sie auf einer Bewertung einzelner Merkmale seiner Person beruht, die ausschließlich durch eine automatisierte Verarbeitung seiner Daten erstellt wurde. Eine

Entscheidung nach Satz1 kann durch Gesetz zugelassen werden, das die Wahrung der berechtigten

Interessen des Betroffenen sicherstellt

(4) Soweit nicht eine Rechtsvorschrift die Verarbeitung personenbezogener Daten über die rassische und ethnische Herkunft, politische Meinungen, religiöse oder philosophische Überzeugungen, die

Gewerkschaftszugehörigkeit, die Gesundheit oder das Sexualleben vorsieht oder zwingend voraussetzt, darf eine Verarbeitung nur nach §§33 bis 35 und 39 erfolgen. Im übrigen ist eine

Verarbeitung aufgrund dieses Gesetzes nur zulässig, wenn sie ausschließlich im Interesse des

Betroffenen liegt und der Hessische Datenschutzbeauftragte vorab gehört worden ist. ....

§8 Rechte der Betroffenen

(1) Jeder hat nach Maßgabe dieses Gesetzes ein Recht auf

1. Auskunft und Benachrichtigung über die zu seiner Person gespeicherten Daten (§18),

2. Überprüfung der rechtmäßigen Verarbeitung seiner Daten aufgrund von ihm vorgebrachter besonderer persönlicher Gründe (§7 Abs.5),

Kapitel 6, Seite 5

3. Einsicht in das Verfahrensverzeichnis (§6 Abs.2),

4. Berichtigung, Sperrung oder Löschung der zu seiner Person gespeicherten Daten (§19),

5. Schadensersatz (§20),

6. Anrufung des Datenschutzbeauftragten (§§28 und 37 Abs.2).

(2) Wenn eine in §3 Abs.1 genannte Stelle für die Gewährung einer Leistung, das Erkennen einer

Person oder für einen anderen Zweck einen Datenträger herausgibt, auf dem personenbezogene

Daten des Inhabers automatisiert verarbeitet werden, etwa in Form einer Chipkarte, dann hat sie sicherzustellen, dass er dies erkennen und seine ihm nach Abs.1 Nr.1 bis 5 zustehenden Rechte ohne unvertretbaren Aufwand geltend machen kann. Der Inhaber ist bei Ausgabe des Datenträgers über die ihm nach Abs.1 zustehenden Rechte sowie über die von ihm bei Verlust des Datenträgers zu treffenden Maßnahmen und über die Folgen aufzuklären

§9 Datengeheimnis

Den bei der Daten verarbeitenden Stelle oder in deren Auftrag beschäftigten Personen, die Zugang zu personenbezogenen Daten haben, ist eine Verarbeitung dieser Daten zu einem anderen als dem zur jeweiligen rechtmäßigen Aufgabenerfüllung gehörenden Zweck während und nach Beendigung ihrer Tätigkeit untersagt. Diese Personen sind über die bei ihrer Tätigkeit zu beachtenden

Vorschriften über den Datenschutz zu unterrichten.

§ 10 Technische und organisatorische Maßnahmen

(1) Die Daten verarbeitende oder in ihrem Auftrag tätige Stelle hat die technischen und organisatorischen Maßnahmen zu treffen, die nach Abs.2 und 3 erforderlich sind, um die Ausführung dieses Gesetzes sowie anderer Vorschriften über den Datenschutz zu gewährleisten. Erforderlich sind diese Maßnahmen, soweit der damit verbundene Aufwand unter Berücksichtigung der Art der personenbezogenen Daten und ihrer Verarbeitung zum Schutz des in §1 Abs.1 Nr.1 genannten

Rechts angemessen ist.

(2) Werden personenbezogene Daten automatisiert verarbeitet, ist das Verfahren auszuwählen oder zu entwickeln, welches geeignet ist, so wenig personenbezogene Daten zu verarbeiten, wie zur

Erreichung des angestrebten Zwecks erforderlich ist. Außerdem sind Maßnahmen schriftlich anzuordnen, die nach dem jeweiligen Stand der Technik und der Art des eingesetzten Verfahrens erforderlich sind, um zu gewährleisten, dass

1. Unbefugte keinen Zutritt zu Datenverarbeitungsanlagen, mit denen personenbezogene Daten verarbeitet werden, erhalten (Zutrittskontrolle),

2. Unbefugte an der Benutzung von Datenverarbeitungsanlagen und -verfahren gehindert werden

(Benutzerkontrolle),

3. die zur Benutzung eines Datenverarbeitungsverfahrens Befugten ausschließlich auf die ihrer

Zugriffsberechtigung unterliegenden personenbezogenen Daten zugreifen können

(Zugriffskontrolle),

4. personenbezogene Daten nicht unbefugt oder nicht zufällig gespeichert, zur Kenntnis genommen, verändert, kopiert, übermittelt, gelöscht, entfernt, vernichtet oder sonst verarbeitet werden

(Datenverarbeitungskontrolle),

5. es möglich ist, festzustellen, wer welche personenbezogenen Daten zu welcher Zeit verarbeitet hat und wohin sie übermittelt werden sollen oder übermittelt worden sind

(Verantwortlichkeitskontrolle),

Kapitel 6, Seite 6

6. personenbezogene Daten, die im Auftrag verarbeitet werden, nur entsprechend den Weisungen des

Auftraggebers verarbeitet werden können (Auftragskontrolle),

7. durch eine Dokumentation aller wesentlichen Verarbeitungsschritte die Überprüfbarkeit der

Datenverarbeitungsanlage und des -verfahrens möglich ist (Dokumentationskontrolle),

8. die innerbehördliche oder innerbetriebliche Organisation den besonderen Anforderungen des

Datenschutzes gerecht wird (Organisationskontrolle).

(3) Werden personenbezogene Daten nicht automatisiert verarbeitet, dann sind insbesondere

Maßnahmen zu treffen, um den Zugriff Unbefugter bei der Bearbeitung, der Aufbewahrung, dem

Transport und der Vernichtung zu verhindern.

§11 Erforderlichkeit

(1) Die Verarbeitung personenbezogener Daten ist nach Maßgabe der nachfolgenden Vorschriften zulässig, wenn sie zur rechtmäßigen Erfüllung der in der Zuständigkeit der Daten verarbeitenden

Stelle liegenden Aufgaben und für den jeweils damit verbundenen Zweck erforderlich ist. Die

Erforderlichkeit einer Datenübermittlung muss nur bei einer der beteiligten Stellen vorliegen.

(2) Sind personenbezogene Daten in Akten derart verbunden, dass ihre Trennung nach erforderlichen und nicht erforderlichen Daten nicht oder nur mit unverhältnismäßíg großem Aufwand möglich ist, dann sind die Kenntnisnahme, die Weitergabe innerhalb der Daten verarbeitenden Stelle und die

Übermittlung der Daten, die nicht zur Erfüllung der jeweiligen Aufgabe erforderlich sind, über

Abs. 1 hinaus zulässig. Diese Daten unterliegen insoweit einem Verwertungsverbot.

§ 12 Erheben

(1) Personenbezogene Daten sind grundsätzlich bei dem Betroffenen mit seiner Kenntnis zu erheben.

Werden Daten nicht über eine bestimmte Person, sondern über einen bestimmbaren Personenkreis, etwa durch Videoüberwachung, erhoben, dann genügt es, wenn er die seinen schutzwürdigen

Belangen angemessene Möglichkeit zur Kenntnisnahme hat.

(2) Bei öffentlichen Stellen dürfen Daten im Einzelfall ohne seine Kenntnis nur erhoben werden, wenn

1. eine Rechtsvorschrift dies vorsieht, zwingend voraussetzt oder der Betroffene eingewilligt hat,

2. die Bearbeitung eines vom Betroffenen gestellten Antrags ohne Kenntnis der Daten nicht möglich ist oder Angaben des Betroffenen überprüft werden müssen; der Betroffenen ist darauf hinzuweisen, bei welchen Personen oder Stellen seine Daten erhoben werden können,

3. die Abwehr erheblicher Nachteile für das Allgemeinwohl oder von Gefahren für Leben,

Gesundheit und persönliche Freiheit dies gebietet,

4. sich bei Gelegenheit der rechtmäßigen Aufgabenerfüllung Anhaltspunkte für Straftaten oder

Ordnungswidrigkeiten ergeben oder

5. die Erhebung beim Betroffenen einen unverhältnismäßigen Aufwand erfordern würde und keine

Anhaltspunkte dafür bestehen, dass schutzwürdige Belange des Betroffenen beeinträchtigt werden können.

(3) Beim Betroffenen und bei Dritten außerhalb des öffentlichen Bereichs dürfen Daten ohne seine

Kenntnis nur erhoben werden, wenn der Schutz von Leben und Gesundheit oder die Abwehr einer erheblichen Gefährdung der natürlichen Lebensgrundlagen dies im Einzelfall gebietet oder eine

Rechtsvorschrift dies vorsieht oder, soweit es sich um eine Rechtsvorschrift des Bundes handelt, zwingend voraussetzt.

§13 Zweckbindung

Kapitel 6, Seite 7

(1) Personenbezogene Daten dürfen grundsätzlich nur für den Zweck weiterverarbeitet werden, für den sie erhoben oder gespeichert worden sind.

(2) Sollen personenbezogene Daten zu Zwecken verarbeitet werden, für die sie nicht erhoben oder gespeichert worden sind, dann ist dies nur aus den in §12 Abs.2 und 3 genannten Gründen zulässig.

Besondere Amts- oder Berufsgeheimnisse bleiben unberührt.

(3) Sind personenbezogene Daten in Akten derart verbunden, dass ihre Trennung nach verschiedenen

Zwecken nicht oder nur mit unvertretbar großem Aufwand möglich ist, so tritt an die Stelle der

Trennung ein Verwertungsverbot nach Maßgabe von Abs.2 für die Daten, die nicht dem Zweck der jeweiligen Verarbeitung dienen.

(4) Personenbezogene Daten, die für andere Zwecke erhoben worden sind, dürfen auch zur

Ausübung von Aufsichts- und Kontrollbefugnissen sowie zu Ausbildungs- und Prüfungszwecken in dem dafür erforderlichen Umfang verwendet werden.

(5) Personenbezogene Daten, die ausschließlich zu Zwecken der Datenschutzkontrolle, der

Datensicherung oder zur Sicherstellung des ordnungsgemäßen Betriebes einer

Datenverarbeitungsanlage gespeichert werden, dürfen nicht für andere Zwecke verwendet

§16 Übermittlung an Personen oder Stellen außerhalb des öffentlichen Bereichs

(1) Die Übermittlung personenbezogener Daten an Personen oder Stellen außerhalb des öffentlichen

Bereichs ist über §§11 und 13 hinaus zulässig, wenn der Empfänger ein berechtigtes Interesse an der

Kenntnis der zu übermittelnden Daten glaubhaft macht und keine Anhaltspunkte dafür bestehen, dass schutzwürdige Belange des Betroffenen beeinträchtigt werden können.

(2) Der Empfänger darf die übermittelten Daten nur zu dem Zweck verwenden, zu dessen Erfüllung sie ihm übermittelt wurden

§ 18 Auskunft und Benachrichtigung

(1) Datenverarbeitende Stellen, die personenbezogene Daten automatisiert speichern, haben die

Betroffenen von dieser Tatsache schriftlich zu benachrichtigen und dabei die Art der Daten sowie die

Zweckbestimmung und die Rechtsgrundlage der Speicherung zu nennen. Die Benachrichtigung erfolgt zum Zeitpunkt der Speicherung oder im Fall einer beabsichtigten Übermittlung spätestens mit deren Durchführung. Dienen die Daten der Erstellung einer beabsichtigten Mitteilung an den

Betroffenen, kann die Benachrichtigung mit dieser Mitteilung verbunden werden.

(2) Eine Pflicht zur Benachrichtigung besteht nicht, wenn

1. die Daten beim Betroffenen erhoben oder von ihm mitgeteilt worden sind,

2. die Verarbeitung der personenbezogenen Daten durch Gesetz ausdrücklich vorgesehen ist,

3. der Betroffene auf andere Weise Kenntnis von der Verarbeitung seiner Daten erlangt hat,

4. die Benachrichtigung des Betroffenen unmöglich ist oder einen unverhältnismäßigen Aufwand erfordert.

(3) Datenverarbeitende Stellen, die personenbezogene Daten automatisiert speichern, haben dem

Betroffenen auf Antrag gebührenfrei Auskunft zu erteilen über

1. die zu seiner Person gespeicherten Daten

2. den Zweck und die Rechtsgrundlage der Verarbeitung sowie

3. die Herkunft der Daten und die Empfänger übermittelter Daten, soweit dies gespeichert ist.

Kapitel 6, Seite 8

In dem Antrag soll die Art der Daten, über die Auskunft erteilt werden soll, näher bezeichnet werden.

(4) Abs.1 und 3 gelten nicht für personenbezogene Daten, die deshalb gesperrt sind, weil sie auf

Grund gesetzlicher Aufbewahrungsvorschriften nicht gelöscht werden dürfen, sowie für solche

Daten, die ausschließlich zum Zwecke der Datensicherung oder Datenschutzkontrolle gespeichert werden.

(5) Sind personenbezogene Daten in Akten gespeichert, die zur Person des Betroffenen geführt werden, dann kann er bei der aktenführenden Stelle Einsicht in die von ihm bezeichneten Akten verlangen. Werden die Akten nicht zur Person des Betroffenen geführt, hat er Angaben zu machen, die das Auffinden der zu seiner Person gespeicherten Daten mit angemessenem Aufwand ermöglichen. Die Einsichtnahme ist unzulässig, wenn die Daten des Betroffenen mit Daten Dritter oder geheimhaltungsbedürftigen nicht personenbezogenen Daten derart verbunden sind, dass ihre

Trennung nicht oder nur mit unverhältnismäßig großem Aufwand möglich ist. In diesem Fall ist dem

Betroffenen Auskunft nach Abs.3 zu erteilen. Im Übrigen kann ihm statt Einsicht Auskunft gewährt werden.

(6) Abs.1 und 3 gelten nicht, soweit eine Abwägung ergibt, dass die dort gewährten Rechte des

Betroffenen hinter dem öffentlichen Interesse an der Geheimhaltung oder einem überwiegenden

Geheimhaltungsinteresse Dritter zurücktreten müssen. Die Entscheidung trifft der Leiter der verpflichteten Stelle oder dessen Stellvertreter. Werden Auskunft oder Einsicht nicht gewährt, ist der

Betroffene unter Mitteilung der wesentlichen Gründe darauf hinzuweisen, dass er sich an den

Hessischen Datenschutzbeauftragten wenden kann.

(7) Bei Prüfungs- und Berufungsverfahren können die in Abs. 1 bis 6 gewährten Rechte erst nach dem Verfahrensabschluss geltend gemacht werden.

§ 19 Berichtigung, Sperrung und Löschung

(1) Personenbezogene Daten sind zu berichtigen, wenn sie unrichtig sind.

(2) Personenbezogene Daten sind zu sperren, wenn

1. ihre Richtigkeit vom Betroffenen bestritten wird und sich weder die Richtigkeit noch die

Unrichtigkeit feststellen lässt,

2. ihre Verarbeitung unzulässig ist und die Löschung den Betroffenen in der Verfolgung seiner

Rechte beeinträchtigen würde.

In automatisierten Verfahren ist die Sperrung grundsätzlich durch technische Maßnahmen sicherzustellen; im übrigen ist ein entsprechender Vermerk anzubringen. Gesperrte Daten dürfen

über die Speicherung hinaus nicht mehr verarbeitet werden, es sei denn, dass die Verarbeitung zur

Behebung einer bestehenden Beweisnot oder aus sonstigen im rechtlichen Interesse eines Dritten liegenden Gründen unerlässlich ist oder der Betroffene in die Verarbeitung eingewilligt hat.

(3) Personenbezogene Daten sind unverzüglich zu löschen, sobald feststeht, dass ihre Speicherung nicht mehr erforderlich ist, um die Zwecke zu erfüllen, für die sie erhoben worden sind oder für die sie nach §13 Abs.2 und 4 weiterverarbeitet werden dürfen. Wenn bei der Speicherung nicht absehbar ist, wie lange die Daten benötigt werden, ist nach einer aufgrund der Erfahrung zu bestimmenden

Frist zu prüfen, ob die Erforderlichkeit der Speicherung noch besteht. Satz1 findet keine

Anwendung, wenn Grund zu der Annahme besteht, dass durch die Löschung schutzwürdige Belange des Betroffenen beeinträchtigt werden.

§ 34 Datenschutz bei Dienst- und Arbeitsverhältnissen

(1) Der Dienstherr oder Arbeitgeber darf Daten seiner Beschäftigten nur verarbeiten, wenn dies zur

Eingehung, Durchführung, Beendigung oder Abwicklung des Dienst- oder Arbeitsverhältnisses oder zur Durchführung innerdienstlicher planerischer, organisatorischer, sozialer und personeller

Maßnahmen erforderlich ist oder eine Rechtsvorschrift, ein Tarifvertrag oder eine

Dienstvereinbarung es vorsieht. Die für das Personalaktenrecht geltenden Vorschriften des

Kapitel 6, Seite 9

Hessischen Beamtengesetzes sind, soweit tarifvertraglich nichts anderes geregelt ist, auf Angestellte und Arbeiter im öffentlichen Dienst entsprechend anzuwenden.

(2) Abweichend von §16 Abs.1 ist eine Übermittlung der Daten von Beschäftigten an Personen und

Stellen außerhalb des öffentlichen Bereichs nur zulässig, wenn der Empfänger ein rechtliches

Interesse darlegt, der Dienstverkehr es erfordert oder der Betroffene eingewilligt hat. Die

Übermittlung an einen künftigen Dienstherrn oder Arbeitgeber ist nur mit Einwilligung des

Betroffenen zulässig.

(3) Das Auskunftsrecht nach §18 Abs.3 umfasst auch die Art der automatisierten Auswertung der

Daten des Beschäftigten. §18 Abs.6 findet keine Anwendung.

(4) Im Falle des §19 Abs.3 Satz1 sind die Daten der Beschäftigten zu löschen. Daten, die vor der

Eingehung eines Dienst- oder Arbeitsverhältnisses erhoben wurden, sind unverzüglich zu löschen, sobald feststeht, dass ein Dienst- oder Arbeitsverhältnis nicht zustande kommt. Dies gilt nicht, wenn

Grund zu der Annahme besteht, dass durch die Löschung schutzwürdige Belange des Betroffenen beeinträchtigt werden.

(5) Vor Einführung, Anwendung, Änderung oder Erweiterung eines automatisierten Verfahrens zur

Verarbeitung von Daten der Beschäftigten hat die Dienststelle das Verfahrensverzeichnis (§6) der

Personalvertretung im Rahmen des personalvertretungsrechtlichen Beteiligungsverfahrens mit dem

Hinweis vorzulegen, dass sie eine Stellungnahme des Hessischen Datenschutzbeauftragten fordern kann. Macht die Personalvertretung von dieser Möglichkeit Gebrauch, beginnt die von ihr einzuhaltende Frist erst mit der Vorlage der von der Dienststellenleitung einzuholenden

Stellungnahme.

(6) Daten der Beschäftigten, die im Rahmen der Durchführung der technischen und organisatorischen Maßnahmen nach §10 Abs.2 gespeichert werden, dürfen nicht zu Zwecken der

Verhaltens- oder Leistungskontrolle ausgewertet werden.

Das Hessische Datenschutzgesetz regelt allein den Datenschutz bei der Verarbeitung personenbezogener Daten durch öffentliche Stellen, u.a. durch Behörden, durch Anstalten des öffentlichen Rechts (z.B. Rundfunk) oder den Landtag. Das Bundesdatenschutzgesetz

(BDSG) regelt dagegen auch die Verarbeitung personenbezogener Daten bei privaten

Stellen, allerdings nur in relativ allgemeiner Form. Bereichsspezifische Regelungen finden sich in anderen Gesetzen.

Wesentliche Aussagen hat 1983 hat das Bundesverfassungsgericht (BVG) aufgrund einer

Klage gegen die damals geplante Volkszählung zu den Rechten der Betroffenen gemacht:

Das BVG hat aus den in Artikeln 1 und 2 des Grundgesetzes (s. unten) gewährleisteten allgemeinen Persönlichkeitsrechten das Recht auf informationelle Selbstbestimmung abgeleitet. Danach ist jeder einzelne befugt, „grundsätzlich selbst über die Preisgabe und

Verwendung seiner persönlichen Daten zu bestimmen“. Jede Verarbeitung personenbezogener Daten ist demnach ein Grundrechtseingriff, der nur zulässig ist, wenn der Betroffene zustimmt oder aber ein Gesetz dies eindeutig erlaubt.. Auch hier hat das

BVG enge Grenzen gezogen: “Ein Zwang zur Angabe personenbezogener Daten setzt voraus, dass der Gesetzgeber den Verwendungszweck bereichsspezifisch und präzise bestimmt und dass die Angaben für diesen Zweck geeignet und erforderlich sind“.

Kapitel 6, Seite 10

Grundgesetz für die Bundesrepublik Deutschland vom 23.5.1949 (Auszug)

Artikel 1

Die Würde des Menschen

Die Würde des Menschen ist unantastbar. Sie zu achten und zu schützen ist Verpflichtung aller staatlichen Gewalt.

Das Deutsche Volk bekennt sich darum zu unverletzlichen und unveräußerlichen

Menschenrechten als Grundlage jeder menschlichen Gemeinschaft, des friedens und der

Gerechtigkeit in der Welt.

Die nachfolgenden Grundrechte binden Gesetzgebung, vollziehende Gewalt und

Rechtsprechung als unmittelbar geltendes Recht.

Artikel 2

Freiheit der Person, Recht auf Leben und körperliche Unversehrtheit

Jeder hat das Recht auf die freie Entfaltung seiner Persönlichkeit, soweit er nicht die Rechte anderer verletzt und nicht gegen die verfassungsmäßige Ordnung oder das Sittengesetz verstößt.

Jeder hat das Recht auf Leben und körperliche Unversehrtheit. Die Freiheit der Person ist unverletzlich. In diese Rechte darf nur auf Grund eines Gesetzes eingegriffen werden.

Die Datenschutzgesetzgebung hat diesem Urteils des BVG Rechnung getragen, das den

Datenschutz zum Grundrecht erhoben hat. Neben den eigentlichen Datenschutzgesetzen regeln noch weitere Gesetze die Verarbeitung personenbezogener Daten. Hierzu gehören das Melderechtsrahmengesetz des Bundes und die Meldegesetze der Länder, das

Bürgerliche Gesetzbuch, das Strafgesetzbuch, das Urheberrechtsgesetz, das

Bundesstatistikgesetz und entsprechende Gesetze der Länder, das

Betriebsverfassungsgesetz sowie weitere ca. 130 gesetzliche Vorschriften.

Kapitel 6, Seite 11

6.2 Datenschutz in der Schule

Die Datenschutzgesetze des Bundes und der Länder stecken den rechtlichen Rahmen ab für weitere bereichsspezifische Regelungen, wie sie vom BVG gefordert wurden. In der Schule werden seit jeher die Daten von Schülerinnen und Schülern, Erziehungsberechtigten und

Unterrichtenden verarbeitet, ohne dass die Betroffenen ausdrücklich zustimmen. Das

Hessische Schulgesetz von 1992 und die zugehörige Verordnung über die Verarbeitung personenbezogener Daten in Schulen von 1993 (vgl. [HKM01]) regeln sehr detailliert, welche Daten zu welchen Zwecken in den Schulen erhoben und wozu verarbeitet werden dürfen. Enthalten sind dabei Regelungen für

• den Anwendungsbereich der Datenschutzvorschriften auf Schulen in freier

Trägerschaft

• die Verarbeitungsbefugnisse der Schulen, der Schulaufsichtsbehörden und der

Schulträger

• die automatisierte Datenverarbeitung

• die Forschung im Schulbereich

• Ordnungsmaßnahmen (vor allem Tilgungsvorschriften)

• die Informationsrechte der Schüler und Erziehungsberechtigten

• minderjährige Schüler (außer zu Forschungszwecken können auch minderjährige

Schüler der Verarbeitung ihrer Daten zustimmen, sofern sie in der Lage sind, die

Tragweite ihrer Entscheidung abzuschätzen)

• Schulgesundheitspflege und schulpsychologischen Dienst

• die Datensicherheit

• Lehrerdaten

• die Bestellung des schulinternen Datenschutzbeauftragten.

Die folgenden Auszüge aus den hessischen Bestimmungen machen deutlich, dass der

Datenschutz in der Schule vom Gesetzgeber für besonders wichtig erachtet wird und der

Umfang der Regelungen inzwischen entsprechend angewachsen ist.

Kapitel 6, Seite 12

Hessisches Schulgesetz

Hessisches Schulgesetz vom 17. Juni 1992 (GVBl. I S. 233), geändert durch das Erste Gesetz zur

Qualitätssicherung in hessischen Schulen vom 30. Juni 1999 (GVBl. I S. 354) (Schulgesetz - HSchG -), zuletzt geändert am 2. April 2001 (§92 und §99).

§ 72 Informationsrechte der Eltern und der Schülerinnen und Schüler

(1)

Die Schülerinnen und Schüler und ihre Eltern sind in allen wichtigen Schulangelegenheiten zu informieren und zu beraten. Dazu gehören insbesondere

Aufbau und Gliederung der Schule und der Bildungsgänge, die Übergänge zwischen den Bildungsgängen, die Abschlüsse und Berechtigungen einschließlich der Zugänge zu den Berufen,

Grundzüge der Planung und Gestaltung des Unterrichts, Grundzüge der Unterrichtsinhalte und Unterrichtsziele sowie der Leistungsbewertung einschließlich Versetzung und

Kurseinstufung.

(2)

Die Information und Beratung der Eltern erfolgen in der Regel in den Elternversammlungen, bei den

Schülerinnen und Schülern in der Regel im Rahmen des Unterrichts. Mit Zustimmung der Lehrerin oder des Lehrers und mit Einverständnis der Schulleiterin oder des Schulleiters können die Eltern in der Grundstufe (Primarstufe) und in der Mittelstufe (Sekundarstufe I) den Unterricht ihrer Kinder besuchen.

(3)

Die Schulleiterin oder der Schulleiter sowie die Lehrerinnen und Lehrer sollen die Eltern und

Schülerinnen und Schüler in angemessenem Umfang informieren und beraten über die Lernentwicklung sowie das Arbeits- und Sozialverhalten der Schülerin oder des

Schülers, insbesondere bei Lern- und Verhaltensstörungen, die Leistungsbewertung einschließlich der Versetzungen und Kurseinstufungen sowie die Wahl der Bildungsgänge.

(4)

Jugendliche, die Eltern und volljährige Schülerinnen und Schüler haben das Recht, Akten der Schule,

Schulaufsichtsbehörden und des schulärztlichen Dienstes, in denen Daten über sie gespeichert sind, einzusehen. Die Einsichtnahme ist unzulässig, wenn die Daten der Betroffenen mit Daten Dritter derart verbunden sind, dass die Trennung nicht oder nur mit unverhältnismäßig großem Aufwand möglich ist. In diesem Fall ist den Betroffenen über die zu ihrer Person gespeicherten Daten

Auskunft zu erteilen...

§ 82 Pädagogische Maßnahmen und Ordnungsmaßnahmen

(10)

Eintragungen und Vorgänge über Ordnungsmaßnahmen sind spätestens am Ende des zweiten

Schuljahres nach der Eintragung zu löschen, sofern nicht während dieser Zeit eine erneute

Ordnungsmaßnahme getroffen wurde.

§ 83 Erhebung und Verarbeitung von personenbezogenen Daten

(1)

Schulen dürfen personenbezogene Daten von Schülerinnen und Schülern, deren Eltern und

Kapitel 6, Seite 13

Lehrerinnen und Lehrern verarbeiten, soweit dies zur rechtmäßigen Erfüllung des Bildungs- und

Erziehungsauftrags der Schule und für einen jeweils damit verbundenen Zweck oder zur

Durchführung schulorganisatorischer Maßnahmen erforderlich ist.

(2)

Schulträger und Schulaufsichtsbehörden dürfen personenbezogene Daten von Schülerinnen und

Schülern, deren Eltern und Lehrerinnen und Lehrern verarbeiten, soweit dies zur rechtmäßigen

Erfüllung der in ihrer Zuständigkeit liegenden Aufgaben der Schulplanung, der Schulorganisation und der Schulaufsicht und einem jeweils damit verbundenen Zweck oder zur Durchführung organisatorischer Maßnahmen erforderlich ist.

(3)

Schülerinnen und Schüler, deren Eltern und Lehrerinnen und Lehrer sind verpflichtet, die erforderlichen Angaben zu machen.

(4)

Im Rahmen der Schulgesundheitspflege und des schulpsychologischen Dienstes dürfen die für die

Durchführung der schulärztlichen oder schulpsychologischen Untersuchungen sowie sonderpädagogischen Überprüfungen nach § 71 erforderlichen personenbezogenen Daten verarbeitet werden. Der schulärztliche und der schulpsychologische Dienst dürfen der Schule nur das Ergebnis der Pflichtuntersuchungen übermitteln. Personenbezogene Daten über freiwillige Untersuchungen dürfen nur mit schriftlicher Einwilligung der Betroffenen übermittelt werden. Medizinische und psychologische Befunde dürfen nicht automatisiert verarbeitet werden, ausgenommen die medizinischen Befunde der für die Schulgesundheitspflege zuständigen Behörden (§ 149). Im schulpsychologischen Dienst eingesetzte Datenverarbeitungsgeräte dürfen nicht mit

Datenverarbeitungsgeräten, die für andere Aufgaben benutzt werden, vernetzt werden; nähere

Regelungen trifft das Kultusministerium in Richtlinien für den schulpsychologischen Dienst.

(5)

Personenbezogene Daten von Schülerinnen und Schülern, deren Eltern und Lehrerinnen und Lehrern dürfen in der Regel nur in der Schule verarbeitet werden. Die automatisierte Verarbeitung personenbezogener Daten darf nur auf schuleigenen Datenverarbeitungsgeräten erfolgen. Die

Schulleiterin oder der Schulleiter kann in begründeten Ausnahmen gestatten, dass Lehrerinnen und

Lehrer Daten von Schülerinnen und Schülern auf Datenverarbeitungsgeräten außerhalb der Schule verarbeiten.

(6)

Soweit in diesem Gesetz nichts anderes geregelt ist, gilt das Hessische Datenschutzgesetz in der jeweils geltenden Fassung.

(7)

Umfang und Einzelheiten der personenbezogenen Datenverarbeitung in der Schule werden durch

Rechtsverordnung näher geregelt; dabei ist zu bestimmen, welche Daten unter welchen Auflagen

Lehrerinnen und Lehrer außerhalb der Schule verarbeiten dürfen.

Verordnung über die Verarbeitung personenbezogener Daten vom 30.11.1993 (Auszug)

§1 Umfang

Die personenbezogenen Daten von Schülerinnen und Schülern sowie von deren Eltern, die von den Schulen nach § 83 Abs. 1 des Schulgesetzes verarbeitet werden dürfen ergeben sich aus Anlage 1 aus dieser Verordnung....

Kapitel 6, Seite 14

Schulen dürfen von den Eltern Namen und Anschriften, einschließlich Telefonanschluß, sowie ggf. Daten über deren Funktion als Mitglied einer Elternvertretung und über die

Erziehungsberechtigung erheben und verarbeiten (Anlage 1 Nr. 2).

Schulen dürfen

- für die Planung und Durchführung der Unterrichtsorganisation,

- für die Fortschreibung der amtlichen Schuldaten, die in Anlage 2 enthaltenen Personalstammdaten der Lehrerinnen und Lehrer verarbeiten.

Dies schließt die Verarbeitung weiterer lediglich schulorganisatorischer Daten, nicht aus.

Im übrigen gelten die Regeln des § 34 HDSG.

§4 Automatisierte Verarbeitung

Werden für die nach § 1 zulässigen Verarbeitung personenbezogener Daten automatisierte

Verfahren eingesetzt, dürfen die Datenverarbeitungsgeräte nicht für andere Zwecke genutzt und nicht mit Datenverarbeitungsgeräten für Unterrichtszwecke vernetzt werden.

§ 6 Datensichrerheitsmaßnahmen

Die Schule hat alle technischen und organisatorischen Maßnahmen im Sinne von § 10

HDSG durchzuführen, um sicherzustellen, daß bei allen Arten der Datenverarbeitung (§2

Abs. 2 HDSG) der Zugriff Unbefugter verhindert wird. Einzelheiten ergeben sich aus der

Anlage 5.

§ 7 Löschung personenbezogener Daten in automatisierten Dateien

Die in automatisierten Dateien gespeicherten personenbezogenen Daten von Schülerinnen und Schülern, Lehrerinnen und Lehrern oder Eltern sind nach Abschluß der Aufgabe, für die sie erhoben und gespeichert wurden in der Regel spätestens zu dem Zeitpunkt zu löschen, zu dem die Schülerin oder der Schüler die Schule verläß.

Eine Ausnahme bilden Sicherungskopien der Daten, die für zulässige Auskünfte wie für das Ausstellen von Bescheinigungen von der Schule längerfristig benötigt wer den. Sie sind hinsichtlich Aufbewarungsfristen und Löschfristen den Schulakten gleichgestellt. ..

Die in der Verordnung angesprochenen Anlagen regeln zusätzlich eine Fülle von Details und geben konkrete Hinweise für die Datenübermittlung. So zählt Anlage 1 die Daten einzeln auf, die in der Schule verarbeitet werden dürfen, u.a.:

Schülerinnen und Schüler: Individualdaten (Name, Vorname, Adresse, Telefon, Geschlecht,

Familienstand, Geburtsdatum, Geburtsort, Staatsangehörigkeit, Konfession),

Elterndaten

(Namen, Vornamen, Adresse, Telefon, schulische Funktionen,

Erziehungsberechtigung),

Schullaufbahndaten (u.a. Einschulung, Eintrittsdatum, Vorbildung, bisherige Schulen,

Klasse, Klassenlehrer, Entlassungsdatum, Wahlfächer, Praktika, Beurlaubungen,

Eignungsfeststellungen, Unterrichtsversäumnisse, Ordnungsmaßnahmen)

Leistungsdaten (Zeugnisnoten, Bemerkungen, Konferenzergebnisse, Benachrichtigungen)

Schulformspezifische Zusatzdaten (u.a. für die gymnasiale Oberstufe: Kurswahl,

Leistungsbewertungen, Fremdsprachen, Abiturzulassung, Prüfungsfächer, Prüfer,

Abiturergebnisse).

Kapitel 6, Seite 15

In Anlage 2 sind die Daten von Lehrerinnen und Lehrern aufgeführt, die in der Schule verarbeitet werden dürfen. Hierzu gehören: Name, Vorname, Kürzel, Geschlecht, Anschrift,

Telefon, Dienstverhältnis, Lehramt, Funktion, Lehrbefähigung, Unterrichtserlaubnis,

Pflichtstundensoll, erteilter Unterricht, Anrechnungen, Ermäßigungen, Sprechstunden,

Freistellungen.

In Anlage 3 ist detailliert aufgeführt, welche Daten im Klassenbuch erfasst werden dürfen und welche nicht (z. B. Leistungsdaten).

Die Anlage 4 regelt die Bestellung des schulinternen Datenschutzbeauftragten durch den

Schulleiter und die dafür notwendigen Voraussetzungen, die Stellung des

Datenschutzbeauftragten in der Schule (dieser hat außer bei den Überwachungsaufgaben nach § 10 HDSG keine Kontroll- sondern nur Beratungsfunktion), die Aufgaben des

Datenschutzbeauftragten (i.d.R. Mitwirkungsrechte bei allen Angelegenheiten des

Datenschutzes und Informations- und Beratungsrechte).

In Anlage 5 sind die Maßnahmen zur Datensicherheit und zum Datenschutz nach § 10

HDSG erläutert. Hierzu gehört die Beschreibung zu Sicherheitsmaßnahmen bei manuellen

Karteien und automatisierten Dateien (Zugangskontrolle, Zugriffsschutzprogramm,

Zugriffsberechtigung, Aufbewahrungspflichten).

In Anlage 6 wird die Datenübermittlung innerhalb und außerhalb des öffentlichen Bereichs geregelt. Datenübermittlung bedeutet dabei das Bekannt geben gespeicherter Daten an

Dritte durch Übermittlung über eine Datenleitung oder auf einem Datenträger und mündliche. oder schriftliche Auskünfte. Die Schule muss bei der Datenübermittlung innerhalb des öffentlichen Bereichs in jedem Einzelfall die Zulässigkeit überprüfen. Die

Schule ist berechtigt, öffentlichen Stellen Schulbesuchsbescheinigungen auszustellen und die Adressen der Schüler und Elternvertreter an schulübergreifende Elternvertreter weiterzugeben. Eine Datenübermittlung an Stellen oder Personen außerhalb des

öffentlichen Bereichs ist grundsätzlich nur mit Zustimmung des Betroffenen zulässig, dies gilt z. B. auch für die Übermittlung von Adressdaten von Mitschülern und Lehrern an ehemalige Schüler.

Kapitel 6, Seite 16

6.3 Datenschutz mit ACCESS

Werden personenbezogene Daten in der Schule verarbeitet, dann ist diese zu Maßnahmen des Datenschutzes und der Datensicherheit verpflichtet. Dies gilt natürlich auch für eine

Bücherei, in der die Verwaltung der Daten mit Access vorgenommen wird.

Das Datenbanksystem stellt hierzu einige Hilfen zur Verfügung, mit denen zumindest die

Zugriffskontrolle erleichtert wird.

Ein einfacher Schutz der gesamten Datenbank wird dadurch gewährleistet, dass ein

Passwort vereinbart werden kann. Hierzu ist im Menü Extras unter Zugriffsrechte der

Befehl Datenbankkennwort anzuwählen. Es öffnet sich ein Fenster zur Eingabe des

Passwortes, das dann in der Datenbank selbst gespeichert wird und bei jedem Öffnen einzugeben ist. Anschließend hat der Benutzer alle Rechte.

Den besseren Schutz bietet die Möglichkeit, verschiedene Benutzergruppen zu erstellen, denen bestimmte Rechte eingeräumt werden. Der Systembetreuer, Administrator genannt, sollte sämtliche Rechte erhalten. Die übrigen Nutzer können nun für die verschiedenen

Objekte der Datenbank (Tabellen, Abfragen, Formulare usw.) Rechte erhalten, nachdem sie eingerichtet wurden. Bei den Rechten wird unterschieden nach

• Öffnen/Ausführen

• Entwurf lesen

• Entwurf ändern

• Verwalten

• Daten lesen

• Daten aktualisieren

• Daten einfügen

• Daten löschen.

Im einfachsten Fall wird man die beiden bereits vorgesehenen Gruppen Administrator und

Benutzer verwenden. Die Bibliothekarin erhält im Wesentlichen alle Rechte, außer den

Löschrechten an den Stammdaten. Durch Eingabe des Passwortes für den Administrator ist dann die Datenbank gegen unbefugten Zugriff und versehentliche Löschung von Daten gesichert. Weitergehende Datenschutzmaßnahmen sind durch Programmierung mit der eingebauten Programmiersprache VBA (Visual Basic for Applications) möglich: So könnte z.B. bei sensibleren Daten, als sie in der Bücherei vorkommen, die Rückkehr in das

Hauptmenü bei „unbeaufsichtigtem Rechner“ zusätzlich abgesichert werden.

Kapitel 6, Seite 17

Aufgaben

Aufgabe 1:

Das BVG hat als Risiken der automatisierten Datenverarbeitung insbesondere genannt:

1. das Risiko der unbegrenzten Speicherung von Daten

2. das Risiko der jederzeitigen Abrufbarkeit von Daten, ohne Rücksicht auf

Entfernungen

3. das Risiko der Verknüpfung verschiedener Datensammlungen zu einem

Persönlichkeitsbild des einzelnen

4. das Risiko der unzureichenden Kontrollierbarkeit der Datenverarbeitungsprozesse durch den Betroffen. a) Geben Sie für jedes der genannten Risiken ein Beispiel an! b) Untersuchen Sie die angegebenen Gesetzestexte darauf hin, wie diese die genannten

Risiken zu unterbinden versuchen!

Aufgabe 2:

Die zu Beginn des Kapitels aufgeführten Beispiele beinhalten Tätigkeiten von Personen.

Untersuchen Sie diese, inwieweit ihr Verhalten den Datenschutzbestimmungen entspricht!

Aufgabe 3:

Unter dem Begriff Datenabgleich versteht man das Herausfiltern von Datensätzen mit gemeinsamen Attributen aus verschiedenen Dateien. a) Über den Schülernamen könnte ein Abgleich zwischen schulischen Leistungen und

Lesegewohnheiten in der Schülerbibliothek stattfinden. Ist ein solcher Abgleich nach den hessischen Regelungen zulässig? Spielt dabei die Art der Speicherung und Verarbeitung

(Kartei, Datei) eine Rolle? b) Eine Lehrerin verwaltet ihre Tutorendaten und die Noten ihrer Schüler auf dem heimischen Computer. Sie gleicht ihre Noten mit denen der Kollegen ab, um ihre Schüler besser beraten zu können. Ist diese Vorgehensweise nach den hessischen Regelungen zulässig?

Aufgabe 4:

Informieren Sie sich beim Datenschutzbeauftragten Ihrer Schule über Art und umfang der angewandten automatisierten Verfahren und seine/ihre Tätigkeit! Wie werden in Ihrer

Schule die Datensicherungs-Vorschriften nach §10HDSG umgesetzt?

Aufgabe 5:

Für bestimmte Daten im Schulbereich gibt es vorgeschriebene Löschfristen. Beantragen Sie nach Einsicht in Ihre Schulakte nach §72 HSG und überprüfen Sie, inwieweit diese

Löschung vorgenommen wurde! Welche Rechte besitzen Sie, falls die Löschung nicht vollzogen wurde? An wen können Sie sich wenden?

Aufgabe 6:

Ein häufiger Diskussionspunkt ist die Frage, ob die Eltern volljähriger Schülerinnen und

Schüler über die Leistungen oder das Fernbleiben vom Unterricht von der Schule informiert

Kapitel 6, Seite 18

werden dürfen. Klären Sie diese Frage mithilfe der abgedruckten Auszüge aus den hessischen Bestimmungen über die Datenübermittlung von Schuldaten!

Aufgabe 7:

Das in den Kapiteln 2 bis 5 angesprochene Beispiel einer Bibliotheksverwaltung ist auf datenschutzrechtliche Aspekte zu untersuchen. a) Wie lassen sich Ausleihvorgänge so verwalten, dass Jahresstatistiken erstellt werden können? b) Welche Maßnahmen sind zu ergreifen, wenn das Bibliotheksverwaltungsprogramm samt seinen Daten in das Schulnetz integriert wird, über das ein Zugriff auf

Schülerindividualdaten möglich ist?

Aufgabe 8:

Eine Schule möchte die gesamte Verwaltung modernisieren und hierzu ein schuleigenes

Netzwerk einrichten, über das alle in der Schule anfallenden Daten verarbeitet werden.

Welche Bestimmungen sind hierbei einzuhalten?

Aufgabe 9:

Die abgedruckten Gesetzestexte enthalten keine Paragraphen zum Datenschutzbeauftragten des Landes bzw. zu den internen Datenschutzbeauftragten der Schule. Informieren Sie sich

über Rechte und Aufgaben dieser Personen!

Kapitel 6, Seite 19

Lösungsheft

Kapitel 6

-

Rechtliche Aspekte

Kapitel 6, Seite 1

Aufgaben

Aufgabe 1:

Das BVG hat als Risiken der automatisierten Datenverarbeitung insbesondere genannt:

1. das Risiko der unbegrenzten Speicherung von Daten

2. das Risiko der jederzeitigen Abrufbarkeit von Daten, ohne Rücksicht auf Entfernungen

3. das Risiko der Verknüpfung verschiedener Datensammlungen zu einem Persönlichkeitsbild des einzelnen

4. das Risiko der unzureichenden Kontrollierbarkeit der Datenverarbeitungsprozesse durch den Betroffen. a) Geben Sie für jedes der genannten Risiken ein Beispiel an! b) Untersuchen Sie die angegebenen Gesetzestexte darauf hin, wie diese die genannten Risiken zu unterbinden versuchen! a) “Computer können nicht vergessen“ ist ein geflügeltes Wort, das ein wichtiges

Risiko der Datenverarbeitung beschreibt. Computer können aber auch sehr große

Mengen an Daten speichern, so könnte ein lückenloses „Tagebuch“ über sämtliche Jugendsünden, Lebensgewohnheiten, Vorlieben und Abneigungen usw. beliebig lange gespeichert werden. In der Schule können

Ordnungsmaßnahmen und Fernbleiben vom Unterricht über viele Schuljahre und

Schulwechsel hinweg gespeichert bleiben.

Über Datennetze lassen sich Informationen jederzeit abrufen, unabhängig vom

Speicherort (z.B. Internet). Hiervon sind auch sensible Daten betroffen, z.B.

Konto- oder Kreditkartennummern.

Würden die Daten einer Person aus allen Dateien zusammengeführt, erhielte man ein Persönlichkeitsprofil, das je nach Auswahl bei der Speicherung die Person charakterisiert und gleichzeitig verfälscht.

Sämtliche Vorgänge bei der automatisierten Datenverarbeitung sind - bis auf die

Erhebung beim Betroffenen, und auch das geschieht oft unbemerkt im b)

Zusammenhang mit anderen Tätigkeiten - nicht direkt beobachtbar und damit nur schwer kontrollierbar. c) Das BVG hat u.a. im Zusammenhang mit dem Volkszählungsurteil 1983 auch die Einrichtung eines bundeseinheitlichen Melderegisters einschließlich der

Einführung einer Personenkennziffer untersagt, um die Erstellung von

Persönlichkeitsprofilen nicht Vorschub zu leisten. Die Datenschutzgesetze enthalten Vorschriften über die Sperrung und Löschen von Daten, sofern sie nicht mehr benötigt werden (s. §19HDSG) und beugen dem „Datenhunger der

Behörden“ dadurch vor, daß die Erforderlichkeit (s. §11 HDSG) und eine strenge

Zweckbindung (s. §13 HDSG) gefordert wird. Die Betroffenen können insofern eine Kontrolle ausüben, als sie ein Auskunftrecht besitzen und von der

Speicherung benachrichtigt werden müssen (s. §18 HDSG). Für den

Schulbereich ist die Art der Daten, die in der Schule verarbeitet werden dürfen, direkt benannt.

Kapitel 6, Seite 2

Aufgabe 2:

Die zu Beginn des Kapitels aufgeführten Beispiele beinhalten Tätigkeiten von Personen.

Untersuchen Sie diese, inwieweit ihr Verhalten den Datenschutzbestimmungen entspricht!

Beispiel 1:

Die Weitergabe von personenbezogenen Daten an Dritte außerhalb des öffentlichen

Bereichs, so auch an Ehemalige, ist im Schulbereich in Hessen unzulässig, sofern der Betroffene nicht zustimmt. Dies ist im Falle der Wiedersehensparty nicht gegeben, die Sekretärin handelt richtig. Die Weitergabe von Daten an die Polizei liegt innerhalb des öffentlichen Bereichs und ist zulässig, wenn dies zur Erfüllung ihrer Aufgaben erforderlich ist und die Datenübermittlung im Rahmen der ursprünglichen Zweckbestimmung erfolgt. Dies ist im Beispiel nicht gegeben. Das

HDSG liefert aber in §12 die Ausnahmefälle, z.B. bei Abwehr erheblicher Nachteile für das Allgemeinwohl oder wenn Anhaltspunkte für eine Straftat vorliegen. Die

Schule muß aber die Zulässigkeit sehr genau prüfen, Auskünfte darf nur der

Schulleiter oder ein von ihm Beauftragter erteilen. Inwieweit die Sekretärin also zulässig handelt, hängt vom konkreten Einzelfall ab.

Beispiel 2:

Der Personalrat hat seine Forderungen im Einklang mit den

Datenschutzbestimmungen vorgetragen, in der Schule wurden bisher nicht die

Forderungen zur Datensicherheit (s. §10 HDSG) umgesetzt. In Anlage 5 der hessischen Verordnung von 1993 sind diese detailliert aufgeführt:

Zugangskontrolle zum Computerraum, Installation von Sicherheitssoftware,

Passwortvergabe und Überprüfung der Zugriffsberechtigung, Speicherung nur auf

Disketten oder verschlüsselt auf Festplatte, Einrichtung spezieller Sichten auf die

Datenbestände je nach Zugriffsberechtigung für verschiedene Nutzer.

Beispiel 3:

Im Beispiel geht es nicht um personenbezogene Daten, also nicht um Datenschutz.

Die Schule ist aber nach dem Urheberrecht verpflichtet, alle technischen und organisatorischen Maßnahmen zu ergreifen, dass Raubkopieren unterbleibt. Dies lässt sich unter einem Standardbetriebssystem wie MS-DOS praktisch nicht erreichen, ohne die Funktionsfähigkeit zu beeinträchtigen. Ein

Netzwerkbetriebssystem ist eine gute Lösung.

Beispiel 4:

Der Hinweis der Datenschutzbeauftragten ist richtig und entspricht den

Vorschriften. Die Schule ist nicht berechtigt, außer den in der Anlage 1 zur hessischen Verordnung von 1993 genannten Daten weitere Schülerdaten zu verarbeiten, z.B. Lesegewohnheiten o.ä. Nach der Rückgabe von Büchern sind die

Ausleihdaten, soweit sie personenbezogen sind, zu löschen (s. §7 der Verordnung).

Dies schließt nicht aus, dass zu statistischen Zwecken anonymisierte Daten gespeichert bleiben, aus denen Förderverein oder Schulleitung Rückschlüsse über die Lesegewohnheiten und die Akzeptanz des Buchbestandes entnehmen können.

Eine Kontrolle der Arbeit der Bibliothekarin durch den Computer, auf dem die

Bibliothek verwaltet wird, erscheint unzulässig. Da die Bibliothekarin im Auftrag einer öffentlichen Stelle handelt, gilt für sie das Datenschutzgesetz. Nach §12

HDSG ist die Zweckbindung der erhobenen Daten vorgeschrieben, Ausleih- oder

Kontrolldaten zur Datensicherung dürfen nicht zu anderen Zwecken, hier zur

Arbeitskontrolle, eingesetzt werden.

Kapitel 6, Seite 3

Aufgabe 3:

Unter dem Begriff Datenabgleich versteht man das Herausfiltern von Datensätzen mit gemeinsamen

Attributen aus verschiedenen Dateien.

Über den Schülernamen könnte ein Abgleich zwischen schulischen Leistungen und

Lesegewohnheiten in der Schülerbibliothek stattfinden. Ist ein solcher Abgleich nach den hessischen

Regelungen zulässig? Spielt dabei die Art der Speicherung und Verarbeitung (Kartei, Datei) eine

Rolle?

Eine Lehrerin verwaltet ihre Tutorendaten und die Noten ihrer Schüler auf dem heimischen

Computer. Sie gleicht ihre Noten mit denen der Kollegen ab, um ihre Schüler besser beraten zu können. Ist diese Vorgehensweise nach den hessischen Regelungen zulässig? a) Da bereits das Speichern von Lesegewohnheiten nach den hessischen

Bestimmungen in der Schule nicht zulässig ist, wäre auch ein Datenabgleich verboten. Es spielt dabei keine Rolle, ob die Daten auf dem Computer oder in einer

Kartei gespeichert sind - hier sind die hessischen Regelungen strenger als die des

Bundesdatenschutzgesetzes. b) Nach §2 der hessischen Verordnung von 1993 kann der Schulleiter die

Verarbeitung von Schülerdaten auf dem heimischen Computer der Tutorin dieser auf Antrag genehmigen, wenn sie die entsprechenden Datensicherheitsmaßnahmen ergreift und sich schriftlich der Kontrolle des Hessischen Datenschutzbeauftragten unterwirft. Die Daten sind beschränkt auf solche, welche in den pädagogischen

Verantwortungsbereich der Lehrerin fallen, hierzu können gehören: Name,

Vorname, Jahrgangsstufe, Kursbezeichnung, Unterrichtsfächer, Ergebnisse schriftlicher Arbeiten. In der Aufzählung fehlen konkret die Semesternoten; eine

Verarbeitung dieser ist also auch für den Tutor unzulässig! Die Daten müssen spätestens nach Beendigung des Schuljahres gelöscht werden.

Aufgabe 4:

Informieren Sie sich beim Datenschutzbeauftragten Ihrer Schule über Art und umfang der angewandten automatisierten Verfahren und seine/ihre Tätigkeit! Wie werden in Ihrer Schule die

Datensicherungs-Vorschriften nach §10HDSG umgesetzt? do so…

Aufgabe 5:

Für bestimmte Daten im Schulbereich gibt es vorgeschriebene Löschfristen. Beantragen Sie nach

Einsicht in Ihre Schulakte nach §72 HSG und überprüfen Sie, inwieweit diese Löschung vorgenommen wurde! Welche Rechte besitzen Sie, falls die Löschung nicht vollzogen wurde? An wen können Sie sich wenden?

Vermerke über Ordnungsmaßnahmen müssen spätestens nach 2 Schuljahren gelöscht werden. Sollten sich trotzdem solche Daten in den Akten befinden, ist der

Schulleiter/die Schulleiterin der Ansprechpartner, aber auch der schulinterne

Datenschutzbeauftragte kann behilflich sein.

Kapitel 6, Seite 4

Aufgabe 6:

Ein häufiger Diskussionspunkt ist die Frage, ob die Eltern volljähriger Schülerinnen und Schüler

über die Leistungen oder das Fernbleiben vom Unterricht von der Schule informiert werden dürfen.

Klären Sie diese Frage mithilfe der abgedruckten Auszüge aus den hessischen Bestimmungen über die Datenübermittlung von Schuldaten!

Auch hier ist die Rechtslage eindeutig: Die Datenübermittlung ist nur mit

Einwilligung des Betroffenen, also des Schülers, möglich.

Aufgabe 7:

Das in den Kapiteln 2 bis 5 angesprochene Beispiel einer Bibliotheksverwaltung ist auf datenschutzrechtliche Aspekte zu untersuchen.

Wie lassen sich Ausleihvorgänge so verwalten, dass Jahresstatistiken erstellt werden können?

Welche Maßnahmen sind zu ergreifen, wenn das Bibliotheksverwaltungsprogramm samt seinen

Daten in das Schulnetz integriert wird, über das ein Zugriff auf Schülerindividualdaten möglich ist? a) Nach Abschluss eines Ausleihvorgangs kann entweder der Name des Ausleihers gelöscht werden, um die übrigen Daten zu erhalten, oder diese werden in eine anonymisierte Datei übernommen, in der z.B. nur die Zahl der Ausleihen eines bestimmten Buches registriert werden. b) Hier gelten die Bestimmungen der hessischen Verordnung von 1993, z.B. ist nach §4 die Vernetzung von Geräten zur Verarbeitung personenbezogener Daten mit Datenverarbeitungszwecken für Unterrichtszwecke untersagt. Im Übrigen gelten die Vorschriften zur Datensicherung und zum Datenschutz nach §10 HDSG bzw. die Erläuterungen hierzu in Anlage 5 der genannten Verordnung. Die Bibliothekarin darf nur über Passwort in das Netz gelangen und nur eine eigene Sicht auf personenbezogene Daten erhalten, die zur Erfüllung ihrer Aufgaben notwendig ist.

Hierzu gehören sicherlich Name und Tutor bzw. Klassenlehrer der Ausleiher, eventuell Jahrgangsstufe. Ein schreibender Zugriff auf diese Daten ist nicht zulässig.

Aufgabe 8:

Eine Schule möchte die gesamte Verwaltung modernisieren und hierzu ein schuleigenes Netzwerk einrichten, über das alle in der Schule anfallenden Daten verarbeitet werden. Welche Bestimmungen sind hierbei einzuhalten?

Die Vorschriften gelten analog zu denen aus Aufgabe 7. Das

Netzwerkbetriebssystem und das Datenbanksystem müssen für die einzelnen

Benutzergruppen eindeutige Schreib- und Leserechte definieren, z.B. für

Schulleitung, Studienleiter, Sekretariat usw. Entsprechende Software, die das ganze

Spektrum der Schulverwaltung integriert abdeckt, existiert bisher nicht.

Kapitel 6, Seite 5

Aufgabe 9:

Die abgedruckten Gesetzestexte enthalten keine Paragraphen zum Datenschutzbeauftragten des

Landes bzw. zu den internen Datenschutzbeauftragten der Schule. Informieren Sie sich über Rechte und Aufgaben dieser Personen!

Der Hessische Datenschutzbeauftragte hat sein Büro in 65189 Wiesbaden,

Uhlandstr. 4. Hier sind Informationsmaterialien zu erhalten. Das HDSG regelt die

Aufgaben und Rechte des Datenschutzbeauftragten in den Paragraphen 21 bis 31, die hier nicht abgedruckt sind.

Kapitel 6, Seite 6

Projekt: Umsetzung einer Bibliotheksverwaltung

Ziel: Entwicklung einer Bibliotheksverwaltung von der Planung bis zur Produktreife, inklusive Anwenderhandbuch (für die Bibliothekarin als Laien!) und

Problemlösungsbericht (für den Lehrer als Experten).

Zusatz: Selbständiges Erarbeiten der nötigen Access-„Detailkenntnisse“

IST A

NALYSE der Martin-Niemöller Schulbibliothek

Die Martin-Niemöller Schulbibliothek besitzt ungefähr 10.000 - 12.000 Bücher. Pro Tag werden bei der Bibliothekarin circa 30 Bücher ausgeliehen.

Damit die Schüler die Möglichkeit haben, nach bestimmten Buchtiteln und Autoren zu suchen, steht außerdem in der Bibliothek ein Stich- und Schlagwortkatalog bereit.

Allgemeine Informationen, wie die Ausweisnummer, der Schülervor- und

Schülernachname werden in einer Kartei gesammelt. Für die Bücher wurde eine

Bücherkarte angelegt, die Informationen über das Fachgebiet, den Titel, den Autor bzw.

Herausgeber, den Verlag, den Verlagsort, der ID-Nummer und das Erscheinungsdatum des

Buches enthält. Des weiteren vergibt die Bibliothekarin eine selbst gewählte Nummer im

Format xxxxx.jj - der eigentlichen Buchnummer gefolgt von der aktuellen Jahreszahl.

Bei der Ausleihe eines Buches durch einen Schüler füllt die Bibliothekarin eine

Ausweiskarte aus, auf der die Buchnummer und die Schülerausweisnummer eingetragen werden. Für das auszuleihende Buch wird zudem eine Fristkarte benötigt, auf der das

Rückgabedatum steht. Die Fristkarte wird dem Schüler mitgeben, die Ausweiskarte behält die Bibliothekarin.

Wird ein Buch zurückgegeben, wird der Schüler von der Ausweiskarte gestrichen, diese wieder in das Buch zurück gesteckt und die Fristkarte entfernt.

A

NFORDERUNGSANALYSE

Die Bibliotheks-Datenbank soll über ein Formular verfügen, in dem die

Schülerinformationen aufgenommen werden können. Diese müssen aus dem

Schülernachnamen, dem Vornamen und der Ausweisnummer bestehen. Außerdem muss sichergestellt werden, dass eine Ausweisnummer immer nur einmal zugeordnet wird.

Für Buchinformationen soll ein Formular vorhanden sein, das eine eindeutige

Buchnummer, die nicht doppelt vorkommen darf, das Sachgebiet, die ID-Nummer, den

Titel, den Autor bzw. Herausgeber, den Verlag, den Verlagsort und das Erscheinungsdatum zur Verfügung stellt.

Projekt Bibliotheksverwaltung, Seite 1

Die Aufnahme der Bücher soll erst mit dem Ausleihen eines solchen erfolgen, da die

Eingabe von 12.000 Bücher nicht zu bewerkstelligen ist.

Bei der Ausleihe sollen nur die Ausweisnummer und die Buchnummer angegeben werden.

Zusatzinformationen, die den richtigen Schüler und das richtige Buch verifizieren, sollen ebenfalls vorhanden sein (Schülername, Buchtitel, etc.).

Bei der Buchrückgabe, soll nur die Buchnummer eingeben werden - existiert diese, sollen alle dazu erhältlichen Informationen angezeigt werden, diese sollen aber nicht veränderbar sein. Nach der Buchrückgabe sollen aus Datenschutzgründen die Schülerinformationen gelöscht werden; es soll aber eine spätere Auswertung in Form einer Statistik möglich sein.

Außerdem muss die Datenbank Anfragen beantworten können, damit Schüler die länger als drei Monate keine ausgeliehenen Bücher abgeben haben angezeigt und gemahnt werden können. Diese will die Bibliothekarin vierteljährlich ausführen. Des weiteren soll die

Möglichkeit gegeben werden Anfragen über ein Fachgebiet, den Autor und den Buchtitel zu stellen. Eine Abfrage, die alle Schüler anzeigt, die noch Bücher ausgeliehen haben, soll auch vorhanden sein. Zusätzlich soll konkret nach Schülernamen gesucht werden können.

Die Datenbank soll benutzerfreundlich sein und dem SAA-Standard entsprechen. Eine schnelle Einarbeitung soll ebenfalls garantiert sein.

U

MSETZUNG der IST-Analyse

Für die Umsetzung der IST-Analyse wurde folgendes Entity Relationshipmodell entwickelt.

Tipp: … es genügen für den Anfang 2 Entities und 1 Beziehungsrelation

ER-Modell

Projekt Bibliotheksverwaltung, Seite 2

Makros in Access

(auf Ihre Tabellenstruktur anzupassen, hier also nur als Anregung zu verstehen!)

Bei der Umsetzung in Access wurden zum Abfangen von Fehlern und Doppeleingaben

Makros eingeführt. Mit diesen ist es möglich die Datenbank komfortabler und leichter bedienbar zu machen. Im Folgenden soll die Wirkungsweise eines Makros erläutert werden, welches bei verlassen eines bestimmten Feldes aufgerufen wird

Sub Buchnummer_AfterUpdate()

' Diese Prozedur versucht die übereinstimmende Buchnummer zu finden.

' Wird der Datensatz gefunden, wird eine Fehlermeldung ausgegeben

' Wird er nicht gefunden, wird der Datensatz akzeptiert.

Dim Kriterien As String ' Das Argument der Methode

"FindFirst".

Dim DSG1 As Recordset ' Datensatzgruppe für den

Suchvorgang.

Dim SBuch As String ' Die Buchnummer, nach der gesucht wird.

Set DSG1 = Me.RecordsetClone ' Formulieren der Kriterien.

SBuch = Chr$(34) & Screen.ActiveControl & Chr$(34)

Kriterien = "[Buchnummer] =" + SBuch ' Durchführen des

Suchvorgangs.

DSG1.FindFirst Kriterien

If DSG1.NoMatch = False Then

fehler = MsgBox("Das eingegebene Buch wird bereits ausgeliehen!", 16,

"Schulbibliothek")

Forms![Ausleihe: Hauptformular]![Buchnummer] = "DOPPELT!"

DoCmd.GoToControl "Ausleihdatum"

DoCmd.GoToControl "Buchnummer"

End If

DSG1.Close

End Sub

Obiges Makro überprüft nach Eingabe einer Buchnummer ob das dazugehörige Buch schon ausgeliehen ist und gibt falls schon verliehen, eine Fehlermeldung aus, und setzt das

Feld Buchnummer auf DOPPELT!.

Makros verleihen einer Datenbank mehr Flexibilität, da diese eine kleine

Programmiersprache in Access ist. Mit ihr können sogar DLL-Aufrufe realisiert werden; damit wird der Funktionsumfang sogar noch erheblich gesteigert.

Wie bindet man Makros nun in sein Formular oder seinen Bericht ein?

Nachdem die Entwurfansicht des entsprechenden Formulars/Berichts gewählt wurde, kann man einen Button, ein Feld oder jedes andere Objekt, welches im Eigenschaftsmenü

Ereignisse zulässt, mit einem Makro belegen. Dazu klickt man z. B. bei einem Button das

Ereignis Beim Klicken an und wählt [Ereignisprozedur] aus. Nun kann man mit dem eigentlichen Herstellen des Makros beginnen, indem man den auszuführenden Code eingibt. Nach erfolgreicher Kompilierung, wird jedes Mal, wenn der Button im Formular betätigt wird, die Ereignisprozedur Beim Klicken und der darin stehende Code ausgeführt

(siehe Buttons in der Schulbibliothek).

Projekt Bibliotheksverwaltung, Seite 3

Als Anregung können folgende Bildschirmfotos dienen, von denen Sie in Ihrem Handbuch auch reichlich Gebrauch machen müssen.:

Handbuch zur Bibliotheksverwaltung der

Martin-Niemöller-Schule

Projekt Bibliotheksverwaltung, Seite 4

Datensatz-Navigation

Ein neuer Datensatz wird angelegt.

Ein Suchfenster erscheint.

Die zuvor gemachten Eingaben werden rückgängig gemacht.

Der aktuelle Datensatz wird nach Rückfrage unwiderruflich vom Datenträger gelöscht.

Die Eingabemaske wird verlassen und der Navigator erscheint wieder. Zuvor getätigte

Eingaben werden automatisch gespeichert.

Bucheigenschaften

In die Eingabemaske werden die auszuleihenden Bücher eingetragen. Nach Aufruf über den entsprechenden Button im Navigator wird in der Eingabemaske automatisch ein neuer

Datensatz angelegt, um ein Buch einzutragen.

Bucheigenschaften

Projekt Bibliotheksverwaltung, Seite 5

Schülereigenschaften

In die Eingabemaske werden die Schüler, die ein Buch ausleihen und noch nicht in der

Datenbank stehen, eingetragen. Nach Aufruf über den entsprechenden Button im Navigator wird in der Eingabemaske automatisch ein neuer Datensatz angelegt, um ein Schüler einzutragen.

Schülereigenschaften

Ausleihe

In die Eingabemaske werden die Schüler, die ein Buch ausleihen möchten eingetragen.

Nach Aufruf über den entsprechenden Button im Navigator wird in der Eingabemaske automatisch ein neuer Datensatz angelegt, um eine Ausleihe durchzuführen und einzutragen. Für das Ausleihdatum wird das aktuelle Tagesdatum eingesetzt. Blau unterlegte Felder dienen nur zur Informationsangabe - sie können nicht verändert werden.

Buchausleihe

Projekt Bibliotheksverwaltung, Seite 6

Rückgabe

Wird ein Buch zurückgegeben, wird zuvor auf den entsprechenden Button im Navigator geklickt. Anschließend erscheint ein kleines Fenster, das nach der Buchnummer fragt. Wird die richtige Buchnummer eingeben, erscheinen, wie die untere Abbildung zeigt,

Rückgabeinformationen.

In diesem Rückgabeformular können keine Felder geändert werden. Außerdem sind nur zwei grafische Buttons, auch Icons genannt, auf dem Bildschirm vorhanden. Zum einen das

Tür-Icon wie bei den anderen Formularen, zum anderen folgendes Rückgabe-Icon

Nach anklicken dieses Icons wird ein ausgeliehenes Buch in der Tabelle

Ausleihe als zurückgegeben markiert und es wird zum Navigator zurückgesprungen. Des weiteren wird die Ausweisnummer des Ausleihers auf den Wert Null (0) gesetzt, da es wegen Datenschutzgründen nicht zulässig ist, einen Schüler auf Dauer zu speichern. Eine spätere Statistik ist durch diesen Vorgang nach wie vor möglich, da der Rest der

Informationen erhalten bleibt.

Buchrückgabe

Projekt Bibliotheksverwaltung, Seite 7

Abfragen...

Um mehrere Informationen auf einen Blick zu erhalten gibt es Abfragen. Diese werden

über die Schaltfläche Abfragen... im Navigator aufgerufen. Darauf hin erscheint ein

Untermenü mit den Auswahlmöglichkeiten

Sachgebietssuche

Buchtitel suchen

Autorensuche

Ausleiher suchen sucht nach einem Sachgebiet sucht einen Buchtitel sucht einen Autor sucht nach einem Schüler, der noch Bücher ausgeliehen hat

Ausleihe > 3 Monate zeigt alle Schüler an, die ihr Buch mehr als 3 Monate

besitzen

Buchnummer suchen zeigt Informationen über eine Buchnummer an

Zurück zum Hauptmenü springt zurück zum Navigator

Abfrage-Untermenü

In diesem Untermenü können spezifische Informationen zu den einzelnen Gebieten gesucht und angezeigt werden.

Wird eine bestimmte Schaltfläche angeklickt, erscheint eine Abfragebox, die Eingaben zum jeweiligen Gebiet erwartet.

Abfragebox

Projekt Bibliotheksverwaltung, Seite 8

Projekt: Umsetzung einer Bibliotheksverwaltung

Ziel: Entwicklung einer Bibliotheksverwaltung von der Planung bis zur Produktreife, inklusive Anwenderhandbuch (für die Bibliothekarin als Laien!) und

Problemlösungsbericht (für den Lehrer als Experten).

Zusatz: Selbständiges Erarbeiten der nötigen Access-„Detailkenntnisse“

IST A

NALYSE der Martin-Niemöller Schulbibliothek

Die Martin-Niemöller Schulbibliothek besitzt ungefähr 10.000 - 12.000 Bücher. Pro Tag werden bei der Bibliothekarin circa 30 Bücher ausgeliehen.

Damit die Schüler die Möglichkeit haben, nach bestimmten Buchtiteln und Autoren zu suchen, steht außerdem in der Bibliothek ein Stich- und Schlagwortkatalog bereit.

Allgemeine Informationen, wie die Ausweisnummer, der Schülervor- und

Schülernachname werden in einer Kartei gesammelt. Für die Bücher wurde eine

Bücherkarte angelegt, die Informationen über das Fachgebiet, den Titel, den Autor bzw.

Herausgeber, den Verlag, den Verlagsort, der ID-Nummer und das Erscheinungsdatum des

Buches enthält. Des weiteren vergibt die Bibliothekarin eine selbst gewählte Nummer im

Format xxxxx.jj - der eigentlichen Buchnummer gefolgt von der aktuellen Jahreszahl.

Bei der Ausleihe eines Buches durch einen Schüler füllt die Bibliothekarin eine

Ausweiskarte aus, auf der die Buchnummer und die Schülerausweisnummer eingetragen werden. Für das auszuleihende Buch wird zudem eine Fristkarte benötigt, auf der das

Rückgabedatum steht. Die Fristkarte wird dem Schüler mitgeben, die Ausweiskarte behält die Bibliothekarin.

Wird ein Buch zurückgegeben, wird der Schüler von der Ausweiskarte gestrichen, diese wieder in das Buch zurück gesteckt und die Fristkarte entfernt.

A

NFORDERUNGSANALYSE

Die Bibliotheks-Datenbank soll über ein Formular verfügen, in dem die

Schülerinformationen aufgenommen werden können. Diese müssen aus dem

Schülernachnamen, dem Vornamen und der Ausweisnummer bestehen. Außerdem muss sichergestellt werden, dass eine Ausweisnummer immer nur einmal zugeordnet wird.

Für Buchinformationen soll ein Formular vorhanden sein, das eine eindeutige

Buchnummer, die nicht doppelt vorkommen darf, das Sachgebiet, die ID-Nummer, den

Titel, den Autor bzw. Herausgeber, den Verlag, den Verlagsort und das Erscheinungsdatum zur Verfügung stellt.

Kapitel 1, Seite 1

Die Aufnahme der Bücher soll erst mit dem Ausleihen eines solchen erfolgen, da die

Eingabe von 12.000 Bücher nicht zu bewerkstelligen ist.

Bei der Ausleihe sollen nur die Ausweisnummer und die Buchnummer angegeben werden.

Zusatzinformationen, die den richtigen Schüler und das richtige Buch verifizieren, sollen ebenfalls vorhanden sein (Schülername, Buchtitel, etc.).

Bei der Buchrückgabe, soll nur die Buchnummer eingeben werden - existiert diese, sollen alle dazu erhältlichen Informationen angezeigt werden, diese sollen aber nicht veränderbar sein. Nach der Buchrückgabe sollen aus Datenschutzgründen die Schülerinformationen gelöscht werden; es soll aber eine spätere Auswertung in Form einer Statistik möglich sein.

Außerdem muss die Datenbank Anfragen beantworten können, damit Schüler die länger als drei Monate keine ausgeliehenen Bücher abgeben haben angezeigt und gemahnt werden können. Diese will die Bibliothekarin vierteljährlich ausführen. Des weiteren soll die

Möglichkeit gegeben werden Anfragen über ein Fachgebiet, den Autor und den Buchtitel zu stellen. Eine Abfrage, die alle Schüler anzeigt, die noch Bücher ausgeliehen haben, soll auch vorhanden sein. Zusätzlich soll konkret nach Schülernamen gesucht werden können.

Die Datenbank soll benutzerfreundlich sein und dem SAA-Standard entsprechen. Eine schnelle Einarbeitung soll ebenfalls garantiert sein.

U

MSETZUNG der IST-Analyse

Für die Umsetzung der IST-Analyse wurde folgendes Entity Relationshipmodell entwickelt.

Tipp: … es genügen für den Anfang 2 Entities und 1 Beziehungsrelation

ER-Modell

Buchnummer

ID-

Nummer

Sachgebiet

Titel

m

Buch

Buchnummer

Ausweisnummer

Vorname Name

Ausleihe

n

Schüler

Autor

Verlag

Ort

Erscheinungsdatum

Ausleihdatum

Buchrückgabe

Zähler

Ausweisnummer

Zur Umsetzung in eine Datenbank werden drei Tabellen benötigt. Unterstrichene Attribute sind Primärschlüssel, sie dürfen nicht doppelt vorkommen und keine Nullwerte beinhalten.

Kapitel 1, Seite 2

Tabelle Buch

Buch- nummer

ID-Nummer Sach-

161-95 Gcr gebiet

175-95 Vg

Titel Autor Verlag Ort Erscheinungs jahr der Frau

Drogen Hasch Mann Fischer Frankfurt 1994

EU Handlexik on der EU

Mickel Omnia Köln 1994

Tabelle Schüler

Ausweisnummer Schülername Schülervorname

0000 Anonymität wegen Datenschutz

Um eine spätere Auswertung der ausgeliehenen Bücher zu vollziehen, muss in der Tabelle

Schüler ein Datensatz vorhanden sein, der allgemein gehalten wird, wie z.B. 0000-

Anonymität-wegen Datenschutz.

Tabelle Ausleihe

Zähler Ausweisnum mer

Buchnumme r

Ausleihdatum Buch zurückgegeben

Damit eine Statistik bei der Ausleihe möglich werden kann, wird ein Zähler als

Primärschlüssel gesetzt. So werden doppelte Eingaben bei der Ausleihe verhindert.

Um die im Entity Relationshipmodell entwickelte n zu m Beziehung erstellen zu können, muss bei der Umsetzung in MS-Access diese in zwei 1 zu n Beziehungen aufgespalten werden. Dazu muss eine 1 zu n Beziehung zwischen Buch - Ausleihe und eine selbige zwischen Schüler - Ausleihe gezogen werden.

Kapitel 1, Seite 3

Makros in Access

Bei der Umsetzung in Access wurden zum Abfangen von Fehlern und Doppeleingaben

Makros eingeführt. Mit diesen ist es möglich die Datenbank komfortabler und leichter bedienbar zu machen. Im Folgenden soll die Wirkungsweise eines Makros erläutert werden, welches bei verlassen eines bestimmten Feldes aufgerufen wird

Sub Buchnummer_AfterUpdate()

' Diese Prozedur versucht die übereinstimmende Buchnummer zu finden.

' Wird der Datensatz gefunden, wird eine Fehlermeldung ausgegeben

' Wird er nicht gefunden, wird der Datensatz akzeptiert.

Dim Kriterien As String ' Das Argument der Methode

"FindFirst".

Dim DSG1 As Recordset ' Datensatzgruppe für den

Suchvorgang.

Dim SBuch As String ' Die Buchnummer, nach der gesucht wird.

Set DSG1 = Me.RecordsetClone ' Formulieren der Kriterien.

SBuch = Chr$(34) & Screen.ActiveControl & Chr$(34)

Kriterien = "[Buchnummer] =" + SBuch ' Durchführen des

Suchvorgangs.

DSG1.FindFirst Kriterien

If DSG1.NoMatch = False Then

fehler = MsgBox("Das eingegebene Buch wird bereits ausgeliehen!", 16,

"Schulbibliothek")

Forms![Ausleihe: Hauptformular]![Buchnummer] = "DOPPELT!"

DoCmd.GoToControl "Ausleihdatum"

DoCmd.GoToControl "Buchnummer"

End If

DSG1.Close

End Sub

Obiges Makro überprüft nach Eingabe einer Buchnummer ob das dazugehörige Buch schon ausgeliehen ist und gibt falls schon verliehen, eine Fehlermeldung aus, und setzt das

Feld Buchnummer auf DOPPELT!.

Makros verleihen einer Datenbank mehr Flexibilität, da diese eine kleine

Programmiersprache in Access ist. Mit ihr können sogar DLL-Aufrufe realisiert werden; damit wird der Funktionsumfang sogar noch erheblich gesteigert.

Wie bindet man Makros nun in sein Formular oder seinen Bericht ein?

Nachdem die Entwurfansicht des entsprechenden Formulars/Berichts gewählt wurde, kann man einen Button, ein Feld oder jedes andere Objekt, welches im Eigenschaftsmenü

Ereignisse zulässt, mit einem Makro belegen. Dazu klickt man z. B. bei einem Button das

Ereignis Beim Klicken an und wählt [Ereignisprozedur] aus. Nun kann man mit dem eigentlichen Herstellen des Makros beginnen, indem man den auszuführenden Code eingibt. Nach erfolgreicher Kompilierung, wird jedes Mal, wenn der Button im Formular betätigt wird, die Ereignisprozedur Beim Klicken und der darin stehende Code ausgeführt

(siehe Buttons in der Schulbibliothek).

Marco Wawro, Eric Hansen (LK Informatik Jg. 12 1996)

Kapitel 1, Seite 4

Handbuch zur Bibliotheksverwaltung der

Martin-Niemöller-Schule

© 1996 by Marco Wawro und Erik Hansen

Handbuch zur Bibliotheksverwaltung - © 1996 Marco Wawro und Erik Hansen

Inhaltsverzeichnis

Einführung

Start der Bibliotheksverwaltung

Allgemeine Hinweise zur Oberfläche und den Bedienelementen

1 Bedienung der Bibliotheksverwaltung

Navigationszentrum

Bucheigenschaften

Schülereigenschaften

Ausleihe

Rückgabe

Abfragen...

Beenden

2 Fehlermeldungen

Es konnte kein neuer Datensatz angelegt werden!

Datensatz wurde nicht gelöscht!

<Datensatz rückgängig> konnte nicht ausgeführt werden!

Das eingegebene Buch wird bereits ausgeliehen!

Es existiert kein Schüler der sein Buch zurückgeben könnte!

11

11

11

11

11

12

12

6

7

8

9

10

6

6

7

3

3

3

12

Handbuch zur Bibliotheksverwaltung - © 1996 Marco Wawro und Erik Hansen

Einführung

Start der Bibliotheksverwaltung

Die Bibliotheksverwaltung wird im Programmanager über das Symbol Bibliothek-Verwaltung in der Gruppe

Bibliothek mit einem Doppelklick gestartet. Anschließend startet Access und der Bibliotheksnavigator wird geladen.

Allgemeine Hinweise zur Oberfläche und den Bedienelementen

Es wurde in der Bibliotheksverwaltung so weit wie möglich versucht einheitliche Eingabemasken zu gestalten, so daß sich der Benutzer nicht ständig auf eine andere Benutzerführung einstellen muß. Die Bedienung kann sowohl mit der Maus als auch mit der Tastatur erfolgen. Für die Tastaturbedienung stehen sogenannte Shortcuts, zu deutsch Abkürzungstasten, in jeder Eingabemaske zur Verfügung. Ein Shortcut wird ausgeführt, indem die

ALT-Taste und der unterstrichene Buchstabe gedrückt wird.

In der Bibliotheksverwaltungen werden zusätzliche Informationen in der Statuszeile angezeigt:

Abbildung 1: Statuszeile

Da es, wie bereits weiter oben erwähnt, einheitliche Eingabemasken gibt, werden die Elemente erklärt die in jeder Eingabemaske identisch sind.

Am unteren Rand jeder Eingabemaske befinden sich Navigations-Recorder-Tasten, die von links nach rechts gelesen folgende Funktion erfüllen:

• Gehe zu erstem Datensatz

• Gehe einen Datensatz zurück

• Gehe einen Datensatz vorwärts

• Gehe zum letzten Datensatz

Abbildung 2: Datensatz-Navigation

12

Handbuch zur Bibliotheksverwaltung - © 1996 Marco Wawro und Erik Hansen

Zwischen den Recorder-Tasten befinden sich allgemeine Angaben zum Datensatz wie Gesamtanzahl, o.a.

Verschiedene Buttons erleichtern das Arbeiten mit den Eingabemasken. Durch einen Mausklick werden die dazugehörigen Aktionen ausgeführt:

Ein neuer Datensatz wird angelegt.

Ein Suchfenster erscheint.

Das Feld “Suchen nach” enthält den Datensatz, der zu suchen ist, z.B. “Burkert”. Hellblau unterlegte (gesperrte)

Felder werden nicht durchsucht.

Im Feld “Vergleichen” kann zwischen 3 Optionen gewählt werden, nämlich

1. Teil des Feldinhaltes

Sucht nach jedem beliebigen Auftreten der Textzeichenfolge. Wenn Sie z.B. nach "berg" suchen, finden Sie sowohl "Bergen" als auch "Heidelberg".

2. Gesamter Feldinhalt

Erkennt nur dann eine Übereinstimmung, wenn die Textzeichenfolge dem gesamten Inhalt des

Feldes entspricht. Wenn Sie z.B. nach "Köln" suchen, finden Sie nur "Köln", nicht jedoch "Kölner Str.".

3. Anfang des Feldinhaltes

Sucht nach der Zeichenfolge am Anfang eines Feldes. Wenn Sie z.B. nach "Berg" suchen, finden

Sie nur "Bergen", nicht jedoch "Heidelberg".

Das Feld “Suchbereich” ist abgeblendet, es ist also für den Benutzer nicht zugänglich. Es dient dazu auszuwählen, ob das aktuelle Feld oder alle Felder durchsucht werden sollen. Es ist standardmäßig auf “Alle

Felder” geschaltet, was Sie auch am ausgefüllten Optionsfeld erkennen können.

Das Feld “Suchrichtung” entscheidet, ob nach dem Datensatz aufwärts oder abwärts gesucht werden soll.

Das Feld “Groß-/Kleinschreibung” entscheidet ob die Groß- und Kleinschreibung beachtet werden soll, z.B. daß der Suchbegriff Burkert nur gefunden werden kann, wenn er genauso wie die Suchmaske geschrieben wurde; das Wort “BuRkErT” würde bei eingeschalteter Option nicht gefunden werden, da die Schreibung des Wortes anders lautet, als die in der Suchmaske. Das Feld “Formatierungen beachten” ist abgeblendet und standardmäßig angeschaltet.

Die Daten müssen dem angezeigten Format des Suchtextes entsprechen.

Datumsangaben werden in der Datenbank als Zahlen gespeichert; Sie können sie aber z.B. im Format "05. Jan.

92" anzeigen. Um dann nach Datensätzen aus dem Monat Januar 1992 zu suchen, kann die Suchzeichenfolge in

Form von "*Jan. 92" eingegeben werden.

Die Schaltflächen “Suchen”, “Weitersuchen” und “Schließen” sprechen für sich, sie bedürfen keiner weiteren

Erklärung.

Sofern sich mehrere Datensätze in der Datenbank befinden, muß, um alle Datensätze angezeigt zu bekommen, die Schaltfläche “Weitersuchen” betätigt werden.

12

Handbuch zur Bibliotheksverwaltung - © 1996 Marco Wawro und Erik Hansen

Alternativ dazu existiert eine Abfrage, die die gewünschten Datensätze beinhaltet. Diese befinden sich im

Unterpunkt "Abfragen...". Doch dazu später mehr.

Die zuvor gemachten Eingaben werden rückgängig gemacht.

Der aktuelle Datensatz wird nach Rückfrage unwiderruflich vom Datenträger gelöscht.

Die Eingabemaske wird verlassen und der Navigator erscheint wieder. Zuvor getätigte Eingaben werden automatisch gespeichert.

12

Handbuch zur Bibliotheksverwaltung - © 1996 Marco Wawro und Erik Hansen

Bedienung der Bibliotheksverwaltung

1

Navigationszentrum

Das Navigationszentrum ist wie der Name schon besagt die Steuerzentrale der Bibliotheksverwaltung, die aus den Buttons

• Bucheigenschaften

• Schülereigenschaften

• Ausleihe

• Rückgabe

• Abfragen...

• Beenden besteht. Nach anklicken eines Menüpunktes wird in das entsprechende Formular bzw. in das entsprechende

Abfrageuntermenü verzweigt.

Bucheigenschaften

In die Eingabemaske werden die auszuleihenden Bücher eingetragen. Nach Aufruf über den entsprechenden

Button im Navigator wird in der Eingabemaske automatisch ein neuer Datensatz angelegt, um ein Buch einzutragen.

Abbildung 3: Bucheigenschaften

12

Handbuch zur Bibliotheksverwaltung - © 1996 Marco Wawro und Erik Hansen

Schülereigenschaften

In die Eingabemaske werden die Schüler, die ein Buch ausleihen und noch nicht in der Datenbank stehen, eingetragen. Nach Aufruf über den entsprechenden Button im Navigator wird in der Eingabemaske automatisch ein neuer Datensatz angelegt, um ein Schüler einzutragen.

Abbildung 4: Schülereigenschaften

Ausleihe

In die Eingabemaske werden die Schüler, die ein Buch ausleihen möchten eingetragen. Nach Aufruf über den entsprechenden Button im Navigator wird in der Eingabemaske automatisch ein neuer Datensatz angelegt, um eine Ausleihe durchzuführen und einzutragen. Für das Ausleihdatum wird das aktuelle Tagesdatum eingesetzt.

Blau unterlegte Felder dienen nur zur Informationsangabe - sie können nicht verändert werden.

Abbildung 5: Buchausleihe

12

Handbuch zur Bibliotheksverwaltung - © 1996 Marco Wawro und Erik Hansen

Rückgabe

Wird ein Buch zurückgegeben, wird zuvor auf den entsprechenden Button im Navigator geklickt. Anschließend erscheint ein kleines Fenster, das nach der Buchnummer fragt. Wird die richtige Buchnummer eingeben, erscheinen, wie die untere Abbildung zeigt, Rückgabeinformationen.

In diesem Rückgabeformular können keine Felder geändert werden. Außerdem sind nur zwei grafische Buttons, auch Icons genannt, auf dem Bildschirm vorhanden. Zum einen das Tür-Icon wie bei den anderen Formularen, zum anderen folgendes Rückgabe-Icon

Nach anklicken dieses Icons wird ein ausgeliehenes Buch in der Tabelle Ausleihe als zurückgegeben markiert und es wird zum Navigator zurückgesprungen. Des weiteren wird die Ausweisnummer des Ausleihers auf den

Wert Null (0) gesetzt, da es wegen Datenschutzgründen nicht zulässig ist, einen Schüler auf Dauer zu speichern.

Eine spätere Statistik ist durch diesen Vorgang nach wie vor möglich, da der Rest der Informationen erhalten bleibt.

Abbildung 6: Buchrückgabe

12

Handbuch zur Bibliotheksverwaltung - © 1996 Marco Wawro und Erik Hansen

Abfragen...

Um mehrere Informationen auf einen Blick zu erhalten gibt es Abfragen. Diese werden über die Schaltfläche

Abfragen... im Navigator aufgerufen. Darauf hin erscheint ein Untermenü mit den Auswahlmöglichkeiten

• Sachgebietssuche

• Buchtitel suchen

• Autorensuche

• Ausleiher suchen

• Ausleihe > 3 Monate

• Buchnummer suchen

• Zurück zum Hauptmenü sucht nach einem Sachgebiet sucht einen Buchtitel sucht einen Autor sucht nach einem Schüler, der noch Bücher ausgeliehen hat zeigt alle Schüler an, die ihr Buch mehr als 3 Monate besitzen zeigt Informationen über eine Buchnummer an springt zurück zum Navigator

Abbildung 7: Abfrage-Untermenü

In diesem Untermenü können spezifische Informationen zu den einzelnen Gebieten gesucht und angezeigt werden.

Wird eine bestimmte Schaltfläche angeklickt, erscheint eine Abfragebox, die Eingaben zum jeweiligen Gebiet erwartet.

Abbildung 8 Abfragebox

Nach erfolgter Eingabe werden in einer Tabelle alle gefunden Einträge aufgelistet. Ist die Tabelle leer, wurden keine Angaben gefunden.

12

Handbuch zur Bibliotheksverwaltung - © 1996 Marco Wawro und Erik Hansen

Bei der Texteingabe braucht die Klein-/Großschreibung nicht beachtet werden. Des weiteren sind

Stellvertreterzeichen (*,?) zulässig. Ein ? steht für die Ersetzung eines beliebigen Buchstabens. So würden bei der Eingabe "Me?er" z.B. folgende Einträge gefunden: "Meier", "Meyer", "Meter", usw.

Ein Stern hingegen steht nicht für einen Buchstaben sondern für mehrere. So würden z.B. bei der Eingabe

"Me*" alle Einträge gefunden, die mit "Me" beginnen.

Beenden

Nach betätigen dieser Schaltfläche wird die Bibliotheksverwaltung nach einer Abfrage verlassen. Man befindet sich nun wieder im Programmanager.

12

Handbuch zur Bibliotheksverwaltung - © 1996 Marco Wawro und Erik Hansen

Fehlermeldungen

2

Es konnte kein neuer Datensatz angelegt werden!

Es wurde versucht einen Datensatz zu erstellen, der

1. unvollständig ausgefüllt ist

2. gegen die referentielle Integrität verstößt, sprich doppelt vorkommen würde.

Problemlösung:

• eine andere/n Wert vergeben, der nicht doppelt vorkommt

• das Formular vollständig ausfüllen

• auf das Icon Radierer (=Rückgängig) klicken

Kann <Formularname> nicht verlassen!

Es wurde versucht einen neuen Datensatz anzulegen, der

1. unvollständig ausgefüllt ist

2. gegen die referentielle Integrität verstößt, sprich doppelt vorkommen würde.

Problemlösung:

• eine andere/n Wert vergeben, der nicht doppelt vorkommt

• das Formular vollständig ausfüllen

• auf das Icon Radierer (=Rückgängig) klicken

Datensatz wurde nicht gelöscht!

Es wurde versucht

1. eine unvollständig oder leere Eingabemaske zu löschen

Problemlösung:

• auf das Icon Radierer (=Rückgängig) klicken

<Datensatz rückgängig> konnte nicht ausgeführt werden!

Es wurde versucht bei einer leere Eingabemaske rückgängig zu machen.

Problemlösung:

• keine - eine leere Eingabemaske kann nicht rückgängig gemacht werden!

12

Handbuch zur Bibliotheksverwaltung - © 1996 Marco Wawro und Erik Hansen

Das eingegebene Buch wird bereits ausgeliehen!

Es wurde versucht ein Buch, das bereits verliehen ist, nochmals auszuleihen.

Problemlösung:

• es wurde vergessen das Buch bei der Rückgabe dementsprechend zu markieren; dies muß dann nachgeholt werden

• bei der manuellen Verteilung der Buchnummer wurde diese versehentlich doppelt vergeben; dies ist zu korrigieren

Es existiert kein Schüler der sein Buch zurückgeben könnte!

Bei der Rückgabe wurde im Abfragefenster eine falsche Nummer eingegeben. Dies wird dadurch ersichtlich, daß keine Informationen im Formular Rückgabe angezeigt werden.

Problemlösung:

• Buchrückgabe beenden und nochmals aufrufen - diesmal die richtige Nummer eingeben.

12

Literaturverzeichnis

Burkert; Lächa: Datenbanken – Informatik für die Sekundarstufe II, 2. Auflage, Hessisches

Landesinstitut für Pädagogik (HeLP), 2002 [Vorlage für vorliegende Überarbeitung]

Fischer et al.: Grundlagen der Informatik II, Oldenbourg-Verlag, 2007-09-19

Kemper, Alfons: Datenbanksysteme – Eine Einführung, Universität Passau, 2007

Kowalski, Michael: Relationale Datenbanken, Lehrer-Online, 2005

Noack, Wilhelm [Hrsg.]: SQL – Grundlagen und Datenbankdesign, 4.Auflage, Herdt-

Verlag, Ausgabe für das RRZN-Niedersachsen/Hannover, 2005

Steuber, Tanja: Microsoft Office – Access 2003, Grundlagen für Datenbankentwickler,

Herdt-Verlag, 2006

Vornberger: Vorlesung Datenbanken, Universität Osnabrück, FB Informatik, 2007
