Benutzerhandbuch

Benutzerhandbuch

DEUTSCH

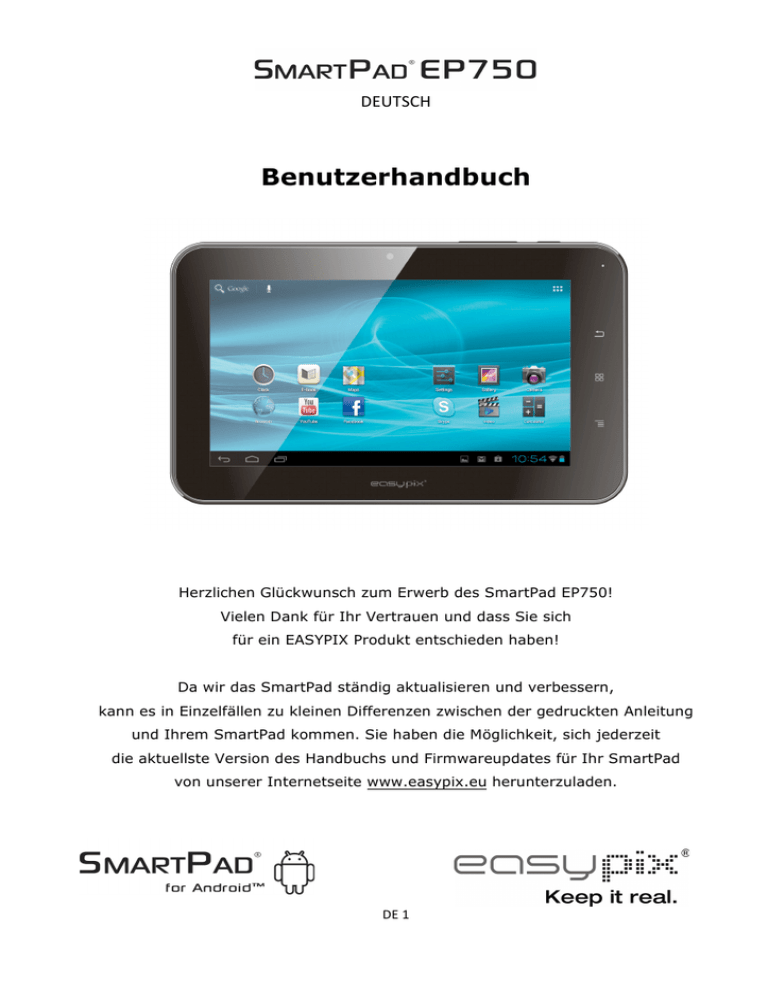

Benutzerhandbuch



Herzlichen Glückwunsch zum Erwerb des SmartPad EP750!

Vielen Dank für Ihr Vertrauen und dass Sie sich für ein EASYPIX Produkt entschieden haben!



Da wir das SmartPad ständig aktualisieren und verbessern, kann es in Einzelfällen zu kleinen Differenzen zwischen der gedruckten Anleitung und Ihrem SmartPad kommen. Sie haben die Möglichkeit, sich jederzeit die aktuellste Version des Handbuchs und Firmwareupdates für Ihr SmartPad von unserer Internetseite www.easypix.eu herunterzuladen.

DE  1



DEUTSCH

Inhaltsverzeichnis

Sicherheitshinweise

Geräteansicht

Beschreibung der Tasten

Spracheinstellung

Energie-Überwachung und Aufladung des Akkus

Bildschirmsperre

Verbinden mit Computern

und Datenübertragung

Funktionen der Tasten auf der

7

Benutzeroberfläche

Programmmenü

Systemeinstellungen

WLAN / Wi-Fi

Töne

Display

Speicher

Apps

Konten & Synchronisierung

Standort dienste

Sicherheit

Datum & Uhrzeit

Sprache & Eingabe

Sichern & zurücksetzen

Internet

Über das Tablet 14

15

Open Source Code & GNU General Public License 17

Technische Daten 18

14

14

14

14

13

13

13

14

8

9

11

11

13

13

3

4

5

6

7

7

DE  2







DEUTSCH

Dieses Benutzerhandbuch enthält wichtige Sicherheitshinweise und Informationen zur korrekten Verwendung des Geräts.

Bitte folgen Sie den Anweisungen in diesem Handbuch aufmerksam.

A Halten Sie das Gerät von Orten mit hohen Temperaturen, hoher Feuchtigkeit oder Staub fern.

B Vermeiden Sie es besonders, das Gerät im Sommer im Auto bei geschlossenen Fenstern liegen zu lassen.

C Vermeiden Sie Stöße und lassen Sie das Gerät nicht fallen, da es sonst Schaden nehmen kann.

D Die Stand-By-Zeit des Akkus kann aufgrund von verschiedenen

Umwelteinflüssen variieren.

E Wir sind nicht für Datenverluste verantwortlich, die durch

Produktschaden, Reparaturen oder aus anderen Gründen entstehen.

F Öffnen Sie nicht das Gehäuse des Gerätes. Hierdurch erlöschen

Ihre Garantieansprüche.

G Benutzen Sie keinen Alkohol, Verdünner oder Benzin, um das

Display zu reinigen – verwenden Sie nur ein trockenes Tuch.

DE  3



Geräteansicht

DEUTSCH



1. Kamera

2. Zurück-Taste

3. Home-Taste

4. Menu-Button

5. Power-Taste

6. Mikrofon

7. Kopfhörer-Ausgang

8. Reset

9. USB-Anschluss

10. DC-in

11. MicroSD-Karten-Slot

12. Lautsprecher

DE  4





DEUTSCH

Beschreibung der Tasten

Lautstärke-Tasten:

Hier erhöhen oder verringern Sie die Lautstärke.

Power-Taste:

Halten Sie die Taste ca. 2 Sek. gedrückt, um das Gerät an-, bzw. auszuschalten. Drücken Sie die Taste kurz um den Standby-Modus zu aktivieren oder zu beenden. Reset: Halten Sie die Taste für ca. 7 Sek. gedrückt, um das Gerät neu zu starten.

ESC-Taste:

Um zum vorherigen Menü zurückzukehren

Menu-Taste:

Um das Kontextmenü zu öffnen

Home-Taste:

Um zur Benutzeroberfläche zurückzukehren

DE  5





DEUTSCH

Spracheinstellung

Das SmartPad EP750 wird in der Voreinstellung in Englisch ausgeliefert. Um die Spracheinstellung zu ändern gehen Sie bitte wie folgt vor:

- Tippen Sie auf das Programmmenüsymbol

rechts auf dem Bildschirm

- Wählen Sie Settings

- Scrollen Sie bis zum unteren Ende der Liste

- Wählen Sie „Language & input“

- Wählen Sie „Language“

- Tippen Sie auf Ihre bevorzugte Sprache

- Drücken Sie die Home-Taste um auf den Startbildschirm

zurückzukehren.

DE  6





DEUTSCH

Energie-Überwachung und Aufladung des Akkus

Das Ladezustands-Symbol den Ladestatus des Akkus an.

in der Statusleiste gibt

Wenn die Energie zur Neige geht schaltet sich das Gerät automatisch aus. Wenn geringe Energie angezeigt wird, nutzen

Sie den Netzadapter um das Gerät zu laden.

Die Akkuladezeit beträgt ca. 4 Stunden.

Bildschirmsperre

Sobald das Gerät eine vorgegebene Zeit nicht benutzt wird oder der Einschaltknopf kurz gedrückt wird, schaltet der Bildschirm aus und die Displaysperre wird aktiviert.

Durch kurzes Drücken des Einschaltknopfs wird der Bildschirm wieder aktiviert. Zur Entsperrung ziehen Sie den Schloss-Button in die angegebene Richtung.

Verbinden mit Computern und Datenübertragung

Das SmartPad ist mit einer High Speed USB2.0-Schnittstelle ausgestattet. Nachdem Sie einen Computer an das Gerät angeschlossen haben erscheint in der Statusanzeige





DE  7





DEUTSCH

Funktionen der Tasten auf der Benutzeroberfläche:

Home-Taste:

Um zum Startbildschirm zurückzukehren.

Menü-Taste:

Um das Kontextmenü zu öffnen

(nicht in allen Anwendungen verfügbar).

Zurück-Taste:

Um zum vorherigen Menü / zur vorherigen Seite zurückzukehren.

Programmmenü-Taste:

Um die Programme und Anwendungen anzuzeigen.

WI-FI / WLAN Signal Icon

Systemhinweis (Beispiel)

DE  8





DEUTSCH

Programmmenü

ApkInstaller:

Programm zur Installation und Deinstallation von Apps die nicht über den Android Market heruntergeladen wurden.

Market / Play Store:

Laden Sie Apps (Programme) aus dem Android-Market.

Sie können Apps, Spiele und andere Anwendungen herunterladen und installieren. Viele sind kostenfrei.

Explorer:

Öffnen Sie den Explorer, um auf Micro-SD/TF-Karten, USB-Sticks und andere Speichermedien zuzugreifen. Der Explorer ist ein praktischer Manager für Dokumente und alle Arten von Daten.

Internetbrowser

0.3MP-Kamera

E-mail:

Programm zum Abrufen, Bearbeiten und Versenden von E-Mails.

Google Mail:

Programm zum Abrufen, Bearbeiten und Versenden von E-Mails

über das Google-Konto.

DE  9





DEUTSCH

Google Maps:

Programm zur Anzeige von Straßenkarten oder Satellitenbildern

– Routenplaner.

Kalender:

Verwaltung von Terminen – kann automatisch mit dem

Google-Konto synchronisiert werden.

Taschenrechner

Uhr:

Uhrzeitanzeige und einstellen von Alarmfunktionen.

Einstellungen:

Änderung der Grundeinstellungen des SmartPads

Soundrecorder: Diktiergerätefunktion

Videoplayer

Galerie:

Verwaltung und Anzeige von Bildern und Videos – ermöglicht auch die Synchronisation mit Picasa Webalben.

E-Book:

Ein Programm zum Lesen und Verwalten von E-Books.

DE  10



DEUTSCH

Systemeinstellungen

Berühren Sie das Icon für die Einstellungen um das Systemeinstellungsmenü zu öffnen:

WLAN / Wi-Fi

Berühren Sie “WLAN / Wi-Fi”



WLAN: Berühren Sie => um die WLAN-Funktion einzuschalten. Das Gerät sucht automatisch nach verfügbaren WLAN-Netzwerken.

DE  11





DEUTSCH

WLAN-Einstellungen: Hier wählen Sie Ihr Netzwerk aus.

Sie werden ggf. zur Eingabe des WLAN-Passwortes aufgefordert:

Erweiterte WLAN / Wi-Fi Einstellungen:

Berühren Sie im Menü für die WLAN / Wi-Fi Einstellungen, das Menü für erweiterte Einstellungen öffnet sich.

Im Menü für die erweiterten Einstellungen können Sie den aktuellen



Status, die IP Adresse und andere Geräteinformationen einsehen.

DE  12





DEUTSCH

Töne

Die „Töne“ Einstellungen beinhalten die Lautstärke-Regelung, sowie die Auswahl der Hinweissounds, der Systemsounds, des Micro-SD/TF-Karten Signaltons und des USB Signaltons.

Display

Beinhalten Helligkeit, Automatische Bildschirmausrichtung

(G-sensor), Animationen und die Display-Abschaltungszeit

(Timeout), Abschalten des Displays nach: 15 Sekunden,

30 Sekunden, 1 Minute, 2 Minuten, 10 Minuten oder 30 Minuten stehen zur Auswahl. Wenn Sie zum Beispiel 30 Sekunden auswählen, wird nach 30 Sekunden Nichtbenutzung das Display abgeschaltet und die Bildschirmsperre aktiviert. Drücken Sie die

Power-Taste um das Display wieder zu aktivieren. Schieben Sie den



Schloss-Button nach oben, um die Bildschirmsperre aufzuheben.

Speicher

Hier wird die derzeitige Speichernutzung angezeigt.

Berühren Sie „SD-Karte entnehmen“ um während des Betriebs die

Micro-SD/TF-Karte zu entnehmen.

Apps

Hier können Sie Ihre Apps verwalten und bestimmen, ob Apps auch von anderen Quellen außer dem Android-Market installiert werden dürfen.

Konten & Synchronisierung

Allgemeine Synchronisation-Einstellungen:

1. Hintergrunddaten

2. Automatische-Synchronisation

Kontenverwaltung: Verwaltung der Benutzer-Accounts

DE  13





DEUTSCH

Standortdienste

Hier können Sie die automatische Standorterkennung aktivieren.

Sicherheit

Auch Sicherheitspasswörter können Sie setzen, die es verhindern können, dass sich unbefugte Zugang zu Ihrem SmartPad verschaffen.

Sprache & Eingabe

Stellen Sie die Systemsprache und Eingabemethode ein.

Sichern & zurücksetzen

Meine Daten sichern: Hier können Sie festlegen, ob verschiedene

Einstellungen auf Google-Servern gesichert werden sollen.

Berühren Sie "Auf Werkszustand zurück" um das Gerät in den

Auslieferungszustand zurückzusetzen. Alle Einstellungen, selbst installierte Apps und Daten die sich auf dem internen Speicher befinden werden gelöscht.

Datum & Uhrzeit

Wenn Ihr Netzwerk keine automatische Uhrzeiteinstellung unterstützt, können Sie nach Deaktivierung der automatischen

Einstellung die Uhrzeit, die Zeitzone und das Datum manuell setzen.

Über das Tablet

Hier können Sie geräteinterne Werte wie Betriebssystemversion,

Akkustatus, Signalstärke des Mobilfunknetzes etc. nachsehen.

DE  14





DEUTSCH

Hauptfunktionen

Internet

Berühren Sie das Icon, um im Internet zu surfen.

Die voreingestellte Startseite ist easypix.eu.

Berühren Sie das Eingabefeld, um die Tastatur anzuzeigen.

Berühren Sie , nachdem Sie eine Internetadresse eingegeben haben, um die Website zu öffnen.

Hinweis: Die Android-Tastatur hat einige Einstellungsoptionen, wie zum Beispiel: Tastatur-Sprache, Zahlen und Icons etc.

Der Internetbrowser kann vier Internetseiten gleichzeitig geöffnet haben.

DE  15





DEUTSCH

Berühren Sie und das Menü wird wie folgt angezeigt:

DE  16





DEUTSCH

Open Source Code: http://www.easypix.info/download/smartpad_ep750/open_source.zip

GNU General Public License:

  http://www.gnu.org/licenses/gpl-2.0.html



For  technical  help  please  visit  our  support  area  on  www.easypix.eu.

DE  17





DEUTSCH















Bilder

Batterie

MIC

WIFI

I/O ports

Video-Formate

Office

Technische Daten

SmartPad EP750

CPU

7" / 17,7cm Tablet-PC

1GHz Rk2906 ARM Cortex A8

Betriebssystem

RAM

Interner Speicher

Speichererweiterung

Display

Auflösung

G-SENSOR

Kamera

Android 4.0 – Ice Cream Sandwich

512MB DDR3

4GB NAND Flash

Micro SD-Karten bis zu 32GB

16:9 Kapazitives 5-Punkt Multi-Touch-Display

800 x 480 Pixel

Ja

0.3MP

3.000mAh, 3.7V, 5V/2A wiederaufladbare Li-ion Batterie

Ja

802.11b/g/n

1x DC In, 1x Kopfhörer, 1x Karten-Slot,

1x USB 2.0

H.264, VP8, RV, WMV, AVS, H.263, MPEG4 etc 1080P,

YouTube, 720P, HTML5, Flash 11

Word / Excel / PDF / PPT, Microsoft Wordpad,

Microsoft SpreadExcel

Die Software ist nicht auf Gerät drauf und muss vom Nutzer runter geladen werden.

JPG, BMP, PNG etc.

DE  18





DEUTSCH





















  rk29sdk_gpl_kernel_20110702



Copyright  ©  Rockchips

Dieses  Programm  ist  freie  Software.  Sie  können  es  unter  den  Bedingungen   der  GNU  General  Public  License,  Version  2,  wie  von  der  Free  Software



Foundation  veröffentlicht,  weitergeben  und/oder  modifizieren.

Die  Veröffentlichung  dieses  Programms  erfolgt  in  der  Hoffnung,  dass  es  Ihnen   von  Nutzen  sein  wird,  aber  OHNE  IRGENDEINE  GARANTIE,  sogar  ohne  die   implizite  Garantie  der  MARKTREIFE  oder  der  VERWENDBARKEIT  FÜR  EINEN

BESTIMMTEN  ZWECK.  Details  finden  Sie  in  der  GNU  General  Public  License,



Version  2.

Sie  sollten  ein  Exemplar  der  GNU  General  Public  License  zusammen  mit   diesem  Programm  erhalten  haben.  Falls  nicht,  schreiben  Sie  an  die  Free

Software  Foundation,  Inc.,  51  Franklin  St,  Fifth  Floor,  Boston,  MA  02110,  USA.



Eine  vollständige  maschinenlesbare  Kopie  des  Quellcodes  des  Programms   erhalten  Sie  unter   http://www.easypix.eu/download_easypad.html



Falls  nicht,  wenden  Sie  sich  bitte  an  Easypix,  Corinne  Loose,  Em  Parkveedel



11,  D-­‐50733  Cologne,  Germany,  E-­‐mail:   [email protected]

DE  19







DEUTSCH







Hiermit  erklärt  Easypix,  dass  sich  das  Gerät  SmartPad  EP750  in

Übereinstimmung  mit  den  grundlegenden  Anforderungen  und  den  übrigen   einschlägigen  Bestimmungen  der  Richtlinie  1999/5/EG  befindet.

Die  Konformitätserklärung  kann  unter  folgender  Adresse  gefunden  werden:   http://www.easypix.info/download/smartpad_ep750/konformitaetserklaerung/









Hiermit  erklärt  Easypix,  dass  sich  das  Gerät  Netzteil  für  das

SmartPad  EP750  in  Übereinstimmung  mit  den  grundlegenden

Anforderungen  und  den  übrigen  einschlägigen  Bestimmungen     der  Richtlinie  1999/5/EG  befindet.

Die  Konformitätserklärung  kann  unter  folgender  Adresse  gefunden  werden:   http://www.easypix.info/download/smartpad_ep750/konformitaetserklaerung/





DE  20
