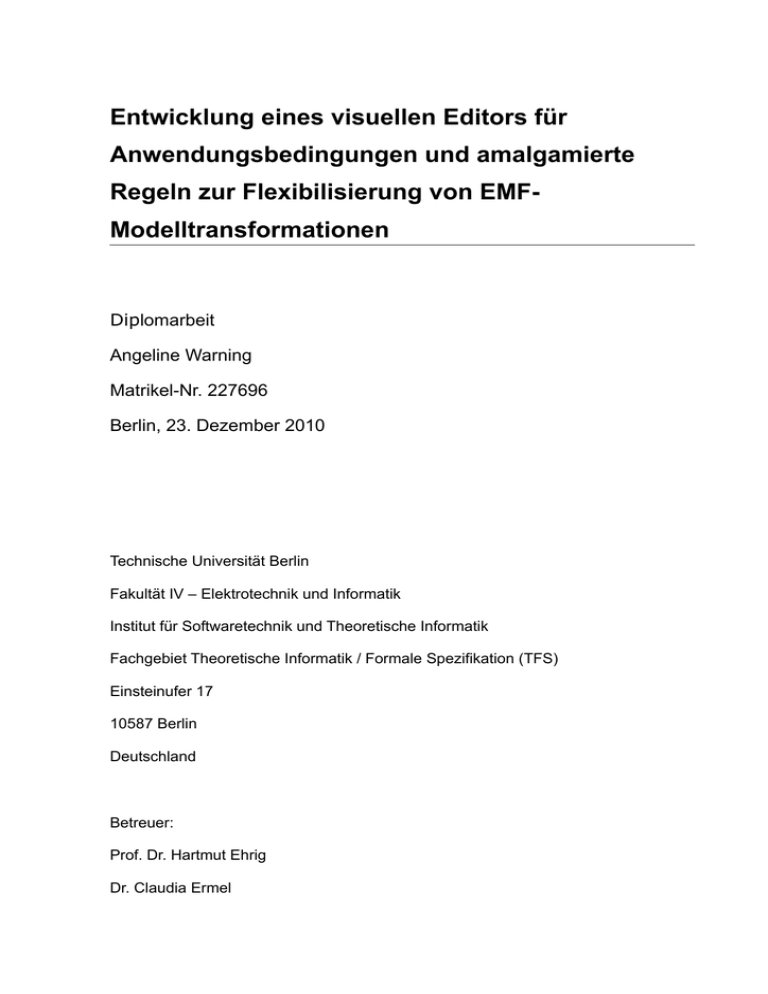

Entwicklung eines visuellen Editors für

Entwicklung eines visuellen Editors für
Entwicklung eines visuellen Editors für
Anwendungsbedingungen und amalgamierte
Regeln zur Flexibilisierung von EMFModelltransformationen
Diplomarbeit
Angeline Warning
Matrikel-Nr. 227696
Berlin, 23. Dezember 2010
Technische Universität Berlin
Fakultät IV – Elektrotechnik und Informatik
Institut für Softwaretechnik und Theoretische Informatik
Fachgebiet Theoretische Informatik / Formale Spezifikation (TFS)
Einsteinufer 17
10587 Berlin
Deutschland
Betreuer:
Prof. Dr. Hartmut Ehrig
Dr. Claudia Ermel
Eidesstattliche Erklärung
Die selbstständige und eigenhändige Anfertigung versichere ich an Eides statt.
Berlin, den 23. Dezember 2010
Angeline Warning
Vorwort
Diese Diplomarbeit entstand an der Technischen Universität Berlin am Fachbereich für
Theoretische Informatik / Formale Spezifikation (TFS).
Mein Dank gilt allen, die mich mit Rat und wertvollen Diskussionsbeiträgen bei der Arbeit
unterstützt haben: Prof. Dr. Hartmut Ehrig, Dr. Claudia Ermel für die Betreuung meiner
schriftlichen Arbeit und Dipl. Ing. Enrico Biermann für die Betreuung meiner praktischen
Arbeit.
Besonderer Dank geht außerdem an meinen Mann Sacha Warning, der mich mit viel
Verständnis unterstützt und mit viel Geduld meine Arbeit gelesen und korrigiert hat. Ohne
ihn wäre diese Arbeit nicht möglich gewesen.
Bedanken möchte ich mich auch bei meinen Kindern Sophie und Leonard und bei meiner Schwester Angela, die viel Verständnis für diese umfangreiche Arbeit aufgebracht
haben.
Vielen Dank.
Inhaltsverzeichnis
1 Einleitung...................................................................................................................... 1
2 Grundlagen................................................................................................................... 3
2.1 Graph...................................................................................................................... 3
2.1.1 Gerichteter Graph....................................................................................... 3
2.1.2 Graphmorphismus...................................................................................... 4
2.1.3 Typisierter Graph........................................................................................ 5
2.1.4 Attributierter Graph......................................................................................5
2.1.5 Graphen mit Mehrfachkanten..................................................................... 6
2.1.6 Teilgraph..................................................................................................... 6
2.1.7 Vereinigung von Graphen........................................................................... 6
2.1.8 Schnitt von Graphen................................................................................... 7
2.2 Graphtransformation............................................................................................... 7
2.2.1 Graphtransformationsregel......................................................................... 7
2.3 Henshin.................................................................................................................10
2.3.1 Henshin Basismodell................................................................................ 10
2.3.2 Henshinlayout Basismodell....................................................................... 12
2.4 EMF-Kompatibilität............................................................................................... 12
2.4.1 Konsistente EMF-Modelle......................................................................... 13
2.4.2 Konsistenz von EMF-Transformationsregeln............................................ 13
3 Henshin-Editor........................................................................................................... 15
3.1 Definition und Entstehung.....................................................................................15
3.2 Henshin-Editor-Oberfläche................................................................................... 15
3.2.1 Baumansicht (Tree View).......................................................................... 15
3.2.2 Graphansicht (Graph View)...................................................................... 16
3.2.3 Regelansicht (Rule View)..........................................................................17
3.2.4 Henshin Perspective................................................................................. 18
3.3 Funktionalitäten des Henshin-Editors im Ist-Stand............................................... 19
3.4 Anwendungsbeispiel einer Graphtransformation.................................................. 20
4 Anforderungen........................................................................................................... 23
4.1 Anwendungsbedingungen (Application Condition, AC).........................................23
4.1.1 Graphbedingung....................................................................................... 24
4.1.2 Erfüllbarkeit einer Bedingung.................................................................... 24
4.1.3 Anwendungsbeispiel................................................................................. 24
4.2 Amalgamierte Regeln........................................................................................... 26
4.3 Potentielle Probleme ohne diese Arbeit................................................................ 28
4.4 Anforderung - Begriffsklärung und Vorgehensweise.............................................29
4.5 Anforderungen an den erweiterten Henshin-Editor...............................................30
4.5.1 Anforderungen mit Nutzerinteraktionen....................................................30
4.5.2 Anforderungen an die Darstellung von Objekten......................................33
5 Lösungsansatz........................................................................................................... 35
5.1 Vorstellung der gewählten Lösungsansätze......................................................... 35
5.2 Diskussion von gewählten Lösungsansätze im Vergleich mit Alternativen...........48
5.2.1 Darstellung von Anwendungsbedingungen...............................................49
5.2.2 Visualisierung von Mappings zwischen Knoten........................................49
6
7
8
9
A
B
5.2.3 Darstellung von Kern- und Multiregeln......................................................50
Implementierung........................................................................................................ 51
6.1 Verwendete Frameworks...................................................................................... 51
6.1.1 Eclipse RCP.............................................................................................. 51
6.1.2 EMF (Eclipse Modeling Framework)......................................................... 52
6.1.3 GEF (Graphical Editing Framework)......................................................... 53
6.2 Henshinmodell...................................................................................................... 55
6.2.1 EMF-Modell von Anwendungsbedingung.................................................56
6.2.2 EMF-Modell von Amagamation-Units.......................................................56
6.3 Henshinlayoutmodell............................................................................................ 57
6.4 Implementierung der Anforderungen.................................................................... 58
6.4.1 Implementierung des Editors für Anwendungsbedingungen.....................60
6.4.2 Implementierung des Editors für Amalgamation-Units.............................. 63
6.4.3 Weitere Hilfsklassen für den Henshin-Editor.............................................66
Anwendungsbeispiel................................................................................................. 67
7.1 Definition............................................................................................................... 67
7.1.1 Modellierung von Statecharts................................................................... 67
7.2 Statechart-Beispiel „ProdCons“............................................................................ 69
7.3 Statechart-Interpreter............................................................................................71
7.3.1 Initialisierungsschritt..................................................................................72
7.3.2 Semantischer Schritt................................................................................. 75
7.4 Statechart-Simulation........................................................................................... 84
7.4.1 Die Sequential-Unit initStatechart............................................................. 85
7.4.2 Die Counted-Unit executeAllEvents.......................................................... 86
Verwandte Arbeiten.................................................................................................... 89
8.1 ATL........................................................................................................................89
8.2 AGG...................................................................................................................... 90
8.3 Fujaba................................................................................................................... 91
8.4 VIATRA2............................................................................................................... 92
8.5 WeitereArbeiten.................................................................................................... 92
Zusammenfassung und Ausblick............................................................................. 93
9.1 Zusammenfassung............................................................................................... 93
9.2 Ausblick.................................................................................................................93
Literaturverzeichnis...................................................................................................95
Benutzerhandbuch.................................................................................................... 99
Abbildungsverzeichnis
Abbildung 1: (Ungerichteter) Graph................................................................................... 3
Abbildung 2 : Gerichteter Graph........................................................................................ 4
Abbildung 3: Graphmorphismus von G nach H..................................................................4
Abbildung 4: Typisierter Graph und Graphmorphismus..................................................... 5
Abbildung 5 : Attributierter getypter gerichteter Graph....................................................... 5
Abbildung 6: G ist Teilgraph von H (G ⊆ H)........................................................................ 6
Abbildung 7: Vereinigung von G und H (A = G H).......................................................... 6
Abbildung 8: Schnitt von G und H (B = G H).................................................................. 7
Abbildung 9: Beispiel einer Graphtransformationsregel..................................................... 8
Abbildung 10: Arbeitsgraph G, auf den die Regel angewendet wird.................................. 8
Abbildung 11: Graph G nach der Regelanwendung........................................................... 9
Abbildung 12: Graphmorphismus m : LHS → G................................................................ 9
Abbildung 13: Kein NAC-Morphismus n : NAC → G vorhanden.......................................9
Abbildung 14: Ersetzen von M durch S............................................................................ 10
Abbildung 15: Henshin Basismodell................................................................................. 11
Abbildung 16: Henshin-Layout-System als EMF-Modell.................................................. 12
Abbildung 17: Tree View.................................................................................................. 16
Abbildung 18: Graph View................................................................................................17
Abbildung 19: Rule View.................................................................................................. 18
Abbildung 20: Henshin-Editor-Oberfläche........................................................................19
Abbildung 21: Pizza-Service als EMF-Modell.................................................................. 20
Abbildung 22: Regel createOrder.....................................................................................20
Abbildung 23: Arbeitsgraphen G1 (links) und G2 (rechts)................................................21
Abbildung 24: Arbeitsgraph G1 nach der Regelausführung............................................. 21
Abbildung 25: Die Regel gratisCola................................................................................. 25
Abbildung 26: Die Anwendungsbedingung Menue1.........................................................25
Abbildung 27: Die Anwendungsbedingung Menue2.........................................................25
Abbildung 28: Die Anwendungsbedingung Extrabelag....................................................26
Abbildung 29: Amalgamation-Unit.................................................................................... 27
Abbildung 30: Amalgamierte Regel.................................................................................. 27
Abbildung 31: Graphen G vor und G' nach der Anwendung der oben definierten
amalgamierten Regel............................................................................................ 28
Abbildung 32: Prinzip einer Anforderungsschablone........................................................29
Abbildung 33: Kontextmenü einer Regel..........................................................................35
Abbildung 34: Kontextmenü eines LHS-Graphen............................................................ 35
Abbildung 35: Kontextmenü eines AC-Graphen...............................................................36
Abbildung 36: Dialogfenster zum Erstellen von (komplexen) Anwendungsbedingungen....
37
Abbildung 37: Menüpunkte zum schrittweisen Erstellen von (komplexen)
Anwendungsbedingungen..................................................................................... 37
Abbildung 38: NAC als Standard im Dialogfenster...........................................................38
Abbildung 39: Ändern des negated-Wertes über das AC-Kontextmenü..........................39
Abbildung 40: Ändern des negated-Wertes in der Properties-Ansicht.............................39
Abbildung 41: Tauschen von binären Formeln über das Kontextmenü............................ 40
Abbildung 42: Erstellen einer Amalgamation-Unit über das Kontextmenü des
Transformationssystem......................................................................................... 41
Abbildung 43: Erstellen einer Amalgamation-Unit über das Kontextmenü des Container
Transformation Units............................................................................................. 41
Abbildung 44: Definieren einer Kernregel über das Kontextmenü...................................42
Abbildung 45: Dialogfenster zum Auswählen einer Regel................................................42
Abbildung 46: Definieren einer Multiregel über das Kontextmenü einer AmalgamationUnit........................................................................................................................ 43
Abbildung 47: Schaltfläche zum Kopieren von Multiobjekte.............................................45
Abbildung 48: Darstellung von Anwendungsbedingungen............................................... 45
Abbildung 49: Darstellung von einer unvollständigen Anwendungsbedingung................46
Abbildung 50: Darstellung einer Amalgamation-Unit als Baum und Blockfigur................47
Abbildung 51: Anordnung von Ansichten einer Kern- und einer Multiregel......................48
Abbildung 52: Darstellung von Knoten in Multiregeln.......................................................48
Abbildung 53: Das vollständige Henshin als EMF-Modell................................................53
Abbildung 54: GEF-Architektur [EBM08]..........................................................................54
Abbildung 55 : EMF-Modell von komplexen und geschachtelten
Anwendungsbedingungen..................................................................................... 56
Abbildung 56: EMF-Modell von Amalgamation-Units....................................................... 57
Abbildung 57: EMF-Modell von Statecharts..................................................................... 68
Abbildung 58: Statechart „ProdCons“ in konkreter Syntax [BEEG]..................................70
Abbildung 59: ProdCons-Graph im Henshin-Editor.........................................................71
Abbildung 60: Amalgamation-Unit enterRegions..............................................................73
Abbildung 61: Kernregel und Multiregeln von enterRegions............................................ 73
Abbildung 62 : LHS → (a50 → b50).................................................................................75
1 Einleitung
Im Wintersemester 2009/2010 wurde das Projekt Visuelle-Sprachen am Fachbereich
Theoretische Informatik / Formale Spezifikation (TFS) unter der Anleitung von Dr. Claudia Ermel und Enrico Biermann an der Technischen Universität Berlin durchgeführt. Ziel
des Projekts war es, einen Editor für Graphtransformationen auf Basis der visuellen
Sprache Henshin zu entwickeln. Das Ergebnis war der Henshin-Editor, der einen baumbasierten und graphischen Editor beinhaltet, mit dem Graphen und Transformationsregeln visuell definiert werden können.
Die Ausbaustufe, die im Rahmen des Projektes erreicht wurde, unterstützte noch nicht
den gesamten Umfang der Sprache Henshin, was den Nutzen des Editors erheblich einschränkt.
Diese Arbeit umfasst zwei Erweiterungen, die zur Flexibilisierung von EMF-Modelltransformationen beitragen sollen. Zum einen soll der Editor dahingehend erweitert werden,
dass auch komplexe und verschachtelte Anwendungsbedingungen definiert werden können. Zum anderen soll es möglich sein, amalgamierte Regeln zu definieren.
Komplexe Anwendungsbedingungen sind Anwendungsbedingungen, die mit den logischen Operatoren NOT, AND und OR verknüpft werden. Die Verschachtelung von Anwendungsbedingungen kann dadurch erreicht werden, dass eine Anwendungsbedingung
über einer anderen definiert wird.
Eine amalgamierte Regel ist eine normale Transformationsregel, die den Effekt der Anwendung einer Amalgamation-Unit beschreibt. Sie wird aus einer Amalgamation-Unit und
einem Graphen konstruiert. Amalgamierte Regeln ermöglichen eine variable Anzahl von
Transformationen, ohne dass diese vorher festgelegt werden muss.
Zu Beginn der Arbeit werden im Kapitel 2 einige Grundkenntnisse zu Graphen sowie die
Sprache Henshin erläutert. Kapitel 3 enthält Informationen über den Henshin-Editor
selbst, seine Entstehung, seinen Aufbau und über den Ist-Stand als Basis für diese Arbeit.
Kapitel 4 behandelt die Themen Anwendungsbedingungen und amalgamierte Regeln
und erläutert die Probleme, die ohne die im Rahmen dieser Arbeit entwickelten Erweiterungen auftreten können. Hier werden auch die konkreten Anforderungen an den erweiterten Henshin-Editor aufgelistet.
1
1 Einleitung
Die gewählten Lösungsansätze bezüglich der gestellten Anforderungen werden im Kapitel 5 vorgestellt und möglichen Alternativen gegenübergestellt. Kapitel 6 stellt die Technologien vor, die für die Entwicklung des Henshin-Editors verwendet wurden. Hier wird
der Implementierungsteil näher betrachtet. Kapitel 7 zeigt ein umfangreiches Statechart
als Anwendungsbeispiel für den erweiterten Henshin-Editor.
Am Ende werden im Kapitel 8 einige verwandte Arbeiten erläutert. Den Abschluß bildet
Kapitel 9, das die Ergebnisse dieser Arbeit zusammenfasst und einen Ausblick auf geplante Erweiterungen gibt.
2
2 Grundlagen
In diesem Kapitel werden zuerst einige Begriffe erläutert, die im Zusammenhang mit
Graphtransformationen stehen. Sie dienen dem besseren Verständnis des 3. Kapitels.
Anschließend wird die Sprache Henshin erklärt, für die der Editor entwickelt wurde, sowie das Basismodell von Henshin und das Henshinlayout. Ausführliche Informationen
über den Editor sind im Kapitel 3 zu finden. Das Kapitel endet mit einer Erklärung über
gültige Graphen im Bezug auf EMF-Modelle.
2.1 Graph
Im Allgemeinen ist ein (ungerichteter) Graph G = (VG, EG) definiert durch:
•
eine endliche Menge von Knoten V (engl. vertex)
•
eine endliche Menge von Kanten E (engl. edge), die die Knoten miteinander verbinden EG
VG ⋅ VG
Ein ungerichteter Graph hat symmetrisch gerichtete Kanten, d.h. eine Kante vom Ursprungsknoten zum Zielknoten ist gleich zu bewerten wie eine Kante vom Zielknoten
zum Ursprungsknoten.
Abbildung 1: (Ungerichteter) Graph
2.1.1 Gerichteter Graph
Ein gerichteter Graph G = (VG, EG, srcG, tarG) ist ein Graph mit gerichteten Kanten. Er besteht aus:
•
einer endlichen Menge von Knoten VG (engl. vertex)
•
einer endlichen Menge von Kanten EG (engl. edge), die die Knoten miteinander verbinden EG
VG ⋅ VG
•
einer Abbildung srcG : EG → VG, die einer Kante einen Ursprungsknoten zuweist
•
einer Abbildung tarG : EG → VG, die einer Kante einen Zielknoten zuweist
3
2 Grundlagen
In diesem Fall haben eine Kante vom Ursprungsknoten zum Zielknoten und eine vom
Zielknoten zum Ursprungsknoten unterschiedliche Bedeutungen.
Abbildung 2 : Gerichteter Graph
2.1.2 Graphmorphismus
Ein Graphmorphismus besteht aus Abbildungen, die Start- und Zielknoten bewahren. Er
definiert Bedingungen, wann ein Abbild (Match) eines Graphen in einem anderen Graphen gefunden werden kann.
Formal definiert: Ein Graphmorphismus f : G → H zwischen den Graphen G und H mit
G = (VG, EG, srcG, tarG) und H = (VH, EH, srcH, tarH)
besteht aus Abbildungen
fV : VG → VH und fE : EG → EH,
d.h. fV(srcG(e)) = srcH(fE(e)) und fV(tarG(e)) = tarH(fE(e)) , wobei e
EG
EH.
Beispiel: Abbildung 3 zeigt einen Graphmorphismus von G nach H, da alle Knoten und
Kanten von G in H abgebildet sind. Dagegen existiert von G nach I kein Graphmorphismus, da die Kante b von G in I nicht abgebildet werden kann.
H
G
A
b
B
I
E
e
A
b
G
A
X
b
B
B
Abbildung 3: Graphmorphismus von G nach H
4
A
a
B
c
C
2.1 Graph
2.1.3 Typisierter Graph
Ein typisierter Graph TG = (TV, TE, srcT, tarT) ist ein Graph G zusammen mit einem Graphmorphismus tG = G → TG = (t V : VG → TV, tE : EG → TE) mit:
•
srcT, tarT : TE → TV (Abbildungen von Ursprungs- und Zielknoten)
•
TV : eine endliche Menge von Knotentypen
•
TE : eine endliche Menge von Kantentypen
•
einer Abbildung tV : VG → TV, die einem Knoten einen Typ aus TV zuweist
•
einer Abbildung tE : EG → TE, die einem Knoten einen Typ aus TV zuweist
G
tV
TG
tE
tV
tE
tV
Abbildung 4: Typisierter Graph und Graphmorphismus
2.1.4 Attributierter Graph
Ein attributierter Graph ist ein Graph, dessen Knoten und Kanten um Attribute erweitert
werden können.
Abbildung 5 : Attributierter getypter gerichteter Graph
5
2 Grundlagen
2.1.5 Graphen mit Mehrfachkanten
Graphen mit Mehrfachkanten sind Graphen, die Knotenpaare beinhalten, die durch mehr
als eine Kante miteinander verbunden sind.
Für diese Arbeit sind Graphen relevant, die attributiert, typisiert und gerichtet sind und
zudem Mehrfachkanten besitzen können.
2.1.6 Teilgraph
Ein Graph G heißt Teilgraph von H, G
tieren, in H enthalten sind, also VG
G
H, wenn alle Knoten bzw. Kanten, die in G exis-
VH und EG
H
A
b
EH.
A
b
B
c
C
B
⊆ H)
Abbildung 6: G ist Teilgraph von H (G
Bei gerichteten Graphen gilt zusätzlich:
•
•
G und H sind vom gleichen Typ (tG = tH)
e
EG: srcG(e) = srcH(e) und tarG(e) = tarH(e)
2.1.7 Vereinigung von Graphen
Ein Graph A ist eine Vereinigung der Graphen G und H, A = G
H, wenn G und H je-
weils Teilgraphen von A sind und es gilt: VA = VG
EH.
G
H
b
A
VH und EA = EG
A
c
c
d
C
C
B
D
A
b
B
A
c
C
d
Abbildung 7: Vereinigung von G und H (A
6
D
=G
H)
2.1 Graph
2.1.8 Schnitt von Graphen
Ein Graph B ist ein Schnitt der Graphen G und H, B = G
graph von G als auch von H ist und es gilt: VB = VG
G
VH und EB = EG
H
b
A
d
C
EH.
B
c
B
H, wenn B sowohl ein Teil-
B
A
A
c
C
Abbildung 8: Schnitt von G und H (B
B
=G
c
C
H)
2.2 Graphtransformation
Als Graphtransformation bezeicnet man einen Vorgang, bei dem ein Graph mit Hilfe einer Regel verändert wird.
2.2.1 Graphtransformationsregel
Eine Graphtransformationsregel ist eine Regel, die ausgeführt wird, um einen Graphen
zu einem anderen Graphen zu transformieren. Sei G der Arbeitsgraph. Eine Regel hat
einen Namen und ist definiert durch:
•
einen Graph LHS (linke Regelseite)
LHS ist eine Vorbedingung, die erfüllt sein muss, bevor eine Graphtransformation
durchgeführt wird. Diese Bedingung ist erfüllt, wenn ein Graphmorphismus von
LHS in G gefunden werden kann (f : LHS → G).
•
beliebig viele negative Anwendungsbedingungen (NACs)
Die negative Anwendungsbedingungen sorgen dafür, die Regelanwendung zu
verbieten, wenn ein injektiver Graphmorphismus von NAC in G gefunden werden
kann. Mehrere NACs werden in Henshin durch ein logisches AND verknüpft. Eine
detailierte Erläuterung über Anwendungsbedingungen ist im Abschnitt 4.1 (S. 23)
zu finden.
Ein Graphmorphismus f : LHS → G wird Match genannt, wenn er alle NACs erfüllt.
•
einen Graph RHS (rechte Regelseite)
7
2 Grundlagen
In RHS wird die Nachbedingung der Transformation (bzw. der Regelanwendung)
definiert.
•
ein Mapping zwischen LHS- und RHS-Knoten bzw. zwischen LHS- und NAC-Knoten
Ein Mapping zwischen zwei Knoten gleicher Typen stellt denselben Knoten im Arbeitsgraphen dar.
Beispiel: Anwendung einer Graphtransformationsregel auf G
NAC
LHS
RHS
A
C
ab
F
cf
A
ac
B
C
bc
B
bc
C
Abbildung 9: Beispiel einer Graphtransformationsregel
G
ae
A
E
ab
D
B
db
C
bc
Abbildung 10: Arbeitsgraph G, auf den die Regel angewendet wird
G
A
ae
E
ac
D
db
B
bc
C
Abbildung 11: Graph G nach der Regelanwendung
Folgende Schritte werden bei der Regelausführung durchgeführt:
1. Es wird zunächst überprüft, ob ein Match m von LHS in G existiert. Nur wenn dies
der Fall ist, werden die weiteren Arbeitsschritte durchgeführt (siehe Abbildung 12).
8
2.2 Graphtransformation
LHS
A
ab
B
C
bc
G
ae
A
E
ab
D
db
B
C
bc
Abbildung 12: Graphmorphismus m
: LHS → G
2. Sind NACs in der Transformationsregel definiert, wird überprüft, ob ein Graphmorphismus von einem der NACs im Arbeitsgraphen existiert. Ist dies der Fall, wird
die Regelausführung verboten. Die Überprüfung auf NAC-Morphismen wird nur
durchgeführt, wenn der Schnitt LHS
NAC definiert ist. Gibt es für keine NAC
Graphmorphismen n : NAC → G, dann ist m : LHS → G ein Match. (siehe Abbildung 13)
NAC
C
F
cf
X
X
G
A
ae
E
ab
D
db
B
bc
C
Abbildung 13: Kein NAC-Morphismus n : NAC → G vorhanden
9
2 Grundlagen
3. Sei S := LHS
RHS. Das Matchteil m(LHS) in G wird durch S ersetzt, d.h. alle Gra-
phelementen in m(LHS), die in S nicht vorkommen, werden gelöscht.
LHS
RHS
A
S := LHS
ab
RHS
B
G
A
A
ae
ac
bc
C
B
C
bc
E
A
ae
E
ab
D
db
B
bc
C
D
db
B
bc
C
Abbildung 14: Ersetzen von M durch S
4. Vereinigung von G und RHS.
2.3 Henshin
Das Wort „Henshin“ stammt aus Japan und heißt „Transformation“. Henshin ist eine
Sprache, die die visuelle Modellierung und die Ausführung von regelbasierten EMF-Modell-Transformationen unterstützt.
Für Henshin existiert ein gleichnamiges Eclipse-Projekt [ECL10], das die Sprache in
Eclipse als Plug-in integriert. Dies ermöglicht eine formale Verifikation von Modelltransformationen.
Henshin verändert Instanzgraphen „in-place“. Das bedeutet, dass bei einer Transformation kein neuer Graph erzeugt wird, sondern sie direkt in dem Instanzgraphen durchgeführt wird.
2.3.1 Henshin Basismodell
Henshin hat zwei Kernklassen: Graphen und Regeln (Transformationeinheiten). Wie in
den Abschnitten 2.1 und 2.2 beschrieben wurde, setzen sich Graphen und Regeln aus
mehreren Bestandteilen zusammen. Die weiter oben beschriebenen Eigenschaften von
Graphen und Regeln finden sich in dem Henshin Basismodell in Form eines EMF-Modells wieder.
10
2.3 Henshin
Abbildung 15: Henshin Basismodell
Im Folgenden wird das Henshin-Modell genauer erklärt:
•
Ein Transformationssystem (TransformationSystem) kann aus mehreren Instanzgraphen, Regeln und Transformationseinheiten bestehen.
•
Ein Graph kann beliebig viele Knoten (Node) und Kanten (Edge) haben. Optional
kann ein Graph eine Formel (Formula) haben.
•
Ein Knoten kann über mehrere Attribute (Attribute) verfügen.
•
Jede Kante hat genau einen Quellknoten und genau einen Zielknoten.
•
Eine Formel ist entweder eine Anwendungsbedingung (NestedCondition) oder eine
binäre Formel (BinaryFormula). Eine binäre Formel ist ein And und hat genau eine
linke und eine rechte Formel.
•
Eine Anwendungsbedingung kann einen Graphen beinhalten.
11
2 Grundlagen
•
Eine Regel (Rule) hat genau einen LHS-Graphen und einen RHS-Graphen. Sie
kann auch aus mehreren Mappings bestehen, die die Schnitte LHS
LHS
RHS und
NAC definieren. Durch die TransformationUnit kann eine Regel mehrere Pa-
rameter haben.
•
Ein Mapping hat genau einen Ursprungsknoten und einen Abbildungsknoten.
Es ist zu beachten, dass ApplicationCondition im Henshin-Modell durch NestedCondition repräsentiert ist. Die Umbennung im Modell kann zur Zeit noch nicht durchgeführt werden,
da dadurch existierende Henshindateien im Henshin-Editor nicht mehr geöffnet werden
könnten.
2.3.2 Henshinlayout Basismodell
Das LayoutSystem kann mehrere Knotenlayouts haben. Das Knotenlayout (NodeLayout)
dient zum Anzeigen eines Knotens im Henshin-Editor. Die Attribute x, y geben die Position des dargestellten Knotens an. Mit hide kann bestimmt werden, ob die Knotenattribute
mit angezeigt oder versteckt werden sollen.
Abbildung 16: Henshin-Layout-System als EMF-Modell
2.4 EMF-Kompatibilität
Jeder Graph mit den oben beschriebenen Eigenschaften (siehe 2.1, S. 3) ist ein gültiger
Graph. Jedoch kann nicht aus jedem gültigen Graphen auch ein gültiges EMF-Instanzmodell abgeleitet werden.
12
2.4 EMF-Kompatibilität
2.4.1 Konsistente EMF-Modelle
In einem konsistenten EMF-Modell hat die Containment-Hierarchie eine Baumstruktur,
deren Wurzel ein Container-Knoten ist. Die Eigenschaften konsistenter EMF-Modelle
sind:
•
Jedes Objekt, mit Ausnahme der Wurzel, hat höchstens einen Container. Die
Wurzel hat keinen Container.
A
B
C
•
Zyklisches Containment ist unzulässig
A
C
•
Optional sind alle Objekte transitiv in einem Wurzelknoten enthalten. Dies bedeutet, dass jeder Instanzgraph genau eine Wurzel hat.
Im Henshin-Editor zeichnen sich die gültigen Instanzen eines EMF-Modells durch alle
drei Eigenschaften aus.
2.4.2 Konsistenz von EMF-Transformationsregeln
Bei der Graphtransformation werden Knoten oder Kanten hinzugefügt oder gelöscht. Das
kann dazu führen, dass ein konsistentes EMF-Instanzmodell nach der Graphtransformation inkonsistent ist. Um dies zu verhindern, müssen die EMF-Transformationsregeln folgende Konsistenzbedingungen erfüllen [BET08]:
•
Ein Knoten wird nur zusammen mit der zugehörigen Containment-Kante erstellt.
LHS
RHS
LHS
RHS
C
A
A
13
2 Grundlagen
•
Ein Knoten wird nur zusammen mit der zugehörigen Containment-Kante gelöscht.
LHS
RHS
LHS
RHS
C
C
A
A
•
Eine Containment-Kante wird nur zusammen mit dem enthaltenen Knoten erstellt.
LHS
•
RHS
LHS
C
C
A
A
RHS
C
C
A
Eine Containment-Kante wird nur zusammen mit dem enthaltenen Knoten gelöscht.
LHS
•
RHS
LHS
RHS
C
C
C
A
A
A
C
Ein Knoten darf seinen Container nur wechseln, wenn sowohl der alte als auch
der neue Container transitiv im selben Container enthalten sind.
LHS
C
RHS
C
B
A
LHS
C
B
A
Die Containment-Kante wird in der
HIerarchie nach unten verschoben
14
RHS
C
B
A
B
A
Die Containment-Kante wird in der
HIerarchie nach oben verschoben
3 Henshin-Editor
Dieses Kapitel beschreibt den Henshin-Editor, der als Grundlage dieser Arbeit dient. Es
beginnt mit einer Erklärung, was der Henshin-Editor ist und wie er entstanden ist. Danach werden die Anforderungen erläutert, die an den Editor gestellt werden. Anschließend wird der Ist-Stand des Editors und seine Funktionalitäten vorgestellt, bevor diese
Arbeit geschrieben wurde. Das Kapitel endet mit einem Anwendungsbeispiel auf Grundlage des Ist-Standes des Henshin-Editors.
3.1 Definition und Entstehung
Der Henshin-Editor ist ein visueller Editor für eine visuelle Modellierungssprache. Er integeriert EMF-Diagramme und Graphtransformationen. Er wurde als ein Eclipse-Plug-In im
Rahmen des Visuelle-Sprachen-Projekts im Wintersemester 2009/2010 entwickelt, geleitet von Dr. Claudia Ermel.
Das grundsätzliche Ziel des Henshin-Editors ist es, alle Instanzen der im Henshin-Editor
importierten EMF-Modelle visuell darzustellen, zu erzeugen und zu bearbeiten. Hierbei
sollen die Möglichkeiten genutzt werden, die in graphischen Benutzeroberflächen zur
Verfügung stehen (z.B. „Drag and Drop“).
3.2 Henshin-Editor-Oberfläche
Die Oberfläche des Henshin-Editors setzt sich aus den folgenden Ansichten zusammen,
die alle Bestandteil der Henshin-Perspektive sind:
•
Baumansicht (Tree View)
•
Graphansicht (Graph View)
•
Regelansicht (Rule View)
3.2.1 Baumansicht (Tree View)
In der Baumansicht werden die Instanzen eines Transformationssystems als Baum dargestellt. Die Wurzel des Baumes ist der Knoten transformation system, der für das Transformationssystem steht. Darunter befindet sich immer ein Verzeichnis Imported EPackage(s),
das die importierten Modelle beinhaltet. Optional können ein oder mehrere Graphen und
Regeln unter dem Transformationssystem stehen.
15
3 Henshin-Editor
Ein Graph kann über einen oder mehrere Einträge verfügen, die Knoten und Kanten im Graphen repräsentieren.
Ein Knoten kann einen oder mehrere Einträge haben, die
Attribute darstellen.
Für jede Regel existiert im Baum ein LHS-Eintrag, ein
RHS- Eintrag und optional ein oder mehrere Parametereinträge. Die LHS- und RHS-Einträge haben jeweils ein
Unterverzeichnis Graph elements, das deren Knoten und
Kanten repräsentiert.
Die Parametereinträge stellen die zulässigen Werte dar,
die bei der Attributzuweisung im LHS- und RHS-Graphen
verwendet werden können.
Der LHS-Eintrag kann einen Formeleintrag beinhalten,
der die Anwendungsbedingung einer Regel darstellt. Zur
Formel gehören die Application Condition und die boole-
Abbildung 17: Tree View
schen Ausdrücke* NOT, AND und OR. Es befindet sich immer ein Kindeintrag unter NOT
und zwei Kindeinträge unter AND und OR. Die Kindeinträge eines booleschen Ausdrucks
sind wiederum Formeleintrag.
Der Eintrag, der Application Condition repräsentiert, ist wie ein Grapheintrag zu behandeln.
Er kann über einen oder mehrere Einträge verfügen, die Knoten und Kanten im Graphen
darstellen. Zusätzlich kann in diesem Eintrag ein Formeleintrag eingefügt werden.
Das Editieren der einzelnen Elementen erfolgt am einfachsten über die Kontextmenüs
der Baumeintrag. Sie werden durch einen rechten Mausklick auf den jeweiligen Eintrag
geöffnet und enthalten die zum Eintrag passenden Menüpunkte.
Die am häufigsten benötigten Funktionen lassen sich außerdem über Schaltflächen in
der Werkzeugleiste erreichen. Hierzu gehören Funktionen zum Bearbeiten von Elementen, wie z.B. Delete, Undo und Redo.
3.2.2 Graphansicht (Graph View)
In der Graphansicht wird ein Graph visuell dargestellt. Knoten und Attribute können außerdem visuell bearbeitet werden. Kanten können nur erzeugt und gelöscht werden.
*
16
Die booleschen Ausdrücke sind ein Teil der Erweiterung des Henshin-Editors, um die es in dieser Arbeit
auch geht.
3.2 Henshin-Editor-Oberfläche
Auf der rechten Seite befindet sich eine aufklappbare Palette mit Schaltflächen zum Bearbeiten von Graphelementen. Auf der obere Seite ist eine Leiste mit Knöpfen mit wichtigen Funktionen, wie
•
Prüfen des angezeigten Graphen auf EMF-Kompatibilität (siehe 2.4, S. 12)
•
Ausführen einer Regel auf dem angezeigten Graphen
Abbildung 18: Graph View
3.2.3 Regelansicht (Rule View)
In der Regelansicht lässt sich eine Graphtransformationsregel definieren. Diese Ansicht
stellt den LHS-Graphen, den RHS-Graphen und die NACs dar. Im Henshin-Editor wird
während des Projekts immer nur ein NAC neben dem LHS angezeigt. Zum Blättern nach
links und nach rechts dienen die Pfeil-nach-links und die Pfeil-nach-rechts Taste.
Auf der rechten Seite befindet sich eine aufklappbare Palette mit Schaltflächen zum Bearbeiten von Graphelementen in der angezeigten Regel. Auf der obere Seite ist eine
Leiste mit Knöpfen mit wichtigen Funktionen, wie
•
Prüfen der angezeigten Regel auf EMF-Kompatibilität (siehe 2.4, S. 12)
•
Ausführen der angezeigten Regel
•
Kopieren eines LHS-Graphen zum RHS-Graphen und eines LHS-Graphen zum
NAC-Graphen
17
3 Henshin-Editor
Abbildung 19: Rule View
3.2.4 Henshin Perspective
Die Henshinperspektive wird nach dem Anlegen einer Henshindatei oder nach einem
Doppelklick auf eine Henshindatei automatisch geöffnet. In dieser Perspektive werden
initial die vorkonfigurierten Anordnungen von Views, Menüs und Symbolleisten gezeigt.
Die Anordnung der Ansichtsfenster können durch „Drag and Drop“ beliebig geändert werden. Beim Schließen des Editors wird die Anordnung der Fenster automatisch gespeichert, so dass der Nutzer beim Wiederöffnen der Henshindatei dieselbe Anordnung wieder vorfindet.
Zur Henshin-Perspektive gehören auch eine Reihe von in Eclipse bekannten Standardansichten, wie z.B.:
•
Properties View
Im Properties-View werden die Eigenschaften von einem aktuell ausgewählten
Objekt angezeigt. Sofern es erlaubt ist, kann der Wert (Value) einer Eigenschaft
(Property) an dieser Stelle geändert werden.
•
Navigator View
Im Navigator-View werden alle Dateien angezeigt, die im Projektverzeichnis enthalten sind.
18
3.3 Funktionalitäten des Henshin-Editors im Ist-Stand
Abbildung 20: Henshin-Editor-Oberfläche
3.3 Funktionalitäten des Henshin-Editors im Ist-Stand
Der während des Projekts entwickelte Henshin-Editor umfasst folgende Funktionalitäten:
•
Henshindateien erzeugen
•
EPackages (.ecore) importieren und löschen
•
Graphen erstellen, umbenennen, löschen und validieren
◦
◦
•
Knoten erstellen, umbenennen und löschen
▪
Attribute erstellen und löschen
▪
Attributwerte ändern
Kanten erstellen und löschen
Regeln erstellen, umbenennen, löschen, validieren und ausführen
◦
Parametern erstellen
◦
Negative Anwendungsbedingungen (NAC) definieren
◦
Mapping zwischen LHS- und RHS-Knoten erstellen
◦
Mapping zwischen LHS- und NAC-Knoten erstellen
19
3 Henshin-Editor
◦
Kopieren von LHS nach RHS
◦
Kopieren von LHS nach NAC
3.4 Anwendungsbeispiel einer Graphtransformation
Als Anwendungsbeispiel dient ein imaginärer Pizza-Service.
Abbildung 21: Pizza-Service als EMF-Modell
Es soll eine Regel createOrder ausgeführt werden, die einem Customer eine offene Order mit
folgender Anwendungsbedingung zuweist: „Der Customer hat noch keine Order.“
Abbildung 22: Regel createOrder
20
3.4 Anwendungsbeispiel einer Graphtransformation
Die Anwendung der Regel createOrder auf G2 ist verboten, weil das NAC-Abbild in G2 existiert. In G1 dagegen kann die Regel createOrder mit dem unten abgebildeten Zielgraphen
erfolgreich ausgeführt werden.
Abbildung 23: Arbeitsgraphen G1 (links) und
G2
(rechts)
Abbildung 24: Arbeitsgraph G1 nach der Regelausführung
21
4 Anforderungen
Dieses Kapitel behandelt die Anforderungen, die an die Erweiterung des Henshin-Editors
gestellt werden. Zuerst werden einige wichtige Begriffe bezüglich des Arbeitsthemas erläutert. Danach werden Probleme erörtert, die ohne diese Arbeit auftreten könnten. Anschließend wird der Begriff Anforderung näher betrachtet und eine Methode vorgestellt,
mit deren Hilfe Anforderungen eindeutig formuliert werden können. Abschließend werden
die grundsätzlichen Ziele dieser Arbeit vorgestellt und die Anforderungen konkret formuliert.
4.1 Anwendungsbedingungen (Application Condition, AC)
Während der ersten Entwicklung des Henshin-Editors im Rahmen des Visuelle-Sprachen-Projekts spielten negative Anwendungsbedingungen (NACs) für die Graphtransformationsregeln bereits eine große Rolle. Sie können verwendet werden, um eine Regelanwendung zu verbieten, wenn eine bestimmte Struktur im Arbeitsgraphen vorgefunden wird.
Im Allgemeinen sollen Anwendungsbedingungen einen Mechanismus bieten, Regelanwendungen bei Graphtransformationen zu steuern. Darüber hinaus haben sie noch weitere wichtige Eigenschaften, die der Henshin-Editor im Rahmen dieser Arbeit berücksichtigen soll:
•
Eine positive Anwendungsbedingung (PAC) wird definiert, um die Anwendung einer Regel nur dann zu erlauben, wenn der Arbeitsgraph eine bestimmte Struktur
enthält.
•
Anwendungsbedingungen können geschachtelt werden. Dies bedeutet, dass eine
Anwendungsbedingung über eine andere Anwendungsbedingung definiert werden kann.
•
Anwendungsbedingungen können negiert (NOT) werden und mehrere Anwendungsbedingungen können mit Hilfe der logischen Operatoren AND und OR kombiniert werden.
23
4 Anforderungen
4.1.1 Graphbedingung
Sei G ein Arbeitsgraph. Eine Graphbedingung gc (engl. graph condition) über G ist entweder
true (∃(a) bzw. ∃(a, true)) oder ∃(a, c), wobei a : P → C (engl. P = premise, C = conclusion) ein
Graphmorphismus und c eine Bedingung (logischer Ausdruck) über den Graphen C ist.
Logische Ausdrücke über Bedingungen über P werden auch Bedingungen über P genannt. [BESW10, EHL10b]
(P
p
a
C,
=
q
c
)
G
Eine Anwendungsbedingung ac ist eine Graphbedingung über LHS.
4.1.2 Erfüllbarkeit einer Bedingung
Jeder Morphismus p : P → G erfüllt die Bedingung ac = true (geschrieben p
ac).
Ein Morphismus p : P → G erfüllt die Bedingung ac = ∃(a, c), wenn ein injektiver Morphismus q : C → G existiert, so dass q ○ a = p und q
c gilt. [BESW10, EHL10b]
Eine Transformationsregel kann nur ausgeführt werden, wenn die Anwendungsbedingung erfüllt ist (true).
4.1.3 Anwendungsbeispiel
Als Anwendungsbeispiel von Anwendungsbedingungen mit erweiterten Eigenschaften
dient ein imaginärer Pizza-Service (siehe Abbildung 21, S. 20). Es soll eine Regel gratis-
Cola definiert werden, bei der ein Kunde (Customer) eine Cola kostenlos bekommt, wenn
eine der beiden folgenden Anwendungsbedingungen erfüllt ist:
1. Der Kunde bestellt Menue1: Zwei Pizzen, ein Extrabelag und ein Getränk.
2. Der Kunde bestellt Menue2: Drei Pizzen ohne Extrabelag (!Extrabelag).
Abbildung 25 – 28 zeigen die Darstellung der Regel gratisCola und ihre geschachtelten
Anwendungsbedingungen im erweiterten Henshin-Editor.
24
4.1 Anwendungsbedingungen (Application Condition, AC)
Abbildung 25: Die Regel gratisCola
Abbildung 26: Die Anwendungsbedingung Menue1
Abbildung 27: Die Anwendungsbedingung Menue2
25
4 Anforderungen
Abbildung 28: Die Anwendungsbedingung Extrabelag
4.2 Amalgamierte Regeln
Das Wort „Amalgam“ stammt aus dem griechischen und bedeutet „weich“. „Ein Amalgam
ist in der Chemie eine Legierung aus Quecksilber. Als Amalgam werden auch Vermischungen anderer Stoffe bezeichnet, die nicht ohne weiteres umkehrbar sind, z.B. Legierungen mehrerer Metalle.“ [WP-AMAL10]
Im Rahmen dieser Arbeit wird das Wort „Amalgamation“ im Zusammenhang mit der
Transformationsregel verwendet. Amalgamation-Units sind eine besondere Form von
Transformationsregeln. Mit ihnen kann ein zu transformierender Graphteil definiert werden, dessen Anzahl des Auftretens im Arbeitsgraphen variabel ist. Dies bedeutet, dass
die Regel auf alle gefundenen Matches angewendet wird.
Eine Amalgamation-Unit besteht aus einer Kernregel und mehreren Multiregeln (siehe
Abbildung 29). In der Kernregel wird eine Regel mit ihren Bestandteilen, wie im Abschnitt
2.2.1 beschrieben, definiert. Die LHS- und RHS-Graphen der Kernregel sind Teilgraphen
der jeweiligen LHS- und RHS-Graphen einer Multiregel. Zusätzlich enthält jede Multiregel
Multiobjekte, auf deren Matches im Arbeitsgraphen die amalgamierte Regel parallel angewendet wird.
Aus einer Amalgamation-Unit und einem Graphen G kann eine amalgamierte Regel konstruiert werden. Eine amalgamierte Regel ist eine normale Transformationsregel, die den
Effekt der Anwendung der Amalgamation-Unit beschreibt. Abbildung 30 zeigt die amalgamierte Regel für die Amalgamation-Unit in Abbildung 29 und den Graphen G in Abbildung
31.
26
4.2 Amalgamierte Regeln
LHS
RHS
Kernregel
A
A
LHS
RHS
A
Multiregel1
A
BA
BA
LHS
Multiregel2
CA
RHS
A
A
BA
BA
CA
Abbildung 29: Amalgamation-Unit
LHS
RHS
C
C
C
A
A
B
B
B
B
B
B
C
C
C
Abbildung 30: Amalgamierte Regel
In der Abbildung 31 wird der Graph G vor und nach der Anwendung der amalgamierten
Regel dargestellt. Die braune Kante wurde durch die Anwendung der Kernregel eingefügt, die blauen Knoten und Kanten von der 1. und die grünen Knoten und Kanten von
der 2. Multiregel. Es werden jeweils 3 C-Knoten von der amalgamierten Regel eingefügt,
weil es 3 B-Knoten gibt, auf die die Multiobjekte der beiden LHSs von der 1. und der 2.
Multiregel gematcht werden können.
27
4 Anforderungen
G
G'
A
C
C
A
C
B
B
B
B
B
B
Abbildung 31: Graphen G vor und G' nach der Anwendung der oben definierten amalgamierten Regel
D
D
C
C
C
4.3 Potentielle Probleme ohne diese Arbeit
Ursprungsgraph
Transformierter Graph
Die Erweiterung des existierenden Henshin-Editors ist notwendig, um die Mächtigkeit der
Sprache Henshin vollständig nutzen zu können. Zur Zeit können Graphtransformationsregeln nur mit den folgenden Einschränkungen definiert werden:
•
Es ist nicht möglich, mehrere gleiche Graphteile in einem Arbeitsgraphen mit einer Regel zu ändern (AmalgamationUnit).
Wenn die Anzahl der Matches bekannt ist, kann das Problem umgangen werden,
indem eine Regel mit der exakten Anzahl der zu transformierenden Graphteile in
LHS und RHS definiert wird. Üblicherweise ist die Anzahl der Matches aber nicht
bekannt.
•
Es ist nicht möglich, die Regelanwendung auf die Existenz einer definierten Struktur in einer Anwendungsbedingung zu begrenzen (PAC).
•
Es ist nicht möglich, Anwendungsbedingungen mit einem Disjunktor (logisches
ODER) zu verknüpfen (OR).
Dieses Problem kann umgangen werden, indem zwei Regeln mit dem gleichen
LHS- und RHS-Graphen definiert werden. Die erste Regel enthält die erste Disjunkte und die zweite Regel die zweite. Ein erfolgreiches Ausführen der 1. oder
der 2. Regel bedeutet, dass die disjunkten Anwendungsbedingungen erfüllt sind.
•
Es ist nicht möglich, eine ganze Formel (Gesamtheit aller Anwendungsbedingungen) zu negieren (NOT).
28
4.4 Anforderung - Begriffsklärung und Vorgehensweise
4.4 Anforderung - Begriffsklärung und Vorgehensweise
Anforderungen beschreiben im Kontext der Informatik Leistungsmerkmale von Software.
Der Rational Unified Process definiert Anforderungen folgendermassen: „A description of
a condition or capability of a system; either derived directly from user needs or stated in
a contract, standard, specification or other formally imposed document.“ [Kru00]
Alle im Abschnitt 4.5 beschrieben Anforderungen wurden als mustergültige Anforderungen formuliert. Mustergültige Anforderungen sind nach [RD01] ein „schablonenbasierter
Weg zur Konstruktion und Qualitätssicherung von eindeutigen, vollständigen und testbaren Anforderungen“. Mit Hilfe mustergültiger Anforderungen wird versucht, die Vorteile
der musterbasierten Herangehensweise auf den Bereich der Anforderungsanalyse zu
übertragen.
Anforderungen werden bei dieser Methode nicht mehr frei formuliert, sondern nach bestimmten Regeln konstruiert, wodurch sie eine einheitliche Struktur erhalten. Man erhofft
sich davon präzise formulierte Anforderungen, die von allen Beteiligten leicht zu verstehen sind. Typische Formulierungsfehler sollen mit dieser Technik möglichst ausgeschlossen werden, z.B. Sätze, bei denen nicht klar ist, von wem die Funktionalität erwartet
wird.
Abbildung 32 zeigt das Prinzip einer Anforderungsschablone nach [RD01].
Abbildung 32: Prinzip einer Anforderungsschablone.
Um eine bessere Übersichtlichkeit zu erreichen, wird jede Anforderung in einer einheitlichen Tabelle mit grauem Hintergrund beschrieben. Die Tabelle enthält die Nummer und
den Namen der Anforderung, einen mustergültigen Anforderungstext und eine Erläuterung. Alle Anforderungen zusammen bilden den Anforderungskatalog.
29
4 Anforderungen
4.5 Anforderungen an den erweiterten Henshin-Editor
In diesem Abschnitt werden die Anforderungen an den erweiterten Henshin-Editor beschrieben. Die Anforderungen sind von der Projektveranstalterin, Dr. Claudia Ermel, und
von anderen Mitarbeitern des Fachbereichs TFS festgelegt worden. Sie wurden als Themen der Abschlussarbeiten am Ende des Visuelle-Sprachen-Projekts im Wintersemester
2009/2010 vorgestellt. Grundsätzliches Ziel ist es, den Henshin-Editor so zu erweitern,
dass
•
komplexe und verschachtelte Ausdrücke über Graphen definiert und editiert werden können und
•
Amalgamation-Units definiert und editiert werden können.
4.5.1 Anforderungen mit Nutzerinteraktionen
Dieser Abschnitt stellt die Anforderungen dar, bei denen Nutzerinteraktionen mit dem
Henshin-Editor notwendig sind.
Anforderung 1:
/Verschachtelte Anwendungsbedingungen/
Anforderungstext
Der Henshin-Editor soll dem Nutzer die Möglichkeit bieten, verschachtelte Anwendungsbedingungen für eine Regel definieren zu
können.
Erläuterung
Es soll möglich sein, dass der Nutzer sowohl für LHS-Graphen als
auch für einen AC-Graphen eine Anwendungsbedingung definiert.
Anforderung 2:
/Komplexe Anwendungsbedingungen/
Anforderungstext
Der Henshin-Editor soll dem Nutzer die Möglichkeit bieten, komplexe Anwendungsbedingungen zu definieren.
Erläuterung
Eine Anwendungsbedingung lässt sich nicht nur mit NAC definieren, sondern auch mit PAC und den logischen Operatoren NOT ,
AND und OR. Logische Operatoren können wiederum selbst NAC,
PAC oder logische Operatoren enthalten.
30
4.5 Anforderungen an den erweiterten Henshin-Editor
Anforderung 3:
/NAC als Standard/
Anforderungstext
Der Henshin-Editor soll beim Erstellen einer einzelnen Application
Condition eine NAC als Standard in dem markierten Graphen (Prämisse) eingefügen.
Erläuterung
Bei Anwendungsbedingungen tritt öfter der Fall auf, dass ein bestimmtes Abbild der Application Condition nicht in dem Arbeitsgraphen zu finden ist. Aus diesem Grund soll NAC als Standardanwendungsbedingung verwendet werden.
Anforderung 4:
/Negated-Wert ändern/
Anforderungstext
Der Henshin-Editor soll dem Nutzer erlauben, den negated-Wert einer Application Condition nachträglich zu ändern.
Erläuterung
Es gibt zwei Typen von Application Conditions: Negative (NAC) und
positive (PAC). Eine NAC hat den negated-Wert true, bei einer PAC
ist dieser false. Eine NAC soll nachträglich zu einer PAC geändert
werden können und umgekehrt.
Anforderung 5:
/Application Condition einfügen/
Anforderungstext
Der Henshin-Editor soll dem Nutzer die Möglichkeit bieten, einer
existierenden Anwendungsbedingung eine Application Condition
hinzufügen zu können.
Erläuterung
Diese Funktionalität betrifft nur LHS- und AC-Graphen mit einer definierten Anwendungsbedingung. In diesem Fall soll immer möglich
sein, eine neue Application Condition hinzuzufügen.
Anforderung 6:
/Tauschen von binären Formeln/
Anforderungstext
Der Henshin-Editor soll dem Nutzer die Möglichkeit bieten, eine erstellte AND-Formel mit einer OR-Formel zu tauschen und umgekehrt.
Erläuterung
Sowohl AND als auch OR sind logische Operatoren mit zwei Operanden. Daher soll es möglich sein, die beiden Operatoren zu tauschen.
31
4 Anforderungen
Anforderung 7:
/Erstellen von Amalgamation-Units/
Anforderungstext
Der Henshin-Editor soll dem Nutzer die Möglichkeit bieten, Amalgamation-Units zu definieren.
Erläuterung
Die Wurzel transformation system (siehe 3.2.1, S. 15) kann jetzt
Amalgamation-Units beinhalten. Daher soll es möglich sein, Amalgamation-Units in das Transformationssystem einzufügen.
Anforderung 8:
/Kernregel und Multiregeln definieren/
Anforderungstext
Der Henshin-Editor soll dem Nutzer die Möglichkeit bieten, einer
Amalgamation-Units eine Kernregel und mehrere Multiregeln zu
definieren.
Erläuterung
Eine Amalgamation-Unit besteht aus einer Kernregel und mehrerer
Multiregeln (siehe 4.2, S. 26). Mit dem Henshin-Editor soll der Nutzer diese Regeln definieren können.
Anforderung 9:
/Korrekte Amalgamation-Unit/
Anforderungstext
Der Henshin-Editor soll für die Erstellung korrekter AmalgamationUnits sorgen.
Erläuterung
Es soll sichergestellt werden, dass eine Amalgamation-Unit aus einer Kernregel und (eventuell) mehreren Multiregeln besteht (siehe
4.2, S. 26). Eine Amalgamation-Unit mit Multiregeln ohne Kernregel ist unzulässig.
Anforderung 10:
/Abbild der Kernregel/
Anforderungstext
Der Henshin-Editor soll das Abbild einer Kernregel in jeder Multiregel exakt darstellen.
Erläuterung
Da LHS- und RHS-Graphen der Kernregel Teilgraphen der jeweiligen LHS- und RHS-Graphen einer Multiregel sind, soll sichergestellt werden, dass das Abbild der Kernregel nach jeder Nutzeraktionen bezüglich einer Amalgamation-Unit in den Multiregeln vorgefunden wird.
32
4.5 Anforderungen an den erweiterten Henshin-Editor
Anforderung 11:
/Kopieren von LHS nach RHS in Multiregeln/
Anforderungstext
Der Henshin-Editor soll dem Nutzer die Möglichkeit bieten, Multiobjekte von LHS nach RHS zu kopieren.
Erläuterung
Die Multiobjekte in LHS und RHS sind oft identisch. Deswegen ist
es hilfreich, wenn sie von LHS nach RHS kopiert werden können.
4.5.2 Anforderungen an die Darstellung von Objekten
Dieser Abschnitt beinhaltet Anforderungen, die mit der Darstellung von Objekten des erweiterten Henshin-Editors zu tun haben.
Anforderung 12:
/Darstellung von Anwendungsbedingungen/
Anforderungstext
Der Henshin-Editor soll die Anwendungsbedingungen in verschiedene Varianten darstellen.
Erläuterung
Wie im Abschnitt 4.2 (S. 28) beschrieben wurde, hat der HenshinEditor mehrere Ansichten. Zum besseren Übersichtlichkeit sollen
Anwendungsbedingungen in den entsprechenden Ansichten in verschiedene Varianten dargestellt werden.
Anforderung 13:
/Erkennen von unvollständigen Anwendungsbedingungen/
Anforderungstext
Der Henshin-Editor soll unvollständige Anwendungsbedingungen
anders darstellen als vollständige.
Erläuterung
Die unterschiedliche Darstellung soll dem Nutzer helfen, unvollständige Anwendungsbedingungen leichter zu erkennen. Zu unvollständigen Anwendungsbedingungen gehören:
•
NOT ohne Operand und
•
AND bzw. OR ohne Operanden oder nur mit einem Operanden.
Anforderung 14:
/Erkennen von PAC und NAC/
Anforderungstext
Der Henshin-Editor soll positive und negative Anwendungsbedingungen unterschiedlich darstellen.
Erläuterung
Der Nutzer soll leicht erkennen können, ob eine Application Conditi-
on negiert ist (NAC) oder nicht (PAC).
33
4 Anforderungen
Anforderung 15:
/Visualisierung von Mappings zwischen Knoten/
Anforderungstext
Der Henshin-Editor soll gemappte Knoten graphisch darstellen.
Erläuterung
Die Mappings zwischen den Knoten sollen für den Nutzer graphisch leicht zu erkennen sein. In der Regelansicht soll sofort erkennbar sein, welcher Knoten mit welchem gemappt ist.
Anforderung 16:
/Darstellung von Amalgamation-Units/
Anforderungstext
Der Henshin-Editor soll Amalgamation-Units in verschiedene Varianten darstellen.
Erläuterung
Wie im Abschnitt 3.2 (S. 15) beschrieben wurde, hat der HenshinEditor mehrere Ansichten. Zur besseren Übersichtlichkeit sollen
Amalgamation-Units in den verschiedenen Ansichten dargestellt
werden.
Anforderung 17:
/Darstellung von Kernregel und ihrer Multiregeln/
Anforderungstext
Der Henshin-Editor soll die Kernregel und die dazu gehörigen Multiregeln darstellen.
Erläuterung
Wie im Abschnitt 4.2 (S. 28) beschrieben wurde, hat eine Amalgamation-Unit eine Kernregel und mehrere Multiregeln. Zur besseren
Übersichtlichkeit sollen die Kernregel und ihre Multiregeln graphisch dargestellt werden, so dass erkennbar ist, dass sie zu einer
Amalgamation-Unit gehören.
Anforderung 18:
/Darstellung von Kern- und Multiknoten/
Anforderungstext
Der Henshin-Editor soll die Kernknoten und die Multiknoten in den
Multiregeln unterschiedlich darstellen.
Erläuterung
Die unterschiedliche Darstellung von Kern- und Multiknoten soll
dem Nutzer helfen, leichter zu erkennen, welche Knoten nur einmal im Arbeitsgraphen vorkommen sollen und welche mehrmals
vorkommen dürfen. Außerdem ist durch die unterschiedliche Darstellung leichter erkennbar, welche Knoten geändert werden können. Nur die Multiknoten dürfen im Multiregel-Editor editiert und
gelöscht werden.
34
5 Lösungsansatz
In diesem Kapitel werden die gewählten Lösungsansätze vorgestellt und anhand der in
Kapitel 4 beschriebenen Anforderungen bewertet. Abschließend werden alternative Lösungsansätze erörtert.
5.1 Vorstellung der gewählten Lösungsansätze
In diesem Abschnitt wird diskutiert, ob die gewählten Lösungsansätze als geeignet gelten
können, um die in Kapitel 4 beschriebenen Anforderungen zu erfüllen. Zu diesem Zweck
werden die im Abschnitt 4.5 formulierten mustergültigen Anforderungen einzeln überprüft.
Anforderung 1: /Verschachtelte Anwendungsbedingungen/
Der ausgebaute Henshin-Editor ermöglicht eine Verschachtelung von Anwendungsbedingungen. Dies bedeutet, dass eine Anwendungsbedingung über eine andere Anwendungsbedingung definiert werden kann. Die Menüpunkte zum Erstellen von Anwendungsbedingungen sind sowohl im Kontextmenü einer ausgewählten Regel (Abbildung
33) bzw. eines ausgewählten LHS-Graphen (Abbildung 34) sichtbar als auch im Kontextmenü eines ausgewählten AC-Graphen (Abbildung 35) in der Baumansicht.
Abbildung 34: Kontextmenü eines LHS-Graphen
Abbildung 33: Kontextmenü einer Regel
35
5 Lösungsansatz
Abbildung 35: Kontextmenü eines AC-Graphen
Anforderung 2: /Komplexe Anwendungsbedingungen/
Der ausgebaute Henshin-Editor ermöglicht nicht nur das Erzeugen von negativen Anwendungsbedingungen, sondern auch von positiven Anwendungsbedingungen und von
den logischen Operatoren NOT, AND und OR.
Das Erstellen komplexer Anwendungsbedingungen erfolgt durch Auswahl einer der folgenden Menüpunkte im Kontextmenü einer Regel, eines LHS-Graphen oder eines ACGraphen:
•
Create Condition Tree...
Eine Anwendungsbedingung kann in einem separaten Dialogfenster als Ganzes
erstellt werden. Dies bedeutet, dass der Nutzer die Möglichkeit hat, eine vollständige komplexe Anwendungsbedingung zuerst im Dialogfenster (Abbildung 36) in
der Baumdarstellung zusammenzubauen, bevor sie in einem Graphen hinzugefügt wird.
36
5.1 Vorstellung der gewählten Lösungsansätze
Abbildung 36: Dialogfenster zum Erstellen von (komplexen) Anwendungsbedingungen
•
Eine Anwendungsbedingung kann schrittweise durch Auswahl einer der Menüpunkte Create Application-Condition, Create Not-Condition, Create And-Condition oder
Create Or-Condition erstellt werden. Die ausgewählte Condition wird an den entsprechenden Graphen angehängt. In der Baumansicht ist dies durch einen neuen
Eintrag unter dem ausgewählten Graphen zu erkennen.
Abbildung 37: Menüpunkte zum schrittweisen Erstellen von (komplexen) Anwendungsbedingungen
Anforderung 3: /NAC als Standard/
Wie weiter oben beschrieben, bietet der ausgebaute Henshin-Editor zwei Möglichkeiten,
Anwendungsbedingungen zu erstellen: als Ganzes oder schrittweise. In beiden Varianten wird NAC als Standard eingefügt, wenn Create Application-Condition ausgewählt ist. Im
Dialogfenster ist dies explizit durch ein markiertes negated-Feld zu erkennen (siehe Abbildung 38).
37
5 Lösungsansatz
Abbildung 38: NAC als Standard im Dialogfenster
Anforderung 4: /Negated-Wert ändern/
Der ausgebaute Henshin-Editor bietet dem Nutzer die Möglichkeit, den negated-Wert einer
erstellten Application Condition zu ändern. Dadurch kann eine NAC zu PAC geändert werden und umgekehrt.
Eine markierte NAC in der Baumansicht hat den Menüpunkt Set negated = false in ihrem
Kontextmenü, um sie zu einer PAC zu ändern. Umgekehrt hat eine PAC den Menüpunkt
Set negated = true, um sie zu einer NAC zu ändern. Durch Auswählen dieses Menüpunktes
ändert sich der negated-Wert (siehe Abbildung 39).
In der Properties-Ansicht hat eine markierte Application Condition entweder den negatedWert true (NAC) oder false (PAC). Durch Auswahl eines verfügbaren Wertes in der Kombinationsschaltfläche des Negated-Property ändert sich der negated-Wert (siehe Abbildung
40).
Anforderung 5: /Application Condition einfügen/
Der Henshin-Editor bietet dem Nutzer die Möglichkeit, eine Application Condition einem
LHS-Graphen bzw. einem AC-Graphen immer hinzuzufügen. Dies bedeutet, wenn der
LHS- bzw. AC-Graph bereits über eine Anwendungsbedingung verfügt, werden die neue
Application Condition und die existierende mit dem logischen Operator AND verbunden.
38
5.1 Vorstellung der gewählten Lösungsansätze
Abbildung 39: Ändern des negated-Wertes über das AC-Kontextmenü
Abbildung 40: Ändern des negated-Wertes in der Properties-Ansicht
Das Hinzufügen einer Application Condition erfolgt sowohl über den Menüpunkt Create App-
lication-Condition im Kontextmenü eines LHS- bzw. AC-Graphen in der Baumansicht, in
den die Application Condition eingefügt werden soll, als auch im Kontextmenü einer Regel.
39
5 Lösungsansatz
Anforderung 6: /Tauschen von binären Formeln/
Der ausgebaute Henshin-Editor bietet dem Nutzer die Möglichkeit, eine binäre Formel
AND mit einer binären Formel OR zu tauschen und umgekehrt. Beim Tauschen der Formeln werden die Operanden der alten Formel kopiert und an die neue Formel angehängt.
Das Tauschen von der binären Formel AND mit OR erfolgt durch Auswahl des Menüpunktes Swap AND → OR im AND-Kontextmenü in der Baumansicht und das Tauschen
der binären Formel OR mit AND durch Swap OR → AND im OR-Kontextmenü (siehe Abbildung 41).
Abbildung 41: Tauschen von binären Formeln über das Kontextmenü
Anforderung 7: /Erstellen von Amalgamation-Units/
Der ausgebaute Henshin-Editor bietet dem Nutzer die Möglichkeit, das Transformationssystem um Amalgamation-Units zu erweitern. Hierfür steht ein Menüpunkt Create transfor-
mation unit with content → Create amalgamation unit im Kontextmenü des Transformationssystems (Abbildung 42) oder im Kontextmenü des Containers Transformation Units (Abbildung 43) zur Verfügung.
40
5.1 Vorstellung der gewählten Lösungsansätze
Abbildung 42: Erstellen einer Amalgamation-Unit über das Kontextmenü des Transformationssystem
Abbildung 43: Erstellen einer Amalgamation-Unit über das Kontextmenü des Container Transformation
Units
Anforderung 8: /Kernregel und Multiregeln definieren/
Der ausgebaute Henshin-Editor gestattet es dem Nutzer, eine Kernregel und mehrere
Multiregeln für jede existierende Amalgamation-Unit zu definieren.
Eine Kernregel kann über zwei Menüpunkte im Kontextmenü einer markierten Amalgamation-Unit definiert werden:
41
5 Lösungsansatz
Abbildung 44: Definieren einer Kernregel über das Kontextmenü
•
Create Kernel Rule
Beim Auswählen dieses Menüpunktes wird eine neue Transformationsregel erstellt und in das Transformationssystem eingefügt. Diese Regel wird dann als
Kernregel der markierten Amalgamation-Unit definiert.
•
Add Defined Rule as Kernel
Beim Auswählen dieses Menüpunktes wird eine existierende Transformationsregel als Kernregel definiert. Wenn nur eine Transformationsregel im Transformationssystem existiert, wird diese automatisch als Kernregel definiert. Andernfalls
wird eine Liste mit den existierenden Transformationsregeln in einem Dialogfenster angezeigt.
Abbildung 45: Dialogfenster zum Auswählen einer Regel
42
5.1 Vorstellung der gewählten Lösungsansätze
Durch Auswahl des Menüpunktes Create Multi Rule im Kontextmenü einer AmalgamationUnit wird eine Transformationsregel erstellt und in das Transformationssystem eingefügt.
Diese Regel wird dann als Multiregel der markierten Amalgamation-Unit definiert.
Abbildung 46: Definieren einer Multiregel über das Kontextmenü einer Amalgamation-Unit
Anforderung 9: /Korrekte Amalgamation-Unit/
Der ausgebaute Henshin-Editor stellt sicher, dass Amalgamation-Units korrekt definiert
werden. Dies bedeutet, dass sie nur aus einer Kernregel und aus (eventuell) mehreren
Multiregeln bestehen. Das Sicherstellen korrekter Amalgamation-Units erfolgt durch Ausblenden unzulässiger Aktionen im Kontextmenü einer Amalgamation-Unit.
•
Der Menüpunkt Create Kernel Rule ist nur sichtbar, wenn die Amalgamation-Unit
noch keine Kernregel hat. Dies stellt sicher, dass eine Amalgamation-Unit nur aus
einer Kernregel bestehen darf.
•
Der Menüpunkt Add Defined Rule as Kernel ist nur sichtbar, wenn
◦
das Transformationssystem mindestens eine Transformationsregel hat.
Dies verhindert das Anzeigen eines Dialogfensters mit einer leeren Liste.
◦
die Amalgamation-Unit noch keine Multiregel hat.
Dies verhindert, dass der Inhalt von LHS- und RHS-Graphen in den Multiregeln
verworfen wird.
•
Der Menüpunkt Create Multi Rule ist nur sichtbar, wenn die Amalgamation-Unit bereits über eine Kernregel verfügt.
43
5 Lösungsansatz
Dies verhindert den Zustand, dass eine Amalgamation-Unit nur aus Multiregeln
besteht.
Anforderung 10: /Abbild der Kernregel/
Der ausgebaute Henshin-Editor stellt sicher, dass das Abbild einer Kernregel in den jeweiligen Multiregeln nach jeder Nutzeraktion vorgefunden wird. Um dies zu erreichen,
synchronisiert der Henshin-Editor automatisch jede Änderung von LHS- und RHS-Elementen einer Kernregel in die jeweiligen Multiregeln oder er verbietet Änderungen in
Multiregeln, die zu einem inkonsistenten Zustand führen würden.
Die Sicherstellung betrifft folgende Nutzeraktionen:
•
Erstellen von Multiregeln
Beim Erstellen einer Multiregel werden alle Elemente (Knoten, Kanten, Attribute,
Mappings, Parameter) der Kernregel kopiert und in die Multiregel eingefügt.
•
Einfügen/Löschen eines Elements in der Kernregel
Jede Änderung an der Kernregel wird auch an ihren Multiregeln durchgeführt.
Diese automatische Synchronisation sorgt dafür, dass die Kernelemente in den
Multiregeln konsistent bleiben.
•
Kein Ändern/Löschen von Kernelementen in Multiregeln
Der Henshin-Editor bietet dem Nutzer keine Möglichkeit, Kernelemente in Multiregeln zu editieren oder zu löschen, um inkonsistente Zustände in der Multiregel zu
vermeiden.
Anforderung 11: /Kopieren von LHS nach RHS in Multiregeln/
In der Ansicht einer Multiregel bietet der ausgebaute Henshin-Editor dem Nutzer die
Möglichkeit, mit einem Klick die Multiobjekte mit all ihren Eigenschaften von LHS nach
RHS zu kopieren (siehe Abbildung 47). Diese Kopieraktion erstellt ebenfalls die Mapping
zwischen den Knoten automatisch. Die Kernelemente in dem LHS-Graphen werden nicht
mitkopiert, weil dies einen inkonsistenten Zustand in der Multiregel zur Folge hätte.
44
5.1 Vorstellung der gewählten Lösungsansätze
Abbildung 47: Schaltfläche zum Kopieren von Multiobjekte
Anforderung 12: /Darstellung von Anwendungsbedingungen/
Der ausgebaute Henshin-Editor stellt Anwendungsbedingungen in verschiedenen Formen dar.
Abbildung 48: Darstellung von Anwendungsbedingungen
1. als Baum
In der Baumansicht werden Anwendungsbedingungen als innere Einträge unter
einem LHS-Eintrag dargestellt. Geschachtelte Anwendungsbedingungen werden
unter einem AC-Eintrag als innere Einträge angezeigt.
2. als Text
In der Regelansicht werden Anwendungsbedingungen erster Ebene als Text (logische Formel) dargestellt. Geschachtelte Anwendungsbedingungen können nicht
sofort erkannt werden.
3. als Figur
In der Regelansicht werden Anwendungsbedingungen erster Ebene durch einen
Block dargestellt, der sich selbst aus mehreren anderen Blöcken zusammensetzt.
Jeder Block repräsentiert dabei entweder einen Operator (AND, OR, NOT) oder
eine Application Condition.
45
5 Lösungsansatz
Bei einem Operator erscheinen die Operanden unterhalb des Operators. Bei Operatoren mit einem Operanden (NOT) hat der Block des Operanden dieselbe Breite
wie der des Operators. Bei Operatoren mit zwei Operanden (AND, OR) haben die
beiden Blöcken der Operanden die halbe Breite des Operatorkastens. In Abbildung 48 hat der Operator AND die Operanden AC0 und AC1.
Mit einem Doppelklick auf einem AC-Blöcken öffnet sich eine Bedingungsansicht (Conditi-
on View), auf deren linker Seite die Prämisse und auf deren rechter Seite die Bedingung
dargestellt sind. Hat die Prämisse nur eine Application Condition als Anwendungsbedingung, wird diese nicht als Blockfigur präsentiert, sondern direkt als AC-Graph.
Anforderung 13: /Erkennen von unvollständigen Anwendungsbedingungen/
Im ausgebauten Henshin-Editor werden unvollständige Anwendungsbedingungen sowohl in der Baumansicht als auch in der Blockfigur rot beschriftet. Dadurch ist für den
Nutzer leicht erkennbar, dass weitere Anwendungsbedingungen definiert werden müssen, um die Anwendungsbedingung zu vervollständigen. Ein weiteres Kennzeichen einer
unvollständigen Anwendungsbedingung ist das Fehlen der Textdarstellung in der Regelansicht. In Abbildung 49 sind die genannten Kennzeichen dargestellt.
Abbildung 49: Darstellung von einer unvollständigen Anwendungsbedingung
Anforderung 14: /Erkennen von PAC und NAC/
Der ausgebaute Henshin-Editor unterscheidet die Darstellung von NAC und PAC. In der Baumansicht und in der Blockfigur wird links neben jeder NAC das Symbol
links neben jeder PAC das Symbol
angezeigt und
. Dadurch lassen sich NAC und PAC leicht voneinander
unterscheiden.
Anforderung 15: /Visualisierung von Mappings zwischen Knoten/
Die gemappten Knoten werden im Henshin-Editor mit derselben Nummerierung und Farbe versehen. Dadurch sind sie für den Nutzer leicht als solche erkennbar.
46
5.1 Vorstellung der gewählten Lösungsansätze
Anforderung 16: /Darstellung von Amalgamation-Units/
Amalgamation-Units werden im ausgebauten Henshin-Editor sowohl in der Baumansicht
als auch in der Transformation-Unit-Ansicht dargestellt (Abbildung 50).
In der Baumansicht werden Amalgamation-Units als Eintrag unter dem Transformationssystem und dem Container Transformation Units repräsentiert. Die Kern- und die Multiregeln werden als innere Einträge einer Amalgamation-Unit dargestellt.
Ein Doppelklick auf eine Amalgamation-Unit in der Baumansicht öffnet die Transformation-Unit-Ansicht, in der die Amalgamation-Unit als Blockfigur dargestellt wird. Die Kernund die Multiregeln sind in der Figur als innere Blöcke zu sehen.
Abbildung 50: Darstellung einer Amalgamation-Unit als Baum und Blockfigur
Anforderung 17: /Darstellung von Kernregel und ihre Multiregeln/
Der ausgebaute Henshin-Editor bietet indirekt eine Übersicht von einer Kernregel und ihren Multiregeln. Auf eine eigene Ansicht für Amalgamation-Units, auf der sowohl die
Kernregel als auch ihre Multiregeln gleichzeitig zu sehen sind, wurde verzichtet, weil der
Nutzer die geöffneten Kern- und Multiregelansichten so anordnen kann, dass sie gleichzeitig zu sehen sind (z.B. die Kernregelansicht oben und die Multiregelansicht unten,
siehe Abbildung 51).
47
5 Lösungsansatz
Abbildung 51: Anordnung von Ansichten einer Kern- und einer Multiregel
Anforderung 18: /Darstellung von Kern- und Multiknoten/
Der ausgebaute Henshin-Editor zeigt die Knoten in den Multiregeln mittels zweier Darstellungen an (Abbildung 52).
•
Knoten, die aus der Kernregel stammen, werden wie bisher rechteckig dargestellt.
Zur Verdeutlichung, dass die Knoten aus der Kernregel stammen und deswegen
nicht zu editieren sind, wird das Rechteck etwas heller dargestellt.
•
Knoten, die Multiobjekte darstellen, werden durch zwei hintereinander versetzte
Rechtecke dargestellt.
Abbildung 52: Darstellung von Knoten in Multiregeln
5.2 Diskussion von gewählten Lösungsansätze im Vergleich
mit Alternativen
Dieser Abschnitt erörtert alternative Lösungsansätze zu einigen der gestellten Anforderungen.
48
5.2 Diskussion von gewählten Lösungsansätze im Vergleich mit Alternativen
5.2.1 Darstellung von Anwendungsbedingungen
Die folgende alternative Darstellungsmöglichkeit für Anwendungsbedingungen kam in
der Anfangsphase dieser Arbeit auf.
In der Regelansicht sollte nur einen Operator (NOT, AND oder OR) und ihre direkten
Operanden angezeigt werden. In dem ersten Kasten (von oben sehen) soll ein Operator
dargestellt werden und in den unteren Kästen seine Operanden. Wenn der Operand ein
logischer Operator ist, soll die Blockfigur von diesem Operanden durch einen Doppelklick
geöffnet werden können. In der neuen Blockfigur soll der Operand als Operator im ersten
Kasten zu sehen sein und in den unteren Kästen seine Operanden.
Beispiel: Darstellung von der Anwendungsbedingung AND (NAC1, NOT (OR (PAC1,
PAC2)))
AND
Doppelklick auf NOT
NAC1
NOT
NOT
Doppelklick auf OR
OR
OR
PAC1
PAC2
Der andere Lösungsansatz der Blockfigur wurde ausgewählt, weil sie mehr Übersichtlichkeit von komplexen Anwendungsbedingungen bietet und dort die gesamte Anwendungsbedingung auf einem Blick erkennbar ist.
5.2.2 Visualisierung von Mappings zwischen Knoten
Die Mappings zwischen Knoten wurden am Anfang nur durch gemeinsame Farben visualisiert. Während der Entwicklung des erweiterten Henshin-Editor, hat sich herausgestellt, dass dies allein nicht ausreicht.
In [BESW10] wurde der Henshin-Editor mit der erweiterten Funktionalität unter anderem
bezüglich der komplexen Anwendungsbedingungen vorgestellt. In schwarz-weiß ausgedruckten Exemplaren waren die Mappingfarben nicht zu erkennen. Aus diesem Grund
werden Mappings nicht nur durch gleiche Farben gekennzeichnet sondern zusätzlich
durch eine gemeinsame Nummerierung.
49
5 Lösungsansatz
5.2.3 Darstellung von Kern- und Multiregeln
In der Anfangsphase war für Amalgamation-Units eine eigene Ansicht geplant (Amalgama-
tion-Unit View). Diese Ansicht sollte in zwei Bereiche unterteilt sein. Der obere für die
Kernregel und der untere für die Multiregeln. Im unteren Bereich sollten die Multiregeln
über zwei Pfeiltasten (nach rechts und links) durchblättert werden können.
Die folgenden Gründe führten dazu, warum diese Lösung nicht umgesetzt wurde:
1. Eine Amalgamation-Unit ist eine Spezialisierung von Transformation-Units. In der
Bachelorarbeit von J. Schmidt über Transformation-Units wurde bereits eine Ansicht implementiert, die Transformation-Units darstellt (TransformationUnit View).
Diese Ansicht öffnet sich per Doppelklick auf eine Transformation-Unit (Sequential-Unit, Conditional-Unit, Priority-Unit, Independent-Unit, Counted-Unit und jetzt
auch Amalgamation-Unit) und stellt sie als Blockfigur dar (siehe Abbildung 50
rechts).
Eine spezielle Ansicht für Amalgamation-Units würde bei gleichen Nutzeraktionen
ein unterschiedliches Verhalten der Anwendung zur Folge haben.
2. Der Henshin-Editor verwendet das Framework Muvitor. Mit diesem werden die Inhalte von Views nebeneinander dargestellt. Dies ist in der Regelansicht zu sehen.
Auf der linken Seite werden existierende Anwendungsbedingungen dargestellt, in
der Mitte LHS-Graphen und rechts RHS-Graphen. Um die gewünschte Ansicht implementieren zu können, hätte zuerst MuvitorKit erweitert werden müssen. Dies
hätte den zeitlichen Rahmen dieser Arbeit gesprengt. Da die Eclipse RCP zudem
Nutzern die Möglichkeit bietet, Ansichten selbständig anordnen zu können, wurde
auf die Implementierung der Amalgamation-Unit View verzichtet. Zudem zeigt eine
Multiregelansicht bereits auch die Kernregel mit an.
50
6 Implementierung
Dieses Kapitel beschreibt zuerst die Frameworks, die für die Implementierung des Henshin-Editors verwendet wurden. Anschließend werden die im Rahmen dieser Arbeit vorgenommenen Erweiterungen am Henshin-Editor erläutert. Hierzu gehören weitere Teile des
Henshinmodells, die bisher nicht betrachtet wurden und Erweiterungen am Quelltext.
6.1 Verwendete Frameworks
6.1.1 Eclipse RCP
Der Henshin-Editor wurde in der Programmiersprache Java in der Entwicklungsumgebung Eclipse auf Basis der Eclipse-RCP (Rich Client Plattform) implementiert.
Die Eclipse-RCP ist ein Framework zur Entwicklung graphischer Benutzeroberflächen.
Ursprünglich wurde das Framework als Basis für das Eclipse SDK entwickelt, einer Entwicklungsumgebung für Programmierer. Aufgrund der positiven Erfahrungen, insbesondere mit der Plug-in-Struktur auf der alle Eclipse-Anwendungen basieren, wurde die
Plattform ab der Version 3.0 zu einer allgemeinen Plattform für Desktop und Rich-ClientAnwendungen ausgebaut.
Die Gestaltung graphischer Benutzeroberflächen basiert auf den Komponenten SWT
(Standard Widget Toolkit) und JFace. SWT stellt grundlegende Steuerelemente zur Verfügung. Im Gegensatz zu Swing sind diese nicht vollständig in Java programmiert, sondern verwenden intern die auf dem jeweiligen Betriebssystem verfügbaren Steuerelemente. Dies hat den Vorteil, dass die Steuerelemente nicht auf jeder Plattform gleich
aussehen, sondern so, wie der Nutzer der jeweiligen Plattform es erwartet. Dadurch ähnelt die Optik von Programmen, die mit SWT entwickelt wurden, der von nativ entwickelten Programmen.
Da die von SWT zur Verfügung gestellten Komponenten sehr simpel sind, ist deren Verwendung bei der Programmierung relativ aufwendig. JFace löst dieses Problem, indem
es aus den primitiven SWT-Elementen komplexere Komponenten zusammenstellt und
eine Abstraktionsschicht (Viewer) für den Zugriff auf sie bereitstellt. Dies erleichtert die
Programmierung auf Basis von SWT/JFace sehr.
Der Henshin-Editor ist als Eclipse-Plug-in implementiert worden. Dadurch kann der Editor als eigene Eclipse-Anwendung laufen oder aber auch bestehende Eclipse-Installationen erweitern. Im Rahmen dieser Arbeit wurde das bestehende Eclipse-Plugin erweitert.
51
6 Implementierung
6.1.2 EMF (Eclipse Modeling Framework)
EMF ist ein Open-Source-Java-Framework für die Modellierung und automatisierte Codegenerierung basierend auf einem strukturierten Datenmodell. [EMF10, WP-EMF10]
EMF-Modelle werden in XMI (XML Metadata Interchange) spezifiziert. EMF unterstützt
die Entwicklung von Anwendungen durch folgende Eigenschaften:
•
Die Modellinstanzen werden in einem Editor in einem Baum dargestellt. Die Modelldefinitionen können hier auch editiert werden.
•
Die Quelltexte in der Sprache Java lassen sich aus einem definierten Ecore-Modell mit EMF generieren. Es werden drei Packages generiert, die als Basis für
GEF dienen. Die Packages enthalten
1. die Interfaceklassen für jeden Symboltyp aus dem Ecore-Modell
2. die Implementierung der Interfaces
3. zusätzliche Utility-Klassen
•
EMF bietet Adapterklassen für kommandobasiertes Editieren von Modellen.
EMF kann Metamodelle sowohl aus Java-Klassen, UML-Diagrammen als auch aus XMLDateien importieren. [EBM09]
EMF-Modelle können auf unterschiedlichen Wegen erstellt werden: [EBM09]
•
aus annotierten Java-Klassen
•
aus XML-Dokumenten
•
aus Modellierungstools wie Rational Rose
•
direkt mit Hilfe des EMF Ecore Baum-Editors
•
mit dem graphischen EMF-Editor-Plug-In von GMF (Graphical Modeling Framework)
Die Modellinstanzen in GMF werden graphisch als UML-Diagramm dargestellt. Die GMFDateien haben .ecore_diagramm als Dateiendung und die Ecoremodelle .ecore. Die
beiden Dateien werden beim Speichern automatisch synchronisiert. Daher spielt es kei-
52
6.1 Verwendete Frameworks
Abbildung 53: Das vollständige Henshin als EMF-Modell
ne Rolle, womit EMF-Modelle definiert sind. EMF und GMF bieten ein frühzeitiges Erkennen von Fehlern in EMF-Modellen durch Auswahl des Menüpunkts Validate im Kontextmenü von .ecore- oder .ecore_diagramm-Dateien.
Die im Henshin-Editor dargestellte Objekte stammen aus dem Henshinmodell, das mit
EMF bzw. GMF definiert wurden. Mit EMF wurden die entsprechenden Interfaces, Factory, Utilities und Objekte in Java generiert, die beim Entwickeln des Henshin-Editors eine
enorme Rolle spielen.
6.1.3 GEF (Graphical Editing Framework)
GEF ist ein Eclipse-Plug-in, mit dem graphische Editoren für beliebige Datenmodelle
(z.B. EMF-Modelle) mit dem Model-View-Controller-Prinzip entwickelt werden können.
GEF stellt die Basisklassen zur Implementierung eines graphischen Editor-Plug-ins in
Eclipse bereit. Die Schnittstellen für Interaktionen zwischen Nutzern und Modelle, wie
•
Verarbeitung von Nutzereingaben per Maus oder Tastatur,
•
Veränderung des Modells: Auswählen, Erzeugen und Löschen von graphischen
Symbolen,
•
Wiederherstellen bzw. Rückgängigmachen von Änderungen (Redo bzw. Undo)
53
6 Implementierung
stehen zum Implementieren bereit. GEF bietet ebenfalls nützliche Workbench-Funktionen, wie Aktionen, Menüs, Palette, Toolbars und Keybindings.
Mit GEF lassen sich viele unterschiedliche Arten von Anwendungen erstellen, z.B. GUIBuilder, Diagrammeditoren für UML (z.B.: das GMF-Ecore-Editor-Plug-In) und XML-Editoren.
6.1.3.1 GEF-Architektur
In diesem Abschnitt wird das MVC-Prinzip von GEF kurz erläutert.
Abbildung 54: GEF-Architektur [EBM08]
Durch Nutzereingaben werden Actions ausgelöst und Requests an einen zugehörigen
Controller geschickt. Der Controller erzeugt einen passenden Command, der dann ausgeführt wird. Bei einer Modelländerung wird der Controller benachrichtigt, der dann seine
Views aktualisiert.
Die GEF-Architektur ist in drei klar voneinander getrennten Schichten gegliedert: [EBM08]
•
Daten im Modell
Alle persistenten und wichtigen Daten werden ausschließlich hier gespeichert. Jedes in Form von Javaklassen vorliegende Datenmodell wird von GEF akzeptiert
(z.B. EMF).
54
6.1 Verwendete Frameworks
Modelle kennen keine anderen Teile des Programms. Modelländerungen werden
über Commands ausgelöst und durch einen Notification-Mechanismus anderen
Programmteilen mitgeteilt, die sich als Adapter registriert haben.
•
Darstellung in graphischen Views
Views enthalten keine Daten und keine Modelllogik. Sie kennen ebenfalls keine
anderen Teile des Programms. Daten der Modellschicht werden als Draw2d-Figures oder als SWT-TreeItems abgebildet.
•
Kommunikation zwischen Modell und Views im Controller
Ein Controller stellt die Verbindung zwischen einem Modell und einem View her.
In GEF wird diese Aufgabe von EditParts übernommen. EditParts müssen das Interface org.eclipse.gef.EditPart implementieren. Sie leiten die Kommunikation vom Modell an den View weiter. Zu jedem EditPart gehören genau ein Modell
und ein View.
6.1.3.2 Muvitor
Muvitor steht für Multi-View-Editor und ist ein Eclipse-Plug-in zum Entwicklen von graphischen Editoren. Muvitor ist eine vereinfachte Variante von GEF, in dem einige Standardfunktionalitäten, wie z.B. Copy, Cut, Paste, Revert und ein Notification-Mechanismus bereits implementiert sind.
Muvitor erlaubt das Anzeigen von mehreren Teil-Views in einem Haupt-View. Dies ist in
der Regelansicht vom Henshin-Editor zu sehen. Dort werden drei Teil-Views (Anwendungsbedingung, LHS und RHS) in einem View angezeigt.
6.2 Henshinmodell
Bevor die Implementierung von den im Abschnitt 4.5 gestellten Anforderungen erläutert
wird, werden zuerst die Teile vom Henshinmodell vorgestellt, auf denen diese Arbeit basiert. Die in Abbildung 55 und 56 blau markierten Teile, um die es in dieser Arbeit hauptsächlich geht, wurden bei der Entwicklung des Henshin-Editors während des VisuelleSprachen-Projekts nicht betrachtet.
55
6 Implementierung
6.2.1 EMF-Modell von Anwendungsbedingung
Im Abschnitt 2.3.1 wurde bereits erwähnt, dass ein Graph eine Formel haben kann und
eine Formel entweder eine NestedCondition ist oder mehrere mit dem logischen Operator
AND verbundene NestedCondition sind. Neu in dem in Abbildung 55 dargestellten Henshin-Modell ist, dass
Abbildung 55 : EMF-Modell von komplexen und geschachtelten Anwendungsbedingungen
•
nicht nur der logische Operator AND eine binäre Formel ist, sondern auch OR,
•
eine Formel sowohl eine binäre als auch eine unäre Formel sein kann und
•
eine unäre Formel ein NOT ist.
Die Definition von geschachtelten Anwendungsbedingungen ist schon in dem HenshinBasismodell enthalten. Sie war nur nicht Teil des Visuelle-Sprachen-Projekts. Daher wurde dieser Teil nicht implementiert. Die Verschachtelung von Anwendungsbedingungen ist
in Abbildung 55 dadurch gekennzeichnet, dass eine NestedCondition einen Graphen enthalten muss und dieser Graph über eine Formel verfügen kann.
6.2.2 EMF-Modell von Amagamation-Units
In Abbildung 56 sind einige Teile bereits im Abschnitt 2.3.1 vorgestellt worden. Zu den
bekannten Teilen sind folgende Definitionen neu hinzugekommen:
•
Eine Transformation-Unit kann sowohl eine Regel als auch eine AmalgamationUnit sein.
56
•
Eine Amalgamation-Unit hat genau eine Kernregel.
•
Eine Amalgamation-Unit kann aus mehreren Multiregeln bestehen.
6.2 Henshinmodell
Abbildung 56: EMF-Modell von Amalgamation-Units
•
Amalgamation-Units speichern die Informationen über die Mappings zwischen
den Knoten eines LHS- bzw. RHS-Graphen aus der Kernregel und den Knoten eines LHS- bzw. RHS-Graphen aus der jeweiligen Multiregel in lhsMappings bzw. rhs-
Mappings. Diese Informationen sind wichtig, um Kernknoten in Multiregeln grafisch
abbilden zu können.
6.3 Henshinlayoutmodell
Das Henshinlayoutmodell wurde im Abschnitt 2.3.2 bereits vorgestellt. Um den Henshin-Editor ausbauen zu können, sind folgende
neue Eigenschaften für NodeLayout notwendig:
•
Mit enabled kann die Darstellung eines Knotens in der Multiregelansicht bestimmt werden. Diese Eigenschaft hat den
Typ boolean. Der Wert dieser Eigenschaft ist nur false, wenn
der darzustellende Knoten ein Kernknoten in einer Multiregel
ist.
•
Mit color kann die Mappingfarbe eines Knotens gespeichert
und in Knoten in der Regelansicht angezeigt werden.
•
Mit multi kann die Darstellung eines Knotens in der Multiregelansicht bestimmt
werden. Besitzt diese Eigenschaft den Wert true, hat der Knoten eine MultiknotenDarstellung (mit zwei hintereinander versetzte Vierecke). Andernfalls wird er in einem einfachen Rechteck dargestellt.
57
6 Implementierung
6.4 Implementierung der Anforderungen
In diesem Abschnitt werden die Implementierungen zu den gestellten Anforderungen bezüglich der Anwendungsbedingungen und Amalgamation-Units erläutert. Im Allgemeinen
gibt es drei Bereiche, die implementiert werden müssen:
•
Actions
Die Kontextmenüs selektierbarer Objekte wurden um zusätzliche Menüpunkte erweitert.
Jede Aktion wird in einer eigenen Klasse implementiert, die die Klasse org.eclipse.gef.ui.actions.SelectionAction erweitern. Das heißt, die Aktionen
sind im Henshin-Editor erst sichtbar, wenn etwas selektiert ist. Einige Methode
müssen bzw. können überschrieben werden.
◦
calculateEnabled() zum Steuern der Sichtbarkeit von Aktionen bei selektier-
ten Objekten
◦
getImageDescriptor() zum Anzeigen von Icons links neben der Aktionsbe-
schriftung
◦
run() zum Ausführen eines passenden Commands von einer ausgewählten
Aktion.
Die neuen Aktionen werden im Package henshineditor in der Klasse HenshinTreeEditor in der Methode createCustomActions() registriert und in der Klasse
HenshinTreeContextMenuProvider werden die Kontextmenüs mit der Aktionen-
auswahl als Menü- bzw. Untermenüpunkte in der Methode buildContextMenu(IMenuManager menu) erzeugt.
•
Commands
Commands führen die vom Nutzer ausgewählten Aktionen aus und verändern intern das Modell bzw. das aktuelle Objekt, an dem die Aktion ausgeführt werden
soll. Jede durch Commands ausgeführte Änderung kann rückgängig gemacht und
wiederhergestellt werden. Die Command-Klassen im Henshin-Editor erweitern
entweder org.eclipse.gef.commands.Command für ein einzelnes Command oder
58
6.4 Implementierung der Anforderungen
org.eclipse.gef.commands.CompoundCommand, wenn sie mehrere Commands
beinhalten. Es sind drei wichtige Methoden in Command-Klassen zu implementieren:
◦
execute() zum Ausführen des Commands
◦
undo() zum Rückgängigmachen einer Aktion nach execute()
◦
redo() zum Wiederholen einer Aktion nach undo()
Um zu bestimmen, ob ein Command ausführbar bzw. rückgängig zu machen ist,
kann die Methode canExecute() bzw. canUndo() überschrieben werden.
•
EditParts
Wie schon weiter oben beschrieben wurde, übernehmen EditParts die Rolle eines
Controllers. Sie sind jeweils als Adapter einer Modellklasse registriert und werden
deshalb durch den Notification-Mechanismus über Änderungen im Modell benachrichtigt. Um auf Modelländerungen zu reagieren, muss die Methode notifyChanged() implementiert werden.
Im Henshin-Editor werden Objekte sowohl in einer Baumansicht als auch in einer
graphischen Ansicht dargestellt. EditPart-Klassen, die Objekte in einer Baumansicht darstellen, erweitern die Klasse muvitorkit.gef.editparts.AdapterTreeEditPart. Solche die Objekte in einer graphischen Ansicht darstellen, erweitern
die Klasse muvitorkit.gef.editparts.AdapterGraphicalEditPart. In EditPartKlassen sind drei wichtige Methoden zu Implementieren:
◦
createFigure() bzw. setText() zum Erstellen von Figuren in der graphi-
schen Ansicht bzw. des Textes in der Baumansicht,
◦
refreshVisuals() zum Aktualisieren der Daten der Viewschicht mit den Da-
ten der Modellschicht und
◦
getModelChildren() zum Bestimmen einer Liste von Modellklassen, die logi-
sche Kinder von dem zum EditPart korrespondierenden Modellelement sind.
In EditParts sind Editierrollen (EditPolicies) zum Behandeln spezieller Anfragen
(Requests) zu installieren. Hierfür dient die Methode createEditPolicies(). Ein
EditPart iteriert über alle seine EditPolicies, um Requests zu bearbeiten. Mit den
Informationen eines Request wird ein passendes Command erzeugt.
59
6 Implementierung
In EditParts kann bestimmt werden, ob die Eigenschaften von dem aktuell anzuzeigenden Modell in der Properties-Ansicht angezeigt werden sollen. Hierfür
muss die Methode createPropertySource() überschrieben und die entsprechende Property-Klasse zurückgeliefert werden.
org.eclipse.gef.EditPartFactory ist ein Interface, das dafür sorgt, dass richti-
ge EditParts erzeugt werden. Die Klasse hat genau eine Methode zu implementieren: EditPart createEditPart(EditPart context, Object model);
Anhand des gegebenen Kontexts und des aktuellen Modells kann bestimmt werden, welches konkrete EditPart zu erzeugen ist. Die Klasse HenshinTreeEditPartFactory im Package henshineditor.editparts.tree implementiert dieses
Interface und erstellt die TreeEditParts im Henshin-Editor.
6.4.1 Implementierung des Editors für Anwendungsbedingungen
6.4.1.1 Actions
Im Package henshineditor.actions.condition befinden sich die implementierten
Klassen zu den neuen Aktionen, die mit dem Erstellen, Editieren und Löschen von Anwendungsbedingungen zu tun haben. Die Aktionen werden als Menüpunkte zum Auswählen im Kontextmenü eines bestimmten Objektes in der Baumansicht zur Verfügung
gestellt.
•
CreateConditionAction implementiert den Menüpunkt Create Condition Tree.... im
Kontextmenü eines LHS- und AC-Graphen. Dieser Menüpunkt ist nur sichtbar,
wenn der selektierte Graph noch keine Anwendungsbedingung hat.
•
CreateFormulaAction ist die Oberklasse von der Action-Klassen CreateApplicationConditionAction, CreateNotAction, CreateAndAction und CreateOrAction, die jeweils die Menüpunkte Create Application-Condition, Create Not-Condition,
Create And-Condition und Create Or-Condition implementieren. Diese Menüpunkte
werden im Kontextmenü eines LHS-Graphen, eines AC-Graphen und eines logischen Operators (NOT, AND, OR) angezeigt und sind nur dann sichtbar, wenn
60
◦
der selektierte Graph noch keine Anwendungsbedingung hat oder
◦
die Operanden von dem selektierten Operator noch nicht vollständig sind.
6.4 Implementierung der Anforderungen
Der Menüpunkt Create Application-Condition stellt eine Ausnahme dar. Auch wenn
der selektierte Graph bereits über eine Anwendungsbedingung verfügt, wird er
sichtbar. Dies ermöglicht es dem Nutzer, einem Graphen immer eine ApplicationCondition hinzuzufügen.
•
SetNegatedAction implementiert die Menüpunkte Set negated = true und Set negated
= false im Kontextmenü eines PAC bzw. NAC, von denen immer nur einer sichtbar
ist.
•
SwapBinaryFormulaAction implementiert den Menüpunkt Swap AND → OR bzw.
Swap OR → AND im Kontextmenü eines AND bzw. OR.
6.4.1.2 Commands
Das Package henshineditor.commands.condition enthält die Command-Klassen zum
Erstellen, Editieren und Löschen von Anwendungsbedingungen.
•
CreateConditionCommand fügt eine Formel in eine Prämisse ein. Hier wird dafür
gesorgt, dass eine Formel vom Typ ApplicationCondition eine Konklusion mit einem
generierten eindeutigen Namen hat. Hat die Prämisse noch keine Formel, wird
die neue einfach eingefügt. Andernfalls wird zuerst eine AND-Formel erzeugt und
danach werden die alte und die neue Formel als Operanden dieses AND eingefügt.
•
CreateFormulaCommand fügt eine Formel in eine Parentformel ein. Hier wird dafür
gesorgt, dass eine Formel vom Typ ApplicationCondition eine Konklusion mit einem
eindeutigen (generierten) Namen hat.
•
SetNegatedCommand ändert den negated-Wert einer NAC zu false und den negated-
Wert einer PAC zu true.
•
SwapBinaryFormulaCommand tauscht die binären Formeln AND und OR. Abhängig
von der im Konstruktor angegebenen binären Formel wird die andere binäre Formel erzeugt und die Operanden der alten Formel in die neue Formel eingefügt.
Dabei wird dafür gesorgt, dass das Elternobjekt, das die zu tauschende Formel
enthält, ebenfalls aktualisiert wird. Dies bedeutet, dass einem Graphen eine neue
Formel zugewiesen wird und einem NOT, AND oder OR ein neuer Operand.
61
6 Implementierung
6.4.1.3 EditParts
Das Package henshineditor.editparts.condition beinhaltet die Ableitungen der
Klasse EditPart zum Darstellen von Anwendungsbedingungen in der graphischen Ansicht.
•
ConditionEditPart beinhaltet ein Layer zum Anzeigen von Anwendungsbedin-
gungen in Form einer Blockfigur. Hier wird die aktuelle Formel auch in einer Textdarstellung angezeigt.
•
ApplicationConditionEditPart, UnaryFormulaEditPart und BinaryFormulaEditPart präsentieren eine Formel (AC, NOT, AND, OR) als Blockfigur.
Die Formelfiguren werden im Package henshineditor.figure.condition implementiert. Jede Figur hat einen Text. Figuren von Application Condition enthalten zusätzlich ein Icon links neben dem Text, um NAC von PAC unterscheiden zu können.
Im Package henshineditor.editparts.tree.condition befinden sich die von EditPart
abgeleiteten Klassen zur Darstellung der Anwendungsbedingungen in der Baumansicht.
Eine Application Condition wird anders dargestellt als logische Operatoren.
•
ApplicationConditionTreeEditPart präsentiert nicht die AC selbst, sondern ihre
Konklusion (den AC-Graph). Links neben dem Namen vom AC-Graphen wird ein
Icon angezeigt, um NAC von PAC zu unterscheiden.
•
ConditionTreeEditPart präsentiert die logischen Operatoren. Der anzuzeigende
Operatorname ist festgelegt (NOT, AND oder OR) und nicht editierbar.
Im Package henshineditor.model.properties.condition befindet sich die Klasse ApplicationConditionPropertySource die für die Darstellung der Eigenschaften der App-
lication Condition zuständig ist. Der Name und der negated-Wert werden in der PropertiesAnsicht angezeigt und sind dort auch editierbar.
62
6.4 Implementierung der Anforderungen
6.4.2 Implementierung des Editors für Amalgamation-Units
6.4.2.1 Actions
Im Package henshineditor.actions.transformation_unit ist eine neue Klasse CreateAmalgamationUnitAction hinzugekommen. Sie implemetiert den Menüpunkt Create
amalgamation unit, der nur sichtbar wird, wenn das Transformationssystem oder der Container Transformation Units selektiert ist.
Aufgrund der verschiedenen Arten von Knoten (Kern- und Multiknoten) und Regeln
(Kern- und Multiregel) müssen in den existierenden Action-Klassen einige Erweiterungen
vorgenommen werden. Dies betrifft folgende Packages:
•
henshineditor.actions.graph
◦
CreateNodeAction implementiert den Menüpunkt Create Node im Kontextmenü
eines Graphen in der Baumansicht. Die Klasse wurde dahingehend erweitert,
dass ein passendes Command anhand des selektierten Graphen ausgeführt
wird. Falls ein Knoten in einer Kernregel erzeugt werden soll, muss auch je
ein Knoten in ihren jeweiligen Multiregeln erzeugt werden.
•
henshineditor.actions.rule
◦
CreateRuleAction wurde dahingehend erweitert, dass sie nicht nur den
Menüpunkt Create Rule implementiert, sondern auch Create Kernel Rule und
Create Multi Rule. Anhand des selektierten Eintrags in der Baumansicht wird die
jeweils passende Beschriftung angezeigt. Fallunterscheidungen müssen eingebaut werden, um ein passendes Command auszuführen: Entweder soll eine
Regel nur in das Transformationssystem eingefügt werden, oder zusätzlich als
Kern- oder Multiregel einer selektierten Amalgamation-Unit definiert werden.
◦
DeleteMappingAction implementiert den Menüpunkt Delete Mapping im Kon-
textmenü einer Knotenfigur in der graphischen Ansicht. Die Klasse wird dadurch erweitert, dass die Commands zum Löschen von Mappings in Multiregeln auch dann ausgeführt werden, wenn der selektierte Knoten zu einer
Kernregel gehört.
◦
LhsToRhsCopyAction implementiert die Aktion des Buttons
in der Werkzeu-
gleiste einer Regelansicht. Es wurden folgende Fallunterscheidungen eingebaut:
63
6 Implementierung
▪
Wenn die selektierte Regel weder als Kern- noch als Multiregel definiert
ist, werden alle Elemente von LHS nach RHS kopiert.
▪
Wenn eine Kernregel selektiert ist, werden alle Elemente von LHS einer
Kernregel und ihre Multiregeln nach RHS kopiert.
▪
Wenn eine Multiregeln selektiert ist, werden nur Multiobjekte von LHS nach
RHS kopiert.
6.4.2.2 Commands
Die Command-Klassen, die für die Modelländerungen bezüglich Amalgamation-Units
sorgen, befinden sich in den Packages
•
henshineditor.commands.graph
•
henshineditor.commands.rule
•
henshineditor.commands.transformation_unit
•
henshineditor.commands.transformation_unit.parameter
Folgende Command-Klassen wurden neu implementiert und sorgen dafür, dass Modelländerungen sowohl in der aktuellen Kernregel als auch in ihren jeweiligen Multiregeln
ausgeführt werden:
•
CreateKernelEdgeCommand fügt eine Kante zwischen Knoten hinzu.
•
CreateKernelNodeCommand fügt einen Knoten hinzu. Zu jedem in Multiregeln ein-
zufügenden Knoten wird ein Mapping in lhsMappings bzw. rhsMappings erstellt, damit die Information über das Abbild der Kernknoten in der entsprechenden Amalgamation-Unit nicht verloren geht.
•
CreateKernelNodeMappingCommand erzeugt Mappings zwischen Knoten.
•
CreateKernelParameterCommand erzeugt einen Parameter.
•
KernelMultiRhsCopyCommand kopiert LHS-Elemente nach RHS.
•
DeleteNodeCommand löscht einen Knoten.
•
DeleteEdgeCommand löscht eine Kante.
Folgende Command-Klassen sind neu hinzugekommen. Sie sorgen dafür, dass Modelländerungen in Multiregeln durchgeführt werden:
64
6.4 Implementierung der Anforderungen
•
CreateMultiRuleCommand erzeugt eine Multiregel mit kopierten LHS- und RHS-
Elementen einer Kernregel und kopierten Parametern.
•
DeleteMultiRuleCommand entfernt eine Multiregel von einer Amalgamation-Unit.
•
MultiObjectsCopyCommand kopiert Multiknoten und die dazugehörigen Kanten ei-
ner Multiregel von LHS nach RHS.
•
CopyMapping2MultiRuleCommand erzeugt Mappings in einer Multiregel anhand
gemappter Knoten in der Kernregel.
Folgende Command-Klassen wurden angepasst, um die restlichen gestellten Anforderungen bezüglich Amalgamation-Units zu erfüllen:
•
CreateRuleCommand wurde um einen Konstruktor erweitert, so dass zusätzlich
eine Amalgamation-Unit und eine boolesche Variabel isKernelRule als Parameter übergeben werden können. Die neuen Parameter entscheiden, ob eine Regel
zusätzlich als Kern- bzw. Multiregel einer Amalgamation-Unit definiert wird.
•
CreateNodeMappingCommand wurde so erweitert, dass nicht nur Mappings erzeugt
werden, sondern auch die Mappingfarbe gesetzt wird.
•
DeleteMappingCommand wurde dahingehend erweitert, dass nun berücksichtigt
wird, ob das zu löschende Mapping aus lhsMappings bzw. rhsMappings stammt und
löscht dies entsprechend mit.
•
DeleteRuleCommand wurde derartig erweitert, dass eine Regel auch aus der Multi-
regelliste einer Amalgamation-Unit entfernt wird, bevor sie aus dem Transformationssystem gelöscht wird.
•
DeleteRuleNodeCommand wurde dergestalt erweitert, dass überprüft wird, ob der
zu löschende Knoten aus einer Amalgamation-Unit stammt. In diesem Fall werden die Mappings sowohl aus der Regel als auch aus lhsMappings bzw. rhsmappings
gelöscht.
•
GraphCopyCommand wurde derart erweitert, dass der Fall, dass ein Graph nicht nur
von LHS nach RHS kopiert werden soll, sondern auch von LHS einer Kernregel
nach LHS ihrer jeweiligen Multiregeln bzw. von RHS einer Kernregel nach RHS ihrer jeweiligen Multiregeln, berücksichtigt wird.
65
6 Implementierung
•
DeleteTransformationUnit wurde dahingehend erweitert, dass eine Regel,
wenn sie vorher als Kern- oder Multiregel definiert war, nicht sofort aus dem
Transformationssystem gelöscht, sondern nur aus der Amalgamation-Unit entfernt
wird.
6.4.2.3 EditParts
Im Package henshineditor.editparts.transformation_unit befindet sich die Klasse
AmalgamationUnitEditPart zum Anzeigen einer Amalgamation-Unit und ihrer Kern- und
Multiregeln in einer Blockfigur in der graphischen Ansicht.
Im Package henshineditor.editparts.tree.transformation_unit befinden sich die
das Interface EditPart implementierenden Klassen zum Darstellen von AmalgamationUnits mitsamt ihrer Kern- und Multiregeln in der Baumansicht.
6.4.3 Weitere Hilfsklassen für den Henshin-Editor
Im Package henshineditor wurde die Henshinperspektive um die Bedingungsansicht
(Condition View) und die Transformation-Unit-Ansicht (TransformationUnit View) erweitert.
Alle im Henshin-Editor verwendeten Icons befinden sich im Package
henshineditor.icons.
Das Package henshineditor.interne_eobjects enthält selbst implementierte Klassen,
die nicht im Henshinmodell definiert sind. Es wurde um die Klasse AmalgamationUnitPart erweitert.
Das Package henshineditor.ui.condition beinhaltet Implementierungen zum Conditi-
on View mitsamt ihrer Palette und des Kontextmenüs.
Im Package henshineditor.ui.dialog ist die Klasse CreateAmalgamationUnitDialog
hinzugekommen, die den Dialog zum Erstellen von Amalgamation-Units implementiert.
Das Package henshineditor.ui.dialog.condition beinhaltet Klassen, die den Dialog
zum Erstellen von vollständigen Anwendungsbedingungen implementieren.
Das Package henshineditor.util enthält allgemeine Hilfsklassen, die für die Entwicklung des Henshin-Editors benötigt wurden.
66
7 Anwendungsbeispiel
In diesem Kapitel wird als Anwendungsbeispiel des Henshin-Editors die operationale
Semantik von Statecharts mit amalgamierter Graphtransformation [GBEE10] modelliert. Das Kapitel beginnt mit einer Definition und einer Modellierung eines Statecharts.
Anschließend wird das Statechartsbeispiel ProdCons in konkreter und abstrakter Syntax
vorgestellt. Danach wird der Statechart-Interpreter im Henshin-Editor modelliert. Abschließend kommt eine ausführliche Beschreibung der ersten Ereignisdurchführung und
eine tabellarische Darstellung von allen durchzuführenden Ereignissen und die entsprechenden aktuellen Zustände vor und nach der Durchführung.
7.1 Definition
Ein Statechart (Zustandsübergangdiagramm) ist in der Informatik eine Darstellungsform,
um den Kontrollfluss von Programmen in Form von Zuständen und Zustandsübergängen
wiederzugeben. [WP-ZUS10]
Die Notation von Statecharts nach [Har87]:
•
Die Kästen präsentieren die Zustände und die Pfeile die Zuständsübergänge.
•
E := Ereignis (engl. Event); C := Bedingung (engl. Condition); A := Aktion (engl. Action)
David Harel führte weitere wichtige Notationselemente ein, die für dieses Anwendungsbeispiel relevant sind.
•
Hierarchische Komposition ermöglicht die Definition von Unterzuständen. Das
heißt, dass ein Zustand einen anderen Zustand beinhalten kann.
•
Parallele Komposition ermöglicht ein paralleles Schalten mehrerer Zustände.
•
Default-Zustände
Bei der Aktivierung eines hierarchischen Zustandes muss einer der Unterzustände aktiviert werden.
7.1.1 Modellierung von Statecharts
Bevor das Statechart-Beispiel im Henshin-Editor simuliert wird, muss zuerst das Modell
in EMF definiert werden (Abbildung 57).
67
7 Anwendungsbeispiel
Abbildung 57: EMF-Modell von Statecharts
Einige Integritätsbedingungen können im Statechart-Modell direkt mit Hilfe von Multiplizitäten festgelegt werden. Andere müssen dagegen explizit textuell definiert werden. Im
Folgenden werden das Statechart-Modell und seine Integritätsbedingungen genauer erläutert:
•
Ein Triggerelement (TriggerElement) hat höchstens ein Triggerelement als Nachfolger. Triggerelemente beschreiben Ereignisse, die von der Zustandmaschine behandelt werden müssen.
•
Ein Statechart-Instanzgraph muss mindestens ein leeres Triggerelement mit dem
Attribut name = „null“, einen Zeiger (Pointer) und genau eine Zustandsmaschine
(StateMachine) beinhalten.
•
Eine Zustandsmaschine muss mindestens eine Region (Region) und darf höchstens einen Zeiger (Pointer) haben.
•
Ein Zeiger kann auf neue (new) oder aktuelle (current) Zustände zeigen. Er stellt
aktive Zustände in der Zustandsmaschine dar.
68
7.1 Definition
•
Ein Zustand (State) kann wiederum Zustände enthalten. Ein Zustand enthält mindestens eine Region und er muss initialisiert sein. Dies bedeutet, dass entweder
das Attribut isInitial oder isFinal den Wert true hat.
•
Eine Region kann über mehrere Zustände verfügen und gehört entweder zu einer
Zustandsmaschine oder zu einem Zustand.
•
Die Namen von Zuständen innerhalb einer Region müssen eindeutig sein.
•
Jede Region hat genau einen Initialzustand und höchstens einen Finalzustand.
Ein Finalzustand darf über keine Region verfügen.
•
Eine Transition (Transition) hat genau einen Start- und einen Endzustand. Sie wird
von genau einem Ereignis (Event) ausgelöst. Außerdem kann sie einen Wächter
(Guard) haben, der mindestens einen Zustand als Bedingung hat. Eine Transition
kann höchsten eine Aktion (Action) ausführen.
•
Es existiert ein besonderes Ereignis mit dem Attribut name = „exit“ zum Verlassen
eines Zustandes nach dem Beenden aller orthogonalen Regionen. Ein solches
Ereignis darf keine Wächterbedingung haben.
•
Finalzustände dürfen keiner Transition als Startzustand zugewiesen werden und
müssen den Namen name = „final“ tragen.
•
Transitionen dürfen keine Start- und Endzustände zugewiesen bekommen, die
aus verschiedenen Regionen mit dem gleichen Oberzustand stammen.
7.2 Statechart-Beispiel „ProdCons“
In dem Statechart-Beispiel „ProdCons“, das in diesem Kapitel simuliert wird, handelt es
sich um ein Produzent-Verbraucher-System (engl. producer-consumer) . Abbildung 58 zeigt
das System in konkreter Syntax.
Der Zustand prod ist ein Initialzustand und hat drei Regionen, die parallel arbeiten: Produzent, Puffer und Verbraucher.
69
7 Anwendungsbeispiel
Abbildung 58: Statechart „ProdCons“ in konkreter Syntax [BEEG]
•
Der Produzent wechselt zwischen den Zuständen produced und prepare. Der Zustandsübergang produce modelliert die aktuelle Produktionsaktivität. Er wird erst
durchgeführt, wenn empty der aktuelle Zustand in der parallelen Region ist, d.h.
der Puffer ist leer und er kann ein Produkt erhalten. Dies ist durch die Aktion inc-
buff modelliert.
•
Der Puffer wechselt zwischen den Zuständen empty und full.
•
Der Verbraucher wechselt zwischen den Zuständen wait und consumed. Der Zustandsübergang consume wird erst von dem Zustand full bewacht. Dies bedeutet,
dass er erst durchgeüfhrt wird, wenn der Puffer voll ist. Danach wird die Aktion
decbuff ausgeführt, um den Puffer zu entleeren.
Zwei Ereignisse können zum Verlassen des Zustandes prod führen:
1. Der Verbraucher hat sich entschieden, den Systemablauf zu beenden.
2. Ein Fehler wurde entdeckt, der nach der Produktion zum error-Zustand führt. In
diesem Fall muss die Maschine repariert werden, bevor der Zustandsübergang
exit durchgeführt wird, um die Standardprozesse im Zustand prod wieder in Betrieb nehmen zu können.
70
7.2 Statechart-Beispiel „ProdCons“
Abbildung 59: ProdCons-Graph im Henshin-Editor
In Abbildung 59 wird das Statechart ProdCons in abstrakter Syntax in Form eines Graphen im Henshin-Editor modelliert. Die Knoten TriggerElement und Pointer müssen existieren, damit das Statechart-Modell gültig ist. Um eine bessere Übersichtlichkeit zu erschaffen, werden die sub-, new- und current-Kanten hier noch nicht dargestellt.
7.3 Statechart-Interpreter
Der Statechart-Interpreter wird in diesem Abschnitt im Henshin-Editor modelliert. Hierfür
müssen zuerst Amalgamation-Units mit komplexen Anwendungsbedingungen definiert
werden. Die Definition der Interpreter-Semantik wird in zwei Schritte unterteilt: der Initialisierungsschritt und der semantische Schritt.
71
7 Anwendungsbeispiel
7.3.1 Initialisierungsschritt
Für den Initialisierungsschritt ist es notwendig, die Reihenfolge der auszulösenden Ereignisse in Triggerelementen zu definieren und die sub-Kanten zwischen einem Zustand und
seinen Unterzuständen zu erzeugen. Danach kann die Amalgamation-Unit init ausgeführt
werden, gefolgt mit mehrmaliger Ausführung von enterRegions.
Die Regel initSubEdge
Diese Regel fügt die Verbindungen zwischen einem Zustand und einem seiner Unterzustände ein.
Die Amalgamation-Unit init
Diese Unit überprüft, ob eine Beziehung zwischen der Zustandsmaschine und dem Zeiger existiert. Ist dies nicht der Fall, werden sie miteinander verbunden. Alle Initialzustände, die zu der Region der Zustandsmaschine gehören, werden mit der new-Kante verbunden. Das heißt, dass
◦
eine new-Kante nicht eingefügt wird, wenn zwischen den Zuständen bereits
eine solche oder eine current-Kante existiert, und
72
7.3 Statechart-Interpreter
◦
eine new-Kante gelöscht wird, wenn zwischen den Zuständen bereits eine cur-
rent-Kante existiert.
Amalgamation-Unit enterRegions
In der Kernregel enterRegions_K40 wird eine new-Kante zwischen einem Zustand und dem
Pointer durch current-Kante ersetzt.
73
7 Anwendungsbeispiel
Die Multiregel enterRegions_M41 fügt eine new-Kante zwischen dem Pointer und den aktiven
Initial-Unterzuständen des in der Kernregel genannten Zustandes hinzu.
Die Regel wird erst ausgeführt, wenn die Anwendungsbedingung LHS →
a41
b41
erfüllt ist. Die Bedingung stellt sicher, dass nur initiale Zustände aktiviert werden. Dies
bedeutet, dass vor der Regelanwendung keine aktiven oder aktuellen Unterzustände in
der Region existieren dürfen.
Die Multiregel enterRegions_M42 fügt eine new-Kante zwischen dem Pointer und Oberzuständen des in der Kernregel genannten Zustandes hinzu.
74
7.3 Statechart-Interpreter
Die Regel wird erst ausgeführt, wenn keine Verbindung zwischen dem Pointer und den
Oberzuständen existiert: LHS →
a42
b42.
Die Amalgamation-Unit enterRegions beinhaltet auch die mit der Kernregel identischen
Multiregel enterRegions_M40. Diese Regel stellt sicher, dass ein Match von einer der Multiregeln im Arbeitsgraphen gefunden wird, um die Unit auszuführen.
7.3.2 Semantischer Schritt
Das Wechseln von einem Zustand zu einem anderen erfolgt durch Ausführung der Amalgamation-Unit transitionStep, gefolgt mit mehrmaliger Ausführung der Amalgamation-Units
enterRegions, leaveState1, leaveState2 und leaveRegions.
Amalgamation-Unit transtitionStep
75
7 Anwendungsbeispiel
In der Kernregel transitionStep_K50 wird das erste Triggerelement ausgewählt und gelöscht.
Die Kriterien zum Auswählen vom Triggerelementen sind in der Anwendungsbedingung
der Kernregel festgelegt: LHS → ( a50 →
b50)
c50
1. Ein Triggerelement mit name = „exit“ muss vorrangig behandelt werden.
2. Das auszuwählende Triggerelement darf nicht mit zwei anderen Triggerelementen
verbunden sein.
76
7.3 Statechart-Interpreter
Die Multiregel transitionStep_M51 führt ein Ereignis mit dem gleichen Namen wie der des
gelöschten Triggerelementes durch. Nach der Regelanwendung wird der Zeiger mit der
new-Kante nicht mehr auf den Startzustand zeigen, sondern auf den Endzustand.
Die Transition mit dem durchzuführenden Ereignis ist erst dann aktiv, wenn die vier mit
dem logischen UND verbundenen Anwendungsbedingungen erfüllt sind:
LHS →
g51
a51
( b51 →
c51)
( d51 → ( e51 →
f51))
1. Der Zustandübergang darf keine Aktion auslösen.
2. Der Startzustand, von dem die Transition ausgehen soll, muss aktiv sein.
77
7 Anwendungsbeispiel
3. Der Bedingungszustand, der die Transition überwacht, muss aktiv sein.
4. Die Transition darf keine aktiven Unterzustände haben, die mit einer anderen aktiven Transition mit dem gleichen Namen wie das durchzuführende Ereignis als
Startzustand in Verbindung stehen. Für die Unterzustände gelten wieder die Bedingungen 2 und 3.
78
7.3 Statechart-Interpreter
79
7 Anwendungsbeispiel
Die Multiregel transitionStep_M52 verfährt ähnlich wie transitionStep_M51. Der Unterschied
liegt darin, dass hier Transitionen behandelt werden, die eine Aktion auslösen. Daher hat
diese Regel nur drei miteinander verbundene Anwendungsbedingungen zu erfüllen:
LHS →
a52
( b52 →
c52)
( d52 → ( e52 →
f52))
Die 1., 2. und 3. Operanden entsprechen den 2., 3. und 4. Operanden der Anwendungsbedingung von transitionStep_M51. Die AC-Graphen in transitionStep_M52 enthalten jeweils
einen zusätzlichen Action-Knoten (siehe die unten dargestelle Regel transitionStep_M52).
leaveState1, leaveState2 und leaveRegions sorgen dafür, dass aktive Zustände korrekt ausgewählt werden.
Amalgamation-Unit leaveState1
Diese Unit löscht die current-Kante von einem Zustand mit nicht aktiven Unterzuständen.
Dies bedeutet, dass es keine aktiven Oberzustände geben darf, wenn alle Unterzustände in einer ihrer Regionen nicht aktiv sind. Die Überprüfung ist in der Anwendungsbedingung abgebildet: LHS → ( a60 →
80
b60).
7.3 Statechart-Interpreter
Die Multiregel leaveState1_M60 ist identisch mit der Kernregel. Sie hat keine Anwendungsbedingung. Das führt dazu, dass die Amalgamation-Unit ausgeführt wird, wenn ein Match
von dem LHS-Graphen der Kernregel im Arbeitsgraphen vorgefunden werden kann.
Amalgamation-Unit leaveState2
Diese Unit löscht alle current-Kanten von Unterzuständen mit einem nicht aktiven Oberzustand. Dies bedeutet, wenn ein Zustand deaktiviert wird, werden auch alle seine Unterzustände deaktiviert.
81
7 Anwendungsbeispiel
Amalgamation-Unit leaveRegions
Die Kernregel leaveRegions_K80 führt keine Transformation durch. In der Anwendungsbedingung der Kernregel werden einige Kriterien vor der Transformation durch ihre Multiregeln sichergestellt: LHS → ( a80 →
b80)
c80
d80
1. Alle Unterzustände eines aktiven Zustandes mit isFinal = „true“ müssen ebenfalls
aktiv sein.
82
7.3 Statechart-Interpreter
2. Die Unterzustände eines aktiven Zustandes mit isFinal = „false“ dürfen nicht aktiv
sein.
3. Das aktuelle Triggerelement darf kein Nachfolger eines anderen Triggerelements
sein.
Die Multiregel leaveRegions_M81 deaktiviert alle aktiven Unterzuständen. Dies bedeutet,
dass alle current-Kanten zu aktiven Unterzuständen gelöscht werden.
83
7 Anwendungsbeispiel
Die Multiregel leaveRegions_M82 fügt für jedes Ereignis mit dem Namen exit ein gleichnamiges Triggerelement ein. Diese Regel kann nur angewendet werden, wenn das aktuelle
Triggerelement nicht bereits den Namen exit hat.
7.4 Statechart-Simulation
Wie im Abschnitt 7.3.1 erwähnt wurde, müssen Triggerelemente im Startgraphen (Abbildung 59) definiert werden, um den Ablauf vom ProdCons-Beispiel zu bestimmen.
Für die komplette Automatisierung der Simulationsausführung dient die Sequential-Unit
execute. Sie enthält zwei Units, die für die Initialisierung (initStatechart) und für das Ausführen von Ereignissen (executeAllEvents) sorgen.
84
7.4 Statechart-Simulation
Eine detailierte Information über verschiedene Arten von Transformation-Units sind in
[Sch2010] und [BESW10] zu finden.
7.4.1 Die Sequential-Unit initStatechart
Diese Unit besteht aus drei sequentiell auszuführenden Tranformation-Units, die für die
Initialisierung zuständig sind.
1. Die Counted-Unit initSubEdges führt die Regel initSubEdge solange aus, bis alle subKanten eingefügt sind.
2. Die Amalgamation-Unit init wird einmal ausgeführt. Im ProdCons-Beispiel bedeutet das, dass die Verbindung zwischen der StateMachine und dem Pointer hergestellt
wird und der Pointer auf den prod-Zustand mit der new-Kante zeigt.
3. Die Counted-Unit enterAllRegions führt die Amalgamation-Unit enterRegions solange
aus, bis alle Initialzustände aktiviert sind und alle new-Kanten durch current-Kanten
ersetzt sind. Im ProdCons-Beispiel bedeutet das, dass nach der Ausführung der
Pointer mit der current-Kante auf die Zustände prod, produced, empty und wait zeigt.
85
7 Anwendungsbeispiel
7.4.2 Die Counted-Unit executeAllEvents
Diese Unit steuert den Kern der gesamten Simulation. executeAllEvents führt die Sequential-Unit executeEvent so oft aus, bis alle weiter oben definierten Triggerelemente abgearbeitet sind. Zum Schluss existiert nur noch ein Triggerelement mit name = „null“ im Arbeitsgraphen.
Die Sequential-Unit executeEvent enthält fünf sequentiell auszuführende TransformationUnits.
Im Folgenden wird das erste Ereignis next ausführlich beschrieben.
1. Die Amalgamation-Unit transtitionStep wird einmal ausgeführt. Die Kernregel transiti-
onStep_K50 findet ein Match im Arbeitsgraphen mit dem Ereignis next. Da alle Anwendungsbedingungen erfüllt sind (die Transition hat keinen Wächter, keine Aktion und der produced-Zustand hat keine Unterzustände), werden das erste Triggerlement und die current-Kante zwischen dem Pointer und dem produced-Zustand gelöscht und eine new-Kante vom Pointer zum prepare-Zustand eingefügt.
86
7.4 Statechart-Simulation
Das Ereignis next an dem consumed-Zustand gehört nicht zum Match, da dieser
Zustand nicht aktiv ist.
2. Die Counted-Unit enterAllRegions ersetzt alle new-Kanten durch current-Kanten.
3. Die restlichen Units werden nicht ausgeführt, da kein Match gefunden wird und
die Bedingungen nicht zutreffen.
Die weiteren Ereignisse werden analog ausgeführt. Daher werden sie nicht detailiert beschrieben. Stattdessen werden die aktuellen Zustände vor und nach der Ausführung der
entsprechenden Ereignisse tabellarisch aufgelistet. Am Anfang hat der Startgraph folgende aktuelle Zustände: prod, produced, empty, wait.
Durchzu- aktuelle Zustände nach der Aus- auszulö- aktuelle Zustände nach der Ausfühführende führung
sende
Ereignise
Aktion
next
produce
consume
next
produce
consume
fail
arrive
repair
finish
prod, prepare, empty, wait
prod, produced, empty, wait
prod, produced, full, consumed
prod, prepare, empty, wait
prod, produced, empty, wait
prod, produced, full, consumed
error, call
error, repair
error, repair
error
rung
incbuff
decbuff
prod, produced, full, wait
prod, produced, empty, consumed
incbuff
decbuff
prod, produced, full, wait
prod, produced, empty, consumed
exit
prod, produced, empty, wait
87
8 Verwandte Arbeiten
Dieses Kapitel präsentiert die Arbeiten, die mit dem Thema der vorliegenden Diplomarbeit verwandt sind. Im Umfeld von Graphtransformationen gibt es zahlreiche Arbeiten.
Diese lassen sich in grob in Werkzeuge zur Graphtransformation und solche für Modelltransformationen unterteilen. In diesem Kapitel werden vier ausgewählte Arbeiten kurz
vorgestellt. Am Ende des Kapitels folgt eine Liste mit weiteren Arbeiten.
8.1 ATL
ATL (Atlas Transformation Language) ist eine deklarative und imperative Transformationssprache. Sie dient der Umformung von Modellen. ATL wurde als Eclipse-Plug-in entwickelt und bietet einen Editor mit Standardwerkzeugen an, wie Syntax-Highlighting und
Debugger, die die Entwicklung von ATL-Transformationen erleichtern. Einen visuellen
Editor für ATL gibt es zur Zeit noch nicht.
Der Transformationsprozess in ATL wird als Modul beschrieben. Ein Modul beinhaltet
einen Header, einen Import, einen Helper und mehrere Regeln.
1. Der Header deklariert das Quell- und Zielmodell.
2. Mit Importanweisungen können Bibliotheken importiert werden.
3. Helper definieren globale Variablen und Hilfsfunktionen.
4. Eine ATL-Transformation basiert auf mehreren Regeln. Die Regeln stellen dar,
wie Elemente im Quellmodell ausgewählt werden und wie die Initialisierung und
Erstellung von Elementen des Zielmodells erfolgt.
Abbildung 60: Source-Target-Ausführung [BEK0910]
89
8 Verwandte Arbeiten
Bei ATL handelt es sich um eine Source-Target-Ausführung. Dies bedeutet, dass das
Zielmodell aus einem Read-Only-Quellmodell generiert wird. Das Quellmodell bleibt bei
der Transformation unberührt.
8.2 AGG
AGG (Attributed Graph Grammar) ist eine regelbasierte visuelle Sprache für Graphtransformationen mit folgenden Merkmalen: [AGG]
•
Komplexe Datenstrukturen werden als typisierte Graphen modelliert.
•
Das Systemverhalten wird durch graphische Regeln mithilfe von IF-THEN-Bedigungen festgelegt.
•
Darüber hinaus können AGG-Regeln über negative Anwendungsbedingungen
verfügen, mit dem die Nicht-Existenz von Teilgraphstrukturen ausgedrückt werden
kann.
•
Graphen werden durch die Anwendung von Regeln transformiert.
•
Die sequentielle Anwendung von Regeln zeigt ein Anwendungsszenario an.
•
AGG-Graphen können durch Java-Objekte und -Typen attributiert werden.
•
Regeln können durch Java-Ausdrücke attributiert werden, die während der Regelanwendung ausgewertet werden.
Wie auch der Henshin-Editor bietet die AGG-Entwicklungsumgebung eine graphischen
Benutzeroberfläche mit mehreren visuellen Editoren, einem Interpreter und einer Reihe
von Validierungstools.
90
8.3 Fujaba
Abbildung 61: AGG - Benutzeroberfläche
8.3 Fujaba
Fujaba steht für "From UML to Java and back again". Es ist ein UML-Werkzeug, das die
Unterstützung von der modellbasierten Softwareentwicklung und dem Reengineering
bietet. Es wurde in der Programmiersprache Java geschrieben und ist daher plattformunabhängig. [WP-FUJ10, Fuj10]
Das Fujaba-Projekt wurde im Jahr 1997 an der Universität Paderborn ins Leben gerufen
und wird inzwischen von mehreren Hochschulen in ganz Deutschland und in einigen anderen Ländern entwickelt. Im Jahr 2002 wurde Fujaba neu konzipiert als ein Werkzeug
mit einer Plug-In Architektur, die das Hinzufügen von Funktionalität ermöglicht. Seit 2006
gibt es eine Fujaba Integration in die Eclipse-Plattform (Fujaba4Eclipse). Die Entwicklung
der visuellen Editoren in Fujaba4Eclipse basiert auf GEF und EMF.
Die Kernfunktionen von Fujaba sind:
•
Modellierung von Objektstrukturen mit UML-Klassendiagrammen
•
Modellierung von Verhalten einzelner Methoden mit Story-Diagrammen (eine
Kombination von UML-Aktivitätsdiagrammen und der Graphtransformationssprache „Story Pattern“)
•
Generieren von Quellcode auf Basis formaler, grafisch definierter Modelle
91
8 Verwandte Arbeiten
8.4 VIATRA2
VIATRA2 ist eine Abkürzung für VIsual Automated model TRAnsformations. VIATRA2
stellt eine regel- und musterbasierte Transformationssprache zur Manipulation von EMFModellen unter Verwendung von Graphtransformationsprinzipien kombiniert mit abstrakten Zustandsmaschinen zur Verfügung. Diese Sprache bietet erweiterte Konstrukte zur
Abfrage und zum Manipulieren von Modellen (z.B. generische Transformation und MetaTransformationsregeln). [Via10]
8.5 WeitereArbeiten
Weitere Werkzeuge zur Graphtansformation, die hier nicht weiter beschrieben werden,
sind:
•
MOMENT [Bor07]
•
PROGRES [Pro99]
•
MoTMoT [Mot07]
•
EWL [EWL07]
•
GReAT [Gre07]
•
GrGen.NET [GK08]
Bis auf AGG unterstützt keiner der bisher existierenden Modelltransformationsansätze
eine Konfluenz und eine Terminierungsanalyse der EMF-Transformationsregeln. Hier
dienen der Henshin-Ansatz und die Werkzeugumgebung als eine Brücke zu etablierten
Werkzeugen und formalen Techniken zur Graphtransformationen für modellgetriebene
Entwicklung auf Basis von EMF.
Nach Abschluss dieser Arbeit ist Henshin das einzige graphische Entwicklungswerkzeug
für EMF-Modelltransformationen, das auf Graphtransformationen beruht und komplexe
Anwendungsbedingungen, Transformation Units und die Anwendung auf Multiobjektstrukturen mit amalgamierten Regeln unterstützt.
92
9 Zusammenfassung und Ausblick
In diesem Abschnitt werden die Ergebnisse der Weiterentwicklung des Henshin-Editors
zusammengefasst und abschließend einen kurzen Ausblick über geplante Erweiterung
im Henshin-Editor gegeben.
9.1 Zusammenfassung
Der Henshin-Editor mit den erweiterten Funktionalitäten erfüllt die im Kapitel 4 gestellten
Anforderungen. Es ist jetzt möglich, auch komplexe Anwendungsbedingungen visuell zu
definieren. Darüber hinaus unterstützt der Henshin-Editor nun auch geschachtelte Anwendungsbedingungen und beide Varianten von Application Conditions (PAC und NAC). All
diese Erweiterungen führen zu genaueren und aussagekräftigeren Definitionen von Anwendungsbedingungen.
Graphtransformationen können durch die Realisierung von Amalgamation-Units nun an
mehr als einem Match durchgeführt werden. Amalgamation-Units ermöglichen eine variable Anzahl von Transformationen, ohne dass diese in der Transformationsregel vorher
festgelegt werden müssen. Diese Erweiterung bietet Nutzern mehr Flexibilität beim Definieren von Transformationsregeln.
Durch die im Rahmen dieser Arbeit entstandenen Erweiterungen und auch die von
[Sch10] sind nun alle EMF-Modellinstanzen im Henshin-Editor verfügbar. Sie können erstellt, bearbeitet und gelöscht werden. Daher sind weitere Erweiterungen des visuellen
Editors zur Zeit nicht geplant.
9.2 Ausblick
Aktuell laufende Arbeiten befassen sich mit der formalen Analyse von Verhaltensmodellen, die mit Henshin erstellt wurden. Sie basiert auf die Theorie von Graphtransformationssystemen. Die Analyse von Modelleigenschaften wie Termination und Konfluenz wird
zur Zeit mit AGG durchgeführt.
Als weitere Entwicklung des Henshin-Editors ist es wünschenswert, die Analyseresultate
geeignet im graphischen Henshin-Editor darzustellen und damit dem Modellierer Hinweise auf Modell-Inkonsistenzen zu geben.
93
A Literaturverzeichnis
[AGG]
http://user.cs.tu-berlin.de/~gragra/agg/agg-docu.html
[BEEG10]
E. Biermann, H. Ehrig, C. Ermel, U. Golas. A Visual Interpreter Semantics for
Statecharts Based on Amagamated Graph Transformation, 2010.
[BEK+ 06]
E. Biermann, K. Ehrig, C. Ko hler, G. Kuhns, G. Taentzer, E. Weiss. Graphical
Definition of In-Place Transformations in the Eclipse Modeling Framework. In
Nierstrasz et al. (eds.), Proc. of the International Conference on Model Driven
Engineering Languages and Systems (MoDELS’06). LNCS 4199, pp. 425–
439. Springer, Berlin, 2006.
http://tfs.cs.tu-berlin.de/publikationen/Papers06/BEK+06a.pdf
[BEK0910]
E. Biermann, C. Ermel, S. Krause. Modelltransformation mit Henshin und
ATL, 2009/2010
[BEL+ 10]
E. Biermann, C. Ermel, L. Lambers, U. Prange, G. Taentzer. Introduction to
AGG and EMF Tiger by Modeling a Conference Scheduling System. Software
Tools for Technology Transfer, 2010. To appear.
http://www.springerlink.com/content/p4n1g45627852743/
[BESW10]
E. Biermann, C. Ermel, J. Schmidt, A. Warning. Visual Modeling of Controlled
EMF Model Transformation using Henshin. Proceedings of the Fourth Interna-
tional Workshop on Graph-Based Tools (GraBaTs 2010), 2010.
[BET08]
E. Biermann, C. Ermel, G. Taentzer. Precise Semantik of EMF Modell Transformations by Graph Transformation. Proc. ACM/IEEE 11th International Confe-
rence on Model Driven Engineering Languages and Systems (MoDELS ́08). :
Springer, 2008. 5301, 53-67.
[Bor07]
A. Boronat. MOMENT: A Formal Framework for Model Management. PhD
theses. : Universität Politecnica de Valencia, 2007
[ECL10]
http://www.eclipse.org/modeling/emft/henshin/
[EBM08]
E. Claudia, B. Enrico, M. Tony. Das Graphische Editing Framework (GEF)
von Eclipse Teil 1: Architektur. Vorlesungsfolie des Visuelle-Sprachen-Projekt, 2008
[EBM09]
E. Claudia, B. Enrico, M. Tony. Einführung in das Eclipse Modeling Framework (EMF). Vorlesungsfolie des Visuelle-Sprachen-Projekt, 2009
95
A Literaturverzeichnis
[EHL10b]
H. Ehrig, A. Habel, L. Lambers. Parallelism and Concurrency Theorems for Rules with Nested Application Conditions. Electr. Communications of the EASST
26, 2010. http://journal.ub.tu-berlin.de/index.php/eceasst/issue/view/36
[Eb2010]
Stand 8. Dezember 2010. http://www.ralfebert.de/rcpbuch/overview/
[EMF10]
Stand 15. November 2010. http://www.eclipse.org/modeling/emf/
[EMT09]
TFS-Group, TU Berlin. EMF Tiger. 2009. http://tfs.cs.tu-berlin.de/emftrans.
[Fuj10]
Stand 6. November 2010. http://www.fujaba.de/no_cache/home.html
[GK08]
R. Geiß, M. Kroll. GrGenNET: A Fast, Expressive, and General Purpose
Graph Rewrite Tool. Proc 3rd Intl. Workshop on Applications of Graph Transformation with Industrial Relevance (AGTIVE'07).: Springer, 2008.
[Gre10]
Stand 12. November 2010. http://repo.isis.vanderbilt.edu/tools/get_tool?GReAT
[Har1987]
D. Harel, Statechart: A Visual Formalism fpr Complex Systems Science of
Computer Programming, 1987
[Kru2000]
P. Kruchten, The Rational Unified Process an Introduction Second Edition , Addison-Wesley-Longman, 2000.
[Mot10]
FOTS-Group. University of Antwerp. MoTMoT: Model driven, Template based, Model Transformer. [Online] 2010. http://www.fots.ua.ac.be/motmot/index.php
[Pfl01]
S.L. Pfleeger, Software Engineering: Theory and Practice (2nd Edition), Prentice Hall, 2001.
[Pro99]
A. Schürr, A. Winter, A. Zündorf. The PROGRES-Approach: Language and
Environment. Handbook of Graph Grammars and Computing by Graph
Transformation, Volume 2: Applications, Languages and Tools. : World Scientific, 1999, S. 487 – 550.
[RD01]
C. Rupp, J. Dallner, Mustergültige Anforderungen , OBJEKTspektrum, Nr. 3, S.
32 – 37, 2001.
[Sch10]
J. Schmidt, Entwicklung eines visuellen Editors zur Steuerung von EMF-Modell transformation, Bachelor Arbeit, 2010.
96
A Literaturverzeichnis
[Via10]
Stand 12. November 2010. http://dev.eclipse.org/viewcvs/indextech.cgi/gmthome/subprojects/VIATRA2/index.html#VIATRA2Area
[WP-
Stand 1. November 2010. http://de.wikipedia.org/wiki/Amalgam
AMAL10]
[WP-EMF10] Stand 15. November 2010.
http://de.wikipedia.org/wiki/Eclipse_Modeling_Framework
[WP-FUJ10] Stand 6. November 2010. http://de.wikipedia.org/wiki/Fujaba
[WP-ZUS10] Stand 12. Dezember 2010. http://de.wikipedia.org/wiki/Zustandsdiagramm
97
B Benutzerhandbuch
Dieser Anhang beinhaltet das vollständige Benutzerhandbuch des Henshin-Editors.
99
Henshin-Editor:
Visuelle Entwicklungsumgebung für
komplexe EMF-Modelltransformationen
Benutzerhandbuch
Johann Schmidt
Angeline Warning
Für den Henshin-Editor wird folgende Software
vorausgesetzt:
➢ Java Version 1.6
➢ Eclipse Version 3.6
➢ EMF - Eclipse Modeling Framework SDK Version 2.6.0
➢ Graphical Editing Framework GEF SDK Version 3.6.0
➢ MuvitorKit
➢ Henshin SDK
102
Inhaltsverzeichnis
1 Anlegen eines Projektordners ............................................................................................ 105
2 Erstellen eines Transformationssystems ............................................................................ 107
3 Importieren eines EMF-Modells ........................................................................................ 109
4 Graphen erzeugen ...............................................................................................................111
4.1 Knoten erzeugen ......................................................................................................... 112
4.2 Kanten erzeugen ......................................................................................................... 113
4.3 Attribute erzeugen ..................................................................................................... 115
4.4 Attributwerte ändern....................................................................................................116
5 Transformationsregeln erstellen ......................................................................................... 119
5.1 Mapping erstellen ....................................................................................................... 120
5.2 Parameter erstellen ..................................................................................................... 121
5.3 Verwendung von Attributparametern.......................................................................... 122
5.4 Attributbedingung erstellen ........................................................................................ 122
6 Anwendungsbedingung einer Regel erstellen.....................................................................125
6.1 Bedingung als Ganzes erstellen...................................................................................126
6.2 Bedingungen schrittweise erstellen............................................................................. 129
6.3 Application Condition negieren.................................................................................. 129
6.4 Austauschen von AND und OR ..................................................................................129
6.5 Formula-Mapping erstellen......................................................................................... 129
6.6 Verschachtelte Anwendungsbedingungen erstellen.....................................................130
7 Transformation-Units erstellen .......................................................................................... 131
103
7.1 Transformation-Unit hinzufügen ................................................................................132
7.2 Parameter erstellen ..................................................................................................... 133
7.3 Sub-Unit öffnen .......................................................................................................... 133
7.4 Mapping zwischen Parametern erstellen .................................................................... 134
7.5 Reihenfolge der Sub-Units ändern ............................................................................ 134
7.6 Transformation Unit mit Inhalt erstellen .................................................................... 135
7.7 Ausführungsanzahl des Counted Units ändern .......................................................... 136
7.8 Amalgamation-Unit erstellen ..................................................................................... 137
8 Elemente löschen ............................................................................................................... 139
9 Transformation Regel bzw. Unit ausführen ....................................................................... 141
10 Prüfen der Gültigkeit von Regeln bzw. Graphen ............................................................. 143
104
1 Anlegen eines Projektordners
Bevor ein Transformationssystem erstellt werden kann, wird ein neuer Projektordner in
der Eclipse-Entwicklungsumgebung benötigt.
Klicken Sie auf File → New → Project....
Abbildung 1
Öffnen Sie als nächstes den Ordner General und wählen Sie Project aus. Klicken Sie anschließend auf Next.
Abbildung 2
105
Hier können Sie einen Namen für das Projekt eingeben. Klicken Sie danach auf Finish.
Abbildung 3
106
2 Erstellen eines Transformationssystems
Nach Anlegen eines Projektordners kann ein Transformationssystem erstellt werden.
Klicken Sie hierzu mit der rechten Maustaste auf den zuvor erstellten Projektordner.
Wählen Sie New → Other....
Abbildung 4
Öffnen Sie den Ordner Other und wählen Sie Henshin File Creation Wizard aus. Klicken
Sie danach auf Next.
Abbildung 5
107
Hier können Sie einen Namen für das Transformationssystem vergeben oder den vorgegebenen Namen beibehalten. Durch einen Klick auf Finish wird das Transformationssystem erstellt.
Abbildung 6
Wurde alles korrekt ausgeführt, sehen Sie automatisch die Henshin Editor-Ansicht.
Abbildung 7 : Henshin
108
Editor-Ansicht
3 Importieren eines EMF-Modells
Nachdem die neu erstellte Henshindatei geöffnet ist, können ein oder mehrere EMF-Modelle importiert werden.
Wählen Sie mit einem rechten Mausklick auf transformation system den Punkt Import EMF
Package aus.
Abbildung 8: TransformationssystemKontextmenü
Die vorhandenen EMF-Modelle im Workspace werden Ihnen in einer Liste angezeigt.
Wählen Sie ein Model aus der Liste aus oder importieren Sie eine Ecore-Datei, in dem
Sie erst die Schaltfläche Workspace… betätigen und dann File System wählen.
Abbildung 9: Auswahl der EPackages
109
Beispiel: Wir wählen das pizzaService Modell aus und klicken auf OK. Importierte Modelle
werden in der Baum-Ansicht unter ImportedEPackage(s) angezeigt.
Abbildung 10
110
4 Graphen erzeugen
Um einen neuen Graph zu erzeugen, wählen Sie im Kontextmenü von transformation sys-
tem den Punkt Create Graph aus, (Abbildung 8).
Geben Sie den Namen des Graphen ein oder behalten Sie den vorgeschlagenen Namen
und klicken Sie auf OK.
Abbildung 11
Die Namen aller Graphen eines Transformationsystems müssen eindeutig sein. Der
Henshin-Editor stellt dies sicher, indem bereits vorhandene Namen zurückgewiesen werden. Nach Bestätigung des Dialogs, wird die graphische Ansicht des neuen Graphen geöffnet.
Abbildung 12: Graph-Ansicht (Graph View)
111
4.1 Knoten erzeugen
Neue Knoten können über das Kontextmenü eines Graphen in der Baumansicht oder
über die Palette erstellt werden.
Abbildung 14: Graph-Kontextmenü
Abbildung 13: Graph-Palette
Um einen Knoten mit Hilfe des Kontextmenüs zu erstellen, wählen Sie dort den Menüpunkt Create Node aus. Es erscheint ein Dialog zum Bestimmen des Knotentyps.
Abbildung 15: Auswahl der Knotentypen
112
Mit Hilfe der Palette können Sie den Knotentyp sofort festlegen. Klicken Sie hierzu zuerst
den Typ in der Palette an (Abbildung 13) und danach auf die gewünschte Position in der
Graphansicht. Alternativ können Sie in der Palette auch Node wählen. In diesem Fall erscheint nach der Festlegung der Position in der Graphansicht der Dialog zur Bestimmung des Knotentyps (Abbildung 15).
Beispiel: Wir erstellen zwei Knoten, einen vom Typ Customer und den anderen vom Typ
Order.
Abbildung 16
4.2 Kanten erzeugen
Das Erzeugen von Kanten erfolgt analog der Erzeugung von Knoten: Entweder über den
Menüpunkt Create Edge des Kontextmenüs eines Graphen (Abbildung 14: Graph-Kontextmenü) oder über die Schaltfläche Edge in der Palette (Abbildung 13: Graph-Palette).
Wenn eine Kante über das Kontextmenü erstellt wird, werden die notwendigen Angaben
in einem Dialogfenster abgefragt. Nach der Auswahl eines Source-Knotens erscheinen in
der Spalte Target die dazu passenden Target-Knoten. Nach der Auswahl des Target-Knotens werden in der Spalte Type die möglichen Kantentypen angezeigt. Erst nachdem der
Source-Knoten, der Target-Knoten und der Kantentyp festgelegt sind, kann der Dialog
über OK geschlossen werden.
113
Abbildung 17: Dialog zum Erzeugen einer Kante
Die Palette bietet mehr Übersichtlichkeit, da Sie nur auf den Source- und dann auf den
Target-Knoten zu klicken brauchen. Dabei werden die möglichen Kantentypen und ihre
Multiplizitäten geprüft. Wenn zwischen den ausgewählten Source- und Target-Knoten
mehr als einen Kantentyp existiert, wird eine Auswahl angeboten (Abbildung 19: Kantentyp Auswahl). Andernfalls wird eine Kante mit dem passenden Typ erzeugt.
Beispiel (ohne Auswahl): Erstellen Sie eine Kante mit Hilfe der Palette. Zuerst klicken Sie
auf den Menüpunkt Edge der Palette. Danach klicken Sie erst auf den Knoten Customer
und dann auf den Knoten Order. Weil nur ein Kantentyp zwischen den Knoten Customer
und Order existiert, wird die Kante automatisch erstellt.
Abbildung 18
114
Beispiel (mit Auswahl): Importieren Sie zuerst ein Henshin-EMF-Modell. Danach erstellen Sie einen Knoten vom Typ Rule und einen vom Typ Graph. Anschließend erzeugen
Sie eine lhs-Kante von Rule zu Graph.
Abbildung 19: Kantentyp Auswahl
4.3 Attribute erzeugen
Knoten können um Attribute erweitert werden. Dies kann über den Menüpunkt Create a
new Attribute des Kontextmenüs eines Knotens in der Baum- (Abbildung 20) oder in der
Graphansicht (Abbildung 21) oder über die Palette (Abbildung 13, S. 112) geschehen.
Abbildung 20: Node-Kontexmenü 1
Abbildung 21: Node-Kontexmenü 2
Durch einen Klick auf die Schaltfläche Attribute in der Palette und danach auf den Knoten
wird eine Auswahl aller möglichen Attribute mit Standard-werten in einem Dialog ange-
115
Abbildung 22: Dialog zum Erzeugen des Attributes
zeigt. Setzen Sie den Haken bei den Attributen, die erstellt werden sollen. Wenn nötig,
ändern Sie die Werte und klicken Sie auf Ok.
Besitzt ein Knoten Attribute, wird dies durch das „+“-Symbol oben rechts angezeigt. Klicken Sie auf die Symbole „+“ und „-“, um die Attribute ein- und auszublenden.
Abbildung 23: Attributanzeige
4.4 Attributwerte ändern
Es gibt zwei Möglichkeiten, die Werte von Attributen zu ändern.
1. Properties-Ansicht
Wählen Sie den Knoten, dessen Attribute geändert werden sollen in der Graphansicht oder in der Baumansicht aus. In der Ansicht Properties erscheinen daraufhin
die Eigenschaften des Knotens. In der Spalte Value können die Attributwerte geändert werden.
116
2. Graphansicht
Klicken Sie das Attribut, das geändert werden soll in der Graphansicht doppelt an.
Der Wert des Attributs kann daraufhin direkt im Graphen geändert werden.
Beispiel: Ändern des Wertes des Attributes open auf true.
Abbildung 24: Attributwerte ändern
117
5 Transformationsregeln erstellen
Um eine neue Transformationsregel zu erstellen, wählen Sie im Kontextmenü von trans-
formation system den Menüpunkt Create Rule aus. (Abbildung 8, S. 109). Geben Sie in den
daraufhin erscheinenden Dialog den Namen für die Regel ein oder behalten Sie den vorgeschlagenen Namen bei und klicken auf OK.
Abbildung 25
Die Namen aller Regeln eines Transformationsystems müssen eindeutig sein. Der Henshin-Editor stellt dies sicher, indem bereits vorhandene Namen zurückgewiesen werden.
Nach Bestätigung des Dialogs, wird die Regelansicht der neuen Regel geöffnet. Eine
Regel besteht aus zwei Graphen LHS und RHS (siehe Kapitel
4.1 - 4.4). Sie können
einen Graphen LHS in RHS kopieren, indem Sie in der Werkzeugleiste auf das Symbol
(rechts oben) klicken. Dabei werden die Mappings (siehe Kapitel 5.1) zwischen den
Knoten automatisch erstellt.
Beispiel: Definieren Sie eine Regel addPizzaKind, die für die in dem Graphen bereits existierende Order einen neuen Knoten PizzaKind erstellt.
Abbildung 26: Regelansicht (Rule View)
119
Gehen Sie wie folgt vor:
1. Erstellen Sie in LHS einen Knoten vom Typ Order.
2. Erstellen Sie in RHS einen Knoten vom Typ Order und einen vom Typ PizzaKind.
3. Erzeugen Sie in RHS eine Kante vom Knoten Order zum Knoten PizzaKind.
Abbildung 27: Rule addPizzaKind
5.1 Mapping erstellen
Soll ein Knoten in LHS und RHS denselben Knoten im Graphen darstellen (im Schnitt von
LHS und RHS liegend), muss für diesen Knoten ein Mapping erstellt werden.
Sie erstellen ein Mapping, indem Sie den Punkt Mapping aus der Palette auswählen und
dann zuerst auf den Knoten in LHS und danach auf den Knoten in RHS klicken. Gemappte Knoten erhalten dieselbe Farbe und Nummer und sind dadurch leicht als solche erkennbar.
Beispiel: Erstellen Sie ein Mapping zwischen den Knoten Order in LHS und Order in RHS.
Abbildung 28
120
5.2 Parameter erstellen
Ein Parameter kann einen Knoten oder einen Attributwert enthalten. Wenn ein Parameter
einen Knoten enthält, muss er den gleichen Namen haben, wie der Knoten. Solche Parameter können über den Menüpunkt Create Parameter im Kontextmenü eines Knotens in
der Baum- oder Regelansicht oder über die Schaltfläche Parameter aus der Regelpalette
erstellt werden.
Achtung: Die Option Create Parameter erscheint nur im Kontextmenü eines Knotens in der
Regelansicht, nicht in der Graphansicht.
Abbildung 30: Knoten-Kontextmenü 3
Abbildung 29: Regel-Kontextmenü
Hat der ausgewählte Knoten keinen Namen, wird er von dem Benutzer abgefragt und für
den Knoten und seinen Parameter gesetzt.
Abbildung 31: Parametername eingeben
121
Alternativ können Parameter auch über das Kontextmenü der Regel in der Baumansicht
erstellt werden. Dabei wird der Name des neuen Parameters abgefragt (Abbildung 31:
Parametername eingeben).
Beispiel: Wir erstellen zwei Parameter s und p über das Kontextmenü.
Abbildung 32
5.3 Verwendung von Attributparametern
Parameter können als Attributwerte verwendet werden. In LHS kann ein Parameter nur
für ein Attribut benutzt werden. Dabei kann der Parameterwert vom Benutzer angegeben
oder bei der Regelanwendung bestimmt werden. In RHS kann ein Attributwert allgemeine
Java-Ausdrücke besitzen.
Beispiel: In LHS hat der Knoten Order ein Attribut price mit dem Wert s. Dieser wird bei
der Regelanwendung auf den aktuellen Wert des Attributs gesetzt. Der Knoten PizzaKind
hat ein Attribut price mit dem Wert p. Der Wert von p wird vom Benutzer angegeben und
als Preis für das neu erstellte PizzaKind gesetzt. Der Knoten Order in RHS hat ein Attribut
price mit dem Wert s+p. Bei der Regelanwendung wird der aktuelle Preis von Order um
von dem Benutzer angegebenen Wert des Parameters p erhöht.
5.4 Attributbedingung erstellen
Eine Attributbedingung kann über den Menüpunkt Create attribute condition im Kontextmenü der Regel in der Baumansicht erstellt werden (Abbildung 29: Regel-Kontextmenü).
Dabei werden der Name und die Bedingung abgefragt und anschließend eine neue Attributbedingung erzeugt.
Beispiel: Erzeugen einer Attributbedingung s < 10. Somit kann die Regel nur dann ausgeführt werden, wenn der Wert des Parameters s kleiner 10 ist.
122
Abbildung 33: Attributbedingung erzeugen
Um den Namen und die Bedingung zu ändern, benutzen Sie die Properties-Ansicht. Die
Bedingung kann auch in der Baumansicht entweder mit einem Doppelklick oder mit einem rechten Mausklick über den Menüpunkt Rename geändert werden.
123
6 Anwendungsbedingung einer Regel erstellen
Für eine existierende Regel kann eine Anwendungsbedingung (Application Condition) erstellt werden. Dabei ist es egal, ob die Bedingung über das Kontextmenü einer Regel
oder über das Kontextmenü von LHS erzeugt wird. Hat die Regel noch keine Anwendungsbedingung, dann wird diese an LHS angehängt. Hat die Regel schon eine, dann
wird die Application Condition mit der existierenden Bedingung automatisch verundet. Das
Erzeugen einer Bedingung über das Kontextmenü einer Application Condition bedeutet,
dass diese an die ausgewählte Application Condition angehängt wird.
Die Anwendungsbedingung von LHS wird in der Regelansicht ganz links als Text und als
Figur dargestellt.
Abbildung 34: Regel-Ansicht mit Bedingung
Mit einem Doppelklick auf eine Application Condition in der Baumansicht bzw. in der Figur
einer Regelansicht öffnet sich eine Bedingungansicht. Auf ihrer linken Seite wird die Prämisse und auf ihrer rechten Seite die Konklusion dargestellt.
Abbildung 35: Bedingung-Ansicht
125
Folgende Menüpunkte dienen der Erzeugung von Anwendungsbedingungen:
–
Create Condition Tree...
–
Create Application-Condition
–
Create Not-Condition
–
Create And-Condition
–
Create Or-Condition
Diese Menüpunkte sind nur sichtbar, wenn es erlaubt ist, eine Bedingung in das ausgewählte Objekt einzufügen.
6.1 Bedingung als Ganzes erstellen
Eine Anwendungsbedingung kann als Ganzes über Create Condition Tree... im Kontextmenü erstellt werden. Es erscheint ein Dialogfenster zum Zusammenbauen der Anwendungsbedingung.
Auf der linken Seite des Dialogs ist die Bedingung als Baum dargestellt. Auf der rechten
Seite kann eine Application Condition oder eine NOT-, AND- oder OR-Formula in den
Baum eingefügt werden.
Abbildung 36: Anwendungsbedingung-Dialog
126
Erklärung zum Bedienen des Dialogs:
•
Am Anfang ist der Condition Tree leer und der OK-Button deaktiviert. Der OK-Button wird erst dann aktiviert, wenn der Condition Tree vollständig ist, d.h. entweder
ist eine Application Condition als Wurzel ausgewählt oder alle innersten Knoten
sind Application Conditions . Auf der rechten Seite kann die Wurzel ausgewählt werden.
Abbildung 37: Application Condition als Wurzel
Abbildung 38: Application Condition als innere
Knoten
•
Mit F2 können Sie eine Application Condition im Condition Tree umbenennen (siehe Abbildung 39). Um die Umbennenung zu betätigen, klicken Sie Enter.
•
Ist eine Application Condition im Baum ausgewählt, erscheint auf der rechten Seite
ein markiertes negated-Feld, was einer NAC (Negative Application Condition) entspricht (siehe Abbildung 39). Ist das negated-Feld nicht markiert, entspricht dies einem PAC (Positive Application Condition) .
Abbildung 39
127
•
Um einen Kindknoten an eine NOT-, AND oder OR-Formula anzuhängen, wählen
Sie den Elternknoten auf der linken Seite. Auf der rechten Seite befindet sich eine
Liste für NOT-Child bzw. zwei Listen für AND- oder OR-Children. Von jeder Liste
wählen Sie ein Objekt, das Sie als Kindknoten von einer NOT-, AND oder OR-Formula festlegen.
•
Wenn Sie den Condition Tree erneut von der Wurzel definieren wollen, entfernen
Sie die Auswahl der linken Seite. Auf der rechten Seite können Sie dann die Wurzel erneut auswählen.
Beispiel: Erstellen einer Anwendungsbedingung AND (AC1, AC2).
Gehen Sie wie folgt vor, nachdem das Dialogfenster angezeigt wird:
1. Wählen Sie den Menüpunkt Create Condition Tree... entweder im Kontextmenü einer Regel oder eines LHS-Graphen aus.
2. Wählen Sie AND auf der rechten Seite als Wurzel aus. Dieses AND wird auf der
linken Seite als Wurzel angezeigt.
3. Wählen Sie AND auf der linken Seite und Application Condition von den beiden
Listen auf der rechten Seite. Zwei AC sind nun an AND im Condition Tree als Kindknoten angehängt.
4. Wählen Sie die erste AC (bzw. die zweite AC), drücken Sie F2 und benennen Sie
sie zu AC1 (bzw. AC2) um.
5. Nach Betätigung von OK schließt sich das Dialogfenster. In der Baumansicht
hängt der neue Bedingungsbaum am LHS der entsprechenden Regel.
128
6.2 Bedingungen schrittweise erstellen
Um eine Anwendungsbedingung schrittweise zu erstellen, wählen Sie den gewünschten
Bedingungstyp über den entsprechenden Menupünkt im Kontextmenü aus. Der neue Bedingungstyp (AC / NOT / AND / OR) ist in der Baumansicht an das ausgewählte Objekt
angehängt. Unvollständige Bedingungen werden rot dargestellt. Dazu gehören NOT-For-
mulas ohne Kindknoten und AND- und OR-Formulas mit weniger als zwei Kindknoten.
Beispiel: Erstellen einer Anwendungsbedingung AND (AC0, AC1).
Wählen Sie eine Regel oder ein LHS in der Baumansicht aus und wählen Sie den Menupünkt Create AND-Condition im Kontextmenü eines
LHS-Graphen aus.
Wählen Sie zweimal den Menüpunkt Create Application Condition im
Kontextmenü von AND aus. Die Umbenennung der Application Conditi-
on erfolgt entweder in der Baum-/Properties-Ansicht oder in der Condition-Figure der Regelansicht.
6.3 Application Condition negieren
Der Negationswert von einer existierenden Application Condition kann im Kontextmenü
einer Application Condition geändert werden. Eine Negative Application Condition ( ) kann
über den Menüpunkt Set negated = false zu Positive Application Condition ( ) geändert
werden. Umgekehrt erfolgt dies über den Menüpunkt Set negated = true. Der Negationswert kann außerdem in der Properties-Ansicht geändert werden.
6.4 Austauschen von AND und OR
Eine AND-Formula lässt sich mit einer OR-Formula austauschen. Wählen Sie den Menüpunkt Swap AND → OR, um eine AND- mit einer OR-Formula und den Menüpunkt Swap
OR → AND, um eine OR- mit einer AND-Formula zu tauschen.
6.5 Formula-Mapping erstellen
Soll ein Knoten in einer Prämisse und deren Konklusion denselben Knoten im Graphen
darstellen, muss für diesen Knoten ein Mapping erstellt werden.
Sie erstellen ein Mapping, indem Sie den Punkt Mapping aus der Palette auswählen und
dann zuerst auf den Knoten in der Prämisse und danach auf den Knoten in der Konklusi-
129
on klicken. Gemappte Knoten erhalten dieselbe Farbe und Nummer und sind dadurch
leicht als solche erkennbar.
Beispiel: Erstellen Sie ein Mapping zwischen den Knoten Order in LHS und Order in AC0.
Abbildung 40
6.6 Verschachtelte Anwendungsbedingungen erstellen
Anwendungsbedingungen müssen nicht immer direkt über den LHS-Graphen einer
Regel definiert werden, sondern können auch hierarchisch verschachtelt werden
(Nested Application Conditions). Dazu wählen Sie in der Baumansicht eine Applicati-
on Condition (AC) aus und definieren Sie dafür eine Anwendungsbedingung, wie oben
beschrieben ( 6.1 - 6.5 ).
Beispiel: Definieren Sie eine Anwendungsbedingung AC2 über
die Bedingung AC0 (siehe Abbildung 40). Wählen Sie AC0 in der
Baumansicht aus und wählen Sie den Menupünkt Create Applica-
tion Condition in ihrem Kontextmenü aus.
130
7 Transformation-Units erstellen
Eine leere Transformation-Unit kann in der Baumansicht über das Kontextmenü des
Transformationssystems oder des Ordners Transformation Units erstellt werden.
Wählen Sie den Menüpunkt Create transformation unit with content und danach den gewünschten Typ der Unit von den entsprechenden Menüpunkten aus.
Abbildung 41: Transformation Unit-Kontextmenü
Der Name der zu erstellenden Unit wird in einem Dialogfenster abgefragt.
Abbildung 42: Transformation Unit Name eingeben
Die Namen aller Transformation-Units eines Transformationssystems müssen eindeutig
sein. Der Henshin-Editor stellt dies sicher, indem bereits vorhandene Namen zurückgewiesen werden. Nach Bestätigung des Dialogs wird die Transformation-Unit-Ansicht der
neuen Unit geöffnet.
131
Beispiel: Erstellen Sie eine neue Counted-Unit. Wählen Sie hierfür den Menüpunkt Create
counted unit aus. Die Transformation-Unit-Ansicht wird automatisch geöffnet und zeigt
eine leere Counted-Unit-Figur.
Abbildung 43: Transformation Unit-Ansicht
7.1 Transformation-Unit hinzufügen
Eine Transformation-Unit kann über den Menüpunkt Create Transformation Unit im Kontextmenü von einer beliebigen anderen Transformation-Unit oder über die Schaltfläche
Transformation Unit aus der Palette eingefügt werden.
Wenn eine Container-Unit bereits andere Units enthält, kann beim Hinzufügen über die
Palette die Position unmittelbar bestimmt werden. Das bedeutet, wenn eine neue Unit
am Ende einer Container-Unit hinzugefügt werden soll, müssen Sie nur auf die Schaltfläche Transformation Unit klicken und anschließend auf die Parent-Unit selbst. Wenn Sie
eine bestimmte Position haben wollen, klicken Sie auf die untergeordnete Unit, die die
gewünschte Position im Container besetzt. Falls mehrere hinzufügende Units existieren,
wird eine Auswahl angeboten.
Abbildung 44: Unit Auswahl
132
Beispiel: Einfügen einer Transformationsregel rule0 in der zuvor erstellten Counted Unit
über das Kontextmenü Add Transformation Unit.
Abbildung 45: Transformation-Unit einfügen
7.2 Parameter erstellen
Einen Parameter können Sie über den Menüpunkt Create Parameter im Kontextmenü oder
über die Schaltfläche Parameter aus der Palette erstellen. Wenn Sie den Parameter über
die Palette erstellen, müssen Sie danach auf die Transformation-Unit klicken, für die er
erstellt werden soll. Bei der Erstellung eines neuen Parameters wird der Name über
einen 3,26Dialog abgefragt (siehe Abbildung 31, S. 121).
Beispiel: Erstellen eines neuen Parameters price.
Abbildung 46: Erstellen eines Unit-Parameters
7.3 Sub-Unit öffnen
In der Transformation-Unit-Ansicht können gleichzeitig eine Parent-Unit und eine ihrer
Sub-Units angezeigt werden. Eine Sub-Unit kann geöffnet werden, indem sie doppelt angeklickt wird. Dabei wird die Transformation Unit, deren Sub-Unit geöffnet werden soll,
links angezeigt und die Sub-Unit rechts. Auf diese Weise kann eine Unit beliebig tief geöffnet werden. Mit einem Doppelklick auf das oberste Element der links angezeigten Unit
gelangen Sie auf die obere Unit zurück.
Beispiel: Öffnen Sie die Ansicht der Sub-Unit rule0 , indem Sie sie in der Figur doppelt
anklicken.
133
Abbildung 47: Öffnen der Sub-Units
7.4 Mapping zwischen Parametern erstellen
Wenn eine Transformation-Unit und ihre Sub-Unit geöffnet sind, kann zwischen ihren Parametern ein Mapping erstellt werden. Gehen Sie hierzu wie folgt vor:
1. Wählen Sie den Menüpunkt Parameter mapping aus der Palette.
2. Klicken Sie auf den Parameter, von dem der Wert übernommen werden soll.
3. Klicken Sie auf den Parameter, an den der Wert übergeben werden soll.
Das Mapping wird in der Parent-Unit als Pfeil von ihrem Parameter zu ihrer Sub-Unit dargestellt, die den zweiten Parameter der Mappings enthält. Die Richtung des Pfeils zeigt
die Richtung der Wertübergabe an. Gemappte Parameter erhalten dieselbe Farbe und
sind dadurch leicht als solche erkennbar.
Beispiel: Erstellen eines Mappings vom Parameter price zum Parameter p.
Abbildung 48: Parameter Mapping
7.5 Reihenfolge der Sub-Units ändern
Wenn eine Transformation-Unit mehrere Sub-Units enthält, kann ihre Reihenfolge per
„Drag and Drop“ geändert werden. Klicken Sie die Sub-Unit mit der Maus an und halten
Sie die Maustaste gedrückt. Ziehen Sie nun die Sub-Unit auf die gewünschten Position
und lassen Sie die Maustaste los.
134
7.6 Transformation Unit mit Inhalt erstellen
Um eine Transformation-Unit mit Inhalt zu erstellen, gehen Sie wie folgt vor:
1. Markieren Sie ein oder mehrere Transformation-Units.
2. Klicken Sie die markierten Transformation-Units mit der rechten Maustaste an. Es
öffnet sich ein Kontextmenü.
3. Wählen Sie im Kontextmenü den Menüpunkt Create transformation unit with content.
Es öffnet sich ein Untermenü mit allen Transformation-Unit-Typen, die die aktuell
markierten Units enthalten können.
4. Wählen Sie eine der angebotenen Unit aus. Es wird eine neue TransformationUnit erzeugt, die die markierten Units enthält.
Achtung: Wenn Sie diese Aktion aus einer anderen Transformation-Unit ausführen, werden die markierten Units mit der neu erstellten Unit ersetzt. Bei der Ersetzung werden
alle existierende Mappings der Parameter über die neu erstellten Parameter weitergeleitet.
Beispiel:
1. Ausgangsposition: sequentialUnit0 enthält die zwei Regeln addPizzaKind und rule0.
2. Markieren Sie die beiden Regeln.
3. Öffnen Sie mit der rechten Maustaste das Kontextmenü und wählen Sie dort Crea-
te priority unit with content aus.
135
4. Eine Priority-Unit mit dem Inhalt addPizzaKind und rule0 wird erstellt und die se-
quentialUnit0 enthält jetzt diese Priority-Unit.
7.7 Ausführungsanzahl des Counted Units ändern
In einer Counted Unit können Sie in dem obersten Teil der Unit-Figure die Ausführungsanzahl bestimmen. Dazu dienen die Pfeil-nach-links- und Pfeil-nach-rechts-Tasten. Bei
der Erzeugung wird der Counter automatisch auf 1 gesetzt. Ein unendliches Ausführen
einer Counted Unit kann erreicht werden, indem Sie die Ausführungsanzahl auf -1 setzen.
Abbildung 49: Ausführungszahl ändern
136
Bespiel: Erhöhen der Ausführungsanzahl einer Counted-Unit auf 3.
7.8 Amalgamation-Unit erstellen
Eine Amalgamation-Unit ist ein Spezialfall einer Transformation-Unit. Diese Unit besteht
aus genau einer Kernregel und mehrerer Multiregeln.
Wie alle Units, können Amalgamation-Units über den Menüpunkt Create transformation
unit with content und den Unter-Menüpunkt Create amalgamation unit im Kontextmenü eines Transformationssystems oder des Containers Transformation Units erstellt werden
(Abbildung 41, S. 131).
Eine Besonderheit bei der Erstellung dieser Unit ist, dass Sie zuerst entweder eine neue
Regel über den Menüpunkt Create Kernel Rule oder eine bestehende Regel über Add De-
fined Rule as Kernel im Kontextmenü einer Amalgamation-Unit als Kernregel definieren
müssen, bevor Sie eine Multiregel über Create Multi Rule erstellen können.
Sobald eine Amalgamation-Unit eine Kernregel besitzt, verschwindet der Menüpunkt
Create Kernel Rule. Verfügt eine Amalgamation-Unit bereits über eine oder mehrere Multiregeln, wird der Menüpunkt Add Defined Rule as Kernel nicht mehr angezeigt. Dadurch
wird sichergestellt, dass eine Amalgamation-Unit nur eine Kernregel besitzen darf.
Bei der Erzeugung einer Multiregel werden alle Knoten und Kanten von der Kernregel in
die Multiregel kopiert. Alle Änderungen in der Kernregel, wie das Hinzufügen neuer Knoten und Kanten, Löschen, Mappingerstellen, Parametererstellen usw., werden in der Multiregel auch ausgeführt. Jedoch werden Änderungen, die in der Multiregel vorgenommen
werden, nur in dieser ausgeführt.
In der Multiregelansicht lassen sich die Knoten von Kern- und Multiregeln dadurch unterscheiden, dass die Knoten der Kernregel leicht verblassend und die der Multiregel mit
zwei hintereinander versetzten Recktecken (genannt „Multiknoten“) dargestellt sind. Die
von der Kernregel kopierten Knoten dürfen in der Multiregel nicht geändert werden. Die
Multiknoten eines LHS-Graphen können in RHS durch Klicken des Symbols
(rechts
oben) in der Werkzeugleiste kopiert werden.
Beispiel: Definieren Sie eine amalgamierte Regel amalgamationUnit0 , deren Kernregel
(rule0) einem Kunden (Customer) eine Bestellung (Order) zuweist. Die amalgamierte Regel
soll eine Multiregel (rule1) haben, bei der zu jeder bestellten Pizza (PizzaKind) ein Getränk (BeverageKind) mitbestellt werden soll.
137
Abbildung 50: Beispiel einer Amalgamierte Regel
Abbildung 51: Beispiel einer Kern- und einer Multiregel
138
8 Elemente löschen
Alle Elemente, die in einer Baumansicht oder graphischen Ansicht als ein Objekt dargestellt sind und ausgewählt werden können, lassen sich mit Hilfe der Delete-Schaltfläche in
der Wertzeugsleiste oder des Menüpunktes Delete löschen.
Eine Ausnahme bilden die Mappings zwischen den Knoten in einer Regel, da diese nur
durch eine Einfärbung (bzw. Nummerierung) gekennzeichnet sind. Die Mappings der
Knoten können nur über das Kontextmenü des Knotens Delete Mapping (Abbildung 30,
S. 112) in der Regelansicht entfernt werden.
Achtung: Das Löschen von Parametermappings erfolgt nicht durch das Auswählen von
Delete Mapping, wie bei Knotenmapping. Um die Parametermappings zu löschen, klicken
Sie auf den Mappingpfeil in der Transformation-Unit-Figure und wählen Sie die DeleteSchaltfläche in der Werkzeugsleiste oder den Menüpunkt Delete.
139
9 Transformation Regel bzw. Unit ausführen
Die Ausführung der Transformationsregel kann über
•
den Menüpunkt Execute Rule oder Execute transformation unit im Kontextmenü eines Graphen oder einer Regel (siehe 1 in Abbildung 52) oder
•
aus der Werkzeugleiste (siehe 2 und 3 in Abbildung 52) einer Transformationsregel, einer Tranformation-Unit oder eines Graphen, auf denen die Transformation
durchgeführt wird
gestartet werden.
Es gibt zwei Alternativen, wie Sie eine Transformationsregel oder eine TransformationUnit starten können:
•
Aus einer Transformationsregel oder einer Transformation-Unit
Wenn im Transformationssystem nur ein Graph existiert, wird die Regel bzw. Unit
auf diesen angewendet. Ansonsten werden die existierenden Graphen im Dialogfenster angezeigt. Wählen Sie dort den Graphen aus, auf den die Regel oder Unit
angewendet werden soll.
•
Aus einem Graphen
Wenn im Transformationssystem nur eine Regel bzw. eine Unit existiert, wird die
Regel bzw. Unit auf den selektierten Graphen angewendet. Ansonsten werden die
existierenden Regeln und Units im Dialogfenster angezeigt. Wählen Sie dort die
Regel oder die Unit aus, die auf den Graphen angewendet werden soll.
Wenn die auszuführende Transformationsregel bzw. Transformation-Unit Parameter enthält, versucht der Henshin-Editor zuerst die Parameterbelegung selbstständig zu ermitteln. Findet er keine, öffnet sich ein Dialogfenster zum Belegen der Parametern.
Nach der Ausführung einer Transformation-Unit werden alle angewendeten Transformationsregeln als Historie (siehe 4 in Abbildung 52) in dem Graphen angezeigt. Um die Regelanwendung zurückzusetzen und dann wieder anzuwenden, wählen Sie eine Regel
aus der Historie aus und klicken Sie sie doppelt an. Dabei wird diese Regel und all ihre
Vorgänger angewendet. Die nachfolgenden Regeln werden zurückgesetzt. Das Zurücksetzen aller Regelanwendungen erfolgt mit einem Doppelklick auf den Namen der Transformation-Unit in der Historie.
141
Abbildung 52: Transformationsregel bzw. Unit ausführen
142
10 Prüfen der Gültigkeit von Regeln bzw. Graphen
Ein Graph kann auf die EMF-Kompabilität überprüft werden. Dies kann über den Menüpunkt Valid Graph im Kontextmenü eines Graphen (siehe 1 in Abbildung 53) oder aus der
Werkzeugleiste (siehe 2 in Abbildung 53) eines Graphen gestartet werden.
Die Überprüfung auf EMF-Kompabilität einer Regel kann entsprechend über den Menüpunkt Valid Rule im Kontextmenü einer Regel oder aus der Werkzeugleiste einer Transformationsregel (siehe 3 in Abbildung 53) gestartet werden.
Nach der Überprüfung werden die Validierungsergebnisse in einem Dialog angezeigt.
Abbildung 53: Transformationsregel bzw. Graph validieren
143
