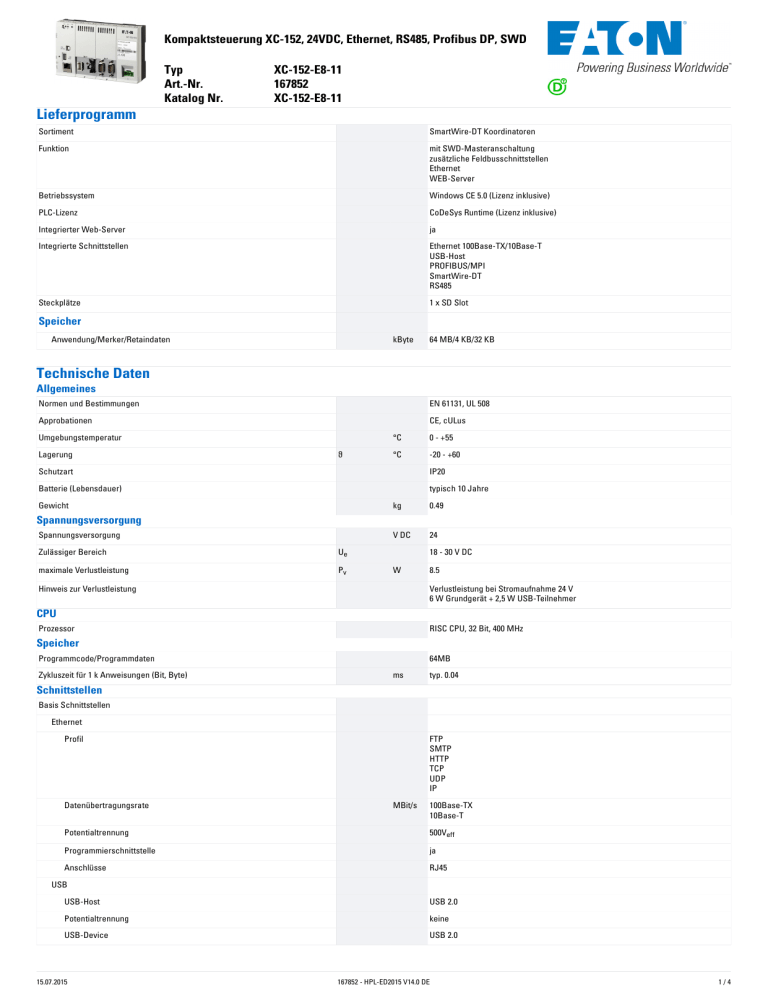

Technisches Datenblatt

Technisches Datenblatt
Kompaktsteuerung�XC-152,�24VDC,�Ethernet,�RS485,�Profibus�DP,�SWD
Lieferprogramm
Typ Art.-Nr. Katalog�Nr. XC-152-E8-11
167852
XC-152-E8-11
Sortiment
SmartWire-DT Koordinatoren
Funktion
mit SWD-Masteranschaltung
zusätzliche Feldbusschnittstellen
Ethernet
WEB-Server
Betriebssystem
Windows CE 5.0 (Lizenz inklusive)
PLC-Lizenz
CoDeSys Runtime (Lizenz inklusive)
Integrierter Web-Server
ja
Integrierte Schnittstellen
Ethernet 100Base-TX/10Base-T
USB-Host
PROFIBUS/MPI
SmartWire-DT
RS485
Steckplätze
1 x SD Slot
Speicher
kByte
64 MB/4 KB/32 KB
Normen und Bestimmungen
EN 61131, UL 508
Approbationen
CE, cULus
Umgebungstemperatur
°C
0 - +55
Lagerung
ϑ
°C
-20 - +60
Schutzart
IP20
Batterie (Lebensdauer)
typisch 10 Jahre
Gewicht
kg
0.49
Spannungsversorgung
V DC
24
Zulässiger Bereich
Ue
18 - 30 V DC
maximale Verlustleistung
Pv
W
8.5
Hinweis zur Verlustleistung
Verlustleistung bei Stromaufnahme 24 V
6 W Grundgerät + 2,5 W USB-Teilnehmer
Prozessor
RISC CPU, 32 Bit, 400 MHz
Programmcode/Programmdaten
64MB
Zykluszeit für 1 k Anweisungen (Bit, Byte)
ms
typ. 0.04
Basis Schnittstellen
Ethernet
Profil
FTP
SMTP
HTTP
TCP
UDP
IP
Datenübertragungsrate
MBit/s
100Base-TX
10Base-T
Potentialtrennung
500Veff
Programmierschnittstelle
ja
Anschlüsse
RJ45
USB-Host
USB 2.0
Potentialtrennung
keine
USB-Device
USB 2.0
Anwendung/Merker/Retaindaten
Technische�Daten
Allgemeines
Spannungsversorgung
CPU
Speicher
Schnittstellen
USB
15.07.2015
167852 - HPL-ED2015 V14.0 DE
1/4
Potentialtrennung
keine
Profil
DP V1
MPI (Master)
Datenübertragungsrate
kBit/s
max. 1500
Potentialtrennung
keine
Teilnehmer
Anzahl
126
Anschlüsse
weitere Schnittstellen
PROFIBUS
9 pol. Sub-D (Buchse)
CAN
–
SmartWire-DT
Profil
SmartWire-DT
Datenübertragungsrate
kBit/s
max. 250
Potentialtrennung
keine
Teilnehmer
Anzahl
99
Anschlüsse
Flachstecker SWD4-8MF2
Datenübertragungsrate
kBit/s
max. 57.6
Potentialtrennung
keine
Anschlüsse
9 pol. Sub-D (Stecker)
–
ja
Bemessungsstrom zur Verlustleistungsangabe
In
A
0
Verlustleistung pro Pol, stromabhängig
Pvid
W
0
Verlustleistung des Betriebsmittels, stromabhängig
Pvid
W
0
Verlustleistung statisch, stromunabhängig
Pvs
W
6
Verlustleistungsabgabevermögen
Pve
W
0
Betriebsumgebungstemperatur min.
°C
0
Betriebsumgebungstemperatur max.
°C
55
RS485
RS232
RTC (Real Time Clock)
Daten�für�Bauartnachweis�nach�IEC/EN�61439
Technische Daten für Bauartnachweis
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften
15.07.2015
167852 - HPL-ED2015 V14.0 DE
2/4
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers.
Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der
Montageanweisung (IL) beachtet werden.
Technische�Daten�nach�ETIM�6.0
Industriesteuerungen SPS (EG000024) / SPS-Geräteset (EC002581)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / SPS-Geräteset ([email protected] [BAA707010])
Enthält Funktionsbausteine
ja
Enthält Grundgerät
ja
Enthält Baugruppenträger
nein
Enthält Stromversorgung
ja
Enthält analoges Eingangs-Modul
nein
Enthält analoges Ausgangs-Modul
nein
Enthält digitales Eingangs-Modul
nein
Enthält digitales Ausgangs-Modul
nein
Enthält Funktions-Modul
ja
Enthält Technologie-Modul
ja
Enthält Kommunikations-Modul
ja
Enthält Speichereinheit
ja
Enthält Simulationsmodul
nein
Enthält Verbindungskabel
nein
Enthält Bedieneinheit
nein
Enthält Monitor
nein
Enthält Programmier-Software
nein
Enthält Engineering-Software
ja
Enthält Visualisierungs-Software
ja
Enthält Bibliotheken
ja
Enthält Dokumentation
ja
Enthält weitere Komponenten
ja
Software vorinstalliert
nein
Product Standards
UL508, cULus; IEC/EN 61131-2, CE
UL File No.
E205091
UL Category Control No.
NRAQ
CSA File No.
UL report applies to US and Canada
CSA Class No.
-
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
IEC:IP20, UL/CSA Tape: open type
15.07.2015
167852 - HPL-ED2015 V14.0 DE
Approbationen
3/4
Abmessungen
Weitere�Produktinformationen�(Verlinkungen)
IL05003006Z�Kompaktsteuerung�XC-152
IL05003006Z Kompaktsteuerung XC-152
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05003006Z2012_12.pdf
MN04802006Z�Betriebsanleitung�XV-152
MN04802006Z Betriebsanleitung XV-152 Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN04802006Z_DE.pdf
MN04802006Z Operator manual XV-152 English
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN04802006Z_EN.pdf
MN04802013Z�Schnellstartanleitung�XV100
MN04802013Z Schnellstartanleitung XV100 Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN04802013Z_DE.pdf
MN04802013Z quick-start instructions XV100 - ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN04802013Z_EN.pdf
English
MN05003007Z�Benutzerhandbuch�XSoft-CoDeSys-2,�SPS-Programmierung�XC152
MN05003007Z Benutzerhandbuch XSoftCoDeSys-2, SPS-Programmierung XC152 Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05003007Z_DE.pdf
MN05003007Z User manual XSoft-CoDeSys-2,
PLC programming XC152 - English
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05003007Z_EN.pdf
MN05003007Z Benutzerhandbuch XSoftCoDeSys-2, SPS-Programmierung XC152
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05003007Z-DE_2012-10.pdf
MN05003007Z Benutzerhandbuch XSoftCoDeSys-2, SPS-Programmierung XC152
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05003007Z-DE_2013-06.pdf
MN05003007Z Benutzerhandbuch XSoftCoDeSys-2, SPS-Programmierung XC152
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05003007Z-DE_2014-05.pdf
MN05003007Z Benutzerhandbuch XSoftCoDeSys-2, SPS-Programmierung XC152
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05003007Z-EN_2012-10.pdf
MN05003007Z Benutzerhandbuch XSoftCoDeSys-2, SPS-Programmierung XC152
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05003007Z-EN_2013-06.pdf
MN05003007Z Benutzerhandbuch XSoftCoDeSys-2, SPS-Programmierung XC152
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05003007Z-EN_2014-05.pdf
MN048008ZU�Handbuch�XSOFT-CODESYS-3,�SPS-Programmierung
MN048008ZU Handbuch XSOFT-CODESYS-3,
SPS-Programmierung - Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN048008ZU_DE.pdf
MN048008ZU Manual XSOFT-CODESYS-3, PLC ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN048008ZU_EN.pdf
programming - English
15.07.2015
Eaton Industries GmbH
http://www.moeller.net/de
© 07/2015 by Eaton Industries GmbH
167852 - HPL-ED2015 V14.0 DE
4/4
