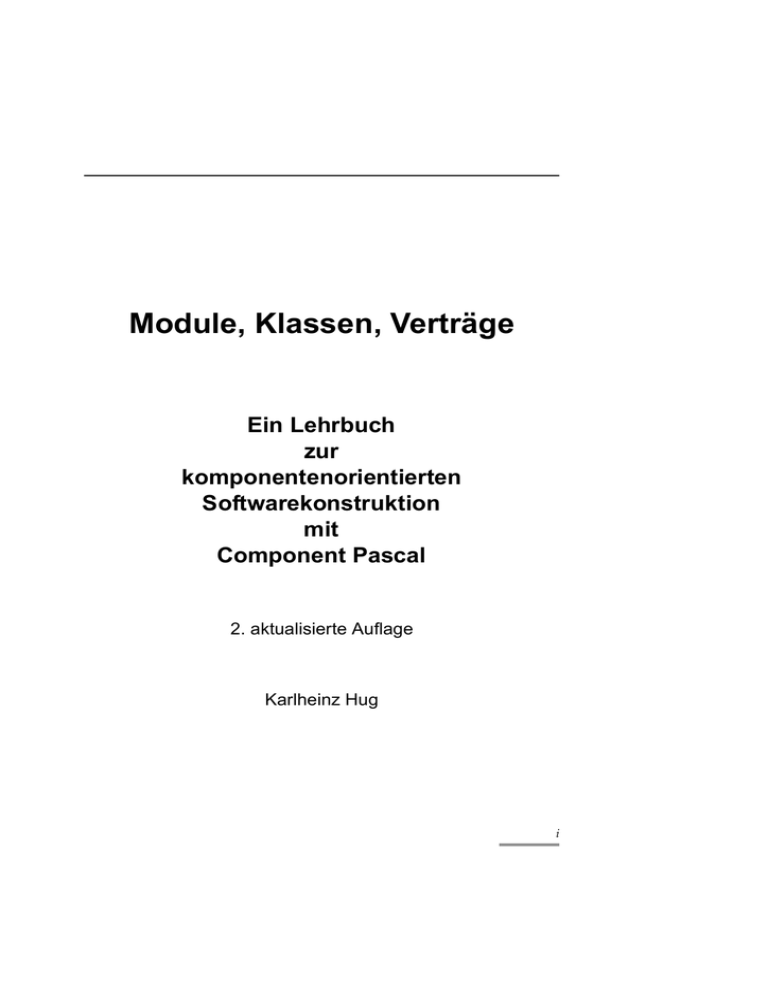

Module, Klassen, Verträge
Ein Lehrbuch
zur
komponentenorientierten
Softwarekonstruktion
mit
Component Pascal
2. aktualisierte Auflage
Karlheinz Hug
i
Warenzeichen
Mac OS ist ein eingetragenes Warenzeichen von Apple Computer.
Design by Contract ist ein eingetragenes Warenzeichen von
Interactive Software Engineering, Inc, Santa Barbara, USA.
"Design by Contract" is a trademark of Interactive Software
Engineering.
Windows NT und Windows 2000 sind eingetragene Warenzeichen von Microsoft.
BlackBox und Component Pascal sind eingetragene Warenzeichen von Oberon microsystems.
Java ist ein eingetragenes Warenzeichen von Sun Microsystems.
Algol 60, C, C++, Eiffel, Fortran, Modula, Oberon, Pascal, Plankalkül, Smalltalk, UML sind ... weiß ich nicht ob und von wem
wo eingetragen!!!
Allgemeine Formel zu
Warenzeichen
Vom Verlag zu ergänzen.
Garantieverzichtserklärung
Alle in diesem Buch enthaltenen Informationen wie Text, Abbildungen, Programme und Verfahren wurden nach bestem Wissen erstellt und mit größter Sorgfalt geprüft. Da Fehler trotzdem
nicht ganz auszuschließen sind, ist der Inhalt des Buchs mit keiner Verpflichtung oder Garantie irgendeiner Art verbunden.
Autoren und Verlag übernehmen für eventuell verbliebene fehlerhafte Angaben und deren Folgen weder eine juristische Verantwortung noch irgendeine Haftung für Schäden, die in
Zusammenhang mit der Verwendung dieses Buchs, der darin
dargestellten Methoden und Programme, oder Teilen davon entstehen.
ii
Seite wird vom Verlag ausgefüllt!
iii
Seite wird vom Verlag ausgefüllt!
iv
Vorwort
Hintergrund
Die Softwareindustrie setzt seit den 80er Jahren zunehmend
Objekttechnologien ein, jetzt gewinnen Komponententechnologien an Bedeutung. Die Informatik-Ausbildung an Hochschulen
soll die Studierenden auf professionelles Entwickeln qualitätvoller Software vorbereiten. Deshalb sollte die Lehre technologische Innovationen rechtzeitig aufnehmen, damit sie langfristig
praxisrelevant bleibt. Dazu sind neue Konzepte und Methoden
didaktisch aufzubereiten, um sie Einsteigern in die Informatik
zu erschließen.
Zielgruppe
Solche Argumente erwägend richtet sich dieses Lehrbuch an
Studierende mit Informatik als Haupt- oder Nebenfach. Es vermittelt Grundlagen, die zu einer Einführung in die Informatik
gehören. Meinem Arbeitsplatz entsprechend orientiert es sich an
der Ausbildung an Fachhochschulen, doch auch Studierende
anderer Hochschulen und Lehrende an Schulen können es nutzen. Das Buch eignet sich zur Vorlesungsbegleitung und zum
Selbststudium.
Maskulin - Feminin
Bei allen Berufs- und Personenbezeichnungen wie Leser, Benutzer, Entwickler meine ich stets Menschen beiderlei Geschlechts.
Ziele und Methoden
Das Buch führt den Leser über modulare und objektorientierte
Softwaretechniken an die Komponententechnologie heran.
Module, Klassen und Komponenten folgen dem Prinzip der
Trennung von Schnittstelle und Implementation. Deshalb
beginne ich mit dem Entwerfen und Spezifizieren von Schnittstellen; das Implementieren dieser Schnittstellen schließt sich
daran an. Wie in Ingenieurdisziplinen üblich steht damit das
Was, das Beschreiben der Funktion, vor dem Wie, dem Realisieren der Funktion durch eine Struktur. Die Methode des Spezifizierens und Programmierens durch Vertrag setze ich konsequent ein, um zu zeigen, wie man systematisch zuverlässige,
korrekte und robuste Software konstruieren kann.
Software erscheint als Architektur - als strukturierte Ansammlung von Einheiten, die über definierte Schnittstellen zusammenwirken. Die Lehrinhalte entwickle ich anhand aufeinander
aufbauender Beispielkomponenten, wobei ich Softwarequalitätsmerkmale wie Wartbarkeit und Wiederverwendbarkeit
beachte. Der Leser lernt nach dem Ansatz des schrittweisen Öffv
Vorwort
nens von Blackboxes zunächst, Module und Klassen zu benutzen, bevor er sie implementiert und erweitert. Dabei ergibt sich
das Entwickeln von Software als Prozess des Beschreibens und
Transformierens von Strukturen.
Unterschiede zu
anderen Lehransätzen
Der Lehrstoff beschränkt sich nicht auf das Thema Implementation und vernachlässigt nicht Themen wie Spezifikation und
Test. Programmiersprachliche Konstrukte behandle ich nicht
entlang der Struktur einer Sprache mit kleinen Einzelbeispielen,
sondern meist dort, wo ich sie zum Lösen einer Teilaufgabe
brauche. Damit stelle ich das Programmieren im Kleinen, Algorithmen und Datenstrukturen, in einen softwaretechnisch definierten Zusammenhang.
Voraussetzungen
Das Buch richtet sich vor allem an Informatik-Anfänger. Trotz
seines unkonventionellen Ansatzes fordert es vom Leser nur
etwas Vertrautheit mit einigen Grundbegriffen der Mathematik:
l
l
l
Arithmetik: natürliche und ganze Zahlen;
Mengenlehre: Mengen, Relationen, Abbildungen;
Logik: boolesche Algebra, Aussagenlogik und Prädikatenlogik erster Stufe.
Vorkenntnisse im Programmieren oder einer Programmiersprache sind nicht nötig. Ich nehme aber an, dass der Leser mit
einem PC - einer Tastatur, einer Maus, einem Bildschirm, einer
menüorientierten grafischen Benutzungsoberfläche und einem
Texteditor - vertraut ist. Nützlich sind Grundkenntnisse in Englisch und die Bereitschaft, sich Fachbegriffe anzueignen.
Programmiersprache
Bezugsquelle der
Beispielprogramme
Bezugsquelle für
Component Pascal und
BlackBox
vi
Die softwaretechnischen Konzepte beschreibe ich mittels grafischer Notationen und der objekt- und komponentenorientierten
Programmiersprache Component Pascal, die die Entwicklungslinie Pascal - Modula - Oberon weiterführt. Die ausführbaren
Programmbeispiele des Buchs sind in Component Pascal mit
einer der ersten komponentenorientierten Entwicklungsumgebungen, dem BlackBox Component Builder der Firma Oberon
microsystems erstellt; sie sind ausgehend von der Homepage
der Fachhochschule Reutlingen mit der Webadresse
http://www-el.fh-reutlingen.de
öffentlich zugänglich. Dem Leser empfehle ich, begleitend zur
Lektüre des Buchs mit BlackBox zu arbeiten.
Oberon microsystems stellt eine kostenlose Ausbildungsversion
des BlackBox Component Builder zur Verfügung. Man kann sie
von der Homepage der Firma mit der Webadresse
Vorwort
http://www.oberon.ch
auf den eigenen Rechner herunterladen. Die Postanschrift der
Firma lautet
Oberon microsystems Inc.
Technopark
Technoparkstrasse 1
8005 Zürich
CH - Schweiz
Bezugsquellen für
Oberon
Informationen über andere Sprachumgebungen zu Oberon und
ihren Nachfolgern erhält man über die Webadresse
http://www.factorial.com/hosted/webrings/oberon
Gliederung des Buchs
Die ersten beiden Kapitel umreißen die Themen des Buchtitels
exemplarisch und stellen die Methode der Spezifikation durch
Vertrag vor. Das Beispiel des Kaffeeautomaten dient auch in
späteren Kapiteln der Anschauung.
Während Kapitel 3 einen Überblick über den Softwareentwicklungsprozess liefert, auf den die Inhalte des Buchs sich letztlich
beziehen, führt Kapitel 4 den Leser in die Begriffswelt der Programmiersprachen ein. Nach diesen allgemein gehaltenen Kapiteln wendet sich Kapitel 5 einem Produkt zu, der Entwicklungsumgebung BlackBox. Sie dient im Folgenden als Werkzeug zum
praktischen Erproben erarbeiteter Aufgabenlösungen.
Kapitel 6 zeigt einen systematischen Weg von der Spezifikation
zur Implementation einer Softwareeinheit. Kapitel 7 befasst sich
mit der Ein- und Ausgabe von Programmen und dem Gestalten
interaktiver Benutzungsoberflächen.
Die Kapitel 8 und 9 führen in strukturiertes, modulares und
objektorientiertes Programmieren ein. Kapitel 10 bis 12 vertiefen
die Themen von statischen Klassenstrukturen über dynamische
Objektstrukturen bis zu Entwurfsmustern. Gleichzeitig weiten
sie den Blick auf den Softwareentwicklungsprozess vom grafischen Entwerfen über das methodische Spezifizieren bis zum
systematischen Testen.
Kapitelenden
Die Kapitel enden meist mit drei Abschnitten derselben Art:
Eine Zusammenfassung liefert dem schnellen Leser einen Überblick, der intensive Leser mag an dieser Stelle über den Inhalt
des Kapitels nachdenken. Literaturhinweise verbanne ich aus
dem laufenden Text, um sie kapitelweise zusammenzustellen.
Anhand von Übungsaufgaben (ohne Lösungen) kann sich der
Leser den Stoff erarbeiten.
vii
Vorwort
Anhänge
Da die vollständige offizielle Sprachbeschreibung von Component Pascal im Anhang abgedruckt ist, kann ich mich im Haupttext mehr auf Programmiertechniken konzentrieren als auf Einzelheiten der Programmiersprache. Das Literaturverzeichnis
enthält vor allem Verweise auf Lehrbücher und Übersichtsartikel. Literaturhinweise gebe ich im Text durch Nummern des
Literaturverzeichnisses wie [30] an. Neben zahlreichen Querverweisen soll das ausführliche Sachwortverzeichnis dem Leser
helfen, sich schnell über gesuchte Begriffe zu informieren.
Darstellung des Textes
Bezeichnungen besonders wichtiger Begriffe und neu eingeführte Bezeichnungen hebe ich bei ihrem ersten Auftreten bzw.
am Ort ihrer Definition durch Fettdruck hervor. Andere wichtige, aber anderswo definierte Bezeichnungen, in der Literatur
verwendete Synonyme und englische Bezeichnungen erscheinen kursiv. Die Arialschrift verwende ich für Wörter formaler Sprachen, z.B. für Programmfragmente, formale Spezifikationen
oder Kommando-Ein-/Ausgaben an einer Benutzungsoberfläche. Einzelne Zeilen markiere ich mit speziellen Symbolen:
☞
L
J
weist auf etwas Wichtiges oder nachfolgend Erläutertes hin.
ärgert sich über eine mangelhafte Programmstelle oder etwas
Nachteiliges,
M
erfreut sich an der korrigierten Programmstelle oder etwas Vorteilhaftem,
Neue deutsche
Rechtschreibung
Der Text folgt der neuen deutschen Rechtschreibung. Modelle,
Spezifikationen und Programme formuliere ich englisch. Die
Gründe dafür sind vielschichtig: Programmiersprachen orientieren sich am Englischen. Englisch ist international verbreitet, in
vielen Firmen Dokumentationssprache und wird durch die Globalisierung in der Praxis von Softwareentwicklern immer wichtiger. Wiederverwendbare Softwarekomponenten müssen englisch dokumentiert sein, um einen Markt zu finden. BlackBox ist
englisch dokumentiert. Außerdem sind englische Wörter oft
kürzer als entsprechende deutsche. Keine Regel ohne Ausnahme! Ausgenommen ist der Kaffeeautomat, den ich durchgängig deutsch modelliere.
Dokumentationssprache englisch
Zweite Auflage
viii
warnt vor einer fehlerhaften Programmstelle oder einem gefährlichen Konstrukt.
Für die Neuauflage habe ich Fehler korrigiert, Programme optimiert und Angaben aktualisiert. Der Component Pascal Language Report im Anhang entspricht der Version vom März 2001.
Vorwort
Danksagungen
Ich danke allen, die mir bei der Arbeit an diesem Buch geholfen
haben, vor allem meinem Kollegen Prof. Helmut Ketz vom
Fachbereich Management und Automation der Fachhochschule
Reutlingen. Er hat das ganze Buchprojekt von der Idee bis zum
Druck mitgestaltet, ich habe seine Lehrmaterialien und zahlreichen Kommentare zum Manuskript geplündert. Nur wegen seiner Bescheidenheit erscheint er nicht als Koautor des Buchs.
Mein Dank kann seinen Beitrag nicht ausgleichen.
Markus Hirt danke ich für sein Engagement und seine Ratschläge, den Kollegen der Firmen Oberon microsystems und
Esmertec für die anregenden Diskussionen über Komponententechnologien. Besonderer Dank gebührt Dr. Dominik Gruntz,
der das ganze Manuskript durchgearbeitet und mit seinen konstruktiven Vorschlägen wesentlich zur Verbesserung beigetragen hat. Ganz herzlich gedankt sei auch Friederike Gottschalk,
die nicht nur unzählige Versionen des Manuskripts kommentiert, sondern das Projekt nachhaltig unterstützt hat. Für die
Erlaubnis zum Abdruck des Component Pascal Language
Report danke ich Prof. Niklaus Wirth und Prof. Hanspeter Mössenböck sowie Oberon microsystems. Dem Verlag, insbesondere
meinen Lektorinnen Frau Dr. Ulrike Walter und Frau Nadine
Vogler-Boecker, danke ich für ihre hilfsbereite, geduldige
Zusammenarbeit.
Nun wünsche ich dem Leser viel Spaß beim Lesen. Hinweise
auf Fehler, Kritik und Zustimmung nehme ich gerne entgegen;
meine E-Mail-Adresse lautet:
[email protected]
Reutlingen, den 23. März 2001
Karlheinz Hug
ix
Vorwort
x
Inhaltsverzeichnis
Vorwort ..............................................................................................v
1
Einführung ................................................................................. 1
1.1
Ein Kaffeeautomat ........................................................... 1
1.2
Modul und Dienst ............................................................ 4
1.2.1
1.2.2
2
Ein Schalter .......................................................... 6
Eine Menge .......................................................... 8
1.3
Schnittstelle und Implementation ................................. 8
1.4
Benutzer, Kunde, Lieferant ........................................... 11
1.5
Zusammenfassung ......................................................... 14
1.6
Literaturhinweise ........................................................... 15
1.7
Übungen .......................................................................... 15
Spezifizieren ............................................................................ 17
2.1
Exemplar und Typ ......................................................... 17
2.1.1
2.1.2
2.1.3
2.2
Benutzung angebotener Dienste .................................. 20
2.2.1
2.2.2
2.2.3
2.2.4
2.3
Vereinbarung ..................................................... 20
Aufruf ................................................................. 21
Ausdruck ........................................................... 22
Parameterübergabe .......................................... 23
Syntax und Semantik ..................................................... 25
2.3.1
2.3.2
2.4
Ein Kaffeeautomat ............................................ 18
Ein Schalter ........................................................ 19
Eine Menge ........................................................ 20
Recht und Zugriffskontrolle ........................... 25
Typbindung und Typprüfung ........................ 27
Spezifikation durch Vertrag .......................................... 28
2.4.1
2.4.2
2.4.3
2.4.4
Ein Kaffeeautomat ............................................ 29
Ein Schalter ........................................................ 32
Eine Menge ........................................................ 33
Noch ein Kaffeeautomat .................................. 34
2.5
Mehrere Kaffeeautomaten ............................................ 36
2.6
Zusammenfassung ......................................................... 38
xi
Inhaltsverzeichnis
3
2.7
Literaturhinweise ........................................................... 39
2.8
Übungen .......................................................................... 39
Softwareentwicklung ............................................................. 41
3.1
Fünf Ebenen .................................................................... 41
3.1.1
3.1.2
3.1.3
3.1.4
3.1.5
3.2
Softwarequalitätsmerkmale .......................................... 47
3.2.1
3.2.2
3.2.3
4
Funktionale Qualitätsmerkmale .................... 47
Strukturelle Qualitätsmerkmale ..................... 48
Leistungsmerkmale .......................................... 49
3.3
Zusammenfassung ......................................................... 50
3.4
Literaturhinweise ........................................................... 50
Programmiersprachen ............................................................ 51
4.1
Grundbegriffe ................................................................. 51
4.2
Rechner ............................................................................ 52
4.3
Klassifikation von Implementationssprachen ........... 56
4.4
Entwickler und Maschine ............................................. 56
4.4.1
4.4.2
4.4.3
4.4.4
4.4.5
Pragmatik .......................................................... 58
Semantik ............................................................ 58
Syntax ................................................................. 59
Darstellung im Rechner ................................... 60
Arbeitsschritte und Werkzeuge ...................... 61
4.5
Die erweiterte Backus-Naur-Form .............................. 63
4.6
Syntax der Spezifikationssprache Cleo ....................... 66
4.6.1
4.6.2
4.7
Lexikalische Einheiten ..................................... 66
Syntaktische Einheiten .................................... 71
Die Implementationssprache Component Pascal ..... 73
4.7.1
4.7.2
4.7.3
4.7.4
4.7.5
xii
Zerlegung .......................................................... 44
Spezifikation ..................................................... 44
Entwurf .............................................................. 45
Implementierung .............................................. 45
Test ...................................................................... 45
Programmstruktur ........................................... 73
Merkmale ........................................................... 75
Anweisungen .................................................... 76
Importliste ......................................................... 77
Getrenntes Übersetzen .................................... 79
Inhaltsverzeichnis
4.7.6
Dynamisches Laden und Entladen ................ 80
4.8
Programm, Ablauf, Prozess .......................................... 81
4.9
Fehlerarten und Sicherheit ........................................... 83
4.10 Zusammenfassung ......................................................... 84
4.11 Literaturhinweise ........................................................... 85
4.12 Übungen .......................................................................... 85
5
Die Entwicklungsumgebung BlackBox .............................. 87
5.1
Module, Subsysteme, Komponenten .......................... 87
5.1.1
5.2
Dateiorganisation ........................................................... 90
5.2.1
5.2.2
5.2.3
5.3
Wurzelverzeichnis ............................................ 90
Subsysteme ........................................................ 91
Module und Dateien ........................................ 91
Werkzeuge ....................................................................... 92
5.3.1
5.3.2
5.3.3
5.3.4
5.3.5
5.3.6
5.3.7
5.3.8
Log-Fenster ........................................................ 93
Online-Dokumentation ................................... 93
Browser und Sucher ......................................... 94
Lager ................................................................... 96
Editor .................................................................. 98
Übersetzer .......................................................... 99
Kommandointerpreter und Lader ............... 101
Entlader ............................................................ 104
5.4
Programmentwicklung ............................................... 105
5.5
Getrennt übersetzen - dynamisch laden ................... 107
5.5.1
5.5.2
6
Übersicht der Subsysteme ............................... 88
Übersetzen ....................................................... 107
Laden ................................................................ 109
5.6
Zusammenfassung ....................................................... 110
5.7
Literaturhinweise ......................................................... 110
Vom Spezifizieren zum Implementieren ..........................111
6.1
Von Cleo zu Component Pascal - Schritt 1 ................111
6.1.1
6.1.2
6.1.3
6.1.4
6.1.5
Module ............................................................. 112
Merkmale ......................................................... 112
Rechte und Exportmarken ............................ 112
Abfragen .......................................................... 113
Aktionen .......................................................... 116
xiii
Inhaltsverzeichnis
6.1.6
6.2
Von Cleo zu Component Pascal - Schritt 2 ............... 119
6.2.1
6.2.2
6.2.3
6.2.4
6.2.5
6.3
Abstrakte und konkrete Datenstrukturen .. 142
Cleo und Component Pascal ........................ 144
Eine Übersicht ................................................. 146
6.5
Zusammenfassung ....................................................... 147
6.6
Literaturhinweise ......................................................... 147
6.7
Übungen ........................................................................ 148
Ein- und Ausgabe .................................................................. 149
7.1
Kaffeeautomat als Kommandomodul ....................... 149
7.2
Kaffeeautomat mit einfacher Ein-/Ausgabe ............ 152
7.2.1
7.2.2
7.2.3
7.2.4
7.3
7.4
Benutzungsoberfläche ................................... 154
Entwurf ............................................................ 155
Eingabemodul In und Ausgabemodul Out 157
Implementation .............................................. 159
Kaffeeautomat mit Dialogbox .................................... 163
7.3.1
7.3.2
7.3.3
7.3.4
Verbunde ......................................................... 163
Entwurf ............................................................ 166
Implementation .............................................. 166
Dialogbox ........................................................ 169
Kaffeeautomat mit bewachter Dialogbox ................. 174
7.4.1
7.4.2
7.4.3
xiv
Zuweisungen .................................................. 127
Initialisierung .................................................. 130
Ein implementierter Kaffeeautomat ............ 131
Ein implementierter Schalter ........................ 133
Implementierte Mengen ................................ 134
Schnittstelle und Implementation ............................. 142
6.4.1
6.4.2
6.4.3
7
Zusicherungen ................................................ 119
Fehlernummern .............................................. 120
Vor- und Nachbedingungen ......................... 121
Invarianten ...................................................... 122
Ein Kaffeeautomat mit Vertrag ..................... 124
Von Cleo zu Component Pascal - Schritt 3 ............... 126
6.3.1
6.3.2
6.3.3
6.3.4
6.3.5
6.4
Ein spezifizierter Kaffeeautomat .................. 117
Definierbare Typen ......................................... 174
Parameterübergabearten ............................... 175
Entwurf ............................................................ 176
Inhaltsverzeichnis
7.4.4
7.4.5
7.5
Kaffeeautomat mit meldender Dialogbox ................ 181
7.5.1
7.5.2
8
Wächter für Felder ......................................... 182
Melder .............................................................. 183
7.6
Zusammenfassung ....................................................... 185
7.7
Literaturhinweise ......................................................... 185
7.8
Übungen ........................................................................ 185
Strukturiertes und modulares Programmieren ............... 187
8.1
Zeichen sammeln ......................................................... 187
8.1.1
8.1.2
8.1.3
8.1.4
8.2
Entwurf ............................................................ 187
Implementation .............................................. 196
Erweitern des Mengenmoduls ..................... 197
Fazit .................................................................. 199
Zeichen zählen .............................................................. 200
8.2.1
8.2.2
8.2.3
8.2.4
8.2.5
9
Implementation .............................................. 178
Dialogbox ........................................................ 180
Entwurf ............................................................ 200
Implementation .............................................. 211
Implementieren von Grafikprozeduren ...... 214
Implementieren von Vektoroperationen ..... 216
Fazit .................................................................. 225
8.3
Zusammenfassung ....................................................... 226
8.4
Literaturhinweise ......................................................... 227
8.5
Übungen ........................................................................ 227
Objektorientiertes Programmieren ................................... 229
9.1
Tassen ............................................................................. 229
9.1.1
9.1.2
9.1.3
Klasse ............................................................... 230
Vertrag und Zustandsdiagramm ................. 231
Benutzung ....................................................... 233
9.2
Mengen .......................................................................... 235
9.3
Vom Modul zur Klasse ................................................ 236
9.3.1
9.3.2
9.4
Gemeinsamkeiten ........................................... 237
Unterschiede ................................................... 237
Von der Spezifikation zur Implementation .............. 239
9.4.1
9.4.2
Menge als Klasse ............................................ 241
Transformationsschema ................................ 245
xv
Inhaltsverzeichnis
9.5
Von der abstrakten Datenstruktur zum abstrakten
Datentyp ......................................................................... 246
9.5.1
Transformationsschema ................................ 247
9.6
Zusammenfassung ....................................................... 248
9.7
Literaturhinweise ......................................................... 249
9.8
Übungen ........................................................................ 249
10 Statische Klassenstrukturen ............................................... 251
10.1 Fahrscheinautomaten .................................................. 251
10.1.1
10.1.2
10.1.3
10.1.4
Generalisieren - spezialisieren ...................... 252
Behälter als abstrakte Klasse ......................... 253
Warenautomat als abstrakte Klasse ............. 255
Klassenstruktur ............................................... 257
10.2 Erweiterung von Klassen ............................................ 258
10.2.1 Klasse als Typ .................................................. 258
10.2.2 Optionen der Anpassung .............................. 259
10.2.3 Benutzen oder erweitern? ............................. 260
10.3 Wörter sammeln, Rechtschreibung prüfen .............. 261
10.3.1
10.3.2
10.3.3
10.3.4
10.3.5
10.3.6
10.3.7
Entwurf ............................................................ 261
Abstrahieren von der Ausgabe .................... 263
Polymorphie und dynamisches Binden ...... 268
Syntaxanalyse ................................................. 270
Zeiger ............................................................... 274
Implementation .............................................. 280
Fazit .................................................................. 284
10.4 Zusammenfassung ....................................................... 284
10.5 Literaturhinweise ......................................................... 285
10.6 Übungen ........................................................................ 285
11 Dynamische Objektstrukturen .......................................... 287
11.1 Prüfling, Testmodul und Testwerkzeug ................... 287
11.1.1 Spezifikation des Mengenklassenmoduls .. 288
11.1.2 Spezifikation des Testwerkzeugmoduls ..... 290
11.1.3 Testmodul zur Mengenklasse ....................... 292
11.2 Testwerkzeugmodul .................................................... 301
11.2.1 Entwurf ............................................................ 301
11.2.2 Dynamische Objektstruktur Liste ................ 304
11.2.3 Implementation .............................................. 308
xvi
Inhaltsverzeichnis
11.2.4 Fazit .................................................................. 312
11.3 Mengenklasse für Zeichenketten ............................... 312
11.3.1
11.3.2
11.3.3
11.3.4
Rekursive Objektstruktur Binärbaum ......... 313
Entwurf ............................................................ 317
Implementation .............................................. 327
Fazit .................................................................. 333
11.4 Zusammenfassung ....................................................... 334
11.5 Literaturhinweise ......................................................... 334
11.6 Übungen ........................................................................ 334
12 Vom Entwerfen zum Testen ................................................ 335
12.1 Polymorphe Mengenklasse für geordnete
Elemente ......................................................................... 335
12.1.1 Abstrahieren von den Elementen ................ 335
12.1.2 Abstrahieren von der Mengenklasse ........... 337
12.1.3 Konzept-, Schnittstellen- und
Implementationsklassen................................. 337
12.1.4 Objektübergreifende Invarianten ................. 339
12.1.5 Testverfahren für konkrete Klassen ............. 340
12.1.6 Implementieren der Konzeptklassen .......... 342
12.1.7 Implementieren der Zeichenkettenklasse ... 347
12.1.8 Implementieren der Mengenklasse ............. 354
12.1.9 Anpassen von Kundenmodulen .................. 362
12.1.10 Fazit .................................................................. 362
12.2 Entwurfsmuster ........................................................... 362
12.2.1
12.2.2
12.2.3
12.2.4
12.2.5
12.2.6
12.2.7
Model-View-Controller ................................. 363
Carrier-Rider-Mapper .................................... 365
Texteingabe ...................................................... 366
Textausgabe ..................................................... 368
Implementieren des Eingabemoduls ........... 370
Implementieren des Ausgabemoduls ......... 372
Fazit .................................................................. 374
12.3 Zusammenfassung ....................................................... 374
12.4 Literaturhinweise ......................................................... 375
12.5 Übungen ........................................................................ 375
xvii
Inhaltsverzeichnis
A Component Pascal Language Report ................................ 377
xviii
B
Literaturverzeichnis .............................................................. 411
C
Sachwortverzeichnis ............................................................. 415
25.2.05
Abbildungsverzeichnis
Bild 1.1
Physisches Modell des Kaffeeautomaten ............................... 1
Bild 1.2
Zustands-Verhaltens-Modell .................................................... 2
Bild 1.3
Kunden-Lieferanten-Modell ..................................................... 2
Bild 1.4
Zustandsdiagramm eines Schalters ......................................... 7
Bild 1.5
Kunden-Lieferanten-Modell mit Schnittstelle ....................... 9
Bild 1.6
Schnittstelle und Implementation ........................................... 9
Bild 1.7
Mensch-Maschine-Modell ...................................................... 11
Bild 1.8
Benutzer und Kommandos ..................................................... 13
Bild 1.9
Modelle und Rollen ................................................................. 14
Bild 2.1
Formaler Parameter ................................................................. 23
Bild 2.2
Parameterübergabe bei Eingabeparameter .......................... 24
Bild 2.3
Parameterübergabe bei Ausgabeparameter ......................... 24
Bild 2.4
Rechte und Zugriffskontrolle ................................................. 26
Bild 2.5
Typbindung und Typprüfung ................................................ 28
Bild 2.6
Kunden-Lieferanten-Modell mit Bedingungen ................... 30
Bild 2.7
Klasse und Objekt .................................................................... 37
Bild 3.1
Fünf Ebenen der Softwareentwicklung ................................ 41
xix
Abbildungsverzeichnis
25.2.05
Bild 3.2
Entwicklungszyklus ................................................................ 46
Bild 4.1
Grundstruktur eines speicherprogrammierten Rechners .. 53
Bild 4.2
Hauptspeicher .......................................................................... 54
Bild 4.3
Register und Speicher .............................................................. 55
Bild 4.4
Mensch, Programm, Rechner ................................................. 57
Bild 4.5
Fünf Aspekte von Programmiersprachen ............................ 57
Bild 4.6
Transformation eines Programms .......................................... 61
Bild 4.7
Syntaxdiagramm zu einem Kaffeeautomaten ..................... 63
Bild 4.8
Syntaxdiagramme zu Namen ................................................. 67
Bild 4.9
Schnittstelle und Implementationen ..................................... 78
Bild 5.1
BlackBox Verzeichnisstruktur ................................................ 90
Bild 5.2
BlackBox Menüoberfläche ...................................................... 92
Bild 5.3
BlackBox Menü Info ................................................................. 94
Bild 5.4
Schnittstelle von DevSearch ................................................... 95
Bild 5.5
Dokumentation von DevSearch. SearchInDocu .................. 95
Bild 5.6
BlackBox Lager ......................................................................... 96
Bild 5.7
Lager:
Form-Subsystem ....................................................................... 97
Bild 5.8
Syntaxfehlermarke ................................................................... 99
Bild 5.9
Syntaxfehlermarke, aufgeklappt .......................................... 100
xx
25.2.05
Abbildungsverzeichnis
Bild 5.10
Kompilation ............................................................................ 100
Bild 5.11
Interpretation .......................................................................... 101
Bild 5.12
Kommandoaufruf mit Menübefehl ..................................... 102
Bild 5.13
Kommandoaufruf mit Aufrufsymbol ................................. 102
Bild 5.14
Kommandoaufruffolge .......................................................... 103
Bild 5.15
Geladene Module ................................................................... 105
Bild 5.16
Programmentwicklung mit BlackBox-Werkzeugen .......... 106
Bild 5.17
Implementierungszyklus ...................................................... 107
Bild 5.18
Übersetzen und Laden in BlackBox .................................... 108
Bild 6.1
Transformation von Cleo in Component Pascal .................111
Bild 6.2
Speicherplätze zu Variablen - exemplarisch ...................... 114
Bild 6.3
Speicherplatz zu Variable - allgemein ................................. 115
Bild 6.4
Schnittstelle von I1Kaffeeautomat ....................................... 118
Bild 6.5
Information zum Objektcode von I1Kaffeeautomat ......... 119
Bild 6.6
Zuweisung - exemplarisch .................................................... 127
Bild 6.7
Zuweisung - allgemein .......................................................... 127
Bild 6.8
Speicherplatz zu Reihung - exemplarisch .......................... 136
Bild 6.9
Abstrakte Datenstruktur ....................................................... 143
Bild 6.10
Beziehungen zwischen Cleo und Component Pascal ...... 144
Bild 6.11
xxi
Abbildungsverzeichnis
25.2.05
Assoziation .............................................................................. 145
Bild 6.12
Implementation ...................................................................... 145
Bild 6.13
Komposition ............................................................................ 145
Bild 6.14
Aggregation ............................................................................ 146
Bild 6.15
Klassifikation .......................................................................... 146
Bild 7.1
Aufrufmenü zu Kaffeeautomat ............................................ 149
Bild 7.2
Trapfenster zum Aufruf von Kaffee_ausgeben .................. 150
Bild 7.3
Trapursache in Kaffee_ausgeben ......................................... 150
Bild 7.4
Zustand globaler Variablen zum Trapzeitpunkt ............... 151
Bild 7.5
Kommandomodul und Funktionsmodul ........................... 153
Bild 7.6
Aufrufmenü zu Kaffeeautomat mit Ein-/Ausgabe .......... 154
Bild 7.7
Ausgabe von Kaffee_ausgeben ............................................ 155
Bild 7.8
Eingabe von Preis ................................................................... 155
Bild 7.9
Ausgabe von initialisieren mit akzeptiertem Preis ........... 155
Bild 7.10
Speicherplatz zu Verbund - exemplarisch .......................... 165
Bild 7.11
Defaultdialogbox im Layoutmodus .................................... 170
Bild 7.12
Inspekteurdialogbox .............................................................. 171
Bild 7.13
Editierte Dialogbox im Layoutmodus ................................. 171
Bild 7.14
Dialogbox im Maskenmodus ............................................... 172
Bild 7.15
Benutzer, Benutzungsoberfläche und Module .................. 173
xxii
25.2.05
Abbildungsverzeichnis
Bild 7.16
Referenzparameter - exemplarisch ...................................... 176
Bild 7.17
Bewachte Dialogbox .............................................................. 180
Bild 7.18
Kommando und Wächter ..................................................... 181
Bild 7.19
Bewachte Dialogbox - Schwachstellen ................................ 182
Bild 7.20
Meldende Dialogbox ............................................................. 184
Bild 8.1
Textuelle Ausgabe von I1CharCounter.Do ......................... 200
Bild 8.2
Grafische Ausgabe von I1CharCounter.Do ........................ 201
Bild 8.3
Speicherplatz zu Häufigkeitsreihungen - exemplarisch .. 209
Bild 8.4
Spur der Häufigkeitsreihung ............................................... 211
Bild 8.5
Klassifikation von Typen ....................................................... 221
Bild 8.6
Reihenfolge der Teilaufgaben ............................................... 226
Bild 9.1
Physisches Modell des Kaffeeautomaten mit Ausgabeplätzen ............................................................................................ 229
Bild 9.2
Zustandsdiagramm einer Tasse ........................................... 231
Bild 9.3
Benutzungsstruktur des Kaffee-Szenariums - statisch ..... 234
Bild 9.4
Aufrufstruktur eines Kaffee-Szenarios -dynamisch ......... 234
Bild 9.5
Transformation vom Modul zur Klasse .............................. 237
Bild 9.6
Modul - verschiedene Zeitpunkte ....................................... 238
Bild 9.7
Klasse und Objekt - verschiedene Zeitpunkte ................... 238
Bild 9.8
Module und Klassen in Cleo ................................................ 239
xxiii
Abbildungsverzeichnis
25.2.05
Bild 9.9
Module und Klassen in Component Pascal ....................... 239
Bild 10.1
Modell eines Warenautomaten ............................................. 251
Bild 10.2
Klassifikationsstruktur der Automaten .............................. 252
Bild 10.3
Klassifizieren ........................................................................... 252
Bild 10.4
Klassifikationsstruktur der Behälter ................................... 253
Bild 10.5
Kovariante Erweiterung ........................................................ 257
Bild 10.6
Benutzen und Erweitern ....................................................... 260
Bild 10.7
Benutzungs- und Erweiterungsstruktur ............................. 265
Bild 10.8
Abstrakte Namen für abstrakte Klassen und Dienste ...... 266
Bild 10.9
Referenzparameter und dynamisches Binden - exemplarisch .......................................................................................... 269
Bild 10.10
Speicherplatz zu Zeigervariable - exemplarisch ............... 275
Bild 10.11
Speicherplatz zu Zeigervariable und dynamischer Variable exemplarisch ........................................................................... 276
Bild 10.12
Zeigervariablen und dynamische Variable - exemplarisch ...
278
Bild 10.13
Unerreichbare dynamische Variable - exemplarisch ........ 278
Bild 11.1
Benutzungsstruktur eines Testszenariums - statisch ........ 287
Bild 11.2
Entwurfsmuster für Testmodul und Testwerkzeug .......... 290
Bild 11.3
Klassendiagramm des Testszenariums ............................... 296
Bild 11.4
Test-Objekt in New vor der Rückgabe ................................ 300
xxiv
25.2.05
Abbildungsverzeichnis
Bild 11.5
Test-Objekt nach der Rückgabe und Zuweisung an test .. 300
Bild 11.6
Entwurfsmodell des Testwerkzeugs ................................... 301
Bild 11.7
Anker bei leerer Liste ............................................................. 304
Bild 11.8
Liste mit einem Element ........................................................ 305
Bild 11.9
Liste mit zwei Elementen ...................................................... 305
Bild 11.10
Liste nach Entfernen des letzten Elements ......................... 307
Bild 11.11
Binärbaum ............................................................................... 313
Bild 11.12
Präorder ................................................................................... 315
Bild 11.13
Inorder ..................................................................................... 315
Bild 11.14
Postorder ................................................................................. 315
Bild 11.15
Geordneter Binärbaum - exemplarisch ............................... 316
Bild 11.16
Geordneter Binärbaum mit Projektion ................................ 317
Bild 11.17
Entwurfsmodell des Mengenklassenmoduls ..................... 318
Bild 11.18
Mengenbaum mit drei Elementen ....................................... 319
Bild 11.19
Baum nach Entfernen eines Elements ................................. 323
Bild 11.20
Aliassituation .......................................................................... 325
Bild 11.21
Seichte Kopien ........................................................................ 326
Bild 12.1
Entwurfsmuster für polymorphen Behälter geordneter Elemente - exemplarisch ............................................................. 336
Bild 12.2
Entwurfsmuster für Menge - exemplarisch ....................... 337
xxv
Abbildungsverzeichnis
25.2.05
Bild 12.3
Hierarchie allgemeiner Konzeptklassen ............................. 338
Bild 12.4
Spezifikation und Test von Konzeptklassen - exemplarisch .
340
Bild 12.5
Konzeptklassen, konkrete Klassen und Testszenarium ... 341
Bild 12.6
Model-View-Controller-Entwurfsmuster ........................... 363
Bild 12.7
Model-View-Controller-Entwurf für Text in BlackBox ..... 364
Bild 12.8
Modell-Klassenhierarchie in BlackBox ............................... 364
Bild 12.9
Carrier-Rider-Mapper-Entwurfsmuster ............................. 365
Bild 12.10
Carrier-Rider-Mapper-Entwurf für Text in BlackBox ....... 366
Bild 12.11
Klassendiagramm zur Eingabe ............................................ 366
Bild 12.12
Objektdiagramm zur Eingabe .............................................. 367
Bild 12.13
Klassendiagramm zur Ausgabe ........................................... 368
Bild 12.14
Objektdiagramm zur Ausgabe ............................................. 368
xxvi
25.2.05
Aufgabenverzeichnis
Aufgabe 1.1
Kaffeesorte und Zutaten ......................................................... 15
Aufgabe 1.2
Zigarettenautomat ................................................................... 15
Aufgabe 1.3
Würfel ........................................................................................ 15
Aufgabe 1.4
Uhr .............................................................................................. 15
Aufgabe 1.5
Datum ........................................................................................ 16
Aufgabe 1.6
Kreis ........................................................................................... 16
Aufgabe 1.7
Widerstandsschaltung ............................................................. 16
Aufgabe 1.8
Getriebeschaltung .................................................................... 16
Aufgabe 2.1
Geldeingabe .............................................................................. 39
Aufgabe 2.2
Geldrückgabe ............................................................................ 39
Aufgabe 2.3
Kaffeesorte und Zutaten ......................................................... 39
Aufgabe 2.4
Zigarettenautomat ................................................................... 39
Aufgabe 2.5
Würfel ........................................................................................ 39
Aufgabe 2.6
Uhr .............................................................................................. 39
Aufgabe 2.7
Datum ........................................................................................ 39
Aufgabe 2.8
Kreis ........................................................................................... 40
Aufgabe 2.9
Widerstandsschaltung ............................................................. 40
xxvii
Aufgabenverzeichnis
25.2.05
Aufgabe 2.10
Getriebeschaltung .................................................................... 40
Aufgabe 4.1
Syntaxdiagramme .................................................................... 85
Aufgabe 4.2
EBNF-Regeln ............................................................................. 86
Aufgabe 4.3
Ableitungsvorschriften ............................................................ 86
Aufgabe 4.4
Ableitungen .............................................................................. 86
Aufgabe 4.5
Syntax von Cleo ........................................................................ 86
Aufgabe 6.1
EBNF-Regeln ........................................................................... 148
Aufgabe 6.2
Programmtransformation ..................................................... 148
Aufgabe 6.3
Zugriff auf Reihungselemente ............................................. 148
Aufgabe 7.1
Angepasste Oberfläche .......................................................... 185
Aufgabe 7.2
Benutzbarkeit .......................................................................... 185
Aufgabe 7.3
Korrekte Geldeinnahme ........................................................ 186
Aufgabe 7.4
Zwei Dialogboxen .................................................................. 186
Aufgabe 7.5
Kaffeesorte und Zutaten ....................................................... 186
Aufgabe 8.1
Algorithmus optimieren ....................................................... 227
Aufgabe 8.2
Mengenmodul ........................................................................ 227
Aufgabe 8.3
Grafikmodul ........................................................................... 227
Aufgabe 8.4
Vektormodul ........................................................................... 227
Aufgabe 8.5
Spur .......................................................................................... 227
Aufgabe 8.6
xxviii
25.2.05
Aufgabenverzeichnis
Komplexitätsanalyse .............................................................. 228
Aufgabe 8.7
Auswertung boolescher Ausdrücke .................................... 228
Aufgabe 9.1
Kaffeeautomaten .................................................................... 249
Aufgabe 9.2
Tassen ....................................................................................... 249
Aufgabe 9.3
Kaffeeautomaten und Tassen ............................................... 249
Aufgabe 10.1
Zahlen sammeln ..................................................................... 285
Aufgabe 10.2
Wörter zählen ......................................................................... 285
Aufgabe 10.3
Wörter suchen ......................................................................... 286
Aufgabe 11.1
Enthaltensein rekursiv ........................................................... 334
Aufgabe 11.2
Einfügen und Entfernen iterativ .......................................... 334
Aufgabe 11.3
Mengenoperationen ............................................................... 334
Aufgabe 11.4
Umfang einer Menge ............................................................. 334
Aufgabe 12.1
Anpassen des Testmoduls zur Mengenklasse ................... 376
Aufgabe 12.2
Anpassen des Moduls zur Rechtschreibprüfung .............. 376
Aufgabe 12.3
Verallgemeinern der Mengenklasse .................................... 376
xxix
Aufgabenverzeichnis
xxx
25.2.05
25.2.05
Formelverzeichnis
Formel 1.1
Modulares Softwaremodell ...................................................... 2
Formel 2.1
Modulares und objektorientiertes Softwaremodell ............ 38
Formel 4.1
EBNF-Ausdruck zum Kaffeeautomaten ............................... 63
Formel 4.2
Syntax von Namen ................................................................... 68
Formel 4.3
Syntax von Literalen ................................................................ 70
Formel 4.4
Syntax von Zeichen und Zeichenketten ............................... 70
Formel 4.5
Syntax von Zahlen ................................................................... 71
Formel 4.6
Syntax von Cleo ........................................................................ 73
Formel 4.7
Softwaremodell von Component Pascal ............................... 73
Formel 5.1
Softwaremodell von BlackBox ............................................... 87
Formel 5.2
Namengebung für Subsysteme .............................................. 91
Formel 5.3
Namengebung für Module ..................................................... 91
Formel 5.4
Syntax der Sprache des Kommando-interpreters ............. 104
Formel 9.1
Zustandsfolge einer Tasse ..................................................... 232
Formel 9.2
Aktionsfolge einer Tasse ....................................................... 233
Formel 9.3
Klasse als Verbundtyp ........................................................... 240
Formel 10.1
Syntax des Eingabetextes ...................................................... 270
xxxi
Formelverzeichnis
25.2.05
Formel 12.1
Vollständige Ordnung ........................................................... 335
xxxii
25.2.05
Leitlinienverzeichnis
Leitlinie 1.1
Modulare Zusammenfassung .................................................. 4
Leitlinie 1.2
Dienste für kleine Teilaufgaben ............................................... 5
Leitlinie 1.3
Trennung von Abfragen und Aktionen .................................. 5
Leitlinie 1.4
Namen von Abfragen ................................................................ 5
Leitlinie 1.5
Namen von Aktionen ................................................................ 6
Leitlinie 1.6
Keine Seiteneffekte ..................................................................... 6
Leitlinie 2.1
Vollständige Spezifikation ...................................................... 34
Leitlinie 6.1
Konstantenvereinbarungen .................................................. 141
Leitlinie 6.2
Ausgedrückte Abhängigkeit von Konstanten ................... 142
Leitlinie 6.3
Exportpolitik ........................................................................... 144
Leitlinie 7.1
Robustheit ............................................................................... 151
Leitlinie 7.2
Vorbedingungen und Benutzereingaben ............................ 151
Leitlinie 7.3
Zweck von Vorbedingungen ................................................ 151
Leitlinie 7.4
Trennung von Funktion und Ein-/Ausgabe ...................... 153
Leitlinie 7.5
Benutzbarkeit .......................................................................... 182
Leitlinie 8.1
Terminierung von Schleifen .................................................. 191
Leitlinie 8.2
Zählschleifen ........................................................................... 194
xxxiii
Leitlinienverzeichnis
25.2.05
Leitlinie 8.3
Zählvariablen .......................................................................... 194
Leitlinie 9.1
Modell und Spezifikation ..................................................... 229
Leitlinie 9.2
Namen von Klassen und Modulen ...................................... 241
Leitlinie 10.1
Lokalität ................................................................................... 283
xxxiv
25.2.05
Programmverzeichnis
Programm 1.1
Kaffeeautomat als Modul - roh ................................................ 4
Programm 1.2
Schalter als Modul - roh ............................................................ 6
Programm 1.3
Menge als Modul - roh .............................................................. 8
Programm 2.1
Kaffeeautomat als Modul - typisiert ...................................... 19
Programm 2.2
Schalter als Modul - typisiert ................................................. 20
Programm 2.3
Zeichenmenge als Modul - typisiert ...................................... 20
Programm 2.4
Kaffeeautomat als Modul - kontrollierend ........................... 26
Programm 2.5
Kaffeeautomat mit Bedingungen ........................................... 31
Programm 2.6
Schalter mit Bedingungen ....................................................... 33
Programm 2.7
Zeichenmenge mit Bedingungen ........................................... 34
Programm 2.8
Kaffeeautomat mit günstigeren Typen .................................. 35
Programm 2.9
Kaffeeautomat als Klasse ........................................................ 36
Programm 6.1
Kaffeeautomat - syntaktisch spezifiziert ............................ 117
Programm 6.2
Kaffeeautomat - vertraglich spezifiziert ............................. 124
Programm 6.3
Kaffeeautomat - implementiert ............................................ 132
Programm 6.4
Schalter - implementiert ........................................................ 134
Programm 6.5
Zeichenmenge - implementiert ............................................ 137
xxxv
Programmverzeichnis
25.2.05
Programm 6.6
Zeichenmenge - optimiert ..................................................... 138
Programm 6.7
Menge ganzer Zahlen ............................................................ 140
Programm 7.1
Schnittstelle von In ................................................................. 158
Programm 7.2
Schnittstelle von Out ............................................................. 159
Programm 7.3
Kommandomodul für Ein-/Ausgabe zu Kaffeeautomat . 160
Programm 7.4
Kommandomodul für Dialogbox zu Kaffeeautomat ........ 167
Programm 7.5
Kommandomodul für bewachte Dialogbox zu Kaffeeautomat ............................................................................................ 178
Programm 7.6
Wächter für Betragsfelder ..................................................... 182
Programm 7.7
Melder für Betrag und Preis ................................................. 183
Programm 8.1
Zeichensammler als Modul .................................................. 196
Programm 8.2
Leeren einer Zeichenmenge .................................................. 197
Programm 8.3
Spezifikation von Diensten der Zeichenmenge ................. 198
Programm 8.4
Ist die Zeichenmenge leer? ................................................... 199
Programm 8.5
Schnittstelle des Grafikausgabemoduls - reduziert .......... 205
Programm 8.6
Spezifikation des Vektormoduls - reduziert ....................... 206
Programm 8.7
Zeichenzähler als Modul ....................................................... 212
Programm 8.8
Schnittstelle von XYplane - reduziert .................................. 214
Programm 8.9
Grafikausgabemodul - reduziert ......................................... 215
Programm 8.10
Vektormodul - reduziert ........................................................ 220
xxxvi
25.2.05
Programmverzeichnis
Programm 8.11
Suchfunktion für Index Variante 3 ................................................................................. 223
Programm 9.1
Tasse als Klasse ....................................................................... 230
Programm 9.2
Spezifikation von Kaffee ausgeben ..................................... 233
Programm 9.3
Menge als generische Klasse ................................................ 235
Programm 9.4
Zeichenmenge als Klasse in Modul ..................................... 241
Programm 9.5
Schnittstelle der Zeichenmenge als Klasse ......................... 244
Programm 10.1
Behälter als abstrakte Klasse ................................................ 254
Programm 10.2
Tasse als erweiterter Behälter ............................................... 254
Programm 10.3
Magnetkarte als erweiterter Behälter .................................. 255
Programm 10.4
Warenautomat ........................................................................ 256
Programm 10.5
Kaffeeautomat als erweiterter Warenautomat ................... 257
Programm 10.6
Fahrscheinautomat als erweiterter Warenautomat ........... 257
Programm 10.7
Wörterprüfer als Modul ........................................................ 280
Programm 11.1
Zusätzliche Merkmale der Mengenklasse .......................... 288
Programm 11.2
Schnittstelle des Mengenklassenmoduls ............................ 289
Programm 11.3
Schnittstelle des Testwerkzeugmoduls ............................... 292
Programm 11.4
Testmodul für Zeichenkettenmengen ................................. 298
Programm 11.5
Schnittstelle des Standardmoduls Services - reduziert ..... 302
Programm 11.6
Testwerkzeugmodul .............................................................. 308
xxxvii
Programmverzeichnis
25.2.05
Programm 11.7
Klassenmodul für Zeichenkettenmengen .......................... 327
Programm 12.1
Schnittstelle des Konzeptklassenmoduls ............................ 342
Programm 12.2
Konzeptklassenmodul ........................................................... 343
Programm 12.3
Flache Schnittstelle des Klassenmoduls für Zeichenketten ...
348
Programm 12.4
Klassenmodul für Zeichenketten ......................................... 349
Programm 12.5
Schnittstelle des Klassenmoduls für Mengen geordneter
Elemente .................................................................................. 354
Programm 12.6
Klassenmodul für Mengen geordneter Elemente ............. 355
Programm 12.7
Eingabemodul ......................................................................... 370
Programm 12.8
Ausgabemodul ....................................................................... 372
xxxviii
25.2.05
Tabellenverzeichnis
Tabelle 1.1
Beispiele zu Schnittstelle und Implementation ..................... 9
Tabelle 1.2
Beispiele zu Benutzungsoberfläche ....................................... 12
Tabelle 2.1
Beispiele zu Exemplar und Typ ............................................. 17
Tabelle 2.2
Grundtypen ............................................................................... 18
Tabelle 2.3
Modul- und Typeigenschaft ................................................... 38
Tabelle 4.1
Operatoren und Begrenzer von Cleo .................................... 71
Tabelle 5.1
Standardsubsysteme ................................................................ 89
Tabelle 5.2
Subsysteme dieses Buchs ........................................................ 89
Tabelle 5.3
Beispiele zur Namengebung .................................................. 92
Tabelle 6.1
Schnittstelle und Implementation ....................................... 146
Tabelle 7.1
Parameterübergabearten - exemplarisch ............................ 175
Tabelle 8.1
Partieller Vergleich von UtilitiesIn und In .......................... 202
Tabelle 8.2
Partieller Vergleich von UtilitiesOut und Out ................... 204
Tabelle 8.3
Wertetabelle boolescher Operatoren ................................... 218
Tabelle 8.4
Kurze Auswertung boolescher Ausdrücke ........................ 219
Tabelle 8.5
Vergleich der Suchalgorithmen ............................................ 225
Tabelle 10.1
Transformationsregeln von der EBNF zum Algorithmus 271
xxxix
Tabellenverzeichnis
25.2.05
Tabelle 11.1
Menge und Baum ................................................................... 318
Tabelle 12.1
Beispiele zu Regeln als Axiome und objektübergreifende
Invarianten .............................................................................. 339
xl
1
Einführung
Aufgabe Beispiel
1
1Bild 1
Formel 1Leitlinie 1Programm 1
Tabelle 1
Wir wollen lernen, Software zu entwickeln. Software ist ein von
Menschen geschaffenes ideelles Gebilde, in dem sich Dinge,
Sachverhalte, Systeme widerspiegeln. Software konstruieren
bedeutet Vorgegebenes modellieren. Ein Modell stellt die als
wesentlich erachteten Elemente, Beziehungen, Merkmale eines
Sachverhalts dar und abstrahiert von unwesentlichen Details.
1.1
Ein Kaffeeautomat
Bevor wir mit der Arbeit beginnen, stärken wir uns mit einer
Tasse Kaffee, die wir von einem Automaten holen. Wir prüfen,
ob der Automat betriebsbereit ist, werfen einige Münzen ein
und erhalten eine Tasse mit dem heißen, beliebten Getränk.
Bild 1.1
Physisches Modell
des Kaffeeautomaten
Kaffeeautomat
eingenommener
Betrag EUR
0,30
Geld einnehmen
Preis EUR
0,60
Kaffee ausgeben
außer
Betrieb
gesammelter
Betrag EUR
Geldschlitz
Geld zurückgeben
31,20
initialisieren
Bild 1.1 zeigt ein physisches Modell des Kaffeeautomaten. Er ist
ein gegenüber seiner Umgebung klar abgrenzbares Gerät mit
einer Benutzungsoberfläche aus Anzeigen, Druckknöpfen
und Geldschlitz. Wir spielen die Rolle eines Benutzers (user)
des Automaten, indem wir seine
l
l
Anzeigen lesen und uns so über seinen Zustand informieren
(links im Bild 1.1);
Geld einwerfen, Knöpfe drücken und so seinen Zustand verändern (rechts im Bild 1.1).
1
1
Einführung
Der untere Teil in Bild 1.1 zeigt Merkmale des Automaten, die
nur dem Betriebspersonal zugänglich sind. Initialisieren bedeutet in einen Anfangszustand versetzen.
Bild 1.2
Zustands-VerhaltensModell
Verhalten
Einwirkung
Aktion
Automat
Zustand
Auswirkung
Reaktion
Der Automat hat also einen Zustand (state) und ein Verhalten
(behaviour), das von seinem Zustand und dem gedrückten Knopf
abhängt. Das Verhalten lässt sich als Ursache-Wirkungs-Beziehung beschreiben. Der Kaffeeautomat wird uns nur einen Kaffee liefern, wenn er betriebsbereit ist und wir genügend Geld
einwerfen.
Wir können uns den Kaffeeautomaten vorstellen, haben ihn grafisch und verbal skizziert. Freilich, das physische Modell in Bild
1.1 scheint seltsam, denn welcher Kaffeeautomat hat einen
Druckknopf „Geld einnehmen“? Normalerweise reicht es, Münzen in den Schlitz zu stecken! (Bei manchen Automaten legt
man Geld in einen Schieber und schiebt es ein.) Der Geldeinnahmeknopf ist ein Modellelement, das uns die folgende Arbeit
erleichtert. Denn jetzt schlüpfen wir in die Rolle eines Softwareentwicklers (developer) und transformieren das physische
Modell in ein Softwaremodell - Programm genannt -, das einen
Kaffeeautomaten simuliert, d.h. nachbildet.
Modul
Formel 1.1
Modulares
Softwaremodell
Die grundlegende Modellierungseinheit ist das Modul; es gilt:
Softwaremodell = Programm = Menge von Modulen.
Module ähneln Automaten; das Zustands-Verhaltens-Modell
von Bild 1.2 passt auch zu ihnen. Bevor wir uns mit Eigenschaften eines Moduls im Einzelnen befassen, klären wir die wichtigste Beziehung zwischen Modulen. Dazu dient das Kunden-Lieferanten-Modell, eine Metapher aus dem Geschäftsleben.
Module erscheinen hier in zwei Rollen:
Bild 1.3
Kunden-LieferantenModell
benutzt Dienste
Kunde
Lieferant
bietet Dienste
Dienst
2
l
Jedes Modul ist ein Lieferant (supplier), indem es potenziellen Kunden Dienste (service) bietet.
1.1
l
Ein Kaffeeautomat
Ein Modul kann ein Kunde (client) eines Lieferanten sein,
indem es dessen Dienste benutzt.
Modulare Software ist durch die Kunde-Lieferant-Beziehung
oder Benutzungsbeziehung (uses relation) zwischen Modulen
strukturiert: Kundenmodule benutzen Lieferantenmodule bzw.
deren Dienste.
Den Kaffeeautomaten von Bild 1.1 können wir als Lieferanten
betrachten, dessen Dienste seine Anzeigen und Druckknöpfe
sind. Zum Modellieren verwenden wir eine formale, textuelle
Notation und transformieren den Automaten gemäß folgender
Regeln und Schritte in ein Programm:
(1) Ein Modul hat einen Namen (identifier). Seine Kunden brauchen diesen Namen, um das Modul von anderen Modulen
unterscheiden zu können.
Wir wandeln den Rand der grafischen Darstellung und den
Namen des Geräts in textuelle Klammern:
MODULE Kaffeeautomat
...
END Kaffeeautomat
Drei Punkte „ ...“ deuten stets etwas Fehlendes, zu Ergänzendes an.
(2) Dienste teilen sich in Abfragen und Aktionen. Sie haben
Namen und können Parameter haben (siehe unten).
Wir übernehmen die Bezeichnungen aus Bild 1.1 als Namen.
Allerdings müssen Namen hier eindeutig und daher zusammenhängend sein; anstelle eines Leerzeichens verbindet ein
Unterstrich „ _“ zwei Namenteile.
Abfrage
(3) Abfragen geben Auskunft über den Zustand eines Moduls,
verändern ihn aber nicht. Sie liefern als Ergebnis (result)
einen Wert (value).
Wir modellieren Anzeigen als Abfragen; die Liste leiten wir
mit dem Schlüsselwort QUERIES ein:
QUERIES
eingenommener_Betrag
Preis
außer_Betrieb
gesammelter_Betrag
Aktion
(4) Aktionen verändern den Zustand eines Moduls, liefern aber
kein Ergebnis.
3
1
Einführung
Druckknöpfe modellieren wir als Aktionen, eingeleitet mit
Wir versehen die Namen der Druckknöpfe wo nötig
mit Parametern:
ACTIONS.
ACTIONS
Geld_einnehmen (Betrag)
Kaffee_ausgeben
Geld_zurückgeben
initialisieren (neuer_Preis)
Der Geldschlitz wird zu einem Parameter Betrag für den Wert
der eingeworfenen Münzen. Doch Parameter gibt es nicht
ohne Aktion - daher der Druckknopf „Geld einnehmen“ in
Bild 1.1. (Geld_einnehmen modelliert auch einen Schieber mit
einer Münzkuhle.) Den Parameter neuer_Preis der Aktion initialisieren zeigt Bild 1.1 nicht - wir modellieren ihn dazu, damit
das Betriebspersonal den Preis ändern kann.
Damit haben wir das physische Modell eines Kaffeeautomaten
von Bild 1.1 in ein erstes Softwaremodell transformiert:
Programm 1.1
Kaffeeautomat als
Modul - roh
MODULE Kaffeeautomat
QUERIES
eingenommener_Betrag
Preis
außer_Betrieb
gesammelter_Betrag
ACTIONS
Geld_einnehmen (Betrag)
Kaffee_ausgeben
Geld_zurückgeben
initialisieren (neuer_Preis)
END Kaffeeautomat
1.2
Modul und Dienst
Den eben dargestellten Modellierungsvorgang verallgemeinern
wir zu Regeln, an die wir uns beim Lösen neuer Aufgaben halten können:
Leitlinie 1.1
Modulare
Zusammenfassung
4
Modelliere als ein Modul eine logische Einheit, die eine
bestimmte Aufgabe erfüllt. Fasse zusammengehörige Teilaufgaben so zusammen, dass sie als Dienste eines Lieferantenmoduls potenziellen Kundenmodulen zur Verfügung stehen.
Grenze ein Modul klar von seiner Umgebung ab.
1.2
Leitlinie 1.2
Dienste für kleine
Teilaufgaben
Leitlinie 1.3
Trennung von
Abfragen und
Aktionen
Modul und Dienst
Lasse jeden Dienst eine überschaubare, abgegrenzte Teilaufgabe seines Moduls erledigen. Reduziere so die Komplexität
der Gesamtaufgabe.
Entscheide bei jedem Dienst, ob er eine Abfrage ist, die ein
Ergebnis liefert, aber nichts verändert, oder eine Aktion, die
etwas verändert, aber kein Ergebnis liefert.
Abfragen erlauben es einem Kunden, den „aktuellen“ Zustand
eines Moduls festzustellen, ohne diesen Zustand gleichzeitig zu
ändern. Die Werte aller Abfragen eines Moduls zu einem Zeitpunkt erfassen den für Kunden sichtbaren Modulzustand. Dieser Modulzustand ändert sich nur durch Aktionen.
Struktur und
Bedeutung
L
Sprache
Leitlinie 1.4
Namen von Abfragen
Die obigen Regeln beziehen sich darauf, welche Merkmale welchen Modellelementen zuzuordnen sind, also auf die Struktur
des Modells. Die folgenden Regeln handeln davon, was ein
Modell bedeutet und wie wir möglichst verständliche, selbsterklärende Modelle durch geschickte Namengebung erhalten.
Sind Namen Schall und Rauch? Beispielsweise ist das Modul
MODULE A QUERIES a b c d ACTIONS e (f) g h i (j) END A
zu Programm 1.1 strukturell äquivalent. Zweifellos spart es
Schreibaufwand und Platz, ist aber ohne Erläuterung, was denn
die Namen A, a, b,... bedeuten sollen, unverständlich und somit
nicht handhabbar. Bedachtvoll gewählte Namen für Begriffe
helfen uns, Dinge zu begreifen.
Unsere Umgangssprache kennt verschiedene Wortarten für verschiedene Zwecke: Substantive bezeichnen Dinge, Adjektive
und Partizipien Eigenschaften von Dingen, und Verben Tätigkeiten. Diese Wortarten decken vieles ab, was wir verbal ausdrücken können. Weshalb sollten wir den gewohnten Umgang
mit der Sprache nicht beim Modellieren von Software nutzen?
Wähle als Name einer Abfrage entweder ein Substantiv, welches das gefragte Ding (z.B. Preis), oder ein Adjektiv oder Partizip, welches die gefragte Eigenschaft beschreibt (z.B. betriebsbereit). Ein Substantiv kann mit einem Adjektiv oder Partizip
qualifiziert sein (z.B. eingenommener_Betrag). Eine Eigenschaft
kann durch eine adjektivähnliche Wortkombination ausgedrückt sein (z.B. außer_Betrieb).
5
1
Einführung
Leitlinie 1.5
Namen von Aktionen
Wähle als Name einer Aktion ein Verb, welches die geforderte
Tätigkeit beschreibt (z.B. initialisieren). Das Verb kann mit einem
Substantiv qualifiziert sein (z.B. Geld_einnehmen). Der Name
beschreibt die Tätigkeit aus der Sicht des Lieferanten, nicht
des Kunden (z.B. Geld_einnehmen, nicht Geld_eingeben).
Es ist auch unsere Sprache, die uns Leitlinie 1.3 nahelegt. Denn
wie sollten wir einen Dienst nennen, der den Zustand seines
Moduls verändert und ein Ergebnis liefert? Hätte z.B. der Kaffeeautomat einen Dienst, der Geld einnimmt und den eingenommenen Betrag ergibt, wie sollte dieser heißen?
L
L
L
eingenommener_Betrag - drückt die Tätigkeit und den Effekt des
Geldeinnehmens nicht aus!
Geld_einnehmen
- drückt das gelieferte Ergebnis nicht aus!
Geld_einnehmen_und_eingenommener_Betrag
- klingt das gut?
Abfragen liefern Ergebnisse, Aktionen bewirken Effekte. Liefert
ein Dienst ein Ergebnis und bewirkt einen Effekt, so ist dies ein
Seiteneffekt (side effect) und der Dienst ist seiteneffektbehaftet.
Abfragen sind dagegen seiteneffektfrei. Damit können wir
Leitlinie 1.3 auch negativ formulieren:
Leitlinie 1.6
Keine Seiteneffekte
Vermeide Dienste mit Seiteneffekten. Seiteneffektbehaftete
Dienste lassen sich nicht prägnant und exakt benennen und
verbal nur schwer beschreiben. Seiteneffekte behindern systematisches Entwickeln von Software erheblich.
Nach so vielen Vorgaben ist es angebracht, das Modellieren mit
zwei weiteren Beispielen zu üben.
1.2.1
Ein Schalter
Das erste zu modellierende Gerät ist ein Schalter mit nur zwei
Zuständen, „aus“ und „an“. Schalter gibt es in zwei Arten: Die
eine Art hat zwei Knöpfe, je einen zum An- und Ausschalten.
Die andere Art sind Kippschalter zum Umschalten des
Zustands. (Ein Schalter ist wie ein Bit, die kleinste Darstellungseinheit für zweiwertige Daten.) Wir modellieren einen Schalter,
der auf beide Arten zu verwenden ist:
Programm 1.2
Schalter als Modul roh
6
MODULE Switch
QUERIES
on
1.2
Modul und Dienst
ACTIONS
SwitchOn
SwitchOff
Toggle
L
J
END Switch
Einen Schalter mit einem Modul modellieren heißt freilich, eine
Mücke zum Elefanten aufblähen. Andererseits: Solche Schalter
kommen immer wieder als Teilchen von Modulen vor. Könnten
wir einen Schalter nicht modellieren, wie sollte uns das Modellieren etwa einer Telefonvermittlungsanlage gelingen, die doch
aus Abertausenden von Schaltern besteht?
Da ein Schalter so einfach ist, bietet es sich an, sein Verhalten
grafisch darzustellen:
Bild 1.4
Zustandsdiagramm
eines Schalters
SwitchOn
SwitchOn, Toggle
off
SwitchOff
on
SwitchOff, Toggle
Für jeden Zustand zeichnen wir einen Kreis und schreiben die
Bezeichnung des Zustands hinein. Für jeden möglichen Übergang (transition) von einem Zustand zu einem anderen zeichnen
wir einen Pfeil, der vom Vorzustand zum Nachzustand führt.
Da sich Zustände durch Aktionen ändern, beschriften wir die
Pfeile mit den Namen der entsprechenden Aktionen.
Diese Art der Darstellung heißt Zustandsübergangsdiagramm
oder kurz Zustandsdiagramm (state chart). Sie ist ein ausgezeichnetes Mittel, um den Zusammenhang zwischen Zuständen
und Aktionen zu veranschaulichen. Allerdings sind Zustandsdiagramme nicht bei jedem Modul praktisch anwendbar. Der
Kaffeeautomat hat z.B. so viele Zustände, dass ihre Darstellung
in einem Diagramm unübersichtlich wäre. Ein Zustandsdiagramm kann man „durchlaufen“, indem man von einem
Zustand ausgehend einem Pfeil folgt. Mehrere von einem
Zustand ausgehende Pfeile bedeuten alternative Wege, unter
denen man jeweils einen wählt.
Warum hat Programm 1.2 nur eine Abfrage on, aber Bild 1.4
zwei Zustände off und on? Die Abfrage on liefert als Ergebnis entweder „ja“, d.h „on ist wahr“; oder „nein“, d.h. „on ist nicht
wahr“, also „ on ist falsch“, also „off ist wahr“. Eine Abfrage
genügt, um Auskunft über den aktuellen Zustand zu erteilen.
7
1
Einführung
1.2.2
Eine Menge
Mathematisches
Modell
Das zweite zu modellierende „Gerät“ ist ideeller Art: eine
Menge. Aus der Mengenlehre wissen wir, dass man prüfen
kann, ob ein Element x in einer Menge M enthalten ist:
Ist x ∈ M ?
Man kann ein Element x zu einer Menge M hinzufügen:
Ersetze M durch M ∪ {x}
oder aus M entfernen:
Ersetze M durch M \ {x}
In ein Softwaremodell transformiert sieht das so aus:
Programm 1.3
Menge als Modul roh
MODULE Set
QUERIES
Has (x)
ACTIONS
Put (x)
Remove (x)
END Set
Die Abfrage Has (x) ist entgegen Leitlinie 1.4 nicht mit einem
Adjektiv benannt, sondern mit einem konjugierten Verb, das die
Frage „Menge, hast du das Element x?“ ausdrückt. Die Antwort
kann nur „ja“ oder „nein“ lauten.
Programmierkonvention
Könnten die Abfrage Contains (x), die Aktionen Include (x) und Exclude (x)
heißen? Ja! Aber: Aus Softwaresicht ist eine Menge eine spezielle Art
von Behälter (container); bei Behältern nennen wir einheitlich die Enthältabfrage Has, das Hinzufügen Put, das Entfernen Remove.
Eine Menge mit maximal n Elementen hat 2n verschiedene
Zustände. Deshalb eignen sich Zustandsdiagramme ab n > 3
schlecht dazu, das „Verhalten“ von Mengen darzustellen.
1.3
Schnittstelle und Implementation
Die Programme 1.1 bis 1.3 sind Spezifikationen eines Kaffeeautomaten, eines Schalters und einer Menge: Beschreibungen ihrer
Schnittstellen zu anderen Modulen, die jeweils aus einer
Ansammlung von Diensten bestehen.
Was ist zu tun?
8
Eine Schnittstelle (interface) legt fest, was ein Lieferant bereitstellen muss und was ein Kunde erhalten kann. Eine Spezifikation enthält Informationen, die Entwickler von Kunden zum
Benutzen eines Lieferanten benötigen.
1.3
Bild 1.5
Kunden-LieferantenModell mit
Schnittstelle
Schnittstelle und Implementation
Kunde
bietet
benutzt
Schnittstelle = Menge von Diensten
Lieferant
Ausführbarkeit
Softwareentwickler konstruieren nicht nur Spezifikationen, sondern auch Programme, die auf Rechnern ausführbar und von
Menschen benutzbar sind. Programme und Spezifikationen
unterscheiden sich in der Ausführbarkeit: Eine Spezifikation ist
ein eventuell nicht maschinell ausführbares Programm. Ein Programm ist eine maschinell ausführbare Spezifikation. Spezifikationen kann der Entwickler in Gedanken ausführen, Programme
der Rechner.
Bild 1.6
Schnittstelle und
Implementation
Schnittstelle
Modul
Wie ist es zu tun?
Implementation
Um ein ausführbares Programm zu erhalten, muss man eine
spezifizierte Schnittstelle durch eine Implementation ergänzen.
Eine Implementation eines Moduls ist eine im Innern des
Moduls verborgene Struktur, die zu der Schnittstelle passt und
das spezifizierte Verhalten realisiert. Eine Implementation legt
fest, wie eine Spezifikation zu erfüllen ist.
Das Auseinanderhalten von Schnittstelle und Implementation
ist in der Softwaretechnik sehr wichtig - aber nicht nur dort. In
vielen Situationen ist das „Was?“ zu klären, bevor man nach
dem „Wie?“ fragen kann. Tabelle 1.1 nennt technische Beispiele.
Tabelle 1.1
Beispiele zu
Schnittstelle und
Implementation
Verstärker
Schnittstelle
Implementation
Anschlüsse für
Audiogeräte und
Lautsprecher, Netzstecker
elektronische
Bauteile,
Drähte, Gehäuse
9
1
Einführung
Verbrennungsmotor
Analogie
Schnittstelle
Implementation
Öffnungen für Vergaser,
Zündkerzen, Kühlsystem,
Kurbelwellenende
Motorblock, Kolben,
Kurbelwelle, Ventile,
Pleuelstangen
Der Entwickler eines CD-Spielers oder einer Lautsprecherbox
muss nicht wissen, aus welchen elektronischen Bauelementen
ein bestimmter Verstärker besteht - er muss die Anschlüsse von
Verstärkern mit ihren Kenndaten kennen. Die Entwickler von
Verstärkern müssen diese Daten zur Verfügung stellen.
Der Entwickler einer Zündkerze muss nicht wissen, aus welcher
Legierung der Motorblock gegossen und wie lang die Pleuelstange ist - er muss das Zündkerzengewinde und die Daten
über Kompression und Verbrennung kennen. Der Entwickler
des Motors muss diese Daten zur Verfügung stellen.
Bei Software ist es ähnlich: Der Entwickler eines Kundenmoduls
kann von der Implementation eines Lieferantenmoduls absehen
und sich darauf konzentrieren, die Schnittstelle des Lieferanten
zu verstehen. Der Entwickler des Lieferantenmoduls muss eine
genaue Beschreibung der Schnittstelle zur Verfügung stellen.
Prinzip
Das Prinzip der Trennung von Schnittstelle und Implementation ist eine Ausprägung des allgemeineren Prinzips der
Abstraktion: Unwesentliche Information wird ausgeblendet.
Keiner muss alles wissen, um arbeitsteilig zu entwickeln.
Analogie
Die technischen Beispiele zeigen einen weiteren Aspekt: Der
Entwickler eines Radios muss dieses nicht völlig neu entwerfen
- er kann Empfänger, Verstärker und Lautsprecher passend
zusammenschalten. Dazu muss er die Schnittstellen dieser
Komponenten kennen.
Der Entwickler eines Autos muss dieses nicht in allen Details
neu konstruieren - er kann Elektrik, Reifen, Bremsen, Getriebe
aus dem Angebot von Zulieferfirmen wählen. Dazu muss er die
Schnittstellen der Komponenten kennen.
Die Softwarepraxis nähert sich dieser Situation: Der Entwickler
einer Anwendung muss diese nicht ganz neu konstruieren - er
kann vorhandene Komponenten wiederverwenden. Dazu muss
er ihre Schnittstellen kennen. Ein Softwareentwickler verfügt
daher u.a. über folgende Fähigkeiten:
10
1.4
l
l
Benutzer, Kunde, Lieferant
Er kann die Spezifikationen beliebiger Komponenten so gut
verstehen, dass er diese Komponenten in seinen Programmen effektiv nutzen kann.
Er kann die Schnittstellen der von ihm entwickelten Komponenten so gut beschreiben, dass andere seine Spezifikationen
verstehen können.
Spezifizieren will also genauso gut gelernt sein wie Implementieren. Deshalb untersuchen wir zuerst in Kapitel 2, wie wir die
Schnittstelle der Beispielmodule exakter als mit den Programmen 1.1 bis 1.3 spezifizieren können (denn es fehlt noch einiges).
Wie das Kaffeeautomatenmodul zu implementieren ist, behandeln wir in Kapitel 6.
1.4
Benutzer, Kunde, Lieferant
Einige eingeführte Begriffe sind genauer zu klären und voneinander abzugrenzen.
Bild 1.7
Mensch-MaschineModell
Benutzer
bietet
benutzt
Mensch-MaschineInteraktion
Benutzungsoberfläche
Gerät Maschine Automat Rechner Programm
l
l
l
Analogie
Unter einem Benutzer verstehen wir einen Menschen, der
ein Gerät, eine Maschine, einen Automaten, einen Rechner
bzw. ein auf einem Rechner ausgeführtes Programm benutzt.
Eine Benutzungsoberfläche ist der Teil eines Geräts, Programms usw., der dem Menschen das Benutzen des Geräts
usw. ermöglichen soll.
Benutzt ein Mensch ein Programm, das auf Eingaben mit
Ausgaben reagiert, so sprechen wir von Mensch-MaschineInteraktion.
Drückt der Kaffeefreund einen Knopf am Automaten und füllt
sich die Tasse mit Kaffee, so finden wir die Bezeichnung
Mensch-Maschine-Interaktion hochtrabend. Ein Gaspedal
bezeichnet man üblicherweise nicht als Benutzungsoberfläche.
11
1
Einführung
Dennoch sollen zwei technische Beispiele den Unterschied zwischen Benutzungsoberfläche, Schnittstelle und Implementation
veranschaulichen:
Tabelle 1.2
Beispiele zu
Benutzungsoberfläche
Mensch und
Maschine
Benutzungsoberfläche
Schnittstelle
Implementation
Radioapparat
Druck- und
Drehknöpfe,
Schieberegler
Netzstecker,
Antennenbuchse
Empfänger,
Verstärker,
Lautsprecher
Automobil
Zündschloss,
BenzintankLenkrad, Pedale, öffnung,
Schalthebel
Auspuff, Reifen
Exkurs. Begriffe wie „Benutzerschnittstelle“, „Mensch-MaschineSchnittstelle“, „Mensch-Maschine-Kommunikation“, „Dialogsystem“
sind gebräuchlich, aber irreführend. Weder besitzt ein Mensch eine
Schnittstelle zu einer Maschine, noch kann er mit einer Maschine kommunizieren, schon gar nicht einen Dialog führen. Kommunikation setzt
gleichartige, autonome Akteure voraus, die übermittelte Informationen
ähnlich interpretieren. Einem Rechner dürfen wir kein echtes Verständnis für menschliche Intentionen unterstellen. Ein Dialog setzt zwei
gleichberechtigte Subjekte voraus - dies ist bei Mensch und Maschine
nicht der Fall. Der Mensch benutzt die Maschine! Ein Rechner ist für
einen Menschen nur ein Werkzeug zur Verarbeitung von Daten und ein
Medium zur Übermittlung von Daten an andere Menschen. Werkzeuge
und Medien werden vom Menschen nicht „bedient“, sondern benutzt.
Damit sie benutzbar sind, müssen sie eine menschengerechte Oberfläche aufweisen. Wir wollen die Unterschiede zwischen Menschen und
Maschinen, zwischen menschlicher und technischer Kommunikation
nicht verwischen. Der Begriff „Mensch-Maschine-Interaktion“ ist nicht
unproblematisch, da der Mensch ein autonom und bewusst handelndes
Subjekt, der Rechner hingegen eine reaktiv operierende Maschine ist.
Wir verwenden jedoch diesen Begriff, weil wir keinen besseren kennen.
l
l
Hersteller, Händler,
Käufer?
12
Motor, Getriebe,
Lenkung,
Bremsen
Den Begriff Schnittstelle reservieren wir für Verbindungen
zwischen Dingen: Geräten, Programmen usw.
Kunde und Lieferant sind Rollen, die Softwareeinheiten im
Kunden-Lieferanten-Modell spielen.
Exkurs. Die Begriffe „Kunde“ und „Lieferant“ benutzen wir als Metapher, die Beziehungen zwischen Softwareteilen veranschaulichen soll.
Wir hoffen, dass Verwechslungen von Kunden- und Lieferantenmodulen mit Menschen, die als Kunden und Lieferanten im Geschäftsleben
agieren, ausgeschlossen sind. Unter „Kunde“ verstehen wir ein Modul,
das ein anderes Modul benutzt, nicht etwa eine Person, die einen Entwicklungsauftrag für ein Programm vergibt oder ein Softwarepaket
kauft. Ebenso meint „Lieferant“ ein Modul, nicht einen Hersteller oder
1.4
Benutzer, Kunde, Lieferant
Verkäufer von Software. Sprache ist tückisch: Obwohl ein Kunde einen
Lieferanten benutzt, ist ein Kunde kein Benutzer! Denn die Bezeichnung
„Benutzer“ für ein Modul würde damit konfligieren, dass wir nur Menschen als Benutzer bezeichnen.
Aus den Definitionen folgt: Das Programm 1.1 bietet als Lieferantenmodul eine Schnittstelle zu Kundenmodulen - es ist nicht
beabsichtigt, dass es eine Benutzungsoberfläche für Menschen
bietet. Für ein Kaffeeautomaten-Simulationsprogramm benötigen wir ein weiteres Modul mit einer Benutzungsoberfläche, das
gleichzeitig Kunde von Programm 1.1 ist.
Bild 1.8
Benutzer und
Kommandos
Benutzer
bietet
benutzt
Mensch-MaschineInteraktion
Benutzungsoberfläche = Menge von Kommandos
Kommandomodul
l
Ein Kommando ist eine Aktion eines Moduls, die ein Benutzer aufrufen kann. Ein Kommandomodul ist ein Modul, das
Kommandos und andere Elemente für eine Benutzungsoberfläche bereitstellt. Eine Benutzungsoberfläche besteht aus
Kommandoaufrufen, Menüs, Dialogboxen oder anderen Elementen, die der Ein- und Ausgabe von Daten dienen.
Bild 1.8 stellt eine spezielle Variante von Bild 1.7 dar. Während
bei allgemeiner Mensch-Maschine-Interaktion auch Materialien
wie Geld und Kaffee bewegt werden, beschränkt sich die Ein-/
Ausgabe zwischen Mensch und Rechner meist auf Daten textueller, grafischer oder audiovisueller Art. Wie die Eingabe erfolgt,
ob durch Drücken von Tasten oder Bewegen einer Maus, und
wie die Ausgabe, ob auf einen Bildschirm oder einen Drucker,
ist nachrangig.
13
1
Einführung
Bild 1.9
Modelle und Rollen
Physisches Modell
Softwaremodell
Benutzer
Benutzer
interagiert
benutzt
Kaffeeautomat
eingenommener
Betrag EUR
0,30
Geld einnehmen
Preis EUR
0,60
Kaffee ausgeben
außer
Betrieb
gesammelter
Betrag EUR
Geldschlitz
Benutzungsoberfläche
MODULE Kaffeeautomat_BO
Geld zurückgeben
31,20
Kommandomodul
Kunde
initialisieren
modelliert
Entwickler
benutzt
transformiert
Schnittstelle
MODULE Kaffeeautomat
Lieferant
Zur Simulation des Kaffeeautomaten brauchen wir also noch ein
Kommandomodul. Bild 1.9 zeigt rechts einen Entwurf mit
einem Modul Kaffeeautomat_BO, das eine Benutzungsoberfläche
bietet und gleichzeitig das schon spezifizierte Modul Kaffeeautomat benutzt. Module wie Kaffeeautomat_BO konstruieren wir in
Kapitel 7, das die Themen Ein-/Ausgabe, Kommandomodule
und Benutzungsoberflächen behandelt. Bild 1.9 zeigt darüber
hinaus verschiedene Rollen, die Personen gegenüber den beiden
Modellen des Kaffeeautomaten - dem physischen und dem softwaremäßigen - einnehmen.
1.5
Zusammenfassung
Der Griff zur Kaffeetasse hat sich gelohnt: Wir haben nicht nur
das köstliche Getränk genossen, sondern auch Grundgedanken
kennengelernt, die uns beim Entwickeln von Software leiten:
l
14
Das Beschreiben von Sachverhalten mit physischen, mathematischen und Software-Modellen;
1.6
l
l
l
l
l
l
l
Literaturhinweise
das Modellieren mit Modulen, die als Kunden und Lieferanten auftreten;
das Zerlegen von Aufgaben in Teile, die Dienste heißen;
das Trennen von Diensten in Abfragen und Aktionen;
das Beschreiben von Verhalten durch Zustandsdiagramme;
das Abstrahieren durch das Trennen von Schnittstellen und
Implementationen;
das Unterscheiden von Schnittstellen und Benutzungsoberflächen;
das Unterscheiden der Rollen von Entwicklern und Benutzern.
In den folgenden Kapiteln entwickeln wir diese Ansätze weiter.
1.6
Literaturhinweise
Zum Beispiel des Kaffeeautomaten angeregt hat uns J.-M. Jézéquel [13]. Dass Programme und Spezifikationen wesentlich dasselbe bedeuten und sich nur in der Ausführbarkeit unterscheiden, darauf hat D. Andrews hingewiesen [35].
Viele informatische Begriffe wie „Programmiersprache“,
„Befehl“, „Kommunikationskanal“, „künstliche Intelligenz“ enthalten fragwürdige Metaphern. Einer der Autoren, die dies problematisieren und für ein bewusstes Umgehen mit der Sprache
plädieren, ist D. Siefkes [38].
1.7
Übungen
Mit diesen Aufgaben üben Sie das Modellieren mit Modulen,
Diensten, Abfragen und Aktionen.
Aufgabe 1.1
Kaffeesorte und
Zutaten
Modellieren Sie einen Kaffeeautomaten, bei dem man Sorte und
Zutaten wählen kann: koffeinfrei/koffeinhaltig, ohne/mit
Milch, ohne/mit Zucker. Ziehen Sie Abschnitt 1.2.2 zu Rate!
Aufgabe 1.2
Zigarettenautomat
Falls Sie Raucher sind, modellieren Sie einen Zigarettenautomaten, sonst einen Automaten Ihrer Wahl!
Aufgabe 1.3
Würfel
Modellieren Sie einen Würfel!
Aufgabe 1.4
Uhr
Modellieren Sie eine Uhr! (Man kann die Zeit abfragen und
Stunden und Minuten einstellen. Die Uhr kann ticken.)
15
1
Einführung
Aufgabe 1.5
Datum
Modellieren Sie eine Datumsanzeige! (Man kann das Datum
abfragen und einstellen. Um 0 Uhr kann man das Tageskalenderblatt abreißen.)
Aufgabe 1.6
Kreis
Modellieren Sie einen Kreis! (Man kann den Radius, den
Umfang und die Fläche des Kreises abfragen und einstellen.)
Aufgabe 1.7
Widerstandsschaltung
Modellieren Sie eine Schaltung mit einem ohmschen Widerstand! (Man kann Widerstand, Spannung und Stromstärke
abfragen und einstellen.)
Aufgabe 1.8
Getriebeschaltung
Modellieren Sie ein Getriebe mit vier Gängen und einem Rückwärtsgang! (Man kann die Übersetzungsverhältnisse der Gänge,
die Umdrehungszahlen an der Eingangs- und der Ausgangswelle und den eingelegten Gang abfragen, in einen anderen
Gang umschalten und die Umdrehungszahl der Eingangswelle
erhöhen oder erniedrigen.)
16
2
Spezifizieren
Aufgabe Beispiel
2
2Bild 2
Formel 2Leitlinie 2Programm 2
Tabelle 2
Wir gehen von den in Kapitel 1 eingeführten Begriffen und Beispielen aus. Um die Schnittstellen der Softwaremodelle exakt zu
beschreiben, lernen wir die Methode der Spezifikation durch
Vertrag kennen.
Voraussetzung
Dazu setzen wir voraus, dass der Leser mit Grundbegriffen der
Aussagenlogik und booleschen Algebra vertraut ist und die
logischen Operationen Negation, Konjunktion, Disjunktion,
Implikation, Äquivalenz und Antivalenz sowie die zugehörigen
Rechenregeln kennt.
2.1
Exemplar und Typ
Bei alltäglichen Begriffen unterscheiden wir intuitiv zwischen
Exemplaren und Typen:
Tabelle 2.1
Beispiele zu
Exemplar und Typ
Nachtigall
Exemplar
Typ
Die Nachtigall singt seit
Stunden.
Die Nachtigall ist ein
Singvogel.
VideoMein Videorecorder ist
recorder defekt.
Der Videorecorder von
Auvilektrix ist ein Hit.
Einzelne, unterscheidbare, konkrete Dinge oder Wesen mit gleichen oder ähnlichen Merkmalen und Eigenschaften fassen wir
gedanklich zu einer Einheit zusammen, zu einem abstrakten
Typ. Umgekehrt ist ein Typ ein Muster für gleichartige Objekte,
die Exemplare dieses Typs.
Eine ähnliche Abstraktion brauchen wir in der Software. Hier ist
ein Typ durch eine Menge von Werten und eine Menge von
Operationen beschrieben:
l
l
Analogie
Der Wertebereich legt die Werte fest, die Exemplare
(instance) dieses Typs annehmen können (sie entsprechen
Zuständen).
Die Operationen legen fest, wie die Exemplare dieses Typs
bearbeitet werden können (sie entsprechen Aktionen).
Da eine Nachtigall ein Lebewesen ist, strapazieren wir den Vergleich mit einem Typ in der Software nicht weiter. Aber ein vereinfachter Videorecorder kann für eine Analogie herhalten: Er
17
2
Spezifizieren
hat den Wertebereich {bereit, laufend, defekt} und die Operationen anschalten, ausschalten und ausfallen.
Zum Modellieren stehen oft vorkommende Typen bereit: boolesche Größen, Zeichen und Zahlen. (Andere Typen definieren
wir später selbst.) Es handelt sich um Grundtypen (basic type);
die Operationen sind aus der Logik und Mathematik bekannt
(bei den booleschen Größen sind es logische Operationen, bei
den Zahlen arithmetische, und bei allen Typen relationale).
Tabelle 2.2 stellt die wichtigsten Grundtypen zusammen.
Tabelle 2.2
Grundtypen
Bedeutung
Typname Wertebereich
Boolesche
Größen
BOOLEAN
Zeichen
CHAR
Z.B. "a" ,..., "z",
"0",..., "9"
Natürliche
Zahlen
NATURAL
0, 1, 2,...
Ganze
Zahlen
INTEGER
..., -2, -1, 0, 1, 2,...
=, #, <, >, <=, >=
Gleitpunktzahlen
REAL
Z.B. -12.34E-56,
+, -, *, /,
987.654E32
=, #, <, >, <=, >=
FALSE, TRUE
Operationen
NOT, AND, OR,
IMPLIES, =, #
=, #, <, >, <=, >=
+, -, *, DIV, MOD,
Man beachte, dass "1" ein Zeichen, 1 eine Zahl darstellt. Die
Gleitpunktzahl 1.35*10-24 wird als 1.35E-24 dargestellt, d.h. das E
bedeutet „mal 10 hoch“.
2.1.1
Ein Kaffeeautomat
Untersuchen wir Bild 1.1 S. 1 und das Kaffeeautomaten-Programm 1.1 S. 4: Hinter welchen Namen verbergen sich Werte?
Hinter Abfragen und Parametern! Abfragen liefern Werte als
Ergebnisse, Parameter beeinflussen mit Werten den Effekt von
Aktionen. Werte gehören zu Wertebereichen, Wertebereiche zu
Typen. Daher können wir Abfragen und Parametern Typen
zuordnen und so das typlose Programm 1.1 typisieren. Man
spricht von Typbindung (typing): Jede Abfrage und jeder Parameter ist an einen Typ gebunden.
Abfrage
(1) Eine Abfrage liefert einen Wert eines bestimmten Typs. Also
versehen wir die Namen der Abfragen mit Typangaben.
Das (rote) Anzeigelämpchen „außer Betrieb“ in Bild 1.1 S. 1
steht für die Aussage „Der Kaffeeautomat ist außer Betrieb“;
18
2.1
Exemplar und Typ
wir modellieren es als boolesche Größe mit den möglichen
Werten FALSE und TRUE:
außer_Betrieb : BOOLEAN
Beträge und Preis werden zu ganzen Zahlen mit den möglichen Werten ..., -2, -1, 0, 1, 2,...:
eingenommener_Betrag : INTEGER
Preis
: INTEGER
gesammelter_Betrag
: INTEGER
Die Währungseinheit lassen wir weg; das Modul soll ohne
Komma in Hundertstel Euro rechnen.
Parameter
(2) Parameter stehen für zu übergebende Werte. Also versehen
wir auch die Namen der Parameter mit Typangaben.
Nur zwei Aktionen haben Parameter; Betrag und neuer_Preis
werden zu ganzen Zahlen:
Geld_einnehmen (IN Betrag : INTEGER)
initialisieren (IN neuer_Preis : INTEGER)
Um bei Parametern die Richtung der Übergabe festzulegen,
ist zusätzlich die Parameterart anzugeben. Das IN zeigt an,
dass Betrag und neuer_Preis Eingabeparameter vom Kunden
zum Dienst sind. Kunden müssen Parameter ihrer Art und
ihrem Typ entsprechend versorgen (siehe Abschnitt 2.2).
Damit haben wir das Programm 1.1 S. 4 in eine Variante mit
typisierten Größen transformiert:
Programm 2.1
Kaffeeautomat als
Modul - typisiert
MODULE Kaffeeautomat
QUERIES
außer_Betrieb
eingenommener_Betrag
Preis
gesammelter_Betrag
: BOOLEAN
: INTEGER
: INTEGER
: INTEGER
ACTIONS
Geld_einnehmen (IN Betrag : INTEGER)
Kaffee_ausgeben
Geld_zurückgeben
initialisieren (IN neuer_Preis : INTEGER)
END Kaffeeautomat
2.1.2
Ein Schalter
Das Schalter-Programm 1.2 S. 6 zu typisieren ist denkbar einfach: Parameter fehlen, die einzige Abfrage on wird zu einer
booleschen Größe:
19
2
Spezifizieren
Programm 2.2
Schalter als Modul typisiert
MODULE Switch
QUERIES
on : BOOLEAN
ACTIONS
SwitchOn
SwitchOff
Toggle
END Switch
2.1.3
Eine Menge
Beim Mengen-Programm 1.3 S. 8 steht fest, dass die Enthältabfrage zu einer booleschen Größe wird:
Has (x) : BOOLEAN
Doch von welchem Typ soll der mehrfach vorkommende Parameter x sein, der ein Element darstellt? Sicher muss an allen Stellen derselbe Typ stehen, eben der Elementtyp der Menge. (Man
kann nicht Kiesel in eine leere Kiste legen und Goldstücke darin
erwarten.) Wir sind frei, einen beliebigen Typ zu wählen und
entscheiden uns hier für den Zeichentyp CHAR:
Programm 2.3
Zeichenmenge als
Modul - typisiert
MODULE Set
QUERIES
Has (x : CHAR) : BOOLEAN
ACTIONS
Put (x : CHAR)
Remove (x : CHAR)
END Set
2.2
Benutzung angebotener Dienste
Ein Kunde benutzt einen Lieferanten, indem er dessen Dienste
aufruft (call). Der Kunde ist der Aufrufer (caller), der Lieferant
der Aufgerufene (callee). Wir sprechen auch vom Zugriff (access)
des Kunden auf die Dienste des Lieferanten. Benutzen, Aufrufen, Zugreifen bedeuten im Wesentlichen dasselbe, doch ist Aufrufen etwas konkreter.
2.2.1
Vereinbarung
Wir unterscheiden zwischen der Vereinbarung und dem Aufruf
eines Dienstes. Vereinbarungen (declaration) kennen wir schon,
eine Spezifikation eines Moduls besteht (zunächst) hauptsächlich aus einer Liste von Vereinbarungen:
20
2.2
☞
Benutzung angebotener Dienste
MODULE Modulname
QUERIES
Vereinbarungen von Abfragen
ACTIONS
Vereinbarungen von Aktionen
END Modulname
Jeder Dienst ist in einem Modul vereinbart, dem vereinbarenden Modul des Dienstes. Eine Vereinbarung eines Dienstes legt
seine Art fest (ob Abfrage oder Aktion), seinen Namen, und bei
einer Abfrage auch ihren Typ. Ein parametrisierter Dienst
erscheint bei der Vereinbarung mit einer Liste formaler Parameter. Im Beispiel
Geld_einnehmen (IN Betrag : INTEGER)
hat Geld_einnehmen nur einen formalen Parameter namens Betrag.
Formale Parameter ähneln Abfragen: Eine Vereinbarung eines
Parameters legt seine Art (z.B. IN), seinen Namen und seinen
Typ (z.B. INTEGER) fest. Abfragen und formalen Parametern ist
gemein, dass sie einen Namen und einen Typ haben. Wo bleiben
die Werte? Sie erscheinen nicht in Vereinbarungen, sondern in
Aufrufen.
2.2.2
Aufruf
Zum Aufruf (call) eines Dienstes ist sein Name anzugeben, z.B.
eingenommener_Betrag
Ein Dienstaufruf kann (zunächst) nur in der Implementation
eines Moduls vorkommen. Der obige Aufruf darf nur in dem
Modul stehen, das den Dienst vereinbart (also in Kaffeeautomat),
weil der Aufruf unqualifiziert ist. Ein Aufruf in einem Kundenmodul muss qualifiziert sein, d.h. vor dem Dienstnamen muss
der Lieferantenmodulname stehen:
MODULE Kunde_von_Kaffeeautomat
...
... Kaffeeautomat.eingenommener_Betrag ...
...
END Kunde_von_Kaffeeautomat
Der Kunde muss zeigen, dass er den Kaffeeautomaten meint
und nicht den Servierroboter. Gestufte Namengebung kennen
wir: Beim Telefonieren steht 09876/12345 für Ortsnetz-/Teilnehmernummer. Unter uns wissen wir, wer Hans ist; sonst heißt er
Meier, Hans (oder Johannes Meier). Es geht darum, Namenskonflikte aufzulösen und eindeutige Namen zu erzielen. Bei der
21
2
Spezifizieren
Punktschreibweise (dot notation) trennt und verbindet der
Punkt „.“ die Namenteile. Programmtexte mit qualifizierten
Namen sind besser lesbar, weil man sofort erkennt, welches
Modul einen benutzten Dienst vereinbart.
Ausdruck
Ein Aufruf einer Abfrage liefert einen Wert aus dem Wertebereich des Typs der Abfrage. Beispielsweise gibt
Kaffeeautomat.Preis
eine ganze Zahl, angenommen 60, an die Aufrufstelle zurück.
Der Wert steht dann bereit, um weiter verarbeitet zu werden.
Mit anderen Begriffen: Ein Abfragenaufruf ist ein spezieller
Ausdruck (expression). Ausdrücke werden ausgewertet und
ergeben Werte. So liefert die Auswertung des Ausdrucks
Kaffeeautomat.Preis als Ergebnis den Wert 60. Der Ausdruck wird
durch seinen Ergebniswert ersetzt.
Anweisung
Aufrufe von Aktionen sind dagegen Anweisungen (statement),
sie verändern den Zustand des Aufgerufenen. Nach dem Aufruf
Kaffeeautomat.Kaffee_ausgeben
liefert Kaffeeautomat.eingenommener_Betrag 60 Einheiten weniger als
vorher, Kaffeeautomat.gesammelter_Betrag 60 Einheiten mehr (und die
Tasse ist hoffentlich gefüllt mit Kaffee). Man beachte, dass der
Aktionsaufruf Kaffeeautomat.Kaffee_ausgeben keinen Wert liefert!
2.2.3
Ausdruck
Ein Abfragenaufruf ist ein spezieller Ausdruck - was ist ein allgemeiner Ausdruck? Ein weiteres Beispiel ist der arithmetische
Ausdruck
( a + 12 ) ⋅ c
------------------------------d–e
den wir von der mathematischen Notation in eine Softwarenotation transformieren:
((a + 12) * c) / (d - e)
Ein Ausdruck ist eine Vorschrift zur Berechnung eines Werts,
ein nach gewissen Regeln strukturiertes Gebilde, das nach
gewissen Regeln abgearbeitet, d.h. ausgewertet wird. Ein Ausdruck setzt sich zusammen aus Operanden (z.B. a, 12, c, d, e),
Operationen (z.B. +, *, /, -) und ggf. Klammern (z.B. „ (“, „)“).
l
22
Ein Operand ist ein passives Teil eines Ausdrucks, das einen
Wert liefert. Ein Operand kann ein Wert (z.B. 12), ein Abfragenaufruf (z.B. a), ein formaler Parameter (z.B. c) oder wieder
2.2
l
l
Benutzung angebotener Dienste
ein aus anderen Teilen zusammengesetzter Ausdruck (z.B.
a + 12) sein.
Eine Operation ist ein aktives Teil, das seine Operanden miteinander verknüpft und aus ihren Werten einen neuen Wert
bildet.
Klammern (parenthesis) sind ordnende Teile, die die Reihenfolge der Ausführung der Operationen bestimmen.
Die Auswertung (evaluation) eines Ausdrucks ist damit die Ausführung einer Folge von Operationen.
Typbindung
Operanden und Ausdrücke sind an Typen gebunden (binding).
Ein arithmetischer Ausdruck liefert als Wert eine Zahl und ist
daher an einen Zahlentyp gebunden. Ein relationaler Ausdruck,
z.B.
a+b<c
liefert als Wert FALSE oder TRUE und ist daher an den Typ BOOLEAN gebunden.
Seiteneffekt
Ein Ausdruck bewirkt einen Seiteneffekt, wenn sich durch die
Auswertung des Ausdrucks der Zustand einer Größe ändert.
Wird ein seiteneffektbehafteter Ausdruck zweimal direkt
nacheinander ausgewertet, so können die beiden Ergebniswerte
verschieden sein. Diese Eigenschaft ist problematisch, sie widerspricht dem mathematischen Begriff eines Ausdrucks. Deshalb
setzen wir im Folgenden meist voraus, dass Ausdrücke seiteneffektfrei sind. Damit ein Ausdruck seiteneffektfrei ist, müssen
alle seine Teilausdrücke, Operanden und Operationen seiteneffektfrei sein.
2.2.4
Parameterübergabe
Welche Rolle spielen Parameter bei Aufrufen? Nehmen wir als
Beispiel wieder die Aktionsvereinbarung
Geld_einnehmen (IN Betrag : INTEGER)
Bei dem formalen Parameter Betrag vom Typ INTEGER handelt
sich um einen Eingabeparameter, in der Vereinbarung durch IN
markiert.
Bild 2.1
Formaler Parameter
Betrag
Parametername
INTEGER
Wert
Typ
23
2
Spezifizieren
Beim Aufruf eines parametrisierten Dienstes sind aktuelle Parameter anzugeben, die in der Anzahl und ihren Typen den formalen Parametern entsprechen. Im Beispiel genügt es, beim
Aufruf eine ganze Zahl als aktuellen Parameter einzusetzen:
Kaffeeautomat.Geld_einnehmen (60)
Der Wert 60 passt zum formalen Parameter Betrag, da er zum
Wertebereich von INTEGER gehört. Er wird an Betrag übergeben,
er „fließt“ vom Aufrufer zum Aufgerufenen:
Bild 2.2
Parameterübergabe
bei
Eingabeparameter
Betrag
60
INTEGER
60
Parameterübergabe
Bei der Parameterübergabe wird der formale Parameter an den
Wert des aktuellen Parameters gebunden. Als aktuelle Eingabeparameter sind Ausdrücke einzusetzen. Sie können beliebig
komplex sein, nur ihr Typ muss passen. So wird beim Aufruf
Kaffeeautomat.Geld_einnehmen (Kaffeeautomat.Preis * 2)
zunächst der Abfragenaufruf Kaffeeautomat.Preis ausgewertet, der
Ergebniswert, angenommen 60, wird mit 2 multipliziert, 120
wird an Betrag übergeben.
Parameterart
Es gibt zwei weitere Arten von Parametern: Ausgabe- und Ein-/
Ausgabeparameter, die mit OUT bzw. INOUT vereinbart werden.
Ein (von Programm 2.1 abweichendes) Beispiel für einen Ausgabeparameter ist
Geld_zurückgeben (OUT Betrag : INTEGER)
Beim Aufruf dieses Dienstes muss der aktuelle Parameter eine
Größe sein, die an einen Wert gebunden werden kann:
Kaffeeautomat.Geld_zurückgeben (Geldbeutel)
Hier ist Geldbeutel das Ziel des ausgegebenen Betrags. Der Wert
wird vom Aufgerufenen an den Aufrufer übergeben:
Bild 2.3
Parameterübergabe
bei
Ausgabeparameter
Betrag
60
INTEGER
Geldbeutel
Parameterübergabe
60
INTEGER
Ein-/Ausgabeparameter kombinieren beide Übergabearten:
Parameterwerte „fließen“ an den Aufgerufenen und zurück an
den Aufrufer. Dazu bieten die Vereinbarung
Kaffee_ausgeben (INOUT Pott : Tasse)
24
2.3
Syntax und Semantik
und der Aufruf
Kaffeeautomat.Kaffee_ausgeben (mein_Haferl)
ein (von Programm 2.1 abweichendes) Beispiel, das wir in Kapitel 9 detailliert besprechen. Bleibt uns, die allgemeine Form
eines Aufrufs eines Dienstes anzugeben:
☞
Modulname.Dienstname (aktuelle Parameter)
2.3
Syntax und Semantik
Syntax
Programm 2.1 legt syntaktische Eigenschaften des Kaffeeautomaten fest, nämlich die Signaturen der Dienste, d.h. ihre
Namen, die Anzahl, die Arten und Typen der Parameter und bei Abfragen - den Ergebnistyp. So ist der Aufruf
L
L
Kaffeeautomat.get_coffee
von vornherein zum Scheitern verurteilt, er ist syntaktisch
falsch. (Dieser Automat versteht kein Englisch - ein echtes
Manko.) Ebenso ist
Kaffeeautomat.Kaffee_ausgeben (5 Tassen)
syntaktisch falsch, denn Kaffee_ausgeben ist parameterlos.
Statische Semantik
Darüber hinaus spezifiziert Programm 2.1 eine Eigenschaft, die
man zur statischen Semantik zählen kann: die Typbindung.
Statisch bedeutet hier, dass man die Eigenschaft durch Analysieren des Programmtextes prüfen kann (ohne den Automaten in
Betrieb zu nehmen - d.h. ohne die Simulation auszuführen).
Bevor wir auf die Typprüfung näher eingehen, ergänzen wir das
Modell des Kaffeeautomaten um eine weitere Eigenschaft der
statischen Semantik: Rechte an Diensten.
2.3.1
Recht und Zugriffskontrolle
In Programm 2.1 sind einfach mit QUERIES bzw. ACTIONS eingeleitete Dienste, etwa
QUERIES
eingenommener_Betrag : INTEGER
ACTIONS
Geld_einnehmen (IN Betrag : INTEGER)
öffentlich (public) zugänglich, d.h. jedes Modul kann sie als
potenzieller Kunde benutzen. Ein Modul kann aber auch Rechte
(right) an seinen Diensten gezielt verschiedenen Kundengruppen geben, d.h. das Modul entscheidet, welche Kunden welche
25
2
Spezifizieren
Dienste benutzen dürfen. Zugriffsbeschränkungen zeigen wir in
QUERIES- und ACTIONS-Konstrukten mit FOR-Konstrukten an:
QUERIES FOR Betriebspersonal
gesammelter_Betrag : INTEGER
ACTIONS FOR Betriebspersonal
initialisieren (IN neuer_Preis : INTEGER)
So
darf
nur
der Kunde Betriebspersonal die Dienste
und initialisieren benutzen. Programm 2.1 nimmt
damit folgende Gestalt an:
gesammelter_Betrag
Programm 2.4
Kaffeeautomat als
Modul - kontrollierend
MODULE Kaffeeautomat
QUERIES
außer_Betrieb
: BOOLEAN
eingenommener_Betrag : INTEGER
Preis
: INTEGER
QUERIES FOR Betriebspersonal
gesammelter_Betrag
: INTEGER
ACTIONS
Geld_einnehmen (IN Betrag : INTEGER)
Kaffee_ausgeben
Geld_zurückgeben
ACTIONS FOR Betriebspersonal
initialisieren (IN neuer_Preis : INTEGER)
END Kaffeeautomat
Bild 2.4
Rechte und
Zugriffskontrolle
Kunde
hat Recht
Aufruf
Lieferant
kontrolliert Zugriff
Die Zugriffskontrolle (access control) hängt mit den Rechten an
Diensten zusammen: Bei einem Aufruf wird geprüft, ob der
Kunde berechtigt ist, den Dienst aufzurufen. Versuchen wir mal,
den Kaffeeautomaten zu knacken:
L
MODULE Spion
...
... Kaffeeautomat.gesammelter_Betrag ...
...
END Spion
Vergeblich! Kaffeeautomat verweigert dem Modul Spion diesen
Dienst. Nur das Modul Betriebspersonal darf erfahren, wieviel
Geld sich angehäuft hat:
26
2.3
J
MODULE Betriebspersonal
...
... Kaffeeautomat.gesammelter_Betrag ...
...
END Betriebspersonal
2.3.2
Typbindung und Typprüfung
Syntax und Semantik
Typbindung bedeutet: Abfragen, Parameter und Ausdrücke
sind an Typen gebunden. Typprüfung (type checking) heißt:
l
l
L
Bei einer Parameterübergabe wird geprüft, ob der Typ des
aktuellen Parameters mit dem Typ des formalen Parameters
verträglich (compatible) ist.
Bei einer Operation in einem Ausdruck wird geprüft, ob die
Typen der Operanden mit der Operation verträglich sind.
Betrachten wir z.B. den Aufruf
Kaffeeautomat.Geld_einnehmen (FALSE)
Typfehler! Der Parameter Betrag von Geld_einnehmen ist vom Typ
INTEGER, der übergebene Wert FALSE gehört zum Typ BOOLEAN;
die beiden Typen vertragen sich nicht; die Parameterübergabe
scheitert, da man eine INTEGER-Größe nicht an FALSE binden
darf. Ebenso lehnt der physische Kaffeeautomat Knöpfe anstelle
von Münzen ab; und wir wollen ja auch nicht, dass er uns Spülwasser in die Tasse schüttet.
Analogie
Beispiele für kompatible Komponenten finden sich leicht: Ein
Dieselmotor erwartet Dieselöl, ein Ottomotor Benzin. Motoröl
gehört in den Motor, Benzin in den Tank. Mit Salzwasser läuft
kein Verbrennungsmotor; in der Software kann ein Dienst, der
mit Parameterwerten falschen Typs aufgerufen wird, nicht korrekt arbeiten. Bild 2.5 veranschaulicht das Konzept der Typprüfung bei der Parameterübergabe. Aktuelle und formale Parameter müssen passen wie die Schraube in die Mutter und der
Stecker in die Steckdose.
27
2
Spezifizieren
Bild 2.5
Typbindung und
Typprüfung
Aufruf
aktueller Parameter
Geld_einnehmen
(50 + 10)
Ausdruck
Name
Art
Typ
Geld_einnehmen (IN Betrag : INTEGER)
formaler Parameter
Vereinbarung
2.4
Spezifikation durch Vertrag
Trotz aller Prüfungen - die Programme 2.1 bis 2.4 sind als Spezifikationen unvollständig, denn sie beschreiben nicht, was die
Dienste tun. (Die Namen der Dienste geben dem Entwickler
bestenfalls Hinweise.) Ein Kunde des Kaffeeautomaten-Programms 2.1 kann zwar keinen Parameter falschen Typs übergeben, aber falsche Parameterwerte erlaubt die Spezifikation.
Zudem wissen wir nicht, was etwa bei der Aufruffolge
Kaffeeautomat.Kaffee_ausgeben
Kaffeeautomat.Geld_zurückgeben
passiert - liefert der Automat Kaffee und Geld? Der physische
Automat würde wohl nicht einmal reagieren! (Wir haben vergessen, Münzen einzuwerfen.)
Dynamische
Semantik
Offen ist also, das Verhalten des Automaten (oder Moduls), die
Bedeutung oder Wirkung seiner Dienste zu spezifizieren. Man
kann dies als Spezifikation der dynamischen Semantik bezeichnen. Dynamisch bedeutet hier, dass man die Eigenschaften erst
während des Betriebs des Automaten prüfen kann - d.h. während der Ausführung der Simulation.
Wir zeigen am Beispiel des Kaffeeautomaten eine Spezifikationsmethode, anschließend wenden wir sie bei den Beispielen
des Schalters und der Menge an.
28
2.4
Spezifikation durch Vertrag
2.4.1
Ein Kaffeeautomat
Auftrag
Ergänzen wir das Kunden-Lieferanten-Modell um einige
Begriffe: Der Kunde beauftragt den Lieferanten, einen bestimmten Dienst zu leisten. Der Lieferant entscheidet, ob er den Auftrag annimmt oder nicht.
Vorbedingung
Der Lieferant kann Vorbedingungen (precondition) zu dem
Dienst stellen. Nur wenn diese Vorbedingungen erfüllt sind,
nimmt der Lieferant den Auftrag an und beginnt, den Dienst
auszuführen. Der Kunde ist dafür verantwortlich, die Vorbedingungen einzuhalten. Beispielsweise kann der Automat den Auftrag
L
Kaffeeautomat.Geld_einnehmen (-1000)
zurückweisen, indem er als Vorbedingung fordert, einen nichtnegativen Betrag als Parameter zu übergeben:
Betrag >= 0
Nachbedingung
Im Gegenzug garantiert der Lieferant dem Kunden, dass nach
Ausführung des Dienstes bestimmte Nachbedingungen (postcondition) gelten. Der Kunde kann sich darauf verlassen, dass
der Lieferant, wenn er einen Auftrag angenommen hat, die
Nachbedingungen des Dienstes erfüllen wird. In unserem Beispiel kann Geld_einnehmen zusichern, den übergebenen Betrag zu
registrieren:
eingenommener_Betrag = OLD (eingenommener_Betrag) + Betrag
Der
OLD-Ausdruck
eingenommener_Betrag
liefert
dabei
den
Wert,
den
vor der Ausführung des Dienstes hatte.
Vor- und Nachbedingungen sind also Aussagen über den
abfragbaren Zustand des Lieferanten und über die Parameter
und Ergebnisse des Dienstes. Aussagen formulieren wir als boolesche Ausdrücke. Vor- und Nachbedingungen stellen die in
Bild 1.2 S. 2 erwähnte Ursache-Wirkungs-Beziehung dar: Die
Vorbedingungen eines Dienstes beschreiben die Ursachen, die
zur Ausführung des geforderten Dienstes führen, die Nachbedingungen beschreiben die Wirkungen dieser Ausführung.
L
Nicht alle Zustände eines Moduls, die syntaktisch erlaubt sind
und im Wertebereich der sie beschreibenden Größen liegen, sind
semantisch sinnvoll. Was sollte z.B.
Kaffeeautomat.Preis = -100
bedeuten? Dass der Automat nie einen negativen Preis anzeigt,
können wir durch einen booleschen Ausdruck spezifizieren:
29
2
Spezifizieren
Preis >= 0
Invariante
Solche Aussagen, die für ein Modul stets gelten, heißen Modulinvarianten oder kurz Invarianten. Genauer: Während ein
Modul einen Dienst ausführt, können seine Invarianten zeitweilig verletzt sein. Sie gelten aber vor und nach jedem Aufruf eines
Dienstes. Jeder Dienst muss also (siehe Bild 2.6)
Bild 2.6
Kunden-LieferantenModell mit
Bedingungen
Kunde
Auftrag
Dienst
(2)
Vorbedingung
(1) (4)
Invariante
(5)
Nachbedingung
Lieferant
(1) prüfen, ob die Invarianten erfüllt sind,
(2) prüfen, ob seine Vorbedingungen erfüllt sind,
(3) falls die Invarianten und Vorbedingungen erfüllt sind, seine
Aufgabe erledigen, andernfalls den Auftrag ablehnen,
(4) nachweisen, dass er die Invarianten erhalten oder wiederhergestellt hat,
(5) nachweisen, dass er seine Nachbedingungen erfüllt hat.
Der einzige Dienst, vor dessen Aufruf die Invarianten nicht gelten und der sie deshalb nicht prüft, ist initialisieren; die Aufgabe
des Initialisierens ist, die Invarianten erstmals zu erfüllen.
Die Methode, Module mit Vor- und Nachbedingungen und
Invarianten zu spezifizieren, heißt Spezifikation durch Vertrag
(specification by contract). Um sie konkret anzuwenden, brauchen
wir einige syntaktische Regeln. Vorbedingungen leiten wir mit
dem Schlüsselwort PRE ein, Nachbedingungen mit POST und
Invarianten mit INVARIANTS. Für jede einzelne Bedingung spendieren wir der Lesbarkeit halber eine Zeile. Die Bedingungen
sind jeweils konjunktiv zu verknüpfen, d.h. jede Bedingung
muss gelten. (Die Bezeichnungen der Bedingungen verwenden
30
2.4
Spezifikation durch Vertrag
wir im Singular und im Plural, je nach Aspekt. Die Invariante
meint z.B. die Konjunktion der einzelnen Invarianten.)
Programm 2.5
Kaffeeautomat mit
Bedingungen
MODULE Kaffeeautomat
QUERIES
außer_Betrieb
: BOOLEAN
eingenommener_Betrag : INTEGER
Preis
: INTEGER
QUERIES FOR Betriebspersonal
gesammelter_Betrag
: INTEGER
ACTIONS
Geld_einnehmen (IN Betrag : INTEGER)
PRE
NOT außer_Betrieb
Betrag >= 0
POST
eingenommener_Betrag = OLD (eingenommener_Betrag) + Betrag
Kaffee_ausgeben
PRE
NOT außer_Betrieb
eingenommener_Betrag >= Preis
POST
eingenommener_Betrag = OLD (eingenommener_Betrag) - Preis
gesammelter_Betrag = OLD (gesammelter_Betrag) + Preis
Geld_zurückgeben
PRE
NOT außer_Betrieb
POST
eingenommener_Betrag = 0
ACTIONS FOR Betriebspersonal
initialisieren (IN neuer_Preis : INTEGER)
PRE
neuer_Preis >= 0
POST
NOT außer_Betrieb
eingenommener_Betrag = 0
Preis = neuer_Preis
gesammelter_Betrag = 0
INVARIANTS
eingenommener_Betrag >= 0
Preis >= 0
gesammelter_Betrag >= 0
END Kaffeeautomat
Jeder Dienst außer initialisieren verlangt als Vorbedingung, dass
der Automat betriebsbereit ist. Nur initialisieren stellt diese Bedingung her. Das bedeutet, dass der Automat während der Ausführung eines Dienstes außer Betrieb gehen kann.
31
2
Spezifizieren
Aus den Vor- und Nachbedingungen lässt sich ermitteln, wie
die Aktionen nacheinander aufgerufen werden dürfen. Ist der
Automat außer_Betrieb, so ist initialisieren die einzige erlaubte
Aktion. Unter der Voraussetzung NOT außer_Betrieb gilt:
l
l
l
Vollständigkeit
Geld_einnehmen darf immer aufgerufen werden, aber nur mit
nichtnegativem Betrag.
Geld_zurückgeben
ist auch stets aufrufbar.
darf nur aufgerufen werden, wenn der Automat mindestens den Preis einer Tasse Kaffee eingenommen
hat. Dieser Zustand ist nur zu erreichen, indem
Geld_einnehmen genügend oft mit genügend großen Teilbeträgen aufgerufen wird.
Kaffee_ausgeben
Ist der Kaffeeautomat mit Programm 2.5 vollständig spezifiziert, d.h. verhalten sich alle möglichen Implementationen zu
dieser Spezifikation genau gleich? Nein! Die Spezifikation ist
unvollständig oder partiell, da die Nachbedingungen nur festlegen, welche Teilzustände sich ändern, aber nicht, welche
gleichbleiben. Eine genauere Spezifikation für Geld_einnehmen
lautet
Geld_einnehmen (IN Betrag : INTEGER)
PRE
NOT außer_Betrieb
Betrag >= 0
POST
eingenommener_Betrag = OLD (eingenommener_Betrag) + Betrag
Preis = OLD (Preis)
gesammelter_Betrag = OLD (gesammelter_Betrag)
Sie überlässt der Implementation nur noch die Entscheidung, ob
sich außer_Betrieb ändert oder nicht. Da Aktionen oft nur wenig
ändern (gemäß Leitlinie 1.2 S. 5), lassen wir der Einfachheit halber zusätzliche Nachbedingungen der Art x = OLD (x) weg. Dies
gilt insbesondere bei Abfragen, die ja generell nichts verändern.
Fazit
Resümieren wir: Zur Spezifikation durch Vertrag brauchen wir
die Aussagenlogik. Einfache logische Aussagen kennen jedoch
keine Zeit. Um in Nachbedingungen Beziehungen zwischen
„vorher“ und „nachher“ ausdrücken zu können, erlauben wir
dort Ausdrücke mit dem OLD-Konstrukt.
2.4.2
Ein Schalter
Invariante
Um das Schalter-Programm 2.2 vertraglich zu spezifizieren,
bestimmen wir zuerst die Invariante: Der Schalter hat nur zwei
Zustände, die er unbeschränkt einnehmen kann. Also gibt es
32
2.4
Spezifikation durch Vertrag
keine Invariante bzw. sie ist immer TRUE und wir müssen sie
nicht aufschreiben.
Um die Vor- und Nachbedingungen zu bestimmen, gehen wir
vom Zustandsdiagramm Bild 1.4 S. 7 aus. Man kann solche
Bedingungen systematisch aus Zustandsdiagrammen herleiten;
hier lesen wir sie intuitiv daraus ab:
Vorbedingung
Für jede Aktion A gilt: Von jedem Zustand geht ein mit A
beschrifteter Pfeil aus. Das bedeutet: Jede Aktion darf in jedem
Zustand aufgerufen werden, d.h. es gibt keine Vorbedingungen
bzw. sie sind alle TRUE.
Nachbedingung
Bei SwitchOn enden alle Pfeile im Zustand on; also lautet seine
Nachbedingung on. Die Nachbedingung zu SwitchOff ergibt sich
analog zu NOT on. Bei Toggle ist der Nachzustand immer dem Vorzustand entgegengesetzt, also lautet die Nachbedingung
on = NOT OLD (on)
Zusammengefasst erhalten wir folgende Spezifikation, die den
Schalter vollständig beschreibt (er ist ja auch sehr primitiv):
Programm 2.6
Schalter mit
Bedingungen
MODULE Switch
QUERIES
on : BOOLEAN
ACTIONS
SwitchOn
POST
on
SwitchOff
POST
NOT on
Toggle
POST
on = NOT OLD (on)
END Switch
2.4.3
Eine Menge
Wie der Schalter hat die Menge keine Invariante und stellt keine
Vorbedingungen: Jeder Dienst ist jederzeit aufrufbar. Schalter
und Menge sind somit kundenfreundliche Lieferanten. Die
Nachbedingungen sind leicht zu bestimmen: Nach dem Hinzufügen ist das hinzugefügte Element in der Menge enthalten;
nach dem Entfernen ist das entfernte Element nicht (mehr) in
der Menge enthalten.
33
2
Spezifizieren
Programm 2.7
Zeichenmenge mit
Bedingungen
MODULE Set
QUERIES
Has (IN x : CHAR) : BOOLEAN
ACTIONS
Put (IN x : CHAR)
POST
Has (x)
Remove (IN x : CHAR)
POST
NOT Has (x)
END Set
Unvollständigkeit
Leider ist diese Spezifikation unvollständig, obwohl eine Menge
eine relativ einfache Sache ist. Eine formal korrekte Implementation könnte beim Hinzufügen oder Entfernen eines Elements
noch weitere Elemente hinzufügen und/oder andere Elemente
aus der Menge entfernen. Freilich wäre eine solche Implementation praktisch unbrauchbar.
An diesem Beispiel erkennen wir unvollständige Spezifikation
als Problem, denn ein Kunde eines Moduls kann nur spezifiziertes Verhalten erwarten. Wie ziehen daraus die Konsequenz:
Leitlinie 2.1
Vollständige
Spezifikation
2.4.4
Vervollständige eine partielle formale Spezifikation durch Vertrag mittels informaler, verbaler Beschreibungen der Dienste.
Noch ein Kaffeeautomat
Betrachten wir Programm 2.5 genau, so stellen wir fest, dass
Beträge und Preise, d.h. die entsprechenden Abfragen und Parameter, nur nichtnegative Zahlenwerte annehmen. Wir setzen
jetzt voraus, dass es für die natürlichen Zahlen einen Typ
NATURAL
mit dem Wertebereich 0, 1, 2,... gibt (d.h. 0 gilt als natürliche
Zahl, siehe Tabelle 2.2). Dann können wir Beträge und Preise
vom Typ NATURAL vereinbaren und alle Bedingungen der Form
Größe >= 0
streichen, denn sie sind jetzt implizit als Typeigenschaft gefordert. So transformieren wir dynamische Eigenschaften in statische. Diese Transformation lässt sich auch in umgekehrter Richtung ausführen. Die Grenze zwischen statischer und
dynamischer Semantik ist also unscharf.
Mit der Einführung des Typs NATURAL fallen alle Invarianten
und einige Vorbedingungen weg. Es entfallen triviale Bedin34
2.4
Spezifikation durch Vertrag
gungen, die sich leicht als Typeigenschaft - als Wertebereich formulieren lassen. Bedeutet trivial, dass es sich nicht lohnt, solche Bedingungen zu prüfen? Nein! Überschreitungen von Wertebereichen sind Fehler, die in der Praxis oft vorkommen. Daher
ist es wichtig, sie zu verhindern.
Wir haben alle Invarianten gestrichen - heißt das, dass der Kaffeeautomat keine Invarianten besitzt? Studieren wir die Spezifikationen der Aktionen, so erkennen wir:
l
l
gesammelter_Betrag
Preis
erhöht sich immer nur um Preis,
ist nach dem Initialisieren fest, gesammelter_Betrag ist 0.
Also kann gesammelter_Betrag immer nur ein Vielfaches von Preis
sein. Damit haben wir eine nichttriviale Invariante gefunden:
gesammelter_Betrag MOD Preis = 0
Arithmetik
MOD bezeichnet den Modulo-Operator. Sind a, b ganze Zahlen mit b
0, und wird a ganzzahlig durch b geteilt, so ist a MOD b der Rest.
≠
Um Division durch 0 zu verhindern, muss zuvor die Invariante
Preis > 0
gelten. (So kann es leider keinen Gratiskaffee geben.) Diese
Überlegungen fassen wir in einer Variante der Spezifikation des
Kaffeeautomaten zusammen.
Programm 2.8
Kaffeeautomat mit
günstigeren Typen
MODULE Kaffeeautomat
QUERIES
außer_Betrieb
: BOOLEAN
eingenommener_Betrag : NATURAL
Preis
: NATURAL
QUERIES FOR Betriebspersonal
gesammelter_Betrag
: NATURAL
ACTIONS
Geld_einnehmen (IN Betrag : NATURAL)
PRE
NOT außer_Betrieb
POST
eingenommener_Betrag = OLD (eingenommener_Betrag) + Betrag
Kaffee_ausgeben
PRE
NOT außer_Betrieb
eingenommener_Betrag >= Preis
POST
eingenommener_Betrag = OLD (eingenommener_Betrag) - Preis
gesammelter_Betrag = OLD (gesammelter_Betrag) + Preis
35
2
Spezifizieren
Geld_zurückgeben
PRE
NOT außer_Betrieb
POST
eingenommener_Betrag = 0
ACTIONS FOR Betriebspersonal
initialisieren (IN neuer_Preis : NATURAL)
PRE
neuer_Preis > 0
POST
NOT außer_Betrieb
eingenommener_Betrag = 0
Preis = neuer_Preis
gesammelter_Betrag = 0
INVARIANTS
Preis > 0
gesammelter_Betrag MOD Preis = 0
END Kaffeeautomat
Programm 2.8 ist verglichen mit Programm 2.5 kürzer und exakter. Durch den passenden Typ NATURAL haben wir Freiraum zum
Nachdenken über wesentliche Bedingungen gewonnen.
2.5
Mehrere Kaffeeautomaten
Ist der Kaffeeautomat außer Betrieb, so sucht der Kaffeesüchtige
einen anderen. Auf jeder Etage stehen Geräte gleicher Bauart,
nach derselben Blaupause gefertigt. Sollen wir als Softwareentwickler eine Simulation mit vielen Kaffeeautomaten programmieren, so wollen wir nicht jeden Automaten einzeln als Modul
modellieren, das wäre zu aufwändig. Es genügt eine Beschreibung, ein Muster, dem alle Kaffeeautomaten folgen: Sie gehören
zu einer Klasse. Zur Darstellung einer Klasse verwenden wir
ein Klassenkonstrukt, das mit dem Modulkonstrukt fast identisch ist - nur das Schlüsselwort MODULE ist durch CLASS ersetzt:
Programm 2.9
Kaffeeautomat als
Klasse
CLASS Kaffeeautomat
Objekt
Die Klasse Kaffeeautomat ist ein Vorbild für Automaten mit gleichen Diensten. Sie ist auch eine ideelle Zusammenfassung solcher Automaten, eine Abstraktion. Ein konkreter Automat ist
ein Objekt dieser Klasse. Die Objekte, die wir brauchen, vereinbaren wir und unterscheiden sie voneinander, indem wir jedem
Objekt einen frei gewählten Namen geben und die Klasse
zuordnen, der es angehören soll:
36
(* Inhalt wie bei Programm 2.8. *)
END Kaffeeautomat
2.5
Mehrere Kaffeeautomaten
KA1 : Kaffeeautomat
KA2 : Kaffeeautomat
Solche Vereinbarungen können in Kundenmodulen und -klassen als Abfragen oder Parameter stehen. Sie gleichen Vereinbarungen von Größen eines Grundtyps, etwa:
Betrag : INTEGER
Preis : INTEGER
Moduleigenschaft
Jedes Objekt ist wie ein Modul zu benutzen (siehe Abschnitt
2.2), nur an der Stelle des Modulnamens steht ein Objektname:
KA1.Geld_zurückgeben
KA2.Geld_einnehmen (60)
Allgemein sieht ein Aufruf so aus:
☞
Objektname.Dienstname (aktuelle Parameter)
Wir spezifizieren Klassen wie Module mit der Methode der Spezifikation durch Vertrag; bloß die Invarianten heißen hier
genauer Klasseninvarianten. Die Moduleigenschaft kommt
nicht der Klasse, sondern ihren Objekten zu. Jedes Objekt hat
einen eigenen Zustand und ein Verhalten. Die Klasse legt die
möglichen Zustände und das Verhalten ihrer Objekte fest. Die
Klasse selbst hat keinen Zustand und kein Verhalten.
Kunden-LieferantenModell
Die bei Modulen eingeführte Kunde-Lieferant-Beziehung übertragen wir auf Klassen. Jede Klasse ist Lieferant von Diensten.
Eine Klasse kann Kunde anderer Klassen sein: Eine Klasse B ist
Kunde einer Klasse A, wenn in B ein Objekt a der Klasse A vereinbart ist:
CLASS B
CLASS A
QUERIES
a:A
...
...
ACTIONS
Do (IN a : A)
...
...
END B
END A
Kundenklassen benutzen Lieferantenklassen. Die Benutzungsbeziehung besteht auch zwischen Modulen und Klassen, beide
können die Kunden- und die Lieferantenrolle spielen.
Bild 2.7
Klasse und Objekt
ist Typ von
Klasse
Objekt
ist Exemplar von
37
2
Spezifizieren
Typeigenschaft
Tabelle 2.3
Modul- und
Typeigenschaft
Anders als ein Modul besitzt eine Klasse auch eine Typeigenschaft: Eine Klasse ist ein Typ, ihre Objekte sind Exemplare dieses Typs. Insofern gleichen Klassen den in Abschnitt 2.1 vorgestellten Grundtypen. Grundtypen unterscheiden sich von
Klassen darin, dass ihnen die Moduleigenschaft fehlt.
Modul
Klasse
Grundtyp
Moduleigenschaft
ja
ja
nein
Typeigenschaft
nein
ja
ja
Aus dieser Sicht ist ein Modul ein Spezialfall eines Objekts: Ein
Modul ist ein einzigartiges Objekt, ein Einzelobjekt (singleton).
Seine Klasse hat nur ein Element, von seinem Typ gibt es nur ein
Exemplar. In diesem Fall sind die Begriffe Klasse und Typ redundant. Da Einzelobjekte in der Praxis oft vorkommen, ist das
Modulkonstrukt durchaus sinnvoll; man spart damit eine Vereinbarung und einen Namen.
Prinzip
Das Prinzip der Zusammenfassung gleichartiger Objekte zu
Klassen ist eine weitere Ausprägung des Prinzips der Abstraktion. Mit der Klasse erhalten wir eine zweite grundlegende
Modellierungseinheit; es gilt jetzt ergänzend zu Formel 1.1 S. 2:
Softwaremodell =
Programm = Menge von Modulen und Klassen.
Formel 2.1
Modulares und
objektorientiertes
Softwaremodell
Das Programmieren mit Klassen behandeln wir in Kapitel 9.
2.6
Zusammenfassung
Wir haben wesentliche Konzepte und Methoden kennengelernt,
die wir beim Entwickeln von Software - insbesondere zum Spezifizieren - brauchen. Dazu gehören
l
l
l
l
l
38
das Abstrahieren durch das Zusammenfassen gleichartiger
Objekte zu Typen und Klassen;
das Parametrisieren von Diensten;
das Vergeben von Rechten und Kontrollieren von Zugriffen;
das Binden von Größen an Typen und Prüfen ihrer Typverträglichkeit;
das Spezifizieren von Schnittstellen durch Verträge, die sich
aus Vor- und Nachbedingungen von Diensten und Invarianten von Modulen bzw. Klassen zusammensetzen.
2.7
2.7
Literaturhinweise
Literaturhinweise
Die Methode der Spezifikation durch Vertrag hat B. Meyer ausgearbeitet; er nennt sie Entwerfen und Programmieren durch
Vertrag (design, programming by contract) [17], [21]. Meyer hat
damit Spezifikationsmethoden, die auf theoretischen Arbeiten
von R. W. Floyd und C. A. R. Hoare aufbauen, praktisch
anwendbar gemacht. Hinweise zu den theoretischen Grundlagen findet man in [17], [21].
Unsere Notation zur Spezifikation lehnt sich an die Programmiersprachen Eiffel und Oberon an - wir geben ihr daher den
Namen Cleo, ein Kürzel für Contract Specification Language
based on Eiffel and Oberon. Eiffel von B. Meyer ist in [18]
beschrieben; der Entwerfer diskutiert in diesem umfassenden,
kommentierten Referenzmanual auch Ziele, Konzepte und Entwurfsentscheidungen. [20] ist eine Kurzfassung von [18].
Eine Weiterentwicklung von Oberon ist Component Pascal, über
das wir ab Kapitel 4 mehr erfahren.
2.8
Übungen
Mit diesen Aufgaben üben Sie die Methode der Spezifikation
durch Vertrag. Dabei können Sie Ihre Lösungen zu den Übungen von Kapitel 1 weiterentwickeln.
Aufgabe 2.1
Geldeingabe
Vereinfachen Sie am Kaffeeautomaten-Programm 2.8 die Geldeingabe so, dass eine einzelne, spezielle Automatenmünze zur
Kaffeeausgabe reicht!
Aufgabe 2.2
Geldrückgabe
Spezifizieren Sie eine Variante der Aktion Geld_zurückgeben des
Kaffeeautomaten-Programms 2.8, die einen Geldrückgabeplatz
bzw. den zurückgegebenen Betrag berücksichtigt!
Aufgabe 2.3
Kaffeesorte und
Zutaten
Spezifizieren Sie einen Kaffeeautomaten, bei dem man Sorte
und Zutaten wählen kann: koffeinfrei/koffeinhaltig, ohne/mit
Milch, ohne/mit Zucker.
Aufgabe 2.4
Zigarettenautomat
Falls Sie Raucher sind, spezifizieren Sie einen Zigarettenautomaten, sonst einen Automaten Ihrer Wahl!
Aufgabe 2.5
Würfel
Spezifizieren Sie einen Würfel durch Invarianten!
Aufgabe 2.6
Uhr
Spezifizieren Sie eine Uhr nach der Vertragsmethode mit Invarianten und Diensten mit Vor- und Nachbedingungen!
Aufgabe 2.7
Datum
Spezifizieren Sie eine Datumsanzeige nach der Vertragsmethode!
39
2
Spezifizieren
Aufgabe 2.8
Kreis
Spezifizieren Sie einen Kreis nach der Vertragsmethode!
Aufgabe 2.9
Widerstandsschaltung
Spezifizieren Sie eine Schaltung mit einem ohmschen Widerstand nach der Vertragsmethode!
Aufgabe 2.10
Getriebeschaltung
Spezifizieren Sie ein Getriebe mit vier Gängen und einem Rückwärtsgang nach der Vertragsmethode!
40
3
Softwareentwicklung
Aufgabe Beispiel
3
3Bild 3
Formel 3Leitlinie 3Programm 3
Tabelle 3
Dieses Kapitel soll uns eine Aussicht auf das vor uns liegende
Gebiet bieten. Mit dem Blick auf das Ganze vor dem Blick auf
das Detail wollen wir Bezugspunkte finden, an denen wir uns
bei der folgenden Tour orientieren können. Dabei erscheinen
Begriffe, deren Bedeutung sich erst allmählich erschließen wird.
3.1
Fünf Ebenen
Menschen setzen Rechner als Werkzeuge bei ihren Tätigkeiten
ein. Tätigkeitsbereiche der Menschen werden so zu Anwendungsbereichen der Softwaretechnik: Menschen stellen Aufgaben, die durch Software gelöst werden sollen. Die Softwarelösung einer Aufgabe heißt Anwendung (application). Anwender
sind professionelle Benutzer.
Software entwickeln ist keine schnell zu lernende Routinetätigkeit, sondern ein langwieriger, kreativer und kommunikativer
Prozess. Um diesen Prozess begreifbar zu machen, modellieren
wir ihn hier mit fünf Ebenen in zwei Dimensionen.
Bild 3.1
Fünf Ebenen der
Softwareentwicklung
Aufgabe informal
formal
abstrakt Zerlegung
Spezifikation
Entwurf
Implementierung
Test
konkret
Zwei Dimensionen
Lösung
Eine Aufgabe erscheint zunächst meist informal und abstrakt beides steht für den Abstand der Aufgabe vom Rechner, auf
41
3
Softwareentwicklung
dem die Anwendung ablaufen soll. Beispielsweise ist für ein flexibles automatisiertes Fertigungssystem, das Staubsauger produzieren soll, die Steuerungssoftware zu erstellen. Dagegen ist
die Lösung - ein System ausführbarer Programme - stets ein formales Konstrukt voller konkreter Details. Auf dem Weg von der
Aufgabe zur Lösung bewegt sich der Entwickler im Spannungsfeld abstrahieren - konkretisieren und verbalisieren - formalisieren. Damit Menschen die Aufgabe und die Lösung verstehen
können, müssen sie
l
l
abstrahieren, d.h. Wesentliches von Unwesentlichem trennen, und
verbalisieren, d.h. bisher Unausgesprochenes dokumentieren.
Um der Lösung eine rechnergemäße Gestalt zu geben, vollzieht
der Entwickler Schritte des
l
l
Formalisierens und
Konkretisierens.
Früher versuchte man, zunächst viele Einzelheiten zur Aufgabenlösung zusammenzutragen, bevor man diese in eine dem
Rechner angepasste Form brachte. In Bild 3.1 ist dies der Weg
links nach unten und dann nach rechts. Man beschritt ihn, weil
geeignete Techniken der Modellierung fehlten; die Maschinensprache des Rechners war das primäre Mittel zur Formalisierung. Dieser Weg ist aber ungünstig, zeitaufwändig und fehlerträchtig, weil ein Rechner formale Konkretisierungsschritte
schneller und zuverlässiger als ein Mensch durchführen kann.
Heute konzentrieren sich professionelle Softwareentwickler auf
kreative Arbeitsschritte und versuchen zuerst, eine Aufgabe auf
hohem Abstraktionsniveau zu formalisieren. Ist dies gelungen,
setzen sie den Rechner als Werkzeug für die restlichen Konkretisierungsschritte ein (z.B. einen Übersetzer für eine Hochsprache). Dies ist in Bild 3.1 der Weg oben nach rechts und dann
nach unten.
Erst formalisieren,
dann konkretisieren
In der Praxis verläuft der Weg oft irgendwo in der Mitte des
Rechtecks, doch der Weg oben-rechts ist anzustreben. Dieses
Buch will einen kleinen Beitrag dazu leisten, indem es Methoden der Abstraktion und der Spezifikation betont.
Verbessern durch
Wiederholen
Früher zerlegte man den Softwareentwicklungsprozess in voneinander abgegrenzte starr aufeinander folgende Phasen. Dagegen sind jüngere Softwareentwicklungsmodelle evolutionär:
42
3.1
Fünf Ebenen
Iterative Modelle erlauben, bestimmte Arbeitsschritte so lange
zu wiederholen, bis das entwickelte Produkt gut genug ist.
Auch wir wollen die fünf Ebenen nicht strikt von links oben
nach rechts unten wie eine Treppe hinuntergehen. Fehler können uns auf jeder Ebene unterlaufen. Je früher ein Fehler passiert und je später er erkannt wird, umso aufwändiger ist er zu
beheben. Um Fehler zu korrigieren, muss man leicht auf vorhergehende Entwicklungsebenen zurückkehren können.
Komplexität
reduzieren durch
abgestuftes
Erweitern
Bei inkrementellen Entwicklungsmodellen beginnt man mit
einem Prototyp mit eingeschränkter Funktionalität und baut
diesen etappenweise - am besten partizipativ, d.h. mit intensiver Beteiligung zukünftiger Benutzer - zu einem funktionstüchtigen Produkt aus.
An Produkten und
Dokumenten
orientieren
Beim Modell der nahtlosen Softwareentwicklung (seamless software development) ist der Entwicklungsprozess iterativ und
reversibel: Die Ebenen gehen ineinander über, man wechselt
zwischen ihnen hin und her, und man kann Entscheidungen
leicht revidieren. Was man dabei produziert ist jedoch klar
umrissen: Man arbeitet entweder an der Zerlegung, an der Spezifikation, am Entwurf oder an der Implementation. Der Ansatz
orientiert sich nicht an Tätigkeiten, sondern an Ergebnissen. So
unterscheidet er sich von unprofessionellem Vorgehen, bei dem
man auf Zerlegung, Spezifikation und Entwurf verzichtet und
bloß an der Implementation herumbastelt.
Komplexität
reduzieren durch
Zerlegen und
Kombinieren
Neu zu durchdenken sind diese Ansätze für die komponentenorientierte Softwareentwicklung. Sie zielt nicht auf vollständige Lösungen abgeschlossener Aufgaben, sondern auf wiederverwendbare Komponenten, die unabhängig voneinander
erstellt und andernorts von anderen Menschen zu Anwendungssystemen kombiniert werden. Komponenten müssen in
allen Systemen, in denen sie eingesetzt werden, zuverlässig
funktionieren und ihre Funktionalität muss stabil bleiben.
Umgekehrt ist beim Entwickeln eines Systems einzuplanen, wie
welche existierenden Komponenten zu nutzen sind.
Dieses einführende Lehrbuch bietet kein ausgefeiltes Softwareentwicklungsmodell, orientiert sich aber an den genannten
Ansätzen. Anforderungen und Aufgaben sind stets vorgegeben;
Anforderungs- oder Problemanalysen liegen jenseits des Rahmens des Buchs.
Wir stellen jetzt als Orientierungshilfe zum Lesen der folgenden
Kapitel die einzelnen Ebenen vor.
43
3
Softwareentwicklung
3.1.1
Zerlegung
Zweck der Zerlegung (Grobentwurf, design, decomposition) ist, eine
gegebene Aufgabe
l
l
in Teilaufgaben zu zerlegen und
diesen Teilaufgaben Struktureinheiten zuzuordnen,
um die Komplexität der Aufgabe zu reduzieren. Die Struktureinheiten sind so zu entwerfen, dass sie änderungsstabil und
wiederverwendbar sind. Offenbar handelt es sich beim Zerlegen
um eine kreative Tätigkeit, die man nicht einem Rechner übertragen kann. Bei komplexen Aufgaben müssen die Entwickler über
einen reichen Erfahrungsschatz an Zerlegungsmustern mit
ihren Vor- und Nachteilen verfügen.
Modulare und
objektorientierte
Zerlegung
Als Methoden stellen wir dazu in den Kapiteln 8 und 9 das
modulare Zerlegen und das objektorientierte Modellieren vor.
Grundlegende Begriffe zur Zerlegung haben wir in den vorhergehenden Kapiteln kennengelernt: Modul, Klasse, Schnittstelle,
Kunde-Lieferant-Beziehung (Bild 1.3 S. 2), modulare Benutzungsstruktur. Die schon eingeführten und noch einzuführenden grafischen Darstellungsmittel und Notationen mit textuellen
Elementen orientieren sich an der Unified Modeling Language
(UML).
3.1.2
Spezifikation
Zweck der Spezifikation ist,
l
l
Syntax und
Semantik
der Schnittstelle einer Zerlegungseinheit zu beschreiben. Dabei
ist genau und verständlich festzulegen, was die Einheit machen
soll. Auch das Spezifizieren ist eine kreative Tätigkeit, die kein
Rechner ausführen kann.
Spezifikation durch
Vertrag
44
In Abschnitt 2.4 haben wir bereits die Methode der Spezifikation
durch Vertrag und die grundlegenden Begriffe Dienst, Abfrage,
Aktion, Vorbedingung, Nachbedingung, Invariante kennengelernt; diese Kenntnis vertiefen wir in den folgenden Kapiteln.
Die in Kapitel 2 verwendete Notation ist eine Spezifikationssprache, die wir Cleo nennen. Die Syntax von Cleo spezifizieren wir
in Kapitel 4 mit einer weiteren Notation, der erweiterten Bakkus-Naur-Form. Außerdem lernen wir dort als Darstellungsmittel Syntaxdiagramme kennen.
3.1
3.1.3
Fünf Ebenen
Entwurf
Zweck des Entwurfs (Feinentwurf) ist, zu einer spezifizierten
Softwareeinheit
l
l
Datenstrukturen und
Algorithmen zu den Diensten
zu entwerfen. Dabei ist festzulegen, wie die Einheit ihre Aufgabe erfüllen soll. Ein Algorithmus ist eine Vorschrift, die in
endlich vielen Schritten eine Aufgabe löst. Auch das Entwerfen
ist eine kreative Tätigkeit, allerdings abhängig von der Aufgabe
und der Qualität der Spezifikation: Wurde gut spezifiziert, so
fällt der Entwurf günstigenfalls wie der Apfel vom Baum.
Schrittweise
Verfeinerung und
strukturierte
Programmierung
Methoden des Entwurfs sind schrittweises Verfeinern und strukturiertes Programmieren; beide sind unabhängig von speziellen
Programmiersprachen. Wir gehen in den Kapiteln 8 und 9 auf
diese Methoden und zugehörige Notationen und Darstellungsmittel ein. Dazu gehören grafische Layouts von Datenstrukturen,
Pseudocode, reguläre Ausdrücke und Zustandsdiagramme.
Wichtige Begriffe sind Datenstruktur, Algorithmus, Zuweisung,
Bedingung, Folge, Auswahl, Wiederholung, und - als Abstraktion - Prozedur.
3.1.4
Implementierung
Zweck der Implementierung ist, eine spezifizierte und entworfene Softwareeinheit zu implementieren: Die Lösung der Aufgabe wird in einer Implementationssprache formuliert, um sie
maschinell ausführbar zu machen. Diese Tätigkeit kann der Entwickler im Wesentlichen schematisch ausführen - wenn er bei
Zerlegung, Spezifikation und Entwurf gut gearbeitet hat. Man
spricht daher auch von der Codierung eines Entwurfs.
Implementationssprache
Die Methode der Implementierung ist, Ergebnisse vorhergehender Ebenen nach relativ festen Regeln zu transformieren. Damit
befassen sich die Kapitel 6 bis 12. Die Notation dafür ist in diesem Buch die Implementationssprache Component Pascal.
Wichtige Begriffe sind Konstante, Typ, Variable, Vereinbarung,
Ausdruck, Anweisung, Prozedur, Funktion und Parameter.
3.1.5
Test
Zweck des Tests ist zu prüfen, ob die Implementation einer ausführbaren Softwareeinheit ihrer Spezifikation widerspricht. Die
Einheit wird aktiviert und ihr Verhalten beobachtet, d.h. sie wird
mit Eingabedaten versorgt und die erzeugten Ausgabedaten
45
3
Softwareentwicklung
werden untersucht. Diese Tätigkeit kann man gelegentlich schematisch ausführen; zum Testen komplexer Softwareeinheiten
muss man jedoch spezielle Testprogramme schreiben, was wiederum Kreativität erfordert.
Zusicherung,
Testmodul
Die in diesem Buch vorgestellte Testmethode ist mit der Methode
der Spezifikation durch Vertrag verbunden: Implementierte
Softwareeinheiten prüfen sich dabei selbst mittels eingebauter
Konstrukte, die Fehler erkennen. Darüber hinaus zeigen wir in
den Kapiteln 11 und 12, wie der Entwurf eines Tests in den Entwurf der Softwareeinheit zu integrieren ist. Spezielle Notationen
benötigen wir dazu nicht. Wichtige Begriffe sind Zusicherung,
Testfall, Testmodul und Testwerkzeug.
Iteratives
Entwicklungsmodell
Wir haben nun auf jede der fünf Ebenen der Softwareentwicklung einen Blick geworfen. In der Praxis durchqueren wir die
Ebenen nicht nur einmal sequenziell. Spätestens der Test soll
zeigen, was schief gelaufen ist und was noch fehlt. Zum Korrigieren von Fehlern, Verbessern und Erweitern des Programms
müssen wir schlechtenfalls die Zerlegungsstruktur, günstigenfalls die Implementation ändern. Der Test ist die große Hürde,
die die Software nehmen muss, bevor sie zum Produkt wird.
Doch auch in anderen Ebenen entdecken wir hoffentlich schon
Fehler, wenn wir Teilergebnisse kritisch durchleuchten.
Bild 3.2
Entwicklungszyklus
Spezifikation
Zerlegung
Entwurf
Test
Implementierung
Bild 3.2 bringt die Ebenen in ein iteratives Entwicklungsmodell.
Die durchgezogenen Pfeile markieren den Idealweg, die strichpunktierten die „Umwege“ der Realität. Sie weisen im Bild nur
vom Test zu den anderen Ebenen, doch soll jede Ebene mit jeder
46
3.2
Softwarequalitätsmerkmale
anderen verbunden sein. Diese Pfeile lassen wir fort, um das
Bild nicht zu überladen.
3.2
Softwarequalitätsmerkmale
Wie bei anderen Produkten sind bei Software zwei Aspekte zu
unterscheiden:
l
l
Wozu ist die Software nütze, welche Funktionen bietet sie,
was kann ich damit machen?
Wie gut erfüllt die Software ihren Zweck, wie gut kann ich
mit ihr umgehen?
Der erste Aspekt ist die Funktion, der zweite die Qualität. Ist
eine bestimmte Aufgabe softwaremäßig zu lösen, so muss die
Anwendung eine entsprechende Funktionalität bieten. Ist diese
gegeben, kommt sofort die Qualität ins Spiel. Jeder weiß aus
eigener Erfahrung oder aus der Presse von Pannen oder Katastrophen aufgrund von Softwarefehlern. Da man in immer mehr
Bereichen - auch in denen Güter, Umwelt und Leben betroffen
sind - Software einsetzt, gewinnt das Entwickeln von Software
mit hoher Qualität an Bedeutung.
Was aber ist Qualität? Qualität unterscheidet sich von Quantität,
etwas Messbarem, ist also etwas Nichtmessbares. Um Qualität
von Software begreifbar zu machen, hat man Softwarequalitätsmerkmale definiert, von denen wir einige wichtige vorstellen,
um uns in folgenden Kapiteln darauf beziehen zu können. Wir
unterscheiden dabei drei Gruppen:
l
l
l
Funktionale Qualitätsmerkmale beziehen sich auf die
externe Funktion der Software, das durch ihre Schnittstellen
festgelegte und beobachtbare Verhalten aus der Sicht des
Benutzers.
Strukturelle Qualitätsmerkmale betreffen die interne Struktur der Software, die hinter ihren Schnittstellen verborgenen
Implementationen aus der Sicht des Entwicklers.
Leistungsmerkmale beziehen sich auf die Leistungsfähigkeit
(performance) der Software.
Qualitätsmerkmale sind graduell, nicht binär: Programme weisen mal mehr, mal weniger davon auf.
3.2.1
Funktionale Qualitätsmerkmale
Zuverlässigkeit ist der Grad, zu dem ein Softwareprodukt seine
Aufgabe unter festgelegten Bedingungen und für eine festge47
3
Softwareentwicklung
legte Zeit erfüllt. Benutzer wollen darauf vertrauen, dass die
Software fehlerfrei läuft und vernünftige Ergebnisse produziert.
Mehrere Merkmale fallen unter diesen Oberbegriff:
l
l
Korrektheit ist der Grad, zu dem ein Softwareprodukt
gestellte Anforderungen erfüllt. Formal ist ein Programm
korrekt, wenn seine Implementation seiner Spezifikation
entspricht. (Daher kann man nicht über Korrektheit reden,
wenn die Spezifikation fehlt.) Der Ablauf eines korrekten
Programms liefert bei zulässiger Eingabe korrekte Ausgabe.
Robustheit ist die Angemessenheit, mit der ein Softwareprodukt auf nicht vorgesehene Benutzungen reagiert. Ein robustes Programm erkennt falsche Eingaben von Benutzern und
behandelt sie mit hilfreichen Meldungen. Der Ablauf eines
nicht robusten Programms kann dagegen durch falsche Eingabe in einen fehlerhaften Zustand geraten und „abstürzen“.
Benutzbarkeit eines Softwareprodukts ist der Grad, zu dem es
intendierte Benutzer angenehm handhaben können, d.h. ohne
Frustration und Stress. Ein Aspekt ist Verständlichkeit: Benutzer müssen die Fähigkeiten des Systems verstehen können. Das
erfordert konzeptuell klare, leicht erlernbare Benutzungsoberflächen, selbsterklärende Namen für Dienste, vernünftige
Systemreaktionen und gute, durchschaubare Benutzungsdokumente.
3.2.2
Strukturelle Qualitätsmerkmale
Komplexe Software ist leider immer fehlerbehaftet, Fehlerbehebung daher eine wesentliche Daueraufgabe. Die Wartbarkeit
eines Softwareprodukts ist umso besser, je geringer der zum
Korrigieren von Fehlern erforderliche Aufwand ist.
Neben der Wartung bedürfen Softwareprodukte auch ständiger
Pflege, um sie an neue Anforderungen und Gegebenheiten
anzupassen. Die Änderbarkeit eines Softwareprodukts ist umso
besser, je leichter Änderungen durchführbar sind. Man differenziert nach dem Zweck der Änderung: Das Produkt soll mit möglichst geringem Aufwand
l
l
l
48
an veränderte Anforderungen und Aufgaben der Benutzer
anpassbar sein: Anpassbarkeit;
auf eine andere Plattform (Hardware oder Software) übertragbar sein: Portierbarkeit;
zusätzliche Anforderungen der Benutzer erfüllen können:
Erweiterbarkeit.
3.2
Softwarequalitätsmerkmale
Modul
Wartbarkeit und Änderbarkeit kann man nur indirekt in Software hineinkonstruieren, indem man andere Merkmale beachtet. Nützlich sind z.B. die Verständlichkeit von Entwürfen und
Spezifikationen und die Lesbarkeit von Programmen. Eine gute
modulare Zerlegung fördert Wart- und Änderbarkeit, da Fehler
leicht in Modulen zu lokalisieren sind und für viele Anpassungen nur Implementationen einzelner Module zu ändern,
Schnittstellen zu erweitern oder weitere Module hinzuzufügen
sind. Methoden, aber auch Mittel wie Programmiersprachen
unterstützen Wart- und Änderbarkeit mehr oder weniger gut.
Klasse
Einheiten der Erweiterung sind neben Modulen auch Klassen
(dazu mehr in Kapitel 10). Das Erweitern eines Softwaresystems
ist ein Spezialfall des Wiederverwendens. Allgemein ist Wiederverwendbarkeit der Grad, in dem sich Teile eines Softwareprodukts in anderen Produkten, für andere Aufgaben, in anderen
Zusammenhängen wiederverwenden lassen. Wiederverwendbare Teile können Entwürfe, Spezifikationen und Implementationen sein.
Komponente
Einheiten der Wiederverwendung sind das Modul und die
Klasse. Module sind durch Benutzen wiederverwendbar, Klassen auch durch die objektorientierte Technik des Erweiterns. Die
komponentenorientierte Softwareentwicklung stellt Wiederverwendbarkeit in den Mittelpunkt, indem sie sich mit Techniken
zum Erstellen wiederverwendbarer Komponenten befasst.
3.2.3
Leistungsmerkmale
Die Leistung eines Motors misst man in Kilowatt, wie misst man
die Leistung von Software? Keine leichte Frage, doch spielen
Beziehungen zwischen „produzierten Daten“, „Raum“ und
„Zeit“ eine Rolle. Die Effizienz eines Softwareprodukts ist das
Verhältnis zwischen seiner Funktionalität und dem Umfang der
eingesetzten Betriebsmittel. Maße für das Laufzeitverhalten
einer Programmeinheit sind
l
l
der Speicherbedarf und
die Prozessorzeit,
die eine Ausführung der Programmeinheit beansprucht. Programme sollen Speicherplatz und Prozessorzeit gut zur Durchführung ihrer Aufgaben nutzen, d.h. sparsam damit umgehen.
Zwar werden Speicher und Prozessoren durch den Preisverfall
bei der Hardware immer billiger, doch wird ein Anwender
unter zwei funktional und qualitativ gleichwertigen Program49
3
Softwareentwicklung
men stets jenes vorziehen, das weniger Speicher verschwendet
und schneller läuft.
Optimieren bedeutet, die Effizienz eines Programms zu erhöhen, ohne es funktional oder qualitiativ zu ändern. Zwischen
Speicherbedarf und Prozessorzeit gibt es oft einen Konflikt; man
kann meist nicht beides gleichzeitig optimieren. Ein schneller
Algorithmus kann mehr Speicher brauchen, ein speichersparender kann langsamer laufen.
Effizienz kann auch mit anderen Qualitätsmerkmalen konfligieren. Dann ist abzuwägen, welchen Preis man für Zuverlässigkeit, Benutzbarkeit, Wartbarkeit, Änderbarkeit und Wiederverwendbarkeit zu zahlen bereit ist.
3.3
Zusammenfassung
l
l
l
3.4
Wir haben eine erste Vorstellung des Softwareentwicklungsprozesses gewonnen, indem wir ihn in die fünf Ebenen Zerlegung, Spezifikation, Entwurf, Implementierung und Test
gegliedert haben.
Beim Entwickeln von Software steht der Funktionsaspekt im
Vordergrund: Software soll Anwendern die Funktionen bieten, die sie bei ihren Tätigkeiten brauchen.
Daneben ist auch der Qualitätsaspekt zu beachten: Software
soll die Qualitätsmerkmale aufweisen, die sie zu einem nützlichen Werkzeug für Benutzer und einem pflegeleichten Produkt für Entwickler machen.
Literaturhinweise
Dieses Kapitel hat Themen der weit gefächerten Literatur über
Softwaretechnik angeschnitten. Als Anregung zur weiterführenden Lektüre seien exemplarisch die Bücher von B.-U. Pagel und
H.-W. Six [26] und G. Pomberger und G. Blaschek [27] genannt.
Die Anregung zu Bild 3.1 verdanken wir W. Hesse et. al. [12].
Den Ansatz der evolutionären, partizipativen Softwareentwicklung hat C. Floyd eingeführt [37]. Das Modell der nahtlosen
Softwareentwicklung stammt von K. Waldén und J.-M. Nerson
[32]. Umfassende Werke zur komponentenorientierten Softwareentwicklung haben F. Griffel [11] und C. Szyperski [31]
geschrieben.
Mit Softwarequalitätsmerkmalen befassen sich die Deutschen
Industrie-Normen DIN 55350, DIN 66234 und DIN ISO 9126.
50
4
Programmiersprachen
Aufgabe Beispiel
4
4Bild 4
Formel 4Leitlinie 4Programm 4
Tabelle 4
Dieses Kapitel führt grundlegende Begriffe aus dem Bereich der
Programmiersprachen ein und stellt zwei Sprachen vor.
4.1
Grundbegriffe
Sprache
In weitem Sinn ist eine Programmiersprache (programming language) eine Notation zur Darstellung von Softwaremodellen Programmen. Die Notation kann textuell, grafisch oder beides
gemischt sein. Wir unterscheiden nach ihrem Einsatzbereich im
Softwareentwicklungsprozess zwischen
l
l
l
Entwurfssprachen,
Spezifikationssprachen und
Implementationssprachen.
Ein in einer Entwurfs- oder Spezifikationssprache erstelltes
Modell muss nicht auf einem Rechner ablaufen können (wohl
aber in der Vorstellung des Entwicklers). Dagegen zeichnet sich
eine Implementationssprache dadurch aus, dass die mit ihr formulierten Programme maschinell ausführbar sind. Implementationssprachen sind Programmiersprachen in engem Sinn.
Modelle, Entwürfe und Spezifikationen dienen als Zwischenprodukte, aus denen manuell, rechnergestützt oder automatisch
ausführbare Programme entwickelt werden.
Zur Modellierung benutzen wir in diesem Buch grafische Elemente, die sich an der Unified Modeling Language (UML) orientieren. Als Spezifikationssprache dient uns das in den Kapiteln 1 und 2 eingeführte Cleo, als Implementationssprache
Component Pascal, das wir in Abschnitt 4.7 vorstellen.
Auf textuelle Notationen beschränkt können wir definieren:
Eine Programmiersprache ist eine formale Sprache zur Darstellung von Modellen, die mit Rechnern bearbeitbar oder auf solchen ausführbar sind. Was aber ist eine formale Sprache? Dazu
einige Grundbegriffe:
Zeichen
Ein Zeichen (character) ist ein Element aus einer endlichen
Menge, die zur Darstellung von Information vereinbart ist und
Alphabet (Zeichensatz, -vorrat) heißt. Reiht man Zeichen aneinander, so erhält man Zeichenfolgen (Zeichenkette, string). Eine
51
4
Programmiersprachen
als Einheit betrachtete endliche Zeichenfolge ist ein Wort (über
dem Alphabet). Ist A ein Alphabet, dann bezeichne W(A) die
Menge aller Wörter über A. Eine Teilmenge S von Wörtern über
einem Alphabet A heißt formale Sprache. Welche Wörter x ∈
W(A) zu einer Sprache S ⊆ W(A) gehören und welche nicht, ist
durch formale Regeln festlegbar (dazu mehr in Abschnitt 4.5).
In diesem Sinne ist eine Programmiersprache eine Menge von
Wörtern, die allerdings ziemlich lang sein können und Programme heißen. Unter diesen Programmen ist i.A. nur ein kleiner Teil dem Menschen nützlich, der große Rest ist praktisch
bedeutungslos.
Semantik
Bei Zeichen und Wörtern müssen wir klar zwischen etwas
Bezeichnendem und dem dadurch Bezeichneten, zwischen
Darstellung und Bedeutung, zwischen Form und Sinn unterscheiden. Zeichen und Wörter stellen Informationen dar - was
sie bedeuten, ist eine Frage der Interpretation. Ihre Bedeutung
ist i.A. kontextabhängig, d.h. sie hängt von der Umgebung ab,
in der die Zeichen oder Wörter stehen. Ein beliebiges Wort über
einem Alphabet kann für uns bedeutungslos sein. Ein Zeichen
oder Wort, dem wir eine Bedeutung beimessen, heißt Symbol.
Ein nützliches Programm symbolisiert eine Aufgabenlösung.
Sprache oder Kalkül?
Exkurs. Programmiersprachen und andere formale Sprachen sind eigentlich keine Sprachen, denn sie dienen nicht der Verständigung von Menschen untereinander, sondern sie sind Kalküle, starre Regeln zum Erstellen automatisch ausführbarer Rechenvorschriften. Natürliche Sprachen
sind eigentlich nicht natürlich, sondern als menschliche Kommunikationsmittel resultieren sie aus einem Jahrtausende andauernden sozialen und
kulturellen Prozess. Zur Verwirrung der Begriffe trägt bei, dass man Programme mit Zeichen der Schriftsprache darstellt.
4.2
Rechner
Wir schieben hier einen Überblick über Grundbegriffe der Rechnertechnik ein, deren Kenntnis für das Programmieren wenn
nicht erforderlich, so doch hilfreich ist. Die meisten heutigen
Rechner sind nach dem Architekturkonzept aufgebaut, das wie
folgt zu charakterisieren ist.
Ein Rechner (Rechensystem, computer) ist eine programmgesteuerte Maschine zur Datenverarbeitung; sie kann Eingabedaten
aufnehmen, Programme und Daten speichern und transformieren, und Ausgabedaten erzeugen. Hardware bezeichnet die
konkrete technische Realisierung eines Rechners, der durch
abstrakte funktionale Eigenschaften charakterisiert ist. Software
52
4.2
Rechner
umfasst dagegen die Programme, die auf einem Rechner ablaufen können und die Tätigkeit der Hardware steuern, sowie die
dazu gehörenden Daten, Einsatzregeln und Dokumente. Eine
Schnittstelle der Hardware zur Software bildet der Befehlsvorrat (instruction set) des Rechners.
Die Hardware besteht aus einer Zentraleinheit und Peripheriegeräten. Zur Peripherie gehören Ein-/Ausgabegeräte (input/output device) für die Mensch-Maschine-Interaktion wie Tastatur
und Maus zur Eingabe, Bildschirm und Drucker zur Ausgabe;
sowie Hintergrundspeichergeräte (backing storage device) zur
dauerhaften Datenhaltung. Mit weiteren Geräten kann ein Rechner mit seiner Umgebung interagieren und an Rechnernetze
angeschlossen sein.
Der Rechner ist in Digitaltechnik realisiert, d.h. er benutzt diskrete Zustände (anstelle von stetigen). Alle Programme und
Daten sind binär codiert, d.h. durch zweiwertige Zustände dargestellt (anstelle von z.B. zehnwertigen). Mit Zahlen gerechnet
wird im Dualsystem (anstelle des Dezimalsystems).
Bild 4.1
Grundstruktur eines
speicherprogrammierten
Rechners
Prozessor1
Prozessor2
Hauptspeicher
Der Rechner ist logisch und physisch gegliedert in (mindestens)
einen Prozessor, der als aktive Komponente die Befehle eines
Programms ausführt; einen Hauptspeicher oder kurz Speicher
(memory), der als passive Komponente Programme und Daten
enthält; und in Ein-/Ausgabebausteine, über die Programme
und Daten ein- und ausgegeben werden.
Ein wesentliches Merkmal ist die universelle, freie Programmierbarkeit: Der Rechner ist strukturell unabhängig von den zu
bearbeitenden Aufgaben; er wird erst arbeitsfähig durch ein
Programm (im Unterschied zu Rechenmaschinen mit fest eingebauten Mechanismen). Das Programm ist eine Folge von Befehlen und stellt einen durch den Rechner ausführbaren Algorithmus zur Lösung einer Aufgabe dar.
53
4
Programmiersprachen
Flexibilität und Effizienz werden erreicht durch die Programmspeicherung (d.h. Programme werden von außen in den Rechner eingegeben und im Speicher abgelegt) und durch den einheitlichen Speicher, der sowohl Befehle als auch Daten
aufnimmt. Der Zugriff auf Befehle und Daten unterliegt dem
Konzept der Speicheradressierung: Der Speicher besteht aus
einer Menge Z gleichartiger, durchnummerierter Zellen, deren
Inhalt über ihre Nummer, die Adresse heißt, zugreifbar ist.
Bild 4.2
Hauptspeicher
Adressen
Zellen
0
1
0
1
1
0
1
0
0
1
Inhalt
2
1
1
0
1
1
1
0
0
Wert - binär
...
48
99
Inhalt
49
12
Wert - dezimal
...
i
...
k-2
k-1
Jede Zelle kann Werte speichern; der Inhalt einer Zelle ist ein
Wort über dem Binäralphabet {0, 1}. Jede Zelle hat eine Adresse.
Adressen sind natürliche Zahlen; die Adressenmenge sei etwa A
= {0,..., k - 1}. Damit ist ein Adressraum eine Abbildung
s : A → Z, i → s(i) ,
durch die Z linear geordnet wird. Mit Adressen sind gewisse
Rechenoperationen möglich. Der Zugriff (Lesen, Schreiben) auf
eine Zelle erfolgt über ihre Adresse. Eine Zelle ist die kleinste
adressierbare Einheit, meist gilt
1 Zelle = 1 Byte = 8 Bit.
Ein Wort bedeutet hier ein Maschinenwort, das aus n Bytes
besteht, wobei rechnerabhängig n = 1, 2, 4,... sein kann.
Die Maschinensprache ist die Menge der Programme, die sich
als Folgen von Befehlen aus dem Befehlsvorrat des Prozessors
konstruieren lassen und die der Prozessor ausführen kann. Zum
Prozessor gehört ein Satz von Registern; das sind kleine, nur
einige Byte große, aber schnelle Speicher, die keine Adressen,
54
4.2
Rechner
sondern Namen haben. Befehle greifen auf Register und Speicherzellen zu, im Wesentlichen können sie
l
l
l
Bild 4.3
Register und
Speicher
Daten zwischen Speicher und Registern und zwischen Registern bewegen,
Daten in Registern manipulieren, z.B. durch Rechenoperationen und logische Verknüpfungen, und
den Programmablauf steuern.
Prozessorregister
Hauptspeicher
Datenregister D0
...
...
10
...
...
0A3F
MOVE.W #10, D0
Befehlsregister
0A40
ADDA.W #2, D0
ADDA.W #2, D0
0A41
MOVE.W D0, 49
...
...
Befehlszähler
...
...
0A41
...
...
Die Tätigkeit des Prozessors ist die sequenzielle Befehlsausführung: Er holt die Befehle einzeln aus dem Speicher und bearbeitet sie nacheinander. Den Befehlszyklus des Prozessors
beschreibt dieser in programmiersprachenähnlichem Pseudocode notierte Algorithmus:
Befehlszyklus
WHILE Maschinenzustand = aktiv DO
greife auf die Speicherzelle zu, deren Adresse im Befehlszähler steht
hole von dort den nächsten Befehl in das Befehlsregister
setze den Befehlszähler weiter
führe den Befehl im Befehlsregister aus
END
Oft werden Befehle linear ausgeführt: Sie stehen in aufeinander
folgenden Speicherzellen, geordnet nach aufsteigenden Adressen. Doch da Programme mit nur linearer Befehlsfolge zu starr
sind, bewirken spezielle Befehle ein Abweichen von der linearen
Befehlsausführung. Damit lassen sich abhängig von Registerinhalten andere Befehlsfolgen ausführen oder Befehlsfolgen mit
anderen Daten wiederholen. Nach der Ausführung eines
Sprungbefehls mit der Adresse i wird ein Befehl mit der
Adresse j ≠ i + 1 geholt; bei einem bedingten Sprungbefehl nur,
falls eine Bedingung erfüllt ist, sonst wird bei i + 1 fortgesetzt.
Ein Aufrufbefehl ist ein Sprungbefehl, der einen späteren Rücksprung zu dem Befehl erlaubt, der nach dem Aufrufbefehl steht.
55
4
Programmiersprachen
Die Befehlsausführungszeiten liegen heute im Nanosekundenbereich, also die Prozessorleistung bei einigen 100 Millionen
Befehlen pro Sekunde, und die Speicherkapazität bei einigen
Hundert Megabytes. Damit genug über Rechner - kehren wir
zum Thema Programmiersprachen zurück.
4.3
Klassifikation von Implementationssprachen
Man kann Programmiersprachen nach verschiedenen Kriterien
klassifizieren. Üblich ist eine Klassifikation nach Abstraktionsebenen, hier von „unten“ nach „oben“ aufgereiht:
Sprache der
Maschine
l
l
Sprache der
Anwendung
l
Eine Maschinensprache ist durch einen Prozessortyp definiert. Unter Maschinencode oder Objektcode versteht man
die interne (ausführbare) Darstellung eines Maschinenprogramms als Bitmuster.
Eine Assemblersprache (maschinenorientierte Sprache) ist eine
symbolische, textuelle Darstellung einer Maschinensprache.
Ein Assemblerprogramm (Assemblercode) ist ein Programm
in Assemblersprache (siehe Beispiel in Bild 4.3).
Höhere, problemorientierte Programmiersprachen (Hochsprachen) haben mächtigere Konstrukte als Maschinenbefehle, verbergen Details der Rechnerarchitektur, ermöglichen
die Formulierung von Algorithmen unabhängig von einem
bestimmten Prozessor, und orientieren sich an den Bedürfnissen eines Anwendungsbereichs. Ein Quellprogramm
(Quellcode, Quelltext) ist ein Programm in Hochsprache.
Man spricht von der semantischen Lücke zwischen den Konzepten der Hochsprachen und denen der Maschinensprachen.
Eine andere Klassifikation wählt als Kriterium den Anwendungsbereich und unterscheidet zwischen universell einsetzbaren Programmiersprachen und Programmiersprachen für spezielle Anwendungsbereiche.
4.4
Entwickler und Maschine
Programme lösen Aufgaben - dazu werden sie von Menschen
erdacht und formuliert. Transformiert und ausgeführt werden
Programme von Rechnern. Deshalb müssen Programme formale Systeme sein, denn eine Maschine „arbeitet“ nur formal.
Andererseits soll der Mensch - der schreibende und der lesende
Programmierer - diese formalen Systeme verstehen können, er
muss wissen, wie ein Rechner auf sie reagiert.
56
4.4
Entwickler und Maschine
Bild 4.4
Mensch, Programm,
Rechner
liest
versteht
Programm
programmiert
schreibt
Programm
Programm
läuft auf
speichert
verarbeitet
führt aus
Das Spannungsfeld zwischen Mensch und Rechner beschreiben
wir mit fünf spezifischen Aspekten (siehe Bild 4.5), die wir als
Orientierungshilfe zum Lesen der folgenden Kapitel jeweils
kurz vorstellen. Dabei kommen wir wieder nicht umhin,
Begriffe zu verwenden, deren Bedeutung sich erst später weiter
erschließt.
Bild 4.5
Fünf Aspekte von
Programmiersprachen
Entwickler menschorientiert
allgemein
rechnerorientiert
Pragmatik
Semantik
Da
rst
e ll
un
Syntax
gi
m
Re
ch
ne
r
Werkzeuge
speziell
Maschine
57
4
Programmiersprachen
4.4.1
Pragmatik
Die Pragmatik behandelt das Verhältnis der Zeichen von Programmiersprachen einerseits zu Menschen, andererseits zu
Rechnern: Welche Ideen drücken die Zeichen aus, wie verstehen
und benutzen Menschen diese Zeichen? Was bewirken sie im
Rechner? Die menschliche Pragmatik untersucht Fragen wie
Lesbarkeit, Verständlichkeit, Lehrbarkeit und Erlernbarkeit von
Programmiersprachen sowie ihre Anwendbarkeit und ihren
Nutzen zur Lösung praktischer Aufgaben. Die mechanische
Pragmatik untersucht Fragen wie die Übersetzbarkeit von Programmiersprachen, ihre Anforderungen an Betriebssysteme
und Abhängigkeiten von Rechnerarchitekturen. Die Pragmatik
ist Gegenstand der Diskussion, Entwicklung und Forschung.
Beispiel
Eine Frage der Pragmatik ist etwa, ob die Sprache das Konzept
„Modul“ durch ein Konstrukt unterstützen soll und, falls ja, wie
es dargestellt werden soll, ob z.B. durch
MODULE Modulname;
Text
END Modulname.
oder durch
Text
Das zweite Konstrukt ist offenbar kürzer als das erste; es verzichtet auf Schlüsselwörter als Rahmen für den Inhalt „ Text“ des
Moduls und sowie auf einen Modulnamen als Sprachelement,
woraus sich ein globaler Namenraum für die Dienste aller
Module ergibt. Aus Sicht der menschlichen Pragmatik ist zu
untersuchen, welches Konstrukt zu besser verständlichen und
wartbaren Programmen führt. (Das erste Konstrukt entspricht
der Antwort von Oberon und Component Pascal, das zweite der
von C und C++.) Andere pragmatische Fragen sind: Soll die
Negation durch NOT, „ ~“ oder „ !“, die Konjunktion durch AND,
„&“ oder „&&“ dargestellt werden?
4.4.2
Semantik
In den Abschnitten 2.3 und 2.4 hat uns die Semantik der Druckknöpfe eines Kaffeeautomaten beschäftigt. Die Semantik einer
Programmiersprache behandelt die Bedeutung der Zeichen und
ihre Beziehungen zu den Objekten, auf die sie anwendbar sind.
Sie legt fest, was welches Sprachelement oder -konstrukt bedeutet und welche Wirkung es in einem Programmablauf hervorruft. Die Semantik wird beschrieben durch eine Menge von Ver-
58
4.4
haltensregeln,
bestimmen.
die
die
Entwickler und Maschine
Funktionsweise
von
Programmen
Bei manchen (meist älteren) Programmiersprachen ist die
Semantik nicht formalisiert, sondern nur verbal beschrieben.
Andere (meist jüngere) Programmiersprachen haben eine weitgehend formalisierte Semantik, denn dafür wurden theoretisch
fundierte Methoden entwickelt (auf die wir nicht eingehen).
Beispiel
Eine Frage der Semantik ist etwa, was die Zeichenfolge
(1 + 2) * 3
bedeuten soll. In den meisten Programmiersprachen handelt es
sich um einen arithmetischen Ausdruck, dessen Bedeutung
durch die Mathematik festgelegt ist: Addiere die Zahlen eins
und zwei, multipliziere das Zwischenergebnis mit drei und liefere das Ergebnis.
Die Mathematik kennt Ausdrücke, aber keine Anweisungen.
Die Aufgabe, die Bedeutung von Anweisungen zu beschreiben,
kann die Informatik nicht an die Mathematik delegieren. Wie
man die Semantik von Anweisungen durch Zusicherungen spezifizieren kann, behandeln wir auf S. 128, S. 157, S. 190, S. 203
und S. 311.
4.4.3
Syntax
Die Syntax einer Programmiersprache behandelt Beziehungen
der Zeichen untereinander, ihre Kombinierbarkeit ohne Rücksicht auf ihre spezielle Bedeutung und ihre Beziehung zur
Umgebung. Sie legt fest, welche Sprachelemente und -konstrukte es gibt und wie diese sich zusammensetzen. Die Syntax
wird beschrieben durch Regeln, die die Struktur von Programmen bestimmen.
Die Syntax der meisten Programmiersprachen ist weitgehend
bis vollständig formalisiert. Notationen für syntaktische Regeln
sind Grammatiken und Syntaxdiagramme. Beide stellen wir in
Abschnitt 4.5 vor, Grammatiken in der speziellen Ausprägung
der erweiterten Backus-Naur-Form.
Die Abgrenzung zwischen Syntax und Semantik ist unscharf. Es
ist durchaus möglich, gewisse Eigenschaften einer Sprache alternativ als semantisch oder syntaktisch festzulegen.
Beispiel
Eine Frage der Syntax ist etwa, ob
**p++^=q++=*r---s
59
4
Programmiersprachen
eine zulässige Zeichenfolge darstellt, eine semantische Frage,
was die Zeichenfolge bewirkt, und eine pragmatische Frage, wie
verständlich sie ist. Der Kreis schließt sich, wenn eine Sprache
schlecht verständliche Konstrukte syntaktisch verbietet. (Das
Beispiel ist ein Ausdruck in C.)
4.4.4
Darstellung im Rechner
Zur Darstellung im Rechner gehören folgende Aspekte:
(1) Zeichencode: Wie werden Zeichen im Rechner dargestellt?
(2) Zahlensysteme: Wie werden Zahlen im Rechner dargestellt?
(3) Prozessor- und Speichermodell: Wie werden Konstrukte
eines Programms in eine rechnerinterne Darstellung übersetzt?
Zeichencode
Beispielsweise steht das Zeichen a im Rechner als Bitmuster
01100001. Eine Abbildung c : A → B, die jedem Zeichen a ∈ A aus
einem Zeichensatz A genau ein Zeichen c(a) = b ∈ B aus einem
Zeichensatz B zuordnet, ist ein Code; c(a) heißt codierte Darstellung von a. Die uns gebräuchlichen Zeichen werden zwecks
maschineller Speicherung, Übertragung und Verarbeitung binär
codiert. Die codierte Darstellung eines Zeichens als Dualzahl
interpretiert heißt Ordnungszahl des Zeichens. Aus der natürlichen Ordnung der Zahlen folgt die künstliche Ordnung der Zeichen. Daher gibt es ein kleinstes und ein größtes Zeichen.
Zahlensystem
Zu (2) ein Beispiel mit Zahlen: Die Dezimalzahl 123 erscheint im
Rechner als Dualzahl 01111011. Zahlen werden zur Speicherung
und Verarbeitung meist in das Dualsystem konvertiert, da dieses besser als das Dezimalsystem zur Rechnertechnik passt.
Außerdem haben Zahlen einen beschränkten Wertebereich,
Gleitpunktzahlen auch beschränkte Genauigkeit, weil sie in
Speicherplätzen fester Bitgröße stehen.
Prozessor- und
Speichermodell
Zum Aspekt (3) betrachten wir als Beispiel die Zuweisung (assignment)
x := 1
die der Zahlenvariable x den Wert 1 zuweist. (Variablen und
Zuweisungen behandeln wir in 6.1.4.2 S. 114 und 6.3.1 S. 127.)
Sie wird in einen Maschinenbefehl übersetzt, etwa:
MOVE.W #1, 0AFFE
Dies ist allerdings seine Darstellung in Assemblersprache, im
Rechner steht der Befehl binär codiert als Bitmuster, etwa so:
0101 1100 0000 0001 1010 1111 1111 1110
60
4.4
Entwickler und Maschine
Höhere Programmiersprachen dienen auch dem Zweck, von der
Darstellung der Daten und Algorithmen im Rechner zu abstrahieren, damit der Programmierer sich auf das Modellieren der
Aufgabe und ihrer Lösung konzentrieren kann.
4.4.5
Bild 4.6
Transformation eines
Programms
Arbeitsschritte und Werkzeuge
Spezifikation &
Entwurf
formulieren &
editieren
Quellprogramm
übersetzen &
binden
ausführbarer
Objektcode
laden &
ausführen
Objektcode
in Ausführung
Wir können nun die in 3.1.4 S. 45 skizzierte Ebene der Implementierung mit einzelnen Arbeitsschritten durchqueren. Vor
jedem Schritt liegt das Programm in einer spezifischen Form, als
Zwischenprodukt oder in einem bestimmten Zustand vor. Mit
jedem Schritt führen wir bestimmte Tätigkeiten aus, die ein wei61
4
Programmiersprachen
teres Zwischenprodukt oder einen anderen Zustand des Programms hervorbringen. Entsprechende Werkzeuge unterstützen
die Tätigkeiten (siehe Bild 4.6).
Wir gehen von einem Programm in Form einer Spezifikation
und eines Entwurfs aus. Der erste Schritt ist, diese Idee mit den
Mitteln der Implementationssprache als Quellprogramm zu formulieren. Als Werkzeug benutzen wir dazu einen Editor; er
ermöglicht die interaktive Eingabe des Quelltextes.
Im zweiten Schritt wird das Quellprogramm in Objektcode
transformiert. Dieser Vorgang heißt Übersetzen, das dazu
benutzte Werkzeug Übersetzer (compiler). Den Übersetzungsprozess stoßen wir an, indem wir ein entsprechendes Kommando eingeben. Quell- und Objektcode werden üblicherweise
in Dateien auf dem Hintergrundspeicher abgelegt. Der vom
Übersetzer erzeugte Objektcode kann unvollständig sein; er ist
dann mit anderen Codeteilen zu einem ausführbaren Ganzen
zusammenzufügen. Diesen Vorgang nennt man Binden, das
dazu benutzte Werkzeug Binder (linker).
Im dritten Schritt kann der ausführbare Objektcode in den
Hauptspeicher übertragen werden. Dieser Vorgang heißt Laden,
das dazu benutzte Werkzeug Lader (loader). Der geladene
Objektcode kann schließlich in einer Sprachumgebung zum
Ablauf gebracht werden. Oft - aber nicht zwingend - erfolgt das
Ausführen (execute, run) direkt nach dem Laden.
Zeitpunkt
Das Modell von Bild 4.6 bilden wir auf vier aufeinander folgende Zeitpunkte oder -intervalle ab, zu denen das Programm
eine Transformation erfährt:
l
l
l
l
Zur Übersetzungszeit wird Quelltext übersetzt.
Zur Bindezeit werden Objektcodeteile gebunden.
Zur Ladezeit wird gebundener Objektcode geladen.
Zur Laufzeit (Ausführungszeit) wird geladener Objektcode
ausgeführt.
Das Adjektiv statisch charakterisiert oft Programmeigenschaften, die zur Übersetzungs- oder Bindezeit festliegen, während
sich dynamisch auf die Lade- oder Laufzeit bezieht.
Wir haben hier die Arbeitsschritte der Implementierung möglichst allgemein und unabhängig von einer bestimmten Programmiersprache oder Sprachumgebung gehalten. In Abschnitt
4.7 und Kapitel 5 lernen wir eine Variante kennen, die weitere
Aspekte ins Spiel bringt.
62
4.5
4.5
Die erweiterte Backus-Naur-Form
Die erweiterte Backus-Naur-Form
Wir stellen uns nun der in 4.4.3 aufgeworfenen Frage, wie man
die Syntax einer Programmiersprache exakt festlegen kann.
Beispiel
Bild 4.7
Syntaxdiagramm zu
einem
Kaffeeautomaten
Nehmen wir als Beispiel das Modell eines vereinfachten Kaffeeautomaten, der (ähnlich wie der in Aufgabe 2.1) mit Kaffeemünzen arbeitet. Er akzeptiert beim Eingeben nur eine Münze,
danach gibt er entweder Kaffee aus oder die Münze zurück.
Diese zwei Schritte sind wiederholbar; nur am Anfang muss der
Automat einmal initialisiert werden. Bild 4.7 stellt dieses Verhalten grafisch dar.
initialisieren
Kaffee_ausgeben
Münze_einnehmen
Münze_zurückgeben
Das Diagramm ist in Pfeilrichtung zu durchlaufen, die runden
Kästchen stehen für Aufrufe von Aktionen. Bei einer Verzweigung in mehrere Richtungen wählt man einen Pfad. So erhält
man etwa
initialisieren
Münze_einnehmen
Kaffee_ausgeben
Münze_einnehmen
Münze_zurückgeben
als eine mögliche Folge von Aktionsaufrufen (von unendlich
vielen). Dasselbe Verhalten lässt sich auch textuell darstellen:
Formel 4.1
EBNF-Ausdruck zum
Kaffeeautomaten
initialisieren
{ Münze_einnehmen ( Kaffee_ausgeben | Münze_zurückgeben ) }
Die geschweift geklammerte Folge kann wiederholt werden, der
senkrechte Strich „ |“ trennt Alternativen. Mit abgekürzten
Bezeichnern sieht das so aus:
i{e(a|z)}
Dieser Ausdruck steht für die unendliche Menge von endlichen
Folgen, die u.a. die Folgen
i
iea
ieaea
ieaeaea
iez
63
4
Programmiersprachen
ieaez
ieaeaez
enthält. Der Modellautomat kann beliebig oft Kaffee ausgeben,
der physische nur solange das Kaffeepulver reicht.
Der Kaffeeautomat definiert eine formale Sprache, deren Wörter
aus Aufrufen seiner Aktionen bestehen. Programmieren bedeutet, Sprachen benutzen, Sprachen definieren und benutzte Sprachen erweitern. Die grafische Notation in Bild 4.7 liefert ein Syntaxdiagramm, die dazu äquivalente, textuelle Notation in
Formel 4.1 einen EBNF-Ausdruck. Syntaxdiagramme ähneln
Zustandsdiagrammen, die wir in 1.2.1 S. 6 kennengelernt haben.
EBNF
Die erweiterte Backus-Naur-Form (EBNF) ist eine Notation zur
Beschreibung der Syntax von Programmiersprachen (oder allgemeiner einer Klasse formaler Sprachen). Die EBNF-Syntax einer
Sprache ist eine Liste von Regeln, die angeben, wie Wörter (oder
Sätze) der Sprache gebildet werden. Bei einer Programmiersprache sind die Wörter Programme. Dreierlei ist zu unterscheiden:
l
l
Syntaktische Einheiten sind Symbole der beschriebenen
Sprache; sie werden durch Regeln zueinander in Beziehung
gesetzt.
Metasymbole dienen zur Bildung der Regeln; sie sind nicht
Teil der beschriebenen Sprache, sondern der EBNF. Konkret
handelt es sich um zehn Sonderzeichen:
=|()[]{}."
l
Regeln sind von der Form
A = B.
Sie bedeutet, dass die syntaktische Einheit A durch den Ausdruck B definiert ist und jedes Auftreten von A in einem Ausdruck durch B ersetzbar ist. Die hier benutzten Metasymbole
sind „=“ und „ .“, der Punkt schließt eine Regel ab.
Syntaktische Einheit
Bei den syntaktischen Einheiten unterscheidet man zwischen
terminalen und nichtterminalen Symbolen:
l
l
Zu jedem Nichtterminal gibt es genau eine definierende
Regel und jede Regel definiert genau ein Nichtterminal.
Terminale sind dagegen Atome, die nicht weiter zerteilt oder
definiert, sondern mit dem Metasymbol „ "“ geklammert werden, um sie von Nichtterminalen zu unterscheiden.
Unter den Nichtterminalen ist genau eines als Startsymbol ausgezeichnet; meist das durch die erste Regel definierte Symbol.
64
4.5
Ausdruck
Die erweiterte Backus-Naur-Form
Die Ausdrücke auf der rechten Seite einer Regel können mit folgenden Operationen gebildet werden:
l
l
Jede syntaktische Einheit ist ein Ausdruck.
Folge, Sequenz: Ausdruck A gefolgt von Ausdruck B wird
dargestellt durch
AB
l
Auswahl, Alternative: Ausdruck A oder Ausdruck B wird
dargestellt durch
A|B
l
Option: Ausdruck A oder Nichts wird dargestellt durch
[A]
l
Wiederholung, Iteration: Eine beliebige Anzahl von As, einschließlich keinem, wird dargestellt durch
{A}
Die Option ist ein Spezialfall der Auswahl; mit dem zusätzlichen Symbol ε (wie empty) für das leere Wort so dargestellt:
A|ε
Vorrang
Eine Folge bindet stärker als eine Auswahl. Der Ausdruck
AB|C
bedeutet: entweder A gefolgt von B; oder C. Mit runden Klammern kann man (wie bei arithmetischen Ausdrücken) Ausdrücke gruppieren, um die Reihenfolge der Operationen zu
beeinflussen. So bedeutet
A(B|C)
A,
gefolgt von B oder C. Dies ist äquivalent zu
AB|AC
Man kommt also ohne runde Klammern aus, aber mit ihnen
kann man u.U. einen mehrfach vorkommenden Ausdruck ausklammern (wie bei arithmetischen Ausdrücken).
Ebene
Aus Wörtern über einem Alphabet kann man neue Alphabete
bilden, und aus diesen wieder neue Wörter. Eine Programmiersprache ist eine formale Sprache, bei der man üblicherweise
zwei Ebenen unterscheidet. Ein Programm ist auf der
l
syntaktischen Ebene eine Folge von Symbolen über einem
Alphabet von (terminalen) Symbolen, z.B.
MODULE Clock QUERIES time : Time ...
65
4
Programmiersprachen
l
lexikalischen Ebene eine Folge von Zeichen über einem Zeichensatz, z.B.
M O D U L E C l o c k Q U E R I E S t i m e : T i m e ...
Ein Terminal der syntaktischen Ebene kann eine lexikalische
Einheit sein, also ein Nichtterminal der lexikalischen Ebene. So
können wir auch sagen: Ein Programm ist ein Satz, ein Satz eine
Folge von Wörtern, ein Wort eine Folge von Zeichen.
4.6
Syntax der Spezifikationssprache Cleo
Wir erläutern nun Details der EBNF, indem wir damit als Beispiel die Spezifikationssprache Cleo beschreiben, beginnend auf
der unteren, lexikalischen Ebene. Wir beschränken uns auf etwa
die Teile von Cleo, die wir in Kapitel 2 benutzt haben, lassen
jedoch offen, Cleo nach Bedarf zu erweitern.
4.6.1
Lexikalische Einheiten
Die lexikalischen Einheiten von Cleo entsprechen meist denen
von Component Pascal, nur bei implizit definierten Namen,
Operatoren und Begrenzern unterscheiden sich die beiden Sprachen (siehe Component Pascal Language Report, Anhang A).
4.6.1.1
Zeichensatz
Die Terminale der lexikalischen Ebene sind die Zeichen eines
Zeichensatzes. Für Cleo und Component Pascal ist es der Unicodezeichensatz. Groß- und Kleinbuchstaben sind verschiedene
Zeichen.
Codes
Exkurs. Der ASCII-Code (American Standard Code for Information
Interchange) ist in der Datenverarbeitung am weitesten verbreitet. Er
wurde von der ISO (International Standardization Organization)
genormt. Der ASCII-Code ist ein 8-Bit-Code, nutzt aber nur die 7 rechten Bits, sodass 27 = 128 verschiedene Zeichen darstellbar sind. Der
ASCII-Zeichensatz enthält alphanumerische Zeichen, Sonderzeichen
und einige Steuerzeichen. Manche Länder verwenden Varianten des
ASCII-Codes, um landesspezifische Zeichen unterzubringen. Eine
Erweiterung des ASCII-Codes ist der durch die ISO-Norm 8859-1 festgelegte Zeichensatz mit der Bezeichnung Latin1. Er enthält alle von
ASCII nicht erfassten europäischen Zeichen, z.B. „Æ“, „ß“, „û“.
Der Unicode, eine Weiterentwicklung des ASCII-Codes, verwendet zur
Zeichencodierung 16 Bits, sodass er 216 = 65536 verschiedene Zeichen
darstellen kann. Damit umfasst er viele Schriften, d.h. neben den
Schriftzeichen europäischer Sprachen u.a. auch Katakana, Hiragana,
chinesische Zeichen, aber auch alte Sprachen wie Sanskrit und ägyptische Hieroglyphen, sowie Satzzeichen, mathematische und grafische
66
4.6
Syntax der Spezifikationssprache Cleo
Zeichen. Moderne Programmiersprachen wie Component Pascal und
Betriebssysteme wie Windows NT/2000 verwenden den Unicode.
4.6.1.2
Namen
Ein Name ist eine Folge von Buchstaben aus der Latin1-Erweiterung des ASCII-Zeichensatzes, Unterstrichen und Dezimalziffern, beginnend mit einem Buchstaben oder Unterstrich.
Zur lexikalischen Einheit Name gehört eine kleine formale Sprache mit den Nichtterminalen ident, letter und digit; ident ist das
Startsymbol. Um ihre Syntax zu beschreiben, brauchen wir
schon alle Operationen der EBNF außer der Option. Wir nähern
uns der textuellen Darstellung über eine grafische: Bild 4.8 zeigt
die Struktur von Namen mit drei Syntaxdiagrammen, für jede
EBNF-Regel eines.
Bild 4.8
Syntaxdiagramme zu
Namen
letter
ident
_
letter
_
digit
letter
A .. Z
a .. z
À .. Ö
Ø .. ö
ø .. ÿ
digit
0
..
9
Was bedeuten die grafischen Elemente der Syntaxdiagramme?
Sie entsprechen Metasymbolen. Eckige Kästchen stehen für
Nichtterminale, Kreise (und die abgerundeten Kästchen in Bild
4.7) für Terminale. Gerichtete Kanten zeigen an, wie die Symbole aufeinander folgen dürfen. Das Nichtterminal, dessen defi67
4
Programmiersprachen
nierende Regel das Diagramm darstellt, steht links oben an der
Eingangskante.
Zwei Punkte „..“ in den Diagrammen von letter und digit stehen jeweils
für Buchstaben oder Ziffern aus einem Intervall, die aus Platzgründen
weggelassen sind - voraussetzend, dass der Leser den Zeichensatz
kennt.
Nach folgender Vorschrift bildet man aus Syntaxdiagrammen
Wörter der beschriebenen Sprache (im Beispiel also Namen):
Durchlaufvorschrift
für Syntaxdiagramme
(1) Durchlaufe das Diagramm beginnend mit dem Startsymbol
am Eingang links oben in Pfeilrichtung bis zum Ausgang
rechts unten.
(2) Wähle bei jeder Verzweigung einen der Pfade.
(3) Notiere alle auf dem Weg besuchten Terminale nacheinander.
(4) Unterbreche bei einem Nichtterminal den Durchlauf, suche
das zu dem Nichtterminal gehörende Diagramm auf und
durchlaufe erst dieses gemäß (1) - (4), bevor du an der Unterbrechungsstelle fortfährst.
Syntaxdiagramme sind anschaulich, gut lesbar und das Umgehen damit ist leicht zu lernen. Nachteilig ist, dass sie viel Platz
beanspruchen, aufwändig zu zeichnen und nicht direkt maschinell zu verarbeiten sind. Wir gehen deshalb zu einer textuellen
Darstellung ohne diese Nachteile über. Syntaxdiagramme und
textuelle EBNF-Notation sind äquivalent, da man mit ihnen dieselben Sprachen beschreiben kann. Die Elemente der EBNFNotation haben wir in Abschnitt 4.5 eingeführt.
Formel 4.2
Syntax von Namen
ident
letter
digit
= ( letter | "_" ) { letter | "_" | digit }.
= "A" .. "Z" | "a" .. "z" | "À" .. "Ö" | "Ø" .. "ö" | "ø" .. "ÿ".
= "0" | "1" | "2" | "3" | "4" | "5" | "6" | "7" | "8" | "9".
Die Buchstaben, der Unterstrich und die Dezimalziffern sind
Terminale und daher mit dem Metasymbol „ "“ umschlossen,
z.B. "A", "_" , "0" .
und digit stehen jeweils für ein Symbol aus einer Menge.
Diese Symbole werden aufgelistet und durch das Metasymbol
„|“ für Auswahl getrennt. Um bei letter nicht alle Buchstaben hinschreiben zu müssen und ausgelassene Alternativen eines Intervalls anzudeuten, verwenden wir (wie im Syntaxdiagramm)
zwei Punkte „..“. Damit könnten wir die Regel für digit auch
lascher notieren:
letter
digit
68
= "0" .. "9".
4.6
Syntax der Spezifikationssprache Cleo
Eine Folge von Buchstaben wird durch { letter } dargestellt. Für
ident brauchen wir Folgen von Buchstaben, Unterstrichen und
Dezimalziffern, also den Ausdruck { letter | "_" | digit }. Dies erlaubt
auch die leere Folge. Ein Name soll aber nicht leer sein, sondern
aus mindestens einem Zeichen bestehen. Außerdem soll er nicht
mit einer Dezimalziffer beginnen, damit er sich im ersten Zeichen von Zahlen unterscheidet. Deshalb steht vor dem Wiederholungsausdruck der Auswahlausdruck ( letter | "_" ).
Klassifikation von
Namen
Cleo kennt zwei Arten von Namen. Implizit definierte Namen
legt die Sprache selbst fest, nämlich gemäß Tabelle 2.2 S. 18 die
Typnamen
BOOLEAN, CHAR , NATURAL, INTEGER , REAL
und die Wertenamen
FALSE, TRUE.
Explizit definierte Namen legt der Programmierer in Vereinbarungen fest. In Beispielen haben wir solche Namen benutzt:
Kaffeeautomat, Preis, Geld_einnehmen, Switch, on, Set, Put,...
Konvention
Per Konvention sind alle implizit definierten Namen groß geschrieben,
für explizit definierte Namen verwenden wir Groß- und Kleinbuchstaben wie in der Schriftsprache üblich.
Ableitung
Wir können durch Anwenden der Regeln von Formel 4.2 beliebige Namen erzeugen. Der Algorithmus dazu lautet:
Ableitungsalgorithmus für
EBNF-Regeln
(1) Gehe vom Startsymbol aus.
(2) Ersetze im aktuellen Ausdruck
■
ein Nichtterminal durch seinen definierenden Ausdruck,
oder
■
eine Auswahl oder Option durch einen Fall, oder
■
eine Wiederholung durch den zu wiederholenden Ausdruck gefolgt von der Wiederholung, oder
■
eine Wiederholung durch Nichts.
(3) Wiederhole Schritt (2) solange, bis der Ausdruck nur noch
Terminale enthält.
Beispiel
Wir führen den Algorithmus an einem Beispiel aus. Dabei zeigt
das Zeichen
einen Ersetzungsschritt an.
ident
Þ
Þ
Þ
Þ
Þ
Þ
( letter | "_" ) { letter | "_" | digit }
letter { letter | "_" | digit }
"A" { letter | "_" | digit }
"A" ( letter | "_" | digit ) { letter | "_" | digit }
"A" letter { letter | "_" | digit }
69
4
Programmiersprachen
Þ
Þ
Þ
Þ
Þ
Þ
Þ
Þ
Þ
Þ
Þ
Þ
"A" "p" { letter | "_" | digit }
"A" "p" ( letter | "_" | digit ) { letter | "_" | digit }
"A" "p" letter { letter | "_" | digit }
"A" "p" "f" { letter | "_" | digit }
"A" "p" "f" ( letter | "_" | digit ) { letter | "_" | digit }
"A" "p" "f" letter { letter | "_" | digit }
"A" "p" "f" "e" { letter | "_" | digit }
"A" "p" "f" "e" ( letter | "_" | digit ) { letter | "_" | digit }
"A" "p" "f" "e" letter { letter | "_" | digit }
"A" "p" "f" "e" "l" { letter | "_" | digit }
"A" "p" "f" "e" "l"
"Apfel"
Diesen Prozess nennt man Ableitung. Im Beispiel haben wir
den Namen Apfel aus den Syntaxregeln für Namen abgeleitet.
Verschiedene Ableitungen können zu demselben Namen führen. Aber jeder abgeleitete Name ist korrekt, und jeder korrekte
Name lässt sich ableiten. Dagegen scheitert jeder Versuch, die
Zeichenfolge Hurra! als Name abzuleiten, denn wir finden keine
Regel, die ein „ !“ produziert.
Zerteilung
Meist wollen wir nicht beliebige Namen erzeugen, sondern stehen (wie der Übersetzer einer Programmiersprache) vor der
umgekehrten Aufgabe: Es ist zu prüfen, ob eine gegebene Zeichenfolge ein Name ist. Dies ist das Zerteilungsproblem; wir
behandeln es in 10.3.4 S. 270.
4.6.1.3
Literale
Ein Literal stellt einen konstanten Wert direkt durch seine
Gestalt dar. Zu Literalen gehören Zeichen, Zeichenketten und
Zahlen.
Formel 4.3
Syntax von Literalen
literal
= character | string | number.
Ein Zeichen ist ein Unicodezeichen, codiert dargestellt durch
seine Ordnungszahl in hexadezimaler Darstellung gefolgt von
einem X, z.B. 0FEEX. Eine Zeichenkette ist eine in einfache oder
doppelte Hochkommas eingeschlossene Folge von Zeichen, z.B.
’This is a string.’
"Don’t worry!"
’He said: "Allright now!"’
Dadurch unterscheiden sich Zeichenketten von Namen und
Zahlen (’a’ und a, ’1’ und 1). Die Länge einer Zeichenkette ist die
Anzahl ihrer Zeichen. Eine Zeichenkette der Länge 1 ist wie ein
Zeichen zu verwenden.
Formel 4.4
Syntax von Zeichen
und Zeichenketten
70
character
hexDigit
string
char
= digit { hexDigit } "X".
= digit | "A" | "B" | "C" | "D" | "E" | "F".
= " ’ " { char } " ’ " | ’ " ’ { char } ’ " ’.
= Unicodezeichen.
4.6
Syntax der Spezifikationssprache Cleo
Eine Zahl ist eine ganze Zahl in Dezimal- (z.B. 2429346) oder
Hexadezimaldarstellung (z.B. 0CAFEH) oder eine Gleitpunktzahl
(z.B. 13.18E-35), jeweils vorzeichenlos.
number
integer
real
ScaleFactor
Formel 4.5
Syntax von Zahlen
4.6.1.4
= integer | real.
= digit { digit } | digit { hexDigit } ( "H" | "L" ).
= digit { digit } "." { digit } [ ScaleFactor ].
= "E" ["+" | "-"] digit { digit }.
Operatoren und Begrenzer
Operatoren und Begrenzer sind Sonderzeichen, Paare von Sonderzeichen oder Schlüsselwörter. Schlüsselwörter bestehen aus
Großbuchstaben und sind reservierte Wörter, d.h. sie dürfen
nicht für Namen verwendet werden.
Tabelle 4.1
Operatoren und
Begrenzer von Cleo
4.6.2
Operatoren
Begrenzer
Sonderzeichen
+ - * /
= # < > <= >=
(
Schlüsselwörter
AND
DIV
IMPLIES MOD
NOT
OR
ACTIONS
CLASS
END
FOR IN
INOUT INVARIANTS MODULE OLD
OUT
POST
PRE
QUERIES
)
:
Syntaktische Einheiten
Auf der Basis der in 4.6.1 vorgestellten lexikalischen Einheiten
betrachten wir nun syntaktische Einheiten von Cleo.
4.6.2.1
Terminale Symbole
Das Alphabet der Terminale der syntaktischen Ebene kennt
l
l
l
Namen,
Literale,
Operatoren und Begrenzer,
also die auf der lexikalischen Ebene definierten Einheiten. Beispiele sind
ident number "+" MODULE
Konvention
In Ausdrücken vorkommende Schlüsselwörter müsste man eigentlich
klammern, z.B. "MODULE". Doch da die Großschreibung Verwechslungen mit Nichtterminalen ausschließt, verzichtet man auf die „"“.
Leerzeichen, Zeilenumbruch usw. dürfen nicht in Symbolen auftreten. Sie werden ignoriert, wo sie nicht Symbole trennen. So ist
M O D U L E A ENDA
71
4
Programmiersprachen
syntaktisch falsch, weil das Schlüsselwort MODULE gesperrt
geschrieben ist und zwischen dem Schlüsselwort END und dem
Namen A ein Leerzeichen fehlt. Syntaktisch korrekt ist hingegen
MODULE A QUERIES i:INTEGER END A
obwohl links und rechts des Begrenzers „:“ kein Leerzeichen
steht. Diese Regeln schließen Mehrdeutigkeiten aus.
4.6.2.2
Nichtterminale Symbole
Konvention
Die Nichtterminale bestehen aus einer Folge von Buchstaben, beginnend mit einem Großbuchstaben, z.B.
Unit Client QueryDeclaration
Dadurch unterscheiden sie sich von Nichtterminalen der lexikalischen
Ebene wie ident und number, die mit einem Kleinbuchstaben beginnen,
und von Schlüsselwörtern.
Das Startsymbol der Cleo-Syntax ist Unit, die erste Regel lautet
Unit
= ( MODULE | CLASS ) ident
{ QUERIES Client { QueryDeclaration }
| ACTIONS Client { ActionDeclaration } }
[ INVARIANTS { Expression } ] END ident.
Ein einfachstes Wort dieser Sprache ist daher
MODULE A END B
Trotzdem ist dies kein Cleo-Programm, denn es gibt eine zusätzliche Vorschrift, die nicht in der EBNF-Syntax ausgedrückt ist:
Die Namen nach MODULE und END müssen gleich sein. Solche
Vorschriften, die beschreiben, in welchen Zusammenhängen
welche Namen auftreten dürfen, heißen Kontextbedingungen.
Einfacherweise definiert man sie verbal, nicht formal.
MODULE A END A
ist ein einfachstes, freilich uninteressantes Cleo-Programm. Wir
ergänzen von den überlesenen Ausdrücken die Schlüsselwörter,
die optionalen Nichtterminale lassen wir noch weg:
☞
MODULE A
QUERIES
ACTIONS
INVARIANTS
END A
Auch dieses Cleo-Programm ist noch zu nichts fähig; es ist aber
bereits ein Skelett, an dem sich die Gestalt brauchbarer CleoProgramme abzeichnet. Wir könnten es durch Hinzunehmen
weiterer Ausdrücke etwa zum Kaffeeautomaten-Programm 2.8
S. 35 ausbauen, ähnlich wie wir in 4.6.1.2 den Namen Apfel aus
72
4.7
Die Implementationssprache Component Pascal
Syntaxregeln abgeleitet haben. Dazu bräuchten wir zunächst die
Regeln für die Nichtterminale Client, QueryDeclaration, ActionDeclaration und Expression. Wir führen diese Regeln nicht einzeln ein,
sondern stellen sie hier zusammen:
Formel 4.6
Syntax von Cleo
4.7
Unit
= ( MODULE | CLASS ) ident
{ QUERIES Client { QueryDeclaration }
| ACTIONS Client { ActionDeclaration } }
[ INVARIANTS { Expression } ] END ident.
Client
= [ FOR ident ].
QueryDeclaration = ident FormalParameter ":" Type Conditions.
ActionDeclaration = ident FormalParameter Conditions.
FormalParameter = [ "(" ( IN | OUT | INOUT ) ident ":" Type ")" ].
Type
= ident.
Conditions
= [ PRE ExpressionSequence ]
[ POST ExpressionSequence ].
ExpressionSequence = { Expression }.
Expression
= SimpleExpression [ Relation SimpleExpression ].
SimpleExpression = [ "+" | "-" ] Term { AddOperator Term }.
Term
= Factor { MulOperator Factor }.
Factor
= Designator | literal |
[ OLD ] "(" Expression ")" | NOT Factor.
Relation
= "=" | "#" | "<" | ">" | "<=" | ">=".
AddOperator
= "+" | "-" | OR | IMPLIES.
MulOperator
= "*" | "/" | DIV | MOD | AND.
Designator
= ident { "." ident | "(" Expression { "," Expression } ")" }.
Die Implementationssprache Component Pascal
Component Pascal ist eine modulare, objekt- und komponentenorientierte Programmiersprache in der Entwicklungslinie der
von Niklaus Wirth entworfenen Programmiersprachen Pascal,
Modula und Oberon. Wirth und Hanspeter Mössenböck erweiterten Oberon zu Oberon-2, die Firma Oberon microsystems Inc.
entwickelte daraus Component Pascal.
Eine vollständige und exakte Beschreibung der Sprache, der
Component Pascal Language Report, ist im Anhang A abgedruckt. Wir stellen hier die wesentlichen Merkmale von Component Pascal vor, deren Kenntnis wir für die folgenden Kapitel
voraussetzen. Einzelne Konstrukte von Component Pascal führen wir dort ein, wo wir sie zur Lösung einer Aufgabe brauchen.
4.7.1
Programmstruktur
Die Grundeinheit in Component Pascal ist das Modul:
Formel 4.7
Softwaremodell von
Component Pascal
Component-Pascal-Programm = Menge von Modulen.
73
4
Programmiersprachen
Wir haben durch den Kaffeeautomaten und die Spezifikationssprache Cleo bereits eine Vorstellung von einem Modul. In
Component Pascal ist ein Modul
l
l
l
eine logische Programmeinheit,
eine Übersetzungseinheit,
eine Ladeeinheit.
Je nach Sichtweise besteht ein Modul aus
l
l
l
einer Schnittstelle und einer Implementation,
einer Menge zusammengehöriger Daten und Algorithmen,
einem Modulkopf, einem Vereinbarungsteil, einem Initialisierungsteil und einem Finalisierungsteil.
Die Schnittstelle eines Cleo-Moduls können wir nach einfachen
Leitlinien in die Schnittstelle eines Component-Pascal-Moduls
transformieren, was wir am Beispiel des Kaffeeautomaten in
Kapitel 6 zeigen. Als Implementationssprache zeichnet sich
Component Pascal durch die Fähigkeit aus, Daten und Algorithmen zu beschreiben.
Während ein Cleo-Modul die Struktur
☞
MODULE Modulname
QUERIES
Vereinbarungen von Abfragen
ACTIONS
Vereinbarungen von Aktionen
INVARIANTS
Invarianten
END Modulname
besitzt, finden wir bei Component-Pascal-Modulen die Struktur
☞
74
MODULE Modulname;
IMPORT
Liste der benutzten Module
CONST
Vereinbarungen von Konstanten
TYPE
Vereinbarungen von Typen
VAR
Vereinbarungen von Variablen
PROCEDURE
Vereinbarungen von Prozeduren
BEGIN
initiale Anweisungen
CLOSE
finale Anweisungen
END Modulname.
4.7
Die Implementationssprache Component Pascal
Die erste EBNF-Regel der Syntax von Component Pascal lautet
Module
4.7.2
= MODULE ident ";" [ ImportList ] DeclSeq
[ BEGIN StatementSeq ]
[ CLOSE StatementSeq ] END ident ".".
Merkmale
Ein Component-Pascal-Modul setzt sich im Wesentlichen aus
Vereinbarungen von Merkmalen zusammen. Eine Vereinbarung
legt den Namen und die Art eines Merkmals fest. Ein Merkmal
ist eine Konstante, ein Typ, eine Variable oder eine Prozedur.
Eine Prozedur ist eine gewöhnliche Prozedur oder eine Funktionsprozedur. (Der Oberbegriff Merkmal kommt im Component
Pascal Language Report nicht vor, hilft aber oft Aufzählungen
vermeiden.) Die Begriffe seien hier kurz beschrieben:
l
Eine Konstante steht für eine feste Größe; sie liefert immer
denselben Wert. Ein Beispiel für eine Konstantenvereinbarung ist
CONST minutesPerHour = 60;
l
Ein Typ ist eine Abstraktionsklasse von Größen mit gleicher
Struktur, gleichem Wertebereich, gleichen Operationen und
gleichem Speicherplatzbedarf. Ein Typ dient dazu, Exemplare des Typs zu vereinbaren. Grundtypen sind implizit
durch die Sprache vereinbart (vorvereinbart, Standardtyp); das
Typkonzept entfaltet sich, wenn der Programmierer selbst
explizit neue Typen vereinbart. Insbesondere sind Klassen
Typen, die aus anderen Typen aufgebaut sind. Typen dürfen
in Vereinbarungen von Typen, Variablen und Prozedursignaturen auftreten. Ein Beispiel für zwei einfache Typvereinbarungen ist
TYPE Hour = INTEGER; Minute = INTEGER;
l
Eine Variable steht für eine veränderliche Größe; sie ist von
einem vereinbarten Typ und liefert einen änderbaren, gespeicherten Wert. Ein Beispiel für eine Variablenvereinbarung ist
VAR hour : Hour;
l
Eine Prozedur ist eine Abstraktion eines Algorithmus; sie
kann Parameter haben.
■
Eine gewöhnliche Prozedur steht für eine Veränderung;
sie ist eine Zusammenfassung von Anweisungen, die
etwas tun. Der Begriff ist eine Abstraktion des Begriffs
Anweisung; entsprechend ist ein Aufruf einer gewöhnlichen Prozedur eine Anweisung. Ein Beispiel für die Ver75
4
Programmiersprachen
einbarung einer gewöhnlichen Prozedur mit zwei Parametern ist
PROCEDURE Set (newHour : Hour; newMinute : Minute);
BEGIN
Anweisungen
END Set;
■
Eine Funktionsprozedur oder Funktion steht für eine
veränderliche Größe; sie ist von einem vereinbarten Typ
und liefert einen berechneten Wert. Der Begriff ist eine
Abstraktion des Begriffs Ausdruck; entsprechend ist ein
Aufruf einer Funktion ein Ausdruck. Ein Beispiel für die
Vereinbarung einer parameterlosen Funktion ist
PROCEDURE TimeInMinutes () : Minute;
BEGIN
Anweisungen
RETURN Ausdruck
END TimeInMinutes;
(Syntaktisch streng genommen gehören die Schlüsselwörter CONST,
TYPE, VAR und die Semikolons „;“ nicht zu den Vereinbarungen, sondern zu einer Vereinbarungsfolge.)
Konstanten und Variablen stellen konkrete Daten dar, Typen
Abstraktionen von Daten, Prozeduren Abstraktionen von Algorithmen.
4.7.3
Anweisungen
Wir haben in Abschnitt 2.2 Aktionsaufrufe als Anweisungsart
kennengelernt; außerdem wissen wir seit Abschnitt 2.4, was
eine Bedingung ist. Nun kommen weitere Arten von Anweisungen hinzu, wobei wir zwischen elementaren und strukturierten
Anweisungen unterscheiden. (Daneben gibt es noch zwei Steueranweisungen.) Anweisungen sind Grundelemente von Algorithmen.
Elementare
Anweisung
Elementare Anweisungen sind die Zuweisung und der Prozeduraufruf. Jede Zuweisung hat als Ziel eine Variable. Zu jedem
Prozeduraufruf gibt es eine Vereinbarung einer Prozedur, die
gerufen wird und deren Anweisungen ausgeführt werden.
Strukturierte
Anweisung
Strukturierte Anweisungen setzen sich aus Anweisungen und
Bedingungen mit folgenden Konstrukten zusammen:
l
Folge, Sequenz: Anweisung A gefolgt von Anweisung B
wird dargestellt durch
A; B
76
4.7
l
Die Implementationssprache Component Pascal
Auswahl, Alternative: Falls Bedingung C erfüllt, dann
Anweisung A, sonst Anweisung B, wird dargestellt durch
IF C THEN A ELSE B END
l
Option: Falls Bedingung C erfüllt, dann Anweisung A, sonst
Nichts, wird dargestellt durch
IF C THEN A END
l
Wiederholung, Iteration: Solange Bedingung C erfüllt, wiederholt Anweisung A, wird dargestellt durch
WHILE C DO A END
Die Methode, Algorithmen nur aus solchen einfachen und
strukturierten Anweisungen zu konstruieren, heißt strukturiertes Programmieren. Eine detaillierte Erläuterung der Anweisungen folgt in 6.3.1 S. 127, 7.2.2 S. 155 und 8.1.1.1 S. 188. Vergleichen Sie jedoch diese Konstrukte mit den Konstrukten der
EBNF-Regeln in Abschnitt 4.5! Die Syntax von Programmiersprachen und der Aufbau von Algorithmen folgen ähnlichen
Strukturgesetzen.
4.7.4
Importliste
Wie wir seit Abschnitt 1.1 wissen, kann ein Modul andere
Module benutzen; Module treten in den Rollen Kunde und Lieferant auf. In Component Pascal importiert ein Kundenmodul
benutzte Lieferantenmodule explizit, indem es die Namen der
Lieferanten in einer Importliste nennt, eingeleitet mit dem
Schlüsselwort IMPORT. Das IMPORT-Konstrukt folgt direkt auf den
Modulkopf und steht vor dem Vereinbarungsteil:
MODULE ClientOfClock;
IMPORT Clock;
...
Clock.Set (12, 30);
...
END ClientOfClock.
Benutzte Merkmalnamen sind mit dem Lieferantennamen zu
qualifizieren. (Die Punktnotation kennen wir von Cleo.) Derart
qualifizierte Namen können lang werden. Lange Namen können stören, wenn sie oft vorkommen. Als Abhilfe kann man im
IMPORT-Konstrukt eine Abkürzung für einen Lieferantennamen
einführen:
77
4
Programmiersprachen
MODULE ClientOfQueue;
IMPORT Queue := ContainersTraversableQueueOfItemImplementedByList;
...
Queue.Put (item);
...
END ClientOfQueue.
Die Abkürzung ist ein Aliasname, der nur lokal in dem definierenden Modul gilt; im Beispiel kennt nur ClientOfQueue die
Abkürzung Queue.
Die Importliste dokumentiert für den Leser an einer Stelle, von
welchen anderen Modulen das Modul abhängt. Sie vereinbart
die Namen, mit denen das Modul seine Lieferanten benutzt.
Diese Namen sind nicht für Merkmale des Moduls verwendbar.
Der Import bezieht sich nur auf die Schnittstelle eines Lieferanten, nicht seine Implementation. Zu einer vorgegebenen Schnittstelle kann es mehrere Module mit verschiedenen Implementationen, aber der gleichen Schnittstelle geben (siehe Bild 4.9).
Bild 4.9
Schnittstelle und
Implementationen
Schnittstelle
Modul 1
Implementation1
Modul2
Implementation2
In solchen Fällen ist das IMPORT-Konstrukt für den Softwareentwickler nützlich, denn die Abkürzungsregel erlaubt, durch eine
minimale Änderung am Quelltext ein Lieferantenmodul durch
ein anderes mit gleicher Schnittstelle zu ersetzen. Dazu muss
nur der Lieferantenname in der IMPORT-Liste ausgetauscht werden, die Abkürzung bleibt:
MODULE ClientOfClock;
IMPORT Clock := BlackForestClock;
...
END ClientOfClock.
78
4.7
Die Implementationssprache Component Pascal
MODULE ClientOfClock;
IMPORT Clock := SwissClock;
...
END ClientOfClock.
Die Kunde-Lieferant-, Benutzungs- oder hier Import-Beziehung
zwischen Modulen erweitern wir zur Brauchtrelation: Ein
Modul A braucht ein Modul B, wenn A gleich B oder Kunde von
B ist oder einen Kunden von B braucht. Ein Modul braucht also
sich, die importierten Module und die von diesen importierten,
usw. Im Beispiel
MODULE ClientOfClock;
IMPORT
Clock;
...
END ClientOfClock.
MODULE Clock;
IMPORT
Services;
...
END Clock.
MODULE Services;
IMPORT
...
...
END Services.
braucht ClientOfClock sich, Clock, Services und vielleicht weitere
Module.
4.7.5
Getrenntes Übersetzen
Getrennte Übersetzung bedeutet, dass ein Programm in Übersetzungseinheiten zerlegt ist, die einzeln übersetzt werden.
Dabei kennt der Übersetzer alle benutzten Größen, sodass er
Typprüfungen über die Grenzen der Übersetzungseinheiten
hinaus so durchführen kann, als ob er das Programm als Ganzes
übersetzt. Getrennte Übersetzbarkeit ist eine Eigenschaft von
Programmiersprachen, die zum Entwickeln großer Softwaresysteme unbedingt gefordert ist, weil Übersetzungen viel Zeit
kosten können. Mit getrennter Übersetzbarkeit kann man geänderte Programmteile in kleinen Einheiten effizient nachübersetzen, ohne Sicherheit zur Laufzeit einzubüßen.
In Component Pascal ist das Modul die Übersetzungseinheit.
Lieferanten eines Moduls A müssen einmal vor A übersetzt sein,
damit ihre Schnittstellen zur Übersetzungszeit des Kunden
bekannt sind. Der Übersetzer prüft bei importierten Merkmalen
genau wie bei lokalen, ob sie korrekt benutzt sind, z.B. ob
Anzahl und Typen aktueller Parameter zu den formalen Parametern passen. Man kann Lieferanten übersetzen, ohne deshalb
ihre Kunden nachübersetzen zu müssen - vorausgesetzt, die Lieferanten behalten ihre Schnittstelle bei.
Getrennt oder
unabhängig?
Exkurs. Von getrennter Übersetzung zu unterscheiden ist die unabhängige Übersetzung: Dabei wird ein Programmteil ohne Kenntnis
79
4
Programmiersprachen
benutzter Teile übersetzt. Erst beim Binden der einzelnen Teile sind
offene Bezüge feststellbar; Typfehler werden u.U. nicht einmal zur
Laufzeit erkannt. Beispiele: Ein Standard-Pascal-Programm wird als
Ganzes übersetzt. C und C++ bieten unabhängige Übersetzung; der
Programmierer kann getrennte Übersetzung simulieren, wenn er sich
strikt an bestimmte Regeln hält.
4.7.6
Dynamisches Laden und Entladen
In Component Pascal ist das Modul auch eine Ladeeinheit.
Module werden bei Bedarf dynamisch gebunden und geladen.
Die Sprachumgebung stellt dazu einen dynamischen Bindelader zur Verfügung.
l
l
Bei Bedarf meint den Zeitpunkt, zu dem ein Benutzer ein
Kommando eines Kommandomoduls eingibt. Damit das
Kommando ausgeführt werden kann, muss das Kommandomodul geladen sein. Zuvor müssen die vom Kommandomodul gebrauchten Module geladen sein, und das Kommandomodul muss an seine Lieferanten gebunden sein, damit es sie
benutzen kann.
Dynamisch meint, dass das Binden und Laden erfolgt, nachdem bereits andere Kommandos ausgeführt und Module
geladen wurden.
Initialisierung
Unmittelbar nach dem Laden eines Moduls werden die Anweisungen seines Initialisierungsteils einmal ausgeführt. Sie dienen dazu, die Variablen des Moduls zu initialisieren und die
Modulinvarianten herzustellen. Ein Modul ist erst nach seiner
Initialisierung benutzbar. Damit der Initialisierungsteil eines
Moduls Lieferanten benutzen kann, müssen diese vorher initialisiert sein. Die Reihenfolge der Initialisierung schließt Zyklen in
der Brauchtrelation der Module aus.
Finalisierung
Module bleiben so lange im Speicher, bis sie explizit, z.B. durch
Eingabe eines Entladekommandos, entladen werden. Unmittelbar vor dem Entladen eines Moduls werden die Anweisungen
seines Finalisierungsteils einmal ausgeführt. Damit können
Ressourcen des Betriebssystems freigegeben werden, die das
Modul während seiner Benutzung dynamisch angefordert hat.
Ein Modul kann nur entladen werden, wenn keine Kunden von
ihm mehr geladen sind, da diese an das Modul gebunden sind.
Das dynamische Laden unterscheidet Component Pascal von
den meisten anderen Programmiersprachen, es macht Component Pascal zu einer komponentenorientierten Sprache. Der
Component Pascal Language Report fordert ausdrücklich diese
80
4.8
Programm, Ablauf, Prozess
Fähigkeit von Sprachumgebungen, die mit Component Pascal
konform sein sollen. Dies ist auch ein Punkt, an dem Component Pascal über seine Vorgängersprache Oberon-2 hinausgeht.
In Kapitel 5 stellen wir eine Sprachumgebung zu Component
Pascal vor, den BlackBox Component Builder.
Bei Bedarf oder
im Voraus?
Exkurs. Bei konventionellen Sprachen werden die Programmteile statisch gebunden, bevor das Programm ausgeführt wird. Das Programm
wird im Voraus geladen; erst während des Programmablaufs kann der
Benutzer Kommandos eingeben. Das bedeutet, dass auch Programmteile für Kommandos, die der Benutzer nie eingibt, gebunden und geladen sind.
4.8
Programm, Ablauf, Prozess
Mit diesem Wissen über eine konkrete Programmiersprache im
Hinterkopf wenden wir uns wieder allgemeinen Begriffen zu.
Statisch
Ein Programm ist eine statische Einheit, die in verschiedenen
Formen existiert. Ein Programm heißt direkt ausführbar, wenn
es in einer Form vorliegt, die unmittelbar auf einem Prozessor
ablaufen kann, z.B. als Objektcode. Ein Programm heißt indirekt ausführbar, wenn es in einer Form vorliegt, von der es
automatisch in ein direkt ausführbares Programm transformiert
werden kann, z.B. als Quelltext einer Hochsprache. Diese Transformation wird durch ein anderes Programm - genauer: durch
die Ausführung eines Übersetzerprogramms - bewerkstelligt
und kann dem Benutzer verborgen bleiben.
Dynamisch
Wir müssen klar zwischen Programm und Programmablauf
unterscheiden. Ein Programm kann mehrere Male - beliebig oft ausgeführt werden. Es handelt sich dann um verschiedene
Abläufe desselben Programms. Ein Programmablauf ist eine
dynamische Einheit. Die Abläufe können zeitlich nacheinander
auf demselben Prozessor oder räumlich getrennt auf verschiedenen Prozessoren erfolgen. Programmabläufe können sich
wesentlich in ihrem Verhalten, in den Ergebnissen, die sie produzieren, unterscheiden, obwohl das zugrundeliegende Programm stets dasselbe ist und sich nicht verändert. Unterschiedliches Verhalten von Programmabläufen rührt in erster Linie
von unterschiedlichen Eintrittspunkten oder Eingabedaten her,
es können aber auch andere Einflüsse mitwirken.
Ein Prozessor kann zu einem Zeitpunkt nur ein Programm ausführen, aber mehrere Programme nacheinander. Was auf einem
Prozessor abläuft, bezeichnen wir als Prozess, eine dynamische
81
4
Programmiersprachen
Einheit, die auch mehrere aufeinanderfolgende Programmabläufe umfassen kann.
Definitionen
Wir haben den Begriff Programm mehrfach unter spezifischen
Gesichtspunkten eingeführt als
l
l
l
l
l
l
Softwaremodell eines Sachverhalts,
Spezifikation, die implementiert und ausführbar sein kann,
Menge von Modulen (und/oder Klassen, allgemeiner: Übersetzungseinheiten),
Wort einer Programmiersprache,
Folge von Maschinenbefehlen,
maschinell ausführbaren Algorithmus, der eine Aufgabe löst.
Programm oder
System?
Exkurs. In traditionellem Sinn (und vielen Programmiersprachen) hat
ein Programm genau einen Eintrittspunkt, bei dem alle Programmabläufe beginnen, und es ist vollständig in dem Sinne, dass alle Teile, die
während eines Ablaufs gebraucht werden, bereits zur Übersetzungsoder Bindezeit als Ganzes vorliegen. Diese Vorstellung vermischt voneinander unabhängige Konzepte und ist viel zu eng für einen modernen Programmbegriff. Manche Autoren der objekt- und komponentenorientierten Programmierung sprechen deshalb anstelle von
Programmen von Systemen. Wir meinen dagegen, dass zum Programmieren auch ein Programm gehört; nur müssen wir diesen Begriff neu
interpretieren.
Wo liegt der Anfang?
Wir präzisieren, welche Merkmale ein Programm charakterisieren. Ein Programm besteht aus einer Menge von Modulen und
der Angabe einer Menge von Aktionen dieser Module. Diese
Aktionen dienen als mögliche Eintrittspunkte für Programmabläufe. Ein Modul mit einem Eintrittspunkt heißt Eintrittsmodul.
Vom Eintrittspunkt hängt ab, wie sich ein Programmablauf verhält. Ein Programm kann also mehrere Eintrittspunkte haben. Es
kann Aktionen geben, die keine Eintrittspunkte sind; diese
Aktionen können intern vom Programm benutzt werden.
Wo liegt die Grenze?
Ein Programm heißt vollständig, wenn es alle von seinen Eintrittsmodulen gebrauchten Module umfasst. Die meisten Programme, die wir betrachten, sind unvollständig: Es sind einzelne Module oder Modulgruppen, bei denen wir gebrauchte
Module aus der Betrachtung ausschließen. Wann muss ein Programm vollständig sein? Je später der Zeitpunkt, umso besser:
Wo liegt der
Zeitpunkt?
82
l
Vollständigkeit zur Übersetzungszeit bedeutet, dass alle
gebrauchten Module gemeinsam übersetzt werden müssen.
Dies ist bei großen Programmen wegen des Aufwands bei
4.9
l
l
l
4.9
Fehlerarten und Sicherheit
kleinen Änderungen ungünstig, aber von manchen älteren
Programmiersprachen gefordert.
Vollständigkeit zur Bindezeit bedeutet, dass alle gebrauchten Module zu einem ausführbaren Ganzen zusammengebunden werden müssen. Dies ist ungünstig, da wiederverwendbare
Module
zu
jedem
Objektprogramm
dazugebunden werden und so unnötig Speicherplatz verschwenden. Dieser Ansatz ist aber noch verbreitet.
Vollständigkeit zur Ladezeit bedeutet, dass gebrauchte
Module gemeinsam geladen (und dabei auch gebunden)
werden, sofern sie nicht schon geladen sind. Dies ist günstig,
weil von mehreren Programmen gebrauchte Module nur einmal im Speicher liegen. Diesen Ansatz bietet Component
Pascal.
Vollständigkeit zur Laufzeit bedeutet, dass ein gebrauchtes
Modul erst dann geladen wird, wenn es in einem Programmablauf tatsächlich gebraucht wird. Dies ist der flexibelste,
allerdings auch aufwändigste Ansatz. Component Pascal
bietet auch diesen.
Fehlerarten und Sicherheit
Das Kapitel schließt mit Bemerkungen zur Klassifikation von
Fehlern, die beim Programmieren auftreten, und zu verschiedenen Aspekten der Sicherheit von Programmiersprachen.
Fehlerarten
l
l
l
l
l
Ein syntaktisch fehlerhaftes Programm gehört nicht zur
Sprache, ist nicht übersetzbar und daher nicht ablauffähig.
Ein syntaktisch korrektes Programm kann semantische Fehler enthalten. Der Übersetzer erkennt syntaktische und
semantische Fehler (Übersetzungszeitfehler).
Auch Binder und Lader können Fehler entdecken.
Ein semantisch korrektes Programm kann Laufzeitfehler
enthalten. Laufzeitfehler werden von der Sprachumgebung,
vom Betriebssystem oder nicht erkannt.
Ein semantisch korrektes, fehlerfrei laufendes Programm
kann praktisch sinnlos sein.
Je früher ein Fehler erkannt wird, umso besser. Ein Syntaxfehler
richtet keinen Schaden an und ist schnell repariert. Ein Laufzeitfehler kann katastrophal wirken und schwer zu finden sein.
Sicherheit
Die Sicherheit einer Programmiersprache ist besonders wichtig
bei Software für kritische Anwendungen, z.B. in der Medizin-,
83
4
Programmiersprachen
Verkehrs- und Energietechnik, denn ein Programm kann nicht
sicherer sein als die Sprache, in der es geschrieben ist. Wir nennen eine Programmiersprache A sicherer als eine Sprache B,
wenn A Programmierfehler, die B akzeptiert, als Übersetzungszeit- oder Laufzeitfehler zurückweist. Component Pascal ist
l
l
l
speichersicher, da es unkontrollierte Speicherzugriffe verbietet und die Speicherplätze aller Größen automatisch verwaltet, sodass kein Speicherplatz falsch benutzt werden kann;
typsicher, da es bei allen Operationen mit typgebundenen
Größen statische oder dynamische Typprüfungen durchführt, sodass jede Größe nur an Werte ihres Typs gebunden
werden kann;
modulsicher, da jedes Modul seine Invarianten unabhängig
von der Umgebung garantieren kann, sodass diese nicht von
anderen Modulen verletzt werden können.
Nach unseren Programmiererfahrungen ist Component Pascal
sicherer als manch andere Sprache. Beispielsweise sind C und
C++ weder speicher- noch typ- noch modulsicher. Je mehr die
Qualitätsanforderungen an Software wachsen, umso dringlicher
empfiehlt es sich für Softwareentwickler, ihre Produkte mit
sichereren Programmiersprachen qualitativ zu verbessern.
4.10
Zusammenfassung
Auf einer Rundtour durch die Welt der Programmiersprachen
haben wir verschiedene Aspekte untersucht:
l
l
l
l
l
l
84
Der Prozessor eines Rechners führt Befehle aus, die Daten in
seinem Speicher verändern.
Die Syntax von Programmiersprachen beschreibt man gut
mit der erweiterten Backus-Naur-Form.
Die Semantik eines programmiersprachlichen Konstrukts
legt fest, was das Konstrukt im Rechner bewirkt.
Die Pragmatik untersucht, wie programmiersprachliche
Konstrukte beim Lösen von Aufgaben nützen.
Ein Übersetzer ist ein Programm, das Quelltexte einer höheren Programmiersprache in Maschinencode transformiert.
Component Pascal ist eine modulare Programmiersprache,
bei der Module bei Bedarf dynamisch geladen werden.
4.11
4.11
Literaturhinweise
Literaturhinweise
Weiterführende Informationen zu den Grundbegriffen findet
man in dem Nachschlagewerk von P. Rechenberg und G.
Pomberger [29], in P. Rechenberg [28], einer nach den Teilgebieten Technische, Praktische, Theoretische und Angewandte Informatik gegliederten Rundumschau, und in dem umfassenden
Werk von H. Ernst [3].
Die in Abschnitt 4.2 vorgestellte Rechnerarchitektur ist oft nach
John von Neumann benannt, der 1945 einen Bericht darüber
veröffentlichte. Jedoch realisierte Konrad Zuse die wesentlichen
Konzepte dieser Architektur bereits in den Jahren 1938 bis 1941
in seinen Rechnern Z1 und Z3 [36], [39]. Eine Einführung in
Rechnerstrukturen und maschinennahes Programmieren bietet
P. Kammerer [15].
Die Backus-Naur-Form (BNF) haben John Backus und Peter
Naur eingeführt, um die Syntax der Programmiersprache
Algol 60 zu beschreiben. Die in diesem Buch präsentierte EBNFNotation stammt von N. Wirth [30], [34].
Oberon und Oberon-2 sind in [22], [23], [24] und [30] beschrieben, Component Pascal in [40]. Das einführende Programmierlehrbuch für Oberon mit einem Kapitel über Oberon-2 von M.
Reiser und N. Wirth [30] eignet sich gut für Anfänger. Ebenfalls
an Anfänger wendet sich E. Nikitin [24]. S. Warford [40] liefert
eine fundierte Einführung in das Programmieren, die die Fähigkeiten der Entwicklungsumgebung BlackBox nutzt. J. R. Mühlbacher et. al. [23] führen in Oberon-2 ein, basierend auf der Entwicklungsumgebung Pow! der Universität Linz. H. Mössenböck
[22] setzt Programmiererfahrung und Kenntnisse von Pascal,
Modula-2 oder Oberon voraus, um in objektorientiertes Programmieren einzuführen.
Zu den Programmiersprachen Oberon und Component Pascal
findet man viele Informationen im Internet. Alles über Oberon
bietet The Oberon Webring [43]. Einzelne elektronische Quellen
sind [41], [42], [44], [45], [46], [47], [48]. Die Oberon Newsgroup
diskutiert unter [49].
4.12
Übungen
Mit diesen Aufgaben üben Sie das Umgehen mit der EBNF.
Aufgabe 4.1
Syntaxdiagramme
Stellen Sie die EBNF-Regeln der Formeln 4.2, 4.3, 4.4 und 4.5 als
Syntaxdiagramme dar!
85
4
Programmiersprachen
Aufgabe 4.2
EBNF-Regeln
Wie sind die EBNF-Regeln der Formel 4.2 zu ändern, wenn ein
Name mindestens einen Buchstaben enthalten muss?
Aufgabe 4.3
Ableitungsvorschriften
Vergleichen Sie die Durchlaufvorschrift für Syntaxdiagramme,
S. 68 und den Ableitungsalgorithmus für EBNF-Regeln, S. 69
miteinander!
Aufgabe 4.4
Ableitungen
Führen Sie Ableitungen der Programme 2.1 S. 19, 2.2 S. 20 und
2.3 S. 20 mit den EBNF-Regeln von Formel 4.6 aus!
Aufgabe 4.5
Syntax von Cleo
Die durch Formel 4.6 syntaktisch definierte Cleo-Sprache unterliegt folgenden Einschränkungen:
L
L
Dienste sind entweder öffentlich oder haben genau einen
Kunden.
Dienste haben höchstens einen Parameter.
Ein erweitertes Cleo besitzt folgende Eigenschaften:
J
J
Dienste können beliebig viele Kunden haben. Kundennamen
stehen in einer Liste und sind durch Kommas getrennt.
Dienste können beliebig viele Parameter haben. Formale
Parameter stehen in einer Liste und sind durch Kommas
getrennt.
Ändern Sie die Syntax, sodass sie das erweiterte Cleo beschreibt!
Beseitigen Sie die erste (zweite) Einschränkung, indem Sie das
Nichtterminal Client (FormalParameter) durch zwei Nichtterminale
ClientList und IdentList (FormalParameters und FPSection) mit entsprechenden Regeln ersetzen!
86
5
Die Entwicklungsumgebung BlackBox
Aufgabe Beispiel
5
5Bild 5
Formel 5Leitlinie 5Programm 5
Tabelle 5
Eine Programmiersprache ist ein Mittel, eine Sprachumgebung
der zugehörige Werkzeugkasten. Die Sprachumgebung zu
Component Pascal, deren Merkmale und Werkzeuge wir hier
skizzieren, ist Teil eines Produkts der schweizer Firma Oberon
microsystems Inc., des BlackBox Component Builder.
Voraussetzung
Im Folgenden setzen wir voraus, dass der Leser mit der grafischen Benutzungsoberfläche eines Betriebssystems wie Microsoft Windows oder Apple Mac OS, der zugehörigen Dateiverwaltung und einem Editor vertraut ist.
BlackBox läuft gleichermaßen auf diesen Plattformen und unterstützt die Entwicklung portierbarer, plattformunabhängiger
Softwaresysteme. Die im Buch abgebildeten Bildschirmausschnitte stammen von BlackBox Release 1.3.2 auf Windows
NT 4. Bei späteren Versionen oder auf anderen Plattformen kann
sich ein unwesentlich anderes Erscheinungsbild ergeben.
Dem Leser empfehlen wir, BlackBox auf dem eigenen PC zu
installieren und die hier beschriebenen Handgriffe zu üben.
Über die Bezugsquellen informiert das Vorwort.
5.1
Module, Subsysteme, Komponenten
Von 4.7.1 S. 73 wissen wir, dass sich ein Component-Pascal-Programm aus Modulen zusammensetzt. Die Anzahl der Module
kann groß sein, ja sie wächst. Daher möchte man die Module
übersichtlich organisieren. Module sollen außerdem wiederverwendbar sein; man will Module, die andere Menschen andernorts entwickelt haben, in eigenen Programmen benutzen. Dabei
können Namenskonflikte auftreten. Verschiedene gleichnamige
Module sind nicht gleichzeitig benutzbar. Module umbenennen
ist lästig.
Um diese Probleme in den Griff zu bekommen, zerlegt BlackBox
die Menge der Module in Subsysteme:
Formel 5.1
Softwaremodell von
BlackBox
BlackBox = Menge von Subsystemen.
Subsystem = Menge von Modulen, Dokumenten und
Ressourcen.
87
5
Die Entwicklungsumgebung BlackBox
Die Module eines Subsystems gehören inhaltlich zusammen, oft
kooperieren sie, um eine Aufgabe gemeinsam zu erfüllen. Wie
die Module zusammenwirken, ist in modulübergreifenden
Dokumenten beschrieben. Auch Ressourcen wie Dialogboxen,
Menüdefinitionen und auszugebende Zeichenketten sind
modulübergreifend.
Integriert
BlackBox ist eine integrierte Entwicklungsumgebung, d.h.
Werkzeuge wie Browser, Editor, Übersetzer, Interpreter und
Lader sind aufeinander abgestimmt, um dem Entwickler das
Arbeiten zu erleichtern.
Komponentenorientiert
Der BlackBox Component Builder ist dazu geschaffen, die Entwicklung wiederverwendbarer Komponenten zu unterstützen.
Wir können hier nur Grundlagen zum Verständnis der Komponententechnologie vorbereiten. Eine Komponente kann eine
Menge von Modulen oder Subsystemen sein. Ein Modul kann
eine minimale Komponente sein.
Schnittstellen und
Implementationen
BlackBox besteht aus einer Bibliothek (library) von Grundkomponenten, einem Gerüst (framework) namens BlackBox Component Framework, d.h. einer erweiterbaren Ansammlung wiederverwendbarer Schnittstellen, und einer Menge direkt
benutzbarer Standardkomponenten, die dieses Gerüst implementieren oder erweitern. Entwickler können BlackBox durch
zusätzliche Module in existierenden Subsystemen oder durch
zusätzliche Subsysteme erweitern.
Abschließen oder
öffnen?
Konventionelle Sprachumgebungen bestehen aus einem Übersetzer und einer Laufzeitumgebung für Programmabläufe,
wobei zwischen der Programmierumgebung und den Anwendungsprogrammen eine scharfe Trennlinie gezogen ist. BlackBox kennt diese Trennung nicht: Sowohl die Entwicklungsumgebung als auch die entwickelten Programme sind Module in
Subsystemen. Man entwickelt keine in sich abgeschlossenen
Anwendungen, sondern erweitert das vorhandene Gerüst um
zusätzliche Dienste und Fähigkeiten, die wiederum offen für
Erweiterungen sind.
5.1.1
Übersicht der Subsysteme
BlackBox als käufliches Produkt besteht aus Standardsubsystemen. Tabelle 5.1 bietet einen Überblick über diese Subsysteme
und ihre Aufgaben. Jedes Subsystem hat einen Namen, der mit
einem Kleinbuchstaben oder einer Ziffer endet und keinen
Wechsel von Klein- auf Großbuchstaben enthält.
88
5.1
Tabelle 5.1
Standardsubsysteme
Module, Subsysteme, Komponenten
Name
Aufgabe
Comm
Communication, Schnittstellen zu Rechnernetzen
Ctl
Controllers, Werkzeuge für OLE Automation
Dev
Development, Entwicklungswerkzeuge wie
Übersetzer und Lader
Docu
Allgemeine Online-Dokumentation
Dtf
dtF-Treiber für Sql
Form
Visuelles Layoutwerkzeug für Dialogboxen
Host
Schnittstellen zum Betriebssystem,
hier: MS-Windows
Obx
Overview by Examples, Beispielmodule
Ole
Object Linking and Embedding,
Schnittstellen zum MS-Standard für Dokumente
Sql
Standard Query Language,
Schnittstellen zu Datenbanken
Std
Standard-Kommando-Module, Interpreter
System
BlackBox Kern des Gerüsts und Bibliothek
Text
Standard-Dokument-/Programm-Editor
Win
Schnittstellen zu MS-Windows; COM (Component
Object Model) MS-Standard für Komponenten
Xhtml
Werkzeug, konvertiert Text in das XHTML-Format
Für die Beispielprogramme dieses Buchs und unserer Lehrveranstaltungen haben wir eine Reihe weiterer Subsysteme kreiert,
die wir in Tabelle 5.2 zusammenstellen.
Tabelle 5.2
Subsysteme dieses
Buchs
Name
Aufgabe
Basis
Elementare allgemein verwendbare Module
Containers
Behälter-Module und -Klassen
Graph
Grafikmodule
I1
Beispielmodule mit Aufgaben der Informatik
Math
Mathematische Module
Test
Module zum Testen anderer Module
Utilities
Verschiedene Dienstmodule
89
5
Die Entwicklungsumgebung BlackBox
5.2
Dateiorganisation
Module müssen permanent im Dateisystem gespeichert sein.
BlackBox gibt dazu eine vierstufige Struktur vor, die wir jetzt
hinuntersteigen.
Bild 5.1
BlackBox
Verzeichnisstruktur
Wurzelverzeichnis
Subsysteme
BlackBox
Dev
I1
...
Mod
Sym
Code
Module/
Dateien
Hello.odc
Hello.osf
Hello.ocf
MyModule.odc
MyModule.osf
MyModule.ocf
MODULE
I1MyModule;
...
Quelltext
5.2.1
DEFINITION
I1MyModule;
...
Schnittstelle
0D37A91F
E8CB2654
...
Objektcode
Wurzelverzeichnis
Alle Dateien von BlackBox liegen innerhalb eines Verzeichnisbaumes, dessen Wurzel das Installationsverzeichnis ist. Sein
Name ist frei wählbar, in Bild 5.1 heißt es BlackBox.
Für die Servervariante von BlackBox ist dies zu relativieren: Sie
arbeitet mit zwei Verzeichnisbäumen. Das Installationsverzeichnis befindet sich auf dem Server und enthält die gemeinsam
benutzten Module, das Arbeitsverzeichnis eines Entwicklers
enthält seine privaten, individuell benutzten Module.
Das Installations- und das Arbeitsverzeichnis sind gleich strukturiert, d.h. es gelten dieselben Regeln und sie können identisch
benannte Unterverzeichnisse enthalten. Daher sprechen wir im
Folgenden allgemein vom Wurzelverzeichnis.
90
5.2
Dateiorganisation
BlackBox sucht Dateien zuerst unter dem Arbeits-, dann unter
dem Installationsverzeichnis; erzeugte Dateien legt es üblicherweise unter dem Arbeitsverzeichnis in den entsprechenden Symund Code-Verzeichnissen ab (siehe unten).
5.2.2
Subsysteme
Zu jedem Subsystem gibt es im Wurzelverzeichnis ein gleichnamiges Verzeichnis:
Formel 5.2
Namengebung für
Subsysteme
Verzeichnisname = Subsystemname.
Jedes Subsystemverzeichnis enthält i.A. folgende Verzeichnisse
für bestimmte Dateien:
l
l
l
l
l
Code
für die Objektcodedateien der Module,
Docu
für Dokumentationsdateien zu den Modulen,
Mod
für die Quelltextdateien der Module,
Rsrc
für Ressourcen zu den Modulen,
Sym
für die Schnittstellendefinitionen der Module.
Code und Sym erzeugt BlackBox bei Bedarf automatisch nach
Rückfrage, die anderen Verzeichnisse sind von Hand anzulegen.
5.2.3
Module und Dateien
Zu jedem Modul gibt es
l
l
l
l
l
eine Quelltextdatei (Suffix odc für oberon document),
eine Objektcodedatei (Suffix ocf für oberon code file),
eine Schnittstellendatei (Suffix osf für oberon symbol file), die
binäre Darstellung der Modulschnittstelle mit den Definitionen der exportierten Symbole des Moduls,
optional eine Dokumentationsdatei (Suffix odc),
optional Ressourcendateien (Suffix odc).
Die Objektcode- und Schnittstellendateien erzeugt der Übersetzer, Dialogboxen kann ein Werkzeug generieren, die anderen
Dateien erstellt man von Hand mittels eines Editors.
Modulnamen beginnen mit einem Subsystemnamen:
Formel 5.3
Namengebung für
Module
Modulname = Subsystemname + Moduldateiname.
Moduldateiname = Name seiner Quelltext-, Objektcodeund Schnittstellendateien (ohne Suffix).
Umgekehrt ist das Präfix des Modulnamens bis zum ersten
Kleinbuchstaben oder der ersten Ziffer, auf den/die ein Groß91
5
Die Entwicklungsumgebung BlackBox
buchstabe folgt, ein Subsystemname, z.B. bei AbcDe1F ist Abc der
Subsystemname. Hat der Name keinen Klein-Groß-Wechsel, so
handelt es sich um ein globales Modul, das zum Subsystem
System gehört. Zwei Beispiele verdeutlichen die Namenregeln:
Tabelle 5.3
Beispiele zur
Namengebung
Beispiel 1
Beispiel 2
Modulname
TextCmds
I1MyModule
Subsystem
Text
I1
Quelltextdatei
Text\Mod\Cmds.odc
I1\Mod\MyModule.odc
Inhalt der
Quelltextdatei
MODULE TextCmds;
...
MODULE I1MyModule;
...
Objektcodedatei
Text\Code\Cmds.ocf
I1\Code\MyModule.ocf
Schnittstellendatei Text\Sym\Cmds.osf
5.3
I1\Sym\MyModule.osf
Werkzeuge
Nach diesem Überblick über die Grundstrukturen wenden wir
uns den Werkzeugen zu, mit denen wir in BlackBox navigieren
und arbeiten. Beim Start von BlackBox erscheint eine Menüoberfläche:
Bild 5.2
BlackBox
Menüoberfläche
Manche Menüs kennt der erfahrene PC-Benutzer von anderen
Programmen, manche sind spezifisch für BlackBox. Wir gehen
nicht auf Details ein, sondern erläutern einige Konzepte.
Dokumentzentriert
92
Das wichtigste Grundkonzept beim Arbeiten mit BlackBox ist
wohl die dokumentzentrierte Sicht: Der Benutzer öffnet, bearbeitet und schließt Dokumente (statt Anwendungsprogramme
aufzurufen). Dokumente erfassen nicht nur reinen Text - sie dienen dazu, vielfältige Arten von Objekten aufzunehmen und zu
speichern: Bilder, unbewegte und bewegte Grafiken, Dialogboxen. Solche und andere Objekte wie Aufrufsymbole, Hyperverbindungen, Falter sind in Dokumente einbettbar (siehe unten).
5.3
Werkzeuge
Manche Objekte sind Behälter und können selbst wieder
Objekte enthalten. Die Technik der zusammengesetzten Dokumente ermöglicht es Entwicklern und Benutzern, aktive und
interaktive Dokumente zu gestalten.
Vergleich
Durch sein Dokumentenmodell unterscheidet sich BlackBox stark von
konventionellen Systemen, die nur mit ASCII-Textdateien arbeiten.
Zunächst stellt sich die Frage, mit welchen Mitteln wir uns in
BlackBox Informationen beschaffen können.
5.3.1
Log-Fenster
Bild 5.2 zeigt das Log-Fenster, in dem Quittungen für Kommandoaufrufe und Fehlermeldungen des Systems erscheinen - kurz
das Protokoll der Interaktionen. Zur Kontrolle der eigenen
Tätigkeit sollte es stets in Sichtweite bleiben. Die Menübefehle
Info→Open Log
Info→Clear Log
öffnen das Log-Fenster bzw. löschen seinen Inhalt. Der Programmierer kann das Log-Fenster als Ziel der Test- und Fehlerausgabe seiner Module verwenden. Der Inhalt des Log-Fensters
lässt sich problemlos editieren, kopieren und speichern. Diese
Eigenschaft gilt generell: Jede Interaktion produziert nichtflüchtige Daten, die sich beliebig weiterverarbeiten lassen.
Vergleich
Auch darin unterscheidet sich BlackBox von konventionellen Systemen, bei denen auf dem Bildschirm oder in einem Fenster nur flüchtige
Ausgabe erscheint: Sie bewegt sich nach oben, ist jenseits des Randes
unwiederbringlich verloren und im sichtbaren Bereich weder kopiernoch speicherbar.
5.3.2
Online-Dokumentation
Die interaktiv verfügbare Dokumentation und Hilfe sind als
Hypertextsystem organisiert. Klickbare Hyperverbindungen
sind per Konvention blau und unterstrichen. Man ruft den Menübefehl
Help→Contents
auf und klickt solange auf blauen Text oder gibt zu suchende
Begriffe ein, bis die gewünschte Information gefunden ist. Eine
wichtige heranklickbare Informationsquelle über die Programmiersprache ist der Component Pascal Language Report (siehe
Anhang A).
93
5
Die Entwicklungsumgebung BlackBox
5.3.3
Browser und Sucher
Texteingabe
Oft will man die Schnittstelle eines Moduls betrachten, die
Dokumentation lesen oder den Quelltext bearbeiten. Dabei helfen zwei ähnlich funktionierende Werkzeuge. Damit ein Werkzeug erfährt, wonach man sucht, ist ein Text einzugeben. Dazu
kann man ein beliebiges Textfenster verwenden und den einzugebenden Text per Mausklick selektieren (selektierter Text
erscheint invertiert).
Browser
Interessiert uns etwa die Schnittstelle des Moduls DevSearch, so
selektieren wir DevSearch und rufen den Menübefehl
Info→Interface
auf (es genügt, den Anfang von DevSearch oder nur vorangehende Leerzeichen zu selektieren):
Bild 5.3
BlackBox Menü Info
Es öffnet sich ein Fenster mit der Schnittstelle von DevSearch
(siehe Bild 5.4). Vergleichen wir die Namen in den Bildern 5.3
und 5.4, so ahnen wir schon, dass Menübefehle durch Prozeduren in Modulen implementiert sind.
94
5.3
Werkzeuge
Bild 5.4
Schnittstelle von
DevSearch
Der Browser zeigt Schnittstellen-, Quelltext- und Dokumentationsdateien. (To browse bedeutet grasen, naschen oder in Büchern
schmökern. Wir wollen Browser aber nicht mit Graser, Nascher
oder Schmökerer übersetzen.) Die Menübefehle
Info→Source
Info→Documentation
funktionieren analog zu Info→Interface. Falls nur ein Modulname
selektiert ist, so zeigt der Browser die Schnittstelle, den Quelltext bzw. die Dokumentation des ganzen Moduls; ist ein qualifizierter Name selektiert, z.B. DevSearch.SearchInDocu, so zeigt er die
entsprechende Stelle, z.B. bei Info→Documentation:
Bild 5.5
Dokumentation von
DevSearch.
SearchInDocu
Viele Menübefehle kann man durch Tastenkombinationen
abkürzen (die man auch selbst festlegen kann). Beim Programmieren ist es angenehm, an beliebiger Stelle in einem Quelltext
einen unbekannten Namen per Maus zu selektieren und den
Browser per Taste zu aktivieren, um die gewünschte Auskunft
zu erhalten. Hier zeigen sich die Vorteile einer integrierten Entwicklungsumgebung, die professionelles Arbeiten unterstützt.
Sucher
Das zweite Werkzeug ist der Sucher. Bei
Info→Search In Sources
Info→Search In Docu
95
5
Die Entwicklungsumgebung BlackBox
ist ein Wort zu selektieren, nach dem in allen Quell- bzw. Dokumentationstexten gesucht wird.
Alle Werkzeuge suchen Dateien nicht, sondern erwarten sie an
Orten, die durch die in 5.2.3 genannten Namenregeln bestimmt
sind. So zeigt der Browser in den obigen Beispielen die Schnittstellendatei Dev\Sym\Search.osf bzw. die Dokumentationsdatei
Dev\Docu\Search.ocf an.
5.3.4
Lager
Der Browser erwartet einen Modulnamen als Eingabe. Was tun,
wenn man ein Modul sucht, aber seinen Namen nicht kennt
oder vergessen hat? Manchmal fällt er einem ein, wenn man ihn
sieht. In solchen Fällen kann man im Lager (repository) nachschauen. Der Menübefehl
Info→Repository
schreibt eine alphabetisch sortierte Liste aller Subsysteme in ein
Fenster:
Bild 5.6
BlackBox Lager
96
5.3
Werkzeuge
Die aufeinander zeigenden schwarzen Pfeile rechts der Namen
sind Falter (folds) im zugeklappten Zustand. Durch Anklicken
eines Pfeils klappt ein Falter auf und bringt seinen zuvor verborgenen Inhalt zum Vorschein. Im aufgeklappten Zustand erscheinen die Pfeile schwarz-weiß.
Zur Demonstration klicken wir auf einen Pfeil des Subsystems
Bild 5.7 zeigt den interessierenden Ausschnitt des Lagers
(aus Platzgründen leicht editiert).
Form.
Bild 5.7
Lager:
Form-Subsystem
Die erste Zeile des Falterinhalts bilden Hyperverbindungen zur
allgemeinen Dokumentation des Subsystems, optional bestehend aus
l
l
l
l
Subsystemübersicht (Sys-Map),
Benutzerhandbuch (User-Man),
Entwicklerhandbuch ( Dev-Man),
Ressourcen (Rsrc).
In den folgenden Zeilen erscheinen die Namen der Module des
Subsystems alphabetisch sortiert. Bei jedem Modul stehen
Hyperverbindungen zu seinen Dateien:
l
l
l
l
Schnittstelle (Sym ),
Information zum Objektcode ( Code),
Quelltext (Mod),
Dokumentation ( Docu).
Die Hyperverbindungen zum Quelltext und zur Dokumentation können fehlen (z.B. BlackBox-Quelle nicht veröffentlicht),
aber die Hyperverbindungen zur Schnittstelle und zum Code
sollten vorhanden sein.
97
5
Die Entwicklungsumgebung BlackBox
Wir benutzen das Lager, sobald wir in Abschnitt 6.1.6 ein eigenes Modul geschrieben haben. Nachdem wir die wichtigsten
Werkzeuge kennen, um auf Daten zuzugreifen, geht es jetzt um
Werkzeuge, mit denen wir neue Daten produzieren. Dem Entwicklungsmodell von Bild 4.6 S. 61 folgend brauchen wir zuerst
einen Editor.
5.3.5
Editor
Der BlackBox-Editor gleicht in Grundmerkmalen weitgehend
verbreiteten Editoren. Editorbefehle finden sich in den Menüs
File, Edit, Attributes, Text und Window. Wir gehen nicht auf übliche
Funktionen ein, sondern nennen einige interessante spezifische
Fähigkeiten, die den BlackBox-Editor und das zugrundeliegende Dokumentsystem auszeichnen. Man kann z.B.
l
l
l
l
l
Zusammengesetztes
Dokument
Textteile mittels Drag-&-Drop-Technik verschieben und
kopieren;
Attribute von Textteilen wie Stil, Grad, Farbe und Schriftart
mittels Drag-&-Pick-Technik setzen;
eingegebene Befehle mit einem bis zum vorhergehenden
Speichern unbeschränkten Undo/Redo-Mechanismus korrigieren ( Edit→Undo, Edit→Redo);
den Zeilenumbruch mit Tools→Document Size automatisch an
die Fenstergröße anpassbar machen;
die Menüdefinitionen betrachten und ändern (Menü Info),
diese sind nämlich als Dokumente gespeichert.
Das Wichtigste ist jedoch, dass man in Dokumente beliebige
Objekte einbetten kann. Dazu stehen alle Fähigkeiten, die BlackBox für sich selbst nutzt, den Entwicklern und Benutzern zur
Verfügung. Beispielsweise kann man an beliebiger Schreibmarkenposition in einem Dokument mit
l
l
l
Tools→Create Link
eine Hyperverbindung anlegen (siehe S.
104);
Tools→Create Fold
einen neuen Falter einfügen;
Edit→Paste Object und Edit→Insert Object Objekte
einbetten.
Freilich genügen zum Schreiben von Quelltext die Fähigkeiten
eines Texteditors. Beim Entwickeln von Programmen spielen die
Menüs Info, Dev und Tools eine Rolle.
98
5.3
5.3.6
Werkzeuge
Übersetzer
Folgen wir wieder dem Entwicklungsmodell von Bild 4.6 S. 61,
so brauchen wir jetzt einen Übersetzer. Vier Menübefehle zum
Übersetzen stehen zur Auswahl; es übersetzt
l
l
l
l
Dev →Compile
den Inhalt des aktiven Fensters;
Dev →Compile and Unload
wie Dev→Compile, entlädt aber zusätz-
lich das Modul;
Dev →Compile Selection den
Text, dessen Anfang selektiert ist;
Dev →Compile Module List die Module, deren Namen selektiert
sind.
Bei den ersten drei Befehlen muss der Quelltext nicht in einer
Datei gespeichert sein; der Übersetzer liest den Text aus dem
Fenster. Es empfiehlt sich jedoch, den Text vor dem Ausführen
des Moduls zu speichern, damit er im Fehlerfall nicht verloren
gehen und der Debugger ihn finden kann (siehe Abschnitt 7.1).
Der zu übersetzende Text muss ein Component-Pascal-Modul
sein, gemäß der EBNF-Syntax von 4.7.1 S. 73 dem Nichtterminal
Module entsprechen, konkret mit dem Schlüsselwort MODULE und
einem Modulnamen beginnen. Der Übersetzer liest den Text, bis
er das schließende END mit dem Modulnamen und dem Punkt
„.“ findet. Im Beispiel
Bild 5.8
Syntaxfehlermarke
meldet der Übersetzer einen Syntaxfehler, denn „Dieser Text wird
übersetzt.“ entspricht keiner möglichen syntaktischen Einheit. Die
Fehlerstelle ist mit einem grauen Quadrat mit weißem Kreuz
markiert, das durch Anklicken eine Fehlermeldung enthüllt:
99
5
Die Entwicklungsumgebung BlackBox
Bild 5.9
Syntaxfehlermarke,
aufgeklappt
Der Übersetzer markiert in einem Lauf möglichst viele Fehler.
Fehlermarken sind spezielle Objekte, die der Übersetzer in den
Text einbettet. Man kann mit den Menübefehlen
l
l
l
Übersetzerarten
Dev →Next Error die Schreibmarke zum nächsten Fehler bewegen,
Dev →Toggle Error Mark eine
Dev →Unmark Errors alle
Fehlermarke auf- und zuklappen,
Fehlermarken entfernen.
Auf diese BlackBox-spezifischen Hinweise folgen einige allgemeine Bemerkungen zum Übersetzerbegriff. Auf Hochsprachenebene unterscheidet man zwei Arten von Übersetzern:
Bild 5.10
Kompilation
Quelltext
Eingabe
Kompilierer
läuft auf
l
100
Ausgabe
Objektcode
läuft später auf
Ein Kompilierer (compiler) transformiert Quelltext geschlossen in semantisch äquivalenten Maschinencode, der sich zu
beliebigen Zeitpunkten binden, laden und ausführen lässt. In
Bild 5.10 erscheint der erzeugte Objektcode in zwei Rollen:
als Ausgabedaten und als ausführbares Programm.
5.3
Bild 5.11
Interpretation
Werkzeuge
Quelltext Q
Eingabe
Interpreter
läuft auf
l
führt Anweisung von Q direkt aus
Ein Interpreter untersucht einzelne Konstrukte des Quelltextes und führt sie direkt der Reihe nach auf dem Rechner aus,
ohne geschlossenen Maschinencode zu erzeugen (siehe Bild
5.11).
Wir verwenden weiterhin die Bezeichnung Übersetzer nicht als
Oberbegriff, sondern als Synonym zu Kompilierer.
Beide Techniken, das Kompilieren und das Interpretieren, haben
ihre Vor- und Nachteile; kombiniert eingesetzt können sie sich
zu einem mächtigen Werkzeugsatz ergänzen. Deshalb bietet
BlackBox sowohl einen Übersetzer als auch einen eingeschränkten Interpreter.
5.3.7
Kommandointerpreter und Lader
Dem Entwicklungsmodell von Bild 4.6 S. 61 zufolge kommen
jetzt Binder und Lader ins Spiel. Von 4.7.6 S. 80 wissen wir, dass
zu Component Pascal - also auch BlackBox - ein dynamischer
Bindelader gehört. Der dritte (oder zweite?) im Bunde ist der
Kommandointerpreter.
In BlackBox ist ein Kommando eine gewöhnliche Prozedur mit
einer eingeschränkten Signatur aus der Schnittstelle eines
Moduls. Im einfachsten Fall ist ein Kommando parameterlos.
Einen Kommandoaufruf schreibt man in der Punktnotation z.B.
I1MyModule.Do
oder allgemein
☞
Modulname.Kommandoname (aktuelle Parameter)
101
5
Die Entwicklungsumgebung BlackBox
Solch ein Aufruf kann als Anweisung im Quelltext eines Moduls
stehen und somit übersetzt werden. In BlackBox kann der Aufruf auch in irgendeinem Textfenster stehen und interpretiert
werden. In diesem Fall ist der Kommandoaufruf ein Eingabetext
für den Kommandointerpreter, der
l
l
l
den Eingabetext in seine Bestandteile zerlegt: den Modulnamen ( I1MyModule) und den Kommandonamen (Do),
den dynamischen Bindelader aufruft, damit dieser den Code
der vom Modul gebrauchten Module bindet und lädt, sofern
sie noch nicht geladen sind, einschließlich des Moduls selbst
(I1\Code\MyModule.ocf), und
das Kommando aufruft ( I1MyModule.Do).
BlackBox lässt so die traditionelle Grenze zwischen der Kommandosprache eines Betriebssystems und der Programmiersprache einer Anwendung zerfließen.
Das Eingeben eines Kommandos ist auf mehrere Arten möglich:
Bild 5.12
Kommandoaufruf mit
Menübefehl
l
Den Kommandoaufruf selektieren und den Menübefehl
Dev →Execute aufrufen (siehe Bild 5.12). Dabei genügt es, den
Anfang des Kommandoaufrufs oder vorangehende Leerzeichen zu markieren.
Bild 5.13
Kommandoaufruf mit
Aufrufsymbol
l
Vor den Kommandoaufruf ein Aufrufsymbol setzen und das
Symbol anklicken (siehe Bild 5.13).
Aufrufsymbole (commander) sind eine weitere Art spezieller
Objekte, dargestellt durch einen schwarzen Kreis mit einem weißen Ausrufezeichen. Der Menübefehl
Tools→Insert Commander
platziert ein Aufrufsymbol an die Schreibmarkenposition.
Militärisch oder zivil?
102
Exkurs. Ein commander ist ein Kommandeur, ein Befehlshaber einer Vernichtungsmaschinerie, die Stadt und Land verwüsten, Leben zerstören
kann. Dass die informatische Terminologie mit militärischen Meta-
5.3
Werkzeuge
phern wie „Befehl“, „Kommando“, „fire rule“, „kill process“ durchsetzt
ist, erklärt sich aus ihren Anfängen im militärischen Bereich. Zwar können wir fragwürdige, aber etablierte Bezeichnungen kaum vermeiden,
wollen jedoch wenigstens diese Tradition nicht fortsetzen und nicht
neue, völlig sinnlose Metaphern unreflektiert einführen.
Menü
Aufrufsymbole bieten dem Entwickler eine einfache und
schnelle Möglichkeit, aus der Schnittstelle eines Moduls ein kleines Menü aus Kommandoaufrufen zusammenzustellen und
abzuspeichern. Dazu genügt der Texteditor, der Formeditor ist
nicht erforderlich. Im obigen Beispiel ist das Kommandofenster
als Dokument Menu.odc im Subsystemverzeichnis I1 gespeichert.
BlackBox vereinheitlicht damit die Ansätze der kommandoorientierten und der menüorientierten Benutzungsoberflächen.
Bild 5.14
Kommandoaufruffolge
Kommandosprache
Der Kommandointerpreter kann nicht nur parameterlose Prozeduren aufrufen, aber auch nicht jede beliebige Prozedur. Die
Sprache, die er akzeptiert, ist eine kleine Teilmenge von Component Pascal. Beispielsweise versteht er die Kommandoaufruffolge im Menüfenster von Bild 5.14, deren Effekt die Ausgabe
der Zeichenkette ’It is not 2 l’, der Ganzzahl 8 und eines Zeilenumbruchzeichens ist. Das Modul StdLog dient der Standardausgabe
in das Log-Fenster.
Signatur
Kommandos haben eine eingeschränkte Signatur, d.h. sie können als Parameter maximal zwei Zeichenketten, gefolgt von
maximal zwei Ganzzahlen haben. Aktuelle Parameter sind
durch „,“, aufeinander folgende Kommandoaufrufe durch „;“ zu
trennen. Aufrufe mit Parametern und Aufruffolgen müssen in
doppelte Hochkommas „"“ eingeschlossen sein, damit der Kommandointerpreter Anfang und Ende erkennen kann. Kommen
Zeichenketten als Parameter vor, so sind sie mit einfachen Hochkommas „’“ zu klammern.
Mit den in Abschnitt 4.5 erworbenen Kenntnissen können wir
die Syntax dieser Sprache in EBNF ausdrücken:
103
5
Die Entwicklungsumgebung BlackBox
CommandCall
SimpleCall
CallSequence
Call
Formel 5.4
Syntax der Sprache
des Kommandointerpreters
string
= SimpleCall | ’ " ’ CallSequence ’ " ’.
= ident "." ident.
= Call { ";" Call }.
= SimpleCall
"(" string [ "," string ] [ "," integer [ "," integer ] ] ")"
| SimpleCall [ "(" integer [ "," integer ] ")" ].
= " ’ " { char } " ’ ".
(Die lexikalischen Einheiten sind in 4.6.1.3 S. 70 definiert.)
Hyperverbindung
Der Kommandointerpreter lässt sich auch über eine Hyperverbindung aktivieren. Beim Anlegen der Verbindung mit
Tools→Create Link
muss die Selektion der EBNF-Syntax
"<" CallSequence ">" { char } "<>"
entsprechen.
5.3.8
Entlader
Ein Modul wird durch den Aufruf eines Kommandos geladen.
Oft werden dieselben Module für aufeinander folgende Kommandoaufrufe gebraucht. Es wäre unsinnig, ein Modul mit
jedem Kommandoaufruf neu zu laden. Deshalb bleiben geladene Module im Speicher.
Module werden zwar automatisch geladen, aber nicht automatisch entladen. Das System kann nicht wissen, welche Module
nicht mehr gebraucht werden - das weiß höchstens der Benutzer. Ändert ein Entwickler ein Modul und übersetzt es neu,
dann will er es wohl zum Testen ausführen. Bevor das Modul genauer: die neue Version geladen werden kann, muss die alte
Version explizit entladen werden. Zum Entladen gibt es zwei
Menübefehle; es entlädt
l
l
Dev →Unload das Modul, dessen Quelltext im aktiven Fenster
steht;
Dev →Unload Module List die Module, deren Namen selektiert
sind.
Im Log-Fenster erscheint eine Erfolgs- oder Misserfolgsmeldung
zur Kommandoausführung. Ein einzelnes Modul übersetzt und
entlädt Dev →Compile and Unload. Gleichzeitiges Drücken der StrgTaste und Anklicken eines Aufrufsymbols vor einem Kommandoaufruf bewirkt Entladen und Neuladen des Kommandomoduls und Ausführen des Kommandos.
104
5.4
Programmentwicklung
Über die geladenen Module informiert der Menübefehl
Info→Loaded Modules
Bild 5.15
Geladene Module
Bild 5.15 zeigt einen Ausschnitt der Ausgabe dieses Befehls. Zu
jedem geladenen Modul erfährt man die Größe des belegten
Speicherplatzes, die Anzahl seiner geladenen Kunden, den Zeitpunkt seiner Übersetzung und den Ladezeitpunkt. Die Kundenzahl ist wichtig für das Entladen, denn nur kundenlose Module
sind entladbar. Die Übersetzungszeitstempel sind wichtig, wenn
man mit verschiedenen Versionen eines Moduls arbeitet und
prüfen will, welche Version gerade geladen ist.
Man kann direkt im Loaded-Modules-Fenster einzelne oder eine
Liste von Modulen selektieren und mit Dev→Unload Module List
entladen. Um den Inhalt des Loaded-Modules-Fensters zur
Kontrolle zu aktualisieren, klickt man auf Update (in Bild 5.15
rechts oben).
5.4
Programmentwicklung
Nun da wir die wichtigsten Werkzeuge von BlackBox und die
zugehörigen Menübefehle kennen, stellen wir das Arbeiten mit
dieser Entwicklungsumgebung zusammenhängend in einem
Modell dar, das die Modelle der Bilder 4.6 S. 61, 5.15 und 5.16
konkretisiert.
105
5
Die Entwicklungsumgebung BlackBox
Bild 5.16
Programmentwicklung mit
BlackBoxWerkzeugen
Spezifikation &
Entwurf
Datenfluss
Editor
Quelltext
Kommando
Übersetzer
Interpreter
Objektcode
Dynamischer
Bindelader
Aufruf
geladener
Objektcode
Der Objektcode erscheint wieder in zwei Rollen: Der Lader
behandelt ihn als zu übertragende Daten, der Interpreter als aufrufbares Programm.
Der kleine Zyklus Implementierung ↔ Test des Entwicklungsmodells von Bild 3.2 S. 46 nimmt mit BlackBox die Gestalt von
Bild 5.17 an.
106
5.5
Bild 5.17
Implementierungszyklus
Verhalten und
Ausgabe prüfen
Getrennt übersetzen - dynamisch laden
Programmlogik
verbessern
ausführen
editieren
entladen
übersetzen
BlackBox ermöglicht es, diesen Zyklus sehr schnell und oft zu
durchlaufen. Der Entwickler sollte aber darauf achten, dass
beim Tippen und Klicken das Nachdenken über das Programm,
seine Aufgabe und Struktur nicht zu kurz kommt!
5.5
Getrennt übersetzen - dynamisch laden
Wir schauen nun, wie BlackBox getrenntes Übersetzen und
dynamisches Laden so sicher realisiert, dass geladene Module
immer zusammenpassen. Es genügt, das Konzept anhand
zweier Module A und B zu studieren, wobei B A importiert. Bild
5.18 zeigt den Datenfluss bei diesem Beispiel. Die zwei Dimensionen zeigen außerdem die kausalen Abhängigkeiten:
l
l
5.5.1
Vertikal: Ein Modul kann nur geladen werden, wenn es
zuvor übersetzt ist.
Horizontal: Ein Modul kann nur übersetzt werden, wenn
seine Lieferanten zuvor übersetzt sind. Ein Modul kann nur
geladen werden, wenn seine Lieferanten zuvor geladen sind.
Übersetzen
Der Übersetzer liest Quelltexte und Schnittstellendateien importierter Module und produziert Schnittstellen- und Objektcodedateien. (Ein Quelltext muss nicht in einer Datei gespeichert
sein.)
Beispiel
Im Beispiel Bild 5.18 ist zuerst das Modul A zu übersetzen. Der
Übersetzer liest die Quelldatei A.odc und erzeugt daraus eine
Schnittstellendatei A.osf und eine Codedatei A.ocf. Danach ist das
Modul B übersetzbar. Der Übersetzer liest die Quelldatei B.odc,
erkennt an der Importliste, dass er die Schnittstellendatei A.osf
heranziehen muss, und erzeugt eine Schnittstellendatei B.osf
(nicht im Bild 5.18) und eine Codedatei B.ocf.
107
5
Die Entwicklungsumgebung BlackBox
Bild 5.18
Übersetzen und
Laden in BlackBox
Quelltext A.odc
MODULE A
Schnittstelle
A.osf (A.x.V1)
Übersetzer
Quelltext B.odc
MODULE B
IMPORT A
Übersetzer
Objektcode
Objektcode
A.ocf (→ A.x.V1)
B.ocf (→ A.x.V1 )
Dynamischer
Bindelader
geladener
Objektcode A.ocf
geladener
Objektcode B.ocf
Die Schnittstellendatei A.osf enthält also die Daten, über die sich
die beiden Module A und B zur Übersetzungszeit „verständigen“, die Definitionen der von A exportierten Merkmale. Der
Übersetzer prüft, ob B die Merkmale von A richtig benutzt.
Schnittstellenfehler werden so zur Übersetzungszeit erkannt.
Was passiert bei Änderungen an den Modulen? B ist unabhängig von A änderbar, d.h. Änderungen an B haben keinen Einfluss
auf A; nur B muss neu übersetzt werden. Wird A geändert, so
sind zwei Fälle zu unterscheiden:
(1) Die Schnittstelle von A ist nicht von der Änderung betroffen.
In diesem Fall erzeugt der Übersetzer keine neue Schnittstellendatei A.osf, die vorhandene Datei bleibt unverändert. Der
Übersetzer erzeugt natürlich eine neue Codedatei A.ocf. B
muss nicht neu übersetzt werden, es kennt von A ja nur die
Schnittstelle, und diese ist gleich geblieben.
(2) Die Schnittstelle von A ist von der Änderung betroffen. In
diesem Fall erzeugt der Übersetzer sowohl eine neue Schnittstellendatei A.osf als auch eine Codedatei A.ocf. B muss nach108
5.5
Getrennt übersetzen - dynamisch laden
übersetzt werden, wenn sich Merkmale von A, die B benutzt,
geändert haben.
5.5.2
Laden
Der Lader transportiert den Inhalt von Objektcodedateien in
den Hauptspeicher, die Schnittstellendateien benötigt er nicht.
Beispiel
Werden immer alle Module übersetzt, so können beim Binden
und Laden keine Fehler auftreten. Soll der Lader z.B. das Modul
B laden, so erkennt er, dass B A braucht. Deshalb lädt er zuerst A,
bindet B an A und lädt dann B.
Aber man will möglichst wenig nachübersetzen. So kann es passieren, dass man z.B. vergisst, B zu übersetzen, obwohl jemand
den von B benutzten Schnittstellenteil von A geändert hat.
Würde der Lader dann A und B laden, so ergäbe sich ein Kompatibilitätsproblem: B benutzt die alte Schnittstelle von A, A
implementiert eine neue. Die Folge wäre ein u.U. schwerer Laufzeitfehler. Das ist nicht tragbar!
Version eines
Merkmals
BlackBox löst das Kompatibilitätsproblem durch Versionierung
der einzelnen Merkmale einer Schnittstelle: Der Übersetzer versieht jedes Merkmal der Schnittstelle mit einer Versionsnummer.
In Bild 5.18 hat das Merkmal x der Schnittstelle von A die Version
V1. In jeder Codedatei notiert der Übersetzer die benutzten
Schnittstellenmerkmale mit ihren Versionsnummern. In Bild
5.18 beziehen sich die Codedateien von A und B beide auf die
Version V1 von A.x.
Soll B geladen werden, so prüft der Lader, ob der geladene oder
zu ladende Code von A und der zu ladende Code von B sich auf
kompatible Schnittstellenversionen von A beziehen. In Bild 5.18
passen die Objektcodes zusammen, da beide mit A.x.V1 erzeugt
wurden. In diesem Fall lädt der Lader die Module.
Betrachten wir den Fall (1) S. 108: Wie oft die Implementation
von A nach dem Erzeugen der Schnittstelle von A geändert
wurde, ist gleichgültig. Der Lader lädt immer den aktuellen
Code; der Kunde B benutzt die jüngste Codeversion des Lieferanten A.
Nun zu Fall (2) S. 108: Ändert sich das Merkmal x der Schnittstelle von A, so erzeugt der Übersetzer eine neue Schnittstellendatei A.osf mit einer anderen Versionsnummer für x, etwa V2, und
in der neu erzeugten Codedatei A.ocf notiert er den Bezug auf
A.x.V2. Solange B nicht nachübersetzt ist, d.h. sich auf A.x.V1
bezieht, kann B nicht geladen werden, da sich A.xV1 nicht mit
109
5
Die Entwicklungsumgebung BlackBox
A.x.V2 verträgt. Der Lader weist die Ladeanforderung zurück,
weil der neue Code von A nicht zu dem alten von B passt, und
gibt eine Fehlermeldung in das Log-Fenster aus.
Erweiterbarkeit
Die geschilderte Technik unterstützt die Erweiterbarkeit von
Modulen: Neue Merkmale lassen sich in eine Schnittstelle aufnehmen, ohne dass dadurch Objektcode von Kunden unbrauchbar wird. Entwicklungszeiten verkürzen sich durch weniger
Nachübersetzungen.
5.6
Zusammenfassung
Auf unserer Tour durch den BlackBox Component Builder
haben wir eine Reihe von Konzepten entdeckt:
l
l
l
l
l
l
5.7
BlackBox ist eine Sprachumgebung für Component Pascal,
die die Entwicklung plattformunabhängiger, wiederverwendbarer Komponenten unterstützt.
BlackBox ist ein Komponenten-Gerüst, gegliedert in Subsysteme, die aus Modulen bestehen.
BlackBox bietet eine grafische Benutzungsoberfläche mit
einer dokumentzentrierten Sicht. Dokumente setzen sich aus
passiven, aktiven und interaktiven Objekten zusammen.
BlackBox integriert Werkzeuge wie die Online-Dokumentation, den Browser, das Lager, den Editor, den Übersetzer, den
Kommandointerpreter, den Lader und den Entlader.
BlackBox übersetzt Module getrennt und bindet und lädt sie
dynamisch auf sichere Weise. Es erlaubt kurze EditierenÜbersetzen-Ausführen-Zyklen.
BlackBox reduziert den Unterschied zwischen verschiedenen
Modi von Text, zwischen Kommando- und Programmiersprache, sowie zwischen Kommando- und Menüoberfläche.
Literaturhinweise
Die Benutzungsoberfläche von BlackBox ist umfassend in der
Online-Dokumentation beschrieben. S. Warford gibt Hinweise
zum Einstieg [40].
110
6
Vom Spezifizieren zum Implementieren
Aufgabe Beispiel
6
6Bild 6
Formel 6Leitlinie 6Programm 6
Tabelle 6
In Abschnitt 2.4 haben wir Spezifikationen nach der Vertragsmethode konstruiert und die dazu passende Cleo-Sprache benutzt.
Nun sind Implementationen zu erstellen - zweckmäßigerweise
mit Component Pascal. Als erste Aufgabe ist der in Programm
2.8 S. 35 spezifizierte Kaffeeautomat zu implementieren. Wir
transformieren die Spezifikation mit drei Schritten in ein ausführbares Programm. In Bild 6.1 zeigen die mit Schrittnummern
beschrifteten Pfeile den Datenfluss.
Bild 6.1
Transformation von
Cleo in Component
Pascal
Spezifikation
Programm 2.5
Programm 2.8
(1)
(2)
Cleo
Component Pascal
syntaktische
Spezifikation (2)
semantische
Spezifikation (3)
Implementation
Programm 6.1
Programm 6.2
Programm 6.3
(1) Die Notation wechseln wir von der Spezifikationssprache
Cleo zur Implementationssprache Component Pascal und
erhalten zunächst eine syntaktische Spezifikation in Component Pascal (siehe Abschnitt 6.1).
(2) Die syntaktische Spezifikation in Component Pascal erweitern wir zu einer semantischen Spezifikation durch Vertrag
(siehe Abschnitt 6.2).
(3) Die Spezifikation in Component Pascal versehen wir mit
einer Implementation (siehe Abschnitt 6.3).
6.1
Von Cleo zu Component Pascal - Schritt 1
Wir erläutern benötigte Begriffe von Component Pascal, geben
jeweils zu Cleo-Konstrukten (links oder zuerst) entsprechende
Component-Pascal-Konstrukte (rechts oder danach) an, und zeigen den Transformationsschritt Bild 6.1 (1) am Beispiel des Kaffeeautomaten.
111
6
Vom Spezifizieren zum Implementieren
6.1.1
Module
Wie wir aus den Abschnitten 4.7 und 5.1 wissen, besteht ein
Component-Pascal-Programm aus einer Menge von Modulen,
und jedes Modul gehört in BlackBox zu einem Subsystem.
Daher liegt es auf der Hand, Cleo-Module direkt in ComponentPascal-Module zu transformieren:
MODULE Kaffeeautomat
...
END Kaffeeautomat
MODULE I1Kaffeeautomat;
...
END I1Kaffeeautomat.
Neben einem Subsystemnamen (hier I1) sind als syntaktischer
Zucker die Begrenzer „;“ und „.“ zu ergänzen.
Allgemein gilt die Transformation
☞
6.1.2
MODULE Modulname
...
END Modulname
MODULE SubsystemnameModulname;
...
END SubsystemnameModulname.
Merkmale
Cleo-Dienste transformieren wir in Component-Pascal-Merkmale. Die Schlüsselwörter QUERIES und ACTIONS entfallen bzw.
werden durch Kommentare ersetzt; stattdessen erscheint eines
der Schlüsselwörter CONST, VAR, PROCEDURE:
☞
[ QUERIES ]
[ ACTIONS ]
[ CONST | VAR | PROCEDURE ]
PROCEDURE
In einem Quellprogramm ist ein Kommentar eine Zeichenfolge,
die der Übersetzer ignoriert, d.h. er berücksichtigt sie nicht zur
Codeerzeugung, sodass sie Programmabläufe nicht beeinflusst.
Kommentare sind Dokumentationsmittel; sie dienen dazu, die
Verständlichkeit von Programmtexten zu erhöhen.
Programmierkonvention
In Component Pascal ist ein Kommentar ein beliebiger Text, der
zwischen einem Klammerpaar „(*“ „*)“ steht. Wir setzen Kommentare gemäß Programmierkonvention kursiv, um sie von „echtem“ Quelltext abzuheben.
6.1.3
Rechte und Exportmarken
Im Unterschied zu Cleo kennt Component Pascal keine an ausgewählte Kunden vergebene Rechte. Merkmale werden entweder exportiert und sind damit öffentlich (public), d.h. allen
potenziellen Kunden gleichermaßen zugänglich, oder sie werden nicht exportiert und sind damit privat, d.h. nur im vereinbarenden Modul selbst sichtbar. Ein Merkmal wird durch
Anhängen einer Exportmarke „ *“ oder „-“ an seinen Namen
112
6.1
Von Cleo zu Component Pascal - Schritt 1
exportiert. Exportierte Namen schreiben wir gemäß Programmierkonvention fett.
Damit entfallen bei der Transformation FOR-Konstrukte, Exportmarken kommen hinzu. Allgemein ergibt sich das Schema
☞
[ QUERIES | ACTIONS ] [ FOR ... ]
Dienstname ...
[ CONST | VAR | PROCEDURE ]
Dienstname [ * | - ] ...
Verschiedene Exportmarken erlauben verschiedene Arten von
Zugriffen (siehe unten). Cleo stellt die Frage „Wer darf zugreifen?“, Component Pascal fragt „Wie darf zugegriffen werden?“.
6.1.4
Abfragen
In der Realität gibt es sowohl feste als auch veränderliche Größen, die von anderen Größen abhängen können. In einem Programm können Größen gespeichert oder berechnet werden.
Dies widerspiegelt sich bei der Transformation von Abfragen.
Eine Cleo-Abfrage wird in eines der Component-Pascal-Merkmale Konstante, schreibgeschützte Variable oder Funktion
transformiert - genau genommen ist die Wahl schon ein Implementierungsschritt (siehe Bild 6.1 (3)). Dabei können nur Funktionen Parameter haben. Jede der drei Transformationen erhält
die Eigenschaft einer Abfrage, dass ein Aufruf ein Ausdruck ist.
6.1.4.1
Konstanten
Nehmen wir für den Moment an, der Preis einer Tasse Kaffee sei
stabil. Dann ergibt sich die Transformation
QUERIES
Preis : NATURAL
CONST
Preis* = 60;
erhält mit der Vereinbarung den festen Wert 60; der Name
ist unveränderlich an den Wert 60 gebunden. Eine Typangabe ist nicht erforderlich; aus der Wertangabe ist ersichtlich,
dass es sich um eine ganze Zahl handelt.
Preis
Preis
Man beachte die Exportmarke „ *“ am Namen. Sie bewirkt, dass
Kunden alle Zugriffsrechte an Preis erhalten - aber bei Konstanten ist nur lesender Zugriff möglich, d.h. bei Kunden darf
I1Kaffeeautomat.Preis
in Ausdrücken vorkommen.
Allgemein gilt die Transformation
☞
QUERIES
konstante Abfrage : Typ
CONST
konstante Abfrage* = Wert;
113
6
Vom Spezifizieren zum Implementieren
6.1.4.2
Variablen
Bei parameterlosen Abfragen liegt es nahe, sie als schreibgeschützte Variable zu implementieren. Component Pascal kennt
keinen Grundtyp NATURAL, sodass wir stattdessen auf INTEGER
und Programm 2.5 S. 31 zurückgreifen müssen:
Cleo
QUERIES
außer_Betrieb
: BOOLEAN
eingenommener_Betrag : NATURAL
Preis
: NATURAL
QUERIES FOR Betriebspersonal
gesammelter_Betrag
: NATURAL
Component Pascal
VAR
außer_Betriebeingenommener_BetragPreisgesammelter_Betrag-
: BOOLEAN;
: INTEGER;
: INTEGER;
: INTEGER;
Component Pascal erlaubt es, Vereinbarungen von Variablen
gleichen Typs mit einer Namenliste abzukürzen, sodass wir
auch schreiben können:
Component Pascal
VAR
außer_Betrieb: BOOLEAN;
eingenommener_Betrag-,
Preis-,
gesammelter_Betrag: INTEGER;
Mit diesen Vereinbarungen wird u.a. Preis unveränderlich an
den Typ INTEGER gebunden. Die Bindung einer Variable an
einen Wert erfolgt nicht wie bei einer Konstanten einmalig bei
der Vereinbarung, sondern beliebig oft mittels Anweisungen:
Zuweisungen und Prozeduraufrufen, die Zuweisungen enthalten (siehe 6.3.1).
Die Exportmarke „-“ an den Namen bewirkt schreibgeschützten (read-only) Export, d.h. Kunden dürfen lesend auf diese
Variablen zugreifen, aber nicht schreibend (siehe 6.3.1).
Jede der vier Variablen erhält zur Laufzeit einen Speicherplatz:
Bild 6.2
Speicherplätze zu
Variablen exemplarisch
außer_Betrieb FALSE
BOOLEAN
Preis
60
INTEGER
114
eingenommener_Betrag
30
INTEGER
gesammelter_Betrag
120
INTEGER
6.1
Von Cleo zu Component Pascal - Schritt 1
Die Größe des Speicherplatzes ist durch den Typ der Variable
festgelegt. Der Speicherplatz muss einen beliebigen Wert aus
dem Wertebereich des Typs aufnehmen können, daher kann er
aus einigen aufeinander folgenden Speicherzellen bestehen. Die
Adresse einer Variable ist die Adresse der ersten Speicherzelle
ihres Speicherplatzes.
Bild 6.3
Speicherplatz zu
Variable - allgemein
Variablenname
Wert
Typ
Generell gilt die Transformation
☞
6.1.4.3
QUERIES
variable Abfrage : Typ
VAR
variable Abfrage- : Typ;
Funktionen
Abfragen mit Parametern sind stets in Funktionen zu transformieren; parameterlose Abfragen lassen sich alternativ als Variablen oder parameterlose Funktionen implementieren.
Angenommen, wir vereinbaren im Beispiel eine private Variable
ausgegebene_Tassen, die die Anzahl der ausgeschenkten Tassen
speichert. Dann können wir die Abfrage gesammelter_Betrag als
Funktion realisieren:
Cleo
Component Pascal
QUERIES
Preis
gesammelter_Betrag
...
: NATURAL
: NATURAL
VAR
Preis-,
ausgegebene_Tassen : INTEGER;
PROCEDURE gesammelter_Betrag* () : INTEGER;
BEGIN
RETURN ausgegebene_Tassen * Preis;
END gesammelter_Betrag;
Jede Funktion wird mit dem Schlüsselwort PROCEDURE eingeleitet. Die Exportmarke ist „ *“; Schreibzugriffe auf Funktionen sind
nicht möglich. Das leere Klammerpaar „()“ ist als syntaktischer
Zucker bei parameterlosen Funktionen dazuzustreuen. Wesentlich ist: Zur Vereinbarung der Funktion gehört nicht nur die
Signatur, der Kopf der Funktion, hier
PROCEDURE gesammelter_Betrag* () : INTEGER;
sondern auch ein Rumpf (body), hier
115
6
Vom Spezifizieren zum Implementieren
BEGIN
RETURN ausgegebene_Tassen * Preis;
END gesammelter_Betrag;
der hier nur aus einem Anweisungsteil besteht, mit nur einer
Anweisung:
RETURN ausgegebene_Tassen * Preis;
Der Ausdruck ausgegebene_Tassen * Preis wird berechnet; die
RETURN-Anweisung gibt diesen Wert an die Aufrufstelle zurück.
Der Funktionsrumpf gehört jedoch schon zur Implementation,
die wir erst im Schritt (3) erstellen.
☞
Allgemein gilt die Transformation
Cleo
QUERIES
berechnete Abfrage (formale Parameter) : Typ
Component Pascal
PROCEDURE berechnete Abfrage* (formale Parameter) : Typ;
BEGIN
...
RETURN ...
END berechnete Abfrage;
Das Schlüsselwort END markiert das statische Ende einer Prozedur, eine RETURN-Anweisung ein dynamisches Ende, d.h. der
Ablauf endet in der Prozedur mit der RETURN-Anweisung und
kehrt an die Aufrufstelle zurück. Statisches und dynamisches
Ende können, müssen aber nicht zusammenfallen. Deshalb
heben wir Rückkehrstellen per Programmierkonvention durch
fettgeschriebene RETURNs hervor.
6.1.5
Aktionen
Eine Cleo-Aktion transformieren wir in eine gewöhnliche Component-Pascal-Prozedur. Die Eigenschaft einer Aktion, dass ein
Aufruf eine Anweisung ist, erhält sich bei der Transformation.
Cleo
ACTIONS
Geld_einnehmen (IN Betrag : NATURAL)
Kaffee_ausgeben
Geld_zurückgeben
ACTIONS FOR Betriebspersonal
initialisieren (IN neuer_Preis : NATURAL)
Component Pascal
PROCEDURE Geld_einnehmen* (Betrag : INTEGER);
PROCEDURE Kaffee_ausgeben*;
PROCEDURE Geld_zurückgeben*;
PROCEDURE initialisieren* (neuer_Preis : INTEGER);
Ein neues Detail ist, dass bei Component-Pascal-Prozeduren mit
Parametern von Grundtypen die Angabe der Parameterart IN
116
6.1
Von Cleo zu Component Pascal - Schritt 1
fehlt. Die für Cleo erläuterte Semantik gilt jedoch auch hier. Die
Parameterübergabearten von Component Pascal behandeln wir
in 7.4.2 S. 175.
☞
Allgemein gilt die Transformation
Cleo
ACTIONS
Aktionsname (formale Parameter)
Component Pascal
PROCEDURE Aktionsname* (formale Parameter);
BEGIN
...
END Aktionsname;
6.1.6
Ein spezifizierter Kaffeeautomat
Wir haben Details des Transformationsschritts Bild 6.1 (1) erläutert und betrachten den erreichten Zwischenzustand des Kaffeeautomatenmoduls, bevor wir die Prozeduren im Schritt (2) vertraglich spezifizieren und im Schritt (3) implementieren, d.h. mit
Rümpfen versehen.
Programm 6.1
Kaffeeautomat syntaktisch
spezifiziert
MODULE I1Kaffeeautomat;
(* Queries *)
VAR
außer_Betrieb: BOOLEAN;
eingenommener_Betrag-,
Preis-,
gesammelter_Betrag: INTEGER;
(* Actions *)
PROCEDURE initialisieren* (neuer_Preis : INTEGER);
END initialisieren;
PROCEDURE Geld_einnehmen* (Betrag : INTEGER);
END Geld_einnehmen;
PROCEDURE Kaffee_ausgeben*;
END Kaffee_ausgeben;
PROCEDURE Geld_zurückgeben*;
END Geld_zurückgeben;
END I1Kaffeeautomat.
Das Component-Pascal-Programm 6.1 korrespondiert mit der
syntaktischen Cleo-Spezifikation Programm 2.1 S. 19. Es ist abgesehen von den beiden Gliederungskommentaren - die kürzeste übersetzbare Fassung. Der Übersetzer akzeptiert dieses
Modul als syntaktisch korrekt und erzeugt daraus eine Schnittstellen- und eine Objektcodedatei. Wir öffnen die Schnittstellendatei mit dem Browser (wie in 5.3.3 S. 94 beschrieben):
117
6
Vom Spezifizieren zum Implementieren
Bild 6.4
Schnittstelle von
I1Kaffeeautomat
Die automatisch erzeugte Schnittstelle Bild 6.4 ähnelt dem Programm 6.1 sehr - was nicht verwundert, denn das Modul ist ja
noch nicht vollständig implementiert. Die Unterschiede sind:
l
l
l
l
l
Prinzip der Trennung
von Schnittstelle und
Implementation
Das Schlüsselwort MODULE ist durch DEFINITION ersetzt.
Nur öffentliche Merkmale sind angezeigt, private nicht. (Im
Beispiel fehlen private Merkmale.)
Bei Prozeduren erscheinen nur die Köpfe, nicht die Rümpfe.
Kommentare und Exportmarken „*“ sind entfernt. (Schreibschutz-Exportmarken „-“ bleiben erhalten.)
Die Merkmale sind alphabetisch sortiert. (Alle Großbuchstaben kommen vor allen Kleinbuchstaben.)
Kunden können diese Schnittstelle benutzen. Hier zeigt sich,
wie nützlich das Trennen von Schnittstelle und Implementation
ist: Sobald die Schnittstelle eines Lieferantenmoduls bereitsteht,
können Entwickler arbeitsteilig parallel weiterarbeiten - einer
programmiert ein Kundenmodul, das die Lieferantenschnittstelle benutzt; ein anderer implementiert den Lieferanten passend zu dessen Schnittstelle. Ist der Lieferant fertiggestellt, wird
er neu übersetzt. Wird an exportierten Merkmalen nichts verändert, d.h. bleibt die Schnittstelle erhalten, so müssen Kunden
nicht neu übersetzt werden (siehe 4.7.5 S. 79 und 5.5.1 S. 107).
Wir programmieren hier noch kein Kundenmodul zum Kaffeeautomatenmodul (siehe dazu Programm 7.3 S. 160), sondern
wenden uns dem vom Übersetzer erzeugten Objektcode zu. Wie
in 5.3.4 S. 96 beschrieben suchen wir im Lager das Subsystem I1,
118
6.2
Von Cleo zu Component Pascal - Schritt 2
in seiner Modulliste I1Kaffeeautomat, klicken auf die Hyperverbindung Code zur Objektcodedatei und erhalten das Fenster:
Bild 6.5
Information zum
Objektcode von
I1Kaffeeautomat
Da die Codedatei existiert, ist das Modul I1Kaffeeautomat ausführbar, Kunden können seine Prozeduren aufrufen - diese sind
allerdings noch effektlos. Die vier Variablen brauchen 16 Bytes
Speicherplatz ( data size); der automatisch erzeugte Code von 12
Bytes Größe ( code size) dient dazu, die Variablen mit Defaultwerten zu initialisieren, wenn das Modul geladen wird (siehe 6.3.2).
Wir sehen davon ab, dieses Modul zu laden und auszuführen;
stattdessen entwickeln wir es einen Schritt weiter: Die Bedingungen, die den in Programm 6.1 spezifizierten Vertrag darstellen, sind zu transformieren.
6.2
Von Cleo zu Component Pascal - Schritt 2
In diesem Abschnitt führen wir zunächst einige Konzepte von
Component Pascal ein, um damit Spezifikation durch Vertrag in
Component Pascal zu realisieren. Den Transformationsschritt
Bild 6.1 (2) zeigen wir wieder am Beispiel des Kaffeeautomaten.
6.2.1
Zusicherungen
Component Pascal bietet keine Konstrukte, die direkt den PRE-,
POST- und INVARIANTS-Konstrukten von Cleo entsprechen. Dennoch ist eine Transformation der Spezifikation möglich, indem
man die Bedingungen als Zusicherungen formuliert.
Eine Zusicherung (assertion) ist eine Aussage über den Zustand
eines Programmablaufs. Sie kann überall stehen, wo eine
Anweisung stehen kann. Erreicht ein Programmablauf eine
Zusicherung, so muss diese erfüllt sein, sonst ist das Programm
fehlerhaft.
119
6
Vom Spezifizieren zum Implementieren
Component Pascal bietet Zusicherungen in Form einer gewöhnlichen Standardprozedur in zwei Varianten:
ASSERT (b : BOOLEAN)
ASSERT (b : BOOLEAN; n : INTEGER)
Standardprozedur
und Codeexpansion
Exkurs. Eine Standardprozedur ist als fester Bestandteil der Sprache
implizit vereinbart (vordeklariert, predeclared). Häufiger Grund dafür ist
Effizienz: Da der Übersetzer die Standardprozeduren kennt, kann er an
Aufrufstellen den Code der Prozedur direkt einsetzen (expandieren)
und so für effiziente Implementationen sorgen. Die Standardprozeduren von Component Pascal sind in Anhang A 10.3, S. 401 aufgelistet.
Zum Aufruf von ASSERT sind als aktuelle Parameter für b ein zu
prüfender boolescher Ausdruck und ggf. für n eine nichtnegative ganze Zahl, die als Fehlernummer dient, einzusetzen:
ASSERT (Bedingung);
☞
ASSERT (Bedingung, Fehlernummer);
Allgemein gilt die Semantik: Ist b erfüllt, so ist der Aufruf effektlos, sonst bricht der Programmablauf ab. Unter BlackBox führt
eine nicht erfüllte Bedingung b in eine Falle, einen Trap, d.h. der
Ablauf stoppt geordnet, es öffnet sich ein Trapfenster, ggf.
erscheint n als Trapnummer. (Ein Beispiel folgt in Abschnitt 7.1.)
Überladen von
Namen
Exkurs. Der Name ASSERT ist überladen, weil er innerhalb eines
Namenraums zwei Prozeduren bezeichnet. Wird dieser Name benutzt,
welche der beiden Varianten ist dann gemeint? Das ist zur Übersetzungszeit entscheidbar: Der Übersetzer erkennt bei einem ASSERT-Aufruf an der Liste der aktuellen Parameter, welche Prozedur aufzurufen
ist. Component Pascal verwendet Überladen nur bei wenigen Standardprozeduren und bei arithmetischen und relationalen Operatoren
(+, -, *, /, =, #, <, >, <=, >=). („*“ und „ -“ sind auch in der unterschiedlichen Bedeutung als Multiplikations- bzw. Subtraktionszeichen und
Exportmarken überladen.) Explizit definierte Prozedurnamen können
nicht überladen werden; ein triftiger Grund dafür ist die Regel, unterschiedliche Dinge unterschiedlich zu benennen.
Wir verwenden Zusicherungen, um Vor- und Nachbedingungen
und Invarianten zu implementieren, schieben aber einen
Abschnitt über Fehlernummern ein.
6.2.2
Fehlernummern
Die einfache Variante der ASSERT-Prozedur lässt nicht erkennen,
welche Art von Bedingung vorliegt:
ASSERT (Preis > 0);
Daher bevorzugen wir die Variante mit dem zweiten Parameter:
120
6.2
Von Cleo zu Component Pascal - Schritt 2
ASSERT (Preis > 0, 110);
Die Fehlernummer 110 ist eine literale Konstante, sie steht für
die Zahl „einhundertundzehn“. Hier bedeutet sie „Modulinvariante“, was ihr jedoch nicht anzusehen ist. Besser ist es, ihr
einen symbolischen Namen zu geben, der ihren Zweck ausdrückt. Dies geschieht mit einer Konstantenvereinbarung:
CONST
invariantModule = 110;
Mit der symbolischen Konstanten invariantModule lautet die Zusicherung:
ASSERT (Preis > 0, invariantModule);
Der Leser erkennt jetzt am Namen der Fehlernummer, dass es
sich um eine Modulinvariante handelt. Dazu braucht er den
Wert von invariantModule - 110 - nicht zu kennen.
Semantik
Man kann invariantModule → 110 als Abbildung betrachten, die dem Zeichen invariantModule das Zeichen 110 zuordnet. Mit der Terminologie
von 4.4.4 S. 60 können wir sagen: Der codierte Wert von invariantModule
ist unwesentlich, es kommt auf die Bedeutung des Symbols
invariantModule an.
Konstantenmodul
Wir brauchen symbolische Konstanten nicht nur für Invarianten, sondern auch für andere Bedingungen, und zwar in vielen
Modulen. Daher ist es sinnvoll, sie an einer Stelle zu vereinbaren
und öffentlich zugänglich zu machen. Dazu kreieren wir ein
Modul, das nur solche Vereinbarungen enthält, nennen es ErrorConstants und ordnen es dem Subsystem Basis zu, weil es grundlegende Dienste für viele Kunden bereitstellt. Seine Dienste sind
allerdings sehr einfach, nur Konstanten. Ein Modul, das nur
konstante Abfragen bietet, heißt Konstantenmodul.
soll BasisErrorConstants benutzen, also importieren.
Wir definieren dazu einen Aliasnamen, wie in 4.7.4 S. 77 gezeigt:
I1Kaffeeautomat
MODULE I1Kaffeeautomat;
IMPORT
BEC := BasisErrorConstants;
...
ASSERT (Preis > 0, BEC.invariantModule);
...
END I1Kaffeeautomat.
6.2.3
Vor- und Nachbedingungen
Cleo-Vor- und Nachbedingungen werden in Zusicherungen
transformiert. Vorbedingungen stehen am Beginn des Anwei121
6
Vom Spezifizieren zum Implementieren
sungsteils der Prozedur, Nachbedingungen am Ende. CleoNachbedingungen, die das OLD-Konstrukt enthalten, sind in
Component Pascal nicht formulierbar. Man kann sie mit zusätzlichen Variablen nachbilden, doch ist dies aufwändig. Wir notieren sie als Kommentar nach dem Prozedurkopf:
Cleo
ACTIONS
Geld_einnehmen (IN Betrag : NATURAL)
PRE
NOT außer_Betrieb
POST
eingenommener_Betrag = OLD (eingenommener_Betrag) + Betrag
Component Pascal
PROCEDURE Geld_einnehmen* (Betrag : INTEGER);
(*!
Postcondition:
eingenommener_Betrag = OLD (eingenommener_Betrag) +
Betrag.
!*)
BEGIN
ASSERT (~außer_Betrieb, BEC.precondSupplierOk);
ASSERT (Betrag >= 0,
BEC.precondPar1Nonnegative);
(* Anweisungsteil *)
END Geld_einnehmen;
NOT als „~“
Eine kleine syntaktische Änderung betrifft den Negationsoperator, den
Component Pascal durch das Zeichen „~“ darstellt.
☞
Allgemein gilt die Transformation
Cleo
ACTIONS
Aktionsname (formale Parameter)
PRE
Vorbedingung
POST
Nachbedingung
Component Pascal
PROCEDURE Aktionsname* (formale Parameter);
BEGIN
ASSERT (Vorbedingung, BEC.precondition);
...
ASSERT (Nachbedingung, BEC.postcondition);
END Aktionsname;
6.2.4
Invarianten
Auch Cleo-Invarianten werden in Zusicherungen transformiert.
Zusätzlich ist jedoch eine gewöhnliche, parameterlose, private
Prozedur zu schreiben, deren Anweisungsteil aus diesen Zusicherungen besteht. Wir nennen sie CheckInvariants; das Check im
Namen drückt als Verb den Zweck der Prozedur aus. Im Beispiel werden wegen des Typwechsels von NATURAL nach INTEGER
aus zwei vier Invarianten:
122
6.2
Von Cleo zu Component Pascal - Schritt 2
Cleo
INVARIANTS
Preis > 0
gesammelter_Betrag MOD Preis = 0
Component Pascal
PROCEDURE CheckInvariants;
BEGIN
ASSERT (eingenommener_Betrag >= 0,
BEC.invariantModule);
ASSERT (Preis > 0,
BEC.invariantModule);
ASSERT (gesammelter_Betrag >= 0,
BEC.invariantModule);
ASSERT (gesammelter_Betrag MOD Preis = 0, BEC.invariantModule);
END CheckInvariants;
Invarianten gelten vor und nach jedem Dienstaufruf. CheckInvariants ist daher am Anfang und am Ende des Anweisungsteils
jeder exportierten Prozedur aufzurufen. In welcher Reihenfolge
mit den Vor- und Nachbedingungen? Bild 2.6 S. 30 gibt Auskunft: Ist die Invariante vor einem Aufruf nicht erfüllt, so ist das
Modul defekt. Dann ist es sinnlos, Vorbedingungen zu prüfen,
weil das Modul den geforderten Dienst sowieso nicht leisten
kann. Also sind erst Invarianten, dann Vorbedingungen zu prüfen. Die Ausführung des Dienstes muss auf jeden Fall die Invariante erhalten. Deshalb sind auch am Ende erst Invarianten,
dann Nachbedingungen zu prüfen:
Cleo
Component Pascal
ACTIONS
Geld_einnehmen (IN Betrag : NATURAL)
PRE
NOT außer_Betrieb
POST
eingenommener_Betrag = OLD (eingenommener_Betrag) + Betrag
PROCEDURE Geld_einnehmen* (Betrag : INTEGER);
(*!
Postcondition:
eingenommener_Betrag = OLD (eingenommener_Betrag) +
Betrag.
!*)
BEGIN
CheckInvariants;
ASSERT (~außer_Betrieb, BEC.precondSupplierOk);
ASSERT (Betrag >= 0,
BEC.precondPar1Nonnegative);
(* Anweisungsteil *)
CheckInvariants;
END Geld_einnehmen;
Das Prüfen der Invarianten vor und nach jedem Dienstaufruf ist
das formal korrekte Vorgehen. Manchmal scheint es aber zu viel
des Guten zu sein. Wenn wir ganz sicher sind, dass die Invariante nicht zwischen zwei Dienstaufrufen durch Fremdzugriffe
gestört werden kann, dann können wir die Invariantenprüfung
am Anfang einer Dienstausführung weglassen.
123
6
Vom Spezifizieren zum Implementieren
Außerdem gilt: Abfragen verändern den Zustand des Moduls
nicht. Ist eine Abfrage als Funktion implementiert, so darf diese
den Zustand nicht verändern (sie muss seiteneffektfrei sein,
siehe Leitlinie 1.6 S. 6). Dann kann sie auch die Invariante nicht
verändern, und die Prüfung der Invariante kann wegfallen. Sind
wir aber nicht ganz sicher, ob eine Funktion seiteneffektfrei programmiert ist, so hilft die Invariantenprüfung, den Fehler
schneller zu finden!
☞
Allgemein gilt die Transformation
Cleo
INVARIANTS
Bedingung
Component Pascal
PROCEDURE CheckInvariants;
BEGIN
ASSERT (Bedingung, BEC.invariantModule);
END CheckInvariants;
PROCEDURE Aktionsname* (formale Parameter);
BEGIN
CheckInvariants;
ASSERT (Vorbedingung, BEC.precondition);
...
CheckInvariants;
ASSERT (Nachbedingung, BEC.postcondition);
END Aktionsname;
Damit haben wir für fast alle Cleo-Konstrukte gezeigt, wie sie in
Component-Pascal-Konstrukte zu transformieren sind. Die
Transformation von Cleo-Klassen behandeln wir in Kapitel 9.
6.2.5
Ein Kaffeeautomat mit Vertrag
Fassen wir nun das Ergebnis des Transformationsschritts Bild
6.1 (2) in einer vertraglichen Spezifikation des Kaffeeautomaten
zusammen, bevor wir die Prozeduren im Schritt (3) implementieren.
Programm 6.2
Kaffeeautomat vertraglich spezifiziert
MODULE I1Kaffeeautomat;
IMPORT
BEC := BasisErrorConstants;
(* Queries *)
VAR
außer_Betrieb: BOOLEAN;
eingenommener_Betrag-,
Preis-,
gesammelter_Betrag: INTEGER;
124
6.2
Von Cleo zu Component Pascal - Schritt 2
(* Invariants *)
PROCEDURE CheckInvariants;
BEGIN
ASSERT (eingenommener_Betrag >= 0,
BEC.invariantModule);
ASSERT (Preis > 0,
BEC.invariantModule);
ASSERT (gesammelter_Betrag >= 0,
BEC.invariantModule);
ASSERT (gesammelter_Betrag MOD Preis = 0, BEC.invariantModule);
END CheckInvariants;
(* Actions *)
PROCEDURE initialisieren* (neuer_Preis : INTEGER);
BEGIN
ASSERT (neuer_Preis > 0,
BEC.precondPar1Nonzero);
...
CheckInvariants;
ASSERT (~außer_Betrieb,
BEC.postcondSupplierOk);
ASSERT (eingenommener_Betrag = 0, BEC.postcondSupplierOk);
ASSERT (Preis = neuer_Preis,
BEC.postcondSupplierOk);
ASSERT (gesammelter_Betrag = 0,
BEC.postcondSupplierOk);
END initialisieren;
PROCEDURE Geld_einnehmen* (Betrag : INTEGER);
(*!
Postcondition:
eingenommener_Betrag = OLD (eingenommener_Betrag) + Betrag.
!*)
BEGIN
ASSERT (~außer_Betrieb, BEC.precondSupplierOk);
ASSERT (Betrag >= 0,
BEC.precondPar1Nonnegative);
...
CheckInvariants;
END Geld_einnehmen;
PROCEDURE Kaffee_ausgeben*;
(*!
Postcondition:
eingenommener_Betrag = OLD (eingenommener_Betrag) - Preis.
gesammelter_Betrag = OLD (gesammelter_Betrag) + Preis.
!*)
BEGIN
ASSERT (~außer_Betrieb,
BEC.precondSupplierOk);
ASSERT (eingenommener_Betrag >= Preis, BEC.precondSupplierOk);
...
CheckInvariants;
ASSERT (gesammelter_Betrag > 0,
BEC.postcondSupplierOk);
END Kaffee_ausgeben;
125
6
Vom Spezifizieren zum Implementieren
PROCEDURE Geld_zurückgeben*;
BEGIN
ASSERT (~außer_Betrieb,
...
CheckInvariants;
ASSERT (eingenommener_Betrag = 0,
END Geld_zurückgeben;
BEC.precondSupplierOk);
BEC.postcondSupplierOk);
END I1Kaffeeautomat.
Pragmatik
Cleo
Die Programme 2.8 S. 35 und 6.2 spezifizieren denselben Kaffeeautomaten, sie unterscheiden sich semantisch nur unwesentlich
- doch der Text von Programm 6.2 ist etwa um die Hälfte länger
als der von Programm 2.8. Dies ist ein pragmatischer Grund,
weshalb wir überhaupt eine eigene Notation zur Spezifikation
eingeführt haben. Cleo bietet als Spezifikationssprache gegenüber Component Pascal folgende Vorteile:
J
J
J
J
Es fokussiert auf die Trennung von Abfragen und Aktionen.
Es abstrahiert von der Implementation der Abfragen.
Es erlaubt eine kompakte Darstellung einer Spezifikation.
Es bietet mit dem OLD-Konstrukt ein Mittel zu exakter Spezifikation.
Doch auch Component Pascal hat seine Stärken:
Component Pascal
J
J
J
J
Es eignet sich nicht nur zur Spezifikation - es ist auch eine
Implementationssprache.
Es prüft bei ausführbaren Programmen, ob die Implementation der Spezifikation entspricht.
Als Implementationssprache bietet es vielfältige, mächtige
Programmiermöglichkeiten.
Die Entwicklungsumgebung BlackBox liefert Laufzeitinformationen, die dem Tester helfen, Fehlerursachen schnell zu
lokalisieren.
Zielsprache einer
Spezifikation
Exkurs. Cleo und Component Pascal sind befreundet, aber nicht verheiratet. Cleo-Spezifikationen kann man auch in andere Implementationssprachen transformieren, doch eignet sich nicht jede Programmiersprache gleichermaßen gut als Zielsprache. So bieten beispielsweise C und
C++ zwar Zusicherungen in Form eines Makros, doch liefert dieses
keine Laufzeitinformation. Java kennt keine Zusicherungen; man
könnte sie aber mit dem Ausnahmemechanismus nachbilden.
6.3
Von Cleo zu Component Pascal - Schritt 3
Von den Transformationsschritten Bild 6.1 haben wir mit Programm 6.2 die Schritte (1) und (2) ausgeführt; nun gehen wir
126
6.3
Von Cleo zu Component Pascal - Schritt 3
Schritt (3): Wir komplettieren Programm 6.2, indem wir eine
Implementation angeben. Dazu brauchen wir ein weiteres Sprachelement von Component Pascal: Zuweisungen.
6.3.1
Zuweisungen
Zu einer Zuweisung gehören ein Variablenbezeichner und ein
Ausdruck. Zuweisen bedeutet, die bezeichnete Variable an den
Wert des Ausdrucks zu binden. Dies ist in drei Schritten implementiert:
(1) Aus dem Bezeichner die Adresse der Variable ermitteln.
(2) Den Ausdruck auswerten.
(3) Den Wert im Speicherplatz der Variable deponieren.
Im einfachsten Fall ist der Bezeichner ein Variablenname, etwa i,
und der Ausdruck eine literale Konstante, etwa die Zahl 0. Die
Variable muss einen Typ haben, in dessen Wertebereich die 0
liegt, etwa INTEGER, und sie muss vereinbart sein, etwa durch
VAR i : INTEGER;
Die Zuweisung
i := 0;
wirkt dann so:
Bild 6.6
Zuweisung exemplarisch
i
0
0
Zuweisung
INTEGER
Eine Zuweisung ist eine Anweisung; sie kann nur in einem
Anweisungsteil stehen. Allgemein hat die Zuweisung die Form
☞
Variablenbezeichner := Ausdruck;
und wirkt so:
Bild 6.7
Zuweisung allgemein
Variablenbezeichner
Wert
Typ
Wert
Speicherung
Ausdruck
Auswertung
Das Speichern darf freilich nur erfolgen, wenn
l
l
die Variable sichtbar und nicht schreibgeschützt ist (im vereinbarenden Modul ist sie stets schreibbar), und
der ermittelte Wert zur Variable passt.
127
6
Vom Spezifizieren zum Implementieren
Zugriffskontrolle
Typbindung
Typprüfung
Neben der Zugriffskontrolle kommen hier, ähnlich wie für Parameter in 2.3.2 S. 27 besprochen, Typbindung von Variablen und
Ausdrücken und Typprüfung durch den Übersetzer ins Spiel:
Der Typ des Ausdrucks wird zur Übersetzungszeit ermittelt,
und es wird geprüft, ob er mit dem Typ der Variable verträglich
ist. Falls nicht, so scheitert die Übersetzung; eine typfehlerhafte
Zuweisung kann also nie Schaden zur Laufzeit anrichten.
Semantik
Die Semantik der Zuweisung können wir näherungsweise mit
einer Zusicherung - einer Gleichung - spezifizieren:
M
variable := Ausdruck;
ASSERT (variable = Ausdruck);
Nach der Zuweisung hat die Variable denselben Wert wie der
zugewiesene Ausdruck. Streng genommen gilt die Zusicherung
nur, wenn die Variable links nicht im Ausdruck rechts vorkommt und wenn sowohl Variable als auch Ausdruck seiteneffektfrei sind (siehe S. 23). Beispielsweise erhöht die Zuweisung
i := i + 1 den Wert von i um 1, aber i = i + 1 ist immer falsch.
Man beachte den Unterschied zwischen
variable := Ausdruck;
und
variable = Ausdruck
Anweisung
Das erste Konstrukt ist eine Anweisung; als solche verändert es
einen Zustand - hier den Zustand der Variable auf der linken
Seite.
Ausdruck
Das zweite Konstrukt ist ein Ausdruck, als solcher liefert es
einen Wert. Hier handelt es sich um einen booleschen - genauer
relationalen - Ausdruck: eine Gleichung, die aus zwei Teilausdrücken besteht. Der linke Teilausdruck ist hier eine Variable,
vom rechten Teilausdruck wissen wir nichts Genaues. Beide
Ausdrücke werden ausgewertet, die Werte werden miteinander
verglichen. Sind sie gleich, so liefert die Gleichung den Wert
TRUE, sonst FALSE.
Die Zeichen „ =“ und „:=“, so wenig sie sich unterscheiden,
bedeuten doch grundsätzlich Verschiedenes. Component Pascal
hebt den semantischen Unterschied syntaktisch dadurch hervor,
dass „=“ ein Operator ist, der Gleichheitsoperator, während „:=“
nur ein Begrenzer ist.
Pragmatik
128
Exkurs. Das Zuweisungssymbol „:=“ ist vielleicht nicht das denkbar
beste, weil damit eine Zuweisung von rechts nach links zu lesen ist, ent-
6.3
Von Cleo zu Component Pascal - Schritt 3
gegen unserer gewohnten Leserichtung. In einer seiteneffektfreien Programmiersprache wäre die Notation
Ausdruck
Þ variable
günstiger; Konrad Zuse verwendete sie schon 1945 in der ersten Programmiersprache, dem Plankalkül. Später setzte sich die „von-rechtsnach-links“-Richtung durch; das „:=“ ist seit Algol 60 verbreitet [16].
Manche Programmiersprachen, darunter C, C++ und Java, verwenden
„=“ als Zuweisungszeichen, eine Notation der frühen 50er Jahre, die
sich mit Fortran verbreitete. Nachteilig ist daran, dass die Sprache ein
neues Gleichheitssymbol einführen muss. In der Mathematik wird seit
rund 350 Jahren weltweit einheitlich „=“ als Gleichheitszeichen benutzt.
Deshalb haben viele Programmiersprachen „=“ für denselben Zweck
übernommen und „:=“ als Zuweisungszeichen eingeführt. Wenn C/
C++/Java dafür „==“ und „=“ verwenden, so ist das zwar einerseits nur
ein syntaktischer Unterschied, andererseits aber ein nicht gerade geniales Abweichen von einem Standard und eine vermeidbare Fehlerquelle.
6.3.1.1
Inkrementieren und Dekrementieren
In Programmen ist oft der Wert einer ganzzahligen Variable zu
erhöhen oder zu erniedrigen. Mit den Vereinbarungen
VAR i, k : INTEGER;
bewirken Zuweisungen der Art
i := i + k;
i := i - k;
das Gewünschte. Component Pascal bietet Standardprozeduren
INC und DEC , mit denen der Effekt dieser Zuweisungen so erzielt
werden kann:
INC (i, k);
DEC (i, k);
Effizienz
Die Prozeduraufrufe kosten weniger als die Zuweisungen, da der Übersetzer ihren Code expandiert und dabei die Adresse von i nur einmal
(statt zweimal) berechnet. Der Effizienzgewinn bleibt allerdings mikroskopisch klein. Über die Effizienz eines Algorithmus entscheidet seine
Entwurfsstruktur weit mehr als Optimierungen einzelner Anweisungen, wie wir in 8.2.4.4 S. 223 sehen werden.
Besonders häufig kommt Erhöhen oder Erniedrigen um 1 vor,
weshalb es dafür Varianten von INC und DEC mit nur einem
Parameter - der zu verändernden Variable - gibt:
INC (i)
DEC (i)
ist äquivalent zu
ist äquivalent zu
INC (i, 1)
DEC (i, 1)
129
6
Vom Spezifizieren zum Implementieren
6.3.2
Initialisierung
Die Zuweisung
i := i + 1;
erhöht den Wert von i um 1, dazu wird der aktuelle Wert von i
im Ausdruck i + 1 ermittelt. Was aber, wenn dies die erste
Anweisung nach der Vereinbarung von i ist? Welchen Wert hat
dann i? Dies ist das Initialisierungsproblem: Eine Variable soll
auch beim ersten Lesezugriff auf sie einen bestimmten, korrekten Wert besitzen. Eine Variable initialisieren heißt, sie an einen
Anfangswert binden. Generell unterscheidet man bei Programmiersprachen zwei Vorgehensweisen:
l
l
Implizite Initialisierung bedeutet, dass der Übersetzer automatisch Code erzeugt, der Variablen vor ihrer Benutzung mit
Anfangswerten versieht.
Explizite Initialisierung bedeutet, dass der Programmierer
Anweisungen schreibt, die Variablen vor ihrer Benutzung
Anfangswerte zuweisen.
Wenn die Sprache kein implizites Initialisieren vorsieht, muss
der Programmierer explizit initialisieren. Fehlende oder falsche
Initialisierung ist einer der häufigsten Programmierfehler! Um
die Fehlerrate zu verringern, müssen wir besonders darauf achten, dass alle Variablen korrekt initialisiert werden.
Component Pascal initialisiert globale Variablen implizit. Dabei
heißt eine Variable global, wenn sie in einem Modul vereinbart
ist (im Unterschied zu einer lokalen Variable, die in einer Prozedur vereinbart ist). In Programm 6.2 sind also
VAR
außer_Betrieb: BOOLEAN;
eingenommener_Betrag-,
Preis-,
gesammelter_Betrag: INTEGER;
Defaultinitialisierung
Vereinbarungen globaler Variablen. Diese Variablen werden
nach dem Laden des Moduls automatisch mit Defaultwerten
initialisiert, und zwar boolesche Größen mit FALSE, Zahlen mit 0.
Im Beispiel gilt also unmittelbar nach dem Laden:
außer_Betrieb = FALSE
eingenommener_Betrag = 0
Preis = 0
gesammelter_Betrag = 0
Damit besitzen die Variablen einen bestimmten Anfangswert doch dieser ist nicht immer korrekt, d.h. entspricht nicht dem,
130
6.3
Von Cleo zu Component Pascal - Schritt 3
was der Programmierer will. Im Beispiel gefällt uns nicht, dass
sowohl außer_Betrieb = FALSE als auch Preis = 0 gilt.
Initialisierungsteil
Für den Fall, dass globale Variablen anders als defaultmäßig zu
initialisieren sind, sieht Component Pascal den Initialisierungsteil des Moduls vor. Im Beispiel können wir programmieren:
MODULE I1Kaffeeautomat;
...
BEGIN
initialisieren (1);
END I1Kaffeeautomat.
Nach dem Laden des Moduls und der impliziten Initialisierung
wird der explizite Initialisierungsteil ausgeführt, hier also initialisieren (1) aufgerufen. Auf S. 30 sagen wir, es sei die Aufgabe von
initialisieren, die Modulinvariante erstmals herzustellen, und auf S.
80, es sei der Zweck des Initialisierungsteils, dies zu tun. Demnach liegen wir mit obigem Ansatz richtig. Trotzdem diskutieren wir eine Alternative, weil die Variable außer_Betrieb oben eine
kümmerliche Rolle spielt: Sie ist nach dem Initialisieren FALSE,
und es ist nirgends spezifiziert, dass sie einmal TRUE werden
könnte. Programmieren wir dagegen
MODULE I1Kaffeeautomat;
...
BEGIN
außer_Betrieb := TRUE;
END I1Kaffeeautomat.
so gilt nach dem Laden und Initialisieren des Moduls:
außer_Betrieb = TRUE
eingenommener_Betrag = 0
Preis = 0
gesammelter_Betrag = 0
Die in Programm 6.2 spezifizierte Modulinvariante ist damit
noch nicht erfüllt, aber in diesem Modulzustand ist nur ein Aufruf von initialisieren erlaubt.
6.3.3
Ein implementierter Kaffeeautomat
Um den Kaffeeautomaten zu implementieren, müssen wir
einige Zuweisungen in die freigelassenen Anweisungsteile
schreiben. In diesem Beispiel ist immer an den Nachbedingungen abzulesen, wie die entsprechenden Zuweisungen lauten.
Zum Beispiel wird die Nachbedingung
131
6
Vom Spezifizieren zum Implementieren
NOT außer_Betrieb
durch die Zuweisung
außer_Betrieb := FALSE;
erfüllt, und die Nachbedingung
eingenommener_Betrag = OLD (eingenommener_Betrag) + Betrag
durch
INC (eingenommener_Betrag, Betrag);
Das Gesamtergebnis sieht so aus:
Programm 6.3
Kaffeeautomat implementiert
MODULE I1Kaffeeautomat;
IMPORT
BEC := BasisErrorConstants;
(* Queries *)
VAR
außer_Betrieb: BOOLEAN;
eingenommener_Betrag-,
Preis-,
gesammelter_Betrag: INTEGER;
(* Invariants *)
PROCEDURE CheckInvariants;
BEGIN
ASSERT (eingenommener_Betrag >= 0,
BEC.invariantModule);
ASSERT (Preis > 0,
BEC.invariantModule);
ASSERT (gesammelter_Betrag >= 0,
BEC.invariantModule);
ASSERT (gesammelter_Betrag MOD Preis = 0, BEC.invariantModule);
END CheckInvariants;
(* Actions *)
PROCEDURE initialisieren* (neuer_Preis : INTEGER);
BEGIN
ASSERT (neuer_Preis > 0,
BEC.precondPar1Nonzero);
außer_Betrieb
:= FALSE;
eingenommener_Betrag := 0;
Preis
:= neuer_Preis;
gesammelter_Betrag
:= 0;
CheckInvariants;
ASSERT (~außer_Betrieb,
BEC.postcondSupplierOk);
ASSERT (eingenommener_Betrag = 0, BEC.postcondSupplierOk);
ASSERT (Preis = neuer_Preis,
BEC.postcondSupplierOk);
ASSERT (gesammelter_Betrag = 0,
BEC.postcondSupplierOk);
END initialisieren;
132
6.3
Von Cleo zu Component Pascal - Schritt 3
PROCEDURE Geld_einnehmen* (Betrag : INTEGER);
(*!
Postcondition:
eingenommener_Betrag = OLD (eingenommener_Betrag) + Betrag.
!*)
BEGIN
ASSERT (~außer_Betrieb, BEC.precondSupplierOk);
ASSERT (Betrag >= 0,
BEC.precondPar1Nonnegative);
INC (eingenommener_Betrag, Betrag);
CheckInvariants;
END Geld_einnehmen;
PROCEDURE Kaffee_ausgeben*;
(*!
Postcondition:
eingenommener_Betrag = OLD (eingenommener_Betrag) - Preis.
gesammelter_Betrag = OLD (gesammelter_Betrag) + Preis.
!*)
BEGIN
ASSERT (~außer_Betrieb,
BEC.precondSupplierOk);
ASSERT (eingenommener_Betrag >= Preis, BEC.precondSupplierOk);
DEC (eingenommener_Betrag, Preis);
INC (gesammelter_Betrag, Preis);
CheckInvariants;
ASSERT (gesammelter_Betrag > 0,
BEC.postcondSupplierOk);
END Kaffee_ausgeben;
PROCEDURE Geld_zurückgeben*;
BEGIN
ASSERT (~außer_Betrieb,
eingenommener_Betrag := 0;
CheckInvariants;
ASSERT (eingenommener_Betrag = 0,
END Geld_zurückgeben;
BEC.precondSupplierOk);
BEC.postcondSupplierOk);
BEGIN
außer_Betrieb := TRUE;
END I1Kaffeeautomat.
Maschinenmodul
Dieses Kaffeeautomatenmodul ist (im Unterschied zum Fehlerkonstantenmodul) ein Beispiel für ein Modul mit Zustand, als
solches bietet es Aktionen, die den Modulzustand ändern. Es
gehört dabei zur Art der Maschinenmodule: Seine Abfragen
und Aktionen stellen eine abstrakte Maschine dar. Kunden können mit Abfragen Auskunft über den Maschinenzustand erhalten und ihn mit Aktionen verändern.
6.3.4
Ein implementierter Schalter
Das primitivste Maschinenmodul ist ein Schalter, wie er in Programm 2.6 S. 33 spezifiziert ist. Entsprechend leicht ist es zu
implementieren, für jede Aktion genügt eine Zuweisung:
133
6
Vom Spezifizieren zum Implementieren
Programm 6.4
Schalter implementiert
MODULE I1Switch;
VAR on- : BOOLEAN;
PROCEDURE SwitchOn*;
BEGIN
on := TRUE;
END SwitchOn;
PROCEDURE SwitchOff*;
BEGIN
on := FALSE;
END SwitchOff;
PROCEDURE Toggle*;
BEGIN
on := ~on;
END Toggle;
END I1Switch.
Der Initialisierungsteil des Moduls fehlt; on wird nach dem
Laden implizit mit FALSE initialisiert.
6.3.5
Implementierte Mengen
Behältermodul
Die im Programm 2.7 S. 34 spezifizierte Menge ist ein Modul mit
Zustand, gehört aber zur Art der Behältermodule. Ein Behältermodul kann Elemente eines Typs aufnehmen, speichern und
wieder abgeben. Sein Zustand entspricht den gespeicherten Elementen. Kunden können den Behälterinhalt abfragen und
ändern. Behälter fassen wir im Subsystem Containers zusammen.
Entwurf
Das Mengenmodul modelliert eine Menge im mathematischen
Sinn. Der Wertebereich des Elementtyps entspricht einer Grundmenge; der Zustand des Moduls entspricht einer Teilmenge dieser Grundmenge. Ein direkter Entwurf ist, jedem Element der
Grundmenge einen Schalter zuzuordnen, dessen Stellung
angibt, ob das Element in der Menge enthalten ist oder nicht.
6.3.5.1
Reihungen
Zum Zeichentyp CHAR gehören 216 verschiedene Werte. Eine
Zeichenmenge implementieren wir freilich nicht mit 216 Exemplaren der Bauart des Programms 6.4 - die Programmiersprache
erlaubt es, 2 16 boolesche Variablen auf einmal zu vereinbaren.
Der Datentyp dafür ist eine Reihung:
ARRAY 216 OF BOOLEAN
Reihungstyp
134
Die Schlüsselwörter ARRAY und OF kennzeichnen einen generischen Typ, aus dem erst bei einer Vereinbarung ein konkreter
Typ konstruiert wird. Zu dieser Konstruktion ist
6.3
l
l
Von Cleo zu Component Pascal - Schritt 3
die Anzahl der Elemente (z.B. 216) und
der Typ der Elemente (z.B. BOOLEAN)
anzugeben:
☞
ARRAY Elementanzahl OF Elementtyp
Eine Reihung besteht also aus einer Anzahl gleicher Elemente.
Die Elemente sind in einer Folge angeordnet und von 0 bis Elementanzahl - 1 durchnummeriert. Elementanzahl muss ein konstanter
ganzzahliger positiver Ausdruck sein und heißt die Länge der
Reihung. Sie legt die Größe des benötigten Speicherplatzes zur
Übersetzungszeit fest. Elementtyp kann ein beliebiger Typ sein,
der Elementtyp der Reihung.
Die Zahlendarstellung 216 ist lexikalisch nicht vorgesehen. Wir
könnten den berechneten Wert 65536 hinschreiben, doch bei
solch langen Zahlen schleichen sich leicht Tippfehler ein. Eine
Alternative wäre die Hexadezimaldarstellung dieser Zahl,
10000H . Aber eigentlich wollen wir die Kardinalität des Wertebereichs von CHAR deutlich ausdrücken.
Standardfunktionen
Mit den Vereinbarungen c : CHAR und i : INTEGER gilt in Component Pascal (siehe Anhang A 10.3, S. 402):
l
l
Explizite
Typanpassung
ist die Ordnungszahl von c, CHR (i) das Zeichen mit
der Ordnungszahl i MOD 10000H;
ORD (c)
MIN (CHAR)
ist das kleinste (0X), MAX (CHAR) das größte Zeichen
(0FFFFX).
ORD und CHR passen CHAR- und INTEGER-Werte explizit aneinander an. Es ist
CHR (ORD (c)) = c
und
ORD (CHR (i)) = i
für ORD (MIN (CHAR)) <= i <= ORD (MAX (CHAR)).
Damit ergibt sich die Anzahl der Werte von CHAR zu
ORD (MAX (CHAR)) - ORD (MIN (CHAR)) + 1
Reihungsvariable
Nun ist von der booleschen Reihung ein Exemplar zu vereinbaren, eine Variable des Reihungstyps, die wir nach ihrem Zweck
has nennen:
VAR
has : ARRAY ORD(MAX(CHAR)) - ORD(MIN(CHAR)) + 1 OF BOOLEAN;
Die Länge einer Reihung liefert die Standardfunktion LEN.
Wegen
LEN (has) = ORD (MAX (CHAR) - ORD (MIN (CHAR)) + 1
135
6
Vom Spezifizieren zum Implementieren
ist der rechts stehende Ausdruck nur einmal, nämlich bei der
Vereinbarung der Reihung has, hinzuschreiben.
Der Variable has ist zur Laufzeit ein Speicherplatz zugeordnet,
der aus LEN (has) Speicherplätzen für boolesche Werte besteht:
Bild 6.8
Speicherplatz zu
Reihung exemplarisch
Zugriff
has
0
1
2
FALSE
TRUE
BOOLEAN
BOOLEAN
LEN(has)-2 LEN(has)-1
...
TRUE
BOOLEAN BOOLEAN
FALSE
BOOLEAN
Der Name has bezeichnet die Reihung als Ganzes. Die einzelnen
Elemente einer Reihung sind durch Indizierung explizit
benennbar und direkt zugreifbar. Beispielsweise bezeichnen die
indizierten Variablen
has [0]
das erste Element und
has [LEN (has) - 1]
das letzte Element
der Reihung has; allgemein hat eine indizierte Variable die Form
☞
Reihungsvariablenname [ganzzahliger Ausdruck]
Der Index ist ein ganzzahliger Ausdruck; daher sind Indexberechnungen möglich (z.B. LEN (has) - 1), bevor die Adresse der
indizierten Variable ermittelt wird. Der Indexwert muss im
Intervall 0 bis LEN (has) - 1 liegen, sonst liegt eine Bereichsüberschreitung vor.
Speichersicherheit
BlackBox prüft, ob ein Index seine Grenzen einhält, und zwar
bei konstanten Ausdrücken zur Übersetzungszeit, sonst zur
Laufzeit. Eine Bereichsüberschreitung führt zur Laufzeit zu
einem Trap. Mit der Vereinbarung i : INTEGER ist die Semantik,
als ob vor jedem Zugriff der Art
has [i]
eine Vorbedingung der Art
AND als „&“
L
136
ASSERT ((0 <= i) & (i < LEN (has)))
steht. Ein Indexwert bestimmt dann eineindeutig ein Reihungselement, für das tatsächlich Speicherplatz reserviert ist. Die
zweite Zuweisung in
i := -1; has [i] := TRUE;
kann keinen fremden Speicherplatz überschreiben. (Bei manchen Programmiersprachen, z.B. C und C++, sind Indexgrenzen
nicht dynamisch prüfbar, da Reihungslängen zur Laufzeit unbekannt sind; solche Sprachen sind nicht speichersicher.)
6.3
Von Cleo zu Component Pascal - Schritt 3
Operationen
Der Typ einer Variable bestimmt die zulässigen Operationen auf
seinen Exemplaren. Deshalb sind mit indizierten Variablen alle
Operationen möglich, die der Elementtyp der Reihung erlaubt,
also insbesondere Zuweisungen und Parameterübergaben.
6.3.5.2
Direkte Implementation
Um die Prozeduren des Zeichenmengenmoduls mit der Reihung has zu implementieren, brauchen wir zum Indexberechnen
die Typanpassung von CHAR nach INTEGER und zum Setzen der
indizierten Variable die Zuweisung.
Programm 6.5
Zeichenmenge implementiert
MODULE ContainersSetOfChar;
IMPORT
BEC := BasisErrorConstants;
VAR
has : ARRAY ORD(MAX(CHAR)) - ORD(MIN(CHAR)) + 1 OF BOOLEAN;
PROCEDURE Has* (x : CHAR) : BOOLEAN;
BEGIN
RETURN has [ORD (x)];
END Has;
PROCEDURE Put* (x : CHAR);
BEGIN
has [ORD (x)] := TRUE;
ASSERT (Has (x), BEC.postcondSupplierOk);
END Put;
PROCEDURE Remove* (x : CHAR);
BEGIN
has [ORD (x)] := FALSE;
ASSERT (~Has (x), BEC.postcondSupplierOk);
END Remove;
END ContainersSetOfChar.
Da der Initialisierungsteil des Moduls fehlt, werden nach dem
Laden alle Elemente von has implizit mit FALSE initialisiert, d.h.
die Menge ist anfangs leer.
Für jedes Zeichen x : CHAR gilt
0 = ORD (MIN (CHAR)) <= ORD (x) <= ORD (MAX (CHAR)) = LEN (has) - 1
sodass ORD (x) die Indexvorbedingung für has stets erfüllt und
keine Bereichsüberschreitung vorkommen kann.
Effizienz
Nach dem Übersetzen des Moduls betrachten wir seine Codedatei (siehe 5.3.4 S. 96) und stellen fest, dass es ein Speicherverschwender ist: Es belegt 65536 Bytes Datenspeicher.
137
6
Vom Spezifizieren zum Implementieren
L
L
Ein boolescher Schalter kostet ein Byte Speicherplatz, alle
Schalter zusammen also 216 Bytes.
Der belegte Speicherplatz ist unabhängig davon, ob die
Menge wenige oder viele Elemente enthält.
Suchen wir also nach einer Implementation, die weniger Speicherplatz braucht!
6.3.5.3
Verbessern
Mengentyp
Component Pascal hat einen Grundtyp SET für Mengen. Die
Grundmenge ist auf das Intervall 0,..., 31 beschränkt. Der pragmatische Grund dafür ist, dass die Mengenoperationen effizient
mit einzelnen Maschinenbefehlen implementierbar sind. Für
jedes Mengenelement ist ein Bit vorgesehen, sodass die Menge
selbst 4 Bytes Speicherplatz belegt.
Operationen
Mit den Vereinbarungen s : SET und i : INTEGER mit MIN (SET) <= i
schreiben sich die Mengenoperationen in Component Pascal so:
<= MAX (SET)
i IN s
INCL (s, i)
EXCL (s, i)
Entwurf
bedeutet
bedeutet
bedeutet
Ist i ∈ s ?
Ersetze s durch s ∪ {i}
Ersetze s durch s \ {i}
Größere Mengen sind leicht als Reihungen mit dem Elementtyp
SET zu konstruieren. Mit den Konstantenvereinbarungen
CONST
sizeOfCHARset
sizeOfSET
= ORD (MAX (CHAR)) - ORD (MIN (CHAR)) + 1;
= MAX (SET) - MIN (SET) + 1;
genügt (wegen sizeOfCHARset MOD sizeOfSET = 0) die Variablenvereinbarung
VAR
set : ARRAY sizeOfCHARset DIV sizeOfSET OF SET;
Beim Zugriff ist die Ordnungszahl eines Zeichens x : CHAR
umzurechnen in
l
l
den Index einer SET-Menge: ORD (x) DIV sizeOfSET, und
ein Element dieser SET-Menge: ORD (x) MOD sizeOfSET.
Die Implementation des Zeichenmengenmoduls ist damit:
Programm 6.6
Zeichenmenge optimiert
MODULE ContainersSetOfChar;
IMPORT
BEC := BasisErrorConstants;
CONST
sizeOfCHARset= ORD (MAX (CHAR)) - ORD (MIN (CHAR)) + 1;
sizeOfSET
= MAX (SET) - MIN (SET) + 1;
138
6.3
Von Cleo zu Component Pascal - Schritt 3
VAR
set : ARRAY sizeOfCHARset DIV sizeOfSET OF SET;
PROCEDURE Has* (x : CHAR) : BOOLEAN;
BEGIN
RETURN ORD (x) MOD sizeOfSET IN set [ORD (x) DIV sizeOfSET];
END Has;
PROCEDURE Put* (x : CHAR);
BEGIN
INCL (set [ORD (x) DIV sizeOfSET], ORD (x) MOD sizeOfSET);
ASSERT (Has (x), BEC.postcondSupplierOk);
END Put;
PROCEDURE Remove* (x : CHAR);
BEGIN
EXCL (set [ORD (x) DIV sizeOfSET], ORD (x) MOD sizeOfSET);
ASSERT (~Has (x), BEC.postcondSupplierOk);
END Remove;
BEGIN
ASSERT (ORD (MIN (CHAR)) = 0, BEC.invariantModuleImpl);
ASSERT (sizeOfCHARset MOD sizeOfSET = 0, BEC.invariantModuleImpl);
END ContainersSetOfChar.
Initialisierungsteil
Nach dem Laden werden alle Elemente von set mit der leeren
Menge initialisiert, d.h. die Zeichenmenge ist anfangs leer.
Die Bedingungen ORD (MIN (CHAR)) = 0 und sizeOfCHARset MOD
sind Voraussetzungen für die Korrektheit der
Modulimplementation. Es sind Modulinvarianten, die sich auf
die Implementation des Moduls beziehen. Implementationsabhängige Invarianten nennen wir Implementationsinvarianten;
sie bleiben Kunden verborgen. Diese hier sind zudem konstante
Bedingungen; daher müssen sie nur einmal geprüft werden und
stehen im Initialisierungsteil des Moduls. Tatsächlich prüft sie
schon der Übersetzer. Sie helfen Fehler zu entdecken, die sich
durch Ändern einer der Konstanten einschleichen könnten.
sizeOfSET = 0
Fazit
Gegenüber Programm 6.5 reduziert diese Lösung den Speicherplatzbedarf für Daten auf 1/8, also auf 213 = 8192 Bytes; Codegröße und Laufzeit wachsen unwesentlich.
6.3.5.4
Anpassen und Verallgemeinern
Anwender wechseln oft ihre Anforderungen an Software - deshalb soll sie änderbar sein. Um zu sehen, wie leicht wir das Programm 6.6 an eine andere Aufgabe anpassen können, ist jetzt
statt einer Menge von Zeichen eine Menge ganzer Zahlen zu
implementieren. Die Spezifikation entspricht Programm 2.7 S.
34, nur den Elementtyp CHAR ersetzen wir durch einen Ganzzahltyp.
139
6
Vom Spezifizieren zum Implementieren
Ganzzahltypen
Component Pascal bietet vier ganzzahlige Grundtypen BYTE,
SHORTINT, INTEGER, LONGINT, die sich im Wertebereich unterscheiden (siehe Anhang A Appendix C, S. 410). INTEGER und
LONGINT scheiden bei der Implementation von Programm 6.6
aus, da der Speicherbedarf im Gigabytebereich liegen würde.
Die Lösung soll aber so allgemein sein, dass sie mit einer minimalen Änderung sowohl für BYTE als auch SHORTINT gültig ist.
Untersuchen wir also, was an Programm 6.6 zu ändern ist:
(1) Die Typanpassung vom Mengenelementtyp CHAR zum
Indextyp INTEGER mit ORD passt nicht.
(2) Ein ganzzahliger Mengenelementtyp erlaubt negative Zahlen, aber ein Index muss nichtnegativ sein.
Um BYTE und SHORTINT von vornherein gleich zu behandeln,
führen wir einen neuen Typnamen Integer ein, wahlweise mit
einer der beiden Typvereinbarungen:
TYPE Integer = BYTE;
TYPE Integer = SHORTINT;
Zu (1): Aus ORD (x) wird einfach x, weil der Elementtyp Integer
direkt als Indextyp verwendbar ist.
Zu (2): Der Wert des Mengenelements x ist zu verschieben, um
einen nichtnegativen Index zu erhalten. Betrachten wir zuerst,
was mit dem kleinsten Wert geschehen soll:
MIN (Integer)
→0
Daraus konstruieren wir die Abbildung:
L
J
Implizite
Typanpassung
MIN (Integer)
x
MAX (Integer)
→ MIN (Integer) - MIN (Integer)
→ x - MIN (Integer)
→ MAX (Integer) - MIN (Integer)
Mathematisch einfach, aber im Programm problematisch, denn
der Ergebniswert unter der Verschiebung um -MIN (Integer) liegt
für nichtnegative x nicht im Wertebereich von Integer! Ein Überlauf könnte das Ergebnis verfälschen. Zum Glück passt Component Pascal Ganzzahlwerte vor arithmetischen Operationen
implizit an INTEGER (oder LONGINT) an; dies verhindert hier
Überläufe.
Die Änderungen liefern das folgende Modul:
Programm 6.7
Menge ganzer
Zahlen
140
MODULE ContainersSetOfInteger;
IMPORT
BEC := BasisErrorConstants;
6.3
1
2
☞
TYPE
Integer* = BYTE;
☞
CONST
shift
sizeOfIntegerSet
sizeOfSET
Von Cleo zu Component Pascal - Schritt 3
(* or SHORTINT *)
= -MIN (Integer);
= MAX (Integer) - MIN (Integer) + 1;
= MAX (SET) - MIN (SET) + 1;
VAR
set : ARRAY sizeOfIntegerSet DIV sizeOfSET OF SET;
PROCEDURE Has* (x : Integer) : BOOLEAN;
BEGIN
RETURN (x + shift) MOD sizeOfSET IN set [(x + shift) DIV sizeOfSET];
END Has;
PROCEDURE Put* (x : Integer);
BEGIN
INCL (set [(x + shift) DIV sizeOfSET], (x + shift) MOD sizeOfSET);
ASSERT (Has (x), BEC.postcondSupplierOk);
END Put;
PROCEDURE Remove* (x : Integer);
BEGIN
EXCL (set [(x + shift) DIV sizeOfSET], (x + shift) MOD sizeOfSET);
ASSERT (~Has (x), BEC.postcondSupplierOk);
END Remove;
BEGIN
ASSERT (sizeOfIntegerSet MOD sizeOfSET = 0, BEC.invariantModuleImpl);
END ContainersSetOfInteger.
Der Typ Integer muss exportiert werden, weil er als Parametertyp
exportierter Prozeduren vorkommt (siehe 1 ☞).
Fazit
Leitlinie 6.1
Konstantenvereinbarungen
Programm 6.7 ist nur durch Ändern der Typvereinbarung
sowohl für BYTE als auch SHORTINT verwendbar, weil es folgende
Leitlinien zur Sicherheit, Lesbarkeit und Änderbarkeit von Programmen beachtet:
Vermeide literale Konstanten in Anweisungsteilen. Vereinbare
für jede mehrfach verwendete Konstante einen Namen, der
ihre Bedeutung ausdrückt (ausgenommen für Werte wie 0 und
1). Ist ein Konstantenwert zu ändern, so ist nur eine Stelle - die
Konstantenvereinbarung - zu ändern. Alle anderen Vereinbarungen und die Algorithmen, die die symbolische Konstante
benutzen, sind unabhängig vom Konstantenwert.
141
6
Vom Spezifizieren zum Implementieren
Leitlinie 6.2
Ausgedrückte
Abhängigkeit von
Konstanten
6.4
Hängt der Wert einer Konstante von anderen Konstanten ab,
so stelle dies im definierenden Ausdruck explizit dar (siehe
2 ☞). Nicht dargestellte Abhängigkeiten übersieht man beim
Ändern von Werten leicht; sie führen so zu fehlerhaften Algorithmen.
Schnittstelle und Implementation
Rekapitulieren wir die Begriffe Schnittstelle und Implementation, die uns seit Abschnitt 1.3 beschäftigen: Eine Spezifikation
der Schnittstelle eines Lieferantenmoduls enthält alle Informationen, die ein Entwickler
l
l
eines Kunden zum Benutzen des Lieferanten, und
des Lieferanten selbst für dessen Implementation
benötigt. Ein Kunde kann eine Schnittstelle benutzen, ohne auf
die dahinter verborgene Implementation zuzugreifen. Auch von
einem physischen Kaffeeautomaten müssen wir nicht wissen,
wie er den Kaffee kocht; es genügt, wenn wir die Knöpfe richtig
drücken können. Eine Implementation kann ohne Auswirkung
auf Kunden geändert werden, eine Schnittstelle nicht.
6.4.1
Abstrakte und konkrete Datenstrukturen
Die Programme 6.5 und 6.6 sind Beispiele dafür: Dieselbe
Schnittstelle ist durch unterschiedliche Datenstrukturen mit
unterschiedlichen Algorithmen implementiert (has in Programm
6.5, set in Programm 6.6).
Die Reihungen has und set sind Beispiele für konkrete Datenstrukturen. Eine Datenstruktur setzt sich aus Datenelementen
zusammen; eine konkrete Datenstruktur erlaubt direkte
lesende und schreibende Zugriffe auf ihre Elemente (z.B.
x := array [index]; array [index] := x).
Datenabstraktion
142
Das Modul ContainersSetOfChar ist ein Beispiel für eine abstrakte
Datenstruktur: Diese stellt eine Schnittstelle aus Operationen
zur Verfügung und erlaubt nur Aufrufe dieser Operationen
(siehe Bild 6.9). Der Zugriff auf die Daten erfolgt indirekt über
die Algorithmen der Operationen. Die Operationen, ihre Wirkungen und Ergebnisse, bestimmen die Semantik der abstrakten
Datenstruktur. Das Konzept der Datenabstraktion passt gut
zum modularen Programmieren, indem man eine Datenstruktur
und die darauf zugreifenden Operationen als modulare Einheit
betrachtet.
6.4
Bild 6.9
Abstrakte
Datenstruktur
Schnittstelle und Implementation
Verhalten
Aufrufe
Operationen
Has
Put
Remove
Algorithmen
Zugriffe
Datenstruktur
has oder set
Implementation
Schnittstelle
Zustand
privat
öffentlich
Datenkapselung
ContainersSetOfChar exportiert die Reihung has bzw. set aus gutem
Grunde nicht, sondern schützt sie als privates Merkmal vor seinen Kunden. Die konkrete Datenstruktur ist gekapselt und hinter der Schnittstelle versteckt.
Änderbarkeit und
Zuverlässigkeit
Nur die Datenkapselung ermöglicht den Optimierungsschritt
von Programm 6.5 nach Programm 6.6 und weitere Verbesserungen der Implementation von ContainersSetOfChar. Datenkapselung ist auch Voraussetzung für Korrektheit und Sicherheit. Da
eine konkrete Datenstruktur jeden Direktzugriff erlaubt, kann
sie keine Invarianten über ihren Elementen garantieren. Um die
Invarianten des Kaffeeautomaten zu garantieren, haben wir
seine Daten als schreibgeschützte Variablen vereinbart (siehe
Programm 6.3).
Schreibgeschützte
Variable oder
Funktion?
Component Pascal lässt zu, Variablen mit Schreibzugriff zu
exportieren. Diese Möglichkeit ist jedoch im Sinne der Datenkapselung verpönt. Schreibgeschützter Export von Variablen ist
dagegen unkritisch, weil dabei Kunden keine Invarianten verletzen können. Aber auch schreibgeschützter Export von Variablen macht einen Teil der Implementation an der Schnittstelle
sichtbar, was die Änderbarkeit der Implementation vermindert.
Wo Änderbarkeit gefordert ist, sind Abfragen als Funktionen
143
6
Vom Spezifizieren zum Implementieren
anstelle schreibgeschützter Variablen zu implementieren und
nur Operationen zu exportieren.
Leitlinie 6.3
Exportpolitik
Ein Modul exportiert nur Konstanten, Typen, schreibgeschützte Variablen und Prozeduren. Vermeide den Export
schreibbarer Variablen, da dies dem Konzept der Datenkapselung widerspricht.
Übrigens trägt das Primitivbeispiel des Schalters nichts zu dieser Diskussion bei, da Programm 6.4 funktional nicht weniger bietet als das
ohne Datenkapselung auskommende Modul
MODULE I1Switch;
VAR on* : BOOLEAN;
END I1Switch.
6.4.2
Cleo und Component Pascal
Wir haben am Beispiel des Kaffeeautomaten gezeigt, wie man
eine Cleo-Spezifikation systematisch in eine Component-PascalImplementation transformiert. Bild 6.10 stellt Beziehungen zwischen Cleo- und Component-Pascal-Konstrukten in einem Diagramm zusammen, dessen Elemente sich an der Unified Modeling Language (UML) orientieren.
Bild 6.10
Beziehungen
zwischen Cleo und
Component Pascal
CleoModul 1..n
1
0..n
0..n
OR
Konstante
1
0..1
0..1
Abfrage
0..1
1
lesbare
1 Variable
Datenelement
1
exportiertes
Merkmal
Dienst
1
Funktion
Aktion
Prozedur
1
1
144
Component-PascalModul
gewöhnliche
Prozedur
6.4
Schnittstelle und Implementation
Es handelt sich um ein Klassendiagramm, das hier als Begriffsdiagramm dient und mit folgenden Elementen aufgebaut ist.
Knoten stehen für Klassen bzw. Begriffe, ungerichtete Kanten
stellen allgemeine Beziehungen oder Assoziationen dar (siehe
Bild 6.11; nicht in Bild 6.10). Die Zahlen an den Kantenenden
heißen Kardinalitäten, sie geben an, wieviele Objekte der Klasse
am einen Kantenende mit wievielen Objekten der Klasse am
anderen Kantenende in Beziehung stehen können.
Bild 6.11
Assoziation
A
m..n
Assoziation
Ein A-Objekt steht mit m bis n B-Objekten in Beziehung
Kardinalitäten
r..s
Ein B-Objekt steht mit r bis s A-Objekten in Beziehung
B
Die gerichteten gestrichelten Kanten vom Component-Pascalzum Cleo-Modul, zur Abfrage und zur Aktion stellen eine spezielle Assoziation, die Implementationsbeziehung dar (siehe
Bild 6.12). Die Zahlen an den Kantenenden sind in Bild 6.10 z.B.
so zu lesen: Zu einem Cleo-Modul kann es mehrere ComponentPascal-Module geben, die sich in der Implementation unterscheiden. Umgekehrt nehmen wir Eindeutigkeit an. Bei einer
Abfrage stehen drei mögliche Implementationen zur Auswahl.
Bild 6.12
Implementation
A
Implementation
A
wird durch B implementiert
B
implementiert A
B
Weiter brauchen wir die Bestandteilbeziehung in Form der
Komposition, dargestellt durch eine gerichtete Kante mit einer
schwarzen Raute auf der Seite des Ganzen und dem leeren Ende
auf der Seite des Teils (siehe Bild 6.13). Die Kardinalitäten in Bild
6.10 sind so zu lesen: Zu einem Modul gehören 0 bis n Dienste
bzw. exportierte Merkmale. Ein Dienst bzw. Merkmal gehört zu
genau einem Modul.
Bild 6.13
Komposition
Komposition B ist fester Bestandteil von A
A
m..n
B
145
6
Vom Spezifizieren zum Implementieren
Die Aggregation ist eine schwächere Form der Bestandteilbeziehung, dargestellt mit einer weißen Raute (siehe Bild 6.14). Zwischen Aggregation und Komposition zu unterscheiden ist beim
Softwareentwurf nützlich.
Bild 6.14
Aggregation
Aggregation B ist variabler Bestandteil von A
A
m..n
r..s
Ein A-Objekt besteht aus m bis n B-Objekten
Kardinalitäten
Ein B-Objekt gehört zu r bis s A-Objekten
B
Kanten mit weißem Dreieck in Bild 6.10 stellen Klassifikationsbeziehungen dar (siehe Bild 6.15). Hier geht es um die Ordnung
der Begriffe in allgemeine und besondere, abstrakte und konkrete.
l
l
Bild 6.15
Klassifikation
Die Spezifikationsseite links betont die Klassifikation von
Diensten in zustandserhaltende Abfragen und zustandsverändernde Aktionen.
Die Implementationsseite rechts betont die Klassifikation
von Merkmalen in speichernde Daten und berechnende
Algorithmen.
A
Klassifikation
A
ist Oberbegriff von B
B
ist Unterbegriff von A
B
UML-Diagramme nutzen wir, um Sachverhalte zu veranschaulichen und Programme zu entwerfen.
6.4.3
Eine Übersicht
Abschließend fassen wir gegensätzliche Aspekte des Begriffspaars Schnittstelle/Implementation tabellarisch zusammen:
Tabelle 6.1
Schnittstelle und
Implementation
146
Schnittstelle
Implementation
Sicht der Kunden
Sicht des Lieferanten
Funktionalität
Struktur
Verhalten
Zustand
Was wird gemacht?
Wie wird es gemacht?
Spezifikation
Realisation
6.5
6.5
Zusammenfassung
Schnittstelle
Implementation
öffentlich, exportiert
privat, intern
aufrufbar, zugreifbar
verborgen, geschützt
stabil
änderbar
Dienste, Operationen
konkrete Datenstrukturen und
Algorithmen
Abfragen
Konstanten, schreibgeschützte
Variablen, Funktionen
Aktionen
gewöhnliche Prozeduren
Zusammenfassung
Zwischen den Ebenen der Spezifikation und der Implementierung haben wir Brücken gebaut und überschritten:
l
l
l
l
l
l
Eine Cleo-Schnittstelle lässt sich durch kleine, meist syntaktische Änderungen in eine Component-Pascal-Schnittstelle
transformieren.
Abfragen werden in Component Pascal durch Konstanten,
schreibgeschützte Variablen oder Funktionen implementiert,
Aktionen durch gewöhnliche Prozeduren.
Eine Cleo-Spezifikation durch Vertrag wird in Component
Pascal mit Zusicherungen und einer Prozedur für die Invarianten implementiert.
Zuweisungen sind elementare Anweisungen, die den
Zustand von Variablen verändern. Zuweisungen genügen,
um die Algorithmen der Dienste eines Kaffeeautomaten,
eines Schalters und einer Menge zu implementieren.
Reihungen sind konkrete Datenstrukturen, die aus einer
Anzahl gleicher Elemente bestehen. Die Elemente einer Reihung sind durch Indizierung direkt zugreifbar.
Datenabstraktion ist das Konzept, Daten nur durch Wirkungen von Operationen zu beschreiben und von ihrer konkreten Implementation zu abstrahieren. Datenabstraktion und
modulares Programmieren passen gut zueinander.
Nebenbei haben wir auch Elemente der UML kennengelernt.
6.6
Literaturhinweise
Die UML stammt von G. Booch, J. Rumbaugh und I. Jacobson,
die ihre früheren Modellierungssprachen in die UML integrier147
6
Vom Spezifizieren zum Implementieren
ten [2]. Die Object Management Group (OMG) hat die UML-Version 1.1 1997 zum Standard erklärt [50]. Wir nehmen uns für dieses Buch die Freiheit, UML-Elemente mit anderen zu mischen.
Zur UML gibt es ein großes Angebot an Literatur; stellvertretend seien die Bücher von M. Fowler und K. Scott [4] und B.
Oesterreich [25] genannt.
6.7
Übungen
Nach einer Aufgabe zur EBNF üben Sie die Transformation von
Cleo-Spezifikationen in Component-Pascal-Programme.
Aufgabe 6.1
EBNF-Regeln
Component-Pascal-Kommentare können ineinander geschachtelt sein, d.h. (* ... (* ... *) ... *) ist erlaubt. Beschreiben Sie die Syntax
dieser Kommentare mit EBNF, und zwar (1) ohne Schachtelung,
(2) mit Schachtelung!
Aufgabe 6.2
Programmtransformation
Bei den Aufgaben 2.1 bis 2.7 haben Sie Cleo-Module spezifiziert.
Transformieren Sie diese in implementierte Component-PascalModule!
Aufgabe 6.3
Zugriff auf
Reihungselemente
Mit der Vereinbarung VAR a : ARRAY 10 OF CHAR, welche der folgenden Bezeichner sind korrekt?
148
a [5]
a [2 * 3 - 8]
a [ORD (MAX (SET))]
a [LEN (a)]
7
Ein- und Ausgabe
Aufgabe Beispiel
7
7Bild 7
Formel 7Leitlinie 7Programm 7
Tabelle 7
In diesem Kapitel gestalten wir Benutzungsoberflächen zum
Kaffeeautomaten. Dazu erinnern wir an zwei bereits definierte
Begriffe:
Kommandomodul
l
Kommando
l
7.1
Kaffeeautomat als Kommandomodul
Ein Kommandomodul ist ein Modul, das Elemente für eine
Benutzungsoberfläche bereitstellt, die aus Kommandoaufrufen, Menüs oder Dialogboxen bestehen kann (siehe S. 13).
In BlackBox ist ein Kommando eine gewöhnliche Prozedur
mit einer eingeschränkten Signatur aus der Schnittstelle
eines Moduls (siehe 5.3.7 S. 101).
Wir können das in Programm 6.3 S. 132 implementierte Modul
I1Kaffeeautomat formal als Kommandomodul betrachten und Aufrufe seiner Aktionen als Kommandoaufrufe in einem Textfenster
zusammenstellen, benutzen und als Dokument speichern (siehe
Bild 7.1; Abfragenaufrufe akzeptiert der Kommandointerpreter
nicht). Einen Text mit Kommandoaufrufen und Aufrufsymbolen
nennen wir Aufrufmenü.
Bild 7.1
Aufrufmenü zu
Kaffeeautomat
☞
Klicken wir (nachdem I1Kaffeeautomat übersetzt ist) zuerst auf das
Aufrufsymbol vor Kaffee_ausgeben, so passiert nicht das
Gewünschte, sondern es erscheint ein Trapfenster:
149
7
Ein- und Ausgabe
Bild 7.2
Trapfenster zum
Aufruf von
Kaffee_ausgeben
An den ersten beiden Zeilen erkennen wir, dass eine Vorbedingung in Kaffee_ausgeben verletzt ist (20 ist die Fehlernummer). Die
(blauen) Rauten sind klickbare Hyperverbindungen. Durch
Anklicken der Raute rechts oben öffnet sich ein Fenster mit dem
Quellmodul, wobei die Trapstelle markiert ist:
Bild 7.3
Trapursache in
Kaffee_ausgeben
Der Kaffeeautomat ist außer Betrieb!
Anklicken der Raute links oben in Bild 7.2 liefert ein Fenster mit
den globalen Variablen des geladenen Moduls I1Kaffeeautomat:
150
7.1
Kaffeeautomat als Kommandomodul
Bild 7.4
Zustand globaler
Variablen zum
Trapzeitpunkt
Warum ist außer_Betrieb = TRUE? Die Variablen haben genau die
Werte, die sie durch das Ausführen des Initialisierungsteils des
Moduls nach dem Laden erhalten. Richtig, wir haben initialisieren
nicht zuerst aufgerufen!
Liegt ein Fehler des Benutzers vor? Nein!
Leitlinie 7.1
Robustheit
Benutzer machen keine Fehler; es gibt keine „Bedienerfehler“.
Benutzern ist jede Eingabe erlaubt; keine Eingabe darf zum
Abbruch eines Programmablaufs führen. Ein Programm muss
robust sein; es muss angemessen auf Eingaben von Benutzern
reagieren.
Diese Leitlinie ist mit der Methode der Spezifikation durch Vertrag zu konfrontieren: Ein Kunde muss Vorbedingungen
benutzter Dienste erfüllen. Aber Benutzer und Kunden sind
nicht dasselbe! Es ist eben ein Missverständnis, nicht zwischen
Menschen (Benutzern) und Software (Kundenmodulen) zu
unterscheiden. Wir folgern daraus:
Leitlinie 7.2
Vorbedingungen und
Benutzereingaben
L
J
Leitlinie 7.3
Zweck von
Vorbedingungen
Vorbedingungen sind kein geeignetes Mittel, um Eingaben von
Benutzern zu prüfen.
I1Kaffeeautomat eignet sich nicht als Kommandomodul, das man
beliebigen Benutzern anbieten könnte. Das schnell erstellte
Menü in Bild 7.1 erfüllt seinen Zweck zum Testen des Moduls.
Solange wir die Kommandos in erlaubten Reihenfolgen mit
erlaubten Parameterwerten aufrufen, ereignet sich kein Trap.
Andererseits können wir Traps provozieren, um zu testen, ob
das Modul Vorbedingungen richtig prüft. So sollte uns stets
bewusst sein, ob wir gerade die Rolle des Entwicklers und
Testers, oder die des Anwenders einnehmen.
Vorbedingungen sind ein geeignetes Mittel für Lieferanten,
um zu prüfen, ob Kunden ihre Anforderungen erfüllen.
151
7
Ein- und Ausgabe
Vorbedingungen haben also ihren Platz dort, wo es um Aufrufbeziehungen innerhalb der Software, zwischen Prozeduren,
Modulen, Objekten geht. Interaktionen zwischen Mensch und
Software müssen wir anders gestalten; dazu im Folgenden
mehr.
Entwanzen nach dem
Tode?
Exkurs. Das Trapfenster von Bild 7.2 und die Verbindung zum Quelltext Bild 7.3 erstellt der Post-Mortem-Debugger von BlackBox. Ein
Debugger (von bug = Wanze, „Mucke“, Defekt) ist ein Werkzeug, das
dem Entwickler beim Suchen von Fehlerursachen hilft. Post Mortem
bedeutet „nach dem Tode“, wenn der Programmablauf in eine „Falle“
(trap) gestürzt ist, aus der er nicht herauskommt. Ein Post-MortemDebugger liefert Laufzeitinformation zum Zeitpunkt, an dem ein Fehler erkannt und der Programmablauf abgebrochen wird. Die biologisch-waidmännischen Metaphern erinnern an den wilden Westen, als
Trapper Fallen stellten, um Tiere (nicht nur Wanzen) zu fangen und zu
töten. Wir halten diese Metaphern für fragwürdig, aber aus der amerikanischen Geschichte erklärbar.
Zustand einer
Kommandoausführung
Exkurs. In Bild 7.2 zeigen die Zeilen ab der dritten Zeile die Arbeit, die
BlackBox bis zum eigentlichen Kommandoaufruf erledigt: Das Dialogsystem ruft den Kommandointerpreter, und dieser ruft schließlich den
Kaffeeautomaten. Der letzte Aufruf steht oben; von unten nach oben
liest sich die Aufrufkette
Dialog.Call → StdInterpreter.Call → StdInterpreter.Command
→ StdInterpreter.CallProc → I1Kaffeeautomat.Kaffee_ausgeben
Unter einem Aufruf stehen die lokalen Variablen der Prozedur. Was das
Trapfenster zeigt, nennt man Aufrufkeller (call stack).
Zustand eines
Moduls
Exkurs. Das Fenster in Bild 7.4 erhält man nicht nur über die Raute im
Trapfenster, sondern jederzeit mit dem Menübefehl
Info→Global Variables
wobei ein Modulname selektiert sein muss. BlackBox lässt den Entwickler also in geladene Module hinein schauen. Der in einem Variables-Fenster gezeigte Zustand eines Moduls wird nach einer Benutzung
des Moduls nicht automatisch aktualisiert, sondern erst durch Klicken
auf Update. Variables- und Trapfenster stellen zusammen den Zustand
einer Kommandoausführung zum Trapzeitpunkt dar.
7.2
Kaffeeautomat mit einfacher Ein-/Ausgabe
Wir haben bereits in Abschnitt 1.4 den Unterschied zwischen
Benutzer und Kunde diskutiert. Jetzt greifen wir den Entwurf
von Bild 1.9 S. 14 auf und modellieren den Kaffeeautomaten mit
zwei Modulen:
l
152
Das schon implementierte Modul I1Kaffeeautomat realisiert die
Funktion eines Kaffeeautomaten und dient als Lieferant.
7.2
l
Ein
noch
Kaffeeautomat mit einfacher Ein-/Ausgabe
zu
implementierendes Kommandomodul
realisiert eine Benutzungsoberfläche
und nutzt als Kunde die Dienste von I1Kaffeeautomat.
I1Kaffeeautomat_EinAusgabe
Der Begriff Funktion bedeutet hier Funktionalität, nicht etwa
mathematische Funktion oder Funktionsprozedur.
MODULE I1Kaffeeautomat_EinAusgabe;
MODULE I1Kaffeeautomat;
IMPORT I1Kaffeeautomat;
...
...
...
END I1Kaffeeautomat_EinAusgabe.
END I1Kaffeeautomat.
In diesem Entwurf steckt eine allgemeine Idee:
Leitlinie 7.4
Trennung von
Funktion und
Ein-/Ausgabe
Trenne beim Entwurf einer Aufgabenlösung Aspekte der
Funktion von Aspekten der Benutzungsoberfläche, sodass sie
unabhängig voneinander implementierbar sind.
Gründe für die Aufteilung sind: Funktionale Teile müssen korrekt, Benutzungsoberflächen robust sein. Zum funktionalen Teil
einer Aufgabenlösung kann man verschiedene Benutzungsoberflächen gestalten, z.B. um den Anforderungen verschiedener
Benutzergruppen zu entsprechen. Die Trennung von Funktion
und Ein-/Ausgabe erlaubt es, die Qualitätsmerkmale Korrektheit und Robustheit getrennt zu betrachten und zu erzielen.
Bild 7.5
Kommandomodul
und Funktionsmodul
Benutzungsoberfläche
Benutzungsoberfläche
MODULE
I1Kaffeeautomat_EinAusgabe
MODULE
I1Kaffeeautomat_DialogBox
Kommandomodul
Kunde
Kommandomodul
Kunde
benutzt
benutzt
Schnittstelle
MODULE I1Kaffeeautomat
Funktionsmodul
Lieferant
In diesem Sinn ist I1Kaffeeautomat ein Funktionsmodul (Funktionalitätsmodul) und Bild 7.5 nimmt den Entwurf für den nächsten Abschnitt vorweg. Doch zunächst entwerfen wir die
153
7
Ein- und Ausgabe
Schnittstelle des Kommandomoduls I1Kaffeeautomat_EinAusgabe.
Sie orientiert sich syntaktisch an I1Kaffeeautomat, ändert jedoch die
Semantik:
Entwurf der
Kommandoschnittstel
le
l
l
l
Zu
jeder
Aktion
I1Kaffeeautomat_EinAusgabe
von
I1Kaffeeautomat
bietet
ein gleichnamiges Kommando.
hat keine Abfragen, nur Kommandos. Statt Abfragen gibt es ein Kommando Zustand_anzeigen,
das die Abfragewerte von I1Kaffeeautomat ausgibt.
I1Kaffeeautomat_EinAusgabe
toleriert jede Benutzereingabe.
Kommandos stellen keine Vorbedingungen, sondern prüfen,
ob vom Benutzer eingegebene Aufträge und Werte verwendbar sind; falls nicht, geben sie erläuternde Meldungen aus.
I1Kaffeeautomat_EinAusgabe
Die Kommandos von I1Kaffeeautomat_EinAusgabe könnten dieselben Parameter haben wie die Aktionen von I1Kaffeeautomat, da
der Kommandointerpreter diese akzeptiert. Wir nutzen jedoch
hier eine allgemeinere Technik: Die Kommandos sind parameterlos; in ihrem Anweisungsteil lesen sie Werte mit speziellen
Eingabeoperationen ein.
Wir gehen den Weg von der Benutzungsoberfläche von Bild 7.6
zur Implementation.
7.2.1
Benutzungsoberfläche
Bild 7.6
Aufrufmenü zu
Kaffeeautomat mit
Ein-/Ausgabe
☞
Angenommen, I1Kaffeeautomat_EinAusgabe ist implementiert und
übersetzt. Klicken wir auf das Aufrufsymbol vor Kaffee_ausgeben,
so schreckt uns kein Trapfenster wie in Abschnitt 7.1, sondern
der Kommandoablauf akzeptiert den Aufruf und gibt einen
freundlichen Hinweis in das Log-Fenster (freilich ohne Kaffee
herauszurücken):
154
7.2
Kaffeeautomat mit einfacher Ein-/Ausgabe
Bild 7.7
Ausgabe von
Kaffee_ausgeben
Folgen wir dem Hinweis und klicken auf das Aufrufsymbol vor
initialisieren, so erscheint die Meldung
Bitte geben Sie einen positiven Preis ein!
Der Kommandoablauf hat versucht, vom Anfang des Menüdokuments eine Ganzzahl zu lesen und ist damit gescheitert,
daher diese Ausgabe. Der Preis, eine positive Ganzzahl, muss
als Text im aktiven Fenster stehen und ihr Anfang oder die Leerzeichen davor müssen markiert sein:
Bild 7.8
Eingabe von Preis
☞
Diesmal funktioniert die Eingabe des Preises, initialisieren gibt den
Anfangszustand des Kaffeeautomaten aus:
Bild 7.9
Ausgabe von
initialisieren mit
akzeptiertem Preis
Die anderen Kommandos arbeiten ähnlich, was wir durch Probieren erfahren können.
7.2.2
Entwurf
Ohne Abfragen besitzt I1Kaffeeautomat_EinAusgabe auch keinen
Zustand, keinen Initialisierungsteil und keine Invarianten. Es
stellt keine Vor- und garantiert keine Nachbedingungen, sondern prüft die Bedingungen, unter denen es I1Kaffeeautomat sicher
aufrufen und dessen Zustand ausgeben kann.
Überlegen wir uns zunächst ein allgemeines Muster, dem die
Algorithmen der Kommandos von I1Kaffeeautomat_EinAusgabe folgen, und notieren es in Pseudocode:
155
7
Ein- und Ausgabe
Entwurf 1 des
Algorithmus
lies Eingabewert
IF I1Kaffeeautomat im erwarteten Zustand und
Eingabe erfolgreich und gelesener Wert verwendbar
THEN
rufe entsprechende Aktion von I1Kaffeeautomat auf
zeige Zustand von I1Kaffeeautomat an
ELSE
gib Meldung aus
END
Das Lesen und Prüfen eines Eingabewerts kommt nur bei initialiund Geld_einnehmen vor, bei den anderen Kommandos entfallen diese Teile.
sieren
Auswahl
Wir brauchen erstmals eine Auswahlanweisung IF ... THEN ...
damit das Kommando je nach Fall unterschiedlich
reagiert (siehe 4.7.3 S. 76). Ist die zwischen IF und THEN stehende
Bedingung erfüllt, so fährt der Ablauf mit der zwischen THEN
und ELSE stehenden Anweisungsfolge fort, sonst mit der
Anweisung zwischen ELSE und END.
ELSE ... END ,
L
Entwurf 2 des
Algorithmus
Mehrfache Auswahl
Die Bedingung in Entwurf 1 des Algorithmus setzt sich aus drei
Einzelbedingungen zusammen, die alle gelten müssen, damit
I1Kaffeeautomat korrekt aufgerufen wird. So weit, so gut. Der
Nachteil des Algorithmus ist, dass er im ELSE-Zweig nicht differenziert, welche Einzelbedingung verletzt ist. Folglich erhält der
Benutzer eine ungenaue Meldung (oder der Algorithmus prüft
die Bedingungen noch einmal). Verbessern wir also den Algorithmus:
lies Eingabewert
IF I1Kaffeeautomat nicht im erwarteten Zustand THEN
gib Meldung A aus
ELSIF Eingabe erfolglos THEN
gib Meldung B aus
ELSIF gelesener Wert nicht verwendbar THEN
gib Meldung C aus
ELSE
rufe entsprechende Aktion von I1Kaffeeautomat auf
zeige Zustand von I1Kaffeeautomat an
END
Bei der mehrfachen Auswahlanweisung werden die mit IF ...
und ELSIF ... THEN geklammerten Fälle einzeln der Reihe
nach geprüft. Bei der ersten erfüllten Bedingung wird der zugehörige THEN-Zweig gewählt. Ist keine Bedingung erfüllt, so wird
der ELSE-Zweig gewählt, falls vorhanden, sonst nichts. Nach
Ausführung des einen gewählten Zweigs geht die Ablaufkontrolle an die Stelle nach dem END über.
THEN
156
7.2
Semantik
Kaffeeautomat mit einfacher Ein-/Ausgabe
Die Semantik von Auswahlanweisungen lässt sich gut mit Zusicherungen spezifizieren:
IF a THEN
ASSERT (a);
b;
ELSIF c THEN
ASSERT (~a & c);
d;
ELSIF e THEN
ASSERT (~a & ~c & e);
f;
ELSE
ASSERT (~a & ~c & ~e);
g;
END;
Dabei stehen a, c und e für (seiteneffektfreie) Bedingungen, b, d, f
und g für Anweisungen. Umgekehrt können wir den Effekt der
Zusicherungsprozedur ASSERT mit einer einseitigen Auswahlanweisung beschreiben:
ASSERT (Bedingung, Fehlernummer);
ist äquivalent mit
IF ~Bedingung THEN
HALT (Fehlernummer);
END;
HALT ist eine Standardprozedur; sie beendet den Programmablauf mit einem Trap. Gemäß Programmierkonvention schreiben
wir den Aufruf fett.
Reihenfolge der
Bedingungen
Man beachte, dass die Reihenfolge der Bedingungen bei Auswahlanweisungen eine Rolle spielt. Im Entwurf 2 des Algorithmus ist es z.B. sinnlos, die Verwendbarkeit eines Werts zu prüfen, wenn schon seine Eingabe gescheitert ist.
Bevor wir Entwurf 2 des Algorithmus in eine Implementation
umsetzen können, müssen wir wissen, wie die Ein- und Ausgabe zu bewerkstelligen sind. BlackBox bietet (wie alle OberonSprachumgebungen) zwei Module, die sich gut für Lernzwecke
eignen; diese stellen wir vor.
7.2.3
Eingabemodul In und Ausgabemodul Out
Das Modul In dient dem sequenziellen Lesen von Werten aus
einem Textfenster, das Modul Out dem sequenziellen Schreiben
von Werten in das Log-Fenster. Die Werte können Zahlen, Zeichen oder Zeichenketten sein; sie bilden aneinandergereiht
einen Text, der Eingabe- bzw. Ausgabestrom heißt. Die aktuelle
157
7
Ein- und Ausgabe
Lese- bzw. Schreibposition im Text zeigt jeweils hinter das
zuletzt gelesene bzw. geschriebene Zeichen und kann nur durch
eine Lese- bzw. Schreiboperation verändert, d.h. weitergesetzt
werden. Eine genaue Beschreibung von In und Out erhalten wir
wie für alle Standardmodule online mit dem Menübefehl des
Browsers, Info→Documentation (siehe 5.3.3 S. 94).
7.2.3.1
In
Hier betrachten wir einen Teil der syntaktischen Schnittstelle
des Eingabemoduls:
Programm 7.1
Schnittstelle von In
DEFINITION In;
VAR Done: BOOLEAN;
PROCEDURE Char (VAR ch: CHAR);
PROCEDURE Int (VAR i: INTEGER);
...
PROCEDURE Open;
PROCEDURE Real (VAR x: REAL);
PROCEDURE String (VAR str: ARRAY OF CHAR);
END In.
Noch nicht vorgestellte Sprachelemente sind:
Sprachelemente
l
l
Typ: ARRAY OF CHAR ist ein Typ für Zeichenketten beliebiger
Länge.
Parameterart: Die Angabe VAR entspricht einem Ein-/Ausgabeparameter (in Cleo mit INOUT markiert, siehe auch 7.4.2).
Bei den Prozeduren von In handelt es sich nur um Ausgabeparameter, anstelle von OUT steht historisch bedingt VAR.
Beachte: Der Eingabe eines Werts von der Benutzungsoberfläche entspricht die Ausgabe des Werts an die aufrufende
Prozedur.
Wie sieht nun die Semantik der Schnittstelle Programm 7.1 aus?
Hier eine informale Beschreibung:
Semantik
l
l
l
Done zeigt an, ob die letzte Operation erfolgreich war. Es
wird nur durch ein erfolgreiches Open auf TRUE gesetzt.
Open lässt den Eingabestrom im Text des aktiven Fensters
beginnen, entweder am Textanfang oder, wenn ein Textstück
selektiert ist, am Anfang der Selektion.
Char, Int, Real, String:
Gilt Done, so versuchen sie, einen Wert
entsprechenden Typs zu lesen und bei Erfolg an den Ausgabeparameter zu binden; sonst sind sie effektlos.
Eine einzulesende Zeichenkette ist durch Leer-, Zeilenumbruch-, Tabulatorzeichen oder doppelte Hochkommas
begrenzt.
158
7.2
Kaffeeautomat mit einfacher Ein-/Ausgabe
Im algorithmischen Muster zum Einlesen eines einzelnen Werts
In.Open;
In.Type (x);
IF In.Done THEN
verarbeite x
END;
Muster zum Einlesen
steht
In.Type
für
I1Kaffeeautomat_EinAusgabe
7.2.3.2
eine
der
Leseoperationen;
brauchen wir nur In.Int.
für
Out
Die syntaktische Schnittstelle des Ausgabemoduls lautet
Programm 7.2
Schnittstelle von Out
DEFINITION Out;
PROCEDURE Char (ch: CHAR);
PROCEDURE Int (i, n: INTEGER);
PROCEDURE Ln;
PROCEDURE Open;
PROCEDURE Real (x, n: REAL);
PROCEDURE String (str: ARRAY OF CHAR);
END Out.
Ihre Semantik sei wieder informal beschrieben:
Semantik
l
l
l
aktiviert das Log-Fenster, d.h. bringt es auf dem Bildschirm nach vorne.
Open
Char, Int , Real, String schreiben den übergebenen Parameterwert in das Log-Fenster. Die Parameter sind Eingabeparameter. Beachte: Der Eingabe eines Werts von der aufrufenden
Prozedur entspricht die Ausgabe des Werts an die Benutzungsoberfläche.
Der zweite Parameter n bei Int und Real gibt die Mindestanzahl der auszugebenden Stellen der Zahl i bzw. x an.
Ln
schreibt ein Zeilenumbruchzeichen in das Log-Fenster.
Das algorithmische Muster zum Ausgeben eines einzelnen
Werts in einer eigenen Zeile sieht so aus:
Muster zum
Ausgeben
Out.Open;
Out.Type (x);
Out.Ln;
Out.Type
steht
für
I1Kaffeeautomat_EinAusgabe
7.2.4
eine der Schreiboperationen;
brauchen wir Out.Int und Out.String.
für
Implementation
Wir haben die Puzzlestücke gesammelt, die wir nun zusammensetzen, um I1Kaffeeautomat_EinAusgabe zu implementieren.
159
7
Ein- und Ausgabe
Programm 7.3
Kommandomodul für
Ein-/Ausgabe zu
Kaffeeautomat
MODULE I1Kaffeeautomat_EinAusgabe;
IMPORT
In,
Out,
Dialog,
KA := I1Kaffeeautomat;
(* Kommandos *)
1
☞
2
☞
☞
3☞
4☞
3
☞
3☞
3
160
PROCEDURE Zustand_anzeigen*;
CONST
Stellen = 4;
BEGIN
Out.Open;
Out.String ("I1Kaffeeautomat_EinAusgabe"); Out.Ln;
Out.String ("außer Betrieb: ");
IF KA.außer_Betrieb THEN
Out.String ("ja"); Out.Ln;
ELSE
Out.String ("nein"); Out.Ln;
Out.String ("eingenommener Betrag: ");
Out.Int (KA.eingenommener_Betrag, Stellen); Out.Ln;
Out.String ("Preis:
");
Out.Int (KA.Preis, Stellen); Out.Ln;
Out.String ("gesammelter Betrag:
");
Out.Int (KA.gesammelter_Betrag, Stellen); Out.Ln;
END;
END Zustand_anzeigen;
PROCEDURE initialisieren*;
VAR
neuer_Preis : INTEGER;
BEGIN
In.Open;
In.Int (neuer_Preis);
Out.Open;
IF ~In.Done OR (neuer_Preis <= 0) THEN
Out.String ("Bitte geben Sie einen positiven Preis ein!"); Out.Ln;
ELSE
KA.initialisieren (neuer_Preis);
Zustand_anzeigen;
END;
END initialisieren;
PROCEDURE Geld_einnehmen*;
VAR
Betrag : INTEGER;
BEGIN
In.Open;
In.Int (Betrag);
Out.Open;
IF KA.außer_Betrieb THEN
Out.String ("Bitte rufen Sie zuerst ’initialisieren’ auf!"); Out.Ln;
7.2
4
5
☞
☞
Kaffeeautomat mit einfacher Ein-/Ausgabe
ELSIF ~In.Done OR (Betrag <= 0) THEN
Out.String ("Bitte geben Sie einen positiven Geldbetrag ein!"); Out.Ln;
KA.Geld_einnehmen (Betrag);
Zustand_anzeigen;
END;
END Geld_einnehmen;
PROCEDURE Kaffee_ausgeben*;
BEGIN
Out.Open;
IF KA.außer_Betrieb THEN
Out.String ("Bitte rufen Sie zuerst ’initialisieren’ auf!"); Out.Ln;
ELSIF KA.eingenommener_Betrag < KA.Preis THEN
Out.String ("Bitte geben Sie mehr Geld ein!"); Out.Ln;
KA.Kaffee_ausgeben;
Out.String ("Hier ist Ihr Kaffee - wohl bekomm’s!"); Out.Ln;
Zustand_anzeigen;
Dialog.Beep;
END;
END Kaffee_ausgeben;
PROCEDURE Geld_zurückgeben*;
BEGIN
Out.Open;
IF KA.außer_Betrieb THEN
Out.String ("Bitte rufen Sie zuerst ’initialisieren’ auf!"); Out.Ln;
ELSE
Out.String ("Hier erhalten Sie ");
Out.Int (KA.eingenommener_Betrag, 0);
Out.String (" Zenti-Euro zurück."); Out.Ln;
KA.Geld_zurückgeben;
Zustand_anzeigen;
END;
END Geld_zurückgeben;
END I1Kaffeeautomat_EinAusgabe.
Programm 7.3 ergänzt an einigen Stellen den Entwurf 2 des
Algorithmus, S. 156, oder weicht von ihm ab. In der folgenden
Liste von Bemerkungen entsprechen die Nummern den Nummern bei den ☞-Symbolen in Programm 7.3.
Lokales Merkmal
(1) In einigen Kommandos haben wir erstmals lokale Merkmale vereinbart, z.B. in Zustand_anzeigen die Konstante Stellen,
in initialisieren die Variable neuer_Preis. Lokale Vereinbarungen
einer Prozedur stehen zwischen ihrem Kopf und ihrem
Anweisungsteil. Vereinbarungs- und Anweisungsteil einer
Prozedur bilden ihren Rumpf. Die Syntax lautet vereinfacht
ProcDecl
= PROCEDURE IdentDef [ FormalPars ]
[ ";" DeclSeq [ BEGIN StatementSeq ] END ident ].
Die syntaktische Einheit DeclSeq ist die gleiche wie beim Vereinbarungsteil eines Moduls.
161
7
Ein- und Ausgabe
Sichtbarkeitsbereich
■
Statische Eigenschaft: Lokale Merkmale sind nur innerhalb des vereinbarenden Prozedurrumpfs sichtbar; sie
sind „Privateigentum“ der Prozedur.
Existenzdauer
■
Dynamische Eigenschaft: Lokale Variable existieren nur
während eines Aufrufs der vereinbarenden Prozedur.
Beim Aufruf einer Prozedur wird für jede lokale Variable
Speicherplatz reserviert, bei der Rückkehr aus dem Prozeduraufruf wird der Speicherplatz freigegeben.
(2) neuer_Preis wird nicht durch eine Zuweisung initialisiert, sondern durch den Prozeduraufruf
In.Int (neuer_Preis);
In.Open vor
Out.Open
(3) Der Eingabestrom muss vor dem Ausgabestrom geöffnet
sein, damit In vom Fenster des Kommandoaufrufs liest.
Umgekehrt wäre durch Out.Open das Log-Fenster aktiv und In
würde versuchen, die Eingabe vom Log-Fenster zu lesen.
(4) Statt alle Fälle zu differenzieren, sind bei initialisieren und
Geld_einnehmen zwei Fälle fehlerhafter Eingabe zusammengefasst.
(5) Der Aufruf Dialog.Beep erzeugt einen kurzen Piepston, der leider nicht die fehlende Ausgabe einer physischen Tasse Kaffee ersetzt.
Fazit
Mit Programm 7.3 haben wir mit einfachen Mitteln ein robustes
Kommandomodul zur menüorientierten Benutzungsoberfläche
Bild 7.6 des Kaffeeautomaten implementiert.
l
l
l
Vergleichen wir den Umfang der Programme 6.3 S. 132 und
7.3: Der Aufwand für solch ein Kommandomodul kann den
Aufwand für ein reines Funktionsmodul (inklusive Spezifikation) übersteigen.
Die Eingabe erfolgt im Menü-, die Ausgabe im Log-Fenster.
Der Benutzer muss die voneinander unabhängigen Fenster
nebeneinander anordnen, um Ursache und Wirkung verfolgen zu können.
Der Zustand des Kaffeeautomaten wird immer wieder in
einen fortlaufenden Text ausgegeben. Das ist gut zum Protokollieren, aber geschwätzig und unruhig, wenn nur der aktuelle Zustand interessiert.
Suchen wir also nach Möglichkeiten, die Ein-/Ausgabe eleganter zu gestalten!
162
7.3
7.3
Kaffeeautomat mit Dialogbox
Kaffeeautomat mit Dialogbox
Gewünscht ist eine Benutzungsoberfläche mit den zusätzlichen
Eigenschaften:
l
l
l
Ein- und Ausgabebereiche liegen beieinander, nicht getrennt.
Die Ein-/Ausgabe erfolgt in bestimmten Feldern, die jeweils
aktuelle Werte anzeigen.
Der Programmieraufwand ist minimal.
Dialogboxen erfüllen diese Anforderungen. Dem Entwurf Bild
7.5 folgend verwenden wir wieder I1Kaffeeautomat als Funktionsmodul und entwickeln dazu ein Kommandomodul
I1Kaffeeautomat_DialogBox für eine Dialogbox:
MODULE I1Kaffeeautomat_DialogBox;
IMPORT I1Kaffeeautomat;
...
MODULE I1Kaffeeautomat;
...
...
END I1Kaffeeautomat_DialogBox.
END I1Kaffeeautomat.
Die Schnittstelle von I1Kaffeeautomat_DialogBox weist folgende
Merkmale auf:
Entwurf der
Kommandoschnittstel
le
l
jeder
Aktion
I1Kaffeeautomat_DialogBox
l
l
7.3.1
Zu
von
I1Kaffeeautomat
bietet
ein gleichnamiges parameterloses
Kommando.
I1Kaffeeautomat_DialogBox hat keine Abfragen, sondern Anzeigefelder. Um diese zu implementieren, brauchen wir ein weiteres Sprachelement von Component Pascal: Verbunde.
I1Kaffeeautomat_DialogBox
ist
genauso
robust
wie
I1Kaffeeautomat_EinAusgabe.
Verbunde
Verbunde sind wie Reihungen strukturierte Daten, die der Programmierer definieren kann. Im Unterschied zu Reihungen
bestehen sie nicht aus indizierten Elementen gleichen Typs, sondern aus benannten Elementen jeweils beliebigen Typs.
Für den Kaffeeautomaten brauchen wir einen Verbund, der die
Anzeigefelder einer Dialogbox zu einer Einheit zusammenfasst:
163
7
Ein- und Ausgabe
RECORD
außer_Betrieb
: BOOLEAN;
Betrag,
eingenommener_Betrag,
Preis,
gesammelter_Betrag
: INTEGER;
Meldung
: ARRAY 60 OF CHAR;
END
Neben Anzeigefeldern, die den Abfragen des Funktionsmoduls
entsprechen, gibt es zwei weitere Felder:
l
l
dient dazu, den gerade eingegebenen Betrag vom
bereits eingenommenen zu unterscheiden.
Betrag
dient dazu, Meldungen auszugeben ( ARRAY 60 OF
ist ein Reihungstyp für Zeichenketten mit der maximalen Länge 60 - 1).
Meldung
CHAR
Verbundtyp
Die Schlüsselwörter RECORD und END begrenzen einen Verbundtyp, sie umschließen eine Liste von Elementen, die Felder (Attribut, field) heißen. Verbundfelder werden syntaktisch wie Variablen vereinbart. Zur Konstruktion eines Verbundtyps ist also für
jedes Feld
l
l
ein Name (z.B. außer_Betrieb) und
ein Typ (z.B. BOOLEAN)
anzugeben:
☞
Verbundvariable
RECORD
Feldname A : Feldtyp A;
Feldname B : Feldtyp B;
...
END
Vom obigen Verbundtyp ist nur ein Exemplar zu vereinbaren,
eine Variable des Verbundtyps, die wir nach ihrem Zweck
Anzeige nennen:
VAR
Anzeige :
RECORD
außer_Betrieb : BOOLEAN;
...
END;
Der Variable Anzeige ist zur Laufzeit ein Speicherplatz zugeordnet, der aus Speicherplätzen für die Verbundfelder besteht
(siehe Bild 7.10).
Zugriff
164
Der Name Anzeige bezeichnet den Verbund als Ganzes. Die einzelnen Felder eines Verbunds sind mit der Punktnotation expli-
7.3
Kaffeeautomat mit Dialogbox
zit benennbar und direkt zugreifbar. Beispielsweise bezeichnen
die qualifizierten Namen
Anzeige.außer_Betrieb
und
Anzeige.Meldung
zwei Felder des Verbunds Anzeige. Allgemein hat eine qualifizierte Variable die Form
☞
Verbundvariablenname.Feldname
Die Notation entspricht absichtlich der von Cleo für den Zugriff auf
Dienste von Objekten, siehe S. 37.
Bild 7.10
Speicherplatz zu
Verbund exemplarisch
Anzeige
außer_Betrieb
FALSE
BOOLEAN
Betrag
18
INTEGER
eingenommener_Betrag
50
INTEGER
Preis
70
INTEGER
gesammelter_Betrag
210
INTEGER
Meldung
Operationen
"Bitte geben..."
ARRAY 60 OF CHAR
Da der Typ einer Variable die zulässigen Operationen bestimmt,
sind mit qualifizierten Variablen, die Verbundfelder bezeichnen,
alle Operationen möglich, die der Feldtyp erlaubt, also insbesondere Zuweisungen und Parameterübergaben.
Die
Verbundvariable
Anzeige wird im Kommandomodul
vereinbart und repräsentiert dort die
Ein-/Ausgabefelder einer Dialogbox. Die Dialogbox muss auf
den Verbund und seine einzelnen Felder zugreifen können.
I1Kaffeeautomat_DialogBox
Export von Feldern
Component Pascal erlaubt es, die Exportart für jedes Verbundfeld einzeln festzulegen. Im Beispiel muss die Dialogbox die Felder Betrag und Preis zur Eingabe nutzen können, sie sind daher
mit Schreibrecht zu exportieren. Die anderen Felder werden nur
zur Ausgabe benutzt und daher schreibgeschützt exportiert. Die
Verbundvariable als Ganzes ist schreibbar zu exportieren, weil
wenigstens ein Feld Schreibrecht fordert:
165
7
Ein- und Ausgabe
VAR
Anzeige* :
RECORD
außer_Betrieb: BOOLEAN;
Betrag*,
eingenommener_Betrag-,
Preis*,
gesammelter_Betrag: INTEGER;
Meldung: ARRAY 60 OF CHAR;
END;
Konflikt?
Leitlinie 6.3 S. 144 fordert, Variablen nur schreibgeschützt zu
exportieren. Hier gibt es eine Ausnahme von dieser Regel, weil
es um Ein-/Ausgabe geht: Das Kommandomodul exportiert die
Variable Anzeige an die Dialogbox, die Benutzungsoberfläche.
7.3.2
Entwurf
I1Kaffeeautomat_DialogBox
besitzt durch die Variable Anzeige einen
Zustand, der
l
l
den Zustand des Funktionsmoduls I1Kaffeeautomat und
die Eingaben des Benutzers widerspiegelt.
Anstelle
des
Kommandos
Zustand_anzeigen
von
tritt
eine
private
Prozedur
Zustand_übertragen, die die Abfragewerte von I1Kaffeeautomat nach
Anzeige überträgt und ausgibt. Sie ist immer aufzurufen, nachdem sich der Zustand von I1Kaffeeautomat geändert hat, also nach
jedem Aktionsaufruf.
I1Kaffeeautomat_EinAusgabe
Das allgemeine Muster der Algorithmen der Kommandos von
I1Kaffeeautomat_DialogBox sieht in Pseudocode so aus:
Entwurf des
Algorithmus
IF I1Kaffeeautomat nicht im erwarteten Zustand THEN
zeige Meldung A an
ELSIF Eingabewert im Anzeigefeld nicht verwendbar THEN
zeige Meldung B an
ELSE
rufe entsprechende Aktion von I1Kaffeeautomat auf
zeige Meldung C an
Zustand_übertragen
END
Das Prüfen eines Eingabewerts kommt wieder nur bei initialisieren
und Geld_einnehmen vor. Eingabewerte müssen nicht wie bei
I1Kaffeeautomat_EinAusgabe explizit eingelesen werden: Benutzereingaben in der Dialogbox ändern den Zustand von Anzeige
automatisch, sodass ein Eingabewert direkt in einem Verbundfeld steht.
166
7.3
Kaffeeautomat mit Dialogbox
Hingegen ist für die Ausgabe der Anzeigefelder eine Prozedur
des Standardmoduls Dialog zu nutzen. Der Aufruf
Dialog.Update (Anzeige);
aktualisiert die Felder der Dialogbox(en), die an Anzeige gebunden sind, mit den Werten von Anzeige. Dialog.Update ist nur aufzurufen, wenn sich der Zustand von Anzeige durch Anweisungen
geändert hat.
7.3.3
Implementation
Wir stellen das fertige Kommandomodul vor, bevor wir offene
Details besprechen.
Programm 7.4
Kommandomodul für
Dialogbox zu
Kaffeeautomat
MODULE I1Kaffeeautomat_DialogBox;
IMPORT
Dialog,
Strings,
KA := I1Kaffeeautomat;
VAR
Anzeige* :
RECORD
außer_Betrieb: BOOLEAN;
Betrag*,
eingenommener_Betrag-,
Preis*,
gesammelter_Betrag: INTEGER;
Meldung: ARRAY 60 OF CHAR;
END;
1
☞
PROCEDURE Zustand_übertragen;
BEGIN
Anzeige.außer_Betrieb
Anzeige.eingenommener_Betrag
Anzeige.Preis
Anzeige.gesammelter_Betrag
Dialog.Update (Anzeige);
END Zustand_übertragen;
:= KA.außer_Betrieb;
:= KA.eingenommener_Betrag;
:= KA.Preis;
:= KA.gesammelter_Betrag;
(* Kommandos *)
2
☞
PROCEDURE initialisieren*;
BEGIN
IF Anzeige.Preis <= 0 THEN
Anzeige.Meldung := "Bitte geben Sie einen positiven Preis ein!";
ELSE
KA.initialisieren (Anzeige.Preis);
Anzeige.Meldung := "Neuer Preis akzeptiert.";
END;
Zustand_übertragen;
END initialisieren;
167
7
2
2
3
Ein- und Ausgabe
☞
☞
☞
☞
3☞
2☞
3
4
☞
PROCEDURE Geld_einnehmen*;
BEGIN
IF KA.außer_Betrieb THEN
Anzeige.Meldung := "Bitte drücken Sie zuerst auf ’initialisieren’!";
ELSIF Anzeige.Betrag <= 0 THEN
Anzeige.Betrag := 0;
Anzeige.Meldung := "Bitte geben Sie einen positiven Geldbetrag ein!";
ELSE
KA.Geld_einnehmen (Anzeige.Betrag);
Anzeige.Betrag := 0;
Anzeige.Meldung := "Betrag akzeptiert.";
END;
Zustand_übertragen;
END Geld_einnehmen;
PROCEDURE Kaffee_ausgeben*;
BEGIN
IF KA.außer_Betrieb THEN
Anzeige.Meldung := "Bitte drücken Sie zuerst auf ’initialisieren’!";
ELSIF KA.eingenommener_Betrag < KA.Preis THEN
Anzeige.Meldung := "Bitte geben Sie mehr Geld ein!";
ELSE
KA.Kaffee_ausgeben;
Anzeige.Meldung := "Hier ist Ihr Kaffee - wohl bekomm’s!";
Dialog.Beep;
END;
Zustand_übertragen;
END Kaffee_ausgeben;
PROCEDURE Geld_zurückgeben*;
VAR
Betrag : ARRAY 20 OF CHAR;
BEGIN
IF KA.außer_Betrieb THEN
Anzeige.Meldung := "Bitte drücken Sie zuerst auf ’initialisieren’!";
ELSE
Strings.IntToString (KA.eingenommener_Betrag, Betrag);
KA.Geld_zurückgeben;
Anzeige.Meldung := "Sie erhalten " + Betrag + " Zenti-Euro zurück.";
END;
Zustand_übertragen;
END Geld_zurückgeben;
BEGIN
Zustand_übertragen;
END I1Kaffeeautomat_DialogBox.
In der folgenden Liste von Bemerkungen entsprechen die Nummern den Nummern bei den ☞-Symbolen in Programm 7.4.
(1) Ein Aufruf Dialog.Update (Anzeige) steht als letzte Anweisung in
Zustand_übertragen, um die Dialogfelder jedesmal zu aktualisieren, wenn der Zustand von I1Kaffeeautomat übertragen wird.
168
7.3
Kaffeeautomat mit Dialogbox
(2) Jedes Kommando ruft am Ende Zustand_übertragen auf, damit
die Dialogbox nach einer Interaktion stets den Zustand von
I1Kaffeeautomat darstellt. Sonst könnten vom Benutzer veränderte Felder mit anderen Werten Verwirrung stiften.
Typkonvertierung
(3) Geld_zurückgeben soll den zurückzugebenden Wert von
I1Kaffeeautomat.eingenommener_Betrag im Meldungsfeld ausgeben. eingenommener_Betrag ist eine Zahl, während Meldung eine
Zeichenkette ist. Der Wert ist vom Typ INTEGER in den Typ
ARRAY n OF CHAR zu konvertieren. Das Standardmodul Strings
bietet dazu eine Prozedur IntToString.
Die lokale Variable Betrag nimmt den konvertierten Wert auf.
(Ein Namenskonflikt mit dem Verbundfeld Anzeige.Betrag ist
ausgeschlossen, da die Größen in disjunkten Namenräumen
vereinbart sind.)
Die Zeichenkette Betrag ist mit literalen Zeichenketten zu
einem Satz zu kombinieren. Das Verketten von Zeichenketten erledigt in Component Pascal ein Operator, der mit dem
Pluszeichen „+“ dargestellt ist.
(4) Anzeige ist zu initialisieren. Dazu genügt ein Aufruf von
Zustand_übertragen; davon unberührte Felder sind implizit mit
Defaultwerten initialisiert (Betrag mit 0, Meldung mit der leeren
Zeichenkette "").
Nachdem das Kommandomodul übersetzt ist, erstellen wir eine
Dialogbox dazu.
7.3.4
Dialogbox
Eine einfache und direkte Vorgehensweise ist, sich eine Dialogbox automatisch erzeugen zu lassen. Dazu ist der Menübefehl
Controls→New Form...
aufzurufen; in der erscheinenden Befehlsdialogbox ist der
Modulname, hier I1Kaffeeautomat_DialogBox, einzusetzen und der
OK-Knopf anzuklicken. Der Befehl generiert aus der Schnittstelle
des angegebenen Moduls eine Dialogbox mit Defaultlayout.
(Bild 7.11 zeigt das Defaultlayout zu I1Kaffeeautomat_DialogBox,
wobei das Textfeld Betrag durch Anklicken selektiert ist.)
Defaultlayout
Jedem Verbund ist ein Gruppenkasten (z.B. Anzeige) zugeordnet,
der die Steuerelemente für die Verbundfelder umrahmt. Einem
booleschen Feld entspricht ein beschriftetes Prüfkästchen (z.B.
außer_Betrieb), den anderen Verbundfeldern entsprechen beschriftete Textfelder (z.B. Betrag). Schreibgeschützten Verbundfeldern
entsprechen graue Felder, um sie als nicht eingabefähig zu kenn169
7
Ein- und Ausgabe
J
L
zeichnen (z.B. Meldung); voll exportierten Verbundfeldern entsprechen weiße, eingabefähige Felder (z.B. Preis). Jeder parameterlosen gewöhnlichen Prozedur ist ein beschrifteter
Kommandoknopf (z.B. Geld_einnehmen) zugeordnet.
Die Defaultdialogbox ist direkt benutzbar. Tatsächlich nutzt
man sie nur, wenn das Layout nebensächlich ist, z.B. zum
Testen. Das automatisch erzeugte Layout vergeudet Platz,
nimmt für Steuerelemente Defaultgrößen und für Beschriftungen exportierte Namen, und sortiert Kommandoknöpfe alphabetisch. (Zudem erwartet es kurze Namen, wie im Englischen
üblich; lange deutsche Namen erscheinen verstümmelt.)
Bild 7.11
Defaultdialogbox im
Layoutmodus
Layout editieren
Um ästhetische und ergonomische Mängel des Defaultlayouts
zu beseitigen, editiert man die Dialogbox. Ist sie im Layoutmodus, so stellt der Dialogboxeditor das Menü Layout zur Verfügung; nützlich sind auch die Edit→Select-Befehle. Der Menübefehl
Edit→Object Properties...
170
7.3
Kaffeeautomat mit Dialogbox
öffnet eine Inspekteurdialogbox; sie zeigt die Eigenschaften des
selektierten Objekts an. Bild 7.12 zeigt den Inspekteur passend
zu Bild 7.11. Mit dem Inspekteur definiert man Eigenschaften
eines Steuerelements einer Dialogbox und seine Bindungen an
Merkmale von Modulschnittstellen. Beim Arbeiten mit dem
Inspekteur wiederholt man typischerweise die Schritte:
(1) Selektiere ein Steuerelement durch direktes Anklicken oder
Anklicken des Next-Knopfs des Inspekteurs.
(2) Trage Eigenschaften des Steuerelements im Inspekteur ein.
(3) Klicke auf den Apply-Knopf des Inspekteurs.
Bild 7.12
Inspekteurdialogbox
In unserem Beispiel hat die Dialogbox nach dem Editieren das
Layout von Bild 7.13, das dem physischen Modell des Kaffeeautomaten Bild 1.1 S. 1 ähnelt.
171
7
Ein- und Ausgabe
Bild 7.13
Editierte Dialogbox
im Layoutmodus
Dialogbox speichern
Nach dem Editieren speichern wir die Dialogbox im Layoutmodus als Ressourcendokument im Rsrc-Verzeichnis des Subsystems, im Beispiel unter
I1\Rsrc\Kaffeeautomat_DialogBox.odc
Dialogboxen lassen sich übrigens wie andere Objekte kopieren
und in Behälterobjekte einbetten.
Dialogbox benutzen
Interagiert ein Anwender mit einer Dialogbox, so soll er ihr Layout nicht verändern. Dazu dient der Maskenmodus. Der Entwickler kann eine im Layoutmodus geöffnete Dialogbox mit
dem Menübefehl
Dev→Mask Mode
in den Maskenmodus bringen. Üblicherweise ruft man aber ein
Kommando des Standardmoduls StdCmds auf, um die Dialogbox
im Maskenmodus zu öffnen, hier mit Aufrufsymbol:
! "StdCmds.OpenAuxDialog
(’I1/Rsrc/Kaffeeautomat_DialogBox’, ’Kaffeeautomat’)"
Der erste Parameter ist der Pfadname der Datei, die die Dialogbox enthält, der zweite erscheint im Titel der geöffneten Dialogbox (siehe Bild 7.14). Das Kommando kann man wie üblich in
einem Dokument, einer Hyperverbindung oder einem Menü
der Menüleiste unterbringen.
172
7.3
Kaffeeautomat mit Dialogbox
Bild 7.14
Dialogbox im
Maskenmodus
Beim Öffnen eines Dokuments, das eine Dialogbox enthält, werden die Module, an die sie gebunden ist, dynamisch geladen
(falls sie noch ungeladen sind). Beispielsweise führt der obige
Kommandoaufruf dazu, dass zuerst I1Kaffeeautomat geladen und
initialisiert wird, dann I1Kaffeeautomat_DialogBox, und die Dialogbox geöffnet wird. Bild 7.15 ergänzt die bereits in den Bildern 1.9
S. 14 und 7.5 dargestellten Beziehungen.
Bild 7.15
Benutzer,
Benutzungsoberfläche und
Module
Benutzer
interagiert
Benutzungsoberfläche
Kommandoaufruf
Dialogbox
öffnet
lädt
Funktionsmodul
benutzt
benutzt
Kommandomodul
Die Dialogbox Bild 7.14 verhält sich im Wesentlichen wie das
Aufrufmenü Bild 7.6. Unterschiede im Detail sind: Betrag und
Preis brauchen zur Eingabe nicht selektiert sein, statt Aufrufsymbole sind Kommandoknöpfe anzuklicken, Meldungen
173
7
Ein- und Ausgabe
erscheinen statt im Log-Fenster im zweitletzten Textfeld. Tippen
wir beispielsweise in der Dialogbox in das Feld Betrag eine 5 und
klicken auf den Knopf Geld einnehmen, so erscheint die Meldung
"Bitte drücken Sie zuerst auf ’initialisieren’!" .
Fazit
Mit dem Kommandomodul Programm 7.4 und der Dialogbox
Bild 7.14 haben wir eine robuste und ansprechende grafische
Benutzungsoberfläche realisiert, die die Anforderungen von S.
163 erfüllt.
l
l
Verglichen mit der sequenziellen Ein-/Ausgabe von Programm 7.3 ist für die Dialogbox etwas weniger zu programmieren, aber mehr am Dialogboxlayout zu editieren.
Die Dialogbox lässt den Benutzer jederzeit jeden Kommandoknopf anklicken. Akzeptiert der Kaffeeautomat den Kommandoaufruf nicht, so erhält der Benutzer einen Hinweis.
Den letzten Aspekt empfinden wir als Nachteil, denn was nützt
es, einen Knopf drücken zu können, wenn man durch das Drükken nur erfährt, dass man den Knopf besser nicht gedrückt
hätte?
7.4
Kaffeeautomat mit bewachter Dialogbox
Wir wollen die Dialogbox so verbessern, dass ein Kommandoknopf nur klickbar ist, wenn das zugeordnete Kommando seine
Aufgabe tatsächlich leisten kann. BlackBox bietet einen Mechanismus, mit dem diese Anforderung leicht zu erfüllen ist. Bevor
wir die Lösung des vorigen Abschnitts ändern, stellen wir dazu
benötigte Sprachelemente von Component Pascal vor.
7.4.1
Definierbare Typen
Wir haben bereits Reihungen und Verbunde als definierbare
strukturierte Datentypen kennengelernt, aber bisher nur jeweils
ein Exemplar davon benötigt. Erscheint solch ein Typ in einer
Variablenvereinbarung, z.B. in
VAR vector : ARRAY 6 OF REAL;
so handelt es sich um einen anonymen Typ, denn ARRAY 6 OF
konstruiert zwar einen Typ, ist aber kein Typname. Ein Typ
erhält in einer Typvereinbarung einen Namen, z.B.
REAL
TYPE Vector = ARRAY 6 OF REAL;
Mit dem Typnamen Vector lässt sich die obige Variable auch so
vereinbaren:
174
7.4
Kaffeeautomat mit bewachter Dialogbox
VAR vector : Vector;
Programmierkonvention
Die Namengebung entspricht einer Konvention: Variablennamen
beginnen mit Kleinbuchstaben, Typnamen mit Großbuchstaben. Bis auf
den ersten Buchstaben können die Namen gleich sein, um die Namenvielfalt im Programm zu beschränken. (Nur beim Kaffeeautomaten halten wir uns noch nicht an diese Konvention.)
Allgemein hat eine Typvereinbarung die Form
☞
TYPE Typname = Typ;
wodurch der Name auf der linken Seite neu eingeführt und an
den Typ auf der rechten Seite gebunden wird; rechts kann ein
bekannter Typname (siehe S. 140) oder ein neu konstruierter Typ
stehen (siehe oben). Einfache Typen sind Grundtypen oder solche, die sich auf Grundtypen zurückführen lassen; strukturierte
Typen sind Reihungen und Verbunde.
Eine Typvereinbarung empfiehlt sich, wenn von dem Typ mehr
als ein Exemplar gebraucht wird. Sie ist zwingend, wenn der
Typ als Parametertyp einer Prozedur erscheint, weil Component
Pascal Typverträglichkeit und Typprüfung auf Typnamen
zurückführt (nicht auf die Speicherstruktur des Typs).
Globale Typen kann ein Modul wie andere Merkmale exportieren. Exportiert ein Modul eine Prozedur mit einem selbst vereinbarten Typ als Typ eines formalen Parameters, so muss es auch
diesen Typ exportieren, weil Kunden diesen Typ kennen müssen, um die Prozedur mit einem aktuellen Parameter dieses
Typs aufzurufen. (Component Pascal erzwingt das leider nicht.)
7.4.2
Parameterübergabearten
Parameterübergabe in Component Pascal ist in vorigen
Abschnitten schon vorgekommen. Component Pascal kennt im
Wesentlichen die für Cleo vorgestellten Übergabearten der Eingabe, Ausgabe und Ein-/Ausgabe, bietet sie aber in Verbindung
mit zwei Implementationsvarianten an:
l
Bei Wertübergabe wird der formale Parameter an den Wert
des aktuellen Parameters gebunden. Der aktuelle Parameter
muss ein Ausdruck sein. Der formale Parameter fungiert als
lokale Variable der Prozedur, die implizit mit dem Wert des
aktuellen Parameters initialisiert wird. Zuweisungen an den
formalen Parameter beziehen sich auf einen Speicherplatz,
der nur für die Dauer der Ausführung des Prozeduraufrufs
reserviert ist.
175
7
Ein- und Ausgabe
l
Tabelle 7.1
Parameterübergabearten exemplarisch
Bei Referenzübergabe wird der formale Parameter an den
aktuellen Parameter gebunden. Der aktuelle Parameter muss
eine Variable sein. Der formale Parameter fungiert als neuer,
nur lokal in der Prozedur gültiger Name für den aktuellen
Parameter. Zuweisungen an den formalen Parameter beziehen sich auf den Speicherplatz des aktuellen Parameters.
Eingabe
Wertübergabe
einfacher
Typ
PROC P
(x : REAL)
strukturierter Typ
PROC P
(x : Vector)
einfacher
Typ
Referenzübergabe
Ausgabe
strukturierter Typ
Ein- und
Ausgabe
nicht möglich
nicht
erlaubt
PROC P
(OUT x : REAL)
PROC P
(VAR x : REAL)
PROC P
(IN x : Vector)
PROC P
(OUT x : Vector)
PROC P
(VAR x : Vector)
Tabelle 7.1 stellt die Parameterübergabearten von Component
Pascal anhand exemplarischer Prozedurvereinbarungen zusammen. Dabei steht PROC P für PROCEDURE Prozedurname. Wertübergabe erfolgt nur in der Richtung vom Aufrufer zum Aufgerufenen und scheidet daher für Ausgabeparameter aus.
Bezug
Bild 7.16
Referenzparameter exemplarisch
Ein Referenzparameter ist durch einen impliziten konstanten
Bezug auf eine Variable, den aktuellen Parameter, realisiert:
Bezug bedeutet, dass der gespeicherte Wert des formalen Parameters nicht ein Wert seines vereinbarten Typs ist, sondern sich
auf einen solchen Wert bezieht. Implizit bedeutet, dass beim
Zugriff auf einen formalen Parameter automatisch auf die bezogene Variable zugegriffen wird (nicht auf den Bezug). Konstant
bedeutet, dass der Bezug nicht geändert werden kann.
formaler Referenzparameter
von P (VAR x : Vector)
x
Ref. Vector
aktueller Parameter beim Aufruf P (y)
y
176
0
1
2
3
4
5
6.0
4.9
0.5
1.2
4.9
3.9
REAL
REAL
REAL
REAL
REAL
REAL
Vector
7.4
Kaffeeautomat mit bewachter Dialogbox
Implementation
Bild 7.16 veranschaulicht diesen Sachverhalt. Konkret implementiert sind Bezüge durch Adressen. Die Speicherzelle eines
formalen Referenzparameters enthält die Adresse des aktuellen
Parameters.
Wert- oder
Referenzübergabe?
Bei strukturierten Typen als Eingabeparameter gibt es zwei
Möglichkeiten. Referenzübergabe ist zu bevorzugen, da sie das
Kopieren des aktuellen Parameters spart und somit effizienter
ist. (Der Kopieraufwand ist bei Grundtypen vernachlässigbar,
aber nicht bei großen Reihungen oder Verbunden.) Die weniger
effiziente Wertübergabe ist trotzdem bei strukturierten Typen
erlaubt, weil es manchmal nötig ist, von einem Eingabeparameter eine Kopie zu erstellen; in solchen Fällen ist Wertübergabe
bequemer als explizites Kopieren. Ein Unterschied zwischen
den beiden Eingabearten ist, dass ein formaler Wertparameter
Ziel von Zuweisungen und aktueller (Ein- und) Ausgabeparameter sein kann, ein IN-Referenzparameter nicht.
7.4.3
Entwurf
Nach diesen Vorbereitungen entwerfen wir die verbesserte Dialogbox zum Kaffeeautomaten.
7.4.3.1
Wächter
Der Programmierer vereinbart zu jedem Kommando eine Prozedur, die Wächter (guard) heißt und dazu dient, den Zustand des
Kommandoknopfs zwischen klickbar und nicht klickbar umzuschalten. Aufgerufen wird der Wächter vom BlackBox-Gerüst
immer dann, wenn der Kommandoknopf einen Zustandswechsel brauchen könnte. Ein Wächter hat die Signatur
☞
PROCEDURE SomeCommandGuard* (VAR par : Dialog.Par);
Der Name SomeCommandGuard ist frei wählbar, setzt sich aber
gemäß unserer Programmierkonvention aus dem Namen des zu
bewachenden Kommandos und Guard zusammen. Der Wächter
muss exportiert sein, damit BlackBox ihn aufrufen kann.
Der Parameter Dialog.Par ist ein vom Modul Dialog exportierter
Verbundtyp, der als Typ des Ein-/Ausgabeparameters par
erscheint. Von seinen Feldern interessiert hier nur der boolesche
Schalter disabled, den der Wächter einstellen muss. Es bedeutet
par.disabled
~par.disabled
der Kommandoknopf ist nicht klickbar
der Kommandoknopf ist klickbar
Wann soll ein Kommandoknopf klickbar sein? Wenn die Vorbedingung für die entsprechende Aktion des Funktionsmoduls
177
7
Ein- und Ausgabe
erfüllt ist! Bei den bisherigen Lösungen haben wir
diese Vorbedingung zerlegt, um differenzierte Meldungen an
den Benutzer auszugeben. Jetzt entfallen die Meldungen und
wir können die Vorbedingung wieder zusammensetzen. Allerdings brauchen wir sie negiert, da der Schalter disabled, nicht enabled heißt. Die für die bewachte Variante des Kommandomoduls,
I1Kaffeeautomat_DBbewacht, zu programmierenden Wächter folgen
also dem (ausnahmsweise deutsche Namen verwendenden)
Schema
I1Kaffeeautomat
Muster für einen
Wächter
PROCEDURE Kommando_bewachen* (VAR par : Dialog.Par);
BEGIN
par.disabled := ~(Vorbedingung zu I1Kaffeeautomat.Kommando);
END Kommando_bewachen;
Die Vorbedingungen haben wir bereits beim Spezifizieren durch
Vertrag formuliert, wir können sie z.B. aus den Programmen 2.5
S. 31, 2.8 S. 35 und 6.2 S. 124 ablesen.
7.4.3.2
Kommandos
Durch das Einführen der Wächter vereinfachen sich die Algorithmen der Kommandos: Die Auswahlanweisungen in Programm 7.4 zum Prüfen von Bedingungen entfallen mit allen
Zweigen bis auf den letzten, ebenso die „Fehlermeldungen“.
Der Rest folgt dem Schema
Muster für ein
Kommando
PROCEDURE Kommando*;
BEGIN
rufe entsprechende Aktion von I1Kaffeeautomat auf
zeige Meldung an
Zustand_übertragen
END Kommando;
Robustheit
Das Kommandomodul ist allerdings nur noch im Zusammenwirken mit einer entsprechenden Dialogbox robust. Über die
Kommandoknöpfe der Dialogbox werden die Kommandos nur
gerufen, wenn die Schaltflächen aktiv sind. Die Kommandos
bleiben aber direkt aufrufbar, unabhängig von der Dialogbox
und dem Zustand ihrer Kommandoknöpfe. Für Aufrufe an der
Dialogbox vorbei sind die Kommandos nicht mehr robust.
7.4.4
Implementation
Setzen wir den Entwurf direkt in die Implementation um:
178
7.4
Programm 7.5
Kommandomodul für
bewachte Dialogbox
zu Kaffeeautomat
Kaffeeautomat mit bewachter Dialogbox
MODULE I1Kaffeeautomat_DBbewacht;
IMPORT
Dialog,
Strings,
KA := I1Kaffeeautomat;
VAR
Anzeige* :
RECORD
außer_BetriebBetrag*,
eingenommener_Betrag-,
Preis*,
gesammelter_BetragMeldungEND;
PROCEDURE Zustand_übertragen;
BEGIN
Anzeige.außer_Betrieb
Anzeige.eingenommener_Betrag
Anzeige.Preis
Anzeige.gesammelter_Betrag
Dialog.Update (Anzeige);
END Zustand_übertragen;
: BOOLEAN;
: INTEGER;
: ARRAY 60 OF CHAR;
:= KA.außer_Betrieb;
:= KA.eingenommener_Betrag;
:= KA.Preis;
:= KA.gesammelter_Betrag;
(* Wächter und Kommandos *)
PROCEDURE initialisieren_bewachen* (VAR par : Dialog.Par);
BEGIN
par.disabled := Anzeige.Preis <= 0;
END initialisieren_bewachen;
PROCEDURE initialisieren*;
BEGIN
KA.initialisieren (Anzeige.Preis);
Anzeige.Meldung := "Neuer Preis akzeptiert.";
Zustand_übertragen;
END initialisieren;
PROCEDURE Geld_einnehmen_bewachen* (VAR par : Dialog.Par);
BEGIN
par.disabled := KA.außer_Betrieb OR (Anzeige.Betrag <= 0);
END Geld_einnehmen_bewachen;
PROCEDURE Geld_einnehmen*;
BEGIN
KA.Geld_einnehmen (Anzeige.Betrag);
Anzeige.Betrag := 0;
Anzeige.Meldung := "Betrag akzeptiert.";
Zustand_übertragen;
END Geld_einnehmen;
179
7
Ein- und Ausgabe
PROCEDURE Kaffee_ausgeben_bewachen* (VAR par : Dialog.Par);
BEGIN
par.disabled :=
KA.außer_Betrieb OR (KA.eingenommener_Betrag < KA.Preis);
END Kaffee_ausgeben_bewachen;
PROCEDURE Kaffee_ausgeben*;
BEGIN
KA.Kaffee_ausgeben;
Anzeige.Meldung := "Hier ist Ihr Kaffee - wohl bekomm’s!";
Zustand_übertragen;
Dialog.Beep;
END Kaffee_ausgeben;
PROCEDURE Geld_zurückgeben_bewachen* (VAR par : Dialog.Par);
BEGIN
par.disabled := KA.außer_Betrieb OR (KA.eingenommener_Betrag <= 0);
END Geld_zurückgeben_bewachen;
PROCEDURE Geld_zurückgeben*;
VAR
Betrag : ARRAY 20 OF CHAR;
BEGIN
Strings.IntToString (KA.eingenommener_Betrag, Betrag);
KA.Geld_zurückgeben;
Anzeige.Meldung := "Hier erhalten Sie " + Betrag + " Zenti-Euro zurück.";
Zustand_übertragen;
END Geld_zurückgeben;
BEGIN
Zustand_übertragen;
END I1Kaffeeautomat_DBbewacht.
7.4.5
Dialogbox
Die Kommandoknöpfe in der Dialogbox sind an die Wächter zu
binden. Dazu öffnet man die Dialogbox im Layoutmodus und
benutzt den Inspekteur (siehe viertes Feld in Bild 7.12).
180
7.4
Kaffeeautomat mit bewachter Dialogbox
Bild 7.17
Bewachte Dialogbox
Dialogbox benutzen
Die gerade geöffnete Dialogbox Bild 7.17 zeigt durch die ausgeblendeten Beschriftungen der Kommandoknöpfe an, dass keiner
klickbar ist. Der Kaffeeautomat ist noch außer Betrieb, muss also
erst initialisiert werden. Der Kommandoknopf initialisieren ist aber
nicht klickbar, weil im Preisfeld 0 steht. Tragen wir einen positiven Preis ein, so wird initialisieren klickbar. Entsprechend wird Kaffee ausgeben erst klickbar, wenn ein ausreichender Betrag eingegeben wurde.
Bild 7.18 stellt die Beziehungen zwischen Kommandoknopf,
Kommando, Wächter, Aktion und Bedingungen dar.
181
7
Ein- und Ausgabe
Bild 7.18
Kommando und
Wächter
Kommandoknopf
Dialogbox
ist
gebunden an
Kommando
Wächter
Klickbarkeitsbedingung
Kommandomodul
ruft auf
Aktion
ist gleich
Vorbedingung
Funktionsmodul
Fazit
J
7.5
Das Kommandomodul Programm 7.5 und die Dialogbox Bild
7.17 erfüllen die zusätzliche Anforderung von S. 174. Programm
7.5 ist trotz der doppelten Anzahl exportierter Prozeduren kürzer als Programm 7.4 (und Programm 7.3). Die Implementationen der Algorithmen brauchen nur Zuweisungen und Prozeduraufrufe, keine strukturierten Anweisungen.
Das Programmieren von Kommandomodulen mit Wächtern ist
also einfacher als ohne Wächter. Offenbar ist es vorteilhaft, mit
einem Komponentengerüst zu arbeiten: Das Gerüst erledigt
Teilaufgaben, um die sich der Programmierer sonst selbst kümmern muss.
Kaffeeautomat mit meldender Dialogbox
Die bewachte Dialogbox lässt den Benutzer jederzeit auch negative Zahlen in die Felder Betrag und Preis eintragen:
182
7.5
Kaffeeautomat mit meldender Dialogbox
Bild 7.19
Bewachte Dialogbox
- Schwachstellen
L
L
Wozu sollte die Dialogbox Werte anzeigen, die von keinem
Kommando akzeptiert werden?
Die bewachte Dialogbox zeigt die Felder Betrag, eingenommener
und gesammelter Betrag an, obwohl der Kaffeeautomat
außer Betrieb ist. Es ist sinnlos, einen Betrag einzugeben,
solange der Kaffeeautomat nicht initialisiert ist.
Betrag
Formulieren wir diese Mängel um zu einer positiven Leitlinie:
Leitlinie 7.5
Benutzbarkeit
7.5.1
Eine gute Benutzungsoberfläche lässt den Benutzer stets alles
Sinnvolle tun und visualisiert durch Ausblenden, was gerade
sinnlos ist.
Wächter für Felder
Den zweiten Mangel beheben wir schnell, indem wir den Feldern Betrag, eingenommener Betrag und gesammelter Betrag und ihren
Beschriftungen einen gemeinsamen Wächter zuordnen, so wie
wir im vorigem Abschnitt jedem Kommando einen Wächter
zugeordnet haben:
Programm 7.6
Wächter für
Betragsfelder
PROCEDURE Anzeige_bewachen* (VAR par : Dialog.Par);
BEGIN
par.disabled := KA.außer_Betrieb;
END Anzeige_bewachen;
Diese Prozedur ist in das Programm 7.5 aufzunehmen. Die
genannten Elemente der Dialogbox sind an diesen Wächter zu
binden; die Dialogbox sieht dann aus wie in Bild 7.20.
Zustand eines
Steuerelements
Allgemein gilt: Nicht nur Kommandoknöpfen, sondern beliebigen Dialogelementen können Wächter zugeordnet sein. Der
183
7
Ein- und Ausgabe
Zustand eines Kommandoknopfs wechselt zwischen nicht klickbar und klickbar, der eines beliebigen Steuerelements zwischen
passiv und aktiv.
7.5.2
Melder
Den ersten Mangel beheben wir mit einem weiteren Mechanismus von BlackBox, einem Melder (notifier). Während ein Wächter nur den Zustand von Steuerelementen beeinflusst, kann ein
Melder auch Werte von Dialogfeldern ändern. Genau diese
Fähigkeit brauchen wir: Sobald ein Benutzer in eines der Dialogfelder Betrag oder Preis einen negativen Wert schreibt, setzt ein
Melder den Wert auf 0 zurück.
Ein Melder wird vom Programmierer vereinbart. Aufgerufen
wird er von BlackBox nach jeder Interaktion mit einem Dialogfeld, das an den Melder gebunden ist, aber bevor BlackBox die
Wächter aufruft.
Ein Melder hat die Signatur
☞
PROCEDURE NameNotify* (op, from, to : INTEGER);
Der Name NameNotify ist frei wählbar, endet aber gemäß unserer
Programmierkonvention mit Notify. Der Melder muss exportiert
sein, damit BlackBox ihn aufrufen kann.
In unserem Beispiel sind die Parameter irrelevant. Bequemerweise schreiben wir nur einen Melder für beide Felder (statt je
einen). Der Melder prüft die Felder auf verwendbare Werte. Hat
wenigstens ein Feld einen nicht verwendbaren Wert, so setzt er
das Feld Betrag auf 0 und aktualisiert den Zustand der anderen
Felder (dabei erhält das Feld Preis seinen Wert von
I1Kaffeeautomat.Preis).
Programm 7.7
Melder für Betrag und
Preis
PROCEDURE melden* (op, from, to : INTEGER);
BEGIN
IF (Anzeige.Preis <= 0) OR (Anzeige.Betrag < 0) THEN
Anzeige.Betrag := 0;
Zustand_übertragen;
END;
END melden;
Diese Prozedur ist in das Programm 7.5 aufzunehmen. Die Felder Betrag und Preis der Dialogbox sind mittels Inspekteur an diesen Melder zu binden (siehe fünftes Feld in Bild 7.12).
184
7.5
Kaffeeautomat mit meldender Dialogbox
Bild 7.20
Meldende Dialogbox
Dialogbox benutzen
In der gerade geöffneten Dialogbox Bild 7.20 sind neben den
Kommandoknöpfen auch die Betragfelder passiv. Interaktion ist
in diesem Zustand nur mit dem Feld Preis möglich, und dort
lässt sich nur eine positive Zahl eingeben. Erst danach wird initialisieren klickbar. Nachdem initialisieren geklickt ist, sind die Betragfelder aktiv.
Fazit
Die zusätzlichen Prozeduren (Programme 7.6 und 7.7) und die
Dialogbox Bild 7.20 beseitigen mit wenig Aufwand die zu
Beginn des Abschnitts kritisierten Mängel von Programm 7.5.
Das Beispiel hat uns einen Eindruck davon vermittelt, wie man
grafische Benutzungsoberflächen gestalten kann.
Die gezeigte Vorgehensweise
(1) Funktionsmodul entwickeln,
(2) Kommandomodul entwickeln,
(3) Defaultdialogbox erzeugen,
(4) Dialogbox editieren
ist nicht zwingend; der umgekehrte Weg ist auch denkbar. Mit
dem Menübefehl Controls→New Form... kann man eine leere Dialogbox erzeugen, in die man mit dem Dialogboxeditor die
gewünschten Steuerelemente platziert. Dieses Vorgehen ist
angebracht, wenn man einem Benutzer schnell einen Prototyp
einer Benutzungsoberfläche zeigen will, ohne eine Funktion zu
realisieren.
185
7
Ein- und Ausgabe
7.6
Zusammenfassung
Wir haben verschiedene Konzepte der Ein-/Ausgabe kennengelernt:
l
l
l
l
l
l
l
l
7.7
Mit Aufrufsymbolen kann man schnell textuelle Menüs
zusammenstellen.
Zum Testen eines Funktionsmoduls ist schnell ein nicht
robustes Aufrufmenü erstellt.
Eine Benutzungsoberfläche für Anwender muss robust sein.
Um die Aspekte Funktion und Ein-/Ausgabe voneinander
zu trennen, verteilt man Aufgaben zwischen Kommandound Funktionsmodulen.
Die Standardmodule In und Out ermöglichen sequenzielle
Ein-/Ausgabe von formatiertem Text.
Dialogboxen kann man aus Kommandomodulen erzeugen
und mit dem Dialogboxeditor gestalten.
Wächter und Melder dienen dazu, Dialogboxen benutzerfreundlich zu gestalten.
Spezifikation durch Vertrag hilft dabei, Bedingungen für
Wächter festzulegen.
Literaturhinweise
Mehr über die Möglichkeiten von BlackBox zum Gestalten von
Benutzungsoberflächen erfährt man aus der umfangreichen
Online-Dokumentation.
7.8
Übungen
Mit diesen Aufgaben üben Sie das Gestalten von Benutzungsoberflächen.
Aufgabe 7.1
Angepasste
Oberfläche
Ändern Sie das Kommandomodul und die Dialogbox des Kaffeeautomaten so, dass die Dialogbox ein Prüfkästchen betriebsbereit statt außer Betrieb hat und alle Beträge in DM statt Euro
anzeigt! Das Funktionsmodul I1Kaffeeautomat bleibt, wie es ist.
Aufgabe 7.2
Benutzbarkeit
Machen Sie die Benutzungsoberfläche des Kaffeeautomaten besser verständlich, indem Sie die Ausgabe weiterer Meldungen
einbauen, die den Benutzer über seine Eingabemöglichkeiten
informieren!
186
7.8
Übungen
Aufgabe 7.3
Korrekte
Geldeinnahme
Verbessern Sie die Benutzungsoberfläche des Kaffeeautomaten
so, dass das Betriebspersonal nicht einen eingenommenen
Betrag einkassieren kann (d.h. initialisieren ist durch
eingenommener_Betrag = 0 zu bewachen)!
Aufgabe 7.4
Zwei Dialogboxen
Die Kaffeeautomatenmodelle von Bild 1.1 S. 1 und Programm
2.4 S. 26 haben zwei Schnittstellen - je eine für Benutzer und das
Betriebspersonal. Bilden Sie dieses Modell nach, indem Sie zu
einem Kommandomodul zwei entsprechende Dialogboxen
gestalten!
Aufgabe 7.5
Kaffeesorte und
Zutaten
Entwickeln Sie ein Kommandomodul und eine Dialogbox zu
einem Kaffeeautomaten, bei dem man Sorte und Zutaten wählen kann: koffeinfrei/koffeinhaltig, ohne/mit Milch, ohne/mit
Zucker. Verwenden Sie als Funktionsmodul Ihre Lösung von
Aufgabe 6.2!
187
7
188
Ein- und Ausgabe
8
Strukturiertes und modulares Programmieren
Aufgabe Beispiel
8
8Bild 8
Formel 8Leitlinie 8Programm 8
Tabelle 8
Hier lösen wir zwei Aufgaben, wobei wir Teilaufgaben Modulen
zuordnen und Prozeduren implementieren. Dabei lernen wir
weitere algorithmische Strukturen und zugehörige Sprachelemente von Component Pascal kennen.
Voraussetzung
Gelegentlich spezifizieren wir Dienste vertraglich mit prädikatenlogischen Aussagen. Es ist nicht notwendig, aber hilfreich,
wenn der Leser Grundbegriffe der Prädikatenlogik erster Stufe
kennt, insbesondere die Quantoren „für alle“ und „es gibt ein“
und die zugehörigen Rechenregeln.
8.1
Zeichen sammeln
Ein Programm soll die Zeichen eines Eingabetextes einlesen und
als geordnete Folge ausgeben, wobei jedes gelesene Zeichen nur
einmal in der Ausgabefolge vorkommt.
8.1.1
Entwurf
Die Aufgabe ist klein genug für ein einzelnes Kommando. Wir
ordnen das Kommando dem Modul I1CharCollector zu und nennen es Do. Die Benutzungsoberfläche ist der Kommandoaufruf
! I1CharCollector.Do
Auf sich selbst angewandt liefert er die Ausgabe
.1CDIacehlort
Ein-/Ausgabe
Die in Leitlinie 7.4 S. 153 empfohlene Trennung von Funktion
und Ein-/Ausgabe greift hier nicht, weil der funktionale Teil zu
gering ist. Für die Ein-/Ausgabe verwenden wir die Standardmodule In und Out.
Behälter
Von einem Zeichen ist nur gefragt, ob es im Eingabetext vorkommt oder nicht, d.h. gesucht ist die Menge der gelesenen Zeichen. Als Zeichenmenge können wir das Behältermodul ContainersSetOfChar benutzen (siehe Programm 6.6 S. 138).
Ein grober Entwurf eines Algorithmus für Do ist
Grobentwurf des
Algorithmus
1. bereite Anfangszustand für benutzte Dienste vor
2. lies Zeichen vom Eingabestrom und füge sie zur Menge hinzu
3. gib jedes in der Menge enthaltene Zeichen aus
187
8
Strukturiertes und modulares Programmieren
Jeder Schritt ist zu verfeinern, zu formalisieren und zu konkretisieren. Wir konzentrieren uns zunächst auf den Kern der Aufgabe, den zweiten und dritten Schritt. Aus der Lösung folgt
dann, was im ersten Schritt zu tun ist.
8.1.1.1
Eingabe
Nach jeder Leseoperation ist zu prüfen, ob ein Zeichen gelesen
wurde; falls ja, wird das gelesene Zeichen zur Menge hinzugefügt und das nächste gelesen. Am Ende des Eingabestroms ist
kein Zeichen mehr zu lesen. Mit der Kenntnis von Programm 7.3
S. 160 könnte der Algorithmus so aussehen:
Entwurf 1 des
Eingabeschritts
In.Char (c1);
IF In.Done THEN
ContainersSetOfChar.Put (c1);
In.Char (c2);
IF In.Done THEN
ContainersSetOfChar.Put (c2);
In.Char (c3);
IF In.Done THEN
ContainersSetOfChar.Put (c3);
In.Char (c4);
...
END;
END;
END;
Die Namen c1, c2,... bezeichnen nacheinander gelesene Zeichen es können beliebig viele sein. Brauchen wir für jedes Zeichen
eine Variable? Nein, eine Variable genügt:
VAR c : CHAR;
Nach dem Aufruf
ContainersSetOfChar.Put (c);
ist der Wert der Variable c in der Menge enthalten; c ist frei, das
nächste Zeichen des Eingabestroms aufzunehmen:
In.Char (c);
Problematisch am Entwurf 1 ist, dass wir nicht wissen, nach
wievielen Zeichen der Eingabestrom endet. Theoretisch wären
beliebig viele IF-Anweisungen ineinander zu schachteln, doch
das ist schreibtechnisch nicht machbar. Tatsächlich liegt hier
keine Fallunterscheidung vor, sondern eine Wiederholung
immer gleicher Schritte, solange eine bestimmte Bedingung
erfüllt ist. Die Bedingung ist hier
In.Done
188
8.1
Zeichen sammeln
d.h. das Lesen war erfolgreich, das Ende des Eingabestroms ist
noch nicht erreicht und das gelesene Zeichen ist verarbeitbar.
Anstatt die Wiederholung mit „...“ anzudeuten, ist es prägnanter, die wiederholt zu prüfende Bedingung und die zu wiederholenden Anweisungen nur einmal hinzuschreiben und das
Wiederholen dem Ablauf des Algorithmus aufzutragen. Diesem
Zweck dienen Wiederholungsanweisungen. Mit der in 4.7.3 S.
76 vorgestellten WHILE-Anweisung lautet der Algorithmus
Entwurf 2 des
Eingabeschritts
In.Char (c);
WHILE In.Done DO
ContainersSetOfChar.Put (c);
In.Char (c);
END;
Wiederholung
Ist die zwischen WHILE und DO stehende Bedingung erfüllt, so
wird die durch DO und END geklammerte Anweisungsfolge ausgeführt, danach kehrt der Ablauf zum WHILE zurück, d.h. die
Bedingung wird erneut ausgewertet.
Bedingungsschleife
Wiederholungsanweisungen heißen kurz Schleifen. Den
Schleifenrumpf bildet die zu wiederholende Anweisungsfolge.
Die WHILE-Schleife ist eine Bedingungsschleife, weil die Wiederholung von einer Bedingung gesteuert wird. Sie ist eine
kopfgesteuerte Schleife, weil die Schleifenbedingung vor dem
Rumpf steht und vor diesem ausgeführt wird. Die Bedingung
bedeutet bei der WHILE-Schleife eine Fortsetzungsbedingung,
weil der Rumpf wiederholt wird, solange die Bedingung erfüllt
ist. Das allgemeine Muster der WHILE-Schleife lautet
☞
Initialisierung
initialisierende Anweisungen;
WHILE Fortsetzungsbedingung DO
zu wiederholende Anweisungen;
END;
Wozu dient die Anweisungsfolge vor der Schleife? Die Bedingung ist ein boolescher Ausdruck, in dem mindestens eine
Variable vorkommt, deren Wert im Schleifenrumpf verändert
wird. Diese Variable muss schon beim ersten Auswerten der
Bedingung einen gültigen Wert besitzen; diesen Wert erhält die
Variable durch eine initialisierende Anweisung vor der Schleife.
Im Entwurf 2 muss die Anweisung In.Char (c), die ein Zeichen
liest, einmal vor der Schleife ausgeführt werden, damit das Prüfen von In.Done sinnvoll ist und (falls In.Done erfüllt ist) die
Anweisung ContainersSetOfChar.Put (c) ein tatsächlich gelesenes
Zeichen zur Menge hinzufügt.
189
8
Strukturiertes und modulares Programmieren
Semantik
Die Semantik der WHILE-Anweisung lässt sich gut mit Zusicherungen spezifizieren:
WHILE a DO
ASSERT (a);
b;
END;
ASSERT (~a);
Hier stehen a für eine (seiteneffektfreie) Fortsetzungsbedingung
und b für Anweisungen. Nach der Schleife ist also die Abbruchbedingung ~a erfüllt, die negierte Fortsetzungsbedingung.
Im Entwurf 2 ist nach der WHILE-Schleife das Ende des Eingabestroms erreicht und alle gelesenen Zeichen sind in der Zeichenmenge enthalten.
8.1.1.2
Ausgabe
Untersuchen wir den dritten Schritt des Grobentwurfs des Algorithmus von S. 187: Die Formulierung „jedes Zeichen“ verlangt
auch hier eine Schleife. Alle Zeichen sind der Reihe nach zu
betrachten, für jedes Zeichen sind die gleichen Anweisungen
auszuführen. Mit der Vereinbarung
VAR c : CHAR;
verfeinern wir den Schritt mit einer WHILE-Schleife:
Entwurf 1 des
Ausgabeschritts
c := kleinstes Zeichen
WHILE c ist ein gültiges Zeichen DO
falls c in der Zeichenmenge enthalten ist, gib c aus
c := nächstes Zeichen
END
Um diesen Pseudocode so zu formalisieren, dass der Übersetzer
ihn akzeptiert, benutzen wir die Standardfunktionen MIN, MAX,
ORD und CHR (siehe 6.3.5.1 S. 134 und Anhang A 10.3, S. 402):
Entwurf 2 des
Ausgabeschritts
M
c := MIN (CHAR);
WHILE c <= MAX (CHAR) DO
IF ContainersSetOfChar.Has (c) THEN
Out.Char (c);
END;
c := CHR (ORD (c) + 1);
END;
Wie ergibt sich aus einem Zeichen das nächste?
(1) Das Zeichen c als Zahl interpretieren:
ORD (c),
(2) diese Zahl um 1 erhöhen:
ORD (c) + 1,
(3) die neue Zahl als Zeichen interpretieren: CHR (ORD (c) + 1).
190
8.1
Zeichen sammeln
Die Ausführung der Schleife beginnt mit dem kleinsten Zeichen
c = MIN (CHAR) . Der Schleifenrumpf wird wiederholt, solange c <=
MAX (CHAR). Bei jedem Schleifendurchlauf erhält c den Wert des
nächstgrößeren Zeichens. Die Abbruchbedingung ist c > MAX
(CHAR), d.h. der Wert von c ist größer als das größte Zeichen.
Klingt überzeugend, hat aber einen Haken: Der Wert von c kann
gar nicht größer als MAX (CHAR) werden! Hat c vor der Stelle M
den größten Wert, c = MAX (CHAR) = 0FFFFX, so ist das nächste Zeichen CHR (ORD (c) + 1) = CHR (ORD (0FFFFX) + 1) = CHR (0FFFFH + 1) =
CHR (10000H) = 0X = MIN (CHAR) <= MAX (CHAR) . Die Abbruchbedingung ist also nicht erfüllt, die Fortsetzungsbedingung gilt weiter, weil mit dieser Arithmetik der Nachfolger des größten Zeichens das kleinste Zeichen ist. Der Überlauf führt dazu, dass die
Schleife nie abbricht.
Eine Schleife terminiert, wenn für jede Ausführung gilt: Nach
endlich vielen Auswertungen ist die Fortsetzungsbedingung
nicht (mehr) erfüllt, die Abbruchbedingung ist erfüllt. Eine nicht
terminierende Schleife heißt Endlosschleife. Notwendig, nicht
hinreichend für das Terminieren einer Schleife ist, dass in der
Schleifenbedingung mindestens eine Variable vorkommt, deren
Wert im Schleifenrumpf verändert wird. (Abgesehen von konstanten Bedingungen: WHILE FALSE DO END terminiert, obwohl
die Bedingung gar keine Variable enthält.)
Korrektheit
Leitlinie 8.1
Terminierung von
Schleifen
Endlosschleifen verursachen Softwarefehler mit dem Symptom
„System reagiert nicht mehr“. Programmierer müssen darauf
achten, terminierende Schleifen zu konstruieren, weil es keinen
automatischen Nachweis der Terminierung beliebiger Schleifen
geben kann. Besondere Aufmerksamkeit verdienen der erste
und der letzte Durchlauf einer Schleife, um Fehler der Art „um
eins daneben“ zu vermeiden.
Schleifen sollen terminieren, Programmierer sollen das Terminieren von Schleifen logisch argumentierend nachweisen.
Wähle eine Schleifenfortsetzungsbedingung möglichst stark,
eine -abbruchbedingung möglichst schwach, damit die Schleife
leichter terminiert.
Beim Entwurf 2 der Eingabeschleife auf S. 189 ist die geprüfte
Variable In.Done. Sie wird im Schleifenrumpf nicht direkt verändert, aber indirekt durch den Prozeduraufruf In.Char (c). Da kein
Eingabetext unendlich lang sein kann (er steht in einem Dokument, das in einem Speicher endlicher Kapazität liegt), und bei
191
8
Strukturiertes und modulares Programmieren
jedem Lesen die Leseposition im Eingabetext um ein Zeichen
näher ans Ende gerückt wird, terminiert die Eingabeschleife.
Schleifenvariante
Der Abstand der Leseposition vom Textende ist eine Schleifenvariante, das ist eine natürliche Zahl, die bei jedem Schleifendurchlauf kleiner wird. Die Angabe einer Variante zu einer
Schleife weist deren Terminierung nach, da die Variante nicht
kleiner als 0 werden kann.
Beim Entwurf 2 der Ausgabeschleife auf S. 190 ist die geprüfte
Variable c. Sie wird im Schleifenrumpf direkt verändert, aber die
Abbruchbedingung c > MAX (CHAR) ist zu stark, sie ist immer
FALSE. Wir können die Schleife zum Terminieren bringen, indem
wir die Abbruchbedingung abschwächen bzw. die Fortsetzungsbedingung verstärken. Aus c < MAX (CHAR) folgt c <= MAX
(CHAR), daher ist c < MAX (CHAR) eine stärkere Fortsetzungsbedingung als c <= MAX (CHAR). Damit erhalten wir eine verbesserte,
terminierende Version:
Entwurf 3 des
Ausgabeschritts
L
c := MIN (CHAR);
WHILE c < MAX (CHAR) DO
IF ContainersSetOfChar.Has (c) THEN
Out.Char (c);
END;
c := CHR (ORD (c) + 1);
END;
ASSERT (c >= MAX (CHAR));
ASSERT (c = MAX (CHAR));
IF ContainersSetOfChar.Has (c) THEN
Out.Char (c);
END;
Die Abbruchbedingung ist c >= MAX (CHAR), nach der Schleife gilt
sogar c = MAX (CHAR). Für c = MAX (CHAR) ist die IF-Anweisung aus
dem Schleifenrumpf noch einmal hinzuschreiben.
Suchen wir eine elegantere Lösung: Anstatt ein Zeichen als Zahl
zu interpretieren, um den Nachfolger zu erhalten, nehmen wir
eine Zahl und interpretieren sie bei Bedarf als Zeichen:
VAR i : INTEGER;
Der Entwurf 4 orientiert sich am Entwurf 2:
Entwurf 4 des
Ausgabeschritts
☞
192
i := ORD (MIN (CHAR));
WHILE i <= ORD (MAX (CHAR)) DO
IF ContainersSetOfChar.Has (CHR (i)) THEN
Out.Char (CHR (i));
END;
INC (i);
END;
8.1
Zeichen sammeln
Hat die Schleifenvariable i vor der Stelle ☞den letzten Wert, i =
so ist ihr nächster Wert
0FFFFH + 1 = 10000H > 0FFFFH = ORD (MAX (CHAR)) . Damit ist die
Abbruchbedingung erfüllt und die Schleife terminiert.
ORD (MAX (CHAR)) = ORD (0FFFFX) = 0FFFFH ,
Bei dieser Schleife ist die Anzahl der Durchläufe bei jeder Ausführung gleich, nämlich ORD (MAX (CHAR)) - ORD (MIN (CHAR)) + 1.
Darin unterscheidet sie sich von der Eingabeschleife, bei der die
Anzahl der Durchläufe von der Länge des Eingabetextes
abhängt. Im Entwurf 4 wird i dreimal im Schleifenrumpf
benutzt, aber nur einmal verändert: Die letzte Anweisung, das
INC (i) , zählt i (ausgehend von einer Untergrenze) hoch, bis es
eine feste Obergrenze überschreitet.
Zählschleife
Diese Situation ist typisch für eine spezielle Art von Schleifen,
die Zählschleifen. Da sie oft vorkommen, bietet Component
Pascal dafür als eigenes Konstrukt die FOR-Anweisung. Damit
formuliert sich die Ausgabeschleife so:
FOR i := ORD (MIN (CHAR)) TO ORD (MAX (CHAR)) DO
IF ContainersSetOfChar.Has (CHR (i)) THEN
Out.Char (CHR (i));
END;
END;
Entwurf 5 des
Ausgabeschritts
nimmt nacheinander alle Werte des Intervalls von ORD (MIN
bis ORD (MAX (CHAR)) an, für jeden Schleifendurchlauf
einen; i wird implizit am Ende des Schleifenrumpfs um 1 erhöht.
i
(CHAR))
Das allgemeine Muster der FOR-Schleife lautet
☞
FOR i := Initialausdruck TO Terminalausdruck BY Schrittweite DO
zu wiederholende Anweisungen;
END;
Der frei wählbare Name i bezeichnet eine ganzzahlige Variable,
die Zähl- oder Laufvariable (control variable). Die Ausdrücke
Initialausdruck, Terminalausdruck, Schrittweite sind ganzzahlig und mit
dem Typ der Zählvariable verträglich, sie heißen Zählbereichsgrenzen und Schrittweite. Schrittweite ist ein konstanter Ausdruck ungleich 0. Ohne das BY-Konstrukt gilt Schrittweite = 1.
Semantik
Das folgende Codestück spezifiziert die dynamische Semantik
der FOR-Schleife mittels IF- und WHILE-Anweisungen. Man
beachte, dass Terminalausdruck nur einmal am Anfang ausgewertet
wird! end ist eine implizite Variable, ihr Typ ist mit
Terminalausdruck verträglich (siehe ☞). Das Zählbereichsende kann
also nicht im Schleifenrumpf verändert werden, dies würde
dem Zweck der Zählschleife widersprechen.
193
8
Strukturiertes und modulares Programmieren
☞
end := Terminalausdruck;
i
:= Initialausdruck;
IF Schrittweite > 0 THEN
WHILE i <= end DO
zu wiederholende Anweisungen;
INC (i, Schrittweite);
END;
ELSE
WHILE i >= end DO
zu wiederholende Anweisungen;
INC (i, Schrittweite);
END;
END;
Die Entwürfe 3, 4 und 5 sind äquivalent, sie haben denselben
Effekt. Wir entscheiden uns leicht für die prägnanteste Formulierung des Entwurfs 5. Während man bei der WHILE-Schleife des
Entwurfs 4 das INC (i) am Ende des Schleifenrumpfs vergessen
und so eine Endlosschleife erhalten kann, eliminiert die FORSchleife diese Fehlerquelle.
Die WHILE-Schleife ist mächtiger als die FOR-Schleife, denn jede
lässt sich in eine äquivalente WHILE-Schleife transformieren. Trotzdem ist die FOR-Schleife nicht überflüssig, denn
sie erlaubt in speziellen Situationen elegantere, sicherere Programmierung und effizientere Codeerzeugung.
FOR -Schleife
Leitlinie 8.2
Zählschleifen
Verwende eine Zählschleife, wenn die Anzahl der Wiederholungen vor Schleifenbeginn bekannt ist, denn die Zählschleife
stellt den Zählbereich deutlich dar und du musst dich nicht
um das In-/Dekrementieren der Zählvariable kümmern.
Richtig eingesetzte Zählschleifen terminieren. Doch leider verhindern auch FOR-Schleifen nicht jeden Missbrauch:
Leitlinie 8.3
Zählvariablen
Die Zählvariable darf im Schleifenrumpf nicht explizit verändert werden, denn das würde die Verständlichkeit der Zählschleife stark herabsetzen und ihrem intendierten Zweck
widersprechen. (Deshalb sind in manchen Programmiersprachen Zählvariablen im Schleifenrumpf schreibgeschützt.)
Wir konstruieren Schleifen systematisch, sodass sie terminieren.
Trotz aller Achtsamkeit kann es vorkommen, dass wir eine Endlosschleife erhalten. Was tun, wenn ein Programmablauf in eine
Endlosschleife gerät? Bei manchen Plattformen kann man Programmabläufe abbrechen, z.B. mit speziellen Tastenkombinationen. Der BlackBox Component Builder läuft z.B. auf Windows
194
8.1
Zeichen sammeln
NT/2000 als Task, man kann ihn mit dem Task-Manager beenden. Doch das ist hart, denn eigentlich ist nur ein endlos schleifender Kommandoablauf zu stoppen. BlackBox reagiert manchmal wie gewünscht auf die Tastenkombination Strg-Pause. Hilft
das nicht, so fügen wir in den Schleifenrumpf den Kommandoaufruf BasisTestUtilities.StopOnBreak ein, etwa:
Muster für
Schleifenabbruch per
Tastendruck
WHILE ... DO
...
BasisTestUtilities.StopOnBreak;
END;
Dann beendet ein Tastendruck einen Ablauf, der den Schleifenrumpf wiederholt, mit einem Trap. (Als Abbruchtaste dient die
Escape-Taste.) Nachdem die Schleife gut getestet ist, können wir
den Aufruf wieder herausnehmen.
8.1.1.3
Initialisierung
Der erste Schritt des Grobentwurfs des Algorithmus von S. 187
bleibt zu verfeinern. Offenbar sind der Ein- und der Ausgabestrom in der richtigen Reihenfolge zu initialisieren (siehe S. 162):
In.Open;
Out.Open;
Setzen wir die Codestücke des Entwurfs zu einem ausführbaren
Modul zusammen und testen dieses mit verschiedenen Eingabetexten, so stellen wir fest, dass die Ausgabe jedesmal gleich
bleibt oder länger wird, auch bei kürzeren Texten. Richtig, der
Zeichenmenge werden durch
ContainersSetOfChar.Put (CHR (i));
im Rumpf der Eingabeschleife S. 189 immer nur Zeichen hinzugefügt, keine entfernt. Eine schnelle Abhilfe ist, im Rumpf der
Ausgabeschleife S. 193 die Zeichen wieder zu entfernen:
IF ContainersSetOfChar.Has (CHR (i)) THEN
ContainersSetOfChar.Remove (CHR (i));
Out.Char (CHR (i));
END;
Wiederverwendbarkeit
Doch das ist plump! Eleganter ist es, die Menge mit einem Mal
zu leeren. Welches Modul soll diese Teilaufgabe erledigen?
I1CharCollector könnte es tun, aber es ist sinnvoller, wenn
ContainersSetOfChar einen Dienst dafür bereitstellt, weil diesen
nicht nur I1CharCollector, sondern auch andere Kunden benutzen
können. Der Aufruf des Dienstes (es ist ein Kommando) lautet
ContainersSetOfChar.WipeOut;
195
8
Strukturiertes und modulares Programmieren
Wo soll der Aufruf stehen?
(1) Am Ende von I1CharCollector.Do nach dem Motto: Kunden von
ContainersSetOfChar sollen es nach der Benutzung in leerem
Zustand zurücklassen.
(2) Am Anfang von I1CharCollector.Do.
Die Alternative (2) ist sicherer, denn man kann nicht erwarten,
dass sich alle Kunden von ContainersSetOfChar an kaum prüfbare
Spielregeln halten.
8.1.2
Implementation
Nun bleiben die Entwurfselemente zu kombinieren.
Programm 8.1
Zeichensammler als
Modul
MODULE I1CharCollector;
IMPORT
In,
Out,
Set := ContainersSetOfChar;
PROCEDURE Do*;
(*!
Read characters from the input stream until its end is reached.
Register each character value encountered.
Write the found character values as an ordered sequence to the log.
!*)
VAR
c : CHAR;
i : INTEGER;
BEGIN
(* Initializations: *)
In.Open;
Out.Open;
Set.WipeOut;
(* Input: *)
In.Char (c);
WHILE In.Done DO
Set.Put (c);
In.Char (c);
END;
☞
(* Output: *)
FOR i := ORD (MIN (CHAR)) TO ORD (MAX (CHAR)) DO
IF Set.Has (CHR (i)) THEN
Out.Char (CHR (i));
END;
END;
Out.Ln;
END Do;
END I1CharCollector.
196
8.1
Zeichen sammeln
Zur besseren Lesbarkeit bleibt der Grobentwurf des Algorithmus von S. 187 als Gliederungskommentar erhalten. Bei ☞ergänzen wir ein Out.Ln, damit die nächste Ausgabe in einer neuen
Zeile beginnt.
8.1.3
Erweitern des Mengenmoduls
Programm 8.1 benutzt das erweiterte Modul ContainersSetOfChar.
Hier implementieren wir die Prozedur WipeOut, die in das Programm 6.6 S. 138 aufzunehmen ist. Die Zeichenmenge ist dort
durch eine Reihung set mit dem Elementtyp SET implementiert.
Um die Zeichenmenge zu leeren, ist jedes SET-Element der Reihung set zu leeren. Das algorithmische Muster zum Bearbeiten
aller Elemente einer Reihung array ist eine FOR-Schleife:
Muster zum
Durchlaufen einer
Reihung
FOR i := 0 TO LEN (array) - 1 DO
bearbeite array [i]
END;
Die leere Menge als Wert des SET-Typs ist durch {} dargestellt.
Damit erhalten wir die Lösung
PROCEDURE WipeOut*;
VAR
i : INTEGER;
BEGIN
FOR i := 0 TO LEN (set) - 1 DO
set [i] := {};
END;
END WipeOut;
Programm 8.2
Leeren einer
Zeichenmenge
Spezifizieren
Wir haben uns mit einer verbalen Spezifikation von WipeOut
begnügt. Wie ist es vertraglich zu spezifizieren? Vorbedingung
stellt es keine; die Nachbedingung können wir formulieren und
schrittweise formalisieren, wobei die Abfrage Has ins Spiel
kommt:
l
l
l
l
Die Menge ist leer.
Kein Zeichen ist in der Menge enthalten.
Für keinen Wert x : CHAR gilt Has (x).
Für alle Werte x : CHAR gilt nicht Has (x).
In erweiterter Cleo-Notation lautet die Spezifikation:
ACTIONS
WipeOut
POST
FOR_ALL x : CHAR IT_HOLDS NOT Has (x)
Prädikatenlogik
Die Nachbedingung lässt sich nicht mit Mitteln der Aussagenlogik als boolescher Ausdruck formulieren, sondern bedarf der
197
8
Strukturiertes und modulares Programmieren
Ausdrucksmittel der Prädikatenlogik erster Stufe. Component
Pascal verfügt nicht über diese Ausdrucksmittel. Die Alternative ist, eine weitere Abfrage einzuführen, in Cleo-Notation:
Programm 8.3
Spezifikation von
Diensten der
Zeichenmenge
QUERIES
IsEmpty : BOOLEAN
Has (IN x : CHAR) : BOOLEAN
POST
result IMPLIES NOT IsEmpty
ACTIONS
WipeOut
POST
IsEmpty
Damit können wir Has teilweise spezifizieren: result bezeichnet
das von Has gelieferte Ergebnis; ist es TRUE, d.h. ist das Element x
in der Menge enthalten, so ist die Menge nicht leer. WipeOut ist
vollständig mittels IsEmpty spezifiziert. (Dafür ist jetzt IsEmpty
nicht formal spezifiziert.)
Implementieren
transformieren wir in eine parameterlose ComponentPascal-Funktion (siehe 6.1.4.3 S. 115):
IsEmpty
PROCEDURE IsEmpty* () : BOOLEAN;
Die Zeichenmenge ist genau dann leer, wenn alle SET-Elemente
der implementierenden Reihung set leer sind:
(set [0] = {}) & (set [1] = {}) & ... & (set [LEN (set) - 1] = {})
Das algorithmische Muster von S. 197 führt zur folgenden
Implementation. Dabei gilt nach jedem Schleifendurchlauf
result = (set [0] = {}) & (set [1] = {}) & ... & (set [i] = {})
Nach dem letzten Durchlauf mit i = LEN (set) - 1 hat result also den
gesuchten Wert.
PROCEDURE IsEmpty* () : BOOLEAN;
VAR
result : BOOLEAN;
i
: INTEGER;
BEGIN
result := TRUE;
FOR i := 0 TO LEN (set) - 1 DO
result := result & (set [i] = {});
END;
RETURN result;
END IsEmpty;
Doch halt! Die Zeichenmenge ist genau dann nicht leer, wenn
wenigstens eines der SET-Elemente der Reihung set nicht leer ist.
Um dies festzustellen, sind nicht unbedingt alle SET-Elemente
198
8.1
Zeichen sammeln
zu prüfen. Sobald eine nicht leere Teilmenge gefunden ist, ist die
Gesamtmenge nicht leer und kann durch Prüfen weiterer Teilmengen nicht mehr leer werden; die Schleife kann dann beendet
werden. Nicht eine Zählschleife, sondern eine Bedingungsschleife ist das passende Konstrukt:
Programm 8.4
Ist die Zeichenmenge
leer?
PROCEDURE IsEmpty* () : BOOLEAN;
VAR
result : BOOLEAN;
i
: INTEGER;
BEGIN
result := set [0] = {};
i
:= 1;
WHILE result & (i < LEN (set)) DO
result := set [i] = {};
INC (i);
END;
ASSERT (~result OR (i >= LEN (set), BEC.invariant);
RETURN result;
END IsEmpty;
Die Schleifeninitialisierung prüft die erste Teilmenge set [0] und
setzt i auf den Index der nächsten Teilmenge. Der Schleifenrumpf prüft die aktuelle Teilmenge set [i] und setzt i auf den
Index der nächsten Teilmenge. Die Schleife wird fortgesetzt,
wenn die aktuelle Teilmenge leer ist und es noch weitere Teilmengen gibt. Die Schleife wird abgebrochen, wenn die aktuelle
Teilmenge nicht leer ist oder keine Teilmenge mehr zu prüfen ist.
Diese Lösung ist effizienter als der Ansatz mit der FOR-Schleife.
Das Beispiel zeigt, dass die Implementation einer Abfrage mehr
Überlegung fordern kann als die einer Aktion, die mittels der
Abfrage spezifiziert ist. Zum Glück trifft dies nicht immer zu!
Nachdem das Zeichenmengenmodul ContainersSetOfChar erweitert und getestet ist, kopieren wir die neuen Dienste IsEmpty (Programm 8.4) und WipeOut (Programm 8.2) in das Zahlenmengenmodul ContainersSetOfInteger, denn sie hängen nicht vom
Elementtyp ab.
8.1.4
Fazit
Wir haben mit dieser Aufgabe die Methode des schrittweisen
Verfeinerns geübt, die zusammen mit dem strukturierten Programmieren entwickelt wurde. Dabei haben wir nicht nur einen
strukturierten Algorithmus entworfen, sondern die Aufgabe
auch modular zerlegt: Wir haben überlegt, welche Teilaufgaben
bereits vorhandene Module übernehmen können. In der
199
8
Strukturiertes und modulares Programmieren
Absicht, möglichst wiederverwendbare Teillösungen zu schaffen, haben wir existierende Module erweitert.
8.2
Zeichen zählen
Wir erschweren die Aufgabe des vorigen Abschnitts: Zeichen
sind nicht nur zu sammeln, sondern es ist zu zählen, wie oft sie
vorkommen. Ein Programm soll die Zeichen eines Eingabetextes
einlesen und die Häufigkeit jedes Zeichens registrieren und in
Tabellen und Diagrammen ausgeben, die nach (a) Zeichen und
(b) Häufigkeit geordnet sind.
Um die Aufgabe schnell brauchbar zu lösen, suchen wir wieder
schon während des Entwurfs in der Modulbibliothek nach fertigen, nützlichen kleinen Werkzeugen.
8.2.1
Entwurf
Die Aufgabe ist wie die vorige klein genug für ein einzelnes
Kommando Do des Moduls I1CharCounter. Der Kommandoaufruf
! I1CharCounter.Do
liefert auf den Component Pascal Language Report (siehe
Anhang A) angewandt die Ausgabe
Bild 8.1
Textuelle Ausgabe
von
I1CharCounter.Do
Die textuelle Ausgabe in Bild 8.1 ist gekürzt, die grafische in
Bild 8.2 verkleinert.
200
8.2
Zeichen zählen
Bild 8.2
Grafische Ausgabe
von
I1CharCounter.Do
Ein-/Ausgabe
Der funktionale Teil ist wieder so klein, dass wir ihn nicht
modular trennen, sondern nur innerhalb des Algorithmus von
Do. Zur Abwechslung verwenden wir für die textuelle Ein-/
Ausgabe die Module UtilitiesIn und UtilitiesOut, für die grafische
Ausgabe das Modul GraphUtilities.
Registrierung
Um die Häufigkeit der Zeichen zu zählen, steht uns kein Modul
zur Verfügung. Wir definieren dazu keine abstrakte Datenstruktur, denn es genügt eine konkrete Reihung von Zählern:
VAR frequency : ARRAY numberOfChars OF INTEGER;
Ähnlich wie bei der Implementation der Zeichenmenge wird
jedes Zeichen auf einen Index dieser Reihung abgebildet. Ganze
Zahlen kommen als Indizes und als Elemente der Reihung vor mit unterschiedlicher Bedeutung. Zur besseren Lesbarkeit des
Programmtextes vereinbaren wir für jeden Zweck einen Typ:
TYPE
Frequency = INTEGER;
Index
= INTEGER;
Mit den vereinbarten Variablen
VAR
c
frequency
: CHAR;
: ARRAY numberOfChars OF Frequency;
erhält man zu einem Zeichen seine Häufigkeit:
(1) Das Zeichen c als Zahl interpretieren:
ORD (c),
(2) diese Zahl als Index eines Reihungselements verwenden:
frequency [ORD (c)].
Ein grober Entwurf eines Algorithmus für Do ist
201
8
Strukturiertes und modulares Programmieren
Grobentwurf des
Algorithmus
1. bereite Anfangszustand für benutzte Dienste vor und initialisiere Daten
2. lies Zeichen vom Eingabestrom und registriere ihre Häufigkeiten
3. gib die vorkommenden Zeichen sortiert mit ihren Häufigkeiten aus
4. gib die vorkommenden Häufigkeiten sortiert mit den Zeichen aus
Wir beginnen wieder damit, den zweiten Schritt zu verfeinern.
8.2.1.1
Eingabe
Das Eingabemodul UtilitiesIn ist etwas mächtiger als das Standardmodul In, was hier aber keine Rolle spielt, da der Eingabetext zeichenweise zu lesen ist. Tabelle 8.1 stellt die hier von UtilitiesIn gebrauchten Merkmale neben bekannte Merkmale von In.
Zu beachten ist, dass UtilitiesIn.failed den Misserfolg vorherigen
Lesens anzeigt, während In.Done den Erfolg anzeigt.
Tabelle 8.1
Partieller Vergleich
von UtilitiesIn und In
UtilitiesIn
In
failed- : BOOLEAN
Done : BOOLEAN
Open
Open
ReadRawChar (OUT x : CHAR)
Char (VAR ch : CHAR)
Mit dem Aliasnamen In := UtilitiesIn ähnelt der Algorithmus dem
der vorigen Aufgabe (siehe S. 189):
Entwurf 1 des
Eingabeschritts
In.ReadRawChar (c);
WHILE ~In.failed DO
INC (frequency [ORD (c)]);
In.ReadRawChar (c);
END;
Es folgt dem allgemeinen Muster zum sequenziellen Einlesen
und Verarbeiten einzelner Zeichen:
Muster zur
sequenziellen
Eingabe und
Verarbeitung mit
WHILE
lies erstes Zeichen
WHILE letzte Leseoperation war erfolgreich DO
verarbeite zuletzt gelesenes Zeichen
lies nächstes Zeichen
END
Bei diesem Muster kommt im Schleifenrumpf das Verarbeiten
statisch vor dem Einlesen, während die dynamische Reihenfolge
für dasselbe Zeichen umgekehrt ist. Deshalb ist ja das erste Zeichen vor der Schleife zu lesen. Wem das missfällt, der kann ein
anderes Schleifenkonstrukt wählen:
Muster zur
sequenziellen
Eingabe und
Verarbeitung mit
LOOP
202
LOOP
lies nächstes Zeichen
IF letzte Leseoperation war erfolglos THEN EXIT END
verarbeite zuletzt gelesenes Zeichen
END
8.2
Zeichen zählen
Die LOOP-Schleife ist eine rumpfgesteuerte Bedingungsschleife. Der mit LOOP und END geklammerte Schleifenrumpf
wird solange wiederholt, bis er durch eine EXIT-Anweisung verlassen wird. Ähnlich RETURN ist EXIT eine Steueranweisung, die
den Ablauf an anderer Stelle fortfahren lässt, daher schreiben
wir es per Programmierkonvention fett. Die EXIT-Anweisung
beendet die innerste umfassende LOOP-Schleife. LOOP und EXIT
sind nicht syntaktisch, aber kontextuell aufeinander bezogen.
Semantik
Die Semantik der LOOP-Anweisung lässt sich mit Zusicherungen
spezifizieren, wobei a und c für Anweisungen (ohne EXIT) und b
für eine (seiteneffektfreie) Abbruchbedingung stehen:
LOOP
a;
IF b THEN EXIT END;
ASSERT (~b);
c;
END;
ASSERT (b);
Der Entwurf des Eingabeschritts erhält mit der LOOP-Schleife die
Gestalt
LOOP
In.ReadRawChar (c);
IF In.failed THEN EXIT END;
INC (frequency [ORD (c)]);
END;
Entwurf 2 des
Eingabeschritts
Welche Entwurfsvariante ist besser, 1 oder 2?
L
J
L
J
J
Bei kopfgesteuerten Schleifen muss man Anweisungsfolgen,
die vor der Prüfung der Schleifenbedingung wiederholt auszuführen sind, zweimal hinschreiben.
Rumpfgesteuerte Schleifen sind flexibler, mit ihnen lässt sich
das Duplizieren von Code vermeiden.
Strenge Regeln strukturierten Programmierens verlangen
von jedem Kontrollkonstrukt je genau eine Eintritts- und
Austrittsstelle, und statisches und dynamisches Ende sollen
zusammenfallen. Demnach verbietet sich, EXIT und LOOPSchleife überhaupt zu verwenden.
Die WHILE-Schleife endet statisch und dynamisch beim END.
Fette EXITs lassen dynamische Enden einer LOOP-Schleife gut
erkennen.
203
8
Strukturiertes und modulares Programmieren
8.2.1.2
Nach Zeichen sortierte Ausgabe
Auch für die textuelle Ausgabe orientieren wir uns an der
Lösung der vorigen Aufgabe (siehe S. 193):
FOR i := ORD (MIN (CHAR)) TO ORD (MAX (CHAR)) DO
IF frequency [i] > 0 THEN
gib das Zeichen CHR (i) und seine Häufigkeit frequency [i]
textuell und grafisch aus
END
END
Entwurf 1 des
Ausgabeschritts
Damit ist die Ausgabeschleife komplett, zu verfeinern ist die
Ausgabe eines einzelnen Zeichen-/Häufigkeits-Paars.
Textuelle Ausgabe
Für die textuelle Ausgabe schreiben wir eine lokale Prozedur,
die auch bei der nach Häufigkeiten sortierten Ausgabe zu verwenden ist:
PROCEDURE Write (c : CHAR; freq : Frequency);
BEGIN
Out.WriteChar (c);
Out.WriteTab;
Out.WriteInt (freq);
Out.WriteLn;
END Write;
Entwurf der
Ausgabeprozedur
Wir benutzen den Aliasnamen Out := UtilitiesOut. Das Ausgabemodul UtilitiesOut ist mächtiger als das Standardmodul Out. Tabelle
8.2 stellt die hier von UtilitiesOut gebrauchten Merkmale neben
bekannte Merkmale von Out:
Tabelle 8.2
Partieller Vergleich
von UtilitiesOut und
Out
UtilitiesOut
Out
OpenNew (IN newTitle : ARRAY OF CHAR)
Open
WriteChar (x : CHAR)
Char (ch : CHAR)
WriteTab
WriteLn
Semantik
Ln
WriteInt (x : INTEGER)
Int (i, n : INTEGER)
WriteString (IN x : ARRAY OF CHAR)
String (str : ARRAY OF CHAR)
l
öffnet ein neues Ausgabefenster mit der Überschrift
und einem Lineal mit festen Tabulatorpositionen.
(Das Lineal ist unsichtbar, der Menübefehl Text→Show Marks
macht es sichtbar.) Damit kann man zu unterscheidende
Ausgabetexte nacheinander in verschiedene Fenster leiten.
OpenNew
newTitle
l
WriteTab
gibt ein Tabulatorzeichen aus.
Nach obigem Entwurf erzeugt Write eine zweispaltige Tabelle,
eine Spalte für das Zeichen, eine für seine Häufigkeit. Write lässt
sich leicht so ändern, dass es eine Tabelle mit 2 * n Spalten
erzeugt. (In Bild 8.1 ist n = 3.)
204
8.2
Zeichen zählen
Grafische Ausgabe
Zur grafischen Ausgabe eines Häufigkeitsdiagramms verwenden wir eine kartesische Fläche. Der x-Achse entsprechen die
Ordnungszahlen der Zeichen, der y-Achse ihre Häufigkeiten.
Anstatt nur den Punkt (x, y) = (ORD (c), frequency [ORD (c)]) zu zeichnen, ziehen wir eine senkrechte Linie von (ORD (c), 0) nach (ORD
(c), frequency [ORD (c)]).
Wiederverwendbarkeit
Häufigkeitsdiagramme kommen in vielen Aufgaben vor. Die
Teilaufgaben des Zeichnens waagrechter und senkrechter Linien
in einer kartesischen Fläche lassen sich gut in ein wiederverwendbares Modul packen. Hier ist eine Schnittstelle:
Programm 8.5
Schnittstelle des
Grafikausgabemoduls - reduziert
DEFINITION GraphUtilities;
PROCEDURE DrawHorizontalLine (x, y: INTEGER);
PROCEDURE DrawVerticalLine (x, y: INTEGER);
PROCEDURE OpenNew;
END GraphUtilities.
l
l
l
OpenNew öffnet ein neues Fenster mit einer kartesischen Fläche. Der Koordinatenursprung liegt in der linken unteren
Ecke des Fensters. Das Fenster zeigt nur Punkte mit nichtnegativen Koordinaten.
DrawHorizontalLine
zeichnet eine waagrechte Linie von (0, y)
nach (x, y).
DrawVerticalLine
zeichnet eine senkrechte Linie von (x, 0) nach
(x, y).
Die Verfeinerung und Formalisierung des Entwurfs 1 von S. 204
lautet damit
Entwurf 2 des
Ausgabeschritts
GraphUtilities.OpenNew;
FOR i := ORD (MIN (CHAR)) TO ORD (MAX (CHAR)) DO
IF frequency [i] > 0 THEN
Write (CHR (i), frequency [i]);
GraphUtilities.DrawVerticalLine (i, frequency [i]);
END;
END;
Wir haben damit die Hälfte der gestellten Aufgabe gelöst. In der
Praxis stellen wir die Lösungselemente zu einem ausführbaren
Modul zusammen und testen es; hier warten wir damit, bis die
Lösung des zweiten Aufgabenteils vorliegt.
8.2.1.3
Nach Häufigkeit sortierte Ausgabe
Sortieren
Der zweite Aufgabenteil ist, die Datenpaare (Zeichen, Häufigkeit) nach Häufigkeit sortiert auszugeben. Durch die Struktur
der Häufigkeitsreihung frequency bedingt liegen diese Datenpaare nach Zeichen sortiert vor. Eine Teilaufgabe lautet:
205
8
Strukturiertes und modulares Programmieren
Sortiere eine gegebene Reihung ganzer Zahlen.
Die sortierte Reihung enthält dieselben Werte wie vorher, aber
an anderen Stellen, unter anderen Indizes. Eine Prozedur Sort,
die dies leistet, stellt das Modul MathVectorsOfInteger bereit.
Vektoren
Reihungen mit Zahlen als Elementtyp entsprechen Vektoren der
Mathematik. Für Vektoren gibt es eine eigene Arithmetik, man
kann Vektoren aber nicht nur addieren, sondern auch für geometrische und statistische Berechnungen nutzen. So liegt es
nahe, all diese Vektoroperationen in einem wiederverwendbaren Modul zusammenzufassen.
Generisches Modul
Verschiedene Arten von Zahlen führen zu verschiedenen Arten
von Vektoren. Die Spezifikation eines Vektormoduls kann von
der Zahlenart abstrahieren, ja sogar nicht nur Zahlen, sondern
allgemeinere Elemente betrachten. Die in Programm 8.6 vorgestellte vertragliche Spezifikation des Vektormoduls ist generisch, d.h. sie lässt den konkreten Elementtyp der Reihung möglichst offen und setzt allgemeine Platzhaltertypen an Stellen, wo
der Elementtyp vorkommt. Da manche Operationen vom Elementtyp gewisse Eigenschaften fordern, benutzt die Spezifikation mehrere Platzhalter.
Hier interessieren nur die Operationen des Vektormoduls, die
zur Lösung der Zeichenhäufigkeitsaufgabe beitragen:
l
l
Für die Operation Sort gilt: Eine Reihung ist nur sortierbar,
wenn für den Elementtyp die Ordnungsrelationen <, >, <=, >=
definiert sind und für je zwei Werte x, y des Typs entweder
x < y, x < y oder x = y gilt. Deshalb verlangt Sort den Elementtyp
Comparable, der diese Eigenschaft besitzt.
Das Suchen eines Indexes zu gegebenem Element ist dagegen bei jedem Elementtyp möglich, weshalb sich MinIndexOf
mit dem Elementtyp Any begnügt. Any muss nur als Reihungselement- und Parametertyp einsetzbar sein. Diese Eigenschaften hat jeder Typ. (Deshalb schließt Comparable Any ein.)
Die Platzhalter Any und Comparable sind generische Parameter
des Moduls MathVectors . Wie erweitern die Cleo-Notation um
eine TYPES-Liste, die generische Parameter und Typvereinbarungen im Component-Pascal-Stil enthalten kann (z.B. Index).
Programm 8.6
Spezifikation des
Vektormoduls reduziert
206
MODULE MathVectors
TYPES
Any
Comparable
Index = NATURAL
(* Generic element type. *)
(* Generic element type; <, >, <=, >= are defined. *)
8.2
Zeichen zählen
QUERIES
MinIndexOf (IN x : ARRAY OF Any; IN item : Any) : Index ∪ {notFound}
POST
(result = notFound) OR
((result < LEN (x)) AND (x [result] = item) AND
FOR_ALL i : Index IT_HOLDS
((i < LEN (x)) AND (x [i] = item)) IMPLIES (result <= i))
Sorted (IN x : ARRAY OF Comparable) : BOOLEAN
POST
result = FOR_ALL i, k : Index IT_HOLDS
((i <= k) AND (k < LEN (x))) IMPLIES (x [i] <= x [k])
ACTIONS
Init (OUT x : ARRAY OF Any; IN item : Any)
POST
FOR_ALL i : Index IT_HOLDS (i < LEN (x)) IMPLIES (x [i] = item)
Sort (INOUT x : ARRAY OF Comparable)
POST
Sorted (x)
END MathVectors
Generizität ist eine Form der Abstraktion, die besonders bei
Behältern nützlich ist, um von konkreten Elementtypen zu
abstrahieren. Beispielsweise lässt sich die Spezifikation einer
Menge (Programme 2.3 S. 20 und 2.7 S. 34) leicht in eine generische Form bringen.
Zu welchem Zeitpunkt werden generische Parameter durch
konkrete Typen ersetzt? Implementationssprachen beantworten
die Frage unterschiedlich:
l
Ohne Unterstützung von Generizität: Wenn der Programmierer ein generisch spezifiziertes Modul implementiert,
definiert er jeden generischen Parameter durch einen konkreten Typ, z.B. in Component Pascal:
TYPE
Comparable* = INTEGER;
Any*
= Comparable;
l
Mit Unterstützung von Generizität: Wenn ein Kundenmodul
ein generisches Modul als Lieferant benutzt, gibt es für generische Parameter konkrete Typen an, z.B. in Component-Pascal-ähnlicher Notation:
IMPORT
Vectors := MathVectors OF INTEGER;
Elementspezifisches
Modul
In Implementationssprachen, die generische Module nicht
unterstützen (z.B. Component Pascal), ist für jeden konkreten
Typ, der einen generischen Parameter ersetzt, ein eigenes Modul
207
8
Strukturiertes und modulares Programmieren
zu implementieren. Deshalb existiert das Modul MathVectors in
unserer Modulbibliothek in mehreren Varianten - dem Elementtyp entsprechend z.B. als MathVectorsOfInteger für ganzzahlige Vektoren, als MathVectorsOfReal für reelle Vektoren.
Nach diesem Ausflug zu generischen Modulen wenden wir uns
wieder der Aufgabe zu, die Häufigkeit von Zeichen sortiert auszugeben.
Initialisieren
Init von Programm 8.6 initialisiert eine Reihung x, alle Elemente
von x erhalten denselben Wert item. Wir setzen es zum Initialisieren der Häufigkeitsreihung ein. Der Aufruf
MathVectorsOfInteger.Init (frequency, 0);
gehört als Verfeinerung zum ersten Schritt des Grobentwurfs
des Algorithmus von S. 202 vor den Eingabeschritt.
Sortieren
von Programm 8.6 sortiert eine Reihung x. Es wäre voreilig,
die Häufigkeitsreihung zu sortieren, weil dabei die Zuordnung
zwischen Zeichen und Häufigkeit verloren geht. Stattdessen
vereinbaren wir eine zweite Reihung gleichen Typs:
Sort
VAR frequency, frequencySorted : ARRAY numberOfChars OF Frequency;
kopieren nach dem Eingabeschritt die Häufigkeitsreihung durch
eine Zuweisung:
frequencySorted := frequency;
und sortieren die Kopie:
MathVectorsOfInteger.Sort (frequencySorted);
Zuweisung bei
Reihungen
Nebenbei erfahren wir, dass die Zuweisung von Reihungen als
Ganzes definiert ist. Sie weist jedes Element der Reihung auf der
rechten Seite (Quelle) dem entsprechenden Element auf der linken Seite zu (Ziel). Voraussetzung dafür ist, dass Quelle und
Ziel von demselben Typ sind, sonst wäre die Zuweisung nicht
typ- und speichersicher. (Bei Zeichenreihungen gelten spezielle
Regeln.)
Das Ergebnis des obigen Vorgangs veranschaulichen wir mit
Stellvertretern der beiden Reihungen mit nur 6 Elementen:
208
8.2
Bild 8.3
Speicherplatz zu
Häufigkeitsreihungen exemplarisch
frequency
Zeichen zählen
0
1
2
3
4
5
60
49
0
12
49
39
Frequency Frequency Frequency Frequency Frequency Frequency
ARRAY 6 OF Frequency
frequency
Sorted
0
1
2
3
4
5
0
12
39
49
49
60
Frequency Frequency Frequency Frequency Frequency Frequency
ARRAY 6 OF Frequency
Die sortierte Häufigkeitsreihung frequencySorted ist elementweise
auszugeben, mit einer Zählschleife angesetzt:
Entwurf 1 des
Ausgabeschritts
FOR i := ORD (MIN (CHAR)) TO ORD (MAX (CHAR)) DO
gib frequencySorted [i] aus
END
Zwei kleine Verbesserungen: Die interessanten, großen Häufigkeiten sollen zuerst kommen, die Häufigkeit 0 interessiert nicht
und soll nicht in der Ausgabe erscheinen. Lassen wir also die
Schleife mit negativer Schrittweite von oben nach unten zählen
und prüfen wir den Häufigkeitswert vor dem Ausgeben:
Entwurf 2 des
Ausgabeschritts
Effizienz
Entwurf 3 des
Ausgabeschritts
FOR i := ORD (MAX (CHAR)) TO ORD (MIN (CHAR)) BY -1 DO
IF frequencySorted [i] > 0 THEN
gib frequencySorted [i] aus
END
END
Da die Reihung frequencySorted sortiert ist, haben ihre ersten Elemente den Häufigkeitswert 0. Bei den letzten Durchläufen der
FOR -Schleife liefert die Bedingung frequencySorted [i] > 0 stets
FALSE, d.h. da ist nichts mehr auszuführen. Eine Bedingungsschleife passt besser:
i := ORD (MAX (CHAR));
WHILE (i >= ORD (MIN (CHAR))) & (frequencySorted [i] > 0) DO
gib frequencySorted [i] aus;
DEC (i);
END;
Effizienz
Bei jedem Schleifendurchlauf werden zwei Größen geprüft: der
Index und der Wert des Reihungselements. Wenn wir sicher
wüssten, dass 0 als Elementwert vorkommt, dann könnten wir
auf das Prüfen des Index verzichten, denn ein Indexbereichunterlauf wäre ausgeschlossen.
Sicherheit
Exkurs. Man könnte argumentieren: Sehr wahrscheinlich kommen in
einem Eingabetext nicht alle 65536 Unicodezeichen vor, sodass die
209
8
Strukturiertes und modulares Programmieren
Häufigkeit 0 auftritt. Aber „sehr wahrscheinlich“ ist eben nicht
„sicher“! Unwahrscheinliches hat schon manche Katastrophe ausgelöst.
Zwar ist nicht zu erwarten, dass das Zeichenzählen fatal endet, doch
wollen wir prinzipiell nicht die Korrektheit der Effizienz opfern.
Eine kleine Änderung garantiert das Vorkommen von 0 als Elementwert: Die Reihungen um ein Element verlängern, dieses
mit 0 initialisieren:
Entwurf 4 des
Ausgabeschritts
VAR
frequency, frequencySorted : ARRAY numberOfChars + 1 OF Frequency;
i := LEN (frequencySorted) - 1;
WHILE frequencySorted [i] > 0 DO
gib frequencySorted [i] aus;
DEC (i);
END;
Suchen
Nun fehlt zur Häufigkeit das zugehörige Zeichen. Mit den Werten von Bild 8.3 ist der höchste Index 5, die erste ausgegebene
Häufigkeit das letzte Element in frequencySorted, 60. Welches Zeichen hat diese Häufigkeit? Die Information steckt in der Reihung frequency, es ist der Index, dessen Element den Wert 60 hat,
hier 0. (Die Zahl 0 ist dann wieder als Zeichen 0X zu interpretieren.) Die Teilaufgabe lautet:
Gegeben:
Gesucht:
frequency und frequencySorted [i].
Index k mit frequency [k] = frequencySorted [i].
Das Vektormodul löst diese Suchaufgabe mit der Operation MinIndexOf:
k := MathVectorsOfInteger.MinIndexOf (frequency, frequencySorted [i]);
Da die sortierte Reihung aus der unsortierten durch Vertauschen
der Elementwerte hervorgegangen ist, kommt jeder Wert
frequencySorted [i] in frequency vor und die Funktion MinIndexOf kann
und muss einen gültigen Indexwert als Ergebnis liefern. Im Allgemeinen kann MinIndexOf nicht davon ausgehen, dass ein angegebener Wert in der Reihung enthalten ist. Findet MinIndexOf den
gesuchten Wert nicht in der Reihung, so gibt es den Wert notFound zurück, der kein gültiger Index ist (d.h. es gilt notFound < 0).
Nach der obigen Zuweisung sind die Zusicherungen
ASSERT (k # MathVectorsOfInteger.notFound);
ASSERT ((0 <= k) & (k < LEN (frequency));
erfüllt, d.h. k kann als Index in frequency verwendet werden.
Eine Häufigkeit kann mehrfach vorkommen, in Bild 8.3 z.B. 49.
Welchen Indexwert liefert
MathVectorsOfInteger.MinIndexOf (frequency, 49)
210
8.2
Zeichen zählen
- 3 oder 4? Die Spezifikation Programm 8.6 legt fest, dass MinIndexOf (x, item) stets von allen Indizes k mit x [k] = item den kleinsten
Index liefert. Zwei aufeinander folgende Aufrufe von MinIndexOf
(frequency, 49) liefern jeweils 3. Bei dieser Aufgabe soll aber der
erste Aufruf 3, der zweite 4 liefern. Dies ist zu erreichen, wenn
die gesuchte Häufigkeit gelöscht wird, nachdem ihr Index
bestimmt ist. Zum Löschen ist ein Wert undefined zu verwenden,
der keine Häufigkeit sein kann (also mit undefined < 0):
frequency [k] := undefined;
Der verfeinerte Entwurf des Ausgabealgorithmus lautet damit
Entwurf 5 des
Ausgabeschritts
i := LEN (frequencySorted) - 1;
WHILE frequencySorted [i] > 0 DO
k := MathVectorsOfInteger.MinIndexOf (frequency, frequencySorted [i]);
gib das Zeichen CHR (k) und seine Häufigkeit frequency [k]
textuell und grafisch aus;
frequency [k] := undefined;
DEC (i);
END;
Seine Wirkung auf die Reihung frequency von Bild 8.3 zeigt die
Spur von Bild 8.4. Eine Spur (trace) ist eine Folge von Zuständen
von Datenelementen, die bei einem Programmablauf durch aufeinander folgende Zugriffe auf diese Datenelemente entsteht.
Bild 8.4
Spur der
Häufigkeitsreihung
frequency
0
1
2
3
4
5
60
49
0
12
49
39
undefined
49
0
12
49
39
undefined undefined
0
12
49
39
undefined undefined
0
12
undefined
39
undefined undefined
0
12
undefined undefined
undefined undefined
0
Zeit
8.2.2
undefined undefined undefined
Implementation
Wir stellen nun die gefundenen Lösungselemente zu einem
Modul zusammen.
211
8
Strukturiertes und modulares Programmieren
Programm 8.7
Zeichenzähler als
Modul
MODULE I1CharCounter;
IMPORT
GraphUtilities,
Vectors := MathVectorsOfInteger,
In
:= UtilitiesIn,
Out
:= UtilitiesOut;
PROCEDURE Do*;
(*!
Read characters from the input stream until its end is reached. Count
the frequency of each character. Show the results in textual and
graphical output, ordered by characters and by frequencies.
!*)
CONST
numberOfChars = ORD (MAX (CHAR)) - ORD (MIN (CHAR)) + 1;
undefined
= -1;
numberOfColumns = 3;
TYPE
Frequency
Index
1
2
4
☞
☞
☞
VAR
c
frequency,
frequencySorted
i, k
freq
writeCount
= INTEGER;
= INTEGER;
: CHAR;
: ARRAY numberOfChars + 1 OF Frequency;
: Index;
: Frequency;
: INTEGER;
PROCEDURE Write (c : CHAR; freq : Frequency);
BEGIN
Out.WriteChar (c);
Out.WriteTab;
Out.WriteInt (freq);
Out.WriteTab;
INC (writeCount);
IF writeCount MOD numberOfColumns = 0 THEN
Out.WriteLn;
ELSE
Out.WriteTab;
END;
END Write;
BEGIN
(* Initializations: *)
In.Open;
Out.OpenNew ("Häufigkeit");
Vectors.Init (frequency, 0);
(* Input: *)
LOOP
In.ReadRawChar (c);
IF In.failed THEN EXIT END;
INC (frequency [ORD (c)]);
END;
212
8.2
3
☞
1
☞
5
☞
3
☞
1
☞
6
☞
1
☞
Zeichen zählen
(* Output ordered by characters: *)
Out.WriteLn;
Out.WriteString ("Häufigkeit nach Zeichen geordnet:"); Out.WriteLn;
writeCount := 0;
GraphUtilities.OpenNew;
FOR i := ORD (MIN (CHAR)) TO ORD (MAX (CHAR)) DO
freq := frequency [i];
IF freq > 0 THEN
Write (CHR (i), freq);
GraphUtilities.DrawVerticalLine (i, freq);
END;
END;
(* Processing: *)
frequencySorted := frequency;
Vectors.Sort (frequencySorted);
(* Output ordered by frequencies: *)
Out.WriteLn;
Out.WriteString ("Zeichen nach Häufigkeit geordnet:"); Out.WriteLn;
writeCount := 0;
GraphUtilities.OpenNew;
i
:= LEN (frequencySorted) - 1;
freq := frequencySorted [i];
WHILE freq > 0 DO
k := Vectors.MinIndexOf (frequency, freq);
Write (CHR (k), freq);
GraphUtilities.DrawVerticalLine (LEN (frequencySorted) - 1 - i, freq);
frequency [k] := undefined;
(* ...so we won’t get the same index a second time. *)
DEC (i);
freq := frequencySorted [i];
END;
END Do;
END I1CharCounter.
Die Nummern in der folgenden Liste von Bemerkungen entsprechen den Nummern bei den ☞-Symbolen in Programm 8.7.
Puffervariable
(1) Die Variable freq nimmt eine Häufigkeit auf, um mehrere
Zugriffe auf dasselbe Reihungselement auf einen Zugriff zu
reduzieren. Im erzeugten Code muss die Adresse des Reihungselements nur ein- statt drei- bzw. viermal ermittelt
werden. Die Zuweisung an freq erfolgt bei der FOR-Schleife
am Anfang des Schleifenrumpfs, bei der WHILE-Schleife nach
jeder Änderung des Indexes, also vor der Schleife und am
Ende des Schleifenrumpfs.
freq ist kein wesentlicher Teil der Problemlösung. Es handelt
sich um eine lokale Optimierung, bei der man nicht sicher ist,
ob sie nicht der Übersetzer selbst vornimmt.
213
8
Strukturiertes und modulares Programmieren
(2) writeCount zählt für die Ausgabeprozedur Write die Doppelspalten. Es muss global bezüglich Write vereinbart sein, denn
lokal könnte es Write nicht als „Gedächtnis“ dienen.
(3) writeCount wird als Teil der Schleifeninitialisierung vor jeder
Ausgabeschleife auf 0 gesetzt.
Tabellierte Ausgabe
(4) Write inkrementiert writeCount. Jedes numberOfColumns-te Mal
gibt Write einen Zeilenumbruch statt einen Tabulator aus.
Trennung von
Funktion und
Ein-/Ausgabe
(5) Der funktionale Teil der Aufgabenlösung besteht nur aus
einer Zuweisung und einem Prozeduraufruf, alles andere ist
Initialisierung und Ein-/Ausgabe.
Aufsteigend oder
absteigend?
(6) Weil frequencySorted aufsteigend sortiert ist, beginnt die Schleifenvariable i mit dem größten Index. Im Häufigkeitsdiagramm sollen die Häufigkeiten aber von links nach rechts
fallen, deshalb steht für den x-Wert LEN (frequencySorted) - 1 - i
statt i.
8.2.3
Implementieren von Grafikprozeduren
Das von Programm 8.7 benutzte Modul GraphUtilities ist zu implementieren. Die Implementation benutzt XYplane, ein Standardmodul für einfache grafische Ausgabe in eine kartesische Fläche.
Alle Oberon-Sprachumgebungen bieten XYplane zusammen mit
In und Out für Lernzwecke an.
8.2.3.1
XYplane
Der interessierende Teil der Schnittstelle von XYplane ist
Programm 8.8
Schnittstelle von
XYplane - reduziert
Semantik
DEFINITION XYplane;
CONST
draw = 1;
erase = 0;
PROCEDURE Clear;
PROCEDURE Dot (x, y, mode: INTEGER);
PROCEDURE IsDot (x, y: INTEGER): BOOLEAN;
PROCEDURE Open;
...
END XYplane.
l
öffnet ein neues Fenster mit einer weißen kartesischen
Fläche der Größe [0, 255] × [0, 255] und dem Titel „XYplane“.
Der Punkt (0, 0) ist links unten.
Open
Clear, IsDot
und Dot stellen die Vorbedingung, dass Open wenigstens einmal aufgerufen wurde.
l
214
löscht alle Punkte im zuletzt geöffneten XYplane-Fenster, d.h. zeichnet sie weiß.
Clear
8.2
l
l
8.2.3.2
IsDot (x, y)
Zeichen zählen
zeigt an, ob der Punkt (x, y) schwarz ist.
bzw. Dot (x, y, erase) zeichnet den Punkt (x, y)
schwarz bzw. weiß (sofern er innerhalb der Fläche liegt); als
Nachbedingung gilt IsDot (x, y) bzw. ~IsDot (x, y).
Dot (x, y, draw)
Implementation
Eine Folge von Punkten bildet eine Linie. Hier ist eine partielle
Implementation von GraphUtilities:
Programm 8.9
Grafikausgabemodul
- reduziert
MODULE GraphUtilities;
IMPORT
XYplane;
CONST
maxXP* = 256;
maxYP* = 256;
1
2
☞
☞
PROCEDURE OpenNew*;
(*!
Open a new window with a rectangular drawing area of size
[0, maxXP - 1] × [0, maxYP - 1].
!*)
BEGIN
XYplane.Open;
END OpenNew;
PROCEDURE DrawVerticalLine* (x, y : INTEGER);
(*!
Draw a vertical line of range 0 .. y at position x.
Precondition: OpenNew must have been called before.
!*)
VAR
i : INTEGER;
BEGIN
FOR i := 0 TO y DO
XYplane.Dot (x, i, XYplane.draw);
END;
FOR i := y + 1 TO maxYP - 1 DO
XYplane.Dot (x, i, XYplane.erase);
END;
END DrawVerticalLine;
(* Other operations not shown. *)
END GraphUtilities.
(1) OpenNew wird direkt an den Lieferanten XYplane weitergeleitet.
Der Vorteil des zusätzlichen Prozeduraufrufs liegt im Verbergen von XYplane vor den Kunden von GraphUtilities. (Konflikte
kann es geben, wenn XYplane und GraphUtilities gleichzeitig
benutzt werden.)
215
8
Strukturiertes und modulares Programmieren
(2) Die zweite FOR-Schleife löscht den oberen Teil der x-Linie.
Zum Testen von GraphUtilities gehen wir wie in Abschnitt 7.1
gezeigt vor, indem wir Kommandoaufrufe der Art
! GraphUtilities.Open
"GraphUtilities.DrawHorizontalLine (118, 29);
!
!
GraphUtilities.DrawHorizontalLine (213, 102);
GraphUtilities.DrawVerticalLine (118, 29);
GraphUtilities.DrawVerticalLine (213, 102)“
XYplane.Clear
eingeben.
Übrigens liegt es an der festen Größe des kartesischen Rechtecks
von GraphUtilities bzw. XYplane, dass in Bild 8.2 der obere Teil der
Häufigkeitsdiagramme abgeschnitten ist.
8.2.4
Implementieren von Vektoroperationen
Werkzeugkastenmodul
Die von Programm 8.7 benutzten Operationen des Moduls
MathVectorsOfInteger sind zu implementieren. MathVectorsOfInteger ist
ein Beispiel für ein Modul ohne Zustand, und zwar eines der
Art der Werkzeugkastenmodule. Solche Module bieten Schnittstellen mit parametrisierten Prozeduren, wobei Funktionen
Eigenschaften übergebener Materialien untersuchen und
gewöhnliche Prozeduren übergebene Materialien bearbeiten.
Bei MathVectorsOfInteger sind die Materialien Vektoren.
Wir beschränken uns hier darauf, die Suchfunktion MinIndexOf zu
implementieren; für die Sortierprozedur Sort siehe Abschnitt 8.4,
für andere Operationen Abschnitt 8.5. Zunächst sind aber benötigte Sprachelemente vorzustellen.
8.2.4.1
Offene Reihungen
Bei den Ein-/Ausgabemodulen In, Out und UtilitiesOut ist uns der
Parametertyp ARRAY OF CHAR für Zeichenketten beliebiger Länge
begegnet. Hinter diesem konkreten Konstrukt steht ein allgemeines Konzept: Beim Typ einer Reihung kann die Angabe der
Länge fehlen; es handelt sich dann um eine offene Reihung
(open array). Offene Reihungen dürfen nur verwendet werden
als
l
l
l
Typen formaler Parameter,
Basistypen von Zeigern (siehe 10.3.5 S. 274),
Elementtypen offener Reihungen.
Offene Reihungen erlauben eine sichere Parameterübergabe von
Reihungen, ohne dass der formale Reihungsparameter die
216
8.2
Zeichen zählen
Länge der Reihung festlegt. Wir erläutern das am Beispiel der in
Programm 8.6 spezifizierten Sortierprozedur Sort.
L
Eine Component-Pascal-Prozedur mit einem Reihungsparameter könnte so vereinbart sein:
PROCEDURE Sort (VAR x : ARRAY 100 OF INTEGER);
Dieser Ansatz scheitert praktisch an der Typprüfung, denn es
gibt keinen aktuellen Parameter, der mit dem formalen Parameter x verträglich ist, auch nicht die Variable
VAR myVector : ARRAY 100 OF INTEGER;
Hier sind x und myVector Exemplare verschiedener anonymer
Typen, die an verschiedenen Stellen konstruiert und nur zufällig
strukturgleich, daher nicht verträglich sind.
Typsicherheit
Typverträglichkeit des aktuellen und formalen Parameters erreichen wir durch eine Typvereinbarung:
TYPE Vector = ARRAY 100 OF INTEGER;
PROCEDURE Sort (VAR x : Vector);
Ist der aktuelle Parameter mit
VAR myVector : Vector;
vereinbart, so besteht der Prozeduraufruf
Sort (myVector);
die Typprüfung, denn aktueller und formaler Parameter sind
von demselben Typ namens Vector. Dieser Ansatz ist typsicher,
aber leider unflexibel: Das Sort akzeptiert nur Reihungen des
Typs Vector, was seine Verwendbarkeit stark einschränkt. Es wäre
ungeschickt, müsste man für jede Reihungslänge eine eigene
Sortierprozedur mittels Kopieren-und-Einfügen erstellen; der
Algorithmus hängt ja nicht von der Länge der Reihung ab.
Flexibilität
Offene Reihungen lösen dieses Problem:
PROCEDURE Sort (VAR x : ARRAY OF INTEGER);
kann mit einer INTEGER-elementigen Reihung beliebiger Länge
als aktueller Parameter aufgerufen werden. Es akzeptiert beispielsweise den durch
VAR myVector : ARRAY myLength OF INTEGER;
vereinbarten aktuellen Parameter myVector, weil die Elementtypen der beiden Reihungen x und myVector miteinander verträglich, ja derselbe Typ INTEGER sind.
217
8
Strukturiertes und modulares Programmieren
Dieses Sort erfährt die Länge des aktuellen Parameters nicht aus
der Vereinbarung des formalen Parameters, sondern mittels
LEN (x). Die Länge einer Reihung ist zur Laufzeit bekannt. Dies
ermöglicht sowohl typ- und speichersicheres als auch flexibles
Programmieren mit Reihungsparametern.
8.2.4.2
Kurze Auswertung boolescher Ausdrücke
Im Cleo-Programm 8.6 erscheint eine zusammengesetzte Nachbedingung:
Ausdruck 1
(result = notFound) OR ((result < LEN (x)) AND (x [result] = item))
In der Aussagenlogik ist jeder Teilausdruck eines Ausdrucks
stets definiert, als Werte kommen nur FALSE und TRUE vor. In
einem Programmablauf gilt das nicht! Der Teilausdruck
x [result] = item
ist z.B. nur definiert, wenn 0 <= result und result < LEN (x) gilt, sonst
führt die Auswertung zu einem Fehler (einem Trap in Component Pascal).
In Programmiersprachen gibt es daher prinzipiell zwei unterschiedliche Ansätze, boolesche Operatoren und Ausdrücke zu
behandeln: die lange und die kurze Auswertung.
(1) Die lange Auswertung übernimmt von der booleschen Algebra der Logik die Semantik der Operatoren, die bekanntlich
durch Tabelle 8.3 beschrieben ist (a und b sind boolesche Ausdrücke). Als zusätzliche Regel ist ein Ausdruck undefiniert,
wenn wenigstens ein Teilausdruck undefiniert ist.
Tabelle 8.3
Wertetabelle
boolescher
Operatoren
a
b
FALSE
TRUE
FALSE
TRUE
FALSE
TRUE
NOT a
TRUE
FALSE
a AND b
a OR b
a IMPLIES b
a=b
a#b
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
TRUE
TRUE
FALSE
TRUE
FALSE
TRUE
FALSE
FALSE
TRUE
TRUE
TRUE
TRUE
TRUE
FALSE
Lange oder vollständige Auswertung bedeutet, dass jeder
Operand bei einer Operation vollständig ausgewertet wird
und dann das Ergebnis gemäß Tabelle 8.3 bestimmt wird.
Nach diesem Ansatz sind die Konjunktion und die Disjunktion kommutativ, d.h. die Operanden dürfen vertauscht werden, ohne dass sich der Wert der Aussage ändert.
Beispiel
Ausdruck 2
218
Demnach ist der obige Ausdruck 1 äquivalent mit z.B.
((x [result] = item) AND (result < LEN (x))) OR (result = notFound)
8.2
Zeichen zählen
Ist x [result] = item undefiniert, so ist sowohl Ausdruck 1 als
auch Ausdruck 2 undefiniert.
Die Reihenfolge der Auswertung der Operanden einer Operation ist nicht durch die Sprache festgelegt, sondern bleibt
der Implementation des Übersetzers überlassen.
(2) Die kurze Auswertung definiert für die Konjunktion, die
Disjunktion und die Implikation eine andere Semantik:
Tabelle 8.4
Kurze Auswertung
boolescher
Ausdrücke
Ausdruck
wird ausgewertet wie Funktionsrumpf
a AND b
IF a THEN RETURN b ELSE RETURN FALSE END
a OR b
IF a THEN RETURN TRUE ELSE RETURN b END
a IMPLIES b
IF NOT a THEN RETURN TRUE ELSE RETURN b END
Bei kurzer oder bedingter Auswertung werden die Operanden von links nach rechts ausgewertet, wobei die Auswertung abgebrochen wird, sobald das Ergebnis feststeht, d.h.
der zweite Operand wird ggf. nicht ausgewertet. Der zweite
Operand muss also nicht unbedingt definiert sein. Mit diesem Ansatz sind die Konjunktion und die Disjunktion nicht
kommutativ, d.h. die textuelle Reihenfolge der Operanden
spielt eine Rolle.
Beispiel
Demnach sind die obigen Ausdrücke 1 und 2 nicht äquivalent. Während Ausdruck 2 undefiniert sein und seine Auswertung zu einem Fehler führen kann, liefert Ausdruck 1
immer einen booleschen Wert:
■
Gilt result = notFound, so wird der zweite Operand der Disjunktion nicht ausgewertet, Ausdruck 1 liefert TRUE.
■
Gilt result = notFound nicht, so wird der zweite Operand,
also (result < LEN (x)) AND (x [result] = item) ausgewertet. Gilt
dabei result < LEN (x), so wird auch x [result] = item ausgewertet. An dieser Stelle der Auswertung ist sichergestellt,
dass x [result] = item definiert ist. Gilt aber result < LEN (x)
nicht, so wird x [result] = item nicht ausgewertet und Ausdruck 1 liefert FALSE.
Nur die Reihenfolge der Auswertung der Operanden bei der
Konjunktion, der Disjunktion und der Implikation ist durch
die Sprache festgelegt; über die Auswertungsreihenfolge bei
anderen Operatoren entscheidet trotzdem der Übersetzerbauer!
Kurze Auswertung in
Component Pascal
und Cleo
Component Pascal wertet boolesche Ausdrücke generell kurz
aus. Auch in Cleo gilt kurze Auswertung (sonst wäre Programm
8.6 fehlerhaft).
219
8
Strukturiertes und modulares Programmieren
Kurze Auswertung nützt nicht nur dabei, Vor- und Nachbedingungen und Invarianten kompakt zu formulieren, sondern auch
bei Prüfungen, die sonst mit geschachtelten IF-Anweisungen zu
lösen wären:
Beispiel
IF x > 0 THEN
IF y / x < 1 THEN
z := x + y;
END;
END;
ist reduzierbar auf
IF (x > 0) & (y / x < 1) THEN
z := x + y;
END;
Im Fall x = 0 ist y/x undefiniert bzw. führt zu einem Laufzeitfehler.
Die zweite Formulierung der Anweisung ist also bei langer Auswertung fehlerhaft und kann zum Abbruch des Programmablaufs führen, während sie bei kurzer Auswertung immer korrekt
funktioniert. Die erste Formulierung ist in beiden Fällen korrekt,
aber aufwändiger.
Pragmatik von
Programmiersprachen
Kurze Auswertung führt zu kürzeren und trotzdem sicheren
Programmen. Bei Programmiersprachen, die die Art der Auswertung nicht festlegen, hängt die Semantik eines Programms
hingegen vom Übersetzer ab und der Programmierer muss zwischen Sicherheit mit Aufwand und Effizienz mit Portierbarkeitsproblemen wählen.
8.2.4.3
Implementation
ist ein wiederverwendbares, erweiterbares,
änderbares Modul:
MathVectorsOfInteger
Programm 8.10
Vektormodul reduziert
MODULE MathVectorsOfInteger;
(*!
Interface Description:
Vector space of type INTEGER, provides operations on vectors with
element and scalar type INTEGER. Lengths of vectors are arbitrary
because procedures use open array parameters.
!*)
IMPORT
BEC := BasisErrorConstants;
CONST
notFound*
220
= -1;
(* Possible result of search operations. *)
8.2
TYPE
Integer*
Real*
Numeric*
Comparable*
Any*
Index*
Zeichen zählen
(* Right hand type may be substituted by *)
= INTEGER;
(* BYTE, SHORTINT, LONGINT *)
= REAL;
(* SHORTREAL *)
= Integer;
(* Real *)
= Numeric;
(* CHAR, ARRAY OF CHAR *)
= Comparable; (* any type *)
= INTEGER;
(* Operations Applicable on Vectors with Any Element Type *)
PROCEDURE MinIndexOf* (IN x : ARRAY OF Any; item : Any) : Index;
(*!
Index of the first occurrence of item in x.
Postcondition:
(result = notFound) OR
(result is the smallest index such that x [result] = item).
!*)
...
END MinIndexOf;
(* Other operations not shown. *)
END MathVectorsOfInteger.
Die Liste der Typvereinbarungen erleichtert es, das Vektormodul an Vektoren mit anderen Elementtypen anzupassen.
Zugrunde liegt eine Klassifikation der Typen nach ihren Operationen (siehe Bild 6.15 S. 146 für die Bedeutung des Pfeils):
Bild 8.5
Klassifikation von
Typen
Any (:=, =, #)
Comparable (<, >, <=, >=)
Char
ARRAY OF Char
Numeric (+, -, *, /)
SHORTCHAR CHAR
Integer
BYTE SHORTINT INTEGER LONGINT
ARRAY OF ARRAY OF
SHORTCHAR
CHAR
Real
SHORTREAL REAL
Nun implementieren wir die Suchfunktion MinIndexOf. Die erste
Variante prüft die in Programm 8.6 formalisierte Nachbedingung. Die Nachbedingungszusicherung muss direkt vor jeder
221
8
Strukturiertes und modulares Programmieren
RETURN-Anweisung
stehen. Um den Ergebniswert in der Nachbedingung benennen zu können, ist dafür eine lokale Variable
result vereinbart:
Variante 1 der
Suchfunktion
MinIndexOf
Korrektheit
Effizienz
Variante 2 der
Suchfunktion
MinIndexOf
PROCEDURE MinIndexOf* (IN x : ARRAY OF Any; item : Any) : Index;
VAR
result, i : Index;
BEGIN
result := notFound;
i
:= 0;
WHILE (result = notFound) & (i < LEN (x)) DO
IF x [i] = item THEN
result := i;
END;
INC (i);
END;
ASSERT
((result = notFound) OR
((0 <= result) & (result < LEN (x)) & (x [result] = item)),
BEC.postcondResultOk);
RETURN result;
END MinIndexOf;
Man überzeugt sich leicht, dass dieser Algorithmus korrekt ist,
denn er ist systematisch konstruiert. Sein Nachteil ist, dass jeder
Schleifendurchlauf drei relationale Ausdrücke prüft. Eine der
Prüfungen ist der Variable result anzulasten. Eliminieren wir sie,
so erhalten wir die äquivalente Variante 2:
PROCEDURE MinIndexOf* (IN x : ARRAY OF Any; item : Any) : Index;
VAR
i : Index;
BEGIN
i := 0;
WHILE (i < LEN (x)) & (x [i] # item) DO
INC (i);
END;
ASSERT ((i = LEN (x)) OR (x [i] = item), BEC.invariant);
IF i < LEN (x) THEN
RETURN i;
ELSE
RETURN notFound;
END;
END MinIndexOf;
Man beachte, dass die kurze Auswertung der Schleifenbedingung wesentlich für die Korrektheit der Schleife ist.
Effizienz
222
Variante 2 prüft zwei Vergleiche pro Schleifendurchlauf. Wie
beim Ausgabeschritt auf S. 210 können wir den Algorithmus
optimieren, indem wir dafür sorgen, dass der gesuchte Wert item
in der Reihung x vorkommt, und zwar unter dem letzten Index.
8.2
Zeichen zählen
x ist aber ein Eingabeparameter (wie es sich für eine Funktion
gehört), MinIndexOf darf nicht schreibend auf x zugreifen. Diese
Einschränkung ist für die optimierte Variante aufzugeben, x
muss ein Ein-/Ausgabeparameter sein, die Signatur von MinIndexOf ändert sich. Die Semantik bleibt erhalten, denn der aktuelle
Parameter soll nach dem Aufruf wieder denselben Zustand wie
vorher haben. Die ursprüngliche Parameterart von x sichern wir
per Kommentar zu:
Programm 8.11
Suchfunktion für
Index Variante 3
PROCEDURE
MinIndexOf* ((* IN *) VAR x : ARRAY OF Any; item : Any) : Index;
VAR
i
: Index,
lastItem : Any;
BEGIN
lastItem
:= x [LEN (x) - 1];
x [LEN (x) - 1] := item;
i
:= 0;
WHILE x [i] # item DO
INC (i);
END;
x [LEN (x) - 1] := lastItem;
IF i < LEN (x) - 1 THEN
RETURN i;
ELSIF item = lastItem THEN
RETURN LEN (x) - 1;
ELSE
RETURN notFound;
END;
END MinIndexOf;
Wir nehmen die effizienteste Variante Programm 8.11 in Programm 8.10 auf.
8.2.4.4
Komplexitätsanalyse
Wir haben den Suchalgorithmus schrittweise optimiert, nun
interessieren uns Maßzahlen, anhand derer wir die Effizienz der
drei Varianten exakt bestimmen und vergleichen können, d.h.
wir wollen die Komplexität der Algorithmen analysieren. Dabei
unterscheiden wir den statischen und dynamischen Aspekt.
Der statische Aspekt bezieht sich auf den Text eines Algorithmus. Dazu zählt man einfach, wie oft gewisse Merkmale vorkommen. Konkret notieren wir hier die Anzahlen der
(1) lokalen Variablenvereinbarungen,
(2) atomaren Bedingungen (wie Vergleiche),
(3) Zuweisungen und Inkrementierungen,
223
8
Strukturiertes und modulares Programmieren
(4) strukturierten Anweisungen,
(5) RETURN-Anweisungen.
Die Anzahl (1) ist ein grobes Maß für den Speicherbedarf der
Daten, die Summe der Anzahlen (2) bis (5) für den Speicherbedarf des Codes. Diese Anzahlen hängen vom Algorithmus ab,
kaum von der verwendeten Programmiersprache. Der exakte
Speicherbedarf der globalen Variablen und des Codes in einer
konkreten Sprachumgebung ist an der erzeugten Codedatei
abzulesen. In BlackBox zählt der Menübefehl
Info→Analyze Module
u.a. die Anzahl der Anweisungen in einem Modul.
Interessanter ist hier der dynamische Aspekt, der sich auf das
Laufzeitverhalten eines Algorithmus bezieht. Dazu zählt man,
wie oft gewisse elementare Operationen bei einem Ablauf des
Algorithmus ausgeführt werden. Konkret summieren wir hier
die Anzahlen der
l
atomaren Bedingungen, Zuweisungen, Inkrementierungen
und RETURN-Anweisungen.
Für eine genauere Analyse könnte man die verschiedenen Elementaroperationen differenzieren oder gewichten, wir unterlassen dies hier der Einfachheit halber. Die berechnete Zahl hängt
wieder vom Algorithmus ab, nicht von der Sprache.
Die Anzahl ausgeführter Elementaroperationen ist nicht bei
jedem Ablauf desselben Algorithmus gleich, sie kann mal größer, mal kleiner sein, abhängig von den Eingabedaten. Beim
Suchalgorithmus hängt die Anzahl von den Parametern ab: von
der Länge der Reihung, der Anordnung der Elementwerte, dem
gesuchten Wert. Anstelle exakter Zahlen ermittelt man Schätzwerte für den
l
l
l
besten,
schlechtesten und
durchschnittlichen
Fall. Wir begnügen uns damit, die Durchschnittswerte zu
bestimmen. Bei allen Varianten hängt die Anzahl der Schleifendurchläufe von der Reihungslänge n = LEN (x) ab. Im besten Fall
wird die Schleife 0-mal, im schlechtesten n-mal und im Mittel
n/2-mal durchlaufen. Für Variante 1 erhalten wir die Abschätzung
2 + ((n+1)/2)*2 + (n/2)*2 + 1 + 1 = 2*n + 5.
224
8.2
Zeichen zählen
Zu beachten ist, dass die Zuweisung result := i zwar im Schleifenrumpf steht, aber höchstens einmal ausgeführt wird, weil
danach die Schleifenabbruchbedingung result # notFound erfüllt ist.
Variante 2 liefert die Abschätzung
1 + ((n+1)/2)*2 + (n/2)*1 + 1 + 2 = (3/2)*n + 5.
Variante 3 ergibt
3 + ((n+1)/2)*1 + (n/2)*1 + 2 + 1/n + 1 ≤ n + 7.
Tabelle 8.5
Vergleich der
Suchalgorithmen
Komplexitätsmaßzahl
Statisch
Variante
Dynamisch
(1)
(2)
(3)
(4)
(5)
1
2
3
4
2
1
2*n + 5
2
1
3
5
2
2
(3/2)*n + 5
3
2
3
5
2
3
n+7
Tabelle 8.5 stellt die Maßzahlen der drei Algorithmen zusammen. Bei der Anzahl der durchschnittlich ausgeführten Elementaroperationen ist die Abhängigkeit von n wesentlich. Alle Varianten sind linear in n, d.h. die mittlere Suchzeit vervielfacht sich
mit der Reihungslänge. Doch die Variante 3 ist doppelt so
schnell wie Variante 1. Der Effizienzgewinn wird mit einer um
ein Viertel komplexeren algorithmischen Struktur erkauft,
erkennbar etwa an den drei Rückkehrstellen anstelle einer.
8.2.5
Fazit
Bei dieser Aufgabe haben wir den Algorithmus wieder durch
schrittweises Verfeinern entworfen, doch begonnen haben wir
mit dem Entwurf der konkreten Datenstruktur zum Zählen der
Zeichen. Die Wahl einer ganzzahligen Reihung für die Häufigkeiten hat es ermöglicht, im Algorithmus mit Operationen eines
Vektormoduls die lokal vereinbarten Daten zu bearbeiten. Allgemeine Teilaufgaben der Ein-/Ausgabe haben andere Module
übernommen, eine spezielle Teilaufgabe haben wir an eine
lokale Prozedur delegiert.
Alternative
Wäre bei dieser Ausgabe eine Zerlegung in mehrere Kommandos angemessener, um der Leitlinie 1.2 S. 5 zu entsprechen? In
der vorliegenden Lösung Programm 8.7 hängen die Teilaufgaben voneinander ab (siehe Bild 8.6). Ein Pfeil von A nach B
bedeutet, dass A ausgeführt sein muss, bevor B ausgeführt werden kann.
225
8
Strukturiertes und modulares Programmieren
Bild 8.6
Reihenfolge der
Teilaufgaben
Initializations
Input
Output ordered
by characters
Processing
Output ordered
by frequencies
Diese Reihenfolgebeziehungen sind nicht der Willkür des Entwerfers entsprungen. Initialisierungen müssen am Anfang stehen, die Eingabe der Daten muss vor ihrer Verarbeitung erfolgen, die Verarbeitung vor ihrer Ausgabe. Nur die Reihenfolge
der beiden Ausgabezweige ist nicht festgelegt.
Würde man jeder Teilaufgabe ein Kommando zuordnen, so
wären nur drei von 120 möglichen Aufrufreihenfolgen zulässig eine sprudelnde Quelle für „Bedienerfehler“! Der Entwerfer
steht damit vor den Alternativen:
l
l
8.3
Kommandos so entwerfen, dass jedes eine kleine, aber abgeschlossene Teilaufgabe erledigt und die Kommandos möglichst wenig voneinander abhängen.
Zu den Kommandos eine Dialogbox gestalten und die Aufrufreihenfolge der Kommandos mit Wächtern kontrollieren
(siehe Abschnitt 7.4).
Zusammenfassung
Wir haben zwei Aufgaben gelöst und dabei gelernt, dass
l
l
l
l
226
es Wiederholungsanweisungen in Form von Bedingungsund Zählschleifen gibt;
man Schleifen so konstruieren soll, dass sie terminieren;
vertragliche Spezifikationen mit prädikatenlogischen Ausdrücken aussagekräftiger werden;
prädikatenlogische Spezifikationen von Diensten zu Implementationen mit Schleifen führen;
8.4
l
l
l
l
l
l
8.4
Literaturhinweise
Reihungen und Schleifen zusammenpassen, weil sich beim
einen Datenelemente, beim anderen Anweisungen wiederholen;
formale Parameter die Länge von Reihungen offen lassen
können, damit die Prozedur aktuelle Reihungen beliebiger
Länge bearbeiten kann;
man durch Aufzeichnen von Spuren die Wirkungsweise von
Algorithmen besser verstehen kann;
es günstig ist, wenn eine Programmiersprache boolesche
Ausdrücke kurz statt lang auswertet;
Suchalgorithmen oft vorkommen (dreimal in zwei Aufgaben);
man die Komplexität von Algorithmen bestimmen und vergleichen kann.
Literaturhinweise
Algorithmen zum Suchen und Sortieren sind Gegenstand zahlloser Lehrbücher. Wir verweisen auf [33] und [40].
8.5
Übungen
Mit diesen Aufgaben üben Sie strukturiertes Programmieren,
indem Sie vorgestellte Module erweitern.
Aufgabe 8.1
Algorithmus
optimieren
Die Abfrage IsEmpty ist in Programm 8.4 mit einem Suchalgorithmus implementiert, der sich optimieren lässt. Wie?
Aufgabe 8.2
Mengenmodul
Erweitern Sie ContainersSetOfChar um eine boolesche Abfrage IsFull,
die TRUE liefert, wenn für alle Zeichen Has (c) gilt, und eine
Aktion Fill, deren Nachbedingung IsFull ist!
Aufgabe 8.3
Grafikmodul
Implementieren Sie die auf S. 205 spezifizierte Prozedur DrawHorizontalLine von GraphUtilities!
Aufgabe 8.4
Vektormodul
Implementieren Sie die in Programm 8.5 spezifizierten Dienste
Init, Sorted und Sort von MathVectorsOfInteger! Es genügt beim Prüfen,
ob eine Reihung sortiert ist, benachbarte Elemente zu vergleichen. Ein einfacher Sortieralgorithmus vertauscht benachbarte
Elemente.
Aufgabe 8.5
Spur
Führen Sie den Sortieralgorithmus, den Sie zu Aufgabe 8.4 entworfen haben, gedanklich mit einer kleinen Reihung mit beliebigen Werten aus und notieren Sie dabei die Spur der Reihung!
227
8
Strukturiertes und modulares Programmieren
Aufgabe 8.6
Komplexitätsanalyse
Bestimmen Sie die Komplexität des Sortieralgorithmus, den Sie
zu Aufgabe 8.4 entworfen haben!
Aufgabe 8.7
Auswertung
boolescher
Ausdrücke
Welche der folgenden booleschen Ausdrücke sind bei kurzer,
welche bei langer Auswertung definiert? Nehmen Sie an, dass
alle vorkommenden Namen geeignet vereinbart sind.
(x > 1) & (y MOD x = 2)
(y MOD x = 2) & (x > 1)
228
9
Objektorientiertes Programmieren
Aufgabe Beispiel
9
9Bild 9
Formel 9Leitlinie 9Programm 9
Tabelle 9
Zum Kaffeeautomatenbeispiel holen wir Tassen aus dem
Schrank und erhalten den Grundbegriff des objektorientierten
Programmierens, die Klasse. Wir starten in der Ebene der Spezifikation mit Cleo, um in wenigen Transformationsschritten die
Ebene der Implementation mit Component Pascal zu erreichen.
9.1
Tassen
Betrachten wir das Cleo-Programm 2.8 S. 35: Beglückt uns dieser
Kaffeeautomat? Wo bleibt der Kaffee? Der Automat knöpft dem
Kunden Geld ab, ohne etwas dafür zu liefern!
Wo liegt der Fehler? Haben wir falsch spezifiziert? Vergleichen
wir Programm 2.8 mit dem physischen Modell des Kaffeeautomaten, Bild 1.1 S. 1: Offenbar fehlt schon im physischen Modell
der Ausgabeplatz für den Kaffee!
Leitlinie 9.1
Modell und
Spezifikation
Bild 9.1
Physisches Modell
des Kaffeeautomaten
mit Ausgabeplätzen
Eine Spezifikation ist höchstens so gut wie das Modell, das ihr
zugrunde liegt. Ein mangelhaftes Modell ist nicht durch eine
„gute“ Spezifikation zu reparieren, denn diese kann die Mängel bestenfalls korrekt widerspiegeln.
Kaffeeautomat
Geldschlitz
eingenommener
Betrag EUR
0,30
Geld einnehmen
Preis EUR
0,60
Kaffee ausgeben
Kaffeeausgabe
Geld zurückgeben
Geldausgabe
außer
Betrieb
gesammelter
Betrag EUR
31,20
initialisieren
229
9
Objektorientiertes Programmieren
Verbessern wir also erst das physische Modell (siehe Bild 9.1).
Bei dieser Gelegenheit ergänzen wir nicht nur einen Platz für die
Kaffeeausgabe, sondern auch einen für die Geldrückgabe.
Bevor wir den Knopf „Kaffee ausgeben“ drücken, müssen wir
eine Tasse auf den Kaffeeausgabeplatz stellen, sonst verschwindet der Kaffee im Ablauf. Die Tasse sollte vorher leer sein, sonst
läuft sie über, wenn der Automat sie füllt.
Was folgt aus diesen Änderungen für das Softwaremodell des
Kaffeeautomaten?
Die
Aktionen
Kaffee_ausgeben
und
Geld_zurückgeben erhalten Parameter (siehe S. 24):
Kaffee_ausgeben (INOUT Pott : Tasse)
Geld_zurückgeben (OUT Betrag : NATURAL)
Die Tasse erscheint als Typ Tasse eines formalen Parameters von
Kaffee_ausgeben. Von einem Typ kann es beliebig viele Exemplare
geben - das trifft sich gut, denn der Automat soll ja viele Tassen
füllen. Wäre die Tasse als Modul modelliert, so könnte der Automat immer nur dieselbe Einzeltasse füllen. (Außerdem kann ein
Modul nicht Parameter sein.)
9.1.1
Klasse
Wir modellieren vom Benutzen einer physischen Tasse ausgehend Dienste einer Tasse. Das Vorgehen gleicht dem Modellieren des Kaffeeautomaten durch ein Modul; Dienste teilen sich in
Abfragen und Aktionen. Der Unterschied ist, dass die Tasse ein
Typ, der Kaffeeautomat ein Einzelexemplar ist. Den Schritt vom
Modul zur Klasse, vom Einzelexemplar zum Typ mit beliebig
vielen Exemplaren haben wir in Abschnitt 2.5 kennengelernt.
Programm 9.1
Tasse als Klasse
CLASS Tasse
QUERIES
leer : BOOLEAN
voll : BOOLEAN
ACTIONS
leeren
PRE
NOT leer
POST
NOT voll
füllen
PRE
leer
POST
voll
230
9.1
Tassen
INVARIANTS
NOT (leer AND voll)
END Tasse
Die verschiedenen Zustände, die eine Tasse einnehmen kann,
studieren wir anhand eines Zustandsdiagramms und üben
daran das Spezifizieren durch Vertrag.
9.1.2
Vertrag und Zustandsdiagramm
Vom Vertrag zum
Zustandsdiagramm
Die beiden booleschen Abfragen leer und voll erlauben zunächst
vier Zustände. Eine Tasse kann leer oder voll sein, aber nicht
beides gleichzeitig; die Invariante
NOT (leer AND voll)
schließt einen physisch unmöglichen Zustand aus. Eine Tasse
kann aber auch nur teilweise gefüllt sein; deshalb führen wir die
Abkürzung
teilvoll = NOT leer AND NOT voll
ein. Wir füllen nur leere Tassen, dann aber voll. Geleert wird
eine Tasse schluckweise - mit wievielen Schlucken, überlassen
wir dem Trinkenden. Das Zustandsdiagramm Bild 9.2 stellt das
Verhalten einer Tasse mit dem Vertrag von Programm 9.1 grafisch dar.
Bild 9.2
Zustandsdiagramm
einer Tasse
füllen
leer
voll
leeren
lee
ren
r en
l ee
teilvoll
leeren
Wie in 2.4.2 S. 32 erwähnt, kann man aus einem Zustandsdiagramm systematisch eine vertragliche Spezifikation herleiten.
Prüfen wir also, ob Bild 9.2 und Programm 9.1 in diesem Sinn
äquivalent sind!
Vom
Zustandsdiagramm
zum Vertrag
Die Aktion füllen kommt in Bild 9.2 nur bei einem Übergang vor;
der Vorzustand ist leer, der Nachzustand voll. Mit der Gleichset231
9
Objektorientiertes Programmieren
zung Vorzustand = Vorbedingung, Nachzustand = Nachbedingung entspricht dies genau der Spezifikation von füllen in Programm 9.1.
kommt bei vier Übergängen vor. Der Menge der möglichen Vorzustände entspricht die Disjunktion der Vorbedingungen: voll OR teilvoll. Da leer AND voll als Zustand ausgeschlossen ist,
ist dies gleichwertig mit der Vorbedingung NOT leer.
leeren
In der Nachbedingung erscheinen die Vor- und die Nachzustände. Zu jedem Vorzustand gibt es eine Nachbedingung, die
den Vorzustand implikativ mit den möglichen Nachzuständen
verknüpft. Im Beispiel ergibt sich die Nachbedingung
OLD (voll) IMPLIES (teilvoll OR leer)
OLD (teilvoll) IMPLIES (teilvoll OR leer)
wobei die Zeilen mit den einzelnen Nachbedingungen konjunktiv zu verknüpfen sind. Dies lässt sich zu
(OLD (voll) OR OLD (teilvoll)) IMPLIES (teilvoll OR leer)
vereinfachen und weiter zu
NOT OLD (leer) IMPLIES NOT voll
Da NOT leer als Vorbedingung zugesichert ist, reduziert sich der
Ausdruck weiter zu NOT voll - also genau der Nachbedingung
von Programm 9.1. Damit ist die Äquivalenz von Bild 9.2 und
Programm 9.1 gezeigt.
Durchlaufen eines
Zustandsdiagramms
Zustandsdiagramme kann man durchlaufen, indem man den
Pfeilen folgt (ähnlich wie bei Syntaxdiagrammen, siehe Bild 4.7
S. 63). Es ist zweckmäßig, einen Startzustand (manchmal mehrere Startzustände) festzulegen; wir kennzeichnen ihn durch
einen Doppelkreis, in Bild 9.2 der Zustand leer.
Wir starten im Zustand leer, kommen durch füllen nach voll, von da
durch leeren nach teilvoll oder leer. In teilvoll können wir durch leeren
beliebig oft bleiben, bevor wir nach leer gehen. Dort angekommen, wiederholt sich der Ablauf. Alle möglichen Folgen von
Zuständen können wir textuell mit einem EBNF-Ausdruck
beschreiben (siehe Abschnitt 4.5):
Formel 9.1
Zustandsfolge einer
Tasse
232
{ leer voll { teilvoll } }
Hier bilden leer, voll und teilvoll ein Alphabet terminaler Symbole.
Ein EBNF-Ausdruck, in dem nur Terminale vorkommen, heißt
regulärer Ausdruck (regular expression). Eine formale Sprache
heißt regulär (regular language), wenn sie sich mit einem einzi-
9.1
Tassen
gen Nichtterminal beschreiben lässt, das durch einen regulären
Ausdruck definiert ist.
Regulärer Ausdruck
Formel 9.2
Aktionsfolge einer
Tasse
9.1.3
Notieren wir beim Durchlaufen des Zustandsdiagramms statt
der Zustände die Aktionen, so erhalten wir einen anderen regulären Ausdruck:
{ füllen { leeren } leeren }
Bild 9.2, Formel 9.1 und Formel 9.2 sind äquivalent in dem Sinn,
dass jedes aus jedem anderen herleitbar ist (abgesehen von den
Namen, die in den Ausdrücken nicht alle vorkommen). Damit
haben wir - verglichen mit Programm 9.1 - kompakte Spezifikationen der Tasse gefunden, die eine Vorstellung vom Zusammenhang der Zustände oder Aktionen vermitteln. Reguläre
Ausdrücke eignen sich gut, um zulässige Folgen von Aktionsaufrufen darzustellen. Eine Spezifikation durch Vertrag lässt
sich dagegen leichter um eine Implementation ergänzen.
Benutzung
Zurück zum Modellieren des Kaffeeautomaten, Bild 9.1. Die
Aktion Kaffee_ausgeben erwartet vom Parameter Pott des Typs
Tasse, dass er vor dem Aufruf leer ist, und sie garantiert, dass er
nachher voll ist. Der Parameter muss deshalb von der Art Einund Ausgabe sein. Die Spezifikation lautet:
Programm 9.2
Spezifikation von
Kaffee ausgeben
Kaffee_ausgeben (INOUT Pott : Tasse)
PRE
NOT außer_Betrieb
eingenommener_Betrag >= Preis
Pott.leer
POST
eingenommener_Betrag = OLD (eingenommener_Betrag) - Preis
gesammelter_Betrag = OLD (gesammelter_Betrag) + Preis
Pott.voll
Gegenüber Programm 2.8 S. 35 bietet dieses Kaffee_ausgeben mit
der zusätzlichen Nachbedingung Pott.voll dem Kunden mehr,
verlangt mit der zusätzlichen Vorbedingung Pott.leer aber auch
mehr von ihm. Wir zeigen, warum das so ist:
ist eine Tasse, und Tasse bietet voll nur als Nachbedingung von
Also muss die Implementation von Kaffee_ausgeben Pott.füllen
aufrufen, um die Nachbedingung Pott.voll zu gewährleisten. Tasse
fordert jedoch leer als Vorbedingung von füllen. Da Kaffee_ausgeben
den Pott vom Kunden als Parameter erhält, reicht es die Vorbedingung von füllen als Pott.leer an den Kunden weiter (sonst müsste es selbst den Pott leeren). So kann es getrost Pott.füllen aufrufen.
Pott
füllen.
233
9
Objektorientiertes Programmieren
Da füllen von Tasse die Nachbedingung voll garantiert, kann auch
Kaffee_ausgeben seinem Kunden Pott.voll zusichern.
Aufruf
Um die Aktion Kaffee_ausgeben aufrufen zu können, braucht es
eine Tasse, die von einem Kunden zu vereinbaren ist:
mein_Haferl : Tasse
Der Aufruf lautet damit
Kaffeeautomat.Kaffee_ausgeben (mein_Haferl)
und das Trinken (oder Ausschütten) sieht etwa so aus:
WHILE NOT mein_Haferl.leer DO
mein_Haferl.leeren
END
So gestärkt untersuchen wir die Beziehungen zwischen den
beteiligten Modulen, Klassen und Objekten.
Bild 9.3
Benutzungsstruktur
des KaffeeSzenariums - statisch
Kunde
benutzt
benutzt
Kaffeeautomat
benutzt
Tasse
In Bild 9.3 ist Tasse als Klasse zu interpretieren. Es handelt sich
um die statische Benutzungsstruktur des Szenariums.
Bild 9.4
Aufrufstruktur eines
Kaffee-Szenarios dynamisch
Kunde
ruft auf
ruft auf
Kaffeeautomat
ruft auf
: Tasse
In Bild 9.4 sind Kunde, Kaffeeautomat und Tasse als Objekte zu
interpretieren. Es handelt sich um die dynamische Aufrufstruktur eines Szenarios, d.h. eines Ablaufs des Szenariums. Die
Schreibweise : Tasse kennzeichnet ein Exemplar der Klasse
Tasse; vor dem „:“ kann ein Objektname stehen. Im Beispiel hat
das Tassenobjekt aber zwei Namen: beim Kunden heißt es
mein_Haferl, beim Kaffeautomaten Pott.
234
9.2
9.2
Mengen
Mengen
Ein zweites Beispiel für eine Klasse liefert die in 1.2.2 S. 8 eingeführte Menge. Es ist motiviert durch Anwendungen, die mehrere Mengen - eben Exemplare einer Mengenklasse - benötigen
(siehe Abschnitt 10.3). Wir modellieren Set als Cleo-Klasse,
indem wir wie in Abschnitt 2.5 vorgehen: Das Schlüsselwort
MODULE durch CLASS ersetzen. Dabei kombinieren wir die Programme 2.7 S. 34 und 8.3 S. 198. Von 8.6 S. 206 übernehmen wir
das Konstrukt der TYPES-Liste, um eine generische Menge zu
spezifizieren. Der Elementtyp Element ist offen gelassen, erst bei
einer Implementation der Klasse ist er zu konkretisieren.
Programm 9.3
Menge als
generische Klasse
CLASS Set
TYPES
Element
(* Generic element type. *)
QUERIES
IsEmpty : BOOLEAN
Has (IN x : Element) : BOOLEAN
POST
result IMPLIES NOT IsEmpty
ACTIONS
Put (IN x : Element)
POST
Has (x)
Remove (IN x : Element)
POST
NOT Has (x)
WipeOut
POST
IsEmpty
END Set
Generische Klasse
Die Spezifikation ist unabhängig von speziellen Eigenschaften
des Typs Element. (Sie fordert von Element nur, dass es als Parametertyp einsetzbar ist. Diese Eigenschaft hat jeder Typ.) Eine
Implementation, die nicht von speziellen Eigenschaften von Element abhängt, heißt generische Implementation; sie funktioniert
für alle konkreten Element-Typen. Mit einer generischen Implementation sind Mengenobjekte mit konkreten Elementtypen
ähnlich wie Reihungen zu vereinbaren, etwa:
charSet
: Set OF CHAR
intSet
: Set OF INTEGER
TassenSet : Set OF Tasse
235
9
Objektorientiertes Programmieren
Das heißt, ein konkreter Elementtyp wird nicht schon bei der
Implementation der Klasse festgelegt, sondern erst bei der Vereinbarung eines Objekts.
Andererseits zeigen die Programme 6.6 S. 138 und 6.7 S. 140
unterschiedliche Implementationen für Mengen der Elementtypen CHAR und INTEGER, die spezielle Eigenschaften dieser Typen
nutzen. Eine Menge des Elementtyps Tasse würde noch eine
andere Implementation erfordern.
Elementspezifische
Klasse
In Implementationssprachen, die generische Klassen nicht
unterstützen (z.B. Component Pascal), ist für jeden Elementtyp
eine eigene Klasse zu implementieren. Vereinbarungen von
Mengenobjekten sehen dann etwa so aus:
charSet
: SetOfChar
intSet
: SetOfInteger
Tassenmenge : SetOfTasse
In beiden Fällen sind die vereinbarten Objekte z.B. so zu benutzen:
charSet.Has ("?")
intSet.Put (2 * 3 + 4)
Tassenmenge.Remove (mein_Haferl)
9.3
Vom Modul zur Klasse
Wir haben gesehen, dass der Schritt vom Modul zur Klasse auf
der Ebene der Spezifikation ganz leicht ist. Allgemein gilt in
Cleo die Transformation
☞
MODULE Modulname
TYPES
Vereinbarungen von Typen
QUERIES
Vereinbarungen von Abfragen
ACTIONS
Vereinbarungen von Aktionen
INVARIANTS
Invarianten
END Modulname
CLASS Klassenname
TYPES
Vereinbarungen von Typen
QUERIES
Vereinbarungen von Abfragen
ACTIONS
Vereinbarungen von Aktionen
INVARIANTS
Invarianten
END Klassenname
Vor uns liegen zwei Schritte in zwei Dimensionen: Von der Spezifikationssprache Cleo zur Implementationssprache Component Pascal, und vom Component-Pascal-Modul zur Component-Pascal-Klasse. Bild 9.5 stellt die Transformationsschritte
zusammen.
236
9.3
Bild 9.5
Transformation vom
Modul zur Klasse
Cleo
Modul
Component Pascal
MODULE
Kapitel 6
Kapitel 2, 9.3
Klasse
9.3.1
Vom Modul zur Klasse
CLASS
9.4
MODULE
9.5
RECORD
Gemeinsamkeiten
Konzentrieren wir uns zunächst auf die wesentlichen Gemeinsamkeiten von Modulen und Klassen, bevor wir uns mit Details
befassen:
l
l
l
l
l
9.3.2
Module und Klassen sind Einheiten der Modellierung und
Strukturierung von Software, die jeweils einen bestimmten
Zweck erfüllen. Module modellieren Aufgaben, Klassen
Dinge eines Anwendungsbereichs.
Module und Klassen folgen dem Prinzip der Trennung von
Schnittstelle und Implementation.
Schnittstellen von Modulen und Klassen bestehen aus Diensten, die sich in Abfragen und Aktionen teilen.
Eine Schnittstelle kann durch Verträge aus Vor- und Nachbedingungen und Invarianten spezifiziert werden.
Eine Implementation definiert zu einer gegebenen Schnittstelle die Daten, die den spezifizierten Zustand repräsentieren, die Speicherstruktur der Daten, und die Algorithmen zu
den Diensten.
Unterschiede
Der wesentliche Unterschied zwischen Modulen und Klassen
ist:
l
Klassen sind Typen, Module nicht. Von Klassen kann es
beliebig viele Exemplare geben, die Objekte heißen. Von
einem Modul gibt es nur ein Exemplar.
Wir beziehen nun die Ebenen der Implementation und des Programmablaufs ein.
237
9
Objektorientiertes Programmieren
Bild 9.6
Modul - verschiedene
Zeitpunkte
Modul
l
l
l
Modul M
Übersetzungszeit
Modul M
Laufzeit
Ein Modul existiert als Einzelexemplar, und zwar zur Übersetzungszeit als Quelltext, zur Laufzeit als geladener Code
und Daten im Speicher.
Ein Modul ist i.A. eine abstrakte Datenstruktur.
Eine Modulimplementation ist vollständig, d.h. ein implementiertes Modul ist ausführbar.
Bild 9.7
Klasse und Objekt verschiedene
Zeitpunkte
Klasse K
Übersetzungszeit
Objekt O1
Objekt O2
Objekt O3
K
K
K
Objekt O4
K
Laufzeit
Klasse
l
l
l
Objekt
l
l
238
Eine Klasse ist ein Typ. Sie existiert zur Übersetzungszeit als
Quelltext. Zur Laufzeit liegen nur Typinformationen über die
Objekte von Klassen vor. (Andere Sichtweise: Der Code der
Klasse ist geladen.)
Eine Klasse ist ein abstrakter Datentyp: ein Typ, dessen
Exemplare abstrakte Datenstrukturen sind.
Eine Klassenimplementation kann unvollständig sein. Partiell implementierte Klassen dienen dem Klassifizieren von
Typen, nicht dem Erzeugen von Objekten.
Ein Objekt ist ein Exemplar einer Klasse. Es erscheint in
einem Quelltext in einer Vereinbarung (oder einer Erzeugungsoperation). Ein Objekt existiert nur zur Laufzeit als
geladener Code und Daten im Speicher. (Bei anderer Sichtweise gehört der Code zur Klasse.)
Da der Code für alle Objekte derselben Klasse gleich ist, wird
er zwecks Optimierung nur einmal in den Speicher geladen
und von allen Objekten gemeinsam benutzt. Jedes Objekt hat
seine eigenen Daten im Speicher.
9.4
Von der Spezifikation zur Implementation
Betrachten wir diese Sachverhalte aus der Sicht der Zeitpunkte:
Übersetzungszeit
Zur Übersetzungszeit gilt: Ein Programm ist eine strukturierte
Ansammlung von Modulen und Klassen.
Laufzeit
Zur Laufzeit gilt: Ein Programmablauf führt Aufrufe von Diensten von Modulen und Objekten aus. Die Dienste eines Objekts
sind durch seine Klasse bestimmt. Die Zustände von Modulen
und Objekten ändern sich durch die Ausführung von Aktionen.
Da ein Softwareentwickler Module und Klassen programmiert,
sollte die passende Bezeichnung klassenorientiertes Programmieren lauten, doch hat sich die Bezeichnung objektorientiertes
Programmieren verbreitet.
9.4
Von der Spezifikation zur Implementation
Wir bereiten den Schritt von einer Cleo-Klasse zu einer Component-Pascal-Klasse vor (siehe Bild 9.5 unten).
Bild 9.8
Module und Klassen
in Cleo
Modul M
Klasse K
Klasse L1
Klasse L2
In Cleo stehen Module und Klassen als „gleichberechtigte“ Einheiten nebeneinander. Ihre Texte sind in sich abgeschlossen und
voneinander getrennt. Nur die Benutzungsbeziehung verbindet
Module und Klassen miteinander.
Bild 9.9
Module und Klassen
in Component Pascal
Modul M
Modul Ks
Modul Ls
Klasse K
Klasse L1
Klasse L2
In Component Pascal sind Klassen Modulen untergeordnet. Der
Text einer Klasse ist Teil eines Moduls. Zur Benutzungsbeziehung kommt die textuelle Schachtelung (nesting) hinzu. In
einem Modul können beliebig viele Klassen vereinbart sein.
Dieser Ansatz erklärt sich historisch aus der Weiterentwicklung
von Modula und Oberon zu Component Pascal. Aus der textuellen Schachtelung folgen aber Eigenschaften von Component
239
9
Objektorientiertes Programmieren
Pascal, in denen es sich von anderen objektorientierten Sprachen
unterscheidet und die hinsichtlich Komponentenorientierung
interessant sind:
Module als
Komponenten
l
l
l
l
l
l
l
l
l
Mehrere Klassen, die zusammenwirkend eine gemeinsame
Aufgabe lösen, können in ein Modul gepackt werden, um
ihre logische Einheit auszudrücken. Solche Module eignen
sich gut als wiederverwendbare Komponenten.
Das Modul dient als Einheit des Übersetzens, des dynamischen Ladens, des Wiederverwendens und Ersetzens besser
als die Klasse, die für diese Zwecke oft „zu klein“ ist.
Ein Modul kann Beziehungen zwischen den in ihm vereinbarten Klassen in einer Art klassenübergreifender Invariante
definieren. Da nur das Modul als Ganzes austauschbar ist,
können solche Invarianten nicht durch Ersetzen einzelner
Klassen verletzt werden.
Da das Modul dynamische Ladeeinheit ist, werden mit
einem Modul auch seine Klassen geladen. (Für eine Kommandoausführung müssten sonst die benötigten Klassen einzeln geladen werden.)
Die Schutzeinheit ist das Modul, nicht die Klasse. Das Modul
kontrolliert die Exportpolitik. Innerhalb des vereinbarenden
Moduls sind alle Merkmale einer Klasse öffentlich. Mehrere
in einem Modul vereinbarte Klassen sind miteinander
„befreundet“, sie können auf alle ihre Merkmale zugreifen.
Ein Modul kann private Klassen vereinbaren, die Kunden
verborgen bleiben und hinter den Kulissen Arbeit leisten.
Von einer Klasse benötigte Konstanten und Typen können
zusammen mit der Klasse in demselben Modul vereinbart
sein.
Ein Modul kann selbst Objekte seiner Klassen vereinbaren
und übergreifende Invarianten für diese Objekte festlegen.
Ein Modul kann die Rolle einer Fabrik übernehmen, die
Objekte einer Klasse produziert.
Eine weitere Idee in Component Pascal lässt sich auf die Formel
bringen:
Formel 9.3
Klasse als
Verbundtyp
240
Klasse = Verbundtyp + typgebundene Prozeduren
+ Typerweiterung.
Component Pascal fasst Klassen als weiterentwickelte, mit
zusätzlichen Eigenschaften ausgerüstete Verbunde auf:
9.4
l
l
Von der Spezifikation zur Implementation
Die Daten einer Klasse werden als Felder eines Verbundtyps
modelliert.
Die algorithmischen Dienste einer Klasse werden als Prozeduren modelliert, die an den Verbundtyp gebunden sind.
Details zeigen wir am folgenden Beispiel, das Thema Typerweiterung greifen wir in Kapitel 10 auf.
9.4.1
Menge als Klasse
Mit einer Klasse ist stets auch ein Modul zu programmieren.
Wie soll man Module und Klassen benennen?
Leitlinie 9.2
Namen von Klassen
und Modulen
Benenne eine Klasse mit einem Substantiv im Singular, das ein
einzelnes Exemplar der Klasse in der vertrauten Terminologie
der Anwendung beschreibt (z.B. Konto). Das Substantiv kann
mit einem weiteren Wort qualifiziert sein (z.B. Sparkonto). Verwende verständliche Namen, vermeide kryptische Abkürzungen (z.B. nicht Sprknt).
Die Gesamtheit der Objekte einer Klasse entspringt letztlich
dem Modul, das diese Klasse vereinbart. Benenne deshalb ein
Modul mit dem Subsystemnamen gefolgt vom Namen seiner
wichtigsten Klasse im Plural (z.B. BankKonten).
Wir formulieren nun die Cleo-Klasse Set von Programm 9.3 als
eine in ein Modul eingebettete Klasse in Component Pascal.
Dabei müssen wir einen konkreten Elementtyp festlegen, hier
CHAR . Die Implementationsteile stammen von den Programmen
6.6 S. 138, 8.2 S. 197 und 8.4 S. 199.
Programm 9.4
Zeichenmenge als
Klasse in Modul
MODULE ContainersSetsOfChar;
IMPORT
BEC := BasisErrorConstants;
CONST
sizeOfCHARset
sizeOfSET
☞
☞
3☞
1
2
= ORD (MAX (CHAR)) - ORD (MIN (CHAR)) + 1;
= MAX (SET) - MIN (SET) + 1;
TYPE
Element* = CHAR;
Set*
= POINTER TO SetDesc;
SetDesc* =
RECORD
set : ARRAY sizeOfCHARset DIV sizeOfSET OF SET;
END;
241
9
Objektorientiertes Programmieren
4
☞
5
☞
PROCEDURE (IN set : SetDesc) IsEmpty* () : BOOLEAN, NEW;
VAR
result : BOOLEAN;
i
: INTEGER;
BEGIN
result := set.set [0] = {};
i
:= 1;
WHILE result & (i < LEN (set.set)) DO
result := set.set [i] = {};
INC (i);
END;
RETURN result;
END IsEmpty;
PROCEDURE (IN set : SetDesc) Has* (x : Element) : BOOLEAN, NEW;
BEGIN
RETURN ORD (x) MOD sizeOfSET IN set.set [ORD (x) DIV sizeOfSET];
END Has;
6
☞
5
☞
PROCEDURE (VAR set : SetDesc) Put* (x : Element), NEW;
BEGIN
INCL (set.set [ORD (x) DIV sizeOfSET], ORD (x) MOD sizeOfSET);
ASSERT (set.Has (x), BEC.postcondSupplierOk);
END Put;
PROCEDURE (VAR set : SetDesc) Remove* (x : Element), NEW;
BEGIN
EXCL (set.set [ORD (x) DIV sizeOfSET], ORD (x) MOD sizeOfSET);
ASSERT (~set.Has (x), BEC.postcondSupplierOk);
END Remove;
PROCEDURE (VAR set : SetDesc) WipeOut*, NEW;
VAR
i : INTEGER;
BEGIN
FOR i := 0 TO LEN (set.set) - 1 DO
set.set [i] := {};
END;
ASSERT (set.IsEmpty (), BEC.postcondSupplierOk);
END WipeOut;
BEGIN
ASSERT (sizeOfCHARset MOD sizeOfSET = 0, BEC.invariantModuleImpl);
END ContainersSetsOfChar.
Die Nummern in der folgenden Liste von Bemerkungen entsprechen den Nummern bei den ☞-Symbolen in Programm 9.4.
(1) Der Klassenname Set dient als Typname für Zeiger auf
Objekte der Klasse. Zeiger behandeln wir in 10.3.5 S. 274.
(2) Das Suffix Desc für „Description“ hängen wir per Programmierkonvention an den eigentlichen Namen Set, der bereits
für den Zeigertyp vergeben ist.
242
9.4
Von der Spezifikation zur Implementation
(3) Die private Variable set von Programm 6.6 S. 138 wird in ein
privates Feld des Verbundtyps SetDesc transformiert. Jedes
Exemplar von SetDesc hat damit sein eigenes Exemplar von
set.
(4) Die Funktionsprozedur
PROCEDURE IsEmpty* () : BOOLEAN;
von Programm 8.4 S. 199 wird zu einer typgebundenen
Funktionsprozedur. Ein erläuternder Zwischenschritt dahin
ist, der gewöhnlichen Funktionsprozedur die Daten der
Menge als Parameter zu übergeben:
PROCEDURE IsEmpty* (IN set : SetDesc) : BOOLEAN;
Die Parameterübergabeart ist IN, weil IsEmpty als Abfrage
bzw. Funktion den Parameter set nicht verändert. Eine Vereinbarung
VAR mySet : ContainersSetsOfChar.SetDesc;
vorausgesetzt, kann ein Kunde diese Prozedur so aufrufen:
ContainersSetsOfChar.IsEmpty (mySet)
Bei dieser Variante spielt ContainersSetsOfChar die Rolle eines
Werkzeugkastenmoduls, das Materialien der Art SetDesc
bearbeitet (ähnlich wie MathVectors Vektoren bearbeitet). Die
Prozedur IsEmpty gibt an, was gemacht wird, der Parameter
mySet, woran es gemacht wird. SetDesc ist schon ein abstrakter
Datentyp, weil die konkrete Implementation der Daten verborgen ist und zum Bearbeiten der Daten nur Prozeduren
bereitstehen. SetDesc ist aber noch keine Klasse.
Das objektorientierte Programmieren ändert die Sichtweise:
Zuerst interessiert das Woran, das Objekt, das bearbeitet
wird. Dann folgt das Was, die Operation, mit der das Objekt
bearbeitet wird.
In der Vereinbarung der typgebundenen Prozedur drückt
sich das darin aus, dass der Woran-Parameter syntaktisch
zwischen das PROCEDURE-Schlüsselwort und den Was-Prozedurnamen rückt:
PROCEDURE (IN set : SetDesc) IsEmpty* () : BOOLEAN;
Damit ist die Prozedur IsEmpty an den Typ SetDesc gebunden
(bound to the record type), und dieser ist damit eine Klasse. Der
Parameter set heißt Empfänger (receiver). Wieder die Vereinbarung
VAR mySet : ContainersSetsOfChar.SetDesc;
243
9
Objektorientiertes Programmieren
vorausgesetzt, kann ein Kunde die typgebundene Prozedur
mit der Punktnotation aufrufen, die den aktuellen WoranEmpfänger vor den Was-Prozeduraufruf stellt:
mySet.IsEmpty ()
Diese Variante braucht den Modulnamen ContainersSetsOfChar
nur zur Vereinbarung des Objekts namens mySet, nicht zum
Aufruf des Dienstes IsEmpty, denn dieser ist an den Typ des
Objekts (nicht das Modul) gebunden.
Ein Detail, das erst im Zusammenhang mit der Typerweiterung verständlich wird, ist zu ergänzen: Alle typgebundenen
Prozeduren dieses Beispiels sind mit dem Attribut NEW vereinbart:
PROCEDURE (IN set : SetDesc) IsEmpty* () : BOOLEAN, NEW;
(5) Im Rumpf einer typgebundenen Prozedur wird auf ein
Merkmal des Empfängers zugegriffen, indem der Merkmalname mit dem Empfängernamen qualifiziert wird. So
bezeichnet set.set das Verbundfeld set des Empfängers set,
set.Has (x) bezeichnet die typgebundene Prozedur Has des
Empfängers set.
Hierin unterscheidet sich Component Pascal syntaktisch von
Cleo, das die Qualifizierung nicht braucht (der Empfänger ist
in Cleo namenlos).
(6) Bei Aktionen (z.B. Put) erscheint der Empfänger als Ein-/
Ausgabeparameter mit VAR, weil er durch den Aufruf verändert wird.
Der Übersetzer erzeugt aus Programm 9.4 diese Schnittstelle:
Programm 9.5
Schnittstelle der
Zeichenmenge als
Klasse
DEFINITION ContainersSetsOfChar;
TYPE
Set = POINTER TO SetDesc;
SetDesc = RECORD
(IN set: SetDesc) Has (x: Element): BOOLEAN, NEW;
(IN set: SetDesc) IsEmpty (): BOOLEAN, NEW;
(VAR set: SetDesc) Put (x: Element), NEW;
(VAR set: SetDesc) Remove (x: Element), NEW;
(VAR set: SetDesc) WipeOut, NEW
END;
Element = CHAR;
END ContainersSetsOfChar.
Die Implementation ist wie üblich abgestreift. Vom Quelltext
unterscheidet sich die Darstellung dadurch, dass die typgebundenen Prozeduren nicht nach der Verbundtypvereinbarung,
244
9.4
Von der Spezifikation zur Implementation
sondern innerhalb der Klammern RECORD und END erscheinen
(ohne das Schlüsselwort PROCEDURE), um den Zusammenhang
zwischen Typ und typgebundenen Prozeduren zu verdeutlichen. Das Feld set erscheint nicht in der Schnittstelle, weil es im
Sinne der Datenkapselung privat ist.
Typenmodul
Das Modul ContainersSetsOfChar exportiert nur Typen: eine Klasse
für die Menge und den Elementtyp der Menge. Da es keine Prozeduren exportiert, hat es keinen sichtbaren Zustand und gehört
zur Art der Module ohne Zustand, und zwar zu den Typenmodulen. Ein Typenmodul stellt eine Schnittstelle aus Typen zur
Verfügung. Kunden können diese Typen nutzen, um Größen zu
vereinbaren. Der im Beispiel vorliegende Spezialfall ist das
Klassenmodul: Es definiert eine oder mehrere Klassen.
Initialisierung
Ein Problem haben wir fast vergessen: Die Initialisierung von
Objekten. Beim Mengenmodul Programm 6.6 S. 138 sorgt die
Defaultinitialisierung dafür, dass die Menge nach dem Laden
leer ist. Bei der Vereinbarung eines Mengenobjekts durch
VAR set : ContainersSetsOfChar.Set;
gilt das nur, wenn die Vereinbarung global ist (in einem Modul),
aber nicht, wenn sie lokal ist (in einer Prozedur)! Ein lokales
Objekt set ist nach der Vereinbarung in einem undefinierten
Zustand, es wird wie andere Variablen nicht implizit initialisiert.
Also muss es der Programmierer explizit durch eine Anweisung
initialisieren. Im Beispiel eignet sich WipeOut als Initialisierungsprozedur:
set.WipeOut;
9.4.2
Transformationsschema
Bündeln wir das Vorgehen beim Mengenbeispiel zu einer allgemeinen Transformation einer Cleo-Klasse in eine ComponentPascal-Klasse:
Cleo
CLASS Klassenname
TYPES
Vereinbarungen von Typen
QUERIES
konstante Abfrage
: Typ
variable Abfrage
: Typ
berechnete Abfrage (formale Parameter) : Typ
ACTIONS
Aktionsname (formale Parameter)
245
9
Objektorientiertes Programmieren
INVARIANTS
Bedingung
END Klassenname
Ein neuer Aspekt sind die Invarianten, die beim Mengenbeispiel
nicht vorkommen. Die Transformation verläuft ähnlich wie bei
Modulen: Zu Modulinvarianten definieren wir eine Prozedur
CheckInvariants , zu Klasseninvarianten eine typgebundene Prozedur CheckInvariants.
Component Pascal
MODULE SubsystemnameKlassennames;
CONST
konstante Abfrage* = Wert;
TYPE
Vereinbarungen von Typen
Klassenname* = POINTER TO KlassennameDesc;
KlassennameDesc* =
RECORD
variable Abfrage- : Typ;
END;
PROCEDURE (IN this : KlassennameDesc)
berechnete Abfrage* (formale Parameter) : Typ, NEW;
BEGIN
...
END berechnete Abfrage;
PROCEDURE (IN this : KlassennameDesc) CheckInvariants, NEW;
BEGIN
ASSERT (Bedingung);
END CheckInvariants;
PROCEDURE (VAR this : KlassennameDesc)
Aktionsname* (formale Parameter), NEW;
BEGIN
...
END Aktionsname;
END SubsystemnameKlassennames.
9.5
Von der abstrakten Datenstruktur zum abstrakten Datentyp
Vor uns liegt der Transformationsschritt von einem ComponentPascal-Modul zu einer Component-Pascal-Klasse (siehe Bild 9.5
rechts). Wir haben ihn exemplarisch mit der Menge vollzogen.
Welche Module eignen sich allgemein dazu, sie in Klassen zu
transformieren? Wir haben verschiedene Arten von Modulen
kennengelernt; ein Unterscheidungskriterium ist, ob das Modul
einen Zustand hat oder nicht:
246
9.5
l
l
9.5.1
Von der abstrakten Datenstruktur zum abstrakten Datentyp
Module ohne Zustand wie Konstantenmodule (z.B. BasisErrorWerkzeugkastenmodule (z.B. MathVectors) und
natürlich Typenmodule sind nur als Einzelexemplare sinnvoll.
Constants),
Module mit Zustand sind abstrakte Datenstrukturen. Solche
Module sind potenzielle Kandidaten für die Transformation
in einen abstrakten Datentyp, ja eine Klasse (z.B. von
ContainersSetOfChar nach ContainersSetsOfChar).
Transformationsschema
Allgemein verläuft die Transformation nach folgendem Muster.
Abstrakte
Datenstruktur als
Modul
MODULE SubsystemnameThing;
IMPORT
Liste der benutzten Module
CONST
Vereinbarungen von Konstanten
TYPE
Vereinbarungen von Typen
VAR
Vereinbarungen von Variablen
PROCEDURE
Vereinbarungen von Prozeduren
BEGIN
initiale Anweisungen
END SubsystemnameThing.
Im Einzelnen sind folgende Änderungen auszuführen:
l
l
l
l
l
l
l
Den Modulnamen um ein „s“ für den Plural erweitern.
Zwei Typvereinbarungen für die Klasse ergänzen: eine für
den Zeigertyp, eine für den Verbundtyp.
Die Variablen des Ursprungsmoduls zu Feldern des neuen
Verbunds machen.
Alle Prozeduren mit Empfängern versehen: Funktionen mit
IN -, gewöhnliche Prozeduren mit VAR-Parametern.
Alle Prozeduren mit dem Attribut NEW versehen.
In allen Prozeduren bisherige Zugriffe auf Variablen des
Ursprungsmoduls in Zugriffe auf Felder des neuen Verbundtyps umwandeln, indem man ihre Namen mit dem Empfängernamen qualifiziert.
In allen Prozeduren bisherige Aufrufe von Prozeduren des
Ursprungsmoduls in Aufrufe der jetzt typgebundenen Pro247
9
Objektorientiertes Programmieren
l
Abstrakter Datentyp
als Klasse in Modul
zeduren umwandeln, indem man ihre Namen mit dem Empfängernamen qualifiziert.
Den Initialisierungsteil des Ursprungsmoduls zum Rumpf
einer neuen typgebundenen Prozedur namens Init machen.
MODULE SubsystemnameThings;
IMPORT
Liste der benutzten Module
CONST
Vereinbarungen von Konstanten
TYPE
Vereinbarungen von Typen
Thing* = POINTER TO ThingDesc;
ThingDesc* =
RECORD
Vereinbarungen von Feldern
END;
Vereinbarungen von an ThingDesc gebundenen Prozeduren
PROCEDURE (VAR this : ThingDesc) Init*, NEW;
BEGIN
initiale Anweisungen
END Init;
END SubsystemnameThings.
9.6
Zusammenfassung
Wir haben das Grundkonzept der objektorientierten Softwarekonstruktion, die Klasse, kennengelernt und ihre Beziehungen
zu Modulen und Verbunden studiert:
l
l
l
l
l
l
248
Module sind abstrakte Datenstrukturen, Klassen sind
abstrakte Datentypen.
Module lassen sich schematisch in Klassen transformieren.
Module als Strukturierungseinheiten der Software dienen
dazu, Aufgaben eines Anwendungsbereichs zu modellieren.
Klassen als Strukturierungseinheiten der Software dienen
dazu, Klassen von Dingen eines Anwendungsbereichs zu
modellieren.
Component Pascal kapselt Klassen in Module. Dadurch sind
Module atomare Komponenten eines komponentenorientierten Systems.
Component Pascal realisiert Klassen als erweiterbare Verbunde mit typgebundenen Prozeduren.
9.7
9.7
Literaturhinweise
Literaturhinweise
Als Klassiker und Bestseller der Objektorientierung ist B. Meyer
[21] sehr empfehlenswert; es liefert eine softwaretechnisch
begründete Einführung in objektorientierte Konzepte und die
Programmiersprache Eiffel. ([21] ist die überarbeitete Auflage
des Originals von [17], [17] die deutsche Ausgabe der ersten
Auflage von [21].) Mit objektorientiertem Modellieren befassen
sich [4] und [25], mit objektorientiertem Programmieren [13],
[22] und [27].
9.8
Übungen
Mit diesen Aufgaben üben Sie das Erstellen von Klassen aus
gegebenen Modulen oder Spezifikationen und das Benutzen
von Klassen.
Aufgabe 9.1
Kaffeeautomaten
Transformieren Sie nach dem Schema von 9.5.1 das Modul
I1Kaffeeautomat (Programm 6.3 S. 132) in ein Klassenmodul
I1Kaffeeautomaten mit einer Klasse Kaffeeautomat!
Aufgabe 9.2
Tassen
Programmieren Sie eine Klasse Tasse in Component Pascal, die
der Spezifikation Programm 9.1 entspricht! Wenden Sie dabei
das Transformationsschema von 9.4.2 an! Implementieren Sie
Tasse so, dass eine volle Tasse nach einer konstanten Anzahl von
Schlucken geleert ist!
Aufgabe 9.3
Kaffeeautomaten und
Tassen
Kombinieren Sie die Lösungen der Aufgaben 9.1 und 9.2, sodass
die Klasse Kaffeeautomat die Klasse Tasse benutzt!
249
9
250
Objektorientiertes Programmieren
10
Statische Klassenstrukturen
Aufgabe Beispiel
10
10
Bild 10 Formel 10
Leitlinie 10
Programm 10
Tabelle 10
Wir lernen Grundkonzepte des objektorientierten Programmierens kennen, indem wir überlegen, was Kaffeeautomaten mit
Fahrscheinautomaten, Tassen mit Fahrscheinen gemein haben.
Mit den gewonnenen Erkenntnissen konstruieren wir ein Programm, das die Rechtschreibung eines Textes prüft.
10.1
Fahrscheinautomaten
In diesem Beispiel besorgen wir uns als Bahnfahrer einen Fahrschein. Im Bahnhof finden wir mehrere Fahrscheinautomaten.
Sie sehen fast aus wie Kaffeeautomaten; der wesentliche Unterschied ist, dass sie Fahrscheine statt Kaffee liefern.
Abstraktion
Sollen wir zum Modellieren Bild 9.1 S. 229 kopieren und darin
das Wort „Kaffee“ durch „Fahrschein“ ersetzen? Besser ist,
gemeinsame Merkmale beider Automaten zu erkennen, zu verallgemeinern, zu abstrahieren. Stellen wir uns einen Automaten
vor, der Geld aufnimmt und etwas dafür ausgibt - eine Ware.
Dieser Warenautomat gleicht Bild 10.1.
Bild 10.1
Modell eines
Warenautomaten
Warenautomat
Geldschlitz
eingenommener
Betrag EUR
..,..
Geld einnehmen
Preis EUR
..,..
Ware ausgeben
Warenausgabe
Geld zurückgeben
Geldausgabe
außer
Betrieb
gesammelter
Betrag EUR
..,..
initialisieren
Vom Warenautomaten gibt es keine Exemplare, keine greifbaren
Objekte. Ein Automatenproduzent kann keinen allgemeinen
Warenautomaten herstellen, er müsste wissen, welche besondere Ware der Automat ausgeben soll. Ein Kaffeeautomat ist
251
10
Statische Klassenstrukturen
kein Exemplar des Warenautomaten, denn er liefert ja Kaffee.
Der Warenautomat ist ein abstrakter Automat, im Unterschied
zu den konkreten Kaffee- und Fahrscheinautomaten. Wir stellen fest:
l
l
l
Ein Kaffeeautomat ist ein spezieller Warenautomat; er verhält sich wie ein Warenautomat und besitzt alle Merkmale
eines Warenautomaten und eventuell einige mehr.
Ein Fahrscheinautomat ist auch ein spezieller Warenautomat
mit dessen Verhalten und Merkmalen.
Ein Warenautomat ist ein genereller Automat, ein generalisierter Kaffee- und Fahrscheinautomat; er definiert das
gemeinsame Verhalten dieser speziellen Automaten und hat
alle ihnen gemeinsame Merkmale, aber nicht mehr.
Diesen Sachverhalt stellen wir grafisch in einem Klassendiagramm mit der Notation von Bild 6.15 S. 146 dar:
Bild 10.2
Klassifikationsstruktur der
Automaten
Warenautomat
ist ein
verhält sich wie ein
Kaffeeautomat
10.1.1
Fahrscheinautomat
Generalisieren - spezialisieren
Wir haben eine Beziehung zwischen Begriffen - Klassen von
Dingen - entdeckt, die seit Jahrtausenden eine Basis menschlicher Kommunikation bildet: Klassifikation. Begriffe klassifizieren bedeutet, sie vergleichen und nach dem Grad ihrer
Gemeinsamkeiten ordnen. Diese Ordnung hat zwei Richtungen:
l
l
Bild 10.3
Klassifizieren
Generalisierung,
Spezialisierung.
abstrakt
Oberbegriff
generalisieren
spezialisieren
Unterbegriff
252
konkret
10.1
Fahrscheinautomaten
Ein Oberbegriff ist allgemeiner, abstrakter als seine Unterbegriffe. Ein Unterbegriff ist spezieller, konkreter als seine Oberbegriffe. Dieser Bezeichnungsweise folgend platzieren wir in
grafischen Darstellungen meist die allgemeineren Begriffe oben,
die spezielleren unten.
Spezifikation
Wie nutzen wir diese Einsicht für die Spezifikation des Fahrscheinautomaten? So wie wir das Modell des Kaffeeautomaten
nicht kopiert, sondern von ihm abstrahiert haben, kopieren wir
auch die Spezifikation des Kaffeeautomaten nicht, sondern
abstrahieren von ihr, um Redundanz und Aufwand zu sparen.
Waren-, Kaffee- und Fahrscheinautomat modellieren wir als
Klassen. Aus der Spezifikation des Kaffeeautomaten (Programme 2.8 S. 35, 9.2 S. 233) filtern wir allgemeine Teile heraus
und schreiben diese als Spezifikation der abstrakten Klasse
Warenautomat auf. Die Spezifikationen fast aller Dienste können
wir mit ihren Vor- und Nachbedingungen übernehmen.
Nur die Aktion Kaffee_ausgeben lässt sich nicht direkt verallgemeinern. Zunächst ist ihr Name in Ware_ausgeben zu ändern. Die
Variante Programm 9.2 hat aber einen Parameter vom Typ Tasse,
und wir wollen weder einen Fahrschein noch sonst eine Ware
mit einer Tasse abholen (außer Getränken). Das Verallgemeinern
des Kaffeeautomaten zum Warenautomaten gelingt nur, wenn
gleichzeitig die Tasse verallgemeinert wird. Zu was? Stellen wir
uns vor, der vom Fahrscheinautomaten ausgegebene Fahrschein
ist kein Stück Papier, sondern eine aufladbare Magnetkarte (die
bei der Bahnfahrt durch Entladen entwertet wird, aber wiederverwendbar bleibt). Damit können wir aus Tasse und Magnetkarte einen Behälter abstrahieren.
10.1.2
Behälter als abstrakte Klasse
Ein Klassendiagramm stellt den Sachverhalt dar:
Bild 10.4
Klassifikationsstruktur der Behälter
Behälter
ist ein
Tasse
verhält sich wie ein
Magnetkarte
Aus der Spezifikation der Tasse (Programm 9.1 S. 230) abstrahieren wir die Spezifikation der abstrakten Klasse Behälter:
253
10
Statische Klassenstrukturen
Programm 10.1
Behälter als
abstrakte Klasse
CLASS Behälter
QUERIES
leer : BOOLEAN
voll : BOOLEAN
ACTIONS
leeren
PRE
NOT leer
POST
NOT voll
füllen
PRE
leer
POST
voll
INVARIANTS
NOT (leer AND voll)
END Behälter
Erweitern
Die Spezifikationen der konkreten Klassen Tasse und Magnetkarte
erhalten wir als Erweiterungen (extension) der Spezifikation von
Behälter. Dazu schreiben wir nur spezielle Teile auf und verweisen auf gemeinsame Teile mit dem EXTENDS-Konstrukt. Die
erweiterte Klasse Behälter heißt dann Basisklasse der Klasse
Tasse, und Tasse heißt Erweiterungsklasse von Behälter.
Programm 10.2
Tasse als erweiterter
Behälter
CLASS Tasse EXTENDS Behälter
Erben
☞
END Tasse
Die Spezifikation der Tasse unterscheidet sich nicht von der des
Behälters. Eine Tasse verhält sich wie ein allgemeiner Behälter.
Die Klasse Tasse erbt (inherit) von der Klasse Behälter
l
l
l
alle Dienste,
die Vor- und Nachbedingungen aller Dienste,
die Invarianten.
Dies gilt allgemein: Eine Erweiterungsklasse erbt von ihrer
Basisklasse die Dienste mit den Verträgen.
Untersuchen wir die Magnetkarte: Eine Fahrschein-Magnetkarte soll nur zwei Zustände entwertet (= leer) und geladen (=
voll) haben; der Zustand teilvoll soll nicht vorkommen. Dies erreichen wir beim Erweitern durch eine zusätzliche Invariante:
254
10.1
Programm 10.3
Magnetkarte als
erweiterter Behälter
Fahrscheinautomaten
CLASS Magnetkarte EXTENDS Behälter
INVARIANTS
leer OR voll
END Magnetkarte
Die Klasse Magnetkarte verstärkt die von ihrer Basisklasse Behälter
geerbte Invariante. Ihre vollständige Invariante lautet
NOT (leer AND voll) AND (leer OR voll)
und lässt sich äquivalent in
NOT leer = voll
umformen. (Damit ähnelt Magnetkarte einem Schalter, siehe Programm 2.6 S. 33.)
☞
Anpassen
Allgemein gilt: Eine Erweiterungsklasse darf
l
l
l
die Vorbedingung eines geerbten Dienstes abschwächen,
die Nachbedingung eines geerbten Dienstes verstärken,
die geerbte Invariante verstärken.
Das bedeutet: Eine Erweiterungsklasse darf von Kunden weniger verlangen und ihnen mehr bieten als ihre Basisklasse.
(Magnetkarte verstärkt allerdings durch die Verstärkung der Invariante die Vorbedingung zu leeren indirekt auf voll.)
Das gezeigte Abstraktions- und Erweiterungskonzept erlaubt,
die Klassifikation der Begriffe (Bild 10.4) auf die Spezifikationen
der Klassen abzubilden. Statt zwei konkrete Klassen in zwei
vollständigen, unabhängigen Spezifikationen mit replizierten
Teilen zu beschreiben, brauchen wir drei Spezifikationen: eine
zusätzliche für die abstrakte Klasse, die die gemeinsamen Teile
an einer Stelle konzentriert, und zwei Erweiterungen von dieser.
Ausblick zur
Implementation
Wir bewegen uns bisher auf der Ebene der Spezifikation. Auf
der Ebene der Implementation ist Behälter als abstrakte Klasse
nicht oder nicht vollständig implementiert und daher gibt es
keine Exemplare vom Typ Behälter. Dagegen sind die konkreten
Klassen Tasse und Magnetkarte vollständig implementiert und es
kann Exemplare vom Typ Tasse und vom Typ Magnetkarte geben.
Tasse und Magnetkarte erben die gemeinsame Spezifikation von
Behälter, aber ihre Implementationen können sich unterscheiden.
10.1.3
Warenautomat als abstrakte Klasse
Nachdem Behälter spezifiziert ist, lässt sich auch Warenautomat spezifizieren:
255
10
Statische Klassenstrukturen
Programm 10.4
Warenautomat
CLASS Warenautomat
QUERIES
außer_Betrieb
: BOOLEAN
eingenommener_Betrag : NATURAL
Preis
: NATURAL
QUERIES FOR Betriebspersonal
gesammelter_Betrag
: NATURAL
ACTIONS
Geld_einnehmen (IN Betrag : NATURAL)
PRE
NOT außer_Betrieb
POST
eingenommener_Betrag = OLD (eingenommener_Betrag) + Betrag
Ware_ausgeben (INOUT b : Behälter)
PRE
NOT außer_Betrieb
eingenommener_Betrag >= Preis
b.leer
POST
eingenommener_Betrag = OLD (eingenommener_Betrag) - Preis
gesammelter_Betrag = OLD (gesammelter_Betrag) + Preis
b.voll
Geld_zurückgeben
PRE
NOT außer_Betrieb
POST
eingenommener_Betrag = 0
ACTIONS FOR Betriebspersonal
initialisieren (IN neuer_Preis : NATURAL)
PRE
neuer_Preis > 0
POST
NOT außer_Betrieb
eingenommener_Betrag = 0
Preis = neuer_Preis
gesammelter_Betrag = 0
INVARIANTS
Preis > 0
gesammelter_Betrag MOD Preis = 0
END Warenautomat
Die Spezifikationen der konkreten Klassen Kaffeeautomat und Fahrscheinautomat erhalten wir wieder als Erweiterungen der Spezifikation von Warenautomat. Dabei ist jeweils
l
l
256
der Name Ware_ausgeben und
der Parameter von Ware_ausgeben
10.1
Fahrscheinautomaten
an die konkrete Klasse anzupassen:
Programm 10.5
Kaffeeautomat als
erweiterter
Warenautomat
CLASS Kaffeeautomat EXTENDS Warenautomat
RENAMES Ware_ausgeben AS Kaffee_ausgeben
REDEFINES Kaffee_ausgeben
ACTIONS
Kaffee_ausgeben (INOUT Pott : Tasse)
END Kaffeeautomat
Programm 10.6
Fahrscheinautomat
als erweiterter
Warenautomat
CLASS Fahrscheinautomat EXTENDS Warenautomat
RENAMES Ware_ausgeben AS Fahrschein_ausgeben
REDEFINES Fahrschein_ausgeben
ACTIONS
Fahrschein_ausgeben (INOUT mk : Magnetkarte)
END Fahrscheinautomat
und Fahrscheinautomat benennen Ware_ausgeben um
und redefinieren seine Signatur. Beide Erweiterungsklassen
übernehmen von Warenautomat das Verhalten von Ware_ausgeben,
wie es durch die Vor- und Nachbedingungen spezifiziert ist.
Kaffeeautomat
10.1.4
Klassenstruktur
Stellen wir nun die gefundenen Beziehungen zwischen den
Klassen in einem Diagramm zusammen. Das Füllen ist eine
Assoziation zwischen einem Automaten und einem Behälter
(mit der Notation von Bild 6.11 S. 145).
Bild 10.5
Kovariante
Erweiterung
Warenautomat
Kaffeeautomat
füllt →
füllt →
Behälter
Tasse
Bild 10.5 zeigt, wie der Warenautomat und der Behälter parallel
spezialisiert werden und wie sich dabei aus „Warenautomat
füllt Behälter“ der Spezialfall „Kaffeeautomat füllt Tasse“ ergibt.
In der Spezifikation führt dies dazu, die Signatur von
Kaffee_ausgeben gegenüber der von Ware_ausgeben zu ändern. Die
Art dieser Änderung nennt man kovariante Erweiterung. Sie
kommt beim Modellieren oft vor. Bild 10.5 ist ein Beispiel für ein
angewandtes Entwurfsmuster (design pattern).
257
10
Statische Klassenstrukturen
10.2
Erweiterung von Klassen
Das Konzept des Erweiterns von Klassen umfasst vielfältige
Aspekte, von denen wir einige hier betrachten.
10.2.1
Klasse als Typ
Verträglichkeit
Klassen sind Typen. Die Erweiterungsbeziehung zwischen Klassen überträgt sich auf ihre Typeigenschaft: Eine Basisklasse ist
ein Basistyp, eine Erweiterungsklasse ein Erweiterungstyp. Wie
stehen Typerweiterung und Typverträglichkeit zueinander? Ein
Objekt ist mit Größen von Basistypen seines Typs verträglich
(compatible). Umgekehrt formuliert: Eine Größe, die vom Typ A
vereinbart ist, kann an ein Objekt gebunden werden, das ein
Exemplar eines Erweiterungstyps B von A ist. Über eine AGröße sind nur Dienste der A-Klasse zugreifbar. Da B die Dienste von A erbt, können nur Zugriffe auf vereinbarte Dienste vorkommen, wenn eine A-Größe an ein B-Objekt gebunden ist.
Polymorphie
Polymorphie ist die Eigenschaft einer Größe, verschiedene
Gestalten annehmen zu können. Klassengrößen sind polymorph, wenn sie an Objekte verschiedener Erweiterungsklassen
gebunden werden können.
Einsetzungsregel
Die obige Typverträglichkeitsregel entspricht der anschaulichen
Einsetzungsregel: Wo ein Objekt einer allgemeinen Klasse
erwartet wird, kann ein Objekt einer spezielleren Klasse eingesetzt werden, da es alle geforderten allgemeinen Dienste besitzt.
Mit dem Beispiel von Bild 10.5: Wer einen Warenautomaten
haben will und einen Kaffeeautomaten bekommt, muss damit
zufrieden sein, denn ein Kaffeeautomat ist und verhält sich wie
ein Warenautomat. Wer einen Behälter erwartet und eine Tasse
erhält, muss zufrieden sein, denn eine Tasse ist und verhält sich
wie ein Behälter.
Ein Objekt kann nur so benutzt werden, wie es eingesetzt wird,
also dem Typ der Größe entsprechend, die an es gebunden ist.
Kovarianzproblem
258
Mit dem Beispiel von Bild 10.5: Wer einen Warenautomaten
bekommen hat, weiß nur, dass dieser für den Dienst „Ware ausgeben“ einen Behälter fordert. Da eine Pappschachtel ein Behälter ist, kann er dem Automaten eine Pappschachtel hinhalten.
Pech, wenn sich hinter dem Warenautomaten ein Kaffeeautomat
verbirgt, denn dieser fordert mehr als einen Behälter - eine Tasse.
Die Pappschachtel ist zwar ein Behälter, aber keine Tasse! Dies ist
das Kovarianzproblem. Die Einsetzungsregel findet also ihre
Ausnahme beim kovarianten Erweitern.
10.2
Erweiterung von Klassen
Objektorientierte Programmiersprachen unterscheiden sich in
den Regeln, wie die Signaturen geerbter Dienste angepasst werden dürfen. Eiffel erlaubt kovariantes Anpassen von Parametertypen; Component Pascal, C++, Java erlauben es nicht. Component Pascal fordert, dass die Parametertypen geerbter Dienste
gleich bleiben (invariante Erweiterung), Ergebnistypen redefinierter Funktionen sind kovariant anpassbar. Der Grund dafür
liegt darin, dass bei einem sicheren, erweiterbaren komponentenorientierten System
l
l
das statische Prüfen von Parametertypen und
das dynamische Laden von Modulen
nicht mit kovarianter Anpassung von Parametern vereinbar
sind. Component Pascal bietet mit dynamischer Typprüfung ein
Konzept, mit dem sich die Struktur von Bild 10.5 und die Programme 10.4, 10.5 und 10.6 angemessen implementieren lassen.
10.2.2
Optionen der Anpassung
Allgemein bietet das Konzept des Erweiterns von Klassen folgende Möglichkeiten. Eine Erweiterungsklasse darf
(1) geerbte Verträge geregelt anpassen,
(2) geerbte Dienste geregelt umbenennen,
(3) die Signatur eines geerbten Dienstes geregelt anpassen,
(4) die Rechte an einem geerbten Dienst geregelt anpassen,
(5) einen geerbten Dienst mit einer Implementation versehen,
(6) weitere Dienste vereinbaren.
Bei den Optionen (1) bis (4) deutet jeweils das Wörtchen „geregelt“ an, dass die Regeln von der Programmiersprache festgelegt sind und sich die Sprachen in diesen Regeln unterscheiden.
Deshalb stellen wir die Diskussion dieser Aspekte zurück und
konzentrieren uns im Folgenden auf die Optionen (5) und (6),
die allen objektorientierten Programmiersprachen gemein sind.
Mit zwei Definitionen formulieren wir sie neu.
Ein Dienst heißt abstrakt, wenn er spezifiziert, aber nicht implementiert ist. Eine Klasse heißt abstrakt, wenn sie wenigstens
einen abstrakten Dienst hat; sie heißt konkret, wenn alle ihre
Dienste implementiert sind. Eine Erweiterungsklasse kann
(5a)
abstrakte Dienste ihrer Basisklasse implementieren,
(5b)
implementierte Dienste ihrer Basisklasse mit anderen
Implementationen versehen,
259
10
Statische Klassenstrukturen
(6)
Abstraktion
neue Dienste vereinbaren.
(5a) und (5b) nennt man Redefinieren. Die Beispiele dieses
Kapitels nutzen nur die Option (5a). Dies ist kein Zufall, denn
das Prinzip der Abstraktion prägt das Konzept der Klassenerweiterung. Klassifikationsstrukturen, bei denen abstrakte Klassen die meisten Dienste vereinbaren und spezifizieren, während
Erweiterungsklassen meist abstrakte Dienste implementieren,
aber nur wenige Dienste reimplementieren oder neu definieren,
sind besser als solche, die (5b) und (6) heftig nutzen.
Sind gute Abstraktionen und Klassifikationen gefunden, dann
passen sich weitere Erweiterungsklassen leicht in die Struktur
ein. Ein Black-Box-Gerüst exportiert nur abstrakte Klassen. Das
BlackBox Component Framework heißt so, weil dieses Produkt
nach diesem Konzept entworfen ist.
10.2.3
Benutzen oder erweitern?
Während die Benutzungsbeziehung eine Menge von Modulen
und eine Menge von Klassen strukturiert, tritt bei Klassen die
Erweiterungsbeziehung hinzu. In Bild 10.6 erscheint die Klasse
in der Mitte des Kreuzes in vier Rollen; sie
Bild 10.6
Benutzen und
Erweitern
Basisklasse
Kunde
Klasse
Lieferant
Erweiterungsklasse
(1) benutzt als Kunde die Lieferantenklasse rechts;
(2) wird als Lieferant von der Kundenklasse links benutzt;
(3) erweitert die Basisklasse oben;
(4) dient der Erweiterungsklasse unten als Basisklasse.
Die Strukturierungsmittel des Benutzens und Erweiterns verleihen dem objektorientierten Programmieren große Ausdruckskraft. Ihre vielfältigen Einsatzmöglichkeiten bergen aber auch
260
10.3
Wörter sammeln, Rechtschreibung prüfen
Fehlerquellen. Setzt der Entwickler die beiden Strukturierungsmittel zweckwidrig ein, so entstehen schwer durchschaubare
Softwaregebilde. Deshalb sei ihr Zweck noch einmal betont:
Abstraktion
l
Arbeitsteilung
l
Klassifikation
l
Die Benutzungs- und die Erweiterungsbeziehung realisieren
zwei verschiedene Aspekte des Prinzips der Abstraktion.
Die Benutzungsbeziehung realisiert das Verhältnis Kunde Lieferant und damit das Prinzip der Aufgabenteilung, des
Zerlegens und Zusammenfassens.
Die Erweiterungsbeziehung realisiert das Verhältnis Oberbegriff - Unterbegriff und damit das Prinzip der begrifflichen
Klassifikation, des Generalisierens und Spezialisierens.
Auf der Ebene des objektorientierten Entwurfs stehen weitere
Strukturierungsmittel zur Verfügung; diese haben wir in 6.4.2 S.
144 mit einer UML-ähnlichen grafischen Notation exemplarisch
benutzt. Wie verhalten sich die Beziehungen der Entwurfsebene
und die der Implementationsebene zueinander?
l
l
10.3
Komposition, Aggregation und Assoziation werden alle auf
die Benutzungsbeziehung abgebildet.
Die Klassifikation wird auf die Erweiterungsbeziehung abgebildet.
Wörter sammeln, Rechtschreibung prüfen
Wir knüpfen an die Aufgabe von Abschnitt 8.1 an, wobei uns
jetzt die Wörter anstelle der Zeichen eines Textes interessieren.
Ein Programm soll die Rechtschreibung eines Eingabetextes
prüfen. Dazu soll es die Wörter des Textes mit dem Inhalt eines
Wörterbuchs vergleichen und alle Wörter, die nicht im Wörterbuch vorkommen, in alphabetischer Reihenfolge ausgeben.
Außerdem soll es je nach Anforderung die gefundenen, die
unbekannten und die Wörter des Wörterbuchs ausgeben.
10.3.1
Entwurf
Kommandos
Wir sehen für die Lösung der Aufgabe das Modul I1WordChecker
vor und zerlegen zunächst die Aufgabe in Teilaufgaben, die wir
Kommandos zuordnen. Die Hauptaufgabe, das Lesen eines Textes und Ausgeben der unbekannten Wörter, übernimmt das
Kommando Check. Check benötigt ein Wörterbuch - woher
kommt es? Ein weiteres Kommando InitDictionary liest einen Eingabetext und definiert die gelesenen Wörter als Wörterbuch.
261
10
Statische Klassenstrukturen
Schon die Kommandos InitDictionary und Check ermöglichen, die
Rechtschreibung beliebiger Texte gegenüber beliebigen Wörterbüchern zu prüfen. Logisch betrachtet kommen drei Mengen
von Wörtern vor, die wir sogleich benennen:
dictionary
Wörterbuch
foundWords
Gefundene, zu prüfende Wörter des Eingabetextes
unknownWords
Unbekannte Wörter des Eingabetextes
Weitere Kommandos geben den Inhalt dieser Mengen aus. Ein
Aufrufmenü sieht damit so aus:
! I1WordChecker.InitDictionary
! I1WordChecker.Check
! I1WordChecker.WriteDictionary
! I1WordChecker.WriteFoundWords
! I1WordChecker.WriteUnknownWords
! UtilitiesOut.Open
Ein-/Ausgabe
Für die Ein-/Ausgabe verwenden wir die Module UtilitiesIn und
UtilitiesOut. Falls der Benutzer das Ausgabefenster zwischen zwei
Rechtschreibprüfungen geschlossen hat, kann er es mit
UtilitiesOut.Open wieder öffnen. An die Stelle des Aufrufmenüs
kann eine Dialogbox treten (siehe Abschnitt 7.3).
Behälter
Es liegt nahe, die drei logischen Mengen mit Objekten einer
Mengenklasse zu realisieren. Eine generische Mengenklasse ist
in Programm 9.3 S. 235 spezifiziert, von dieser benötigen wir
eine Variante mit dem Elementtyp Zeichenkette. In Component
Pascal erwarten wir ein Klassenmodul ContainersSetsOfString mit
einer Klasse Set, die wie in Programm 9.5 S. 244 definiert ist, aber
mit angepasster Typvereinbarung für Element. Damit sind die
Mengen so zu vereinbaren:
Daten
Mengenoperation
262
VAR
dictionary,
foundWords,
unknownWords : ContainersSetsOfString.SetDesc;
Die Menge der unbekannten Wörter ergibt sich, indem man aus
der Menge der gefundenen Wörter die im Wörterbuch vorkommenden Wörter entfernt. Die Mengenklasse bietet dafür noch
keinen Dienst - eine typische Situation: Der Entwickler findet in
der Modul- und Klassenbibliothek oft, was er braucht, aber
manchmal muss er die Funktionalität der Bibliothek erweitern.
Wir nehmen hier an, dass ContainersSetsOfString einen Dienst für
die Differenz zweier Mengen bietet, mit seiner Implementation
10.3
Wörter sammeln, Rechtschreibung prüfen
befassen wir uns in Abschnitt 11.3. Dieser Dienst ist eine an den
Typ SetDesc gebundene Prozedur, bei dessen Aufruf drei Mengenobjekte beteiligt sind:
a.SetDifference (b, c);
Gemeinsame
Teilaufgabe
bedeutet soviel wie
a := b - c;
Sowohl InitDictionary als auch Check lesen einen Text und füllen die
gelesenen Wörter in ein Mengenobjekt. Diese Teilaufgabe delegieren wir an eine Prozedur (die nicht exportiert sein muss):
PROCEDURE ReadText (OUT words : ContainersSetsOfString.SetDesc);
ReadText liest Wörter vom Eingabetext und fügt sie in words ein,
bis das Ende des Eingabetextes erreicht ist.
Implementation der
Kommandos
Der Entwurf ist so weit gediehen, dass wir die Kommandos
InitDictionary und Check implementieren können:
PROCEDURE InitDictionary*;
BEGIN
dictionary.WipeOut;
ReadText (dictionary);
END InitDictionary;
PROCEDURE Check*;
BEGIN
foundWords.WipeOut;
ReadText (foundWords);
unknownWords.SetDifference (foundWords, dictionary);
WriteUnknownWords;
END Check;
Einen großen Teil der Arbeit leistet die Prozedur ReadText. Sie ist
so wichtig, dass wir ihr den Abschnitt 10.3.4 widmen. Doch
zuvor implementieren wir die Ausgabekommandos, indem wir
unser Wissen über das Erweitern von Klassen anwenden.
10.3.2
Abstrahieren von der Ausgabe
Die Ausgabekommandos WriteDictionary, WriteFoundWords und
schreiben den Inhalt der jeweiligen Menge
alphabetisch sortiert in das Ausgabefenster. Mit dem Aliasnamen Out für UtilitiesOut und der Vereinbarung
WriteUnknownWords
VAR set : ContainersSetsOfString.SetDesc;
folgen sie dem Muster (wobei Kursives zu ersetzen ist):
☞
PROCEDURE WriteSet*;
BEGIN
Out.WriteLn;
Out.WriteString ("I1WordChecker uses the following set:"); Out.WriteLn;
set.Write;
END WriteSet;
263
10
Statische Klassenstrukturen
Wiederverwendbarkeit
Dieser Entwurf setzt voraus, dass ContainersSetsOfString.SetDesc
eine typgebundene Prozedur Write bietet, die den Inhalt des
Empfängers mittels UtilitiesOut sortiert ausgibt (siehe ☞). Nachteilig ist die eingeschränkte Wiederverwendbarkeit dieses Write,
das die Ausgabe mit UtilitiesOut fest eingebaut hat. Andere Kunden der Mengenklasse könnten andere Ziele für die Ausgabe
von Mengeninhalten fordern.
Der Nachteil lässt sich beseitigen, indem Write per Parameter
erfährt, wie es ein Mengenelement ausgeben soll:
set.Write (wordWriter);
Objektorientiert gedacht ist der aktuelle Parameter wordWriter von
set.Write ein Objekt, das fähig sein muss, ein Mengenelement auszugeben. wordWriter ist Exemplar einer Klasse, etwa WordWriterDesc,
und etwa so lokal vereinbart:
PROCEDURE WriteSet*;
VAR wordWriter : WordWriterDesc;
BEGIN
...
set.Write (wordWriter);
END WriteSet;
Entwurf in Cleo
Die folgenden Überlegungen schreiben wir in Cleo-Notation
nieder. Das Ausgeben eines Mengenelements muss ein Dienst,
eine Aktion der Klasse WordWriter sein. Diese Aktion muss als
Parameter ein Mengenelement haben. Da die Aktion das Mengenelement nur ausgeben soll, ist es ein Eingabeparameter:
CLASS WordWriter
ACTIONS
Write (IN word : ContainersSetsOfString.Element)
END WordWriter
Damit haben wir eine Wörter-Schreiber-Klasse mit nur einer
Schreib-Aktion - noch nicht viel mehr als eine Prozedur in Component Pascal. Wo soll die Klasse vereinbart sein?
l
l
Wie das Mengenelement auszugeben ist (mit UtilitiesOut),
„weiß“ nur das Modul I1WordChecker. Demnach muss
I1WordChecker die Aktion Write von WordWriter implementieren.
Die Klasse WordWriter muss in ContainersSetsOfString bekannt
sein, denn die dort vereinbarte Klasse Set benutzt WordWriter
als Parametertyp seiner Aktion Write:
CLASS Set
QUERIES
...
264
10.3
Wörter sammeln, Rechtschreibung prüfen
ACTIONS
Write (IN wordWriter : WordWriter)
...
END Set
l
ist Kunde von ContainersSetsOfString. Containersist ein von I1WordChecker unabhängiger Lieferant
einer Mengenklasse.
I1WordChecker
SetsOfString
Wie lösen wir den Widerspruch auf? Wie erreichen wir, dass Coneine von I1WordChecker unabhängige Klasse WordWriter kennt und als Parametertyp benutzen kann, und gleichzeitig I1WordChecker die Aktion Write von WordWriter implementieren
kann? Durch Abstraktion!
tainersSetsOfString
Bild 10.7
Benutzungs- und
Erweiterungsstruktur
I1WordChecker
ContainersSetsOfString
WordWriter
→ Write
WordWriter
→ Write
Set
→ Write
Bild 10.7 stellt die Benutzungsbeziehung der Module und die
Erweiterungsbeziehung der Klassen dar.
l
ContainersSetsOfString vereinbart eine Klasse WordWriter und legt
fest, dass sie eine Aktion Write hat. ContainersSetsOfString „weiß“
nicht, wie es Write implementieren soll, also lässt es Write
abstrakt. Damit ist WordWriter eine abstrakte Klasse:
ABSTRACT CLASS ContainersSetsOfString.WordWriter
ACTIONS
Write (IN word : Element) IS ABSTRACT
END WordWriter
l
erweitert die Klasse ContainersSetsOfString.WordWriund redefiniert die Aktion Write in seinem Sinn. Damit ist
WordWriter eine konkrete Klasse:
I1WordChecker
ter
CLASS I1WordChecker.WordWriter
EXTENDS ContainersSetsOfString.WordWriter
REDEFINES Write
ACTIONS
Write (IN word : ContainersSetsOfString.Element)
END WordWriter
265
10
Statische Klassenstrukturen
Semantik
Welche Semantik hat Write? ContainersSetsOfString.WordWriter definiert Write als abstrakt und legt seine syntaktische Schnittstelle
fest (den Parameter vom Typ Element), es kann jedoch nicht vertraglich spezifizieren, wie Write wirkt. Jede Erweiterungsklasse
von WordWriter kann Write ziemlich beliebig implementieren, ohne
sich am Namen Write zu orientieren.
Verallgemeinern
Aus dieser Not machen wir eine Tugend, indem wir den Namen
Write in das allgemeine Do ändern. Damit ist der Name WordWriter
für die abstrakte Klasse hinfällig, wir nennen sie Action. Folglich
hat das Write von Set jetzt einen Parameter vom Typ Action:
CLASS Set
QUERIES
...
ACTIONS
Write (IN action : Action)
...
END Set
Die Semantik dieses Write ist: Rufe für jedes im Empfängerobjekt
set enthaltene Element item die Aktion action.Do mit item als aktuellem Parameter auf. Das lässt sich z.B. mit einer Pseudo-FORSchleife ausdrücken ( item, set.FirstItem, set.LastItem sind vom Typ
Element):
1
☞
FOR item := set.FirstItem TO set.LastItem DO
action.Do (item)
END
Dieser Algorithmus ruft action.Do auf, ohne zu „wissen“, wie es
wirkt. Da er über alle Elemente der Menge iteriert und sie mit
einer Aktion unbekannter Semantik bearbeitet, nennen wir ihn
ForAllDo statt Write.
Bild 10.8
Abstrakte Namen für
abstrakte Klassen
und Dienste
I1WordChecker
ContainersSetsOfString
WordWriter
→ Do
Action
→ Do
Set
→ ForAllDo
steht es frei, seine Erweiterungsklasse WordWriter
(oder Action oder anders) zu benennen, nur den Namen Do der
Aktion muss es beibehalten.
I1WordChecker
266
10.3
Implementation in
Component Pascal
Transformieren wir nun den Entwurf in die Syntax von Component Pascal. Im Modul ContainersSetsOfString stehen Vereinbarungen für die Klasse Action:
TYPE
Action*
ActionDesc*
1
☞
Attribut
Wörter sammeln, Rechtschreibung prüfen
= POINTER TO ActionDesc;
= ABSTRACT RECORD END;
PROCEDURE (VAR action : ActionDesc)
Do* (item : Element), NEW, ABSTRACT;
Während Cleo in Erweiterungsklassen redefinierte Dienste mit
dem REDEFINES-Konstrukt hervorhebt, dreht Component Pascal
den Spieß um und markiert erstmalig definierte typgebundene
Prozeduren mit dem Attribut NEW. Zusätzlich erhält Do als
abstrakte Prozedur das Attribut ABSTRACT; Do hat keinen Prozedurrumpf. Außerdem kennzeichnet das Attribut ABSTRACT des
Verbundtyps die Klasse als abstrakt.
Für die Klasse Set vereinbart ContainersSetsOfString
2
☞
Parameterübergabeart
PROCEDURE (IN set : SetDesc)
ForAllDo* (VAR action : ActionDesc), NEW;
Der bisherige Eingabeparameter wird zu einem Ein-/Ausgabeparameter. Das ist zwar für unser Beispiel nicht notwendig,
macht aber ForAllDo noch flexibler. Eine Erweiterungsklasse von
Action könnte z.B. das Do so redefinieren, dass es zählt, wie oft es
aufgerufen wird. Ein Objekt dieser Klasse müsste seinen eigenen Zähler inkrementieren; als VAR-Parameter von ForAllDo
dürfte es das, als IN-Parameter nicht.
Beim Kunden von ContainersSetsOfString, also in I1WordChecker, ist
die Erweiterungsklasse zu vereinbaren und die Prozedur Do zu
implementieren:
TYPE
WordWriterDesc = RECORD (ContainersSetsOfString.ActionDesc) END;
PROCEDURE (VAR ww : WordWriterDesc) Do (word : Sets.Element);
BEGIN
Out.WriteString (word); Out.WriteLn;
END Do;
Außerdem ist in I1WordChecker der Name im Aufruf set.Write in
set.ForAllDo zu ändern:
2
☞
PROCEDURE WriteSet*;
VAR wordWriter : WordWriterDesc;
BEGIN
...
set.ForAllDo (wordWriter);
END WriteSet;
267
10
Statische Klassenstrukturen
Damit sind die Ausgabekommandos von I1WordChecker implemetiert. Wie wirkt sich die statische Struktur der Klassen auf die
Ausführung eines Kommandoaufrufs aus? Dazu untersuchen
wir die dynamische Struktur der beteiligten Objekte.
10.3.3
Polymorphie und dynamisches Binden
Typbindung und
Typprüfung
Seit 2.3.2 S. 27 kennen wir das Konzept der Typbindung und statischen Typprüfung: Variablen und Parameter sind an Typen
gebunden. Der Übersetzer prüft bei Zuweisungen, ob der zuzuweisende Ausdruck zur Variable, bei Parameterübergabe, ob
der aktuelle zum formalen Parameter passt. Kompatibilität
bedeutet bisher grob gesagt, dass die beteiligten Größen vom
gleichen Typ sind. (Für die exakten Definitionen verschiedener
Kompatibilitätsarten in Component Pascal siehe Anhang A
Appendix A, S. 406.) Statische Typprüfung trägt wesentlich zur
Sicherheit von Programmen bei.
Beispiel
So garantiert der Übersetzer bei Beispiel 1 ☞auf S. 266 bis S. 267
durch die Typprüfung, dass beim Übergeben eines item vom Typ
Element an Do von Action (das einen Wert des Typs Element erwartet) alles passt. Wie verhält es sich bei Beispiel 2 ☞auf S. 267 bis
S. 267?
l
übergibt an ForAllDo (das an Containersgebunden ist) als aktuellen Parameter ein
Objekt (namens wordWriter) vom Typ I1WordChecker.WordWriterDesc.
I1WordChecker.WriteSet
SetsOfString.SetDesc
l
hat einen formalen Referenzparameter (namens
vom Typ ContainersSetsOfString.ActionDesc.
ForAllDo
action)
Sollte unsere Lösung an der statischen Typprüfung scheitern,
weil die Typen des formalen und des aktuellen Parameters verschieden sind? Ist die Lösung nicht typsicher? Die in 10.2.1
genannten Regeln beantworten diese Fragen:
Im Beispiel sind I1WordChecker.WordWriterDesc und ContainersSetsOfverschiedene Typen, aber I1WordChecker.WordWriterDesc ist eine Erweiterung von ContainersSetsOfString.ActionDesc, es
erbt alle Merkmale von ContainersSetsOfString.ActionDesc . Nach der
Typverträglichkeitsregel ist der aktuelle Parameter wordWriter mit
dem formalen Parameter action verträglich.
String.ActionDesc
Polymorphie
268
Der formale Referenzparameter action ist eine polymorphe
Größe. Er erwartet ein Objekt des Typs ContainersSetsOfString.ActionDesc (das es nicht geben kann, da dieser Typ abstrakt
ist) und erhält ein Objekt des Typs I1WordChecker.WordWriterDesc -
10.3
Wörter sammeln, Rechtschreibung prüfen
im Einklang mit der Einsetzungsregel. Der statische Typ von
action ist ContainersSetsOfString.ActionDesc, sein dynamischer Typ
zum Zeitpunkt des Aufrufs set.ForAllDo (wordWriter) ist
I1WordChecker.WordWriterDesc .
Bild 10.9
Referenzparameter
und dynamisches
Binden exemplarisch
aktueller Parameter
wordWriter
Do
PROCEDURE
I1WordChecker.
WordWriterDesc
formaler VAR-Parameter
action
ContainersSetsOfString.
ActionDesc
Do
Anweisungen
Prozedurimplementation zu
I1WordChecker.WordWriterDesc
ruft die Prozedur Do seines formalen Parameters action
auf. An welche Implementation dieser Prozedur wird der Aufruf gebunden? An das Do des dynamischen Typs von action, also
das Do von I1WordChecker.WordWriterDesc (siehe Bild 10.9). Das Binden des Aufrufs an die Prozedurimplementation findet erst zur
Laufzeit statt, abhängig vom Typ des Objekts, an das der formale Parameter gebunden ist - dies nennt man dynamisches
Binden (dynamic binding).
Dynamisches Binden
ForAllDo
Fazit
Fassen wir die beiden Aspekte dieses Konzepts zusammen:
l
l
Typsicherheit: Zur Übersetzungszeit wird bei polymorphen
Parameterübergaben geprüft, ob die beteiligten Typen verträglich sind. Dadurch ist garantiert, dass zur Laufzeit eine
über den formalen Parameter aufgerufene Prozedur existiert.
Flexibilität: Zur Laufzeit wird beim Aufruf einer Prozedur
eines polymorphen formalen Parameters die passende
Implementation der Prozedur gewählt, nämlich die an den
aktuellen Parameter gebundene. Dadurch sind implementierte, übersetzte und geladene Komponenten offen für
Anpassungen und Erweiterungen.
Nun wenden wir uns wieder der Aufgabe der Rechtschreibprüfung zu.
269
10
Statische Klassenstrukturen
10.3.4
Syntaxanalyse
soll aus dem Eingabetext Wörter herausfiltern. Der Text
ist eine Folge von Wörtern, die durch - nennen wir sie: Nichtwörter getrennt sind. Der Text ist also strukturiert, es kommt auf
die Anordnung (nicht die Bedeutung) der Wörter an. Wir haben
eine syntaktische Aufgabe entdeckt, zu deren Lösung wir in
Abschnitt 4.5 erworbene Kenntnisse anwenden. Mit der EBNF
definieren wir die Syntax einer kleinen formalen Sprache, die
den hier interessierenden Aspekt des Eingabetextes beschreibt:
ReadText
Text
word
nonword
Formel 10.1
Syntax des
Eingabetextes
= { word | nonword }.
= letter { letter }.
= nonletter { nonletter }.
Einfacherweise sind Wörter Folgen von Buchstaben, Nichtwörter Zeichenfolgen ohne Buchstaben. Diese Regeln zerteilen Zeichenfolgen mit Bindestrichen, z.B. „Syntax-Analyse“ in „Syntax“, „-“ und „Analyse“. Die Sprache ist regulär, denn sie lässt
sich auch mit einer einzigen EBNF-Regel beschreiben:
Text
= { letter { letter } | nonletter { nonletter } }.
Formel 10.1 eignet sich jedoch besser für die folgende Implementation.
Zerteilen
Zu jeder Sprachbeschreibung in EBNF kann man durch systematisches Anwenden von Transformationsregeln ein Programm
konstruieren, das eine Syntaxanalyse durchführt. Dieses Programm heißt Zerteiler (parser); es prüft, ob ein beliebiger Text
der gegebenen Syntax entspricht (also ein Wort der definierten
Sprache ist). Die Transformationsregeln lauten:
l
Vereinbare zu jeder EBNF-Regel eine gewöhnliche Prozedur.
Die Aufgabe dieser Prozedur ist, das durch die Regel definierte Nichtterminal im Eingabetext zu erkennen. Nenne die
Prozedur per Konvention wie das Nichtterminal mit einem
vorangestellten Read. Die Analyse beginnt mit einer Prozedur
namens Analyze.
Das Beispiel liefert die Prozeduren
Analyze
ReadText
ReadWord
ReadNonword
wobei ReadText dem schon spezifizierten entspricht (siehe S. 263).
l
270
Bilde den Anweisungsteil jeder Prozedur aus den rechten
Seiten der entsprechenden EBNF-Regel nach dem in Tabelle
10.3
Wörter sammeln, Rechtschreibung prüfen
10.1 zusammengestellten Schema. Dabei bedeuten die in den
Anweisungen benutzten Symbole:
Tabelle 10.1
Transformationsregeln von der EBNF
zum Algorithmus
char
Variable, die stets das zuletzt gelesene Zeichen enthält
next
Prozedur, die das nächste Zeichen von der Eingabe
liest und char zuweist
first (E)
Menge der Startsymbole des Ausdrucks E
error
Prozedur, die einen Syntaxfehler meldet
Ausdruck E
Anweisung S (E)
"x"
IF char = "x" THEN next ELSE error END
Nonterminal
ReadNonterminal
( Expression )
S (Expression)
[ Expression ]
IF char IN first (Expression) THEN S (Expression) END
{ Expression }
WHILE char IN first (Expression) DO S (Expression) END
Factor0 Factor 1 ..
Factorn
S (Factor 0); S (Factor1); .. S (Factor n)
Term0
| Term1
| ..
| Termn
IF char IN first (Term 0) THEN S (Term0)
ELSIF char IN first (Term 1) THEN S (Term1)
..
ELSIF char IN first (Term n) THEN S (Termn)
ELSE error
END
Der Zerteilungsalgorithmus entsteht also, indem man jedes
Nichtterminal in einen Aufruf der entsprechenden Prozedur
transformiert und jede Folge, Auswahl, Option oder Wiederholung von EBNF-Ausdrücken jeweils entsprechend in eine Folge,
Auswahl, Option oder Wiederholung von Anweisungen. Die
Transformationsregeln stellen einige Bedingungen an die Sprache. Da unser Beispiel diese Bedingungen erfüllt, gehen wir
nicht auf sie ein.
Transformieren
Wenden wir die Transformationsregeln schematisch auf unser
Beispiel an, so erhalten wir die folgenden Prozeduren:
PROCEDURE Analyze;
BEGIN
next;
IF char IN first (Text) THEN ReadText ELSE error END
END Analyze;
271
10
Statische Klassenstrukturen
PROCEDURE ReadText;
BEGIN
WHILE char IN first (Text) DO
IF char IN first (word) THEN ReadWord
ELSIF char IN first (nonword) THEN ReadNonword
ELSE error
END
END
END ReadText;
PROCEDURE ReadWord;
BEGIN
IF char IN letter THEN next ELSE error END;
WHILE char IN letter DO next END
END ReadWord;
PROCEDURE ReadNonword;
BEGIN
IF char IN nonletter THEN next ELSE error END;
WHILE char IN nonletter DO next END
END ReadNonword;
Vereinfachen
M
Im Beispiel ergeben sich Vereinfachungen. Angenehmerweise
können Syntaxfehler nicht auftreten, denn jeder Text erfüllt die
Syntaxregeln von Text. Deshalb entfallen die Zweige „ELSE error“.
Da ein Text mit einem beliebigen Zeichen beginnen kann, liefert
die Bedingung char IN first (Text) in Analyze und ReadText stets TRUE.
Analyze wird überflüssig. Das erste Zeichen eines Wortes ist ein
Buchstabe, deshalb ist first (word) durch letter zu ersetzen. Das Prüfen von char IN first (nonword) im ELSIF-Zweig von ReadText kann entfallen, da die Bedingung aus NOT (char IN letter) folgt. Die ersten
Prüfungen IF char IN ... in ReadWord und ReadNonword können entfallen, da schon ReadText die Bedingungen prüft. Damit erhalten
wir die vereinfachten Prozeduren:
PROCEDURE ReadText;
BEGIN
next
WHILE TRUE DO
IF char IN letter THEN
ReadWord
ELSE
ReadNonword
END
END
END ReadText;
PROCEDURE ReadWord;
BEGIN
next;
WHILE char IN letter DO next END
END ReadWord;
272
10.3
Wörter sammeln, Rechtschreibung prüfen
PROCEDURE ReadNonword;
BEGIN
next;
WHILE char IN nonletter DO next END
END ReadNonword;
Konkretisieren
Das Symbol M bei ReadText zeigt, dass konkrete Details zu
ergänzen sind, z.B. gehört zu jeder WHILE-Schleife die Fortsetzungsbedingung „Ende des Eingabetextes nicht erreicht“. Da
wir zur Eingabe das Modul UtilitiesIn (mit dem Aliasnamen In)
benutzen, lautet diese Bedingung ~In.failed. Weiter ersetzen wir
das abstrakte next durch das konkrete In.ReadRawChar (char).
Zur abstrakten Bedingung char IN letter bietet das Modul Basieine Prüffunktion mit dem Kopf
sChars
PROCEDURE IsAlphaLatin1 (c : CHAR) : BOOLEAN;
Mit dem Aliasnamen Chars := BasisChars ersetzen wir char IN letter
durch Chars.IsAlphaLatin1 (char).
Bei den konkretisierten Fassungen der Prozeduren ergänzen wir
Vor- und Nachbedingungen, um ihre Semantik zu betonen:
PROCEDURE ReadText;
BEGIN
In.Open;
In.ReadRawChar (char);
WHILE ~In.failed DO
IF Chars.IsAlphaLatin1 (char) THEN
ReadWord;
ELSE
ReadNonword;
END;
END;
ASSERT (In.failed, BEC.postcondition);
END ReadText;
PROCEDURE ReadWord;
BEGIN
ASSERT (~In.failed & Chars.IsAlphaLatin1 (char), BEC.precondition);
In.ReadRawChar (char);
WHILE ~In.failed & Chars.IsAlphaLatin1 (char) DO
In.ReadRawChar (char);
END;
ASSERT (In.failed OR ~Chars.IsAlphaLatin1 (char), BEC.postcondition);
END ReadWord;
273
10
Statische Klassenstrukturen
PROCEDURE ReadNonword;
BEGIN
ASSERT (~In.failed & ~Chars.IsAlphaLatin1 (char), BEC.precondition);
In.ReadRawChar (char);
WHILE ~In.failed & ~Chars.IsAlphaLatin1 (char) DO
In.ReadRawChar (char);
END;
ASSERT (In.failed OR Chars.IsAlphaLatin1 (char), BEC.postcondition);
END ReadNonword;
Ergänzen
Die Prozeduren sind jetzt in einer Fassung, in der sie den Eingabetext entlang seiner syntaktischen Struktur lesen, d.h. erkennen. Sie bearbeiten den Eingabetext aber noch nicht! Die
ursprüngliche Aufgabe ist, Wörter aus einem Text zu filtern. Da
Nichtwörter nicht zu bearbeiten sind, ist ReadNonword komplett.
Dagegen muss ReadWord das erkannte Wort registrieren und am
besten an den Aufrufer übergeben; es erhält die Signatur
PROCEDURE ReadWord (OUT word : ContainersSetsOfString.Element);
Sein Aufrufer ReadText hat schon auf S. 263 die Signatur
PROCEDURE ReadText (OUT words : ContainersSetsOfString.SetDesc);
erhalten. Es übernimmt von ReadWord einzelne Wörter, fügt sie in
die Menge words ein und übergibt die Menge an seinen Aufrufer.
10.3.5
Zeiger
Um ReadWord weiter zu entwickeln, müssen wir die Vereinbarung des Typs ContainersSetsOfString.Element kennen. Durch
TYPE Element = POINTER TO ARRAY OF CHAR;
ist Element ein Zeigertyp auf eine offene Reihung von Zeichen.
Ein Zeiger (pointer) ist ein expliziter Bezug. (Mit Referenzparametern kennen wir bereits implizite Bezüge; siehe 7.4.2 S. 175).
Analogie
Zeiger sind mit Querverweisen in einem Buch vergleichbar: Der
Querverweis „S. 12“ ist nicht die Seite 12, sondern ein Bezug
darauf. Solche Verweise erlauben es dem Autor, sich auf einen
Inhalt zu beziehen, ohne diesen an die Verweisstelle zu kopieren. Als Preis dafür muss der Leser blättern, um den verwiesenen Inhalt zu erfahren.
Ein Zeigertyp wird aus einem Zeigerbasistyp konstruiert,
indem diesem das Referenzierungssymbol POINTER TO vorangestellt wird:
☞
POINTER TO Zeigerbasistyp
Der Zeigerbasistyp kann ein Reihungs- oder Verbundtyp sein.
Die folgenden Ausführungen erläutern wir exemplarisch mit
274
10.3
Wörter sammeln, Rechtschreibung prüfen
einem Reihungstyp als Zeigerbasistyp, sie gelten jedoch auch
bei Verbundtypen - insbesondere Klassen - als Zeigerbasistypen.
Zeigertypen dürfen wie andere Typen in Vereinbarungen von
Typen, Variablen und Prozedursignaturen auftreten.
Wertebereich
Wie andere Typen legen Zeigertypen den Wertebereich und die
Operationen ihrer Exemplare fest. Den Wertebereich eines Zeigertyps bilden Bezüge auf Exemplare seines Basistyps. Außerdem gehört ein besonderer Wert namens NIL zum Wertebereich
jedes Zeigertyps, er bedeutet den Bezug auf nichts (siehe unten).
Operationen
Die zulässigen Operationen auf Exemplaren von Zeigertypen
sind Zuweisung, Vergleich mit = und #, Parameterübergabe und
Dereferenzierung (siehe unten).
Zeigervariable
Eine Zeigervariable ist eine Variable, deren Typ ein Zeigertyp
ist, z.B.
VAR word : POINTER TO ARRAY OF CHAR;
Zeigervariablen weisen dieselben allgemeinen Merkmale wie
andere Variablen auf. Sie haben einen unveränderlichen statischen Typ (den Zeigertyp) und einen veränderlichen Wert (NIL
oder einen Bezug auf ein Exemplar des Zeigerbasistyps).
NIL
Bild 10.10
Speicherplatz zu
Zeigervariable exemplarisch
Welchen Wert hat word nach der Vereinbarung? Component Pascal initialisiert jede Zeigervariable implizit mit NIL, das anzeigt,
dass die Variable an kein Exemplar ihres Basistyps gebunden ist:
word
NIL
POINTER TO ARRAY OF CHAR
Nach der Vereinbarung zeigt word also auf nichts; es kann aber
auf eine Reihung von Zeichen zeigen. Wie kommt word zu einem
Bezug auf eine Reihung?
10.3.5.1
Dynamische Variablen
Statische Variable
Die Variablen, die wir bisher kennen, heißen statische Variablen, weil sie statisch vereinbart, ihre Existenzdauern durch die
statische Programmstruktur bestimmt und zur Übersetzungszeit bekannt sind. Die Existenzdauer einer
l
l
globalen Variable reicht vom Laden bis zum Entladen des
vereinbarenden Moduls;
lokalen Variable reicht von einem Aufruf der vereinbarenden
Prozedur bis zur Rückkehr aus diesem Prozeduraufruf.
275
10
Statische Klassenstrukturen
Dynamische Variable
Zeigervariablen können sich nur auf dynamische Variablen
beziehen. Eine dynamische Variable wird nicht vereinbart, sondern dynamisch erzeugt. Sie beginnt zu einem beliebigen Zeitpunkt im Programmablauf durch einen expliziten Aufruf einer
Erzeugungsoperation zu existieren. In Component Pascal ist die
Erzeugungsoperation eine überladene Standardprozedur
namens NEW mit einem beliebigen Zeiger als OUT-Parameter. Bei
Zeigern auf offene Reihungen hat sie zusätzlich einen IN-Parameter für die Länge der zu erzeugenden Reihung. Beispielsweise erzeugt der Aufruf
NEW (word, 5);
eine neue dynamische Zeichenreihungsvariable der Länge 5,
initialisiert ihre Elemente mit 0X und bindet die Zeigervariable
word an einen Bezug auf die Reihungsvariable:
Bild 10.11
Speicherplatz zu
Zeigervariable und
dynamischer Variable
- exemplarisch
☞
0
1
2
3
4
0X
0X
0X
0X
0X
CHAR
CHAR
CHAR
CHAR
CHAR
word^
word
POINTER TO
ARRAY OF CHAR
ARRAY 5 OF CHAR
Allgemein erzeugt NEW eine dynamische Variable vom Zeigerbasistyp des Zeigerparameters, initialisiert die dynamische
Variable implizit mit Defaultwerten und lässt den Zeigerparameter auf die erzeugte dynamische Variable zeigen.
Referenzierte
Variable
Eine dynamische Variable, auf die sich eine Zeigervariable
bezieht, heißt referenzierte Variable. Im Beispiel ist die Reihungsvariable von word referenziert. Dereferenzieren bedeutet,
von einer Zeigervariable auf die von ihr referenzierte Variable
übergehen. Im Beispiel liefert Dereferenzieren von word die Reihungsvariable. Dereferenzieren entspricht dem Nachschlagen
eines Querverweises in einem Buch.
^
Eine dynamische Variable hat keinen vereinbarten Namen, ist
aber durch Dereferenzieren einer sie referenzierenden Zeigervariable benennbar. Der Name der referenzierten Variable entsteht
durch Anhängen des Dereferenzierungssymbols „ ^“ an den
Namen der Zeigervariable. Beispielsweise bezeichnet
word^
in Bild 10.11 die Reihungsvariable als Ganzes, indem die Zeigervariable word explizit dereferenziert wird.
276
10.3
Wörter sammeln, Rechtschreibung prüfen
Dynamische Variablen haben alle Eigenschaften ihres Typs (des
Basistyps des Zeigers bei ihrer Erzeugung). Für eine referenzierte Variable sind alle Operationen zulässig, die der Basistyp
eines sie referenzierenden Zeigers festlegt. Beispielsweise ist die
referenzierte Reihungsvariable word^ indizierbar:
word^ [0]
bezeichnet ihr 0-tes Element. Beim Dereferenzieren mit nachfolgendem Indizieren erlaubt Component Pascal, das Dereferenzierungssymbol wegzulassen:
word [0]
☞
Semantik
Dann wird implizit dereferenziert ohne Gefahr für die Typsicherheit, weil nur das Indizieren der referenzierten Variable
word^ (nicht der Zeigervariable word) einen Sinn ergibt. Dies gilt
allgemein: Component Pascal dereferenziert implizit, wo es eindeutig sinnvoll ist.
Wir können nun die Semantik des obigen Aufrufs von NEW
durch eine Zusicherung beschreiben:
NEW (word, 5);
ASSERT ((word # NIL) & (LEN (word) = 5) & (word^ = ""));
Wert- und
Referenzsemantik
Bei Zuweisungen, Parameterübergaben und Vergleichen von
Zeigervariablen werden Bezüge kopiert bzw. verglichen (nicht
die referenzierten Variablen). Man spricht von
l
l
Wertsemantik, wenn Exemplare von Typen;
Referenzsemantik, wenn Bezüge auf Exemplare von Typen
zugewiesen, übergeben, verglichen werden. Zeigervariablen
und Referenzparameter arbeiten mit Referenzsemantik, andere
Variablen und Wertparameter mit Wertsemantik. Beim objektorientierten Programmieren ist Referenzsemantik wesentlich;
Objekte erscheinen oft als dynamische Variablen.
10.3.5.2
Speicherbereinigung und Speichersicherheit
Um die Referenzsemantik exemplarisch zu erläutern, vereinbaren wir zwei Zeigervariablen
VAR word, other : POINTER TO ARRAY OF CHAR;
und programmieren die Anweisungen
NEW (word, 4);
other := word;
Ihre Wirkung zeigt das folgende Bild:
277
10
Statische Klassenstrukturen
Bild 10.12
Zeigervariablen und
dynamische Variable
- exemplarisch
word
other
0
word^
POINTER TO
0X
ARRAY OF CHAR
other^ CHAR
1
2
3
0X
0X
0X
CHAR
CHAR
CHAR
ARRAY 4 OF CHAR
POINTER TO
ARRAY OF CHAR
Alias
und other beziehen sich auf dieselbe dynamische Variable;
und other^ sind zwei Aliasnamen für dieselbe Reihung. In
einer Aliassituation hat ein Objekt mehrere Namen. (Aliassituationen können auch bei Referenzparametern auftreten.)
word
word^
Mit NIL sind neben Vergleichen auch Zuweisungen und Parameterübergaben möglich. Die Zuweisungen
word := NIL;
other := NIL;
wirken vom Zustand des Bildes 10.12 ausgehend so:
Bild 10.13
Unerreichbare
dynamische Variable
- exemplarisch
word
NIL
POINTER TO
ARRAY OF CHAR
other
NIL
0
1
2
3
0X
0X
0X
0X
CHAR
CHAR
CHAR
CHAR
ARRAY 4 OF CHAR
POINTER TO
ARRAY OF CHAR
Automatische
Speicherbereinigung
Die dynamische Reihungsvariable ist von keinem Zeiger mehr
referenziert, sie ist unerreichbar geworden. Component Pascal
gibt den von unerreichbaren dynamischen Variablen belegten
Speicherplatz automatisch frei: Eine automatische Speicherbereinigung (garbage collection) wird von Zeit zu Zeit aktiv und
sammelt nicht mehr genutzte Speicherbereiche zur späteren
Wiedervergabe auf. Nicht nur einzelne Variablen, sondern aus
solchen mittels Zeigern zusammengesetzte dynamische Datenbzw. Objektstrukturen können unerreichbar werden. Beim Programmieren mit automatischer Speicherbereinigung
J
J
J
278
ist es normal, dass unerreichbare Datenstrukturen entstehen,
säubert die „Müllabfuhr“ den Speicher regelmäßig von unerreichbaren Elementen,
bleibt stets Speicherplatz zum Erzeugen dynamischer Variablen verfügbar,
10.3
J
Wörter sammeln, Rechtschreibung prüfen
können keine hängenden Bezüge entstehen. Ein hängender
Bezug (dangling reference) bezieht sich auf einen Speicherplatz, der nicht oder für eine andere Variable reserviert ist.
Deshalb ist automatische Speicherbereinigung eine Voraussetzung für die Speichersicherheit einer Programmiersprache.
Automatisch oder
manuell?
Exkurs. Bei Programmiersprachen ohne automatische Speicherbereinigung muss sich der Programmierer um die Speicherplatzverwaltung
dynamischer Variablen kümmern, indem er Aufrufe von Löschoperationen programmiert. Der manuelle Ansatz birgt zwei Fehlerquellen:
L
L
Wird eine dynamische Variable nicht gelöscht, wenn der letzte
Bezug auf sie verschwindet, so wird sie unerreichbar. Der Speicherplatz unerreichbarer Variablen häuft sich als Müll im Speicher an
und erschöpft schließlich den freien Speicherplatz.
Wird eine dynamische Variable gelöscht, obwohl noch ein Bezug
auf sie existiert, so entsteht ein hängender Bezug. Die Folgen hängender Bezüge sind gravierender als die unerreichbarer Variablen.
Zu objektorientiertem Programmieren gehört dynamisches Erzeugen
von Objekten. Deshalb bieten objektorientierte Programmiersprachen
automatische Speicherbereinigung. Ausnahmen bilden objektorientiert
erweiterte Sprachen, bei denen automatische Speicherbereinigung nicht
mit dem Speichermodell der Ursprache vereinbar ist (z.B. C++).
Existenzdauer
Die Existenzdauer einer dynamischen Variable ist also durch
den Programmablauf bestimmt: Sie reicht vom Erzeugen der
Variable bis zu dem Zeitpunkt, an dem sie unerreichbar wird.
Speichersicherheit
Eine Zeigervariable mit Wert NIL darf nicht dereferenziert werden. BlackBox prüft zur Laufzeit vor dem Dereferenzieren einer
Zeigervariable, ob sie den Wert NIL hat; falls ja, erzeugt BlackBox
einen Trap. Zur Semantik einer Dereferenzierung gehört also
eine implizite Vorbedingung, z.B.
ASSERT (word # NIL);
word [0] := "a";
Ist in einem Anweisungsteil unbekannt, ob eine Zeigervariable
an NIL oder einen Bezug auf eine dynamische Variable gebunden
ist, so kann dies geprüft werden, z.B.
IF word # NIL THEN
word [0] := char;
ELSE
(* Dereferencing word causes a trap! *)
END;
Zeiger als Parameter
Eine Prozedur mit einem Zeiger als Ein- oder Ein-/Ausgabeparameter, die auf diesen zugreift, sollte als Vorbedingung fordern,
dass er nicht NIL ist, z.B.
279
10
Statische Klassenstrukturen
PROCEDURE Do* (word : POINTER TO ARRAY OF CHAR);
BEGIN
ASSERT (word # NIL, BEC.precondition);
bearbeite word^;
END Do;
Hier ist word ein formaler Wertparameter. Bei einem Aufruf mit
einer Zeigervariable actualWord als aktuellem Parameter, etwa
Do (actualWord);
wird als Wert ein Bezug auf eine Zeichenkette (nicht die Zeichenkette) oder NIL übergeben. Wertparameter von Zeigertypen
funktionieren also ähnlich wie Referenzparameter, arbeiten aber
mit expliziten, veränderlichen Bezügen. Ein Aufruf
Do (NIL);
führt zwar ohne und mit Vorbedingung zu einem Trap, aber die
Vorbedingung dokumentiert die Anforderung besser, erkennt
im Ablauf einen Fehler früher und liefert die Fehlermeldung
„Vorbedingung verletzt“, die den Aufrufer von Do statt Do oder
eine von Do gerufene Prozedur zum Verursacher des Fehlers
erklärt.
Effizienz oder
Sicherheit?
Die Mengenklasse von ContainersSetsOfString benutzt Referenzsemantik, denn die Elemente der Mengen sind Zeiger auf Zeichenketten. Referenzsemantik vermeidet beim Einfügen das
Kopieren der Zeichenketten - ein Effizienzaspekt. Die Lösung
birgt aber ein Problem: Die Zeichenketten in einer Menge können über Aliaszeiger außerhalb der Menge manipuliert werden.
Dadurch können Invarianten der Menge verletzt werden, d.h.
die Lösung ist nicht modulsicher.
Implementation
Zeiger sind durch Adressen implementiert. Die Speicherzelle
einer Zeigervariable enthält die Adresse einer dynamischen
Variable, genauer ihre Anfangsadresse, oder den Wert NIL.
10.3.6
Implementation
Wir vervollständigen nun die Entwurfsteile des Moduls für
Rechtschreibprüfungen zu einer Implementation und erläutern
danach offene Details.
Programm 10.7
Wörterprüfer als
Modul
280
MODULE I1WordChecker;
IMPORT
Chars
BEC
Sets
In
Out
:= BasisChars,
:= BasisErrorConstants,
:= ContainersSetsOfString,
:= UtilitiesIn,
:= UtilitiesOut;
10.3
2
☞
Wörter sammeln, Rechtschreibung prüfen
CONST
maxWordLength* = 100;
TYPE
WordWriterDesc
= RECORD (Sets.ActionDesc) END;
VAR
dictionary,
foundWords,
unknownWords
: Sets.SetDesc;
(* Redefinition of Procedure bound to Sets.Action *)
PROCEDURE (VAR wordWriter : WordWriterDesc) Do (word : Sets.Element);
BEGIN
ASSERT (word # NIL, BEC.precondition);
Out.WriteString (word); Out.WriteLn;
END Do;
(* Parser *)
1
☞
1
☞
2
3
☞
☞
3
☞
4
☞
4
☞
PROCEDURE ReadText (OUT words : Sets.SetDesc);
(*!
Read words, discard nonwords from the input stream until its end is
reached. Put read words into parameter words.
!*)
VAR
char : Chars.Char;
(* Last read character. *)
word : Sets.Element;
(* Last read word. *)
PROCEDURE ReadWord;
VAR
i : INTEGER;
BEGIN
ASSERT (~In.failed & Chars.IsAlphaLatin1 (char), BEC.precondition);
NEW (word, maxWordLength);
word [0] := char;
i
:= 1;
In.ReadRawChar (char);
WHILE ~In.failed & (i < LEN (word) - 1) & Chars.IsAlphaLatin1 (char)
DO
word [i] := char;
INC (i);
In.ReadRawChar (char);
END;
ASSERT
(In.failed OR (i = LEN (word) - 1) OR ~Chars.IsAlphaLatin1 (char),
BEC.invariant);
ASSERT
((word # NIL) & (LEN (word$) > 0) & (word [i] = 0X), BEC.invariant);
END ReadWord;
281
10
1
5
☞
☞
Statische Klassenstrukturen
PROCEDURE ReadNonword;
BEGIN
ASSERT (~In.failed & ~Chars.IsAlphaLatin1 (char), BEC.precondition);
In.ReadRawChar (char);
WHILE ~In.failed & ~Chars.IsAlphaLatin1 (char) DO
In.ReadRawChar (char);
END;
ASSERT
(In.failed OR Chars.IsAlphaLatin1 (char), BEC.postcondition);
END ReadNonword;
BEGIN (* ReadText *)
words.WipeOut;
In.Open;
In.ReadRawChar (char);
WHILE ~In.failed DO
IF Chars.IsAlphaLatin1 (char) THEN
ReadWord;
words.Put (word);
ELSE
ReadNonword;
END;
END;
END ReadText;
(* Commands *)
6
☞
PROCEDURE InitDictionary*;
BEGIN
ReadText (dictionary);
Out.OpenNew ("I1WordChecker");
END InitDictionary;
PROCEDURE WriteDictionary*;
VAR
wordWriter : WordWriterDesc;
BEGIN
Out.WriteLn;
Out.WriteString ("I1WordChecker uses the following dictionary:");
Out.WriteLn;
dictionary.ForAllDo (wordWriter);
END WriteDictionary;
PROCEDURE WriteFoundWords*;
VAR
wordWriter : WordWriterDesc;
BEGIN
Out.WriteLn;
Out.WriteString ("I1WordChecker found the following words:");
Out.WriteLn;
foundWords.ForAllDo (wordWriter);
END WriteFoundWords;
282
10.3
Wörter sammeln, Rechtschreibung prüfen
PROCEDURE WriteUnknownWords*;
VAR
wordWriter : WordWriterDesc;
BEGIN
Out.WriteLn;
Out.WriteString ("I1WordChecker found the following unknown words:");
Out.WriteLn;
unknownWords.ForAllDo (wordWriter);
END WriteUnknownWords;
PROCEDURE Check*;
BEGIN
ReadText (foundWords);
unknownWords.SetDifference (foundWords, dictionary);
WriteUnknownWords;
END Check;
2
☞
BEGIN
ASSERT (maxWordLength > 1, BEC.invariantModule);
dictionary.WipeOut;
foundWords.WipeOut;
unknownWords.WipeOut;
END I1WordChecker.
Die Nummern in der folgenden Liste entsprechen den Nummern bei den ☞-Symbolen in Programm 10.7.
(1) Die Variable char und die Prozeduren ReadWord und ReadNonword sind lokal in ReadText vereinbart gemäß Leitlinie 10.1.
Leitlinie 10.1
Lokalität
Optimieren
Vereinbare Merkmale, vor allem Variablen und Prozeduren, so
lokal wie möglich. Je kleiner die Gültigkeitsbereiche von
Merkmalen, desto sicherer und änderungsstabiler ist ein Programm und desto unwahrscheinlicher sind Namenskonflikte.
Ausgenommen sind natürlich exportierte Merkmale, bei
denen die allgemeine Verwendbarkeit im Vordergrund steht.
ist aus Effizienzgründen kein Parameter von ReadWord
und ReadNonword. Da ReadText, ReadWord und ReadNonword über
char kommunizieren, gestalten wir zwecks Einheitlichkeit
auch die Übergabe des Wortes von ReadWord nach ReadText mit
einer Variable word und eliminieren den Parameter word des
Entwurfs von ReadWord auf S. 274.
char
(2) ReadWord erzeugt eine neue dynamische Zeichenkettenvariable für das nächste zu lesende Wort. Da es die Länge von
Wörtern in beliebigen Eingabetexten nicht kennt, legt
I1WordChecker eine maximale Wortlänge fest (mindestens 2). Es
vereinbart eine symbolische Konstante und gibt sie seinen
283
10
Statische Klassenstrukturen
Kunden bekannt. ReadText zerteilt längere Wörter in Stücke
maximaler Länge.
(3) Die Schleife zum Füllen der dynamischen Zeichenkettenvariable mit gelesenen Buchstaben kombiniert die Eingabe mit
dem Bearbeiten der Reihung (siehe Programm 8.4 S. 199). Ein
Reihungselement ist für das Zeichenkettenendesymbol 0X
vorgesehen. Die Defaultinitialisierung hat 0X schon korrekt
platziert.
$
(4) Eine weitere Nachbedingung beschreibt den Effekt von ReadWord auf word. Wegen NEW (word, maxWordLength) ist word # NIL;
wegen word [0] := char ist LEN (word$) > 0. Dabei bezeichnet word$
die in word^ gespeicherte Zeichenkette; LEN (word$) zählt das
Endesymbol 0X nicht mit.
(5) ReadText übergibt den Zeiger auf die von ReadWord gelesene
Zeichenkette an die Menge words, seinen Ausgabeparameter.
(6) InitDictionary darf ein (neues) Ausgabefenster erst nach dem
Öffnen des Eingabestroms öffnen.
10.3.7
Fazit
Mit dieser Aufgabe haben wir das Benutzen einer Klasse durch
Vereinbaren und Benutzen von Objekten geübt. Dabei haben wir
auch gelernt, wie man mit erweiterbaren Typen flexible Dienste
entwerfen kann. Mit Zeigern haben wir die Basis eines wesentlichen Programmierkonzepts erarbeitet. Wir kennen nun Zeiger
auf Reihungen; Zeiger auf Objekte sind von zentraler Bedeutung für die Objektorientierung und Gegenstand des nächsten
Kapitels. Das Konstruieren der Prozeduren zur Syntaxanalyse
aus den EBNF-Regeln ließ uns dagegen noch einmal schrittweises Verfeinern und strukturiertes Programmieren üben.
10.4
Zusammenfassung
Wir haben einige Konzepte der objektorientierten Softwarekonstruktion kennengelernt:
l
l
l
284
Module sind vollständig implementiert.
Abstrakte Klassen sind nicht oder teilweise implementiert,
konkrete Klassen sind vollständig implementiert.
Ein Modul ist nur erweiterbar, indem es durch eine neue Version ersetzbar ist, deren Schnittstelle die Schnittstelle der
alten Version umfasst.
10.5
l
l
l
10.5
Literaturhinweise
Eine Klasse ist erweiterbar, indem sie zur Basisklasse einer
Erweiterungsklasse erklärt werden kann. Eine Erweiterungsklasse erbt die Merkmale ihrer Basisklasse und spezialisiert
sie. Eine Basisklasse generalisiert die gemeinsamen Merkmale ihrer Erweiterungsklassen.
Eine Ansammlung von Klassen ist durch die Benutzungsund die Erweiterungsbeziehung strukturiert. Die Benutzungsbeziehung dient der Aufgabenteilung und Zerlegung,
die Erweiterungsbeziehung der Klassifikation und Spezialisierung.
Polymorphie und dynamisches Binden sind Mechanismen,
die flexibel anpassbare und erweiterbare Komponenten
ermöglichen. Abgeschlossene, vollständig implementierte
Lieferanten können Kunden mit spezifischen Aufträgen
bedienen. Kunden steht der Weg offen, von Lieferanten spezifizierte Dienste in eigenen Erweiterungsklassen zu redefinieren und den Lieferanten eigene Objekte zur Bearbeitung
zu übergeben.
Literaturhinweise
Konstruktionstechniken für Syntaxanalyseprogramme sind in
G. Pomberger und G. Blaschek [27] und ausführlich in N. Wirth
[34] dargestellt, darunter auch die in 10.3.4 vorgestellte Technik.
10.6
Übungen
Mit diesen Aufgaben üben Sie das Erweitern von Klassen.
Aufgabe 10.1
Zahlen sammeln
Entwickeln Sie mit den in 10.3 vorgestellten Techniken ein
Modul, das Eingabetexte einliest und die Durchschnitts- und
Vereinigungsmengen der in den Texten vorkommenden ganzen
Zahlen ausgibt! Transformieren Sie dazu das Modul ContainersSetOfInteger (Programm 6.7 S. 140) in ein Klassenmodul und erweitern Sie dieses geeignet!
Aufgabe 10.2
Wörter zählen
Erweitern Sie das Modul I1WordChecker um ein Kommando
PROCEDURE Count* (wordLength : INTEGER);
Für wordLength <= 0 ist es effektlos, sonst liest es einen Eingabetext, zählt die Häufigkeit der Wörter der Längen 1 bis wordLength,
gibt längere Wörter aus und stellt die Häufigkeiten der registrierten Wortlängen textuell und grafisch dar. Kombinieren Sie
dazu Lösungselemente der Programme 8.7 S. 212 und 10.7!
285
10
Statische Klassenstrukturen
Aufgabe 10.3
Wörter suchen
Erweitern Sie das Modul I1WordChecker um ein Kommando
PROCEDURE Search* (word : ARRAY OF CHAR);
Es liest einen Eingabetext und gibt aus, ob es das Wort word im
Text gefunden hat oder nicht. Nehmen Sie dazu an, dass ContainersSetsOfString eine gegenüber Abschnitt 10.3 erweiterte Schnittstelle bietet: Die Klasse Action hat zusätzlich eine abstrakte Funktion
PROCEDURE (IN action : ActionDesc)
Valid* (item : Element) : BOOLEAN, NEW, ABSTRACT;
Die Klasse Set hat zusätzlich eine Prozedur
PROCEDURE (IN set : SetDesc)
WhileValidDo* (VAR action : ActionDesc), NEW;
Sie iteriert über die Elemente der Menge und bearbeitet sie mit
action.Do, solange sie action.Valid erfüllen. Die Pseudo-WHILE Schleife
item := set.FirstItem
WHILE item.Defined AND action.Valid (item) DO
action.Do (item)
set.Next (item)
END
drückt diese Semantik aus. I1WordChecker vereinbart eine Erweiterungsklasse zu ContainersSetsOfString.Action, die Valid und Do
implementiert und eine weitere Prozedur
PROCEDURE (IN action : ActionDesc)
SetWord (IN word : ARRAY OF CHAR), NEW;
vereinbart sowie ein Feld word : ContainersSetsOfString.Element.
286
11
Dynamische Objektstrukturen
Aufgabe Beispiel
11
11
Bild 11 Formel 11
Leitlinie 11
Programm 11
Tabelle 11
Als Hauptaufgabe dieses Kapitels implementieren wir das Klassenmodul ContainersSetsOfString, das wir im vorigen Kapitel zur
Lösung der Aufgabe der Rechtschreibprüfung benutzt haben.
Um es zu testen, benötigen wir weitere Module. Beim Implementieren eines Testwerkzeugs lernen wir mit einer Liste das
Konzept der dynamischen Objektstruktur kennen, das wir beim
Entwurf von ContainersSetsOfString entfalten.
11.1
Prüfling, Testmodul und Testwerkzeug
ContainersSetsOfString soll als Behälterklassenmodul wiederverwendbar sein und muss deshalb sorgfältig getestet werden. Im
Folgenden entwickeln wir ein allgemeines Testverfahren, das
wir exemplarisch auf ContainersSetsOfString anwenden. Das Testverfahren basiert auf der Vertragsmethode; ein wiederverwendbares Testwerkzeug unterstützt es. Zu einem Test gehören im
Wesentlichen drei Module, deren Kunde-Lieferant-Beziehungen
Bild 11.1 darstellt.
Bild 11.1
Benutzungsstruktur
eines Testszenariums
- statisch
Testmodul
benutzt
Prüfling
l
l
l
Namen
benutzt
Testwerkzeug
Ein Prüfling ist ein zu testendes Modul.
Ein Testmodul ist ein spezielles Kommandomodul zum
Testen eines Prüflings.
Das Testwerkzeug ist ein Modul, das allgemeine, von Prüflingen und Testmodulen unabhängige Teilaufgaben des
Testens übernimmt.
Im Beispiel ist der Prüfling ContainersSetsOfString. Testmodule ordnen wir dem Subsystem Test zu; der Moduldateiname eines Testmoduls ist der seines Prüflings. (Diese Konvention schließt
Namenskonflikte nicht aus, ist aber brauchbar.) Hier heißt das
Testmodul also TestSetsOfString. Das Testwerkzeugmodul gehört
zum Dienstesubsystem Utilities und heißt UtilitiesRepeater.
287
11
Dynamische Objektstrukturen
Wir gehen in folgenden Schritten vor:
(1) Den Prüfling spezifizieren (siehe 11.1.1).
(2) Das Testwerkzeug spezifizieren (siehe 11.1.2 S. 290).
(3) Das Testmodul spezifizieren und implementieren (siehe
11.1.3 S. 292).
(4) Das Testwerkzeug implementieren (siehe Abschnitt 11.2).
(5) Den Prüfling implementieren (siehe Abschnitt 11.3).
11.1.1
Spezifikation des Mengenklassenmoduls
In 10.3.1 S. 261 haben wir die vom Modul ContainersSetsOfString
bereitgestellte Mengenklasse Set benutzt. Wir beschreiben hier
ihre vollständige Schnittstelle, in folgenden Abschnitten entwikkeln wir ein Testmodul und eine Implementation dazu.
Erweitern
Da wir auf S. 263 die im Cleo-Programm 9.3 S. 235 vorgestellte
Schnittstelle von Set schon um eine Aktion für die Differenz
zweier Mengen erweitert haben, ergänzen wir auch Aktionen
für die Mengenoperationen Vereinigung, Durchschnitt und
symmetrische Differenz. Um die Erweiterung abzurunden,
fügen wir eine Abfrage IsDisjoint hinzu, die prüft, ob zwei Mengen disjunkt sind. Mittels IsDisjoint und dem bereits vorhandenen
IsEmpty können wir die Mengenoperationen partiell vertraglich
spezifizieren. Das Cleo-Programm 11.1 zeigt die gegenüber Programm 9.3 neuen Merkmale.
Programm 11.1
Zusätzliche
Merkmale der
Mengenklasse
CLASS Set
...
QUERIES
IsEmpty : BOOLEAN
IsDisjoint (IN b : Set) : BOOLEAN
...
ACTIONS
...
SetUnion (IN b, c: Set)
POST
(OLD (b).IsEmpty AND OLD (c).IsEmpty) IMPLIES a.IsEmpty
a.IsDisjoint (OLD (b)) IMPLIES OLD (b).IsEmpty
a.IsDisjoint (OLD (c)) IMPLIES OLD (c).IsEmpty
SetDifference (IN b, c: Set)
POST
a.IsDisjoint (OLD (c))
OLD (b).IsEmpty IMPLIES a.IsEmpty
288
11.1
Prüfling, Testmodul und Testwerkzeug
SetIntersection (IN b, c: Set)
POST
OLD (b).IsEmpty IMPLIES a.IsEmpty
OLD (c).IsEmpty IMPLIES a.IsEmpty
OLD (b).IsDisjoint (OLD (c)) IMPLIES a.IsEmpty
a.IsDisjoint (OLD (b)) IMPLIES a.IsEmpty
a.IsDisjoint (OLD (c)) IMPLIES a.IsEmpty
SetDifference (IN b, c: Set)
POST
(OLD (b).IsEmpty AND OLD (c).IsEmpty) IMPLIES a.IsEmpty
(a.IsDisjoint (OLD (b)) AND OLD (c).IsEmpty) IMPLIES
OLD (b).IsEmpty
(a.IsDisjoint (OLD (c)) AND OLD (b).IsEmpty) IMPLIES
OLD (c).IsEmpty
END Set
Die Nachbedingungen setzen voraus, dass das Empfängerobjekt
den Namen a hat. Die OLD-Ausdrücke sind notwendig, weil sich
Empfänger und Parameter auf dasselbe Objekt beziehen können, denn da wir Referenzsemantik voraussetzen, sind Aliassituationen möglich. Beispielsweise verändert der Aufruf
Alias
x.SetUnion (x, y)
das aktuelle x-Objekt, auf den sich der Empfänger a und der formale Parameter b beziehen.
Von Cleo zu
Component Pascal
Die Aufgabe, die Cleo-Spezifikation in eine Component-PascalImplementation zu transformieren, lösen wir in Abschnitt 11.3,
wo wir mehr über dynamische Objektstrukturen wissen. Programm 11.2 zeigt vorerst die syntaktische Schnittstelle in Component Pascal:
Programm 11.2
Schnittstelle des
Mengenklassenmoduls
DEFINITION ContainersSetsOfString;
TYPE
Action = POINTER TO ActionDesc;
ActionDesc = ABSTRACT RECORD
(VAR action: ActionDesc) Do (item: Element), NEW, ABSTRACT
END;
Element = POINTER TO ARRAY OF CHAR;
Set = POINTER TO SetDesc;
SetDesc = EXTENSIBLE RECORD
(IN set: SetDesc) ForAllDo (VAR action: ActionDesc), NEW;
(IN set: SetDesc) Has (x: Element): BOOLEAN, NEW;
(IN a: SetDesc) IsDisjoint (IN b: SetDesc): BOOLEAN, NEW;
(IN set: SetDesc) IsEmpty (): BOOLEAN, NEW;
(VAR set: SetDesc) Put (x: Element), NEW;
(VAR set: SetDesc) Remove (x: Element), NEW;
(VAR a: SetDesc) SetDifference (IN b, c: SetDesc), NEW;
(VAR a: SetDesc) SetIntersection (IN b, c: SetDesc), NEW;
289
11
Dynamische Objektstrukturen
(VAR a: SetDesc) SetSymDifference (IN b, c: SetDesc), NEW;
(VAR a: SetDesc) SetUnion (IN b, c: SetDesc), NEW;
(VAR set: SetDesc) WipeOut, NEW
END;
END ContainersSetsOfString.
Die Klasse Set ist durch EXTENSIBLE als erweiterbar vereinbart.
Ihre Prozeduren sind jedoch nicht redefinierbar, da ihnen das
Attribut EXTENSIBLE fehlt, d.h. sie sind final. Das Klassenattribut
EXTENSIBLE verhindert Zuweisungen mit Wertsemantik, weil
diese zu Verletzungen von Klasseninvarianten führen könnten.
11.1.2
Spezifikation des Testwerkzeugmoduls
Das Testwerkzeug hat die Aufgabe, Dauertests durchzuführen,
die sich durch Wiederholen von Einzeltests ergeben. Einem
Kunden des Testwerkzeugs - also einem Testmodul - obliegt es,
einen Einzeltest zu definieren, der natürlich bei jedem Aufruf
mit anderen Werten arbeitet.
Wir lösen diese Aufgabe mit dem Entwurfsmuster, das wir zur
Ausgabe einer Menge verwendet haben (siehe Bild 10.8 S. 266).
Das Werkzeugmodul UtilitiesRepeater bietet
l
l
Bild 11.2
Entwurfsmuster für
Testmodul und
Testwerkzeug
eine abstrakte Klasse Action mit einer abstrakten Prozedur Do,
die von Kunden in einer Erweiterungsklasse als Einzeltest zu
implementieren ist;
einen Satz von Prozeduren, die auf Objekten von Erweiterungsklassen von Action operieren (siehe Bild 11.2).
TestSetsOfString
UtilitiesRepeater
Test
→ Do
Action
→ Do
UntilBreakDo
Start
Stop
Das Muster von S. 266 adaptieren wir, sodass
l
l
l
290
für die Klasse Action nur Referenzsemantik (statt auch Wertsemantik) erlaubt ist,
die Prozedur Do parameterlos (statt parametrisiert) ist,
die Kunden von Action Prozeduren (statt einer anderen
Klasse) sind.
11.1
Prozedurale
Schnittstelle
Prüfling, Testmodul und Testwerkzeug
Die Schnittstellenprozeduren von UtilitiesRepeater zu entwerfen
und ihre Semantik zu beschreiben ist der nächste Schritt:
l
UntilBreakDo (action) ruft action.Do wiederholt auf, bis die
Escape-Taste gedrückt wird; dann gibt es z.B. diese Meldung
in das Log-Fenster aus:
UtilitiesRepeater: 9456 calls of TestSetsOfString.Test.Do performed!
Dieses einfache Testmittel führt einen Dauertest im Vordergrund
aus. Für viele Tests genügt das, hat aber den Nachteil, dass die
Ausführung eines Dauertests andere Interaktionen mit BlackBox ausschließt. Lange Dauertests lässt man günstiger im Hintergrund laufen. Dazu dienen diese Prozeduren:
l
l
registriert action, um action.Do wiederholt im Hintergrund aufrufen zu lassen. (Start registriert ein bestimmtes
Action-Objekt nur einmal.)
Start (action)
Stop (action) beendet die Ausführung von action.Do im Hintergrund. (Stop ist effektlos, wenn sich action nicht auf ein registriertes Objekt bezieht oder NIL ist.)
Zwischen den Aufrufen von Start und Stop ist BlackBox offen für
Interaktionen. Ein Einzeltest Do sollte allerdings kurz dauern. So
lassen sich beliebig viele Dauertests nebenläufig (parallel, zeitlich ineinander verschränkt) ausführen. Da man Dauertests zu
beliebigen Zeitpunkten starten und stoppen kann, ist eine Auskunft über die gerade laufenden Dauertests nützlich:
l
zeigt alle im Hintergrund laufenden Daueraktionen
etwa so im Log-Fenster an:
Show
UtilitiesRepeater
next time [ms]: 1
Action Name
Number of Performed Calls of Do
ContainersSetsOfComparable.TestInvariants
1234
ContainersStrings.TestInvariants
2468
TestSetsOfComparable.Test
4567
TestSetsOfString.Test
6183
Je mehr Dauertests laufen, desto weniger Prozessorzeit bleibt
für Interaktionen. Deshalb ist die Wiederholfrequenz der Einzeltests einstellbar. Zusätzliche Prozeduren sind:
l
l
SetNextTime (newNextTime) setzt das Zeitintervall zwischen zwei
Aufrufen auf newNextTime; Zeiteinheit ist die Millisekunde.
StopAll beendet die Ausführung aller Daueraktionen im Hintergrund.
Die folgende syntaktische Schnittstelle definiert zusätzlich
einige Zeitgrößen.
291
11
Dynamische Objektstrukturen
Programm 11.3
Schnittstelle des
Testwerkzeugmoduls
DEFINITION UtilitiesRepeater;
CONST
day = 86400000;
hour = 3600000;
millisecond = 1;
minute = 60000;
second = 1000;
timeUnit = 1;
TYPE
Action = POINTER TO ABSTRACT RECORD
(action: Action) Do, NEW, ABSTRACT
END;
Time = INTEGER;
VAR
nextTime-: Time;
PROCEDURE SetNextTime (newNextTime: Time);
PROCEDURE Show;
PROCEDURE Start (action: Action);
PROCEDURE Stop (action: Action);
PROCEDURE StopAll;
PROCEDURE UntilBreakDo (action: Action);
END UtilitiesRepeater.
11.1.3
Testmodul zur Mengenklasse
Wir
entwickeln
nun das Testmodul TestSetsOfString zu
beginnend mit dem Entwurf der Kommandos für ein Aufrufmenü.
ContainersSetsOfString,
11.1.3.1
Entwurf der Kommandos
Zum Testen im Vordergrund dienen diese Kommandoaufrufe:
! TestSetsOfString.TestOnce
führt einen Einzeltest aus,
! TestSetsOfString.TestUntilBreak
einen Dauertest bis zum Abbruch mit Escape. Die Alternative
zum beliebig lange dauernden TestUntilBreak, das BlackBox für
andere Aktionen blockiert, lautet Testen im Hintergrund:
! TestSetsOfString.StartTest
startet einen Dauertest im Hintergrund,
! TestSetsOfString.StopTest
stoppt ihn. Die Länge des Zeitintervalls, nach dem ein Einzeltest
wiederholt wird, stellen wir mit dem Kommandoaufruf
292
11.1
Prüfling, Testmodul und Testwerkzeug
! "UtilitiesRepeater.SetNextTime (100)" [milliseconds]
ein. Je kürzer das Intervall ist, umso mehr Einzeltests finden
statt; je länger, umso weniger wird die Reaktionsfähigkeit von
BlackBox beeinträchtigt. Welche Dauertests gerade laufen zeigt
! UtilitiesRepeater.Show
11.1.3.2
Testmethode
Den Entwurf von TestSetsOfString bereiten wir mit allgemeinen
Bemerkungen zum Testen vor. Zunächst untersuchen wir verschiedene Bedeutungen des Begriffs Fehler (error).
Fehler
Der Zweck eines Tests ist, Fehlverhalten (fault) zu provozieren,
d.h. Situationen beim Ausführen eines Prüflings, in denen sich
dieser unerwartet verhält. Die Gründe bemerkten Fehlverhaltens muss der Tester (ein Entwickler, der einen Test durchführt)
erschließen. Eine Fehlerursache (defect, bug) ist eine statische
Eigenschaft des Prüflings, seines Quelltextes oder Objektcodes.
Sie ist wiederum entstanden durch einen Denkfehler (mistake)
des Programmierers. Ein Test ist erfolgreich, wenn Fehler auftreten. Ein intensiver, erfolgloser Test lässt den Tester hoffen,
dass der Prüfling seine Aufgabe in Anwendungen erfüllen wird.
Eine allgemeine Testmethode ist der Funktions- oder BlackBox-Test: Er bezieht sich nur auf die spezifizierte Schnittstelle
und das beobachtbare Verhalten eines Prüflings, nicht auf seine
verborgene Implementation und Struktur. Ein Funktionstest soll
erkennen, dass die Implementation des Prüflings von seiner
Spezifikation abweicht.
Spezifikation durch
Vertrag
Unser Testverfahren ist ein Funktionstest, der auf der Methode
der Spezifikation durch Vertrag basiert. Diese Spezifikationsmethode ist dort anwendbar, wo Dienste von Modulen oder Klassen auf internen Zuständen oder Parametern operieren, also bei
Funktionsmodulen und -klassen (im Sinne von Funktionalität).
Die Vertragsmethode findet ihre Grenze bei Diensten, die mit
ihrer Umgebung interagieren, z.B. bei Kommandos mit Ein-/
Ausgabe, bei Operationen auf Dateien oder der Kommunikation
mit anderen Rechnern. Im Folgenden ist ein Prüfling eine vertraglich spezifizierte Funktionseinheit (Modul oder Klasse).
Testen des Vertrags
Ein Prüfling ist mit Invarianten und Vor- und Nachbedingungen
von Diensten spezifiziert. Seine Spezifikation ist in Form von
Zusicherungen von vornherein in seine Implementation eingebaut. Diese Zusicherungen dienen als permanente Testanweisungen, mit denen sich ein Prüfling selbst testet. Ein Prüfling
293
11
Dynamische Objektstrukturen
muss zum Testen nur benutzt werden, d.h. seine Dienste müssen aufgerufen werden. Zur Laufzeit werden die Zusicherungen
geprüft; verletzte Zusicherungen führen zu Traps; Traps decken
Vertragsbrüche auf - die Stellen, an denen die Implementation
der vertraglichen Spezifikation widerspricht.
Unter einem Testfall verstehen wir den Aufruf eines Dienstes
eines Prüflings, wobei der Prüfling in einem bestimmten
Zustand ist und der Dienst mit bestimmten aktuellen Parameterwerten versorgt wird. Die Anzahl möglicher Testfälle ist i.A.
so groß, dass ein Test nur eine Teilmenge von Testfällen ausführen kann. Ein solcher Test ist partiell und kann daher nicht nachweisen, dass ein Prüfling fehlerfrei ist.
Wie entdeckt man mit möglichst wenig Testfällen und hoher
Wahrscheinlichkeit möglichst viele Fehler? Testfälle gezielt
manuell zu konstruieren kann aufwändig sein. Dagegen ist es
einfach und effektiv, Testfälle mit automatischen Zufallsverfahren auszuwählen. Wir sprechen dann von randomisierten Tests.
Ein sehr oft wiederholter Zufallstest ist ein Stresstest, da er den
Prüfling willkürlichen Testfällen aussetzt.
11.1.3.3
Testverfahren für Klassen
Wir beschreiben nun das Testverfahren in einzelnen Schritten
mit Begriffen von Component Pascal und BlackBox. Gegeben sei
ein Klassenmodul SomeThings, das eine Klasse Thing definiert. Enthält das Modul mehrere Klassendefinitionen, so wenden wir das
Verfahren auf jede einzelne Klasse an.
Verfahrensschritte
(1) Vorbereiten des Prüflings SomeThings:
■
Programmiere eine an SomeThings.Thing gebundene Prozedur CheckInvariants, die die Klasseninvarianten enthält.
■
Programmiere zu jeder an SomeThings.Thing gebundenen
Prozedur die Vor- und Nachbedingungen.
(2) Entwickeln des Testmoduls TestThings :
294
■
Erweitere die Klasse UtilitiesRepeater.Action zu TestThings.Test.
■
Vereinbare in TestThings.Test mindestens ein Objekt thing
vom Typ SomeThings.Thing.
■
Implementiere die Prozedur Do von TestThings.Test so, dass
sie jede Aktion von thing in jeder relevanten Situation einmal aufruft. Ist die Aktion parametrisiert, so versorge ihre
Parameter mit Zufallswerten, die die Vorbedingungen
erfüllen. Meist ist es unnötig, die Abfragen von thing expli-
11.1
Prüfling, Testmodul und Testwerkzeug
zit aufzurufen, da sie in Zusicherungen benutzt und
dadurch mitgetestet werden. Das Do von TestThings.Test
stellt also einen randomisierten Einzeltest bereit, der wiederholt aufgerufen beliebig viele zufällige Testfälle
abdeckt.
■
Erzeuge ein Objekt test vom Typ TestThings.Test.
■
Programmiere die in 11.1.3.1 beschriebenen Testkommandos, übergebe dabei test an entsprechende Dienste von UtilitiesRepeater.
(3) Fehlererkennung: Rufe das Testkommando TestThings.TestUntilBreak oder TestThings.StartTest auf. Solange es still läuft, ist kein
Fehler erkannt. Tritt ein Trap auf, so ist der Test erfolgreich.
(4) Fehlerdiagnose: Das Trapfenster ermöglicht es, Laufzeitinformationen über die Trapursache zu untersuchen. Schließe
daraus mittels Rückwärtsrechnen auf die Fehlerursache:
Rekonstruiere das Entstehen des fehlerhaften Zustands, den
die Zusicherungsprüfung erkannt hat, indem du die Anweisungen vor der Zusicherung zurück verfolgst.
Fazit
Vorteile dieses Testverfahrens sind:
J
J
J
Analogie
J
Es lässt sich weitgehend schematisch anwenden, denn der
kreative Aufwand liegt darin, den Prüfling vertraglich zu
spezifizieren.
Es gibt nur eine Version des Prüflings mit eingebauten Zusicherungen, die sowohl getestet als auch in Anwendungen
eingesetzt wird. Es ist nicht erforderlich, den Prüfling für
eine Testversion zu „instrumentieren“; der Quelltext des
Prüflings wird nicht durch zusätzliche Testanweisungen
„verschmutzt“; Ein- und Auskommentieren bzw. bedingtes
Übersetzen von Testanweisungen entfällt.
Das Verfahren produziert keine „Testausgabe“. Das erspart
dem Tester die Mühe, Testausgabe zu dechiffrieren und auf
Korrektheit zu prüfen.
Die Prüfungen finden nicht nur beim Testen des Prüflings
statt, sondern auch im Ernstfall, wenn er in Anwendungen
eingesetzt wird. Dies entspricht dem Vorgehen in der Hardware: Hochintegrierte Schaltungen werden so entworfen,
dass sie sich selbst testen können. PCs diagnostizieren regelmäßig, ob ihre Hardwarekomponenten noch korrekt funktionieren und melden erkannte Fehler mit Piepstönen.
Ein Nachteil ist:
295
11
Dynamische Objektstrukturen
L
11.1.3.4
Das Testverfahren kann nicht besser sein als die vertragliche
Spezifikation des Prüflings. Je unvollständiger die Spezifikation, desto weniger Fehler kann das Verfahren entdecken.
Entwurf des Einzeltests
Nach der geleisteten Vorarbeit können wir uns auf Schritt (2) des
Testverfahrens 11.1.3.3 konzentrieren. TestSetsOfString erweitert
die Klasse UtilitiesRepeater.Action zu Test und redefiniert deren Prozedur Do, sodass sie einen Einzeltest von ContainersSetsOfString
darstellt. Bild 11.3 kombiniert die Bilder 11.1, 11.2 und 10.8 S. 266
zu einem Entwurfsmodell.
Bild 11.3
Klassendiagramm
des Testszenariums
TestSetsOfString
1
Writer
Test
n
Action
Set
ContainersSetsOfString
Wie viele Mengen?
Action
MathRandom
UtilitiesRepeater
Eine Entwurfsentscheidung ist, die Mengenoperationen mit
mehreren Mengenobjekten zu testen. Die Anzahl der Mengen
legen wir mit einer symbolischen Konstante numberOfSets fest
(mit minimalem Wert 3). Einem Test-Objekt ordnen wir
numberOfSets Set-Objekte fest zu. In Bild 11.3 erscheint dies als
Komposition; in der Implementation vereinbart Test die Reihung
set : ARRAY numberOfSets OF ContainersSetsOfString.SetDesc;
Natürlich benutzt Test seine Set-Objekte, seine Prüflinge. Ein TestObjekt besteht weiter aus einem Writer-Objekt, dessen Typ eine
Erweiterung von ContainersSetsOfString.Action ist (vergleiche Bild
10.8 S. 266).
Zufallswerte
Test erzeugt
l
l
296
zufällige Testfälle. Der Zufall wirkt konkret
beim Wählen einer aufzurufenden Aktion von ContainersSetsOfString.Set,
beim Setzen einer Zeichenkette, die in eine der Mengen einzufügen ist,
11.1
l
Prüfling, Testmodul und Testwerkzeug
beim Wählen der an einer Aktion beteiligten Mengen.
Dazu braucht Test das Modul MathRandom, das einen Zufallszahlengenerator enthält und Dienste bietet, die zufällige Werte verschiedener Typen liefern. Konkret benutzt Test von MathRandom
folgendes:
l
l
Seiteneffekt
J
L
Mehrfache Auswahl
UniformI (lower, upper : INTEGER) : INTEGER liefert eine zufällige,
gleichverteilte Ganzzahl aus dem Intervall lower .. upper.
besetzt den Ausgabeparameter string mit zufälligen alphanumerischen Zeichen.
GetString (OUT string : ARRAY OF CHAR)
ist eine seiteneffektbehaftete Funktion, denn zwei aufeinander folgende Aufrufe mit gleichen Parameterwerten liefern meist verschiedene Ergebnisse. Bei Zufallsfunktionen weichen wir erstmals von unseren Leitlinien 1.3 S. 5 und 1.6 S. 6 ab.
Der Grund ist Bequemlichkeit: Randomisierte Algorithmen lassen sich so kürzer formulieren. Der Preis dafür ist, dass wir mit
Ausdrücken in Zusicherungen kritischer umgehen müssen.
UniformI
Die Auswahl einer aufzurufenden Aktion kann man mit einer
mehrfachen Auswahlanweisung programmieren:
action := MathRandom.UniformI (1, n);
IF action = 1 THEN
wähle Index i einer Menge
rufe die 1 entsprechende Aktion von set [i] auf
ELSIF action = 2 THEN
wähle Index i einer Menge
rufe die 2 entsprechende Aktion von set [i] auf
ELSIF action = 3 THEN
...
END
Jede Bedingung vergleicht denselben Ausdruck action mit einer
Konstante ( 1, 2, 3,...). Für diesen Spezialfall bietet Component
Pascal eine elegantere und effizientere Auswahlanweisung, die
CASE-Anweisung. Wir transformieren das obige Codestück in
das folgende, äquivalente:
CASE MathRandom.UniformI (1, n) OF
| 1:
wähle Index i einer Menge
rufe die 1 entsprechende Aktion von set [i] auf
| 2:
wähle Index i einer Menge
rufe die 2 entsprechende Aktion von set [i] auf
| 3:
...
ELSE
END
297
11
Dynamische Objektstrukturen
Ist für den Wert des Ausdrucks MathRandom.UniformI (1, n) kein Fall
(1, 2, 3,...) vorhanden und fehlt der ELSE-Zweig, so bricht die
Ausführung der CASE-Anweisung mit einem Trap ab. Deshalb
sehen wir hier einen leeren ELSE-Zweig vor. Für Details der
CASE-Anweisung verweisen wir auf den Component Pascal
Language Report (Anhang A 9.5, S. 394).
11.1.3.5
Implementation
Der Entwurf des Testmoduls ist so weit gediehen, dass wir ihn
in eine Implementation umsetzen.
Programm 11.4
Testmodul für
Zeichenkettenmengen
MODULE TestSetsOfString;
IMPORT
BEC
:= BasisErrorConstants,
Sets
:= ContainersSetsOfString,
MathRandom,
Out
:= UtilitiesOut,
UtilitiesRepeater;
CONST
numberOfSets = 5;
maxItemLength = 20;
TYPE
WriterDesc = RECORD (Sets.ActionDesc) END;
Test =
POINTER TO RECORD (UtilitiesRepeater.Action)
item : Sets.Element;
set
: ARRAY numberOfSets OF Sets.SetDesc;
writer : WriterDesc;
END;
3
☞
VAR
test : Test;
(* Redefinition of Procedure bound to Sets.Action *)
4
☞
PROCEDURE (VAR writer : WriterDesc) Do (item : Sets.Element);
BEGIN
Out.WriteString (item); Out.WriteLn;
END Do;
(* Redefinition of Procedure bound to UtilitiesRepeater.Action *)
PROCEDURE (this : Test) Do;
1
☞
298
PROCEDURE N () : INTEGER;
BEGIN
RETURN MathRandom.UniformI (0, LEN (this.set) - 1);
END N;
11.1
2
☞
3
☞
4
☞
Prüfling, Testmodul und Testwerkzeug
BEGIN
CASE MathRandom.UniformI (1, 12) OF
| 1 .. 4:
NEW (this.item, MathRandom.UniformI (2, maxItemLength));
MathRandom.GetString (this.item^);
this.set [N ()].Put (this.item);
| 5:
this.set [N ()].Remove (this.item);
| 6:
this.set [N ()].WipeOut;
| 7 .. 8:
this.set [N ()].SetUnion (this.set [N ()], this.set [N ()]);
| 9:
this.set [N ()].SetDifference (this.set [N ()], this.set [N ()]);
| 10:
this.set [N ()].SetIntersection (this.set [N ()], this.set [N ()]);
| 11:
this.set [N ()].SetSymDifference (this.set [N ()], this.set [N ()]);
| 12:
IF this.set [N ()].IsDisjoint (this.set [N ()]) & this.set [N ()].IsEmpty ()
THEN
this.set [N ()].ForAllDo (this.writer);
Out.WriteLn;
END;
ELSE
END;
END Do;
(* Factory *)
PROCEDURE New () : Test;
VAR
result : Test;
index : INTEGER;
BEGIN
NEW (result);
NEW (result.item, MathRandom.UniformI (2, maxItemLength));
FOR index := 0 TO LEN (result.set) - 1 DO
result.set [index].WipeOut;
END;
Out.OpenNew ("TestSetsOfString");
RETURN result;
END New;
(* Commands *)
PROCEDURE TestOnce*;
BEGIN
test.Do;
END TestOnce;
5
☞
PROCEDURE TestUntilBreak*;
BEGIN
UtilitiesRepeater.UntilBreakDo (test);
END TestUntilBreak;
299
11
5
5
Dynamische Objektstrukturen
☞
PROCEDURE StartTest*;
BEGIN
UtilitiesRepeater.Start (test);
END StartTest;
☞
PROCEDURE StopTest*;
BEGIN
UtilitiesRepeater.Stop (test);
END StopTest;
☞
6☞
3
BEGIN
ASSERT (numberOfSets >= 3, BEC.invariantModule);
ASSERT (maxItemLength >= 2, BEC.invariantModule);
test := New ();
CLOSE
StopTest;
END TestSetsOfString.
Die Nummern in der folgenden Liste von Bemerkungen entsprechen den Nummern bei den ☞-Symbolen in Programm 11.4.
(1) N ist eine lokale Funktion von Do, die einen zufälligen Index
für ein Mengenobjekt auswählt. N bewirkt einen Seiteneffekt
(via MathRandom.UniformI).
(2) Eine Zeichenkette zufälliger Länge wird erzeugt, mit Zufallszeichen besetzt und einer zufälligen Menge hinzugefügt.
(3) test ist ein Zeiger auf ein Test-Objekt. Die Funktion New
erzeugt ein Test-Objekt, initialisiert es und liefert als Ergebnis
einen Bezug auf das Objekt:
Bild 11.4
Test-Objekt in New
vor der Rückgabe
result
Test
item
set
writer
0X 0X 0X 0X
...
...
wird initialisiert, indem ihm das Ergebnis eines Aufrufs
von New zugewiesen wird:
test
Bild 11.5
Test-Objekt nach der
Rückgabe und
Zuweisung an test
test
Test
item
set
writer
0X 0X 0X 0X
...
...
ist eine Fabrikfunktion. Fabrik (factory) ist der Name
eines Entwurfsmusters für geschütztes Erzeugen und Initialisieren von Objekten.
Fabrik
New
Seiteneffekt
ist seiteneffektbehaftet: Zwei aufeinander folgende Aufrufe liefern stets Bezüge auf zwei Objekte (die ähnlich sind),
d.h. es gilt New () # New (), abweichend von der mathematischen Vorstellung einer Funktion. Fabrikfunktionen sind der
300
New
11.2
Testwerkzeugmodul
zweite seltene Fall, in dem wir die Leitlinien 1.3 S. 5 und 1.6
S. 6 missachten. Zusicherungen dürfen deshalb keine Aufrufe von Fabrikfunktionen enthalten.
(4) Meist produzieren Tests keine Ausgabe. Doch hier wollen
wir das ForAllDo von ContainersSetsOfString.Set testen und lenken
die Ausgabe in ein eigenes Fenster.
(5) Die Parameterübergabe des Test-Objekts an das Testwerkzeug ist polymorph: Die Prozeduren erwarten ein UtilitiesRepeater.Action-Objekt (das es nicht geben kann) und erhalten ein
TestSetsOfString.Test-Objekt.
(6) Der Aufruf von StopTest im Finalisierungsteil sorgt dafür, dass
ein eventuell im Hintergrund laufender Test endet, wenn das
Testmodul entladen wird (siehe 4.7.6 S. 80).
11.2
Testwerkzeugmodul
Die Aufgabe dieses Abschnitts ist, das in 11.1.2 spezifizierte
Testwerkzeug zu implementieren.
11.2.1
Entwurf
benutzt für seine Implementation das Standardmodul Services. Das Entwurfsmuster an der Schnittstelle des
Testwerkzeugs zum Testmodul, das in Bild 11.2 dargestellt ist,
wiederholt sich an der Schnittstelle zwischen Services und UtilitiesRepeater:
UtilitiesRepeater
Bild 11.6
Entwurfsmodell des
Testwerkzeugs
Testmodul
UtilitiesRepeater
Services
0..1
Secretary
→ Do
Action
→ Do
1
Test
→ Do
Action
→ Do
Services exportiert eine abstrakte Klasse Action mit Referenzsemantik und einer abstrakten Aktion Do. Die Semantik dieses Do
ist wieder nicht festgelegt; es wird von Services nur über eine
polymorphe Größe aufgerufen. UtilitiesRepeater definiert eine private, konkrete Erweiterungsklasse Secretary von Services.Action.
Secretary übernimmt Verwaltungsaufgaben, die Services nicht bietet, um die Testmodule zu entlasten. Secretary-Objekte sind
301
11
Dynamische Objektstrukturen
l
l
komponiert aus einem UtilitiesRepeater.Action-Objekt und
aggregiert aus einem Secretary-Objekt.
Komposition
Wir verwenden zwischen den Klassen Secretary und Action von UtilitiesRepeater Komposition (nicht Erweiterung), um die Erweiterungsklassen der Testmodule von Services.Action zu entkoppeln.
Den Testmodulen bleibt verborgen, dass Services an der Implementation von UtilitiesRepeater beteiligt ist. Die Komposition ist
mit Referenzsemantik implementiert: Secretary hat einen polymorphen Action-Zeiger, der sich zur Laufzeit auf ein Test-Objekt
eines Testmoduls bezieht.
Weiterleitung
In UtilitiesRepeater setzen wir das Muster der Weiterleitung (forwarding) ein, um das Do von Secretary zu implementieren: Es ruft
das Do des Action-Objekts des Empfängers auf.
Aggregation
Die Aggregation in Bild 11.6 bezieht sich auf Secretary selbst und
ist daher nur mit Referenzsemantik zu implementieren. Sie
repräsentiert eine Liste von Secretary-Objekten für nebenläufige
Dauertests. Diesem Aspekt widmen wir den Abschnitt 11.2.2.
Lieferant
Nun machen wir uns mit der Schnittstelle des Lieferantenmoduls Services vertraut, an das UtilitiesRepeater Teilaufgaben delegiert. Wir beschränken uns auf die zum Lösen der Aufgabe
benötigten Dienste.
Programm 11.5
Schnittstelle des
Standardmoduls
Services - reduziert
DEFINITION Services;
CONST
immediately = -1;
now = 0;
resolution = 1000;
TYPE
Action = POINTER TO ABSTRACT RECORD
(a: Action) Do-, NEW, ABSTRACT;
END;
PROCEDURE DoLater (a: Action; notBefore: LONGINT);
PROCEDURE
GetTypeName (IN rec: ANYREC; OUT type: ARRAY OF CHAR);
PROCEDURE RemoveAction (a: Action);
PROCEDURE Ticks (): LONGINT;
(* Other procedures not shown. *)
END Services.
Semantik
302
l
DoLater (a, notBefore) registriert a, um a.Do einmal zum absoluten Zeitpunkt notBefore im Hintergrund aufrufen zu lassen. a
ist ein polymorpher Zeiger, er bezieht sich auf ein Objekt
einer Erweiterung von Services.Action; das Do wird dynamisch
11.2
l
l
l
Kunde
Testwerkzeugmodul
gebunden. notBefore hat die Zeiteinheit Ticks und akzeptiert
die speziellen Werte immediately (für sofortiges Ausführen von
a.Do im laufenden Kommando) und now (für das Ausführen
von a.Do nach dem laufenden Kommando).
Ticks liefert
die aktuelle Zeit in Ticks. resolution gibt die Anzahl
der Ticks pro Sekunde an.
RemoveAction (a)
entfernt a, sofern es registriert ist.
schreibt den Typnamen von rec in der
Form Modulname.Typname in type. rec ist eine beliebige Verbundoder Verbundzeigervariable. Mit dem Standardtyp ANYREC
sind alle Verbundtypen verträglich; er fungiert als abstrakte
Basisklasse aller Klassen.
GetTypeName (rec, type)
Wie nutzt UtilitiesRepeater diese Dienste? Es definiert eine private,
konkrete Erweiterungsklasse von Services.Action:
TYPE
Secretary =
POINTER TO RECORD (Services.Action)
action : Action;
name : ARRAY nameLength OF CHAR;
count : INTEGER;
next : Secretary;
END;
Polymorphie...
Das Feld action realisiert die Komposition des Entwurfsmodells
Bild 11.6. Als polymorpher Zeiger bezieht es sich auf ein Objekt
einer Erweiterung von UtilitiesRepeater.Action. Secretary implementiert das von Services.Action geerbte Do:
PROCEDURE (secretary : Secretary) Do;
BEGIN
ASSERT (secretary.action # NIL, BEC.invariantClass);
secretary.action.Do;
INC (secretary.count);
Services.DoLater
(secretary,
Services.Ticks () + nextTime * (Services.resolution DIV second));
END Do;
... und dynamisches
Binden
Dieses Do leitet einen Aufruf weiter an secretary.action.Do , das
dynamisch gebunden wird. Das Feld count registriert die Anzahl
der Aufrufe. Da Services.DoLater für nur einen Aufruf im Hintergrund sorgt, wird es von Do erneut aufgerufen. Den nächsten
Aufrufzeitpunkt bestimmt Do so:
l
Das Zeitintervall nextTime von der von UtilitiesRepeater angebotenen Zeiteinheit Millisekunden in die von Services erwartete
Zeiteinheit Ticks umrechnen;
303
11
Dynamische Objektstrukturen
l
11.2.2
aus dem Zeitintervall einen absoluten, zukünftigen Zeitpunkt berechnen.
Dynamische Objektstruktur Liste
Bild 11.6 enthält eine Aggregation mit Selbstbezug auf die Secretary-Klasse. Sie erscheint in der Typvereinbarung
TYPE
Secretary =
POINTER TO RECORD (Services.Action)
...
next : Secretary;
END;
als Zeiger next, der sich auf ein Objekt der Klasse Secretary
bezieht, die gerade definiert wird. Solche Selbstbezüge sind nur
mit Zeigern möglich. Dem statischen Selbstbezug entspricht zur
Laufzeit der Bezug eines Objekts auf ein anderes Objekt desselben Typs. So kann man mit Zeigern dynamische Objektstrukturen realisieren:
l
l
Die Elemente der Struktur sind Objekte, die Struktur ergibt
sich aus der Verzeigerung der Objekte.
Dynamisch bedeutet, dass die Struktur zur Laufzeit veränderlich ist: Objekte kommen in die Struktur und verlassen sie
wieder.
UtilitiesRepeater braucht zur Registratur der Action-Objekte für die
Hintergrundaktionen und ihrer Secretary-Objekte einen Behälter,
eine Art Menge. Den Behälter implementiert es selbst (statt eine
geeignete Behälterkomponente zu benutzen), und zwar als
dynamische Objektstruktur. Wir wählen dafür die Organisationsform einer einfach verketteten Liste (singly linked list): Ihre
Elemente sind in einer Folge angeordnet, jedes Element hat
einen Zeiger auf seinen Nachfolger. Hier sind die Elemente
Secretary-Objekte und der Nachfolgerzeiger heißt next.
VAR first : Secretary;
vereinbart eine private Variable von UtilitiesRepeater als Anker auf
seine Liste von Secretary -Objekten. Nach dem Laden des Moduls
hat first den Wert NIL, d.h. die Liste ist leer:
Bild 11.7
Anker bei leerer Liste
first
NIL
Secretary
304
11.2
11.2.2.1
Testwerkzeugmodul
Einfügen eines Elements
UtilitiesRepeater.Start fügt ein neues Secretary-Objekt in die Liste ein.
Beispielsweise hat die Liste nach dem Aufruf
UtilitiesRepeater.Start (test);
von S. 300, in dem test auf ein TestSetsOfString.Test-Objekt zeigt,
den Zustand von Bild 11.8. Auch die Komposition des neuen
Secretary-Objekts mit dem übergebenen Test-Objekt über den
polymorphen Action-Zeiger ist dargestellt:
Bild 11.8
Liste mit einem
Element
item
set
writer
...
...
...
TestSetsOfString.Test
first
Secretary
action
name "TestSetsOfString.Test"
count
0
NIL
next
Nach einem weiteren Aufruf, etwa
UtilitiesRepeater.Start (otherTest);
wobei otherTest auf ein TestThings.Test-Objekt zeigt, hat die Liste
den Zustand von Bild 11.9 (das unwesentliche Details weglässt):
Bild 11.9
Liste mit zwei
Elementen
TestThings.Test
action
next
first
action
next
TestSetsOfString.
Test
NIL
Secretary
fügt ein neues Secretary-Objekt am Anfang der Liste ein, weil
dies am einfachsten ist. Mit dem formalen Parameter action :
Action und einem lokalen Zeiger secretary : Secretary lautet der
Algorithmus dazu:
Start
NEW (secretary);
secretary.action
:= action;
secretary.next
:= first;
first
:= secretary;
Zu ergänzen sind die Aufrufe
305
11
Dynamische Objektstrukturen
Services.GetTypeName (action, secretary.name);
Services.DoLater (secretary, Services.now);
mit denen sich das Secretary-Objekt den Typnamen seines ActionObjekts merkt und sich selbst für die erste Ausführung seines Do
bei Services registrieren lässt.
11.2.2.2
Bearbeiten der Elemente
Start soll effektlos sein, wenn das übergebene Action-Objekt schon
registriert ist (siehe S. 291). Es muss also erst prüfen, ob das
Action-Objekt in der Listenstruktur vorkommt. Das algorithmische Muster zum Bearbeiten aller Elemente der Liste ist
Muster zum
Durchlaufen einer
Liste
Suchen eines
Elements
secretary := first;
WHILE secretary # NIL DO
bearbeite secretary;
secretary := secretary.next;
END;
Hier ist nur eine Eigenschaft von secretary zu prüfen, nämlich
secretary.action = action
Ist diese Bedingung erfüllt, so kann die Schleife abgebrochen
werden; es ist dann secretary # NIL und Start muss kein neues Secretary-Objekt erzeugen, weil das Action-Objekt schon registriert ist.
Ist die Bedingung nicht erfüllt, dann ist secretary = NIL und Start
muss ein neues Secretary-Objekt erzeugen. Damit erhalten wir als
Algorithmus für Start
secretary := first;
WHILE (secretary # NIL) & (secretary.action # action) DO
secretary := secretary.next;
END;
IF secretary = NIL THEN
NEW (secretary);
...
END;
11.2.2.3
Entfernen eines Elements
UtilitiesRepeater.Stop entfernt ein Secretary-Objekt aus der Liste,
sofern es darin enthalten ist. Ist die Liste beispielsweise im
Zustand von Bild 11.9, so überführt der Aufruf
UtilitiesRepeater.Stop (test);
in dem test auf ein TestSetsOfString.Test-Objekt zeigt, die Liste in
den folgenden Zustand:
306
11.2
Testwerkzeugmodul
Bild 11.10
Liste nach Entfernen
des letzten Elements
TestSetsOfString.
Test
TestThings.Test
action
action
first
next
NIL
next
NIL
Secretary
Das Secretary-Objekt zu test ist jetzt unerreichbar und damit der
automatischen Speicherbereinigung überlassen; das Test-Objekt
bleibt über den (im Bild nicht dargestellten) test-Zeiger des aufrufenden Testmoduls erreichbar.
Stop
l
l
muss zum Entfernen eines Listenelements
dieses suchen und, falls es gefunden ist,
den next-Zeiger des Vorgängers auf den Nachfolger des zu
entfernenden Elements zeigen lassen. Ist das zu entfernende
Element das erste in der Liste, so ist statt des Vorgängers der
Anker umzuzeigern.
Mit dem formalen Parameter action : Action und den lokalen Zeigern previous, secretary : Secretary lautet der Algorithmus zum Entfernen eines Elements:
previous := first;
secretary := first;
WHILE (secretary # NIL) & (secretary.action # action) DO
previous := secretary;
secretary := secretary.next;
END;
IF secretary # NIL THEN
IF previous = secretary THEN
first := secretary.next;
ELSE
previous.next := secretary.next;
END;
END;
Wenn das zu entfernende Secretary-Objekt gefunden ist, also im
IF secretary # NIL THEN -Zweig, dann sind die Aufrufe
Services.RemoveAction (secretary);
Write (secretary.name, secretary.count);
zu ergänzen, um das Secretary-Objekt bei Services abzumelden
und die Daten der nun beendeten Daueraktion mit der lokalen
Prozedur Write auszugeben.
307
11
Dynamische Objektstrukturen
11.2.3
Implementation
Wir fügen nun die einzelnen Entwurfselemente zusammen, um
das Testwerkzeug zu implementieren.
Programm 11.6
Testwerkzeugmodul
MODULE UtilitiesRepeater;
(*!
Interface Description:
Action procedures repeated in the foreground or background.
Clients must extend Action and use UntilBreakDo or Start and Stop.
Design Description:
Extension of Services.Action is hidden.
!*)
IMPORT
Services,
StdLog,
XYplane,
BasisASCII,
BEC
:= BasisErrorConstants;
CONST
millisecond* = 1;
(* Time units. *)
second*
= 1000 * millisecond;
minute*
= 60 * second;
hour*
= 60 * minute;
day*
= 24 * hour;
timeUnit*
= millisecond;
nextTimeDefault = millisecond;
nameLength
TYPE
Time*
milliseconds.*)
= 50;
= INTEGER;
Action*
(* Invariant: Time >= 0. Unit:
= POINTER TO ABSTRACT RECORD END;
Secretary
=
POINTER TO RECORD (Services.Action)
action
: Action;
(* Set by Start, called by Secretary.Do. *)
name
: ARRAY nameLength OF CHAR;
(* Set by Start, used by Stop, Show. *)
count
: INTEGER;
(* Used by Start, Secretary.Do, Stop. *)
next
: Secretary;
END;
VAR
nextTimefirst
: Time;
(* Set by SetNextTime, used by Secretary.Do. *)
: Secretary;
(* Registry for Action objects. Uses Secretary.action as key. *)
(* Definition of Procedure bound to Action *)
PROCEDURE (action : Action) Do*, NEW, ABSTRACT;
308
11.2
Testwerkzeugmodul
(* Redefinition of Procedure bound to Services.Action *)
PROCEDURE (secretary : Secretary) Do;
BEGIN
ASSERT (secretary.action # NIL, BEC.invariantClass);
secretary.action.Do;
INC (secretary.count);
Services.DoLater
(secretary,
Services.Ticks () + nextTime * (Services.resolution DIV second));
END Do;
(* Settings *)
PROCEDURE SetNextTime* (newNextTime : Time);
(*!
Set nextTime to newNextTime.
!*)
BEGIN
ASSERT (newNextTime >= 0, BEC.precondPar1Nonnegative);
nextTime := newNextTime;
END SetNextTime;
(* Actions *)
PROCEDURE Write (IN name : ARRAY OF CHAR; count : INTEGER);
BEGIN
StdLog.Open; StdLog.Ln;
StdLog.String ("UtilitiesRepeater: ");
StdLog.Int (count);
StdLog.String (" calls of " + name + ".Do performed!");
StdLog.Ln; StdLog.Ln;
END Write;
1
☞
2
☞
PROCEDURE UntilBreakDo* (action : Action);
(*!
Repeat calling action.Do until the user presses the ESC key.
Output action.name and other data.
!*)
VAR
name : ARRAY nameLength OF CHAR;
count : INTEGER;
BEGIN
ASSERT (action # NIL, BEC.precondPar1NotNil);
Services.GetTypeName (action, name);
count := 0;
StdLog.Open;
StdLog.String ("Type ESC to stop calling " + name + "!"); StdLog.Ln;
REPEAT
action.Do;
INC (count);
UNTIL XYplane.ReadKey () = BasisASCII.ESC;
Write (name, count);
END UntilBreakDo;
309
11
Dynamische Objektstrukturen
PROCEDURE Start* (action : Action);
(*!
Start action in background, call action.Do every nextTime, register
name. Effectless, if action is already running.
!*)
VAR
secretary : Secretary;
BEGIN
ASSERT (action # NIL, BEC.precondPar1NotNil);
secretary := first;
WHILE (secretary # NIL) & (secretary.action # action) DO
secretary := secretary.next;
END;
IF secretary = NIL THEN
NEW (secretary);
secretary.action := action;
Services.GetTypeName (action, secretary.name);
secretary.next := first;
first
:= secretary;
Services.DoLater (secretary, Services.now);
END;
END Start;
PROCEDURE Stop* (action : Action);
(*!
Stop action in background, output action.name and other data.
Effectless, if action is not running.
!*)
VAR
previous,
secretary : Secretary;
BEGIN
previous := first;
secretary := first;
WHILE (secretary # NIL) & (secretary.action # action) DO
previous := secretary;
secretary := secretary.next;
END;
IF secretary # NIL THEN
Services.RemoveAction (secretary);
Write (secretary.name, secretary.count);
IF previous = secretary THEN
first := secretary.next;
ELSE
previous.next := secretary.next;
END;
END;
END Stop;
310
11.2
3
☞
Testwerkzeugmodul
PROCEDURE Show*;
(*!
Output the names of all running background actions and other data.
!*)
VAR
secretary : Secretary;
BEGIN
StdLog.Open; StdLog.Ln;
StdLog.String ("UtilitiesRepeater next time [ms]: ");
StdLog.Int (nextTime); StdLog.Ln;
StdLog.String ("Action Name
Number of Performed Calls of Do");
StdLog.Ln;
secretary := first;
WHILE secretary # NIL DO
StdLog.String (secretary.name + "
");
StdLog.Int (secretary.count); StdLog.Ln;
secretary := secretary.next;
END;
StdLog.Ln;
END Show;
PROCEDURE StopAll*;
(*!
Stop all background actions. Show how they terminate.
!*)
BEGIN
Show;
WHILE first # NIL DO
Stop (first.action);
Show;
END;
END StopAll;
BEGIN
nextTime := nextTimeDefault;
END UtilitiesRepeater.
Die Nummern in der folgenden Liste von Bemerkungen entsprechen den Nummern bei den ☞-Symbolen in Programm 11.6.
☞
Semantik
(1) Statt einer WHILE- verwenden wir hier eine REPEAT-Schleife.
Sie ist eine fußgesteuerte Bedingungsschleife mit Abbruchbedingung; ihr Rumpf wird mindestens einmal ausgeführt.
Das allgemeine Muster der REPEAT-Anweisung lautet
REPEAT
zu wiederholende Anweisungen;
UNTIL Abbruchbedingung;
Wir spezifizieren ihre Semantik mit Zusicherungen, wobei
first : BOOLEAN eine zuätzliche Variable, a eine Anweisungsfolge und b eine (seiteneffektfreie) Abbruchbedingung ist:
311
11
Dynamische Objektstrukturen
first := TRUE;
REPEAT
ASSERT (first OR ~b);
first := FALSE;
a;
UNTIL b;
ASSERT (b);
(2) Wurde eine Taste gedrückt, so liefert der Funktionsaufruf
XYplane.ReadKey () das entsprechende Zeichen, sonst 0X. Als
Seiteneffekt entfernt ReadKey das Zeichen aus dem Tastaturpuffer. ( XYplane kennen wir von 8.2.3.1 S. 214. Readkey hat
nichts mit grafischer Ausgabe zu tun, aber welches Modul
sollte es aufnehmen?)
ist ein Konstantenmodul mit Symbolen für die
nicht druckbaren Steuerzeichen des ASCII-Zeichensatzes.
ESC ist das Symbol für das Escape-Zeichen.
BasisASCII
(3) Show verwendet das auf S. 306 vorgestellte Muster zum
Durchlaufen einer Liste.
11.2.4
Fazit
An Hand der Implementation des Testwerkzeugs haben wir die
dynamische Objektstruktur der einfach verketteten Liste kennengelernt. Das Einfügen eines Elements am Anfang der Liste
und das Durchlaufen der Liste sind leicht und effizient zu realisieren. Das Entfernen eines Elements ist etwas schwieriger und
fordert Laufzeit zum Suchen des Elements. Der durchschnittliche Suchaufwand steigt linear mit der Länge der Liste. Dies ist
beim Testwerkzeug gleichgültig, da es kaum mit vielen gleichzeitigen Dauertests beauftragt wird. In anderen Anwendungen
kann der Suchaufwand jedoch kritisch sein.
11.3
Mengenklasse für Zeichenketten
Das Mengenklassenmodul ContainersSetsOfString haben wir im
Rechtschreibungsprüfprogramm in 10.3.1 S. 261 eingesetzt.
Seine Schnittstelle haben wir in 11.1.1 festgelegt, um es als Prüfling in unserem Testszenarium zu benutzen. Nun ist die innere
Struktur der Klasse Set zu entwerfen und zu implementieren,
und zwar als dynamische Objektstruktur.
Eine Menge lässt sich als verkettete Liste realisieren, wie wir bei
der Registratur im Testwerkzeug gesehen haben. Mengen von
Zeichenketten können aber umfangreich werden. Denken wir
etwa an das Wörterbuch zum Prüfen der Rechtschreibung: Ein-
312
11.3
Mengenklasse für Zeichenketten
mal erstellt, bleibt es relativ stabil, aber eine oft benutzte Operation ist das Suchen eines Worts im Wörterbuch. Die Effizienz des
Einfügens und Entfernens eines Elements ist also unkritisch,
aber das Suchen soll möglichst effizient sein. Welche dynamische Objektstruktur erfüllt diese Anforderung?
11.3.1
Rekursive Objektstruktur Binärbaum
Abstrahieren wir bei dynamischen Objektstrukturen vom Inhalt
der Objekte, so bleiben Strukturen übrig, die gerichteten Graphen entsprechen - das sind mathematische Gebilde, die die
Graphentheorie untersucht.
Graph
Ein Graph besteht aus einer Menge von Knoten (node) und einer
Menge von Kanten (edge), die je zwei Knoten verbinden. Bei
einem gerichteten Graphen (directed graph) haben die Kanten
eine Richtung, die vom Startknoten zum Zielknoten weist. Der
Zielknoten einer Kante ist von ihrem Startknoten erreichbar
(reachable). Daher nennen wir ein Objekt oder Element einer verzeigerten Struktur auch Knoten, und übertragen auch andere
Begriffe der Graphentheorie auf dynamische Objektstrukturen.
Diagramm
Grafische Darstellungen von Graphen sind uns schon oft begegnet: In Diagrammen bildet man Knoten auf Rechtecke oder
Kreise, Kanten auf Striche oder Pfeile ab.
11.3.1.1
Binärbaum
Die uns vertrauten Dateiverzeichnisstrukturen sind konkrete,
vielverzweigte Bäume (siehe Bild 5.1 S. 90). Hier untersuchen
wir einen abstrakten, speziellen Baum.
Bild 11.11
Binärbaum
Wurzel
Vater
linker Sohn
Teilbaum
rechter Sohn
Blatt
Ein Binärbaum (binary tree) - im Folgenden auch kurz Baum
genannt - ist ein Graph, bei dem
l
höchstens ein Knoten (die Wurzel (root) des Baums) nicht
Zielknoten einer Kante ist,
313
11
Dynamische Objektstrukturen
l
l
l
jeder Knoten außer der Wurzel Zielknoten von genau einer
Kante ist (deren Startknoten Vater (parent) des Zielknotens
heißt),
jeder Knoten Startknoten von höchstens zwei Kanten ist
(deren Zielknoten linkes (left) und rechtes Kind (right child)
des Startknotens heißen), und
jeder Zielknoten einer Kante entweder linkes oder rechtes
Kind seines Vaters ist.
Ein Weg (path) ist eine Folge von Kanten, bei der der Zielknoten
der einen Kante der Startknoten der nächsten ist. Jeder Knoten
eines Baums ist auf genau einem Weg von der Wurzel erreichbar. Die Wurzel ist von keinem anderen Knoten des Baums
erreichbar. Ein Knoten, der nicht Startknoten ist, heißt ein Blatt
(leaf) des Baums. Jeder Knoten eines Baums ist Wurzel eines
Teilbaums (subtree). Damit ist ein Binärbaum entweder
l
l
leer, oder
hat eine Wurzel und einen linken und einen rechten Teilbaum.
Rekursion
Diese kurze, exakte Beschreibung ist rekursiv und eignet sich
als Definition: Der Begriff, den sie definiert (Baum), erscheint
selbst in der Definition (Teilbaum). Rekursion ist uns bei der
EBNF-Definition der Cleo-Syntax (Formel 4.6 S. 73) und der
Definition der Brauchtrelation (S. 79) begegnet. Bäume sind
rekursive Strukturen. Rekursiv formuliert ist ein Baumknoten
ein Vater, wenn er einen nicht leeren Teilbaum hat, sonst ist er
ein Blatt. Ein Baumknoten B ist von einem Knoten A desselben
Baums erreichbar, wenn B ein Knoten eines Teilbaums von A ist.
Iteration
Listen sind Bäume, bei denen nur linke (oder nur rechte) Teilbäume vorkommen. Daher sind Listen auch rekursive Strukturen, doch lassen sie sich günstig iterativ definieren und bearbeiten. Als passende Anweisung zum Durchlaufen einer Liste
haben wir auf S. 306 eine Bedingungsschleife erkannt.
11.3.1.2
Traversierung
Da Binärbäume zweidimensional sind, eignen sich Schleifen
schlecht zum Bearbeiten aller Knoten eines Baums. Rekursion ist
bei Bäumen praktisch unverzichtbar. Wie nützlich sie ist, zeigt
sich bei drei algorithmischen Mustern zum Durchlaufen - Traversieren - eines Baums. In den Bildern 11.12, 11.13 und 11.14
zeigen die Zahlen jeweils die Reihenfolge, in der die Knoten
besucht werden.
314
11.3
Bild 11.12
Präorder
Mengenklasse für Zeichenketten
1
2
3
5
4
6
7
Präorder:
(1) Besuche die Wurzel des Baums.
(2) Durchlaufe den linken Teilbaum des Baums in Präorder.
(3) Durchlaufe den rechten Teilbaum des Baums in Präorder.
Bild 11.13
Inorder
4
2
1
6
3
5
7
Inorder:
(1) Durchlaufe den linken Teilbaum des Baums in Inorder.
(2) Besuche die Wurzel des Baums.
(3) Durchlaufe den rechten Teilbaum des Baums in Inorder.
Bild 11.14
Postorder
7
3
1
6
2
4
5
Postorder:
(1) Durchlaufe den linken Teilbaum des Baums in Postorder.
(2) Durchlaufe den rechten Teilbaum des Baums in Postorder.
(3) Besuche die Wurzel des Baums.
Diese Traversierungsmuster sind rekursive Algorithmen, denn
je zwei ihrer drei Schritte beziehen sich auf den Algorithmus
selbst. Da sie die Teilbäume als Ganzes durchlaufen, bevor sie
zum benachbarten Teilbaum übergehen, gehören sie zur Kategorie der Tiefentraversierungen (depth-first traversal), im Unterschied zu den Breitentraversierungen (breadth-first traversal).
315
11
Dynamische Objektstrukturen
11.3.1.3
Geordneter Binärbaum
Baumknoten können Daten bzw. Objekte enthalten. Die Mengenklasse von ContainersSetsOfString implementieren wir mit
einem Baum, der Zeichenketten speichert, und zwar so angeordnet, dass ein gesuchtes Element schnell zu finden ist. Bäume
mit dieser Eigenschaft heißen geordnete Binärbäume oder
binäre Suchbäume. Dabei ist wesentlich, dass die Menge der
Datenwerte vollständig geordnet ist. Für den Datentyp muss
also eine Ordnungsrelation definiert sein. Da dies für Zeichenketten und Zeichen zutrifft, genügen Zeichen, um das Konzept
zu veranschaulichen.
Beispiel
Fügen wir in einen geordneten Binärbaum die Zeichen
L I
N K E R
der Reihe nach ein, so erhält er diese Gestalt:
Bild 11.15
Geordneter
Binärbaum exemplarisch
L
I
E
N
K
R
Alle Zeichen links der Wurzel (E, I, K) sind kleiner als das Zeichen der Wurzel ( L), alle rechts davon größer (N, R). Entsprechendes gilt für jeden Teilbaum. Also definieren wir rekursiv:
Ein geordneter Binärbaum (binary search tree) ist ein Binärbaum,
der Daten (Objekte) mit einer Ordnungsrelation „<“ (kleiner)
und vollständig geordnetem Wertebereich so speichert, dass
l
l
l
alle Daten im linken Teilbaum kleiner als das Datenelement
in der Wurzel sind,
alle Daten im rechten Teilbaum größer als das Datenelement
in der Wurzel sind, und
jeder Teilbaum ein geordneter Binärbaum ist.
Die gespeicherten Daten erhält man in sortierter Folge, wenn
man den Baum in Inorder durchläuft. Wir sehen das, wenn wir
die Daten auf eine Gerade unter dem Baum projezieren, wobei
die Projektionsstrahlen weder sich noch Kanten des Baums
schneiden (siehe Bild 11.16). Inorder liefert die Zeichen also
alphabetisch sortiert:
E I
316
K L N R
11.3
Bild 11.16
Geordneter
Binärbaum mit
Projektion
L
I
E
N
K
E
11.3.1.4
Mengenklasse für Zeichenketten
I
K
R
L
N
R
Suchaufwand
Der Umfang (size) eines Baums ist die Anzahl seiner Knoten,
seine Höhe (height) die Anzahl der Knoten im längsten Weg von
der Wurzel zu einem Blatt. Ein Baum ist ausgewogen (balanced),
wenn für jeden Knoten die Höhen des linken und rechten Teilbaums um höchstens 1 differieren. Beispielsweise hat der Baum
in Bild 11.16 den Umfang 6, die Höhe 3 und ist ausgewogen.
Der Aufwand zum Suchen eines Elements in einem geordneten
Binärbaum ist im Durchschnitt proportional zu seiner Höhe:
Suchaufwand ~ Höhe
Ist der Baum ausgewogen, so ist seine Höhe ungefähr gleich
dem Logarithmus seines Umfangs zur Basis 2:
Hö he ≈ ld (Umfang)
Somit wächst der mittlere Suchaufwand mit ld (Umfang):
Suchaufwand ~ ld (Umfang)
Ist der Baum zu einer Liste entartet, so ist der durchschnittliche
Suchaufwand proportional zum Umfang:
Suchaufwand ~ Umfang
Im Beispiel von Bild 11.16 ist der mittlere Suchaufwand 2,3 und
ld (Umfang) = 2,8.
11.3.2
Entwurf
ContainersSetsOfString exportiert eine Klasse für Mengen von Zeichenketten. Eine Menge implementieren wir durch einen geordneten Binärbaum. Der Baum ist ein privater Lieferant für die
Menge.
317
11
Dynamische Objektstrukturen
Bild 11.17
Entwurfsmodell des
Mengenklassenmoduls
Menge
geordneter Elemente
implementiert
geordneter
Binärbaum
benutzt
1
Set
Node
1
2
Empfänger
typgebundene
Prozeduren
öffentlich
Parameter
Element
ruft auf
Prozeduren
privat
Bild 11.17 zeigt die statische Struktur des Entwurfs, mit dem wir
unterschiedliche Programmierstile bei der Menge und beim
Baum demonstrieren. Einzelne Entscheidungen stellen wir
tabellarisch einander gegenüber:
Tabelle 11.1
Menge und Baum
11.3.2.1
Menge
Baum
Klasse
abstrakter Datentyp
öffentlich, exportiert
privat, modulintern
vertraglich spezifiziert
ohne Vertrag
erweiterbar
nicht erweiterbar
Zeigertyp Set
für Referenzsemantik
Zeigertyp Node
für Referenzsemantik
Verbundtyp SetDesc
für Wertsemantik
anonymer Verbundtyp,
keine Wertsemantik
typgebundene Prozeduren,
Empfänger vom Typ SetDesc
Prozeduren,
Parameter vom Typ Node
an Baumprozedur
delegierend
elementar, iterativ, rekursiv
oder rekursive lokale
Prozedur benutzend
Mengenoperationen
als gewöhnliche Prozeduren
Mengenoperationen
als Funktionen
Typen
Als Typen zu vereinbaren sind
l
der exportierte Elementtyp:
Element* = POINTER TO ARRAY OF CHAR;
318
11.3
l
Mengenklasse für Zeichenketten
der private Knotenzeigertyp, der auch als Baumzeigertyp
dient und dessen anonymer Basistyp Zeiger auf das enthaltene Datenelement und auf das linke und rechte Kind hat,
die gleichzeitig den linken und rechten Teilbaum darstellen:
Node =
POINTER TO RECORD
item : Element;
left,
right : Node;
END;
l
der exportierte, erweiterbare Mengentyp, der einen Zeiger
auf die Wurzel des implementierenden Baums hat:
Set* = POINTER TO SetDesc;
SetDesc* =
EXTENSIBLE RECORD
root : Node;
END;
Die Objektstruktur der zuvor leeren Menge set : SetDesc nach
dem Einfügen von "Eine", "Beispiel" und "Menge" sieht so aus:
Bild 11.18
Mengenbaum mit drei
Elementen
set root
item
left
item
left
NIL
"Eine"
right
"Beispiel"
right
NIL
item
left
NIL
"Menge"
right
NIL
11.3.2.2
Prozeduren
Delegationsmuster
Die Menge delegiert an sie gestellte Aufträge schematisch an
ihren Baum. Zu jeder an SetDesc gebundenen Prozedur, die die
Empfängermenge bearbeitet, etwa
PROCEDURE (VAR set : SetDesc) Name* (formale Parameter), NEW;
gibt es eine gleichnamige private Prozedur, etwa
PROCEDURE Name (tree : Node; formale Parameter);
319
11
Dynamische Objektstrukturen
die den als Zeigerparameter übergebenen Baum bearbeitet. Die
Implementation der Mengenprozedur übergibt den Mengenbaum und übernommene Parameter an die Baumprozedur, folgt
also dem Schema
PROCEDURE (VAR set : SetDesc) Name* (formale Parameter), NEW;
BEGIN
Name (set.root, aktuelle Parameter);
END Name;
Die Mengenprozedur enthält auch die Zusicherungen, um ihren
spezifizierten Vertrag zu prüfen. Die Baumprozedur arbeitet als
privater Zulieferer ohne Vertrag, sozusagen auf Vertrauensbasis.
Sie wird beim Testen der Mengenprozedur mitgetestet.
IsEmpty
Nun sind für die einzelnen Dienste Algorithmen zu entwerfen
und zu implementieren. Als ersten Dienst wählen wir die
Abfrage IsEmpty, deren Implementation trivial ist:
PROCEDURE IsEmpty (tree : Node) : BOOLEAN;
BEGIN
RETURN tree = NIL;
END IsEmpty;
PROCEDURE (IN set : SetDesc) IsEmpty* () : BOOLEAN, NEW;
BEGIN
RETURN IsEmpty (set.root);
END IsEmpty;
ForAllDo
Als zweiten Dienst wählen wir ForAllDo. Seine Semantik haben
wir auf S. 266 mit einer Pseudo-FOR-Schleife beschrieben. Statt
einer Schleife setzen wir beim Baum die Inorder-Traversierung
ein (siehe S. 315). Die Baumprozedur ForAllDo erhält eine lokale,
gewöhnliche Prozedur Inorder, die die geforderte Arbeit leistet,
indem sie sich rekursiv aufruft.
PROCEDURE ForAllDo (tree : Node; VAR action : ActionDesc);
PROCEDURE Inorder (tree : Node);
BEGIN
IF tree # NIL THEN
Inorder (tree.left);
action.Do (tree.item);
Inorder (tree.right);
END;
END Inorder;
BEGIN
Inorder (tree);
END ForAllDo;
320
11.3
Mengenklasse für Zeichenketten
PROCEDURE (IN set : SetDesc)
ForAllDo* (VAR action : ActionDesc), NEW;
BEGIN
ForAllDo (set.root, action);
set.CheckInvariants;
END ForAllDo;
Zum Vertrag der Menge gehört, dass ihre Prozeduren die Invariante der Menge erhalten. Die Mengenprozeduren prüfen deshalb die Mengeninvariante am Ende ihres Anweisungsteils mit
set.CheckInvariants;
Eine Implementationsinvariante der Menge ist die Invariante
des geordneten Baums, und diese ist die Ordnung der gespeicherten Elemente (siehe S. 316).
Problem
Problematisch an ForAllDo ist, dass es die Bauminvariante stören
kann, wenn das Do des aktuellen Parameters action Werte der Elemente verändert, die für ihre Ordnung im Baum wichtig sind!
Verletzt ForAllDo die Invariante, so ist allerdings der Kunde der
Menge schuld, nicht die Menge. Der Kunde, der ActionDesc
erweitert, ist verantwortlich dafür, dass das von ihm definierte
Do nicht in die Ordnung der Elemente eingreift.
CheckInvariants
Als drittes betrachten wir die private Invariantenprozedur, die
die Ordnung im Baum prüft. Die Baumprozedur CheckInvariants
darf nichts am Baum verändern. Ihre lokale, gewöhnliche Prozedur Inorder, die den Baum in Inorder traversiert und so rekursiv
prüft, setzt nur lokale Variable von CheckInvariants. Jedes Element
ist mit dem Element des zuvor besuchten Knotens zu vergleichen, das sich Inorder in der Variable item merkt. Den Sonderfall
des kleinsten, in Inorder zuerst besuchten Elements prüft die
Bedingung item = NIL. ( NIL ist der Defaultinitialisierungswert von
item, siehe S. 275.)
PROCEDURE CheckInvariants (tree : Node);
VAR
ordered : BOOLEAN;
item
: Element;
PROCEDURE Inorder (tree : Node);
BEGIN
IF ordered & (tree # NIL) THEN
Inorder (tree.left);
ordered := ordered & ((item = NIL) OR (item^ < tree.item^));
item
:= tree.item;
Inorder (tree.right);
END;
END Inorder;
321
11
Dynamische Objektstrukturen
BEGIN
ordered := TRUE;
Inorder (tree);
ASSERT (ordered, BEC.invariant);
END CheckInvariants;
IsDisjoint
Dass rekursives Traversieren nicht nur mit einer gewöhnlichen
Prozedur, sondern auch mit einer Funktion möglich ist, zeigt die
Implementation der Abfrage IsDisjoint:
PROCEDURE AreDisjoint (tree, other : Node) : BOOLEAN;
PROCEDURE Inorder (tree : Node) : BOOLEAN;
BEGIN
RETURN
(tree = NIL) OR (other = NIL) OR
(Inorder (tree.left) & ~Has (other, tree.item) & Inorder (tree.right));
END Inorder;
BEGIN
RETURN Inorder (tree);
END AreDisjoint;
PROCEDURE (IN a : SetDesc)
IsDisjoint* (IN b : SetDesc) : BOOLEAN, NEW;
VAR
result : BOOLEAN;
BEGIN
result := AreDisjoint (a.root, b.root);
ASSERT (result = AreDisjoint (b.root, a.root), BEC.postcondResultOk);
RETURN result;
END IsDisjoint;
Has
Die Implementation der Abfrage Has sucht ein Element im
Baum. Dazu ist ein Weg von der Wurzel zum Knoten mit dem
gefundenen Element zu gehen, oder zu einem Blatt, falls der
Baum das Element nicht enthält. Diese Aufgabe ist mit einem
iterativen Algorithmus lösbar, sodass wir sie nicht näher diskutieren.
Put
Das Einfügen eines Elements item mit der Aktion Put lässt sich
ebenfalls iterativ implementieren, doch die rekursive Lösung
ergibt sich direkt aus der Baumstruktur:
Falls der Baum leer ist
erzeuge einen neuen Knoten und ordne ihm item zu,
sonst falls item kleiner als das Element der Wurzel ist
füge item in den linken Teilbaum ein,
sonst falls item größer als das Element der Wurzel ist
füge item in den rechten Teilbaum ein,
sonst ist item bereits im Baum enthalten und nichts zu tun.
Den Algorithmus setzen wir in diese Component-Pascal-Prozedur um:
322
11.3
Mengenklasse für Zeichenketten
PROCEDURE Put (VAR tree : Node; item : Element);
BEGIN
ASSERT (item # NIL, BEC.precondParsConsistent);
IF tree = NIL THEN
NEW (tree);
tree.item := item;
ELSIF item^ < tree.item^ THEN
Put (tree.left, item);
ELSIF item^ > tree.item^ THEN
Put (tree.right, item);
END;
END Put;
Remove
Auch das Entfernen eines Elements mit der Aktion Remove formulieren wir rekursiv. (Aufgabe 11.2 verlangt eine iterative
Lösung.) Zu beachten ist, dass der Knoten mit dem gefundenen
Element nicht einfach gelöscht werden kann - seine Teilbäume
müssen erhalten bleiben und wieder so in den Baum eingehängt
werden, dass seine Ordnung erhalten bleibt. Ist item das zu entfernende Element, so leistet dieser rekursive Algorithmus das
Gewünschte:
Falls der Baum nicht leer ist:
falls item kleiner als das Element der Wurzel ist
entferne item aus dem linken Teilbaum,
sonst falls item größer als das Element der Wurzel ist
entferne item aus dem rechten Teilbaum,
sonst ist item an der Wurzel, also falls der linke Teilbaum leer ist
ersetze die Wurzel durch den rechten Teilbaum,
sonst falls der rechte Teilbaum leer ist
ersetze die Wurzel durch den linken Teilbaum,
sonst sind beide Teilbäume nicht leer, also
lasse den linken Teilbaum an seiner Stelle,
entferne das kleinste Element aus dem rechten Teilbaum und
setze es an die Stelle des zu entfernenden item an der Wurzel.
Für das Element im Knoten K ist das nächstgrößere Element
gleich dem kleinsten Element im rechten Teilbaum von K. Entfernen wir beispielsweise mit diesem Algorithmus aus dem
Baum von Bild 11.15 das Zeichen L, so erhalten wir diesen Baum:
Bild 11.19
Baum nach
Entfernen eines
Elements
N
I
E
R
K
Die ersten vier Fälle des Algorithmus sind leicht zu implementieren:
323
11
Dynamische Objektstrukturen
PROCEDURE Remove (VAR tree : Node; item : Element);
BEGIN
ASSERT (item # NIL, BEC.precondPar2NotNil);
IF tree # NIL THEN
IF item^ < tree.item^ THEN
Remove (tree.left, item)
ELSIF item^ > tree.item^ THEN
Remove (tree.right, item);
ELSIF tree.left = NIL THEN
tree := tree.right;
ELSIF tree.right = NIL THEN
tree := tree.left;
ELSE
MoveMin (tree.right, tree.item);
END;
END;
END Remove;
Den fünften Fall bewältigt eine weitere rekursive Prozedur
MoveMin, die in tree den Knoten mit dem kleinsten Element entfernt und dieses Element an item übergibt:
PROCEDURE MoveMin (VAR tree : Node; OUT item : Element);
BEGIN
ASSERT (tree # NIL, BEC.precondPar1NotNil);
IF tree.left = NIL THEN
item := tree.item;
tree := tree.right;
ELSE
MoveMin (tree.left, item);
END;
ASSERT (item # NIL, BEC.postcondParNotNil);
END MoveMin;
Difference
Die Baumprozeduren für Vereinigung, Differenz, Durchschnitt
und symmetrische Differenz formulieren wir als Funktionsprozeduren mit Zeigerparametern auf die beiden Operandenbäume
und einem Ergebniszeiger auf den durch die Operation entstandenen Baum. Die Inorder-Traversierung ist hier ungünstig, da
der dabei entstehende Ergebnisbaum zu einer Liste entartet.
Dagegen reproduziert die Präorder-Traversierung die Struktur
des durchlaufenen Baums:
PROCEDURE Difference (tree, other : Node) : Node;
VAR
result : Node;
324
11.3
Mengenklasse für Zeichenketten
PROCEDURE Preorder (tree : Node);
BEGIN
IF tree # NIL THEN
IF ~Has (other, tree.item) THEN
Put (result, tree.item);
END;
Preorder (tree.left);
Preorder (tree.right);
END;
END Preorder;
BEGIN
Preorder (tree);
RETURN result;
END Difference;
Aliasproblem
Beim Implementieren der Mengenprozeduren für Vereinigung,
Differenz, Durchschnitt und symmetrische Differenz müssen
wir Fehler bei Aliassituationen vermeiden. Betrachten wir etwa
zur Vereinbarung
PROCEDURE (VAR a : SetDesc) SetDifference* (IN b, c : SetDesc), NEW;
den Aufruf
x.SetDifference (x, y);
Bei seiner Ausführung liegt am Anfang des Anweisungsteils
beispielsweise folgende Struktur vor:
Bild 11.20
Aliassituation
a = b = x root
c = y root
Würde die Empfängermenge a verändert, bevor die Operation
als Ganzes beendet ist, so würde auch die Operandenmenge b
verändert und das Ergebnis eventuell verfälscht. Dies trifft bei
unserer Implementation nicht zu, da sie a erst nach Abschluss
der Operation aktualisiert:
a.root := Difference (b.root, c.root);
Diese Zuweisung an a = x ändert jedoch den Operanden b = x.
Das Problem stellt sich bei den Nachbedingungen, die wir mit
Zusicherungen prüfen und die den Zustand der Operanden vor
Ausführung der Operation benötigen. Hier hilft seichtes Kopieren der Operandenmengen.
325
11
Dynamische Objektstrukturen
Seichtes Kopieren
Seichtes Kopieren (shallow copy) eines Objekts bedeutet, dass
nur das Objekt selbst kopiert wird, nicht die Objekte, auf die es
zeigt. Davon zu unterscheiden ist tiefes Kopieren (deep copy),
das ein Objekt und von diesem erreichbare Objekte kopiert. Bei
unserer Menge bedeutet seichtes Kopieren das Kopieren des
Ankers auf den Baum, während tiefes Kopieren die gesamte
Baumstruktur kopiert.
Mit den Vereinbarungen
PROCEDURE (VAR target : SetDesc) Copy (IN source : SetDesc), NEW;
BEGIN
target.root := source.root;
END Copy;
VAR oldB, oldC : SetDesc;
liefert die Ausführung der Anweisungen
oldB.Copy (b);
oldC.Copy (c);
nach dem Zustand von Bild 11.20 diese Struktur:
Bild 11.21
Seichte Kopien
a = b = x root
oldB root
c = y root
oldC root
Die Operation hängt einen neuen Baum an a und damit b, der
alte Baum von b bleibt unter oldB erhalten. Mit der Rückkehr aus
der Prozedur wird er unerreichbar und der automatischen Speicherbereinigung überlassen.
PROCEDURE (VAR a : SetDesc) SetDifference* (IN b, c : SetDesc), NEW;
VAR
oldB, oldC : SetDesc;
BEGIN
oldB.Copy (b);
oldC.Copy (c);
a.root := Difference (b.root, c.root);
a.CheckInvariants;
ASSERT (a.IsDisjoint (oldC), BEC.postcondSupplierOk);
ASSERT (a.IsEmpty () OR ~oldB.IsEmpty (), BEC.postcondSupplierOk);
END SetDifference;
326
11.3
SymDifference
Mengenklasse für Zeichenketten
Die symmetrische Differenz braucht keine lokale, rekursive Traversierungsprozedur, da sie sich mit Vereinigung und Differenz
darstellen lässt:
PROCEDURE SymDifference (tree, other : Node) : Node;
BEGIN
RETURN Union (Difference (tree, other), Difference (other, tree));
END SymDifference;
11.3.3
Implementation
Es folgt das implementierte und dokumentierte Modul
ContainersSetsOfString. Es ist wichtig, die Einschränkungen zu
dokumentieren, unter denen die Set-Klasse korrekt arbeitet,
damit Entwickler von Kunden sich daran halten können (siehe
unten 1 ☞).
Programm 11.7
Klassenmodul für
Zeichenkettenmengen
1
☞
MODULE ContainersSetsOfString;
(*!
Interface Description:
Concrete implementation class Set for sets consisting of POINTER TO
ARRAY OF CHAR elements, provides set operations.
Static and dynamic set objects may be used as receivers and parameters.
Restrictions:
Set cannot guarantee its invariant by itself. Clients of Set must be
cooperative, they must not
- supply a call of ForAllDo with an action that changes the values of
items in a set;
- change items of a set via aliasing pointers.
Design and Implementation Description:
Set is implemented by a binary search tree ordered by referenced strings.
Invariant:
If the following condition holds before a call of a procedure bound to Set,
then it will hold after the call too:
For each node t of the tree associated with the receiver it holds:
For each node ls of the left subtree of t it holds: ls.item < t.item.
For each node rs of the right subtree of t it holds: rs.item > t.item.
!*)
IMPORT
BEC
:= BasisErrorConstants;
TYPE
Element*
= POINTER TO ARRAY OF CHAR;
Action*
ActionDesc*
= POINTER TO ActionDesc;
= ABSTRACT RECORD END;
Node
=
POINTER TO RECORD
item
: Element;
left,
right
: Node;
END;
(* Invariant: item # NIL. *)
327
11
Dynamische Objektstrukturen
Set*
= POINTER TO SetDesc;
SetDesc*
=
EXTENSIBLE RECORD
root
: Node;
(* (root = NIL) OR (root is unique). *)
END;
(* Definition of Procedure bound to Action *)
PROCEDURE (VAR action : ActionDesc)
Do* (item : Element), NEW, ABSTRACT;
(* Definitions of Tree Operations and Procedures bound to Set *)
(* Invariants *)
PROCEDURE CheckInvariants (tree : Node);
VAR
ordered : BOOLEAN;
item
: Element;
PROCEDURE Inorder (tree : Node);
BEGIN
IF ordered & (tree # NIL) THEN
Inorder (tree.left);
ordered := ordered & ((item = NIL) OR (item^ < tree.item^));
item
:= tree.item;
Inorder (tree.right);
END;
END Inorder;
BEGIN
ordered := TRUE;
Inorder (tree);
ASSERT (ordered, BEC.invariant);
END CheckInvariants;
PROCEDURE (IN set : SetDesc) CheckInvariants, NEW;
BEGIN
CheckInvariants (set.root);
END CheckInvariants;
(* Queries *)
PROCEDURE IsEmpty (tree : Node) : BOOLEAN;
BEGIN
RETURN tree = NIL;
END IsEmpty;
PROCEDURE (IN set : SetDesc) IsEmpty* () : BOOLEAN, NEW;
(*!
Does set contain no element?
!*)
BEGIN
RETURN IsEmpty (set.root);
END IsEmpty;
328
11.3
Mengenklasse für Zeichenketten
PROCEDURE Has (tree : Node; item : Element) : BOOLEAN;
BEGIN
ASSERT (item # NIL, BEC.precondPar2NotNil);
WHILE tree # NIL DO
IF item^ < tree.item^ THEN
tree := tree.left;
ELSIF item^ > tree.item^ THEN
tree := tree.right;
ELSE
RETURN TRUE;
END;
END;
RETURN FALSE;
END Has;
PROCEDURE (IN set : SetDesc) Has* (x : Element) : BOOLEAN, NEW;
(*!
Does set contain x?
!*)
VAR
result : BOOLEAN;
BEGIN
ASSERT (x # NIL, BEC.precondPar1NotNil);
result := Has (set.root, x);
ASSERT (~(result & set.IsEmpty ()), BEC.postcondResultOk);
RETURN result;
END Has;
PROCEDURE AreDisjoint (tree, other : Node) : BOOLEAN;
PROCEDURE Inorder (tree : Node) : BOOLEAN;
BEGIN
RETURN
(tree = NIL) OR (other = NIL) OR
(Inorder (tree.left) & ~Has (other, tree.item) & Inorder (tree.right));
END Inorder;
BEGIN
RETURN Inorder (tree);
END AreDisjoint;
PROCEDURE (IN a : SetDesc)
IsDisjoint* (IN b : SetDesc) : BOOLEAN, NEW;
(*!
Does a not share elements with b?
Postcondition: result = (a * b = emptySet).
!*)
VAR
result : BOOLEAN;
BEGIN
result := AreDisjoint (a.root, b.root);
ASSERT (result = AreDisjoint (b.root, a.root), BEC.postcondResultOk);
RETURN result;
END IsDisjoint;
329
11
Dynamische Objektstrukturen
(* Actions *)
PROCEDURE Put (VAR tree : Node; item : Element);
(* Insert new node with node.item = item into tree such that the order is
kept. *)
BEGIN
ASSERT (item # NIL, BEC.precondParsConsistent);
IF tree = NIL THEN
NEW (tree);
tree.item := item;
ELSIF item^ < tree.item^ THEN
Put (tree.left, item);
ELSIF item^ > tree.item^ THEN
Put (tree.right, item);
END;
END Put;
PROCEDURE (VAR set : SetDesc) Put* (x : Element), NEW;
(*!
Include x into set.
!*)
BEGIN
ASSERT (x # NIL, BEC.precondPar1NotNil);
Put (set.root, x);
set.CheckInvariants;
ASSERT (set.Has (x), BEC.postcondSupplierOk);
END Put;
PROCEDURE MoveMin (VAR tree : Node; OUT item : Element);
(* Remove node with minimal element in tree, move its element to item. *)
BEGIN
ASSERT (tree # NIL, BEC.precondPar1NotNil);
IF tree.left = NIL THEN
item := tree.item;
tree := tree.right;
ELSE
MoveMin (tree.left, item);
END;
ASSERT (item # NIL, BEC.postcondParNotNil);
END MoveMin;
PROCEDURE Remove (VAR tree : Node; item : Element);
(* Delete node with node.item^ = item^ from tree such that the order is
kept. *)
BEGIN
ASSERT (item # NIL, BEC.precondPar2NotNil);
IF tree # NIL THEN
IF item^ < tree.item^ THEN
Remove (tree.left, item)
ELSIF item^ > tree.item^ THEN
Remove (tree.right, item);
ELSIF tree.left = NIL THEN
tree := tree.right;
ELSIF tree.right = NIL THEN
330
11.3
Mengenklasse für Zeichenketten
tree := tree.left;
ELSE
MoveMin (tree.right, tree.item);
END;
END;
END Remove;
PROCEDURE (VAR set : SetDesc) Remove* (x : Element), NEW;
(*!
Exclude x from set.
!*)
BEGIN
ASSERT (x # NIL, BEC.precondPar1NotNil);
Remove (set.root, x);
set.CheckInvariants;
ASSERT (~set.Has (x), BEC.postcondSupplierOk);
END Remove;
PROCEDURE WipeOut (OUT tree : Node);
BEGIN
tree := NIL;
END WipeOut;
PROCEDURE (VAR set : SetDesc) WipeOut*, NEW;
(*!
Exclude all elements from set.
!*)
BEGIN
WipeOut (set.root);
set.CheckInvariants;
ASSERT (set.IsEmpty (), BEC.postcondSupplierOk);
END WipeOut;
PROCEDURE (VAR target : SetDesc) Copy (IN source : SetDesc), NEW;
(* Shallow copy source into target. For internal use only! *)
BEGIN
target.root := source.root;
END Copy;
PROCEDURE Union (tree, other : Node) : Node;
(* Left as an exercise for the reader. *)
END Union;
PROCEDURE (VAR a : SetDesc) SetUnion* (IN b, c : SetDesc), NEW;
(* Left as an exercise for the reader. *)
END SetUnion;
PROCEDURE Difference (tree, other : Node) : Node;
VAR
result : Node;
PROCEDURE Preorder (tree : Node);
BEGIN
IF tree # NIL THEN
IF ~Has (other, tree.item) THEN
Put (result, tree.item);
331
11
Dynamische Objektstrukturen
END;
Preorder (tree.left);
Preorder (tree.right);
END;
END Preorder;
BEGIN
IF tree # other THEN
Preorder (tree);
END;
RETURN result;
END Difference;
PROCEDURE (VAR a : SetDesc) SetDifference* (IN b, c : SetDesc), NEW;
(*!
Postcondition: a = OLD (b) - OLD (c).
!*)
VAR
oldB, oldC : SetDesc;
(* Solve aliasing problems a = b, a = c. *)
BEGIN
oldB.Copy (b);
oldC.Copy (c);
a.root := Difference (b.root, c.root);
a.CheckInvariants;
ASSERT (a.IsDisjoint (oldC), BEC.postcondSupplierOk);
ASSERT (a.IsEmpty () OR ~oldB.IsEmpty (), BEC.postcondSupplierOk);
END SetDifference;
PROCEDURE Intersection (tree, other : Node) : Node;
(* Left as an exercise for the reader. *)
END Intersection;
PROCEDURE (VAR a : SetDesc) SetIntersection* (IN b, c : SetDesc), NEW;
(* Left as an exercise for the reader. *)
END SetIntersection;
PROCEDURE SymDifference (tree, other : Node) : Node;
BEGIN
RETURN Union (Difference (tree, other), Difference (other, tree));
END SymDifference;
PROCEDURE (VAR a : SetDesc)
SetSymDifference* (IN b, c : SetDesc), NEW;
(*!
Postcondition: a = OLD (b) / OLD (c).
!*)
VAR
oldB, oldC : SetDesc;
(* Solve aliasing problems a = b, a = c. *)
BEGIN
oldB.Copy (b);
oldC.Copy (c);
a.root := SymDifference (b.root, c.root);
a.CheckInvariants;
332
11.3
Mengenklasse für Zeichenketten
ASSERT
(a.IsEmpty () OR ~oldB.IsEmpty () OR ~oldC.IsEmpty (),
BEC.postcondSupplierOk);
ASSERT
(~oldB.IsEmpty () OR oldC.IsEmpty () OR ~a.IsDisjoint (oldC),
BEC.postcondSupplierOk);
ASSERT
(oldB.IsEmpty () OR ~oldC.IsEmpty () OR ~a.IsDisjoint (oldB),
BEC.postcondSupplierOk);
END SetSymDifference;
PROCEDURE ForAllDo (tree : Node; VAR action : ActionDesc);
PROCEDURE Inorder (tree : Node);
BEGIN
IF tree # NIL THEN
Inorder (tree.left);
action.Do (tree.item);
Inorder (tree.right);
END;
END Inorder;
BEGIN
Inorder (tree);
END ForAllDo;
PROCEDURE (IN set : SetDesc)
ForAllDo* (VAR action : ActionDesc), NEW;
(*!
Apply action.Do (item) to each element item of set.
!*)
BEGIN
ForAllDo (set.root, action);
set.CheckInvariants;
END ForAllDo;
END ContainersSetsOfString.
11.3.4
Fazit
Für die Implementation der Mengenklasse haben wir einen
geordneten Binärbaum gewählt. Diese Organisationsstruktur
bietet den Vorteil, dass das Suchen und Einfügen eines Elements
in die Menge und das Ausfügen daraus jeweils einen Aufwand
proportional zur Höhe des Baums erfordern, während bei einer
Organisation als verkettete Liste der Aufwand jeweils proportional zur Anzahl der Elemente in der Menge ist.
Es ist möglich, einen Baum als abstrakten Datentyp oder Klasse
in einem eigenen Modul zu kapseln. Solch ein Baumtyp kann
zusätzliche Baumoperationen bieten. Wir haben davon abgesehen, da wir Bäume als Organisationsstrukturen sehen, die wir
hinter Schnittstellen zu Anwendungen verbergen wollen.
333
11
Dynamische Objektstrukturen
11.4
Zusammenfassung
In diesem Kapitel haben wir
l
l
l
11.5
ein auf der Vertragsmethode basierendes Testverfahren kennengelernt, mit dem wir vertraglich spezifizierte Prüflinge
randomisierten Dauertests aussetzen können;
den Begriff und die Bedeutung dynamischer Objektstrukturen an den Beispielen der einfach verketteten Liste und des
geordneten Binärbaums erfahren;
das wichtige Konzept der Rekursion an Hand rekursiver
Objektstrukturen und rekursiver Algorithmen studiert.
Literaturhinweise
Dynamische Daten- und Objektstrukturen behandeln A. Aho
und J. Ullman [1], G. Goos [7] und J. Gore [10]. Ihnen verdanken
wir einige Anregungen.
11.6
Übungen
Mit diesen Aufgaben üben Sie, rekursive Algorithmen zu programmieren und durch iterative Algorithmen zu ersetzen.
Aufgabe 11.1
Enthaltensein
rekursiv
Implementieren Sie die Abfrage Has des Baums in Containerseinem rekursiven Algorithmus!
SetsOfString mit
Aufgabe 11.2
Einfügen und
Entfernen iterativ
Implementieren Sie die Baumprozeduren Put und Remove und
MoveMin in ContainersSetsOfString mit iterativen Algorithmen!
Aufgabe 11.3
Mengenoperationen
Ergänzen Sie die in Programm 11.7 fehlenden Implementationen
der Mengenoperationen SetUnion und SetIntersection!
Aufgabe 11.4
Umfang einer Menge
Erweitern Sie die Klasse ContainersSetsOfString.Set um die Abfrage
PROCEDURE (IN set : SetDesc) Count* () : INTEGER, NEW;
die die Anzahl der Elemente in set liefert!
334
12
Vom Entwerfen zum Testen
Aufgabe Beispiel
12
12
Bild 12 Formel 12
Leitlinie 12
Programm 12
Tabelle 12
Wir verallgemeinern die im vorigen Kapitel implementierte
Mengenklasse und das Testverfahren dazu; danach öffnen wir
bereits benutzte Ein-/Ausgabemodule. Dabei stoßen wir auf oft
wiederkehrende Strukturen, die Entwurfsmustern folgen.
Voraussetzung
Der Leser ist mit den mathematischen Begriffen Ordnungsrelation, partielle und vollständige Ordnung vertraut.
12.1
Polymorphe Mengenklasse für geordnete Elemente
Wiederverwendbarkeit
Das zur Rechtschreibprüfung entwickelte Mengenklassenmodul
generalisieren wir, um es als Komponente zur Lösung zukünftiger Aufgaben wiederverwenden zu können.
12.1.1
Abstrahieren von den Elementen
Die Mengenklasse ContainersSetsOfString.Set legt den Typ der Mengenelemente fest auf Zeichenketten (mit Referenzsemantik).
Doch die einzigen Eigenschaften von Zeichenketten, die diese
Klasse nutzt, sind das Kopieren von Zeigern auf Zeichenketten
und das Vergleichen von zwei Zeichenketten mit der Ordnungsrelation <. Genau betrachtet ist die Schnittstelle der Klasse unabhängig von ihrem Elementtyp; ihre Implementation mit einem
geordneten Binärbaum nutzt die Ordnung des Elementtyps.
Daher ist die Implementation auf Elementtypen verallgemeinerbar, für die eine Ordnungsrelation < definiert und der Wertebereich vollständig geordnet ist:
Formel 12.1
Vollständige Ordnung
Generizität
Für je zwei Exemplare x, y des Elementtyps gilt:
entweder x < y, y < x oder x = y.
Mit den Begriffen von S. 206ff und S. 235f formuliert: Die Spezifikation der Mengenklasse ist generisch für beliebige Elementtypen, ihre Implementation mit einem geordneten Binärbaum ist
generisch für Elementtypen mit vollständiger Ordnung. Eine
Menge für Zeichenketten wollen wir etwa so vereinbaren:
stringSet : Set OF String
Polymorphie
Component Pascal unterstützt diesen generischen Ansatz nicht,
erlaubt jedoch eine objektorientierte, polymorphiebasierte
Lösung, die ihm nahe kommt.
335
12
Vom Entwerfen zum Testen
Comparable
Vollständig geordnete Mengen von Dingen kommen in der Realität oft vor. Daher liegt der objektorientierte Ansatz nahe, die
vollständige Ordnung als Klasse zu modellieren: Wir definieren
eine abstrakte Klasse Comparable, statten sie mit den Relationen =,
#, <, >, <= und >= aus und fordern, dass sie Formel 12.1 erfüllt.
Set OF Comparable
Die Mengenklasse Set generalisieren wir, indem wir als ihren
Elementtyp Comparable zulassen. Dazu ersetzen wir in Programm
11.7 S. 327 die Typvereinbarung
Element* = POINTER TO ARRAY OF CHAR;
durch
Element* = Comparable;
und benennen das Modul in ContainersSetsOfComparable um. Nun
kann ein Objekt der Mengenklasse ContainersSetsOfComparable.Set
Objekte beliebiger konkreter Erweiterungen von Comparable speichern. Einer Menge, etwa vereinbart durch
VAR set : ContainersSetsOfComparable.Set;
ist von außen nicht anzusehen, von welchem Typ ihre Elemente
sind. Deshalb nennen wir die neue Mengenklasse polymorph.
Allgemein kann ein polymorpher Behälter Elemente verschiedenen Typs speichern.
Bild 12.1
Entwurfsmuster für
polymorphen
Behälter geordneter
Elemente exemplarisch
Set OF String
Set
Comparable
String
Um ContainersSetsOfComparable.Set im Rechtschreibprüfungsmodul
einzusetzen, vereinbaren wir eine Zeichenkettenklasse String als
konkrete Erweiterung von Comparable:
TYPE
String =
POINTER TO RECORD (Comparable)
string : POINTER TO ARRAY OF CHAR;
END;
und redefinieren die geerbten Relationen. Da diese Klasse von
der Anwendung und vom Behälter unabhängig sein soll, ordnen wir sie einem eigenen Modul ContainersStrings zu.
Eine Menge bindet Operationen mit Elementen dynamisch.
Zwei Elemente sind dabei nur vergleichbar, wenn sich ihre
336
12.1
Polymorphe Mengenklasse für geordnete Elemente
Typen vertragen. Wir können daher die polymorphe Mengenklasse nutzen, um beliebige vergleichbare Elemente zu speichern, aber ein Mengenobjekt kann nur Elemente verträglicher
Typen enthalten. Im Beispiel bedeutet das: Sobald ein Mengenobjekt ein erstes Objekt vom Typ String enthält, akzeptiert dieses
Mengenobjekt nur noch String-Objekte als weitere Elemente.
12.1.2
Abstrahieren von der Mengenklasse
Wir haben den Elementtyp der Mengenklasse verallgemeinert können wir weitere Eigenschaften von Mengen abstrahieren?
Die Teilmengenrelation, aus der Mengenlehre bekannt, ist eine
Ordnungsrelation - allerdings sind Mengen von Mengen i.A.
nicht vollständig, sondern nur partiell geordnet. Jede vollständige Ordnung ist eine partielle Ordnung, aber nicht umgekehrt.
Bild 12.2
Entwurfsmuster für
Menge exemplarisch
PartComparable
Set
Comparable
Um die partielle Ordnung zu modellieren, führen wir eine neue
Klasse PartComparable als Basisklasse von Comparable ein. Die Mengenklasse Set definieren wir als Erweiterung von PartComparable.
Set repräsentiert Mengen vollständig geordneter Elemente - ihre
Objekte. Die Menge dieser Set-Objekte ist partiell geordnet.
12.1.3
Konzept-, Schnittstellen- und Implementationsklassen
Die mathematischen Konzepte der partiellen und vollständigen
Ordnung realisieren wir also softwaretechnisch mit den Klassen
PartComparable und Comparable, die wir deshalb Konzeptklassen
nennen. Diesen Begriff ordnen wir in eine Klassifikation von
Klassen ein:
Klassifikation
l
Eine abstrakte Klasse dient der Erweiterung; sie bietet eine
offene Schnittstelle, die von Kunden benutzt und von Erweiterungen implementiert werden kann, hat aber keine vollständige Implementation.
■
Eine Konzeptklasse ist eine abstrakte Klasse, die ein
bestimmtes Konzept, eine Idee mit einer strukturierten
Ansammlung von Diensten realisiert.
■
Eine Schnittstellenklasse ist eine abstrakte Klasse mit
einer vollständigen Schnittstelle, die nur implementiert,
337
12
Vom Entwerfen zum Testen
l
aber nicht um weitere Dienste ergänzt werden muss, um
sinnvoll nutzbar zu sein.
Eine konkrete Klasse ist vollständig implementiert, von ihr
können Objekte erzeugt werden.
■
Beispiele
Eine Implementationsklasse ist eine konkrete Klasse, die
eine Schnittstellenklasse erweitert, indem sie alle geerbten
Dienste implementiert, ohne neue Dienste zu definieren.
In diesem Sinn sind ContainersSetsOfString.Action (S. 267), UtilitiesRe(S. 290) und Services.Action (S. 301) Schnittstellenklassen; I1WordChecker.WordWriter, TestSetsOfString.Test und UtilitiesRepeater.Secretary sind jeweils zugeordnete Implementationsklassen.
PartComparable und Comparable sind Konzept-, aber keine Schnittstellenklassen, da ihre Erweiterungen meist weitere Dienste
definieren.
peater.Action
Mit Konzeptklassen können wir die Dienste eines Konzepts
l
l
l
Wartbarkeit
Bild 12.3
Hierarchie
allgemeiner
Konzeptklassen
an einer Stelle definieren,
an wenigen Stellen geeignet redefinieren und
an vielen Stellen in Anwendungen einheitlich benutzen.
Deshalb sind Konzeptklassen nützlich; sie helfen uns, Software
zu vereinheitlichen und zu vereinfachen. Also treiben wir die
begonnene Abstraktion weiter, indem wir PartComparable von
einer weiteren Konzeptklasse Any erben lassen. Any definiert allgemeine Dienste, die in vielen Klassen vorkommen. Dazu gehören das Vergleichen von zwei Objekten mit = und # und das
Kopieren eines Objekts.
Any
PartComparable
Comparable
Da diese Konzeptklassen nicht nur Behältern, sondern beliebigen Anwendungsklassen als Basisklassen dienen können, ordnen wir sie dem Modul BasisGenerals zu. Die Klassenhierarchie
von Bild 12.3 ähnelt der Typhierarchie von Bild 8.5 S. 221. Der
Unterschied ist, dass wir hier reale, erweiterbare Klassen pro338
12.1
Polymorphe Mengenklasse für geordnete Elemente
grammieren, während wir dort nur mehrere Typnamen benutzen, um die Software zu ordnen und zu dokumentieren.
12.1.4
Objektübergreifende Invarianten
Die bisher betrachteten Klasseninvarianten beziehen sich auf
den Zustand eines einzelnen Objekts. Doch zum Vergleichen
und Kopieren gehören zwei Objekte; an Mengenoperationen
wie Vereinigung und Durchschnitt sind sogar drei Objekte beteiligt. Relationen und Operationen mit Objekten folgen Regeln
eines zugrunde liegenden mathematischen Konzepts. Die
Mathematik beschreibt die Regeln ihrer Objekte durch Axiome
und daraus abgeleitete Sätze. Softwaretechnisch erscheinen die
Regeln als objektübergreifende Invarianten. Eine objektübergreifende Invariante ist eine Bedingung, die mehrere Objekte
stets gemeinsam erfüllen müssen. Tabelle 12.1 nennt Beispiele:
Tabelle 12.1
Beispiele zu Regeln
als Axiome und
objektübergreifende
Invarianten
Regel
Mathematik:
Axiom oder Satz
Symmetrie der ∀ x, y:
Gleichheits(x = y)
relation
Þ (y = x).
Transitivität der ∀ x, y, z:
Ordnungs(x < y) ∧ (y < z)
relation
(x < z).
Þ
Assoziativität
∀ x, y, z:
der Vereinigung x ∪ (y ∪ z) =
(x ∪ y) ∪ z.
Softwaretechnik:
Objektübergreifende
Invariante
Für je zwei Objekte x, y
der Klasse K:
(x = y) IMPLIES (y = x).
Für je drei Objekte x, y, z
der Klasse K:
(x < y) AND (y < z)
IMPLIES (x < z).
Für je drei Objekte x, y, z
der Klasse K:
x ∪ (y ∪ z) = (x ∪ y) ∪ z.
Konzeptklassen dienen vielen Erweiterungen als Basis. Die
Erweiterungsklassen implementieren die Konzepte und sollen
dabei deren Regeln einhalten. Wir wollen daher
l
l
Testverfahren für
Konzeptklassen
die Regeln einer Konzeptklasse exakt spezifizieren und
bei einer beliebigen Erweiterungsklasse prüfen, ob sie diese
Regeln einhält.
Mit folgendem Verfahren können wir solche Regeln - objektübergreifende Invarianten - systematisch testen. Dabei sei SomeConcepts ein Modul, das eine Konzeptklasse Concept definiert:
(1) Formuliere die objektübergreifenden Invarianten zu Concept
als Zusicherungen in einer Modulprozedur SomeCon339
12
Vom Entwerfen zum Testen
cepts.CheckConceptInvariants. Versehe diese Prozedur mit Eingabeparametern für die an einer Invariante beteiligten Objekte.
(2) Programmiere zu jeder Erweiterung von Concept eine Prüfprozedur, die SomeConcepts.CheckConceptInvariants mit aktuellen
Objekten aufruft und eventuell weitere Regeln prüft.
Bild 12.4
Spezifikation und
Test von
Konzeptklassen exemplarisch
BasisGenerals
Any
CheckAnyInvariants
PartComparable
CheckPartComparableInvariants
Comparable
CheckComparableInvariants
Auf Any, PartComparable und Comparable angewandt liefert das Verfahren den Entwurf von Bild 12.4, an dem ein Muster erkennbar
ist: Die Invariantenprüfprozedur einer Erweiterungsklasse ruft
die Prüfprozedur ihrer Basisklasse auf und prüft die zusätzlichen objektübergreifenden Invarianten ihrer Klasse.
12.1.5
Testverfahren für konkrete Klassen
Im Beispiel ist ContainersSetsOfComparable.Set eine konkrete Erweiterungsklasse zu BasisGenerals.PartComparable und ContainersStrings.String eine zu BasisGenerals.Comparable. Konkrete Erweiterungen von Konzeptklassen testen wir doppelt. Ist SomeThings ein
Modul, das eine konkrete Klasse Thing definiert, die SomeConcepts.Concept erweitert, so lautet das Verfahren:
Verfahrensschritte
(1) Wende das Testverfahren von 11.1.3.3 S. 294 auf SomeThings.Thing an, um das Verhalten einzelner Thing-Objekte zu
testen.
(2) Modifiziere das Testverfahren von 11.1.3.3, um objektübergreifende Invarianten mehrerer Thing-Objekte zu testen:
■
340
Erweitere die Klasse UtilitiesRepeater.Action zu TestThings.TestInvariants und redefiniere die Prozedur Do, sodass sie einen
randomisierten Einzeltest bereitstellt, der wiederholt aufgerufen beliebig viele zufällige Testfälle abdeckt.
12.1
Polymorphe Mengenklasse für geordnete Elemente
■
Vereinbare in Do die Objekte thing1,.., thingn vom Typ SomeThings.Thing, die zum Formulieren der objektübergreifenden Invarianten erforderlich sind.
■
Im Anweisungsteil von Do:
◆
Initialisiere thing1,.., thingn mit Zufallswerten,
◆
rufe SomeConcepts.CheckConceptInvariants (thing1,.., thingk)
auf ( k <= n),
◆
formuliere die objektübergreifenden Invarianten zu
Thing als Zusicherungen.
■
Erzeuge ein Objekt testInvariants vom Typ TestThings.TestInvariants.
■
Programmiere Testkommandos analog zu den in 11.1.3.1
S. 292 beschriebenen, übergebe dabei testInvariants an entsprechende Dienste von UtilitiesRepeater.
Bild 12.5
Konzeptklassen,
konkrete Klassen und
Testszenarium
BasisGenerals
Any
PartComparable
Comparable
ContainersSets
OfComparable
ContainersStrings
Set
String
TestInvariants
TestInvariants
Action
UtilitiesRepeater
341
12
Vom Entwerfen zum Testen
Bild 12.5 integriert die Bilder 12.1, 12.2 und 12.3 mit dem Testszenarium; von Bild 12.4 abstrahiert es. Aus diesem Entwurf
können wir ein Muster extrahieren, nach dem wir Lösungen zu
ähnlichen Aufgaben gestalten.
12.1.6
Implementieren der Konzeptklassen
Die Entwurfsideen sind erläutert, die Implementierung der
Klassen beginnt. Zunächst klären wir die technische Frage, wie
eine Relation in die Implementationssprache umzusetzen ist.
Component Pascal
In Component Pascal formulieren wir die Relationen =, #, <, >, <=,
>= als typgebundene boolesche Funktionen. Die Schreibweise
für relationale Ausdrücke lautet damit
x.Equal (y)
x.Unequal (y)
x.Less (y)
x.Greater (y)
x.LessEqual (y)
x.GreaterEqual (y)
statt
statt
statt
statt
statt
statt
x=y
x#y
x<y
x>y
x <= y
x >= y
Infixnotation in
Programmiersprachen
Exkurs. Component Pascal beschränkt die Infixnotation mit Operatorsymbolen wie +, -, *, /, =, #, <, >, <=, >= auf Standardtypen und bietet
dem Programmierer nur die Möglichkeit, eigene Klassen mit benannten, parametrisierten Funktionen auszustatten, wobei Aufrufe in
Punktnotation mit geklammerten Parametern erscheinen. Die Mächtigkeit der Sprache, Aufgabenlösungen zu modellieren, schränkt dies
nicht ein, denn es handelt sich um eine Frage der Syntax, nicht der
Semantik. (Der pragmatische Hintergrund ist, dass wir die mathematische Infixnotation gewohnt sind.)
Redefinieren oder
überladen?
Eiffel erlaubt alternativ oder zusätzlich zur funktionalen Notation eine
semantisch äquivalente Infixnotation mit Operatorsymbolen. C++
erlaubt das Überladen von Operatoren, wobei es die Operanden überladener Operatoren statisch bindet. Das Überladen von Operatoren ist
kein objektorientiertes Konzept; seine Semantik unterscheidet sich von
der Definition und Redefinition klassengebundener, vererbbarer Operationen mit dynamischer Bindung. Deshalb ist das Überladen von
Operatoren ungeeignet, um damit unseren objektorientierten Entwurf
zu implementieren.
Wir stellen nun die Schnittstellen der Konzeptklassen vor, ihre
Semantik beschreiben wir danach:
Programm 12.1
Schnittstelle des
Konzeptklassenmoduls
342
DEFINITION BasisGenerals;
TYPE
Any = POINTER TO AnyDesc;
AnyDesc = ABSTRACT RECORD
(IN source: AnyDesc) Clone (): Any, NEW, ABSTRACT;
(VAR target: AnyDesc) Copy (IN source: AnyDesc), NEW, ABSTRACT;
12.1
Polymorphe Mengenklasse für geordnete Elemente
(IN a: AnyDesc)
Equal (IN b: AnyDesc): BOOLEAN, NEW, ABSTRACT;
(VAR target: AnyDesc) InitDefault, NEW, EMPTY;
(VAR target: AnyDesc) InitRandom, NEW, ABSTRACT;
(VAR a: AnyDesc) Swap (VAR b: AnyDesc), NEW;
(IN a: AnyDesc) Unequal (IN b: AnyDesc): BOOLEAN, NEW;
(IN a: AnyDesc) Write, NEW, EMPTY
END;
☞
☞
PartComparable = POINTER TO PartComparableDesc;
PartComparableDesc = ABSTRACT RECORD (AnyDesc)
(IN a: PartComparableDesc)
Greater (IN b: PartComparableDesc): BOOLEAN, NEW;
(IN a: PartComparableDesc)
GreaterEqual (IN b: PartComparableDesc): BOOLEAN, NEW;
(IN a: PartComparableDesc)
Less (IN b: PartComparableDesc): BOOLEAN, NEW;
(IN a: PartComparableDesc)
LessEqual (IN b: PartComparableDesc): BOOLEAN, NEW,
ABSTRACT;
END;
Comparable = POINTER TO ComparableDesc;
ComparableDesc = ABSTRACT RECORD (PartComparableDesc)
(VAR a: ComparableDesc) SetMax (IN b, c: ComparableDesc), NEW;
(VAR a: ComparableDesc) SetMin (IN b, c: ComparableDesc), NEW
END;
PROCEDURE CheckAnyInvariants (IN a, b, c: AnyDesc);
PROCEDURE
CheckPartComparableInvariants (IN a, b, c: PartComparableDesc);
PROCEDURE CheckComparableInvariants (IN a, b, c: ComparableDesc);
END BasisGenerals.
Attribut
Das ☞-Symbol zeigt in Programm 12.1 auf die Prozeduren InitDeund Write mit dem Prozedurattribut EMPTY. Es bedeutet, dass
die Prozedur einen leeren Rumpf hat und redefinierbar ist. Eine
leere Prozedur ist effektlos, sie macht (im Unterschied zu einer
abstrakten Prozedur) ihre Klasse nicht abstrakt.
fault
Programm 12.2
Konzeptklassenmodul
MODULE BasisGenerals;
(*!
Interface Description:
Most abstract concept classes Any, PartComparable, Comparable to be
used for various extensions.
- Any is the base class providing the concepts of equality relation,
copying and cloning.
- PartComparable is an extension of Any providing the concept of a
partially ordered set.
- Comparable is an extension of PartComparable providing the concept
of a totally ordered set.
!*)
343
12
Vom Entwerfen zum Testen
IMPORT
BEC := BasisErrorConstants;
TYPE
Any*
AnyDesc*
= POINTER TO AnyDesc;
= ABSTRACT RECORD END;
PartComparable*
= POINTER TO PartComparableDesc;
PartComparableDesc* = ABSTRACT RECORD (AnyDesc) END;
Comparable*
= POINTER TO ComparableDesc;
ComparableDesc*
=
ABSTRACT RECORD (PartComparableDesc) END;
(*** Procedures bound to Any ***)
(* Comparison Relations *)
PROCEDURE (IN a : AnyDesc)
Equal* (IN b : AnyDesc) : BOOLEAN, NEW, ABSTRACT;
(*! Postcondition: result = (a = b). !*)
1
☞
PROCEDURE (IN a : AnyDesc)
Unequal* (IN b : AnyDesc) : BOOLEAN, NEW;
(*! Postcondition: result = (a # b). !*)
BEGIN
RETURN ~a.Equal (b);
END Unequal;
(* Initializations and Settings *)
PROCEDURE (VAR target : AnyDesc) InitDefault*, NEW, EMPTY;
(*! Initialize target with default values. !*)
PROCEDURE (VAR target : AnyDesc) InitRandom*, NEW, ABSTRACT;
(*! Initialize target with random values. !*)
PROCEDURE (VAR target : AnyDesc)
Copy* (IN source : AnyDesc), NEW, ABSTRACT;
(*! Copy the values of source into target.
Precondition: source’s dynamic type is an extension of target’s type.
Useful for polymorphic entities where assignment does not work. !*)
(* Production *)
2
☞
PROCEDURE (IN source : AnyDesc) Clone* () : Any, NEW, ABSTRACT;
(*! Create a duplicate of source and return a pointer to the duplicate. !*)
(* Output *)
PROCEDURE (IN a : AnyDesc) Write*, NEW, EMPTY;
(*! Write the values of the fields of a to some output medium. !*)
(* Swapping *)
1
☞
344
PROCEDURE (VAR a : AnyDesc) Swap* (VAR b : AnyDesc), NEW;
(*! Exchange the values of a and b. !*)
VAR
c : Any;
12.1
Polymorphe Mengenklasse für geordnete Elemente
BEGIN
c := a.Clone ();
a.Copy (b);
b.Copy (c);
END Swap;
(** Invariants **)
3
☞
PROCEDURE CheckAnyInvariants* (IN a, b, c : AnyDesc);
VAR
aUEb : BOOLEAN;
d, e : Any;
BEGIN
aUEb := a.Unequal (b);
(* Reflexivity Rule a = a *)
ASSERT (a.Equal (a), BEC.invariantClass);
(* Symmetry Rule a = b IMPLIES b = a *)
ASSERT (aUEb OR b.Equal (a), BEC.invariantClass);
(* Transitivity Rule (a = b) & (b = c) IMPLIES a = c *)
ASSERT (aUEb OR b.Unequal (c) OR a.Equal (c), BEC.invariantClass);
(* Swapping Rule *)
d := a.Clone ();
e := b.Clone ();
d.Swap (e);
ASSERT (a.Equal (e) & b.Equal (d), BEC.invariantClass);
END CheckAnyInvariants;
(*** Procedures bound to PartComparable ***)
(* Order Relations *)
PROCEDURE (IN a : PartComparableDesc)
LessEqual* (IN b : PartComparableDesc) : BOOLEAN, NEW,
ABSTRACT;
(*! Postcondition: result = (a <= b). !*)
1
☞
1
☞
1
☞
PROCEDURE (IN a : PartComparableDesc)
Less* (IN b : PartComparableDesc) : BOOLEAN, NEW;
(*! Postcondition: result = (a < b). !*)
BEGIN
RETURN a.LessEqual (b) & ~a.Equal (b);
END Less;
PROCEDURE (IN a : PartComparableDesc)
GreaterEqual* (IN b : PartComparableDesc) : BOOLEAN, NEW;
(*! Postcondition: result = (a >= b). !*)
BEGIN
RETURN b.LessEqual (a);
END GreaterEqual;
PROCEDURE (IN a : PartComparableDesc)
Greater* (IN b : PartComparableDesc) : BOOLEAN, NEW;
(*! Postcondition: result = (a > b). !*)
BEGIN
RETURN b.LessEqual (a) & ~b.Equal (a);
END Greater;
345
12
Vom Entwerfen zum Testen
(** Invariants **)
3
☞
PROCEDURE
CheckPartComparableInvariants* (IN a, b, c : PartComparableDesc);
VAR
aEQb, aLEb, aLb : BOOLEAN;
BEGIN
CheckAnyInvariants (a, b, c);
aEQb := a.Equal (b);
aLEb := a.LessEqual (b);
aLb := a.Less (b);
(* By Definition (a < b) = (b > a) *)
ASSERT (aLb = b.Greater (a), BEC.invariantClass);
(* (a <= b) & (a # b) IMPLIES a < b *)
ASSERT (~aLEb OR aEQb OR aLb, BEC.invariantClass);
(* Reflexivity Rule a <= a *)
ASSERT (a.LessEqual (a), BEC.invariantClass);
(* Identivity Rule (a <= b) & (b <= a) IMPLIES a = b *)
ASSERT (~aLEb OR ~b.LessEqual (a) OR aEQb, BEC.invariantClass);
(* Transitivity Rule (a <= b) & (b <= c) IMPLIES a <= c *)
ASSERT
(~aLEb OR ~b.LessEqual (c) OR a.LessEqual (c),
BEC.invariantClass);
(* Asymmetry Rule a < b IMPLIES ~(b < a) *)
ASSERT (~aLb OR ~b.Less (a), BEC.invariantClass);
(* Transitivity Rule (a < b) & (b < c) IMPLIES a < c *)
ASSERT (~aLb OR ~b.Less (c) OR a.Less (c), BEC.invariantClass);
END CheckPartComparableInvariants;
(*** Procedures bound to Comparable ***)
(* Lattice Operations *)
1
☞
1
☞
346
PROCEDURE (VAR a : ComparableDesc)
SetMin* (IN b, c : ComparableDesc), NEW;
(*! Postcondition: a = minimal value of b and c. !*)
BEGIN
IF b.LessEqual (c) THEN
a.Copy (b);
ELSE
a.Copy (c);
END;
END SetMin;
PROCEDURE (VAR a : ComparableDesc)
SetMax* (IN b, c : ComparableDesc), NEW;
(*! Postcondition: a = maximal value of b and c. !*)
BEGIN
IF b.LessEqual (c) THEN
a.Copy (c);
ELSE
a.Copy (b);
END;
END SetMax;
12.1
Polymorphe Mengenklasse für geordnete Elemente
(** Invariants **)
3
☞
PROCEDURE CheckComparableInvariants* (IN a, b, c : ComparableDesc);
VAR
d : Comparable;
BEGIN
CheckPartComparableInvariants (a, b, c);
(* Connectivity Rules a <= b OR b <= a *)
ASSERT (a.LessEqual (b) OR b.LessEqual (a), BEC.invariantClass);
(* a < b OR a = b OR b < a *)
ASSERT (a.Less (b) OR a.Equal (b) OR b.Less (a),BEC.invariantClass);
(* Minimum and Maximum Rules
If s : nonempty set of elements, then for all e in s:
min (s) <= e <= max (s). *)
d := a.Clone ();
d.SetMin (a, b);
ASSERT (d.LessEqual (a) & d.LessEqual (b), BEC.invariantClass);
d.SetMax (a, b);
ASSERT (a.LessEqual (d) & b.LessEqual (d), BEC.invariantClass);
END CheckComparableInvariants;
END BasisGenerals.
Die Nummern in der folgenden Liste entsprechen den Nummern bei den ☞-Symbolen in Programm 12.2.
Dynamisches Binden
(1) Die Konzeptklassen sind abstrakt, doch einige Prozeduren
sind schon konkret und nicht redefinierbar, d.h. final. Bei den
Relationen sind Equal und LessEqual abstrakt; die anderen
Relationen und SetMin und SetMax hängen von ihnen nach
festen Regeln ab und sind entsprechend implementiert. Die
implementierte Prozedur Swap ruft die abstrakten Prozeduren Clone und Copy auf. Dieser Programmierstil beruht auf
Polymorphie und dynamischem Binden.
Fabrik
(2) Die Fabrikfunktion Clone liefert einen Bezug auf ein neu
erzeugtes Duplikat des Empfängers. Wegen ihres Seiteneffekts darf sie nicht in Zusicherungen aufgerufen werden.
Objektübergreifende
Invariante
(3) Die nach dem Testverfahren von S. 339 gestalteten Invariantenprüfprozeduren formulieren Axiome und Sätze als Zusicherungen. Mathematisch gesehen ist das Prüfen von Sätzen
überflüssig, softwarepraktisch erhöhen mehr Zusicherungen
die Chance, Fehler zu entdecken. Die Prüfprozedur einer
Erweiterung ruft die Prüfprozedur ihrer Basisklasse auf.
12.1.7
Implementieren der Zeichenkettenklasse
Als erste, einfache, konkrete Erweiterung zur Konzeptklasse
Comparable betrachten wir die Klasse String für Zeichenketten. Die
Schnittstelle ihres Klassenmoduls zeigen wir in der flachen
347
12
Vom Entwerfen zum Testen
Form, die alle Prozeduren einer Klasse auflistet, also geerbte,
redefinierte und neu definierte. Da die qualifizierten, langen
Typnamen die Lesbarkeit reduzieren, betonen wir die wichtigen
Namen durch Fettschrift.
Programm 12.3
Flache Schnittstelle
des Klassenmoduls
für Zeichenketten
1
☞
348
DEFINITION ContainersStrings;
IMPORT BasisGenerals;
TYPE
P2AString = POINTER TO ARRAY OF CHAR;
String = POINTER TO StringDesc;
StringDesc =
EXTENSIBLE RECORD
(BasisGenerals.ComparableDesc
(BasisGenerals.PartComparableDesc
(BasisGenerals.AnyDesc)))
string-: P2AString;
(IN source: BasisGenerals.AnyDesc)
Clone (): BasisGenerals.Any, NEW, ABSTRACT;
(VAR target: BasisGenerals.AnyDesc)
Copy (IN source: BasisGenerals.AnyDesc), NEW, ABSTRACT;
(IN a: BasisGenerals.AnyDesc)
Equal (IN b: BasisGenerals.AnyDesc): BOOLEAN, NEW,
ABSTRACT;
(VAR target: BasisGenerals.AnyDesc) InitDefault, NEW, EMPTY;
(VAR target: BasisGenerals.AnyDesc) InitRandom, NEW,
ABSTRACT;
(VAR a: BasisGenerals.AnyDesc)
Swap (VAR b: BasisGenerals.AnyDesc), NEW;
(IN a: BasisGenerals.AnyDesc)
Unequal (IN b: BasisGenerals.AnyDesc): BOOLEAN, NEW;
(IN a: BasisGenerals.AnyDesc) Write, NEW, EMPTY;
(IN a: BasisGenerals.PartComparableDesc)
Greater (IN b: BasisGenerals.PartComparableDesc): BOOLEAN,
NEW;
(IN a: BasisGenerals.PartComparableDesc)
GreaterEqual (IN b: BasisGenerals.PartComparableDesc):
BOOLEAN, NEW;
(IN a: BasisGenerals.PartComparableDesc)
Less (IN b: BasisGenerals.PartComparableDesc): BOOLEAN,
NEW;
(IN a: BasisGenerals.PartComparableDesc)
LessEqual (IN b: BasisGenerals.PartComparableDesc):
BOOLEAN, NEW, ABSTRACT;
(VAR a: BasisGenerals.ComparableDesc)
SetMax (IN b, c: BasisGenerals.ComparableDesc), NEW;
(VAR a: BasisGenerals.ComparableDesc)
SetMin (IN b, c: BasisGenerals.ComparableDesc), NEW;
(IN a: StringDesc) CheckInvariants, NEW, EXTENSIBLE;
(IN source: StringDesc) Clone (): String, EXTENSIBLE;
12.1
1
☞
2
☞
Polymorphe Mengenklasse für geordnete Elemente
(VAR target: StringDesc)
Copy (IN source: BasisGenerals.AnyDesc), EXTENSIBLE;
(IN a: StringDesc)
Equal (IN b: BasisGenerals.AnyDesc): BOOLEAN, EXTENSIBLE;
(VAR target: StringDesc) InitDefault, EXTENSIBLE;
(VAR target: StringDesc) InitRandom, EXTENSIBLE;
(IN a: StringDesc)
LessEqual (IN b: BasisGenerals.PartComparableDesc):
BOOLEAN, EXTENSIBLE;
(IN a: StringDesc) Write, EXTENSIBLE
END;
PROCEDURE New (IN aString: ARRAY OF CHAR): String;
PROCEDURE StartTestInvariants;
PROCEDURE StopTestInvariants;
PROCEDURE TestInvariantsOnce;
PROCEDURE TestInvariantsUntilBreak;
END ContainersStrings.
Die Nummern in der folgenden Liste entsprechen den Nummern bei den ☞-Symbolen in Programm 12.3.
Attribut
(1) Die Klasse String erhält das Klassenattribut EXTENSIBLE, damit
ihre Prozedur Write redefinierbar ist. Das Prozedurattribut
EXTENSIBLE sorgt für Redefinierbarkeit einzelner Prozeduren.
Fabrik
(2) Die Fabrikfunktion New liefert ein neues String-Objekt, das
eine Kopie einer gegebenen Zeichenkette aString enthält.
Wegen ihres Seiteneffekts darf sie nicht in Zusicherungen
aufgerufen werden.
Programm 12.4
Klassenmodul für
Zeichenketten
MODULE ContainersStrings;
(*!
Interface Description:
Concrete extensible implementation class String using referenced strings
extending BasisGenerals.Comparable.
Intended to be used as element type of containers.
!*)
IMPORT
StdLog,
BEC
:= BasisErrorConstants,
BG
:= BasisGenerals,
MathRandom,
UtilitiesRepeater;
TYPE
P2AString*
= POINTER TO ARRAY OF CHAR;
String*
= POINTER TO StringDesc;
StringDesc* =
EXTENSIBLE RECORD (BG.Comparable)
string- : P2AString;
END;
349
12
6
☞
Vom Entwerfen zum Testen
(** Testing **)
TYPE
TestInvariants = POINTER TO RECORD (UtilitiesRepeater.Action) END;
VAR
testInvariants : TestInvariants;
(** String Invariants **)
PROCEDURE (IN a : StringDesc) CheckInvariants*, NEW, EXTENSIBLE;
BEGIN
ASSERT (a.string # NIL, BEC.invariantClass);
END CheckInvariants;
(** Redefinitions of Procedures bound to Any **)
(* Comparison Relations *)
1
5
☞
☞
PROCEDURE (IN a : StringDesc)
Equal* (IN b : BG.AnyDesc) : BOOLEAN, EXTENSIBLE;
BEGIN
WITH b : StringDesc DO
RETURN (a.string = b.string) OR (a.string$ = b.string$);
ELSE
HALT (BEC.precondParsTypeOk);
END;
END Equal;
(* Initializations and Settings *)
PROCEDURE (VAR target : StringDesc) InitDefault*, EXTENSIBLE;
BEGIN
NEW (target.string, 1);
target.CheckInvariants;
END InitDefault;
2
☞
3
☞
1
☞
350
PROCEDURE (VAR target : StringDesc) InitRandom*, EXTENSIBLE;
CONST
minLength = 2;
(* minLength >= 2, else invariant checking of SetOfString fails. *)
maxLength = 10;
BEGIN
NEW (target.string, MathRandom.UniformI (minLength, maxLength));
MathRandom.GetString (target.string);
target.CheckInvariants;
END InitRandom;
PROCEDURE (VAR target : StringDesc)
Copy* (IN source : BG.AnyDesc), EXTENSIBLE;
(*! Shallow copy! !*)
BEGIN
WITH source : StringDesc DO
target.string := source.string;
target.CheckInvariants;
ASSERT (target.Equal (source), BEC.postcondReceiverOk);
12.1
Polymorphe Mengenklasse für geordnete Elemente
ELSE
HALT (BEC.precondParsTypeOk);
END;
END Copy;
(* Output *)
PROCEDURE (IN a : StringDesc) Write*, EXTENSIBLE;
(*! Write the contents of a to the log. !*)
BEGIN
StdLog.String (a.string$); StdLog.Ln;
END Write;
(* Production *)
4
☞
PROCEDURE (IN source : StringDesc) Clone* () : String, EXTENSIBLE;
(*! Shallow clone! !*)
VAR
result : String;
BEGIN
NEW (result);
result.Copy (source);
RETURN result;
END Clone;
(** Redefinitions of Procedures bound to PartComparable **)
(* Order Relations *)
1
5
☞
☞
PROCEDURE (IN a : StringDesc)
LessEqual* (IN b : BG.PartComparableDesc) : BOOLEAN,
EXTENSIBLE;
BEGIN
WITH b : StringDesc DO
RETURN (a.string = b.string) OR (a.string$ <= b.string$);
ELSE
HALT (BEC.precondParsTypeOk);
END;
END LessEqual;
(** Factory **)
PROCEDURE New* (IN aString : ARRAY OF CHAR) : String;
(*! New String which contains a copy of aString. !*)
VAR
result : String;
BEGIN
NEW (result);
NEW (result.string, LEN (aString$) + 1);
result.string^ := aString$;
result.CheckInvariants;
ASSERT (result.string$ = aString$, BEC.postcondResultOk);
RETURN result;
END New;
351
12
6
Vom Entwerfen zum Testen
☞
(** Testing **)
(* Redefinition of Procedure bound to UtilitiesRepeater.Action *)
2
☞
PROCEDURE (this : TestInvariants) Do;
VAR
a, b, c : StringDesc;
BEGIN
(* Choose random strings and check the axioms of a totally ordered set: *)
a.InitRandom;
b.InitRandom;
c.InitRandom;
BG.CheckComparableInvariants (a, b, c);
END Do;
(* Commands *)
PROCEDURE TestInvariantsOnce*;
BEGIN
testInvariants.Do;
END TestInvariantsOnce;
PROCEDURE TestInvariantsUntilBreak*;
BEGIN
UtilitiesRepeater.UntilBreakDo (testInvariants);
END TestInvariantsUntilBreak;
PROCEDURE StartTestInvariants*;
BEGIN
UtilitiesRepeater.Start (testInvariants);
END StartTestInvariants;
PROCEDURE StopTestInvariants*;
BEGIN
UtilitiesRepeater.Stop (testInvariants);
END StopTestInvariants;
6
☞
6
☞
BEGIN
(* Built-in test every time the module is loaded: *)
NEW (testInvariants);
testInvariants.Do;
CLOSE
StopTestInvariants;
END ContainersStrings.
Die Nummern in der folgenden Liste entsprechen den Nummern bei den ☞-Symbolen in Programm 12.4.
Kovarianz
L
(1) Bei Equal, LessEqual und Copy liegen kovariante Erweiterungssituationen vor, die statisch z.B. durch
PROCEDURE (IN a : StringDesc) Equal* (IN b : StringDesc) : BOOLEAN;
auszudrücken wären. Doch Component Pascal verlangt bei
Parametern invariante Erweiterung, d.h. die statischen
Typen der Parameter müssen in allen durch Redefinieren
entstandenen Versionen einer Prozedur gleich sein (siehe S.
352
12.1
Polymorphe Mengenklasse für geordnete Elemente
259). An die Stelle der statischen Typprüfung tritt die Prüfung des dynamischen Parametertyps zur Laufzeit mittels
einer speziellen Auswahlanweisung, der bewachten Anweisung, hier:
Dynamische
Typprüfung
WITH b : StringDesc DO
RETURN (a.string = b.string) OR (a.string$ = b.string$);
ELSE
HALT (BEC.precondParsTypeOk);
END;
Im Wächter (guard) b : StringDesc steht links eine Bezugsgröße,
rechts ein Typname, der eine Erweiterung des statischen
Typs der linken Seite ist. Ist der dynamische Typ von b mit
StringDesc verträglich, so wird der auf DO folgende Anweisungsteil ausgeführt, wobei mit b alle von StringDesc definierten Operationen erlaubt sind; sonst wird der ELSE-Zweig
ausgeführt, falls vorhanden, sonst bricht die Ausführung mit
einem Trap ab. Im Beispiel endet die Ausführung im ELSEZweig auch mit einem Trap, doch zeigt die Trapnummer
BEC.precondParsTypeOk eine verletzte Vorbedingung an und
erklärt so den Aufrufer der Prozedur, nicht die Prozedur
selbst zum Verursacher des Fehlers.
Zufall
(2) InitRandom initialisiert den Empfänger mit einer zufälligen
Zeichenkette zufälliger Länge. InitRandom wird benutzt, um
objektübergreifende Invarianten bei zufälligen Objekten zu
prüfen.
Seicht oder tief
kopieren?
(3) Dieses Copy kopiert seicht: Original und Kopie zeigen auf dieselbe Zeichenkette. Änderungen am Wert der Zeichenkette
des Originals wirken sich auf die Zeichenkette der Kopie aus
und umgekehrt. Für tiefes Kopieren ersetzen wir
target.string := source.string;
durch
NEW (target.string, LEN (source.string$) + 1);
target.string^ := source.string$;
(4) Clone wird in jeder konkreten Erweiterung nur redefiniert,
um den Ergebnistyp kovariant an den Empfängertyp anzupassen. Sein Anweisungsteil ist textuell immer gleich: Es ruft
Copy auf. Die Semantik von Clone - ob seicht oder tief - entspricht daher der von Copy.
(5) Erst wird geprüft, ob sich die Zeiger a.string und b.string auf
dieselbe Zeichenkette beziehen, sonst ob die beiden Zeichenketten denselben Wert haben.
353
12
Vom Entwerfen zum Testen
Objektübergreifende
Invariante
(6) Die Vereinbarungen zum Testen ähneln dem bei Programm
11.4 S. 298 angewandten Muster. Der Unterschied ist, dass Do
hier objektübergreifende Invarianten prüft. Bei jedem Laden
des Moduls wird ein Einzeltest ausgeführt - mit geringen
Kosten, aber einer Chance, Fehler zu entdecken, wenn ein
Entwickler nach einer Änderung vergessen hat, das Modul
erneut zu testen.
12.1.8
Implementieren der Mengenklasse
Als konkrete Erweiterung der Konzeptklasse PartComparable
betrachten wir die Klasse Set für Mengen geordneter Elemente.
Die Schnittstelle ihres Klassenmoduls zeigen wir in der kurzen
Form, die nur redefinierte und neu definierte Prozeduren einer
Klasse auflistet.
Programm 12.5
Schnittstelle des
Klassenmoduls für
Mengen geordneter
Elemente
DEFINITION ContainersSetsOfComparable;
IMPORT BasisGenerals;
TYPE
Action = POINTER TO ActionDesc;
ActionDesc = ABSTRACT RECORD
(VAR action: ActionDesc)
Do (item: BasisGenerals.Comparable), NEW, ABSTRACT
END;
Element = BasisGenerals.Comparable;
1
☞
354
Set = POINTER TO SetDesc;
SetDesc = LIMITED RECORD (BasisGenerals.PartComparableDesc)
(IN source: SetDesc) Clone (): Set;
(VAR target: SetDesc) Copy (IN source: BasisGenerals.AnyDesc);
(IN a: SetDesc) Equal (IN b: BasisGenerals.AnyDesc): BOOLEAN;
(IN set: SetDesc) ForAllDo (VAR action: ActionDesc), NEW;
(IN set: SetDesc)
Has (x: BasisGenerals.Comparable): BOOLEAN, NEW;
(VAR target: SetDesc) InitDefault;
(VAR target: SetDesc) InitRandom;
(IN a: SetDesc) IsDisjoint (IN b: SetDesc): BOOLEAN, NEW;
(IN set: SetDesc) IsEmpty (): BOOLEAN, NEW;
(IN a: SetDesc)
LessEqual (IN b: BasisGenerals.PartComparableDesc):
BOOLEAN;
(VAR set: SetDesc) Put (x: BasisGenerals.Comparable), NEW;
(VAR set: SetDesc) Remove (x: BasisGenerals.Comparable), NEW;
(VAR a: SetDesc) SetDifference (IN b, c: SetDesc), NEW;
(VAR a: SetDesc) SetIntersection (IN b, c: SetDesc), NEW;
(VAR a: SetDesc) SetSymDifference (IN b, c: SetDesc), NEW;
(VAR a: SetDesc) SetUnion (IN b, c: SetDesc), NEW;
(VAR set: SetDesc) WipeOut, NEW;
(IN a: SetDesc) Write
END;
12.1
Polymorphe Mengenklasse für geordnete Elemente
VAR
emptySet-: SetDesc;
2
☞
PROCEDURE New (): Set;
PROCEDURE StartTestInvariants;
PROCEDURE StopTestInvariants;
PROCEDURE TestInvariantsOnce;
PROCEDURE TestInvariantsUntilBreak;
END ContainersSetsOfComparable.
Die Nummern in der folgenden Liste entsprechen den Nummern bei den ☞-Symbolen in Programm 12.5.
Attribut
(1) Das Klassenattribut LIMITED bei Set verhindert das Erweitern
der Klasse sowie das Vereinbaren, Erzeugen und Zuweisen
von Objekten in Kundenmodulen. Die Klasse ist damit für
Kunden final, das vereinbarende Modul kontrolliert die
Klasse und ihre Objekte vollständig.
Fabrik
(2) Kunden erhalten nur durch Aufruf der Fabrikfunktion New
Zugriff auf Set-Objekte. (Wegen ihres Seiteneffekts darf sie
nicht in Zusicherungen aufgerufen werden.)
Programm 12.6
Klassenmodul für
Mengen geordneter
Elemente
MODULE ContainersSetsOfComparable;
(*!
Interface Description:
Concrete polymorphic implementation class Set for sets consisting of
BasisGenerals.Comparable elements, provides set operations and
comparison relations.
Only dynamic objects may be used as receivers and parameters.
Restrictions and Design and Implementation Description:
Same as for ContainersSetsOfString, see S. 327.
!*)
IMPORT
BEC
:= BasisErrorConstants,
BG
:= BasisGenerals,
ContainersStrings, (* Used in InitRandom only which needs a concrete
extension of Comparable. *)
MathRandom,
UtilitiesRepeater;
TYPE
Element*
Action*
ActionDesc*
= BG.Comparable;
= POINTER TO ActionDesc;
= ABSTRACT RECORD END;
Node
=
POINTER TO RECORD
item
: Element;
left,
right
: Node;
END;
(* Invariant: item # NIL. *)
355
12
Vom Entwerfen zum Testen
Set*
= POINTER TO SetDesc;
SetDesc*
=
LIMITED RECORD (BG.PartComparable)
root
: Node;
(* (root = NIL) OR (root is unique). *)
END;
VAR
emptySet-
: SetDesc;
(* Neutral element, zero. *)
(** Testing **)
TYPE
TestInvariants = POINTER TO RECORD (UtilitiesRepeater.Action) END;
VAR
testInvariants : TestInvariants;
1
☞
(* Forward Declarations *)
PROCEDURE ^ LessEqual (tree, other : Node) : BOOLEAN;
PROCEDURE ^ (IN set : SetDesc) IsEmpty* () : BOOLEAN, NEW;
PROCEDURE ^ Has (tree : Node; item : Element) : BOOLEAN;
PROCEDURE ^ Put (VAR tree : Node; item : Element);
PROCEDURE ^ (VAR set : SetDesc) Put* (x : Element), NEW;
PROCEDURE ^ (VAR set : SetDesc) WipeOut*, NEW;
(** Definition of Procedure bound to Action **)
PROCEDURE (VAR action : ActionDesc)
Do* (item : Element), NEW, ABSTRACT;
(** Set Invariants **)
(* Same as for ContainersSetsOfString, except that
item.Less (tree.item) replaces (item^ < tree.item^); see S. 328. *)
(** Redefinitions of Procedures bound to Any **)
(* Comparison Relations *)
PROCEDURE Equal (tree, other : Node) : BOOLEAN;
BEGIN
RETURN LessEqual (tree, other) & LessEqual (other, tree);
END Equal;
PROCEDURE (IN a : SetDesc) Equal* (IN b : BG.AnyDesc) : BOOLEAN;
(*! Deep equal! !*)
BEGIN
WITH b : SetDesc DO
RETURN Equal (a.root, b.root);
ELSE
HALT (BEC.precondParsTypeOk);
END;
END Equal;
(* Initializations and Settings *)
PROCEDURE (VAR target : SetDesc) InitDefault*;
BEGIN
target.WipeOut;
END InitDefault;
356
12.1
2
☞
3
☞
Polymorphe Mengenklasse für geordnete Elemente
PROCEDURE (VAR target : SetDesc) InitRandom*;
CONST
numberOfItems = 100;
VAR
i
: INTEGER;
item : ContainersStrings.String;
BEGIN
target.WipeOut;
FOR i := 1 TO MathRandom.UniformI (0, numberOfItems) DO
NEW (item);
item.InitRandom;
target.Put (item);
END;
END InitRandom;
PROCEDURE Copy (VAR target : Node; source : Node);
PROCEDURE Preorder (tree : Node);
BEGIN
IF tree # NIL THEN
Put (target, tree.item);
Preorder (tree.left);
Preorder (tree.right);
END;
END Preorder;
BEGIN
IF target # source THEN
target := NIL;
Preorder (source);
END;
END Copy;
3
☞
PROCEDURE (VAR target : SetDesc) Copy* (IN source : BG.AnyDesc);
(*! Deep copy! !*)
BEGIN
WITH source : SetDesc DO
Copy (target.root, source.root);
target.CheckInvariants;
ASSERT (target.Equal (source), BEC.postcondReceiverOk);
ELSE
HALT (BEC.precondParsTypeOk);
END;
END Copy;
(* Output *)
4
☞
PROCEDURE Write (tree : Node);
BEGIN
IF tree # NIL THEN
Write (tree.left);
tree.item.Write;
Write (tree.right);
END;
END Write;
357
12
4
☞
Vom Entwerfen zum Testen
PROCEDURE (IN a : SetDesc) Write*;
BEGIN
Write (a.root);
END Write;
(* Production *)
5
☞
PROCEDURE (IN source : SetDesc) Clone* () : Set;
(*! Deep clone! !*)
VAR
result : Set;
BEGIN
NEW (result);
result.Copy (source);
RETURN result;
END Clone;
(** Redefinitions of Procedures bound to PartComparable **)
(* Order Relations *)
PROCEDURE LessEqual (tree, other : Node) : BOOLEAN;
PROCEDURE Inorder (tree : Node) : BOOLEAN;
BEGIN
RETURN
(tree = NIL) OR
(Inorder (tree.left) & Has (other, tree.item) & Inorder (tree.right));
END Inorder;
BEGIN
RETURN (tree = other) OR Inorder (tree);
END LessEqual;
PROCEDURE (IN a : SetDesc)
LessEqual* (IN b : BG.PartComparableDesc) : BOOLEAN;
BEGIN
WITH b : SetDesc DO
RETURN LessEqual (a.root, b.root);
ELSE
HALT (BEC.precondParsTypeOk);
END;
END LessEqual;
(** Definitions of Tree Operations and Procedures bound to Set **)
(* Same as for ContainersSetsOfString, except that
item.Less (tree.item) replaces (item^ < tree.item^),
item.Greater (tree.item) replaces (item^ > tree.item^),
ShallowCopy renames the former Copy; see S. 328 ff. *)
(** Factory **)
PROCEDURE New* () : Set;
(*! New empty Set. !*)
VAR
result : Set;
358
12.1
Polymorphe Mengenklasse für geordnete Elemente
BEGIN
NEW (result);
result.CheckInvariants;
ASSERT (result.IsEmpty (), BEC.postcondResultOk);
RETURN result;
END New;
(** Testing **)
(* Redefinition of Procedure bound to UtilitiesRepeater.Action *)
2
☞
PROCEDURE (this : TestInvariants) Do;
VAR
a, b, c, aUb, bUc, aDb, aIb, bIc, aSb, d, e, f : SetDesc;
BEGIN
(* Choose random sets: *)
a.InitRandom;
b.InitRandom;
c.InitRandom;
(* Initialize other sets: *)
aUb.SetUnion (a, b);
bUc.SetUnion (b, c);
aDb.SetDifference (a, b);
aIb.SetIntersection (a, b);
bIc.SetIntersection (b, c);
aSb.SetSymDifference (a, b);
(* Check set rules: *)
BG.CheckPartComparableInvariants (a, b, c);
(* Idempotence Rules a + a = a *)
d.SetUnion (a, a);
ASSERT (d.Equal (a), BEC.invariantClass);
(* a * a = a *)
d.SetIntersection (a, a);
ASSERT (d.Equal (a), BEC.invariantClass);
(* Association Rules (a + b) + c = a + (b + c) *)
d.SetUnion (aUb, c);
e.SetUnion (a, bUc);
ASSERT (d.Equal (e), BEC.invariantClass);
(* (a * b) * c = a * (b * c) *)
d.SetIntersection (aIb, c);
bIc.SetIntersection (b, c);
e.SetIntersection (a, bIc);
ASSERT (d.Equal (e), BEC.invariantClass);
(* Commutation Rules a + b = b + a *)
d.SetUnion (b, a);
ASSERT (aUb.Equal (d), BEC.invariantClass);
(* a * b = b * a *)
d.SetIntersection (b, a);
ASSERT (aIb.Equal (d), BEC.invariantClass);
(* a / b = b / a *)
d.SetSymDifference (b, a);
ASSERT (aSb.Equal (d), BEC.invariantClass);
359
12
Vom Entwerfen zum Testen
(* Neutral Element Rules a + 0 = a *)
d.SetUnion (a, emptySet);
ASSERT (d.Equal (a), BEC.invariantClass);
(* a - 0 = a *)
d.SetDifference (a, emptySet);
ASSERT (d.Equal (a), BEC.invariantClass);
(* Inverse Element Rules a - a = 0 *)
d.SetDifference (a, a);
ASSERT (d.Equal (emptySet), BEC.invariantClass);
(* a / a = 0 *)
d.SetSymDifference (a, a);
ASSERT (d.Equal (emptySet), BEC.invariantClass);
(* a / b = (a - b) + (b - a) *)
d.SetDifference (b, a);
e.SetUnion (aDb, d);
ASSERT (aSb.Equal (e), BEC.invariantClass);
(* a / b = (a + b) - (a * b) *)
d.SetDifference (aUb, aIb);
ASSERT (aSb.Equal (d), BEC.invariantClass);
(* Zero and One Element Rules a * 0 = 0 *)
d.SetIntersection (a, emptySet);
ASSERT (d.Equal (emptySet), BEC.invariantClass);
(* 0 / a = a *)
d.SetSymDifference (emptySet, a);
ASSERT (d.Equal (a), BEC.invariantClass);
(* a * b = 0 iff a and b disjoint *)
ASSERT (aIb.Equal (emptySet) = a.IsDisjoint (b), BEC.invariantClass);
(* (a - b) * b = 0 *)
d.SetIntersection (aDb, b);
ASSERT (d.IsDisjoint (b), BEC.invariantClass);
(* Distribution Rule a * (b + c) = (a * b) + (a * c) *)
d.SetIntersection (a, bUc);
e.SetIntersection (a, c);
f.SetUnion (aIb, e);
ASSERT (d.Equal (f), BEC.invariantClass);
(* a + (b * c) = (a + b) * (a + c) *)
d.SetUnion (a, bIc);
e.SetUnion (a, c);
f.SetIntersection (aUb, e);
ASSERT (d.Equal (f), BEC.invariantClass);
(* Adjunction Rules a * (a + b) = a *)
d.SetIntersection (a, aUb);
ASSERT (d.Equal (a), BEC.invariantClass);
(* a + (a * b) = a *)
d.SetUnion (a, aIb);
ASSERT (d.Equal (a), BEC.invariantClass);
(* Subset Rules 0 <= a *)
ASSERT (emptySet.LessEqual (a), BEC.invariantClass);
(* a <= a + b *)
ASSERT (a.LessEqual (aUb), BEC.invariantClass);
(* a * b <= a *)
ASSERT (aIb.LessEqual (a), BEC.invariantClass);
360
12.1
Polymorphe Mengenklasse für geordnete Elemente
(* a * b <= a *)
ASSERT (aIb.LessEqual (a), BEC.invariantClass);
(* (a <= b) <=> (a + b = b) *)
ASSERT (a.LessEqual (b) = aUb.Equal (b), BEC.invariantClass);
(* (a <= b) <=> (a * b = a) *)
ASSERT (a.LessEqual (b) = aIb.Equal (a), BEC.invariantClass);
(* Consistency Rules a - b = a - (a * b) *)
d.SetDifference (a, aIb);
ASSERT (aDb.Equal (d), BEC.invariantClass);
(* a + b = (a - b) + (b - a) + (a * b) *)
d.SetUnion (aSb, aIb);
ASSERT (aUb.Equal (d), BEC.invariantClass);
END Do;
(* Commands, Initialization and Finalization *)
(* Same as for ContainersStrings; see S. 352 ff. *)
END ContainersSetsOfComparable.
Die Nummern in der folgenden Liste entsprechen den Nummern bei den ☞-Symbolen in Programm 12.6.
(1) Eine Vorwärtsvereinbarung (forward declaration) einer Prozedur ist erforderlich, wenn ein Aufruf der Prozedur im Quelltext vor ihrer eigentlichen Vereinbarung erscheint.
Zufall
(2) InitRandom initialisiert den Empfänger mit einer zufälligen
Anzahl zufälliger String-Objekte. Wie in Programm 12.4 wird
InitRandom benutzt, um objektübergreifende Invarianten bei
zufälligen Objekten zu prüfen.
Seicht oder tief
kopieren?
(3) Dieses Copy kopiert tief, aber nicht ganz tief: Das DuplikatSet-Objekt gleicht strukturell dem Original, da der Präorderalgorithmus der Baumprozedur den Originalbaum reproduziert. Die Knoten des Kopiebaums zeigen aber auf dieselben Elemente wie die Knoten des Originalbaums, da die
Baumprozedur Put nur Zeiger auf Elemente übernimmt. Für
eine tiefere (aber nicht unbedingt tiefste!) Mengenkopie
ersetzen wir in Put
tree.item := item;
durch
tree.item := item.Clone ();
Im Falle einer Menge mit String-Objekten zeigen dann ein Element des Originals und seine Kopie im Kopiebaum auf dieselbe Zeichenkette, da das Clone von String nur seicht kopiert.
(4) Write gibt die Menge aus, indem es alle ihre Elemente ausgibt.
Da die Baumprozedur Write den Baum nach Inorder traversiert, gibt es die Elemente sortiert aus.
361
12
Vom Entwerfen zum Testen
(5) Dieses Clone stimmt textuell - bis auf den Typnamen des
Empfängers und des Resultats - mit dem Clone von ContainersStrings.String überein (siehe S. 351 und S. 353).
Alle anderen Teile von Programm 12.6 folgen Mustern, die wir
bereits in anderen Programmen kennengelernt haben.
12.1.9
Anpassen von Kundenmodulen
Kundenmodule, die ContainersSetsOfString benutzen, sind Test(Programm 11.4 S. 298) und I1WordChecker (Programm
10.7 S. 280). Sie an die Benutzung von ContainersSetsOfComparable
und ContainersStrings anzupassen, erfordert nur kleine Änderungen. Diese Arbeit empfehlen wir dem Leser als Übung (siehe
Aufgaben 12.1 und 12.2).
SetsOfString
12.1.10
Fazit
Polymorpher
Behälter
Wir haben eine Behälterklasse für Zeichenketten zu einer polymorphen Behälterklasse für geordnete Elemente verallgemeinert, indem wir die Konzeptklasse Comparable als Basisklasse für
Elemente eingeführt haben. Der polymorphe Behälter simuliert
einen generischen Behälter. Die Ansätze unterscheiden sich
insofern, als der generische Ansatz Typsicherheit zur Übersetzungszeit garantiert, während der polymorphe dies erst zur
Laufzeit mit bewachten Anweisungen erreicht.
Testkonzept
Die Einführung von Konzeptklassen ermöglicht es, objektübergreifende Invarianten abstrakt in einer Konzeptklasse zu formulieren und konkret für alle Erweiterungen zu testen. Fest eingebaute Invariantenprüfprozeduren ergänzen das Testen einzelner
Dienste durch das Testen des inneren Zusammenhangs der
Dienste.
Fragile Basisklasse
Da es zu Konzeptklassen viele Erweiterungen geben kann, müssen sie besonders zuverlässig und stabil sein. Änderungen an
Konzeptklassen wirken sich auf ihre Erweiterungen aus und
können diese invalidieren. Die starke Abhängigkeit der Erweiterungen von ihren Basisklassen ist als Problem der fragilen
Basisklasse bekannt (fragile base class problem).
12.2
Entwurfsmuster
Die meisten der benutzten Module haben wir implementiert
(ausgenommen Standardmodule von BlackBox). Als letztes öffnen wir nun die in den Abschnitten 8.2, 10.3 und 11.1 eingesetzten Ein- und Ausgabemodule UtilitiesIn und UtilitiesOut, um zu
362
12.2
Entwurfsmuster
erfahren, wie ein Programm Eingabetext vom aktiven Fenster
erhalten und Ausgabetext in ein neues Fenster lenken kann.
Dabei lernen wir zwei wichtige Entwurfsmuster kennen: das
Model-View-Controller- und das Carrier-Rider-Mapper-Muster.
12.2.1
Model-View-Controller
Das Model-View-Controller-Entwurfsmuster (MVC) wurde
zusammen mit der objektorientierten Programmiersprache
Smalltalk am Xerox Palo Alto Research Center entwickelt. Heute
liegt es vielen grafischen Benutzungsoberflächen zugrunde.
MVC steht für drei abstrakte Klassen, die zusammenwirkend
Daten speichern, visualisieren und manipulieren. Für Datenarten wie Text, Bild, Tabelle oder Dialogbox spezialisiert man die
abstrakten Klassen und konkretisiert das Entwurfsmuster zu
einem Entwurf.
Bild 12.6
Model-ViewControllerEntwurfsmuster
Controller
1
n
Model
l
l
l
Kardinalität
1
n
1
1
View
Ein Modell ist ein Behälter für Daten. Zum Beispiel Text
besteht nicht nur aus einer Zeichenfolge, sondern zu jedem
Zeichen gehören auch Attribute wie Typ, Stil, Größe und
Farbe der Schrift. Ein Textmodell speichert und verwaltet
diese Daten.
Eine Sicht (view) dient dazu, den Inhalt eines Modells visuell
in einem Fenster auf dem Bildschirm darzustellen. Zum Beispiel zeigt eine Sicht eines Textmodells die Zeichen des Textes ihren Attributen entsprechend an.
Ein Interaktor (controller) kontrolliert die Interaktion zwischen dem Benutzer und der Sicht: Er interpretiert Eingaben
des Benutzers wie Mausklick oder Tastendruck, um das
Modell entsprechend zu ändern. Im Beispiel des Textes
wechselt der Interaktor die Form des Mauszeigers, wenn sich
dieser in die Textsicht bewegt, erfasst die Mauszeigerposition
zum Klickzeitpunkt und registriert getippte Zeichen.
Eine wesentliche Entwurfsentscheidung des MVC-Konzepts ist
die Trennung der Sicht vom Modell. Eine Sicht braucht ein
Modell, um es darzustellen. Zu einem Modell kann es mehrere
Sichten geben, die dasselbe Modell unterschiedlich zeigen. Zu
363
12
Vom Entwerfen zum Testen
jeder Sicht gehört ein Interaktor, der mit der Sicht und dem
zugehörigen Modell interagiert.
Text in BlackBox
Bild 12.7
Model-ViewController-Entwurf für
Text in BlackBox
BlackBox realisiert Varianten des MVC-Konzepts für Texte und
für Formen, die hauptsächlich für Layouts von Dialogboxen
genutzt werden. Für Texte konkretisiert BlackBox Bild 12.6 so:
TextControllers.
Controller
TextModels.
Model
TextViews.
View
Die Klassen Model, View und Controller in Bild 12.7 sind nicht konkret, sondern abstrakte Klassen des BlackBox Component Framework, zu denen die Entwicklungsumgebung konkrete Standarderweiterungen liefert (siehe S. 88). Jede der drei MVCKlassen ist Teil einer Klassenhierarchie, deren Muster das Beispiel der Model-Klassen zeigt:
Bild 12.8
ModellKlassenhierarchie in
BlackBox
Stores.
Store
Models.
Model
Konzeptklassen
Containers.
Model
TextModels.
Model
FormModels.
Model
Schnittstellenklassen
TextModels.
StdModel
FormModels.
StdModel
Implementationsklassen
Die abstrakteste Klasse Stores.Store realisiert das Konzept der
Speicherbarkeit in einer Datei. Es folgen zwei weitere Konzeptklassen, bevor z.B. TextModels.Model die Schnittstelle vervollständigt. Die Implementationsklassen, z.B. TextModels.StdModel, sind
364
12.2
Entwurfsmuster
privat; Kunden erhalten nur Zugriff auf Objekte dieser Klassen,
indem sie Fabrikfunktionen aufrufen.
12.2.2
Carrier-Rider-Mapper
Die Idee beim Carrier-Rider-Mapper-Entwurfsmuster ist,
Datenbehälter von Zugriffen auf die Daten zu trennen und diese
vom Formatieren der Daten. Den drei Aufgaben sind drei Klassen zugeordnet:
Bild 12.9
Carrier-RiderMapperEntwurfsmuster
Client
Mapper
Rider
Carrier
l
l
l
Ein Träger (carrier) enthält logisch linear angeordnete Daten,
auf die er rohe Zugriffe mit Positionsangaben erlaubt.
Modelle können die Rolle von Trägern spielen.
Ein Reiter (rider) hat eine von seinem Träger unabhängige
aktuelle Position auf den Trägerdaten und bietet sequenzielle
und wahlfreie Datenzugriffe.
Ein Abbilder (mapper) veredelt die rohe Schnittstelle seines
Reiters. Während sich Reiter auf Datenzugriffe weniger
Typen beschränken, erlauben Abbilder Zugriffe auf Daten
von Standard- oder anwendungsspezifischen Typen.
365
12
Vom Entwerfen zum Testen
Bild 12.10
Carrier-RiderMapper-Entwurf für
Text in BlackBox
TextMappers.
Scanner
TextMappers.
Formatter
TextModels.
Reader
TextModels.
Writer
n
Mapper
Rider
n
TextModels.
Model
Carrier
Träger bieten Fabrikfunktionen für ihre Reiter. Zu einem Trägerobjekt kann es mehrere Reiterobjekte geben, von denen jedes
seine eigene Position auf den Trägerdaten hat. Die Schnittstellen
eines Träger-Reiter-Paars entkoppeln ihre Kunden von den
potenziell vielen Träger-Reiter-Implementationen. Abbilder bieten anwendungsorientierte Schnittstellen. Sie verbergen ihren
Kunden ihren Reiter und seinen Träger. Nur zum Initialisieren
verknüpft sich ein Abbilderobjekt mit einem Trägerobjekt.
12.2.3
Texteingabe
BlackBox kombiniert das Model-View-Controller-Muster von
Bild 12.7 mit dem Carrier-Rider-Mapper-Muster von Bild 12.10
zum Entwurf der Texteingabe:
Bild 12.11
Klassendiagramm
zur Eingabe
TextMappers.
Scanner
TextModels.
Reader
TextControllers.
Controller
TextModels.
Model
TextViews.
View
Die statische Klassenstruktur ergänzen wir durch einen
Schnappschuss einer dynamischen Objektstruktur mit typischen
Objekten zu einem typischen Zeitpunkt:
366
12.2
Bild 12.12
Objektdiagramm zur
Eingabe
Entwurfsmuster
scanner
controller
rider
Scanner
base
Reader
text
Controller
model
Model
Wie entsteht diese Objektstruktur? Das Scanner-Objekt und die
Model- und Controller-Zeiger sind statisch vereinbart. Die FocusAbfrage des Moduls TextControllers liefert einen Bezug auf das Controller-Objekt des aktiven Textfensters (falls es existiert). Somit
erhält der Zeiger controller seinen Wert durch die Zuweisung
controller := TextControllers.Focus ();
Das Controller-Objekt hat einen Zeiger text auf sein Model-Objekt
(und einen hier nicht dargestellten Zeiger view auf sein ViewObjekt).
model := controller.text;
kopiert den Model-Zeiger nach model. Das Verknüpfen des ScannerObjekts mit dem Model-Objekt leistet der Aufruf
scanner.ConnectTo (model);
der intern etwa zur Zuweisung
scanner.rider := model.NewReader (...);
führt, in der die Reader-Fabrikfunktion von Model ein neues Reaerzeugt und zum Reiter des Scanner-Objekts auf der
Basis des Model-Objekts macht.
der-Objekt
Weiterleitung
Im weiteren Verlauf benutzt das Scanner-Objekt sein ReaderObjekt, um seine Operationen zum Lesen formatierter Daten in
Operationen seines Reader-Objekts zum Lesen roher Daten
umzusetzen.
367
12
Vom Entwerfen zum Testen
12.2.4
Textausgabe
Der Entwurf der Ausgabe ähnelt dem der Eingabe (siehe Bild
12.11), doch übernimmt hier die Sicht anstelle des Interaktors
eine wesentliche Rolle:
Bild 12.13
Klassendiagramm
zur Ausgabe
Zusammengesetztes
Dokument
Bild 12.14
Objektdiagramm zur
Ausgabe
TextMappers.
Formatter
TextModels.
Writer
TextViews.
View
TextModels.
Model
TextRulers.
Ruler
Die Klasse TextRulers.Ruler, eine Erweiterung der Textsicht, modelliert ein Lineal mit Tabulatorpositionen. Mit ihr demonstrieren
wir die Technik der zusammengesetzten Dokumente, die BlackBox charakterisiert (siehe S. 92): Ein Lineal (ein spezielles ViewObjekt) lässt sich in einen Text (ein Model-Objekt) einbetten (hineinschreiben). Wie bei der Eingabe betrachten wir einen typischen Schnappschuss einer dynamischen Objektstruktur:
formatter
view
rider
Formatter
ruler
base
Writer
text
View
model
Model
Fabrik
368
Ruler
Sie entsteht so: Das Objekt formatter und die Zeiger model, view und
ruler sind statisch vereinbart. Fabrikklassen heißen in BlackBox
einheitlich Directory. Das Modul TextModels hat ein Fabrikobjekt dir,
12.2
Entwurfsmuster
dessen Funktion New Model-Objekte fabriziert. Somit erhält der
Zeiger model einen Bezug auf ein neues Model-Objekt durch
model := TextModels.dir.New ();
Das Formatter-Objekt wird durch
formatter.ConnectTo (model);
mit dem Model-Objekt verknüpft, wobei intern etwa mit
formatter.rider := model.NewWriter (...);
die Writer-Fabrikfunktion von Model ein neues Writer-Objekt
erzeugt und zum Reiter des Formatter-Objekts auf dem ModelObjekt macht.
Weiterleitung
Danach benutzt das Formatter-Objekt sein Writer-Objekt, um seine
Operationen zum Schreiben formatierter Daten in Operationen
seines Writer-Objekts zum Schreiben roher Daten umzusetzen.
Der Kunde benutzt das Formatter-Objekt, um Daten formatiert in
das Textmodell zu schreiben. Der Text erscheint aber noch nicht
auf dem Bildschirm. Um den Text zu visualisieren, muss das
Modell eine Sicht erhalten. Die Fabrik von TextViews erfüllt diese
Aufgabe:
view := TextViews.dir.New (model);
Danach stellt
Views.OpenAux (view, title);
das View-Objekt in einem Fenster mit dem Titel title dar.
Wie behandeln wir das Lineal? Nach dem bekannten Fabrikmuster liefert
ruler := TextRulers.dir.New (NIL);
ein neues Ruler-Objekt an ruler. Dieses Lineal erhält durch
TextRulers.AddTab (ruler, position * Ports.mm);
eine Tabulatorposition bei position (in Millimeter gemessen).
formatter.WriteView (ruler);
bettet es in den Text ein. Die Sicht entscheidet, ob und wie sie
das Lineal visualisiert. Der Parameter von WriteView ist polymorph; WriteView kann beliebige View-Objekte in Model-Objekte
schreiben.
369
12
Vom Entwerfen zum Testen
12.2.5
Implementieren des Eingabemoduls
Wir zeigen nun die Implementation des Eingabemoduls UtilitiesIn:
Programm 12.7
Eingabemodul
MODULE UtilitiesIn;
IMPORT
StdLog,
TextControllers,
TextMappers;
VAR
failed- : BOOLEAN;
scanner : TextMappers.Scanner;
PROCEDURE Open*;
VAR
controller
: TextControllers.Controller;
begin, end : INTEGER;
BEGIN
controller := TextControllers.Focus ();
IF controller # NIL THEN
scanner.ConnectTo (controller.text);
scanner.SetOpts
({TextMappers.interpretBools, TextMappers.interpretSets});
controller.GetSelection (begin, end);
IF begin = end THEN
scanner.SetPos (0);
ELSE
scanner.SetPos (begin);
END;
failed := FALSE;
ELSE
failed := TRUE;
StdLog.String ("UtilitiesIn.Open: controller not focused"); StdLog.Ln;
END;
END Open;
PROCEDURE Position* () : INTEGER;
BEGIN
RETURN scanner.Pos ();
END Position;
PROCEDURE SetPosition* (position : INTEGER);
BEGIN
scanner.SetPos (position);
END SetPosition;
370
12.2
Entwurfsmuster
PROCEDURE ReadBool* (OUT x : BOOLEAN);
BEGIN
IF scanner.rider # NIL THEN
scanner.Scan;
IF scanner.type = TextMappers.bool THEN
x := scanner.bool;
ELSE
failed := TRUE;
StdLog.String
("UtilitiesIn.ReadBool: scanner.Scan failed, found type: ");
StdLog.Int (scanner.type); StdLog.Ln;
END;
ELSE
failed := TRUE;
StdLog.String ("UtilitiesIn.ReadBool: scanner not connected");
StdLog.Ln;
END;
END ReadBool;
PROCEDURE ReadChar* (OUT x : CHAR);
...
PROCEDURE ReadRawChar* (OUT x : CHAR);
BEGIN
IF scanner.rider # NIL THEN
scanner.rider.Read;
x
:= scanner.rider.char;
failed := scanner.rider.eot;
ELSE
failed := TRUE;
StdLog.String ("UtilitiesIn.ReadRawChar: scanner not connected");
StdLog.Ln;
END;
END ReadRawChar;
PROCEDURE ReadInt* (OUT x : INTEGER);
...
PROCEDURE ReadReal* (OUT x : REAL);
...
PROCEDURE ReadSet* (OUT x : SET);
...
PROCEDURE ReadString* (OUT x : ARRAY OF CHAR);
...
END UtilitiesIn.
Programm 12.7 optimiert den Zeiger model der Objektstruktur
von Bild 12.12 weg. Die mit ... angedeuteten Prozedurrümpfe
folgen alle demselben Muster wie ReadBool.
371
12
Vom Entwerfen zum Testen
12.2.6
Implementieren des Ausgabemoduls
Es folgt die Implementation des Ausgabemoduls UtilitiesOut:
Programm 12.8
Ausgabemodul
MODULE UtilitiesOut;
IMPORT
Ports,
Strings,
TextMappers,
TextModels,
TextRulers,
TextViews,
Views;
CONST
tabDistanceDefault
viewHeight
viewWidth
= 10;
= 10;
= 200;
VAR
modelCount
title
model
formatter
: INTEGER;
: ARRAY 100 OF CHAR;
: TextModels.Model;
: TextMappers.Formatter;
PROCEDURE Open*;
BEGIN
Views.OpenAux (TextViews.dir.New (model), title$);
END Open;
PROCEDURE SetTabs* (tabDistance : INTEGER);
VAR
i
: INTEGER;
ruler : TextRulers.Ruler;
BEGIN
ASSERT (tabDistance > 0);
ruler := TextRulers.dir.New (NIL);
FOR i := 1 TO viewWidth DIV tabDistance DO
TextRulers.AddTab (ruler, i * tabDistance * Ports.mm);
END;
formatter.WriteView (ruler);
(* A ruler is a view, thus can be written to the text. *)
END SetTabs;
PROCEDURE OpenNew* (IN newTitle : ARRAY OF CHAR);
VAR
modelCountStr : ARRAY 5 OF CHAR;
BEGIN
INC (modelCount);
Strings.IntToString (modelCount, modelCountStr);
title
:= newTitle + " (" + modelCountStr + ")";
model
:= TextModels.dir.New ();
formatter.ConnectTo (model);
Open;
372
12.2
Entwurfsmuster
SetTabs (tabDistanceDefault);
END OpenNew;
PROCEDURE Position* () : INTEGER;
BEGIN
RETURN formatter.Pos ();
END Position;
PROCEDURE SetPosition* (newPosition : INTEGER);
BEGIN
formatter.SetPos (newPosition);
END SetPosition;
PROCEDURE WriteBool* (x : BOOLEAN);
BEGIN
formatter.WriteBool (x);
TextViews.ShowRange
(model, model.Length() - viewHeight, model.Length(), TextViews.any);
END WriteBool;
PROCEDURE WriteChar* (x : CHAR);
...
PROCEDURE WriteInt* (x : INTEGER);
...
PROCEDURE WriteIntForm*
(x, base, minWidth : INTEGER; fillChar : CHAR; showBase : BOOLEAN);
...
PROCEDURE WriteLn*;
...
PROCEDURE WriteReal* (x : REAL);
...
PROCEDURE WriteRealForm*
(x : REAL; precision, minWidth, expWidth : INTEGER; fillChar : CHAR);
...
PROCEDURE WriteRuler* (IN tab : ARRAY OF INTEGER);
VAR
i
: INTEGER;
ruler : TextRulers.Ruler;
BEGIN
ruler := TextRulers.dir.New (NIL);
FOR i := 0 TO LEN (tab) - 1 DO
TextRulers.AddTab (ruler, tab [i] * Ports.mm);
END;
formatter.WriteView (ruler);
END WriteRuler;
PROCEDURE WriteSet* (x : SET);
...
PROCEDURE WriteString* (IN x : ARRAY OF CHAR);
...
373
12
Vom Entwerfen zum Testen
PROCEDURE WriteTab*;
...
BEGIN
OpenNew ("UtilitiesOut");
END UtilitiesOut.
Die mit ... angedeuteten Prozedurrümpfe folgen demselben
Muster wie WriteBool. Offene Details der Ein-/Ausgabemodule
sollen den Leser dazu anregen, sich entsprechende Informationen aus der BlackBox-Online-Dokumentation zu beschaffen.
12.2.7
Fazit
Textausgabe ist in BlackBox auf drei Arten möglich:
l
l
l
12.3
Die Standardmodule Out und StdLog schreiben Ausgabetext
immer in dasselbe Log-Fenster.
Das Modul UtilitiesOut kann ein neues Fenster öffnen, um Text
auszugeben. Es schreibt nacheinander in verschiedene Fenster, aber immer nur in das zuletzt geöffnete.
Mit Model-, Formatter- und View-Objekten können wir mehrere
Ausgabeströme gleichzeitig in verschiedene Fenster lenken.
Zusammenfassung
Das letzte Kapitel hat uns an fortgeschrittene Themen der
objekt- und komponentenorientierten Programmierung herangeführt:
l
l
l
l
l
l
374
Polymorphe Behälter können Elemente verschiedener Typen
enthalten.
Konzeptklassen modellieren abstrakte Ideen und Fähigkeiten wie Vergleichbarkeit und Speicherbarkeit.
Schnittstellenklassen entkoppeln Schnittstellen von potenziell vielen Implementationen, die in Implementationsklassen
verborgen werden.
Fabriken beliefern Kunden von Schnittstellenklassen mit
Objekten privater Implementationsklassen.
Objektübergreifende Invarianten sind Bedingungen, die
mehrere Objekte gemeinsam erfüllen müssen. Sie lassen sich
als Zusicherungen in Prüfprozeduren formulieren und durch
randomisierte Tests prüfen.
Ein objektorientiertes Testverfahren prüft systematisch bei
konkreten Klassen, ob sie geerbte und eigene objektübergreifende Invarianten erfüllen.
12.4
l
l
l
l
Literaturhinweise
In kovarianten Erweiterungssituationen ergänzen dynamische Typprüfungen die statischen.
Entwurfsmuster beschreiben wesentliche, allgemeine
Lösungsstrukturen für wiederkehrende Aufgaben des Softwareentwurfs.
Das Model-View-Controller-Entwurfsmuster liegt der Software vieler interaktiver Benutzungsoberflächen zugrunde; es
separiert die Aspekte der Speicherung, der Visualisierung
und der Manipulation von Daten.
Das Carrier-Rider-Mapper-Entwurfsmuster trennt die
Aspekte der Speicherung, des Zugriffs und der Formatierung von Daten voneinander.
Damit haben wir uns eine solide Basis für ein tieferes Verständnis der Objekt- und der Komponententechnologie geschaffen,
auf der unsere weitere Arbeit aufbauen kann.
12.4
Literaturhinweise
Die Konzeptklassen Any, PartComparable und Comparable sind nach
Vorbildern der Eiffel-Basis-Klassenbibliotheken entworfen [19].
Der Begriff des Entwurfsmusters hat sich mit dem Buch von E.
Gamma, R. Helm, R. Johnson und J. Vlissides verbreitet [5]. Die
Autoren präsentieren einen Katalog von Musterlösungen zu
Fragen des objektorientierten Softwareentwurfs, die sich immer
wieder ähnlich stellen. J.-M. Jézéquel, M. Train und C. Mingins
[14] wenden die Vertragsmethode auf diese Entwurfsmuster an
und zeigen so, dass Entwurfsmuster durch vertragliche Spezifikationen an Ausdruckskraft, Verständlichkeit und Wiederverwendbarkeit gewinnen. Das Model-View-Controller-Entwurfsmuster erläutern H. Mössenböck [22] und S. Warford [40]. Das
Carrier-Rider-Mapper-Entwurfsmuster ist in C. Szyperski [31]
und der BlackBox-Online-Dokumentation beschrieben.
Dem Leser, der nun seine informatischen Kenntnisse vertiefen
möchte, empfehlen wir A. Aho und J. Ullman [1] sowie G. Goos
[6], [7], [8], [9].
12.5
Übungen
Mit diesen Aufgaben üben Sie das Anpassen und Verallgemeinern objektorientierter Programme.
375
12
Vom Entwerfen zum Testen
Aufgabe 12.1
Anpassen des
Testmoduls zur
Mengenklasse
Programmieren Sie ein Testmodul TestSetsOfComparable zu Contaiindem Sie das Testmodul TestSetsOfString
(Programm 11.4 S. 298) anpassen! Importieren Sie dazu ContainersStrings und ersetzen Sie an einer Stelle ContainersSetsOfString.Element durch ContainersStrings.String! Die Implementation des Do von
WriterDesc erfordert jetzt einen Typtest für die kovariante Erweiterungssituation. Zufällige Zeichenketten liefert InitRandom von
ContainersStrings.String. Außerdem müssen die Set-Objekte dynamische statt statische Objekte sein.
nersSetsOfComparable,
Aufgabe 12.2
Anpassen des
Moduls zur
Rechtschreibprüfung
Programmieren Sie eine Variante des Wörterprüfermoduls
I1WordChecker (Programm 10.7 S. 280), die ContainersSetsOfComparable und ContainersStrings statt ContainersSetsOfString benutzt! Wie in
Aufgabe 12.1 sind die Implementation des Do von WriterDesc und
die Vereinbarungen und Initialisierungen der Set-Objekte anzupassen. Vereinbaren Sie in ReadText word als statische Reihung,
beachten Sie, dass diese nicht defaultmäßig initialisiert wird,
und verwenden Sie die Fabrikfunktion von ContainersStrings.String,
um eine Kopie von word zur Menge words hinzuzufügen!
Aufgabe 12.3
Verallgemeinern der
Mengenklasse
Ergänzen Sie das Klassenmodul ContainersSetsOfComparable um ein
Modul ContainersSetsOfAny, das eine polymorphe Mengenklasse
Set exportiert, die als Elementtyp beliebige Erweiterungen der
Konzeptklasse BasisGenerals.Any akzeptiert! Da die Menge von
ihren Elementen keine Ordnung fordert, ist sie nicht mit einem
geordneten Binärbaum implementierbar. Programmieren Sie
stattdessen eine Lösung mit einer Liste!
376
A
Component Pascal Language Report
Copyright © 1994-2001 by Oberon microsystems, Inc., Switzerland.
All rights reserved. No part of this publication may be reproduced in
any form or by any means, without prior written permission by Oberon
microsystems. The only exception is the free electronic distribution of
the Education Edition of BlackBox (see the accompanying copyright
notice for details).
Oberon microsystems, Inc.
Technoparkstrasse 1
CH-8005 Zürich
Switzerland
Oberon is a trademark of Prof. Niklaus Wirth.
Component Pascal is a trademark of Oberon microsystems, Inc.
All other trademarks and registered trademarks belong to their respective owners.
Authors
Oberon microsystems, Inc.
March 2001
Authors of Oberon-2 report
H. Mössenböck, N. Wirth
Institut für Computersysteme, ETH Zürich
October 1993
Author of Oberon report
N. Wirth
Institut für Computersysteme, ETH Zürich
1987
Contents
1. Introduction
2. Syntax
3. Vocabulary and Representation
4. Declarations and Scope Rules
5. Constant Declarations
6. Type Declarations
6.1 Basic Types
6.2 Array Types
6.3 Record Types
6.4 Pointer Types
6.5 Procedure Types
377
A
Component Pascal Language Report
6.6 String Types
7. Variable Declarations
8. Expressions
8.1 Operands
8.2 Operators
9. Statements
9.1 Assignments
9.2 Procedure Calls
9.3 Statement Sequences
9.4 If Statements
9.5 Case Statements
9.6 While Statements
9.7 Repeat Statements
9.8 For Statements
9.9 Loop Statements
9.10 Return and Exit Statements
9.11 With Statements
10. Procedure Declarations
10.1 Formal Parameters
10.2 Methods
10.3 Predeclared Procedures
10.4 Finalization
11. Modules
Appendix A: Definition of Terms
Appendix B: Syntax of Component Pascal
Appendix C: Domains of Basic Types
Appendix D: Mandatory Requirements for Environment
1. Introduction
Component Pascal is Oberon microsystems’ refinement of the
Oberon-2 language. Oberon microsystems thanks H. Mössenböck and N. Wirth for the friendly permission to use their
Oberon-2 report as basis for this document.
Component Pascal is a general-purpose language in the tradition of Pascal, Modula-2, and Oberon. Its most important features are block structure, modularity, separate compilation,
static typing with strong type checking (also across module
boundaries), type extension with methods, dynamic loading of
modules, and garbage collection.
Type extension makes Component Pascal an object-oriented language. An object is a variable of an abstract data type consisting
of private data (its state) and procedures that operate on this
data. Abstract data types are declared as extensible records.
378
A
Component Pascal Language Report
Component Pascal covers most terms of object-oriented languages by the established vocabulary of imperative languages
in order to minimize the number of notions for similar concepts.
Complete type safety and the requirement of a dynamic object
model make Component Pascal a component-oriented language.
This report is not intended as a programmer’s tutorial. It is
intentionally kept concise. Its function is to serve as a reference
for programmers. What remains unsaid is mostly left so intentionally, either because it can be derived from stated rules of the
language, or because it would require to commit the definition
when a general commitment appears as unwise.
Appendix A defines some terms that are used to express the
type checking rules of Component Pascal. Where they appear in
the text, they are written in italics to indicate their special meaning (e.g. the same type).
It is recommended to minimize the use of procedure types and
super calls, since they are considered obsolete. They are retained
for the time being, in order to simplify the use of existing
Oberon-2 code. Support for these features may be reduced in
later product releases. In the following text, red stretches denote
these obsolete features.
2. Syntax
An extended Backus-Naur formalism (EBNF) is used to describe
the syntax of Component Pascal: Alternatives are separated by |.
Brackets [ and ] denote optionality of the enclosed expression,
and braces { and } denote its repetition (possibly 0 times). Ordinary parentheses ( and ) are used to group symbols if necessary.
Non-terminal symbols start with an upper-case letter (e.g., Statement). Terminal symbols either start with a lower-case letter (e.g.,
ident), or are written all in upper-case letters (e.g., BEGIN ), or are
denoted by strings (e.g., ":=").
3. Vocabulary and Representation
The representation of (terminal) symbols in terms of characters
is defined using ISO 8859-1, i.e., the Latin-1 extension of the
ASCII character set. Symbols are identifiers, numbers, strings,
operators, and delimiters. The following lexical rules must be
observed: Blanks and line breaks must not occur within symbols
(except in comments, and blanks in strings). They are ignored
379
A
Component Pascal Language Report
unless they are essential to separate two consecutive symbols.
Capital and lower-case letters are considered as distinct.
1. Identifiers are sequences of letters, digits, and underscores. The
first character must not be a digit.
ident
letter
digit
= ( letter | "_" ) { letter | "_" | digit }.
= "A" .. "Z" | "a" .. "z" | "À" .. "Ö" | "Ø" .. "ö" | "ø" .. "ÿ".
= "0" | "1" | "2" | "3" | "4" | "5" | "6" | "7" | "8" | "9".
Examples:
x
Scan
Oberon2
GetSymbol
firstLetter
2. Numbers are (unsigned) integer or real constants. The type of
an integer constant is INTEGER if the constant value belongs to
INTEGER, or LONGINT otherwise (see 6.1). If the constant is specified with the suffix ’H’ or ’L’, the representation is hexadecimal,
otherwise the representation is decimal. The suffix ’H’ is used to
specify 32-bit constants in the range -2147483648 .. 2147483647. At
most 8 significant hex digits are allowed. The suffix ’L’ is used to
specify 64-bit constants.
A real number always contains a decimal point. Optionally it
may also contain a decimal scale factor. The letter E means
“times ten to the power of”. A real number is always of type
REAL.
number
integer
real
ScaleFactor
hexDigit
= integer | real.
= digit { digit } | digit { hexDigit } ( "H" | "L" ).
= digit { digit } "." { digit } [ ScaleFactor ].
= "E" [ "+" | "-" ] digit { digit }.
= digit | "A" | "B" | "C" | "D" | "E" | "F".
Examples:
1234567
0DH
12.3
4.567E8
0FFFF0000H
0FFFF0000L
INTEGER
INTEGER
REAL
REAL
INTEGER
LONGINT
1234567
13
12.3
456700000
-65536
4294901760
3. Character constants are denoted by the ordinal number of the
character in hexadecimal notation followed by the letter X.
character
= digit { hexDigit } "X".
4. Strings are sequences of characters enclosed in single (’) or
double (") quote marks. The opening quote must be the same as
the closing quote and must not occur within the string. The
number of characters in a string is called its length. A string of
length 1 can be used wherever a character constant is allowed
and vice versa.
380
A
string
Component Pascal Language Report
= ’ " ’ { char } ’ " ’ | " ’ " { char } " ’ ".
Examples:
"Component Pascal"
"Don’t worry!"
"x"
5. Operators and delimiters are the special characters, character
pairs, or reserved words listed below. The reserved words consist exclusively of capital letters and cannot be used as identifiers.
+
*
/
~
&
.
,
;
|
$
(
[
{
:=
^
=
#
<
>
<=
>=
..
:
)
]
}
ABSTRACT
ARRAY
BEGIN
BY
CASE
CLOSE
CONST
DIV
DO
ELSE
ELSIF
EMPTY
END
EXIT
EXTENSIBLE
FOR
IF
IMPORT
IN
IS
LIMITED
LOOP
MOD
MODULE
NIL
OF
OR
OUT
POINTER
PROCEDURE
RECORD
REPEAT
RETURN
THEN
TO
TYPE
UNTIL
VAR
WHILE
WITH
6. Comments may be inserted between any two symbols in a program. They are arbitrary character sequences opened by the
bracket (* and closed by *). Comments may be nested. They do
not affect the meaning of a program.
4. Declarations and Scope Rules
Every identifier occurring in a program must be introduced by a
declaration, unless it is a predeclared identifier. Declarations
also specify certain permanent properties of an object, such as
whether it is a constant, a type, a variable, or a procedure. The
identifier is then used to refer to the associated object.
The scope of an object x extends textually from the point of its
declaration to the end of the block (module, procedure, or
record) to which the declaration belongs and hence to which the
object is local. It excludes the scopes of equally named objects
which are declared in nested blocks. The scope rules are:
1. No identifier may denote more than one object within a given
scope (i.e., no identifier may be declared twice in a block);
2. An object may only be referenced within its scope;
3. A declaration of a type T containing references to another type
T1 may occur at a point where T1 is still unknown. The declaration of T1 must follow in the same block to which T is local;
381
A
Component Pascal Language Report
4. Identifiers denoting record fields (see 6.3) or methods (see
10.2) are valid in record designators only.
An identifier declared in a module block may be followed by an
export mark ( "*" or "-") in its declaration to indicate that it is
exported. An identifier x exported by a module M may be used in
other modules, if they import M (see Ch.11). The identifier is
then denoted as M.x in these modules and is called a qualified
identifier. Variables and record fields marked with "-" in their declaration are read-only (variables and fields) or implement-only
(methods) in importing modules.
Qualident
IdentDef
= [ ident "." ] ident.
= ident [ "*" | "-" ].
The following identifiers are predeclared; their meaning is
defined in the indicated sections:
ABS
ANYPTR
ANYREC
ASH
ASSERT
BITS
BOOLEAN
BYTE
CAP
CHAR
CHR
DEC
ENTIER
EXCL
HALT
INC
INCL
INF
(10.3)
(6.1)
(6.1)
(10.3)
(10.3)
(10.3)
(6.1)
(6.1)
(10.3)
(6.1)
(10.3)
(10.3)
(10.3)
(10.3)
(10.3)
(10.3)
(10.3)
(6.1)
INTEGER
FALSE
LEN
LONG
LONGINT
MAX
MIN
NEW
ODD
ORD
REAL
SET
SHORT
SHORTCHAR
SHORTINT
SHORTREAL
SIZE
TRUE
(6.1)
(6.1)
(10.3)
(10.3)
(6.1)
(10.3)
(10.3)
(10.3)
(10.3)
(10.3)
(6.1)
(6.1)
(10.3)
(6.1)
(6.1)
(6.1)
(10.3)
(6.1)
5. Constant Declarations
A constant declaration associates an identifier with a constant
value.
ConstantDeclaration = IdentDef "=" ConstExpression.
ConstExpression
= Expression.
A constant expression is an expression that can be evaluated by
a mere textual scan without actually executing the program. Its
operands are constants (Ch.8) or predeclared functions (Ch.10.3)
that can be evaluated at compile time.
Examples of constant declarations are:
N = 100
382
A
Component Pascal Language Report
limit = 2*N - 1
fullSet = {MIN(SET) .. MAX(SET)}
6. Type Declarations
A data type determines the set of values which variables of that
type may assume, and the operators that are applicable. A type
declaration associates an identifier with a type. In the case of
structured types (arrays and records) it also defines the structure
of variables of this type. A structured type cannot contain itself.
TypeDeclaration
Type
= IdentDef "=" Type.
= Qualident | ArrayType | RecordType | PointerType |
ProcedureType.
Examples:
Table = ARRAY N OF REAL
Tree = POINTER TO Node
Node = EXTENSIBLE RECORD
key: INTEGER;
left, right: Tree
END
CenterTree = POINTER TO CenterNode
CenterNode = RECORD (Node)
width: INTEGER;
subnode: Tree
END
Object = POINTER TO ABSTRACT RECORD END
Function = PROCEDURE (x: INTEGER): INTEGER
6.1 Basic Types
The basic types are denoted by predeclared identifiers. The associated operators are defined in 8.2 and the predeclared function
procedures in 10.3. The values of the given basic types are the following:
1. BOOLEAN
the truth values TRUE and FALSE
2. SHORTCHAR the characters of the Latin-1 character set
(0X .. 0FFX)
3. CHAR
the characters of the Unicode character set
(0X .. 0FFFFX)
4. BYTE
the integers between MIN(BYTE) and MAX(BYTE)
5. SHORTINT
the integers between MIN(SHORTINT) and
MAX(SHORTINT)
383
A
Component Pascal Language Report
6. INTEGER
the integers between MIN(INTEGER) and
MAX(INTEGER)
7. LONGINT
the integers between MIN(LONGINT) and
MAX(LONGINT)
8. SHORTREAL the real numbers between MIN(SHORTREAL) and
MAX(SHORTREAL), the value INF
9. REAL
the real numbers between MIN(REAL) and
MAX(REAL), the value INF
10. SET
the sets of integers between 0 and MAX(SET)
Types 4 to 7 are integer types, types 8 and 9 are real types, and
together they are called numeric types. They form a hierarchy; the
larger type includes (the values of) the smaller type:
REAL >= SHORTREAL >= LONGINT >= INTEGER >= SHORTINT >= BYTE
Types 2 and 3 are character types with the type hierarchy:
CHAR >= SHORTCHAR
6.2 Array Types
An array is a structure consisting of a number of elements which
are all of the same type, called the element type. The number of
elements of an array is called its length. The elements of the array
are designated by indices, which are integers between 0 and the
length minus 1.
ArrayType
Length
= ARRAY [ Length { "," Length } ] OF Type.
= ConstExpression.
A type of the form
ARRAY L0, L1, ..., Ln OF T
is understood as an abbreviation of
ARRAY L0 OF
ARRAY L1 OF
...
ARRAY Ln OF T
Arrays declared without length are called open arrays. They are
restricted to pointer base types (see 6.4), element types of open
array types, and formal parameter types (see 10.1).
Examples:
ARRAY 10, N OF INTEGER
ARRAY OF CHAR
384
A
Component Pascal Language Report
6.3 Record Types
A record type is a structure consisting of a fixed number of elements, called fields, with possibly different types. The record
type declaration specifies the name and type of each field. The
scope of the field identifiers extends from the point of their declaration to the end of the record type, but they are also visible
within designators referring to elements of record variables (see
8.1). If a record type is exported, field identifiers that are to be
visible outside the declaring module must be marked. They are
called public fields; unmarked elements are called private fields.
RecordType
RecAttributes
BaseType
FieldList
IdentList
= RecAttributes RECORD [ "(" BaseType ")" ]
FieldList { ";" FieldList } END.
= [ ABSTRACT | EXTENSIBLE | LIMITED ].
= Qualident.
= [ IdentList ":" Type ].
= IdentDef { "," IdentDef }.
The usage of a record type is restricted by the presence or
absence of one of the following attributes: ABSTRACT, EXTENSIBLE, and LIMITED.
A record type marked as ABSTRACT cannot be instantiated. No
variables or fields of such a type can ever exist. Abstract types
are only used as base types for other record types (see below).
Variables of a LIMITED record type can only be allocated inside
the module where the record type is defined. The restriction
applies to static allocation by a variable declaration (Ch. 7) as
well as to dynamic allocation by the standard procedure NEW
(Ch. 10.3).
Record types marked as ABSTRACT or EXTENSIBLE are extensible,
i.e., a record type can be declared as an extension of such a
record type. In the example
T0 = EXTENSIBLE RECORD x: INTEGER END
T1 = RECORD (T0) y: REAL END
T1 is a (direct) extension of T0 and T0 is the (direct) base type of T1
(see App. A). An extended type T1 consists of the fields of its base
type and of the fields which are declared in T1. All identifiers
declared in the extended record must be different from the identifiers declared in its base type record(s). The base type of an
abstract record must be abstract. Alternatively, a pointer type
can be specified as the base type. The record base type of the
pointer is used as the base type of the declared record in this case.
A record which is an extension of a hidden (i.e., non-exported)
record type may not be exported. Each record is implicitly an
385
A
Component Pascal Language Report
extension of the predeclared type ANYREC. ANYREC does not contain any fields and can only be used in pointer and variable
parameter declarations.
Summary of attributes:
attribute
extension
none
no
yes
yes
yes
yes
no
in defining module only
EXTENSIBLE
ABSTRACT
LIMITED
allocate
Examples of record type declarations:
RECORD
day, month, year: INTEGER
END
LIMITED RECORD
name, firstname: ARRAY 32 OF CHAR;
age: INTEGER;
salary: REAL
END
6.4 Pointer Types
Variables of a pointer type P assume as values pointers to variables of some type T. T is called the pointer base type of P and
must be a record or array type. Pointer types adopt the extension relation of their pointer base types: if a type T1 is an extension of T, and P1 is of type POINTER TO T1, then P1 is also an extension of P.
PointerType
= POINTER TO Type.
If p is a variable of type P = POINTER TO T, a call of the predeclared
procedure NEW(p) (see 10.3) allocates a variable of type T in free
storage. If T is a record type or an array type with fixed length,
the allocation has to be done with NEW(p); if T is an n-dimensional open array type the allocation has to be done with NEW(p,
e0, ..., en-1) where T is allocated with lengths given by the expressions e0, ..., en-1. In either case a pointer to the allocated variable
is assigned to p. p is of type P. The referenced variable p^ (pronounced as p-referenced) is of type T. Any pointer variable may
assume the value NIL, which points to no variable at all. All fields
or elements of a newly allocated record or array are cleared,
which implies that all embedded pointers and procedure variables are initialized to NIL. The predeclared type ANYPTR is
defined as POINTER TO ANYREC. Any pointer to a record type is
therefore an extension of ANYPTR. The procedure NEW cannot be
used for variables of type ANYPTR.
386
A
Component Pascal Language Report
6.5 Procedure Types
Variables of a procedure type T have a procedure (or NIL) as
value. If a procedure P is assigned to a variable of type T, the formal parameter lists (see Ch. 10.1) of P and T must match (see
App. A). P must not be a predeclared procedure or a method nor
may it be local to another procedure.
ProcedureType
= PROCEDURE [ FormalParameters ].
6.6 String Types
Values of a string type are sequences of characters terminated by
a null character ( 0X). The length of a string is the number of characters it contains excluding the null character. Strings are either
constants or stored in an array of character type. There are no predeclared identifiers for string types because there is no need to
use them in a declaration. Constant strings which consist solely
of characters in the range 0X..0FFX and strings stored in an array
of SHORTCHAR are of type Shortstring, all others are of type
String.
7. Variable Declarations
Variable declarations introduce variables by defining an identifier and a data type for them.
VariableDeclaration = IdentList ":" Type.
Record and pointer variables have both a static type (the type
with which they are declared - simply called their type) and a
dynamic type (the type of their value at run-time). For pointers
and variable parameters of record type the dynamic type may be
an extension of their static type. The static type determines which
fields of a record are accessible. The dynamic type is used to call
methods (see 10.2).
Examples of variable declarations (refer to examples in Ch. 6):
i, j, k: INTEGER
x, y: REAL
p, q: BOOLEAN
s: SET
F: Function
a: ARRAY 100 OF REAL
387
A
Component Pascal Language Report
w: ARRAY 16 OF
RECORD
name: ARRAY 32 OF CHAR;
count: INTEGER
END
t, c: Tree
8. Expressions
Expressions are constructs denoting rules of computation
whereby constants and current values of variables are combined
to compute other values by the application of operators and
function procedures. Expressions consist of operands and operators. Parentheses may be used to express specific associations of
operators and operands.
8.1 Operands
With the exception of set constructors and literal constants
(numbers, character constants, or strings), operands are denoted
by designators. A designator consists of an identifier referring to
a constant, variable, or procedure. This identifier may possibly
be qualified by a module identifier (see Ch. 4 and 11) and may
be followed by selectors if the designated object is an element of a
structure.
Designator
= Qualident { "." ident | "[" ExpressionList "]" | "^" |
"(" Qualident ")" | ActualParameters } [ "$" ].
ExpressionList
= Expression { "," Expression }.
ActualParameters = "(" [ ExpressionList ] ")".
If a designates an array, then a[e] denotes that element of a whose
index is the current value of the expression e. The type of e must
be an integer type. A designator of the form a[e0, e1, ..., en] stands
for a[e0][e1]...[en]. If r designates a record, then r.f denotes the field f
of r or the method f of the dynamic type of r (Ch. 10.2). If a or r are
read-only, then also a[e] and r.f are read-only.
If p designates a pointer, p^ denotes the variable which is referenced by p. The designators p^.f, p^[e], and p^$ may be abbreviated
as p.f, p[e], and p$, i.e., record, array, and string selectors imply
dereferencing. Dereferencing is also implied if a pointer is
assigned to a variable of a record or array type (Ch. 9.1), if a
pointer is used as actual parameter for a formal parameter of a
record or array type (Ch. 10.1), or if a pointer is used as argument of the standard procedure LEN (Ch. 10.3).
A type guard v(T) asserts that the dynamic type of v is T (or an
extension of T), i.e., program execution is aborted, if the dynamic
388
A
Component Pascal Language Report
type of v is not T (or an extension of T). Within the designator, v is
then regarded as having the static type T. The guard is applicable, if
1. v is an IN or VAR parameter of record type or v is a pointer to a
record type, and if
2. T is an extension of the static type of v.
If the designated object is a constant or a variable, then the designator refers to its current value. If it is a procedure, the designator refers to that procedure unless it is followed by a (possibly
empty) parameter list in which case it implies an activation of
that procedure and stands for the value resulting from its execution. The actual parameters must correspond to the formal
parameters as in proper procedure calls (see 10.1).
If a designates an array of character type, then a$ denotes the null
terminated string contained in a. It leads to a run-time error if a
does not contain a 0X character. The $ selector is applied implicitly if a is used as an operand of the concatenation operator (Ch.
8.2.4), a relational operator (Ch. 8.2.5), or one of the predeclared
procedures LONG and SHORT (Ch. 10.3).
Examples of designators (refer to examples in Ch.7):
i
a[i]
w[3].name[ i ]
t.left.right
t(CenterTree).subnode
w[i].name$
(INTEGER)
(REAL)
(CHAR)
(Tree)
(Tree)
(String)
8.2 Operators
Four classes of operators with different precedences (binding
strengths) are syntactically distinguished in expressions. The
operator ~ has the highest precedence, followed by multiplication operators, addition operators, and relations. Operators of
the same precedence associate from left to right. For example, xy-z stands for (x-y)-z.
Expression
SimpleExpression
Term
Factor
Set
Element
Relation
AddOperator
MulOperator
= SimpleExpression [ Relation SimpleExpression ].
= [ "+" | "-" ] Term { AddOperator Term }.
= Factor { MulOperator Factor }.
= Designator | number | character | string | NIL | Set |
"(" Expression ")" | "~" Factor.
= "{" [ Element { "," Element } ] "}".
= Expression [ ".." Expression ].
= "=" | "#" | "<" | "<=" | ">" | ">=" | IN | IS.
= "+" | "-" | OR.
= "*" | "/" | DIV | MOD | "&".
389
A
Component Pascal Language Report
The available operators are listed in the following tables. Some
operators are applicable to operands of various types, denoting
different operations. In these cases, the actual operation is identified by the type of the operands. The operands must be expression compatible with respect to the operator (see App. A).
8.2.1 Logical operators
logical disjunction p OR q
logical conjunction p & q
negation
~p
OR
&
~
“if p then TRUE, else q”
“if p then q, else FALSE”
“not p”
These operators apply to BOOLEAN operands and yield a
result. The second operand of a disjunction is only
evaluated if the result of the first is FALSE. The second oprand of
a conjunction is only evaluated if the result of the first is TRUE.
BOOLEAN
8.2.2 Arithmetic operators
sum
difference
product
real quotient
integer quotient
modulus
+
*
/
DIV
MOD
The operators +, -, *, and / apply to operands of numeric types. The
type of the result is REAL if the operation is a division (/) or one of
the operand types is a REAL . Otherwise the result type is SHORTREAL if one of the operand types is SHORTREAL, LONGINT if one of
the operand types is LONGINT, or INTEGER in any other case. If the
result of a real operation is too large to be represented as a real
number, it is changed to the predeclared value INF with the same
sign as the original result. Note that this also applies to 1.0/0.0,
but not to 0.0/0.0 which has no defined result at all and leads to a
run-time error. When used as monadic operators, - denotes sign
inversion and + denotes the identity operation. The operators
DIV and MOD apply to integer operands only. They are related by
the following formulas:
x = (x DIV y) * y + (x MOD y)
0 <= (x MOD y) < y or
0 >= (x MOD y) > y
Note: x DIV y = ENTIER(x/y)
Examples:
x
5
-5
5
-5
390
y
3
3
-3
-3
x DIV y
1
-2
-2
1
x MOD y
2
1
-1
-2
A
Note: (-5) DIV 3 = -2
Component Pascal Language Report
but -5 DIV 3 = -(5 DIV 3) = -1
8.2.3 Set operators
+
*
/
union
difference
(x - y = x * (-y))
intersection
symmetric set difference (x / y = (x-y) + (y-x))
Set operators apply to operands of type SET and yield a result of
type SET. The monadic minus sign denotes the complement of x,
i.e., -x denotes the set of integers between 0 and MAX(SET) which
are not elements of x. Set operators are not associative ((a+b)-c #
a+(b-c) ). A set constructor defines the value of a set by listing its
elements between curly brackets. The elements must be integers
in the range 0..MAX(SET). A range a..b denotes all integers i with i
>= a and i <= b.
8.2.4 String operators
+
string concatenation
The concatenation operator applies to operands of string types.
The resulting string consists of the characters of the first operand followed by the characters of the second operand. If both
operands are of type Shortstring the result is of type Shortstring,
otherwise the result is of type String.
8.2.5 Relations
=
#
<
<=
>
>=
IN
IS
equal
unequal
less
less or equal
greater
greater or equal
set membership
type test
Relations yield a BOOLEAN result. The relations =, #, <, <=, >, and
>= apply to the numeric types, character types, and string types. The
relations = and # also apply to BOOLEAN and SET, as well as to
pointer and procedure types (including the value NIL). x IN s
stands for “x is an element of s”. x must be an integer in the
range 0..MAX(SET), and s of type SET. v IS T stands for “the
dynamic type of v is T (or an extension of T)” and is called a type
test. It is applicable if
1. v is an IN or VAR parameter of record type or v is a pointer to a
record type, and if
2. T is an extension of the static type of v.
391
A
Component Pascal Language Report
Examples of expressions (refer to examples in Ch.7):
1991
i DIV 3
~p OR q
(i+j) * (i-j)
s - {8, 9, 13}
i+x
a[i+j] * a[i-j]
(0 <= i) & (i < 100)
t.key = 0
k IN {i..j-1}
w[i].name$ <= "John"
t IS CenterTree
INTEGER
INTEGER
BOOLEAN
INTEGER
SET
REAL
REAL
BOOLEAN
BOOLEAN
BOOLEAN
BOOLEAN
BOOLEAN
9. Statements
Statements denote actions. There are elementary and structured
statements. Elementary statements are not composed of any
parts that are themselves statements. They are the assignment,
the procedure call, the return, and the exit statement. Structured
statements are composed of parts that are themselves statements. They are used to express sequencing and conditional,
selective, and repetitive execution. A statement may also be
empty, in which case it denotes no action. The empty statement
is included in order to relax punctuation rules in statement
sequences.
Statement
= [ Assignment | ProcedureCall | IfStatement |
CaseStatement | WhileStatement | RepeatStatement |
ForStatement | LoopStatement | WithStatement |
EXIT | RETURN [ Expression ] ].
9.1 Assignments
Assignments replace the current value of a variable by a new
value specified by an expression. The expression must be assignment compatible with the variable (see App. A). The assignment
operator is written as ":=" and pronounced as becomes.
Assignment
= Designator ":=" Expression.
If an expression e of type Te is assigned to a variable v of type Tv,
the following happens:
1. if Tv and Te are record types, all fields of that type are assigned;
2. if Tv and Te are pointer types, the dynamic type of v becomes
the dynamic type of e;
3. if Tv is an array of character type and e is a string of length m <
and v[m] becomes 0X. It leads to a
run-time error if m >= LEN(v).
LEN(v) , v[i] becomes ei for i = 0..m-1
392
A
Component Pascal Language Report
Examples of assignments (refer to examples in Ch.7):
i := 0
p := i = j
x := i + 1
k := Log2(i+j)
F := Log2
(* see 10.1 *)
s := {2, 3, 5, 7, 11, 13}
a[i] := (x+y) * (x-y)
t.key := i w[i+1].name := "John"
t := c
9.2 Procedure Calls
A procedure call activates a procedure. It may contain a list of
actual parameters which replace the corresponding formal
parameters defined in the procedure declaration (see Ch. 10).
The correspondence is established by the positions of the
parameters in the actual and formal parameter lists. There are
two kinds of parameters: variable and value parameters.
If a formal parameter is a variable parameter, the corresponding
actual parameter must be a designator denoting a variable. If it
denotes an element of a structured variable, the component
selectors are evaluated when the formal/actual parameter substitution takes place, i.e., before the execution of the procedure.
If a formal parameter is a value parameter, the corresponding
actual parameter must be an expression. This expression is evaluated before the procedure activation, and the resulting value is
assigned to the formal parameter (see also 10.1).
ProcedureCall
= Designator [ ActualParameters ].
Examples:
WriteInt(i*2+1)
(* see 10.1 *)
INC(w[k].count)
t.Insert("John")
(* see 11 *)
9.3 Statement Sequences
Statement sequences denote the sequence of actions specified by
the component statements which are separated by semicolons.
StatementSequence = Statement { ";" Statement }.
9.4 If Statements
IfStatement
= IF Expression THEN StatementSequence
{ ELSIF Expression THEN StatementSequence }
[ ELSE StatementSequence ] END.
If statements specify the conditional execution of guarded statement sequences. The Boolean expression preceding a statement
393
A
Component Pascal Language Report
sequence is called its guard. The guards are evaluated in
sequence of occurrence, until one evaluates to TRUE, whereafter
its associated statement sequence is executed. If no guard is satisfied, the statement sequence following the symbol ELSE is executed, if there is one.
Example:
IF (ch >= "A") & (ch <= "Z") THEN ReadIdentifier
ELSIF (ch >= "0") & (ch <= "9") THEN ReadNumber
ELSIF (ch = "’") OR (ch = ’"’) THEN ReadString
ELSE SpecialCharacter
END
9.5 Case Statements
Case statements specify the selection and execution of a statement sequence according to the value of an expression. First the
case expression is evaluated, then that statement sequence is
executed whose case label list contains the obtained value. The
case expression must be of an integer or character type that
includes the values of all case labels. Case labels are constants,
and no value must occur more than once. If the value of the
expression does not occur as a label of any case, the statement
sequence following the symbol ELSE is selected, if there is one,
otherwise the program is aborted.
CaseStatement
Case
CaseLabelList
CaseLabels
= CASE Expression OF Case { "|" Case }
[ ELSE StatementSequence ] END.
= [ CaseLabelList ":" StatementSequence ].
= CaseLabels { "," CaseLabels }.
= ConstExpression [ ".." ConstExpression ].
Example:
CASE ch OF
"A" .. "Z": ReadIdentifier
| "0" .. "9": ReadNumber
| "’", ’"’: ReadString
ELSE SpecialCharacter
END
9.6 While Statements
While statements specify the repeated execution of a statement
sequence while the Boolean expression (its guard) yields TRUE.
The guard is checked before every execution of the statement
sequence.
WhileStatement
= WHILE Expression DO StatementSequence END.
Examples:
WHILE i > 0 DO i := i DIV 2; k := k + 1 END
394
A
Component Pascal Language Report
WHILE (t # NIL) & (t.key # i) DO t := t.left END
9.7 Repeat Statements
A repeat statement specifies the repeated execution of a statement sequence until a condition specified by a Boolean expression is satisfied. The statement sequence is executed at least
once.
RepeatStatement = REPEAT StatementSequence UNTIL Expression.
9.8 For Statements
A for statement specifies the repeated execution of a statement
sequence while a progression of values is assigned to an integer
variable called the control variable of the for statement.
ForStatement
= FOR ident ":=" Expression TO Expression
[ BY ConstExpression ] DO StatementSequence END.
The statement
FOR v := beg TO end BY step DO statements END
is equivalent to
temp := end; v := beg;
IF step > 0 THEN
WHILE v <= temp DO statements; INC(v, step) END
ELSE
WHILE v >= temp DO statements; INC(v, step) END
END
has the same type as v. step must be a nonzero constant
expression. If step is not specified, it is assumed to be 1.
temp
Examples:
FOR i := 0 TO 79 DO k := k + a[i] END
FOR i := 79 TO 1 BY -1 DO a[i] := a[i-1] END
9.9 Loop Statements
A loop statement specifies the repeated execution of a statement
sequence. It is terminated upon execution of an exit statement
within that sequence (see 9.10).
LoopStatement
= LOOP StatementSequence END.
Example:
LOOP
ReadInt(i);
IF i < 0 THEN EXIT END;
WriteInt(i)
END
395
A
Component Pascal Language Report
Loop statements are useful to express repetitions with several
exit points or cases where the exit condition is in the middle of
the repeated statement sequence.
9.10 Return and Exit Statements
A return statement indicates the termination of a procedure. It is
denoted by the symbol RETURN, followed by an expression if the
procedure is a function procedure. The type of the expression
must be assignment compatible (see App. A) with the result type
specified in the procedure heading (see Ch.10).
Function procedures require the presence of a return statement
indicating the result value. In proper procedures, a return statement is implied by the end of the procedure body. Any explicit
return statement therefore appears as an additional (probably
exceptional) termination point.
An exit statement is denoted by the symbol EXIT. It specifies termination of the enclosing loop statement and continuation with
the statement following that loop statement. Exit statements are
contextually, although not syntactically associated with the loop
statement which contains them.
9.11 With Statements
With statements execute a statement sequence depending on the
result of a type test and apply a type guard to every occurrence
of the tested variable within this statement sequence.
WithStatement
Guard
= WITH [ Guard DO StatementSequence ]
{ "|" [ Guard DO StatementSequence ] }
[ ELSE StatementSequence ] END.
= Qualident ":" Qualident.
If v is a variable parameter of record type or a pointer variable,
and if it is of a static type T0, the statement
WITH v: T1 DO S1 | v: T2 DO S2 ELSE S3 END
has the following meaning: if the dynamic type of v is T1, then
the statement sequence S1 is executed where v is regarded as if it
had the static type T1; else if the dynamic type of v is T2, then S2
is executed where v is regarded as if it had the static type T2; else
S3 is executed. T1 and T2 must be extensions of T0. If no type test
is satisfied and if an else clause is missing the program is
aborted.
Example:
WITH t: CenterTree DO i := t.width; c := t.subnode END
396
A
Component Pascal Language Report
10. Procedure Declarations
A procedure declaration consists of a procedure heading and a procedure body. The heading specifies the procedure identifier and
the formal parameters. For methods it also specifies the receiver
parameter and the attributes (see 10.2). The body contains declarations and statements. The procedure identifier is repeated at
the end of the procedure declaration.
There are two kinds of procedures: proper procedures and function
procedures. The latter are activated by a function designator as a
constituent of an expression and yield a result that is an operand
of the expression. Proper procedures are activated by a procedure call. A procedure is a function procedure if its formal
parameters specify a result type. The body of a function procedure must contain a return statement which defines its result.
All constants, variables, types, and procedures declared within a
procedure body are local to the procedure. Since procedures may
be declared as local objects too, procedure declarations may be
nested. The call of a procedure within its declaration implies
recursive activation.
Local variables whose types are pointer types or procedure
types are initialized to NIL before the body of the procedure is
executed.
Objects declared in the environment of the procedure are also
visible in those parts of the procedure in which they are not concealed by a locally declared object with the same name.
ProcedureDeclaration = ProcedureHeading ";" [ ProcedureBody ident ].
ProcedureHeading
= PROCEDURE [ Receiver ] IdentDef
[ FormalParameters ] MethAttributes.
ProcedureBody
= DeclarationSequence
[ BEGIN StatementSequence ] END.
DeclarationSequence = { CONST { ConstantDeclaration ";" } |
TYPE { TypeDeclaration ";" } |
VAR { VariableDeclaration ";" } }
{ ProcedureDeclaration ";" |
ForwardDeclaration ";" }.
ForwardDeclaration = PROCEDURE "^" [ Receiver ] IdentDef
[ FormalParameters ] MethAttributes.
If a procedure declaration specifies a receiver parameter, the procedure is considered to be a method of the type of the receiver
(see 10.2). A forward declaration serves to allow forward references to a procedure whose actual declaration appears later in
the text. The formal parameter lists of the forward declaration
397
A
Component Pascal Language Report
and the actual declaration must match (see App. A) and the
names of corresponding parameters must be equal.
10.1 Formal Parameters
Formal parameters are identifiers declared in the formal parameter list of a procedure. They correspond to actual parameters
specified in the procedure call. The correspondence between formal and actual parameters is established when the procedure is
called. There are two kinds of parameters, value and variable
parameters, the latter indicated in the formal parameter list by
the presence of one of the keywords VAR, IN, or OUT. Value
parameters are local variables to which the value of the corresponding actual parameter is assigned as an initial value. Variable parameters correspond to actual parameters that are variables, and they stand for these variables. Variable parameters can
be used for input only (keyword IN), output only (keyword OUT),
or input and output (keyword VAR). IN can only be used for array
and record parameters. Inside the procedure, input parameters
are read-only. Like local variables, output parameters of pointer
types and procedure types are initialized to NIL. Other output
parameters must be considered as undefined prior to the first
assignment in the procedure. The scope of a formal parameter
extends from its declaration to the end of the procedure block in
which it is declared. A function procedure without parameters
must have an empty parameter list. It must be called by a function designator whose actual parameter list is empty too. The
result type of a procedure can be neither a record nor an array.
FormalParameters = "(" [ FPSection { ";" FPSection } ] ")" [ ":" Type ].
FPSection
= [ VAR | IN | OUT ] ident { "," ident } ":" Type.
Let f be the formal parameter and a the corresponding actual
parameter. If f is an open array, then a must be array compatible to
f and the lengths of f are taken from a. Otherwise a must be
parameter compatible to f (see App. A)
Examples of procedure declarations:
PROCEDURE ReadInt (OUT x: INTEGER);
VAR i: INTEGER; ch: CHAR;
BEGIN
i := 0; Read(ch);
WHILE ("0" <= ch) & (ch <= "9") DO
i := 10 * i + (ORD(ch) - ORD("0")); Read(ch)
END;
x := i
END ReadInt
398
A
Component Pascal Language Report
PROCEDURE WriteInt (x: INTEGER);
(*0 <= x < 100000*)
VAR i: INTEGER; buf: ARRAY 5 OF INTEGER;
BEGIN
i := 0;
REPEAT buf[i] := x MOD 10; x := x DIV 10; INC(i) UNTIL x = 0;
REPEAT DEC(i); Write(CHR(buf[i] + ORD("0"))) UNTIL i = 0
END WriteInt
PROCEDURE WriteString (IN s: ARRAY OF CHAR);
VAR i: INTEGER;
BEGIN
i := 0; WHILE (i < LEN(s)) & (s[i] # 0X) DO Write(s[i]); INC(i) END
END WriteString
PROCEDURE Log2 (x: INTEGER): INTEGER;
VAR y: INTEGER;
(*assume x > 0*)
BEGIN
y := 0; WHILE x > 1 DO x := x DIV 2; INC(y) END;
RETURN y
END Log2
PROCEDURE Modify (VAR n: Node);
BEGIN
INC(n.key)
END Modify
10.2 Methods
Globally declared procedures may be associated with a record
type declared in the same module. The procedures are said to be
methods bound to the record type. The binding is expressed by
the type of the receiver in the heading of a procedure declaration.
The receiver may be either a VAR or IN parameter of record type T
or a value parameter of type POINTER TO T (where T is a record
type). The method is bound to the type T and is considered local
to it.
ProcedureHeading = PROCEDURE [ Receiver ] IdentDef
[ FormalParameters ] MethAttributes.
Receiver
= "(" [ VAR | IN ] ident ":" ident ")".
MethAttributes
= [ "," NEW ] [ "," (ABSTRACT | EMPTY | EXTENSIBLE) ].
If a method M is bound to a type T0, it is implicitly also bound to
any type T1 which is an extension of T0. However, if a method M’
(with the same name as M) is declared to be bound to T1, this
overrides the binding of M to T1. M’ is considered a redefinition of
M for T1. The formal parameters of M and M’ must match, except if
M is a function returning a pointer type. In the latter case, the
function result type of M’ must be an extension of the function
result type of M (covariance) (see App. A). If M and T1 are
exported (see Chapter 4) M’ must be exported too. If M is not
399
A
Component Pascal Language Report
exported, M’ must not be exported either. If M and M’ are
exported, they must use the same export marks.
The following attributes are used to restrict and document the
desired usage of a method: NEW, ABSTRACT, EMPTY, and EXTENSIBLE.
NEW must be used on all newly introduced methods and must
not be used on redefining methods. The attribute helps to detect
inconsistencies between a record and its extension when one of
the two is changed without updating the other.
Abstract and empty method declarations consist of a procedure
header only. Abstract methods are never called. A record containing abstract methods must be abstract. A method redefined
by an abstract method must be abstract. An abstract method of
an exported record must be exported. Calling an empty method
has no effect. Empty methods may not return function results
and may not have OUT parameters. A record containing new
empty methods must be extensible or abstract. A method redefined by an empty method must be empty or abstract. Abstract
or empty methods are usually redefined (implemented) in a
record extension. They may not be called via super calls. A concrete (nonabstract) record extending an abstract record must
implement all abstract methods bound to the base record.
Concrete methods (which contain a procedure body) are either
extensible or final (no attribute). A final method cannot be redefined in a record extension. A record containing extensible methods must be extensible or abstract.
If v is a designator and M is a method, then v.M denotes that
method M which is bound to the dynamic type of v. Note, that
this may be a different method than the one bound to the static
type of v. v is passed to M’s receiver according to the parameter
passing rules specified in Chapter 10.1.
If r is a receiver parameter declared with type T, r.M^ denotes the
method M bound to the base type of T (super call). In a forward
declaration of a method the receiver parameter must be of the
same type as in the actual method declaration. The formal
parameter lists of both declarations must match (App. A) and the
names of corresponding parameters must be equal.
Methods marked with "-" are “implement-only” exported. Such a
method can be redefined in any importing module but can only
be called within the module containing the method declaration.
400
A
Component Pascal Language Report
(Currently, the compiler also allows super calls to implementonly methods outside of their defining module. This is a temporary feature to make migration easier.)
Examples:
PROCEDURE (t: Tree) Insert (node: Tree), NEW, EXTENSIBLE;
VAR p, father: Tree;
BEGIN
p := t;
REPEAT
father := p;
IF node.key = p.key THEN RETURN END;
IF node.key < p.key THEN p := p.left ELSE p := p.right END
UNTIL p = NIL;
IF node.key < father.key THEN
father.left := node
ELSE
father.right := node
END;
node.left := NIL; node.right := NIL
END Insert
PROCEDURE (t: CenterTree) Insert (node: Tree); (*redefinition*)
BEGIN
WriteInt(node(CenterTree).width);
t.Insert^ (node)
(* calls the Insert method of Tree *)
END Insert
PROCEDURE (obj: Object) Draw (w: Window), NEW, ABSTRACT
PROCEDURE (obj: Object) Notify (e: Event), NEW, EMPTY
10.3 Predeclared Procedures
The following table lists the predeclared procedures. Some are
generic procedures, i.e., they apply to several types of operands.
v stands for a variable, x and y for expressions, and T for a type.
The first matching line gives the correct result type.
Function procedures
Name
Argument type Result type
Function
ABS(x)
<= INTEGER
INTEGER
absolute value
LONGINT
real type
type of x
type of x
x: <= INTEGER
INTEGER
x: LONGINT;
LONGINT
ASH(x, y)
y:
BITS(x)
arithmetic shift (x * 2^y)
integer type
INTEGER
SET
{i | ODD(x DIV 2^i)}
401
A
Component Pascal Language Report
CAP(x)
character type
type of x
x
CHR(x)
integer type
CHAR
character with
ordinal number x
ENTIER(x)
real type
LONGINT
largest integer not greater
than x
INTEGER
length of v in dimension x
(first dimension = 0)
LEN(v, x)
v: array;
x: integer
LEN(v)
LONG(x)
constant
array type
String
INTEGER
INTEGER
equivalent to LEN(v, 0)
length of string
(not counting 0X)
identity
BYTE
SHORTINT
SHORTINT
INTEGER
INTEGER
LONGINT
SHORTREAL
REAL
SHORTCHAR
CHAR
Shortstring
String
INTEGER
maximum value of type T
maximum element of a
set
MAX(x, y) <= INTEGER
INTEGER
the larger value of x and y
integer type
LONGINT
<= SHORTREAL
SHORTREAL
MAX(T)
T=
basic type
T = SET
MIN(T)
MIN(x, y)
ODD(x)
ORD(x)
T
numeric type
REAL
SHORTCHAR
SHORTCHAR
character type
CHAR
T = basic
T
minimum value of type T
INTEGER
0
the smaller of x and y
type
T = SET
402
is a Latin-1 letter:
corresponding
capital letter
<= INTEGER
INTEGER
integer type
LONGINT
<= SHORTREAL
SHORTREAL
numeric type
REAL
SHORTCHAR
SHORTCHAR
character type
CHAR
integer type
BOOLEAN
x MOD 2 = 1
CHAR
INTEGER
SHORTCHAR
SHORTINT
ordinal number of x
ordinal number of x
SET
INTEGER
(SUM i: i IN x: 2^i)
A
String
identity
identity
BYTE
identity
SHORTREAL identity
(truncation possible)
SHORTCHAR projection
Shortstring projection
any type
INTEGER
SHORT(x) LONGINT
INTEGER
INTEGER
SHORTINT
SHORTINT
REAL
CHAR
SIZE(T)
Component Pascal Language Report
number of bytes
required by T
SIZE cannot be used in constant expressions because its value
depends on the actual compiler implementation.
Proper procedures
Name
Argument types
Function
ASSERT(x)
x:
terminate program
execution if not x
ASSERT(x, n)
Boolean expression
x: Boolean
n: integer
expression;
constant
terminate program
execution if not x
DEC(v)
integer type
v := v - 1
DEC(v, n)
v, n:
v := v - n
EXCL(v, x)
integer type
v: SET; x:
integer type
v := v - {x}
0 <= x <= MAX(SET)
HALT(n)
integer constant
terminate program
execution
INC(v)
integer type
v := v + 1
INC(v, n)
v, n:
v := v + n
INCL(v, x)
integer type
v: SET; x:
integer type
v := v + {x}
0 <= x <= MAX(SET)
NEW(v)
pointer to record or fixed array
NEW(v, x0, ..., xn) v: pointer
xi: integer
to open array;
type
allocate v^
allocate v^ with
lengths x0.. xn
In ASSERT(x, n) and HALT(n), the interpretation of n is left to the
underlying system implementation.
10.4 Finalization
A predeclared method named FINALIZE is associated with each
record type as if it were declared to be bound to the type
ANYREC:
403
A
Component Pascal Language Report
PROCEDURE (a: ANYPTR) FINALIZE-, NEW, EMPTY;
The FINALIZE procedure can be implemented for any pointer
type. The method is called at some unspecified time after an
object of that type (or a base type of it) has become unreachable
via other pointers (not globally anchored anymore) and before
the object is deallocated. It is not recommended to re-anchor an
object in its finalizer and the finalizer is not called again when
the object repeatedly becomes unreachable. Multiple unreachable objects are finalized in an unspecified order.
11. Modules
A module is a collection of declarations of constants, types, variables, and procedures, together with a sequence of statements
for the purpose of assigning initial values to the variables. A
module constitutes a text that is compilable as a unit.
Module
ImportList
Import
= MODULE ident ";" [ ImportList ] DeclarationSequence
[ BEGIN StatementSequence ]
[ CLOSE StatementSequence ] END ident ".".
= IMPORT Import { "," Import } ";".
= [ ident ":=" ] ident.
The import list specifies the names of the imported modules. If a
module A is imported by a module M and A exports an identifier
x, then x is referred to as A.x within M. If A is imported as B := A,
the object x must be referenced as B.x. This allows short alias
names in qualified identifiers. A module must not import itself.
Identifiers that are to be exported (i.e., that are to be visible in
client modules) must be marked by an export mark in their declaration (see Chapter 4).
The statement sequence following the symbol BEGIN is executed
when the module is added to a system (loaded), which is done
after the imported modules have been loaded. It follows that
cyclic import of modules is illegal. Individual exported procedures can be activated from the system, and these procedures
serve as commands.
Variables declared in a module are cleared prior to the execution
of the module body. This implies that all pointer or procedure
typed variables are initialized to NIL.
The statement sequence following the symbol CLOSE is executed
when the module is removed from the system.
Example:
MODULE Trees;
404
(* exports: Tree, Node, Insert, Search, Write, Init *)
A
Component Pascal Language Report
IMPORT StdLog;
TYPE
Tree* = POINTER TO Node;
Node* = RECORD
(* exports read-only: Node.name *)
name-: POINTER TO ARRAY OF CHAR;
left, right: Tree
END;
PROCEDURE (t: Tree) Insert* (name: ARRAY OF CHAR), NEW;
VAR p, father: Tree;
BEGIN
p := t;
REPEAT
father := p;
IF name = p.name^ THEN RETURN END;
IF name < p.name^ THEN p := p.left ELSE p := p.right END
UNTIL p = NIL;
NEW(p); p.left := NIL; p.right := NIL;
NEW(p.name, LEN(name$)+1); p.name^ := name$;
IF name < father.name^ THEN
father.left := p
ELSE
father.right := p
END
END Insert;
PROCEDURE (t: Tree) Search* (name: ARRAY OF CHAR): Tree, NEW;
VAR p: Tree;
BEGIN
p := t;
WHILE (p # NIL) & (name # p.name^) DO
IF name < p.name^ THEN p := p.left ELSE p := p.right END
END;
RETURN p
END Search;
PROCEDURE (t: Tree) Write*, NEW;
BEGIN
IF t.left # NIL THEN t.left.Write END;
StdLog.String(t.name); StdLog.Ln;
IF t.right # NIL THEN t.right.Write END
END Write;
PROCEDURE Init* (t: Tree);
BEGIN
NEW(t.name, 1); t.name[0] := 0X; t.left := NIL; t.right := NIL
END Init;
BEGIN
StdLog.String("Trees loaded"); StdLog.Ln
CLOSE
StdLog.String("Trees removed"); StdLog.Ln
END Trees.
405
A
Component Pascal Language Report
Appendix A: Definition of Terms
Character types
Integer types
Real types
Numeric types
String types
Basic types
SHORTCHAR, CHAR
BYTE, SHORTINT, INTEGER, LONGINT
SHORTREAL, REAL
integer types, real types
Shortstring, String
BOOLEAN, SET, character types, numeric types
Same types
Two variables a and b with types Ta and Tb are of the same type if
1. Ta and Tb are both denoted by the same type identifier, or
2. Ta is declared in a type declaration of the form Ta = Tb, or
3. a and b appear in the same identifier list in a variable, record
field, or formal parameter declaration.
Equal types
Two types Ta and Tb are equal if
1. Ta and Tb are the same type, or
2. Ta and Tb are open array types with equal element types, or
3. Ta and Tb are procedure types whose formal parameter lists
match, or
4. Ta and Tb are pointer types with equal base types.
Matching formal parameter lists
Two formal parameter lists match if
1. they have the same number of parameters, and
2. they have either equal function result types or none, and
3. parameters at corresponding positions have equal types, and
4. parameters at corresponding positions are both either value,
IN , OUT, or VAR parameters.
Type inclusion
Numeric and character types include (the values of) smaller types
of the same class according to the following hierarchies:
REAL >= SHORTREAL >= LONGINT >= INTEGER >= SHORTINT >= BYTE
CHAR >= SHORTCHAR
Type extension (base type)
Given a type declaration Tb = RECORD (Ta) ... END, Tb is a direct
extension of Ta, and Ta is a direct base type of Tb. A type Tb is an
extension of a type Ta (Ta is a base type of Tb) if
1. Ta and Tb are the same types, or
2. Tb is a direct extension of an extension of Ta, or
3. Ta is of type ANYREC.
If Pa = POINTER TO Ta and Pb = POINTER TO Tb, Pb is an extension of
Pa (Pa is a base type of Pb) if Tb is an extension of Ta.
406
A
Component Pascal Language Report
Assignment compatible
An expression e of type Te is assignment compatible with a variable v of type Tv if one of the following conditions hold:
1. Te and Tv are equal and neither abstract, extensible or limited
record nor open array types;
2. Te and Tv are numeric or character types and Tv includes Te;
3. Te and Tv are pointer types and Te is an extension of Tv;
4. Tv is a pointer or a procedure type and e is NIL;
5. Tv is an numeric type and e is a constant expression whose
value is contained in Tv;
6. Tv is an array of CHAR, Te is String or Shortstring, and LEN(e) <
LEN(v) ;
7. Tv is an array of SHORTCHAR, Te is Shortstring, and LEN(e) <
LEN(v) ;
8. Tv is a procedure type and e is the name of a procedure whose
formal parameters match those of Tv.
Array compatible
An actual parameter a of type Ta is array compatible with a formal
parameter f of type Tf if
1. Tf and Ta are equal types, or
2. Tf is an open array, Ta is any array, and their element types are
array compatible, or
3. Tf is an open array of CHAR and Ta is String, or
4. Tf is an open array of SHORTCHAR and Ta is Shortstring.
Parameter compatible
An actual parameter a of type Ta is parameter compatible with a
formal parameter f of type Tf if
1. Tf and Ta are equal types, or
2. f is a value parameter and Ta is assignment compatible with Tf, or
3. f is an IN or VAR parameter and Tf and Ta are record types and Ta
is an extension of Tf.
Expression compatible
For a given operator, the types of its operands are expression compatible if they conform to the following table. The first matching
line gives the correct result type. Type T1 must be an extension of
type T0:
407
A
Component Pascal Language Report
operator
first operand
second operand
result type
+ - * DIV MOD <= INTEGER
<= INTEGER
INTEGER
integer type
integer type
LONGINT
integer type
integer type
REAL
/
+-*/
<= SHORTREAL
<= SHORTREAL
SHORTREAL
numeric type
numeric type
REAL
SET
SET
SET
+
Shortstring
string type
Shortstring
string type
Shortstring
String
OR & ~
BOOLEAN
BOOLEAN
BOOLEAN
= # < <= > >=
numeric type
character type
string type
numeric type
character type
string type
BOOLEAN
=#
BOOLEAN
BOOLEAN
BOOLEAN
BOOLEAN
SET
SET
BOOLEAN
pointer type T0
or T1, NIL
procedure type T,
pointer type T0
or T1, NIL
procedure type T,
BOOLEAN
NIL
IN
BOOLEAN
integer type,
NIL
BOOLEAN
SET
BOOLEAN
type T1
BOOLEAN
0..MAX(SET)
IS
T0
Constant expressions are calculated at compile time with maximum precision ( LONGINT for integer types, REAL for real types) and
the result is handled like a numeric literal of the same value. If a
real constant x with |x| <= MAX(SHORTREAL) or x = INF is combined
with a nonconstant operand of type SHORTREAL, the constant is
considered a SHORTREAL and the result type is SHORTREAL.
Appendix B: Syntax of Component Pascal
Module
ImportList
DeclSeq
ConstDecl
TypeDecl
VarDecl
ProcDecl
408
= MODULE ident ";" [ ImportList ] DeclSeq
[ BEGIN StatementSeq ]
[ CLOSE StatementSeq ] END ident ".".
= IMPORT [ ident ":=" ] ident { "," [ ident ":=" ] ident } ";".
= { CONST { ConstDecl ";" } | TYPE { TypeDecl ";" } |
VAR { VarDecl ";" } } { ProcDecl ";" | ForwardDecl ";" }.
= IdentDef "=" ConstExpr.
= IdentDef "=" Type.
= IdentList ":" Type.
= PROCEDURE [ Receiver ] IdentDef [ FormalPars ]
[ "," NEW ] [ "," (ABSTRACT | EMPTY | EXTENSIBLE) ]
[ ";" DeclSeq [ BEGIN StatementSeq ] END ident ].
A
ForwardDecl
FormalPars
FPSection
Receiver
Type
=
=
=
=
=
FieldList
StatementSeq
Statement
=
=
=
Case
CaseLabels
Guard
ConstExpr
Expr
SimpleExpr
Term
Factor
=
=
=
=
=
=
=
=
Set
Element
Relation
AddOp
MulOp
Designator
=
=
=
=
=
=
ExprList
IdentList
Qualident
IdentDef
=
=
=
=
Component Pascal Language Report
PROCEDURE "^" [ Receiver ] IdentDef [ FormalPars ].
"(" [ FPSection { ";" FPSection } ] ")" [ ":" Type ].
[ VAR | IN | OUT ] ident { "," ident } ":" Type.
"(" [ VAR | IN ] ident ":" ident ")".
Qualident
| ARRAY [ ConstExpr { "," ConstExpr } ] OF Type
| [ ABSTRACT | EXTENSIBLE | LIMITED ]
RECORD [ "("Qualident")" ] FieldList { ";" FieldList } END
| POINTER TO Type
| PROCEDURE [ FormalPars ].
[ IdentList ":" Type ].
Statement { ";" Statement }.
[ Designator ":=" Expr
| Designator [ "(" [ ExprList ] ")" ]
| IF Expr THEN StatementSeq
{ ELSIF Expr THEN StatementSeq }
[ ELSE StatementSeq ] END
| CASE Expr OF Case { "|" Case }
[ ELSE StatementSeq ] END
| WHILE Expr DO StatementSeq END
| REPEAT StatementSeq UNTIL Expr
| FOR ident ":=" Expr TO Expr [ BY ConstExpr ]
DO StatementSeq END
| LOOP StatementSeq END
| WITH [ Guard DO StatementSeq ]
{ "|" [ Guard DO StatementSeq ] }
[ ELSE StatementSeq ] END
| EXIT
| RETURN [ Expr ] ].
[ CaseLabels { "," CaseLabels } ":" StatementSeq ].
ConstExpr [ ".." ConstExpr ].
Qualident ":" Qualident.
Expr.
SimpleExpr [ Relation SimpleExpr ].
[ "+" | "-" ] Term { AddOp Term }.
Factor { MulOp Factor }.
Designator | number | character | string | NIL | Set |
"(" Expr ")" | "~" Factor.
"{" [ Element { "," Element } ] "}".
Expr [ ".." Expr ].
"=" | "#" | "<" | "<=" | ">" | ">=" | IN | IS.
"+" | "-" | OR.
"*" | "/" | DIV | MOD | "&".
Qualident { "." ident | "[" ExprList "]" | "^" | "(" Qualident ")"
| "(" [ ExprList ] ")" } [ "$" ].
Expr { "," Expr }.
IdentDef { "," IdentDef }.
[ ident "." ] ident.
ident [ "*" | "-" ].
409
A
Component Pascal Language Report
Appendix C: Domains of Basic Types
Type
Domain
BOOLEAN
SHORTCHAR
CHAR
BYTE
SHORTINT
INTEGER
LONGINT
SHORTREAL
REAL
SET
FALSE, TRUE
0X .. 0FFX
0X .. 0FFFFX
-128 .. 127
-32768 .. 32767
-2147483648 .. 2147483647
-9223372036854775808 .. 9223372036854775807
-3.4E38 .. 3.4E38, INF (32-bit IEEE format)
-1.8E308 .. 1.8E308, INF (64-bit IEEE format)
set of 0 .. 31
Appendix D: Mandatory Requirements for Environment
The Component Pascal definition implicitly relies on three fundamental assumptions.
1) There exists some run-time type information that allows to
check the dynamic type of an object. This is necessary to implement type tests and type guards.
2) There is no DISPOSE procedure. Memory cannot be deallocated manually, since this would introduce the safety problem of
memory leaks and of dangling pointers, i.e., premature deallocation. Except for those embedded systems where no dynamic
memory is used, or where it can be allocated once and never
needs to be released, an automatic garbage collector is required.
3) Modules and at least their exported procedures (commands)
and exported types must be retrievable dynamically. If necessary, this may cause modules to be loaded. The programming
interface used to load modules or to access the mentioned meta
information is not defined by the language, but the language
compiler needs to preserve this information when generating
code. Except for fully linked applications where no modules will
ever be added at run-time, a linking loader for modules is
required. Embedded systems are important examples of applications that can be fully linked.
An implementation that doesn’t fulfill these compiler and environment requirements is not compliant with Component Pascal.
410
B
Bücher
Literaturverzeichnis
[1]
Alfred V. Aho, Jeffrey D. Ullman: Informatik.
Datenstrukturen und Konzepte der Abstraktion. International
Thomson Publishing Company, Bonn (1996) 1042 S.
[2]
Grady Booch, Jim Rumbaugh, Ivar Jacobson: Das UMLBenutzerhandbuch. Addison-Wesley Longman Verlag
GmbH, Bonn (1999) 550 S.
[3]
Hartmut Ernst: Grundlagen und Konzepte der Informatik.
Eine Einführung in die Informatik ausgehend von den
fundamentalen Grundlagen. Friedr. Vieweg & Sohn
Verlagsgesellschaft mbH, Braunschweig, Wiesbaden
(2000) 822 S.
[4]
Martin Fowler, Kendall Scott: UML konzentriert. Die neue
Standard-Objektmodellierungssprache anwenden. AddisonWesley Longman Verlag GmbH, Bonn (1998) 188 S.
[5]
Erich Gamma, Richard Helm, Ralph Johnson, John
Vlissides: Entwurfsmuster. Elemente wiederverwendbarer
objektorientierter Software. Addison-Wesley Deutschland
GmbH, Bonn (1996) 430 S.
[6]
Gerhard Goos: Vorlesungen über Informatik. Band 1:
Grundlagen und funktionales Programmieren. SpringerVerlag, Berlin, Heidelberg (1997) 2. Auflage, 394 S.
[7]
Gerhard Goos: Vorlesungen über Informatik. Band 2:
Objektorientiertes
Programmieren
und
Algorithmen.
Springer-Verlag, Berlin, Heidelberg (1999) 2. Auflage,
370 S.
[8]
Gerhard Goos: Vorlesungen über Informatik. Band 3:
Berechenbarkeit, formale Sprachen, Spezifikationen. SpringerVerlag, Berlin, Heidelberg (1997) 284 S.
[9]
Gerhard Goos: Vorlesungen über Informatik. Band 4:
Paralleles Rechnen und nicht-analytische Lösungsverfahren.
Springer-Verlag, Berlin, Heidelberg (1998) 292 S.
[10]
Jacob Gore: Object Structures. Building Object-Oriented
Software Components with Eiffel. Addison-Wesley
Publishing Company Inc, Reading (1996) 469 S.
411
B
412
Literaturverzeichnis
[11]
Frank Griffel: Componentware. Konzepte und Techniken eines
Softwareparadigmas.
dpunkt-Verlag
für
digitale
Technologie GmbH, Heidelberg (1998) 645 S.
[12]
Wolfgang Hesse, Günter Merbeth, Rainer Frölich:
Software-Entwicklung. Vorgehensmodelle, Projektführung,
Produktverwaltung. R. Oldenbourg Verlag GmbH,
München, Wien (1992) 292 S.
[13]
Jean-Marc Jézéquel: Object-Oriented Software Engineering
with Eiffel. Addison-Wesley Publishing Company Inc,
Reading (1996) 340 S.
[14]
Jean-Marc Jézéquel, Michel Train, Christine Mingins:
Design Patterns and Contracts. Addison Wesley Longman
Inc, Reading (2000) 348 S.
[15]
Peter Kammerer: Von Pascal zu Assembler. Eine Einführung
in die maschinennahe Programmierung für INTEL und
M OTOROLA. Friedr. Vieweg & Sohn Verlagsgesellschaft
mbH, Braunschweig, Wiesbaden (1998) 251 S.
[16]
N. Metropolis, J. Howlett, Gian-Carlo Rota (Hrsg.): A
History of Computing in the Twentieth Century. A collection of
essays with introductory essay and indexes. Academic Press
Inc, New York (1980) 693 S.
[17]
Bertrand Meyer: Objektorientierte Softwareentwicklung. Carl
Hanser Verlag, München, Wien (1990) 547 S.
[18]
Bertrand Meyer: Eiffel: The Language. Prentice Hall
International (UK) Ltd, Hertfordshire (1992) 594 S.
[19]
Bertrand Meyer: Reusable Software. The Base ObjectOriented Component Libraries. Prentice Hall International
(UK) Ltd, Hertfordshire (1994) 514 S.
[20]
Bertrand Meyer: Eiffel: The Reference. ISE Technical Report
TR-EI-41/ER (1995) Version 3.3.4, 100 S.
[21]
Bertrand Meyer: Object-oriented Software Construction.
Prentice Hall PTR, Upper Saddle River (1997) 2nd edition,
1260 S.
[22]
Hanspeter Mössenböck: Objektorientierte Programmierung
in Oberon-2. Springer-Verlag, Berlin, Heidelberg (1994)
2. Auflage, 286 S.
[23]
Jörg R. Mühlbacher, Bernhard Leisch, Ulrich Kreuzeder:
Programmieren mit Oberon-2 unter Windows. Carl Hanser
Verlag, München, Wien (1995) 353 S.
B
Artikel
Literaturverzeichnis
[24]
Eric Nikitin: Into the Realm of Oberon. An Introduction to
Programming and the Oberon-2 Programming Language.
Springer-Verlag, New York (1998) 199 S.
[25]
Bernd Oesterreich: Objektorientierte Softwareentwicklung
mit der Unified Modeling Language. R. Oldenbourg Verlag,
München, Wien (1997) 3. aktual. Auflage, 294 S.
[26]
Bernd-Uwe Pagel, Hans-Werner Six: Software Engineering.
Band 1: Die Phasen der Softwareentwicklung. AddisonWesley, Bonn (1994) 895 S.
[27]
Gustav Pomberger, Günther Blaschek: Grundlagen des
Software Engineering. Prototyping und objektorientierte
Software-Entwicklung. Carl Hanser Verlag, München, Wien
(1993) 337 S.
[28]
Peter
Rechenberg:
Was
ist
Informatik?
Eine
allgemeinverständliche Einführung. Carl Hanser Verlag,
München, Wien (1994) 2. bearb. u. erweit. Auflage, 349 S.
[29]
Peter Rechenberg, Gustav Pomberger (Hrsg.): InformatikHandbuch. Carl Hanser Verlag, München, Wien (1999)
2. aktual. u. erweit. Auflage, 1166 S.
[30]
Martin Reiser, Niklaus Wirth: Programmieren in Oberon.
Das neue Pascal. Addison-Wesley Deutschland GmbH,
Bonn (1994) 343 S.
[31]
Clemens Szyperski: Component Software. Beyond ObjectOriented Programming. Addison-Wesley Longman Ltd,
Harlow (1998) 411 S.
[32]
Kim Waldén, Jean-Marc Nerson: Seamless Object-Oriented
Software Architecture. Analysis and Design of Reliable
Systems. Prentice Hall International (UK) Ltd,
Hertfordshire (1995) 438 S.
[33]
Niklaus Wirth: Algorithmen und Datenstrukturen mit
Modula-2. B. G. Teubner, Stuttgart (1996) 5. Auflage, 299 S.
[34]
Niklaus Wirth: Grundlagen und Techniken des Compilerbaus.
Addison-Wesley Deutschland GmbH, Bonn (1996) 195 S.
[35]
Derek Andrews: Programming and Programming Languages.
In: Mark Woodman (Hrsg.): Programming Language Choice.
Practice and Experience. International Thomson Computer
Press, London (1996) S. 255-276
[36]
Friedrich L. Bauer: Wer erfand den Neumann’schen Rechner?
Informatik-Spektrum, Band 21, Heft 2 (April 1998) S. 8488
413
B
Literaturverzeichnis
Elektronische
Quellen
414
[37]
Christiane Floyd, Fanny-Michaela Reisin, G. Schmidt:
STEPS to Software Development with Users. In: C. Ghezzi, J.
A. McDermid (Hrsg.): ESEC ’89. Lecture Notes in
Computer Science, Bd. 387, Springer-Verlag (1989) S. 4864
[38]
Dirk Siefkes: Beziehungskiste Mensch - Maschine. In: Gero
von Randow (Hrsg.): Das kritische Computerbuch. Grafit
Verlag GmbH, Dortmund (1990) S. 90-110
[39]
Horst Zuse: Anmerkungen zum John-von-Neumann-Rechner.
FIFF-Kommunikation, 2/99 (Juni 1999) S. 10-19
[40]
J. Stanley Warford:
Programming in BlackBox.
Prepublication, Pepperdine University (1996 - 1999);
ftp://ftp.pepperdine.edu/pub/compsci/prog-bbox
[41]
ftp://ftp.inf.ethz.ch/pub/software/Oberon
[42]
ftp://ftp.ssw.uni-linz.ac.at/pub/Oberon
[43]
The Oberon Webring home page;
http://www.factorial.com/hosted/webrings/oberon
[44]
The Oberon Home Page der ETH Zürich;
http://www.oberon.ethz.ch
[45]
http://oberon.ssw.uni-linz.ac.at/Oberon.html
[46]
Oberon microsystems Inc. home page;
http://www.oberon.ch
[47]
http://www.zel.org/entry.htm
[48]
http://www.modulaware.com
[49]
Oberon Newsgroup; comp.lang.oberon
[50]
http://www.omg.com/uml
C
Sachwortverzeichnis
133, 143–147, 154–155,
163–164, 198–199, 230,
- 18, 114
237, 243, 294, 320, 322, 334,
" 18, 64
367
# 18, 342
- boolesche 8, 20, 197, 227, 231,
$ 284
288
& 136
konstante
121
( ) 19, 22, 64, 71
parameterlose
114–115
* 18, 113
- parametrisierte 115
+ 18, 169
Ablauf 100, 156, 203, 232, 280
. 22, 64
→ Ausführung
... 3
- als dynamische Einheit 81
/ 18
- eines Algorithmus 189, 224
: 71
- eines Programms 48, 58, 81–
:= 128
83, 88, 112, 119–120,
< 18, 206, 316, 335, 342
151–152, 157, 194, 211,
<= 18, 206, 342
218, 220, 237, 239, 276,
= 18, 64, 128, 342
279
> 18, 206, 342
Ablaufkontrolle
156
>= 18, 206, 342
Ableitung
69,
86
[ ] 64, 136
ABSTRACT 265, 267
^ 276, 356
Abstraktion 1, 10, 15, 17, 36, 38, 41–
_ 3
42, 45, 75–76, 126, 207,
{ } 64, 197
251–253, 255, 260–261,
| 64, 297
265, 313, 337–338
~ 122
Datenabstraktion
142, 147
69
Abstraktionsebene
56
„bedienen“ 12
access
„Bedienerfehler“ 151, 226
→ Zugriff
access
control
0
→ Zugriffskontrolle
0X 312
ACTIONS 4, 25–26, 72, 112–113,
116–117, 122–123, 198
A
Adresse 54, 176, 280
Abbilder 365–366
- einer Variable 115, 127, 129
Abbildung 60, 121
- eines Reihungselements 136,
Abbruch
213
- eines Kommandoaufrufs 292 Adressraum 54
- eines Programmablaufs 151– Aggregation 146, 261, 302, 304
152, 194, 220
Aktion 3–8, 13, 15, 17–19, 21, 32–
Abfrage 3, 5–7, 15, 18, 21–22, 25,
33, 35, 44, 82, 116, 133,
27, 32, 34, 37, 44, 113, 124,
144–147, 154, 163, 177, 180,
Symbole
Þ
415
C
Sachwortverzeichnis
199, 227, 230–231, 233–
234, 237, 244, 253, 264–266,
288, 292, 294, 296–297,
322–323
- abstrakte 301
- Daueraktion 291, 307
- Hintergrundaktion 304
- parametrisierte 294
Algebra
- boolesche 17, 218
Algol 60 85, 129
Algorithmus 45, 50, 53, 55–56, 61,
74–77, 82, 129, 142, 146–
147, 155–156, 166, 177, 181,
187–190, 195, 197, 201–
202, 208, 211, 217, 222–225,
227, 237, 266, 271, 305–307,
320, 322–323
- Ableitungsalgorithmus 69
- iterativer 322, 334
- randomisierter 297
- rekursiver 315, 323, 334
- Sortieralgorithmus 227
- strukturierter 199
- Suchalgorithmus 223–225,
227
Aliassituation 278, 289, 325
Alphabet 51–52, 65, 71, 232
Alternative
→ Auswahl
AND 18, 136
Änderbarkeit 44, 48–49, 139, 141–
143, 283
Anforderung 43, 48, 58, 139, 151,
153, 163, 173
Anker 304, 307, 326
Anpassbarkeit 48, 139
Anpassung 255, 269, 362
- kovariante 259, 353
Antivalenz 17
Anweisung 22, 45, 59, 75–76, 80,
101–102, 114, 116, 119,
127–128, 130, 156–157,
166, 168, 189–190, 192–
193, 203, 222, 224, 227, 245,
271, 295, 311, 314, 326
- Auswahlanweisung 77, 157,
416
177, 220, 297–298, 307,
353
- bewachte 353, 362
- elementare 76, 147
- geschachtelte 220
- initialisierende 189
- Steueranweisung 203
- strukturierte 76, 181, 224
- Testanweisung 293, 295
- Wiederholungsanweisung
77, 189, 226
Anweisungsteil 116, 121–123, 127,
131, 141, 154, 161, 270, 279,
321, 325, 341, 353
Anwendbarkeit 7, 58
Anwender 41, 49, 139, 151, 172,
185
Anwendung 10, 41–43, 47, 56, 88,
102, 235, 241, 293, 295, 312,
333, 336
Anwendungsbereich 41, 56, 237,
248
ANYREC 303
application
→ Anwendung
Äquivalenz 17
- semantische 100, 342
- strukturelle 5
- von Algorithmen 222
- von booleschen Ausdrücken
218–219, 255
- von EBNF und Syntaxdiagramm 68
- von Entwürfen 194
- von Programmstücken 157,
297
- von regulärem Ausdruck
und Zustandsdiagramm 233
- von Vertrag und Zustandsdiagramm 231–232
Arbeitsteilung 10, 118, 261
Arithmetik 35, 191, 206
ARRAY 134–135, 158, 164, 296
ASSERT 120, 123, 128, 157, 190,
192, 203, 210, 277, 279, 312
assignment
C
→ Zuweisung
Assoziation 257, 261
Assoziativität 339
Attribut
→ Feld, eines Verbunds
- einer Klasse 267, 290, 349,
355
- einer Prozedur 244, 247, 267,
343, 349
- eines Textteils 98
- eines Zeichens 363
Aufgabe 4–5, 41–45, 47–49, 53, 56,
61, 82, 84, 139, 187–188,
237, 240, 248
Aufgabenteilung 15, 44, 261, 285
Aufgerufener 20, 22, 24, 176
Aufruf 23, 26, 28, 102, 106, 113, 116,
150, 152, 154, 157, 162, 166,
168–169, 188, 208, 211, 223,
233–234, 244, 263, 267, 269,
271, 275–276, 279–280,
289–291, 300–303, 305–
307, 325, 342, 355, 367
- einer Abfrage 22, 24, 149, 295
- einer Aktion 22, 32, 149, 166,
294
- einer Funktion 297, 300–301,
312
- einer Operation 142
- einer Prozedur 76, 114, 129,
162, 181, 191, 214–215,
217, 244, 247, 361
- eines Dienstes 20–21, 24–26,
30, 37, 123, 195–196,
239, 244, 294
- eines Kommandos 13, 93,
101–104, 149, 152, 162,
172–173, 178, 187, 195,
200, 216, 292
Aufrufbarkeit 32–33
Aufrufer 20, 24, 176, 274, 280, 353
Aufrufkeller 152
Aufrufkette 152
Aufrufstelle 22, 116
Auftrag 29–30, 154, 319
Aufwand 220, 333
- für Entwicklung 42–43, 48,
Sachwortverzeichnis
110, 163, 184, 295
- mittlerer 312, 317
- Suchaufwand 312, 317
Aufwandsabschätzung 224–225
Ausdruck 22, 24, 27–28, 45, 65, 76,
113, 116, 127–128, 130, 136,
142, 175, 193, 218, 268, 271,
297–298
- arithmetischer 22–23, 59
- boolescher 29, 120, 189, 197,
219, 227–228, 232
- EBNF-Ausdruck 64, 72, 232,
271
- ganzzahliger 136
- konstanter 135–136, 193
- OLD-Ausdruck 29, 289
- prädikatenlogischer 226
- regulärer 45, 232–233
- relationaler 23, 128, 222, 342
- seiteneffektbehafteter 23
- seiteneffektfreier 23, 128
- Teilausdruck 23, 128, 218
- undefinierter 218–219
- zusammengesetzter 23
Ausführbarkeit 9, 15
Ausführung 25, 28, 61, 101, 107,
325–326
→ Ablauf
- einer Aktion 239
- einer Anweisung 298, 353
- einer Daueraktion 291
- einer Operation 23
- einer Schleife 191, 193
- eines Dienstes 29–31, 123
- eines Kommandoaufrufs
104, 152, 154–155, 195,
240, 268
- eines Moduls 99
- eines Prozeduraufrufs 175,
303, 306, 325
- eines Prüflings 293
- eines Tests 291, 294
- eines Zweigs 156
Ausführungszeit
→ Laufzeit
Ausgabe 11, 13, 53, 100, 103, 155,
158–159, 162, 165–166,
417
C
Sachwortverzeichnis
187, 190, 195, 197, 209, 226,
264, 290, 301, 368
→ Daten, Ausgabedaten
- Fehlerausgabe 93
- grafische 201, 205, 214, 312
- sortierte 204
- Standardausgabe 103
- tabellierte 214
- Testausgabe 93, 295
- textuelle 200, 204, 374
Ausgabestrom 157, 162, 195, 374
Ausnahmebehandlung 126
Aussage 18, 29–30, 218
- logische 32
- prädikatenlogische 187
Auswahl 7, 45, 156, 271
→ Anweisung
- mehrfache 156, 297
- von EBNF-Ausdrücken 65
Auswertung 22–24, 127, 191, 193,
218–220
- bedingte
→ kurze
- kurze 218–220, 222, 227–228
- lange 218, 220, 227–228
- vollständige
→ lange
B
backing storage device
→ Gerät, Ein-/Ausgabegerät
Backus-Naur-Form 85
- erweiterte 44, 59, 64, 66, 84–
85, 103, 148, 270–271,
314
balanced tree
→ Baum, ausgewogener
basic type
→ Typ, Grundtyp
Baum 313–320, 322–324, 326, 361
- abstrakter 313
- ausgewogener 317
- Binärbaum 313–314
- binärer Suchbaum 316
- geordneter Binärbaum 316–
317, 321, 333–335, 376
- konkreter 313
418
- leerer 314, 322–323
- Teilbaum 314–317, 319, 322–
323
- Verzeichnisbaum 90
- vielverzweigter 313
Bedeutung
→ Semantik
Bedingung 30–31, 33–34, 45, 76,
119–121, 124, 139, 155–157,
177, 180, 185, 188–189, 209,
223, 271–273, 297, 306, 321,
339, 374
- Abbruchbedingung 190–193,
203, 225, 311
→ Invariante
→ Nachbedingung
→ Vorbedingung
- atomare 224
- Fortsetzungsbedingung 189,
191–192, 273
- konstante 139, 191
- Kontextbedingung 72
- nichttriviale 35
- Schleifenbedingung 189, 203,
222, 225
- seiteneffektfreie 157, 190,
203, 311
- triviale 34–35
Befehl 15, 53–54, 84
- Aufrufbefehl 55
- Maschinenbefehl 60, 82, 138
- Sprungbefehl 55
Befehlsausführung 55
Befehlsausführungszeit 56
Befehlsvorrat 53–54
Befehlszyklus 55
Begrenzer 71, 112, 128
Begriff 5, 12, 145–146, 252, 255, 314
- Oberbegriff 253, 261
- Unterbegriff 253, 261
Behälter 8, 89, 93, 187, 207, 253–
255, 257–258, 262, 304, 336,
338, 363
→ Modul, Behältermodul
- Datenbehälter 365
- generischer 362
- polymorpher 336, 362, 374
C
behaviour
→ Verhalten
Benutzbarkeit 48, 182, 185
Benutzer 1, 11, 13–15, 41, 43, 47–48,
81, 92–93, 98, 104, 151–152,
156, 162, 168, 173, 177,
182–183, 185, 262, 363
Benutzerhandbuch 97
Benutzung 3, 8–9, 11–14, 20, 37,
130, 260, 284
Benutzungsoberfläche 1, 11–15,
48, 110, 149, 153–154, 158–
159, 163, 165, 173, 182,
185–187
- grafische 87, 110, 173, 184,
363
- interaktive 375
- kommandoorientierte 103
- menüorientierte 103, 162
Bereichsüberschreitung 35, 136–
137
Beschriftung
- eines Steuerelements 169,
180, 182
- eines Zustands 7
Betriebssystem 58, 67, 80, 83, 87,
89, 102, 194
Bezeichnendes 52
Bezeichner 127, 148
Bezeichnetes 52
Beziehung 12, 32
- Aufrufbeziehung 152
- Benutzungsbeziehung 2–3,
37, 44, 79, 239, 260–
261, 265, 285, 287
- Bestandteilbeziehung 145–
146
- Erweiterungsbeziehung 258,
260–261, 265, 285
- Implementationsbeziehung
145
- Importbeziehung
→ Benutzungsbeziehung
- Kunde-Lieferant-Beziehung
→ Benutzungsbeziehung
- Ursache-Wirkungs-Beziehung 2, 29
Sachwortverzeichnis
Bezug 176, 276–277, 279–280, 300,
347, 367
- expliziter 274, 280
- hängender 279
- impliziter 176, 274
- konstanter 176
- Selbstbezug 304
Bibliothek 88–89
- Klassenbibliothek 262, 375
- Modulbibliothek 200, 208,
262
Bildschirm 13, 53, 93, 159, 363, 369
binary search tree
→ Baum, geordneter Binärbaum
binary tree
→ Baum, Binärbaum
Bindelader
- dynamischer 80, 101–102,
106, 108
Binder 62, 83, 101
Bindezeit 62, 82–83
binding
→ Bindung
Bindung 61–62, 80, 109
- dynamische 269, 285, 303,
336, 342, 347
- statische 81, 342
- Typbindung 18, 23, 25, 27–
28, 38, 128, 268
- von formalem an aktuellen
Parameter 24
- von Konstante an Wert 113
- von Name an Typ 174
- von Steuerelement an
Modulmerkmal 170
- von Variable an Typ 114
- von Variable an Wert 114, 127
Bit 6, 54, 138
Bitmuster 60
BlackBox 87–88, 90–93, 96, 98, 101–
103, 105–110, 112, 120, 126,
136, 149, 152, 157, 177, 183,
185, 194–195, 224, 279,
291–294, 364, 366, 368,
374–375
- Servervariante 90
419
C
Sachwortverzeichnis
BlackBox Component Builder 81,
85, 87
BlackBox Component Framework
88, 177, 260, 364
Blatt 314, 317, 322
BOOLEAN 18
breadth-first traversal
→ Traversierung, Breitentraversierung
Browser 88, 94–96, 110, 117, 158
Buchstabe 118, 174, 272
bug
→ Fehlerursache
BYTE 140
Byte 54
C
C 58, 60, 80, 84, 126, 129, 136
C++ 58, 80, 84, 126, 129, 136, 259,
279, 342
call
→ Aufruf
callee
→ Aufgerufener
caller
→ Aufrufer
call stack
→ Aufrufkeller
carrier
→ Träger
Carrier-Rider-Mapper 363, 365–
366, 375
CASE 297–298
CHAR 18, 134, 236
character
→ Zeichen
child
→ Kind
CHR 135, 190
CLASS 36–37, 72, 230, 235–236,
245, 254–257, 264–266, 288
Cleo 39, 44, 51, 66, 72, 86, 111–117,
119, 122–124, 126, 144–145,
147–148, 165, 175, 197–
198, 206, 218–219, 229,
235–236, 239, 241, 244–
245, 264, 267, 288–289, 314
420
client
→ Kunde
client-supplier-relation
→ Beziehung, Benutzungsbeziehung
Code 60, 213, 224
- ASCII-Code 66
- geladener 238
- Maschinencode
→ Objektcode
- Objektcode 56, 61–62, 81, 84,
90, 97, 100–102, 106,
108–110, 118–119, 293
- Quellcode 56
- Unicode 66–67
- Zeichencode 60
Codeerzeugung 112, 194
Codeexpansion 120, 129
Codierung
→ Implementierung
- Binärcodierung 53, 60
commander
→ Symbol, Aufrufsymbol
compatible
→ Typverträglichkeit
compiler
→ Kompilierer
→ Übersetzer
Component Pascal 39, 45, 51, 58,
66–67, 73, 75, 77, 79–80,
83–85, 87, 99, 101, 103,
110–117, 119–120, 122–124,
126–131, 135, 138, 140,
143–145, 147–148, 163,
165, 169, 174–175, 187, 193,
198, 200, 206–207, 217–
219, 229, 236, 239–241,
244–246, 248–249, 259,
262, 264, 267–268, 275–
278, 289, 294, 297–298, 322,
335, 342, 352
- Language Report 73, 75, 93
computer
→ Rechner
CONST 75, 112–113, 138
container
→ Behälter
C
contract
→ Vertrag
controller
→ Interaktor
control variable
→ Variable, Zählvariable
D
dangling reference
→ Bezug, hängender
Darstellung 45, 52
- codierte 60
- einer Zahl 135
- grafische 3, 7, 44
- hexadezimale 70, 135
- im Rechner 57, 61
Datei 62, 90–91, 96–97, 99, 107–108,
172, 293, 364
- ASCII-Textdatei 93
- Dokumentationsdatei 91,
95–96
- Objektcodedatei 91–92, 107–
109, 117, 119, 137, 224
- Quelltextdatei 91–92, 95
- Ressourcendatei 91
- Schnittstellendatei 91–92,
95–96, 107–109, 117
Dateiverwaltung 87, 90
Daten 6, 13, 49, 53–55, 61, 74, 76,
84, 98, 106, 108, 139, 143,
146–147, 202, 226, 237–
238, 241, 243, 262, 307, 316,
363, 365
- Ausgabedaten 45, 52, 100
- Eingabedaten 45, 52, 81, 224
- formatierte 367, 369
- gespeicherte 316
- konkrete 76
- lokale 225
- nichtflüchtige 93
- rohe 367, 369
- strukturierte 163
Datenbank 89
Datenelement 142, 144, 211, 227,
316, 319
Datenfluss 106–107, 111
Datenkapselung 143–144, 245
Sachwortverzeichnis
Datenmanipulation 375
Datenpaar 205
Datenstruktur 45, 142
- abstrakte 142–143, 201, 238,
247–248
- dynamische 278, 334
- konkrete 142–143, 147, 225
- unerreichbare 278
Datentyp 134, 316
- abstrakter 238, 243, 247–248,
318, 333
→ Typ
Datenübertragung 60
Datenverarbeitung 12, 52, 60, 226
Debugger 99, 152
DEC 129
declaration
→ Vereinbarung
decomposition
→ Zerlegung
deep copy
→ Kopieren, tiefes
defect
→ Fehlerursache
DEFINITION 118, 158–159, 205,
214, 244, 289, 292, 302, 342,
348, 354
Dekrementierung 129, 194
depth-first traversal
→ Traversierung, Tiefentraversierung
Dereferenzierung 275–277, 279
design
→ Entwurf
→ Zerlegung
design pattern
→ Muster, Entwurfsmuster
Deutsche Industrie-Norm 50
developer
→ Entwickler
Diagramm 200, 313
→ Klassendiagramm
→ Objektdiagramm
→ Syntaxdiagramm
→ Zustandsdiagramm
- Häufigkeitsdiagramm 205,
214, 216
421
C
Sachwortverzeichnis
Dialogbox 13, 88–89, 91–92, 149,
163, 165–174, 176, 178,
180–181, 184–186, 226,
262, 363–364
- bewachte 178, 180–182
- Defaultdialogbox 169–170,
184
- editierte 171
- eines Menübefehls 169
- Inspekteurdialogbox 170–
171, 180, 183
- leere 184
- meldende 184
Dialogsystem 12, 152
Dienst 2–6, 8–9, 15, 19–22, 26–31,
33–34, 36–39, 44–45, 48, 86,
88, 112, 121, 144–147, 151,
153, 165, 187, 195, 198–199,
202, 226, 230, 233, 237, 241,
253–255, 258, 260, 262–
264, 285, 293–295, 297,
302–303, 320, 337–338,
341, 362
- abstrakter 259–260, 266
- geerbter 259, 338
- implementierter 259
- öffentlicher 25, 86
- parametrisierter 21, 24
- redefinierter 267
- seiteneffektbehafteter 6
- seiteneffektfreier 6
- spezifizierter 227
Differenz 288, 324–325, 327
- symmetrische 288, 324–325
Digitaltechnik 53
directed graph
→ Graph, gerichteter
disjunkt 288
Disjunktion 17, 218–219, 232
DIV 18
Dokument 43, 53, 87–89, 92, 98,
103, 110, 149, 172, 191
- aktives 93
- Benutzungsdokument 48
- interaktives 93
- Menüdokument 155
- Ressourcendokument 171
422
- zusammengesetztes 93, 98,
368
Dokumentation 89, 93–95, 97, 112,
339
- Online-Dokumentation 110,
185, 374–375
Dokumentsystem 98
dot notation
→ Notation, Punktnotation
Drag-&-Drop 98
Drag-&-Pick 98
Drucker 13, 53
Dualsystem 53, 60
Durchlaufen
- einer Liste 306, 312, 314
- eines Syntaxdiagramms 68
- eines Zustandsdiagramms 7,
232
Durchschnitt 288, 324–325, 339
dynamic binding
→ Bindung, dynamische
dynamisch 28, 34, 62, 80–81, 84,
116, 136, 162, 203, 223–224,
234, 240, 259
E
EBNF
→ Backus-Naur-Form, erweiterte
edge
→ Kante
Editieren 61, 107, 171
Editor 62, 87–89, 91, 98, 106, 110
- Dialogboxeditor 103, 170,
184–185
- Texteditor 98, 103
Effekt 6, 18, 28–29, 157, 284
Effizienz 49–50, 54, 79, 120, 129,
137–138, 176, 194, 199,
209–210, 220, 222–223,
225, 280, 283, 313
Eiffel 39, 249, 259, 342, 375
Ein-/Ausgabe 13–14, 48, 154, 157,
160, 162–163, 185, 187, 201,
214, 225, 262, 293
- sequenzielle 173, 185
- textuelle 201
C
Ein-/Ausgabebaustein 53
Eingabe 11, 13, 53, 62, 100–101,
151, 154–155, 157–159,
162, 165–166, 173, 226, 271,
273, 284, 363, 366, 368
→ Daten, Eingabedaten
- Texteingabe 94, 366
Eingabestrom 157–158, 162, 187–
190, 195, 202, 284
Einheit 17, 239
- adressierbare 54
- Darstellungseinheit 6
- dynamische 81
- Funktionseinheit 293
- Ladeeinheit 74, 80, 240
- lexikalische 66–67, 71, 104
- logische 4, 240
- Modellierungseinheit 2, 38,
237
- modulare 142
- Programmeinheit 49, 74
- Schutzeinheit 240
- Softwareeinheit 12, 45–46
- Struktureinheit 44, 237, 248
- syntaktische 64–65, 71, 99,
161
- Übersetzungseinheit 74, 79,
82, 240
- vertraglich spezifizierte 293
- Zeiteinheit 291, 303
- Zerlegungseinheit 44
Einheitlichkeit 283
Einschränkung 327
Element
→ Datenelement
- einer Liste 305–307, 312
- einer Menge 8, 33–34, 138,
198, 264, 333–337,
354–355, 361, 376
- einer Reihung 136–137, 147,
197–198, 201, 206,
208–210, 213, 227, 284
- einer Sprache 58–59
- einer Struktur 304, 313
- eines Baums 316, 319, 321–
323
- eines Behälters 134, 362, 374
Sachwortverzeichnis
- eines Modells 2, 5
- eines Verbunds 163
- kleinstes 321, 323–324
- Steuerelement einer Dialogbox 169–170, 184
Empfänger 243, 247, 264, 289, 302,
318–319, 325, 347, 353,
361–362
- aktueller 244
- namenloser 244
EMPTY 343
Entladen 107
Entladen eines Moduls 99, 104–
105, 275, 301
Entlader 110
Entwerfer 39, 226
Entwickler 2, 8–10, 14–15, 28, 36,
42, 44, 47, 56–57, 84, 88, 93,
98, 103–104, 107, 118, 142,
152, 172, 239, 261–262, 293,
327, 354
Entwicklerhandbuch 97
Entwicklungsumgebung 85, 88,
105, 126, 364
- integrierte 88, 95
- komponentenorientierte 88
Entwurf 10, 14, 41, 43–46, 49–51,
61–62, 106, 134, 138, 146,
152–154, 163, 166, 178,
187–188, 190–195, 197,
200–205, 208–209, 211, 225,
261, 263–264, 267, 280, 283,
287, 291–293, 296, 298, 301,
312, 317, 320, 340, 342,
363–364, 366, 368, 375
→ Zerlegung
- objektorientierter 261, 342
Erben 254–255, 268, 285
Ergebnis 3, 5–7, 18, 22, 29, 81, 198,
218–219, 297, 300, 325, 362
Erlernbarkeit 58
error
→ Fehler
Ersetzbarkeit 240
Ersetzungsschritt 69
Erweiterbarkeit 48, 88, 110, 259,
318
423
C
Sachwortverzeichnis
Erweiterung 43, 49, 254–256, 269,
288, 296, 302–303, 337–
340, 347, 353, 355, 362, 368,
376
- einer Klasse 258–260, 265,
285, 302
- eines Moduls 200
- invariante 259, 352
- konkrete 336, 340, 347, 353–
354, 364
- kovariante 257–258, 352,
375–376
- Standarderweiterung 364
- Typerweiterung 240–241,
244, 258
Erzeugung
- dynamische 279
- einer dynamischen Variable
276–278
- eines Objekts 238, 279, 295,
300, 306, 338, 341, 355
ESC 312
evaluation
→ Auswertung
EXCL 138
execute
→ ausführen
Exemplar 17, 37–38, 75, 135, 137,
217, 230, 234–235, 237–
238, 241, 243, 251–252, 255,
258, 264, 275, 277, 335
- Einzelexemplar 230, 238, 247
Existenzdauer 162, 275, 279
EXIT 203
explizit 69, 75, 77, 80, 135–136, 176,
245, 276
Export 112, 144, 301, 318
- eines Felds 165
- eines Typs 175
- schreibgeschützter 114, 143,
165
Exportart 165
Exportmarke 112–115, 118
Exportpolitik 144, 240
expression
→ Ausdruck
EXTENDS 254
424
EXTENSIBLE 289–290, 319, 348–
349
extension
→ Erweiterung
F
Fabrik 240, 300, 347, 349, 355, 368–
369, 374
factory
→ Fabrik
Fallunterscheidung
→ Auswahl
FALSE 18, 218
Falter 92, 97–98
fault
→ Verhalten, Fehlverhalten
Fehler 35, 43, 46–49, 83, 99–100,
109, 119, 124, 139, 151–152,
191, 218–219, 229, 280,
293–296, 325, 347, 353–354
- Denkfehler 293
- Eingabefehler 162
- Laufzeitfehler 83, 109, 220
- Programmierfehler 130, 220
- Schnittstellenfehler 108
- semantischer 83
- Syntaxfehler 25, 83, 99–100,
271–272
- Tippfehler 135
- Typfehler 27, 80, 128
- Übersetzungszeitfehler 83
Fehlerart 83
Fehlerdiagnose 295
Fehlererkennung 46, 295
Fehlermarke 99–100
Fehlermeldung 93, 99, 110, 280
Fehlernummer 120–121, 150, 157,
353
Fehlerquelle 129, 142, 194, 261, 279
Fehlerstelle 99
Fehlerursache 126, 152, 293, 295
Feld 169, 241, 247, 286, 303
- Anzeigefeld 163–164, 166
- boolesches 169
- einer Dialogbox 165–166,
168, 182–184
- eines Verbunds 164–166,
C
168–169, 177, 244
- exportiertes 169
- privates 243, 245
- schreibgeschütztes 169
- Textfeld 169, 173
Fenster 93–94, 96, 119, 150, 152,
162, 205, 214, 301, 363, 369,
374
- aktives 99, 104, 155, 158, 363
- Ausgabefenster 204, 262–
263, 284
- Kommandofenster 103
- Loaded-Modules-Fenster
105
- Log-Fenster 93, 103–104, 110,
154, 157, 159, 162, 173,
291, 374
- Menüfenster 103, 162
- Textfenster 94, 102, 149, 157,
367
- Trapfenster 120, 149–150,
152, 154, 295
- Variables-Fenster 152
- XYplane-Fenster 214
Fenstergröße 98
field
→ Feld, eines Verbunds
Finalisierungsteil 74, 80, 301
Fläche
- kartesische 205, 214–216
Flexibilität 54, 217–218, 269
fold
→ Falter
Folge 45, 271, 304
- sortierte 316
- von Aktionsaufrufen 28, 233
- von Anweisungen 76, 156,
189, 203, 311
- von EBNF-Ausdrücken 65
- von Kanten 314
- von Kommandoaufrufen 103
- von Zuständen 211, 232
FOR 26, 113, 193, 197, 204–205, 209,
266
Formalisieren 42, 188, 190, 197, 205
Formatierung von Daten 365, 375
Fortran 129
Sachwortverzeichnis
forward declaration
→ Vereinbarung, Vorwärtsvereinbarung
forwarding
→ Weiterleitung
framework
→ Gerüst
Funktion 45, 76, 113, 115, 143–144,
147, 153, 185, 210, 216, 223,
243, 247, 259, 300, 318, 322,
324, 369
- abstrakte 286
→ Funktionalität
- boolesche 342
- Fabrikfunktion 300–301, 347,
349, 355, 365–367, 369,
376
- lokale 300
- parameterlose 115, 198
- parametrisierte 342
- seiteneffektbehaftete 297,
300
- seiteneffektfreie 124
- Standardfunktion 135, 190
- Suchfunktion 216, 221–223
- typgebundene 342
- Zufallsfunktion 297
Funktionalität 43, 47, 49–50, 146,
153, 293
Funktionskopf 115
Funktionsrumpf 115–116
G
garbage collection
→ Speicherbereinigung
Genauigkeit 60
Generalisierung 252, 261, 285, 336
Generizität 207, 335
Gerät 11
- Ein-/Ausgabegerät 53
- Hintergrundspeichergerät
53
- Peripheriegerät 53
Gerüst 88–89, 110
- Black-Box-Gerüst 260
- Komponentengerüst 181
Gleichheit
425
C
Sachwortverzeichnis
- strukturelle 361
Gleichung 128
Grammatik 59
Graph 313
Graphentheorie 313
Grenze
- Indexgrenze 136
- Obergrenze 193
- Untergrenze 193
- Zählbereichsgrenze 193
Größe 23–24, 29, 34, 75–76, 79, 113,
169, 245, 258, 268
- Bezugsgröße 353
- boolesche 18–19, 130
- feste 75
- polymorphe 258, 268, 301
- typgebundene 84
- typisierte 19
- veränderliche 75
- Zeitgröße 291
guard
→ Wächter
Gültigkeitsbereich 283
H
HALT 157
Hardware 48, 52–53, 295
height
→ Höhe
Hierarchie
- von Klassen 338, 364
- von Typen 221, 338
Hintergrund 291–292, 301–303
Höhe eines Baums 317, 333
Hypertextsystem 93
Hyperverbindung 92–93, 97–98,
104, 119, 150, 172
I
identifier
→ Name
IF 77, 156–157, 166, 192, 194, 220,
279, 297, 306–307
Implementation 9–10, 12, 15, 21,
32, 34, 43, 45–49, 74, 88,
109, 111, 116, 127, 138,
142–147, 154, 157, 176, 178,
426
181, 198–199, 201, 214, 219,
226, 229, 233, 235–237, 241,
243–244, 255, 259, 261–
263, 267, 269–270, 280,
288–290, 293–294, 296,
298, 301–302, 308, 312, 320,
322, 325, 327, 333–335, 366,
370, 372, 374, 376
- einer Abfrage 126
- einer Klasse 238
- einer Prozedur 269
- eines Moduls 9, 139, 238
- generische 235, 335
- partielle 215, 337
- vollständige 338
Implementationssprache 45, 51,
56, 62, 74, 111, 126, 207,
236, 342
Implementierung 11, 41, 45–46, 50,
61–62, 106, 111, 147, 249,
260, 287–288, 294, 301–
302, 312, 316–317, 320, 325,
342
Implementierungszyklus 107
IMPLIES 18
Implikation 17, 219, 232
implizit 34, 69, 75, 175–176, 193,
245, 277, 279
IMPORT 77–78, 207
Import 77
Importliste 77–78, 107
IN 19, 23, 138
INC 129
INCL 138
Index 136, 138, 140, 199, 201, 206,
209–211, 213–214, 222, 300
Indexberechnung 137
Indizierung 136, 147, 277
Informatik 85, 375
inherit
→ Erben
Initialisierung 2, 30, 80, 119, 130,
169, 172, 175, 195, 202, 208,
214, 226, 248, 276, 300, 341,
353, 361, 366, 376
- Defaultinitialisierung 130,
245, 284
C
- einer Schleife 189, 199, 214
- eines Objekts 245, 300
- explizite 130–131
- implizite 130–131, 134, 275
Initialisierungsteil 74, 80, 131, 134,
137, 139, 151, 155
Inkrementierung 129, 194, 214,
223–224
Inorder 315–316, 320–321, 324, 361
INOUT 24, 158, 230
input/output device
→ Gerät, Ein-/Ausgabegerät
instance
→ Exemplar
instruction
→ Befehl
INTEGER 18, 114, 122, 140, 236
Interaktion 93, 152, 168, 183–184,
291, 363
Interaktor 363, 368
interface
→ Schnittstelle
International Standardization
Organization 66
Interpretation 101
Interpreter 88–89, 101
- Kommandointerpreter 101–
104, 106, 110, 149, 152,
154
Intervall 136, 138, 193, 297
- Zeitintervall 291–293, 303–
304
Invariante 30–35, 38–39, 44, 120,
122–124, 143, 147, 155, 220,
231, 237, 240, 246, 254–255,
280, 293, 321, 340
- geerbte 255
- Implementationsinvariante
139, 321
- Klasseninvariante 37, 246,
290, 294, 339
- klassenübergreifende 240
- Modulinvariante 30, 80, 84,
121, 131, 139, 246
- objektübergreifende 240,
339–341, 347, 353,
361–362, 374
Sachwortverzeichnis
- verletzte 30
INVARIANTS 30, 72, 119, 123–124
Iteration
→ Schleife
→ Wiederholung
J
Java 126, 129, 259
K
Kante 313–314, 316
- gerichtete 145, 313
- ungerichtete 145
Kardinalität 135, 145, 363
Kind 314, 319
Klammer 22–23, 65
- textuelle 3, 245
Klasse 36–38, 44, 49, 75, 82, 89, 145,
229–230, 234–243, 245–
249, 252–256, 258, 260, 262,
264–265, 267–268, 280,
284, 286, 290, 293–294, 296,
302–304, 312, 318, 333–
334, 336–337, 340, 342–
343, 348–349, 354–355,
365, 368
- abstrakte 253–255, 259–260,
265–267, 284, 290, 301,
303, 336–337, 347,
363–364
- allgemeine 258
- Anwendungsklasse 338
- Basisklasse 254–255, 258–
260, 285, 303, 337–340,
347, 362
- Behälterklasse 362
- elementspezifische 236
- erweiterbare 290, 338
- Erweiterungsklasse 254–255,
257–260, 266–267,
285–286, 290, 301–
303, 339–340
- exportierte 317
- Fabrikklasse 368
- finale 355
- fragile Basisklasse 362
- Funktionsklasse 293
427
C
Sachwortverzeichnis
- generische 235–236, 262
- Implementationsklasse 338,
364, 374
- konkrete 254–257, 259, 265,
284, 301, 303, 338,
340–341, 374
- Konzeptklasse 337–342, 347,
354, 362, 364, 374–376
- Kundenklasse 37, 260
- Lieferantenklasse 37, 260
- Mengenklasse 262, 265, 288,
292, 316, 333, 335–337,
376
- partiell implementierte 238,
255
- polymorphe 336–337, 362,
376
- private 240, 301, 303, 365, 374
- Schnittstellenklasse 337–338,
374
- spezielle 258
- Zeichenkettenklasse 336, 347
Klassendiagramm 145, 252–253,
257, 296, 366, 368
Klassifikation 146, 238, 252, 255,
260–261, 285
- von Klassen 337
- von Typen 221
Knoten 145, 313, 323
- eines Baums 314, 316–317,
319, 321–324
- erreichbarer 313–314
- Startknoten 313–314
- Zielknoten 313–314
Kommando 13, 62, 81, 101–103,
106, 149, 151, 154–156, 161,
166, 168, 172, 177–178,
180–182, 187, 195, 200,
225–226, 261–263, 285–
286, 292–293, 303
- Ausgabekommando 263, 268
- parameterloses 154, 163
- Testkommando 295, 341
Kommandoknopf 169, 173, 178,
180, 184
Kommandooberfläche 110
Kommentar 112, 118, 122, 148, 223
428
- Gliederungskommentar 117,
197
Kommutativität 218–219
Kompatibilität 109, 268
Kompilation 100–101
Kompilierer 101
→ Übersetzer
Komplexität 5, 43–44, 223, 225,
227–228
Komplexitätsanalyse 228
Komponente 10–11, 43, 49, 88–89,
110, 240, 269
- anpassbare 285
- atomare 248
- Behälterkomponente 304
- erweiterbare 285
- Grundkomponente 88
- Hardwarekomponente 295
- minimale 88
- Standardkomponente 88
Komponentenorientierung 240,
259
Komposition 145–146, 261, 296,
302–303, 305
Konjunktion 17, 30–31, 58, 218–
219, 232
Konkretion 41–42, 188, 252, 273
Konstante 45, 75–76, 113–114, 141–
142, 144, 147, 161, 240, 297
- literale 121, 127, 141
- symbolische 121, 141, 283,
296
Konstrukt
- einer Sprache 58–59, 84
- Kontrollkonstrukt
- Austrittsstelle 203
- Eintrittsstelle 203
- Ende 203
- Schleifenkonstrukt 202
Kontext 52, 203
Konvertierung 60
- Typkonvertierung 168
Konzept 38, 337–339
- mathematisches 339
- objektorientiertes 249, 342
- Testkonzept 362
Kopieren 176, 208, 335, 338–339
C
- seichtes 325–326, 353, 361
- tiefes 326, 353, 361
Korrektheit 48, 130, 139, 143, 153,
191, 210, 220, 222, 295, 327
- einer Schleife 222
Kovarianz 258, 352
Kunde 2–6, 8–10, 12–15, 19–21, 25–
26, 28–30, 34, 37, 77, 79, 86,
105, 109–110, 112–114,
118–119, 133–134, 139,
142–143, 146, 151–153,
175, 195–196, 207, 215, 229,
233–234, 243–245, 255,
260–261, 264–265, 267,
284–285, 290, 303, 321, 327,
337, 355, 365–366, 369, 374
L
Laden 61–62, 108
- bei Bedarf 80, 83–84
- dynamisches 80, 84, 107, 172,
240, 259
- eines Moduls 104, 109, 119,
130–131, 134, 137, 139,
151, 245, 275, 304, 354
- im Voraus 81
Lader 62, 83, 88–89, 101, 106, 109–
110
Ladezeit 62, 83, 105
Lager 96–98, 110, 118
Länge
- einer Liste 312
- einer Reihung 135–136, 164,
216–218, 224, 227, 276
- einer Zeichenkette 70, 353
language
→ Sprache
Laufzeit 62, 80, 83, 114, 128, 136,
139, 218, 238–239, 269, 279,
294, 302, 304, 312, 353, 362
Laufzeitinformation 126, 152, 295
Laufzeitumgebung 88
Layout
- Defaultlayout 169–170
- einer Dialogbox 169, 171–
173, 364
Layoutmodus 170–171, 180
Sachwortverzeichnis
leaf
→ Blatt
Lehrbarkeit 58
Leistungsmerkmal
→ Qualitätsmerkmal
LEN 135
Lesbarkeit 22, 30, 49, 58, 141, 197,
201, 348
Lesen 189, 192
- sequenzielles 157
lexikalisch 66
library
→ Bibliothek
Lieferant 2–4, 6, 8–10, 12–15, 20–
21, 29–30, 33, 37, 77, 79–80,
107, 109, 118, 142, 146,
151–152, 207, 215, 260–
261, 265, 285, 302
- privater 317
LIMITED 355
Lineal 204, 368–369
linker
→ Binder
Liste 287, 302, 304–307, 312, 314,
324, 376
- leere 304
- verkettete 304, 312, 333–334
Literal 70–71
loader
→ Lader
Logik 18
- Aussagenlogik 17, 32, 197,
218
- Prädikatenlogik 187, 197–
198
Lokalität 283
LONGINT 140
LOOP 202–203
Lücke
- semantische 56
M
Mächtigkeit
- einer Sprache 342
- eines Sprachkonstrukts 194
mapper
→ Abbilder
429
C
Sachwortverzeichnis
Maschine 11–12, 52, 56–57
- abstrakte 133
Maskenmodus 172
Material 216, 243
Mathematik 18, 23, 59, 129, 134,
206, 300, 313, 339, 347
Maus 13, 53, 95
Mausklick 94, 363
Mauszeiger 363
MAX 135, 190
Medium 12
Melder 183, 185
Meldung 48, 104, 154–156, 164,
168, 173, 177, 185, 291
memory
→ Speicher
Menge 8, 20, 33, 134, 137–139, 147,
235, 245, 262, 266, 274, 280,
285–286, 288, 290, 296–
297, 304, 312–313, 318–
319, 321, 326, 333, 335–337,
354–355, 361, 376
- geordnete 316
- Grundmenge 134, 138
- leere 139, 197–199, 245, 319
- Teilmenge 134
- von ganzen Zahlen 140
- von Zeichen 20, 34, 187–190,
195, 197–199, 201
- von Zeichenketten 298, 312,
317, 327
- zufällige 300
Mengenlehre 8, 337
Mensch-Maschine-Interaktion 11–
14, 53, 57, 151–152
Menü 13, 92, 94, 98, 103, 149, 151,
170, 172
- Aufrufmenü 149, 154, 173,
185, 262, 292
- textuelles 185
Menübefehl 93–96, 99–100, 102,
104–105, 152, 158, 169–
170, 172, 184, 204, 224
Menüdefinition 88, 98
Menüleiste 172
Menüoberfläche 92, 110
Merkmal 2, 5, 75, 109–110, 112, 118,
430
163, 170, 175, 202, 204, 244,
252, 268, 283, 285, 288
- exportiertes 108, 112, 118,
144–145, 240, 283
- importiertes 79
- lokales 79, 161–162
- öffentliches
→ exportiertes
- privates 112, 118, 143
Methode 38
- Entwurfsmethode 45
- Spezifikationsmethode 28,
39, 44, 293, 334
- Testmethode 46, 293
MIN 135, 190
mistake
→ Fehler, Denkfehler
MOD 18, 35
Modell 1, 5, 14, 25, 51, 63, 105, 186,
229, 251, 253, 363, 365, 369
- Dokumentenmodell 93
- Entwicklungsmodell 98–99,
101, 106
- Entwurfsmodell 296, 301,
303, 318
- Kunden-Lieferanten-Modell
2, 9, 11–14, 29–30, 37,
57, 153
- mathematisches 8, 14
- Mensch-Maschine-Modell 11
- physisches 1–2, 4, 14, 171,
229–230, 251
- Prozessor- und Speichermodell 60
- Softwareentwicklungsmodell 42–43, 46
- Softwaremodell 4, 8, 14, 51,
73, 82, 87, 230
- modulares 2, 38
- objektorientiertes 38
- Textmodell 363, 369
- Zustands-Verhaltens-Modell
2
Modellieren 3–8, 14–15, 18–19, 36,
42, 51, 61, 230, 233, 241,
248, 251, 257
- objektorientiertes 44, 249
C
Sachwortverzeichnis
- Klassenmodul 245, 249, 262,
Model-View-Controller 363–364,
285, 287, 289, 294, 327,
366, 375
347–349, 354–355, 376
Modul 2–9, 12–15, 19–20, 22, 25–
- Kommandomodul 13–14,
26, 28, 30, 34, 36–38, 44, 49,
104, 149, 151, 153–154,
58, 73, 75, 77–80, 82, 84,
160, 162–163, 165–
87–91, 93–96, 98–99, 101–
167, 169, 173, 177–178,
104, 107–110, 112, 118, 121,
181, 184–186, 287
124, 130, 140, 142, 144–145,
- Konstantenmodul 121, 247,
149, 152, 157, 172–173, 175,
312
177, 187, 195–196, 199, 201,
- Konzeptklassenmodul 342–
206–208, 211–212, 214, 216,
343
224–225, 227, 230, 234,
- kundenloses 105
236–241, 244–249, 259–
- Kundenmodul 118, 355, 362
261, 264–265, 267, 273, 280,
284–288, 293–294, 297,
→ Kunde
312, 333, 336, 338–340, 354,
- Lieferantenmodul 118
362, 367–368, 374, 376
→ Lieferant
- änderbares 220
- Maschinenmodul 133
- ausführbares 119, 195, 205,
- Mengenklassenmodul 288,
238
312, 318
- Ausgabemodul 159, 204, 372
- mit Zustand 133–134, 247
- Behälterklassenmodul 287
- ohne Zustand 216, 245, 247
- Behältermodul 134, 187
- Quellmodul 150
- Cleo-Modul 74
- Standardmodul 158, 166,
- Component-Pascal-Modul
168, 172, 185, 187, 204,
74, 99
214, 301–302, 362, 374
- defektes 123
- syntaktisch korrektes 117
- dokumentiertes 327
- Testmodul 46, 287–288, 290,
- Ein-/Ausgabemodul 216,
292, 294, 298, 301–302,
335, 362, 374
307, 376
- Eingabemodul 158, 202, 370
- Testwerkzeugmodul 287,
- Eintrittsmodul 82
290, 292, 308
- elementspezifisches 207
- Typenmodul 245, 247
- entladbares 105
- vereinbarendes 21, 112, 127,
- erweiterbares 220
240, 275, 355
- erweitertes 197
- Werkzeugkastenmodul 216,
- Funktionsmodul 153, 162–
243, 247
164, 166, 177, 184–186,
- wiederverwendbares 83,
293
205–206, 220, 287
- geladenes 104–105, 107, 150, Modula 73, 85, 239
152
Modulart 246
- generisches 207–208
MODULE 3–6, 8, 19–21, 26–27, 31,
- globales 92
33–36, 58, 72, 74, 77–79, 99,
- Grafikausgabemodul 215
112, 117–118, 124, 131–132,
- implementiertes 152, 238,
134, 137–138, 140, 144, 153,
327
160, 163, 167, 178, 196, 206,
- importiertes 107
212, 215, 220, 235–236, 241,
431
C
Sachwortverzeichnis
248
- explizit definierter 69
- exportierter 113
- implizit definierter 69
- Klassenname 242
- Kommandoname 102
- Konstantenname 141
- lokaler 78
- Merkmalname 244
- Moduldateiname 91, 287
- Modulname 3, 21, 25, 37, 58,
91–92, 95–97, 99, 102,
104, 152, 169, 244, 247
- Objektname 36–37, 234
- Parametername 19, 21, 23, 25
- Pfadname 172
- Prozedurname 120, 243
- qualifizierter 21–22, 77, 95,
164, 244, 247–248, 348
- Subsystemname 88, 91–92,
112, 241
- Typname 18, 140, 174, 242,
303, 306, 339, 348, 353,
362
- unqualifizierter 21
- Variablenname 127, 174
N
- Verzeichnisname 91
Nachbedingung 29–30, 32–33, 38– Namengebung 5, 21, 91–92, 174
Namenliste 114
39, 44, 120–124, 131–132,
155, 197, 215, 220–222, 227, Namenraum 120, 169
Namenskonflikt 21, 87, 168, 283,
232–234, 237, 253–255,
287
257, 273, 284, 289, 293–294,
NATURAL
18, 34, 114, 122
325
Nebenläufigkeit
291, 302
- zusammengesetzte 218
Negation 17, 58
Nachfolger 304, 307
Name 3, 5, 18, 28, 38, 48, 68, 70–72, nesting
→ Schachtelung
75, 112–114, 136, 164, 169,
NEW
267, 276–277, 305, 353
174–175, 177, 183, 188, 193,
Nichtterminal 64, 66–68, 72, 86, 99,
228, 233–234, 241–242,
233, 270–271
253, 256, 266–267, 276, 278,
NIL
275,
278–280
287, 289, 348
node
- Abfragenname 5
→ Knoten
- Aktionsname 4, 6–7, 117, 124
- Aliasname 78, 121, 202, 204, NOT 18, 122
Notation 39, 44–46, 51, 126, 129
263, 273, 278
- EBNF-Notation 85
- Dienstname 3, 21, 25, 28, 113
- formale 3
- Empfängername 244, 247–
246–248, 280, 298, 308, 327,
343, 349, 355, 370, 372
Moduleigenschaft 37–38
Modulkopf 74, 77
Muster 17, 36, 155, 302, 311–312,
340, 342, 354, 362, 364, 371,
374
→ Carrier-Rider-Mapper
→ Model-View-Controller
- algorithmisches 159, 166,
197–198, 306, 314
- Entwurfsmuster 44, 257, 290,
300–301, 335, 337,
362–363, 365–366, 375
- für Delegation 319
- für Fabrik 369
- für FOR-Schleife 193
- für Kommando 178
- für Schleifenabbruch 195
- für sequenzielle Eingabe 202
- für Traversierung 315
- für Wächter 177
- für WHILE-Schleife 189
MVC
→ Model-View-Controller
432
C
Sachwortverzeichnis
- funktionale 342
- Infixnotation 342
- mathematische 22, 342
- Punktnotation 77, 101, 244,
342
- Softwarenotation 22
- textuelle 3
notifier
→ Melder
Operand 22–23, 27, 218–219, 324–
325, 342
Operation 17–18, 23, 27, 65, 67, 75,
84, 137–138, 142, 147, 158,
165, 206, 218–219, 221, 243,
275, 277, 293, 313, 325–326,
336, 339, 353
- arithmetische 18, 140
- Baumoperation 324, 333
- Eingabeoperation 154
O
- elementare 224–225
- Erzeugungsoperation 238,
Oberon 39, 58, 73, 85, 157, 214, 239
276
Object Management Group 148
exportierte
144
Objekt 17, 36–38, 92–93, 98, 100,
- klassengebundene 342
102, 145, 152, 165, 172, 234,
- Leseoperation 158–159, 188,
236–244, 251, 258, 262, 264,
202, 367
267–269, 278, 284–285,
logische
17–18
289–291, 294–296, 300–
- Löschoperation 279
307, 313, 316, 326, 336–341,
- Mengenoperation 138, 262,
349, 355, 365, 367–369, 374
288, 296, 318, 334, 339
- aktives 110
relationale
18
- Behälterobjekt 172
- Schreiboperation 158–159,
- dynamisches 376
369
- Einzelobjekt 38
Vektoroperation
206, 210,
- Empfängerobjekt 266, 289
216,
225
- erreichbares 307, 326
- vererbbare 342
- Fabrikobjekt 368
Operator 71, 120, 169, 342
- interaktives 110
- boolescher 218
- lokales 245
- Gleichheitsoperator 128
- Mengenobjekt 296, 300, 337
- Modulo-Operator 35
- passives 110
- Negationsoperator 122
- selektiertes 170
Optimierung
50, 129, 143, 213, 222,
- statisches 376
238,
283
- typisches 366
Option 271
- unerreichbares 307
- einer Anweisung 77
- zufälliges 353, 361
- eines EBNF-Ausdrucks 65
Objektdiagramm 367–368
OR
18
Objektorientierung 249, 284
ORD 135, 190
Objektstruktur 319, 371
Ordnung 60, 146, 252, 321, 323, 376
- dynamische 278, 287, 289,
- alphabetische 316
304, 312–313, 334, 366,
- partielle 335, 337
368
- vollständige 316, 335–337
- rekursive 334
OUT 24
- unerreichbare 326
OLD 29, 32, 122, 126
P
open array
→ Reihung, offene
Parameter 3–4, 18–20, 27–29, 34,
433
C
Sachwortverzeichnis
37–38, 45, 75–76, 79, 86,
103, 113, 116, 120, 129, 154,
159, 172, 177, 183, 224, 230,
233, 243, 247, 253, 256, 264,
266, 268, 279, 283, 289,
293–294, 318, 320, 352
- aktueller 24–25, 27, 103, 175–
176, 217–218, 223, 264,
266, 268, 280, 294, 321
- Ausgabeparameter 24, 158,
176, 276, 284, 297
- Ein-/Ausgabeparameter 24,
158, 177, 223, 233, 244,
267, 279
- Eingabeparameter 19, 23,
159, 176, 223, 264, 267,
276, 340
- formaler 21–24, 27, 86, 117,
124, 175–176, 216–
218, 227, 230, 268–269,
280, 289, 305, 307
- geklammerter 342
- generischer 206–207
- polymorpher 269, 369
- Referenzparameter 176, 268–
269, 274, 277, 280
- Reihungsparameter 217–218
- Wertparameter 280
- Zeigerparameter 276, 320,
324
Parameterart 19, 21, 24–25, 116–
117, 158, 175, 223, 233, 243,
267
Parameterübergabe 23–24, 27, 137,
165, 175, 216, 268, 275,
277–278
- polymorphe 269, 301
Parameterübergabeart
→ Parameterart
parent
→ Vater
parenthesis
→ Klammer
parser
→ Zerteiler
Pascal 73, 80, 85
path
434
→ Weg
performance
→ Leistungsfähigkeit
Pflege 48
Plankalkül 129
Plattform 48, 87, 194
Plattformunabhängigkeit 87
POINTER 274, 319, 336
pointer
→ Zeiger
Polymorphie 258, 268, 285, 303,
335, 347
Portierbarkeit 48, 87, 220
Position 365
- Leseposition 158, 192
- Schreibposition 158
- Tabulatorposition 204, 368–
369
POST 30, 32, 119, 233
postcondition
→ Nachbedingung
Postorder 315
Pragmatik 57–58, 84, 126, 128, 138,
220, 342
Präorder 315, 324, 361
PRE 30, 32, 119, 233
precondition
→ Vorbedingung
predeclared procedure
→ Prozedur, Standardprozedur
Prinzip
- der Abstraktion 10, 38, 260–
261
- der begrifflichen Klassifikation 261
- der Trennung von Abfrage
und Aktion 5, 15, 126
- der Trennung von Schnittstelle und Implementation 10, 15, 118, 237
- der Zerlegung und Zusammenfassung 4–5, 15,
261
- der Zusammenfassung
gleichartiger Objekte
zu Klassen 38
C
PROCEDURE 76, 112–113, 115–
117, 122–124, 175, 177,
182–183, 197–199, 204,
217, 222–223, 243–244,
263–264, 267, 271–274,
280, 285–286, 303, 319–
327, 334, 352
Produkt 43, 46–50, 87–88
Programm 2–3, 11, 15, 38, 51–54,
56–57, 59–62, 66, 79, 81–82,
84, 88, 92, 107, 113, 119,
129, 140–141, 146, 148, 174,
187, 200, 239, 251, 261, 270,
283, 363
- als statische Einheit 81
- Anwendungsprogramm 88,
92
- Assemblerprogramm 56
- aufrufbares 106
- ausführbares 9, 42, 51, 62, 81,
83, 100, 111, 126
- Component-Pascal-Programm 73, 87, 112
- Eintrittspunkt 81–82
- korrektes 48
- objektorientiertes 375
- Quellprogramm 56, 61–62,
81, 112
- robustes 48, 151
- sicheres 220
- Simulationsprogramm 13
- syntaktisch fehlerhaftes 83
- syntaktisch korrektes 83
- Testprogramm 46
- unvollständiges 82
- vollständiges 82
Programmierbarkeit 53
Programmieren 85, 98, 106, 181,
218, 278, 294–295, 297, 334
- klassenorientiertes 239
- komponentenorientiertes
374
- maschinennahes 85
- modulares 142, 147
- objektorientiertes 85, 229,
239, 243, 249, 251, 260,
279, 374
Sachwortverzeichnis
- strukturiertes 45, 77, 199,
203, 227, 284
Programmierer 130–131, 163, 177,
181, 183, 191, 207, 220, 245,
279, 293, 342
Programmierkonvention 8, 69,
112–113, 116, 157, 174, 177,
183, 203, 242, 287
Programmiersprache 15, 39, 45, 49,
51–52, 56–59, 62–63, 65, 67,
73, 77, 79–85, 87, 93, 102,
110, 126, 129–130, 134, 136,
194, 218, 220, 224, 227, 249,
279, 342
- höhere 42, 56, 61, 84
- modulare 84
- objektorientierte 240, 259,
279, 363
- seiteneffektfreie 129
- sichere 84
- speichersichere 136
Programmierstil 318
programming language
→ Programmiersprache
Projektion 316–317
Prototyp 43
- einer Benutzungsoberfläche
184
Prozedur 45, 75–76, 94, 103, 116,
118–119, 122, 130, 137, 144,
152, 158, 161, 166, 168, 174,
177, 182–184, 187, 197, 206,
217, 227, 241, 243, 245–247,
263–264, 267, 269, 271–
274, 279, 283–284, 286,
290–291, 294, 301, 318,
320–321, 325–326, 340,
343, 348, 352–353, 361
- abstrakte 267, 290, 343, 347
- aufgerufene 269, 280
- aufrufende 158–159
- Ausgabeprozedur 204, 214
- effektlose 343
- exportierte 123, 141, 175, 181
- finale 290, 347
- Funktionsprozedur
→ Funktion
435
C
Sachwortverzeichnis
- geerbte 303, 348
- gewöhnliche 75, 101, 116,
147, 149, 169, 216, 247,
270, 318, 320–322
- implementierte 303, 347
- Initialisierungsprozedur 245
- Invariantenprüfprozedur
321, 340, 347, 362, 374
- konkrete 347
- leere 343
- lokale 204, 225, 283, 307, 320–
321, 327
- Modulprozedur 339
- neu definierte 348, 354
- parameterlose 169, 290
- parametrisierte 216, 290
- private 166, 319, 321
- redefinierbare 290, 343, 349
- redefinierte 296, 348, 354
- rekursive 318, 320, 324, 327
- Schnittstellenprozedur 291
- Sortierprozedur 216–217
- spezifizierte 227
- Standardprozedur 120, 129,
157, 276
- Traversierungsprozedur 327
- typgebundene 240, 243–248,
263–264, 267, 294,
318–319
- überladene 276
- vereinbarende 275
- vordeklarierte
→ Standardprozedur
Prozedurende
- dynamisches 116
- statisches 116
Prozedurkopf 118, 122, 161
Prozedurrumpf 118, 161–162, 244,
248, 267, 371, 374
- leerer 343
Prozess 81
Prozessor 49, 53, 55–56, 81, 84
Prozessorleistung 56
Prozessorzeit 49–50, 291
Prüfling 287–288, 293–296, 312,
334
- fehlerfreier 294
436
Prüfung
- einer Invariante 123–124
- einer Zusicherung 295
Pseudocode 45, 55, 155, 166, 190
public
→ Dienst, öffentlicher
→ Merkmal, exportiertes
Punktschreibweise
→ Notation, Punktnotation
Q
Qualität 47, 84
Qualitätsmerkmal 47, 50, 153
- funktionales 47
- Leistungsmerkmal 47, 49
- strukturelles 47–48
Quantor 187
QUERIES 3, 25–26, 72, 112–116,
198
R
read-only export
→ Export, schreibgeschützter
Reaktionsfähigkeit 293
REAL 18
Realisierung 52, 146
receiver
→ Empfänger
Rechner 9, 11–13, 41–42, 44, 51–53,
56–58, 61, 84–85, 100–101,
293
Rechnerarchitektur 58, 85
Recht 25–26, 38, 112, 259
- Schreibrecht 165
RECORD 163–164, 245
REDEFINES 257, 267
Redefinition 257, 260, 265, 285,
336, 338, 340, 342, 349, 353
Referenzübergabe 175–176
Regel 4–5, 53
- EBNF-Regel 64, 67, 70, 72, 75,
77, 85, 148, 270, 284
- Einsetzungsregel 258, 269
- Namenregel 92, 96
- Syntaxregel 30, 59, 272
- Transformationsregel 3
- Typverträglichkeitsregel 268
C
- Verhaltensregel 58
Register 54–55
Reihenfolge
- von Aufrufen 226
- von Bedingungen 157
- von Knoten 314
- von Operanden 219
- von Operatoren 219
- von Teilaufgaben 226
Reihung 135–138, 142–143, 147,
163, 176, 197–198, 201, 205,
208–211, 222, 227, 235, 275,
278, 284, 296
- boolesche 135
- ganzzahlige 225
- offene 216–217, 227, 276
- sortierbare 206
- sortierte 206, 209–210, 227
- statische 376
Reimplementation 260
Reiter 365–367, 369
Rekursion 314, 321, 323, 334
Relation 336, 339, 342, 347
- Brauchtrelation 79, 314
- geerbte 336
- Gleichheitsrelation 339
- Ordnungsrelation 206, 316,
335, 337, 339
- Teilmengenrelation 337
RENAMES 257
REPEAT 311–312
repository
→ Lager
Ressource 87–88, 91, 97
result
→ Ergebnis
RETURN 115–116, 203, 222
rider
→ Reiter
right
→ Recht
Robustheit 48, 151, 153, 162–163,
173, 178, 185
Rolle 1–2, 12, 14–15, 37
root
→ Wurzel
Rückgabe 300
Sachwortverzeichnis
Rückkehr aus Prozeduraufruf 275,
326
Rückkehrstelle einer Prozedur
116, 225
Rückwärtsrechnen 295
run
→ Ausführung
S
Schachtelung
- textuelle 239
- von Kommentaren 148
Schalter 6, 20, 32, 133–134, 138,
144, 147, 177, 255
Schleife 189–191, 194–195, 199,
209, 213, 216, 224, 226–227,
266, 284, 306, 314, 320
- Ausgabeschleife 192, 195,
204, 214
- Bedingungsschleife 189, 199,
203, 209, 226, 311, 314
- Eingabeschleife 191–193, 195
- Endlosschleife 191, 194
- fußgesteuerte 311
- kopfgesteuerte 189, 203
- rumpfgesteuerte 203
- terminierende 191–194, 226
- Zählschleife 193–194, 199,
209, 226
Schleifendurchlauf 191–193, 198,
209, 222, 224
Schleifenrumpf 189, 191–195, 199,
202–203, 213, 225, 311
Schleifenvariante 192
Schnittstelle 8–15, 38, 44, 47, 49, 53,
74, 79, 88–90, 94–95, 97,
101, 103, 108–110, 118,
142–143, 146–147, 154,
163, 169, 186, 205, 214, 216,
237, 244–245, 284, 288, 292,
301–302, 312, 333, 335, 337,
342, 354, 364, 366, 374
- anwendungsorientierte 366
- eines Moduls 91, 149, 170
- erweiterte 286
- flache 347–348
- Kommandoschnittstelle 154,
437
C
Sachwortverzeichnis
163
- kurze 354
- prozedurale 291
- rohe 365
- spezifizierte 293
- syntaktische 158–159, 266,
289, 291
- vollständige 337
- wiederverwendbare 88
Schnittstellendefinition 91
Schreiben
- sequenzielles 157
Schreibmarke 98, 100, 102
Schrittweite 193, 209
seamless software development
→ Softwareentwicklung,
nahtlose
Seiteneffekt 6, 23, 297, 300, 312,
347, 349, 355
Selektion 94, 158
Semantik 34, 44, 52, 57–59, 84, 117,
120–121, 126, 128, 136, 142,
154, 157–159, 190, 193,
203–204, 214, 218–220,
223, 266, 273, 277, 279, 286,
291, 301–302, 311, 320, 342,
353
- dynamische 28, 193
- Referenzsemantik 277, 280,
289–290, 301–302,
318, 335
- statische 25
- Wertsemantik 277, 290, 318
Sequenz
→ Folge
Server 90
service
→ Dienst
SET 138
shallow copy
→ Kopieren, seichtes
SHORTINT 140
Sicherheit 79, 83, 141, 143, 194, 209,
216, 220, 259, 268, 280, 283
- Modulsicherheit 84, 280
- Speichersicherheit 84, 136,
208, 218, 279
438
- Typsicherheit 84, 208, 217–
218, 268–269, 277, 362
Sicht 363, 368–369
- dokumentzentrierte 92, 110
- Textsicht 363, 368
Sichtbarkeit 112, 127, 162
side effect
→ Seiteneffekt
Signatur 25, 75, 101, 103, 115, 177,
183, 223, 257, 259, 274–275
- eingeschränkte 149
Simulation 2, 14, 25, 28, 36
singleton
→ Einzelobjekt
size
→ Umfang
Smalltalk 363
Software 1, 42, 47–49, 52–53, 139,
152, 237, 248, 338–339
- modulare 3
Softwareentwicklung 6, 10, 14, 38,
41, 46, 50, 106
- evolutionäre 42, 50
- inkrementelle 43
- iterative 43, 46
- komponentenorientierte 43,
49–50
- nahtlose 43, 50
- partizipative 43, 50
Softwareentwicklungsprozess 42–
43
Softwarekonstruktion
- objektorientierte 248, 284
Softwaretechnik 9, 41, 50, 339, 347
Sortieren 205, 208, 227
Speicher 49, 53–55, 84, 104, 238,
278–279
- Hauptspeicher 53, 62, 109
- Hintergrundspeicher 62
Speicheradressierung 54
Speicherbarkeit 364, 374
Speicherbedarf 49–50, 75, 137,
139–140
- von Code 224
- von Daten 224
Speicherbereich 278
Speicherbereinigung
C
- automatische 278–279, 307,
326
Speicherinhalt 54
Speicherkapazität 56, 191
Speicherplatz 83–84, 105, 114–115,
136, 165, 279
- belegter 138
- einer dynamischen Variable
276, 278
- einer lokalen Variable 162
- einer Reihung 135–136, 209
- einer unerreichbaren Variable 279
- einer Variable 119, 127
- einer Zeigervariable 275
- eines formalen Parameters
175
Speicherplatzverwaltung 279
Speicherung 60, 375
- Programmspeicherung 54
Speicherzelle 54, 115, 176, 280
Spezialisierung 252, 257, 261, 285
Spezifikation 8–9, 11, 15, 20, 28, 32,
35, 38, 41–46, 48–51, 61–62,
82, 106, 111, 117, 119, 126,
139, 142, 144, 146–148, 162,
197–198, 206, 211, 229,
232–233, 235–236, 249,
253–257, 288, 293, 340
- durch Vertrag 30, 32, 34, 37–
39, 44, 46, 111, 119,
124, 147, 151, 177, 185,
197, 206, 226, 231, 233,
287, 293–296, 334
- exakte 126
- formale 34, 198
- generische 206–207, 335
- partielle
→ unvollständige
- prädikatenlogische 226
- semantische 111
- syntaktische 111, 117
- unvollständige 28, 32, 34,
288, 296
- verbale 197
- vollständige 32–34, 198
Spezifikationssprache 44, 51, 111,
Sachwortverzeichnis
126, 236
Sprache 5–6, 15, 51, 56, 72
→ Implementationssprache
→ Programmiersprache
→ Spezifikationssprache
- Assemblersprache 56, 60
- Entwurfssprache 51
- formale 51–52, 64–65, 67, 270
- Kommandosprache 102–103,
110
- Maschinensprache 42, 54, 56
- Modellierungssprache 147
- reguläre 232, 270
- Zielsprache 126
Sprachumgebung 62, 83, 87–88,
110, 157, 214, 224
Spur 211, 227
Stabilität 43–44, 362
state
→ Zustand
state chart
→ Zustandsdiagramm
statement
→ Anweisung
statisch 25, 34, 62, 81, 84, 116, 162,
203, 223, 234, 259, 293, 304
string
→ Zeichenkette
Struktur 9, 44, 47, 59, 74–75, 146,
205, 239, 293, 304, 312–313,
325
→ Datenstruktur
→ Objektstruktur
- algorithmische 187, 225
- Aufrufstruktur
→ Benutzungsstruktur
- Benutzungsstruktur 44, 234,
265, 287
- Dateiverzeichnisstruktur 90,
313
- dynamische 268
- eines Baums 322, 324, 326
- eines Modells 5
- Entwurfsstruktur 129, 318
- Erweiterungsstruktur 265
- Klassenstruktur 366
- Klassifikationsstruktur 252–
439
C
Sachwortverzeichnis
253, 257, 260
- Listenstruktur 306
- Organisationsstruktur 333
- Programmstruktur 275
- rekursive 314
- Speicherstruktur von Daten
174, 237
- statische 268, 318, 366
- syntaktische 274
- Zerlegungsstruktur 46
Strukturgesetz 77
Strukturierungsmittel 260–261
Subsystem 87–92, 96–97, 110, 112,
118, 121, 134, 171, 287
- Dienstesubsystem 287
- Standardsubsystem 88–89
Subsystemübersicht 97
subtree
→ Teilbaum
Suchen 206, 210, 227, 313
- in Baum 322, 333
- in geordnetem Binärbaum
317
- in Liste 306, 312
Sucher 95
Suchzeit 225
Suffix 242
supplier
→ Lieferant
Symbol 52, 64–65, 121, 232, 271,
273, 312
→ Nichtterminal
→ Terminal
- Aufrufsymbol 92, 102–104,
149, 154–155, 172–
173, 185
- Dereferenzierungssymbol
276
- exportiertes 91
- Gleichheitssymbol 129
- Metasymbol 64, 67
- Operatorsymbol 342
- Referenzierungssymbol 274
- Startsymbol 64, 67, 69, 72,
271
- Zeichenkettenendesymbol
284
440
- Zuweisungssymbol 128
Symmetrie 339
Syntax 25, 44, 57, 59, 63, 65–66, 68,
70, 73, 75, 77, 84–86, 103–
104, 129, 148, 154, 161, 164,
203, 243–244, 267, 270, 314,
342
- EBNF-Syntax 99, 104
Syntaxanalyse 270, 284–285
Syntaxdiagramm 44, 59, 64, 67–68,
85, 232
System 43, 82, 259
- komponentenorientiertes
248
T
Tabelle 200, 204
- Wertetabelle 218
Task 195
Tastatur 13, 53
Tastaturpuffer 312
Taste 95, 312
- Abbruchtaste 195
- Escape-Taste 195, 291
Tastendruck 363
Tastenkombination 95, 194–195
Terminal 64, 66–68, 71, 232
Test 41, 45–46, 50, 104, 106, 169,
195, 216, 287, 291–295, 301,
320, 340, 354, 362
- Black-Box-Test 293
- Dauertest 290–293, 312, 334
- eines Funktionsmoduls 185
- eines Moduls 151
- Einzeltest 290, 292–293, 295–
296, 340, 354
- erfolgreicher 293, 295
- Funktionstest 293
- partieller 294
- randomisierter 294–295, 334,
340, 374
- Stresstest 294
- Zufallstest 294
Tester 126, 151, 293, 295
Testfall 46, 294–295
- zufälliger 296, 340
Testszenarium 287, 296, 312, 341–
C
342
Text 92, 94, 99–100, 112, 149, 155,
157–158, 162, 223, 239,
261–262, 272, 363–364,
366, 368–369, 374
- Ausgabetext 204, 363, 374
- Dokumentationstext 96
- Eingabetext 102, 187, 191–
193, 195, 200, 202, 209,
261, 263, 270, 274, 283,
285–286, 363
- formatierter 185
- Programmtext 22, 25, 112,
201
- Quelltext 56, 84, 90, 94–102,
104, 106–108, 112, 152,
238, 244, 293, 295, 361
- selektierter 94
Titel
- einer Dialogbox 172
- eines Fensters 204, 214, 369
trace
→ Spur
Träger 365–366
Transformation 14, 19, 22, 34, 45,
112–113, 115–116, 119, 122,
124, 147–148, 198
- eines Programmstücks 194,
297
- von Cleo in Component Pascal 111, 117
- von Modellen 2–4, 8
- von Modul in Klasse 236–
237, 246–248
- von Programmen 62, 148
- von Spezifikation in Implementation 126, 229,
245–246, 249, 289
transition
→ Zustandsübergang
Transitivität 339
Trap 120, 136, 151, 157, 195, 218,
279–280, 294–295, 298, 353
Trapnummer
→ Fehlernummer
Trapstelle 150
Trapursache 150, 295
Sachwortverzeichnis
Trapzeitpunkt 151–152
Traversierung 320–321, 324
- Breitentraversierung 315
- eines Baums 314
- rekursive 322
- Tiefentraversierung 315
Trennung
- von Funktion und Ein-/Ausgabe 15, 153, 187, 214
- von Sicht und Modell 363
TRUE 18, 218
Typ 17–18, 23, 27, 35, 37–38, 45, 75–
76, 114–115, 127–128, 134,
137, 144, 158, 163–165, 168,
176, 193, 201, 208, 216, 230,
233, 235, 237–238, 240,
244–245, 253, 255, 258, 263,
268–269, 275, 277, 294–
297, 304, 318, 333, 335–337,
341, 365, 374
- Abfragetyp 21–22
- abstrakter 268
→ Datentyp
- anonymer 174, 217, 318–319
- anwendungsspezifischer 365
- Basistyp 216, 258, 275, 277,
319
- boolescher 18, 23
- derselbe 20, 208, 217
- dynamischer 269, 353
- einfacher 174
- Elementtyp
- einer Menge 20, 134,
139–140,
199,
235–236, 241, 245,
262, 318, 335–337,
376
- einer Reihung 135, 137–
138, 197, 206, 208,
216–217, 221
- Empfängertyp 353
- Ergebnistyp 25, 259, 353
- erweiterbarer 284, 319
- Erweiterungstyp 258, 268
- exportierter 141, 177, 318–
319
- Feldtyp 165
441
C
Sachwortverzeichnis
- Ganzzahltyp 18, 34, 140
- generischer 134
- globaler 175
- Grundtyp 18, 37–38, 75, 114,
116, 138, 140, 174, 176
- implizit vereinbarter 75
- Indextyp 140
- konkreter 134, 206–207, 235–
236, 241
- Mengentyp 138, 319
- Parametertyp 19, 21, 24–25,
141, 174–175, 206, 216,
259, 264–265, 353
- Platzhaltertyp 206
- privater 319
- Reihungstyp 164, 216, 274
- Standardtyp 75, 303, 342, 365
- statischer 269, 275, 352–353
- strukturgleicher 217
- strukturierter 174, 176
- Verbundtyp 164, 177, 240–
241, 243, 247, 267, 274,
303, 318
- vorvereinbarter
→ Grundtyp
→ Standardtyp
- Zahlentyp 18, 23
- Zeichentyp 18, 134
- Zeigerbasistyp 274, 276
- Zeigertyp 242, 247, 274, 280,
318–319
Typangabe 18–19, 113
Typanpassung 135, 137, 140
TYPE 75, 174, 201, 207, 217, 267,
274, 303–304, 336
type checking
→ Typprüfung
Typeigenschaft 34–35, 38
TYPES 235
Typinformation 238
typing
→ Bindung, Typbindung
Typprüfung 25, 27–28, 38, 79, 84,
128, 174, 217, 259, 268
- dynamische 259, 353, 375
- statische 268, 353, 375
Typtest 376
442
Typverträglichkeit 27, 38, 174, 193,
217, 258, 268–269, 303, 337,
353
U
Überladung 120
- eines Operators 342
Überlauf 140, 191
Übersetzbarkeit 58
- getrennte 79
Übersetzer 42, 62, 79, 81, 83–84,
88–89, 91, 99–101, 106–110,
112, 117–118, 120, 128–130,
139, 190, 213, 219–220, 244,
268
Übersetzerart 100
Übersetzung 61–62, 99, 107–108,
137, 240
- bedingte 295
- getrennte 79, 107
- unabhängige 79
Übersetzungszeit 62, 79, 82, 105,
108, 120, 128, 135–136,
238–239, 269, 275, 362
Umbenennung 257, 259
Umfang eines Baums 317
UML
→ Unified Modeling Language
Undo/Redo 98
Unified Modeling Language 44,
51, 144, 147–148, 261
Unterlauf 209
user
→ Benutzer
uses relation
→ Beziehung, Benutzungsbeziehung
V
value
→ Wert
VAR 75, 112–115, 127, 129–130,
138, 158, 165, 188, 190, 201,
208, 210, 217, 243, 245, 275,
277
Variable 45, 60, 75–76, 80, 114–115,
C
127–128, 130–131, 136–
137, 151, 161, 164–166,
174–176, 188–189, 191–
192, 201, 217, 247, 268, 271,
275, 279, 283, 311, 321
- boolesche 134
- dynamische 276–280, 284
- exportierte 143
- ganzzahlige 129, 193
- globale 130–131, 150–151,
224, 275
- implizite 193
- indizierte 136–137
- Laufvariable
→ Zählvariable
- lesbare 144
- lokale 130, 152, 162, 168, 175,
222, 275, 283, 321
- private 115, 243, 304
- Puffervariable 213
- qualifizierte 164–165
- referenzierte 276–278
- Reihungsvariable 135, 276,
278
- Schleifenvariable 193, 214
- schreibbare 144
- schreibgeschützte 113–114,
127, 143–144, 147, 194
- statische 275
- unerreichbare 278–279
- Verbundvariable 165, 303
- Verbundzeigervariable 303
- Zählvariable 193–194
- Zeigervariable 275–280
Vater 314
Vektor 206, 216, 221, 243
- ganzzahliger 208
- reeller 208
Verallgemeinern 4, 266
Verbalisieren 5, 34, 42
Verbund 165, 169, 176, 240, 247–
248
- erweiterbarer 248
Vereinbarung 20, 24, 28, 38, 45, 75,
113–114, 129–130, 134–
136, 138, 141, 148, 190, 218,
236, 238, 243, 245, 267, 275,
Sachwortverzeichnis
283–284, 325–326, 354,
361, 376
- einer Abfrage 21
- einer Aktion 21, 23
- einer Funktion 76, 115
- einer Größe 37
- einer Klasse 239, 294
- einer Konstante 75, 121, 138,
141
- einer Prozedur 75, 175
- einer Variable 75, 114, 127,
138, 223
- eines Dienstes 20–21
- eines Objekts 36–37, 236, 244,
294, 355
- eines Parameters 23
- eines Typs 75, 140–141, 174,
206, 217, 221, 247, 262,
274, 304, 336
- eines Verbundtyps 244
- globale 245
- lokale 161, 245
- Vorwärtsvereinbarung 361
Vereinbarungsteil 74
- einer Prozedur 161
- eines Moduls 161
Vereinigung 288, 324–325, 327, 339
Verfahren
- Testverfahren 287, 293–296,
334–335, 339–340,
347, 374
- Zufallsverfahren 294
Verfeinern 190, 205, 208, 211
- schrittweises 45, 188, 199,
225, 284
Vergleich 223, 275, 277–278, 335,
338–339
Vergleichbarkeit 336, 374
Verhalten 2, 7–8, 15, 28, 45, 47, 63,
81, 146, 231, 252, 257–258
- beobachtbares 293
- eines Objekts 37, 340
- Fehlverhalten 293
- Laufzeitverhalten 49, 224
- spezifiziertes 9, 34
Verkettung von Zeichenketten 169
Version
443
C
Sachwortverzeichnis
- Codeversion 109
- einer Prozedur 352
- einer Schnittstelle 109
- eines Merkmals 109
- eines Moduls 104–105, 284
- Testversion 295
- von BlackBox 87
Versionierung 109
Versionsnummer 109
Verständlichkeit 5, 11, 48–49, 58,
112, 194, 241
Vertrag 30, 119, 231, 237, 254, 293,
318, 320–321
- geerbter 259
Vertragsbruch 294
Verwendbarkeit 283
Verzeichnis 91
- Arbeitsverzeichnis 90–91
- Installationsverzeichnis 90–
91
- Ressourcenverzeichnis 171
- Subsystemverzeichnis 91,
103
- Unterverzeichnis 90
- Wurzelverzeichnis 90–91
view
→ Sicht
Visualisierung 375
Vollständigkeit 82
Vorbedingung 29–34, 38–39, 44,
120–121, 123–124, 136–
137, 150–152, 154–155,
177, 197, 214, 220, 232–233,
237, 253–255, 257, 273,
279–280, 293–294
- implizite 279
- verletzte 353
Vordergrund 291–292
Vorgänger 307
Vorrang 65
W
Wächter 177, 180–181, 183, 185,
226, 353
- gemeinsamer 182
Wartbarkeit 48–49, 338
Wartung 48
444
Weg 7, 314, 317, 322
Weiterleitung 215, 302–303, 367,
369
Werkzeug 12, 41–42, 50, 57, 61–62,
87–89, 91–92, 94–96, 98,
101, 105–106, 110, 152, 200
- Testwerkzeug 46, 287–288,
290, 301, 308, 312
Werkzeugkasten 87
Wert 3–5, 18–19, 22–24, 29, 54, 60,
70, 75–76, 113, 115–116,
121, 128–130, 134–135,
140–141, 154, 157–159,
163, 166, 168, 175–176,
182–183, 188–189, 191,
193, 197–198, 206, 208–
210, 218, 222, 224, 227, 275,
280, 290, 296, 298, 303–304,
321, 353, 367
- Anfangswert 130
- boolescher 219
- Datenwert 316
- Defaultinitialisierungswert
321
- Defaultwert 119, 130, 169,
276
- Durchschnittswert 224
- einer Abfrage 154, 166
- einer Konstante 141
- einer Variable 151
- eines Ausdrucks 127
- eines Dialogfelds 183
- Eingabewert 156, 166
- Ergebniswert 22–24, 140, 222
- ganzzahliger 140
- Indexwert 136, 210
- kleinster 140
- konvertierter 168
- Parameterwert 24, 27–28,
151, 159, 294, 297
- Schätzwert 224
- übergebener 27
- Zufallswert 294, 296–297,
341
Wertebereich 17–18, 22, 29, 34–35,
60, 75, 115, 127, 134–135,
140, 275, 335
C
Sachwortverzeichnis
- Hochkomma 158
- vollständig geordneter 316
- kleinstes 191
Wertübergabe 175–176
- Leerzeichen 3, 155, 158
WHILE 77, 189–190, 192, 195, 209–
- Pluszeichen 169
210, 234, 286, 306–307
- Punkt 22, 99
Wiederholung 45, 69, 188–189, 194,
- Steuerzeichen 312
271, 314
- Tabulatorzeichen 158, 204,
→ Anweisung
214
→ Schleife
- Unicodezeichen 70, 209
- eines EBNF-Ausdrucks 65
- Unterstrich 3
Wiederverwendbarkeit 43–44, 49,
- Zeilenumbruchzeichen 158–
87–88, 195, 200, 205, 217,
159, 214
240, 264, 287, 335
- zufälliges 297, 300
Wiederverwendung 10, 49
Zeichenfolge 51–52, 59–60, 112,
WITH 353
363
Wort 52, 64–65, 68, 72, 82, 241, 272
Zeichenkette 51, 70, 88, 158, 164,
- leeres 65
312, 316
- Maschinenwort 54
- reserviertes 71
→ Zeichenfolge
- Schlüsselwort 3, 30, 36, 58,
- leere 169
71–72, 77, 99, 112,
- literale 169
115–116, 118, 164, 235,
- zufällige 353, 376
243, 245
Zeichensatz 51, 60, 66
Wortart 5
→ Alphabet
Wurzel 313–317, 319, 322–323
- ASCII-Zeichensatz 67, 312
- Latin1 66–67
Z
Zeiger 216, 242, 274, 276–280, 284,
300, 304, 307, 319, 335,
Zahl 18, 53, 60, 70, 135, 190, 192,
367–368, 371
206
Ergebniszeiger
324
- ganze 18, 201, 297
lokaler
305,
307
- Gleitpunktzahl 18, 60
- polymorpher 302–303, 305
- Komplexitätsmaßzahl 225
Zeilenumbruch 98
- Maßzahl 223–224
Zeitpunkt
- natürliche 18, 34
- absoluter 302, 304
- negative 140, 181
- Aufrufzeitpunkt 303
- Ordnungszahl 60, 70, 135,
Zentraleinheit 53
138, 205
Zerlegung 41, 43–46, 50, 225, 261,
- zufällige 297
285
Zählbereich 193–194
- modulare 44, 49, 199
Zahlensystem 60
Zerteiler 270
→ Dualsystem
Zerteilung 70, 271
Zähler 201
Zufallszahlengenerator 297
Zeichen 18, 51–52, 58–60, 66, 69–
70, 135, 137–138, 190, 192, Zugriff 20, 54, 138, 165, 211, 258,
355, 365, 375
200, 316, 363
auf
Feld 247
- alphanumerisches 297
auf
formalen
Parameter 176
- Escape 292, 312
- auf Reihungselement 136,
- größtes 191
445
C
Sachwortverzeichnis
148, 213
- auf Variable 247
- Datenzugriff 365
- direkter 142–143, 147
- indirekter 142
- lesender 113–114, 130, 142
- schreibender 114–115, 142
- sequenzieller 365
- Speicherzugriff 84
- wahlfreier 365
Zugriffsart 113
Zugriffsbeschränkung 26
Zugriffskontrolle 25–26, 38, 128
Zugriffsrecht 113
Zusammenfassen 4, 36, 38, 261
Zusicherung 46, 119–122, 126, 128,
147, 157, 190, 203, 210, 221,
277, 293–295, 297, 301, 311,
320, 325, 339, 341, 347, 349,
355, 374
- verletzte 294
Zustand 1–2, 6–7, 17, 22–23, 29, 32–
33, 61, 119, 124, 146, 151,
155, 162, 166, 168, 223,
231–233, 237, 239, 245–
246, 254, 278, 294–295,
305–306, 325–326
- Anfangszustand 2, 155, 187,
202
- diskreter 53
446
- einer Dialogbox 184
-einerKommandoausführung
152
- einer Variable 128, 147
- eines Kommandoknopfs
177–178, 183
- eines Moduls 3, 5–6, 29, 131,
134, 152, 196
- eines Objekts 37, 339
- eines Steuerelements 182–
183
- interner 293
- Maschinenzustand 133
- Nachzustand 7, 231–232
- Startzustand 232
- Vorzustand 7, 231–232
Zustandsdiagramm 7–8, 15, 33, 45,
231–233
Zustandsübergang 7, 231–232
Zustandsübergangsdiagramm
→ Zustandsdiagramm
Zuverlässigkeit 42–43, 47, 143, 362
Zuweisung 45, 60, 76, 114, 127–
132, 136–137, 147, 162, 165,
175–176, 181, 210, 213–
214, 223–225, 268, 275,
277–278, 290, 325, 367
- einer Reihung 208
- eines Objekts 355
