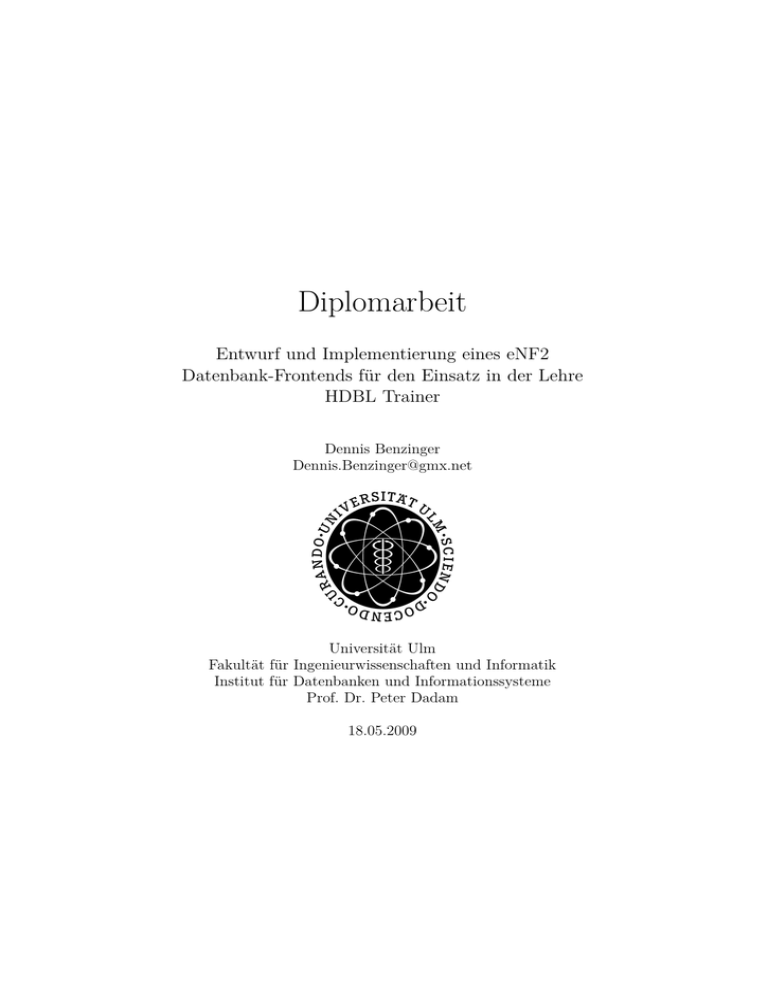

Diplomarbeit
Entwurf und Implementierung eines eNF2
Datenbank-Frontends für den Einsatz in der Lehre
HDBL Trainer
Dennis Benzinger
[email protected]
Universität Ulm
Fakultät für Ingenieurwissenschaften und Informatik
Institut für Datenbanken und Informationssysteme
Prof. Dr. Peter Dadam
18.05.2009

Inhaltsverzeichnis
Abbildungsverzeichnis
3
Tabellenverzeichnis
4
Literaturverzeichnis
5
I
7
Ausarbeitung
1 Einführung
1.1 Aufgabenstellung . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Grundbegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3 eNF2 und HDBL . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Implementierung
2.1 Überblick . . . . . . . . . . . . . . . . . . . . .
2.2 Benutzerinteraktion . . . . . . . . . . . . . . .
2.3 Datenspeicherung . . . . . . . . . . . . . . . . .
2.3.1 Speicherung im Hauptspeicher . . . . .
2.3.2 Speicherung auf Datenträger . . . . . .
2.3.3 Die Klasse Enf2DataSource . . . . . . .
2.4 Erkennung und Ausführung der Anweisungen .
2.4.1 Erkennung der Anweisungen . . . . . .
2.4.2 Ausführung der erkannten Anweisungen
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
3 Was ich mir als Implementierungsgrundlage gewünscht hätte
3.1 Mehrfachvererbung . . . . . . . . . . . . . . . . . . . . . . . . . .
3.2 Erzeugung von Objekten einer Klasse, die erst zur Laufzeit feststeht
3.3 Statische Methoden in Interfaces . . . . . . . . . . . . . . . . . .
3.4 ANTLR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.1 Token Typen . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.2 Grammatiken . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.3 Fehlerbehandlung . . . . . . . . . . . . . . . . . . . . . . .
1
8
8
8
9
11
11
13
13
13
22
27
27
28
29
35
35
35
36
37
37
37
38
II
Benutzerhandbuch
41
4 Systemvoraussetzungen und Installation
42
5 Bedienung
5.1 Kommandozeilenparameter
5.2 Anweisungstextfeld . . . . .
5.3 Ergebnistextfeld . . . . . .
5.4 History . . . . . . . . . . .
5.5 Menü . . . . . . . . . . . .
5.6 Fehlerdialog . . . . . . . . .
.
.
.
.
.
.
43
43
44
44
44
45
46
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
47
47
47
48
48
49
50
50
51
52
52
53
53
53
54
54
55
55
55
56
.
.
.
.
.
.
.
.
.
.
.
.
6 Unterstützte HDBL Syntax
6.1 Allgemeine Sprachkonstrukte .
6.1.1 Datentypen und Literale
6.1.2 Datenausdruck . . . . .
6.1.3 Schleifenausdruck . . . .
6.1.4 Boolscher Ausdruck . .
6.1.5 Funktionen . . . . . . .
6.1.6 where Klausel . . . . . .
6.2 create object . . . . . . . . .
6.3 Describe Object . . . . . . . . .
6.4 select . . . . . . . . . . . . . .
6.4.1 select_item . . . . . .
6.4.2 from Klausel . . . . . .
6.4.3 where Klausel . . . . . .
6.5 DML Anweisungen . . . . . . .
6.5.1 delete . . . . . . . . .
6.5.2 extend . . . . . . . . .
6.5.3 insert . . . . . . . . .
6.5.4 update . . . . . . . . .
6.5.5 for_Each . . . . . . . .
III
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Anhang
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
57
7 Hinweise zum Erstellen des HDBL Trainers
58
8 Erstellungserklärung
60
2
Abbildungsverzeichnis
1.1
eNF2 Datentypen . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
2.1
2.2
2.3
2.4
2.5
2.6
UML Übersicht . . . . . . . . . .
Beispiel Structure . . . . . . . .
UML Datentypen . . . . . . . . .
Beispiel Datentypen . . . . . . .
UML Datentypen-Assoziationen .
Beispiel AST . . . . . . . . . . .
.
.
.
.
.
.
12
15
17
19
22
30
5.1
5.2
Benutzeroberfläche . . . . . . . . . . . . . . . . . . . . . . . . . .
Fehlerdialog . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
43
46
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
6.10
6.11
6.12
Schleifenausdruck
Prädikate . . . .
where Klausel . .
create object .
Describe Object .
select . . . . . .
DML Anweisung
Delete . . . . . .
Extend . . . . . .
Insert . . . . . .
Update . . . . .
for_Each . . . .
48
49
50
51
52
52
54
54
55
55
55
56
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
3
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Tabellenverzeichnis
2.1
2.2
Katalogtabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Basisdatenobjekte (BDO) . . . . . . . . . . . . . . . . . . . . . .
24
31
6.1
Typkennzeichen . . . . . . . . . . . . . . . . . . . . . . . . . . . .
48
4
Literaturverzeichnis
[ALSU07] Alfred V. Aho, Monica S. Lam, Ravi Sethi und Jeffrey D. Ullman:
Compilers. Pearson Education, Inc., 2. Auflage, 2007, ISBN 0-32149169-6.
[Blo08]
Joshua Bloch: Effective Java™. Addison Wesley, 2. Auflage, 2008,
ISBN 978-0-321-35668-0.
[GJSB05] James Gosling, Bill Joy, Guy Steele und Gilad Bracha: The Java Language Specification. Addison Wesley, 2005, ISBN 978-0321246783.
http://java.sun.com/docs/books/jls/index.html.
[Gooa]
Google Collections. http://code.google.com/p/google-collections/.
[Goob]
Google Gson. http://code.google.com/p/google-gson/.
[Lia99]
Sheng Liang: The Java™Native Interface. Addison Wesley, 1999,
ISBN 978-0201325775. http://java.sun.com/docs/books/jni/.
[PA86]
Peter Pistor und F. Andersen: Designing a Generalized NF2 Model With An SQL-Type Language Interface. In: Proceedings of the
Twelfth International Conference on Very Large Data Bases, 1986.
[Par07]
Terence Parr: The Definitive ANTLR Reference. The Pragmatic
Bookshelf, 2007, ISBN 978-09787392-5-6.
[PT85]
Peter Pistor und Roland Traunmüller: A Data Base Language for
Sets, Lists, and Tables. Technischer Bericht, Heidelberg Scientific
Center – IBM Germany, 1985.
[RFC]
RFC 4627: The application/json Media Type for JavaScript Object
Notation (JSON).
http://www.rfc-editor.org/rfc/rfc4627.
txt.
[RQZ07]
Chris Rupp, Stefan Queins und Barbara Zengler: UML 2 Glasklar.
Carl Hanser Verlag, 3. Auflage, 2007, ISBN 978-3-446-4118-0.
[TS06]
Can Türker und Gunter Saake: Objektrelationale Datenbanken.
dpunkt.verlag GmbH, 2006, ISBN 3-89864-190-2.
[Tü03]
Can Türker: SQL:1999 & SQL:2003. dpunkt.verlag GmbH, 2003,
ISBN 3-89864-219-4.
5
[Ull09]
Christian Ullenboom: Java ist auch eine Insel.
Galileo Computing, 8. Auflage, 2009, ISBN 978-3-8362-1371-4.
http://openbook.galileocomputing.de/javainsel8/.
6
Teil I
Ausarbeitung
7
Kapitel 1
Einführung
1.1
Aufgabenstellung
Die im Rahmen dieser Diplomarbeit bearbeitete Aufgabe war es, einen Prototypen eines HDBL Frontends für eine eNF2 Datenbank zu erstellen. Dieser
Prototyp kann dann im Rahmen von Vorlesungen zur Durchführung von Übungen eingesetzt werden.
Damit der Prototyp auch von Studenten zu Hause eingesetzt werden kann, sollte
darauf geachtet werden, dass bei Fehlern in ausgeführten HDBL Statements
möglichst hilfreiche Fehlermeldungen ausgegeben werden. Weiterhin sollte das
Programm wenige Abhängigkeiten haben und einfach zu installieren sein.
1.2
Grundbegriffe
HDBL Trainer
Der HDBL Trainer ist die, im Rahmen dieser Diplomarbeit entwickelte,
Software, mit der HDBL Anweisungen eingeben und gegen eine eNF2 Datenbasis ausgeführt werden können.
Basisdatentypen
Basisdatentypen (atomare Typen) sind Datentypen, die durch das Datenbanksystem unstrukturiert gespeichert werden und für die das DBS keine
Navigationsbefehle kennt. Beispiele sind Zahlen oder Wahrheitswerte.
Strukturierte Typen
Sie haben einen, dem Datenbanksystem bekannten, inneren Aufbau und
können deshalb in Teilen abgefragt und verändert werden. Liste oder Tupel
sind Beispiele für strukturierte Typen.
Typkonstruktoren
Mit ihnen können aus bestehenden Typen neue, strukturierte Typen er8
stellt werden. Zum Beispiel kann mit dem Typkonstruktor LIST und dem
Basisdatentyp INTEGER, der Typ “Liste von Zahlen“ (LIST(INTEGER)) erstellt werden.
Typkompositionsregeln
Typkompositionsregeln legen fest, wie sich Typkonstruktoren und Basisdatentypen kombinieren lassen (Kapitel 3.1 Grundkonzepte von Datenmodellen (S. 45) [TS06]).
1.3
eNF2 und HDBL
Klassische relationale Datenbanksysteme bieten mit Relationen, die in erster
Normalform vorliegen müssen und mit SQL als Abfragesprache nur unzureichende Möglichkeiten, um hierarchische, komplex strukturierte Daten zu speichern.
Neuere objektrelationale Erweiterungen des Datenmodells verbessern zwar die
Möglichkeiten der Datenspeicherung, jedoch sind die objektrelationalen Erweiterungen von SQL zur Abfrage der Daten unvollständig und schlecht in die
restliche Sprache integriert.
Hier setzt nun das eNF2 Datenmodell und die darauf aufsetzende Abfragesprache HDBL an. Abfragen von hierarchischen, komplex strukturierten Daten werden ebenso wie Abfragen von Daten in erster Normalform mit einer einheitlichen
Syntax unterstützt.
eNF2 unterstützt die Typkonstruktoren Liste, (Multi-)Menge und Tupel. Basisdatentypen sind boolscher Wert, Zeichenkette und Ganzzahl. Die Typkompositionsregeln lassen eine beliebige Kombination der Typkonstruktoren untereinander zu. Nur die Blätter des Kompositionsbaumes müssen Basisdatentypen
sein. Die Wurzel des Baumes darf durch jeden Typ und jeden Typkonstruktor
gebildet werden.
9
Abbildung 1.1: eNF2 Datentypen
Da eNF2 kein Objektmodell ist, haben die so gebildeten “Objekte“ keine Indentität und keinen Zustand (Kapitel 3.3 – Objektmodelle (S. 66) [TS06]). eNF2
ist vielmehr ein wertbasiertes Datenmodell, wie zum Beispiel das Relationenmodell oder das Datenmodell von SQL-92. Diese kennen jedoch nur die Typkonstruktoren (Multi-)Menge und Tupel, und geben außerdem die Kombination
der Typkonstruktoren fest vor: (MULTI-)SET(TUPLE(Basisdatentyp))
Die Heidelberg DataBase Language (HDBL, [PT85]) ermöglicht es, Daten des
eNF2 Datenmodells komfortabel abfragen und bearbeiten zu können, ohne wie
bei SQL hierarchische Daten im Anwendungsprogramm navigierend durchlaufen
zu müssen.
10
Kapitel 2
Implementierung
2.1
Überblick
Der HDBL Trainer ist in Java programmiert und setzt die Java Laufzeitumgebung in Version 6 (Java™ SE Runtime Environment 6) oder höher voraus. Außer
dem JRE™ 6 setzt der HDBL Trainer auch noch das Spracherkennungsframework ANTLR, die JSON Konvertierungsbibliothek Google Gson ([Goob]) und
die Google Collections Erweiterung ([Gooa]) des Java Collections Frameworks
ein.
11
Abbildung 2.1: UML Übersicht
Der HDBL Trainer besteht im Wesentlichen aus drei Teilen: der Benutzerinteraktion, der Erkennung und Ausführung der Anweisungen und der Datenspeicherung.
12
2.2
Benutzerinteraktion
Die Benutzerinteraktion findet zur Zeit über eine einfache grafische Benutzeroberfläche statt. Aufgrund des modularen Aufbaus des HDBL Trainers ist es
jedoch einfach möglich, diese Auszutauschen um zum Beispiel eine kommandozeilenbasierte Schnittstelle einzubauen. Auch ein Web-Interface wäre mit geringem Aufwand möglich.
Die GUI wurde mit Swing programmiert und besteht im Wesentlichen aus einem Textfeld für die Eingabe von HDBL Anweisungen und einem Textfeld für
die Ausgabe der Daten einer select Anweisung oder einer Rückmeldung bei
allen anderen Anweisungen. Die Rückgabedaten einer select Anweisung werden dabei in Textform angezeigt. Die Verschachtelung der Daten wird durch
unterschiedliche Einrücktiefen der verschiedenen Hierarchieebenen verdeutlicht.
Eine interaktive, graphische Darstellung ist derzeit nicht möglich. Diese könnte
jedoch noch implementiert werden.
Um die Ausführung von wiederholt benötigten Anweisungen zu erleichtern, gibt
es außerdem eine History, die zur Ausführung gebrachte Anweisungen aufzeichnet.
2.3
Datenspeicherung
2.3.1
Speicherung im Hauptspeicher
Um eNF2 Objekte zur Laufzeit zu verwalten, werden für diese Definition und
Daten getrennt gespeichert. Dabei wird, neben den Klassen des Java Collection
Frameworks, die Bibliothek Google Collections eingesetzt. Diese enthält weitere
Klassen, die das Collection Framework ergänzen.
Definition
Der Aufbau eines eNF2 Objekts wird mit Hilfe von Objekten der Structure
Klasse gespeichert. Diese Klasse besitzt die folgenden Felder:
type: Class<? extends Enf2Type>
Dieses Feld legt den Typ fest, den das, durch dieses Structure Objekt
beschriebene, eNF2 Teilobjekt haben muss. Das gespeicherte Objekt ist
eine Instanz des Class Objekts der Klasse, die auch für die Speicherung
der Daten dieses Teilobjekts benutzt wird.
Durch die Benutzung des generischen Typs Class<? extends Enf2Type>
ist sichergestellt, dass nur Class Objekte für Klassen gespeichert werden
können, die das Interface Enf2Type implementieren.
13
Zum Beispiel wird für ein Teilobjekt, das eine Liste speichern soll, eine
Instanz der Klasse Class<Enf2List> gespeichert.
name: String
Für benannte Teilobjekte wird hier der Name gespeichert. Benannte Teilobjekte sind Tupelfelder oder das Teilobjekt eines eNF2 Objekts auf oberster Ebene. In diesem Fall ist name der Name des gesamten eNF2 Objekts.
Unbenannte Teilobjekte haben ein name Feld, das null enthält.
parent: Structure
Um einfacher in einem Baum von Structure Objekten navigieren zu können, speichern Unterobjekte eine Referenz auf ihr Elternobjekt. Dies ist
zum Beispiel wichtig, um prüfen zu können, ob ein Teilobjekt ein Feld
eines Tupels ist. Ohne eine parent Referenz müsste man dafür der Baum
rekursiv durchlaufen und sich den jeweils aktuellen Weg von der Wurzel
aus merken. Wenn dann das aktuelle Teilobjekt wiedergefunden wurde,
könnte man aus dem Weg das Elternobjekt bestimmen. Um diesen Aufwand zu vermeiden, lohnt es sich, das parent Feld einzuführen.
children: List<Structure>
Für Structure Objekte, die einen der strukturierten Typen list, multiset
oder tuple repräsentieren, werden hier die Unterstrukturen gespeichert.
Für Listen oder Multimengen enthält children genau eine Struktur. Für
Tupel ist für jedes Feld eine Struktur vorhanden. Bei atomaren Typen ist
children eine leere Liste.
childrenNames: BiMap<String, Integer>
Um bei Tupeln schnell auf ein Feld eines bestimmten Namens zugreifen zu
können, werden hier die Namen zusammen mit ihrer Position zwischengespeichert. Ohne diese Zwischenspeicherung müsste man alle Kindstrukturen durchlaufen und jeweils den Namen prüfen. Außerdem lässt sich so
beim Anlegen einer neuen Kindstruktur leicht prüfen, ob ihr Name bereits
verwendet wird.
Durch die Verwendung einer BiMap ist sichergestellt, dass jede Position
von genau einem Namen referenziert wird und nicht versehentlich zwei
verschiedene Namen auf die gleiche Position verweisen.
Für ein eNF2 Objekt mit folgender Definition
create object schuh_lager {
[
modell : char ,
groessen : <
integer
>
]
}
wird zum Beispiel folgender Baum aufgebaut:
14
Abbildung 2.2: Beispiel Structure
Daten
Die Nutzdaten zu einem eNF2 Objekt werden mit Hilfe von Klassen des Java
Collection Frameworks gespeichert. Zusätzlich wird die Google Collections Bi-
15
bliothek (siehe [Gooa]) verwendet, die das Collections Framework erweitern. Aus
dieser Bibliothek werden hauptsächlich die Unterklassen von ForwardingObject,
die Interfaces BiMap und Multiset benutzt. Diese werden im Weiteren noch näher beschrieben.
Um Parameter- und Rückgabetypen von Methoden und Typen von Feldern
möglichst gut auf die Datentypen für eNF2 Daten einschränken zu können, werden die Collection Klassen nicht direkt eingesetzt. Vielmehr wurde eine spezielle
Klassen- und Schnittstellen-Hierarchie implementiert, die genau die unterstützten eNF2 Datentypen abbildet.
Um eine Prüfung auf doppelte Datensätze und eine bei select Anweisungen
eventuell notwendige Duplikateliminierung zu umgehen, unterstützt der HDBL
Trainer keine Mengen wie in [PT85] beschrieben, sondern nur Multimengen, wie
sie in [PA86] benutzt werden. Die anderen Datentypen, die der HDBL Trainer
unterstützt, sind Liste, Tupel, boolscher Wert, Ganzzahl und Zeichenkette.
Die Vererbungs- und Implementierungsbeziehungen zwischen den Klassen sind
in folgendem UML Diagramm der Übersicht halber zusammengestellt:
16
Abbildung 2.3: UML Datentypen
Um die Klassen, die für Listen und Multimengen zuständig sind, von den bereits
vorhandenen Listen- und Multimengen-Klassen (zum Beispiel java.util.List)
leichter unterscheiden zu können, wurden ihre Namen mit dem Präfix Enf2 versehen. Um mit diesen Namen konsistent zu sein und damit man beim Programmieren nicht überlegen muss, ob das Präfix zu benutzen ist oder nicht, wurden
17
auch alle anderen Datenspeicherungsklassen mit dem Präfix ausgestattet.
Schnittstellen Die Basis der Klassen- und Schnittstellen-Hierarchie bildet die
Schnittstelle Enf2Type. Sie dient dazu, Parameter, Rückgabewerte und Felder
zu typisieren, wenn ein eNF2 Wert ganz allgemein beschrieben werden soll.
Außerdem legt sie die folgenden beiden Methoden fest, die jede eNF2 Klasse
implementieren muss:
getDefinition(): Structure
Mit dieser Methode kann zu einem Datenobjekt die zugehörige Definition
(siehe 2.3.1, S. 13) erfragt werden. Jedes Datenobjekt enthält eine Referenz
auf ein Structure Objekt, das seine Struktur definiert. Diese Referenz
verweist nicht auf die Definition des gesamten eNF2 Objekts, sondern
genau auf das Objekt in der Strukturhierarchie, für das das Datenobjekt
ein Element darstellt.
In Fortführung des Beispiels zur Structure Klasse (Abb. 2.2, S. 15) hier
ein Diagramm über die Datenobjekte zum eNF2 Objekt und ihre Verbindung zu den Structure Objekten:
18
Abbildung 2.4: Beispiel Datentypen
Die Structure Objekte sind weiterhin wie am Anfang des Beispiels verbunden.
setDefinition(Structure definition): void
Um Datenobjekte an eine Definition anzuhängen, kann diese Methode benutzt werden. Für Datentypen, die nicht atomar sind, werden auch die
enthaltenen Datenobjekte angepasst. setDefinition wird zum Beispiel
bei extend oder insert Anweisungen benutzt. Die beiden, bei diesen Anweisungen angegebenen Literale sind nicht vordefiniert, weshalb die aus
19
den Literalen erstellten Datenobjekte auch keine Definition referenzieren.
Wenn die Datenobjekte schließlich in die Ziel-Liste oder -Multimenge eingefügt werden, müssen bei diesen die Referenz auf die Definition gesetzt
werden.
Um atomare und strukturierte Datentypen einfacher unterscheiden zu können,
wurden vom Basisinterface Enf2Type die Schnittstellen Enf2AtomicType und
Enf2StructuredType abgeleitet. Diese enthalten keine Methoden und dienen
somit nur als Marker-Interface.
Das Interface Enf2Collection ist ein weiteres Marker-Interface, das das generische Interface Collection<E> erweitert und dabei den Typparameter E an den
Typ Enf2Type bindet. Dieses Interface wird benutzt, wenn eine Liste oder eine
Multimenge verwendet wird, es jedoch nicht darauf ankommt, welcher dieser
beiden Typen genau vorliegt. Zum Beispiel wird so in for_each Schleifen über
Listen oder Multimengen iteriert.
Klassen Die atomaren eNF2 Typen boolean, integer und char werden von
den Klassen Enf2Boolean, Enf2Integer und Enf2Char abgebildet. Diese enthalten jeweils ein Feld mit dem entsprechenden Java Typ: Boolean, Integer
und String. Auf dieses Feld kann mit Getter- und Setter-Methoden zugegriffen
werden.
Da es in Java für boolsche Werte, Ganzzahlen und Zeichenketten keine Interfaces, sondern nur Klassen gibt, konnten diese atomaren Datentypen nur über
eine neue Klasse mit einer Referenz auf den eigentlichen Wert implementiert
werden. Schöner wäre es gewesen, wenn für solche Typen Interfaces vorhanden
wären. Dann hätten die atomaren Datentypen diese Interfaces implementieren
können und man hätte sie wie normale Java Datentypen verwenden können.
Bei den Klassen für Listen und Multimengen ist dies jedoch der Fall. Für Listen ist im Java Collection Framework die Schnittstelle List, für Multimengen
in Google Collections die Schnittstelle Multiset vorhanden. Da Enf2List und
Enf2Multiset diese Schnittstellen implementieren, können sie überall dort eingesetzt werden, wo normale Listen und Multimengen erwartet werden. Dadurch
ist die Verwendung dieser eNF2 Typen vereinfacht worden, da sie nicht bei jeder Verwendung in normale Java Listen oder Multimengen konvertiert werden
müssen.
Um die für die Interfaces List und Multiset notwendigen Methoden nicht alle selbst implementieren zu müssen, basieren Enf2List und Enf2Multiset auf
den Klassen ForwardingList und ForwardingMultiset aus der Google Collection Bibliothek. Diese Klassen stellen eine Implementierung der jeweiligen
Schnittstelle dar, die alle Aufrufe von Methoden in diesem Interface an ein
Objekt (genannt Delegate) einer Klasse, die das Interface implementiert weiterleiten. Die Subklasse muss dann nur noch das konkrete Objekt erzeugen,
das die Aufrufe entgegennehmen soll. Im Falle von Enf2List ist dies eine Instanz von ArrayList<Enf2Type>. Methoden, deren Verhalten angepasst werden soll, können überschrieben werden und die überschreibende Methode kann
20
dann gegebenenfalls die Methode der Superklasse aufrufen. Durch den Einsatz
der Forwarding Methoden ist es also einfach möglich, eigene Collection Klassen
zu schreiben.
Um Enf2List und Enf2Multiset als eNF2 Datentypen zu kennzeichnen, implementieren auch sie die Schnittstelle Enf2Type. Ansonsten sind sie ganz normale
Collection Klassen, die eine Menge von Elementen verwalten. Diese Elemente
können auch doppelt vorkommen und sind im Falle von Enf2List geordnet, im
Falle von Enf2Multiset ungeordnet.
Die letzte Klasse, die noch zur Datenspeicherung benutzt wird, ist für Tupel
zuständig und trägt den Namen Enf2Tuple. Tupel bestehen aus einer, beim
Erstellen des Objekts festgelegten Anzahl von Feldern, die eine optionale Bezeichnung tragen können. Im Gegensatz zu Listen und Multimengen können bei
Tupeln keine neuen Elemente hinzugefügt werden, sobald das Tupel erstellt ist.
Es ist nur noch möglich, die Werte einzelner Felder zu lesen und zu schreiben.
Eine Übersicht über die Beziehungen zwischen den Datenklassen und der Structure
Klasse gibt folgende Abbildung:
21
Abbildung 2.5: UML Datentypen-Assoziationen
2.3.2
Speicherung auf Datenträger
Für die persistente Speicherung auf Datenträgern wurde als erstes versucht,
die eNF2 Datenobjekte in einer SQL Datenbank zu speichern. Dieses Vorgehen
22
erwies sich jedoch als zu umständlich, so dass schlussendlich die Speicherung in
einer JSON Datei vorgezogen wurde.
SQL Datenbank
Damit der HDBL Trainer leicht zu installieren bleibt, konnte keine Datenbank
mit einem separat zu installierenden Server (zum Beispiel Oracle Express Edition) benutzt werden. Daher wurde testweise die kleine, einbettbare Datenbank
HSQLDB (http://hsqldb.org/) verwendet.
Um die Datenobjekte zu speichern, wurde für jedes benannte (Teil-)Objekt (Tupelfelder und toplevel Objekte) eine separate Tabelle angelegt. Diese bestand
aus einem Datenteil und einem Strukturteil. Der Datenteil bestand bei Tupeln
aus einer Spalte pro Feld und bei atomaren Objekten aus einer Spalte für den
atomaren Wert. Listen und Multimengen wurden nicht in dem Datenteil abgelegt. Für sie kam der Strukturteil zum Einsatz. Für jede Liste oder Multimenge,
in die ein Tupel oder ein atomarer Wert eingeschachtelt ist, wurde eine Listenbeziehungsweise eine Multimengen-Id-Spalte angelegt. Da Listen geordnet sind,
wurde für sie außerdem eine order Spalte eingeführt. Damit die Zeilen in Tabellen für ein Tupelfeld das Tupel referenzieren können, haben Tupel-Tabellen
auch noch eine Spalte für eine tupel_id.
Zum Beispiel werden aus dem eNF2 Objekt
create object robot {[
rob_id : char ,
rob_descr : char ,
arms : {[
arm_id : char ,
axes : <[
dh_matrix : <<
integer
>>,
ja_min : integer ,
ja_max : integer ,
mass : integer ,
accel : integer
]>
]} ,
endeffectors : {[
eff_id : char ,
function : char
]}
]}
folgende Tabellen
robot ( tuple_id , rob_id )
robot_arms ( tuple_id , parent_id , arm_id )
robot_arms_axes ( tuple_id , order , parent_id ,
23
ja_min , ja_max , mass , accel )
r o b o t _ a r m s _ a x e s _ d h _ m a t r i x ( parent_id ,
order_1 , order_2 , atomic )
ro bo t_ en de ff ec to rs ( parent_id , eff_id , function )
Die Definition aller eNF2 Objekte wurde in einer Katalogtabelle mit folgendem
Aufbau gespeichert:
Spalte
Spaltentyp
Beschreibung
object_id
structure_id
integer
integer
name
string
type
char
parent_structure_id
integer
Id für das gesamte eNF2 Objekt
Id für ein Teilobjekt eines eNF2 Objekt
Name des Teilobjekts, null bei unbenannten Teilobjekten
Ein einzelnes Zeichen zur Kennzeichnung des eNF2-Typs
Die structure_id des Elternobjekts
Tabelle 2.1: Katalogtabelle
Wie man an obigem Beispiel erkennen kann, ist schon für ein relativ gering
verschachteltes eNF2 Objekt eine Vielzahl an Tabellen notwendig. Entsprechend
aufwändig gestaltet sich die Abfrage und Bearbeitung der Daten. Eine weitere
Schwierigkeit bestand darin, dass auch Unterobjekte zu Tabellen werden und
diese nicht verschachtelt sind. Somit musste immer geprüft werden, ob der Name
der Unterobjekte schon von einer anderen Tabelle benutzt wird. Dann hätte die
Tabelle für das Unterobjekt automatisch umbenannt werden müssen und es
hätte immer eine Namensumsetzung stattfinden müssen.
JSON
Wegen diesen Nachteilen einer SQL Speicherung wird nun stattdessen JSON benutzt. JSON (JavaScript Object Notation, [RFC]) ist ein schlankes, textbasiertes
Datenaustauschformat, das auf der Syntax der Programmiersprache JavaScript
basiert. Jede JSON Datenstruktur ist ein gültiger JavaScript Ausdruck. Es stehen die Notationen für Objekte, Arrays, Strings, Zahlen, boolsche Werte und
den speziellen Null Wert zur Verfügung. Objekte sind in diesem Zusammenhang
eine Menge von Name-Wert-Paaren.
Abbildung der Nutzdaten Diese Notationen stellen ziemlich direkt genau
die Datentypen dar, die der HDBL Trainer unterstützt. Die eNF2 Datentypen
wurden wie folgt auf die JSON Datentypen abgebildet:
boolean
Boolsche Werte werden direkt als boolscher Wert in JSON gespeichert.
24
JSON kennt dafür die Literale true und false, die genau so auch in
HDBL bekannt sind.
char
Zeichenketten werden ebenfalls direkt im entsprechenden JSON Typ abgebildet. Nur schließt JSON Strings im Gegensatz zu HDBL in doppelten,
anstatt in einfachen Anführungszeichen ein. Deshalb müssen in Zeichenketten vorkommende doppelte Anführungszeichen escaped werden. Auch
einige andere Steuerzeichen wie Zeilenvorschub oder Backslash sind dabei
zu beachten.
integer
Auch Ganzzahlen lassen sich in JSON direkt abbilden. JSON würde sogar Kommazahlen unterstützen, welche der HDBL Trainer jedoch nicht
benötigt.
list
JSON kann auch Listen darstellen. Diese werden von JSON in eckigen
Klammern eingeschlossen (zum Beispiel [1, 2, 3]) und nicht wie in HDBL in spitzen Klammern (<1, 2, 3>). Falls eine Liste leer sein sollte, wird
sie in JSON auch als leere Liste dargestellt. Es wird nicht null für leere
Liste benutzt.
multiset
Multimengen werden bei der Speicherung ebenfalls als Arrays abgelegt.
Um beim Laden einer Datenbank den Unterschied zwischen Listen und
Multimengen feststellen zu können, wird ebenfalls gespeicherte Strukturinformation benutzt. Diese wird im folgenden Abschnitt noch näher beschrieben.
tuple
Für Tupel werden die JSON Objekte benutzt. Diese Objekte besitzen Elemente, die einen JSON String als Name und einen beliebigen JSON Ausdruck als Wert haben. Zum Beispiel wird ein eNF2 Tupel [name: 'Hans', alter: 5]
in JSON so dargestellt: {"name": "Hans", "alter": 5}.
Die Nutzdaten werden bei der Speicherung als verschachtelte JSON Ausdrücke
gespeichert.
Strukturdaten Um die Definition von eNF2 Objekten speichern und laden zu
können, muss diese ebenfalls in der JSON Datei abgelegt werden. Da Listen und
Multimengen leer sein können und in diesem Fall keine untergeordneten Objekte
existieren, genügt es nicht, nur die Daten zu speichern und aus ihnen beim Laden
die Struktur wiederherzustellen. Dabei würde die Struktur der Unterobjekte
verloren gehen. Deshalb speichert der HDBL Trainer die Struktur jedes eNF2
Objekts in JSON Objekten mit ab. Für jedes Objekt im Strukturbaum des eNF2
Objekt wird ein JSON Objekt mit folgenden Feldern erzeugt:
type
Hier wird das type Feld des Structure Objekts abgebildet. Es wird als
25
String der eNF2 Name des Datentyps gespeichert. Also zum Beispiel für
Multimengen multiset.
name
Der Name des eNF2 (Teil-)Objekts wird direkt als JSON String gespeichert. Für namenlose Objekte wird null benutzt.
children
Um die Sub-Strukturen eines Objekts zu speichern, wird dieses Feld benutzt. Es enthält ein Array von JSON Struktur-Objekten. Falls keine SubStrukturen vorhanden sind, ist das Array leer. children ist nie null.
Um auf die Nutz- und die Strukturdaten gemeinsam zugreifen zu können, werden
die jeweiligen JSON Objekte in einem weiteren JSON Objekt mit den Feldern
structure und data gekapselt.
Ein vollständiges Beispiel einer kleinen Datenbank als JSON Datei sieht dann
wie folgt aus:
{
" people ": {
" structure ": {
" type ": " multiset " ,
" name ": " people " ,
" children ": [
{
" type ": " tuple " ,
" name ": null ,
" children ": [
{
" type ": " char " ,
" name ": " given_name " ,
" children ": []
},
{
" type ": " char " ,
" name ": " family_name " ,
" children ": []
},
{
" type ": " list " ,
" name ": " cities " ,
" children ": [
{
" type ": " char " ,
" name ": null ,
" children ": []
}
]
}
]
26
]
}
}
2.3.3
}
},
" data ": [
{
" given_name ": " Dennis " ,
" family_name ": " Benzinger " ,
" cities ": []
},
{
" given_name ": " Max " ,
" family_name ": " Mustermann " ,
" cities ": [" Berlin " , " Hamburg " , " Stuttgart "]
}
]
Die Klasse Enf2DataSource
Das Laden und Speichern dieser JSON Dateien übernimmt die Klasse Enf2DataSource.
Sie verwendet dazu die Bibliothek Google Gson ([Goob]). Mit dieser Bibliothek
lassen sich einfach JSON Dateien parsen und in einen Objektbaum verwandeln. Dieser wird dann durchlaufen und es werden für jedes eNF2 Objekt die
Struktur und die Daten gelesen. Dabei wird zuerst die Strukturdefinition aus
den JSON Objekten in Structure Objekte überführt. Anschließend werden die
gespeicherten Nutzdaten gelesen, auf Konformität zur Struktur geprüft und in
eNF2 Datenobjekte (zum Beispiel Enf2List oder Enf2Boolean) umgewandelt.
Es werden immer alle in der Datei gespeicherten Objekte in den Hauptspeicher eingelesen. Da die Datenmengen klein sein werden, stellt dies jedoch kein
Problem dar.
Beim Speichern werden aus den eNF2 Objekten wieder JSON Objekte erstellt,
wie sie in 2.3.2 Nutzdaten und 2.3.2 Strukturdaten beschrieben sind. Dann werden die JSON Objekte im JSON Textformat in eine Datei geschrieben. Da die
zu speichernden Datenmengen gering sind, werden nicht nur die Veränderungen
(zum Beispiel neue und gelöschte Daten) geschrieben, sondern immer alle eNF2
Objekte gespeichert.
2.4
Erkennung und Ausführung der Anweisungen
Um die vom Benutzer eingegebenen Anweisungen ausführen zu können, müssen
diese von einem Lexer und einem Parser erkannt und gleichzeitig darauf geprüft
werden, ob sie in der Teilmenge von HDBL enthalten sind, die der HDBL Trai27
ner unterstützt. Damit der dafür verwendete Lexer und Parser nicht vollständig
von Hand geschrieben werden muss, ist der Einsatz eines Spracherkennungsframeworks sinnvoll.
2.4.1
Erkennung der Anweisungen
Die Erkennung der Anweisungen sollte durch den Einsatz eines Spracherkennungsframeworks vereinfacht werden. Ein solches Spracherkennungsframework
besteht aus einem Programm und eventuell benötigten Bibliotheken, die aus
einer Grammatik, die die zu erkennende Sprache beschreibt, einen Lexer und
einen Parser für diese Sprache erstellt. Dieser wird dann vom eigentlichen Anwendungsprogramm benutzt, um Eingaben, die der Sprache entsprechen, zu
erkennen.
Da der HDBL Trainer in Java programmiert ist, musste ein Spracherkennungsframework ausgewählt werden, das mit dieser Programmiersprache einsetzbar
ist. Dadurch schied zum Beispiel schon der bekannte Lexergenerator Lex und
der Parsergenerator Yacc aus, da diese nur C-Code (oder in neueren Versionen
auch C++ Code) erzeugen können. Dieser hätte zwar über das Java Native Interface ([Lia99]) angebunden werden können, allerdings hätte er dann für jede
Plattform, auf der der HDBL Trainer laufen soll, kompiliert werden müssen. Dies
steht im Widerspruch zur einfachen Installierbarkeit, die für den HDBL Trainer
gefordert war. Außerdem wäre dadurch die Entwicklung unnötig verkompliziert
und durch die Verwendung einer Programmiersprache ohne automatische Speicherverwaltung fehleranfälliger geworden.
Es gibt aber auch mehrere Lexer- und Parsergeneratoren, die Java als Ausgabesprache unterstützen. Unter anderem sind dies Cup / JFlex (http://www2.
cs.tum.edu/projects/cup/, http://jflex.de/), JavaCC (https://javacc.
dev.java.net/) und ANTLR.
Von diesen Alternativen ist ANTLR am besten dokumentiert und wird am kontinuierlichsten weiterentwickelt. Außerdem ist dafür ein Buch mit umfangreicher
Erläuterung der Entwicklung mit ANTLR vorhanden. Zur weiteren Vertiefung
wird dort auch die Theorie hinter den generierten Lexern und Parsern erläutert. Auch gibt es zur Unterstützung bei Problemen eine lebhafte Mailingliste
(http://www.antlr.org/support.html). Aus diesen Gründen wurde schlussendlich ANTLR benutzt.
ANTLR
ANTLR (ANother Tool for Language Recognition, http://www.antlr.org) ist
ein Werkzeug, mit dem man Lexer und Parser, für eine, durch eine Grammatik
definierte Sprache, erzeugen kann. ANTLR wurde von Associate Professor Terence Parr (jetzt University of San Francisco) erfunden. ANTLR selbst ist zwar
in Java geschrieben, kann aber, im Gegensatz zu vielen anderen Werkzeugen
zur Spracherkennung, Lexer und Parser für viele verschiedene Ausgabesprachen
28
erzeugen. Die wichtigsten Sprachen die ANTLR unterstützt sind Python, Java,
C, C#, JavaScript und ActionScript. Eine Liste der unterstützten Sprachen findet sich im Web unter http://www.antlr.org/wiki/display/ANTLR3/Code+
Generation+Targets. Auch ist die Unterstützung einer weiteren Sprache relativ
einfach möglich. Eine Anleitung dazu findet sich unter http://www.antlr.org/
wiki/display/ANTLR3/How+to+build+an+ANTLR+code+generation+target.
Grammatiken Die Angabe der Grammatiken erfolgt in der erweiterten BNF.
Dadurch werden optionale und sich wiederholende Elemente direkt unterstützt
und müssen nicht über Alternativen oder Rekursion abgebildet werden. Das
folgende Beispiel zeigt diesen Vorteil anhand eines Ausschnitts einer Grammatik
einer SQL-ähnlichen Definition von Spalten:
col_list : col ( COMMA col )*;
col : id COLON datatype col_spec ?;
col_spec : ( NOT_NULL | PRIMARY_KEY )+;
Ohne EBNF Unterstützung ergäbe sich folgende, deutlich unübersichtlichere
Grammatik:
col_list : col | col COMMA col_list ;
col : id COLON datatype | id COLON datatype col_spec ;
col_spec : NOT_NULL | PRIMARY_KEY | col_spec col_spec ;
Eine weitere Erleichterung bei der Erstellung von Grammatiken bietet ANTLR
mit der Unterstützung von Subregeln. Dies sind in Klammern eingeschlossene
Elemente auf der rechten Seite einer Regel. Sie können benutzt werden, wenn
diese Elemente nur in einer Regel benötigt werden und deshalb die Grammatik
durch die Definition einer separaten Regel unnötig aufgebläht werden würde.
2.4.2
Ausführung der erkannten Anweisungen
Abstrakter Syntaxbaum
Um mit ANTLR Aktionen für einen erkannten Text ausführen zu können, gibt
es zwei grundsätzlich verschiedene Möglichkeiten. Entweder man gibt in der
Grammatik direkt den Code an, der für bestimmte Regeln ausgeführt werden
soll, oder man lässt ANTLR einen abstrakten Syntaxbaum (Abstract Syntax
Tree, AST) erzeugen, der dann die weiter Verarbeitung steuert.
Die erste Methode mit dem Code in den Regeln eignet sich vorallem für kleinere,
lokale Aktionen. Denn wenn viel Code auszuführen ist, wird die Grammatik
durch die Menge des Codes und durch seine Durchmischung mit den eigenlichen
Regeln sehr unübersichtlich. Auch Aktionen, die andere Teile des Quelltexts
beachten müssen, sind so schwierig oder gar nicht möglich. Falls vorhergehender
Code gebraucht wird, kann man diesen noch von Hand speichern, falls jedoch
nachfolgender Code benötigt wird, ist dies nicht möglich. Bei HDBL tritt dieser
29
Fall zum Beispiel bei select Anweisungen auf. Wenn man dort eine Aktion für
das select Element ausführen wollte, so müsste man auch Zugriff auf die erst
später erkannte from Klausel haben.
Deshalb scheidet diese Möglichkeit für den HDBL Trainer aus. Stattdessen lässt
er sich von ANTLR einen abstrakten Syntaxbaum generieren und arbeitet diesen
dann selbstständig ab. Solch ein Syntaxbaum besteht aus Knoten, die Teile
des Eingabetextes abbilden, die für die weitere Verarbeitung notwendig sind
und diese werden in eine dafür günstige Reihenfolge gebracht. Bestandteile des
Eingabetextes, die nur für die Erkennung der Struktur notwendig sind, werden
dabei weggelassen. Zum Beispiel werden die Schlüsselwörter do und end bei einer
for_each Anweisung weggelassen, da sie nur dazu dienen, die Unteranweisung
zu begrenzen. Stattdessen wird die hierarchische Struktur der Anweisung direkt
über die Struktur des Baums abgebildet. Dies sieht dann wie folgt aus:
Aus der Anweisung for_each e in l where e <= 4 do e := 5 end wird folgender Baum:
Abbildung 2.6: Beispiel AST
Außer den fehlenden Schlüsselwörtern where, do und end erkennt man hier auch,
das die where Klausel an den Schluss gestellt wurde. Dies wird gemacht, da die
Bedingung nicht angegeben werden muss und sie in diesem Fall einfach im AST
weggelassen werden kann ohne die Positionen der anderen Kinder des FOR_EACH
Knoten zu verändern.
30
Executor
Der Executor ist ein Objekt der Klasse Executor, die Methoden zur Verarbeitung der Anweisungen im AST enthält. Die Einstiegsmethode im Executor ist
execute. Sie erhält die eingegebene Anweisung als String, kümmert sich um die
gesamte Ausführung und gibt schlussendlich das Ergebnis zurück. Für Anweisungen, die kein Ergebnis haben, wie zum Beispiel insert, wird eine Rückmeldung über die Durchführung der Anweisung gegeben.
Als erstes übergibt execute die Anweisung an den Parser. Dieser versucht sie
zu erkennen und den AST dafür aufzubauen. Wenn der Parser den abstrakten Syntaxbaum fertiggestellt hat und dabei kein Fehler aufgetreten ist, dann
fragt execute den Typ der Anweisung ab und leitet den AST an die für den
jeweiligen Anweisungstyp zuständige Methode weiter. Es gibt die Methoden
createObject, describeObject, select und dmlStatement. Die ersten drei
sind genau für die jeweilige Anweisung zuständig. Die letzte Methode ist für die
DML Anweisungen delete, extend, insert, := (Update) und for_each zuständig. for_each wird auch durch dmlStatement behandelt, da damit weitere
DML Anweisungen ausgeführt werden.
Diese Methoden werden nun im Detail beschrieben:
createObject Diese Methode verarbeitet den abstrakten Syntaxbaum einer
create object Anweisung. Die im AST beschriebene Struktur des zu erstellenden Objekts wird dabei in einen Baum von Structure Objekten (siehe 2.3.1,
S. 13) abgebildet. Dieser wird dann an die benutzte Datenquelle übergeben,
die dafür die Basisdatenobjekte anlegt und diese zusammen mit der Strukturdefinition ablegt. Die Basisdatenobjekte (BDO) für die eNF2 Datentypen sind
folgende:
eNF2 Typ
Klasse BDO
Wert BDO
boolean
char
integer
list
multiset
tuple
Enf2Boolean
Enf2Char
Enf2Integer
Enf2List
Enf2Multiset
Enf2Tuple
false
’’
0
<>
{}
Beschreibung
leerer String
die Zahl Null
leere Liste
leere Multimenge
ein Tupel, bei dem für jedes Feld
ein BDO angelegt wird.
Tabelle 2.2: Basisdatenobjekte (BDO)
describeObject Hier wird über die Datenquelle das eNF2 Objekt zu dem
im AST angegebenen Namen gesucht und dafür die Strukturdefinition gelesen.
Diese wird dann in einen String umgewandelt, der das gleiche Format hat wie
die Strukturbeschreibung in einer create object Anweisung.
31
select Da select Anweisungen verschachtelt sein können und somit eine rekursive Ausführung notwendig ist, wurde dafür die spezielle Klasse SelectExecutor
entwickelt. Die select Methode erstellt bei ihrem Aufruf ein Objekt dieser Klasse und übergibt den AST zur weiteren Ausführung.
Der SelectExecutor enthält Felder für das select Element, die from Liste und
die where Bedingung. Um die durch das Durchlaufen der from Liste neu vergebenen Bezeichnungen und ihre zugehörigen Daten zu speichern, ist außerdem eine
hierarchische Symboltabelle vorhanden. Diese erlaubt es, Namen in aufeinander
aufbauenden Gültigkeitsbereichen (Scopes) an Datenobjekte zuzuweisen. Falls
es sich bei dem auszuführenden select um ein toplevel select handelt, wird
diese Symboltabelle mit den Namen und Daten aller eNF2 Objekte initialisiert.
Anderenfalls (also bei einem Sub-select) wird die Symboltabelle des übergeordneten selects benutzt, da bei Sub-selects auch die Variablenbindungen
der umgebenden Anweisung verfügbar sein müssen.
Im nächsten Schritt wird geprüft, ob eine from Liste vorhanden ist, d.h. ob
eine Schleife ausgeführt werden muss, oder ob das select Element nur einmal
ausgewertet werden muss.
Das Auswerten des select Elements erfolgt in der separaten Methode evalSelectItem,
da das Element verschachtelt sein kann. Zum Beispiel muss für Tupel diese Methode rekursiv für die einzelnen Felder aufgerufen werden. Abhängig vom Typ
des select Elements, kann es bei der Auswertung folgende Fälle geben:
Id
Die Id wird mit Hilfe der aktuellen Symboltabelle aufgelöst und das referenzierte Datenobjekt zurückgeliefert. Dabei kann die Id nicht nur auf
toplevel eNF2 Objekte verweisen, sondern auch auf Teilobjekte wie zum
Beispiel Listenelemente.
Atomares Literal
Für das atomare Literal wird ein passendes Datenobjekt (Enf2Boolean,
Enf2Char oder Enf2Integer) erzeugt und zurückgegeben.
Liste oder Multimenge
Es wird ein Datenobjekt des gleichen Typs erzeugt und für jedes Kind im
AST evalSelectitem aufgerufen. Die Rückgabewerte dieser rekursiven
Aufrufe werden zu dem Datenobjekt hinzugefügt und dieses dann zurückgegeben.
Tupel
Da man zu Tupeln nach dem Erstellen keine weiteren Felder mehr hinzufügen kann, werden in diesem Fall zuerst die Kind-Elemente ausgewertet
und in einer Java-Liste gespeichert. Aus dieser Liste wird dann ein Tupel
erstellt und zurückgegeben.
Select
Hier findet die Bearbeitung von Sub-selects statt. Für sie wird ein neuer
SelectExecutor erzeugt, der auf die Symboltabelle des aktuellen SelectExecutor
verweist. Dann wird der aktuelle Teilbaum des AST durch den neuen
32
SelectExecutor ausgewertet und das Ergebnis der rekursiven Auswertung zurückgegeben.
Für selects ohne from Liste ist evalSelectItem der einzige Schritt, der durchgeführt werden muss.
Ist jedoch eine from Liste vorhanden, beginnt die Ausführung einer select
Anweisung stattdessen mit fromLoop. Diese Methode ist für das Durchlaufen
der from Liste zuständig. Außerdem bestimmt sie den Ergebnistyp der select
Anweisung. Wenn einmal in der from Liste eine eNF2 Liste benutzt wird, dann
ist der Ergebnistyp list ansonsten multiset.
Als erstes wird die, nach dem in stehende Id aufgelöst. Jetzt wird geprüft, ob
es bereits ein Datenobjekt für das Ergebnis der select Anweisung gibt. Wenn
nicht, wird geprüft, ob das Datenobjekt zu der Id eine Liste ist. Falls ja, wird
als Ergebnisobjekt eine Enf2List angelegt. Falls nein, kommt es darauf an, ob
wir uns im letzten Element der from Liste befinden. Da dann keine Liste mehr
im from folgen kann, wird als Ergebnisobjekt ein Enf2Multiset erzeugt.
Danach wird das Datenobjekt in einer Schleife durchlaufen und bei jedem Durchlauf die Id vor dem in in der Symboltabelle an das aktuelle Kindobjekt gebunden.
Wenn es noch weiter Einträge in der from Liste gibt, ruft sich fromLoop selbst
auf, um so eine verschachtelte Schleife zu realisieren. Andernfalls befinden wir
uns jetzt in der innersten Schleife und es müssen gegebenenfalls Daten zurückgeliefert werden. Dies hängt davon ab, ob es eine where Bedingung gibt. Falls ja,
wird mit der aktuellen, durch die from Liste oder übergeordneten select Anweisungen erweiterten Symboltabelle der boolsche Ausdruck der where Bedingung
ausgewertet. Ist er false, wird der aktuelle Schleifendurchlauf übersprungen.
Andernfalls wird jetzt mit der aktuellen Symboltabelle die bereits beschriebene
Methode evalSelectItem aufgerufen und die Rückgabe an das Ergebnisobjekt
angehängt.
Nachdem alle Schleifen in den fromLoop Methoden durchlaufen sind, ist das Ergebnisobjekt gefüllt und kann als Ergebnis der select Methode zurückgegeben
werden.
dmlStatement Da auch DML Anweisungen verschachtelt sein können, wurde
für sie auch eine spezielle Klasse erstellt: DmlStatementExecutor. Sie enthält
ebenso wie der SelectExecutor eine Symboltabelle für die durch Schleifen entstehenden Variablen. dmlStatement erstellt ein Objekt dieser Klasse und übergibt den AST an die Methode execute. Diese prüft dann den Typ der Anweisung
und führt die jeweils zuständige Methode aus:
delete
Hier wird das zu der Id gehörende Objekt gesucht und gelöscht. Dies kann
entweder ein Element einer Liste oder einer Multimenge, oder ein vollständiges eNF2 Objekt sein.
33
extend
Diese Methode löst zuerst die Id des Objekts auf, das erweitert werden
soll. Ist es keine Liste, wird eine Ausnahme geworfen. Andernfalls wird
überprüft, ob die übergebene Position (zum Beispiel after 2) für dieses
Objekt gültig ist. Als nächstes wird zu dem Listenliteral ein Baum von
Enf2Type Objekten aufgebaut und geprüft, ob die Struktur dieses Baums
mit der Struktur des Zielobjekts kompatibel ist. Falls ja, werden die Datenobjekte in das Zielobjekt eingefügt.
insert
Auch hier wird als erstes das Zielobjekt der Einfügung ermittelt. Da
insert nur für Multimengen verwendet wird, ist hier keine Position zu
überprüfen. Zum angegebene Multimengenliteral wird wiederum ein Baum
aus Datenobjekten erstellt, der dann auf Kompatibilität mit der Definition des Zielobjekts geprüft wird. Im Erfolgsfall werden die Datenobjekte
dann in die Ziel-Multimenge eingefügt.
update
Wiederum wird das Zielobjekt, das durch die Id links des Zuweisungsoperators := bezeichnet wird, gesucht. Dann wird das Literal auf der rechten
Seite des Operators in Datenobjekte umgewandelt und die Strukturkompatibilität geprüft. Anschließend wird das Zielobjekt mit den neuen Daten
überschrieben.
for_each
Als erstes wird über die Id rechts des in Schlüsselwortes, die Liste oder
Multimenge bestimmt, über die iteriert werden soll. Diese wird dann durchlaufen und das jeweils aktuelle Element wird in der Symboltabelle an die Id
gebunden, die links des in Schlüsselwortes steht. Falls eine where Klausel vorhanden ist, wird die Bedingung mit der aktuellen Symboltabelle
ausgewertet. Ist sie false, wird das aktuelle Element übersprungen. Ansonsten wird rekursiv die execute Methode mit der im do – end Block
eingeschlossenen DML Anweisung ausgeführt.
34
Kapitel 3
Was ich mir als
Implementierungsgrundlage
gewünscht hätte
3.1
Mehrfachvererbung
Die Mehrfachvererbung wäre zum Beispiel bei der Implementierung der getDefinition
Methode des Enf2Type Interface hilfreich gewesen. Um die Forwarding Klassen
von Google Collections benutzen zu können, müssen die Implementierungsklassen des Enf2Type Interface diese erweitern. Dadurch kann das, für getDefinition,
notwendige Feld und die Getter-Methode nicht durch eine gemeinsame Basisklasse implementiert werden, sondern muss in jeder Klasse separat implementiert werden.
3.2
Erzeugung von Objekten einer Klasse, die
erst zur Laufzeit feststeht
Der HDBL Trainer muss oft zu einer, erst zur Laufzeit feststehenden, Klasse
Objekte erzeugen. Dies ist zum Beispiel beim Erstellen eines neuen eNF2 Objekts der Fall, da hierbei erst durch die Eingabe der create object Anweisung
feststeht für welche Klassen Objekte erzeugt werden müssen. Das ist in Java
nur umständlich zu realisieren. Welche Probleme genau dabei auftreten, wird in
den folgenden Abschnitten beschrieben.
Möglichkeit, Konstruktoren vorzuschreiben Im Moment ist es in Java
nicht möglich, zu erzwingen, dass eine Klasse einen Konstruktor mit einer be-
35
stimmten Signatur besitzt. In einem Interface kann man keine Konstruktoren
deklarieren (Kapitel 9.1.4 Interface Body and Member Declaration, [GJSB05])
und auch statische Methoden sind in Interfaces nicht erlaubt (Kapitel 9.4 Abstract Method Declarations, [GJSB05]).
Da Konstruktoren nicht vererbt werden (Kapitel 8.8 Constructor Declarations,
[GJSB05]), ist es auch nicht möglich, den gewünschten Konstruktor in einer
Basisklasse zu deklarieren. Selbst wenn Konstruktoren vererbt würden, so wäre
diese Vorgehensweise wegen fehlender Mehrfachvererbung immer noch darauf
angewiesen, dass die Basisklasse von allen Subklassen benutzt werden kann.
Wenn diese jedoch bereits eine andere Klasse erweitert, ist auch das nicht möglich.
Wenn man Konstruktoren für Klassen vorschreiben könnte, wäre das Instanzieren von Objekten zu einer gegebenen Class<? extends Enf2Type> einfacher.
Denn somit könnte sichergestellt werden, dass jede Klasse, die Enf2Type implementiert, einen Konstruktor besitzt, der genau einen Structure Parameter hat.
Diesen könnte man dann einfach mit new type(definition) aufrufen.
Eine Weise, um dies zu ermöglichen, wäre zum Beispiel, dass man Konstruktoren
oder statische Methoden in Interfaces deklarieren kann. So könnte man entweder
diesen Konstruktor aufrufen oder die statische Methode als Konstruktorersatz
benutzen.
Als Ersatz für eine solche Möglichkeit wurde die Erstellung von Instanzen aus
Class<? extends Enf2Type> Objekten über Reflection realisiert. Hierbei wird
über das Class<? extends Enf2Type> Objekt der Klasse, für die eine Instanz
erzeugt werden soll, ein Konstruktor gesucht, der die Signatur Structure hat.
Anschließend wird dieser aufgerufen.
Klassen als Objekte erster Klasse Eine andere Möglichkeit, das Erzeugen
von Objekte zu einer erst zur Laufzeit bekannten Klasse zu vereinfachen, wäre
das Einführen von Klassen als Objekte erster Klasse. Das bedeutet, dass Klassen
nicht nur zur Kompilierzeit vorhandene Konstrukte sind, sondern unter anderem
auch zur Laufzeit in Variablen gespeichert werden können. So zum Beispiel in
dem type Feld der Structure Klasse.
Somit wäre das Erstellen von Instanzen zur jeweiligen, in type gespeicherten
Klasse einfacher. Man könnte entweder mit new type(definition) den Konstruktor der in type gespeicherten Klasse oder mit type.ofDefinition(definition)
eine statische Methode zur Objekterzeugung aufrufen. So würde das Umständliche Ermitteln von Konstruktoren oder Methoden per Reflection wegfallen.
3.3
Statische Methoden in Interfaces
Wie bereits erwähnt, ist es nicht möglich, statische Methoden in Interfaces zu deklarieren. Dadurch kann man über ein Interface nicht festlegen, dass eine Klasse
36
eine bestimmte Klassenmethode haben muss. Dies ist nur mit Hilfe einer statischen Methode in einer Superklasse möglich. Dazu ist aber, mangels Mehrfachvererbung, notwendig, dass die Subklassen nicht bereits eine andere Superklasse
erweitern. Genau dass aber ist bei den Klassen für die Datenspeicherung im
Hauptspeicher der Fall, wodurch diese Möglichkeit ausscheidet. Deshalb musste
zum Beispiel eine Methode, die für jede dieser Klassen den eNF2 Namen (zum
Beispiel tuple für die Klasse Enf2Tuple oder multiset für Enf2Multiset)
zurückgibt, anstatt in den Klassen selbst, in der Hilfsklasse Enf2Util implementiert werden. Diese unnötige Aufspaltung von Methoden einer Klasse führt
zu schwieriger wartbarem Code, da man bei Änderungen immer daran denken
muss, dass nicht nur die Klasse selbst, sondern auch die Hilfsklasse geändert
werden muss.
3.4
3.4.1
ANTLR
Token Typen
Die Typen der Tokens des Lexers und des Parsers werden von ANTLR als
int-Konstanten deklariert. Dies führt zu Problemen, wenn die Grammatiken so
geändert werden, dass sich die Werte der Token-Typen ändern. Das kann zum
Beispiel der Fall sein, wenn man die Reihenfolge der Tokens ändert oder neue
Tokens hinzufügt.
Da static final Konstanten vom Compiler in die class Datei direkt als Wert
und nicht als Verweis auf die Konstante einkompiliert werden können (13.4.9
final Fields and Constants [GJSB05], Kapitel 6.4.2 – Eincompilierte Belegungen
der Klassenvariablen [Ull09]), ist es möglich, dass sich die Nummerierung der
Tokens in den generierten Klassen ändern, aber die in den restlichen Klassen
verwendeten Konstanten sich noch auf die alten Werte beziehen. Eine Abhilfe
für dieses Problem wäre es, wenn ANTLR die Token-Typen als enum (siehe 8.9
Enums [GJSB05]) deklarieren würde. Dann könnte ANTLR Token-Typen hinzufügen oder ihre Reihenfolge ändern, ohne dass diese inkompatibel zu bereits
kompiliertem Code werden (13.4.26 Evolution of Enums [GJSB05]).
3.4.2
Grammatiken
Codierung Es ist nicht möglich für eine Grammatikdatei die verwendete Codierung festzulegen (zum Beispiel ASCII oder ISO-8859-1). ANTLR setzt immer
voraus, dass die Grammatik ASCII codiert ist. Nicht-ASCII Zeichen werden
in den Grammatiken zur Zeit nur über den Umweg von Unicode Escapesequenzen unterstützt. Mit diesen ist es möglich, über die Notation \uXXXX ein
Unicode Zeichen aus der Basic Multilingual Plane zu benutzen (siehe http:
//www.unicode.org). Immer wenn solche Zeichen in einer Grammatik auftauchen, wird diese deshalb unnötig kompliziert und unübersichtlich. Zum Beispiel
sähe ein Ausschnitt einer Grammatik, die die Umlaute äöüÄÖÜß erkennt fol-
37
gendermaßen aus:
UMLAUT : '\ u00e4 ' | '\ u00f6 ' | '\ u00fc ' |
'\ u00c4 ' | '\ u00d6 ' | '\ u00dc ' | '\ u00df ';
Mit Unterstützung einer Codierung, die diese Zeichen direkt unterstützt (zum
Beispiel Unicode) ergäbe sich folgende, deutlich einfacher zu lesende Version:
UMLAUT : ä'' | ö'' | ü'' | Ä'' | Ö'' | Ü'' | ß ' ';
Außerdem ist es bei der Definition von Regeln, die Zeichenketten enthalten,
durch die Unicode Escapesequenzen notwendig, die jeweiligen Zeichen im Unicode Standard nachzuschlagen, auch wenn man sie eigentlich direkt eingeben
könnte.
Zeichenmengen Eine weitere Verbesserung wäre die Möglichkeit, Zeichen,
die nicht erkannt werden sollen, explizit als auszulassende Zeichen angeben zu
können. Bislang können nur “positive“ Zeichenmengen angegeben werden. Um
Zeichen auszuschließen muss man die Zeichenmenge, aus der man Zeichen auslassen möchte, in mehrere Teil-Zeichenmengen aufspalten und diese getrennt
angeben.
3.4.3
Fehlerbehandlung
ANTLR verwendet zur Behandlung von Fehlern im Eingabetext standardmäßig eine Single-Token-Insertion-and-Deletion Strategie. Dabei versucht ANTLR
durch Einfügen eines Tokens ein fehlendes Token und durch Weglassen eines Tokens ein zuviel vorhandenes Token zu kompensieren. Dies sähe für Listenliterale
beispielsweise so aus:
Token-Deletion Wenn die Eingabe <1, 2>> lautet, würde ANTLR beim
Parsen des letzten > bemerken, dass an dieser Stelle eigentlich das Eingabeende
sein müsste. Da direkt an der nächsten Stelle wirklich das Eingabeende kommt
nimmt ANTLR an, dass das > ein überschüssiges Zeichen ist und überspringt
es.
Token-Insertion Bei der Eingabe <1, 2 würde ANTLR beim Erreichen des
Eingabeendes bemerken, dass noch ein > fehlt. Da auf dieses Zeichen das Eingabeende folgen kann, verhält sich ANTLR so, als ob es eingegeben worden
wäre.
Eine ausführlichere Beschreibung dieser zwei Verfahren befindet sich in Kapitel
10.7 in [Par07].
Diese automatischen Fehlerbehandlung ist für den hauptsächlichen Einsatzzweck der generierten Lexer und Parser – das Erkennen von Quelldateien –
38
gut, da so meist mehrere Fehler auf einmal gefunden und korrigiert werden
können, ohne dass es nötig ist, für jeden Fehler den aufwändigen Lexing- und
Parsing-Durchlauf anzustossen. Für den Einsatz als interaktiver Interpreter in
einer Lernumgebung, ist diese Art der Fehlerbehandlung jedoch ungeeignet, da
hierbei nur kurze Quelltexte erkannt werden müssen. Daher ist die Zeitersparnis
durch das Vermeiden mehrerer Durchläufe gering. Außerdem kann es durch die
automatische Fehlerkorrektur zu Folgefehlern kommen, wenn Fehler gemeldet
werden, die nur durch vorhergehende Fehler verursacht werden. Diese Folgefehler sind für Studenten, die HDBL lernen, verwirrend, da sie sich nicht sicher
sein können, ob ein gemeldeter Fehler ein tatsächlicher Fehler in ihrer Eingabe
ist, oder ob es sich nur um einen Folgefehler der automatischen Fehlerkorrektur
handelt. Aus diesem Grund sollte der HDBL Trainer keine automatische Fehlerkorrektur durchführen, sondern beim ersten Fehler im Lexer oder Parser die
Erkennung abbrechen und dem Benutzer den Fehler melden.
Diese Fehlerbehandlungsstrategie lässt sich nicht einfach umkonfigurieren. Um
die Strategie zu ändern, ist es außerdem notwendig, mehrere Methoden zu überschreiben. Im einzelnen sind folgende Schritte durchzuführen:
Überschreiben von recoverFromMismatchedToken
Die Methode recoverFromMismatchedToken ist dafür zuständig, Fehler durch
fehlende oder zuviel vorhandene Tokens automatisch zu korrigieren. Die überschreibende Methode umgeht dieses Verhalten nun, indem sie immer die gleiche
Exception (MismatchedTokenException) wirft, die von der ursprünglichen Methode geworfen worden wäre, wenn keine automatische Fehlerkorrektur möglich
gewesen wäre. Dadurch erhält der Aufrufer bei einem solchen Fehler in jedem
Fall die Möglichkeit, diesen durch Behandlung dieser Exception zu bearbeiten.
Code für Exceptionhandling im Parser festlegen
Der Code, den ANTLR benutzt, um Exceptions in Regeln abzufangen und
zu behandeln, lässt sich in der Grammatik mit einem @rulecatch{} Block
angeben. Der innerhalb der geschweiften Klammern angegebene Code ersetzt
den von ANTLR standardmäßig generierten Code zur Ausnahmebehandlung
in Regeln. Dieser würde den Fehler auf dem Standardfehlerausgabekanal ausgeben und danach versuchen, diesen automatisch zu beheben. Der neue Code
im @rulecatch{} Block wirft stattdessen erneut die gefangene Ausnahme und
ermöglicht so dem Aufrufer, diese zu abzufangen.
Ausnahmebehandlung im Lexer
Da sich im Lexer der Code für die Ausnahmebehandlung nicht mit einem @rulecatch{}
Block angeben lässt, ist hier eine andere Vorgehensweise nötig. Dabei wird die
displayRecognitionError(String[] tokenNames, RecognitionException e)
39
Methode überschrieben, die normalerweise die Ausnahme auf dem Standardfehlerausgabekanal ausgibt. Da diese Methode nicht deklariert, dass sie die Ausnahme RecognitionException wirft, können die aufgetretenen Exceptions nicht
einfach mit throw weitergegeben werden. Deshalb wurde eine neue Exception
LexerException angelegt, die in einem Feld die ursprüngliche RecognitionException
speichert. Da diese neue Ausnahme von RuntimeException abgeleitet wurde, ist
sie eine ungeprüfte Ausnahme (11.5 Exception Hierarchy [GJSB05]) und kann
somit, ohne im Methodenkopf deklariert zu sein, geworfen werden. Durch die
Verwendung einer ungeprüften Ausnahme wird durch den Kompiler nicht mehr
überprüft, ob die geworfene Ausnahme auch behandelt wird. Da die betreffende
Ausnahme aber nur an einer Stelle im Code behandelt werden muss, ist die
dadurch entstehende Unsicherheit vernachlässigbar.
40
Teil II
Benutzerhandbuch
41
Kapitel 4
Systemvoraussetzungen und
Installation
Der HDBL Trainer setzt die Java Laufzeitumgebung in Version 6 (Java™ SE
Runtime Environment 6) oder höher voraus. Da sich der HDBL Trainer zusammen mit allen benötigten Bibliotheken in einer .JAR Datei befindet, ist keine
Installation notwendig.
Jedoch muss das Home-Verzeichnis des Benutzers für Schreibzugriffe freigegeben
sein, damit dort die History der eingegebenen HDBL Anweisungen gespeichert
werden kann.
42
Kapitel 5
Bedienung
Die Bedienung des HDBL Trainers findet über eine graphische Benutzeroberfläche statt. Diese besteht aus dem Anweisungstextfeld rechts oben, dem Ergebnistextfeld rechts unten, der History auf der linken Seite und einer Menüleiste.
Abbildung 5.1: Benutzeroberfläche
5.1
Kommandozeilenparameter
Falls ein Kommandozeilenparameter angegeben wird, wird dieser als Dateiname
einer Datenbank interpretiert. Beim Programmstart wird diese dann automa43
tisch geladen.
5.2
Anweisungstextfeld
Ein Textfeld, das sogenannte Anweisungsfeld, nimmt die HDBL Anweisungen
entgegen, die vom HDBL Trainer ausgeführt werden. Drückt man in diesem Feld
die Return Taste, wird eine neue Zeile geöffnet. Um die eingegebene Anweisung
auszuführen, kann man entweder die Schaltfläche unterhalb des Eingabefelds
benutzen oder im Eingabefeld einfach Ctrl-Enter drücken.
5.3
Ergebnistextfeld
Das Ergebnis der Anweisung wird im Erfolgsfall im Ausgabefeld rechts unten
angezeigt. Sollte es bei der Ausführung zu einem Fehler kommen, wird dieser
in einem separaten Dialog angezeigt. Falls der Grund des Fehlers eine inkorrekte HDBL Anweisung ist, wird im Fehlerdialog die Stelle in der Anweisung
hervorgehoben, an der sich der Fehler befindet. Außerdem wird angezeigt, was
stattdessen an dieser Stelle erwartet wird. Wenn die Anweisung an sich keinen
Fehler enthält, aber aufgrund des Inhalts der Datenbank nicht ausgeführt werden kann (zum Beispiel beim Anlegen eines Objekts mit einem schon genutzten
Namen), wird dem Benutzer der genaue Fehlergrund mitgeteilt.
5.4
History
Damit mehrmals benötigte Anweisungen nicht immer wieder eingegeben werden
müssen, gibt es eine History. Diese befindet sich am linken Rand und besteht
aus einer umgekehrt chronologisch sortierten Liste von ausgeführten Anweisungen. Es wird jede ausgeführte Anweisung gespeichert, unabhängig davon, ob sie
erfolgreich war oder nicht. Damit können auch Anweisungen wiederholt werden,
die aufgrund des aktuellen Datenbankzustands nicht ausgeführt werden konnten. Dies ist zum Beispiel dann hilfreich, wenn man eine Abfrage durchführen
möchte, jedoch vergessen hat, vorher ein dafür benötigtes Objekt anzulegen.
In der History sind folgende Tastenkürzel definiert:
Enter
Der aktuell selektierte Eintrag wird im Anweisungstextfeld eingetragen
und dieses erhält den Eingabefokus. Achtung! Der bisherige Text wird
ohne Nachfrage überschrieben.
Ctrl-Enter
Der selektierte Eintrag wird in das Anweisungsfeld eingetragen und automatisch ausgeführt. Der Eingabefokus verbleibt hierbei in der History.
44
Damit kann eine Reihe von Statements aus der History schnell ausgeführt
werden. Wie bei Enter wird bereits bestehender Text ohne Nachfrage ersetzt.
Entf
Mit dieser Taste werden Einträge gelöscht.
Die History wird beim Programmstart automatisch geladen und beim Verlassen
des Programms automatisch gespeichert.
5.5
Menü
Im Menü kann man eine eNF2 Datenbank laden und die aktuelle Datenbank
speichern. Außerdem gibt es einen Menüpunkt zum Beenden des HDBL Trainers.
45
5.6
Fehlerdialog
Abbildung 5.2: Fehlerdialog
Falls die eingegebene HDBL Anweisung einen Fehler aufweist, erscheint ein Fehlerdialog, in dem der aufgetretene Fehler beschrieben wird. Es wird die Stelle in
rot hervorgehoben, an der der Fehler aufgetreten ist. Zudem werden Syntaxdiagramme angezeigt, die erläutern, wie die erwartete Eingabe aussehen müsste.
Beim Verlassen des Dialogs wird der Cursor im Anweisungstextfeld platziert
und die fehlerhafte Stelle der eingegebenen Anweisung markiert. So kann der
Fehler einfach korrigiert werden.
46
Kapitel 6
Unterstützte HDBL Syntax
6.1
6.1.1
Allgemeine Sprachkonstrukte
Datentypen und Literale
Der HDBL Trainer unterstützt als atomare Datentypen boolscher Wert (boolean),
Zeichenkette (char) und Ganzzahl (integer). Als strukturierte Typen werden
Liste (list), Multimenge (multiset) und Tupel (tuple) unterstützt.
Literale der atomaren Datentypen werden in folgendem Format angegeben:
Boolscher Wert
Die boolschen Literale sind true und false.
Zeichenkette
Zeichenkettenliterale werden in einfache Anführungszeichen eingeschlossen. Innerhalb dieser Anführungszeichen sind die Unicode Zeichen in den
Bereichen \u0020 bis \u0026, \u0028 bis \u007E und \u00A1 bis \u00FF
erlaubt. Diese Bereiche enthalten unter anderem auch die deutschen Umlaute und das scharfe s (ß). Einfache Anführungszeichen sind innerhalb
einer Zeichenkette nicht erlaubt. Beispiel für eine gültige Zeichenkette:
'Hallo, Herr Maier'
Ganzzahl
Ganzzahlliterale bestehen aus einer mindestens einstelligen Folge aus Ziffern im Bereich von null bis neun. Negative Literale sind derzeit noch nicht
erlaubt.
Literale der strukturierte Datentypen sind in das jeweilige öffnende und schließende Typkennzeichen eingeschlossen. Dazwischen befinden sich, durch Kommata abgetrennt, die Literale der Elemente (bei Listen und Multimengen) oder
der Felder (bei Tupeln). Listen und Multimengen können leer sein; dann folgt
47
auf das öffnende Typkennzeichen direkt das schließende. Leere Tupel sind nicht
möglich. Sie müssen mindestens ein Feld besitzen.
Die Typkennzeichen sind:
Strukturierter Typ
öffnendes Kennzeichen
schließendes Kennzeichen
<
{
[
>
}
]
Liste
Multimenge
Tupel
Tabelle 6.1: Typkennzeichen
6.1.2
Datenausdruck
Ein Datenausdruck ist eine spezielle Art von Ausdruck, der in boolschen Ausdrücken benutzt werden kann und eNF2 Datenobjekte zurückliefert. Ein Datenausdruck kann eine Id, ein Literal oder das Ergebnis eines Funktionsaufrufs
sein.
6.1.3
Schleifenausdruck
Abbildung 6.1: Schleifenausdruck
Schleifenelement Schleifenelemente werden in for_each Anweisungen und
in Schleifenlisten benutzt, um anzugeben, über welche Listen oder Multimengen
die Anweisung iterieren soll. Der Bezeichner SIMPLE_ID ist dabei die Schleifenvariable. id gibt den Bezeichner der Liste oder der Multimenge an über die
iteriert werden soll. Für jeden Durchlauf durch die Schleife, wird das aktuelle
Element aus id der Variablen SIMPLE_ID zugewiesen und die weiteren Anweisungen ausgeführt.
Für SIMPLE_ID können auch Bezeichner verwendet werden, die bereits vergeben sind. Diese werden dann innerhalb der Schleife von SIMPLE_ID verdeckt
und sind dort nicht mehr zugreifbar. Wenn die Schleife über ein eNF2 Objekt
auf oberster Ebene läuft (d.h. id besteht nicht aus mehreren, durch Punkt abgetrennten Teilen), kann für die Schleifenvariable sogar der gleiche Bezeichner
48
gewählt werden. Dann sind in der Schleifenanweisung jedoch nur noch die einzelnen Elemente der Liste oder der Multimenge zugreifbar und nicht mehr das
ganze Objekt.
Schleifenliste Schleifenlisten kommen in der from Klausel in select Anweisungen und in Prädikaten zum Einsatz. Mit ihnen können mehrere Schleifenelemente, durch Kommata getrennt, angegeben werden. Die Schleifenelement
werden dann in verschachtelten Schleifen von links nach rechts abgearbeitet.
Dies bedeutet, dass das zuerst genannte Schleifenelement die äußerste Schleife,
und das zuletzt genannte die innerste Schleife darstellt.
6.1.4
Boolscher Ausdruck
Boolsche Operatoren Es werden die boolschen Operatoren and, or und not
unterstützt. Die Auswertung der Operatoren and und or erfolgt dabei im Kurzschlussverfahren. Das heißt, dass zuerst der linke Operand ausgwertet wird. Nur
wenn dann das Ergebnis noch nicht feststeht, wird auch der rechte Operator ausgewertet. Bei and wird also der rechte Operator nur ausgewertet, falls der linke
true ergibt. Bei or wird der rechte Operator nur ausgewertet, falls der linke
false ergibt. Dies kann zum Beispiel dazu benutzt werden, um bei Listen den
Inhalt des zweiten Elements zu prüfen: len(liste) >= 2 and liste.2 = 'x'
Durch die Kurzschlussauswertung wird so verhindert, dass die Auswertung mit
einem Fehler abbricht wenn liste weniger als zwei Elemente hat.
Vergleichsoperatoren Um in boolschen Ausdrücken Objekte auf Gleichheit
oder Ungleichheit untersuchen zu können, dienen die Operatoren = und !=. Sie
können auf Objekte beliebigen Typs angewandt werden. Für die Operatoren <=
und >= müssen die Operanden vom Typ integer sein.
Diese Operatoren können auf jeden Datenausdruck angewandt werden.
Prädikate
Abbildung 6.2: Prädikate
Mit Hilfe von Prädikaten können mehrere Datenobjekte auf Erfüllung eines
boolschen Ausdrucks untersucht werden. Bei for_all ist das Prädikat genau
dann wahr wenn der boolsche Ausdruck für alle Datenobjekte wahr ist. Bei
49
exists genügt es, wenn der boolsche Ausdruck für ein Datenobjekt wahr ist,
damit das gesamte Prädikat wahr ist. Wenn er für keines der Datenobjekte wahr
ist, dann ist exists falsch. Mit loop_list lässt sich festlegen, über welche Datenobjekte iteriert werden soll. bool_expr ist ein beliebiger boolscher Ausdruck.
Vorrangregeln der Operatoren Höchste Priorität haben die Vergleichsoperatoren und Prädikate. Sie werden als erstes ausgewertet. Dann folgen die boolschen Operatoren. Sie werden in der Reihenfolge not, and und or ausgewertet.
Um eine andere Auswertungsreihenfolge zu erzwingen, kann man Teilausdrücke
in Klammern einschließen. Zum Beispiel wird im Ausdruck a and b or c der
Teilausdruck a and b zuerst ausgewertet. Wenn als erstes b or c ausgewertet
werden soll, muss a and (b or c) eingegeben werden.
6.1.5
Funktionen
len Die Funktion len ermittelt die Größe eines Objekts. Sie erwartet einen
Datenausdruck als Parameter und liefert einen integer zurück. Für Listen und
Zeichenketten liefert len die Länge der Liste bzw. der Zeichenkette zurück. Für
Multimengen wird die Kardinalität zurückgegeben. Dies bedeutet, dass mehrfach vorhandene Elemente auch mehrfach gezählt werden. Die Verwendung von
len mit anderen Datentypen wird nicht unterstützt und führt zu einer Fehlermeldung.
6.1.6
where Klausel
Abbildung 6.3: where Klausel
Die where Klausel findet in for_each und select Anweisungen Verwendung.
Mit ihr lässt sich ein boolscher Ausdruck (siehe Punkt 6.1.4, S. 49) angeben, der
bestimmt, welche der Schleifendurchläufe dieser Anweisungen wirklich durchgeführt werden sollen. Nur wenn die Auswertung des boolschen Ausdrucks, im
Kontext der durch die Schleife gebundenen Variablen, true ergibt, wird der
jeweilige Schleifendurchlauf ausgeführt.
50
6.2
create object
Abbildung 6.4: create object
Mit der create object Anweisung werden neue eNF2 Objekte angelegt. Diese Anweisung benötigt als Parameter den Namen und den Typ, den das neue
Objekt haben soll. Der Typ ist dabei entweder ein atomarer Typ, wie boolean,
integer und char oder einer der strukturierten Typen Liste, Multimenge und
Tupel. Diese strukturierten Typen werden durch ein öffnendes und schließendes
Typkennzeichen (6.1, S. 48) angegeben. Eingeschlossen zwischen den Typkennzeichen wird der enthaltene Typ angegeben.
51
6.3
Describe Object
Abbildung 6.5: Describe Object
Die Definition eines Objekts lässt sich mit der describe object Anweisung
abfragen. Der Parameter gibt den Namen des Objekts an, zu dem man sich die
Definition ausgeben lassen möchte. Falls das Objekt mit dem angegebenen Namen nicht existiert, wird eine Fehlermeldung ausgegeben. Die Definition wird im
gleichen Format ausgegeben, wie man sie bei einer create object Anweisung
angeben müsste, um das gleiche Objekt zu erstellen.
6.4
select
Abbildung 6.6: select
Mit einer select Anweisung lassen sich Daten aus den eNF2 Objekten abfragen.
Sie bestehen mindestens aus dem Schlüsselwort select und einem select_item.
52
Zusätzlich kann eine from Klausel angegeben werden, die genauer bestimmt
woher die Daten stammen sollen. Wenn eine solche angegeben ist, dann kann
auch eine where Bedingung angegeben werden, die Datenmenge einschränken
kann.
6.4.1
select_item
Das select_item bestimmt welche Daten selektiert werden sollen. Es besteht
aus folgenden Elementen:
id Es wird das Objekt zu dieser Id selektiert.
select Mit einem select im select_item lassen sich Sub-Selects realisieren.
Der Sub-Select wird mit den aktuellen, gegebenenfalls durch die from Klausel
erweiterten, Variablenbindungen ausgeführt. Das gesamte Ergebnis des SubSelect wird als Ergebnis des select_item zurückgegeben.
Boolscher Wert, Zeichenkette oder Ganzzahl
angegebenen Wert zurück.
Diese geben einfach den
Liste, Multimenge oder Tupel Es wird ein Objekt gleichen Typs zurückgegeben, wobei jedes Element wiederum ein select_item sein kann. So lassen
sich verschachtelte Ergebnisse erzeugen.
6.4.2
from Klausel
Die from Klausel besteht aus dem Schlüsselwort from und einer Schleifenliste (Punkt 6.1.3, S. 48). Diese gibt an, über welche Listen oder Multimengen
die select Anweisung iterieren soll. Falls keine from Klausel angegeben wird,
findet keine Iteration statt und es wird einfach einmal das select_item zurückgegeben. Andernfalls wird der Rückgabetyp durch die Schleifenliste bestimmt.
Wenn in ihr mindestens eine Liste benutzt wird, so ist der Ergebnistyp list,
anderfalls multiset.
6.4.3
where Klausel
Durch Angabe der optionalen where Klausel (Punkt 6.1.6, S. 50) kann das
Ergebnis gefiltert werden. Nur Daten für die die where Klausel true ergibt,
werden ausgegeben. Ohne diese Klausel werden alle Daten ausgegeben.
53
6.5
DML Anweisungen
Abbildung 6.7: DML Anweisung
Mit den DML Anweisungen lassen sich die Nutzdaten von Objekten bearbeiten.
Mit delete können Daten gelöscht werden, extend und insert dienen zum
Hinzufügen von Daten und update aktualisiert Daten. for_each zählt auch zu
den DML Anweisungen, da mit dieser Anweisung eine andere DML Anweisung
mehrfach ausgeführt werden kann.
Falls bei der Aktualisierungsanweisung update oder einer der Hinzufügeanweisungen extend und insert das angegebene Literal nicht mit dem Zielobjekt
kompatibel ist, wird ein Fehler gemeldet und die Anweisung wird nicht ausgeführt. Das bedeutet, dass bei verschachtelten Literalen nicht versucht wird, die
Anweisung bis zum Auftreten eines Fehlers teilweise auszuführen. Dadurch ist
sichergestellt, dass eine solche Anweisung atomar ausgeführt wird.
6.5.1
delete
Abbildung 6.8: Delete
Diese Anweisung löscht das durch id angegebene Objekt. Das Objekt muss
entweder ein toplevel Objekt, oder in einer Liste oder Multimenge enthalten
sein.
54
6.5.2
extend
Abbildung 6.9: Extend
Die extend Anweisung dient zum Erweitern einer Liste um ein Listen-Literal. Es
werden vier Parameter erwartet: eine Id (id), ein Listen-Literal (list_literal),
ein Positionsspezifizierer (pos_spec) und ein Integer-Literal (integer_literal).
Die Id bezeichnet die Liste, die mit dem Listen-Literal erweitert werden soll.
Der Positionsspezifizierer before oder after gibt zusammen mit dem IntegerLiteral an, an welcher Stelle die Liste erweitert werden soll. Die Nummerierung
der Elemente einer Liste ist eins-basiert. Das heißt, dass die Elemente von eins
bis zur Anzahl der Elemente durchnummeriert werden. Mit dem Positionsspezifizierer kann nun festgelegt werden, ob das Listen-Literal vor oder nach einem
vorhandenen Element eingehängt werden soll.
6.5.3
insert
Abbildung 6.10: Insert
Die insert Anweisung dient zum Erweitern einer Multimenge mit einem MultimengenLiteral. insert erwartet als ersten Parameter die Id (id) einer Multimenge und
als zweiten Parameter das Multimengen-Literal (multiset_literal), mit dem
die Multimenge erweitert werden soll. Da Multimengen unsortiert sind, kann
hier keine Position angegeben werden.
6.5.4
update
Abbildung 6.11: Update
Mit dem Zuweisungsoperator := können Objekten neue Werte zugewiesen werden. Auf der linken Seite des Zuweisungsoperators muss eine Id (id) angegeben
55
werden, auf der rechten Seite ein Literal, das in seiner Struktur dem Objekt
entspricht, das durch id referenziert wird.
6.5.5
for_Each
Abbildung 6.12: for_Each
Mit der for_each Anweisung wird eine andere DML Anweisung (auch nochmals
eine for_each Anweisung) in einer Schleife ausgeführt. Über welche Daten die
Schleife iterieren soll, wird mit einem Schleifenelement (Punkt 6.1.3, S. 48) angegeben. Optional kann eine where Klausel (Punkt 6.1.6, S. 50) angegeben werden, um die auszuführenden Schleifendurchläufe einzuschränken. Ohne where
Klausel werden alle Schleifendurchläufe ausgeführt.
56
Teil III
Anhang
57
Kapitel 7
Hinweise zum Erstellen des
HDBL Trainers
Für das Erstellen des HDBL Trainers ist ein Java 6 SDK (zum Beispiel von
Sun http://java.sun.com) notwendig. Außerdem wird das Build Tool Ant
des Apache Projekts (http://ant.apache.org/) verwendet. Die Programme
ANTLR zum Erstellen des Lexers und Parsers und ANTLRWorks zum Erstellen
der Syntaxdiagramme befinden sich bereits im Unterverzeichnis tools/ und
müssen nicht mehr installiert werden.
Die von Ant benutzte Definition des Erstellungsvorgangs befindet sich in der
Datei build.xml. Diese enthält folgende Targets:
clean
Wenn man alle kompilierten .class Dateien und die Syntaxdiagramme
löschen möchte (zum Beispiel weil eine Regel aus der Grammatik gelöscht
wurde), muss dieses Target aufrufen werden.
compile
Hiermit wird der Kompiliervorgang gestartet. Die erzeugten .class Dateien werden im Verzeichnis bin/ abgelegt.
generateRecognizer
Dieses Target erzeugt mit Hilfe von ANTLR den Lexer und Parser zur
Erkennung von HDBL.
Zuvor wird das Target clean aufgerufen, damit bei einem anschließenden
Kompilieren alle Dateien neu übersetzt werden. Dies ist notwendig, da
sich durch den Aufruf von ANTLR unter Umständen die Konstanten für
die Token Typen ändern können und der bereits kompilierte Code sonst
weiterhin die alten Werte benutzen würde.
Anschließend wird auch das Target syntaxDiagrams aufgerufen, um die
Syntaxdiagramme zu aktualisieren.
58
jar
Zum einfacheren Weitergeben des kompilierten HDBL Trainers, kann mit
dem Target jar ein .JAR Archiv erstellt werden, das die kompilierten
.class Dateien, die Syntaxdiagramme und alle benötigten Bibliotheken
enthält.
javadoc
Um aus den Javadoc Kommentaren im Code eine Dokumentation im
HTML Format zu erzeugen, kann dieses Target benutzt werden. Die Dokumentation wird im Verzeichnis doc/ gespeichert.
syntaxDiagrams
Die in den Fehlermeldungsdialogen angezeigten Syntaxdiagramme werden
durch dieses Target generiert. Dabei werden Fehlermeldungen angezeigt,
dass die Datei HdblBaseLexer.tokens nicht gefunden werden kann. Diese
Fehlermeldungen können ignoriert werden, da die Datei zum Erstellen
der Diagramme nicht notwendig ist. Sie werden trotz der Fehlermeldung
korrekt generiert. Die fertigen Diagramme finden sich im Verzeichnis img/.
