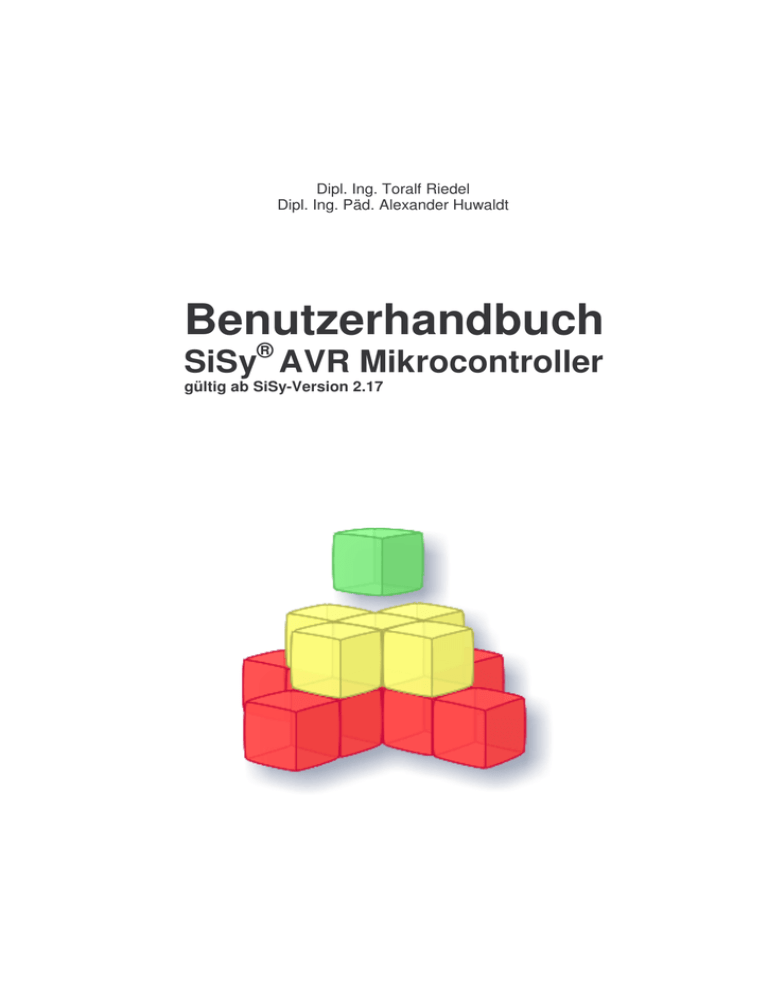

Dipl. Ing. Toralf Riedel

Dipl. Ing. Päd. Alexander Huwaldt

Benutzerhandbuch

SiSy

®

AVR Mikrocontroller

gültig ab SiSy-Version 2.17

"

$

#

&

!

) !

&

!

!

/

)

) + 0

,

(

$ % &!!

& !

+ )

!

!

,

!

!

' (

) *

.

& !

!

&!

(-

,

3. Auflage: Juni

1223

4 5 67 (

0

8

9 8

!+

.

+

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Inhalt Seite: 3/84

Inhalt

1 Einleitung ......................................................................................................................................... 5

2 Vorbereitung .................................................................................................................................... 6

2.1

Beschaffung und Installation der Software................................................................................. 6

2.1.1

Voraussetzungen ................................................................................................................ 6

2.1.2

Setup von der SiSy-CD ....................................................................................................... 6

2.2

Beschaffen bzw. Herstellen der Hardware ................................................................................. 8

3 Arbeiten mit SiSy AVR, allgemein ................................................................................................... 9

3.1

Projektarbeit................................................................................................................................ 9

3.1.1

Was ist ein SiSy-Projekt? .................................................................................................... 9

3.1.2

Neues Projekt erstellen ....................................................................................................... 9

3.1.3

Vorhandenes Projekt öffnen................................................................................................ 9

3.1.4

Projekt archivieren............................................................................................................... 9

3.1.5

Projektarchiv einlesen ....................................................................................................... 10

3.2

Die Modellierungselemente von SiSy....................................................................................... 10

3.3

Die Fenster für die Modellierung .............................................................................................. 11

3.4

Druckfunktionen in SiSy............................................................................................................ 12

3.4.1

Diagramme drucken .......................................................................................................... 12

3.4.2

Grafiken und Inhalte drucken (QuickDok) ......................................................................... 14

3.4.3

Nur Quellcodes drucken.................................................................................................... 15

3.4.4

Nutzen der Zwischenablage.............................................................................................. 16

4 Die Hilfefunktionen in SiSy ............................................................................................................ 17

4.1

Der Assistent ............................................................................................................................ 17

4.2

Die Online-Hilfe......................................................................................................................... 18

4.3

Die allgemeine Hilfe.................................................................................................................. 19

5 Entwicklung eines kleinen Programms mit SiSy AVR ................................................................... 20

5.1

Voraussetzungen...................................................................................................................... 20

5.2

Zielstellung................................................................................................................................ 20

5.3

Vorgehen .................................................................................................................................. 20

6 Das myAVR Controlcenter............................................................................................................. 28

6.1

Einleitung .................................................................................................................................. 28

6.2

Das myAVR Board starten und stoppen (Power Control) ........................................................ 28

6.3

Kommunikation mit dem myAVR Board ................................................................................... 29

6.3.1

Grundlagen (LPT/USB-Variante) ...................................................................................... 29

6.3.2

Einstellungen für die seriellen Verbindung........................................................................ 30

6.3.3

Daten empfangen vom myAVR Borad .............................................................................. 31

6.3.4

Darstellung der empfangen Daten .................................................................................... 31

6.3.5

Empfangene Daten speichern........................................................................................... 34

6.3.6

Daten an das myAVR Board senden ................................................................................ 35

7 Der myAVR Code-Wizard.............................................................................................................. 36

7.1

Einführung ................................................................................................................................ 36

7.2

Grundeinstellungen................................................................................................................... 37

7.3

Geräteeinstellungen.................................................................................................................. 37

7.4

Unterprogramme....................................................................................................................... 38

7.5

Projektdaten.............................................................................................................................. 38

7.6

Codegenerierung ...................................................................................................................... 39

8 Entwicklung eines großen Programms mit SiSy AVR ................................................................... 40

8.1

Einleitung .................................................................................................................................. 40

8.2

Vorbereitung ............................................................................................................................. 40

Seite: 4/84 Einleitung

8.3

Aufgabenstellung ...................................................................................................................... 41

8.4

Hauptprogramm erstellen ......................................................................................................... 41

8.5

Units (Unterprogramme) anlegen und verknüpfen ................................................................... 42

8.6

Übersetzen, Brennen und Test................................................................................................. 43

8.7

Interrupt-Service-Routine (ISR) im großen Programm ............................................................. 43

9 Entwicklung eines Programmablaufplans mit SiSy AVR ............................................................... 44

9.1

Einleitung .................................................................................................................................. 44

9.2

Vorbereitung ............................................................................................................................. 44

9.3

Aufgabenstellung ...................................................................................................................... 46

9.4

Grundstruktur laden .................................................................................................................. 46

9.5

Logik entwerfen......................................................................................................................... 47

9.6

Befehle eingeben ...................................................................................................................... 48

9.7

Übersetzen, brennen und Test ................................................................................................. 50

9.8

Unterprogrammtechnik im PAP ................................................................................................ 52

9.8.1

Anlegen eines Unterprogramms........................................................................................ 52

9.8.2

Ein Unterprogramm aufrufen............................................................................................. 54

9.8.3

Unterprogramme mehrmals benutzen............................................................................... 55

9.9

Interrupt-Service-Routinen (ISR) im PAP ................................................................................. 56

9.10

Daten im PAP ........................................................................................................................... 57

9.10.1

Anlegen eines Datenobjektes............................................................................................ 57

9.10.2

Datenobjekt benutzen........................................................................................................ 57

10 Entwicklung eines Struktogramms mit SiSy AVR .......................................................................... 58

10.1

Einleitung .................................................................................................................................. 58

10.2

Aufgabenstellung ...................................................................................................................... 58

10.3

Vorbereitung ............................................................................................................................. 59

10.4

Struktogramm entwickeln ......................................................................................................... 60

10.5

Übersetzen, brennen und Testen ............................................................................................. 63

10.6

Funktionen (Unterprogramme) im Struktogramm..................................................................... 64

10.7

Interrupt-Service-Routinen (ISR) im Struktogramm.................................................................. 65

11 Entwicklung eines Klassendiagramms mit SiSy AVR.................................................................... 66

11.1

Einleitung .................................................................................................................................. 66

11.2

Aufgabenstellung ...................................................................................................................... 67

11.3

Vorbereitung ............................................................................................................................. 67

11.4

Grundstruktur laden .................................................................................................................. 68

11.5

Systemstruktur entwerfen ......................................................................................................... 69

11.6

Systemverhalten programmieren.............................................................................................. 72

11.7

Übersetzen, Brennen und Testen............................................................................................. 73

11.8

Interrupt-Service-Routinen (ISR) im Klassendiagramm ........................................................... 74

12 Einstellungen Fuse- und Lock-Bits mit SiSy .................................................................................. 76

12.1

Einleitung .................................................................................................................................. 76

12.2

Fuse- und Lockbits, Benutzeroberfläche in SiSy AVR ............................................................ 76

12.3

Fuse- und Lockbits verändern .................................................................................................. 78

Anhang: Tastaturbelegung, allgemein ................................................................................................... 80

Anhang: Tastenbelegung im Struktogramm .......................................................................................... 82

Anhang: Mausoperationen..................................................................................................................... 83

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Einleitung Seite : 5/84

1 Einleitung

Sie haben eine Ausgabe des Modellierungswerkzeuges Simple System, kurz SiSy, erworben. Bevor auf die verschiedenen Funktionen des Programms eingegangen wird, noch einige Worte zum vorliegenden Handbuch. Mit Hilfe des Handbuchs werden dem

Nutzer die Grundlagen der Bedienung von SiSy erläutert. Der Inhalt, die Gestalt und die

Regeln der Modelle werden nur am Rand betrachtet. Das genaue Vorgehen für die

Programmierung eines Mikroprozessors wird an einem Beispiel ausführlich beschrieben. Auf die Grundlagen der Mikroprozessorprogrammierung wird im Rahmen dieses

Handbuches nicht eingegangen. Dazu dienen die myAVR Lehrbücher.

Dem Nutzer wird in diesem Handbuch der Einstieg in das Programm erleichtert und die umfangreichen Funktionen von SiSy kurz und verständlich beschrieben. Bei der Arbeit mit SiSy erstellt der Anwender Modelle in Form von Diagrammen und in ihnen enthaltene Symbole. Die Grundlagen der Entstehung und Bearbeitung solcher Diagramme sind

Gegenstand der Betrachtung dieses Handbuchs.

Folgende Darstellungs- und Gestaltungsmittel sind für den Nutzer bei der Arbeit mit

SiSy besonders wichtig:

die Diagramme als Fenster zur Ansicht und Bearbeitung von Modellen;

der Navigator als Fenster zur Steuerung und Bewegung in Modellen;

der Assistent mit Hilfestellungen zum jeweils geöffneten Diagramm und mit Diagrammvorlagen (wenn vorhanden);

die Menüs und Schalter für Befehle an Navigator, Diagramm und Objekt im Kontext mit der Modellierung.

Zu den Bezeichnungen im Text:

Falls ein Menübefehl nur über Untermenüs zu erreichen ist, werden die einzelnen Menübezeichnungen kursiv geschrieben und durch Schrägstriche voneinander getrennt.

Beispiel: Menü Hilfe/über SiSy

Titel von Dialogboxen, Schaltflächen und Menüpunkten werden in Anführungszeichen gesetzt.

Beispiel: Dialogbox „Definition“, Schaltfläche „OK“

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 6/84 Vorbereitung

2 Vorbereitung

In diesem Kapitel werden Sie über notwendige Schritte zur Beschaffung, Installation,

Konfiguration und Aufbau einer funktionsfähigen Entwicklungsumgebung informiert.

2.1 Beschaffung und Installation der Software

Für die Bearbeitung der Übungen und Aufgaben steht Ihnen die AVR-Entwicklungsumgebung SiSy AVR zur Verfügung. Sollten Sie SiSy AVR bereits installiert haben, können Sie dieses Kapitel überspringen.

2.1.1 Voraussetzungen

Für die Installation benötigen Sie einen Freischaltcode (Lizenzangaben). Falls Sie diese

Angaben nicht mit der Software erhalten haben, können Sie diese online abrufen von www.myAVR.de

Service oder fordern Sie diese beim Hersteller an:

Tel: 03585-470222

Fax: 03585-470233 e-Mail: [email protected]

.

Außerdem sollten Sie prüfen, ob die Systemvoraussetzungen für die Installation und die

Arbeit mit SiSy AVR gewährleistet sind.

für das Board 1.x einen PC-Arbeitsplatz oder Notebook mit LPT-Port und mindestens einem COM-Port

für das Board 2.x einen PC-Arbeitsplatz oder Notebook mit USB-Anschluss

Prozessor ab 800 MHz

330 MB freier Speicherplatz auf der Festplatte

Windows 2000, XP oder 2003

mindestens 64 MB RAM, empfohlen 256 MB RAM

Microsoft Internet-Explorer ab Version 6.0

Maus oder ähnliches Zeigegerät

Assembler Entwicklungsumgebung (in SiSy bereits integriert)

myAVR Board

LPT-Verlängerung (Board 1.x) bzw. USB Kabel (Board 2.x)

Null-Modemkabel (bei Board 1.x)

Bei Bedarf (z.B. autonomer Einsatz des myAVR Boards) geeignete Spannungsversorgung z.B. 9 V Batterie/stabilisiertes 9 V Netzteil

Des Weiteren sollten Sie Grundkenntnisse in einer beliebigen Programmiersprache besitzen. Die Installation und der erste Start müssen mit Administratorrechten durchgeführt werden.

2.1.2 Setup von der SiSy-CD

Legen Sie die CD „SiSy“ in Ihr CD-ROM-Laufwerk ein. Falls die CD nicht automatisch startet, wählen Sie bitte im Explorer das CD-ROM-Laufwerk und starten die exe-Datei aus der Wurzel des Laufwerks.

Auf dem Startbildschirm stehen Schaltflächen zur Verfügung zum Installieren der Software und zum Öffnen von Begleitdokumenten.

Für die Installation der Software betätigen Sie die entsprechende Schaltfläche. In Abhängigkeit Ihrer Rechnerkonfiguration kann der Start des Setup-Programms einige Sekunden dauern. Das gestartete Setup-Programm wird Sie durch die weitere Installation führen.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Vorbereitung Seite : 7/84

Beginn der Installation

Betätigen Sie im Setup-Programm die Schaltfläche „Weiter“. Sie erhalten die Lizenzbestimmungen. Bitte lesen Sie diese sorgfältig durch. Wenn Sie sich mit diesen Bestimmungen einverstanden erklären, bestätigen Sie die Lizenzbestimmungen.

Sie werden im folgenden Dialog dazu aufgefordert, Ihre Lizenzangaben einzugeben.

Danach erscheint folgende Dialogbox. Im unteren Teil wird der Pfad verwaltet, in dem

SiSy zu installieren ist. Wenn ein anderer Pfad (bzw. ein anderes Laufwerk) gewünscht wird, ist die Schaltfläche „Durchsuchen“ zu betätigen. Eine Dialogbox erscheint; in den

Feldern „Laufwerke“ und „Verzeichnisse“ können Laufwerk und Verzeichnis festgelegt werden.

Wählen Sie danach den Programmordner, in dem die Verknüpfungen von SiSy eingefügt werden. Sie können den Zielordner ändern.

Setzen Sie die Installation mit „Weiter“ fort. Der für die Installation erforderliche Speicherplatz wird angezeigt und mit dem auf dem Laufwerk freien Speicherplatz verglichen. Wenn der freie Speicherplatz nicht ausreichend ist, erfolgt eine Warnung und Sie sollten den erforderlichen Speicherplatz zur Verfügung stellen.

Hinweis:

In SiSy sind 2 Dateien enthalten, die Makros beinhalten („handbuch.doc“, „multi.doc").

Von einigen Virenscannern werden diese Makros als „Virus“ erkannt und entsprechend behandelt. In den Heuristik-Einstellungen des Virenscanners kann diese Behandlung unterdrückt werden.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 8/84 Vorbereitung

Abschluss der Installation

Die Installation ist erst nach dem ersten Start von SiSy abgeschlossen. Dieser sollte im

Anschluss an das Setup ausgeführt werden. Der Vorgang kann einige Minuten dauern.

Mit Beendigung dieses Vorgangs erscheint auf Ihren Bildschirm der Dialog „Willkommen in SiSy“. Folgen Sie dann den Hinweisen des Assistenten.

2.2 Beschaffen bzw. Herstellen der Hardware

Alle Ausführungen, Übungen und Aufgabenstellungen beziehen sich auf das myAVR Board als Referenzhardware. Wenn Sie Spaß an Elektronik haben, können Sie die Hardware auch selbst fertigen. Die Komponenten erhalten Sie als Bausatz oder fertig bestückt inklusive Schaltplan etc. unter www.myAVR.de

.

Ausführliche Beschreibungen zur Programmierung mit Assembler, C/C++, BASCOM sind nicht Inhalt dieses Handbuches. Weiterführende Erklärungen dazu sind im

„myAVR Lehrbuch Mikrocontrollerprogrammierung“ enthalten.

Abbildung 1: myAVR Board mit USB- bzw. LPT-Port

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Arbeiten mit SiSy AVR, allgemein Seite : 9/84

3 Arbeiten mit SiSy AVR, allgemein

Um dem Nutzer zu erläutern, wie er in SiSy modellieren kann, werden zweckentsprechende Definitionen der Begriffe gegeben.

3.1 Projektarbeit

3.1.1 Was ist ein SiSy-Projekt?

Ein SiSy-Projekt ist eine abgegrenzte Menge von verknüpften Elementen für ein zu bearbeitendes Problem. Alle aktuellen Daten sind in einer Projektdatenbank gespeichert.

Die Projektdatenbank besteht aus einer Anzahl von Dateien im Projektverzeichnis, wobei jedes Projekt sein eigenes Verzeichnis hat. Durch das Anlegen eines Projektarchivs können diese in einer Datei komprimiert werden.

3.1.2 Neues Projekt erstellen

Ein neues Projekt wird eingerichtet und für die Bearbeitung bereitgestellt. Die Definition

(Erstellung) eines neuen Projektes erfolgt durch Vergabe eines Projektdateinamens und/oder durch Überschreiben eines alten Projektes gleichen Namens. Über die Schaltfläche „Verzeichnis“ kann die vorgeschlagene Pfadangabe geändert werden.

Hinweis:

Falls ein bereits vorhandener Projekt- oder Verzeichnisname gewählt wird, erfolgt eine

Überschreibwarnung.

Nach der Vergabe eines Projektnamens kann im nachfolgenden Fenster ein Vorgehensmodell ausgewählt werden. Je nach Vorgehensmodell können Vorlagen oder Assistenten das Erstellen eines neuen Projektes unterstützen.

3.1.3 Vorhandenes Projekt öffnen

Ein vorhandenes Projekt wird geöffnet und die abgespeicherten Diagramme und Objekte sowie alle Möglichkeiten für die weitere Bearbeitung werden verfügbar gemacht. Die

Wahl des Projektes erfolgt durch Klicken auf den entsprechenden Namen oder über die

Schaltfläche „Suchen“.

Beim Aktivieren der Checkbox „Beschreibung anzeigen“ werden zum markierten Projekt

Informationen angezeigt. Dazu gehören außer der Beschreibung auch Informationen zum Bearbeitungsstand.

3.1.4 Projekt archivieren

Menü Projekt/Archiv/Anlegen.

Es kann ein komprimiertes Archiv des Projektes erzeugt werden. Dies ist besonders aus Gründen der Datensicherheit sinnvoll. Zielverzeichnis und Dateiname für die Archivdatei werden vorgeschlagen und können korrigiert werden. Der Umfang der Archivierung ist festzulegen und die Entscheidung für eine Komprimierung zu treffen, wobei diese empfohlen wird. Wenn ein Projekt unter einem bereits vorhandenen Archivnamen angelegt werden soll, wird eine Überschreibwarnung angezeigt. Bei Auswahl von „Nein“ wird die Erstellung des Archivs abgebrochen, bei „Ja“ wird das Projekt archiviert.

Hinweis: SiSy bietet die Möglichkeit des regelmäßigen Abspeicherns verschiedener Arbeitsstände, d.h. ein archiviertes Projekt wird nicht überschrieben. Ein Projektstand kann in einer neuen Archivdatei abgelegt werden

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 10/84 Arbeiten mit SiSy AVR, allgemein

3.1.5 Projektarchiv einlesen

Menü Projekt/Archiv/Einlesen.

Hierunter versteht man das Einlesen eines Archivs zum Zweck der Rekonstruktion des

Projektes.

Einlesen bedeutet Entpacken eines archivierten Projektes. Dazu sind der Archivpfad und der Dateiname des Archivs sowie das Zielverzeichnis anzugeben.

Hinweis:

Wenn im Zielpfad des Entpackens bereits ein Projekt existiert, erscheint eine Überschreibwarnung.

3.2 Die Modellierungselemente von SiSy

Werkzeug

SiSy stellt für die Bearbeitung der Modelle und Teilmodelle Werkzeuge der entsprechenden Methodik bereit. Werkzeuge sind Editoren, mit denen in einem Fenster die grafische Darstellung (Diagramme) der Modelle bearbeitet werden kann.

Diagramme

Diagramme sind grafische Darstellungen von Modellen oder Teilmodellen, die mit einem bestimmten Werkzeug erstellt werden. Die Modellierungselemente werden als Objekte in den Diagrammen unter Einhaltung von Regeln zusammengestellt.

Objekte

Objekte sind mögliche Modellelemente in Diagrammen, z.B. „kleines Programm“ in der

„Programmierung“. Objekttypen sind konkrete Ausprägungen von Objekten, die in einem Diagramm angelegt wurden, z.B. Objekttyp „Lauflicht“ vom Objekt „kleines Programm“.

Referenzen

Die Objekte eines Diagramms können in anderen Diagrammen wiederverwendet werden. Durch das Hineinziehen aus dem Navigator oder aus einem offenen Diagramm wird eine Referenz vom Originalobjekt erzeugt. Die Referenz ist nur ein Verweis auf das

Original, alle angezeigten Informationen wie Kurzname, Langname und Beschreibung werden vom Original bezogen. Somit sind die Informationen in allen Referenzen eines

Objektes identisch mit dem Original. Dadurch werden Änderungen dieser Informationen automatisch auf alle Referenzen übertragen. Weiterhin ist es möglich, diese Referenzierung über einen sogenannten Report auszuwerten.

Kanten

Kanten sind Verbindungselemente zwischen Objekten. Eine Verbindung wird durch

Ziehen mit der Maus (linke Maustaste) vom Verteiler des selektierten Objektes auf das gewünschte Objekt erreicht. Nach Loslassen der Maustaste und Prüfung der Verbindungszulässigkeit durch SiSy erscheint ein Kanten-Dialog, in dem das Element definiert und individuelle Einstellungen getroffen werden können.

Hinweis:

Bei Verbindung mit gehaltener S

TRG

-Taste wird die Prüfung vernachlässigt und eine

Zwangsverbindung erreicht.

Rahmen

Ein Rahmen fasst ausgewählte Objekte des Diagramms optisch zusammen. Er besitzt einen Kurz- sowie Langnamen und eine Objektbeschreibung, kann also als Objekt aufgefasst werden.

Hinweis:

Inhalte von Rahmen sind in Reports oder einer Dokumentengenerierung auswertbar.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Arbeiten mit SiSy AVR, allgemein

3.3 Die Fenster für die Modellierung

Seite : 11/84

Abbildung 2

Navigator

Dieser befindet sich im linken, oberen Teil des Fensters. Er ermöglicht dem Anwender die Orientierung über die in der Projektdatenbank gespeicherten Objekte sowie deren

Bereitstellung für die weitere Verwendung. Nach dem Start von SiSy werden neben dem Vorgehensmodell eine Reihe leicht zu handhabender Schaltflächen, Menüs und weitere Hilfsmittel angezeigt.

SiSy-Assistent

Am linken unteren Bildschirmrand befindet sich diese Nutzerunterstützung.

Er begleitet den Anwender durch das gesamte Projekt und hält immer passende

Informationen zur aktuellen Sicht parat

Er ist auf die jeweilige Ausgabe von SiSy bezogen.

Oft können Beispiele als Vorlagen vom Assistenten geladen werden.

Diagrammfenster

Am oberen Bildrand befinden sich das Hauptmenü, das hilfreiche Funktionen zu SiSy bereithält, und eine Werkzeugleiste, mit deren Hilfe schnell auf nützliche Anwendungen zugegriffen werden kann. Das Diagrammfenster nimmt die rechte Bildschirmseite ein und ist der Raum, in dem der Nutzer modelliert. Es enthält:

das ausgewählte Vorgehensmodell,

die Objektbibliothek mit den möglichen Objekten des aktuellen Diagramms sowie

ein Fenster zur Beschreibung des markierten Objekts, in diesem Fall zum Editieren des Quelltextes.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 12/84 Arbeiten mit SiSy AVR, allgemein

Die Bedienelemente/Objektbibliothek

SiSy bietet, wie bei Windows-Anwendungen üblich, die Steuerung von Befehlen über das Hauptmenü, über die Werkzeugleisten, die Tastatur oder die Objektbibliothek an.

Darüber hinaus enthalten das Kontextmenü und der Navigator Steuerfunktionen.

Die Anzahl der möglichen Befehle in der Menüleiste ist abhängig davon, ob ein Projekt geöffnet ist. Ist das nicht der Fall, erscheint ein Menü mit wenigen Befehlen. Bei einem geöffneten Projekt hält SiSy umfangreichere Menüs bereit. Die wichtigsten Menübefehle befinden sich auch als grafische Schaltfläche in der Werkzeugleiste, die eine schnelle und effiziente Bedienung des Programms ermöglicht. Die Toolbox-Darstellung bietet dem Anwender wichtige Programmfunktionen als direkten Link an.

Ein weiteres Bedienelement ist die Objektbibliothek. Sie unterstützt das Anlegen neuer

Objekte.

3.4 Druckfunktionen in SiSy

Sie haben in SiSy verschieden Möglichkeiten Projektinhalte wie Grafiken, Übersichten,

Quellcodes oder ganze Projektdokumentationen zu drucken. Dabei ist zu berücksichtigen, dass in SiSy bestimmte Informationen wie zum Beispiel die Darstellung eines Programmablaufplanes sichtbare Elemente eines Diagramms sind und andere Teile wie zum Beispiel der Quellcode eines Elementes nur über Dialoge oder bei Selektierung des Elementes sichtbar sind. Je nachdem, welchen Inhalt Sie dokumentieren wollen, richtet sich die Auswahl der betreffenden Druckfunktion.

3.4.1 Diagramme drucken

Wenn Sie ein einzelnes Diagramm, also den sichtbaren Inhalt eines Diagrammfensters drucken wollen, gehen Sie wie folgt vor:

ggf. Projekt öffnen

das gewünschte Diagramm öffnen

die Menüfolge Projekt/Drucken wählen oder das Druckersymbol in der Werkzeugleiste aktivieren

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Arbeiten mit SiSy AVR, allgemein Seite : 13/84

Sie erhalten den Dialog zum Einrichten der Druckseite, wählen Sie die gewünschten

Optionen aus!

Eingerahmtes

Info-Feld für das

Diagramm

Sichtbarer Rahmen um das Diagramm

Erweiterung des

Info-Feldes um eine Legende für die Marker im Diagramm.

Marker sind Symbole an den Diagrammelementen zum Bearbeitungsstand.

Papierformat

Große Diagramme können auf mehrere Blätter verteilt werden.

Das Größenverhältnis zwischen

Druckseite und Diagramm kann manuell oder immer automatisch angepasst werden.

Zum Drucken wählen Sie die Schaltfläche OK.

Für bestimmte Druckertypen kann die Füllfarbe der Objekte abgeschaltet werden.

Der Ausdruck erfolgt auf dem Standarddrucker des Systems

Im Hintergrund ist die Druckvorschau zu sehen. Der Druckvorgang kann hier abgebrochen werden, um die Einstellungen zu überarbeiten. Dabei kann die relative Position und das Größenverhältnis der Druckseite zum Diagramm verändert werden. Der Dialog zum Verändern der

Einstellungen lässt sich per Doppelklick auf den Selektierungsmarken der Druckseite öffnen.

Die Druckseitenansicht lässt sich über die

Menüfolge Ansicht/Druckseite ein- und ausblenden

Der Druckvorgang kann über das Druckersymbol in der Werkzeugleiste jederzeit gestartet werden.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 14/84 Arbeiten mit SiSy AVR, allgemein

3.4.2 Grafiken und Inhalte drucken (QuickDok)

Viele Projektinformationen sind kein sichtbarer Teil von erstellten Diagrammen. Diese wurden über Dialoge und Masken eingegeben und stehen als Attribute in der Projektdatenbank zur Verfügung. Um diese Informationen auszudrucken, stellt SiSy für jeden

Diagrammtyp eine Reportfunktion zur Verfügung, mit der die wesentlichen Informationen, Inhalte und Attribute des Diagramms und der Objekte in einem Diagramm, als

Word-Dokument generiert werden.

Für das Generieren des Word-Dokumentes muß auf dem PC MS Word installiert sein.

Unterstützt werden die Versionen Word 2000/XP/2003.

Die Dokumentengenerierung basiert auf Makros; deshalb ist in Word der Makrovirenschutz auf mittel zu stellen.

Vorgehensweise in Word:

Wählen Sie die Menüfolge Extras/Makro/Sicherheit

Aktivieren Sie auf der Registerkarte „Sicherheitsstufe“ mittel

Auf der Registerkarte „Vertrauenswürdige Quellen“ setzen Sie die Häkchen bei

„Allen Vorlagen und Add-Ins vertrauen“ und wenn vorhanden bei „Zugriff auf Visual

Basic Projekte vertrauen“

Die Reportfunktion zum Generieren des Word-Dokumentes aktivieren Sie über das

Symbol „QuickDok“ in der Werkzeugleiste.

Symbol (QuickDok) in der

Werkzeugleiste wählen

Aus der Liste der angebotenen

Reportfunktionen auswählen

Dateinamen für den Report vergeben

Makros aktivieren

Generierter

Quellcode aus den Elementen

Diagramminformationen

Grafik

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Arbeiten mit SiSy AVR, allgemein Seite : 15/84

3.4.3 Nur Quellcodes drucken

Für das Ausdrucken von Quellcodes bietet SiSy einen speziellen Quellcode-

Druckassistenten. Damit ist es möglich Quellcodes formatiert, in Syntaxfarben und mit

Zeilennummern auszudrucken.

kleines Programm, Quellcode drucken o

kleines Programm selektieren o

rechte Maustaste „Definieren…“ o

Dialogseite „Quellcode“ o

Schaltfläche „>>öffnen“

Programmablaufplan, Quellcode drucken o

PAP öffnen o

Ampelmänchen aktivieren o

„Quellcodedatei öffnen/drucken“

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 16/84 Arbeiten mit SiSy AVR, allgemein

3.4.4 Nutzen der Zwischenablage

Oft ist es erforderlich in Projektdokumentationen die Diagramme als Bilder einzufügen.

In SiSy werden die Diagramme nicht als Bilder gespeichert sondern zur Laufzeit aus den Modellinformationen generiert. Um die Bilder der Diagramme weiter zu verwenden, steht dem Anwender die Funktion „Bild in Zwischenablage“ zur Verfügung. Dabei erstellt SiSy eine skalierbare Vektorgrafik (WMF) und legt diese in die Zwischenablage

(Copy). Die Grafik kann nun von anderen Anwendungen über den Befehl „Einfügen“

(Past) beliebig weiter verwendet werden.

gewünschtes Diagramm öffnen

Menüfolge Bearbeiten/Bild in Zwischenablage wählen

Zielanwendung, zum Beispiel Word öffnen

Menüfolge Bearbeiten/Einfügen oder Bearbeiten/Inhalte einfügen wählen

Gegebenfalls einzufügendes Grafikformat wählen

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Die Hilfefunktionen in SiSy Seite : 17/84

4 Die Hilfefunktionen in SiSy

Nutzen Sie die zahlreichen Hilfen und Vorlagen, die SiSy dem Entwickler bietet!

4.1 Der Assistent

Der Assistent ist hilfreich bei der Unterstützung und Führung des Nutzers im Umgang mit SiSy. Er befindet sich standardmäßig im linken, unteren Bildschirmbereich. Der Assistent kann entweder über das Menü Ansicht/Assistent oder über die Werkzeugleiste geöffnet werden, falls dies nicht beim Programmstart erfolgte. Der Assistenten begleitet

Sie im gesamten Projekt. Sie erhalten immer passende Informationen zum aktuellen

Diagrammtyp und haben die Möglichkeit, durch Links weitere Hilfethemen aufzurufen oder Vorlagen in Ihr Projekt zu laden.

Beachte: Der Assistent ist auf die jeweilige Ausgabe von SiSy, die verfügbaren

Add-Ons und das gewählte Modell bezogen.

Bedeutung der verwendeten Symboliken im Assistenten:

&

:

˜ weitere Informationen anzeigen

;

öffnet eine Hilfedatei (*.chm, *.hlp, *htm)

Demovideo zur Handhabung zeigen

;

öffnet eine Animation oder

Videomitschnitt der Bildschirmarbeit

(AVI, ScreenCam- oder FLASH-Film) entsprechendes Diagramm öffnen, das so geöffnete Diagramm kann über die

Schließen-Schaltfläche des Diagramms wieder geschlossen werden;

Beispiel 1

$ eine Diagrammvorlage laden;

Vorschau zur Diagrammvorlage; zurück zur Startseite des Assistenten

;

4

Ł ein kleines Skript zu Arbeitsschritten anzeigen

; nächster Schritt (Arbeitsschritt)

;

Verweis auf den Standardassistenten dieser Sicht; blaue Schrift und blaue Symbole sind mit Links hinterlegt und können per Mausklick aktiviert werden

.

Beispiele für Assistenten:

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 18/84 Die Hilfefunktionen in SiSy

4.2 Die Online-Hilfe

Bei der Eingabe von Quellcodes im dafür vorgesehenen Editorfenster werden reservierte Worte (Bezeichner, Schlüsselworte) der gewählten Programmiersprache durch verschiedenfarbiges Einfärben (Syntaxfarben) hervorgehoben. Zu den hervorgehobenen

Bezeichnern existiert in der Regel auch eine kurze Online-Hilfe und eine ausführlichere

Hilfe. Die Online-Hilfe ist ein Pop-Up-Fenster, welches bei der Eingabe des Bezeichners automatisch eingeblendet wird. In dem Pop-Up ist eine kurze Hilfestellung zu dem Bezeichner eingeblendet. Die Online-Hilfe ist auch durch Doppelklick auf dem Bezeichner erreichbar. Steht eine Hilfe mit ausführlicheren Informationen zur Verfügung, wird in dem Pop-Up eine Schaltfläche [ >> ] zum Öffnen des Hilfethemas angeboten.

Register-Hilfe

Bei der Eingabe von bekannten Registernamen wird die Bezeichnung des Registers und dessen Adresse eingeblendet. Die Schaltfläche [ >> ] öffnet eine Hilfedatei mit dem entsprechenden Hilfethema zu dem eingegeben Register.

Bit-Hilfe

Wenn für ein Register detaillierte Informationen zu der Bedeutung/Funktion der einzelnen Bits vorliegen, wird zusätzlich im Pop-Up eine Kurzreferenz der Bits angezeigt. Die

Schaltfläche [ >> ] öffnet eine Hilfedatei mit dem entsprechenden ausführlichen Hilfethema.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Die Hilfefunktionen in SiSy Seite : 19/84

Befehlshilfe

Bei der Eingabe von Befehlen wird in der Regel die Bedeutung bzw. Funktion des Befehls und ein kurzes Syntaxbeispiel eingeblendet. Die Schaltfläche [ >> ] öffnet eine

Hilfedatei mit dem entsprechenden ausführlichen Hilfethema.

4.3 Die allgemeine Hilfe

SiSy bietet neben der direkten Hilfe bei der Eingabe von Schlüsselworten auch allgemeine Hilfen an.

In SiSy AVR sind das zum Beispiel die allgemeine Hilfe zum Modellierungstool SiSy und die Hilfen zum myAVR Board, dem AVR Assembler und AVR C. Die Hilfedateien verfügen über einen Index sowie die Möglichkeit der Volltextsuche.

Abbildung 3: SiSy AVR-Assembler Hilfe

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 20/84 Entwicklung eines kleinen Programms mit SiSy AVR

5 Entwicklung eines kleinen Programms mit SiSy AVR

Schauen wir uns als nächstes kurz in der Entwicklungsumgebung SiSy AVR um. Für die Entwicklung von Mikrocontrollerlösungen bietet sich für den Einstieg die einfache

Programmierung (kleines Programm) an.

5.1 Voraussetzungen

Für die Bearbeitung der folgenden Aufgaben benötigen Sie die aufgeführte Software und Hardware.

Software:

SiSy AVR ab Version 2.17 oder

SiSy Ausgabe Developer, Professional oder BS und das installierte Add-On AVR

Hardware:

Ein bestücktes myAVR Board

Programmierkabel (USB bzw. LPT)

eventuell Nullmodemkabel für die COM Schnittstelle

9 V Batterie bei Bedarf (z.B.: autonomer Einsatz)

Patchkabel

5.2 Zielstellung

Der Schnelleinstieg zur Mikrocontroller-Programmierung soll Ihnen helfen, SiSy AVR kennen zu lernen und erste Schritte in der hardwarenahen Programmierung mit SiSy zu gehen.

Zielstellung für das erste Beispielprogramm: Die drei LED’s auf dem myAVR Board sollen nacheinander aufleuchten und damit ein „Lauflicht“ erzeugen.

5.3 Vorgehen

Ein neues Projekt anlegen

Starten Sie SiSy, wählen Sie Assistent öffnen und bestätigen Sie mit OK. Wählen Sie den Menüpunkt Neues Projekt anlegen, vergeben Sie den Projektnamen „Lauflicht“.

Wählen Sie das Vorgehensmodell „Programmierung“. Wählen Sie aus dem Dialog der

Diagrammvorlagen „keine Vorlage verwenden“ oder brechen Sie den Dialog ab.

Hinweis:

In SiSy legen Sie stets ein Projekt an. In dieses Projekt integrieren Sie Ihr Programm bzw. mehrere Programme. Unabhängig vom Programmnamen benötigt jedes Projekt einen Namen.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines kleinen Programms mit SiSy AVR Seite : 21/84

Wenn in ihrer SiSy Ausgabe mehrere Vorgehensmodelle (Hauptebenen) zur Verfügung stehen, wird eine Auswahl der Hauptebene angeboten. Mit der Auswahl des Vorgehensmodells (VGM) entscheiden Sie über das Profil des Projektes. Wenn ein Projekt klein und die Modellierung von Programmablaufplänen nicht erforderlich ist, wählt man das einfachere Vorgehensmodell; in dem gezeigten Beispiel „Programmierung“. Bei komplexen Projekten, für die neben kleinen Programmen auch Programmablaufpläne,

Struktogramme oder Klassendiagramme nötig sind, wird das komplexere Vorgehensmodell „AVR-Vorgehensmodell“ ausgewählt.

Die Auswahl des Vorgehensmodells bestimmt im weiteren Projektverlauf die von SiSy zur Verfügung gestellten Werkzeuge. Bei Auswahl des einfachen Vorgehensmodells

„Programmierung“ stehen dann zum Beispiel keine grafischen Werkzeuge wie der Programmablaufplan zur Verfügung. Damit sind die Menüs und Objektbibliotheken entsprechend übersichtlicher.

Verfügbare Werkzeuge

- kleines Programm ASM

- kleines Programm C

- großes Programm ASM

- großes Programm C

- Programmablaufplan ASM

- Struktogramm C

- Klassendiagramm C++

Verfügbare Werkzeuge

- kleines Programm ASM

- kleines Programm C

- großes Programm ASM

- großes Programm C

Im weiteren Verlauf werden entsprechend der Auswahl des Vorgehensmodells unterschiedliche Hilfen zum Erstellen eines Programms angeboten. Für Einsteiger empfiehlt

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 22/84 Entwicklung eines kleinen Programms mit SiSy AVR sich zuerst die Nutzung des Vorgehensmodells „Programmierung“. Bei jedem neuen

Projekt müssen die Grundeinstellungen zur verwendeten Zielplattform vorgenommen werden (Mikrocontrollertyp, Taktrate, Programmer und IO-Port).

Wenn ein myAVR Board verwendet wird, kann dieses automatisch gesucht werden. Die

Grundeinstellungen für das gefundene Board werden dann automatisch übernommen.

Werden keine Einstellungen vorgenommen, legt SiSy folgende Standardwerte fest:

Mikrocontroller: ATmega8

Taktrate: 3,6864 MHz

Programmer: SP12

Port: LPT1

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines kleinen Programms mit SiSy AVR Seite : 23/84

Kleines Assembler-Programm anlegen

Erstellen Sie ein Programm für den AVR-

Mikrocontroller, indem Sie per Drag & Drop aus der Objektbibliothek ein „kleines Programm“ in das Diagrammfenster ziehen.

Markieren Sie das Objekt und wählen Sie aus dem Kontextmenü (rechte Maustaste)

Definieren.

Auf der Registerkarte „Definition“ tragen

Sie den Programmnamen ein (im Beispiel

„Lauflicht“) und wählen die Programmiersprache aus, hier „AVR Assembler“; siehe

Abbildung 4.

Zielplattform und Programmer einstellen

Kontrollieren Sie auf der Registerkarte

„Extras (AVR)“ den ausgewählten Mikrocontroller, siehe Abbildung 5. Die Option

„Vorgaben benutzen“ überträgt automatisch die Grundeinstellungen (Mikrocontrollertyp, Taktrate, Programmer und IO-

Port) des Projektes in die lokalen Einstellungen. Sollen die lokalen Einstellungen unter „Extras (AVR)“ von den Projekteinstellungen abweichen, muss die Option

„Vorgaben benutzen“ abgeschaltet werden.

Beachte folgende Einstellungen:

myAVR-Board 1 LPT o

Programmer: SP12 o

Port: LPTx (z.B. LPT1)

myAVR-Board 2 USB / mySmartUSB o

Programmer: AVR910 o

Port: COMx (z.B. COM3)

mySmartUSB mit Firmware ab 1.5 o

Programmer: AVR911 o

Port: COMx (z.B. COM3)

Abbildung 4: Definition kleines Programm

Abbildung 5: Einstellungen Extras (AVR)

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 24/84 Entwicklung eines kleinen Programms mit SiSy AVR

Programmgerüst laden, Quellcode erstellen

Über die Registerkarte „Programmgerüst“ können Sie das folgende Grundgerüst für ein

AVR Assemblerprogramm laden; in der Registerkarte „Quellcode“ können Sie den Quellcode eigenständig eintragen.

Hinweis:

Den Quellcode können Sie auch im Beschreibungsfenster/Editorfenster der SiSy-Benutzeroberfläche eintragen bzw. korrigieren.

Laden Sie die Vorlage für das Programmgerüst oder erstellen Sie den folgenden Quellcode.

Vergleichen Sie dazu auch den Abschnitt zum myAVR Code-Wizard (Abschnitt 7). Das Programmgerüst darf erst geladen werden, wenn der Zielcontroller ausgewählt wurde; die Vorlagen sind controllerspezifisch.

Abbildung 6: Grundgerüst laden

-----------------------------------------------------------------

;* Titel

;* Prozessor

:Programmvorlage für myAVR Board

:ATmega8 mit 3,6864 MHz

;* Schaltung

;* Datum

;* Autor

:...

:15.03.2004

:Dipl. Ing. Päd. Alexander Huwaldt

;-----------------------------------------------------------------

.include "avr.h"

;-----------------------------------------------------------------

; Reset and Interruptvectoren ; VNr. Beschreibung begin: rjmp reti reti reti reti reti

main ; 1 POWER ON RESET

; 2

; 3

Int0-Interrupt

Int1-Interrupt

; 4 TC2 Compare Match

; 5 TC2 Overflow

; 6 TC1 Capture reti reti reti reti reti reti reti reti

; 7 TC1 Compare Match A

; 8 TC1 Compare Match B

; 9 TC1 Overflow

; 10 TC0 Overflow

; 11 SPI, STC Serial Transfer Complete

; 12 UART Rx Complete

; 13 UART Data Register Empty

; 14 UART Tx complete reti reti reti

; 15 ADC Conversion Complete

; 16 EEPROM Ready

; 17 Analog Comparator reti reti

; 18 TWI (I²C) Serial Interface

; 19 Store Program Memory Redy

;------------------------------------------------------------------

; Start, Power ON, Reset main: ldi r16 , lo8( RAMEND ) out ldi

SPL r16

, r16

, hi8( RAMEND )

; Init Stackpointer LO out SPH , r16

; Hier den Init-Code eintragen

;------------------------------------------------------------------- mainloop: wdr rjmp

; Hier den Quellcode eintragen

mainloop

;-------------------------------------------------------------------

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines kleinen Programms mit SiSy AVR Seite : 25/84

Quellcode in Assembler erstellen

Das Lauflicht soll über die Ausgabegeräte LED angezeigt und von dem Prozessorport D gesteuert werden. Die Realisierung erfolgt über je ein Bit im Register R18. Dieses wird mit dem Befehl Bit-Rotation nach rechts verschoben und an PORT D des Prozessors ausgegeben. Auf Grund der Prozessorgeschwindigkeit muss die Ausgabe des Lauflichtes für unser Auge verzögert werden. Geben Sie folgenden Quellcode ein bzw. ergänzen Sie die Programmvorlage!

;--------------------------------------------------------------------------------

;* Titel :Lauflicht für myAVR Board

;* Prozessor

;* Schaltung

;* Datum

;* Autor

:ATmega8 mit 3,6864 MHz

:PORT D.2 bis PORT D.4 an LED 1 bis 3

:15.03.2004

:Dipl. Ing. Päd. Alexander Huwaldt

;--------------------------------------------------------------------------------

.include "avr.h"

;--------------------------------------------------------------------------------

; Reset and Interruptvectoren ; VNr. Beschreibung begin: rjmp main ; 1 POWER ON RESET reti reti reti reti

; 2

; 3

; 4

; 5

Int0-Interrupt

Int1-Interrupt

TC2 Overflow

TC2 Compare Match reti reti reti reti reti reti reti reti reti reti reti reti reti reti

; 6

; 7

TC1 Capture

TC1 Compare Match A

; 8 TC1 Compare Match B

; 9 TC1 Overflow

; 10 TC0 Overflow

; 11 SPI, STC Serial Transfer Complete

; 12 UART Rx Complete

; 13 UART Data Register Empty

; 14 UART Tx complete

; 15 ADC Conversion Complete

; 16 EEPROM Ready

; 17 Analog Comparator

; 18 TWI (I²C) Serial Interface

; 19 Store Program Memory Redy

;--------------------------------------------------------------------------------

; Start, Power ON, Reset main: ldi r16 , lo8( RAMEND ) out SPL , r16 out SPH , r16 ldi r16 , hi8( RAMEND )

; Init Stackpointer LO

; Init Stackpointer HI

; PORT D auf Ausgang ldi r16 , 0b11111111 out DDRD , r16 ldi r16 , 0b00000000 out PORTD , r16

; Alle Bits auf LOW ldi r17 , 0b00000000 ldi r18 , 0b00000001 ; 1 Lauflicht-Bit

;-------------------------------------------------------------------------------- mainloop: wdr inc brne r16

skip

; Wait skip: inc r17 brne skip rcall up1 rjmp mainloop

; Wait

; Lauflicht

;-------------------------------------------------------------------------------- up1: rol r18 ; Bit-Rotation out ret

PORTD , r18

;--------------------------------------------------------------------------------

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 26/84 Entwicklung eines kleinen Programms mit SiSy AVR

Compilieren und Linken

Der eingegebene Quellcode muss nun in Maschinencode für den AVR-Prozessor übersetzt werden. Wählen Sie dazu die Schaltflächen „Kompilieren“ und „Linken“. Bei fehlerfreier Übersetzung liegt das Programm als „Lauflicht.hex“ vor und kann auf den FLASH-

Programmspeicher des Prozessors gebrannt werden.

Nur compilieren *.s oder *.cc und *.o

Datei wird erstellt

Nur linken

*.hex Datei wird erstellt

Nur brennen *.hex

Datei wird übertragen

Hardware anschließen und brennen

Starten des myAVR-

Controlcenter zum

Testen (ON/OFF)

Alle Schritte durchführen

Das myAVR Board verfügt über eine ISP (In System Programming) Schnittstelle. Der

Prozessor muss also nicht für die Programmierung aus dem System entfernt werden, um ihn in einem gesonderten Programmiergerät zu brennen, sondern kann im myAVR

Board direkt programmiert werden. Dazu schließen Sie entsprechend Ihrer Boardvariante das Programmierkabel an den LPT- oder USB-Port Ihres Rechners an.

Zum Brennen wählen Sie die Schaltfläche „Brennen“. Bei erfolgreichem Brennvorgang erhalten Sie im Ausgabefenster folgende Meldung:

Abbildung 7: Ausgabefenster

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines kleinen Programms mit SiSy AVR Seite : 27/84

Mikrocontrollerlösung testen

Um das Programm zu testen ist es nötig, den Port D mit den Ausgabegeräten LED zu verbinden.

Wenn vorhanden, ziehen Sie die Batterie bzw. das Netzteil und das Programmierkabel ab.

Verbinden Sie die LEDs mit dem Prozessorport D entsprechend dem folgenden Schema.

Nutzen Sie Patchkabel!

Prüfen Sie die Verbindungen und schließen Sie die Batterie/das Netzteil oder das Programmierkabel wieder an und nehmen Sie die Mikrocontrollerlösung in Betrieb.

Es ist jetzt an den LED’s ein Lauflicht zu sehen.

Gratulation!

Das ist Ihre erste Mikrocontrollerlösung mit dem myAVR Board.

Abbildung 8: Verkablung

Beim Compilieren, Linken und Brennen des Schnellstart-Beispiels öffnete sich ein Ausgabefenster und zeigte Protokollausgaben der Aktionen an. Wenn die Hardware ordnungsgemäß angeschlossen, von der Software erkannt und das Programm erfolgreich auf den Programmspeicher des Mikrocontrollers übertragen wurde, muss die letzte

Ausschrift folgenden Inhalt haben:

brenne Daten neu

Das AVR Gerät ist initalisiert und bereit.

Geräte Signatur: = 0x07931e

Lösche die Daten auf dem Flash.

Schreibe die Daten auf den Flash. (xxx bytes): xxx Bytes wurden in den Flash geschrieben.

Lese die Daten auf dem Flash.

Vergleiche ... xxx Bytes erfolgreich verglichen, keine Fehler.

Ende.

Abbildung 9: Ausgabefenster mit "Brenn"-Protokoll

Inbetriebnahme, Test und Datenkommunikation mit der Mikrocontrollerlösung erfolgen

über das myAVR Controlcenter. Dabei wird über die Schaltfläche „Start“ das Board mit der nötigen Betriebsspannung versorgt und der Controller gestartet. Der Datenaustausch mit dem myAVR Board ist möglich, wenn das Null-Modemkabel an Rechner und

Board angeschlossen ist, sowie die Mikrocontrollerlösung dafür vorgesehen ist. Es können Texte und Bytes (vorzeichenlose ganzzahlige Werte bis 255) an das Board gesendet und Text empfangen werden. Die empfangenen Daten werden im Protokollfenster angezeigt. Vergleichen Sie dazu den folgenden Abschnitt zum myAVR-Controlcenter.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 28/84 Das myAVR Controlcenter

6 Das myAVR Controlcenter

6.1 Einleitung

Das myAVR Controlcenter ist ein universelles Terminalprogramm zur Kommunikation mit dem myAVR Board und anderen Mikrocontrollerapplikationen, die über eine serielle

Schnittstelle (UART) oder USB Anbindung mit virtuellem COM-Port zum PC verfügen.

Es kann für Test- und Debug-Meldungen sowie Visualisierung und Protokollierung von

Messdaten genutzt werden. Dazu bietet das myAVR Controlcenter umfangreiche Konfigurationsmöglichkeiten.

Start/Stopp - Schaltfläche

Einstellungen zur seriellen Verbindung und

Power-Control

Text oder Byte senden

Protokolleinstellungen

Auswahl Anzeigeformat

Protokollfenster

Suchtext / Signatur

Einstellungen für

Suchtext und Signatur

Abbildung 10: myAVR Controllcenter

6.2 Das myAVR Board starten und stoppen (Power Control)

Wenn Sie ein myAVR Board Version 1 LPT oder Version 2 USB besitzen, können Sie die Spannungsversorgung des Boards aus dem Controlcenter heraus steuern. Dazu wählen Sie die Einstellungen für die serielle Verbindung und Power-Control.

Einstellungen zur seriellen Verbindung und Power-Control

Einstellungen zur seriellen Verbindung des Terminals.

Beim LPT-Board die Einstellungen des physischen COM-Ports, beim

USB-Board die des virtuellen COM-Ports (siehe Gerätemanager).

Power-Control

Nur beim Anschluss eines myAVR Boards 1 LPT oder 2 USB bzw einem mySmartUSB Programmers verwenden!

Power-Control

Beim Verlassen des Controlcenters kann dem myAVR Board der

Zustand Power-ON oder OFF zugewiesen werden.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Das myAVR Controlcenter Seite : 29/84

Mit dem Aktivieren der Power-Control-Funktion wird beim Betätigen der Schaltfläche

START/STOPP die rechnerseitige Spannungsversorgung des myAVR Boards und die

RESET-Leitung angesteuert.

Power-Control

Für die Ansteuerung der myAVR Hardware ist das angeschlossene Gerät auszuwählen.

Bei einer externen Spannungsversorgung, zum Beispiel durch einen 9V Block oder das myAVR Netzteil, hat die Power-Control-Funktion keine Wirkung auf die Boardspannung.

In diesem Fall bezieht sich die Wirkung ausschließlich auf die RESET-Leitung, um den

Controller zu starten bzw. zu stoppen. Beachten Sie, dass beim myAVR Board 1 LPT die Spannungsversorgung über den LPT-Port für eine serielle Kommunikation und den

Betrieb des LC-Displays nicht ausreicht, dafür wird die Verwendung eines myAVR Netzteils empfohlen.

6.3 Kommunikation mit dem myAVR Board

6.3.1 Grundlagen (LPT/USB-Variante)

Die zwei myAVR Boardversionen unterscheiden sich grundsätzlich in der technischen

Realisierung der seriellen Kommunikation. Das myAVR Board 1 LPT verfügt über eine gesonderte RS232 Schnittstelle (COM-Port) und wird über ein Nullmodemkabel an einen physisch vorhandenen COM-Anschluss des PC angeschlossen.

LPT-

Verlängerung

Null-Modem-

Kabel

Das myAVR Board 2 USB verfügt über den USB Programmer mySmartUSB. Dieser stellt gleichzeitig einen virtuellen COM-Port für die Kommunikation zur Verfügung.

USB-Kabel A/B

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 30/84 Das myAVR Controlcenter

6.3.2 Einstellungen für die seriellen Verbindung

Für eine erfolgreiche Kommunikation mit dem myAVR Board ist es wichtig, dass Sender und Empfänger von seriellen Daten die gleichen Parameter für die Datenübertragung konfiguriert haben. Auf der PC Seite werden die Kommunikationsparameter im Controlcenter über die Schaltfläche für die Einstellungen der Verbindung konfiguriert.

Einstellungen zur seriellen Verbindung

COM Port, bei der LPT Version in der Regel COM1 oder COM2, bei der USB Version oft COM3 und höher (siehe Gerätemanager)

Baud-Rate, diese muss unbedingt mit dem µC übereinstimmen

Paritätsbit, in der Regel keins, muss mit µC übereinstimmen

Datenbits, in der Regel 8, muss mit µC übereinstimmen

Stoppbits, in der Regel 1, muss mit µC übereinstimmen

Ermittlung des virtuellen COM-Ports über den Gerätemanager für die Einstellungen zur seriellen Verbindung des USB-Boards.

Im Mikrocontrollerprogramm sind die gleichen Parameter bei der Initialisierung der

UART zu wählen. Beachten Sie die eingestellte Taktquelle (hier Quarz mit 3,6 MHz).

#define F_CPU 3686400

#define BAUD 9600

#include <avr\io.h>

//------------------------------------------------------------------------

// UART initialisieren void initUART()

{

sbi( UCSRB ,3); // TX aktiv

sbi( UCSRB ,4); // RX aktivieren

Beispiel für die Konfiguration der

UART des Mikrocontrollers (µC) für die Einstellungen zur seriellen Verbindung des USB-

UBRRL =( uint8_t )(F_CPU/(BAUD*16L))-1; // Baudrate festlegen mit 9600 Baud.

UBRRH =( uint8_t )((F_CPU/(BAUD*16L))-1)>>8; // Baudrate festlegen

}

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Das myAVR Controlcenter Seite : 31/84

6.3.3 Daten empfangen vom myAVR Borad

Das myAVR Controlcenter empfängt Daten über den gewählten COM-Port und stellt diese im Protokollfenster dar. Damit können Statusmeldungen, Fehlermeldungen oder auch Messwerte erfasst werden. Die Voraussetzung ist, dass die serielle Verbindung hergestellt (Nullmodemkabel oder USB Kabel), korrekt konfiguriert und aktiviert wurde.

Die Kommunikation beginnt mit dem Betätigen der Schaltfläche „Start“ und endet mit dem Betätigen der Schaltfläche „Stopp“. Der Zustand (in Betrieb/Halt) wird über das

Symbol (rot/grün, EIN/AUS) rechts neben der Schaltfläche angezeigt. serielle Verbindung aktiviert

Start-Schaltfläche

Board-Status: AUS

Stopp-Schaltfläche

Board-Status: EIN

6.3.4 Darstellung der empfangen Daten

Die empfangenen Daten werden fortlaufend im Protokollfenster dargestellt. Der Darstellungsmodus kann während der Kommunikation umgeschaltet werden. Das Controlcenter bietet folgende Darstellungsmodi:

Text

Zahl o

Dezimal o

Hexadezimal

Grafik (Oszi)

Die Daten des folgenden Programmbeispiels sollen als Testdaten dienen:

//---------------------------------------------------- main()

{ uint8_t a= A ;

initUART(); while ( true )

// Zeichen

// Initialisierungen

// Mainloop-Begin

{

putChar(a);

a++;

myWait_1000ms();

}

}

// Zeichen senden

// Pause

// Mainloop-Ende

// nächstes Zeichen

//----------------------------------------------------

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 32/84 Das myAVR Controlcenter

Der Textmodus

Der Textmodus dient zur Visualisierung alphanumerischer Werte im ASCII Format (Zeichenketten). Zahlen, die mit Zeichenketten gesendet werden, müssen vom Mikrocontrollerprogramm zuvor ins ASCII-Format gewandelt werden (siehe itoa

und sprintf

).

Über die Schaltfläche „Anpassen “ lässt sich das Protokollfenster weiter konfigurieren.

Die Zeilenbreite und das Zeichen für einen Zeilenumbruch lassen sich auswählen. Es können wichtige/gesuchte Textstellen im Protokollfenster hervorgehoben werden. gesuchtes Zeichen

EIN

Der Zahlenmodus

Der Zahlenmodus visualisiert die empfangenen Datenbytes (8 Bit, Werte von 0 bis 255) als Dezimal- oder Hexadezimalzahlen. Dezimalzahlen werden dreistellig mit führender

Null dargestellt.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Das myAVR Controlcenter Seite : 33/84

Die Anzeige kann über die Schaltfläche „Anpassen“ weiter konfiguriert werden. Dabei werden die Zeilengröße oder das Zeilenumbruchzeichen sowie das Format der Zahlendarstellung (Hexadezimal/Dezimal) ausgewählt.

Es können wichtige/gesuchte Zahlenwerte im Protokollfenster hervorgehoben werden.

Hezadezimale Zahlen sind durch den Präfix

0x

zu kennzeichnen. Mehrere Werte können mit Leerzeichen getrennt angegeben werden. gesuchte Werte

Staus:

Der Grafikmodus

Messwerte können auch grafisch visualisiert werden. Dabei werden die Werte fortlaufend und byteweise (Wertebereich 0 bis 255) als Punkte in einem Koordinatensystem visualisiert. Die X-Achse repräsentiert den zeitlichen Verlauf, die Y-Achse den Wertebereich der Daten. Die Anzeige kann als einzelne Punkte oder Linien erfolgen.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 34/84 Das myAVR Controlcenter

6.3.5 Empfangene Daten speichern

Bei der Erfassung von Messdaten die vom Mikrocontroller an den PC gesendet werden ist es oft wichtig, diese in eine Datei zu speichern. Damit wird eine Weiterverarbeitung der Daten in entsprechenden Programmen (z.B.: EXCEL) möglich. Das myAVR

Controlcenter ermöglicht es, Protokolldaten aufzuzeichnen (Log-Datei, Rekorderfunktion). Um diese Funktion zu aktivieren, wählen Sie die Option „Daten aufzeichnen“

Über die Schaltfläche „Einstellungen“ muss der Dateiname und Pfad der Log-Datei angegeben werden. Zusätzlich ist es möglich, das Format und die Blockgröße (Zeilenumbruch) festzulegen. Die Weiterverarbeitung der Daten erfolgt entsprechend der Möglichkeiten der Zielanwendung (z.B.: Öffnen, Importieren oder Zwischenablage).

öffnen mit

EXCEL

Zwischenablage

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Das myAVR Controlcenter Seite : 35/84

6.3.6 Daten an das myAVR Board senden

Über das Controlcenter können Daten im Text- oder Zahlenformat an den Mikrocontroller gesendet werden. Das folgende Programm dient als Veranschaulichung dieser

Funktion.

//------------------------------------------------------- main()

{ uint8_t zeichen;

initUART(); // Initialisierungen while ( true ) // Mainloop-Begin

{

zeichen=getChar(); // Zeichen abholen

putChar(zeichen); // Zeichen zurücksenden

} // Mainloop-Ende

}

//-------------------------------------------------------

Text senden

Es können einzelne Zeichen, aber auch Zeichenketten gesendet werden. Mit der zugehörigen Schaltfläche „Senden“ wird immer der gesamte Inhalt der Eingabezeile „Text“ gesendet.

Zahlen senden

Zahlenwerte von 0 bis 255 (1 Byte) können einzeln oder als Zahlenfolge gesendet werden. Zwischen den Werten ist ein Leerzeichen als Trennzeichen einzufügen. Zahlen, die größer sind als 255, werden auf den niederwertigen Teil gekürzt. Es ist möglich,

Zahlen im Hexadezimalformat zu schreiben (Präfix 0x). Mit der zugehörigen Schaltfläche „Senden“ wird immer der gesamte Inhalt der Eingabezeile „Zahl“ gesendet.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 36/84 Der myAVR Code-Wizard

7 Der myAVR Code-Wizard

7.1 Einführung

Der myAVR Code-Wizard ist ein Assistent zum Erstellen von Assembler- und C-Codes für die Konfiguration und Anwendungsentwicklung von AVR Mikrocontrollern. Dabei wählt der Nutzer Schritt für Schritt im Dialog mit dem Assistenten die gewünschten Konfigurationen und Programmbausteine aus. Der Code-Wizard generiert kompilierungsfähigen Quellcode in der gewünschten Programmiersprache (AVR C oder AVR Assembler), der als komplette Anwendung geladen wird. Der Entwickler muss nur noch die projektspezifische individuelle Logik ergänzen. Der gesamte Programmrahmen in Form von Hauptprogramm, fertige Initialisierungssequenz, Unterprogramme und Interruptroutinen wird von Code-Wizard generiert.

Dialog „Definieren“ auf dem

Objekt „kleines Programm“

Sprache Assembler oder C auswählen myAVR Code-Wizard starten myAVR Code-Wizard

Fortschritt und Navigation, einzelne Punkte können

übersprungen werden.

Benutzerhandbuch SiSy AVR

Dialogbereich

© Laser & Co. Solutions GmbH

Der myAVR Code-Wizard Seite : 37/84

7.2 Grundeinstellungen

Die Zielsprache wurde vor dem Start des Code-Wizards ausgewählt. Für die Generierung von korrektem Quellcode ist es notwendig, den Controllertyp und die Taktgeschwindigkeit festzulegen.

Liste der unterstützten Controller

7.3 Geräteeinstellungen

Über den Dialogbereich können Schritt für Schritt die Komponenten des gewählten

Controllertyps konfiguriert werden.

Komponente aktivieren

© Laser & Co. Solutions GmbH

Konfiguration

Codevorschau

Benutzerhandbuch SiSy AVR

Seite: 38/84 Der myAVR Code-Wizard

7.4 Unterprogramme

Neben der Möglichkeit die Hardwarekomponenten des gewünschten Controllers zu konfigurieren, bietet der Code-Wizard auch eine Reihe typischer Unterprogramme. So verfügt er über einen Warteroutinen-Rechner zum generieren präziser Wartefunktionen.

Parameter der Warteroutinen

Codevorschau

7.5 Projektdaten

Der letzte Punkt im Code-Wizard ist die Eingabe der Projektdaten. Aus diesen wird eine

Programmkopfdokumentation generiert und dem kompletten Quellcode vorangestellt.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Der myAVR Code-Wizard Seite : 39/84

7.6 Codegenerierung

Der vollständige Quellcode wird zur Kontrolle dem Anwender angezeigt. Es können jetzt noch Änderungen vorgenommen werden, indem man die betreffenden Punkte im Navigationsbereich auswählt und die Parameter ändert. Mit Bestätigung des Quellcodes wird dieser als komplettes Programm eingefügt.

//-------------------------------------------------------------------------

// Titel : Test der seriellen Verbindung

//-------------------------------------------------------------------------

// Funktion : empfängt und sendet Daten per UART (9600,8,n,1)

// Schaltung : Nullmodemkabel anschließen

//-------------------------------------------------------------------------

// Prozessor : ATmega8

// Takt : 3686400 Hz

// Sprache : C

// Datum : 9.7.2006

// Version : 1.0

// Autor : Dipl. Ing. Päd. Huwaldt

// Programmer: SP12

// Port : LPT1

//-------------------------------------------------------------------------

// created by myAVR-Code-Wizard

//-------------------------------------------------------------------------

#define F_CPU 3686400

#include <avr\io.h>

#include <avr\interrupt.h>

//------------------------------------------------------------------------

// Initialisierungen

//------------------------------------------------------------------------ void init()

{

// Ports initialisieren

...

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 40/84 Entwicklung eines großen Programms mit SiSy AVR

8 Entwicklung eines großen Programms mit SiSy AVR

8.1 Einleitung

Für die Entwicklung eines größeren Programms ist es unzweckmäßig, alle Befehle in eine Datei (Unit) zu schreiben. Der Grund dafür ist, dass bei mehr als 60 bis 80 Zeilen

Quellcode die Übersicht über die Programmstruktur verloren geht. Selbst die Unterteilung in Unterprogramme reicht ab einer bestimmten Größe von Programmen nicht mehr aus. SiSy erlaubt zwar in kleinen Programmen bzw. je Unit 10 Kilobyte Code. Das sind in Assembler zum Beispiel über 1000 Zeilen. Ein kleines Programm bzw. eine einzelne

Unit sollte jedoch nie mehr als 80 bis 120 Zeilen haben. Wird diese Grenze erreicht, sollte das Programm in logische Einheiten (Units, Module) gegliedert werden. Dabei fasst man alles zusammen, was zu einer bestimmten Funktionalität oder einer bestimmten Baugruppe wie zum Beispiel dem AD-Wandler gehört. Physisch entstehen dabei mehrere Dateien, die für sich genommen wieder übersichtlich sind da diese dann nur 80 bis 120 Zeilen Code enthalten. Das Übersetzungsprogramm (Assembler, Compiler, Linker) sorgt dann dafür, dass alle einzelnen Units zu einem vollständigen Programm zusammengefügt werden.

Das folgende Kapitel erläutert an einem sehr kleinen Beispiel die Handhabung der

Komponenten eines großen Programms, welches in mehrere Units zerlegt wird.

8.2 Vorbereitung

Starten Sie SiSy und legen Sie ein neues Projekt an. Wählen Sie das Vorgehensmodell

„Programmierung“. Nehmen Sie die Grundeinstellungen für die verwendete AVR Hardware vor oder lassen Sie die myAVR-Hardware automatisch suchen. Erstellen Sie ein leeres

Diagramm!

Ziehen Sie aus der Objektbibliothek ein Objekt vom Typ „Programm“.

Doppelklick

Legen Sie Name und Sprache für das Programm fest. Überprüfen Sie gegebenenfalls die

Einstellungen unter Extras AVR.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines großen Programms mit SiSy AVR Seite : 41/84

8.3 Aufgabenstellung

Es ist eine Mikrocontroller-Anwendung mit der Technik des großen Programms (Zerlegen in mehrere Units) zu entwerfen und in der Sprache Assembler zu realisieren.

Aufgabe:

Entwickeln Sie eine Mikrocontrollerlösung, bei der ein Taster eine LED schaltet.

Schaltung:

Port B.0 = Taster 1

Port B.1 = LED

8.4 Hauptprogramm erstellen

Öffnen Sie das Diagrammfenster für ein großes

Programm, indem Sie auf dem Symbol rechte

Maustaste -> Kontextmenü -> nach unten (öffnen) wählen. Legen Sie eine Unit an. Diese Unit bildet das Hauptprogramm. Nennen Sie die Unit „main“ und wählen die Sprache Assembler. Damit wird durch die Entwicklungsumgebung erkannt, dass es sich hierbei um das Hauptmodul handelt.

Erstellen Sie hier das Hauptprogramm, nutzen

Sie die angebotene Vorlage „Grundgerüst“.

Doppelklick

;------------------------------------

.

include "AVR.H"

;------------------------------------

; Reset and Interrupt vectoren begin: rjmp main reti reti reti reti

;... main: ldi r16 , lo8( RAMEND ) out SPL , r16 ldi r16 , hi8( RAMEND ) out SPH , r16

; Hier Init-Code eintragen.

;----------------------------------- mainloop: wdr

; Hier Quellcode eintragen. rjmp mainloop

;-----------------------------------

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 42/84 Entwicklung eines großen Programms mit SiSy AVR

8.5 Units (Unterprogramme) anlegen und verknüpfen

Zur Gliederung des großen Programms wird dieses in mehrere kleine Einheiten (Units/

Module) zerlegt. Diese Einheiten werden nach fachlichen/inhaltlichen Gesichtspunkten gebildet. So kann man alle Initialisierungsaufgaben in der Unit „init“ zusammenfassen.

Eine Unit kann aus einer Funktion/Unterprogramm oder mehreren Funktionen/Unterprogrammen bestehen. Im einfachsten Fall enthält jede Unit ein Unterprogramm. Legen Sie zusätzlich zur Haupt-Unit „main“ die Unit „init“ an.

Doppelklick

Die Hauptunit benutzt die Unit „init“. Daher ist eine Verbindung von der Hauptunit „main“ zur

Unit „init“ zu ziehen. Selektieren Sie die Unit

„main“ und ziehen vom Verteiler (rot) eine Verbindung auf die Unit „init“.

Dabei wird in der Hauptunit „main“ ein Include-Eintrag für die Unit „init“ erzeugt.

Erstellen Sie die Initialisierungsroutine für die benötigten digitalen Ein und Ausgänge.

;---------------------------------------- init: push r16 sbi DDRB ,0 ; B.0 Ausgang cbi PORTB ,0 ; B.0 LED aus cbi DDRD ,2 ; D.2 Eingang sbi PORTD ,2 ; D.2 PullUp pop r16 ret

;----------------------------------------

Ergänzen Sie den Code des Hauptprogramms.

rcall init

;----------------------------------- mainloop: sbic PIND ,2 rjmp led_aus led_an: sbi PORTB ,0 rjmp mainloop led_aus: cbi PORTB ,0 rjmp mainloop

;-----------------------------------

.include “init.s“

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines großen Programms mit SiSy AVR Seite : 43/84

8.6 Übersetzen, Brennen und Test

Zum Übersetzen, Brennen und Testen wählen Sie im Aktionsmenü (Ampelmännchen) den entsprechenden Menüpunkt. Im Ausgabefenster erscheint das Protokoll der ausgeführten Aktionen.

Kompiliere die Datei main.s.

Linke die Datei grossesProgramm.hex. brenne Daten neu

Das AVR Gerät ist initalisiert und bereit.

74 Bytes wurden in den Flash geschrieben.

74 Bytes erfolgreich verglichen, keine Fehler.

Starte Debug...

Über das myAVR Controlcenter können Sie das myAVR Board Starten und Stoppen um die Mikrocontrollerlösung zu testen. Überprüfen Sie gegebenenfalls die Einstellungen entsprechend Absatz 6, „Das myAVR Controlcenter“.

8.7 Interrupt-Service-Routine (ISR) im großen Programm

Interrupt-Service-Routinen (im weiteren ISR) sind besondere Formen von Unterprogrammen. Diese werden von einer Interruptquelle des Mikrocontrollers (Timer, ADC,

UART, usw.) bei entsprechenden Ereignissen automatisch an beliebiger Stelle im Programmfluss aufgerufen (Unterbrechung, engl. Interrupt). Es ist nötig die Interruptquelle entsprechend zu konfigurieren. Es empfiehlt sich für jedes interruptfähige Gerät eine eigene Unit anzulegen. Diese ist mit der Haupt-Unit zu verbinden.

;-------------------------------------------

; Interruptvectoren

... rjmp onADC ;15 ADC Conversion Complete

...

;------------------------------------------- initADC: ldi r16 ,0 out ADMUX , r16 ldi r25 ,0b10011101 out ADCSRA , r25 ret

;------------------------------------------- onADC: ... reti

;-------------------------------------------

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 44/84 Entwicklung eines Programmablaufplans mit SiSy AVR

9 Entwicklung eines Programmablaufplans mit SiSy AVR

9.1 Einleitung

Für die Entwicklung eines Programmablaufplans (PAP) sind konkrete Vorstellungen

über die Systemlösung und Kenntnis der Hardware nötig. Ein Programmablaufplan kann aus einer genauen Aufgabenstellung abgeleitet werden.

Beispielaufgabe:

Entwickeln Sie eine Mikrocontrollerlösung, bei der ein Taster eine LED schaltet. Der

Controller ist so zu initialisieren, dass an Port B.0 der Taster und an Port B.1 die LED angeschlossen ist. Danach ist fortlaufend der Taster abzufragen. Wenn der Taster gedrückt ist, wird die LED eingeschaltet, sonst bleibt die LED aus.

Abbildung 11: PAP zur Beispielaufgabe

9.2 Vorbereitung

Starten Sie SiSy und legen Sie ein neues Projekt an. Wählen Sie das AVR-

Vorgehensmodell. Nehmen Sie die Grundeinstellungen für die verwendete AVR Hardware vor oder lassen Sie die myAVR-

Hardware automatisch suchen.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Programmablaufplans mit SiSy AVR

Danach öffnet sich die typische Benutzeroberfläche von SiSy mit einem leeren Vorgehensmodell und Sie können mit der Arbeit beginnen. Falls Sie noch die Option „Menü bei

Doppelklick“ und „Direkthilfe“ eingeschaltet haben, können Sie diese über den Menüpunkt

„Einstellungen“ im Hauptmenü abschalten.

Ziehen Sie als nächstes aus der Objektbibliothek ein Objekt vom Typ „PAP in das leere

Diagramm. Benennen Sie den PAP mit „Aufgabe 1“. Beachten Sie die Einstellungen zum

Controllertyp und Programmieradapter unter

„Extras (AVR)“; vgl. Abbildung 12. Den Dialog

„Definieren“ erreichen Sie über das Rechte-

Maustasten-Menü auf dem Objekt.

Seite : 45/84

Abbildung 12: Anlegen des Objektes „PAP“ und Einstellungen

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 46/84 Entwicklung eines Programmablaufplans mit SiSy AVR

Abbildung 13: PAP öffnen

Der nächste Schritt ist das Aufstellen des Programmablaufplanes. Dazu muss das Diagramm unter dem Symbol geöffnet werden. Wählen Sie rechte Maustaste „nach unten (öffnen)“, um in dieses Diagramm zu gelangen.

9.3 Aufgabenstellung

Es ist im ersten Schritt eine einfache Mikrocontroller-Anwendung mit der Technik des

Programmablaufplanes zu entwerfen und in der Sprache Assembler zu realisieren.

Aufgabe:

Entwickeln Sie eine Mikrocontrollerlösung, bei der ein Taster eine LED schaltet.

Schaltung:

Port B.0 = Taster 1

Port B.1 = LED

9.4 Grundstruktur laden

Wenn ein Diagramm leer ist, bietet SiSy typische Vorlagen zum Importieren an, siehe Abbildung 15. Diese können dann weiterbearbeitet werden. Wählen Sie die Diagrammvorlage „Mainprogramm-Grundgerüst“.

Abbildung 14 zeigt den PAP zu diesem Grundgerüst.

Abbildung 15: Diagrammvorlagen

Benutzerhandbuch SiSy AVR

Abbildung 14: Grundgerüst

© Laser & Co. Solutions GmbH

Entwicklung eines Programmablaufplans mit SiSy AVR Seite : 47/84

9.5 Logik entwerfen

Um die Programmlogik im PAP abzubilden, muss die Vorlage um die fehlenden Elemente ergänzt werden. Des Weiteren sind die Elemente durch gerichtete Verbindungen

(Kanten) in der Reihenfolge ihrer Abarbeitung zu verbinden.

Um ein Objekt im Diagramm zu ergänzen, wird der entsprechende Objekttyp in der Objektbibliothek mit der Maus ausgewählt und per Drag & Drop an die entsprechende Position im Diagramm gezogen. Objekte können mit dem Mauscursor per Click selektiert und mittels Drag & Drop auch verschoben werden. Selektierte Objekte lassen sich mit der Taste „Entf“ löschen. Verbindungen zwischen den Objekten können über den rot markierten „Verteiler“ von selektierten Objekten hergestellt werden. Dazu ist das Ausgangsobjekt zu selektieren mit dem Mauscursor auf den roten Verteiler zu klicken und bei gedrückter linker Maustaste eine Verbindung zum Zielobjekt zu ziehen. Um Objekte zu benennen, können Sie einen Doppelklick auf dem betreffenden Objekt durchführen oder über rechte Maustaste in den Dialog Definieren gelangen.

Abbildung 16: Objekte in das Diagramm einfügen und verbinden

Zeichnen Sie den folgenden Programmablaufplan (vgl. Abbildung 17):

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 48/84 Entwicklung eines Programmablaufplans mit SiSy AVR

Abbildung 17: Logikentwurf im PAP

9.6 Befehle eingeben

Nachfolgend soll aus dem Programmablaufplan Assemblerquellcode generiert werden.

Dazu ist es nötig, die einzelnen Elemente des PAP mit den entsprechenden Assembleranweisungen zu versehen. Dafür gibt es mehrere Möglichkeiten.

Abbildung 18: Codevorlage PAP

Benutzerhandbuch SiSy AVR

Abbildung 19: Definition PAP-Element

© Laser & Co. Solutions GmbH

Entwicklung eines Programmablaufplans mit SiSy AVR Seite : 49/84

Zum einen bietet SiSy beim ersten Öffnen eines jeden Elementes typische Code-

Vorlagen an, die über die Schaltfläche „Laden“ dem Element zugewiesen werden können. Wird der Definieren-Dialog mit der Schaltfläche „OK“ beendet, so wird die Auswahl im Objekt gespeichert und beim nächsten Aufruf des Dialoges „Definieren“ erscheinen die Code-Vorlagen nicht mehr, sondern das Element kann ganz normal bearbeitet werden. In Abbildung 18 und Abbildung 19 sind beide Varianten des Dialoges „Definieren“ zu sehen“.

Die zweite Möglichkeit besteht beim Selektieren von Elementen über den Quellcodeeditor oberhalb des Diagrammfensters, vgl. Abbildung 21. und Abbildung 20

Abbildung 21: Quellcodefenster im PAP

Abbildung 20: Quellcodeeingabe PAP

Geben Sie die gezeigten Quellcodes in die Objekte ein!

Bedingungen haben spezielle Vorlagen, die eine Codegenerierung bei übersichtlichem

Programmablaufplan vereinfachen.

Jede Bedingungsvorlage ist so konstruiert, dass eine JA/NEIN Entscheidung erzeugt werden kann. Findet der Codegenerator das

Schlüsselwort JA an einer der folgenden Verbindungen, setzt er diese in eine Sprunganweisung „breq“ um. Das Schlüsselwort NEIN wird in „brne“ umgewandelt. Alternativ können statt dieser Schlüsselworte auch der Sprungbefehl selber an eine der Kanten geschrieben werden (breq, brne, brge, brlo, usw.)

Abbildung 23: Codevorlage Bedingung

© Laser & Co. Solutions GmbH

Abbildung 22: Quellcode einer Bedingung

Benutzerhandbuch SiSy AVR

Seite: 50/84 Entwicklung eines Programmablaufplans mit SiSy AVR

Auch das Element „IN/OUT“ verfügt über spezifische Vorlagen. Diese sind gegebenenfalls mit zu ergänzen. Dazu sind spitze Klammern als

Platzhalter in den Vorlagen eingefügt.

Abbildung 24:Vorlagen für IN/OUT

Ergänzen Sie den Quellcode der gezeigten Elemente!

9.7 Übersetzen, Brennen und Test

Sind alle betreffenden Elemente mit Quellcode hinterlegt, kann aus dem Programmablaufplan der komplette Quellcode generiert, kompiliert, gelinkt und auf den Mikrocontroller übertragen werden. Die gewünschte Funktion kann aus dem Aktionsmenü ausgewählt werden (Abbildung 25).

Hinweis:

Beachten Sie, dass für das Brennen des Controllers das Programmierkabel angeschlossen sein muss und bei Bedarf eine geeignete Spannungsquelle anzuschließen ist.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Programmablaufplans mit SiSy AVR Seite : 51/84

Abbildung 25: Auswahl aus Aktionsmenü

Funktionalitäten des Aktionsmenüs

Benennung

Alles Ausführen

Nur Quelltext erstellen

Kompilieren

Linken

Brennen

Testen

Quelltextdatei öffnen

Quelltext bereinigen

Funktion

Quellcode generieren, kompilieren, linken, brennen

Quellcode generieren mit allen Marken

Quellcode zu Objektdatei übersetzen

Objektdatei zu HEX-Datei binden

HEX-Datei an den Controller übertragen myAVR Controlcenter öffnen

Quellcodedatei öffnen

Quellcode von überflüssigen Marken bereinigen

Im Ausgabefenster (siehe Abbildung 26) werden die jeweiligen Aktionen angezeigt.

Abbildung 26: Ausgabefenster

Bei Compilerfehlern werden diese ebenfalls im Ausgabefenster mit der entsprechenden

Zeilennummer angezeigt. Um zu dem Fehler zu gelangen, genügt meist ein Klick auf die Fehlermeldung. Das betreffende Objekt wird selektiert und die Zeile hervorgehoben.

Abbildung 27: Fehlerbehandlung

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 52/84

Abbildung 28

Entwicklung eines Programmablaufplans mit SiSy AVR

Nachdem das Programm erfolgreich übersetzt und auf den Controller übertragen wurde, kann die Anwendung getestet werden. Dazu ist das myAVR-Controlcenter zu öffnen und die vorgegebenen Verbindungen auf dem Board zu stecken. Über die Schaltfläche „Start/Stopp“ kann das myAVR Board ein und ausgeschaltet werden.

Start/Stopp-

Schaltfläche

Einstellungen zur seriellen Verbindung

Text oder Byte senden

Protokollfenster

Text, Zahl, Grafik

Abbildung 29

9.8 Unterprogrammtechnik im PAP

Unterprogramme sind ein wichtiges Gestaltungsmittel für übersichtliche Mikrocontrollerprogramme. Sie werden für in sich abgeschlossene Aufgaben (Verarbeitungsschritte) benutzt, die auch mehrfach im Gesamtprogramm genutzt werden können.

9.8.1 Anlegen eines Unterprogramms

Ziehen Sie den Objekttyp „Unterprogramm“ aus der Objektbibliothek in das gewünschte

Diagramm. Mit Doppelklick oder über rechte Maustaste -> Kontextmenü -> Definieren auf dem Element können Sie dem Unterprogramm einen Namen geben (Beachte:

Menüfolge Einstellungen/Menü bei Doppelklick).

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Programmablaufplans mit SiSy AVR Seite : 53/84

Doppelklick

Damit ist ein Objekt angelegt, welches im aktuellen Diagramm als Aufruf (call) des Unterprogramms zu verstehen ist. Die Funktionalität des Unterprogramms wird in einem gesonderten Programmablaufplan für das Unterprogramm entworfen. Dazu ist das Diagramm „unter“ bzw. „hinter“ Unterprogramm zu öffnen. Um das zum Unterprogramm zugehörige Diagramm zu öffnen, wählen Sie auf dem Objekt rechte Maustaste -> Kontextmenü -> Nach unten (öffnen).

Sie erhalten eine Vorlagenliste für die Grundstruktur von Unterprogrammen. Bitte laden

Sie die Vorlage „Grundgerüst Unterprogramm“. Auf dem Objekt „START“ können Sie eine benutzerdefinierte Sprungmarke festlegen, die durch den Codegenerator erstellt und verwendet werden soll. Die Vorlage muss entsprechend der vorgesehen Logik abgeändert werden.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 54/84

START

Register sichern

Entwicklung eines Programmablaufplans mit SiSy AVR

push r16 push r17 push r18 push r19

...

Register wieder herstellen

pop r19 pop r18 pop r17 pop r16

RET

9.8.2 Ein Unterprogramm aufrufen

Das Unterprogrammsymbol muss zum Aufruf an der entsprechenden Position im Programmablaufplan eingefügt werden. Der Codegenerator erzeugt dann entsprechend einen Unterprogrammaufruf und den Code für das Unterprogramm selbst. Dazu ist in das Diagramm zurückzukehren, in dem das Symbol „Unterprogramm“ angelegt wurde

(zum Beispiel rechte Maustaste -> Kontextmenü-> nach oben…). Das Unterprogramm ist korrekt eingebunden, wenn es vollständig und eindeutig im Programmfluss integriert ist (mindestens ein eingehender Pfeil und genau ein ausgehender Pfeil).

Beginn

Beginn

Init

Init init PORTB

Mainl oop

Taste?

JA

LED ON

Mainl oopende

NEIN

LED OFF

UP1

UP aufrufen init PORTB

Mai nloop

UP1

Tas te?

JA

LED ON

Mai nloopende

NEIN

LED OFF

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Programmablaufplans mit SiSy AVR Seite : 55/84

9.8.3 Unterprogramme mehrmals benutzen

Ein wesentliches Merkmal von Unterprogrammen ist, dass diese von verschiedenen

Stellen im Programm aufgerufen (call) werden können und auch dorthin zurückkehren

(return). Um diese Möglichkeit zu nutzen, bietet SiSy das Anlegen von Referenzen an.

Vergleichen Sie dazu Absatz 3.2 „Die Modellierungselemente von SiSy“. Um ein Unterprogramm zu referenzieren (wiederholend zeigen und einbinden) gehen Sie wie folgt vor:

1. zeigen Sie im Navigator das gewünschte Unterprogramm an a. über den Schnellzugriff, dort lässt sich das Original per Drag & Drop ablegen, oder b. über die Navigatorsortierung „Unterprogramme“

Navigator -> rechte Maustaste -> Kontextmenü -> Unterprogramme

2. das gewünschte Zieldiagramm, in dem das Unterprogramm verwendet werden soll, öffnen

3. per Drag und Drop das Unterprogramm in das Zieldiagramm ziehen, dabei wird nur eine Referenz (Link) auf das Original angelegt.

4. Referenz wie oben beschrieben in den Programmfluss integrieren

Abbildung 31: Unterprogramme im Navigator anzeigen

Abbildung 30: Unterprogramm referenzieren

© Laser & Co. Solutions GmbH

UP aufrufen

Beginn

Init init PORTB

Mainloop

Taste?

JA

LED ON

NEIN

UP1

LED OFF

Mainloopende

Benutzerhandbuch SiSy AVR

Seite: 56/84 Entwicklung eines Programmablaufplans mit SiSy AVR

9.9 Interrupt-Service-Routinen (ISR) im PAP

Interrupt-Service-Routinen (im weiteren ISR) sind besondere Formen von Unterprogrammen. Diese werden von einer Interruptquelle des Mikrocontrollers (Timer, ADC,

UART, usw.) bei entsprechenden Ereignissen automatisch an beliebiger Stelle im Programmfluss aufgerufen (Unterbrechung, engl. Interrupt). Es ist demzufolge nicht vorgesehen, eine ISR in den Programmfluss zu integrieren.

Um eine ISR zu erzeugen, ziehen Sie ein Objekt vom Typ INT-Routine aus der Objektbibliothek in das Diagramm des Hauptprogramms und definieren einen Namen.

Doppelklick

Über rechte Maustaste -> Kontextmenü ->

Definieren … legen Sie die Sprungmarke und den Typ des Interrupt fest. Damit erfolgt durch den Codegenerator die Zuordnung der ISR zum entsprechenden Interruptvektor. Beachten

Sie, dass die Liste der Interrupts abhängig ist vom gewählten Controllertyp.

Zum Entwerfen der ISR-Logik wählen Sie auf dem Objekt rechte Maustaste -> Kontextmenü

-> nach unten … Ihnen wird das Grundgerüst einer ISR als Diagrammvorlage angeboten.

Laden Sie die Diagrammvorlage.

Vervollständigen Sie danach die ISR-Logik. Die

ISR wird nicht in den Programmfluss integriert.

START di sable INT

Regis ter retten

push r16 push r17 push r18 push r19 in r16,SREG push r16

...

Regis ter wi eder herstell en enable INT

RETI

pop r16 out SREG , r16 pop r19 pop r18 pop r17 pop r16

Benutzerhandbuch SiSy AVR

ISR für Timer 2

Überlauf

Begi nn

Init init PORTB

Mainloop

Taste?

JA

LED ON

Mainloopende

NEIN

LED OFF

© Laser & Co. Solutions GmbH

Entwicklung eines Programmablaufplans mit SiSy AVR Seite : 57/84

9.10 Daten im PAP

Konstante Daten, die im Programmspeicher (FLASH) des Mikrocontrollers abgelegt werden, können als Datenobjekt deklariert werden. Die im Datenobjekt deklarierten

Daten werden durch den Codegenerator immer ans Ende des Quellcodes gestellt. Die zu generierende Marke/Marken für die Datenelemente können vom Entwickler frei gewählt werden.

9.10.1 Anlegen eines Datenobjektes

Zum Anlegen eines Datenobjektes ziehen Sie das betreffende Objekt per Drag & Drop aus der Objektbibliothek in das gewünschte Diagramm. Per Doppelklick können Sie einen Namen vergeben (Beachte: Menüfolge Einstellungen/Menü bei Doppelklick).

Doppelklick

Die Marke und die Daten selbst können über rechte Maustaste -> Kontextmenü -> Definieren… festgelegt werden.

9.10.2 Datenobjekt benutzen

Im Quellcode werden die Daten über die vergebenen Markennamen angesprochen.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 58/84 Entwicklung eines Struktogramms mit SiSy AVR

10 Entwicklung eines Struktogramms mit SiSy AVR

10.1 Einleitung

Struktogramme (SG) oder auch Nassi-Shneiderman-Diagramme sind ein Entwurfsmittel der strukturierten Programmierung. Strukturiert meint in dem Fall, dass zur Realisierung eines Algorithmus auf das Verwenden von Sprunganweisungen (Goto, Jump) verzichtet wird. Für das Formulieren eines Algorithmus stehen dem Entwickler drei normierte

Grundstrukturen zur Verfügung: Sequenz (Folge von Anweisungen), Alternative (Auswahl bzw. bedingte Anweisung), Iteration (Schleife, wiederholte Anweisung).

Struktogramme werden als Darstellungsmittel für strukturierte Sprachen wie C oder PASCAL verwendet, da hier im Gegensatz zu Assembler in der

Regel auf Sprunganweisungen verzichtet wird.

10.2 Aufgabenstellung

Um die Arbeitsweise und den Umgang mit dem

Struktogrammeditor in SiSy zu erlernen, realisieren

Sie bitte das folgende Beispiel.

Es soll eine Mikrocontrollerlösung entwickelt werden, bei der auf Tastendruck eine LED eingeschaltet wird. Dabei soll der Taster an Port B 0 und die

LED an Port B 1 angeschlossen werden

Abbildung 32: Beispiel für SG

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Struktogramms mit SiSy AVR Seite : 59/84

10.3 Vorbereitung

Das Struktogramm kann je SiSy Projekt ein Hauptprogramm verwalten. Es ist also nötig, für jedes neue Struktogramm-Projekt auch ein neues SiSy-Projekt zu erzeugen.

Starten Sie ggf. SiSy.

Erstellen Sie ein neues SiSy-Projekt (Hauptmenu -> Projekt -> Neu) mit dem Namen

„Test_SG“. Wählen Sie das Vorgehensmodell „AVR-Vorgehensmodell“.

Legen Sie im weiteren Verlauf die AVR - Grundeinstellungen für das Projekt fest. Ziehen Sie ein Objekt vom Typ SG (Struktogramm) per Drag & Drop in das Diagrammfenster. Legen Sie den Namen für das Struktogramm fest.

© Laser & Co. Solutions GmbH

Doppelklick

Benutzerhandbuch SiSy AVR

Seite: 60/84 Entwicklung eines Struktogramms mit SiSy AVR

10.4 Struktogramm entwickeln

Um das Struktogramm zu entwickeln, muss das Struktogrammfenster geöffnet werden.

Wählen Sie dazu auf dem Objekt rechte Maustaste -> Kontextmenü -> nach unten (öffnen).

Modul1 main

// Das ist Ihr Hauptprogramm.

// Beispiel: AVR C-Befehle

// zum Ändern: Doppelklick/Enter

// Bewegen mit Cursortasten

// Elemente einfügen mit

// Tasten: D, A, W, R, F, C

// Löschen: Entf

F5

F8

F9

ESC

Num `+`

Num `-`

Enter

Entf

T

K

B

S

D

W

R

F

A

C

I

E

L

Cursortasten

// Bilden und Starten: F6, F5

Es wird beim ersten

Struktogramm im Projekt automatisch die Grundstruktur eines AVR C Programms erzeugt diese kann bereits gebildet, gebrannt und gestartet werden.

// Initialisierung hier!

DDRB = 0xFF; // Port B = Ausgang

WHILE: true

// Das ist die Hauptschleife

// Verarbeitungslogik hier!

PORTB = 0xFF; // LEDs an Port B = ON

Es empfiehlt sich im Struktogramm mit der Tastatur zu arbeiten.

Tastenbelegung (Auszug) im Struktogramm:

F3 öffnet den Quelltext startet das Programm (bei SiSy AVR das myAVR Controlcenter)

Codegenerierung des aktuellen Struktogramms

übersetzt das Struktogramm

Ebene nach oben selektiertes Objekt wird vergrößert selektiertes Objekt wird verkleinert ermöglicht die Bearbeitung des Quelltextes im Struktogramm-Editor löschen ermöglicht die Bearbeitung des Titels ermöglicht die Bearbeitung des Kommentars

Begin neue Funktion einfügen

Sequenz einfügen (Folge/Block)

Do einfügen (elementare Aktion)

While-Schleife einfügen (kopfgesteuerte Schleife)

Repeat-Schleife einfügen (fußgesteuerte Schleife)

For-Schleife einfügen (Zählschleife)

Alternative einfügen

Case einfügen (Fallunterscheidung)

If-Zweig einfügen

Exit einfügen

Loop einfügen

Bewegung im Struktogramm

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Struktogramms mit SiSy AVR Seite : 61/84

Führen Sie folgende Arbeitsschritte aus, um den Algorithmus für die oben genannte

Aufgabe zu entwerfen:

1. Löschen Sie den Kommentar, selektieren Sie dazu das Element zum Beispiel mit der Maus oder den Cursortasten. Betätigen Sie dann die Taste „Entf“ und bestätigen Sie die Sicherheitsabfrage mit „OK“.

2. Konfigurieren Sie Port B 0 als Eingang und Port B 1 als Ausgang. Selektieren

Sie dazu die Initialisierungssequenz. Mit ENTER kommen Sie in den Editiermodus. Mit ESC verlassen Sie den Editiermodus.

3. Löschen Sie das DO-Element in der Mainloop (WHILE-Schleife). Dazu selektieren Sie mit der Maus oder den Cursortasten das DO-Element und betätigen die

Taste „Entf“.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 62/84 Entwicklung eines Struktogramms mit SiSy AVR

4. Ergänzen Sie die Mainloop durch eine Alternative. Dazu betätigen Sie die Taste

„A“. Achten Sie darauf, dass die Alternative innerhalb der Mainloop liegt.

5. Geben Sie den Titel und die Bedingung für die Alternative ein. Dazu selektieren

Sie das gewünschte Element und betätigen die Taste ENTER oder Doppelklick mit der Maus.

6. als nächstes sind die Aktionen (DO-Elemente) in der Alternative zu ergänzen.

Selektieren Sie dazu den Alternativzweig mit der Maus oder den Cursortasten.

Betätigen Sie dann jeweils die Taste „D“.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Struktogramms mit SiSy AVR Seite : 63/84

7. Tragen Sie den C-Quellcode zum Ein- und Ausschalten der LED in die DO-

Elemente ein. Selektieren Sie dazu das betreffende DO-Element und wählen

ENTER oder Doppelklick. Mit ESC verlassen Sie den Editiermodus.

8. Generieren Sie den Quellcode für dieses

Struktogramm. Betätigen Sie die Taste F8 und danach die Taste F3.

10.5 Übersetzen, Brennen und Testen

Der so generierte Quellcode kann jetzt kompiliert, gelinkt und gebrannt werden. Wenn die HEX-Datei erfolgreich übertragen wurde, kann zum

Testen das myAVR Controlcenter gestartet werden. Nutzen Sie dazu die

Toolbox „Objekt“.

Alles Bilden und Brennen

START myAVR

Controlcenter

© Laser & Co. Solutions GmbH

START des myAVR Boards

Benutzerhandbuch SiSy AVR

Seite: 64/84 Entwicklung eines Struktogramms mit SiSy AVR

10.6 Funktionen (Unterprogramme) im Struktogramm

Funktionen sind in der Sprache C das wichtigste Instrument zur übersichtlichen und wartungsfreundlichen Gestaltung von Programmen. Es gibt Standardfunktionen wie

itoa

oder

sprintf

die durch die Verwendung von Bibliotheken wichtige, immer wieder benötigte Algorithmen zur Verfügung stellen. Für den C-Programmierer ist die Entwicklung eigener Funktionen genauso wichtig wie die Verwendung von Bibliotheksfunktionen. Um eine Funktion im Struktogramm zu entwerfen, gehen Sie wie folgt vor

(Erweiterung des Beispiels durch die Funktion

void init()

, Auslagern der Initialisierung):

1. Selektieren Sie das Modul mit der Maus oder den Cursortasten.

2. Fügen Sie durch Betätigen der Taste „B“ (Begin / Funktion) eine neue Funktion ein. Mit ENTER oder Doppelklick auf der Funktion können Sie Name, Typ und

Parameter bearbeiten.

3. Verschieben Sie per Drag & Drop die Aktion „Initialisierung“ in die Funktion

init

. Den Funktionsaufruf erzeugen Sie ebenfalls per Drag & Drop. Selektieren

Sie den Funktionskopf und ziehen Sie diesen an die gewünschte Aufrufstelle.

Mit der Tastenfolge F8 und F3 können Sie sich das Ergebnis der Umstrukturierung im

Quellcode ansehen.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Struktogramms mit SiSy AVR Seite : 65/84

10.7 Interrupt-Service-Routinen (ISR) im Struktogramm

Interrupt-Service-Routinen (im Weiteren ISR) werden in AVR C durch das Schlüsselwort ISR gekennzeichnet. Sie bilden eigenständige Funktionen. Die Besonderheit bei der Realisierung einer ISR liegt darin, dass es sich hier um ein C-Makro handelt und nicht um eine echte Funktion. Um eine ISR im Struktogramm zu entwerfen, gehen Sie wie folgt vor (Erweiterung des Beispiels um die

ISR Timer0 Overflow

):

1. Selektieren Sie das Modul mit der Maus oder den Cursortasten.

2. Fügen Sie mit der Taste „B“ eine neue Funktion ein. Per Doppelklick oder Taste

ENTER können Sie Name, Typ und Parameter definieren (Typ = Leerzeichen,

Kurzname = ISR, Parametertyp = TIMER0_OVF_vect, Parametername = Leerzeichen).

3. Fügen Sie entsprechende Elemente (Do, Alternative, While usw.) für die ISR-

Logik ein.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 66/84 Entwicklung eines Klassendiagramms mit SiSy AVR

11 Entwicklung eines Klassendiagramms mit SiSy AVR

11.1 Einleitung

Mit objektorientierten Programmiersprachen hat der Entwickler mächtige Sprachmittel, um komplexe Systeme realisieren zu können. C++ ist eine weit verbreitete objektorientierte Standardsprache. Als Visualisierungsmittel objektorientierter Programme gilt die international standardisierte Beschreibungssprache UML (Unified Modeling Language).

SiSy AVR bietet dem Entwickler das UML Klassendiagramm mit Codegenerierung für

AVR C++. Der folgende Abschnitt beschreibt die Handhabung des Klassendiagramms in SiSy AVR. Die Abbildung 33 zeigt Ihnen eine Kurzübersicht der Modellierungselemente des UML Klassendiagramms.

Abbildung 33: Kurzübersicht Elemente des UML Klassendiagramms

Schreibweise von Attributen:

Attribute beginnen mit einem Kleinbuchstaben.

Sichtbarkeit name : Typ = Initialwert {Merkmal}{Zusicherung}

# temperatur : uint8_t = 25 {temeratur > 0}

Schreibweise von Operationen:

Operationen beginnen mit einem Kleinbuchstaben.

Sichtbarkeit name (Parameter:Typ = Standardwert ...) : Rückgabetyp {Merkmal}{Zusicherung}

+ setTemperatur ( t : integer = 25 ) : BOOL {t > 0}

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Klassendiagramms mit SiSy AVR Seite : 67/84

11.2 Aufgabenstellung

Um die Arbeitsweise und den Umgang mit dem Klassendiagramm in SiSy zu erlernen, realisieren Sie bitte das folgende einfache Beispiel.

Es soll eine Mikrocontrollerlösung entwickelt werden, bei der auf Tastendruck eine LED eingeschaltet wird.

Dabei soll der Taster an Port B 0 und die LED an

Port B 1 angeschlossen werden

11.3 Vorbereitung

Abbildung 34: UML Beispiel

Starten Sie ggf. SiSy.

Erstellen Sie ein neues SiSy-Projekt (Hauptmenu -> Projekt -> Neu) mit dem Namen

„Test_UML“. Wählen Sie das Vorgehensmodell „AVR-Vorgehensmodell“.

Legen Sie im weiteren Verlauf die AVR-Grundeinstellungen für das Projekt fest. Ziehen

Sie ein Objekt vom Typ „Klassendiagramm“ per Drag & Drop in das Diagrammfenster.

Legen Sie den Namen für das Klassendiagramm fest.

© Laser & Co. Solutions GmbH

Doppelklick

Benutzerhandbuch SiSy AVR

Seite: 68/84 Entwicklung eines Klassendiagramms mit SiSy AVR

11.4 Grundstruktur laden

Um das Klassenmodell zu entwickeln, muss das Klassendiagramm geöffnet werden.

Wählen Sie dazu auf dem Objekt rechte Maustaste -> Kontextmenü -> nach unten (öffnen).

Controller

// hier Initialisierung

// ... run();

+ main() : void

+ run() : void

do {

// hier

// Eingabe

// Verarbeitung

// Ausgabe

} while (true);

Die Struktur einer objektorientierten Mikrocontrollerlösung in SiSy erfordert im Klassenmodell eine Applikationsklasse (Hauptklasse), die sich dadurch auszeichnet, dass diese

über eine Methode (Operation) mit dem Namen

main

verfügt. Der Codegenerator erzeugt eine Instanz diese Klasse und ruft die Main-Methode auf.

#define cpp_Test_UML

#define F_CPU 3686400

#include <io.h>

#include "Controller.cc" main ( void )

{

Controller MyApp;

MyApp.main();

}

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Klassendiagramms mit SiSy AVR Seite : 69/84

11.5 Systemstruktur entwerfen

Die Systemstruktur einer objektorientierten Anwendung bildet die Objekte und deren

Beziehungen im Programm ab, welche im realen System als physische Elemente vorhanden sind. Als Bauplan der Objekte dienen Klassendeklarationen, welche die Eigenschaften (Attribute) und das Verhalten (Methoden/Operationen) der Objekte beschreiben. Das Klassendiagramm beschreibt also die Struktur der Klassen (Baupläne der Objekte) und die Beziehungen zwischen den Klassen. In unserer Aufgabenstellung finden wir die Objekte des Systems als

Substantive

, deren Beziehungen und Verhalten als

Verbalphrasen

.

Es soll eine Mikro

controller

lösung entwickelt werden, bei der durch

drücken

eines

Tasters

eine

LED eingeschaltet

wird. Dabei soll der Taster an Port B 0 und die LED an Port B 1

angeschlossen

werden

Daraus lässt sich folgende Klassenstruktur ableiten:

Controller

+ main() : void

+ run() : void angeschlossen angeschlossen

LED Taster

+ init() : void

+ on() : void

+ off() : void

+ init() : void

+ pressed() : bool

Abbildung 35: Klassenstruktur, Systementwurf mit dem UML Klassendiagramm

Zum Erstellen dieses Klassenmodells sind folgende Arbeitsschritte nötig:

1. Klassen einfügen und definieren, ziehen Sie dazu das Objekt vom Typ „Klasse“ per Drag & Drop aus der Objektbibliothek in das Diagramm. Definieren Sie den Namen der Klasse und setzen die Option „diese Klasse generieren“.

© Laser & Co. Solutions GmbH

Doppelklick

Benutzerhandbuch SiSy AVR

Seite: 70/84 Entwicklung eines Klassendiagramms mit SiSy AVR

2. Klassen verbinden, selektieren Sie die Klasse, von der aus eine Verbindung gezogen werden soll. Ziehen Sie per Drag & Drop ausgehend vom roten Verteiler eine Verbindung auf die gewünschte Klasse. Wählen Sie den Verbindungstyp, zum Beispiel „Assoziation gerichtet“ und beschriften Sie die Verbindung.

3. Operationen und Attribute einfügen und definieren, ziehen Sie dazu ein Objekt vom Typ „Operation“ oder „Attribut“ aus der Objektbibliothek auf die Klasse, in die das Attribut oder die Operation eingefügt werden soll. Bestätigen Sie die

Sicherheitsabfrage zum Einfügen des Elementes.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Klassendiagramms mit SiSy AVR Seite : 71/84

Definieren Sie Zugriff (Sichtbarkeit), Name, Typ und Parameter der Operation bzw. Zugriff (Sichtbarkeit), Name, Typ und Initialwert des Attributes.

Vervollständigen Sie das Klassenmodell entsprechend der Abbildung 36.

Controller

# led_rot : LED

# taster_1 : Taster

+ main() : void

+ run() : void verbunden verbunden

Taster

+ init() : void

+ pressed() : bool

LED

+ init() : void

+ on() : void

+ off() : void

Abbildung 36: endgültiger Systementwurf mit dem UML Klassendiagramm

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 72/84 Entwicklung eines Klassendiagramms mit SiSy AVR

11.6 Systemverhalten programmieren

Die Operationen müssen mit der entsprechenden Logik versehen werden. Sie können den Quellcode der Operationen bearbeiten, indem Sie die gewünschte Operation selektieren und im Beschreibungs- / Quellcodefester die Befehle eingeben. programmieren selektieren

led_rot.init(); taster_1.init(); run();

Controller

# led_rot : LED

# taster_1 : Taster

+ main() : void

+ run() : void verbunden verbunden

Taster

+ init() : void

+ pressed() : bool

LED

+ init() : void

+ on() : void

+ off() : void

do { if (taster_1.pressed())

led_rot.on(); else

led_rot.off();

} while ( true ); sbi ( DDRB ,1); //Ausgang off(); //LED off sbi ( PORTB ,1); //LED on cbi ( DDRB ,0); sbi ( PORTB ,0);

//Eingang

//PullUp if (!( PINB &0x01)) return true; else return false;

Benutzerhandbuch SiSy AVR

cbi ( PORTB ,1); //LED off

© Laser & Co. Solutions GmbH

Entwicklung eines Klassendiagramms mit SiSy AVR Seite : 73/84

11.7 Übersetzen, Brennen und Testen

Die Codegenerierung aus dem UML Klassendiagramm, das Kompilieren, Linken und

Brennen kann über das Ampelmännchen gestartet werden.

Sie erhalten im Ausgabefenster ein Protokoll der ausgeführten Aktionen.

Generiere Quelltexte...

Suche Diagramme: ok

Lösche Dateien in C:\DOKUME~1\...\TEST_UML\Beispiel_UML.

Prüfe Diagramme: 1 von 1 Paketen

Bearbeite Diagramme...

Speichere Beispiel_UML.cc.

Speichere Controller.cc.

Speichere Controller.h.

Speichere Taster.cc.

Speichere Taster.h.

Speichere LED.cc.

Speichere LED.h.

Kompiliere die Datei Beispiel_UML.cc.

Linke Datei Beispiel_UML.hex.

Brenne Daten aus Datei Beispiel_UML.hex.

Das AVR Gerät ist initalisiert und bereit.

Geräte Signatur: = 0x07931e

Lösche die Daten auf dem Flash.

Einlesen der Datei: "Beispiel_UML.hex"

Schreibe die Daten auf den Flash. (1078 bytes):

1078 Bytes wurden in den Flash geschrieben.

Lese die Daten auf dem Flash.

Vergleiche ...

1078 Bytes erfolgreich verglichen, keine Fehler.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 74/84 Entwicklung eines Klassendiagramms mit SiSy AVR

11.8 Interrupt-Service-Routinen (ISR) im Klassendiagramm

Interrupt-Service-Routinen (im weiteren ISR) werden in AVR C++ durch das Schlüsselwort ISR gekennzeichnet. Sie bilden eigenständige Funktionen. Die Besonderheit bei der Realisierung einer ISR liegt darin, dass es sich hier um ein C-Makro handelt und nicht um eine echte Funktion. Diese können also keine Methode einer Klasse sein. Um eine ISR im Klassendiagramm zu realisieren gehen Sie wie folgt vor (Erweiterung des

Beispiels um die Klasser Timer und der

ISR Timer0 Overflow

):

1. Die Klasse für die interruptfähige Komponente modellieren und die Methode einfügen, welche beim Interrupt ausgeführt werden soll. In unserem Beispiel ist es die Klasse

Timer

mit der Methode

overflow

. Die Initialisierung des Timers muss entsprechend erfolgen.

Controller

# led_rot : LED

# taster_1 : Taster

+ main() : void

+ run() : void

Timer

+ init() : void

+ overflow() : void

+ match() : void verbunden verbunden

Taster

+ init() : void

+ pressed() : bool

LED

+ init() : void

+ on() : void

+ off() : void

2. Den Dialog „Diagrammeinstellungen“ öffnen. Sie erreichen diesen Dialog über das Ampelmännchen, Menüpunkt: „Diagrammeinstellungen öffnen“

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Entwicklung eines Klassendiagramms mit SiSy AVR Seite : 75/84

3. Wählen Sie in diesem Dialog das Dialogfeld „Main-Funktion“ und ergänzen im

Eingabefeld „Deklarationen“ das ISR-Makro.

Beispiel:

#include <io.h>

// Instanz der interruptfähigen Klasse anlegen

Timer Timer0;

// Interuptmakro mit aufruf der betreffenden Methode

ISR ( TIMER0_OVF_vect )

{

}

Timer0.overflow();

In der Interrupt-Service-Routine rufen Sie einfach die Methode der betreffenden Klasse auf.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 76/84 Einstellungen Fuse- und Lock-Bits mit SiSy

12 Einstellungen Fuse- und Lock-Bits mit SiSy

12.1 Einleitung

Fuse- und Lockbits (engl. fuse = Sicherung, engl. lock = Schloss) nennt man die Bits in bestimmten Registern des AVR zum Konfigurieren des Controllers. Die Fusebits müssen über ein entsprechendes Interface (Software) eingestellt werden. Der normale Programmiermodus verändert die Fuse- und Lockbits nicht. Je nach Controllertyp sind unterschiedliche Fuse- und Lockbits verfügbar. Die verbindliche und exakte Beschreibung findet man im jeweiligen Datenblatt des Controllers. Das falsche Setzen der Fuse- und

Lockbits zählt zu den häufigsten Problemen bei der Programmierung von AVR-

Controllern, daher sollte hier mit Umsicht vorgegangen werden. Das Verändern der Fusebits sollte man nicht als Anfänger vornehmen. Das geöffnete Datenblatt zur Überprüfung der Konfiguration ist das wichtigste Instrument um Fehler zu vermeiden.

12.2 Fuse- und Lockbits, Benutzeroberfläche in SiSy AVR

Sie erreichen die Benutzeroberfläche zum Auslesen, Verändern und Programmieren der Fuse- und Lockbits in SiSy AVR wie folgt:

1. Hauptmenü -> Werkzeuge -> Fuse- und Lockbits

2. Auf Programm-Objekten wie „kleines Programm“, „Programm“, „PAP“ usw. rechte Maustaste -> Kontextmenü -> Definieren … Dialogfeld Extras (AVR) ->

Schaltfläche „Fuse- & Lock-Bits“.

Beim Start der Fuse- und Lockbits-Benutzeroberfläche wird eine Verbindung zum Controller aufgebaut, der Controllertyp ermittelt, die Fuse- und Lockbit-Definitonen des Controllers geladen, die Fuse- und Lockbit Einstellungen des Controllers ausgelesen und angezeigt. Dieser Vorgang kann je nach Controllertyp und Verbindung einige Sekunden

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Einstellungen Fuse- und Lock-Bits mit SiSy Seite : 77/84 dauern. Die Verbindung zum Controller wird, solange diese Benutzeroberfläche offen ist, dauerhaft offen gehalten.

Schaltflächen zum Einlesen und Schreiben der veränderten

Konfiguration

Fuse- und Lockbits aktuelle Einstellungen

Abbildung 37: Fuse- und Lockbits des ATmega8

Die Benutzeroberfläche passt sich dem ermittelten Controller und den dazugehörigen

Definitionsdaten automatisch an. Es werden immer nur die Optionen angezeigt, die zum ermittelten Controller gehören. Vergleichen Sie dazu immer das betreffende Datenblatt.

Es ist nicht zulässig, den Programmer oder den Controller während der Sitzung zu entfernen oder zu wechseln. Dazu ist dieses Fenster zu schließen, danach der Controller oder Programmer zu wechseln und die Benutzeroberfläche erneut zu starten.

Abbildung 38: Fuse- und Lockbits des ATtiny15

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 78/84 Einstellungen Fuse- und Lock-Bits mit SiSy

12.3 Fuse- und Lockbits verändern

Zum Verändern der Fuse- und Lockbits sollte der entsprechende Abschnitt im Datenblatt des Controllers studiert werden. Über die Dialogfelder Low-, High- und Extended-

Fuse- sowie Lockbits können die einzelnen Optionen bequem ausgewählt werden. Die

Änderungen werden im Anzeigebereich für die Fuse- und Lockbits visualisiert. Erst mit dem Betätigen der Schaltfläche „setzen“ werden die neuen Einstellungen an den Controller übertragen.

Beachte: Falsche Einstellungen der Fuse- oder Lockbits können dazu führen, dass der

Controller in der aktuellen Hardware nicht mehr angesprochen werden kann.

Häufige Fehleinstellungen durch unerfahrene Entwickler sind:

- Reset disable -> führt dazu, dass kein ISP mehr möglich ist

- ISP enable ausgeschaltet -> führt dazu, dass kein ISP mehr möglich ist

- Taktquelle umgeschaltet -> führt u.U. dazu, dass der Controller nicht arbeitet

Im Folgenden wird die Vorgehensweise beschrieben, wie die Taktquelle eines

ATmega8 vom internen 1 MHz Oszillator auf intern 8 MHz umgeschaltet wird.

1. Das Board und den Programmer anschießen.

2. Benutzeroberfläche für das Verändern der Fuse- & Lockbits starten.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Einstellungen Fuse- und Lock-Bits mit SiSy Seite : 79/84

3. in der Liste der Optionen nach unten scrollen und

Int. RC. Osc. 8MHz

auswählen. Vergleichen Sie dazu die Beschreibung im Datenblatt des ATmega8.

4. Die Optionsseite wieder zurückscrollen und die veränderten Fusebits überprüfen.

5. Die Schaltfläche „setzen“ wählen und die Sicherheitsabfrage bestätigen. Danach sollten die Einstellungen überprüft werden durch das Betätigen der Schaltfläche

„neu einlesen“.

Über die Schaltfläche „verlassen“ kann die Sitzung zum Verändern der Fuse- und Lockbits beendet werden. Die Verbindung zum Controller und Programmer wird dann geschlossen.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

F6

F7

F8

F9

ESC

Tab

Umschalttaste

+ Enter

Leertaste

Alt + Enter

Strg + Enter

Strg + `R

Strg + `A`

Strg + `D`

Strg + `I`

Strg + `T`

Strg + `X`

Strg + `+`

F2

F3

F4

F5

Seite: 80/84 Anhang: Tastaturbelegung, allgemein

Anhang: Tastaturbelegung, allgemein

Die Tastenbelegung ist abhängig vom jeweiligen Diagramm und der verwendeten Ausgabe:

F1 Hilfe wird geöffnet

Zoomen

Objekt wird dem Layer zugefügt

Objekt wird vom Layer entfernt

Farbe bei Rahmen wird geändert; Form am Anfang einer Verbindung ändert sich

Bei Rahmen und Verbindungen ändert sich die Form

Bei Rahmen und Verbindungen ändert sich der Linientyp

Form am Ende einer Verbindung ändert sich

Bewirkt, dass der Mittelpunkt einer Kante auf Null gesetzt wird

Im Diagramm: Nach oben

Im Text-Editormodus: Beendet ihn mit Rückspeichern

Im Dialog: Bricht ihn ab ohne zurückzuspeichern

In der Reihenfolge, in der die Objekte erstellt wurden, werden sie markiert

Objektbeschreibung wird geöffnet

Objektbeschreibung wird geöffnet

Dialog Definieren

Diagramm nach unten

Report für selektiertes Objekt

Executebefehl ausführen (nur in bestimmten Ausgaben)

Diagrammreport wird aufgerufen

Import von Diagrammen

Tokensteuerung starten/beenden

Export von Diagrammen

Selektiertes Objekt wird vergrößert (nur in bestimmten Ausgaben)

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Anhang: Tastaturbelegung, allgemein

Strg + `-`

Seite : 81/84

Selektiertes Objekt wird verkleinert (nur in bestimmten Ausgaben)

Strg + `*` Ursprüngliche Objektgröße wird wiederhergestellt

Strg + Maustaste Selektiertes Objekt wird innerhalb des Diagramms kopiert

Strg + Cursortasten:

- Cursor nach links Selektiertes Objekt wird in X-Richtung verkleinert

- Cursor nach rechts Selektiertes Objekt wird in X-Richtung vergrößert

`+`

`-`

`*`

- Cursor nach oben Selektiertes Objekt wird in Y-Richtung vergrößert

- Cursor nach unten Selektiertes Objekt wird in Y-Richtung verkleinert

Enter Editormodus zum Definieren der Objekte

Entf

Cursortasten

Löschen

Selektiertes Objekt wird verschoben (in Verbindung mit der Umschalttaste sind größere Schritte möglich)

Diagramm vergrößern

Diagramm verkleinern

Einpassen des Diagramms

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 82/84 Anhang: Tastenbelegung im Struktogramm

Anhang: Tastenbelegung im Struktogramm

Num `-`

Enter

Entf

T

K

B

S

D

F

A

W

R

F3

F5

F8

F9

ESC

Num `+`

I

E

C

L

Cursortasten

öffnet den Quelltext startet das Programm (bei SiSy AVR das myAVR Controlcenter)

Codegenerierung des aktuellen Struktogramms

übersetzt das Struktogramm

Ebene nach oben selektiertes Objekt wird vergrößert selektiertes Objekt wird verkleinert ermöglicht die Bearbeitung des Quelltextes im Struktogramm-Editor löschen ermöglicht die Bearbeitung des Titels ermöglicht die Bearbeitung des Kommentars

Begin neue Funktion einfügen

Sequenz einfügen (Folge/Block)

Do einfügen (elementare Aktion)

While-Schleife einfügen (kopfgesteuerte Schleife)

Repeat-Schleife einfügen (fußgesteuerte Schleife)

For-Schleife einfügen (Zählschleife)

Alternative einfügen

Case einfügen (Fallunterscheidung)

If-Zweig einfügen

Exit einfügen

Loop einfügen

Bewegung im Struktogramm

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

Anhang: Mausoperationen Seite : 83/84

Anhang: Mausoperationen

Die Maus hat in SiSy eine Anzahl von nützlichen Funktionen, welche die Arbeit in Projekten erleichtern.

Selektion

Selektion aufheben

Klick auf Objekt

Objekt ist markiert und kann separat weiterbearbeitet werden.

Klick auf Fensterhintergrund

Aufhebung der Objektmarkierung.

Mehrfachselektion

Verschieben

Umschalttaste + Klick auf Objekt

Selektion/Markierung von mehreren Objekten zur Weiterbearbeitung.

Markise

Mit gedrückter linker Maustaste auf Fensterhintergrund und

Ziehen eines Rechtecks über zu markierende Objekte.

Drag & Drop im Diagramm

Objekt mit linker Maustaste anfassen und verschieben. Objekte werden am Raster verschoben.

Umschalttaste + Drag & Drop im Diagramm

Verschieben von Objekten ohne Raster.

Fensterinhalt schieben

Linke und rechte Maustaste drücken + Verschieben der

Maus im Diagramm

Der komplette Diagramminhalt wird geschoben.

Objekt kopieren

Referenz erzeugen

S

TRG

+ Drag & Drop

Maustaste gedrückt halten und Mauszeiger vom Objekt auf den Fensterhintergrund führen.

Eine Originalkopie des Objektes wird im aktuellen oder in einem anderen Diagramm erzeugt.

Drag & Drop aus Navigator

Ziehen des gewünschten Objektes aus dem Navigator in das

Diagramm. Es wird eine Referenz des gewählten Objektes erzeugt.

Drag & Drop aus Objektbibliothek

Rot beschriftete Objekte können nur als Referenz erzeugt werden.

Eine Liste zur Auswahl des gewünschten Typs erscheint.

Strg + Drag & Drop aus Objektbibliothek

Eine Liste zur Auswahl der gewünschten Referenz des Originalobjektes erscheint.

© Laser & Co. Solutions GmbH Benutzerhandbuch SiSy AVR

Seite: 84/84

Objekt anlegen

Objekt anhängen

Anhang: Mausoperationen

Drag & Drop aus anderem Diagramm

Ziehen des gewünschten Objektes aus dem Quelldiagramm in das Zieldiagramm. Es wird eine Referenz des gewählten

Objektes erzeugt.

Drag & Drop aus Objektbibliothek

Ein Objekt aus der Objektbibliothek wird im Diagramm angelegt und steht zur Verfeinerung bereit.

Drag & Drop Verteiler auf Fensterhintergrund

Durch Ziehen einer Kante vom Verteiler auf den Fensterhintergrund wird ein neues Objekt erzeugt. Nach Auswahl des

Objekttyps sind die Objekte miteinander verbunden.

Objekte verbinden Drag & Drop Verteiler zu Objekt

Klick auf den Verteiler des zu verbindenden Objektes. Bei gedrückter linker Maustaste auf das gewählte Objekt ziehen.

Verbindung aus Objektbibliothek (in der UML)

Hierbei wird erst die gewünschte Verbindung in der Objektbibliothek angeklickt und danach die beiden zu verbindenden

Objekte im Diagramm nacheinander.

Verbindung anordnen

Drag & Drop Mittelpunkt

Beliebige Gestaltung der Verbindung durch Ziehen mit der

Maus.

Verbindung ändern

Objekt definieren

Drag & Drop Anfangs-/Endpunkt einer Kante

Für die Verbindung wird ein neues Zielobjekt gewählt.

Doppelklick auf Objekt

Durch Doppelklick auf Objekte öffnet sich das Kontextmenü.

Bei Abschalten des Menüs unter Einstellungen/Menü bei

Doppelklick erscheint eine Zeile zur Namensgebung. Mit

ESC wird die Eingabe bestätigt.

Doppelklick auf Verteiler

Es wird der Definieren-Dialog aufgerufen, in dem das Objekt benannt und beschrieben werden kann.

Kontextmenü öffnen

Klick mit rechter Maustaste auf Objekt

Fenster neu zeichnen

Doppelklick auf Fensterhintergrund

Fenster aktualisieren

Hinweis: Doppelklick mit linker Maustaste wirkt wie Enter.

Strg + Doppelklick auf Fensterhintergrund

Die vom Programm ausgeführten aber noch nicht sichtbargemachten Befehle werden im Fenster erstellt. Das Fenster wird aktualisiert.

Benutzerhandbuch SiSy AVR © Laser & Co. Solutions GmbH

myAVR

Technische Beschreibung mySmartUSB

• einfache Kommunikation mit dem PC oder

Notebook über die USB-Schnittstelle

über den ISP-Adapter können eine Vielzahl von AVR-Systemen programmiert werden,

10 PIN Atmel Standardbelegung

Interface für das myAVR Board 2 USB

Industriestandard-Controller (CP2102)

USB zu seriell Konverter

ATmega8 mit Firmware nach ATMEL

Standard ISP-

Programmierung

AN910 und AN911 Programmierstandard

Schnelle Programmierung über USB 2.0 durch Blockmode (AVR911)

• umschaltbar zwischen Programmier-,

Kommunikations- und Ruhemodus

Power On und Power Off durch Anwen-

AVR Programmierung

UART Kommunikation

USB to TWI Bridge

USB to SPI Bridge der schaltbar

• stellt virtuellen COM-Port zur Verfügung

Zustandsanzeige (rote/grüne LEDs)

Spannungsversorgung über USB-Anschluss

USB to UART Bridge mit Hardware Handshake (RTS/CTS)

• einfache Handhabung

• updatefähig über Bootloader

DIP-Schalter für Betriebsart, Power, Programmier- und Datenmodus,

Spannungsversorgung

RESET und Bootloader

Blockbild / Übersicht

PC

USB 2.0

AVR910 virtual COM

Allgemeine Beschreibung mySmartUSB

Power

ISP

UART

SPI

TWI

Zielsystem

mySmartUSB ist ein kompakter USB-Programmer und Kommunikationsinterface für Atmel

AVR-Mikrocontroller. Sie können mit Hilfe dieses Boards eine Vielzahl von AVR-Systemen ganz einfach über die vorhandene USB-Schnittstelle programmieren oder mit den Systemen über eine UART-USB-Bridge kommunizieren. Es ist ein anschlussfertiges Modul in

SMD-Bauweise. Er verfügt über spezielle Anschlussoptionen für das myAVR Board 2 USB und Standard-ISP. Die Kommunikation mit dem PC läuft völlig transparent über einen virtuellen COM-Port. Das Board wird per USB-Schnittstelle mit dem PC verbunden und mit

Spannung versorgt. Es ist kein Parallel- oder COM-Port nötig, was gerade für Notebookbesitzer von Vorteil ist.

Hersteller:

Laser & Co. Solutions GmbH

Promenadenring 8

02708 Löbau, Deutschland

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB Seite: 2/2

Technische Daten

Hardwareversion 2.06

Maximalwerte

Maximalspannung:

Maximalstrom:

Lagertemperatur:

5,3 V über den USB-Bus

100 mA über den USB-Bus

-20 °C bis +70 °C

Betriebsdaten

Versorgungsspannung: 5 V über den USB-Bus

Betriebsstrom: 10-20 mA typisch ohne weitere Verbraucher bis 100 mA bei Anschluss an Zielsysteme

Betriebsspannung:

Betriebstemperatur:

Schnittstellendaten

Pinbelegung ISP:

Pin 1 MOSI

Pin 2 VCC

Pin 3 GND

Pin 4 GND

Pin 5 RESET

5V

0 °C bis +30 °C

Standard-ISP 10polig, Wannenstecker

Pin 6 GND

Pin 7 SCK

Pin 8 GND

Pin 9 MISO

Pin 10 GND

Programmierkabel:

10polig 1:1,

Flachbandkabel,

Buchse-Buchse

10poliger Standard Atmel-ISP

Anschluss

mySmartUSB Interface: 10polig, Sockelleiste, gewinkelt, rechts, RM 2,54 mm,

Pin10 Masse

Pin 9 VCC für Board

(schaltbar, maximale Belastung USB-Port beachten)

Pin 8

Pin 7

Pin 6

Pin 5

Pin 4

Pin 3

RxD PC (USB-UART-Bridge)

TxD PC (USB-UART-Bridge)

Reset für Board

SPI-MOSI

SPI-MISO

SPI-SCK

Pin 2

Pin 1

Mechanische Daten

Abmaße (L x B x H):

Gewicht:

Rastermaß:

SPI-SS

Reset für mySmartUSB

(nicht benutzen, offen lassen) ca. 60 mm x 30 mm x 12 mm ca. 12 g

2,54 mm

Leiterplattenmaterial:

FR8, 1,5 mm Dicke, 0,35 µm Cu Auflage, zweiseitig, Lötstoppmaske, verzinnt, durchkontaktiert

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB

Funktionsschema myAVR

TWI

UART

USB

4 3 2 1

I

S

P myAVR

ISP

POWER

SPI

UART

Seite: 3/3

Anwendungsbeispiele auf dem myAVR Board, als COM-USB-Adapter und auf dem myMultiProg USB

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB Seite: 4/4

Das mySmartUSB Protokoll

Die Firmware des mySmartUSB verfügt neben den AVR910 und AVR911 spezifischen

Protokollen über ein eigenes Protokoll um die zusätzlichen Funktionen des mySmartUSB anzusprechen. Das mySmartUSB Protokoll wird über eine Kennung aktiviert die den eigentlichen Kommandos als Präfix vorangestellt werden muss. mySmartUSB-Kommandos:

Baudrate: 19200,8,n,1

Präfix/Format: "浺¹²³©"+Kommando als ASCII-Zeichen

(= 0xE6 0xB5 0xBA 0xB9 0xB2 0xB3 0xA9)

Kommandos: r Reset Board

R Reset Programmer

+ Board-Power-On

- Board-Power-Off p Programmier-Modus d q i

Daten-Bypass/Durchreich-Modus RS232

Quite-Modus

Status wird zurückgegeben

Das Kommandozeilen-Tool myavr_progswitch

Im Downloadbereich von www.myAVR.de

steht Ihnen das Programm my-

avr_progswitch.exe zur Verfügung. Mit diesem Programm kann zwischen den einzelnen

Arbeitsmodi des mySmartUSB-Programmers gewechselt werden. Das Umschalten der

Modi kann per Aufruf-Parameter und über einen Dialog gesteuert werden. Das Programm ermöglicht des Weiteren das Brennen von HEX-Dateien und kann über Make-Dateien aufgerufen werden.

Hinweis: Verwenden Sie die aktuelle Firmware des mySmartUSB

Kommandos.

Parameter:

-m<MODE> Angabe des Arbeitsmodus (p|d|q = Programming|Data|Quiet).

-p<on|off>

-r

Angabe ob Stromversorgung (de)aktiviert werden soll.

Reset des Boards

-b "Dateiname" Brennen einer HEX-Datei

Ohne Parameter startet das Programm im Dialog-Modus. Hier kann beliebig zwischen den

Modi hin- und hergeschaltet werden.

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB Seite: 5/5

DIP-Schalter und Betriebsmodi

Standardeinstellung der DIP-Schalter

-

Soft-Mode (per Software einstellbar) o

Programmiermodus (AVR910) o

Datenmodus (UART-USB-Bridge) o stumm

4 3 2 1

Hinweis: Die beschrieben Modi funktionieren nur im Zusammenhang mit dem myAVR

Board 2. Für Fremdsysteme kann mySmartUSB als AVR 910 kompatibler Programmer verwendet werden (AVR-ISP Anschluss, 10polig).

LED Statusanzeige:

-

Programmiermodus (AVR910) o rote LED ON o grüne LEDs flackern bei

Datenübertragung

(Programmierung)

4 3 2 1

-

Datenmodus (UART-USB-Bridge) o grüne LEDs ON o rote LED flackert bei

Datenübertragung

- stumm o alle LEDs OFF

4 3 2 1

4 3 2 1

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB

RESET des Adapters

-

DIP 4 kurz ON/OFF schalten

- danach wieder Standardeinstellung

Enable Power

- DIP 1 ON (Standard)

- erlaubt das Ein- und Ausschalten der Boardspannung per Firmware

- Zielsystem wird über USB gespeist

Achtung: I < 80 mA

-

DIP 1 OFF

- unterdrückt das Ein- und Ausschalten der Boardspannung per Firmware

- Zielsystem benötigt eine eigene

Stromversorgung

Datenmodus erzwingen

(UART-USB-Brigde)

-

DIP 2 ON

-

DIP 3 OFF

- DIP 4 OFF

Firmware Update

-

DIP 2 ON

-

DIP 3 ON

- DIP 4 kurz ON/OFF = RESET

- startet den Bootloader und erwartet die myAVR Updatekennung

 Laser & Co. Solutions GmbH

4 3 2 1

Rev. 5, Stand: 11/06

Seite: 6/6

4 3 2 1

4 3 2 1

4 3 2 1

Technische Beschreibung mySmartUSB Seite: 7/7

Treiberinstallation

Laden Sie den Treiber für mySmartUSB (CP2102) von www.myAVR.de

Bereich „Downloads“. Entpacken Sie den Treiber in einem temporären Verzeichnis oder auf dem Desktop.

USB Adapter an den PC/Notebook anschließen. Danach erscheint folgender Dialog und wählen Sie: „Software von einer Liste oder bestimmten Quelle installieren“

Im folgenden Dialog wählen Sie: „Nicht suchen“

Als Hardwaretyp wählen Sie „USB-Controller“

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB Seite: 8/8

Der Treiber wird nicht automatisch gefunden sondern muss über die Schaltfläche „Datenträger“ gesucht werden

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB Seite: 9/9

Danach muss ein zweiter aber verkürzter Durchlauf der Treiberinstallation erfolgen um den virtuellen COM-Port zu installieren (USB-UART-Bridge).

Die Treiberquelle ist bereits voreingestellt!

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB Seite: 10/10

Jetzt ist die Installation abgeschlossen. Kontrollieren Sie im Gerätemanager unter welchem COM-Port sich der Controller angemeldet hat.

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB Seite: 11/11

Anwendung mit SiSy (ab Version 2.17e)

Bei der Anwendung mit SiSy sind auf jedem Programmobjekt (kleines Programm, Programmablaufplan, Klassendiagramm) über den Dialog „Definieren“ folgende Einstellungen vorzunehmen: AVR910 oder AVR911, COMx (siehe Gerätemanager)

Sie können den Programmer auch automatisch suchen lassen.

Anwendung mit dem myAVR Workpad

Im myAVR-Workpad finden Sie die

Einstellungen des

Programmers unter dem

Menüpunkt „Extras /

Einstellungen“. Es ist der

Programmertyp AVR910 und der entsprechende

COM-Port einzustellen.

Sie können den

Programmer auch automatisch suchen lassen.

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB Seite: 12/12

Anwendung mit dem AVR Studio

Bei Verwendung mit dem AVR-Studio benutzen Sie „AVR Prog“ unter dem Menüpunkt

Tools. Der Programmer muss bei Aufruf des Menüpunktes angesteckt sein. AVR Prog findet mySmartUSB automatisch.

AVR-Prog sucht standardmäßig nur an den COM-Ports 1 bis 4. Sollte der virtuelle COM-

Port des mySmartUSB höher liegen findet das AVR Studio den Programmer nicht. In dem

Fall muss über die Systemsteuerung ein für das AVR-Studio gültiger COM-Port zugewiesen werden. Dazu benötigen Sie Administratorrechte.

Gehen Sie wie folgt vor:

Gerätemanager öffnen

Rubrik: Anschlüsse (COM und LPT) bzw. USB-Controller öffnen

Eintrag: "CP210x USB to UART Bridge Controller (COMx)" auswählen rechte Maustaste -> "Eigenschaften" -> "Anschlusseinstellungen" -> "Erweitert"

"COM-Anschlussnummer" ändern und bestätigen

Empfohlen ist COM3 oder COM4, beachten Sie mögliche Gerätekonflikte

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB Seite: 13/13

Anwendung mit AVRDUDE

AVRDUDE ist eine Konsolenanwendung. Die Parameterzeile für AVRDUDE sollte wie folgt aussehen:

C:\Programme\winavr\bin\avrdude.exe -p ATmega8 -e -c avr910

-P com4 -Uflash:w:"TEST.hex" :i

-p MCU-Typ

-e

-c avr910

-P COMx

-U flash:w:“Dateiname.hex“:i

Anwendung mit CodeVison

Die Programmereinstellungen erfolgen in CodeVision unter dem Menüpunkt „Settings /

Programmer“. Die Einstellungen sind: Atmel AVR Prog (AVR910), COMx, 19200 Baud

Der Programmer selbst wird über den Menüpunkt „Tools / Chip Programmer“ aufgerufen.

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

Technische Beschreibung mySmartUSB Seite: 14/14

Sicherheitshinweise

Bei vorschriftsmäßigem Anschluss und Betrieb treten keine lebensgefährlichen Spannungen auf. Beachten Sie trotzdem die Vorschriften, die beim Betrieb elektrischer Geräte und

Anlagen Gültigkeit haben. Wir versichern, dass die Leiterplatte durch den Hersteller getestet wurde. Für fehlerhaften und/oder vorschriftswidrigen Einsatz des Board übernehmen wir keine Garantie. Zum Anschluss des Boards an den PC ist eine Standard-USB-Kabel A-

B zu verwenden. Der Einsatz anderer Kabel führt zu Fehlern. Für die ISP-Programmierung ist nur ein dafür vorgesehenes Kabel zu verwenden. Es dürfen keine Zielsysteme angeschlossen werden die mehr als 80 mA Stromaufnahme aufweisen.

 Laser & Co. Solutions GmbH Rev. 5, Stand: 11/06

myAVR

Technische Beschreibung myAVR Board 2.0 USB

Lern- und Experimentierboard für

ATMEL Mikrocontroller (ATmega8/48/88/168)

Mit Controller und typischen Ein- und

Ausgabegeräten (Taster, LEDs, usw.)

Material: FR4, 1,5 mm; 0.35 µm Cu

Leiterplatte gebohrt, verzinnt,

Industriefertigung, robust, bedruckt

Buchsenleiste für den Anschluss von weiteren Add-Ons

Integrierter USB Programmer, kompatibel zum Atmel AN910 Protokoll und zusätzlichem

RS232 Interface über die selbe Verbindung

Duale Spannungsversorgung über

USB oder externe Spannungsversorgung

Besonders als Bausatz geeignet, da alle SMD Teile bereits bestückt sind

Einfache Handhabung, keine Spezialkabel nötig

Programmierbar in Assembler, C, C++

Blockbild / Übersicht

ISP Interface

USB Anschluss

RISC µController

Externe

Spannungsversorgung

µTaster/Schalter

(digital)

Schallwandler

(Frequenzen)

Potentiometer

(analog)

LED’s

(digital/analog)

Eingabegeräte

Ausgabegeräte

Erweiterungsbuchse

Allgemeine Beschreibung

Das myAVR Board 2.0 verfügt über einen RISC AVR-Mikrocontroller (ATmega8) der Firma

ATMEL. Auf dem Board ist ein USB Programmer und Kommunikations-Port integriert. Des

Weiteren befinden sich bereits einige typische Ein- und Ausgabegeräte wie zum Beispiel

Potentiometer, Schalter, Frequenzwandler und LEDs auf dem Board. Die für das Board vorgesehenen Controller gehören zur Reihe der Mega-AVRs (ATmega8/48/88/168) und verfügen über alle wesentlichen Baugruppen. Das System ist nach didaktischen

Gesichtspunkten für Ausbildung und Selbststudium konzipiert.

Rev. 1, Stand: 02.2006

Laser & Co. Solutions GmbH

Technische Beschreibung myAVR Board 2.0

Technische Daten

Betriebsdaten

Versorgungsspannung: empfohlen 9V stabilisierte Gleichspannung

Betriebsstrom: 10-50 mA typisch ohne weitere Verbraucher

Betriebsspannung:

Betriebstemperatur: bis 150 mA bei Verwendung des LCD Add-Ons

3,3 – 5,3 V

0 °C bis +30 °C

Maximalwerte

Versorgungsspannung: 12V

Maximalstrom: 500 mA Spitze, max. 300 mA kontinuierlich

Maximalspannung:

Lagertemperatur:

Schnittstellendaten

5,5 V

-20 °C bis +70 °C

Programmierkabel und Kommunikationskabel:

Standard-USB-Kabel A-B

Erweiterungsport:

Pinbelegung:

Buchsenleiste, 20polig, 1reihig, Rastermaß 2,54 mm

1 = Port D.2

2 = Port D.3

3 = Port D.4

7 = Port B.0

8 = Port B.1

9 = Port B.2

15 = Port C.0

16 = Port C.1

17 = Port C.2

4 = Port D.5

5 = Port D.6

10 = Port B.3

11 = Port B.4

18 = Port C.3

19 = Port C.4

6 = Port D.7 12 = Port B.5

13 = Boardspannung

20 = Port C.5

14 = Masse

Mechanische Daten

Abmaße (L x B x H):

Gewicht:

Rastermaß: ca. 90 mm x 90 mm x 18mm ca. 50 g

2,54 mm

Leiterplattenmaterial:

FR8, 1,5 mm Dicke, 0,35 µm Cu Auflage, einseitig,

Lötstoppmaske, verzinnt, Dokumentationsdruck,

Abmessung 90 mm x 90 mm, bleifrei

Tochterplatine:

Abmaße (L x B x H):

Gewicht:

Rastermaß:

USB-Controller:

FR8, 1,5 mm Dicke, 0,35 µm Cu Auflage, zweiseitig, bleifrei, SMD bestückt, ca. 60 mm x 30 mm x 15 mm ca. 30 g

2,54 mm, für Komponenten in Printmontage

CP2102, SiliconLabs

Seite:

2/5

Laser & Co. Solutions GmbH Rev. 1, Stand: 02.2006

Technische Beschreibung myAVR Board 2.0 USB

Schaltplan

Seite: 3/5

USB-Programmer und Interface (Tochterplatine)

Der USB Programmer ist in SMD-Bauweise ausgeführt. Alle SMD Bauelemente sind bestückt. Der Programmer wird als Tochterplatine über zwei Buchsenleisten auf dem myAVR-Board integriert.

Rev. 1, Stand: 02.2006

Laser & Co. Solutions GmbH

Technische Beschreibung myAVR Board 2.0

Layout

Seite:

4/5

Bestückungsplan

Laser & Co. Solutions GmbH Rev. 1, Stand: 02.2006

Technische Beschreibung myAVR Board 2.0 USB

Stückliste

Material

Prozessor

Spannungsregler

Gleichrichter

Benennung / Bestellnummer

ATmega8L 8PI

µ

A 7806

B80C800DIP

Seite: 5/5

Stückzahl

1

1

1

Diode 1A grüne LED 2mA gelbe LED 2mA rote LED 2mA

Kondensator 100nF

Kondensator 47

µ

F

Kondensator 33pF

Widerstand 1,2 KOhm

Widerstand 10 KOhm

Drosselspule 10

µ

F

Potentiometer

Miniaturtaster

IC-Sockel

Sockelleiste

Piezoschallwandler

Printstecker

Standardquarz

Buchsenleiste

Buchsenleiste

Stiftleiste

Leiterplatte

USB-Programmer

1N 4001

LED 3MM 2MA GN

LED 3MM 2MA GE

LED 3MM 2MA RT

FOLIE MKS-2 100N

ELKO RAD 47/25V

KERKO 33P

METALL 1,20K

METALL 10K

SMCC 0,10

µ

RT 10-L 47K

TASTER 3301B

GS 28

SPL 20

SUMMER EPM121

PSS 254/2G

3,686411-HC49U-S

BL 1X20W 2,54

BL 1X10W 2,54

SL 1X10W 2,54 myAVR-Board 2.x

Bestückte SMD Leiterplatte

2

1

2,5

1

1

1

1

2

2

1

1

1

2

1

1

4

2

2

4

1

1

2

Sicherheitshinweise

Grundsätzlich ist das myAVR Board nur zum Einsatz als Lern- und Experimentierplattform konzipiert. Es ist nicht vorgesehen und nicht dimensioniert zur Steuerung realer Anlagen.

Bei vorschriftsmäßigem Anschluss und Betrieb treten keine lebensgefährlichen

Spannungen auf. Beachten Sie trotzdem die Vorschriften, die beim Betrieb elektrischer

Geräte und Anlagen Gültigkeit haben. Wir versichern, dass die Leiterplatte durch den

Hersteller getestet wurde. Das Bauelementesortiment wurde gewissenhaft zusammengestellt und auf Vollzähligkeit überprüft. Für Fehler beim Bestücken der

Leiterplatte leisten wir keinen Ersatz. Beschädigte Bauelemente senden wir Ihnen auf

Anfrage zu. Für fehlerhaften und/oder vorschriftswidrigen Einsatz des Board übernehmen wir keine Garantie. Zum Anschluss des Boards an den PC ist ein Standard-USB-Kabel A-

B zu verwenden. Der Einsatz anderer Kabel führt zu Fehlern bei der Programmierung und

Kommunikation. www.myAVR.de

Laser & Co. Solutions GmbH

Promenadenring 8

D-02708 Löbau

Email: [email protected]

Tel: ++49 (0) 3585 470222

Fax: ++49 (0) 3585 470233

Rev. 1, Stand: 02.2006

Laser & Co. Solutions GmbH

Experimentierplattform:

USB Anschluss

Referenzkarte myAVR-Board 2.0 USB mit ATmega8

RISC µController

µTaster/Schalter

(digital)

Potentiometer

(analog)

Eingabegeräte

Erweiterungsbuchse

Reset

Port D

2........7

Port B

0........5

Port C

0........5

0x10

0x0F

0x0E

0x0D

0x0C

0x0B

0x0A

0x09

0x08

0x07

0x06

0x05

0x04

0x1F

0x1E

0x1D

0x1C

0x1B

0x1A

0x19

0x18

0x17

0x16

0x15

0x14

0x13

0x12

0x11

0x03

0x02

0x01

0x00

0x30

0x2F

0x2E

0x2D

0x2C

0x2B

0x2A

0x29

0x28

0x27

0x26

0x25

0x24

0x37

0x36

0x35

0x34

0x33

0x32

0x31

0x3F

0x3E

0x3D

0x3C

0x3B

0x3A

0x39

0x38

0x23

0x22

0x21

0x20

I/O Register

0x36

0x35

0x34

0x33

0x32

0x31

0x30

0x2F

0x2E

0x2D

0x2C

I/O

0x3F

0x3E

0x3D

0x3C

0x3B

0x3A

0x39

0x38

0x37

0x2B

0x2A

0x29

0x28

0x27

0x26

0x25

0x24

0x23

0x22

0x21

0x20

0x56

0x55

0x54

0x53

0x52

0x51

0x50

0x4F

0x4E

0x4D

0x4C

MEM

0x5F

0x5E

0x5D

0x5B

0x5B

0x5A

0x59

0x58

0x57

0x4B

0x4A

0x49

0x48

0x47

0x46

0x45

0x44

0x43

0x42

0x41

0x40

PIND

SPDR

SPSR

SPCR

UDR

UCSRA

UCSRB

UBRRL

ACSR

ADMUX

ADCSRA

ADCH

ADCL

TWDR

TWAR

TWSR

TWBR

EEARH

EEARL

EEDR

EECR

Reserved

Reserved

Reserved

PORTB

DDRB

PINB

PORTC

DDRC

PINC

PORTD

DDRD

OCR1AH

OCR1AL

OCR1BH

OCR1BL

ICR1H

ICR1L

TCCR2

TCNT2

OCR2

ASSR

WDTCR

UBRRH

UCSRC

Name

SREG

SPH

SPL

Reserved

GICR

GIFR

TIMSK

TIFR

SPMCR

Bit7

I

SP7

INT1

INTF1

OCIE2

OCF2

SPMIE

TWCR

MCUCR

MCUCSR

TWINT

SE

TCCR0

TCNT0

OSCCAL

SFIOR –

TCCR1A COM1A1

ICNC1 TCCR1B

TCNT1H

TCNT1L

FOC2

-

URSEL

URSEL

EEAR7

PORTB7

DDB7

PINB7

PORTD7

DDD7

PIND7

SPIF

SPIE

RXC

RXCIE

ACD

REFS1

ADEN

TWA6

TWS7

Bit6

T

SP6

INT0

INTF0

TOIE2

TOV2

RWWSB

TWEA

SM2

COM1A0

ICES1

WGM20

UMSEL

EEAR6

PORTB6

DDB6

PINB6

PORTC6

DDC6

PINC6

PORTD6

DDD6

PIND6

0x0E

0x0D

0x0B

0x0A

ACBG

REFS0

ADSC

TWA5

TWS6

Bit5

H

SP5

TICIE1

ICF1

Bit4

S

SP4

OCIE1A

OCF1A

RWWSRE

Bit3

V

SP3

OCIE1B

OCF1B

BLBSET

Bit2

N

SP10

SP2

TOIE1

TOV1

PGWRT

TWSTA

SM1

TWSTO

SM0

TWWC

ISC11

WDRF

TWEN

ISC10

BORF

CS02 –

Oscillator Calibration Register

COM1B1

– –

Timer/Counter0 (8 Bits)

COM1B0

ACME

FOC1A

PUD

FOC1B

– WGM13 WGM12 CS12

Timer/Counter1 – Counter Register High byte

Timer/Counter1 – Counter Register Low byte

Timer/Counter1 – Output Compare Register A High byte

Timer/Counter1 – Output Compare Register A Low byte

Timer/Counter1 – Output Compare Register B High byte

Timer/Counter1 – Output Compare Register B Low byte

Timer/Counter1 – Input Capture Register High byte

Timer/Counter1 – Input Capture Register Low byte

COM21 COM20 WGM21

Timer/Counter2 (8 Bits)

CS22

Timer/Counter2 Output Compare Register

– – AS2 TCN2UB

– WDCE WDE WDP2

UPM1

EEAR5

UPM0

EEAR4

UBRR[11:8]

USBS

EEAR3

EEPROM Data Register

URSEL

URSEL

EEAR7

– – EERIE –

PORTB5

DDB5

PINB5

PORTC5

DDC5

PINC5

PORTB4

DDB4

PINB4

PORTC4

DDC4

PINC4

PORTB3

DDB3

PINB3

PORTC3

DDC3

PINC3

PORTB2

DDB2

PINB2

PORTC2

DDC2

PINC2

PORTD5

DDD5

PIND5

PORTD4

DDD4

PORTD3

DDD3

PORTD2

DDD2

PIND2

(0x2E)

(0x2D)

PIND4 PIND3

SPI Data Register

SPSR SPIF

SPCR SPIE

USART I/O Data Register

UCSRA RXC

0x0E

0x0D

(0x2B) 0x0B

(0x2A) UCSRB RXCIE 0x0A

USART Baud Rate Register Low byte

ACO

ADLAR

ADFR

ACI

ADIF

ACIE

MUX3

ADIE

ADC Data Register High byte

ADC Data Register Low byte

ACIC

MUX2

ADPS2

Two-wire Serial Interface Data Register

TWA4

TWS5

TWA3

TWS4

TWGCE

TWS3

TWA2

Two-wire Serial Interface Bit Rate Register 168

Pinbelegung

Revision 4, Stand: 10/06

Bit1

Z

SP9

SP1

IVSEL

PGERS

ISC01

EXTRF

CS01

PSR2

WGM11

CS11

CS21

OCR2UB TCR2UB

WDP1 WDP0

UMSEL

UPM1

EEAR6

EEAR5

PORTB1 PORTB0

DDB1

PINB1

PORTC1

DDC1

PINC1

DDB0

PINB0

PORTC0

DDC0

PINC0

PORTD1

DDD1

PIND1

PORTD0

DDD0

PIND0

(0x2E)

(0x2D)

(0x2B)

(0x2A)

ACIS1

MUX1

ADPS1

TWA1

TWPS1

Bit0

C

SP8

SP0

IVCE

TOIE0

TOV0

SPMEN

TWIE

ISC00

PORF

CS00

PSR10

WGM10

CS10

CS20

SPSR

SPCR

UCSRA

UCSRB

ACIS0

MUX0

ADPS0

TWA0

TWPS0 www.myAVR.de

(4 K x 16)

Spannungsversorgung

Schallwandler

(

Frequenzen

)

LED’s

(digital/analog)

Ausgabegeräte

Seite: 1

Speicheraufbau

Programmspeicher

Interrupt - Vektoren

0x0000

Arbeitsspeicher

32 Register

8K Program Flash

Festwertspeicher

512 Byte EEPROM

Interruptvektoren

No.

1

9

10

11

12

5

6

7

8

2

3

4

13

14

15

16

17

18

19

Adress

0x000

0x001

0x002

0x003

0x004

0x005

0x006

0x007

0x008

0x009

0x00A

0x00B

0x00C

0x00D

0x00E

0x00F

0x010

0x011

0x012

ISP Interface

RESET

Arbeitsregister

Register

R26

R27

R28

R29

R0

R1

...

R15

R16

...

XL

XH

YL

YH

X

Y

R30 ZL

Z

R31 ZH

Portfunktionen

Name

Externe Interrupts

Analog-Digital-Wandler

Analog-Komparator

Externe

Source

INT0

INT1

TIMER2 COMP

TIMER2 OVF

TIMER1 CAPT

TIMER1 COMPA

TIMER1 COMPB

TIMER1 OVF

TIMER0 OVF

SPI; STC

USART , RXC

USART , UDRE

USART , TXC

ADC

EE_RDY

ANA_COMP

TWI

SPM_RDY

Adresse

0x00

0x01

...

0x0F

0x10

...

0x1A

0x1B

0x1C

0x1D

0x1E

0x1F

64 I/O Register

1024 Byte SRAM

Interrupt Definition

External Pin,Power-on Reset,Brown- out Reset, and Watchdog Reset

External Interrupt Request 0

External Interrupt Request 1

Timer/Counter2 Compare Match

Timer/Counter2 Overflow

Timer/Counter1 Capture Event

Timer/Counter1 Compare MatchA

Timer/Counter1 Compare MatchB

Timer/Counter1 Overflow

Timer/Counter0 Overflow

Serial Transfer Complete

USART, Rx Complete

USART, Data Register Empty

USART, TX Complete

ADC Conversion Complete

EEPROM Ready

Analog Comperator

Two-wire serial Interface

Store Program Memory Ready

Bemerkung siehe LPM

0x0000

0x001F

0x0020

0x005F

0x0060

0x045F

KEIN

ADIW, SUBI, SUBIW, ANDI,

ORI, CPI, LDI, keine Einschränkungen siehe LD/ST siehe LD/ST siehe LD/ST myAVR LCD

TWI / I²C

SPI-Bus

AVR-ISP

UART (RS232)

Reset

Quarz/Resonator/Takt

Timer/Counter-Output

(PWM, Waveform)

Timer/Counter Input-Clock

Timer/Counter InputCapture

Port

D2-3

C0-5

D6-7

D2

D3

D4-5

B0 (optional)

B1 (optional)

C4, C5

B3

B4

B5

B2 (optional)

D0, D1

D4 (für Sync.Mode)

C6

B6, B7

B1, B2, B3

D4, D5

B0

Funktion

INT0-1

ADC0-5

AIN0-1

R/S

Enable

DB4-7

R/W

Backlight

SDA, SCL

MOSI

MISO

SCK

SS

RxD, TxD

XCK

RST

XTAL1, XTAL2

OC1A, OC1B, OC2

T0, T1

ICP1

© Laser & Co. Solutions GmbH

Befehlssatz

Referenzkarte myAVR-Board 2.0 USB mit ATmega8

Seite: 2

Mnem onics

Oper ands Description Operation Flags

#Clo cks

Mnem onics

Oper ands Description Operation

Fl ags

#Clo cks

Mnem onics

Oper ands

ARITHMETIC AND LOGIC INSTRUCTIONS

ADD

ADC

ADIW

SUB

SUBI

Rd, Rr Add two Registers

Rd, Rr Add with Carry two Registers

Rdl,K Add Immediate to Word

Rd, Rr Subtract two Registers

Rd, K Subtract Constant from Register

SBC

SBCI

SBIW

AND

ANDI

OR

ORI

EOR

COM

NEG

SBR

CBR

INC

DEC

TST

CLR

Rd, K Subtract with Carry Constant from Reg. Rd ← Rd - K - C

Rdl,K Subtract Immediate from Word Rdh:Rdl

Rdh:Rdl - K

Rd, Rr Logical AND Registers

Rd, K Logical AND Register and Constant

Rd

Rd • Rr

Rd

Rd • K

Rd, Rr Logical OR Registers

Rd, K Logical OR Register and Constant

Rd, Rr Exclusive OR Registers

Rd

Rd v Rr

Rd ← Rd v K

Rd ← Rd

Rr

Rd One’s Complement

Rd

Rd,K

Rd,K

Rd

Rd

Rd

Rd

Two’s Complement

Set Bit(s) in Register

Clear Bit(s) in Register

Increment

Decrement

Test for Zero or Minus

Clear Register

Rd

0xFF − Rd

Rd

0x00 − Rd

Rd

Rd v K

Rd ← Rd • (0xFF - K)

Rd

Rd + 1

Rd

Rd − 1

Rd

Rd • Rd

Rd

Rd

Rd

SER

MUL

MULS

MULSU

Rd Set Register

Rd, Rr Multiply Unsigned

Rd, Rr Multiply Signed

Rd, Rr Multiply Signed with Unsigned

Rd ← 0xFF

R1:R0

Rd x Rr

R1:R0

Rd x Rr

R1:R0

Rd x Rr

FMUL Rd, Rr Fractional Multiply Unsigned

FMULS Rd, Rr Fractional Multiply Signed

ULSU

R1:R0

(Rd x Rr) << 1

R1:R0

Rd, Rr Fractional Multiply Signed wiTh Unsigned R1:R0

(Rd x Rr) << 1

(Rd x Rr) << 1

BRANCH INSTRUCTIONS

RJMP

IJMP

RCALL

ICALL

RET

RETI

Rd, Rr Subtract with Carry two Registers k k

Relative Jump

Indirect Jump to (Z)

Relative Subroutine Call

Indirect Call to (Z)

Subroutine Return

Interrupt Return

Rd,Rr Compare

PC

PC + k + 1

PC

Z

PC ← PC + k + 1

PC

Z

PC

STACK

PC

STACK

Rd − Rr CP

CPC

CPI

Rd

Rd + Rr

Rd ← Rd + Rr + C

Rdh:Rdl

Rdh:Rdl + K

Rd

Rd - Rr

Rd

Rd - K

Rd ← Rd - Rr - C

CPSE

SBRC

SBRS

SBIC

SBIS

BRBS

BRBC

BREQ

BRNE

BRCS

BRCC

BRSH

BRLO

BRMI

Z,C,N,V,H

Z,C,N,V,H

Z,C,N,V,S

Z,C,N,V,H

Z,C,N,V,H

Z,C,N,V,H

Z,C,N,V,H

Z,C,N,V,S

Z,N,V

Z,N,V

Z,N,V

1

1

2

1

1

1

1

2

1

1

BRPL k

BRGE k

BRLT

BRIE

BRID k

BRHS k

BRHC k

BRTS k

BRTC k

BRVS k

BRVC k k k

Branch if Plus if (N = 0) then PC

PC + k + 1 None 1/2

Branch if Greater or Equal, Signed if (N

V= 0) then PC

PC + k + 1 None 1/2

Branch if Less Than Zero, Signed if (N

V= 1) then PC

PC + k + 1 None 1/2

Branch if Half Carry Flag Set if (H = 1) then PC

PC + k + 1 None 1/2

Branch if Half Carry Flag Cleared

Branch if T Flag Set if (H = 0) then PC

PC + k + 1 if (T = 1) then PC

PC + k + 1

None 1/2

None 1/2

Branch if T Flag Cleared if (T = 0) then PC ← PC + k + 1 None 1/2

Branch if Overflow Flag is Set

Branch if Overflow Flag is Cleared

Branch if Interrupt Enabled

Branch if Interrupt Disabled

1

DATA TRANSFER INSTRUCTIONS

if (V = 1) then PC if (V = 0) then PC if ( I = 1) then PC

PC + k + 1

PC + k + 1

PC + k + 1 if ( I = 0) then PC

PC + k + 1

None 1/2

None 1/2

None

None

1/2

1/2

Z,N,V

Z,N,V

1

1

MOV Rd, Rr

MOVW Rd, Rr

Move Between Registers

Copy Register Word

None

None

1

1

Z,C,N,V

Z,C,N,V,H

K Z,N,V

Z,N,V

Z,N,V

Z,N,V

Z,N,V

1

1

1

LDI

LD

LD

1 LD

1 LD

1

1

LD

LD

Rd, K

Rd, X

Rd, X+

Load Immediate

Load Indirect

Load Indirect and Post-Inc.

Rd, - X Load Indirect and Pre-Dec.

Rd, Y Load Indirect

Rd, Y+ Load Indirect and Post-Inc.

Rd, - Y Load Indirect and Pre-Dec.

Rd,Y+q Load Indirect with Displacement

Rd ← Rr

Rd+1:Rd

Rr+1:Rr

Rd

K

Rd

(X)

Rd

(X), X

X + 1

X ← X - 1, Rd ← (X)

Rd

(Y)

Rd

(Y), Y

Y + 1

Y

Y - 1, Rd

(Y)

Rd ← (Y + q)

None

None

None

None

None

None

None

1

2

2

2

2

2

2

Z,N,V

None

Z,C

Z,C

Z,C

Z,C

Z,C

Z,C

None

None

None

None

None

I

Z,N,V,C,H

1 LDD

1 LD

2 LD

2

2

2

LD

LDD

LDS

2 ST

2 ST

2

2

3 ST

3 STD

4

4

1

ST

ST

ST

ST

ST

ST

Rd, Z

Rd, Z+

Rd, -Z

Load Indirect

Load Indirect and Post-Inc.

Load Indirect and Pre-Dec.

Rd, Z+q Load Indirect with Displacement

Rd, k

X, Rr

Load Direct from SRAM (Data Mem.) Rd

(k)

Store Indirect

X+, Rr Store Indirect and Post-Inc.

(X)

(X)

Rr

Rr, X

X + 1

- X, Rr Store Indirect and Pre-Dec.

Y, Rr Store Indirect

X

X - 1, (X)

(Y)

Rr

Rr

Y+, Rr Store Indirect and Post-Inc.

Rd ← (Z)

Rd

(Z), Z

Z+1

Z

Z - 1, Rd

(Z)

Rd

(Z + q)

- Y, Rr Store Indirect and Pre-Dec.

Y+q,Rr Store Indirect with Displacement

Z, Rr Store Indirect

(Y)

Rr, Y

Y + 1

Y ← Y - 1, (Y) ← Rr

(Y + q)

Rr

(Z)

Rr

Z+, Rr Store Indirect and Post-Inc.

-Z, Rr Store Indirect and Pre-Dec.

(Z)

Rr, Z

Z + 1

Z ← Z - 1, (Z) ← Rr

None

None

None

None

None

None

None

None

None

None

None

None

None

None

None

None

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

Rd,Rr Compare with Carry

Rd,K

Rd,Rr Compare, Skip if Equal if (Rd = Rr) PC

PC + 2 or 3

Rr, b Skip if Bit in Register Cleared if (Rr(b)=0) PC

PC + 2 or 3

Rr, b Skip if Bit in Register is Set if (Rr(b)=1)

P, b

P, b s, k

Compare Register with Immediate

Skip if Bit in I/O Register Cleared

Skip if Bit in I/O Register is Set

Branch if Status Flag Set

Rd − Rr − C

Rd − K

Z,N,V,C,H

Z,N,V,C,H

None

None

PC

PC + 2 or 3 if (P(b)=0) PC ← PC + 2 or 3 if (P(b)=1) PC

PC + 2 or 3

None

None

None if (SREG(s) = 1) then PC

PC+k + 1 None

1

1

STD

STS

1/2/3 LPM

1/2/3

1/2/3

1/2/3

1/2/3

1/2

LPM

LPM

SPM

IN

OUT

Z+q,Rr Store Indirect with Displacement k, Rr Store Direct to SRAM (Data Mem.)

(Z + q)

(k)

Rr

Rr

Rd, Z

Rd, Z+

Rd, P

P, Rr

Load Program Memory

Load Program Memory

Store Program Memory

In Port

Out Port

R0

(Z)

Rd

(Z)

Load Program Memory and Post-Inc Rd

(Z)

Rd

P

(Z), Z

P

Rr

R1:R0

Z+1 s, k Branch if Status Flag Cleared 1/2 PUSH Rr Push Register on Stack k k k

Branch if Equal

Branch if Not Equal

Branch if Carry Set if (SREG(s) = 0) then PC

PC+k + 1 None if (Z = 1) then PC

PC + k + 1 None if (Z = 0) then PC ← PC + k + 1 if (C = 1) then PC

PC + k + 1

None

None

1/2

1/2

1/2

POP Rd Pop Register from Stack

BIT AND BIT-TEST INSTRUCTIONS

SBI P,b Set Bit in I/O Register

STACK

Rr

Rd

STACK

I/O(P,b)

1 k k k k

Branch if Carry Cleared

Branch if Same or Higher

Branch if Lower

Branch if Minus if (C = 0) then PC

PC + k + 1 if (C = 0) then PC

PC + k + 1 if (C = 1) then PC ← PC + k + 1 if (N = 1) then PC ← PC + k + 1

None

None

None

None

1/2 CBI

1/2

1/2

1/2

LSL

LSR

ROL

P,b

Rd

Rd

Rd

Clear Bit in I/O Register

Logical Shift Left

Logical Shift Right

Rotate Left Through Carry

I/O(P,b)

0

Rd(n+1)

Rd(n), Rd(0)

0

Rd(n) ← Rd(n+1), Rd(7) ← 0

None

None

None

None

None

None

None

None

None

None

None

None

Z,C,N,V

2

2

3

3

3

-

1

1

2

2

2

2

1

Z,C,N,V 1

Rd(0) ← C,Rd(n+1) ← Rd(n),C ← Rd(7) Z,C,N,V 1

ROR Rd

ASR

BST

BLD Rd, b Bit load from T to Register

SEC

CLC

SEN

CLN

SEZ

CLZ

SEI

CLI

SES

CLS

SEV

CLV

SET

CLT

SEH

NOP

SLEEP

Rd

SWAP Rd

BSET s

BCLR s

Rotate Right Through Carry

Arithmetic Shift Right

Swap Nibbles

Flag Set

Flag Clear

Description

Rr, b Bit Store from Register to T

Set Carry

Clear Carry

Set Negative Flag

Clear Negative Flag

Set Zero Flag

Clear Zero Flag

Global Interrupt Enable

Global Interrupt Disable

Set Signed Test Flag

Clear Signed Test Flag

Clear T in SREG

S

1

S

0

Set Twos Complement Overflow. V ← 1

Clear Twos Complement Overflow V

0

Set T in SREG T

1

T

0

Set Half Carry Flag in SREG H ← 1

CLH Clear Half Carry Flag in SREG

MCU CONTROL INSTRUCTIONS

WDR

No Operation

Sleep

WatchdogReset

C ← 1

C

0

N

1

N

0

Z

1

Z ← 0

I

1

I

0

Rd(7)

C,Rd(n)

Rd(n+1),C

Rd(0)

Rd(n)

Rd(n+1), n=0..6

Rd(3..0) ← Rd(7..4),Rd(7..4) ← Rd(3..0)

SREG(s)

1 SREG(s)

SREG(s)

0 SREG(s)

T

Rr(b)

Rd(b) ← T

H ← 0

Operation

(see specific descr. for Sleep function)

(see specific descr. for WDR/timer)

Flags

#Clo cks

;+----------------------------------------------------------------------------------------

;| Titel : Beispiel IN/OUT für das myAVR-Board

;+----------------------------------------------------------------------------------------

;| Funktion : Solange Taster 1 gedrückt ist, wird eine LED eingeschaltet

;| Schaltung : PORTD2=Taster1, PORTB0=LED-Rot

;+----------------------------------------------------------------------------------------

.include

"AVR.H"

;--- Reset and Interrupt vector ---- ;VNr. Beschreibung ----- rjmp main ;1 POWER ON RESET reti ;2 Int0-Interrupt reti ;3 Int1-Interrupt reti ;4 TC2 Compare Match reti ;5 TC2 Overflow reti ;6 TC1 Capture reti ;7 TC1 Compare Match A reti ;8 TC1 Compare Match B reti ;9 TC1 Overflow reti ;10 TC0 Overflow reti ;11 SPI, STC Serial Transfer Complete reti ;12 UART Rx Complete reti ;13 UART Data Register Empty reti ;14 UART Tx Complete reti ;15 ADC Conversion Complete reti ;16 EEPROM Ready reti ;17 Analog Comparator reti ;18 TWI (IC) Serial Interface reti ;19 Store Program Memory Ready

;--- Start, Power ON, Reset ----------------------------------------------------- main: ldi r16 ,hi8( RAMEND ) ; Stack Initialisierung out SPH , r16 ldi r16 ,lo8( RAMEND ) out SPL , r16 cbi DDRD ,2 ; PORTD2 auf Eingang sbi PORTD ,2 ; PORTD2 Pullup sbi DDRB ,0 ; PORTB0 auf Ausgang

;----------------------------------------------------------------------------------------- mainloop: ldi r16 ,0 ; Wert bei Taste nicht gedrückt sbis PIND ,2 ; Taste auswerten ldi r16 ,1 ; Wert bei Taste gedrückt out PORTB , r16 ; LED an/aus rjmp mainloop

;-----------------------------------------------------------------------------------------

S

V

V

T

T

Z

Z

I

I

S

Z,C,N,V 1

Z,C,N,V 1

None 1

1

T

None

C

C

N

N

1

1

1

1

1

1

1

H

H

None

None

None

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Revision 4, Stand: 10/06 www.myAVR.de

© Laser & Co. Solutions GmbH

myAVR

Technische Beschreibung myAVR LCD Add-On 2.2

Eigenschaften

16x2 LC-Display mit Hintergrundbeleuchtung

Industriestandard-Controller

Kontrastregler

Jumper für das Schalten der

Hintergrundbeleuchtung und des RW-Signals

Leiterplattenmaterial: FR4, 1,5 mm; 0,35 µm Cu

Industriefertigung, gebohrt, verzinnt,

Lötstoppmaske, Bestückungsdruck, robust

Steckerleiste für den Anschluss an das myAVR-Board

Buchsenleise für den Anschluss weiterer Module

Allgemeine Beschreibung

Das myAVR LCD Add-On ist ein anschlussfertiges LCD-Modul für das myAVR-Board 1

LPT oder das myAVR-Board 2 USB. Es ist mit einem hochwertigen LC-Display mit 2

Zeilen je 16 Zeichen ausgestattet. Die Hintergrundbeleuchtung kann per Jumper geschaltet oder per Software vom Controller geregelt werden. Zusätzlich verfügt das

Board über eine Kontrastreglung und Anschlüsse für das myAVR-Board und weitere Add-

Ons. Das LCD Add-On ist robust und auf die myAVR Produktreihe abgestimmt.

Technische Daten

Maximalwerte

Maximalstrom: 150 mA (bei eingeschalteter Hintergrundbeleuchtung)

Maximalspannung: 5,5 V

Minimalspannung: 4,5 V

Lagertemperatur: -10° C bis +40° C

Beachte: Beim Betrieb von zusätzlichen Verbrauchern am myAVR Board ist auf die

Gesamtleistung der Stromversorgung (maximal 1000 mA nur mit Kühlkörper) zu achten.

Die Betriebstemperatur des Spannungsreglers (7806) ist während des Betriebes zu

überprüfen und gegebenenfalls ein Kühlkörper nachzurüsten. Die Belastung des

Spannungsreglers kann vor allem durch den Anschluss einer geeigneten

Spannungsquelle verringert werden. Umso höher die Spannung an der Spannungsquelle ist, umso mehr Wärme muss vom Spannungsregler abgeführt werden. Die

Spannungsquelle darf 12V nicht überschreiten. Das Optimum ist ein 9V Gleichspannung.

Diese erhalten Sie zum Beispiel aus einem stabilisierten 9V Netzteil mit max. 1000mA.

Betriebsdaten

Betriebsstrom:

Betriebsstrom:

ca. 120 mA (bei eingeschalteter Hintergrundbeleuchtung)

ca. 5 mA (ohne Hintergrundbeleuchtung)

Betriebsspannung: typisch 4,8 – 5,3 V

Betriebstemperatur: 0° C bis +30° C

Laser & Co. Solutions GmbH Revision 3, Stand:05/06

LCD Add-On 2.2

Schnittstellendaten

Steckerleiste für den Anschluss an das myAVR-Board

1 20

Seite: 2/2

PIN-Belegung:

Port D

1 = Port D.2

2 = Port D.3

3 = Port D.4

4 = Port D.5

5 = Port D.6

6 = Port D.7

Port B Port C

LCD

16x2

R/W

Beleuchtung

LCD Belegung ( 4 Bit Modus)

1 = Port D.2

2 = Port D.3

3 = Port D.4

4 = Port D.5

5 = Port D.6

LCD PIN 4

LCD PIN 6

LCD PIN 11

LCD PIN 12

LCD PIN 13

6 = Port D.7 LCD PIN 14

7 = Port B.0 (Jumper R/W) LCD PIN 5

8 = Port B.1 (Jumper PWM) LCD PIN 15

Kontrastreglung

13 = 5V

14 = Masse

LCD PIN 3

LCD PIN 1

LCD PIN 2

LCD PIN 7

LCD PIN 8

LCD PIN 9

LCD PIN 10

LCD PIN 15

7 = Port B.0

8 = Port B.1

9 = Port B.2

10 = Port B.3

11 = Port B.4

12 = Port B.5

13 = 5 V

14 = Masse

RS = Enable

E = Enable

DB4 = Datenbit 4

DB5 = Datenbit 5

DB6 = Datenbit 6

DB7 = Datenbit 7

R/W =Read/Write (oder fest auf Low)

Hintergrundbeleuchtung (Anode)

Vo

Vss

Vdd

DB0 = Datenbit 0

DB1 = Datenbit 1

DB2 = Datenbit 2

DB3 = Datenbit 3

Hintergrundbeleuchtung (Kathode)

15 = Port C.0

16 = Port C.1

17 = Port C.2

18 = Port C.3

19 = Port C.4

20 = Port C.5

Laser & Co. Solutions GmbH Revision 3, Stand: 06/06

LCD Add-On 2.2

Mechanische Daten

Material:

Abmaße (L x B):

Dicke:

Rastermaß:

Gewicht:

90 mm

FR4; 0,35 µm Cu

90 mm x 60 mm

1,5 mm

2,54 mm ca. 55 g

60 mm

Seite: 3/3

Stückliste:

LCD Add-On Leiterplatte 1

LCD 16x2 mit BL 1

Buchsenleiste 1x20W

Steckerleiste 1x20W

Jumper 1x3

Potentiometer 5K

Widerstand 10K

Widerstand 220

Transistor

1

1

1

1

1

1

2

Laser & Co. Solutions GmbH Revision 3, Stand: 06/06

LCD Add-On 2.2

Displaydaten:

Seite: 4/4

Laser & Co. Solutions GmbH Revision 3, Stand: 06/06

LCD Add-On 2.2

Displaykommandos:

Seite: 5/5

Laser & Co. Solutions GmbH Revision 3, Stand: 06/06

LCD Add-On 2.2

Displayzeichensatz:

Seite: 6/6

Display-Adressorganisation:

Laser & Co. Solutions GmbH Revision 3, Stand: 06/06

LCD Add-On 2.2

Programmierung des Displays:

Seite: 7/7

Beispiele und Vorlagen für die Programmierung des myAVR LCD Add-On finden Sie im

Downloadbereich von www.myAVR.de

.

START

Register sichern

LCD-PortD initialisieren wait50ms

PowerUp

LCD reset

LCD reset

LCD reset

LCD init 4 Bit

LCD 2x16 konfig set Entry-Mode

Register wieder hestellen

RET

LCD_enable

LCD_enable

LCD_enable

LCD_enable

LCD_cmd

LCD_cmd

Das myAVR LCD Add-On ist für den 4Bit Modus über Port D konfiguriert.

Warte mindestens 50 ms nach Power-ON.

Das Display wird durch das dreimalige senden von 0b0011xxxx (Soft-Reset) in den Initialisierungsmodus versetzt, dabei muss RS = 0 sein. wait5ms wait100µs wait5ms

LCD_off LCD_clear

LCD_on

Betriebsmodus:

- 4 Bit, 0b00100000

- 2 Zeilen, 5x7 Punktmatrix, 0b00101000

- Einfügemodus, 0b00000110

- OFF, 0b00001000

- CLEAR, 0b00000001

- ON, 0b00001110

BASCOM Beispiel:

$regfile = "m8def.dat"

$crystal = 3686400

Config Lcdpin = Pin , Db4 = Portd.4

, Db5 = Portd.5

, Db6 = Portd.6

, Db7 = Portd.7

,

E = Portd.3

, Rs = Portd.2

Config Lcd = 16 * 2

Config Portd = Output

Do

Waitms 1000

Cls

Lcd "myAVR mit LCD"

Loop

End

Laser & Co. Solutions GmbH Revision 3, Stand: 06/06

Dipl. Ing. Toralf Riedel

Dipl. Ing. Päd. Alexander Huwaldt

myTinyProg

Projektbeschreibung zum

AVR910 Tiny Programmer für das myAVR Board

Seite: 2/14

"

$

#

&

!

) !

&

!

!

/

)

) + 0

,

(

$ % &!!

& !

+ )

!

!

,

!

!

' (

) *

.

& !

!

&!

(-

,

4. Auflage: Mai

1223

4 5 67 (

0

8

9 8

!+

.

+

© Laser & Co. Solutions GmbH Projektbeschreibung zu myTinyProg

Inhalt Seite: 3/14

Inhalt

1 Einleitung ......................................................................................................................................... 5

2 Grundlagen ...................................................................................................................................... 6

2.1

Atmel Application Note 910 ........................................................................................................ 7

3 Hardware myAVR-Board und myTinyProg...................................................................................... 9

3.1

Hardwareüberblick...................................................................................................................... 9

3.2

Schaltplan myTinyProg............................................................................................................. 10

3.3

Stückliste .................................................................................................................................. 10

3.4

Realisierung auf einer myAVR-Laborkarte............................................................................... 11

4 myTinyProg Firmware.................................................................................................................... 12

4.1

Beschreibung der Firmware...................................................................................................... 12

4.2

Brennen der Firmware .............................................................................................................. 12

4.3

Brennen (Programmieren) des Tiny’s....................................................................................... 13

4.4

myTinyProg mit SiSy AVR........................................................................................................ 13

4.5

myTinyProg mit myAVR Workpad PLUS.................................................................................. 13

5 Quellenverzeichnis......................................................................................................................... 14

Projektbeschreibung zu myTinyProg © Laser & Co. Solutions GmbH

Seite: 4/14

© Laser & Co. Solutions GmbH Projektbeschreibung zu myTinyProg

Einleitung Seite: 5/14

1 Einleitung

Das vorliegende Projekt myTinyProg beschreibt eine Möglichkeit, das Lern- und Experimentiersystem myAVR als einen komfortablen seriellen AVR910-Programmer für

AVR-Tiny Controller zu nutzen. Die Basis ist dafür ist eine Laborkarte A und wenige

Bauteile, wie ein DIP8-Sockel, ein Quarz und zwei Keramikkondensatoren. Darüber hinaus soll das Projekt Anregungen geben, diesen Einsatzfall zum Beispiel auch für

Controller der AVR-Mega-Serie weiter zu entwickeln.

Dieses Projekt ist geeignet für das myAVR Board 1 LPT und das myAVR Board 2 USB.

Entwicklungsumgebung

- Port: COMx

- Programmer: AVR910

Programm für

Tiny-Controller

Datenmodus

AVR 910

Firmware

ISP ISP zu brennender

AVR-Tiny-Controller

Wir wünschen Ihnen viel Erfolg und Spaß beim Lernen und Experimentieren.

Ihr myAVR-Team

Projektbeschreibung zu myTinyProg © Laser & Co. Solutions GmbH

Seite: 6/14 Grundlagen

2 Grundlagen

Für das Brennen (Programmieren, Flashen) des fertigen Mikrocontrollerprogramms

(*.HEX oder *.BIN) gibt es grundsätzlich zwei Möglichkeiten:

Zum Einen kann man ein Programmiergerät verwenden, in das man den Chip einsetzt und programmiert. Dazu muss das Programmiergerät zum Beispiel über die serielle Schnittstelle oder USB an den PC angeschlossen werden. Der Mikrocontroller ist aus dem Zielsystem zu entfernen und auf dem entsprechenden

Sockel des Programmiergerätes zu stecken. Dann kann das Programm in den

FLASH-Speicher des Controllers übertragen werden. War dieser Vorgang erfolgreich, kann der Controller aus dem Programmiergerät entnommen und wieder in das Zielsystem eingebaut werden.

Eine weitere Lösung für die Programmierung des Mikrocontrollers ist das sogenannte „In System Programming“ (ISP). Dabei muss der Controller nicht aus dem

Zielsystem ausgebaut werden, sondern kann direkt im System programmiert werden. Dafür muss das Zielsystem jedoch eine ISP-Schnittstelle bereitstellen. Mit einer zusätzlichen Hardware, dem sogenannten ISP-Programmer, der an den

LPT-Port, die COM-Schnittstelle oder den USB-Port angeschlossen wird, kann aus der Entwicklungsumgebung heraus das Programm direkt in das Zielsystem

übertragen werden.

Abbildung: ISP- Anschlüsse, ISP- Standards, Atmel 10-polig, 6-polig, TwinAVR

Die folgende Tabelle zeigt die Bedeutungen der einzelnen Signalleitungen der ISP-

Schnittstelle. Diese sind die Leitungen des SPI (Serial Processor Interface).

Für die Programmer-Hardware gibt es eine Reihe von konkreten Lösungen. Atmel selbst stellt im Application Note AVR910 eine Programmerlösung vor, die inzwischen von den meisten Programmierumgebungen unterstützt wird.

© Laser & Co. Solutions GmbH Projektbeschreibung zu myTinyProg

Grundlagen Seite: 7/14

2.1 Atmel Application Note 910

Atmels Application Note AVR910 stellt zwei Aspekte einer einfachen Programmerlösung dar. Zum Einen eine Hardwarelösung und zum Anderen ein Softwareprotokoll.

Die Hardware basiert auf einem RS232 Interface, einem AVR-Controller und dem eigentlichen ISP-Interface. Die Programmierumgebung sendet über den COM-Port an den Programmer Kommandos entsprechend dem AVR910 Protokoll. Diese werden durch die Firmware in ISP-Kommandos (ISP-Protokoll) umgesetzt. Da der AT90S1200

über kein SPI (Serial Processor Interface) verfügt, ist in der Firmware eine Software lösung dafür zu finden (Soft-SPI).

Kommandos

Antworten

AVR910 Hardware

Die originale Hardwarelösung sieht im Detail wie folgt aus:

Sie besitzt eine einfache Pegelanpassung für die COM-Schnittstelle des PC (RS232) und einen AT90S1200. Die Firmware für den AT90S1200, welche das AVR910 Protokoll realisiert, stellt Atmel auch bereit.

Ausgehend von diesem Schema liegt der Schluss nahe, dass ein myAVR Board ja ebenfalls über diese Komponenten verfügt.

-

Die Pegelanpassung für die serielle Schnittstelle übernimmt beim myAVR Board 1

-

LPT ein RS232 Treiber und für die Firmware haben wir einen ATmega8, der bereits über ein SPI verfügt.

Bei dem myAVR Board 2 USB erfolgt die serielle Verbindung über den bereits installierten COM-Port-Treiber.

Also beste Vorraussetzungen, daraus einen AVR910 Programmer zu machen ;-)

Projektbeschreibung zu myTinyProg © Laser & Co. Solutions GmbH

Seite: 8/14 Grundlagen

AVR910 Firmware

Wichtiger als die eigentliche AVR910 Hardware ist die Softwarekomponente, die das

Kommunikationsprotokoll mit der Entwicklungsumgebung realisiert. Die folgende Tabelle zeigt die AVR910 Kommandos, die per serieller Schnittstelle vom Brennprogramm an den Programmer gesendet werden.

Kommando

Programming able

Chip Erase

En-

Write FLASH Low

Write FLASH Higth

Read FLASH Low

Write FLASH Higth

Write EEPROM

Code

0xAC 0x53 ** **

0xAC 0x8* ** **

Beschreibung

Nach Power UP und RESET Low muss als erstes dieses Kommando gesendet werden, danach akzeptiert der Controller

Programmier-Kommandos

Bevor der Programmspeicher neu programmiert werden kann, ist dieser erst zu löschen. Dies bewirkt, dass jedes Byte mit

0xFF (alle Bits High) überschrieben wird. Der Programmiervorgang setzt dann nur noch die

Low-Bits.

Jeder Maschinenbefehl des AVR besteht aus 2 Byte (16 Bit

0x60 adrh adrl byte

0x68 adrh adrl byte

0x20 adrh adrl **

0x28 adrh adrl ** nen nur einzeln gelesen werden.

0xC0 adrh adrl byte

Schreibt ein Byte in den

EEPROM.

Dieser ist byteorientiert.

0xA0 adrh adrl **

Worte). Diese sind einzeln zu

übertragen.

Jeder Maschinenbefehl des AVR besteht aus 2 Byte. Diese kön-

Read EEPROM Liest ein Byte aus dem

EEPROM.

Dieser ist byteorientiert.

Read Vendor Code 0x30 ** 0x00 ** Liest den Herstellercode aus.

Atmel signiert mit 0x1e.

Read Family Code

0x30 ** 0x01 **

Liest den Gruppencode aus.

Der Mega8 liefert zum Beispiel

0x07. Darin ist Controllerfamilie und FLASH-Size codiert.

Read Part Number 0x30 ** 0x02 ** Liest den Teilcode aus.

Der Mega8 liefert zum Beispiel

0x93. Aus Herstellercode, Gruppencode und Teilcode ergibt sich die Controllersignatur

Mega8 = 0x1e9307 wait x x x

Einige Kommandos erfordern controllerspezifische Ausführungszeiten. Diese können den Datenblättern der Controller entnommen werden.

© Laser & Co. Solutions GmbH Projektbeschreibung zu myTinyProg

ATtiny12:

AT90S2323:

ATtiny15:

Hardware myAVR Board und myTinyProg Seite: 9/14

3 Hardware myAVR Board und myTinyProg

3.1 Hardwareüberblick

Das myAVR Board besitzt folgende Struktur:

LPT- oder USB-Programmer, RS232 Interface, ATmega8 Controller, Peripherie, Erweiterungsbuchse. Bei diesem Projekt soll das Board als AVR910 Programmer arbeiten.

COM-Port

AVR910

Kommandos

ISP Port (LPT/USB)

COM Port

RISC µController

µTaster/Schalter

(digital)

Potentiometer

(analog)

Eingabegeräte

ISP

Externe Spannungsversorgung

Schallwandler

(Frequenzen)

LED’s

(digital/analog)

Ausgabegeräte

Projektbeschreibung zu myTinyProg © Laser & Co. Solutions GmbH

Seite: 10/14 Hardware myAVR Board und myTinyProg

3.2 Schaltplan myTinyProg

Die Schaltung soll die Programmierung der Atmel Controller AT90S2323, ATtiny12, 13 und 15 ermöglichen. Dabei sind die ISP Leitungen entsprechend der PIN-Belegung der

Controller und der Erweiterungsbuchse des myAVR-Boards zu verbinden. Die SPI Signale sind am Mega8 auf Port B 3, 4 und 5 verfügbar.

myAVR-Board

(Auszug)

Laborkarte A

3.3 Stückliste

IC1

J1

C1, C2 KERKO 33p

Q1

X1

SV1

ATtiny12/13/15 DIP

IC Sockel 8 DIP

1 Stück

1 Stück

2 Stück

Quarz 3,6864 MHz 1 Stück

Laborkarte A (Platine) 1 Stück

Stiftleiste 20polig

Schaltdraht

1 Stück ca. 20 Zentimeter (Farbsortiment)

© Laser & Co. Solutions GmbH Projektbeschreibung zu myTinyProg

Hardware myAVR Board und myTinyProg Seite: 11/14

3.4 Realisierung auf einer myAVR Laborkarte A

1. Löten Sie Buchsenleiste und IC Sockel auf die Laborkarte. Achten Sie darauf, dass die paarigen Lötaugen der Laborkarte einen einfachen Anschluss gewährleisten.

2. Verbinden Sie die PINs 5, 6 und 7 des IC Sockels mit Port B 3, 4 und 5 an der Steckerleiste (blau) und PIN 8 des IC Sockels mit der Versorgungsspannung (rot).

3. Ergänzen Sie Quarz und Kondensator und verbinden Sie PIN 1 des IC Sockels mit

Port B.1 an der Steckerleiste (gelb) und PIN 2 und 3 des IC Sockels mit dem Quarz.

4. Stellen Sie alle Verbindungen entsprechend des Schaltplanes her. Danach kann der

Controller (z.B.ATtiny13) in den IC Sockel eingesetzt werden.

Projektbeschreibung zu myTinyProg © Laser & Co. Solutions GmbH

Seite: 12/14 myTinyProg Firmware

4 myTinyProg Firmware

Die AVR910 Firmware für dieses Projekt ist als HEX-Datei myTinyProg.hex im Downloadbereich von www.myAVR.de

verfügbar. Diese unterstützt unteranderem die Controller AT90S2323, ATtiny12, ATtiny13, ATtiny15 aber auch eine Reihe Mega AVR und setzt die oben beschriebene Schaltung voraus.

Port B.1 = RST

Port C.0 = rote LED (per Patchkabel auf dem myAVR-Board)

Port C.2 = grüne LED (per Patchkabel auf dem myAVR-Board)

Port B.3 = MISO

Port B.4 = MOSI

Port B.5 = SCK

4.1 Beschreibung der Firmware

Es werden unter anderem folgende AVR910 Kommandos unterstützt:

- Enter programming mode

- Set address

- Write program memory, low byte

- Write program memory, high byte

- Read program memory

- Write data memory

- Read data memory

- Chip erase

- Leave programming mode 'L'

- Read signature bytes 's'

- Return supported device codes 't'

- Return software identifier

- Return sofware version

- Return hardware version

- Return programmer type

'R'

'D'

'd'

'e'

'P'

'A'

'c'

'C'

- Set LED

- Clear LED

'S'

'V'

'v'

'p'

'x'

'y'

Der Betriebszustand des myTinyProg wird über zwei LEDs angezeigt

rote LED = betriebsbereit,

grüne LED = Brennvorgang.

Die Einstellungen für den COM-Port des PC´s müssen sein:

19200 Baud,

8 Datenbits,

1 Stoppbit,

keine Parität sein.

4.2 Brennen der Firmware

Die Firmware muss zuerst wie bisher über den LPT-Port oder mySmartUSB auf den

Mega8 des myAVR Boards gebrannt werden.

© Laser & Co. Solutions GmbH Projektbeschreibung zu myTinyProg

myTinyProg Firmware Seite: 13/14

4.3 Brennen (Programmieren) des Tiny’s

myTinyProg wird mittels der Buchsenleiste mit dem myAVR Board verbunden.

myAVR Board 1 LPT

Das LPT-Kabel ist abzuziehen und der serielle Anschluss wird zum Programmieren des

Tiny’s benutzt.

myAVR Board 2 USB

Zum Brennen über die USB-Schnittstelle ist der Datenmodus zu erzwingen (vgl. Abbildung). Das erfolgt mit dem Setzen der DIP-Schalter auf der USB-Platine mySmartUSB.

Datenmodus erzwingen

-

DIP 2 ON

DIP 3 OFF

-

DIP 4 OFF

4.4 myTinyProg mit SiSy AVR

In SiSy AVR können Sie

myTinyProg jetzt als

AVR910 Programmer ansprechen. Dazu sind auf dem entsprechenden Programmmodul im Dialog

„Definieren“ unter „Extras

(AVR)“ die Eintragungen für den verwendeten Mikrocontroller, die Takt-rate, den Programmer und den

IO-Port einzutragen. Die

Abbildung zeigt ein mögliches Beispiel.

4.5 myTinyProg mit myAVR Workpad PLUS

Mit dem Programm myAVR Workpad PLUS können Sie jetzt ebenfalls myTinyProg als

AVR910 Programmer ansprechen. Die Eintragungen für den verwendeten Mikrocontroller, Programmer und Port können Sie unter der Menüfolge Extras/Einstellungen vornehmen oder Sie hinterlegen diese Angaben im Dateikopf. Entsprechende Hinweise dazu erhalten Sie ebenfalls unter der Menüfolge Extras/Einstellungen.

Projektbeschreibung zu myTinyProg © Laser & Co. Solutions GmbH

Seite: 14/14

5 Quellenverzeichnis

www.atmel.com

http://www.atmel.com/dyn/resources/prod_documents/DOC0931.PDF

http://www.atmel.com/dyn/resources/prod_documents/doc2521.pdf

http://www.atmel.com/dyn/resources/prod_documents/doc2585.pdf

http://www.atmel.com/dyn/resources/prod_documents/DOC0943.PDF

http://www.atmel.com/dyn/resources/prod_documents/AVR910.zip

http://www.atmel.com/dyn/resources/prod_documents/doc1006.pdf

http://www.atmel.com/dyn/resources/prod_documents/doc2535.pdf

http://www.atmel.com/dyn/resources/prod_documents/doc1187.pdf

www.sisy.de

www.myAVR.de

Quellenverzeichnis

© Laser & Co. Solutions GmbH Projektbeschreibung zu myTinyProg

Dipl. Ing. Toralf Riedel

Dipl. Ing. Päd. Alexander Huwaldt

myAVR Lehrbuch

Mikrocontroller- programmierung

Hardwarenahe

Programmierung von

AVR-Mikrocontrollern in

Assembler, C und BASCOM

Leseprobe

Leseprobe

Inhalt

1 Einleitung ..................................................................................................................................... 7

2 Vorbereitung .............................................................................................................................. 12

2.1 Hard- und Softwarevoraussetzungen ............................................................................... 12

2.2 Beschaffen bzw. Herstellen der Hardware........................................................................ 12

2.3 Beschaffung und Installation der Software ....................................................................... 15

2.3.1 Installation von SiSy AVR ........................................................................................ 15

2.3.2 Installation myAVR Workpad ................................................................................... 15

3 Grundlagen zu Mikrocontrollern................................................................................................. 16

3.1 Hardwaregrundlagen......................................................................................................... 16

3.1.1 Prozessorkern (Zentraleinheit)................................................................................. 17

3.1.2 Peripherie-Bausteine ............................................................................................... 18

3.1.3 Speicherarten und Speicherarchitektur ................................................................... 19

3.1.4 Prozessoren............................................................................................................. 20

3.1.5 Signale am AVR....................................................................................................... 21

3.2 Experimentierhardware myAVR Board ............................................................................. 22

4 Programmierung von Mikrocontrollern ...................................................................................... 24

4.1 Programmiersprachen, Programmiergeräte, Schnittstellen.............................................. 24

4.2 Mikrocontroller-Entwicklungsumgebung SiSy AVR .......................................................... 28

4.3 Schnellstart mit SiSy AVR................................................................................................. 30

4.4 Entwicklungsumgebung myAVR Workpad ....................................................................... 34

4.5 Schnellstart mit dem myAVR Workpad............................................................................ 36

5 Mikrorechnerprogrammierung in Assembler ............................................................................. 40

5.1 Einführung in den AVR Assembler ................................................................................... 40

5.2 Grundaufbau eines AVR-Assembler Programms ............................................................. 42

5.3 Der Befehlssatz des AVR-RISC-Assembler ..................................................................... 47

5.4 Das seltsame „Hallo Welt“ eines Mikrocontrollers ............................................................ 49

5.5 Eingaben und Ausgaben................................................................................................... 57

5.6 Eingabe, Verarbeitung, Ausgabe, EVA und der µC.......................................................... 64

5.7 Programmsteuerung und Algorithmen in Assembler ........................................................ 70

5.8 Unterprogramme ............................................................................................................... 79

5.9 Interruptsteuerung............................................................................................................. 86

5.9.1 Polling oder Interrupt................................................................................................ 86

5.9.2 Beispiel: „Lichtschalter mit Interrupt“ ....................................................................... 92

5.9.3 Unsaubere Quellen prellen ...................................................................................... 96

5.9.4 Beispiel: „Lichtumschaltung mit Interrupt“................................................................ 97

5.10 Fequenzen und Timer ..................................................................................................... 100

5.10.1 „Es ist Zeit für mehr Rhythmus“ ............................................................................. 100

5.10.2 Beispiel: „Signalton“ ............................................................................................... 101

5.10.3 Es geht auch eleganter! ......................................................................................... 105

5.10.4 Beispiel: „Signalton mit Interrupt“........................................................................... 108

5.11 Serielle Kommunikation, UART....................................................................................... 113

5.11.1 UART initialisieren ................................................................................................. 115

5.11.2 UART, Daten empfangen....................................................................................... 116

5.11.3 UART, Daten senden............................................................................................. 117

5.11.4 Beispiel: „Ich sende !“ ............................................................................................ 117

5.12 Konstanten, Variablen, Speicher und EEPROM............................................................. 119

5.12.1 Variablennamen für Register ................................................................................. 120

5.12.2 Konstanten im Programmspeicher ........................................................................ 121

5.12.3 Variablen und Daten im SRAM.............................................................................. 124

5.12.4 Daten im EEPROM ................................................................................................ 127

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

5.13 Verarbeitung analoger Signale, Anna und der µC ..........................................................131

5.13.1 Der Comparator......................................................................................................131

5.13.2 Der Analog/Digital-Wandler ...........................................................................137

5.13.3 Pulsweitenmodulation (PWM) ................................................................................145

5.14 Watchdog-Timer, den Hund an die Leine legen..............................................................151

6 Kurzeinführung in die AVR-Programmierung mit C .................................................................155

6.1 Grundstruktur eines AVR-C Programms .........................................................................155

6.2 Ausgaben in C .................................................................................................................155

6.3 Variablen in C ..................................................................................................................156

6.4 Eingaben in C .................................................................................................................156

6.5 Beispiel Ein- und Ausgabe in C ......................................................................................156

6.6 UART in C.......................................................................................................................157

6.7 Der Comparator in C .......................................................................................................158

6.8 Interrupts in C .................................................................................................................159

7 Einführung in die AVR-Programmierung mit BASCOM ...........................................................161

7.1 Installation und Vorbereitung...........................................................................................161

7.2 Grundstruktur eines AVR BASCOM-Programms ............................................................165

7.3 BASCOM-Befehlssatz .....................................................................................................165

7.4 Compilieren und Brennen mit BASCOM .........................................................................166

7.5 Ausgaben in BASCOM ....................................................................................................168

7.6 Variablen und deren Verarbeitung in BASCOM ..............................................................169

7.7 Eingaben in BASCOM .....................................................................................................170

7.8 Unterprogramme in BASCOM .........................................................................................171

7.9 UART Programmierung in BASCOM...............................................................................173

7.10 Interrupts in BASCOM ....................................................................................................175

7.11 Der Comparator in BASCOM ..........................................................................................176

7.12 Der A/D-Wandler in BASCOM.........................................................................................177

8 Anhang zum Lehrbuch .............................................................................................................179

8.1 Tabellen und Übersichten................................................................................................179

8.2 Befehlssatz ......................................................................................................................182

8.3 Experimentierplattform myAVR Board 1.5 LPT...............................................................183

8.4 Experimentierplattform myAVR Board 2 USB .................................................................184

8.5 Quellen ............................................................................................................................185

8.6 Weitere Listings/Entwurfsmuster .....................................................................................187

9 Sachwortverzeichnis ................................................................................................................198 myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

Vorwort

Das vorliegende Lehrmaterial ist so konzipiert, dass Sie Schritt für Schritt in die hardwarenahe Programmierung eingeführt werden. Die aufgeführten Grundprinzipien, Problemstellungen, Fallstudien und Lösungsansätze gelten prinzipiell für eingebettete Prozessoren in kleinen und kleinsten Geräten und wenigen Ein- und Ausgabegeräten über Personalcomputern bis hin zu Großrechnern. Die Aufgaben die sie zu lösen haben, werden in „größeren“ Systemen durch das entsprechende Betriebsystem oder aufwändige Hardware erledigt. Bei Mikrocontrollerlösungen, in Embedded-Systems wie in Waschmaschinen, Autos, Telefonen, Steuerung von Anlagen und Robotern usw. finden Sie oftmals kein standardisiertes Betriebssystem. Dort müssen diese Aufgaben vom Entwickler selbst gelöst werden. Dafür sind diese eingebetteten Systeme hochspezialisiert, sowie bauteil- und energieeffizient bei geringstem Platzbedarf. Bedenkt man die weite

Verbreitung von Mikrocontrollern, erkennt man schnell, dass hardwarenahe Programmierung keine Aufgabe von wenigen Betriebssystementwicklern, sondern ein weitverbreitetes Aufgabenspektrum in unterschiedlichsten Branchen und Berufsbildern, ist. Automatisierungstechnik, Mechatronik, Kommunikationstechnik, Medizintechnik, Automobilindustrie, Elektrotechnik, Maschinenbau usw.; kaum eine

Branche kann heute noch auf die Anwendung von Mikrocontrollern verzichten. Der

PC auf unserem Arbeitsplatz ist nur die berühmte Spitze des Eisberges bei der

Anwendung von Prozessoren und der dazu notwendigen Software.

In diesem Lehrbuch wird die hardwarenahe Programmierung am Beispiel einer

Mikrocontrollerlösung (Referenzhardware) erarbeitet. Das hat nicht nur den Grund, dass Mikrocontrollern eine zunehmende Bedeutung zukommt, sondern auch dass eine solche Lösung im Vergleich zu einem PC eine überschaubare und im Detail leicht verständliche Hardware besitzt.

Weitere Informationen und Beispiele finden Sie unter www.myAVR.de

.

Mit Ihren Fragen können Sie sich direkt an die SiSy-Hotline wenden, [email protected]

.

Beim Lernen wünschen wir Ihnen viel Erfolg.

Ihr myAVR-Team

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

1 Einleitung

Mikrocontroller oder Mikrorechner?

Ein Mikrocontroller ist ein Prozessor, bei dem im Unterschied zu PC-Prozessoren

(Mikrorechnern) Speicher, wichtige Baugruppen wie Zeitgeber, digitale sowie analoge Ein- und Ausgabegeräte, auf einem einzigen Chip integriert sind, so dass eine Mikrocontroller-Lösung oft mit einigen wenigen externen Bauteilen auskommt.

Ein PC-Prozessor verfügt nicht über eigene Eingabe- und Ausgabekomponenten, sondern über eine Verbindung zu einem externen Systembus, an dem die Ein- und Ausgabegeräte zum Beispiel als Steckkarten angeschlossen sind. In immer mehr Geräten des Alltags werden die Aufgaben von analogen Schaltungen durch

Mikrocontroller realisiert. Damit lassen sich vor allem die Produktionskosten der

Hardware drastisch senken. Prinzipiell kann die Struktur und Arbeitsweise von

Mikrorechnern und Mikrocontrollern mit der von-Neumann-Architektur erklärt werden.

von-Neumann-Architektur (ausgewählte Aspekte):

Ein Rechner besteht aus einer Zentraleinheit mit Rechenwerk und Steuerwerk,

Eingabegeräten, Ausgabegeräten und einem Arbeitsspeicher;

Die intern verwendete Signalmenge ist binär codiert (Digitalrechner);

Der Rechner verarbeitet Worte fester Länge (Verarbeitungsbreite, Bussystem,

Register, Speicher);

Die Programmbefehle werden sequenziell in der Reihenfolge ihrer

Speicherung abgearbeitet.

Befehlszyklus:

1.

POWER-ON

oder

RESET

2. lade Befehlszeiger mit fester Startadresse (z.B.: 0x00)

3. lese Befehl (von Adresse im Befehlszeiger)

4. decodiere Befehl (Steuerwerk)

5. führe Befehl aus (Rechenwerk)

6. erhöhe den Befehlszeiger um 1, weiter mit 3.

Der Rechner arbeitet taktgesteuert;

Die sequenzielle Verarbeitung von Befehlen kann durch Sprunganweisung geändert werden;

Befehlszeiger = Sprungadresse, Sprung mit oder ohne Bedingung, Unterprogrammaufruf mit Speicherung der Rücksprungadresse.

Prozessoren werden als erstes an der Verarbeitungsbreite der internen Architektur unterschieden: 8 Bit, 16 Bit, 32 Bit, 64 Bit usw. Diese Bit-Zahl kann man als die

Länge der Datenworte interpretieren, die der Controller/Prozessor in einem Befehl verarbeiten kann. Die größte in 8 Bit (=1 Byte) darstellbare Zahl ist die 255. Somit kann ein 8-Bit-Mikrocontroller z.B. in einem einfachen Additionsbefehl nur Zahlen von 0 bis 255 verarbeiten und das Ergebnis kann ebenfalls nicht größer als 255 sein, sonst liegt ein Ergebnis-Überlauf vor. Zur Bearbeitung von größeren Zahlen werden dann mehrere Befehle hintereinander benötigt, was bei diesem Prozessor natürlich länger dauert.

Ein Prozessor benötigt eine meist extern eingespeiste Taktfrequenz. Dieses Taktsignal gibt dem Prozessor vor, wann der nächste Befehlsschritt ausgeführt werden soll. Da die Baugruppen innerhalb des Prozessors weder unendlich schnell noch gleich schnell arbeiten, ist dieses Synchronisationssignal für die Zusammenarbeit von Steuerwerk, Rechenwerk, Ein- und Ausgabegeräten notwendig. Die maximale

Frequenz, mit der ein Prozessor betrieben werden kann, reicht heute von 1 MHz bis hin zu über 3 GHz.

© Laser & Co. Solutions GmbH myAVR Lehrbuch Microcontrollerprogrammierung

Leseprobe

Bei Mikrocontrollern sind im Moment Taktfrequenzen von 1 bis 300 MHz üblich

(Stand: Februar 2004). Diese Taktfrequenz sagt jedoch noch nichts über die tatsächliche Geschwindigkeit eines Prozessors aus. Es ist auch entscheidend, ob für den oben beschriebenen Befehlszyklus viele, wenig oder gar nur ein Taktzyklus benötigt wird.

Bei vielen Prozessoren wird die Frequenz intern geteilt, ein mit 24 MHz getakteter

Mikrocontroller der Intel Reihe 8051 arbeitet eigentlich nur mit 2 MHz, da der externe Takt durch 12 geteilt wird. Benötigt dieser dann für einen Befehl durchschnittlich 2 Taktzyklen, so bleiben "nur" noch 1 Mio. Befehle pro Sekunde übrig

(1 MIPS, Million Instructions per Second). Dieser Sachverhalt trifft besonders auf

Prozessoren zu, die eine CISC-Architektur besitzen (Complex Instruction Set

Computer). Betrachten wir dazu im Gegensatz eine RISC-Architektur (Reduced

Instruction Set Computer), finden wir hier kaum interne Taktteilungen und für die

Ausführung eines Befehls wird oft nur ein Taktzyklus benötigt. Ein moderner

RISC-Mikrocontroller, der ungeteilt mit 8 MHz arbeitet und für viele Befehle nur einen Prozessorzyklus braucht, schafft gegenüber dem mit 24 MHz getakteten CISC

Controller fast 8 Mio. Befehle pro Sekunde (8 MIPS). Ein RISC-Prozessor hat dafür einen geringeren Befehlssatz. Komplexe Befehle wie eine Division, müssen deshalb algorithmisch umgesetzt werden.

Wozu ist ein Mikrocontroller gut?

Welche Aufgaben Mikrocontroller haben und warum sie eine zunehmende Bedeutung erlangen, soll folgender Einsatzfall verdeutlichen. Uns allen sind Detektoren unterschiedlichster Art bekannt. Am auffälligsten sind die Portalmetalldetektoren in

Flughäfen oder wichtigen öffentlichen Gebäuden, aber auch der stationäre Blitzer um die Ecke verfügt als Sensor über einen Metalldetektor in der Fahrbahn. Ein anderer Anwendungsfall ist zum Beispiel die Lebensmittelindustrie. Es ist sehr wichtig für den Hersteller von Backmischungen, dass keine Nägel, Schrauben,

Metallsplitter oder ähnliches während des Produktionsprozesses in das Nahrungsmittel gelangt. Auf der Verpackungsstrecke werden alle Packungen, in denen der

Metalldetektor Metallteile ortet, automatisch ausgesondert. Metalldetektoren werden in großen Stückzahlen für unterschiedlichste Anwendungsfälle benötigt.

Das folgende Schema zeigt die Funktionseinheiten eines Metalldetektors nach dem Pulsinduktionsverfahren (PI).

Abbildung: Funktionsschema eines PI-Metalldetektors

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

Der klassische Aufbau eines solchen Detektors als diskrete analoge Schaltung erfordert trotz Verwendung integrierter Schaltungen einen bestimmten, kaum weiter reduzierbaren Materialaufwand an aktiven und passiven Bauelementen.

Die Materialkosten für diesen konkreten Metalldetektor belaufen sich auf ca. 25 €

(Stand: Februar 2004).

Abbildung: vollständig analoger PI-Metalldetektor

Einen nicht unerheblichen Teil dieser diskreten Schaltung macht die Realisierung des „Timings“, also der Steuerung der verschiedenen Komponenten für den Detektor aus. Der folgende Detektor hat das gleiche Arbeitsprinzip und die gleiche

Leistungsfähigkeit wie der oben gezeigte Detektor. Der Materialaufwand ist jedoch um ein vielfaches geringer (Materialkosten ca. 8 €). Dies wurde erreicht, indem die

Steuerung des Detektors von einem Mikrocontroller und der entsprechenden Software darauf übernommen wurde.

Abbildung: PI-Metalldetektor mit Mikrocontroller

Abbildung: Funktionsverlagerung von der Hardware in die Software

Die zuvor diskret mit analogen Bauelementen realisierten Funktionen des Detektors werden in der mikrocontrollerbasierenden Lösung in die Software verlagert.

Damit reduziert sich die Anzahl der aktiven und passiven analogen Bauelemente.

Die Komplexität und Größe der Leiterplatte konnte reduziert werden. In der Gesamtheit konnten die Kosten für die Herstellung eines Detektors auf ein Drittel reduziert werden. Die wirtschaftliche Bedeutung der Reduzierung der Stückkosten, in diesem Fall um 60%, braucht man nicht weiter zu betonen. Aber selbst wenn die Kostenreduzierung durch den Mikrocontrollereinsatz pro System nur einige myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

Cent beträgt, liegt der Kostenreduzierungseffekt in der Massenfertigung schnell bei Millionen Euro.

Ganz klar, die Softwarelösung für den Tongenerator lässt sich auf jedes einzelne

System kopieren und verursacht keine Beschaffungskosten mehr. Die diskrete Lö- sung benötigt eine integrierte Schaltung (IC), 3 Widerstände und einen Kondensator mehr; und diese müssen für jedes zu produzierende Gerät neu beschafft werden. Und das ist noch nicht alles. Die Mikrocontrollerlösung könnte sogar beliebige

Melodien abspielen, die der Hersteller im Internet zum herunterladen anbieten kann. Solche zusätzlichen Eigenschaften werden von den Anwendern der Lösungen gern angenommen wie der aktuelle Trend bei Klingeltönen und Handylogos zeigt. Es werden nicht nur Kosten, Platz und Gewicht gespart, sondern zusätzliche

Möglichkeiten eröffnet. Daher auch der ungebrochene Trend, selbst einfache Geräte wie eine Kaffeemaschine mit einem Mikrocontroller auszustatten.

Hier ein paar Beispiele, für welche Aufgaben Mikrocontroller verwendet werden können: Roboter, CD-, MP3- und DVD-Player, Temperaturregler, Füllstandsregler,

Motorsteuerungen, Signaldecoder für Satellitenempfang, Fernbedienung, Alarmanlagen, Schaltuhren, Ladegeräte, Waschmaschinen, Geschirrspüler, Fernseher,

Radio, Wecker/Uhr, Messwerterfassung (z.B. Drehzahlmessung im Auto), intelligente Geräte in der Automatisierungstechnik, intelligente Sensoren, intelligente

Aktoren z.B. die Airbags im PKW, Handy, alle Formen von Heimelektronik, Geräte der Medizintechnik, Spielzeug …

Abbildung: Internetfähiger TOASTER ;-)

Anforderungen und Möglichkeiten von Mikrocontrollerlösungen

programmierbar (Update, Optimierung, Wartung)

flexible Schnittstellen (vielfältig, integriert, standardisiert)

Selbstdiagnose, Fehlerkorrektur, Debuginterface

Echtzeitfähigkeit (schnelle Reaktionszeiten)

Timer, Interruptfähigkeit

deterministisch (bestimmbares, berechenbares Verhalten)

geringe Kosten, geringer Leistungsverbrauch

Die Anwendungsgebiete von Mikrocontrollern sind schier unendlich. In allen Bereichen unseres Lebens lassen sich heute „versteckte“ Mikrocontroller finden.

Welchen Mikrocontroller verwenden?

Mikrocontroller werden von unterschiedlichen Firmen angeboten. Weit verbreitete

Mikrocontroller sind die der Intel-Reihe 8051, der Zilog-Reihe Z80, Z86, die PIC-

Controller der Firma Microsystems und die AVR-Controller der Firma Atmel. Die

AVR-Reihen von Atmel haben eine innovative RISC-Architektur, die schnell und einfach zu erlernen ist. Sie sind inzwischen sehr weit verbreitet. Sie sind elektrisch robust und bis zu 10.000-mal programmierbar. Da die AVR-Prozessoren zu den modernsten Controllern am Markt gehören und enorme Zuwachsraten aufweisen, sollen sich alle Ausführungen und die Experimentierhardware auf diese Controller beziehen. Prinzipiell lassen sich jedoch alle Aussagen auf alle anderen Mikrocontroller übertragen.

Ein pikanter Hintergrund ist, dass der AVR-Kern eine Entwicklung von zwei Studenten der Universität Trontheim in Norwegen ist. Atmel kaufte die Lizenz und

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe entwickelte dieses innovative Konzept weiter. Hartnäckig hält sich das Gerücht, dass die Abkürzung „AVR“ etwas mit den Vornamen der beiden inzwischen nicht mehr Studenten Alf Egil Bogen und Vegard Wollan zu tun hat, die diesen RISC-

Prozessor entwickelt haben. Wer weiß ;-)

Welche Programmiersprache benutzen? Assembler, C oder BASIC?

Assembler ist für den Einstieg in die Programmierung von Mikrocontrollern zwar recht schwierig, aber am besten geeignet. Da Assemblerprogramme auf Maschinencodeebene angesiedelt sind, lernt man den Aufbau und Funktionsweise eines

Prozessors richtig kennen und kann ihn dadurch optimal ausnutzen. Zudem stößt man bei jedem Compiler irgendwann einmal auf Problemstellungen, die sich nur durch das Verwenden von Assemblercode lösen lassen. Die zunehmende Leistungsfähigkeit und immer mehr Speicher auf den Mikrocontrollern erlauben inzwischen auch die Anwendung von höheren Programmiersprachen. Die Sprachen

C/C++ bieten sich auf Grund ihrer Effizienz und Hardwarenähe für die Programmierung von komplexen Mikrocontrollerlösungen an.

Der AVR Assembler wird Ihnen Schritt für Schritt und verständlich vermittelt. Mit den so erworbenen Kenntnissen ist die Programmierung von AVR-Controllern mit jeder anderen Sprache noch effizienter. Die Auseinandersetzung mit den Maschinenbefehlen und der Programmierung in Assembler führt zum besseren Verständnis des Aufbaus und der Arbeitsweise des Prozessors/Mikrocontrollers.

;-----------------------------------------------------------------

;* Titel

;* Prozessor

;-----------------------------------------------------------------

.include

;-----------------------------------------------------------------

; Reset and Interruptvectoren ; VNr. Beschreibung begin:

;* Datum

;* Autor reti reti

"avr.h" rjmp reti reti reti reti reti reti reti reti reti reti reti

:Programmvorlage für myAVR Board

:ATmega8 mit 3,6864 MHz

:15.03.2004

:Dipl. Ing. Päd. Alexander Huwaldt

main reti reti reti reti reti

; 1 POWER ON RESET

; 2 Int0-Interrupt

; 3 Int1-Interrupt

; 4 TC2 Compare Match

; 5 TC2 Overflow

; 6 TC1 Capture

; 7 TC1 Compare Match A

; 8 TC1 Compare Match B

; 9

; 17 Analog Comparator

; 18 TWI (I²C) Serial Interface

; 19 Store Program Memory Ready

;------------------------------------------------------------------

; Start, Power ON, Reset main: ldi r16 ,lo8( RAMEND ) out SPL , r16

TC1 Overflow

; 10 TC0 Overflow

; 11 SPI, STC Serial Transfer Complete

; 12 UART Rx Complete

; 13 UART Data Register Empty

; 14 UART Tx Complete

; 15 ADC Conversion Complete

; 16 EEPROM Ready ldi r16 ,hi8( RAMEND )

; Init Stackpointer LO out SPH , r16 ; Init Stackpointer HI

; Hier den Init-Code eintragen

;------------------------------------------------------------------- mainloop: wdr

; Hier den Quellcode eintragen rjmp mainloop

;-------------------------------------------------------------------

Abbildung: AVR Assemblerprogramm

myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

...

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

4 Programmierung von Mikrocontrollern

4.1 Programmiersprachen, Programmiergeräte, Schnittstellen

Für die Programmierung von Mikrocontrollern stehen unterschiedliche Entwicklungsumgebungen für verschiedene

Sprachen zur Verfügung. Diese weisen eine Reihe gemeinsamer Merkmale auf. Der wichtigste Aspekt, der hier angesprochen werden muss ist, dass im Gegensatz zur Programmierung eines PC-Programms das fertige Programm nicht auf der Entwicklungsplattform, also unserem PC-

Arbeitsplatz gestartet, ausgeführt und getestet werden kann.

Für das Ausführen der entwickelten Controllersoftware ist es notwendig, das ausführbare Programm in geeigneter Weise auf den Controller und diesen in das Zielsystem zu bringen.

Neben dem üblichen Übersetzungslauf des Quellcodes ist ein weiterer Arbeitsschritt notwendig. Dabei wird das übersetzte Controllerprogramm in den Programmspeicher

(FLASH) des Mikrocontrollers übertragen. Dieser Vorgang wird „Programmieren“ oder „Brennen“ genannt und erfordert eine spezielle Schnittstelle für das Programmieren des Controllers. Diese zusätzliche Hardware wird „Programmer“ genannt.

Eine Ausnahme bilden Simulatoren der Zielhardware. Bei diesen ist es möglich, ohne den Brennvorgang, das fertige Programm auf den PC zu testen.

Die am weitesten verbreiteten Sprachen für die Programmierung von AVR-

Mikrocontrollern sind:

Assembler

C/C++

BASIC (BASCOM)

Eine Entwicklungsumgebung enthält typischerweise folgende Komponenten:

Quellcode-Editor

Übersetzungsprogramm (Assembler, Compiler)

Programmier- /Brenn-Programm

Testwerkzeuge (Terminal, Simulator, Debugger)

Folgende Dateitypen finden Verwendung bei der Programmierung von Mikrocontrollern:

*.ASM; *.S; *.C; *.CC; *.BAS

Quellcode, wird im Editor erstellt und übersetzt (Compiler, Assembler) zu …

*.O; *.OBJ

Objektdateien, entstehen beim Übersetzen, werden zu ausführbaren Dateien gebunden (Linker) …

*.HEX; *.BIN

Binärdatein, entstehen beim Linken, werden beim Brennen in den Programmspeicher des Controllers übertragen.

Die folgenden Abbildungen zeigen jeweils die allgemeine Grundstruktur eines Mikrocontrollerprogramms in unterschiedlichen Programmiersprachen. myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

;-----------------------------------------------------------------

;* Titel main:

;* Prozessor ldi out out

:Programmvorlage für myAVR Board

:ATmega8 mit 3,6864 MHz

;-----------------------------------------------------------------

.include

;--- Reset and Interruptvectoren ; VNr. Beschreibung---

; Start, Power ON, Reset begin:

; 17 Analog Comparator

; 18 TWI (I²C) Serial Interface reti ; 19 Store Program Memory Ready

;------------------------------------------------------------------ rjmp main reti

"avr.h" reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti ldi r16

SPH , r16

; 1 POWER ON RESET

; 2

; 3

; 4

; 5

; 6

; 7

; 8 TC1 Compare Match B

; 9

,hi8(

Int0-Interrupt

Int1-Interrupt

TC2 Compare Match

TC2 Overflow

TC1 Capture r16 ,lo8( RAMEND )

SPL , r16

RAMEND )

; Hier den Init-Code eintragen

TC1 Compare Match A

TC1 Overflow

; 10 TC0 Overflow

; 11 SPI, STC Serial Transfer Complete

; 12 UART Rx Complete

; 13 UART Data Register Empty

; 14 UART Tx Complete

; 15 ADC Conversion Complete

; 16 EEPROM Ready

; Init Stackpointer

;------------------------------------------------------------------- mainloop: wdr

; Hier den Quellcode eintragen rjmp mainloop

;-------------------------------------------------------------------

Abbildung: AVR Assemblerprogramm

//---------------------------------------------------------------

// Titel :Programmvorlage für das myAVR Board

// Prozessor :ATmega8 mit 3,6864 MHz

//---------------------------------------------------------------

#include <io.h> int main ()

{

//hier Init-Code eingeben while (1) // Mainloop

{

//hier Steuer-Code eingeben

} return 0;

}

//---------------------------------------------------------------

Abbildung: AVR C-Programm

'------------------------------------------------------------------------

' SiSy AVR.bas Vorlage für myAVR Board

' Grundstruktur eines µC-Programms

'------------------------------------------------------------------------

$regfile = "m8def.dat"

$crystal = 3686400

' hier Initalisierung durchführen

Do

' hier Verarbeitungsaufgabe durchführen

Loop

End

Abbildung: AVR BASIC-Programm (BASCOM)

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

4.2 Mikrocontroller-Entwicklungsumgebung SiSy AVR

Diesen und den folgenden Abschnitt können Sie überspringen wenn Sie nicht SiSy

AVR als Entwicklungsumgebung verwenden.

Schauen wir uns als nächstes kurz in der Entwicklungsumgebung SiSy AVR um.

SiSy AVR ist ein allgemeines Entwicklungswerkzeug, mit dem man von der Konzeption eines Systems, bis zur Realisierung die verschiedensten Arbeitsschritte unterstützen kann. Für die Entwicklung von Mikrocontrollerlösungen bietet sich die einfache Programmierung an.

Projekt-

Navigator

Zeileneditor

Onlinehilfe

Aktionen

Datei-/Programmobjekt

Assistent

Objektbibliothek

Abbildung: Bildschirmaufbau der Entwicklungsumgebung SiSy AVR

Beim Kompilieren, Linken und Brennen des Schnellstart-Beispiels öffnete sich ein

Ausgabefenster und zeigte Protokollausgaben der Aktionen an. Wenn die Hardware ordnungsgemäß angeschlossen, von der Software erkannt und das Programm erfolgreich auf den Programmspeicher des Mikrocontrollers übertragen wurde, muss die letzte Ausschrift folgenden Inhalt haben:

avrdude: xxx bytes of flash written

… avrdude: verifying … avrdude: xxx bytes of flash verified avrdude done: Thank you

Ende.

Abbildung: Ausgabefenster mit „Brenn“ - Protokoll

myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

Die Inbetriebnahme, Test und Datenkommunikation mit der Mikrocontrollerlösung erfolgen über das myAVR-Controlcenter. Dabei wird über die Schaltfläche „Start“ das Testboard mit der nötigen Betriebsspannung versorgt und der Controller gestartet. Der Datenaustausch mit dem myAVR Board ist möglich, wenn das Null-

Modemkabel (oder USB-Kabel) an Rechner und Testboard angeschlossen ist, sowie die Mikrocontrollerlösung dafür vorgesehen ist. Es können Texte und Bytes

(vorzeichenlose ganzzahlige Werte bis 255) an das Board gesendet und Text empfangen werden. Die empfangenen Daten werden im Protokollfenster angezeigt.

Start/Stopp-

Schaltfläche

Auswahl

COM-Port

Text oder Byte senden

Protokollfenster für Text, Zahlen oder Grafik

Abbildung: myAVR-Controlcenter

Nutzen Sie die zahlreichen Hilfen und Vorlagen, die SiSy AVR bietet!

Einstellungen für die Darstellung

Abbildung: SiSy AVR-Assembler --> Dictionary und Hilfe

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

4.3 Schnellstart mit SiSy AVR

Voraussetzungen:

Für die Bearbeitung der folgenden Aufgaben benötigen Sie die aufgeführte Software und Hardware.

Software:

SiSy AVR ab Version 2.17

SiSy-Ausgabe AVR; Developer, Professional oder BS und das installierte

Add-On AVR

Hardware:

Ein bestücktes myAVR Board

LPT-Verlängerungskabel oder USB-Kabel A-B

9 V Batterie / 9 V Netzteil bei Bedarf (z.B.: autonomer Einsatz)

evtl. Nullmodemkabel für die COM Schnittstelle

Zielstellung:

Der Schnelleinstieg zur Mikrocontroller-Programmierung soll Ihnen helfen, das

Add-On AVR kennen zu lernen und erste Schritte in der hardwarenahen Programmierung mit SiSy AVR zu gehen. Die Funktion des nachfolgenden Programms ist es, bei Programmstart alle optischen Ausgabegeräte (LED) auf dem myAVR Board zum leuchten zu bringen.

Ein neues Projekt anlegen

Starten Sie SiSy AVR und wählen Sie Assistent öffnen. Wählen Sie den Menüpunkt Neues Projekt anlegen, vergeben Sie den Projektnamen „Alle_Lichter_an“ und bestätigen Sie mit OK. Wählen Sie das Vorgehensmodell „Programmierung“ und laden Sie keine Diagrammvorlage.

Kleines Assembler-Programm anlegen

Erstellen Sie ein Programm für den AVR Mikro- controller, in dem Sie per Drag & Drop aus der Objektbibliothek ein „kleines Programm“ in das Diagrammfenster ziehen. In dem aufgeblendeten Dialogfenster vergeben Sie den Namen „Alle_Lichter_an“. Der Datei- und Programmname wird dabei automatisch vergeben. Wählen Sie die Sprache „AVR Assembler“.

Über die Registerkarte „Programmgerüst“ können

Sie die Vorlage „Grundgerüst“ für ein AVR Assemblerprogramm laden.

Abbildung: Dialog „kleines Programm“ myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

;-----------------------------------------------------------------

;* Titel

;* Prozessor

;* Schaltung

;* Datum

:Programmvorlage für myAVR Board

:ATmega8 mit 3,6864 MHz

:...

:15.03.2004

;* Autor :Dipl. Ing. Päd. Alexander Huwaldt

;-----------------------------------------------------------------

.include "avr.h"

;-----------------------------------------------------------------

; Reset and Interruptvectoren ; VNr. Beschreibung begin:

;------------------------------------------------------------------

; Start, Power ON, Reset main: ldi r16 , lo8( RAMEND ) out SPL , r16 rjmp main reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti

; 1 POWER ON RESET

; 2 Int0-Interrupt

; 3 Int1-Interrupt

; 4 TC2 Compare Match

; 5 TC2 Overflow

; 6 TC1 Capture

; 7 TC1 Compare Match A

; 8 TC1 Compare Match B

; 9 TC1 Overflow

; 10 TC0 Overflow

; 11 SPI, STC Serial Transfer Complete

; 12 UART Rx Complete

; 13 UART Data Register Empty

; 14 UART Tx Complete

; 15 ADC Conversion Complete

; 16 EEPROM Ready

; 17 Analog Comparator

; 18 TWI (I²C) Serial Interface

; 19 Store Program Memory Ready ldi r16 , hi8( RAMEND ) out SPH , r16

; Hier den Init-Code eintragen

; Init Stackpointer LO

;------------------------------------------------------------------- mainloop: wdr

; Hier den Quellcode eintragen rjmp mainloop

;-------------------------------------------------------------------

Abbildung: Grundgerüst AVR-Assembler-Programm

Quellcode in Assembler erstellen

Die Ausgabegeräte LED sollen vom Prozessorport D gesteuert werden. Die Realisierung erfolgt über Bits im Register R16.

Geben Sie folgenden Quellcode ein bzw. ergänzen Sie die Programmvorlage.

;+---------------------------------------------------------+

;| Titel : Übung: „alle Lichter an“ |

;+---------------------------------------------------------+

;| Prozessor : ATmega8 3,6864 MHz |

;| Sprache : Assembler |

;| Datum : 28.02.2006 |

;| Autor : Dipl. Ing. Päd. Alexander Huwaldt |

;+---------------------------------------------------------+

.include

"avr.h"

;-----------------------------------------------------------

;Reset and Interrupt vector ;VNr. Beschreibung rjmp main reti reti reti reti reti reti reti reti reti reti

;1 POWER ON RESET

;2 Int0-Interrupt

;3 Int1-Interrupt

;4 TC2 Compare Match

;5 TC2 Overflow

;6 TC1 Capture

;7 TC1 Compare Match A

;8 TC1 Compare Match B

;9 TC1 Overflow

;10 TC0 Overflow

;11 SPI, STC Serial Transfer Complete

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

reti reti reti reti reti reti reti reti

;12 UART Rx Complete

;13 UART Data Register Empty

;14 UART Tx Complete

;15 ADC Conversion Complete

;16 EEPROM Ready

;17 Analog Comparator

;18 TWI (IC) Serial Interface

;19 Store Program Memory Ready

;-----------------------------------------------------------

;Start, Power ON, Reset main: ldi r16 ,lo8( RAMEND ) out SPL , r16 ldi r16 ,hi8( RAMEND ) out SPH , r16 ldi r16 ,0b00011100 ; Bit 2-4 auf HIGH out DDRD , r16 ; Port D.2-4 auf OUT

;----------------------------------------------------------- mainloop: wdr ldi r16 , 0b00011100 ;Bit 2-4 auf HIGH out PORTD , r16 ;Port D.2-4 auf HIGH rjmp mainloop

;-----------------------------------------------------------

Compilieren und Linken

Der eingegebene Quellcode muss nun in Maschinencode für den AVR-Prozessor

übersetzt werden. Wählen Sie dazu die Schaltflächen „Compilieren“ und „Linken“.

Bei fehlerfreier Übersetzung liegt das Programm als „Alle_Lichter_An.hex“ vor und kann auf den FLASH-Programmspeicher des Prozessors gebrannt werden.

Hardware anschließen und brennen

Das myAVR Board verfügt über eine ISP (In System Programming) Schnittstelle.

Der Prozessor muss also nicht für die Programmierung aus dem System entfernt werden, um ihn in einem gesonderten Programmiergerät zu brennen, sondern kann im myAVR Board direkt programmiert werden. Dazu schließen Sie das Programmierkabel an den LPT- oder USB-Port Ihres Rechners an.

Standard

LPT-Verlängerungskabel ggf. Nullmodemkabel

Standard

USB Kabel A-B

myAVR Board 1 LPT myAVR Board 2 USB

Zum Brennen wählen Sie die Schaltfläche „Brennen“. Bei erfolgreichem Brennvorgang erhalten Sie im Ausgabefenster folgende Meldung: myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

Mikrocontrollerlösung testen

Um das Programm zu testen ist es nötig, den Port D mit den Ausgabegeräten LED zu verbinden.

Wenn vorhanden, ziehen Sie die Batterie bzw. das Netzteil und das Programmierkabel ab.

Verbinden Sie die LEDs mit dem Prozessorport D entsprechend dem folgenden

Schema.

Nutzen Sie die Patchkabel!

Prüfen Sie die Verbindungen und schließen

Sie die Batterie/das Netzteil oder das Programmierkabel wieder an und nehmen Sie die Mikrocontrollerlösung in Betrieb.

Es sind jetzt alle LED’s an.

Gratulation!

Das ist Ihre erste Mikrocontrollerlösung mit dem myAVR Board.

Abbildung: myAVR Controlcenter

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

4.4 Entwicklungsumgebung myAVR Workpad

Diesen und den folgenden Abschnitt können Sie überspringen, wenn Sie nicht das myAVR Workpad als Entwicklungsumgebung verwenden.

Schauen wir uns als nächstes kurz in der Entwicklungsumgebung myAVR Workpad um. Das myAVR Workpad ist ein einfaches Entwicklungswerkzeug, mit dem man schnell und unkompliziert Mikrocontrollerlösungen programmieren kann.

Aktionen

Zeileneditor

Navigator mit zuletzt geöffneten Dateien,

Vorlagen und

Programmbausteinen

Onlinehilfe

Assistent

Beim Compilieren, Linken und Brennen des Schnellstart-Beispiels öffnete sich ein

Ausgabefenster und zeigte Protokollausgaben der Aktionen an. Wenn die Hardware ordnungsgemäß angeschlossen, von der Software erkannt und das Programm erfolgreich auf den Programmspeicher des Mikrocontrollers übertragen wurde, muss die letzte Ausschrift folgenden Inhalt haben:

Hinweis: Es wird die im Quelltext angegebene Einstellung des

Prozessors verwendet: ATmega8 assemblieren........... linken........... brennen...........

Found programmer: ...

Die Inbetriebnahme, Test und Datenkommunikation mit der Mikrocontrollerlösung erfolgen über das myAVR-Controlcenter. Dabei wird über die Schaltfläche „Start“ das Testboard mit der nötigen Betriebsspannung versorgt und der Controller gestartet. myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

Der Datenaustausch mit dem myAVR Board ist möglich, wenn das Null-

Modemkabel (oder USB-Kabel) an Rechner und Testboard angeschlossen ist, sowie die Mikrocontrollerlösung dafür vorgesehen ist. Es können Texte und Bytes

(vorzeichenlose ganzzahlige Werte bis 255) an das Board gesendet und Text empfangen werden. Die empfangenen Daten werden im Protokollfenster angezeigt.

Start/Stopp

Schaltfläche

Auswahl

COM-Port

Protokollfenster für

Daten als Text,

Zahlen oder grafischer Dartstellung

Einstellungen für Darstellung

Abbildung: myAVR Controlcenter

Nutzen Sie die zahlreichen Hilfen und Vorlagen, die das myAVR Workpad dem

Entwickler bietet!

Abbildung: AVR-Assembler --> Dictionary und Hilfe

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

4.5 Schnellstart mit dem myAVR Workpad

Voraussetzungen:

Für die Bearbeitung der folgenden Aufgaben benötigen Sie die aufgeführte Software und Hardware.

Software:

myAVR Workpad

Hardware:

Ein bestücktes myAVR Board

LPT-Verlängerungskabel oder USB-Kabel A-B

9 V Batterie/Netzteil bei Bedarf (z.B.: autonomer Einsatz)

evtl. Nullmodemkabel für die COM Schnittstelle

Zielstellung:

Der Schnelleinstieg zur Mikrocontroller-Programmierung soll Ihnen helfen, myAVR

Workpad kennen zu lernen und erste Schritte in der hardwarenahen Programmierung mit diesem Programm zu gehen. Die Funktion des nachfolgenden

Programms ist es, beim Start alle optischen Ausgabegeräte (rote, grüne und gelbe

LED) auf dem myAVR Board zum leuchten zu bringen.

Ein neues Projekt anlegen

Starten Sie das myAVR Workpad und wählen Sie „Neue Datei

“.

Speichern Sie die

Datei unter dem Namen „Alle_Lichter_an“.

Schaltfläche

„Neue Datei“ wählen

Fenster zum

Bearbeiten des

Quellcodes myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

Assembler-Programm anlegen

Wählen Sie über den Assistenten unter Grundgerüste den Punkt Grundgerüste,

Hauptprogramm. Laden Sie die Vorlage für das Programmgerüst oder erstellen

Sie den entsprechenden Quellcode.

;-----------------------------------------------------------------

;* Titel

;* Prozessor

;* Schaltung

;* Datum

:Programmvorlage für myAVR Board

:ATmega8 mit 3,6864 MHz

:...

:15.03.2004

;* Autor :Dipl. Ing. Päd. Alexander Huwaldt

;-----------------------------------------------------------------

.include "avr.h"

;-----------------------------------------------------------------

; Reset and Interruptvectoren ; VNr. Beschreibung begin:

;------------------------------------------------------------------

; Start, Power ON, Reset main: ldi r16 , lo8( RAMEND ) out SPL , r16 rjmp main reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti

; 1 POWER ON RESET

; 2 Int0-Interrupt

; 3 Int1-Interrupt

; 4 TC2 Compare Match

; 5 TC2 Overflow

; 6 TC1 Capture

; 7 TC1 Compare Match A

; 8 TC1 Compare Match B

; 9 TC1 Overflow

; 10 TC0 Overflow

; 11 SPI, STC Serial Transfer Complete

; 12 UART Rx Complete

; 13 UART Data Register Empty

; 14 UART Tx Complete

; 15 ADC Conversion Complete

; 16 EEPROM Ready

; 17 Analog Comparator

; 18 TWI (I²C) Serial Interface

; 19 Store Program Memory Ready ldi r16 , hi8( RAMEND ) out SPH , r16

; Hier den Init-Code eintragen

; Init Stackpointer LO

;------------------------------------------------------------------- mainloop: wdr

; Hier den Quellcode eintragen rjmp mainloop

;-------------------------------------------------------------------

Abbildung: Grundgerüst AVR-Assembler-Programm

Quellcode in Assembler erstellen

Die Ausgabegeräte LED sollen vom Prozessorport D gesteuert werden. Die Realisierung erfolgt über Bits im Register R16. Geben Sie folgenden Quellcode ein bzw. ergänzen Sie die Programmvorlage.

;+---------------------------------------------------------+

;| Titel : Übung: „ alle Lichter an” |

;+---------------------------------------------------------+

;| Prozessor : ATmega8 3,6864 MHz |

;| Sprache : Assembler |

;| Datum : 28.02.2006 |

;| Autor : Dipl. Ing. Päd. Alexander Huwaldt |

;+---------------------------------------------------------+

.include "AVR.H"

;-----------------------------------------------------------

;Reset and Interrupt vector ;VNr. Beschreibung rjmp main ;1 POWER ON RESET reti ;2 Int0-Interrupt reti ;3 Int1-Interrupt reti ;4 TC2 Compare Match

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

reti ;5 TC2 Overflow reti ;6 TC1 Capture reti ;7 TC1 Compare Match A reti ;8 TC1 Compare Match B reti ;9 TC1 Overflow reti ;10 TC0 Overflow reti ;11 SPI, STC Serial Transfer Complete reti reti reti reti reti reti reti reti

;12 UART Rx Complete

;13 UART Data Register Empty

;14 UART Tx Complete

;15 ADC Conversion Complete

;16 EEPROM Ready

;17 Analog Comparator

;18 TWI (IC) Serial Interface

;19 Store Program Memory Ready

;-----------------------------------------------------------

;Start, Power ON, Reset main: ldi r16 ,lo8( RAMEND ) out SPL , r16 ldi r16 ,hi8( RAMEND ) out SPH , r16 ldi r16 ,0b00011100 ; Bit 2-4 auf HIGH out DDRD , r16 ; Port D.2-4 auf OUT

;----------------------------------------------------------- mainloop: wdr ldi r16 , 0b00011100 ; Bit 2-4 auf HIGH out PORTD , r16 ; Port D.2-4 auf HIGH rjmp mainloop

Hardware anschließen und brennen

Das myAVR Board verfügt über eine ISP (In System Programming) Schnittstelle.

Der Prozessor muss also nicht für die Programmierung aus dem System entfernt werden, um ihn in einem gesonderten Programmiergerät zu brennen, sondern kann im myAVR Board direkt programmiert werden. Dazu schließen Sie das Programmierkabel an den LPT- oder USB-Port Ihres Rechners.

Standard

LPT-Verlängerungskabel ggf. Nullmodemkabel

Standard

USB Kabel A-B

myAVR Board 1 LPT myAVR Board 2 USB

Compilieren, Linken und Brennen

Der eingegebene Quellcode muss nun in Maschinencode für den AVR-Prozessor

übersetzt werden. Wählen Sie dazu die Schaltfläche „Brennen“. Bei fehlerfreier

Übersetzung liegt das Programm als „Alle_Lichter_An.hex“ vor und kann auf den

FLASH-Programmspeicher des Prozessors gebrannt werden. Bei erfolgreichem

Brennvorgang erhalten Sie im Ausgabefenster eine entsprechende Meldung. Der

Umfang der Informationen variiert bei Verwendung des LPT- bzw. USB-Boards. myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

Mikrocontrollerlösung testen

Um das Programm zu testen ist es nötig, den Port D mit den Ausgabegeräten LED zu verbinden.

Ziehen Sie ggf. die Batterie/das Netzteil und das Programmierkabel ab.

Verbinden Sie die LEDs mit dem Prozessorport D entsprechend dem folgenden Schema.

Nutzen Sie die Patchkabel!

Prüfen Sie die Verbindungen und schließen

Sie die Batterie/das Netzteil oder das Programmierkabel wieder an und nehmen die

Mikrocontrollerlösung in Betrieb.

Es sind jetzt alle LED’s an.

Gratulation!

Das ist Ihre erste Mikrocontrollerlösung mit dem myAVR Board.

Abbildung: myAVR Controlcenter

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

...

myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

5.4 Das seltsame „Hallo Welt“ eines Mikrocontrollers

Der Anfang aller Programmierung ist das berühmte „Hallo Welt“ auf dem Bildschirm. Die Zielstellung dieses Programms ist es den minimalen Grundaufbau eines Programms und den Erstellungszyklus: Programmieren, Kompilieren, Linken und Starten/Testen des Programms zu erlernen. Dabei soll natürlich etwas zu sehen sein. Also beginnt man mit einer einfachen Textausgabe auf dem Bildschirm.

Mikrocontrollerprogramme sind aber auf dem PC nicht ausführbar und ein Bildschirm ist an vielen Mikrocontrollerlösungen gar nicht vorgesehen. Als Ausgabegerät hat man oft nur eine LED zur Verfügung. Das „Hallo Welt“ eines Mikrocontrollers ist in unserem Fall nur eine LED die eingeschaltet wird oder blinkt. Dies soll die erste zu lösende Aufgabe sein.

Rote LED ON

Abbildung: Das seltsame „Hallo Welt“ der µController

Die vorbereitenden Arbeiten für jede Übung sind das Anschließen der Hardware und Starten der Entwicklungsumgebung.

1. Hardware anschließen

2. SiSy AVR oder myAVRWorkpad starten

3. Neues Projekt/Datei anlegen

4. Sprache AVR-Assembler wählen

Standard

LPT-Verlängerungskabel ggf. Nullmodemkabel

Standard

USB Kabel A-B

myAVR Board 1 LPT

Abbildung: Hardware anschließen (LPT- und USB-Variante)

© Laser & Co. Solutions GmbH

myAVR Board 2 USB

myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

Technische Aspekte für das seltsame „Hallo Welt“

Die Aufgabe ist dem Wesen nach die Ausgabe einer Information. Das Ausgabegerät ist die rote LED. Der im myAVR Board verwendete Controller verfügt über drei digitale 8 Bit parallele Ein- und Ausgabeports. Jedes Bit repräsentiert eine I/O-Line

(Pin) und ist einzeln als Eingang oder Ausgang konfigurierbar.

PORTB 0x18 Port B.0 bis Port B.7

PORTC

PORTD

0x15

0x12

Port C.0 bis Port C.7

Port D.0 bis Port D.7

Es ist zu beachten, dass die einzelnen Ports des Controllers für spezielle Aufgaben vorgesehen sind und dass die meisten I/O-Lines (Pins) doppelt belegt sind.

Diese Doppelbelegung sorgt zwar dafür, dass die Baugröße des Controllers gering ist aber führt auch dazu, dass nicht alle Bits der Ports für die Anwendung uneingeschränkt zur Verfügung stehen.

Wichtige Besonderheiten:

Port B

:

Port B.6

und

Port B.7

sind für den externen Quarz vorgesehen.

Port B.5

,

Port B.4

und

Port B.3

sind gleichzeitig die SPI-

Schnittstelle zur Programmierung.

Port C

:

Port C.7

ist nicht als I/O-Line verfügbar

.

Port C.6

ist mit

RESET

belegt (nie umprogrammieren!).

Port C.0

bis

Port C.5

sind gleichzeitig die Eingänge für den

A/D-Wandler.

Port D: Port D.0

und

Port D.1

sind die Leitungen für den UART

Kommunikationsbaustein.

Daraus ergeben sich wichtige Besonderheiten für die konkrete Nutzung der Ports auf dem myAVR Board.

je Port sind 6 Lines frei nutzbar o

Port D.2 bis Port D.7 o

Port B.0 bis Port B.5 o

Beachte für Port B.3 bis Port B.5 bei LPT-Version unter Umständen das

Programmierkabel abziehen! o

Port C.0 bis Port C.5, bevorzugt als ADC

Abbildung: Digitale I/O-Ports auf dem myAVR Board

myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

Auf dem myAVR Board ist die RS232 Schnittstelle für das Verbinden mit dem

COM-Port eines PC bereits fest installiert. Dafür ist ein 9-poliger SUB-D Stecker und ein Treiberbaustein (MAX232) implementiert. Die UART Leitungen zum Empfang und für das Senden von Daten (RxD und TxD) sind fest mit dem Treiberbaustein verbunden. Damit stehen die Leitungen für Port D.0 und Port D.1 für die freie

Verwendung nicht zur Verfügung. Die SPI Schnittstelle ist ebenfalls vollständig auf dem Board realisiert und mit dem 25-poligen SUB-D Stecker für den Anschluss an den Parallelport eines PC verbunden. Dadurch ist ein zusätzlicher Programmer nicht mehr erforderlich.

Zu Beachten ist, dass unter Umständen die SPI-Leitungen Port B.3 bis Port B.5 nur dann benutzt werden können, wenn das LPT-Kabel abgezogen ist. Die Doppelbelegung des Port C.6 mit der

RESET

-Leitung führt dazu, dass diese ebenfalls nicht zur Verfügung steht. Es ist zwar möglich die

RESET

-Leitung abzuschalten und damit Port C.6 nutzbar zu machen, aber von dem Augenblick an lässt sich der Controller nicht mehr umprogrammieren, denn dafür benötigt er ein

RESET

-Signal. Der A/D-Wandler an Port C benötigt eine eigenständige Versorgungsspannung. Dies muss bei der Nutzung des Port C beachtet werden.

Jede einzelne Leitung der digitalen Ports ist geeignet, eine bestimmte Last anzusteuern. Eine besondere Eigenschaft von Mikrocontrollern ist, dass deren Ausgänge eine verhältnismäßig „große“ Leistung abgeben können. Je nach Controllertyp können das je Pin 3 bis 20 mA bei 5 V HI-Pegel sein. Mit 3 mA kann man eine kleine LED oder einen hochohmigen Schallwandler problemlos ansteuern.

Der Widerstand des so angesteuerten Gerätes sollte nur nicht 250 unterschreiten. Bei einer LED ist es notwendig, den Strom durch einen Vorschaltwiderstand von 1,2 k zu begrenzen und schon kann man die LED mit dem gewünschten

Port verbinden und ansteuern. Die Programmierung der Ports erfolgt bei allen

AVR-Mikrocontrollern über jeweils drei I/O-Register. Jedem Port ist ein Steuerregister, ein Ausgaberegister und ein Eingaberegister zugeordnet. Das Steuerregister hat die Bezeichnung

DDRx

, Data Direction Register Port B/C/D. Es legt also die Richtung des Datenflusses fest. Der Programmier ist über dieses Register in der Lage, jeden einzelnem Pin der digitalen Ports getrennt als Eingang oder als

Ausgang zu konfigurieren. Die Ausgabe von Daten oder das Ansteuern von Geräten erfolgt über das jeweilige Register

Port x

, die Eingaben über das Register

Pin x.

Abbildung: Schema einer digitalen I/O-Line mit angeschlossener LED

Port

Steuerregister

Ausgaberegister

Eingaberegister

B

DDR B , 0x17

Port B, 0x18

Pin B, 0x16

C

DDR C, 0x14

Port C, 0x15

Pin C, 0x13

D

DDR D, 0x11

Port D, 0x12

Pin B, 0x10

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

Für die Ausgabe über einen der digitalen Ports sind folgende Schritte notwendig:

1. Port/Line auf Eingang oder Ausgang konfigurieren

2. Ausgabe

Die Konfiguration des Ports erfolgt in der Regel während der Initialisierungssequenz über das Register DDRx. Dabei steht jedes Bit in diesem Steuerregister für die Daten-Richtung der einzelnen I/O-Lines. Eine logische 0 bewirkt, dass der entsprechende Prozessor-Pin als „Eingang“ konfiguriert ist. Die logische 1 in einem

Bit bewirkt, dass der entsprechende Prozessor-Pin als „Ausgang“ konfiguriert ist.

Dafür stehen grundsätzlich zwei Methoden zur Verfügung:

1. Konfiguration per

out

Befehl a. allgemeines Register mit kompletter I/O Konfiguration laden (z.B.:

ldi

) b. Ausgabe der Portkonfiguration mittels

out

;Beispiel: Port B.0 = Ausgang, Port B.1 bis 7 Eingang ldi r16 , 0b00000001 out DDRB , r16

2. Konfiguration per

sbi

Befehl

;Beispiel: Port B.0 = Ausgang, Port B.1 bis 7 unverändert sbi DDRB , 0

Abbildung: Konfiguration des Port B.0 als Ausgang

Die vorgestellten Befehle haben folgende Wirkung:

• ldi Register

, Konstante o

lade eine Konstante in ein allgemeines Register o

wirkt nur auf die Register r16 bis r31

• out Port/IO-Register

, Register o

gebe allgemeines Register an Portx aus o

Ziel immer ein I/O Register oder Port o

Quelle immer ein allgemeines Register r0 bis r31

• sbi Port/IO-Register

, Bit o

setze Bit in I/O-Register oder Port o

Ziel ist immer ein I/O-Register oder Port o

Parameter: die Bit-Stelle 0 bis 7 myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

Der wesentliche Unterschied zwischen beiden Methoden besteht darin, dass bei der Verwendung des Befehls

out

immer der gesamte Port konfiguriert wird. Dabei kann es auch möglich sein, dass versehentlich eine andere Konfiguration über schrieben wird.

Beim Befehl sbi

wird gezielt nur ein Bit gesetzt. Eventuell vorher gesetzte Konfigurationen anderer I/O-Lines bleiben unberührt. Dieser Befehl ist in der Regel vorzuziehen.

Die Ausgabe selbst kann wiederum mit den oben besprochenen Befehlen erfolgen, da programmiertechnisch der reale Ausgabeport genauso gehandhabt wird wie die Steuerregister. Das Ausgaberegister ist entsprechend Port x.

1. Ausgabe per

out

Befehl a. allgemeines Register: Ausgabedaten laden (z.B.:

ldi

) b. Ausgabe an den Port mittels

Beachten Sie: Nur die als Ausgang konfigurierten Bits

werden „durchgelassen“.

out

senden.

; Beispiel: Port B.0 = High ldi r16 , 0b00000001 out PORTB , r16

; Beispiel: Port B.0 = Low ldi r16 , 0b00000000 out PORTB , r16

2. Ausgabe per

sbi

Befehl

; Beispiel: Port B.0 = High sbi PORTB , 0

; Beispiel: Port B.0 = Low cbi PORTB , 0

Hinweis: Die Angabe der Bit auf Lines, die nicht auf Ausgabe geschaltet sind, ist ohne Effekt.

Register DDRx PORTx Register DDRx PINx

0

0

0

0

0

1

1

0

0

0

0

0

0

1

1

0

Abbildung: schematische Wirkung des Steuerregisters DDRx bei out und in

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

Schaltung:

Um die rote LED einzuschalten, muss eine Leitung des gewünschten Port x mit der roten LED verbunden werden. Nutzen Sie eines der mitgelieferten Patch-Kabel.

Verbinden Sie Port B.0 mit der roten LED.

Power ON/

RESET

Init Stack

Port B.0 = OUT

DDRB.0 = 1

Hauptschleife

Ausgabe vorbereiten

Register16 = 0b00000001

Ausgabe Register16 auf PORT B

(

Ende Hauptschleife

Abbildung: Schaltung und Programmablauf für das Beispiel „Hallo Welt“

Lösungsansatz:

Eines der allgemeinen Register (z.B.: r16) wird als temporäre Variable verwendet.

Das Bit 0 vom Port B wird über das Register DDR B auf „Ausgabe“ geschaltet

sbi DDRB,0

(

). Die Ausgabe erfolgt in zwei Schritten:

laden des Ausgabewertes in ein allgemeines Register

ldi r16,0b00000001

) und

die eigentliche Ausgabe (

out PORTB,r16

).

;------------------------------------------------------------------------------

;* Titel

;* Prozessor

:Beispiel “Hallo Welt“ für myAVR Board

:ATmega8 mit 3,6864 MHz

;* Datum, Autor :15.03.2004, Dipl. Ing. Päd. Alexander Huwaldt

;------------------------------------------------------------------------------

.include "avr.h"

;------------------------------------------------------------------------------

; Reset and Interruptvectoren begin: main: rjmp main reti

; Start, Power ON, Reset

; VNr. Beschreibung

; 1 POWER ON RESET

; 2

; 3

; 4

; 5

; 6

; 7

Int0-Interrupt

Int1-Interrupt

TC2 Compare Match

TC2 Overflow

TC1 Capture

TC1 Compare Match A

; 8 TC1 Compare Match B

; 9

; 17 Analog Comparator

; 18 TWI (I²C) Serial Interface reti ; 19 Store Program Memory Ready

;-------------------------------------------------------------------------------- mainloop: reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti reti ldi r16 , lo8( RAMEND ) out SPL , r16 ldi ldi out r16 , hi8( out SPH , r16

TC1 Overflow

; 10 TC0 Overflow

; 11 SPI, STC Serial Transfer Complete

; 12 UART Rx Complete

; 13 UART Data Register Empty

; 14 UART Tx Complete

; 15 ADC Conversion Complete

; 16 EEPROM Ready

RAMEND ) r16 , 0b00000001

PORTB , r16

; init Stack sbi DDRB ,0

;--------------------------------------------------------------------------------

; LED ON rjmp mainloop

;--------------------------------------------------------------------------------

myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

Realisierung:

Geben Sie den Quellcode ein. Benutzen Sie das Grundgerüst für ein AVR-

Assemblerprogramm und ergänzen Sie dieses. Kompilieren, Linken und Brennen

Sie das Programm. Führen Sie die Anwendung aus.

Fertigen Sie nach erfolgreicher Übung bitte ein Protokoll an. Sie werden den Wert der Protokolle bald erkennen.

Übungsaufgabe:

Lösungsentwurf:

#( ( 4

! 2

Schaltung:

$ !

&

# + /, 0 ( 5 2

+ /, 0

"' -

.

" . * 6 *

0, *, ,,, ,,,

" . * .

"- #( 2 +

"' -

Quellcode:

Notitzen:

- …

" ! # $ % !

&'

!

" ! # $

* + , & - ."

1111111111111111111111111111111111111111111111111111111111111111111111111

!

% !

&'

# + /, 0 "- " . .

' .

.

"

3 '

,*, ,, , ,, ,

#( 2 +

'

" . *

" . *

(

$)

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

Leseprobe

Übung: „alle Lichter an“

Lösen Sie die folgende Aufgabe selbständig. Es sollen die rote, gelbe und grüne

LED eingeschaltet werden. Legen Sie dazu ein neues „kleines Programm“ in Ihrem Projekt an. Gehen Sie wie oben beschrieben vor und protokollieren Sie die

Übung.

Rote LED ON

Gelbe LED ON

Grüne LED ON

myAVR Lehrbuch Mikrocontrollerprogrammierung © Laser & Co. Solutions GmbH

Leseprobe

Sachwortverzeichnis

A

Algorithmus.................................... 70

Analog/Digital-Wandler ........ 137, 177

Analoge Signale............................. 21

Applikationen ................................. 14

Assemblerbefehlszeile................... 48

AVR-Controlcenter......................... 34

B

BASCOM ..................................... 161

BASCOM Befehlssatz.................. 165

BAUD-Rate.................................. 115

Befehlsgruppen.............................. 47

Brennen ................................. 32, 166

C

CISC-Prozessor............................. 20

Comparator............ 18, 131, 158, 176

Compilieren ........................... 32, 166

C-Programm ................................ 155

D

Datenübertragung........................ 113

Digitale Signale.............................. 21

Doppelbelegung............................. 50

E

EEPROM ............................... 20, 127

Eingabe analog..Siehe Comparator &

Analog/Digital-Wandler

Eingabe digital ............................... 58

Eingaben in BASCOM ................. 170

Einsprungpunkt.............................. 44

Entprellen ...................................... 96

F

FLASH ......................................... 122

Frequenzen ................................. 100

H

Hardware ....................................... 12

Hauptschleife (Betriebssystem) ..... 46

I

In System Programming (ISP) ....... 26

Initialisierungssequenz .................. 45

Interrupt ....................... 19, 44, 88, 92

Interruptserviceroutine ............. 46, 90

Interrupt-Steuerung.................. 86, 88

Interruptvektor.................. 44, 88, 159

© Laser & Co. Solutions GmbH myAVR Lehrbuch Mikrocontrollerprogrammierung

K

Kommunikation mit einem PC...... 114

Konstanten im Programmspeicher121

L

Linken ...................................... 32, 38

M

myAVR-Controlcenter .................... 29

N

Neues Projekt anlegen............. 30, 36

P

Port ................................................ 41

Prellen............................................ 96

Programmkopf ............................... 44

Programmvariable........ 119, 156, 166

Pull-up............................................ 58

Pulsweitenmodulation .................. 145

R

Register............................ 19, 41, 119

RISC-Prozessor ............................. 20

S

Software......................................... 15

Speicher................................... 19, 43

Sprunganweisung .......................... 70

SRAM .................................................124

T

Timer............................................ 105

Ton............................Siehe Frequenz

U

UART ........................... 113, 157, 173

Unterprogramm.............................. 46

Unterprogramme............ 79, 165, 171

Unterprogrammtechnik................... 79

V

Variablennamen für Register ....... 120 von-Neumann-Architektur ................ 7

W

Watchdog-Timer .......................... 151

Z

Zahlenformate................................ 40

Zähler..............................Siehe Timer

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
