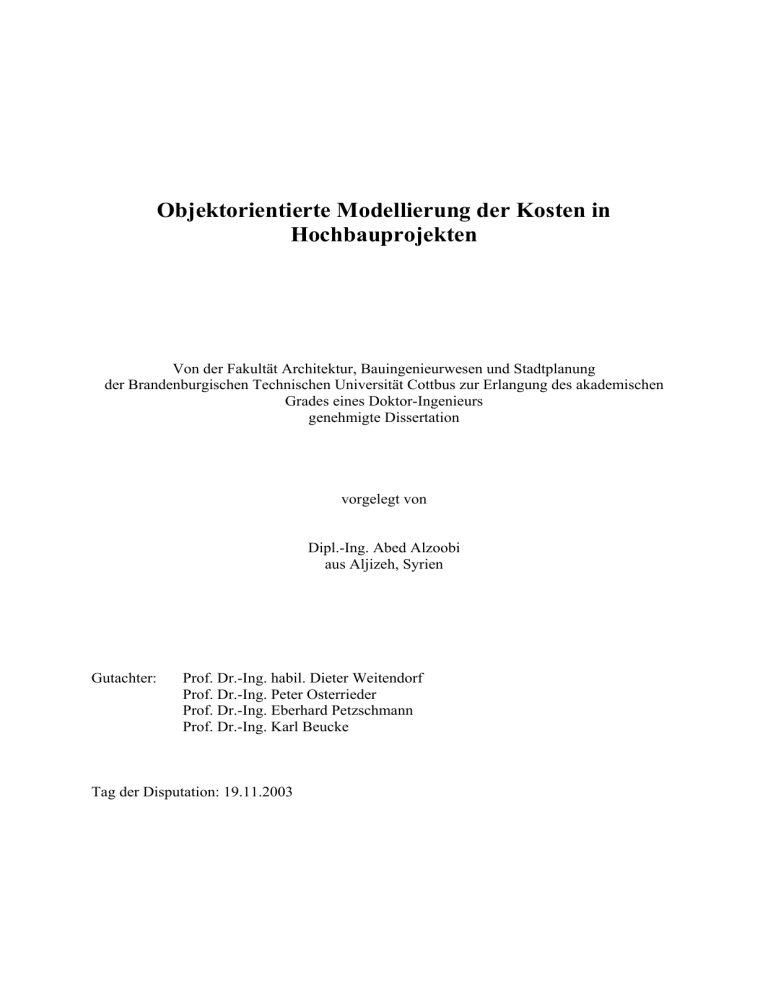

Objektorientierte Modellierung der Kosten in
Hochbauprojekten
Von der Fakultät Architektur, Bauingenieurwesen und Stadtplanung
der Brandenburgischen Technischen Universität Cottbus zur Erlangung des akademischen
Grades eines Doktor-Ingenieurs
genehmigte Dissertation
vorgelegt von
Dipl.-Ing. Abed Alzoobi
aus Aljizeh, Syrien
Gutachter:
Prof. Dr.-Ing. habil. Dieter Weitendorf
Prof. Dr.-Ing. Peter Osterrieder
Prof. Dr.-Ing. Eberhard Petzschmann
Prof. Dr.-Ing. Karl Beucke
Tag der Disputation: 19.11.2003
Vorwort
Vorwort
Die vorliegende Arbeit entstand während meiner Tätigkeit als Doktorand am Lehrstuhl Bauinformatik, Fakultät Architektur, Bauingenieurwesen und Stadtplanung der Brandenburgischen
Technischen Universität Cottbus.
Mein besonderer Dank gilt Herrn Prof. Dr.-Ing. Eberhard Petzschmann für seine wertvollen
Anregungen sowie die hilfreichen Hinweise, die wesentlich zur Gestaltung dieser Arbeit beigetragen haben.
Zu Dank verpflichtet fühle ich mich ebenso Herrn Prof. Dr. rer. nat. Claus Lewerentz und
Herrn Dr.-Ing. Hans-Gerd Köhler vom Lehrstuhl Software-Systemtechnik der BTU-Cottbus
sowie Herrn Prof. Dr. rer. nat. habil. Bernhard Thalheim, Lehrstuhl Datenbank- und Informationssysteme der BTU-Cottbus für die hohe Diskussionsbereitschaft.
Ferner möchte ich Herrn Prof. Dr.-Ing. Werner Voigt und Herrn Prof. Dr. rer. nat. habil. KarlHeinz Schlüßler für ihre Mühe des Korrekturlesens dieser Arbeit herzlich danken.
Mein Dank gilt auch meinen Eltern, die mich geprägt haben. Meiner Frau und meinen Kindern danke ich für die moralische Unterstützung und das entgegengebrachte Verständnis.
Cottbus, im November 2003
Abed Alzoobi

Zusammenfassung
Zusammenfassung
In dieser Arbeit werden Ansätze zur Softwareentwicklung auf Objektorientierter Basis im
Bereich der Kosten in Hochbauprojekten beschrieben.
Die Konzepte der Objektorientierten Technologie zur Softwareentwicklung werden in dieser
Arbeit umfassend eingesetzt.
Zur Modellierung des Systems wird die Unified Modeling Language (UML) eingesetzt. Die
bedeutenden Gesichtspunkte dieser Modellierung sind die Entwicklung des Objektmodells in
der Analysephase und deren Verfeinerung in der Entwurfsphase. Dieses Objektmodell bildet
die Basis bei der Softwareentwicklung im bereich der Kosten in Hochbauprojekten. Im Rahmen dieser Modellierung werden auch die Aspekte der Soft- und Hardwareverteilung spezifiziert. Ferner werden Konzepte zur Implementierung der Ergebnisse der Modellierung erläutert. Hier wird das Objektmodell des Systems in die Programmiersprache Java übersetzt.
Abstract
This work describes the approaches to software development on an object oriented basis for
cost in structural engineering projects. The concepts for object oriented technology for
software development will be used extensively. The modeling of the system is in the Unified
Modeling Language (UML).
The significant points in this modeling are the development of the object model in the analysis
phase as well as its refinement in the design phase. This object model establishes the basis for
software development pertaining to costs for structural engineering projects. In the context of
this modeling, aspects of software and hardware distribution are specified.
Moreover, concepts about the implementation of the results of the modeling are discussed.
The object model is translated into the Java programme-language.
Inhaltsverzeichnis
Inhaltsverzeichnis
1
Einleitung .....................................................................................................................
1.1 Ausgangssituation .................................................................................................
1.2 Zielsetzung ............................................................................................................
1.3 Inhaltsübersicht .....................................................................................................
1
1
2
4
2
Stand der Wissenschaft auf dem Gebiet der rechnergestützten Modellierung ............
2.1 Definition der Begriffe System und Modell .........................................................
2.2 Geometrische Modellierung .................................................................................
2.3 Produktmodellierung ............................................................................................
2.4 STEP als Norm zur Produktmodellierung ............................................................
2.4.1 Gliederung der STEP-Norm .....................................................................
2.4.2 Entwicklungsmethoden der STEP-Norm .................................................
2.4.2.1 Beschreibungsmethoden ..............................................................
2.4.2.2 Implementierungsmethoden .........................................................
2.5 Das Produktmodellierungskonzept von STEP im Bauwesen ..............................
2.5.1 AP 225: Building Elements using Explicit Shape Representation ……..
2.5.2 STEP-CDS .......................................................…………………………
2.5.3 Teil 106: Building Construction Core Model .....................………….....
2.6 Industry Foundation Classes ……………………………………………………
2.7 Objektorientierte- und Produktmodellierung im Bauwesen ..................................
2.8 Rechnergestützten Modellierung auf dem Gebiet der baubetrieblichen Prozesse .
6
6
7
9
10
11
12
12
14
15
16
17
18
18
19
22
3
Grundlagen der Objektorientierten Softwareentwicklung ...........................................
3.1 Datenorientierte Modellierungskonzepte .............................................................
3.2 Darstellung der Basiskonzepte der Objektorientierte Technologie .......................
3.3 Objektorientierte Analyse ....................................................................................
3.3.1 Anforderungsmodellierung ......................................................................
3.3.2 Analysemodellierung ...............................................................................
3.3.2.1 Strukturmodellierung ...................................................................
3.3.2.2 Dynamische Modellierung ...........................................................
3.4 Objektorientierter Entwurf ...................................................................................
3.4.1 Systementwurfsmodellierung ...................................................................
3.4.2 Detailentwurfsmodellierung .....................................................................
3.5 Objektorientierte Implementierung ......................................................................
3.5.1 Objektorientierte Programmierung ..........................................................
3.5.2 Objektorientierte Datenhaltung ...............................................................
3.6 UML und die Standardisierung der Objektorientierten Technologie ...................
24
24
26
29
29
30
31
33
34
34
34
35
35
35
37
Inhaltsverzeichnis
4
Darstellung des Systems der Kosten in Hochbauprojekten .........................................
4.1 Allgemeine Beschreibung ....................................................................................
4.1.1 Klassifizierung der Datenbasis im Hochbau ............................................
4.1.2 Abgrenzung des Systems der Kosten vom Gesamtsystem …..................
4.2 Beschreibung des Systems der Baukalkulation in Hochbauprojekten .................
4.2.1 Grundbegriffe der Kostenrechnung in Hochbauprojekten ..........................
4.2.2 Beschreibung des Systems der Angebotskalkulation ..................................
39
39
39
41
44
44
48
5
Objektorientierte Analyse des Systems der Kosten in Bauprojekten ..........................
5.1 Vorgehensweise bei der Modellierung des Systems ............................................
5.2 Das Anforderungsmodell .....................................................................................
5.2.1 Beschreibung des Systems der Baukalkulation .........................................
5.2.2 Anwendungsfalldiagramme .....................................................................
5.2.3 Festlegung der System- und Modellhierarchie ........................................
5.2.4 Modellierung der Schnittstellen des Systems ........................................
5.2.5 Betrachtungen zur Modellierung der zeitabhängigen Aspekten .............
5.3 Das Analysemodell ..............................................................................................
5.3.1 Das Strukturmodell ..................................................................................
5.3.1.1 Klassenmodellierung des Subsystems Bauprojekt ......................
5.3.1.2 Klassenmodellierung des Systems der Baukalkulation ..............
5.3.2 Das dynamische Modell ...........................................................................
50
50
54
55
56
59
60
61
62
62
62
69
72
6
Objektorientierter Entwurf des Systems der Kosten in Bauprojekten ......................... 78
6.1 Beschreibung der angewendeten Konzepte .......................................................... 78
6.2 Verfeinerung der Klassendiagramme ................................................................... 80
6.3 Überarbeitung und Partitionierung des Strukturmodells ...................................... 84
6.4 Darstellung der Verteilungs- und Kommunikationskonzepte .............................. 85
6.4.1 Einsatz der Java-Technologie in verteilten Systemen .............................. 85
6.4.1.1 Java 2 Enterprise Edition ………………………………………. 85
6.4.1.2 Remote Method Invocation …………………………………….. 90
6.4.2 Common Object Request Broker Architecture ………………………… 93
6.4.2.1 Die CORBA Architektur .............................................................. 94
6.4.2.2 Funktionsweise von CORBA ....................................................... 95
6.4.3 Vergleich von RMI und CORBA als Kommunikationskonzepte ............ 96
6.5 Darstellung der geeigneten Architektur des verteilten Systems ........................... 97
6.6 Modellierung der Verteilung und Kommunikation des Systems ......................... 100
6.6.1 Komponentendiagramme ......................................................................... 100
6.6.2 Verteilungsdiagramme ............................................................................. 102
7
Implementierung des Systems der Kosten in Bauprojekten ........................................
7.1 Umsetzung der UML-Konzepte in Java ...............................................................
7.2 Implementierung des Strukturmodells .................................................................
7.3 Definition und Realisierung der Persistenzmechanismen ....................................
103
103
104
112
Inhaltsverzeichnis
8
Anwendungsbeispiele ..................................................................................................
8.1 Anwendungsbeispiel 1: Realisierung der Datenhaltung des Objektmodells .......
8.1.1 Darstellung des Bauprojektes ...................................................................
8.1.2 Beschreibung des Kalkulationsverfahrens ...............................................
8.1.3 Modellierung des Angebotsleistungsverzeichnisses ................................
8.1.4 Modellierung der Mittellohnberechnung .................................................
8.1.5 Modellierung der Ermittlung der Gerätekosten .......................................
8.1.6 Modellierung der Ermittlung der Gemeinkosten der Baustelle ...............
8.1.7 Erstellung und Modellierung der Leistungskostenliste ............................
8.1.8 Modellierung der Erstellung des Preisangebotes .....................................
8.2 Anwendungsbeispiel 2: Datenaustausch durch RMI-Einsatz .........................
8.2.1 Verfahrensweise auf Serverseite ..............................................................
8.2.2 Verfahrensweise auf Clientseite ...............................................................
8.2.3 Verfahrensweise zur Kompilierung und Ausführung ...............................
8.3 Anwendungsbeispiel 3: Verwaltung von Objekten mit Vector ….......................
114
114
114
117
118
119
121
121
122
124
125
127
130
131
132
9
Schlussbetrachtungen ..................................................................................................
9.1 Wertung und Vergleich .........................................................................................
9.2 Zusammenfassung und Beurteilung ...................................................................
9.3 Ausblick ............................................................................................................
135
135
136
138
Literaturverzeichnis ........................................................................................................... 139
Anhang: Unified Modeling Language (UML Version 1.3) ............................................... 148
1 Einleitung
1
1
Einleitung
1.1
Ausgangssituation
Der wachsende Einsatz des Internets macht Konzepte wie Enterprise Application Integration
(EAI) überflüssig. Hier ist die Realisierung einer Internet Application Integration unumgänglich [Gilp99]. Die wichtigsten Anforderungen diesbezüglich sind:
• Unterstützung der Internet-Technologien und heterogenen Plattformen,
• Integration von Komponenten wie z. B. Enterprise JavaBeans (EJB) und von heterogener Namens- und Verzeichnisdienste,
• Komponentenzentrierte Architektur und Leichtgewichtige Klienten sowie
• flexible Kopplung durch Message-Broker, insbesondere dem Java Nachrichtendienst.
Datenorientierte Techniken zur Abbildung von Daten in Relationalen Datenbanken wie die
Entity-Relationship-Modellierung (kurz: ERM) werden zwar immer noch zur Modellierung
von baubetrieblichen Daten eingesetzt, sie werden aber in einem steigenden Tempo von der
Objektorientierten Modellierung abgelöst. Die Objektorientierte Modellierung hat sich hierfür im Laufe der Zeit als die besser geeignete Technik zur Modellierung von solchen Daten
erwiesen. Bis zur Entwicklung der UML gab es auf dem Gebiet der Objektorientierten Softwareentwicklung keine einheitlichen Verfahrensweisen, die sich auf einer gemeinsamen
Sprache oder Notation aufbauen.
Die Vorteile der Objektorientierten Technologie können jedoch nur dann erreicht werden,
wenn die Softwareentwicklung auf der Basis eines effizienten Vorgehensmodells erfolgt.
Durch die Analyse von Bereichen der realen Welt des Bauwesens und die Abbildung dieser
Teile in Modellen, können komplexe Aufgaben effektiver gelöst werden. Die Qualität der
entwickelten Modelle hängt stark von der Integrität dieser Analyse und Darstellung ab.
Die Methoden der klassischen Systementwicklung wie z. B. die strukturierte Analyse und die
ERM haben sich bei der Abbildung von Modellen der realen Welt zwar bewährt. Der Einsatz
der Objektorientierung als Methode zur Entwicklung von solchen Modellen hat aber zu einer
bedeutenden Verbesserung bei der Abbildung geführt.
Die Entwicklung von effizienten Softwarelösungen für den Hochbau setzt ein umfassendes
Gebäudemodell voraus. Der Standardisierungsgrad der Objekte im Hochbau ist wesentlich
gestiegen, insbesondere nach der Entwicklung der Industry Foundation Classes (IFC).
Im Bereich der Modellierung der baubetrieblichen Prozesse existieren bereits ganzheitliche
Betrachtungen, die im Kapitel 2.8 der vorliegenden Arbeit näher beschrieben werden.
Jedoch sind die Modellierungseinsätze in diesem Bereich wegen der Konzentration der Forschung auf andere Problembereiche des Bauwesens noch sehr in den Anfängen. Auch konzentrieren sich die vorhandenen Modellierungseinsätze hauptsächlich auf die Planungsphase
eines Bauprojektes.
Zur Entwicklung der Anwendungssoftware Aristoteles der Hochtief Software GmbH wird die
Anwendungssoftware SAP R/3 von der SAP AG als Basis für die Betriebswirtschaft verwendet. Dabei wurde SAP R/3 von Hochtief Software speziell für die Anforderungen des Bauwesens modifiziert und weiterentwickelt. Bekanntlich wird die Anwendungssoftware SAP R/3
von SAP AG datenorientiert (auf der Basis des ER-Modells) entwickelt.
Die Programmiersprache ABAP, die in SAP/R3 verwendet wird, beinhaltet nur ab der Version ABAP 4 Erweiterungen, welche den Einsatz der Konzepte der Objektorientierten Techno-
1 Einleitung
2
logie erlauben. Diese Erweiterungen wurden jedoch bei der Entwicklung von Aristoteles nicht
berücksichtigt, weil sie z. Z. der Entwicklung von Aristoteles nicht zur Verfügung standen.
Die Verfahrensweisen bei der Programmierung der Anwendungssoftware ARRIBA bauen+
von RIB SOFTWARE AG sind nach Herstellerangaben Objektorientiert. Ebenfalls nach Objektorientiertem Schema ist das ARRIBA-Datenmodell konzipiert und aufgebaut. ARRIBA
verwendet deshalb als Datenbank ausschließlich das Objektorientierte Datenbankmanagementsystem ObjectStore des Herstellers Excellon (vormals Object Design).
Diese Verfahrensweisen sowie das ARRIBA-Datenmodell sind aber nicht frei verfügbar. Damit besteht keine Möglichkeit diese zu untersuchen und weiterzuentwickeln.
Erfahrungen im Bereich der Objektorientierten Modellierung der Strukturen zur Kalkulation
der Kosten in Hochbauprojekten, wie sie in dieser Arbeit umfassend ausgeführt wurden, liegen noch nicht vor.
1.2
Zielsetzung
Eine effiziente Strategie zur Softwareentwicklung im Bereich der Bauwirtschaft setzt voraus,
dass die Softwareentwickler auf effiziente Architekturen zurückgreifen können. Zur Schaffung solcher Architekturen sollen die Systeme anhand von wirkungsvollen Konzepten modelliert werden. In diesem Zusammenhang bietet sich die Objektorientierung als geeignete Technologie an. Diese Technologie bietet die zweckmäßigen Konzepte zur Modellierung sowohl
der statischen als auch der dynamischen Aspekte des Systems zur Kalkulation der Kosten in
Hochbauprojekten, sowie deren effiziente Implementierung auf Objektorientierter Basis.
Zur Schaffung einer stabilen Basis für die Softwareentwicklung im Bereich der Kalkulation
der Kosten im Hochbau ist es notwendig:
• vereinfachte und IT-taugliche Strukturen und Verfahrensweisen und
• eine systematische Spezifizierung dieser Strukturen und Verfahrensweisen
zu entwickeln bzw. durchzuführen.
Zur Erhöhung der Performance bei der Modellierung in diesem Bereich werden folgende Aspekte in der vorliegenden Arbeit berücksichtigt:
• Erstellung von übersichtlichen, zusammenwirkenden Anforderungsanalysemodellen in
der Analysephase;
• Bearbeitung von Entwurfsmodellen unter Berücksichtigung von solchen Konzepten
wie Entwurfsmuster, die den Einsatz dieser Modelle effizienter macht;
• Erstellung von Implementierungsmodellen, in denen die Konzepte wie die komponentenbasierte Softwareentwicklung und Network-Computing, einschließlich des Einsatzes von CORBA und Java-Technologie berücksichtigt werden;
• Darstellung der geeigneten vernetzt-kooperativfähigen und internetbasierten Architektur eines verteilten Systems, in dem die Soft- und Hardware verteilt werden.
Der Produktlebenslauf im Hochbau kann folgendermaßen gegliedert werden (Abb. 1.1):
• Angebotsphase zur Bestimmung der Anforderungen des Bauprodukts.
• Entwurfsphase zur Erstellung von detaillierten Angaben über das Bauobjekt, welches
an dem gewählten Ort erstellt wird.
• Planungsphase zur Festlegung der Verfahren zur Realisierung des Entwurfs als vollständiges Bauobjekt.
1 Einleitung
3
•
•
Realisierungsphase zur Verwirklichung des Entwurfs zu einem fertigen Bauobjekt entsprechend der Planungskriterien.
Betriebsphase zur Betreibung des Bauobjekts in der vorgeschlagenen Art und Weise
und dessen Instandhaltung in dem möglichen Zustand in dem es realisiert wird.
Bauprozess
Realisierung
Planung
Betrieb
Entwurf
Rückbau
Angebot
Abbildung 1.1: Produktlebenslauf im Hochbau
Das System der Kalkulation der Kosten in Bauprojekten des Hochbaus beinhaltet die Strukturen der kostenbezogenen Sachverhalte und deren Beziehungen zu den anderen Bestandteilen
des Gesamtsystems. Bei der Modellierung in der vorliegenden Arbeit wird das Teilsystem
Bauprozess vom Gesamtsystem des Produktlebenslaufs im Hochbau abgegrenzt.
Eine korrekte Kalkulation der Kosten in Bauprojekten ist ein wichtiges wirtschaftliches Ziel.
Dieses Ziel kann nur durch eine effiziente, Objektorientierte Modellierung der Kalkulation
der Kosten erreicht werden. Eine solche Modellierung, bei der auch der Bedarf nach mehr
Investitionen in der frühen Phasen der Softwareentwicklung wie die Anforderungsanalyse
wahrgenommen wird, soll auf festen Architekturen und nach stabilen Regeln erfolgen. In diesem Kontext sind der Einsatz und die Kombination solcher Techniken wie Unified Modeling
Language (UML) und Entwurfsmuster hilfsreich.
Zu einer effizienten Modellierung der Kalkulation der Kosten in Hochbauprojekten, wie sie
innerhalb der vorliegenden Arbeit durchgeführt wird, gehört einerseits die korrekte Darstellung der Kosten in Bezug auf die Bauobjekte und Ressourcen und andererseits die Integration
der Prozesse der Baukalkulation in den gesamten Bauprozess innerhalb eines Bauprojektes
durch wohldefinierte Schnittstellen. Ferner sollen im Rahmen dieser Modellierung die Aspekte der Soft- und Hardwareverteilung spezifiziert werden. In diesem Zusammenhang sollen
Verteilungsarchitekturen bezüglich ihrer Tauglichkeit untersucht werden.
Der vordergründige Anspruch der vorliegenden Arbeit besteht darin, einen Ansatz zur Strukturierung der Daten des Systems der Kalkulation der Kosten in Hochbauprojekten zu beschreiben und hierfür die notwendigen Anforderungen und Konzepte der Objektorientierten
Technologie einzusetzen und ihre Tauglichkeit diesbezüglich festzustellen. Dementsprechend
werden die Datenstrukturen des Systems der Kalkulation der Kosten in Hochbauprojekten
analysiert. Außerdem werden die Objektklassen und Klassenhierarchien, die für die integrale
1 Einleitung
4
Bearbeitung der baubetrieblichen Prozesse zur Baukalkulation notwendig sind, festgelegt. Es
werden auch die dynamischen Aspekte dieser Prozesse analysiert und modelliert.
Durch den Einsatz der Konzepte der Objektorientierten Technologie in diesem Bereich wird
einerseits die Effizienz gesteigert, andererseits wird die Durchgängigkeit der Modellierung
der Strukturen erlangt.
Zum anderen soll mit der vorliegenden Arbeit eine Grundlage für Diskussionen gegeben werden, da sie am Berührungspunkt von Baubetrieb/Bauwirtschaft und Informatik angesiedelt ist.
Mit der Objektorientierten Modellierung der Kalkulation der Kosten innerhalb der vorliegenden Arbeit wird ein Objektmodell zur optimalen Beschreibung der Objekte des Systems und
deren statischer und dynamischer Zusammenhänge entwickelt. Bei der Beschreibung dieser
Objekte wird die Erhaltung der Integrität des Gesamtsystems berücksichtigt. Daher werden
solche Objekte, die auch Objekte anderer Bestandteile des Gesamtsystems sind, nicht nur kostenbezogen beschrieben, sondern auch entsprechend ihrer Rolle im Gesamtsystem. Diese
Vorgehensweise spielt eine wichtige Rolle bei der Integration der Teilsysteme im Gesamtsystem.
Die Ergebnisse der Modellierung in der vorliegenden Arbeit führen u. a. zur Erhöhung des
Standardisierungsgrades der Objekte innerhalb des Systems der Baukalkulation in Hochbauprojekten. Damit wird einen Beitrag zu einer effizienten Modellierung der Baukalkulation im
Hochbau als Grundlage zur Entwicklung und Integration von Softwarelösungen in diesem
Bereich geleistet.
1.3
Inhaltsübersicht
Die vorliegende Arbeit, welche mit einer Einführung in Kapitel 1 beginnt, ist in neun Kapitel
und einen Anhang in dem die UML-Notation dargestellt wird, gegliedert.
In Kapitel 2 wird der gegenwärtige Stand der Wissenschaft auf dem Gebiet der rechnergestützten Modellierung eingeführt. Hier werden zuerst die Begriffe System und Modell definiert.
Ferner wird eine Analyse der Forschungen und Normen auf dem Gebiet der Modellierung
dargestellt. Dabei werden die Bereiche geometrische Modellierung, Produktmodellierung,
STEP als Norm zur Produktmodellierung, das Produktmodellierungskonzept von STEP im
Bauwesen, die Objektorientierte Modellierung und Produktmodellierung im Bauwesen, der
EDV-Einsatz bei der Ermittlung der Kosten sowie die Tendenzen zur Standardisierung der
Objektorientierten Technologie erläutert. Der Stand der Forschungen und Normen auf dem
Gebiet der Objektorientierung wird in diesem Kapitel dargestellt, wobei die Basiskonzepte
dieser Technologie gesondert im Kapitel 3 dargestellt werden. Die in diesem Kapitel erworbenen Kenntnisse bilden die Basis für die weitere Bearbeitung in den nächsten Kapiteln.
Im Kapitel 3 werden die Grundlagen der Objektorientierten Softwareentwicklung dargestellt.
Hier werden zuerst die datenorientierten Modellierungskonzepte, wie das Entity-RelationshipModel und das 3-Ebenenkonzept von ANSI/X3/SPARC, den Ausgangspunkt zur Objektorientierten Modellierung bilden. Danach werden die Basiskonzepte der Objektorientierung dargestellt. Ferner wird in diesem Kapitel die Objektorientierte Analyse beschrieben, welche sich
hier in Anforderungsmodellierung und Analysemodellierung gliedert. Die Analysemodellierung gliedert sich ihrerseits in Strukturmodellierung und dynamische Modellierung.
5
1 Einleitung
Weiter wird der Objektorientierte Entwurf dargestellt. Dieser unterteilt sich in Systementwurfs- und Detailentwurfsmodellierung. Anschließend werden in diesem Kapitel die Aspekte
der Objektorientierten Implementierung des Entwurfs dargestellt. Dabei werden die Objektorientierte Programmierung und die Objektorientierte Datenhaltung erläutert. Die Darstellung
der Objektorientierten Datenhaltung unterteilt sich hier in Objektorientierte Datenbankmodelle, Objektorientierte Datenbanksysteme und Objektrelationale Datenbanksysteme.
Im Kapitel 4 wird das System der Kosten in Hochbauprojekten dargestellt. In diesem Zusammenhag wird zuerst eine allgemeine Beschreibung des Systems unternommen, in der die
Datenbasis im Hochbau klassifiziert und die Grundbegriffe der Kosten in Hochbauprojekten
beschrieben werden. Ferner wird das System der Kosten in Hochbauprojekten vom Gesamtsystem des Hochbaus abgegrenzt und anschließend beschrieben.
Im Kapitel 5 wird die Objektorientierte Analyse des Systems der Kosten in Hochbauprojekten durch dem Einsatz der UML ausgeführt. Zuerst wird hier die Vorgehensweise zur Modellierung des Systems der Kosten dargestellt. Danach wird das Anforderungsmodell anhand von
Anwendungsfall- und Aktivitätsdiagrammen beschrieben. Weiterhin wird die System- und
Modellhierarchie festgelegt. Als Ausgangspunkt zur Erstellung des Analysemodells wird eine
Beschreibung des Systems der Baukalkulation durchgeführt. Danach wird bei der Erstellung
des Analysemodells die Struktur und Dynamik des Systems anhand von Klassen- bzw. Sequenzdiagrammen modelliert.
Im Kapitel 6 wird aufbauend auf dem Analysemodell der Objektorientierte Entwurf des Systems der Baukalkulation ausgeführt. Hier werden zunächst die angewendeten Konzepte beschrieben. Die Java-Umsetzung einiger UML-Konzepte, die wiederholt im Rahmen der Modellierung in der Arbeit vorkommen, werden nachfolgend beschrieben. Ferner werden die
Klassendiagramme der Analysephase verfeinert. Danach erfolgt die Überarbeitung und Partitionierung des Strukturmodells der Analysephase. Hier wird das Strukturmodell so überarbeitet, dass Erweiterungen und Änderungen der Funktionalität des Systems möglichst begrenzte
Wirkung haben sollen. Bei der Partitionierung des Strukturmodells handelt es sich hier um
dessen Darstellung in Paketen.
In diesem Kapitel werden ferner die Aspekte der Verteilung und Kommunikation des Modells
erläutert. Hierzu wird die Architektur des geeigneten verteilten Systems dargestellt und die
Verteilung und Kommunikation des Modells anhand von Komponenten- und Verteilungsdiagrammen beschrieben.
Im Kapitel 7 werden die Aspekte der Implementierung des Systems erläutert. Hierzu wird die
verfeinerte Version des Strukturmodells der Entwurfsphase als Grundlage zur Erstellung des
Codes in Java verwendet. Außerdem werden die Gesichtspunkte der Realisierung der spezifizierten Persistenzmechanismen dargestellt.
Im Kapitel 8 werden Anwendungsbeispiele zur Implementierung des Systems der Angebotskalkulation vorgestellt.
Im Kapitel 9 werden einige Schlussbetrachtungen wie Zusammenfassung, Beurteilung und
einen Ausblick auf weitere Entwicklungen dieser Arbeit erörtert.
2 Stand der Wissenschaft
6
2
Stand der Wissenschaft auf dem Gebiet der rechnergestützten Modellierung
2.1
Definition der Begriffe System und Modell
Ein System wird in [Broc95] als Sammlung von zueinander in Beziehung stehenden Elementen betrachtet. Jedes System, das seine Elemente nach bestimmten Regeln einsetzt, beinhaltet
Daten, die direkt oder nur mit Messgeräten erfasst werden können. Systeme können in Teilsysteme gegliedert werden, wobei diese Gliederung nach bestimmten Kriterien erfolgen soll.
Der Begriff Modell wird in den unterschiedlichen wissenschaftlichen Richtungen benutzt. Ein
Gegenstand A ist ein Modell eines Gegenstands B, falls ein Betrachter C Gegenstand A zur
Beantwortung von Fragen über Gegenstand B benutzen kann [Mins68]. Ein Modell ist in
[Booch99] als eine Vereinfachung der Realität des zu modellierenden Systems betrachtet.
Nach Mochel [Moch93] repräsentiert ein Modell ein reales System von einem bestimmten
Standpunkt. Ein Modell ist in [Stac73] als eine Abbildung eines Systems beschrieben. Dieses
Modell hat eine identische oder ähnliche Struktur wie das zu modellierende System. Ein Modell ist damit eine vereinfachte Beschreibung eines Systems, wobei hier die relevanten Problemaspekte dieses Systems berücksichtigt werden sollen. Nur dadurch kann ein Modell als
konsistent betrachtet werden. In [Zang73] sind die Modelltypen folgendermaßen gegliedert:
• Analoge Modelle zur Darstellung der Eigenschaften eines Objektes durch andere ähnliche Eigenschaften.
• Bildhafte Modelle zur Beschreibung der erkennbaren Eigenschaften der Objekte.
• Formale Modelle zur Darstellung der Eigenschaften der Objekte durch logische oder
mathematische Methoden.
Der Begriff Datenmodell beschreibt die statische Struktur eines Teils der realen Welt. Dabei
werden Entitäten, ihre Attribute und die Beziehungen zwischen diesen Entitäten dargestellt.
Der Begriff Datenmodell ist in dieser Hinsicht nicht mehr präzise. Eher kann hier der Begriff
Entitätsmodell verwendet werden [Hess94].
Ein Objektmodell ist eine Darstellung der statischen Struktur von Objekten in einem System.
Dabei werden die Identität, die Attribute, die Methoden und die Beziehungen zwischen den
Objekten beschrieben [Rumb93]. Ein Objektmodell wird danach durch ein dynamisches Modell und ein funktionales Modell erweitert.
Ein Produktmodell ist in [Suhm93] als „ein Informationsmodellschema, das alle relevanten
Informationen über ein Produkt abbilden kann“ beschrieben. Ein integriertes Produktmodell
beinhaltet nach Polly [Poll96] „die Abbildung aller relevanten Produktmerkmale, die in den
einzelnen Lebensphasen entstehen, auf der Basis einer einheitlichen, allgemeinen, lebensphasenübergreifenden und redundanzfreien Grundstruktur“. In Hinsicht auf die Überschaubarkeit
der Darstellung wird nach Seiler [Seil85] das Produktmodell in Partialmodelle zerlegt. Ein
Partialmodell definiert nach Pätzold [Pätz91] eine “abgeschlossene Menge von Objekttypen
sowie deren semantische Zusammenhänge als Teilmenge eines Produktmodells, die eine anwendungsunabhängige Klasse von Produktmerkmalen beschreiben“. Um die Komplexität des
integrierten Produktmodells zu reduzieren, reicht die Zerlegung des integrierten Produktmodells in Partialmodelle nach Pätzold [Pätz91] nicht aus. Ein integriertes Produktmodell kann
daher durch Produktmodellsichten spezifiziert werden. Nach Pätzold definiert eine Produktmodellsicht „ein anwendungsorientiertes Informationsmodell unter Einbeziehung aller Produktmerkmale der relevanten Partialmodelle des integrierten Produktmodells.“
2 Stand der Wissenschaft
7
2.2
Geometrische Modellierung
Als geometrisches Modellieren innerhalb des CAD-Prozesses bezeichnen Spur und Krause
[Spur91] "den gesamten mehrstufigen Vorgang, ausgehend von der aus einer Aufgabenstellung resultierenden gedanklichen Vorstellung, dem Entwurf, bis hin zur Abbildung des vollständig gestalteten Produkts in einer rechnerinternen Darstellung". Nach Nowacki [Nowa83]
befasst sich die Disziplin des geometrischen Modellierens mit der "Erzeugung geometrischer
Objektbeschreibungen zum Zwecke der rechnerinternen Darstellung geometrischer Objekte.
Der Nutzer liefert dem Modelliersystem über seine Eingabegeräte Informationen zur Definition der Objektgeometrie, aus denen die rechnerinterne Darstellung des Modells aufgebaut und
fortgeschrieben wird".
Die geometrische Modelldarstellung gliedert sich in (Abb. 2.1):
• Ebenendarstellung (2D),
• Erweiterte Ebenendarstellung (2.5 D),
• Räumliche Darstellung (3D).
Geometrische Modelldarstellung
Kantenorientierte
2D Darstellung
Ebenendarstellung
(2D)
Flächenorientierte
2D Darstellung
Erweiterte Ebenendarstellung (2.5 D)
Kantenmodell
Räumliche
Darstellung (3D)
Flächenmodell
Volumenmodell
Begrenzungsflächen-modell B-REP
Vollkörpermodell
CSG
Abb. 2.1: Formen der geometrischen Modelldarstellung
Die 2D-Darstellung ist nur sinnvoll, wenn sich alle wichtigen geometrischen Daten eines Objektes in einer Ebene abbilden lassen. Bei der 2.5D-Darstellung werden die geometrischen
Objekte in einer 2D-Ansicht beschrieben und gespeichert, durch mathematische Operationen,
wie z. B. Rotation, wird jedoch eine räumliche Darstellung entwickelt. Eine vollständige und
korrekte rechnerinterne Darstellung von geometrischen Objekten kann durch eine 3DDarstellung erreicht werden. Für diese Darstellung sind drei Modelle geeignet:
• Kantenmodell
Man spricht von einem Kantenmodell (auch Drahtmodell oder Linienmodell genannt),
wenn ein geometrisches Objekt durch Punkte und Konturen abgebildet wird. Räumliche Darstellungen können jedoch auch mit einem Kantenmodell erzeugt werden, dann
sind sie aber nicht eindeutig. Dieses Modell kann angewendet werden, falls die geometrischen Objekte durch ebene Flächen begrenzt sind [Bern93].
• Flächenmodell
Bei dem Flächenmodell wird ein Objekt geometrisch durch seine Oberfläche dargestellt. Die Flächen werden mittels Konturen begrenzt, die durch zwei benachbarte, sich
durchdringende oder beruhende Flächen entstehen. Spezifische Orte bei der Festlegung von Konturen sind die Punkte.
2 Stand der Wissenschaft
8
•
Volumenmodell
Geometrische Objekte werden bei einem Volumenmodell durch ihre Rauminhalte abgebildet [Tori93]. Basiskörper und mengentheoretische Verknüpfungen (Vereinigung,
Durchschnitt und Differenz), die ihrerseits in einer Baumstruktur dargestellt werden
können, sind die Grundlage dieses Modells. Das Volumenmodell gliedert sich in zwei
Modelle:
o Begrenzungsflächenmodell
Volumenelemente werden in diesem Modell mittels ihrer Oberflächen definiert.
Eine derartige Darstellung der Objekte wird auch B-REP (boundary representation) genannt. Das Begrenzungsflächenmodell ist eine effiziente Methode zur geometrischen Modellierung, erfordert aber einen höheren Beschreibungsaufwand
[Roll95].
o Vollkörpermodell
Volumen werden in diesem Modell durch mengentheoretische Verknüpfungen von
Basiskörpern modelliert. Dieses Modell wird auch als CSG (constructive solid geometry) bezeichnet [Schu95].
In [Berk96] ist die Anwendung der geometrischen Modellierung auf Trassierungen im dreidimensionalen Geländemodell erörtert. Darin wird die Vorgehensweise für die Trassenmodellierung unabhängig von den verfügbaren Trassierungselementen beschrieben.
In Bezug auf die Bedeutung des Geometriemodells eines Gebäudes ist in [Krus96] die EulerModellierung dreidimensionaler Körper beschrieben. Hier werden die topologischen Grundlagen eingesetzt und so erweitert, dass beliebige Körper in 3D entworfen werden.
2 Stand der Wissenschaft
9
2.3
Produktmodellierung
Produktmodelle können folgendermaßen gegliedert werden [Abel95]:
• geometrische Produktmodelle
• featureorientierte Produktmodelle
• strukturorientierte Produktmodelle
• wissensbasierte Produktmodelle
• integrierte Produktmodelle.
Integrierte Produktmodelle werden als Ergebnis der Integration von geometrischen, featureorientierten, strukturorientierten und wissensbasierten Produktmodellen betrachtet. Features
sind geometrieorientierte Objekte; sie werden als Trägerobjekte semantischer Daten zur Modellierung von nicht geometrischen Daten betrachtet.
In den letzten Jahren sind unterschiedliche Forschungsprojekte zur Produktdatentechnologie
wie z. B. CAD*I [Grab91], NEUTRABAS [Muel92], IMPPACT [Giel93], KCIM [Grab94]
und SFB346 [Hain99] erarbeitet worden. Ziel dieser Forschungsprojekte war es, die Möglichkeit zu schaffen, die einmal gewonnenen Produktdaten in einer Prozesskette ständig weiterzuverarbeiten, um ihren Datenfluss zu steuern und die dabei neu entstehenden Daten zu verwalten.
In [Spur94] sind Modellierungsmethoden für rechnerintegrierte Produktionsprozesse dargestellt. Hier werden Modelle des Produktionsprozesses wie u. a. das STEP-Modell, Reference
Model for Shop Floor Production (ISO Technical Report 10314-1), Modell des CAM-I, sowie
zahlreiche CIM-Modelle beschrieben.
Ein Konzept zur Gestaltung von prozess- und integrationsgerechten Produktmodellen ist in
[Warn95] beschrieben. Es wird hier zuerst die Produktentwicklung als Einsatzfeld der prozess- und integrationsgerechten Produktmodelle analysiert. Weiterhin wird die Struktur der
Produktdaten beschrieben. Danach wird ein Referenzmodell der Produktdaten dargestellt.
Ferner wird eine Referenzarchitektur zur Entwicklung von prozess- und integrationsgerechten
Produktmodellen gezeigt. Aufbauend auf dem Referenzmodell und auf der Referenzarchitektur wurde ein Produktmodell im Bereich der Automobilindustrie entwickelt.
In [Rich91] sind wissensbasierte CAD-Systemkomponenten zum Entwurf montagegerechter
Produkte dargestellt. Hier wird die Notwendigkeit betont, die geometrischen Daten zur Darstellung der Produktform zusammen mit den technischen Produktdaten rechnerintern zu verwalten. Hierzu sind die festgelegten technischen Relationen von Bedeutung, mit deren Speicherung rechnerintern die Produkttopologie dargestellt wird.
2 Stand der Wissenschaft
10
2.4
STEP als Norm zur Produktmodellierung
Im Anschluss an intensive langjährige Normierungsarbeiten unter Beteiligung zahlreicher
internationaler Teilnehmer wurde STEP (Standard for the Exchange of Produkt Model Data)
entwickelt und als Initial Release der Normenreihe ISO 10303 im 1994 freigegeben. Im Gegenteil zu den anderen rein geometrieorientierten Austauschformaten wie z. B. IGES und
VDA-FS übertragen die STEP-Prozessoren auch nichtgeometrische Daten wie Maße, Oberflächenangaben, Stammdaten, Materialdaten sowie Arbeitspläne. In Abbildung 2.2 ist die
Entwicklung der wichtigsten Standards zum Produktdatenaustausch dargestellt. STEP wird
hier als Weiterentwicklung der anderen Standards betrachtet.
1994
1990
IGES 5.0
1988
IGES 4.0
1987
VDA FS 2.0
1986
DIN 66301
CAD*I 3.2
IGES 3.0
1980
CAD*I 3.1
CAD*I
1984
1983
CAD*I 3.3
VDA FS 1.0
IGES 2.0
IGES 1.0
Abb. 2.2: Entwicklung der wichtigsten Standards zum Produktdatenaustausch
STEP bezieht sich als Norm zur Produktmodellierung auf Methoden zur Gewinnung, Speicherung, Verwaltung, Austausch, Archivierung und Dokumentation von Produktdaten.
STEP ist also eine Norm zur implementierungsunabhängigen Beschreibung von Produktdaten, die sich über den gesamten Produktlebenslauf ausweitet. Das Ziel von STEP ist es, ein
Werkzeug anzubieten, das in der Lage ist, Produktdaten über den gesamten Lebenszyklus
eines Produktes unabhängig von einem bestimmten EDV-System zu beschreiben.
Bei der Produktmodellierung nach STEP werden die zur Unterstützung der Prozessketten erforderlichen Teilmengen des integrierten Produktmodells in Form von Anwendungsprotokollen (Application Protocols) dargestellt. Durch diese Darstellung der Produktdaten wird die
Anpassungsfähigkeit bei den Datenverarbeitungssystemen in vollem Umfang erhöht, weil die
Datenmodellierung nicht mehr auf eine bestimmte Implementierungsform angewiesen ist,
sondern neutral mit der Datenmodellierungssprache EXPRESS dargestellt wird. Da die Portabilität und Verteilung von Komponenten bei dem Einsatz der EDV-Systeme eine andauernd
größere Rolle erlangt, ist die Entwicklung von Konzepten und Komponenten unter der Anwendung von STEP und CORBA (Common Object Request Broker Architecture) notwendig.
11
2 Stand der Wissenschaft
2.4.1 Gliederung der STEP-Norm
Die Normenreihe ISO 10303 ist in verschiedene Paletten aufgeteilt.
Die 0-Palette beinhaltet Dokumentation zur Erläuterung des Entwicklungsziels und die Gliederung von STEP. In dem ersten Dokument dieser Reihe, das unter ISO 10303-1 [ISO1:94]
“Überblick und grundlegende Prinzipien” (Overview and Fundamental Principles) veröffentlicht wurde, wurden fundamentale Definitionen sowie der Aufbau von STEP dargestellt.
Die 10er Serie der ISO 10303 beinhaltet die “Beschreibungsmethoden” (description methods).
Diese Beschreibungsmethoden, deren Kern die Modellierungssprache EXPRESS [ISO11:94]
(Teil 11 und Teil 12) ist, dienen der Spezifikation des Integrierten Produktmodells.
Die 20er Serie bildet die “Implementierungsmethoden” (Implementation methods). Im Teil 21
“Klartext-Kodierung der Austauschstruktur” (Clear text encoding of the exchange structure)
[ISO21:94] ist die Analyse von Methoden zum Austausch von mit EXPRESS beschriebenen
Produktdaten zwischen den unterschiedlichen EDV-Systemen dargestellt. Im Teil 22 (Standard Data Acces Interface, SDAI) werden Einführungsmethoden analysiert, die den Zugriff
auf eine mit EXPRESS beschriebene Datenbasis ermöglichen.
Ferner umfasst die ISO 10303 in der 30er Serie “Methodologie und Rahmenwerk für Konformitätstests” (conformance testing methodology and framework) Vorschriften zur Kontrolle
der Konformität von Implementierungen. Die notwendigen Konformitätsanforderungen für
ein Anwendungsprotokoll sind innerhalb dieses AP niedergeschrieben. Dabei muss man zwischen optionalen und solchen Konformitätsanforderungen, die auf jeden Fall erfüllt werden
sollen, unterscheiden. Innerhalb dieser Serie sind Verfahren zum Konformitätsnachweis festgelegt, die zur Gültigkeitserklärung von STEP-basierter Software dienen.
Eine weitere Palette bildet die 40er Serie der ISO 10303, die als „Allgemeine integrierte Ressourcen“ (integrated generic resources) bezeichnet werden. Es handelt sich hier um Kernmodelle, die Produktdaten anwendungsunabhängig in EXPRESS darstellen. Die „Allgemeinen
integrierten Ressourcen“ gewinnen ihre Bedeutung aus der Tatsache, dass sie als Kernmodelle
die Grundlage der 100er und 200er Serie der ISO 10303 darstellen.
Die 100er Serie der ISO 10303 bildet die “Anwendungsbezogene integrierte Ressourcen”
(integrated application resources). Sie vervollständigen die allgemeinen integrierten Ressourcen (40er Serie) um Besonderheiten von festgelegten Anwendungsbereichen. Die 100er Serie
bildet zusammen mit der 40er Serie das integrierte Produktmodell von STEP. Die Darstellung
dieses Produktmodells beginnt jedoch in der 40er Serie durch die Beschreibung und Konfiguration des Produktes.
Die 200er Serie “Anwendungsprotokolle” (application protocols, AP) beinhaltet die anwendungsbezogenen Modelle von STEP. Da diese Anwendungsprotokolle (Abk. AP) den Inhalt
und Ausmaß der zwischen verschiedenen Systemen austauschbaren Produktdaten festlegen,
sind sie für den Anwender von besonderer Bedeutung. Ein Anwendungsprotokoll beinhaltet
die folgenden drei Modelle:
• Das Prozessmodell (Application Activity Model, AAM):
Innerhalb dieses Modells wird die Prozesskette, die durch das Anwendungsprotokoll
unterstützt wird, beschrieben. Es handelt sich dabei um einen Kontext der Aktivitäten
der Entities zur Beschreibung des Produktdatenmodells. Zur Darstellung des Prozessmodell wird die Sprache IDEF0 [IDE092] angewendet.
• Das Referenzmodell (Application Reference Model, ARM):
2 Stand der Wissenschaft
12
Hier werden die Produktdatenobjekte, die im AAM identifiziert wurden, durch geeigneten Beschreibungsmethoden (wie z. B. EXPRESS-G) in einem Modell dargestellt.
• Das Interpretierte Modell (Application Interpreted Model, AIM):
Dieses Modell beschreibt, auf welche Weise die Strukturen des integrierten Produktmodells anzuwenden sind, um die Forderungen, die im ARM festgelegt sind, umfassend zu realisieren. Das AIM wird in der Sprache EXPRESS geschrieben.
Mit dem Einsatz von Funktionsblöcken (Units of Functionality, UoF), die als Zusammenstellung von Entities, Attributen und Zwangsbedingungen betrachtet werden, wird die Bedienung
durch Modularisierung innerhalb der Anwendungsprotokolle verbessert.
Falls zwei Anwendungsprotokolle gleichartige Funktionsblöcken beinhalten, wie es in AP
201 und AP 202 der Fall ist, entstehen damit gleichartige Strukturen in den interpretierten
Modellen dieser Anwendungsprotokolle. Dieses Überschneiden von zwei interpretierten Modellen wird interpretierter Ressourcenblock (Application Interpreted Construct, AIC) genannt.
2.4.2 Entwicklungsmethoden der STEP-Norm
2.4.2.1 Beschreibungsmethoden
ƒ Die Datenmodellierungssprache EXPRESS
EXPRESS [ISO 10303-11] ist eine Datenmodellierungssprache, deren Grundlage das EntityRelationship-Modell ist. Diese Spezifikationssprache ist der Ausgangspunkt sämtlicher Modellbeschreibungen in ISO 10303. Sie wurde von der "International Organization for Standardization", ISO, im Rahmen von STEP entwickelt. EXPRESS wurde 1994 als internationaler
Standard ISO 10303-11 registriert. Bedeutender Vorteil der Anwendung dieser Sprache ist die
deutliche Definition der Objekte und die Unterstützung moderner Objektorientierter Konzepte. So stellt sie Mechanismen zum Aufbau von Objekthierarchien zur Verfügung und gestattet
die mehrfache Vererbung. EXPRESS ist keine Programmiersprache. Im Vergleich zu Programmiersprachen fehlen ihr nur die Funktionen zur Ein- und Ausgabe sowie zur Speicherverwaltung. Sie ist eine ausdrucksvolle und umfangreiche Spezifikationssprache. EXPRESS
ist auch als Datenmodellierungssprache außerhalb des Gültigkeitsbereichs von STEP geeignet. Formal ist EXPRESS auf der Basis der Wirth Syntax Notation (WSN) [WIR77] beschrieben. Die wichtigsten Sprachelemente von EXPRESS sind in den folgenden Deklarationen
enthalten (Abb. 2.3):
• Schema
Innerhalb eines Schemas werden semantisch zusammengehörige Daten zusammengefasst. Die Anwendung von Definitionen aus anderen Anwendungsbereichen ist realisierbar, indem diese in der Schnittstellenspezifikation (interface_spec) angegeben
werden.
• Datentypen
Datentypen gliedern sich in EXPRESS in einfachen, aggregierten, konstruierten, benannten und generalisierten Datentypen.
• Regeln
Durch Regeln (rules) und mit Hilfe von WHERE-Klausel können Integritätsbedingungen im EXPRESS realisiert werden. Diese Regeln gliedern sich in lokale Regeln, die
innerhalb eines Entity definiert werden und für seine Attribute Gültigkeit haben, und
globale Regeln, die innerhalb eines Schemas definiert werden und für seine Entities
Gültigkeit haben.
2 Stand der Wissenschaft
13
•
Funktionen, Prozeduren und Algorithmen
In EXPRESS erfordern Integritätsbedingungen, die durch die Klausel WHERE und
RULE sowie die abgeleiteten Attribute realisierbar sind, eine Beschreibung durch Algorithmen. Hierbei werden Funktionen und Prozeduren zur Verfügung gestellt. Eine
Funktion ist ein Algorithmus, das an Parametern operiert und sich daraus ein Einzelwert ergibt. Eine Prozedur ist ein Algorithmus, der Parameter von der Anrufungsstelle
empfängt und operiert, sowie den gewünschten Abschlusszustand produziert.
ist_ein
Supertyp
Explizite Attribute
Schema
1
Attribute
enthält
ist_ein
Subtyp
Abgeleitete Attribute
Explizite Attribute
hat
besitzt
Entity
benannte Datentypen
1
besitzt
besitzt
Definierte Datentypen
besitzt
Einfache Datentypen
Entity Datentypen
1
Number Datentyp
Real Datentyp
Integer Datentyp
Logical Datentyp
Boolean Datentyp
String Datentyp
Konstruierte Datentypen
Aggregierte Datentypen
1
1
Enumeration
Datentyp
Select
Datentyp
Array Datentyp
List Datentyp
Bag Datentyp
Set Datentyp
Binary Datentyp
Abb. 2.3: Darstellung der Elemente von EXPRESS mit der graphischen Notation EXPRESS - G
Neben der textuellen Sprache wurde auch die graphische Notation EXPRESS-G (ISO 10303
Part 11, Annex D) entwickelt. EXPRESS-G [ISO 10303-11] ist eine formale graphische Notation zur Darstellung von Spezifikationen, die in der Datenmodellierungssprache EXPRESS
definiert sind. In EXPRESS-G werden die Elemente der Sprache EXPRESS durch graphische
Symbole repräsentiert. Diese Symbole, die bestimmte Diagramme bilden, gliedern sich in
Definitionssymbole zur Darstellung von Datentypen und Schema-Deklarationen, Relationensymbole zur Darstellung von Beziehungen zwischen den Definitionen und Kompositionssymbole zur Darstellung von Diagrammen mit mehr als einer Seite.
14
2 Stand der Wissenschaft
2.4.2.2 Implementierungsmethoden
ƒ Physical File
Im Teil 21 von STEP (Physical File) ist beschrieben, wie aus einem EXPRESS-Schema ein
Format für eine Austauschdatei zu diesem Schemata entwickelt wird [ISO 10303-21]. Das
Physical File beinhaltet Methoden zum Lesen und Schreiben von STEP Dateien. Dieser Teil
der ISO 10303 gliedert sich in Austauschstruktur (exchange structure), Sektion (section) und
Zeichen (token). Bei der Austauschstruktur handelt sich um eine Datei, die zum Speichern
und Austauschen von STEP-Daten dient. Eine Sektion ist eine Sammlung von gleichartigen
STEP-Daten. Zeichen sind solche Symbole, die innerhalb der Austauschstruktur verwendet
werden. Diese Zeichen können als Schlüsselworte oder einfache Datentypen definiert werden.
ƒ Das Standard Data Access Interface (SDAI)
Produktdaten können auch in einer STEP-Datenbank gespeichert werden, wobei die Anwendungen auf diese Daten durch eine genormte Schnittstelle zugreifen können. Als Schnittstelle
für den Zugriff auf eine STEP-Datenbank ist in STEP das SDAI (Standard Data Access Interface) definiert [ISO 10303-22]. SDAI ist also ein Standard für den Zugriff auf die gespeicherten STEP-Daten. Dieser Standard gliedert sich in zwei Hauptabschnitte, in die Datenstrukturen sowie in die Zugriffsoperationen. Zur Verbesserung der Funktionalität werden für jede
Operation eine Beschreibung, die Ein- und Ausgabe Parameter, die denkbaren Fehlermeldungen und die Auswirkungen auf die SDAI-Umgebung angekündigt.
ƒ Language Binding
Da die SDAI Schnittstelle unabhängig von einer Programmiersprache entwickelt wurde, wurde innerhalb von STEP die sogenannte Language Binding entworfen. Sie beschreibt die Art
und Weise der Umwandlung der in Teil 22 definierten Konstrukte in einer Programmiersprache. STEP beinhaltet Language Binding für C++ (Teil 23), C (Teil 24), Fortran (Teil 25), IDL
(Teil 26) und Java (Teil 27). In Teil 28 wird die XML representation of EXPRESS schemas
and data beschrieben.
2 Stand der Wissenschaft
15
2.5
Das Produktmodellierungskonzept von STEP im Bauwesen
Das Produktmodellkonzept von STEP im Bauwesen ist der Grundstein für die Standardisierung der Bauobjekte. Eine konsequente Definition der Bauobjekte leistet einen Beitrag zur
Steigerung der Effizient und der Qualität im Bauprozess und wird als Fundament für die Automatisierung im Bauingenieurwesen betrachtet. Im Bereich des Bauwesen sind folgende
STEP-Normen verabschiedet bzw. in der Entwicklungsphase:
• Teil 106
Building Construction Core Model
• Teil 202
Associative Draughting
• Teil 225
Building Elements Using Explicit Shape Representation
• Teil 227
Plant Spatial Configuration
• Teil 228
Building Services: Heating, Ventilation and Air Conditioning
• Teil 230
Building Structural Frame: Steelwork
Zur Entwicklung anwendungsabhängiger Sichten des STEP-Produktmodells im Bauwesen
werden Implementierungsvorschriften in Form von Anwendungsprotokollen definiert. Bei
deren Entwicklung werden normalerweise die entsprechenden „Allgemeinen integrierten Ressourcen“ (40er Serie) und die „Anwendungsbezogenen integrierten Ressourcen“ (100er Serie)
verwendet.
Produktmodelle im
Bauwesen
Ausprägung
Anwendungsprotokolle im
Bauwesen
Spezialisierung
100er Serie
40er Serie
Abb. 2.4: Entwicklung von Produktmodellen im Bauwesen nach STEP
In Abbildung 2.4 wird die Entwicklung von Anwendungsprotokollen im Bauwesen dargestellt. In dieser Abbildung werden diese Anwendungsprotokolle als Spezialisierung der entsprechenden „Allgemeine integrierte Ressourcen“ (40er Serie) und der „Anwendungsbezogene integrierte Ressourcen“ (100er Serie) wie Teil 106 angegeben. Hier wird auch dargestellt, wie Produktmodelle im Bauwesen als Ausprägung aus den entsprechenden Anwendungsprotokollen abgeleitet werden können.
Nachfolgend werden AP 225, Teil 106 sowie STEP-CDS beschrieben.
16
2 Stand der Wissenschaft
2.5.1 AP 225: Building Elements using Explicit Shape Representation
Zum Zeitpunkt des Beginns der Entwicklung von AP 225 (Teil 225: Building Elements Using
Explicit Shape Representation) existierten keine anwendungsbezogenen integrierten Ressourcen (100er Serie) für das Anwendungsgebiet Bauwesen. Erst einige Jahre später begann die
Entwicklung von Teil 106 (Building Construction Core Model) als Teil der „Anwendungsbezogenen integrierten Ressourcen“ für das Bauwesen. Die Entwicklung von AP 225 und Teil
106 wurde zuerst unabhängig voneinander vorangetrieben. Danach wurde entschieden, Maßnahmen zur Harmonisierung zwischen den unterschiedlichen Produktmodellen im Bauwesen,
die sich in der Entwicklungsphase befinden, zu ergreifen.
AP 225, der im Jahr 1999 als ISO-Norm (ISO 10303-225) verabschiedet wurde, ist ein Anwendungsprotokoll zur Entwicklung von räumlichen Gebäudemodellen. Dieses AP ermöglicht den Datenaustausch von 3D-Gebäudemodellen. Dabei wird Wert auf eine korrekte Übertragung der 3D-Geometrie und der Struktur von Gebäuden gelegt.
Mit dem Einsatz von 3D-CAD Systemen können 3D-Zeichnungen erzeugt werden, welche
die Kommunikation zwischen dem Planer, Auftraggeber und dem Lieferanten deutlich
verbessern. Ferner können aus 3D-Gebäudemodellen durch die Angabe von Schnittebenen
Zeichnungen zum Teil automatisch abgeleitet werden. Dadurch können die Schnitt- und Konturlinien der Teile eines Gebäudes automatisch erzeugt werden [Haas95].
Innerhalb von AP 225 werden folgende Anwendungsgebiete einbezogen:
• Terrainmodelle zur Beschreibung der Baustellen und der Baugrube in den verschiedenen Bauprozessphasen.
• Baukonstruktionen wie z. B. Dächer, Decken, Stützen, Treppen, Träger und Wände.
• Technische Gebäudeausrüstung wie Heizung, Lüftung und klimatechnische Einbauten,
Wasserver- und Entsorgung und Elektroinstallation.
• Räume wie Zimmer, Säle und Korridore.
Das Referenzmodell des AP 225 setzt sich aus den Funktionsblöcken (units of functionality,
UoF) zusammen, welche die Objekte diese AP beschreiben. Bei der Entwicklung dieses Anwendungsprotokoll werden die zur Darstellung eines Produktes notwendigen ISO-Normen
wie ISO 8824-1 (Specification of basic notation), ISO 10303-1, ISO 10303-11, ISO 10303-21
und ISO 10303-31 verwendet. Von den „Allgemeinen integrierten Ressourcen“, die bei der
Entwicklung eines Anwendungsprotokoll eine zentrale Rolle spielen, werden hier die ISONormen ISO 10303-41, ISO 10303-42, ISO 10303-43, ISO 10303-44 und ISO 10303-45 eingesetzt. Mit der Produktdatenmodellierung auf der Grundlage von AP 225 kann ein qualitativ
hochwertiger Datenaustausch zwischen den am Bauprozess beteiligten Seiten realisiert werden. Dies führt auch zur bedeutenden Zeit- und Kosteneinsparungen in den unterschiedlichen
Phasen des Bauprozesses.
2 Stand der Wissenschaft
17
2.5.2 STEP-CDS
Da z. Z. die meisten im Bauwesen angewendeten CAD-Systeme 2-dimensional sind, wurde
1997 auf Initiative des Verbandes der Automobilindustrie und der Pro STEP e. V. die Schnittstelle STEP-CDS (Construction Drawing Subset) definiert, die solche Systeme unterstützt.
Mit dem Einsatz von STEP-CDS wird eine qualitativ hochwertige Schnittstelle zum CADDatenaustausch bereitgestellt [Haas97] [Hilb97]. STEP-CDS ist eine Untermenge der Daten
der Conformitäts Klasse 4 des AP 214 (core data for automotive mechanical design) bzw.
Conformitäts Klasse 2 des AP 212 (electrotechnical design and installation), die für Industriebau relevant sind.
Produktmodelle im
Industriebau
STEP-CDS
AP 225
Konformitätsklasse 4
des AP 214
AP 214
Abb. 2.5: Anwendung von STEP-CDS im Industriebau in Verbindung mit AP 225
In Abbildung 2.5 wird STEP-CDS als Untermenge der Daten der Conformitäts Klasse 4 des
AP 214 dargestellt. In dieser Abbildung wird auch der Einsatz von STEP-CDS im Industriebau in Verbindung mit AP 225 dargestellt.
STEP-CDS beinhaltet folgende Informationsklassen:
• 2-D Geometrie als Modelldaten.
• Modellstrukturen wie Gruppen und Layer.
• Strukturdaten zur Erfassung von Anlage- und Gebäudestrukturen.
• Administrative Daten wie Identifikator, Version und Freigabe.
• Sachdaten wie Material, Oberfläche und Leistungswerte.
• Referenzen wie externe Daten und Dokumente.
• Technische Zeichnungen mit Bemessung, Maßtoleranzen, Beschriftung, Schraffur,
Farben, Symbole und Zeichnungslayout.
2 Stand der Wissenschaft
18
2.5.3 Teil 106: Building Construction Core Model
Teil 106 (Building Construction Core Model) [ISO106] bildet innerhalb der “Anwendungsbezogenen integrierten Ressourcen” (integrated application resources) von STEP das Kernmodell für den Hochbau. Teil 106 spezifiziert die notwendigen integrierten Ressourcen zur
Entwicklung von Anwendungsprotokollen im Hochbau. Teil 106 beschreibt die Datenstrukturen in allen Phasen des Produktlebenslaufs im Hochbau. Innerhalb von Teil 106 sind folgende
Begriffe von großer Bedeutung:
Produkte sind Gegenstände, die als Bestandteile eines Bauwerks vorkommen werden.
Prozesse sind die erforderlichen Aktivitäten zur Herstellung der Produkte.
Ressourcen sind für den Bauprozess notwendige Mittel zur Herstellung der Produkte.
Kontrollen sind Bedingungen, die innerhalb des Bauprozesses an Produkten, Prozessen
und Ressourcen angewendet werden.
Bei der Entwicklung von Teil 106 wird auf Teil 41 und Teil 42 als „Allgemeine Integrierte
Ressourcen“ der STEP zurückgegriffen und diese um die erforderlichen Modellkonstrukte des
Hochbaues ergänzt.
Die Entwicklung von Teil 106 wurde mittlerweile eingestellt.
2.6
Industry Foundation Classes
Nach der Einstellung der Entwicklung von STEP-Teil 106 (Building Construction Core Model) wurde die Industry Foundation Classes (IFC) entwickelt.
Die IFC wird als weltweit gültige, plattformübergreifende Objektsprache für rechnergestützte
Bauplanung, Bauausführung und Gebäudeverwaltung betrachtet. Die Definition der IFC berücksichtigt alle Lebensphasen eines Gebäudes vom Entwurf bis hin zum Abriss. Diese Objektsprache wurde von der Industrie Allianz für Interoperabilität (IAI) entwickelt. Die IAI
ist ein internationaler Zusammenschluss von Firmen aus dem gesamten Umfeld des Baubereichs und verfolgt das Ziel, die Teilaspekte der AEC/FM-Industrie (Architecture, Engineering and Construction / Facility Management) zu integrieren und in einem Datenmodell zusammenzuführen. Gegenüber dem konventionellen Datenaustausch stellt die IFC dem Anwender ein programmübergreifendes Datenmodell bereit. Dieses Datenmodell baut auf bestehenden Entwicklungen wie STEP-Standard auf.
Insbesondere markiert die IFC in der Version IFC2x den Wechsel der IAI zu einer Plattformentwicklung sowie der Unterstützung der Haustechnik, des Facility Managements und des
Projekt-Management. Diese Version enthält auch XML-Definitionen für wichtige Datenaustauschszenarien. So wird die ifcXML als Übertragung der bereits anerkannten Inhalte des
IFC2x Standards in die XML Schema Definition, XSD betrachtet. Die ifcXML erlaubt die
Übertragung von IFC Inhalten zwischen Softwarelösungen des Bauwesens. Damit werden die
international gültigen IFC Beschreibungen der Bauelemente und Produkte auch im neuen
Webstandard XML verfügbar. Bekanntlich erlaubt die XML (eXtensible Markup Language)
den Austausch von strukturierten Daten und Inhalten über das World Wide Web.
19
2.7
2 Stand der Wissenschaft
Objektorientierte- und Produktmodellierung im Bauwesen
Nachdem sich die Objektorientierung als Konzept durchgesetzt hat, sind auf dem Gebiet der
Objektorientierten Modellierung im Bauwesen zahlreiche Veröffentlichungen erschienen.
In [Rüpp94] ist das Objektorientierte Management von Produktmodellen der Tragwerksplanung beschrieben.
Rüppel und Meißner [Rüpp96] beschreiben den Einsatz der Produktmodellierung im Bauwesen zur Erzeugung digitaler Bauwerksmodelle. Das Bauwerksmodell besteht demnach aus
Objekten, die in semantischen Beziehungen zueinander stehen.
In [Diaz97] wird die Objektorientierte Modellierung von geotechnischen Systemen dargestellt. Zuerst werden die Objektorientierte Analyse und der Objektorientierte Entwurf des geotechnischen Systems nach Rumbaugh [Rumb93] beschrieben. Danach werden u. a. die Semantik und der Einsatz eines geotechnischen Informationssystems erläutert. Anschließend
wird die persistente Datenhaltung anhand des Objektorientierten Datenbank-ManagementSystems ObjectStore beschrieben.
In [Reym95] wird die Objektorientierte Modellierung von Stahlbetonbauteilen dargestellt.
Diese Bauteile werden als Objekte in eine Klassenhierarchie eingeordnet und auf Objektorientierter Basis analysiert. Die Objektorientierte Modellierung wird hier sowohl aus Anwendersicht als auch aus der Sicht des Programmierers dargestellt.
In [Lena90] ist ein Expertensystem zur Unterstützung des Entwurfsprozesses von Baukonstruktionen, dargestellt am Beispiel des Bereiches Treppendesign, beschrieben. Dieses System
besteht aus einem Objektmodell, einer Datenbank und einer Benutzerschnittstelle. Das Objektmodell, mit seiner Struktur und dem Wissen über den Entwurf von Baukonstruktionen
beschreibt ausführlich die Treppe in ihrer Entwurfsumgebung. Als Komponenten dieses Modells werden die Objekte und die Relationen zwischen diesen Objekten betrachtet. Es werden
Klassenstrukturen gebildet, wobei die Klassen Geometrie, Konstruktion, Statik, Material, Gebäude- und Treppenfunktion als Oberklassen angesehen werden.
Gehri [Gehr92] stellt ein Beratersystem für die Baustellenleitung vor, mit dem die erforderlichen Informationen zu erfassen sind. Die Konzeption des Systems umfasst ein Kontroll- und
Steuerungssystem, ein Dispositions- und Administrationssystem. Teile des Kontrollsystems
wurden mittels der Konzepte der Objektorientierung definiert und anhand der Programmiersprache SMALLTALK 5 entworfen. Das Programmsystem ist mit einer Objekthierarchie ausgestattet, in der das Objekt Job als zentrales Element der Applikation dargestellt wurde. Job
ist hier jedoch als ein räumlich oder terminlich abgrenzbares Resümee von Vorgängen und
Leistungen definiert.
In [Webe93] ist der Einsatz der Objektorientierten Softwaretechnologie bei der automatischen
Nachweisführung im Stahlbau nach DIN 18 800 gezeigt. Das Objektorientierte Schema der
DIN 18 800 besteht aus zwei Klassen mit einer gemeinsamen Basisklasse. Die Basisklasse
(class DinObj) beinhaltet die gemeinsamen Methoden der abgeleiteten Klassen Einwirkungen
und Kombination. Die Deklaration dieser Klassen erfolgt mittels der Objektorientierten Programmiersprache C++.
Auf der Basis der Objektorientierten Konzepte wird in [Casp90] ein Modell eines regelbasierten Nachweissystems für den Stahlbau nach DIN 18800 T2 geschildert.
Ein Produktmodell für den Stahlbau ist in [Hall94] auf der Grundlage der STEP-Technologie
dargestellt.
20
2 Stand der Wissenschaft
Osterrieder, Haller und Saal [Oste97] erläutern die bauspezifische, fertigungsorientierte Produktmodellierung im Stahlbau und Holzbau. Zur Vermeidung der Datenredundanz bei dem
Einsatz von Softwarelösungen im Bauwesen wird hier die Bedeutung der Erstellung von Datenaustauschkonzepten auf ganzheitlicher, projektbezogener Basis betont. Dabei wird besonderes Gewicht auf die Erstellung von redundanzfreien Datenstrukturen, sowohl für die Planungs- als auch für die Fertigungsaspekte gelegt.
In [Höre98] sind Tendenzen und Stand der Technik bei der Produktmodellierung im Stahlbau
und Holzbau erläutert.
In [Oste00] ist das Produktmodell DtH für den Datenaustausch bei der Planung und Fertigung
im Holzbau dargestellt. Dieses Produktmodell beschreibt die relevanten Datenstrukturen für
alle Lebensphasen des Produktes. Eine effiziente und redundanzfreie Strukturierung der Planungs- und Fertigungsprozesse steht hier im Vordergrund.
Um die angestrebte Akzeptanz bei den Softwareentwicklern zu erreichen, wird bei der Beschreibung dieses Produktmodells besonderer Wert auf eine implementierungsfreundliche,
bau- und werkstoffspezifische Darstellung in parametrischer Form gelegt.
In [Ohts93] ist ein Konzept zur Finiten Element Modellierung, welches auf Objektorientierter
Technologie basiert, beschrieben. Hier wird auch das Prototypprogramm MODIFY (MODeling tool for Integrated Finite element analYsis) dargestellt. Die Besonderheit von MODIFY
ist u. a. die vollständige Objektorientierte Struktur. Zur Anwendung von MODIFY ist es notwendig, Teilobjekte zu definieren, welche aus Geometrie-Objekten, Objekten in analytischem
Zustand und Beziehungsobjekten bestehen. MODIFY generiert automatisch ein passendes
FE-Modell für jedes Geometrie-Objekt, welches die Stetigkeitsbedingungen mit angrenzenden Teilen durch Verweis auf Beziehungsobjekte erfüllt.
In [Gabb96] ist die Objektorientierte Integration der Finite-Element-Methode im Produktdatenmodell beschrieben. Hier werden Verwaltungsmodelle für Produktdaten, Integrationsmodelle für Teilmengen von Produktdaten und Standardmodelle für Produktdatenaustausch als
Formen der Produktmodelle klassifiziert. Der Produktdatenaustausch zwischen den Anwendungssystemen wird jedoch auf der Basis eines generischen Produktdatenmodells funktionieren. Der Entwurf dieses Integrationsmodells baut auf die Modellierung der Assoziation der
Daten, die in den unterschiedlichen Phasen des Produktlebenslaufs erfasst werden, auf. Die
Basis des Entwurfs dieser Integration ist ein entwickeltes generisches Produktdatenmodell.
Ein solches Integrationsmodell ist nur dann wirkungsvoll, wenn es mit EXPRESS und in
Form eines STEP-Anwendungsmodells beschrieben wird.
Eine Methode zur Speicherung von CAD-Gebäudedaten in einer Objektorientierten Datenbank ist in [Busch96] beschrieben. Zuerst werden hier die Objekte zusammen mit ihren Geometriedaten im CAD-Modell identifiziert und danach im CAD-System intern gespeichert.
Dann werden diese Objektdaten in einem DXF-File dargestellt und schließlich werden sie aus
dem DXF-File gelesen und in ein OODBS eingetragen.
In [Hütt96] wird der Einsatz von Basiskomponenten wie Graph, Zelle und Zellkomplex zur
Modellierung von Anwendungen im Bauwesen wie z. B. Gebäudemodelle und Lichtsignalanlagen beschrieben. Hier wird gezeigt, wie die Objektorientierte Modellierung im Bauwesen
insbesondere auf die Graphentheorie zurückgreifen kann.
21
2 Stand der Wissenschaft
Durch Rückgriff auf die Mengenlehre sind in [Laab98] Methoden zur Modellierung mit Objekten im Bauingenieurwesen dargestellt. Hier werden Methoden zur Modellierung von Ansichten im Bauwesen, die nicht mit der Objektorientierung befriedigend modelliert werden
können, entwickelt. Zuerst werden hier die Struktur der Objekte, die Struktur der Mengen
sowie die Dynamisierung und Konsistenz eines Systems analysiert. Danach werden Methoden
entwickelt und implementiert und an einem Modell zur Visualisierung des physikalischen
Verhaltens dreidimensionaler Körper dargestellt.
In [Nies93] sind Ansatzpunkte zur Entwicklung einer Schnittstelle zum Datenaustausch zwischen Tragwerksplaner und Objektplaner beschrieben. Dabei wird die Objektorientierte Technologie als geeignete Methode dargestellt.
Die Bearbeitung fachübergreifender Produktdaten wird in [Schn96] dargestellt. Zuerst werden
hier die Struktur des Produktmodells und die Modellierung der Beziehungen der Objekte untereinander beschrieben. Danach wird die persistente Speicherung des Produktdatenmodells
sichtbar gemacht.
In [Beet97] sind Basistechnologien zur Entwicklung von Objektorientierten Anwendungen im
Bauwesen dargestellt. Den Kern dieser Technologien bildet ein "Dynamic Product ModelKernel, kurz DPM". Es handelt sich dabei um eine Produktmodellierungstechnologie zur Modellierung eines Ausschnitts der Realität. Der DPM-Kernel erlaubt die Erweiterung und Modifizierung von Modellinformationen während der Laufzeit der Anwendung. Auf der Basis
von DPM wurde eine Prototyp-Anwendung entwickelt, in der alle relevanten Daten eines
Bauprojektes über seinen gesamten Lebenslauf verwaltet werden.
Die Integration vom STEP-Anwendungsprotokoll 225 in ein rechnergestütztes Facility Managementsystem ist in [Kark97] beschrieben. Hier wird das Datenmodell vom STEPAnwendungsmodell 225 an ein vorhandenes Facility-Managementsystem angepasst.
Mit EXPRESS wird noch ein Modell zum Austausch der Gebäudedaten zur Verfügung gestellt. Dieses Modell dient zum Lesen und Interpretieren der Daten während des Datenaustausches. Die im AP 225 definierten Strukturen der Objekte werden hier berücksichtigt.
In [Schm96] sind eine Modellierungsmethode und eine Modellierungsplattform als Bestandteile eines Vorgangsmodellierungssystems vorgestellt. Es handelt sich dabei vorrangig um ein
System zur Modellierung der Aktivitäten der beteiligten Objekte im Bauwesen. Zuerst werden
hier die Prozesse nach der SADT/IDEF0 analysiert. Danach werden die zu modellierenden
Bereiche nach [Rumb93] Objektorientiert modelliert. Schließlich werden die Ergebnisse der
Modellierung zu einem integrierten Workflowmodell abgeglichen und verknüpft.
Flatscher [Flat93] präsentiert Grundgedanken zum Kalkulieren und Ausschreiben anhand der
Prinzipien der Objektorientierung. Durch die Betrachtung der Materialien eines Bauteils als
Daten und der Berechnungsfaktoren als Methoden dieses Bauteils, stellt er fest, dass die Bauteile teilweise schon den Grundsätzen der Objektorientierung genügen.
22
2.8
2 Stand der Wissenschaft
Rechnergestützte Modellierung auf dem Gebiet der baubetrieblichen
Prozesse
In [Flat93] wird der Einsatz der Objektorientierung in der Baukalkulation und Ausschreibung
im Bauwesen vorgestellt. Dabei werden die Baustoffe als Attribute und die Bauarbeiten als
Operationen dargestellt. In [Flat96] ist der Einsatz der Daten aus CAD-Zeichnungen für die
Erstellung von Leistungsverzeichnissen beschrieben. Es wird hier auch die Ermittlung der
Maße aus den Zeichnungen dargestellt.
Rüppel [Rüpp98] beschreibt die Methodik eines ganzheitlichen Managements von Bauprojekten aus Auftraggebersicht auf der Basis integrierter Ablauf- und Kostensteuerung. Hier werden zuerst die Grundlagen des Projektmanagements im Bauwesen dargestellt. Dann wird die
Methodik zum Management von Bauprojekten beschrieben, wobei die Umsetzung dieser Methodik anhand eines geeigneten Softwaresystems anschließend gezeigt wird.
Beucke und Huhnt [Huhn00] stellen ein Konzept zur Integration der vorhandenen und in der
Praxis erprobten Verfahren zur Bearbeitung technischer und betriebswirtschaftlicher Aufgaben im Bauwesen vor. Dadurch kann eine Bearbeitung von Bauprojekten ohne mehrfache
Brüche in den Informationsstrukturen erfolgen.
Diaz, Kalantari und Schäffler [Kala00] beschreiben ein Konzept zum Datenaustausch im Bereich AVA durch den Einsatz von XML.
Wassermann und Heck [Wass00] legen einen Entwurf zur Integration von raum- und bauteilorientierten Daten in der Gebäudeplanung in einem zentralen Objektmodell vor. Bei der Bearbeitung dieses Entwurfs liegt der Schwerpunkt in der strukturierten Umsetzung des Problemraums in ein Klassenkonzept. Dieser Entwurf wurde um zwei weitere Objektorientierte
Teilmodelle zur Kostenermittlung nach DIN 276 sowie zur Flächen- und Rauminhaltermittlung nach DIN 277 erweitert. Diese Teilmodelle werden dann in das zentrale Objektmodell
integriert. Zur Erstellung der Teilmodelle wurden diese DIN-Vorschriften untersucht und danach in entsprechenden Objektorientierten Teilmodellen abgebildet.
Bei der Ermittlung der Flächen und Rauminhalte eines Gebäudes werden diese gemäß DIN
277 für jedes Geschoß getrennt ermittelt. So werden die Hierarchie und die Gliederung eines
Gebäudes in diesem Teilmodell durch entsprechende Klassenhierarchien modelliert.
Bei der Ermittlung der Kosten nach DIN 276 werden einige Aspekte behandelt, wie die Art
und Weise der Betrachtung, Gliederung und Ermittlung der Kosten. Als weiterer Aspekt wird
die Integration des Teilmodells in dem vorhandenen Modell untersucht.
Gehbauer und Lennerts [Gehe00] beschreiben ein Konzept zur Modellierung und Entwicklung eines wissensbasierten, Objektorientierten Systems zur Planung optimierter BaustellenLayouts. Der Schwerpunkt liegt hier in der Entwicklung eines Objektorientierten Systems zur
Planung von dynamischen Baustelleneinrichtungselementen im Hochbau. Die Entwicklung
dieses Modells zeigt, dass das Objektorientierte Paradigma auch bei der Modellierung komplexer ingenieurwissenschaftlicher Anwendungen im Bereich Baubetrieb geeignet ist.
Zuerst wird das gesamte System der Baustelle unter dem Gesichtpunkt des Materialflusses
Objektorientiert modelliert. Bei dieser Modellierung wird zunächst das Objektstrukturmodell
der Baustelle entwickelt. Der Schwerpunkt der dynamischen Modellierung liegt in der Beschreibung der Systemzustände und ihre Übergänge sowie in den nebenläufigen Prozessen
innerhalb des Systems.
23
2 Stand der Wissenschaft
Ein wissensbasierter Ansatz zur Kostenanalyse von Baustelleneinrichtungen ist in [Sche02]
dargestellt. Es handelt sich hier um einen wissensbasierten Ansatz zur Kostenanalyse, dessen
Basis ein dynamisch veränderliches Baustellenmodell ist. Als Ausgangspunkt bei der Ermittlung und Kontrolle der Projektkosten werden die DIN 276 und DIN 277 betrachtet. Zuerst
werden das Baustellenmodell und seine Elemente beschrieben. Bei dieser Beschreibung wird
sowohl auf STEP als auch auf IFC zurückgegriffen. Dann wird auf der Basis der IFC ein Kostenmodell der Baustelleneinrichtung dargestellt.
Scherer, Nollau, Buchwalter und Scheler [Sche00] beschreiben Produktinformationssysteme,
die durch dynamische Klassifikation und ähnlichkeitsbasierte Suche unterstützt werden.
Diese Produktinformationssysteme dienen der Bereitstellung von betriebswirtschaftlichem
Wissen sowie von Produktdaten innerhalb des Bauprozesses. Der Informationsbedarf besteht
hier aber nicht nur aus Produktinformationen. Vielmehr werden hier Informationen und Wissen in Form von Lösungen und Varianten im Bereich des in Frage kommenden Produktes
bereitgestellt. Um dieses Ziel zu erreichen, werden einige Schwerpunkte festgelegt. In Mittelpunkt steht hier eine dynamische, Objektorientierte Strukturierung der Produktdaten. Ein weiterer Schwerpunkt liegt in der Integration des Produktmodells der Teilprodukte in ein allgemeines Bauwerksmodell.
Klauer [Klau02] stellt ein Konzept zur Integration von Sach- und Kosteninformationen in das
Modellbasierte Projektkommunikationssystem BauKom-Online. Das Ziel dieses Ansatzes ist
es, die Erhöhung der Kostensicherheit bei der Planung und Ausführung von Bauprojekten zu
erreichen. Durch eine über alle Leistungsphasen durchgängige Strukturierung der Kosten im
Hinblick auf Aktualität und Nachvollziehbarkeit werden die unterschiedlichen Sichtweisen
auf Kostenzusammenhänge und fachspezifische Kostenbeeinflussungen berücksichtigt.
Es werden semantische Beziehungen zwischen den bisher meist getrennt verwalteten Bereichen Gebäudestruktur, Kosten und Termine gebildet. Dies wird durch die Verknüpfung dokumentbasierter Ansätze bei der Gebäudeplanung mit Fachmodellen auf der Internetplattform
BauKom-Online erzielt. Zu diesem Zweck wird ein internetbasierter Framework bereitgestellt, dessen Basis ein gewerkübergreifendes Sachinformations- und Kostenmodell (SIKOM)
bildet. Dadurch können die Folgen von Planungsänderungen auf andere Fachinformationen
gewerkübergreifend abgeschätzt werden. Dementsprechend können die Konsistenz der Planungsinformationen sowie die Kostensicherheit innerhalb des Systems verbessert werden.
Aus der Analyse der Ansätze auf dem Gebiet der rechnergestützten Modellierung der baubetrieblichen Prozesse können einige Schwerpunkte abgeleitet werden, die der wissenschaftlichen Weiterentwicklung auf diesem Gebiet dienen. Dazu zählt eine umfassende, Objektorientierte Modellierung der baubetrieblichen Prozesse als Basis einer effizienten Softwareentwicklung in diesem Bereich. Insbesondere die Modellierung der dynamischen Aspekte dieser
Prozesse sollen näher untersucht werden. In diesem Zusammenhang wird auf die Bedeutung
einer ausführlichen Untersuchung dieser Aspekte im System der Baustelle hingewiesen. Auch
eine effiziente Integration des Baustellenmodells in das gesamte Modell des Systems des
Bauprojektes soll im Hinblick auf den Einsatz neuer Technologien näher untersucht werden.
Objektorientierte Werkzeuge wie die UML sollen auf ihre Tauglichkeit zur Modellierung der
Dynamik der baubetrieblichen Prozesse näher untersucht werden.
Eine neue, Objektorientierte Gliederung der DIN 276 und DIN 277 sowie die Anpassung dieser Gliederung an vorhandenen Plattformen, wie Industry Foundation Classes (IFC) kann
auch als Schwerpunkt zur wissenschaftlichen Weiterentwicklung betrachtet werden.
3 Grundlagen der Objektorientierten Softwareentwicklung
24
3
Grundlagen der Objektorientierten Softwareentwicklung
3.1
Datenorientierte Modellierungskonzepte
ƒ Das Entity-Relationship-Model
Das Entity-Relationship-Model (ERM) ist ein Werkzeug zur Modellierung von Ausschnitten
der Realität. Ziel dieser Modellierung ist, sachlogische Strukturen zu entwerfen, die dann in
einem relationalen Datenbankmodell umgesetzt werden. Komponenten des ERM sind Entitäten (entities), die Beziehungen (relationships) zwischen den Entitäten und deren Eigenschaften. Durch den Einsatz von ERM kann ein Teil der Realität in Form eines konzeptionellen
Datenschemas dargestellt werden. Das konzeptionelle Datenschema beinhaltet die Datenobjekttypen, die Schlüsselreferenzen zwischen diesen Datenobjekttypen, deren Attribute und die
Integritätsbedingungen. Die konzeptionelle Datenmodellierung mit ERM umfasst einerseits
das Spezifizieren der Entitäts- und Beziehungstypen, deren Attribute, sowie der Kardinalitäten der Beziehungen und anderseits die Darstellung der Ergebnisse in Form eines EntityRelationship Diagramms.
Nach Chen [Chen92] sind die Konzepte der Objektorientierung längst im ERM ausgeführt.
Ferner bringt er zum Ausdruck, dass die Objektorientierung aus Struktursicht eine Untermenge des ERM darstellt. Nach [Balz01] unterscheiden sich die Konzepte der Objektorientierung
von den ER-Konzepte dadurch, dass diese kein Verhalten modellieren können. In [Voss98]
wird das ERM als ein wichtiges Instrument zur Datenmodellierung bewertet. Die Gründe dafür sind u. a. die Unabhängigkeit dieses Modells von einem bestimmten Datenbanksystem
sowie sein starkes und natürliches Ausdrucksvermögen.
Das ERM ist in [Chen76], [Your89], [Flat90], [Chen91] und [Bark92] im Detail erläutert.
ƒ Das 3-Ebenenkonzept von ANSI/X3/SPARC
Das 3-Ebenenkonzept wurde vom American National Standards Institute (ANSI) entwickelt,
mit dem Ziel, eine effektive Datenbankorganisation zu erreichen. Die Drei-Ebenen dieses
Konzeptes bilden die externe, die konzeptionelle und interne Ebene (Abb. 3.1):
Externe Ebene
Konzeptionelle Ebene
Interne Ebene
Abb. 3.1: Das 3-Ebenenkonzept von ANSI/X3/SPARC
25
3 Grundlagen der Objektorientierten Softwareentwicklung
Die externe Ebene beinhaltet die Beschreibung der Daten aus Benutzersicht. Es handelt sich
hier um die Art und Weise, wie der Benutzer auf die Daten zugreift und sie logisch verknüpft.
Hier wird eine Datenmanipulationssprache angewendet [Stah89]. Auf der konzeptionellen
Ebene wird die logische Struktur der relevanten Daten in Form eines konzeptionellen Schemas beschrieben. Die Entwicklung dieses Schemas ist unabhängig von den Gesichtspunkten
der Datenverarbeitung, also von den anderen Ebenen dieses Konzeptes. Die Entwicklung des
konzeptionellen Schemas eines Ausschnittes der realen Welt ist eine Analyse dieses Ausschnittes, die eine beachtliche Investition mit sich bringen könnte. Das Entity-Relationship
Model wird als ein geeignetes Darstellungsmittel zur Entwicklung des konzeptionellen Schemas betrachtet. Nach [Flat90] kann das konzeptionelle Schema in drei Schritten beschrieben
werden:
Objekte selektieren, Beziehungen feststellen, dann Objekte und Beziehungen durch ihre Eigenschaften (Attribute) darstellen,
Bezeichnung der selektierten Objekte und Beziehungen und
Klassifikation der Objekte und Beziehungen.
In der internen Ebene wird die physische Datenorganisation beschrieben. Es handelt sich dabei um die Festlegung der Speicherformen und der Zugriffspfade für die Daten, die bereits im
konzeptionellen Schema erfasst wurden [Eign91]. Auf der Basis des 3-Ebenenkonzeptes von
ANSI erstellt Thalheim [Thal91] einen 6-Phasen Entwurfsprozess zum Datenbankentwurf. In
der ersten Phase dieses Entwurfsprozesses stehen die Anforderungsanalyse und die Spezifikation des Systems im Vordergrund. In der zweiten Phase wird das konzeptionelle Modell entwickelt. In der dritten, vierten und fünften Phase wird die Umsetzung des konzeptionellen
Modells im Schema eines Datenbankmodells beschrieben. In der letzten Phase geht es um die
physische Datenorganisation.
3 Grundlagen der Objektorientierten Softwareentwicklung
26
3.2
Darstellung der Basiskonzepte der Objektorientierte Technologie
ƒ Abstraktion
Abstraktion bedeutet, das Wichtige über ein Ding zu berücksichtigen und die geringfügigen
Bestandteile zu ignorieren. Datenabstraktion ist nach Abelson und Sussman [Abel91] der analoge Begriff für zusammengesetzte Daten. Abstrakte Datentypen werden nur über ihre Methoden definiert, wobei die anderen Bestandteile der Objekte, nämlich die Attribute und die
Algorithmen, zur Realisierung der Methoden verkapselt bleiben. Traditionelle Programmiersprachen unterstützen das Konzept der Datenabstraktion. Ein Beispiel dafür sind die Datenstrukturen und Datentypen, die jedoch nur die Abstraktion von strukturellen Aspekten der
Datenorganisation gestatten. Prozeduren und Funktionen sind andere Beispiele, welche die
Datenabstraktion von Verhaltensaspekten der Datenorganisation erlauben. Die Objektorientierte Programmierung erlaubt jedoch die Kombination der beiden Abstraktionsarten [Ege92].
Die Realisierung des Konzepts der Datenabstraktion verstärkt die Softwarezuverlässigkeit und
gewährleistet eine bessere Umsetzung des Konzeptes Geheimnisprinzip.
ƒ Objekte und persistente Objekte
Jell [Jell91] definiert das Objekt als eine Zusammensetzung von Eigenschaften und Methoden
die diese Eigenschaften manipulieren. Es ist ein nach außen abgeschlossener Komplex und
reagieret mit einem vordefinierten Verhalten auf seine Umgebung. Durch seine Identität wird
ein Objekt von allen anderen Objekten differenziert. Während seines Lebenslaufs kann ein
Objekt diverse Zustände haben, besitzt aber zu einem bestimmten Zeitpunkt nur genau einen
Zustand.
Die Lebensdauer eines Objektes ist an die Laufzeit des Programms gebunden, in dem dieses
Objekt erzeugt wurde. Persistente Objekte besitzen eine anhaltende Existenz. Damit ist die
Lebensdauer dieser Objekte nicht an die Programmausführung gebunden [Andr87]. Die Bedeutung der Persistenz der Objekte zeichnet sich durch die Notwendigkeit der Weiterbearbeitung von Objekten aus, die bei der Ausführung eines Programms erzeugt werden.
ƒ
Klassen und Pakete
In [Bolk87] wird eine Klasse als "logische Beschreibung einer Gruppe einzelner ähnlicher
Objekte" betrachtet. Damit wird die Klasse als eine Zusammenfassung von Objekten mit
gleichartigen Attributen und Methoden betrachtet. In [Fied91] wird die Klasse als "Ausgangspunkt einer Objektorientierten Umgebung" bezeichnet. Breutmann [Breu92] definiert den
Begriff Klasse als "abstrakten Datentyp, der in Vererbungsbeziehungen zu anderen abstrakten
Datentypen stehen kann". Nach Krause [Krau92] enthalten die Klassen "die Definition für die
Struktur und das Verhalten von Objekten, die als Instantiierungen dieser Klasse erzeugt werden".
Pakete sind ein Konzept zur Verallgemeinerung von Einzelheiten, mit dem Ziel der Erstellung
von übergeordneten Strukturen innerhalb eines Modells. Dieses Konzept wird angewendet,
um bei der Objektorientierten Analyse die Klassen besser zusammenzustellen. Auf diese Weise können Klassen zu Paketen zusammengefasst werden. In UML kann ein Paket neben Klassen auch noch andere Pakete enthalten.
27
3 Grundlagen der Objektorientierten Softwareentwicklung
ƒ Attribute
Durch Attribute werden Eigenschaften der Objekte definiert. Ein Attribut kann auch ein Objekt einer anderen Klasse sein [Copl92]. Attribute eines Objektes sollen zuerst identifiziert
werden. Objekte einer Klasse haben die gleichen Attribute. Diese Attribute können aber unterschiedliche Attributwerte haben. Attribute einer Klasse können nur durch Methoden dieser
Klasse manipuliert werden.
ƒ Methoden und Botschaften
Die Funktionalität der Objekte wird durch Methoden definiert. Die Methode ist dabei eine
Aktivität, die ein Objekt ausführt. Alle Objekte einer Klasse setzen die gleichen Methoden
ein, wobei diese Methoden jeweils auf ein einzelnes Objekt angewendet werden. Methoden
einer Klasse kennzeichnen ihr Verhalten. Methoden werden in UML 1.3 als Dienstleistungen
betrachtet, die von einem Objekt mit einer Nachricht angefordert werden können, um ein bestimmtes Verhalten zu bewirken.
Mit dem Konzept der Überschreibung (overriding) können Unterklassen, Methoden, die sie
von Oberklassen geerbt haben, unter den gleichen Namen, neu implementieren. Methoden
können auch Überladen (overloading) werden. Damit kann ein Methodenname, innerhalb
einer Klasse, mit unterschiedlichen Parametern benutzt werden.
Die Botschaft (message) ist eine Anweisung eines Objekts an ein anderes Objekt, um eine
Methode gleichen Namens auszuführen. Die Menge der Botschaften wird als Protokoll der
Klasse genannt. In UML können die Botschaften innerhalb der Interaktionsdiagramme dargestellt werden
ƒ Assoziation
Assoziation ist ein Konzept zur Modellierung der Beziehungen zwischen Objekten unterschiedlicher Klassen eines Modells. Objekte derselben Klasse können miteinander in einer
rekursiven Assoziation stehen. Die Kardinalität der Assoziation definiert die Menge der an
der Assoziation mitwirkenden Objekte. Mit der Angabe der Kardinalitäten kann auch definiert
werden, ob eine Kann- oder Muss-Assoziation zwischen den Objekten vorliegt. Assoziationen
können mit Namen und Rollennamen beschrieben werden. Diese müssen angezeigt werden,
falls zwischen zwei Klassen mehr als eine Assoziation vorhanden ist [Balz01]. Mit dem Ziel
der Erhöhung ihrer Präzision können Assoziationen um Einschränkungsangaben (constraints)
und Qualifikationsangaben (qualifier) erweitern werden.
Die Aggregation und Komposition werden in der UML als spezielle Formen der Assoziation
betrachtet, in den zwischen den Objekten die Rangordnung „besteht aus“ oder „ist Teil von“
existiert. Bei der Komposition besteht zwischen den Objekten ein stärkerer semantischer Zusammenhang als es bei der Aggregation der Fall ist. So kann bei der Komposition ein Objekt
der Teilklasse, zu einem bestimmten Zeitpunk, nur ein Teil eines einzigen Objektes der Aggregationsklasse sein. Ferner bezieht sich die dynamische Semantik des Ganzen auf seine
Teile. Daher sollen die Teile des Ganzen zwangsläufig kopiert oder gelöscht werden falls das
Ganze kopiert bzw. gelöscht wird. In Anhang A sind die unterschiedliche Assoziations- und
Kardinalitätsarten gemäß UML 1.3 ausführlich dargestellt.
28
3 Grundlagen der Objektorientierten Softwareentwicklung
ƒ Vererbung
Das Konzept der Vererbung zeichnet sich dadurch aus, dass Attribute und Methoden einer
Oberklasse auf die Instanzen ihrer Unterklassen vererbt werden [Ott91] [Kemp93]. Attribute
und Methoden, die vererbt werden sollen, müssen jedoch als public oder protected deklariert
werden. Die Unterklassen können nicht nur die von den Oberklassen geerbten Attribute und
Methoden besitzen, sondern auch ihre eigenen. Das Konzept der Vererbung kann nur auf
Klassen eingesetzt werden. Die Objekte der Klassen können damit nicht miteinander verknüpft werden.
Vorteile der Vererbung sind u.a. die Förderung der Wiederverwendbarkeit, wobei die Struktur
und das Verhalten eines Objekttyps in seinen Subtypen verwendbar sind.
Bei der Vererbung wird zwischen einfachen und mehrfachen Vererbungen unterschieden.
Von einer einfachen Vererbung wird gesprochen, wenn eine Klasse nur eine Oberklasse besitzt. Eine mehrfache Vererbung tritt auf, falls eine Klasse über mehr als eine Oberklasse verfügt. Die mehrfache Vererbung führt oft zu Kontroversen von Attributen und Methoden. Zur
Vermeidung dieser Kontroversen sind in [Moch93] Lösungsmechanismen dargestellt. Während in C++ sowohl die einfache als auch die mehrfache Vererbung unterstützt wird, unterstützt Java nur die einfache Vererbung.
ƒ Geheimnisprinzip und Verkapselung
Das Geheimnisprinzip (Information Hiding) ist das absichtliche Verbergen interner Informationen eines Objektes. Damit können der Zustand eines Objektes und die Implementierung der
Methoden innerhalb der Klasse geheim gehalten werden.
Verkapselung (encapsulation) bedeutet, dass Attribute und Methoden einer Klasse, in dieser
Klasse verkapselt sind. Im Gegenzug zum Geheimnisprinzip können bei der Verkapselung der
Zustand eines Objektes und die Implementierung der Methoden außerhalb der Klasse sichtbar
sein. In Java kann die Verkapselung mit den Sichtbarkeitsstufen public, protected und private,
ohne die Einhaltung des Geheimnisprinzips realisiert werden.
ƒ Polymorphismus und dynamisches Binden
Polymorphismus beschreibt die Fähigkeit, mehr als eine Form anzunehmen. Polymorphismus
als Konzept der Objektorientierung bietet die Möglichkeit, mit einer Nachricht an die Objekte
unterschiedliche Klassen unterschiedliche Methoden aufzurufen. Es wird aber erst zur Laufzeit des Programms festgelegt, welche Methode durch die Nachricht aufgerufen wird. Damit
können die Konzepte Polymorphismus und das dynamische oder späte Binden nicht getrennt
von einander betrachtet werden. Während in C++ Methoden ausdrücklich als polymorph deklariert werden müssen, sind alle Methoden in Java ohne weiteres polymorph.
29
3.3
3 Grundlagen der Objektorientierten Softwareentwicklung
Objektorientierte Analyse
Die Objektorientierte Analyse (OOA) ist eine Beschreibung der fachlichen Anforderungen an
ein Anwendungssystem in Objektorientierter Form [Sinz91]. Damit stehen Objekte und Klassen im Mittelpunkt dieser Beschreibung [Endr92]. Nach [Pall92] ist die Objektorientierte Analyse ein Konzept zur integrierten Beschreibung von Prozess- und Datensicht eines
Ausschnittes der Realität.
Nach Rumbaugh [Rumb93] gliedert sich die OOA in Objektmodellierung, dynamische Modellierung, funktionale Modellierung und die Identifizierung der Methoden. Diese Vorgehensweise zur Objektorientierten Analyse wurde auf Grund ihrer Übersichtlichkeit von vielen
Softwareentwicklern favorisiert. Die Objektorientierte Analyse kann in Anforderungsmodellierung und Analysemodellierung gegliedert werden.
3.3.1 Anforderungsmodellierung
Die Anforderungsmodellierung dient einerseits als detaillierte Spezifikation des zu modellierenden Systems und anderseits als Kommunikationsmittel zur Harmonisierung des
Verständnisses des Problembereichs zwischen den Entwicklern und den Auftraggebern von
Softwareprodukten. Der Kern dieser Modellierung bildet die Anwendungsfallmodellierung, in
der die Systemfunktionalität durch der Definition der vom System unterstützten Anwendungsfälle dargestellt wird. Die Anwendungsfälle können sowohl textuell als auch anhand von Aktivitätsdiagrammen beschrieben werden. Bei der textuellen Beschreibung handelt es sich um
eine detaillierte Darstellung der einzelnen Anwendungsfälle in Form eines Textes, wobei diese Darstellung eine kurze Beschreibung und die Akteure des Anwendungsfalles sowie Abläufe, Bedingungen und Fehlersituationen innerhalb dieses Anwendungsfalles beinhaltet. Die
Anwendungsfallmodellierung kann in UML durch Anwendungsfalldiagramme und Aktivitätsdiagramme beschrieben werden. Im Rahmen der Anforderungsmodellierung wird ein Teil der
Objekte des zu modellierenden Systems identifiziert. Diese Objekte werden dann zu Klassen
zusammengefasst und in Klassendiagramme dargestellt werden.
Um Vereinbarungen für Anwendungsfälle oder Subsysteme zu spezifizieren, werden
Schnittstellen definiert. Eine Schnittstelle (interface) in UML ist eine Zusammenfassung von
Methoden, die eingesetzt werden, um die Bedienung einer Klasse oder Komponenten zu
spezifizieren [Booc99]. Sie wird in UML grafisch als Kreis dargestellt. Schnittstellen werden
als Konzept eingesetzt, um Assoziationen und Botschaftenaustausch zwischen Klassen einzurichten, die eine benötigte Schnittstelle implementieren, ohne sie unmittelbar mit einer bestimmten Klasse von Objekten zu verbinden.
Bei der Modellierung der Schnittstellen des Systems handelt es sich um Festlegungen, wie das
System mit seiner Umgebung kommunizieren soll. Die Systemumgebung wird durch Akteure
dargestellt, die mit dem zu entwickenden System in Interaktionen agieren. Da die Akteure
sich in Personen und externe Systeme gliedern, können die Schnittstellen in
Benutzerschnittstellen und Systemschnittstellen gegliedert werden. Benutzerschnittstellen sind
solche Schnittstellen, die aus den Interaktionen zwischen den Akteuren Personen und den
Anwendungsfällen des zu entwickenden Systems resultieren. Benutzerschnittstellen spielen
eine wichtige Rolle bei der Beschreibung der Anwendungsfälle und insbesondere bei der
Identifikation von relevanten Attributen.
30
3 Grundlagen der Objektorientierten Softwareentwicklung
Systemschnittstellen resultieren dagegen aus den Interaktionen zwischen den Akteuren
externer Systeme und den Anwendungsfällen des zu modellierenden Systems. Da das
entwickelte Softwaresystem mit externen Systemen wie Datenbank- oder CAD-Systemen
kommunizieren wird, sollen solche Aspekte der Systemschnittstellen wie die Syntax und
Symantik der Daten sowie Kommunikationsmechanismen definiert werden. Als
Kommunikationsmechanismen können z. B. Präprozessor, API (Application Programming
Interface) wie ODBC (Open DataBase Connectivity), JDBC (Java DataBase Connectivity)
und Java RMI (Remot Method Invocation) sowie CORBA (Common Object Request Broker
Architecture) verwendet werden.
Das Schnittstellenmodell der Anforderungsanalyse des Systems wird in der Implementierungsphase, unter Berücksichtigung der verwendeten Programmiersprache spezifiziert. Die
Programmiersprache Java unterstützt stark das Konzept der Schnittstellen.
3.3.2 Analysemodellierung
Bei der Analysemodellierung, die auf der Basis der Anforderungsmodellierung erfolgt, handelt es sich um eine detaillierte Beschreibung des zu modellierenden Systems. Diese Beschreibung wird in Strukturmodellierung und dynamische Modellierung gegliedert. Die Strukturmodellierung und die dynamische Modellierung können jedoch nicht streng getrennt voneinander erfolgen. So sollen deren wechselseitige Einwirkungen berücksichtigt werden.
Ein Aspekt der das gesamte Spektrum der Analysemodellierung deckt, ist die Identifizierung
der Methoden. Die Identifizierung der potentiellen nützlichen Methoden ist eine komplizierte
Aufgabe, da die Liste solcher Methoden unendlich sein kann. Die Identifizierung der Methoden kann in folgenden Schritten durchgeführt werden:
Erfassen der Methoden bei der Strukturmodellierung
Methoden, die bei der Strukturmodellierung erfasst werden, sind im Prinzip die eindeutig identifizierbaren Methoden. Diese müssen im Verlauf der dynamischen Modellierung geprüft werden, ob es sinnvoll, sie weiter als Methoden zu betrachten.
Erfassen der Methoden aus Ereignissen
Ereignisse, die bei der dynamischen Modellierung spezifiziert werden, können als Methoden erfasst werden.
Erfassen der Methoden aus Interaktionsdiagrammen
Nachrichten die innerhalb der Interaktionsdiagramme auftreten, können als Methoden
identifiziert werden.
Erfassen der Methoden aus Zustandsdiagrammen
Aktionen und Aktivitäten innerhalb der Zustandsdiagramme können als Methoden
identifiziert werden.
31
3 Grundlagen der Objektorientierten Softwareentwicklung
3.3.2.1 Strukturmodellierung
Nach der Anforderungsmodellierung, in der die Anforderungen ausführlich dargestellt und
modelliert werden, werden bei der Strukturmodellierung die statischen Aspekte des Systems
beschrieben. Als Ergebnis dieser Modellierung werden die Klassen des Systems, die Assoziationen zwischen diesen Klassen, die Vererbungsstrukturen und die Attribute sowie die in dieser Phase identifizierten Methoden in Form von Klassendiagrammen dargestellt. Dadurch
werden die identifizierten Objekte des Systems in Klassen zusammengefasst. Klassen, die
gemeinsame Struktur und Verhalten besitzen, werden in Hierarchien eingeordnet. Bei der
Strukturmodellierung werden die Basiskonzepte der Objektorientierung wie Klassen, Attribute, Assoziation, Pakete und Vererbung eingesetzt. Die Strukturmodellierung, die den Bezugsrahmen für die dynamische Modellierung bereitstellt, kann in folgenden Schritten durchgeführt werden:
•
Identifizierung der Objektklassen
Die Identifizierung der Objekte beginnt mit der Anforderungsanalyse. Dort können bereits
bei der Anwendungsfallmodellierung die Basisobjekte identifiziert werden. Ein Ansatz
zur Identifizierung der Objekte, der sich in der Praxis bewährt hat, besteht darin, alle für
das zu modellierende System relevanten Substantive aus der Problembeschreibung zu betrachten. Damit entsteht eine Liste von Klassenkandidaten, die möglicherweise noch um
Begriffe aus der Anwendungswelt ergänzt werden kann. Die Liste von potentiellen Klassen enthält vermutlich unnötige sowie unkorrekte Klassen wie z. B. redundante Klassen,
irrelevante Klassen, vage Klassen, Methoden, Rollen anderer Klassen sowie Klassen, die
eigentlich Attribute anderer Klassen sein sollen. Derartige Klassen werden aus der Liste
entfernt.
•
Identifizierung der Assoziationen
Bei der Strukturmodellierung werden die Beziehungen zwischen den Klassen sowie der
Verweis von einer Klasse auf eine andere durch Assoziationen modelliert. An dieser Stelle
sollte darauf hingewiesen werden, dass Assoziationen in Objektorientierten Programmiersprachen in der Regel als Referenzattribute von Klassen implementiert werden. Bei der
Identifizierung der Assoziationen werden zunächst alle potentiellen Assoziationen zwischen vorhandenen Klassen aus der Problembeschreibung extrahiert. Danach werden unnötige sowie falsche Assoziationen eliminiert. Darunter fallen unter anderem irrelevante
Assoziationen, Aktionen oder abgeleitete Assoziationen.
•
Identifizierung der Attribute
Ein Teil der relevanten Attribute lässt sich direkt aus der Problembeschreibung herauslesen. Bei den Attributen ist jedoch zu beachten, dass diese bei weitem nicht so vollständig
in der Problembeschreibung auftauchen, wie es z. B. bei den Objekten der Fall ist.
Abgeleitete Attribute, ebenso wie abgeleitete Objekte und Assoziationen, sind in der Lage, eindeutige Eigenschaften zu verallgemeinern. Sie sollen deswegen deutlich von den
Hauptattributen gesondert, benannt oder gar weggelassen werden. Im nächsten Schritt
werden die geeigneten Attribute nach bestimmten Kriterien einbehalten und die ungeeigneten ignoriert.
32
3 Grundlagen der Objektorientierten Softwareentwicklung
•
Bereitstellung eines Data dictionary
Hier wird der Bedeutungsgrad der Klassen und die möglichen Annahmen und Beschränkungen in Zusammenhang mit deren Anwendung sowie Assoziationen, Attribute und die
bis hier identifizierten Methoden dargestellt.
•
Verfeinern des Strukturmodells durch Vererbung
Ziel dieses Schrittes ist, durch das Konzept der Vererbung gemeinsame Strukturen von
Klassen zu entwickeln. Obwohl die mehrfache Vererbung die kollektive Nutzung von
mehr Daten gestattet, steigert sie aber die Komplexität in allen Phasen der Modellierung
und Implementierung eines Systems. Deswegen soll die mehrfache Vererbung nur dann
eingesetzt werden, wenn es keine andere Alternative gibt.
•
Überprüfen der Zugriffspfade
Hier werden die Zugriffspfade in den Klassendiagrammen untersucht. Dabei wird geprüft,
ob sie zweckmäßige Folgen zulassen. Um fehlende Informationen im Strukturmodell auszuschließen, sollen geeignete Fragen gestellt werden und danach Antworten auf diese Fragen gefunden werden.
•
Allgemeine Verfeinerung des Strukturmodells
In diesem Schritt sollen die vielleicht noch fehlenden Objekte nach bestimmten Kriterien
gesucht werden. Es ist hier auch sinnvoll, das Strukturmodell noch einmal zu validieren, z.
B. indem die Bestandteile des Modells genauer nach ihrem Sinngehalt überzuprüfen sind.
Allerdings ist eine definitive Verfeinerung des Strukturmodells nur nach der dynamischen
Modellierung des Systems möglich.
33
3 Grundlagen der Objektorientierten Softwareentwicklung
3.3.2.2 Dynamische Modellierung
Die dynamische Modellierung wird als eine Ergänzung der Strukturmodellierung betrachtet.
Während die Strukturmodellierung rein statische Informationen darstellt, dient die dynamische Modellierung der Beschreibung des zeitabhängigen Systemverhaltens. Grundsätzlich
beschreibt die dynamische Modellierung den zulässigen Veränderungen der Objekte des
Strukturmodells. Objekte wechseln niemals ihre Klassenzugehörigkeit, jedoch ihren Zustand.
Dadurch kann die dynamische Modellierung als Verfeinerung des Strukturmodells betrachtet
werden. Die Identifizierung der Methoden der Objekte kann nicht vollständig abgeschlossen
werden, wenn die dynamische Modellierung beginnt. Methoden können deshalb auch innerhalb der dynamischen Modellierung identifiziert werden.
Die Basis zur dynamischen Modellierung bilden die folgenden zwei Schritte:
•
Entwicklung von Szenarios
Szenarios sind Dialoge zwischen dem System und der Außenwelt. Diese Dialoge werden
nun aufgeschrieben, beginnend mit den Normalfällen, also denjenigen Interaktionssequenzen, die keine Ausnahmefälle oder Fehler enthalten. Danach werden Benutzerfehler
und Ausnahmesituationen festgehalten. Jedes solcher Szenario besteht aus einer Folge von
Ereignissen.
•
Identifizierung der Ereignisse
Der Informationsaustausch zwischen einem Objekt des Systems und einem Akteure wird
als Ereignis betrachtet. Ein Akteur kann in diesem Fall ein Benutzer, ein Anwendungssystem oder auch ein anderes Objekt des Systems sein.
Zur Spezfikation der Dynamik des zu modellierenden Systems, welche auch nur mit einer
verbalen Beschreibung der Anwendungsfälle erfolgen kann, bietet die UML (V. 1.3) folgende
Diagramme:
ƒ
Interaktionsdiagramme zur Beschreibung des Verhaltens zwischen Objekten zueinander. Damit werden die dynamischen Aspekte eines Systems anhand von Objekten und deren Beziehungen, sowie die austauschbaren Nachrichten zwischen diesen Objekten analysiert. Bei dem Einsatz der Interaktionsdiagramme wird normalerweise das Verhalten der
einzelnen Anwendungsfälle modelliert. Die Interaktionsdiagramme gliedern sich in:
Sequenzdiagramme, wobei hier der zeitliche Ablauf der Nachrichten von Bedeutung ist.
Kollaborationsdiagramme, in denen die Struktur der Objekte, die gegenseitig
Nachrichten austauschen, relevant ist.
ƒ
Aktivitätsdiagramme beschreiben die Reihenfolge der Aktivitäten. Sie sind ein Spezialfall der Zustandsdiagramme, wobei fast alle Zustände Aktivitätszustände sind und fast alle
Zustandsübergänge durch den Abschluss von Aktivitäten im Ursprungszustand ausgelöst
werden. Nach Hruschka [Hrus98] wurden die Aktivitätsdiagramme in die UML hinzugefügt, nicht weil man sie braucht, sondern vielmehr aus Marketingmotiven.
ƒ
Zustandsdiagramme zur Modellierung der Dynamik der Objekte nicht nur innerhalb
eines Anwendungsfalles sondern ihr Verhalten auch im bezug auf andere Anwendungsfälle. Dadurch können Objekte mit außerordentlichem dynamischem Verhalten beschrieben
werden. In diesen Diagrammen, die zuerst aus einer einfachen Folge von Zuständen und
Ereignissen bestehen, wird ein Intervall zwischen zwei Ereignissen als ein Zustand gezeigt, der einen eindeutigen Namen haben soll. Bei der Erstellung von Zustandsdiagrammen können die beschriebenen Zustände von Objekten zur Verfeinerung ihrer Attribute
verwendet werden.
34
3.4
3 Grundlagen der Objektorientierten Softwareentwicklung
Objektorientierter Entwurf
Nach [Hurs95] entspricht der Objektorientierte Entwurf (Object Oriented Design, OOD) dem
Abbilden der Objektorientierten Analyse in einer Programmiersprache. In [Rumb93] wird der
Objektorientierte Entwurf als eine Zusammenführung von Objektmodell, dynamischem Modell und funktionalem Modell betrachtet. Hier werden die entwickelten abstrakten Strukturen
in softwareorientierte Strukturen wie z. B. Datenstrukturen und Funktionen übertragen. Um
den Neuentwicklungsumfang in der Entwurfsphase zu verringern, hat sich bewährt, von bereits entwickelten Objektbibliotheken wie z. B. graphischen Kernsystemen, Anwendungsoberflächen und Datenbanken, im eigenen Projekt Gebrauch zu machen.
Der Objektorientierte Entwurf kann in Systementwurfsmodellierung und Detailentwurfsmodellierung erfolgen.
3.4.1 Systementwurfsmodellierung
Bei der Systementwurfsmodellierung wird die Architektur des Systems modelliert. Hier werden solche Entscheidungen getroffen, die hauptsächlich das gesamte System betreffen. In diesen Rahmen sollen hier folgende Schritte gemacht werden:
Festlegung der Implementierungsplattform.
Auswahl der Mechanismen zur Datenhaltung.
Festlegung der Verteilungs- und Kommunikationsstrukturen in Form von Komponenten- und Verteilungsdiagrammen.
Im letzten Schritt soll die verwendete Softwarearchitektur festgelegt werden, wobei
hier genau festgestellt wird, ob ein Kontrollfluss (single threads of control) oder nebenläufige Prozesse (multiple threads of control) verwendet werden.
3.4.2 Detailentwurfsmodellierung
Die Detailentwurfsmodellierung befasst sich hauptsächlich mit der Verfeinerung des Strukturmodells und des dynamischen Modells einschließlich der Festlegung der Optimierungen
und die Modifikation von bestimmten Modellelementen in Hinblick auf deren künftigen Wiederverwendbarkeit. Bei der Detailentwurfsmodellierung können folgende Schritte unternommen werden:
Auflösung von Strukturen, welche in der festgelegten Implementierungsplattform
nicht direkt implementierbar sind, wie z. B. die Mehrfachvererbung, die in Java nicht
ohne weiteres implementierbar ist.
Erkennen von häufig wiederkehrenden Entwurfsproblemen und der Einsatz von Entwurfsmuster (design pattern) als bewährte Lösungen solcher Probleme.
Verfeinern der Klassendiagramme, wie z. B. durch Ergänzung, um spezifische Attribute und Methoden.
Festlegung und Eintragung der geeigneten Sichtbarkeiten der Klassen in Hinsicht auf
die Implementierungsplattform.
In den Literaturquellen ist es unterschiedlich festgelegt, wo die Grenze zwischen dem Objektorientierten Entwurf und der Objektorientierten Implementierung ist. Wo diese Grenze liegt,
soll eigentlich eine Nebenrolle spielen. Hauptsächlich soll das Entwurfsmodell durchgängig
verfeinert werden bis es implementierungsfähig ist.
35
3.5
3 Grundlagen der Objektorientierten Softwareentwicklung
Objektorientierte Implementierung
3.5.1 Objektorientierte Programmierung
Das Paradigma der Objektorientierung ist im Wesentlichen durch die Entwicklung in höheren
Programmiersprachen geprägt. Diese lässt sich in drei Phasen aufteilen:
Imperative Programmiersprachen wie COBOL und Fortran, in denen Variable, Felder
und rudimentäre Kontrollstrukturen verfügbar sind.
Strukturierte Programmiersprachen wie Algol, Modula-2 und Pascal in denen Blockstruktur und Kapselung vorhanden sind.
Objektorientierte Programmiersprachen wie Simula, Eiffel, Smalltalk, C++ und Java
in denen die Objektorientierte Sicht die Grundlage bildet.
Um die Semantik der realen Welt effizienter auf die Hardware übertragen zu können, wurde
die Objektorientierte Programmierung entwickelt, [Bolk87]. Nach [Prin99] soll eine Objektorientierte Programmiersprache die Konzepte der Objektorientierung wie Datenabstraktion,
Datenkapselung, Vererbung und Polymorphie unterstützen.
3.5.2 Objektorientierten Datenhaltung
ƒ Objektorientierte Datenbankmodelle
Im Relationalenmodell, wo ein System mit Listen-Typen modelliert werden kann, ist eine
effektive Modellierung von Ausschnitten der realen Welt nur begrenzt möglich. Misslungen
ist auch der Versuch, semantische Datenmodelle einzusetzen, da hier die operationelle Spezifikation fehlt. Objektorientierte Datenbankmodelle scheinen eher geeignet, diese Anforderungen zu erfüllen. Einem Objektorientierten Datenbanksystem (OODBS), liegt ein Objektorientiertes Datenbankmodell (OODBM) zugrunde, dessen Basis Objekte im Sinne der Objektorientierung sind. Es ist sinnvoll an dieser Stelle zu bemerken, dass in manchen Literaturquellen
auch der Begriff Objektorientierte Datenmodelle (OODM) als Synonym für Objektorientierte
Datenbankmodelle vorkommt.
Nach Dittrich [Ditt90] können die Objektorientierte Datenmodelle als eine Kombination von
Konzepten der klassischen Datenmodelle, der Objektorientierten Programmierung und der
Wissensrepräsentation betrachtet werden. Nach Vossen [Voss92] muss ein Objektorientiertes
Datenmodell die Prinzipien der Objektorientierung erfüllen.
Vossen [Voss99] definiert das OODM als „Übertragung der Deklarationsmöglichkeiten für
Strukturen, wie sie in höheren Programmiersprachen üblich sind, und insbesondere abstrakter
Datentypen mit der Möglichkeit, Verhalten und Struktur zu kapseln, auf den Datenbankbereich“. Außerdem muss ein OODM die Hauptkonzepte der Objektorientierung umsetzen. Dazu gehört die Realisierung der folgenden Modellierungseigenschaften:
Darstellbarkeit komplexer Objekte.
Objektidentität.
Klassen als Hauptbestandteil des Datenbankschemas.
Vererbung.
Verkapselung der Struktur und des Verhaltens.
Die Möglichkeit zur Überladung der Methodennamen in der Vererbungshierarchie
bzw. dem Klassenverband.
Die Unterstützung von vordefinierten Datentypen.
36
3 Grundlagen der Objektorientierten Softwareentwicklung
In [Acht97] wird an dieser Stelle von Objektorientierten Datenbanken gesprochen. Diese
müssen neben den Hauptkonzepten der Objektorientierung auch andere Konzepte wie z. B.
Integritätsprüfung, Datensicherheit sowie Transaktionssteuerung realisieren. In [Wann98]
wird ein OODBM anhand eines Strukturteils und eines Methodenteils dargestellt. Dem Strukturteil liegen Konzepte der Objektorientierung wie Objekte und deren Identität, Klassen und
deren Beziehungen, Strukturvererbung und Integritätsbedingungen zugrunde. Der Methodenteil befasst sich mit den Methoden, die auf die Objekte ausführbar sind.
In [Heue97] sind Konzepte, Modelle und Standards der Objektorientierten Datenbanken und
-systeme dargestellt. Objektorientierte Datenbanksysteme sind hier nach kommerziellen Systemen und Prototypen eingeteilt. Bei den ausführlich behandelten Systemen wird ihre Systemarchitektur sowie ihre interessantesten Eigenschaften und Komponenten beschrieben.
ƒ Objektorientierte Datenbanksysteme
Datenbankunterstützung ist nicht nur im kommerziellen Bereich, wo sich die relationalen Datenbanksysteme durchgesetzt haben, erstrebenswert, sondern auch in vielen anderen Anwendungsgebieten wie im Bauwesen, im Maschinenbau, sowie der Unterstützung von Expertensystemen. In diesen neuen Anwendungsgebieten sind komplexe Objekte zu verwalten. Relationale Datenbanksysteme können diese Anforderungen nicht erfüllen. Diese spezifischen Anforderungen führten zur Entwicklung von Objektorientierten Datenbanksystemen (OODBS),
in denen die Konzepte der Objektorientierung einen Niederschlag finden.
Lockemann [Lock91] definiert das OODBS als System zur Verwaltung von Datenbankobjekten. Er definiert das Datenbankobjekt als "Dateneinheit, der in einem gegebenen Anwendungszusammenhang ein Gegenstand der Anschauung in einer physischen oder gedanklichen
Umwelt zugeordnet werden kann". Datenbankobjekte, die das Konzept der Aggregation erfüllen, bezeichnet er als komplexe Objekte.
Die wesentlichen Unterschiede der Objektorientierten Datenbanksysteme zu den Objektorientierten Sprachen sind zum einen die persistente Speicherung von Objekten über die Programmlaufzeit hinaus und zum anderen die Transaktionseigenschaften. Neben den Konzepten
der Objektorientierung muss ein OODBS grundsätzlich folgende Konzepte realisieren, wobei
diese die klassischen Datenbanksysteme charakterisieren:
Vollständigkeit: Das System ist vollständig im Sinne der Berechenbarkeitstheorie. Alle berechenbaren Funktionen können damit ausgedrückt werden.
Speicherverwaltung: Daten werden für den Benutzer unsichtbar im Speicher verwaltet.
Concurrency Control: Mehrere Benutzer können gleichzeitig arbeiten.
Recovery: Das System kann nach einem Absturz wieder restauriert werden.
Ad hoc-Anfragen: Anfragen von Benutzer sollen sofort beantwortet werden.
37
3 Grundlagen der Objektorientierten Softwareentwicklung
ƒ Objektrelationale Datenbanksysteme
Objektrelationale Datenbanksysteme sind relationale Datenbanksysteme, in denen Konzepte
der Objektorientierung realisiert sind. Dabei werden diese traditionellen Datenbanksysteme so
erweitert, dass sie imstande sind, u. a. komplexe Objekte darzustellen. Durch die Verabschiedung von SQL als Norm, in der Konzepte der Objektorientierung unterstützt werden, wird die
Integration solcher Konzepte in den relationalen Datenbanksystemen verankert [ISO/IEC1],
[ISO/IEC2], [ISO/IEC9], [ISO/IEC10]. In [Ston99], [Voss99] und [Balz01] sind Objektrelationale Datenbanken näher beschrieben. Ein objektrelationales Datenbanksystem soll u. a. folgende Anforderungen erfüllen [Voss99]:
Darstellung komplexer Objekte.
Definition neuer Typen aus gegebenen Basistypen oder neu definierten Typen.
Definition einer Relation als Spezialisierung einer anderen, wobei diese deren Attribute oder Prozeduren erben kann.
In der Zeit eines Updates soll eine Integritätssicherung durch Regeln garantiert werden.
In [Wann98] wird der Entwurf eines Objektorientierten Datenbankmodells für relationale
Datenbanksysteme beschrieben. Hier werden die Struktur, das Verhalten und die Funktionalität dieses Datenbankmodells dargestellt. Ferner wird die Kopplung dieses Modells mit dem
relationalen Datenbanksystem detailliert dargestellt.
Die großen Anbieter relationaler Datenbanksysteme wie z. B. IBM, Informix und Oracle bieten objektrelationale Erweiterungen ihrer Systeme an. Das erste kommerziell verfügbare objektrelationale Datenbanksystem war der Universal Server von Informix, der die Stärken von
relationaler und Objektorientierter Datenbanktechnologie in sich vereinigt. Grundsätzlich
können Objekte der Datenbank mit Hilfe von Softwarekomponenten, sogenannten DataBlades, hinzugefügt werden. Informix hat bereits wichtige DataBlades für Text, Bild und
räumliche Daten entwickelt.
3.6
UML und die Standardisierung der Objektorientierten Technologie
Die Object Management Group (OMG) wurde 1989 mit dem Ziel gegründet, Objektorientierte Technologien zu fördern und zu standardisieren. Ausgangspunkt ist eine heterogene Objektorientierte Umgebung, in der Clients und Server ihre Aufgaben realisieren können.
Dazu wurde die Object Management Architecture (OMA) entworfen, welche aus 4 Komponenten besteht:
• Object Request Broker (ORB) ist eine Schnittstelle zwischen den Systemkomponenten
und bildet die Basis der Common Object Request Broker Architecture (CORBA).
• Object Services (OS) sind Schnittstellen zu Systemdiensten.
• Application Objects sind die Anwendungsobjekte.
• Common Facilities stellen allgemeine Dienste zur Verfügung.
Die Object Database Management Group (ODMG) als Untergruppe der OMG hat das Ziel,
eine Standardisierung der Objektorientierten Datenbanksysteme zu erreichen.
Gegenstand dieser Standardisierung ist u. a. die Entwicklung von einem Objektmodell, Objektdefinitionssprachen wie die Object Definition Language (ODL) und die InterfaceDefinition Language (IDL).
Weiter wird innerhalb dieser Standardisierung an der Anbindung der Objektorientierten Datenbanksysteme an Objektorientierte Programmiersprachen wie Smalltalk, C++ und Java sowie die Anbindung dieser innerhalb einer CORBA-Umgebung gearbeitet. Ferner wird ein
3 Grundlagen der Objektorientierten Softwareentwicklung
38
ODMG-Objektmodell zur Spezifikation der Konzepte, die von einem OODBS unterstützt
werden, dargestellt.
Die Basiselemente dieses Objektmodell sind Objekte (mit Identität) sowie Literale (ohne Identität), wobei Objekte und Literale anhand von Typen kategorisiert werden. Der Zustand
der Objekte wird anhand ihrer Attribute sowie ihrer Beziehungen zueinander definiert.
Das Verhalten der Objekte wird anhand der Methoden, die auf diese Objekte ausgeführt werden können, definiert.
1999
1998
1997
1996
1995
1994
1993
1992
1991
1989
1988
1983
1980
UML 1.3
UML 1.2
UML 1.1
ODMG 2.0
JAVA
UML 0.8
Booch
CORBA 2.0
ANSI/ISO C++
ODMG 1.0
Jacobson
Coad,Rumbaugh
ORB 1.1
OMG-Gründung
Meyer
C++
Smaltalk 80
OOA/OOD
OOP
CORBA
Abb. 2.7: Tendenzen der Entwicklung und Standardisierung der Objektorientierte Technologie
In Abbildung 2.7 sind die Tendenzen der Entwicklung und Standardisierung der Objektorientierten Technologie dargestellt.
Zur Spezifikation von Modellen der Softwaresysteme wurde die Unified modeling language
(UML) entwickelt. Sie stellt eine evolutionäre Design-Notation dar, die ihren Ausgangspunkt
in den Objektorientierten Modellierungsmethoden von Booch, OMT und OOSE hat.
Diese drei Methoden wurden einander angepasst mit dem Ziel, eine einheitliche Modellierungsmethode zu bekommen. UML besitzt die notwendige Flexibilität, um neue Softwarekonzepte erfolgreich einzubeziehen. Die UML hat sich mittlerweile als anerkannter Standard
durchgesetzt.
4 Darstellung des Systems der Kosten in Hochbauprojekten
39
4
Darstellung des Systems der Kosten in Hochbauprojekten
4.1
Allgemeine Beschreibung
4.1.1 Klassifizierung der Datenbasis im Hochbau
Die Menge der Daten, die von den Funktionen eines Informationssystems benötigt bzw. von
ihnen erzeugt werden, werden als Datenbasis betrachtet. Dieser Begriff stellt eine Verallgemeinerung des Begriffs Datenbank dar [Blei90].
Als Datenbasis wird die Menge aller permanent verwalteten Datenbestände eines Informationssystems bezeichnet [Trau91].
Die Datenbasis wird anhand von Datenhaltungskonzepten wie z. B. Datenbanksystemen für
die unterschiedlichen Bereiche der Produktion zur Verfügung gestellt (Abb. 4.1).
Datenbanksystem
CAD
CAM
CAQ
Datenbasis
- Geometriedaten
- Technologiedaten
- Organisationsdaten
PPS
Abb. 4.1: Bereitstellung der Datenbasis anhand von Datenbanksystemen
Bei der Gliederung der Datenbasis unterscheidet man zwischen Daten, die sich als Merkmale
von den konkreten Objekten ergeben, und den Stammdaten, die bei der Produktionsplanung
und -steuerung häufig wiederholt auftreten [Rist85] [Grab79].
Wissensdaten wie Fakten und Regeln, die bei der Entwicklung von Expertensystemen von
großer Bedeutung sind, werden als Stammdaten eingestuft. Bei der Gliederung der Daten in
einem Unternehmensdatenmodell wird zwischen allgemeinen und speziellen Daten differenziert [End90].
Daten können auch nach ihrer Lebensdauer, ihrem Aufbau und ihrer Dynamik sowie ihrer
Zugriffs- und Speichercharakteristik gegliedert werden.
4 Darstellung des Systems der Kosten in Hochbauprojekten
40
Daten im Bauwesen sind nach REFA [REFA84] ein Überbegriff für Zahlen, Fakten und Zusammenhänge und werden für Planung, Steuerung, Kontrolle und Entlohnung verwendet. Bei
der Baukalkulation werden die Planungsdaten bei der Vorkalkulation und die Kontrolldaten
bei der Nachkalkulation eingesetzt.
Daten von Hochbauprojekten
Geometrische Daten
Form
Größe
Höhe
Breite
Topologie
Technische Daten
Physikalische Merkmale
Chemische Merkmale
Toleranzen
Werkstoff
Baustatische Daten
Organisatorische Daten
Betriebliche Daten
Planungsdaten
Steuerungsdaten
Kostendaten
Abb. 4.2: Relevante Daten im Hochbau
Datenermittlung bedeutet die Ermittlung der Zeit, Menge, Arbeitsbedingungen und Einflussgrößen. Die für die Modellierung im Hochbau relevanten Daten gliedern sich in geometrische,
technische organisatorische und betriebliche Daten (Abb. 4.2).
Die für die Kostenermittlung im Hochbau notwendigen Geometriedaten, insbesondere Massen und Zeichnungsdaten aus Grundrissen, werden vor allem aus dem geeigneten CADSystem eingeführt.
4 Darstellung des Systems der Kosten in Hochbauprojekten
41
4.1.2 Abgrenzung des Systems der Kosten vom Gesamtsystem
Zur Abgrenzung eines Systems der Kosten vom Gesamtsystem ist eine Analyse der Umgebung dieses Systems notwendig. Ziel dieser Analyse ist es, sich einen allgemeinen Eindruck
über den zu modellierenden Ausschnitt der realen Welt und seine Umgebung zu verschaffen.
Facility Management
Dokumentation
Bauausführung und Qualitätskontrolle
Planung und Organisation der Bauausführung
Planung des Bauverfahrens und der Bauleistungen
Planung der Bauteile
Nachweis des Tragsystems
Ermittlung der Baustoffe und Bauverfahren
Ermittlung des statischen und dynamischen Tragsystems
Ermittlung des geotechnisches Systems
Entwicklung der architektonischen Entwürfe
Abb. 4.3: Strategie zur Planung und Errichtung von Bauvorhaben im Hochbau
In Abbildung 4.3 ist eine Strategie zur Planung und Errichtung von Bauvorhaben im Hochbau
dargestellt.
Baukonstruktion/
Bauentwurf
Bauorganisationsplanung/
Bauausführungsplanung
Beschaffung
Integriertes
Produktmodell
Baukalkulation
Baustelle
Qualitätssicherung
Abb. 4.4: Darstellung des Gesamtsystems Hochbau anhand von Produktmodellsichten
42
4 Darstellung des Systems der Kosten in Hochbauprojekten
Das Gesamtsystem Hochbau kann durch Produktmodellsichten dargestellt werden. In Abbildung 4.4 sind anwendungsspezifische Sichten eines integrierten Produktmodells im Hochbau
dargestellt. Dieses Gesamtsystem ist eine Vereinigungsmenge aller im Bauproduktionsprozess
relevanten Daten und deren semantischen Verknüpfungen. Es vereint alle in diesem Prozess
beteiligten Komponenten wie z. B. Statik, Baukonstruktion, Bauausführungsplanung, Baustelle und Baubetrieb/Baukalkulation. Diese Komponenten sind besonders in der stationären Industrie stark rechnergestützt.
Gesamtsystem Hochbau
Facility Managementmodell
Baubetriebliches Modell
Konstruktionsmodell
Numerisches Modell
Baustatisches Modell
Tragwerksmodell
Geotechnisches Modell
Architektonisches Modell
Abb. 4.5: Klassifizierung der Partialmodelle im Hochbau
In Hinsicht auf die Übersichtlichkeit der Darstellung kann das Gesamtsystem Hochbau in
Partialmodelle zerlegt werden (Abb. 4.5). Diese Partialmodelle decken den gesamten Produktlebenslauf im Hochbau ab.
In der Planungsphase wird die Gebäudegeometrie durch das Architektonische Modell dargestellt.
Das Geotechnische Modell beschreibt u. a. die Bodeninformation, die technische Infrastruktur und die relevanten Daten des geographischen Informationssystems. Dieses Modell ist in
[Diaz97] auf Objektorientierter Basis beschrieben.
Im Tragwerksmodell werden die Zusammenhänge der Geometrie zwischen den Gebäudebauteilen dargestellt. Eine Verknüpfung des architektonischen Modells mit dem Tragwerksmodell ist in [Rüpp94] auf Objektorientierter Basis beschrieben.
Im Baustatischen Modell werden die statischen Zusammenhänge der Bauteile dargestellt.
4 Darstellung des Systems der Kosten in Hochbauprojekten
43
Das Numerische Modell beschreibt u. a. die Rand- und Übergangsbedingungen zwischen den
Gebäudebauteilen oder zwischen Gebäude und Boden sowie Verformungsgrößen und Lasten.
Im Konstruktionsmodell werden u. a. die konstruktive Zusammensetzung und Fertigung der
Bauteile unter Berücksichtigung der gültigen Normen dargestellt.
Im Baubetriebliches Modell werden u. a. die baubetrieblichen Informationen und die zur
Bauausführung notwendigen Maßnahmen beschrieben. Dieses Modell dient der Verbesserung
der Wirtschaftlichkeit und Effizienz der Bauausführung. Innerhalb dieses Modells werden die
Kosten in Hochbauprojekten kalkuliert.
Das System der Kalkulation in Hochbauprojekten wird vom System des baubetrieblichen
Rechnungswesens abgeleitet.
Kosten
Ausgabe
Baukalkulation
Bearbeitung
Ressourcen
Zeit- und Mengengerüst
Arbeitsvorbereitung
Eingabe
Bauobjektmerkmale
Abb. 4.6: Das Modell zur Bildung der Kosten im Hochbau
Grundsätzlich kann ein Modell zur Bildung der Kosten im Hochbau in drei Phasen gegliedert
werden (Abb. 4.6):
•
Eingabe, wobei hier die Merkmale eines Objektes eingelesen werden.
•
Bearbeitung, wobei hier die Merkmale der Bauteile anhand der Arbeitsvorbereitung
und Ressourcen zu einem Bauobjekt bearbeitet werden, und Zeit- und Mengengerüst
daraus abgeleitet und für die Kalkulation bereitgestellt werden.
•
Ausgabe, wobei in dieser Phase die Kosten als Ausgabeergebnis stehen.
Das Facility Managementmodell beinhaltet die notwendigen Daten zur Gebäudeverwaltung.
Grundlagen für eine solche effiziente Gebäudeverwaltung sind u. a. eine einheitliche Datenbasis, die man mühelos und preiswert pflegen kann sowie eine preiswerte und effiziente Datenbeschaffung und ein Datenmanagement auf höchstem Aktualitätsgrad.
4 Darstellung des Systems der Kosten in Hochbauprojekten
44
4.2
Beschreibung des Systems der Baukalkulation in Hochbauprojekten
4.2.1 Grundbegriffe der Kostenrechnung in Hochbauprojekten
Nachfolgend werden die Bestandteile des Systems der Ausschreibung, Vergabe und Abrechnung des Bauprojektes (AVA) dargestellt.
•
Die Ausschreibung eines Bauprojektes ist die Initiierung des Auftraggebers, um für
sein gewünschtes Bauwerk Angebote zu bekommen. Normalerweise wird die Ausschreibung mit einem Leistungsverzeichnis erläutert. Um den Auftrag zu bekommen,
wird seitens der Bauunternehmer eine Angebotskalkulation vorgenommen.
•
Bei der Vergabe des Bauprojektes wird der Auftragnehmer vom Auftraggeber nach
bestimmten Kriterien ausgesucht und dann der Bauvertrag abgeschlossen. Zur Ermittlung der anfallenden Kosten wird innerhalb der Bauzeit seitens des Bauunternehmens
eine Arbeitskalkulation vorgenommen.
•
Bei der Abrechnung des Bauprojektes werden die Vergütungsansprüche des Auftragnehmers dargestellt. Dadurch können mit der Nachkalkulation die tatsächlich angefallenen Kosten ermittelt werden.
Kosten in Hochbauprojekten sind Aufwendungen für Güter, Leistungen und Abgaben einschließlich Umsatzsteuer, die für die Planung und Errichtung von Bauprojekten des Hochbaus
erforderlich sind. Bei der Kostenermittlung werden die Kosten für gleichartige Aufwendungen in Kostengruppen zusammengefasst. Die Summe aller Kostengruppen wird als Gesamtkosten betrachtet. Kosten können entsprechend der Kostenart (z. B. Fertigungslöhne) den
Kostenstellen (z. B. Maurerkolonne) und Kostenträger (z. B. Wände) zugeordnet werden.
Bei der Zuordnung der Kosten ist die Kostenrechnung in [Götz99] nach dem Informationsziel
in drei Bereiche gegliedert:
•
Kostenartenrechnung, wobei hier im Mittelpunkt steht, welche Kosten angefallen
sind oder anfallen werden. Die Kostenartenstruktur wird als wichtiges Ordnungssystem im baubetrieblichen Rechnungswesen betrachtet. Die Strukturierung der Kostenarten wird von Bauunternehmen, entsprechend der Anforderungen aus baufachlicher
Sicht, unterschiedlich dargestellt. Die Kostenartenstruktur beinhaltet Informationen,
die bei einem EDV-Einsatz als Stammdaten abgespeichert und bei Bedarf von da aus
abgerufen werden.
•
Kostenstellenrechnung, wobei hier im Mittelpunkt steht, wo die Kosten angefallen
sind oder anfallen werden. Als Grundlage für die Kostenstellenrechnung bilden die
Kostenstellen im Bauunternehmen, auf denen Kosten verursacht bzw. erfasst werden.
Als mögliche Kostenstellen können Kostenstellen der Verwaltung, Hilfsbetriebe und
Verrechnungskostenstellen sowie Baustellen betrachtet werden.
•
Kostenträgerrechnung, wobei hier im Mittelpunkt steht, wofür die Kosten angefallen
sind oder anfallen werden. Bei der Baubetriebsrechnung werden die anfallenden Kosten den Kostenstellen zugeordnet. So können die Kostenstellen, die sich auf eine Baustelle beziehen, als Kostenträger betrachtet werden.
4 Darstellung des Systems der Kosten in Hochbauprojekten
45
Nachfolgend wird der Unterschied zwischen der Kostenermittlung in frühen Leistungsphasen
auf Planerseite und der unternehmensseitigen Kalkulation verdeutlicht.
Auf Planerseite ist die Kostenermittlung ein Oberbegriff für Verfahren, mit deren Hilfe die
Kosten in Bauprojekten entsprechend dem Stand der Planung und Durchführung festgestellt
werden.
Die hierarchische Kostengliederungsstruktur als eine Zusammenfassung der Kostengruppen
nach DIN 276 bildet die Basis zur Kostenermittlung nach dieser Norm. Eine Kostengruppe
wird nach DIN 276 als die Zusammenfassung einzelner nach Kriterien der Planung oder des
Projektablaufs zusammengehörenden Kosten betrachtet.
Der Ausgangspunkt eins Bauprojektes, welches von einem Bauherren veranlasst wird, bilden:
ein Kostenvoranschlag, der aufgrund eines Vorentwurfes erstellt wird.
ein Leistungsverzeichnis, dessen Grundlage die Entwurfspläne der Architektur, der Statik, der technischen Ausbauwerke und eine ergänzende Baubeschreibung sind [Keil88].
Der Kostenvoranschlag eines Gebäudes, der vom Bauherrn als Basis für die Finanzplanung
genutzt wird, gilt für das Ingenieurbüro als Orientierung bei dem Prozess der Ausschreibung.
Die Kostengruppen nach DIN 276 Teil 2 bilden die Grundlage zur Erstellung des Kostenvoranschlags.
-
DIN 276 legt folgende Arten von Kostenermittlungen fest:
•
Kostenschätzung
Die Kostenschätzung wird vor dem Baubeginn und vor der Annahme von Angeboten
von Bauleistungen erstellt und ist als Orientierungsmittel für Finanzierungsüberlegungen gedacht. Bedarfsplanung und Zeit- und Kapazitätsplanung können als Grundlagen
der Kostenschätzung betrachtet werden. Bei der Kostenermittlung durch Kostenschätzung werden die einzelnen Kostengruppen bis zur 2. Spalte der Kostengliederung nach
DIN 276 Teil 2 beachtet.
•
Kostenberechnung
Die Kostenberechnung wird zur Untersuchung der angenäherten Gesamtkosten genutzt. Abhängig von der Kostenberechnung wird entschieden, ob die Baumaßnahmen
planmäßig durchgeführt werden sollen. Hier werden die einzelnen Kostengruppen bis
zur 3. Spalte der Kostengliederung nach DIN 276 Teil 2 berücksichtigt.
•
Kostenanschlag
Mit der Kostenermittlung durch Kostenanschlag werden die tatsächlich zu erwartenden Kosten durch das Zusammenstellen von mehreren Berechnungen festgestellt.
Grundlage des Kostenanschlags sind die genaue Bedarfs-, Zeit- und Kapazitätsplanung
und die dazu gehörigen Unterlagen. Leistungen werden hier in Leistungspositionen
aufgeschlüsselt und in den Kostengruppen in der Aufeinanderfolge des Produktionsvorgangs geordnet. Bei dem Kostenanschlag werden die Kostengruppen bis zur letzten
Spalte der Kostengliederung nach DIN 276 Teil 2 berücksichtigt.
•
Kostenfeststellung
Ein Nachweis über die entstandenen Kosten wird durch eine Kostenfeststellung
durchgeführt. Die notwendigen Unterlagen für eine Kostenfeststellung sind Kostennachweise, Planungsunterlagen und der Fertigstellungsbericht.
4 Darstellung des Systems der Kosten in Hochbauprojekten
46
Die Kalkulation als bedeutender Bestandteil des baubetrieblichen Rechnungswesens dient
dazu, die Kosten für Bauleistungen im Bauunternehmen zu ermitteln [Petz95]. Das baubetriebliche Rechnungswesen wird nach REFA [REFA84] im Rahmen der Aufbauorganisation
der Bauunternehmung der kaufmännischen Leitung angegliedert; die Nachkalkulation aber
wird der technischen Leitung zugeordnet.
Das System des baubetrieblichen Rechnungswesens gliedert sich nach Keil [Keil88] in:
Unternehmens- und Finanzrechnung sowie
Kosten- und Leistungsrechnung.
Kosten- und Leistungsrechnung gliedern sich ihrerseits in:
Bauauftragsrechnung und
Baubetriebsrechnung.
Rechnungswesen
(Bauunternehmen)
Unternehmensrechnung/
Finanzbuchhaltung
Kosten- und
Leistungsrechnung
Bilanz
Vermögen/Kapital
Gewinn- und
Verlustrechnung
Bauauftragsrechnung
Baubetriebsrechnung
Vorkalkulation
Kostenartenrechnung
Nachkalkulation
Kostenstellenrechnung
Kostenträgerrechnung
Bauleistungsrechnung
Ergebnisrechnung
Abb. 4.7: Klassendiagramm des Rechnungswesens einer Bauunternehmung
In Abbildung 4.7 sind die Hauptkomponenten des baubetrieblichen Rechnungswesens anhand
eines Klassendiagramms dargestellt.
4 Darstellung des Systems der Kosten in Hochbauprojekten
47
Die Aufgabe der Kalkulation als Auftragsbezogene Kostenermittlung besteht darin, die bei
der Realisierung der Bauleistungen entstehenden Kosten der Mengen und Werte der erforderlichen Materialien und Arbeitszeit zu ermitteln. Bei der Ermittlung der Mengen und Werte
steht ein Leistungsverzeichnis mit Einzelbeschreibungen der Positionen oder eine Baubeschreibung zur Verfügung.
Gemäß dem Zeitpunkt ihrer Erstellung kann die Kalkulationen in Vor- und Nachkalkulation
gegliedert werden. Die Vorkalkulation wird vor der Auftragserteilung vorgenommen. Nach
der Auftragserteilung erfolgt die Arbeitskalkulation. Die Nachkalkulation wird dann nach
dem Bauende vollzogen.
Die Vorkalkulation als Kostenermittlung von Bauleistungen gliedert sich nach Prange,
Leimböck und Klaus [Pran95] in:
•
Angebotskalkulation zur Kostenermittlung von Bauleistungen zur Erstellung eines
Angebotes. Die Angebotskalkulation wird im weiteren Verlauf der vorliegenden Arbeit näher beschrieben.
•
Auftragskalkulation zur Kostenermittlung von Bauleistungen während der Auftragsverhandlungen. Durch diese Kalkulation können die sich aus dem Bauvertrag ergebenden Abweichungen gegenüber den Verdingungsunterlagen in ihren Kosten überprüft und mit der Angebotskalkulation verglichen werden, um Auswirkungen auf das
kalkulierte Baustellenergebnis festzustellen.
•
Arbeitskalkulation zur Kostenermittlung von Bauleistungen auf der Grundlage des
Bauausführungsplanes. Diese Kalkulation wird mit dem Ziel erstellt, eine maximale
Wirtschaftlichkeit bei der Bauausführung zu erreichen.
•
Nachtragskalkulation zur Kostenermittlung von Bauleistungen, die nicht im Bauvertrag vereinbart wurden sowie solche, für die sich die Basis der Preisermittlung geändert hat.
Die Basis der Vorkalkulation ist die nach Einzelpositionen durchzuführende Baupreiskalkulation. Dafür wird eine Gliederung nach Kostengruppen vorgenommen:
• Lohnkosten
• Gerätekosten
• Baustoffkosten
• Nachunternehmerkosten /Fremdleistungen
Die Nachkalkulation ist die Ermittlung der bei der Bauausführung tatsächlich entstandenen
Kosten. Ergebnisse der Nachkalkulation dienen zur Überprüfung der Ansätze der Vorkalkulation und zur Ermittlung von Richtwerten für die Angebotskalkulation ähnlicher Bauprojekte.
4 Darstellung des Systems der Kosten in Hochbauprojekten
48
4.2.2 Beschreibung des Systems der Angebotskalkulation
Bei der Angebotskalkulation handelt es sich um ein Verfahren zur Ermittlung der Angebotssumme. Hier wird die Preisbildung, die dem Angebot eines Bieters zugrunde liegt, gezeigt.
Die Erteilung von Bauaufträgen erfolgt normalerweise anhand von Angeboten, die von den
Auftragnehmern auf eine Ausschreibung des Bauherrn hin ausgearbeitet werden. Dies bedeutet, dass es äußerst wichtig ist, die Kalkulation für das Angebot gründlich und sorgfältig zu
ermitteln.
Bei zu hohen Angebotssummen scheidet die Unternehmung in der Regel aus dem Wettbewerb aus. Wenn der Angebotspreis zu niedrig ist, können die für das Bauunternehmen entstehenden Kosten nicht mehr ersetzt werden. Aus diesem Grund spielt die Angebotskalkulation
im Bauunternehmen eine bedeutende Aufgabe.
Die Angebotskalkulation setzt eine gründliche Analyse der Ausschreibungsunterlagen voraus.
Als Ausschreibungsunterlagen kommen hier das Leistungsverzeichnis mit den zugehörigen
Vertragsbedingungen und Ausschreibungsplänen in betracht. Das Leistungsverzeichnis beinhaltet die einzelnen Teilleistungen eines Bauvorhaben, die nach geordneten Positionen dargestellt sind.
Zur Modellierung der betriebswirtschaftlichen Prozesse innerhalb der Angebotskalkulation ist
es notwendig, die Strukturen der Angebotskalkulation in der Bauwirtschaft darzustellen.
Nachfolgend werden die wichtigsten Bestandteile des Systems der Angebotskalkulation beschrieben:
ƒ
Einzelkosten sind die direkt einzuordnenden Kosten auf ein Produkt oder eine Dienstleistung. Sie werden als Bestandteil der Herstellkosten einer Baumaßnahme betrachtet.
ƒ
Einzelkosten der Teilleistungen (EKT) sind die ermittelten Kosten der einzelnen Positionen eines LV. Im Rahmen der Ermittlung der Herstellungskosten steht die Ermittlung der Einzelkosten der Teilleistungen an erster Stelle. Kostensummen einer Baumaßnahme, die in einer Kalkulation als EKT abgebildet wurden, lassen sich bei der
Kostenartenrechnung verdichtet darstellen.
ƒ
Gemeinkosten der Baustelle (BGK) sind Kosten, die durch das Betreiben einer Baustelle entstehen, die sich jedoch keiner Teilleistung direkt zuordnen lassen. Diese Kosten können in zwei Kostenarten aufgeteilt werden, nämlich die zeitabhängigen wie z.
B. Bauleitungskosten und die zeitunabhängigen Kosten wie z. B. die Transportkosten
der Baustelleneinrichtung.
ƒ
Herstellkosten sind die auf das herzustellende Bauobjekt zuzurechnenden Kosten. Sie
enthalten die Summe der Einzelkosten der Teilleistungen und die Summe der Gemeinkosten der Baustelle.
ƒ
Allgemeine Geschäftskosten (AGK) sind Kosten, die dem Unternehmen durch den
Betrieb als Ganzes entstehen. Hierzu zählen insbesondere sämtliche Kosten der Unternehmensverwaltung wie z. B. Gehälter und Miete.
ƒ
Selbstkosten sind die auf das herzustellende Produkt zuzurechnenden tatsächlichen
Kosten. Sie enthalten die Summe der Herstellkosten und die Summe der Allgemeinen
Geschäftskosten.
4 Darstellung des Systems der Kosten in Hochbauprojekten
49
ƒ
Wagnis und Gewinn bilden die Differenz zwischen den Selbstkosten und der Angebotssumme. Hiermit sollen Unternehmerwagnisse wie Konjunkturrisiken und unvorhergesehene Kosten abgedeckt werden.
Innerhalb der Angebotskalkulation werden die Herstellkosten als Summe der Einzelkosten der
Teilleistungen und der Baustellengemeinkosten ermittelt.
Die Angebotssumme ergibt sich aus der Summe der Herstellkosten zuzüglich einem Anteil an
den allgemeinen Geschäftskosten und einem Anteil für Wagnis und Gewinn als Prozentsatz
der Endsumme.
Zur Vereinfachung der Übernahme von Aufwandswerten aus der KLR Bau, ist es empfehlenswert, bei der Kalkulation dieselbe Kostenartengliederung zu verwenden, die bei KLR Bau
eingesetzt wird. Unter dieser Kostenartengliederung sind Lohnkosten, Stoffkosten, Rüst- und
Schalungskosten, Gerätekosten, Baustellen-, Betriebs- und Geschäftskosten, Fremdleistungen
und Sonstige Kosten zu berücksichtigen.
Die Kostenartengliederung richtet sich vor allem nach der Art des Bauunternehmens und seiner Schwerpunkte. Während beim Hochbau die Lohnkosten relativ größer sind, bilden im
Straßenbau die Geräte- und Materialkosten den Hauptanteil.
Eine realistische Erfassung der Kosten sowie deren eindeutige Zuordnung zu bestimmten Bereichen sind die wichtigsten Anforderungen an ein effizientes Kalkulationsverfahren. In diesem Zusammenhang ist zu berücksichtigen, dass unterschiedliche Kalkulationsverfahren bei
der Kalkulation von Angeboten eingesetzt werden:
•
Kalkulation über die Angebotssumme
Das Verfahren der Kalkulation über die Angebotssumme baut auf die Kalkulation der
Einzelkosten der Teilleistungen zuzüglich der Summe der Gemeinkosten der Baustelle
sowie einem Zuschlag für allgemeine Geschäftskosten, Wagnis und Gewinn.
•
Kalkulation mit vorberechneten Zuschlägen
Dieses Verfahren basiert auf die Kalkulation der Einzelkosten der Teilleistungen zuzüglich eines vorgegebenen Zuschlags für die Gemeinkosten der Baustelle sowie einem Zuschlag für allgemeine Geschäftskosten, Wagnis und Gewinn.
Bei diesem Verfahren werden die Einzelkosten der Teilleistungen, wie bei der Kalkulation über die Angebotssumme berechnet. Aus den Werten der Betriebsbuchhaltung
wird der Zuschlag für die Gemeinkosten der Baustelle und der Verwaltung ermittelt
und im Laufe der Zeit aktualisiert.
Dieses Verfahren wird zumeist bei kleineren Bauunternehmen oder Handwerksfirmen
angewendet, die für ihre Bauaufträge mit gleichen oder ähnlichen BGK und allgemeinen Geschäftskosten rechnen können. Bei größeren Bauvorhaben ist dieses Verfahren
nicht zweckmäßig.
50
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
5
Objektorientierte Analyse des Systems der Kosten in
Bauprojekten
5.1
Vorgehensweise bei Modellierung des Systems
Als Methodik zur Modellierung Kosten in Bauprojekten des Hochbaus wird die Unified modeling language (UML) Version 1.3 eingesetzt. In UML wird die Architektur von
Softwaresystemen in Form von fünf überlappenden Sichten dargestellt (Abb. 5.1).
Entwurfsicht
Implementierungssicht
Anwendungsfallsicht
Prozesssicht
Einsatzsicht
Abb. 5.1: Modellieren einer Systemarchitektur (nach [Booc99] )
Diese Struktur dient vor allem der Visualisierung, Spezifikation und Konstruktion von Softwaresystemen. Es werden dabei Aspekte zur Festlegung der Organisation, Zusammensetzung
und Verhalten von Softwaresystemen sowie das Zusammenfügen von unterschiedlichen Elementen in diesen Systemen betrachtet.
Die erste der o. g. Sichten ist die Anwendungsfallsicht (use case view). Die statischen Gesichtspunkte dieser Sicht werden in Form von Anwendungsfalldiagrammen und die dynamischen Gesichtspunkte anhand von Interaktions-, Zustands- und Aktivitätsdiagrammen beschrieben. Die Basis dieser Diagramme bilden die identifizierten Anwendungsfälle (use
cases).
In der Entwurfssicht (design view) werden Klassen, Schnittstellen und Kollaborationen eines
Systems beschrieben. Die statischen Gesichtspunkte dieser Sicht werden in Form von
Klassen- und Objektdiagrammen und die dynamischen Gesichtspunkte anhand von
Interaktions-, Zustands- und Aktivitätsdiagrammen dargestellt.
In der Prozesssicht (process view) eines Systems werden die Nebenläufigkeit und Synchronisierung anhand von Threads und Prozessen beschrieben. Zur Darstellung der statischen und
dynamischen Gesichtspunkte dieser Sicht dienen die Diagramme der Entwurfssicht, wobei
hier die aktiven Klassen den Kern dieser Darstellung bilden.
51
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
In der Implementierungssicht (implementation view) eines Systems werden die zur
Zusammenstellung und Freigabe des physischen Systems notwendigen Komponenten und
Dateien ausgearbeitet.
Die statischen Gesichtspunkte dieser Sicht werden in Form von Komponentendiagrammen
und die dynamischen Gesichtspunkte anhand von Interaktions-, Zustands- und
Aktivitätsdiagrammen dargestellt.
In der Einsatzsicht (deployment view) eines Systems wird die Hardwaretopologie des Systems
anhand von Knoten dargestellt. Hier steht die Verteilung der Teile eines physischen Systems
im Mittelpunkt. Die statischen Gesichtspunkte dieser Sicht werden in Form von Einsatzdiagrammen und die dynamischen Gesichtspunkte anhand von Interaktions-, Zustands- und
Aktivitätsdiagrammen dargestellt.
Um die Anschaulichkeit des Systemmodells zu erhöhen wird in der UML das Konzept Pakete
angewendet, um Elemente des Systems zu Gruppen zusammenzufassen. Die Regelung der
Sichtbarkeit der Elemente des Systems wird in der UML beschrieben. Diese Regelung ist mit
der in Java angewendeten Regelung der Sichtbarkeit vereinbar.
In der UML sind die folgenden zwei Spezialisierungen von Paketen dargestellt:
Subsysteme zur Spezifizierung des Inhaltes von Paketen. Hier werden Attribute,
Operationen und Schnittstellen spezifiziert. Subsysteme werden wie Pakete gezeigt,
wobei das Schlüsselwort <<subsystem>> über dem Namen des Subsystems notiert
wird.
Modelle die ebenso wie Pakete gezeigt werden, wobei das Schlüsselwort <<model>>
über dem Namen des Modells notiert wird.
In Abbildung 5.2 wird die Vorgehensweise zur Modellierung des Systems der Kosten in Bauprojekten dargestellt. Demgemäß kommen folgende Modelle in Betracht:
Anforderungsmodell
Analysemodell
Entwurfsmodell
Implementierungsmodell
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
52
<<include>>
Anforderungsmodell erstellen
Anwendungsfalldiagramme erstellen
<<include>>
<<extend>>
<<include>>
<<include>>
Schnittstellenmodell
erstellen
System- und Modellhierarchie
festlegen
Aktivitätsdiagramme
erstellen
<<extend>>
<<extend>>
<<extend>>
Klassendiagramme
erstellen
<<include>>
Strukturmodell
erstellen
<<extend>>
Sequenzdiagramme
erstellen
<<extend>>
<<include>>
Strukturmodell
partitionieren
<<include>>
<<extend>>
<<include>>
<<include>>
<<extend>>
Analysemodell
erstellen
Dynamisches Modell erstellen
<<include>>
Modellierer
<<extend>>
<<extend>>
Klassendiagramme
verfeinern
<<include>>
Entwurfsmodell
erstellen
<<include>>
Entwurfsmuster
einsetzen
<<extend>>
<<include>>
<<include>>
<<extend>>
Komponentendiagramme
erstellen
<<include>>
Implementierungsmodell erstellen
<<include>>
Verteilungsdiagramme
erstellen
Klassen in Programmiersprachen
abbilden
<<extend>>
Persistenz
realisieren
Abb. 5.2: Vorgehensweise zur Modellierung des Systems der Kosten in Bauprojekten mit UML
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
53
Klassen
modellieren
und Klassendiagramme
erstellen
Methoden identifizieren
und spezifizieren
Klassen identifizieren
und spezifizieren
Attribute identifizieren
und spezifizieren
Sequenzdiagramme erstellen
Assoziationen identifizieren
und spezifizieren
System zerlegen und
Modellaufbau
festlegen
Aktivitätsdiagramme
erstellen
use cases identifizieren, use caseDiagramme erstellen
und use cases spezifizieren
Schnittstellen des
Systems modellieren
Abb. 5.3: Vorgehensweise zur Modellierung des Systems mit UML in der Anforderungs- und Analysephase
In Abbildung 5.3 ist die Vorgehensweise zur Modellierung des Systems in der Anforderungsund Analysephase dargestellt, wobei hier das Zusammenspiel zwischen den Komponenten
dieser Teilmodelle detailiert beschrieben ist. Es werden hier nur die UML-Modellierungskonzepte eingesetzt die zweckmäßig gebraucht werden.
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
54
5.2
Das Anforderungsmodell
Bei der Entwicklung von Softwarelösungen spielt eine bewährte Anforderungsanalyse eine
wichtige Rolle. Der Aufwand zur Entwicklung einer solchen Analyse ist viel günstiger als die
Einbuße, die durch eine mangelhafte Anforderungsanalyse entsteht.
Die UML stellt einige Konzepte für Anforderungsanalysen zur Verfügung. Als Basis wird die
Anwendungsfallmodellierung betrachtet. Darüber hinaus gibt es viele Anforderungen, die
durch UML-Konzepte nicht entsprechend erfasst werden können. Damit sind hier die nichtfunktionalen Anforderungen und die Randbedingungen für Entwicklungsprojekte gemeint.
Bei der Anforderungsanalyse im Hochbau gliedern sich die Anforderungen folgendermaßen:
-
Funktionale Anforderungen in welchen die gewünschten funktionalen Leistungen,
Abläufen, Algorithmen und Daten des zu modellierenden Systems beschrieben werden.
-
Nicht-funktionale Anforderungen in welchen Handhabungseigenschaften, die von
dem zu modellierenden Systems gewährleistet werden müssen, wie z. B. Performanz
und Benutzbarkeit, beschrieben.
-
Produkt- und Systemrandbestimmungen legen Bedingungen und Einschränkungen
fest, die für das Produkt bzw. für das ganze System gelten. In diese Kategorie gehören
die Definition, der Zweck des Produktes, die Festlegung der Nutzer und der Zweck
des zu modellierenden Systems.
Im Anforderungsmodell wird das System der Kosten im Hochbau durch Anwendungsfall- und
Aktivitätsdiagramme beschrieben. Die Beschreibung durch diese UML-Konzepte decken
teilweise die funktionalen Anforderungen. Anwendungsfalldiagramme beschreiben auch die
Systemabgrenzung. Hier werden der Inhalt des Systems der Kosten in Bauprojekten und seine
Systemumgebung aufgezeichnet. Darüber hinaus werden die Schnittstellen des Systems
modelliert. Hier werden die Kommunikationswege zwischen dem System und seiner Umgebung beschrieben.
Zu funktionalen Anforderungen gehören auch die Spezifikationen der Klassen, Attribute und
Assoziationen des zu modellierenden Systems, sowie deren Darstellung anhand von UMLKlassendiagrammen. Es soll auch nicht ausgeschlossen werden, dass im Laufe der Modellierung des Systems neue Anforderungen seitens des Auftraggebers kommen. Dieser Aspekt soll
durch den Einsatz von bestimmten Konzepten der Entwurfsmuster berücksichtigt werden.
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
55
5.2.1 Beschreibung des Systems der Baukalkulation
Bei der Gliederung der Baukalkulation unterscheidet man zwischen Vorkalkulation und
Nachkalkulation [Pran95]. Die Vorkalkulation, die sich in Angebots-, Auftrags-, Arbeits- und
Nachtragskalkulation gliedert, deckt das gesamte Spektrum von der Angebotserstellung durch
die Auftragskalkulation bis hin zur Nachtragskalkulation einschließlich der Arbeitskalkulation, die nach der Erteilung des Bauauftrags ausgeführt wird (Abb. 5.4).
Nachkalkulation
Auftragserfüllung
Nachtragskalkulation
Erstellung der
Bauleistungen
Arbeitskalkulation
Auftragskalkulation
Auftragserteilung
Angebotskalkulation
Erstellung des
Angebots
Ausschreibung
Ausschreibung
Abb. 5.4: Detaillierte Darstellung der Strukturierung der Baukalkulation
Die Struktur der Baukalkulation wird in Abbildung 5.5 anhand eines Klassendiagramms dargestellt. Hier wird die Klasse Kalkulation als Generalisierung der Klassen Vorkalkulation und
Nachkalkulation betrachtet. Die Klasse Vorkalkulation wird ihrerseits als Generalisierung der
Klassen Angebotskalkulation, Auftragskalkulation, Arbeitskalkulation und Nachtragskalkulation spezifiziert. Innerhalb dieser Arbeit werden hauptsächlich nur die Strukturen der Angebotskalkulation modelliert.
Kalkulation
Vorkalkulation
Nachkalkulation
Angebotskalkulation
Auftragskalkulation
Arbeitskalkulation
Abb. 5.5: Klassendiagramm der Struktur der Kalkulation
Nachtragskalkulation
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
56
5.2.2 Anwendungsfalldiagramme
Das zu modellierende System wird hier anhand von Anwendungsfalldiagrammen (use case
diagrams) bezüglich seiner Funktionalität beschrieben. Bei diesem System handelt es sich um
eine ganzheitliche Betrachtung des Bauprojektes, also einschließlich der Aktivitäten von
Bauherren und Architekten. Anwendungsfalldiagramme zeigen die Beziehungen zwischen
Akteuren und Anwendungsfällen.
Um Übersichtlichkeit zu gewährleisten, können Anwendungsfalldiagramme in Pakete
gekapselt werden. Ein Anwendungsfall beschreibt eine Menge konsistenter und zielgerichteter Interaktionen von Akteuren mit einem System, an deren Ende ein definiertes Ergebnis
entstanden ist. Diese Beschreibung ist ähnlich der Beschreibung von Systemen durch
Prozessketten bei der Produktmodellierung mit STEP-Technologie.
Zuerst werden die mit dem System interagierenden Akteure identifiziert. Diese können sowohl menschliche Akteure als auch externe Systeme sein. Es wird zwischen primären und
sekundären Akteuren unterschieden. Primäre Akteure sind Hauptanwender des Systems und
sind in der Lage, Anwendungsfälle zu aktivieren. Sekundäre Akteure werden lediglich eingesetzt, um eine einwandfreie Funktionalität des System zu gewährleisten. Akteure können auch
gemäß ihrer Rolle als aktive oder passive klassifiziert werden, wobei primäre Akteure immer
als aktive betrachtet werden. Sekundäre Akteure allerdings können entweder aktive oder
passive sein.
Fachingenieur
Benutzer
Architekt
Fachingenieur
Mitarbeiter
Statiker
TAusbauingenieur
Prüfingenieur
<<actor>>
Bauunternehmen
<<actor>>
Datenbanksystem
<<actor>>
Kommunikationssystem
<<actor>>
Kontrollsystem
<<actor>>
Kalkulationssystem
<<actor>>
BauunternehmenCAD-System
Abb. 5.6: Generalisierungsbeziehungen der Akteure des Systems der Baukalkulation
Als Akteure im System der Baukalkulation werden der Bauherr, der Architekt, der Fachingenieur und die externen Systeme Bauunternehmen und CAD-System identifiziert.
In Abbildung 5.6 werden Generalisierungs- und Spezialisierungsbeziehungen dieser Akteure
dargestellt.
57
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
Bei der Identifizierung der Anwendungsfälle des Systems der Baukalkulation werden die
Aktivitäten innerhalb dieses Systems analysiert.
Die erste Aktivität des Bauunternehmens im System der Baukalkulation beginnt mit dem
Anwendungsfall Angebotskalkulation erstellen. Dieser Anwendungsfall ist eine Erweiterung
der Anwendungsfälle Bauvorhaben ausschreiben und Ausschreibungsunterlagen erstellen.
Der Anwendungsfall Auftragskalkulation erstellen wird als Erweiterung der Anwendungsfälle
Auftragsverhandlungen durchführen, Änderungen berücksichtigen und Angebotskalkulation
erstellen betrachtet.
Der Anwendungsfall Arbeitskalkulation erstellen ist eine Erweiterung der Anwendungsfälle
Arbeitsvorbereitungen durchführen und Auftragskalkulation erstellen. Der Anwendungsfall
Arbeitsvorbereitungen durchführen, als Erweiterung des Anwendungsfalls Auftrag bestätigen,
beinhaltet die Anwendungsfälle Ausführungsmethoden berücksichtigen, Herstellverfahren
berücksichtigen, Baustellenverhältnisse berücksichtigen, Geräteleistungen berücksichtigen
und Leistungs- und Akkordlöhne berücksichtigen.
Der Anwendungsfall Nachtragskalkulation erstellen, als Erweiterung der Anwendungsfälle
Bau durchführen und Grundlagen der Preisermittlung ändern, bildet die Basis für den Anwendungsfall Zwischenkalkulation erstellen.
Der Anwendungsfall Zwischenkalkulation erstellen wird als Erweiterung der Anwendungsfälle Arbeitskalkulation erstellen und Nachtragskalkulation erstellen betrachtet.
Der Anwendungsfall Istwerte der Betriebsabrechnung berücksichtigen, als eine Erweiterung
des Anwendungsfalls Abrechnung erstellen wobei dieser Anwendungsfall seinerseits als eine
Erweiterung des Anwendungsfalls Bau durchführen betrachtet wird.
Schließlich wird der Anwendungsfall Nachkalkulation erstellen als eine Erweiterung der Anwendungsfälle Nachtragskalkulation erstellen, Zwischenkalkulation erstellen und Istwerte der
Betriebsabrechnung berücksichtigen.
Um die Übersichtlichkeit des Anwendungsfalldiagramms zu erhöhen, kann bei komplexen
Problemstellungen das UML-Abstraktionsmechanismus Paket eingesetzt werden. In diesem
Sinne werden solche Anwendungsfälle des Systems, die einen gemeinschaftlichen
Zielgedanken haben, in einem eigenen Paket zusammangefasst .
In Abbildung 5.7 ist das Anwendungsfalldiagramm der Baukalkulation im Hochbau
dargestellt.
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
58
Baukalkulation
<<include>>
Bauvorhaben
ausschreiben
Architekt
(und
Bauherr)
Leistungsverzeichnis
erstellen
Ausschreibungsunterlagen
erstellen
<<extend>>
Ausschreibungspläne
erstellen
<<extend>>
<<extend>>
Angebotskalkulation
erstellen
Auftragsverhandlungen
durchführen
<<extend>>
Vertragsbedingungen
erstellen
<<extend>>
<<extend>>
<<extend>>
Auftragskalkulation
erstellen
<<extend>>
Änderungen
berücksichtigen
Auftrag
bestätigen
<<actor>>
Bauunternehmen
Ausführungsmethoden
berücksichtigen
<<include>>
<<include>>
<<extend>>
Arbeitsvorbereitung
durchführen
<<extend>>
Herstellverfahren
berücksichtigen
Baustellenverhältnisse
berücksichtigen
<<include>>
<<include>>
Geräteleistungen
berücksichtigen
<<include>>
<<extned>>
Leistungs- und
Akkordlöhne
berücksichtigen
<<extned>>
Arbeitskalkulation
erstellen
Bau
durchführen
<<extend>>
Nachtragskalkulation
erstellen
<<extend>>
<<extend>>
<<extend>>
<<extend>>
<<extend>>
Grundlagen der
Preisermittlung
ändern
<<extend>>
Zwischenkalkulation
erstellen
Abrechnung
erstellen
<<extend>>
<<extend>>
Nachkalkulation
erstellen
<<extend>>
Abb. 5.7 Anwendungsfalldiagramm der Baukalkulation
Istwerte der
Betriebsabrechnung
berücksichtigen
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
59
5.2.3 Festlegung der System- und Modellhierarchie
Sowohl Systeme als auch Teilsysteme können mit UML als Ganzes modelliert werden
[Booc99]. Bei der Objektorientierten Analyse der Kosten in Bauprojekten wird das zu modellierende System in Subsysteme nach UML zerlegt.
<<system>>
Kalkulation im Hochbau
<<subsystem>>
<<access>>
<<subsystem>>
Bauprojekt
Baukalkulation
Abb. 5.8: <<system>>-Paket Kalkulation im Hochbau
Dieses System kann als Paket mit dem vordefinierten Stereotyp <<system>> und den eingebetteten Paketen Bauprojekt und Baukalkulation modelliert werden, wobei diese ihrerseits als
Subsysteme betrachtet werden (Abb. 5.8).
<<system>>
Baukalkulation
<<subsystem>>
<<subsystem>>
<<subsystem>>
Bauprojekt
Arbeitskalkulation
Angebotskalkulation
<<subsystem>>
<<subsystem>>
<<subsystem>>
<<subsystem>>
<<subsystem>>
<<subsystem>>
Geometrie
Bauobjekt
Ressourcen
Arbeitsvorbereitung
Baugrundstück
Baustellen
<<model>>
Baukalkulation
<<model>>
<<model>>
<<subsystem>>
Bauprojekt
Arbeitskalkulation
Angebotskalkulation
<<model>>
<<model>>
<<model>>
<<model>>
<<model>>
<<model>>
Geometrie
Bauobjekt
Ressourcen
Arbeitsvorbereitung
Baugrundstück
Baustellen
Abb. 5.9: Die Symmetrie zwischen Systemhierarchie und Modellhierarchie der Baukalkulation
60
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
Die weitere Modellierung in der vorliegenden Arbeit bezieht sich nur auf das Subsystem
Baukalkulation, wobei dies als System betrachtet wird. Das System der Baukalkulation besteht aus den Subsystemen Angebotskalkulation, Arbeitskalkulation und Bauprojekt. Das
Subsystem Bauprojekt besteht seinerseits aus den Subsystemen Arbeitsvorbereitung, Baugrundstück, Bauobjekt, Baustellen, Geometrie und Ressourcen.
Bei der Festlegung der Modellhierarchie des Systems der Baukalkulation ist von einer Symmetrie zwischen der Systemhierarchie und der Modellhierarchie auszugehen (Abb. 5.9). So
können die Subsysteme modelliert werden, und danach zu einem gesamten Modell des Systems der Baukalkulation integriert werden.
5.2.4 Modellierung der Schnittstellen des Systems
Das Konzept der Schnittstellen spielt eine wichtige Rolle besonders bei der Modellierung von
großen Systemen. Hier werden die Schnittstellen nicht nur zur Trennung der Spezifikation
und Implementierung von Klassen oder Komponenten eingesetzt, sondern auch um die
Außensicht von Paketen oder Subsystemen zu spezifizieren.
So werden Schnittstellen in der UML auch eingesetzt, um die Umgebung eines Systems zu
modellieren. Damit spezifiziert die Schnittstelle eine Vereinbarung, nach der die Benutzer
sich unabhängig voneinander ändern können, solange sie nur den Verpflichtungen dieser
Vereinbarung nachkommen.
Bei der Modellierung der Schnittstellen des Systems der Kosten in Bauprojekten des
Hochbaus muß für jeden Akteur und jeden Anwendungsfall in den er einschließt geringstenfalls eine zweckmäßige Schnittstelle definiert werden.
Die Benutzerschnittstellen des Systems der Kosten in Bauprojekten können, neben ihrer
Hauptaufgabe als Schnittstelle zum Benutzer des Systems, eine beträchtlichere Klarheit über
die einzelnen Anwendungsfälle geben. Die Benutzerschnittstellen werden anhand von konkreten Betrachtungen der Anwendungsfälle durch die Akteure des Systems der Kosten in Bauprojekten modelliert. Hierzu werden die Anwendungsfälle konkretisiert und ihre Beziehungen
zu einander spezifiziert.
Bei der Modellierung der Systemschnittstellen werden Vereinbarungen getroffen wie externe
Systeme mit dem System der Kosten in Bauprojekten des Hochbaus kommunizieren. Als Akteure kommen hier u. a. die CAD-Systeme in Betracht. Zum Einsatz diese Systeme werden
Systemschnittstellenbeschreibungen bereitgestellt. Dabei wird festgelegt, ob produktspezifische Schnittstellen verwendet werden sollen sowie die Syntax und Semantik der Daten des
Systems.
61
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
5.2.5 Betrachtungen zur Modellierung der zeitabhängigen Aspekten
Bei der Modellierung der zeitabhängigen Aspekte eines Systems wird erst untersucht, in wie
weit der Zeitaspekt in diesem System von Bedeutung ist. Dabei werden insbesondere die
Antwortzeiten auf bestimmten Aufgaben analysiert.
Falls die Nichteinhaltung von Zeitvorgaben durch das System zu gravierenden Fehlern führt,
wie es z. B. bei den ABS-Systemen in der Autoindustrie der Fall ist, werden die Zeitanforderungen als hart betrachtet. Bei Systemen, bei denen es ausreichend ist, dass Zeiten im wesentlichen eingehalten und manchmal auch geringfügig überschritten werden dürfen, wie dies z.
B. im System der baubetrieblichen Prozesse der Fall ist, wird die Zeitanforderung als weich
bezeichnet.
Facility Management als umfassendes Konzept beinhaltet sowohl das Projektmanagement als
auch das Nutzungsmanagement. Dieser Begriff umfasst die folgenden drei Aspekte:
• Raumaspekt in dem die Facilities eingeführt werden. Dieser Aspekt kann durch Gebäude- und Geländemodelle dargestellt werden.
• Zeitaspekt in dem der gesamte Bauwerkslebenszyklus betrachtet wird.
• Nutzeraspekt wobei der Nutzer sich während der Lebenszyklusphasen eines Bauwerkes in einem Raum-Zeit-System fortbewegt.
<<actor>>
<<actor>>
System
<<actor>>
Zeit
Mensch
Abb. 5.10: Darstellung des Zeitaspektes als Akteur
Die Betrachtungen der zeitabhängigen Aspekte sind insbesondere bei der Modellierung von
Echtzeitsystemen von großer Bedeutung. Bei diesen Systemen werden die Prozesse häufig an
definierten Zeitpunkten ausgelöst. Diese Reaktion des Systems ist vordefiniert und vorgeplant. Bei der Modellierung solcher Systeme wird die Zeit als Akteur betrachtet (Abb. 5.10).
Die zeitabhängigen Aspekte können bei der Modellierung des Systems der baubetrieblichen
Prozesse durch Interaktionsdiagramme beschrieben werden. Insbesondere eignen sich hier die
Aktivitätsdiagramme.
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
62
5.3
Das Analysemodell
5.3.1 Das Strukturmodell
Die Erstellung des Strukturmodells bezieht sich auf die Modellierung der Klassen der Subsysteme und deren Darstellung in Klassendiagrammen. Bei der Klassenmodellierung in UML
unterscheidet man zwischen Klassendiagrammen und Objektdiagrammen. Klassendiagramme
sind Diagramme zur Beschreibung einer Menge von Klassen, Schnittstellen, Kollaborationen
und ihren Beziehungen.
Objektdiagramme sind Diagramme zur Beschreibung einer Menge von Objekten als Instanzen
von Klassen zu einem bestimmten Zeitpunkt. Das Strukturmodell wird durch Klassendiagramme dargestellt. Um Klassen optimal zu modellieren, werden ihre Verantwortlichkeiten
und ihre Beziehungen zueinander definiert. Mit Verantwortlichkeiten wird gemeint, welche
Aufgaben die Klassen innerhalb eines Anwendungsfalls haben.
5.3.1.1 Klassenmodellierung des Subsystems Bauprojekt
Als Bauprojekt wird hier ein komplexes Bauvorhaben betrachtet. An der Planung und Steuerung dieses Vorhaben sind normalerweise mehrere Bereiche eines Unternehmens oder mehrere Unternehmen beteiligt.
Das Subsystem Bauprojekt spezifiziert die verschiedenen Aspekte, die bei der Erstellung eines Bauwerkes betrachtet werden sollen. Bestandteile dieses Subsystems sind das Baugrundstück, die Ressourcen, die Arbeitsvorbereitung, das Bauobjekt und die Geometrie.
Bauherr
1
*
Bauprojekt
Baugrundstück
Ressource
* zuordnung
1
1
Arbeitsvorbereitung 1
zuordnung *
Bauobjekt
1
zuordnung
* positioniert_in
1 Geometrie
zuordnung
1
1
1
1
zuordnung
Abb. 5.11: Das Klassendiagramm des Bauprojektmodells
Das Klassendiagramm des Bauprojektmodells im Hochbau ist in Abbildung 5.11 dargestellt.
Hier wird die Klasse Bauprojekt als Aggregation der Klassen Arbeitsvorbereitung, Baugrundstück, Bauobjekt, und Ressource betrachtet. Die Klasse Geometrie steht in einer geordneten
Assoziation mit den Klassen Baugrundstück und Bauobjekt.
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
63
<<subsystem>>
Bauprojekt
<<subsystem>>
<<access>>
<<subsystem>>
<<subsystem>>
<<import>>
<<subsystem>>
Geometrie
Ressourcen
<<access>>
<<access>> <<access>>
Baugrundstück
<<subsystem>>
<<access>>
Arbeitsvorbereitung
Baustellen
<<subsystem>>
<<import>>
Bauobjekt
Abb. 5.12: Darstellung des Bauprojektmodells anhand von Paketen
In Abbildung 5.12 ist das Subsystem Bauprojekt weiter in mehrere Subsysteme untergegliedert und durch Pakete dargestellt. Diese Subsysteme, die eine wichtige Rolle bei der Modellierung des Problembereiches spielen, werden nachfolgend spezifiziert.
„
Das Ressourcenmodell
Das Ressourcenmodell dient vorwiegend der Darstellung der Struktur der notwendigen Ressourcen in Bauprojekten des Hochbaus sowie ihrer Zuordnung zur Arbeitsvorbereitung.
zuordnung
Ressource *
Arbeitnehmer
Material
1
Bauvorbereitung
Gerät
Aufsicht
Betriebsstoff
Belegschaft
Baustoff
Bauvorarbeiter
Komposition
Holz
Baufachwerker
Geräteführer
IT-Artikel
Hardware *
*
Software
*
Gehob. Baufacharbeiter
Bauwerker
Ausrüstung
Bauhilfsstoffe
Werkpoliere
Spezialbaufacharbeiter
Baumaschine
Maschinist
Abb. 5.13: Das Klassendiagramm des Ressourcenmodells
Ziegel
Stahl
Beton
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
64
Die Ressourcenplanung hat zur Aufgabe, den Bedarf der verschiedenen Arbeitsmittel,
Arbeitskräfte und Arbeitsgegenstände hinsichtlich ihres zeitlichen Einsatzes festzulegen. Im
Ergebnis entstehen:
• Maschineneinsatzpläne
• Arbeitskräftepläne
• Materialbedarfspläne.
In Abbildung 5.13 ist das Klassendiagramm des Ressourcenmodells dargestellt. In diesem
Diagramm wird die Klasse Ressource als Generalisierung der Klassen Arbeiter, Gerät und
Material betrachtet. Die Klasse Ressource steht in einer geordneten Assoziation mit der Klasse Bauvorbereitung. Die Klasse Material wird als Generalisierung der Klassen Baustoff, Energie und Betriebsstoff modelliert. Die Klasse Gerät wird als Generalisierung der Klassen
Baumaschine, Ausrüstung und IT-Artikel identifiziert, wobei die Klassen Hardware und
Software als Spezialisierung des Objektes IT-Artikel identifiziert werden.
„
Das Bauobjektsmodell
Als Bauobjekt wird hier ein Begriff für Gebäude, sonstige Bauwerke und raumbildende Ausbauten angewendet. Im Rahmen dieser Arbeit wird jedes Bauteil auch als Bauobjekt betrachtet.
Bauwerk_Komplex
1
*
Bauwerk
1
Bauwerk_Artikel
Bauwerk_Element
Raum
*
Bauwerk_Sektion
1
*
*
1
Konstruktives_Element
Ausstattungselement
Bedienungselement
Mehrteiliges_Element
Träger
Tür
Elektrosystem
Dach
Strebe
Fenster
HVAC-System
Treppe
Stütze
Deckenbelagplatte
Sanitärsystem
Fachwerk
Decke
Fußbodenbelag
Transportsystem
Baugrube
Wand
Wandbekleidung
Fundament
Deckanstrich
Abb. 5.14: Das Klassendiagramm der Struktur des Bauobjektsmodells
65
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
Grundsätzlich kann das Bauwerk aus unterschiedlichen Sichten modelliert werden. Aus der
Sicht seiner Konstruktion kann das Bauwerk modelliert werden, wobei hier die Analyse der
konstruktiven Struktur des Bauwerkes im Mittelpunkt steht. Das Bauwerk kann auch aus der
Sicht seiner Funktion modelliert werden, in dem die Analyse der Benutzung des Bauwerkes
im Vordergrund steht.
Eine effiziente Modellierung der Konstruktion des Bauwerkes ist der Ausgangspunkt zu einer
Integration der Planung und Ausführung, weil dadurch eine einheitlich strukturierte Darstellung des Bauwerks und seiner Bauteile vorhanden ist. Solche Modellierung ist auch von großer Bedeutung für die Baukalkulation, denn aufbauend auf diese modellierte Struktur können
die Kosteninformationen als Attribute der Objekte dieser Struktur gespeichert werden.
Zu einem späteren Zeitpunkt können diese Kosteninformationen für die Erstellung von Angebotskalkulationen anderer gleichartiger Bauwerke angewendet werden. Insbesondere die
Strukturierung des Bauwerkes in Sektionen und Elemente, sowie seiner Darstellung als Teil
eines Bauwerkkomplexes erleichtert diese Aufgabe, in der eine detaillierte Vergleichmöglichkeit zur Verfügung gestellt wird.
Das Bauobjektsmodell spezifiziert in der vorliegenden Arbeit die konstruktive Struktur eines
Bauwerkes in Klassen, die (in Anlehnung an ISO-10303 AP225) in einem Klassendiagramm
dargestellt werden (Abb. 5.14).
In diesem Diagramm wird die Klasse Bauwerk_Komplex als Aggregation der Klasse Bauwerk identifiziert.
Die Klasse Bauwerk wird als Aggregation der Klasse Sektion betrachtet, wobei die Klasse
Sektion ihrerseits als Aggregation der Klasse Bauwerk_Artikel analysiert wird. Die Klasse
Bauwerk_Artikel wird als Generalisierung der Klassen Bauwerk_Element, Raum und Mehrteiliges_Element identifiziert, wobei die Klasse Mehrteiliges_Element als eine Aggregation
der Klasse Bauwerk_Artikel betrachtet wird. Die Klasse Bauwerk_Element wird als Generalisierung der Klassen Konstruktives Element, Ausstattungselement und Bedienungselement
spezifiziert.
Die technischen Anlagen, die im Rahmen der Modellierung in der vorliegenden Arbeit als
Bedienungselemente betrachtet werden, werden insbesondere aus der Sicht des Facility Management als Teil des Bauwerkes betrachtet.
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
66
„
Das Geometriemodell
Zur Abbildung der topologischen und topografischen Form der Objekte im Hochbau werden
u. a. verschiedene 3D geometrische Objekte eingesetzt, deren Basis die Geometrieobjekte
Punkt, Linie, Fläche und Volumen sind.
In Abhängigkeit vom notwendigen Detaillierungsgrad werden die Objekte des Objektmodells
geometrisch beschrieben. Für die einfachste Stufe des Detaillierungsgrades ist die Darstellung
eines Objektes als Hüllkörper grundsätzlich ausreichend. Für eine höhere Genauigkeit der
Darstellung sind komplexere Modelle wie Randflächendarstellung (B-Rep) oder konstruktive
Körpergeometrie (CSG) notwendig, möglicherweise auch Hybride zwischen diesen Modellen.
Baugrundstück
1
positioniert_in *
1
Bauwerk
1
1
1 BW_Element
1
Geometrie_
Repräsentation
1
basiert_auf
Volumen
1
1
*
*
Fläche
*
1
Abb. 5.15: Das Klassendiagramm des Geometriemodells
Elementare_Kurve_
Repräsentation
Facettierte_CSG_
Repräsentation
Komplexe_Kurve_
Repräsentation
Linie
Facettierte_Kurve_
Repräsentation
*
Facettiertes_Dreieck
Facettierte _B_
Repräsentation
1
*
1
Komplexe_ B_ Repräsentation
Elementare_ B_
Repräsentation
1
basiert_auf
Punkt_Linie_
Repräsentation
*
BW_Artikel
Raum
zugeordnet
basiert_auf
Repräsentation
1
1
1
Geometrie
Punkt
*
BW_Elementsgeometrie
Repräsentation
Boden_Fläche_
Repräsentation
Facettierte_Oberfläche_Repräsentation
1
BW_Sektion
1
Facettierte_Schale_
Repräsentation
Grundstücksgeometrie_ 1
*
Raumgeometrie_ 1 zugeordnet
Repräsentation
Komplexe_Schale_
Repräsentation
Elementare_Schale_
Repräsentation
zugeordnet
1
67
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
In Abhängigkeit vom notwendigen Detaillierungsgrad werden die Objekte des Objektmodells
geometrisch beschrieben. Für die einfachste Stufe des Detaillierungsgrades ist die Darstellung
eines Objektes als Hüllkörper grundsätzlich ausreichend. Für eine höhere Genauigkeit der
Darstellung sind komplexere Modelle wie Randflächendarstellung (B-Rep) oder konstruktive
Körpergeometrie (CSG) notwendig, möglicherweise auch Hybride zwischen diesen Modellen.
Das Geometriemodell, welches in Abbildung 5.15 in Form eines Klassendiagramms dargestellt ist, spezifiziert die geometrischen Objekte, die zur Beschreibung der Objekte des Hochbaus verwendet werden. Eine Beschreibung der Geometrie der Objekte des Hochbaus ist in
[STEP AP 225] detailliert dargestellt.
Zur geometrischen Beschreibung von Objekten im Hochbau, die aus geraden Liniensegmenten bestehen, sowie solche Elemente, die durch flache Flächen begrenzt sind, werden u. a.
facettiert geometrische Elemente wie z. B. facettierte Kurven und facettierte Dreiecke eingesetzt.
Die geometrische Beschreibung der Klasse Grundstück kann sowohl durch eine facettierte
Repräsentation als auch durch die einfache Beschreibung mit Punkten und Linien durchgeführt werden. Zur geometrischen Beschreibung der im Geometriemodell definierten Klasse
Raum wird die B-Rep eingesetzt. Grundsätzlich werden bei der geometrischen Beschreibung
der kompletten Form von Bauwerkselementen folgende geometrische Objekte eingesetzt:
elementare geometrische Objekte wie Kurven und Flächen
komplexe geometrische Objekte, die aus jeder Art von Kurven und Flächen bestehen
elementare und facettierte CSG-Objekte.
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
68
„
Das Bauvorbereitungsmodell
Im Bauvorbereitungsmodell werden die Objekte, die bei der Bauvorbereitung relevant sind, in
Klassen zusammengefasst und in einem Klassendiagramm dargestellt (Abb. 5.16).
zugeordnet
Ressource *
1
1 1 1
1
1
Bauablaufplan
1
1
1
1
zugeordnet *
positioniert_in 1
Bauobjekt *
Baugrundstück
zugeordnet
1
1
zugeordnet
zugeordnet
zugeordnet
zugeordnet
1
zugeordnet
*
1
*
Ressourcen_Gruppe *
Baustelle
zugeordnet
1
bauzustandsliste *
*
eingesetzt
*
*
*
*
*
Bauzustand
1
Leistungsverzeichnis
*
Vorgang
*
vorgänger
*
(Arbeitsgang)
*
nachfolger
* Vorgangsanordnung
Abb. 5.16: Das Klassendiagramm des Bauvorbereitungsmodells
Die Basis des Bauvorbereitungsmodells bildet die Klasse Bauablaufplan. Diese Klasse steht
mit den Klassen Leistungsverzeichnis, Bauobjekt, Baugrundstück und Ressource in einer Assoziation. Einem Bauablaufplan werden Vorgänge zugeordnet, in die Ressourcengruppen eingesetzt werden. Ressourcengruppen werden den Ressourcen zugeordnet und bilden die
Grundlage zur Messung von Bezugsgrößen.
Prinzipiell werden Bezugsgrößen zur Messung der bei der Bauausführung geleisteten Arbeit
und verbrauchter Ressourcen angewendet. Als Bezugsgrößen können die verschiedenen Maßnahmen der Bauausführung wie z. B. Fertigungszeit, Schalungszeit, Betonierungszeit, bearbeitete Flächen, Raumflächen, Energieverbrauch sowie unmittelbar berechenbare Kosten wie
Lohn- und Materialkosten betrachtet werden.
Zwischen den Vorgängen bestehen technisch bedingte Reihenfolgebeziehungen. Diese Reihenfolgebeziehungen werden im Klassendiagramm durch die Klasse Vorgangsanordnung
modelliert. Die Festlegung der Reihenfolge ist notwendig. Es ist aber vorteilhaft, diese Festlegung erst so spät wie möglich zu treffen, um möglichst mehr Freizügigkeit bei der Bauablaufplanung bis kurz vor der Baudurchführung zu gewährleisten. Die Klasse Vorgang präsentiert
die Struktur einer rekursiven Assoziation. Demzufolge hat diese Klasse eine rekursive Struktur, die eine beliebige Anzahl von untergeordneten und übergeordneten Stufen (Nachfolger
und Vorgänger) gestattet. Diese rekursive Struktur wird durch die Klasse Vorgangsanordnung
im Diagramm dargestellt.
Mit einer optimierten Baudurchführung kann eine baudurchführungsbegleitende Kalkulation
der Kosten in Bauprojekten realisiert werden. Zur optimierten Baudurchführung gehört auch
der Einsatz von Verfahren der Netzplantechnik zur Bauablaufsteuerung wie z. B. die Vorgangsorientierten Modelle Critical Path Method (CPM) und Metra Potential Method (MPM)
oder das Ereignisorientierte Modell Program Evalution and Review Technique (PERT).
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
69
5.3.1.2 Klassenmodellierung des Systems der Baukalkulation
Die Modellierung der Baukalkulation innerhalb dieser Arbeit bezieht sich aus Platzgründen
hauptsächlich auf die Angebotskalkulation.
Zur Identifikation der Klassen wird auf der Basis des Anforderungsmodells sowie in Bezug
auf Klassenmodelle des Bauprojektmodells eine Liste der wichtigen Begriffe des Problembereiches erstellt. Diese Liste wird dann gefiltert, wobei Begriffe von scheinbaren Klassen
entfernt werden oder als Attribute oder Beziehungen zwischen Klassen erfaßt werden.
Aus dieser Liste werden auch Attribute und Methoden von Klassen identifiziert. Nach dieser
Filterung entsteht die Liste der Basisklassen des zu modellierenden Systems.
Zuerst werden hier Namen der Objekte (in der realen Welt sehen wir nur Objekte, die dann zu
Klassen zusammengefaßt werden), ihre allgemeinen Attribute und ihre statischen
Beziehungen miteinander identifiziert. Hier wird die Identifikation der Methoden und dynamischen Beziehungen nicht im Mittelpunkt stehen. Es ist aber sinnvoll, Methoden, die im
Laufe dieser Modellierungsphase identifiziert werden können, auch hier zu erfassen.
1
Bauherr
Name
Adresse
zugeordnet
1
*
zugeordnet
1
Bauprojekt
Bezeichnung
1 Geometrie
Ressource * zugeordnet
Bezeichnung
Kosten
Bauablaufplan
Bezeichnung
Begin: Datum
Ende: Datum
1
1
1
zugeordnet
zugeordnet *
zugeordnet
zugeordnet
1
1
Bauobjekt * positioniert_in 1 Baugrundstück
bauobjekte
1
Adresse
Kosten
Name
Geometrie
* Bauobjekte
*
zugeordnet
zugeordnet
1
1
bauzustandsliste *
Baustelle
1 Beschreibung
Adresse
zugeordnet
*
Ressourcen_Gruppe
Bezeichnung
*
1
ausführen
* *
*
Vorgang
* Bezeichnung
1
*
*
vorgänger
Vorgangsanordnung
Bezeichnung
1
Leistungsverzeichnis 1
Lfd.Nr.
1
Arbeitskalkulation
1
1
erstellt_für
1
1
*
* nachfolger *
*
Bauzustand
Bezeichnung
*
Baukalkulation
Datum
Angebot
Bezeichnung
Datum
1
zugeordnet
zugeordnet
*
zugeordnet
1
1
1
1
1
Angebotskalkulation 1
Abb. 5.17: Das Klassendiagramm der Baukalkulation
erstellt_für
1
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
70
Im Rahmen der Modellierung der Baukalkulation werden sowohl Klassendiagramme in der
Analysephase als auch Klassendiagramme in der Entwurfsphase erstellt. Klassendiagramme
der Analysephase beinhalten die Klassen mit ihren Namen und ein Teil der Attribute sowie
die Beziehungen zwischen diesen Klassen. Klassendiagramme der Entwurfsphase sind eine
Verfeinerung der Klassendiagramme der Analysephase und beinhalten möglichst komplette
Attribute der Klassen und zusätzlich die Methoden der Klassen.
In Abbildung 5.17 sind die identifizierten Klassen in einem Klassendiagramm dargestellt. Die
Basis des Objektmodells der Baukalkulation bilden die Klassen Bauobjekt, Ressource, Bauablaufplan und Leistungsverzeichnis. Diese Klassen präsentieren die Struktur einer rekursiven
Aggregation. Demzufolge haben diese Klassen eine rekursive Struktur, die eine beliebige Anzahl von untergeordneten Stufen gestattet. Anhand dieser rekursiven Aggregation können
unterschiedliche anpassungsfähige Strukturen dargestellt werden.
Die Grundlage für die Angebotskalkulation sind Bauleistungen, welche im Leistungsverzeichnis beschrieben sind. Es ist hier zu berücksichtigen, dass ein Leistungsverzeichnis
mehrere Positionen beinhaltet.
Bauherr 1
Name
1
zugeordnet
1
1
Angebot
Beschreibung
Angebotspreis
zugeordnet
Bauprojekt
Name
1
Beginn: Datum
Ende: Datum
*
zugeordnet
1
*
Ressource *
Name
*
1
1
1
zugeordnet
1
*
Geometrie
zugeordnet
1
gemessen_von
erstellt_für
{abstract} *
Koordinaten
zugeordnet
zugeordnet
1
1
*
*
positioniert_in 1
Baugrundstück
Bauobjekt *
Name
Geometrie
Name
Geometrie
1
1
Leistungskostenliste
Bezeichnung
1
erstellt_für
1
Leistungsliste 1 erstellt für
Bezeichnung
1
1
* 1
*
LeistungskostenPosition
Nummer
1
Leistungsposition
1
Name
Geometrie
1
1
Leistungsverzeichnis
Bezeichnung
1
1
Leistungsverzeichnisposition *
Lfd.Nr.
Abb. 5.18: Das Klassendiagramm der Angebotskalkulation
In Abbildung 5.18 ist das Subsystem Angebotskalkulation anhand eines Klassendiagramms
dargestellt. Dieses Diagramm wird in der Entwurfsmodellierung verfeinert. Das Klassendiagramm der Arbeitskalkulation ist in Abbildung 5.19 gezeigt.
Es ist von großer Bedeutung an dieser Stelle zu betonen, dass bei der Modellierung der Teilsysteme der Kosten in Hochbauprojekten darauf zu achten ist, dass eine Kooperation zwischen diesen Teilsystemen und den Akteuren dieser Systeme unumgänglich ist. Es wäre sinnvoller, diese Tatsache noch bei der Modellierung zu berücksichtigen und Schnittstellen zwischen den Teilsystemen zu entwerfen um damit ein kooperatives Arbeiten zu erleichtern.
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
71
zugeordnet
Bauherr
Name
Adresse
1
zugeordnet
1
Bauprojekt
Bezeichnung
*
zugeordnet
1
Geometrie
1
Ressource
Bezeichnung
Kosten
1
*
zugeordnet
1
Bauablaufplan
zugeordnet
1
1 Bezeichnung
Beginn: Datum
Ende: Datum
1
1
bauprodukte *
1
* bauprodukte
1
zugeordnet
*
*
zugeordnet
*
positionen
*
*
Kostenliste
Nummer
Bezeichnung
*
*
1
*
*
*
*
*
Position
1
Lfd.Nr.
Bezeichnung
Lfd.Nr.
Bezeichnung
positionen
positionen
*
1
1
1
*
Bauzustand
Bezeichnung
vorgänger *
Vorgangsanordnung
nachfolger * Bezeichnung
*
*
1 Leistungsposition 1
1
1
1
bauzustandsliste *
Vorgang
Bezeichnung
Ressourcen_Gruppe *
Bezeichnung
Kostenposition
1
Lfd.Nr.
Bezeichnung
1
zugeordnet
Baustelle
zugeordnet 1 Beschreibung
Adresse
1
zugeordnet
zugeordnet
zugeordnet
Abschlussrechnung
Bezeichnung
Datum
zugeordnet
1
1
1
1
Baugrundstück
Bauobjekt
* positioniert_in 1
Adresse
Name
Kosten
Geometrie
zugeordnet *
zugeordnet
1
{abstract}
Koordinaten
Leistungsliste
Nummer
Bezeichnung
*
1
1
1
Leistungsverzeichnis
Nummer
Bezeichnung
1
1
Abb. 5.19: Das Klassendiagramm der Arbeitskalkulation
Grundsätzlich wird der Überblick über das System nach der Analysemodellierung
übersichtlicher. Daher ist es notwendig, die Anwendungsfalldiagramme zu verfeinern.
Das Wasserfallmodell als Vorgehensmodell zur Softwareentwicklung, wonach die Software
für den ganzen Problembereich entwickelt wird, bringt viele Nachteile mit sich [Balz00].
Nach diesem Vorgehensmodell wird das Softwaresystem unter der Annahme entwickelt, dass
die Anforderungen gleich bleiben. Dies ist aber meistens ein Fehlurteil. Ein weiteres Fehlurteil ist die Annahme, dass ein System komplett und fehlerfrei modelliert werden kann, ehe mit
der Implementierung angefangen wurde. Daher ist es optimal, Software iterativ zu entwickeln. Dementsprechend sollen die Phasen der Entwicklung nicht für das ganze System sondern nur für ein Subsystem ausgeführt werden, und dies im weiteren Verlauf der Entwicklung
verbessert und ergänzt und auf das ganze System ausgedehnt werden. In Hinblick auf diese
Feststellungen und nach der bisherigen Beschreibung des Systems der Baukalkulation stellt
sich heraus, dass es sinnvoller ist, dieses System in Subsysteme und nicht als Ganzes zu modellieren. Diese Subsysteme, welche unterschiedlichen Zwecken dienen, können auch als Systeme modelliert werden, wobei die Modellierung des Subsystems der Arbeitskalkulation als
Erweiterung der Modellierung des Subsystems Angebotskalkulation betrachtet werden kann.
Im weiteren Verlauf der Modellierung in der vorliegenden Arbeit wird nur das Subsystem
Angebotskalkulation berücksichtigt.
72
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
5.3.2 Das dynamische Modell
Bei der anwendungsfallorientierten Vorgehensweise zur Modellierung des Systems der
Baukalkulation, wie es in der vorliegenden Arbeit der Fall ist, umfasst die Modellierung des
Verhaltens des Systems die Spezifikation der Dynamik auf der Basis der spezifizierten
Anwendungsfälle. Zu solcher Spezifikation, welche auch nur mit einer verbalen Beschreibung
der Anwendungsfälle erfolgen kann, werden sowohl Aktivitätsdiagramme als auch Sequenzdiagramme eingesetzt.
Die Bedeutung der Aktivitätsdiagramme zur Beschreibung von Abläufen und Prozessen bei
der Objektorientierten Modellierung wurde bereits im OMT [Rumb93] mit dem Einsatz von
Datenflussdiagrammen erkannt. Aktivitätsdiagramme als UML-Konzept beschreiben das
Verhalten des Systems anhand der Verantwortlichkeit und die Reihenfolge des Ablaufs sowie
das Wirken der einzelnen Gänge dieses Ablaufs innerhalb des Systems. Aktivitätsdiagramme
erweisen sich als hilfreiches Werkzeug bei der Identifikation von Klassen, deren Attribute und
Operationen.
In der Bauablaufplanung sind die zur Errichtung eines Bauwerkes geforderten Leistungen, die
grundsätzlich in einem Leistungsverzeichnis beschrieben sind, in ihrer zeitlichen Folge darzustellen, um daraus den terminlichen Einsatz der Ressourcen abzuleiten. Bei der Bauablaufplanung werden unterschiedliche Methoden wie z. B. Balkendiagramme und Netzplantechnik
eingesetzt. Die Netzplantechnik, deren Grundlage die Graphentheorie ist, ist in der DIN
69900 genormt. Basiselemente der Netzplantechnik sind Ereignisse, Vorgänge und Anordnungsbeziehungen.
Um das System der Kosten in Bauprojekten deutlicher zu spezifizieren, wird die Anwendungsfallbeschreibung durch Aktivitätsdiagramme dargestellt. Bei dieser Darstellung können
sowohl einzelne Anwendungsfälle als auch das gesamte System oder dessen Subsysteme
durch Aktivitätsdiagramme dargestellt werden. In den Aktivitätsdiagrammen werden Objekte
und Objektflüsse identifiziert. Hier wird auch der Zustand der Objekte in eckigen Klammern
unter dem Objektnamen angezeigt.
Das in der Abbildung 5.7 dargestellte Anwendungsfalldiagramm der Baukalkulation wird in
Abbildung 5.20 durch ein Aktivitätsdiagramm gezeigt. Innerhalb dieses Aktivitätsdiagramms
werden die Verantwortlichkeitsbereiche Bauunternehmen und Bauherr (zusammen mit dem
Architekt) festgestellt.
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
73
Bauunternehmen
Bauherr
Bauvorhaben ausschreiben
Angebotsleistungsunterlagen [erstellt]
Ausschreibung
[erstellt]
Angebotskalkulation erstellen
Angebot erstellen
Angebotskalkulation
[erstellt]
Angebot
[erstellt]
Auftrag verhandeln
Auftragskalkulation erstellen
Auftrag erteilen
Auftragskalkulation
[erstellt]
Auftrag
[erstellt]
Arbeitsvorbereitung führen
Arbeitskalkulation erstellen
Baudurchführung veranlassen
Nachtragskalkulation erstellen
Nachtragskalkulation
[erstellt]
Arbeitsvorbereitung
[erstellt]
Arbeitskalkulation
[erstellt]
Baudurchführung
[erstellt]
Abrechnung erstellen
Abrechnung
[erstellt]
Zwischenkalkulation erstellen
Zwischenkalkulation
[erstellt]
Nachkalkulation erstellen
Nachkalkulation
[erstellt]
Abb. 5.20: Aktivitätsdiagramm zur Darstellung der zeitlichen Einordnung der verschiedenen Baukalkulationsarten
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
74
Die Bearbeitung eines Angebotes setzt mehrere Aktivitäten voraus, die in Abbildung 5.21
durch ein Aktivitätsdiagramm dargestellt werden, wobei hier der Zeitraum vom Zugang der
Ausschreibungsunterlagen bis zur Bekanntgabe des Angebots berücksichtigt wird.
Bauunternehmen
Ausschreibungsunterlagen prüfen
Sondervorschläge
[erfasst]
Sondervorschläge erfassen
Bauverfahren [ausgewählt]
Arbeitsvorbereitung
[eingeleitet]
Bauverfahren auswählen
Arbeitsvorbereitung einleiten
Ablaufplanung
[eingeleitet]
Ablaufplanung einleiten
Potentialeinsatz Baustelleneinrichtung erfassen
Ausschreibungsunterlagen
[geprüft]
Mengenkontrolle einleiten
Mengenkontrolle
[eingeleitet]
Materialauszüge erfassen
Materialauszüge
[erfasst]
Techn. Bearbeitung einleiten
Pot. Baustelleneinrichtung
[erfasst]
Preisanfrage NU
Angebote einleiten
Pr. NU Angebote
[eingeleitet]
Techn. Bearbeitung
[eingeleitet]
Vorgabewerte aus
Nachkalkulation einholen
Vor. aus Nachklakulation
[eingeholt]
Angebotskalkulation
[erstellt]
Angebotskalkulation erstellen
Angebot
[zusammengestellt]
Angebot zusammenstellen
Angebot
[abgegeben]
Angebot abgeben
Abb. 5.21: Aktivitätsdiagramm der Bearbeitung eines Angebots
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
75
Die Arbeitsmaßnahmen bei der Angebotskalkulation sind in der Abbildung 5.22 durch ein
Aktivitätsdiagramm dargestellt.
Bauunternehmen
Preise für Stoffe und
NU-Angebote ermitteln
EKT
[ermittelt]
EKT ermitteln
Herstellkosten
[ermittelt]
Selbstkosten [ermittelt]
Preise für Stoffe und NU-Angebote
[ermittelt]
Herstellkosten ermitteln
(Summe EKT+BGK)
BGK
[ermittelt]
BGK ermitteln
AGK und NU-Leistungen
ermitteln
AGK u. NU-Leistungen
[ermittelt]
Selbstkosten ermitteln
(Summe Herstellkosten +AGK)
Wagnis ermitteln
Wagnis
[ermittelt]
Gewinn ermitteln
Angebotssumme (ohne MWS)
[ermittelt]
Angebotssumme (ohne MWS) ermitteln
(Summe Selbstkosten +Wagnis + Gewinn)
Mehrwertsteuer ermitteln
Angebotssumme (mit MWS)
[ermittelt]
Gewinn
[ermittelt]
Angebotssumme (mit MWS) ermitteln
(Summe Selbstkosten +Wagnis + Gewinn)
Abb. 5.22: Aktivitätsdiagramm der Angebotskalkulation
Mehrwertsteuer
[ermittelt]
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
76
Die Arbeitsmaßnahmen zur Angebotskalkulation, die in der Abbildung 5.22 dargestellt sind,
gliedern sich in:
•
Ermittlung der Preise für Stoffe und Nachunternehmerleistungen (NU-Leistungen)
•
Berechnung der Einzelkosten der Teilleistungen
•
Berechnung der Gemeinkosten der Baustelle
•
Ermittlung der Zuschläge für Allgemeine Geschäftskosten und NU-Leistungen
•
Berechnung der Zuschläge für Wagnis und Gewinn
•
Ermittlung der Umlagen
Die Modellierung des dynamischen Verhaltens des Systems dient auch dazu, sich einen
besseren Überblick bei der Definition der Operationen der Klassen zu verschaffen.
Die Sequenzdiagramme dienen der Spezifikation des Ablaufs des Nachrichtenaustausches in
einem Szenario innerhalb eines Anwendungsfalls. Damit soll festgestellt werden, welche Objekte wann aktiv sind. Hauptelemente eines Sequenzdiagramms sind aktive Objekte, die exemplarisch das Verhalten aller Objekte einer Klasse beschreiben.
Ein Objekt wird als ein Kasten oberhalb einer gestrichelten senkrechten Linie abgebildet. Diese Linie wird Objektlebenslinie genannt, wobei eine Nachricht mit einem Pfeil zwischen zwei
Objektlebenslinien abgebildet wird. Die Reihenfolge der ausgetauschten Nachrichten und die
Dauer der verursachten Aktionen werden entlang der Objektlebenslinie von oben nach unten
gezeigt. Falls ein Objekt eine Nachricht an sich selbst sendet, wird dies durch einen Pfeil, der
zurück auf die gleiche Objektlebenslinie gehen wird, gekennzeichnet.
:Angebotsleistungsverzeichnis
:Angebotsleistungsverzeichnisposition
:Leistungsposition
:Ressource
vorbereiten ()
erstellen ()
:Leistung
* vorbereiten ()
werte lesen ()
werte()
werte schreiben ()
werte()
Abb. 5.23: Das Sequenzdiagramm des Anwendungsfalls Angebotskalkulation erstellen (Szenario 1)
5 Objektorientierte Analyse des Systems der Kosten in Bauprojekten
77
Sequenzdiagramme beinhalten unterschiedliche Steuerinformationen wie Einschränkungen
und Iterationsmarkierungen. Durch Einschränkungen wird angezeigt, wann eine Nachricht
gesendet wird. Iterationsmarkierungen werden eingesetzt, wenn eine Nachricht mehrfach an
mehrere Empfängerobjekte gesendet wird. Sequenzdiagramme können auch zur Modellierung
von nebenläufigen Prozessen eingesetzt werden. Dies kann durch mehrere Aktivitätszonen zur
gleichen Zeit dargestellt werden. Im Klassendiagramm werden Objekte, die miteinander
kommunizieren, durch Assoziationen dargestellt. Um diese Assoziationen bei der dynamischen Modellierung nützlich zu machen, wird das Klassendiagramm anhand von Sequenzdiagrammen abgeglichen.
Zur Spezfikation der Dynamik im Anwendungsfall Angebotskalkulation erstellen werden
einige Szenarios ausgewählt, in denen diverse Objekte dieses Anwendungsfalls beteiligt sind.
Das erste Szenario beinhaltet die Objekte Angebotsleistungsverzeichnis, Angebotsleistungsverzeichnisposition, Leistung und Leistungsposition. Das Sequenzdiagramm dieses Szenarios
ist in Abbildung 5.23 gezeigt.
:Leistung
:Leistungsposition
vorbereiten ()
:Leistungskosten
:Leistungskostenposition
:Bauherr
kostenBerechnen ()
*
vorbereiten ()
Werte ()
angebotErstellen ()
:Angebot
anzeigen ()
Abb. 5.24: Das Sequenzdiagramm des Anwendungsfalls Angebotskalkulation erstellen (Szenario 2)
Das zweite Szenario umfasst die Objekte Leistung, Leistungsposition, Leistungskosten
Leistungskostenposition, Angebot und Bauherr. Das Sequenzdiagramm dieses Szenarios ist in
Abbildung 5.24 dargestellt.
78
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
6
Objektorientierter Entwurf des Systems der Kosten in
Bauprojekten
6.1
Beschreibung der angewendeten Konzepte
In der Entwurfsphase wird festgelegt, welche Implementierungsumgebung eingesetzt wird,
wobei in der vorliegenden Arbeit die Programmiersprache Java wegen ihrer positiven und
fortschrittlichen Eigenschaften verwendet wird.
Java ist verhältnismäßig einfach, konzeptionell eindeutig, Objektorientiert, plattformunabhängig, portabel und netzwerkfähig. Java unterstützt das Konzept Garbage Collection zur automatischen Bereinigung der Speicher von Daten, die nicht mehr benötigt werden. Java unterstützt auch das Internet und die nebenläufige Programmierung (multi threading) und besitzt
eine reichhaltige Klassenbibliothek.
Ergebnisse der Analysemodellierung eines Systems werden in der Entwurfsphase mit der
gewählten Implementierungsumgebung abgestimmt. Es handelt sich dabei um die Verfeinerung der Modelle der Analysephase hinsichtlich dieser Implementierungsumgebung und
durch den Einsatz von bestimmten Regeln, insbesondere der Entwurfsmuster (Design Patterns). Entwurfsmuster sind verlässliche Lösungen für ständig wiederholte Entwurfsprobleme
[Gamm96]. Bei der Verfeinerung der Klassendiagramme geht es u. a. darum, die Konzepte
der Objektorientierung optimal anzuwenden. So werden die Klassen der Klassendiagramme
des Strukturmodells überprüft, ob sie in der Tat weiter als Klassen betrachtet werden oder
sinnvoller als Attribute oder Methoden von anderen Klassen modelliert werden.
Das Konzept der Vererbung ist außerordentlich hilfreich bei der Implementierung von Klassen, die in Klassenbibliotheken vorhanden sind. Mit dem Einsatz der Vererbung kann eine
Spezialisierungsklasse zur Verfügung gestellt werden, die die Rolle eines Adapters zwischen
inkompatiblen Klassen übernehmen kann. Mit inkompatiblen Klassen wird hier gemeint, dass
eine bestehende Klasse (Bibliotheksklasse) zusammen mit anderen Klassen des Modells eingesetzt werden, die aber nicht die geforderte Schnittstelle besitzen. Am Anfang des Einsatzes
der Objektorientierung wurde das Konzept der Vererbung gern angewendet. In den letzten
Jahren hat sich aber herausgestellt, dass dieses Konzept auch Nachteile mit sich bringt, nämlich die Schwächung der Kapselung, die als Basiskonzept der Objektorientierung betrachtet
wird. Grundsätzlich kann das Konzept der Vererbung eingesetzt werden, wenn u. a. eine Basisklasse erweitert werden soll und wenn diese keine Rolle, sondern eine besondere Prägung
der Subklassen darstellt. Dazu soll sich die Vererbung innerhalb des Problembereiches befinden.
In der Entwurfsphase wird auch die Auflösung der Modellierungskonzepte, die in der eingesetzten Programmiersprache nicht unterstützt werden, bereitgestellt. Hier wird das Konzept
der Mehrfachvererbung als Beispiel genannt, das von der in der vorliegenden Arbeit eingesetzten Programmiersprache Java nicht unterstützt wird. Manchmal ist es aber zweckmäßig,
die Mehrfachvererbung zu verwenden, wie z. B. beim Einsatz des Adapter-Entwurfsmusters.
Dieses Entwurfsmuster hat die Aufgabe, die Harmonisierung von zwei Klassen, die kooperieren sollen, obwohl ihre Schnittstellen nicht zusammenpassen. In Java kann dieses Entwurfsmuster anhand des Interface-Konzeptes aufgelöst werden [Seem00]. Dies bedeutet aber nicht,
dass dieses Konzept als Werkzeug zur Realisierung der Mehrfachvererbung in Java betrachtet
werden kann. In Java können Methoden von Klassen als Interfaces deklariert werden und diese auch gemeinsam von einer Klasse implementiert werden. Dies hat aber mit dem Konzept
79
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
der Mehrfachvererbung keine Gleichheit, da die Vererbung das Ziel hat, die Codewiederverwendung zu gewährleisten, und dieser Code, der in mehreren Klassen benötigt wird, wird nur
in der Superklasse aufgeführt und mit der Vererbung an die Subklassen weitergeleitet. Nachfolgend werden einige Konzepte, welche bei der Entwurfsmodellierung im Rahmen der vorliegenden Arbeit eingesetzt werden, dargestellt.
ƒ Interface
Eine Klasse umfasst sowohl die Schnittstelle (Interface) als auch die Implementierung. Ein
Interface, welches nur aus einer Auflistung von Methoden besteht, kann in Java als eine Klasse ohne Implementierung betrachtet werden. Eine Klasse kann nur dann ein Interface implementieren, wenn sie alle in der Deklaration des Interface vorgegebene Methoden besitzt.
Durch dieses Konzept wird in Java die Benutzungsbeziehung realisiert. So kann eine Klasse
eine andere Klasse benutzen, in dem sie spezielle Methoden dieser Klasse anwendet, um ihre
Funktionalität zu gewährleisten. Um die Klassen flexibler zu machen und überflüssig angewendete Vererbung zu beseitigen, ist es im Sinne eines korrekten Klassenentwurfs bedeutend,
das Interface-Konzept einzusetzen.
ƒ Abstrakte Klasse
Mit der Deklaration von einer Klasse als abstrakte wird beabsichtigt, dass von dieser Klasse
keine Instanzen gebildet werden können. Abstrakte Klassen unterscheiden sich von anderen
Klassen dadurch, dass bei den abstrakten Klassen einige der Methoden nicht implementiert
sind, also ihre Realisierung wurde auf später verschoben. Damit wird man andere Klassen von
der abstrakten Klasse erben lassen und dabei die abstrakten Methoden einsetzten. Die Deklaration der abstrakten Klassen in Java wird durch das Schlüsselwort abstract, direkt vor die
Klasse notiert, erfolgen. Wenn dieses Schlüsselwort direkt vor eine Methode notiert ist, wird
diese Methode als abstrakt definiert und damit wird die umgebende Klasse automatisch als
abstrakt deklariert.
ƒ Generische Klasse
Mit dem Konzept der generischen Klasse (parametrized class) können Klassen mit formalen
Parametern beschrieben werden. Damit kann eine Sammlung von Klassen definiert werden.
Generische Klassen sind solche Klassen, deren Methoden auf generischen Datentypen operieren. Unter generisch wird verstanden, dass der Datentyp, auf dem die Methoden agieren,
noch nicht festgelegt ist. Die generischen Datentypen werden zur Übersetzungszeit gebunden.
Generische Klassen können zur Realisierung von Containerklassen verwendet werden. Eine
Containerklasse ist bei der Verwaltung von Instanzen einer anderen Klasse nützlich. So stellt
eine Containerklasse Methoden zum Zugriff auf diese verwalteten Instanzen bereit. Die Containerklasse Java.util.Vector wird in der vorliegenden Arbeit mehrfach eingesetzt, weil ihre
Länge nach der Erzeugung nach Bedarf wachsen und abnehmen kann. Zur Umsetzung des
Konzepts der generischen Klasse in Java und die Erweiterung von Java um generische Konzepte sei auf [Eise98] verwiesen.
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
80
6.2
Verfeinerung der Klassendiagramme
Zur Verfeinerung der Klassendiagramme werden einige Ausschnitte des Klassendiagramms
der Angebotskalkulation in der Analysephase (Abb. 5-18) betrachtet. Diese Ausschnitte werden detailliert spezifiziert und mit dem Einsatz von geeigneten Konzepten, wie z. B. Entwurfsmuster, verfeinert. Diese Ausschnitte werden dann zu einem Klassendiagramm zusammengefasst, das als Klassendiagramm der Entwurfsphase betrachtet wird.
1
Bauprojekt
Bezeichnung
Beginn: Datum
Ende: Datum
1
1
*
*
Ressource
*
Bezeichnung
Menge
zugeordnet
Bauobjekt
* positioniert in
1
Bezeichnung
Geometrie
*
Baugrundstück
1
Bezeichnung
Geometrie
Abb. 6.1: Ausschnitt 1 des Klassendiagramms der Angebotskalkulation
Im Ausschnitt 1 des Klassendiagramms der Angebotskalkulation wird die Klasse Bauprojekt
als Aggregation der Klassen Ressource, Bauobjekt und Baugrundstück dargestellt (Abb. 6.1).
Es ist jedoch sinnvoller, die Klasse Bauprojekt als Komposition der abstrakten Klasse
Bauprojektkomponente zu modellieren. Damit wird die Klasse Bauprojektkomponente als
Schnittstelle zum Rest des System betrachtet. Diese Klasse wird dann als Generalisierung der
Klassen Ressource, Bauobjekt und Baugrundstück spezifiziert (Abb. 6.2). Sie enthält
Methoden, die durch diese Klassen realisiert werden.
Bauprojekt
+ Nummer
+ Bezeichnung
+ Baubeginn + Zustand
+ Bauende
+ Kosten
+ zustandAktualisieren ()
+ zustandAnzeigen ()
+ fertigBringen ()
+ kosten ()
Bauprojektkomponente
Bauprojekt{abstract}
komponenten *
+ Nummer
Bauprojektkomponen * + Bezeichnung
+ Kosten
+ hinzufügen()
+ entfernen ()
+ Kosten ()
Bauprojekt* komponenten
Bauobjekt
Ressource
+ Zustand
1
*
*
+ Vorrat
+ zustandAnzeigen ()
Bauobjekte
+ vorratPrüfen() Ressourcen
+ zustandAktualisieren ()
Abb. 6.2: Verfeinerung des Klassendiagramms des Ausschnitts 1
1
Baugrundstück
+ Adresse
+ erschließen ()
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
81
Die Klasse Bauprojektkomponente wird damit als abstrakte Klasse deklariert. Sie stellt eine
Methode zur Berechnung der Kosten zur Verfügung. Diese Methode funktioniert so, dass
zuerst die bisher eingesetzten Ressourcen ermittelt werden, dann wird die Berechnungsfunktion der Kosten aufgerufen und aus dem zurückgelieferten Wert die bisher angefallenen Kosten
ermittelt. Von der abstrakte Klasse Bauprojektkomponente werden die Subklassen Bauobjekt,
Baugrundstück und Ressource abgeleitet, die jeweils ihre eigene Berechnungsfunktion der
Kosten besitzen.
Generell können die Objekte Bauobjekt und Ressource aus mehreren Bauprojektkomponenten
bestehen. Dies bedeutet, dass der Einsatz des Kompositum-Entwurfsmusters zur Modellierung
dieses Sachverhaltes sinnvoll ist (Abb. 6.2). Bei dem Einsatz dieses Entwurfsmusters wird
erreicht, dass die Klassen des Systems nur durch die Schnittstelle Bauprojektkomponente auf
die Komponenten des Bauprojektes zugreifen können. Dadurch wird die Zusammensetzung
der Komponenten des Bauprojektes unsichtbar und auf diese Weise die Abhängigkeiten
zwischen den Klassen des Systems verringert. Mit dem Einsatz dieses Entwurfsmusters wird
auch die Klassenstruktur des Systems leicht erweiterbar. Die zusammengesetzten Bauprojektkomponenten werden durch die Klassen Bauobjekt und Ressource verwaltet.
Diese Klassen können die Komposition durch die Containerklasse Vector realisieren. So wird
zuerst ein Containerobjekt durch den Konstruktor der Klasse angelegt. Die Methoden hinzufügen () und entfernen () überschreiben die entsprechenden Methoden in der Oberklasse
Bauprojektkomponente und fügen Objekte der Klasse Bauprojektkomponente in den
Container hinzu bzw. entfernen sie. Die Einzelkosten der im Container enthaltenen Objekte
der Klasse Bauprojektkomponente werden durch die Methode kosten () summiert und dann
zurückgeliefert. Bei einfachen Bauprojektkomponenten wie Baugrundstück werden die
Kosten direkt zurückgeliefert.
Angebot
Beschreibung
Angebotspreis
1
erstellt_für
1
Ressource *
Bezeichnung
Leistungskostenliste 1 erstellt_für
Bezeichnung
1
1
zugeordnet
1
Bauherr
Name
1
1 Leistungsliste 1 erstellt_für
Bezeichnung
1
* 1
*
LeistungskostenPosition
Nummer
gemessen_von
1
Leistungsposition
1
Name
Geometrie
1
1
Leistungsverzeichnis
Bezeichnung
1
Leistungsverzeichnisposition *
Lfd.Nr.
Abb. 6.3: Ausschnitt 2 des Klassendiagramms der Angebotskalkulation
In Ausschnitt 2 werden die Klassen Leistungsverzeichnis, Leistungsverzeichnisposition,
Leistungskostenliste, Leistungskostenposition, Leistungsliste, Leistungsposition und Angebot,
bezüglich ihrer Nützlichkeit im System spezifiziert (Abb. 6.3).
Bei der Erstellung der Angebotskalkulation wird in der Praxis eine Liste der Einzelkosten der
Teilleistungen erstellt. Diese Liste beinhaltet eine Beschreibung der Einzelkostenentwicklung
und Mengenangaben laut Leistungsverzeichnis. In dieser Liste werden auch die Einzelkosten
der Ansätze je Einheit sowie die erforderlichen Ressourcen dargestellt. Dann wird die Zusammenstellung der Stunden, Lohn- und Materilalkosten sowie der Kosten für Nachunternehmer-
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
82
leistungen in einer anderen Liste dargestellt. Eine weitere Liste wird zur Ermittlung der Einheitspreise, der Positionspreise und der Angebotssummen erstellt.
Da diese drei Listen für dieselben Objekte erstellt werden, können sie zu einer Liste zusammengefasst werden, die in der vorliegenden Arbeit als Leistungskostenliste bezeichnet wird
(Abb. 6.4). Auf der Basis dieser Liste kann eine Angebotsliste erstellt werden. Diese Angebotsliste wird durch die Klasse Angebot verwaltet, wobei sie als Komposition der Klasse Angebotsposition dargestellt wird.
Ressource *
Bezeichnung
Menge
1
Angebot
Bezeichnung
zugeordnet
1
Bauherr
Name
Adresse
1
*
Angebotsposition
1
Nummer
Bezeichnung
1 erstellt_für
gemessen_von
1
1 Leistungskostenliste 1 erstellt_für
Bezeichnung
1
*
Leistungskosten1
1
position
Nummer
Angebots1 leistungsverzeichnis
Bezeichnung
1
*
Angebotsleistungs1 verzeichnisposition
Lfd.Nr.
Abb. 6.4: Verfeinerung des Klassendiagramms des Ausschnitts 2
Bei der Verfeinerung dieses Ausschnittes werden solche Aspekte wie die Delegation der
Verwaltung von Objekten an Container spezifiziert. Im Klassendiagramm der Angebotskalkulation wird eine 1:n-Beziehung zwischen einigen Klassen spezifiziert, die durch Aggregation
modelliert werden kann. Es ist sinnvoller, die Verwaltung von n Elementen, die aus einer 1:nBeziehung resultieren, durch eine Containerklasse abzuwickeln. So wird die Verwaltung der
Positionen des Angebotsleistungsverzeichnisses, der Leistungskostenliste und des Angebots
durch die Containerklasse Vector realisiert.
Containerklassen des Paketes java.util verwalten Elemente der Klassen, die aus der JavaKlasse Object abgeleitet sind. Bei dem Java-Einsatz befinden sich alle Klassen in der Hierarchielinie der Klasse Object. Dies gilt in Java implizit für alle Klassen, selbst wenn sie nicht
als extends Object deklariert sind.
Die verfeinerten Ausschnitte werden dann zu einem Klassendiagramm der Entwurfsphase der
Angebotskalkulation zusammengefasst (Abb. 6.5). Auf der Grundlage dieses Klassendiagramms wird der Java-Code in der Implementierungsphase erstellt.
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
83
1
Bauprojekt
+ Nummer
Bauprojektkomponente
+ Bezeichnung
Bauprojekt{abstract}
komponenten * + Nummer
+ Baubeginn + Zustand
+ Bauende
+ Bezeichnung
Bauprojektkomponenten *
Bauprojekt+ Kosten
+ Kosten
* komponenten
+ kosten ()
+ hinzufügen()
+ zustandAktualisieren ()
+ entfernen ()
+ zustandAnzeigen ()
+ Kosten ()
+ fertigBringen ()
1
Bauprojekte *
zugeordnet
1
Bauherr
+ Name
+ Adresse
+ anzeigen ()
+ informieren ()
1
Bauobjekt
Ressource
+
Zustand
*
*
1
+ Vorrat
+ zustandAnzeigen ()
Bauobjekte
Ressourcen
+ vorratPrüfen ()
+ zustandAktualisieren ()
* Ressourcen
gemessen_von
* Bauobjekte
Angebot
+ Nummer
1 + Bezeichnung
+ Angebotssumme
+ Währung
+ Datum
+ hinzufügen ()
+ entfernen ()
+ anzeigen ()
1 Baugrundstück
+ Adresse
+ erschließen ()
1
1
erarbeitet_für 1
erstellt_für
Angebotsposition
+Lfd. Nr. des LV
*
+ Kurzbezeichnung
Positionen
- Menge
- Währung
- AngebotspreisJeEinheit 1
- AngebotspreisJePosition
1
erstellt 1
_für
1
{abstract}
+ Koordinaten
+ zeichnen ()
+ anzeigen ()
+ verschieben ()
Leistungskostenliste
+
Nummer
1
+ Bezeichnung
1
+ Mengenkostensumme
+ Währung
+ Datum
+ hinzufügen ()
+ entfernen ()
+ anzeigen ()
Leistungskostenposition
+ Lfd.Nr. des LV
+ KurzBezeichnung
+ LangBezeichnung
+ Menge
+ StundenansätzeJeEinheit
+ StoffansätzeJeEinheit
+ FremdleistungsansätzeJeEinheit
+ StundenansätzeJePosition
+ StoffansätzeJePosition
+ FremdleistungsansätzeJePosition
+ Währung
+ StundenkostenJeEinheit
*
+ StoffkostenJeEinheit
Positionen
+ FremdleistungskostenJeEinheit
+ Einheitskosten
1
+ MengenkostenJePosition
+ StundenkostenMitZuschlagJeEinheit
1
+ StoffkostenMitZuschlagJeEinheit
+ FremdleistungskostenMitZuschlagJeEinheit
1
+ AngebotspreisJeEinheit
+ AngebotspreisJePosition
1
Geometrie
1
Abb. 6.5: Klassendiagramm der Entwurfsphase der Angebotskalkulation
erstellt_für
1
Angebotsleistungsverzeichnis
+ Nummer
+ Bezeichnung
+ Datum
+ hinzufügen ()
+ entfernen ()
+ anzeigen ()
1
Positionen *
Angebotsleistungsverzeichnisposition
+ Positionsnummer
+ Titel
+ Kurzbezeichnung
1 + Langbezeichnung
+ Menge
+ Einheit
1
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
84
6.3
Überarbeitung und Partitionierung des Strukturmodells
Hier wird das Strukturmodell der Analysephase in Hinsicht auf eventuelle Erweiterungen und
Änderungen der Funktionalität des Systems überarbeitet. Das bedeutet, dass das Strukturmodell so überarbeitet wird, dass Erweiterungen und Änderungen der Funktionalität des Systems
möglichst begrenzte Wirkung haben soll. Zu diesem Zweck werden die Klassen des Systems
in Informationsklassen, Schnittstellenklassen und Steuerungsklassen klassifiziert [Jaco92].
Informationsklassen (Entity-Classes) sind solche, die Informationen darstellen, die nicht nur
auf einzelne Anwendungsfälle Einwirkung haben. Schnittstellenklassen (Boundary-Classes)
sind solche, die Verhalten und Struktur von Benutzer- und Systemschnittstellen abbilden.
Steuerungsklassen (Control-Classes) sind solche, die insbesondere die Koordinationsaufgaben der Anwendungsfälle erfüllen. Bei der Überarbeitung des Strukturmodells wird das Klassendiagramm der Angebotskalkulation als Ausgangspunkt betrachtet. Aus diesem Klassendiagramm weisen die Klassen Angebot, Bauherr, Geometrie und Angebotsleistungsverzeichnis Schnittstellen auf.
<<system>>
Baukalkulation
Lokale Objekte
Angebotskalkulation
<<access>>
<<access>>
Globale Objekte
Arbeitskalkulation
<<access>>
Bauprojekt
Abb. 6.6: Partitionierung des Strukturmodells
Bei der Partitionierung des Strukturmodells handelt es sich um dessen Darstellung in Paketen
durch den Einsatz des Paket-Konzeptes von UML. Dieser Schritt wird durchgeführt, weil dieses Modell nicht mehr als Ganzes dargestellt werden kann. Da sich die Tendenz der Softwareentwicklung im Konstruktiven Ingenieurbau nach einem Vernetzt-kooperativen Konzept fortbewegt, ist es sinnvoll, bei der Partitionierung des Strukturmodells festzulegen, welche Objekte lokal sind und welche global verteilt werden sollen. Diese Gliederung der Objekte spielt
eine große Rolle sowohl bei der Aufteilung des Strukturmodells, als auch bei der Definition
der Aspekte der physischen Verteilung der Applikationen über das Netzwerk. In Abbildung
6.6 ist die Partitionierung der Pakete des Strukturmodells sowie die <<acces>>- Abhängigkeiten
zwischen diesen Paketen dargestellt.
Bei dieser Gliederung des Strukturmodells kommt es darauf an, welche Objekte über lokale
Formen verfügen und welche globale, die für alle Clients vorhanden seien sollen, wobei sie in
einer zentralen Datenbank gespeichert werden. Während Informationsobjekte als globale Objekte betrachtet werden können, werden Benutzerschnittstellenobjekte als lokale Objekte eingeordnet. Objekte des Subsystems Bauprojekt werden als globale Objekte betrachtet. Schließlich sollen sie für alle Beteiligten im Bauprozess zugänglich gemacht werden
85
6.4
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
Darstellung der Verteilungs- und Kommunikationskonzepte
Hier werden einige geeignete Verteilungs- und Kommunikationskonzepte, die den Einsatz der
verteilten Anwendungen unterstützen, dargestellt. In diesem Zusammenhang wird der Einsatz
solcher Technologien wie Java und CORBA in einem verteilten System beschrieben. Dann
wird die Tauglichkeit dieser Konzepte zum Einsatz in den Systemen des Konstruktiven Ingenieurbaus erläutert. Der Einsatz von DCOM (Distributed Component Object Model) als verteiltes Objektverwaltungssystem kann nur als eine Alternative betrachtet werden, wenn MSWindows als Plattform eingesetzt wird.
6.4.1 Einsatz der Java-Technologie in verteilten Systemen
Die Plattform Java 2, welche eine umfangreiche Architektur zur Entwicklung und Einrichtung
netzwerkbasierter Anwendungen präsentiert, wird in drei Versionen angeboten. Bei der ersten
Version handelt es sich um die Java 2 Standard Edition (J2SE). J2SE bietet als Plattform eine
zuverlässige Grundlage zur Entwicklung und Implementierung netzwerkbasierter Unternehmensanwendungen im Bereich des Desktop-PC und Workgroup-Server. J2SE wird durch das
Java 2 Software Development Kit (SDK), Standard Edition, und Java 2 Runtime Environment, Standard Edition, implementiert. Als zweite Version wird die Java 2 Micro Edition
(J2ME) betrachtet. Dabei handelt es sich um eine stark optimierte Java Laufzeitumgebung,
die bei ressourcenkritischen Anwendungen in Consumer-Geräten, wie z. B. Bildschirmtelefonen, digitalen Set-Top-Boxen, Mobiltelefonen und Autonavigationssystemen angewendet
wird. Bei der dritten Version handelt es sich um das Java 2 Enterprise Edition, welche nachfolgend gesondert dargestellt wird.
6.4.1.1 Java 2 Enterprise Edition
Java 2 Enterprise Edition (J2EE) wird als Plattform für unternehmensweite Anwendungen
zur Realisierung einer effektiven Integration von Java-Technoligien betrachtet. Bei unternehmensweiten Anwendungen handelt es sich hier um verteilte sowie internet-, intranet- und
extranetbassierte Anwendungen im Unternehmen. Damit dient J2EE als Plattform für serverbasierte Anwendungen, sowie zur Bereitstellung komplexer Unternehmenslösungen. In der
Softwareentwicklung bietet J2EE die Sicherheit, Portabilität und Performance der Java 2
Plattform, sowie plattformübergreifende Kompatibilität und Skalierbarkeit im Bereich der
Netzwerkanwendungen. Die J2EE beinhaltet eine Reihe von Java-Technologien innerhalb
einer Architektur mit einem ausgedehnten Application Programming Model (APM), sowie
einer Compatibility Test Suite. In Abbildung 6.7 ist die J2EE-Architektur und Interoperabilität
dargestellt.
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
86
HTTP
SSL
JRMP
IIOP
Applet Container
Applet
HTTP
SSL
HTTP
SSL
IIOP
JRMP
Web Container
JSP
J2SE
Application
Client Container
HTTP
SSL
Servlet
HTTP
SSL
IIOP
JRMP
EJB / IIOP / SSL
EJB Container
EJB
Java
Mail
Java
Mail
JAF
JAF
J2SE
J2SE
Database
Application
Client
J2SE
IIOP
JRMP
HTTP
SSL
Abb. 6.7: Darstellung der Architektur und Interoperabilität von J2EE (Version 1.3)
Die J2EE-Laufzeitumgebung (J2EE runtime enviroment) besteht aus den folgenden Teilen:
•
Applikationskomponenten
Das APM, welches Regeln zur effektiven Anwendung von J2EE beinhaltet, definiert vier
Typen von Applikationskomponenten, die ein J2EE-Produkt unterstützen soll:
Application Clients
Application Clients sind typische GUI-Javaprogramme, die auf Desktop Computer
ausgeführt werden. Sie bieten dem Anwender native Applikationen und haben Zugriff
auf alle Ressourcen des J2EE-Middle-Tier.
Applets
Applets sind Java-Programme, die in Webseiten integriert sind und auf ClientRechnern innerhalb eines Webbrowsers ausgeführt werden. Grundsätzlich haben
Applets eingeschränkte Rechte, wie z. B. nicht lesen und nicht schreiben.
Java Servlets und Java Server Page
Java Servlets sind Programme zur Erweiterung der Funktionalität eines Servers, wie z.
B. dessen Anbindung an eine Datenbank. So können mit Java Servlets leistungsfähige
Web-Dienste für die meisten Webserver abgewickelt werden. Die Java Servlet API ist
in den Pakete javax.servlet und javax.servlet.http definiert. Während das Paket javax.servlet Klassen zur Implementierung von protokollunabhängigen Servlets enthält,
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
87
-
umfasst das Packet javax.servlet.http Klassen zur Implementierung von Servlets, welche das HTTP Protokoll benutzen. Java Server Page (JSP) ermöglicht als JavaTechnologie die Aufbereitung von dynamischen Inhalten. So werden Java Server Pages als HTML Seiten betrachtet, die zusätzlich eingebettete Java Befehle umfassen.
Wenn ein JSP aufgerufen wird, erstellt der Server automatisch ein Servlet aus dem
JSP, so dass der HTML Code aus dem JSP und die Java Befehle zusammen ausgeführt
werden.
Enterprise JavaBeans
Enterprise JavaBeans (EJB) wird als ein Framework betrachtet, in dem die JavaBeans
sowohl portabel, als auch verteilt eingesetzt werden können. Zur Kommunikation mit
EJB kann sowohl RMI als auch CORBA/IIOP verwendet werden. Mit JavaBeans ist
ein plattformunabhängiges Komponentenmodell zur Entwicklung von Softwarekomponenten in Java definiert. Diese Komponenten werden in IDEs (Integrated Development Environments) verwendet. In JavaBeans, welche in Session Beans und Entity
Beans sich gliedern, werden Events und Properties beschrieben. Während bei Session
Beans die Instanz immer nur einem Benutzer zugeordnet ist und üblicherweise zur
Ausführung von Verarbeitungen eingesetzt wird, repräsentieren Entity Beans persistente Daten.
•
Container
Das APM gestattet die Konstruktion von Containern, mit denen leistungsfähige, skalierbare Ablaufumgebungen für EJB, Servlets und JSP realisiert werden können. Üblicherweise
werden diese vom Applikationsserver- oder Webserveranbieter bereits fertig angeboten.
Container sind hilfreiche Konzepte insbesondere für die Anwendungskomponenten. So
übernehmen Container dessen Transaktionsmanagement, überwachen ihren Lebenszyklus
und steuern den Zugriff auf Ressourcenmanager. Durch Applikationsschnittstellen (APIs),
die im Container bereitgestellt werden, kann auf die J2EE-Dienstleistungen zugegriffen
werden. Grundsätzlich wird eine Applikationskomponente in einem Container installiert
und innerhalb von Java Runtime Enviroment (JRE) unter der Verwaltung des Containers
ausgeführt.
•
Resource Manager Driver
Die Resource Manager Driver dienen zur Herstellung von entfernten Verbindungen zum
Ressourcenmanager. Die JDBC-Treiber werden als typisches Muster von Ressourcenmanagertreibern betrachtet.
•
Datenbank
Die J2EE-Plattform beinhaltet Datenbanken zur persistenten Speicherung der Daten. Auf
diese Datenbank wird von Web-Komponenten, EJB und Application Clients durch die
JDBC-API zugegriffen.
Die J2EE-Standarddienste (J2EE standard services) umfassen folgende Applilkationsschnittstellen (APIs):
•
HTTP
HTTP (Hypertext Transfer Protocol) ist ein Protokoll zur Übertragung der Informationen
zwischen WWW-Servern und WWW-Clients über das Internet. Während die API der
HTTP-Clientseite im Java-Packet java.net definiert sind, ist die API der HTTP-Serverseite
in der Servlet- und JSP-Interfaces spezifiziert.
88
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
•
HTTPS
HTTPS (Hypertext Transfer Protocol Secure) ist ein SSL-basiertes Protokoll, welches eine
ähnliche Spezifikation wie HTTP besitzt. SSL (Secure Socket Layer) und das HTTPS gestatten eine abhör- und fälschungssichere Verbindung zwischen Web-Browser und WebServer.
•
Java Transaction API (JTA)
JTA spezifiziert Schnittstellen zwischen Transaktionsmanager und den beteiligten Teilen
eines verteilten Transaktionssystems, wie Ressourcenmanager, Applikationsserver und
Transaktionsapplikationen. JTA, welches in den Paketen javax.transaction und javax.transaction.xa definiert ist, besteht aus zwei Teilen. Der erste Teil ist das applicationlevel demarcation interface und wird bei den Container- und Applikationskomponenten
zur Festlegung der Transaktionsbeschränkungen eingesetzt. Der zweite Teil ist ein Interface zwischen dem Transaktionsmanager und dem Ressourcenmanager, welches in der
J2EE SPI -Ebene angewandt wird.
•
JavaIDL
Mit JavaIDL können J2EE-Applikationskomponenten entfernte CORBA-Objekte aufrufen
werden, wobei hier das Protokoll IIOP (Internet Inter-ORB Protocol) verwendet wird.
CORBA-Objekte können damit aufgerufen werden, unabhängig davon, in welcher Programmiersprache sie geschrieben sind und auf welcher Plattform sie sich befinden.
•
RMI-IIOP
Das RMI-IIOP Subsystem ist eine Ansammlung von APIs. Mit RMI-IIOP können JavaAnwendungen mit anderen Anwendungen über CORBA und ohne den Einsatz von
CORBA-IDL kommunizieren. CORBA-Objekte können auch mit dem OMG-Internet Inter-Orb Protocol auf Java-Anwendungen zugreifen. RMI (Remote Method Invocation) ist
ein API für Java-to-Java Kommunikation und benutzt JRMP (Java Remote Method Protocol) als Protokoll. Bei dem Einsatz von RMI-IIOP werden die Distributed Garbage Collection (DGC) und die RMISocketFactory nicht verwendet. Die RMISocketFactory dient
zum Aufbau von eigenen Socket-Verbindungen zwischen Client und Server.
•
Java Database Connectivity
Java Database Connectivity (JDBC) ist eine API zur Ausführung von SQL-Anweisungen
auf relationalen Datenbanken durch Java. JDBC ist sowohl von der verwendeten Datenbank als auch von der Art der Verbindung zur Datenbank unabhängig.
•
Java Messaging Service (JMS)
Java Messaging Service (JMS) wird als API zur Integration von Message-Oriented Middleware (MOM) eingesetzt. JMS, welches im Paket javax.jms realisiert ist, unterstützt sowohl die Point-to-Point Kommunikation, als auch die Publish/Subscribe Kommunikation.
•
Java Naming and Directory Interface
Java Naming and Directory Interface (JNDI) ist eine API zum Zugriff von JavaAnwendungen auf unterschiedlichen Namens- und Verzeichnisdiensten, wie Remote
Method Invocation (RMI), Domain Naming Service (DNS), das Lightweight Directory
Access Protocol (LDAP) und das Dateisystem. Die JNDI-API, welches im Paket javax.naming definiert ist, enthält die zwei Teile application-level-interface zum Einsatz bei
Applikationskomponenten zum Zugriff auf Namens- und Verzeichnisdienste, sowie ein
Service Provider Interface (SPI) zum Anbinden der Provider der Namens- und Verzeichnisdienste.
89
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
•
JavaMail
Da viele Internetanwendungen die Fähigkeit zum Senden von Emails erfordern, beinhaltet
die J2EE-Plattform die JavaMail-API zur Definition der Schnittstelle zum Einsatz von
Emails zur Benachrichtigung von Anwendern über das Internet. Die JavaMail-API enthält
die zwei Teile application-level-interface zum Einsatz bei Applikationskomponenten zum
Senden von Emails, sowie ein SPI zum Einsatz in der J2EE-SPI-Ebene.
•
JavaBeans Activation Framwork
JavaBeans Activation Framwork (JAF) wird von JavaMail-API benötigt und ist im Paket
javax.activation definiert.
•
Java API for XML Parsing
Java API for XML Parsing (JAXP) wird zur Unterstützung von SAX (Simple API for
XML) und DOM (Document Object Model) zur XML-Parsing eingesetzt. Unter XMLParsing wird der Prozess zur Umwandlung der XML-Dateien in SAX oder DOM bezeichnet. SAX ist eine API zur Verarbeitung einer XML-Applikation mit einer Objektorientierten Programmiersprache. DOM ist ein Objektmodell zur Beschreibung der Elemente
einer bestimmten XML-Anwendung als Objekte, die dann mit einer Objektorientierten
Programmiersprache verarbeitet werden. XML (Extensible Markup Language) ist eine
vereinfachte Form von SGML (Standard Generalized Markup Language). XML und
SGML werden zur Definition von HTML (Hypertext Markup Language) eingesetzt, wobei die mit XML definierten HTML-Dateien als XHTML bezeichnet werden.
•
J2EE Connector Architecture
Die Connector Architecture ist eine J2EE-SPI und erlaubt es, Ressourcenadapter, welche
den Zugriff auf EIS (Enterprise Informationssystems) unterstützen, in J2EE-Produkte hinzuzufügen. Als EIS werden hier z. B. SAP R/3, CICS und IMS von IBM betrachtet. Die
Connector Architecture ist erst ab der Version 1.3 der J2EE-Plattform als Bestandteil präsent.
•
Java Authentication and Authorization Service
Java Authentication and Authorization Service (JAAS) bietet Dienste zur Zugriffsberechtigung und Durchsetzung der Zugriffskontrolle von Anwendern. Dazu wird eine Javabasierte Version von PAM (Pluggable Authentication Module) genutzt und erweitert die
Architektur der Zugriffskontrolle der Java 2 Pattform zu einem kompatiblen Verfahren zur
Unterstützung von anwenderbasierter Zugriffsberechtigung.
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
90
6.4.1.2 Remote Method Invocation
Mit Remote Method Invocation (RMI) können JAVA-Objekte miteinander kommunizieren,
auch wenn sie sich auf unterschiedlichen, auch entfernten, Plattformen befinden.
java.lang.Object
org.omg.CORBA.
portable.ObjectImpl
javax.rmi
java.lang.
SecurityManager
java.io.
OutputStream
org.omg.CORBA_2_3.
portable.ObjectImpl
PortableRemote
Object
java.io.
FilterOutputStream
javax.rmi.CORBA
Stub
java.rmi. registry
<<interface>>
LocateRegistry
Tie
<<interface>>
java.io.
PrintStream
ClassDesc Util
<<interface>>
RegistryHandler
PortableRemoteObjectDelegate
<<interface>>
Registry
<<interface>>
<<interface>>
StubDelegate
UtilDelegate
java.rmi.dgc
java.rmi
Lease
VMID
Naming MarshalledObject
<<interface>>
DGC
<<interface>>
Remote
RMISecurityManager
java.rmi.server
LogStream
ObjID
Operation
RemoteStub
RemoteObject
RemoteServer
UnicastRemoteObject
RMIClassLoader
RMISocketFactory server.UID
<<interface>>
<<interface>>
<<interface>>
LoaderHandler
RemoteCall
RemoteRef
<<interface>>
<<interface>>
RMIClientSocketFactory
RMIFailureHandler
<<interface>>
<<interface>>
<<interface>>
ServerRef
Skeleton
Unreferenced
<<interface>>
RMIServerSocketFactory
java.rmi.activation
ActivationDesc
ActivationGroup
ActivationID
Activatable
<<interface>>
<<interface>>
ActivationInstantiator
ActivationMonitor
<<interface>>
<<interface>>
ActivationSystem
Activator
ActivationGroupDesc
java.rmi.activation.ActivationGroupDesc.
CommandEnvironment
Abb.6.8: Darstellung der Klassenhierarchie der RMI-Pakete in Java 2
ActivationGroupID
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
91
Da sich der Einsatz von RMI auf Java-to-Java Kommunikation einschränkt, ist der Einsatz
von RMI nicht so komplex wie bei CORBA. RMI wird in mehreren Paketen in J2SE realisiert. Die Struktur dieser RMI-Pakete sowie deren Klassenhierarchie sind in Abbildung 6.8
dargestellt.
Die RMI Architektur ist in drei Ebenen aufgeteilt (Abb. 6.9):
Stub-Skeleton Layer
Remote Reference Layer
Transport Layer
Client
Server
Stub
Skeleton
Remote Reference Layer
Remote Reference Layer
Transport Layer
TCP/IP
Anwendung
RMI-System
Transport Layer
Abb. 6.9. Darstellung der RMI-Struktur
RMI realisiert die Transportschicht auf der Basis von Java-Sockets und TCP und benutzt dafür das Java Remote Method Protocol (JRMP). Java bietet allerdings auch andere Konzepte
zur Kommunikation zwischen Clients und Servern, wie z. B. über Sockets und die Datenbankschnittstelle JDBC. Zur Realisierung von Objektorientierten verteilten Systemen sind diese
jedoch nicht geeignet.
Der Einsatz von RMI erlaubt es, auf den vollen Funktionsumfang von Java zurückzugreifen.
Damit können ganze Objekte zusammen mit deren Verhalten über das Netzwerk verschickt
werden. Ferner wird die Garbage Collection zur Distributed Garbage Collection erweitert,
und damit können auch entfernte Referenzen aus dem Speicher beseitigt werden, falls diese
nicht mehr gebraucht werden. RMI verwendet JAVA-Interfaces zur Schnittstellendefinition
und dadurch wird der Einsatz von IDL, im Gegenteil zu CORBA, nicht notwendig. Der Einsatz von RMISocketFactory ermöglicht es dem RMI-Transport-Layer über IP andere Transportprotokolle als TCP anzuwenden.
92
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
Stub ist ein lokales Stellvertreterobjekt auf der Clientseite zum Aufruf einer Methode eines
Serverobjekts im Auftrag eines Clientobjektes. Aus den Parametern des Methodenaufrufs und
der aufgerufenen Methode, sowie der Referenz des Remote-Objektes wird durch die StubMethode ein Datenblock gebildet und mittels des Remote Reference Layer zum Server gesendet. Auf der Serverseite empfängt der Skeleton als entferntes Stellvertreterobjekt des eigentlichen Remote-Objektes über den dortigen Remote Reference Layer den Datenblock und ruft
die gewünschte Methode des Serverobjektes auf. Rückgabewerte werden auf dem analogen
Weg zum Clientobjekt zurückgesendet. Eine Beschreibung der RMI-Funktionsweise ist in
Abbildung 6.10 dargestellt.
Remote Interface definieren
Remote Interface implementieren
Hier werden java.rmi.Remote und
java.rmi.RemoteExeption eingesetzt.
Hier wird die Klasse
java.rmi.UnicasteObject eingesetzt.
Compelieren der Serverklasse mit javac
Stup-Compiler rmic starten und die Client Stub und Server Skeleton generieren
rmiregistry im Server starten
Server Objekte starten
Remote Objekte mit der Registry registrieren
Hier wird die Klasse
java.rmi.Naming eingesetzt.
Client Code schreiben und mit javac compelieren
Client starten und Client-Klassen und ihre Stubs laden
Abb. 6.9: Aktivitätsdiagramm der Funktionsweise von RMI
Die Lokalisierung von entfernten Objekten spielt beim entfernten Methodenaufruf eine bedeutende Rolle. Ein Clientobjekt, welches eine entfernte Methode aufruft, soll zuerst eine
Referenz auf das entfernte Objekt erhalten. Diese Referenz wird man normalerweise als
Rückgabewert eines Methodenaufrufs erhalten. Eine Schlüsselrolle bei der Lokalisierung von
entfernten Objekten in einem RMI System spielt das rmiregistry, welches die Rolle eines
Nameservers ausübt, und über den Objekte von einem entfernten Host geliefert werden können. Basierend auf einem eindeutigen URL (Uniform Ressource Locator) bietet die Klasse
java.rmi.Naming Methoden zur Lokalisierung von entfernten Objekten.
93
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
6.4.2 Common Object Request Broker Architecture
Common Object Request Broker Architecture (CORBA) wurde von OMG als geeignete Architektur für die Verteilung und Kooperation Objektorientierter Softwarebausteine in vernetzten, heterogenen Systemen entwickelt. CORBA ist sprach- und plattformunabhängig. Sie
stellt die Infrastruktur zur Programmierung von verteilten Anwendungen. Mit CORBA können Anwendungen jedoch nicht programmiert werden. Dazu benötigt man eine Programmiersprache, wie z. B. Java und C++, die von CORBA unterstützt wird. Dass Anwendungen in
unterschiedlichen Programmiersprachen geschrieben werden, und diese mit CORBA kommunizieren können, wird als bedeutendste Überlegenheit von CORBA betrachtet. Dazu wird die
sprachunabhängige Notation IDL (Interface Definition Languag) eingesetzt. Anhand von IDL
werden die Objekte und die Aufrufschnittstellen ihrer Methoden definiert, mit denen die Bereitstellung der Dienste des ORB erfolgt. Das IIOP, welches auf dem TCP-IP basiert, wird zur
Kommunikation in der CORBA-Umgebung eingesetzt.
Die CORBA-Spezifikation 3.0 beinhaltet Technologien zum Einsatz in den Bereichen Internet, Komponenten und Quality of Service (QoS), wobei diese Bereiche eine Schlüsselrolle bei
der Softwareentwicklung spielen. Im Internetbereich, wo Java als Programmiersprache erfolgreich eingesetzt wird, hat sich die Client-Server-Kommunikation auf Firewall-Basis etabliert.
Um dieser Herausforderung nachzugehen, bietet CORBA 3.0 eine RMI-IIOP orientierte Abbildung von Java nach IDL sowie eine Firewire Spezifikation. Mit dem Einsatz des RMI-IIOP
als Protokoll sind Infrastrukturen von CORBA und RMI zusammengekoppelt. Damit können
Objekte anstatt von Referenzen übertragen werden. Neue CORBA-Techniken, wie der interoperable Verzeichnisdienst, das GIOP (General Inter ORB Protocol) als Bestandteil der Firewall-Spezifikation und die Reverse-Mapping von Java nach IDL, womit Javaprogrammierer
CORBA-fähige Clients und Server unter Anwendung der RMI-Programmiertechnik entwickeln können, machen die Nutzung von CORBA für Internet-Entwickler attraktiv.
Das CORBA Components Model (CCM) stellt eine serverbasierte Komponententechnologie
dar, welche als Alternative zu EJB und COM+ betrachtet werden kann. Die CCMSpezifikation orientiert sich bezüglich einiger Konzepte, wie z. B. der Zugriff von Clients auf
Komponenten, an EJB. In CCM geschieht die Beschreibung der Komponenten in der Component IDL, welche als eine Erweiterung der IDL identifiziert wird. CCM unterstützt ein verteiltes Ereignismodell, welches EJB z. Z. nicht kann. CCM unterstützt, ähnlich wie COM, mehrere Eingangs- und Ausgangsschnittstellen je Komponente. Das Konzept des Zugriffs von
Clients auf CORBA-Komponenten lehnt sich an EJB an. So werden Komponenten von einem Home administriert. Eine CORBA Komponente ist also immer einem Home zugeordnet.
Damit Komponenten eines zugeordneten Typs kreiert werden können, enthält die Schnittstelle
eines Home die geeigneten Methoden. Container werden hier in persistente und transierte
klassifiziert, wobei zwischen der Komponente und dem Container ein Rahmenwerk mit unterschiedlichen Programmierschnittstellen existiert.
Die Anforderung an die Plattform wird in der QoS-Spezifikation erfasst. Während im Bereich
der Konsumgeräte die Minimum CORBA als stark abgespeckte CORBA-Plattform eingesetzt
wird, eignet sich Realtime CORBA zum Einsatz auf dem Gebiet der Automatisierungs- und
Leitsysteme. Bei Anwendungen, welche hohe Anforderungen bezüglich ihrer Fehlertoleranz
erfordern, wie z. B. im Bereich der industriellen Systeme, ist die Fault-Tolerant CORBA geeignet. Durch die CORBA-Messaging-Spezifikation wird im Rahmen der Quality of Service
eine asynchrone Kommunikation unterstützt.
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
94
6.4.2.1 Die CORBA Architektur
Die gesamte Architektur von CORBA wird bei der OMG als OMA (Object Management Architecture) bezeichnet. OMA beinhaltet die Hauptkomponenten Objekt Request Broker
(ORB), Common Objekt Services, Common Facilities, Applikation Objects und Domain Services, wobei der ORB das Kernstück dieser Architektur bildet [Redl96].
Client
Interface
Repository
DII
Object-Implementation
IDL
Stubs
IDL
Skeletons
DSI
ORB
Interface
Object
Adapter
JRMP
ORB-Kern
standardisierte Schnittstelle ( identisch für alle ORBs)
es kann mehrere Object Adapter geben
mehrere, jeweils auf einen Objekttyp spezialisierte Schnittstellen
ORB-spezifische Schnittstelle
Abb. 6.11: Struktur des ORB
Der ORB gestattet es den Objekten miteinander zu kommunizieren, unabhängig von ihrem
Implementierungsort, und bildet das Kernstück von OMA zur Realisierung der Interoperabilität zwischen den heterogenen Softwarekomponenten in verteilten Systemen. Er übermittelt
die Operationsaufrufe von Clients an Objekte im entfernten Server und gibt die Ergebnisse
zurück. Die Struktur von ORB ist in Abbildung 6.11 dargestellt.
Object Services
Common Facilities
Information Management
Naming Service
Lifcycle Service
User Interface
Event Service
Externalization
Task Management
System Management
ORB
Domain Services
CORBAmed
Application Objects
CORBAfinancials
CORBAmanufacturing
CORBAtel
Abb. 6.10: Die OMA-Architektur
Die Object Services liefern die fundamentalen Operationen sowohl für die logische Modellierung als auch für die physikalische Speicherung von Objekten. Sie sind eine Sammlung von
95
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
Diensten mit IDL-definierten Schnittstellen auf Systemebene. Im Unterschied zu den Objekt
Services leisten die Common Facilities ihre Dienste als Endbenutzeranwendungen. Sie sind
Sammlungen von IDL-definierten Komponenten, die Dienste für den direkten Zugriff auf
Applikationsobjekte bereitstellen. Die Common Facilities werden in horizontale und vertikale
Facilities eingeteilt.
Bei Domain Services handelt es sich überwiegend um eine systematische Darstellung von
bereits existierenden Softwarelösungen für bestimmte Branchen in IDL, wie z. B. CORBAfinance für das Finanzwesen, CORBAmed für das Gesundheitswesen und CORBAtel für die
Telekommunikation. Um eine effektive Anwendung der verteilten Objektverwaltungssysteme
im Bauwesen zu gewährleisten, soll auch das Bauwesen in die Domain Services anhand von
z. B. CORBAbc (CORBA building construction) eingebunden werden.
Applikation Objects sind Komponenten, die auf Endbenutzeranwendungen spezialisiert sind.
Diese anwendungsspezifisch entwickelten Schnittstellen unterliegen keiner Standardisierung.
In Abbildung 6.10 ist das gesamte OMA Architektur dargestellt.
6.4.2.2 Funktionsweise von CORBA
Die Handlungsweise der CORBA-Architektur ist mit einem klassischen Client/Server-Modell
vergleichbar. Er stellt Dienste zur Initialisierung und Auffindung von Zielobjekten und zur
Übermittlung vom Methodenaufrufen (requests) und deren Resultaten zwischen Clients und
Zielobjekten zur Verfügung.
Request von Client
Request durch DII, IDL-Stubs oder ORB-Interface initiieren
Request durch ORB-Kern an DSI oder Skeletons weiterleiten
Für besondere Aufgaben, wie z. B. die
Umwandlung von Objekt-Referenzen in
Zeichenketten, kann die Initiierung
durch ORB-Interface erfolgen
Request durch DSI oder Skeletons an Object-Implementation weiterleiten
Bearbeitung des Requests in der Object-Implementation
[Zugriff auf
Object Adapter]
Request in Object Adapter bearbeiten
[kein Zugriff auf
Object Adapter]
Request-Rückmeldung an Client
Abb. 6.12: Aktivitätsdiagramm der Kommunikation von verteilten Objekten mit CORBA
Objekte werden durch Clients-Methodenaufrufe auf der Serverseite ausgeführt, wobei auch
mehrere Clients durch Austausch einer Objektreferenz auf dasselbe Objekt zugreifen dürfen.
Das IIOP, welches auf dem TCP-IP basiert, wird zur Kommunikation in CORBA-Umgebung
eingesetzt. In Abbildung 6.12 ist ein Aktivitätsdiagramm zur Beschreibung der Kommunikation von verteilten Objekten mit CORBA gezeigt.
96
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
6.4.3 Vergleich von RMI und CORBA als Kommunikationskonzepte
Bei der klassischen Client-Server Architektur werden Anwendungen auf der Client-Seite
durchgeführt. Dadurch werden auf der Client-Seite leistungsfähige Hard- und Softwarekomponenten benötigt, um hinreichende Ergebnisse zu erzielen. Eine Unterbringung der Ausführung von Teilen der Applikationslogik auf dem Server kann dieses Problem zwar lösen, führt
aber zu Performanceproblemen. Da die Kommunikation zwischen Client und Server über
bestimmte Protokolle abgewickelt wird, kann der Einsatz von heterogenen Umgebungen zu
Komplikationen führen, weil möglicherweise andere Applikationen ähnliche Protokolle benutzen.
Eine Betrachtung der verschiedenen Architekturen von verteilten Systemen im Hinblick auf
die Trennung von Applikations- und Darstellungslogik macht die Vorteile von CORBA deutlicher. So können bei einer CORBA-Umgebung Teile der Applikationslogik auf dem Server
ausgeführt werden, während die Kommunikation nach dem standardisierten Protokoll IIOP
erfolgt.
Bei der Entwicklung der Java-Technologien wird der Stand der Entwicklung in CORBA zunehmend berücksichtigt. Das Java Development Kit (JDK) beinhaltet ab der Version 1.2 integrierte CORBA Unterstützung. Dies ermöglicht die Implementierung von CORBAApplikationen, ohne Einsatz von Produkten anderer Hersteller. Diese Unterstützung deckt
aber nicht das gesamte Spektrum der CORBA-Dienste ab.
RMI ist eine Java-Technologie für reine Java-Anwendungen. Zur Kommunikation mit einem
entfernten Objekt wird ein Interface definiert. Dieses Interface implementiert das Serverobjekt
und nutzt das Clientobjekt. Der RMI-Compiler (rmic) erzeugt aus dem übersetzten Serverobjekt den Client-Stub und das Server-Skeleton.
Der Stub fungiert auf Clientseite als Stellvertreter (Proxy) für das Serverobjekt. Wenn ein
Client eine Methode eines entfernten Objektes benötigt, ruft er die zugehörige Methode des
Stub auf. Beim Server arbeitet der Skeleton als Stellvertreter eines Clients.
Damit eine Verbindung zwischen einem Client und einem Serverobjekt zustande kommt,
muss sich der Client unter einem eindeutigen Namen registrieren. Dazu wird auf dem Server
das Programm RMI-Registry eingesetzt.
Dann kann der Client über den registrierten Namen des Serverobjektes eine lokale Instanz des
definierten Interfaces erstellen. CORBA funktioniert ähnlich wie RMI, ist jedoch leistungsfähiger und komplexer. Bei CORBA sind Stub und Skeleton nicht direkt über Sockets miteinander verbunden. Ihre Kommunikation wird vielmehr über den ORB realisiert.
Der ORB muss auf allen Plattformen existieren, die verteilte CORBA-Anwendungen realisieren sollen. In CORBA, wie es auch der Fall bei RMI ist, sind Clients und Server per Nameservice miteinander verbunden. Der Nameservice ist in Java IDL integriert und wird mit dem
Programm tnameserv ausgeführt.
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
97
6.5
Darstellung der geeigneten Architektur des verteilten Systems
Mit dem zunehmenden Einsatz und Entwicklung des Internets als globales Kommunikationsmedium, gewinnen verteilte Systeme an Bedeutung. Ein verteiltes Hardwaresystem sowie
Koordinationssoftware und verteilte Anwendungen, welche auf dem Hardwaresystem ausgeführt werden sollen, werden als Bestandteile eines verteilten Systems betrachtet.
Tier 2:
ApplikationsTier 3:
Tier 1: und WebserDatenbankserver
Clients
ver
Architektur
Fachplanung
Extranet
Lieferant
Extranet
Extranet
Extranet
Baustelle
Office
Anwendungen
Ressourcendaten
Technische
Anwendungen
Projektdaten
Intranet
Tier 1:
Clients
Tier 1:
Clients
Tier 2:
Web-, Applikationen
und Datenserver
Tier 2:
Webserver
Tier 3:
Applikationsserver
Tier 4:
Datenbankserver
Bauunternehmen
Abb. 6.13: Darstellung der verteilten Architektur im Konstruktiven Ingenieurbau
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
98
Die Entwicklungstendenzen im Bereich des Konstruktiven Ingenieurbaus deuten auf verstärkte internetbasierte Ansätze. Diese Tatsache soll auch bei Definition der geeigneten Architektur des Systems berücksichtigt werden. An einem verteilten System werden hauptsächlich
folgende Anforderungen gestellt:
•
Benutzer-Präsentationsschnittstelle mit Software zum Zugriff auf Server.
•
Schnittstelle zum Zugriff auf den Server.
•
Ablauflogik der Serverapplikation.
•
Persistenz der Daten in Form von Datenbanken.
•
Integration der vorhandenen Systeme im Bauunternehmen.
•
Integration der Baustelle als ein Teil des Bauunternehmens.
•
Schnittstelle zum Zugriff auf das System des Architekten.
•
Schnittstelle zum Zugriff auf das System des Fachingenieurs.
•
Schnittstelle zum Zugriff auf das System der Lieferanten.
Diese Anforderungen können im Bereich des Bauunternehmens optimal von einer verteilten
4-Tier-Architektur erfüllt werden. In den anderen Bereichen reicht eine verteilte 3-TierArchitektur. Auf der Baustelle kann eine 2-Tier-Architektur eingesetzt werden, wobei der
Applikations- und Datenbankserver als Teil von Tier 3 des Bauunternehmens betrachtet werden soll (Abb. 6.13).
Bei einer 4-Tier-Architektur handelt es sich um eine TCP-basierte Client-Server-Anwendung,
wobei auf der Serverseite eine ausgedehnte Aufteilung erfolgt. Bei dieser Aufteilung wird die
Serverschnittstelle von den Applikationen getrennt. Die wichtigsten Eigenschaften der 4-TierArchitektur bestehen darin, dass die Clients nur mit dem Web-Server kommunizieren können.
Der Web-Server dient damit ausschließlich zur Übersetzung der Clients-Anfragen im Rahmen
von geeigneten Kommunikationsprotokollen wie z. B. HTTP.
Eine 4-Tier-Architektur bringt viele Vorteile auf den Gebieten der Datensicherheit und Skalierbarkeit mit sich.
Die wichtigsten Aspekte der Datensicherheit sind die Sicherung der Daten vor unerlaubtem
Zugriff und irrtümlicher Vernichtung. In einer 4-Tier-Architektur werden diese Aspekte durch
wohldefinierte Schnittstellen effektiver realisiert, womit Clients nur auf den Webserver als
Middle-Tier zugreifen können. In der Middle-Tier können Servlets oder Corba-Objekte eingesetzt werden, um den Zugriff der Clients auf Datenbanken über Applikationsserver zu steuern.
99
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
Die Aspekte der Skalierbarkeit lassen sich durch eine Betrachtung der TCP-Verbindung zwischen Clients und Datenbankserver deutlich zeigen. Während jeder Client eine TCPVerbindung braucht, falls er einen direkten Zugriff auf Datenbanken hat, wird bei einer Verbindung der Clients mit den Datenbanken durch Middle-Tier nur eine TCP-Verbindung notwendig, nämlich die zwischen Middle-Tier und den Datenbanken. Damit können viele Ressourcen auf dem Datenbankserver gespart werden.
Bei dem Einsatz einer 4-Tier-Architektur kann das Konzept Thin Clients realisiert werden.
Thin Clients sind Clients, die nur ein Webbrowser zur Darstellung von Webseiten und zur
Ausführung von Applets beinhalten. Dieses Konzept, welches ein wichtiger Schritt zum Ersetzen der Personal Computing durch Network Computing ist, verzichtet auf den Einsatz von
Anwendungslogik auf der Clientseite. Damit können Clients wirtschaftlicher ausgestattet
werden. Weitere Vorteile liegen im Bereich der Einsparungen bei der Installation und Konfiguration der Soft- und Hardware auf der Clientseite, sowie bei dem Schulungsaufwand auf
neue Benutzerschnittstellen.
Auf dem Webserver können sowohl Servlets als auch JSP eingesetzt werden. Servlets sind
normale Java-Klassen, welche auf der Serverseite eingesetzt werden, um dynamische Webinhalte anzuzeigen. Sie dienen auch zur Erweiterung der Funktionalität des Webservers durch
die Steuerung des Einsatzes von Requestes. Zur Ausführung von Servlets auf dem Webserver
ist eine Servlet-Engine notwendig.
JSP baut als Technologie auf Servlets, wobei die Funktionsweise dieser beiden JavaTechnologien ähnlich ist. Bei der Auswahl des Einsatzes dieser beiden Java-Technologien in
den verteilten Systemen im Bereich des Konstruktiven Ingenieurbaus ist zu berücksichtigen,
dass Servlets bei komplexen Aufgaben, wo der Java-Anteil wichtiger als der HTML-Anteil
ist, die bessere Wahl ist. Die Präsentationslogik im Webserver kann mit JSP realisiert werden,
wobei Servlets parallel dazu eingesetzt werden können, um Requestes zu steuern.
Grundsätzlich werden zur Bearbeitung der Aufgabenstellungen im Bauunternehmen Anwendungen auf Applikationsservern angeboten. Bei dem Einsatz von J2EE-Plattform-basierten
Applikationsservern werden EJB innerhalb von geeigneten Containern laufen. Hier werden
auch geeignete APIs wie die J2EE Connector Architecture zur Integration von vorhandenen
Softwaresystemen im Bereich des Konstruktiven Ingenieurbaus angeboten.
Auf Datenbankservern werden sämtliche Daten des Bauunternehmens wie z. B die Ressourcen, die bei den Bauprojekten eingesetzt werden können, sowie die notwendigen Daten zur
Beschreibung der Bauobjekte bereitgestellt.
100
6.6
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
Modellierung der Verteilung und Kommunikation des Systems
Bei dem Entwurf der Verteilung und Kommunikation des Systems werden u. a. solche Aspekte wie die Organisation und Abhängigkeiten von Komponenten sowie deren Verteilungs- und
Kommunikationsstruktur behandelt. Hier werden die Softwarekomponenten, ihre Beziehungen sowohl untereinander als auch zu einzelnen Knoten einer Hardwaretopologie beschrieben.
Zur Modellierung dieser Aspekte bietet die UML die Komponentendiagramme (component
diagrams) und Verteilungsdiagramme (deployment diagrams) als Konzepte an. Diese Diagramme erlangen ihre Bedeutung analog mit dem wachsenden Einsatz der verteilten Anwendungen. Zunächst ist es notwendig, eine geeignete Architektur des verteilten Systems festzulegen und dann die Software-Komponenten innerhalb dieses Systems zu verteilen.
6.6.1 Komponentendiagramme
Eine Komponente (component) im Sinne der UML ist ein Softwaremodul mit eigener Identität und wohldefinierten Schnittstellen. So handelt es sich bei einer Komponente um ein physisches, vertauschbares Element eines Systems, welches u. a. zur Anpassung und Realisierung
von Schnittstellen dient. Grundsätzlich gliedern sich Komponenten in QuellecodeKomponenten, Binärcode-Komponenten und ausführbare Komponenten. QuellecodeKomponenten sind Klassenspezifikationen und Klassenimplementierungen, die nur in der
Übersetzungszeit relevant sind, sie werden mit dem Stereotyp <<file>> beschildert. BinärcodeKomponenten werden zur Bindung der Programme eingesetzt. Als ausführbare Komponenten
werden ausführbarer Code, Bibliotheken, Datenbanktabellen und dynamisch generierte Webseiten betrachtet. Mit den Komponenten als Konzept kann die komponentenorientierte Softwareentwicklung realisiert werden. Eine Komponente kann also durch eine andere Komponente ersetzt werden, wenn sie dieselbe Schnittstelle präsentiert. In UML kann eine Komponente nur als Container für Softwarebausteine betrachten werden. Das Komponenten-Konzept
von UML lässt sich in Java durch JavaBeans auf der Clientseite und Enterprise JavaBeans
(EJB) auf der Serverseite implementieren.
Die Begriffe Komponenten sowie komponentenbasierte Softwareentwicklung sind eigentlich
noch nicht einheitlich definiert. Die Spezifikationen der Komponentenmodelle wie JavaBeans
und Enterprise JavaBeans von Java, COM von Microsoft sowie das CORBA Components
Model (CCM) von OMG weisen zwar im allgemeinen Ähnlichkeiten auf, aber im Detail unterscheiden sie sich voneinander. Grundsätzlich kann eine Komponente als ein eingekapselter,
ablauffähiger Softwarebaustein mit bestimmter Funktionalität zur Durchführung von bestimmten Anwendungsaufgaben betrachtet werden.
In Hinsicht auf Client-Server-Architektur unterscheidet man zwischen clientseitigen Komponentenkonzepten wie JavaBeans von Java und ActiveX-Controls von Microsoft und serverseitigen Komponentenkonzepten wie EJB CCM. Mit den Komponentenmodellen JavaBeans und
Enterprise JavaBeans von Java können plattformunabhängige Komponenten entwickelt werden. In Java entsteht grundsätzlich eine Komponente, welche mehr Selbstständigkeit als ein
Objekt hat, durch das Zusammenwirken von mehreren Objekten. Bezüglich der Sprachgrundform besteht in Java keine Differenz zwischen Komponenten und Objekten.
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
101
Komponentendiagramme präsentieren die Organisation und Abhängigkeiten von Komponenten als Softwaremodule. So werden Komponentendiagramme eingesetzt, um Komponenten
des Anwendungssystems mit ihren Interfaces und ihren Kompilierungs- und Laufzeitabhängigkeiten zu beschreiben. Grundsätzlich wird ein Komponentendiagramm als Graph dargestellt. Die Knoten dieses Graphs sind die Komponenten und die Kanten sind die Beziehungen
zwischen diesen Knoten.
Eine Gegenüberstellung der Objektorientierten Programmierung (OOP) und der komponentenbasierten Softwareentwicklung führt zum Ergebnis, dass diese nicht auf einem theoretischen Modell aufbaut, wie es bei der OOP der Fall ist. Die komponentenbasierte Softwareentwicklung ist eher das Ergebnis von pragmatischen Überlegungen, nach denen man übersichtliche und gesonderte Softwarebausteine entwickelt, die danach durch ihre wohldefinierte
Schnittstellen, zu einer Anwendung integriert werden können. Bezüglich ihrer Einordnung als
Technologie baut die komponentenbasierte Softwareentwicklung auf die Objektorientierung
auf. Während die komponentenbasierte Softwareentwicklung auf Aspekte der Softwareorganisation beschränkt, deckt die Objektorientierung das gesamte Spektrum der Softwareentwicklung, von der Analyse und Entwurf bis zur Implementierung. Die komponentenbasierte Softwareentwicklung ermöglicht eine effiziente, kostengünstige und rasante Softwareentwicklung. Da Komponenten einen erheblichen Entwicklungsaufwand benötigen, werden sie
hauptsächlich entwickelt, um sie zu einem späteren Zeitpunkt mehrfach einzusetzen.
<<file>>
Angebotskalkulation.java
<<file>>
Bauprojekt.java
<<file>>
Geometrie.java
Abb. 6.14: Komponentendiagramm der Quellcode-Komponenten des Systems der Angebotskalkulation
Zur Verbindung von Komponenten kann der Austausch von Ereignissen, sowie der direkte
Aufruf von Methoden eingesetzt werden. Auch der Infobus und das Container-Konzept als
Java Technologien sowie Adapterklassen und Skriptsprachen können als Verbindung zwischen den Komponenten angewendet werden. JNDI als Namens- und Verzeichnisdienst in
Java-Umgebung kann auch zur Verbindung zwischen Komponenten eingesetzt werden, wobei
Namens- und Verzeichnisdienste hauptsächlich zur Ermittlung der Kommunikationspartner
verwendet werden. Frameworks können Infrastruktur für Komponenten anbieten. Damit wird
innerhalb dieser Frameworks die gemeinsame Semantik für die Komponenten festgelegt.
In Abbildung 6.14 ist das Komponentendiagramm des Systems der Angebotskalkulation dargestellt, wobei hier nur die Quellcodekomponenten mit ihren Übersetzungsabhängigkeiten
gezeigt werden.
6 Objektorientierter Entwurf des Systems der Kosten in Bauprojekten
102
6.6.2 Verteilungsdiagramme
Ein Verteilungsdiagramm beschreibt die Abhängigkeiten zwischen den Soft- und Hardwarekomponenten eines Systems. Generell besteht dieses Diagramm aus Knoten, die Hardwareverarbeitungseinheiten darstellen, sowie Kanten, die Kommunikationspfade repräsentieren.
Bei einem Knoten eines Verteilungsdiagramms handelt es sich um ein zur Laufzeit konkretes
physisches Teil zur Beschreibung einer Rechnerressource.
Ein Knoten hat zumindest einen Speicher und häufig auch Rechenkapazität. Zwischen diesen
Knoten, die in UML als Quader dargestellt werden, bestehen Verbindungen. Bei diesen Verbindungen, die als Linien gezeigt werden, handelt es sich um physikalische Kommunikationspfade, die Informationen über das verwendete Protokoll repräsentieren können.
Client
<<intranet>>
:Applet
Webserver
:Servlet
Angebot
Angebot
<<ethernet>>
<<extranet>>
Applikationsserver
Applikationprogramm
Angebotskalkulation
Angebotskalkulation
<<ethernet>>
JDBC
Bauprojekt
Server des Architekten
Geometrie
DBServer
Abb. 6.15: Verteilungsdiagramms des Systems der Angebotskalkulation
Verteilungsdiagramme werden hauptsächlich erstellt, um anzuzeigen, welche Software auf
welcher Hardware ausgeführt werden kann. Dieses Ziel wird nur dann erreicht, wenn die
Komponenten- und Verteilungsdiagramme in einem Diagramm dargestellt werden. In Abbildung 6.15 ist das Verteilungsdiagramm des Systems der Angebotskalkulation im Konstruktiven Ingenieurbau dargestellt. In dieser Abbildung wird gezeigt, dass im Rahmen der Verteilung, welche auf eine Multi-Tier-Architektur basiert, die Geometrie als Komponente im Server des Architekten ausgeführt wird.
103
7
7 Implementierung des Systems der Kosten in Bauprojekten
Implementierung des Systems der Kosten in Bauprojekten
In der Implementierungsphase wird das Entwurfsmodell des Systems in die gewählte Programmiersprache Java übersetzt. Die Objekte des Systems werden damit als Java-Objekte
implementiert. Das Verfahren zur Implementierung des Systems der Kosten in Bauprojekten
gliedert sich hauptsächlich in vier Schritte. Während der erste Schritt die Implementierung des
statischen Strukturmodells umfasst, spezifiziert der zweite Schritt die Auswahl und Definition
des Persistenzkonzeptes. Der dritte und vierte Schritt befasst sich mit der Anfertigung der
User-Interfaces bzw. der Codierung der Dynamik des Systems. Falls ein Objektorientiertes
Datenbanksystem als Plattform zur Realisierung der Persistenz des Systems eingesetzt wird,
sollen die ersten beiden Schritte zusammenfließen.
Bei der Implementierung des Systems der Kosten in Bauprojekten in einer Umgebung eines
Objektorientierten Datenbanksystems ist darauf zu achten, dass diese Implementierung mit
einer engen Verbindung mit der verwendeten Programmiersprache Java (als ausgewählte
Implementierungssprache in der vorliegenden Arbeit) erfolgen soll. In diesem Zusammenhang wird zuerst eine Schemadeklaration definiert. Zur Schemadeklaration kann die ODL
(Object Definition Language) oder Java-ODL verwendet werden [Balz99]. Ein Präprozessor
wird dann verwendet, um diese Schemadeklaration in das Datenbankschema und in ein JavaDeklarationsteil zu übersetzten. Dann wird das Anwendungsprogramm in Java erstellt, wobei
hier Klassenbibliotheken zur Manipulation der Datenbank eingesetzt werden. Zur Erstellung
einer lauffähigen Anwendung werden der Java-Deklarationsteil und das Anwendungsquellprogramm übersetzt und mit dem Datenbanksystem eingebunden.
7.1
Umsetzung der UML-Konzepte in Java
Nachfolgend wird die Umsetzung einiger UML-Konzepte in Java erläutert. Bei diesen Konzepten handelt es sich um solche, die in der vorliegenden Arbeit wiederholt auftreten.
• Generalisierung
Das Konzept der Generalisierung in UML kann in Java durch die Vererbung und anhand des Schlüsselwortes extends umgesetzt werden. Ist eine Klasse ohne extendsKlausel deklariert, bedeutet dies, dass sie direkt aus der Java-Klasse Object abgeleitet
wird. Diese Klasse, welche als Superklasse aller anderen Klassen in Java betrachtet
wird, deklariert Methoden, die für alle anderen Java-Klassen gültig sind.
• Assoziationen
Java bietet die Möglichkeit zur Implementierung von Assoziationen zwischen Klassen, durch die Objektreferenz. Diese Implementierung erfolgt durch die Vereinbarung
von neuen Referenzattributen in den Klassen, in denen die Assoziationen enden. Der
Typ eines Referenzattributes ist die Zielklasse und sein Name ist entweder der Name
der Rolle oder der Name der Assoziation.
Aggregation und Komposition sind in UML gerichtete Assoziationen. Sie können
anhand von Containerklassen wie Vector implementiert werden.
• Schnittstellen (Interfaces)
Das Interface-Konzept in UML kann in Java anhand der Schlüsselwörter Interface und
implements umgesetzt werden. Eine Klasse in Java kann mehrere Interfaces implementieren.
• Pakete
Das UML-Konzept Paket (Package) kann durch das Java-Konzept Package umgesetzt
werden.
7 Implementierung des Systems der Kosten in Bauprojekten
104
7.2
Implementierung des Strukturmodells
Im Strukturmodell sind die einzelnen Klassen und ihre Beziehungen zueinander spezifiziert
worden. In der Implementierungsphase dient das verfeinerte Klassendiagramm des Strukturmodells der Angebotskalkulation der Entwurfsphase als Grundlage zur Erstellung des Codes
in Java. Dieser Schritt der Implementierung kann auch durch UML-taugliche CASEWerkzeuge wie z. B. Rational Rose realisiert werden. Nachfolgend ist der Java-Code dargestellt:
Hier ist der Code für die Klasse Bauprojekt:
Import java.util.*;
public class Bauprojekt
{
// Attribute
public int Nummer;
public String Bezeichnung;
public Date Baubeginn;
public Date Bauende;
public double Kosten;
// Referenzattribute
Public Vector Bauprojektkomponenten;
Public Angebotsleistungsverzeichnis Angebotsleistungsverzeichnis;
Public Bauherr Bauherr;
Public Angebot Angebot;
// Methoden
public Bauprjekt () {
Bauprojektkomponenten = new Vector ();
}
public double Kosten () {
double Summe = 0;
for (int i = 0; i < Bauprojektkomponenten.size (); i++ )
{
Bauprojektkomponente K = (Bauprojektkomponente)
Bauprojektkomponenten.elementAt (i);
Summe = Summe + K.Kosten ();
}
return Summe;
}
public void zustandAktualisieren ()
public void zustandAnzeigen ()
public void fertigBringen ()
}
105
7 Implementierung des Systems der Kosten in Bauprojekten
Hier ist der Code für die Klasse Bauprojektkomponente:
public abstract class Bauprojektkomponente
{
// Attribute
public int Nummer;
public String Bezeichnung;
public double Kosten;
// Referenzattribute
public Bauprojekt Bauprojekt;
public Bauprodukt Bauprodukt;
public Ressource Ressource ;
// Methoden
public void hinzufügen ()
public void entfernen ()
public void Kosten ()
}
Hier ist der Code für die Klasse Baugrundstück:
Import java.util.*;
public class Baugrundstück extends Bauprojektkomponente
{
// Attribute
public String Adresse;
// Referenzattribute
public Bauprojekt Bauprojekt;
public Vector Bauprodukte;
public Geometrie Geometrie;
// Methoden
public Baugrundstück ()
{
Bauprodukte = new Vector ();
}
public Baugrundstück Kosten (double k)
{
Kosten = k;
}
public double Kosten ()
}
return Kosten;
}
}
106
7 Implementierung des Systems der Kosten in Bauprojekten
Hier ist der Code für die Klasse Bauprodukt:
Import java.util.*;
public class Bauprodukt extends Bauprojektkomponente
{
// Attribute
public String Zustand;
// Referenzattribute
public Vector Bauprojektkomponenten;
public Baugrundstück Baugrundstück;
public Vector Ressourcen;
public Geometrie Geometrie;
Public Leistungskostenposition Leistungskostenposition;
// Methoden
public Bauprodukt ()
{
Bauprojektkomponenten = new Vector ();
Ressourcen = new Vector ();
}
public double Kosten ()
{
double Summe = 0;
for (int i = 0; i < Bauprojektkomponenten.size (); i++ )
{
Bauprojektkomponente K = (Bauprojektkomponente)
Bauprojektkomponenten.elementAt (i);
Summe = Summe + K.Kosten ();
}
return Summe;
}
public hinzufügen (Bauprojektkomponente);
{
Bauprojektkomponenten.addElement (K);
}
public entfernen (Bauprojektkomponente);
{
Bauprojektkomponenten.removeElement (K);
}
}
Hier ist der Code für die Klasse Geometrie:
public class Geometrie
{
// Attribute
public int kordinaten;
// Referenzattribute
public Bauprodukt Bauprodukt;
public Baugrundstück Baugrundstück;
107
7 Implementierung des Systems der Kosten in Bauprojekten
// Methoden
public zeichnen ()
public anzeigen ()
public verschieben ()
}
Hier ist der Code für die Klasse Ressource:
Import java.util.*;
public class ressource extends Bauprojektkomponente
{
// Attribute
public String Vorrat;
// Referenzattribute
public Vector Bauprojektkomponenten;
public Bauprodukt Bauprodukt;
public Leistungskostenliste Leistungskostenliste;
public Leistungskostenposition Leistungskostenposition;
// Methoden
public Ressource ()
{
Bauprojektkomponenten = new Vector ();
}
public double Kosten ()
{
double Summe = 0;
for (int i = 0; i < Bauprojektkomponenten.size (); i++ )
{
Bauprojektkomponente K = (Bauprojektkomponente)
Bauprojektkomponenten.elementAt (i);
Summe = Summe + K.Kosten ();
}
return Summe;
}
public hinzufügen (Bauprojektkomponente);
{
Bauprojektkomponenten.addElement (K);
}
public entfernen (Bauprojektkomponente);
{
Bauprojektkomponenten.removeElement (K);
}
public void vorratPrüfen ()
}
108
7 Implementierung des Systems der Kosten in Bauprojekten
Hier ist der Code für die Klasse Bauherr:
Import java.util.*;
public class Bauherr
{
// Attribute
public String Name;
public String Adresse;
// Referenzattribute
Public Angebot Angebot;
Public Vector Bauprojekte;
// Methoden
public Bauherr ()
{
Bauprojekte = new Vector ();
}
public void anzeigen ()
public void informieren ()
}
Hier ist der Code für die Klasse Angebotsleistungsverzeichnis:
Import java.util.*;
public class Angebotsleistungsverzeichnis
{
// Attribute
public int Nummer;
public String Bezeichnung;
public Date Datum;
// Referenzattribute
public Bauprojekt Bauprojekt;
public Vector Positionen;
public Leistungskostenliste Leistungskostenliste;
// Methoden
public Angebotsleistungsverzeichnis ()
{
Positionen = new Vector ();
}
public void hinzufügen ()
public void entfernen ()
public void anzeigen ()
}
109
7 Implementierung des Systems der Kosten in Bauprojekten
Hier ist der Code für die Klasse Angebotsleistungsverzeichnisposition:
public class Angebotsleistungsverzeichnisposition
{
// Attribute
public String Positionsnummer;
public String Titel;
public String Kurzbezeichnung;
public String Langbezeichnung;
public double Menge;
public String Einheit;
// Referenzattribute
public Angebotsleistungsverzeichnis Angebotsleistungsverzeichnis;
public Leistungskostenposition Leistungskostenposition;
}
Hier ist der Code für die Klasse Leistungskostenliste:
Import java.util.*;
public class Leistungskostenliste
{
// Attribute
public int Nummer;
public String Bezeichnung;
public double Mengenkostensumme,
public String Währung;
public Date Datum;
// Referenzattribute
public Angebotsleistungsverzeichnis Angebotsleistungsverzeichnis;
public Angebot Angebot;
public Vector Positionen;
// Methoden
public Leistungskostenliste ()
{
Positionen = new Vector ();
}
public void hinzufügen ()
public void entfernen ()
public void anzeigen ()
}
110
7 Implementierung des Systems der Kosten in Bauprojekten
Hier ist der Code für die Klasse Leistungskostenposition:
public class Leistungskostenposition
{
// Attribute
public String Lfd.Nr.desLV;
public String KurzBezeichnung;
public String LangBezeichnung;
public double Menge;
public double StundenansätzeJeEinheit;
public double StoffansätzeJeEinheit;
public double FremdleistungsansätzeJeEinheit;
public double StundenansätzeJePosition;
public double StoffansätzeJePosition;
public double FremdleistungsansätzeJePosition;
public String Währung;
public double StundenkostenJeEinheit;
public double StoffkostenJeEinheit;
public double FremdleistungskostenJeEinheit;
public double Einheitskosten;
public double MengenkostenJePosition;
public double StundenkostenMitZuschlagJeEinheit;
public double StoffkostenMitZuschlagJeEinheit;
public double FremdleistungskostenMitZuschlagJeEinheit;
public double AngebotspreisJeEinheit;
public double AngebotspreisJePosition;
// Referenzattribute
public Angebotsleistungsverzeichnisposition Angebotsleistungsverzeichnisposition;
public Leistungskostenliste Leistungskostenliste;
public Angebotsposition Angebotsposition;
public Vector Ressourcen;
public Vector Bauprodukte;
}
Hier ist der Code für die Klasse Angebot:
Import java.util.*;
public class Angebot
{
// Attribute
public int Nummer;
public String Bezeichnung;
public double Angebotssumme;
public String Währung;
public Date Datum;
// Referenzattribute
public Leistungskostenliste Leistungskostenliste;
public Bauherr Bauherr;
public Bauprojekt Bauprojekt;
111
7 Implementierung des Systems der Kosten in Bauprojekten
Public Vector Positionen;
// Methoden
public Angebot ()
{
Positionen = new Vector ();
}
public void hinzufügen ()
public void entfernen ()
public void anzeigen ()
}
Hier ist der Code für die Klasse Angebotsposition:
public class Angebotsposition
{
// Attribute
public String Lfd.Nr.desLV;
public String KurzBezeichnung;
public double Menge;
public String Währung;
public double AngebotspreisJeEinheit;
public double AngebotspreisJePosition;
// Referenzattribute
public Angebot Angebot;
public Leistungskostenposition Leistungskostenposition;
}
7 Implementierung des Systems der Kosten in Bauprojekten
112
7.3
Definition und Realisierung der Persistenzmechanismen
Bei der Definition und Realisierung der Persistenzmechanismen soll zuerst festgelegt werden,
welche Objekte des Systems der Kosten in Bauprojekten im Konstruktiven Ingenieurbau persistent gehalten werden. Es ist von großer Bedeutung, solche Daten über Kosten von Leistungen persistent zu halten, um sie später bei der Erstellung von Angebotskalkulationen als vergleichbare Beispiele zu verwenden und damit wettbewerbsfähige Angebote zu erstellen.
Bei der Definition der Art der Persistenzmechanismen geht es in erster Stelle darum, welches
Datenmodell und Datenbankmanagementsystem zur Realisierung der Persistenz geeignet ist.
Grundsätzlich ist bei der Realisierung der Persistenz von Objekten auf die Gewährleistung der
Objektidentität und die korrekte Abbildung von komplexen Beziehungen zwischen den Objekten des Systems wie z. B. die Aggregation und die Vererbung zu achten. Daher bilden Objektorientierte Datenbanken eine erste Wahl zur Realisierung der Persistenz der Objekte des
Systems der Kosten in Bauprojekten im Konstruktiven Ingenieurbau. In Abbildung 7.1 ist das
Strukturmodell des Systems im Hinblick auf die Realisierung der Persistenz mit Datenbanken
dargestellt. Diese Abbildung zeigt deutlich, dass bei dem Einsatz von Objektorientierten Datenbanken als Plattform zur Realisierung der Persistenz keine Strukturverluste hingenommen
werden müssen.
Strukturmodell
des Systems
Strukturmodell
im Speicher
Strukturmodell in
OODB
Strukturmodell in
Tabellen der relationalen Datenbank
Abb. 7.1: Transformation des Strukturmodells des Systems bei der Realisierung der Persistenz
In Objektorientierten Datenbanksystemen wie z. B. ObjectStore, können Objektstrukturen
ohne Strukturverluste persistent gehalten werden. Mit ObjectStore, welches als Objektorientiertes Datenbanksystem über eine Client-Server-Architektur verfügt, wird die Datenhaltung
durch eine objektabhängige Persistenz realisiert. Während die klassenabhängige Persistenz
alle Objekte unterhalb einer persistenten Wurzelklasse persistent macht, können bei dem Einsatz der objektabhängigen Persistenz persistente und transiente Objekte in einer Klasse vorhanden sein. Mit ObjectStore kann die Persistenz der Objekte unabhängig vom Datentyp realisiert werden. Dem ObjectStore liegt kein eigenes Datenmodell zugrunde und wird deshalb
als eine Erweiterung des Konzeptes der Objektorientierten Programmiersprachen betrachtet
[Voss99] [Heue97].
ODMG als Standard legt nicht fest, wie die Realisierung der Persistenz einer Klasse erfolgen
soll. ObjectStore realisiert die Persistenz auf der Basis eines Postprozessors, welcher vorher
113
7 Implementierung des Systems der Kosten in Bauprojekten
kompilierte Klassen persistent machen kann. Die Java-Anbindung von ObjectStore basiert auf
dem Postprozessor osjcfp, der den Bytecode einer Java-Klasse so verändert, dass diese Klasse
persistenzfähig wird [Saak00].
Bei dem Einsatz der Objektorientierten Technologie, wie z. B. Java-Umgebung, existieren
Objekte üblicherweise nur solange, wie das Programm ausgeführt wird. Als simpelste Möglichkeit zur Realisierung der Persistenz in einer Java-Umgebung gestattet Serialisierung das
Speichern und Wiederherstellen von komplexen Objekten bzw. Objekt-Hierarchien. Dieses
Konzept wird in Java durch Streams realisiert. Damit können Java-Objekte in Dateien gespeichert oder über das Netz versendet werden. So kann die Serialisierung in Java als Konzept
sowohl zur Realisierung der Persistenz als auch zur Datenübertragung im Netzwerk betrachtet
werden. Applets können auch serialisiert werden, wobei sie vor der Serialisierung gestoppt
werden müssen. Diese können später in den Browser geladen und neu gestartet werden. Persistenz soll aber nicht mit dem Begriff Serialisierung gleichgestellt werden. Schließlich handelt es sich bei dem Begriff Persistenz um das dauerhafte Speichern von Daten durch Datenbanken auf externe Datenträger.
In [Takl00] ist ein Konzept eines generischen Persistenz-Frameworks dargestellt, welches im
Zusammenspiel mit einem leistungsfähigen Code-Generator eine allgemeine, verteilte Datenbankanbindung realisiert. Als eine experimentelle persistente Programmierumgebung für Java
ist PJama in [Boge99] dargestellt. Sie realisiert die Prinzipien der orthogonalen Persistenz,
wobei jeder Datentyp ohne Transformation in ein anderes Datenformat persistent gemacht
und im Hauptspeicher wieder geladen werden kann.
Komponentenmodelle besitzen Mechanismen, mit denen die Persistenz der Komponenten
realisiert wird. So können persistente Komponenten in JavaBeans anhand der Serialisierung
erzeugt werden. Zur Realisierung der Persistenz von Anwendungsobjekten in EJB-basierten
Applikationsservern wird das Konzept Entity-Beans, als Bestandteil der Spezifikation von
EJB eingesetzt.
Objektrelationale Datenbanksysteme können auch zur Realisierung der Persistenz der Objekte
des Systems der Kosten in Bauprojekten eingesetzt werden. Oracle 8, dessen Basis ein objektrelationales Datenmodell bildet, kann als Plattform zu diesem Zweck verwendet werden. Hier
sollen aber zuerst die Java-Objekte auf Oracle 8-Objekte abgebildet werden. Die von Oracle
angebotenen JDBC-Treiber können eingesetzt werden, um von der objektrelationalen Unterstützung des Datenmodells Gebrauch zu machen und damit Java-Objekte ohne Performanzverluste in geschachtelten Tabellen in Oracle8 darzustellen.
Bei der Festlegung der Art der eingesetzten Persistenzmechanismen sollen aber an erster Stelle die bereits vorhandenen Datenbanksysteme, sowie die Einbeziehung von Legacy-Systemen
als entscheidende Faktoren berücksichtigt werden. In der Praxis, insbesondere im kommerziellen Bereich, werden eigentlich immer noch relationale Datenbanken favorisiert. Da das
System der Kosten in Bauprojekten ähnliche Strukturen wie Systeme des kommerziellen Bereichs aufweist, wird anhand eines Anwendungsbeispiels in Kapitel 8 die Persistenz durch
relationale Datenbanken realisiert. Bei dem Einsatz eines relationalen Datenbanksystems als
Plattform zu Realisierung der Persistenz wird das Strukturmodell für eine objekt-relationale
Abbildung verwendet. Mit dieser Abbildung können einzelne Klassen des Strukturmodells in
Tabellen der Datenbank umgewandelt werden.
8 Anwendungsbeispiele
114
8
Anwendungsbeispiele
8.1
Anwendungsbeispiel 1: Realisierung der Datenhaltung des Objektmodells
In diesem Anwendungsbeispiel wird gezeigt, wie die Ergebnisse der Objektorientierten Modellierung bei der Realisierung der Datenhaltung durch relationale Datenbanken verwendet
werden können. Dabei wird die Abbildung der Objekte in Tabellen der relationalen Datenbank dargestellt. In Rahmen dieses Anwendungsbeispiels wird die Modellierung der Angebotskalkulation für ein Parkhaus als Bauprojekt dargestellt. Dieses Anwendungsbeispiel bezieht sich auf ein Beispiel in [Pran95] und wird in der vorliegenden Arbeit entsprechend dem
entwickelten Strukturmodell der Entwurfsphase modifiziert.
8.1.1 Darstellung des Bauprojektes
Die Skizzen des Bauprojektes Parkhaus und das Angebotsleistungsverzeichnis sind in
[Pran95] detailliert dargestellt. Das Angebotsleistungsverzeichnis ist folgendermaßen gegliedert:
Leistungsbeschreibung mit Leistungsverzeichnis
Titel I Erdarbeiten
Pos. 1.1
Erdaushub für die Baugrube, Bodenklasse 4, von OK.-Fundamente bis OK.-Gelände, bis zu
einer Maximaltiefe von ca. 8,00 m. Aushub lösen und laden.
15.000 m³
Pos. 1.2
Aushub für Einzel- und Streifenfundamente, Tiefe bis zu ca. 1,00 m unter Baugrubensohle,
sonst wie Pos. 1.1. Der Aushub ist hier besonders maßhaltig herzustellen, weil keine Fundamentschalung vergütet wird.
320 m³
Pos. 1.3
Abfuhr des gesamten Bodenmaterials auf eine ca. 3 km entfernt liegende Kippe, einschließlich Auffüllgebühren.
15.320 m³
Pos. 1.4
Liefern von verdichtungsfähigem Material und Lagenweiser Einbau. Maximalschichtdicke 30
cm, einschließlich verdichten auf 1,06fache Proctordichte.
680 m³
Pos. 1.5
Trägerbohlwand als Baugrubenverbau herstellen, einschließlich der erforderlichen Anker,
H = 6,0 bis 8,0 m.
1.680 m²
Titelsumme I Erdarbeiten
115
8 Anwendungsbeispiele
Titel II Beton- und Stahlbetonarbeiten
Pos. 2.1
Sauberkeitsschicht in B5, d = 5 cm, nach dem Abrütteln des Untergrundes einbauen und
verdichten.
2.000 m²
Pos. 2.2
Beton für Einzel- und Streifenfundamente in B 25.
320 m³
Pos. 2.3
Eventualposition
Schalung für Fundamente, in rauer Qualität.
512 m²
Pos. 2.4
Bodenplatte aus B 25, d = 20 cm, eben und waagerecht einbauen, einschließlich erforderlicher Randschalung.
1.440 m²
Pos. 2.5
Beton für Stützen, B 25, in allen Stockwerken ab OK.-Fundamente, Querschnitt 40/40 cm.
85 m³
Pos. 2.6
Beton für Treppenläufe und Podeste, B 25, in allen Geschossen.
44 m³
Pos. 2.7
Beton für Wände in B 25, d = 20 bis 25 cm in allen Stockwerken.
848 m³
Pos. 2.8
Beton für Unter-, Überzüge, Randbalken und Attika in B 25.
310 m³
Pos. 2.9
Beton für Decken in B 25, Deckenstärke ca. 15 cm.
1.680 m³
Pos. 2.10
Beton für Rampenplatten in B 25, d = 15 cm, obere Betonfläche geneigt
126 m³
Pos. 2.11
Schalung für Stützen 40/40 cm in glattem Sichtbeton.
850 m²
Pos. 2.12
Schalung für Treppenläufe und Podeste in glattem Sichtbeton, die Seitenschalung wird nicht
extra vergütet.
320 m³
Pos. 2.13
Schalung für die Wände der Pos. 2.7, in glattem Sichtbeton.
116
8 Anwendungsbeispiele
10.380 m²
Pos. 2.14
Schalung für die Unterzüge etc. der Pos. 2.8 in glatter SB-Qualität.
2.480 m²
Pos. 2.15
Schalung für die Decken der Pos. 2.9, Oberfläche geschlossen.
11.200 m²
Pos. 2.16
Schalung für Rampenplatten der Pos. 2.10, Oberfläche geschlossen.
960 m²
Pos. 2.17
Alternativ-Position zu den Pos. 2.5 und 2.11
Herstellen und Versetzen von FT-Stützen, Querschnitt 40/40, Form leicht konische, in B 25,
glatte SB-Qualität, die Bewehrung wird nach Pos. 2.18 abgerechnet.
594 m
Pos. 2.18
Betonstahl BSt 420/500 nach DIN 488 für die Bewehrung von Stahlbetonbauteilen in Ortbeton und Stahlbetonfertigteilen, ∅ 6 bis 28 mm, nach den Angaben der Bewehrungspläne
liefern, schneiden, biegen und verlegen.
50 t
Pos. 2.19
Betonstahlmatten BSt 500/550 RK nach DIN 488, als Lagermatten, nach den Bewehrungsplänen liefern, schneiden, biegen und verlegen.
65 t
Pos. 2.20
Liefern und Einbauen von Halfenschienen, Profil 50/30, verzinkt, mit Styroporfüllung, einschließlich Entfernen der Füllung.
1m
Titelsumme II Beton- und Stahlbetonarbeiten
Titel III Mauerarbeiten
Pos. 3.1
Kalksandsteinmauerwerk für die Längs- und Stirnwände herstellen, KSV 1,8 und KSL 1,6, d
= 24 cm.
645 m³
Titelsumme III Mauerarbeiten
Zusammenstellung der Titelsummen
Titel I Erdarbeiten
Titel II Beton- und Stahlbetonarbeiten
Titel III Mauerarbeiten
Nettoangebotssumme
Umsatzsteuer 15 % (Stand 1994)
Bruttoangebotssumme
117
8 Anwendungsbeispiele
8.1.2 Beschreibung des Kalkulationsverfahrens
Als Kalkulationsverfahren wird in diesem Anwendungsbeispiel die Kalkulation über die Angebotsendsumme (Umlagekalkulation) festgelegt. Gemäß diesem Kalkulationsverfahren erfolgt die Ermittlung der Gemeinkosten der Baustelle für jedes Bauprojekt separat. Allgemeine
Geschäftskosten und Zuschläge für Gewinn und Wagnis können dann mit einem vordefinierten Zuschlagssatz den Herstellkosten hinzugefügt werden. Nach diesem Kalkulationsverfahren wird die Angebotskalkulation folgendermaßen durchgeführt:
•
Stufe 1:
Diese Stufe beinhaltet die Ermittlung der Kosten für Mittellohn, Stoffe und Geräte, sowie
die Definition der Nachunternehmerleistungen. Außerdem werden die Zuschlagssätze für
Zusatzkosten auf Löhne und Gehälter, Lohnnebenkosten, Kleingeräte und Werkzeuge,
sowie die allgemeine Geschäftskosten ermittelt. Diese Ermittlung erfolgt nicht für jedes
Bauprojekt, sondern einmalig am Jahresende und auf der Basis der Ergebnisse der Betriebsbuchhaltung. Ausnahmsweise können nur Bauprojekte mit Besonderheiten bei der
Ermittlung der Zuschlagssätze berücksichtigt werden.
•
Stufe 2:
In dieser Stufe werden die Herstellkosten ermittelt. So werden die Einzelkosten der Teilleistungen, die baustellenspezifischen Gemeinkosten ermittelt. Danach werden die Einzelkosten der Teilleistungen und die Gemeinkosten summiert.
•
Stufe 3:
Hier wird die Nettoangebotssumme ermittelt.
•
Stufe 4:
In dieser Stufe werden die Zuschlagssätze auf Stoffkosten, Gerätekosten, Nachunternehmerleistungen festgelegt. Hier wird auch der Zuschlagssatz auf den Mittellohn ermittelt.
•
Stufe 5:
Diese Stufe befasst sich mit der Ermittlung der Einheitspreise der Teilleistungen und der
Angebotspreise.
8 Anwendungsbeispiele
118
8.1.3 Modellierung des Leistungsverzeichnisses
Bei der Modellierung des Leistungsverzeichnisses werden die Klassen Leistungsverzeichnis
und Position identifiziert. Damit wird das Leistungsverzeichnis als Aggregation von mehreren
Positionen betrachtet. Demgemäss wird die Klasse Angebotsleistungsverzeichnis als Container-Klasse spezifiziert, welche die Positionen des Leistungsverzeichnisses verwaltet.
Position
+ Titel
+ Positionsnummer
+ Kurzbezeichnung
+ Langbezeichnung
+ Menge
+ Einheit
Leistungsverzeichnis
+ Nummer
+ Bezeichnung
+ Datum
1 + Titelsumme I
+ Titelsumme II
+ Titelsumme III
+ Nettoangebotssumme
+ Umsatzsteuer
+ Bruttoangebotssumme
*
OID
Nummer
Bezeichnung
Datum
1alvph7
3alvvh5
11
12
Parkhaus
Verwaltungshaus
22.11.95
Titelsumme III
Nettoangebotssumme
ID
OID
P.Nummer
palv1ph7
palv2ph7
palv3ph7
palv4ph7
palv5ph7
palv6ph7
1alvph7
1alvph7
1alvph7
1alvph7
1alvph7
1alvph7
1.1
1.2
1.3
1.4
1.5
2.1
Titel
Titelsumme I
Umsatzsteuer
Titelsumme II
Bruttoangebotssumme
Kurzbezeichnung
I. Erdarbeiten
Erdaushub für die Baugrube
I. Erdarbeiten
Aushub für Fundamente
I. Erdarbeiten
Abfuhr des ges. Bodenmaterials
I. Erdarbeiten
Liefern von verd. Material
I. Erdarbeiten
Trägerbohlwand
II. Beton- und Stahlbetonarbeiten
Sauberkeitsschicht in B 5
Langbezeichnung
Menge
Einheit
15 000
320
15320
680
1680
2000
m³
m³
m³
m³
m²
m²
Abb. 8.1: Abbildung des Klassendiagramms des Angebotsleistungsverzeichnis in relationale Tabellen
In Abbildung 8.1 sind das Klassendiagramm des Leistungsverzeichnisses sowie die Abbildung der Klassen des Klassendiagramms in Tabellen der relationalen Datenbank gezeigt. Bei
der objekt-relationalen Abbildung werden Klassendiagramme in Tabellen einer relationalen
Datenbank nachgeformt. Bei dieser Abbildung werden auch solche Aspekte wie die Realisierung der Objektidentität in relationalen Datenbank behandelt. Diese Abbildung der Objekte in
veranschaulichte Tabellen der relationalen Datenbank kann auch als Nachweis einer korrekten
Modellierung betrachtet werden.
8 Anwendungsbeispiele
119
8.1.4 Modellierung der Mittellohnberechnung
Zur Mittellohnberechnung wird in der Praxis eine Liste erstellt. Diese Liste beinhaltet die
Bezeichnung der Arbeiter, welche am Bauprojekt eingesetzt werden, deren Anzahl und Eigenschaften sowie Angaben über Menge der Arbeit die sie leisten, sowie die Kosten, die dadurch entstehen. Die Modellierung der Tabellen zur Mittellohnberechnung aus [Pran95] erfolgt auf der Basis des Ressourcenmodells. In der Regel wird der Mittellohn für Aufsicht und
Belegschaft berechnet. Im Ressourcenmodell der Analysephase werden Aufsicht und Belegschaft als Spezialisierungsklassen der Klasse Arbeiter modelliert. Die Angaben aus den Tabellen zur Mittellohnberechnung aus [Pran95] werden als Attribute dieser Klassen spezifiziert. Die ermittelten Mittellöhne werden als Attribute der Klassen Belegschaftsliste und Aufsichtsliste betrachtet.
Arbeiter
{abstract}
+ Name
+ Adresse
+ Lohn pro h
+ Anzahl Stunden
+ Gesamt DM/h
+ anzeigen ()
Aufsichtskostenliste
+ Bezeichnung
+ Datum
+ Gesamtsumme Anzahl h
+ Gesamtsumme DM/h
+ Mittellohn
+ anzeigen ()
Belegschaftskostenliste
+ Bezeichnung
+ Datum
+ Gesamtsumme Anzahl h
+ Gesamtsumme DM/h
+ Mittellohn
+ anzeigen ()
*
*
Aufsicht
+ DM/Monat
* + Vermögensbildung
+ Zulagen Überstunden
+ Gesamt DM/Monat
+ Monatl. Arbeitszeit in h
ID
Belegschaf
+ Gesamttarifstundenlohn
+ Stammarbeiterzulagen
*
+ Überstunden Zuschlag
+ Erschwerniszuschlag
+ Zuschl. Nacht-, Sonn- u. Feiert.
Name Adresse Lohn pro h Anzahl Stunden
Gesamt DM/h
Gesamttarifstundenlohn
1bph7
Stammarbeiterzulagen
Überst. Zuschlag
Erschwerniszuschlag
Zuschl. Nacht-, Sonn- u. Feiert.
Abb. 8.4: Klassenmodell der Tabelle zur Mittellohnberechnung
ID
Name
Adresse
Lohn pro h
Anzahl Stunden
Gesamt DM/h
DM/Monat
1aph7
Vermögensbildung
Zulagen Überstunden
Gesamt DM/Monat
Monatl. Arbeitszeit in h
Abb. 8.2: Das Klassendiagramms zur Mittellohnberechnung und die Abbildung der Vererbung in Tabellen
In Abbildung 8.2 wird das Klassendiagramm zur Mittellohnberechnung dargestellt. In dieser
Abbildung wird die Vererbungsbeziehung zwischen Arbeiter, Aufsicht und Belegschaft in
Tabellen der relationalen Banken abgebildet.
8 Anwendungsbeispiele
120
Aufsichtskostenliste
+ Bezeichnung
+ Datum
*
+ Gesamtsumme Anzahl h
+ Gesamtsumme DM/h
+ Mittellohn
+ anzeigen ()
Aufsicht
+ DM/Monat
+ Vermögensbildung
*
+ Zulagen Überstunden
+ Gesamt DM/Monat
+ Monatl. Arbeitszeit in h
OOID DM/Monat Vermögensbildung Zulagen Überst. Gesamt DM/Monat Monatl. Arbeitszeit in h
1aph7
OID
Bezeichnung
Datum
Gesamtsumme Anzahl h Gesamtsumme DM/h
Mittellohn
1alph7
ID
OID
OOID
1asph7
1alph7
1aph7
Abb. 8.3: Abbildung der Aggregation zwischen Aufsichtskostenliste und Aufsicht in Tabellen
Im weiteren Verlauf wird dieses Klassendiagramm zerlegt und die Klassen in Tabellen der
relationalen Datenbank abgebildet (Abb. 8.3 und Abb. 8.4).
Belegschaftskostenliste
+ Bezeichnung
+ Datum
*
+ Gesamtsumme Anzahl h
+ Gesamtsumme DM/h
+ Mittellohn
+ anzeigen ()
OOID
Gesamttarifst. L.
Belegschaft
+ Gesamttarifstundenlohn
+ Stammarbeiterzulagen
*
+ Überstunden Zuschlag
+ Erschwerniszuschlag
+ Zuschl. Nacht-, Sonn- u. Feiert.
Stammarbeiterzul. Überst. Zusch. Erschwerniszuschl. Zuschl. N. S. u. F.
1bph7
OID
Bezeichnung
Datum
Gesamtsumme Anzahl h Gesamtsumme DM/h
Mittellohn
1blph7
ID
OID
OOID
1bsph7
1blph7
1bph7
Abb. 8.4: Abbildung der Aggregation zwischen Belegschaftskostenliste und Belegschaf in Tabellen
8 Anwendungsbeispiele
121
8.1.5 Modellierung der Ermittlung der Gerätekosten
In der Praxis werden die ermittelten Gerätekosten in einer Liste aufgenommen. Diese Liste
beinhaltet die Bezeichnung der Geräte, welche am Bauprojekt eingesetzt werden, deren Anzahl und Eigenschaften. Diese Liste beinhaltet auch Angaben über die Menge der Arbeit, die
diese Geräte leisten und die Kosten die dadurch entstehen. In Abbildung 8.5 ist das Klassendiagramm der Liste zur Ermittlung der Gerätekosten dargestellt, wobei hier die Klasse Gerätekostenliste als Aggregation der Klasse Gerät spezifiziert wird. Die Abbildung dieser Aggregation in Tabellen der relationalen Datenbank kann auf ähnlicher Weise wie in den Abbildungen 8.3 und 8.4 erfolgen.
Gerät
+ BGL-Nr.
+ Bezeichnung
+ Stückanzahl
+ Energie Einh. kW
+ Energie Gesamt kW
+ Gewicht Einheit t
+ Gewicht Gesamt t
+ Auf- und Abbau Einheit Std.
+ Auf- und Abbau Gesamt Std.
+ Auf- und Abbau Sonstige Kosten
+ Vorhaltezeit je Gerät (Monat)
+ Vorhaltezeit Summe
+ Miete lt. BGL Einheit DM (Monat)
+ Miete lt. BGL Gesamt DM
+ Reparatur lt. BGL Einheit DM (Monat)
+ Reparatur lt. BGL Gesamt DM
*
Gerätekostenliste
+ Nummer
+ Bezeichnung
+ Datum
+ Gesamtsumme Energie kW
+ Gesamtsumme Gewicht t
+ Gesamtsumme Auf- und Abbau Std.
* + Gesamtsumme Sonstige Kosten Auf- und Abbau
+ Gesamtsumme Vorhaltezeit
+ Gesamtsumme DM Miete lt. BGL
+ Gesamtsumme DM Reparatur lt. BGL
+ Mietkosten lt. Baugeräteliste DM
+ Reparaturkosten lt. Baugeräteliste DM
+ Lohnzusatzkosten der Reparaturkosten DM
+ Summe Gesamtgerätekosten DM
+ anzeigen ()
Abb. 8.5: Klassendiagramm der Liste zur Ermittlung der Gerätekosten
8.1.6 Modellierung der Ermittlung der Gemeinkosten der Baustelle
Bei der Ermittlung der Gemeinkosten der Baustelle wird in der Praxis eine Liste erstellt. Aus
dieser Liste können die Klassen Gemeinkostenliste der Baustelle und Position spezifiziert
werden (Abb.8.6). Grundsätzlich beziehen sich die Gemeinkosten der Baustelle auf verursachte Kosten von Geräten, Arbeitern sowie andere Arten von Ressourcen wie Holz, welche
auf der Baustelle eingesetzt werden. Diese Arten von Ressourcen sind eigentlich im Ressourcenmodell als Klassen dargestellt. Dadurch können die Angaben in dieser Liste von den entsprechenden Objekten des Ressourcenmodells übertragen werden. Die Darstellung der Aggregation in Tabellen der relationalen Datenbank kann auf ähnlicher Weise wie z. B. in der
Abbildung 8.3 erfolgen.
Position
+ Nummer
+ Bezeichnung
+ Stundenanzahl h
+ Stoffe_Kosten DM
+ Schalungs- und Rüstungskosten DM *
+ Gerätekosten DM
+ Baustellenausstattungskosten DM
+ Allgemeine Kosten DM
+ Fremdleistungskosten DM
Gemeinkostenliste der Baustelle
+ Bezeichnung
+ Summe_Stunden_Baustelleneinrichtung h
+ Summe_Stoffe_Baustelleneinrichtung DM
+ Summe_Gerätekosten_Baustelleneinrichtung DM
1 + Gesamtsumme Stunden h
+ Gesamtsumme Stoffe DM
+ Gesamtsumme Schalungs- und Rüstung DM
+ Gesamtsumme Geräte DM
+ Gesamtsumme Baustellenausstattung DM
+ anzeigen ()
Abb. 8.6: Klassendiagramm der Liste zur Ermittlung der Gemeinkosten der Baustelle
8 Anwendungsbeispiele
122
8.1.7 Erstellung und Modellierung der Leistungskostenliste
Zur Erstellung der Leistungskostenliste werden die Tabellen zur Ermittlung der Einzelkosten
der Teilleistungen, zur Zusammenstellung der Einzelkosten der Teilleistungen, zur Ermittlung
der Herstellkosten, zur Ermittlung der Einheitspreise und der Positionspreise, welche in
[Pran95] verwendet werden, zu einer Leistungskostenliste zusammengefasst. In diesen Tabellen sind die Ansätze je Einheit und Einzelkosten je Einheit identisch.
Leistungskostenposition
+ Lfd. Nr. des Angebotsleistungsverzeichnis
+ KurzBezeichnung
+ LangBezeichnung
+ Menge und Einheit
+ Ansätze je Einheit_Stunden
+ Ansätze je Einheit_Lohn = Std.ML
+ Ansätze je Einheit_Stoffe
+ Ansätze je Einheit_Schalung und Rüstung
+ Ansätze je Einheit_Geräte
+ Ansätze je Einheit_Fremdleistung
+ Ansätze je Position_Einheitskosten
+ Ansätze je Position_Stunden
+ Ansätze je Position_Lohn = Std.ML
+ Ansätze je Position_Stoffe
+ Ansätze je Position_Schalung und Rüstung
+ Ansätze je Position_Geräte
+ Ansätze je Position_Fremdleistung
+ Ansätze je Position_Positionskosten
+ Einzelk. u. Zuschl. je Einheit_Std. x Angebotslohn
+ Einzelk. u. Zuschl. je Einheit_Stoffe + 15 in %
+ Einzelk. u. Zuschl. je Einheit_Schal. u. Rüst. + 15 in %
+ Einzelk. u. Zuschl. je Einheit_Geräte + 15 in %
+ Einzelk. u. Zuschl. je Einheit_Fremdleistung + 8 in %
+ Angebotspreis_Einheitspreis
+ Angebotspreis_Gesamt
*
Leistungskostenliste
+ Nummer
+ Bezeichnung
+ Datum
+ Gesamtsum._Ansätze je Position_Stunden
+ Gesamtsum._Ansätze je Position_Löhne
+ Gesamtsum._Ansätze je Position_Stoffe
+ Gesamtsum._Ansätze je Position_Schal. u. Rüst.
+ Gesamtsum._Ansätze je Position_Geräte
+ Gesamtsum._Ansätze je Position_Fremdleistung
+ Gesamtsum._Ansätze je Position_Positionskosten
+ Gesamtsum._Gemeink. der Baustelle_Stdunden h
+ Gesamtsum._Gemeink. der Baustelle_Löhne DM
+ Gesamtsum._Gemeink. der Baustelle_Stoffe DM
+ Gesamtsum._Gemeink. der Baust._Schal. u. Rüst.
+ Gesamtsum._Gemeink. der Baustelle_Geräte
+ Gesamtsum._Gemeink. d. Baust._Baustellenausst.
+ Gesamtsum._Gemeink. d. Baust._Allgem. Kosten
+ Gesamtsum._Gemeink. d. Baust._Fremdleistung
+ Gesamtsumme_Gemeinkosten der Baustelle
+ Gesamtsum._Herstellkosten_Stunden h
+ Gesamtsum._Herstellkosten_Löhne
+ Gesamtsum._Herstellkosten_Stoffe
+ Gesamtsum._Herstellkosten_Schalung u. Rüstung
+ Gesamtsum._Herstellkosten_Geräte
+ Gesamtsum._Herstellkosten_Baustellenausst.
+ Gesamtsum._Herstellkosten_Allgem. Kosten
+ Gesamtsum._Herstellkosten_Fremdleistung
1 + Gesamtsum._Herstellkosten
+ Gesamtsum._Angebotspreis
+ anzeigen ()
Abb. 8.7: Klassendiagramm der Leistungskostenliste
Bei der Modellierung dieser Leistungskostenliste werden die Klassen Leistungskostenliste
und Leistungskostenposition spezifiziert. In Abbildung 8.7 sind diese Klassen innerhalb eines
Klassendiagramms gezeigt. In Abbildung 8.8 ist die Aggregation zwischen Leistungskostenliste und Leistungskostenposition in Tabellen der relationalen Datenbank abgebildet.
8 Anwendungsbeispiele
123
OID
Nummer
Bezeichnung
Datum
Atr. 4
Atr. 5
Atr. 6
1ph7
3vh5
19
20
Parkhaus
Verwaltungshaus
22.11.95
39629,82
2102361,95
900347,00
Atr. 7
Atr. 8
Atr. 9
Atr. 10
Atr. 11
Atr. 12
Atr. 13
Atr. 14
173677,50
39179,20
131095,00
4346660,65
7772,00
412304,60
161708,00
0,00
Atr. 15
Atr. 16
Atr. 17
403691,00 105373,00 357750,00
Atr. 23
Atr. 24
Atr. 25
Atr. 18
Atr. 19
48320,00
Atr.20
Atr. 21
Atr. 26
Atr. 27
Atr. 28
Leistungskostenposition
OID
Lfd. Nr.
Kurzbezeichnung
p1ph7
P2ph7
P3ph7
P4ph7
P5ph7
P6ph7
1PH7
1PH7
1PH7
1PH7
1PH7
1PH7
Title I
1.1
1.2
1.3
1.4
1.5
I. Erdarbeiten
Baugrubenaushub
Fundamentaushub
Abfuhr
Hinterfüllen
Trägerbohlwand
Atr. 6
Atr. 7
Atr. 8
0,42
1,98
2,30
5,23
15,88
4,42
Atr. 9
18,00
400,00
Atr. 16
Atr. 17
947760,00
0,00
0,00
275760,00
0,00
672000,00
1056384,34
80587,50
4853,60
275760,00
2318324,00
672000,00
Langbezeichnung Menge u. Einheit Atr. 4
15000,00 m
320,00 m
15320,00 m
680,00 m
1680,00 m
0,05
0,15
