Vorwort
Simulation SS 97
Seite 1 von 89

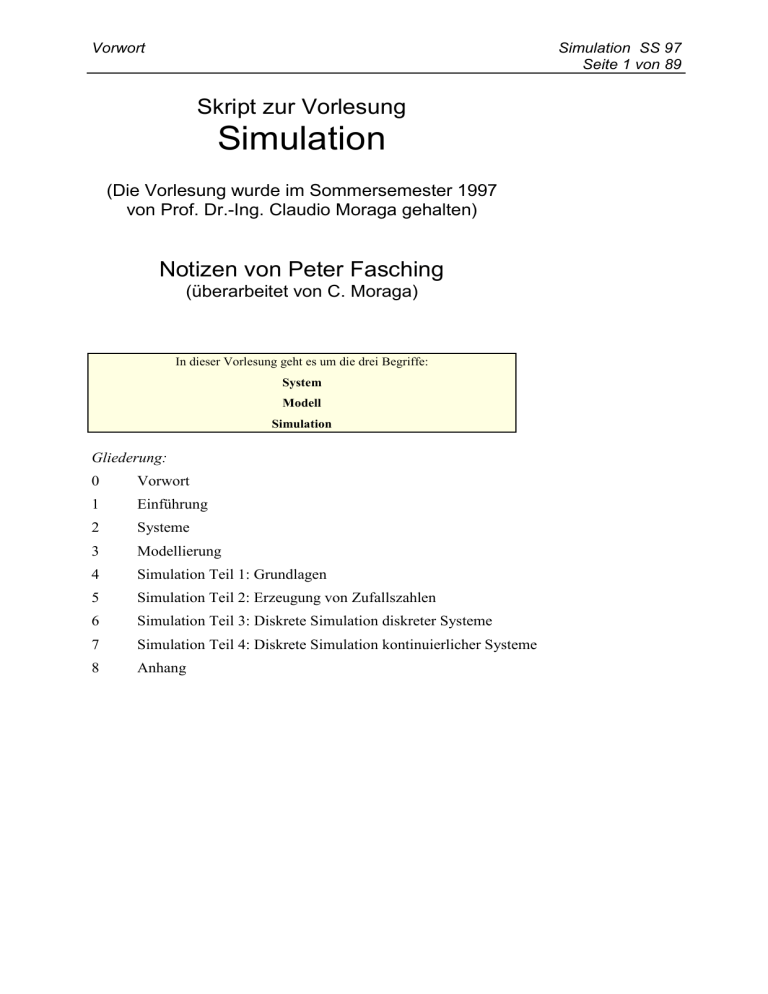

Skript zur Vorlesung
Simulation
(Die Vorlesung wurde im Sommersemester 1997
von Prof. Dr.-Ing. Claudio Moraga gehalten)
Notizen von Peter Fasching
(überarbeitet von C. Moraga)
In dieser Vorlesung geht es um die drei Begriffe:
System
Modell
Simulation
Gliederung:
0
Vorwort
1
Einführung
2
Systeme
3
Modellierung
4
Simulation Teil 1: Grundlagen
5
Simulation Teil 2: Erzeugung von Zufallszahlen
6
Simulation Teil 3: Diskrete Simulation diskreter Systeme
7
Simulation Teil 4: Diskrete Simulation kontinuierlicher Systeme
8
Anhang
Vorwort
0. Vorwort
0.1 Grundsätzliches zur Vorlesung
Die Vorlesung heißt offiziell „Simulation“. Der vollständige Titel ist:
„Modellierung und Simulation“. Die Vorlesung umfaßt vier
Vorlesungsstunden und zwei Übungsstunden.
Die Vorlesung ist eine
• Wahlpflichtveranstaltung für den Studiengang Angewandte Informatik
• Spezialvorlesung für den Studiengang Informatik
Die Vorlesung findet im Sommersemester statt und wird abwechselnd von Prof.
Moraga und Prof. Beilner gehalten.
0.2 Grundsätzliches zum Skript
Beide Professoren (Moraga und Beilner) setzen recht unterschiedliche
Schwerpunkte in der Vorlesung „Simulation“. Da dieses Skript sich an der
Vorlesung von Prof. Moraga orientiert, ist es auch nur als Begleitmaterial für
dessen Vorlesung geeignet. Für die Vorlesung von Prof. Beilner gibt es eine
Folienkopie.
Das Skript solle eine von der Vorlesung unabhängige Vorbereitung auf die
Prüfung ermöglichen. Dies Skript erhebt den Anspruch, zu etwa 80% den
prüfungsrelevanten Stoff zu enthalten. Bei den restlichen 20% verweisen wir in
den entsprechenden Kapiteln auf die Literatur. Das Ziel dieses Skriptes ist also:
Das Skript soll den Studenten eine effiziente Vorbereitung auf die Prüfung
ermöglichen.
Zu diesem Zeitpunkt fehlt leider noch ein wichtiger Abschnitt in diesem Skript.
Dieser Abschnitt enthält ein Beispiel für die Modellierung eines Systems.
Allerdings sollte gerade die Modellierung eines gegebenen Beispiel-Systems
ausführlich geübt werden! Die in der Bereichsbibliothek einzusehende
Folienkopie zu Prof. Moragas Simulations-Vorlesung enthält jedoch ein Beispiel
hierzu. (Ein Bauer muß sich entscheiden, wieviel Weizen und wieviel Raps er
anbauen soll.) Die dazu nötige Theorie kann dem vorliegenden Skript
entnommen werden.
In wie fern sich das Skript für die Bearbeitung der Übungsaufgaben eignet,
hängt von den Übungsaufgaben ab und ist momentan noch nicht absehbar.
Mit
Rahmen und Schattierung
hervorgehobene Textstellen sollten auswendig gelernt werden. Mit einer
Ausnahme: Im Kapitel „Erzeugung von Zufallszahlen“ wurden die Verfahren zur
„Generierung von Zufallszahlen“ weder eingerahmt noch schattiert, obwohl man
diese Verfahren ebenfalls herunterbeten können sollte.
Mein Tip: Kopiert alle Seiten, auf denen eingerahmte und schattierte Texte
stehen. Anschließend könnt ihr die eingerahmten Texte ausschneiden und auf
DIN A5- oder A6-Karteikarten kleben. Die Breite des Textes sollte sich gut dazu
eignen.
Simulation SS 97
Seite 2 von 89
Vorwort
0.3 Literatur
Unbedingt notwendig ist eigentlich nur ein Buch:
„Computer simulation and modelling“ (Kapitel 1 bis 7), Francis
Neelamkavil, 1987,
Bereichsbibliothek Informatik, Signatur: 3583/Neel, oder in der
Hauptbibliothek, Signatur: Sn 17019
Das Buch wird jedoch leider nicht mehr verkauft, was bei einem Preis von gut
70$ (inklusive aller Nebenkosten macht das etwa 130 bis 140 DM) eher
unrelevant ist. Eine Kopie des Inhaltsverzeichnisses, der Kapitel 1 bis 7 sowie
des Registers (insgesamt etwa 170 Seiten) ist allerdings sehr empfehlenswert.
Die übrigen Kapitel einschließlich dem Kapitel 11 über die „kontinuierliche
System-Simulation“ sind nicht prüfungsrelevant.
Außerdem empfehlenswert erscheinen mir:
• Diskrete Simulation (Kapitel 1, 2, 4.1, 4.4.1, 5),
Bereichsbibliothek Informatik, Signatur: 3583/Jent
• Digitale Simulation kontinuierlicher Systeme,
Bereichsbibliothek Informatik, Signatur: 3583/Page
• (Prof. Moraga hält sich im Kapitel über die „diskrete Simulation
kontinuierlicher Systeme“ zwar eng an das vorige Buch, aber wer die
Grundlagen auch wirklich verstehen will, empfehle ich:)
Numerische Methoden (Kapitel 8),
Hauptbibliothek, L Ma 43 +24
• Euer lieblings-Statistik-Buch, möglichst ein umfangreiches
Nachschlagewerk.
0.4 Hauptthemen
In dieser Vorlesung geht es um die drei Begriffe:
• System
• Modell
• Simulation
Der Aufbau der Vorlesung orientiert sich an diesen drei zentralen Begriffen:
1) Einleitung
2) Systeme
(Systemanalyse)
3) Modellierung
(Klassifikation von Modellen, Modellierungsmethode)
(Verifikation, Validierung und Zertifikation (Bescheinigung))
4) Simulation 1.Teil: Grundlagen und Grundsätzliches
5) Simulation 2.Teil: Erzeugung von Zufallszahlen
(inklusive dem Testen von Hypothesen/Zufallszahlen)
6) Simulation 3.Teil: Diskrete Simulation diskreter Systeme
7) Simulation 4.Teil: Diskrete Simulation kontinuierlicher Systeme
8) Anhang
Simulation SS 97
Seite 3 von 89
Vorwort
Abb.: Graphische Strukturierung der Inhalte dieser Vorlesung.
Simulation SS 97
Seite 4 von 89
Einführung
Simulation SS 97
Seite 5 von 89
1 Einführung
1.1 Grundsätzliches zur Vorlesung
Diese Vorlesung soll "Modellierung und Simulation" heißen.
Prof. Moraga wird sie aus dieser Sicht halten.
Arbeiten in Bereich „Modellierung und Simulation“ haben eine lange
Geschichte, verteilt über mehrere Wissenschaften. Das Studium von
„Modellierung und Simulation“ hat sich langsam in der Statistik (etwa ab 1960)
und in der Informatik etabliert.
(Bemerkung: An der Uni Dortmund werden auch simulationsbezogene
Vorlesungen am FB Statistik angeboten).
1.2 Voraussetzungen
Um im Bereich „Modellierung und Simulation“ arbeiten zu können, sind einige
Voraussetzungen notwendig. Die wichtigste Voraussetzungen sind:
• Gesunder Menschenverstand
• Fachliches Wissen
• Mathematisches Wissen (insbesondere Statistik)
• Programmiererfahrung
• Abstraktionsvermögen und systematisches Denken
1.3 Verschiedene Arten von Lösungen
Ist ein ein Problem mit einer mathematischen Formulierung gegeben, kann es
sein, daß das Problem
• eine (oder mehrere) optimale Lösung(en)
• eine (oder mehrere) gute (aber nicht optimale) Lösung(en)
• eine (oder mehrere) verträgliche Lösung(en)
• unverträgliche Lösungen
• überhaupt keine Lösung
hat.
Modellierung und Simulation kann zunächst als ein Fach verstanden werden, das
sich mit der Methoden zum Finden von guten Lösungen zu praktischen
Problemen beschäftigt.
Wie es leider zu erwarten war, hat die Modellierung und Simulation neue
Entwicklungsimpulse während des 2. Weltkrieges erhalten. John von Neumann
und Stanislaw Ulam benutzten mit Erfolg die sogenannte Monte Carlo Methode bei der Lösung von Problemen in der Teilchenphysik.
1.4 Einführendes Beispiel: Integralberechnung
y
y=f(x)
h
A
0
b
c x
Aufgabenstellung
Zu berechnen sei die Fläche A.
Analytische Lösung
Das genaue, analytische Ergebnis ließe sich durch das Integral berechnen:
Einführung
Simulation SS 97
Seite 6 von 89
c
A = f (x) dx,
∫
b
mit
0 ≤ f (x ) ≤ h ,
b≤x≤c
Lösung durch Simulation
Es sei R das Viereck mit der Basis (b,c) und der Höhe h. Ferner sei es Z(x,y)
ein Zufallspunkt in R. Die Wahrscheinlichkeit p, das der Punkt Z in A liegt,
ist:
p=
=
A
R
A
(c − b) ⋅ h
Angenommen, daß N Zufallspunkte erzeugt worden sind, und K davon in A
liegen. Dann gilt bei großem N:
p≈
K
N
und
lim p =
N →∞
A
(c − b) ⋅ h
Daraus folgt:
A = (c − b) ⋅ h ⋅ lim p
N →∞
≈ (c − b) ⋅ h ⋅
K
N
(Bei sehr großem N erhält man damit eine Ergebnis für A, das mit allen
relevanten Nachkommaziffern mit dem exakten Ergebnis von A
übereinstimmt.)
Rechnergestützte Modellierung und Simulation als eine Methode zur
Problemlösung ist dann angebracht, wenn eine analytische, numerische,
mathematische bzw. eine experimentelle physikalische Lösung
• zu schwer
• zu langsam (zu aufwendig)
• zu teuer
• zu gefährlich
• oder einfach unmöglich ist.
Offensichtlich können Simulationsergebnisse ungenauer als die analytischen
sein.
1.5 Kontinuierliche und diskrete Systeme
Kontinuierliches System:
Z.B. Temperaturänderungen in einem Kraftwerk
Diskretes System:
Z.B. Bewegung von Kunden in einer Bank.
Definitionsbereich
Diskret
Kontinuierlich
Wertebereich
Diskr. Kont. Diskr. Kont.
1.
2.
3.
4.
1. Echte diskrete Systeme
2. Abtastsysteme (ggf. Annäherung zu K.-Systeme.)
3. Quantizierte Systeme (vgl. SPICE)
4. Echte kontinuierliche Systeme
1.6 Kontinuierliche und diskrete Variablen
1.6.1 Beispiel: Verkehrsampeln
Die "Programmierung" von Verkehrsampeln in einer komplexen
Straßenkreuzung ist kein triviales Problem. (Man denke an die InduparkKreuzung zum Wertkauf/Metro oder an Zufahrtskreuzungen zum
Einführung
Fußballstadium). Es gibt keine einfache analytische Methode, um
herauszufinden, welche die beste Ampelprogrammierung ist, die Staus vermeidet
und allen Verkehrsteilnehmer "gerecht" wird.
• Ampelsequenz:
diskretes Ereignis
• Fahrzeugbewegung: kontinuierliches Ereignis
• Fahrzeugenankunft: stochastisch
• Schaltgangsequenz: (halb)deterministisch
• Stromversorgung:
statisch, kontinuierlich
• Ampelsteuerung:
dynamisch
1.7 Überblick über die Kapitel
1.7.1 Die diskreten Simulationsmodelle
Grundsätzlich:
diskrete Annäherung zur Realität
kontinuierliche Änderungen werden durch eine Reihe diskreter Ereignisse
repräsentiert
Also:
Eine diskrete Simulation besteht aus der Beobachtung und Analyse der
Ergebnisse, die durch das Erzeugen von (ggf. zufallsverteilten) Ereignissen mit
Hilfe eines Simulationsmodells erreicht werden können.
1.7.2 Der Modellierungs-und Simulationsprozeß
Das "mathematische Modell" kann hier außer einer eigentlichen mathematischen
Beschreibung, die folgenden Informationen umfassen:
logische Aussagen
falls <Bedingung> dann <1. Aktion> sonst
<2. Aktion>
• statistische Daten aus (ggf. experimentellen) Messungen
• Daten aus Wahrscheinlichkeitsverteilungen
"Erstellung eines verfeinerten mathematischen Modells"
hier ist erforderlich bzw. kann folgendes erforderlich sein zu
• approximieren
• diskretisieren
• partitionieren (im Sinne des "Teilen zu Herrschen")
• sequentiallisieren bzw. partitionieren (im Sinne einer
Betriebsmittelzuordnung. Z.B. bei Mehrprozessorsystemen)
um eine effiziente algorithmische Beschreibung des Modellverhaltens zu
erreichen.
(Zu "Validierung und Verifikation", siehe Folie 12. Verweis zum späteren
Kapitel.)
Simulationsmodelle können optimale Lösungen nicht identifizieren. Sie
unterstützen nur den Vergleich verschiedener, alternativer Lösungen.
Eine „Übervereinfachung“ des Simulationsmodells kann zu einem
(unverträglichen) Verlust an Genauigkeit und Allgemeingültigkeit führen.
Eine „Überverkomplizierung“ des Simulationsmodells beeinträchtigt die
Simulationseffizienz (und steigert die Simulationskosten).
Eine Simulation ist teurer als eine analytische Lösung und bedarf viel
detailliertere Eingaben.
Ein Simulationsverfahren kann manche strukturelle Änderungen (z.B. von
linearen zu einem nicht-linearen Modell) viel besser vertragen als reine
analytische Verfahren.
Simulation ist auch ein Experimentierverfahren. Der Entwurf von Experimenten
ist kein triviales Problem. Kenntnisse u.a. aus der Psychologie,
Verhaltensforschung und Wahrscheinlichkeitsrechnung sind erforderlich!
1.7.3 Die kontinuierlichen Simulationsmodelle
Diskrete Simulationsmodelle werden in der Regel beschrieben durch
algebraischer Gleichungen.
Simulation SS 97
Seite 7 von 89
Einführung
Kontinuierliche Simulationsmodelle werden in der Regel beschrieben durch
Differentialgleichungen (Differentialgleichungssystem).
Ursprünglich -(gelegentlich auch heute)- wurden (werden) Analogrechner für
die kontinuierliche Simulation eingesetzt.
Mit der Entwicklung von
• Digitalrechnern,
• Programmiertechniken und,
• speziellen Simulationssprachen (vgl. PACTOLUS, 1964 , IBM 1620)
reduziert sich die kontinuierliche Simulation auf die numerischen Lösung des
Differentialgleichungssystems.
Simulation SS 97
Seite 8 von 89
Systeme
2 Systeme
2.1 Definitionen & Grundlagen
2.1.1 Def.: System
Ein System ist eine abgegrenzte Anordnung von Objekten, die sich gegenseitig
beeinflussen.
2.1.2 Def.: Systemgrenzen
Die Systemgrenzen umfassen alle Objekte eines Systems sowie ihre
Beziehungen untereinander.
2.1.3 Def.: Systemumgebung
Die Systemumgebung umfaßt die Elemente des Universums außerhalb der
Systemgrenzen. Diese Elemente können das Verhalten des Systems zwar
beeinflussen, sie sind aber vom System selbst nicht kontrollierbar.
2.1.4 Def.: Offenes System
Ein offenes System ist ein System, dessen Systemumgebung nicht leer ist.
2.1.5 Def.: Geschlossenes System
Ein geschlossenes System ist ein System, dessen Systemumgebung leer ist.
2.1.6 Def.: Zustand eines Systems
Der Zustand eines Systems wird bestimmt von:
• Objekte (Komponenten),
• Attributen (charakteristische Eigenschaften (Substantive und Adjektive)),
• Aktionen
zu einer gegebenen Zeit.
Sie sind erforderlich, um das zukünftige Verhalten des Systems vorhersagen zu
können.
Der Zustand eines Systems ist die geordnete Menge der Werte der
Zustandsvariablen, die bestimmt werden von: Siehe oben.
2.1.7 Def.: Variablen
Variablen repräsentieren die Beziehungen zwischen den Komponenten und dem
System.
2.1.8 Def.: Deterministisches System
[23] Die Übergangswahrscheinlichkeit des Systems von einem bestimmten in
einen anderen bestimmten Zustand ist gleich 100% oder 0%.
2.1.9 Def.: Stochastisches System
[23] Die Übergangswahrscheinlichkeit des Systems von einem bestimmten in
einen anderen bestimmten Zustand ist mindestens für ein Paar von Zuständen
kleiner als 100% und größer als 0%.
Simulation SS 97
Seite 9 von 89
Systeme
2.1.10 Zwei Arten von Systemen
[7] Es gibt zwei Arten von Systemen:
1) Kontinuierliche Systeme:
Variablen unterliegen fließenden Änderungen.
2) Diskrete Systeme:
Variablen verändern sich unverzüglich in diskreten Schritten.
2.1.11 Aufteilung in Subsysteme
[21] Ein System besteht aus mehreren Subsystemen, die wiederum aus mehreren
Subsystemen bestehen können.
[18] Ein System kann häufig in seine Subsystemen aufgeteilt werden, aber
manchmal gehen dadurch wichtige Eigenschaften verloren oder werden
verfälscht.
2.1.12 Uneinheitlichkeit von Nachbildungen
[19-20] Die Nachbildung eines Systems muß nicht einheitlich sein. Eine
Unterscheidung der verschiedenen Nachbildungen des Systems ist nötig. Eine
mögliche Unterscheidung kann nach dem Zweck der Nachbildung erfolgen.
Simulation SS 97
Seite 10 von 89
Systeme
2.2 Elemente von Systemen
[21] Mit einem System werden assoziiert:
• Objekte [entities]
• Attribute von Objekten (Eigenschaften; Parameter und Variablen)
• Aktionen (Prozesse, welche die Attribute von Objekten verändern)
• Beziehungen/Abhängigkeiten [interrelationships] (zwischen Objekten und
zwischen Objekten und dem System) (Abhängigkeiten werden durch
Parameter und Variablen ausgedrückt)
2.2.1 Kategorisierung von Variablen und Systemen
[22] Einteilung, Kategorisierung von:
• Variablen
− abhängig
- unabhängig (frei zu simulieren)
− kontrollierbar
- unkontrollierbar
− kontinuierlich
- diskret
• System
− natürlich
- künstlich
− stabil
- instabil
− dynamisch
- statisch
− deterministisch
- stochastisch
− anpassungsfähig [adaptive] - anpassungsunfähig
− linear
- nicht linear
− sich (teilweise) wiederholend - periodisch - sich nicht wiederholend
[unique]
2.2.2 Nicht beobachtbare Variablen
[22] Einige Variablen können weder beobachtet noch bewertet werden. Diese
Variablen müssen abgeschätzt werden.
2.2.3 (Statische und dynamische) Zustände
Welche Eigenschaften haben Systeme mit statischen Zuständen?
[23] Das System nimmt letztendlich einen bestimmten Zustand für die Zukunft
ein.
Welche Eigenschaften haben Systeme mit dynamischen Zuständen?
[23] Das System nimmt letztendlich keinen bestimmten Zustand für die Zukunft
ein.
Wie werden statische Zustände mathematisch charakterisiert?
[24] Algebraische Gleichungen charakterisieren statische Zustände.
Wie werden dynamische Zustände mathematisch charakterisiert?
[24] Differentialgleichungen oder Differenzengleichungen charakterisieren
(normalerweise) die dynamischen Zustände.
2.3 Untersuchungsmethoden von Systemen (Methoden
der Systemanalyse und -Bewertung)
2.3.1 Ziele bei der Untersuchung eines Systems [22]:
• Lernen
• Entwerfen (Gestalten) [design]
• Verändern oder Beibehalten
• Kontrollieren (wenn möglich)
des Verhaltes des Systems.
Simulation SS 97
Seite 11 von 89
Systeme
2.3.2 Am Anfang der Untersuchung eines Systems
[25] Am Anfang der Untersuchung eines Systems muß zunächst folgendes
festgelegt werden:
• Definition des Systems
• Systemgrenzen
• Systemumgebung
2.3.3 Def.: Prototyp
Ein Prototyp ist:
• ein dynamisches physikalisches Modell und
• eine funktionale Nachbildung des originalen Systems.
2.3.4 Def.: Imitationsmodell
Ein Imitationsmodell ist die Nachbildung der Natur/Landschaft.
2.3.5 Def.: Analoges Modell (aus Prüfungsprotokoll)
Nachbildung eines anderen, ähnlichen Systems, das durch das gleiche Gleichungssystem. beschrieben wird.
2.3.6 Vier Untersuchungsmethoden
[1] Systeme können untersucht werden durch:
• Direktes Experimentieren am System
• Konstruktion eines Prototyps
• Konstruktion von analytischen (mathematischen/logischen) Modellen
• Simulation
2.3.7 Bewertung der vier Untersuchungsmethoden
Direktes Experimentieren und Prototypen
[21] Die konventionellen Untersuchungsmethoden durch das direkte
Experimentieren oder durch die Konstruktion von Prototypen gehören immer
mehr zur Vergangenheit.
Analytische Methoden
[19] Die konventionellen analytischen Methoden sind nicht leistungsfähig genug,
um die heutigen multidisziplinären Probleme zu handhaben.
Simulation
Die Simulation wird immer häufiger eingesetzt.
(Die Simulation ist übrigens Thema des folgenden Kapitels.)
Simulation SS 97
Seite 12 von 89
Modellierung
3 Modellierung
3.1 Definitionen & Grundlagen
Modellieren ist die Begabung, die kleinste (Teil-) Menge von Variablen (eines
Systems) auszuwählen, um ein Modell zu bilden, das die gewünschten
Eigenschaften des realen Systems in angemessener Art und Weise darstellen.
3.1.1 Def.: Modell
Ein Modell ist eine vereinfachte Nachbildung (Repräsentation) eines Systems.
[135] Ein Modell eines Systems besteht aus Komponenten/Objekten und ihren
gegenseitigen Beziehungen. Die Komponenten werden beschrieben durch
Attribute.
Ein Modell ist ein bestimmter Ausdruck einer Hypothese über das Verhalten
eines Systems.
3.1.2 Def.: Simulationsmodell
Ein Simulationsmodell ist ein Modell, das in ein Programm eingebettet ist.
3.1.3 Ziel (der Modellierung und Simulation)
[31] Modelle ermöglichen/unterstützen:
• das Lernen (Verständnis) des Systems
• das Entwerfen (Gestalten) des Systems
• das Kontrollieren des Verhaltens des Systems (wenn möglich)
• die Vorhersage von Antworten des Systems auf eine Aktion, ohne diese
Aktion wirklich auszuführen
• das Durchführen kontrollierter Experimente am Modell
• das schnelle, billige und harmlose Bewerten von alternativen
Eingaben/Systemen
[31-32] Außerdem:
• Modelle können beim Training von Personal eingesetzt werden.
• Modelle sind hilfreich beim klaren Ausdrücken von Ideen.
• Experimente mit den Modellen führen oft zu neuen Hypothesen und
Formalisierungen von Wissen über das System.
• Mit Hilfe mathematischer Modelle können optimale Lösungen gefunden
werden.
• [2] Ohne die Hilfe mathematischer Modelle können zwar nicht unbedingt
optimalen aber dafür mindestens befriedigenden Lösungen gefunden
werden.
• [31] Modelle werden zur strategischen und taktischen Planung eingesetzt.
Simulation SS 97
Seite 13 von 89
Modellierung
3.1.4 Nachteile von Modellen
3.1.4.1 Unperfekter Charakter von Modellen [10]:
• Das reale System ist niemals vollständig und
• das Modell ist niemals eine exakte Nachbildung des realen Systems.
3.1.4.2 Abhängigkeit vom Modellierer
[25] Die Definition der einzelnen Systemelemente und ihre Attribute variieren
stark von einer analysierenden Person zur nächsten, weil die Menschen
voreingenommen sind.
3.1.4.3 Simplifikation bei der Modellierung
[8] Für die Simulation muß bei der Modellierung ein möglichst geeigneter
Kompromiß zwischen Übersimplifikation und Detailtreue angestrebt werden.
Daraus folgt die Konsequenz:
Minimierung der Anzahl der Zustandsvariablen:
[23] Die Anzahl der möglichen Permutationen und Kombinationen von
Zustandsvariablen erhöht sich stark mit der Erhöhung der Anzahl und des
Wertebereiches dieser Variablen.
<=> Bei Erhöhung der Anzahl der Komponenten oder Zustände erhöht sich die
Komplexität des Systems stark.
3.1.5 Computer und Modellierung/Simulation
3.1.5.1 Entwicklung der Computer (Heutzutage: Hochleistungscomputer)
[11] Das Aufkommen der Simulation war an die Entwicklung der Computer
gekoppelt.
Parallel dazu wird die Weiterentwicklung dieses Gebietes durch die
Hochleistungrechner der jüngsten Generation sowie die neuen Softwareentwicklungsumgebungen stark beeinflußt.
[29-30] Heutzutage werden immer öfter Modelle von (existierenden oder noch
nicht existierenden) Systemen konstruiert und anschließend mit Hilfe von
Hochleistungscomputer (High-Speed-Computern) untersucht.
Die Hochleistungscomputer sind ein mächtiges Werkzeug und ein mächtiger
Partner geworden im gesamten Modellierungs-Prozeß.
3.1.5.2 Die Rolle des Computers bei der Modellierung
[29-30] Die Computer sind die Gastgeber [host] von Modellen und sie stellen
eine Umgebung zur Verfügung, in welche Modelle erschaffen, getestet und
manipuliert werden.
Simulation SS 97
Seite 14 von 89
Modellierung
Simulation SS 97
Seite 15 von 89
3.2 Klassifikation von Modellen
Es gibt eine Reihe von Typen von Modellen. Siehe dazu Neelamkavil, S.32ff.
[30] Der Ausdruck „Modell“ hat verschiedene Bedeutungen, je nach der Art des
Modells.
[30] Das Modell eines Systems kann
• mental,
• physikalisch oder
• symbolisch
sein.
Eine mögliche Klassifikation von Modellen:
a) kontinuierlich:
Die Variablen, die ein
kontinuierliches Modell
beschreiben, werden kleinen
Änderungen unterzogen.
diskret:
Die Variablen, die ein diskretes
Modell beschreiben, nehmen
Werte nur in diskreten
Schritten ein.
hybrid:
Es sind sowohl Eigenschaften
vom kontinuierlichem als auch
vom diskreten Modell
vorhanden.
b) linear:
nicht-linear:
c)
deterministisch:
stochastisch:
Bei linearen Modellen besteht
eine lineare Beziehung
zwischen Input und Output.
Bei nicht-linearen Modellen
besteht eine nicht-lineare
Beziehung zwischen Input und
Output.
Deterministische Modelle
haben vorhersagbare
Beziehung zwischen Input und
Output.
Stochastische Modelle haben
keine zuverlässig
vorhersagbare Beziehung
zwischen Input und Output.
Modellierung
Abb.: Kategorisierung der Modelltypen.
Simulation SS 97
Seite 16 von 89
Modellierung
3.3 Methodik des Modellierens
3.3.1 Wieso benötigt man beim Modellieren eine Methode?
[38] Die Modellierung ist ein interaktiver Prozeß und benötigt deshalb eine
Methodik.
3.3.2 Nötige Kenntnisse von Modellierern
[39] Der Modellierer muß mit den Konzepten und Techniken vertraut sein, die
zur Untersuchung solcher Probleme nötig sind, die untersucht werden sollen.
3.3.3 Dokumentation
Die Dokumentation besteht aus:
• einer vollständigen Beschreibung des Modells mit den Voraussetzungen
(Annahmen)
• einer Beschreibung der mathematischen und computertechnischen Methoden
• einer Beschreibung der durchgeführten Versuche
• einer Beschreibung der Validität des Modells
• einer Beschreibung der Kosten
• Empfehlungen fürs weitere Arbeiten am/mit dem Modell/System
Simulation SS 97
Seite 17 von 89
Modellierung
Simulation SS 97
Seite 18 von 89
3.3.4 Die Methodik der Modellierung in 6 Schritten [39-45]:
1) ProblemBeschreibung:
Das Problem muß klar und korrekt neu formuliert werden.
2) Systemanalyse:
1. Beschreibung der charakteristischen Elemente/Eigenschaften des Systems::
• Der Objekte (Komponenten)
• Der Attribute (Variablen, Parameter) der einzelnen Objekte [S.41 oben]
• Der (offensichtlichen) Beziehungen zwischen den einzelnen Objekten (siehe auch
3.)
• Eingaben (Input des Systems) und Ausgaben (Output des Systems)
• Der Systemgrenze
• Der Systemumgebung
2. Zusammentragen und Analyse von relevanten Daten.
3. Bestimmung von Mustern, Beziehungen und statistischen Eigenschaften des Systems
mit Hilfe von Graphen, Histogrammen, und Regressionsanalyse.
3) Formulierung des 1. Visualisierung (z.B. durch ein Flußdiagramm).
2. Simplifizierung (Vereinfachung): Nicht mehr Variablen wie gerade nötig.
Modells:
3. Suchen einer optimalen/suboptimalen Lösung, z.B. durch Lineare Programmierung.
4) a) Verifikation
(„Syntax“):
Die Verifikation ist eine Überprüfung, ob das Modell eine glaubwürdige Nachbildung von
dem ist, was erwartet wurde (was in den Spezifikationen festgelegt wurde).
b) Validierung
(„Semantik“):
Die Validierung ist eine Überprüfung der Übereinstimmung mit der Realität.
Man stellt sich dabei die Frage:
Ist das Modell eine Nachbildung des Systems mit angemessener Genauigkeit?
c) Zertifikation
(Bescheinigung):
Die Zertifzierung eines Modells ist
a) die offizielle Bestätigung der Korrektheit des Modells durch unabhängige (neutrale)
nationale und internationale Gremien oder
b) eine Validierung durch unabhängige (neutrale) Gutachter.
5) Implementation
6) Dokumentation
Modellierung
3.4 Überprüfung von Modellen
(Verifikation, Validierung, Zertifikation)
3.4.1 Vertifikation
3.4.1.1 Def.: Verifikation
Die Vertifikation ist eine Überprüfung der (laut Skript):
• Strukturellen Konsistenz
(Suchen nach Instabilitäten und Ungenauigkeiten)
• Algorithmischen Korrektheit
• Programmtechnischen Korrektheit
(Suchen nach Schreib- und Programmierfehlern)
3.4.1.2 Vorgehensweise bei der Verifikation
[76-77] Zur Vertifikation gehört das:
• Korrekte Überprüfen des Programms
• Anhören anderer Experten
• Finden von falschen Voraussetzungen
• Überprüfen von Konvergenz, Genauigkeit und Robustheit (auch bei
fehlerhaften Daten)
• Finden von Schreibfehlern
3.4.2 Validierung
3.4.2.1 Def.: Validierung
[Skript] Die Validierung ist ein Verfahren zur Überprüfung, ob das Modell eine
adäquate Nachbildung des originalen Systems ist und ob es dessen Verhalten mit
Hinblick auf die angestrebten Anwendungen ausreichend genau imitiert.
[In meinen Worten:]
Die Validierung ist eine Überprüfung der Übereinstimmung mit der Realität.
Man stellt sich dabei die Frage:
Ist das Modell eine Nachbildung des Systems mit angemessener Genauigkeit?
3.4.2.2 Vorgehensweise bei der Validierung
Allgemein:
Bei der Validierung wird die Antwort des Modells mit der Antwort des
beobachteten Systems oder mit den theoretischen Voraussetzungen verglichen.
Speziell:
Die Validierung besteht aus der Überprüfen der
• Validität der Konzepten
• Validität der Methodik
• Validität der Daten [73]
• Validität der Ergebnisse
• Validität der Schlußfolgerungen
• Validität der Inferenz
Simulation SS 97
Seite 19 von 89
Modellierung
3.4.2.3 Validität der ...
3.4.2.3.1 Validität der Konzepte
[71] Die Validität der Konzepte/Theoreme kann nicht anhand des Modells
sondern nur in der Realität getestet werden.
[71] Es gibt bei der Untersuchung der Validität von Konzepten zwei Ansätze:
1) Rationaler Ansatz:
• Die grundlegenden Annahmen werden (eventuell einzeln)
getestet/überprüft.
• Das Modell selbst wird als wahr angesehen, wenn die Annahmen auch
wahr sind.
2) Empirischer Ansatz:
• Die Validität der grundlegenden Annahmen ist egal.
• Die auf die grundlegenden Annahmen aufbauenden Annahmen werden
getestet.
• Die grundlegenden Annahmen werden somit indirekt gleich mit-getestet.
3.4.2.3.2 Validität der Methodik
[72] Gemeint ist die Methodik, die bei der Formulierung des Modells und der
nachträglichen Lösung des Problems angewandt wird.
[72] Mögliche Fehlerquellen:
Die Überprüfung der Validität der Methodik besteht aus einer Überprüfung der:
• Approximation (Zu große Fehler durch die Approximation)
• Auswahl der mathematischen Lösungsverfahren
3.4.2.3.3 Validität der Daten [73]
Die Daten können aus einer Reihe von Gründen fehlerhaft sein. ...
Die Überprüfung der Validität der Daten besteht aus einer Überprüfung der:
• Datenerfassung (unter anderem der Vollständigkeit)
• Datenverarbeitung
• Repräsentativität
Die Fehlerhaftigkeit der Daten kann z.B. mit der Chi-Quadrat-Methode
untersucht werden.
3.4.2.3.4 Validität der Ergebnisse
[74] Es geht hierbei darum, wie sehr der Modell-Output mit den theoretischen
und experimentellen Ergebnissen übereinstimmt. Also: Nur die Ergebnisse
zählen.
[74] Die Ergebnisse können z.B. mit den folgenden Methoden verglichen und
interpretiert werden:
• Analyse der Varianz
• Analyse der Regression
• Faktor-Analyse (?)
• Chi-Quadrat-Test ...
3.4.2.3.5 Validität der Schlußfolgerungen
[75] Wenn nach ausführlichen Untersuchungen alle vernünftigen Menschen die
gleiche Schlußfolgerung ziehen, dann ist die Schlußfolgerung valide.
3.4.2.3.6 Validität der Inferenz
Überprüfung des Modells auf Meinungskonformität.
3.4.2.4 Zwei Punkte sind zu beachten
[76] Bei der Validierung sind zwei Punkte vom Erschaffer wie auch vom
Benutzer des Modells zu beachten:
1) Die Genauigkeit der vom Modell ermittelten Ergebnisse darf die vorher
festgelegten Schranken nicht unterschreiten.
Simulation SS 97
Seite 20 von 89
Modellierung
2) Das Modell soll abhängig von der vereinbarten Anwendung erschaffen und
benutzt werden. Somit muß die Validität nicht perfekt sein, sondern den an
die Anwendung des Modells gestellten Anforderungen entsprechen.
3.4.2.5 Lockern der Einschränkung
[75] Um ein Modell noch gründlicher auf Validität zu überprüfen, kann man
seine Einschränkungen immer mehr lockern.
3.4.2.6 Nur angenäherte Validität ist möglich
[10] Validität kann nur angenähert, aber nie erreicht werden. [70] Eine wahre
Validierung ist also unmöglich. Die beiden einzig möglichen Ergebnisse einer
Validierung lauten deshalb:
a) Entweder es ist nicht-Validität gezeigt worden oder
b) Es ist bisher noch keine nicht-Validität gezeigt worden.
[71] Die Frage bei der Validierung lautet:
Wie nahe kommt das zu überprüfende Modell der Validität, und zwar in
Beziehung auf die jeweiligen Anforderungen.
Diese Frage kann durch die Untersuchung der Validität des Konzepts, der
Methodik, der Daten, der Ergebnisse der Schlußfolgerungen und der Inferenz
beantwortet werden.
3.4.2.7 Zwei Arten von Validierungsfehlern
3.4.2.7.1 Modellersteller-Risiko
Ein gültiges Modell wird doch nicht validiert.
(Das Verwerfen eines schon erstellten Modells ist teuer.)
3.4.2.7.2 Modellanwender-Risiko
Ein falsches Modell wird validiert.
(Eine Anwendung eines fehlerhaften Modells kann ein Desaster anrichten.)
3.4.3 Bescheinigung/Zertifikation
3.4.3.1 Def.: Modell-Bescheinigung/-Zertifikation
[Zum Teil von mir:] Die Zertifizierung eines Modells ist
a) die offizielle Bestätigung der Korrektheit des Modells durch unabhängige
(neutrale) nationale und internationale Gremien oder
b) eine Validierung durch unabhängige (neutrale) Gutachter.
3.4.3.2 Wieso ist die Zertifikation sinnvoll?
• Weil jeder Modellierer voreingenommen ist. Deshalb variiert die Definition
der einzelnen Systemelemente und ihre Attribute stark von einer
analysierenden Person zur nächsten. Eine Validierung durch eine weitere
Person bringt mehr Sicherheit.
• Weil somit die Verantwortung auf mehrere Schultern verteilt wird.
3.4.3.3 Modell-Bescheinigung/Zertifikation in der Praxis
In der Realität ist die Zertifikation eines Modells jedoch kaum möglich, da
• unabhängige Fachleute selten sind und
• eine Zertifikation teuer ist.
Simulation SS 97
Seite 21 von 89
Modellierung
3.4.4 Vergleich: Vertifikation und Validierung
3.4.4.1 Möglichkeiten
[77] Die Vertifikation ermöglicht das Untersuchen der Richtigkeit aller einzelnen
Schritte bei der Modellierung.
[77] Die Validierung läßt nur einen Vergleich zwischen dem gesamten Modell
und dem realen System (und dessen Output) zu.
3.4.4.2 Überprüfung von ...
[79] Die Vertifikation überprüft die
• Korrektheit
• Konsistenz und
• Vollständigkeit
der Implementation des Modells im Hinblick auf die Entwurfs-Spezifikationen.
[79] Die Validierung überprüft die
• Korrektheit und
• Konsistenz
eines Modells im Hinblick auf das reale System.
3.4.5 Notwendigkeit von Vertifikation und Validierung
[79] Vertifikation und Validierung müssen ein Teil jedes ModellierungsProjektes sein, und zwar von Beginn an.
[ca.69] Validierung ist das Herz aller wissenschaftlicher Forschung.
3.4.6 Reihenfolge bei der Modellierung
[10] Das vereinfachte spezifische Modell sowie auch das Simulationsmodell
werden zunächst einem Verifikationstest, dann einem Validitätstest unterzogen.
3.5 Beispiel (für die Analyse von diskreten Systemen):
Poststelle
3.5.1 Beschreibung des Beispiels
[138] Eine kleine Poststelle bedient Kunden, einen nach dem anderen. Die
Poststelle arbeitet auf einer first-come-first-served -Basis (FIFO). Außerdem
handelt es sich dabei um ein single-server-single-queue -System.
3.5.2 Die interessierenden Fakten
3.5.2.1 Die interessanten Punkte sind [138]:
• Rate der ankommenden Kunden
• Rate der Bedienung
• Auslastung der Bedienung
• durchschnittliche Anzahl von Kunden in der Schlange (Länge der Schlange)
• durchschnittliche Anzahl von Kunden im System
• durchschnittlich in der Schlange verbrachtet Wartezeit
• durchschnittlich im System verbrachte Zeit
3.5.2.2 Die Zustandsvariablen des Systems sind [138]:
• Ankunftszeit jedes Kunden in der Schlange
• Anzahl von Kunden in der Schlange
• Zustand der Bedienung (beschäftigt oder nicht)
3.5.2.3 Ereignisse [138]:
• Ankunft eines Kunden
• Abreise eines Kunden
Simulation SS 97
Seite 22 von 89
Modellierung
3.5.3 Die Analyse [selfmade]
3.5.3.1 Analyse in zwei Schritten
Die Analyse erfolgt in zwei Schritten:
Schritt 1: Daten sammeln durch Beobachtung
Schritt 2: Anwenden einer Methode des Problem-Lösens auf die in Schritt 1
gewonnenen Daten. Dabei kann man einen von drei möglichen Ansätzen
verfolgen:
3.5.3.2 Approximierungs-Methode
[140] Da nur wenige Daten über einen kurzen Zeitraum vorliegen, muß
approximiert werden. Mit einfachen Formeln werden die „interessanten Punkte“
(siehe oben) berechnet. Dabei kommen Formeln aus der Stochastik zum Einsatz.
3.5.3.3 Theoretische Methode
[141] Es wird nach analytischen (mathematischen) Zusammenhängen gesucht,
welche das System beschreiben (z.B.: Exponentielle Verteilung der
Ankunftszeiten von Kunden). Diese Zusammenhänge werden mit statistische
Verfahren (Chi-Quadrat) mit den beobachteten Daten verglichen. Wenn die
angenommenen Zusammenhänge zu den Daten passen, wird das System durch
die (relativ einfache) mathematische Analyse der mathematischen
Zusammenhänge untersucht. Diese Analyse beschränkt sich bei dem PoststellenBeispiel nur auf ein Einsetzen von wenigen Werten in einfache Gleichungen. Die
Komplexität der Analyse ist in erster Linie nicht mehr abhängig von dem
Umfang der Meßdaten.
Die theoretische Methode besteht also aus drei Schritten:
1) Suchen nach analytischen Zusammenhängen
2) Vergleich der Zusammenhängen mit den Daten
3) Mathematische Analyse der mathematischen Zusammenhänge
3.5.4 Simulation
[143] Die drei wichtigsten Teile eines Simulations-Modells:
• Die Nachbildung von Ankünften neuer Komponenten [entities] in das
Simulations-Modell
• Die Nachbildung von dem, was mit diesen Komponenten in dem Modell
passiert
• Die Mechanismen für die Beendigung der Simulation
3.5.5 Drei Arten der Simulation
[151] Die Tabellierung [scheduling] des nächsten Ereignisses und das Updaten
des Systemzustandes durch die „Ereignis-orientierte Simulation“ (Methode 2)
kann auf verschiedene Arten implementiert werden. Die wichtigsten Ansätze zur
Auflistung von Ereignissen sind:
• Ereignisorientierter Ansatz [event scheduling]
• Prozeßorientierter Ansatz [process interaction]
• Aktivitätsorientierter Ansatz [Activity scanning]
Bei allen drei Ansätzen wird die Uhrzeit nur dann vorgerückt, wenn zur
aktuellen Uhrzeit keine Zustandsänderung mehr auftreten kann.
3.5.5.1 Ereignis-Tabellierung [event scheduling]
[145] Das Eintreten von Ereignissen in einem System wird durch die
Generierung des nächsten Zeitpunktes eines Ereignisses simuliert. Dieser
Zeitpunkt wird durch eine Verteilung generiert, welche die Zeit zwischen den
Ankünften oder die Dauer der Bedienung ausdrückt.
Siehe meine handschriftliche Abbildung: Flußdiagramm für die Simulation eines
Poststellen-Systems.
Eine geordnete List von Ereignissen 1, 2, ... k und der Zeitpunkte ihres
Eintretens t1, t2, ... tk werden „gemerkt“. Die passende Ereignis-Routine Ri
Simulation SS 97
Seite 23 von 89
Modellierung
wird ausgeführt im simulierten Zeitpunkt ti wobei
ti = min( t1, t2, ... tk ).
3.5.5.2 Prozeß-Interaktion
[152] Siehe Neelamkavil.
3.5.5.3 Activity scanning
[154] Siehe Neelamkavil.
Simulation SS 97
Seite 24 von 89
Simulation Teil 1: Grundlagen
4 Simulation Teil 1: Grundlagen
4.1 Def.: Simulation
Simulation ist das Nachbilden ausgewählter relevanter Aspekte des Verhaltens
eines Systems.
Weiteres zum Begriff Simulation:
• Die Simulation erfolgt in Echtzeit bzw. in „skalierter“ Zeit.
• Simuliert wird, indem Experimente mit dem Modell des Systems
durchgeführt werden.
• Der Begriff Simulation stammt vom lateinischen simulare und meint somit
„Ähnlich-machen“, „Nachbilden“.
4.2 Wann wird simuliert?
Für die Simulation müssen drei Bedingungen erfüllt sein:
• Das mathematische Modell hat keine effiziente (analytische bzw.
numerische) Lösung.
• Die Validierung vom Modell und von Ergebnissen ist möglich.
• Die erwartete Genauigkeit der Simulations- Ergebnisse ist konsistent mit
den Anforderungen des Problems.
Falls alle Bedingungen erfüllt sind, dann sollte simuliert werden, wenn
mindestens eine der beiden folgenden Punkte erfüllt sind:
• Es wäre
- teuer oder
- aufwendig oder
- gefährlich oder gar
- unmöglich,
mit dem realen System oder einem physikalischen Modell zu experimentieren.
• Man möchte das vorherige, gegenwärtige bzw. zukünftige Systemverhalten
bzgl. einer künstlichen Zeitskala studieren.
4.3 Nachteil der Simulation
• [3] Simulations-Ergebnisse sind wesentlich ungenauer als analytische
Ergebnisse.
• [8] Simulationsmodelle können nicht optimale Lösungen bestimmen, sie
können nur mehrere alternative Lösungen vergleichen.
Simulation SS 97
Seite 25 von 89
Simulation Teil 1: Grundlagen
Simulation SS 97
Seite 26 von 89
4.4 Was unterscheidet die Simulation von der MonteCarlo-Simulation?
[4] Bei der Simulation wird ein
stochastischer Prozeß durch ein
stochastisches Modell nachgebildet.
[4] Bei der Monte-Carlo-Simulation wird ein
deterministischer Prozeß durch ein (approximiertes)
stochastisches Modell nachgebildet.
4.5 Zwei Ansätze in der Simulation
[7] Es gibt zwei Ansätze in der Simulation:
1) Kontinuierlicher Ansatz:
Ein kontinuierliches Modell für ein kontinuierliches System oder
eine kontinuierliche Approximation eines diskreten Systems.
2) Diskreter Ansatz:
Ein diskretes Modell für ein diskretes System oder
eine diskrete Approximation eines kontinuierlichen Systems.
Beispiele:
Kontinuierliches Modell für ein
kontinuierliches System
Kontinuierliche Approximation eines
diskreten Systems
Diskretes Modell für ein
diskretes System
Diskrete Approximation eines
kontinuierlichen Systems
Differentialgleichung
Ein exponentielles Modell für das
Bevölkerungswachstum
Ganzzahlige Kodierung der Stelle der
Bücher in einer Bibliothek
Ein digitalisiertes Bild
4.5.1 Kontinuierlicher Ansatz [7]:
Die kontinuierlichen Simulationsmodelle werden beschrieben durch:
• ein deterministisches Differential oder
• algebraische Gleichungen
Kontinuierliche Systeme werden mit analogen oder digitalen Computern
simuliert.
4.5.2 Diskreter Ansatz [7]:
Zufalls-Ereignisse werden vom Computer an verschiedenen Zeitpunkten
generiert. Die Ergebnisse/Antworten des Systems auf die Zufalls-Ereignisse
werden beobachtet und analysiert.
Simulation Teil 2:
Erzeugung von Zufallszahlen
5 Simulation Teil 2:
Erzeugung von Zufallszahlen
5.1 Grundlagen aus der Wahrscheinlichkeitsrechnung
Die Kenntnis der Grundlagen aus der Wahrscheinlichkeitsrechnung werden in
dieser Vorlesung vorausgesetzt. Es folgt deshalb nur ein kurzer Überblick über
die Begriffe und grundlegenden Zusammenhänge.
5.1.1 Verteilungsfunktion und Dichtefunktion
Die Dichtefunktion wird als die erste Ableitung der Verteilungsfunktion
definiert.
fX(u) = FX‘(u)
Oder:
FX (u) =
u
∫ f (τ ) dτ
−∞
Die Dichtefunktion hat die folgenden Eigenschaften:
fX(u) du = FX(u)
fX(u) du = 1
fX(u) ≥ 0 für alle u
p{ a ≤ x(w) ≤ b }
= fX(u) du
= FX(b) - FX(a)
5.1.2 Zufallsvariablen und Zufallszahlen
Zahlreiche Phänomene beruhen (wenigstens modell-mäßig) auf bestimmten
physikalischen Mikrovorgängen oder Elementarergebnissen, wie beispielsweise
• Die Wärmebewegung eines Gasmoleküls
• Das Ergebnis eines Wurfs mit einem Würfel
Sie reichen jedoch nicht aus zur Beschreibung der Gesamtphänomene wie der
Temperatur und des Druckes eines Gases bzw. des gesamten Spiels mit einem
Würfel.
Derartige Elementarergebnisse sind im einzelnen nicht vorhersagbar:
• Die Quantenphysik kennt Elementarergebnisse, die (nach heutiger
Auffassung) prinzipiell unvorhersagbar sind.
• Der einzige Wurf mit einem Würfel ist sehr wohl ein determinierter
mechanischer Vorgang, der deshalb als "zufällig" betrachtet wird, weil sein
Bewegungsablauf viel zu verwickelt ist, als man ihn mit den bekannten
Gesetzen der Mechanik beschreiben könnte, wobei die Schwierigkeit bereits
bei der Unmöglichkeit beliebig genauer Angaben und damit die
Reproduzierbarkeit der Anfangsbedingungen beginnt.
Simulation SS 97
Seite 27 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.1.3 Ereignisse
Die zunächst noch ungeordnete Gesamtheit der obigen Ergebnisse bildet die
Grundlage für bestimmte Zusammenfassungen und Auswahlvorschriften, die
man Ereignisse nennt. Sie treten unter den jeweiligen Bedingungen nur mit einer
gewissen Wahrscheinlichkeit auf.
Beim Spiel mit einem Würfel kommen die möglichen Ergebnisse durch
determinierte Einzelwürfe zustande, aber die Vorhersagbarkeit der einzelnen
Wurfergebnisse geht verloren. Die Durchführung einer hinreichend großen
Anzahl n von Würfelvorgängen zeigt, daß die Ergebnisse alle mit der gleichen
relativen Häufigkeit
H n (W) =
k(W)
n
W ∈ E = { 1, 2, 3, 4, 5, 6 }
auftreten; k gibt an, wie oft sich das Ergebnis w einstellt. Als erste Annäherung
kann man sagen, daß
lim H (W) = p(W)
n→∞ n
gilt.
5.1.4 Zufallsvariable
Um eine "versuchsunabhängige" Notation zu ermöglichen, definiert man
x: Ε → R
Dadurch entsteht eine auf der Ergebnismenge Ε definierte Funktion x(w), die
Zufallsvariable genannt wird, wenn die Ungleichung
a < x(w) ≤ b;
a,b ∈ R
eine Teilmenge von Ε definiert, der als Ereignis eine Wahrscheinlichkeit
zugeordnet werden kann. Man nennt x(wi) = xi eine "Zufallsgröße" oder eine
"Realisierung der Zufallsvariable". (Beim Würfelspiel ist die Zufallsvariable eine
Funktion, die beim jeden Wurf einen der Werte 1 bis 6 annimmt.)
Allgemein wird gefordert, daß eine Zufallsvariable mit einer von Null
verschiedenen Wahrscheinlichkeit nur endliche Werte annehmen kann. Ein
Ereignis wird durch die jeweiligen Ergebnisse w aus Ε definiert, die der
angegebenen Ungleichung genügen.
Simulation SS 97
Seite 28 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.1.5 Verteilungsfunktion
Die Verteilungsfunktion über die Wahrscheinlichkeit für das Eintreten des
Ereignisses
A = {x(w) ≤ b}
wird dadurch eingefügt, daß man die Schranke b über den gesamten
Wehrbereich der Zufallsvariable x(w) variiert.
FX(b) := p(x(w) ≤ b)
Die Verteilungsfunktion gibt die Wahrscheinlichkeit dafür an, daß die
Ungleichung x(w) ≤ b erfüllt ist und ordnet somit dem Ereignis A eine Zahl
zu: p(A).
Eigenschaften der Verteilungsfunktion:
• 0 ≤ FX(b) ≤ 1
• F wächst monoton von 0 nach 1
• Aus b1 > b2 folgt FX(b1) > FX(b2)
• Die Wahrscheinlichkeit für das Eintreten des Ereignisses
a ≤ x(w) ≤ b
ist gegeben durch
p(a ≤ x(w) ≤ b) = FX(b) -FX(a)
• Die Wahrscheinlichkeit, daß die Zufallsvariable genau einen Wert c
annimmt, ist gegeben durch
p(x(w) = c) = FX(c + 0) - FX(c - 0);
d.h. bei unstetigen Verteilungen nimmt
p(x(w) = c)
den Wert der Sprunghöhe bei c an, bei stetigen Verteilungen ist die
"Punktwahrscheinlichkeit"
p(x(w) = c) = 0
Simulation SS 97
Seite 29 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
Simulation SS 97
Seite 30 von 89
5.1.6 Beispiel: Parkplatzsimulation
Ankunftszeit
(Minuten)
X
0-9
10 - 19
20 - 29
30 - 39
Anzahl
angekommender
Autos
14
10
12
14
n=50
relative
Häufigkeit
(bzgl. 50)
0,28
0,20
0,24
0,28
Σ=1,00
kumulative
Verteilung
F(X)
0,28
0,48
0,72
1,00
Modell:
Die relative Häufigkeit wurde aus der tatsächlichen Anzahl von angekommenen
Wagen in einem bestimmten Zeitintervall berechnet.
Die Verteilung deutet dann an, mit welcher Wahrscheinlichkeit PKWs bis zu
dem Zeitpunkt angekommen sind.
Aus r = 0,52 mit 0,48 < 0,52 < 0,72 folgt, das der LKW im Zeitraum von 20
bis 30 Minuten einzuordnen ist.
ti =
30 − 20
10
=
= 41,66,
0,72 − 0,48 0,24
X j = 20 + (0,52 − 0,48) ⋅ 41,66 = 21,66
Ergebnis:
Xj = 21,66 min.
5.1.7 Beispiel: Tankstellen-Simulation
Fall
Säule
Kraftstofftyp
Bleifreies Benzin
Durchschnitt.
Kundenzahl
1/3
Kumulative
Distribution
1/3
X0
1
X1
2
Benzin Super
1/6
1/2
X2
3
Superplus Bleifrei
1/3
5/6
X3
4
Diesel
1/6
1
[p(X)]
[F(X)]
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.2 Generierung von Zufallszahlen
Bemerkung: Hier werden nur die Algorithmen zur Generierung von PseudoZufallszahlen angegeben. Zu den wichtigsten Algorithmen sind im Buch von
Neelamkavil auch Beispiele zu finden.
Zufallszahlen können generiert werden durch:
• Tabellen
• physikalische Methoden (Würfel, Münze, Glücksrad)
Nachteil: Nicht reproduzierbar, umständlich zu erzeugen
• algebraische Methoden
Vorteil: Reproduzierbar, einfach und schnell zu erzeugen
5.3 Pseudo-Zufallszahlen
Pseudo-Zufallszahlen (oder Quasi-Zufallszahlen) erhält man durch die
Implementierung der algebraischen Methoden auf einem Rechner.
Nachteil: Die Länge der Folge der generierbaren Zufallszahlen ist endlich
5.4 Anforderungen an Pseudo-Zufallszahlen
(Generatoren)
Die Kriterien von guten Pseudo-Zufallszahlen-Generatoren:
• Der Generator muß verschiedene Reihen von Zahlen erzeugen können, die
den folgenden Anforderungen genügen:
• Gleichmäßige Verteilung zwischen 0 und 1
• Statistische Unabhängigkeit
• Reproduzierbar
• Keine Wiederholung einer Folge von Zufallszahlen für jede gewünschte
Länge der Reihe
• Schnelle Generierung,
geringer Computer-Speicherplatzverbrauch
Simulation SS 97
Seite 31 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.5 Generierung von Pseudo-Zufallszahlen
5.5.1 Die Generatoren im Überblick
• Lineare kongruentiale Generatoren
• Multiplikative kongruentiale Generatoren
• Kongruentiale Generatoren für Mikrocomputer
• Generatoren nach der von Neumann`s Mittelquadrat-Methode
5.5.2 Lineare kongruentiale Generatoren
Diese Generatoren werden häufig verwendet.
Beschreibung
X0 = Wurzel [seed]
P = Periode (Anzahl Zahlen bis Wiederholung)
1) Wähle C, C0, M und X0,
i := 0.
2) Anwendung der Formel:
X i +1 = (CX i + C 0 ) mod M
(Das Ergebnis wird abgerundet.)
3) Normierung des Ergebnisses
(z.B. auf den Bereich [0,1]),
Ausgabe des Ergebnisses ri.
4) i := i+1,
gehe zu 2).
Maximale Periode
P=M
= 2b − 1
Wahl der Werte
1) C0 ist ungerade
2) C0 ist teilerfremd zu M (C0⋅k ≠ M für nat. k)
3) ist ein Vielfaches jeder Primzahl, die M teilt
4) ist ein Vielfaches von 4, wenn M ein Vielfaches von 4 ist.
5) M ist möglichst groß
6) Die Wortlänge der Maschine (ohne Vorzeicheninformation) beträgt b Bit ⇒
M = 2b-1
7) C0 = 0,21⋅M
8) C = 8⋅K+5, K = 0, 1, 2 ...
Bedingungen für die maximale Periode
Die Punkte 1) bis 4) sind die Kriterien/Bedingungen für die maximale Periode.
Bemerkung
1) Vorteile:
- Normierung durchs schnelle Shiften des Dezimalpunktes möglich.
- Große Periode, nahezu M.
2) Neben der möglichst großen Periode ist auch die unkritische Wahl von X0
ein Ziel bei der Wahl der Werte.
Simulation SS 97
Seite 32 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.5.3 Multiplikative kongruentiale Generatoren
Beschreibung
X0 = Wurzel [seed]
P = Periode (Anzahl Zahlen bis Wiederholung)
1) Wähle C, M und X0,
i := 0.
2) Anwendung der Formel:
X i +1 = (CX i ) mod M
(Das Ergebnis wird abgerundet.)
Gehe dazu wie folgt vor:
a) Bilde das Produkt CXi.
Das Produkt ist (höchstens) 2b Bits lang.
b) Schneide die b höchsten Bits ab und
setze Xi+1 gleich den übriggebliebenen b
niedrigsten Bits.
3) Normierung des Ergebnisses
(z.B. auf den Bereich [0,1]).
Gehe dazu wie folgt vor:
Bilde die Pseudo-Zufallszahl
ri +1 =
X i +1
2b
= X i +1 ⋅ 2 − b
durch b-maliges nach links Shiften des Dezimalpunktes
des binären Wertes von Xi+1.
Ausgabe des Ergebnisses ri.
4) i := i+1,
gehe zu 2).
Es gibt zwei Arten von Generatoren:
1.Generator
Maximale Periode
Pmax =
M
= 2 b− 2
4
Wahl der Werte
1) M = 2b,
2) b ≥ 4,
3) C = 8⋅K+5,
K = 0, 1, 2 ...,
4) X0 ist ungerade.
Bemerkung
Vorteil: Der Zufallswert kann durch einfaches und schnelles Abschneiden des
Overflows erreicht werden, wenn die obigen vier Bedingungen erfüllt sind.
Nachteil: Kleine Periode, nur 1/4 von M.
Simulation SS 97
Seite 33 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
2.Generator
(nach Hutchinson, für 32-bit (31+Vorzeichen-Bit) -Rechner)
Maximale Periode
P = M −1
Wahl der Werte
1) Es gilt: b = 31.
2) M ist die größte Primzahl, welche kleiner als 2b ist.
Z.B: M = 231-1 = 2.147.483.647
3) :Z.B:: C = 630.360.016
Bemerkung
1) Vorteile:
- Normierung durchs schnelle Shiften des Dezimalpunktes möglich.
- Große Periode, nahezu M.
2) Die statistischen Eigenschaften sind besser, wenn die drei obigen
Bedingungen erfüllt sind.
3) Für die Periodenlänge gilt:
P = M-1 = (231-1)-1 = 231-2.
4) Da für die zu ermittelnde Zufallszahl gelten soll:
0 ≤ r < 1,
ist eine Normierung/Bereichsanpassung notwendig. Dafür müßte Xi+1 durch
P+1 = M dividiert werden. Da aber bei geschickter Wahl von M gilt:
M ≅ 2 b,
wird statt M = 231-1 durch die folgende Größe dividiert:
2b = 2-31 = 0,46566613 E-09
Vorteile / Nachteile
+ einfach
+ leicht zu implementieren
+ schneller als die linearen kongruentialen Generatoren
- keine volle Periode möglich
Simulation SS 97
Seite 34 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.5.4 Generatoren für Mikrocomputer
für 8- und 16-bit- Maschinen:
(
)
Xi +1 = 513 Xi mod 235
(Das Ergebnis wird abgerun det)
5.5.5 Von Neumann`s Mittelquadrat-Methode
Beschreibung
Siehe Neelamkavil S.108
Vorteile / Nachteile
+ einfach
+ leicht zu implementieren
- schlechte Zahlenfolgen (also. nur historisch interessant!)
- generiert schnell zu Null
Simulation SS 97
Seite 35 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.6 Testen von Pseudo-Zufallszahlen
Bemerkung: Hier werden nur die Algorithmen zum Testen von PseudoZufallszahlen angegeben. Zu den wichtigsten Algorithmen sind im Buch von
Neelamkavil auch Beispiele zu finden.
Der Output von Pseudo-Zufallszahlen-Generatoren muß auf Gleichverteilung
und Unabhängigkeit getestet werden.
Dafür stehen einige statistische Tests zur Verfügung. Aber keiner dieser Tests
kann perfekte Zufälligkeit garantieren. Deshalb sollte jeder Generator im
Zusammenhang seiner Anwendung getestet werden.
5.6.1 Die Test-Methoden im Überblick
• Chi-Quadrat-Methode
• Kolmogorov-Smirnov-Test
• Moment-Test
• Serieller Test
• Runs Test
• Gap Test
Außer den ersten beiden Tests können die Tests nur auf gleichverteilte
Zufallszahlen angewendet werden.
Die ersten beiden Tests sind sehr praxisrelevant.
Simulation SS 97
Seite 36 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
Simulation SS 97
Seite 37 von 89
5.6.2 Chi-Quadrat-Methode (Häufigkeits-Test)
Ziel
Der Chi-Quadrat-Häufigkeits-Test wird angewendet, um die Uniformität einer
Menge von Zufallszahlen zu überprüfen.
Mit dem Chi-Quadrat-Test läßt sich die Abweichung zwischen beobachteten und
theoretischen Werten messen (Test fürs „goodness-of-fit“). Ein kleiner Wert des
Chi-Quadrat (!12) bedeutet eine gute Übereinstimmung zwischen Experiment
und Vorhersage.
Gegeben
n
= Anzahl der PseudoZufallszahlen
= Folge von n PseudoZufallszahlen, die über dem
Intervall (0;1) verteilt sind.
r1, r2, ... rn
Vorgehensweise
1) Bestimmung von !12
Der Wertebereich der Zufallszahlen sei das Intervall [α;β[ (z.B. [0;1[).
Das Intervall (0;1) wird in s Unterbereiche (Klassen) [αi ; βi[ unterteilt.
Dann sei fi für i = 1, 2, ... s die beobachtete Häufigkeit von PseudoZufallszahlen aus dem i-ten Intervall, d.h.:
fi = „Wieviele Zahlen, die größer/gleich αi und gleichzeitig kleiner als βi
sind, sind in der Folge von Zufallszahlen enthalten?“
Allgemein:
s
χ 12 = ∑
(beobachtetes
fi − erwartetes fi )
2
erwartetes fi
i =1
Speziell, wenn eine Gleichverteilung mit der Stichprobe (beobachtete Werte)
verglichen werden soll:
s
χ 12 =

n
∑  fi − s 
2
i =1
n
s
Wahl der Werte n und s:
n ≥ 100,
(n/s) ≥ 5
(mindestens 5 Pseudo-Zufallszahlen pro Unterbereich (bei gleich großen
Unterbereichen)).
s≈ n
(Nach Bosch, S.376)
Für den Fall, daß n nicht gegeben ist, läßt sich n wie folgt berechnen:
n=
s
∑ fi
i =1
Simulation Teil 2:
Erzeugung von Zufallszahlen
2) Bestimmung von !2
Der Wert von !2 ist nur von d und α abhängig und kann direkt aus ChiQuadrat-Tabellen entnommen werden.
d = s-1 = Freiheitsgrad, häufig in % angegeben
α = Signifikanz-Niveau. Es gibt an, mit welcher
Wahrscheinlichkeit die Hypothese von der
Gleichverteilung nicht verworfen kann.
(Neelamkavil, S.94f)
3) Testentscheidung: Vergleich von !12 mit !2
Wenn gilt
!12 < !2,
dann akzeptieren wir die Hypothese, daß die Menge von Pseudo-Zufallszahlen
r1, r2, ... rn gleichmäßig verteilt sind.
Genauer betrachtet, damit ist nur gesagt, daß die Hypothese mit der Stichprobe
konsistent ist.
Simulation SS 97
Seite 38 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
Simulation SS 97
Seite 39 von 89
5.6.3 Kolmogorov-Smirnov-Test
5.6.3.1 Vergleich von zwei Folgen von Stichproben
Ziel
Mit dem Kolmogorov-Smirnov-Test läßt sich die Abweichung zwischen
beobachteten und theoretischen Werten messen (Test fürs „goodness-of-fit“). Ein
kleiner Wert des Wertes Kn bedeutet eine gute Übereinstimmung zwischen
Experiment und Vorhersage.
Gegeben
n
= Anzahl der PseudoZufallszahlen
r1, r2, ... rn
= Folge von n PseudoZufallszahlen, die über dem
Intervall (0,1) verteilt sind.
Der Test wird jedoch nicht unbedingt immer auf eine Folge von PseudoZufallszahlen angewendet. Deshalb ist der allgemeinere Ausdruck Stichprobe
hier besser geeignet. Statt von
r1, r2, ... rn
sprechen wir besser von der Stichprobe, die außerdem noch sortiert wurde:
X1 ≤ X2 ≤ X3≤ ...≤ Xn
Konzept
Aus den einzelnen Werte von Xi wird eine diskrete Verteilungsfunktion Fn(X)
gebildet. Wir testen, ob die Verteilungsfunktion Fn(X) zu der bestimmten
Verteilungsfunktion F(X) paßt. Die Abweichung beider Verteilungsfunktionen
wird mit dem Wert von Kn ausgedrückt.
Vorgehensweise (Bosch, S.382)
1) Bestimmung der empirischen Verteilungsfunktion
Aus einer Stichprobe vom Umfang n bestimme man die empirische
Verteilungsfunktion:
Fn (X) =
Anzahl der Stichprobenwerte, die kleiner oder gleich X sin d
n
Anzahl der Xi ≤ X
=
n
0 falls X < X1

i
=  falls Xi ≤ X ≤ Xi +1
n
 1 falls X n ≤ X
Die Sprungstellen von Fn seien X1* , X *2 , X *3 , ... .
2) Bestimmung der Testgröße
Die Testgröße Kn ist der Betrag der größten Abweichung zwischen der
Empirischen Verteilungsfunktion und der kontinuierlichen Verteilungsfunktion:
(
= max imum(K , K ),
Kn = max imum Fn (X) − F(X)
+
n
−
n
)
K+n , K−n
siehe unten.
Die Testgröße Kn wird in drei Schritten berechnet:
( ) ( )

K +n = max max  Fn X i* − F X *i  ;
i=1,2,...

K −n = max max  F X *i − Fn X *i −1  ;
i =1,2,...
(
K n = max K +n , K −n
)
( ) ( )
3) Bestimmung der Quantile Qn
Man gebe ein Testniveau α vor.

0


0 mit

( )
Fn X *0 = 0
Simulation Teil 2:
Erzeugung von Zufallszahlen
Simulation SS 97
Seite 40 von 89
Für n < 40 benutzt man eine Tabelle.
für n ≥ 40 benutzt man die Näherung
Qn ≈ −
1
α
ln
2n 2
(Quantil: siehe Bosch, S.141)
4) Testentscheidung: Vergleich von Kn und Qn
Wenn gilt
Kn < Qn,
dann akzeptieren wir die Hypothese, daß die Menge von Pseudo-Zufallszahlen
r1, r2, ... rn zur Verteilungsfunktion F(X) passen.
5.6.3.2 KS-Test auf Gleichverteilung
Größe bzw. Repräsentativität einer Stichprobe
Beispiel:
b = 13,
M = 213 -1 = 8191,
C = 127,
X1 = 13.
n = 10.
Die folgende Tabelle enthält nur die theoretischen Werte:
i
1
2
3
4
5
6
7
8
9
10
Xi
0013
1651
4902
0038
4826
6768
7672
7806
0251
8000
ri
0,00158
0,20156
0,59846
0,00473
0,58918
0,82627
0.93663
0,95299
0,03064
0,97790
F(x)
0,00158
0,00473
0,03064
0,20156
0,58918
0,59846
0,82627
0.93663
0,95299
0,97790
Fn(i)
Kn+(i)
Kn–(i)
In der folgenden Tabelle sind neben den theoretischen auch die gemessenen
Werte eingetragen:
i
1
2
3
4
5
6
7
8
9
10
Xi
0013
1651
4902
0038
4826
6768
7672
7806
0251
8000
ri
0,00158
0,20156
0,59846
0,00473
0,58918
0,82627
0.93663
0,95299
0,03064
0,97790
Q10 ; 0,95 = 0,489
F(x)
0,00158
0,00473
0,03064
0,20156
0,58918
0,59846
0,82627
0.93663
0,95299
0,97790
Fn(i)
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1,0
Kn+(i)
0,1
0,2
0,27
0,2
0
0,01
0
0
0
0,02
Kn–(i)
0.001
0
0
0
0,18
0,09
0,22
0,23
0,15
0,02
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.6.4 Moment-Test
Bedingung für perfekte Erfüllung des Tests:
Das erste Moment muß 1/2, das zweite 1/3 und das dritte 1/4 ergeben, wenn n
sehr groß ist:
1
lim 
n→∞  n
∑ ri  = 1 / 2,
1
lim 
n→∞ 
n
∑ ri 2  = 1 / 3,
1
lim 
n→∞ 
n
∑ ri 3  = 1 / 4.
n

i =1
n

i =1
n

i =1
Je genauer die Wert 1/2, 1/3 und 1/4 bei endlichem n angenommen werden,
desto sicherer liegt (im Hinblick auf diesen Test) eine zufällige Zahlenfolge vor.
Simulation SS 97
Seite 41 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.6.5 Serieller Test
Ziel
Der serielle Test wird angewendet, um die Zufälligkeit oder Unabhängigkeit
einer Menge von aufeinanderfolgenden Zufallszahlen zu überprüfen.
Gegeben
Eine Folge von n Pseudo-Zufallszahlen, die über dem Intervall (0,1) verteilt
sind.
Vorgehensweise
1) Aus der Folge der n Pseudo-Zufallszahlen werden N = n/2 Gruppen von
jeweils zwei aufeinanderfolgenden Zufallszahlen gebildet.
2) Anschließend wird gezählt, wie oft die einzelnen Gruppen in der Folge von
Zufallszahlen vorkommen.
3) Haben die Zufallszahlen d dezimale Stellen hinter dem Komma, dann gibt
es d2 mögliche verschieden Zweier-Gruppen.
Theoretisch müßte jede Gruppe N/d2 in der Folge von Zufallszahlen
vorkommen.
Die Abweichungen von diesem theoretischen Wert werden mit dem ChiQuadrat-Test durchgeführt.
4) Die Untersuchung wird mit Gruppen von 3, 4, ... aufeinanderfolgenden
Zahlen wiederholt.
Simulation SS 97
Seite 42 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.6.6 „Gap test“
Ziel
Gegeben
r1, r2, ... rn. = Eine Folge von Zufallszahlen.
n = Anzahl der Zufallszahlen.
Definition: Gap
Definiert man nun ein Intervall [α,β], dann liegen einige der Zufallszahlen in
diesem Intervall, die restlichen außerhalb. Eine Folge von aufeinanderfolgenden
Zufallszahlen, die alle außerhalb des Intervalls [α,β] liegen, nennt man Gap.
K = Länge des Gap.
Vorgehensweise
1) Die Anzahl der Gaps der Länge 0, 1, 2, ... wird gezählt.
2) Die theoretischen Werten werden nach der folgenden Formel berechnet:
Die Wahrscheinlichkeit, daß ein Gap der Länge K in der Folge enthalten ist, ist:
(
)
p(K) = (β − α ) ⋅ 1 − (β − α )
K
3) Die theoretischen Werten werden mit n⋅p(K) mit Hilfe des Chi-QuadratTests verglichen.
Simulation SS 97
Seite 43 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.6.7 „Runs test“
Ziel
Der serielle Test wird angewendet, um die Unabhängigkeit einer Menge von
aufeinanderfolgenden Zufallszahlen zu überprüfen.
Definition: Run
Ein Run ist eine Folge von identischen Werten w (in einer Folge von Werten),
wenn der Wert unmittelbar vor und nach dieser Folge ≠w ist.
Gegeben
r1, r2, ... rn = eine (beliebige) Folge von Zufallszahlen.
n = Anzahl der Zufallszahlen in der gesamten Folge.
Vorgehensweise
1) Die Folge von Zufallszahlen wird in eine Folge von binären Werten
transformiert. Dazu wähle man eine der folgenden zwei Methoden.
1.Methode zur Transformation
ri < 0.5 ⇒ i-ter Wert in der binären Folge ist
eine 0
ri ≥ 0.5 ⇒ i-ter Wert in der binären Folge ist
eine 1
2.Methode zur Transformation
ri < ri+1 ⇒ i-ter Wert in der binären Folge ist
eine 0
ri ≥ ri+1 ⇒ i-ter Wert in der binären Folge ist
eine 1
2) Die Anzahl der Runs der verschiedenen Längen in der Folge wird gezählt.
3) Berechnung der theoretischen Werte zur jeweiligen Methode mit Hilfe der
folgenden Formeln.
Theoretische Werte zur 1.Methode:
Die erwartete gesamte Anzahl der = n + 1
2
Runs
Die erwartete Anzahl der Runs mit = n − K + 3
der Länge K
2 K+1
Theoretische Werte zur 2.Methode:
2n − 1
Die erwartete
=
3
gesamte Anzahl
der Runs
Die erwartete
(K2 + 3K + 1) ⋅ n − (K3 + K2 − K − 4)
2
=
⋅
Anzahl der Runs
(K + 3)!
mit der Länge K,
für K < n-1
1
Die erwartete
= 2⋅
n!
Anzahl der Runs
mit der Länge K,
für K = n-1
4) Die Abweichung der einzelnen gezählten von den einzelnen theoretischen
Werte wird mit der Chi-Quadrat-Methode berechnet:
s
(beobachteter Wert − erwarteter Wert )2
i =1
erwarteter Wert
χ 12 = ∑
5) Die mit der Chi-Quadrat-Methode berechneten Werte werden mit den Werten
der Chi-Quadrat-Tabelle verglichen.
Übrigens deutet eine sehr kleine Anzahl von Runs auf „nicht-Zufälligkeit“ hin.
5.6.8 Andere Tests
Die anderen in Neelamkavil kurz beschriebenen Tests werden hier nur der
Vollständigkeit wegen genannt:
Simulation SS 97
Seite 44 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.6.8.1 Poker Test
5.6.8.2 Maximum Test
5.6.8.3 „Autocorrelation test“
Simulation SS 97
Seite 45 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.7 Generierung von Zufallsvariablen
Wenn eine Pseudo-Zufallszahl Y dazu benutzt wird, um eine andere Variabel
X zu generieren, dann wird X eine Zufallsvariable und X kann gleichmäßig
oder ungleichmäßig verteilt sein.
Die Zufallsvariable einer gegebenen Wahrscheinlichkeitsverteilung, die den
Input eines Simulationsmodells nachbilden, werden generiert, indem einer
Menge von gleichmäßig verteilten Zufallszahlen die Charakteristika der
gewünschten Verteilung aufgeprägt wird.
5.7.1 Auflistung einiger Zufallsverteilungen
5.7.1.1 Stetige Zufallsverteilungen
•
•
•
•
Gleichmäßige Verteilung
Exponentielle Verteilung
Normalverteilung
Empirische Verteilung
5.7.1.2 Diskrete Zufallsverteilungen
• Poisson-Verteilung
• Binomial/Bernoulli-Verteilung
• Empirische Verteilung
Simulation SS 97
Seite 46 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.7.2 Transformation in eine beliebige Verteilungsfunktion
5.7.2.1 Inverse Transformations-Methode
Gegeben
• Eine Verteilungsfunktion oder Dichtefunktion der gewünschten
Wahrscheinlichkeitsverteilung
• Eine Folge von gleichmäßig verteilten Zufallszahlen r1, r2, ... aus dem
Bereich (0,1).
Vorgehensweise
Falls nur die Dichtefunktion und nicht die Verteilungsfunktion gegeben ist, muß
noch die Verteilungsfunktion bestimmt werden:
F(X) =
X
∫ f (X ′) dx
−∞
Dann wird
F(X) = r
gesetzt. Daraus ist die inverse Transformation zu bestimmen, entweder
analytisch oder notfalls numerisch oder empirisch.
F(X) = r
⇒
X = F −1 (r )
Wir erhalten somit zu jedem Zufallswert ri der gleichmäßigen Verteilung einen
Zufallswert Xi der gewünschten Verteilung:
X i = F −1 (ri )
Simulation SS 97
Seite 47 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.7.2.2 Ablehnungsmethode (Rejection method)
Gegeben
r1, r2, ... rn. = Eine Folge von Zufallszahlen.
Konzept
Wir nehmen an, die Dichtefunktion f(X) sei restlos von einem Rechteck
umgeben. In der Horizontalen wird das Rechteck bei a und b begrenzt, in der
Vertikalen bei 0 und h, und zwar so, daß gilt:
a ≤ X ≤ b,
0 ≤ f (X) ≤ h
⇒ 0 ≤ f (x ) h ≤ 1
Ein mit Hilfe von zwei Zufallszahlen berechneter Punkt wird in das Rechteck
gesetzt. Liegt der Punkt in der vertikalen Richtung unter oder auf der Kurve,
wird die horizontale Koordinate des Punktes als Ergebnis ausgegeben.
Vorgehensweise
1) Generiere die beiden Zufallszahlen ri und ri+1.
2) Berechne die Koordinaten des Punktes:
Xi = a + (b-a)⋅ri
3) Yi = h⋅ri+1
4) Wenn gilt Yi ≤ f(Xi), dann gebe Xi als Ergebnis heraus,
sonst gehe zu 2)
Simulation SS 97
Seite 48 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.7.3 Transformation in eine stetige Verteilungsfunktion
(Generierung von stetigen Zufallszahlen)
5.7.3.1 Gleichmäßige Verteilung
Für die Dichtefunktion und die Verteilungsfunktion der Gleichverteilung gilt:
 1

f (X) =  b − a
 0

⇒ F(X) =
für: a < X ≤ b
sonst
X−a
= r; 0 ≤ r < 1
b−a
Vorgehensweise
Damit erhält man (mit Hilfe der inversen Transformationsmethode) zu jeder
Zufallszahl ri aus dem Bereich 0 ≤ r < 1 eine Zufallszahl Xi aus dem Bereich:
a ≤ Xi < b:
X i = a + ri ⋅ (b − a )
1.Variation
Wenn Xi nur ganzzahlige Werte annehmen soll, dann gilt:
(
)
X i = a + Trunc ri ⋅ (b − a + 1)
Trunc schneidet die Nachkommastellen ab.
2.Variation
Wenn der Zufallszahlengenerator Zahlen aus dem Intervall [0, 999] generiert:
 r

X i = a + Trunc i ⋅ (b − a + 1)
 1000

Es gilt dabei: 0 ≤ r < 1, a ≤ Xi < b.
Simulation SS 97
Seite 49 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.7.3.2 Exponentielle Verteilung
Grundlagen
Die exponentielle Verteilung beschreibt einen Poisson-Prozeß.
λ ⋅ e − λ ⋅X für: λ > 0 und X ≥ 0
f (X ) = 
sonst.
 0
Vorgehensweise
Benutzt wird die inverse Transformations-Methode:
F(X) =
X
∫ f (z) dz
−∞
= 1 − e − λ ⋅X .
!
F(X) = r
1
log(1 − r )
λ
1
X = − log r
λ
⇒X= −
⇒
Simulation SS 97
Seite 50 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.7.3.3 Normalverteilung
(Siehe auch: Neelamkavil, S.123-126)
Grundlagen
f (X ) =
1
σ 2π
e
1 ( X− µ )
− ⋅
2 σ2
2
Die Dichte f ist symmetrisch zur Achse x = µ. µ ist gleichzeitig der
Erwartungswert, der Median und der Modalwert / das Maximum. f hat an den
Stellen µ ± σ Wendepunkte. Je größer die Varianz σ2 ist, desto flacher wird
die Kurve der Dichte f.
Vorgehensweise
1.Methode
1) Generiere die Zufallszahl ri.
2) Berechne:
Xi =
 1 + ri 
π
⋅ log

8
 1 − ri 
2.Methode
1) Generiere die zwei gleichmäßig verteilten Zufallszahlen ri und ri+1
2) Berechne:
X i = −2 log ri ⋅ cos(2π ⋅ ri +1 )
X i +1 = −2 log ri ⋅ sin(2π ⋅ ri +1 )
3.Methode
1) Substitution durch die Variable Z:
f (X ) =
⇒ f (Z ) =
1
σ 2π
e
e
1 ( X− µ )
− ⋅
2
σ2
,
Z=
1
− Z2
2
σ 2π
2
(X − µ )
σ
2) Konstruiere eine Tabelle mit Werten von Z und F(Z) (von Tabellen in
Stochastik-Büchern übernehmen oder approximieren)
3) Generiere die Zufallszahl r.
4) Es sei: r = F(Z).
Lese zum Wert von r d.h. vom Wert von F(Z) den zugehörigen Wert von
Z von der Tabelle ab. Eventuell ist eine Interpolation notwendig.
5) Wegen Z =
X = Zσ + µ
(X − µ ) läßt sich Z wie folgt berechnen:
σ
Simulation SS 97
Seite 51 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.7.3.4 Empirische Verteilung
Gegeben
X1, X2, ... Xn = Eine Anzahl an Zufallsvariablen
Eine stetige Verteilungsfunktion F(X). Damit erhält man:
= Eine Anzahl an zu den
Y1= F(X1),
Zufallsvariablen passenden
Y2= F(X2), ...
„Verteilungswerten“
Yn= F(Xn)
Falls die inverse Transformationsmethode nicht angewendet werden kann, muß
wie folgt vorgegangen werden:
Vorgehensweise
1) Generiere gleichverteilte Zufallszahlen ri, wobei gilt:
0 ≤ ri < 1
2) Wenn ri = Yp, dann ist das Ergebnis Xp.
Wenn ri ≠ Yp (kein „Verteilungswert“ paßt genau), dann wird das Ergebnis Xp
linear interpoliert:
Für Yk < ri < Yk+1 gilt
Xp = Xk +
X k +1 − X k
(ri − Yk )
Yk +1 − Yk
Simulation SS 97
Seite 52 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.7.4 Transformation in eine diskrete Verteilungsfunktion
(Generierung von diskreten Zufallszahlen)
5.7.4.1 Poisson-Verteilung
Grundlagen
p(X) =
λXe − λ
,
X!
X = 0, 1, 2, ...
Vorgehensweise
1) Generiere die Zufallszahl r1.
2) Berechne X1 mit der Formel:
X1 = −
1
log r1
λ
3) Setze: i = 2.
4) Generiere die Zufallszahl ri.
5) Berechne Xi mit der Formel:
Xi = −
1
log ri
λ
6) Wenn gilt
i −1
i
j=1
j=1
∑ Xj ≤ 1 ≤ ∑Xj ,
dann ist i-1 die gewünschte Poissonvariable.
Sonst: Setze i := i+1, gehe zu Schritt 4.
Simulation SS 97
Seite 53 von 89
Simulation Teil 2:
Erzeugung von Zufallszahlen
5.7.4.2 Binomial/Bernoulli-Verteilung
Grundlagen
p sei die Wahrscheinlichkeit (beim Münzenwerfen), erfolgreich zu sein (und q
= 1-p sei die Wahrscheinlichkeit, zu verlieren).
Es werden N Experimente (Münzwürfe) durchgeführt.
Die Wahrscheinlichkeit, bei N Experimenten genau X-mal erfolgreich zu sein,
ist:
 N
p(X) =   ⋅ p X ⋅ q N − X ,
 X
X = 0, 1, 2, ... n
Vorgehensweise
1.Methode
1) Generiere N gleichmäßig verteilte Zufallszahlen im Bereich (0,1).
2) Zähle die Anzahl n der Zufallszahlen, die größer sind als p.
3) Der Wert der binomialen Zufallsvariable ist dann:
X= N−n
2.Methode
5.7.4.3 Empirische Verteilung
Gegeben
X1, X2, ...
p(X1), p(X2), ...
= Folge von Werten einer
Zufallsvariable
= Wahrscheinlichkeiten, daß das
Ereignis X1, X2, ... eintrifft
Vorgehensweise
1) Generiere die Zufallszahl r, 0 ≤ r < 1.
2) Setze: i = 2.
3) Wenn gilt
Xi −1
Xi
j= 1
j= 1
∑ p(X j ) ≤ r ≤ ∑ p(X j ) ,
dann ist Xi-1 die gewünschte Zufallsvariable.
Sonst: Setze i := i+1, gehe zu Schritt 2.
Simulation SS 97
Seite 54 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
6 Simulation Teil 3:
Diskrete Simulation diskreter Systeme
Bei der „diskreten Simulation diskreter Systeme“ wird ein zeitdiskretes
Simulationsmodell erstellt.
6.1 Definitionen & Grundlagen
6.1.1 Überblick
Wiederholung:
Beschreibung der statischen Struktur eines Systems
Ein System ist eine abgegrenzte Anordnung von Objekten, die sich gegenseitig
beeinflussen.
Beschreibung der dynamische Struktur eines Systems
Der Zustand eines Systems wird bestimmt von:
• Objekte (Komponenten),
• Attributen (charakteristische Eigenschaften (Substantive und Adjektive)),
• Aktionen
zu einer gegebenen Zeit.
Veränderungen des Zustands eines Systems nennt man sinnvollerweise
Zustandsänderungen.
Die Frage lautet nun: Wie läßt sich die statische und dynamische Struktur sowie
die Zustandsänderungen programmiertechnisch darstellen?
Zur Darstellung der statischen und dynamischen Struktur muß sich der
Programmierer passende Datenstrukturen aussuchen. Die Zustandsänderungen
werden allgemein als Ereignisse dargestellt. Beachte: Hier sind nicht die
Ereignisse aus der Wahrscheinlichkeitsrechnung gemeint.
6.1.2 Beziehung zwischen Zustand und Zeit
Bei der Modellierung eines Systems muß nicht nur ein bestimmter Zustand
abgebildet werden. Es ist viel mehr darzustellen, wie sich der Systemzustand in
Abhängigkeit der Zeit verändert.
Es geht also um die prinzipielle Möglichkeit, den Zusammenhang zwischen der
statischen Struktur
und dem
dynamischen Verhalten
eines Systems in einem diskreten Modell abzubilden.
6.1.3 Objekte, Attribute
Die statische Struktur eines Systems (vgl. Definition) kann man sich so
vorstellen, daß sie aus einer Vielzahl von Objekten (Komponenten) besteht, die
durch ein Netz von Beziehungen miteinander verbunden sind. Die Objekte
werden von Attributen charakterisiert, die für jedes individuelle Objekt
bestimmte (quantitative oder qualitative) Werte annehmen.
Die Attribute können sowohl
Simulation SS 97
Seite 55 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
deskriptiv
(Beschreibung einer Eigenschaft eines isolierten Objektes)
als auch
relational
(Beschreibung der Beziehung zu anderen Objekten)
werden.
Um das dynamische Verhalten eines Systems abzubilden, müssen Attributwerte
im Modell mit einem Zeitindex versehen werden. (Der Index kann übrigens als
Indexattribut aufgefaßt werden, das allen Objekten gemeinsam ist.)
Neben der Zeit sind andere Indexattribute denkbar, beispielsweise, wenn die
räumliche Dynamik bzw. die Kosten- Dynamik eines Systems durch Simulation
untersucht werden soll. (Schadstoffausbreitung bzgl. Umweltschutz bzw.
Wechselkursabhängigkeiten.)
Das Indexattribut Zeit wird als Zeitbasis eines Simulationsmodells bezeichnet.
Die diskrete, abzählbare Zeitbasis, die in zeitdiskreten Simulationsmodellen
verwendet wird, bedeutet eine Einschränkung: Vorgänge, deren exakte
Beschreibung eine kontinuierliche Zeitbasis erfordern würden, werden von der
Modellierung ausgeschlossen.
Es besteht jedoch die Möglichkeit einer Approximation kontinuierlicher
Vorgänge durch zeitdiskrete Modelle.
(Bei der Verwendung eines Digitalrechners ist dies allerdings sogar prinzipiell
unumgänglich.)
6.1.4 Zustand
Der Zustand eines Objektes ist das n-Tupel aller Attributwerte dieses Objektes.
Der Zustand des gesamten Systems ist die geordnete Menge aller
Objektzustände.
Simulation SS 97
Seite 56 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
6.1.5 Diskrete Ereignis-Simulation
Die Beziehungen zwischen Zustand und Zeit kann in einem diskreten
Simulationsmodell auf dreierlei Weise hergestellt werden:
• durch ein Ereignis, das die Veränderung eines Objektzustandes zu einem
bestimmten Zeitpunkt, dem Ereigniszeitpunkt, bewirkt. (Zur Erinnerung:
Ereignisse können sowohl endogener als auch exogener Art sein.)
• durch eine Aktivität, die aus einer Menge von Operationen besteht, die
während eines Zeitintervalls ausgeführt werden. Die Wirkung einer Aktivität
(also die Zustandsänderung des Objekts) wird dem Endzeitpunkt des
Intervalls zugeordnet.
• durch einen Prozeß, der aus einer Folge von Aktivitäten besteht, die auf ein
bestimmtes Objekt bezogen sind und während einer Zeitspanne ablaufen.
Bei der diskreten Ereignis-Simulation (bzw. ereignisorientierten Simulation)
wird eine modellinterne Simulationsuhr von der Ablaufkontrolle jeweils bis zum
nächts-folgenden Ereigniszeitpunkt vorgerückt.
Dies impliziert, daß die Zeit zwischen zwei benachbarten Ereignissen im
allgemeinen variable ist. Der Simulationszeitpunkt eines Ereignisses kann
beliebig gewählt werden, wodurch eine wirklichkeitsgetreue Abbildung von
Zustandsänderungen möglich ist.
Dies wäre nicht der Fall, wenn man die Simulationsuhr in konstanten
Zeitintervallen weiterschalten würde. Dann müßten alle Ereigniszeitpunkte auf
das Ende eines solchen Intervalls verschoben werden, was bei ungünstiger Wahl
der Schrittlänge erhebliche Verfälschungen des Modellverhaltens bewirken kann.
Es ist nicht auszuschließen, daß Ereignisse simultan auftreten, also in einem
Ereigniszeitpunkt zusammenfallen. Ein sequentiell arbeitender Rechner ist
jedoch nur in der Lage, die Ereignisse (Zustandsänderungen) nacheinander
abzuarbeiten: Das erzwingt eine Sequentialisierung paralleler Ereignisse.
(Prioritätenfestlegung).
Simulation SS 97
Seite 57 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
Simulation SS 97
Seite 58 von 89
6.2 Sichtweisen der diskreten Simulation
6.2.1 Vergleich der Sichtweisen/Simulationsansätze bei der
diskreten Simulation
Ereignisorientierte S.
Prozeßorientierte S.
Transaktionsorient. S.
Aktionsorientierte Simulation
Vorgehensweise
1) Die Ablaufkontrolle holt
das Ereignis mit dem
frühesten Ereigniszeitpunkt
aus der Liste
(Ereignisliste).
(Haben mehrere
Ereignisse den
gleichen, frühesten
Ereigniszeitpunkt,
muß sequenzialisiert
werden.)
2) Die Simulationsuhr wird
auf den Zeitpunkt des
Ereignisses vorgerückt.
3) Die Ereignisroutine führt
die von dem Ereignis
dargestellten Tätigkeiten
aus (Zustandsänderungen).
4) Gehe zu Schritt 1).
Die Ablaufkontrolle holt
den Prozeß mit dem
frühesten „Aktivierungszeitpunkt“ aus der Liste.
(Haben mehrere
Prozesse den
gleichen, frühesten
Aktivierungszeitpunkt,
muß sequenzialisiert
werden.)
Die Ablaufkontrolle holt
die Transaktion mit dem
frühesten „Aktivierungszeitpunkt“ aus der Liste.
(Haben mehrere
Transaktionen den
gleichen, frühesten
Aktivierungszeitpunkt,
muß sequenzialisiert
werden.)
Es gibt keine Liste, dafür aber eine
feste Anzahl von Aktivitäten.
Die Ablaufkontrolle prüft die
Zustände aller Aktivitäten.
Diejenigen Aktivitäten, welche die
Bedingungen erfüllen, werden alle
unverzüglich ausgeführt.
Die Simulationsuhr wird
auf den Zeitpunkt des
Prozesses oder auf dessen
reaktivierten Teil
vorgerückt.
Das aktuelle Teilstück des
Prozesses wird
abgearbeitet. Eventuell
wird der Prozeß
unterbrochen, bevor er
beendet ist.
Gehe zu Schritt 1).
Die Simulationsuhr wird
auf den Zeitpunkt der
Transaktion vorgerückt.
Die Simulationsuhr wird auf den
Zeitpunkt der Aktion vorgerückt.
Die Transaktion wird zum
passenden Block geleitet.
Im Block können dann die
Parameter der
Transformation verändert
werden.
Gehe zu Schritt 1).
Die Operationen der Aktivitäten
werden ausgeführt.
Gehe zu Schritt 1).
Bemerkungen
Zustandsänderungen
Zustandsänderungen
Zustandsänderungen
werden nachgebildet durch: werden nachgebildet durch: werden ausgelöst durch:
Ereignisse.
Prozesse.
Transaktionen in Blöcken.
(Prozeß = Die auf ein
Wichtig ist die Aufteilung
bestimmtes Objekt
in statische System-Anteile
bezogenen Attribute und
(Blöcke) und dynamische
Aktivitäten.)
System-Anteile
Prozesse müssen nicht
(Transaktionen).
vollständig abgearbeitet
werden. Sie können
unterbrochen (deaktiviert)
und wieder reaktiviert
werden.
Das aktuelle
Prozeßteilstück
≈ Ereignis
Das Aufeinandertreffen
einer Transaktion auf einen
Block ≈ Ereignis
Zustandsänderungen werden
nachgebildet durch:
Aktivitäten.
Aktivität =
Der Zustand einer Komponente über
einem Intervall.
Eine Aktivität ist begrenzt durch zwei
aufeinanderfolgende Ereignisse, die
nicht unbedingt zur gleichen
Komponenten gehören müssen.
Eine Aktivität besteht aus einer Menge
von Operationen.
Mit jeder Aktivität ist eine Bedingung
verbunden. Um zu bestimmen, ob die
Bedingung erfüllt ist, wird der
System-Zustand und die Systemzeit
betrachtet.
Mit dem Abarbeiten der Aktivitäten
werden die Ereignisse gleich mitabgearbeitet.
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
6.2.2 Entscheidung für eine Sichtweise
Beziehung zwischen Systemzustand und Simulationszeit
Man muß sich für eine von folgenden Sichtweisen entscheiden:
• Ereignisorientiert
• Prozeßorientiert
• Transaktionsorientiert
• Aktivitätsorientiert
6.2.3 Ereignisorientierte Sicht (Teil 1)
(ereignisorientierten Simulation)
6.2.3.1 Prinzip
Dieser Ansatz beruht auf einer detaillierten Beschreibung von Ereignissen in
Form von Ereignisroutinen.
In einem ereignisorientierten Modell werden die Zustandsänderungen
nachgebildet, die zu den Ereigniszeitpunkten stattfinden, nicht jedoch die
Tätigkeiten, die in den dazwischenliegenden Intervallen ablaufen.
Zeitlich ausgedehnte Vorgänge werden somit auf eine Folge von Ereignissen
reduziert, von denen jedes einzelne einem Punkt auf der Zeitachse (dem
Ereigniszeitpunkt) zugeordnet ist. Unabhängig davon wieviel Rechenzeit zur
Ausführung einer Ereignisroutine auf einem Rechner real verbraucht wird,
geschieht sie konzeptuell zeit-verzugslos.
Die interne Simulationsuhr wird vor der Ausführung der Ereignisroutine zum
Ereignis-Zeitpunkt vorgestellt, steht während der Ausführung still und springt
nach vollzogener Zustandsänderung auf den Zeitpunkt des nächsten Ereignisses
vor.
Die ereignisorientierte Sicht erlaubt eine klare Trennung zwischen der Struktur
und Verhalten des zu simulierenden Systems.
6.2.3.2 Aktive / passive Phase
In der aktiven Phase
Die aktiven Phasen liegen in den Ereigniszeitpunkten, d.h. während der
Ausführung einer Ereignisroutine.
Die Zustandsänderungen werden nachgebildet, die zu den Ereigniszeitpunkten
stattfinden.
Die interne Simulationsuhr steht während der Ausführung der Ereignisroutine
still.
In der passiven Phase
Die passiven Phasen liegen jeweils zwischen zwei Ereigniszeitpunkten, d.h.
nach der Ausführung einer Ereignisroutine.
Die modellinterne Simulationsuhr wird von der Ablaufkontrolle jeweils bis
zum nächst folgenden Ereigniszeitpunkt vorgerückt.
Zeitlich ausgedehnte Vorgänge werden somit auf einer Folge von Ereignissen
reduziert.
6.2.3.3 Wahl des Simulationszeitpunktes eines Ereignisses
Die Zeit zwischen zwei benachbarten Ereignissen ist im allgemeinen variabel.
Der Simulationszeitpunkt eines Ereignisses kann beliebig gewählt werden.
Bei simultanen Ereignissen muß eine Sequentialisierung dieser parallelen
Ereignisse erfolgen (Prioritätenfestlegung).
6.2.3.4 Funktion der Ereignisroutinen
Die Ereignisroutinen bestimmen in ihrem Zusammenspiel das Verhalten des
Modells, indem sie
• Attribut-Werte von Objekten ändern
• temporäre Objekte generieren oder löschen
Simulation SS 97
Seite 59 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
• einer Ereignisliste neue, geplante Ereignisse hinzufügen oder aus der Liste
streichen.
6.2.3.5 Statische und dynamische Komponente
Die ereignisorientierte Sicht erlaubt eine klare Trennung zwischen der Struktur
und dem Verhalten des zu simulierenden Systems.
Im Modell werden unterschieden:
• Statische Komponenten (Datenstrukturen repräsentieren die Objekte mit
Attribute)
• Dynamische Komponente (Ereignisroutinen repräsentieren die Ereignisse,
sowie durch irgend etwas (?) repräsentierte temporäre Objekte)
6.2.3.6 Ablaufkontrolle
Die Ablaufkontrolle erfolgt durch einen Programmteil, der die in einer
Ereignisliste nach ihren Ereigniszeitpunkten geordneten Ereignisse sequentiell
abarbeitet (nächstes Ereignis - Strategie).
Bei diesem Ansatz wird die sogenannte tote Zeit, also die Zeit zwischen den
Ereignispunkten, übersprungen.
6.2.3.7 Vorteile
Bei der ereignisorientierte Simulation von Vorgängen, die im wesentlichen aus
dem Belegen und Freigeben von Bedienstationen bestehen, erhält man folgende
Vorteile:
• Die Ablaufsteuerung ist wesentlich einfacher zu realisieren und
• die Programme laufen meist schneller
als bei prozeß- oder transaktionsorientierten Modellen.
6.2.3.8 Anwendung
Die ereignisorientierte Formulierung eines Modells ist besonders sinnvoll, wenn
die zu simulierenden Vorgänge im wesentlichen aus dem Belegen und
Freigeben von Bedienstationen bestehen, ohne daß die Modellkomponenten
komplex interagieren.
Simulation SS 97
Seite 60 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
6.2.4 Prozeßorientierte Sicht
6.2.4.1 Prozeß
Im prozeßorientierten Weltbild werden die auf ein Objekt bezogenen Aktivitäten
mit den Objektattributen in ihrer Gesamtheit zu einem Prozeß zusammengefaßt.
6.2.4.2 Aktive / passive Phase
In der aktiven Phase
In den aktiven Prozeßphasen werden die Ereignisse nachgebildet.
Während seiner aktiven Phasen führt ein Prozeß Zustandsänderungen durch.
Diese Zustandsänderungen laufen zeitverzuglos ab, d.h. die Simulationsuhr steht
während der aktiven Phasen still (vgl. ereignisorientierte Sicht).
Das dabei ausgeführte Teilstück der Prozeßroutine ist in dieser Hinsicht mit einer
Ereignisroutine vergleichbar.
Während der aktiven Phasen steht die Simulationsuhr still.
In der passiven Phase
In den passiven Prozeßphasen wird alles nachgebildet, was nicht Ereignis ist.
Damit sind die (zeitkonsumierenden) Aktivitäten einer Systemkomponente und
ihre passiven Phasen gemeint.
Ein Prozeß hat nach Durchführung der Zustandsänderungen - im Gegensatz zu
einer Ereignisroutine, die dann stets terminiert - jedoch die Möglichkeit, in einen
inaktiven Zustand einzutreten. Die Ausführung des Prozesses kann dann zu
einem späteren Zeitpunkt fortgesetzt, d.h. der Prozeß kann reaktiviert werden.
Nach der Reaktivierung wird das nächste Teilstück der Prozeßroutine
abgearbeitet.
Weil in aktiven Prozeßphasen keine Simulationszeit verbraucht wird, dienen sie
zur Darstellung von Ereignissen.
Die (zeitkonsumierenden) Aktivitäten einer Systemkomponente und ihre
passiven Phasen werden dagegen durch inaktive Prozeßzustände abgebildet.
Ein Prozeß muß den Zeitpunkt seiner Reaktivierung nicht notwendigerweise
selbst bestimmen.
Der häufigere Fall besteht vielmehr darin, daß ein Prozeß sich selbst passiv
macht und später durch andere Prozesse zur Reaktivierung vorgemerkt wird.
6.2.4.3 Reaktivierung eines Prozesses
Ein Prozeß hat nach Durchführung der Zustandsänderung die Möglichkeit, in
einen inaktiven Zustand einzutreten.
Die Ausführung des Prozesses kann dann zu einem späteren Zeitpunkt
fortgesetzt , d.h. der Prozeß kann reaktiviert werden. Nach der Reaktivierung
wird das nächste Teilstück der Prozeßroutine abgearbeitet.
Ein Prozeß muß den Zeitpunkt seiner Reaktivierung nicht notwendigerweise
selbst bestimmen.
Der häufigere Fall besteht vielmehr darin, daß ein Prozeß sich selbst passiviert
und später durch andere Prozesse zur Reaktivierung vorgemerkt wird.
6.2.4.4 Beispiel
Um beispielsweise die Bearbeitung eines Werkstücks durch eine Maschine
während eines Zeitintervalls ∆t darzustellen, wird man einen Maschinenprozeß
definieren, der seine Reaktivierung nach Ablauf von ∆t Zeiteinheiten vormerkt
und sich gleichzeitig deaktiviert. Diese Operation entspricht dem Ereignis
"Beginn der Bearbeitung".
Die Ablaufsteuerung sorgt dann für die Reaktivierung des Prozesses zum
vorgemerkten Zeitpunkt (sofern kein anderer Prozeß diesen verschoben oder
gelöscht hat). Dies entspricht dem Ereignis "Ende der Bearbeitung".
Eine Aktivität fängt mit einem Ereignis an und hört mit einem Ereignis auf. In
der Phase zwischen den Ereignissen „Beginn der Bearbeitung“ und „Ende der
Bearbeitung“ ist der Prozeß (programmtechnisch) nicht aktiv. Dieser Phase
entspricht die Aktivität "Bearbeiten".
Simulation SS 97
Seite 61 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
6.2.4.5 Funktion der Prozesse
Ein Prozeß kann während seiner aktiven Phase:
• Objektattribute modifizieren
• neue Prozesse generieren
• Prozesse beenden
• sich selbst deaktivieren, wobei die Kontrolle an einen anderen Prozeß
übergeht
• die Aktivierung anderer Prozesse zu bestimmten Zeitpunkten planen oder
geplanten Aktivierungen verschieben oder löschen
6.2.4.6 Ablaufkontrolle
Die Ablaufkontrolle sorgt dafür, daß Prozesse in der richtigen Reihenfolge und
in den vorgesehenen Zeitabständen ablaufen.
Die zu aktivierenden Prozesse werden in einer nach Zeitpunkten geordneten
Liste notiert. Eine Hauptroutine übernimmt die Abarbeitung dieser Liste. Dabei
wählt sie den jeweils nächsten Prozeß aus. Im Gegensatz zu einer Ereignisroutine wird der Prozeß jedoch nicht notwendigerweise von seinem Anfang
abgearbeitet. Falls er bereits einmal aktiv war, wird seine Abarbeitung an der
Stelle fortgesetzt, an der er sich selbst deaktiviert hat. Es ist also notwendig, den
Status eines Prozesses zum Zeitpunkt seiner Deaktivierung aufzubewahren. Dazu
gehören sowohl die Werte seiner Attribute als auch die Information, an welcher
Stelle er fortzusetzen ist.
Die zu aktivierenden Prozesse werden in einer nach Zeitpunkten geordneten
Ereignisliste notiert.
6.2.4.7 Vergleich: Prozeßorientierte und ereignisorientierte Sicht
Faßt man die (Re-)Aktivierung eines Prozesses als Ereignis auf, so läßt sich die
Ablauf-Steuerung ähnlich wie im ereignisorientierten Weltbild beschreiben:
6.2.4.8 Vorteil
• Sowohl die Aktiven als auch die passiven Phasen einer Systemkomponente
können relativ wirklichkeitsgetreu abgebildet werden.
• Es entfällt die Auflösung logisch zusammengehöriger Abläufe auf
verschiedene Ereignisroutinen.
6.2.4.9 Nachteil
Eine gewisse Unübersichtlichkeit der Systemstruktur.
6.2.4.10 Anwendung
Der prozeßorientierte Ansatz ist sinnvoll bei der Modellierung nebenläufiger
Vorgänge mit komplexen Interaktionen.
Simulation SS 97
Seite 62 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
6.2.5 Transaktionsorientierte Sicht
[activity scanning]
Grundlage dieses Konzepts ist die (aus der Systemanalyse und Reglungstechnik
bekannte) Blockdiagrammtechnik zur Beschreibung des Systemverhaltens.
Die wesentlichen Elemente sind neben den Blöcken (mit fest vorgegebenen
Funktionen) die Transaktionen, die auf ihrem Weg durch die einzelnen Blöcke
verändert werden.
6.2.5.1 Statische / dynamische Systemkomponente
• Die statischen Systemkomponenten sind die Blöcke, da sie permanent
vorhanden sind. Dazu gehören z.B.:
− Bedienstationen unterschiedlichster Art
− Speicher (die Lager mit vorgegebener Kapazität darstellen)
− Leitstellen (logische Schaltstellen, die einzelne Transaktionen gemäß
bestimmter Abhängigkeiten steuern)
• Die dynamischen Systemkomponenten (temporären Elemente) sind die
Transaktionen. Die Transaktionen werden durch eine Anzahl von
Parametern (indikative Attribute) charakterisiert, die auf dem Weg durch das
modellierte System in den einzelnen Blöcken verändert werden können.
Somit wird eine Zustandsänderung durch eine Transaktion in einem Block
ausgelöst (vergleiche mit der objektorientierten Programmierung).
Sie kann darin bestehen, daß Bearbeitungsstationen belegt oder freigegeben
werden, sich Warteschlangen vergrößern oder Speicherinhalte verändern.
6.2.5.2 Ablaufkontrolle
Die Ablaufkontrolle läßt sich wiederum am besten durch Rückgriff auf den
ereignisorientierten Ansatz verdeutlichen:
Das Aufeinandertreffen von Transaktion und Block kann als Ereignis betrachtet
werden. Die Transaktionen sind in der Ereignisliste nach dem Zeitpunkt ihres
Eintritts in den nächsten Block und nach Prioritäten geordnet.
Simulation SS 97
Seite 63 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
6.2.6 Ereignisorientierte Sicht (Teil 2)
6.2.6.1 Komponenten ereignisorientierter Simulationsmodelle
(Der ereignisorientierte Ansatz kann als Grundlage für das Verständnis anderer
Ansätze dienen)
Die Grundkomponenten ereignisorientierter Simulationsmodelle sind:
ZustandsDie Menge aller Variablen zur
variablen:
Beschreibung des Systemzustandes
zu einem bestimmten Zeitpunkt.
Simulationsuhr: Eine Variable, die den aktuellen
Stand der Simulationszeit angibt.
Ereignisliste:
Eine Liste mit Zeitpunkt und Typ
der geplanten Ereignisse, nach
Ereigniszeitpunkten aufsteigend
geordnet.
Statistische
Variablen zur Sammlung der statiZähler:
stischen Ergebnisse des Simulationsablaufs.
Initialisierungs- Eine Prozedur zur Initialisierung des
routine:
Simulationsmodells zum Zeitpunkt
0.
ZeitführungsEine Prozedur zur Selektion des
routine:
nächsten Ergebnisse aus der Ereignisliste und Vorstellen der Simulationsuhr auf den nächsten Ereigniszeitpunkt.
EreignisProzeduren zur Aktualisierung des
routinen:
Modellzustandes in Abhängigkeit
vom jeweiligen Ereignistyp. (Für
jeden Ereignistyp existiert eine
Ereignisroutine).
ErgebnisEine Prozedur zur Berechnung der
routinen:
statistischen Schätzwerte der Ergebnisvariablen (anhand der statistischen Zähler) und zur Ausgabe
des Ergebnisprotokolls am Ende des
Simulationsablaufs.
SteuerEin Programmteil, der wiederholt
programm:
die Zeitführungsroutine für die
Bestimmung des nächsten Ereignistyps aufruft und die zugehörige
Ereignisroutine aktiviert, bis der
Simulationslauf beendet ist.
6.2.6.2 Ausführung einer Ereignisroutine
In einer Ereignisroutine finden folgende Aktionen statt:
• Aktualisierung des Systemzustandes gemäß den Erfordernissen des
entsprechenden Ereignistyps
• Sammeln von Informationen (Aktualisierung der statistischen Zähler)
• Erzeugen neuer Ereignisse, Festsetzung ihres Ereigniszeitpunktes und
Eintragen in die Ereignisliste, gegebenenfalls Löschen von Ereignissen aus
der Liste.
Das Eintragen eines neuen Ereignisses in die Ereignisliste wird auch als
„Vormerken“ oder „Ansetzen“ des Ereignisses bezeichnet. Auf Programmebene
wird hierfür eine Ereignisnotiz erzeugt, die den Typ und Zeitpunkt des
Ereignisses verzeichnet.
Simulation SS 97
Seite 64 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
Die Ereignisnotiz wird in die Ereignisliste eingetragen. Sie stellt ein geplantes
Ereignis dar, das erst dann aktuell stattfindet, wenn die Ereignisnotiz an die
vorderste Stelle der Liste gelangt ist und die zugehörige Ereignisroutine aktiviert
wird.
Wenn eine Ereignisroutine ein neues Ereignis erzeugt und vormerkt, so sind
zwei Fälle zu unterscheiden:
Erstens kann es sich um das nächste Ereignis des gleichen Typs handeln, ohne
daß die beiden Ereignisse auf der konzeptuellen Ebene in einer Kausalbeziehung
stehen. Dies gilt typischerweise für eine Folge von exogenen
Ankunftsereignissen (z.B. die Ankunft von Kunden oder Aufträgen im
betrachteten System). Obwohl diese Ereignisse konzeptuell voneinander
unabhängig sind, ist es praktisch, ihre Abfolge im Programm so darzustellen, daß
jedes Ereignis dieses Typs seinen Nachfolger erzeugt und vormerkt. Häufig sind
nämlich statistische Kennwerte der Zwischenankunftszeiten solcher Ereignisse
bekannt.
Zweitens kann es sich um ein Ereignis handeln, das auf der konzeptuellen Ebene
vom aktuellen Ereignis kausal abhängig ist. Beispielsweise kann der Beginn der
Bedienung eines Kunden als kausale Folge seines Eintretens in einen Laden
betrachtet werden.
Das Vormerken eines neuen Ereignisses als Operation auf Programmebene
besitzt also zwei unterschiedliche Interpretationen auf der konzeptuellen Ebene.
Simulation SS 97
Seite 65 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
6.2.7 Weitere Sichtweisen
6.2.7.1 Materialorientierte Sicht
Bei der materialorientierten Sicht werden bei der Modellierung primär die
Materialflüsse durch Bedienstationen und die dabei zurückgelegten Wege
betrachtet.
Beispiel: Ein materialorientiertes Modell des Kundenflusses durch ein
Einkaufszentrum würde beispielsweise das Aufsuchen bestimmter
Verkaufsstände als Bedienstationen aus der Perspektive der Kunde darstellen.
6.2.7.2 Maschinenorientierte Sicht
Bei der maschinenorientierten Sicht steht der Bearbeitungsvorgang selbst im
Vordergrund.
Beispiel: Bezüglich des Einkaufszentrums würde primär das Geschehen an den
einzelnen Verkaufsständen modelliert
Simulation SS 97
Seite 66 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
6.3 Diskrete Simulation von Bedienungs/Wartesystemen
6.3.1 Typische Modellklassen
Es gibt drei Modellklassen (?), die zu jeweils einer Problemstellung, das heißt zu
einem Systemtyp, passen:
Problemstellung
Modellklasse
Untersuchung des Warteverhaltens von Aufträgen oder
Bedienungs- /
Kunden in einem System von Bearbeitungs- oder
Wartesysteme
Bedienstationen.
LagerhaltungsAbschätzung von Lagerhaltungskosten bei
systeme
unterschiedlichen Bestellstrategien.
Ausfallanfällige
Analyse der Einsatzbereitschaft eines Systems, das
Systeme
wegen auftretender Fehler oder zu Wartungszwecken
außer Betrieb genommen wird.
Die Bedienungs- / Wartemodelle stellen eine der wichtigsten Modellklassen in
der diskreten Simulation dar. Sie beschreiben Systeme, in denen Kunden oder
Aufträge, die bestimmte Bedienungsanforderungen stellen, von Bedienstationen
mit einer Anzahl von Bedieneinheiten abgefertigt werden.
6.3.2 Definition: Bedienungs-/Wartesystemen
Sie beschreiben Systeme, in denen Agenten (Kunden oder Aufträge) von
Bedienstationen mit einer Anzahl von Bedieneinheiten abgefertigt werden.
Die Agenten stellen bestimmte Bedienungsanforderungen.
Mit Modellen von Bedienungs-/Wartesystemen werden primär das
Warteverhalten von Aufträgen und die Auslastung von Bedienstationen
untersucht.
6.3.3 Bedienstationen, Bedieneinheiten, Agenten
Es folgt die beispielhafte Auflistung einiger Bedienstationen mit passenden
Bedieneinheiten und Agenten (das heißt Aufträge und Kunden).
Bedienstation
Bedieneinheit(en)
Agent (Auftrag, Kunde)
Verkaufsstand
Verkäuferin
Käufer
Rechnersystem
Drucker
Druckauftrag
Fertigungssystem
Maschinengruppe
Produktionsobjekt
Krankenhaus
Röntgenlabor
Röntgenoskopieauftrag
SB-Tankstelle
Dieselsäule
Pkw-Fahrer
Wüste
Oase
Kamele
6.3.4 Ressourcen
Sowohl Bedienstationen als auch Bedieneinheiten werden gelegentlich mit
Ressourcen (Hilfsmitteln) bezeichnet.
Übrigens:
Resource ist ein englisches Wort.
Ressource ist ein Duden-adoptiertes französisches Wort (allerdings mit
englischer Aussprache).
Ressourcen
verbrauchbare
erneuerbare
nicht erneuerbare
nicht-verbrauchba
Simulation SS 97
Seite 67 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
6.3.5 Zielkriterien
Mit Bedienungs- / Wartemodellen werden primär das Warteverhalten von
Aufträgen und die Auslastung von Bedienstationen untersucht.
Gesucht ist die günstigste Bedienstrategie unter den zum Teil konkurrierenden
Zielkriterien:
• minimale Anzahl von Bedienstationen
• minimale Wartezeiten
• maximale Auslastung der Bedienstationen
6.3.6 Zwei Ansätze zur Untersuchung von Bedienungs/Wartesystemen
6.3.6.1 Analytische Lösungen
Für bestimmte Standardmodelle von Bedienungssystemen existieren analytische
Lösungen.
6.3.6.2 Zeitdiskrete Simulation
Ist keine analytische Lösung vorhanden, dann wird eine angenäherte Lösung
durch stochastische, zeitdiskrete Simulation von Bedienstationen ermittelt.
6.3.7 Warteschlangen
Sollte eine Anforderung zum gegeben Zeitpunkt nicht erfüllbar sein, werden die
Kunden bzw. Aufträge in Warteschlangen vor den Bedienstationen eingereiht.
6.3.8 Ressourcen
Sowohl Bedienstationen als auch Bedieneinheiten werden gelegentlich mit
Ressourcen (Hilfsmittel) bezeichnet.
6.3.9 Systemstruktur
Ein System läßt sich beschreiben durch seine
• Objekte
• Attribute (Eigenschaften der Objekte)
• Beziehungen (zwischen den Objekten) (Relationen)
• Aktivitäten
6.3.9.1 Objekte
Bedienungs-/Wartemodelle bestehen aus Objekten. Diese Objekte sind
nachfragende Agenten (Kunden, Aufträge) und nicht verbrauchbare Ressourcen
(Verkaufsstände, Praxisräume, Betriebsmittel, Maschinengruppen und so weiter,
also allgemein Bedienstationen).
6.3.9.2 Attribute (Merkmale, Eigenschaften)
Objekte sind jeweils durch eine Menge von Attributen charakterisiert.
6.3.9.2.1 Merkmale/Attribute der Agenten
•
•
•
•
•
•
•
Ankunftsverteilung
Bedienungsbedarf
Präferenzen für eine bestimmte Bedieneinheit
Ressourcenbedarf
Wartebereitschaft
Priorität
Bedienungsfolge
6.3.9.2.1.1 Ankunftsverteilung
Die Ankunftsverteilung eines Kunden- Bzw. Auftragstyps legt die Zeitpunkte
fest, zu denen Objekte dieses Typs in das betrachtet System eintreten.
Bei einer deterministischen Ankunftsverteilung wird im einfachsten Fall eine
Zwischenankunftszeit fest vorgegeben.
Simulation SS 97
Seite 68 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
Bei einer stochastischen Ankunftsverteilung sind die Zwischenankunftszeiten als
eine Folge stochastischer Zufallsvariablen realisiert. (Häufig: Exponential- oder
Erlangverteilung)
Die Ankunftsverteilung eines Kunden- bzw. Auftragstyps legt die Zeitpunkte
fest, zu denen Objekte diese Typs in das betrachtete System eintreten.
Bei einer deterministischen Ankunftsverteilung wird im einfachsten Fall eine
Zwischen-Ankunftszeit d.h. ein Zeitintervall zwischen den Ankunftszeitpunkten
zweier aufeinanderfolgender Kunden bzw. Aufträge, fest vorgegeben.
Im Falle einer stochastischen Ankunftsverteilung sind die
Zwischenankunftszeiten als eine Folge stochastischer Zufallsvariablen, die dem
gleichen statistischen Verteilungs-Gesetz folgen, realisiert. Häufig wird hierfür
die Exponential- oder die Erlang-verteilung gewählt.
Weitere Eigenschaften der Ankunftsverteilung sind Anfangs- und Endzeitpunkt
oder die maximale Zahl von Ankünften.
Eine Alternative zur Modellierung der Ankunftsverteilung als Kundenattribut
besteht darin, sie als Attribut eines eigenständigen Objekts Quelle anzusehen,
das gemäß der angegebenen Verteilung Kunden bzw. Aufträge eines bestimmten
Typs generiert.
6.3.9.2.1.2 Bedienungsbedarf
Der Bedienungsbedarf ist die Art der Anforderungen von Aufträgen an die
Bedienstationen.
Die Aufträge können sich durch ihren Bedienungsbedarf unterscheiden.
Der Bedienungsbedarf kann dargestellt werden durch: 1) Attribute und 2) die
Definition verschiedener Typen von Objekten für Agenten mit unterschiedlichen
Anforderungen.
Die Aufträge können sich durch ihren Bedienungsbedarf (die Art ihrer
Anforderungen an die Bedienstationen) unterscheiden. (Die Aufgaben in einem
Rechnersystem haben beispielsweise unterschiedliche Betriebsmittelanforderungen.) Der Bedienungsbedarf kann durch Attribute dargestellt werden.
Eine andere Möglichkeit besteht darin, für Kunden oder Aufträge mit
unterschiedlichen Anforderungen verschiedene Typen von Objekten zu
definieren.
6.3.9.2.1.3 Präferenzen für eine bestimmte Bedieneinheit
Ein Kunde hat Präferenzen für bestimmte Bedieneinheiten einer Bedienstation,
wenn seine Anforderungen nur von diesen Bedieneinheiten erfüllt werden
können.
Im Modell müssen Bedieneinheiten mit individuellen Attributen und (positiven
sowie negativen) Präferenzen darstellbar sein.
Es ist möglich, daß die Anforderungen von Kunden nur von bestimmten
Bedieneinheiten einer Bedienstation (z.B. Mechaniker einer Werkstatt) erfüllt
werden können - sei es, daß nur diese eine bestimmte Leistung erbringen können
(z.B. einen Wagentyp besonders gut kennen), sei es, daß die Kunden von sich
aus bestimmte Präferenzen haben. Die Präferenzen können sich auf mehrere
Bedieneinheiten beziehen (Herr Hagel oder Herr Lück). Es können auch
negative Präferenzen bestehen ("auf keinen Fall ein Lehrling!"). Also im Modell
müssen Bedieneinheiten mit individuellen Attributen und positive sowie
negative Präferenzen darstellbar sein.
6.3.9.2.1.4 Ressourcenbedarf
Auf den Ressourcenbedarf ist zu achten, wenn mehrere Kunden für ihre
Bedienung bestimmte Kombinationen von Bedienstationen gleichzeitig belegen
müssen. Dies kann zu Verklemmungs-Problemen führen, was die Modellierung
erschwert.
Ein weitere Fall, der die Modellierung von Anforderungen erschwert, ist
gegeben, wenn (mehrere) Kunden für ihre (nebenläufige) Bedienung bestimmte
Kombinationen von Bedienstationen gleichzeitig belegen müssen. Es können
Verklemmungsprobleme auftreten. Sowohl im Realsystem als auch im Modell
muß hierfür eine Verklemmungs-freie Lösungsstrategie vorgesehen werden.
Simulation SS 97
Seite 69 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
6.3.9.2.1.5 Wartebereitschaft
Es kann vorkommen, daß Kunden, die auf eine belegte Bedienstation stoßen,
nicht bereit sind, länger als eine bestimmte Frist auf ihre Bedienung zu warten.
Derartige Verluste von Agenden sind zu berücksichtigen.
Es kann vorkommen, daß Kunden, die auf eine belegte Bedienstation stoßen,
nicht bereit sind, länger als einer bestimmten Frist auf ihre Bedienung zu warten.
Sie verlassen also das System (bzw. die Warteschlange zur jeweiligen
Bedienstation) ggf. nach einer bestimmten Wartezeit. Derartige Verluste von
Kunden oder Aufträgen müssen in der Modellstruktur und der Beurteilung des
Modellverhaltens berücksichtigt werden.
6.3.9.2.1.6 Priorität
Aufträge können verschieden hohe Prioritäten haben.
Bestimmte Aufträge können in einem System mit höherer Priorität behandelt
werden als andere (z.B. ein eiliger Auftrag in einer Werkstatt).
Hier ist zu unterscheiden, ob die Prioritäten ausschließlich bei der Verwaltung
der Warteschlangen berücksichtigt werden (die Wartenden werden nach
Prioritäten sortiert), oder ob höher priorisierte Aufträge die Bearbeitung anderer
Aufträge sogar unterbrechen und sie damit aus der Bedieneinheit verdrängen
können.
6.3.9.2.1.7 Bedienungsfolge
Auf die Bedienungsfolge ist zu achten, wenn ein Auftrag mehrere
Bedienstationen in Folge benötigt.
Von der linearen Bedienungsfolge gibt es drei mögliche Abweichungen:
1) Die beachteten Aufträge haben alle den gleichen Auftragstyp.
Die Aufträge absolvieren jeweils einen von mehreren alternativen
Abschnitten der Bedienungsfolge.
2) Die beachteten Aufträge haben verschiedene Auftragstypen.
Die Aufträge absolvieren einen gemeinsamen Abschnitt der
Bedienungsfolge. Anschließend trennen sich die Aufträge wieder.
3) Aufträge werden in Teilaufträge zerlegt, deren Ergebnisse dann an anderer
Stelle wieder zusammengeführt werden müssen.
Häufig benötigt ein Auftrag nicht nur eine Bedienstation, sondern mehrere in
Folge, die den Auftragsweg von der Ankunft im System bis zu seinem Austritt
beschreibt.
Die Bedienungsfolge besagt erstens, welche Bedienstationen des Systems der
Auftrag durchläuft, und zweitens, wie diese zeitlich geordnet sind.
Von der linearen Bedienungsfolge gibt es drei mögliche Abweichungen.
Im ersten Fall sind für einen Auftragstyp mehrere Alternative Abschnitte von
Bedienungsfolgen vorgesehen. Die Entscheidung darüber, welche der möglichen
Bedienungsfolgen für einen individuellen Auftrag gewählt wird, kann entweder
zufällig, aufgrund bestimmter Auftragsattribute oder abhängig von
Systemzustand (z.B. Länge der Warteschlangen vor den Bedienstationen)
erfolgen.
Die zweite Möglichkeit liegt in der Verbindung von Bedienungsfolgen von
Aufträgen verschieden Typs. Die Aufträge absolvieren einen gemeinsamen
Abschnitt ihrer Bedienungsfolge und trennen sich dann wieder. Von jedem der
beteiligten Auftragstypen kann eine bestimmte Anzahl von Aufträgen
erforderlich sein, damit alle Aufträge gemeinsam den Weg fortsetzen können. In
diesem Fall besteht zwischen den Aufträgen eine Synchronisationsbeziehung.
Ein dritter Fall der Abweichung von linearen Bedienungsfolgen ist gegeben,
wenn Aufträge in Teilaufträge zerlegt werden, deren Ergebnisse dann an anderer
Stelle wieder zusammengeführt werden müssen. Auch hier bestehen
Synchronisationsbeziehungen.
6.3.9.2.2 Merkmale der Bedienstationen
• Anzahl und Leistungsfähigkeit der (verfügbaren) Bedieneinheiten
• Bedienzeitverhalten
• Warteraum
Simulation SS 97
Seite 70 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
• Bedienstrategie (Wartenschlangen-Abarbeitungsstrategie) und
Bedienungsunterbrechung
Anzahl und Leistungsfähigkeit
Dem Bedienungsbedarf, den Präferenzen für bestimmten Bedieneinheiten und
dem Ressourcenbedarf auf Auftragsseite stehen Anzahl und Leistungsfähigkeit
der Bedieneinheiten gegenüber, die eine Bedienstation aufweist.
Bedienzeitverhalten
Wie die Zwischenankunftszeiten können auch die Bedienzeiten deterministisch
oder stochastisch verteilt sein.
Es ist zu berücksichtigen, daß bei Bedienungsunterbrechungen evtl. ein
Verwaltungs-Mehraufwand hinzugerechnet werden muß.
Warteraum
Es ist zu unterscheiden zwischen Systemen:
− mit Warteraum/Warteschlange ohne Warteraum/Warteschlange (Verlustsystem)
− mit Warteräumen mit endlicher Kapazität mit Warteräumen mit unendlicher Kapazität
Bedienstrategie und Bedienungsunterbrechung
Die Bedienstrategie entscheidet über die Reihenfolge der Bedienung der
Aufträge, die sich im Warteraum der Bedieneinheit befinden, unter
Berücksichtigung ihrer Priorität. Dabei kann die Bedienung unterbrochen
werden, beispielsweise um eintreffende höher priorisierte Aufträge sofort zu
bedienen. Die aus der Bedienstation verdrängten Aufträge werden dann wieder
in die Warteschlange eingereiht. Die häufigsten Bedienstrategien für Aufträge
mit gleicher Priorität sind:
Die häufigsten Bedienstrategien für Aufträge mit gleicher Priorität sind:
• Vorwärtsstrategie (FIFO)
• Rückwärtsstrategie (LIFO)
• Abarbeiten des kürzesten Auftrages
• Zeitscheibenverteilung
• Zufällige Auswahl
6.3.9.3 Relationen
Eine wichtige Relation zwischen Objekten in Bedienungs-/Wartemodellen ist die
Synchronisation von Aufträgen
Die Synchronisation von Aufträgen ist eine (neue) wichtige Relation zwischen
Objekten in Bedienungs-/Wartemodellen. Eine typische
Synchronisationsbeziehung liegt vor, wenn sich an einer bestimmten Stelle eines
B/W-Modells eine bestimmte Anzahl von Aufträgen ansammeln muß, bevor
diese ihren Weg fortsetzen können (siehe folgende Abbildung, links).
Erheblich kompliziert wird das Problem, wenn Aufträge in teilweise
nebenläufige Teilaufträge zerlegt werden. Hier besteht den Bedarf, die
zusammengehörigen Teilaufträge zu synchronisieren (siehe folgende Abbildung,
rechts).
............... ... .....
Eine Synchronisation von Ressourcen ist ebenfalls denkbar
Simulation SS 97
Seite 71 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
(z.B. Krankenwagen + Fahrer + Sanitäter beim Einsatz).
6.3.9.4 Aktivitäten
In Bedienungs-/Wartemodellen ist nur eine Aktivität von Bedeutung: Die
Bedienung.
Die Dauer der Aktivität „Bedienung“ muß aus der Kombination von Ressourcenund Kundenattributen ermittelt werden.
6.3.9.5 Untersuchte Leistungsgrößen
Bei Bedienungs-/Wartemodellen werden im allgemeinen der Mittelwert und
Varianz der folgenden Größen ermittelt und untersucht:
• Auslastung der Bedienstationen (in Prozent)
• Systemfüllung (Anzahl der Aufträge im System)
• Aufenthaltsdauer (Wartezeit plus Bedienzeit)
• Befriedigung der Anforderungen:
− Erfüllung von Präferenzen
− Warteverhalten der Kunden (Wartezeit bzw. Warteschlangenlänge)
− Verlustwahrscheinlichkeit für jeden Kundentyp
(Als Verlustwahrscheilichkeit wird die Wahrscheinlichkeit bezeichnet,
mit der ein Auftrag das System ohne Bedienung verläßt)
6.3.10 Beispiel: Telefonische Kartenbestellung
Es folgt die Untersuchung eines Bediensystem mit mehrerer Bedienstationen und
begrenztem Warteraum.
6.3.10.1 Systemspezifikation
Es soll die telefonische Kartenbestellung für die WM-Finale als ein spezielles
Bedienungssystem mit begrenztem Warteraum untersucht werden. Das zu
Modellierende System ist folgendermaßen spezifiziert:
1) Es handelt sich ausschließlich um eine telefonische Kartenbestellung.
2) Es stehen insgesamt 500 Bedienungskräfte zur Verfügung.
3) Es sind 1800 Telefonleitungen geschaltet (d.h. die Kapazität des
"Warteraums" gleich 1300).
4) Jeder Kunde bucht nur eine einfache oder eine Luxus-Karte.
5) Wenn alle Bedienungskräfte belegt sind, so ertönt die Ansage "Bitte
warten!".
6) Wenn eine Bedienungskraft frei wird, soll derjenige Kunde bedient werden,
der schon am längsten wartet.
7) Die Kunden warten nur eine begrenzte Zeit. Die mittlere Wartebereitschaft
beträgt 4 Minuten (normalverteilt). Nach Ablauf seiner Werte
Wartebereitschaft verzichte der Kunde endgültig auf die telefonische
Kartenbestellung und sucht sich einen Schwarzhändler.
6.3.10.2 Systemleistung
Die Systemleistung ist hinsichtlich der folgenden Kriterien zu analysieren:
• mittlere Wartezeit der Anrufer
• Auslastung der Bedienungskräfte
• mittlere Warteschlangenlänge
• Auslastung der Leitungen
• Anteil der sofort bedienten Anrufe
• Anteil der bedienten Anrufe mit Wartezeit
• Anteil der Anrufe, die keine freie Leitung erhalten
• Anteil der Anrufe, die innerhalb der Wartebereitschaft nicht bedient werden
6.3.10.3 Kundenzufriedenheit
Die Kundenzufriedenheit könnte nach der folgenden Kriterien bewertet werden:
• Anteil der Kunden, die eine einfache Karte wollten und sie bekommen haben
• Anteil der Kunden, die eine einfache Karte wollten aber bereit waren eine
Luxus-Karte zu kaufen als keine einfache mehr vorhanden war
Simulation SS 97
Seite 72 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
•
•
•
•
Anteil der Kunden, die eine einfache Karte wollten aber keine Karte
bekommen haben
Anteil der Kunden, die eine Luxus-Karte wollten und sie bekommen haben
Anteil der Kunden, die eine Luxus-Karte wollten aber bereit waren eine
einfache Karte zu bestellen als keine Luxus-Karte mehr vorhanden war
Anteil der Kunden, die eine Luxus-Karte wollten und keine bekommen haben
6.3.10.4 Modellentwurf
6.3.10.4.1 Zustandsvariablen
Die Zustandsvariablen des Modells sind
• der Bedienungsstatus einer jeden Bedienungskraft (frei oder beschäftigt)
• die Anzahl der wartenden Anrufer in der Warteschlange
• die Anzahl der freien Leitungen
Ein Zustandsdiagramm kann erzeugt werden. Eine Verfeinerung des
Zustandsdiagramms führt zur hierarchischen Präzisierung der Ereignisse.
6.3.10.4.2 Ereignisse
Die folgenden Ereignisse könnten beispielsweise zuerst extrahiert werden:
1) Kundenanruf:
Generierung des Anrufs und Zuteilung einer Bedienungskraft (falls
vorhanden) oder Einreihen in die Warteschlange, wenn eine freie Leitung
vorhanden.
2) Bedienungs-Ende:
Freisetzen der Bedienungskraft oder Zuweisung eines neuen Anrufers (falls
vorhanden)
3) Warten-Ende:
Löschen eines Kunden mit abgelaufener Wartebereitschaft aus der
Warteschlange. Löschen des ersten Kunden (wegen Bedienungszuteilung)
aus der Warteschlange.
4) Simulations-Ende:
Ende der Simulation, Berechnung der Simulationsergebnisse, Erstellung des
Simulationsprotokolls.
Diese groben Ereignisbeschreibungen (die als Ereignistypen betrachtet werden
können) müssen weiter verfeinert werden, bis sie als Ereignisroutinen präzisiert
werden.
6.3.10.4.3 Ereignisroutinen
Bei Aufruf der Ereignisroutine Kundenanruf wird unmittelbar das nächste
Ereignis des gleichen Typs generiert und in die Ereignisliste eingetragen. Hier
wird die bereits erwähnte Technik verwendet, eine Folge gleichartige Ereignisse
dadurch zu generieren, daß jedes Ereignis des entsprechenden Typs seinen
Nachfolger erzeugt und vormerkt.
Findet eine Kunde keine freie Leitung vor (ist die Kapazität des Warteraumes
also erschöpft), so endet die Ereignisliste ohne weitere Aktionen.
Ist eine Bedienungskraft unbeschäftigt, erfolgt der Aufruf einer Prozedur
Bedienung.
In der Ereignisroutine Kundenanruf wird aus Gründen der Vereinfachung nur
dann ein Kundenprotokoll generiert, wenn dieser nicht sofort bedient, sondern in
eine Warteschlange eingetragen wird. Denn nur in diesem Fall muß einem
Kunden ein Attribut mit der nach der vorgegebenen Normalverteilung
generierten Wartebereitschaft zugewiesen werden.
Für den Fall der sofortigen Bedienung werden allein die entsprechenden
statistischen Zähler aktualisiert (Dekrementierung der Anzahl der freien
Bediener).
Das Ende der Bedienung führt dazu, daß eine Leitung freigegeben wird und, falls
noch Kunden auf anderen Leitungen warten, deren erster bedient wird.
Anschließend wird das Kundenprotokoll gelöscht. (Dies kann bei Simulation
einer größeren Anzahl von Kunden aus Speicherplatzgründen notwendig sein.)
Simulation SS 97
Seite 73 von 89
Simulation Teil 3:
Diskrete Simulation diskreter Systeme
Simulation SS 97
Seite 74 von 89
6.3.10.5 Simulationsergebnisse
Typische Ergebnisse einer Simulation von 180.000 Kundenanrufen könnten wie
folgt aussehen:
• 158.000 Anrufe konnten bedient werden
• 1.610 Anrufer hatten keine freie Leitung vorgefunden
• 20.390 Anrufer gaben nach abgelaufener Wartebereitschaft vorzeitig auf
• Die durchschnittliche Wartezeit betrug ca. 70 Sekunden (wobei auch Anrufer
mit sofortiger Bedienung berücksichtigt wurden)
• Ohne die sofort bedienten Kunden ergab sich für die wartenden Anrufer eine
durchschnittliche Wartezeit von über 90 Sekunden
•
•
Mittlere Auslastung eines Bedieners = (Summe aller Bedienzeiten / 500) ⋅
Simulationszeit
Mittlere Auslastung der Leitungen = (Summe aller Bedien- plus Wartezeiten
/ 1.800) ⋅ Simulationszeit
6.3.10.6 Graphische Darstellung der Ereignisse
Die Ereignisse mit ihren Verflechtungen werden mit Hilfe eines Petri-Netz Modells visualisiert.
Leitung frei
(Besetzt)
Quelle
Bed. frei
Anruf
Kundenattribut
Warten
Bed.
Abbruch
Bed.ende
Statistik
EndeAnforderung
Simulationsende
Programmende
Senke
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
7 Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
7.1 Grundlagen
7.1.1 Beispiel für ein kontinuierliches System
System „fliegender Ball“.
7.1.2 Die Beschreibung eines kontinuierlichen Systems
Ein kontinuierliches System wird mit kontinuierlichen Systemvariablen
beschrieben.
Im allgemeinen wird dies mit partiellen Differentialgleichungen gemacht.
Damit liegt ein strukturkontinuierliches mathematisches Modell vor.
7.1.3 Diskrete Simulation durch Diskretisierung
Aufgabenstellung: Ein kontinuierliches System soll simuliert werden.
1) Erstellung eines Modells des Systems;
das Verhalten des Systems wird durch ein Differentialgleichungssystem
beschrieben.
2) Numerische Lösung des Differentialgleichungssystems (Numerische
Integration, siehe nächsten Abschnitt). Man erhält ein System aus
Differenzengleichungen.
3) Diskrete Simulation durch die Anwendung der Differenzengleichungen.
Bei der diskreten Simulation kontinuierlichen Systeme wird das kontinuierliche
System durch ein (geeignetes) diskretes System angenähert (approximiert).
Durch eine Diskretisierung werden die partiellen Differentialgleichungen in
partielle Differenzengleichungen umgewandelt.
So wird aus z.B. aus dem Differentialgleichungssystem
y1’ = f1(t, y1)
y2’ = f2(t, y2)
ein System aus Differenzengleichungen:
y1* = f1(t, y1)
y2* = f2(t, y2)
Die Diskretisierung partieller Differentialgleichungen ist keine leichte Aufgabe.
Hierzu gehören u.a. die Probleme, welche Art von Differenzen (←, ↔, → ),
welche Ordnung der Differenzen (erste oder höhere) und welche Schrittweite der
Diskretisierung.
7.2 Numerische Integration
Im allgemeinen Fall, daß das System integrierende Glieder enthält, handelt es
sich um die numerische Integration eines Systems gewöhnlicher
Differentialgleichungen.
Die Vielfalt der bekannten Verfahren zur numerischen Integration läßt sich in
zwei Gruppen einteilen:
Einschritt- und Mehrschrittverfahren (ESV und MSV).
7.2.1 Einschrittverfahren (ESV)
Die ESV benutzen Informationen über die Lösungskurven y(t) nur aus dem
neuen Schritt, d.h. nur an Punkten innerhalb des Intervalls [tn-1 , tn].
Diese Verfahren greifen also nur auf Werte bis zum Zeitpunkt tn-1, nicht aber
auf frühere zurück.
Die Kenntnis des Wertesatzes y0 des Anfangspunktes genügt also zum Start des
Verfahrens. Verfahren dieser Art werden "selbststartend" genannt.
Simulation SS 97
Seite 75 von 89
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
7.2.2 Mehrschrittverfahren (MSV)
Die MSV benutzen Informationen über die Lösungskurven aus mehreren
Schritten.
Diese Verfahren greifen also auf Werte zurück, die zu vor tn-1 liegenden
Zeitpunkten gehören.
Die Kenntnis mehrerer Wertesätze von Anfangspunkten ist also zum Start des
Verfahrens notwendig. Verfahren dieser Art sind also nicht selbststartend,
sondern erfordern einen Startprozeß, der die notwendigen vorhergehenden
Wertesätze liefert.
7.2.3 Problemstellung
Gegeben sei ein Differentialgleichungssystem.
Die Ordnung des Differentialgleichungssystem ist in der Praxis oft größer als
eins, das heißt es kommen nicht nur erste sondern auch zweite, dritte oder noch
höhere Ableitungen im Differentialgleichungssystem vor.
Das zu simulierende physikalische (kontinuierliche) System wird durch ein
Modell abgebildet. Zur Durchführung einer digitalen (also diskreten) Simulation
ist die numerische Lösung des durch das Rechenmodell gegebenen
Gleichungssystems erforderlich.
Das zu integrierende Differentialgleichungssystem wird als Satz von
Differentialgleichungen erster Ordnung in der Form eine Vektorgleichung
geschrieben:
y' = f(t, y)
;
y(0) = y0
wobei
 y1(t) 


y= ! 


 y m (t)
y = [y1(t), y2 (t),...,ym(t)]t,
y' = [y'1(t), y'2(t),...,y'm(t)]t,
f(t, y) = [f1(t,y), f2(t,y),..., fm(t,y)]t,
y0 = [y1,0, y2,0, ..., ym,0]t,
yi,0 = yi(0)
Über die Art des DGSs
y' = f(t, y)
wird nur die Voraussetzung gemacht, daß die Ableitungsfunktionen fi(t, y) so
beschaffen sind, daß die Ableitungen yi'(t) bereichsweise stetige Funktionen
sind.
In diesem Rahmen darf das System beliebig nichtlinear sein. Die Fälle linearer
DGS (mit ggf. konstanten Koeffizienten) sind in obiger Voraussetzungen als
Sonderfälle enthalten. Diese Sonderfälle haben jedoch hinsichtlich der
Ausführung der numerischen Integration keine besondere Bedeutung.
Die genaue Lösung des DGSs
y' = f(t, y)
sind stetige Funktionen
y1(t), y2(t), ...
(durchgehende Verläufe). Die Verfahren der numerischen Integration gehen
notwendigerweise schrittweise vor und ergeben daher diskrete Werte
y1,i , y2,i,...
in den Schrittzeitpunkten ti (durch ¤ bzw. * gekennzeichnet). Diese diskrete
Werte stützen kontinuierliche Lösungsfunktionen (gestrichelte Verläufe)
y1(t), y2(t),...,
die z.B. durch Interpolation gewonnen werden können.
Im allgemeinen sind (schon) die diskreten Werte yi nur Näherungswerte (erst
recht sind y(t) nur Näherungsfunktionen!).
Simulation SS 97
Seite 76 von 89
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
Simulation SS 97
Seite 77 von 89
yi
*
¤
1
¤
yi (t)
t n-1 tn
t
Das Verfahren der numerischen Integration geht für den Übergang von einem
bereits erreichten Wertesatz yn-1 zu dem neuen Wertesatz yn mit einer
Integrationsschritt der Schrittweite ∆t = h im allgemeinen so vor, daß eine
abwechselnde Folge von f- und y-Werten berechnet wird.
Hierzu wird zur Bestimmung eines Steigungswertes f die DG
y' = f(t, y)
innerhalb des Intervalls [tn-1, tn] an einem Punkt P = (t,y) ausgewertet. Zur
Ermittlung eines y-Wertes werden y- und f-Werte linear kombiniert. Die
Schrittweite h ist im allgemeinen (zumindest bereichsweise) konstant.
7.3 Einschritt-Verfahren: Die Runge-Kutta-Verfahren
7.3.1 Das Runge-Kutta-Verfahren erster Ordnung
Die Einfachste Version eines RK-Verfahrens ist die Methode
von Euler, die nichts anderes ist als die Bestimmung des
Zuwachses ∆y der Näherungslösung mittels der Steigung im
Punkt
Pn-1 = (tn-1, yn-1):
∆y = h•f(tn-1, yn-1)
oder anders ausgedrückt:
y
yn
yn-1
yn = yn-1 + h•f(tn-1, yn-1)
²y
¤
fn-1
= yn-1 + h•fn-1
mit
h = tn - tn-1.
Diese Methode ist sehr grob (sie ist nur von 1. Ordnung). Sie liefert nur dann ein
genaues Ergebnis, wenn das Problem trivialerweise eine lineare Lösungskurve
hat.
7.3.2 Das Runge-Kutta-Verfahren 2. Ordnung
Eine Näherungslösung 2. Ordnung erhält man durch Hinzunahme des
Steigungswertes an einem weiteren Punkt
Pn-1+p, (p < 1):
t n-1
tn
t
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
∆y = h•[ c1f(Pn-1) + c2f(Pn-1+p)]
Simulation SS 97
Seite 78 von 89
y
= c1h•f(Pn-1) + c2h•f(Pn-1+p)
= c1h•f( tn-1, yn-1 )
+ c2h•f[ tn-1+p•h , yn-1+p•h•f(Pn-1) ]
²y
Für
c1 = 1 - c2
und
t n-1
p = 1/(2c2)
kann eine genaue Lösung erreicht werden, wenn diese Lösung
eine ganze rationale Funktion höchstens 2. Grades in t ist,
wobei beim 2. Grade die Einschränkung gilt, daß
y' = f(t)
nur von t aber nicht von y abhängen darf.
7.3.2.1 Das modifizierte Eulersche Verfahren
Die Wahl c2 = 1 ergibt das sogenannte modifizierte Eulersche Verfahren.
Es gilt:
c1 = 1 - c2 = 1 - 1 = 0;
p = 1/(2c2) = 0,5;
Pn-1+0,5 =
∆y
Pn-0,5
= h•f( Pn-1+p )
= h•f( tn-1 + 0,5•h , yn-1 + 0,5•h•f(Pn-1) )
= h•f( tn-1 + 0,5•h , yn-1 + 0,5•h•f(tn-1, yn-1) )
yn = yn-1 + ∆y
Bei diesem Verfahren liegt der Punkt Pn-1+p auf der Tangente an Punkt Pn-1 bei
t = tn-1+ 0,5h.
Der Steigungswert, den die Differentialgleichung für diesen Punkt liefert,
bestimmt den Zuwachs ∆y über die Schrittweite h.
Beispiel
y'(t,y) = u(t) - y(t)
mit
 1 für: t ≥ 0
u(t) = 
 0 sonst
und
y(0) = 0.
Es sei:
h = 0,5.
Für
n>0
gilt:
y'(tn-1, y(tn-1)) = 1 - y(tn-1)
= 1 - yn-1
= y'n-1
yn-1 + 0,5h(1 - yn-1)
= yn-1 + 0,25(1 - yn-1)
= 0,25(1 + 3yn-1)
∆y
= 0, 5y'(tn-1+ 0,25 , yn-1 + 0,25(1 - yn-1))
= 0,5(1 - 0,25(1 + 3yn-1))
= 0,375(1 - yn-1)
t n-1+p
tn
t
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
yn = yn-1 +∆y
= yn-1 + 0,375(1 - yn-1)
= 0,125(3 + 5yn-1)
Simulation SS 97
Seite 79 von 89
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
n
0
1
y'n-1
-----1
2
5/8
= 0,625
25/64
= 0,391
125/512
= 0,244
3
4
∆y
-----3/8
= 0,375
15/64
= 0,234
75/512
= 0,146
375/4096
= 0,092
yn
0
3/8
= 0,375
39/64
= 0,609
387/512
= 0,756
3471/4096
= 0,847
7.3.2.2 Das verbesserte Eulersche Verfahren / Heunsches Verfahren
Die Wahl
c1 = c2 = 0,5
ergibt das sogenannte verbesserte Eulersche Verfahren. (Das Verfahren wird
manchmal als Heunsches Verfahren bezeichnet.)
Es gilt:
p=1
und
∆y
=
0,5(k1 + k2)
k1
=
=
h • f(tn-1, yn-1)
h • fn-1
k2
=
=
h • f(tn-1 + h , yn-1 + k1)
h • fpn
yn
=
yn-1 + 0,5•h•(fn-1 + fpn)
mit
Bemerkung
Hier wird der zweite f-Wert nicht an einem Zwischenpunkt, sondern erst an der
nächste Schrittstelle. Dieses Verfahren stellt einen Grenzfall zu den PrediktorKorrektor-Verfahren dar.
Simulation SS 97
Seite 80 von 89
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
7.3.3 Das Runge-Kutta-Verfahren 4. Ordnung
Das in den digitalen Simulationssystemen am häufigsten benutzten Runge-KuttaVerfahren ist das Runge-Kutta-Verfahren 4. Ordnung (RK4). Das RK4Verfahren zeichnet sich durch eine (relativ) einfache, übersichtliche Formel,
hohe Genauigkeit und gute Stabilität aus.
Beim RK4-Verfahren werden die Steigungswerte an vier Stellen innerhalb des
Intervalls [tn-1, tn] für die Bildung des Funktions-Zuwachses herangezogen
gemäß dem allgemeinen Ansatz:
∆y
= h [c1f(P1) + c2f(P2) + c3f(P3) + c4f(P4)]
= c1k1 + c2k2 + c3k3 + c4k4
mit
k1 = h f( tn-1
; yn-1 )
= h fn-1
k2 = h f( tn-1+ 0,5h ; yn-1 + 0,5 k1 ) = h (fn-0,5)P1
k3 = h f( tn-1+ 0,5h ; yn-1 + 0,5 k2 ) = h (fn-0,5)P2
k4 = h f( tn-1+ h
; yn-1 + k3 )
= h (fn)P3
und
∆y = (1/6)k1 + (1/3)k2 + (1/3)k3 + (1/6)k4
Die vier auftretenden Ableitungswerte lassen sich wie folgt berechnen:
= f(tn-1; yn-1)
fn-1
(fn-0,5)P1 = f(tn-1+ 0,5h ; yn-1 + h 0,5 fn-1)
= f(tn-1+ 0,5h ; (yn-0,5)P1)
P2
(fn-0,5) = f(tn-1+ 0,5h ; yn-1 + h 0,5 (fn-0,5)P1)
= f(tn-1+ 0,5h ; (yn-0,5)P2)
P3
(fn)
= f(tn-1+ h ; yn-1 + h (fn-0,5)P2)
= f(tn ; (yn)P3)
Simulation SS 97
Seite 81 von 89
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
Simulation SS 97
Seite 82 von 89
7.4 Mehrschritt-Verfahren:
Die Prediktor-Korrektor-Verfahren
Es sei
y' = f(t, y).
Bei den Differenzengleichungen wird aus zu verschiedenen diskreten Punkten
gehörenden, schon bekannten y- und f-Werten, mittels einer Differenzengleichungsformel ein Prediktorwert yp gebildet. Mit diesem wird die
p
Differentialgleichung ausgewertet, d.h. die zugehörige Ableitungsfunktion f
p
berechnet. Im allgemeinen wird dann unter Verwendung des f -Wertes in
entsprechender Weise ein weiterer Prediktorwert oder ein für den betreffenden
Integrationsschritt endgültiger Korrektorwert yk bestimmt.
Bei einem Prediktor-Korrektor-Verfahren (PK-Verfahren) werden
vorhergehende y- und f-Werte benutzt, die zu verschiedenen äquidistanten
Zeitpunkten gehören. Zuerst wird daraus mittels einer Prediktor-Formel ein
Vorhersagewert ypn für den neuen Zeitpunkt tn gebildet. Der zu diesem Wert
nach der DG zugehörige Ableitungswert
fpn = f(tn , ypn)
geht dann in eine Korrektor-Formel ein, die den verbesserten y-Wert ykn
ergibt. Einfache PK-Verfahren betrachten ykn als endgültiger y-Wert yn und
bestimmen damit den Ableitungswert
fn = f(tn , yn).
Die allgemeine Form einer P-und einer K-Formel lautet:
= a*1yn-1 + ... + a*kyn-k + h•(
b*1fn-1 + ... + b*kfn-k )
ypn
= a1yn-1 + ... + akyn-k + h•( b0fpn + b1fn-1 + ... + bkfn-k)
ykn
Die Koeffizienten
ai, a*j, b*1 sowie bm
für
i, j, l ∈ { 1, 2, ..., k }, m ∈ { 0, 1,..., k }
werden so gewählt, daß bei Verwendung von möglichst wenigen und möglichst
wenig zurückliegenden y- und f-Werten die gewünschte Genauigkeitsordnung
sowie eine ausreichende numerische Stabilität erreicht werden.
7.4.1 Prediktor-Korrektor-Verfahren 2. Ordnung
Als Beispiel werde das folgende PK-Verfahren 2. Ordnung angegeben:
ypn = yn-2 + h•( 2fn-1 )
(d.h.: a*1 = 0, a*2 = 1, a*i>2 = 0,
b*1 = 2, b*j>1 = 0)
ykn = yn-1 + h•( 0,5fpn + 0,5fn-1 )
(d.h.: a1 = 1, ai>1 = 0,
b0 = b1 = 0,5, bj>1 = 0)
Der Prediktorwert ypn wird aus dem Wert yn-2 mit der Steigung fn-1 gebildet.
Der endgültige, korrigierte Wert yn = ykn entsteht aus yn-1 unter Benutzung der
mittlere Steigung aus fn-1 und fpn.
y
y
y
y
p
•y
n
n-1
n-1
p
f
n
fn-1
y
n-2
•
t n-2
t n-1
tn
t
Beispiel
y'(t, y(t)) = u(t) - y(t)
mit
y = yk
n
n
•
t n-2
t n-1
tn
t
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
Simulation SS 97
Seite 83 von 89
y(0) = 0,
y'(0) = 1,
y(0,5) = 0,375,
y'(0,5) = 0,625,
h = 0,5
∀n > 0 gilt:
y'(tn-1 , y(tn-1))
ykn
= 1 - y(tn-1)
= 1 - yn-1
= y'n-1
=
=
yn-1 + 0,5•h•(1 - (yn-2 +2•h•fn-1) + fn-1)
""#$$%$$&
ypn
yn-1 + 0,5•h•(1 - yn-2 + fn-1(1 - 2h) )
ykn = yn-1+ 0,25•(1 - yn-2)
n=2
n=3
n=4
yk2 = y1 + 0,25•(1 - y0)
yk3 = y2 + 0,25•(1 - y1)
yk4 = y3 + 0,25•(1 - y2)
0,375 + 0,25
0,625 + 0,25(0,625)
0,78125 + 0,25(0,375)
= 0,625
= 0,78125
= 0,87425
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
Simulation SS 97
Seite 84 von 89
7.4.2 Das Runge-Kutta-Verfahren 4. Ordnung als PrediktorKorrektor-Verfahren 4. Ordnung
Mit den allgemeinen Formeln für das Prediktor-Korrektor-Verfahren läßt sich
auch das Runge-Kutta-Verfahren 4. Ordnung als Prediktor-Korrektor-Verfahren
darstellen:
(yn-0,5)P1 = yn-1 + h b*1 fn-1
b*1 = 0,5
(yn-0,5)P2 = yn-1 + h b*2 (fn-0,5)P1
b*2 = 0,5
b0 = b3 = 1/6
(yn)P3 = yn-1 + h b*3 (fn-0,5)P2
b*3 = 1
b1 = b2 = 1/3
= yn-1 + h [ b0 fn-1 + b1 (fn-0,5)P1 + b2 (fn-0,5)P2 + b3 (fn)P3 ]
yn
7.5 Vergleich: Das Runge-Kutta-Verfahren und das
Prediktor-Korrektor-Verfahren
• theoretische Lösung
• numerische Integration (mit h = 0,5)
n
0
1
2
3
4
e-t
1,0
0,60653
0,367879
0,22313
0,13533
1 - e-t
0,0
0,39346
0,63212
0,77686
0,86466
RK-V
fn
1,0
0,625
0,391
0,244
RK-V
yn
0,0
0,375
0,609
0,756
0,847
PK-V
fn
PK-V
yn
0,375
0,21875
0,15275
0,625
0,78125
0,84725
7.6 Beurteilung der Brauchbarkeit von
Integrationsverfahren
Zur Beurteilung der Brauchbarkeit eines Integrationsverfahrens sind die
folgenden Aspekte zu betrachten:
• Die Genauigkeit
• Die numerische Stabilität
• Der Rechenaufwand
7.6.1 Genauigkeit / Fehler, Rechenaufwand
Eine möglichst große Genauigkeit ist erreichbar, indem man sich mit vielen
kleinen Schritten an das Ergebnis „heranschleicht“. Kleine Schritte bedeuten eine
kleine Schrittweite. Viele (kleine) Schritte bedeuten allerdings auch einen hohen
Rechenaufwand.
Mit zunehmender Genauigkeit nimmt also auch der Rechenaufwand zu. Ein
Abwägen zwischen Genauigkeit und Rechenaufwand ist also unerläßlich.
Eine große Genauigkeit bedeutet in der Numerik ein kleiner Fehler. So ist bei
der numerischen Integration für die Genauigkeit im allgemeinen der Diskretisierungs- oder Abbrechfehler verantwortlich.
In der Praxis ist ein zulässiger Fehler vorgegeben. Da mit kleiner Schrittweite
der Rechenaufwand erheblich steigt, wird die Schrittweite wird so groß wie
möglich gewählt, wie es der zulässigen Fehler erlaubt.
Eventuell muß eine kleinere Schrittweite gewählt werden, wenn die
Sicherstellung der numerischen Stabilität dies erfordert.
7.6.2 Numerische Stabilität
Damit ein Verfahren zur numerischen Integration numerisch stabil ist, muß die
Schrittweite in einem definierten Stabilitätsbereichs liegen. Ansonsten zeigt das
Verfahren eine numerische Instabilität.
Diese Instabilität ist vom gewählten numerischen Verfahren abhängig. Die
Instabilität tritt auch dann auf, wenn die genaue Lösung des gegebenen
Differentialgleichungssystems stabil ist.
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
Simulation SS 97
Seite 85 von 89
Zur Instabilität kann es kommen, wenn die Fehlerfortpflanzungsfunktion nicht
gedämpft ist. Dann können sich die mit jedem Schritt entstehenden Abbrechfehler in verheerender Folge aufbauen.
7.6.3 Integrationsfehler
• Rundungsfehler
• Abbrechfehler
7.6.3.1 Rundungsfehler
Rundungsfehler entstehen durch die näherungsweise Zahlendarstellung. Da diese
Fehler in den meisten Anwendungsfällen sehr viel kleiner sind als der
Abbrechfehler, werden hier nicht weiter behandelt.
7.6.3.2 Abbrechfehler
Der Abbrechfehler ist ein durch den Näherungscharakter der Integrationsformel
bedingter, prinzipieller Fehler. Der Name weist darauf hin, daß dieser Fehler als
durch das Abbrechen einer Reihenentwicklung entstanden gedeutet werden
kann.
Unabhängig von der Art des Integrationsverfahrens (ESV oder MSV) ist es
zwischen dem im n-ten Schritt erzeugten Abbrechfehler Rn und dem
insgesamt zum Ende des n-ten Schrittes aufgelaufenen Abbrechfehler δn zu
unterscheiden.
Rn wird auch als Schrittfehler, δn als Gesamtfehler oder kurz als Fehler
bezeichnet.
7.6.3.2.1 Schrittfehler
Der Schrittfehler Rn ist so definiert, daß er der Fehler des Ergebnisses yn ist,
das von der Integrationsformel geliefert wird, wenn in diese y- und f-Werte
eingesetzt werden, die dem genauen Lösungsverlauf entnommen sind:
Rn = y^n - yn
Der Fehler δn entsteht über die jeweilige (durch die gegebene DG und die
benutzte Integrationsformel bestimmte) Fehlerhäufungsfunktion H aus dem
Schrittfehler Rn dadurch, daß zu Rn der über die jeweilige
Fehlerfortpflanzungsfunktion F aus δn übertragene Fehler εn hinzugefügt
wird.
+
εn
H
Int.
y,f
δn
F
yn
+
7.6.3.2.2 Abbrechfehler beim Runge-Kutta-Verfahren erster Ordnung
Es wird der Fall einer einzigen gewöhnlichen DG 1. Ordnung betrachtet:
y' = f(t,y)
Die Taylor-Entwicklung der genauen Lösung y(t) um den Punkt n-1 ergibt:
y n = y n −1 + hf +
h2
h3
f' +
f '' + '
2!
3!
Hierin sind f, f', f",... genaue Werte von totalen Ableitungen nach t an der
Stelle tn-1, yn-1.
Es sei g(t,y(t)) eine (zusätzliche) Hilfefunktion. Es gilt:
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
d
g
dt
∂g
=
+
∂t
∂g
=
+
∂t
g' =
∂ g dy
∂ y dt
∂g
y'
∂y
∂g
∂g
=
+f
∂t
∂y
 ∂
∂ 
=
+f
 ⋅g
∂ y
∂t
= Dg
gt + f•gy
Damit kann man f', f",... wie folgt berechnen:
f' = (y") = Df
=
ft + f•fy
f" = (y"') = D(Df) = D(ft + f•fy)
 ∂
∂ 
+f
 ⋅ ft + f ⋅ f y
∂ y
∂t
= 
(
)
= (ft + f•fy)t + f•(ft + f•fy)y
+ f•(fty + f•fyy + fy•fy)
= ftt + f•fyt + ft•fy
= ( ftt + 2f•fyt + f2•fyy ) + (ft + f•fy) fy
(Ferner gilt:
= ( ftt + 2f•fyt + f2•fyy ) =
)
f" - f'•fy
Simulation SS 97
Seite 86 von 89
Simulation Teil 4:
Diskrete Simulation kontinuierlicher Systeme
7.6.3.2.3 Abbrechfehler beim Runge-Kutta-Verfahren 2. Ordnung
Beim RK-Verfahren 2. Ordnung gilt:
∆y
= h•[ c1f(Pn-1) + c2f(Pn-1+p)]
+ c2h•f(Pn-1+p)]
= c1h•f(Pn-1)
= c1h•f(tn-1, yn-1) + c2h•f[(tn-1 + p•h) , (yn-1 + p•h•f(Pn-1))]
mit
c1 + c2 = 1;
p = 1/(2c2);
(ferner gilt:
pc2 = 0,5;
p2c2 = 1/(4c2)
)
Der Term
f[(tn-1+p•h) , (yn-1+ p•h•f(Pn-1))]
wird nach Taylor um den Punkt Pn-1 entwickelt.
f[(tn-1+p•h) , (yn-1+ p•h•f)] =
= f + (ph) Df + ((ph)2/2) D2f + ...
= f + (ph)(ft + f•fy) + ((ph)2/2) ( ftt + 2f•fyt + f2•fyy ) + ...
= f + (ph)f' + ((ph)2/2) (f" - f'• fy) + ....
Damit erhält man für y^n = yn-1 + ∆y den Ausdruck
y^n =
= yn-1 + c1h•f + c2h [ f + (ph)(ft + f•fy) + ((ph)2/2) ( ftt + 2f•fyt + f2•fyy ) +...]
= yn-1 + c1h•f + c2h•f + c2h(ph)(ft + f•fy) + c2h((ph)2/2) ( ftt + 2f•fyt + f2•fyy ) +...
= yn-1 + (c1 +c2)h•f + (h2/2) f' + (h3/4c2) (f" - f'•fy) + ...
= yn-1 + h•f + (h2/2) f' + (h3/4c2) (f" - f'•fy) +...
Schließlich laßt sich folgendes feststellen:
Rn
=
yn - y^n
 1

1
1 
fy f ' +  −
 f '' + ' .
 6 8c2 
 8c2

= h3 ⋅ 
Also dieser Abbrecher ist von 3. Ordnung in h.
Aus
Rn =
yn - y^n
 1

1
1 
fy f ' +  −
 f '' + '
c
c
8
6
8


 2

2
= h3 ⋅ 
folgt für das modifizierte Eulersche Verfahren (c2 = 1):
(h3/24) (3f'• fy + f") + ....
Rn =
und für das verbesserte Eulersche Verfahren (c2 = 1/2):
Rn =
(h3/12) (3f'• fy - f") + ....
Weiteres zum Runge-Kutta-Verfahren:
Siehe: http://www.learn-line.nrw.de/Themen/Modell/runge.htm
Simulation SS 97
Seite 87 von 89
Anhang
8 Anhang
Die Kapitel
• Eigenschaften einer guten Programmiersprache für die diskrete Simulation
• Grundsätze ergonomischer Dialoggestaltung
8.1 Kontinuierliche Simulation diskreter Systeme
Diskrete Systeme werden stets diskret simuliert.
8.2 Kontinuierliche Simulation kontinuierlicher Systeme
• Analogrechner
• Hybride Rechner
• Indirekte digitale Simulation
• "CSSL"
und was nun?
8.3 Eigenschaften einer guten Programmiersprache für
die diskrete Simulation
[S.155] Zusätzlich zu den Anforderungen an eine normale gute
Programmiersprache muß eine Programmiersprache für Simulationen außerdem
noch effiziente Mechanismen anbieten für die/das:
1) Beschreibung des modellierten Systems
2) Vorrückung der Simulations-Zeit
3) Verfolgung von Ereignissen, Aktivitäten [activities] und Interaktionen
zwischen Prozessen [process interactions]
4) Erschaffung und Löschung von Ereignissen
5) Beibehaltung/Zwischenspeicherung von assoziierten Datenstrukturen
6) Untersuchung [scanning] von Operationen und die Möglichkeit der
Ausführung bestimmter Programm-Abschnitte [programm segments]
7) Datenbasiertes Management (für die Speicherung und die Wiedergewinnung
von Daten, Ergebnissen und dem Modell)
8) Aufspüren und Korrigieren von Fehlern
9) Generierung von Zufallsvariablen durch passende Verteilungen
10) Interaktive graphische Simulation
11) Sammeln, Analysierung und Präsentation (flexible Berichte, Farb-Graphik,
Animation) von Ergebnissen
12) Selbst-Dokumentation (der Quellcode muß auch von Analytikern verstanden
werden können, die keine Programmierer sind)
Simulation SS 97
Seite 88 von 89
Anhang
Simulation SS 97
Seite 89 von 89
8.4 Grundsätze ergonomischer Dialoggestaltung
DIN 66 234 (Bildschirmarbeitsplätze: Grundsätze ergonomischer
Dialoggestaltung)
1) Aufgabenagemessenheit
Ein Dialog ist aufgabenangemessen, wenn er die Erledigung der
Arbeitsaufgaben des Benutzers unterstützt, ohne ihn durch Eigenschaften des
Dialogsystems unnötig zu belasten.
2) Selbstbeschreibungsfähigkeit
Ein Dialog ist selbstbeschreibungsfähig, wenn dem Benutzer auf Verlangen
Einsatzzweck sowie Leistungsumfang des Dialogsystems erläutert werden
können und wenn jeder Dialogschritt unmittelbar verständlich ist, oder der
Benutzer auf Verlangen dem jeweiligen Dialogschritt entsprechende
Erläuterungen erhalten kann.
3) Steuerbarkeit
Ein Dialog ist steuerbar, wenn der Benutzer die Geschwindigkeit des Ablaufs
und Reihenfolge von Arbeitsschritten oder Art und Umfang von Ein- und
Ausgaben beeinflussen kann.
4) Erwartungskonformität
Ein Dialog ist erwartungskonform, wenn er den Erwartungen der Benutzer
entspricht, die sie aus Erfahrung mit bisherigen Arbeitsabläufen oder aus der
Benutzerschulung mitbringen sowie im Umgang mit dem Benutzerhandbuch
bilden.
5) Fehlerrobustheit
Ein Dialog ist fehlerrobust, wenn trotz erkennbar fehlerhafter Eingaben das
beabsichtigte Arbeitsergebnis mit minimale, oder ohne Korrekturaufwand
erreicht wird. Dazu müssen dem Benutzer die Fehler zum Zwecke der
Behebung verständlich gemacht werden.
8.5 Simulation in der Zukunft
• Hochleistungsprozessoren, "Klein"rechnerentwicklung, Numerische
Prozessoren, Parallele Rechnerarchitekturen.
• Speichertechnologien
• Softwareentwicklungsumgebungen
• Graphische interaktive Benutzeroberflächen
• ? Ist eine erneute "Wiederentdeckung" von analogen bzw. hybriden Rechner
(oder sogar die Entwicklung von "Simulationsrechner") zu erwarten?
Viel Vergnügen!
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
