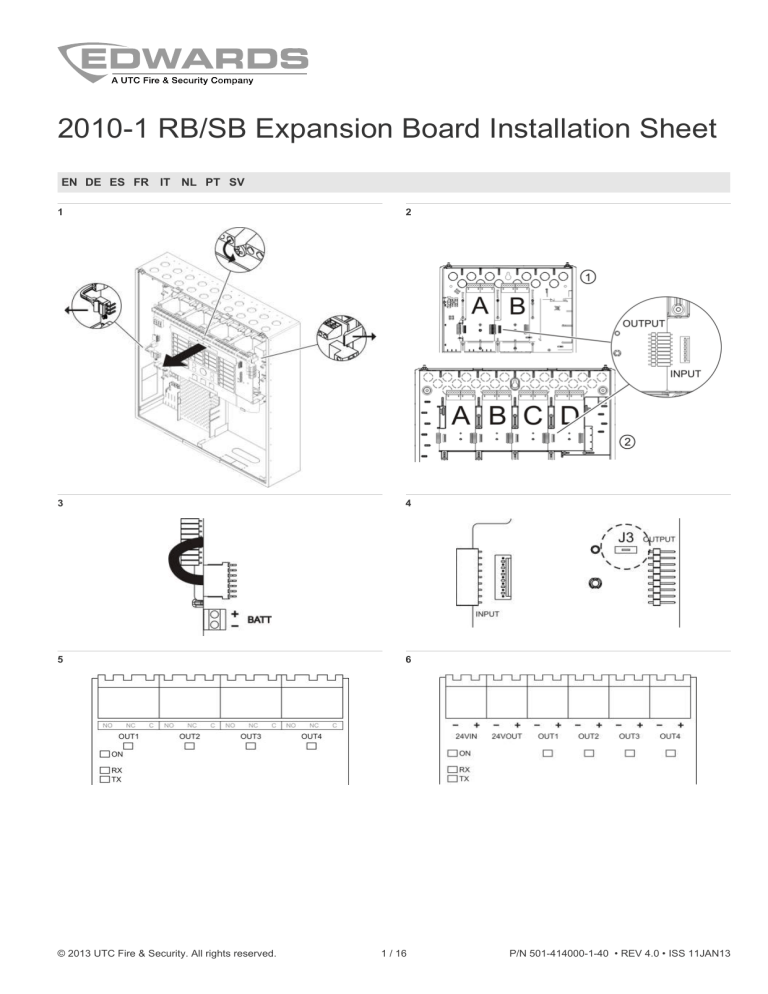

2010-1 RB/SB Expansion Board Installation Sheet

2010-1 RB/SB Expansion Board Installation Sheet

2010-1 RB/SB Expansion Board Installation Sheet

EN DE ES FR IT NL PT SV

1 2

3 4

5 6

© 2013 UTC Fire & Security. All rights reserved. 1 / 16 P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13

EN: Installation Sheet

Description

This document includes installation information for the following expansion boards:

• 2010-1-RB Expansion Board with four relay outputs

• 2010-1-SB Expansion Board with four supervised outputs

Relay expansion board

The relay expansion board has four voltage-free relay outputs each rated for 2 A at 30 VDC. Relays can be assigned to detection zones or programmed for activation based on system events.

Supervised expansion board

The supervised expansion board has four supervised outputs, each providing 24 VDC. The supervised outputs can be configured as sounder outputs, fire routing outputs, fire protection outputs, or fault warning outputs, and can be assigned to detection zones or programmed for activation based on system events.

When configured as sounder, fire routing, fire protection, or fault warning outputs, the control panel interface provides indications and the available control options.

When configured as a general purpose supervised output board, short and open circuit faults are indicated by the general

Fault LED and the Expansion I/O Fault/Disabled LED on the control panel interface.

Wiring

Relay expansion board

To wire the relay expansion board, connect all devices to

OUT1, OUT2, OUT3, and OUT4 (NO, NC, and C). See

Figure 5.

Supervised expansion board

To wire the supervised expansion board, connect all devices to

OUT1, OUT2, OUT3, and OUT4. If required, connect the external power supply to 24VIN and 24VOUT. See Figure 6.

Caution:

Never use the auxiliary output to power expansion boards connected to the same control panel as this might damage the control panel hardware.

For Class B output installation:

All outputs require a 15 kΩ end-of-line resistor for termination.

If an output is not used, the 15 kΩ end-of-line resistor must be installed across the unused output terminals.

For Class A output installation:

All groups of outputs (OUT1/2, OUT3/4) require a 4.7 kΩ, 1%,

1/4 W end-of-line resistor for termination. If an output group is not used, the 4.7 kΩ, 1%, 1/4 W end-of-line resistor must be installed across the unused output group terminals.

For additional Class A wiring requirements, refer to your control panel installation manual.

Observe polarity for all connections.

Installation

WARNING:

To avoid personal injury or death from electrocution, disconnect the control panel from the mains power supply and batteries before installing this product

.

To install the expansion board:

1. Unplug the power supply unit, the batteries, and any other device cables connected to the control panel PCB.

2. Remove the holding screw and unclip and remove the control panel PCB, as shown in Figure 1 (for two- and four-zone control panels, unclip the PCB at each corner by pressing carefully on the holding studs).

3. Install the expansion board into slot A on the left of the cabinet and push the board firmly into place.

For two- and four-zone control panels refer to Figure 2, item 1. For 8-zone control panels, evacuation panels, and extinguishing panels refer to Figure 2, item 2.

To install more than one board, connect the INPUT and

OUTPUT connectors of each board (as shown in Figure 2) before pushing the boards into the appropriate slots.

4. To install a supervised expansion board, configure the power source (if required). See “Configuration”.

5. Replace the control panel PCB and reconnect all battery and power supply cables.

6. Connect the expansion board in slot A to the control panel

PCB, as shown in Figure 3.

Configuration

Power source configuration

If power requirements exceed the maximum current the control panel can provide, connect an external 24 VDC power supply and remove jumper J3 (Figure 4).

Jumper J3 Power source

ON (default)

OFF

24 VDC is supplied by the control panel

24 VDC is supplied by an external power supply

Expansion board functionality

The expansion board functionality and event programming is configured at the control panel interface. See your control panel installation manual for further information.

Maintenance

Basic maintenance consists of a yearly inspection. Do not modify the internal wiring or circuitry of the board.

Expansion board fault indications

Additional fault diagnostics are indicated by the ON and OUT1,

OUT2, OUT3, and OUT4 LEDs on the expansion board, as shown below.

2 / 16 P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13

Fault Indication

Communication The board ON LED flashes quickly

Power supply

Output

Board failure

The board ON LED and all board OUT LEDs flash slowly

The board OUT LED flashes slowly

The board ON LED and all board OUT LEDs flash quickly

Action

Check that all board connections are secure.

Check the board configuration at the control panel.

Check that the power supply of the board is

> 21 V.

Check that jumper J3 is correctly configured for the power source in use.

Locate and fix the fault on the corresponding output.

Reset the control panel if required (see note).

Replace the board.

Note:

For the supervised expansion board all faults must be reset manually by pressing the Reset button on the control panel interface. Open and short circuit faults in Class B wiring are reset automatically when the output is deactivated.

Output voltage for the 2010-1 SB

Standby

Activated

Nominal output voltage

-15 VDC

+24 VDC

+28 VDC

+21 VDC

[1] Maximum current provided by the panel for all installed boards.

[2] With power supplied by an external 24 VDC power supply.

[3] With power supplied by the control panel.

Regulatory information

Manufacturer UTC Fire & Security Africa, 555 Voortrekker Road,

Maitland, Cape Town 7405, PO box 181 Maitland,

South Africa

Certification

Authorised EU manufacturing representative: UTC

Fire & Security B.V., Kelvinstraat 7,6003 DH Weert,

Netherlands

Contact Information

For contact information, see www.utcfssecurityproducts.eu.

DE: Installationsanleitung

Specifications

Operating voltage

Relay contact rating

Operating temperature

Storage temperature

Relative humidity

Dimensions

Number of boards that can be installed

Two- and four-zone control panels

Eight-zone control panels

Weight

2010-1-RB

2010-1-SB

Control panel current consumption [1]

Two- and four-zone control panels

Eight-zone control panels

Evacuation control panels

Extinguishing control panels

2010-1-RB current consumption per board

Standby

Activated

2010-1-SB current consumption per board

Standby

Activated

2010-1-SB current consumption per output

Standby

Activated

24 VDC

2A at 30 VDC

−5 to +40ºC

−5 to +70ºC

10 to 95% noncondensing

127 × 76 mm

2 max.

4 max.

4 max.

4 max.

46g

48g

Maximum current

160 mA

300 mA

300 mA

300 mA

15 mA max.

45 mA max.

15 mA max.

1 A max. [2]

300 mA max. (at 40ºC) [3]

2 mA max.

250 mA max.(at 25ºC)

Bezeichnung

Dieses Dokument enthält Installationsinformationen für die folgenden Erweiterungsplatinen:

• 2010-1-RB-Erweiterungsplatine mit vier Relaisausgängen

• 2010-1-SB-Erweiterungsplatine mit vier überwachten

Ausgängen

Relaiserweiterungsplatine

Die Relaiserweiterungsplatine verfügt über vier spannungsfreie

Ausgänge, die jeweils für 2 A bei 30 V DC ausgelegt sind. Die

Relais können Meldergruppen zugewiesen oder zur

Aktivierung auf Grundlage von Systemereignissen programmiert werden.

Überwachte Erweiterungsplatine

Die überwachte Erweiterungsplatine verfügt über vier

überwachte Ausgänge mit je 24 V DC. Die überwachten

Ausgänge können als Signalgeberausgang,

Hauptmelderausgang, Löschanlagenausgang oder

Störungswarnungsausgang konfiguriert, Meldergruppen zugewiesen oder zur Aktivierung auf Grundlage von

Systemereignissen programmiert werden.

Bei Konfiguration als Signalgeber-, Hauptmelder-,

Löschanlagen- oder Störungswarnungsausgang werden über die Steuerzentrale entsprechende Anzeigen und die verfügbaren Steuerungsoptionen bereitgestellt.

Bei Konfiguration als universelle akustische Signalgeber-

Ausgangsplatine werden Kurzschlüsse und Unterbrechungen

über die allgemeine LED "Störung" und die LED "E/A

Erweiterung Störung/Abgeschaltet" auf der Oberfläche der

Steuerzentrale angezeigt.

P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13 3 / 16

Installation

WARNUNG:

Trennen Sie vor der Installation dieses Produkts die Steuerzentrale von der Netz- und Batteriestromversorgung, um Personenschäden oder Todesfälle durch Stromschläge zu vermeiden

.

So installieren Sie die Erweiterungsplatine:

1. Trennen Sie die Netzstromversorgung, die Batterien und andere Gerätekabel von der Leiterplatte der

Steuerzentrale.

2. Entfernen Sie die Schraube und lösen und entfernen Sie die Steuerzentralenleiterplatte, wie in Abbildung 1 gezeigt.

(Lösen Sie die Leiterplatte bei Steuerzentralen mit zwei und vier Meldergruppen an jeder Ecke, indem Sie vorsichtig auf die Halterklemmen drücken.)

3. Installieren Sie die Erweiterungsplatine in Steckplatz A links im Gehäuse, und setzen Sie die Platine fest ein.

Für Steuerzentralen mit zwei oder vier Meldergruppen siehe Abbildung 2, Teil 1. Für Steuerzentralen mit

Meldergruppen, Evakuierungszentralen und

Löschzentralen siehe Abbildung 2, Teil 2.

Zur Installation mehrerer Platinen schließen Sie die

Eingangs- und Ausgangsanschlüsse (INPUT und

OUTPUT, wie in Abbildung 2 dargestellt) jeder Platine an, bevor Sie die Platinen in die jeweiligen Steckplätze drücken.

4. Zum Installieren einer überwachten Erweiterungsplatine konfigurieren Sie die Stromquelle (falls erforderlich). Siehe

"Konfiguration".

5. Setzen Sie die Steuerzentralenleiterplatte wieder ein, und schließen Sie alle Batterie- und

Netzstromversorgungskabel an.

6. Schließen Sie die Erweiterungsplatine in Steckplatz A an die Steuerzentralenleiterplatte an, wie in Abbildung 3 dargestellt.

Verkabelung

Relaiserweiterungsplatine

Schließen Sie alle Geräte an OUT1, OUT2, OUT3 und OUT4

(NO, NC und C) an, um die Relaiserweiterungsplatine zu verkabeln. Siehe Abbildung 5.

Überwachte Erweiterungsplatine

Schließen Sie alle Geräte an OUT1, OUT2, OUT3 und OUT4 an, um die überwachte Erweiterungsplatine zu verkabeln. Falls erforderlich, schließen Sie die externe Stromversorgung an

24VIN und 24VOUT an. Siehe Abbildung 6.

Achtung:

Verwenden Sie niemals den AUX-Ausgang für die

Stromversorgung von Erweiterungsplatinen, die an dieselbe

Steuerzentrale angeschlossen sind, da dadurch die Hardware der Steuerzentrale beschädigt werden kann.

Installation von Ausgängen der Klasse B:

Zum Abschließen ist für alle Ausgänge ein Endwiderstand mit

15 kΩ erforderlich. Wird ein Ausgang nicht verwendet, muss der Endwiderstand (15 kΩ) über die nicht verwendeten

Ausgangsabschlüsse installiert werden.

Installation von Ausgängen der Klasse A:

Sämtliche Ausgangsgruppen (OUT1/2, OUT3/4) erfordern zum

Abschließen einen Endwiderstand von 4,7 kΩ, 1 % und 1/4 W.

Wird eine Ausgangsgruppe nicht verwendet, muss der

Endwiderstand (4,7 kΩ, 1 %, 1/4 W) über die nicht verwendeten Ausgangsgruppenabschlüsse installiert werden.

Weitere Anforderungen bezüglich der Verkabelung der Klasse

A finden Sie im Installationshandbuch der Steuerzentrale.

Achten Sie bei allen Anschlüssen auf die Polarität.

Konfiguration

Konfiguration der Stromquelle

Wenn der Stromversorgungsbedarf den von der Steuerzentrale gelieferten Höchststrom überschreitet, schließen Sie eine externe Stromversorgung mit 24 V DC an, und entfernen Sie

Brücke J3 (Abbildung 4).

Brücke J3

EIN (Standard)

AUS

Spannungsquelle

24 V DC werden von der Steuerzentrale eingespeist

24 V DC werden von einer externen Stromquelle eingespeist

Funktionalität der Erweiterungsplatine

Die Funktionalität der Erweiterungsplatine und die

Ereignisprogrammierung werden auf der Oberfläche der

Steuerzentrale konfiguriert. Ziehen Sie das Handbuch für die

Steuerzentraleninstallation zurate, wenn Sie weitere

Informationen erhalten möchten.

Wartung

Die Standardwartung beinhaltet eine jährliche Prüfung.

Verändern Sie weder die internen Leitungen noch die

Schaltkreise der Platine.

Hinweise auf Störungen der Erweiterungsplatine

Zusätzliche Störungsdiagnosen werden von den LEDs ON und

OUT1, OUT2, OUT3 und OUT4 auf der Erweiterungsplatine angezeigt, wie unten dargestellt.

Störung Anzeige Vorgehensweise

Kommunikation Die Platinen-LED ON blinkt schnell.

Prüfen Sie, ob alle

Platinenanschlüsse sicher sind.

Prüfen Sie die

Platinenkonfiguration auf der

Steuerzentrale.

4 / 16 P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13

Netzteil

Ausgang

Die Platinen-LED ON und alle LEDs OUT blinken langsam.

Die Platinen-LED OUT blinkt langsam.

Prüfen Sie, ob die

Spannungsversorgun g der Platine > 21 V beträgt.

Prüfen Sie, ob Brücke

J3 korrekt für die verwendete

Spannungsquelle konfiguriert ist.

Suchen und beheben

Sie die Störung für den entsprechenden

Ausgang. Setzen Sie die Steuerzentrale falls erforderlich zurück (siehe

Hinweis).

Ersetzen Sie die

Platine.

Platinenausfall Die Platinen-LED ON und alle LEDs OUT blinken schnell.

Hinweis:

Bei überwachten Erweiterungsplatinen müssen alle

Störungen manuell zurückgesetzt werden, indem Sie die Taste

"Reset" auf der Oberfläche der Steuerzentrale drücken.

Unterbrechungen und Kurzschlüsse bei Verkabelung der

Klasse B werden automatisch zurückgesetzt, wenn der

Ausgang deaktiviert wird.

Ausgangsspannung für das 2010-1-SB

Ruhezustand

Aktiviert

−15V DC

+24 V DC

+28 V DC

+21 V DC

[1] Von der Zentrale für alle installierten Platinen gelieferter

Maximalstrom.

[2] Mit Spannung von einer externen Spannungsquelle mit 24 V DC.

[3] Mit Stromversorgung durch die Zentrale.

Regulatorische Informationen

Hersteller UTC Fire & Security Africa, 555 Voortrekker Road,

Maitland, Cape Town 7405, PO Box 181 Maitland,

Südafrika

Zertifizierung

Autorisierter EU-Produktionsvertreter: UTC Fire &

Security B.V., Kelvinstraat 7, 6003 DH Weert,

Niederlande

Kontaktinformationen

Kontaktinformationen finden Sie auf www.utcfssecurityproducts.eu.

ES: Hoja de instalación

Technische Spezifikationen

Betriebsspannung

Nennbelastung Relaiskontakte

Betriebstemperatur

Lagertemperatur

Relative Luftfeuchtigkeit

Abmessungen

Maximale Anzahl an installierbaren Platinen

Steuerzentralen mit zwei und vier

Meldergruppen

Steuerzentralen mit acht Meldergruppen

Evakuierungszentralen

Löschzentralen

Gewicht

2010-1-RB

2010-1-SB

Stromverbrauch der Steuerzentrale [1]

Steuerzentralen mit zwei und vier

Meldergruppen

Steuerzentralen mit acht Meldergruppen

Evakuierungszentralen

Löschzentralen

2010-1-RB Stromverbrauch pro Platine

Ruhezustand

Aktiviert

2010-1-SB Stromverbrauch pro Platine

Ruhezustand

Aktiviert

2010-1-SB Stromverbrauch pro Ausgang

Ruhezustand

Aktiviert

24 V DC

2 A bei 30 V DC

-5 bis +40 ºC

-5 bis +70 ºC

10 bis 95 %, nicht kondensierend

127 × 76 mm

Max. 2

Max. 4

Max. 4

Max. 4

46g

48g

Max. Strom

160 mA

300 mA

300 mA

300 mA

Max. 15 mA

Max. 45 mA

Max. 15 mA

Max. 1 A [2]

Max. 300 mA (bei

40ºC) [3]

Max. 2 mA

Max. 250 mA .(bei

25ºC)

Descripción

Este documento incluye información de instalación para las siguientes tarjetas de expansión:

• Tarjeta de expansión 2010-1-RB con cuatro salidas de relé

• Tarjeta de expansión 2010-1-SB con cuatro salidas supervisadas

Tarjeta de expansión de relé

La tarjeta de expansión de relé tiene cuatro salidas de relé libres de tensión de 2 A a 30 V CC. Los relés se pueden asignar a las zonas de detección o programar su activación en función de los eventos del sistema.

Tarjeta de expansión supervisada

La tarjeta de expansión supervisada dispone de cuatro salidas supervisadas, cada una de ellas de 24 V CC. Las salidas supervisadas se pueden configurar como salidas de sirena, salidas de enrutado de incendio, salidas de protección contra incendio o salidas de aviso de avería, y se pueden asignar a zonas de detección o programar su activación en función de los eventos del sistema.

Si se configuran como salidas de sirena, de enrutado de incendio, de protección contra incendio o de aviso de averías, la interfaz de la central proporciona instrucciones y las opciones de control disponibles.

Si se configura como tarjeta de salida supervisada de uso general, las averías de circuitos abiertos y cortocircuitos se indicarán mediante el LED general de “Avería” y el LED de

"Expansión E/S avería/desactivado" de la interfaz de la central.

P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13 5 / 16

Instalación

ADVERTENCIA:

a fin de evitar daños personales y peligro de muerte por electrocución, desconecte la central de la fuente de alimentación y las baterías antes de instalar este producto

.

final de línea de 4,7 kΩ 1 % y 1/4 W debe instalarse en los terminales del grupo de salidas no utilizadas.

Para ver los requisitos adicionales de conexiones de clase A, consulte su manual de instalación de la central.

Tenga en cuenta la polaridad de todas las conexiones.

Para instalar la tarjeta de expansión:

1. Desconecte la fuente de alimentación, las baterías y otros cables de dispositivos conectados al PCB de la central.

2. Retire el tornillo de sujeción y el PCB de la central, como muestra la Figura 1 (en paneles de control de dos y cuatro zonas, desatornille el PCB de cada esquina presionando cuidadosamente los tornillos de sujeción).

3. Instale la tarjeta de expansión en la ranura A, situada a la izquierda de la carcasa, y presione con firmeza la tarjeta hasta que encaje en su sitio.

Para las centrales de dos y cuatro zonas, consulte la

Figura 2, elemento 1. Para las centrales de ocho zonas, de evacuación y de extinción, consulte la Figura 2, elemento 2.

Para instalar más de una tarjeta, conecte los conectores de ENTRADA y SALIDA de cada tarjeta (como muestra la

Figura 2) antes de insertar las tarjetas en las ranuras correspondientes.

4. Para instalar una tarjeta de expansión supervisada, configure la fuente de alimentación (si es necesario). Ver

Configuración.

5. Sustituya el PCB de la central y vuelva a conectar las baterías y cables de la fuente de alimentación.

6. Conecte la tarjeta de expansión de la ranura A al PCB de la central, como muestra la Figura 3.

Conexiones

Tarjeta de expansión de relé

Para conectar la tarjeta de expansión de relé, conecte todos los dispositivos a OUT1, OUT2, OUT3 y OUT4 (NO, NC y C).

Consulte la Figura 5.

Tarjeta de expansión supervisada

Para conectar la tarjeta de expansión supervisada, conecte todos los dispositivos a OUT1, OUT2, OUT3 y OUT4. Si es necesario, conecte la fuente de alimentación externa a 24VIN y 24VOUT. Consulte la Figura 6.

Precaución:

no utilice nunca la salida auxiliar para alimentar tarjetas de expansión conectadas a la misma central ya que se podría dañar el hardware de la central.

Para instalaciones de salida de clase B:

Todas las salidas requieren una resistencia final de línea de

15 kΩ para la terminación. Si una salida no se usa, la resistencia final de línea de 15 kΩ debe instalarse en los terminales de las salidas no utilizadas.

Para instalaciones de salida de clase A:

Todos los grupos de salidas (OUT1/2, OUT3/4) requieren una resistencia final de línea de 4,7 kΩ, 1 % y 1/4 W para la terminación. Si un grupo de salidas no se usa, la resistencia

Configuración

Configuración de la fuente de alimentación

Si los requisitos de alimentación superan la corriente máxima que puede proporcionar la central, conecte una fuente de alimentación externa de 24 V CC y retire el puente J3

(Figura 4).

Puente J3

ON

(predeterminado)

OFF

(desactivado)

Fuente de alimentación

24 V CC, suministrada por la central

24 V CC, suministrada por la fuente de alimentación externa

Función de la tarjeta de expansión

La función y programación de eventos de la tarjeta de expansión se configuran en la interfaz de la central. Consulte el manual de instalación de la central para obtener más información.

Mantenimiento

El mantenimiento básico consiste en una inspección anual. No modifique el circuito interno ni la disposición de los cables de la tarjeta.

Indicaciones de avería de la tarjeta de expansión

El diagnóstico adicional de averías se indica mediante los LED

ON y OUT1, OUT2, OUT3 y OUT4 de la tarjeta de expansión, como se muestra a continuación.

Avería Indicador

Comunicación El LED ON de la tarjeta parpadea rápidamente

Acción

Compruebe que todas las conexiones de la tarjeta son seguras.

Compruebe la configuración de la tarjeta en la central.

Fuente de alimentación

El LED ON y todos los

OUT de la tarjeta parpadean lentamente

Salida El LED OUT de la tarjeta parpadea lentamente

Compruebe que la fuente de alimentación de la tarjeta sea > 21 V.

Compruebe que el puente J3 esté correctamente configurado para la fuente de alimentación utilizada.

Localice y corrija la avería de la salida correspondiente.

Reinicie la central si es necesario (ver nota).

6 / 16 P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13

Avería de la tarjeta

El LED ON y todos los

OUT de la tarjeta parpadean rápidamente

Sustituya la tarjeta.

Nota:

todas las averías de las tarjetas de expansión supervisadas deben restablecerse manualmente pulsando el botón Restablecer (Reset) de la interfaz de la central. Las averías por cortocircuitos y circuitos abiertos de las conexiones de clase B se restablecen automáticamente desactivando la salida.

Especificaciones

Tensión de funcionamiento

Intensidad del contacto del relé

Temperatura de trabajo

Temperatura de almacenado

Humedad relativa

Dimensiones

Número máximo de tarjetas que se pueden instalar

Centrales de dos y cuatro zonas

Centrales de ocho zonas

Centrales de evacuación

Centrales de extinción

Peso

2010-1-RB

2010-1-SB

Consumo de la central [1]

Centrales de dos y cuatro zonas

Centrales de ocho zonas

Centrales de evacuación

Centrales de extinción

Consumo de 2010-1-RB por tarjeta

Reposo

Activado

Consumo de 2010-1-SB por tarjeta

Reposo

Activado

Consumo de 2010-1-SB por salida

Reposo

Activado

Tensión de salida de 2010-1-SB

Reposo

Activado

Tensión nominal de salida

Tensión máxima de salida

Tensión mínima de salida

24 V CC

2 A a 30 V CC

De −5 a +40 ºC

−5 a +70 ºC

De 10 a 95 % sin condensación

127 × 76 mm

2 máx.

4 máx.

4 máx.

4 máx.

46 g

48 g

Tensión máxima

160 mA

300 mA

300 mA

300 mA

15 mA máx.

45 mA máx.

15 mA máx.

1 A máx. [2]

300 mA máx. a 40ºC [3]

2 mA máx.

250 mA máx. a 25ºC

-15 VCC

+24 V CC

+28 V CC

+21 V CC

[1] Tensión máxima proporcionada por la central para las tarjetas instaladas.

[2] Con la tensión proporcionada por una fuente de alimentación externa de 24 V CC.

[3] Con la tensión suministrada por el panel de control

Información normativa

Fabricante UTC Fire & Security Africa, 555 Voortrekker Road,

Maitland, Cape Town 7405, PO box 181 Maitland,

Sudáfrica

Representante de fabricación autorizado en la UE:

UTC Fire & Security B.V., Kelvinstraat 7,6003 DH

Weert, Países Bajos

Certificación

Información de contacto

Para obtener información de contacto, consulte www.utcfssecurityproducts.eu.

FR : Fiche d'installation

Description

Ce document contient des informations sur l'installation des cartes d'extension suivantes :

• Carte d'extension 2010-1-RB avec quatre sorties de relais

• Carte d'extension 2010-1-SB avec quatre sorties supervisées

Carte d'extension de relais

La carte d'extension de relais contient quatre sorties de relais libres de potentiel de 2 A à 30 Vcc. Les relais peuvent être assignés à des zones de détection ou programmés pour une activation en fonction d'événements système.

Carte d'extension supervisée

La carte d'extension supervisée contient quatre sorties supervisées de 24 Vcc. Les sorties supervisées peuvent être configurées comme sorties de sirène, sorties de transmission incendie, sorties de mise en sécurité incendie ou sorties d'avertissement. Elles peuvent être assignées à des zones de détection ou programmées pour une activation en fonction d'événements système.

En cas de configuration comme sirène, transmission incendie, mise en sécurité incendie ou avertissement, l'interface de la centrale fournit des indications et les options de contrôle disponibles.

En cas de configuration comme une carte de sortie supervisée

à usage universel, les défauts de court-circuit et de circuit ouvert sont indiqués par la LED de défaut général et la LED de dérangement/d'invalidation E/S d'extension dans l'interface de la centrale.

Installation

AVERTISSEMENT :

Afin d'éviter tout risque de blessure corporelle ou de mort par électrocution, débranchez la centrale de détection incendie de l'alimentation secteur et des batteries avant d'installer ce produit

.

P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13 7 / 16

Pour installer la carte d'extension :

1. Débranchez l'alimentation, les batteries et tout autre câble de périphérique connectés à la CCI de la centrale.

2. Retirez la vis de fixation, puis détachez et retirez la CCI de la centrale, comme indiqué à la Figure 1 (pour les centrales à deux et quatre zones, détachez la CCI à chaque coin en appuyant doucement sur les tiges de fixation).

3. Installez la carte d'extension dans l'emplacement A à gauche du coffret et appuyez fermement sur la carte pour l'insérer.

Pour les centrales à deux et quatre zones, consultez la

Figure 2, élément 1. Pour les centrales à 8 zones, les centrales d'évacuation et les centrales d'extinction, consultez la Figure 2, élément 2.

Pour installer plusieurs cartes, reliez les connecteurs

ENTRÉE et SORTIE de chaque carte (comme indiqué à la

Figure 2) avant de placer les cartes dans les emplacements appropriés.

4. Pour installer une carte d'extension supervisée, configurez la source d'alimentation (si nécessaire). Voir

« Configuration ».

5. Remettez la CCI de la centrale en place et reconnectez les câbles des batteries et de l'alimentation.

6. Connectez la carte d'extension dans l'emplacement A à la

CCI de la centrale, comme indiqué à la Figure 3.

Câblage

Carte d'extension de relais

Pour connecter la carte d'extension de relais, connectez tous les périphériques à OUT1, OUT2, OUT3 et OUT4 (NO, NC et C). Voir la Figure 5.

Carte d'extension supervisée

Pour connecter la carte d'extension supervisée, connectez tous les périphériques à OUT1, OUT2, OUT3 et OUT4. Si nécessaire, reliez l'alimentation externe à 24VIN et 24VOUT.

Voir la Figure 6.

Attention :

N'utilisez jamais la sortie auxiliaire pour alimenter les cartes d'extension connectées à la même centrale car cela pourrait endommager le matériel de la centrale.

Pour l'installation de sortie Classe B :

Toutes les sorties nécessitent une résistance de fin de ligne de

15 kΩ pour leur terminaison. Si une sortie n'est pas utilisée, la résistance de fin de ligne de 15 kΩ doit être montée sur les bornes de la sortie non utilisée.

Pour l'installation de sortie Classe A :

Tous les groupes de sorties (OUT1/2, OUT3/4) nécessitent une résistance de fin de ligne de 4,7 kΩ, 1 %, 1/4 W pour leur terminaison. Si un groupe de sorties n'est pas utilisé, la résistance de fin de ligne de 4,7 kΩ, 1 %, 1/4 W doit être montée sur les bornes du groupe de sorties non utilisé.

Consultez le guide d'installation de la centrale pour tout autre renseignement sur le câblage de Classe A.

Respectez la polarité pour toutes les connexions.

Configuration

Configuration de l'alimentation

Si la puissance requise est supérieure au courant maximum que la centrale peut fournir, connectez une alimentation 24 Vcc externe et retirez le cavalier J3 (Figure 4).

Cavalier J3

ACTIVÉ (par défaut)

DÉSACTIVÉ

Alimentation

24 Vcc fourni par la centrale

24 Vcc fourni par une alimentation externe

Fonctionnement de la carte d'extension

Le fonctionnement et la programmation d'événements de la carte d'extension sont configurés dans l'interface de la centrale. Reportez-vous au manuel d’installation de la centrale pour plus de détails.

Maintenance

La maintenance normale est constituée d’une inspection annuelle ou en fonction de la réglementation locale. Ne modifiez pas les circuits ou le câblage internes de la carte.

Indications de défaut de la carte d'extension

Les diagnostics de défaut supplémentaires sont indiqués par les LED ON (ACTIVÉ) et OUT1, OUT2, OUT3 et OUT4 sur la carte d'extension, comme illustré ci-dessous.

Défaut Symptôme

Communication La LED ON de la carte clignote rapidement

Action

Vérifiez que toutes les connexions de la carte sont sécurisées.

Vérifiez la configuration de la carte dans la centrale.

Alimentation La LED ON de la carte et toutes les LED OUT de la carte clignotent lentement

Sortie La LED OUT de la carte clignote lentement

Vérifiez que l'alimentation de la carte est supérieure à

21 V.

Vérifiez que le cavalier J3 est correctement configuré pour la source d'alimentation utilisée.

Recherchez et corrigez le défaut sur la sortie correspondante.

Réinitialisez la centrale si nécessaire

(voir la remarque).

Remplacez la carte. Défaillance de la carte

La LED ON de la carte et toutes les LED OUT de la carte clignotent rapidement

Remarque :

Pour la carte d'extension supervisée, tous les défauts doivent être réinitialisés manuellement. Pour cela, appuyez sur le bouton Reset (Réinitialiser) de l'interface de la centrale. Les défauts de court-circuit et de circuit ouvert avec le câblage de Classe B sont réinitialisés automatiquement lorsque la sortie est désactivée.

8 / 16 P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13

Spécifications

Tension nominale

Calibre de contact de relais

Température d’exploitation

Température de stockage

Humidité relative

Dimensions

Nombre de cartes pouvant être installées

Centrales à 2 et 4 zones

[1]

Centrales à 8 zones

Poids

2010-1-RB

2010-1-SB

Consommation électrique de la centrale

Centrales à 2 et 4 zones

Centrales à 8 zones

Consommation électrique 2010-1-RB par carte

Veille

Activée

Consommation électrique 2010-1-SB par carte

Veille

Activée

Consommation électrique 2010-1-SB par sortie

Veille

Activée

Tension de sortie pour le 2010-1-SB

Repos

Activée

Tension nominale de sortie

Tension de sortie maximum

Tension de sortie minimum

24 Vcc

2 A à 30 Vcc

−5 à +40 ºC

−5 à +70 ºC

10 à 95 % sans condensation

127 × 76 mm

2 max.

4 max.

4 max.

4 max.

46 g

48 g

Courant maximum

160 mA

300 mA

300 mA

300 mA

15 mA max.

45 mA max.

15 mA max.

1 A max. [2]

300 mA max. à 40ºC [3]

2 mA max.

250mA max. à 25 ºC

-15 Vcc

+24 Vcc

+28 Vcc

+21 Vcc

[1] Courant maximum fourni par la centrale pour toutes les cartes installées.

[2] Avec l'alimentation fournie par une source 24 Vcc externe.

[3] Avec l’alimentation fournie par la centrale.

Informations sur la réglementation

Fabricant UTC Fire & Security Africa, 555 Voortrekker Road,

Maitland, Cape Town 7405, PO box 181 Maitland,

Afrique du Sud

Représentant européen du fabricant : UTC Fire &

Security B.V., Kelvinstraat 7,6003 DH Weert, Pays-

Bas

Certification

Informations de contact

Pour obtenir nos informations de contact, consultez www.utcfssecurityproducts.eu.

IT: Istruzioni per l'installazione

Descrizione

Il presente documento contiene le istruzioni per l'installazione delle seguenti schede di espansione:

• Scheda di espansione 2010-1-RB con quattro uscite relè

• Scheda di espansione 2010-1-SB con quattro uscite supervisionate

Scheda di espansione relè

La scheda di espansione relè dispone di quattro uscite relè prive di tensione ciascuna con capacità di 2 A a 30 V CC. I relè possono essere assegnati a zone di rivelazione o programmati per l'attivazione in funzione di eventi di sistema.

Scheda di espansione supervisionata

La scheda di espansione supervisionata dispone di quattro uscite supervisionate, ciascuna delle quali fornisce 24 V CC.

Le uscite supervisionate possono essere configurate come uscite Suoneria, uscite Trasmissione incendio, uscite Allarme incendio o uscite Avviso di guasto. Tali uscite possono essere assegnate a zone di rivelazione oppure possono essere programmate per l'attivazione in funzione di eventi di sistema.

Quando vengono configurate come uscite Suoneria,

Trasmissione incendio, Allarme incendio o Avviso di guasto, l'interfaccia della centrale fornisce le indicazioni e le opzioni di controllo disponibili.

Quando viene configurata come scheda di uscita supervisionata per applicazioni generiche, i guasti di corto circuito e di circuito aperto vengono segnalati attraverso il LED di guasto generale e il LED di guasto/esclusione/espansione

I/U, posizionati sull'interfaccia della centrale.

Installazione

ATTENZIONE:

per evitare lesioni personali o morte dovuta a elettrocuzione, scollegare la centrale dall'alimentazione di rete e dalle batterie prima di installare il prodotto

.

Per installare la scheda di espansione:

1. Scollegare I'alimentatore, le batterie e i cavi di qualsiasi altro dispositivo collegati al C.S. della centrale.

2. Rimuovere la vite di fissaggio, quindi sganciare e rimuovere il C.S. della centrale, come mostrato nella

Figura 1 (per le centrali a due e quattro zone, sganciare il

C.S. in corrispondenza di ciascun angolo, esercitando una leggera pressione sui perni di fissaggio).

3. Inserire la scheda di espansione nell'alloggiamento A, sul lato sinistro dell'armadio, quindi premerla saldamente in posizione.

Per le centrali a due e quattro zone, fare riferimento alla

Figura 2, elemento 1. Per le centrali a 8 zone, le centrali di evacuazione e le centrali di spegnimento, fare riferimento alla Figura 2, elemento 2.

Per installare più di una scheda, collegare il connettore di

INGRESSO e il connettore di USCITA di ciascuna scheda

P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13 9 / 16

(come mostrato nella Figura 2) prima di premere le schede nei relativi alloggiamenti.

4. Per installare una scheda di espansione supervisionata, configurare l'alimentatore (se necessario). Vedere la sezione "Configurazione".

5. Reinserire il C.S. della centrale e collegare nuovamente tutti i cavi della batteria e dell'alimentatore.

6. Collegare la scheda di espansione nell'alloggiamento A al

C.S. della centrale, come mostrato nella Figura 3.

Cablaggio

Scheda di espansione relè

Per il cablaggio della scheda di espansione relè, collegare tutti i dispositivi alle uscite OUT1, OUT2, OUT3 e OUT4 (NA, NC e

C). Vedere Figura 5.

Scheda di espansione supervisionata

Per il cablaggio della scheda di espansione supervisionata, collegare tutti i dispositivi alle uscite OUT1, OUT2, OUT3 e

OUT4. Se necessario, collegare l'alimentazione esterna a

24VIN e 24VOUT. Vedere Figura 6.

Attenzione:

non utilizzare mai l'uscita ausiliaria per alimentare schede di espansione collegate alla stessa centrale, ciò potrebbe danneggiare l'hardware della centrale.

Per l'installazione di uscite di classe B:

Tutte le uscite richiedono un resistore di fine linea da 15 kΩ per la terminazione. Se un'uscita non viene utilizzata, il resistore di fine linea da 15 kΩ deve essere installato nei morsetti dell'uscita non utilizzata.

Per l'installazione di uscite di classe A:

Tutti i gruppi di uscite (OUT1/2, OUT3/4) richiedono un resistore di fine linea da 4,7 kΩ, 1%, 1/4 W per la terminazione.

Se un gruppo di uscite non viene utilizzato, il resistore di fine linea da 4,7 kΩ, 1%, 1/4 W deve essere installato nei morsetti del gruppo di uscite non utilizzato.

Per i requisiti aggiuntivi del cablaggio di classe A, fare riferimento al manuale di installazione della centrale.

Rispettare la polarità per tutti i collegamenti. della centrale. Per ulteriori informazioni, consultare il manuale di installazione della centrale.

Manutenzione

La manutenzione di base consiste in un'ispezione annuale.

Non modificare/manipolare il cablaggio o i circuiti interni della scheda.

Indicazioni di guasto della scheda di espansione

Ulteriori segnalazioni di guasti vengono fornite dal LED di accensione e dai LED delle uscite OUT1, OUT2, OUT3 e

OUT4 situati sulla scheda di espansione, come illustrato di seguito.

Guasto Indicazione

Comunicazione Il LED di accensione della scheda lampeggia rapidamente

Alimentazione Il LED di accensione e tutti i LED di uscita della scheda lampeggiano lentamente

Azione

Verificare che tutti i collegamenti della scheda siano ben saldi.

Verificare la configurazione della scheda sulla centrale.

Verificare che la tensione di alimentazione della scheda sia > 21 V.

Verificare che il ponticello J3 sia configurato correttamente per il tipo di alimentatore utilizzato.

Uscita

Guasto della scheda

Il LED di uscita della scheda lampeggia lentamente

Il LED di accensione e tutti i LED di uscita della scheda lampeggiano rapidamente

Individuare e riparare il guasto sull'uscita corrispondente. Se necessario, effettuare il reset della centrale

(vedere nota).

Sostituire la scheda.

Nota:

il reset di tutti i guasti della scheda di espansione supervisionata deve essere eseguito manualmente premendo il pulsante Reset sull'interfaccia della centrale. Il reset dei guasti di corto circuito e di circuito aperto nei cablaggi di classe

B viene eseguito automaticamente quando l'uscita viene disattivata.

Configurazione

Configurazione dell'alimentatore

Se i requisiti di alimentazione superano la corrente massima che la centrale è in grado di fornire, collegare un alimentatore esterno da 24 V CC e rimuovere il ponticello J3 (Figura 4).

Ponticello J3 Alimentazione

ON (predefinito) A 24 V CC fornita dalla centrale

OFF A 24 V CC fornita da un alimentatore esterno

Funzionalità della scheda di espansione

È possibile configurare le funzionalità e la programmazione degli eventi della scheda di espansione attraverso l'interfaccia

Specifiche tecniche

Tensione di funzionamento

Potenza nominale contatti relè

Temperatura di esercizio

Temperatura di stoccaggio

Umidità relativa

Dimensioni

24 Vcc

2 A a 30 Vcc

Da −5 a +40 °C

Da −5 a +70 ºC da 10 a 95% senza condensa

127 × 76 mm

10 / 16 P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13

Numero di schede installabili

Centrali a due e quattro zone

Centrali a otto zone

Centrali di evacuazione

Centrali di spegnimento

Peso

2010-1-RB

2010-1-SB

Assorbimento di corrente della centrale

[1]

Centrali a due e quattro zone

Centrali a otto zone

Centrali di evacuazione

Centrali di spegnimento

Assorbimento di corrente 2010-1-RB, per scheda

Attivata

Assorbimento di corrente scheda 2010-1-

SB per scheda

Attivata

Assorbimento di corrente scheda 2010-1-

SB per uscita

Attivata

Tensione di uscita per il modulo 2010-1-

SB

Attivata

Tensione uscita nominale

Tensione uscita massima

Tensione uscita minima

2 max.

4 max.

4 max.

4 max.

46 g

48 g

Corrente massima

160 mA

300 mA

300 mA

300 mA

15 mA max.

45 mA max.

15 mA max.

1 A max. [2]

300 mA max. a 40ºC [3]

2 mA max.

250 mA max. a 25ºC

−15 Vcc

+24 Vcc

+28 Vcc

+21 Vcc

[1] Corrente massima fornita dalla centrale per tutte le schede installate.

[2] Con alimentazione fornita da un alimentatore esterno da 24 Vcc.

[3] Con alimentazione fornita dalla centrale.

Informazioni sulle normative

Produttore UTC Fire & Security Africa, 555 Voortrekker Road,

Maitland, Cape Town 7405, PO Box 181 Maitland,

Sud Africa.

Rappresentante di produzione autorizzato per UE:

UTC Fire & Security B.V., Kelvinstraat 7,6003 DH

Weert, Paesi Bassi

Certificazione

Informazioni di contatto

Per le informazioni di contatto, visitare il sito www.utcfssecurityproducts.eu.

NL: Installatieblad

Beschrijving

Dit document bevat informatie over de installatie van de volgende uitbreidingsmodules:

• 2010-1-RB uitbreidingsmodule met vier relaisuitgangen

• 2010-1-SB uitbreidingsmodule met vier bewaakte uitgangen

Relaisuitbreidingskaart

De relaisuitbreidingskaart heeft vier potentiaalvrije relaisuitgangen die elk geschikt zijn voor 2 A bij 30 VDC. De relais kunnen worden toegewezen aan detectiegroepen of geprogrammeerd voor activering op basis van systeemgebeurtenissen.

Bewaakte uitbreidingsmodule

De bewaakte uitbreidingsmodule heeft vier bewaakte uitgangen die elk 24 VDC leveren. De bewaakte uitgangen kunnen worden geconfigureerd als signaalgeveruitgangen, doormelduitgangen of storingsmeldinguitgangen, en kunnen worden toegewezen aan detectiegroepen of geprogrammeerd voor activering op basis van systeemgebeurtenissen.

Wanneer ze worden geconfigureerd als uitgangen voor signaalgeving, doormelding, besturingsapparaat of storingsmelding, verschaft de interface van de centrale de indicaties en beschikbare bedieningsopties.

Indien geconfigureerd als een algemene bewaakte uitgangsmodule, geeft de algemene storing indicatie-LED en de Uitbreiding I/U Storing/Uit indicatie-LED op het bediendeel van de centrale.

Installatie

WAARSCHUWING:

Ter voorkoming van persoonlijk letsel of overlijden door elektrocutie, moet u de centrale losmaken van de netvoeding en accu's voordat u dit product installeert

.

Ga als volgt te werk om de uitbreidingskaart te installeren:

1. Koppel de kabels van de voedingseenheid en de accu's en alle andere apparaatkabels die op de printplaat van de centrale zijn aangesloten los.

2. Verwijder de schroef zoals in afbeelding 1 wordt aangegeven. Maak de printplaat van de centrale los en verwijder deze (bij centrales voor twee en vier groepen maakt u het bevestigingsmechanisme op de hoeken van de printplaat los door de vergrendelingspootjes voorzichtig in te drukken).

3. Installeer de uitbreidingsmodule in sleuf A die zich aan de linkerkant van de behuizing bevindt en duw de module stevig op zijn plaats.

Voor centrales met twee en vier groepen raadpleegt u afbeelding 2, item 1. Voor centrales met 8 groepen, ontruimingspanelen en bluspanelen raadpleegt u afbeelding 2, item 2.

Als u meer dan één module installeert, sluit u de

INGANGS- en UITGANGSCONNECTOREN van elke module aan (zoals in afbeelding 2 wordt aangegeven) voordat u de modules in de geschikte sleuven duwt.

4. Als u een bewaakte uitbreidingsmodule installeert, configureert u de voedingsbron (indien nodig). Zie

"Configuratie".

5. Vervang de printplaat van de centrale en sluit alle accu- en voedingskabels opnieuw aan.

P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13 11 / 16

6. Sluit de uitbreidingsmodule in sleuf A aan op de printplaat van de centrale, zoals in afbeelding 3 wordt aangegeven.

Bedrading

Relaisuitbreidingskaart

Als u de relaisuitbreidingsmodule wilt aansluiten, sluit u alle apparaten aan op OUT1, OUT2, OUT3 en OUT4 (NO, NC en C). Zie afbeelding 5.

Bewaakte uitbreidingsmodule

Als u de bewaakte uitbreidingsmodule wilt aansluiten, sluit u alle apparaten aan op OUT1, OUT2, OUT3 en OUT4. Sluit indien nodig de externe voedingseenheid aan op 24VIN en

24VOUT. Zie afbeelding 6.

Let op:

Gebruik de hulpuitgang nooit voor het voeden van uitbreidingskaarten die zijn aangesloten op dezelfde centrale, aangezien dit kan resulteren in schade aan de hardware van de centrale.

Voor de installatie van Klasse B-uitgang:

Alle uitgangen hebben voor afsluiting een eindelijnsweerstand van 15 kΩ nodig. Als een uitgang niet wordt gebruikt, moet de eindelijnsweerstand van 15 kΩ op de niet-gebruikte uitgangsaansluitingen worden geïnstalleerd.

Voor de installatie van Klasse A-uitgang:

Alle uitgangsgroepen (OUT1/2, OUT3/4) hebben voor afsluiting een eindelijnsweerstand van 4,7 kΩ, 1%, 1/4 W nodig. Als een uitgangsgroep niet wordt gebruikt, moet de eindelijnsweerstand van 4,7 kΩ op de niet-gebruikte uitgangsgroepaansluitingen worden geïnstalleerd.

Voor extra Klasse A-aansluitvereisten raadpleegt u de installatiehandleiding van uw centrale.

Let bij alle aansluitingen op de polariteit.

Uitbreidingskaart storingsindicaties

De AAN en OUT1, OUT2, OUT3 en OUT4 indicatie-LED's op de uitbreidingsmodule geven extra storingsdiagnoses aan, zoals hieronder wordt aangegeven.

Storing Aanduiding Actie

Communicatie De AAN indicatie-LED van de module knippert snel

Voedings- eenheid

Uitgang

De AAN indicatie-LED van de module en de UIT indicatie-LED's van alle modules knipperen langzaam

De UIT indicatie-LED van de module knippert langzaam

Controleer of alle modules goed zijn aangesloten.

Controleer de moduleconfiguratie op de centrale.

Controleer of de voedingsspanning van de module meer dan

21 V bedraagt.

Controleer of jumper

J3 correct geconfigureerd is voor de in gebruik zijnde voedingsbron.

Zoek de storing en verhelp deze op de desbetreffende uitgang. Herstel indien nodig de centrale (zie opmerking).

Vervang de module. de module en de UIT indicatie-LED's van alle modules knipperen snel

Opmerking:

Alle storingen van de bewaakte uitbreidingsmodule moeten handmatig worden hersteld door de knop Herstel op het bediendeel van de centrale in te drukken. Open circuits en circuits met kortsluiting in Klasse Baansluitingen worden automatisch hersteld wanneer de uitgang wordt uitgeschakeld.

Specificaties

Configuratie

Configuratie van de voedingsbron

Als de voedingsvereisten de maximum waarde overschrijden die de centrale kan leveren, sluit u een externe voedingseenheid van 24 VDC aan en verwijdert u jumper J3

(afbeelding 4).

Jumper J3 Voedingsbron

AAN (standaard) De centrale levert 24 VDC

UIT Een externe voedingseenheid levert 24 VDC

Functionaliteit van uitbreidingskaart

U kunt in het bediendeel van de centrale de functies van de uitbreidingsmodule configureren en gebeurtenissen programmeren. Raadpleeg de installatiehandleiding van de centrale voor meer informatie.

Onderhoud

Het basisonderhoud bestaat uit een jaarlijkse inspectie. Wijzig nooit de interne bedrading of circuits van de module.

Relaiscontactspanning

Bedrijfstemperatuur

Opslagtemperatuur

Relatieve luchtvochtigheid

Afmetingen

Maximum aantal modules dat kan worden geïnstalleerd

Centrales voor twee en vier groepen

Centrales voor acht groepen

Ontruimingspanelen

Bluspanelen

Gewicht

2010-1-RB

2010-1-SB

Stroomverbruik van de centrale [1]

Centrales voor twee en vier groepen

Centrales voor acht groepen

Ontruimingspanelen

Bluspanelen

2A bij 30 VDC

−5 tot +40 ºC

−5 tot +70 ºC

10 tot 95% (nietcondenserend)

127 × 76 mm

2 max.

4 max.

4 max.

4 max.

46g

48g

Maximale stroom

160 mA

300 mA

300 mA

300 mA

12 / 16 P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13

2010-1-RB stroomverbruik per module

Rust

Geactiveerd

15 mA max.

45 mA max.

2010-1-SB stroomverbruik per module

Rust

Geactiveerd

2010-1-SB stroomverbruik per uitgang

Rust

Geactiveerd

15 mA max.

1 A max. [2]

300 mA max. bij 40 ºC [3]

2 mA

250 mA bij 25 ºC

Uitgangsspanning van de 2010-1-SB

Rust

Geactiveerd

−15 VDC

+24 VDC

+28 VDC

+21 VDC

[1] Maximale stroom verschaft door het paneel voor alle geïnstalleerde modules.

[2] Voeding geleverd door een externe voedingseenheid van 24 VDC.

[3] Voeding geleverd door de centrale.

Contactgegevens

Zie www.utcfssecurityproducts.eu voor contactgegevens.

PT: Ficha de instalação

Quando configuradas como saídas de sirene, activação de bombeiros, protecção de incêndio ou aviso de falha, a interface do painel de controlo apresenta indicações e as opções de controlo disponíveis.

Quando configuradas como uma placa de saída supervisionada para fins gerais, as falhas de curto-circuito e de circuito aberto são indicadas pelo LED de Falha e pelo LED de Expansão I/O Falha/Desactivado na interface do painel de controlo.

Instalação

AVISO:

Para evitar lesões pessoais ou a morte provocadas pela electrocussão, o painel de controlo deve ser desligado da fonte de alimentação de rede e das baterias antes da instalação deste produto.

.

Regelgeving

Fabrikant UTC Fire & Security Africa, 555 Voortrekker Road,

Maitland, Cape Town 7405, PO box 181 Maitland,

South Africa

EU-geautoriseerde vertegenwoordiger: UTC Fire &

Security B.V., Kelvinstraat 7, 6003 DH Weert,

Nederland

Certificatie

Descrição

Este documento inclui informações sobre a instalação das seguintes placas de expansão:

• 2010-1-RB Placa de expansão com quatro saídas de relé

• 2010-1-SB Placa de expansão com quatro saídas supervisionadas

Placa de expansão de relé

A placa de expansão de relé possui quatro saídas de relé sem tensão, cada uma com a capacidade de 2 A a 30 VDC. Os relés podem ser atribuídos às zonas de detecção ou programadas para activação com base nos eventos do sistema.

Placa de expansão com supervisão

A placa de expansão com supervisão tem quatro saídas supervisionadas, cada uma com 24 VDC. As saídas supervisionadas podem ser configuradas como saídas de sirene, saídas de activação de bombeiros, saídas de protecção de incêndio ou saídas de aviso de falha, podendo ser atribuídas a zonas de detecção ou programadas para activação com base nos eventos do sistema.

Para instalar o módulo de expansão:

1. Desligue a unidade da fonte de alimentação, as baterias e quaisquer outros cabos de dispositivos ligados à PCB do painel de controlo.

2. Retire o parafuso de fixação e retire a PCB do painel de controlo, conforme indicado na Figura 1 (para os painéis de controlo de duas e quatro zonas, desprenda a PCB em cada canto carregando cuidadosamente nos pernos de fixação).

3. Instale a placa de expansão na ranhura A na parte esquerda da caixa e empurre firmemente a placa até ficar colocada.

Para painéis de controlo de duas e de quatro zonas, consulte a Figura 2, item 1. Para painéis de controlo de 8 zonas, painéis de evacuação e painéis de extinção, consulte a Figura 2, item 2.

Para instalar mais do que uma placa, ligue os conectores de ENTRADA e SAÍDA de cada módulo (conforme indicado na Figura 2) antes de empurrar as placas para dentro das respectivas ranhuras.

4. Para instalar uma placa de expansão com supervisão, configure a fonte de alimentação (se necessário). Ver

"Configuração".

5. Volte a instalar a PCB do painel de controlo e ligue novamente todos os cabos das baterias e de alimentação.

6. Ligue a placa de expansão na ranhura A à PCB do painel de controlo, conforme indicado na Figura 3.

Ligações

Placa de expansão de relé

Para efectuar as ligações da placa de expansão de relé, ligue todos os dispositivos a OUT1, OUT2, OUT3 e OUT4 (NO, NC e C). Ver a Figura 5.

Placa de expansão com supervisão

Para efectuar as ligações da placa de expansão com supervisão, ligue todos os dispositivos a OUT1, OUT2, OUT3 e OUT4. Se necessário, ligue a fonte de alimentação externa a

24VIN e 24VOUT. Ver a Figura 6.

P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13 13 / 16

Cuidado:

Nunca utilize a saída auxiliar para alimentar placas de expansão ligadas ao mesmo painel de controlo, uma vez que tal poderá danificar o hardware do painel de controlo.

Para a instalação de saídas da Classe B:

Todas as saídas requerem uma resistência de fim de linha de

15 kΩ para a terminação. Se uma saída não for utilizada, a resistência de fim de linha de 15 kΩ tem de ser instalada nos terminais da saída não utilizada.

Para a instalação de saídas da Classe A:

Todos os grupos de saídas (OUT1/2, OUT3/4) requerem uma resistência de fim de linha de 4,7 kΩ, 1%, 1/4 W para a terminação. Se um grupo de saídas não for utilizado, a resistência de fim de linha de 4,7 kΩ, 1%, 1/4 W tem de ser instalada nos terminais dos grupos de saídas não utilizados.

Para outros requisitos de ligação de produtos da Classe A, consulte o manual de instalação do painel de controlo.

Observe a polaridade de todas as ligações.

Fonte de alimentação

Saída

O LED ON da placa e todos os LEDs OUT da mesma piscam lentamente

O LED OUT da placa pisca lentamente

Certifique-se de que a fonte de alimentação da placa é > 21 V.

Certifique-se de que o jumper J3 está correctamente configurado para a fonte de alimentação em utilização.

Localize e corrija a falha na saída correspondente.

Reinicialize o painel de controlo, se necessário (ver nota).

Substitua a placa. Falha da placa O LED ON da placa e todos os LEDs OUT da mesma piscam rapidamente

Nota:

Para a placa de expansão com supervisão, todas as falhas devem ser reinicializadas manualmente, premindo o botão de reinicialização na interface do painel de controlo. As falhas de curto-circuito e circuito aberto nas ligações da

Classe B são reiniciadas manualmente quando a saída é desactivada.

Configuração

Configuração da fonte de alimentação

Se os requisitos de alimentação forem superiores à corrente máxima que o painel pode fornecer, ligue uma fonte de alimentação de 24 VDC externa e retire o jumper J3 (Figura 4).

Jumper J3

ON (Colocado)

Fonte de alimentação

24 VDC é fornecido pelo painel de controlo

OFF (Desligado) 24 VDC é fornecido por uma fonte de alimentação externa

Funcionalidade da placa de expansão

A funcionalidade da placa de expansão e a programação de eventos são configuradas na interface do painel de controlo.

Para mais informações, consulte o manual de instalação do painel de controlo.

Manutenção

A manutenção básica consiste numa inspecção anual. Não modifique as ligações internas nem os circuitos da placa.

Indicações de falha da placa de expansão

Os diagnósticos adicionais de falhas são indicados pelos LEDs de ON e OUT1, OUT2, OUT3 e OUT4 na placa de expansão, conforme indicado abaixo.

Falha Indicação

Comunicação O LED ON da placa pisca rapidamente

Acção

Certifique-se de que todas as ligações da placa estão seguras.

Verifique a configuração da placa no painel de controlo.

Especificações

Tensão de funcionamento

Capacidade do contacto do relé

Temperatura de operação

Temperatura de armazenamento

Humidade relativa

Dimensões

Número máximo de módulos que pode ser instalado

Painéis de controlo de 2 e 4 zonas

Painéis de controlo de 8 zonas

Painéis de evacuação

Painéis de extinção

Peso

2010-1-RB

2010-1-SB

Consumo de corrente do painel de controlo [1]

Painéis de controlo de 2 e 4 zonas

Painéis de controlo de 8 zonas

Painéis de evacuação

Painéis de extinção

2010-1-RB consumo de corrente por placa

Standby

Activada

2010-1-SB consumo de corrente por placa

Standby

Activada

2010-1-SB consumo de corrente por saída

Standby

Activada

24 VDC

2A a 30 VCC

−5 a +40ºC

−5 a +70ºC

10 a 95% sem condensação

127 × 76 mm

Máx. 2

Máx. 4

Máx. 4

Máx. 4

46g

48g

Corrente máxima

160 mA

300 mA

300 mA

300 mA

Máx. 15 mA

Máx. 45 mA

Máx. 15 mA

Máx. 1 A [2]

Máx. 300 mA a 40ºC [3]

Máx. 2 mA

Máx. 250 mA a 25ºC

14 / 16 P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13

Tensão de saída para o 2010-1-SB

Standby

Activada

Tensão de saída nominal

Tensão máxima de saída

Tensão mínima de saída

−15 VDC

+24 VDC

+28 VDC

+21 VDC

[1] Corrente máxima fornecida pelo painel para todas as placas instaladas.

[2] Com alimentação fornecida por uma fonte de alimentação externa de 24 VDC

[3] Com alimentação fornecida pelo painel de controlo.

Informação reguladora

Fabricante UTC Fire & Security Africa, 555 Voortrekker Road,

Maitland, Cape Town 7405, PO box 181 Maitland,

South Africa

Representante de fabrico autorizado na UE: UTC

Fire & Security B.V., Kelvinstraat 7,6003 DH Weert,

Netherlands

Certificação

Informação de contacto

Para informações de contacto, consulte www.utcfssecurityproducts.eu.

SV: Installationsanvisning

Beskrivning

Det här dokumentet innehåller installationsinformation för följande expansionskort:

• Expansionskortet 2010-1-RB med fyra reläutgångar

• Expansionskortet 2010-1-SB med fyra övervakade utgångar

Expansionskort för relä

Expansionskortet för relä har fyra spänningsfria utgångar som alla är klassade för 2 A vid 30 V DC. Relän kan tilldelas sektioner eller programmeras för aktivering vid systemhändelser.

Övervakade expansionskort

Det övervakade expansionskortet har fyra övervakade utgångar på vardera 24 V DC. De övervakade utgångarna kan konfigureras som larmdons-, brandöverförings-, brandskydds- eller felvarningsutgångar och kan tilldelas detektionssektioner eller programmeras för aktivering vid systemhändelser.

När det konfigurerats som larmdons-, brandöverförings-, brandskydds- eller felvarningsutgångar tillhandahåller centralapparatens gränssnitt indikeringar och de tillgängliga kontrollalternativen.

När modulen är konfigurerad för ett allmänt övervakat utgångskort sker indikering av kortslutningar och öppna strömkretsar via dioden ”FEL” och dioden

”utgångsreläfel/bortkopplad” på centralapparaten.

Installation

VARNING:

Undvik personskada eller dödsfall på grund av elektrisk stöt genom att koppla bort brandlarmscentralen från nätström och batterier före installation av denna produkt

.

Så här installerar du ett expansionskort:

1. Koppla ur strömförsörjningsenheten, batterierna och eventuella kablar mellan centralapparatens kretskort och andra enheter.

2. Lossa skruven som håller fast centralapparatens kretskort, och ta loss kretskortet på det sätt som visas i figur 1 (för centralapparater för två eller fyra sektioner, knäpp loss kretskortet vid samtliga hörn genom att trycka försiktigt på bultarna som håller fast kortet).

3. Installera expansionskortet i fack A på vänster sida av skåpet, och tryck dit kortet med en bestämd rörelse.

För två- och fyrasektioners centralapparater se figur 2, enhet 1. För åtta-sektioners centralapparater, evakueringscentral och släckningscentral, se figur 2 enhet

2.

Vid installation av mer än ett kort ska INPUT- och

OUTPUT-kontakterna för de olika korten anslutas (enligt figur 2) innan korten trycks in i respektive fack.

4. Vid installation av ett övervakat expansionskort ska strömkällan konfigureras (om så krävs). Se

"Konfiguration".

5. Sätt tillbaka centralapparatens kretskort och anslut alla kablar till batterier och strömförsörjning igen.

6. Anslut expansionskortet i fack A till centralapparatens kretskort på det sätt som visas i figur 3.

Kabeldragning

Expansionskort för relä

Kabeldragning för expansionskortet, anslut alla enheter till

OUT1, OUT2, OUT3 och OUT4 (NO, NC och C). Se figur 5.

Övervakade expansionskort

Kabeldragning för övervakade expansionskortet, anslut alla enheter till OUT1, OUT2, OUT3 och OUT4. Anslut vid behov den externa strömförsörjningen till 24VIN och 24VOUT. Se figur 6.

Varning!

Använd aldrig AUX-utgången för att ansluta expansionskort anslutna till samma centralapparat då detta kan skada centralapparatens maskinvara.

För Klass B utgångsinstallation:

Varje utgång kräver ett 15 kΩ avslutningsmotstånd för terminering. Om en utgång inte används måste 15 kΩ avslutningsmotståndet installeras över de oanvända utgångsterminalerna.

För Klass A utgångsinstallation:

Alla utgångsgrupper (OUT1/2, OUT3/4) kräver 4,7 kΩ, 1 %, 1/4

W avslutningsmotstånd för terminering. Om en utgångsgrupp inte används måste 4,7 kΩ, 1 %, 1/4 W avslutningsmotståndet installeras över de oanvända utgångsgruppterminalerna.

P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13 15 / 16

För ytterligare krav på Klass A kabeldragning, se centralapparatens installationsmanual.

Var noga med polariteten för samtliga anslutningar.

Notera:

Alla övervakade expansionskortfel återställs manuellt med hjälp av knappen återställning på centralapparaten.

Öppna kretsar och kortslutningsfel i Klass B kabeldragning

återställs automatiskt när utgången avaktiveras.

Konfiguration

Strömkällekonfiguration

Om mer ström än maxströmmen från centralapparaten kan ge krävs, anslut en extern strömförsörjning på 24 V DC och avlägsna bygeln J3 (figur 4).

Bygeln J3 Strömkälla

ON (standard)

AV

24 V DC matas ut från centralapparaten

24 V DC matas ut från en extern strömförsörjning

Funktionalitet för expansionskort

Expansionskortets funktioner och händelseprogrammering konfigureras i centralapparatens gränssnitt. Se installationsmanualen för din centralapparat för mer information.

Underhåll

Normalt underhåll består av en årlig inspektion. Modifiera inte den inre kabeldragningen eller kretsarna på kortet.

Felindikeringar för expansionskort

Övriga feldiagnoser indikeras av dioderna ON, OUT1, OUT2,

OUT3 och OUT4 på expansionskortet enligt nedan.

Fel Indikering Åtgärd

Kommunikation Dioden ON på kortet blinkar snabbt

Strömförsörjning Dioden ON och alla OUTdioder på kortet blinkar långsamt

Utgång

Kortfel

Dioden OUT på kortet blinkar långsamt

Dioden ON och alla OUTdioder på kortet blinkar snabbt

Kontrollera att alla anslutningar till kortet sitter stadigt.

Kontrollera konfigurationen av kortet på centralapparaten

Kontrollera att kortets strömförsörjning har en spänning på minst

21 V.

Kontrollera att bygeln

J3 är korrekt konfigurerad för den strömkälla som används.

Lokalisera och

åtgärda problemet med den aktuella utgången. Återställ centralapparaten om så krävs (se noteringen märkt

”Obs!” nedan).

Byt ut kortet.

Specifikationer

Driftspänning

Märkdata för reläkontakter

Drifttemperatur

Lagringstemperatur

Relativ fuktighet

Dimensioner

Maximalt antal kort som kan installeras

Två- och fyrasektioners centralapparater

Evakueringcentral

Släckningscentral

Vikt

2010-1-RB

2010-1-SB

Centralapparatens strömförbrukning [1]

Två- och fyrasektioners centralapparater

Evakueringscentral

Släckningscentral

2010-1-RB strömförbrukning per kort

Standby

Aktiverat

2010-1-SB strömförbrukning per kort

Standby

Aktiverat

2010-1-SB strömförbrukning per utgång

Standby

Aktiverat

Utspänning för 2010-1-SB

Standby

Aktiverat

24 V DC

2 A vid 30 VDC

−5 till +40 ºC

−5 till +70 ºC

10 till 95 % (ickekondenserande)

127 × 76 mm

2 max

4 max

4 max

4 max

46 g

48 g

Max ström

160 mA

300 mA

300 mA

300 mA

Max 15 mA

Max 45 mA

Max 15 mA

Max 1 A [2]

Max 300 mA vid 40ºC [3]

Max 2 mA

Max 250 mA vid 25 ºC

−15 V DC

+24 V DC

+28 V DC

+21 V DC

[1] Maxström som ges av centralen för alla installerade kort.

[2] Med en extern strömförsörjning på 24 V DC.

[3] Strömförsörjs från centralapparaten.

Information om regler och föreskrifter

Tillverkare UTC Fire & Security Africa, 555 Voortrekkerroad,

Maitland, Kapstaden 7405, PO box 181 Maitland,

Sydafrika

Auktoriserad representant för tillverkning i EU: UTC

Fire & Security B.V., Kelvinstraat 7,6003 DH Weert,

Nederländerna

Certifiering

Kontaktuppgifter

Kontaktinformation finns på www.utcfssecurityproducts.eu.

16 / 16 P/N 501-414000-1-40 • REV 4.0 • ISS 11JAN13

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
