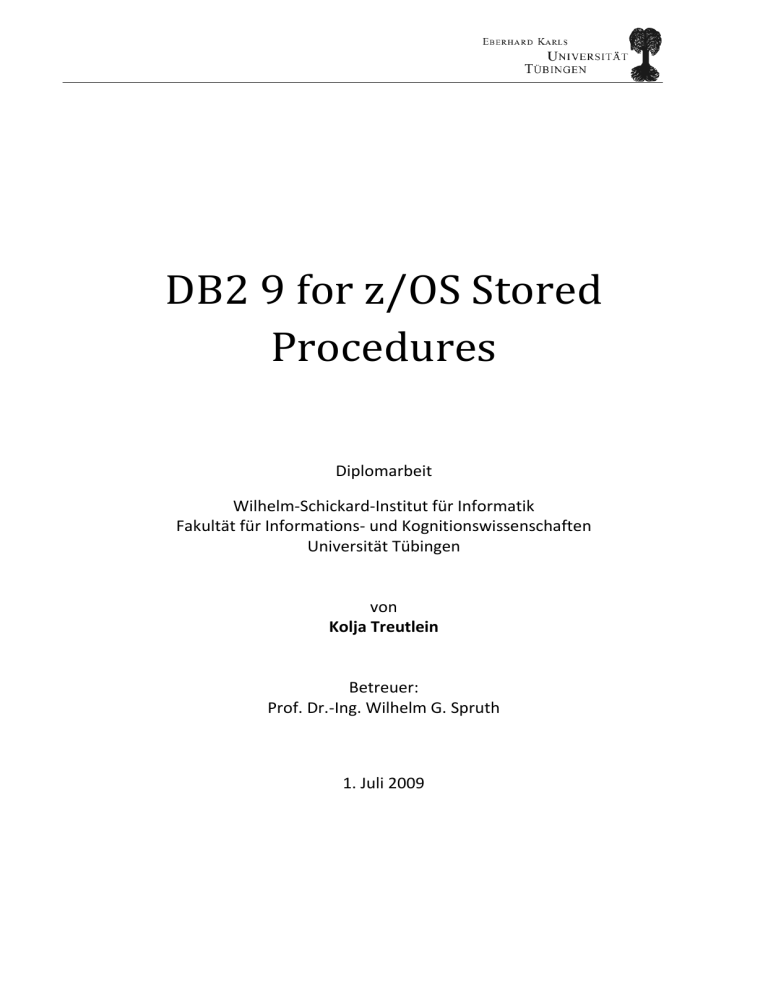

DB2 9 for z/OS Stored
Procedures
Diplomarbeit
Wilhelm-Schickard-Institut für Informatik
Fakultät für Informations- und Kognitionswissenschaften
Universität Tübingen
von
Kolja Treutlein
Betreuer:
Prof. Dr.-Ing. Wilhelm G. Spruth
1. Juli 2009
Zusammenfassung
Im Rahmen der Diplomarbeit wurde ein neues Tutorial für den studentischen Praktikumsbetrieb
erarbeitet. Das Thema des Tutorials ist die Erstellung und Verwendung von Stored Procedures unter
Verwendung des IBM Data Studio Developers auf den zSeries Großrechnern der Universität Tübingen
und Leipzig. Grundlage für diese Arbeit war das IBM Redbook DB2 9 for z/OS Stored Procedures
Through the CALL and Beyond [IBM1].
Themen der Übung sind neben einer Installationsanleitung und Einführung in die Funktionsweise
vom IBM Data Studio Developer eine Anleitung zur Erstellung und Ausführung der in der Version 9
von DB2 neu eingeführten Native SQL Stored Procedures und von Java Stored Procedures sowie
deren Einbindung in eine Java-Beispielanwendung. Konkreter Anwendungsfall ist eine Tabelle mit
Informationen zu den Mannschaften in der Fußball-Bundesliga während der Saison 2007/2008.
Mittels Stored Procedures werden verschiedene Funktionalitäten wie die Ausgabe der
Platzierungstabelle, das Eintragen von Spielergebnissen oder das Berechnen von feststehenden
Absteigern implementiert. Diese Funktionalitäten wurden in eine Java-Anwendung eingebunden und
können über eine GUI bedient werden.
Alle nötigen Dateien, Programme und das Tutorial sind auf einer DVD vorhanden, die sich im Anhang
dieser Arbeit befindet und die den Studierenden bei Praktikumsbeginn zur Verfügung gestellt wird.
Erklärung
Hiermit erkläre ich, dass ich die vorliegende Arbeit selbstständig verfasst und keine anderen als die
angegebenen Quellen und Hilfsmittel verwendet habe.
Ort, Datum
Unterschrift
Danksagungen
Mein herzlicher Dank gilt allen, die mir die Realisierung dieser Diplomarbeit ermöglicht haben. An
erster Stelle möchte ich mich bei Herrn Prof. Dr.-Ing. Wilhelm G. Spruth bedanken, der meine Arbeit
betreute und mich in vielfältiger Weise während der gesamten Umsetzung unterstützte. Weiterer
Dank gilt Herrn Christian Daser (Firma IBM) für seine fachmännische Hilfe und seinen unermüdlichen
Einsatz. Und last but not least: Ein großes „Danke“ an María Lucía Spangenberg und Stefan
Steinhilber, die mir während der gesamten Umsetzungszeit motivierend zur Seite standen.
Inhaltsverzeichnis
1
2
3
4
5
6
Einleitung..........................................................................................................................................1
1.1
Hintergrund ............................................................................................................................. 1
1.2
Aufbau der Arbeit .................................................................................................................... 1
Grundlagen .......................................................................................................................................2
2.1
Die Großrechnerarchitektur System z ..................................................................................... 2
2.2
Das Betriebssystem z/OS......................................................................................................... 2
2.3
Der Workloadmanager, eine Komponente von z/OS.............................................................. 2
2.4
Das Datenbanksystem DB2 ..................................................................................................... 2
2.5
Die Datenbanksprache SQL ..................................................................................................... 2
Einführung in Stored Procedures .....................................................................................................4
3.1
Der Data Definition Language-Teil .......................................................................................... 6
3.2
Rechte im Bezug auf Stored Procedures ................................................................................. 6
3.2.1
DB2-Rechte, für das Erstellen einer Stored Procedure ................................................... 6
3.2.2
Rechte für das Ausführen einer Stored Procedure ......................................................... 8
Native SQL Stored Procedures ...................................................................................................... 10
4.1
Allgemeines ........................................................................................................................... 10
4.2
Erstellung von Native SQL Stored Procedures (Tutorial) ...................................................... 10
4.2.1
Installation von IBM Data Studio Developer Version 2.1 unter Windows XP ............... 11
4.2.2
Stored Procedures anlegen ........................................................................................... 29
4.2.3
Einbindung von Stored Procedures in eine Java-Anwendung ...................................... 61
External high-level language Stored Procedures .......................................................................... 75
5.1
Allgemeines ........................................................................................................................... 75
5.2
Erstellung von Java Stored Procedures (Tutorial) ................................................................. 75
5.2.1
Java Stored Procedures ................................................................................................. 75
5.2.2
Löschen von Stored Procedures .................................................................................... 96
External SQL Stored Procedures ................................................................................................. 103
6.1
Allgemeines ......................................................................................................................... 103
6.2
Erstellung von External SQL Stored Procedures (Anleitung) ............................................... 104
7
Zusammenfassung und Ausblick ................................................................................................. 109
Abkürzungsverzeichnis ........................................................................................................................ 111
Literaturverzeichnis ............................................................................................................................. 112
Anhang ................................................................................................................................................. 114
A.
Syntax des CREATE PROCEDURE-Befehls ................................................................................ 114
B.
Inhalt der beigelegten DVD ..................................................................................................... 122
1. Einleitung
1
1 Einleitung
1.1 Hintergrund
An der Universität Tübingen und Leipzig findet im Rahmen des Informatikstudiums jedes Jahr ein
Praktikum statt, das die Vorlesung Client/Server-Systeme begleitet und in dem praktische
Grundlagen über Großrechnersysteme und deren Betriebssystem z/OS vermittelt werden. Zusätzlich
sollen der auf diesen Komponenten aufbauende Transaktionsserver Customer Information Control
System (CICS) und das Database Management System DB2 kennen gelernt werden.
Mit der Version 9 von DB2 ist es der Firma IBM gelungen, die Erstellung und Verwaltung von SQL
Stored Procedures grundlegend zu vereinfachen. Aus diesem Grund erfreuen sich Stored Procedures
neuer Beliebtheit und werden in Zukunft vermutlich eine größere Rolle bei der Realisierung von
Businesslogik spielen.
Um diesen Trend im Praktikum nachzuvollziehen, war es die Aufgabe, im Rahmen dieser
Diplomarbeit ein Tutorial zu erstellen, das sich gezielt mit dem Thema Stored Procedures
auseinandersetzt.
Voraussetzungen für die Durchführung dieses Tutorials sind ein Account auf einem der Großrechner
der Universität Tübingen (LPAR Hobbit) oder Leipzig (LPAR Binks), sowie eine eingerichtete
Datenbank (Tutorial 4) und Kenntnisse über JDBC (Tutorial 8). Ziel dieser Übung ist es, eine
Datenbanktabelle der Mannschaften der Bundesliga in der Saison 2007/2008 zu erstellen und unter
Verwendung von Stored Procedures verschiedene Operationen darauf durchzuführen. Außerdem
wird gezeigt, wie Stored Procedures in eine Java-Anwendung eingebunden werden können.
Die aus der Arbeit hervorgegangene Übung wird Teil des Client/Server-Praktikums an der Universität
Tübingen und Leipzig sein.
1.2 Aufbau der Arbeit
Im nächsten Kapitel dieser Diplomarbeit soll eine kurze Erläuterung grundlegender Begriffe im
Bereich Mainframe gegeben werden, die für das Verständnis dieser Diplomarbeit wichtig sind. Im
darauffolgenden Kapitel erfolgt eine Einführung in den allgemeinen Aufbau von Stored Procedures.
In Kapitel 4, 5 und 6 werden dann die verschiedenen Typen von Stored Procedures dargestellt.
Kapitel 4 und 5 beinhalten das in Kapitel 1.1 angesprochene Tutorial. Alle hierfür benötigten
Programme und Daten sind auf einer DVD hinterlegt, die der Diplomarbeit beigelegt ist. Der Inhalt
der DVD wird im Anhang vorgestellt.
2
2. Grundlagen
2 Grundlagen
In diesem Kapitel sollen einige Begriffe aus dem Mainframe-Umfeld erklärt werden, die für das
Verständnis der Diplomarbeit von großer Bedeutung sind.
2.1 Die Großrechnerarchitektur System z
System z ist die aktuelle Generation an Großrechnern der International Business Machines
Corporation (IBM). Zum Einsatz kommen sie vor allem dort, wo ein hohes Maß an Zuverlässigkeit und
eine hohe Ein-/Ausgabelast bewältigt werden muss. Möglich wird dies durch eine vollständig
redundante Auslegung der Hardware. Für weitere Informationen zum Thema System z sei auf [BEY]
verwiesen.
2.2 Das Betriebssystem z/OS
In den 60er Jahren entwickelte die Firma IBM ein Betriebssystem mit dem Namen MVS (Multiple
Virtual Storage). Eingesetzt auf Mainframes hatte es geringe Hardwareanforderungen und
überzeugte durch hohe Stabilität im Langzeitbetrieb. Primär wurde es für die Bereitstellung von
Ressourcen für Terminalverbindungen eingesetzt. Nach Weiterentwicklung änderte die IBM den
Produktnamen Mitte der 90er Jahre von MVS in OS/390. Mit Erscheinen der z/Architektur wurde das
Produkt erneut umbenannt und heißt nun z/OS. Das Zusammenspiel von z/OS mit der System zHardware ist optimiert für sehr hohes I/O-Aufkommen bei sehr vielen Nutzern. Gleichzeitig bietet es
größtmögliche Sicherheit und eignet sich für Transaktionen. Im Banken- und Versicherungsumfeld,
aber auch im öffentlichen Sektor sind der Großrechner und sein Betriebssystem nicht mehr
wegzudenken. In den nächsten beiden Abschnitten werden zwei Komponenten von z/OS kurz
vorgestellt: Der Workloadmanager und das Datenbanksystem DB2. Für weitere Informationen zu
z/OS sei auf [HER] verwiesen.
2.3 Der Workloadmanager, eine Komponente von z/OS
Der Workloadmanager (WLM) ist Teil des z/OS Betriebssystems und ermöglicht eine dynamische
Verteilung der Ressourcen zwischen sogenannten Dienstklassen (Service Classes). Hier können
verschiedene Prioritäten und Zielvorgaben definiert werden. Der WLM versucht automatisch die
Lastverteilung zu optimieren und berechnet die Verteilung kontinuierlich neu, indem er Daten über
vergangene Ereignisse sammelt und auswertet. Für detaillierte Informationen zum
Workloadmanager sei auf [HER] verwiesen.
2.4 Das Datenbanksystem DB2
Das Database Management System DB2 ist ein relationales Datenbanksystem der Firma IBM. Der
erste Prototyp dieses Systems entstand in den 70er Jahren unter dem Namen System R. Es wurde
kontinuierlich weiterentwickelt und war 1983 zum ersten Mal unter dem Namen DB2 (Database 2)
für das Betriebssystem MVS verfügbar. Inzwischen gibt es DB2 für alle gängigen ServerBetriebssystemplattformen. Seit 17.März 2007 ist die Version 9 von DB2 for z/OS verfügbar.
2.5 Die Datenbanksprache SQL
SQL ist eine Datenbanksprache, die es erlaubt, Daten in relationalen Datenbanken zu definieren,
abzufragen und zu manipulieren. SQL steht für Structured Query Language und ist der Nachfolger
von SEQUEL (Structured English Query Language), das von der IBM ca. 1975 entwickelt wurde. 1986
2. Grundlagen
3
wurde es erstmals unter dem Namen SQL1 von der ANSI und ein Jahr später auch von der ISO als
Standard festgelegt. Durch Weiterentwicklung entstand 1992 der Standard SQL2 und 1999 SQL:1999.
Außerdem entstand ein weiterer Standard mit Namen SQL/PSM (Persistend Stored Modules), der
SQL um prozedurale Programmierelemente wie z.B. Schleifen und Cursor erweitert. Die IBM
implementierte diesen Standard in DB2 unter dem Namen SQL PL (SQL Procedural Language).
Weitere SQL-Standards folgten in den Jahren 2003, 2006 und zuletzt 2008. Alle aktuellen
Datenbanksysteme halten sich im Wesentlichen an diese Standards.
Nachdem die wichtigsten Begriffe definiert sind, soll im nächsten Kapitel eine Einführung in Stored
Procedures gegeben werden.
4
3. Einführung in Stored Procedures
3 Einführung in Stored Procedures
Stored Procedures sind von einem Benutzer geschriebene Programme, die auf einem DB2-Server
gespeichert sind, SQL Befehle enthalten und mit einem SQL CALL-Befehl aufgerufen werden können.
Es gibt drei Typen von Stored Procedures: Native SQL-Stored Procedures, External SQL Stored
Procedures und External high-level language Stored Procedures. Während der Code von Letzteren in
einer höheren vom Server unterstützten Programmiersprache geschrieben wird, besteht der Code
der ersten beiden Typen aus SQL-Code. Stored Procedures sind DB2-Objekte und müssen deshalb in
den DB2-Katalogtabellen angelegt werden. Deshalb besteht das Erstellen einer Stored Procedure aus
zwei Teilen: zum einen aus einem in SQL geschrieben Teil, der dem DB2-System Eigenschaften der
Stored Procedure bekannt macht (Data Definition Language-Teil oder auch nur DDL) und zum
anderen aus einem Teil, der die Logik der Stored Procedure implementiert und sprachspezifisch
aufgebaut sein kann.
Um die Vorteile von Stored Procedures aufzuzeigen, betrachten wir zunächst einen Client, der auf ein
entferntes Datenbanksystem zugreift und einen Eintrag verändern sowie einen neuen Eintrag
hinzufügen soll (s. Abbildung 1). Für die Änderung wird der Client zunächst eine SELECT-Anfrage
stellen, um die Werte des vorhandenen Eintrags auszulesen. Anschließend werden die Werte
clientseitig verarbeitet und die neuen Werte mittels eines UPDATE-Befehls ins entfernte
Datenbanksystem zurückgeschrieben. Zusammen mit dem INSERT-Befehl für das Einfügen eines
neuen Tupels werden somit für die gesamte Aktion drei Anfragen an das Datenbanksystem benötigt.
Da Client und Server evtl. durch ein Netzwerk getrennt sind, vergeht verhältnismäßig viel Zeit, bis die
Operation abgeschlossen ist.
Abbildung 1: Ablauf der Kommunikation ohne Stored Procedures (Quelle: [IBM1])
Ein weiteres Problem ergibt sich, wenn es sich bei der Operation um die Durchführung einer
Transaktion handelt. Es muss sichergestellt werden, dass das gelesene Tupel während der
Verarbeitung auf dem Client nicht durch einen anderen Client verändert wird und dadurch eine
3. Einführung in Stored Procedures
5
Änderung verloren geht bzw. sich das System in einem inkonsistenten Zustand befindet. Zudem muss
der Administrator sicherstellen, dass der entfernte Client bei der Verarbeitung der Daten gewünschte
Businessregeln einhält und nur gültige Werte in die Tabelle zurückschreibt.
Diese Probleme werden durch Stored Procedures gelöst. Durch die Speicherung eines Programms auf
dem Datenbankserver genügt eine einzige Anfrage des Clients (nämlich die, das Programm
auszuführen), um eine Menge von Operationen durchzuführen (s. Abbildung 2).
Abbildung 2: Ablauf der Kommunikation mit einer Stored Procedure mit Namen REMSP (Quelle: [IBM1])
Dadurch wird der Netzwerkverkehr in der Regel erheblich reduziert. Hierfür muss Businesslogik auf
Serverseite verschoben werden, kann aber dazu verwendet werden, vorgegebene Businessregeln zu
erzwingen. Dadurch, dass die ganze Operation auf dem Datenbankserver abläuft, lassen sich auch
leicht die ACID-Bedingungen für Transaktionen aufrechterhalten. Stored Procedure sorgen außerdem
für eine gute Modularität: Programmierer von Clientanwendungen müssen sich nicht mehr um
einzelne Datenbankabfragen kümmern sondern nur noch um den Aufruf einer Stored Procedure.
Evtl. kann sogar die Struktur der Datenbanktabellen verborgen bleiben. Die im DB2-System
gespeicherte Businesslogik in Form einer Stored Procedure kann außerdem leicht ausgetauscht
werden, ohne dass hierfür die Clientanwendungen neu geschrieben werden müssen.
Werden keine Stored Procedures verwendet, so benötigt ein Client, der Änderungen auf einer
Datenbanktabelle machen soll, zwingend die Rechte, um Änderungen auf der Tabelle ausführen zu
dürfen. Dies ist oft nicht erwünscht, da man dann dafür sorgen muss, dass nicht beliebige
Änderungen an der Tabelle vorgenommen werden und damit die Konsistenz der Daten verloren geht.
Im Gegensatz dazu benötigt der Benutzer bei der Verwendung von statischem SQL in Stored
Procedures nicht mehr die vollen Zugriffsrechte auf der zu ändernden Datenbanktabelle. Es genügt,
wenn er das Recht besitzt, das auf dem Server gespeicherte Programm aufzurufen.
6
3. Einführung in Stored Procedures
3.1 Der Data Definition Language-Teil
Der DDL-Teil besteht bei Stored Procedures aus einem CREATE PROCEDURE- oder ALTER
PROCEDURE-Befehl. Er dient dazu, dem DB2-System Informationen zur Stored Procedure wie der
Speicherort, die Sprache des Programmcodes, Anzahl und Typ der Parameter und sonstige
Umgebungs- und Ausführungsoptionen zu übergeben. Die allgemeine Syntax des CREATE
PROCEDURE-Befehls ist in Abbildung 3 zu sehen.
Abbildung 3: Syntax des CREATE PROCEDURE-Befehls (Quelle: [IBM1])
Während bei External high-level language Stored Procedures die Logik in einer externen
Programmiersprache geschrieben ist, bestehen Native SQL Stored Procedures und External SQL
Stored Procedures nur aus SQL-Code. Im Gegensatz zu Native SQL Stored Procedures, bei denen der
SQL-Code in einer internen Repräsentation im Datenbanksystem gespeichert wird, wird der SQLCode von External SQL Stored Procedures in ein C-Programm übersetzt und dieses zur Laufzeit
ausgeführt. External high-level language Stored Procedures und External SQL Stored Procedures
müssen in einem separaten Adressraum ausgeführt werden. Je nach Typ der Stored Procedure
unterscheiden sich deshalb die Werte für option-list. Eine Übersicht hierfür befindet sich in Anlage A.
Durch das Ausführen der DDL wird dem DB2-System die Stored Procedure bekannt gemacht. Dazu
werden Einträge in Katalogtabellen angefertigt. Stored Procedures tauchen in 2 Katalogtabellen auf:
SYSIBM.SYSROUTINES und SYSIBM.SYSPARAMS.
In SYSIBM.SYSROUTINES wird pro Stored Procedure ein Eintrag festgehalten. Er enthält den Namen
der WLM-Umgebung, verwendete Programmiersprache, Zahl der Parameter, Parametertyp, ob
Ergebnismengen zurückgegeben werden können und einige weitere Informationen.
In der SYSIBM.SYSPARAMS werden Informationen zu den Parametern gespeichert wie Name,
Datentyp und um was für einen Typ von Parameter es sich handelt (Eingabeparameter,
Ausgabeparameter oder sowohl Eingabe- als auch Ausgabeparameter). Für jeden Parameter gibt es
einen Eintrag.
Anhand dieser Tabellen wird bei einem Aufruf einer Stored Procedure das entsprechende Programm
geladen und ausgeführt.
3.2 Rechte im Bezug auf Stored Procedures
3.2.1 DB2-Rechte, für das Erstellen einer Stored Procedure
Der Name einer Stored Procedure besteht aus drei Teilen: Dem Namen des Datenbanksystems, dem
Schemaname und dem Bezeichner der Stored Procedure. Ein Schema ist dabei eine Sammlung von
Datenbankobjekten wie Trigger, Userdefined Functions oder Stored Procedures. Datenbanksystem
und Schemaname müssen allerdings nicht explizit mit angegeben werden sondern können auch aus
3. Einführung in Stored Procedures
7
dem Kontext geschlossen werden. Bei keiner Angabe wird das Datenbanksystem verwendet, zu dem
die Verbindung besteht und das Schema der aktuell verwendeten Benutzerkennung.
Um Stored Procedures in einem Schema erstellen und ausführen zu können, wird das CREATEINRecht auf dieses Datenbankschema benötigt. Hat man dieses nicht, ist die Rückgabe des CREATEPROCEDURE-Befehls ein SQL-Fehlercode (SQLCode: -552, SQLSTATE 42502). Gelöst werden kann das
Problem mit dem Befehl: GRANT CREATEIN ON SCHEMA <schema> TO <user>.
Beinhaltet die Stored Procedure statische SQL-Befehle, wird zusätzlich das BINDADD-Recht benötigt,
um das beim Einrichten entstehende Package im DB2-System zu speichern. Besitzt man dieses Recht
nicht, gibt der CREATE-PROCEDURE-Befehl folgenden Fehlercode zurück: SQLCODE -567, SQLSTATE
42501. Gelöst werden kann dieses Problem mit dem Befehl GRANT BINDADD TO <user>.
Auf der LPAR Hobbit in Tübingen wurden alle PRAK-Accounts auf die Stufe PACKADM (vgl. Abbildung
4) angehoben. Diese Stufe beinhaltet das CREATEIN- und BINDADD-Recht und ermöglicht es den
Benutzern, in ihren Schemas Stored Procedures zu erstellen. Auf der LPAR Binks in Leipzig besitzen
Benutzer eines PRAK-Accounts CREATEIN und BINDADD-Rechte auf ihren Schemas. Die Packages der
Java Stored Procedures im Tutorial werden in die Collection NULLID gebunden. Auch hierfür wurden
entsprechende Rechte verteilt. Das Löschen der Packages eines Benutzers in dieser Collection beim
Löschen seines Accounts wird durch eine Stored Procedure durchgeführt.
8
3. Einführung in Stored Procedures
Abbildung 4: Rechte im DB2-System
3.2.2 Rechte für das Ausführen einer Stored Procedure
Eine Stored Procedure wird mit einem CALL-Befehl ausgeführt. Je nachdem, ob die Stored Procedure
statische oder dynamische SQL-Befehle enthält, werden unterschiedliche Rechte für die Ausführung
benötigt. Statische SQL-Befehle zeichnen sich dadurch aus, dass sie bis auf die Ausprägung von
Prädikaten zur Entwicklungszeit feststehen. Dadurch können die SQL-Befehle vom DB2-System
optimiert und ein Ausführungsplan in einem Package im Datenbanksystem gespeichert werden. Beim
Aufruf der Stored Procedure genügt es dann, das entsprechende Package zu laden und den
Ausführungsplan für die Ausführung der SQL-Befehle zu verwenden. Aus diesem Grund benötigt man
für die Ausführung der Stored Procedure lediglich eines der drei folgenden Rechte (vgl. Abbildung 4):
- EXECUTE-Recht auf der Stored Procedure
- Besitzer der Stored Procedure
- SYSADM-Rechte
3. Einführung in Stored Procedures
9
Die Ausführung der Stored Procedure läuft mit den Rechten des Erstellers. Für die Ausführung muss
ein Benutzer also nicht zwingend sämtliche Rechte für die Ausführung der einzelnen SQL-Befehle
innerhalb der Stored Procedure besitzen. Um eine Rechteüberprüfung bei jedem Aufruf zu
erzwingen, kann man in der DDL die DYNAMICRULES-Option verwenden.
Bei dynamischen SQL-Befehlen steht die Logik des SQL-Befehls erst zur Laufzeit fest. Aus diesem
Grund kann zur Entwurfszeit kein Ausführungsplan erstellt und im Datenbanksystem gespeichert
werden. Somit muss der Ausführende neben den oben genannten Rechten die Rechte besitzen, um
jeden dynamischen SQL-Befehl in der Stored Procedure auszuführen. Beinhaltet eine Stored
Procedure beispielsweise den dynamischen Befehl SELECT * FROM <eingabeparameter> und möchte
ein Benutzer die Stored Procedure mit TABELLE1 als Wert für den Eingabeparamenter ausführen, so
benötigt er neben den oben genannten Rechten auch das Recht, auf TABELLE1 ein SELECT ausführen
zu dürfen.
10
4. Native SQL Stored Procedures
4 Native SQL Stored Procedures
4.1 Allgemeines
Wie in der Einleitung erwähnt, lassen sich Stored Procedures in drei Typen aufteilen: Native SQL
Stored Procedures, External SQL Stored Procedures und External high-level language Stored
Procedures. In diesem Kapitel sollen Native SQL Stored Procedures genauer betrachtet werden.
Bei Native SQL Stored Procedures handelt es sich um Stored Procedures, die in der SQL Procedural
Language (SQL PL) geschrieben sind. SQL PL ist eine Erweiterung von SQL, die SQL um prozedurale
Elemente erweitert und ähnliche Funktionalität bietet, wie andere Datenbanksprachen (z.B. PL/SQL
von Oracle oder T/SQL von Sybase). Bei Native SQL Stored Procedures wird der auszuführende Code
in einer internen Repräsentation im Datenbanksystem gespeichert und kann dann im Gegensatz zu
External SQL Stored Procedures (Kapitel 6) und External high-level language Stored Procedures
(Kapitel 5) direkt in einem der Adressräume von DB2 (DBM1) ausgeführt werden. Diese Art von
Stored Procedures wurde neu in DB2 V9 eingeführt. Da DDL und Code der Stored Procedure im
CREATE PROCEDURE-Befehl vereint sind, genügt es bei der Erstellung, diesen Befehl auf dem
Datenbanksystem auszuführen. Folgendes Tutorial zeigt ihre Erstellung unter Verwendung des IBM
Data Studio Developers. Als Beispiel aus der Praxis wird die Fußball-Bundesliga gewählt und
ausgehend von einer Tabelle mit den Mannschaften einige Operationen durch Stored Procedures
realisiert.
4.2 Erstellung von Native SQL Stored Procedures (Tutorial)
Im Folgenden sollen Stored Procedures unter Verwendung des IBM Data Studio Developers
entwickelt werden. Der IBM Data Studio Developer bietet eine integrierte
Datenbankentwicklungsumgebung für SQL, XQuery und Java. Er setzt auf die Open Source Platform
Eclipse auf. Die Version 2.1 dieses Produkts können Sie von Ihrem Tutor erhalten oder unter
http://www-01.ibm.com/software/data/studio/ herunterladen. Als konkretes Anwendungsbeispiel
dient eine Datenbanktabelle mit Fakten zu den Mannschaften der Fußball-Bundesliga in der Saison
2007/2008. Nach der Durchführung dieses Tutorials werden Sie in der Lage sein, vier von Ihnen
erstellte Stored Procedures, die eine Liste der Teams, eine sortierte Bundesligatabelle und Prognosen
für den Ausgang beliebiger Spielpaarungen ausgeben, über eine Java-Anwendung auszuführen.
Desweiteren wird es über eine Stored Procedure möglich sein, die Datenbanktabelle durch das
Eintragen von Spielergebnissen zu verändern. Abbildung 5 zeigt dabei schematisch den Aufbau. DDF
steht hierbei für Distributed Data Facility und ist ein DB2-Adressraum, der Anfragen von entfernten
Clients entgegen nimmt.
4. Native SQL Stored Procedures
11
Client
Server (z/OS)
JVM
DB2
DDF
Java-Anwendung
JDBC
DBM1
…
SP
Abbildung 5: Übersicht über den Aufruf von Native SQL Stored Procedures in diesem Tutorial
4.2.1 Installation von IBM Data Studio Developer Version 2.1 unter
Windows XP
Durch einen Doppelklick auf die Datei setup.exe im Ordner Data Studio startet sich das
Installationsprogramm.
Nachdem Sie die Installationssprache ausgewählt haben und mit „ok“ bestätigt haben, wählen Sie im
darauffolgenden Menü auf der linken Seite „Install Product“ aus.
12
4. Native SQL Stored Procedures
Übernehmen Sie die Standardeinstellungen und klicken Sie auf „Weiter“.
4. Native SQL Stored Procedures
13
Nachdem Sie den Lizenzvereinbarungen zugestimmt haben, klicken Sie auf „Weiter“. Der
Installationsmanager fragt nun nach drei Pfaden (gemeinsame Ressourcen, Installation Manager
Verzeichnis und ein Dialogfenster später IBM Data Studio Verzeichnis), in die die entsprechenden
Komponenten installiert werden sollen. Auch hier können Sie jeweils den Standardpfad verwenden
und auf „Weiter“ klicken.
14
4. Native SQL Stored Procedures
IBM Data Studio ist eine Erweiterung von Eclipse. Deswegen werden Sie an dieser Stelle gefragt, ob
eine Eclipseversion/Javaversion bereits installiert ist, auf die das Data Studio aufbauen darf. Wichtig:
4. Native SQL Stored Procedures
15
Das Data Studio benötigt mindestens eine JVM der Version 1.5 und Eclipse der Version 3.2. Wenn
eine solche Version bereits installiert ist, markieren Sie „Vorhandene Eclipse-Version erweitern“ und
geben den Pfad zur bereits installierten Eclipse- und Javaversion an. Wenn keine solche Javaversion
installiert oder kein Eclipse vorhanden ist, lassen Sie die Felder frei und klicken Sie auf „Weiter“.
Nun haben Sie die Möglichkeit, verschiedene Sprachunterstützungen auszuwählen. Da die englische
Version sprachlich etwas genauer ist, entfernen Sie das Häckchen bei „Deutsch“ und klicken Sie auf
„Weiter“. Außerdem lässt sich auswählen, mit welchen Komponenten das Data Studio installiert
werden soll: Entfernen Sie das Häckchen bei „Erweiterte Features“. Übernehmen Sie ansonsten die
Standardeinstellungen und klicken Sie auf „Weiter“.
16
4. Native SQL Stored Procedures
4. Native SQL Stored Procedures
17
Der Installations Manager zeigt jetzt noch einmal eine Übersicht über die bevorstehende Installation.
Durch einen Klick auf „Installieren“ wird die Installation gestartet.
18
4. Native SQL Stored Procedures
Ist der Installationsvorgang fertig, wird Ihnen angezeigt, ob die Installation erfolgreich verlaufen ist.
Klicken Sie auf „Fertigstellen“ und schließen Sie alle zum Data Studio zugehörigen Fenster. Danach
starten wir den IBM Data Studio Developer. Ein Link hierfür wurde automatisch dem WindowsStartmenü hinzugefügt.
Zunächst werden Sie nach einem Speicherort für den Workspace gefragt. Wählen Sie einen Pfad aus
und betätigen Sie den ok-Knopf.
Nachdem Sie den Willkommensbildschirm geschlossen haben, zeigt sich Ihnen eine übliche
Eclipseoberfläche.
4. Native SQL Stored Procedures
19
Um eine Verbindung mit dem DB2-System auf dem Großrechner herzustellen, wird im Data Source
Explorer mit der rechten Maustaste auf „Database Connections“ geklickt und „New …“ ausgewählt.
20
4. Native SQL Stored Procedures
1
3
2
4
Im ersten Schritt wird ein Name für die Verbindung eingegeben. Um eine Verbindung mit dem
Tübinger/Leipziger Großrechner herzustellen, müssen Sie auf der linken Seite „DB2 for z/OS“
auswählen und folgende Informationen eintragen:
Für die Tübinger LPAR Hobbit:
Location:
S1D931
Host:
134.2.205.54
Port:
4019
Für die Leipziger LPAR Binks:
Location:
S1D931
Host:
139.18.4.34
Port:
4019
Entfernen Sie das Häkchen bei „Retrieve objects created by this user only“ und geben Sie im Feld
„User name“ Ihre Benutzerkennung und darunter Ihr Passwort ein. Danach können Sie mit dem
Knopf „Test Connection“ überprüfen, ob die Verbindung aufgebaut werden kann. IBM Data Studio
Developer baut hierzu eine JDBC-Typ 4-Verbindung auf (Beim Typ-4-Treiber werden die JDBC-APIBefehle direkt in DBMS-Befehle des jeweiligen Datenbankservers übersetzt und an diesen
übertragen. Ein Middleware-Treiber wird dabei nicht verwendet).
Mit einem Klick auf „Finish“ schließt sich das Fenster und die Verbindung wird im DatasourceExplorer aufgelistet. Durch einen Klick mit der rechten Maustaste auf die Verbindung kann sie
jederzeit gesteuert werden (Eigenschaften bearbeiten, trennen oder verbinden).
4. Native SQL Stored Procedures
21
22
4. Native SQL Stored Procedures
Um den nachfolgenden Teil durchführen zu können, wird vorausgesetzt, dass eine Datenbank
eingerichtet ist. Wenn Sie Tutorial 4 durchgeführt haben, sind keine weiteren Schritte nötig.
Um mit dem IBM Data Studio Developer vertraut zu werden, werden zunächst ein paar
Grundfunktionalitäten gezeigt: Eine Datenbanktabelle wird erstellt, mit Daten gefüllt und eine
SELECT-Anfrage darauf über den IBM Data Studio Developer gestellt.
Zunächst legen Sie ein neues Datenentwicklungsprojekt an, indem Sie im Menü „File“ unter „New“,
„Data Development Project“ auswählen.
Geben Sie einen Namen für Ihr Projekt ein und klicken Sie auf „Next“.
4. Native SQL Stored Procedures
23
Nun können Sie auswählen, welche Verbindung verwendet werden soll, um die späteren SQL-Befehle
auszuführen. Standardmäßig wird die vorher erstellte Verbindung ausgewählt. Durch einen Klick auf
„Finish“ schließt sich das Fenster und Sie bekommen das Projekt im Data Project Explorer auf der
linken Seite angezeigt.
24
4. Native SQL Stored Procedures
Durch einen Klick auf das Plussymbol vor dem Projekt, werden die einzelnen Komponenten des
Projekts angezeigt.
4. Native SQL Stored Procedures
25
Um eine neue Datenbanktabelle zu erstellen, klicken Sie mit der rechten Maustaste auf den Ordner
„SQL-Scripts“ und wählen unter dem Menüeintrag „New“ ein „SQL- or XQuery-Script“ aus. Es öffnet
sich ein Fenster, in das Sie einen Namen für das Skript eintragen und auswählen können, ob die SQLBefehle per Drag&Drop mit dem SQL-Builder erstellt werden sollen oder ob Sie sie selbst schreiben
möchten. Da hier die SQL-Befehle selbst geschrieben werden sollen, wählen Sie den SQL-Editor aus
und klicken auf „Finish“. Den SQL-Builder werden Sie später noch kennenlernen.
Nun soll eine Tabelle der Fußball-Bundesligaspiele der Saison 2007/2008 nach dem 31.Spieltag
erstellt werden. Deshalb werden in das Skript folgende SQL-Befehle eingefügt:
CREATE TABLE BULI0708(
MANNSCHAFT VARCHAR(20) NOT NULL,
SPIELE SMALLINT NOT NULL,
SIEGE SMALLINT NOT NULL,
NIEDERLAGEN SMALLINT NOT NULL,
UNENTSCHIEDEN SMALLINT NOT NULL,
TORE SMALLINT NOT NULL,
GEGENTORE SMALLINT NOT NULL,
TORDIFFERENZ SMALLINT NOT NULL,
PUNKTE SMALLINT NOT NULL
);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Arminia
Bielefeld', 31, 8, 8, 15, 31, 54, -23, 32);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Bayer
Leverkusen', 31, 14, 6, 11, 54, 36, 18, 48);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Bayern
München', 31, 19, 10, 2, 59, 18,
41, 67);
26
4. Native SQL Stored Procedures
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Borussia
Dortmund', 31, 9, 9, 13, 43, 54, -11, 36);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Eintracht
Frankfurt', 31, 11, 10, 10, 37, 44, -7, 43);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Energie
Cottbus', 31, 8, 8, 15, 32, 51, -19, 32);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('FC Schalke 04',
31,
15, 10, 6, 49, 32, 17, 55);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Hamburger SV',
31, 13, 12, 6, 40, 23, 17, 51);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Hannover 96',
31, 11, 10, 10, 46, 50, -4, 43);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Hansa Rostock',
31, 7, 6, 18, 27, 46, -19, 27);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Hertha BSC',
31, 10, 8, 13, 35, 39, -4, 38);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Karlsruher SC',
31, 11, 9, 11, 36, 42, -6, 42);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('MSV Duisburg',
31, 8, 5, 18, 32, 46, -14, 29);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('VfB Stuttgart',
31, 16, 3, 12, 53, 48, 5, 51);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('VfL Bochum',
31, 9, 11, 11, 44, 48, -4, 38);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('VfL Wolfsburg',
31, 12, 9, 10, 47, 42, 5, 45);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('Werder Bremen',
31, 17, 6, 8, 67, 44, 23, 57);
INSERT INTO BULI0708 (MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN,
NIEDERLAGEN, TORE, GEGENTORE, TORDIFFERENZ, PUNKTE) VALUES('1. FC
Nürnberg', 31, 6, 10, 15, 33, 48, -15, 28);
SELECT * FROM BULI0708;
Der CREATE TABLE-Befehl zu Beginn legt eine Tabelle mit dem Namen BULI0708 an. Die 18 folgenden
INSERT-Befehle fügen jeweils eine Mannschaft mit den zugehörigen Informationen wie Anzahl der
Spiele, Anzahl der Siege, Anzahl der Unentschieden, Anzahl der Niederlagen, Anzahl der Tore, Anzahl
der Gegentore, Tordifferenz und der Anzahl der Punkte ein. Der letzte Befehl ist ein SELECT-Befehl,
der sämtliche Einträge der Tabelle wieder ausgibt. Speichern Sie das Skript ab und klicken Sie im Data
Project Explorer mit der rechten Maustaste darauf. Im aufklappenden Menü wählen Sie „Run SQL“
aus.
4. Native SQL Stored Procedures
27
Nun wird das SQL-Script im DB2-System auf dem Großrechner ausgeführt. Den Erfolg sehen Sie im
Feld SQL Results im unteren Bereich des Data Studios:
Der oberste Befehl ist der SELECT-Befehl. Er liefert 18 Datensätze zurück, die im Feld Result1
betrachtet werden können.
28
4. Native SQL Stored Procedures
Wenn das Script erneut ausgeführt werden soll, muss davor die Tabelle BULI0708 wieder gelöscht
werden. Dies lässt sich durch das Einfügen von
DROP TABLE BULI0708;
zu Beginn des Skripts erreichen.
4. Native SQL Stored Procedures
29
4.2.2 Stored Procedures anlegen
Im folgenden Teil soll eine Stored Procedure angelegt werden, die fast dieselbe Rückgabe hat, wie
das Select aus dem vorigen Teil. Die Stored Procedure soll die sortierte Bundesligatabelle
zurückgeben. Hierzu klicken Sie mit der rechten Maustaste auf den Ordner Stored Procedures des
Projekts im Data Project Explorer. Im erscheinenden Menü wählen Sie „New“ und danach „Stored
Procedure“.
Der IBM Data Studio Developer ermöglicht es, Native SQL Stored Procedures, External SQL Stored
Procedures, sowie Java Stored Procedures über JDBC oder SQLJ zu erstellen. Wählen Sie „SQL –
native“ aus und geben Sie als Namen für die Stored Procedure „TABELLE“ an. Anschließend klicken
Sie auf „Next“.
30
4. Native SQL Stored Procedures
Nun haben Sie die Möglichkeit, über den Knopf „Create SQL…“ den Quelltext der Stored Procedure
per Maus zusammenzuklicken. Dieses Tool ist für SQL-Neulinge eine große Hilfe, deckt allerdings
nicht alle SQL-Befehle ab und ist bei komplizierten Anweisungen sehr zeitintensiv. Für die erste
Stored Procedure soll es verwendet werden. Stellen Sie ein, dass die Stored Procedure eine
Ergebnismenge zurückliefern soll, indem Sie im Feld „Result set“ „One“ auswählen und klicken
danach auf „Create SQL“.
4. Native SQL Stored Procedures
31
32
4. Native SQL Stored Procedures
Nun haben Sie die Möglichkeit, einen Befehlstyp auszuwählen. Da eine SELECT-Anfrage an die
Bundesligatabelle gestellt werden soll, wird „SELECT“ ausgewählt. Stellen Sie außerdem ein, dass der
Befehl nicht per Texteingabe erstellt wird, indem Sie auf „Be guided through creating an SQL
statement“ auswählen und klicken Sie auf „Next“.
Im folgenden Fenster können Sie die Tabellen auswählen, auf die sich der SELECT-Befehl bezieht. Da
der Befehl nur die Tabelle BULI0708 verwendet, wählen Sie nur diese aus und bringen Sie sie durch
einen Klick auf den Pfeilknopf in die Liste der ausgewählten Tabellen.
4. Native SQL Stored Procedures
33
Im Register über den Tabellen können Sie nun im Menüpunkt „Columns“ die Spalten auswählen, die
der SELECT-Befehl zurückgeben soll. Durch einen Klick auf den Doppelpfeilknopf fügen Sie alle
Spalten in die Liste der ausgewählten Spalten. Mit den Knöpfen „Move Up“ und „Move Down“
können Sie die Reihenfolge der Spalten in der Ausgabe festlegen. Wählen Sie folgende Reihenfolge:
Mannschaft
Spiele
Siege
Niederlagen
Unentschieden
Tore
Gegentore
Tordifferenz
Punkte
34
4. Native SQL Stored Procedures
1
3
2
Da ein sehr einfacher Befehl verwendet wird, in dem kein Join, keine Bedingung und auch keine
Gruppierung auftaucht, können Sie nun auf den Menüpunkt „Order“ klicken um die Sortierung der
Ausgabe festzulegen. Nachdem Sie die Spalten erneut durch den Doppelpfeil in die Liste der
ausgewählten Spalten kopiert haben, können nun durch einen Klick auf „Move Up“/“Move Down“
die Reihenfolge der Attribute für die Sortierung und durch einen Klick auf den Eintrag in der Spalte
„Sort Order“ die Sortierung (absteigend oder aufsteigend) festgelegt werden. Lassen Sie die Spalten
so aufsteigend/absteigend sortieren, dass Sie eine üblich sortierte Fußballtabelle erhalten.
4. Native SQL Stored Procedures
35
Mit einem Klick auf „Next“ erhalten Sie eine Vorschau des SQL-Befehls angezeigt, so wie Sie ihn
zusammengestellt haben.
Sollten hier noch Änderungen per Texteingabe nötig sein, ist es empfehlenswert, die Richtigkeit des
Befehls durch einen Klick auf „Run“ zu überprüfen. Da momentan keine Änderung am Befehl
benötigt wird, klicken Sie auf „Finish“.
36
4. Native SQL Stored Procedures
Sie bekommen nun wieder das ursprüngliche Fenster angezeigt, diesmal mit dem von Ihnen
erstellten SELECT-Befehl im Feld „Statement Details“. Wenn Sie weitere Befehle anlegen wollen,
können Sie dies hier durch einen Klick auf „Add“ machen. Da momentan aber kein weiterer Befehl
benötigt wird, klicken Sie auf „Next“.
4. Native SQL Stored Procedures
37
38
4. Native SQL Stored Procedures
Im folgenden Dialog können Sie Eingabe- und Ausgabeparameter der Stored Procedure definieren.
Durch einen Klick auf „Add“ öffnet sich ein neues Fenster, in dem Sie den Parametertyp, Namen und
Datentyp angeben können. Für die aktuelle Stored Procedure benötigen Sie keine Ein- und
Ausgabeparameter, weshalb der Dialog wieder geschlossen werden kann. Für spätere Stored
Procedures wird dieser Schritt allerdings benötigt.
Klicken Sie auf „Finish“ um das Erstellen der Stored Procedure abzuschließen.
4. Native SQL Stored Procedures
39
40
4. Native SQL Stored Procedures
IBM Data Studio Developer erstellt nun automatisch den kompletten Code der Stored Procedure. Bei
Native SQL Stored Procedures sind DDL und Logik der Stored Procedure im CREATE PROCEDUREBefehl vereint. Im oberen Teil des Codes erkennt man den DDL-Teil, der mit CREATE PROCEDURE
beginnt. Außer dem Namen und der Parameter beinhaltet die DDL zusätzliche Informationen für die
Ausführung der Stored Procedure. In vorliegenden Fall beinhaltet sie eine Versionsnummer, die
Anzahl der Rückgabemengen und einer Angabe zu einem Isolation Level. Diese Angabe ist für Stored
Procedures wichtig, die transaktionale Eigenschaften besitzen. Durch die Wahl des Isolation Levels ist
festgelegt, welche Befehle in Stored Procedures parallel zu anderen SQL-Befehlen (z.B. parallel
ablaufender Stored Procedures) ausgeführt werden dürfen. DB2 unterscheidet hierfür vier
verschiedene Isolation Level. Weitere Informationen zu Isolation Levels finden Sie unter
http://publib.boulder.ibm.com/infocenter/dzichelp/v2r2/index.jsp?topic=/com.ibm.db29.doc.perf/d
b2z_chooseisolationoption.htm. Der Teil ab P1 ist der Code, der beim Aufruf der Stored Procedure
ausgeführt werden wird.
Klicken Sie auf „Configuration“ im unteren Bereich der Stored Procedure.
4. Native SQL Stored Procedures
41
Um die Stored Procedure auf dem entfernten DB2-System einzurichten, muss der SQL-Code nun in
eine interne Repräsentation übersetzt, zu einem Paket (Package) gebunden und im DB2-System
gespeichert werden. Außerdem müssen Informationen zur Stored Procedure aus der DDL (Name,
Parameteranzahl und Typ, Sprache, Name des Packages, Ersteller, …) in Katalogtabellen gespeichert
werden. Beim Aufruf wird dann anhand dieser Tabellen überprüft, ob die Zahl und der Typ der
Parameter korrekt sind und die richtige Stored Procedure ausgeführt. Um diesen Vorgang
einzuleiten, klicken Sie auf „Deploy“ im Menü auf der rechten Seite
Sie haben nun die Möglichkeit, Details für das Portieren auf den Mainframe anzugeben. Stellen Sie
sicher, dass als Schema Ihre Benutzerkennung eingetragen ist, klicken Sie auf „Next“ und im
folgenden Fenster auf „Finish“.
42
4. Native SQL Stored Procedures
4. Native SQL Stored Procedures
43
Ein erfolgreiches Einrichten der Stored Procedure im DB2-System auf den Mainframe wird im SQL
Results-Fenster angezeigt. Sie können nun die Stored Procedure durch ein SQL-Skript aufrufen, das
den CALL-Befehl „CALL TABELLE()“ enthält. Der IBM Data Studio Developer stellt hierfür eine
schnellere Methode zur Verfügung: Sie müssen lediglich auf „Run“ im Configuration-Panel klicken,
um die Stored Procedure auszuführen. Das Ergebnis des Aufrufs befindet sich danach im Register SQL
Results im Unterregister Result1.
44
4. Native SQL Stored Procedures
Aufgabe: Schreiben Sie eine Stored Procedure mit Namen TEAMS, die alle Teams der Tabelle
BULI0708 zurückgibt, sortiert nach dem Namen. Verwenden Sie dazu den SQL-Builder.
4. Native SQL Stored Procedures
45
Die bisherigen Stored Procedures hatten keine Eingabe-/Ausgabeparameter und haben sich auf
einen einfachen SELECT-Befehl beschränkt. Durch den Einsatz der SQL Procedural Language kann
man aber eine Stored Procedure beliebig kompliziert machen.
Wichtige SQL PL-Sprachelemente
1. Kommentare
Kommentare können mit ‚--' eingeleitet oder zwischen /* und */ geschrieben werden.
2. BEGIN … END (compound statement)
Enthält einen oder mehrere Befehle aus dieser Liste. Die Reihenfolge, in der die Befehle
stehen müssen ist:
1.
SQL Variablen, Deklarationen von Bedingungen und Returncodes
2.
Deklarationen von Cursor
3.
Deklarationen von Handlern
4.
SQL-Procedure-Befehle
3. DECLARE
Mit einem DECLARE-Befehl können Variablen, Cursor und Handler deklariert werden. Die
verwendeten DECLARE-Befehle müssen dabei immer zu Beginn eines compound statements
stehen. Für Variablennamen gelten folgenden Einschränkungen:
Die Länge der Variablennamen darf 128Byte nicht überschreiten
Es wird nicht zwischen Groß- und Kleinbuchstaben unterschieden
Variablennamen dürfen nicht identisch mit Parameternamen sein
Variablennamen dürfen nicht mit einem Doppelpunkt beginnen
Beispiel:
DECLARE COUNTER INT DEFAULT 0;
-- Definiert eine Variable COUNTER mit Initialwert 0.
Cursor dienen dazu, eine Ergebnismenge zu durchschreiten. Mit folgendem Befehl wird ein
Cursor mit Namen <cursornamen> für den SELECT-Befehl <selectstatement> erstellt:
DECLARE <cursorname> CURSOR FOR <selectstatement>.
Um auf einzelne Tupel der Ergebnismenge zugreifen zu können, muss der Cursor mittels
OPEN geöffnet werden. Mit einem FETCH-Befehl können dann Tupel ausgelesen werden. Im
Bezug auf Stored Procedures ist dabei darauf zu achten, dass für jeden offenen Cursor eine
Ergebnisrelation aus den noch nicht gelesenen Tupeln erstellt wird.
Cursor lassen sich mit CLOSE <cursorname> schließen.
Beispiel:
DECLARE C1 CURSOR FOR SELECT MANNSCHAFT FROM BULI0708;
FETCH C1 INTO myMannschaft;
CLOSE C1;
Tritt bei der Ausführung einer Stored Procedure ein Fehler auf, so bricht die Stored
Procedure ab, es sei denn, ein Handler wurde definiert. Dieses Konzept ist vergleichbar mit
Exceptions in der Programmiersprache Java. Handler lassen sich für folgende Ereignisse
definieren:
- SQL error
- SQL warning
- Leere Mengen bei Anfragen
- Spezielle SQLSTATEs
46
4. Native SQL Stored Procedures
Der Befehl um einen Handler zu erstellen, sieht typischerweise so aus:
DECLARE <handler-type> HANDLER FOR <condition> <SQL-procedure-statement>;
Beispiel:
DECLARE EXIT HANDLER FOR SQLEXCEPTION
L1: LOOP
stmt1;
...
LEAVE L1;
END LOOP L1;
4. SET
Der SET-Befehl weist einer Variablen einen bestimmten Wert zu. Er wird mit SET eingeleitet.
Beispiel:
SET A = 1;
SET ERROR_MSG = ‚Ein Fehler ist aufgetreten‘;
5. CALL
Mit dem CALL-Befehl ruft man eine Stored Procedure auf. Hierbei spielt es keine Rolle, in
welcher Programmiersprache diese geschrieben wurde.
Beispiel:
CALL TABELLE();
6. CASE
Der CASE-Befehl steuert einen Ausführungspfad in Abhängigkeit einer oder mehrerer
Bedingungen.
Beispiel:
CASE RANK
WHEN ‚MANAGER‘ THEN
SET SALARY = 50000;
WHEN ‚SPECIALIST‘ THEN
SET SALARY = 30000;
ELSE
SET SALARY = 15000;
END CASE;
7. GOTO
Führt einen Sprung zu einem vom Benutzer erstellten Label durch
Beispiel:
START:
…
CASE TMPVAR
WHEN 1
GOTO START;
END CASE;
4. Native SQL Stored Procedures
8. IF
Verzweigt den Ausführungspfad in Abhängigkeit von der Auswertung einer Bedingung
Beispiel:
IF TMPVAR = 1 THEN GOTO START;
ELSE GOTO END;
END IF;
9. LEAVE
Springt aus einer Schleife.
Beispiel s. LOOP.
10. LOOP
Führt einen Befehl/mehrere Befehle mehrfach aus.
Beispiel:
OPEN C2;
GETEACH: LOOP
FETCH C2 INTO MYEMPNO, MYSALARY;
IF SQLCODE = 100 THEN LEAVE GETEACH;
END IF;
END LOOP;
11. REPEAT
Führt einen Befehl/mehrere Befehle so lange aus, bis eine Bedingung erfüllt ist.
Beispiel:
SET I=1;
DOIT: REPEAT
SET I = I+1;
UNTIL I>5
END REPEAT DOIT;
12. WHILE
Führt einen Befehl/mehrere Befehle so lange aus, bis eine Bedingung erfüllt ist.
Beispiel:
SET I=1;
WHILE I<6
DO
SET I = I+1;
END WHILE;
47
48
4. Native SQL Stored Procedures
13. ITERATE
Führt einen Sprung zum Anfang einer Schleife aus. Ist deshalb nur erlaubt in einem LOOP,
REPEAT oder WHILE-Befehl.
Beispiel:
SET COUNTER = 0;
GETIT: LOOP
COUNTER = COUNTER +1;
IF COUNTER = 5 THEN LEAVE GETIT;
END IF;
ITERATE GETIT
END LOOP;
14. SIGNAL
Erzeugt eine Fehler- oder Warnmeldung.
Beispiel:
DECLARE EXIT HANDLER FOR SQLSTATE VALUE ‘57011’
SIGNAL SQLSTATE ‘57001’
SET MESSAGE_TEXT = ‘EIN FEHLER IST AUFGETRETEN’;
Wenn nun ein Fehler mit SQLSTATE 57001 auftritt, wird der EXIT-Handler aufgerufen und
dieser gibt folgende Meldung an die aufrufende Anwendung zurück:
SQL0438N Application raised error with diagnostic text: "EIN FEHLER IST AUFGETRETEN".
SQLSTATE=75001
15. RESIGNAL
Gleiche Funktionalität wie SIGNAL. Kann im Gegensatz zu SIGNAL nur in der Definition eines
Handlers verwendet werden und ermöglicht es dann, einen anderen SQLCODE als den
Ursprünglichen zurückzugeben.
16. RETURN
Wird als Rücksprung aus einer Routine verwendet. Ein Integerwert kann optional angegeben
werden. Er wird dann als SQLCODE an die aufrufende Anwendung zurückgegeben.
Beispiel:
DECLARE ANY_ERRORS CHAR(1);
...
IF ANY_ERRORS = 'Y' THEN RETURN 16;
ELSE RETURN 0;
END IF;
4. Native SQL Stored Procedures
49
Im Folgenden soll nun eine Stored Procedure erstellt werden, die es ermöglicht, ein Spielergebnis in
die Bundesligatabelle einzutragen. Die Stored Procedure benötigt 4 Eingabeparameter
(Heimmannschaft, Gastmannschaft, Heimtore, Gasttore) und einen Ausgabeparameter (Status) und
soll die Anzahl der Spiele, Siege, Niederlagen, Unentschieden, Tore, Gegentore und die Tordifferenz
anpassen. Erstellen Sie also wieder eine Stored Procedure indem Sie mit der rechten Maustaste auf
den Ordner Stored Procedures des Data Developement Projects klicken und über „New“ „Stored
Procedure“ auswählen. Tragen Sie als Name „ERGEBNIS_EINTRAGEN“ ein und klicken Sie auf „Next“.
Da die Stored Procedure keine Tabelle zurückgeben wird, wählen Sie im Feld „Result set“ „None“ aus
und klicken auf „Weiter“.
50
4. Native SQL Stored Procedures
Die Befehle der Stored Procedure werden nachher selbst geschrieben (ohne den SQL-Builder).
Klicken Sie deshalb nur auf „Next“.
4. Native SQL Stored Procedures
51
Nun müssen der Stored Procedure Parameter hinzugefügt werden. Nach einem Klick auf „Add“,
können Sie einen Eingabeparameter mit Namen TEAM1 und Typ VARCHAR(20) angeben. Durch einen
Klick auf „OK“ bzw. „Apply“ wird der Parameter in die Liste der Parameter übernommen.
52
4. Native SQL Stored Procedures
Fügen Sie außerdem einen Eingabeparameter TEAM2 vom Typ VARCHAR(20), zwei
Eingabeparameter (TORE1 und TORE2) vom Typ SMALLINT, sowie einen Ausgabeparameter (STATUS)
vom Typ VARCHAR(20) hinzu. Das Ergebnis der Parameterliste sieht dann folgendermaßen aus:
4. Native SQL Stored Procedures
Anschließend verlassen Sie den Dialog durch einen Klick auf „Finish“.
Der IBM Data Studio Developer erstellt nun die Stored Procedure mit folgendem Text:
CREATE PROCEDURE ERGEBNIS_EINTRAGEN ( IN TEAM1 VARCHAR(20),
IN TEAM2 VARCHAR(20),
IN TORE1 SMALLINT,
IN TORE2 SMALLINT,
OUT STATUS VARCHAR(20) )
VERSION VERSION1
ISOLATION LEVEL CS
LANGUAGE SQL
------------------------------------------------------------------------- SQL Stored Procedure
-- TEAM1
-- TEAM2
-- TORE1
-- TORE2
-- STATUS
-----------------------------------------------------------------------P1: BEGIN
-- Declare variables
--DECLARE ENDTABLE INT DEFAULT 0;
DECLARE STATUS_TMP VARCHAR(20) DEFAULT ' ';
-- Declare cursor
DECLARE cursor1 CURSOR FOR
SELECT SCHEMA, NAME FROM SYSIBM.SYSROUTINES;
53
54
4. Native SQL Stored Procedures
-- Declare handler
--DECLARE CONTINUE HANDLER FOR NOT FOUND
--SET ENDTABLE = 1;
-- Sample code to access results. Goes with the lines
-- "DECLARE ENDTABLE..." and "DECLARE CONTINUE..." shown above.
--OPEN cursor1;
--SET ENDTABLE = 0;
--WHILE ENDTABLE = 0 DO
--FETCH cursor1 INTO <Declared variables> ;
--END WHILE;
--CLOSE cursor1;
SET STATUS = STATUS_TMP;
END P1
Der DDL-Teil der Stored Procedure (bis Zeile 14) ist schon korrekt, allerdings muss die Logik der
Stored Procedure noch ersetzt werden. Hierzu soll folgender Code verwendet werden:
P1: BEGIN
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
DECLARE
MANNSCHAFT1 VARCHAR(20);
MANNSCHAFT2 VARCHAR(20);
SPIELE1_NEU SMALLINT;
SIEGE1_NEU SMALLINT;
UNENTSCHIEDEN1_NEU SMALLINT;
NIEDERLAGEN1_NEU SMALLINT;
TORE1_NEU SMALLINT;
GEGENTORE1_NEU SMALLINT;
TORDIFFERENZ1_NEU SMALLINT;
PUNKTE1_NEU SMALLINT;
SPIELE2_NEU SMALLINT;
SIEGE2_NEU SMALLINT;
UNENTSCHIEDEN2_NEU SMALLINT;
NIEDERLAGEN2_NEU SMALLINT;
TORE2_NEU SMALLINT;
GEGENTORE2_NEU SMALLINT;
TORDIFFERENZ2_NEU SMALLINT;
PUNKTE2_NEU SMALLINT;
SELECT MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN, NIEDERLAGEN, TORE,
GEGENTORE, TORDIFFERENZ, PUNKTE
INTO MANNSCHAFT1, SPIELE1_NEU, SIEGE1_NEU, UNENTSCHIEDEN1_NEU,
NIEDERLAGEN1_NEU, TORE1_NEU, GEGENTORE1_NEU,
TORDIFFERENZ1_NEU, PUNKTE1_NEU
FROM BULI0708
WHERE MANNSCHAFT = TEAM1;
SELECT MANNSCHAFT, SPIELE, SIEGE, UNENTSCHIEDEN, NIEDERLAGEN, TORE,
GEGENTORE, TORDIFFERENZ, PUNKTE
INTO MANNSCHAFT2, SPIELE2_NEU, SIEGE2_NEU, UNENTSCHIEDEN2_NEU,
NIEDERLAGEN2_NEU, TORE2_NEU, GEGENTORE2_NEU,
TORDIFFERENZ2_NEU, PUNKTE2_NEU
FROM BULI0708
WHERE MANNSCHAFT = TEAM2;
IF(MANNSCHAFT1 IS NULL) THEN
SET STATUS = 'TEAM1 existiert nicht';
ELSEIF (MANNSCHAFT2 IS NULL) THEN
SET STATUS = 'TEAM2 existiert nicht';
ELSE
4. Native SQL Stored Procedures
55
IF (TORE1 > TORE2) THEN
SET SIEGE1_NEU = SIEGE1_NEU +1;
SET NIEDERLAGEN2_NEU = NIEDERLAGEN2_NEU + 1;
SET PUNKTE1_NEU = PUNKTE1_NEU + 3;
ELSEIF (TORE1 < TORE2) THEN
SET NIEDERLAGEN1_NEU = NIEDERLAGEN1_NEU + 1;
SET SIEGE2_NEU = SIEGE2_NEU + 1;
SET PUNKTE2_NEU = PUNKTE2_NEU + 3;
ELSE
SET UNENTSCHIEDEN1_NEU = UNENTSCHIEDEN1_NEU + 1;
SET UNENTSCHIEDEN2_NEU = UNENTSCHIEDEN2_NEU + 1;
SET PUNKTE1_NEU = PUNKTE1_NEU + 1;
SET PUNKTE2_NEU = PUNKTE2_NEU + 1;
END IF;
SET
SET
SET
SET
SET
SET
SET
SET
SPIELE1_NEU = SPIELE1_NEU+1;
SPIELE2_NEU = SPIELE2_NEU+1;
TORE1_NEU = TORE1_NEU + TORE1;
TORE2_NEU = TORE2_NEU + TORE2;
GEGENTORE1_NEU = GEGENTORE1_NEU
GEGENTORE2_NEU = GEGENTORE2_NEU
TORDIFFERENZ1_NEU = TORE1_NEU TORDIFFERENZ2_NEU = TORE2_NEU -
+ TORE2;
+ TORE1;
GEGENTORE1_NEU;
GEGENTORE2_NEU;
UPDATE BULI0708 SET
SPIELE=SPIELE1_NEU,
SIEGE = SIEGE1_NEU,
UNENTSCHIEDEN = UNENTSCHIEDEN1_NEU,
NIEDERLAGEN = NIEDERLAGEN1_NEU,
TORE = TORE1_NEU,
GEGENTORE = GEGENTORE1_NEU,
TORDIFFERENZ = TORDIFFERENZ1_NEU,
PUNKTE = PUNKTE1_NEU
WHERE MANNSCHAFT = TEAM1;
UPDATE BULI0708 SET
SPIELE=SPIELE2_NEU,
SIEGE = SIEGE2_NEU,
UNENTSCHIEDEN = UNENTSCHIEDEN2_NEU,
NIEDERLAGEN = NIEDERLAGEN2_NEU,
TORE = TORE2_NEU,
GEGENTORE = GEGENTORE2_NEU,
TORDIFFERENZ = TORDIFFERENZ2_NEU,
PUNKTE = PUNKTE2_NEU
WHERE MANNSCHAFT = TEAM2;
SET STATUS = 'Spiel eingetragen';
END IF;
END P1
Zunächst werden in den DECLARE-Befehlen einige temporäre Variablen deklariert. In sie werden
zunächst die alten Tabellenwerte ausgelesen (durch die ersten zwei SELECT-Befehle). Wenn eine
Mannschaft eingegeben wurde, die nicht existiert, wird dies im Ausgabeparameter STATUS vermerkt
und keine Änderung an der Tabelle vorgenommen. Andernfalls werden durch die SET-Befehle die
ausgelesenen Werte modifiziert und über die UPDATE-Befehle zurück in die Datenbank geschrieben.
Nun soll die Stored Procedure im entfernten DB2-System eingerichtet werden. Hierzu wechseln Sie
wieder vom Quellcode in das Configuration-Fenster.
56
4. Native SQL Stored Procedures
Durch einen Klick auf „Deploy“ öffnet sich ein neues Fenster. Stellen Sie sicher, dass Ihr
Datenbankschema (=Benutzerkennung) ausgewählt ist und klicken Sie auf „Finish“.
4. Native SQL Stored Procedures
Das Ergebnis bekommen Sie wieder im SQL Results-Feld ausgegeben:
Nun können Sie die Stored Procedure durch einen Klick auf „Run“ ausführen.
57
58
4. Native SQL Stored Procedures
Da unsere Stored Procedure Parameter erwartet, öffnet sich ein Dialog, in den Sie die nötigen Werte
eintragen können. Tragen Sie z.B. das Spiel zwischen Eintracht Frankfurt und VfL Wolfsburg (richtige
Groß- und Kleinschreibung beachten!) ein, das 2:3 ausgegangen ist.
Nach einem Klick auf „OK“ bekommen Sie das Ergebnis der Ausführung wieder im SQL ResultsRegister angezeigt.
4. Native SQL Stored Procedures
59
Um den Parameter STATUS auszulesen, wird auf „Parameters“ geklickt.
Wenn Sie jetzt die vorher angelegte Stored Procedure TABELLE ein zweites Mal ausführen, sehen Sie,
dass das Eintragen des Spiels erfolgreich war.
Tabelle vor dem Aufruf von ERGEBNIS_EINTRAGEN:
60
4. Native SQL Stored Procedures
Tabelle nach dem Aufruf von ERGEBNIS_EINTRAGEN:
Aufgabe: Schreiben Sie eine Stored Procedure mit Namen PROGNOSE, die zwei Eingabeparameter
(TEAM1 VARCHAR(20), TEAM2 VARCHAR(20)) und zwei Ausgabeparameter (TORE1 SMALLINT,
TORE2 SMALLINT) besitzt. Die Stored Procedure soll nach einem Algorithmus ihrer Wahl eine
Prognose für das Ergebnis des Spiels TEAM1 gegen TEAM2 liefern. Ein möglicher Algorithmus
könnte z.B. die durchschnittliche Anzahl der Tore pro Spiel einer Mannschaft zurückliefern.
4. Native SQL Stored Procedures
61
4.2.3 Einbindung von Stored Procedures in eine Java-Anwendung
Im Folgenden soll betrachtet werden, wie eine Stored Procedure aus einer Java-Anwendung über die
JDBC-Schnittstelle aufgerufen werden kann. Hierzu wechseln Sie zunächst in die Java-Perspektive
über „Window“, „Open Perspective“ und danach „Java“.
Legen Sie ein normales Java-Projekt an und importieren Sie das Archiv Anwendung_NAT_SQL in ein
neu erstelltes Java-Projekt. Klicken Sie hierzu auf „File“, „New“ und danach „Java Project“.
62
4. Native SQL Stored Procedures
Geben Sie als Namen für das Projekt SPAnwendung im sich öffnenden Fenster ein und klicken Sie auf
„Finish“.
4. Native SQL Stored Procedures
63
Die Beispielanwendung liegt als Zip-Archiv vor und kann über Ihren Tutor bezogen werden. Um das
Zip-Archiv zu importieren, müssen Sie mit der rechten Maustaste auf das neue Projekt klicken und
dort „Import“ auswählen.
64
4. Native SQL Stored Procedures
Unter dem Menüpunkt „General“ befindet sich ein Eintrag für archivierte Dateien.
4. Native SQL Stored Procedures
65
Mit dem Knopf „Browse“ können Sie den Speicherort des Archivs auswählen. Klicken Sie danach auf
„Finish“.
66
4. Native SQL Stored Procedures
4. Native SQL Stored Procedures
67
Wenn Sie das Projekt nun betrachten, können Sie feststellen, dass es aus einem Package buli besteht,
das einige Java-Klassen enthält und einem Ordner lib. Die drei enthaltenen Jar-Archive kennen Sie
bereits aus Tutorial 8. Sie enthalten die DB2Connect-Treiber und sorgen für die Verbindung zur
entfernten Datenbank. Näheres über den Zugriff auf die entfernte Datenbank mittels DB2Connect
befindet sich in Tutorial 8.
Die Archive müssen als Bibliotheken für das Projekt eingebunden werden. Klicken Sie dazu mit der
rechten Maustaste auf das Projekt SPAnwendung und wählen Sie im aufklappenden Menü
„Properties“ aus.
Im Java Build Path werden die DB2Connect-Treiber im Register Libraries über den Knopf „Add Jars“
dem Projekt hinzugefügt. Hierzu müssen alle drei Archive markiert werden.
68
4. Native SQL Stored Procedures
2
1
3
4. Native SQL Stored Procedures
69
Durch zweimaligen Klick auf „OK“ schließen sich die Fenster wieder.
Das Programm ist folgendermaßen aufgebaut:
Die Klassen Einstellungen, Ergebnispanel, Prognose, Saisonpanel, Tabelle und TableModel dienen nur
der grafischen Ausgabe und sollen hier nicht weiter betrachtet werden. Der Koordinator dient als
Vermittler zwischen GUI und der Verbindungsklasse. Wenn ein Benutzer eine Aktion auf der GUI
tätigt, sorgt der Koordinator dafür, dass auf einem Objekt der Klasse Verbindung die richtige Stored
Procedure aufgerufen und das Ergebnis an die GUI zurückgeliefert wird. Die Klasse Startup dient
dazu, Objekte der vorhandenen Klassen zu instanziieren. Auch der Code dieser beiden Klassen soll
hier nicht weiter betrachtet werden.
Hier soll nur noch der Teil betrachtet werden, der zur Ausführung der Stored Procedures führt, der
sich in der Klasse Verbindung befindet:
Mit dem Befehl
Connection db = DriverManager.getConnection("jdbc:db2://" + host + ":" +
port + "/" + location , userid , passwort);
wird in der Methode setConnectionParams eine JDBC-Verbindung zum entfernten Datenbanksystem
aufgebaut. Dabei ist db vom Typ java.sql.Connection. Über dieses Interface kann über die
Methode db.createStatement() ein java.sql.Statement erstellt werden. Auf einem Objekt
dieser Klasse können SQL-Befehle mittels executeQuery(Anfragestring) ausgeführt werden.
Der Rückgabewert dieses Aufrufs ist ein Objekt vom Typ java.sql.ResultSet. Mit Hilfe dieses
Objekts kann iterativ durch die Ergebnismenge geschritten werden (while (RS.next()){…}).
70
4. Native SQL Stored Procedures
Die SQL-Anweisungen, die mittels executeQuery() an die Datenbank gesendet werden, müssen
zunächst auf syntaktische Korrektheit überprüft werden. Dann werden sie in einen internen
Ausführungsplan der Datenbank übersetzt und mit anderen Transaktionen optimal verzahnt.
Dadurch nimmt die Ausführung solcher Befehle relativ viel Zeit in Anspruch. Sinnvoller wäre es, eine
Art Vorübersetzung für SQL-Anweisungen zu nutzen. Diese Vorübersetzung ist eine Eigenschaft, die
JDBC unterstützt und die sich PreparedStatement nennt. Dabei werden die Anweisungen in einem
ersten Schritt zur Datenbank geschickt und dort in ein internes Format umgesetzt. Später verweist
ein Programm auf diese vorübersetzten Anweisungen, und die Datenbank kann sie schnell ausführen,
da sie in einem optimalen Format vorliegen.
Für CALL-Befehle zum Aufruf von Stored Procedures gibt es ein weiteres Anfrage-Interface mit
Namen CallableStatement. Es ermöglicht einen leichten Umgang mit Input- und
Outputparametern. Inputparameter werden zunächst mittels eines „?“ im Anfragestring angegeben
und später über die jeweiligen Setter-Methoden durch den Wert einer Variablen ersetzt. Die Position
des jeweiligen Parameters muss über einen Index angegeben werden.
String query = "CALL ERGEBNIS_EINTRAGEN(?,?,?,?,?)";
CallableStatement Stmt = db.prepareCall(query);
Stmt.setString(1, team1);
Stmt.setString(2, team2);
Stmt.setInt(3, Integer.parseInt(tore1));
Stmt.setInt(4, Integer.parseInt(tore2));
Mittels der Funktion registerOutParameter kann ein Outputparameter an den Befehl
gebunden werden. Es enthält nach dem Ausführen des Befehls den entsprechenden Rückgabewert.
String query = "CALL PROGNOSE(?,?,?,?)";
CallableStatement Stmt = db.prepareCall(query);
Stmt.setString(1, team1);
Stmt.setString(2, team2);
Stmt.registerOutParameter(3, java.sql.Types.SMALLINT);
Stmt.registerOutParameter(4, java.sql.Types.SMALLINT);
Stmt.execute();
int tore1 = Stmt.getInt(3);
int tore2 = Stmt.getInt(4);
Durch einen Klick mit der rechten Maustaste auf die Startup-Klasse, können Sie auswählen: „Run as“
„Java Anwendung“.
4. Native SQL Stored Procedures
Nun müssen die entsprechenden Datenbankdaten angegeben werden:
71
72
4. Native SQL Stored Procedures
Für die Tübinger LPAR Hobbit gilt wieder:
Host: 134.2.205.54
Port: 4019
Location: S1D931
Und für Binks in Leipzig:
Host: 139.18.4.34
Port: 4019
Location: S1D931
User-ID und Passwort entsprechen Ihren Login-Daten.
Durch einen Klick auf „Speichern“ wird versucht die Verbindung herzustellen. Sollte dies nicht
funktionieren, überprüfen Sie die Daten.
Beim Verbindungsaufbau wird außerdem die Stored Procedure TABELLE und TEAMS aufgerufen. Das
Ergebnis kann im Register „Tabelle“ bzw. „Ergebnis eintragen“/„Prognose“ angeschaut werden.
4. Native SQL Stored Procedures
73
Um die Stored Procedure ERGEBNIS_EINTRAGEN oder PROGNOSE zu testen, können Sie die
entsprechenden Formulare auf den gleichnamigen Registern ausfüllen – die Tabelle wird nach dem
Eintragen eines neuen Ergebnisses neu geladen.
74
4. Native SQL Stored Procedures
Aufgabe: Fertigen Sie einen Screenshot an von der Bundesligatabelle bevor Sie ein Ergebnis
eingetragen haben und einen danach. Erstellen Sie einen weiteren Screenshot, der die korrekte
Funktionalität der Stored Procedures PROGNOSE zeigt. Geben Sie außerdem Ihren Algorithmus für
die Berechnung der Prognose an und erklären Sie ihn.
5. External high-level language Stored Procedures
75
5 External high-level language Stored Procedures
5.1 Allgemeines
Nachdem im letzten Kapitel die Erstellung von Native SQL Stored Procedures erläutert wurde, sollen
in diesem Kapitel External high-level language Stored Procedures genauer betrachtet werden.
Während sowohl Native SQL Stored Procedures und External SQL Stored Procedures aus SQL-Code
bestehen, ist der Code von Stored Procedures des dritten Typs, External high-level language Stored
Procedures, in einer vom Server unterstützten Programmiersprache geschrieben. Auf z/OS sind das
COBOL, PL/1, C, C++, Assembler, REXX und Java. Mit Ausnahme von REXX müssen die Programme
vorkompiliert, kompiliert, gelinkt und an das Datenbanksystem gebunden werden. Je nachdem ob
die Programme statisches oder dynamisches SQL beinhalten, finden diese Vorgänge zur Laufzeit oder
zur Compilezeit statt. Bei statischem SQL steht der im Programm ausgeführte SQL-Code bis auf
Parameter fest. Deshalb können für die SQL-Befehle zur Compilezeit optimierte Zugriffspläne erstellt
werden und in sogenannte Packages gespeichert werden. Um solche eine Stored Procedure nutzen
zu können, benötigt man lediglich die EXECUTE-Rechte auf der Stored Procedure. Im Gegensatz dazu
ist bei Programmen, die dynamisches SQL verwenden zur Programmierzeit nicht klar, welche SQLBefehle beim Aufruf des Programms ausgeführt werden. Aus diesem Grund kann hier im Voraus kein
Package und der Zugriffsplan damit erst zur Laufzeit erstellt werden. Deshalb benötigen Benutzer der
Stored Procedure neben dem EXECUTE-Recht die Rechte für jeden auszuführenden Befehl in der
Stored Procedure. Unter Verwendung von statischem SQL hat man demnach einen
Geschwindigkeitsvorteil zur Ausführungszeit, da ein Zugriffsplan schon vorhanden ist. Allerdings ist
zu beachten, dass der optimale Zugriffsplan, der im Package gespeichert ist, nach Datenänderungen
evtl. nicht mehr optimal ist. Deshalb sollten die Zugriffspläne regelmäßig erneuert werden.
Bei External high-level language Stored Procedures steht der Quellcode der Stored Procedure nicht
beim DDL-Teil der Stored Procedure, da er sprachspezifisch verarbeitet werden muss. Im DDL-Teil
wird auf das auszuführende Programm verwiesen. Die Ausführung einer Stored Procedure läuft hier
nicht im Adressraum von DB2. Ein eigener Adressraum muss für sie durch einen Workloadmanager
aufgebaut werden. Die genaue Umsetzung soll in folgendem Tutorial gezeigt werden, in dem Stored
Procedures unter der Verwendung der Programmiersprache Java erstellt werden.
5.2 Erstellung von Java Stored Procedures (Tutorial)
5.2.1 Java Stored Procedures
Im Folgenden sollen Stored Procedures unter Verwendung der Programmiersprache Java erstellt
werden, die es ermöglichen, einen schon feststehenden Meister sowie bereits feststehende
Absteiger der Bundesliga auszugeben. Hierzu soll sowohl statisches SQL unter Verwendung von SQLJ
als auch dynamisches SQL über die JDBC-Schnittstelle zum Einsatz kommen. Über JDBC können SQLBefehle dynamisch zur Laufzeit ausgeführt werden. SQL-Befehle unter Verwendung von SQLJ müssen
zum Zeitpunkt der Programmierung bis auf die Ausprägung der Prädikate feststehen und können sich
zur Laufzeit nicht mehr ändern.
Während bei der Einrichtung von Stored Procedures, die JDBC verwenden, lediglich ein
Kompilierschritt nötig ist, muss die Stored Procedure bei der Verwendung von SQLJ vorkompiliert
76
5. External high-level language Stored Procedures
und kompiliert, außerdem ein Profil angepasst und die Stored Procedure gebunden werden (vgl.
Abbildung 6). Ziel ist es, einen optimierten Zugriffsplan zu erstellen und im Datenbanksystem zu
speichern. Bei der Verwendung von JDBC ist dies zur Übersetzungszeit nicht möglich, da dynamisches
SQL ausgeführt wird, d.h. es steht erst zur Laufzeit fest, was für SQL-Befehle ausgeführt werden
sollen. Hier behilft man sich dadurch, dass man den zur Laufzeit erstellten Zugriffsplan in einem
Cache speichert. Spätestens nach einem Systemneustart sind diese Zugriffspläne allerdings wieder
gelöscht und müssen beim Aufruf der Stored Procedure neu erstellt werden.
Source
Program
Modified
source
sqlj
translator
.sqlj
.java
javac
compiler
Java class
file
.class
-automaticbind NO
Serialized
Profile
db2sqljcustomize
DBRM
DBRM
DBRM
DBRM
db2sqljbind
.ser
DBRM
DBRM
DBRM
Package
Abbildung 6: Schritte für die Vorbereitung von Stored Procedures unter Verwendung von SQLJ
Da der javac-Compiler die SQLJ-Syntax nicht versteht, muss der Programmcode mit den
eingebetteten SQL-Befehlen zuvor vorkompiliert werden. Der für Java verwendete Precompiler heißt
SQLJ-Translator und übernimmt folgende Aufgaben:
-
Er sucht alle SQL-Anweisungen und setzt sie in entsprechende Java-Sprachelemente um.
Dabei wird der SQL-Code auskommentiert und durch Java-Programmcode ersetzt.
-
Die Informationen der gefundenen SQL-Anweisungen werden in einer separaten Datei
gespeichert. Diese Dateien werden üblicherweise Bind-Files genannt bzw. im Javaumfeld
SQLJ-Profiles.
Der neue Java-Programmcode kann durch den Standard-Java-Compiler (javac) zu Java Bytecode
umgewandelt werden.
5. External high-level language Stored Procedures
77
Der DB2 SQLJ Profile Customizer generiert aus den dem vom SQLJ-Precompiler erstellten Profil ein
DB2-spezifisches Ergebnis. Ihm werden deshalb beim Aufruf unter anderem Informationen über das
Datenbanksystem (URL zum Datenbanksystem, Benutzerkennung und Passwort) mitgegeben. Das
Ergebnis sind 4 Database Request Module (DBRM) – eines für jeden Isolation Level. Aus diesen
DBRMs wird ein Package erstellt, das dann den Zugriffsplan für die enthaltenen SQL-Befehle enthält.
Wird beim Aufruf von db2sqljcustomize der Parameter automaticbind NO angegeben, muss dieser
Schritt über den Befehl db2sqljbind manuell durchgeführt werden.
Im Folgenden soll eine Java Stored Procedure MEISTER unter der Verwendung von dynamischen SQL
über JDBC erstellet werden, die berechnet, ob die Meisterschaft in der laufenden Saison schon
entschieden ist, so wie eine Stored Procedure ABSTEIGER, die statisches SQL enthält und als Ergebnis
die bereits feststehenden Absteiger ausgibt.
External high-level language Stored Procedures werden in einem externen Adressraum ausgeführt
und nicht in einem der Adressräume von DB2. Der hierfür benötigte Adressraum wird von einem
Workloadmanager gestartet und zur Verfügung gestellt. Der Workloadmanager für Java Stored
Procedures heißt auf dem Tübinger und Leipziger Mainframe WLMD931J. Abbildung 7 zeigt den
Aufruf der Java Stored Procedures in diesem Tutorial.
Client
Server (z/OS)
JVM
DB2
DDF
Java-Anwendung
JDBC
WLMD931J
…
JVM
SP
Abbildung 7: Überblick über den Aufruf der Java Stored Procedures in diesem Tutorial
Durch einen Klick mit der rechten Maustaste auf den Ordner Stored Procedures des Projekts im Data
Project Explorer erscheint das schon bekannte Kontextmenü. Wählen Sie „New“ und dann „Stored
Procedure“. Es startet sich der Dialog zum Erstellen einer neuen Stored Procedure.
78
5. External high-level language Stored Procedures
Die Stored Procedure soll in Java geschrieben sein und dynamisches SQL enthalten. Deshalb wird
unter Language „Java“ eingetragen und in den Java Options „Dynamic SQL using JDBC“ aktiviert.
Durch einen Klick auf „Next“ erreichen Sie das Fenster zur Befehlseingabe. Folgender SQL-Befehl
ermittelt den feststehenden Meister der aktuellen Fußball-Bundesligatabelle:
SELECT MANNSCHAFT
FROM BULI0708 AS A
WHERE PUNKTE > (SELECT MAX(PUNKTE + 34 * 3 - SPIELE * 3)
FROM BULI0708 AS B
WHERE MANNSCHAFT <> A.MANNSCHAFT);
Damit dieser Befehl ausgeführt wird, muss der bisherige Standardbefehl im Feld „Statement details“
durch dieses ersetzt werden. Durch einen Klick auf „Validate“ lässt sich die Syntax des Befehls
überprüfen.
5. External high-level language Stored Procedures
79
Das Ergebnis der Überprüfung wird in einem Popup-Fenster angezeigt.
Durch einen Klick auf „Next“ haben Sie nun die Möglichkeit, Ein-/Ausgabeparameter anzugeben. Da
die Stored Procedure dies nicht benötigt, klicken Sie auf „Next“.
80
5. External high-level language Stored Procedures
Im folgenden Fenster müssen noch einige mainframespezifische Anpassungen vorgenommen
werden. Der Zugriff über JDBC erfordert serverseitig einige gebundene Packages. Diese Packages sind
schon eingerichtet, liegen allerdings in der Collection mit der ID NULLID. Deshalb muss im Feld
Collection ID hier NULLID angeben werden.
5. External high-level language Stored Procedures
81
External high-level language Stored Procedures werden in einem externen Adressraum ausgeführt
und nicht in einem der Adressräume von DB2. Der hierfür benötigte Adressraum wird von einem
Workloadmanager gestartet und zur Verfügung gestellt. Der Workloadmanager für Java Stored
Procedures heißt auf dem Tübinger und Leipziger Mainframe WLMD931J. Um ihn zu verwenden,
muss er unter Advanced im Feld WLM environment eingetragen werden.
Durch einen Klick auf „Finish“ beendet sich der Dialog zur Erstellung von Stored Procedures und der
DDL- und Programmcode wird erstellt. Indem man den Ordner Java Source aufklappt, erkennt man,
82
5. External high-level language Stored Procedures
dass eine normale .java-Datei erstellt wurde, die den SQL-Befehl in Form eines Prepared Statements
ausführen wird.
Im DDL-Teil der Stored Procedure finden Sie die eingestellten Parameter der Stored Procedure
wieder (Sprache (LANGUAGE), Collection ID (COLLID), Workloadmanager (WLM EINVIRONMENT))
sowie den Namen der Javaklasse und die aufzurufende Methode (mEISTER).
Um die Stored Procedure dem entfernten DB2-System bekannt zu machen, klicken Sie wieder auf
„Deploy“ in der Konfigurationsansicht.
5. External high-level language Stored Procedures
83
84
5. External high-level language Stored Procedures
Überprüfen Sie, ob das richtige Schema angegeben ist und klicken Sie dann auf „Next“.
5. External high-level language Stored Procedures
85
Überprüfen Sie, ob die Angaben zu Collection ID und Workloadmanager richtig übernommen wurden
und klicken Sie auf Finish.
Im SQL Results-Fenster sehen Sie das Ergebnis.
Man erkennt grob die folgenden vorgenommenen Schritte:
86
5. External high-level language Stored Procedures
-
Kompilierung der Java-Datei
Erstellung eines Jar-Files aus den kompilierten Dateien
Löschen möglicherweise schon vorhandener Jar-Files, die zur gleichen Stored Procedure
gehören
Installation des Jar-Archivs im DB2-System
Ausführen der DDL
Nun können Sie durch einen Klick auf „Run“ die Stored Procedure ausführen. Da in der
Bundesligasaison 2007/2008 schon nach dem 31. Spieltag Bayern München als Meister feststand,
erhalten Sie diese Mannschaft als Ergebnis des Aufrufs.
5. External high-level language Stored Procedures
87
Nun soll noch eine Stored Procedure erstellt werden, die statischen SQL-Code unter Verwendung von
SQLJ enthält. Sie soll ABSTEIGER heißen und feststehende Absteiger der Bundesligasaison 2007/2008
zurückgeben.
Der Dialog zum Erstellen einer neuen Stored Procedure wird wieder durch einen Klick mit der
rechten Maustaste auf das Verzeichnis „Stored Procedures“ des Datenentwicklungsprojekts
ausgelöst.
Als Namen der Stored Procedure wird ABSTEIGER eingetragen und als Programmiersprache Java
ausgewählt. Dieses Mal soll SQLJ zum Einsatz kommen, weshalb wir „Static SQL using SQLJ“
aktivieren. Um Konflikte mit anderen Packages zu vermeiden werden die letzten drei Zeichen im
Namen des DB2-Packages durch die letzten drei Zeichen Ihrer Benutzerkennung ersetzt (hier 096).
Bitte achten Sie darauf, dass der Name des Packages nicht mehr als 7 Zeichen enthält.
88
5. External high-level language Stored Procedures
Im nächsten Dialogfenster fügen Sie folgenden SQL-Befehl in das Textfeld „Statement details“ ein,
das die feststehenden Absteiger zurückgibt:
SELECT MANNSCHAFT
FROM BULI0708
WHERE PUNKTE + 34 * 3 - SPIELE * 3 < (SELECT MAX(PUNKTE)
FROM BULI0708 AS A
WHERE 15 <= (SELECT COUNT(*)
FROM BULI0708 AS B
WHERE PUNKTE >= A.PUNKTE))
Durch einen Klick auf „Validate“ wird die Syntax des Befehls überprüft und die Korrektheit in der
Statusleiste angezeigt. Bevor Sie auf „Next“ klicken, geben Sie an, dass der Rückgabewert der Stored
Procedure aus einer Ergebnismenge besteht, indem Sie im Feld „Result set“ „One“ auswählen.
5. External high-level language Stored Procedures
89
3
1
2
4
5
Da die Stored Procedure keine Eingabe-/Ausgabeparameter besitzen soll, klicken Sie auf „Next“.
90
5. External high-level language Stored Procedures
Im nächsten Dialogfenster wird als Collection ID wieder NULLID ausgewählt. Unter „Advanced“ wird
außerdem WLMD931J als zu verwendeten Workloadmanager eingetragen.
Durch einen Klick auf „OK“ und anschließend „Finish“ beendet sich der Dialog und die Stored
Procedure wird erstellt.
5. External high-level language Stored Procedures
91
Indem Sie die Stored Procedure im Data Project Explorer aufklappen, können Sie den generierten
Source Code durch einen Doppelklick auf ABSTEIGER.sqlj betrachten. Dieses Mal wurde eine .sqljDatei erstellt, in der der SQL-Befehl als Anweisungen für den Precompiler steht (gekennzeichnet
durch die vorausgehende Raute).
92
5. External high-level language Stored Procedures
Wie üblich wird im Configuration-Fenster bei der DDL auf „Deploy“ geklickt, um die Stored Procedure
auf dem Mainframe einzurichten.
Kontrollieren Sie im sich öffnenden Dialog die Schemaangabe und klicken Sie auf „Next“.
5. External high-level language Stored Procedures
93
Überprüfen Sie im nächsten Fenster die Angaben zu Collection ID und WLM environment und klicken
Sie dann auf „Finish“.
94
5. External high-level language Stored Procedures
Nun läuft der zu Beginn beschriebene Vorgang ab: Durch Precompiler und Compiler wird ein
ausführbarer Code und ein Profile erstellt. Außerdem erstellt der SQLJ Profile Customizer die nötigen
Packages und bindet sie an das DB2-System. Ein erfolgreicher Ablauf wird im SQL Results-Fenster
angezeigt.
Die Stored Procedure kann nun durch einen Klick auf „Run“ ausgeführt werden.
5. External high-level language Stored Procedures
95
Da nach dem 31.Spieltag noch kein Absteiger feststand, ist das Ergebnis eine leere Tabelle. Um einen
Absteiger festzulegen, reicht es, für Hansa Rostock zwei Niederlagen gegen Arminia Bielefeld und
Energie Cottbus einzutragen (abweichend von den wirklichen Spielpaarungen der Saison 2007/2008).
96
5. External high-level language Stored Procedures
Die beiden Stored Procedures können auch über die Beispielanwendung ausgeführt werden. Hierzu
werden die jeweiligen Knöpfe im Register Meister/Absteiger angeklickt.
Aufgabe: Erstellen Sie Screenshots, die die korrekte Funktionalität der Stored Procedures MEISTER
und ABSTEIGER zeigen.
5.2.2 Löschen von Stored Procedures
Um eine Stored Procedure zu löschen, sind drei Schritte nötig:
-
Entfernen der Einträge in den Katalogtabellen
Entfernen des Programmcodes
Entfernen des Packages
Um Einträge zu der Stored Procedure aus den Katalogtabellen zu entfernt, genügt ein DROP-Befehl,
d.h. das Ausführen des SQL-Befehls DROP PROCEDURE <stored-procedure-name>. Für das Entfernen
des Java-Programmcodes stellt das DB2-System eine Stored Procedure zur Verfügung mit Namen
SQLJ.DB2_REMOVE_JAR.
Das Data Studio bietet eine einfache Möglichkeit, diese beiden Schritte durchzuführen. Im Data
Source Explorer der Eclipse-Oberfläche lassen sich sämtliche Stored Procedures auflisten und über
das Kontextmenü löschen.
5. External high-level language Stored Procedures
97
Die Nachfrage, ob wirklich gelöscht werden soll, wird mit „OK“ bestätigt.
Im SQL Results-Fenster sieht man, dass der IBM Data Studio Developer ebenfalls die oben erklärten
Befehle ausführt. Es wird zwar ein Fehler angezeigt, der allerdings keinen Einfluss auf den
Löschvorgang hat.
Für Stored Procedures, für die ein Package erstellt wurde, muss dieses noch entfernt werden. Da dies
über den IBM Data Studio Developer etwas komplizierter ist, werden wir uns hierzu mit einem 3270Terminalemulator mit dem entsprechenden Mainframe verbinden. Nachdem man sich im TSO
angemeldet hat, gelangt man durch die Auswahl von „M“ im ISPF ins IBM Products Panel.
98
5. External high-level language Stored Procedures
Menu Help
-----------------------------------------------------------------------------IBM Products Panel
More:
+
This panel contains 20 options, you may need to F8 for more.
1 SMP/E
System Modification Program/Extended
2 ISMF
Integrated Storage Management Facility
3 RACF
Resource Access Control Facility
4 HCD
Hardware Configuration Dialogs
5 SDSF
Spool Search and Display Facility
6 IPCS
Interactive Problem Control System
7 DITTO
DITTO/ESA for MVS Version 1
8 RMF
Resource Measurement Facility
9 DFSORT
Data Facility Sort
10 OMVS
MVS OpenEdition
11 DB2 V8
DB2 8.1.0 Must use volume S7DB81 & TSOPROC DBSPROC
12 DB2ADM
Data Base Admin Tool
13 QMF V8
QMF 8.1.0 Must use volume S7DB81 & TSOPROC DBSPROC
14 PE
Performance Expert
15 MQ
WMQ Series Operations and Control
16 WLM
Workload Manager
Option ===> 12
F1=Help
F2=Split
F3=Exit
F7=Backward F8=Forward
F9=Swap
F10=Actions F12=Cancel
Hier wählt man das DB2 Admin Tool durch die Option „12“ aus.
DB2 Admin ------------------- Active DB2 Systems ---------------- Row 1 from 2
This is a list of the active DB2 systems on this MVS system.
Enter:
DB2 system name ===> D931
Retain DB2 system name ===> YES
(Yes/No)
Or select the one you wish to use, or press END to exit.
Sel DB2 System Description
Group
--- ---------- ---------------------------------------------------------- ----DB8G
DB2 V8
D931
******************************* Bottom of data ********************************
Command ===>
F1=HELP
F7=UP
F2=SPLIT
F8=DOWN
F3=END
F9=SWAP
F4=RETURN
F10=LEFT
F5=RFIND
F11=RIGHT
Durch Eingabe von „D931“ wird das DB2-System der Version 9 ausgewählt.
Scroll ===> PAGE
F6=RCHANGE
F12=RETRIEVE
5. External high-level language Stored Procedures
99
DB2 Admin -------------- DB2 Administration Menu 7.1.0 ------------------ 16:19
Option ===> 1
1
2
3
4
5
P
DD
E
Z
SM
W
X
-
DB2 system catalog
Execute SQL statements
DB2 performance queries
Change current SQL ID
Utility generation using LISTDEFs and TEMPLATEs
Change DB2 Admin parameters
Distributed DB2 systems
Explain
DB2 system administration
Space management functions
Manage work statement lists
Exit DB2 Admin
DB2 System:
DB2 SQL ID:
Userid
:
DB2 Rel
:
D931
PRAK095
PRAK095
915
.------------------------------------------------------------------------.
| Database 2 Administration Tool.
|
+
| 5697-L90 (C) Copyright IBM Corporation 1995, 2005.
|
| All rights reserved. Licensed materials - property of IBM.
|
| US Government Users Restricted Rights - Use, duplication or disclosure |
| restricted by GSA ADP schedule contract with IBM Corp.
|
'------------------------------------------------------------------------' GE
F7=UP
F8=DOWN
F9=SWAP
F10=LEFT
F11=RIGHT
F12=RETRIEVE
Wählen Sie „1“ für den DB2 Systemkatalog und dort „K“ um die vorhandenen Packages auflisten zu
lassen.
DB2 Admin --------------------- D931 System Catalog --------------------- 16:19
Option ===> K
Object
AO G D S T V A Y X C N DS -
options:
Authorization options
Storage groups
Databases
Table spaces
Tables, views, and aliases
Views
Aliases
Synonyms
Indexes
Columns
Constraints
Database structures
More:
+
DB2 System: D931
DB2 SQL ID: PRAK095
P
L
K
M
H
E
F
O
J
Q
DSP
-
Plans
Collections
Packages
DBRMs
Schemas
User defined data types
Functions
Stored procedures
Triggers
Sequences
DS with plans and packages
Enter standard selection criteria (Using a LIKE operator, criteria not saved):
Name
===>
> Grantor ===>
>
Owner
===>
>
Grantee ===>
>
In D/L/H ===>
>
F1=HELP
F2=SPLIT
F3=END
F4=RETURN
F5=RFIND
F6=RCHANGE
F7=UP
F8=DOWN
F9=SWAP
F10=LEFT
F11=RIGHT
F12=RETRIEVE
100
5. External high-level language Stored Procedures
DB2 Admin ------------------- D931 Packages ---------------- Row 1 to 9 of 383
Commands: BIND REBIND FREE VERSIONS GRANT
Line commands:
DP - Depend A - Auth T - Tables V - Views X - Indexes S - Table spaces
Y - Synonyms RB - Rebind F - Free B - Bind BC - Bind copy
GR - Grant
EN -Enab/disab con PL - Package lists P - Local plans LP - List PLAN_TABLE
I - Interpretation SQ - SQL in package VE - Versions D - Databases
V I V O QualiR E D
S Collection
Name
Owner
Bind Timestamp
D S A P fier
L X R
*
*
PRAK095 *
* * * * *
* * *
-- ------------------ -------- -------- ---------------- - - - - -------- - - DSNTWR91
DSNTWR
BUWD
2007-03-27-07.10 R S Y Y BUWD
N
DSNTWR
DSNTWR
BUWD
2007-03-27-07.10 R S Y Y BUWD
N
DSNREXX
DSNREXX BUWD
2007-03-27-07.10 B S Y Y BUWD
N
DSNREXUR
DSNREXX BUWD
2007-03-27-07.10 B U Y Y BUWD
N
DSNREXCS
DSNREXX BUWD
2007-03-27-07.10 B S Y Y BUWD
N
DSNREXRS
DSNREXX BUWD
2007-03-27-07.10 B T Y Y BUWD
N
DSNREXRR
DSNREXX BUWD
2007-03-27-07.10 B R Y Y BUWD
N
DSNTIAP
DSNTIAP BUWD
2007-03-27-08.50 R
Y Y BUWD
N
DSNESPCS
DSNESM68 BUWD
2007-03-27-08.50 R S Y Y BUWD
N
Command ===>
Scroll ===> PAGE
F1=HELP
F2=SPLIT
F3=END
F4=RETURN
F5=RFIND
F6=RCHANGE
F7=UP
F8=DOWN
F9=SWAP
F10=LEFT
F11=RIGHT
F12=RETRIEVE
Um die Liste filtern und alle Packages anzuzeigen, die Sie erstellt haben, tragen Sie unter Owner Ihre
Benutzerkennung ein und drücken Sie die Entertaste.
DB2 Admin ------------------- D931 Packages ----------------- Row 223 from 383
Commands: BIND REBIND FREE VERSIONS GRANT
Line commands:
DP - Depend A - Auth T - Tables V - Views X - Indexes S - Table spaces
Y - Synonyms RB - Rebind F - Free B - Bind BC - Bind copy
GR - Grant
EN -Enab/disab con PL - Package lists P - Local plans LP - List PLAN_TABLE
I - Interpretation SQ - SQL in package VE - Versions D - Databases
V I V O QualiR E D
S Collection
Name
Owner
Bind Timestamp
D S A P fier
L X R
*
*
PRAK095* *
* * * * *
* * *
-- ------------------ -------> -------- ---------------- - - - - -------- - - PRAK095
PROGNOSE PRAK095 2009-03-24-18.31 R S N Y PRAK095 C N R
PRAK095
TEAMS
PRAK095 2009-04-08-14.03 R S Y Y PRAK095 C N R
PRAK095
PROCEDUR PRAK095 2009-01-26-18.36 R S N Y PRAK095 C N R
NULLID
S6374761 PRAK095 2009-04-20-13.21 B U Y Y PRAK095 C N B
F NULLID
S1190951 PRAK095 2009-03-10-19.13 B U Y Y PRAK095 C N B
F NULLID
S1190952 PRAK095 2009-03-10-19.13 B S Y Y PRAK095 C N B
F NULLID
S1190953 PRAK095 2009-03-10-19.13 B T Y Y PRAK095 C N B
F NULLID
S1190954 PRAK095 2009-03-10-19.13 B R Y Y PRAK095 C N B
PRAK095
S552391 PRAK095 2009-03-10-19.31 B U Y Y PRAK095 C N B
Command ===>
Scroll ===> PAGE
F1=HELP
F2=SPLIT
F3=END
F4=RETURN
F5=RFIND
F6=RCHANGE
F7=UP
F8=DOWN
F9=SWAP
F10=LEFT
F11=RIGHT
F12=RETRIEVE
Es befinden sich die 4 Packages in der Liste, die vorher durch die Java Stored Procedure unter
Verwendung von SQLJ angelegt wurden und die in der Collection NULLID gespeichert sind. Um diese
zu löschen wird in die entsprechenden Zeilen in die erste Spalte ein „F“ (Free) eingetragen. Durch
5. External high-level language Stored Procedures
101
Drücken der Eingabetaste werden nun die einzelnen Packages mit einem FREE PACKAGE-Befehl
gelöscht.
DB2 Admin ---------------------- D931 Free Package ---------------------- 16:26
Command ===>
FREE PACKAGE (
Location
===>
>
Collection ===> NULLID
(Blank for local)
>
Name
===> S1190951 >
(
Version
===>
))
F1=HELP
F7=UP
F2=SPLIT
F8=DOWN
F3=END
F9=SWAP
F4=RETURN
F10=LEFT
F5=RFIND
F11=RIGHT
F6=RCHANGE
F12=RETRIEVE
Durch erneutes Drücken der Entertaste bekommt man die Statusmeldung über den Löschvorgang.
DB2 Admin ------------------- D931 Command Output Display --------------------FREE PACKAGE(NULLID.S1190951)
********************************* Top of Data **********************************
DSNT232I -D931 SUCCESSFUL FREE FOR
PACKAGE = S1D931.NULLID.S1190951.()
******************************** Bottom of Data ********************************
Command ===>
F1=HELP
F7=UP
F2=SPLIT
F8=DOWN
F3=END
F9=SWAP
F4=RETURN
F10=LEFT
F5=RFIND
F11=RIGHT
Scroll ===> PAGE
F6=RCHANGE
F12=RETRIEVE
Durch Betätigen der Taste F4 wird man nun aufgefordert, die Informationen für den nächsten FREEPACKAGE-Befehl zu bestätigen. Nachdem alle vier Packages gelöscht wurden, gelangt man zurück in
102
5. External high-level language Stored Procedures
die Liste der Packages. Es sollten sich nun keine von Ihnen erstellten Packages mehr in der Collection
NULLID befinden.
Aufgabe: Um die Collection NULLID nicht mit Packages zu belasten, sollen ihre sämtlichen
Packages in dieser Collection gelöscht werden. Erstellen Sie einen Screenshot der Packageliste, die
nur ihre Packages anzeigt.
6. External SQL Stored Procedures
103
6 External SQL Stored Procedures
6.1 Allgemeines
Neben Native SQL Stored Procedures und External high-level language Stored Procedures existiert
noch ein dritter Typ von Stored Procedures: External SQL Stored Procedures.
Hierbei handelt es sich um Stored Procedures, die wie Native SQL Stored Procedures in der SQL
Procedural Language (SQL PL) geschrieben sind. Der SQL PL-Code wird hier jedoch in ein C-Programm
übersetzt, dass dann wie eine External high-level language Stored Procedure an das
Datenbanksystem gebunden wird. Dies bedeutet, dass nachdem ein Precompiler aus den SQLBefehlen Database Request Module (DBRM) erstellt hat und das C-Programm entsprechend
modifiziert hat, die DBRMs in ein Package gebunden werden. Anschließend wird die Stored
Procedure dem DB2-System als External high-level language Stored Procedure bekannt gemacht. Im
Unterschied zu diesen kann hier der SQL-Programmcode bei der DDL dabei stehen. Die Ausführung
der Stored Procedure findet in einem separaten Adressraum statt. Voraussetzung für die Entwicklung
von External SQL Stored Procedures ist deshalb das Vorhandensein eines Workloadmanagers, der es
erlaubt, einen Adressraum mit der nötigen Umgebung bereitzustellen. Die komplette Umsetzung
erledigt auf dem Tübinger Großrechner eine Stored Procedure mit Namen DSNTPSMP. Diese muss in
einem separaten dafür eingerichteten Adressraum ablaufen. Die Procedure des hierfür notwendigen
Workloadmanagers befindet sich im Member D931PSMP des Datasets ADCD.Z18.PROCLIB.
Um External SQL Stored Procedures zu erstellen, benötigt man als Benutzer eines Praktikumaccounts
in Tübingen zusätzlich folgende Rechte:
UPDATE auf DSN931.DSN.V910.DBRMLIB.DATA
UPDATE auf DSN931.DSN.V910.RUNLIB.LOAD
UPDATE auf USER.PSMLIB.DATA
Da Praktikumaccounts diese Rechte aus administrativen Gründen nicht besitzen, wird im Folgenden
nur grob auf die Erstellung von External SQL Stored Procedures auf dem Tübinger Mainframe
eingegangen.
104
6. External SQL Stored Procedures
6.2 Erstellung von External SQL Stored Procedures (Anleitung)
Im Folgenden soll eine External SQL Stored Procedure erstellt werden, die den Inhalt der Tabelle
SYSIBM.SYSROUTINES ausgibt.
Client
Server (z/OS)
JVM
DB2
DDF
IBM Data Studio
Developer
JDBC
WLMD931
…
SP
Abbildung 8: Übersicht über den Aufruf einer External SQL Stored Procedure über den IBM Data Studio
Developer
Um eine External SQL Stored Procedure mit dem IBM Data Studio Developer zu erstellen, wählt man
im IBM Data Studio Developer im Dialog zum Erstellen einer neuen Stored Procedure als Sprache
„SQL-External“ aus.
6. External SQL Stored Procedures
Im Feld Collection-ID wird Ihr Schema (= Benutzerkennung) ausgewählt (hier TREUTLE).
105
106
6. External SQL Stored Procedures
Da die Stored Procedure in einem externen Adressraum ausgeführt werden muss, muss ein
Workloadmanager angegeben werden, der diesen Adressraum zur Verfügung stellt. Unter
„Advanced“ muss als Workloadmanager deshalb WLMD931 eingetragen werden.
6. External SQL Stored Procedures
107
Im Register „Deploy options“ erkennt man, dass beim Einrichten auf dem entfernten DB2-System
standardmäßig die Stored Procedure SYSPROC.DSNTPSMP aufgerufen wird. Diese Stored Procedure
wurde auch in Tübingen eingerichtet, übersetzt den Programmcode der Stored Procedure in ein CProgramm und bindet ihn an das Datenbanksystem.
Nach dem Abschluss des Erstellassistenten wird folgende Stored Procedure erstellt:
CREATE PROCEDURE SP1 ( )
RESULT SETS 1
LANGUAGE SQL
FENCED
COLLID TREUTLE
WLM ENVIRONMENT WLMD931
RUN OPTIONS 'NOTEST(NONE,*,*,*)'
------------------------------------------------------------------------- SQL Stored Procedure
-----------------------------------------------------------------------P1: BEGIN
-- Declare cursor
DECLARE cursor1 CURSOR WITH RETURN FOR
SELECT SCHEMA, NAME FROM SYSIBM.SYSROUTINES;
-- Cursor left open for client application
OPEN cursor1;
END P1
Von einer Native SQL Stored Procedure unterscheidet sie sich nur durch unterschiedliche Angaben in
den Optionen des CREATE PROCEDURE-Befehls. Die Angabe FENCED signalisiert, dass die Ausführung
der Stored Procedure in einem externen Adressraum stattfinden soll. Über die Angabe WLM
ENVIRONMENT wird angegeben, dass der Workloadmanager WLMD931 einen Adressraum hierfür
zur Verfügung stellen wird. Durch die Option RUN OPTIONS können der Stored Procedure noch
sprachspezifische Laufzeitoptionen mitgegeben werden. Für Details hierzu sei auf [IBM5] verwiesen.
108
6. External SQL Stored Procedures
Durch einen Klick auf „Deploy“ im Configuration-Fenster der Stored Procedure wird diese im
entfernten DB2-System eingerichtet.
Im SQL Results-Fenster erkennt man eine erfolgreiche Einrichtung der Stored Procedure. Nun lässt
sie sich durch einen Klick auf „Run“ ausführen.
7. Zusammenfassung und Ausblick
109
7 Zusammenfassung und Ausblick
In der vorliegenden Arbeit sollte beschrieben werden, wie Stored Procedures auf einem Mainframe
eingerichtet werden können und welche Voraussetzungen dafür nötig sind. Die konkrete Umsetzung
wurde im Rahmen eines Tutorials dargestellt, das für das Praktikum der Informatikstudierenden
eingesetzt werden kann.
Die verschiedenen Typen von Stored Procedures haben jeweils verschiedene Vor- und Nachteile und
müssen daher nach Bedarf gewählt werden. Folgende Tabelle soll einen zusammenfassenden
Überblick über die verschiedenen Typen von Stored Procedures sowie deren spezifische Merkmale
geben:
Native SQL Stored
Procedures
External SQL Stored
Procedures
External high-level
language Stored
Procedures
Programmiersprache
der Logik der Stored
Procedure
SQL
SQL
Höhere
Programmiersprache
Trennung DDL und
Logik der Stored
Procedure
Nein
Nein
Ja
Adressraum für die
Ausführung
Adressraum von DB2
(DBM1)
Externer Adressraum
Externer Adressraum
Komplexität der Logik
der Stored Procedure
Beschränkt durch SQL,
Zugriff nur auf DB2Ressourcen
Beschränkt durch SQL,
Zugriff nur auf DB2Ressourcen
Je nach
Programmiersprache,
i.d.R. groß durch
Programmbibliotheken,
Zugriff auch auf
externe Ressourcen
Performance *
+++
++
COBOL und C/C++
Stored Procedures:
++++
Java und REXX Stored
Procedures: +
* Mehr Pluszeichen bedeuten i.d.R. bessere Performance
Die drei Stored Procedure-Typen schneiden in einem direkten Vergleich ihrer Laufzeiten alle recht
ähnlich ab. Dennoch lassen sich nach [IBM1] leichte Tendenzen erkennen: COBOL und C/C++ Stored
Procedures haben durchschnittlich leichte Performancevorteile. Im Gegensatz dazu skalieren Stored
Procedures, deren Code zur Laufzeit erst interpretiert werden muss (z.B. Java oder REXX), am
schlechtesten. External SQL Stored Procedures sind im Vergleich zu Native SQL Stored Procedures
110
7. Zusammenfassung und Ausblick
langsamer, da sie intern zu einem C-Programm umgewandelt werden müssen und dann in einem
externen Adressraum ausgeführt werden.
Die Wahl eines Stored Procedure-Typs sollte allerdings nicht nur von der Performance abhängig
gemacht werden. Vielmehr sollte auch auf die verfügbare Sprachumgebung sowie auf
Programmiersprachenkenntnisse der Entwickler geachtet werden. Des Weiteren spielt die
Komplexität des benötigten Programms eine entscheidende Rolle. Während man mit Native SQL und
External SQL Stored Procedures nur Zugriff auf DB2-Ressourcen hat, kann unter der Verwendung von
External high-level Stored Procedures auch auf externe Ressourcen zugegriffen werden.
Zusammenfassend lässt sich festhalten, dass Stored Procedures eine praktische Möglichkeit
darstellen, Geschäftslogik auf einen Server zu verlagern und dadurch Performance zu gewinnen.
Anzumerken ist allerdings, dass durch Stored Procedures die Programmierzuständigkeit von
Entwickler und Datenbankadministrator nicht mehr scharf getrennt sind. Vielmehr ist eine
interdisziplinäre Zusammenarbeit gefragt. Außerdem wird für die Erstellung von Anwendungen mehr
Planungsaufwand benötigt. Der Anwendungsprogrammierer muss nicht mehr die zugrunde liegende
Datenbankstruktur, dafür aber die Schnittstellen zum Datenbanksystem kennen und in der Lage sein,
diese entsprechend zu nutzen.
Mit dem IBM Data Studio Developer ist ein praktisches Werkzeug verfügbar, das das Erstellen von
Native SQL und External SQL sowie External high-level language Stored Procedures sehr gut
unterstützt. Auch der Einsatz der weit verbreiteten Eclipse-Plattform erleichtert Anfängern den
Einstieg, da häufig Eclipse schon von der Programmierung mit Java eine bekannte
Entwicklungsumgebung darstellt.
Auf dieser Arbeit aufbauend sind im Rahmen einer Studien- oder Diplomarbeit weitere Tutorials für
das Client/Server-Praktikum denkbar. Ein Beispiel hierfür wäre eine Abhandlung über External highlevel language Stored Procedures unter Verwendung der Programmiersprache COBOL. COBOLProgramme sind seit der Einführung der Mainframes im Einsatz. Teilweise sind heute noch
Programme im Einsatz, die vor über 30 Jahren erstellt wurden. Auch 50 Jahre nach der Entwicklung
dieser Programmiersprache werden mehr als 83% aller Transaktionen durch COBOL-Programme auf
Mainframes durchgeführt. Desweiteren bietet das Data Studio eine einfache Möglichkeit, Stored
Procedures als Web Services zur Verfügung zu stellen. Eine detaillierte Anleitung hierzu findet sich in
[IBM8]. Ein Web Service ist eine im Netz bereitgestellte Komponente, die eine Abstraktionsebene
einer Anwendungslogik darstellt. Auf diesen Dienst kann über Internetstandardprotokolle zugegriffen
werden. Durch den Einsatz von XML soll eine einfache Bereitstellung und hohe Verfügbarkeit von
Web Services gewährleisten werden. Das Ziel ist die Interoperabilität von Softwaresystemen, um
unabhängig von Plattform und Programmiersprachen miteinander kommunizieren und arbeiten zu
können.
Abkürzungsverzeichnis
Abkürzungsverzeichnis
ACID
Atomicity, consistency, isolation, durability
BLOB
Binary Large Object
CICS
Customer Information Control System
CLOB
Character Large Object
COBOL
Common Business Oriented Language
CPU
Central Processing Unit
DBMS
Database Management System
DBRM
Database Request Module
DDL
Data Definition Language
GUI
Graphical User Interface
ISPF
Interactive System Productivity Facility
JCL
Job Control Language
JDBC
Java Database Connectivity
JVM
Java Virtual Machine
LOB
Large Object
LPAR
Logical Partition
MVS
Multiple Virtual Storage
OS/390
Operating System 390
RACF
Resource Access Control Facility
REXX
Restructured Extended Executor
SEQUEL
Structured English Query Language
SQL
Structured Query Language
SQLJ
Structured Query Language for Java
SQL PL
Structure Query Language Procedural Language
SQL/PSM
Structured Query Language /Persistent Stored Modules
TSO
Time Sharing Option
WLM
Workload Manager
111
112
Literaturverzeichnis
Literaturverzeichnis
[BEY]
Beyerle M(2007). Erstellung und Portierung mehrerer Tutorials mit dem Thema
WebSphere Developer for zSeries für den studentischen Praktikumsbetrieb.
Diplomarbeit, Wilhelm-Schickard Institut für Informatik, Universität Tübingen.
http://www-ti.informatik.uni-tuebingen.de/~spruth/DiplArb/MattBey.pdf
(Stand
April 2009).
[HER]
Herrmann P, Kebschull U, Spruth WG(2004). Einführung in z/OS und OS/390.
Oldenbourg, München. Zweite Auflage.
[IBM1]
Bruni P, Kaschta S, Kutsch M, McGeoch G, Scanlon M, Vandensande J(2008). DB2 9
for z/OS Stored Procedures: Through the CALL and Beyond.
IBM Redbook SG247604. http://www.redbooks.ibm.com/abstracts/sg247604.html
(Stand April 2009).
[IBM2]
IBM. IBM Information Management Software for z/OS Solutions Information Center.
http://publib.boulder.ibm.com/infocenter/dzichelp/v2r2/index.jsp?topic=/com.ibm.
db29.doc/db2prodhome.htm (Stand April 2009).
[IBM3]
IBM. IBM Data Studio Developer.
http://www142.ibm.com/software/dre/ecatalog/detail.wss?locale=de_DE&synkey=R491071Z63
067U48 (Stand April 2009).
[IBM4]
IBM. IBM Data Studio.
http://www-01.ibm.com/software/data/studio/ (Stand November 2008).
[IBM5]
IBM. Language Environment Programming Reference.
http://publib.boulder.ibm.com/infocenter/zvm/v5r3/topic/com.ibm.zos.r9.ceea300/
ceea3180.htm (Stand April 2009)
[IBM6]
IBM. Release Notes - IBM Data Studio Developer Version 1.1.2.
http://download.boulder.ibm.com/ibmdl/pub/software/data/studio/developer/11/1
12/docs/readme/readme.html (Stand April 2009).
[IBM7]
IBM. IBM System Z.
http://www-03.ibm.com/systems/de/z/ (Stand April 2009)
[IBM8]
Klitsch J. Data Web Services on DB2 for z/OS, Part 1: Unlock business functions using
DB2 for z/OS stored procedures and Data Web Services.
IBM developer works.
http://www.ibm.com/developerworks/data/library/techarticle/dm0905db2zosstoredprocedures/index.html?S_TACT=105AGX11&S_CMP=FP (Stand Mai
2009)
[KIC]
Olympia-Verlag GmbH. kicker online.
http://www.kicker.de/news/fussball/bundesliga/spieltag/tabelle/liga/1/tabelle/1/sai
son/2007-08/spieltag/31 (Stand April 2009)
[LUD]
Ludwig A(2007). Praktikum Objektrelationale Datenbanksysteme.
Skriptum, Wilhelm-Schickard-Institut für Informatik, Universität Tübingen.
Literaturverzeichnis
113
[ORH]
Orhandovic J, Grodtke I, Tiefenbacher M (2007). DB2 Administration.
Addison-Wesley, München. Erste Auflage.
[SCHE]
Scheibe MK. JCL. Job Control Language im z/OS-Umfeld praktisch anwenden.
http://jedi.informatik.uni-leipzig.de/OLD/pubs/Lehre/JCLBuch.pdf (Stand April 2009).
[SUN]
Sun Microsystems, Inc. JavaTM 2 Platform Standard Edition 5.0 API Specification.
http://www.cs.ubc.ca/local/computing/software/jdk-1.5.0/docs/api/ (Stand April
2009).
[SPO]
Spoden M. SQL/PL-Guide.
http://www.sqlpl-guide.com/ (Stand April 2009).
[SPRU]
Spruth WG(2009). Client/Server Systeme – CICS Transaktionsmonitor.
Skriptum, Wilhelm-Schickard-Institut für Informatik, Universität Tübingen.
[TEU]
Teuffel M(2001). TSO. Time Sharing Option im Betriebssystem OS/390 MVS.
Oldenbourg, München. Sechste Auflage.
[ULL]
Ullenboom C (2009). Java ist auch eine Insel.
Galileo Press, Bonn. Achte Auflage.
http://openbook.galileocomputing.de/javainsel8/ (Stand April 2009).
[W3C]
W3C Working Group. Web Services Architecture.
http://www.w3.org/TR/ws-arch/ (Stand Mai 2009)
114
Anhang
Anhang
A. Syntax des CREATE PROCEDURE-Befehls
Abbildung 9: Option-list für External high-level language Stored Procedures (Quelle: [IBM1])
Anhang
115
Abbildung 10: Option-list für External SQL Stored Procedures (Quelle: [IBM1])
116
Anhang
Abbildung 11: CREATE PROCEDURE-Befehl für Native SQL Stored Procedures (Quelle: [IBM1])
Anhang
117
Abbildung 12: Option-list für Native SQL Stored Procedures (Quelle: [IBM1])
118
Anhang
Abbildung 13: built-in-type (Quelle: [IBM1])
Anhang
119
Erklärung der wichtigsten Optionen:
Name (procedure-name)
Legt den Namen der Stored Procedure fest.
Parameter (parameter-declaration)
Durch IN wird ein Eingabeparameter definiert, durch OUT ein Ausgabeparameter und durch INOUT
ein Parameter, der sowohl Ein- als auch Ausgabeparameter ist. Zusätzlich müssen Parameter mit
einem Namen und einen Datentyp angegeben werden. Sie können eine Tabelle darstellen oder ein
SQL-Datentyp (vgl. Abbildung 13).
DYNAMIC RESULT SETS:
Eine Stored Procedure kann neben den Ausgabeparametern auch ganze Tabellen zurückgeben. Die
maximale Anzahl der Tabellen wird mit dem DYNAMIC RESULT SETS-Parameter festgehalten.
Defaultwert bei keiner Angabe ist 0.
LANGUAGE:
Der LANGUAGE-Parameter gibt an, in welcher Sprache der Stored Procedure-Quellcode vorliegt.
Defaultwert bei keiner Angabe ist SQL. Je nach Sprache bestehen Abhängigkeiten zu den Parametern
PARAMETER STYLE und PROGRAM TYPE. Wenn z.B. LANGUAGE JAVA verwendet wird, muss
PARAMETER STYLE JAVA verwendet werden.
Typ des verwendeten SQL-Codes:
NO SQL: Die Stored Procedure kann keine SQL-Befehle ausführen.
MODIFIES SQL DATA: Die Stored Procedure kann INSERT, UPDATE und DELETE-Befehle enthalten.
Dies ist der Defaultwert.
READS SQL DATA: Die Stored Procedure kann nur lesend auf Tabellen zugreifen.
CONTAINS SQL: Die Stored Procedure beinhaltet SQL-Befehle, kann aber auf keine Tabellen
zugreifen.
PARAMETER STYLE
Der Parameter style spezifiziert eine Format, wie und welche Parameter mit der Stored Procedure
beim Aufruf übergeben werden.
120
Anhang
SQL: Wird dieser Parameter gewählt, so werden der Stored Procedure zusätzliche Parameter wie
Indikatorvariablen (um zu signalisieren, dass ein Parameterwert NULL ist und der Parameter deshalb
aus Effizienzgründen nicht übergeben wird), SQLState oder Diagnostic-String mit übergeben.
GENERAL: Nur die Parameter aus dem CALL-Befehl der Stored Procedure werden übergeben. NULLWerte sind nicht für IN oder INOUT-Parameter erlaubt.
GENERAL WITH NULLS: Wie GENERAL nur dass auch NULL-Werte erlaubt sind. Dafür wird der Stored
Procedure ein Array aus Indikatorvariablen übergeben.
JAVA: Gibt an, dass die Stored Procedure eine Parameterübergabekonvention verwendet, wie Java
und SQLJ sie spezifiziert. Kann deshalb nur für Java verwendet werden und ist für Java die einzige
Möglichkeit.
(NOT) DETERMINISTIC
Gibt an, dass die Stored Procedure immer das gleiche Ergebnis liefert, wenn sie mit gleichen
Eingabeparametern aufgerufen wird. Wenn die Stored Procedure z.B. eine Zufallszahl zurückgibt,
muss sie als NOT DETERMINISTIC deklariert werden. Das DB2-System kann mit Hilfe dieser Angabe
die Stored Procedure optimieren.
COLLECTION ID
Bei Verwendung von SQL-Befehlen in Stored Procedures erzeugt der Precompiler ein Package, das
den Zugriffsplan für den SQL-Code enthält. Dieses Package wird in einer Sammlung von Packages
(Collection) mit einer Collection ID gespeichert. Bei der Ausführung der Stored Procedure wird dann
die Collection ID der Stored Procedure ermittelt und der Zugriffsplan aus dem entsprechenden
Package geladen.
PACKAGE PATH
Oftmals befindet sich der Code für die Ausführung einer Stored Procedure in mehreren Packages, die
in unterschiedlichen Collections liegen. Durch die Option PACKAGE PATH können die Collection IDs
durch Komma getrennt angegeben werden. Z.B. benötigen Java Stored Procedures die JDBC
verwenden serverseitig einige Packages, die auf dem Tübinger und Leizpiger Großrechner in der
Collection mit der ID NULLID liegen. Soll eine Stored Procedure nun aber in die Collection des
Useraccounts (i.d.R. PRAKxxx) gebunden werden, so muss für die Ausführung sowohl auf die
Collection mit der ID NULLID, als auch auf die Collection mit ID PRAKxxx zugegriffen werden1.
1
Interessanterweise scheint dies in der Version 9 von DB2 noch nicht zu funktionieren. Im Tutorial werden
deshalb die Java Stored Procedures in die Collection mit der ID NULLID gebunden.
Anhang
121
ASUTIME
Beschränkt die Rechenzeit der CPU (gemessen in CPU service units) für die Ausführung einer Stored
Procedure. Wird das Limit überschritten, wird die Ausführung der Stored Procedure abgebrochen
und SQLCODE -905, SQLSTATE 57014 zurückgegeben. Mit ASUTIME NO LIMIT (Defaultwert) wird kein
Zeitlimit angegeben.
STAY RESIDENT
Durch STAY RESIDENT YES wird festgelegt, dass der binäre Programmcode von External high-level
language Stored Procedures (außer Java), auch load module genannt, nach der Ausführung der
Stored Procedure im Hauptspeicher gehalten wird. Diese Option eignet sich v.a. für Stored
Procedures, die häufig aufgerufen werden. Durch STAY RESIDENT NO (Defaultwert) wird der
Hauptspeicher, den das load modul belegt, nach der Ausführung der Stored Procedure freigegeben.
COMMIT ON RETURN YES/NO
Durch die Angabe von COMMIT ON RETURN YES wird erreicht, dass die Änderungen, die die Stored
Procedure an Tabellen vorgenommen hat, sofort nach der Ausführung durchgeschrieben werden.
Defaultwert ist COMMIT ON RETURN NO.
CALLED ON NULL INPUT
Gibt an, dass es erlaubt sein soll, die Stored Procedure aufzurufen, obwohl Parameter auf NULL
gesetzt sind. Diese Einstellung ist standardmäßig (auch bei keiner Angabe) gesetzt und lässt sich auch
nicht ausschalten. Es wird aber empfohlen, die Angabe wegen möglichen zukünftigen Änderungen zu
machen.
WLM ENVIRONMENT
Gibt das WLM Application Environment an, das für die Ausführung der Stored Procedure einen
Adressraum zur Verfügung stellt.
EXTERNAL NAME (nur für External SQL oder External high-level language Stored Procedures)
Name des externen Programms, das beim Aufruf der Stored Procedure ausgeführt wird.
122
Anhang
B. Inhalt der beigelegten DVD
Auf der beigelegten DVD befinden sich im Verzeichnis IBM Data Studio Developer die
Installationsdateien für das gleichnamige Produkt für Windows. Die Datei Setup.exe startet die
Installation.
Im Verzeichnis Anwendungsprogramm befindet sich ein Archiv mit den Daten des JavaAnwendungsprogramms.
Die Dateien Tutorial.pdf und Tutorial.doc im Verzeichnis Tutorial beinhalten das Tutorial, das im
Client/Server-Praktikum zum Einsatz kommt.
Die meisten der verwendeten Onlinequellen können im Verzeichnis Quellen gefunden werden.
Eine elektronische Version dieser Diplomarbeit ist außerdem im Verzeichnis Diplomarbeit enthalten.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
